Greentouch 1360FM-24-259 Scott Living Media Fireplace User Manual

Media Fireplace with

23-IN Infrared

Electric Insert

ASSEMBLY, CARE & USE INSTRUCTIONS

MODEL # 1360FM-24-259

ITEM # 1279099

Date Purchased _______________________

Questions, problems, missing parts?

Before returning to your retailer,

call our customer service department at

1-855-571-1044 9 a.m. - 5 p.m., EST, Monday - Friday.

www.greentouchhome.com

Français p. 23

Español p. 45

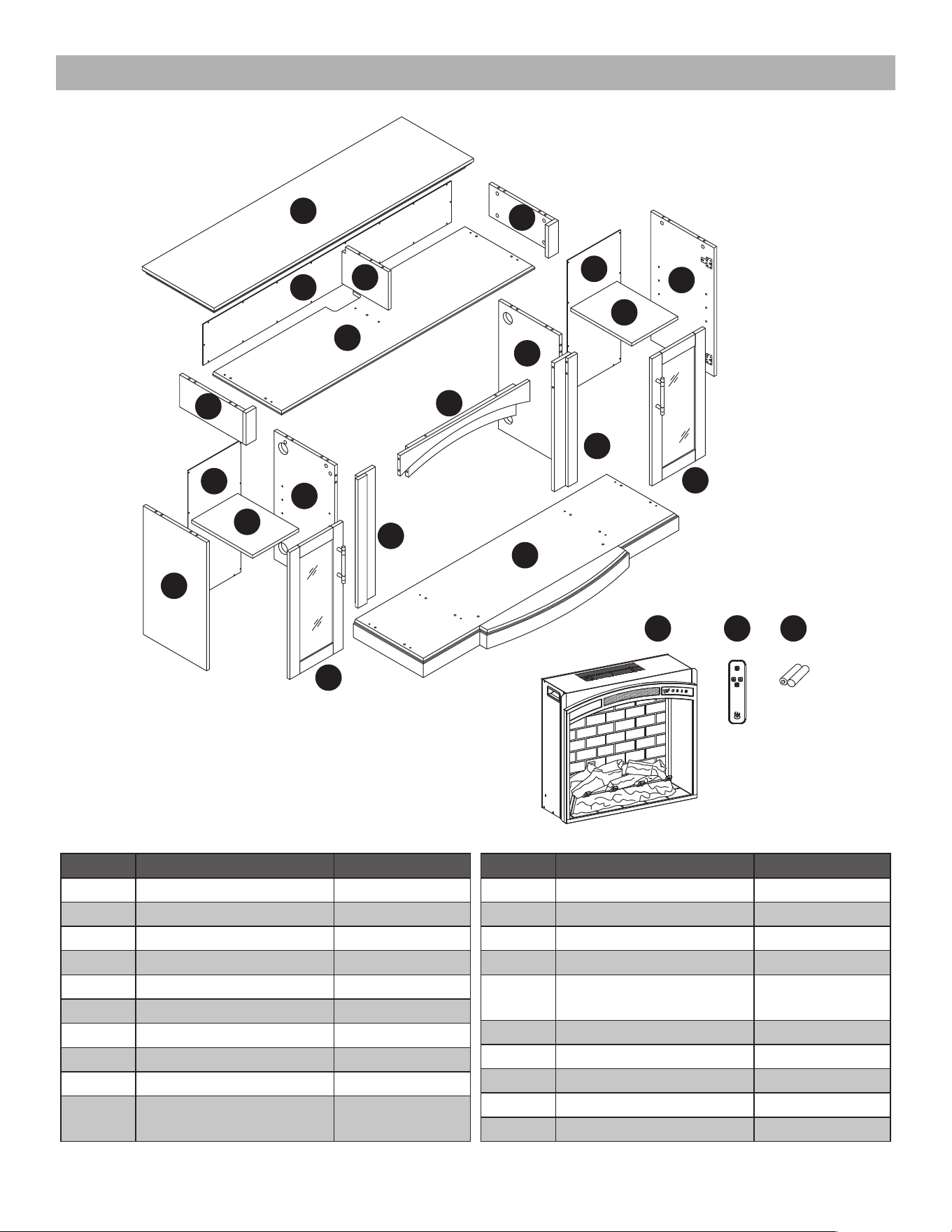

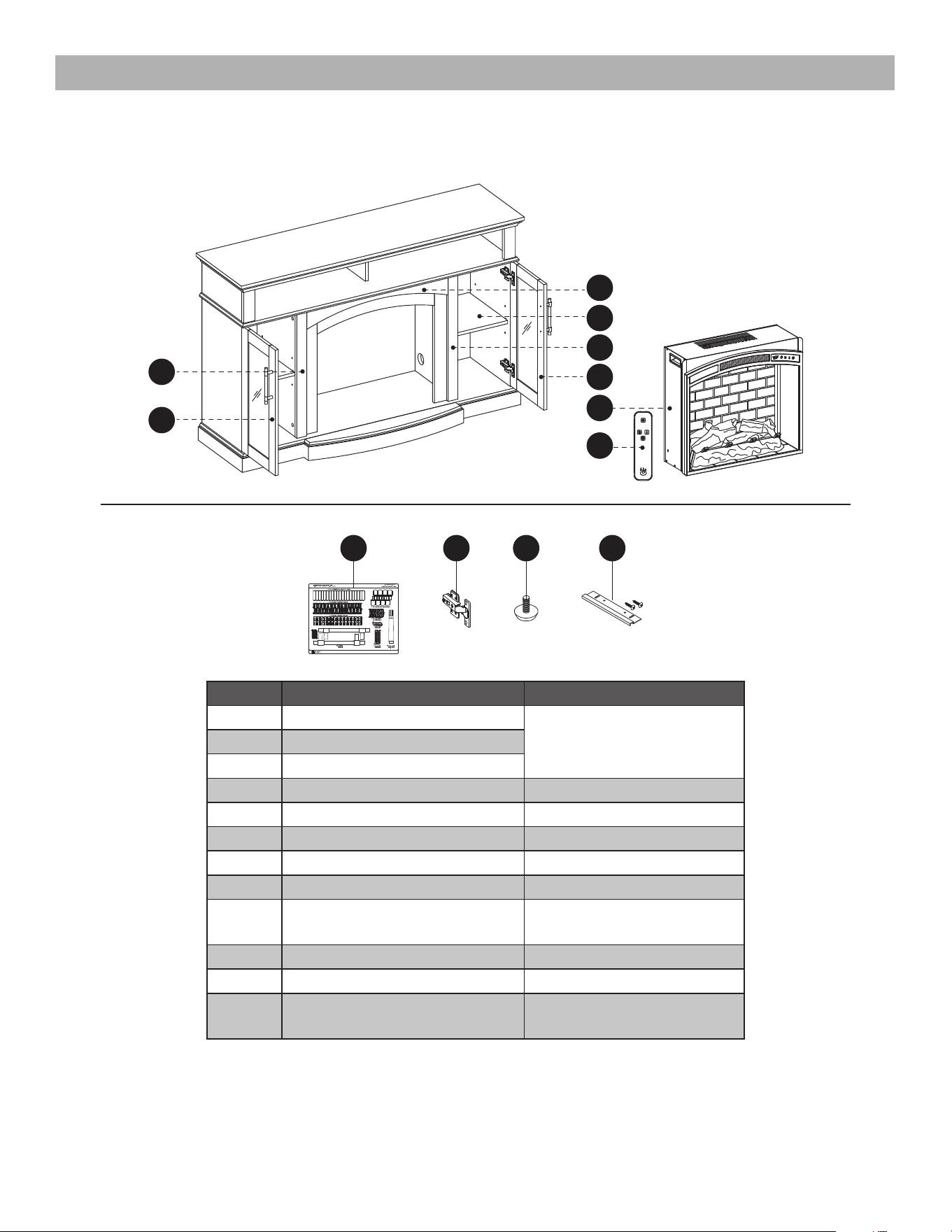

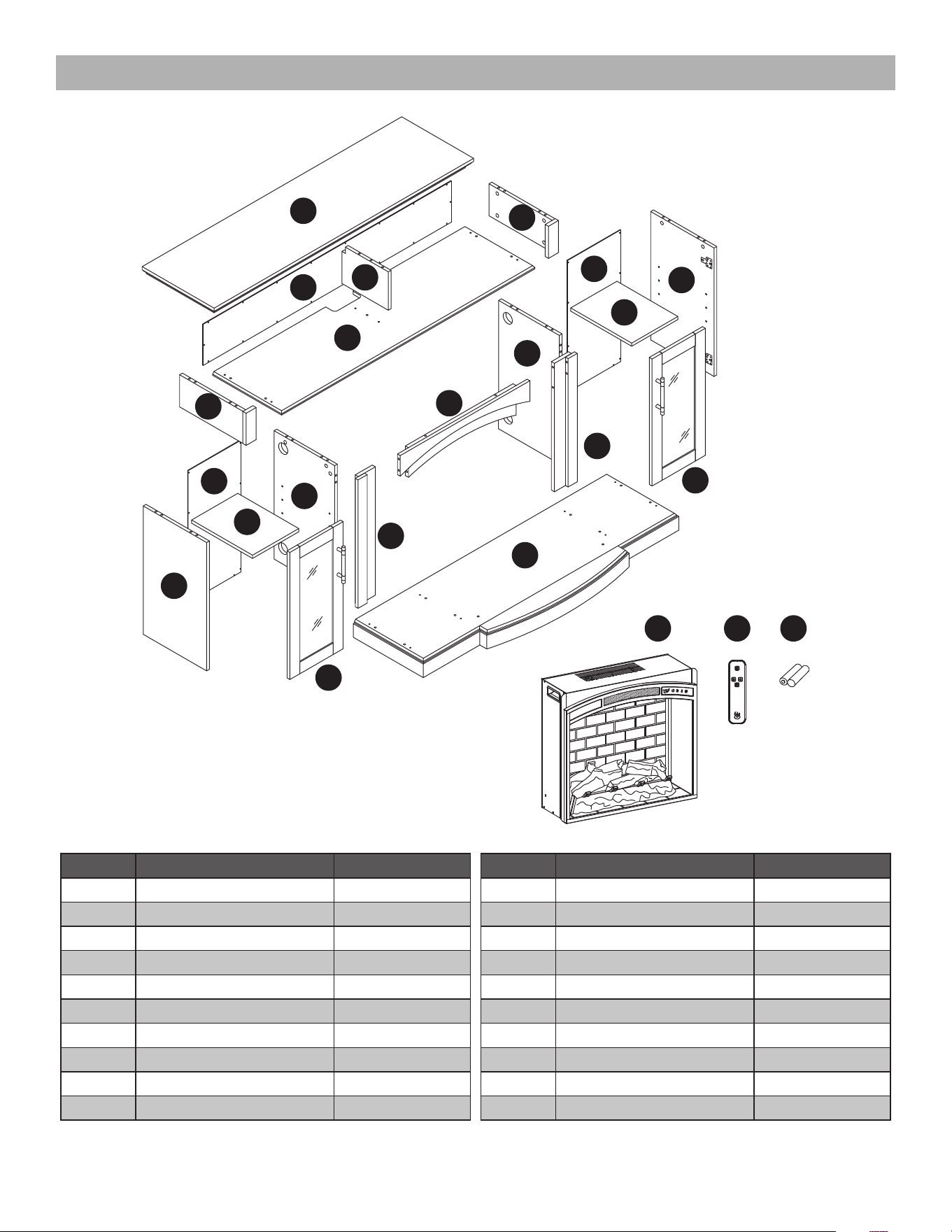

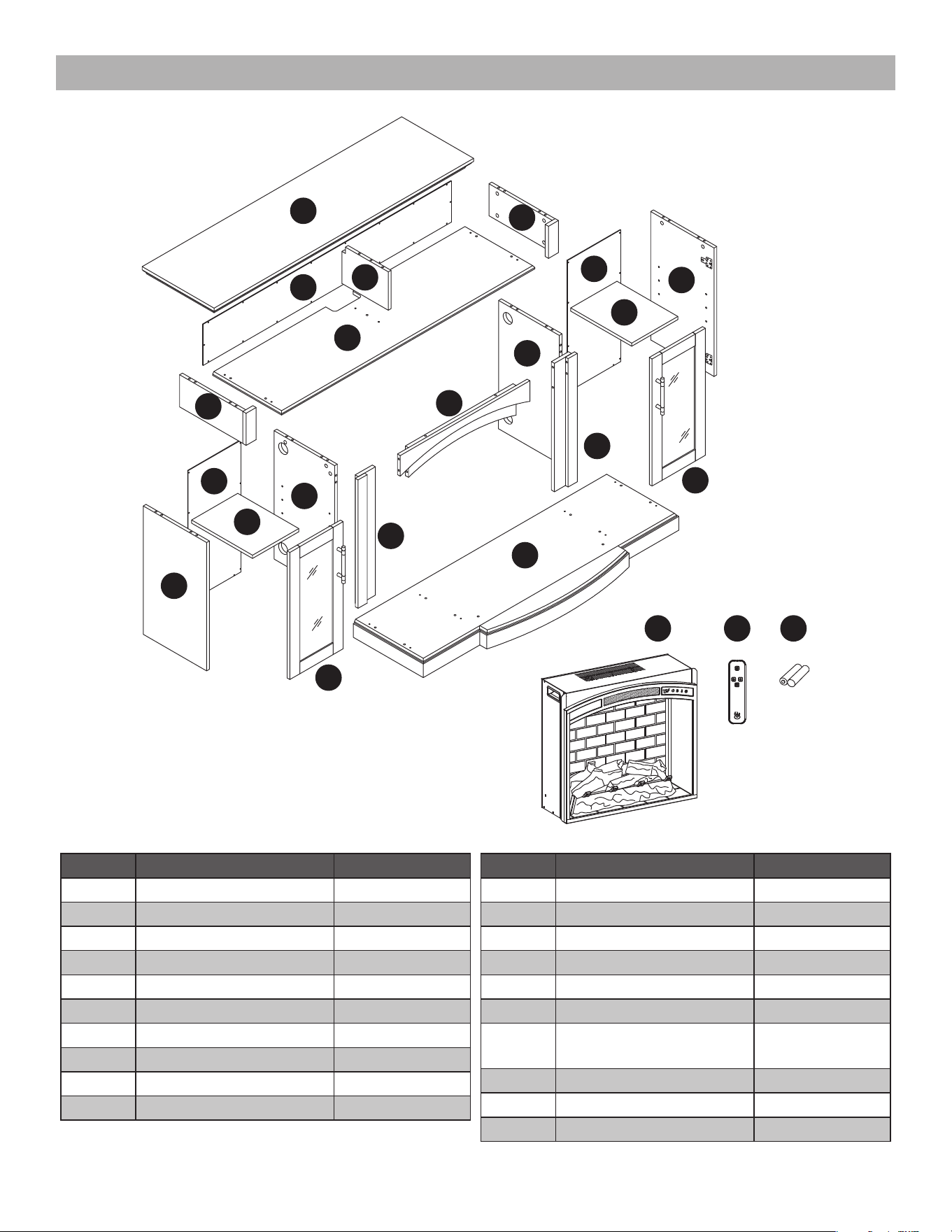

PACKAGE CONTENTS

N S T

PART DESCRIPTION QUANTITY

A Top 1

B Corner Panel 2

C Partition 1

D Center Shelf 1

E Center Front Panel 1

F Left Wall 1

G Right Wall 1

H Left Side Panel 1

I Right Side Panel 1

J Center Back Panel 1

PART DESCRIPTION QUANTITY

K Base 1

L Back Panel 2

M Shelf 2

N Insert 1

O Left Front Panel 1

P Right Front Panel 1

Q Left Front Door 1

R Right Front Door 1

S Remote Control 1

T Battery 2

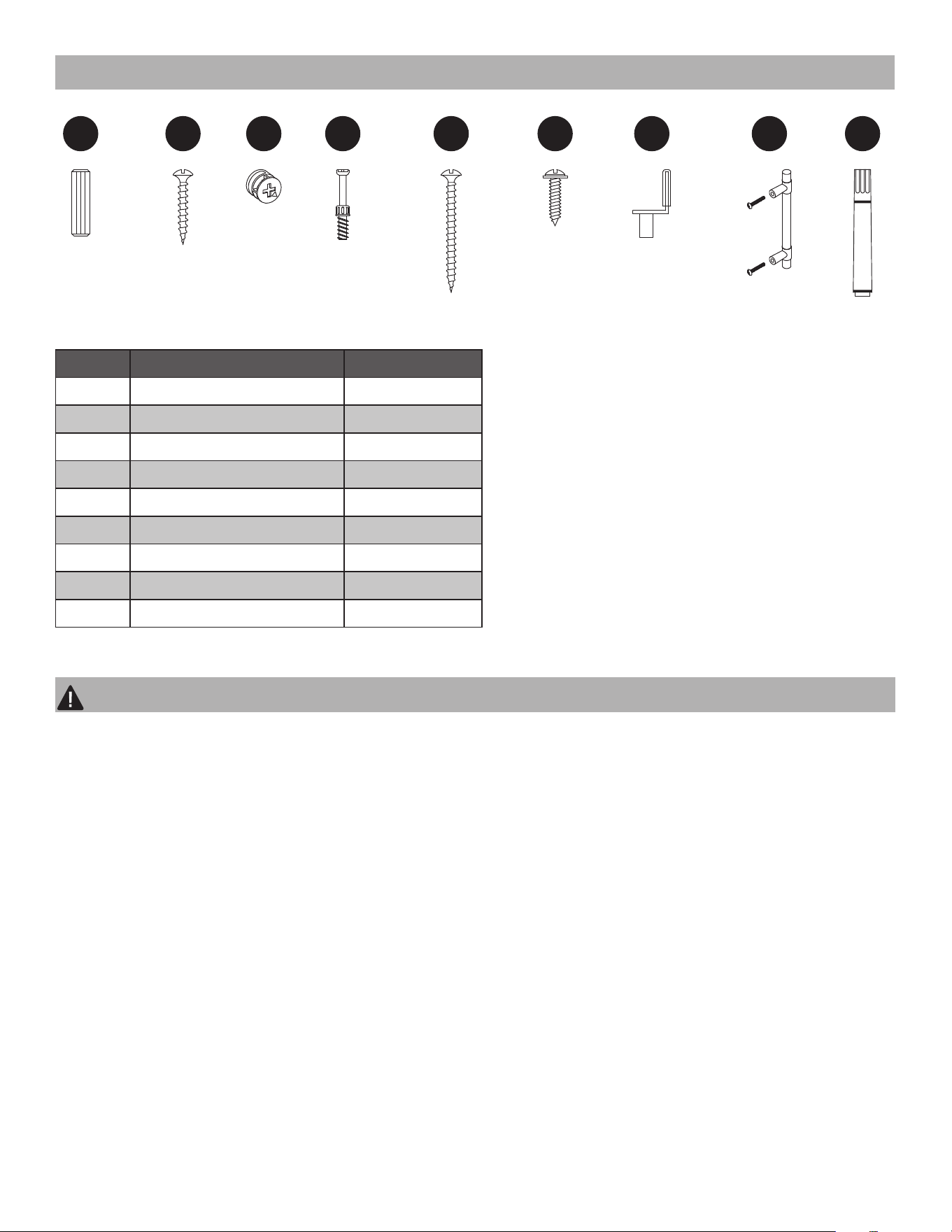

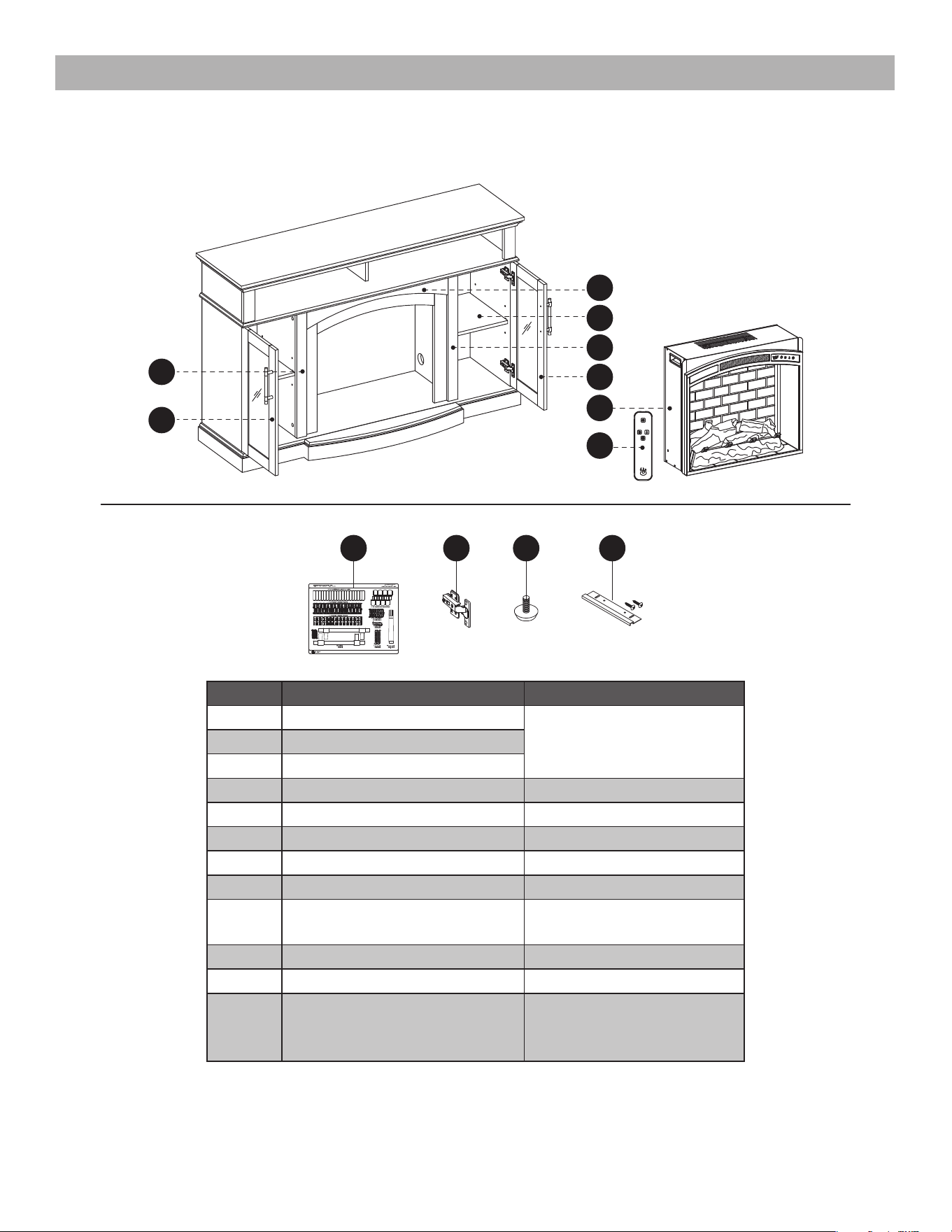

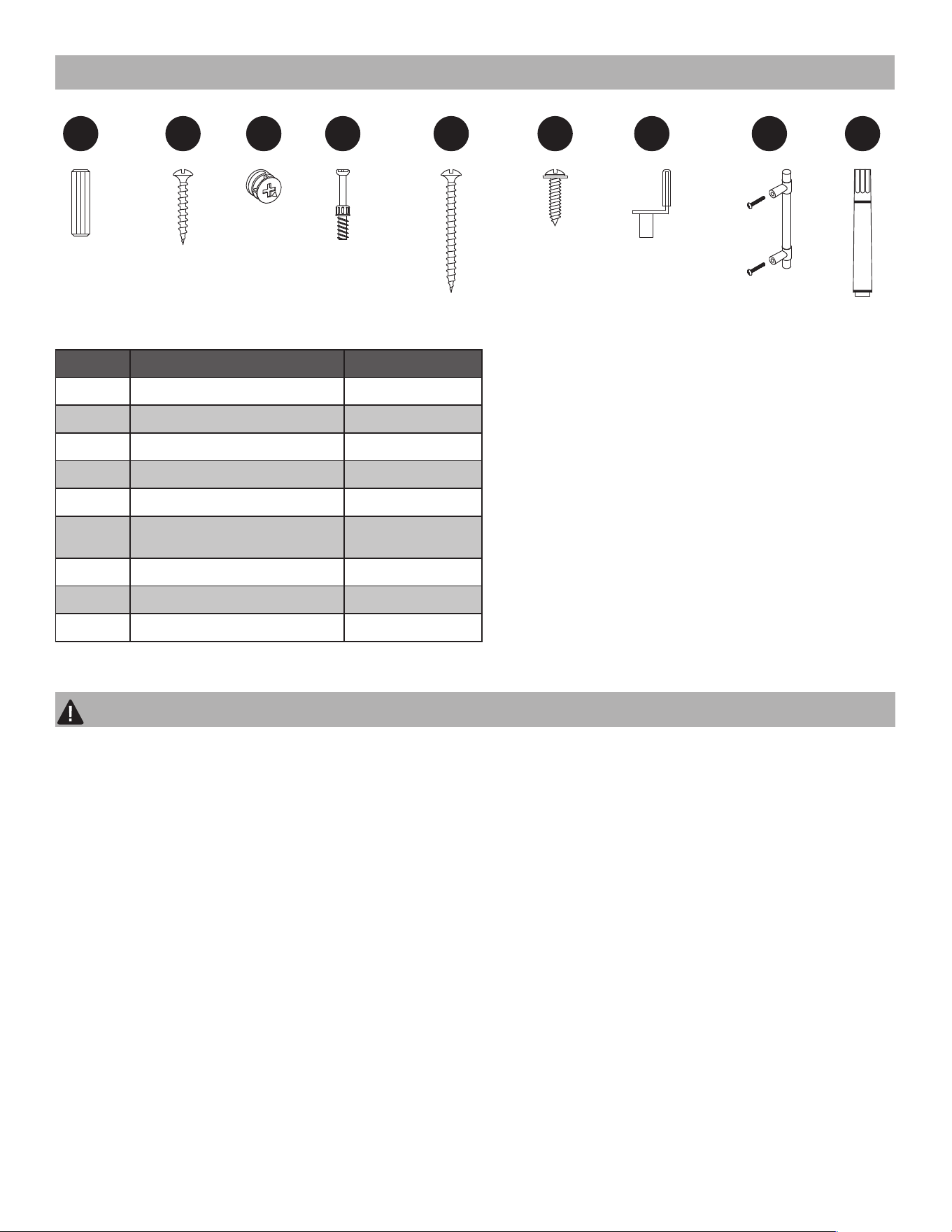

HARDWARE CONTENTS

(NOT SHOWN ACTUAL SIZE)

AA BB CC DD EE FF GG HH II

PART DESCRIPTION QUANTITY

Wooden Dowel

Short Screw

Locknut

Connecting Rod

Long Screw

Back Panel Screws

Shelf Pin

Door Pull

Touch-Up Pen

SAFETY INFORMATION

Please read and understand this entire manual before

attempting to assemble, operate or install the product.

This equipment has been tested and found to comply

with the limits for Class B digital devices, pursuant to

Part 15 of the FCC rules. These limits are designed

to provide reasonable protection against harmful

interference in a residential installation. The equipment

generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance

with the instructions, may cause harmful interference

to radio or television reception, which can be

determined by turning the equipment off and on. The

user is encouraged to try and correct the interference

by one or more of the following measures:

• Reorient or relocate the receiving antenna

• Increase the separation between the equipment and

the receiver

• Connect the equipment into an outlet on a

circuit different from that to which the receiver is

connected.

• Consult the dealer or an experienced radio/TV

technician for help.

This device complies with Part 15 of the FCC

rules. Operation is subject to the following two

conditions:

1. This device may not cause harmful interference,

and

2. This device must accept any interference received,

including interference that may cause undesired

operation.

SAFETY INFORMATION

(CONT'D)

Modiﬁcations not approved by the party responsible

for compliance could void user’s authority to operate

the equipment.

This Class B digital apparatus complies with Canadian

ICES-003.

IMPORTANT INSTRUCTIONS

When using electrical appliances, basic precautions

should always be followed to reduce the risk of ﬁre,

electric shock and injury to persons, including the

following:

DANGER

• Read all instructions before using this heater.

• If the information in this manual is not followed

exactly, an electric shock or ﬁre may result causing

property damage, personal injury or loss of life.

• This product is intended to ﬁt most plasma and

LCD televisions (up to 62 inches and weighing

a maximum of 100 pounds). Using this item with

loads heavier than the stated maximum can result

in tipping and/or instability, which can result in injury

or even death.

WARNING

• This appliance is hot when in use. To avoid burns,

DO NOT let bare skin touch hot surfaces. Keep

combustible material, such as furniture, pillows,

bedding, papers, clothes and curtains at least 3 feet

from this appliance and keep them away from the

sides and rear.

• Extreme caution is necessary when any heater

is used by or near children or individuals with

disabilities and whenever the ﬁreplace is left

operating and unattended.

• DO NOT run cord under carpeting. DO NOT cover

cord with throw rugs, runners, or similar coverings.

DO NOT route cord under funiture or appliances.

Arrange cord away from trafﬁc areas and where it

will not be tripped over.

• DO NOT insert or allow foreign objects to enter any

ventilation or exhaust opening as this may cause an

electric shock or ﬁre, or damage the appliance.

• This appliance has hot and arcing or sparking parts

inside. DO NOT use it in areas where gasoline,

paint or ﬂammable vapors or liquids are used or

stored. This ﬁreplace should not be used as a

drying rack for clothing. Christmas stockings or

decorations should not be hung in the area of it.

• Use this appliance only as described in the manual.

Any other use is NOT recommended by the

manufacturer and may cause ﬁre, electric shock or

injury to persons.

CAUTION

• If possible, ALWAYS unplug this appliance when

not in use.

• DO NOT operate any heater with a damaged

cord or plug or after the heater malfunctions. DO

NOT operate any heater if it has been dropped

or damaged in any manner. Disconnect power

at service panel and have heater inspected by a

reputable electrician before reusing.

• Any repairs to this ﬁreplace should be carried out

by a qualiﬁed service person.

• Under no circumstances should this ﬁreplace be

modiﬁed. Parts having to be removed for servicing

must be replaced prior to operating this ﬁreplace

again.

• DO NOT use outdoors.

• This heater is not intended for use in bathrooms,

laundry areas and similar indoor locations. NEVER

place heater where it may fall into a bathtub or

other water container.

• To disconnect this appliance, turn controls to the off

position, then remove plug from outlet.

• ONLY connect to properly grounded outlets.

• This appliance, when installed, must be electrically

grounded in accordance with local codes, with the

current CSA C22.1 Canadian Electrical Code or

follow U.S.A. Installations, follow local codes and

the National Electrical Code, ANSI/NFPA N0.70.

SAFETY INFORMATION

(CONT'D)

• To prevent a possible ﬁre, DO NOT block air intakes

or exhaust in any manner. DO NOT use on soft

surfaces, like a bed, where opening may become

blocked.

• The heaters MUST NOT be located immediately

below a socket-outlet.

• ALWAYS plug heaters directly into a wall outlet /

receptacle. NEVER use with an extension cord or

re-loadable power tap (outlet / power strip).

• DO NOT slide insert on top of wood to avoid

scratching wood surface.

• DO NOT place any object on top of the insert or

block the air intakes / vents as this can cause the

unit to overheat and could cause a ﬁre.

Electrical Connection

• A 15-Amp, 120-volt, 60 Hz circuit with a properly

grounded outlet is required. Preferably, the ﬁreplace

will be on a dedicated circuit as other appliances

on the same circuit may cause the circuit breaker

to trip or the fuse to blow when the heater is in

operation. The unit comes standard with 6-ft. three-

wire cord, exiting from the rear of the ﬁreplace. DO

NOT exceed the current rating of the current tap.

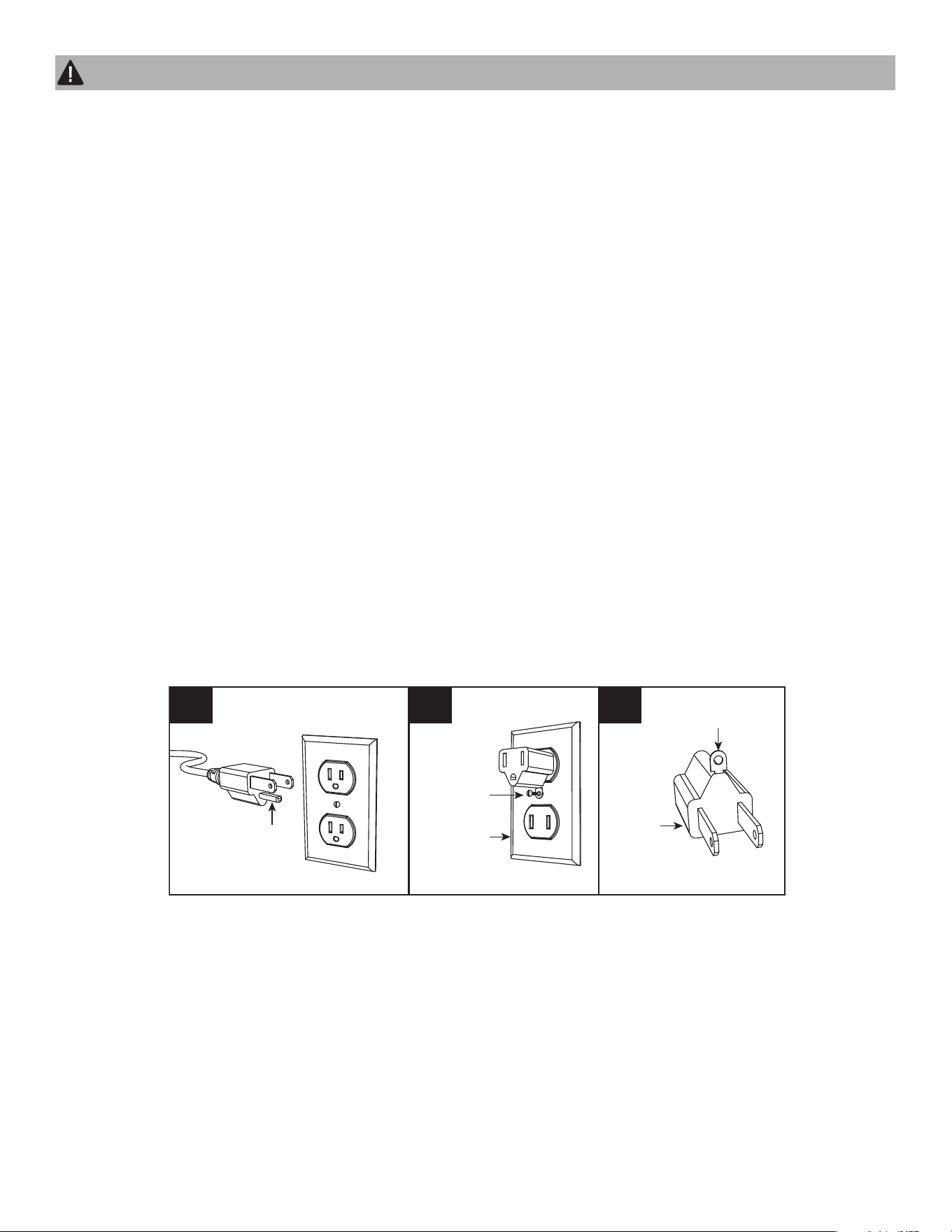

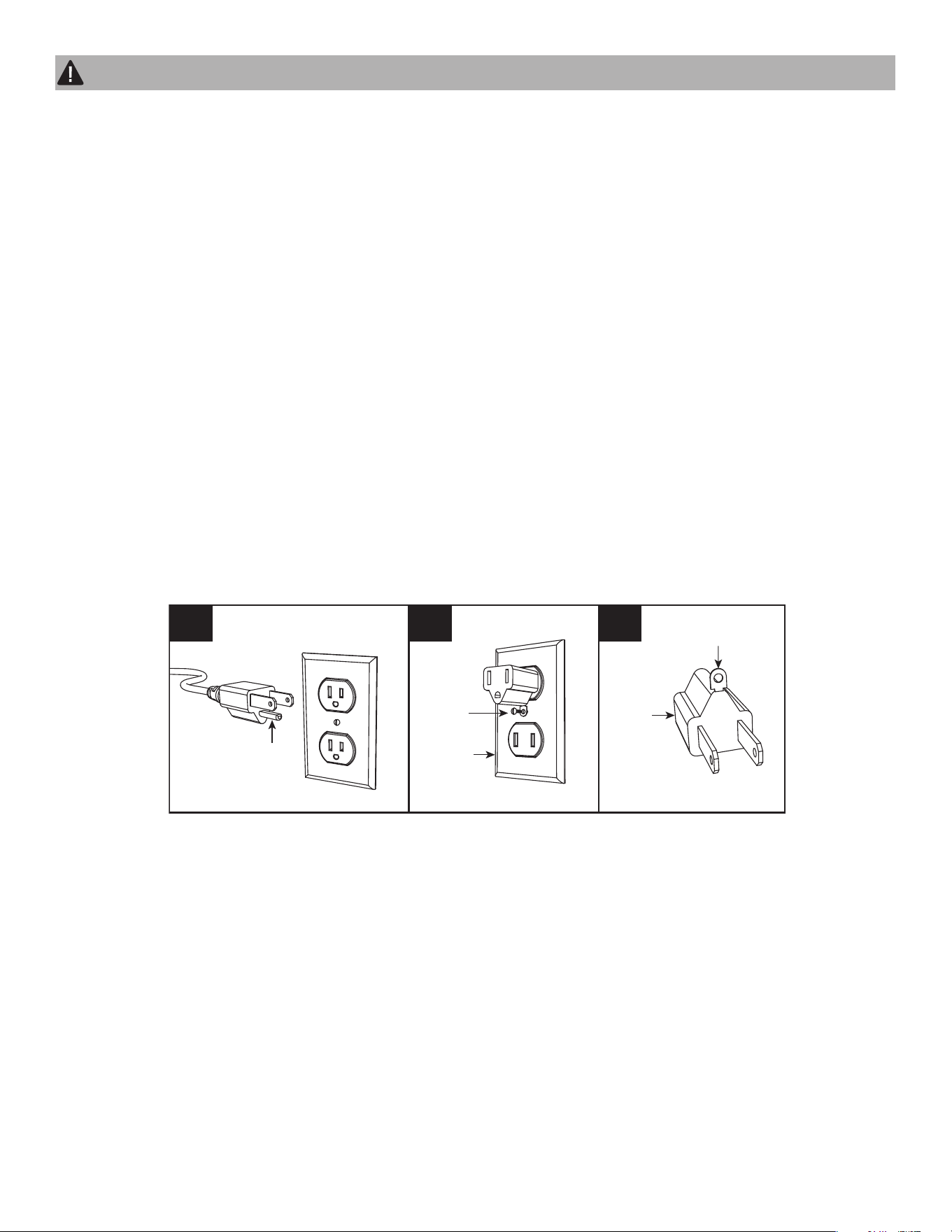

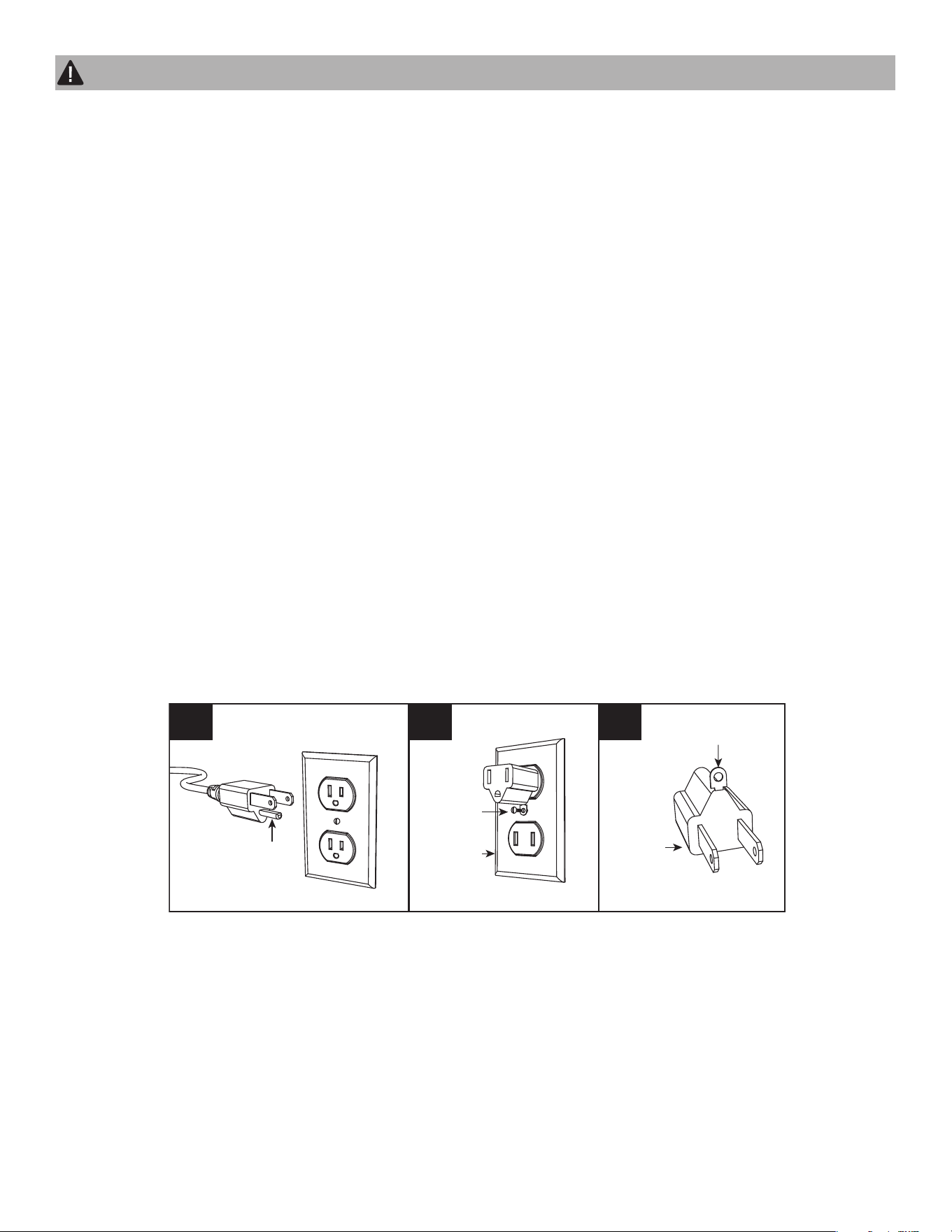

Grounding Instructions

• This heater is for use on 120 volt.The cord has a

plug as shown below. See illustration or grounding

instruction. An adapter as shown at C is available

for connecting three-blade grounding type plugs

to two-slot receptacles. The green grounding plug

extending from the adapter must be connected to

a permanent ground such as a properly grounded

outlet box. The adapter should not be used if a

three-slot grounded receptacle is available.

SAVE THESE INSTRUCTIONS

A B C

Grounding Pin

Grounding Means

Metal

Screw

Cover of

Grounding

Box

Adapter

PREPARATION

Before beginning assembly of product, make

sure all parts are present. Compare parts with

package contents list and hardware contents list.

If any part is missing or damaged, do not attempt

to assemble the product.

Estimated Assembly Time: 50 minutes

Tools Required for Assembly (not included):

Phillips screwdriver

ASSEMBLY INSTRUCTIONS

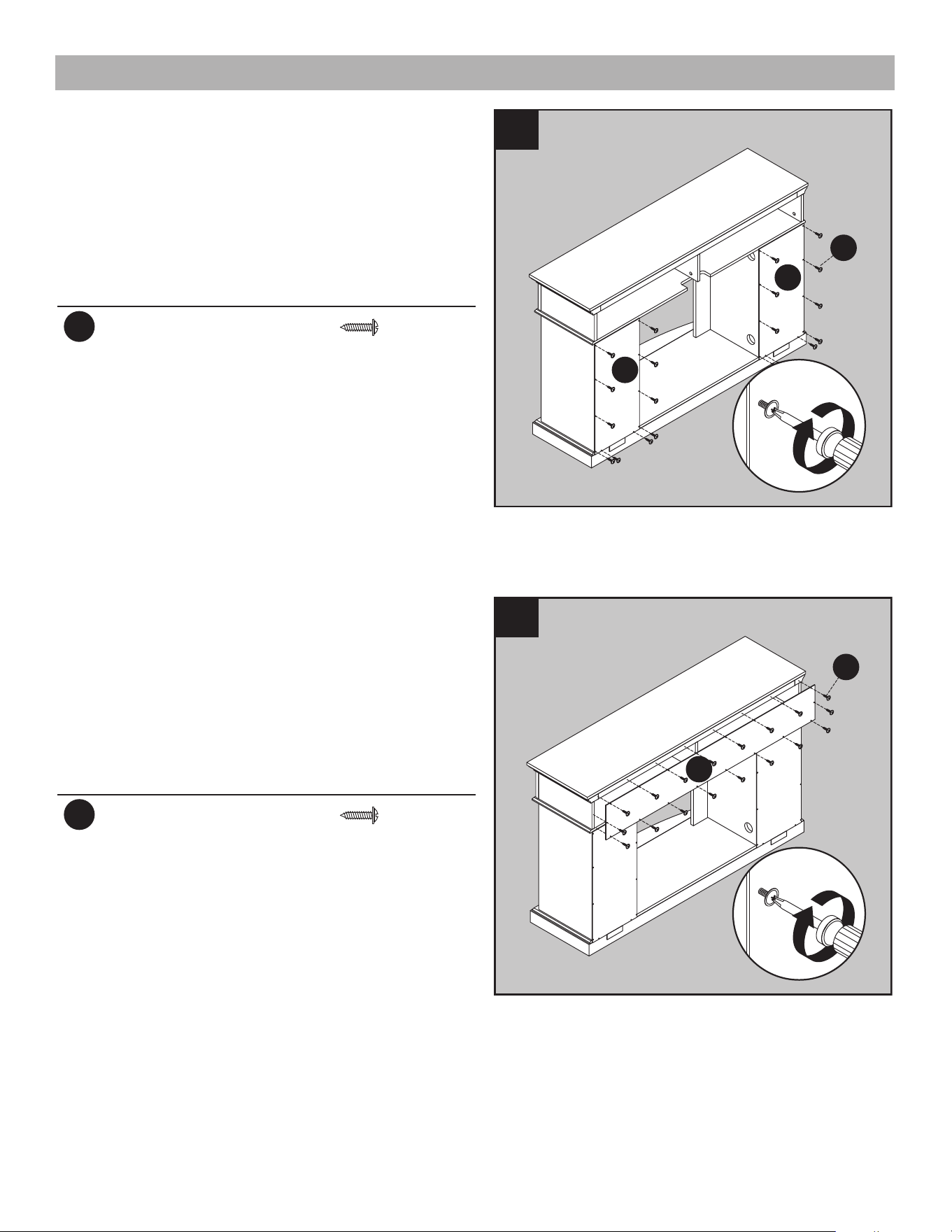

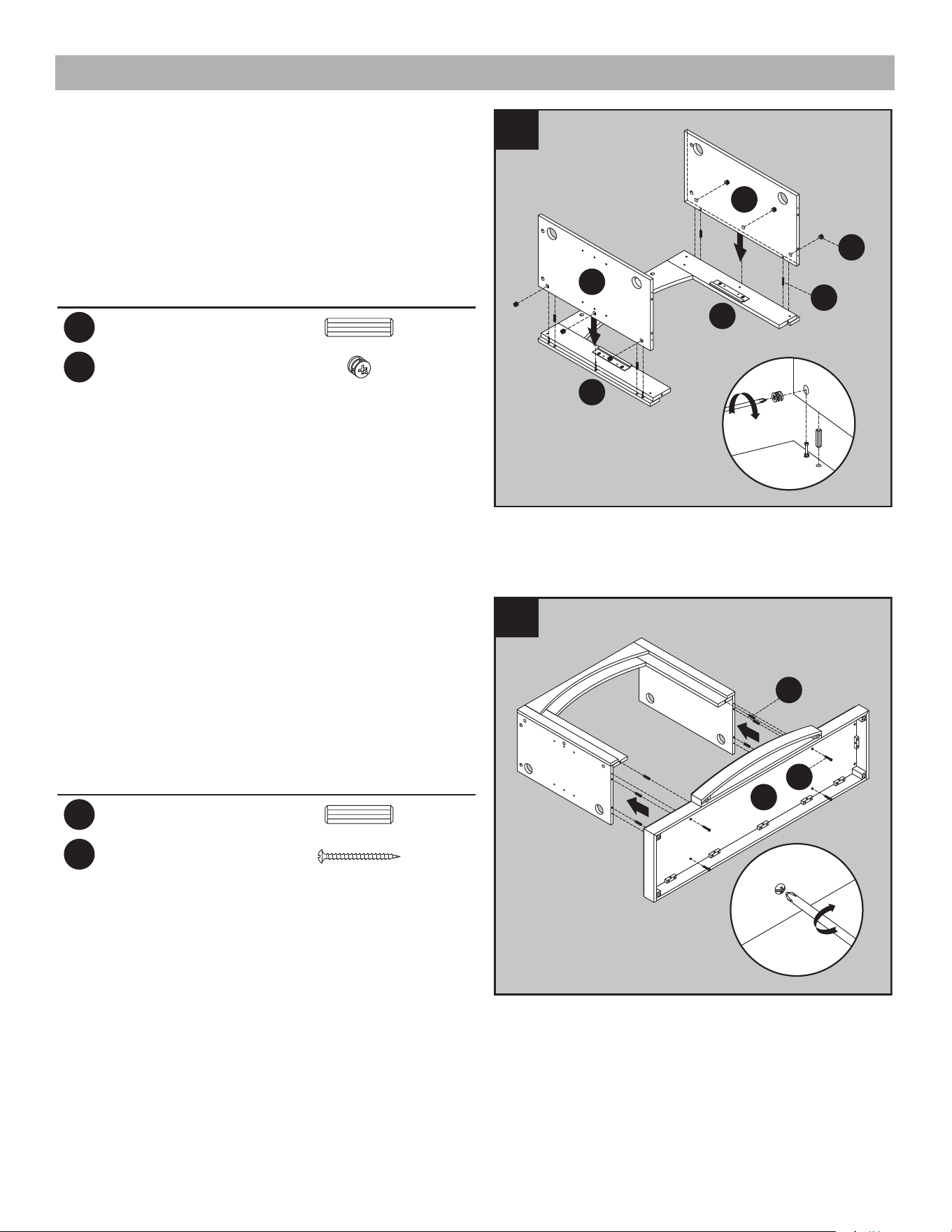

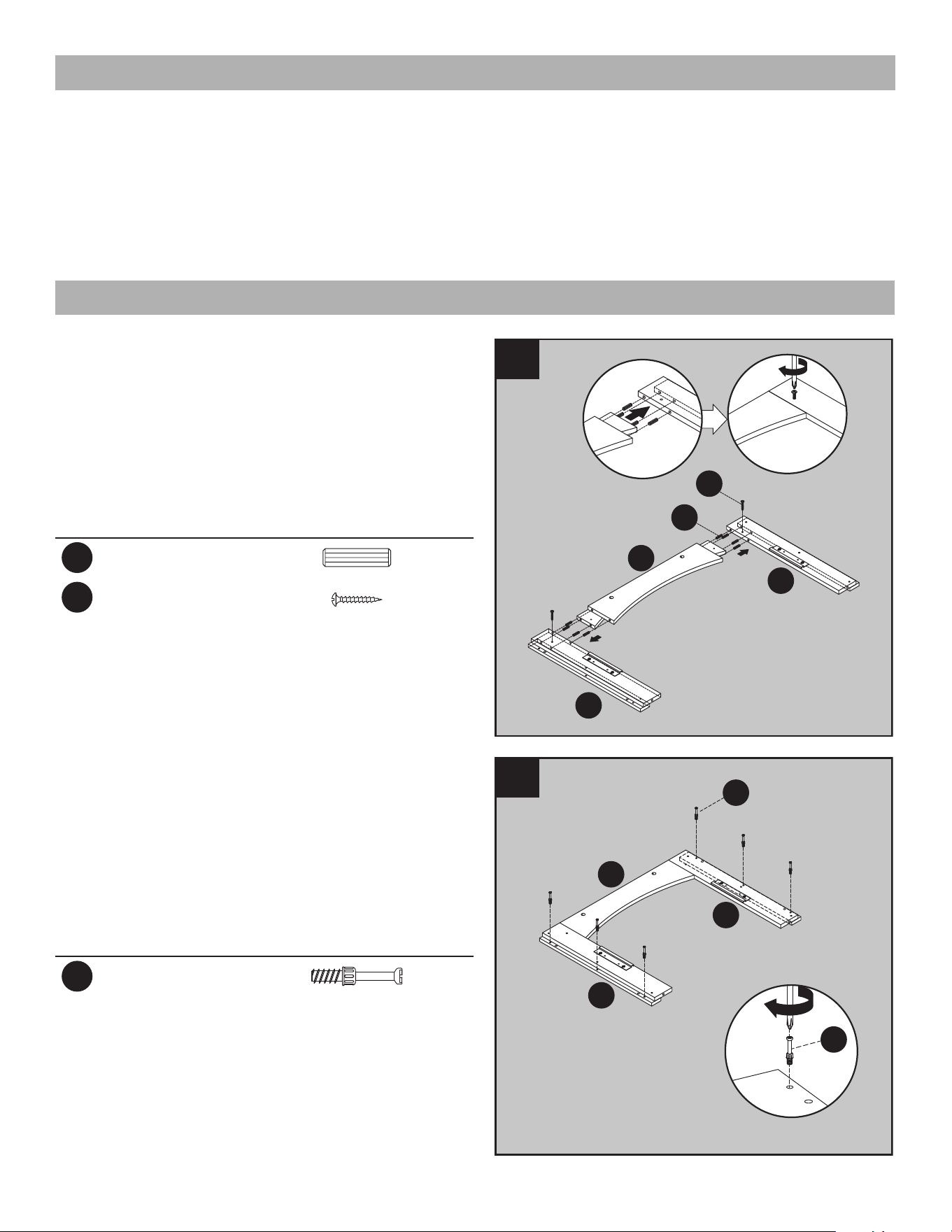

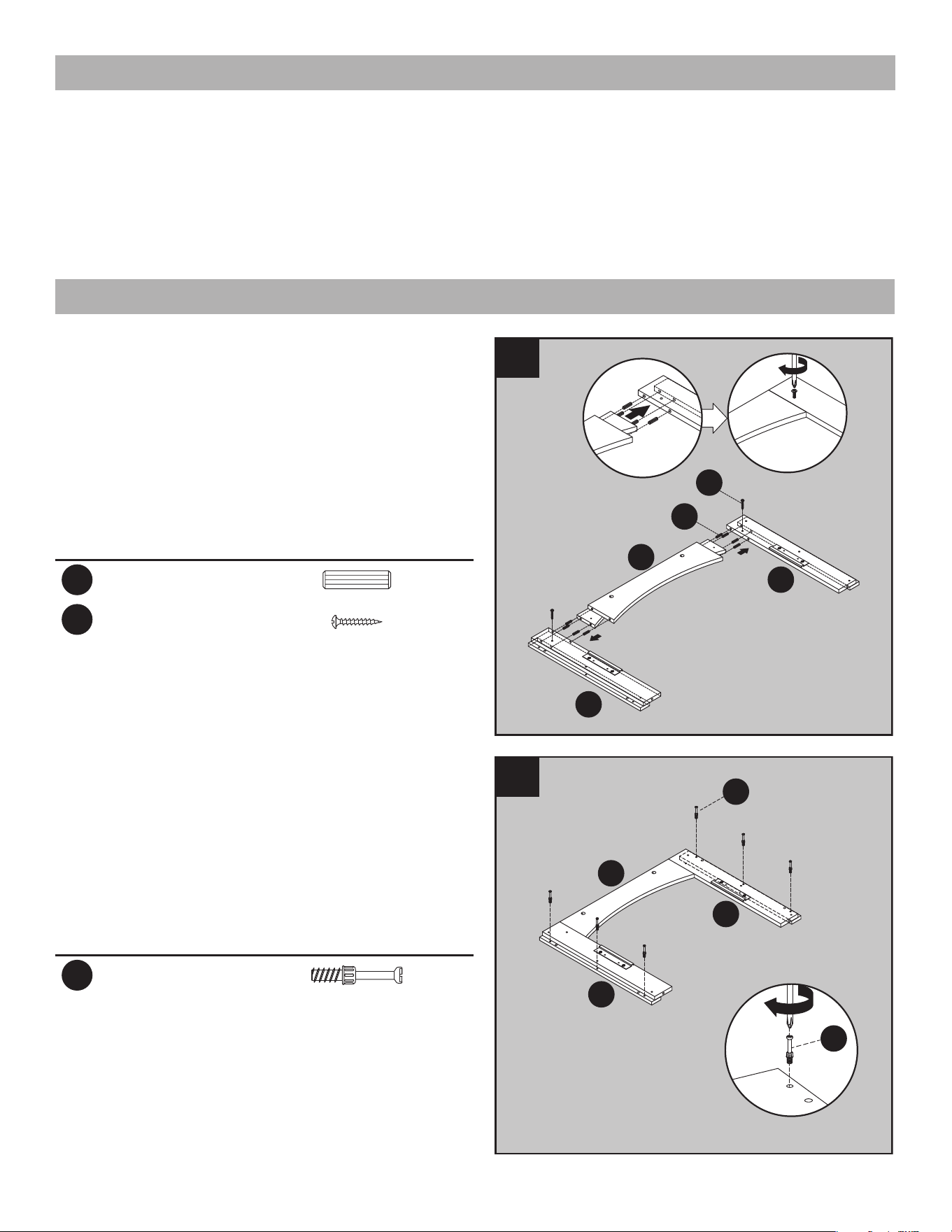

1. Set center front panel (E) down on a

non-scratch surface. Insert eight wooden

dowels (AA) into holes on left and right sides of

center front panel (E). Align the holes on center

front panel (E) with the corresponding holes

on left front panel (O) and right front panel (P),

securing with two short screws (BB).

Hardware Used

Wooden Dowel

x 8

Short Screw

x 2

2. Screw six connecting rods (DD) into the

designated plastic bushings on the back of the

left front panel (O) and right front panel (P).

Fully tighten with a phillips screwdriver.

Hardware Used

Connecting Rod

x 6

ASSEMBLY INSTRUCTIONS

(CONT’D)

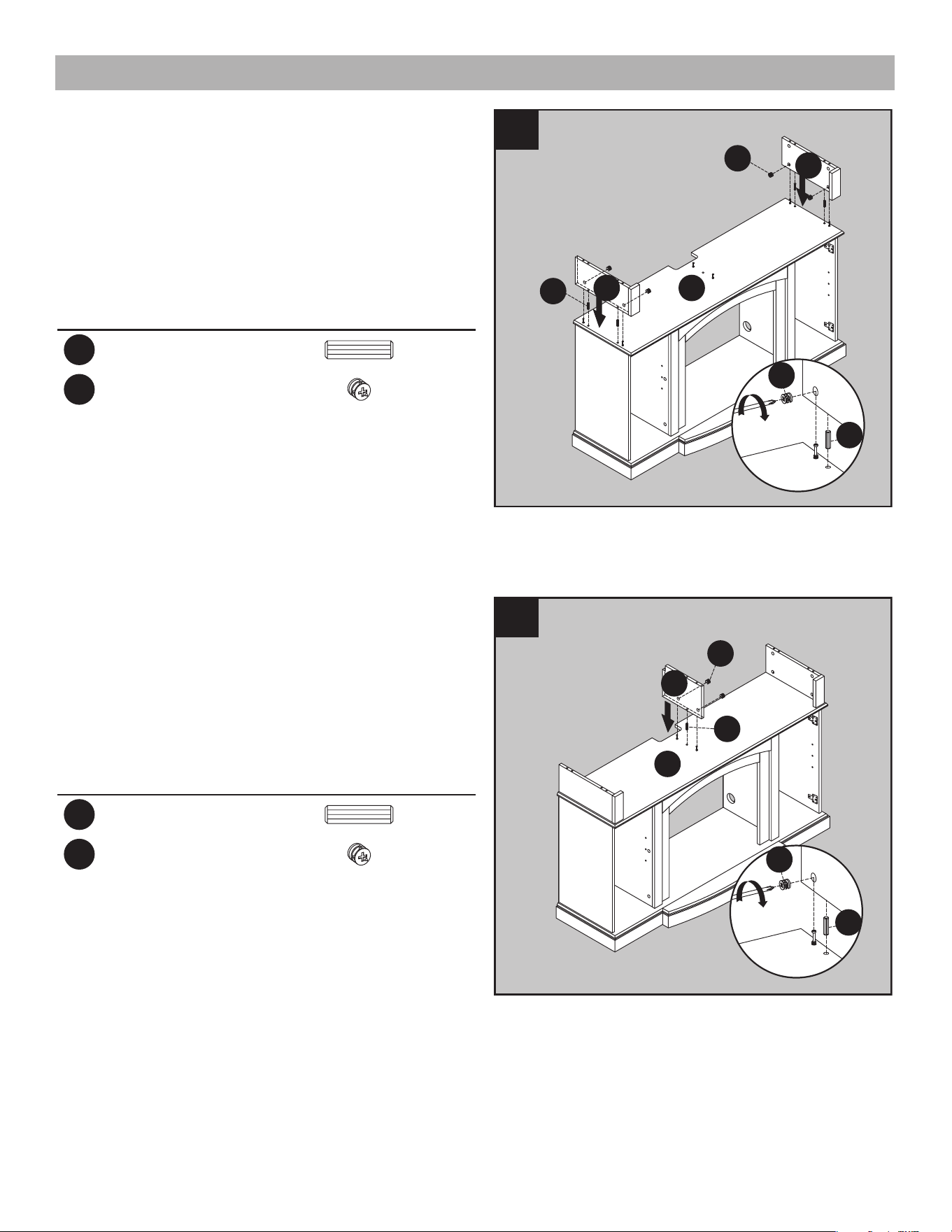

3. Insert four wooden dowels (AA) into the holes

on the back of the left front panel (O) and right

front panel (P). Attach the left side panel (H) to

the left front panel (O), secure with screwing

three locknuts (CC) by phillips screwdriver.

Repeat for the right side panel (I).

Hardware Used

Wooden Dowel

x 4

Locknut

x 6

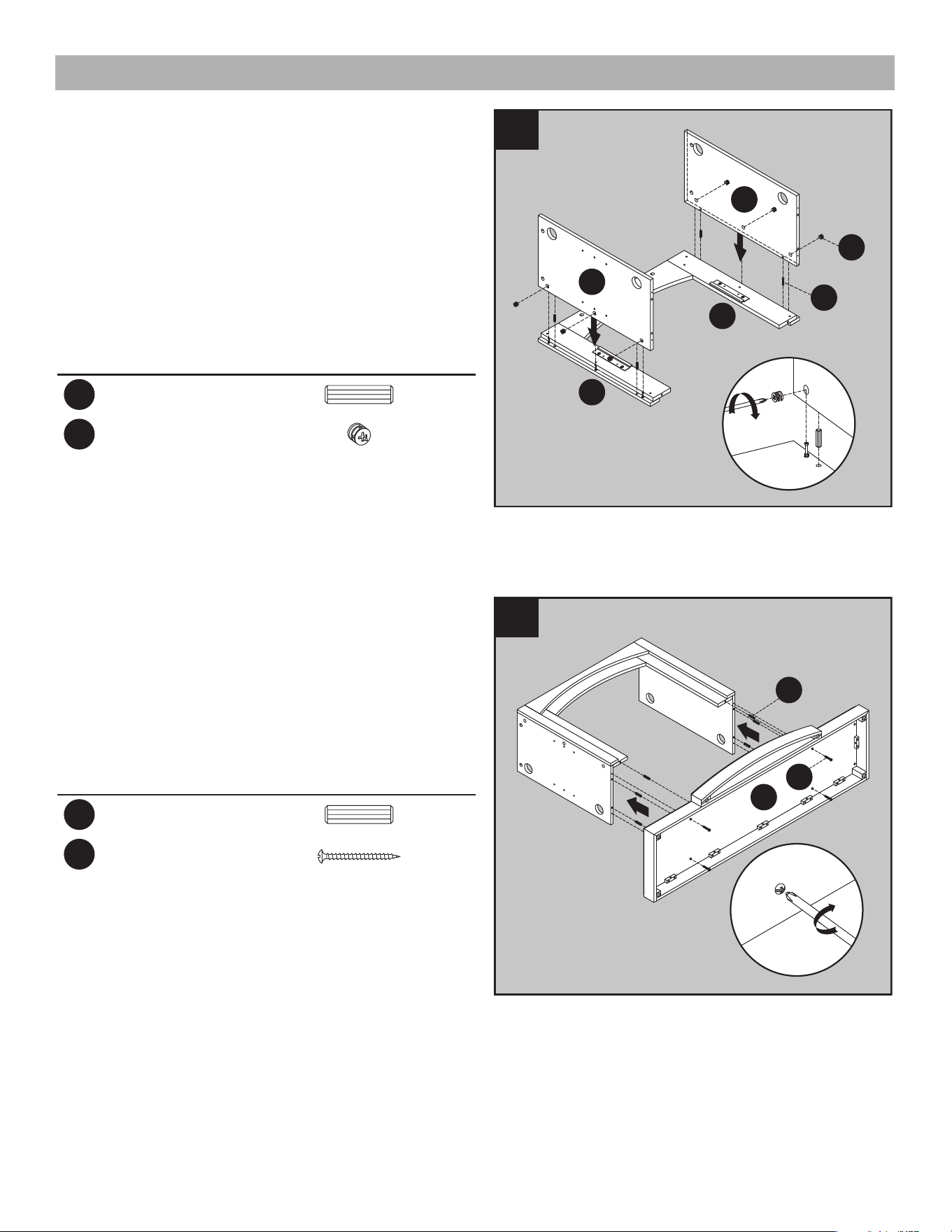

4. Insert six wooden dowels (AA) into the holes of

base (K), align and attach the assembly from

step 3 to the base (K), securing from

underneath with four long screws (EE).

Hardware Used

Wooden Dowel

x 6

Long Screw

x 4

ASSEMBLY INSTRUCTIONS

(CONT’D)

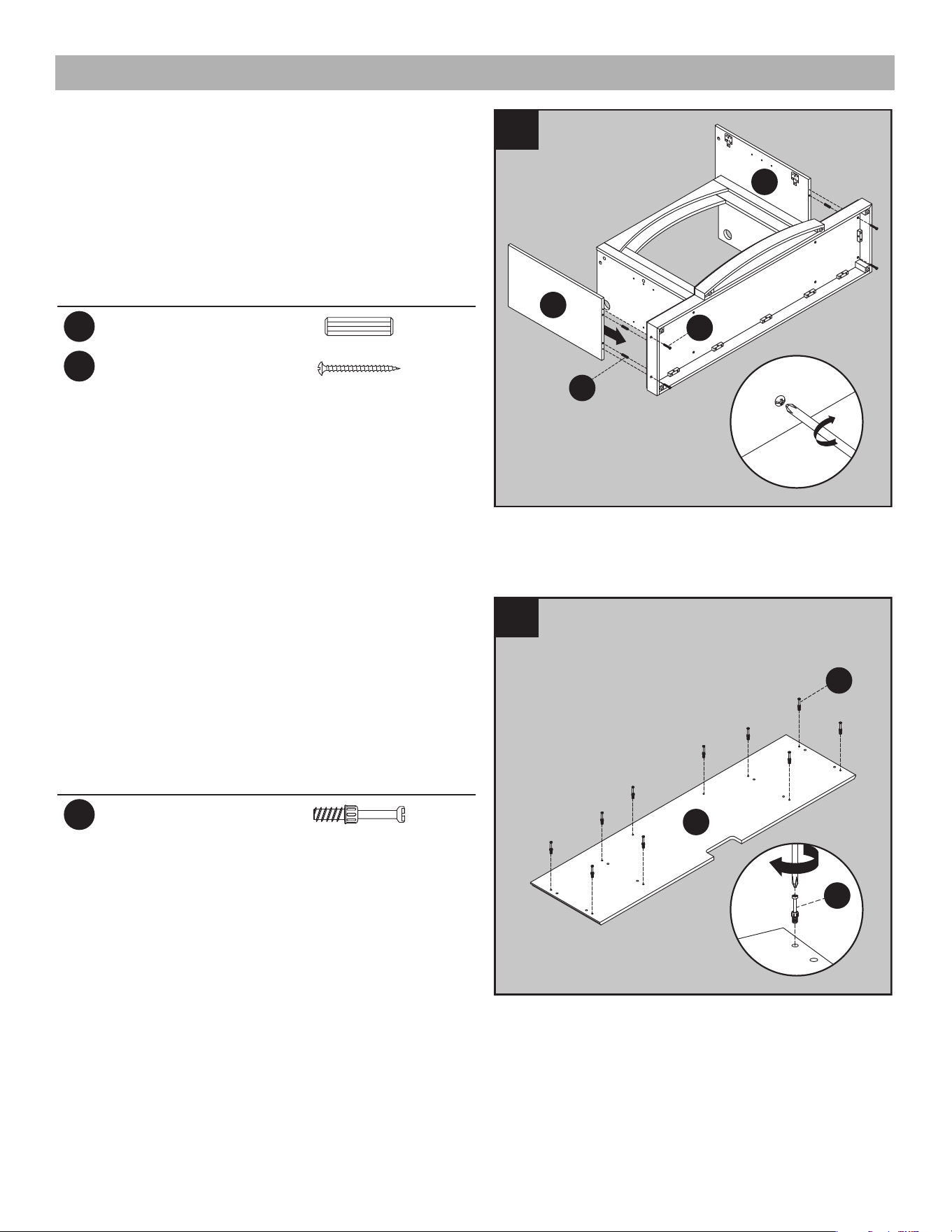

5. Insert two wooden dowels (AA) into outer holes

on right side of base (K). Align and attach right

wall (G), securing from underneath with two

long screws (EE).

Repeat for left wall (F).

Hardware Used

Wooden Dowel

x 4

Long Screw

x 4

6. Screw ten connecting rods (DD) into the

designated plastic bushings on the back of the

center shelf (D).

Hardware Used

Connecting Rod

x 10

ASSEMBLY INSTRUCTIONS

(CONT’D)

7. Insert two wooden dowels (AA) into the top

outer holes on both left wall (F), left side panel

(H) ,right side panel (I) and right wall (G).

Attach center shelf (D), secure with screwing

ten locknuts (CC) by phillips screwdriver.

Hardware Used

Wooden Dowel

x 8

Locknut

x 10

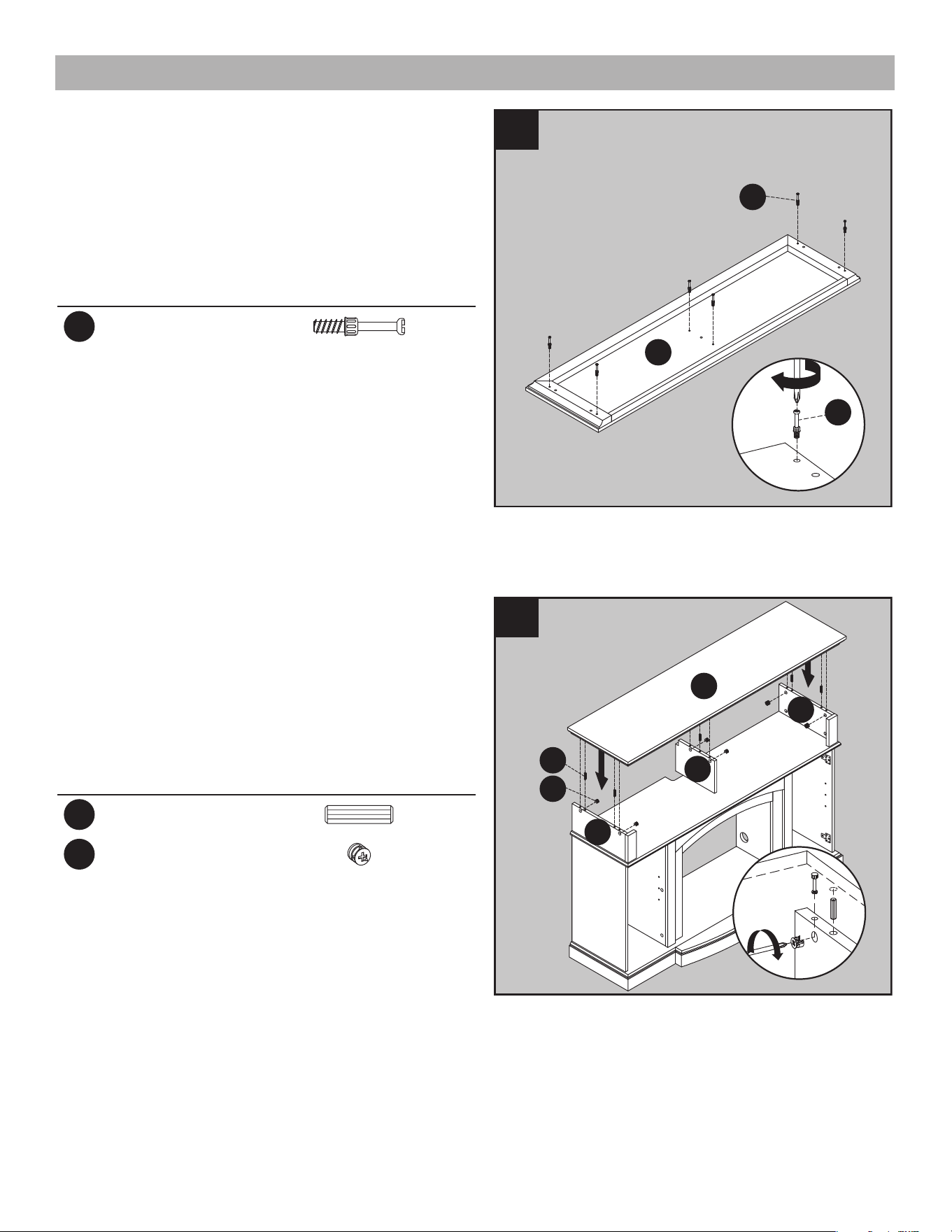

8. Screw six connecting rods (DD) into the

desigated plastic bushings on the top of the

center shelf (D), Fully tighten with a phillips

screwdriver, on the top of the center shelf (D).

Hardware Used

Connecting Rod

x 6

ASSEMBLY INSTRUCTIONS

(CONT’D)

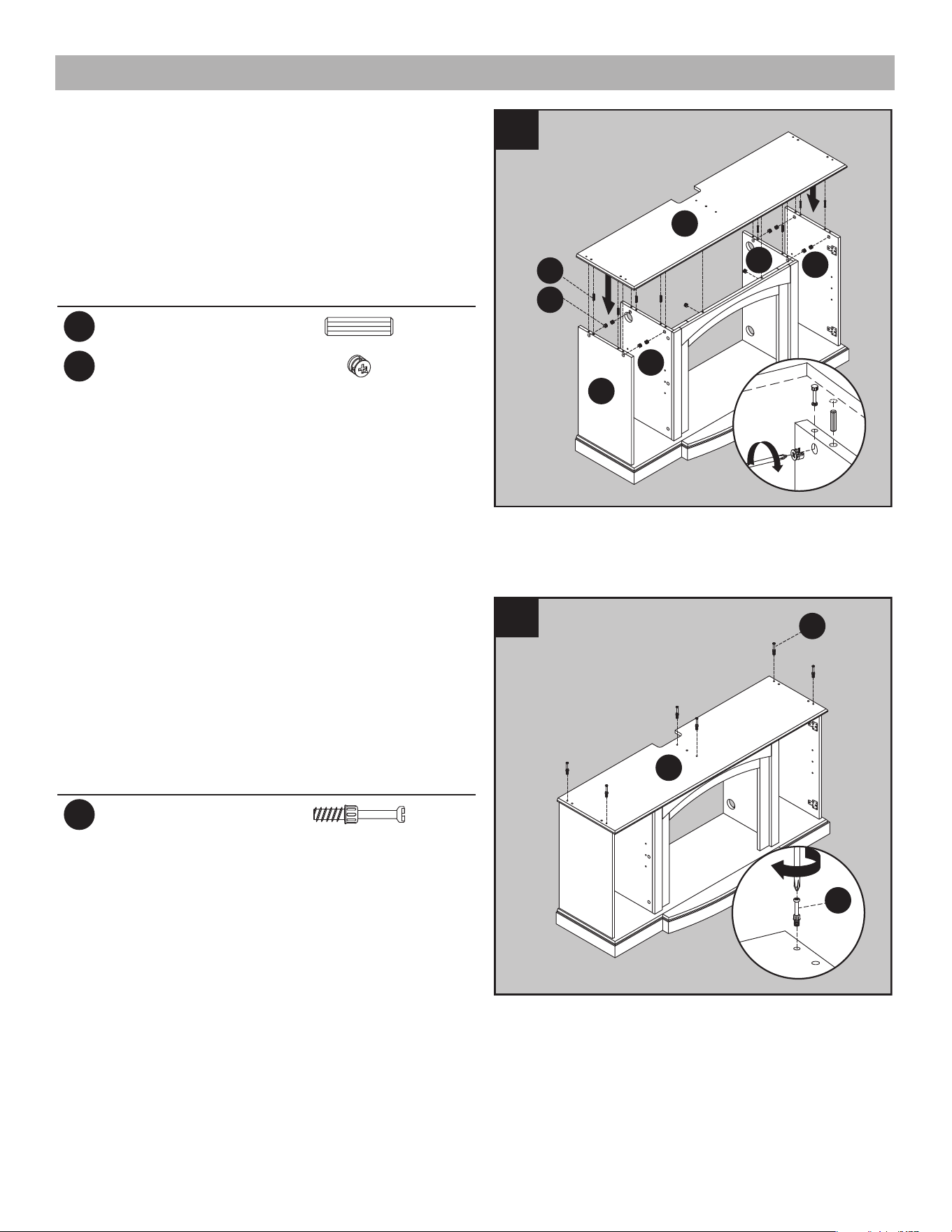

9. Insert two wooden dowels (AA) into holes on

left side of center shelf (D). Attach corner panel

(B), secure with screwing four locknuts (CC) by

phillips screwdriver.

Repeat for remaining corner panel (B).

Hardware Used

Wooden Dowel

x 4

Locknut

x 4

B D

10. Insert one wooden dowels (AA) into holes on

the middle of center shelf (D). Attach partition

(C), secure with screwing two locknuts (CC)

by phillips screwdriver.

Hardware Used

Wooden Dowel

x 1

Locknut

x 2

ASSEMBLY INSTRUCTIONS

(CONT’D)

11. Screw six connecting rods (DD) into designated

plastic bushings on the back of the top (A).

Fully tighten with a phillips screwdriver.

Hardware Used

Connecting Rod

x 6

12. Insert wooden dowels (AA) into the top outer

holes of corner panel (B) and partition (C).

Attach top (A), secure with screwing six

locknuts (CC) by phillips screwdriver.

Hardware Used

Wooden Dowel

x 5

Locknut

x 6

ASSEMBLY INSTRUCTIONS

(CONT’D)

13. From behind the assembly, attach back panel

(L) to shelving areas using back panel screws

(FF).

Repeat for remaining back panel (L).

Hardware Used

Back Panel Screw

x 20

14. From behind the assembly, attach center back

panel (J) to shelving areas using back panel

screws (FF).

Hardware Used

Back Panel Screw

x 18

ASSEMBLY INSTRUCTIONS

(CONT’D)

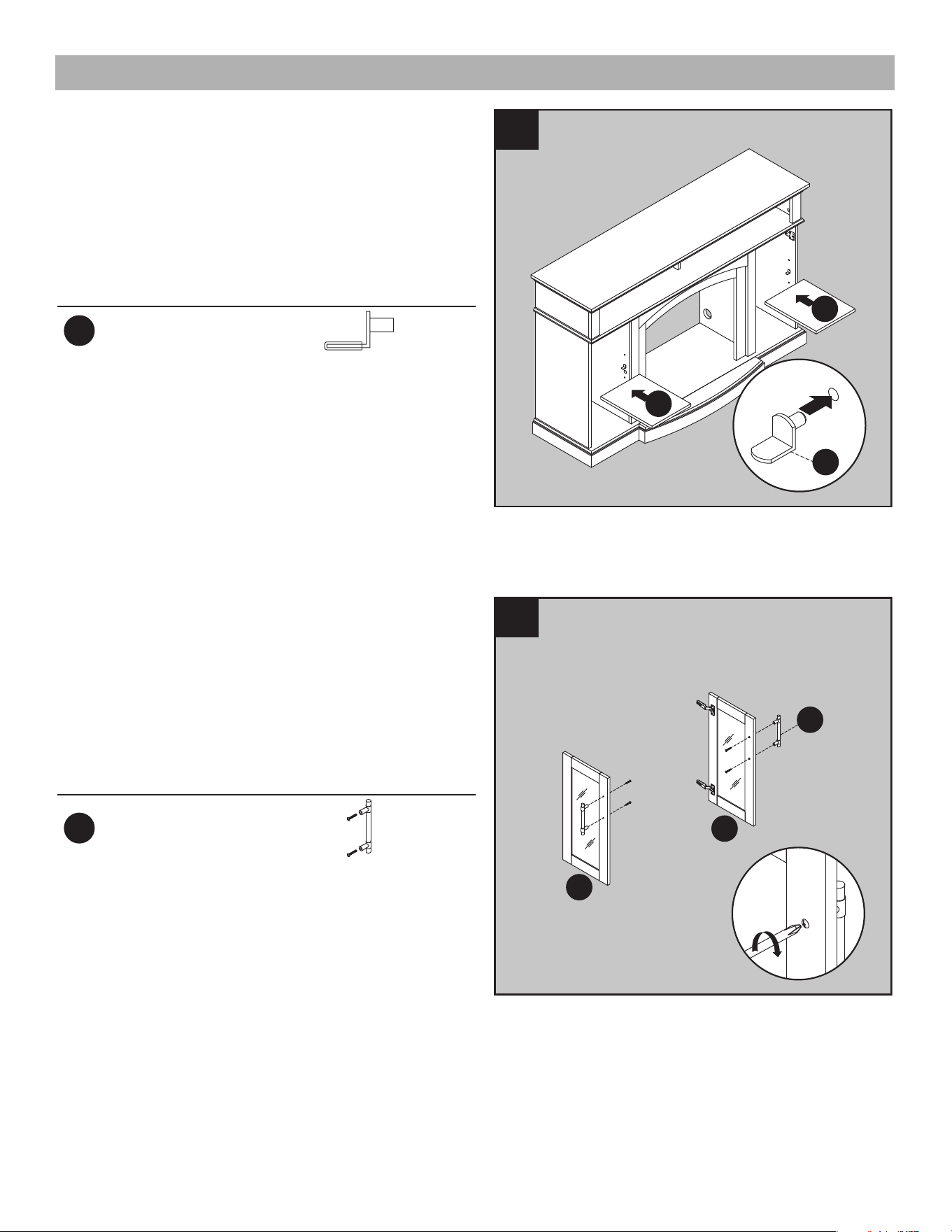

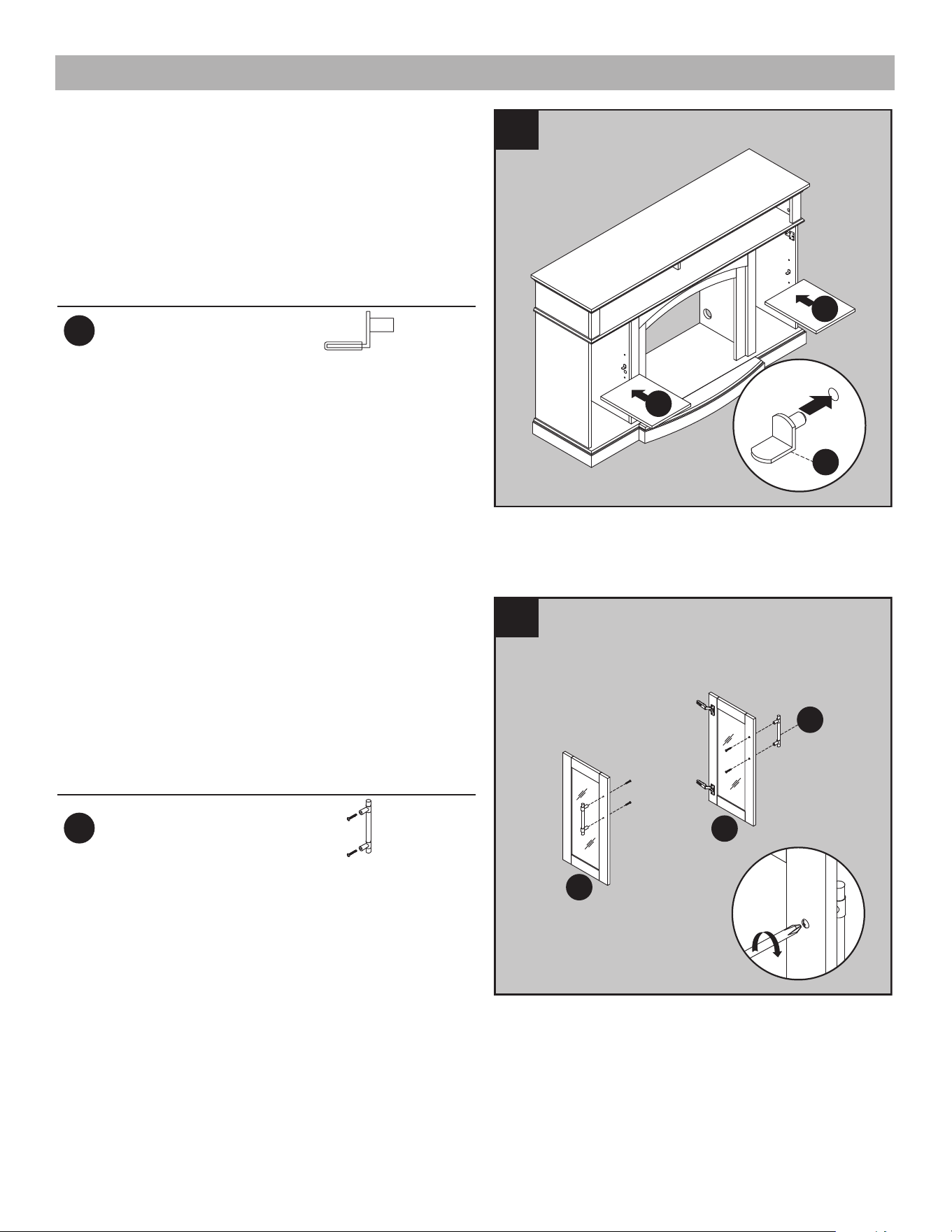

15. Insert shelf pins (GG) at desired height,

ensuring they are level. Place shelf (M) on top

of shelf pins (GG).

Repeat for remaining the shelf (M).

Hardware Used

Shelf Pin

x 8

16. Place door pull (HH) into predrilled hole on

right door, Securing with two door pull bolt.

Repeat for remaining door pull (HH).

Hardware Used

Door pull

x 2

ASSEMBLY INSTRUCTIONS

(CONT’D)

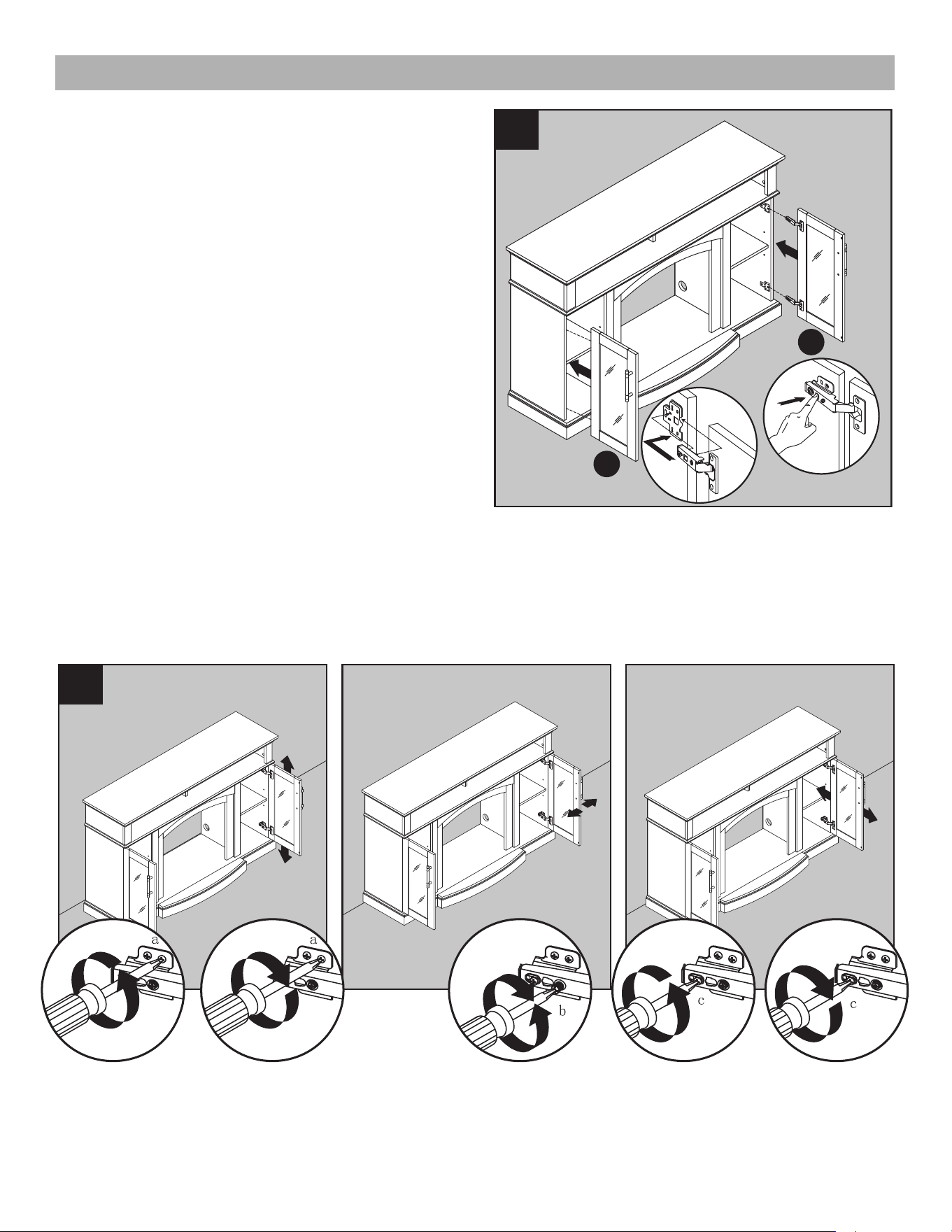

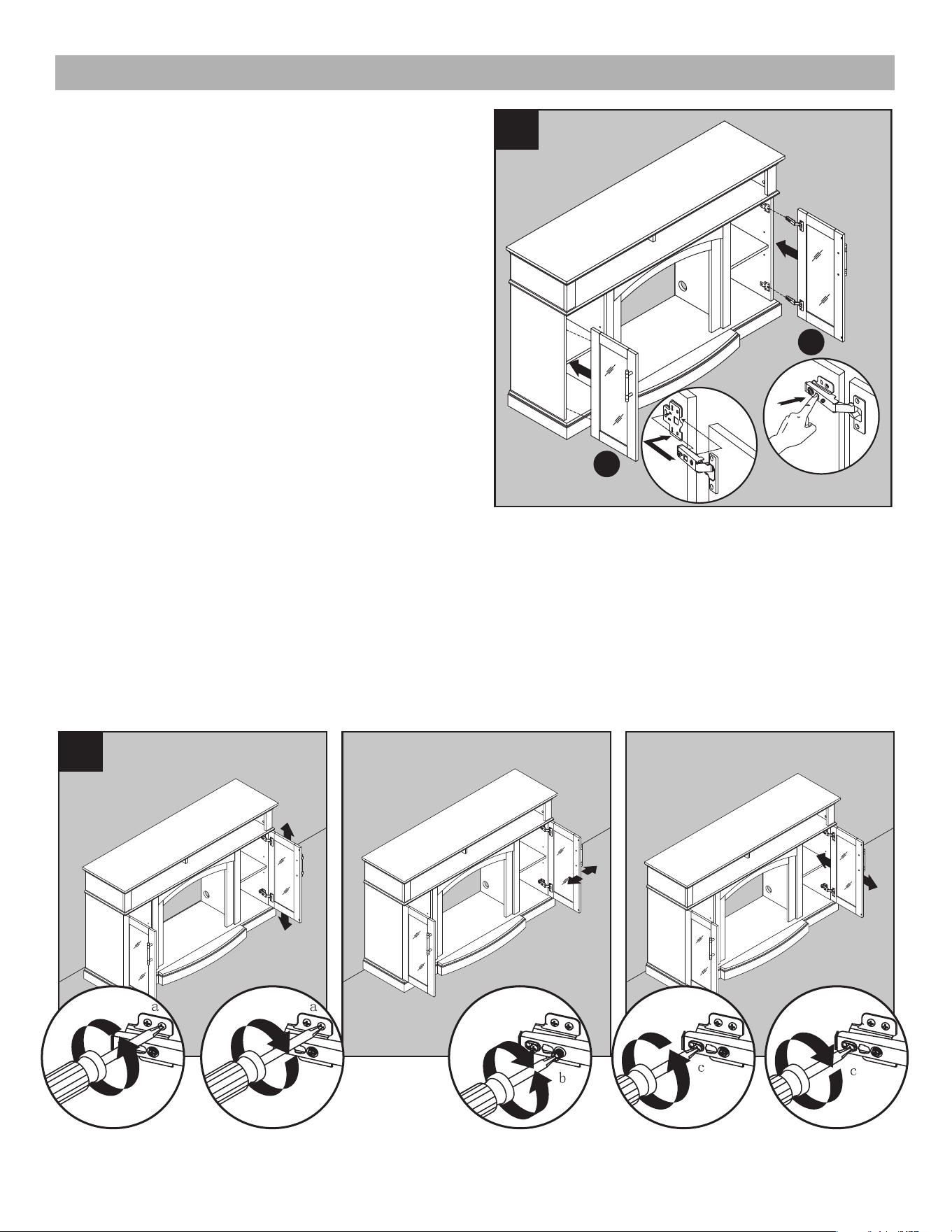

17. Hold the door and align the hinge body with

the hinge plate mounted to the ﬁreplace wall.

Align and slide the hooks/catches on the

hinge body into the recesses on the mounting

plate while lightly pushing the door towards

back of ﬁreplace mantel. Then press on the

back part of the hinge body until you hear it

click into place. Repeat for other hinges. To

remove press the square button at the back of

the hinge body to release the hinge from the

mounting bracket. Unlock both hinges and pull

the door away from the ﬁreplace body.

18. If you need to adjust the doors, do so in the following manner.

To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.

To adjust door left or right, turn screws (b) on both hinges, in or out.

To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.

ASSEMBLY INSTRUCTIONS

(CONT’D)

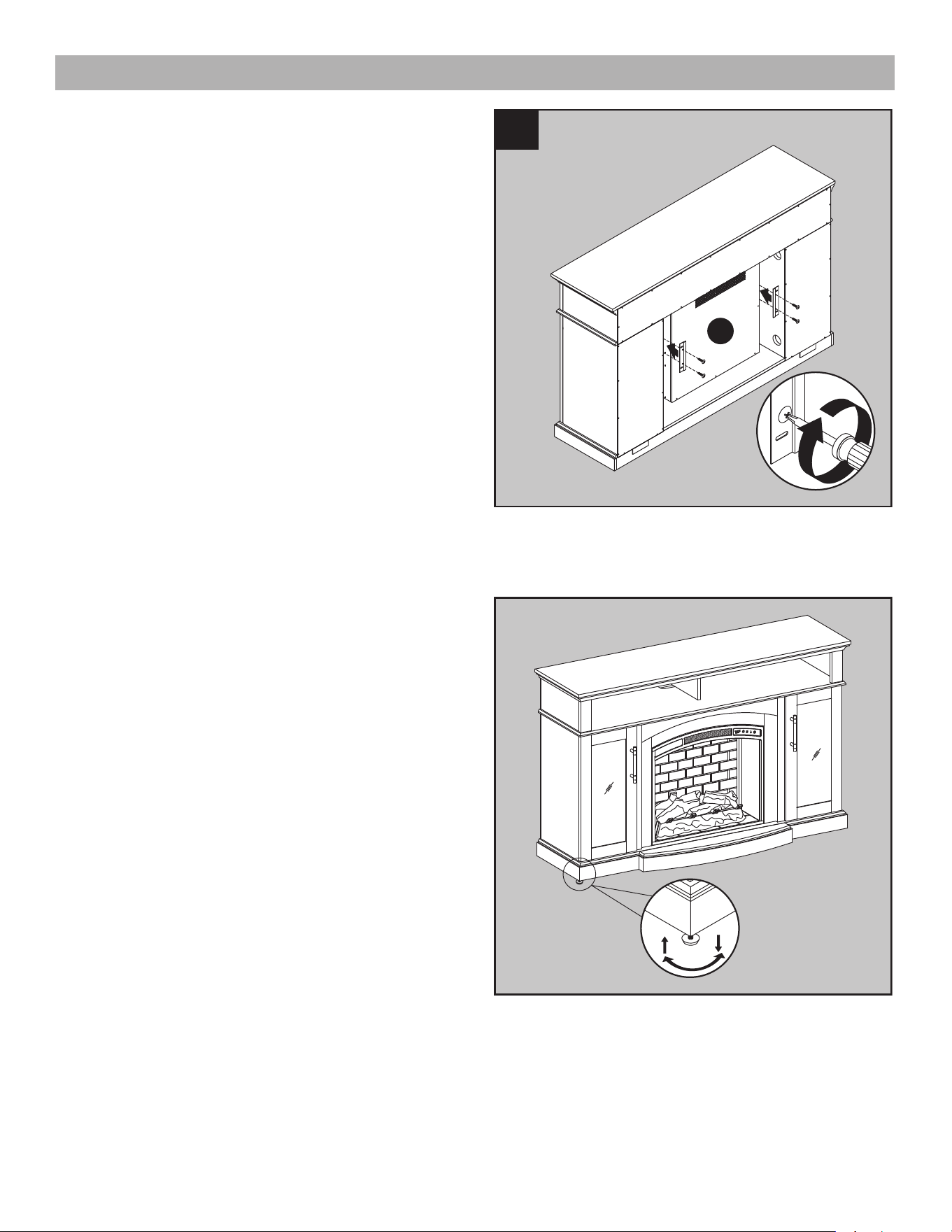

19. From behind the assembly, remove the

preassembled insert brackets from the middle

area. Save brackets and screws for future

use.

Note: Before proceeding to the next step, with

the help of another person, move the mantel

close to the ﬁnal desired location.

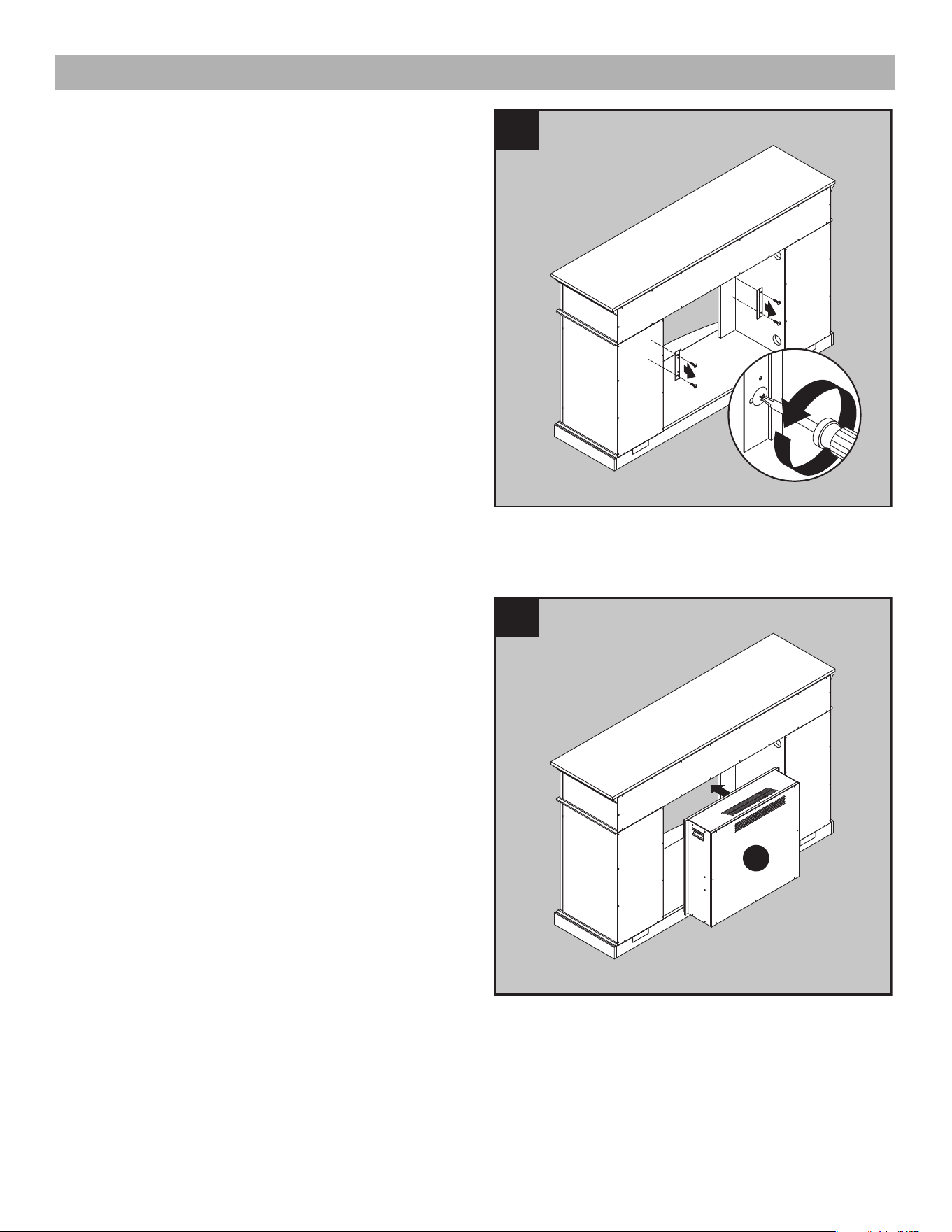

20. With the help of another person, position

insert (N) into middle opening of mantel

assembly.

Note: DO NOT plug insert (N) into power

outlet yet.

CAUTION: DO NOT slide insert on top of

wood to avoid scratching wood surface.

ASSEMBLY INSTRUCTIONS

(CONT’D)

21. Re-attach insert brackets with previously

removed screws to secure insert (N).

Assembly is now complete. With the help of

another person, move the assembly to the

ﬁnal desired location. Once in ﬁnal position

you may plug the insert (N) into the power

outlet.

NOTE: Use the pre-assembled levelers on the

base of the ﬁreplace to level the unit. Twist the

levelers counter clockwise to increase the height,

twist the clockwise to decrease the height.

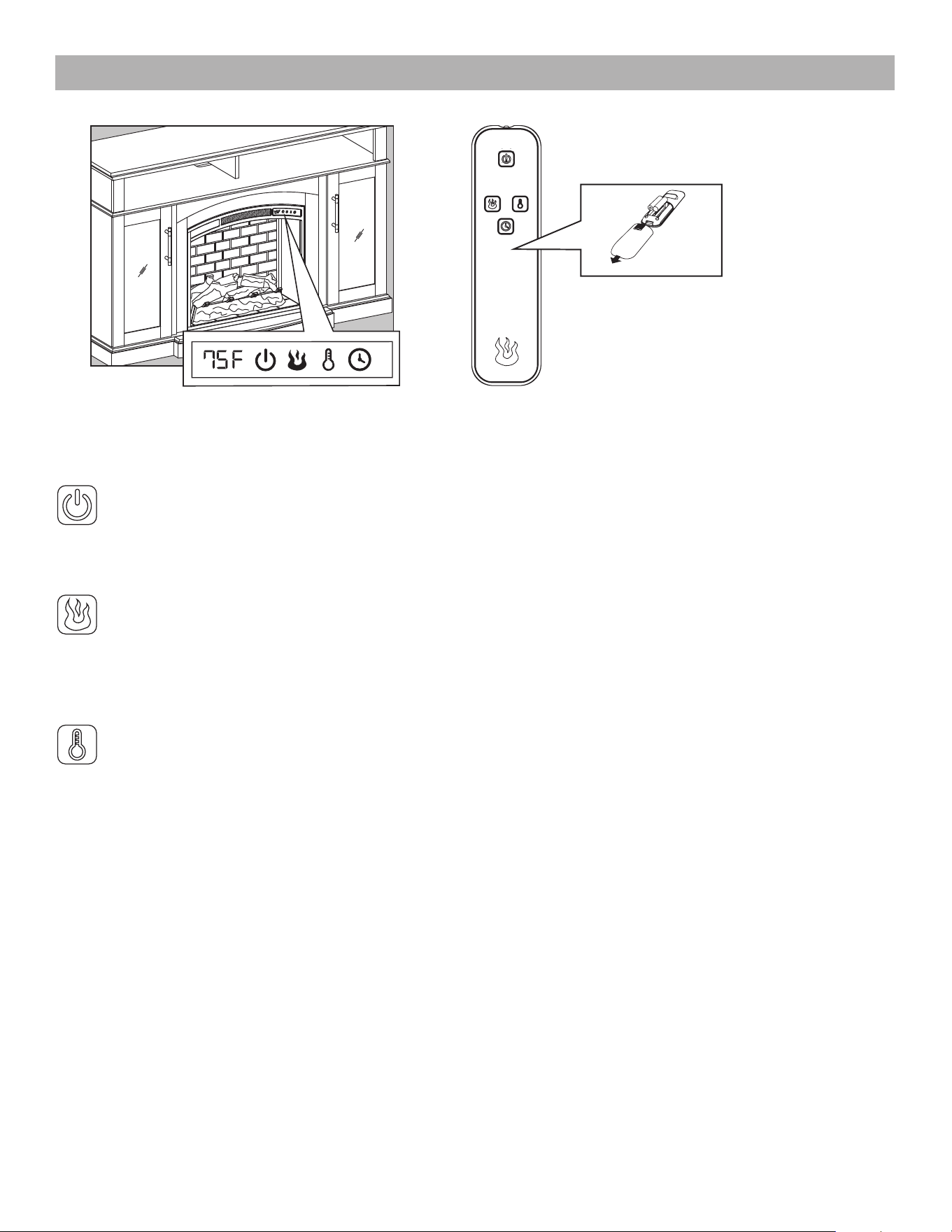

OPERATING INSTRUCTIONS

Control Panel Remote Control

To use the remote control, ﬁrst insert two

AAA batteries (included) into the remote

control. Ensure the polarities of the

battery match the inside of the battery

compartment.

Note: The control panel is a touch screen. It will appear black. Touch the control panel once to “wake up” the

controls. This will cause the controls to light up. Which ever icon you touch will display it’s last setting when

you do this. At this time you can press the corresponding icon to the function you would like to adjust. After 5

seconds the touch screen will fade to black.

Power Function

• Press the POWER ICON to turn the main power to the unit ON or OFF.

• When the unit is powered ON, the lights under the emberbed will glow to indicate the unit has

power.

• If any functions are stored in memory then they will resume at the last setting .

Flame Brightness Function

• Press the FLAME BRIGHTNESS ICON to adjust the ﬂame brightness.

• If the unit main power is OFF, you can press the FLAME BRIGHTNESS ICON to power ON the unit

and ﬂame brightness will resume at the last setting.

• Press the FLAME BRIGHTNESS ICON again to scroll up through the ﬂame brightness settings: 1, 2,

3, 4, 5, OFF.

Temperature Function

• Press the TEMPERATURE ICON to adjust the heater’s thermostat setting.

• If the unit is powered OFF, you can press the TEMPERATURE ICON to power ON the unit. The

emberbed will glow at the lowest brightness setting unless a different setting was saved in the

memory.

• Press the TEMPERATURE ICON again to scroll up through the pre-set temperature settings: The

thermostat setting range is 65°F (18°C) to 90ºF (32°C), HI (High) and OFF.

• Set the temperature to “HI” to have the heater run continually.

• Press and hold the TEMPERATURE & TIMER ICON for 5 seconds to toggle between 5°F (3°C)

increments and 1ºF (1°C) increments when setting the temperature. The unit will beep to indicate

that the change has taken place. The factory default temperature is 5°F (3°C) increments.

Note: This option is only available if using the control panel.

• Hold down the TEMPERATURE ICON for 5 seconds to toggle between Fahrenheit and Celsius. An

“F” or “C” will display next to the temperature.

Note: This option is only available if using the control panel.

• Press and hold the TEMPERATURE ICON for 10 seconds to disengage the heater function. Press

and hold the TEMPERATURE ICON for 10 seconds again to engage the heater function. (See

HEATER OVERRIDE section below for more details).

Note: This option is only available if using the control panel.

OPERATING INSTRUCTIONS

(CONT’D)

Timer Function

• Press the TIMER ICON to set the countdown for the unit’s main power.

• If the unit is powered OFF, you can press the TIMER ICON to power ON the unit. The emberbed

will glow at the lowest brightness setting unless a different setting was saved in the memory.

• Press the TIMER ICON again to scroll through the timer settings, which are: 30, 1h, 2h, 3h, 4h, 5h,

6h, 7h, 8h, 9h,OFF. (30 means 30 minutes)

• When the timer reaches zero, it will turn OFF the main power and will maintain all the settings in

memory.

HEATER OVERRIDE

The power to the heater can be disengaged to prevent the heater from being accidentally or unintentionally

powered on. This feature is primarily added to help prevent children from powering on the heater when it is not

desired.

• To engage the heater override function press and hold the HEATER ICON for 10 seconds. The symbol E3

will display and then go blank while beeping 3 times. The heater function is now locked. If the HEATER

ICON is pressed again E3 will appear then fade.The Flame, Downlight and Timer functions will operate

normally. Only the heater and blower are disengaged.

• To unlock the heater function, press and hold the HEATER ICON for 10 seconds. The symbol E3 will display

and then go blank while beeping 3 times. The heater function is now engaged. By pressing the HEATER

ICON again you will be able to adjust the heat temperature to your desired temperature.

MEMORY FUNCTION

This unit has a memory function that allows you to turn off the MAIN POWER and retains all the other function

settings (excluding the TIMER function).

• When the unit’s main power is OFF, press the POWER ICON once on the insert control panel or on the

remote control to power the unit ON and “wake up” the individual function at the last setting. Press the icon

again to adjust it and press the main POWER ICON on the insert or on the remote control to turn the unit

OFF and save the new setting into memory.

• When the unit is powered ON, the LED readout will show the saved temperature setting. If a temperature

setting was not saved, it will show the ﬂame brightness setting saved in memory. If neither one has a setting

saved to memory, then only the emberbed will glow (as a power light indicator).

• To reset the memory, hold down the main POWER ICON for 10 seconds at any time. When this happens,

the LED readout will blink with three zeros three times the unit will be shut down.

• Another way to reset the memory is to unplug the unit from the wall.

CARE AND MAINTENANCE

• Make sure the unit is turned OFF, unplugged and the heating elements of heater are cool whenever you are

cleaning the heater or ﬁreplace.

• Clean the metal trim using a water-dampened soft, clean cloth. DO NOT use brass polish or household

cleaners as these products will damage the metal trim.

• The motors used on the fan and the ﬂame generator assembly are pre-lubricated for extended bearing life

and require no further lubrication. However, periodic cleaning/vacuuming of the fan/heater and air intake/

output vents is recommended.

• When the heater is not in use, the power cord should be stored properly to avoid contact with hot or sharp

objects.

• Any other servicing should be performed by an authorized service representative.

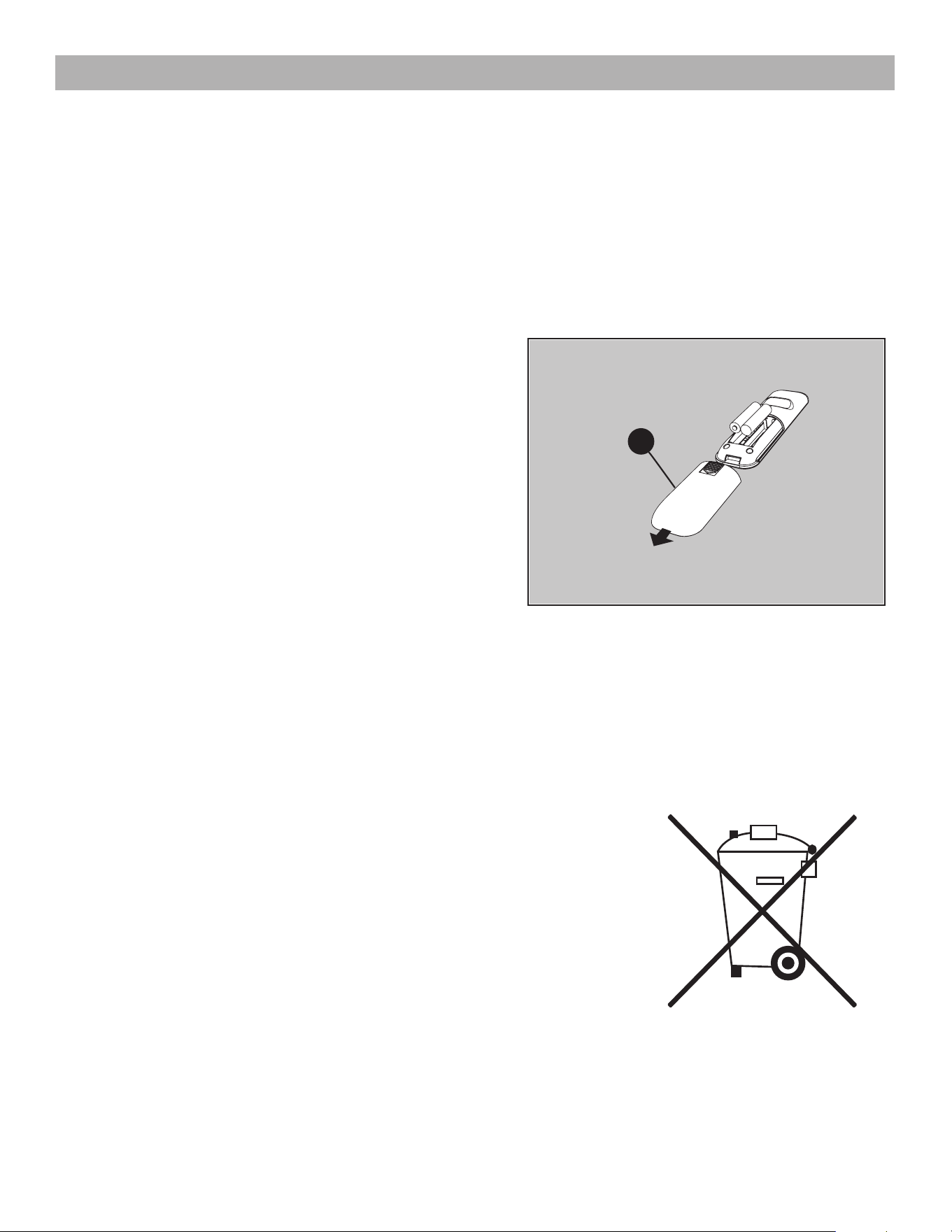

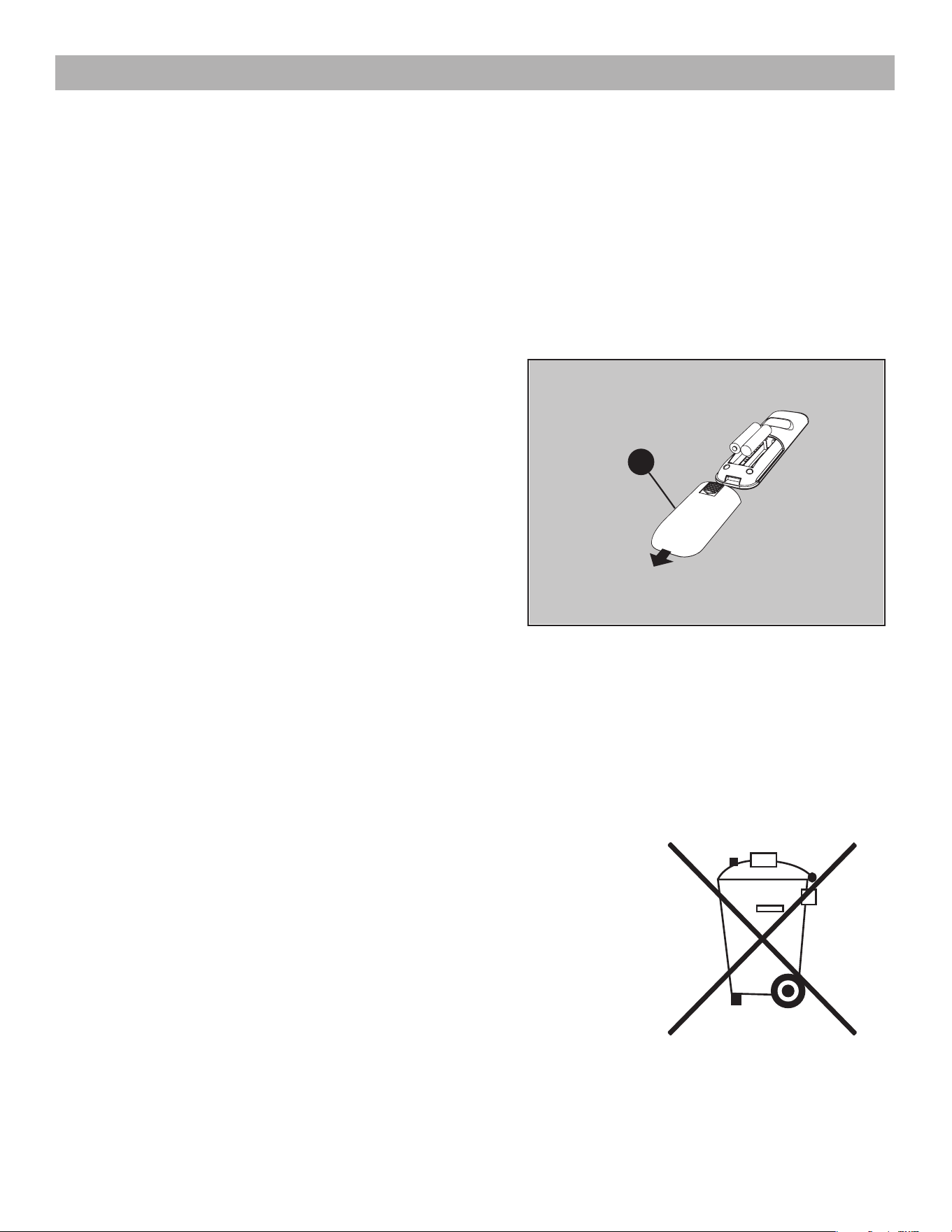

Replacing the Remote Control Batteries

When the remote control (S) stops operating or its range

seems reduced, it is time to replace the batteries. Note:

The batteries should be removed if the product is to be left

unused for a long time.

1. The battery compartment is located on the back of the

remote control (S).

2. Remove battery cover from the back of remote control (S)

and remove old batteries.

3. Insert 2pcs AAA batteries, ensuring the polarities of the

battery match the inside of the battery compartment.

4. Re-insert the battery door.

Note: Do not mix old and new batteries.

Do not mix alkaline, standard (carbon zinc), or rechargeable (nicad, nimh, etc) batteries.

Non-rechargeable batteries are not to be recharged. Exhausted batteries are to be removed from the

product.

Harmful if swallowed.

Disposal of Used Battery

A battery may contain hazardous substances that could be endangering the environment and human health.

• This symbol marked on the battery and/or packaging indicates that used

battery shall not be treated as municipal waste. Instead it shall be left at

the appropriate collection point for recycling.

• By ensuring the used battery is disposed of correctly, you will help

prevent potential negative consequences for the environment and human

health. The recycling of materials will help to conserve natural resources.

• Do not dispose of batteries in ﬁre. Batteries may explode or leak.

For more information about collection and recycling of used batteries,

please contact your local municipality, your waste disposal service or the

point-of-sale where you purchased this battery.

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION

Error E1 displayed on

control panel.

The overheat sensor has

been engaged.

Unplug unit, wait 15-20 minutes, then the sensor will reset

itself. Plug the unit back in and turn on the heater. If the

problem persists, call customer service.

Note: The other functions will work normally excluding

the heater. Until the problem is solved, the error will only

appear/sound when the heater button is pressed.

Error E2 displayed on

control panel.

The thermostat sensor

is broken or not working

correctly.

Unplug unit, wait 15-20 minutes, then the sensor will reset

itself. Plug the unit back in and turn on the heater. If the

problem persists, call customer service.

Note: The other functions will work normally excluding

the heater. Until the problem is solved, the error will only

appear/sound when the heater button is pressed.

Error E3 displayed on

control panel.

Heater override function is

engaged

To unlock the heater, simply press and hold the temperature

button for 10 seconds (See page 18 Heater Override

Section for more details).

No power; logs do not

glow.

The unit does not have

power.

Check that the power cord is securely plugged into a

standard 120V outlet. Then check to make sure the unit is

powered on.

No ﬂame effect but

logs are glowing.

The ﬂame effect is

powered off.

Push the ﬂame brightness button until desired level is

achieved.

Heater and blower

do not power on but

rest of functions are

working.

Heater override function is

engaged

To unlock the heater, simply press and hold the temperature

button for 10 seconds (See page 18 Heater Override

Section for more details).

Power cord gets warm

to the touch.

Normal operation. This is normal for a heater appliance as it requires more

current to operate. Check the connections of the appliance

cord and the outlet. Make sure the plug ﬁts tightly into the

outlet. During use, check the plug and outlet frequently to

determine if it is HOT; if so, discontinue use of the appliance

and consult with a qualiﬁed electrician to check or change

the overheating outlet(s).

Remote control does

not work.

Weak or failing batteries. Replace with 2 AAA batteries (See page 19 for more

information.)

Remote control signal

is weak and only

works sometimes.

Pressing the buttons too

quickly.

Press the buttons slowly and steadily to ensure the

transmitter recognizes the request.

Using the remote control

too far away or at an off

angle.

Move closer to the insert; the remote control will only work

within a distance of 20 feet and 45 degrees to either side

from the front of the ﬁreplace insert.

Fan motor continues

to blow after unit is

powered off.

Normal operation. This is a standard feature; the blower runs for an additional

time to cool off heater tubes.

ONE-YEAR LIMITED WARRANTY

The manufacturer warrants that your new Electric ﬁreplace is free from manufacturing and material

defects for a period of one year from date of purchase, subject to the following conditions and

limitations.

Install and operate this Electric ﬁreplace in accordance with the installation and operating instructions

furnished with the product at all times. Any unauthorized repair, alteration, willful abuse, accident, or

misuse of the product shall nullify this warranty.

This warranty is non-transferable, and is made to the original owner, provided that the purchase was

made through an authorized supplier of the product.

The warranty is limited to the repair or replacement of part(s) found to be defective in material or

workmanship, provided that such part(s) have been subjected to normal conditions of use and service,

after said defect is conﬁrmed by the manufacturer’s inspection.

The manufacturer may, at its discretion, fully discharge all obligations with respect to this warranty by

refunding the wholesale price of the defective part(s).

Any installation, labor, construction, transportation, or other related costs/expenses arising from

defective part(s), repair, replacement, or otherwise of same, will not be covered by this warranty, nor

shall the manufacturer assume responsibility for same.

The owner/user assumes all other risks, if any, including the risk of any direct, indirect or consequential

loss or damage arising out of the use, or inability to use the product, except as provided by law.

All other warranties-expressed or implied-with respect to the product, its components and accessories,

or any obligations/liabilities on the part of the manufacturer are hereby expressly excluded.

The manufacturer neither assumes, nor authorizes any third party to assume on its behalf, any other

liabilities with respect to the sale of the product.

The warranties as outlined within this document do not apply to non accessories used in conjunction

with the installation of this product.

This warranty is void if:

1. The ﬁreplace is subjected to prolonged periods of dampness or condensation.

2. Any unauthorized alteration, willful abuse, accident, or misuse of the product.

3. You do not have the original receipt of purchase.

REPLACEMENT PARTS

For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m., EST,

Monday - Friday.

JJ KK LL MM

PART DESCRIPTION PART #

E Center Front Panel

INSERT-BOTTOM-MBO Left Front Panel

P Right Front Panel

M Shelf PH-1360FM-24-259-001

N Insert 2324-FG-BB

Q Left Front Door PH-1360FM-24-259-002

R Right Front Door PH-1360FM-24-259-003

S Remote Control PU17-23-RC

JJ KD Hardware Pack

PH-1360FM-24-259-

HARDWARE PACK

KK Hinge 1334-EU-SC

LL Leveler T-1007

Insert Mounting Bracket

(With Screws)

INSERT-SIDE-MB

Cheminée multimédia

avec foyer électrique

encastrable infrarouge de 23 po

INSTRUCTIONS D’UTILISATION, D’ASSEMBLAGE ET

DE MAINTENANCE

MODÈLE # 1360FM-24-259

ARTICLE # 1279099

Date d’achat _______________________

Des questions, des problèmes, des pièces manquantes?

Avant de retourner l’article au détaillant,

appelez notre service à la clientèle au

1-855-571-1044, entre 9 h et 17 h (HNE), du lundi au vendredi.

www.greentouchhome.com

English p. 1

Español p. 45

CONTENU DE L’EMBALLAGE

N S T

PIÈCE DESCRIPTION QUANTITÉ

A Comptoir 1

B Panneau De Coin 2

C Partition 1

D Tablette Centrale 1

E Panneau Avant Central 1

F Mur Gauche 1

G Mur Droit 1

H Panneau Côté Gauche 1

I Panneau Côté Droit 1

Panneau Arrière

Central

PIÈCE DESCRIPTION QUANTITÉ

K Base 1

L Panneau Arrière 2

M Tablette 2

N Foyer Encastrable 1

Panneau Avant

Gauche

P Panneau Avant Droit 1

Q Porte Avant Gauche 1

R Porte Avant Droite 1

S Télécommande 1

T Pile 2

CONTENUS MATÉRIELS

(NON REPRÉSENTÉS EN TAILLE RÉELLE)

AA BB CC DD EE FF GG HH II

PIÈCE DESCRIPTION QUANTITÉ

Groujon En Bois

Vis Courte

Contre-Écrou

Tige De Connexion

Vis Long

Vis Pour Le Panneau

Arrière

Goupille À Tablette

Tirette De Porte

Crayon à retouche

CONSIGNES DE SÉCURITÉ

Assurez-vous de lire et de comprendre l’intégralité du

présent manuel avant de tenter d’assembler, d’installer

ou d’utiliser l’article.

Cet article a été testé et déclaré conforme aux limites

imposées aux dispositifs numériques de classe B,

conformément à l’alinéa 15 du règlement de la FCC.

Ces limites sont destinées à assurer une protection

raisonnable contre les interférences nuisibles dans

un environnement résidentiel. Cet article génère,

utilise et peut émettre de l’énergie radiofréquence

et, s’il n’est pas installé et utilisé conformément aux

instructions, risque de provoquer des interférences

nuisibles lors de la réception d’émissions de radio

ou de télévision (il sufﬁt, pour le vériﬁer, d’allumer et

d’éteindre successivement l’article). L’utilisateur devra

prendre les mesures nécessaires suivantes pour

tenter d’éliminer ces interférences :

• réorienter ou déplacer l’antenne réceptrice;

• accroître la distance entre l’appareil et le récepteur;

• brancher l’appareil sur une prise de courant

appartenant à un autre circuit que celui du

récepteur;

• obtenir de l’aide auprès du détaillant ou d’un

technicien en radio ou en télévision expérimenté.

Cet appareil est conforme à l’alinéa 15 du règlement

de la FCC. Son utilisation est soumise aux deux

conditions suivantes:

1. cet appareil ne doit provoquer aucune interférence

nuisible; et

2. cet appareil doit accepter toute interférence reçue,

y compris des interférences susceptibles de causer

un fonctionnement non désiré.

CONSIGNES DE SÉCURITÉ

(SUITE)

Les modiﬁcations non autorisées expressément par la

partie responsable de la conformité peuvent annuler

le droit de l’utilisateur de se servir de cet appareil.

Cet appareil numérique de classe B est conforme à la

norme NMB-003 du Canada.

CONSIGNES IMPORTANTES

Lorsque vous utilisez un appareil électrique, respectez

les mesures de sécurité élémentaires suivantes aﬁn

de réduire les risques d’incendie, de choc électrique

et de blessure :

DANGER

• Lisez toutes les instructions avant d'utiliser cet

appareil de chauffage.

• Respectez scrupuleusement les directives du

présent manuel pour prévenir les chocs électriques

ou les incendies pouvant causer des dommages

ainsi que des blessures graves ou mortelles.

• Cet article a été conçu pour accueillir la plupart des

téléviseurs à écran plasma et ACL (jusqu’à 62 po

et d’un poids maximal de 45.45 kg). Le fait d’utiliser

cet appareil avec des produits dont le poids excède

la charge maximale indiquée peut entraîner un

basculement ou de l’instabilité et causer des

blessures ou même la mort.

AVERTISSEMENT

• Cet appareil est chaud lorsqu’il est en fonction.

Aﬁn d’éviter les brûlures, ne touchez PAS aux

surfaces chaudes. Assurez-vous que les matières

combustibles, comme les meubles, les oreillers, la

literie, le papier, les vêtements et les rideaux, se

trouvent à au moins 0,91 m de l’appareil.

• Faites preuve d’une extrême prudence lorsqu’un

radiateur est utilisé à proximité d’enfants ou de

personnes handicapées, de même que lorsque

vous laissez le foyer en marche sans surveillance.

• Ne placez PAS le cordon sous un tapis. Ne couvrez

PAS le cordon d’alimentation avec une carpette, un

tapis de couloir, ni tout autre article similaire. Placez

le cordon dans un endroit peu passant et où il ne

pourra pas être accroché.

• N’insérez JAMAIS un objet, quel qu’il soit, dans

les ouvertures de ventilation ou de sortie d’air de

l’appareil aﬁn de prévenir les dommages ainsi que

les risques de choc électrique et d’incendie.

• Cet appareil renferme des pièces chaudes qui

produisent des arcs électriques ou des étincelles.

N’utilisez PAS l’appareil là où de l’essence, de la

peinture, de la vapeur ou des liquides inﬂammables

sont utilisés ou entreposés. Ce foyer ne doit

pas être utilisé pour faire sécher les vêtements.

Ne suspendez PAS de bas de Noël ou d’autres

décorations à proximité du foyer.

• N’utilisez cet appareil que pour l’usage prévu

dans ce manuel. Toute autre utilisation n’est PAS

recommandée par le fabricant et peut provoquer un

incendie, un choc électrique ou des blessures.

ATTENTION

• Dans la mesure du possible, débranchez

TOUJOURS cet appareil lorsqu’il n’est pas utilisé.

• N’utilisez PAS un appareil muni d’une ﬁche ou d’un

cordon endommagés ou qui a subi une défaillance.

Ne faites PAS fonctionner un appareil qui est tombé

ou qui a été endommagé de quelque façon que ce

soit. Coupez l’alimentation électrique à partir du

tableau de distribution et faites inspecter l’appareil

par un électricien qualiﬁé avant de le réutiliser.

• Conﬁez toute réparation de ce foyer à un technicien

qualiﬁé.

• Ne modiﬁez jamais ce foyer. Replacez les pièces

qui ont dû être retirées pour l’entretien avant

d’utiliser de nouveau le foyer.

• N’utilisez PAS cet article à l’extérieur.

• Cet appareil n’est pas conçu pour être utilisé

dans une salle de bains, une salle de lavage ou

tout autre endroit humide semblable. Ne placez

JAMAIS l’article dans un endroit où il pourrait

tomber dans une baignoire ou un autre contenant

rempli d’eau.

• Pour débrancher cet appareil, tournez les

commandes en position d’arrêt, puis retirez la ﬁche

de la prise.

CONSIGNES DE SÉCURITÉ

(SUITE)

• Branchez UNIQUEMENT la ﬁche sur une prise

correctement mise à la terre.

• Lors de l’installation, veillez à ce que l’appareil soit

mis à la terre conformément aux codes locaux,

à la plus récente version du Code canadien

de l’électricité, CSA C22.1 ou, dans le cas des

installations aux États-Unis, aux codes locaux et au

code national de l’électricité, ANSI/NFPA NO 70.

• Aﬁn de prévenir les risques d’incendie, ne bloquez

JAMAIS les ouvertures de ventilation ou de sortie

d’air de quelque façon que ce soit. Ne placez PAS

l’appareil sur une surface molle, comme un lit, car

cela pourrait bloquer ses ouvertures.

• Ne placez PAS l’appareil directement sous une

prise de courant.

• Branchez TOUJOURS l’article directement sur une

prise murale. N’utilisez JAMAIS une rallonge ni une

prise rechargeable (barre d’alimentation).

• Ne faites PAS glisser le foyer encastrable sur une

surface en bois aﬁn de prévenir les égratignures.

• NE placez PAS aucun objet sur le sommet du foyer

et ne bloquez pas les entrées d'air / l'aération car

cela pourrait faire surchauffer l'appareil et causer un

incendie.

Branchement électrique

• Un circuit de 15 amp, 120 volts, 60 Hz avec une

prise mise à terre correctement est requise étant

donné que les autres appareils sur le même circuit

pourraient déclencher le disjoncteur ou faire sauter

le fusible lorsque l'appareil de chauffage est en

cours d'utilisation. L'appareil inclut un ﬁl de 6 pieds.

NE dépassez PAS la puissance actuelle de la prise

de courant.

Instructions de mise à la terre

• Cet appareil est conçu pour être utilisé sur un circuit

de 120 volts. La ﬁche dont est muni le cordon

est illustrée ci-dessous. Consultez l’illustration

pour connaître les instructions de mise à la terre.

L’adaptateur illustré (C) devrait être utilisé pour

brancher les ﬁches à trois broches avec mise à la

terre aux prises à deux fentes. La ﬁche de mise à

la terre verte de l’adaptateur doit être branchée sur

une mise à la terre permanente comme une prise

correctement mise à la terre. Ne vous servez pas

de l’adaptateur si une prise à trois fentes avec mise

à la terre est disponible.

CONSERVEZ CES INSTRUCTIONS

A B C

Broche de mise

à la terre

Dispositif de mise

à la terre

Vis

métallique

Couvercle

de la

broche de

mise à la terre

Adaptateur

PRÉPARATION

Avant de commencer l’assemblage de l’article,

assurez-vous d’avoir toutes les pièces. Comparez

le contenu de l’emballage avec la liste des pièces

et celle de la quincaillerie incluse. S’il y a des

pièces manquantes ou endommagées, ne tentez

pas d’assembler l’article.

Temps d’assemblage approximatif :

50 minutes.

Outil nécessaire pour l’assemblage (non inclus) :

tournevis cruciforme.

INSTRUCTIONS POUR L’ASSEMBLAGE

1. Posez le panneau avant central (E) vers le bas

sur une surface non rayée. Insérez huit

goujons en bois (AA) dans les trous sur les

côtés gauche et droit du panneau avant central

(E). Alignez les trous du panneau avant central

(E) avec les trous correspondants du panneau

avant gauche (O) et du panneau avant droit

(P), en les ﬁxant avec deux vis courtes (BB).

Quincaillerie Utilisée

Groujon en bois

x 8

Vis courte

x 2

2. Vissez six bielles de connexion (DD) dans les

douilles en plastique prévues à cet effet à

l’arrière du panneau avant gauche (O) et du

panneau avant droit (P). Serrez à fond à l’aide

d’un tournevis cruciforme.

Quincaillerie Utilisée

Tige de connexion

x 6

INSTRUCTIONS POUR L’ASSEMBLAGE

(SUITE)

3. Insérez quatre goujons en bois (AA) dans les

trous à l’arrière du panneau avant gauche (O)

et du panneau avant droit (P). Fixez le panneau

latéral gauche (H) sur le panneau avant gauche

(O), ﬁxez avec trois écrous autobloquants (CC)

à l’aide d’un tournevis cruciforme.

Répétez l’opération pour le panneau latéral

droit (I).

Quincaillerie Utilisée

Groujon en bois

x 4

Contre-écrou

x 6

4. Insérez six goujons en bois (AA) dans les trous

de la base (K), alignez et ﬁxez l’ensemble de

l’étape 3 à la base (K), en le ﬁxant par le

dessous avec quatre vis longues (EE).

Quincaillerie Utilisée

Groujon en bois

x 6

Vis Long

x 4

INSTRUCTIONS POUR L’ASSEMBLAGE

(SUITE)

5. Insérez deux goujons en bois (AA) dans les

trous extérieurs du côté droit de la base (K).

Alignez et ﬁxez le mur droit (G), en le ﬁxant par

le dessous avec deux vis longues (EE).

Répétez l’opération pour le mur gauche (F).

Quincaillerie Utilisée

Groujon en bois

x 4

Vis Long

x 4

6. Vissez dix bielles de connexion (DD) dans les

douilles en plastique prévues à cet effet à

l’arrière de la tablette de support centrale (D).

Quincaillerie Utilisée

Tige de connexion

x 10

INSTRUCTIONS POUR L’ASSEMBLAGE

(SUITE)

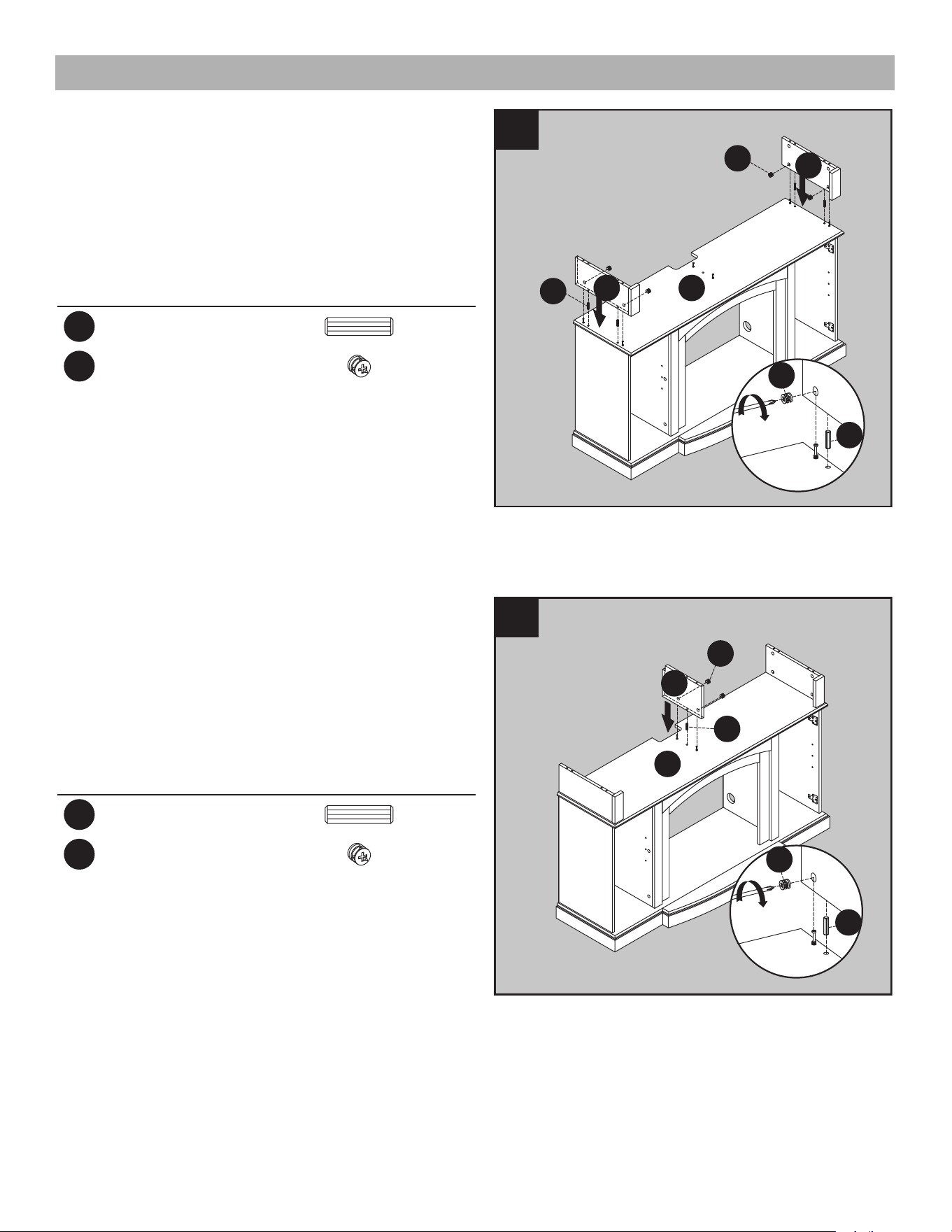

7. Insérez deux goujons en bois (AA) dans les

trous extérieurs supérieurs des deux murs

gauche (F), du panneau latéral gauche (H),

du panneau latéral droit (I) et du mur droit (G).

Fixez la tablette de support centrale (D), vissez

dix écrous autobloquants (CC) à l’aide d’un

tournevis cruciforme.

Quincaillerie Utilisée

Groujon en bois

x 8

Contre-écrou

x 10

8. Vissez les six bielles de connexion (DD) dans

les douilles en plastique sur le dessus de la

tablette de support centrale (D), Serrez à fond

avec un tournevis cruciforme, sur le dessus de

la tablette de support centrale (D).

Quincaillerie Utilisée

Tige de connexion

x 6

INSTRUCTIONS POUR L’ASSEMBLAGE

(SUITE)

9. Insérez deux goujons en bois (AA) dans les

trous du côté gauche de la tablette de support

centrale (D). Fixez le panneau d’angle (B), ﬁxez

avec quatre écrous autobloquants (CC) à l’aide

d’un tournevis cruciforme.

Répétez l’opération pour le panneau d’angle

restant (B).

Quincaillerie Utilisée

Groujon en bois

x 4

Contre-écrou

x 4

B D

10. Insérez une cheville en bois (AA) dans les

trous au milieu de la tablette de support

centrale (D). Fixez la cloison (C), la ﬁxer en

vissant deux écrous autobloquants (CC) avec

un tournevis cruciforme.

Quincaillerie Utilisée

Groujon en bois

x 1

Contre-écrou

x 2

INSTRUCTIONS POUR L’ASSEMBLAGE

(SUITE)

11. Vissez six bielles de connexion (DD) dans les

douilles en plastique prévues à cet effet à

l’arrière de la partie supérieure (A). Serrez à

fond à l’aide d’un tournevis cruciforme.

Quincaillerie Utilisée

Tige de connexion

x 6

12. Insérez les goujons en bois (AA) dans les

trous extérieurs supérieurs du panneau

d’angle (B) et de la cloison (C). Fixez le

couvercle (A), ﬁxez avec six écrous

autobloquants (CC) à l’aide d’un tournevis

cruciforme.

Quincaillerie Utilisée

Groujon en bois

x 5

Contre-écrou

x 6

INSTRUCTIONS POUR L’ASSEMBLAGE

(SUITE)

13. De I’arrière de l’assemblage, ﬁxez le panneau

arrière (L) aux zones d’étagères à l’aide des

vis pour le panneau arrière (FF).

Répétez l’opération pour le panneau arrière

(L).

Quincaillerie Utilisée

Vis pour le panneau

arrière

x 20

14. De I’arrière de l’assemblage, ﬁxez le panneau

arrière central (J) aux zones d’étagères à

l’aide des vis pour le panneau arrière (FF).

Quincaillerie Utilisée

Vis pour le panneau

arrière

x 18

INSTRUCTIONS POUR L’ASSEMBLAGE

(SUITE)

15. Insérez les goupilles à tablette (GG) à la

hauteur désirée, en veillant à ce qu’elles

soient de niveau. Placez la tablette (M) sur les

goupilles à tablette (GG).

Répétez l’opération pour l’autre tablette (M).

Quincaillerie Utilisée

Goupille à tablette

x 8

16. Placer la tirette de porte (HH) dans le trou

prépercé de la porte droite et la ﬁxer avec

deux boulons à tirette de porte.

Répéter la procédure pour la tirette de porte

restante (HH).

Quincaillerie Utilisée

Tirette de porte

x 2

INSTRUCTIONS POUR L’ASSEMBLAGE

(SUITE)

17. Tenez la porte et alignez le corps de la

penture avec la plaque de la penture

assemblée au mur du foyer. Alignez et glissez

les crochets/prises sur le corps de la penture

dans les niches de la plaque d’assemblage

tout en poussant légèrement la porte vers

l’arrière de la cheminée du foyer. Ensuite,

appuyez sur la partie arrière du corps de la

penture jusqu’à ce que vous l’entendiez faire

« clic » Répétez pour les autres pentures.

Pour retirer, appuyez sur le bouton carré à

l’arrière du corps de la penture pour dégager

la penture du support d’assemblage.

Déverrouillez les deux pentures et tirez la

porte vers l’extérieur du corps du foyer.

18. Suivez les étapes suivantes pour ajuster les portes.

Pour ajuster la porte verticalement, desserrez les vis (a) sur les deux charnières, ajustez la porte

et resserrez les vis.

Pour ajuster la porte vers la gauche ou vers la droite, tournez les vis (b) sur les deux charnières

vers l’intérieur ou l’extérieur.

Pour ajuster la porte vers l’intérieur ou l’extérieur, desserrez les vis (c) sur les deux charnières,

ajustez la porte et resserrez les vis.

INSTRUCTIONS POUR L’ASSEMBLAGE

(SUITE)

19. En restant toujours derrière l’assemblage,

retirez de la zone centrale les supports du

foyer encastrable préassemblés. Conservez

les supports et les vis pour une utilisation

ultérieure.

Remarque : Avant de passer à l’étape

suivante, et avec l’aide d’une autre personne,

placez lemeuble à proximité de l’emplacement

ﬁnal désiré.

20. Avec l’aide d’une autre personne, placez le

foyer encastrable (N) dans l’ouverture centrale

du meuble.

Remarque : Ne branchez PAS tout de suite le

foyer encastrable (N) sur une prise.

ATTENTION : Ne faites PAS glisser le foyer

encastrable sur une surface en bois aﬁn de

prévenir les égratignures.

INSTRUCTIONS POUR L’ASSEMBLAGE

(SUITE)

21. Remettez les supports du foyer encastrable

en place et utilisez les vis retirées

précédemment pour ﬁxer le foyer encastrable

(N).

L’assemblage est maintenant terminé. Avec

l’aide d’une autre personne, déplacez l’as-

semblage vers l’emplacement ﬁnal voulu. Une

fois en position ﬁnale, vous pouvez

branchez le poêle (N) dans la prise

d’alimentation.

NOTE : Utilisez les niveleurs préassemblés sur la

base du foyer pour niveler l’appareil. Tournez les

niveleurs dans le sens antihoraire pour

augmenter la hauteur, tournez dans le sens

horaire pour diminuer la hauteur.

MODE D’EMPLOI

Panneau De Contrôle Télécommande

Pour utiliser la télécommande, i nsérez

d'abord deux piles AAA (incluses) dans

la télécommande, en vous assurant

que la polarité des piles corresponde à

l'intérieur du compartiment des piles.

Note : Le panneau de contrôle est un écran tactile. Il apparaîtra noir. Touchez le panneau de contrôle une fois

pour « réveiller » les contrôles. Cela allumera les contrôles. L'icône que vous toucherez afﬁchera son dernier

réglage lorsque vous faites cela. À ce moment, vous pouvez appuyez sur l'icône correspondant à la fonction

que vous voulez ajuster. Après 5 secondes l'écran tactile redeviendra noir.

Fonction Mise En Marche

• Appuyez sur l'ICÔNE MISE EN MARCHE (POWER) pour allumer (ON) ou éteindre (OFF)

l'alimentation de l'unité.

• Lorsque l'unité est allumée (ON), les lumières sous le lit de braises rougiront pour indiquer que l'unité

est alimentée.

• Si certaines fonctions sont stockées dans la mémoire, elles reprendront leur dernier réglage.

Fonction De Luminosité De La Flamme

• Appuyez sur l'ICÔNE LUMINOSITÉ DE LA FLAMME (FLAME BRIGHTNESS) pour ajuster la

luminosité de la ﬂamme.

• Si l'alimentation de l'unité est éteinte (OFF), vous pouvez appuyez sur l'ICÔNE LUMINOSITÉ DE

LA FLAMME (FLAME BRIGHTNESS) pour allumer l'unité et la luminosité de la ﬂamme reprendra le

dernier réglage.

• Appuyez sur l'ICÔNE LUMINOSITÉ DE LA FLAMME (FLAME BRIGHTNESS) une fois de plus pour

déﬁler à travers les réglages de luminosité de la ﬂamme. 1, 2, 3, 4, 5, ÉTEINT (OFF).

Fonction Température

• Appuyez sur l'ICÔNE TEMPÉRATURE pour ajuster le réglage du thermostat de l'appareil de

chauffage.

• Si l'unité est éteinte, vous pouvez appuyer sur l'ICÔNE TEMPÉRATURE pour allumer l'unité. Le lit

de braise rougira à sa luminosité la plus faible sauf si un réglage différent a été enregistré dans la

mémoire.

• Appuyez sur l'ICÔNE TEMPÉRATURE une fois de plus pour déﬁler à travers les réglages de

température conﬁgurés : La plage de réglage du thermostat va de 65°F (18°C) à 90°F (32°C), H

(Haut) et ETEINT.

• Réglez la température à ÉLEVÉ (HI) pour que l'appareil de chauffage fonctionne en continu.

• Lors du réglage de la température, maintenez enfoncée l'ICONE TEMPERATURE & MINUTERIE

pendant 5 secondes pour basculer entre des incréments de 5°F (3°C) et 1°F (1°C). L'appareil émet

un bip indiquant que la modiﬁcation a eu lieu. La température par défaut du fabriquant est par

palliers de 5°F (3°C).

Remarque : Cette option est uniquement offerte si vous utilisez le panneau de commande.

• Maintenez l'ICÔNE TEMPÉRATURE enfoncé pendant 5 secondes pour choisir entre Fahrenheit et

Celsius. Un « F » ou « C » s'afﬁchera à côté de la température.

Remarque : Cette option est uniquement offerte si vous utilisez le panneau de commande.

• Appuyez et maintenez l'ICÔNE TEMPÉRATURE enfoncé pendant 10 secondes pour désactiver la

fonction chauffage. Appuyez et maintenez l'ICÔNE TEMPÉRATURE enfoncé pendant 10 secondes

pour activer la fonction chauffage. (Voir la section COMMANDE MANUELLE DE L'APPAREIL DE

CHAUFFAGE ci-dessous pour plus de détails).

Remarque : Cette option est uniquement offerte si vous utilisez le panneau de commande.

MODE D’EMPLOI

(SUITE)

Fonction Minuterie

• Appuyez sur l'ICÔNE MINUTERIE (TIMER) pour conﬁgurer un décompte pour l'alimentation de

l'unité.

• Si l'unité est éteinte, vous pouvez appuyer sur l'ICÔNE MINUTERIE (TIMER) pour allumer l'unité.

Le lit de braise rougira à sa luminosité la plus faible sauf si un réglage différent a été enregistré

dans la mémoire.

• Appuyez une fois de plus sur l'ICÔNE MINUTERIE (TIMER) pour déﬁler à travers les réglages de

la minuterie, qui sont : 30, 1h, 2h, 3h, 4h, 5h, 6h, 7h, 8h, 9h, DÉSACTIVÉ (OFF). (30 signiﬁe 30

minutes)

• Lorsque la minuterie atteint zéro, elle éteindra l'alimentation et gardera tous les réglages en

mémoire.

COMMANDE MANUELLE DE L'APPAREIL DE CHAUFFAGE

L'alimentation de l'appareil de chauffage peut être désactivée pour éviter que l'appareil de chauffage soit

allumé par accident ou par inadvertance. Cette fonctionnalité est principalement présente pour aider à prévenir

que les enfants allument le chauffage lorsque cela n'est pas voulu.

• Pour activer la fonction de commande manuelle de l'appareil de chauffage, appuyez et maintenez le

bouton température enfoncé pendant 10 secondes. Le symbole E3 s'afﬁchera et ensuite disparaîtra tout en

faisant « bip » 3 fois. La fonction chauffage est maintenant verrouillée. Si le bouton chauffage est appuyé

de nouveau, E3 apparaîtra et ensuite disparaîtra. La ﬂamme, la lumière et le minuteur fonctionneront

normalement. Seulement le chauffage et le ventilateur sont désactivés.

• Pour déverrouiller la fonction chauffage, appuyez et maintenez le bouton température enfoncé pendant

10 secondes. Le symbole E3 s'afﬁchera et ensuite disparaîtra tout en faisant « bip » 3 fois. La fonction

chauffage est maintenant activée. En appuyant de nouveau sur le bouton température, vous pourrez ajuster

la température de chauffage à celle que vous désirez.

FONCTION MÉMOIRE

L'unité comporte une fonction mémoire qui vous permet d'éteindre l'ALIMENTATION et de retenir tous les

réglages des fonctions (excluant la fonction MINUTERIE).

• Lorsque l'alimentation de l'unité est éteinte, appuyez sur l'ICÔNE MISE EN MARCHE (POWER) une fois

sur le panneau de contrôle du poêle ou sur la télécommande pour allumer l'unité et « réveiller » la fonction

individuelle à son dernier réglage. Appuyez sur l'icône une fois de plus pour l'ajuster et appuyez sur l'ICÔNE

MISE EN MARCHE (POWER) du poêle ou sur la télécommande pour éteindre l'unité et enregistrer le

nouveau réglage dans la mémoire.

• Lorsque l'unité est allumée, l'afﬁcheur DEL afﬁchera le réglage de température sauvegardé. Si un réglage

de température n'a pas été sauvegardé, il afﬁchera le réglage de la luminosité de la ﬂamme sauvegardé

dans la mémoire. Si aucune de ces fonctions n'a été sauvegardée, c'est seulement le lit de braises qui

rougira (comme indicateur d'alimentation).

• Pour réinitialiser la mémoire, maintenez enfoncée l'ICONE POWER pendant 10 secondes à tout moment.

Lorsque c'est fait, l'afﬁchage à DEL clignotera avec trois zéros trois fois et l'appareil sera éteint.

• Une autre façon de réinitialiser la mémoire est de débrancher l'unité du mur.

ENTRETIEN

• Assurez-vous que l'appareil est ÉTEINT, débranché et que les éléments chauffants de l'appareil de

chauffage sont froids lorsque vous nettoyez l'appareil de chauf

• Nettoyez la garniture métallique à l’aide d’un linge doux légèrement humecté. N’utilisez PAS de produits

pour polir le laiton ni de nettoyants à usage domestique, car ces produits endommageront la garniture

métallique.

• Les moteurs utilisés sur le ventilateur et le générateur d’effet de ﬂamme sont déjà graissés pour prolonger la

durée des roulements; il n’est pas nécessaire de les graisser de nouveau. Toutefois, nous recommandons

de nettoyer le ventilateur et le radiateur et d’y passer l’aspirateur périodiquement.

• Lorsque l'appareil de chauffage n'est pas utilisé, le cordon d'alimentation devrait être entreposé

correctement aﬁn d'éviter tout contact avec des objets chauds ou tranchants.

• Tout autre entretien devrait être effectué par un représentant de service autorisé.

Remplacer Les Piles De La Télécommande

Lorsque la télécommande (S) arrête de fonctionner ou que

sa portée semble réduite, il est temps de remplacer les piles.

Note: Les piles devraient enlevées si le produit sera inutilisé

pendant une longue période.

1. Le compartiment des piles est situé à l'arrière de la

télécommande (S).

2. Retirez le couvert des piles de l'arrière de la

télécommande (S) puis retirez la vieille piles.

3. Insérez deux piles AAA, en vous assurant que les polarités

des piles correspondent à celles du compartiment des

piles.

4. Ré-insérez le couvert des piles.

Note: Ne mélangez pas de vieilles piles avec de nouvelles.

Ne mélangez des piles alcalines, standard (carbone-zinc), ou rechargeables (NiCd, NiMH, etc.).

Les piles non-rechargeables ne doivent pas être rechargées. Les piles déchargées doivent être retirées

du produit.

Prejudicial si tragado.

Élimination de la pile usagée

Une pile contient des substances dangereuses qui peuvent être nocives pour l’environnement ou votre santé.

• Ce symbole apposé sur une pile ou sur son emballage indique que

la pile ne doit pas être éliminée de la même manière que les déchets

ménagers. Elle doit être apportée à un point de collecte approprié pour

être recyclée.

• En vous assurant d’éliminer la pile usagée de la façon appropriée,

vous contribuez à éviter de possibles conséquences négatives sur

l’environnement et la santé des êtres humains. Le recyclage des

matériaux aide à conserver des ressources naturelles.

• Ne jetez pas les piles au feu. Les batteries peuvent exploser ou fuir.

Pour en savoir davantage sur la collecte et le recyclage des piles usagées,

veuillez communiquer avec votre municipalité, votre service d’élimination

des déchets ou le point de vente où vous avez acheté les piles.

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE

Le panneau de

commande afﬁche le

message « Error E1 »

(erreur E1).

Le détecteur de surchauffe

s’est déclenché.

Débranchez l’appareil et attendez de 15 à 20 minutes; le

détecteur se réinitialisera. Rebranchez l’appareil et allumez

le radiateur. Si le problème persiste, communiquez avec

le service à la clientèle. Remarque : Tout fonctionnera

normalement à l’exception du radiateur. L’erreur ne sera

signalée que lorsque vous appuierez sur le bouton du

radiateur, et ce, jusqu’à ce que le problème soit résolu.

Le panneau de

commande afﬁche le

message « Error E2 »

(erreur E2).

Le détecteur du thermostat

est brisé ou ne fonctionne

pas correctement.

Débranchez l’appareil et attendez de 15 à 20 minutes; le

détecteur se réinitialisera. Rebranchez l’appareil et allumez

le radiateur. Si le problème persiste, communiquez avec

le service à la clientèle. Remarque : Tout fonctionnera

normalement à l’exception du radiateur. L’erreur ne sera

signalée que lorsque vous appuierez sur le bouton du

radiateur, et ce, jusqu’à ce que le problème soit résolu.

Le panneau de

commande afﬁche le

message « Error E3 »

(erreur E3).

La fonction de commande

manuelle de l'appareil de

chauffage est activée.

Pour déverrouiller l'appareil de chauffage, appuyez et

maintenez le bouton de température enfoncé pendant 10

secondes (Voir page 40, section commande manuelle de

l'appareil de chauffage pour plus de détails).

L’appareil n’est pas

alimenté; les bûches

ne scintillent pas,

L’appareil n’est pas

alimenté.

Assurez-vous que le cordon d’alimentation est branché

convenablement sur une prise standard de 120 V. Assurez-

vous ensuite que l’appareil est mis sous tension.

Il n’y a pas d’effet

de ﬂamme, mais les

bûches scintillent.

L’effet de ﬂamme est

désactivé.

Appuyez sur le bouton d’intensité de la ﬂamme jusqu’au

niveau désiré.

Le radiateur et le

soufﬂeur ne s’allument

pas, mais les autres

fonctions fonctionnent.

La fonction de commande

manuelle de l'appareil de

chauffage est activée.

Pour déverrouiller l'appareil de chauffage, appuyez et

maintenez le bouton de température enfoncé pendant 10

secondes (Voir page 40, section commande manuelle de

l'appareil de chauffage pour plus de détails)

Le cordon

d’alimentation est

chaud au toucher.

Fonctionnement normal. Cela est normal pour un radiateur; cet appareil utilise

beaucoup d’énergie pour fonctionner. Vériﬁez les raccords

du cordon de l’appareil et de la prise. Assurez-vous que

la ﬁche est fermement insérée dans la prise. Lors de

l’utilisation, vériﬁez la ﬁche et la prise fréquemment aﬁn de

déterminer si elles sont chaudes. Si c’est le cas, cessez

d’utiliser l’appareil et faites appel à un électricien qualiﬁé

aﬁn qu’il vériﬁe ou remplace les prises qui surchauffent.

La télécommande ne

fonctionne pas.

La pile est faible ou

défectueuse.

Replacer avec 2 piles AAA. (Voir page 41 pour plus

d'information.)

Le signal de la

télécommande est

faible et ne fonctionne

pas toujours bien.

Vous appuyez trop

rapidement sur les

boutons.

Appuyez lentement et uniformément sur les boutons aﬁn de

vous assurer que l’émetteur reconnaît la demande.

Vous utilisez la

télécommande d’un

endroit trop éloigné ou de

biais.

Approchez-vous du foyer encastrable. La télécommande ne

fonctionne que dans un rayon de 6,09 m et dans un angle

maximal de 45 degrés de chaque côté du foyer encastrable

lorsque vous vous trouvez devant celui-ci.

Le moteur du ventilateur

continue de fonctionner

après la mise hors

tension de l’appareil.

Fonctionnement normal. Cela est une fonctionnalité standard ; le ventilateur

fonctionne pendant une période supplémentaire pour

refroidir les tubes de l'appareil de chauffage.

GARANTIE

Cet article est garanti par le fabricant contre les défauts de matériaux et de fabrication pour une

période de un an à compter de la date d’achat. La présente garantie est assujettie aux restrictions et

aux conditions suivantes :

Ce meuble doit être installé et utilisé conformément aux instructions pour l’installation fournies avec

l’article. Toute réparation ou toute modiﬁcation non autorisées, tout accident, tout usage abusif

volontaire ou tout usage inapproprié de l’article invalidera cette garantie.

Cette garantie n’est pas transférable et n’est offerte qu’à l’acheteur d’origine, tant que l’achat a été

effectué chez un fournisseur ou un revendeur autorisé de l’article.

La présente garantie est limitée à la réparation ou au remplacement des pièces qui présentent des

défauts de matériaux ou de fabrication. Elle s’applique à condition que les pièces aient fait l’objet

d’une utilisation normale, une fois la présence dudit défaut conﬁrmé par le processus d’inspection du

fabricant.

Les frais de transport, de construction, de main-d’œuvre et les frais connexes découlant de la

réparation, du remplacement, des pièces défectueuses ou d’une intervention du même type ne sont

pas couverts par cette garantie et le fabricant n’en assume pas le coût.

Le fabricant peut, à sa discrétion, s’acquitter de toute obligation au titre de cette garantie en

remboursant le prix de gros des pièces défectueuses.

Le propriétaire ou l’utilisateur assume tous les risques, le cas échéant, y compris le risque de pertes

ou dommages directs, indirects ou consécutifs découlant de l’utilisation de l’article ou de l’incapacité

à utiliser l’article, à l’exception de ce qui pourrait être prévu autrement par la loi. Toutes les autres

garanties, explicites ou implicites, sur l’article, ses composants et ses accessoires, ainsi que toute

autre obligation ou responsabilité du fabricant sont expressément exclues par les présentes.

Le fabricant n’assume aucune autre responsabilité quant à la vente de l’article, et il n’autorise aucun

tiers à assumer en son nom une telle responsabilité.

Les garanties énoncées dans le présent document ne couvrent pas les accessoires utilisés lors de

l’installation de cet article.

Cette garantie vous confère des droits précis. Il est possible que vous disposiez également d’autres

droits qui varient d’un État ou d’une province à l’autre.

Cette garantie sera annulée si :

1. Le foyer est exposé à l’humidité ou à la condensation pendant des périodes prolongées.

2. Le foyer a fait l’objet de modiﬁcations non autorisées, d’un usage abusif volontaire ou d’un usage

inapproprié, ou a subi un accident.

3. Vous n’avez pas le reçu original.

LISTE DES PIÈCES DE RECHANGE

Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au

1-855-571-1044, entre 9 h et 17 h (HNE), du lundi au vendredi.

JJ KK LL MM

PIÈCE DESCRIPTION Nº DE PIÈCE

E Panneau Avant Central

INSERT-BOTTOM-MBO Panneau Avant Gauche

P Panneau Avant Droit

M Tablette PH-1360FM-24-259-001

N Foyer Encastrable 2324-FG-BB

Q Porte Avant Gauche PH-1360FM-24-259-002

R Porte Avant Droite PH-1360FM-24-259-003

S Télécommande PU17-23-RC

JJ Paquet De Matériel KD

PH-1360FM-24-259-

HARDWARE PACK

KK Charnière 1334-EU-SC

LL Niveleur T-1007

Support De Fixation Du

Foyer Encastrable (Avec

Vis)

INSERT-SIDE-MB

Chimenea con inserto

eléctrico infrarrojo de

23 pulg.

INSTRUCCIONES DE ENSAMBLAJE, CUIDADO Y

USO

MODELO # 1360FM-24-259

ARTÍCULO # 1279099

Fecha de compra _______________________

¿Preguntas, problemas, piezas faltantes?

Antes de volver a la tienda, llame a nuestro Departamento de

Servicio al Cliente al 1-855-571-1044 de lunes a

viernes de 9:00 a.m. a 5:00 p.m., hora estándar del Este.

www.greentouchhome.com

English p. 1

Français p. 23

CONTENIDO DEL PAQUETE

N S T

PIEZA DESCRIPCIÓN CANTIDAD

A Cubierta 1

B Panel De Esquina 2

C Partición 1

D Estante Central 1

E Panel Frontal Central 1

F Pared Izquierda 1

G Pared Derecha 1

H Panel Lateral Izquierdo 1

I Panel Lateral Derecho 1

J Panel Posterior Central 1

PIEZA DESCRIPCIÓN CANTIDAD

K Base 1

L Panel Posterior 2

M Repisa 2

N Accesorio 1

O Panel Frontal Izquierdo 1

P Panel Frontal Derecho 1

Puerta Frontal

Izquierda

R Puerta Frontal Derecha 1

S Control Remoto 1

T Pila 2

CONTENIDO DE HARDWARE

(NO SE MUESTRAN EN TAMAÑO REAL)

AA BB CC DD EE FF GG HH II

PIEZA DESCRIPCIÓN CANTIDAD

Espiga De Madera

Tornillo Corto

Contratuerca

Varilla Conectora

Tornillo Largo

Tornillo Del Panel Posterior

Pasador De Repisa

Manija De La Puerta

Aplicador De Retoque

INFORMACIÓN DE SEGURIDAD

Lea y comprenda completamente este manual antes

de intentar ensamblar, usar o instalar el producto.

Este equipo ha sido probado y se ha veriﬁcado que

cumple con los límites para dispositivos digitales clase

B, conforme a la parte 15 de las reglas de la FCC.

Estos límites se han diseñado para proporcionar una

protección razonable contra la interferencia perjudicial

en una instalación residencial. El equipo genera,

utiliza y puede irradiar energía de radiofrecuencia y, si

no se instala y usa de acuerdo con las instrucciones,

puede causar interferencia perjudicial a las

comunicaciones de radio o televisión, la que se puede

determinar al encender y apagar el equipo. Se insta al

usuario a tratar de corregir la interferencia con una o

más de las siguientes medidas:

• Reorientar o reubicar la antena de recepción

• Aumentar la separación entre el equipo y el

receptor

• Conectar el equipo a un tomacorriente de un

circuito distinto al que usa el receptor.

• Solicitar ayuda al concesionario o a un técnico con

experiencia en radio/TV.

Este dispositivo cumple con la Parte 15 de las reglas

FCC. El funcionamiento está sujeto a las siguientes

dos condiciones:

1. Este dispositivo no debe causar interferencia

perjudicial y

2. Este dispositivo deberá aceptar cualquier

interferencia recibida, incluyendo la interferencia

que pudiese causar la operación no deseada.

INFORMACIÓN DE SEGURIDAD

(CONT.)

Las modiﬁcaciones que no estén aprobadas por la

parte responsable del cumplimiento podrían anular la

autorización del usuario para utilizar el equipo.

Este instrumento digital clase B cumple con el

ICES-003 de Canadá.

INSTRUCCIONES IMPORTANTES

Cuando utilice electrodomésticos, siempre tome

medidas de precaución básicas para reducir el

riesgo de incendios, descargas eléctricas y lesiones

personales, incluidas las siguientes:

PELIGRO

• Lea todas las instrucciones antes de usar el

calentador.

• Si no se sigue exactamente la información de este

manual, pueden provocarse descargas eléctricas

o incendios que produzcan daños a la propiedad,

lesiones personales o la muerte.

• Este producto está pensado para adaptarse a la

mayoría de los televisores LCD y de plasma (hasta

62” y peso máximo de 100 libras). El uso con

productos más pesados que la capacidad máxima

indicada puede ocasionar inestabilidad y/o vuelcos

que pueden causar lesiones o incluso la muerte.

ADVERTENCIA

• Este aparato se calienta cuando está en uso.Para

evitar quemaduras, NO permita que la piel desnuda

toque las superﬁcies calientes. Si se proporcionan,

use las manijas al mover el calentador. Mantenga

los materiales c ombustibles, como muebles,

papeles, ropa y cortinas, a un mínimo de 3 pies del

aparato, y alejados de los lados y la parte posterior.

• Se debe tener extrema precaución cuando niños

o personas discapacitadas usen el calentador o

cuando se use cerca de ellos y siempre que la

chimenea se deje funcionando sin vigilancia.

• NO coloque el cable por debajo de alfombras.

NO cubra el cable con tapetes, guías o cubiertas

similares. NO coloque el cable debajo de muebles o

electrodomésticos. Coloque el cable lejos de áreas

de tráﬁco y donde alguien no se pueda tropezar.

• NO introduzca objetos extraños ni permita

que estos entren en las aberturas de

ventilación o escape, ya que podrían provocar

descargas eléctricas, incendios o daños en el

electrodoméstico.

• Este electrodoméstico tiene en su interior piezas

calientes y piezas que forman arcos eléctricos o

que echan chispas. NO lo use en áreas donde

se use o almacene gasolina, pintura o vapores

o liquidos inﬂamables. Esta chimenea no debe

utilizarse como una rejilla de secado para la ropa.

Las botas navideñas o las decoraciones no deben

colgarse en esta área.

• Utilice este electrodoméstico solo como se describe

en el manual. El fabricante NO recomienda

ningún otro uso, ya que puede causar incendios,

descargas eléctricas o lesiones personales.

PRECAUCIÓN

• Si es posible, SIEMPRE desenchufe este

electrodoméstico cuando no lo use.

• NO opere el calentador con un cable o enchufe

dañado o después de que el calentador presente

fallas en el funcionamiento. NO utilice el calentador

si se ha caído o dañado de alguna forma.

Desconecte el suministro de electricidad desde

el panel de servicio y solicite a un electricista

caliﬁcado que revise el calentador antes de volver

a usarlo.

• Toda reparación de esta chimenea debe realizarla

un técnico caliﬁcado.

• Bajo ninguna circunstancia se debe modiﬁcar esta

chimenea. Las piezas que se deben retirar para

reparación se deben reemplazar antes de volver a

hacer funcionar esta chimenea.

• NO lo use en exteriores.

• Este calentador no se debe usar en baños, cuartos

de lavado o en espacios húmedos similares

interiores. NUNCA coloque el radiador donde se

pueda caer dentro de una bañera u otro contenedor

de agua.

• Para desconectar este electrodoméstico, gire los

controles a la posición de apagado y luego retire el

enchufe del tomacorriente.

• Conéctelo SOLO a tomacorrientes con la debida

puesta a tierra.

INFORMACIÓN DE SEGURIDAD

(CONT.)

• Cuando está instalado, este electrodoméstico debe

presentar una puesta eléctrica a tierra conforme a

los códigos locales, a los Códigos de Electricidad

de Canadá CSA C22.1 o seguir las instalaciones en

los EE. UU., seguir los códigos locales y el Código

Nacional de Electricidad, ANSI/NFPA NO. 70.

• Para evitar incendios, NO bloquee las entradas ni

salidas de aire de ninguna manera. NO use sobre

superﬁcies blandas, como una cama, donde las

aberturas se puedan bloquear.

• NO ubique los calentadores inmediatamente debajo

de un tomacorriente ﬁjo.

• SIEMPRE enchufe el calentador directamente en

un tomacorriente/receptáculo de pared. NUNCA

use con extensiones eléctricas ni tomacorrientes

recargables (tomacorrientes/ enchufes múltiples).

• NO deslice el accesorio en la parte superior de la

madera para evitar rayar la superﬁcie de madera.

• NO coloque ningún objeto sobre el inserto ni

bloquee las entradas de aire/ventilaciones, ya que

esto puede causar un sobrecalentamiento de la

unidad y podría provocar un incendio.

Conexión eléctrica

• Se requiere un circuito de 15 amperios, 120 voltios,

60 Hz con una toma debidamente conectada a

tierra ya que otros aparatos en el mismo circuito

puede causar que el interruptor se accione o el

fusible se queme cuando el calentador está en

operación. La unidad incluye un cable estándar

de tres hilos y 6 pies de longitud. NO exceda la

potencial nominal del tomacorriente.

Instrucciones de aterrizaje:

• Este calentador fue diseñado para su uso en

120 voltios. El cable tiene un enchufe como se

muestra a continuación. Consulte la ilustración

para ver las instrucciones de puesta a tierra. Hay

disponible un adaptador, como se muestra en C,

para conectar enchufes con puesta a tierra de tres

clavijas a receptáculos de dos ranuras. El enchufe

verde de puesta a tierra que sale del adaptador se

debe conectar permanentemente a tierra, como

a través de una caja de salida con una debida

puesta a tierra. El adaptador no se debe usar si hay

disponible un receptáculo de tres ranuras puesto a

tierra.

GUARDE ESTAS INSTRUCCIONES

A B C

Clavija con puesta

a tierra

Medios de puesta

a tierra

Tornillo

de metal

Tapa de la

clavija con

puesta a tierra

Adaptador

PREPARACIÓN

Antes de comenzar a ensamblar el producto,

asegúrese de tener todas las piezas. Compare

las piezas con la lista del contenido del paquete

y la lista de aditamentos. No intente ensamblar

el producto si falta alguna pieza o si estas están

dañadas.

Tiempo Estimado De Ensamblaje:

50 minutos

Herramientas necesarias para el ensamblaje

(no se incluyen): Destornillador Phillips

INSTRUCCIONES DE ENSAMBLAJE

1. Coloque el panel frontal central (E) sobre una

superﬁcie que no raye. Inserte ocho taquetes

de madera (AA) en los oriﬁcios en los lados

izquierdos y derechos del panel central frontal

central (E). Alinee los oriﬁcios del panel frontal

central (E) con los oriﬁcios correspondientes

del panel frontal izquierdo (O) y el panel frontal

derecho (P), ﬁjándolos con dos tornillos cortos

(BB).

Aditamentos Utilizados

Espiga de madera

x 8

Tornillo corto

x 2

2. Atornille seis varillas de conexión (DD) en los

bujes de plástico designados en la parte

posterior del panel frontal izquierdo (O) y del

panel frontal derecho (P). Apriete completamente

con un destornillador Phillips.

Aditamentos Utilizados

Varilla conectora

x 6

INSTRUCCIONES DE ENSAMBLAJE

(CONT.)

3. Inserte cuatro taquetes de madera (AA) en los

oriﬁcios de la parte posterior del panel

frontal izquierdo (O) y del panel frontal derecho

(P). Fije el panel lateral izquierdo (H) al panel

frontal izquierdo (O), y asegúrelos atornillando

tres contratuercas (CC) con un destornillador

Phillips.

Repita los pasos para el panel lateral derecho

(I).

Aditamentos Utilizados

Espiga de madera

x 4

Contratuerca

x 6

4. Inserte seis taquetes de madera (AA) en los

oriﬁcios de la base (K), alinee y ﬁje el ensamble

del paso 3 a la base (K), asegurándolos desde

abajo con cuatro tornillos largos (EE).

Aditamentos Utilizados

Espiga de madera

x 6

Tornillo largo

x 4

INSTRUCCIONES DE ENSAMBLAJE

(CONT.)

5. Inserte dos taquetes de madera (AA) en los

oriﬁcios exteriores en el lado derecho de la

base (K). Alinee y ﬁje la pared derecha (G),

asegurándola desde abajo con dos tornillos

largos (EE).

Repita los pasos para la pared izquierda (F).

Aditamentos Utilizados

Espiga de madera

x 4

Tornillo largo

x 4

6. Atornille diez varillas de conexión (DD) en los

bujes de plástico designados en la parte

posterior del estante central (D).

Aditamentos Utilizados

Varilla conectora

x 10

INSTRUCCIONES DE ENSAMBLAJE

(CONT.)

7. Inserte dos taquetes de madera (AA) en los

oriﬁcios exteriores superiores en la pared

izquierda (F), el panel lateral izquierdo (H), el

panel lateral derecho (I) y la pared derecha (G).

Fije el estante central (D) con diez contratuercas

(CC) usando un destornillador Phillips.

Aditamentos Utilizados

Espiga de madera

x 8

Contratuerca

x 10

8. Atornille seis varillas de conexión (DD) en los

bujes de plástico designados en la parte

superior del estante central (D). Apriete

completamente con un destornillador Phillips

en la parte superior del estante central (D).

Aditamentos Utilizados

Varilla conectora

x 6

INSTRUCCIONES DE ENSAMBLAJE

(CONT.)

9. Inserte dos taquetes de madera (AA) en los

oriﬁcios en el lado izquierdo del estante central

(D). Fije el panel de la esquina (B) y asegúrelo

atornillando cuatro contratuercas (CC) con un

destornillador Phillips.

Repita el procedimiento para el otro panel de la

esquina (B).

Aditamentos Utilizados

Espiga de madera

x 4

Contratuerca

x 4

B D

10. Inserte un taquete de madera (AA) en los

oriﬁcios en el centro del estante central (D).

Fije la partición (C) y asegúrela atornillando

dos contratuercas (CC) con un destornillador

Phillips.

Aditamentos Utilizados

Espiga de madera

x 1

Contratuerca

x 2

INSTRUCCIONES DE ENSAMBLAJE

(CONT.)

11. Atornille seis varillas de conexión (DD) en los

bujes de plástico designados en la parte

posterior de la pieza superior (A). Apriete

completamente con un destornillador Phillips.

Aditamentos Utilizados

Varilla conectora

x 6

12. Inserte taquetes de madera (AA) en los

oriﬁcios exteriores del panel de la esquina

(B) y la partición (C). Fije la parte superior (A)

atornillando seis contratuercas (CC) con un

destornillador Phillips.

Aditamentos Utilizados

Espiga de madera

x 5

Contratuerca

x 6

INSTRUCCIONES DE ENSAMBLAJE

(CONT.)

13. Desde la parte posterior del ensamblaje, ﬁje

el panel posterior (L) a las áreas de estantería

utilizando tornillos del panel posterior (FF).

Repita los pasos para el panel posterior (L).

Aditamentos Utilizados

Tornillo del panel

posterior

x 20

14. Desde la parte posterior del ensamblaje, ﬁje

el panel posterior central (J) a las áreas de

estantería utilizando tornillos del panel

posterior (FF).

Aditamentos Utilizados

Tornillo del panel

posterior

x 18

INSTRUCCIONES DE ENSAMBLAJE

(CONT.)

15. Inserte los pasadores de repisa (GG) a la ltura

deseada y asegúrese de que están nivelados.

Coloque la repisa (M) en la parte superior de

los pasadores de repisa (GG).

Repita para el resto del repisa (M).

Aditamentos Utilizados

Pasador de repisa

x 8

16. Coloque la manija de la puerta (HH) en el

oriﬁcio previamente perforado de la puerta

derecha, y fíjela con dos tornillos de manija.

Repita estos pasos para la manija de la otra

puerta (HH).

Aditamentos Utilizados

Manija De La Puerta

x 2

INSTRUCCIONES DE ENSAMBLAJE

(CONT.)

17. Sujete la puerta y alinee el cuerpo de la

bisagra con la placa de la bisagra montada en

la pared de la chimenea. Alinee y deslice los

ganchos/pestillos en el cuerpo de la bisagra en

los huecos en la placa de montaje, mientras

empuja ligeramente la puerta hacia la parte

posterior de la placa de la chimenea. A

continuación, presione en la parte posterior

del cuerpo de la bisagra hasta que escuche

que haga clic y quede en su lugar. Repita

estos pasos para las otras bisagras. Para

retirar la puerta, presione el botón cuadrado

en la parte posterior del cuerpo de la bisagra

para liberarla del soporte de montaje.

Desbloquee ambas bisagras y tire de la

puerta alejándola del cuerpo de la chimenea.

18. Si necesita ajustar las puertas, proceda como se indica a continuación:

Para ajustar la puerta hacia arriba o abajo, aﬂoje los tornillos (a) de ambas bisagras, ajuste la

altura y apriete nuevamente los tornillos.

Para ajustar la puerta hacia la izquierda o la derecha, regule los tornillos (b) de ambas bisagras

hacia adentro o hacia afuera.

Para ajustar la puerta hacia adentro o afuera, aﬂoje los tornillos (c) de ambas bisagras, ajuste la

puerta y apriete nuevamente los tornillos.

INSTRUCCIONES DE ENSAMBLAJE

(CONT.)

19. Atrás del montaje, retire los soportes

preensamblados del área media. Guarde las

abrazaderas y los tornillos para su uso futuro.

Nota: Antes de seguir con el próximo paso,

con la ayuda de otra persona, mueva la repisa

a la ubicación ﬁnal deseada.

20. Con ayuda de otra persona, ubique el

accesorio (N) en la abertura central del

ensamble de la repisa.

Nota: NO enchufe el accesorio (N) en el

tomacorriente aún.

PRECAUCIÓN: NO deslice el accesorio en la

parte superior de la madera para evitar rayar

la superﬁcie de madera.

INSTRUCCIONES DE ENSAMBLAJE

(CONT.)

21. Vuelva a ﬁjar las abrazaderas

preensambladascon los tornillos que retiró

anteriormente para asegurar el accesorio (N).

El ensamble se ha completado. Con la

ayuda de otra persona, mueva el aparato a la

posición ﬁnal deseada. Una vez en posición

ﬁnal, puede conectar la pieza de inserción (N)

al tomacorriente.

NOTA: Utilice los niveladores pre-ensamblados

sobre la base de la chimenea para nivelar la

unidad. Gire los niveladores en sentido contrario

a las manecillas del reloj para aumentar la altura,

gire en sentido de las manecillas del reloj para

disminuir la altura.

INSTRUCCIONES DE FUNCIONAMIENTO

Panel De Control Control remoto

Para usar el control remoto, primero

inserte dos pilas AAA (incluidas) en el

control remoto, asegurándose de que

las polaridades de las baterías coincidan

con el interior del compartimiento de pilas.

Nota: El panel de control es una pantalla táctil. Aparecerá de color negro. Toque el panel de control una vez

para activar los controles. Esto hará que los controles se iluminen. Cuando toque cualquier ícono, se mostrará

su última conﬁguración. En este momento, puede presionar el ícono correspondiente a la función que desea

ajustar. Después de 5 segundos, la pantalla táctil se desvanecerá a color negro.

Función De Alimentación

• Presione el ÍCONO DE ALIMENTACIÓN para encender el interruptor principal de la unidad a ON u

OFF.

• Cuando la unidad está ENCENDIDA, las luces bajo el área térmica se encenderán para indicar que

la unidad está recibiendo electricidad.

• Si alguna función está guardada en la memoria, entonces se encenderá con el último ajuste.

Función De Brillo De La Llama

• Presione el ÍCONO DE BRILLO DE LA LLAMA para ajustar el brillo de la llama.

• Si la alimentación principal de la unidad está APAGADA, puede presionar el ÍCONO DE BRILLO

DE LA LLAMA para ENCENDER la unidad, y el brillo de la llama se reanudará en el último ajuste.

• Presione el ÍCONO DE BRILLO DE LA LLAMA de nuevo para desplazarse hacia arriba a través de

los ajustes de brillo de la llama: 1, 2, 3, 4, 5, OFF.

Función De Temperatura

• Presione el ÍCONO DE TEMPERATURA para ajustar la conﬁguración del termostato del calentador.

• Si la unidad está APAGADA, puede presionar el ICONO DE TEMPERATURA para ENCENDER

la unidad. El área térmica brillará al ajuste más bajo, a menos que una conﬁguración diferente se

haya guardado en la memoria.

• Presione el ÍCONO DE TEMPERATURA nuevamente para desplazarse hacia arriba a través de

los ajustes de temperatura pre-conﬁgurados: El rango de ajuste del termostato se encuentra entre

65°F (18°C) y 90°F (32°C), HI (Alto) y APAGADO.

• Ajuste la temperatura a “HI” para que el calentador opere continuamente.

• Presione y sujete el ÍCONO DE TEMPERATURA Y TEMPORIZADOR durante 5 segundos para

alternar entre incrementos de 5°F (3°C) y 1°F (1°C) al ajustar la temperatura. La unidad emitirá

un pitido para indicar que el cambio se ha realizado. El ajuste predeterminado de fábrica es

incrementos de 5°F (3°C).

Nota: Esta opción solo está disponible si se utiliza el panel de control.

• Mantenga presionado el ÍCONO DE TEMPERATURA durante 5 segundos para alternar entre

grados Fahrenheit y Centígrados. Una “F” o “C” se mostrará junto a la temperatura.

Nota: Esta opción solo está disponible si se utiliza el panel de control.

• Mantenga presionado el ÍCONO DE TEMPERATURA durante 10 segundos para desactivar la

función de calentador.Mantenga presionado el ÍCONO DE TEMPERATURA durante 10 segundos

nuevamente para activar la función de calentador. (Consulte la sección ANULACIÓN DE

CALENTADOR más adelante para obtener más detalles.)

Nota: Esta opción solo está disponible si se utiliza el panel de control.

INSTRUCCIONES DE FUNCIONAMIENTO

(CONT.)

Función De Temporizador

• Presione el ÍCONO DE TEMPORIZADOR para ajustar la cuenta atrás de la fuente de alimentación

principal de la unidad.

• Si la unidad está APAGADA, puede presionar el ÍCONO DE TEMPORIZADOR para ENCENDER

la unidad. El área térmica brillará al ajuste más bajo, a menos que una conﬁguración diferente se

haya guardado en la memoria.

• Presione el ÍCONO DE TEMPORIZADOR nuevamente para desplazarse a través de los ajustes

del temporizador, que son: 30, 1h, 2h, 3h, 4h, 5h, 6h, 7h, 8h, 9h, OFF. (30 signiﬁca 30 minutos)

• Cuando el temporizador llegue a cero, se APAGA la alimentación principal y mantendrá todos los

ajustes en la memoria.

ANULACIÓN DE CALENTADOR

Es posible desactivar la alimentación eléctrica del calentador para evitar que se encienda accidentalmente.

Esta función se añade principalmente para ayudar a evitar que los niños enciendan el calentador cuando no

se desea.

• Para activar la función de anulación del calentador, mantenga presionado el botón Temperature

(temperatura) durante 10 segundos. Se mostrará el símbolo E3 y luego se pondrá en blanco mientras suena

3 veces. La función de calentador ahora está bloqueada. Si presiona el ícono de calentador nuevamente,

aparecerá E3 y luego se desvanecerá. Las funciones de llama, luz descendente y temporizador funcionarán

normalmente. Solo el calentador y el ventilador se desactivan.

• Para desbloquear la función de calentador, mantenga presionado el botón Temperature durante 10

segundos. El símbolo E3 se mostrará y luego se pondrá en blanco mientras suena 3 veces. La función

de calentador ahora está activada. Al presionar el botón Temperature nuevamente, podrá ajustar la

temperatura de calor a la temperatura deseada.

FUNCIÓN DE MEMORIA

Esta unidad tiene una función de memoria que le permite apagar la ALIMENTACIÓN PRINCIPAL y retiene

todos los demás ajustes de operación (excepto la función de TEMPORIZADOR).

• Cuando la alimentación principal de la unidad está APAGADA, presione el ÍCONO DE ALIMENTACIÓN

una vez en el panel de control o en el control remoto para ENCENDER la unidad y activar la función

individual en la última conﬁguración. Presione el icono nuevamente para ajustarlo y presione el ÍCONO DE

ALIMENTACIÓN principal en el inserto o en el control remoto para APAGAR la unidad y guardar la nueva

conﬁguración en la memoria.

• Cuando la unidad está ENCENDIDA, la lectura del LED mostrará el ajuste de temperatura Si no se ha

guardado un ajuste de temperatura, mostrará el ajuste de brillo de la llama guardado en guardado. la

memoria. Si ninguno de los dos tiene una conﬁguración guardada en la memoria, entonces solo brillará el

área térmica (como un indicador de luz de encendido).

• Para restablecer la memoria, presione y sujete el ÍCONO DE ENCENDIDO durante 10 segundos en

cualquier momento. Cuando esto sucede, la lectura de LEDs parpadeará con tres ceros tres veces y la

unidad se apagará.

• Otra manera de restablecer la memoria es desenchufar la unidad de la pared.

CUIDADO Y MANTENIMIENTO

• Asegúrese de que el aparato esté APAGADO, desenchufado y los elementos del calentador estén fríos

cada vez que limpie el calentador o la chimenea.

• Limpie el polvo de la chimenea regularmente con un paño suave sin pelusa o con un producto de limpieza

doméstico.

• Los motores usados en el ventilador y el conjunto del generador de llamas vienen lubricados previamente

para prolongar la vida útil de los rodamientos y no necesitan lubricación adicional. Sin embargo,

recomendamos limpiar/aspirar el ventilador/calentador periódicamente.

• Cuando el calentador no esté en uso, el cable de alimentación se debe guardar adecuadamente para evitar

el contacto con objetos calientes o aﬁlados.

• Cualquier otro servicio lo debe realizar un representante de servicio autorizado.

Reemplazo De Las Pilas Del Control Remoto

Cuando el control remoto (S) deje de funcionar o su rango

parezca reducido, es el momento de cambiar las pilas. Nota:

Las pilas se deben retirar si la unidad no se usará durante

un largo período de tiempo.

1. El compartimiento de las pilas se encuentra en la parte

posterior del control remoto (S).

2. Retire la cubierta de las pilas de la parte posterior del

control remoto (S) y retire la pilas antigua.

3. Inserte 2 pilas AAA, asegurándose de que las polaridades

coincidan con el interior del compartimiento.

4. Vuelva a colocar la tapa de las pilas.

Nota: No mezcle pilas viejas y nuevas.

No mezcle pilas alcalinas, estándar (carbón-zinc) o recargables (NiCad, NiMH, etc.).

Las baterías no recargables no se deben recargar. Las baterías agotadas se deben retirar del control

remoto.

Nuisible si avalé.

Eliminación De Las Baterías Usadas

La batería puede contener sustancias peligrosas que podrían poner en peligro al medio ambiente y a la salud

humana.

• Este símbolo marcado en la batería o el paquete indica que la batería

usada no se debe considerar parte de los residuos municipales. En

cambio, debe eliminarse en el punto de recolección apropiado para el

reciclaje.

• Si se asegura de que la batería se elimine de forma correcta, evitará

posibles consecuencias negativas para el medio ambiente y la salud

humana. El reciclado de materiales contribuirá a conservar los recursos

naturales.

• No tire las pilas al fuego. Las baterías pueden explotar o tener fugas.

Para obtener más información sobre la recolección y el reciclaje de

baterías usadas, póngase en contacto con su municipalidad local, su

servicio de eliminación de desechos o el punto de venta donde las compró.

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA

El panel de control

muestra un mensaje

de error E1.

El sensor de

sobrecalentamiento se

activó.

Desenchufe la unidad, espere de 15 a 20 minutos y

el sensor se restablecerá automáticamente. Vuelva a

enchufar la unidad y encienda el calentador. Si el problema

persiste, póngase en contacto con Servicio al Cliente.

Nota: Las demás funciones operarán normalmente excepto

por el calentador. Hasta que se solucione el problema, el

error aparecerá/sonará cuando se presione el botón del

calentador.

El panel de control

muestra un mensaje

de error E2.

El sensor del termostato

está roto o no funciona

correctamente.

Desenchufe la unidad, espere de 15 a 20 minutos y

el sensor se restablecerá automáticamente. Vuelva a

enchufar la unidad y encienda el calentador. Si el problema

persiste, póngase en contacto con Servicio al Cliente.

Nota: Las demás funciones operarán normalmente excepto

por el calentador. Hasta que se solucione el problema, el

error aparecerá/sonará cuando se presione el botón del

calentador.

El panel de control

muestra un mensaje

de error E3.

La función de anulación de

calentador está activada

Para desbloquear el calentador, simplemente mantenga

presionado el botón Temperature (temperatura) durante 10

segundos (consulte la página 62 de la sección Anulación de

calentador para obtener más información).

No hay alimentación,

los leños no arden.

El equipo no tiene

alimentación.

Veriﬁque que el cable de alimentación esté enchufado

de manera segura a un tomacorriente estándar de 120

V. Luego revise la unidad para asegurarse de que está

encendida.

Los leños arden pero

no hay efecto de

llama.

El efecto de la llama está

apagado.

Presione el botón del brillo de la llama hasta lograr el nivel

deseado.

El calentador y el

soplador no encienden

pero el resto de las

funciones están

funcionando.

La función de anulación de

calentador está activada

Para desbloquear el calentador, simplemente mantenga

presionado el botón Temperature (temperatura) durante 10

segundos (consulte la página 62 de la sección Anulación de

calentador para obtener más información).

El cable de

alimentación se

calienta al tacto.

Funcionamiento normal. Es normal para un electrodoméstico calentador ya que

necesita más corriente para funcionar. Veriﬁque las

conexiones del cable del electrodoméstico y del enchufe.

Asegúrese de que el enchufe se ajuste correctamente

en el tomacorriente. Durante el uso, veriﬁque el enchufe

y el tomacorriente con frecuencia para determinar

si está CALIENTE. Si es así, interrumpa el uso del

electrodoméstico y consulte a un electricista caliﬁcado para

que controle o cambie los enchufes sobrecalentados.

El control remoto no

funciona.

La batería está baja o no

funciona.

Reemplácelas con 2 pilas AAA. (Consulte la página 63 para

más información.)

La señal del control

remoto es débil y

solamente funciona a

veces.

Presiona los botones muy

rápido.

Presione los botones de manera lenta y ﬁrme para

asegurarse de que el transmisor reconoce la orden.

Utiliza el control remoto

demasiado lejos o fuera

de ángulo.

Acérquese al accesorio. El control remoto solo funciona

dentro de una distancia de 6,9 m y a 45 grados de cualquier

costado del frente del accesorio de la chimenea.

El motor del ventilador

sigue soplando luego

de que se apaga la

unidad.

Funcionamiento normal. Esta es una característica estándar; el ventilador funciona

durante un tiempo adicional para enfriar los tubos del

calentador.

GARANTÍA

El fabricante garantiza que este producto no presentará defectos de materiales o de fabricación

por un período de un año a partir de la fecha de compra original. Esta garantía está sujeta a las

siguientes condiciones y limitaciones:

Esta repisa se debe instalar y operar de acuerdo con las instrucciones de instalación y operación

proporcionadas con el producto. La reparación no autorizada, alteración, el abuso deliberado,

accidente o uso inadecuado del producto anulará esta garantía.

Esta garantía no es transferible y solo está disponible para el propietario original, siempre y cuando la

compra se haya realizado a través de un proveedor o un revendedor autorizado del producto.

La garantía se limita a la reparación o el reemplazo de las piezas que se establezca que poseen

defectos en los materiales o la fabricación. Siempre que las piezas hayan estado sometidas a

condiciones “normales” de uso una vez que los fabricantes hayan ﬁnalizado el proceso de inspección

y concuerden en que existe un defecto.

Esta garantía no cubre ningún costo que surja del transporte, la fabricación, mano de obra, o de otro

tipo que surja de la reparación, reemplazo, piezas defectuosas u otra situación y el fabricante no

asume ninguna responsabilidad por las mismas.

El fabricante podrá, bajo su criterio, eximirse de toda obligación respecto de esta garantía al

reembolsar el precio al por mayor de las piezas defectuosas.

El propietario/usuario asume todos los riegos, si los hay, incluidos los riesgos de daños o pérdidas

directos, indirectos o resultantes que surjan del uso del producto, o de la incapacidad para usarlo,

salvo que la ley estipule lo contrario. Mediante el presente, se excluye expresamente cualquier otra

garantía, expresa o implícita, respecto del producto, sus componentes y accesorios, o cualquier otra

obligación o responsabilidad de parte del fabricante.

El fabricante no asume, ni autoriza a ningún tercero a asumir en su nombre, ninguna otra

responsabilidad respecto de la venta del producto.

Las garantías descritas en este documento no se aplican a accesorios que no sean del fabricante y

que se usen junto con la instalación de este producto.

Esta garantía le otorga derechos legales especíﬁcos, pero podría tener también otros derechos que

varían según el estado.

Esta garantía es nula si:

1. La chimenea está sometida a períodos prolongados de humedad o condensación

2. Se produce cualquier alteración no autorizada, abuso deliberado, accidente o uso indebido del

producto.

3. Usted no tiene el recibo original de compra

LISTA DE PIEZAS DE REPUESTO

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente all

1-855-571-1044, de lunes a viernes de 9:00 a.m. a 5:00 p.m., hora del Este.

JJ KK LL MM

PIEZA DESCRIPCIÓN PIEZA #

E Panel Frontal Central

INSERT-BOTTOM-MBO Panel Frontal Izquierdo

P Panel Frontal Derecho

M Repisa PH-1360FM-24-259-001

N Accesorio 2324-FG-BB

Q Puerta Frontal Izquierda PH-1360FM-24-259-002

R Puerta Frontal Derecha PH-1360FM-24-259-003

S Control Remoto PU17-23-RC

JJ Paquete De Tornillería KD

PH-1360FM-24-259-

HARDWARE PACK

KK Bisagra 1334-EU-SC

LL Nivelador T-1007

Soporte De Montaje Del

Accesorio (Con Tornillos)

INSERT-SIDE-MB

Greentouch 1360FM-24-259 Scott Living Media Fireplace with 23-IN Infrared Electric Insert

Product's Documents

User Manual

Specifications

Greentouch 1360FM-24-259 Questions and Answers

Related Products

Greentouch 1167FM-28-200 Scott Living 52.5-in Infrared Quartz Electric Fireplace

Greentouch 1267FM-28-201 Scott Living 52.5-in W White Infrared Quartz Electric Fireplace

Greentouch Scott Living 1167FM-28-201 Electric Fireplace

Greentouch 1159KDI-28-278 60" Fireplace Media Console With 28" Traditional Infrared Electric Kd Insert

Style Selections 88317 Electric Fireplace Media Mantel

Better Homes & Gardens BH47-084-099-10 Steele Media Fireplace Console TV Stand
