Bosch GCS18V-230N215X 18V Brushless 9 In. Cutoff Saw Kit User Manual

For English Version

See page 2

Version française

Voir page 20

Versión en español

Ver la página 38

IMPORTANT

Read Before Using

IMPORTANT

Lire avant usage

IMPORTANTE

Leer antes de usar

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

Call Toll Free for Consumer Information & Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

GCS18V-230

1605A0042W_GCS18V-230_OSI_20260325.indd 11605A0042W_GCS18V-230_OSI_20260325.indd 1 3/25/2026 3:53:20 PM3/25/2026 3:53:20 PM

page heading

2 SAVE THESE INSTRUCTIONS

Table of Contents

General Power Tool Safety Warnings .......3

Cut-off Machine Safety Warnings. . . . . . . . . . 5

Additional Safety Warnings ..............7

Disposal ...........................7

Intended Use ........................7

Specications ........................8

Symbols ............................9

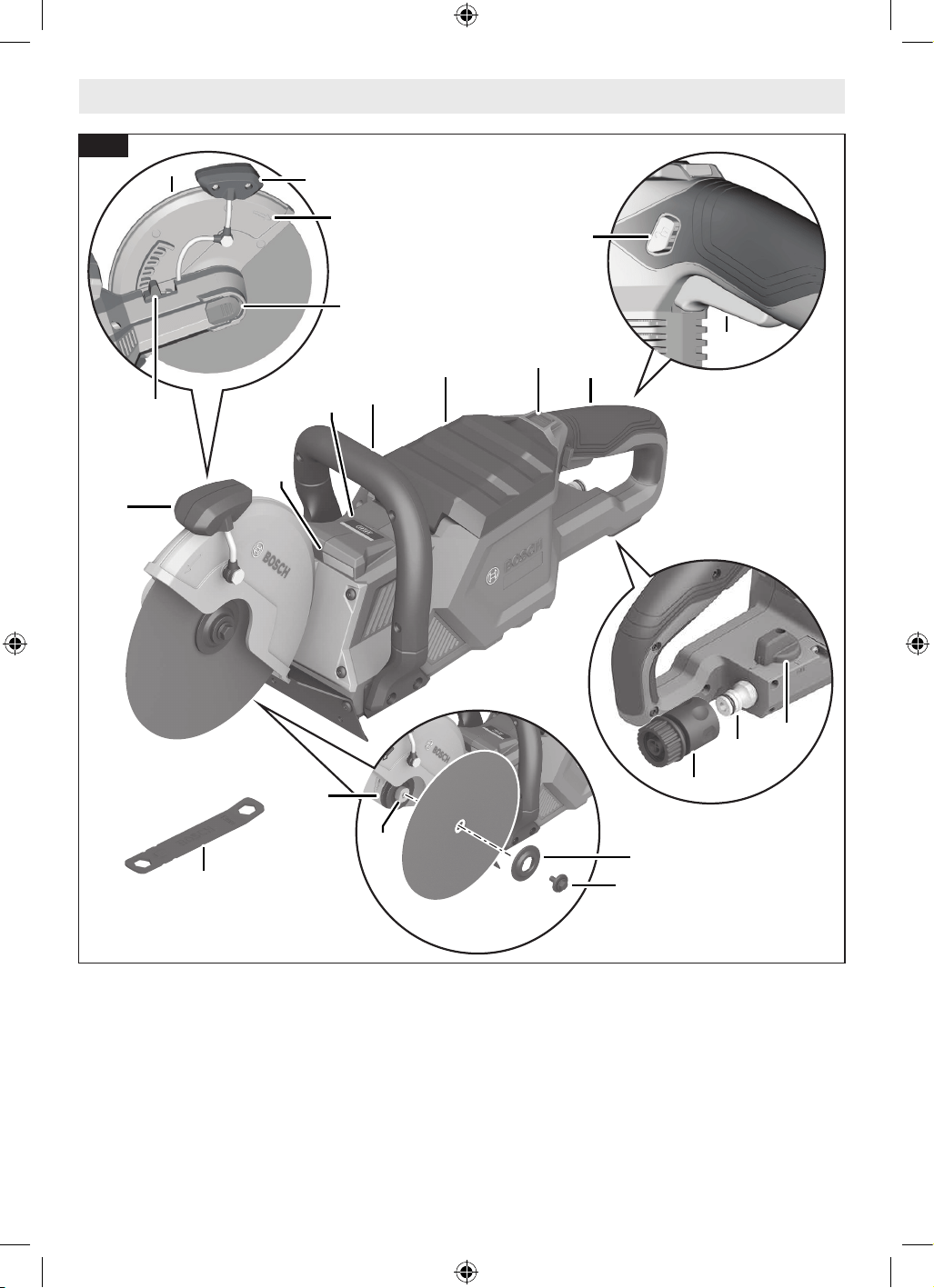

Getting to Know Your GCS18V-230

Cut-Off Saw ........................10

Assembly ..........................11

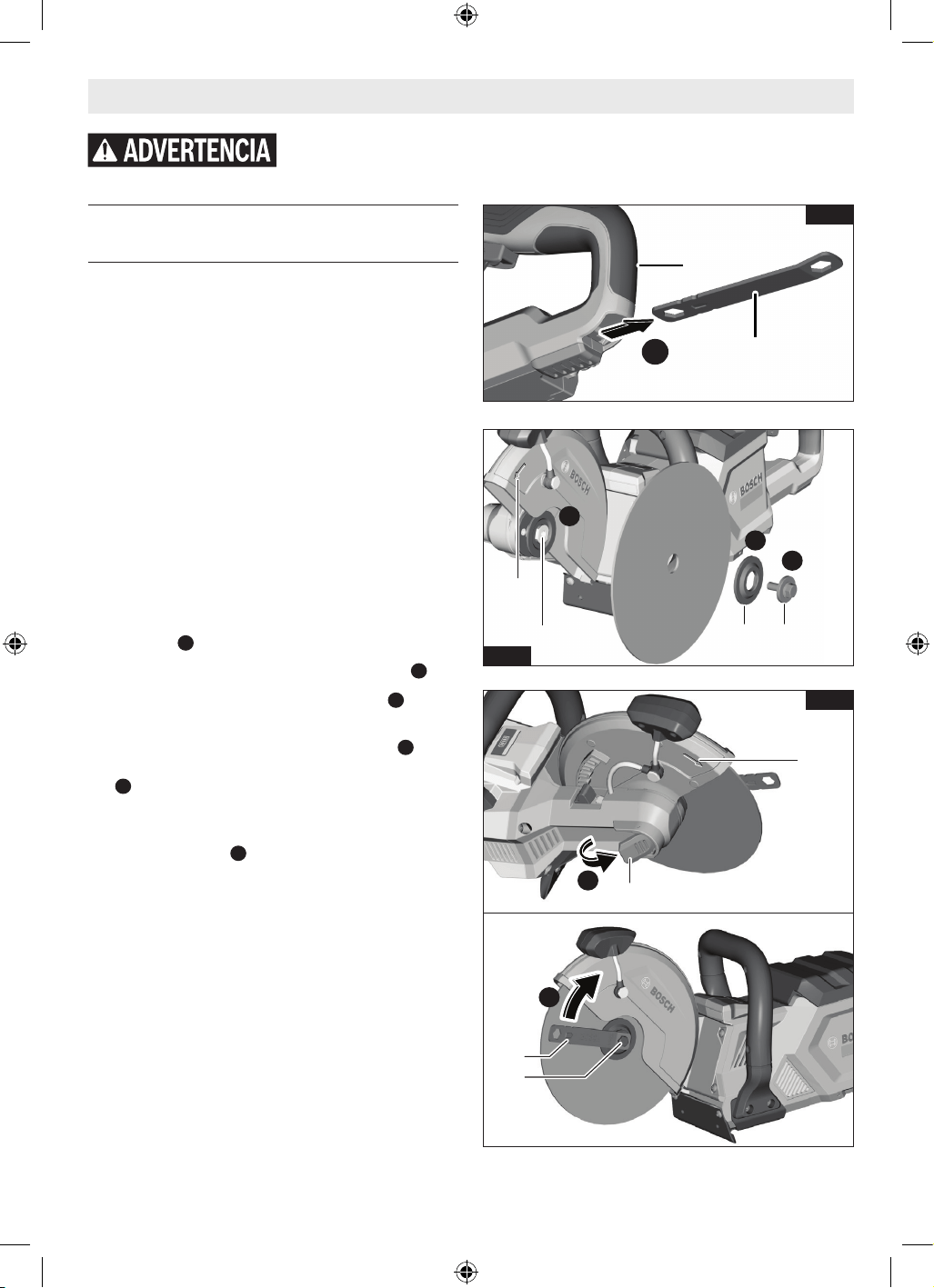

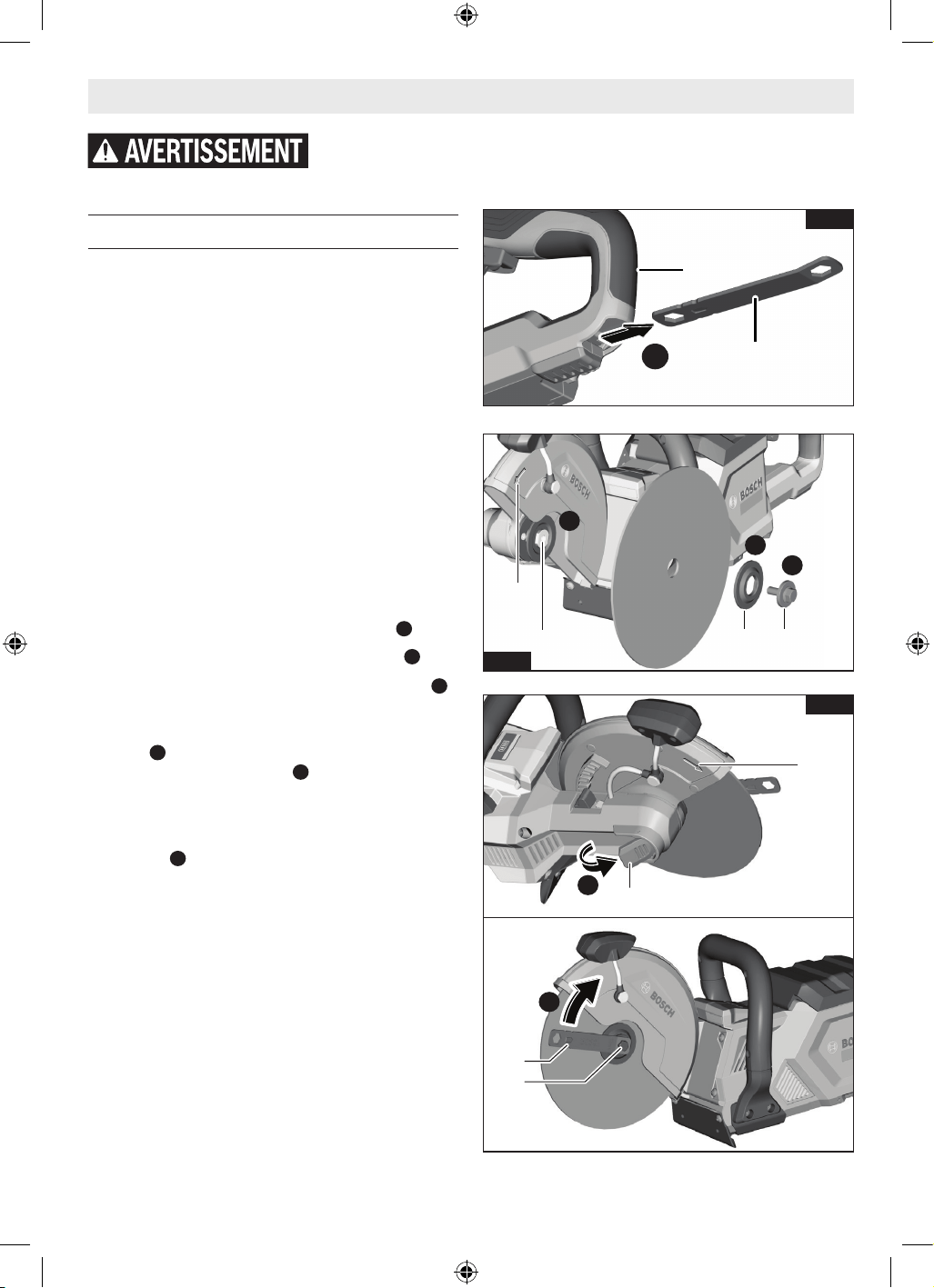

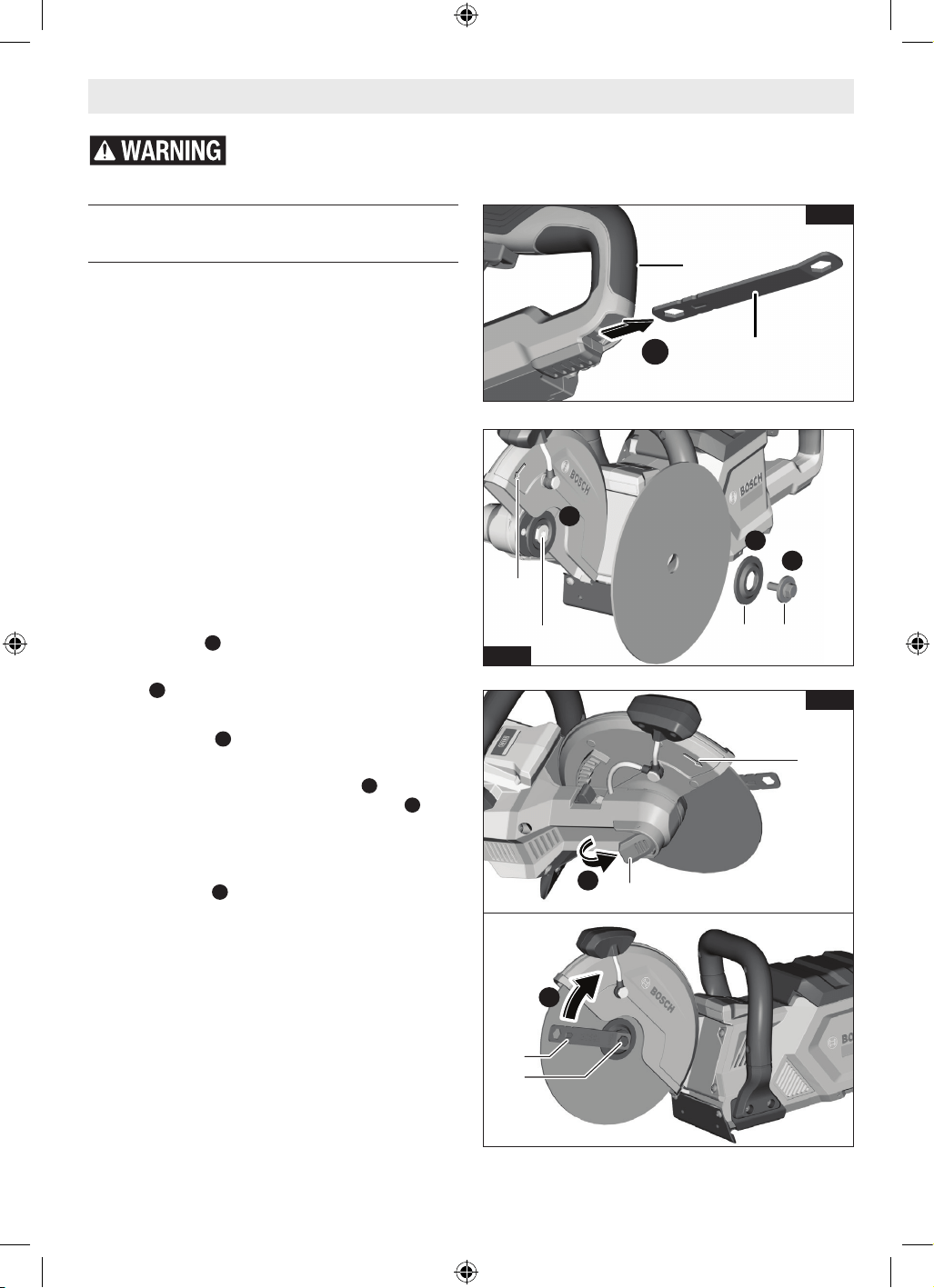

Installing and Removing the

Cut-off Wheel ......................11

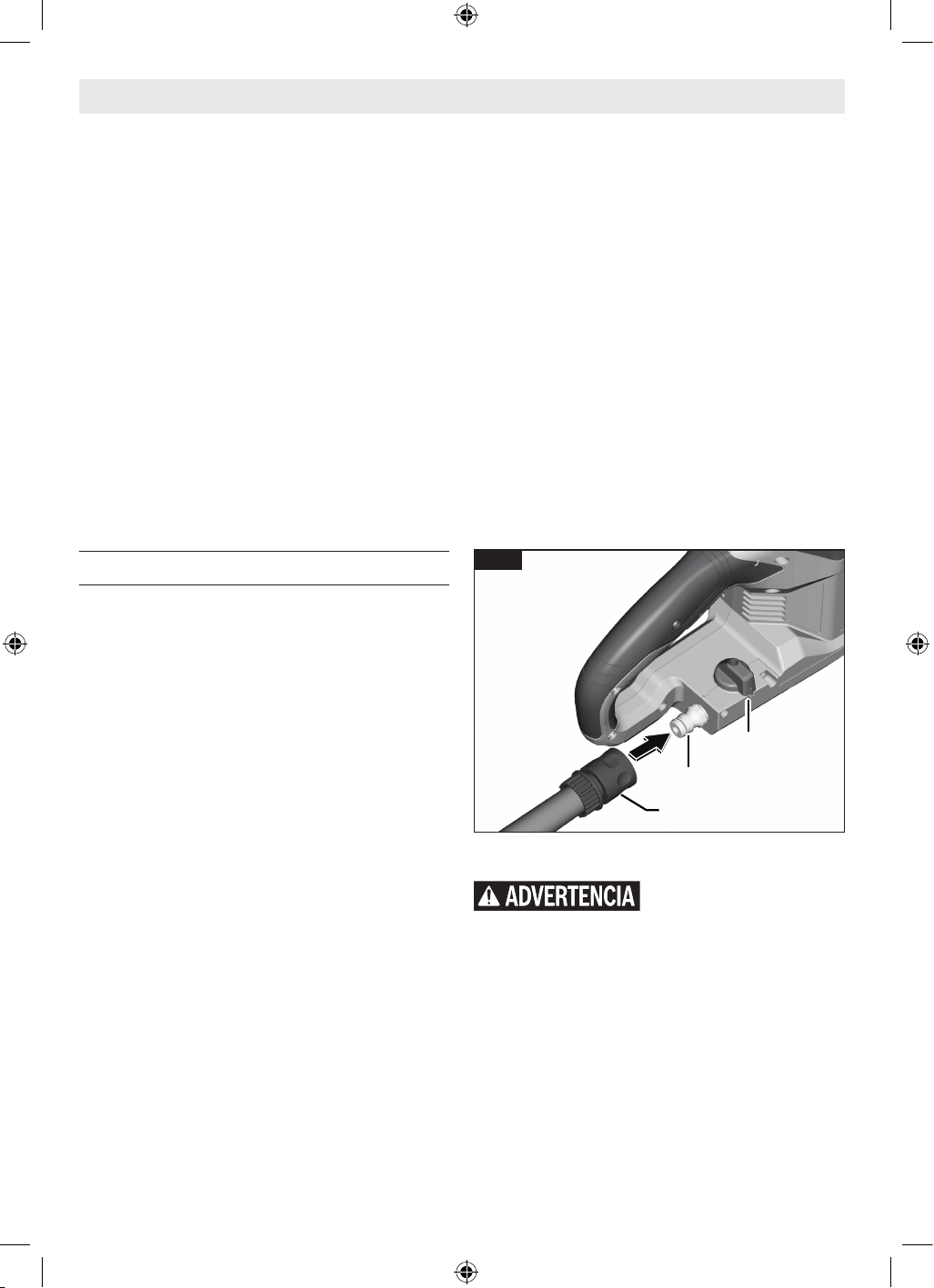

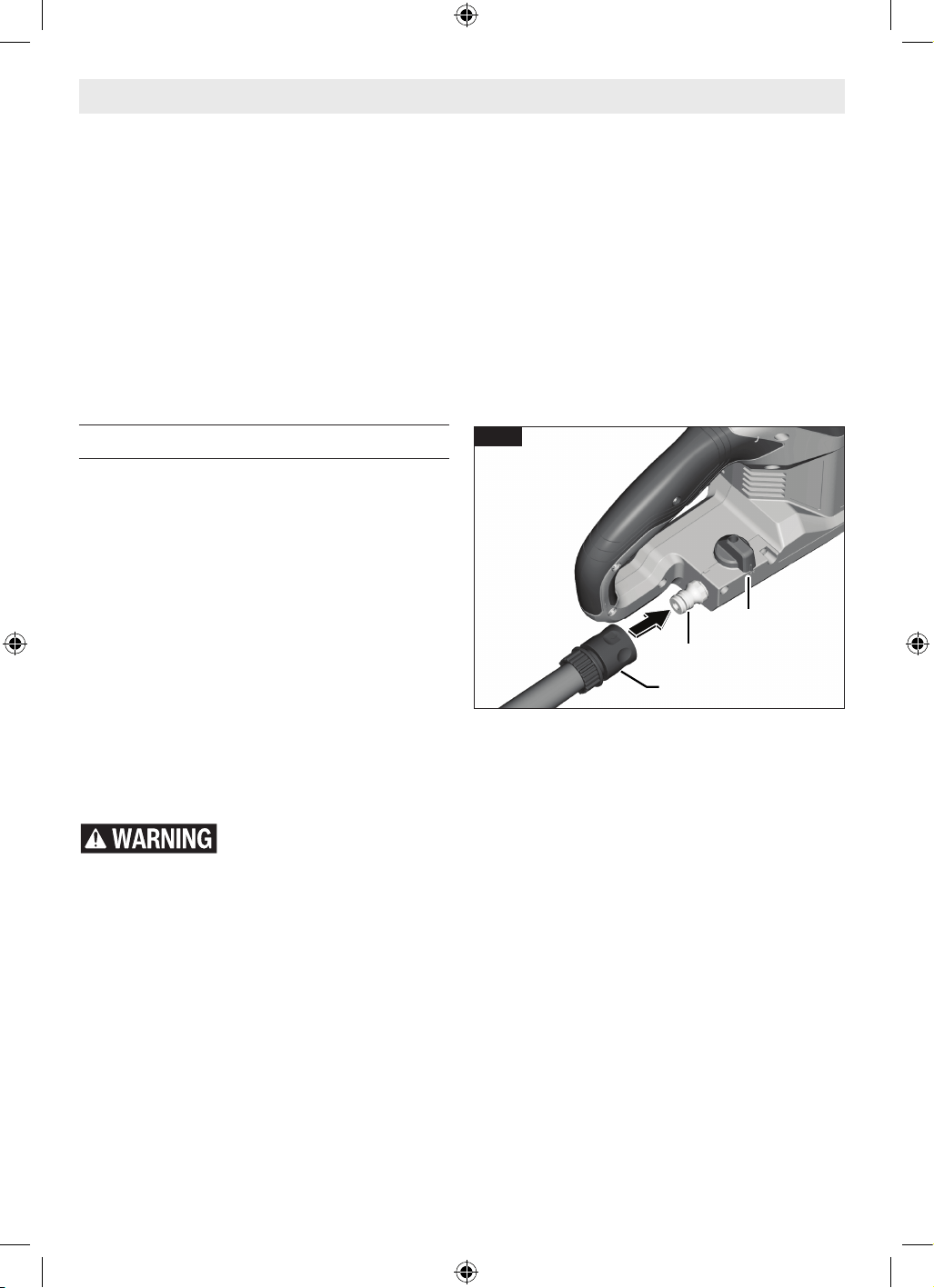

Connecting to Water Supply ...........12

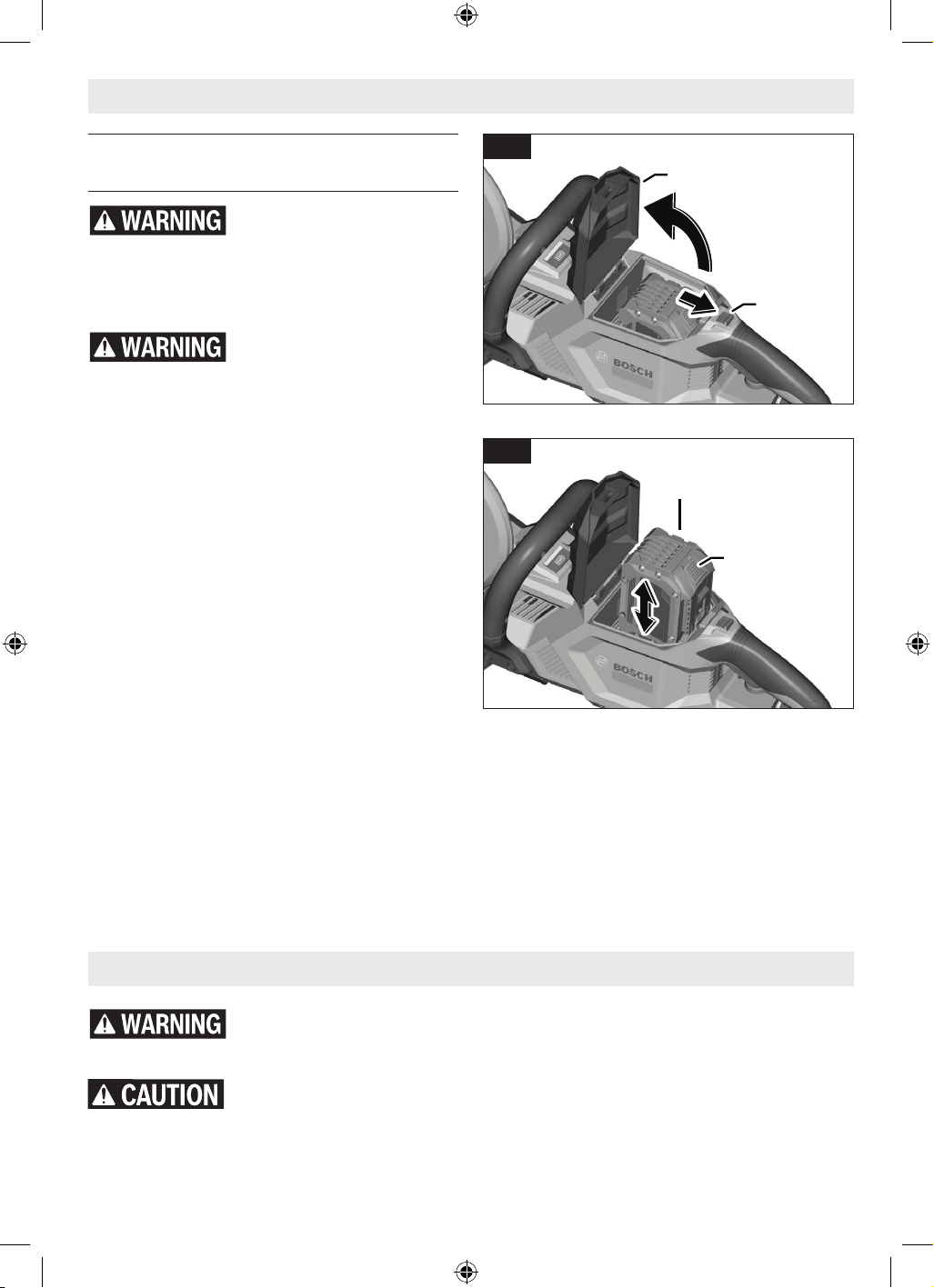

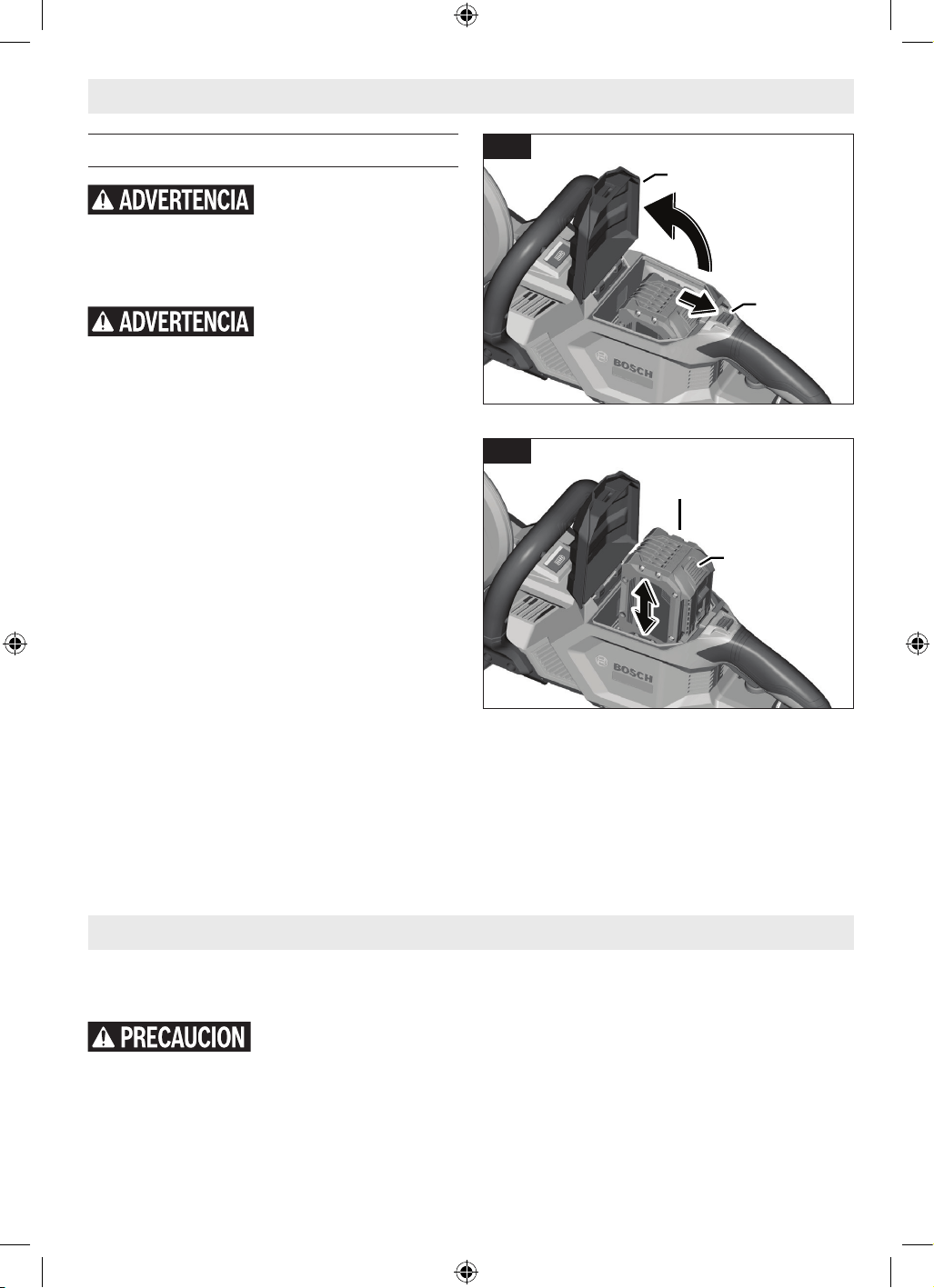

Inserting and Removing the

Battery Pack .......................13

Transportation ......................13

Operation ..........................14

Safety Symbols

The definitions below describe the level of severity for each signal word.

Please read the manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could

result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided, could

result in minor or moderate injury.

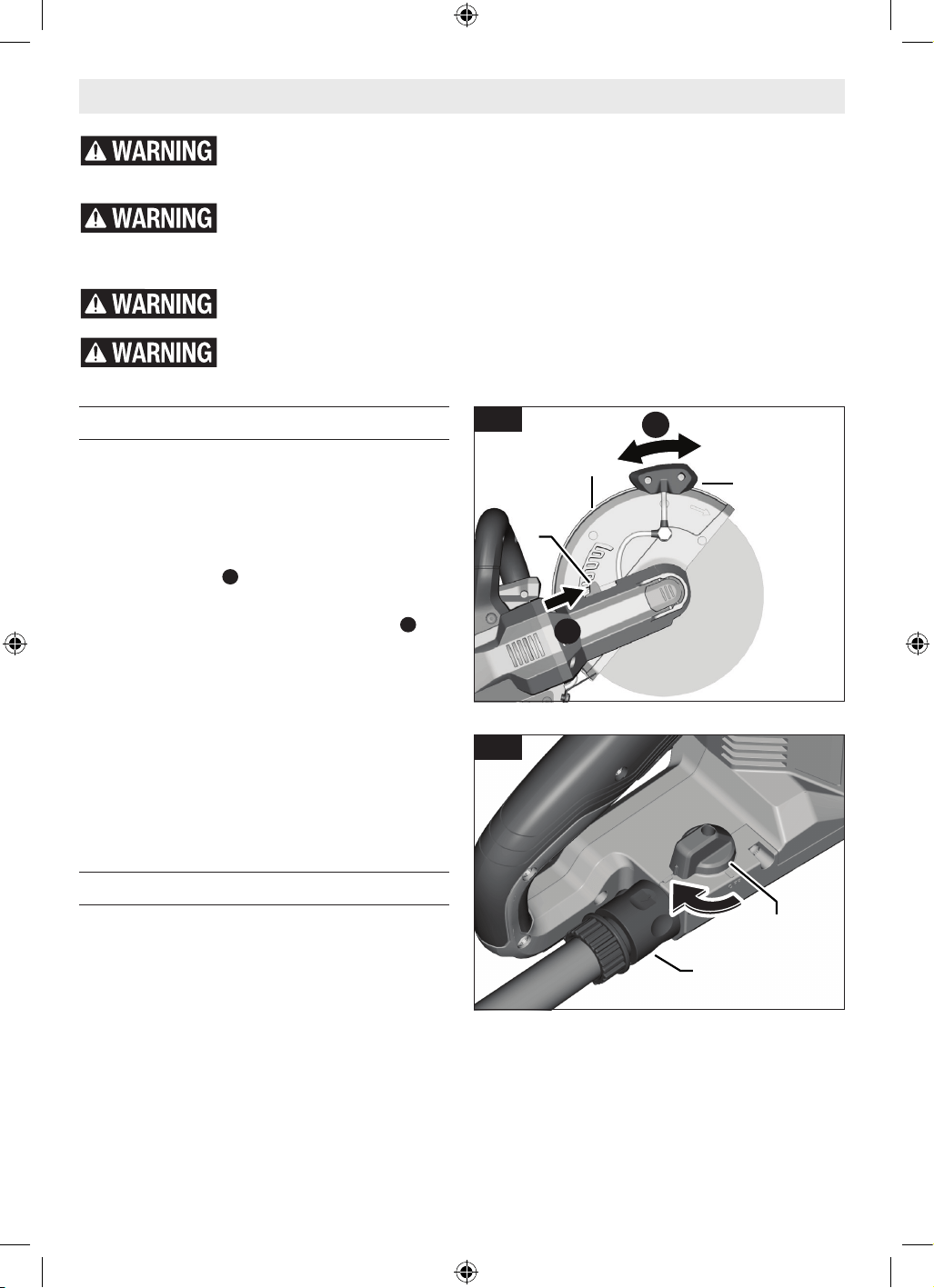

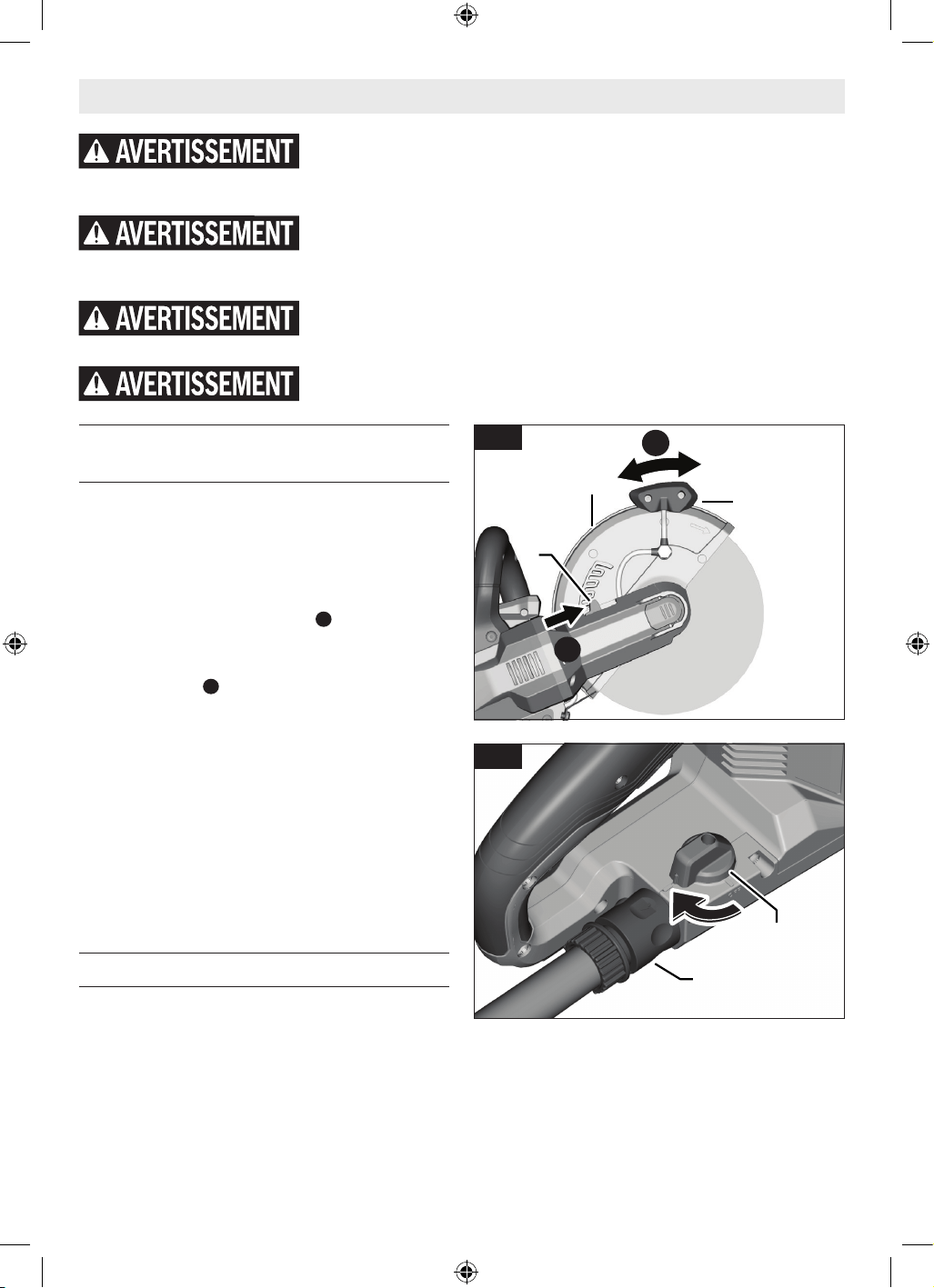

Adjusting the Wheel Guard ............14

Using Water During Cutting ............14

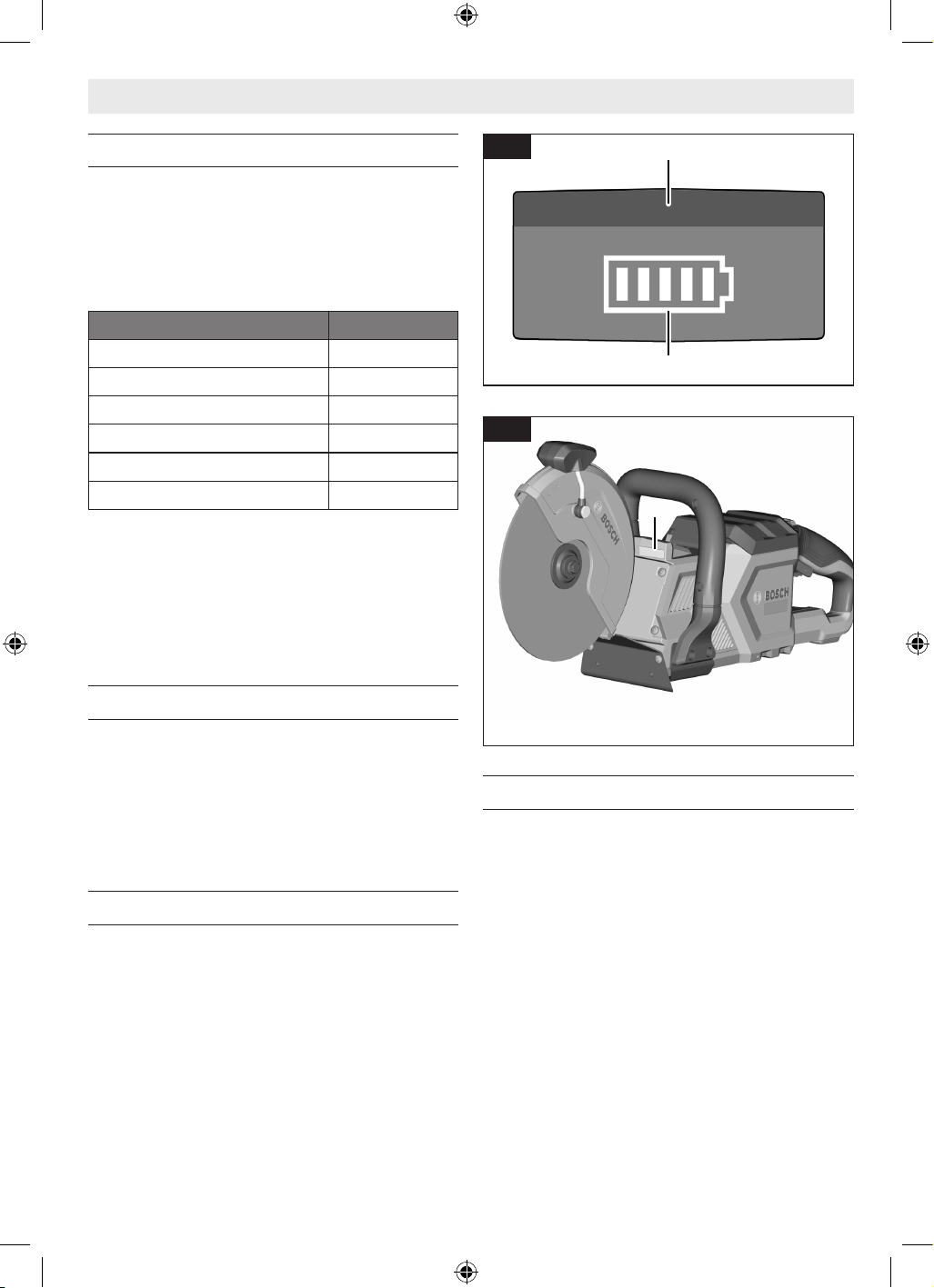

LED Indicator Lights .................15

LED Work Light .....................15

Overload Protection .................15

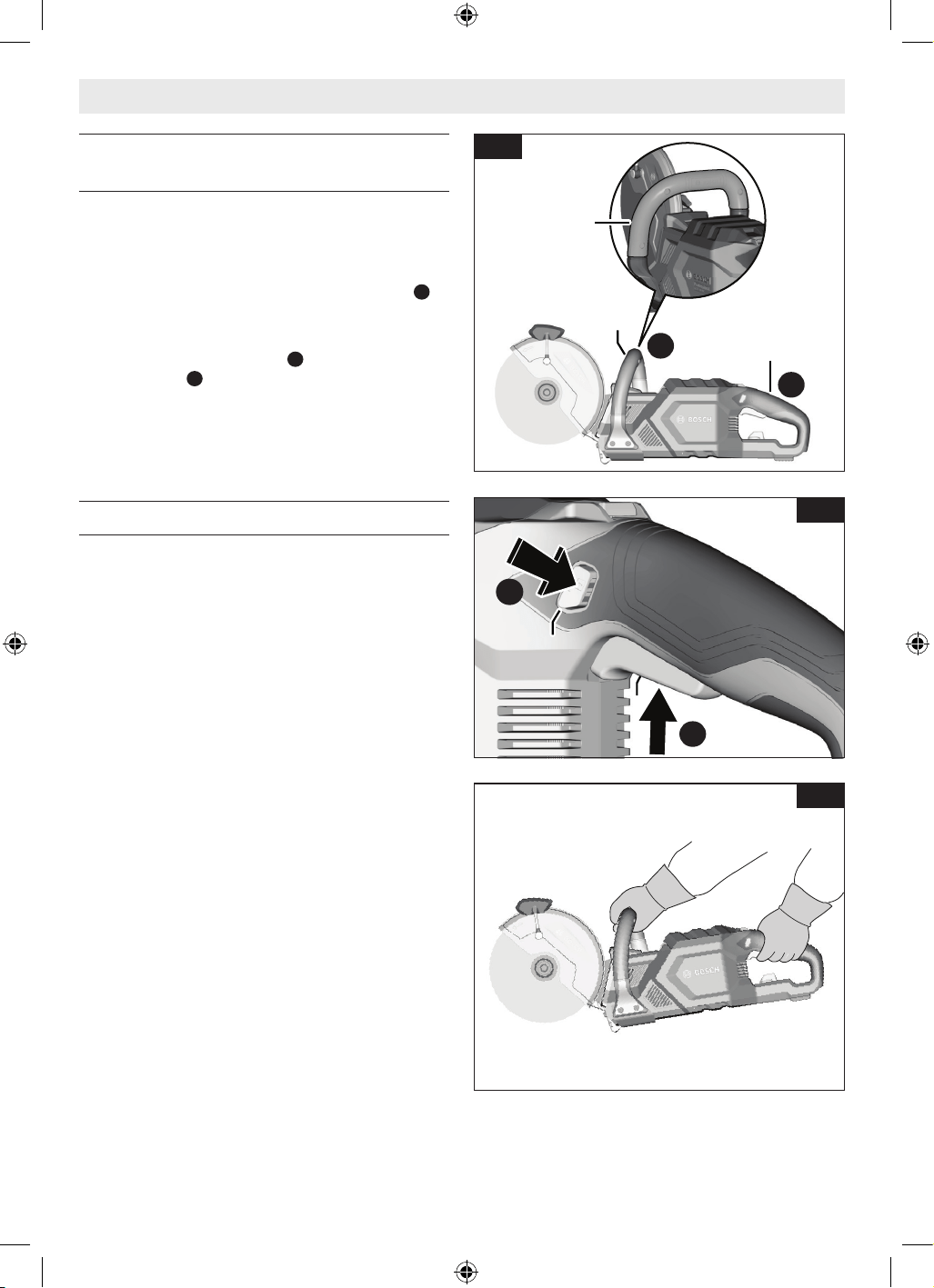

Lock-off Release Buttons ..............15

Starting and Stopping the

Cut-Off Saw .......................16

Making a Cut .......................16

Maintenance ........................17

General Maintenance ................17

Service ...........................17

Cleaning the Cut-Off Saw .............17

Cut-off Wheel Storage and

Maintenance .......................17

Repairs ..........................17

Accessories .........................18

1605A0042W_GCS18V-230_OSI_20260325.indd 21605A0042W_GCS18V-230_OSI_20260325.indd 2 3/25/2026 3:53:20 PM3/25/2026 3:53:20 PM

page heading

SAVE THESE INSTRUCTIONS 3

General Power Tool Safety Warnings

Read all safety warnings, instructions, illustrations and speciﬁcations pro-

vided with this power tool. Failure to follow all instructions listed below may

result in electric shock, re, and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

1. Work area safety

a. Keep work area clean and well lit. Clut-

tered or dark areas invite accidents.

b. Do not operate power tools in explosive

atmospheres, such as in the presence of

ammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2. Electrical safety

a. Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodied plugs

and matching outlets will reduce risk of

electric shock.

b. Avoid body contact with earthed or

grounded surfaces, such as pipes, radia-

tors, ranges and refrigerators. There is an

increased risk of electric shock if your body

is earthed or grounded.

c. Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d. Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

e. When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

f. If operating a power tool in a damp loca-

tion is unavoidable, use a Ground Fault Cir-

cuit Interrupter (GFCI) protected supply.

Use of a GFCI reduces the risk of electric

shock.

3. Personal safety

a. Stay alert, watch what you are doing and

use common sense when operating a pow-

er tool. Do not use a power tool while you

are tired or under the inuence of drugs,

alcohol or medication. A moment of inat-

tention while operating power tools may re-

sult in serious personal injury.

b. Use personal protective equipment. Al-

ways wear eye protection. Protective equip-

ment such as a dust mask, non-skid safety

shoes, hard hat, or hearing protection used

for appropriate conditions will reduce per-

sonal injuries.

c. Prevent unintentional starting. Ensure the

switch is in the off-position before con-

necting to power source and/or battery

pack, picking up or carrying the tool. Car-

rying power tools with your nger on the

switch or energizing power tools that have

the switch on invites accidents.

d. Remove any adjusting key or wrench be-

fore turning the power tool on. A wrench

or a key left attached to a rotating part of

the power tool may result in personal injury.

e. Do not overreach. Keep proper footing

and balance at all times. This enables bet-

ter control of the power tool in unexpected

situations.

f. Dress properly. Do not wear loose cloth-

ing or jewelry. Keep your hair and cloth-

ing away from moving parts. Loose clothes,

jewelry or long hair can be caught in moving

parts.

g. If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce

dust-related hazards.

1605A0042W_GCS18V-230_OSI_20260325.indd 31605A0042W_GCS18V-230_OSI_20260325.indd 3 3/25/2026 3:53:20 PM3/25/2026 3:53:20 PM

page heading

4 SAVE THESE INSTRUCTIONS

General Power Tool Safety Warnings

h. Do not let familiarity gained from frequent

use of tools allow you to become compla-

cent and ignore tool safety principles. A

careless action can cause severe injury with-

in a fraction of a second.

4. Power tool use and care

a. Do not force the power tool. Use the cor-

rect power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

b. Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

c. Disconnect the plug from the power source

and/or remove the battery pack, if detach-

able, from the power tool before making

any adjustments, changing accessories, or

storing power tools. Such preventive safety

measures reduce the risk of starting the

power tool accidentally.

d. Store idle power tools out of the reach

of children and do not allow persons un-

familiar with the power tool or these in-

structions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e. Maintain power tools and accessories.

Check for misalignment or binding of mov-

ing parts, breakage of parts and any other

condition that may affect the power tool’s

operation. If damaged, have the power tool

repaired before use. Many accidents are

caused by poorly maintained power tools.

f. Keep cutting tools sharp and clean. Prop-

erly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control.

g. Use the power tool, accessories and tool

bits etc. in accordance with these instruc-

tions, taking into account the working con-

ditions and the work to be performed. Use

of the power tool for operations different

from those intended could result in a haz-

ardous situation.

h. Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slip-

pery handles and grasping surfaces do not

allow for safe handling and control of the

tool in unexpected situations.

5. Battery tool use and care

a. Recharge only with the charger speciﬁed

by the manufacturer. A charger that is suit-

able for one type of battery pack may create

a risk of re when used with another battery

pack.

b. Use power tools only with speciﬁcally des-

ignated battery packs. Use of any other bat-

tery packs may create a risk of injury and

re.

c. When battery pack is not in use, keep it

away from other metal objects like paper

clips, coins, keys, nails, screws, or other

small metal objects that can make a con-

nection from one terminal to another.

Shorting the battery terminals together may

cause burns or a re.

d. Under abusive conditions, liquid may be

ejected from the battery; avoid contact.

If contact accidentally occurs, ush with

water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the

battery may cause irritation or burns.

e. Do not use a battery pack or tool that is

damaged or modiﬁed. Damaged or modied

batteries may exhibit unpredictable behav-

ior resulting in re, explosion or risk of in-

jury.

f. Do not expose a battery pack or tool to ﬁre

or excessive temperature. Exposure to re

or temperature above 265 °F (130 °C) may

cause explosion.

g. Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range speciﬁed in the instruc-

tions. Charging improperly or at tempera-

tures outside the specied range may dam-

age the battery and increase the risk of re.

6. Service

a. Have your power tool serviced by a quali-

ﬁed repair person using only identical re-

placement parts. This will ensure that the

safety of the power tool is maintained.

b. Never service damaged battery packs.

Service of battery packs should only be per-

formed by the manufacturer or authorized

service providers.

1605A0042W_GCS18V-230_OSI_20260325.indd 41605A0042W_GCS18V-230_OSI_20260325.indd 4 3/25/2026 3:53:20 PM3/25/2026 3:53:20 PM

page heading

SAVE THESE INSTRUCTIONS 5

Cut-off Machine Safety Warnings

a. The guard provided with the tool must be

securely attached to the power tool and po-

sitioned for maximum safety, so the least

amount of wheel is exposed towards the

operator. Position yourself and bystanders

away from the plane of the rotating wheel.

The guard helps to protect operator from

broken wheel fragments and accidental con-

tact with wheel.

b. Use only bonded reinforced or diamond

cut-off wheels for your power tool. Just

because an accessory can be attached to

your power tool, it does not assure safe op-

eration.

c. The rated speed of the accessory must

be at least equal to the maximum speed

marked on the power tool. Accessories run-

ning faster than their rated speed can break

and y apart.

d. Wheels must be used only for recommend-

ed applications. For example: do not grind

with the side of cut-off wheel. Abrasive cut-

off wheels are intended for peripheral grind-

ing, side forces applied to these wheels may

cause them to shatter.

e. Always use undamaged wheel anges that

are of correct diameter for your selected

wheel. Proper wheel anges support the

wheel thus reducing the possibility of wheel

breakage.

f. Do not use worn down reinforced wheels

from larger power tools. Wheels intended

for a larger power tool are not suitable for

the higher speed of a smaller tool and may

burst.

g. The outside diameter and the thickness of

your accessory must be within the capacity

rating of your power tool. Incorrectly sized

accessories cannot be adequately guarded

or controlled.

h. The arbour size of wheels and anges must

properly ﬁt the spindle of the power tool.

Wheels and anges with arbour holes that

do not match the mounting hardware of the

power tool will run out of balance, vibrate

excessively and may cause loss of control.

i. Do not use damaged wheels. Before each

use, inspect the wheels for chips and

cracks. If power tool or wheel is dropped,

inspect for damage or install an undam-

aged wheel. After inspecting and installing

the wheel, position yourself and bystand-

ers away from the plane of the rotating

wheel and run the power tool at maximum

no load speed for one minute. Damaged

wheels will normally break apart during this

test time.

j. Wear personal protective equipment. De-

pending on application, use face shield,

safety goggles or safety glasses. As appro-

priate, wear dust mask, hearing protectors,

gloves and shop apron capable of stopping

small abrasive or workpiece fragments.

The eye protection must be capable of stop-

ping ying debris generated by various op-

erations. The dust mask or respirator must

be capable of ltrating particles generated

by your operation. Prolonged exposure to

high intensity noise may cause hearing loss.

k. Keep bystanders a safe distance away from

work area. Anyone entering the work area

must wear personal protective equipment.

Fragments of workpiece or of a broken

wheel may y away and cause injury beyond

immediate area of operation.

l. Hold the power tool by insulated gripping

surfaces only, when performing an op-

eration where the cutting accessory may

contact hidden wiring. Cutting accessory

contacting a “live” wire may make exposed

metal parts of the power tool “live” and

could give the operator an electric shock.

m. Never lay the power tool down until the ac-

cessory has come to a complete stop. The

spinning wheel may grab the surface and

pull the power tool out of your control.

n. Do not run the power tool while carrying

it at your side. Accidental contact with the

spinning accessory could snag your cloth-

ing, pulling the accessory into your body.

o. Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside

the housing and excessive accumulation of

powdered metal may cause electrical haz-

ards.

1605A0042W_GCS18V-230_OSI_20260325.indd 51605A0042W_GCS18V-230_OSI_20260325.indd 5 3/25/2026 3:53:21 PM3/25/2026 3:53:21 PM

page heading

6 SAVE THESE INSTRUCTIONS

f. Do not “jam” the wheel or apply exces-

sive pressure. Do not attempt to make an

excessive depth of cut. Overstressing the

wheel increases the loading and susceptibil-

ity to twisting or binding of the wheel in the

cut and the possibility of kickback or wheel

breakage.

g. When wheel is binding or when interrupt-

ing a cut for any reason, switch off the pow-

er tool and hold the power tool motionless

until the wheel comes to a complete stop.

Never attempt to remove the wheel from

the cut while the wheel is in motion oth-

erwise kickback may occur. Investigate and

take corrective action to eliminate the cause

of wheel binding.

h. Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed

and carefully re-enter the cut. The wheel

may bind, walk up or kickback if the power

tool is restarted in the workpiece.

i. Support panels or any oversized work-

piece to minimize the risk of wheel pinch-

ing and kickback. Large workpieces tend to

sag under their own weight. Supports must

be placed under the workpiece near the line

of cut and near the edge of the workpiece

on both sides of the wheel.

j. Use extra caution when making a “pocket

cut” into existing walls or other blind ar-

eas. The protruding wheel may cut gas or

water pipes, electrical wiring or objects that

can cause kickback.

Cut-off machine safety warnings

p. Do not operate the power tool near am-

mable materials. Sparks could ignite these

materials.

Kickback and related warnings

Kickback is a sudden reaction to a pinched or

snagged rotating wheel. Pinching or snagging

causes rapid stalling of the rotating wheel

which in turn causes the uncontrolled power

tool to be forced in the direction opposite of

the wheel’s rotation at the point of the binding.

For example, if an abrasive wheel is snagged

or pinched by the workpiece, the edge of the

wheel that is entering into the pinch point can

dig into the surface of the material causing the

wheel to climb out or kick out. The wheel may

either jump toward or away from the operator,

depending on direction of the wheel’s move-

ment at the point of pinching. Abrasive wheels

may also break under these conditions.

Kickback is the result of power tool misuse

and/or incorrect operating procedures or con-

ditions and can be avoided by taking proper

precautions as given below.

a. Maintain a ﬁrm grip on the power tool

and position your body and arm to allow

you to resist kickback forces. Always use

auxiliary handle, if provided, for maximum

control over kickback or torque reaction

during start-up. The operator can control

torque reactions or kickback forces, if prop-

er precautions are taken.

b. Never place your hand near the rotating ac-

cessory. Accessory may kickback over your

hand.

c. Do not position your body in line with the

rotating wheel. Kickback will propel the

tool in direction opposite to the wheel’s

movement at the point of snagging.

d. Use special care when working corners,

sharp edges etc. Avoid bouncing and snag-

ging the accessory. Corners, sharp edges or

bouncing have a tendency to snag the rotat-

ing accessory and cause loss of control or

kickback.

e. Do not attach a saw chain, woodcarv-

ing blade, segmented diamond wheel

with a peripheral gap greater than 10

mm (13/32”) or toothed saw blade. Such

blades create frequent kickback and loss of

control.

1605A0042W_GCS18V-230_OSI_20260325.indd 61605A0042W_GCS18V-230_OSI_20260325.indd 6 3/25/2026 3:53:21 PM3/25/2026 3:53:21 PM

page heading

SAVE THESE INSTRUCTIONS 7

Lithium-ion batteries

If equipped with a lithium-ion battery, the bat-

tery must be collected, recycled, or disposed of

in an environmentally sound manner.

“The EPA certied RBRC Battery

Recycling Seal on the lithium-ion

(Li-ion) battery indicates Robert

Bosch Tool Corporation is volun-

tarily participating in an industry

program to collect and recycle these batteries

at the end of their useful life, when taken out

of service in the United States or Canada. The

RBRC program provides a convenient alterna-

tive to placing used Li-ion batteries into the

trash or the municipal waste stream, which may

be illegal in your area.

Please call 1-800-8-BATTERY for information

on Li-ion battery recycling and disposal bans/

restrictions in your area or return your batteries

to a Bosch/Dremel Service Center for recycling.

Robert Bosch Tool Corporation’s involvement

in this program is part of our commitment to

preserving our environment and conserving our

natural resources.”

Some dust created by pow-

er sanding, sawing, grind-

ing, drilling, and other construction activities

contains chemicals known to cause cancer,

birth defects or other reproductive harm.

Some examples of these chemicals are:

• Lead from lead-based paints

• Crystalline silica from bricks and cement and

other masonry products

• Arsenic and chromium from chemically-treat-

ed lumber

Your risk from these exposures varies, depend-

ing on how often you do this type of work. To

reduce your exposure to these chemicals: work

in a well ventilated area, and work with ap-

proved safety equipment, such as those dust

masks that are specially designed to lter out

microscopic particles.

Disposal

This section is part of Robert Bosch Tool Cor-

poration’s commitment to preserving our envi-

ronment and conserving our natural resources.

Tool disposal

Do not dispose of power tools and batteries/

rechargeable batteries into household waste!

Battery disposal

Do not attempt to disas-

semble the battery or re-

move any components projecting from the

battery terminals. Fire or injury may result.

Prior to disposal, protect exposed terminals

with heavy insulating tape to prevent shorting.

Additional Safety Warnings

Intended Use

Use this cut-off saw only as intended. Unintended use may result in personal

injury and property damage.

This cut-off saw is intended for dry cutting in metal materials using bonded abrasive cutting wheels.

It is intended for wet cutting in concrete, masonry and stone using only diamond cutting wheels.

1605A0042W_GCS18V-230_OSI_20260325.indd 71605A0042W_GCS18V-230_OSI_20260325.indd 7 3/25/2026 3:53:21 PM3/25/2026 3:53:21 PM

page heading

*performance is limited at temperatures below +32°F (0°C).

For battery pack and charger information, see “Battery Packs/Chargers”

on the second to last page.

Model Number GCS18V-230

Voltage rating 18 V

Max no load speed 6,200/min

Spindle / Arbor Size 7/8 in. (22.2 mm)

Recommended batteries

(for optimal performance)

Bosch 8.0 or 12.0 Ah Batteries

Max. Type 1/41 abrasive cutting wheel ⌀ 9 in (230 mm)

Max. Type 1/41 diamond cutting wheel ⌀ 9 in (230 mm)

Max. Type 1/41 segmented diamond

cutting wheel peripheral gap

10 mm

Type 1/41 segmented diamond

cutting wheel rake angle

NEGATIVE

Max. abrasive cutting wheel thickness 0.075 in (1.9 mm)

Max. diamond cutting wheel thickness 0.10 in (2.6 mm)

Max. permitted water supply pressure 90 PSI (6.2 bar)

Permitted battery temperature during charging +32…+113°F (0…+45°C)

Permitted ambient battery temperature

during charging

+32…+95°F (0…+35°C)

Permitted ambient temperature during

operation* and storage

-4…+122°F (-20…+50°C)

Specifications

1605A0042W_GCS18V-230_OSI_20260325.indd 81605A0042W_GCS18V-230_OSI_20260325.indd 8 3/25/2026 3:53:21 PM3/25/2026 3:53:21 PM

page heading

Symbols

Important: Some of the following symbols may be used on your tool. Please study them and learn

their meaning. Proper interpretation of these symbols will allow you to operate the tool better and

safer.

Symbol Designation/Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

Direct current (type or a characteristic of current)

n Rated speed (Maximum attainable speed)

in Inches (dimension)

mm Millimeter (dimension)

F Fahrenheit (temperature)

C Celsius (temperature)

Arrow (action in the direction of arrow)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface speed,

orbits etc. per minute)

Unlocked

This symbol designates that this tool is listed by Underwriters Laboratories, to

United States and Canadian Standards.

Designates Li-ion battery recycling program.

Alerts user to read manual.

Alerts user to use eye protection.

Alerts user to use respiratory protection.

Alerts user to use hearing protection.

Alerts user to use eye, hearing, and respiratory protection.

1605A0042W_GCS18V-230_OSI_20260325.indd 91605A0042W_GCS18V-230_OSI_20260325.indd 9 3/25/2026 3:53:22 PM3/25/2026 3:53:22 PM

page heading

Getting to Know Your GCS18V-230 Cut-Off Saw

1 Trigger

2 Lock-off Release Button

3 Front Handle (insulated)

4 Rear Handle (insulated)

5 Wheel Guard

6 Wheel Guard Knob

7 Wheel Guard

Adjustment Lever

8 Rotation Arrow

9 Hex Bolt Assembly

10 Locking Flange

11 Backing Flange

12 Spindle

13 Spindle Lock Lever

14 Battery Cover

15 Battery Cover Release

16 Water Inlet Valve

17 Water Inlet

18 Hose Quick Connector

19 LED Work Light

20 Battery Charge Indicator

21 Status Indicator

22 Battery Pack (Fig. 7)

23 Battery Pack Release

Button (Fig. 7)

24 Wrench

Fig. 1

1605A0042W_GCS18V-230_OSI_20260325.indd 101605A0042W_GCS18V-230_OSI_20260325.indd 10 3/25/2026 3:53:23 PM3/25/2026 3:53:23 PM

page heading

910

Assembly

Installing and Removing the

Cut-off Wheel

(Fig. 2, Fig. 3, Fig. 4)

To Install the Cut-off Wheel

Your cutoff saw comes with the backing ange,

locking ange, washer and hex bolt pre-in-

stalled. The hex bolt, washer and locking

ange must be removed in order to install the

cutoff wheel.

Before attaching selected accessory check the

dimensions of the cut-off wheel. Only use cut-

off wheels as specied in the “Specications”

section. Do not use an adapter or reducer.

When using diamond cutting wheels, make sure

that the direction of rotation arrow on the dia-

mond cut-off wheel corresponds to the direc-

tion of Rotation Arrow 8 on the guard.

Remove the Wrench 24 from the back of the

Rear Handle 4

1. Install the cut-off wheel onto the Spindle

2. Install the Locking Flange 10 onto the

Spindle 12

3. Thread the Hex Bolt and washer 9 into the

Spindle 12 until nger tight

. Pull and

hold out the Spindle Lock Lever 13

. The

spindle will rotate while making a ratchet-

ing sound until the spindle lock is engaged.

4. Use the Wrench 24 to rmly tighten the

Hex Bolt 9

5. Release the Spindle Lock Lever 13.

6. Replace the Wrench 24 into the Rear Han-

dle 4.

Fig. 2

Fig. 3

Disconnect battery pack from tool before assembly, adjustments, trouble-

shooting or changing accessories. Such preventive safety measures reduce the

risk of starting the tool accidentally, which may result in personal injury.

Fig. 4

1605A0042W_GCS18V-230_OSI_20260325.indd 111605A0042W_GCS18V-230_OSI_20260325.indd 11 3/25/2026 3:53:25 PM3/25/2026 3:53:25 PM

page heading

To Remove the Cut-Off Wheel

1. Remove the Wrench 24 from the back of

the Rear Handle 4.

2. Pull and hold out the Spindle Lock Lever

13.

3. Use the Wrench 24 to loosen the Hex Bolt

Assembly 9.

4. Unscrew and remove the Hex Bolt Assem-

bly 9, Locking Flange 10, and nally the

cut-off wheel.

5. To install a new cut-off wheel, see section

“To Install the Cut-off Wheel.”

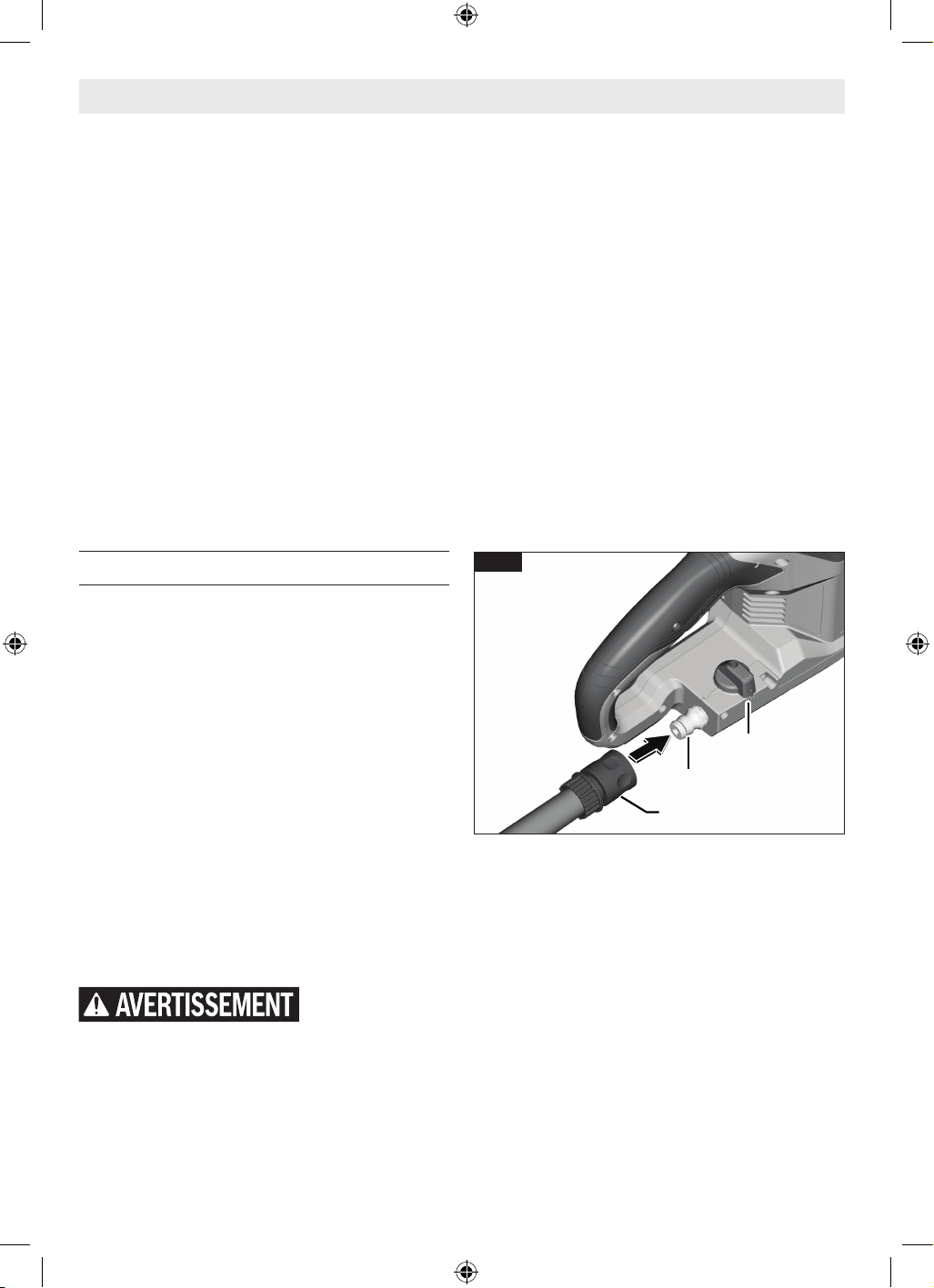

Connecting to Water Supply

(Fig. 5)

To Attach the Hose Quick Connector

Ensure that the water supply is off and that the

Water Inlet Valve 16 is in the off position.

1. Attach the water supply to the Hose Quick

Connector 18.

2. Push the Hose Quick Connector 18 onto

the Water Inlet 17 until it clicks in place.

3. Turn on the water supply to check for leaks.

If connector leaks, remove connector from

water supply line and repeat steps 1-2.

To Detach the Hose Quick Connector

1. Pull back the sleeve on the Hose Quick

Connector 18 to detach.

Turn off the water inlet

valve and disconnect the

water hose when the tool is not in use. Water

damage may occur.

Assembly

Fig. 5

1605A0042W_GCS18V-230_OSI_20260325.indd 121605A0042W_GCS18V-230_OSI_20260325.indd 12 3/25/2026 3:53:26 PM3/25/2026 3:53:26 PM

page heading

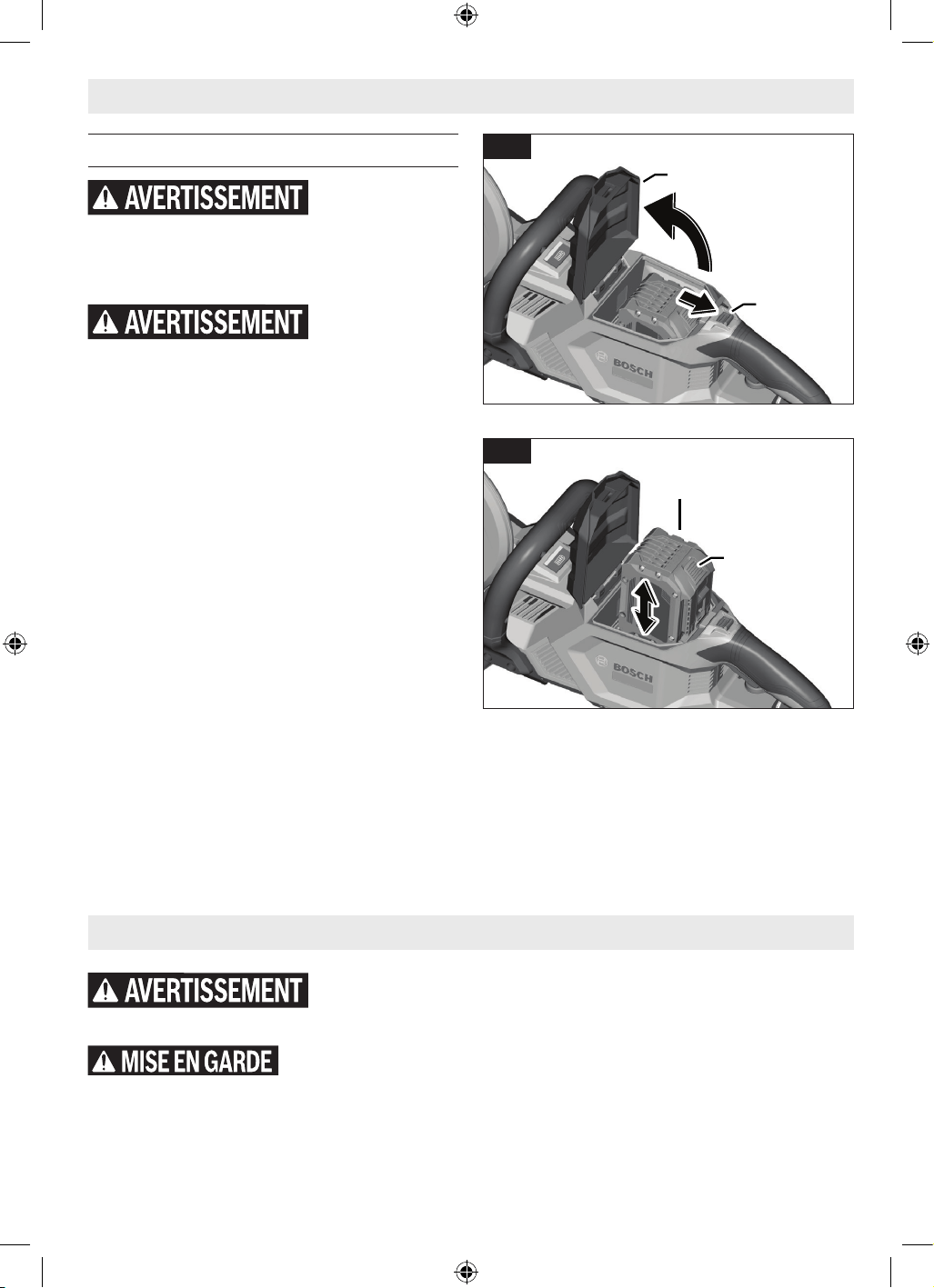

Inserting and Removing the

Battery Pack

Use only Bosch or AMP-

Share batteries recommend-

ed in the battery/charger list, included with

your tool. Use of any other types of batteries

may result in personal injury or property dam-

age.

Ensure the switch is in the

off position before insert-

ing battery pack. Inserting the battery pack

into power tools that have the switch on invites

accidents.

(Fig. 6, Fig. 7)

To Insert the Battery Pack

1. Pull back the Battery Cover Release 15

then swing the Battery Cover 14 open.

2. Slide charged Battery Pack 22 into the

housing until the Battery Pack 22 locks

into position.

3. Close the Battery Cover 14 and push down

to lock in place. Make sure that the Bat-

tery Cover Release 15 is in a fully closed

position.

To Remove the Battery Pack

1. Pull back the Battery Cover Release 15

then swing the Battery Cover 14 open.

2. Press the Battery Pack Release Button 23,

then pull the Battery Pack 22 from the

housing.

3. Close the Battery Cover 14 and push down

to lock in place. Make sure that the Bat-

tery Cover Release 15 is in a fully closed

position.

Assembly

Fig. 6

Fig. 7

Transportation

To avoid accidental tool actuation always remove the battery before trans-

port. Accidental tool actuation during transport may cause injury or property

damage.

To avoid damage carry this tool only by the front handle.

1605A0042W_GCS18V-230_OSI_20260325.indd 131605A0042W_GCS18V-230_OSI_20260325.indd 13 3/25/2026 3:53:27 PM3/25/2026 3:53:27 PM

page heading

Disconnect battery pack from tool before assembly, adjustments, trouble-

shooting or changing accessories. Such preventive safety measures reduce the

risk of starting the tool accidentally, which may result in personal injury.

Always use eye protection, respiratory protection, hearing protection, non-

skid safety shoes and other proper protective equipment required for cutting

condition. Performing cutting operations without proper personal protection may result in per-

sonal injury.

Do not use water when cutting with bonded abrasive wheels. Water can dam-

age the wheel, causing injury and property damage.

Always hold the tool with both hands by designated handles. Improper con-

trol of the tool may cause tool instability, damage to the cutting wheel, per-

sonal injury and property damage.

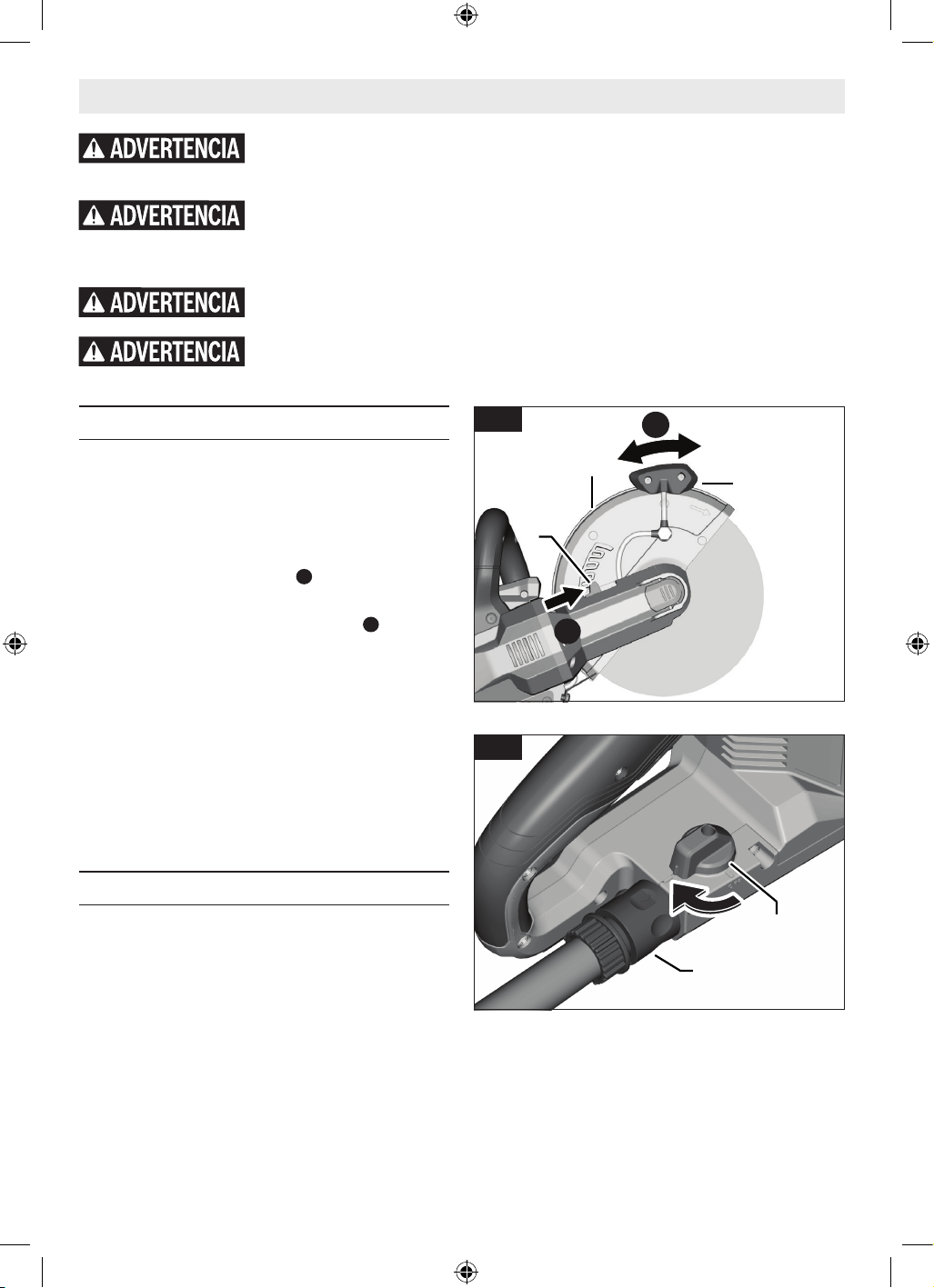

Adjusting the Wheel Guard

(Fig. 8)

The wheel guard must be adjusted to ensure

maximum protection for the operator. To adjust

the wheel guard position:

1. Move and hold in the Wheel Guard Adjust-

ment Lever 7

2. Using the Wheel Guard Knob 6, rotate the

Wheel Guard 5 to the desired angle

3. Release the Wheel Guard Adjustment Lever

7. Test if the Wheel Guard 5 is locked in

place by pushing the Wheel Guard Knob

6 in both directions. The Wheel Guard 5

should not rotate out of the desired posi-

tion. If the Wheel Guard 5 rotates out of

the desired position then check the The

Wheel Guard Adjustment Lever 7 for stick-

ing. Clean as needed. The Wheel Guard Ad-

justment Lever 7 must retract fully without

resistance to lock the guard.

Using Water During Cutting

(Fig. 9)

Use water only when cutting with diamond or

carbide coated wheel having metal plate.

1. Ensure that the Hose Quick Connector 18

is properly attached and that the water

supply is turned on.

2. Turn the Water Inlet Valve 16 to the ON po-

sition (parallel to the water inlet). Water

will steadily ow onto the cut-off wheel;

the cut-off saw is now ready for wet cutting

operation.

Operation

Fig. 8

Fig. 9

3. Once the wet cutting operation is com-

plete, turn the Water Inlet Valve 16 to the

OFF position and remove the Hose Quick

Connector 18 from the Water Inlet 17.

1605A0042W_GCS18V-230_OSI_20260325.indd 141605A0042W_GCS18V-230_OSI_20260325.indd 14 3/25/2026 3:53:28 PM3/25/2026 3:53:28 PM

page heading

Operation

LED Indicator Lights

(Fig. 10)

Battery Charge Indicator

The ve LEDs of the Battery Charge Indicator

20 indicate the state of the battery charge as

listed in the table below.

LED Indicator Capacity

5 x continuous green light 80-100%

4 x continuous green light 60-80%

3 x continuous green light 40-60%

2 x continuous green light 20-40%

1 x continuous yellow light 1-20%

1 x continuous red light 0-1%

Status Indicator

The Status Indicator 21 shows the status of

the cut-off saw. A green light indicates that the

cut-off saw is ready for operation. Consult the

“Trouble Shooting” section for further informa-

tion.

LED Work Light

(Fig. 11)

The cut-off saw is equipped with an LED Work

Light 19 for better visibility during operation.

The LED Work Light 19 turns on automatically

when starting the cut-off saw and will stay on

for 5 seconds after the cut-off saw trigger has

been released.

Overload Protection

The cut-off saw is equipped with an overload

protection, which shuts off the saw under over-

load conditions. The LED Work Light 19 will

ash and the Status Indicator 21 will show

red light (continuous), when the overload pro-

tection is triggered. Release the trigger to re-

set this feature. Once the LED Work Light 19

stops ashing and the Status Indicator 21 turns

green, the cut-off saw is ready to use again.

Fig. 10

Fig. 11

Lock-off Release Buttons

(Fig. 13)

The Lock-off Release Buttons 2 are designed

to prevent accidental starts. To operate, press

the Lock-off Release Button 2 with your thumb

on either side of handle to disengage the lock,

then pull the Trigger Switch 1. When the Trigger

Switch 1 is released, the Lock-off Release But-

ton 2 will engage the Trigger Switch 1 automati-

cally, and the Trigger Switch 1 will no longer

operate.

1605A0042W_GCS18V-230_OSI_20260325.indd 151605A0042W_GCS18V-230_OSI_20260325.indd 15 3/25/2026 3:53:28 PM3/25/2026 3:53:28 PM

Operation

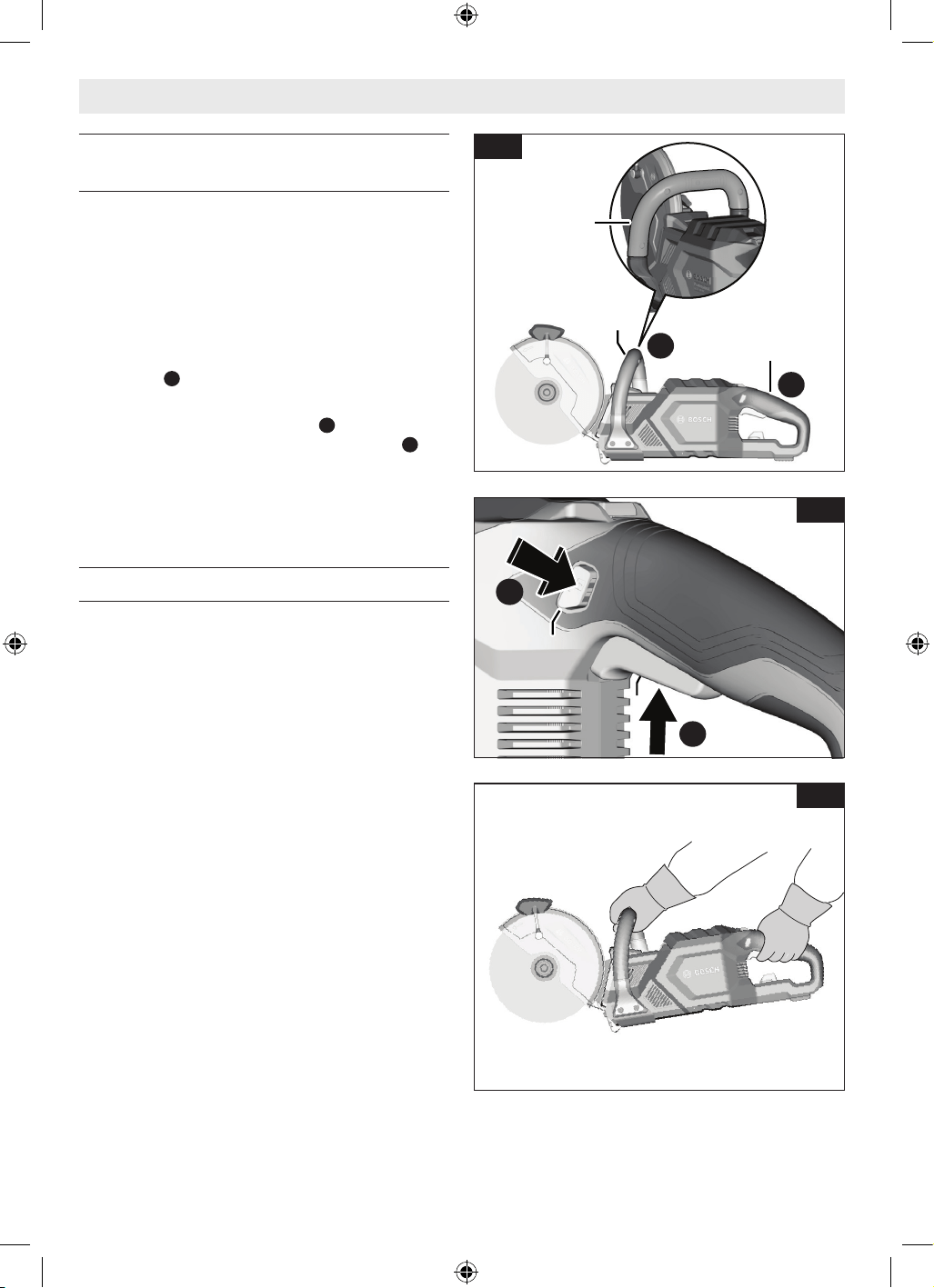

Starting and Stopping the

Cut-Off Saw

(Fig. 12, Fig. 13)

To Start the Cut-Off Saw

1. Firmly grip the cut-off saw from both the

Front Handle 3 and the Rear Handle 4

2. Press the Lock-off Release Button 2 with

your thumb on either side of the handle to

disengage the lock 2

, then squeeze the

Trigger 1

to start the cut-off saw.

To Stop the Cut-Off Saw

1. Release the Trigger 1 to stop the cut-off

saw. Wait for the blade to make a complete

stop before putting the cut-off saw down.

Making a Cut

(Fig. 14)

1. If applicable, ensure that the workpiece is

properly secured.

2. Firmly grip the cut-off saw using both the

Front Handle and the Rear Handle.

3. If wet cutting, turn on the supply water and

the water valve on the cut-off saw. Note:

if cutting metal, make sure the water valve

remains in the closed position.

4. Ensure that the wheel guard is in a posi-

tion to provide maximum protection for the

operator.

5. Start the cut-off saw and wait for the cut-

ting wheel to come to full speed before

starting the cut.

6. Slowly contact the workpiece with the cut-

ting wheel while applying rm pressure. Do

not force the cutting wheel.

7. When reaching the end of the cut, prepare

to maintain grip after the cutting blade exits

the workpiece.

8. Once the cut is complete, stop the cut-off

saw and wait for the blade to come to a

complete stop before setting down the cut-

off saw.

9. If wet cutting, turn off the water valve on

the cut-off saw and the supply water.

Fig. 12

Fig. 13

Fig. 14

1605A0042W_GCS18V-230_OSI_20260325.indd 161605A0042W_GCS18V-230_OSI_20260325.indd 16 3/25/2026 3:53:30 PM3/25/2026 3:53:30 PM

Maintenance

General Maintenance

Keep your cut-off saw, battery pack and char-

ger in good working order by adopting a regular

maintenance program. Inspect your cut-off saw

for issues such as undue noise, water ow ob-

structions, binding of moving parts, breakage

of parts, or any other condition that may affect

cut-off saw operation.

If the cut-off saw does not work properly, return

the cut-off saw to a BOSCH service facility for

repairs.

Service

Have your power tool ser-

viced by a qualiﬁed repair

person using only identical replacement

parts. This will ensure that the safety of the

power tool is maintained.

Cleaning the Cut-Off Saw

Certain cleaning agents and

solvents damage plastic

parts. Some of these are: gasoline, carbon

tetrachloride, chlorinated cleaning solvents,

ammonia and household detergents that con-

tain ammonia.

Pressurized water must not be used to clean

your cut-off saw. Use of pressurized water

could damage parts of your cut-off saw.

Remove dust and debris from all vents. Keep

the cut-off saw clean and free of oil or grease.

Use only mild soap and a damp cloth to clean

the cut-off saw, since certain cleaning agents

and solvents are harmful to plastics and other

insulated parts. Some of these include gaso-

line, turpentine, lacquer thinner, paint thinner,

chlorinated cleaning solvents, ammonia and

household detergents containing ammonia.

Never use ammable or combustible solvents

around tools.

To avoid accidents, always disconnect the battery pack from the tool before

cleaning or performing any maintenance.

Never spray or immerse this tool, battery pack, or charger in liquids, or allow

liquids to enter inside them. Liquids entering the inside of the tool, battery

pack, or charger can cause damage resulting in personal injury and property damage.

Cut-off Wheel Storage and

Maintenance

Store cut-off wheels in a cool dry place and

avoid freezing. Before use, check cut-off wheels

for cracks and fractures, do not use if damage

is suspected or if the wheel is not symmetrical.

1605A0042W_GCS18V-230_OSI_20260325.indd 171605A0042W_GCS18V-230_OSI_20260325.indd 17 3/25/2026 3:53:30 PM3/25/2026 3:53:30 PM

Accessories

Do not use attachments/accessories other than those speciﬁed by Bosch. Use

of attachments/accessories not specied for use with the tool described in this

manual may result in damage to tool, property damage, and/or personal injury.

Troubleshooting

Disconnect battery pack from tool before assembly, adjustments, trouble-

shooting or changing accessories. Such preventive safety measures reduce the

risk of starting the tool accidentally, which may result in personal injury.

Tool Status Indicator Light Cause Solution

Green light Cut-o saw is energized, operating

conditions are normal.

Cut-o saw is ready for use.

Yellow light Cut-o saw is being energized with

a battery < 8.0 Ah, operating condi-

tions are with reduced power.

Cut-o saw is ready for use. Replace with

a 8.0 Ah or higher battery.

Battery is near full discharge. Replace with fully charged battery.

Battery and/or tool is exceeding the

permitted operating temperature

tolerance.

Allow battery and/or cut-o saw to cool

down to specied operating temperature.

See “Specications.”

Red light (continuous) and

LED worklight ashing

Battery pack and/or tool has ex-

ceeded the temperature limits.

Allow battery and/or cut-o saw to reach

specied operating temperature. See

“Specications.”

Replace with a fully charged battery that

is at a normal operating temperature.

Cutting application causing overload

condition.

Remove cut-o saw from overload condi-

tion and re-activate the tool by pressing

the trigger. If the cut-o saw is still in

overload condition, remove then reinsert

battery and re-activate the tool by press-

ing the trigger.

Red light (continuous) Internal error. Remove, then reinsert battery and re-

activate the tool by pressing the trigger.

Return to Bosch service center for

service.

Battery is fully discharged. Replace with fully charged battery.

Red light ashing, LED work light

ashing and tool not running.

Switch trigger was engaged while

battery is being installed.

Release switch trigger and proceed with

battery installation. After battery is fully

inserted, close the battery compartment

door. Unlock and press the switch trigger

when ready to run the tool.

1605A0042W_GCS18V-230_OSI_20260325.indd 181605A0042W_GCS18V-230_OSI_20260325.indd 18 3/25/2026 3:53:30 PM3/25/2026 3:53:30 PM

page heading

Trouble Cause Action

Cut-o saw does not operate. No battery inserted/battery discharged. Insert charged battery.

Battery and tool temperature too high/low.

Allow battery and/or cut-o saw to reach

specied operating temperature. See

“Specications” table.

Cut-o saw operates intermit-

tently.

Battery not fully charged. Replace with charged battery.

Internal error. Return to Bosch service center for service.

Cut-o saw operates for a

short time or at a decreasing

rate per battery charge.

Battery not fully charged. Replace with charged battery.

Excessive vibration. Cut-o wheel is out of balance.

Replace cut-o wheel.

Cut-o wheel is damaged.

Cut-o wheel is not properly installed.

Check that the cut-o wheel is properly

installed according to the wheel installation

instructions, see section “Installing and

Removing the Cut-o Wheel.”

Internal error. Return to Bosch service center for service.

Cut-o wheel binds, rough cuts

or poor cutting performance.

Damaged cut-o wheel. Replace cut-o wheel.

Improper cutting procedure.

Follow proper cutting procedure, see sec-

tion “Making a Cut.”

No water during cutting with a

cut-o wheel.

Water supply is o. Ensure water supply is on.

Water valve is o.

Turn on water valve. See section, “Using

Water During Cutting.”

Hose quick connector is not properly

seated.

See section “Connecting to Water Supply.”

Disconnect battery pack from tool before assembly, adjustments, trouble-

shooting or changing accessories. Such preventive safety measures reduce the

risk of starting the tool accidentally, which may result in personal injury.

Troubleshooting

1605A0042W_GCS18V-230_OSI_20260325.indd 191605A0042W_GCS18V-230_OSI_20260325.indd 19 3/25/2026 3:53:30 PM3/25/2026 3:53:30 PM

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger.

Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de l’existence

possible d’un danger de lésion corporelle. Obéissez à tous les messages relatifs à la

sécurité qui suivent ce symbole pour éviter tout risque de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera la

mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée,

pourrait causer la mort d’une personne ou une blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si elle n’est pas évitée,

pourrait causer une blessure légère ou modérée.

Table des matières

Troubleshooting .....................18

Avertissements généraux concernant la

sécurité des outils lectroportatifs ........21

Avertissements relatifs à la sécurité pour

la machine à tronçonner ...............23

Avertissements supplémentaires

concernant la sécurité .................25

Mise au rebut ......................25

Utilisation prévue ....................25

Spécications .......................26

Symboles ..........................27

Familiarisez-vous avec votre scie à

tronçonner GCS18V-230 ...............28

Assemblage ........................29

Installation et retrait de la meule à

tronçonner ........................29

Raccordement à l’alimentation en eau ....30

Insertion et retrait du bloc-piles ........31

Transport ..........................31

Consignes de fonctionnement ...........32

Réglage du dispositif de protection

de la meule ........................32

Utilisation d’eau pendant la coupe ......32

Voyants à DEL ......................33

Lampe de travail à DEL ...............33

Protection contre les surcharges ........33

Boutons de relâchement du verrouillage à

l’état d’arrêt .......................33

Démarrage et arrêt de la scie à

tronçonner ........................34

Réalisation d’une coupe ..............34

Entretien ...........................35

Maintenance générale ................35

Service ...........................35

Nettoyage de la scie à tronçonner .......35

Stockage et entretien des meules à

tronçonner ........................35

1605A0042W_GCS18V-230_OSI_20260325.indd 201605A0042W_GCS18V-230_OSI_20260325.indd 20 3/25/2026 3:53:31 PM3/25/2026 3:53:31 PM

page heading

Lisez toutes les consignes de sécurité, instructions, illustrations et spécications

fournies avec cet outil électrique. Le non-respect de toutes les instructions gurant ci-

après pourrait causer un choc électrique, un incendie et/ou des blessures graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec l) ou à votre

outil alimenté par piles (sans l).

1. Sécurité du lieu de travail

a. Gardez votre zone de travail propre et bien éclairée.

Des zones encombrées ou sombres sont propices aux ac-

cidents.

b. N’utilisez pas d’outils électroportatifs dans des atmo-

sphères explosives, comme par exemple en présence

de gaz, de poussières ou de liquides inammables. Les

outils électroportatifs produisent des étincelles qui ris-

quent d’enammer les poussières ou les vapeurs.

c. loignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une perte

de contrôle si on vous distrait.

2. Sécurité électrique

a. Les ches des outils électroportatifs doivent corre-

spondre à la prise. Il ne faut absolument jamais modi-

er la che. N’utilisez pas d’adaptateur de prise avec

des outils électroportatifs munis d’une che de terre.

Le risque de choc électrique est moindre si on utilise une

che non modiée sur une prise qui lui correspond.

b. Évitez tout contact du corps avec des surfaces reliées à

la terre tels que tuyaux, radiateurs, gazinières ou réfri-

gérateurs. Le risque de choc électrique augmente si votre

corps est relié à la terre.

c. N’exposez pas les outils électroportatifs à la pluie ou à

l’humidité. Si de l’eau pénètre dans un outil électroporta-

tif, le risque de choc électrique augmente.

d. Ne maltraitez pas le cordon. Ne vous en servez jamais

pour transporter l’outil électroportatif, pour le tirer ou

pour le débrancher. Éloignez le cordon de la chaleur,

des huiles, des arêtes coupantes ou des pièces mobiles.

Les cordons abîmés ou emmêlés augmentent les risques

de choc électrique.

e. Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces ral-

longes sont faites pour l’extérieur et réduisent le risque de

choc électrique.

f. S’il est absolument nécessaire d’utiliser l’outil électro-

portatif dans un endroit humide, utilisez une alimen-

tation protégée par un disjoncteur de fuite de terre

(GFCI). L’utilisation d’un disjoncteur GFCI réduit les ris-

ques de choc électrique.

3. Sécurité personnelle

a. Restez concentré, faites attention à ce que vous faites,

et servez-vous de votre bon sens lorsque vous utilisez

un outil électroportatif. N’employez pas d’outils élec-

troportatifs quand vous êtes fatigué ou sous l’emprise

de drogues, d’alcool ou de médicaments. Quand on

utilise des outils électroportatifs, il sut d’un moment

d’inattention pour causer des blessures corporelles graves.

b. Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d’équipements de sécurité tels que des masques anti-

poussières, des chaussures de sécurité antidérapantes,

des casques de chantier et des protecteurs d’oreilles dans

des conditions appropriées réduira le risque de blessure

corporelle.

c. Évitez les démarrages intempestifs. Assurez-vous que

l’interrupteur est dans la position arrêt (O) avant de

brancher l’outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le transporter. Le trans-

port d’un outil électroportatif avec le doigt sur la gâchette

ou le branchement de cet outil quand l’interrupteur est en

position de marche (ON) est une invite aux accidents.

d. Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé sur

une pièce tournante de l’outil électroportatif, il y a risque

de blessure corporelle.

e. Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de mieux

maîtriser l’outil électroportatif dans des situations inatten-

dues.

f. Habillez-vous de manière appropriée. Ne portez pas de

vêtements amples ou de bijoux. N’approchez pas les

cheveux, les vêtements des pièces en mouvement. Les

vêtements amples, les bijoux ou les cheveux longs risquent

d’être happés par les pièces en mouvement.

g. Si l’outil est muni de dispositifs permettant le raccorde-

ment d’un système d’aspiration et de collecte des pous-

sières, assurez-vous que ces dispositifs sont raccordés

et utilisés correctement. L’utilisation d’un dépoussiéreur

peut réduire les dangers associés à l’accumulation de

poussière.

Avertissements généraux concernant la sécurité des outils lectroportatifs

1605A0042W_GCS18V-230_OSI_20260325.indd 211605A0042W_GCS18V-230_OSI_20260325.indd 21 3/25/2026 3:53:31 PM3/25/2026 3:53:31 PM

page heading

Avertissements généraux concernant la sécurité des outils lectroportatifs

h. Ne laissez pas la familiarité résultant de l’utilisation

fréquente des outils vous inciter à devenir

complaisant(e) et à ignorer les principes de sécurité

des outils. Une action négligente pourrait causer des bles-

sures graves en une fraction de seconde.

4. Utilisation et entretien des outils électro-

portatifs

a. Ne forcez pas sur l’outil électroportatif. Utilisez l’outil

électroportatif qui convient à la tâche à eectuer.

L’outil qui convient à la tâche fait un meilleur travail et est

plus sûr à la vitesse pour lequel il a été conçu.

b. Ne vous servez pas de l’outil électroportatif si son in-

terrupteur ne parvient pas à le mettre en marche ou à

l’arrêter. Tout outil électroportatif qui ne peut pas être

commandé par son interrupteur est dangereux et doit être

réparé.

c. Débranchez la che de la prise secteur et/ou retirez le

bloc-piles de l’outil électrique (s’il est amovible) avant

d’y apporter de quelconques modications, de changer

d’accessoire ou de ranger l’outil électrique. De telles

mesures de sécurité préventive réduisent le risque de dé-

marrage intempestif de l’outil électroportatif.

d. Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne permettez

pas à des personnes qui ne connaissent pas l’outil élec-

troportatif ou qui ignorent ces consignes de s’en servir.

Les outils électroportatifs sont dangereux dans les mains

d’utilisateurs inexpérimentés.

e. Entretenez de façon appropriée les outils électriques et

les accessoires. Assurez-vous que les pièces en mouve-

ment sont bien alignées et qu’elles ne se coincent pas,

qu’il n’y a pas de pièces cassées ou qu’il n’existe aucune

situation pouvant aecter le fonctionnement de l’outil

électrique. Si l’outil est abîmé, faites-le réparer avant

de l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

f. Maintenez les outils coupants aûtés et propres. Les

outils coupants entretenus correctement et dotés de bords

tranchants aûtés sont moins susceptibles de coincer et

sont plus faciles à maîtriser.

g. Utilisez l’outil électroportatif, les accessoires et les em-

bouts d’outil, etc. conformément à ces instructions, en

tenant compte des conditions de travail et des travaux

à réaliser. L’emploi d’outils électroportatifs pour des tâch-

es diérentes de celles pour lesquelles ils ont été prévus

peut résulter en une situation dangereuse.

h. Gardez les poignées et les surfaces de préhension pro-

pres, sèches et exemptes de toute trace d’huile ou de

graisse. Les poignées et les surfaces de préhension glis-

santes ne permettent pas une manipulation et un contrôle

sûrs de l’outil dans des situations inattendues.

5. Utilisation et entretien des outils à piles

a. echargez les piles uniquement avec le chargeur spéci-

é par le fabriquant. Un chargeur qui convient à un type

de bloc-piles peut entraîner un risque d’incendie quand il

est utilisé avec un autre bloc-piles.

b. Utilisez des outils électroportatifs uniquement avec

les bloc-piles spéciquement désignés pour eux.

L’utilisation de tout autre bloc-piles peut créer un risque de

blessures et d’incendie.

c. Lorsque le bloc-piles n’est pas utilisé, gardez-le à dis-

tances d’autres objets métalliques tels que des trom-

bones, des pièces de monnaie, des clés, des clous, des

vis ou de tout autre objet métallique pouvant faire une

connexion entre une borne et une autre. Court-circuiter

les bornes des piles peut causer des brûlures ou un in-

cendie.

d. Dans des conditions abusives, du liquide peut être éjec-

té de la pile ; dans un tel cas, évitez tout contact avec

ce liquide. Si un contact se produit accidentellement,

rincez avec de l’eau. Si le liquide entre en contact avec

les yeux, consultez un médecin. Du liquide éjecté de la

pile peut causer des irritations ou des brûlures.

e. N’utilisez pas un bloc-piles ou un outil qui est endom-

magé ou a été modié. Des piles endommagées ou modi-

ées peuvent se comporter de façon imprévisible et causer

un incendie ou une explosion, ou entraîner des blessures.

f. N’exposez pas un bloc-piles ou un outil à un incendie ou

à une température excessive. L’exposition à un incendie

ou à une température supérieure à 265° F (130° C) pour-

rait causer une explosion.

g. Suivez toutes les instructions relatives à la charge et ne

chargez pas le bloc-piles ou l’outil en dehors de la plage

de température indiquée dans les instructions. Une

charge dans des conditions appropriées ou à des tempéra-

tures en dehors de la plage spéciée pourrait endommager

les piles et augmenter le risque d’incendie.

6. Entretien

a. Faites réparer votre outil électroportatif par un agent

de service qualié n’utilisant que des pièces de re-

change identiques. Ceci assure que la sécurité de l’outil

électroportatif est préservée.

b. Ne tentez jamais de réparer des blocs-piles endomma-

gés. La réparation de blocs-piles ne doit être eectuée que

par le fabricant ou un prestataire de services agréé.

1605A0042W_GCS18V-230_OSI_20260325.indd 221605A0042W_GCS18V-230_OSI_20260325.indd 22 3/25/2026 3:53:31 PM3/25/2026 3:53:31 PM

page heading

Avertissements relatifs à la sécurité pour la machine à tronçonner

a. Le dispositif de protection qui est fourni avec l’outil

doit être attaché solidement à l’outil électrique et être

positionné de façon à assurer le maximum de sécurité,

pour que la partie la plus petite possible de la meule

soit exposée vers l’opérateur. Positionnez-vous et

assurez-vous que toutes les personnes présentes sont

hors de la trajectoire de la meule quand elle est en train

de tourner. Le dispositif de protection aide à protéger

l’opérateur contre la projection de fragments de meules

brisées et contre tout contact accidentel avec la meule.

b. Utilisez seulement des meules à tronçonner diaman-

tées ou renforcées pour votre outil électrique. Le simple

fait qu’un accessoire puisse être attaché à votre outil élec-

trique ne garantit pas qu’il pourra fonctionner sans danger.

c. La vitesse nominale de l’accessoire doit être au moins

égale à la vitesse maximum indiquée sur l’outil électro-

portatif. Les accessoires que l’on fait tourner à une vitesse

supérieure à leur vitesse nominale peuvent se casser et

voler en éclats.

d. Les meules ne doivent être utilisées que pour des

opérations pour lesquelles elles ont été conçues. Par

exemple : ne meulez pas avec le côté de la meule à tron-

çonner. Les meules à tronçonner sont conçues pour une

rectication périphérique et l’application de forces laté-

rales à ces meules peuvent les faire éclater.

e. Utilisez toujours des brides non endommagées d’une

taille et d’une forme qui conviennent à la meule sélec-

tionnée. Les brides de meule appropriées soutiennent la

meule, réduisant ainsi la possibilité que la meule se casse.

f. N’utilisez pas de meules usées provenant d’outils élec-

troportatifs de plus grande taille. Une meule qui a été

conçue pour un outil électroportatif de grande taille n’est

pas compatible avec un outil plus petit qui tourne à une

plus grande vitesse, et elle risque d’éclater si elle est posée

sur ce dernier.

g. Le diamètre externe et l’épaisseur de votre accessoire

doivent être dans les limites de capacité de votre outil

électroportatif. Des accessoires de la mauvaise taille ne

peuvent pas être adéquatement protégés ou contrôlés.

h. La taille des arbres des meules et des brides de xation

doit correspondre à celle de la broche de l’outil élec-

trique. Les meules et les brides de xation ayant des trous

pour les arbres qui ne correspondent pas au petit matériel

de montage de l’outil électrique fonctionneront de manière

déséquilibrée, vibreront de façon excessive et risquent de

causer une perte de contrôle de l’outil.

i. N’utilisez pas de meules endommagées. Avant chaque

utilisation, inspectez les meules pour vous assurer

qu’il n’y a pas de fêlures ou de ssures. Si l’outil élec-

trique ou la meule est tombé, inspectez-le pour vous

assurer qu’il n’est pas endommagé ou installez une

meule qui n’est pas endommagée. Après l’inspection et

l’installation d’une meule, positionnez-vous et deman-

dez aux autres personnes présentes de se tenir hors de

portée de la meule en rotation, et faites tourner l’outil

électrique à la vitesse maximale à vide pendant une

minute. Si elles sont endommagées, les meules se brise-

ront normalement pendant cette période de test.

j. Portez des équipements de protection personnelle.

Suivant le travail eectué, portez un masque de pro-

tection, des lunettes à coques ou des lunettes de sé-

curité. S’il y a lieu, portez un masque antipoussières,

des dispositifs de protection de l’ouïe, des gants et un

tablier d’atelier capable d’arrêter des petits fragments

abrasifs ou des fragments de la pièce. Les dispositifs

de protection des yeux doivent pouvoir arrêter des débris

volants produits par diverses opérations. Le masque an-

tipoussières ou le respirateur doit être capable de ltrer

des particules générées par votre travail. Une exposition

prolongée à un bruit de haute intensité peut entraîner une

perte de l’ouïe.

k. Gardez toute personne présente à une distance sûre de

l’aire de travail. Toute personne qui entre dans l’aire de

travail doit porter des équipements de protection per-

sonnelle. Des fragments d’une pièce ou d’un accessoire

peuvent être projetés et causer des blessures au-delà de

l’aire d’opération immédiate.

l. Tenez l’outil électroportatif exclusivement au niveau

de ses surfaces de préhension isolées quand vous ré-

alisez une opération au cours de laquelle l’accessoire

de coupe risque d’entrer en contact avec des ls élec-

triques dissimulés. Quand un accessoire de coupe entre

en contact avec un l « sous tension », cela peut mettre des

parties métalliques exposées de l’outil électroportatif «

sous tension » et électrocuter l’utilisateur.

m. Ne posez jamais l’outil électroportatif tant que

l’accessoire n’a pas complètement cessé de tourner.

L’accessoire en mouvement risque d’accrocher la surface

sur laquelle il est posé et de vous faire perdre contrôle de

l’outil.

n. Ne laissez pas l’outil électroportatif en marche quand

vous le portez sur le côté. Un contact accidentel avec

l’accessoire en mouvement risquerait d’accrocher vos

vêtements et d’attirer l’accessoire vers votre corps.

o. Nettoyez régulièrement les prises d’air de l’outil élec-

troportatif. Le ventilateur du moteur attirera de la pous-

sière à l’intérieur du boîtier de l’outil et une accumulation

excessive de poudre métallique risque de causer des dan-

gers électriques.

p. Ne faites pas fonctionner l’outil électroportatif à prox-

imité de matériaux inammables. Des étincelles pour-

raient enammer ces matériaux.

1605A0042W_GCS18V-230_OSI_20260325.indd 231605A0042W_GCS18V-230_OSI_20260325.indd 23 3/25/2026 3:53:31 PM3/25/2026 3:53:31 PM

page heading

24 SAVE THESE INSTRUCTIONS

e. N’attachez pas de chaîne de scie, de lame pour couper

du bois ou de meule diamantée segmentée avec un

écart périphérique supérieur à 10 mm / 13/32 po ou

une lame de scie dentée. De telles lames produisent sou-

vent des rebonds et une perte de contrôle.

f. Ne « coincez » pas la meule de déchiquetage et

n’appliquez pas une pression excessive. Ne tentez pas

de faire une coupe de profondeur excessive. Une con-

trainte excessive sur la meule accroît la charge et le ris-

que de torsion ou de coincement de la meule pendant la

coupe et la possibilité d’eet de rebond ou de cassure de

la meule.

g. Lorsque la meule se coince ou quand vous inter-

rompez une coupe pour quelque raison que ce soit,

mettez l’outil électrique hors tension et immobilisez

l’outil jusqu’à ce que la meule s’arrête complètement

de tourner. Ne tentez jamais de retirer la meule de

tronçonnage de la coupe pendant que la meule est en

mouvement, car cela pourrait créer un risque d’eet

de rebond. Inspectez la meule et prenez les mesures qui

s’imposent pour éliminer la cause du blocage de la meule.

h. Ne recommencez pas l’opération de coupe dans

l’ouvrage. Attendez que la meule atteigne sa vitesse

maximum et rentrez à nouveau délicatement dans la

coupe. La meule risquerait de se coincer, de grimper ou de

causer un eet de rebond si l’outil électrique état engagé

alors à nouveau dans l’ouvrage.

i. Supportez tout panneau ou ouvrage de très grande

taille pour minimiser les risques de pincement de la

meule et d’eet de rebond. Les ouvrages de grande taille

ont tendance à s’aaisser sous leur propre poids. Les sup-

ports doivent être placés au dessous de l’ouvrage, près de

la ligne de coupe et près du bord de l’ouvrage des deux

côtés de la meule.

j. Faites particulièrement attention lorsque vous ef-

fectuez une « coupe de poche » dans des murs existants

ou d’autres structures sans visibilité. La meule qui

dépasse peut couper des canalisations d’eau ou des con-

duites de gaz, des ls électriques ou d’autres objets qui

peuvent produire un choc en retour.

Avertissements relatifs à la sécurité pour la machine à tronçonner

Eet de rebond et avertissements associés :

L’eet de rebond est une réaction soudaine quand la meule

en train de tourner ou un disque d’appui, une brosse ou un

autre accessoire se coince ou est obstrué. Le pincement ou

l’obstruction provoque un calage rapide de l’accessoire rota-

tif qui, à son tour, amène l’outil électrique non contrôlé à être

forcé dans la direction opposée à la rotation de l’accessoire au

point de coincement.

Par exemple, si une meule abrasive est coincée ou obstruée

par l’ouvrage, le bord de la meule qui entre à l’endroit du

pincement peut s’enfoncer dans la surface du matériau et

faire grimper la meule ou l’éjecter. La meule peut alors sauter

et se déplacer en direction de l’opérateur ou dans le sens con-

traire, en fonction du sens du mouvement de la meule au point

de coincement. Une meule abrasive peut également se casser

dans de telles conditions.

Le rebond est la conséquence d’une utilisation incorrecte

de l’outil électrique et/ou de conditions de fonctionnement

inappropriées ou de procédures opérationnelles incorrectes

; il peut être évité en prenant des précautions appropriées,

comme cela est indiqué ci-dessous.

a. Maintenez une bonne prise des deux mains sur l’outil

électrique, et positionnez votre corps et vos bras de

façon à vous permettre de résister aux forces de l’eet

de rebond. Utilisez toujours la poignée auxiliaire, si

elle est fournie, pour assurer le contrôle maximum sur

le rebond ou la réaction de couple lors de la mise en

marche. L’opérateur peut contrôler les forces de l’eet de

rebond ou la réaction de couple s’il prend des précautions

appropriées.

b. Ne placez jamais vos mains à proximité de l’accessoire

en train de tourner. L’accessoire pourrait rebondir et être

projeté sur votre main.

c. Ne positionnez pas votre corps dans la zone où l’outil

électrique risque d’être projeté en cas d’eet de re-

bond. L’eet de rebond projettera l’outil dans le sens op-

posé au mouvement de la meule au point de coincement.

d. Évitez de faire rebondir ou de coincer l’accessoire, en

particulier lorsque vous travaillez dans des coins, sur

des bords tranchants, etc. Les coins, les bords tran-

chants et les rebondissements ont tendance à coincer

l’accessoire en train de tourner et causer une perte de con-

trôle ou un choc en retour.

1605A0042W_GCS18V-230_OSI_20260325.indd 241605A0042W_GCS18V-230_OSI_20260325.indd 24 3/25/2026 3:53:31 PM3/25/2026 3:53:31 PM

Piles lithium-ion

Si le produit est équipé d’une pile lithium-ion, la pile doit être

ramassée, recyclée ou mise au rebut d’une manière qui ne soit

pas nocive pour l’environnement.

“Le sceau RBRC de recyclage des piles, ho-

mologué par l’EPA (Agence pour la protec-

tion de l’environnement des États-Unis), qui

se trouve sur les piles au lithium-ion (Liion)

indique que Robert Bosch Tool Corpora-

tion participe volontairement à un programme industriel de

ramassage et de recyclage de ces piles au terme de leur vie

utile, pourvu qu’elles soient mises hors service aux États-Unis

ou au Canada. Le programme du RBRC ore une alternative

pratique à la mise des piles au Li-ion usées au rebut ou au

ramassage d’ordures municipal, ce qui pourrait être interdit

dans votre région.

Veuillez appeler le 1-800-8-BATTERY pour obtenir de plus

amples renseignements sur le recyclage des piles au Li-ion

et sur les restrictions ou interdictions de mise au rebut qui

s’appliquent à votre région ou renvoyez vos piles à un Centre

de Service Bosch/Dremel pour recyclage. La participation

de Robert Bosch Tool Corporation à ce programme s’insère

dans le contexte de notre engagement à préserver notre envi-

ronnement et à conserver nos ressources naturelles.”

Des travaux de

ponçage, de sciage,

de meulage et de perçage réalisés avec un outil électrique

et d’autres travaux de construction peuvent produire des

poussières contenant des produits chimiques qui sont des

causes reconnues de cancer, de malformation congénitale

ou d’autres problèmes reproductifs. Ces produits

chimiques sont, par exemple :

• le plomb provenant de peinture au plomb,

• des cristaux de silice provenant des briques et du ciment,

ainsi que d’autres produits de maçonnerie, et

• de l’arsenic et du chrome provenant de bois de construc-

tion traité par des produits chimiques.

Le niveau de risque causé par de telles expositions varie en

fonction de la fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il est utile de travailler

dans un lieu bien ventilé et de porter un équipement de sé-

curité approprié tel que certains masques à poussière conçus

spécialement pour ltrer les particules microscopiques.

Mise au rebut

Cette section fait partie de l’engagement de Robert Bosch

Tool Corporation à préserver notre environnement et à con-

server nos ressources naturelles.

Mise au rebut de outil

Ne jetez pas les outils électriques et les piles/batteries re-

chargeables avec les ordures ménagères!

Mise au rebut des piles

Ne tentez pas de

désassembler le

blocpiles ou d’enlever tout composant faisant saillie des

bornes de piles, ce qui peut provoquer un incendie ou des

blessures. Avant la mise au rebut, protégez les bornes

exposées à l’aide d’un ruban isolant épais pour prévenir le

court-circuitage.

Utilisation prévue

Utilisez cette scie à tronçonner uniquement comme prévu. Une

utilisation inappropriée pourrait causer des blessures et des dom-

mages matériels.

Cette scie à tronçonner est conçue pour la coupe à sec de matériaux métalliques à l’aide de meules abrasives agglomérées de

tronçonnage.

Elle est destinée à la coupe humide du béton, de la maçonnerie et de la pierre en utilisant uniquement des meules coupe dia-

mantées.

Avertissements supplémentaires concernant la sécurité

1605A0042W_GCS18V-230_OSI_20260325.indd 251605A0042W_GCS18V-230_OSI_20260325.indd 25 3/25/2026 3:53:31 PM3/25/2026 3:53:31 PM

page heading

*Les performances sont limitées à des températures inférieures à +32°F (0°C).

Pour toutes informations sur les blocs-piles et les chargeurs, voir la rubrique intitulée

« Blocs-piles/Chargeurs » à l’avant-dernière page.

Spécifications

Numéro de modèle GCS18V-230

Tension nominale 18 V

Régime à vide 6,200/min

Taille de la broche / de l’arbre 7/8 po (22.2 mm)

Piles recommandées (pour une performance optimale) Bosch 8.0 ou 12.0 Ah Piles

⌀ max. de la meule de coupe abrasive de type 1/41 9 po (230 mm)

⌀ max. de la meule de coupe diamantée de type 1/41 9 po (230 mm)

Écart périphérique max. de la meule de coupe diamantée

segmentée de type 1/41

10 mm

Angle d’inclinaison de la meule de coupe diamantée

segmentée de type 1/41

NÉGATIF

Épaisseur max. de la meule de coupe abrasive 0.075 po (1.9 mm)

Épaisseur max. de la meule de coupe diamantée 0.10 po (2.6 mm)

Pression max. autorisée de l’alimentation en eau 90 PSI (6.2 bar)

Température admissible de la pile pendant la charge +32…+113 °F (0…+45 °C)

Température ambiante admissible pendant la charge +32…+95 °F (0…+35 °C)

Température admissible de la pile pendant le

fonctionnement et le stockage

-4…+122 °F (-20…+50° C)

1605A0042W_GCS18V-230_OSI_20260325.indd 261605A0042W_GCS18V-230_OSI_20260325.indd 26 3/25/2026 3:53:31 PM3/25/2026 3:53:31 PM

Symboles

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur

signication. Une interprétation appropriée de ces symboles vous permettra d’utiliser l’outil de façon plus ecace et plus sûre.

Symbole Désignation / Explication

Volts (tension)

Ampéres (courant)

Hertz (fréquence, cycles par seconde)

Watt (puissance)

Courant continu (type ou caractéristique du courant)

Vitesse nominale (vitesse maximum pouvant être atteinte)

po (dimension)

Millimètres (dimension)

Fahrenheit (température)

Celsius (température)

Flèche (action dans la direction de la èche)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par min-

ute)

Déverrouillage

Ce symbole signie que cet outil est approuvé par Underwriters Laboratories selon les normes

des États-Unis et du Canada.

Désigne le programme de recyclage des piles Li-ion.

Alerte l’utilisateur pour lire le mode d’emploi.

Alerte l’utilisateur pour porter des lunettes de sécurité.

Alerte l’utilisateur pour porter une protection respiratoire.

Alerte l’utilisateur pour porter des protecteurs d’oreilles.

Fait savoir à l’utilisateur qu’il doit porter des protections oculaires, respiratoires et auditives.

1605A0042W_GCS18V-230_OSI_20260325.indd 271605A0042W_GCS18V-230_OSI_20260325.indd 27 3/25/2026 3:53:32 PM3/25/2026 3:53:32 PM

page heading

Familiarisez-vous avec votre scie à tronçonner GCS18V-230

1 Gâchette

2 Boutons de relâchement du ver-

rouillage à l’état d’arrêt

3 Poignée avant (isolée)

4 Poignée arrière (isolée)

5 Dispositif de protection de la

meule

6 Bouton du dispositif de

protection de la meule

7 Levier de réglage du dispositif

de protection de la meule

8 Flèche indiquant le sens de

rotation

9 Ensemble de boulon hexagonal

10 Bride de verrouillage

11 Bride de support

12 Broche

13 Levier de verrouillage de la broche

14 Cache du compartiment des piles

15 Relâchement du cache du

compartiment des piles

16 Valve d’admission d’eau

17 Admission d’eau

18 Connecteur rapide du tuyau

exible

19 Lampe de travail à DEL

(non illustrée)

20 Indicateur d’état de charge des

piles

21 Voyant d’état

22 Bloc-piles (Fig. 7)

23 Bouton d’éjection du bloc-piles

(Fig. 7)

24 Clé

Fig. 1

1605A0042W_GCS18V-230_OSI_20260325.indd 281605A0042W_GCS18V-230_OSI_20260325.indd 28 3/25/2026 3:53:32 PM3/25/2026 3:53:32 PM

page heading

Assemblage

Installation et retrait de la meule à tronçonner

(Fig. 2, Fig. 3, Fig. 4)

Installation de la meule à tronçonner

Votre scie à tronçonner est livrée avec la bride de support, la

bride de verrouillage, la rondelle et le boulon hexagonal déjà

installés. Le boulon hexagonal, la rondelle et la bride de ver-

rouillage doivent être retirés an de pouvoir installer la meule

à tronçonner.

Avant de xer en place l’accessoire choisi, vériez les dimen-

sions de la meule à tronçonner. N’utilisez que les meules à

tronçonner spéciées dans la section « Spécications ».

N’utilisez pas d’adaptateur ou de réducteur.

Lorsque vous utilisez des meules de coupe diamantées,

assurez-vous que la èche de sens de rotation de la meule à

tronçonner diamantée correspond au sens de rotation de la

machine (voir la èche de sens de rotation 8 sur le dispositif

de protection de la meule).

Retirez la clé 24 de l’arrière de la poignée arrière 4

1. Installez la meule à tronçonner sur la broche 12

2. Installez la bride de verrouillage 10 sur la broche 12

3. Vissez le boulon hexagonal et la rondelle 9 dans la broche

12 jusqu’à ce qu’ils soient serrés autant que possible à la

main

. Tirez sur le levier de verrouillage de la broche

13 et maintenez-le enfoncé

. La broche tournera en

émettant un bruit de cliquet jusqu’à ce que le verrou de la

broche soit enclenché.

4. Utilisez la clé 24 pour serrer fermement le boulon hex-

agonal 9

5. Relâchez le levier de verrouillage de la broche 13.

6. Replacez la clé 24 dans la poignée arrière 4.

Débranchez le bloc-piles de l’outil avant de procéder à un assemblage, à des

réglages, à la recherche de la cause de problèmes ou à des changements

d’accessoires. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil, qui pourrait

causer des blessures.

910

Fig. 2

Fig. 3

Fig. 4

1605A0042W_GCS18V-230_OSI_20260325.indd 291605A0042W_GCS18V-230_OSI_20260325.indd 29 3/25/2026 3:53:33 PM3/25/2026 3:53:33 PM

page heading

Assemblage

Retrait de la meule à tronçonner

1. Retirez la clé 24 de l’arrière de la poignée arrière 4.

2. Tirez sur le levier de verrouillage de la broche 13 et main-

tenez-le enfoncé.

3. Utilisez la clé 24 pour desserrer l’ensemble de boulon

hexagonal 9.

4. Dévissez et retirez l’ensemble de boulon hexagonal 9, la

bride de verrouillage 10 et enn la meule à tronçonner.

5. Pour installer une nouvelle meule à tronçonner, voir la

section « Installation de la meule à tronçonner ».

Raccordement à l’alimentation en eau

(Fig. 5)

Fixation du connecteur rapide du tuyau exible

Assurez-vous que l’alimentation en eau est coupée et que le

robinet d’arrivée d’eau 16 est en position fermée.

1. Fixez l’alimentation en eau au connecteur rapide du tuyau

exible 18.

2. Poussez le connecteur rapide du tuyau exible 18 sur

l’orice d’admission d’eau 17 jusqu’à ce qu’il s’enclenche.

3. Ouvrez l’alimentation en eau pour vérier l’absence de

fuites. Si le connecteur fuit, détachez le connecteur de

la conduite d’alimentation en eau et répétez les étapes

1 à 2.

Détachement du connecteur rapide du tuyau

exible

1. Tirez vers l’arrière le manchon du connecteur rapide du

tuyau exible 18 pour le détacher.

Fermez le robinet

d’alimentation en eau

et débranchez le tuyau d’eau lorsque l’outil n’est pas

utilisé. Des dégâts causés par l’eau peuvent survenir.

Fig. 5

1605A0042W_GCS18V-230_OSI_20260325.indd 301605A0042W_GCS18V-230_OSI_20260325.indd 30 3/25/2026 3:53:33 PM3/25/2026 3:53:33 PM

page heading

Assemblage

Insertion et retrait du bloc-piles

Utilisez seulement des

piles Bosch ou

AMPShare recommandées sur la liste des piles/chargeurs

accompagnant votre outil. L’utilisation d’autres types de

piles pourrait causer des blessures ou des dommages

matériels.

Assurez-vous que

l’interrupteur est en

position d’arrêt avant d’insérer la batterie. L’insertion de la

batterie dans des outils électriques dont l’interrupteur est

activé invite les accidents.

(Fig. 6, Fig. 7)

Pour insérer le bloc-piles

1. Tirez vers l’arrière le dispositif d’ouverture du cache du

compartiment des piles 15, puis faites basculer le cache

du compartiment des piles 14.

2. Faites glisser le bloc-piles chargé 22 dans le bâti jusqu’à

ce que le bloc-piles 22 se bloque en position.

3. Fermez le cache du compartiment des piles 14 et pous-

sez-le vers le bas pour le verrouiller en place. Assurez-

vous que le bouton d’ouverture/de fermeture du cache du

compartiment des piles 15 est en position complètement

fermée.

Pour retirer le bloc-piles

1. Tirez vers l’arrière le dispositif d’ouverture du cache du

compartiment des piles 15, puis faites basculer le cache

du compartiment des piles 14.

2. Appuyez sur le bouton d’éjection du bloc-piles 23 tout

en appuyant sur la pile pour enclencher le mécanisme de

déverrouillage à ressort, puis faites glisser le bloc-piles 22

hors du boîtier.

Transport

Pour éviter tout déclenchement accidentel de l’outil, retirez toujours la pile avant le

transport. L’actionnement accidentel de l’outil pendant le transport peut provoquer des

blessures ou des dommages matériels.

Pour transporter cet outil, utilisez les poignées prévues à cet eet. Si vous ne tenez pas

l’outil par les poignées, vous risquez de le faire tomber et de vous blesser ou de l’endommager.

Fig. 6

Fig. 7

3. Fermez le cache du compartiment des piles 14 et pous-

sez-le vers le bas pour le verrouiller en place. Assurez-

vous que le bouton d’ouverture/de fermeture du cache du

compartiment des piles 15 est en position complètement

fermée.

1605A0042W_GCS18V-230_OSI_20260325.indd 311605A0042W_GCS18V-230_OSI_20260325.indd 31 3/25/2026 3:53:33 PM3/25/2026 3:53:33 PM

page heading

Débranchez le bloc-piles de l’outil avant de procéder à un assemblage, à des

réglages, à la recherche de la cause de problèmes ou à des changements

d’accessoires. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil, qui pourrait

causer des blessures.

Utilisez toujours une protection oculaire, une protection respiratoire, une protection

auditive, des chaussures de sécurité antidérapantes et tout autre équipement de

protection adéquat requis en fonction des conditions de coupe. L’exécution d’opérations de coupe sans utiliser de dispositifs

de protection personnelle appropriée peut entraîner des blessures.

N’utilisez pas d’eau lorsque vous eectuez des coupes avec une meule agglomérée.

L’eau peut endommager la meule, ce qui risquerait de provoquer des blessures ou des

dégâts matériels.

Pour réduire le risque de blessure gardez toujours les deux mains sur les poignées

de l’outil. Une mauvaise manipulation de l’outil peut entraîner des blessures ou des

dommages matériels.

Réglage du dispositif de protection

de la meule

(Fig. 8)

Le dispositif de protection de la meule doit être réglé de

manière à pouvoir assurer une protection maximale de

l’opérateur. Pour régler la position de la protection de la meule :

1. Poussez et maintenez enfoncé le levier de réglage du dis-

positif de protection de la meule 7

2. À l’aide du bouton du dispositif de protection de la meule

6, tournez le dispositif de protection de la meule 5 jusqu’à

l’angle souhaité

3. Relâchez le levier de réglage du dispositif de protection

de la meule 7. Vériez que le dispositif de protection de la

meule 5 est bien verrouillé en poussant le bouton du dis-

positif de protection de la meule 6 dans les deux sens. Le

dispositif de protection de la meule 5 ne doit pas tourner

en dehors de la position souhaitée. Si le dispositif de pro-

tection de la meule 5 tourne et sort de la position sou-

haitée, vériez que le levier de réglage du dispositif de

protection de la meule 7 n’est pas coincé. Nettoyez selon

les besoins. Le levier de réglage du dispositif de protec-

tion de la meule 7 doit se rétracter complètement sans

résistance pour verrouiller le dispositif de protection.

Utilisation d’eau pendant la coupe

(Fig. 9)

N’utilisez de l’eau que pour couper avec une meule diamantée

ou enduite de carbure et munie d’une plaque métallique.

1. Assurez-vous que le connecteur rapide du tuyau exible

18 est correctement xé et que l’alimentation en eau est

activée.

Consignes de fonctionnement

2. Tournez le robinet d’alimentation en eau 16 en position «

| » (parallèle à l’orice d’admission d’eau). L’eau s’écoule

régulièrement sur la meule à tronçonner ; la scie à tron-

çonner est maintenant prête pour l’opération de tronçon-

nage avec de l’eau.

3. Une fois l’opération de coupe humide terminée, tournez

le robinet d’alimentation en eau 16 en position « OFF »

(fermé) et retirez le connecteur rapide du tuyau exible

18 de l’orice d’admission d’eau 17.

Fig. 8

Fig. 9

1605A0042W_GCS18V-230_OSI_20260325.indd 321605A0042W_GCS18V-230_OSI_20260325.indd 32 3/25/2026 3:53:34 PM3/25/2026 3:53:34 PM

page heading

Consignes de fonctionnement

Voyants à DEL

(Fig. 10)

Indicateur d’état de charge des piles

Les cinq DEL de l’indicateur d’état de charge des piles 20

indiquent l’état de charge des piles comme indiqué dans le

tableau ci-dessous.

Indicateur LED Capacité

5 × voyant vert continuellement allumé 80-100%

4 × voyant vert continuellement allumé 60-80%

3 × voyant vert continuellement allumé 40-60%

2 × voyant vert continuellement allumé 20-40%

1 × voyant vert continuellement allumé 1-20%

1 × voyant rouge continuellement allumé 0-1%

Indicateur d’état de fonctionnement

L’indicateur d’état de fonctionnement 21 indique l’état de

fonctionnement de la scie à tronçonner. Un voyant vert in-

dique que la scie à tronçonner est prête à fonctionner. Si la

couleur du voyant de l’indicateur d’état de fonctionnement

n’est pas verte, reportez-vous à la section intitulée « Recher-

che de la cause des problèmes » pour plus d’informations.

Lampe de travail à DEL

(Fig. 11)

La scie à tronçonner est munie d’une lampe de travail à DEL 19

assurant une meilleure visibilité pendant le fonctionnement.

La lampe de travail à DEL 19 s’allume automatiquement lors

du démarrage de la scie à tronçonner, et elle reste allumée

pendant 5 secondes après que la gâchette de la scie à tron-

çonner a été relâchée.

Protection contre les surcharges

La scie à tronçonner est équipée d’une protection contre

les surcharges, qui éteint la scie à tronçonner en cas de sur-

charge. La lampe de travail à DEL 19 clignotera et le voyant

d’état de fonctionnement 21 seront allumés (continuelle-

ment) en rouge lorsque le dispositif de protection contre les

surcharges aura été déclenché. Relâchez la gâchette pour

réinitialiser cette fonction. Lorsque la lampe de travail à DEL

19 cesse de clignoter et quand l’indicateur d’état de fonc-

tionnement 21 est vert, la scie à tronçonner est à nouveau

prête à l’emploi.

Fig. 10

Fig. 11

Boutons de relâchement du verrouillage à

l’état d’arrêt

(Fig. 13)

Les boutons de relâchement du verrouillage 2 à l’état d’arrêt

sont conçus pour prévenir des mises en marche acciden-

telles. Pour mettre l’outil en service, appuyez sur le bouton

de relâchement 2 avec votre pouce d’un côté ou de l’autre

de la poignée an de désengager le mécanisme de ver-

rouillage, puis tirez sur l’interrupteur à gâchette 1. Lorsque

l’interrupteur à gâchette 1 est relâché, le bouton de déverrouil-

lage 2 s’enclenche et engage automatiquement l’interrupteur

à gâchette 1, qui cesse alors de fonctionner.

1605A0042W_GCS18V-230_OSI_20260325.indd 331605A0042W_GCS18V-230_OSI_20260325.indd 33 3/25/2026 3:53:34 PM3/25/2026 3:53:34 PM

Démarrage et arrêt de la scie à tronçonner

(Fig. 12, Fig. 13)

La scie à tronçonner est équipée d’un dispositif de verrouillage

de la gâchette en position désactivée pour éviter les démar-

rages accidentels.

Démarrage de la scie à tronçonner

1. Saisissez fermement la scie à tronçonner par la poignée

avant 3 et la poignée arrière 4

2. Appuyez sur le bouton de relâchement 2 avec votre pouce

d’un côté ou de l’autre de la poignée an de désengager

le mécanisme de verrouillage, puis tirez sur l’interrupteur

à gâchette 1

. Appuyez ensuite sur la gâchette 1 pour

démarrer la scie à tronçonner

Arrêt de la scie à tronçonner

1. Relâchez la gâchette 1 de l’ pour arrêter la scie à tronçon-

ner. Attendez l’arrêt complet de la lame avant de poser la

scie à tronçonner.

Réalisation d’une coupe

(Fig. 14)

1. Le cas échéant, assurez-vous que la pièce à travailler est

correctement sécurisée.

2. Saisissez fermement la scie à tronçonner à l’aide de la

poignée avant et de la poignée arrière.

3. En cas de coupe humide, ouvrez l’alimentation en eau et

le robinet d’eau sur la scie à tronçonner. Remarque : si

vous coupez du métal, veillez à ce que le robinet d’eau

reste en position fermée.

4. Veillez à ce que le dispositif de protection de la meule

soit placé de manière à assurer la protection maximale

de l’opérateur.

5. Démarrez la scie à tronçonner et attendez que la meule

de coupe atteigne sa vitesse maximale avant de com-

mencer la coupe.

6. Mettez lentement la pièce à travailler en contact avec la

meule de coupe tout en exerçant une pression ferme. Ne

forcez pas la meule de coupe.

7. Lorsque vous atteignez la n de la coupe, préparez-vous

à maintenir la prise après que la lame de coupe est sortie

de la pièce à travailler.

8. Une fois la coupe terminée, arrêtez la scie à tronçonner et

attendez l’arrêt complet de la lame.

9. En cas de coupe humide, fermez le robinet d’eau de la

scie à tronçonner et l’alimentation en eau.

Consignes de fonctionnement

Fig. 12

Fig. 13

Fig. 14

1605A0042W_GCS18V-230_OSI_20260325.indd 341605A0042W_GCS18V-230_OSI_20260325.indd 34 3/25/2026 3:53:35 PM3/25/2026 3:53:35 PM

page heading

Maintenance générale

Maintenez votre scie à tronçonner, votre bloc-piles et votre

chargeur en bon état de fonctionnement en adoptant un pro-

gramme d’entretien régulier. Inspectez votre scie à tronçon-

ner pour vous assurer que le bruit n’est pas excessif, qu’il n’y

a pas d’obstructions de l’alimentation en eau, que les pièces

en mouvement ne se coincent pas, qu’il n’y a pas de pièces

cassées ou qu’il n’existe aucune situation pouvant aecter le

fonctionnement de la scie à tronçonner.

Si la scie à tronçonner ne fonctionne pas correctement, ren-

voyez la scie à tronçonner, le chargeur et le bloc-piles à un

centre de service après-vente BOSCH pour les faire réparer.

Service

Faites réparer votre

outil électroportatif

par un agent de service qualié n’utilisant que des pièces

de rechange identiques. Ceci assure que la sécurité de l’outil

électroportatif est préservée.

Nettoyage de la scie à tronçonner

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi ceux-ci

se trouvent: l’essence, le tétrachlorure de carbone, les

dissolvants de nettoyage chlorés, l’ammoniaque ainsi que

les détergents domestiques qui en contiennent.

De l’eau sous pression ne doit pas être utilisée pour nettoyer

votre scie à tronçonner. Vous risqueriez d’endommager des

parties de votre scie à tronçonner.

Pour éviter le risque d’accidents, débranchez le bloc-piles de l’outil avant de

procéder au nettoyage ou à l’entretien.

Il ne faut jamais vaporiser ou immerger cet outil, le bloc-piles ou le chargeur dans

des liquides, ni permettre à des liquides de pénétrer à l’intérieur. La présence de

liquides à l’intérieur de l’outil, du bloc-piles ou du chargeur causera des dommages à l’équipement aecté.

Enlevez la poussière et les débris de toutes les bouches

d’aération. Gardez la scie à tronçonner propre et exempte

de toute trace d’huile ou de graisse. N’utilisez que du savon

doux et un chion humide pour nettoyer la scie à tronçonner,

car certains produits de nettoyage et solvants sont nocifs

pour les plastiques et autres pièces isolées. Il s’agit notam-

ment de l’essence, de la térébenthine, du diluant pour laque,

du diluant pour peinture, des solvants de nettoyage chlorés,

de l’ammoniaque et des détergents ménagers contenant de

l’ammoniaque. N’utilisez jamais de solvants inammables ou

combustibles à proximité des outils.

Stockage et entretien des meules à

tronçonner

Conservez les meules à tronçonner dans un endroit frais et

sec, et assurez-vous qu’elles ne vont pas geler. Avant toute

utilisation, inspectez les meules à tronçonner pour vous as-

surer qu’elles ne présentent pas de ssures ou de fractures.

Ne les utilisez pas si vous soupçonnez qu’elles sont endom-

magées ou si elles ne sont pas symétriques.

Entretien

1605A0042W_GCS18V-230_OSI_20260325.indd 351605A0042W_GCS18V-230_OSI_20260325.indd 35 3/25/2026 3:53:35 PM3/25/2026 3:53:35 PM

page heading

Accessories

N’utilisez pas d’attachements/d’accessoires autres que ceux qui sont spéciés par

Bosch. L’utilisation d’attachements/d’accessoires non spéciés pour une utilisation avec

l’outil décrit dans ce mode d’emploi peut entraîner des dommages à l’outil, des dommages matériels ou des blessures corpo-

relles.

Recherche de la cause des problèmes

Débranchez le bloc-piles de l’outil avant de procéder à un assemblage, à des réglag-

es, à la recherche de la cause de problèmes ou à des changements d’accessoires. De

telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil, qui pourrait causer des blessures.

Voyant indicateur d’état de

fonctionnement de l’outil Cause Solution

Lumière verte La scie à tronçonner est sous tension,

les conditions de fonctionnement sont

normales.

La scie à tronçonner est prête à l’emploi.

Lumière jaune La scie à tronçonner est alimentée par

une pile < 8,0 Ah ; les conditions de

fonctionnement sont basées sur une

puissance réduite.

La scie à tronçonner est prête à l’emploi. Rem-

placez la pile par une pile de 8,0 Ah ou plus.

La pile est presque complètement

déchargée.

Remplacez-la par une pile complètement chargée.

La pile et/ou l’outil dépassent la

tolérance de température de fonc-

tionnement autorisée.

Laissez la pile et/ou la scie à tronçonner refroidir

jusqu’à la température de fonctionnement spéci-

ée. Voir « Spécications ».

Lumière rouge (continuelle-

ment allumée) et lampe de

travail à DEL clignotante

Le bloc-piles et/ou l’outil ont dépassé

les limites de température.

Laissez la pile et/ou la scie à tronçonner refroidir

jusqu’à la température de fonctionnement spéci-

ée. Voir « Spécications ».

Remplacez la pile par une pile entièrement

chargée et dont la température de fonctionnement

est normale.

L’application de coupe provoque une

condition de surcharge.

Retirez la scie à tronçonner de son état de

surcharge et réactivez l’outil en appuyant sur la

gâchette. Si la scie à tronçonner est toujours en

état de surcharge, retirez la pile, puis réinsérez-la,

et réactivez l’outil en appuyant sur la gâchette.

Lumière rouge (constante). Erreur interne. Retirez, puis réinsérez la batterie et réactivez

l’outil en appuyant sur la gâchette.

Retournez l’outil au centre de service après-vente

Bosch pour le faire réparer.

La pile est totalement déchargée. Remplacez-la par une pile complètement chargée.

Le voyant rouge clignote,

la lampe de travail à DEL

clignote et l’outil ne fonc-

tionne pas.

La gâchette de l’interrupteur a été

enclenchée pendant l’installation de

la pile.

Relâchez la gâchette de l’interrupteur et procédez

à l’installation de la pile. Une fois la pile complète-

ment insérée, fermez la porte du compartiment

des piles. Déverrouillez et comprimez la gâchette

de l’interrupteur lorsque vous êtes prêt(e) à

utiliser l’outil.

1605A0042W_GCS18V-230_OSI_20260325.indd 361605A0042W_GCS18V-230_OSI_20260325.indd 36 3/25/2026 3:53:35 PM3/25/2026 3:53:35 PM

page heading

Recherche de la cause des problèmes

Problème Cause Action

La scie à tronçonner ne

fonctionne pas.

Aucune pile n’est insérée/la pile est

déchargée.

Insérez la pile chargée.

La température de la pile et de l’outil est

trop élevée/trop basse.

Laissez la pile et/ou la scie à tronçon-

ner refroidir jusqu’à la température de

fonctionnement spéciée. Voir le tableau «

Spécications ».

La scie à tronçonner

fonctionne par intermittence.

La pile n’est pas complètement chargée. Remplacez-la par une pile chargée.

Erreur interne.

Retournez l’outil au centre de service après-

vente Bosch pour le faire réparer.

La scie à tronçonner

fonctionne peu de temps ou

à une vitesse décroissante en

fonction de la charge de la pile.

La pile n’est pas complètement chargée.

Remplacez-la par une pile complètement

chargée.

Vibrations excessives. La meule à tronçonner est déséquilibrée.

Remplacez la meule à tronçonner.

La meule à tronçonner est endommagée.

La meule à tronçonner n’est pas correcte-

ment installée.

Vériez que la meule à tronçonner est

correctement installée conformément aux

instructions d’installation de la meule ; voir

la section intitulée « Installation et retrait de

la meule à tronçonner ».

Erreur interne.

Retournez l’outil au centre de service après-

vente Bosch pour le faire réparer.

La meule à tronçonner se

coince, les coupes sont

approximatives ou les

performances de coupe sont

médiocres.

La meule à tronçonner est endommagée. Remplacez la meule à tronçonner.

Procédure de coupe inappropriée.

Suivez la procédure de coupe appropriée ;

voir la section intitulée « Réalisation d’une

coupe ».

Pas d’eau lors de la coupe avec

une meule à tronçonner.

L’alimentation en eau est coupée.

Assurez-vous que l’alimentation en eau est

activée.

Le robinet d’alimentation en eau est coupé.

Ouvrez le robinet d’alimentation en eau.

Voir la section intitulée « Utilisation d’eau

pendant la coupe ».

Le connecteur rapide du tuyau exible n’est

pas correctement mis en place.

Voir la section intitulée « Raccordement à

l’alimentation en eau ».

Débranchez le bloc-piles de l’outil avant de procéder à un assemblage, à des réglag-

es, à la recherche de la cause de problèmes ou à des changements d’accessoires. De

telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil, qui pourrait causer des blessures.

1605A0042W_GCS18V-230_OSI_20260325.indd 371605A0042W_GCS18V-230_OSI_20260325.indd 37 3/25/2026 3:53:35 PM3/25/2026 3:53:35 PM

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad.

Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles

peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a

este símbolo para evitar posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones

graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la

muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones

leves o moderadas.

Tabla de contenido

Réparations .......................35

Accessories .........................36

Recherche de la cause des problèmes .....36

Advertencias generales de seguridad

para herramientas mecánicas ...........39

Advertencias de seguridad para máquinas

de corte abrasivo ....................41

Advertencias de seguridad adicionales ....43

Eliminación ........................43

Uso previsto ........................43

Especicaciones .....................44

Símbolos ..........................45

Familiarización con su sierra de corte

abrasivo GCS18V-230 .................46

Ensamblaje .........................47

Instalación y desinstalación del

disco de corta abrasivo ...............47

Conexión a un suministro de agua .......48

Introducción y suelta de paquete

de baterías ........................49

Transporte .........................49

Operación ..........................50

Ajuste del protector del disco ..........50

Utilización de agua durante el corte .....50

Luces indicadoras LED ...............51

Luz de trabajo LED ..................51

Protección contra sobrecargas .........51

Botón de liberación de jación en a

pagado ...........................51

Arranque y parada de la sierra de

corte abrasivo ......................52

Realización de un corte ...............52

Mantenimiento ......................53

Mantenimiento general ...............53

Servicio ...........................53

Limpieza de la sierra de corte abrasivo ...53

Almacenamiento y mantenimiento de

los discos de corte abrasivo ...........53

Reparaciones ......................53

Accesorios .........................54

Solución de problemas ................54

1605A0042W_GCS18V-230_OSI_20260325.indd 381605A0042W_GCS18V-230_OSI_20260325.indd 38 3/25/2026 3:53:36 PM3/25/2026 3:53:36 PM

page heading

Advertencias generales de seguridad para herramientas mecánicas

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones

suministradas con esta herramienta eléctrica. Si no se siguen todas las instrucciones que se

indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se reere a su herramienta mecánica alimentada por la red eléctrica

(herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

1. Seguridad del área de trabajo

a. Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se produz-

can accidentes.

b. No utilice herramientas mecánicas en atmósferas ex-

plosivas, como por ejemplo en presencia de líquidos,

gases o polvos inamables. Las herramientas mecáni-

cas generan chispas que pueden incendiar el polvo o los

vapores.

c. Mantenga alejados a los niños y a las personas que es-

tén presentes mientras esté utilizando una herramien-

ta mecánica. Las distracciones pueden hacerle perder el

control de la herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modique nunca el

enchufe de ningún modo. No use enchufes adaptado-

res con herramientas mecánicas conectadas a tierra

(puestas a tierra). Los enchufes no modicados y los

tomacorrientes coincidentes reducirán el riesgo de sacu-

didas eléctricas.

b. Evite el contacto del cuerpo con las supercies co-

nectadas o puestas a tierra, tales como tuberías, ra-

diadores, estufas y refrigeradores. Hay un aumento del

riesgo de sacudidas eléctricas si el cuerpo del operador se

conecta o pone a tierra.

c. No exponga las herramientas mecánicas a la lluvia o a

condiciones mojadas. La entrada de agua en una herra-

mienta mecánica aumentará el riesgo de que se produzcan

sacudidas eléctricas.

d. No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica, tirar

de ella o desenchufarla. Mantenga el cordón alejado del

calor, el aceite, los bordes alados o las piezas móviles.

Los cordones dañados o enganchados aumentan el riesgo

de que se produzcan sacudidas eléctricas.

e. Cuando utilice una herramienta mecánica en el exte-

rior, use un cordón de extensión adecuado para uso a

la intemperie. La utilización de un cordón adecuado para

uso a la intemperie reduce el riesgo de que se produzcan

sacudidas eléctricas.

f. Si es inevitable utilizar una herramienta mecánica en

un lugar húmedo, utilice una fuente de energía prote-

gida por un interruptor de circuito accionado por corri-

ente de pérdida a tierra (GFCI). El uso de un GFCI reduce

el riesgo de sacudidas eléctricas.

3. Seguridad personal

a. Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando esté utilizando una her-

ramienta mecánica. No use una herramienta mecánica

cuando esté cansado o bajo la inuencia de drogas, al-

cohol o medicamentos. Un momento de distracción mien-

tras esté utilizando herramientas mecánicas podría causar

lesiones corporales graves.

b. Use equipo de protección personal. Use siempre pro-

tección de los ojos. El equipo de protección, como por

ejemplo una máscara antipolvo, calzado de seguridad anti-

deslizante, casco o protección de oídos, utilizado para las

condiciones apropiadas, reducirá las lesiones corporales.

c. Evite el arranque accidental. Asegúrese de que el inter-

ruptor esté en la posición de apagado antes de conec-

tar la herramienta a la fuente de energía y / o al paquete

de batería, levantar la herramienta o transportarla.

Transportar herramientas mecánicas con un dedo en el in-

terruptor o encender herramientas mecánicas que tengan

el interruptor en la posición de encendido invita a que se

produzcan accidentes.

d. Quite todas las llaves de ajuste o de tuerca antes de en-

cender la herramienta mecánica. Una llave de tuerca o

de ajuste que se deje colocada en una pieza giratoria de la

herramienta mecánica podría causar lesiones corporales.

e. No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

f. Vístase adecuadamente. No use ropa holgada ni alhajas

holgadas. Mantenga el pelo y la ropa de las piezas mó-

viles. La ropa holgada, las alhajas holgadas o el pelo largo

pueden quedar atrapados en las piezas móviles.

g. Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

asegúrese de que dichas instalaciones estén conecta-

das y se usen correctamente. El uso de dispositivos de

recolección de polvo puede reducir los peligros relaciona-

dos con el polvo.

1605A0042W_GCS18V-230_OSI_20260325.indd 391605A0042W_GCS18V-230_OSI_20260325.indd 39 3/25/2026 3:53:36 PM3/25/2026 3:53:36 PM

page heading

Advertencias generales de seguridad para herramientas mecánicas

h. No deje que la familiaridad obtenida con el uso fre-

cuente de las herramientas le haga volverse compla-

ciente e ignorar los principios de seguridad de las her-

ramientas. Una acción descuidada puede causar lesiones

graves en una fracción de segundo.

4. Uso y cuidado de las herramientas

mecánicas

a. No fuerce la herramienta mecánica. Use la herramienta

mecánica correcta para la aplicación que desee reali-

zar. La herramienta mecánica correcta hará el trabajo me-

jor y con más seguridad a la capacidad nominal para la que

fue diseñada.

b. No use la herramienta mecánica si el interruptor no la

enciende y apaga. Toda herramienta mecánica que no se

pueda controlar con el interruptor es peligrosa y debe ser

reparada.

c. Desconecte el enchufe de la fuente de alimentación y/o

retire el paquete de batería de la herramienta eléctrica

antes de hacer cualquier ajuste, cambiar accesorios

o almacenar herramientas eléctricas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar ac-

cidentalmente la herramienta mecánica.

d. Guarde las herramientas que no esté usando fuera del

alcance de los niños y no deje que personas que no es-

tén familiarizadas con la herramienta mecánica o con

estas instrucciones utilicen la herramienta. Las herra-

mientas mecánicas son peligrosas en manos de usuarios

que no hayan recibido capacitación.

e. Mantenga las herramientas eléctricas y sus acceso-

rios. Compruebe si hay piezas móviles desalineadas o

atoradas, si hay piezas rotas y cualquier otra situación

que pueda afectar al funcionamiento de la herramienta

eléctrica. Si la herramienta eléctrica está dañada, haga

que sea reparada antes de utilizarla. Muchos accidentes

son causados por herramientas mecánicas mantenidas

decientemente.

f. Mantenga las herramientas de corte aladas y limpias.

Es menos probable que las herramientas de corte man-

tenidas apropiadamente, con bordes de corte alados, se

atoren, y dichas herramientas son más fáciles de controlar.

g. Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de la

herramienta mecánica para operaciones distintas a aquél-

las para las que fue diseñada podría causar una situación

peligrosa.

h. Mantenga los mangos y las supercies de agarre secos,

limpios y libres de aceite y grasa. Los mangos resbalo-

sos y las supercies de agarre resbalosas no permiten un

manejo y un control seguros de la herramienta en situacio-

nes inesperadas.

5. Uso y cuidado de las herramientas

alimentadas por baterías

a. Recargue las baterías solamente con el cargador espe-

cicado por el fabricante. Un cargador que es adecuado

para un tipo de paquete de batería puede crear un riesgo

de incendio cuando se utiliza con otro paquete de batería.

b. Utilice las herramientas mecánicas solamente con pa-

quetes de batería designados especícamente. El uso

de cualquier otro paquete de batería puede crear un riesgo

de lesiones e incendio.

c. Cuando el paquete de batería no se esté usando, man-

téngalo alejado de otros objetos metálicos, tales como

sujetapapeles, monedas, llaves, clavos, tornillos u

otros objetos metálicos pequeños que pueden hacer

una conexión de un terminal a otro. Si se cortocircuitan

los terminales de la batería uno con otro, se pueden causar

quemaduras o un incendio.

d. En condiciones abusivas, es posible que se eyecte

líquido de la batería. Evite el contacto. Si se produce un

contacto accidental, enjuáguese con agua. Si el líquido

entra en contacto con los ojos, obtenga además ayuda

médica. El líquido que salga eyectado de la batería puede

causar irritación o quemaduras.

e. No utilice un paquete de batería o una herramienta

que hayan sido dañados o modicados. Es posible que

las baterías dañadas o modicadas exhiban un comporta-

miento impredecible que cause un incendio, una explosión

o riesgo de lesiones.

f. No exponga un paquete de batería o una herramienta a

un fuego o una temperatura excesiva. Es posible que la

exposición a un fuego o una temperatura superior a 265 °F

(130° C) cause una explosión.

g. Siga todas las instrucciones de carga y no cargue el pa-

quete de batería ni la herramienta fuera del intervalo

de temperatura especicado en las instrucciones. Es

posible que realizar una carga incorrectamente o a temper-

aturas que estén fuera del intervalo especicado dañe la

batería y aumente el riesgo de incendio.

6. Servicio de ajustes y reparaciones

a. Haga que su herramienta mecánica reciba servicio de

un técnico de reparaciones calicado, utilizando única-

mente piezas de repuesto idénticas. Esto asegurará que

se mantenga la seguridad de la herramienta mecánica.

b. No haga nunca servicio de ajustes y reparaciones de

paquetes de batería dañados. El servicio de ajustes y

reparaciones de los paquetes de batería deberá ser real-

izado únicamente por el fabricante o por proveedores de

servicio autorizados.

1605A0042W_GCS18V-230_OSI_20260325.indd 401605A0042W_GCS18V-230_OSI_20260325.indd 40 3/25/2026 3:53:36 PM3/25/2026 3:53:36 PM

page heading

Advertencias de seguridad para máquinas de corte abrasivo

a. El protector suministrado con la herramienta se debe

instalar rmemente en la herramienta eléctrica y se

debe posicionar de manera que brinde la máxima se-

guridad, para que la cantidad de disco que esté expu-

esta hacia el operador sea mínima. Posiciónese usted

y posicione a las personas que estén presentes aleján-

dose del plano del disco que rota. El protector ayuda a

proteger al operador contra los fragmentos de disco roto y

el contacto accidental con el disco.

b. Utilice solo discos de corte abrasivo aglutinados re-

forzados o de diamante para su herramienta eléctrica.

Solo porque un accesorio se pueda instalar en su her-

ramienta eléctrica, eso no garantiza un funcionamiento

seguro.

c. La velocidad nominal del accesorio debe ser al menos

igual a la velocidad marcada en la herramienta mecáni-

ca. Los accesorios que funcionen más rápidamente que su

velocidad nominal se pueden romper y salir despedidos.

d. Las ruedas se deben utilizar solamente para las aplica-

ciones recomendadas. Por ejemplo: no amuele con el

lado de una rueda recortadora. Las ruedas recortadoras

abrasivas están diseñadas para realizar amolado periféri-

co; las fuerzas laterales aplicadas a estas ruedas pueden

hacer que se rompan en pedazos.

e. Utilice siempre pestañas de rueda no dañadas que ten-

gan el tamaño y la forma correctos para la rueda que

usted seleccione. Las pestañas de rueda apropiadas so-

portan la rueda, con lo cual reducen la posibilidad de que

la rueda se rompa. Las pestañas para las ruedas recorta-

doras pueden ser diferentes a las pestañas para las ruedas

de amolar.

f. No utilice ruedas desgastadas de herramientas

mecánicas más grandes. La rueda diseñada para una

herramienta mecánica más grande no es adecuada para

la velocidad más alta de una herramienta más pequeña y

puede reventar.

g. El diámetro exterior y el grosor de su accesorio deben

estar dentro de la capacidad nominal de su herramien-

ta mecánica. Los accesorios de tamaño incorrecto no se

pueden proteger ni controlar adecuadamente.

h. El tamaño del eje portaherramienta de los discos y las

bridas debe encajar adecuadamente en el husillo de la

herramienta eléctrica. Los discos y las bridas con aguje-

ros para eje portaherramienta que no coincidan con los

herrajes de montaje de la herramienta eléctrica funciona-

rán desequilibrados, vibrarán excesivamente y es posible

que causen pérdida de control.

i. No utilice discos dañados. Antes de cada uso, inspec-

cione los discos para determinar si tienen picaduras y

grietas. Si la herramienta eléctrica o el disco se cae, re-

alice una inspección para comprobar si hay daños o in-

stale un disco que no esté dañado. Después de inspec-

cionar a instalar el disco, posiciónese usted y posicione

a las personas presentes alejados del plano del disco

que rota y tenga en funcionamiento la herramienta

eléctrica a la velocidad máxima sin carga durante un

minuto. Normalmente, los discos dañados se romperán en

pedazos durante este tiempo de prueba.

j. Utilice equipo de protección personal. Dependiendo

de la aplicación, use una careta, anteojos de seguridad

o lentes de seguridad. Según sea apropiado, use una

máscara antipolvo, protectores de la audición, guantes

y un delantal de taller capaz de detener pequeños frag-

mentos de abrasivo o de la pieza de trabajo. La protec-

ción de los ojos debe ser capaz de detener los residuos

que salgan despedidos al ser generados por diversas op-

eraciones. La máscara antipolvo o el respirador debe ser

capaz de ltrar las partículas generadas por la operación

que usted realice. La exposición prolongada a ruido de alta

intensidad puede causar pérdida de audición.

k. Mantenga a las personas presentes a una distancia se-

gura del área de trabajo. Toda persona que entre al área

de trabajo debe usar equipo de protección personal.

Los fragmentos de la pieza de trabajo o de un accesorio

roto pueden salir despedidos y causar lesiones más allá

del área inmediata de operación.

l. Agarre la herramienta mecánica solamente por las su-

percies de agarre con aislamiento cuando realice una

operación en la que el accesorio de corte pueda entrar

en contacto con cables ocultos. Si un accesorio de corte

entra en contacto con un cable “con corriente”, eso puede

hacer que las partes metálicas de la herramienta mecánica

que estén al descubierto “lleven corriente” y causen des-

cargas eléctricas al operador.

m. No deje nunca la herramienta mecánica en ningún lugar

hasta que el accesorio se haya detenido por completo.

El accesorio que gira se puede enganchar en la supercie

y tirar de la herramienta mecánica hasta hacer que usted

pierda el control.

n. No haga funcionar la herramienta mecánica mientras

la lleva a su lado. El contacto accidental con el accesorio

que gira podría enganchar la ropa del operador y tirar del

accesorio hacia su cuerpo.

o. Limpie regularmente las aberturas de ventilación de la

herramienta mecánica. El ventilador del motor absorberá

el polvo al interior de la carcasa y la acumulación excesiva

de metal en polvo puede causar peligros eléctricos.

p. No utilice la herramienta mecánica cerca de materiales

inamables. Las chispas podrían incendiar estos materia-

les.

1605A0042W_GCS18V-230_OSI_20260325.indd 411605A0042W_GCS18V-230_OSI_20260325.indd 41 3/25/2026 3:53:36 PM3/25/2026 3:53:36 PM

Advertencias de seguridad para máquinas de corte abrasivo

e. No instale una hoja de cadena de sierra para tallar

madera, un disco de diamante segmentado con una hol-

gura periférica superior a 10 mm (13/32 de pulgada) o

una hoja de sierra dentada. Dichas hojas generan retro-

ceso y pérdida de control frecuentes.

f. No “atore” el disco recortador ni aplique una presión

excesiva. No intente hacer un corte de profundidad

excesiva. Si el disco se somete a un esfuerzo excesivo, se

aumentan la carga de trabajo y la susceptibilidad del disco

a torcerse o atorarse en el corte, así como la posibilidad de

retroceso o rotura del disco.

g. Cuando el disco se esté atorando o cuando se interrum-

pa un corte por cualquier motivo, apague la herramien-

ta eléctrica y manténgala inmóvil hasta que el disco

se detenga por completo. No intente nunca retirar del

corte el disco tronzador mientras dicho disco esté en

movimiento, ya que de lo contrario podría ocurrir retro-

ceso. Investigue y tome medidas correctivas para eliminar

la causa de que el disco se atore.

h. No reinicie la operación de corte en la pieza de tra-

bajo. Deje que el disco alcance la velocidad máxima y

reingrese cuidadosamente en el corte. Es posible que el

disco se atore, se desvíe o experimente retroceso si la her-

ramienta eléctrica es rearrancada en la pieza de trabajo.

i. Soporte los paneles o cualquier pieza de trabajo ex-

tragrande para minimizar el riesgo de que el disco se

pellizque y experimente retroceso. Las piezas de trabajo

grandes tienden a arquearse bajo su propio peso. Se de-

ben colocar soportes debajo de la pieza de trabajo cerca

de la línea de corte y cerca del borde de la pieza de trabajo

a ambos lados del disco.

j. Tenga precaución adicional cuando haga un “corte de

bolsillo” en paredes existentes u otras áreas ciegas. Es

posible que el disco que sobresale corte tuberías de gas o

agua, cables eléctricos u objetos que pueden causar ret-

roceso.

Retroceso y advertencias relacionadas:

El retroceso es una reacción repentina a un disco, una almoh-

adilla de refuerzo, un cepillo o cualquier otro accesorio rota-

tivo que resulte pellizcado o enganchado. El pellizcamiento o

el enganche causan una parada rápida del accesorio que rota,

lo cual a su vez hace que la herramienta eléctrica descontro-

lada sea forzada en dirección opuesta a la de rotación del ac-

cesorio en el punto de atoramiento.

Por ejemplo, si un disco abrasivo se engancha o se pellizca

en la pieza de trabajo, el borde del disco que esté entrando

en el punto de pellizcamiento puede penetrar en la super-

cie del material, haciendo que el disco se salga del corte o

experimente retroceso. Es posible que el disco salte hacia el

operador o alejándose del mismo, dependiendo del sentido

de movimiento del disco en el punto de pellizcamiento. Es

posible que los discos abrasivos también se rompan en estas

condiciones.

El retroceso es el resultado de una utilización indebida de la

herramienta eléctrica y/o de procedimientos o condiciones

de operación incorrectos, y se puede evitar tomando las pre-

cauciones apropiadas que se indican a continuación.

a. Mantenga un agarre rme con las dos manos en la her-

ramienta eléctrica y posicione el cuerpo y los brazos

para permitir que usted resista las fuerzas de retro-

ceso. Utilice siempre un mango auxiliar, si se sumin-

istra, para tener el máximo control sobre la reacción

de retroceso o fuerza de torsión durante el arranque.

El operador puede controlar las reacciones de fuerza de

torsión o las fuerzas de retroceso, si se toman las precau-

ciones apropiadas.

b. No ponga nunca la mano cerca del accesorio que rota.

Es posible que el accesorio retroceda hasta la mano.

c. No posicione el cuerpo en el área donde la herramienta

eléctrica se moverá si ocurre retroceso. El retroceso

propulsará la herramienta en sentido opuesto al del mov-

imiento del disco en el punto de enganche.

d. Tenga cuidado especial cuando trabaje en esquinas,

bordes alados, etc. Evite rebotar y enganchar el ac-

cesorio. Las esquinas, los bordes alados o los rebotes

tienen tendencia a enganchar el accesorio que rota y cau-

sar pérdida de control o retroceso.

1605A0042W_GCS18V-230_OSI_20260325.indd 421605A0042W_GCS18V-230_OSI_20260325.indd 42 3/25/2026 3:53:37 PM3/25/2026 3:53:37 PM

page heading

Baterías de iones de litio

Si este producto está equipado con una batería de iones de

litio, dicha batería debe recogerse, reciclarse o eliminarse de

manera segura para el medio ambiente.

“El sello de reciclaje de baterías RBRC certi-

cado por la EPA que se encuentra en la bat-

ería de iones de litio (Liion) indica que Robert

Bosch Tool Corporation está participando vol-

untariamente en un programa de la industria

para recoger y reciclar estas baterías al nal de su vida útil,

cuando se retiran de servicio en los Estados Unidos y Canadá.

El programa RBRC proporciona una alternativa conveniente a

tirar las baterías de Li-ion usadas a la basura o a la corriente

municipal de aguas residuales, lo cual quizás sea ilegal en su

área.

Tenga la amabilidad de llamar al 1-800-8-BATTERY para ob-

tener información acerca de las prohibiciones/restricciones

sobre el reciclaje y la eliminación de baterías de Li-ion en su

lugar o devuelva las baterías a un Centro de servicio Bosch/

Dremel para reciclarlas. La participación de Robert Bosch

Tool Corporation en este programa es parte de nuestro com-

promiso hacia preservar nuestro medio ambiente y conservar

nuestros recursos naturales.”

Cierto polvo generado por las

operaciones de lijado, aserra-

do, amolado y taladrado con herramientas eléctricas, así

como por otras actividades de construcción, contiene sus-

tancias químicas que se sabe que causan cáncer, defectos

de nacimiento u otros daños sobre la reproducción. Algu-

nos ejemplos de estas sustancias químicas son:

• Plomo procedente de pinturas a base de plomo,

• Sílice cristalina procedente de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo procedentes de madera de construcción

tratada químicamente.

El riesgo para usted por causa de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de tra-

bajo. Para reducir su exposición a estas sustancias químicas:

trabaje en un área bien ventilada y trabaje con equipo de

seguridad aprobado, tal como máscaras antipolvo que estén

diseñadas especialmente para impedir mediante ltración el

paso de partículas microscópicas.

Eliminación

Esta sección es parte del compromiso de Robert Bosch Tool

Corporation de preservar nuestro medio ambiente y conser-

var nuestros recursos naturales.

Eliminación de herramientas

¡No deseche las herramientas eléctricas y las baterías/bat-

erías recargables en la basura doméstica!

Eliminación de las baterías

No intente desarmar la batería

ni quitar ninguno de los com

ponentes que sobresalen de los terminales de la batería.

Se pueden producir lesiones o un incendio. Antes de tirarla,

proteja los terminales que están al descubierto con cinta ad-

hesiva aislante gruesa para prevenir cortocircuitos.

Uso previsto

Utilice esta sierra de corte abrasivo solo tal como está previsto. Es posible que un uso no

previsto tenga como resultado lesiones corporales y daños materiales.

Esta sierra de corte abrasivo está diseñada para cortar en materiales metálicos utilizando discos de corte abrasivo aglutinados.

Está diseñada para cortar en húmedo en concreto, mampostería y piedra utilizando solo discos corte de diamante.

Advertencias de seguridad adicionales

1605A0042W_GCS18V-230_OSI_20260325.indd 431605A0042W_GCS18V-230_OSI_20260325.indd 43 3/25/2026 3:53:37 PM3/25/2026 3:53:37 PM

page heading

Especificaciones

*El rendimiento está limitado a temperaturas inferiores a +32 °F (0 °C).

Para obtener información sobre los paquetes de batería y los cargadores, consulte

“Paquetes de batería/Cargadores” en la penúltima página.

Numéro de modèle GCS18V-230

Tensión nominal 18 V

Capacidad sin carga 6,200/min

Tamaño del husillo / eje portaherramienta 7/8 in. (22.2 mm)

Baterías recomendadas (para un rendimiento óptimo) Bosch 8.0 o 12.0 Ah Baterias

⌀ máx. del disco de corte de Tipo 1/41 9 in (230 mm)

⌀ máx. del disco de corte de diamante de Tipo 1/41 9 in (230 mm)

Holgura periférica máx. del disco de corte de diamante

segmentado de Tipo 1/41

10 mm

Ángulo de inclinación del disco de corte de diamante

segmentado de Tipo 1/41

NEGATIVO

Grosor máx. del disco de corte abrasivo 0.075 in (1.9 mm)

Grosor máximo del disco de corte de diamante 0.10 in (2.6 mm)

Presión máxima permitida del suministro de agua 90 PSI (6.2 bar)

Temperatura del paquete de baterías permitida

durante el proceso de carga

+32…+113°F (0…+45°C)

Temperatura ambiente permitida durante

el proceso de carga

+32…+95°F (0…+35°C)

Temperatura de la batería permitida durante la

utilización y el almacenamiento

-4…+122°F (-20…+50°C)

1605A0042W_GCS18V-230_OSI_20260325.indd 441605A0042W_GCS18V-230_OSI_20260325.indd 44 3/25/2026 3:53:37 PM3/25/2026 3:53:37 PM

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda

su signicado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

Voltios (tensión)

Ampere (corriente)

Hertz (frecuencia, ciclos por segundo)

Watt (potencia)

Corriente continua (tipo o una característica de corriente)

Velocidad nominal (máxima velocidad obtenible)

Pulgadas (dimensión)

Milímetro (dimensión)

Fahrenheit (temperatura)

Celsius (temperatura)

Flecha (Acción en la dirección de la echa)

Desbloqueo

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de supercie, órbitas, etc.,

por minuto)

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando que

cumple con las normas estadounidenses y canadienses.

Designa el programa de reciclaje de baterías de Li-ion.

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Alerta al usuario para que use protección respiratoria.

Alerta al usuario para que use protección de la audición.

Alerta al usuario para que use protección de los ojos, respiratoria y de la audición.

1605A0042W_GCS18V-230_OSI_20260325.indd 451605A0042W_GCS18V-230_OSI_20260325.indd 45 3/25/2026 3:53:37 PM3/25/2026 3:53:37 PM

page heading

Familiarización con su sierra de corte abrasivo GCS18V-230

1 Gatillo

2 Botón de liberación de jación

en apagado

3 Brida de jación

4 Brida de soporte

5 Protector del disco

6 Perilla del protector del disco

7 Palanca de ajuste del protector

del disco

8 Flecha de rotación

9 Ensamblaje del perno hexagonal

10 Brida de jación

11 Brida de soporte

12 Husillo

13 Palanca de jación del husillo

14 Cubierta de la batería

15 Liberador de la cubierta de la

batería

16 Válvula de la entrada de agua

17 Entrada de agua

18 Conector de manguera rápido

19 Luz de trabajo LED (no

mostrada)

20 Indicador de carga de la batería

21 Indicador de estado

22 Paquete de batería (Fig. 7)

23 Botón de liberación del paquete

de batería (Fig. 7)

24 Llave de tuerca

Fig. 1

1605A0042W_GCS18V-230_OSI_20260325.indd 461605A0042W_GCS18V-230_OSI_20260325.indd 46 3/25/2026 3:53:38 PM3/25/2026 3:53:38 PM

Ensamblaje

Instalación y desinstalación del

disco de corta abrasivo

(Fig. 2, Fig. 3, Fig. 4)

Para instalar el disco de corte abrasivo

Esta sierra de corte abrasivo viene con la brida de soporte, la

brida de jación, la arandela y el perno hexagonal preinstala-

dos. El perno hexagonal, la arandela y la brida de jación se

deben retirar para instalar el disco de corte abrasivo.

Antes de instalar el accesorio seleccionado, compruebe las

dimensiones del disco de corte abrasivo. Utilice solo discos

de corte abrasivo según se especica en la sección “Especi-

caciones”. No utilice un adaptador ni un reductor.

Cuando utilice discos de corte de diamante, asegúrese de

que la echa de sentido de rotación ubicada en el disco de

corte abrasivo de diamante se corresponda con el sentido de

rotación de la máquina (vea la echa de sentido de rotación 8

ubicada en el protector del disco).

Retire la llave de tuerca 24 de la parte trasera de la empuña-

dura trasera 4

1. Instale el disco de corte abrasivo en el husillo 12

2. Instale la brida de jación 10 en el husillo 12

3. Enrosque el perno hexagonal y la arandela 9 en el husillo

12 hasta que estén apretados con los dedos

. Jale y

mantenga hacia fuera la palanca de jación del husillo 13

. El husillo rotará mientras hace un sonido de carraca

hasta que el cierre del husillo esté acoplado.

4. Utilice la llave de tuerca 24 para apretar rmemente el

perno hexagonal 9

5. Suelte la palanca de jación del husillo 13.

6. Reinstale la llave de tuerca 24 en la empuñadura trasera 4.

Desconecte el paquete de batería de la herramienta antes de realizar ensamblaje, ajustes

o resolución de problemas, o cambiar accesorios. Dichas medidas preventivas de seguridad

reducen el riesgo de arrancar accidentalmente la herramienta, lo cual es posible que tenga como resultado lesiones corporales.

910

Fig. 2

Fig. 3

Fig. 4

1605A0042W_GCS18V-230_OSI_20260325.indd 471605A0042W_GCS18V-230_OSI_20260325.indd 47 3/25/2026 3:53:38 PM3/25/2026 3:53:38 PM

Ensamblaje

Para desinstalar el disco de corte abrasivo

1. Retire la llave de tuerca 24 de la parte trasera de la em-

puñadura trasera 4.

2. Jale y mantenga jalada hacia fuera la palanca de jación

del husillo 13.

3. Utilice la llave de tuerca 24 para aojar el ensamblaje del

perno hexagonal 9.

4. Desenrosque y retire el ensamblaje del perno hexagonal

9, la brida de jación 10 y nalmente el disco de corte

abrasivo.

5. Para instalar un disco de corte abrasivo nuevo, consulte

la sección “Para instalar el disco de corte abrasivo”.

Conexión a un suministro de agua

(Fig. 5)

Para instalar el conector de manguera rápido

Asegúrese de que el suministro de agua esté cerrado y que la

válvula de la entrada de agua 16 esté en la posición cerrada.

1. Conecte el suministro de agua al conector de manguera

rápido 18.

2. Empuje el conector de manguera rápido 18 sobre la en-

trada de agua 17 hasta que haga clic en la posición cor-

recta.

3. Abra el suministro de agua para comprobar si hay fugas.

Si el conector tiene fugas, retírelo de la línea de suminis-

tro de agua y repita los pasos 1-2.

Para desinstalar el conector de manguera rápido

1. Jale hacia atrás el manguito ubicado en el conector de

manguera rápido 18 para desinstalar dicho conector.

Cierre la válvula de la entrada

de agua y desconecte la

manguera de agua cuando la herramienta no se esté

utilizando. Es posible que se produzcan daños por agua.

Fig. 5

1605A0042W_GCS18V-230_OSI_20260325.indd 481605A0042W_GCS18V-230_OSI_20260325.indd 48 3/25/2026 3:53:39 PM3/25/2026 3:53:39 PM

Ensamblaje

Introducción y suelta de paquete de baterías

Utilice solo las baterías Bosch

o AMPShare recomendadas en

la lista de baterías/cargadores incluida con su

herramienta. Es posible que el uso de cualquier otro tipo de

baterías tenga como resultado lesiones corporales o daños

materiales.

Asegúrese de que el

interruptor esté en la posición

de apagado antes de insertar el paquete de baterías.

Insertar el paquete de baterías en herramientas eléctricas que

tienen el interruptor encendido invita a los accidentes.

(Fig. 6, Fig. 7)

Para insertar la batería

1. Jale hacia atrás el liberador de la cubierta de la batería 15

y luego bascule la cubierta de la batería 14 para abrirla.

2. Deslice el paquete de batería 22 cargado dentro de la

carcasa hasta que el paquete de batería 22 encaje en su

posición.

3. Cierre la cubierta de la batería 14 y empújela hacia abajo

para bloquearla en la posición correcta. Asegúrese de

que el liberador de la cubierta de la batería 15 esté en

una posición completamente cerrada.

Para quitar el paquete de baterías

1. Jale hacia atrás el liberador de la cubierta de la batería 15

y luego bascule la cubierta de la batería 14 para abrirla.

2. Presione el botón de liberación del paquete de batería 23

mientras empuja hacia abajo sobre la batería para acoplar

el mecanismo de liberación asistido por resorte y luego

deslice el paquete de batería 22 para retirarlo de la car-

casa.

Transporte

Para evitar un accionamiento accidental de la herramienta, retire siempre la batería antes de transportar la herramienta.

Es posible que un accionamiento accidental de la herramienta durante el transporte cause lesiones o daños materiales.

Cuando transporte esta herramienta, utilice las empuñaduras designadas. Si no se agarra la

herramienta por las empuñaduras, es posible que la herramienta se caiga y con ello se causen

lesiones o daños a la misma.

Fig. 6

Fig. 7

3. Cierre la cubierta de la batería 14 y empújela hacia abajo

para bloquearla en la posición correcta. Asegúrese de

que el liberador de la cubierta de la batería 15 esté en

una posición completamente cerrada.

1605A0042W_GCS18V-230_OSI_20260325.indd 491605A0042W_GCS18V-230_OSI_20260325.indd 49 3/25/2026 3:53:39 PM3/25/2026 3:53:39 PM

page heading

Operación

Desconecte el paquete de batería de la herramienta antes de realizar ensamblaje, ajustes o

resolución de problemas, o cambiar accesorios. Dichas medidas preventivas de seguridad

reducen el riesgo de arrancar accidentalmente la herramienta, lo cual es posible que tenga como resultado lesiones corporales.

Use siempre protección ocular, protección respiratoria, protección de la audición, zapatos de

seguridad antideslizantes y otros equipos protectores adecuados requeridos para la

situación de corte. Es posible que la realización de operaciones de corte sin protección personal adecuada cause lesiones

corporales.

No utilice agua cuando corte con un disco aglutinado. Es posible que el agua dañe el disco, lo

cual puede causar lesiones o daños materiales.

Para reducir el riesgo de lesiones, agarre siempre la herramienta con las dos manos en las

empuñaduras designadas. Es posible que un manejo incorrecto de la herramienta durante el uso

cause lesiones corporales o daños materiales.

Ajuste del protector del disco

(Fig. 8)

El protector del disco se debe ajustar para garantizar la

máxima protección del operador. Para ajustar la posición del

protector del disco:

1. Empuje y mantenga empujada hacia dentro la palanca de

ajuste del protector del disco 7

2. Utilizando la perilla del protector del disco 6, rote el pro-

tector del disco 5 hasta el ángulo deseado

3. Suelte la palanca de ajuste del protector del disco 7.

Haga una prueba para comprobar si el protector del disco

5 está bloqueado en la posición correcta, empujando la

perilla del protector del disco 6 en ambos sentidos. El

protector del disco 5 no deberá rotar saliéndose de la

posición deseada. Si el protector del disco 5 rota salié-

ndose de la posición deseada, compruebe la palanca

de ajuste del protector del disco 7 para determinar si se

atora. Limpie según sea necesario. La palanca de ajuste

del protector del disco 7 se debe retraer completamente

sin resistencia para bloquear el protector.

Utilización de agua durante el corte

(Fig. 9)

Utilice agua solo cuando corte con un disco recubierto de dia-

mante o de carburo que tenga una placa metálica.

1. Asegúrese de que el conector de manguera rápido 18

esté instalado correctamente y que el suministro de agua

esté abierto.

2. Ponga la válvula de la entrada de agua 16 en la posición

abierta “|” (paralela a la entrada de agua). El agua uirá

uniformemente sobre el disco de corte abrasivo; la sierra

de corte abrasivo estará lista ahora para realizar opera-

ciones de corte húmedo.

Fig. 8

Fig. 9

3. Una vez que la operación de corte húmedo se haya com-

pletado, ponga la válvula del suministro de agua 16 en

la posición “CERRADA” y retire el conector de manguera

rápido 18 de la entrada de agua 17.

1605A0042W_GCS18V-230_OSI_20260325.indd 501605A0042W_GCS18V-230_OSI_20260325.indd 50 3/25/2026 3:53:39 PM3/25/2026 3:53:39 PM

page heading

Operación

Luces indicadoras LED

(Fig. 10)

Indicador de carga de la batería

Las cinco luces LED del indicador de carga de la batería 20

indican el estado de la carga de la batería, tal como se indica

en la tabla que aparece a continuación.

LED Indicador Capacidad

5 x luz verde continua 80-100%

4 x luz verde continua 60-80%

3 x luz verde continua 40-60%

2 x luz verde continua 20-40%

1 x luz amarelo continua 1-20%

1 x luz rojo continua 0-1%

Indicador de estado

El indicador de estado 21 muestra el estado de la sierra de

corte abrasivo. Una luz verde indica que la sierra de corte

abrasivo está lista para utilizarse. En el caso de que el color

de la luz indicadora de estado no sea verde, consulte la sec-

ción “Resolución de problemas” para obtener información

adicional.

Luz de trabajo LED

(Fig. 11)

La sierra de corte abrasivo está equipada con una luz de

trabajo LED 19 para ofrecer mejor visibilidad durante la

utilización. La luz de trabajo LED 19 se enciende automáti-

camente al arrancar la sierra de corte abrasivo y permanece

encendida durante 5 segundos después de haber soltado el

gatillo de la sierra de corte abrasivo.

Protección contra sobrecargas

La sierra de corte abrasivo está equipada con una protec-

ción contra sobrecargas, la cual apaga la sierra cuando está

en condiciones de sobrecarga. La luz de trabajo LED 19 par-

padeará y el indicador de estado 21 mostrarán una luz roja

(continua) cuando se active la protección contra sobrecargas.

Suelte el gatillo para reajustar esta función. Una vez que la luz

de trabajo LED 19 deje de parpadear y el indicador de estado

21 esté verde, la sierra de corte abrasivo estará lista para uti-

lizarse de nuevo.

Fig. 10

Fig. 11

Botones de liberación de jación en apagado

(Fig. 13)

Los botones de liberación de jación 2 en apagado están dise-

ñados para prevenir los arranques accidentales. Para utilizar-

los, presione el botón de liberación 2 con el dedo pulgar en

cualquiera de los dos lados del asa para desacoplar el cierre y

luego apriete el gatillo 1. Cuando se suelte el gatillo 1, el botón

acoplará automáticamente el interruptor de seguridad y el ga-

tillo ya no funcionará.

1605A0042W_GCS18V-230_OSI_20260325.indd 511605A0042W_GCS18V-230_OSI_20260325.indd 51 3/25/2026 3:53:40 PM3/25/2026 3:53:40 PM

Operación

Arranque y parada de la sierra de corte

abrasivo

(Fig. 12, Fig. 13)

La sierra de corte abrasivo está equipada con una función de

jación en apagado del gatillo para prevenir los arranques ac-

cidentales.

Para arrancar la sierra de corte abrasivo

1. Agarre rmemente la sierra de corte abrasivo tanto por

la empuñadura delantera 3 como por la empuñadura

trasera 4

2. Para encender la herramienta, presione el botón de lib-

eración de jación de apagado 2

. Luego, apriete el

gatillo 1 para arrancar la sierra de corte abrasivo

Para detener la sierra de corte abrasivo

1. Suelte el gatillo 1 para detener la sierra de corte abrasivo.

Espere hasta que la hoja se detenga por completo antes

de dejar en algún lugar la sierra de corte abrasivo.

Realización de un corte

(Fig. 14)

1. Si es aplicable, asegúrese de que la pieza de trabajo esté

sujeta adecuadamente.

2. Agarre rmemente la sierra de corte abrasivo utilizando

tanto la empuñadura delantera como la empuñadura

trasera.

3. Si está cortando en húmedo, abra el suministro de agua y

la válvula del agua ubicada en la sierra de corte abrasivo.

Nota: Si está cortando metal, asegúrese de que la válvula

del agua permanezca en la posición cerrada.

4. Asegúrese de que el protector del disco esté en una

posición que garantice la máxima protección del opera-

dor.

5. Arranque la sierra de corte abrasivo y espere hasta que

el disco de corte alcance la velocidad máxima antes de

comenzar el corte.

6. Contacte lentamente la pieza de trabajo con el disco de

corte mientras aplica una presión rme. No fuerce el

disco de corte.

7. Cuando esté llegando al nal del corte, prepárese para

mantener el agarre después de que la hoja de corte salga

de la pieza de trabajo.

8. Una vez que se haya completado el corte, detenga la sier-

ra de corte abrasivo y espere hasta que la hoja se detenga

por completo.

9. Si está cortando en húmedo, cierre la válvula del agua

ubicada en la sierra de corte abrasivo y cierre el suministro

de agua.

Fig. 12

Fig. 13

Fig. 14

1605A0042W_GCS18V-230_OSI_20260325.indd 521605A0042W_GCS18V-230_OSI_20260325.indd 52 3/25/2026 3:53:40 PM3/25/2026 3:53:40 PM

Mantenimiento general

Mantenga la sierra de corte abrasivo, el paquete de batería

y el cargador en buenas condiciones de funcionamiento,

adoptando un programa de mantenimiento regular. Inspec-

cione la sierra de corte abrasivo para determinar si hay prob-

lemas tales como ruido indebido, obstrucciones al ujo de

agua, atoramiento de piezas móviles, rotura de piezas o cual-

quier otra situación que pueda afectar al funcionamiento de la

sierra de corte abrasivo.

Si la sierra de corte abrasivo sin funcionar correctamente,

usted puede devolverla a un centro de servicio BOSCH para

hacer reparaciones.

Servicio

Haga que su herramienta

mecánica reciba servicio de

un técnico de reparaciones calicado, utilizando única-

mente piezas de repuesto idénticas. Esto asegurará que se

mantenga la seguridad de la herramienta mecánica.

Limpieza de la sierra de corte abrasivo

Ciertos agentes de limpieza y

disolventes dañan las piezas

de plástico. Algunos de estos son: gasolina, tetracloruro

de carbono, disolventes de limpieza clorados, amoníaco y

detergentes domésticos que contienen amoníaco.

No se debe utilizar agua presurizada para limpiar la sierra de

corte abrasivo. El uso de agua presurizada podría dañar las

piezas de la sierra de corte abrasivo.

Para evitar accidentes, siempre desconecte el paquete de baterías de la herramienta antes

de limpiar o realizar cualquier mantenimiento.

No rocíe ni sumerja nunca esta herramienta, este paquete de batería o este cargador en líqui-

dos, ni deje que entren líquidos en ellos. Si se deja que entren líquidos en la herramienta, el pa-

quete de batería o el cargador se causarán daños.

Elimine el polvo y los residuos de todas las aberturas de ven-

tilación. Mantenga la sierra de corte abrasivo limpia y libre de

aceite o grasa. Utilice solo un jabón suave y un paño húmedo

para limpiar la sierra de corte abrasivo, ya que ciertos agentes

de limpieza y solventes son dañinos para los plásticos y otras

piezas con aislamiento. Algunos de estos incluyen gasolina,

trementina, diluyente de laca, diluyente de pintura, solventes

de limpieza clorados, amoníaco y detergentes domésticos

que contienen amoníaco. No use nunca solventes inamables

o combustibles cerca de herramientas.

Almacenamiento y mantenimiento de los

discos de corte abrasivo

Almacene los discos de corte abrasivo en un lugar fresco y

seco, y evite la congelación. Antes del uso, compruebe los

discos de corte abrasivo para determinar si tienen grietas y

fracturas, y no los utilice si se sospecha que están dañados o

si el disco no es simétrico.

Mantenimiento

No utilice aditamentos/accesorios que no sean los especicados por Bosch. El uso de adita-

mentos/accesorios no especicados para usar con la herramienta descrita en este manual puede

provocar daños a la herramienta, daños a la propiedad o lesiones personales.

Accesorios

1605A0042W_GCS18V-230_OSI_20260325.indd 531605A0042W_GCS18V-230_OSI_20260325.indd 53 3/25/2026 3:53:41 PM3/25/2026 3:53:41 PM

page heading

Solución de problemas

Desconecte el paquete de batería de la herramienta antes de realizar ensamblaje, ajustes o

resolución de problemas, o cambiar accesorios. Dichas medidas preventivas de seguridad redu-

cen el riesgo de arrancar accidentalmente la herramienta, lo cual es posible que tenga como resultado lesiones corporales.

Luz indicadora del estado

de la herramienta Causa Solución

Luz verde La sierra de corte abrasivo está activada

con corriente, las condiciones de funciona-

miento son normales.

La sierra de corte abrasivo está lista para

utilizarse.

Luz amarilla La sierra de corte abrasivo está activa

con corriente de una batería < 8,0 Ah, las

condiciones de funcionamiento son con

potencia reducida.

La sierra de corte abrasivo está lista para

utilizarse. Remplácela por una batería de

8,0 Ah o más.

La batería está casi completamente

descargada.

Reemplácela por una batería completa-

mente cargada.

La batería y/o la herramienta están

excediendo la tolerancia de temperatura de

funcionamiento permitida.

Deje que la batería y/o la sierra de corte

abrasivo se enfríen hasta la temperatura

de funcionamiento especicada. Consulte

“Especicaciones”.

Luz roja (continua) y luz de

trabajo LED parpadeante

El paquete de batería y/o la herramienta han

excedido los límites de temperatura.

Deje que la batería y/o la sierra de corte

abrasivo alcancen la temperatura de

funcionamiento especicada. Consulte

“Especicaciones”.

Reemplácela por una batería completa-

mente cargada que esté a la temperatura de

funcionamiento normal.

La aplicación de corte está causando una

situación de sobrecarga.

Retire la sierra de corte abrasivo de la

situación de sobrecarga y reactive la her-

ramienta presionando el gatillo. Si la sierra

de corte abrasivo sigue estando en situación

de sobrecarga, retire y reinserte la batería y

reactive la herramienta presionado el gatillo.

Luz roja (constante) Error interno. Retire, luego vuelva a insertar la batería

y reactive la herramienta presionando el

gatillo.

Devuelva la sierra de corte abrasivo a un

centro de servicio Bosch para que reciba

servicio de ajustes y reparaciones.

La batería está completamente descargada. Reemplácela por una batería completa-

mente cargada.

Luz roja parpadeante, luz de

trabajo LED parpadeante y la

herramienta no funciona.

El interruptor gatillo estaba activado

mientras se estaba instalando la batería.

Suelte el interruptor gatillo y proceda con

la instalación de la batería. Después de que

la batería esté completamente insertada,

cierre la puerta del compartimiento de la

batería. Desbloquee y presione el interrup-

tor gatillo cuando esté listo para utilizar la

herramienta.

1605A0042W_GCS18V-230_OSI_20260325.indd 541605A0042W_GCS18V-230_OSI_20260325.indd 54 3/25/2026 3:53:41 PM3/25/2026 3:53:41 PM

page heading

Problema Causa Acción

La sierra de corte abrasivo no

funciona.

No hay batería insertada/la batería está

descargada.

Inserte una batería cargada.

La temperatura de la batería y de la

herramienta es demasiado alta/baja.

Deje que la batería y/o la sierra de corte

abrasivo alcancen la temperatura de func-

ionamiento especicada. Consulte la tabla

de “Especicaciones”.

La sierra de corte abrasivo

funciona intermitentemente.

La batería no está completamente cargada. Reemplácela por una batería cargada.

Error interno.

Devuelva la sierra de corte abrasivo a un

centro de servicio Bosch para que reciba

servicio de ajustes y reparaciones.

La sierra de corte abrasivo

funciona durante un corto

período de tiempo o a una

velocidad decreciente por

carga de batería.

La batería no está completamente cargada. Reemplácela por una batería cargada.

Vibración excesiva. El disco de corte abrasivo está

desequilibrado.

Reemplace el disco de corte abrasivo.

El disco de corte abrasivo está dañado.

El disco de corte abrasivo no está instalado

correctamente.

Compruebe que el disco de corte abrasivo

esté instalado correctamente de acuerdo

con las instrucciones de instalación del

disco. Consulte la sección “Instalación y

desinstalación del disco de corte abrasivo”.

Error interno.

Devuelva la sierra de corte abrasivo a un

centro de servicio Bosch para que reciba

servicio de ajustes y reparaciones.

El disco de corte abrasivo

se atora, corta bastamente

o el rendimiento de corte es

deciente.

Disco de corte abrasivo dañado. Reemplace el disco de corte abrasivo.

Procedimiento de corte incorrecto.

Siga el procedimiento de corte correcto;

consulte la sección “Realización de un

corte”.

No hay agua durante el corte

con un disco de corte abrasivo.

El suministro de agua está cerrado.

Asegúrese de el suministro de agua esté

abierto.

La válvula del agua está en la posición

cerrada.

Abra la válvula del agua. Consulte la sec-

ción “Utilización de agua durante el corte”.

El conector de manguera rápido no está

asentado adecuadamente.

Consulte la sección “Conexión a un sumin-

istro de agua”.

Desconecte el paquete de batería de la herramienta antes de realizar ensamblaje, ajustes o

resolución de problemas, o cambiar accesorios. Dichas medidas preventivas de seguridad redu-

cen el riesgo de arrancar accidentalmente la herramienta, lo cual es posible que tenga como resultado lesiones corporales.

Solución de problemas

1605A0042W_GCS18V-230_OSI_20260325.indd 551605A0042W_GCS18V-230_OSI_20260325.indd 55 3/25/2026 3:53:41 PM3/25/2026 3:53:41 PM

Licenses

BSD-3-Clause

ARM CMSIS Cortex-M Core, v3.20

Redistribution and use in source and binary forms, with or without modication, are permitted provided that the following condi-

tions are met:

- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in

the documentation and/or other materials provided with the distribution.

- Neither the name of ARM nor the names of its contributors may be used to endorse or promote products derived from this

software without specic prior written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS AS IS AND ANY EXPRESS OR IMPLIED

WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS BE LIABLE FOR

ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED

TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)

HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING

NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POS-

SIBILITY OF SUCH DAMAGE.

BSD-3-Clause

STM32F0xx_DFP MDK-ARM, v2.1.1

Redistribution and use in source and binary forms, with or without modication, are permitted provided that the following condi-

tions are met:

- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in

the documentation and/or other materials provided with the distribution.

- Neither the name of ARM nor the names of its contributors may be used to endorse or promote products derived from this

software without specic prior written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS AS IS AND ANY EXPRESS OR IMPLIED

WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS BE LIABLE FOR

ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED

TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)

HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING

NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POS-

SIBILITY OF SUCH DAMAGE.

BSD-3-Clause

ARM CMSIS DSP, v1.4.1

Redistribution and use in source and binary forms, with or without modication, are permitted provided that the following condi-

tions are met:

- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

1605A0042W_GCS18V-230_OSI_20260325.indd 561605A0042W_GCS18V-230_OSI_20260325.indd 56 3/25/2026 3:53:41 PM3/25/2026 3:53:41 PM

Licenses

- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in

the documentation and/or other materials provided with the distribution.

- Neither the name of ARM nor the names of its contributors may be used to endorse or promote products derived from this

software without specic prior written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS AS IS AND ANY EXPRESS OR IMPLIED

WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS BE LIABLE FOR

ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED

TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)

HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING

NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POS-

SIBILITY OF SUCH DAMAGE.

BSD-3-Clause

ARM CMSIS Cortex-M Core, v3.2.0

Redistribution and use in source and binary forms, with or without modication, are permitted provided that the following condi-

tions are met:

- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in

the documentation and/or other materials provided with the distribution.

- Neither the name of ARM nor the names of its contributors may be used to endorse or promote products derived from this

software without specic prior written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS AS IS AND ANY EXPRESS OR IMPLIED

WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS BE LIABLE FOR

ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED

TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)

HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING

NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POS-

SIBILITY OF SUCH DAMAGE.

Apache-2.0

ARM CMSIS Cortex-M Core, v5.7.0

Licensed under the Apache License, Version 2.0 (the “License”);you may not use this le except in compliance with the License.

You may obtain a copy of the License at

http://www.apache.org/licenses/LICENSE-2.0

Unless required by applicable law or agreed to in writing, software distributed under the License is distributed on an “AS IS”

BASIS, WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.

See the License for the specic language governing permissions and limitations under the License.

1605A0042W_GCS18V-230_OSI_20260325.indd 571605A0042W_GCS18V-230_OSI_20260325.indd 57 3/25/2026 3:53:41 PM3/25/2026 3:53:41 PM

Licenses

Apache-2.0

CMSIS DSP, v1.8.0

Licensed under the Apache License, Version 2.0 (the “License”);you may not use this le except in compliance with the License.

You may obtain a copy of the License at

http://www.apache.org/licenses/LICENSE-2.0

Unless required by applicable law or agreed to in writing, software distributed under the License is distributed on an “AS IS”

BASIS, WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.

See the License for the specic language governing permissions and limitations under the License.

Apache License

Version 2.0, January 2004

http://www.apache.org/licenses/

TERMS AND CONDITIONS FOR USE, REPRODUCTION, AND DISTRIBUTION

1. Denitions.

“License” shall mean the terms and conditions for use, reproduction, and distribution as dened by Sections 1 through 9 of this

document.

“Licensor” shall mean the copyright owner or entity authorized by the copyright owner that is granting the License.

“Legal Entity” shall mean the union of the acting entity and all other entities that control, are controlled by, or are under common

control with that entity. For the purposes of this denition, “control” means (i) the power, direct or indirect, to cause the direc-

tion or management of such entity, whether by contract or otherwise, or (ii) ownership of fty percent (50%) or more of the

outstanding shares, or (iii) benecial ownership of such entity.

“You” (or “Your”) shall mean an individual or Legal Entity exercising permissions granted by this License.

“Source” form shall mean the preferred form for making modications, including but not limited to software source code, docu-

mentation source, and conguration les.

“Object” form shall mean any form resulting from mechanical transformation or translation of a Source form, including but not

limited to compiled object code, generated documentation, and conversions to other media types.

“Work” shall mean the work of authorship, whether in Source or Object form, made available under the License, as indicated by

a copyright notice that is included in or attached to the work (an example is provided in the Appendix below).

“Derivative Works” shall mean any work, whether in Source or Object form, that is based on (or derived from) the Work and for

which the editorial revisions, annotations, elaborations, or other modications represent, as a whole, an original work of author-

ship. For the purposes of this License, Derivative Works shall not include works that remain separable from, or merely link (or

bind by name) to the interfaces of, the Work and Derivative Works thereof.

“Contribution” shall mean any work of authorship, including the original version of the Work and any modications or additions

to that Work or Derivative Works thereof, that is intentionally submitted to Licensor for inclusion in the Work by the copyright

owner or by an individual or Legal Entity authorized to submit on behalf of the copyright owner. For the purposes of this deni-

tion, “submitted” means any form of electronic, verbal, or written communication sent to the Licensor or its representatives,

including but not limited to communication on electronic mailing lists, source code control systems, and issue tracking systems

that are managed by, or on behalf of, the Licensor for the purpose of discussing and improving the Work, but excluding com-

munication that is conspicuously marked or otherwise designated in writing by the copyright owner as “Not a Contribution.”

“Contributor” shall mean Licensor and any individual or Legal Entity on behalf of whom a Contribution has been received by

Licensor and subsequently incorporated within the Work.

2. Grant of Copyright License. Subject to the terms and conditions of this License, each Contributor hereby grants to You a per-

petual, worldwide, non-exclusive, no-charge, royalty-free, irrevocable copyright license to reproduce, prepare Derivative Works

of, publicly display, publicly perform, sublicense, and distribute the Work and such Derivative Works in Source or Object form.

1605A0042W_GCS18V-230_OSI_20260325.indd 581605A0042W_GCS18V-230_OSI_20260325.indd 58 3/25/2026 3:53:41 PM3/25/2026 3:53:41 PM

Licenses

3. Grant of Patent License. Subject to the terms and conditions of this License, each Contributor hereby grants to You a per-

petual, worldwide, non-exclusive, no-charge, royalty-free, irrevocable (except as stated in this section) patent license to make,

have made, use, oer to sell, sell, import, and otherwise transfer the Work, where such license applies only to those patent

claims licensable by such Contributor that are necessarily infringed by their Contribution(s) alone or by combination of their

Contribution(s) with the Work to which such Contribution(s) was submitted. If You institute patent litigation against any entity

(including a cross-claim or counterclaim in a lawsuit) alleging that the Work or a Contribution incorporated within the Work

constitutes direct or contributory patent infringement, then any patent licenses granted to You under this License for that Work

shall terminate as of the date such litigation is led.

4. Redistribution. You may reproduce and distribute copies of the Work or Derivative Works thereof in any medium, with or

without modications, and in Source or Object form, provided that You meet the following conditions:

(a) You must give any other recipients of the Work or Derivative Works a copy of this License; and

(b) You must cause any modied les to carry prominent notices stating that You changed the les; and

(c) You must retain, in the Source form of any Derivative Works that You distribute, all copyright, patent, trademark, and attribu-

tion notices from the Source form of the Work, excluding those notices that do not pertain to any part of the Derivative Works;

and

(d) If the Work includes a “NOTICE” text le as part of its distribution, then any Derivative Works that You distribute must include

a readable copy of the attribution notices contained within such NOTICE le, excluding those notices that do not pertain to any

part of the Derivative Works, in at least one of the following places: within a NOTICE text le distributed as part of the Derivative

Works; within the Source form or documentation, if provided along with the Derivative Works; or, within a display generated by

the Derivative Works, if and wherever such third-party notices normally appear. The contents of the NOTICE le are for infor-

mational purposes only and do not modify the License. You may add Your own attribution notices within Derivative Works that

You distribute, alongside or as an addendum to the NOTICE text from the Work, provided that such additional attribution notices

cannot be construed as modifying the License.

You may add Your own copyright statement to Your modications and may provide additional or dierent license terms and con-

ditions for use, reproduction, or distribution of Your modications, or for any such Derivative Works as a whole, provided Your

use, reproduction, and distribution of the Work otherwise complies with the conditions stated in this License.

5. Submission of Contributions. Unless You explicitly state otherwise, any Contribution intentionally submitted for inclusion in

the Work by You to the Licensor shall be under the terms and conditions of this License, without any additional terms or condi-

tions. Notwithstanding the above, nothing herein shall supersede or modify the terms of any separate license agreement you

may have executed with Licensor regarding such Contributions.

6. Trademarks. This License does not grant permission to use the trade names, trademarks, service marks, or product names

of the Licensor, except as required for reasonable and customary use in describing the origin of the Work and reproducing the

content of the NOTICE le.

7. Disclaimer of Warranty. Unless required by applicable law or agreed to in writing, Licensor provides the Work (and each Con-

tributor provides its Contributions) on an “AS IS” BASIS, WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express

or implied, including, without limitation, any warranties or conditions of TITLE, NON-INFRINGEMENT, MERCHANTABILITY, or

FITNESS FOR A PARTICULAR PURPOSE. You are solely responsible for determining the appropriateness of using or redistribut-

ing the Work and assume any risks associated with Your exercise of permissions under this License.

8. Limitation of Liability. In no event and under no legal theory, whether in tort (including negligence), contract, or otherwise,

unless required by applicable law (such as deliberate and grossly negligent acts) or agreed to in writing, shall any Contributor be

liable to You for damages, including any direct, indirect, special, incidental, or consequential damages of any character arising

as a result of this License or out of the use or inability to use the Work (including but not limited to damages for loss of goodwill,

work stoppage, computer failure or malfunction, or any and all other commercial damages or losses), even if such Contributor

has been advised of the possibility of such damages.

9. Accepting Warranty or Additional Liability. While redistributing the Work or Derivative Works thereof, You may choose to oer,

and charge a fee for, acceptance of support, warranty, indemnity, or other liability obligations and/or rights consistent with this

License. However, in accepting such obligations, You may act only on Your own behalf and on Your sole responsibility, not on

behalf of any other Contributor, and only if You agree to indemnify, defend, and hold each Contributor harmless for any liability

incurred by, or claims asserted against, such Contributor by reason of your accepting any such warranty or additional liability.

1605A0042W_GCS18V-230_OSI_20260325.indd 591605A0042W_GCS18V-230_OSI_20260325.indd 59 3/25/2026 3:53:41 PM3/25/2026 3:53:41 PM

Licenses

Zlib

NanoPb, v0.3.9.9

This software is provided ‘as-is’, without any express or implied warranty. In no event will the authors be held liable for any dam-

ages arising from the use of this software.

Permission is granted to anyone to use this software for any purpose, including commercial applications, and to alter it and

redistribute it freely, subject to the following restrictions:

1. The origin of this software must not be misrepresented; you must not claim that you wrote the original software. If you use this

software in a product, an acknowledgment in the product documentation would be appreciated but is not required.

2. Altered source versions must be plainly marked as such, and must not be misrepresented as being the original software.

3. This notice may not be removed or altered from any source distribution.

Software License Agreement (SLA)

STM SLA0044

STM32F0xx_HAL

BY INSTALLING COPYING, DOWNLOADING, ACCESSING OR OTHERWISE USING THIS SOFTWARE OR ANY PART THEREOF \

(AND THE RELATED DOCUMENTATION\) FROM STMICROELECTRONICS INTERNATIONAL N.V, SWISS BRANCH AND/OR ITS

AFFILIATED COMPANIES (STMICROELECTRONICS), THE RECIPIENT, ON BEHALF OF HIMSELF OR HERSELF, OR ON BEHALF

OF ANY ENTITY BY WHICH SUCH RECIPIENT IS EMPLOYED AND/OR ENGAGED AGREES TO BE BOUND BY THIS SOFTWARE

LICENSE AGREEMENT.

Under STMicroelectronics` intellectual property rights, the redistribution, reproduction and use in source and binary forms of

the software or any part thereof, with or without modication, are permitted provided that the following conditions are met:

1. Redistribution of source code (modied or not) must retain any copyright notice, this list of conditions and the disclaimer set

forth below as items 10 and 11.

2. Redistributions in binary form, except as embedded into microcontroller or microprocessor device manufactured by or for

STMicroelectronics or a software update for such device, must reproduce any copyright notice provided with the binary code,

this list of conditions, and the disclaimer set forth below as items 10 and 11, in documentation and/or other materials provided

with the distribution.

3. Neither the name of STMicroelectronics nor the names of other contributors to this software may be used to endorse or pro-

mote products derived from this software or part thereof without specic written permission.

4. This software or any part thereof, including modications and/or derivative works of this software, must be used and execute

solely and exclusively on or in combination with a microcontroller or microprocessor device manufactured by or for STMicro-

electronics.

5. No use, reproduction or redistribution of this software partially or totally may be done in any manner that would subject this

software to any Open Source Terms. “Open Source Terms” shall mean any open source license which requires as part of distri-

bution of software that the source code of such software is distributed therewith or otherwise made available, or open source

license that substantially complies with the Open Source denition specied at www.opensource.org and any other comparable

open source license such as for example GNU General Public License (GPL), Eclipse Public License (EPL), Apache Software

License, BSD license or MIT license.

6. STMicroelectronics has no obligation to provide any maintenance, support or updates for the software.

7. The software is and will remain the exclusive property of STMicroelectronics and its licensors. The recipient will not take any

action that jeopardizes STMicroelectronics and its licensors` proprietary rights or acquire any rights in the software, except the

limited rights specied hereunder.

1605A0042W_GCS18V-230_OSI_20260325.indd 601605A0042W_GCS18V-230_OSI_20260325.indd 60 3/25/2026 3:53:41 PM3/25/2026 3:53:41 PM

Licenses

8. The recipient shall comply with all applicable laws and regulations aecting the use of the software or any part thereof includ-

ing any applicable export control law or regulation.

9. Redistribution and use of this software or any part thereof other than as permitted under this license is void and will automati-

cally terminate your rights under this license.

10. THIS SOFTWARE IS PROVIDED BY STMICROELECTRONICS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS, IMPLIED OR

STATUTORY WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS

FOR A PARTICULAR PURPOSE AND NON-INFRINGEMENT OF THIRD PARTY INTELLECTUAL PROPERTY RIGHTS, WHICH ARE

DISCLAIMED TO THE FULLEST EXTENT PERMITTED BY LAW. IN NO EVENT SHALL STMICROELECTRONICS OR CONTRIBUTORS

BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING,

BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSI-

NESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY,

OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF

ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

11. EXCEPT AS EXPRESSLY PERMITTED HEREUNDER, NO LICENSE OR OTHER RIGHTS, WHETHER EXPRESS OR IMPLIED,

ARE GRANTED UNDER ANY PATENT OR OTHER INTELLECTUAL PROPERTY RIGHTS OF STMICROELECTRONICS OR ANY THIRD

PARTY.

WARRANTY DISCLAIMER

This product contains Open Source Software components which underlie Open Source Software Licenses. Please note that

Open Source Licenses contain disclaimer clauses. The text of the Open Source Licenses that apply are included in this manual

under “Legal Information and Licenses”.

1605A0042W_GCS18V-230_OSI_20260325.indd 611605A0042W_GCS18V-230_OSI_20260325.indd 61 3/25/2026 3:53:41 PM3/25/2026 3:53:41 PM

page heading

Notes / Remarques / Notas

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

1605A0042W_GCS18V-230_OSI_20260325.indd 621605A0042W_GCS18V-230_OSI_20260325.indd 62 3/25/2026 3:53:41 PM3/25/2026 3:53:41 PM

Battery Packs/Chargers

Blocs-piles/chargeurs

Paquetes de batería/cargadores

Battery Packs* / Blocs-piles* / Paquetes de batería*:

BAT600 - BAT999, GBA18V00 - GBA18V999, EXBA18V-00 - EXBA18V-999

Chargers* / Chargeurs* / Cargadores*

BC1880, GAL12V/18V-80, GAL18V6-80, GAX1218V-30, GAL18V-00 - GAL18V-999,

EXAL18V-000 - EXAL18V-999, EXAL18V-000 - EXAL18V-999

Read all

safety

warnings, instructions, illus-

trations and speciﬁcations

provided with this power tool

and charger. Failure to follow

all instructions listed below

may result in electric shock,

re and/or serious injury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTURE REFERENCE

Use only

Bosch or

AMPShare 18V Li-ion battery

packs listed below. Use of any

other battery packs may create

a risk of injury and re.

Use only

Bosch or

AMPShare 18V chargers list-

ed below. Use of any other

chargers may create a risk of

injury and re.

* For most up to date bat-

tery compatibility, please

refer to www.boschtools.

com.

Lisez toutes les consignes de

sécurité, instructions, illustrations et

spécications fournies avec cet outil

électrique et ce chargeur. Le non-

respect de toutes les instructions

gurant ci-après pourrait causer un

choc électrique, un incendie et/ou des

blessures graves.

CONSERVEZ TOUS LES

AVERTISSEMENTS ET TOUTES

LES CONSIGNES DE SÉCURITÉ

POUR RÉFÉRENCE FUTURE.

Utilisez unique-ment avec les blocs-

piles au lithium-ion Bosch ou

AMPShare de 18 V indiqués ci-

dessous. L’emploi de tout autre bloc-

piles risquerait de causer des blessures

et un incendie.

Utilisez unique-ment avec les

chargeurs Bosch ou AMPShare de 18

V indiqués ci-dessous. L’emploi de

tous autres chargeur risquerait de

causer des blessures et un incendie.

Pour les toutes dernières infor-

mations sur la compatibilité

des piles, veuillez vous référer à

www.boschtools.com.

L e a

todas

las advertencias de seguridad, in-

strucciones, ilustraciones y especi-

caciones sumini-stradas con esta

herramienta eléctrica y este carga-

dor. Si no se siguen todas las instruc-

ciones que se indican a continua- ción,

es posible que el resultado sea des-

cargas eléctricas, incendio y/o lesiones

graves.

GUARDE TODAS LAS

ADVERTENCIAS E

INSTRUCCIONES PARA

REFERENCIA FUTURA

Utilice

única-

mente los paquetes de batería de ion

Li Bosch o AMPShare de 18 V que se

indican a continuación. Es posible que

el uso de cualquier otro paquete de

batería cree un riesgo de lesiones e

incendio.

Utilice

úni ca-

mente los cargadores Bosch o

AMPShare de 18 V que se indican a

continuación. Es posible que el uso de

cualquier otro cargador cree un riesgo

de lesiones e incendio.

Para informarse sobre la com-

patibilidad de baterías más actu-

alizada, sírvase visitar www.

boschtools.com.

1605A0042W_GCS18V-230_OSI_20260325.indd 631605A0042W_GCS18V-230_OSI_20260325.indd 63 3/25/2026 3:53:42 PM3/25/2026 3:53:42 PM

!1605A0042W!

1605A0042W 03/2026

1800 W. Central Road

Mt. Prospect, IL 60056-2230

LIMITED WARRANTY

For details on the terms of the limited warranty for this product, go to https://rb-pt.io/PowerToolWarranty or

call 1-877-BOSCH99.

GARANTIE LIMITÉE

Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site https://rb-pt.io/PowerToolWarranty ou téléphonez au

1-877-BOSCH99.

GARANTÍA LIMITADA

Para obtener detalles sobre los términos de la garantía limitada de este producto, visite https://rb-pt.io/PowerToolWarranty o llame al

1-877-BOSCH99.

1605A0042W_GCS18V-230_OSI_20260325.indd 641605A0042W_GCS18V-230_OSI_20260325.indd 64 3/25/2026 3:53:42 PM3/25/2026 3:53:42 PM
