22

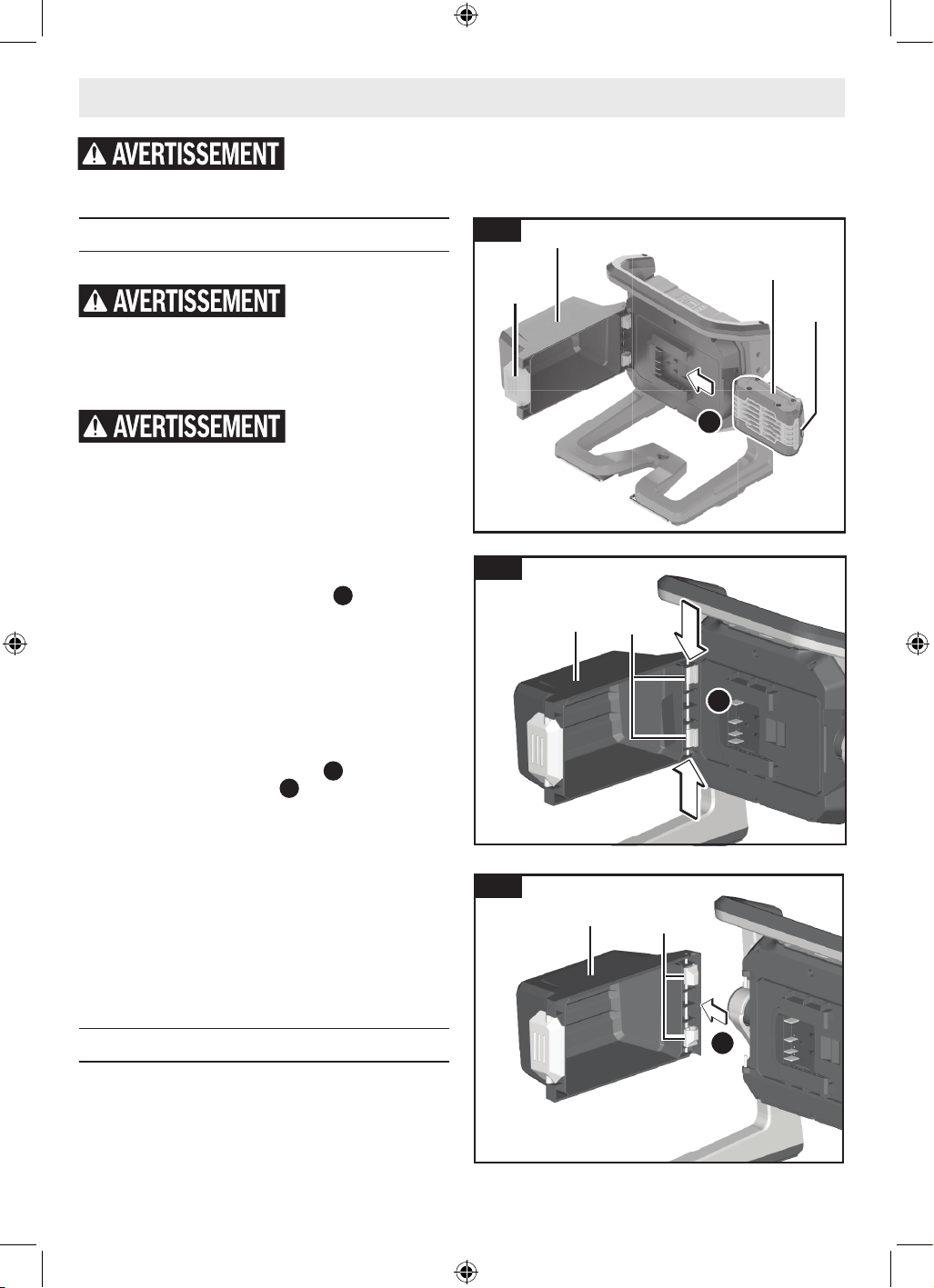

Assemblage
Insertion et retrait du bloc-piles
(Fig. 2, Fig. 3, Fig. 4)
Utilisez seulement des
piles Bosch ou
AMPShare recommandées sur la liste des piles/chargeurs
accompagnant votre outil. L’utilisation d’autres types de
piles pourrait causer des blessures ou des dommages
matériels.
Retirez toujours le bloc-
piles lorsque l’outil n’est
pas utilisé.
Pour insérer le bloc-piles
Soulevez le loquet de verrouillage du cache du compartiment
des piles 9 pour ouvrir le cache 8.
Faites glisser le bloc-piles chargé 12 dans le bâti jusqu’à ce
que le bloc-piles 12 se bloque en position
A
.
Votre outil est muni d’un loquet de verrouillage secondaire qui
empêche le bloc-piles 12 de se séparer complètement de la
poignée et de tomber au cas où il viendrait à se décrocher à
cause des vibrations.
Si vous utilisez un bloc-piles de 12 Ah ou de 15 Ah 12, le
cache du compartiment des piles 8 ne se refermera plus sur le
bloc-piles 12. Retirez le cache du compartiment des piles 8 en
pinçant les charnières 14 vers l’intérieur
B
et en soulevant le
cache pour l’éloigner du boîtier
C
. Conservez le cache du
compartiment des piles 8 en vue d’une utilisation ultérieure.
Pour les piles de moins de 12 Ah, fermez le cache du
compartiment des piles 8 lorsque le bloc-piles 12 est bien
xé en place.
Remarque : Le bloc-piles 12 n’est pas inclus dans le
projecteur
Pour retirer le bloc-piles
Appuyez sur le bouton de déclenchement du bloc-piles 13 et
faites glisser le bloc-piles 12 vers l’avant.
Indicateur d’état de charge des piles
(Fig. 1)
Lorsque le bloc-piles 12 est inséré dans le boîtier et quand le
projecteur est allumé, les cinq DEL de l’indicateur d’état de
charge des piles 4 indiquent l’état de charge du bloc-piles 12.
Débranchez le bloc-piles de l’outil avant l’assemblage, les réglages, le dépannage ou le
changement d’accessoires. De telles mesures de sécurité préventives réduisent le risque
de démarrage accidentel de l’outil, susceptible d’entraîner des blessures.
8
Fig. 2
9
12
13
A
Fig. 3
8
14
B
Fig. 4
8
14
C
160992AD1J_GLI18V-5000_OSI_20250925.indd 22160992AD1J_GLI18V-5000_OSI_20250925.indd 22 9/25/2025 7:48:40 AM9/25/2025 7:48:40 AM
