¿Preguntas, problemas o piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-800-527-1292, de lunes a viernes de
8:30 a.m. a 5 p.m., hora central estándar.
ARTÍCULO #5497064
VENTILADOR DE TECHO
EASTBROOK
MODELO #EST52BNK5LR
4007498
Fecha de compra
22
23
ÍNDICE
Información de seguridad
.....................................................................................................
23
Contenido del paquete
........................................................................................................26
Aditamentos
......................................................................................................................
..
.27
Preparación
...........................................................................................................................
27
Instalación inicial
..................................................................................................................
.
27
Montaje del ventilador en estilo de varilla
...........................................................................
.
29
Montaje del ventilador en estilo cerrado
..............................................................................31
Cableado
..............................................................................................................................32
Instalación final
..................................................................................................................
.
..35
Instrucciones de funcionamiento
..........................................................................................37
Cuidado y mantenimiento
.....................................................................................................40
Solución de problemas
.......................................................................................................
.
.41
Garantía limitada de por vida ...............................................................................................42
Lista de piezas de repuesto .................................................................................................42
INFORMACIÓN DE SEGURIDAD
PRECAUCIÓN: los cambios o las modificaciones que no estén aprobadas por la parte responsable del
cumplimiento podrían anular la autorización del usuario para utilizar el equipo.
*NOTA: este equipo ha sido probado y se ha verificado que cumple con los límites para un
dispositivo digital clase B, conforme a la sección 15 de las reglas de la FCC. Estos límites se han
diseñado para proporcionar una protección razonable contra la interferencia perjudicial en una
instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si
no se instala y se usa de acuerdo con las instrucciones, puede causar interferencia perjudicial a las
comunicaciones de radio. Sin embargo, no se garantiza que no se producirán interferencias en una
instalación en especial. Si este equipo genera una interferencia perjudicial para la recepción de radio
o televisión, que se puede determinar apagando y encendiendo el equipo, se recomienda al usuario
que intente corregir la interferencia con una o más de las siguientes medidas:
* Reoriente o reubique la antena de recepción.
* Aumente la separación entre el equipo y el receptor.
* Conecte el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
Solicite ayuda al distribuidor o a un técnico con experiencia en radio/TV.
Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las dos
siguientes condiciones: (1) este dispositivo no provoca ninguna interferencia perjudicial; (2) este
dispositivo aceptará cualquier interferencia que reciba, incluyendo aquellas que provoquen una
operación no deseada.
Distribuido por: Litex Industries Inc., P.O. Box 535639, Grand Prairie, TX, 75050; 800-527-1292
NOTA: se puede regular al 10%.
24
LEA Y GUARDE ESTAS INSTRUCCIONES
• No deseche la caja del ventilador ni los accesorios de espuma. En caso de que deba devolverse
este ventilador a la fábrica para realizarle reparaciones, debe ser enviado en su empaque original
para asegurar una protección adecuada contra daños que puedan agravar la causa inicial de la
devolución.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos y ordenanzas locales,
el Código Eléctrico Nacional y la norma ANSI/NFPA 70-1999. Si no está familiarizado con la
instalación del cableado eléctrico, contrate a un electricista calificado o consulte un manual de
cableado para hacerlo usted mismo.
• Asegúrese de que el sitio de instalación que elija permita establecer una distancia mínima de
2.13 m desde las aspas hasta el piso y que los extremos de las aspas estén, como mínimo, a
76.2 cm de cualquier obstáculo.
• Una vez instalado el ventilador, asegúrese de que todas las conexiones sean seguras a fin de
evitar que se caiga.
• El peso neto de este ventilador, incluido el kit de iluminación es: 8.48 kg.
INFORMACIÓN DE SEGURIDAD
PELIGRO
Si utiliza una caja de salida existente, asegúrese de que esté bien sujeta a la estructura del edificio
y que pueda sostener el peso del ventilador. El incumplimiento de dicho paso podría provocar
lesiones graves o la muerte. La estabilidad de la caja de salida es fundamental para minimizar el
tambaleo y el ruido en el ventilador una vez que la instalación esté completa.
Para reducir el riesgo de lesiones corporales graves, NO utilice herramientas eléctricas para
ensamblar las piezas del ventilador, incluidas las aspas.
Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte el
ventilador en una caja de salida marcada como “ACCEPTABLE FOR FAN SUPPORT OF
35 LBS. OR LESS” (APTA PARA SOSTENER VENTILADORES DE 15.87 KG O MENOS)
y utilice los tornillos de montaje que se proporcionan con la caja de salida. La mayoría de
las cajas de salida que se usan comúnmente para sostener lámparas no son aptas para sostener un
ventilador y puede ser necesario reemplazarlas. Si tiene dudas, consulte a un electricista calificado.
Cuando monte el ventilador en una caja de salida del techo, use una caja de salida octogonal de
METAL; NO use una caja de salida de plástico. Asegure la caja de salida directamente a la
estructura del edificio. La caja de salida y su soporte deben ser capaces de sostener el peso del
ventilador en movimiento (al menos 15.87 kg).
Para evitar lesiones personales, puede ser necesario usar guantes al manipular las piezas del
ventilador con bordes filosos.
Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, los conectores de
alambras incluidos con este ventilador están diseñados para soportar solo un cable interior de calibre
12 y dos cables conductores del ventilador. Si el cable de la casa es de un calibre superior a 12 o hay
más de un cable para conectar a los cables conductores del ventilador correspondientes, consulte a un
electricista cuál es el tamaño adecuado de los conectores de alambras que debe utilizar.
ADVERTENCIA
25
INFORMACIÓN DE SEGURIDAD
Para reducir el riesgo de incendios o descargas eléctricas, no use el ventilador con dispositivos de
control de velocidad para ventiladores de estado sólido ni controle la velocidad del ventilador con un
regulador de intensidad de rango completo.
Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, no doble los brazos
de las aspas al instalarlos, al equilibrar las aspas o al limpiar el ventilador. No introduzca objetos
entre las aspas en movimiento.
Para reducir el riesgo de lesiones personales, use SOLO las piezas que se proporcionan con este
ventilador. El uso de piezas DISTINTAS a aquellas que se proporcionan con este ventilador
anulará la garantía.
Antes de proceder, asegúrese de cortar la alimentación eléctrica de la caja principal de fusibles o
interruptor de circuito a fin de evitar descargas eléctricas.
ADVERTENCIA
Asegúrese de que la caja de salida tenga la debida puesta a tierra y de que haya un conductor
(verde o desnudo) de puesta a tierra.
Una vez que termine la instalación, revise cuidadosamente todos los tornillos, pernos y tuercas
del ensamble del motor del ventilador para comprobar que estén asegurados.
Lea todas las instrucciones y la información de seguridad antes de instalar el ventilador nuevo.
Revise los diagramas de ensamble adjuntos.
PRECAUCIÓN
26

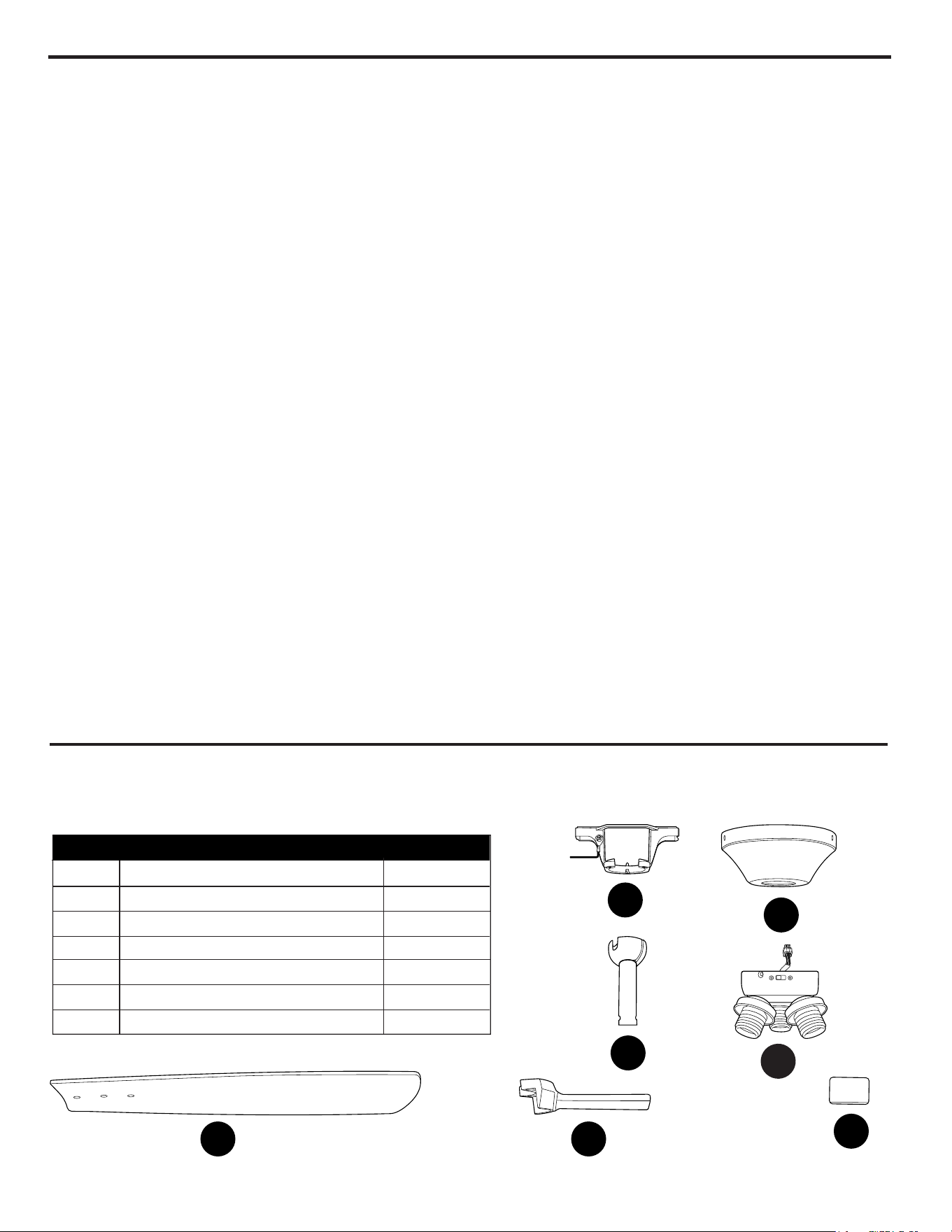

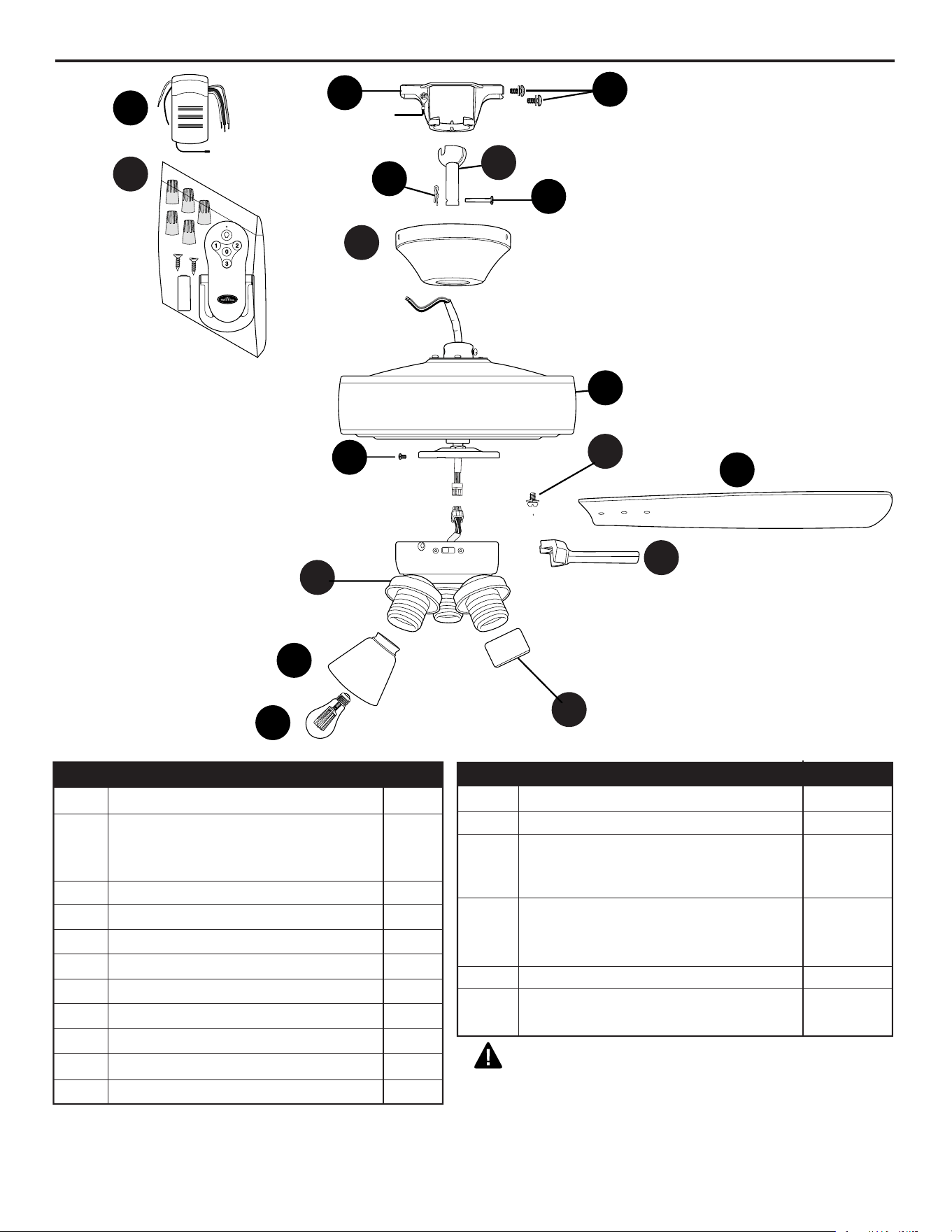

CONTENIDO DEL PAQUETE
L
Receptor del control remoto
1
M Brazo para el aspa 5
N Tornillo del motor/arandela 10
de seguridad (preensamblados) +1
adicional
O Tornillo del soporte 3
del kit de iluminación
(preensamblado)
P Pantalla 3
Q Anillo del portalámpara 3
(preensamblado)
A Soporte de montaje 1
B Tornillo de montaje de la base/ 4
arandela de seguridad
(preensamblados)
C Varilla 1
D Pasador (preensamblado) 1
E Sujetador (preensamblado) 1
F Base 1
G Paquete remoto 1
H Carcasa del motor 1
I Soporte del kit de iluminación 1
J Bombilla 3
K Aspa 5
DESCRIPCIÓNPIEZA
CANTIDAD
DESCRIPCIÓNPIEZA
RECORDATORIO IMPORTANTE: debe
utilizar las piezas que se incluyen con este
ventilador para la instalación adecuada y por
seguridad.
CANTIDAD
D
E
H
I
G
P
J
N
M
L
F
K
B
A
C
O
Q
27
ADITAMENTOS (se muestran en tamaño real)
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Ubique el motor
sobre una alfombra o espuma para evitar dañar el acabado. Compare las piezas con la lista del
contenido del paquete y la lista del contenido de aditamentos. No intente ensamblar el producto
si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 120 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): cinta aislante, destornillador Phillips,
pinzas, gafas de seguridad, y escalera de tijera
Herramientas útiles (no se incluyen): luz de prueba CA, cinta métrica, manual de cableado Hágalo
usted mismo y pinzas cortacables
PREPARACIÓN
AA
Tornillo
para aspa
Cant. 15
+ 1 adicional
Arandela de
fibra para
aspa
Cant. 15
+ 1 adicional
BB
CC
CC
Conector
de alambres
Cant. 3
ON
OFF
ON
OFF
1

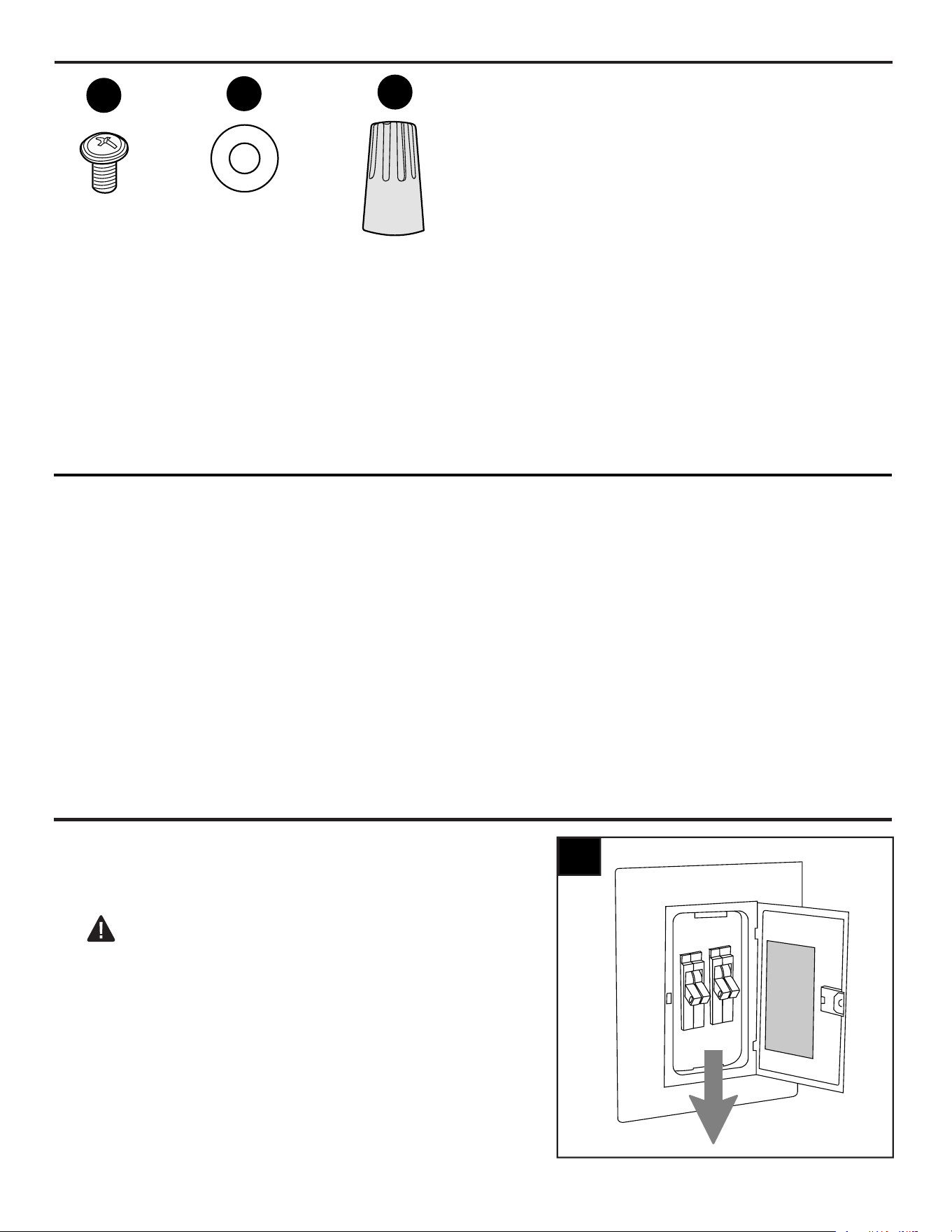

Interrumpa el suministro de energía del
ventilador al apagar los interruptores de circuito y
el interruptor de pared.
PELIGRO: si no interrumpe el suministro de
electricidad antes de la instalación, pueden
producirse lesiones graves o la muerte.
1.
INSTALACIÓN INICIAL
INSTALACIÓN INICIAL
28

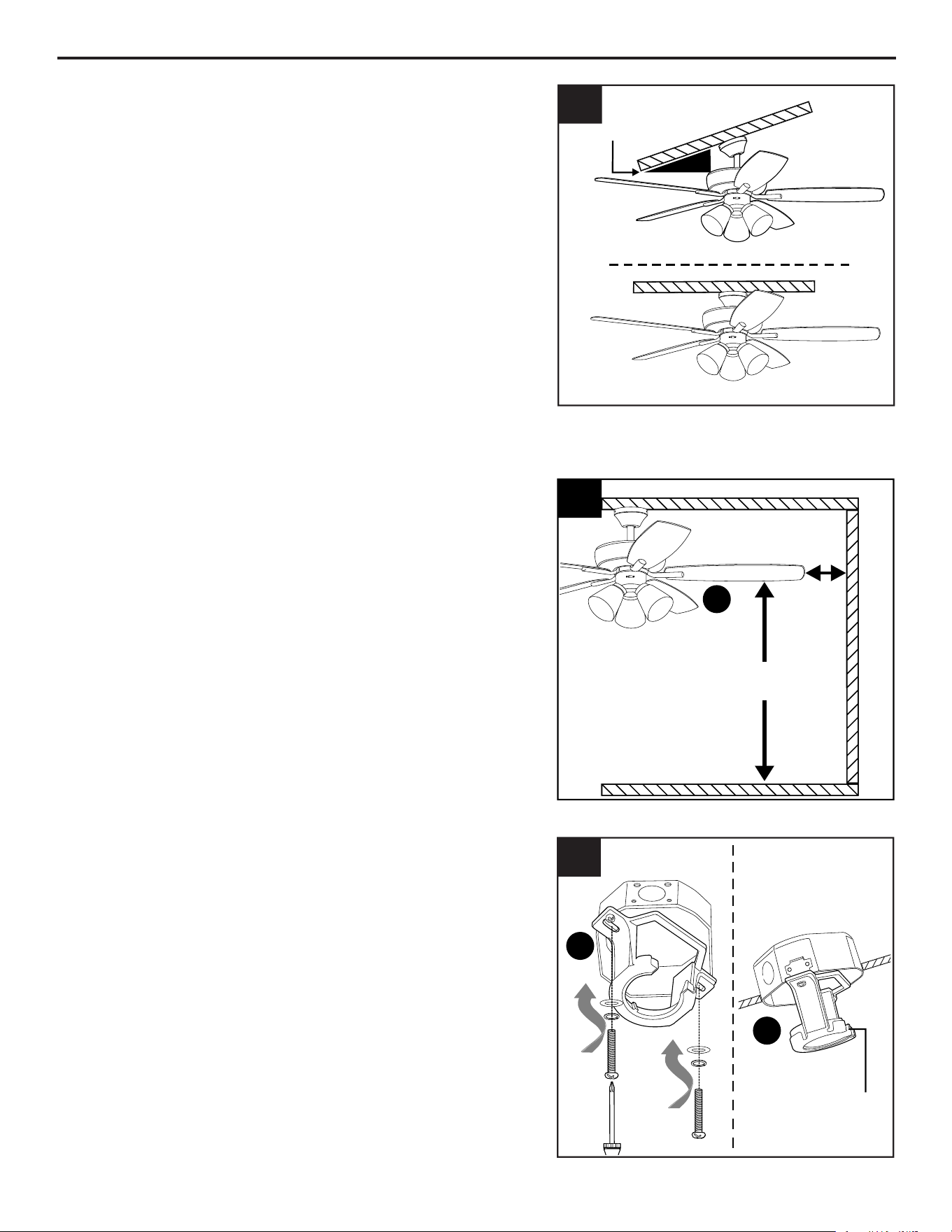

Compruebe que las aspas (K) estén al menos a
76.2 cm de cualquier obstáculo y al menos a
2.13 m sobre el piso.
3.
2. Determine el método de instalación que utilizará.
A. Montaje de varilla (techo estándar o en ángulo).
B. Montaje cerrado (solo para techo estándar).
IMPORTANTE: si realiza la instalación en ángulo,
verifique que el ángulo del techo no tenga una
inclinación superior a los 20°.
*Consejo útil: el montaje de varilla es más
apropiado para los techos de 2.43 m de alto o de
mayor altura. Para los techos más altos, se
recomienda utilizar una varilla más larga (no se
incluye). El montaje en ángulo es el mejor para los
techos en ángulo o de bóveda. En ocasiones, es
necesaria una varilla más larga para asegurar una
adecuada separación de las aspas. El estilo de
montaje cerrado es más adecuado para los techos
de menos de 2.43 m de alto.
4.
Asegure el soporte de montaje (A) a la caja de
salida (no se incluye) con los tornillos, las
arandelas de resorte y las arandelas planas que
incluye la caja de salida.
*NOTA: es muy importante que use los
aditamentos adecuados para instalar el soporte de
montaje (A) ya que este soportará el ventilador.
IMPORTANTE: si realiza el montaje en ángulo,
asegúrese de que el extremo abierto del soporte
de montaje (A) esté instalado en dirección hacia el
punto más alto del techo y asegúrese de que el
ángulo del techo no sea superior a 20º.
Extremo
abierto
4
A
MONTAJE
EN ÁNGULO
MONTAJE
ESTÁNDAR
4
A
A
B
2
20° max.
3
K
2.13 m
mín.
76.2 cm
mín.
INSTALACIÓN INICIAL
29

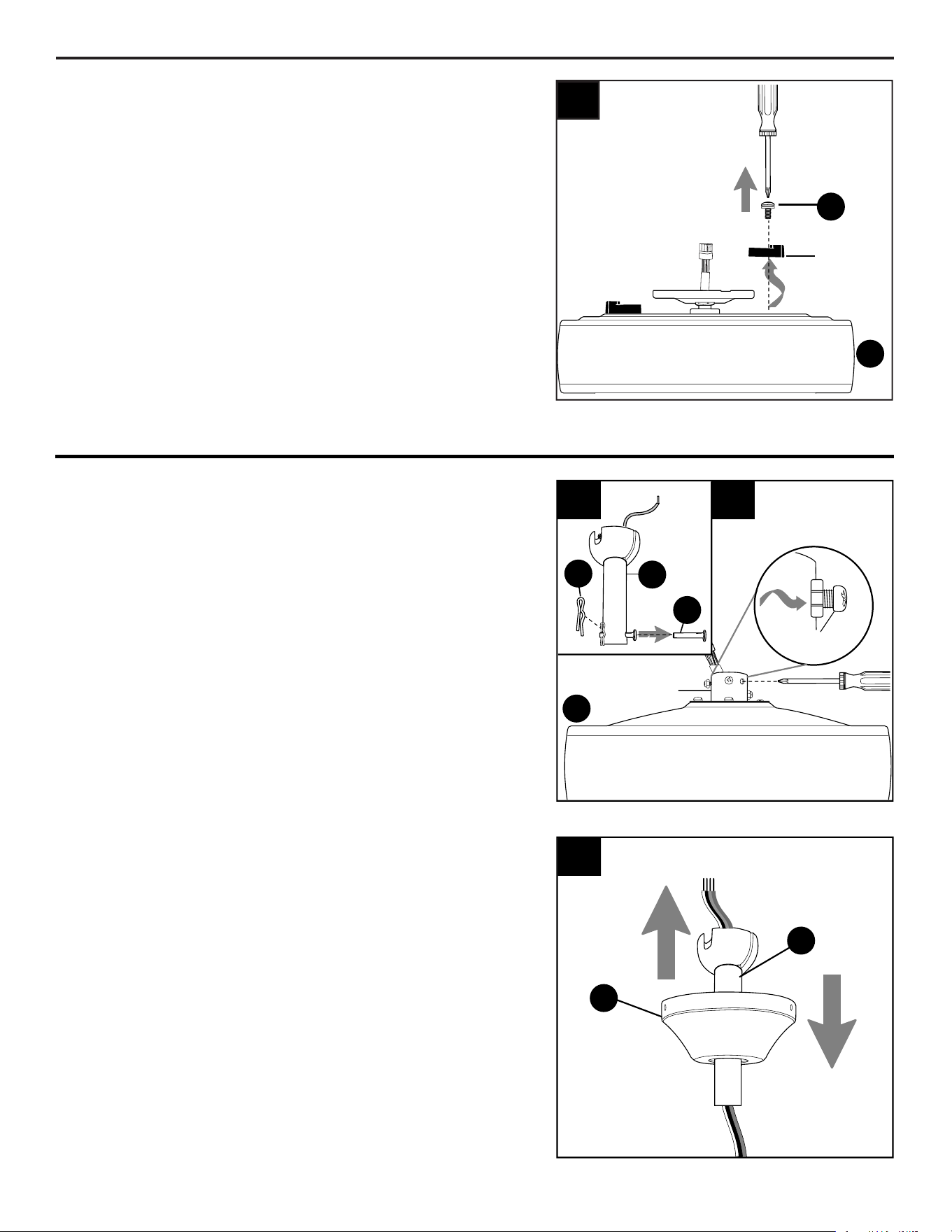

Retire el pasador (D) y el sujetador (E) de la
varilla (C).
Afloje parcialmente los tornillos de
fijación
y la
tuerca preensamblados en la horquilla en la
parte superior de la carcasa del motor (H).
1a.
2. Introduzca la varilla (C) a través de la base (F).
Pase los conductores desde de la carcasa del
motor (H) a través de la varilla (C).
1b.
MONTAJE DEL VENTILADOR EN ESTILO DE VARILLA
Tope
plástico
para
motor
5.
Retire los tornillos del motor/arandelas de
seguridad (N) desde la parte inferior de la
carcasa del motor (H) y guárdelos para fijar los
brazos para el aspa (M) más adelante. [Si hay
topes plásticos para motor instalados con los
tornillos del motor/arandelas de seguridad (N),
deseche los topes plásticos para motor].
Para realizar el MONTAJE DEL VENTILADOR
EN ESTILO DE VARILLA, proceda al paso 1
descrito a continuación.
Para realizar el MONTAJE DEL VENTILADOR
EN ESTILO CERRADO, siga a la página 31
H
N
5
1a
E
1b
C
Tornillo de
fijación y
tuerca
Vista lateral
D
Horquilla
2
F
C
H
30

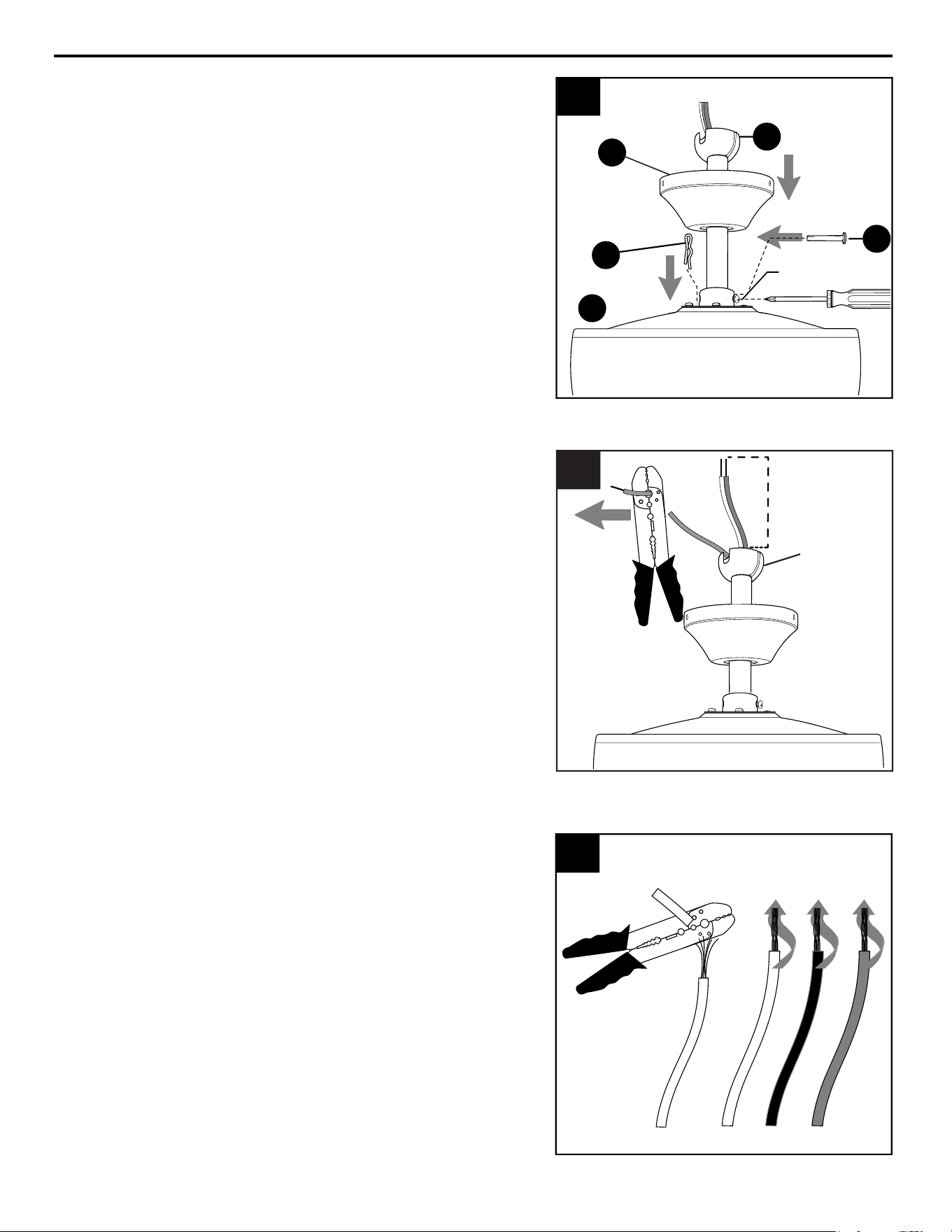

3.
Deslice la varilla (C) en la horquilla, alinee los
orificios y vuelva a instalar el pasador (D) y el
sujetador (E). Apriete los tornillos de fijación de
la varilla y luego la tuerca.
MONTAJE DEL VENTILADOR EN ESTILO DE VARILLA
Si decidió cortar los cables conductores en el
paso 4, pele 1.91 cm del aislamiento del extremo
de cada cable: BLANCO, NEGRO, VERDE y
AZUL (si corresponde). Tuerza los extremos
pelados de cada filamento de cable dentro del
aislamiento con pinzas (no se incluyen).
Dependiendo del largo de la varilla que utilice, es
posible que necesite cortar los cables
conductores para simplificar el cableado. Si
decide cortar los cables conductores, se sugiere
hacerlo de la siguiente manera:
Sujete los cables conductores y asegúrese de
jalarlos completamente a través de la parte
superior de la varilla. Comience en la parte
SUPERIOR de la bola para colgar en la varilla y
mida 20.32 cm de cable conductor y corte el
exceso de cable con las pinzas cortacables (no se
incluyen).
NOTA: si no va a cortar los cables conductores,
los pasos 4 y 5 no son necesarios y puede
proceder con el paso 6 en su lugar.
5.
4.
5
3
H
F
E
D
C
4
Bola
para
colgar
20.32cm
Tornillo de
fijación y
tuerca
31
MONTAJE DEL VENTILADOR EN ESTILO DE VARILLA

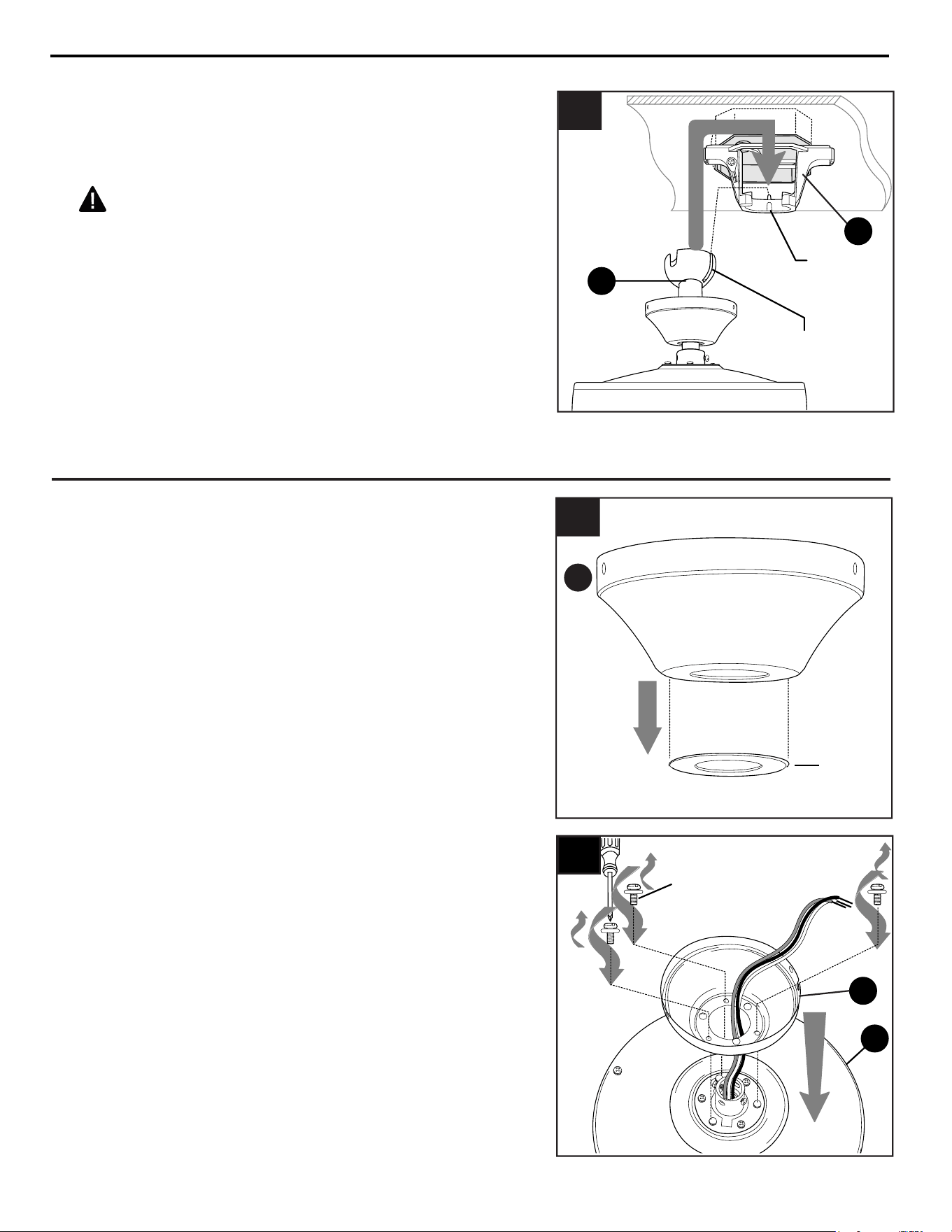

Instale la bola para colgar en la varilla (C) en la
abertura del soporte de montaje (A). Alinee la
ranura en la bola para colgar con la lengüeta del
soporte de montaje (A).
PELIGRO: si no alinea la ranura de la bola
para colgar con la lengüeta, pueden producirse
lesiones graves o la muerte.
Vaya al tema CABLEADO en la página 32.
6.
Retire la cubierta de la base preensamblada de la
parte inferior de la base (F). NOTA: para retirar la
cubierta de la base, gire la cubierta de la base
hasta que las dos protuberancias pequeñas en el
borde interior de la cubierta de la base se alineen
con las dos muescas en la parte inferior de la
base (F). Jale en la cubierta de la base para
retirarla.
NOTA: la varilla (C) y la cubierta de la base no se
utilizan en este tipo de instalación.
1.
1
Cubierta
de la
base
F
Localice los tres tornillos/arandelas de seguridad
preensamblados empotrados en la parte superior
de la carcasa del motor (H) y retire cada uno.
Pase los cables hacia arriba a través del orificio
en el centro de la base (F) y fije la base (F) a la
carcasa del motor (H) con los tres
tornillos/arandelas de seguridad retirados
anteriormente.
2.
2
F
H
Tornillo/arandela de
seguridad
MONTAJE DEL VENTILADOR EN ESTILO CERRADO
Lengüeta
A
Ranura
6
C
32
3.

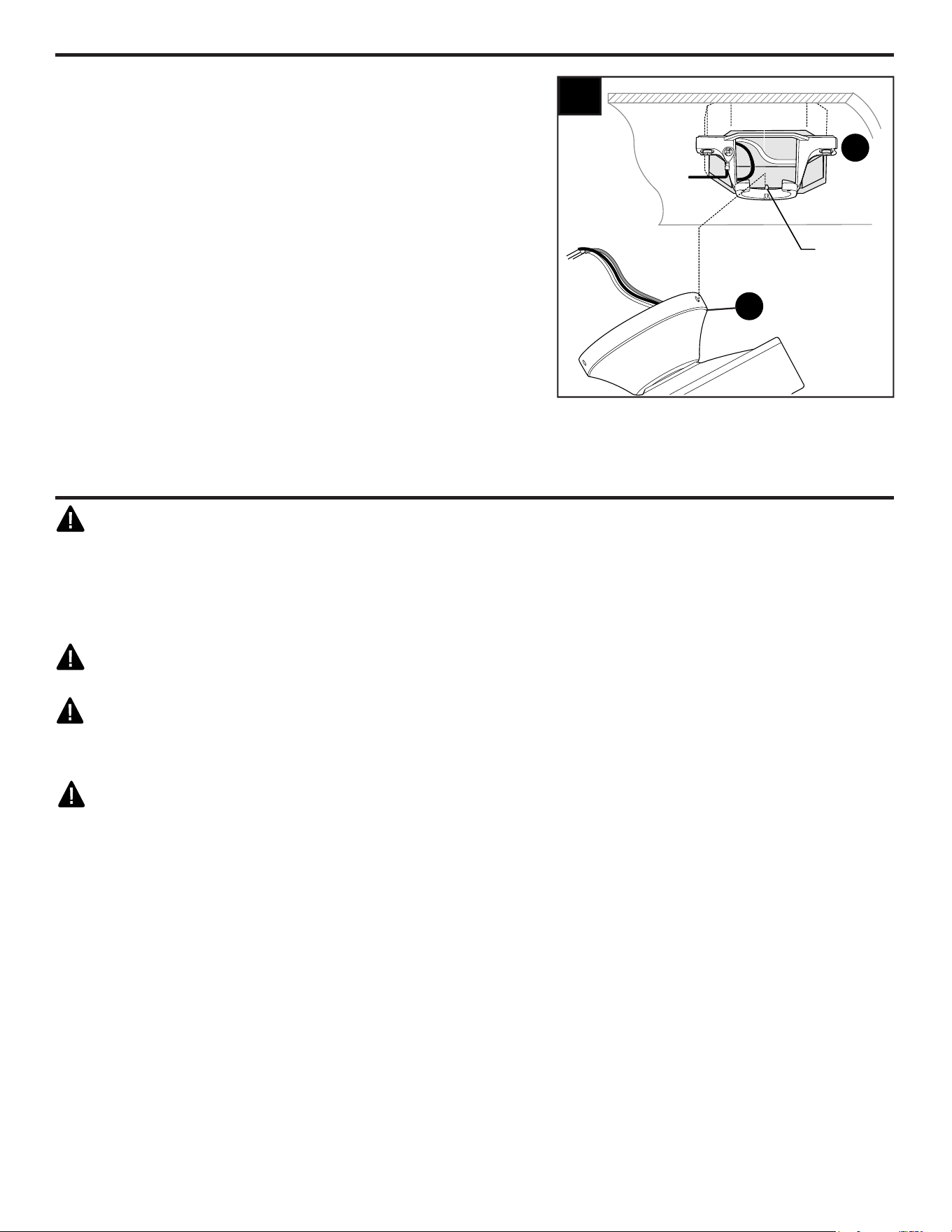

Cuelgue el ventilador temporalmente en la
lengüeta del soporte de montaje (A) en uno de los
orificios sin ranura de la base (F).
ADVERTENCIA: para reducir el riesgo de incendios, descargas eléctricas o lesiones
personales, los conectores de alambres incluidos con este ventilador están diseñados para soportar
solo un cable de la casa de calibre 12 y dos cables conductores del ventilador. Si el cable de la casa
es de un calibre superior a 12 o hay más de un cable para conectar a los cables conductores del
ventilador correspondientes, consulte a un electricista cuál es el tamaño adecuado de los
conectores de alambres que debe utilizar.
PRECAUCIÓN: asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que
haya un conductor (VERDE o DESNUDO) de puesta a tierra.
ADVERTENCIA: si los cables de la casa no tienen los mismos colores que se mencionan en
los siguientes pasos, deténgase de inmediato. Se recomienda que un electricista profesional
determine el cableado adecuado.
ADVERTENCIA: el uso de un regulador de intensidad de rango completo (no se incluye) para
controlar la velocidad del ventilador provocará un zumbido intenso del ventilador. Para reducir el
riesgo de incendios o descargas eléctricas, NO use un regulador de intensidad de rango completo
para controlar la velocidad del ventilador.
CABLEADO
MONTAJE DEL VENTILADOR EN ESTILO CERRADO
Lengüeta
F
3
A
33
CABLEADO
Conector de
alambres
G

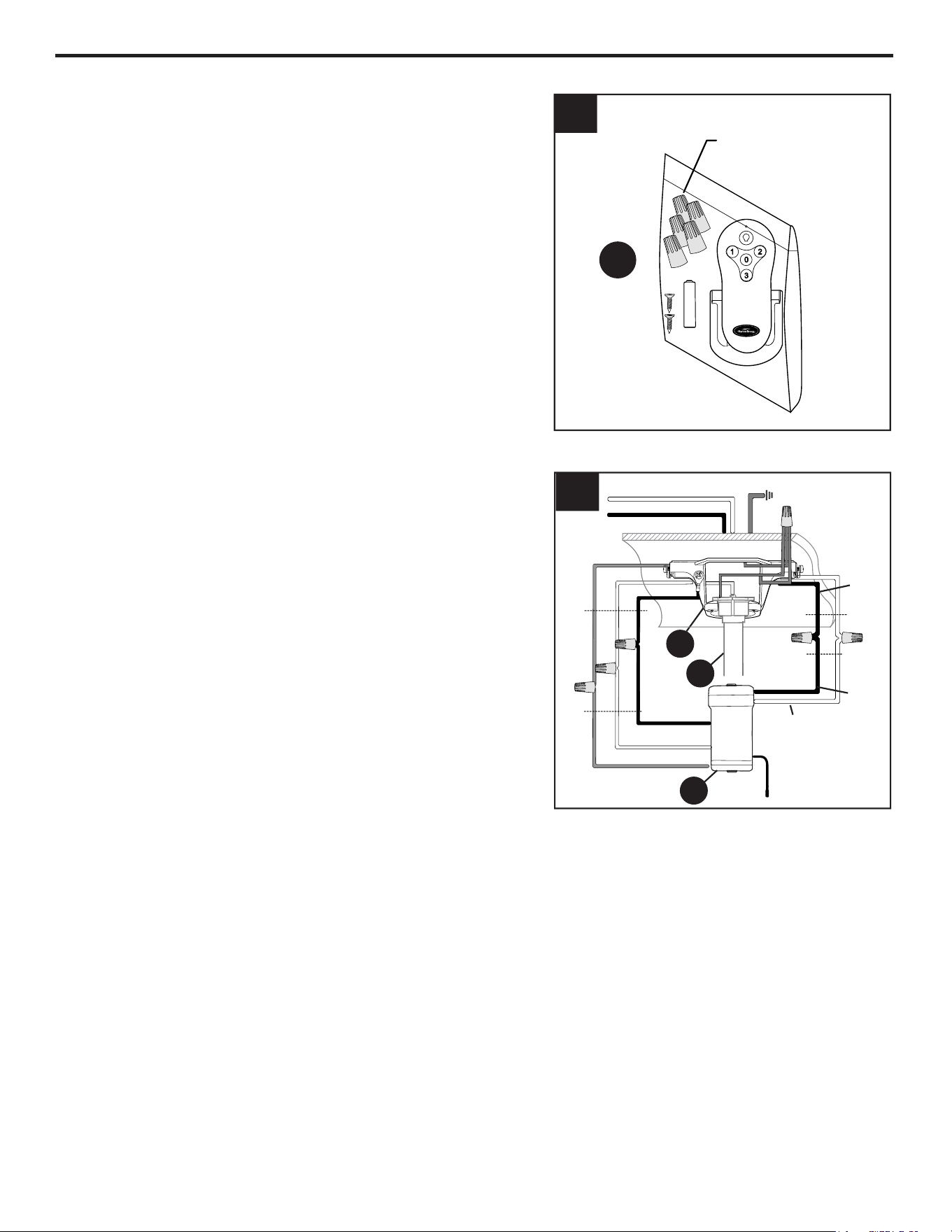

Conecte juntos todos los conductores de PUESTA A
TIERRA (VERDES) desde el ventilador [en la varilla
(C) y el soporte de montaje (A)] el conductor de
suministro DESNUDO/VERDE del techo.
Conecte el conductor NEGRO (marcado AC IN L)
desde el receptor del control remoto (L) al conductor
de suministro NEGRO desde el techo.
Conecte el conductor BLANCO (marcado AC IN N)
desde el receptor del control remoto (L) al conductor
de suministro BLANCO desde el techo.
Conecte el conductor AZUL (marcado FOR LIGHT)
desde el receptor del control remoto (L) al conductor
AZUL desde de la carcasa del motor (H).
Conecte el conductor NEGRO (marcado TO
MOTOR L) desde el receptor del control remoto (L)
al conductor NEGRO desde de la carcasa del motor
(H).
Conecte el conductor BLANCO (marcado TO
MOTOR N) desde el receptor del control remoto (L)
al conductor BLANCO desde de la carcasa del
motor (H).
1a.
1b.
C
A
L
1b
CONDUCTOR DE
SUMINISTRO BLANCO
CONDUCTOR DE SUMINISTRO NEGRO
Conector
de alambres
NEGRO
NEGRO
BLANCO
AZUL
AZUL
BLANCO
NEGRO
AC IN L
BLANCO
AC IN N
BLANCO
PUESTA A TIERRA (DESNUDO O VERDE)
PUESTA A TIERRA
(DESNUDO O VERDE)
NEGRO
DESDE EL
RECEPTOR
DESDE
EL VENTILADOR
DESDE
EL RECEPTOR
DESDE EL
TECHO
IMPORTANTE: haga las conexiones de cableado
necesarias para el funcionamiento del control
remoto como se detalla a continuación en el Paso
1b. Para cada conexión de cables, utilice uno de
los conectores de alambres del paquete remoto
(G) asegurándose de atornillar el conector de
alambres en dirección de las manecillas del reloj.
1a
Conector
de alambres
CC
CC
CC
34
CABLEADO

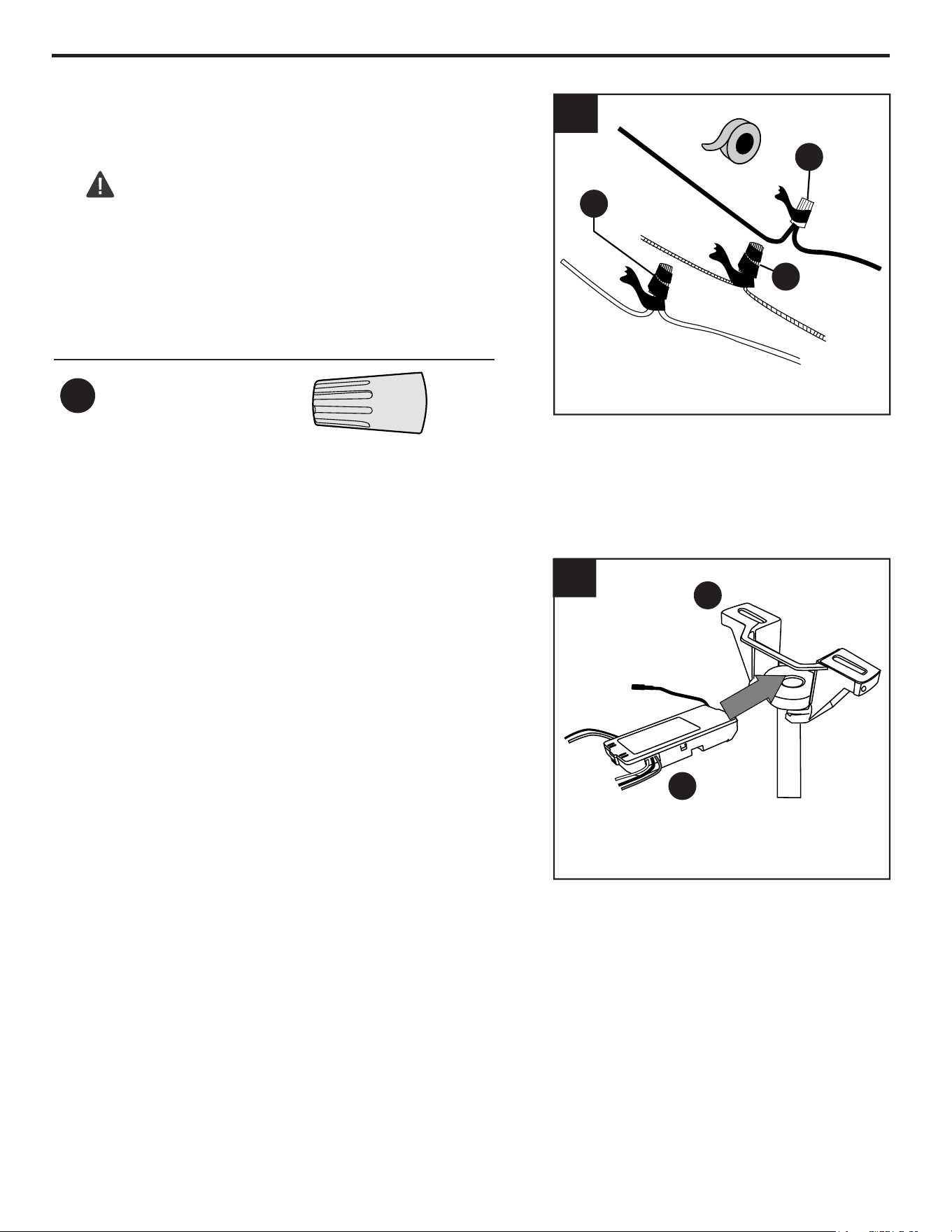

Cubra con cinta aislante (no se incluye) cada
conector de alambres (CC) individual hacia abajo
del cable.
ADVERTENCIA: asegúrese de que no haya
conductores desnudos ni filamentos de cables
visibles después de hacer las conexiones. Coloque
los cables VERDE y BLANCO en el lado opuesto de
la caja de salida con respecto a las conexiones de
los cables NEGRO y AZUL (si aplica).
2.
2
3
Deslice cuidadosamente el receptor del control
remoto (L), con el lado plano hacia arriba, en el
soporte de montaje (A). Gire los cables empalmados
o cubiertos con cinta hacia arriba y empuje
suavemente los cables y los conectores de
alambreshacia dentro de la caja de salida. Deje que
la antena del receptor del control remoto (L) cuelgue
por el costado.
NOTA:
el control remoto que se incluye con este
ventilador cumple los siguientes requisitos:
a. No apto para uso con ventiladores de estado
sólido.
b. Clasificación eléctrica: 120 V / 60 Hz;
amperaje del motor
1.25 MAX.
3.
Antena
L
A
Conector de alambres
x 3
CC
Aditamentos utilizados
35
INSTALACIÓN FINAL

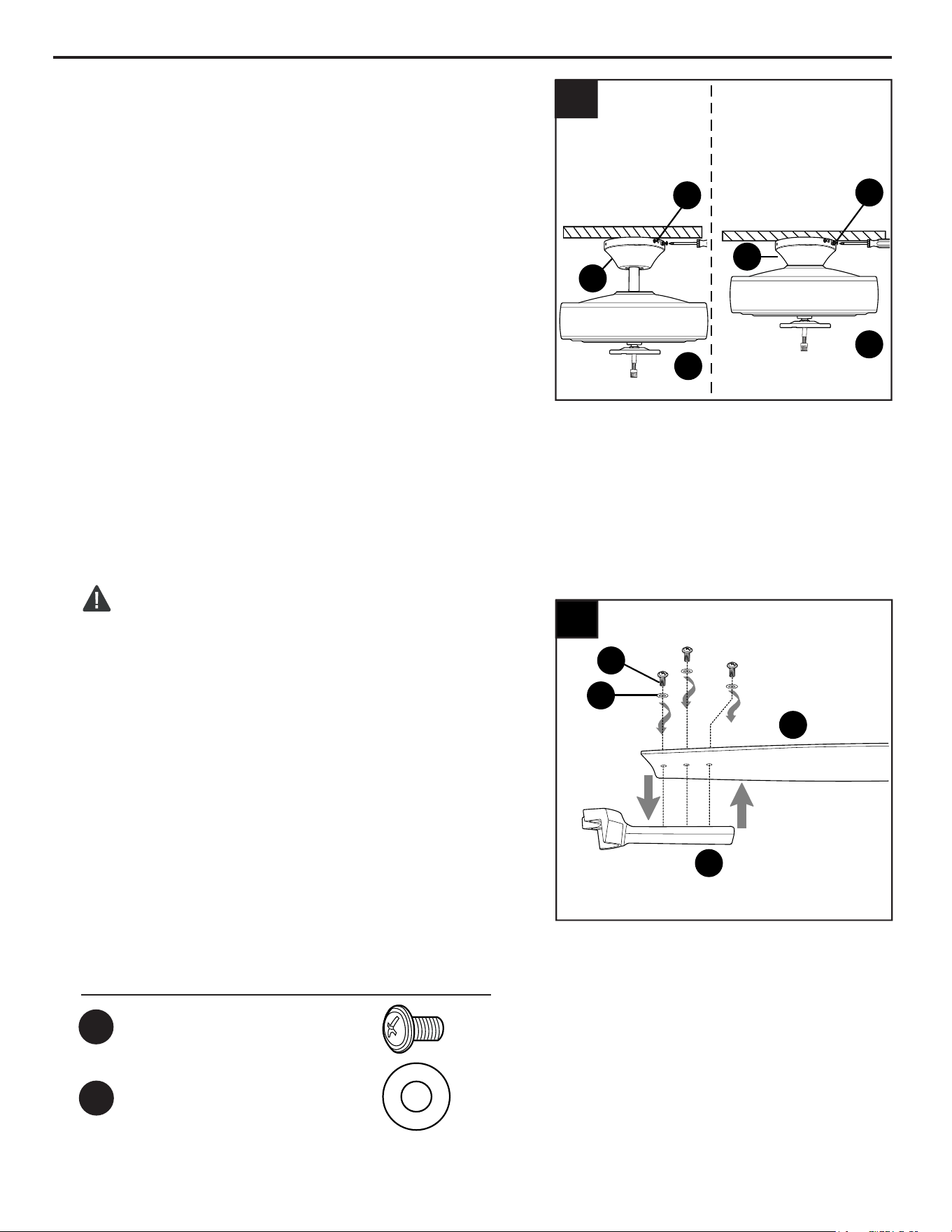

1.
Levante temporalmente la base (F) hacia el
soporte de montaje (A) para determinar cuáles
dos tornillos para montaje de la base/arandelas
de seguridad (B) del soporte de montaje (A) se
alinean con los orificios ranurados en la base (F)
y afloje de manera parcial estos dos tornillos
para montaje de la base/arandelas de seguridad
(B). Retire los otros dos tornillos de montaje de
la base/arandelas de seguridad (B). Levante la
base (F) hacia el soporte de montaje (A) de
nuevo alineando los orificios ranurados en la
base (F) con los tornillos para montaje de la
base/arandelas de seguridad (B) aflojados del
soporte de montaje (A). Gire la base (F) en
dirección de las manecillas del reloj para fijarla.
Vuelva a insertar los dos tornillos para montaje
de la base/arandelas de seguridad (B) que
acaba de retirar y apriete firmemente todos los
tornillos para montaje de la base/arandelas de
seguridad (B).
Opción de
varilla
Opción de
montaje cerrado
2.
Aditamentos utilizados
AA
Tornillo para el aspa x 15
Arandela de fibra para el aspa x 15
BB
PELIGRO: para reducir el riesgo de lesiones
corporales graves, NO utilice herramientas
eléctricas para ensamblar las aspas (K). Si se
aprietan los tornillos demasiado, las aspas (K)
se pueden agrietar y quebrar.
Inserte parcialmente tres tornillos para aspa
(AA) junto con tres arandelas de fibra para aspa
(BB) en los orificios del aspa (K) para fijar el
brazo para el aspa (M) al aspa (K). Luego,
apriete cada uno de los tornillos de fibra para las
aspas (AA), comenzando por el que está en el
centro.
Repita para las aspas (K) y brazos para el aspa
(M) restantes.
1
F
H
B
H
F
B
2
BB
AA
M
K
INSTALACIÓN FINAL
4.
5.
Retire los tres tornillos del soporte del kit de
iluminación (O) del borde exterior de la placa de
motor.
Conecte el enchufe hembra del carcasa del motor
(H) con el enchufe macho del soporte del kit de
iluminación (I) y haga combinar los colores de los
enchufes para que encastren correctamente.
Asegúrese de que los enchufes estén firmemente
conectados.
36
3.

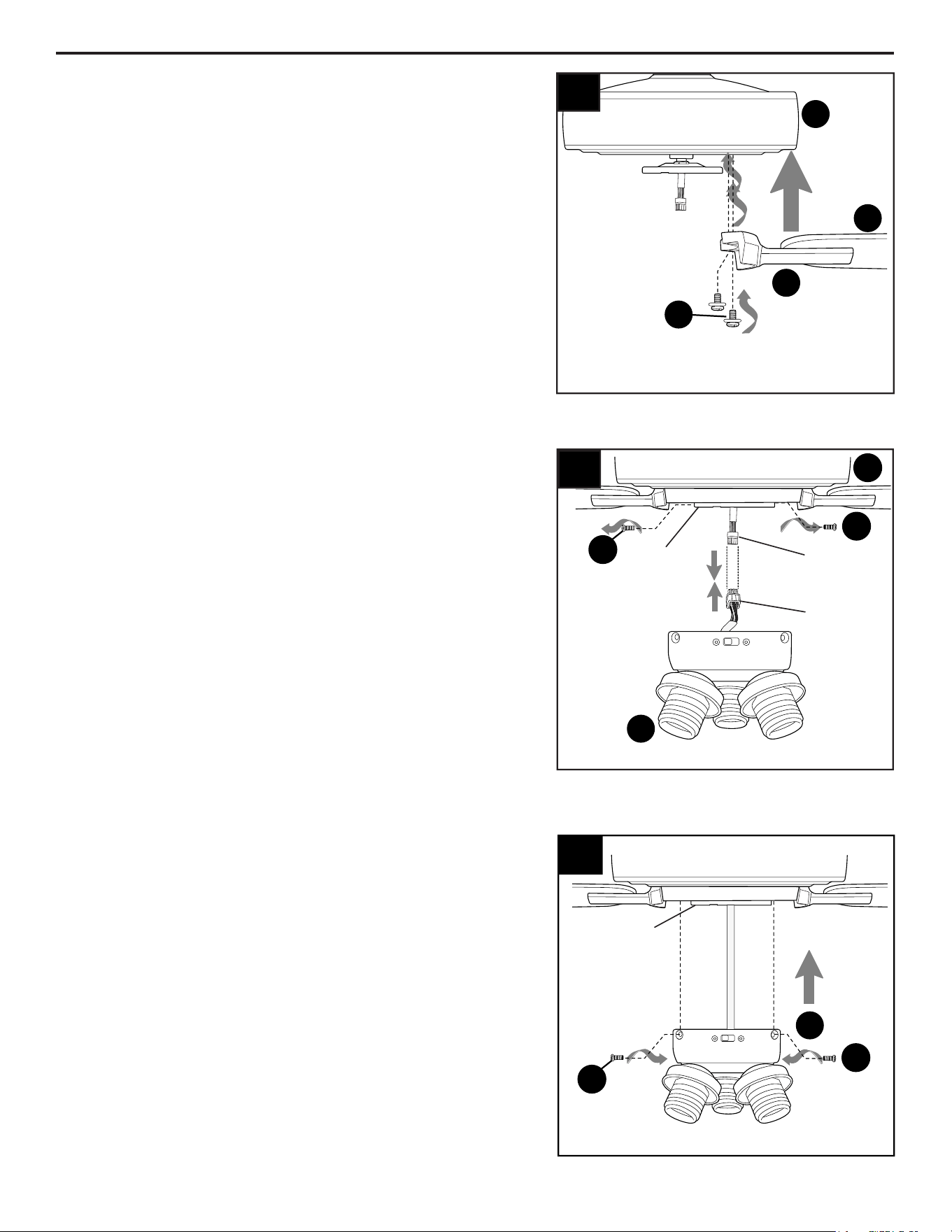

Fije los brazos para las aspas (M) a la parte
inferior de la carcasa del motor (H) con los
tornillos del motor/arandelas de seguridad (N) que
retiró previamente (paso 5, página 29). Apriete
bien los tornillos del motor/arandelas de seguridad
(N). NOTA: asegúrese de fijar completamente
cada brazo para el aspa (M) antes de proceder
con el siguiente.
3
K
M
H
N
I
4
O
5
O
I
O
O
Placa
del motor
Enchufe
hembra
Enchufe
macho
Placa
del motor
Ordene los cables dentro del soporte del
kit de iluminación (I).
Alinee los orificios en el soporte del kit de
iluminación (I) con los orificios de la placa
de motor. Vuelva a insertar los tornillos
del soporte del kit de iluminación (O) que
se retiraron anteriormente y apriete hasta
que estén seguros.
H
INSTALACIÓN FINAL
37
1
Soporte del
control remoto
Pared
1.
Si desea usar el soporte del control remoto del
paquete remoto (G), coloque los tornillos del
paquete remoto (G) en el soporte y en el lugar de
instalación deseado. El transmisor del control
remoto del paquete remoto (G) se encuentra en el
interior del soporte.
Tornillos
del soporte
INSTRUCCIONES DE FUNCIONAMIENTO
6.
7.
6
portalámparas
P
7
J
J
portalámparas
Q
I
I
P
Q

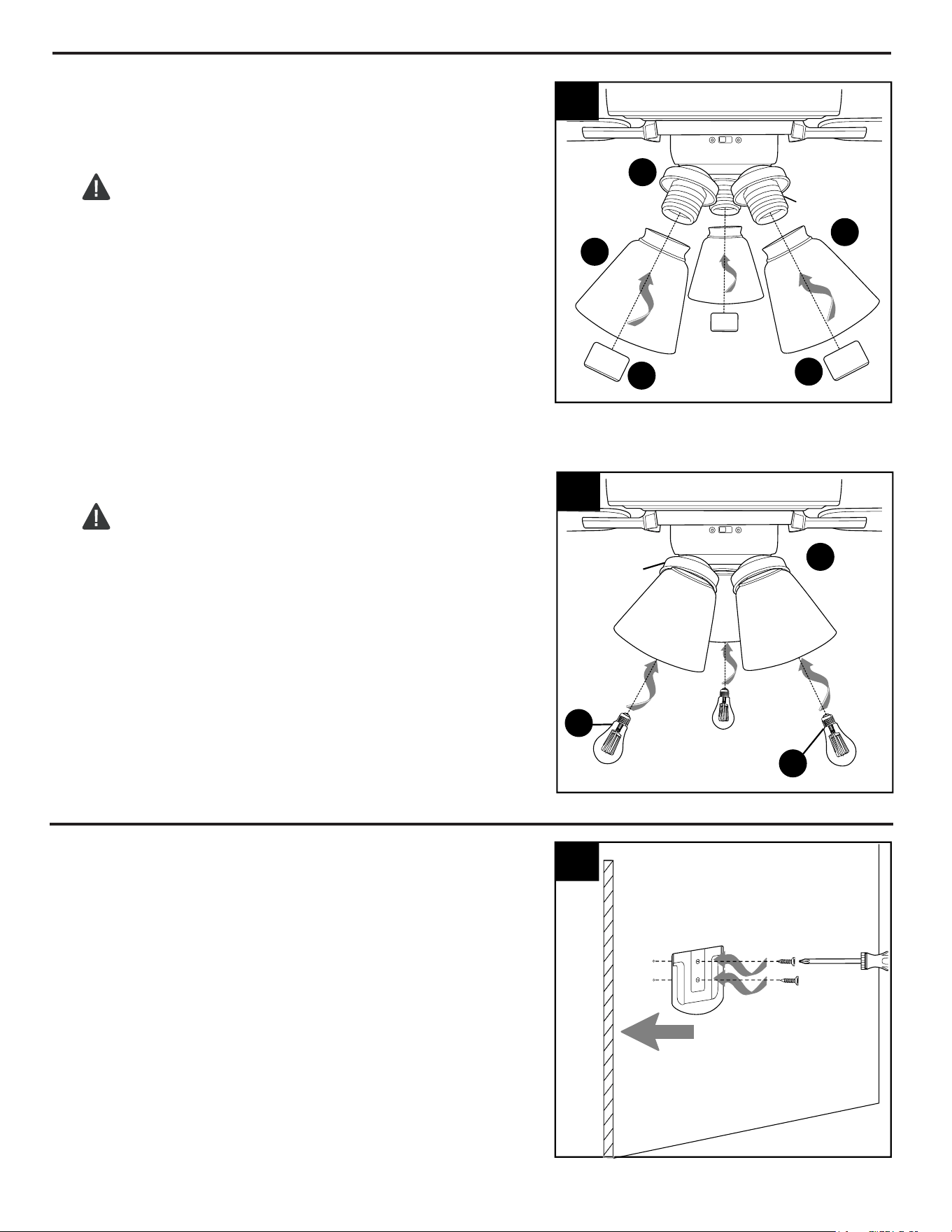

Instale las bombillas (J).
ADVERTENCIA: al reemplazar las bombillas,
deje que estas y las pantallas se enfríen antes de
tocarlas.
Retire los anillos del portalámpara (Q) de los
portalámparas del soporte del kit de iluminación (I).
Fije las pantallas (P) a los portalámparas y asegure
todo con los anillos del portalámpara (Q).
ADVERTENCIA: no apriete demasiado los
anillos de los portalámparas (Q), ya que las
pantallas (P) podrían agrietarse o quebrarse.
38

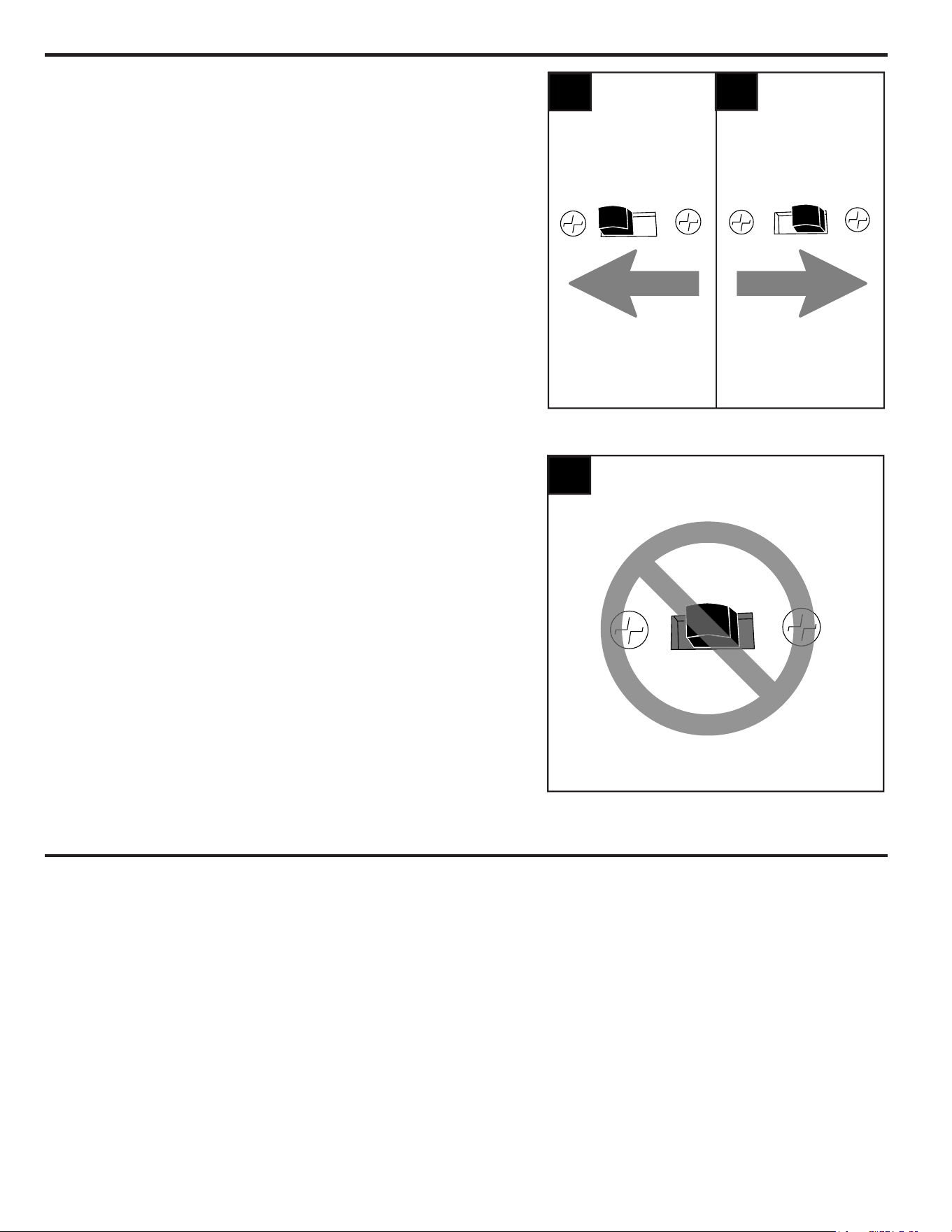

PRECAUCIÓN: el transmisor para control remoto se puede programar para varios receptores o
ventiladores. Si usted no desea hacer esto, desactive el interruptor de pared para cualquier otro receptor
o ventilador programable.
Localice la batería y el transmisor del control remoto en
el paquete remoto (G). Retire la cubierta protectora del
frente del transmisor de control remoto y deséchela.
Retire la cubierta de la batería de la parte posterior del
transmisor del control remoto. Instale la batería con el
lado positivo (+) hacia la parte superior del transmisor
del control remoto.
ADVERTENCIA: la batería se debe insertar en la
polaridad correcta.
Vuelva a colocar la cubierta de la batería en el
transmisor del control remoto.
ADVERTENCIA: riesgo de asfixia con piezas
pequeñas. Mantenga la batería lejos del alcance de los
niños.
NOTA: la batería NO es recargable. Saque la batería si
está descargada o tiene poca carga y deséchela de
manera apropiada.
2.
(lado
posterior)
2
Cubierta
de la
batería
G
Transmisor del
control remoto
Batería
23A
PRECAUCIÓN: “NO INCINERE LA BATERÍA YA QUE PODRÍA EXPLOTAR O TENER FUGAS”. -
Antes de desechar baterías alcalinas domésticas, se recomienda consultar a los coordinadores de
residuos domésticos peligrosos o de reciclaje locales y estatales para solicitarles información específica
sobre el programa vigente en su zona.
INSTRUCCIONES DE FUNCIONAMIENTO
Aviso de cumplimiento de la FCC para el control remoto
Las modificaciones que no estén aprobadas por la parte responsable del cumplimiento podrían anular la
autorización del usuario para utilizar el equipo.
*NOTA: este equipo ha sido probado y se ha verificado que cumple con los límites para un dispositivo digital
Clase B, conforme a la sección 15 de las normas de la FCC. Estos límites están diseñados para
proporcionar protección razonable contra interferencias perjudiciales en una instalación residencial. Este
equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se usa de acuerdo con
las instrucciones, puede causar interferencia perjudicial para las comunicaciones de radio. Sin embargo, no
se garantiza que no se producirán interferencias en una instalación en particular. Si este equipo causa
interferencia perjudicial a la recepción de radio o televisión, lo que se puede determinar al encender y
apagar el equipo, se recomienda al usuario que intente corregir la interferencia con una o más de las
siguientes medidas:
* Reorientar o reubicar la antena receptora.
* Aumentar la separación entre el equipo y el receptor.
* Conectar el equipo a una salida en un circuito diferente de aquel al que
el receptor está conectado.
Consulte al distribuidor o a un técnico especializado en televisión y radio para obtener ayuda.
39

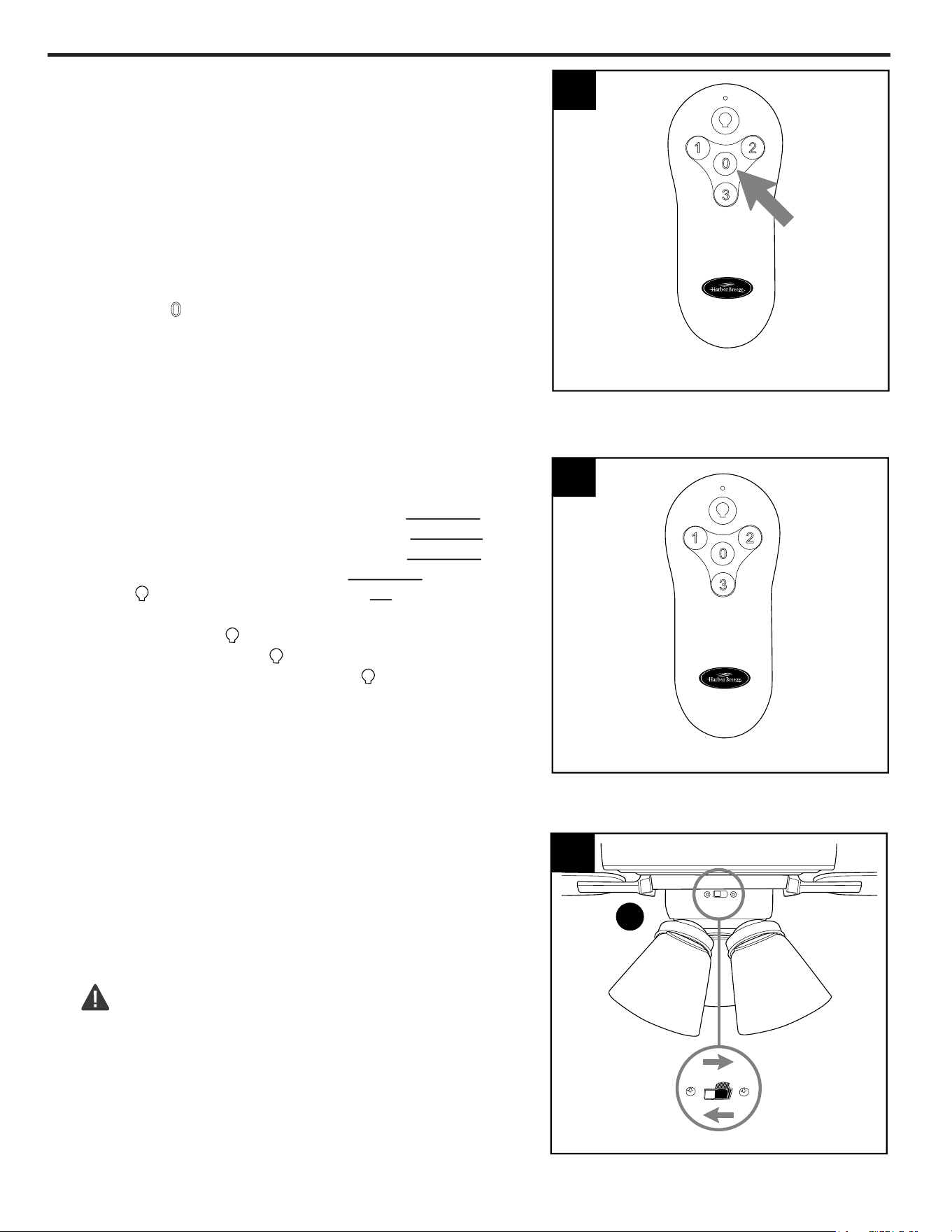

INSTRUCCIONES DE FUNCIONAMIENTO
3.
Restablezca la alimentación eléctrica.
IMPORTANTE: para evitar que el transmisor del control
remoto se dañe, retire la batería si no lo utilizará por un
período prolongado. Almacene el transmisor del control
remoto alejado del exceso de calor o de la humedad.
NOTA: si el ventilador y/o el control remoto no funcionan
o si ha comprado un nuevo transmisor de control remoto,
asegúrese de cortar la alimentación eléctrica primero.
Restaure la alimentación. Antes de que transcurran 30
segundos de haber restablecido la alimentación eléctrica,
mantenga presionado el botón “ON/OFF” ( ) del control
remoto durante 5 segundos o hasta que la luz del
ventilador emita un pitido. Use el trasmisor del control
remoto para probar las funciones de la luz y del
ventilador, y así confirmar que el proceso de aprendizaje
esté completo.
3
Transmisor del control remoto
Botones de operación del panel del transmisor del control
remoto:
Botón 3 para velocidad ALTA del ventilador
Botón 2 para velocidad MEDIA del ventilador
Botón 1 para velocidad BAJA del ventilador
Botón 0 para APAGAR el ventilador
Botón para ENCENDER la luz
o APAGARLA
Presione el botón rápidamente para encender o apagar
la luz. Presione el botón hacia abajo para aumentar o
disminuir la luz. Si presiona el botón durante más de
0.7 segundos, se convierte en un atenuador. La luz varía
de manera cíclica en 8 segundos. El botón de la luz tiene
una función de reanudación automática, que mantiene la
luz con el mismo brillo que tenía la última vez que se
apagó.
4.
4
Transmisor del control remoto
5.
Utilice el interruptor de reversa del ventilador ubicado en
el soporte del kit de iluminación (I) para optimizar el
rendimiento del ventilador según la estación del año. Un
ventilador de techo le permitirá elevar la configuración
del termostato en verano y disminuirla en invierno, sin
sentir una diferencia en cuanto a la comodidad.
PRECAUCIÓN: apague el ventilador con el
interruptor de pared y espere a que las aspas (K) se
detengan por completo antes de activar manualmente el
interruptor de reversa.
Interruptor de reversa
5
I
INSTRUCCIONES DE FUNCIONAMIENTO
CUIDADO Y MANTENIMIENTO
Al menos dos veces al año, baje la base (F) para revisar el ensamble de la varilla (C) y luego apriete
todos los tornillos en el ventilador. Limpie de la carcasa del motor (H) solo con un cepillo suave o un
paño que no produzca pelusas para evitar rayar el acabado. Limpie las aspas (K) con un paño que
no produzca pelusas. De vez en cuando puede aplicar una fina capa de cera para muebles en las
aspas (K) de madera para darles más protección.
IMPORTANTE: antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro de
electricidad principal. No utilice agua ni un paño húmedo para limpiar el ventilador de techo.
Reemplazo de las bombillas: use tres bombillas LED de base estándar de 6.5 vatios o bombillas
incandescentes/CFL equivalentes.
40
IMPORTANTE: el interruptor de reversa se debe
configurar ya sea completamente hacia la
IZQUIERDA o completamente hacia la
DERECHA para que funcione el ventilador. Si el
interruptor de reversa se configura en la posición
del medio, el ventilador no funcionará.
En climas más cálidos la configuración del
interruptor de reversa en la posición IZQUIERDA
creará un flujo de aire descendente que generará
un efecto de viento refrescante.
En climas más fríos la configuración del
interruptor de reversa en la posición DERECHA
creará un flujo de aire ascendente que puede
ayudar a mover el aire caliente estancado fuera
del área del techo.
6a
6b
6c
6c.
6b.
6a.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ventilador no se
mueve.
1. No hay alimentación eléctrica o hay
un fusible quemado
2. La conexión de los cables es incorrecta.
3. El interruptor de reversa no está activado.
4. Los enchufes no están conectados
apropiadamente.
1. Conecte la alimentación eléctrica o revise el
fusible.
2. Desconecte la alimentación. Afloje la base y
revise todas las conexiones.
3. Mueva firmemente el interruptor hacia la
izquierda o hacia la derecha.
4. Verifique que los enchufes macho y hembra
en el soporte del kit de iluminación estén
bien conectados de acuerdo con las
instrucciones de la página 36.
El funcionamiento es
ruidoso.
1. Las aspas están flojas.
2. Hay un aspa partida.
3. Se está utilizando un regulador de intensidad
de rango completo.
4. El ventilador es nuevo.
1. Apriete todos los tornillos para aspas.
2. Reemplace el aspa.
3. Use solo el dispositivo de control de
velocidad que se incluye.
4. Permita que el ventilador tenga un período de
asentamiento de un par de días,
especialmente al encender el ventilador a
velocidades media y alta.
Hay un tambaleo
excesivo.
1. Las aspas están flojas.
2. Los brazos para el aspa no están ajustados
correctamente.
3. Las aspas no están equilibradas.
4. El ventilador no está bien colocado.
5. El ventilador está demasiado cerca del techo
de bóveda.
6. Los tornillos de fijación en la horquilla del
ensamble de la carcasa del motor no están
bien apretados.
7. El tornillo de ajuste en la bola para colgar no
está bien apretado.
1. Apriete todos los tornillos para aspas.
2. Vuelva a instalar los brazos para el aspa.
3. Intercambie un aspa con otra del lado
opuesto.
4. Desconecte la alimentación. Afloje
cuidadosamente la base y verifique que el
soporte de montaje esté firme.
5. Utilice una varilla más larga o mueva el
ventilador a otra ubicación.
6. Apriete firmemente los tornillos de fijación
de la horquilla.
7. Afloje y baje cuidadosamente la base y
verifique que el tornillo de ajuste de la
bola para colgar esté bien apretado.
SOLUCIÓN DE PROBLEMAS
El ventilador funciona,
pero la luz no.
1. Las bombillas no están bien instaladas.
2. Los conductores de la base no están bien
conectados.
3. El interruptor de pared del ventilador está
apagado.
4. Los cables del soporte del kit de iluminación
no están conectados correctamente.
1. Vuelva a instalar las bombillas.
2. Revise los conductores de la base y, si es
necesario, vuelva a conectarlos de acuerdo
con las instrucciones de las páginas 33 y
34.
3. Asegúrese de que el interruptor de pared del
ventilador esté en la posición de encendido.
4. Verifique que los enchufes macho/hembra
en el soporte del kit de iluminación estén
bien conectados de acuerdo con las
instrucciones de la página 36.
El control remoto no
funciona.
1. El transmisor del control remoto no está
sincronizado con el ventilador.
2. La batería no está instalada correctamente.
3. La batería ya no funciona.
1. Consulte las instrucciones del paso 3 de la
página 39.
2. Verifique que la batería se instaló en la
polaridad correcta.
3. Reemplace la batería de acuerdo con las
instrucciones de la página 38.
NOTA: cierto "tambaleo" es normal y no se debe considerar como un defecto.
41
ADVERTENCIA
:
antes de comenzar cualquier trabajo, desconecte el suministro de electricidad para evitar
descargas eléctricas.
Impreso en China
42
LISTA DE PIEZAS DE REPUESTO
GARANTÍA LIMITADA DE POR VIDA
Se indica a continuación, el fabricante garantiza que el motor de ventilador de este ventilador de techo se
encuentra libre de defectos de fabricación y material durante la vida útil de este producto. Además, conforme a
las limitaciones establecidas a continuación, el fabricante también garantiza que todas las piezas de este
ventilador de techo (las "piezas del ventilador de techo" no incluyen el motor ni las piezas hechas total o
parcialmente de vidrio) se encuentran libres de defectos de fabricación y material durante el periodo de un año
siguiente a la fecha de compra del comprador minorista original.
El comprador original es quien debe realizar todas las reclamaciones, ya sea que haya adquirido el producto a
través de una tienda o por medio de un contratista. Los defectos de las piezas del ventilador de techo deberán
informarse dentro del primer año a partir de la fecha de compra. Las piezas hechas total o parcialmente de
vidrio y los acabados metálicos y otras superficies no tienen garantía.
Los compradores son responsables de los costos de extracción y reinstalación del producto. Los daños de
cualquier pieza que resulten del desgaste o del deterioro normales, de accidentes, del uso inapropiado o de
errores de instalación no cuentan con la cobertura de esta garantía. El fabricante no asume ninguna
responsabilidad por la instalación del ventilador. Cualquier servicio realizado por un electricista no certificado
invalidará la garantía.
La única responsabilidad del fabricante será reparar o reemplazar el motor, las piezas o el producto dentro de
los términos establecidos anteriormente. El fabricante no asume ninguna responsabilidad por las pérdidas o
los daños de ningún tipo, incluidos los daños accidentales o resultantes que sean la consecuencia directa o
indirecta de cualquier incumplimiento de la garantía, ya sean explícitos o implícitos, o de cualquier otra falla de
este producto. Algunos estados no permiten la exclusión o limitación de los daños accidentales o resultantes,
de modo que esta limitación puede no aplicarse en su caso.
Si el comprador original deja de ser el propietario del ventilador, la garantía se anula.
Si el comprador detecta un problema en el ventilador relacionado con defectos de fabricación o material
dentro del periodo de garantía asociado a la pieza defectuosa, el fabricante acepta reemplazar la pieza
defectuosa sin cargo o, como alternativa, reemplazar el ventilador de techo por uno de un modelo similar o
superior.
Las garantías del fabricante se encuentran sujetas a las limitaciones de las garantías escritas que se
establecen en esta garantía limitada de por vida para este ventilador de techo. Se rechazan todas las demás
garantías implícitas y explícitas, incluidas, entre otras, la garantía implícita de idoneidad para un fin particular y
la garantía implícita de comercialización. Algunos estados no permiten la exención de garantías implícitas, de
modo que es posible que esta exención no se aplique a su caso.
A
F
C
L
M
Q
K
5497064-A
5497064-C
5497064-F
5497064-L
5497064-K
5497064-M
5497064-Q
A Soporte de montaje
C Varilla
F Base
L Soporte del kit de iluminación
K Aspa
M Brazo para el aspa
Q Anillo del portalámpara
PIEZA DESCRIPCIÓN
PIEZA #
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 800-527-1292,
de lunes a viernes de 8:30 a.m. a 5 p.m., hora central estándar.
