Black+Decker BLIM78D1 20V MAX Cordless Brushless Impact User Manual

Variable speed trigger

Forward/reverse control button

Chuck collar

Quick-release chuck

Main handle

Speed selector

Worklight

Battery pack

Battery release button

Belt hook

Magnetic screw/accessory holder

INSTRUCTION MANUAL

GUIDE D’UTILISATION

MANUAL DE INSTRUCCIONES

Please read before returning this product for anyreason.

À lire avant de retourner ce produit pour quelque raison que cesoit.

Lea el manual antes de devolver este producto por cualquiermotivo.

BLIM78

20V Max* Brushless Cordless Impact Driver

Visseuse à chocs sans ﬁl 20V max* sans balais

Atornillador de impacto inalámbrico sin

escobillas de 20V Max*

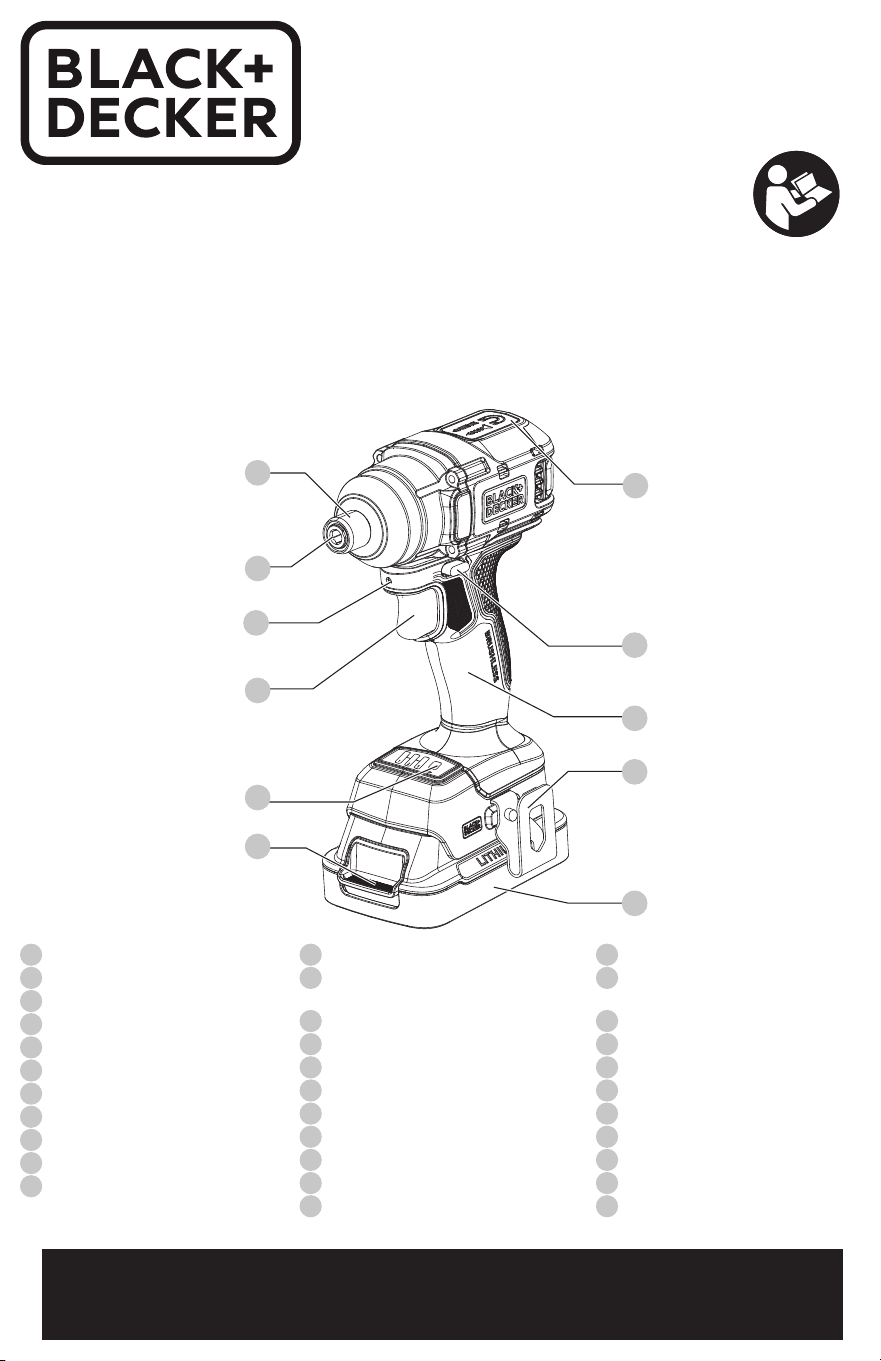

Fig.A

Gâchette à vitesse variable

Bouton de commande Avancer/

Reculer

Collier du mandrin

Mandrin à dégagement rapide

Poignée principale

Sélecteur de vitesse

Lampe de travail

Bloc-piles

Bouton de libération de la pile

Crochet de ceinture

Support magnétique pour vis/

accessoires

Gatillo de velocidad variable

Botón de control de avance/

reversa

Collar de mandril

Mandril de liberación rápida

Manija principal

Selector de velocidad

Luz de trabajo

Paquete de batería

Botón de liberación de batería

Gancho de cinturón

Soporte de tornillo/accesorio

magnético

Définitions: symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les

symboles et termes d'alarmes sécurité

suivants pour vous prévenir de

situations dangereuses et de risques de

dommages corporels ou matériels.



DANGER: indique une situation

dangereuse imminente qui, si elle n’est

pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique

une situation potentiellement

dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des

blessuresgraves.



ATTENTION: indique une situation

potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique

un message propre à la sécurité.

AVIS : indique une pratique ne

posant aucun risque de dommages

corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser

des risques de dommages matériels.

Definiciones: Símbolos y

Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza

los siguientes símbolos y palabras de

alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de

lesiones corporales o daños materiales.



PELIGRO: Indica una situación

de peligro inminente que, si no

se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una

situación de peligro potencial que, si no

se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación

de peligro potencial que, si no se evita,

posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) Indica un

mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no

relacionada a lesiones corporales

que de no evitarse puede resultar en

daños a lapropiedad.

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the

following safety alert symbols and

words to alert you to hazardous

situations and your risk of personal

injury or property damage.



DANGER: Indicates an imminently

hazardous situation which, if not

avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a

safety related message.

NOTICE: Indicates a practice

not related to personal injury

which, if not avoided, may result in

propertydamage.

AVERTISSEMENT: lire tous les

avertissements de sécurité, les

instructions, les illustrations

et les caractéristiques de ce

manuel, y compris les sections

sur les piles et les chargeurs fournies

dans un manuel d’origine de l’outil

ou dans le manuel séparé sur les

piles et les chargeurs. Les manuels

peuvent être obtenus en contactant le

service à la clientèle. Le fait de ne pas

suivre les avertissements et les

instructions peut entraîner un choc

électrique, un incendie et/ou des

blessures graves.

ADVERTENCIA: Lea todas las

advertencias de seguridad,

instrucciones, ilustraciones y

especificaciones de este

manual, incluyendo las

secciones sobre la batería y el

cargador proporcionadas en un

manual original de la herramienta o

en el manual de Baterías y

Cargadores por separado. Los

manuales se pueden obtener poniéndose

en contacto con el Servicio de atención

al cliente. La falla en seguir las

advertencias e instrucciones puede

resultar en descarga eléctrica, incendio

y/o lesiones serias.

WARNING: Read all safety

warnings, instructions,

illustrations, and

specifications in this manual,

including the battery and

charger sections provided in an

original tool manual or the separate

Batteries and Chargers manual.

Manuals can be obtained by contacting

Customer Service. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

English (original instructions) 2

Français (traduction de la notice d’instructions originale) 7

Español (traducido de las instrucciones originales) 12

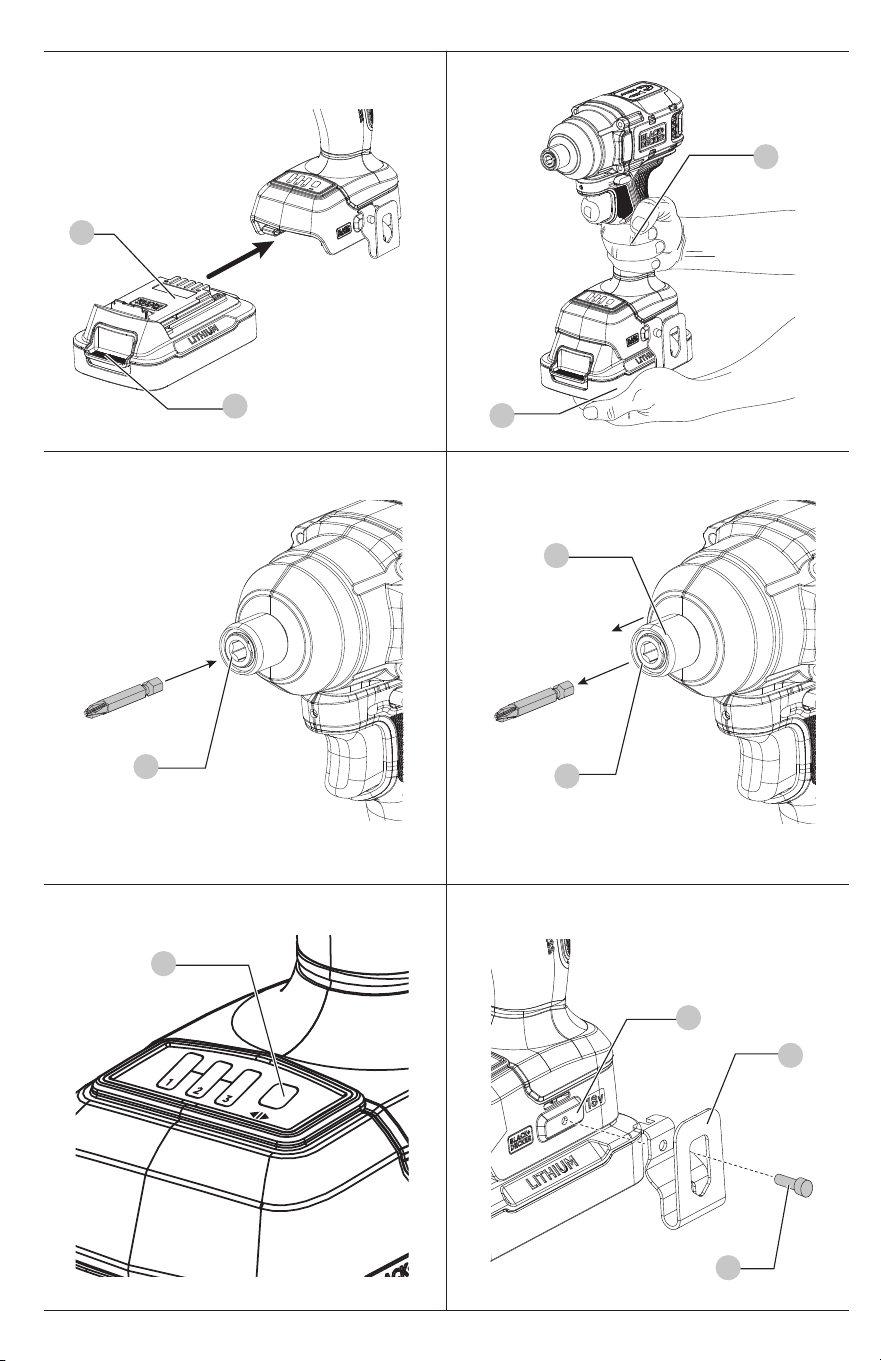

Fig.B Fig.C

Fig.D

Fig.E

Fig.F

Fig.G

English

English (original instructions)

Intended Use

This impact driver is designed for impact fastening and

drilling applications. The impact function makes this tool

particularly useful for driving fasteners in wood, and metal.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this power

tool. Failure to follow all instructions listed below may result in

electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FORFUTUREREFERENCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

orfumes.

c ) Keep children and bystanders away while operating a

power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your

body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces the risk of

electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious

personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust mask,

non‑skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch is in

the off position before connecting to power source and/

or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energizing power

tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in

unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or jewelry.

Keep your hair, clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair can be caught in

movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool

safety principles. A careless action can cause severe injury

within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do the

job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with

the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power tools

are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool’s operation. If damaged, have the power tool

repaired before use. Many accidents are caused by poorly

maintained powertools.

f ) Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and

are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardoussituation.

English

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the tool

in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another

batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a

risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the battery may cause

irritation orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk

ofinjury.

f ) Do not expose a battery pack or tool to fire or excessive

temperature. Exposure to fire or temperature above 265°F

(130°C) may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage the

battery and increase the risk offire.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool ismaintained.

b ) Never service damaged battery packs. Service of

battery packs should only be performed by the manufacturer or

authorized serviceproviders.

Impact Wrench/Driver Safety

Warnings‑AllOperations

• Hold the power tool by insulated gripping surfaces

when performing an operation where the fastener may

contact hidden wiring. Fasteners contacting a "live" wire may

make exposed metal parts of the power tool "live" and could

give the operator an electricshock.

• Wear ear protectors during use. Exposure to noise can

cause hearingloss.



WARNING: Impact wrenches are not torque

wrenches. DO NOT use this tool for tightening fasteners

to specified torques. An independent, calibrated torque

measurement device such as a torque wrench should be used

when under‑tightened or overtightened fasteners can lead to

the failure of thejoint.

Additional Safety Information



WARNING: Never modify the power tool or any part of it.

Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains

chemicals known to the State of California to cause cancer,

birth defects or other reproductive harm. Some examples of

these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Wear protective clothing and wash exposed areas with

soap and water. Allowing dust to get into your mouth, eyes, or

lay on the skin may promote absorption of harmfulchemicals.

Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to the

operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body is unstable and may lead to

loss of control andinjury.

• Air vents often cover moving parts and should be avoided.

Loose clothes, jewelry or long hair can be caught in movingparts.



CAUTION: When not in use, place tool on its side on a

stable surface where it will not cause a tripping or falling

hazard. Some tools with large battery packs will stand upright

on the battery pack but may be easily knockedover.

• Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body leaves it unstable and may

lead to loss ofcontrol.

• Wear safety goggles or other eye protection.

Hammering and drilling operations cause chips to fly.

Flying particles can cause permanent eyedamage.

• Do not operate this tool for long periods of time.

Vibration caused by tool action may be harmful to your

hands and arms. Use gloves to provide extra cushion and

limit exposure by taking frequent restperiods.

• Accessories and tools get hot during operation. Wear

gloves when touchingthem.

English

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Installing the Belt Hook (Fig.G)



WARNING: To reduce the risk of serious personal

injury, ONLY use the tool’s belt hook to hang the tool

from a work belt. DO NOT use the belt hook for tethering

or securing the tool to a person or object during use. DO NOT

suspend tool overhead or suspend objects from the belthook.



WARNING: To reduce the risk of serious personal

injury, ensure the screw holding the belt hook issecure.

iMPORTAnT: When attaching or replacing the belt hook

10

, use

only the screw

12

that is provided. Be sure to securely tighten

the screw. The belt hook can be attached to either side of the

tool using only the screw provided, to accommodate left- or

right-handed users. If the hook is not desired at all, it can be

removed from thetool.

1. Place the belt hook onto the mounting location

13

at the

base of thetool.

2. Use a screwdriver to secure the belt hook with the

provided screw. Do not use any other screw forthis.

Quick‑Release Chuck (Fig.A, D, E)



WARNING: Use only impact accessories. Non‑impact

accessories may break and cause a hazardous condition. Inspect

accessory prior to use to ensure that it con tains nocracks.

nOTE: The chuck accepts 1/4" (6.35 mm) hex accessories

and 1/2" (12.7 mm) adaptor.

Place the forward/reverse control button

2

in the

lock-off (center) position and remove battery pack before

changingaccessories.

To install an accessory, fully insert the hex accessory into

the quick-release chuck

4

as shown in Fig. D. The accessory

is locked into place.

To remove an accessory, pull the chuck collar

3

away from

the front of the tool as shown in Fig. E. Remove the accessory

from the quick-release chuck

4

nOTE: Your tool comes with a magnetic bit holder

11

for quick access and convenient storage of screws and

hexaccessories.

Installing and Removing the Battery Pack (Fig.B)



WARNING: Ensure the tool/appliance is in the off position

before inserting the batterypack.

nOTE: For best results, make sure your battery pack is

fullycharged.

1. To install the battery pack

8

into the tool handle

, align

the battery pack with the rails inside the tool’s handle and

slide it into the handle until the battery pack is firmly seated

in the tool and ensure that it does notdisengage.

2. To remove the battery pack from the tool, press the

battery pack release button

9

and firmly pull the battery

pack out of the toolhandle. Insert battery into thecharger.

Forward/Reverse Control Button (Fig.A)

A forward/reverse control button

2

determines the direction

of the tool and also serves as a lock-offbutton.

To select forward rotation, release the trigger switch and

depress the forward/reverse control button on the right side

of thetool.

To select reverse, release the trigger switch and depress the

forward/reverse control button on the left side of thetool.

nOTE: The center position of the control button locks the

tool in the off position. When changing the position of the

control button, be sure the trigger isreleased.

nOTE: The first time the tool is run after changing the

direction of rotation, you may hear a click on start-up. This is

normal and does not indicate aproblem.

Variable Speed Trigger Switch (Fig.A)

1. To turn the tool on, squeeze the trigger switch

1

2. To turn the tool off, release the trigger switch.

3. Your tool is equipped with a brake. The anvil will stop

when the trigger switch is fully released.

4. The variable speed switch enables you to select the best

speed for a particular application. The more you squeeze the

trigger, the faster the tool will operate.

nOTE:

Continuous use in variable speed range is not

recommended. It may damage the switch and should

beavoided.

Proper Hand Position (Fig.C)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a suddenreaction.

Proper hand position requires one hand on the main

handle

5

and the other hand holding the battery pack

8

3. To move the belt hook, remove the screw that holds the belt

hook in place, then reassemble on the opposite side. Be sure to

securely tighten the screw.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V .......................... volts

Hz ........................hertz

min ...................... minutes

or DC ......direct current

....................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per minute

RPM ....................

revolutions per minute

sfpm ...................

surface feet per minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square inch

......................earthing terminal

.....................safety alert symbol

...................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye and ear

protection

.....................

read all documentation

.....................

do not expose to rain

English

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETYand RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should be

performed by a factory service center or an authorized service

center. Always use identical replacementparts.

Impact Accessories



WARNING: Use only impact accessories. Non‑impact

accessories may break and cause a hazardous condition.

Inspect accessories prior to use to ensure that they contain

nocracks.

Accessories



WARNING: Since accessories, other than those offered by

BLACK+DECKER, have not been tested with this product, use

of such accessories with this product could be hazardous. To

reduce the risk of injury, only BLACK+DECKER‑recommended

accessories should be used with thisproduct.

Recommended accessories for use with your product

are available at extra cost from your local dealer or

authorized service center. If you need assistance in locating

any accessory, please contact BLACK+DECKER. Call

1‑800‑544‑6986.

Cleaning



WARNING: Blo

w dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk of eye

injury, always wear ANSI Z87.1 approved eye protection when

perform

ing thisprocedure.



WARNING: Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These chemicals

may weaken the plastic materials used in these parts. Use a cloth

dampened only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal injury,

turn unit off and remove the battery pack before making

any adjustments or removing/installing attachments or

accessories. An accidental start‑up can causeinjury.

Your BLACK+DECKER power tool has been designed

to operate over a long period of time with minimum

maintenance. Continuous satisfactory operation depends

upon proper tool care and regularcleaning.

Speed Selection (Fig.A, F)

Your tool is equipped with a speed selector

6

which allows

you to select one of three modes. Select the speed based on

the application and control the speed of the tool using the

variable speed trigger

1

. The speed selector consists of three

green LED lights that when illuminated will indicate which

speed mode isselected.

BLIM78

Mode 1 One green

LED light

Light impacting rpm 0–900

Mode 2 Two green

LED lights

Normal impacting rpm 0–1900

Mode 3 Three green

LED lights

High speed impacting rpm 0–3200

nOTE: Do not change speeds when the tool is running.

Always allow the tool to come to a complete stop before

changingspeed.

1. To select mode 1(light impacting), depress the speed

selector

6

button once.

2. To select speed 2(normal impacting), depress the speed

selector button twice.

3. To select speed 3(high speed impacting), depress the

speed selector button three times.

If the tool does not change speeds, confirm that the speed

selection button is engaged in one of the threemodes.

Usage (Fig.A)



CAUTION: Ensure fastener and/or system will withstand

the level of torque generated by the tool. Excessive torque may

cause breakage and possible personalinjury.

1. Place the accessory on the fastener head. Keep the tool

pointed straight at thefastener.

2. Press variable speed trigger

1

to start operation. Release

variable speed trigger to stop operation. Always check torque

with a torque wrench, as the fastening torque is affected by

many factors including the following:

‑ Voltage: Low voltage, due to a nearly discharged battery,

will reduce fasteningtorque.

‑ Accessory size: Failure to use the correct accessory size

will cause a reduction in fasteningtorque.

‑ Bolt size: Larger bolt diameters generally require higher

fastening torque. Fastening torque will also vary according to

length, grade, and torquecoefficient.

‑ Bolt: Ensure that all threads are free of rust and other

debris to allow proper fasteningtorque.

‑ Material: The type of material and surface finish of the

material will affect fasteningtorque.

‑ Fastening time: Longer fasten ing time results in

increased fastening torque. Using a longer fastening

time than recommended could cause the fasteners to be

overstressed, stripped ordamaged.

Worklight (Fig.A)

The worklight

7

is activated when the variable speed

trigger

1

is depressed, and will automatically turn off

15seconds after the variable speed trigger is released. If the

variable speed trigger remains depressed, the worklight will

remainon.

nOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as aflashlight.

nOTE: After releasing the trigger the tool will stop

functioning. Upon restarting, the tool automatically defaults

to the high-speed impacting mode (Mode 3).

nOTE: Ensure proper operation of the speed regulation

button and observe the corresponding light indicators to

confirm the selected speed.

Thank you for your purchase. Register your product now for:

• ADDiTiOnAl 3 YEAR liMiTED WARRAnTY: Registering

within 30 days of purchase will activate your additional

warranty for this product. (proof of purchase required).

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is a

problem with your product.

English

2+3 Year Limited Warranty

2 Year Limited Warranty provided as standard. Product

registration, with proof of purchase, required within 30 days

of purchase for additional 3 Year Limited Warranty.

For warranty terms go to

www.blackanddecker.com/warranty

To request a written copy of the warranty terms, contact:

Customer Service at Black & Decker, 701 East Joppa Road,

Towson, MD 21286 or call 1‑800‑544‑6986.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

check country specific warranty information contained in

the packaging, call the local company or see the website for

suchinformation.

• COnFiRMATiOn OF OWnERshiP: In case of an insurance

loss, such as fire, flood or theft, your registration of ownership

will serve as your proof of purchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification is

required under the Federal Consumer Safety Act.

FRAnçAis

L’utilisation d’une rallonge conçue pour l’extérieur réduira les

risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un outil

électrique dans un endroit humide, brancher l’outil dans

une prise ou sur un circuit d’alimentation dotés d’un

disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type

de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé.

Ne pas utiliser d’outil électrique en cas de fatigue ou sous

l’influence de drogues, d’alcool ou de médicaments. Un

simple moment d’inattention en utilisant un outil électrique

peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection individuelle.

Toujours porter une protection oculaire. L’utilisation

d’équipements de protection comme un masque antipoussière,

des chaussures antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert réduira les

risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer que

l’interrupteur se trouve à la position d’arrêt avant de

relier l’outil à une source d’alimentation et/ou d’insérer

un bloc‑piles, de ramasser ou de transporter l’outil.

Transporter un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont l’interrupteur

est à la position de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à

une partie pivotante de l’outil électrique peut provoquer des

blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son équilibre

en tout temps. Cela permet de mieux maîtriser l’outil

électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Garder les cheveux et

les vêtements à l’écart des pièces mobiles. Les vêtements

amples, les bijoux ou les cheveux longs risquent de rester

coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le raccordement

de dispositifs de dépoussiérage et de ramassage,

s’assurer que ceux‑ci sont bien raccordés et utilisés.

L’utilisation d’un dispositif de dépoussiérage peut réduire les

dangers engendrés par lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave en une

fraction deseconde.

4) Utilisation et entretien d’un outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil électrique

approprié effectuera un meilleur travail, de façon plus sûre et à

la vitesse pour laquelle il aétéconçu.

b ) Ne pas utiliser un outil électrique dont l’interrupteur

est défectueux. Tout outil électrique dont l’interrupteur est

défectueux est dangereux et doit êtreréparé.

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ

DESOUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique. Ne

pas suivre toutes les instructions comprises aux présentes

peut conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux

encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques dans

un milieu déflagrant, tel qu’en présence de liquides, de

gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la poussière

ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction

pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent correspondre

à la prise. Ne jamais modifier la fiche d’aucune façon.

Ne jamais utiliser de fiche d’adaptation avec un outil

électrique mis à la terre. Le risque de choc électrique sera

réduit par l’utilisation de fiches non modifiées correspondant

àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc électrique

est plus élevé si votre corps est mis àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou à

l’humidité. La pénétration de l’eau dans un outil électrique

augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher

un outil électrique. Tenir le cordon éloigné de la chaleur,

de l’huile, des bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette application.

Utilisation prévue

Cette visseuse à chocs est conçue pour les applications de

fixations et de perçage à chocs. La fonction à chocs rend cet

outil particulièrement utile pour enfoncer des fixations dans

le bois et le métal.

nE PAs utiliser par temps humide ou en présence de

liquides ou de gaz inflammables.

nE PAs laisser les enfants toucher l’outil. Une supervision

est requise lorsque des utilisateurs inexpérimentés utilisent

cet outil.

Français (traduction de la notice d’instructions originale)

FRAnçAis

Renseignements de sécurité supplémentaires



AVERTISSEMENT: ne modifiez jamais l’outil électrique ou

toute pièce de celui‑ci. Cela pourrait entraîner des dommages

matériels ou des blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes de

sécurité. Les lunettes ordinaires NE SONT PAS des lunettes de

sécurité. Utilisez également un masque facial ou anti‑poussière

si l’opération de coupe est poussiéreuse. PORTEZ TOUJOURS UN

ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• protection oculaire ANSIZ87.1 (CAN/CSAZ94.3),

• protection auditive ANSIS12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.

• Utilisez des pinces ou une autre façon pratique

de sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou contre

votre corps le laisse instable et peut mener à une perte

decontrôle.

• Portez des lunettes de sécurité ou une protection

oculaire. Le martelage et le perçage entraînent l’éjection

de copeaux. Les particules volantes peuvent causer des

dommages permanents auxyeux.

• N’utilisez pas cet outil durant de longues périodes. La

vibration causée par le mouvement de l’outil peut être

dangereuse pour vos mains et vos bras. Utilisez des gants

pour fournir un coussin supplémentaire et limiter l’exposition en

prenant des périodes de reposfréquentes.

• Les accessoires et les outils peuvent devenir chauds

durant l’utilisation. Portez des gants lorsque vous lestouchez.

Avertissements de sécurité pour la clé/visseuse à

chocs– toutes opérations

• Tenez l’outil électrique par les surfaces de prise isolées

lorsque vous effectuez une tâche où la fixation peut

entrer en contact avec un câblage dissimulé. Les pièces

de fixation entrant un contact avec un câble «sous tension»

peuvent mettre les pièces métalliques de l’outil motorisé «sous

tension» et pourraient donner un choc électrique àl’utilisateur.

• Portez des protections auditives pendant l’utilisation.

L’exposition au bruit peut entraîner la perte del’ouïe.



AVERTISSEMENT: les clés à chocs ne sont pas des

clés dynamométriques. N’utilisez pas cet outil pour

serrer des fixations à des couples spécifiques. Un appareil

de mesure de couples calibré indépendant comme une clé

dynamométrique doit être utilisé lorsque des fixations serrées

ou trop serrées peuvent entraîner la rupture duraccord.

g ) Suivre toutes les instructions de recharge et ne

rechargez pas le bloc‑piles ou l’outil à des températures

hors de la plage de température indiquée dans les

instructions. Une recharge non conforme ou à une

température hors des limites spécifiées peut endommager les

piles et augmenter le risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange

identiques. Cela permettra de maintenir une utilisation

sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés. La

réparation de blocs‑piles doit seulement être effectuée par le

fabricant ou les fournisseurs de serviceautorisé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant d’effectuer

tout ajustement, changement et entreposage de celui‑ci.

Ces mesures préventives réduisent les risques de démarrage

accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée des

enfants et ne permettre à aucune personne n’étant

pas familière avec un outil électrique ou son mode

d’emploi d’utiliser cet outil. Les outils électriques deviennent

dangereux entre les mains d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les pièces

mobiles sont mal alignées ou coincées, si des pièces sont

brisées ou présentent toute autre condition susceptible

de nuire au bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents sont causés

par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont

moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en tenant

compte des conditions de travail et du travail à effectuer.

L’utilisation d’un outil électrique pour toute opération autre

que celle pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les mains et les

surfaces de prise glissante ne permettent pas la manutention

et le contrôle sécuritaires de l’outil dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé

par le fabricant. L’utilisation d’un chargeur qui convient à un

type de bloc‑piles risque de provoquer un incendie s’il est utilisé

avec un autre type de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec les

blocs‑piles conçus à cet effet. L’utilisation de tout autre

bloc‑piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné

des objets métalliques, notamment des trombones, de

la monnaie, des clés, des clous, des vis ou autres petits

objets métalliques qui peuvent établir une connexion

entre les deux bornes. Le court‑circuit des bornes du

bloc‑piles risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler hors

du bloc‑piles; éviter tout contact avec ce liquide. Si un

contact accidentel se produit, laver à grande eau. Si le

liquide entre en contact avec les yeux, obtenir également

des soins médicaux. Le liquide qui gicle hors du bloc‑piles

peut provoquer des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées ou

modifiées peuvent avoir une réaction imprévisible résultant en

un incendie, une explosion ou un potentiel deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes ou

à des températures excessives. L’exposition aux flammes ou

à une température au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

FRAnçAis

Mandrin à dégagement rapide (Fig.A, D, E)



AVERTISSEMENT: utilisez seulement des accessoires

à chocs. Les accessoires non à chocs peuvent se briser et

causer une condition dangereuse. Inspectez l’accessoire avant

utilisation pour vous assurer qu’il ne comporte pas defissures.

REMARQUE: le mandrin est compatible avec les accessoires

hexagonaux de 1/4po (6,35mm) et un adaptateur de 1/2po

(12,7mm).

Installation du crochet de ceinture (Fig.G)



AVERTISSEMENT: afin de réduire de blessure

corporelle grave, utiliser SEULEMENT le crochet de

ceinture de l’outil pour suspendre l’outil à partir de votre

corps. NE PAS utiliser l’agrafe pour courroie pour attacher ou

sécuriser l’outil à une personne ou un objet durant l’utilisation.

NE PAS suspendre l’outil au plafond ou suspendre des objets à

partir de l’agrafe pourcourroie.



AVERTISSEMENT: afin de réduire le risque de

blessures graves, assurez‑vous que la vis maintenant le

crochet de ceinture estsécuritaire.

iMPORTAnT: pour la fixation ou le remplacement du

crochet de ceinture

10

, utilisez uniquement la vis

12

qui

est fournie. Assurez-vous de bien serrer la vis. Le crochet de

ceinture peut être fixé de part et d’autre de l’outil seulement

à l’aide des vispour le confort des utilisateurs droitiers ou

gauchers. Si vous ne voulez pas du tout de l’agrafe, vous

pouvez la retirer de l’outil.

1. Placez le crochet de ceinture sur l’emplacement du

montage

13

à la base del’outil.

2. Utilisez un tournevis pour fixer le crochet de ceinture

à l’aide de la vis fournie. Ne pas utiliser une autre vis pour

lefaire.

3. Pour déplacer le crochet de ceinture, retirez la vis qui

maintient le crochet de ceinture en place, puis remontez-le

du côté opposé. Assurez-vous de bien serrer lavis.

Installation et retrait du bloc‑piles (Fig.B)



AVERTISSEMENT : assurez‑vous que l'outil/appareil est

en position d'arrêt avant d'insérer labatterie.

REMARQUE : pour une meilleure performance, assurez-vous

que le bloc-piles est complètementchargé.

1. Pour installer le bloc-piles

8

dans l’outil, alignez le

bloc-piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez-le dans la poignée jusqu’à ce que le

bloc-piles soit bien placé dans l’outil et assurez-vous qu’il

estenclenché.

2. Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

de libération

9

et tirez-le fermement hors de la poignée de

l’outil. Insérez-le dans lechargeur.

ASSEMBLAGE ET RÉGLAGES



AVERTISSEMENT:

afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et

retirez

le blocs‑piles

avant d’effectuer tout réglage ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.



AVERTISSEMENT: certaines poussières créées par le ponçage

mécanique, le sciage, l’aiguisage, le perçage et autres activités

de construction contiennent des produits chimiques reconnus

dans l’État de la Californie pour causer le cancer et des anomalies

congénitales ou autres effets nuisibles sur la reproduction. Certains

exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et

d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de construction

traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence dont vous

effectuez ce type de travail. Pour réduire votre exposition à ces produits

chimiques: travaillez dans un endroit bien aéré et avec un équipement

de sécurité homologué, comme les masques anti‑poussière

spécialement conçus pour filtrer les particules microscopiques

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la poussière

d’entrer dans votre bouche, vos yeux ou la laisser sur la peau peut

favoriser l’absorption des produits chimiques dangereux. Dirigez

les particules loin du visage et ducorps.

• Utilisez l’extracteur de poussière approprié pour

enlever la grande majorité de la poussière statique et en

suspension dans l’air. Ne pas enlever la poussière statique et

en suspension dans l’air peut contaminer l’environnement de

travail ou présenter un risque accru pour la santé de l’utilisateur

et les personnes àproximité.

• Utilisez des pinces ou d’autres méthodes pratiques

pour sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail d’une main ou contre votre

corps est instable et peut mener à une perte de contrôle et

uneblessure.

• Les évents couvrent souvent des pièces qui se déplacent et

doivent être évités. Des vêtements amples, les bijoux ou les cheveux

longs peuvent se coincer dans des pièces quidéplacent.



ATTENTION:

lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou de chute.

Certains outils avec de gros blocs‑piles se tiendront debout sur

le bloc‑piles, mais ils peuvent facilement êtrerenversés.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Structure de classe I

(mise à la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM ....................

oscillations par minute

Tr/min ................

tours par minute

sfpm ...................

pieds de surface par

minute

CPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................Wattheures

Ah ....................... ampères-heures

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Structure

de classe II

(doublement isolé)

..................... vitesse à vide

n .........................vitesse nominale

PSI.......................

livres par pouce carré

......................borne de terre

.....................symbole d’alertes

............................de sécurité

..................... rayonnement

visible -

ne regardez pas

directement la

lampe

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

et auditive

.....................

lisez toute la

documentation

.....................

ne pas exposer à la

pluie

FRAnçAis

Sélection de la vitesse(Fig.A, F)

Votre outil possède un bouton sélecteur de vitesse

6

permettant de sélectionner l’un des trois modes de

fonctionnement. Sélectionnez la vitesse selon l’application

et contrôlez la vitesse de l’outil à l’aide de la gâchette

Le sélecteur de vitesse se compose de trois voyants DEL

verts qui, lorsqu’ils sont allumés, indiquent le mode de

vitessesélectionné.

BLIM78

Mode 1 Une DEL verte Chocs légers tr/min 0–900

Mode 2 Deux DEL vertes Chocs normaux tr/min 0–1900

Mode 3 Trois DEL vertes Chocs à vitesse élevée tr/min 0–3200

REMARQUE: ne pas changer les vitesses lorsque l’outil

fonctionne. Laissez toujours l’outil s’arrêter complètement

avant de changer devitesse.

1. Pour sélectionner le mode1(chocs légers), appuyez une

fois sur le bouton de sélection de vitesse

6

2. Pour sélectionner la vitesse2(chocs normaux), appuyez

deux fois sur le bouton de sélection devitesse.

3. Pour sélectionner la vitesse3(chocs rapides), appuyez

trois fois sur le bouton de sélection devitesse.

Utilisation (Fig. A)



ATTENTION: assurez‑vous que la fixation et/ou le système

résisteront au niveau du couple généré par l’outil. Un couple

excessif peut entraîner un bris et une possible blessure corporelle.

1. Placez l’accessoire sur la tête de la fixation. Gardez l’outil

pointé droit sur la fixation.

2. Appuyez sur la gâchette de vitesse variable

pour

démarrer l’utilisation. Relâchez la gâchette de vitesse variable

pour arrêter l’utilisation. Vérifiez toujours le couple à l’aide

d’une clé dynamométrique, car le couple de serrage est

affecté par de nombreux facteurs, notamment les suivants:

‑ Tension: une faible tension, due à une pile presque

déchargée, réduira le couple de serrage.

‑ Taille de l’accessoire: si vous n’utilisez pas la bonne taille

d’accessoire, le couple de serrage sera réduit.

‑ Taille du boulon: les boulons de plus grand diamètre

nécessitent généralement un couple de serrage plus élevé.

Le couple de serrage varie également en fonction de la

longueur, de la classe et du coefficient de couple.

‑ Boulon: veillez à ce que tous les filetages soient exempts

de rouille et d’autres débris pour permettre un couple de

serrage approprié.

‑ Matériau: le type de matériau et la finition de surface du

matériau affecteront le couple de serrage.

‑ Durée de fixation: un temps de fixation plus long

entraîne une augmentation du couple de serrage.

L’utilisation d’une durée de fixation supérieure à celle

recommandée peut entraîner une contrainte excessive sur

les fixations, leur arrachement ou leur endommagement.

Lampe de travail (Fig.A)

La lampe de travail

7

s’active lorsque la gâchette à vitesse

variable

1

est enfoncée et s’éteint automatiquement

15secondes après le relâchement de la gâchette à vitesse

variable. Si la gâchette à vitesse variable reste enfoncée, la

lampe de travail reste allumée.

REMARQUE: La lampe de travail sert à éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe de poche.

Gâchette à vitesse variable (Fig.A)

1. Pour allumer l’outil, appuyez sur le commutateur de

lagâchette

1

2. Pour éteindre l’outil, relâchez le commutateur de

lagâchette.

3. Votre outil est muni d’un frein. L’enclume s’arrête lorsque

l’interrupteur à gâchette est complètement relâché.

4. La vitesse variable vous permet de sélectionner la

meilleure vitesse pour une application particulière. Plus vous

appuyez sur la gâchette, plus l’outil fonctionnerarapidement.

REMARQUE:

une utilisation continue à une gamme de

vitesses variable est déconseillée. Cela peut endommager

la gâchette et doit être évité.

Bouton de commande avant/arrière (Fig. A)

Un bouton de commande Avancer/Reculer

détermine le

sens de l’outil et sert aussi de bouton de verrouillage.

Pour sélectionner la rotation vers l’avant, relâchez le

commutateur et appuyez sur le bouton de commande

avancer/reculer à droite de l’outil.

Pour sélectionner la rotation vers l’arrière, relâchez la

gâchette et appuyez sur le bouton de commande avancer/

reculer à gauche de l’outil.

REMARQUE: la position centrale du bouton de commande

verrouille l’outil en position éteint. Lorsque vous changez

la position du bouton de commande, assurez-vous que la

gâchette est relâchée.

REMARQUE: la première fois que l’outil fonctionne après un

changement de sens de rotation, vous pourriez entendre un

clic lors du démarrage. C’est normal et cela n’indique pas un

problème.

Position correcte des mains (Fig.C)



AVERTISSEMENT: pour réduire tout risque de dommages

corporels graves, adopter SYSTÉMATIQUEMENT la position

des mainsillustrée.



AVERTISSEMENT: pour réduire tout risque de dommages

corporels graves, maintenir SYSTÉMATIQUEMENT l’outil

fermement pour anticiper toute réactionsoudaine.

Une position des mains appropriée nécessite une main sur la

poignée principale

5

et l’autre main tenant le bloc-piles

8

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et retirez

le bloc‑piles avant d’effectuer tout réglage ou de retirer/

installer des fixations ou des accessoires. Un démarrage

accidentel peut causer desblessures.

Placez le bouton avant/arrière

2

en position verrouillée

(centre) et retirez le bloc-piles avant de changer

lesaccessoires.

Pour installer un accessoire, insérez complètement

l’accessoire hexagonal dans le mandrin à dégagement rapide

comme

4

comme illustré dans la Fig. D. L’accessoire est

verrouillé enplace.

Pour installer un accessoire, tirez le collier du mandrin

3

à l’écart de l’avant de l’outil comme illustré dans la Fig. E.

Retirez l’accessoire du mandrin à dégagement rapide

4

REMARQUE: votre outil est livré avec un porte-mèche

magnétique

11

pour accéder rapidement aux embouts de

mèche et aux accessoires hexagonaux, ainsi que pour ranger

les viscommodément.

FRAnçAis

réparation agréé

BLACK+DECKER

. Toujours utiliser des pièces de

rechangeidentiques.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.Le

chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et les

réglages doivent être réalisés (cela comprend l’inspection

et le remplacement du balai, le cas échéant) par un centre

de réparation en usine

BLACK+DECKER

ou un centre de

Accessoires à chocs



AVERTISSEMENT: utilisez seulement des accessoires à

chocs. Les accessoires non à chocs peuvent se briser et causer

une condition dangereuse. Inspectez les accessoires avant

leur utilisation pour vous assurer qu’ils ne comportent pas

defissures.

Accessoires



AVERTISSEMENT: les accessoires autres que

BLACK+DECKER n’ayant pas été testés avec ce produit, leur

utilisation avec cet outil peut s’avérer dangereuse. Pour réduire

le risque de blessure, seuls les accessoires recommandés par

BLACK+DECKER doivent être utilisés avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé.

Si vous avez besoin d’aide pour localiser un accessoire,

contactez BLACK+DECKER. Appelez au 1‑800‑544‑6986.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au moins une

fois par semaine. Pour minimiser le risque de blessure aux yeux,

toujours porter une protection oculaire conforme à la norme

ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces

non métalliques de l’outil. Ces produits chimiques peuvent

affaiblir les matériaux de plastique utilisés dans ces pièces.

Utiliser un chiffon humecté uniquement d’eau et de savon

doux. Ne jamais laisser de liquide pénétrer dans l’outil et

n’immerger aucune partie de l’outil dans unliquide.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et retirez

le blocs‑piles avant d’effectuer tout réglage ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.

Votre chariot BLACK+DECKER a été conçu pour fonctionner

sur une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

Si l’outil ne change pas de vitesse, vérifiez que le bouton

de sélection de vitesse est bien enclenché dans l’un des

troismodes.

REMARQUE: après avoir relâché la gâchette, l’outil cesse de

fonctionner. Au redémarrage, l’outil passe automatiquement

en mode à haute vitesse (mode3).

REMARQUE: assurez-vous du bon fonctionnement

du bouton de sélection de la vitesse et observez les

voyants lumineux correspondants pour confirmer la

vitessesélectionnée.

Garantie limitée de 2+3ans

Garantie limitée de 2ans fournie en standard. Enregistrement

du produit, avec preuve d’achat, requis dans les 30jours

suivant l’achat pour bénéficier d’une garantie limitée

supplémentaire de 3ans.

Pour connaître les conditions de garantie, rendez-vous sur

www.blackanddecker.com/warranty

Pour demander une copie écrite des conditions de la

garantie, contactez: Service à la clientèle chez Black &

Decker, 701East Joppa Road, Towson, MD 21286ou appelez

le 1800544‑6986.

AMÉRiQUE lATinE: la présente garantie ne s’applique pas

aux produits vendus en Amérique latine. Pour les produits

vendus en Amérique latine, vérifiez les renseignements sur

la garantie particulière au pays comprise dans l’emballage,

appelez l’entreprise locale ou consultez le site Web pour les

renseignements complets à propos de la garantie.

S’enregistrer en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• gARAnTiE liMiTÉE sUPPlÉMEnTAiRE DE 3Ans:

L’enregistrement dans les 30jours suivant l’achat activera

votre garantie supplémentaire pour ce produit. (preuve

d’achat requise).

• sERViCE DE gARAnTiE: L’enregistrement de votre

produit vous permettra de bénéficier d’un service de garantie

plus efficace en cas de problème avec votre produit.

• COnFiRMATiOn DE PROPRiÉTÉ: En cas de pertes liées

aux assurances telles qu’un incendie, une inondation ou un

vol, votre enregistrement de propriété servira de preuve de

votre achat.

• POUR VOTRE sÉCURiTÉ: L’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Enregistrement en ligne sur www.blackanddecker.com/

account/login.

EsPAñOl

a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo y

utilice el sentido común cuando emplee una herramienta

eléctrica. No utilice una herramienta eléctrica si

está cansado o bajo el efecto de drogas, alcohol o

medicamentos. Un momento de descuido mientras se

opera una herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre utilice

protección para los ojos. En las condiciones adecuadas, el

uso de equipos de protección, como máscaras para polvo,

calzado de seguridad antideslizante, cascos o protección

auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía o paquete

de baterías, o antes de levantar o transportar la

herramienta. Transportar herramientas eléctricas con el

dedo apoyado en el interruptor o enchufar herramientas

eléctricas con el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas antes

de encender la herramienta eléctrica. Una llave de

tuercas o una clavija de ajuste que quede conectada a una

pieza giratoria de la herramienta eléctrica puede provocar

lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas holgadas

ni joyas. Mantenga el cabello y la ropa alejados de

las piezas en movimiento. Las ropas holgadas, las joyas

o el cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción de polvo,

asegúrese de que estén conectados y que se utilicen

correctamente. El uso de dispositivos de recolección de polvo

puede reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan volverse

descuidado e ignorar los principios de seguridad de la

herramienta. Una acción descuidada puede causar lesiones

severas en una fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite trabajar

mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada mediante el

interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de alimentación

y/o retire la batería, o paquete si es desmontable, de la

herramienta eléctrica antes de realizar cualquier ajuste,

cambiar accesorios o almacenar herramientas eléctricas.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones, ilustraciones y especificaciones

incluidas con esta herramienta eléctrica. La falla en seguir

todas las instrucciones siguientes puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien iluminada.

Las áreas abarrotadas y oscuras propicianaccidentes.

b ) No opere las herramientas eléctricas en atmósferas

explosivas, como ambientes donde haya polvo, gases o

líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los espectadores

de la herramienta eléctrica en funcionamiento. Las

distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún enchufe

adaptador con herramientas eléctricas con conexión a

tierra. Los enchufes no modificados y que se adaptan a los

tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores. Existe

mayor riesgo de descarga eléctrica si su cuerpo está puesto

atierra.

c ) No exponga las herramientas eléctricas a la lluvia o a

condiciones de humedad. Si entra agua a una herramienta

eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los bordes

filosos y las piezas móviles. Los cables dañados o enredados

aumentan el riesgo de descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal uso.

Utilice un cable adecuado para uso en exteriores a fin de

reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un lugar

húmedo es imposible de evitar, utilice un suministro

protegido con un interruptor de circuito por falla

Uso pretendido

Este atornillador de impacto está diseñado para aplicaciones

de sujeción y perforación de impacto. La función de impacto

hace esta herramienta particularmente útil para introducir

sujetadores en madera y metal.

nO use bajo condiciones húmedas o en presencia de

líquidos o gases inflamables.

nO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen esta herramienta.

Español (traducido de las instrucciones originales)

EsPAñOl

Información de seguridad adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en daño o

lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE EQUIPO DE

SEGURIDADCERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.

• Use abrazaderas u otra manera práctica para asegurar

y soportar la pieza de trabajo a una plataforma estable.

Sostener el trabajo a mano o contra su cuerpo lo hace inestable

y puede guiar a la pérdida decontrol.

• Use gafas de seguridad u otra protección para los

ojos. Las operaciones de martilleo y perforación pueden

causar que vuelen rebabas. Las partículas expulsadas

pueden causar daño permanente a losojos.

• No opere esta herramienta por largos períodos

de tiempo. La vibración causada por la acción de

la herramienta puede ser dañina para sus manos y

brazos. Use guantes para proporcionar un amortiguamiento

adicional y limite la exposición tomando periodos de

descansofrecuentes.

• Los accesorios y herramientas se pueden calentar

durante la operación. Use guantes cuando lostoque.

Advertencias de seguridad del atornillador de

impacto‑Todas las operaciones

• Sostenga la herramienta eléctrica por las superficies de

sujeción aisladas cuando realice una operación en la que

el sujetador pueda tener contacto con cableado oculto.

Los sujetadores que hagan contacto con cable "vivo" pueden

tener partes de metal expuestas de la herramienta eléctrica

"viva" y podrían dar al operador una descargaeléctrica.

• Use protectores auditivos durante el uso. La exposición

al ruido puede causar pérdida deaudición.



ADVERTENCIA: Las llaves de impacto no son

torquímetros. NO use esta herramienta para apretar

sujetadores a pares de apriete específicos. Se debe usar

un dispositivo de medición de par de apriete independiente y

calibrado tal como un torquímetro cuando sujetadores con

bajo o exceso de apriete puedan guiar a la falla de launión.

g ) Siga todas las instrucciones de carga y no cargue el

paquete de batería o la herramienta fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango de

temperatura especificado puede dañar la batería e incrementar

el riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones que

realice el mantenimiento de su herramienta eléctrica

y que sólo utilice piezas de repuesto idénticas. Esto

garantizará la seguridad de la herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería dañados. El

servicio de paquetes de batería sólo debe ser realizado por el

fabricante o proveedores de servicioautorizados.

Estas medidas de seguridad preventivas reducen el riesgo de

encender la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que

otras personas no familiarizadas con ella o con estas

instrucciones operen la herramienta. Las herramientas

eléctricas son peligrosas si son operadas por usuarios

nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas y

accesorios. Revise que no haya piezas en movimiento

mal alineadas o trabadas, piezas rotas o cualquier otra

situación que pueda afectar el funcionamiento de la

herramienta eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla. Se producen

muchos accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de

la herramienta eléctrica para operaciones diferentes de

aquéllas para las que fue diseñada podría originar una

situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción secas,

limpias y libres de aceite y grasa. Las manijas y superficies

de sujeción resbalosas no permiten el manejo y control seguros

de la herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta

conBaterías

a ) Recargue solamente con el cargador especificado por

el fabricante. Un cargador adecuado para un tipo de paquete

de baterías puede originar riesgo de incendio si se utiliza con

otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier

otro paquete de baterías puede producir riesgo de incendio

ylesiones.

c ) Cuando no utilice el paquete de baterías, manténgalo

lejos de otros objetos metálicos como sujetapapeles,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan realizar una conexión

desde un terminal al otro. Los cortocircuitos en los

terminales de la batería pueden provocar quemaduras

oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en

contacto accidentalmente, enjuague con agua. Si el

líquido entra en contacto con los ojos, busque atención

médica. El líquido expulsado de la batería puede provocar

irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o riesgo

delesiones.

f ) No exponga un paquete de batería o una herramienta

a fuego o temperatura excesiva. La exposición a fuego

o temperaturas mayores a 130°C (265 °F) pueden causar

unaexplosión.

EsPAñOl

Mandril de liberación rápida (Fig.A, D, E)



ADVERTENCIA: Sólo use accesorios de impacto. Los

accesorios no diseñados para impacto pueden romperse y

provocar una situación peligrosa. Revise los accesorios antes

de usar para asegurarse que no tengan grietas.

nOTA: El mandril acepta accesorios hexagonales de 1/4"

(6,35 mm) y adaptador de 1/2" (12,7 mm).

Instalación de gancho de cinturón (Fig.G)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SÓLO use el gancho de cinturón de la

herramienta para colgar la herramienta de un cinturón

de trabajo. NO use el gancho de cinturón para anclar o

asegurar la herramienta a una persona u objeto durante el

uso. NO suspenda la herramienta por arriba de su cabeza o

suspenda objetos del gancho del cinturón.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, asegúrese que el tornillo que sujeta el

gancho de cinturón esté seguro.

iMPORTAnTE: Cuando conecte o reemplace el gancho

del cinturón

, sólo use el tornillo

incluido. Asegúrese

de apretar bien el tornillo. El gancho de cinturón se puede

colocar en cualquier lado de la herramienta utilizando

únicamente el tornillo incluido, para acomodarse a usuarios

zurdos o diestros. Si el gancho no se desea en absoluto, se

puede quitar de la herramienta.

1. Coloque el gancho de cinturón en la ubicación de

montaje

13

en la base de la herramienta.

2. Use un destornillador para asegurar el gancho de cinturón

con el tornillo incluido. No use ningún otro tornillo para esto.

3. Para mover el gancho de cinturón, retire el tornillo que

sostiene el gancho de cinturón en su lugar y después vuelva

a ensamblar en el lado opuesto. Asegúrese de apretar bien

el tornillo.

Instalación y Desinstalación del Paquete de Batería

(Fig.B)



ADVERTENCIA: Asegúrese que la herramienta/aparato

esté en la posición apagada antes de insertar el paquete de

labatería.

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

1. Para instalar el paquete de batería

8

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente

en la herramienta y asegúrese que no sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación del paquete de batería

9

jale firmemente el paquete de batería fuera de la manija de la

herramienta. Insértelo en elcargador.

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.



ADVERTENCIA: Algún polvo creado por lijado, aserrado,

pulido, perforación eléctricos y otras actividades de construcción

contienen químicos conocidos por el Estado de California como

causantes de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de

mampostería, y

• arsénico y cromo a partir de madera tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo de

qué tan a menudo realice este tipo de trabajo. Para reducir su

exposición a estos químicos: trabaje en un área bien ventilada, y

trabaje con equipo de seguridad aprobado, tal como máscaras

de polvo que estén diseñadas específicamente para filtrar

partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas con

agua y jabón. Permitir que el polvo entre en su boca, ojos, o que

quede sobre la piel puede promover la absorción de químicos

peligrosos. Dirija las partículas lejos de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada para

retirar la mayoría de polvo estático y transportado por

aire. La falla en retirar el polvo estático y transportado por aire

podría contaminar el ambiente de trabajo y presentar un riesgo

de salud mayor al operador y personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una plataforma

estable. Sostener el trabajo a mano o contra su cuerpo es

inestable y puede guiar a la pérdida de control ylesiones.

• Las ventilas de aire a menudo cubren las partes móviles y

se deben evitar. La ropa suelta, joyería, o cabello largo podrían

quedar atrapados en las partesmóviles.



ATENCIÓN

Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie estable

donde no cause un peligro de tropiezo o caída. Algunas

herramientas con paquetes de batería grandes pueden

quedar verticales sobre el paquete de batería pero se pueden

voltearfácilmente.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM ....................

oscilaciones por

minuto

RPM ....................

revoluciones por

minuto

sfpm ...................

pies de superficie por

minuto

SPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

Wh ......................Watt Horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento

doble)

.......................velocidad sin carga

n .........................velocidad nominal

PSI.......................

libras por pulgada

cuadrada

......................terminal de tierra

.....................símbolo de alerta

............................de seguridad

..................... radiación visible–

no mirar

directamente a

la luz

..................... use protección

respiratoria

..................... use protección para

los ojos y los oídos

.....................

lea toda la

documentación

.....................

no exponga a la

lluvia

EsPAñOl

Selección de Velocidad (Fig. A, F)

Su herramienta está equipada con un selector de velocidad

6

que le permite seleccionar uno de tres modos. Seleccione la

velocidad de acuerdo con la aplicación y controle la velocidad

de la herramienta con el gatillo de velocidad variable

1

El selector de velocidad consiste en tres luces LED verdes

que cuando se iluminen indican qué modo de velocidad

estáseleccionado.

BLIM78

Modo 1 Una luz

LED verde

Impacto ligero rpm 0–900

Modo 2 Dos luces

LED verdes

Impacto normal rpm 0–1900

Modo 3 Tres luces

LED verdes

Impacto de alta

velocidad

rpm 0–3200

nOTA: No cambie velocidades cuando la herramienta

esté en operación. Siempre permita que la herramienta se

detenga por completo antes de cambiar la velocidad.

1. Para seleccionar el modo 1(impacto ligero), presione el

botón de selector de velocidad

6

una vez.

Uso (Fig.A)



ATENCIÓN: Asegúrese que el sujetador y/o sistema

soporten el nivel de par generado por la herramienta. Elpar

excesivo puede causar la ruptura y posibles lesiones personales.

1. Coloque el accesorio en la cabeza del sujetador. Mantenga

la herramienta apuntada de forma recta en el sujetador.

2. Presione el interruptor de interruptor de velocidad

variable

para comenzar la operación. Libere el interruptor

de gatillo de velocidad variable para detener la operación.

Siempre verifique el torque con un torquímetro, ya que el par

de apriete se ve afectado por muchos factores, incluyendo

los siguientes:

‑ Voltaje: El bajo voltaje, debido a una batería casi

descargada, reducirá el par de apriete.

‑ Tamaño del accesorio: Si no utiliza el tamaño de

accesorio correcto, se reducirá el par de apriete.

‑ Tamaño del perno: Los diámetros de pernos más

grandes generalmente requieren un par de apriete más alto.

El par de apriete también variará según la longitud, el grado y

el coeficiente de par.

‑ Perno: Asegúrese que todas las roscas estén libres de óxido

y otros desechos para permitir el par de apriete adecuado.

‑ Material: El tipo de material y el acabado de la superficie

del material afectarán el par de apriete.

‑ Tiempo de sujeción: Un tiempo de apriete más largo da

como resultado un mayor par de apriete. El uso de un tiempo

de sujeción más largo que el recomendado podría hacer que

los sujetadores se tensen en exceso, se desgasten o se dañen.

Luz de trabajo (Fig.A)

La luz de trabajo

7

se activa cuando se presiona el gatillo

de velocidad variable

1

, y se apagará automáticamente

15segundos después que se libere el interruptor de gatillo

de velocidad variable. Si el gatillo de velocidad variable

permanece presionado, la luz de trabajo permanecerá

encendida.

nOTA: La luz de trabajo es para iluminar la superficie de

trabajo inmediata y no se pretende que se use como una

linterna.

Interruptor de gatillo de velocidad variable (Fig.A)

1. Para encender la herramienta, oprima el interruptor

degatillo

2. Para apagar la herramienta, libere el interruptor de gatillo.

3. Su herramienta está equipada con un freno. El

yunque se detendrá cuando el interruptor de gatillo se

presionecompletamente.

4. El interruptor de velocidad variable le permite seleccionar

la mejor velocidad para una aplicación en particular. Mientras

más apriete el gatillo, más rápido funcionará laherramienta.

nOTA:

No se recomienda el uso continuo en rango de

velocidad variable. Puede dañar el interruptor y se debe

evitar.

Botón de control de avance/reversa (Fig. A)

Un botón de control de avance/reversa

2

determina la

dirección de la herramienta y también sirve como un botón

de bloqueo en apagado.

Para seleccionar la rotación de avance, libere el interruptor de

gatillo y presione el botón de control de avance/reversa en el

lado derecho de la herramienta.

Para seleccionar la reversa, libere el interruptor de gatillo y

presione el botón de control de avance/reversa en el lado

izquierdo de la herramienta.

nOTA: La posición central del botón de control bloquea

la herramienta en la posición apagada. Cuando cambie la

posición del botón de control, asegúrese que se libere el

gatillo.

nOTA: La primera vez que se opere la herramienta después

de cambiar la dirección de rotación, puede escuchar un clic

al encender. Esto es normal y no indica un problema.

Posición Adecuada de las Manos (Fig.C)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición adecuada

como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

La posición correcta de la mano requiere una mano en el

mango principal

5

y la otra mano sosteniendo el paquete

de la batería

8

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Coloque el botón de control de avance/reversa

2

en la

posición de bloqueo de apagado (central) y retire el paquete

de batería antes de cambiar los accesorios.

Para instalar un accesorio, inserte completamente el

accesorio hexagonal en el mandril de liberación rápida

4

como se muestra en la Fig. D. El accesorio se bloquea en su

lugar.

Para retirar un accesorio, jale el collar del mandril

3

del

frente de la herramienta como se muestra en la Fig. E. Retire

el accesorio del mandril de liberación rápida

4

nOTA: Su herramienta incluye un soporte de broca

magnético

11

para acceso rápido y almacenamiento

conveniente de brocas yaccesorios hexagonales.

EsPAñOl

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar

la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y el

cambio de las escobillas, cuando proceda) deben ser realizados

en un centro de mantenimiento en la fábrica BLACK+DECKER

u en un centro de mantenimiento autorizado BLACK+DECKER.

Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779- Col. Americana Sector Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente -

Col.Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)53267100

si se encuentra en U.s., por favor llame al

1‑800‑544‑6986

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

Accesorios de impacto



ADVERTENCIA: Sólo use accesorios de impacto. Los

accesorios no diseñados para impacto pueden romperse y

provocar una situación peligrosa. Revise los accesorios antes

de usarlos para asegurar que no contengangrietas.

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a los

ofrecidos por BLACK+DECKER, no han sido probados con este

producto, el uso de tales accesorios con esta herramienta

podría ser peligroso. Para reducir el riesgo de lesiones, sólo se

deben usar accesorios recomendados por BLACK+DECKER con

esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, póngase en

contacto con BLACK+DECKER. Llame al 1‑800‑544‑6986.

Limpieza



ADVERTENCIA: Sople la suciedadyel polvo de todos

los conductos de ventilación con aire seco, al menos una vez

por semana. Para reducir el riesgo de lesiones, utilice siempre

protección para los ojos aprobada ANSIZ87.1 al realizar

estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas de la

herramienta. Estos productos químicos pueden debilitar los

materiales plásticos utilizados en estas piezas. Utilice un paño

humedecido sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios o antes de la limpieza.

Un arranque accidental puede causarlesiones.

Su herramienta BLACK+DECKER ha sido diseñada para funcionar

durante un largo período de tiempo con un mínimo de

mantenimiento. La operación satisfactoria continua depende del

cuidado adecuado de la herramienta y la limpiezaregular.

2. Para seleccionar la velocidad 2 (impacto normal), presione

el botón de selector de velocidad dos veces.

3. Para seleccionar la velocidad 3(impacto de alta velocidad),

presione el botón de selector de velocidad tres veces.

Si la herramienta no cambia velocidades, confirme que el

botón de selección de velocidad esté conectado en uno de

los tres modos.

nOTA: Después de liberar el gatillo, la herramienta dejará

de funcionar. Al volver a arrancar, la herramienta se

predetermina automáticamente en el modo de impacto de

alta velocidad (Modo 3).

nOTA: Asegure la operación adecuada del botón de

regulación de velocidad y observe los indicadores de luz

correspondientes para confirmar la velocidad seleccionada.

EsPAñOl

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con

el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Black and Decker S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

Garantía limitada de 2+3 años

Se incluye una Garantía limitada de 2 años de forma

estándar. Se requiere el registro del producto, junto con el

comprobante de compra, dentro de los 30 días posteriores

a la compra para obtener una garantía limitada adicional de

3 años.

Para consultar los términos de la garantía, visite www.

blackanddecker.com/warranty

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al cliente en Black &

Decker, 701East Joppa Road, Towson, MD 21286o llame al

1‑800‑ 544‑ 6986.

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos en

América Latina, revise la información de garantía del país

específico contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a tal

información.

Registro en Línea

Gracias por su compra. Registre su producto ahora para:

• gARAnTÍA liMiTADA DE 3 AñOs ADiCiOnAl: Registrar

su producto dentro de los 30 días posteriores a su compra

activará la garantía adicional. (se requiere comprobante de

compra).

• sERViCiO DE gARAnTÍA: Registrar su producto le ayudará

a obtener un servicio de garantía más eficiente en caso de

que surja algún problema.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una pérdida

de seguro, tal como un incendio, inundación o robo, su

registro de propiedad servirá como una evidencia de compra.

• PARA sU sEgURiDAD: Registrar su producto nos

permitirá ponernos en contacto con usted en el evento

improbable que se requiera una notificación de seguridad

bajo la Ley Federal de Seguridad al Consumidor.

Regístrese en línea en www.dewalt.com/account/ login.

NB067332 10/25

Black & Decker (U.S.) Inc., 701East Joppa Road, Towson, MD 21286

BLACK+DECKER

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs-piles

Baterías

LBXR20, LBXR20BT, LBXR2020, LBXR2025, LBXR2520, LB2X3020, LB2X4020,

LBD2020S, LBD1520S, LBD2520S, LBD2520, LBD4020S

Chargers

Chargeurs

Cargadores

LCS20, L2AFC, L2AFCBST, LCS201, LCS1620, LCS1620B, LCS200, BDCA202, BDCB101,

BDDC201, BDDC201B, BDCAC202B

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool and

battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc-piles est en dessous de 4,5° C (40° F) ou au-dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni use

la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

Black+Decker BLIM78D1 20V MAX Cordless Brushless Impact Driver Kit with Battery and Charger Included

Product's Documents

Instruction Manual

Specifications

Black+Decker BLIM78D1 Questions and Answers

Related Products

Black + Decker HLVA325JP07 Pet dust buster Handheld Vacuum, Cordless, Purple

Black+Decker BCBLV3625L1-XE Black & Decker 36V Lithium-Ion Blower Vac

Black+Decker Black & Decker - Heated Bed Blanket - King 32493, 32497

Black+Decker Black & Decker - Heated Bed Blanket - Queen 32492, 32496

Black+Decker Black & Decker - Heated Bed Blanket - Full 32491, 32495

Black+Decker Black & Decker - Heated Bed Blanket - Twin 32490, 32494
