Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Das Gerät ist entsprechend der in dieser

Betriebsanleitung gegebenen Beschrei-

bungen und den Sicherheitshinweisen zur

Verwendung als Nass-/Trockensauger be-

stimmt.

Dieses Gerät wurde für den privaten Ge-

brauch entwickelt und ist nicht für die Bean-

spruchungen des gewerblichen Einsatzes

vorgesehen.

– Das Gerät vor Regen schützen. Nicht

im Außenbereich lagern.

– Achtung: Saugen von Asche und Ruß

nur mit Vorabscheider (Bestell-Nr.

2.863-139).

Den Nass-/Trockensauger nur benutzen

mit:

– Original-Filterbeutel.

– Original-Ersatzteilen, -Zubehör oder -

Sonderzubehör.

Der Hersteller haftet nicht für eventuelle

Schäden, die durch nicht bestimmungsge-

mäßen Gebrauch oder falsche Bedienung

verursacht werden.

Die Verpackungsmaterialien sind recy-

clebar. Bitte werfen Sie die Verpackun-

gen nicht in den Hausmüll, sondern führen

Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Filter und Filterbeutel sind aus umweltver-

träglichen Materialien hergestellt.

Sofern sie keine eingesaugten Substanzen

enthalten, die für den Hausmüll verboten

sind, können sie über den normalen Haus-

müll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

Bei Fragen oder Störungen hilft Ihnen unsere

KÄRCHER-Niederlassung gerne weiter.

(Adresse siehe Rückseite)

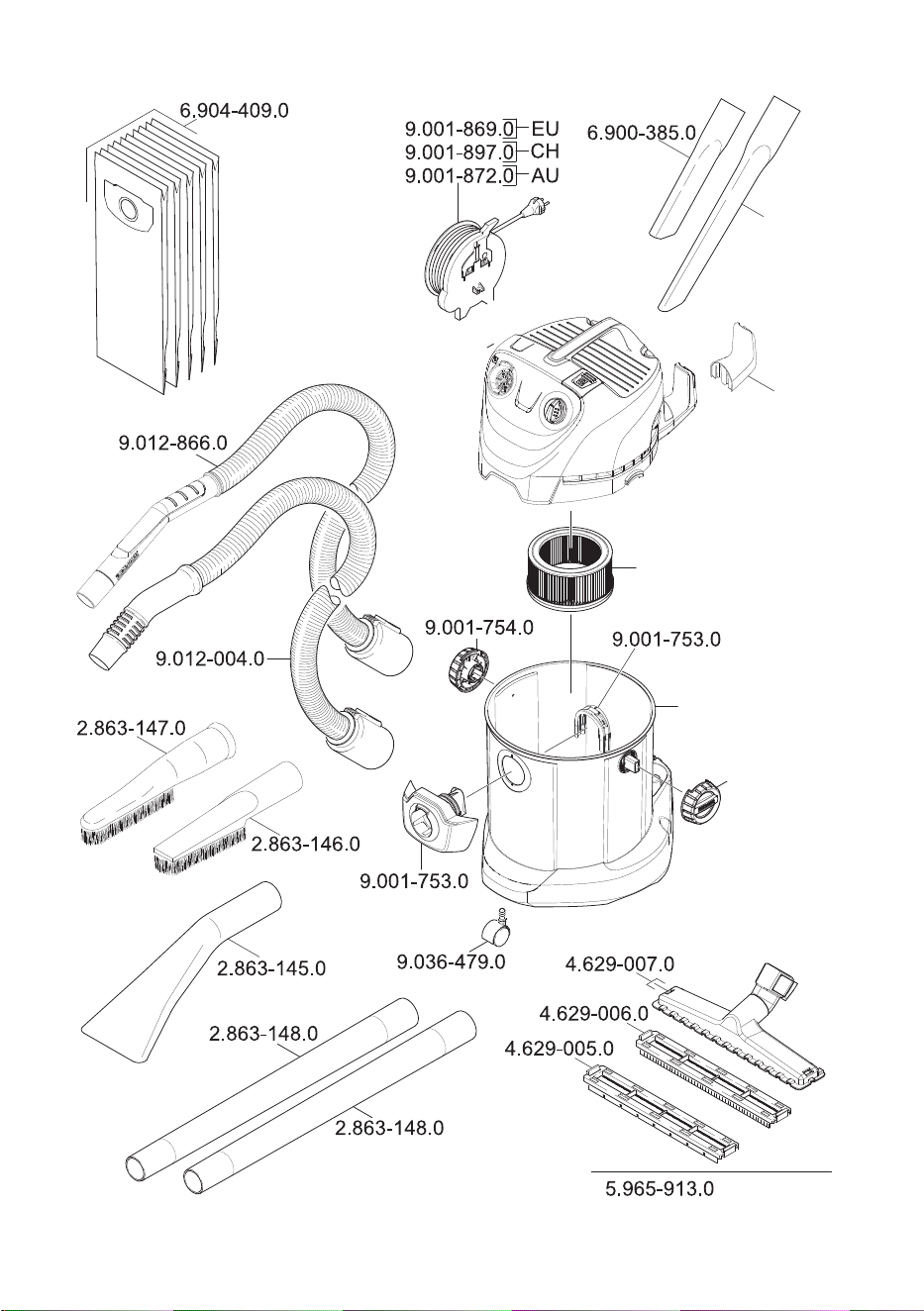

Eine Auswahl der am häufigsten benötig-

ten Ersatzteile finden Sie am Ende der Be-

triebsanleitung.

Ersatzteile und Zubehör erhalten Sie bei ih-

rem Händler oder bei ihrer KÄRCHER-Nie-

derlassung.

(Adresse siehe Rückseite)

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

Inhaltsverzeichnis

Allgemeine Hinweise . . . . . DE . . .5

Sicherheitshinweise . . . . . . DE . . .6

Gerätebeschreibung. . . . . . DE . . .6

Bedienung . . . . . . . . . . . . . DE . . .7

Pflege und Wartung . . . . . . DE . . .8

Hilfe bei Störungen. . . . . . . DE . . .9

Technische Daten. . . . . . . . DE . . .9

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Umweltschutz

Entsorgung von Filter und Filterbeutel

Kundendienst

Bestellung von Ersatzteilen und

Sonderzubehör

Garantie

5DE

– 6

– Dieses Gerät ist nicht dafür bestimmt,

durch Personen mit eingeschränkten

physischen, sensorischen oder geisti-

gen Fähigkeiten oder mangels Erfah-

rung und/oder mangels Wissen benutzt

zu werden, es sei denn, sie werden

durch eine für ihre Sicherheit zuständi-

ge Person beaufsichtigt oder erhielten

von ihr Anweisungen, wie das Gerät zu

benutzen ist.

– Kinder dürfen das Gerät nur dann ver-

wenden, wenn sie über 8 Jahre alt sind

und wenn sie durch eine für ihre Sicher-

heit zuständige Person beaufsichtigt

sind oder von ihr Anweisungen erhiel-

ten, wie das Gerät zu benutzen ist.

– Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

– Gerät nach jedem Gebrauch und vor je-

der Reinigung/Wartung ausschalten.

– Brandgefahr. Keine brennenden oder

glimmenden Gegenstände aufsaugen.

– Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.

몇 Elektrischer Anschluss

Das Gerät nur an Wechselstrom anschlie-

ßen. Die Spannung muss mit dem Typen-

schild des Gerätes übereinstimmen.

 Stromschlaggefahr

Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

Netzstecker nicht durch Ziehen an der An-

schlussleitung aus der Steckdose ziehen.

Anschlussleitung mit Netzstecker vor je-

dem Betrieb auf Schäden prüfen. Beschä-

digte Anschlussleitung unverzüglich durch

autorisierten Kundendienst/Elektro-Fach-

kraft austauschen lassen, um Gefährdun-

gen zu vermeiden.

Zur Vermeidung von Elektrounfällen emp-

fehlen wir, Steckdosen mit vorgeschalte-

tem Fehlerstrom-Schutzschalter (max.

30 mA Nennauslöse-Stromstärke) zu be-

nutzen.

 Achtung

Bestimmte Stoffe können durch die Verwir-

belung mit der Saugluft explosive Dämpfe

oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

– Explosive oder brennbare Gase, Flüs-

sigkeiten und Stäube (reaktive Stäube)

– Reaktive Metall-Stäube (z.B. Alumini-

um, Magnesium, Zink) in Verbindung

mit stark alkalischen und sauren Reini-

gungsmitteln

– Unverdünnte starke Säuren und Lau-

gen

– Organische Lösungsmittel (z.B. Benzin,

Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Ge-

rät verwendeten Materialien angreifen.

Abbildungen siehe Ausklapp-

seite!

Prüfen Sie beim Auspacken den Pa-

ckungsinhalt auf fehlendes Zubehör oder

Beschädigungen. Benachrichtigen Sie bei

Transportschäden bitte Ihren Händler.

Zum Anschließen des Saugschlauches

beim Saugen.

Hinweis: Zum Entnehmen des Saug-

schlauches Raste mit Daumen drücken

und Saugschlauch herausziehen.

Saugschlauch in Blasanschluss einste-

cken, die Blasfunktion ist damit aktiviert.

Zum Tragen des Gerätes oder zum Abneh-

men des Gerätekopfs nach dem Entrie-

geln.

Diese Zubehöraufnahme ermöglicht die

Aufbewahrung von Saugdüsen am Geräte-

kopf.

Sicherheitshinweise

Gerätebeschreibung

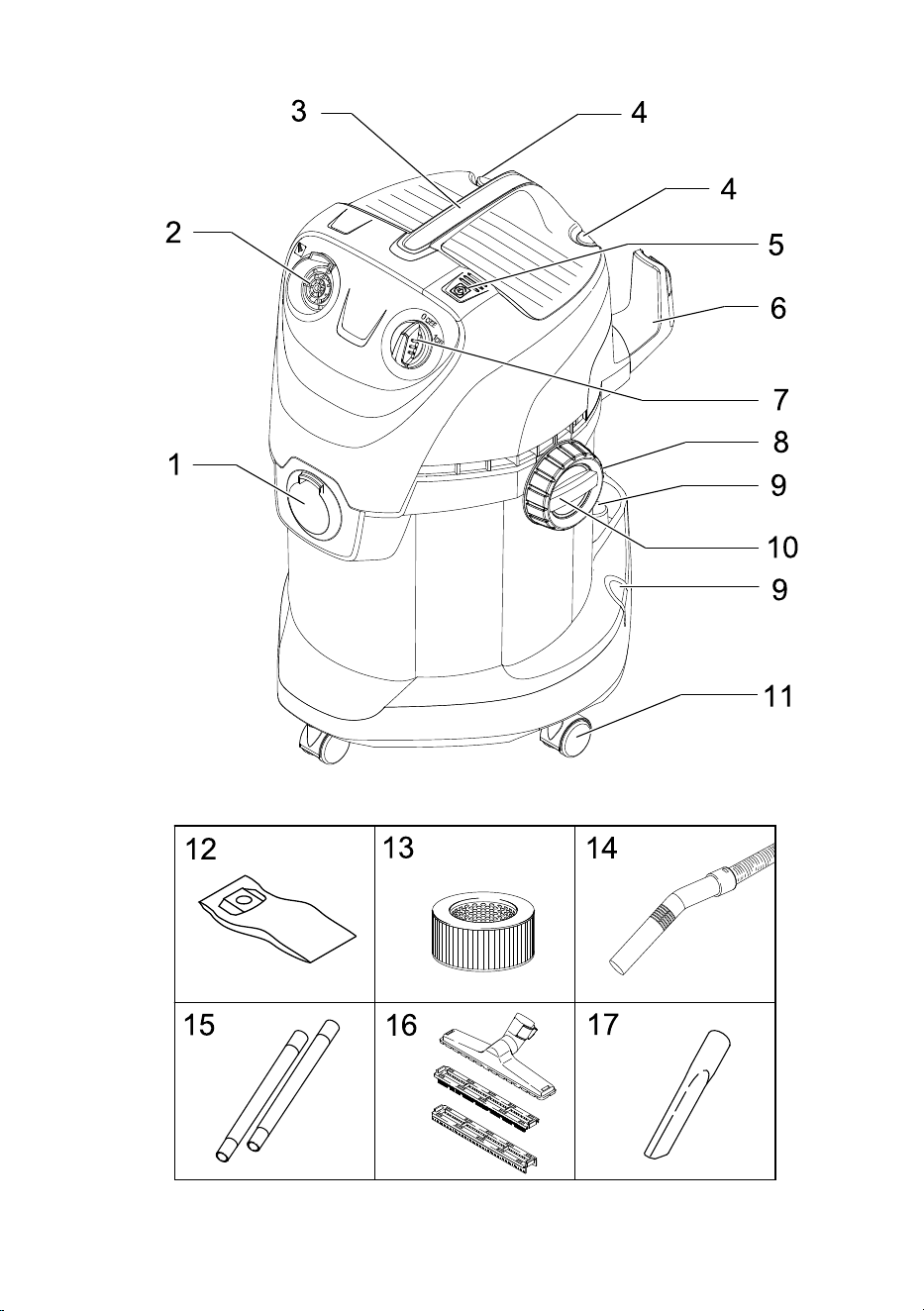

Saugschlauchanschluss

Blasanschluss

Tragegriff

Zubehöraufnahme Gerätekopf

6 DE

– 7

Diese Zubehöraufnahme ermöglicht die

Aufbewahrung von Saugschlauch und

Saugdüsen.

Stellung I: Saugen oder Blasen.

Stellung 0: Gerät ist ausgeschaltet.

 Zum Abstellen der Bodendüse bei Ar-

beitsunterbrechungen.

(siehe Beschreibung / Abbildung )

Diese Zubehöraufnahme ermöglicht die

Aufbewahrung von Saugrohren oder sons-

tigem Zubehör.

Der Drehverschluss dient zur Verriegelung

von Gerätekopf und Behälter. Zum Entrie-

geln Drehverschluss in Pfeilrichtung dre-

hen bis die Verriegelung frei ist.

 Die Lenkrollen sind bei Auslieferung im

Behälter untergebracht, vor Inbetrieb-

nahme montieren.

(siehe Beschreibung / Abbildung )

Hinweis: Zum Nasssaugen darf kein Filter-

beutel eingesetzt werden!

Empfehlung: Zum Saugen von Feinstaub

den Filterbeutel einsetzen.

Der Patronenfilter muss immer, sowohl

beim Nasssaugen wie auch beim Trocken-

saugen eingesetzt sein.

Hinweis: Nassen Patronenfilter vor der

Weiterverwendung beim Trockensaugen

trocknen lassen.

 Saugschlauch in Anschluss eindrü-

cken, er rastet ein.

(siehe Beschreibung / Abbildung )

Hinweis: Zum Entnehmen des Saug-

schlauches Raste mit Daumen drücken

und Saugschlauch herausziehen.

 Beide Saugrohre zusammenstecken

und mit Saugschlauch verbinden.

(siehe Beschreibung / Abbildung )

Zum Saugen von Hartflächen und Teppich-

böden den passenden Einsatz verwenden.

Hartflächen, Nasssaugen: Einsatz mit

2 Gummilippen verwenden.

Teppichböden, Nass- und Trockensau-

gen: Ohne Einsatz arbeiten.

Hartflächen, Trockensaugen: Einsatz mit

2 Borststreifen verwenden.

 Für Kanten, Fugen, Heizkörper und

schwer zugängige Bereiche.

몇 Immer mit eingesetztem Patronenfil-

ter arbeiten, sowohl beim Nass- als

auch beim Trockensaugen!

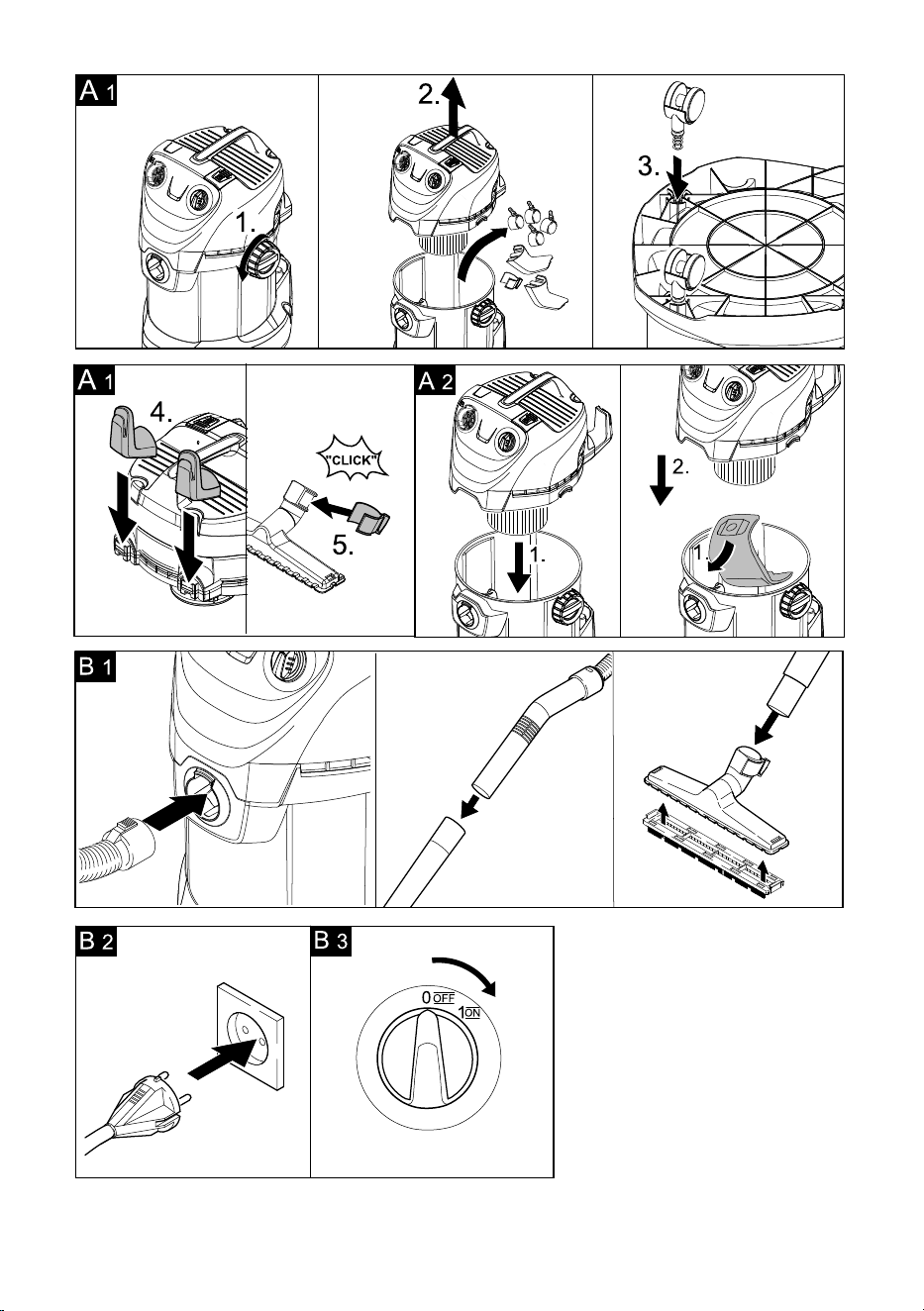

 Abbildung

Dem Gerät lose beigelegte Teile vor In-

betriebnahme montieren.

 Abbildung

Empfehlung: Zum Saugen von Fein-

staub den Filterbeutel einsetzen.

Taste Netzkabeleinzug

Zubehöraufnahme Haken

Drehschalter (EIN/AUS)

Parkposition

Zubehöraufnahme Behälter

Drehverschluss

Lenkrolle

Filterbeutel

Patronenfilter

Saugschlauch mit Handgriff

Saugrohre 2 x 0,5 m

Bodendüse

(mit Einsätzen)

Fugendüse

Bedienung

Vor Inbetriebnahme

7DE

– 8

 Abbildung

Zubehör anschließen.

 Abbildung

Netzstecker einstecken.

 Abbildung

Gerät einschalten.

몇 Nur mit trockenem Patronenfilter ar-

beiten!

Empfehlung: Zum Saugen von Feinstaub

den Filterbeutel einsetzen.

(siehe Beschreibung / Abbildung )

 Der Füllgrad des Filterbeutels ist ab-

hängig vom aufgesaugten Schmutz.

Bei Feinstaub, Sand usw... sollte der

Filterbeutel häufiger ausgetauscht wer-

den.

Zugesetzte Filterbeutel können platzen,

deshalb den Filterbeutel rechtzeitig

wechseln!

 Achtung: Saugen von Asche und Ruß

nur mit Vorabscheider (Bestell-Nr.

2.863-139).

 Zum Aufsaugen von Feuchtigkeit bzw.

Nässe gewünschtes Zubehör auf Saug-

rohre bzw. direkt auf den Handgriff auf-

stecken.

몇 Achtung

Keinen Filterbeutel verwenden!

Bei Schaumbildung oder Flüssigkeitsaus-

tritt das Gerät sofort ausschalten!

Hinweis: Ist der Behälter voll, schließt ein

Schwimmer die Saugöffnung und das Ge-

rät läuft mit erhöhter Drehzahl. Gerät sofort

ausschalten und Behälter entleeren.

Reinigung von schwer erreichbaren Stellen

oder wo das Saugen nicht möglich ist, z.B

Laub aus dem Kiesbeet.

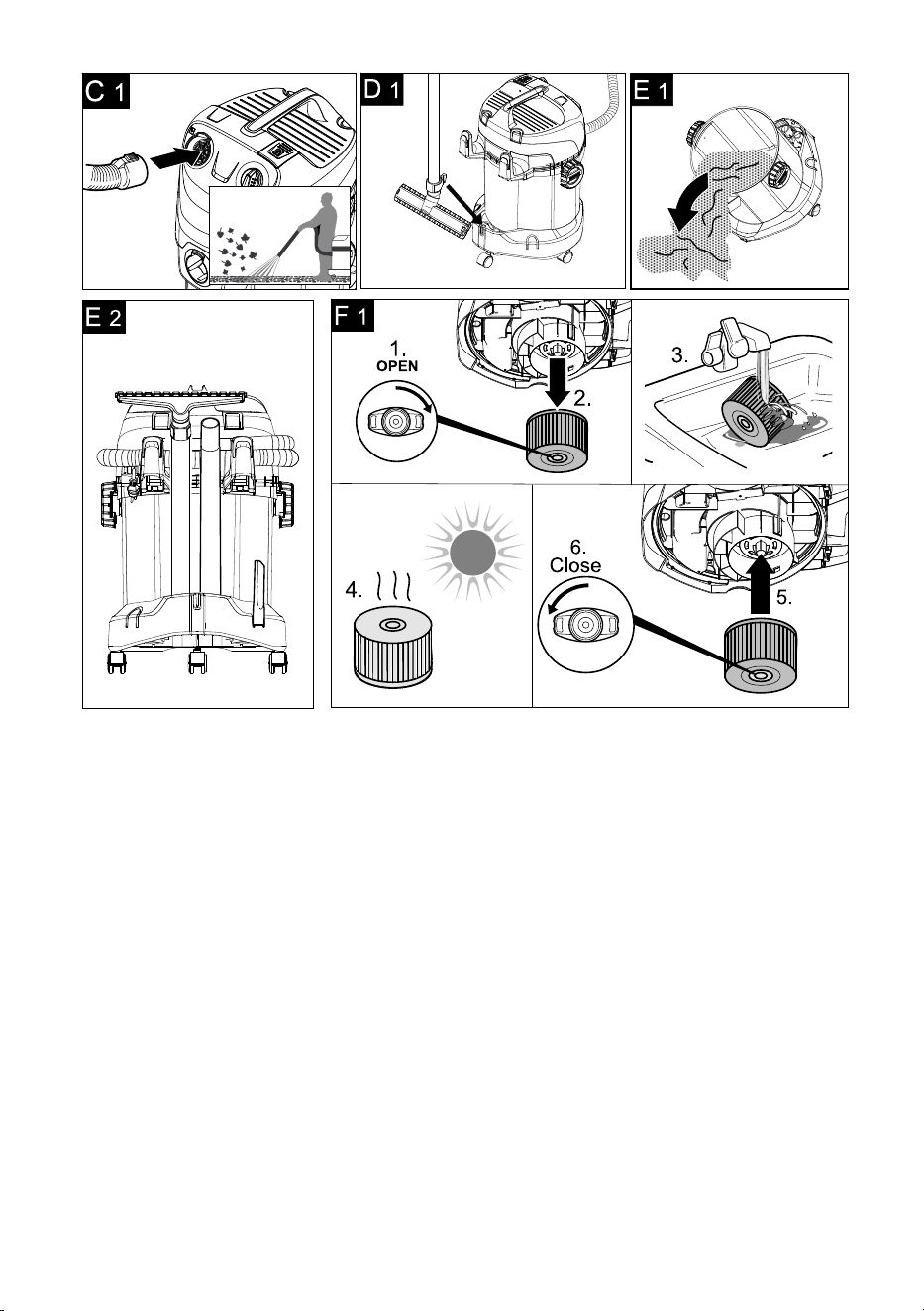

 Abbildung

Saugschlauch in Blasanschluss einste-

cken, die Blasfunktion ist damit akti-

viert.

 Gerät ausschalten.

 Abbildung

Bodendüse in die Parkposition einhän-

gen.

 Gerät ausschalten und Netzstecker zie-

hen.

 Abbildung

Gerätekopf abnehmen und Behälter

entleeren.

 Abbildung

Netzanschlussleitung über Netzkabe-

leinzug einziehen und Zubehör am Ge-

rät verstauen.

Gerät in trockenen Räumen aufbewah-

ren.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Reparaturarbeiten und Arbeiten an elektri-

schen Bauteilen dürfen nur vom autorisier-

ten Kundendienst durchgeführt werden.

몇 Achtung

Keine Scheuermittel, Glas- oder Allzweck-

reiniger verwenden! Gerät niemals in Was-

ser tauchen.

 Gerät und Zubehörteile aus Kunststoff

mit einem handelsüblichen Kunst-

stoffreiniger pflegen.

Inbetriebnahme

Trockensaugen

Nasssaugen

Blasfunktion

Betrieb unterbrechen

Betrieb beenden

Behälter entleeren

Gerät aufbewahren

Pflege und Wartung

8 DE

– 9

 Behälter und Zubehör bei Bedarf mit

Wasser ausspülen und vor der Weiter-

verwendung trocknen.

 Abbildung

Patronenfilter bei Bedarf nur unter flie-

ßendem Wasser reinigen, nicht abrei-

ben oder abbürsten. Vor dem Einbau

vollständig trocknen lassen.

 Netzkabel ist vermutlich verschmutzt,

Netzkabel reinigen.

Lässt die Saugleistung des Gerätes nach,

bitte folgende Punkte prüfen.

 Zubehör, Saugschlauch oder Saugroh-

re sind verstopft, Verstopfung mit einem

Stock entfernen.

 Filterbeutel ist voll, neuen Filterbeutel

einsetzen.

(siehe Beschreibung / Abbildung )

 Patronenfilter ist verschmutzt:

Patronenfilter abklopfen, bei Bedarf un-

ter fließendem Wasser reinigen.

(siehe Beschreibung / Abbildung )

 Beschädigten Patronenfilter wechseln.

Technische Änderungen vorbehalten!

Hilfe bei Störungen

Netzkabeleinzug funktioniert nicht

Nachlassende Saugleistung

Technische Daten

Spannung 220 -

240

Leistung P

nenn

1200 W

Leistung P

max

1400 W

Netzabsicherung (trä-

ge)

10 A

Behältervolumen 25 l

Wasseraufnahme mit

Handgriff

15 l

Wasseraufnahme mit

Bodendüse

13 l

Netzkabel H 05VV-

F2x0,75

Schalldruckpegel

(EN 60704-2-1)

73 dB(A)

Gewicht (ohne Zube-

hör)

7,5 kg

9DE

– 5

Dear Customer,

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

The appliance is intended for use as a Mul-

ti-Purpose Vac corresponding to the de-

scriptions given in these operating

instructions and the safety notes.

This appliance has been designed for use

in private households and is not intended

for commercial use.

– Protect the unit from rain. Do not store

outside.

– Caution: Always use a pre-separator

while vacuuming ashes and soot (order

no. 2.863-139).

Use the Multi-Purpose Vac only with:

– Original filter bag.

– Original spare parts, accessories and

special accessories.

The manufacturer is not responsible for any

damages that may occur on account of im-

proper use or wrong operations.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection sys-

tems.

Filters and filter bags are made from envi-

ronment-friendly materials.

They can therefore be disposed off through

the normal household garbage provided

you have not sucked in substances that are

not permitted to be thrown into household

garbage.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

Our KÄRCHER branch will be pleased to

help you further in the case of questions or

faults.

(See address on the reverse)

At the end of the operating instructions you

will find a selected list of spare parts that

are often required.

You can procure the spare parts and the at-

tachments from your dealer or your

KÄRCHER branch office.

(See address on the reverse)

The terms of the guarantee applicable in

each country have been published by our

respective national distributors. We will re-

pair possible faults on your unit free of

charge within the warranty period, insofar

as the faults are caused by material defects

or defective workmanship. Guarantee

claims should be addressed to your dealer

or the nearest authorized customer service

centre, and supported by documentary evi-

dence of purchase.

Contents

General notes. . . . . . . . . . . EN . . .5

Safety instructions . . . . . . . EN . . .6

Description of the Appliance EN . . .6

Operation . . . . . . . . . . . . . . EN . . .7

Maintenance and care . . . . EN . . .9

Troubleshooting . . . . . . . . . EN . . .9

Technical specifications . . . EN . . .9

General notes

Proper use

Environmental protection

Disposing the filters and filter bags

Customer Service

Ordering spare parts and special at-

tachments

Warranty

10 EN

– 6

– This appliance is not intended for use

by persons with limited physical, sen-

soric or mental capacities or lack of ex-

perience and/or skills, unless such

persons are accompanied and super-

vised by a person in charge of their

safety or if they received precise in-

structions on the use of this appliance.

– Children must only use this appliance if

they are older than 8 and if they are su-

pervised by a person responsible for

their safety or if they are instructed on

the use of the appliance by such per-

son.

– Keep packaging film away from children

- risk of suffocation!

– Switch the appliance off after every use

and prior to every cleaning/mainte-

nance procedure.

– Risk of fire. Do not vacuum up any burn-

ing or glowing objects.

– The appliance may not be used in areas

where a risk of explosion is present.

몇 Electrical connection

The appliance may only be connected to al-

ternating current. The voltage must corre-

spond with the type plate on the appliance.

 Risk of electric shock

Never touch the mains plug and the socket

with wet hands.

Do not pull the plug from the socket by pull-

ing on the connecting cable.

Check the power cord with mains plug for

damage before every use. If the power cord

is damaged, please arrange immediately

for the exchange by an authorized custom-

er service or a skilled electrician.

To avoid accidents due to electrical faults

we recommend the use of sockets with a

line-side current-limiting circuit breaker

(max. 30 mA nominal tripping current).

 Caution

Certain materials may produce explosive

vapours or mixtures when agitated by the

suction air!

Never vacuum up the following materials:

– Explosive or combustible gases, liquids

and dust particles (reactive dust parti-

cles)

– Reactive metal dust particles (such as

aluminium, magnesium, zinc) in combi-

nation with highly alkaline or acidic de-

tergents

– Undiluted, strong acids and alkalies

– Organic solvents (such as petrol, paint

thinners, acetone, heating oil).

In addition, these substances may cause

the appliance materials to corrode.

Illustrations on fold-out page!

When unpacking the product,

make sure that no accessories are missing

and that none of the package contents

have been damaged. If you detect any

transport damages please contact your

dealer.

To connect the suction hose during vacu-

uming.

Note: In order to disconnect it, push down

with your thumb and pull the suction hose

out.

Connect the suction hose to the blower

connection, this will activate the blower

function.

To carry the appliance or to remove the ap-

pliance head after unlocking.

This accessory compartment allows the

storage of suction nozzles on the appli-

ance.

Safety instructions

Description of the Appliance

Suction hose connection

Blowing connection

Carrying handle

Accessory compartment, appli-

ance head

Key for mains cable retraction

11EN

– 7

This accessory compartment allows the

storage of the suction hose and the suction

nozzles.

Position I: Suction or blowing

Position 0: Appliance is switched off

 To rest the floor nozzle during work in-

terruptions.

(see description / illustration )

This accessory compartment allows the

storage of the suction pipes or other acces-

sories.

The turning lock is also used to lock the ap-

pliance head and the container. To unlock,

turn the turning lock all the way into the di-

rection of the arrow until you clear the lock.

 The steering rollers are located in the

compartment when the appliance is de-

livered. These must be attached prior to

starting up the appliance.

(see description / illustration )

Note: Do not use a filter bag for wet vacu-

uming!

Recommendation: To vacuum fine dust,

use the filter bag.

The cartridge filter must always be installed

- with wet and dry vacuuming.

Note: Let the wet cartridge filter dry prior to

using it for dry vacuuming.

 Slide the suction hose into the connec-

tion, it will lock into place.

(see description / illustration )

Note: In order to disconnect it, push

down with your thumb and pull the suc-

tion hose out.

 Connect both suction pipes and con-

nect them to the suction hose.

(see description / illustration )

Use the appropriate insert for vacuuming

on hard surfaces and carpets.

Hard surfaces, wet vacuuming: Use the

insert with 2 rubber lips.

Carpets, wet and dry vacuuming: Work

without an insert.

Hard surfaces, dry vacuuming: Use the

insert with 2 bristle strips.

 For edges, joints, heaters and hard to

reach locations.

몇 Always work with an inserted car-

tridge filter - during wet as well as

dry vacuum cleaning!

 Illustration

Mount loose parts delivered with appli-

ance prior to start-up.

 Illustration

Recommendation: To vacuum fine

dust, use the filter bag.

Accessory compartment, hook

Rotary switch (ON/OFF)

Parking position

Accessory storage container

Turning lock

Steering roller

Filter bag

Cartridge filter

Suction hose with handle

Suction tubes 2 x 0.5 m

Floor nozzle

(with inserts)

Crevice nozzle

Operation

Before Startup

12 EN

– 8

 Illustration

Connect accessories.

 Illustration

Plug in the main plug.

 Illustration

Turn on the machine.

몇 Work only with a dry cartridge filter!

Recommendation: To vacuum fine dust,

use the filter bag.

(see description / illustration )

 The filling level of the filter bag depends

on the dirt that is sucked in.

The filter bag needs to be replaced

more frequently while sucking in fine

dust, sand, etc.

Clogged filter bags can burst - therefore

make sure to replace the filter bag in a

timely manner!

 Caution: Always use a pre-separator

while vacuuming ashes and soot (order

no. 2.863-139).

 Attach the accessories to vacuum mois-

ture or wetness to the suction pipes or

directly to the handle.

몇 Caution:

Do not use a filter bag!

Immediately switch the appliance off if foam

forms or liquids escape!

Note: If the container is full a float closes

the suction opening and the appliance

works at a higher speed. Switch off the ap-

pliance immediately and empty the contain-

er.

Cleaning hard to reach locations or, where

vacuuming is not possible, like leaves from

a gravel bed.

 Illustration

Connect the suction hose to the blower

connection, this will activate the blower

function.

 Turn off the appliance.

 Illustration

Hook the floor nozzle into the parking

position.

 Turn off the appliance and disconnect

the mains plug.

 Illustration

Remove the appliance head and empty

the reservoir.

 Illustration

Stow away the mains cable, the mains

cable retraction and accessory in the

appliance.

Store the appliance in a dry room.

Start up

Dry vacuum cleaning

Wet vacuum cleaning

Blowing function

Interrupting operation

Finish operation

Empty the container

Storing the appliance

13EN

– 9

 Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Repair works may only be performed by the

authorised customer service.

몇 Caution

Do not use abrasives, glass or universal

cleaners! Never immerse the appliance in

water.

 Clean the appliance and accessory

parts made of plastic with a commercial

plastic cleaner.

 If required, rinse the container and ac-

cessories with water properly and dry

them before reuse.

 Illustration

Only clean the cartridge filter under run-

ning water; do not wipe or brush. Let it

dry completely prior to installation.

 The mains cable is probably dirty, clean

the mains cable.

If the cleaning power of the appliance dete-

riorates please check the following:

 Accessories, suction hose or suction

tubes are clogged, please remove the

obstruction using a stick.

 Filter bag is full, install new filter bag.

(see description / illustration )

 Cartridge filter is dirty:

Knock the dirt off the cartridge filter,

clean it under running water if neces-

sary.

(see description / illustration )

 Replace damaged cartridge filter.

Subject to technical modifications!

Maintenance and care

Troubleshooting

Mains cable retraction does not

function

Decreasing cleaning power

Technical specifications

Voltage 220 -

240

Output P

nom

1200 W

Output P

max

1400 W

Mains fuse (slow-blow) 10 A

Container capacity 25 l

Water intake with han-

dle

15 l

Water intake with floor

nozzle

13 l

Power cord H 05VV-

F2x0,75

Sound pressure level

(EN 60704-2-1)

73 dB(A)

Weight (without acces-

sories)

7,5 kg

14 EN

– 5

Cher client,

Lire cette notice originale avant

la première utilisation de votre

appareil, se comporter selon ce qu'elle re-

quièrt et la conserver pour une utilisation ul-

térieure ou pour le propriétaire futur.

Cet appareil est conçu pour l'aspiration de

liquides et de poussières, conformément

aux descriptions et consignes de sécurité

stipulées dans ce mode d'emploi.

Cet appareil ne doit être utilisé que pour un

usage domestique.

– Protéger l'appareil de la pluie. Ne pas

l'entreposer à extérieur.

– Attention : en cas d'aspiration de

cendre et de suie, utiliser le présépara-

teur (n° de commande 2.863-139).

N'utiliser l'aspirateur sec/humide qu'en as-

sociation avec :

– le sac de filtrage original.

– des pièces de rechange, accessoires

ou accessoires spéciaux originaux.

Le fabricant décline toute responsabilité en

cas de dommages dus à une utilisation non

conforme ou incorrecte de l'appareil.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison,

utilisez des systèmes de collecte adéquats

afin d'éliminer les appareils usés.

Le filtre et le sac du filtre sont fabriqués en

matériaux recyclables.

S'ils ne contiennent aucune substance as-

pirée dont l'élimination est interdite dans

les déchets ménagers, vous pouvez les je-

ter dans les déchets ordinaires.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Notre succursale Kärcher

se tient à votre

entière disposition pour d'éventuelles ques-

tions ou problèmes.

(Adresse au dos)

Une sélection des pièces de rechange utili-

sées le plus se trouve à la fin du mode

d'emploi.

Vous obtiendrez des pièces détachées et

des accessoires chez votre revendeur ou

auprès d'une filiale Kärcher

(Adresse au dos)

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Nous éliminons gratuitement d’éventuelles

pannes sur l’appareil au cours de la durée

de la garantie, dans la mesure où une er-

reur de matériau ou de fabrication en sont

la cause. En cas de recours en garantie, il

faut s'adresser avec le bon d’achat au re-

vendeur respectif ou au prochain service

après-vente.

Table des matières

Consignes générales . . . . . FR . . .5

Consignes de sécurité . . . . FR . . .6

Description de l’appareil. . . FR . . .6

Utilisation . . . . . . . . . . . . . . FR . . .8

Entretien et maintenance . . FR . . .9

Assistance en cas de panne FR . . .9

Caractéristiques techniques FR . . .9

Consignes générales

Utilisation conforme

Protection de l’environnement

Elimination du filtre et du sac du filtre

Service après-vente

Commande de pièces détachées et

d'accessoires spécifiques

Garantie

15FR

– 6

– Cet appareil n'est pas destiné à être uti-

lisé par des personnes ayant des capa-

cités physiques, sensorielles ou

mentales réduites ou manquant d'expé-

rience et/ou de connaissances, sauf si

ces mêmes personnes sont sous la su-

pervision d'une personne responsable

de leur sécurité ou ont été formées à

l'utilisation de l'appareil.

– Des enfants ne peuvent utiliser l'appa-

reil que s'ils ont plus de 8 ans et s'ils

sont sous la surveillance d'une per-

sonne compétence ou s'ils ont reçu de

sa part des instructions d'utilisation de

l'appareil.

– Tenir les films plastiques d'emballages

hors de portée des enfants, risque

d'étouffement !

– Mettre l'appareil hors service après

chaque utilisation et avant chaque net-

toyage/entretien.

– Risque d'incendie. N’aspirer aucun ob-

jet enflammé ou incandescent.

– Il est interdit d’utiliser l’appareil dans

des zones présentant des risques d’ex-

plosion.

몇 Raccordement électrique

L'appareil doit être raccordé uniquement au

courant alternatif. La tension doit être iden-

tique avec celle indiquée sur la plaque si-

gnalétique de l’appareil.

 Risque de choc électrique

Ne jamais saisir la fiche secteur ni la prise

de courant avec des mains humides.

Ne pas debrancher la fiche secteur en tirant

le câble d'alimentation.

Vérifier avant chaque utilisation que le

câble et la fiche secteur ne sont pas en-

dommagés. Un câble d’alimentation en-

dommagé doit immédiatement être

remplacé par le service après-vente ou un

électricien agréé.

Pour éviter des accidents électriques nous

recommandons d’utiliser des prises de

courant avec un interrupteur de protection

contre les courants de fuite placé en amont

(courant de déclenchement nominal maxi-

mal de 30 mA).

 Attention

Des substances déterminées peuvent pro-

voquer la formation de vapeurs ou de mé-

langes explosifs par tourbillonnement avec

l’air aspiré.

Ne jamais aspirer les substances sui-

vantes:

– Des gazes, liquides et poussières

(poussières réactives) explosifs ou in-

flammables

– Poussières réactives de métal (p.ex.

aluminium, magnésium, zinc) en rap-

port avec des détergents alcalins et

acides

– Acides forts et lessives non diluées

– Solvants organiques (p.ex. essence, di-

lutif de couleur, acétone, fuel).

Par ailleurs, elles peuvent s’avérer agres-

sives pour les matériaux utilisés sur l’appa-

reil.

Illustrations, cf. côté escamo-

table !

Contrôler le matériel lors du déballage pour

constater des accessoires manquants ou

des dommages. Si des dégâts dus au

transport sont constatés, il faut en informer

le revendeur.

Pour le raccord du tuyau d'aspiration lors

de l'aspiration.

Remarque : pour le retirer, presser le cran

d'arrêt du pouce et retirer le flexible d'aspi-

ration.

Insérer le flexible d'aspiration dans le rac-

cord de soufflage pour activer la fonction de

soufflage.

Consignes de sécurité

Description de l’appareil

Raccord du tuyau d'aspiration

Raccord de soufflerie

16 FR

– 7

Pour porter l'appareil ou pour retirer la tête

de l'appareil après le déverrouillage.

Le logement d'accessoires permet le ran-

gement de buses d'aspiration sur la tête de

l'appareil.

Ce logement d'accessoires permet le ran-

gement du flexible d'aspiration et des

buses d'aspiration.

Position I : aspirer ou souffler.

Position 0: appareil hors circuit.

 Pour déposer la buse de sol pendant

les interruptions de travail.

(voir la description / illustration )

Ce logement d'accessoires permet le ran-

gement de tuyaux d'aspiration et d'autres

accessoires.

La fermeture rotative sert à verrouiller la

tête de l'appareil et le réservoir. Pour le dé-

verrouillage, tourner la fermeture rotative

dans le sens de la flèche, jusqu'à ce que le

verrouillage soit débloqué.

 À la livraison, les roulettes sont logées

dans le réservoir et doivent être mon-

tées avant la mise en service.

(voir la description / illustration )

Remarque : pour l'aspiration humide, le

sac filtrant ne doit pas être mise en place !

Recommandation : Mettre le sac filtrant en

place pour aspirer les poussières fines.

La cartouche filtrante doit toujours être

mise en place, aussi bien pour l'aspiration

humide que pour l'aspiration à sec.

Remarque : avant de les utiliser pour l'as-

piration à sec, laisser sécher les car-

touches filtrantes mouillées.

 Enfoncer le flexible d'aspiration dans le

raccord jusqu'à ce qu'il s'encliquette.

(voir la description / illustration )

Remarque : pour le retirer, presser le

cran d'arrêt du pouce et retirer le

flexible d'aspiration.

 Assembler les deux tubes d'aspiration

et les relier au flexible d'aspiration.

(voir la description / illustration )

Pour l'aspiration de sols durs et de mo-

quettes, utiliser l'insert approprié.

Sols durs, aspiration mouillée : utiliser

l'insert avec 2 lèvres en caoutchouc.

Moquettes, aspiration mouillée et aspi-

ration sèche : travailler sans insert.

Sols durs, aspiration à sec : utiliser l'in-

sert avec 2 bandes de brossage.

 Pour les arêtes, les joints, les radiateurs

et les zones difficilement accessibles.

Poignée de transport

Logement des accessoires de la

tête de l'appareil

Touche d'enroulement du câble

d'alimentation

Crochet de logement d'acces-

soires

Commutateur rotatif (MARCHE/

ARRÊT)

Position de stationnement

Réservoir de logement d'acces-

soires

Fermeture rotative

Galet de direction

Sac filtrant

Filtre-cartouche

Flexible d'aspiration avec poignée

Tubes d'aspiration 2 x 0,5 m

Buse de sol

(avec inserts)

Suceur fente

17FR

– 8

몇 Travailler toujours avec filtre car-

touche posé, ou à l'aspiration de

poussières ou à l'aspiration liquides!

 Illustration

Monter les pièces jointes en vrac à l'ap-

pareil avant la mise en service.

 Illustration

Recommandation : Mettre le sac fil-

trant en place pour aspirer les pous-

sières fines.

 Illustration

Raccorder les accessoires.

 Illustration

Brancher la fiche secteur.

 Illustration

Allumer l’appareil.

몇 Travailler uniquement avec un filtre

cartouche sec!

Recommandation : Mettre le sac filtrant en

place pour aspirer les poussières fines.

(voir la description / illustration )

 Le niveau de remplissage du sac à

poussière dépend de la saleté aspirée.

En cas de poussière fine, sable etc... le

sac à poussière doit être changé plu-

sieurs fois.

Les sac filtrants colmatés pouvant écla-

ter, remplacer le sac filtrant à temps !

 Attention : en cas d'aspiration de

cendre et de suie, utiliser le présépara-

teur (n° de commande 2.863-139).

 Pour aspirer l'humidité, ou bien le

mouillé, brancher l'accessoire souhaité

sur le tube d'aspiration, ou bien directe-

ment sur la poignée.

몇 Attention :

Ne pas utiliser de sachet filtre !

Eteindre l'appareil immédiatement en cas

de formation de mousse ou de sortie de li-

quide!

Remarque : Dès que la cuve est pleine, un

flotteur obture l'ouverture d'aspiration et la

vitesse de rotation augmente. Arrêter im-

médiatement l'appareil et vider la cuve.

Nettoyage d'endroits difficilement acces-

sibles ou là ou l'aspiration s'avère impos-

sible, par exemple feuilles sur lit de

cailloux.

 Illustration

Insérer le flexible d'aspiration dans le

raccord de soufflage pour activer la

fonction de soufflage.

 Mettre l’appareil hors tension.

 Illustration

Accrocher la buse de sol en position de

repos.

 Eteindre l'appareil et retirer la fiche du

secteur.

 Illustration

Enlever la tête de l'appareil et vider le

réservoir.

 Illustration

Rentrer le câble d'alimentation par l'en-

rouleur de câble et ranger l'accessoire

sur l'appareil.

Stocker l’appareil dans des locaux

secs.

Utilisation

Avant la mise en service

Mise en service

Aspiration de poussières

Aspiration humide

Soufflage

Interrompre le fonctionnement

Fin de l'utilisation

Vider le réservoir

Ranger l’appareil

18 FR

– 9

 Danger

Avant tout travail d'entretien et de mainte-

nance, mettre l'appareil hors tension et dé-

brancher la fiche secteur.

Seul le service après-vente agréé est auto-

risé à effectuer des travaux de réparation

ou des travaux concernant les pièces élec-

triques de l'appareil.

몇 Attention

N'utiliser aucun produit moussant, pour

vitres ou multi-usage ! Ne jamais plonger

l'appareil dans l'eau.

 Entretenir l'appareil et les accessoires

plastique au moyen d'un nettoyant plas-

tique disponible dans le commerce.

 Rincer cuve et accessoires à l'eau si

nécessaire et les sécher avant toute

réutilisation.

 Illustration

Si nécessaire, ne nettoyer la cartouche

filtrante qu'à l'eau claire, sans la frotter,

ni la brosser. La faire complètement sé-

cher avant le montage.

 Le câble est vraisemblablement

encrassé ; le nettoyer.

Si la puissance d'aspiration baisse, veuillez

vérifier les points suivants.

 Accessoires, tuyau d'aspiration ou

tubes d'aspiration colmatés, éliminer le

colmatage avec un bâton.

 Le sac filtrant est plein ; mettre un nou-

veau sac filtrant en place.

(voir la description / illustration )

 La cartouche filtrante est encrassée :

Tapoter la cartouche filtrante, la net-

toyer le cas échéant à l'eau courante.

(voir la description / illustration )

 Remplacer la cartouche filtrante en-

dommagée.

Sous réserve de modifications

techniques !

Entretien et maintenance Assistance en cas de panne

L'enroulement automatique du

câble ne fonctionne pas

Faible puissance d'aspiration

Caractéristiques techniques

Tension 220 -

240

Puissance P

nom

1200 W

Puissance P

max

1400 W

Protection du réseau (à

action retardée)

10 A

Volume de la cuve 25 l

Arrivée d'eau avec poi-

gnée

15 l

Arrivée d'eau avec

buse de sol

13 l

Câble d’alimentation H 05VV-

F2x0,75

Niveau de pression

acoustique

(EN 60704-2-1)

73 dB(A)

Poids (sans accessoire) 7,5 kg

19FR

– 5

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

L'apparecchio, in relazione alle descrizioni

e norme di sicurezza esposte in questo ma-

nuale d'uso, è previsto per l'utilizzo come

aspiratore solidi liquidi.

Questo apparecchio è concepito per il solo

uso domestico e non deve essere adibito

ad uso commerciale o industriale.

– Proteggere l'apparecchio contro la

pioggia. Depositare l'apparecchio sol-

tanto in ambienti chiusi.

– Attenzione: Per l'aspirazione di cenere

e fuliggine, utilizzare un preseparatore

(N. d'ordine 2.863-139).

Usare l'aspiratore liquidi/solidi solo con:

– sacchetti filtro originali.

– Pezzi di ricambio, accessori e accessori

optional originali.

Il produttore non è responsabile per even-

tuali danni causati dall'uso improprio e/o

uso che non corrisponde a quello conforme

a destinazione.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dimessi mediante i sistemi di rac-

colta differenziata.

Il filtro e il sacchetto filtrante sono realizzati

in materiale ecologico.

Se non contengono sostanze aspirate vie-

tate per i rifiuti domestici, possono essere

smaltiti con i normali rifiuti domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

In caso di domande o anomalie la filiale

KÄRCHER è felice di poterla aiutare.

(Indirizzo vedi retro)

La lista dei pezzi di ricambio più comuni è

riportata alla fine del presente manuale

d'uso.

I ricambi e gli accessori sono reperibili

presso il rivenditore di fiducia o una filiale

KÄRCHER.

(Indirizzo vedi retro)

In tutti i paesi sono valide le condizioni di

garanzia pubblicate dalla nostra società di

vendita competente. Entro il termine di ga-

ranzia eliminiamo gratuitamente eventuali

guasti all’apparecchio, se causati da un di-

fetto di materiale o di produzione. Nei casi

previsti dalla garanzia si prega di rivolgersi

al proprio rivenditore, oppure al più vicino

centro di assistenza autorizzato, esibendo

lo scontrino di acquisto.

Indice

Avvertenze generali . . . . . . IT . . .5

Norme di sicurezza . . . . . . IT . . .6

Descrizione dell’apparecchio IT . . .6

Uso. . . . . . . . . . . . . . . . . . . IT . . .8

Cura e manutenzione. . . . . IT . . .9

Guida alla risoluzione dei guasti IT . . .9

Dati tecnici . . . . . . . . . . . . . IT . . .9

Avvertenze generali

Uso conforme a destinazione

Protezione dell’ambiente

Smaltimento di filtro e sacchetto filtrante

Servizio assistenza

Ordinare ricambi e accessori spe-

ciali

Garanzia

20 IT

– 6

– Questo apparecchio non è indicato per

essere usato da persone con delle limi-

tate capacità fisiche, sensoriali o men-

tali e da persone che abbiano poca

esperienza e/o conoscenza dello stru-

mento a meno che non vengano super-

visionati per la loro sicurezza da una

persona incaricata o che abbiano da

questa ricevuto istruzioni su come usa-

re l'apparecchio.

– I bambini possono utilizzare l'apparec-

chio soltanto se sono maggiori di 8 anni

e vengono supervisionati per la loro si-

curezza da una persona incaricata o

che abbiano da questa ricevuto istruzio-

ni su come usare.

– Tenere le pellicole di imballaggio fuori

dalla portata dei bambini. Rischio di

asfissia!

– Disattivare l'apparecchio dopo ogni im-

piego e prima di ogni pulizia/manuten-

zione.

– Pericolo d'incendio. Non aspirare og-

getti brucianti o ardenti.

– E' vietato l'utilizzo in ambienti a rischio

di esplosione.

몇 Collegamento elettrico

Collegare l'apparecchio solo a corrente al-

ternata. La tensione deve corrispondere a

quella indicata sulla targhetta dell'apparec-

chio.

 Pericolo di scosse elettriche

Non toccare mai la spina e la presa con le

mani bagnate.

Non staccare la spina dalla presa tirando il

cavo di collegamento.

Prima di ogni utilizzo controllare che il cavo

di allacciamento e la spina di alimentazione

non presentino danni. Far sostituire imme-

diatamente il cavo di allacciamento dan-

neggiato dal servizio clienti autorizzato/da

un elettricista specializzato.

Per evitare incidenti elettrici raccomandia-

mo di collegare l'apparecchio a prese elet-

triche dotate di interruttore differenziale

(con corrente differenziale nominale I dn

non superiore a 30 mA).

 Attenzione

Determinate sostanze possono formare In-

sieme all’aria di aspirazione vapori e misce-

le esplosivi.

Non aspirare mai le seguenti sostanze:

– gas esplosivi o infiammabili, liquidi e

polveri (polveri reattive)

– Polveri di metallo reattive (ad es. allumi-

nio, magnesio, zinco) insieme a deter-

genti fortemente alcalini ed acidi

– Acidi e soluzioni alcaline allo stato puro

– Soluzioni organiche (ad es. benzina, di-

luenti per vernici, acetone o gasolio).

Queste sostanze possono inoltre corrodere

i materiali dell’apparecchio.

Figure riportate sulla pagina

pieghevole!

Durante il disimballaggio controllare l'even-

tuale mancanza di accessori o la presenza

di danni del contenuto. Nel caso in cui si ri-

scontrino danni dovuti al trasporto, informa-

re immediatamente il proprio rivenditore.

Per il collegamento del tubo flessibile per

l'aspirazione.

Nota: Per la rimozione premere con il polli-

ce ed estrarre il tubo flessibile di aspirazio-

ne.

Inserire il tubo flessibile di aspirazione

nell'apposito attacco. In questo modo la

funzione di soffiaggio è attivata.

Per trasportare l'apparecchio o per rimuo-

vere la testa dell'apparecchio dopo lo

sblocco.

Norme di sicurezza

Descrizione dell’apparecchio

Raccordo tubo flessibile di aspira-

zione

Raccordo di soffiatura

Maniglia di trasporto

21IT

– 7

Questo alloggiamento per gli accessori

consente di conservare le bocchette di

aspirazione sulla testa dell'apparecchio.

Questo alloggiamento per gli accessori

consente di conservare il tubo flessibile di

aspirazione e le bocchette di aspirazione.

Posizione I: Aspirazione o soffiatura.

Posizione 0: l'apparecchio è spento.

 Per depositare la bocchetta per pavi-

menti in caso di interruzioni di lavoro.

(vedi descrizione / figura )

Questo alloggiamento per gli accessori

consente di conservare i tubi di aspirazione

o altri accessori.

Il tappo girevole serve per la chiusura della

testa dell'apparecchio e del recipiente. Per

lo sbloccaggio del tappo girevole ruotare in

senso della freccia fino a liberare il bloccag-

gio.

 Le ruote pivottanti si trovano all’interno

del serbatoio e vanno ancora montate

prima della messa in funzione.

(vedi descrizione / figura )

Nota: Per l'aspirazione di liquidi non usare

alcun sacchetto filtro!

Suggerimento: Per l'aspirazione di polve-

re fine inserire il sacchetto filtro.

Il filtro a cartuccia deve essere inserito

sempre, sia per l'aspirazione di liquidi che

per l'aspirazione a secco.

Nota: Prima di riutilizzare il filtro a cartuccia

per l'aspirazione a secco è necessario

asciugarlo.

 Inserire il tubo flessibile di aspirazione

nell'attacco e si aggancia.

(vedi descrizione / figura )

Nota: Per la rimozione premere con il

pollice ed estrarre il tubo flessibile di

aspirazione.

 Collegare i due tubi di aspirazione e col-

legarli al tubo flessibile di aspirazione.

(vedi descrizione / figura )

Per l'aspirazione di superfici dure e tappeti

utilizzare l'inserto adatto.

Superfici dure, aspirazione di liquidi:

Usare l'inserto con 2 labbri di gomma.

Tappeti, aspirazione di liquidi ed a sec-

co: Lavorare senza inserto.

Superfici dure, aspirazione a secco:

Usare l'inserto con 2 fasce di setole.

 Per bordi, giunti, radiatori e zone difficil-

mente accessibili.

Alloggio accessori, testa dell'ap-

parecchio

Tasto avvolgimento cavo di ali-

mentazione

Alloggio accessori, gancio

Interruttore girevole (ON/OFF)

Posizione parcheggio

Alloggio accessori, contenitore

Tappo girevole

Ruota pivottante

Sacchetto filtro

Filtro a cartuccia

Tubo flessibile di aspirazione con

impugnatura

Tubi rigidi di aspirazione 2 x 0,5 m

Bocchetta pavimenti

(con inserti)

Bocchetta fessure

22 IT

– 8

몇 Lavorare sempre con il filtro a car-

tuccia inserito sia durante l'aspira-

zione a secco e di liquidi.

 Figura

Prima della messa in funzione montare

i componenti singoli dell'apparecchio.

 Figura

Suggerimento: Per l'aspirazione di

polvere fine inserire il sacchetto filtro.

 Figura

Montare gli accessori

 Figura

Inserire la spina di alimentazione.

 Figura

Accendere l'apparecchio.

몇 Lavorare solo con il filtro a cartuccia

asciutto.

Suggerimento: Per l'aspirazione di polve-

re fine inserire il sacchetto filtro.

(vedi descrizione / figura )

 Il livello di riempimento del sacchetto fil-

trante dipende dallo sporco che viene

aspirato.

Nel caso di polveri fini, sabbia, ecc. so-

stituire spesso il sacchetto filtrante.

Il sacchetto filtrante usurato può scop-

piare, pertanto va sostituito in tempo!

 Attenzione: Per l'aspirazione di cenere

e fuliggine, utilizzare un preseparatore

(N. d'ordine 2.863-139).

 Per aspirare l'umidità o liquidi montare

l'accessorio sul tubo di aspirazione o di-

rettamente sulla maniglia.

몇 Attenzione:

Non usare il sacchetto filtro!

In caso di formazione di schiuma o fuoriu-

scita di liquido, spegnere immediatamente

l'apparecchio!

Avviso: se il vano raccolta è pieno, un gal-

leggiante chiude l'apertura di aspirazione e

l'apparecchio gira ad una maggiore veloci-

tà. Spegnere immediatamente l'apparec-

chio e vuotare il vano raccolta.

Pulizia di punti difficilmente accessibili o in

cui l'aspirazione non è possibile, ad es. fo-

glie dal letto di ghiaia.

 Figura

Inserire il tubo flessibile di aspirazione

nell'apposito attacco. In questo modo la

funzione di soffiaggio è attivata.

 Spegnere l’apparecchio.

 Figura

Agganciare la bocchetta per pavimenti

nella posizione di parcheggio.

 Spegnere l'apparecchio e staccare la

spina.

 Figura

Rimuovere la testa dell'apparecchio e

svuotare il serbatoio.

 Figura

Avvolgere il cavo di allacciamento alla

rete tramite l'avvolgicavo e conservare

gli accessori nell'apparecchio.

Conservare l’apparecchio in luoghi

asciutti.

Uso

Prima della messa in funzione

Messa in funzione

Aspirazione a secco

Aspirazione liquidi

Funzione di soffiatura

Interrompere il funzionamento

Dopo l’uso

Svuotare il contenitore

Deposito dell’apparecchio

23IT

– 9

 Pericolo

Prima di ogni intervento di cura e di manu-

tenzione, spegnere l'apparecchio e stacca-

re la spina.

Lavori di riparazione e lavori sugli impianti

elettrici possono essere effettuati solo dal

servizio clienti autorizzato.

몇 Attenzione

Non usare detergenti abrasivi, detergenti

per il vetro o detergenti universali! Non im-

mergere mai l'apparecchio in acqua.

 Pulire l'apparecchio e gli accessori in

plastica con un normale detergente per

materiale sintetico.

 Sciacquare all'occorrenza il contenitore

e gli accessori con dell'acqua ed asciu-

garli prima del loro riutilizzo.

 Figura

All'occorrenza pulire il filtro a cartuccia

solo sotto acqua corrente; non strofina-

re o spazzolare. Asciugarlo completa-

mente prima di inserirlo.

 Il cavo di alimentazione probabilmente

è sporco, pulire il cavo.

Se la potenza di aspirazione dell'apparec-

chio diminuisce, controllare i seguenti punti.

 Accessori, tubo flessibile di aspirazione

o tubi di aspirazione otturati. Eliminare

le otturazioni con un bastoncino.

 Il sacchetto filtrante è pieno. Inserire un

nuovo sacchetto.

(vedi descrizione / figura )

 Il filtro a cartuccia è sporco:

Battere il filtro a cartuccia ed all'occor-

renza pulirlo sotto acqua corrente.

(vedi descrizione / figura )

 Sostituire il filtro a cartuccia danneggia-

to.

Con riserva di modifiche tecniche!

Cura e manutenzione

Guida alla risoluzione dei

guasti

L'avvolgimento del cavo di alimen-

tazione non funziona

Diminuzione della potenza di aspi-

razione

Dati tecnici

Tensione 220 -

240

Potenza P

nom

1200 W

Potenza P

max

1400 W

Protezione rete (fusibile

ritardato)

10 A

Capacità vano raccolta 25 l

Assorbimento di acqua

con impugnatura

15 l

Assorbimento di acqua

con bocchetta per pavi-

menti

13 l

Cavo di alimentazione H 05VV-

F2x0,75

Pressione acustica (EN

60704-2-1)

73 dB(

Peso (senza accessori) 7,5 kg

24 IT

– 5

Beste klant,

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar deze voor later gebruik of voor

een latere eigenaar.

Het apparaat is volgens de in deze ge-

bruiksaanwijzing gegeven beschrijvingen

en de veiligheidsinstructies bestemd voor

het gebruik als droog-/natzuiger.

Dit apparaat is voor privé-gebruik ontwik-

keld en is niet bedoeld voor industrieel ge-

bruik.

– Het apparaat tegen regen beschermen.

Niet buiten opslaan.

– Let op: Het zuigen van as en roet alleen

met voorafscheider (Bestelnr. 2.863-

139).

De nat-/droogzuiger alleen gebruiken met:

– originele filterzakken.

– originele onderdelen, -accessoires of

extra toebehoren

De fabrikant is niet aansprakelijk voor

eventuele schade die ontstaat wanneer het

apparaat niet volgens de voorschriften of

op een verkeerde manier wordt gebruikt.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Filters en filterzakken zijn gemaakt van mi-

lieuvriendelijk materiaal.

Voor zover ze geen opgezogen substanties

bevatten die niet via het huishoudelijke af-

val verwijderd mogen worden, mogen ze

via het normale huisafval afgevoerd wor-

den.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

Bij vragen of storingen helpt onze KÄR-

CHER-filiaal u graag verder.

(adres zie achterzijde)

Een selectie van de meest frequent beno-

digde reserveonderdelen vindt u achteraan

in de gebruiksaanwijzing.

Reserveonderdelen en toebehoren zijn

verkrijgbaar bij uw handelaar of uw KÄR-

CHER-filiaal.

(adres zie achterzijde)

In elk land gelden de door onze hiervoor

verantwoordelijke verkoopmaatschappij

uitgegeven garantievoorwaarden. Eventu-

ele storingen aan het apparaat verhelpen

wij zonder kosten binnen de garantieter-

mijn als een materiaal of fabrieksfout hier-

van de oorzaak is. Neem bij klachten

binnen de garantietermijn contact op met

uw leverancier of de dichtstbijzijnde klan-

tenservicewerkplaats en neem de acces-

soires en uw aankoopbewijs mee.

Inhoud

Algemene instructies . . . . . NL . . .5

Veiligheidsinstructies . . . . . NL . . .6

Beschrijving apparaat. . . . . NL . . .6

Bediening . . . . . . . . . . . . . . NL . . .8

Onderhoud . . . . . . . . . . . . . NL . . .9

Hulp bij storingen . . . . . . . . NL . . .9

Technische gegevens. . . . . NL . . .9

Algemene instructies

Doelmatig gebruik

Zorg voor het milieu

Afvoer van filters en filterzakken

Klantenservice

Bestelling van reserveonderdelen

en bijzondere toebehoren

Garantie

25NL

– 6

– Dit apparaat is niet geschikt voor ge-

bruik door personen met beperkte fysi-

sche, sensorische of geestelijke

capaciteiten of voor gebruik door perso-

nen met te weinig ervaring en / of ken-

nis, tenzij ze worden bijgestaan door

een veiligheidsverantwoordelijke of ten-

zij deze instructies gegeven heeft over

het gebruik van het product.

– Kinderen mogen het apparaat enkel ge-

bruiken wanneer ze ouder zijn dan 8

jaar en wanneer ze onder toezicht

staan van een veiligheidsverantwoor-

delijke of van die persoon instructies

hebben gekregen over de manier waar-

op het apparaat wordt gebruikt.

– Verpakkingsfolie buiten het bereik van

kinderen houden, er bestaat verstik-

kingsgevaar!

– Apparaat na elk gebruik en voor elke

reiniging / elk onderhoud uitschakelen.

– brandgevaar. Geen brandende of glim-

mende voorwerpen opzuigen.

– U mag het apparaat niet in gebieden

met explosiegevaar gebruiken.

몇 Elektrische aansluiting

Gebruik uitsluitend wisselstroom voor het

apparaat. De spanning moet overeenko-

men met de vermelding op het typeplaatje

van het apparaat.

 Gevaar voor elektrische schokken

Pak de stekker en wandcontactdoos nooit

met vochtige handen beet.

Netstekker niet verwijderen door hem aan

de netkabel uit het stopcontact te trekken.

Controleer netsnoer en stekker vóór ge-

bruik altijd op beschadigingen. Laat een

beschadigd netsnoer onmiddellijk vervan-

gen door een bevoegde klantendienst-/

elektromonteur.

We adviseren wandcontactdozen met

voorgeschakelde lekstroom-veiligheids-

schakelaar (maximaal 30 mA nominale ac-

tiverings-stroomsterkte) te gebruiken, ter

vermijding van elektrische ongelukken.

 Let op

Bepaalde stoffen kunnen door het opwaai-

en met de zuiglucht explosieve dampen of

mengsels vormen!

De volgende stoffen nooit opzuigen:

– Explosieve of brandbare gassen, vloei-

stoffen en stof (reactief stof)

– Reactief metaalstof (bijv. aluminium,

magnesium, zink) in verbinding met

sterk alkalische en zure reinigingsmid-

– Onverdunde sterke zuren en logen

– Organische oplosmiddelen (bijv. benzi-

ne, verfverdunner, aceton, stookolie).

Bovendien kunnen deze stoffen de bij het

apparaat gebruikte materialen aantasten.

Afbeeldingen zie uitklapbaar

blad!

Controleer bij het uitpakken de inhoud van

de verpakking op ontbrekende toebehoren,

of beschadigingen. Neem bij transport-

schades contact op met uw leverancier.

Voor het aansluiten van de zuigslang bij het

zuigen.

Aanwijzing: Om eruit te nemen met duim

op pal drukken en zuigslang eruit trekken.

Zuigslang in blaasaansluiting steken, de

blaasfunctie is zo geactiveerd.

Om het apparaat te dragen of om de kop na

het ontgrendelen te verwijderen.

Dit toebehorenbevestigingspunt maakt het

opbergen van zuigkoppen op de apparaat-

kop mogelijk.

Veiligheidsinstructies

Beschrijving apparaat

Zuigslangaansluiting

Blaasaansluiting

Handgreep

Toebehorenbevestigingspunt ap-

paraatkop

Toets netsnoerintrekking

26 NL

– 7

In deze accessoirehouder kunnen zuig-

slang en zuigmonden bewaard worden.

Stand I: Zuigen of blazen.

Stand 0: Apparaat is uitgeschakeld.

 Voor het afzetten van de vloerkop bij

werkonderbrekingen.

(zie beschrijving / afbeelding )

Dit toebehorenbevestigingspunt maak het

opbergen van zuigbuizen of ander toebe-

horen mogelijk.

De draaisluiting dient voor de vergrende-

ling van de kop en het reservoir. Om te ont-

grendelen de draaisluiting in de richting van

de pijl draaien tot de vergrendeling vrij is.

 De zwenkwielen zijn bij levering in de

houder ondergebracht, voor ingebruik-

neming monteren.

(zie beschrijving / afbeelding )

Aanwijzing: Bij het natzuigen mag geen fil-

terzak gebruikt worden!

Aanbeveling: Voor het zuigen van fijn stof

de filterzak aanbrengen.

Het patroonfilter moet altijd, zowel bij nat-

zuigen als bij droogzuigen, aangebracht

zijn.

Aanwijzing: Nat patroonfilter laten drogen

voor u het weer gebruikt bij het droogzui-

gen.

 Zuigslang in aansluiting drukken, hij

klikt in.

(zie beschrijving / afbeelding )

Aanwijzing: Om eruit te nemen met

duim op pal drukken en zuigslang eruit

trekken.

 Beide zuigbuizen in elkaar steken en

met zuigslang verbinden.

(zie beschrijving / afbeelding )

Voor het zuigen van harde oppervlakken

en vaste vloerbedekkingen het passende

inzetstuk gebruiken.

Harde oppervlakken, natzuigen: Element

met 2 rubberen lippen gebruiken.

Vaste vloerbedekkingen, natzuigen en

droogzuigen: Zonder inzetstuk werken.

Harde ondergronden, droogzuigen: In-

zetstuk met 2 borstelstroken gebruiken.

 Voor randen, voegen, radiatoren en

moeilijk toegankelijke plaatsen.

Toebehorenbevestigingspunt

haak

Draaischakelaar (AAN/UIT)

Opbergpositie

Toebehorenbevestigingspunt re-

servoir

Draaisluiting

Zwenkwiel

Filterzak

Patronenfilter

Zuigslang met handgreep

Zuigbuis 2 x 0,5 m

Vloerkop

(met inzetstukken)

Spleetmondstuk

27NL

– 8

몇 Altijd werken met een gemonteerde

patronenfilter, zowel bij nat als bij

droog zuigen!

 Afbeelding

Losse onderdelen die bij het apparaat

geleverd werden, moeten voor de inbe-

drijfstelling gemonteerd worden.

 Afbeelding

Aanbeveling: Voor het zuigen van fijn

stof de filterzak aanbrengen.

 Afbeelding

Toebehoren aansluiten.

 Afbeelding

Steek de netstekker in de contactdoos.

 Afbeelding

Apparaat inschakelen.

몇 Alleen werken met een droge patro-

nenfilter!

Aanbeveling: Voor het zuigen van fijn stof

de filterzak aanbrengen.

(zie beschrijving / afbeelding )

 Het vulpeil van de filterzak is afhankelijk

van het opgezogen vuil.

Bij fijn stof, zand, enz. moet de filterzak

vaker vervangen worden.

Volle filterzakken kunnen openbarsten,

daarom de filterzak op tijd vervangen!

 Let op: Het zuigen van as en roet alleen

met voorafscheider (Bestelnr. 2.863-

139).

 Om vochtigheid resp. nattigheid het ge-

wenste accessoire op zuigbuizen resp.

direct op de handgreep aanbrengen.

몇 Let op:

Geen filterzak gebruiken!

Bij schuimvorming of uitlopen van vloeistof

het apparaat direct uitschakelen!

Opmerking: Is het reservoir vol, dan sluit

een vlotter de zuigopening af en draait het

apparaat met verhoogd toerental. Schakel

het apparaat onmiddellijk uit en ledig het re-

servoir.

Reinigen van moeilijk bereikbare plaatsen

of waar zuigen niet mogelijk is, bijv. blade-

ren uit het grindbed.

 Afbeelding

Zuigslang in blaasaansluiting steken,

de blaasfunctie is zo geactiveerd.

 Apparaat uitschakelen.

 Afbeelding

Vloerkop in de opbergpositie hangen.

 Apparaat uitschakelen en de stekker uit

de wandcontactdoos trekken.

 Afbeelding

Kop afnemen en reservoir leegmaken.

 Afbeelding

Stroomleiding via oprolmechanisme in-

trekken en accessoires aan het appa-

raat opbergen.

Apparaat in een droge ruimte bewaren.

Bediening

Voor ingebruikneming

Ingebruikneming

Droogzuigen

Natzuigen

Blaasfunctie

Werking onderbreken

De werkzaamheden beëindigen

Reservoir ledigen

Apparaat opbergen

28 NL

– 9

 Gevaar

Bij alle reinigings- en onderhoudswerkzaam-

heden altijd het apparaat uitschakelen en de

stekker uit het stopcontact trekken.

Reparaties en werkzaamheden aan elektri-

sche componenten mogen alleen door be-

voegde medewerkers van de technische

dienst worden uitgevoerd.

몇 Let op

Geen schuurmiddelen, glas of reinigings-

middelen gebruiken! Dompel het apparaat

nooit in water.

 Apparaat en kunststofaccessoires met

een in de winkel verkrijgbare kunststof-

reiniger verzorgen.

 Reservoir en accessoires indien nodig

met water uitspoelen en laten drogen

voor verder gebruik.

 Afbeelding

Patroonfilter indien nodig alleen onder

stromend water reinigen; niet afwrijven

of afborstelen. Voor de montage hele-

maal laten drogen.

 Stroomkabel is vermoedelijk vuil,

stroomkabel reinigen.

Indien de zuigkracht van het apparaat af-

neemt, moeten de volgende punten gecon-

troleerd worden.

 Toebehoren, zuigslang of zuigbuizen

zijn verstopt, verstopping met een stok

verwijderen.

 Filterzak is vol, nieuwe filterzak aan-

brengen.

(zie beschrijving / afbeelding )

 Patroonfilter is vuil:

Patroonfilter afkloppen, indien nodig

onder stromend water reinigen.

(zie beschrijving / afbeelding )

 Beschadigd patroonfilter vervangen.

Technische veranderingen voorbehou-

den!

Onderhoud

Hulp bij storingen

Oprolmechanisme functioneert niet

Te weinig zuigcapaciteit

Technische gegevens

Spanning 220 -

240

Vermogen Pnom. 1200 W

Vermogen Pmax. 1400 W

Netzekering (traag) 10 A

Reservoirvolume 25 l

Wateropneming met

handgreep

15 l

Wateropneming met

vloerkop

13 l

Netkabel H 05VV-

F2x0,75

Geluidsniveau (EN

60704-2-1)

73 dB(A)

Gewicht (excl. acces-

soires)

7,5 kg

29NL

– 5

Estimado cliente:

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

El aparato está previsto para el uso como

aspirador en húmedo/seco conforme a las

descripciones e instrucciones de seguridad

de este manual de instrucciones.

Este aparato ha sido diseñado para el uso

particular y no para los esfuerzos del uso

industrial.

– Proteger el aparato de la lluvia. No de-

positarlo a la intemperie.

– Atención: Utilizar un separador previo

cuando aspire cenizas y hollín (nº de

pedido 2.863-139).

Utilizar el aspirador para sólidos/líquidos

sólo con:

– bolsas filtrantes originales.

– Accesorios y piezas de repuesto o ac-

cesorios opcionales originales.

El fabricante no asume responsabilidad al-

guna por los daños que pudieran derivarse

de un uso inadecuado o incorrecto.

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este moti-

vo, entregue los aparatos usados en los

puntos de recogida previstos para su reci-

claje.

El filtro y la bolsa filtrante están fabricados

con materiales biodegradables.

Si no aspira sustancias que no estén per-

mitidas en la basura convencional, los pue-

de eliminar con ella.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

En caso de dudas o alteraciones, la sucur-

sal de KÄRCHER estará encantada de

ayudarle.

(La dirección figura al dorso)

Podrá encontrar una selección de las pie-

zas de repuesto usadas con más frecuen-

cia al final de las instrucciones de uso.

En su distribuidor o en la sucursal de KÄR-

CHER podrá adquirir piezas de repuesto y

accesorios.

(La dirección figura al dorso)

En todos los países rigen las condiciones

de garantía establecidas por nuestra socie-

dad distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del período de garantía, siempre que las

causas de las mismas se deban a defectos

de material o de fabricación. En un caso de

garantía, le rogamos que se dirija con el

comprobante de compra al distribuidor

donde adquirió el aparato o al Servicio al

cliente autorizado más próximo a su domi-

cilio.

Índice de contenidos

Indicaciones generales . . . ES . . .5

Indicaciones de seguridad . ES . . .6

Descripción del aparato . . . ES . . .6

Manejo . . . . . . . . . . . . . . . . ES . . .7

Cuidados y mantenimiento. ES . . .8

Ayuda en caso de avería . . ES . . .9

Datos técnicos . . . . . . . . . . ES . . .9

Indicaciones generales

Uso previsto

Protección del medio ambiente

Eliminación de filtro y bolsa filtrante

Servicio de atención al cliente

Pedido de piezas de repuesto y ac-

cesorios especiales

Garantía

30 ES

– 6

– Este aparato no es apto para ser mane-

jado por personas con incapacidades

físicas, sensoriales o intelectuales o fal-

ta de experiencia y/o conocimientos, a

no ser que sean supervisados por una

persona encargada o hayan recibido

instrucciones de esta sobre cómo usar

el aparato.

– Los niños solo podrán utilizar el aparato

si tienen más de 8 años y siempre que

haya una persona supervisando su se-

guridad o les hayan instruido sobre

cómo manejar el aparato.

– Mantener alejado el plástico del emba-

laje de los niños, se pueden ahogar.

– Apagar el aparato después de cada uso

y antes de cada limpieza/mantenimien-

to.

– Peligro de incendio. No aspire objetos

incandescentes, con o sin llama.

– Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

몇 Conexión eléctrica

Conecte el aparato únicamente a corriente

alterna. La tensión tiene que corresponder

a la indicada en la placa de características

del aparato.

 Peligro de descarga eléctrica

No toque nunca el enchufe de red o la toma

de corriente con las manos mojadas.

No saque el enchufe de la toma de corrien-

te tirando del cable.

Antes de cada puesta en servicio, com-

pruebe si el cable de conexión y el enchufe

de red presentan daños. Si el cable de co-

nexión estuviera deteriorado, debe solicitar

sin demora a un electricista especializado

del servicio de atención al cliente autoriza-

do que lo sustituya.

Para evitar accidentes de origen eléctrico,

recomendamos utilizar tomas de corriente

con un interruptor protector de corriente de

defecto preconectado (intensidad de co-

rriente de liberación nominal: máx. 30 mA).

 Atención:

Determinadas sustancias pueden mezclar-

se con el aire aspirado debido a las turbu-

lencias dando lugar a mezclas o vapores

explosivos.

No aspirar nunca las siguientes sustancias:

– Gases, líquidos y polvos explosivos o

inflamables, (polvos reactivos)

– Polvos de metal reactivos (p. ej. alumi-

nio, magnesio, zinc) en combinación

con detergentes muy alcalinos y ácidos

– Ácidos y lejías fuertes sin diluir

– Disolventes orgánicos (p.ej. gasolina,

diluyentes cromáticos, acetona, fuel).

Además, esas sustancias pueden afectar

negativamente a los materiales empleados

en el aparato.

Ilustraciones, véase la contra-

portada.

Cuando desempaque el contenido del pa-

quete, compruebe si faltan accesorios o si

el aparato presenta daños. Informe a su

distribuidor en caso de detectar daños oca-

sionados durante el transporte.

Para conectar la manguera de absorción al

aspirar.

Indicación: Para extraer, presionar la len-

güeta con el pulgar y extraer la manguera

de aspiración.

Insertar la manguera de aspiración en la

toma de aire para que se active la función

de soplado.

Para transportar el aparato o para extraer

el cabezal de aparato tras el desbloqueo.

El alojamiento de accesorios permite guar-

dar las boquillas de aspiración en el cabe-

zal del aparato.

Indicaciones de seguridad

Descripción del aparato

Racor de empalme de la manguera

de aspiración

Conexión para soplado

Asa de transporte

Alojamiento de accesorios en el

cabezal del aparato

31ES

– 7

El alojamiento de accesorios permite guar-

dar el tubo de aspiración y las boquillas de

aspiración.

Posición I: Aspirar o soplar.

Posición 0: El aparato está apagado.

 Para colocar la boquilla de suelos cuan-

do se interrumpa el trabajo.

(véase descripción / figura )

Este alojamiento de accesorios permite

guardar tuberías de aspiración u otros ac-

cesorios.

El cierre de rosca sirve también para blo-

quear el cabezal del aparato y el recipiente.

Para desbloquear el cierre de rosca, girar

en la dirección de la flecha hasta que se

desbloquee.

 Las ruedas de dirección se suministran

dentro del recipiente, montar antes de

la puesta en marcha.

(véase descripción / figura )

Indicación: Para aspirar líquidos no se

debe colocar una bolsa filtrante.

Recomendación: Colocar la bolsa filtrante

para aspirar polvo fino.

El filtro del cartucho se colocar tanto para

aspirar líquidos como sólidos.

Indicación: Dejar secar el filtro del cartu-

cho húmedo antes de utilizarlo para aspirar

sólidos.

 Presionar la manguera de aspiración

en la toma, se encaja.

(véase descripción / figura )

Indicación: Para extraer, presionar la

lengüeta con el pulgar y extraer la man-

guera de aspiración.

 Insertar ambos tubos de aspiración y

conectar con la manguera de aspira-

ción.

(véase descripción / figura )

Para aspirar superficies duras y moquetas,

utilizar el módulo adecuado.

Superficies duras, aspirar líquidos: Utili-

zar un inserto con dos labios de goma.

Moquetas, aspirar líquidos y sólidos:

Trabajar sin módulo.

Superficies duras, aspirar en seco: Utili-

zar un inserto con dos tiras de cerdas.

 Para bordes, juntas, radiadores y zonas

de difícil acceso.

몇 ¡Trabajar siempre con cartucho fil-

trante, tanto para la aspiración en

húmedo como en seco!

 Imagen

Antes de la puesta en marcha montar

las piezas sueltas suministradas con el

aparato.

 Imagen

Recomendación: Colocar la bolsa fil-

trante para aspirar polvo fino.

Tecla de retirada del cable de ali-

mentación

Alojamiento de accesorios gancho

Rosca (CONECTAR/DESCONEC-

TAR)

Posición de estacionamiento

Alojamiento de accesorio Reci-

piente

Cierre de rosca

Rodillo de dirección

Bolsa del filtro

Filtro de cartuchos

Manguera de aspiración con asa

Tubos de aspiración 2 x 0,5 m

Boquilla barredora de suelos

(con insertos)

Boquilla para juntas

Manejo

Antes de la puesta en marcha

32 ES

– 8

 Imagen

Conecte el accesorio.

 Imagen

Enchufe la clavija de red.

 Imagen

Conectar el aparato.

몇 ¡Trabajar sólo con cartucho filtrante

seco!

Recomendación: Colocar la bolsa filtrante

para aspirar polvo fino.

(véase descripción / figura )

 Cuanto más suciedad de aspira más se

llena la bolsa filtrante.

En caso de aspirar polvo fino, arena

etc... se debe cambiar la bolsa filtrante

con más frecuencia.

Las bolsas filtrantes pueden explotar,

por eso es necesario cambiarla a tiem-

po.

 Atención: Utilizar un separador previo

cuando aspire cenizas y hollín (nº de

pedido 2.863-139).

 Para absorber la humedad o líquido, in-

sertar directamente el accesorio desea-

do en las tuberías de absorción o

directamente en el asa.

몇 Atención:

No use bolsa de filtro.

Si se produce espuma o se dan escapes de

líquido, desconecte el aparato de inmedia-

to.

Indicación: Si el recipiente está lleno, un

flotador cierra el orificio de aspiración y el

aparato gira con un mayor número de revo-

luciones. Desconecte el aparato de inme-

diato y vacíe el recipiente.

Limpieza de zonas de difícil acceso o don-

de la aspiración no sea posible, p.ej. hojas

del lecho de gravilla.

 Imagen

Insertar la manguera de aspiración en

la toma de aire para que se active la

función de soplado.

 Desconexión del aparato

 Imagen

Colgar la boquilla para suelos en la po-

sición de aparcamiento.

 Apague el aparato y desenchufe la cla-

vija de red.

 Imagen

Quite el cabezal de aparato y vacíe el

depósito.

 Imagen

Guardar el cable de conexión de red

mediante el sistema de retirada del ca-

ble y guardar los accesorios en el apa-

rato.

Guarde el aparato en un lugar seco.

 Peligro

Apague el aparato y desenchufe la clavija

de red antes de efectuar los trabajos de

cuidado y mantenimiento.

Los trabajos de reparación y trabajos en

componentes eléctricos sólo los puede

realizar el Servicio técnico autorizado.

몇 Atención:

No utilice detergentes abrasivos, ni deter-

gentes para cristales o multiuso. No sumer-

ja jamás el aparato en agua.

 Limpie el aparato y los accesorios de

plástico con un limpiador de materiales

sintéticos de los habituales en el mer-

cado.

 En caso necesario, aclarar el depósito y

los accesorios con agua y secar antes

de volverlos a utilizar.

Puesta en marcha

Aspiración en seco

Aspiración de líquidos

Función de soplado

Interrupción del funcionamiento

Finalización del funcionamiento

Vacíe el depósito

Almacenamiento del aparato

Cuidados y mantenimiento

33ES

– 9

 Imagen

Si es necesario, limpiar el filtro de car-

tucho bajo agua corriente, no frotar ni

cepillar. Antes del montaje dejar secar

totalmente.

 El cable de alimentación probablemen-

te esté sucio, limpiarlo.

Si la potencia de absorción del aparato dis-

minuye, comprobar los siguientes puntos.

 Los accesorios, la manguera de aspira-

ción o los tubos de aspiración están

obstruidos; elimine la obstrucción con

ayuda de una vara.

 La bolsa filtrante está llena, sustituirla

por otra.

(véase descripción / figura )

 El cartucho filtrante está sucio:

Sacudir el filtro del cartucho, limpiar con

agua corriente si es necesario.

(véase descripción / figura )

 Cambiar el filtro de cartucho dañado.

Reservado el derecho a realizar modifi-

caciones técnicas.

Ayuda en caso de avería

La recogida del cable no funciona

Potencia de aspiración reducida

Datos técnicos

Tensión 220 -

240

Potencia P

nom

1200 W

Potencia P

máx

1400 W

Fusible de red (inerte) 10 A

Capacidad del depósi-

25 l

Absorción de agua con

el asa

15 l

Absorción de agua con

boquilla para suelos

13 l

Cable de conexión a la

red

H 05VV-

F2x0,75

Nivel de presión acús-

tica (EN 60704-2-1)

73 dB(A)

Peso sin accesorios 7,5 kg

34 ES

– 5

Estimado cliente,

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

O aparelho foi concebido, de acordo com

as descrições constantes destas Instru-

ções de Serviço e com as indicações sobre

segurança, como aspirador de líquidos e

de detritos secos.

Este aparelho foi desenvolvido para o uso

privado e não foi concebido para suster as

necessidades de uma utilização industrial.

– Proteger o aparelho contra a chuva.

Não armazenar fora de casa.

– Atenção: aspirar cinza e fuligem ape-

nas com um separador prévio (n.º de

encomenda 2.863-139).

Utilizar o aspirador húmido/seco somente

com:

– Saco de filtro original.

– Peças sobressalentes e acessórios ori-

ginais e especiais.

O fabricante não se responsabiliza por

eventuais danos causados por uma utiliza-

ção indevida ou erros de manuseamento.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

O filtro e o saco de filtro são compostos por

materiais compatíveis com o meio-ambien-

te.

Desde que estes não contenham substân-

cias aspiradas que não se destinem ao lixo

doméstico, estes podem ser eliminados

juntamente com o lixo doméstico.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Em caso de dúvidas ou avarias, a nossa fi-

lial KÄRCHER local está à sua disposição.

(Endereços no verso)

No final das instruções de Serviço encontra

uma lista das peças de substituição mais

necessárias.

As peças sobressalentes e acessórios po-

dem ser adquiridos junto do seu revende-

dor ou em cada filial da KÄRCHER.

(Endereços no verso)

Em cada país são válidas as condições de

garantia emitidas pelas nossas Empresas

de Comercialização competentes. Even-

tuias avarias no aparelho, durante o perío-

do de garantía, serão reparadas sem

encargos para o cliente, desde que se trate

de um defeito de material ou de fabricação.

Em caso de garantia, dirija-se ao seu re-

vendedor ou ao Serviço Técnico mais pró-

ximo, com o aparelho e documento de

compra.

Índice

Instruções gerais . . . . . . . . PT . . .5

Avisos de segurança . . . . . PT . . .6

Descrição da máquina . . . . PT . . .6

Manuseamento . . . . . . . . . PT . . .8

Conservação e manutenção PT . . .9

Ajuda em caso de avarias . PT . . .9

Dados técnicos. . . . . . . . . . PT . . .9

Instruções gerais

Utilização conforme as disposições

Protecção do meio-ambiente

Eliminação do filtro e do saco de filtro

Serviço de assistência técnica

Encomenda de peças sobressalen-

tes e acessórios especiais

Garantia

35PT

– 6

– Este aparelho não é adequado para a

utilização por pessoas com capacida-

des físicas, sensoriais e psíquicas re-

duzidas e por pessoas com falta de

experiência e/ou conhecimentos, ex-

cepto se forem supervisionadas por

uma pessoa responsável pela seguran-

ça ou receberam instruções sobre o

manuseamento do aparelho.

– As crianças só estão autorizadas a uti-

lizar o aparelho se tiverem uma idade

superior a 8 anos e se forem supervi-

sionadas por uma pessoa responsável

pela segurança ou se receberem, por

essa pessoa, instruções de utilização

do aparelho.

– Manter as películas da embalagem fora

do alcance das crianças! Perigo de as-

fixia!

– Desligar o aparelho após cada utiliza-

ção e antes de cada limpeza/manuten-

ção.

– Perigo de incêndio. Não aspirar mate-

riais em combustão nem em brasa.

– É proibido pôr o aparelho em funciona-

mento em áreas com perigo de explo-

são.

몇 Ligação eléctrica

Ligar o aparelho só à corrente alternada. A

tensão deve corresponder à placa de tipo

do aparelho.

 Perigo de choque eléctrico

Nunca tocar na ficha de rede e na tomada

com as mãos molhadas.

Não puxar a ficha de rede pelo cabo para a

retirar da tomada.

Antes de qualquer utilização do aparelho,

verificar se o cabo de ligação e a ficha de

rede não apresentam quaisquer danos. O

cabo de ligação danificado tem que ser

imediatamente substituído pela assistência

técnica ou por um electricista autorizado.

Para evitar acidentes relacionados com a

electricidade, recomendamos utilizar toma-

das com disjuntor de corrente de defeito in-

tercalado (máx. 30 mA corrente de

activação nominal).

 Atenção

Determinadas substâncias podem, com o

ar aspirado, formar gáses explosivos ou

misturas por meio de turbulências!

Nunca aspire as seguintes substâncias:

– Gases, líquidos e pós (pó reactivo) ex-

plosivos ou inflamáveis

– Pós reactivos de metal (p. ex. alumínio,

magnésio, zinco) em combinação com

detergentes altamente alcalinos e áci-

dos

– Ácidos e soluções alcalinas fortes não

diluídas

– Solventes orgânicos (p. ex. gasolina,

diluente de tintas, acetona, óleo com-

bustível).

Além disso, estes materiais podem ter efei-

tos negativos sobre os materiais utilizados

no aparelho.

Ver figuras na página desdo-

brável!

Verifique o conteúdo da embalagem a res-

peito de acessórios não incluídos ou da-

nos. No caso de danos provocados

durante o transporte, informe o seu reven-

dedor.

Para ligar a mangueira de aspiração para

os trabalhos de aspiração.

Aviso: para retirar basta premir a patilha

(com o polegar) e retirar o tubo de aspira-

ção.

Conectar a mangueira de aspiração na li-

gação de sopro, a função de sopro é acti-

vada.

Para transportar o aparelho ou para retirar

a cabeça do aparelho após o desbloqueio.

Avisos de segurança

Descrição da máquina

Ligação do tubo flexível de aspira-

ção

Ligação do sopro

Punho de transporte

36 PT

– 7

Este suporte de acessórios permite guar-

dar bicos de aspiração na cabeça do apa-

relho.

Este suporte de acessórios permite guar-

dar o tubo de aspiração e os bicos de aspi-

ração.

Posição I: aspirar ou soprar.

Posição 0: aparelho desligado.

 Para desligar o bocal de pavimentos

durante interrupções do trabalho.

(ver descrição / figura )

Este suporte de acessório permite guardar

os tubos de aspiração ou outros acessó-

rios.

O fecho rotativo serve de bloqueio para a

cabeça do aparelho e o recipiente. Para

desbloquear é necessário rodar o fecho ro-

tativo na direcção da seta, até o bloqueio

abrir.

 No acto de entrega os rolos de guia es-

tão guardados no recipiente. Estes de-

vem ser montados antes da colocação

em funcionamento.

(ver descrição / figura )

Aviso: para a aspiração húmida não pode

ser utilizado nenhum saco de filtro!

Recomendação: montar o saco de filtro

para aspirar pó fino.

O filtro de cartucho tem que ser utilizado

durante a aspiração húmida e a aspiração

a seco.

Aviso: um filtro de cartucho húmido deve

secar antes de ser utilizado na aspiração a

seco.

 Pressionar o tubo de aspiração contra a

ligação até encaixar.

(ver descrição / figura )

Aviso: para retirar basta premir a pati-

lha (com o polegar) e retirar o tubo de

aspiração.

 Encaixar os dois tubos de aspiração e

conectar com o tubo flexível de aspira-

ção.

(ver descrição / figura )

Para aspirar superfícies duras e carpetes

deve-se utilizar o encaixe adequado.

Superfícies duras, aspirar a húmido: uti-

lizar o encaixe com dois lábios de borra-

cha.

Carpetes, aspirar a húmido e aspirar a

seco: trabalhar sem dispositivo (encaixe).

Superfícies duras, aspirar a seco: utilizar

o encaixe com duas fiadas de cerdas.

 Para cantos, juntas, radiadores e áreas

de difícil acesso.

Suporte dos acessórios na cabeça

do aparelho

Tecla da recolha do cabo de rede

Suporte de acessórios gancho

Interruptor rotativo (LIG/DESL)

Posição de estacionamento

Suporte de acessório recipiente

Fecho rotativo

Rolo de guia

Saco-filtro

Filtro de cartucho

Tubo flexível de aspiração com

manípulo

Tubos de aspiração 2 x 0,5 m

Bocal para pavimentos

(com encaixes)

Bocal para juntas

37PT

– 8

몇 Trabalhar sempre com o filtro de car-

tucho no aparelho, tanto durante a

aspiração de líquidos ou de detritos

sólidos!

 Figura

Montar os componentes soltos na em-

balagem no aparelho, antes de proce-

der à colocação em funcionamento.

 Figura

Recomendação: montar o saco de fil-

tro para aspirar pó fino.

 Figura

Ligar os acessórios.

 Figura

Ligar a ficha de rede.

 Figura

Ligar o aparelho.

몇 Trabalhar apenas com filtro de cartu-

cho seco!

Recomendação: montar o saco de filtro

para aspirar pó fino.

(ver descrição / figura )

 O nível de enchimento do saco de filtro

depende do tipo de sujidade aspirada.

Para pó fino, areia, etc. é necessário

substituir o saco de filtro com maior fre-

quência.

Sacos de filtro cheios podem rebentar,

pelo que é necessário que estes sejam

substituídos atempadamente.

 Atenção: aspirar cinza e fuligem ape-

nas com um separador prévio (n.º de

encomenda 2.863-139).

 Para aspirar humidade ou líquidos, en-

caixar os acessórios desejados nos tu-

bos de aspiração ou directamente no

punho.

몇 Atenção:

Não utilize saco-filtro!

Se houver formação de espuma ou saída

de líquidos, desligue imediatamente o apa-

relho!

Aviso: Quando o recipiente estiver cheio,

o flutuador fecha a abertura de aspiração e

o aparelho funciona com uma rotação mais

elevada. Desligue imediatamente o apare-

lho e esvazie o recipiente.

Limpeza de locais de difícil acesso ou onde

não é possível aspirar (p. ex. folhagem so-

bre brita).

 Figura

Conectar a mangueira de aspiração na

ligação de sopro, a função de sopro é

activada.

 Desligar o aparelho.

 Figura

Engatar o bocal de pavimento na posi-

ção de estacionamento.

 Desligue o aparelho e retire a ficha de

rede.

 Figura

Remover a cabeça do aparelho e esva-

ziar o recipiente.

 Figura

Recolher o cabo de rede através do sis-

tema de recolha do cabo e guardar os

acessórios no aparelho.

Guarde o aparelho em locais secos.

Manuseamento

Antes de colocar em funcionamen-

Colocação em funcionamento

Aspirar a seco

Aspirar a húmido

Função de sopro

Interromper o funcionamento

Desligar o aparelho

Esvaziar o recipiente

Guardar a máquina

38 PT

– 9

 Perigo

Antes de efectuar trabalhos de conserva-

ção e de manutenção desligar o aparelho e

retirar a ficha de rede.

Os trabalhos de reparação e trabalhos em

componentes eléctricos só devem ser exe-

cutados pelo Serviço de Assistência Técni-

ca autorizado.

몇 Atenção

Não utilize produtos abrasivos, produtos

para a limpeza de vidros ou universais!

Nunca mergulhe o aparelho em água.

 Limpe o aparelho e os acessórios de

plástico com um produto para limpeza

de plásticos corrente.

 Lavar o recipiente e os acessórios com

água e secar antes de utilizar nova-

mente.

 Figura

Limpar o filtro de cartucho, se necessá-

rio, apenas sob água corrente, não es-

fregar nem escovar. Deixar secar

totalmente antes de montar.

 Cabo de rede está provavelmente sujo,

limpar cabo de rede.

Verifique os seguintes pontos se o rendi-

mento de aspiração do seu aparelho dimi-

nuir.

 Os acessórios, os tubos de aspiração e

o tubo flexível de aspiração estão entu-

pidos. Remova a obstrução com um

pau.

 Saco do filtro está cheio; inserir novo

saco.

(ver descrição / figura )

 Filtro de cartucho com sujidade:

sacudir (leves pancadas) o filtro de car-

tucho e, se necessário, lavar sob água

corrente.

(ver descrição / figura )

 Trocar um filtro de cartucho danificado.

Reservados os direitos a alterações téc-

nicas!

Conservação e manutenção

Ajuda em caso de avarias

Recolha do cabo de rede não fun-

ciona

Perda da potência de aspiração

Dados técnicos

Tensão 220 -

240

Potência P

nom

1200 W

Potência P

máx

1400 W

Protecção de rede (de

acção lenta)

10 A

Volume do recipiente 25 l

Admissão de água com

a pega

15 l

Admissão de água com

o bocal de pavimento

13 l

Cabo de rede H 05VV-

F2x0,75

Nível de pressão acústi-

ca (EN 60704-2-1)

73 dB(A)

Peso (sem acessórios) 7,5 kg

39PT

– 5

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Apparatet er i henhold til beskrivelserne i

denne brugsanvisning og sikkerhedsanvis-

ningerne beregnet til anvendelse som våd-

og tørsuger.

Denne maskine blev udviklet til privat brug

og er ikke beregnet til erhvervsmæssig

brug.

– Beskyt damprenseren mod regn. Må

ikke opbevares udendørs.

– OBS: Brug en forudskiller (bestillingsnr.

2.863-139) ved opsugning af aske og

sod.

Brug våd-/tørsugeren kun med:

– originale filterposer.

– Original reservedele, tilbehør eller eks-

tra tilbehør.

Producenten garanterer ikke for eventuelle

skader som blev forårsaget af ikke bestem-

melsesmæssigt brug eller ukorrekt betje-

ning af apparatet.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation

eller lignende.

Filter og filterpose er produceret af miljø-

venligt materiale.

Såfremt de ikke har indsugede stoffer, som

ikke er forbudt som husholdningsaffald,

kan de bortskaffes med den normale affald.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

Vores KÄRCHER-afdeling hjælper gerne,

hvis De har spørgsmål, eller der er fejl på

støvsugeren.

(Se adressen på bagsiden)

Et udvalg over de reservedele som bruges

meget ofte finder De i slutningen af betje-

ningsvejledningen

Reservedele og tilbehør får du ved din for-

handler eller i den KÄRCHER-afdeling.

(Se adressen på bagsiden)

I de enkelte land gælder de garantibetingel-

ser, som er udgivet af vores respektive an-

svarlige forhandlere. Inden for

garantifristen afhjælper vi gratis eventuelle

fejl på Deres maskine, såfremt disse er for-

årsaget af materiale- eller produktionsfejl.

Hvis De vil gøre Deres garanti gældende,

bedes De henvende Dem til Deres forhand-

ler eller nærmeste autoriserede kundeser-

vice medbringende kvittering.

Indholdsfortegnelse

Generelle henvisninger . . . DA . . .5

Sikkerhedsanvisninger . . . . DA . . .6

Beskrivelse af apparatet. . . DA . . .6

Betjening . . . . . . . . . . . . . . DA . . .7

Pleje og vedligeholdelse . . DA . . .8

Hjælp ved fejl . . . . . . . . . . . DA . . .9

Tekniske data . . . . . . . . . . . DA . . .9

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Bortskaffelse af filter og filterpose

Kundeservice

Bestilling af reservedele og ekstra-

tilbehør

Garanti

40 DA

– 6

– Maskinen er ikke beregnet til at blive

brugt af personer (inklusive børn), hvis

fysiske, sensoriske eller åndelige evner

er indskrænket eller af personer med

manglende erfaring og/eller kendskab

med mindre disse personer overvåges

af en person, som er ansvarlig for deres

sikkerhed, eller blev trænet i maskinens

håndtering.

– Børn må kun bruge maskinen, hvis de

er over 8 år under opsyn af en person,

som er ansvarlig for deres sikkerhed,

eller hvis de blev indlært/trænet i bru-

gen af maskinen.

– Emballagefolie skal holdes væk fra

børn p.gr.a. kvælningsfare!

– Efter hver brug og før hver rengøring/

vedligeholdelses skal maskinen sluk-

kes.

– Brandfare. Opsug ikke brændende eller

glødende genstande.

– Det er forbudt at bruge højtryksrense-

ren i områder, hvor der er eksplosions-

fare.

몇 El-tilslutning

Højtryksrenseren må kun sluttes til veksel-

strøm. Spændingen skal svare til angivel-

sen på typeskiltet.

 Risiko for elektrisk stød

Rør aldrig ved netstik og stikkontakt med

fugtige hænder.

Træk stikkontakten ikke ud af stikdåsen

ved at trække i ledningen.

Kontroller altid tilslutningsledningen og net-

stikket for skader, før højtryksrenseren ta-

ges i brug. En beskadiget

tilslutningsledning skal udskiftes af en auto-

riseret kundeserviceafdeling/elektriker med

det samme.

For at undgå elektriske uheld anbefaler vi,

at man anvender stikkontakter med et for-

koblet fejlstrømsrelæ (maks. 30 mA nom.

udløse-strømstyrke).

 OBS

De kan danne eksplosive dampe eller blan-

dinger gennem ophvirvling med sugeluften!

Efterfølgende stoffer må aldrig suges op:

– Eksplosive eller tændelige gas, væsker

og støv (reaktive støv)

– Reaktive metalstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

stærk alkaliske eller sure rengørings-

midler.

– Ufortyndede syrer og baser

– Organiske opløsningsmidler (f.eks. lak-

fortynder, benzin, acetone, fyringsolie).

Desuden kan disse stoffer angribe de ma-

terialer, støvsugeren er fremstillet af.

Se hertil figurerne på siderne!

Kontroller pakningens indhold

for manglende tilbehør eller beskadigelser,

når den pakkes ud. Kontakt Deres forhand-

ler i tilfælde af transportskader.

For tilslutning af sugeslangen under sug-

ningen.

Bemærk: For at fjerne sugeslangen skal lå-

setappen trykkes ind med tommelfingeren

og sugeslangen trækkes ud.

Sæt sugeslangen ind i blæsetilslutningen,

blæsefunktionen er så aktiveret.

Til transport af maskinen eller til at fjerne

maskinhovedet efter åbning af låsemeka-

nismen.

Med denne tilbehørsholder kan man opbe-

vare sugedyser i maskinhovedet.

Sikkerhedsanvisninger

Beskrivelse af apparatet

Sugeslangetilslutning

Blæsetilslutning

Bæregreb

Tilbehørsholder maskinhoved

Knap "Strømledningsindhentning"

41DA

– 7

Med denne tilbehørsholder kan man opbe-

vare sugeslanger og sugedyser.

Position I: Suge eller blæse.

Position 0: Maskinen er slukket.

 For at stille gulvdysen til side ved ar-

bejdspauser.

(se beskrivelse / figur )

Denne tilbehørsholder er beregnet til at hol-

de sugerør eller andet tilbehør.

Skruelåget bruges samtidigt til låsning af

maskinens hoved og beholder. Til åbning

skal skruelåget drejes i pilens retning indtil

låsemekanismen åbnes.

 Ved leverancen er styrerullerne i behol-

deren. Før ibrugtagelse skal styreuller-

ne monteres.

(se beskrivelse / figur )

Bemærk: Til vådsugningen må man ikke

isætte en filterpose!

Anbefaling: Isæt filterposen til opsugning

af fint støv.

Patronfilteret skal altid isættes, såvel ved

våd- og tørsugningen.

Bemærk: Et vådt patronfilter skal tørres in-

den det bruge til tørsugning.

 Tryk sugeslangen ind i tilslutningen,

den går i hak.

(se beskrivelse / figur )

Bemærk: For at fjerne sugeslangen

skal låsetappen trykkes ind med tom-

melfingeren og sugeslangen trækkes

ud.

 Sæt begge sugerør sammen og forbind

dem med sugeslangen.

(se beskrivelse / figur )

Til opsugning af hårde overflader og gulv-

tæpper skal der bruges den passende ind-

sats.

Hårde gulve, vådsugning: Brug indsatsen

med 2 gummilæber.

Gulvtæpper, vådsugning og tørsugning:

Arbejd uden indsats.

Hårde gulve, tørsugning: Brug indsatsen

med 2 børstestriber.

 Til kanter, fuger, radiatorer og svært til-

gængelige områder.

몇 Såvel ved våd- og ved tørsugning

skal der altid arbejdes med isat pa-

tronefilter!

 Figur

Løse komponenter, som er vedlagt ma-

skinen, skal før brugen monteres.

 Figur

Anbefaling: Isæt filterposen til opsug-

ning af fint støv.

 Figur

Tilslut tilbehøret.

 Figur

Sæt netstikket i.

 Figur

Tænd for maskinen.

Tilbehørsholder krog

Drejeknap (TÆND/SLUK)

Parkeringsposition

Tilbehørsholder beholder

Skruelåg

Styringsrulle

Filterpose

Patronfilter

Sugeslange med håndgreb

Sugerør 2 x 0,5 m

Gulvdyse

(med indsats)

Fugemundstykke

Betjening

Inden idrifttagning

Ibrugtagning

42 DA

– 8

몇 Arbejd kun med tør patronfilter!

Anbefaling: Isæt filterposen til opsugning

af fint støv.

(se beskrivelse / figur )

 Filterposens påfyldningsgrad er afhæn-

gigt af den opsugede snavs.

Ved fintstøv, sand osv. skal filterposen

udskiftes oftere.

Tilstoppede filterposer kan eksplodere,

derfor skal filterposen udskiftes i tide!

 OBS: Brug en forudskiller (bestillingsnr.

2.863-139) ved opsugning af aske og

sod.

 Sæt det ønskede tilbehør på sugerøre-

ne, hhv. direkte på håndgrebet for at

opsuge fugtighed eller væske.

몇 OBS:

Brug ikke filterpose!

Sluk straks for apparatet, hvis der dannes

skum eller trænger væske ud!

Bemærk: Hvis beholderen er fuld, lukker

en svømmerventil sugeåbningen, og appa-

ratet kører med forhøjet omdrejningstal.

Sluk straks for apparatet, og tøm beholde-

ren.

Rengøring af svær tilgængelige steder eller

hvor opsugning ikke er muligt, f.eks. løv ud

af gruslag.

 Figur

Sæt sugeslangen ind i blæsetilslutnin-

gen, blæsefunktionen er så aktiveret.

 Sluk for renseren

 Figur

Hæng gulvdysen ind i parkeringsholde-

ren.

 Sluk for apparatet, og træk netstikket

ud.

 Figur

Tag maskinens hoved af og tøm behol-

deren.

 Figur

Træk nettilslutningskablet ind via ka-

belindtrækningen og opbevar tilbehøret

på maskinen.

Opbevar maskinen i tørre rum.

 Risiko

Før alle service- og vedligeholdelsesarbej-

der skal maskinen afbrydes og stikket træk-

kes ud.

Reparationsarbejder og arbejder på elektri-

ske komponenter skal altid udføres af auto-

riserede servicefolk.

몇 OBS

Undlad at bruge skuremidler, glas- eller

universalrengøringsmiddel! Nedsænk al-

drig apparatet i vand.

 Apparat og tilbehørsdele af plast skal

rengøres med et almindeligt plastren-

gøringsmiddel.

 Beholder og tilbehør spoles med vand

og tørres inden de bruges igen.

 Figur

Efter behov må patronfilteret renses un-

der flydende vand; den må ikke gnides

eller børstes. Inden det monteres skal

det tørres.

Tørsugning

Vådsugning

Blæsefunktion

Afbrydelse af driften

Efter brug

Tøm beholderen

Opbevaring af maskinen

Pleje og vedligeholdelse

43DA

– 9

 Netkablet er sandsynligvis tilsmudset,

rens kablet.

Hvis apparatets sugekapacitet reduceres,

kontroller følgende punkter.

 Tilbehør, sugeslange eller sugerør er

tilstoppet, fjern tilstopningen.

 Filterposen er fuld, isæt en ny filterpo-

se.

(se beskrivelse / figur )

 Patronfilteret er tilsmudset:

Bank patronfilteret af, efter behov ren-

ses det under flydende vand.

(se beskrivelse / figur )

 Udskift beskadiget patronfilter.

Forbehold for tekniske ændringer!

Hjælp ved fejl

Oprulningen til strømkablet funge-

rer ikke

Aftagende sugeeffekt

Tekniske data

Spænding 220 -

240

Ydelse P

nom.

1200 W

Ydelse P

maks.

1400 W

Netsikring (træg) 10 A

Beholdervolumen 25 l

Vandindtag med hånd-

greb

15 l

Vandindtag med gulv-

dyse

13 l

Netkabel H 05VV-

F2x0,75

Lydtryksniveau (EN

60704-2-1)

73 dB(A)

Vægt (uden tilbehør) 7,5 kg

44 DA

– 5

Kjære kunde,

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Maskinen skal brukes iht. de beskrivelser

og sikkerhetsanvisninger som er gitt i den-

ne bruksanvisning for oppsuging av vått og

tørt smuss.

Dette apparatet er utviklet for privat bruk og

er ikke forberedt for kravene som stilles i

kommersiell bruk.

– Beskytt apparatet mot regn. Det må

ikke oppbevares utendørs.

– Advarsel: Ved suging av aske og sot

bruk forutskiller (bestillingsnr. 2.863-

139).

Våt/tørr sugeren skal bare brukes med:

– Original-filterposer.

– Originale reserverdeler, originalt tilbe-

hør eller originalt ekstrautstyr

Produsenten er ikke ansvarlig for eventuel-

le skader forårsaket av ikke-tiltenkt eller feil

bruk.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Filter og filterpose er produsert av miljø-

vennlige materialer.

Dersom de ikke inneholder oppsugd mate-

riale som ikke er tillatt i husholdningsavfall,

kan alt kastes som normalt husholdnings-

avfall.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Våre KÄRCHER-avdelinger hjelper deg

gjerne ved feil eller om du har spørsmål.

(Se adresse på baksiden)

Et utvalg av de vanligste reservedelene fin-

ner du bak i denne bruksanvisningen.

Reservedeler og tilbehør får du hos din for-

handler eller ved en KÄRCHER-avdeling.

(Se adresse på baksiden)

De garantibestemmelser som er utgitt av

vår distribusjonsavdeling, gjelder i alle

land. Eventuelle feil på maskinen blir repa-

rert gratis i garantitiden, dersom disse kan

føres tilbake til material- eller produksjons-

feil. Ved behov for garantireparasjoner

henvender du deg til din forhandler eller

nærmeste autoriserte serviceforhandler.

Innholdsfortegnelse

Generelle merknader . . . . . NO . . .5

Sikkerhetsanvisninger . . . . NO . . .6

Beskrivelse av apparatet . . NO . . .6

Betjening . . . . . . . . . . . . . . NO . . .7

Pleie og vedlikehold . . . . . . NO . . .8

Feilretting . . . . . . . . . . . . . . NO . . .9

Tekniske data . . . . . . . . . . . NO . . .9

Generelle merknader

Forskriftsmessig bruk

Miljøvern

Deponering av filter og filterpose

Kundetjeneste

Bestilling av reservedeler og spesi-

altilbehør

Garanti

45NO

– 6

– Dette apparatet er ikke ment for bruk av

personer med reduserte fysiske, senso-

riske eller sjelelige evner, eller som

pga. mangel på erfaring og/eller kunn-

skap ikke kan benytte apparatet trygt.

De skal da kun bruke apparatet under

oppsyn av en sikkerhetsansvarlig per-

son, eller få instruksjoner av vedkom-

mende om bruk av appratet.

– Barn skal bare bruke apparatet når bar-

net er over 8 år og er under oppsyn av

en sikkerhetsansvarlig person, eller får

anvisninger av en person om hvordan

apparatet fungerer.

– Emballasjefolien holdes unna barn, fare

for kvelning!

– Slå av apparatet etter hver bruk og før

hver rengjøring/vedlikehold.

– Brannfare. Brennene eller glødende

gjenstander må ikke suges opp.

– Bruk i eksplosjonsfarlige områder er

forbudt.

몇 Elektrisk tilkobling

Høytrykksvaskeren må kun kobles til vek-

selstrøm. Spenningen må stemme overens

med høytrykksvaskerens typeskilt.

 Fare for elektrisk støt

Ta aldri i støpselet eller stikkontakten med

våte hender.

Strømkabelen skal ikke tas ut av stikkon-

takten ved at du trekker i kabelen.

Kontroller strømledningen og støpselet for

skader hver gang høytrykksvaskeren skal

brukes. En skadet strømledning må skiftes

ut umiddelbart hos autorisert kundeservice

eller autorisert elektriker.

For å unngå el-ulykker anbefaler vi at du

bruker stikkontakter med forankoblede ver-

nebrytere for å beskytte mot feilstrøm

(maks. nominell utløsningsstrøm: 30 mA).

 Forsiktig

Visse stoffer kan danne eksplosive damper

eller blandinger når de virvles opp med su-

geluften.

Sug aldri opp følgende stoffer:

– Eksplosive eller brennbare gasser,

væsker og støv (reaktivt støv)

– Reaktivt metallstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med sterkt

alkaliske og sure rengjøringsmidler.

– Ufortynnede sterke syrer og lut

– Organiske løsemidler (f.eks. bensin,

fargetynner, aceton, fyringsolje).

I tillegg kan disse stoffene angripe materia-

let som er brukt i støvsugeren.

Illustrasjoner se utfoldingssi-

dene!

Kontroller ved utpakkingen at innholdet i

pakken er komplett og uskadd. Kontakt din

forhandler ved eventuelle transportskader.

For tilkobling av sugeslange ved suging.

Merk: For å ta av, trykk låsen med tomme-

len og trekk ut sugeslangen.

Sett sugeslangen i blåsetilkoblingen, der-

ved aktiveres blåsefunksjonen.

For å bære apparatet eller for at ta av appa-

rathodet etter opplåsing.

Denne tilbehørsholderen brukes for oppbe-

varing av sugedyser på apparathodet.

Denne tilbehørsholderen brukes for oppbe-

varing av sugeslange og sugedyser.

Stilling I: Suging eller blåsing.

Stilling 0: Apparatet er slått av.

Sikkerhetsanvisninger

Beskrivelse av apparatet

Sugeslangetilkobling

Blåsetilkobling

Bærehåndtak

Tilbehørsholder apparathode

Tast strømkabelinnrulling

Tilbehørsholder kroker

Dreiebryter (PÅ/AV)

46 NO

– 7

 For parkering av gulvdysen ved ar-

beidspauser.

(se beskrivelse/figur )

Denne tilbehørsholderen brukes for oppbe-

varing av sugerør og diverse tilbehør.

Rotasjonslåsen fungerer samtidig som be-

holder og som låsing av apparathodet. For

å låse opp rotasjonslåsen, drei i pilretnin-

gen til låsen åpner seg.

 Styrerullene er ved levering plassert i

beholderen, de må monteres før du tar

apparatet i bruk.

(se beskrivelse/figur )

Merk: For våtsuging skal det ikke monteres

noen filterpose!

Anbefaling: For suging av fint støv skal det

settes inn filterpose.

Patronfilter skal alltid være montert, både

ved våtsuging og ved tørrsuging.

Merk: Våte patronfilter skal tørke før bruk til

tørrsuging.

 Sett sugeslangen i tilkoblingen, den går

i lås.

(se beskrivelse/figur )

Merk: For å ta av, trykk låsen med tom-

melen og trekk ut sugeslangen.

 Sett sammen begge sugerørene og ko-

ble til sugeslangen.

(se beskrivelse/figur )

For suging av harde gulv og teppegulv,

bruk passende innsats.

Harde flater, våtsuging:: Bruk innsats

med 2 gummilepper.

Teppegulv, våtsuging og tørrsuging:

Brukes uten innsats.

Harde flater, tørrsuging:: Bruk innsats

med 2 børstestriper.

 For kanter, fuger, radiatorer og vanske-

lig tilgjengelige områder.

몇 Arbeid alltid med påsatt patronfilter,

både ved tørr og våt suging!

 Figur

De løse delene som følger apparatet

skal monteres før det tas i bruk.

 Figur

Anbefaling: For suging av fint støv skal

det settes inn filterpose.

 Figur

Koble til tilbehør.

 Figur

Sett i støpselet.

 Figur

Slå apparatet på.

Parkeringsposisjon

Tilbehørsholder beholder

Rotasjonslås

Styrerulle

Filterpose

Patronfilter

Sugeslange med håndtak

Sugerør 2 x 0,5 m

Gulvmunnstykke

(med innsatser)

Fugemunnstykke

Betjening

Før igangsetting

Igangsetting

47NO

– 8

몇 Arbeide kun med tørt patronfilter!

Anbefaling: For suging av fint støv skal det

settes inn filterpose.

(se beskrivelse/figur )

 Fyllingsgraden av filterposen er avhen-

gig av hva slags smuss som suges opp.

Ved fint støv, sand osv... må filterposen

skiftes oftere.

Fulle filterposer kan sprekke, pass der-

for på å skifte filterpose til rett tid!

 Advarsel: Ved suging av aske og sot

bruk forutskiller (bestillingsnr. 2.863-139).

 For oppsuging av fuktighet hhv. væske,

stikk ønsket tilbehør på sugerøret hhv.

direkte på håndtaket.

몇 Forsiktig:

Ikke bruk filterpose!

Ved skumdannelse eller lekkasje av væske

må apparatet slås av umiddelbart!

Merk: Når beholderen er full, blir sugeåp-

ningen stengt av en flottør og apparatet går

med økt turtall. Slå av maskinen umiddel-

bart og tøm beholderen.

Rengjøring av vanskelig tilgjengelige ste-

der eller der det ikke er mulig med suging,

f. eks. løv fra takrenner.

 Figur

Sett sugeslangen i blåsetilkoblingen,

derved aktiveres blåsefunksjonen.

 Slå av maskinen.

 Figur

Sett gulvdysen i parkeringsholderen.

 Slå av apparatet og trekk ut støpselet.

 Figur

Ta av apparathodet og tøm beholderen.

 Figur

Trekk inn strømkabelen med strømkabel-

innrulling og lagre tilbehør på maskinen.

Oppbevar støvsugeren i et tørt tom.

 Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider

påbegynnes.

Reparasjonsarbeid og arbeid på elektriske

komponenter må kun utføres av autorisert

kundeservice.

몇 Forsiktig

Ikke bruk skuremiddel, glass eller univer-

salrengjøringsmiddel! Dypp aldri apparatet

under vann.

 Bruk et alminnelig rengjøringsmiddel for

plast på apparatet, og tilbehørsdeler av

plast.

 Beholder og tilbehør skylles med vann

ved behov, og skal tørke før bruk.

 Figur

Patronfilter rengjøres ved behov under

rennende vann, ikke skrubb eller bør-

ste. La tørke fullstendig før montering.

Støvsuging

Våtsuging

Blåsefunksjon

Opphold i arbeidet

Etter bruk

Tøm beholderen

Oppbevaring av apparatet

Pleie og vedlikehold

48 NO

– 9

 Strømkabelen er muligvis tilsmusset,

rengjør strømkabelen.

Dersom sugeeffekten er dårlig, kontroller

følgende punkter:

 Tilbehøret, sugeslange eller sugerøre-

ne er tilstoppet. Fjern tilstoppingen med

en pinne.

 Filterposen er full, sett inn ny filterpose.

(se beskrivelse/figur )

 Patronfilter er tilsmusset:

Bank ut patronfilter, skyll under rennen-

de vann ved behov.

(se beskrivelse/figur )

 Bytt skadet patronfilter.

Det tas forbehold om tekniske endringer!

Feilretting

Innrulling av strømkabel fungerer

ikke

Avtagende sugeeffekt

Tekniske data

Spenning 220 -

240

Effekt P

nominell

1200 W

Effekt P

maks

1400 W

Strømsikring (trege) 10 A

Beholder, volum 25 l

Vannopptak med hånd-

tak

15 l

Vannopptak med gulv-

dyse

13 l

Nettledning H 05VV-

F2x0,75

Lydtrykksnivå

(EN 60704-2-1)

73 dB(A)

Vekt (uten tilbehør) 7,5 kg

49NO

– 5

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Apparaten är avsedd att användas som

våt- och torrsug enligt beskrivningarna och

säkerhetsanvisningarna i denna bruksan-

visning.

Denna produkt har konstruerats för privat

användning och är ej avsedd för påfrestan-

de, industriell användning.

– Skydda maskinen från regn. Får inte

förvaras utomhus.

– Observera : Använd avskiljare (beställ

nr. 2.863-139) vid uppsugning av aska

och sot.

Använd våt/torrsugen endast med:

– Original filterpåse.

– Originalreservdelar, -tillbehör eller -

specialtillbehör.

Tillverkaren påtar sig inget ansvar för even-

tuella skador som uppkommer på grund av

felaktig användning eller felaktig hantering.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Filter och filterpåse är tillverkade i miljövän-

ligt material.

Så länge de inte innehåller uppsugna sub-

stanser, som inte får kastas i hushållsso-

porna, så kan de avyttras på detta sätt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

Vid frågor eller problem hjälper närmaste

KÄRCHER-filial gärna till.

(Se baksidan för adress)

I slutet av bruksanvisningen finns ett urval

av de reservdelar som oftast behövs.

Reservdelar och tillbehör finns att få på in-

köpsstället, eller från närmaste KÄRCHER-

filial.

(Se baksidan för adress)

I alla länder gäller de av vårt ansvariga för-

säljningsbolag utformade garantivillkor.

Eventuella fel på apparaten åtgärdas utan

kostnad under garantitiden, om det var ett

material- eller tillverkarfel som var orsaken.

Gäller det garantiärenden, ber vi er vända

er till försäljaren med köpbeviset eller

närmsta auktoriserade kundtjänst.

Innehållsförteckning

Allmänna hänvisningar. . . . SV . . .5

Säkerhetsanvisningar. . . . . SV . . .6

Beskrivning av aggregatet . SV . . .6

Handhavande. . . . . . . . . . . SV . . .7

Skötsel och underhåll. . . . . SV . . .8

Åtgärder vid störningar. . . . SV . . .9

Tekniska data . . . . . . . . . . . SV . . .9

Allmänna hänvisningar

Ändamålsenlig användning

Miljöskydd

Hantera filter och filterpåse

Kundservice

Beställning av reservdelar och spe-

cialtillbehör

Garanti

50 SV

– 6

– Detta aggregat är ej avsett att använ-

das av personer med begränsade psy-

kiska, sensoriska eller mentala

egenskaper eller som saknar erfaren-

het och/eller kunskap att hantera ma-

skinen, såvida de inte befinner sig

under uppsikt av en person ansvarig för

deras säkerhet eller har fått anvisningar

från en sådan person om hur maskinen

ska användas.

– Barn får endast använda dammsugaren

om de är över 8 år gamla och om de be-

finner sig under uppsikt av en person

ansvarig för deras säkerhet eller har fått

anvisningar från en sådan person om

hur dammsugaren ska användas.

– Håll förpackningsfolien borta från barn,

risk för kvävning!

– Stäng av maskinen efter varje använd-

ning och före all form av rengöring/un-

derhåll.

– Brandrisk. Sug inte upp brännande eller

glödande föremål.

– Användning av aggregatet i utrymmen

med explosionsrisk är förbjuden.

몇 Elanslutning

Aggregatet får endast anslutas till växel-

ström. Spänningen ska motsvara den

spänning som är angiven på aggregatets

typskylt.

 Risk för strömstötar!

Ta aldrig i nätkabeln och nätuttaget med

fuktiga händer.

Tag inte nätkontakten ur vägguttaget ge-

nom att dra i anslutningssladden.

Kontrollera före drift att nätkabeln och nät-

kontakten inte är skadade. Skadade nätka-

blar ska genast bytas ut av auktoriserad

kundservice eller en utbildad elektriker.

För att undvika elolyckor rekommenderar vi

att endast använda nätuttag som är koppla-

de till en jordfelsbrytare (max. 30 mA nomi-

nella utlösningsströmstyrka).

 Observera

Vissa ämnen kan, genom uppvirvling med

sugluften, bilda explosiva ångor eller bland-

ningar!

Sug aldrig upp följande substanser:

– explosiva eller antändliga gaser, väts-

kor eller damm (reaktivt damm)

– reaktivt metalldamm (ex. aluminium,

magnesium, zink) tillsammans med

starkt alkaliska och sura rengöringsme-

del

– outspädda starka syror och lut

– organiska lösningsmedel (ex. bensin,

färgförtunning, aceton, uppvärmnings-

olja).

Dessutom kan dessa ämnen angripa mate-

rialet i aggregatet.

Figurer och bilder finns på

kartongens utfällbara sidor!

Kontrollera vid uppackningen att inga tillbe-

hör saknas eller är skadade. Kontakta åter-

försäljaren om skador uppkommit vid

transporten.

För att ansluta sugslangen vid uppsugning.

Anvisning: Ta loss den genom att trycka

på spärren med tummen och dra ut slang-

en.

Stick in sugslangen i blåsanslutningen, där-

med är utblåsningsfunktionen aktiverad.

För att bära maskinen eller för att ta loss

maskinhuvudet efter att spärren lossats.

Detta tillbehörsfäste möjliggör förvaring av

sugmunstycken på maskinhuvudet.

Säkerhetsanvisningar

Beskrivning av aggregatet

Sugslangsanslutning

Blåsanslutning

Bärhandtag

Tillbehörsfäste maskinhuvud

Knapp upprullning av nätkabel

51SV

– 7

Med detta tillbehörsfäste kan sugslang och

sugmunstycken förvaras.

Position I: Uppsugning eller utblåsning.

Position 0: Aggregatet är avstängt.

 För avställning av golvmunstycket vid

avbrott i arbetet.

(se beskrivning/bild) )

Med detta tillbehörsfäste kan sugrör och

övriga tillbehör förvaras.

Skruvförslutningen fungerar som spärr för

maskinhuvudet och behållaren. För att

spärra upp, vrid skruvförslutningen i pilens

riktning tills spärren frigörs.

 Styrrullarna är vid leveransen placerad

i behållare. Montera dessa innan ma-

skinen tas i drift.

(se beskrivning/bild) )

Anvisning: Ingen filterpåse får användas

vid våtuppsugning!

Rekommendation: Sätt i filterpåsen om

maskinen ska användas för uppsugning av

fint damm.

Patronfiltret måste alltid vara isatt, både vid

våt- och torruppsugning.

Anvisning: Låt blöta patronfilter torka inn-

an de används igen vid torruppsugning.

 Tryck in sugslangen i anslutningen så

att den hakar fast.

(se beskrivning/bild) )

Anvisning: Ta loss den genom att

trycka på spärren med tummen och dra

ut slangen.

 Sätt ihop båda sugrören och anslut till

slangen.

(se beskrivning/bild) )

Använd lämpligt munstycke för uppsugning

från hårda ytor och heltäckningsmattor.

Hårda ytor, våtuppsugning: Använd in-

satsen med 2 gummiläppar.

Heltäckningsmattor, våt- och torrupp-

sugning: Arbeta utan insats.

Hårda ytor, torruppsugning: Använd in-

satsen med 2 borstremsor.

 för kanter, fogar, element och svåråt-

komliga ställen.

몇 Arbeta alltid med isatt patronfilter,

vid såväl våt- som torrsugning!

 Bild

Montera de bifogade lösa delarna på

aggregatet innan det tas i drift.

 Bild

Rekommendation: Sätt i filterpåsen

om maskinen ska användas för upp-

sugning av fint damm.

 Bild

Anslut tillbehör.

 Bild

Stick i nätkontakten.

 Bild

Starta aggregatet.

Tillbehörsfäste krokar

Vridknapp (PÅ/AV)

Parkeringsposition

Tillbehörsfäste behållare

Skruvförslutning

Styrrulle

Filterbehållare

Patronfilter

Sugslang med handtag

Sugrör 2 x 0,5 m

Golvmunstycke

(med insatser)

Fogmunstycke

Handhavande

Före idrifttagandet

Idrifttagande

52 SV

– 8

몇 Arbeta endast med torrt patronfilter!

Rekommendation: Sätt i filterpåsen om

maskinen ska användas för uppsugning av

fint damm.

(se beskrivning/bild) )

 Filterpåsens uppsamlingsförmåga styrs

av den smuts som sugs upp.

Vid fint damm, sand och liknande ...

måste filterpåsen bytas oftare.

Tilltäppta filterpåsar kan spricka, byt

därför filterpåsen i god tid!

 Observera : Använd avskiljare (beställ

nr. 2.863-139) vid uppsugning av aska

och sot.

 För att suga upp fuktighet eller vätska,

välj önskat tillbehör och sätt det på sug-

ledningen eller direkt på handgreppet

몇 Observera:

Använd inte filterbehållaren!

Stäng genast av apparaten om skum bildas

eller om vätska läcker ut!

Observera: Om behållaren är full stängs

sugöppningen av en flottör och sugturbinen

går med högre varvtal. Stäng genast av ap-

paraten och töm behållaren.

Rengöring av svåråtkomliga ställen eller på

platser där uppsugning inte kan utföras,

t.ex. löv i en grusbädd.

 Bild

Stick in sugslangen i blåsanslutningen,

därmed är utblåsningsfunktionen akti-

verad.

 Stäng av aggregatet.

 Bild

Häng i golvmunstycket i förvaringshål-

laren.

 Stäng av apparaten och dra ur nätan-

slutningen.

 Bild

Ta av maskinhuvudet och töm behålla-

ren.

 Bild

Dra in nätkabeln med hjälp av upprull-

ningen av nätkabel och förvara tillbehö-

ren på maskinen.

Förvara apparaten torrt.

 Fara

Stäng av aggregatet och dra ut nätkonta-

ken innan vård och skötselarbeten ska ut-

föras.

Reparationsarbeten och arbeten på elek-

triska komponenter får endast utföras av

auktoriserad kundservice.

몇 Varning

Använd inte skurmedel, glas- eller allrengö-

ringsmedel! Doppa aldrig ner apparaten i

vatten.

 Vårda apparaten och tillbehören med

ett vanligt i handeln förekommande

plastrengöringsmedel.

 Spola vid behov ur behållare och tillbe-

hör med vatten och torka före nästa an-

vändningstillfälle.

 Bild

Rengör patronfiltret vid behov endast

under rinnande vatten, skrubba eller

borsta inte av det. Låt det torka helt inn-

an det sätts tillbaka.

Torrsugning

Våtsugning

Blåsfunktion

Avbryta drift

Avsluta driften

Töm behållaren

Förvaring av apparaten

Skötsel och underhåll

53SV

– 9

 Nätkabeln är förmodligen smutsig, ren-

gör nätkabeln.

Om sugeffekten hos aggregatet försämras

så kontrollera följande punkter.

 Tillbehör, sugslang eller sugrör är igen-

satta. Tag bort smutsen med ett skaft.

 Filterpåsen är full, sätt i en ny filterpåse.

(se beskrivning/bild) )

 Patronfilter är smutsigt:

Slå ur smutsen ut patronfiltret och ren-

gör vid behov under rinnande vatten.

(se beskrivning/bild) )

 Byte skadat patronfilter.

Med reservation för tekniska ändringar!

Åtgärder vid störningar

Upprullningen av nätkabeln funge-

rar inte

Avtagande sugeffekt

Tekniska data

Spänning 220 -

240

Effekt P

nominell

1200 W

Effekt P

max

1400 W

Nätsäkring (trög) 10 A

Behållarvolym 25 l

Vattenupptagning med

handtag

15 l

Vattenupptagning med

golvmunstycke

13 l

Nätkabel H 05VV-

F2x0,75

Ljudtrycksnivå

(EN 60704-2-1)

73 dB(A)

Vikt (utan tillbehör) 7,5 kg

54 SV

– 5

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myö-

hempää omistajaa varten.

Laite on tarkoitettu käytettäväksi märkä- ja

kuivaimurina tämän käyttöohjeen kuvaus-

ten ja turvaohjeiden mukaisesti.

Tämä laite on suunniteltu yksityiskäyttöön

eikä vastaa ammattikäyttöön tarkoituksia

vaatimuksia.

– Suojaa laite sateelta. Älä säilytä laitetta

ulkona.

– Huomio: Imuroi tuhkaa ja nokea vain

esierotinta käyttäen (tilausnro 2.863-

139).

Märkä-/kuivaimuria saa käyttää vain, jos se

on varustettu:

– alkuperäisillä pölypusseilla.

– alkuperäisillä varaosilla, sekä alkupe-

räisillä lisä- tai erikoistarvikkeilla.

Valmistaja ei vastaa mahdollisista vahin-

goista, jotka johtuvat ohjeidenvastaisesta

käytöstä.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Suodatin ja suodatinpussi on valmistettu

ympäristöystävällisestä materiaalista.

Mikäli niihin ei ole imuroitu aineita, joita ei

saa laittaa yleisiin jäteastioihin, ne voidaan

hävittää normaalin kotijätteen mukana.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

KÄRCHER -edustustomme vastaa mielel-

lään kysymyksiisi ja auttaa mahdollisissa

häiriötilanteissa.

(Osoite, katso takasivua)

Tärkeimpien osien varaosaluettelo löytyy

tämän käyttöohjeen lopusta.

Varaosat ja erityisvarusteet saat kauppiaal-

tasi tai lähimmältä KÄRCHER tytäryhtiöltä.

(Osoite, katso takasivua)

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostostositteineen jälleenmyy-

jään tai lähimpään valtuutettuun asiakas-

palveluun.

Sisällysluettelo

Yleisiä ohjeita . . . . . . . . . . . FI . . .5

Turvaohjeet . . . . . . . . . . . . FI . . .6

Laitekuvaus . . . . . . . . . . . . FI . . .6

Käyttö . . . . . . . . . . . . . . . . . FI . . .7

Hoito ja huolto . . . . . . . . . . FI . . .9

Häiriöapu . . . . . . . . . . . . . . FI . . .9

Tekniset tiedot . . . . . . . . . . FI . . .9

Yleisiä ohjeita

Tarkoituksenmukainen käyttö

Ympäristönsuojelu

Suodattimen ja suodatinpussin hävittä-

minen

Asiakaspalvelu

Varaosien ja erityisvarusteiden ti-

laaminen

Takuu

55FI

– 6

– Laitetta eivät saa käyttää sellaiset hen-

kilöt, joilla on rajoittuneet fyysiset, aisti-

mukselliset tai henkiset kyvyt tai, joilta

puuttuu laitteen käyttämiseen tarvitta-

vaa kokemusta ja/tai tietoa, paitsi jos

heidän turvallisuudestaan vastaava

henkilö valvoo heitä tai on antanut heille

laitteen käyttämiseen tarvittavat ohjeet.

– Lapset saavat käyttää laitetta vain, kun

he ovat yli 8 vuotiaita ja ovat turvallisuu-

desta vastaavan henkilön valvonnassa

tai ovat saaneet häneltä opastuksen

laitteen käyttämiseen.

– Pidä pakkausfoliot lasten ulottumatto-

missa, tukehtumisvaara!

– Laite kytketään pois päältä jokaisen

käytön jälkeen ja ennen jokaista puh-

distusta/huoltoa.

– Palovaara. Älä imuroi mitään palavia tai

hehkuvia kohteita.

– Käyttö räjähdysalttiilla alueilla on kiellet-

ty.

몇 Sähköliitäntä

Liitä laite vain vaihtovirtaan. Jännitteen on

oltava sama kuin laitteen tyyppikilvessä il-

moitettu jännite.

 Sähköiskuvaara

Älä koskaan tartu märillä käsillä virtapistok-

keeseen.

Älä irrota verkkojohtoa pistokkeesta vetä-

mällä johdosta.

Tarkasta aina ennen käyttöä, että liitosjoh-

to ja virtapistoke ovat ehjät. Anna valtuute-

tun asiakaspalvelun/sähköalan

ammattilaisen välittömästi vaihtaa vaurioi-

tunut liitosjohto.

Sähkötapaturmien välttämiseksi suositte-

lemme käyttämään pistorasioita, joissa on

esikytketyt virhevirran turvakytkimet (maks.

30 mA nimellislaukaisuvirran voimakkuus).

 Huomio

Tietyt aineet voivat muodostaa räjähdys-

herkkiä höyryjä tai seoksia pyörrevirtauk-

sen seurauksena imuilman kanssa!

Älä koskaan imuroi seuraavia aineita:

– Räjähdysherkkiä tai palavia kaasuja,

nesteitä ja pölyjä (reagoivia pölyjä)

– Reagoivia metallipölyjä (esim. alumiini,

magnesium, sinkki) voimakkaasti al-

kaalisten ja happamien puhdistusainei-

den kanssa

– Laimentamattomia, voimakkaita happo-

ja ja lipeää

– Orgaanisia liuottimia (esim. bensiini,

värinohennusaineet, asetoni,polttoöljy).

Lisäksi nämä aineet voivat syövyttää lait-

teessa käytettyjä materiaaleja.

Katso avattavalla kansisivulla

olevia kuvia!

Tarkasta purkaessasi pakkauksesta, ovat-

ko kaikki varusteet olemassa ja ovatko osat

vaurioituneet Jos havaitset kuljetusvaurioi-

ta ota yhteyttä myyjäliikkeeseen.

Imuletkun liittämiseen imuroitaessa.

Huomautus: Irrota imuletku painamalla lu-

kitusnuppia peukalolla ja vetämällä letku ir-

ti.

Pistä imuletku puhallusliitäntään, se aktivoi

puhallustoiminnan.

Laitteen kantamiseen tai laitepään nosta-

miseen pois paikaltaan lukituksen irrottami-

sen jälkeen.

Varusteiden säilytyspaikka mahdollistaa

imusuulakkeiden säilyttämisen laitepääs-

sä.

Turvaohjeet

Laitekuvaus

Imuletkuliitäntä

Puhallusliitäntä

Kantokahva

Varusteiden säilytyspaikka laite-

päässä

Painike verkkokaapelin sisäänke-

laus

56 FI

– 7

Varusteiden säilytyspaikka on tarkoitettu

imuletkun, verkkoliitäntäjohdon ja imusuu-

lakkeiden säilyttämiseen.

Asento I: Imurointi tai puhallus.

Asento 0: Laite on kytketty pois päältä.

 Lattiasuulakkeen ripustamiseen työtau-

kojen ajaksi.

(katso kuvausta / kuvaa )

Varustekannatin on tarkoitettu imuputkille

ja muille varusteille.

Kierrelukitus toimii samalla laitepään ja säi-

liön lukitsimena. Vapauta lukitus kiertämäl-

lä kierrelukitusta nuolen suuntaan kunnes

lukitus aukeaa.

 Ohjausrullat ovat toimitettaessa säiliös-

sä, asenna ne paikalleen ennen laitteen

käyttöönottoa.

(katso kuvausta / kuvaa )

Huomautus: Suodatinpussia ei saa käyt-

tää märkäimurointiin!

Suositus: Käytä suodatinpussia hienopö-

lyä imuroitaessa.

Patruunasuodatinta tulee aina käyttää,

sekä märkäimuroitaessa että kuivaimuroi-

taessa.

Huomautus: Anna kostean patruunasuo-

dattimen kuivua ennen käyttöä kuivaimu-

rointiin.

 Työnnä imuletku liittimeen, se napsah-

taa lukitukseen.

(katso kuvausta / kuvaa )

Huomautus: Irrota imuletku painamalla

lukitusnuppia peukalolla ja vetämällä

letku irti.

 Yhdistä molemmat imuputket toisiinsa

ja liitä imuletkuun.

(katso kuvausta / kuvaa )

Käytä kulloinkin sopivaa sisäkettä kovien

pintojen ja kokolattiamattojen imuroimi-

seen.

Kovat pinnat, märkäimurointi: Käytä si-

säkettä. jossa on 2 kumihuulta.

Kokolattiamatot, märkä- ja kuivaimu-

rointi: Imuroi ilman sisäkettä.

Kovat pinnat, kuivaimurointi: Käytä sisä-

kettä. jossa on 2 harjakaistaletta.

 Kulmien, rakojen, lämpöpattereiden ja

vaikeasti luoksepäästävien alueiden

imurointiin.

몇 Huomioi, että patruunasuodatin on

aina työskenneltäessä paikoillaan.

Tämä koskee sekä kuiva- että mär-

käimurointia!

 Kuva

Kiinnitä laitteen mukana irtonaisena tul-

leet osat laitteeseen ennen käyttöönot-

tamista.

 Kuva

Suositus: Käytä suodatinpussia hie-

nopölyä imuroitaessa.

Varusteiden säilytyskoukku

Kiertokytkin (PÄÄLLE/POIS)

Pysäköintipidike

Varustekannatin säiliö

Kierrelukitus

Ohjausrulla

Suodatinpussi

Patruunasuodatin

Käsikahvallinen imuletku

Imuputket 2 x 0,5 m

Lattiasuulake

(sisäkkeineen)

Rakosuutin

Käyttö

Ennen käyttöönottoa

57FI

– 8

 Kuva

Liitä lisävaruste.

 Kuva

Työnnä virtapistoke pistorasiaan.

 Kuva

Kytke laite päälle.

몇 Työskentele ainoastaan kuivalla pat-

ruunasuodattimella!

Suositus: Käytä suodatinpussia hienopö-

lyä imuroitaessa.

(katso kuvausta / kuvaa )

 Suodatinpussin täyttyminen riippuu

imuroitavan lian laadusta.

Hienoa pölyä, hiekka yms. imuroitaessa

on suodatinpussi vaihdettava useam-

min.

Tukkeutunut suodatinpussi voi revetä,

vaihda siksi suodatinpussi hyvissä

ajoin!

 Huomio: Imuroi tuhkaa ja nokea vain

esierotinta käyttäen (tilausnro 2.863-

139).

 Kun imuroit kosteaa tai märkää likaa,

valitse haluamasi varuste ja pistä se

imuputkeen tai suoraan käsikahvaan.

몇 Huomio:

Älä käytä suodatinpussia!

Jos muodostuu vaahtoa, tai nestettä pää-

see ulos, kytke laite heti pois päältä!

Ohje: Jos säiliö on täynnä, uimuri sulkee

imuaukon ja laite käy kohonneella kierros-

luvulla. Kytke laite heti pois päältä ja tyhjen-

nä säiliö.

Vaikeasti luoksepäästävien paikkojen puh-

distamiseen tai paikkoihin, joissa imurointi

ei ole mahdollista, esim. puun lehdet hiek-

ka-alustalla.

 Kuva

Pistä imuletku puhallusliitäntään, se ak-

tivoi puhallustoiminnan.

 Kytke laite pois päältä.

 Kuva

Ripusta lattiasuulake pysäköintipiti-

meen.

 Kytke laite pois päältä ja vedä virtapis-

toke irti.

 Kuva

Poista laitepää ja tyhjennä säiliö.

 Kuva

Vedä verkkoliitäntäkaapeli sisäänveti-

mellä sisään ja laita varusteet laittee-

seen.

Säilytä laitetta kuivissa tiloissa.

Käyttöönotto

Kuivaimu

Märkä imurointi

Puhallustoiminto

Käytön keskeytys

Käytön lopetus

Säiliön tyhjennys

Laitteen säilytys

58 FI

– 9

 Vaara

Kytke laite pois päältä ennen kaikkia hoito-

ja huoltotöitä ja vedä virtapistoke irti pisto-

rasiasta.

Vain valtuutettu asiakaspalvelu saa suorit-

taa korjaustyöt ja sähköisiin rakenneosiin

kohdistuvat työt.

몇 Huomio

Älä käytä hankausaineita, lasia tai moni-

käyttöpuhdistusaineita! Älä koskaan upota

laitetta veteen.

 Hoida laite ja muoviset lisävarusteen

osat tavallisella muoville tarkoitetulla

puhdistusaineella.

 Huuhtele säiliö ja varusteet rarvittaessa

vedellä ja kuivaa ennen uudelleen käyt-

töä.

 Kuva

Puhdista tarvittaessa patruunasuodatin

vain juoksevalla vedellä, älä hankaa tai

käytä harjaa. Anna suodattimen kuivua

täysin ennen takaisin paikalleen asetta-

mista.

 Verkkokaapeli on luultavasti likaantu-

nut, puhdista verkkokaapeli.

Jos laitteen imurointikyky heikkenee, tar-

kasta seuraavat seikat.

 Varusteet, imuletku tai imuputki on tuk-

keutunut, poista tukos pitkällä esineellä.

 Suodatinpussi on täynnä, vaihda suo-

datinpussi uuteen.

(katso kuvausta / kuvaa )

 Suodatinpatruuna on likainen:

Kopistele suodatinpatruuna puhtaaksi,

puhdista tarvittaessa virtaavassa ve-

dessä.

(katso kuvausta / kuvaa )

 Vaihda vahingoittunut patruunasuoda-

tin.

Oikeus teknisiin muutoksiin pidätetään!

Hoito ja huolto

Häiriöapu

Verkkokaapelin sisäänkelaus ei toi-

Vähenevä imuteho

Tekniset tiedot

Jännite 220 -

240

Teho P

nenn

1200 W

Teho P

max

1400 W

Verkkosulake (hidas) 10 A

Astian tilavuus 25 l

Vedenotto käsikahval-

15 l

Vedenotto lattiasuu-

lakkeella

13 l

Verkkokaapeli H 05VV-

F2x0,75

Äänen painetaso

(standardi EN 60704-

2-1)

73 dB(A)

Paino (ilman varustei-

ta)

7,5 kg

59FI

– 5

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες

χρήσης, ενεργήστε σύμφωνα με αυτές και

κρατήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Η συσκευή προορίζεται για χρήση όπως

περιγράφεται στις παρούσες οδηγίες χρή-

σης και στις υποδείξεις ασφαλείας σαν

ηλε-

κτρική σκούπα (αναρροφητήρας) υγρών

και στεγνών ρύπων.

Η παρούσα συσκευή σχεδιάστηκε ειδικά

για ιδιωτική χρήση και δεν είναι σε θέση να

ανταποκριθεί στις καταπονήσεις που συνε-

πάγεται μία ενδεχόμενη επαγγελματική της

χρήση.

– Προστατέψτε τη συσκευή από τη βρο-

χή. Μην αποθηκεύετε τη συσκευή σε

υπαίθριο χώρο.

– Προσοχή: Για την αναρρόφηση στά-

χτης και σκουριάς, χρησιμοποιείτε μόνο

το ειδικό εξάρτημα προδιαχωρισμού

(Κωδ. παραγγελίας 2.863-139).

Χρησιμοποιήστε την ηλεκτρική σκούπα

υγρής/ξηρής αναρρόφησης αποκλειστικά

με:

– Αυθεντικές σακούλες φίλτρων.

– Αυθεντικά ανταλλακτικά, εξαρτήματα ή

ειδικό εξοπλισμό.

Ο κατασκευαστής δεν ευθύνεται για ενδε-

χόμενες ζημιές, που οφείλονται σε μη ενδε-

δειγμένη χρήση ή σε λάθος χειρισμό.

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά

, τα οποία θα πρέπει

να παραδίδονται προς επαναχρησι-

μοποίηση. Για το λόγο αυτό αποσύρετε τις

παλιές συσκευές με κατάλληλες διαδικασί-

ες συγκέντρωσης αποβλήτων.

Το φίλτρο και η σακούλα του κατασκευάζο-

νται από υλικά φιλικά προς το περιβάλλον.

Εάν δεν περιέχουν υλικά, τα οποία δεν επι-

τρέπεται να καταλήξουν στους κάδους

οικι-

ακών απορριμμάτων, μπορείτε να τα

διαθέσετε στο σύστημα οικιακών απορριμ-

μάτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Σε περίπτωση αποριών ή βλαβών μπορεί-

τε να απευθύνεστε στο πλησιέστερο υπο-

κατάστημα του Οίκου KÄRCHER, το οποίο

θα σας βοηθήσει ευχαρίστως.

(Για τη

διεύθυνση βλ. στην πίσω σελίδα)

Μία επιλογή των ανταλλακτικών που χρειά-

ζονται συχνότερα θα βρείτε στο τέλος των

οδηγιών χρήσης.

Μπορείτε να προμηθευθείτε ανταλλακτικά

και εξαρτήματα από τον αρμόδιο έμπορο ή

από το υποκατάστημα της KÄRCHER της

περιοχής σας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

Πίνακας περιεχομένων

Γενικές υποδείξεις . . . . . . . EL . . .5

Υποδείξεις ασφαλείας. . . . . EL . . .6

Περιγραφή συσκευής . . . . . EL . . .7

Χειρισμός . . . . . . . . . . . . . . EL . . .8

Φροντίδα και συντήρηση . . EL . . .9

Αντιμετώπιση βλαβών . . . . EL . . .9

Τεχνικά χαρακτηριστικά . . . EL . .10

Γενικές υποδείξεις

Αρμόζουσα χρήση

Προστασία περιβάλλοντος

Διάθεση φίλτρου και σακούλας φίλτρου

Υπηρεσία εξυπηρέτησης πελατών

Παραγγελία ανταλλακτικών και ει-

δικών εξαρτημάτων

60 EL

– 6

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια αντιπρο-

σωπεία μας. Εντός της προθεσμίας της πα-

ρεχόμενης εγγύησης αποκαθιστούμε

δωρεάν οποιαδήποτε βλάβη στη συσκευή

σας εφόσον έχει προκληθεί από σφάλμα

υλικού ή κατασκευής. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την

απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

– Η συσκευή αυτή δεν πρέπει να χρησιμο-

ποιείται από άτομα με περιορισμένες κι-

νητικές, αισθητηριακές ή νοητικές

ικανότητες χωρίς σχετική εμπειρία και/ή

γνώσεις, εκτός εάν επιβλέπονται από

ένα αρμόδιο για την ασφάλειά τους άτο-

μο ή τους έχουν δοθεί οδηγίες για τη

χρήση της συσκευής.

– Τα παιδιά μπορούν να χρησιμοποιούν

τη συσκευή μόνο εάν είναι πάνω από 8

ετών και επιβλέπονται από ένα αρμόδιο

για την ασφάλειά τους άτομο ή τους

έχουν δοθεί οδηγίες για τη χρήση της

συσκευής.

– Κρατάτε τα παιδιά μακριά από τα πλα-

στικά φύλλα συσκευασίας, υφίσταται

κίνδυνος ασφυξίας!

– Απενεργοποιείτε τη συσκευή έπειτα από

κάθε χρήση και πριν από τον καθαρι-

σμό/τη συντήρηση.

– Κίνδυνος πυρκαγιάς. Μην αναρροφάτε

καιγόμενα ή καυτά αντικείμενα.

– Απαγορεύεται η χρήση σε σημεία, όπου

υφίσταται κίνδυνος έκρηξης.

몇 Ηλεκτρική σύνδεση

Συνδέετε τη συσκευή μόνο σε εναλλασσό-

μενο ρεύμα. Η τάση πρέπει να συμφωνεί με

την πινακίδα τύπου της συσκευής.

 Κίνδυνος ηλεκτροπληξίας

Μην αγγίζετε ποτέ με βρεγμένα χέρια το

ρευματολήπτη και την πρίζα.

Μην βγάζετε τον ρευματολήπτη από την

πρίζα τραβώντας τον από το καλώδιο σύν-

δεσης.

Πριν από κάθε λειτουργία της συσκευής

ελέγχετε το καλώδιο ρεύματος και το φις για

τυχόν ζημιές. Αναθέτετε αμέσως σε εξουσι-

οδοτημένη υπηρεσία τεχνικής εξυπηρέτη-

σης πελατών/εξειδικευμένο ηλεκτρολόγο

την αλλαγή του χαλασμένου καλωδίου σύν-

δεσης στο δίκτυο.

Για την αποφυγή ηλεκτρικών ατυχημάτων,

συνιστάται η χρήση πριζών με προεγκατε-

στημένο προστατευτικό διακόπτη ρεύματος

διαρροής (μέγ. 30 mA ονομαστική ισχύς

ρεύματος απεμπλοκής).

 Προσοχή

Ορισμένες ουσίες, όταν αναμειχθούν με τον

αέρα αναρρόφησης, μπορεί να δημιουργή-

σουν εκρηκτικούς ατμούς ή μείγματα!

Μην αναρροφάτε ποτέ τα ακόλουθα υλικά:

– Εκρηκτικά ή καύσιμα αέρια, υγρά και

σκόνες (σκόνες που προκαλούν αντί-

δραση)

– Αντιδραστικές μεταλλικές σκόνες (π.χ.

αλουμίνιο, μαγνήσιο, ψευδάργυρος) σε

συνδυασμό με ισχυρά αλκαλικά και όξι-

να απορρυπαντικά

– Συμπυκνωμένα ισχυρά οξέα και αλκαλι-

κά διαλύματα

– Οργανικά διαλυτικά μέσα (π.χ. βενζίνη,

διαλυτικά χρωμάτων, ακετόνη, πετρέ-

λαιο θέρμανσης).

Επιπλέον, οι ουσίες αυτές μπορεί να δια-

βρώσουν τα υλικά που χρησιμοποιούνται

στη συσκευή.

Εγγύηση

Υποδείξεις ασφαλείας

61EL

– 7

Εικόνες, βλ. αναδιπλούμενη

σελίδα!

Κατά τον άνοιγμα της συσκευασίας, ελέγξτε

το περιεχόμενο για τυχόν ελλείψεις σε

εξαρτήματα ή γιαβλάβες. Σε περίπτωση ζη-

μιών που προκλήθηκαν από τη μεταφορά,

παρακαλείσθε να πληροφορήσετε αμέσως

το κατάστημα, από το οποίο αγοράσατε το

μηχάνημα.

Για τη σύνδεση του ελαστικού σωλήνα

αναρρόφησης κατά την αναρρόφηση.

Υπόδειξη: Για την αφαίρεση, πιέστε το κλικ

με τον αντίχειρα και τραβήξτε τον ελαστικό

σωλήνα αναρρόφησης.

Τοποθετήστε τον ελαστικό σωλήνα αναρ-

ρόφησης στη σύνδεση εκφύσησης, ώστε

να ενεργοποιηθεί η λειτουργία εκφύσησης.

Για τη μεταφορά της συσκευής ή για την αφαί-

ρεση της κεφαλής μετά την απασφάλιση.

Η υποδοχή εξαρτημάτων επιτρέπει τη

φύ-

λαξη των σωλήνων και των ακροφυσίων

αναρρόφησης μέσα στην κεφαλή.

Η υποδοχή εξαρτημάτων επιτρέπει τη φύ-

λαξη του ελαστικού σωλήνα αναρρόφησης

και των ακροφυσίων αναρρόφησης.

Θέση I: Αναρρόφηση ή εκφύσηση.

Θέση 0: Η συσκευή είναι απενεργοποιημένη.

 Για την απόθεση του ακροφυσίου δαπέ-

δου στα διαλείμματα από την εργασία.

(ανατρέξτε

στην περιγραφή / εικόνα)

)

Η υποδοχή εξαρτημάτων επιτρέπει τη φύ-

λαξη των σωλήνων αναρρόφησης και του

λοιπού εξοπλισμού.

Το περιστροφικό μάνταλο χρησιμεύει για

την ασφάλιση της κεφαλής και του δοχείου.

Για την απασφάλιση μετακινήστε το περι-

στροφικό μάνταλο προς την κατεύθυνση

του βέλους, ώσπου να απασφαλιστεί.

 Κατά την παράδοση, οι τροχίσκοι

βρί-

σκονται μέσα στο δοχείο και πρέπει να

συναρμολογηθούν πριν την έναρξη της

λειτουργίας.

(ανατρέξτε στην περιγραφή / εικόνα)

)

Υπόδειξη: Κατά την υγρή αναρρόφηση δεν

πρέπει να χρησιμοποιείται σακούλα φίλ-

τρου!

Σύσταση: Χρησιμοποιείτε τη σακούλα φίλ-

τρου για την αναρρόφηση λεπτής σκόνης.

Το φίλτρο κασέτας πρέπει να βρίσκεται πά-

ντα

στη θέση τού, τόσο κατά την υγρή όσο

και κατά την ξηρή αναρρόφηση.

Υπόδειξη: Αφήστε το υγρό φίλτρο κασέτας

αν στεγνώσει, πριν το ξαναχρησιμοποιήσε-

τε για ξηρή αναρρόφηση.

 Σπρώξτε τον ελαστικό σωλήνα αναρρό-

φησης στη σύνδεση, ώσπου να κλειδώ-

σει.

(ανατρέξτε στην περιγραφή / εικόνα)

)

Υπόδειξη: Για την αφαίρεση, πιέστε

το

κλικ με τον αντίχειρα και τραβήξτε τον

ελαστικό σωλήνα αναρρόφησης.

Περιγραφή συσκευής

Σύνδεση εύκαμπτου σωλήνα

αναρρόφησης

Σύνδεση εμφύσησης αέρα

Λαβή μεταφοράς

Υποδοχή εξαρτημάτων κεφαλής

Πλήκτρο περιέλιξης του καλωδίου

τροφοδοσίας

Άγκιστρο υποδοχής εξαρτημάτων

Περιστροφικός διακόπτης (ON/

OFF)

Θέση στάθμευσης

Υποδοχή εξαρτημάτων δοχείου

Περιστροφικό μάνταλο

Τροχίσκος οδήγησης

Σακούλα φίλτρου

Φίλτρο φυσιγγίου

Ελαστικός σωλήνας αναρρόφη-

σης με χειρολαβή

62 EL

– 8

 Ενώστε τους δύο σωλήνες αναρρόφησης

και συνδέστε τους με τον ελαστικό σωλή-

να αναρρόφησης.

(ανατρέξτε στην περιγραφή / εικόνα) )

Για αναρρόφηση σε σκληρές επιφάνειες και

μοκέτες, χρησιμοποιήστε το κατάλληλο

εξάρτημα.

Σκληρές επιφάνειες, υγρή αναρρόφηση:

Χρησιμοποιήστε το εξάρτημα με 2 ελαστικά

χείλη.

Μοκέτες, υγρή και ξηρή αναρρόφηση:

Μην χρησιμοποιείτε κανένα εξάρτημα.

Σκληρές

επιφάνειες, ξηρή αναρρόφηση:

Χρησιμοποιήστε το εξάρτημα με 2 λωρίδες

βουρτσών.

 Για άκρα, αρμούς, καλοριφέρ και ση-

μεία με δύσκολη πρόσβαση.

몇 Χρησιμοποιείτε πάντα την εγκατε-

στημένη κασέτα φίλτρου για την

αναρρόφηση υγρών και στερεών!

 Εικόνα

Πριν την ενεργοποίηση συναρμολογή-

στε στο μηχάνημα τα μη συνδεδεμένα

συνοδευτικά εξαρτήματα.

 Εικόνα

Σύσταση: Χρησιμοποιείτε τη σακούλα

φίλτρου για την αναρρόφηση λεπτής

σκόνης.

 Εικόνα

Σύνδεση εξαρτημάτων.

 Εικόνα

Συνδέστε το ρευματολήπτη στην πρίζα.

 Εικόνα

Ενεργοποιήστε

το μηχάνημα.

몇 Κατά τη χρήση, η κασέτα φίλτρου

πρέπει να είναι πάντα στεγνή!

Σύσταση: Χρησιμοποιείτε τη σακούλα φίλ-

τρου για την αναρρόφηση λεπτής σκόνης.

(ανατρέξτε στην περιγραφή / εικόνα) )

 Ο βαθμός πλήρωσης της σακούλας φίλ-

τρου εξαρτάται από τους ρύπους που

αναρροφώνται.

Εάν πρόκειται για λεπτή σκόνη, άμμο

κτλ. ... η σακούλα φίλτρου πρέπει

να

αντικαθίσταται συχνότερα.

Όταν μια σακούλα φίλτρου γεμίσει υπερ-

βολικά, μπορεί να σπάσει. Γι' αυτό αντι-

καθιστάτε έγκαιρα τη σακούλα φίλτρου.

 Προσοχή: Για την αναρρόφηση στά-

χτης και σκουριάς, χρησιμοποιείτε μόνο

το ειδικό εξάρτημα προδιαχωρισμού

(Κωδ. παραγγελίας 2.863-139).

 Για την αναρρόφηση υγρασίας και/ή

υγρών, εισάγετε το επιθυμητό εξάρτημα

στο

σωλήνα αναρρόφησης και/ή απευ-

θείας στη χειρολαβή.

몇 Προσοχή:

Μην χρησιμοποιείτε σακούλα αναρρόφη-

σης!

Σε περίπτωση που εξέρχεται αφρός ή υγρό

από τη συσκευή, αυτή πρέπει να τεθεί αμέ-

σως εκτός λειτουργίας!

Υπόδειξη: Σε περίπτωση που γεμίσει το

δοχείο, ένας πλωτήρας κλείνει το άνοιγμα

αναρρόφησης και η συσκευή λειτουργεί με

αυξημένο αριθμό στροφών. Θέστε τη συ-

σκευή αμέσως εκτός

λειτουργίας και αδειά-

στε το δοχείο.

Καθαρισμός δύσκολα προσβάσιμων σημεί-

ων ή σημείων όπου δεν είναι δυνατή η

αναρρόφηση, π.χ. φύλλα από χαλίκια.

 Εικόνα

Τοποθετήστε τον ελαστικό σωλήνα

αναρρόφησης στη σύνδεση εκφύση-

σης, ώστε να ενεργοποιηθεί η λειτουρ-

γία εκφύσησης.

Σωλήνες αναρρόφησης 2 x 0,5 m

Ακροφύσιο δαπέδου

(με εξαρτήματα)

Ακροφύσιο αρμών

Χειρισμός

Πριν τη θέση σε λειτουργία

Ενεργοποίηση

Ξηρή αναρρόφηση

Υγρή αναρρόφηση

Λειτουργία εμφύσησης αέρα

63EL

– 9

 Απενεργοποιήστε τη συσκευή.

 Εικόνα

Αναρτήστε το ακροφύσιο δαπέδου στο

στήριγμα φύλαξης.

 Απενεργοποιήστε τη συσκευή και βγάλ-

τε το καλώδιο από την πρίζα.

 Εικόνα

Αφαιρέστε την κεφαλή της συσκευής

και αδειάστε το δοχείο.

 Εικόνα

Τυλίξτε το καλώδιο σύνδεσης με το σύ-

στημα περιέλιξης και αποθηκεύστε τα

εξαρτήματα στη συσκευή

Διατηρείτε τη συσκευή σε στεγνό περι-

βάλλον.

 Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίη-

σης και συντήρησης απενεργοποιήστε το

μηχάνημα και αποσυνδέστε το ρευματολή-

πτη από την πρίζα.

Οι εργασίες επισκευών και οι εργασίες στα

ηλεκτρικά εξαρτήματα πρέπει να διεξάγο-

νται μόνο από την εξουσιοδοτημένη υπηρε-

σία εξυπηρέτησης πελατών.

몇 Προσοχή

Μην χρησιμοποιείτε λειαντικά μέσα, γυαλί ή

καθαριστικά γενικής χρήσης! Ποτέ μην βυ-

θίζετε τη συσκευή μέσα σε νερό.

 Φροντίζετε τη συσκευή και τα πλαστικά

εξαρτήματα με ένα κοινό καθαριστικό

πλαστικών.

 Εάν είναι απαραίτητο ξεπλύνετε τον κάδο

και τα εξαρτήματα με νερό και στεγνώστε

τα πριν τα χρησιμοποιήσετε ξανά.

 Εικόνα

Εάν είναι αναγκαίο καθαρίστε το φίλτρο

κασέτας μόνο με τρεχούμενο νερό. Μην

το τρίβετε και μην το πλένετε με βούρ-

τσα. Αφήστε το να στεγνώσει πριν το

τοποθετήσετε στη θέση του.

 Το καλώδιο είναι μάλλον λερωμένο. Κα-

θαρίστε το καλώδιο.

Εάν μειωθεί η αναρροφητική ισχύς της συ-

σκευής, ελέγξτε τα

ακόλουθα.

 Κάποιο εξάρτημα ή ο σωλήνας αναρρό-

φησης είναι φραγμένα. Απομακρύνετε

το αντικείμενο που προκαλεί τη φραγή

με μια ράβδο.

 Η σακούλα φίλτρου είναι γεμάτη. Τοπο-

θετήστε μια νέα σακούλα.

(ανατρέξτε στην περιγραφή / εικόνα) )

 Το φίλτρο κασέτας είναι βρώμικο:

Τινάξτε το φίλτρο κασέτας και, εάν είναι

απαραίτητο, καθαρίστε

το με τρεχούμε-

νο νερό.

(ανατρέξτε στην περιγραφή / εικόνα )

 Αντικαταστήστε την ελαττωματική κασέ-

τα φίλτρου.

Διακοπή λειτουργίας

Τερματισμός λειτουργίας

Εκκένωση του δοχείου

Φύλαξη της συσκευής

Φροντίδα και συντήρηση

Αντιμετώπιση βλαβών

Το σύστημα περιέλιξης του καλωδί-

ου δεν λειτουργεί

Ανεπαρκής ισχύς αναρρόφησης

64 EL

– 10

Με την επιφύλαξη τεχνικών αλλαγών!

Τεχνικά χαρακτηριστικά

Τάση 220 -

240

Ισχύς P

ονομ

1200 W

Ισχύς P

μέγ

1400 W

Ασφάλεια δικτύου (βρα-

δείας τήξης)

10 A

Χωρητικότητα κάδου 25 l

Υποδοχή νερού με χει-

ρολαβή

15 l

Υποδοχή νερού με

ακροφύσιο δαπέδου

13 l

Καλώδιο τροφοδοσίας H 05VV-F2x0,75

Στάθμη ακουστικής πίε-

σης (EN 60704-2-1)

73 dB(A)

Βάρος (χωρίς παρελκό-

μενα)

7,5 kg

65EL

– 5

Sayın müşterimiz,

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Cihaz, bu kullanım kılavuzunda yer alan

açıklamalar ve kullanıma yönelik güvenlik

uyarılarına uygun şekilde ıslak ve kuru emi-

ci olarak belirlenmiştir.

Bu cihaz özel kullanım için geliştirilmiştir ve

cihazın ticari kullanım taleplerini karşılama-

sı öngörülmemiştir.

– Cihazı yağmurdan koruyun. Açık alan-

da saklamayın.

– Dikkat:: Kül ve kurumu sadece ön ayı-

rıcıyla süpürün (Sipariş No. 2.863-139).

Sulu/kuru süpürgeyi sadece aşağıdakilerle

birlikte kullanın:

– Orijinal filtre torbası.

– Orijinal yedek parçalar, aksesuarlar ya

da özel aksesuarlar.

Üretici, amacına uygun olmayan ya da ha-

talı kullanım sonucu oluşan hasarlar için

sorumluluk üstlenmez.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

Filtre ve filtre torbası çevreye uyumlu mal-

zemelerden üretilmiştir.

Ev çöpü için yasak olan emilmiş maddeler

içermedikleri sürece, bu parçalar normal ev

çöpünde imha edilebilir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

Sorularınız veya arızalar söz konusu olursa

KÄRCHER distribütörümüz size seve seve

yardımcı olacaktır.

(Adres için Bkz. Arka sayfa)

En sık kullanılan yedek parça çeşitlerini kul-

lanım kılavuzunun sonunda bulabilirsiniz.

Yedek parçalar ve aksesuarlar

ı yetkili satı-

cınız ya da KÄRCHER temsilciliğinden te-

min edebilirsiniz.

(Adres için Bkz. Arka sayfa)

ılgili ülkede, genel distribitörümüzün belirle-

miş ve yayınlamış olduğu garanti koşulları

geçerlidir. Garanti süresi dahilinde cihazda,

malzeme ve üretim hatasından oluşabile-

cek arızaların giderilmesi tarafımızdan üc-

retsiz olarak yapılır. Garanti kapsamındaki

arızaların oluşması halinde, lütfen cihazı

tüm aksesuarları ve satış belgesi ile (fiş, fa-

tura) satın aldığınız yere yada en yakındaki

yetkili servise götürünüz. Cihazın kullanım

ömrü 10 yıldır.

İçindekiler

Genel bilgiler . . . . . . . . . . . TR . . .5

Güvenlik uyarıları . . . . . . . . TR . . .6

Cihaz tanımı . . . . . . . . . . . . TR . . .6

Kullanımı . . . . . . . . . . . . . . TR . . .7

Koruma ve Bakım. . . . . . . . TR . . .8

Arızalarda yardım. . . . . . . . TR . . .9

Teknik Bilgiler . . . . . . . . . . . TR . . .9

Genel bilgiler

Kurallara uygun kullanım

Çevre koruma

Filtre ve filtre torbasının imha edilmesi

Müşteri hizmeti

Yedek parça ve özel aksesuar sipa-

rişi

Garanti

66 TR

– 6

– Bu cihaz, güvenlikten sorumlu bir kişi-

nin gözetimi altında veya cihazın nasıl

kullanılması gerektiği konusunda tali-

matlar almış olmadan kısıtlı fiziksel, du-

yusal ya da ruhsal yeteneklere sahip,

deneyimi ve/veya bilgisi az olan kişiler

tarafından kullanım için üretilmemiştir.

– Çocuklar, sadece 8 yaşın üstünde ol-

maları ve güvenliklerinden sorumlu bir

kişinin gözetimi altındayken veya ciha-

zın nasıl kullanılacağına dair talimatlar

almış olmaları durumunda cihazı kul-

lanmalıdır.

– Ambalaj folyolarını çocuklardan uzak

tutun, boğulma tehlikesi bulunmaktadır!

– Her kullanımdan sonra ve her temizlik/

bakımdan önce cihazı kapatın.

– Yangın tehlikesi. Yanan veya kor halin-

deki maddeleri temizlemeyin.

– Patlama tehlikesi olan bölgelerde ciha-

zın çalıştırılması yasaktır.

몇 Elektrik bağlantısı

Cihazı sadece alternatif akıma bağlayın.

Gerilim, cihazın tip plaketiyle aynı olmalıdır.

 Elektrik çarpma tehlikesi

Fişi ve prizi kesinlikle ıslak veya nemli elle

temas etmeyin.

Şebeke fişini, bağlantı kablosundan çeke-

rek prizden çıkartmayın.

Bağlantı kablosuna, elektrik fişiyle birlikte

her kullanımdan önce hasar kontrol yapın.

Hasar görmüş bağlantı kablosunu derhal

yetkili müşteri hizmetleri/elektronik teknis-

teni tarafından değiştirilmesini sağlayın.

Elektronik kazalardan sakınmak için, önce-

den devreye sokulmuş eksik akım koruyu-

cu şalterini (maks. 30 mA nominal akım

seviyesi) kullanmanızı tavsiye ederiz.

 Dikkat

Belirli maddeler, emilen hava ile girdap

oluşması nedeniyle patlayıcı buharlar ve

karışımlar oluşturabilir!

Aşağıdaki maddeleri kesinlikle emmeyin:

– Patlayıcı ya da yanıcı gazlar, sıvılar ve

tozlar (reaktif tozlar)

– Aşırı alkali ve asidik temizlik maddeleri

ile bağlantılı olarak reaktif metal tozları

(Örn; Alüminyum, magnezyum, çinko)

– İnceldilmemiş güçlü asitler ve eriyikler

– Organik çözücü maddeler (Örn; Benzin,

tiner, aseton, sıcak yağ).

Bu maddeler, ek olarak cihazda kullanılan

malzemelere etki edebilir.

Şekiller Bkz. Katlanır sayfa!

Ambalajı çıkartırken, ambalajın

içinde bulunan malzemelerde eksik akse-

suar ya da hasar olup olmadığını kontrol

edin. Nakliye hasarlarında yetkili satıcınızı

bilgilendirin.

Süpürme sırasında süpürme hortumunun

bağlanması için.

Uyarı: Çıkartmak için mandalı baş parma-

ğınızla bastırın ve süpürme hortumunu dı-

şarı çekin.

Süpürme hortumunu üfleme bağlantısına

takın, üfleme fonksiyonu devreye sokulur.

Cihazı taşımak ve kilidi açtıktan sonra cihaz

kafasını çıkartmak için.

Bu aksesuar yuvası, cihaz kafasındaki sü-

pürme memelerinin saklanmasına olanak

sağlar.

Bu aksesuar yuvası, süpürme hortumu ve

süpürme memelerinin saklanmasına ola-

nak sağlar.

Konum I: Süpürme veya üfleme.

Konum 0: Cihaz kapalı.

Güvenlik uyarıları

Cihaz tanımı

Emme hortumu bağlantısı

Püskürtme bağlantısı

Taşıma kolu

Cihaz kafası aksesuar yuvası

Şebeke kablosunu çekme tuşu

Kanca aksesuar yuvası

Döner şalter (AÇIK/KAPALI)

67TR

– 7

 Çalışma molalarında taban memesini

durdurmak için.

(Bkz. açıklama / şekil )

Bu aksesuar yuvası, süpürme borularının

ve diğer aksesuarların saklanmasına ola-

nak sağlar.

Döner kapak, anda cihaz kafası ve depo-

nun kilitlenmesi için kullanılır. Kilidi açmak

için döner kapağı kilit serbest kalana kadar

ok yönünde döndürün.

 Yönlendirme makaraları teslimat sıra-

sında depoya yerleştirilmiş durumdadır,

işletime almadan önce monte edin.

(Bkz. açıklama / şekil )

Uyarı: Sulu süpürme için filtre torbası takıl-

mamalıdır!

Öneri: İnce tozları süpürmek için filtre tor-

basını takın.

Kartuşlu filtre, hem sulu süpürme hem de

kuru süpürme sırasında her zaman kullanı

malıdır.

Uyarı: Islanmış kartuşlu filtreyi, kuru süpür-

me sırasında tekrar kullanmadan önce ku-

rutun.

 Süpürme hortumunu bağlantıya bastı-

rın, yerine kilitlenir.

(Bkz. açıklama / şekil )

Uyarı: Çıkartmak için mandalı baş par-

mağınızla bastırın ve süpürme hortu-

munu dışarı çekin.

 Her iki süpürme borusunu birbirine ta-

kın ve süpürme hortumuna bağlayın.

(Bkz. açıklama / şekil )

Sert yüzeyler veya halı zeminleri süpürmek

için uygun soketi kullanın.

Sert zeminler, sulu süpürme: 2 kauçuk

dudaklı adaptör kullanın.

Halı zeminler, sulu süpürme ve kuru sü-

pürme: Soketsiz çalışın.

Sert zeminler, kuru süpürme: 2 kıl

şeritli

adaptör kullanın.

 Köşeler, ek yerleri, kalorifer radyatörleri

ve zor ulaşılan bölgeler için.

몇 Hem sulu hem de kuru temizlik sıra-

sında, her zaman kartuşlu filtre takıl-

mış durumdayken çalışın!

 Şekil

Cihazla birlikte gelen gevşek parçaları

işletime almadan önce yerine takın.

 Şekil

Öneri: İnce tozları süpürmek için filtre

torbasını takın.

 Şekil

Aksesuarı bağlayınız.

 Şekil

Şebeke fişini takın.

 Şekil

Cihazı açın.

Park pozisyonu

Depo aksesuar yuvası

Kapak

Yönlendirme makarası

Filtre torbası

Kartuş Filtre

Tutamaklı süpürme hortumu

Vakum boruları 2 x 0,5 m

Taban memesi

(soketlerle birlikte)

Derz ucu

Kullanımı

Cihazı çalıştırmaya başlamadan

önce

İşletime alma

68 TR

– 8

몇 Sadece kuru kartuşlu filtreyle çalı-

şın!

Öneri: İnce tozları süpürmek için filtre tor-

basını takın.

(Bkz. açıklama / şekil )

 Filtre torbasının doluluk derecesi emi-

len kire bağlıdır.

İnce toz, kumda, vb filtre torbası daha

sık değiştirilmelidir.

Dolan filtre torbaları patlayabilir, bu ne-

denle filtre torbasını zamanında değişti-

rin!

 Dikkat:: Kül ve kurumu sadece ön ayı-

rıcıyla süpürün (Sipariş No. 2.863-139).

 Nem ya da suyu emmek için, istediğiniz

aksesuarı emme boruları ya da direkt

olarak tutamağa takın.

몇 Dikkat:

Filtre torbası kullanmayınız!

Köpük oluşması veya sıvı çıkması duru-

munda cihazı hemen kapatınız!

Uyarı: Cihazın alt kısmındaki hazne tama-

men dolduğunda, şamandıra cihazın emiş

ağzını otomatik olarak kapatır ve emmeyi

sağlayan cihaz yüksek devir sayısı ile çalış-

maya başlar. Cihazı derhal kapatınız ve

kabı boşaltınız.

Zor ulaşılan veya süpürmenin imkansız ol-

duğu yerlerin temizlenmesi için, örn. kum

yatağındaki yapraklar.



Şekil

Süpürme hortumunu üfleme bağlantısı-

na takın, üfleme fonksiyonu devreye so-

kulur.

 Cihazı kapatın.

 Şekil

Taban memesini park pozisyonuna

asın.

 Cihazı kapatınız ve fişi çıkartınız.

 Şekil

Cihaz kafasını çıkartın ve hazneyi bo-

şaltın.

 Şekil

Şebeke bağlantı kablosunu şebeke

kablosunu çekme mekanizmasıyla içeri

çekin ve aksesuarı cihaza yerleştirin.

Cihazı kuru bir mekanda muhafaza edi-

niz.

 Tehlike

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

Elektrik parçalardaki onarım çalışmaları ve

diğer çalışmalar sadece yetkili müşteri hiz-

meti tarafından uygulanmalıdır.

몇 Dikkat

Aşındırıcı maddeler, cam veya çok amaçlı

temizleyiciler kullanmayınız! Cihazı asla

suya daldırmayınız.

 Cihazı ve plastik aksesuarlarını piyasa-

dan temin edilen bir plastik temizleyici-

siyle temizleyiniz.

 İhtiyaç anında hazne ve aksesuarları

suyla yıkayın ve tekrar kullanmadan

önce kurutun.

 Şekil

Gerekirse, kartuşlu filtreyi sadece akar

su altında yıkayın; silmeyin veya fırçala-

mayın. Takmadan önce tamamen kuru-

tun.

Kuru emme

Islak temizlik

Püskürtme fonksiyonu

Çalışmayı yarıda kesme

Cihazın kapatılması

Kabı boşaltınız

Cihazın saklanması

Koruma ve Bakım

69TR

– 9

 Elektrik kablosu kirlenmiş olabilir, elek-

trik kablosunu temizleyin.

Cihazın emme gücü azalırsa lütfen aşağı-

daki noktaları kontrol edin.

 Aksesuar, emme hortumu veya emme

boruları tıkanmıştır, bir sopa kullanarak

tıkanmayı giderin.

 Filtre torbası dolu, yeni filtre torbası ta-

kın.

(Bkz. açıklama / şekil )

 Kartuşlu filtre kirlenmiş:

Kartuşlu filtreye vurun, gerekirse akar

su altında filtreyi temizleyin.

(Bkz. açıklama / şekil )

 Kartuşlu filtreyi değiştirin.

Teknik değişiklik yapma hakkı saklıdır!

Arızalarda yardım

Elektrik kablosu çekme mekanizma-

sı çalışmıyor

Emme gücünün azalması

Teknik Bilgiler

Gerilim 220 -

240

Güç P

NOMİNAL

1200 W

Güç P

MAKS

1400 W

Şebeke sigortası (ge-

cikmeli)

10 A

Kap hacmi 25 l

Tutamaklı su bölmesi 15 l

Taban memeli su böl-

mesi

13 l

Elektrik kablosu H 05VV-

F2x0,75

Ses şiddeti seviyesi

(EN 60704-2-1)

73 dB(A)

Ağırlık (aksesuar ha-

riç)

7,5 kg

70 TR

– 5

Уважаемый покупатель!

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соответ-

ственно и сохраните ее для

дальнейшего пользования или для сле-

дующего владельца.

Прибор предназначен для использова-

ния в соответствии с описаниями, приве-

денными в данном руководстве по

эксплуатации, и указаниями по технике

безопасности при работе с пылесосами

для мокрой и сухой чистки.

Данный прибор разработан для личного

использования и не расчитан на требо-

вания для профессионального примене-

ния.

– Защищайте прибор от попадания на

него дождя. Не хранить на открытом

воздухе.

– Внимание: При всасывании пепла и

сажи использовать только предвари-

тельный отсекатель (№ заказа 2.863-

139).

Использовать для влажной/сухой уборки

только с:

– оригинальным пылесборным меш-

ком.

– оригинальными запчастями, стан-

дартными или специальными при-

надлежностями.

Изготовитель не несет ответственности за

повреждения, полученные в результате ис-

пользования не по назначению или непра-

вильного обращения с прибором.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с до-

машними отходами, а сдайте ее в один

из пунктов приема

вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот-

ветствующие системы приемки отходов.

Фильтр и пылесборный мешок изготов-

лены из экологически безвредных мате-

риалов.

Если они не содержат никаких веществ,

которые запрещены для утилизации до-

машнего мусора,

они могут быть утили-

зированы с обычным домашним

мусором.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

В случае возникновения вопросов или

поломок наш филиал фирмы KÄRCHER

поможет вам разрешить их.

(Адрес указан на обороте)

Выбор наиболее часто необходимых за-

пчастей вы найдете

в конце инструкции

по эксплуатации.

Запасные части и принадлежности Вы

можете получить у Вашего дилера или в

филиале фирмы KÄRCHER.

(Адрес указан на обороте)

Оглавление

Общие указания . . . . . . . . RU . . .5

Указания по технике безопа-

сности . . . . . . . . . . . . . . . . RU . . .6

Описание прибора . . . . . . RU . . .7

Управление . . . . . . . . . . . . RU . . .8

Уход и техническое обслужи-

вание . . . . . . . . . . . . . . . . . RU . . .9

Помощь в случае неполадок RU . .10

Технические данные. . . . . RU . .10

Общие указания

Использование по назначению

Охрана окружающей среды

Утилизация фильтра и пылесборного

мешка

Сервисная служба

Заказ запасных частей и специ-

альных принадлежностей

71RU

– 6

В каждой стране действуют соответст-

венно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей продукции в данной стране. Воз-

можные неисправности прибора в тече-

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея

при себе чек

о покупке, в торговую организацию, про-

давшую вам прибор или в ближайшую

уполномоченную службу сервисного об-

служивания.

– Данное устройство не предназна-

чено для использования людьми с

ограниченными физическими, сен-

сорными или умственными способ-

ностями или с отсутствием опыта

и/или отсутствием знаний, за

исключением случаев, когда они на-

ходятся под надзором ответст-

венного за безопасность лица или

получают от него указания по при-

менению устройства.

– Допускается применение устрой-

ства детям, достигшим 8-летнего

возраста, находящимся под присмо-

тром лица, ответственного за их

безопасность, или получившим ин-

струкции о применении устройства

от такого лица.

– Упаковочную пленку держите по-

дальше от детей, существует опа-

сность удушения!

– Прибор следует отключать после

каждого применения и перед прове-

дением очистки/технического об-

служивания.

– Опасность пожара. Не допускать

всасывания горящих или тлеющих

предметов.

– Эксплуатация прибора во взрывоо-

пасных зонах запрещается.

몇 Подключение к сети питания

Прибор следует включать только в

сеть переменного тока. Напряжение

должно соответствовать указаниям в

заводской табличке прибора.

 Опасность поражения током

Не прикасаться к сетевой вилке и ро-

зетке мокрыми руками.

Не вытаскивать сетевую штепсель-

ную вилку путем подтягивания за се-

тевой шнур.

Перед началом работы с прибором про-

верять сетевой шнур и штепсельную

вилку на повреждения. Поврежденный

сетевой шнур должен быть незамадли-

тельно заменен уполномоченной служ-

бой сервисного

обслуживания/

специалистом-электриком.

Во избежание несчастных случаев, свя-

занных с электричеством, мы рекомен-

дуем использование розеток с

предвключенным устройством защи-

ты от тока повреждения (макс. номи-

нальная сила тока срабатывания: 30

мА).

 Внимание

Некоторые вещества при смешении со

всасываемым воздухом могут образо-

вывать взрывоопасные пары или сме-

си!

Никогда не всасывать следующие ве-

щества:

– Взрывчатые или горючие газы, жид-

кости и пыль (реактивная пыль)

– Реактивная металлическая пыль

(например, алюминий, магний, цинк)

в соединении с сильными щелочны-

ми и кислотными моющими средст-

вами

– Неразбавленные сильные кислоты

и щелочи

– Органические растворители (на-

пример, бензин, растворитель, аце-

тон, мазут).

Гарантия

Указания по технике безопа-

сности

72 RU

– 7

Кроме того эти вещества могут разъ-

едать использованные в приборе ма-

териалы.

Изображения см. на разво-

роте!

При распаковке прибора проверьте его

комплектность, а также его целостность.

При обнаружении повреждений, полу-

ченных во время транспортировки, сле-

дует уведомить торговую организацию,

продавшую прибор.

Для подсоединения всасывающего

шланга во время работы.

Указание:

Для извлечения шланга сле-

дует нажать пальцами на стопор и выта-

щить всасывающий шланг.

Присоединить всасывающий шланг к

подключению для подачи воздуха. Тем

самым активируется функция продувки.

Для переноски устройства или удаления

крышки устройства после разблокиров-

ки.

Это место для хранения принадлежно-

стей предназначено для хранения вса-

сывающих насадок на головке

устройства.

Место для хранения принадлежностей

предназначено для хранения всасываю-

щего шланга и всасывающих насадок.

Позиция I: Всасывание или нагнетание

воздуха.

Позиция 0: Устройство выключено.

 Для выключения насадки для пола

во время перерыва в работе.

(см. описание / рисунок )

Это место для хранения принадлежно-

стей предназначено для хранения вса-

сывающих трубок или

прочих

аксессуаров.

Поворотный замок предназначен для

блокировки крышки устройства и резер-

вуара. Для разблокировки поворотный

замок следует передвинуть в направле-

нии стрелки.

 Перед началом эксплуатации следу-

ет установить направляющие роли-

ки, которые при поставке

размещаются в резервуаре.

(см. описание / рисунок )

Указание: Для чистки во влажном режи-

ме не следует применять

мешок для

сбора пыли!

Рекомендация: Для всасывания мелкой

пыли следует применять мешок для сбо-

ра пыли.

Патронный фильтр должен быть уста-

новлен как при работе во влажном, так и

в сухом режиме.

Указание: Перед дальнейшим примене-

нием для чистки в сухом режиме патрон-

ный фильтр следует просушить.

Описание прибора

Элемент подключения всасыва-

ющего шланга

Выход для подачи воздуха

Рукоятка для ношения прибора

Место хранения принадлежно-

стей на головке устройства

Кнопка сматывания сетевого

шнура

Место хранения принадлежно-

стей на крючке

Поворотный переключатель

(вкл./выкл.)

Парковочное положение

Место хранения принадлежно-

стей на емкости

Поворотный замок

Направляющий ролик

Фильтровальный мешок

Фильтровальный патрон

73RU

– 8

 Вдавить всасывающий шланг в сое-

динение до фиксации.

(см. описание / рисунок )

Указание: Для извлечения шланга

следует нажать пальцами на стопор

и вытащить всасывающий шланг.

 Соединить обе всасывающие трубки

и подключить их к всасывающему

шлангу.

(см. описание / рисунок )

Для чистки твердых и ковровых покры-

тий применяются соответствующие

вставки.

Твердые

поверхности, влажная убор-

ка: Использовать вставку с

2 резиновыми кромками.

Ковровое покрытие, влажная и сухая

уборка: Работать без применения вста-

вок.

Твердые поверхности, сухая уборка:

Использование 2 лент со щетиной.

 Для углов, стыков, радиаторов ото-

пления и труднодоступных поверхно-

стей.

몇 Работать всегда только с уста-

новленным патронным филь-

тром, как при влажном, так и

сухом всасывании!

 Рисунок

Перед началом эксплуатации аппа-

рата установить прилагаемые неза-

крепленные части.

 Рисунок

Рекомендация: Для всасывания

мелкой пыли следует применять ме-

шок для сбора пыли.

 Рисунок

Присоединить принадлежности

 Рисунок

Вставьте штепсельную вилку в элек-

тророзетку.

 Рисунок

Выключите прибор.

몇 Работать только при сухом па-

тронном фильтре!

Рекомендация: Для всасывания мелкой

пыли следует применять мешок для сбо-

ра пыли.

(см. описание / рисунок )

 Степень заполнения пылесборного

мешка зависит от всасываемой гря-

зи.

При мелкой пыли, песке итд. пылес-

борный мешок необходио менять ча-

ще.

Установленный мешок для сбора

пыли может лопнуть

, поэтому его

следует своевременно заменить!

 Внимание: При всасывании пепла и

сажи использовать только предвари-

тельный отсекатель (№ заказа 2.863-

139).

 Для всасывания влаги или влажной

уборки надеть желаемые принад-

лежности на всасывающие трубки

или прямо на ручку.

몇 Внимание:

использование фильтровального меш-

ка не допускается!

При образовании пены или вытекании

жидкости прибор надлежит незамедли-

тельно выключить!

Всасывающий шланг с ручкой

Всасывающие трубки 2 х 0,5 м

Насадка для пола

(со вставками)

Форсунка для чистки швов и

стыков

Управление

Перед началом работы

Ввод в эксплуатацию

Сухая чистка

Чистка во влажном режиме

74 RU

– 9

Указание: при полном резервуаре вход-

ное отверстие закрывается поплав-

ком, а прибор начинает работать с

повышенным числом оборотов. Прибор

следует незамедлительно выключить,

а из резервуара – удалить содержимое.

Очистка труднодоступных мест или

мест, где всасывание не возможно, на-

пример, удаление листьев из гравия.

 Рисунок

Присоединить всасывающий шланг к

подключению для подачи

воздуха.

Тем самым активируется функция

продувки.

 Выключите прибор.

 Рисунок

Установить насадку для пола в пар-

ковочное положение.

 Выключить прибор и вытащить сете-

вую вилку.

 Рисунок

Снять крышку устройства и удалить

содержимое из резервуара.

 Рисунок

Продеть сетевой кабель через

устройство для втягивания кабеля и

сложить принадлежности на устрой-

стве

Хранить устройство в сухих помеще-

ниях.

 Опасность

При проведении любых работ по уходу

и техническому обслуживанию аппа-

рат следует выключить, а сетевой

шнур - вынуть из розетки.

Ремонтные работы и работы с элек-

трическими узлами могут произво-

диться только уполномоченной

службой сервисного обслуживания.

몇 Внимание

Не использовать чистящих паст, мою-

щих средств для стекла и универсаль-

ных моющих средств! Запрещается

погружать прибор в воду.

 Прибор и принадлежности из искус-

ственных материалов следует чи-

стить стандартными моющими

средствами для искусственных мате-

риалов.

 При необходимости бак и детали

прополоскать водой и высушить для

последующего использования.

 Рисунок

В случае необходимости проводить

очистку патронного фильтра под

струей воды. Не вытирать и не чи-

стить с применением щетки. Перед

установкой полностью высушить.

Функция подачи воздуха

Перерыв в работе

Окончание работы

Опорожнить резервуар

Хранение устройства

Уход и техническое обслу-

живание

75RU

– 10

 Вероятно, сетевой шнур загрязнен.

Очистить сетевой шнур.

Если мощность всасывания аппарата

снижается, пожалуйста, проверить сле-

дующие пункты.

 Засор принадлежностей, всасываю-

щих трубок или шланга - удалить за-

сор палкой.

 Мешок для сбора пыли заполнен,

вставить новый мешок.

(см. описание / рисунок )

 Патронный фильтр загрязнен:

Вытряхнуть содержимое патронного

фильтра, в случае

необходимости

промыть фильтр под проточной во-

дой.

(см. описание / рисунок )

 Заменить поврежденный патронный

фильтр.

Изготовитель оставляет за собой

право внесения технических измене-

ний!

Помощь в случае непола-

док

Сетевой шнур не сматывается

Падающая мощность всасыва-

ния

Технические данные

Напряжение 220 -

240

Мощность Р

ном

1200 Вт

Мощность Р

макс

1400 Вт

Сетевой предохрани-

тель (инертный)

10 A

Вместимость резерву-

ара

25 л

Потребление воды ру-

кояткой

15 л

Потребление воды на-

садкой для пола

13 л

Сетевой шнур H 05VV-

F2x0,75

Уровень звукового дав-

ления (EN 60704-2-1)

73 дБ(

А)

Вес без (принадлежно-

стей)

7,5 кг

76 RU

– 5

Tisztelt Vásárló,

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a

következő tulajdonos számára.

A készülék jelen üzemeltetési útmutatóban

foglalt leírásoknak és a biztonsági utasítá-

soknak megfelelően nedves- és száraz

porszívózásra alkalmas.

Ezt a készüléket magán használatra fej-

lesztettük ki, és nem ipari használat igény-

bevételére terveztük.

– A készüléket védje az esőtől. Ne tárolja

kültéren.

– Figyelem: Hamu és korom felszívását

csak elő-porleválasztóval végezze

(Megrendelési szám 2.863-139).

A nedves-/ szárazporszívót csak ezekkel

használja:

– Eredeti porzsákkal.

– Eredeti alkatrészekkel, tartozékokkal

és külön tartozékokkal.

A gyártó nem vállal felelősséget esetleges

károkért, amelyek a nem rendeltetésszerű

használatból vagy hibás kezelésből szár-

maznak.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével

ártalmatlanítsa!

A szűrők és porzsákok környezetkímélő

anyagokból készlütek.

Amennyiben nem tartalmaznak olyan fel-

szívott anyagokat, amelyeket tilos a házi

szemétben elhelyezni, akkor a rendes házi

szemétbe lehet elhelyezni.

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Kérdések vagy üzemzavar esetén KÄR-

CHER-telephelyünk szívesen segít Önnek.

(A címet lásd a hátoldalon)

Az üzemeltetési útmutató végén talál egy

válogatást a legtöbbször szükséges alkat-

részekről.

Alkatrészeket és tartozékokat kereskedőjé-

nél vagy KÄRCHER-telephelyen kaphat.

(A címet lásd a hátoldalon)

Minden országban az illetékes forgalmazó

vállalat által kiadott szavatossági feltételek

érvényesek. A készülék esetleges hibáit a

garanciaidőn belül költségmentesen meg-

szüntetjük, ha azok anyag- vagy gyártási

hibára vezethetők vissza. Garanciális igény

esetén kérjük, a számlával együtt forduljon

kereskedőjéhez vagy a legközelebbi, ilyen

esetek intézésére jogosult vevőszolgálat-

hoz.

Tartalomjegyzék

Általános megjegyzések . . HU . . .5

Biztonsági tanácsok . . . . . . HU . . .6

Készülék leírása. . . . . . . . . HU . . .6

Használat . . . . . . . . . . . . . . HU . . .7

Ápolás és karbantartás . . . HU . . .8

Segítség üzemzavar esetén HU . . .9

Műszaki adatok . . . . . . . . . HU . . .9

Általános megjegyzések

Rendeltetésszerű használat

Környezetvédelem

Szűrők és porzsákok hulladék kezelése

Szerviz

Alkatrészek és különleges tartozé-

kok megrendelése

Garancia

77HU

– 6

– Ez a készülék nem alkalmas arra, hogy

korlátozott fizikai, érzékelő vagy szelle-

mi képességgel rendelkező vagy ta-

pasztalat és/vagy ismeret hiányában

lévő személyek használják, kivéve, ha

biztonságukért felelős személy felügye-

li őket, vagy betanították őket a készü-

lék használatára.

– Gyermekek a készüléket csak akkor

használhatják, ha 8 év felettiek, és ha

biztonságukért felelős személy felügye-

li őket, vagy ha megtanították őket a ké-

szülék használatára.

– A csomagolófóliát tartsa gyermekektől

távol, fulladás veszélye áll fenn!

– A készüléket minden használat után, és

minden tisztítás/karbantartás előtt kap-

csolja ki.

– Égésveszély. Ne szívjon fel égő vagy

parázsló tárgyat.

– Tilos a tűzveszélyes helyiségekben tör-

ténő üzemeltetés.

몇 Elektromos csatlakozás

A készüléket csak váltóárammal szabad

üzemeltetni. A feszültségnek meg kell

egyeznie a készülék típustábláján található

tápfeszültséggel.

 Áramütés veszély

Ne fogja meg nedves kézzel a hálózati

csatlakozót és dugaljat.

A hálózati dugót ne a csatlakozókábel hú-

zásával távosítsa el a hálózati dugaljból.

A hálózati kábel és a hálózati dugasz épsé-

gét minden használat előtt ellenőrizze. A

sérült hálózati kábelt haladéktalanul ki kell

cseréltetni egy jogosult ügyfélszolgálattal

vagy elektromos szakemberrel.

Az elektromos balesetek elkerülése érde-

kében javasoljuk, hogy a dugaljat előkap-

csolt FI védőkapcsolóval (max. 30 mA

névleges kioldó áramerősség) használják.

 Figyelem

Bizonyos anyagok a beszívott levegővel

robbanékony gőzöket vagy keverékeket al-

kothatnak!

A következő anyagokat soha ne szívja fel:

– Robbanékony vagy éghető gázok, fo-

lyadékok és por (reaktív por)

– Reaktív fémport (pl. alumínium, magné-

zium, cink) erős lúgos és savas tisztító-

szerekkel összekapcsolva.

– Hígítatlan erős savakat és lúgokat

– Organikus oldószereket (pl. benzin, hí-

gító, aceton, fűtőolaj).

Ezek az anyagok továbbá a készülékben

használt anyagokat is megtámadhatják.

Az ábrákat lásd a kihajtható

oldalon!

Ellenőrizze kicsomagoláskor a csomag tar-

talmának teljességét és sértetlenségét.

Szállítás közben keletkezett sérülés esetén

értesítse az eladót.

A szívócső csatlakoztatásához porszívó-

zás esetén.

Megjegyzés: Kivételnél nagyujjal nyomja

meg a rögzítőpecket, és húzza ki a szívó-

csövet.

Helyezze a szívótömlőt a fújócsatlakozás-

ba, ezzel aktiválja a fújás funkciót .

A készülék hordozásánál vagy a készülék-

fej levételekor a kioldás után.

Ez a tartozék tároló lehetővé teszi a szívó-

fejek tárolását a készülék fejen.

Ez a tartozék tartó lehetővé teszi a szívó-

tömlők és a szívófejek tárolását.

Biztonsági tanácsok

Készülék leírása

Szívótömlő-csatlakozó

Kifúvás csatlakozója

Fogantyú

Készülékfej tartozék tartó

Hálózati kábel feltekerése gomb

Tartozéktartó kampó

78 HU

– 7

I. állás: Szívás vagy fújás.

0. állás: A készülék ki van kapcsolva.

 A padlófej leállításához munka meg-

szakítása esetén.

(lásd a leírást / ábrát )

Ez a tartozék tartó szívócsövek vagy egyéb

tartozékok tárolását teszi lehetővé.

A forgózár a készülékfej és a tartály lezárá-

sára is szolgál. A forgózár kioldásához for-

gassa a nyíl irányába, amíg a zár ki nem

old.

 A kormánygörgők a szállításkor a tar-

tályban találhatók, üzembevétel előtt

ezeket fel kell szerelni.

(lásd a leírást / ábrát )

Megjegyzés: Nedves porszívózás esetén

nem szabad porzsákot behelyezni!

Ajánlás: Finom por felszívása esetén he-

lyezzen be porzsákot.

A patronszűrőt mindig be kell helyezni, ne-

ves porszívózás és száraz porszívózás

esetén is.

Megjegyzés: A nedves patronszűrőt hagy-

ja megszáradni mielőtt száraz porszívózást

végezne.

 A szívócsövet nyomja a csatlakozóba,

bepattan.

(lásd a leírást / ábrát )

Megjegyzés: Kivételnél nagyujjal

nyomja meg a rögzítőpecket, és húzza

ki a szívócsövet.

 Rakja össze a két szívócsövet, és kös-

se össze a szívótömlővel.

(lásd a leírást / ábrát )

Keményburkolatok és szőnyegpadlók fel-

szívásához használja a megfelelő betétet.

Keményburkolatok, nedves porszívózá-

sához: Használja a 2 gumiéllel rendelkező

betétet.

Szőnyegpadlók, nedves- és száraz por-

szívózásához: Betét nélkül dolgozzon.

Keményburkolatok, száraz porszívózá-

sához: Használja a 2 kefecsíkkal rendelke-

ző betétet.

 Sarkokhoz, fugákhoz, fűtőtestekhez és

nehezen elérhető területekhez.

몇 Mindig behelyezett patronszűrővel

dolgozzon, csakúgy a nedves, mint a

száraz porszívózásnál!

 Ábra

Üzembevétel előtt szerelje fel a mellé-

kelt különálló alkatrészeket.

 Ábra

Ajánlás: Finom por felszívása esetén

helyezzen be porzsákot.

 Ábra

Csatlakoztassa a tartozékot.

 Ábra

Dugja be a hálózati csatlakozót.

 Ábra

Kapcsolja be a készüléket.

Forgókapcsoló (BE/KI)

Parkolóállás

Tartozék tartó tartály

Forgózár

Kormánygörgő

Szűrőzsák

Patron szűrő

Szívótömlő fogantyúval

Szívócsövek 2 x 0,5 m

Padlófej

(betétekkel)

Réstisztító fej

Használat

Üzembevétel előtt

Üzembevétel

79HU

– 8

몇 Csak száraz patronszűrővel dolgoz-

zon!

Ajánlás: Finom por felszívása esetén he-

lyezzen be porzsákot.

(lásd a leírást / ábrát )

 A porzsák töltési szintje a felszívandó

szennyeződéstől függ.

Finom por, homok stb. esetén... a por-

zsákot gyakrabban ki kell cserélni.

A behelyezett porzsákok kiszakadhat-

nak, ezért időben cserélje ki a porzsá-

kot!

 Figyelem: Hamu és korom felszívását

csak elő-porleválasztóval végezze

(Megrendelési szám 2.863-139).

 Nedvesség felszívásához helyezze fel

a kívánt tartozékot a szívócsőre ill. köz-

vetlenül a kézi fogantyúra.

몇 Figyelem:

Ne használjon szűrőzsákot!

A készüléket hab képződése vagy folyadék

kifolyása esetén azonnal ki kell kapcsolni!

Tudnivaló: Ha a tartály megtelik, akkor az

úszó lezárja a szívónyílást és a készülék

megnövelt fordulatszámmal dolgozik. A ké-

szüléket azonnal ki kell kapcsolni és a tar-

tályt ki kell üríteni.

Nehezen hozzáférhető helyek tisztításá-

hoz, vagy olyan helyen, ahol nem lehet por-

szívózni, pl. lombot a kavicságyból.

 Ábra

Helyezze a szívótömlőt a fújócsatlako-

zásba, ezzel aktiválja a fújás funkciót .

 A készüléket ki kell kapcsolni.

 Ábra

A padlófejet a parkoló állásba beakasz-

tani.

 Kapcsolja ki a készüléket és húzza ki a

hálózati csatlakozó dugót.

 Ábra

Vegye le a készülékfejet, és ürítse ki a

tartályt.

 Ábra

Húzza be a hálózati csatlakozóvezeté-

ket, és a tartozékokat helyezze el a ké-

szüléken.

A készüléket száraz helyiségben kell

tárolni.

 Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Elektromos alkatrészeken történő javításo-

kat és munkákat csak jóváhagyott szerviz

szolgálat végezhet el.

몇 Figyelem

Ne használjon súrolószert, üveget vagy

univerzális tisztítószert! A készüléket tilos

vízbe meríteni.

 A műanyagból készült készüléket és

tartozékrészeket a kereskedelemben

kapható műanyagtisztítóval kell ápolni.

 A tartályt és a tartozékokat szükség

esetén vízzel öblítse ki és a további

használat előtt szárítsa meg.

 Ábra

A patronszűrőt szükség esetén folyóvíz

alatt tisztítsa; ne dörzsölje vagy kefélje

le. Behelyezés előtt hagyja teljesen

megszáradni.

Száraz porszívózás

Nedves szívás

Kifúvás funkció

A használat megszakítása

Az üzemeltetés befejezése

A tartályt ürítse ki

A készülék tárolása

Ápolás és karbantartás

80 HU

– 9

 A hálózati kábel valószínűleg szennye-

zett, tisztítsa meg a hálózati kábelt.

Ha a készülék szívóteljesítménye alább-

hagy, akkor kérem ellenőrizze a következő

pontokat.

 Tartozékok, szívótömlő vagy szívócső

el van záródva, az elzáródást egy pál-

cával távolítsa el.

 A porzsák megtelt, helyezzen be új por-

zsákot.

(lásd a leírást / ábrát )

 A patronszűrő piszkos:

A patronszűrőt lekopogtatni, szükség

esetén folyóvíz alatt tisztítani.

(lásd a leírást / ábrát )

 Cserélje ki a megrongálódott patron-

szűrőt.

A műszaki adatok módosításának jogát

fenntartjuk!

Segítség üzemzavar esetén

A hálózati kábel feltekerése nem

működik

Csökkenő szívóteljesítmény

Műszaki adatok

Feszültség 220 -

240

Teljesítmény P

névl

1200 W

Teljesítmény P

max

1400 W

Hálózati biztosító (lom-

ha)

10 A

Tartály térfogata 25 l

Vízfelvétel fogantyúval 15 l

Vízfelvétel padlófejjel 13 l

Hálózati kábel H 05VV-

F2x0,75

Hangnyomás szint

(EN 60704-2-1)

73 dB(A)

Tartozékok nélküli súly 7,5 kg

81HU

– 5

Vážený zákazníku,

Před prvním použitím svého za-

řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej

pro pozdější použití nebo pro dalšího maji-

tele.

Přístroj slouží jako vysavač za mokra i za

sucha a lze s ním pracovat pouze v souladu

s pokyny a bezpečnostními upozorněními

uvedenými v návodu na použití.

Tento přístroj byl navržen pro domácí pou-

žití a není určen pro nároky profesionálního

používání.

– Přístroj chraňte před deštěm. Neskla-

dujte venku.

– Pozor: Při vysávání popelu a sazí pou-

žívejte pouze hrubý odlučovač (obj. č.

2.863-139).

Mokrý a suchý vysavač používejte pouze s:

– originálním filtračním sáčkem.

– originálními náhradními díly, příslušen-

stvím nebo speciálním příslušenstvím.

Výrobce neručí za případné škody způso-

bené nesprávným používáním nebo ne-

správnou obsluhou.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Filtr i filtrační sáček jsou vyrobeny z ekolo-

gického materiálu.

Pokud neobsahují substance, které nesmí

přijít do domovního odpadu, můžete je vy-

hodit do běžného domovního odpadu.

Informace o obsažených látkách (RE-

ACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

Budete-li mít otázky nebo v případě poru-

chy Vám naše zastoupení KÄRCHER rádo

pomůže.

(Adresy poboček najdete na zadní straně)

Výběr nejčastěji vyžadovaných náhradních

díků najdete na konci návodu k obsluze.

Náhradní díly a příslušenství dostanete u

Vašeho prodejce nebo na pobočce

KÄRCHER.

(Adresy poboček najdete na zadní straně)

V každé zemi platí záruční podmínky vyda-

né naší příslušnou distribuční společ

ností.

Eventuální poruchy vzniklé na přístroji od-

straníme během záruční doby bezplatně v

případě, je-li příčinou poruchy chyba mate-

riálu nebo výrobce. V případě záruky se

prosím obraťte i s příslušenstvím a prodej-

ním účtem na Vašeho obchodníka nebo na

nejbližší autorizovanou servisní službu.

Obsah

Obecná upozornění . . . . . . CS . . .5

Bezpečnostní pokyny . . . . . CS . . .6

Popis zařízení . . . . . . . . . . CS . . .6

Obsluha . . . . . . . . . . . . . . . CS . . .7

Ošetřování a údržba. . . . . . CS . . .9

Pomoc při poruchách . . . . . CS . . .9

Technické údaje . . . . . . . . . CS . . .9

Obecná upozornění

Správné používání přístroje

Ochrana životního prostředí

Likvidace filtru a filtračního sáčku

Oddělení služeb zákazníkům

Objednávka náhradních dílů a

zvláštního příslušenství

Záruka

82 CS

– 6

– Toto zařízení není určeno k tomu, aby

je používaly osoby s omezenými fyzic-

kými, smyslovými nebo duševními

schopnostmi nebo osoby zcela bez

zkušeností a/nebo znalostí, ledaže by

tak činily pod dohledem osoby pověře-

né zajištěním jejich bezpečnosti nebo

poté, co od ní obdržely instruktáž, jak

se zařízením zacházet.

– Děti smějí přístroj používat pouze po-

kud jsou starší 8 let a pokud jsou pod

dohledem osoby zodpovědné za jejich

bezpečnost nebo o této osoby získaly

instruktáž o tom, jak mají přístroj použí-

vat.

– Balicí fólii udržujte mimo dosah dětí,

hrozí nebezpečí udušení!

– Po každém použití a vždy před čištěním

/ údržbou zařízení vypněte.

– Nebezpečí požáru. Nevysávejte hořící

či doutnající předměty.

– Nikdy nepracujte s vysokotlakým čisti-

čem v prostorách, ve kterých hrozí ne-

bezpečí exploze!

몇 Elektrické připojení

Přístroj zapojujte pouze na střídavý proud.

Napětí musí být shodné s údaji o napětí na

typovém štítku přístroje.

 Nebezpečí úrazu elektrickým prou-

dem

Zástrčky a zásuvky se nikdy nedotýkejte

mokrýma rukama.

Síťovou zástrčku neodpojuje ze zásuvky

taháním za síťový kabel.

Před každým použitím přístroje zkontroluj-

te, zda napájecí vedení a zástrčka nejsou

poškozeny. Poškozené napájecí vedení je

nutné nechat neprodleně vyměnit autorizo-

vanou servisní službou, resp. odborníkem

na elektrické přístroje.

Abyste zabránili úrazům vlivem el. proudu,

doporučujeme používat zásuvky s předřa-

zeným proudovým chráničem (jmenovitá

hodnota síly proudu vypínacího mechanis-

mu max. 30 mA).

 Pozor!

V kontaktu s nasávaným vzduchem může u

určitých látek dojít ke tvorbě explozivních

par či směsí.

Níže uvedené látky se nesmí nasávat:

– výbušné nebo hořlavé plyny, tekutiny a

prach (reaktivní prach)

– reaktivní kovový prach (např. hliník,

hořčík, zinek) ve spojení se silně alka-

lickými a kyselými čisticími prostředky

– nezředěné silné kyseliny a louhy

– organická rozpouštědla (např. benzin,

ředidla barev, aceton, topný olej).

Kromě toho mohou tyto látky způsobit ne-

žádoucí škody na materiálu přístroje.

Ilustrace najdete na rozkláda-

cí stránce!

Při vybalení zkontrolujte obsah zásilky, zda

nechybí příslušenství či zda dodaný přístroj

není poškozen. Při škodách způsobených

dopravou informujte laskavě Vašeho ob-

chodníka.

K připojení sací hadice při sátí.

Upozornění: Odpojení provedete tak, že

stlačíte západku palcem a sací hadici vy-

táhnete.

Sací hadici nasaďte na ofukovací přípojku,

ofukovací funkce je tím aktivována.

K přenášení přístroje nebo k sejmutí pří-

strojové hlavy po odjištění.

Tento úchyt na příslušenstí umožňuje

uskladnění sacích trysek na přístroji.

Bezpečnostní pokyny

Popis zařízení

Koncovka sací hadice

Přípojka pro hadici k odfuku prou-

dem vzduchu

Držadlo

Úchyt na příslušenství na hlavě

přístroje

Tlačítko pro navíjení síťového ka-

belu

83CS

– 7

Tento úchyt na příslušenstí umožňuje

uskladnění sací hadice a sacích trysek.

Poloha I: sání nebo odfukování.

Poloha 0: Přístroj je vypnutý.

 Vypnutí podlahové trubice při pracov-

ních přestávkách.

(viz popis / obrázek )

Tento úchyt na příslušenstí umožňuje

uskladnění sacího potrubí nebo jiného pří-

slušenství.

Šroubový uzávěr slouží k odjišťování hlavy

přístroje a nádoby. Chcete-li odjistit, otáčej-

te šroubovým uzávěrem ve směru šipky do-

kud není zajištění povolené.

 Kolečka jsou při expedici umístěné v

zásobníku, před uvedením do provozu

proveďte jejich montáž.

(viz popis / obrázek )

Upozornění: Při mokrém sání nesmíte po-

užívat filtrační sáček!

Doporučení: Při vysávání jemného prachu

nasaďte filtrační sáček.

Patronový filtr musí být nasazen vždy, při

mokrém vysávání jakož i při suchém vysá-

vání.

Upozornění: Mokrý patronový filtr je ne-

zbytné před suchým vysáváním vysušit.

 Sací hadici zasuňte do přípojky tak, aby

zapadla.

(viz popis / obrázek )

Upozornění: Odpojení provedete tak,

že stlačíte západku palcem a sací hadi-

ci vytáhnete.

 Obě sací trubky zasuňte do sebe a spo-

jete se sací hadicí.

(viz popis / obrázek )

Čistíte-li tvrdé podlahy a koberce, použijte

vhodnou násadu.

Tvrdé podlahy, mokré vysávání: Použijte

násadu se 2 gumovými manžetami.

Tvrdé podlahy, mokré a suché vysávání:

Prácujte bez násady.

Tvrdé podlahy, suché vysávání: Použijte

násadu se 2 pruhy kartáčů.

 Na čištění hran, štěrbin, topných těles a

těžko přístupných míst.

몇 Vždy pracujte s vloženým patrono-

vým filtrem, a to jak při mokrém i su-

chém sání!

 ilustrace

Před uvedením do provozu namontujte

díly volně přiložené k zařízení.

 ilustrace

Doporučení: Při vysávání jemného

prachu nasaďte filtrační sáček.

Úchyt na příslušenství hák

Otočný spínač (ZAP./VYP.)

Parkovací poloha

Úchyt na příslušenství nádoby

Šroubový uzávěr

Řídicí válec

Filtrační sáček

Patronový filtr

Sací hadice s rukojeti

Sací trubice 2 x 0,5 m

Podlahová hubice

(s násadami)

Hubice na štěrbiny

Obsluha

Pokyny před uvedením přístroje do

provozu

84 CS

– 8

 ilustrace

Připojte příslušenství.

 ilustrace

Zasuňte sít'ovou zástrčku do zásuvky.

 ilustrace

Zapněte přístroj.

몇 Nikdy nepracujte s přístrojem bez

vsazeného patronového filtru!

Doporučení: Při vysávání jemného prachu

nasaďte filtrační sáček.

(viz popis / obrázek )

 Stupeň naplnění filtračního sáčku závisí

na nečistotách, které byly nasáty.

U jemného prachu, písku atd. se musí

filtrační sáček vyměňovat častěji.

Přeplněné filtrační sáčky mohou prask-

nout, proto filtrační sáček včas vyměň-

te!

 Pozor: Při vysávání popelu a sazí pou-

žívejte pouze hrubý odlučovač (obj. č.

2.863-139).

 K vysátí vlhkosti popř. mokra nasaďte

požadované příslušenství na sací trub-

ku popř. přímo na držadlo.

몇 Pozor:

Nepoužívejte papírový filtrační sáček!

Přístroj okamžitě vypněte, začne-li se tvořit

pěna či uniká-li z přístroje kapalina!

Upozornění: Je-li nádoba plná, uzavře se

sací otvor plovákem a vysavač běží při zvý-

šených otáčkách. Přístroj v tomto případě

okamžitě vypněte a sběrnou nádobu vy-

prázdněte.

Na čištění těžce přístupných míst nebo v

místech, kde není možné vysávat, např. lis-

tí ze štěrkového podkladu.

 ilustrace

Sací hadici nasaďte na ofukovací pří-

pojku, ofukovací funkce je tím aktivová-

na.

 Vypněte přístroj.

 ilustrace

Podlahovou hubici zavěste do parkova-

cí pozice.

 Přístroj vypněte a síťovou zástrčku vy-

táhněte ze zásuvky.

 ilustrace

Sejměte hlavu přístroje a vyprázdněte

nádobu.

 Ilustrace

Síťové napájecí vedení naviňte pomocí

kabelového navijáku a příslušenství

uložte na zařízení.

Přístroj uchovávejte v suchých prosto-

rách

Uvedení přístroje do provozu

Vysávání za sucha

Vysávání za mokra

Odfukování nečistot proudem vzdu-

chu

Přerušení provozu

Ukončení provozu

Nádobu vyprázdněte

Uložení přístroje

85CS

– 9

 Nebezpečí!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte zá-

strčku ze sítě.

Veškeré opravářské práce na elektrických

částech přístroje smí provádět pouze auto-

rizovaný zákaznický servis.

몇 Pozor!

Nepoužívejte abrazivní čisticí prostředky,

čističe na sklo nebo víceúčelové čističe!

Přístroj nikdy nesmíte ponořit do vody.

 Přístroj a díly příslušenství z plastu

ošetřujte běžnými čističi na plasty.

 Nádržku a příslušenství dle potřeby vy-

pláchněte vodou a před dalším použi-

tím osušte.

 ilustrace

Čištění patronového filtru provádějte v

případě potřeby pouze pod tekoucí vo-

dou; neškrábejte ani nekartáčujte. Před

zamontováním nechejte zcela vy-

schnout.

 Síťový kabel je pravděpodobně znečiš-

těn, vyčistěte síťový kabel.

Pokud je sací výkon přístroje nižší, zkontro-

lujte následující body.

 Příslušenství, sací hadice nebo sací

trubka jsou ucpané, ucpávku odstraňte

pomocí tyčky.

 Filtrační sáček je plný, vložte nový fil-

trační sáček.

(viz popis / obrázek )

 Patronový filtr je znečištěný:

Patronový filtr vyklepejte a je-li potřeba

očistěte pod tekoucí vodou.

(viz popis / obrázek )

 Poškozený patronový filtr vyměňte za

nový.

Technické změny vyhrazeny.

Ošetřování a údržba

Pomoc při poruchách

Kabelový naviják nefunguje

Snížení sacího výkonu

Technické údaje

Napětí 220 -

240

Výkon P

jmen

1200 W

Výkon P

max

1400 W

Síťová pojistka

(pomalá)

10 A

Objem sběrné nádoby 25 l

Nasávání vody pomo-

cí rukojeti

15 l

Nasávání vody pomo-

cí podlahové trysky

13 l

Sít'ový kabel H 05VV-F2x0,75

Hladina akustického

tlaku (EN 60704-2-1)

73 dB(A)

Hmotnost (bez příslu-

šenství)

7,5 kg

86 CS

– 5

Spoštovani kupec,

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Naprava je v skladu z opisom v tem navo-

dilu za uporabo in varnostnimi napotki na-

menjena za uporabo kot mokri in suhi

sesalnik.

Ta naprava je razvita za privatno uporabo

in ne izpolnjuje zahtev za uporabo v indu-

striji.

– Napravo zaščitite pred dežjem. Ne hra-

nite je na odprtem.

– Pozor: Sesanje pepela in saj le z ločil-

nikom (naroč. št. 2.863-139).

Mokri/Suhi sesalnik uporabljajte le z:

– originalno filtrsko vrečko.

– originalnimi nadomestnimi deli, original-

nim priborom ali specialnim priborom.

Proizvajalec ne odgovarja za morebitno

škodo, ki je nastala zaradi nenamenske

uporabe ali napačnega rokovanja.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave zavrzite

s pomočjo ustreznih zbiralnih sistemov.

Filtri in filtrske vrečke so izdelani iz okolju

prijaznih materialov.

V kolikor ne vsebujejo snovi, ki so v gospo-

dinjskih odpadkih prepovedane, jih lahko

odvržete v običajen gospodinjski odpad.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

V primeru vprašanj ali motenj se obrnite na

našo KÄRCHER podružnico.

(naslov glejte na hrbtni strani)

Izbor najpogosteje potrebnih nadomestnih

delov najdete na koncu navodila za obrato-

vanje.

Nadomestne dele in pribor dobite pri svo-

jem trgovcu ali pri podružnici podj. KÄR-

CHER.

(naslov glejte na hrbtni strani)

V vseh deželah veljajo garantni pogoji, ki jih

definirajo pripadajoča predstavništva proi-

zvajalca. Morebitne nepravilnosti na napra-

vi, ki se pojavijo zaradi materialnih oziroma

proizvodnih napak, nadomestimo v garan-

tnem času brezplačno. V primeru, da se na-

prava pokvari, se z originalnim računom in

pripadajočim priborom oglasite pri prodajal-

cu oziroma pri najbližji pooblaščeni servisni

službi.

Vsebinsko kazalo

Splošna navodila . . . . . . . . SL . . .5

Varnostna navodila. . . . . . . SL . . .6

Opis naprave . . . . . . . . . . . SL . . .6

Uporaba . . . . . . . . . . . . . . . SL . . .7

Nega in vzdrževanje. . . . . . SL . . .8

Pomoč pri motnjah . . . . . . . SL . . .9

Tehnični podatki . . . . . . . . . SL . . .9

Splošna navodila

Namenska uporaba

Varstvo okolja

Odstranitev filtrov in filtrskih vrečk

Uporabniški servis

Naročanje nadomestnih delov in

posebnega pribora

Garancija

87SL

– 6

– Ta naprava ni namenjena uporabi oseb

z omejenimi fizičnimi, senzoričnimi ali

duševnimi sposobnostmi ali pomanjklji-

vimi izkušnjami in/ali pomanjkljivim zna-

njem, razen če jih nadzoruje oseba,

pristojna za njihovo varnost, ali so od

nje prejeli navodila, kako napravo upo-

rabljati.

– Otroci smejo napravo uporabljati le, če

so stari nad 8 let in jih nadzoruje oseba,

pristojna za njihovo varnost, ali so od

nje prejeli navodila, kako napravo upo-

rabljati.

– Embalažne folije hranite proč od otrok,

obstaja nevarnost zadušitve!

– Napravo izklopite po vsaki uporabi ter

pred vsakim čiščenjem/vzdrževanjem.

– Nevarnost požara. Ne sesajte gorečih

ali tlilnih predmetov.

– Prepovedano je obratovanje v podro-

čjih, kjer obstaja nevarnost eksplozij.

몇 Električni priključek

Stroj priključujte samo na izmenični tok.

Napetost se mora ujemati s tipsko ploščico

stroja.

 Nevarnost električnega udara

Omrežnega vtiča in vtičnice nikoli ne prije-

majte z mokrimi rokami.

Omrežnega vtiča ne vlecite iz vtičnice z vle-

čenjem priključnega kabla.

Pred vsako uporabo preverite ali na pri-

ključnem kablu z omrežnim vitčem obstaja-

jo poškodbe. Poškodovani priključni kabel

takoj dajte na zamenjavo pooblaščeni ser-

visni službi/električarju.

Za izogibanje električnim nesrečam pripo-

ročamo, da uporabljate vtičnice s predvklo-

pljenim zaščitnim stikalom (maks. 30 mA

nazivne jakosti sprožilnega toka).

 Pozor

Določene snovi lahko pri vrtinčenju s sesal-

nim zrakom tvorijo eksplozivne pare ali me-

šanice!

Sledečih snovi nikoli ne vsesavajte:

– eksplozivne ali vnetljive pline, tekočine

in prah (reaktivni prah)

– reaktivni kovinski prah (npr. aluminij,

magnezij, cink) v povezavi z močno al-

kalnimi in kislimi čistilnimi sredstvi

– nerazredčene močne kisline in lug

– organska topila (npr. bencin, barvno

razredčilo, aceton, kurilno olje).

Te snovi lahko dodatno uničujejo materiale

uporabljene na stroju.

Slike glejte na razklopni stra-

ni!

Pri razpakiranju preverite ali v vsebini pake-

ta manjka pribor oz. ali obstajajo poškodbe.

V primeru transportnih poškodb obvestite

svojega prodajalca.

Za priključitev gibke sesalne cevi pri sesa-

nju.

Opozorilo: Za odstranitev stisnite zaskoč-

ko s palci in izvlecite sesalno cev.

Gibko sesalno cev vtaknite v priključek za

pihanje, s tem se aktivira funkcija izpihova-

nja.

Za nošenje naprave ali za snemanje glave

naprave po deblokadi.

Ta nastavek za pribor omogoča shranjeva-

nje sesalnih šob na glavi naprave.

Ta nastavek za pribor omogoča shranjeva-

nje gibke sesalne cevi in sesalnih šob.

Varnostna navodila

Opis naprave

Priključek sesalne cevi

Priključek za pihanje

Ročaj

Nosilec pribora glave naprave

Tipka za vpoteg omrežnega kabla

Nosilec pribora za kljuko

88 SL

– 7

Položaj I: Sesanje ali izpihovanje.

Položaj 0: Naprava je izklopljena.

 Za odstavljanje talne šobe pri prekini-

tvah dela.

(glejte opis / sliko )

Ta nastavek za pribor omogoča shranjeva-

nje sesalnih cevi ali drugega pribora.

Vrtljivo zapiralo služi za blokado glave na-

prave in posode. Za deblokiranje obrnite vr-

tljivo zapiralo v smeri puščice dokler ni

blokada prosta.

 Vodilna kolesa so ob dobavi spravljena

v posodi, pred zagonom jih montirajte.

(glejte opis / sliko )

Opozorilo: Za mokro sesanje se ne sme

uporabljati filtrske vrečke!

Priporočilo: Za sesanje finega prahu upo-

rabite filtrsko vrečko.

Patronski filter je potrebno vedno upora-

bljati, tako pri mokrem sesanju kot tudi pri

suhem sesanju.

Opozorilo: Pustite, da se moker patronski

filter pred nadaljnjo uporabo pri suhem se-

sanju posuši.

 Gibko sesalno cev pritisnite v priključek,

da se zaskoči.

(glejte opis / sliko )

Opozorilo: Za odstranitev stisnite za-

skočko s palci in izvlecite sesalno cev.

 Obe sesalni cevi staknite skupaj in ju

spojite z gibko sesalno cevjo.

(glejte opis / sliko )

Za sesanje trdih površin in tekstilnih talnih

oblog uporabite ustrezen nastavek.

Trde površine, mokro sesanje: Uporabite

nastavek z 2 gumijastimi nastavki.

Tekstilne talne obloge in suho sesanje:

Delajte brez nastavka.

Trde površine, suho sesanje: Uporabite

nastavek z 2 krtačnimi progami.

 Za robove, fuge, radiatorje in težko do-

stopna področja.

몇 Vedno delajte z vstavljenim patron-

skim filtrom, tako pri mokrem kot

tudi pri suhem sesanju!

 Slika

Pred zagonom montirajte napravi pro-

sto priložene dele.

 Slika

Priporočilo: Za sesanje finega prahu

uporabite filtrsko vrečko.

 Slika

Priključevanje pribora

 Slika

Vtaknite omrežni vtič.

 Slika

Vklopite napravo.

Vrtljivo stikalo (VKLOP/IZKLOP)

Parkirni položaj

Nosilec pribora za posodo

Vrtljivo zapiralo

Vrtljiva kolesca

Filtrska vrečka

Patronski filter

Gibka sesalna cev z ročajem

Sesalni cevi 2 x 0,5 m

Talna šoba

(z nastavki)

Šoba za fuge

Uporaba

Pred zagonom

Zagon

89SL

– 8

몇 Delajte le s suhim patronskim fil-

trom!

Priporočilo: Za sesanje finega prahu upo-

rabite filtrsko vrečko.

(glejte opis / sliko )

 Polnost filtrske vrečke je odvisna od

umazanije, ki se sesa.

Pri drobnem prahu, pesku itd... se mora

filtrska vrečka pogosteje zamenjati.

Dodane filtrske vrečke lahko počijo,

zato filtrsko vrečko pravočasno zame-

njajte!

 Pozor: Sesanje pepela in saj le z ločil-

nikom (naroč. št. 2.863-139).

 Za sesanje vlage oz. mokrote želeni pri-

bor nataknite na sesalno cev oz. nepo-

sredno na ročaj.

몇 Pozor:

Ne uporabljajte filtrske vrečke!

Pri penjenju ali iztekanju tekočine takoj iz-

klopite stroj!

Napotek: Če je posoda polna, zapre plo-

vec sesalno odprtino in naprava deluje s

povišanim številom vrtljajev. Nemudoma iz-

klopite napravo in izpraznite posodo.

Čiščenje težko dostopnih mest ali kjer se-

sanje ni mogoče, npr. listje iz peska.

 Slika

Gibko sesalno cev vtaknite v priključek

za pihanje, s tem se aktivira funkcija iz-

pihovanja.

 Izklopite napravo.

 Slika

Talno šobo obesite v parkirni položaj.

 Izklopite napravo in izvlecite električni

vtič iz omrežne vtičnice.

 Slika

Snemite glavo naprave in spraznite zbi-

ralnik.

 Slika

Omrežni priključni kabel vpotegnite pre-

ko vpotega omrežnega kabla in pribor

pospravite na napravo.

Napravo shranite v suhih prostorih.

 Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Popravila in posege na električnih sestav-

nih delih sme opravljati le pooblaščena ser-

visna služba.

몇 Opozorilo

Ne uporabljajte sredstev za poliranje, či-

ščenje stekla ali večnamenskih čistil! Na-

prave nikoli ne potapljajte pod vodno

gladino.

 Napravo in plastični pribor čistite z obi-

čajnim čistilom za plastiko.

 Posodo in pribor po potrebi splaknite z

vodo in pred nadaljnjo uporabo osušite.

 Slika

Patronski filter po potrebi očistite le pod

tekočo vodo; ne drgnite ali krtačite.

Pred vgradnjo pustite, da se popolnoma

posuši.

Suho sesanje

Mokro sesanje

Funkcija pihanja

Prekinitev obratovanja

Zaključek delovanja

Praznjenje posode

Shranjevanje naprave

Nega in vzdrževanje

90 SL

– 9

 Omrežni kabel je verjetno umazan, oči-

stite omrežni kabel.

Če se sesalna moč naprave zmanjša, pre-

verite sledeče točke.

 Pribor, gibka sesalna cev ali sesalne

cevi so zamašene, odmašite jih s pali-

co.

 Filtrska vrečka je polna, stavite novo fil-

trsko vrečko.

(glejte opis / sliko )

 Patronski filter je umazan:

Otepite patronski filter, po potrebi ga

očistite pod tekočo vodo.

(glejte opis / sliko )

 Zamenjajte poškodovani patronski fil-

ter.

Pridržana pravica do tehničnih spre-

memb!

Pomoč pri motnjah

Vpoteg omrežnega kabla ne deluje

Upadajoča sesalna moč

Tehnični podatki

Napetost 220 -

240

Moč P

nazivna

1200 W

Moč P

maks.

1400 W

Omrežna varovalka

(inertna)

10 A

Prostornina posode 25 l

Pobiranje vode z roča-

jem

15 l

Pobiranje vode s talno

šobo

13 l

Omrežni kabel H 05VV-

F2x0,75

Nivo hrupa

(EN 60704-2-1)

73 dB(A)

Teža (brez pribora) 7,5 kg

91SL

– 5

Szanowny Kliencie!

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do póź-

niejszego wykorzystania lub dla następne-

go użytkownika.

Zgodnie z opisami podanymi w instrukcji

obsługi i ze wskazówkami dotyczącymi

bezpieczeństwa urządzenie przeznaczone

jest do odkurzania na mokro i na sucho.

To urządzenie zostało opracowane do

użytku prywatnego i nie jest przeznaczone

do zastosowania przemysłowego.

– Chronić przed deszczem. Nie magazy-

nować na wolnym powietrzu.

– Uwaga: Przy odkurzaniu popiołu i sa-

dzy stosować separator wstępny (nr ka-

talogowy 2.863-139).

Odkurzacza do pracy na mokro/sucho uży-

wać wyłącznie z:

– oryginalnymi workami filtrującymi,

– oryginalnymi częściami zamiennymi,

osprzętem lub wyposażeniem specjal-

nym.

Producent nie ponosi odpowiedzialności za

ewentualne szkody powstałe w wyniku

użytkowania niezgodnego z przeznacze-

niem lub nieprawidłowej obsługi.

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Filtr i worek filtra wyprodukowane są z ma-

teriałów przyjaznych dla środowiska.

Jeśli zanieczyszczenia osadzone na wkła-

dzie filtracyjnym lub w worku filtracyjnym

nie są materiałami niebezpiecznymi dla

środowiska, to można je usuwać razem z

odpadami domowymi.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące skł

adników

znajdują się pod:

www.kaercher.com/REACH

W przypadku pytań lub usterek prosimy

zwrócić się do najbliższego oddziału firmy

KÄRCHER.

(Adres znajduje się na odwrocie)

Wybór najczęściej potrzebnych cześci za-

miennych znajduje się na końcu instrukcji

obsługi.

Części zamienne i akcesoria dostępne są u

sprzedawcy albo w oddziale firmy KÄR-

CHER.

(Adres znajduje się na odwrocie)

Spis treści

Instrukcje ogólne . . . . . . . . PL . . .5

Wskazówki bezpieczeństwa PL . . .6

Opis urządzenia . . . . . . . . . PL . . .7

Obsługa . . . . . . . . . . . . . . . PL . . .8

Czyszczenie i konserwacja PL . . .9

Usuwanie usterek. . . . . . . . PL . . .9

Dane techniczne . . . . . . . . PL . . .9

Instrukcje ogólne

Użytkowanie zgodne z przeznacze-

niem

Ochrona środowiska

Utylizacja filtra i worka filtra

Serwis firmy

Zamawianie części zamiennych i

akcesoriów specjalnych

92 PL

– 6

W każdym kraju obowiązują warunki gwa-

rancji wydanej przez nasze przedstawiciel-

stwo handlowe w tym kraju. Ewentualne

usterki urządzenia usuwane są w okresie

gwarancji bezpłatnie, o ile spowodowane

są błędem materiałowym lub produkcyj-

nym. W przypadku roszczenia gwarancyj-

nego proszę zwrócić się z urządzeniem

wraz z wyposażeniem i dowodem kupna

do Waszego sprzedawcy lub do najbliższe-

go autoryzowanego punktu serwisowego.

– Niniejsze urządzenie nie jest przewi-

dziane do użytkowania przez osoby o

ograniczonych możliwościach fizycz-

nych, sensorycznych i mentalnych albo

takie, którym brakuje doświadczenia i/

lub wiedzy na temat jego używania,

chyba że są one nadzorowane przez

osobę odpowiedzialną za ich bezpie-

czeństwo i otrzymały od niej wskazówki

na temat użytkowania urządzenia.

– Dzieci mogą użytkować urządzenie tyl-

ko wtedy, gdy mają ponad 8 lat i gdy są

one nadzorowane przez osobę odpo-

wiedzialną za ich bezpieczeństwo i

otrzymały od niej wskazówki na temat

użytkowania urządzenia.

– Opakowania foliowe przechowywać

dala od dzieci; istnieje niebezpieczeń-

stwo uduszenia!

– Po każdym użyciu i przed każdym

czyszczeniem/konserwacją urządze-

nie należy wyłączyć.

– Ryzyko pożaru. Nie zasysać płonących

ani żarzących się przedmiotów.

– Eksploatacja urządzenia w miejscach

zagrożonych wybuchem jest zabronio-

na.

몇 Podłączenie do sieci

Urządzenie podłączać jedynie do prądu

zmiennego. Napięcie musi być zgodne z

napięciem podanym na tabliczce znamio-

nowej urządzenia.

 Niebezpieczeństwo porażenia prą-

dem

Nigdy nie dotykać wtyczki ani gniazdka mo-

krymi rękami.

Przy wyjmowaniu wtyczki sieciowej z

gniazdka wtykowego nie ciągnąc za kabel

sieciowy.

Przed każdym zastosowaniem sprawdzać,

czy przewód zasilający lub wtyczka nie są

uszkodzone. W przypadku uszkodzenia

przewodu zasilającego niezwłocznie zlecić

jego wymianę przez autoryzowany serwis

lub elektryka.

W celu zapobiegania wypadkom spowodo-

wanym prądem elektrycznym zaleca się

stosowanie gniazdek z wyłącznikiem

ochronnym (prąd wyzwalający o mocy zna-

mionowej maks. 30 mA).

 Uwaga

Określone substancje w wyniku zawirowa-

nia z zasysanym powietrzem mogą tworzyć

wybuchowe opary i mieszanki!

Nigdy nie zasysać następujących substan-

cji:

– Wybuchowe lub łatwopalne gazy, cie-

cze i pyły (reaktywne).

– Reaktywne pyły metali (np. aluminium,

magnez, cynk) w połączeniu z silnie al-

kalicznymi i kwasowymi środkami

czyszczącymi

– Nierozcieńczone silne kwasy i ługi

– Rozpuszczalniki organiczne (np. ben-

zyna, rozcieńczalniki do farb, aceton,

olej opałowy).

Substancje te mogą ponadto reagować z

materiałami zastosowanymi w urządzeniu.

Gwarancja

Wskazówki bezpieczeństwa

93PL

– 7

Ilustracje, patrz strony rozkła-

dane!

Podczas rozpakowywania urządzenia na-

leży sprawdzić, czy w opakowaniu znajdują

się wszystkie elementy i czy nic nie jest

uszkodzone. W przypadku stwierdzenia

uszkodzeń w transporcie należy zwrócić

się do dystrybutora.

Do podłączenia wężyka do zasysania.

Wskazówka: W celu jego wyjęcia nacisnąć

zatrzask kciukiem i wyjąć wężyk do zasysa-

nia.

Włożyć wężyk do zasysania do złącza na-

dmuchu; powoduje to aktywację funkcji wy-

dmuchiwania.

Do noszenia urządzenia wzgl. do zdjęcia

głowicy urządzenia po odryglowaniu.

Schowek na akcesoria umożliwia przecho-

wywanie dysz ssących przy urządzeniu.

Ten schowek na akcesoria umożliwia prze-

chowywanie wężyka do zasysania i dysz

ssących.

Położenie I: Tryb normalny, odkurzanie lub

nadmuch.

Położenie 0: Sprzęt jest wyłą

czony.

 Do odstawiania dyszy do podłóg pod-

czas krótkich przerw w pracy.

(patrz opis / rysunek )

Ten schowek na akcesoria umożliwia prze-

chowywanie rur ssących przy urządzeniu

lub innych akcesoriów.

Pałąk nośny służy do zaryglowania głowicy

urządzenia i zbiornika. W celu odryglowa-

nia należy zamek obrotowy przekręcić w

kierunku strzałki, aż do uwolnienia rygla.

 Kółka skrętne są umieszczone przy do-

stawie w zbiorniku; przed uruchomie-

niem należy je zamontować.

(patrz opis / rysunek )

Wskazówka: Do odkurzania na mokro nie

można używać worka filtracyjnego!

Zalecenie: Worek filtracyjny używany jest

do odkurzania drobnego pyłu.

Nabój filtracyjny musi być używany za-

wsze, zarówno przy odkurzaniu na mokro

jak i na sucho.

Wskazówka: Przed ponownym użyciem

mokrego naboju filtracyjnego do odkurza-

nia na sucho, należy go wysuszyć.

 Wsunąć wężyk do zasysania do złącza

aż do jego zazębienia.

(patrz opis / rysunek )

Wskazówka: W celu jego wyj

ęcia na-

cisnąć zatrzask kciukiem i wyjąć wężyk

do zasysania.

 Złożyć ze sobą obydwie rury ssące i po-

łączyć je z wężykiem do zasysania.

(patrz opis / rysunek )

Opis urządzenia

Przyłącze węża ssącego

Złącze nadmuchu

Uchwyt do noszenia przenoszenia

Schowek na akcesoria głowicy

urządzenia

Przycisk wciągania kabla siecio-

wego

Schowek na akcesoria - Hak

Przełącznik obrotowy (ZAŁ./WYŁ.)

Pozycja parkowania

Schowek na akcesoria - Zbiornik

Zamek obrotowy

Kółko skrętne

Worek filtracyjny

Nabój filtrujący

Wężyk do zasysania z uchwytem

Rury ssące 2 x 0,5 m

94 PL

– 8

Do odkurzania twardych nawierzchni i wy-

kładzin dywanowych należy użyć odpo-

wiedniego wkładu.

Twarde nawierzchnie, odkurzanie na

mokro: Użyć wkładki z 2 ściągaczami.

Wykładziny dywanowe, odkurzanie na

mokro i na sucho: Pracować bez użycia

wkładki.

Twarde nawierzchnie, odkurzanie na su-

cho: Użyć wkładki z 2 paskami szczeciny.

 Do krawędzi, szczelin, grzejników i

ciężko dostępnych obszarów.

몇 Stosować zawsze nabój filtrujący,

zarówno podczas odkurzania na mo-

kro, jak i na sucho!

 Rysunek

Przed uruchomieniem zamontować luź-

no dołączone części do urządzenia.

 Rysunek

Zalecenie: Worek filtracyjny używany

jest do odkurzania drobnego pyłu.

 Rysunek

Podłączyć akcesoria.

 Rysunek

Podłączyć urządzenie do zasilania.

 Rysunek

Włączyć urządzenie.

몇 Pracować tylko przy użyciu suchego

wkładu filtracyjnego!

Zalecenie: Worek filtracyjny używany jest

do odkurzania drobnego pyłu.

(patrz opis / rysunek )

 Stopień napełnienia worka filtracyjnego

zależy od rodzaju zasysanych śmieci.

W przypadku drobnego pyłu, piasku

itp., worek filtracyjny należy zmieniać

częściej.

Założone worki filtra mogą pęknąć, z

tego względu należy na czas wymienić

worek filtra!

 Uwaga: Przy odkurzaniu popiołu i sa-

dzy stosować separator wstępny (nr ka-

talogowy 2.863-139).

 W celu odessania wilgoci założyć odpo-

wiednie akcesoria na rury ssące wzgl.

bezpośrednio na rękojeść.

몇 Uwaga:

Nie stosować worków filtrujących!

W przypadku wytworzenia piany lub wypły-

wu cieczy natychmiast wyłączyć urządze-

nie!

Wskazówka: Gdy zbiornik jest pełny, pły-

wak zamyka otwór ssący, a turbina ssąca

pracuje na zwiększonych obrotach. W tym

przypadku natychmiast wyłączyć urządze-

nie i opróżnić zbiornik.

Czyszczenie ciężko dostępnych miejsc

wzgl. miejsc, w których odkurzanie jest nie-

możliwe, np. listowie w warstwie żwiru.

 Rysunek

Włożyć wężyk do zasysania do złącza

nadmuchu; powoduje to aktywację

funkcji wydmuchiwania.

 Wyłączyć urządzenie.

 Rysunek

Zawiesić dyszę podłogową w pozycji

parkowania.

Ssawka podłogowa

(z wkładami)

Ssawka szczelinowa

Obsługa

Przed uruchomieniem

Uruchomienie

Odkurzanie na sucho

Odkurzanie na mokro

Funkcja nadmuchu

Przerwanie pracy

95PL

– 9

 Wyłączyć urządzenie i wyjąć wtyczkę

z gniazdka sieciowego.

 Rysunek

Zdjąć głowicę urządzenia i opróżnić

zbiornik.

 Rysunek

Wciągnąć przewód zasilający poprzez

mechanizm wciągania kabla sieciowe-

go i umieścić wyposażenie przy urzą-

dzeniu.

Przechowywać urządzenie w suchym

pomieszczeniu.

 Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urzą-

dzenie wyłączyć i wyjąć wtyczkę z gniazd-

ka sieciowego.

Do wszelkich napraw i prac na podzespo-

łach elektrycznych uprawniony jest jedynie

autoryzowany serwis.

몇 Uwaga

Nie stosować mleczka do szorowania,

środka do czyszczenia szkła ani uniwersal-

nego środka czyszczącego! Nigdy nie za-

nurzać urządzenia w wodzie.

 Urządzenie i akcesoria z tworzywa

sztucznego należy czyścić zwykłym

środkiem do czyszczenia tworzyw

sztucznych.

 W razie potrzeby wypłukać zbiornik i

akcesoria wodą i osuszyć przed ponow-

nym użyciem.

 Rysunek

Filtr wkładkowy czyścić w razie potrze-

by jedynie pod wodą bieżącą; nie ście-

rać ani szczotkować. Całkowicie

osuszyć przed zamontowaniem. Całko-

wicie osuszyć przed zamontowaniem.

 Kabel sieciowy jest prawdopodobnie

zanieczyszczony. Wyczyścić kabel sie-

ciowy.

Jeżeli spada wydajność urządzenia, należy

sprawdzić nast

ępujące funkcje.

 Akcesoria, wąż ssący lub rury ssące są

zatkane; należy je udrożnić drążkiem.

 Worek filtra jest pełen, wstawić nowy

worek filtra.

(patrz opis / rysunek )

 Filtr wkładkowy jest zanieczyszczony:

Wytrzepać filtr wkładkowy, a w razie po-

trzeby wyczyścić pod wodą bieżącą.

(patrz opis / rysunek )

 Wymienić uszkodzony filtr wkładkowy.

Zmiany techniczne zastrzeżone!

Zakończenie pracy

Opróżnić zbiornik

Przechowywanie urządzenia

Czyszczenie i konserwacja

Usuwanie usterek

Wciąganie kabla sieciowego nie

działa

Spadek siły ssania

Dane techniczne

Napięcie 220 -

240

Moc P

znam.

1200 W

Moc P

maks.

1400 W

Bezpiecznik sieciowy

(zwłoczny)

10 A

Pojemność zbiornika 25 l

Pochłanianie wody

przy użyciu rękojeści

15 l

Pochłanianie wody

przy użyciu dyszy do

podłóg

13 l

Kabel sieciowy H 05VV-

F2x0,75

Poziom ciśnienia aku-

stycznego (EN 60704-

2-1)

73 dB(A)

Ciężar (bez akcesoriów) 7,5 kg

96 PL

– 5

Mult stimate client,

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţi-

uni original, respectaţi instrucţiunile

cuprinse în acesta şi păstraţi-l pentru între-

buinţarea ulterioară sau pentru următorii

posesori.

Aparatul este adecvat pentru utilizarea ca

aspirator umed şi uscat, în conformitate cu

descrierile cuprinse în acest manual şi cu

indicaţiile privind securitatea.

Acest aparat este prevăzut pentru uzul cas-

nic şi nu este conceput pentru solicitările

aferente utilizării în scop comercial.

– Feriţi aparatul de ploaie. Nu îl depozitaţi

în spaţii deschise.

– Atenţie: Când aspiraţi cenuşă şi funin-

gine, folosiţi un prefiltru (nr. de coman-

dă 2.863-139).

Utilizaţi aspiratorul umed/uscat numai cu:

– saci de filtrare originali;

– piese de schimb, accesorii sau acceso-

rii opţionale originale .

Producătorul nu răspunde pentru eventua-

lele daune rezultate în urma utilizării neco-

respunzătoare sau a manipulării incorecte.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Filtrul si sacul de filtrare sunt fabricate din

materiale care nu dăunează mediului.

Dacă nu conţin substanţe care nu pot fi

aruncate în gunoiul menajer, atunci ei pot fi

aruncaţi la gunoi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

Dacă aveţi întrebări sau în caz de defecţuni

reprezentanţa noastră KÄRCHER vă stă la

dispoziţie cu plăcere în continuare.

(Pentru adresă vedeţi pagina din spate)

O selecţ

ie a pieselor de schimb utilizate cel

mai de se găseşte la sfârşitul instrucţiunilor

de utilizare.

Piese de schimb şi accesorii puteţi procura

de la comerciant sau de la filiala KÄR-

CHER.

(Pentru adresă vedeţi pagina din spate)

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de reţeaua noastră de des-

facere. Eventuale defecţiuni ale aparatului

dumneavoastră, care survin în perioada de

garanţie şi care sunt cauzate de defecte de

fabricaţie sau de material, se repară în mod

gratuit. În cazul producerii unei defecţiuni

care se încadrează în garanţie, prezentaţi

aparatul, accesoriile şi chitanţa de cumpă-

rare la centrul de desfacere sau cea mai

apropiată unitate de reparaţii autorizată.

Cuprins

Observaţii generale . . . . . . RO . . .5

Măsuri de siguranţă . . . . . . RO . . .6

Descrierea aparatului . . . . . RO . . .6

Utilizarea . . . . . . . . . . . . . . RO . . .8

Îngrijirea şi întreţinerea. . . . RO . . .9

Remedierea defecţiunilor . . RO . . .9

Date tehnice . . . . . . . . . . . . RO . . .9

Observaţii generale

Utilizarea corectă

Protecţia mediului înconjurător

Eliminarea filtrului şi a sacului de filtrare

Service-ul autorizat

Comandarea pieselor de schimb şi

a accesoriilor speciale

Condiţii de garanţie

97RO

– 6

– Aparatul nu este destinat pentru a fi fo-

losit de persoane cu capacităţi psihice,

senzoriale sau mintale limitate sau de

persoane, care nu dispun de experienţa

şi/sau cunoştinţa necesară, cu excepţia

acelor cazuri, în care ele sunt suprave-

gheate de o persoană responsabilă de

siguranţa lor sau au fost instruite de că-

tre această persoană în privinţa utilizării

aparatului.

– Copii pot utiliza aparatul doar dacă au

împlinit 8 ani şi sunt supravegheaţi de o

persoană responsabilă de siguranţa lor

şi dacă au fost instruiţi de către aceasta

cu privire la utilizarea acestuia.

– Ţineţi foliile de ambalaj departe de co-

pii, pentru a evita pericolul de sufocare!

– Opriţi aparatul după fiecare utilizare sau

înainte de curăţarea/întreţinerea aces-

tuia.

– Pericol de incendiu. Nu aspiraţi obiecte

aprinse sau incandescente.

– Este interzisă funcţionarea în zone cu

pericol de explozie.

몇 Racordul electric

Aparatul se conectează numai la curent al-

ternativ. Tensiunea trebuie să corespundă

celei de pe plăcuţa aparatului.

 Pericol de electrocutare

Nu apucaţi niciodată fişa de alimentare şi

priza având mâinile ude.

Când scoateţi ştecherul din priză, nu trageţi

de cablu.

Înainte de fiecare utilizare verificaţi cablul

de conectare să nu aibă defecţiuni. Cablul

de reţea deteriorat trebuie înlocuit neîntâr-

ziat într-un atelier electric / service pentru

clienţi autorizat.

Pentru evitarea accidentelor electrice reco-

mandăm utilizarea prizei cu întrerupător de

protecţie preconectat (max 30 mA intensi-

tate nominală curent de deconectare).

 Atenţie

Prin turbionare, anumite substanţe pot for-

ma, împreună cu aerul aspirat, aburi sau

amestecuri explozive!

Niciodată să nu aspiraţi următoarele sub-

stanţe:

– gaze, lichide şi pulberi explozive sau in-

flamabile (pulberi reactive)

– pulberi metalice reactive (ex. aluminiu,

magneziu, zinc) împreună cu soluţii de

curăţat puternic alcaline sau acide

– acizi sau soluţii alcaline puternice, nedi-

luate

– solvenţi organici (ex. benzină, diluant,

acetonă, păcură).

Suplimentar, aceste substanţe pot coroda

materialele utilizate în construcţia aparatului.

Pentru imagini vezi pagina in-

terioară!

La despachetare verificaţi conţinutul pa-

chetului în privinţa existenţei tuturor acce-

soriilor sau a deteriorărilor. În cazul în care

constataţi deteriorări cauzate de un trans-

port necorespunzător, vă rugăm să anun-

ţaţi imediat comerciantul dvs.

Pentru conectarea furtunului de aspirare.

Indicaţie: Pentru a îndepărta furtunul apă-

saţi cu degetul elementul de prindere şi tra-

geţi-l afară.

Introduceţi furtunul de aspiraţie în racordul

pentru suflare, funcţia de suflare devine

astfel activă.

Pentru transportul aparatului sau pentru

scoaterea capacului aparatului după deblo-

care.

Măsuri de siguranţă

Descrierea aparatului

Racord pentru aspirare

Racord pentru suflare

Mâner pentru transport

98 RO

– 7

În acest suport puteţi păstra duzele de as-

pirare la capacul aparatului.

Pe acest suport puteţi păstra furtunul de as-

piraţie şi duzele de aspirare.

Poziţia I: aspirare sau suflare.

Poziţia 0: aparatul este oprit.

 Pentru oprirea duzei de podea în timpul

pauzelor de lucru.

(vezi descrierea / figura )

În acest suport pentru accesorii puteţi păs-

tra furtunurile de aspiraţie şi alte accesorii.

Închizătorul rotativ serveşte pentru bloca-

rea capacului aparatului şi a rezervorului.

Pentru deblocare rotiţi închizătorul rotativ

în direcţia săgeţii până la deblocare.

 Rolele de ghidare se află la livrare în re-

zervor şi trebuie montate înainte de pu-

nerea în funcţiune a aparatului.

(vezi descrierea / figura )

Indicaţie: În cazul aspirării umede nu se va

folosit sac de filtrare!

Recomandare: Pentru aspirarea prafului

fin introduceţi sacul de filtrare.

Filtrul-cartuş trebuie să fie întotdeauna in-

trodus în aparat, atât în cazul aspirării ume-

de, cât şi a aspirării uscate.

Indicaţie: Înainte de utilizarea în continua-

re usca

ţi filtrul-cartuş umed în regim de

funcţionare uscată.

 Împingeţi furtunul de aspirare în racord

până acesta intră în locaş.

(vezi descrierea / figura )

Indicaţie: Pentru a îndepărta furtunul

apăsaţi cu degetul elementul de prinde-

re şi trageţi-l afară.

 Îmbinaţi ţevile de aspirare şi conectaţi-

le cu furtunul de aspirare.

(vezi descrierea / figura )

Pentru aspirarea suprafeţelor dure şi a mo-

chetelor utilizaţi accesoriile adecvate.

Suprafeţe dure, aspirare umedă: Utilizaţi

o inserţie cu două lamele de cauciuc.

Mochete, aspirare umedă şi uscată: Lu-

craţi fără accesorii.

Suprafeţe dure, aspirare uscată: Utilizaţi

o inserţie cu două benzi cu perii.

 Pentru colţuri, rosturi, calorifere ş

i zone

greu accesibile.

Suport accesorii capac aparat

Buton pentru retragere cablu de

alimentare

Suport cârlig pentru accesorii

Comutator rotativ (PORNIRE/

OPRIRE)

Poziţia de parcare

Suport accesorii rezervor

Închizător rotativ

Rolă de ghidare

Sac filtrant

Filtru-cartuş

Furtun de absorbţie cu mâner

Ţeavă de aspirare 2 x 0,5 m

Duză pentru podea

(cu accesorii)

Duză pentru rosturi

99RO

– 8

몇 Asiguraţi-vă că filtrul-cartuş se folo-

seşte la toate lucrările, atât la cele de

aspirare umedă, cât şi la cele de as-

pirare uscată!

 Figura

Înainte de punerea în funcţiune montaţi

piesele nefixate, livrate împreună cu

aparatul.

 Figura

Recomandare: Pentru aspirarea prafu-

lui fin introduceţi sacul de filtrare.

 Figura

Montaţi accesoriile

 Figura

Introduceţi ştecherul în priză.

 Figura

Porniţi aparatul.

몇 Lucraţi numai cu filtru-cartuş uscat!

Recomandare: Pentru aspirarea prafului

fin introduceţi sacul de filtrare.

(vezi descrierea / figura )

 Gradul de umplere al sacului de filtrare

depinde de mizeria care se aspiră.

În cazul pulberilor fine, al nisipului etc.,

sacul de filtrare trebuie înlocuit mai des.

Sacii de filtrare pot plesni, de aceea în-

locuiţi-le întotdeauna în timp util!

 Atenţie: Când aspiraţi cenuşă şi funin-

gine, folosiţi un prefiltru (nr. de coman-

dă 2.863-139).

 Pentru aspirarea murdăriei umede şi a

lichidelor montaţi accesoriul dorit pe

ţeava de aspirare sau direct pe mâner.

몇 Atenţie:

Nu utilizaţi sac filtrant !

Dacă se formează spumă sau se constată

scurgeri de lichid opriţi imediat aparatul !

Notă: Dacă rezervorul este plin, un plutitor

închide orificiul de aspiraţie, iar aparatul

funcţionează cu turaţie mărită. Opriţi imedi-

at aparatul şi goliţi rezervorul.

Curăţarea locurilor greu accesibile sau

unde aspirarea este imposibilă, de ex. cu-

răţarea frunzişului de pe patul de pietriş.

 Figura

Introduceţi furtunul de aspiraţie în ra-

cordul pentru suflare, funcţia de suflare

devine astfel activă.

 Opriţi aparatul.

 Figura

Agăţaţi duza pentru podea în poziţia de

parcare.

 Opriţi aparatul şi scoateţi ştecărul de

alimentare din priză.

 Figura

Îndepărtaţi capacul aparatului şi goliţi

rezervorul.

 Figura

Retrageţi cablul de reţea cu dispozitivul

de retragere a cablului şi depozitaţi ac-

cesoriile pe aparat.

Depozitaţi aparatul în spaţii uscate.

Utilizarea

Înainte de punerea în funcţiune

Punerea în funcţiune

Aspirarea uscată

Aspirarea umedă

Funcţia de suflare

Întreruperea utilizării

Încheierea utilizării

Golirea rezervorului

Depozitarea aparatului

100 RO

– 9

 Pericol

Înainte de orice lucrare de îngrijire şi între-

ţinere decuplaţi aparatul şi scoateţi fişa ca-

blului de alimentare din priză.

Efectuarea lucrărilor de reparaţii precum şi a

celor la ansamblurile electrice este permisă

numai service-ului autorizat pentru clienţi.

몇 Atenţie

Nu utilizaţi detergenţi pentru vase, pentru

sticle sau universali ! Nu scufundaţi nicio-

dată aparatul în apă.

 Curăţaţi aparatul şi accesoriile din ma-

terial plastic cu o substanţă din comerţ

pentru curăţarea suprafeţelor din mate-

rial plastic.

 Se recomandă spălarea după caz a re-

zervorului şi a accesoriilor cu apă şi us-

carea lor înainte de reutilizare.

 Figura

Curăţaţi filtrul-cartuş numai sub apă cu-

rentă, dacă este nevoie; nu frecaţi sau

periaţi. Înainte de montare lăsaţi-l să se

usuce în totalitate.

 Cablul de alimentare nu este probabil

curat, curăţaţi cablul de alimentare.

Dacă puterea de aspirare a aparatului sca-

de, verificaţi următoarele.

 Accesoriile, furtunul de aspirare sau tu-

bul de aspirare este înfundat; desfun-

daţi-le cu un băţ.

 Dacă sacul de filtrare este plin, introdu-

ceţi un nou sac de filtrare.

(vezi descrierea / figura )

 Filtrul-cartuş este murdar:

Scuturaţi filtrul-cartuş şi curăţaţi-l sub

apă curentă dacă este nevoie.

(vezi descrierea / figura )

 Schimbaţi filtrul-cartuş deteriorat.

Ne rezervăm dreptul de a efectua modi-

ficări tehnice!

Îngrijirea şi întreţinerea

Remedierea defecţiunilor

Izolatorul de intrare a cablului de ali-

mentare nu funcţionează

Puterea de aspirare redusă

Date tehnice

Tensiunea 220 -

240

Puterea P

nominal

1200 W

Puterea P

max

1400 W

Siguranţă pentru reţea

(temporizată)

10 A

Volumul rezervorului 25 l

Consumul de apă cu

mâner

15 l

Consumul de apă cu

duză de podea

13 l

Cablu de reţea H 05VV-

F2x0,75

Nivelul de zgomot (EN

60704-2-1)

73 dB(A)

Masa (fără accesorii) 7,5 kg

101RO

– 5

Vážený zákazník,

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Prístroj je určený, zhodne s popismi a bez-

pečnostnými pokynmi na použitie uvedené

v tomto návode na obsluhu, ako prístroj na

vysávanie za mokra a za sucha.

Tento prístroj bol vyvinutý na súkromné

účely a nie je určený znášať nároky priemy-

selného používania.

– Prístroj chráňte pred dažďom. Neskla-

dujte ho vo vonkajších priestoroch.

– Pozor: Vysávanie popola a sadzí len s

predradeným odlučovačom (objedná-

vacie číslo 2.863-139).

Vysávač za vlhka alebo za sucha používaj-

te len s:

– Originálnym filtračným vreckom.

– Originálnymi náhradnými dielmi, príslu-

šenstvom alebo špeciálnym príslušen-

stvom.

Výrobca neručí za prípadné škody, ktoré

boli spôsobené nesprávnym používaním

alebo chybnou obsluhou.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Filter a filtračné vrecko sú vyrobené z ma-

teriálov, ktoré šetria životné prostredie.

Pokiaľ neobsahujú žiadne nasaté substan-

cie, ktoré sú zakázané likvidovať do domo-

vého odpadu, môžete ich zlikvidovať do

normálneho domového odpadu.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

V prípade otázok alebo porúch Vám rada

pomôže naša pobočka KÄRCHER.

(Adresu nájdete na zadnej strane)

Výber najčastejšie potrebných náhradnych

dielov nájdete na konci prevádzkového ná-

vodu.

Náhradné diely a príslušenstvo získate u

predajcu alebo v pobočke firmy KÄR-

CHER.

(Adresu nájdete na zadnej strane)

V každej krajine platia záručné podmienky

vydané našou príslušnou distribučnou or-

ganizáciou. Počas záručnej lehoty bezplat-

ne odstránime akékoľvek poruchy

zariadenia zapríčinené chybou materiálu

alebo výrobnou chybou. Pri uplatňovaní zá-

ruky sa láskavo obráťte spolu so zariade-

ním a dokladom o kúpe na svojho predajcu

alebo na najbližšie autorizované stredisko

servisnej služby.

Obsah

Všeobecné pokyny. . . . . . . SK . . .5

Bezpečnostné pokyny . . . . SK . . .6

Popis prístroja . . . . . . . . . . SK . . .6

Obsluha . . . . . . . . . . . . . . . SK . . .8

Starostlivosť a údržba . . . . SK . . .9

Pomoc pri poruchách . . . . . SK . . .9

Technické údaje . . . . . . . . . SK . . .9

Všeobecné pokyny

Používanie výrobku v súlade s jeho

určením

Ochrana životného prostredia

Likvidácia filtra a filtračného vrecka

Servisná služba

Objednávka náhradných dielov a

špeciálneho príslušenstva

Záruka

102 SK

– 6

– Tento prístroj nie je určený nato, aby ho

používali osoby s obmedzenými fyzic-

kými, senzorickými alebo duševnými

schopnosťami alebo nedostatkom skú-

seností a/alebo nedostatočnými vedo-

mosťami, môžu ho použiť iba v tom

prípade, ak sú kvôli vlastnej bezpeč-

nosti pod dozorom spoľahlivej osoby

alebo od nej dostali pokyny, ako sa má

prístroj používať.

– Deti môžu používať prístroj iba vteda,

ak sú staršie než 8 rokov a ak sú kvôli

vlastnej bezpečnosti pod dozorom spo-

ľahlivej osoby alebo od nej dostali poky-

ny, ako sa má prístroj používať.

– Obalové fólie uchovávajte mimo dosa-

hu detí. Vzniká nebezpečenstvo uduse-

nia!

– Prístroj po každom použití a pred kaž-

dým čistením alebo údržbou vypnite.

– Nebezpečie vzniku požiaru. Nevysávaj-

te horiace alebo tlejúce predmety.

– Používanie v priestoroch so zvýšením

nebezpečenstvom výbuchu je zakáza-

né.

몇 Elektrické pripojenie

Zariadenie pripájajte iba na striedavý prúd.

Napätie musí zodpovedať údajom na typo-

vom štítku zariadenia.

 Nebezpečenstvo úrazu elektrickým

prúdom

Nikdy sa nedotýkajte sieťovej zásuvky a

vidlice vlhkými rukami.

Sieťovú zástrčku neťahajte zo zásuvky za

sieťový kábel.

Pred každým použitím skontrolujte, či nie je

poškodený prívodný kábel alebo sieťová

vidlica. Poškodený prívodný kábel dajte be-

zodkladne vymeniť autorizovanej servisnej

službe alebo kvalifikovanému elektrotech-

nikovi.

Na predchádzanie úrazom spôsobeným

elektrickým prúdom odporúčame používať

sieťové zásuvky s predradeným ochran-

ným ističom proti zvodovým prúdom (me-

novitý spínací prúd max. 30 mA).

 Pozor

Určité látky môžu v dôsledku rozvírenia na-

sávaného vzduchu vytvoriť výbušné pary

alebo zmesi!

Nikdy nevysávajte nasledovné látky:

– Výbušné alebo horľavé plyny, kvapaliny

a prach (reaktívny prach)

– Reaktívny kovový prach (naopr. hliník,

magnézium, zinok) v spojení so silne al-

kalickými a kyslými čistiacimi prostried-

kami

– Neriedené silné kyseliny a lúhy

– Organické rozpúšťadlá (napr. benzín,

riedidlo na farbu, acetón, vykurovací

olej).

Tieto látky môžu dodatočne naleptať mate-

riály použité vo vysávači.

Obrázky nájdete na vyklápajú-

cej sa strane!

Pri vybalení skontrolujte, či z obsahu obalu

nechýba príslušenstvo alebo či obsah nie

je poškodený. Akékoľvek poškodenia po-

čas prepravy láskavo oznámte predajcovi.

Pre pripojenie vysávacej hadice pri vysáva-

ní.

Upozornenie: Pri odoberaní stlačte západ-

ku palcom a vysávaciu hadicu vytiahnite.

Do vyfukovacej prípojky zasuňte vysávaciu

hadicu. Tým sa aktivuje funkcia vyfukova-

nia.

Na prenášanie prístroja alebo odstránenie

hlavy prístroja po odblokovaní.

Bezpečnostné pokyny

Popis prístroja

Prípojka sacej hadice

Prípojka na ofukovanie

Rukoväť

103SK

– 7

Tento priestor na uloženie príslušenstva

umožňuje uloženie vysávacích trysiek v

hlave prístroja.

Tento priestor na uloženie príslušenstva

umožňuje uloženie vysávacej hadice a vy-

savácích dýz.

Poloha I: Vysávanie alebo fúkanie.

Poloha 0: Prístroj je vypnutý.

 Pre odloženie trysky na podlahu pri pre-

rušení práce.

(viď Popis / Obrázok )

Tento priestor na uloženie príslušenstva

umožňuje uloženie vysávacích rúrok a os-

tatného príslušenstva.

Otočný uzáver slúži na uzamknutie hlavy

prístroja a nádoby. Na odblokovanie otoč-

ného uzáveru otáčajte uzáverom v smere

šípky, kým sa zablokovanie neuvoľní.

 Vodiace kolieska sú pri dodaní uložené

v nádobe. Pred uvedením do prevádzky

ich nasaďte.

(viď Popis / Obrázok )

Upozornenie: Pri mokrom vysávaní sa ne-

smie nasadiť filtračné vrecko!

Odporúčanie: Pri vysávaní jemného pra-

chu nasaďte filtračné vrecko.

Bombičkový filter musí byť vždy pri mokrom

ako aj pri suchom vysávaní nasadený.

Upozornenie: Vlhký bombičkový filter ne-

chajte pred opätovným použitím pri vysá-

vaní za sucha vysušiť.

 Vysávaciu hadicu zatlačte do prípojky,

aby zapadla na svoje miesto.

(viď Popis / Obrázok )

Upozornenie: Pri odoberaní stlačte zá-

padku palcom a vysávaciu hadicu vy-

tiahnite.

 Obidve vysávacie rúry zasuňte dohro-

mady a spojte s vysávacou hadicou.

(viď Popis / Obrázok )

Pri vysávaní tvrdých plôch a kobercov pou-

žite vhodnú násadu.

Tvrdé plochy, mokré vysávanie: Použite

násadu s 2 gumovými stierkami.

Koberce, mokré a suché vysávanie: Pra-

cujte bez násady.

Tvrdé plochy, suché vysávanie: Použite

nadstavec s 2 štetinami.

 Na hrany, špáry, vykurovacie telesá a

ťažko prístupné priestory.

Priestor na uloženie príslušenstva

hlavy zariadenia

Tlačidlo Vtiahnutie kábla elektric-

kej siete

Priestor na uloženie príslušenstva

háku

Otočný vypínač (ZAP/VYP)

Parkovacia poloha

Priestor na uloženie príslušenstva

nádrže

Otočný uzáver

Otočné koleso

Filtračný vak

Patrónový filter

Nasávacia hadica s rukoväťou

Vysávacia rúrka 2 x 0,5 m

Tryska na podlahu

(s násadami)

Hubica na škáry

104 SK

– 8

몇 Tak pri vlhkom vysávaní ako aj pri

suchom vysávaní pracujte vždy s na-

sadeným filtrom s vložkou!

 Obrázok

Pred uvedením zariadenia do prevádz-

ky namontujte dielce voľne priložené k

zariadeniu.

 Obrázok

Odporúčanie: Pri vysávaní jemného

prachu nasaďte filtračné vrecko.

 Obrázok

Pripojte príslušenstvo.

 Obrázok

Zastrčte siet'ovú zástrčku.

 Obrázok

Zapnite spotrebič.

몇 Pracujeme len so suchým filtrom s

vložkou!

Odporúčanie: Pri vysávaní jemného pra-

chu nasaďte filtračné vrecko.

(viď Popis / Obrázok )

 Stupeň naplnenia filtračného vrecka je

závislý od nečistoty, ktorá sa vysáva.

Pri jemnom prachu, piesku atď. sa musí

filtračné vrecko častejšie vymieňať.

Nasadené filtračné vrecko môže splas-

núť. Preto filtračné vrecko včas vymeň-

te!

 Pozor: Vysávanie popola a sadzí len s

predradeným odlučovačom (objedná-

vacie číslo 2.863-139).

 Pri vysávaní kvapaliny resp. vlhkosti

nasaďte na vysávaciu rúrku resp. pria-

mo na ručný držiak požadované príslu-

šenstvo.

몇 Pozor:

Nepoužívajte vrecko s filtrom!

Ak sa začne tvoriť pena alebo vychádzať

tekutina, spotrebič okamžite vypnite!

Poznámka: Ak je nádrž plná, plavák uzat-

vorí sací otvor a spotrebič pracuje so zvý-

šenou rýchlosťou otáčania. Zariadenie

okamžite vypnite a vyprázdnite nádrž.

Čistenie ťažko prístupných miest alebo

tam, kde vysávanie nie je možné, napr. lís-

tie zo štrkového lôžka.

 Obrázok

Do vyfukovacej prípojky zasuňte vysá-

vaciu hadicu. Tým sa aktivuje funkcia

vyfukovania.

 Prístroj vypnite.

 Obrázok

Trysku na podlahu zaveste do parkova-

cej polohy.

 Spotrebič vypnite a vytiahnite sieťovú

vidlicu.

 Obrázok

Odoberte hlavu prístroja a nádobu vy-

prázdnite.

 Obrázok

Uložte sieťový spojovací rozvod navi-

nutím sieťového kábla a príslušenstvo

do prístroja.

Prístroj uskladňujte v suchých priesto-

roch.

Obsluha

Pred uvedením do prevádzky

Uvedenie do prevádzky

Suché vysávanie

Vlhké vysávanie

Ofukovanie

Prerušenie prevádzky

Ukončenie práce

Vyprázdnenie nádoby

Uskladnenie prístroja

105SK

– 9

 Nebezpečenstvo

Pred každým ošetrením a údržbou zariade-

nie vypnite a vytiahnite zástrčku.

Opravy a práce na elektrických konštrukč-

ných dielcoch môže vykonávať výhradne

autorizovaná servisná služba.

몇 Pozor

Nepoužívajte žiadne abrazívne pôsobiace

prípravky, prípravky na sklo ani univerzálne

čističe! Spotrebič nikdy neponárajte do vo-

dy.

 Spotrebič a diely príslušenstva vyrobe-

né z umelej hmoty ošetrujte použitím

bežne dostupných čistiacich prostried-

kov na plasty.

 Nádobu a príslušenstvo v prípade po-

treby vypláchnite vodou a pred opätov-

ným použitím nechajte vysušiť.

 Obrázok

Bombičkový filter v prípade potreby čis-

tite len pod tečúcou vodou. Neoškrabuj-

te alebo nekefujte. Pred nasadením ho

nechajte úplne vysušiť.

 Asi je znečistená sieťová šnúra, vyčisti-

te sieťovú šnúru.

Ak sa zníži výkon vysávania prístroja, skon-

trolujte nasledovné body.

 Ak sú príslušenstvo, vysávacia hadica

alebo vysávacia rúrka upchaté, od-

stráňte upchatie pomocou palice.

 Filtračné vrecko je plné. Nasaďte nové

filtračné vrecko.

(viď Popis / Obrázok )

 Bombičkový filter je znečistený:

Bombičkový filter vyklepte. V prípade

potreby ho vyčistite pod tečúcou vodou.

(viď Popis / Obrázok )

 Poškodený bombičkový filter vymeňte.

Technické zmeny vyhradené!

Starostlivosť a údržba

Pomoc pri poruchách

Vťahovanie sieťovej šnúry nefun-

guje

Pokles sacieho výkonu

Technické údaje

Napätie 220 -

240

Výkon P

men

. 1200 W

Výkon P

max

1400 W

Sieťový istič (pomalý) 10 A

Objem nádrže 25 l

Nádoba na vodu s ru-

koväťou

15 l

Nádoba na vodu s

tryskou na podlahu

13 l

Siet'ový kábel H 05VV-

F2x0,75

Hladina akustického

tlaku (EN 60704-1)

73 dB(A)

Hmotnost' (bez príslu-

šenstva)

7,5 kg

106 SK

– 5

Poštovani kupče,

Prije prve uporabe Vašeg uređa-

ja pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte

ih za kasniju uporabu ili za sljedećeg vlasni-

ka.

Uređaj se smije koristiti za mokro i suho

usisavanje uz poštivanje opisa i sigurno-

snih naputaka ovih radnih uputa.

Ovaj uređaj je konstruiran za privatnu upo-

rabu i nije predviđen za opterećenja profe-

sionalne primjene.

– Aparat zaštitite od kiše. Nekada ga ne

čuvajte na otvorenom.

– Pažnja: Usisavanje pepela i čađi samo

s predodvajačem (kataloški br. 2.863-

139).

Usisavač za mokro/suho usisavanje smije

se koristiti samo s:

– originalnom filtarskom vrećicom.

– originalnim pričuvnim dijelovima, pribo-

rom i posebnim priborom.

Proizvođač ne preuzima odgovornost za

eventualne štete nastale nenamjenskim

korištenjem ili pogrešnim opsluživanjem

aparata.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih su-

stava.

Filtar i filtarska vrećica su izrađeni od mate-

rijala koji ne štete okolišu.

Ako ne sadrže nikakve usisane tvari, koje se

ne smiju odlagati u kućanski otpad, može ih

se zbrinuti kao običan kućanski otpad.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U slučaju pitanja ili smetnji rado će Vam po-

moći naša podružnica KÄRCHER.

(Adresu ćete naći na poleđini)

Pregled najčešće potrebnih pričuvnih dije-

lova naći ćete na kraju ovih radnih uputa.

Pričuvne dijelove i pribor možete nabaviti

kod Vašeg prodavača ili u Vašoj KÄR-

CHER podružnici.

(Adresu ćete naći na poleđini)

U svakoj zemlji vrijede uvjeti jamstva koje

je izdala naša zadužena udruga za marke-

ting. Sve smetnje nastale unutar jamstve-

nog roka otklanjamo besplatno ukoliko je

uzrok smetnje greška u materijalu ili se radi

o greški proizvođača. U slučaju jamstva s

priborom i računom se obratite svome pro-

davaču ili sljedeć

oj ovlaštenoj servisnoj

službi.

Pregled sadržaja

Opće napomene. . . . . . . . . HR . . .5

Sigurnosni napuci. . . . . . . . HR . . .6

Opis uređaja. . . . . . . . . . . . HR . . .6

Rukovanje . . . . . . . . . . . . . HR . . .7

Njega i održavanje . . . . . . . HR . . .8

Otklanjanje smetnji. . . . . . . HR . . .9

Tehnički podaci. . . . . . . . . . HR . . .9

Opće napomene

Namjensko korištenje

Zaštita okoliša

Zbrinjavanje filtra i filtarske vrećice

Servisna služba

Naručivanje pričuvnih dijelova i po-

sebnog pribora

Jamstvo

107HR

– 6

– Uređaj nije namijenjen za upotrebu od

strane osoba s ograničenim tjelesnim,

osjetilnim ili psihičkim sposobnostima,

nedostatnim iskustvom i/ili znanjem,

osim ako ih ne nadzire osoba nadležna

za njihovu sigurnost ili im je ta osoba

dala upute o načinu primjene uređaja.

– Djeca smiju rukovati uređajem samo

ako su starija od 8 godina i uz stalni

nadzor i upućivanje od strane odrasle

osobe koja je nadležna za njihovu si-

gurnost.

– Folije za pakiranje čuvajte van dosega

djece, jer postoji opasnost od gušenja!

– Uređaj isključite nakon svake primjene

te prije svakog čišćenja/održavanja.

– Opasnost od požara. Nemojte usisavati

zapaljene ili užarene predmete.

– Zabranjen je rad u područjima ugrože-

nim eksplozijom.

몇 Električni priključak

Uređaj priključujte samo na izmjeničnu

struju. Napon se mora podudarati s označ-

nom pločicom uređaja.

 Opasnost od strujnog udara

Mrežni utikač i utičnicu nikada ne dodirujte

mokrim rukama.

Ne vucite za priključni kabel kako biste ga

izvadili iz utičnice.

Prije svakog rada provjerite ima li na pri-

ključnom kabelu s utikačem oštećenja.

Oštećeni priključni kabel odmah dajte na

zamjenu ovlaštenoj servisnoj službi/elektri-

čaru.

Za izbjegavanje električnih nezgoda prepo-

ručujemo uporabu utičnica s predspojenom

sklopkom za zaštitu od struje kvara (maks.

30 mA nazivne jačine okidne struje).

 Pažnja

Kovitlanjem i miješanjem određenih tvari s

usisnim zrakom mogu se formirati eksplo-

zivna isparenja i smjese!

Nikada nemojte usisavati sljedeće:

– Eksplozivne ili zapaljive plinove, tekući-

ne i prašinu (reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr. alu-

minija, magnezija, cinka) u spoju s jako

alkalnim i kiselim sredstvima za čišće-

nje

– Nerazrijeđene jake kiseline i lužine

– Organska otapala (npr. benzin, razrjeđi-

vače za boje, aceton, lož ulje).

Ove tvari dodatno mogu nagristi materijale

od kojih je sačinjen uređaj.

Slike pogledajte na preklo-

pnoj stranici!

Kod vađenja iz ambalaže provjerite manjka

li u sadržaju paketa pribor i ima li oštećenja.

U slučaju transportnih oštećenja odmah se

obratite svome prodavaču.

Za priključivanje usisnog crijeva prilikom

usisavanja.

Napomena: Kako biste ga izvadili, rezu pri-

tisnite palčevima i izvucite usisno crijevo.

Utaknite usisno crijevo u priključak za pu-

hanje, čime će se aktivirati funkcija puha-

nja.

Za nošenje uređaja ili za skidanje bloka

uređaja nakon deblokiranja.

Ovaj odjeljak za odlaganje pribora omogu-

ćuje držanje usisnih nastavaka na bloku

uređaja.

Ovaj odjeljak za odlaganje pribora omogu-

ćuje držanje usisnog crijeva i usisnih nasta-

vaka.

Sigurnosni napuci

Opis uređaja

Priključak usisnog crijeva

Priključak za ispuhivanje

Ručka za nošenje

Odjeljak za odlaganje pribora, blok

uređaja

Tipka za uvlačenje strujnog kabela

Odjeljak za odlaganje pribora, kuka

108 HR

– 7

Položaj I: Usisavanje ili puhanje.

Položaj 0: Uređaj je isključen.

 Za odlaganje podnog nastavka pri pre-

kidima rada.

(vidi opis / sliku )

Ovaj odjeljak za odlaganje pribora omogu-

ćuje držanje usisnih cijevi ili drugog pribora.

Okretni zatvarač služi za blokiranje bloka

uređaja i spremnika. Za deblokiranje zakre-

nite zatvarač u smjeru strelice dok se zapor

ne oslobodi.

 Upravljački kotačići se pri isporuci nala-

ze u spremniku. Montirajte ih prije pu-

štanja u rad.

(vidi opis / sliku )

Napomena: Za mokro usisavanje ne smije

biti umetnuta filtarska vrećica!

Preporuka: Za usisavanje fine prašine

umetnite filtarsku vrećicu.

Uložni se filtar mora uvijek koristiti - kako pri

mokrom, tako i pri suhom usisavanju.

Napomena: Mokar uložni filtar ostavite da

se osuši prije daljnjeg suhog usisavanja.

 Usisno crijevo utisnite u priključak tako

da dosjedne.

(vidi opis / sliku )

Napomena: Kako biste ga izvadili, rezu

pritisnite palčevima i izvucite usisno cri-

jevo.

 Spojite usisne cijevi i sastavite s usi-

snim crijevom.

(vidi opis / sliku )

Za usisavanje tvrdih površina i tekstilnih po-

dova koristite odgovarajuće uglavke.

Tvrde površine, mokro usisavanje: Kori-

stite nastavak s 2 gumene trake.

Tekstilni podovi, mokro i suho usisava-

nje: Radite bez uglavaka.

Tvrde površine, suho usisavanje: Koristi-

te nastavak s 2 trake sa četkama.

 Za rubove, fuge, radijatore i teško pri-

stupačna mjesta.

몇 Uvijek radite s postavljenim uložnim

filtrom, kako pri mokrom tako i pri

suhom usisavanju!

 Slika

Prije puštanja u rad montirajte nespoje-

ne dijelove koji su priloženi uz uređaj.

 Slika

Preporuka: Za usisavanje fine prašine

umetnite filtarsku vrećicu.

 Slika

Priključite pribor.

 Slika

Utaknite strujni utikač.

 Slika

Uključite uređaj.

Okretni prekidač za uključivanje/

isključivanje uređaja

Položaj za odlaganje

Odjeljak za odlaganje pribora,

spremnik

Okretni zatvarač

Kotačići

Filtarska vrećica

Uložni filtar

Usisno crijevo s rukohvatom

Usisne cijevi 2 x 0,5 m

Podni nastavak

(s uglavcima)

Mlaznica za fuge

Rukovanje

Prije stavljanja u pogon

Stavljanje u pogon

109HR

– 8

몇 Radite samo sa suhim uložnim fil-

trom!

Preporuka: Za usisavanje fine prašine

umetnite filtarsku vrećicu.

(vidi opis / sliku )

 Napunjenost filtarske vrećice ovisi o vr-

sti usisane prljavštine.

Kod fine prašine, pijeska i sličnog filtar-

ska se vrećica mora češće mijenjati.

Začepljena filtarska vrećica može pući

pa je stoga pravovremeno zamijenite!

 Pažnja: Usisavanje pepela i čađi samo

s predodvajačem (kataloški br. 2.863-

139).

 Za usisavanje vlage odnosno tekućina

nataknite željeni pribor na usisnu cijev

odnosno direktno na rukohvat.

몇 Pozor:

Nemojte rabiti filtarsku vrećicu!

Počne li se stvarati pjena ili tekućina počne

istjecati, odmah isključite uređaj!

Napomena: Kad se posuda napuni, plovak

će zatvoriti usisni otvor i uređaj će raditi uz

povećani broj okretaja. Odmah isključite

uređaj i ispraznite posudu.

Čišćenje teško dostupnih mjesta ili tamo

gdje usisavanje nije moguće, npr. opalo li-

šće iz šljunkovitih površina.

 Slika

Utaknite usisno crijevo u priključak za

puhanje, čime će se aktivirati funkcija

puhanja.

 Isključite uređaj.

 Slika

Objesite podni nastavak u položaj za

odlaganje.

 Isključite uređaj i izvadite utikač.

 Slika

Skinite blok uređaja i ispraznite spre-

mnik.

 Slika

Uvucite strujni priključni kabel pritiskom

na odgovarajuću tipku i odložite pribor

na odgovarajuća mjesta na uređaju.

Uređaj čuvajte u suhim prostorijama.

 Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim sastav-

nim dijelovima smije izvoditi samo ovlašte-

na servisna služba.

몇 Pozor

Nemojte rabiti nagrizajuća sredstva, sred-

stva za čišćenje stakla ni univerzalna sred-

stva za čišćenje! Uređaj nikad ne uranjajte

u vodu.

 Uređaj i plastične dijelove pribora čistite

uobičajenim sredstvom za čišćenje pla-

stike.

 Spremnik i pribor po potrebi isperite vo-

dom i osušite prije ponovne uporabe.

 Slika

Uložni filtar čistite po potrebi samo pod

mlazom vode; nemojte ga trljati niti čet-

kati. Prije ugradnje ga ostavite da se

potpuno osuši.

Suho usisavanje

Mokro usisavanje

Funkcija ispuhivanja

Prekid rada

Završetak rada

Pražnjenje spremnika

Čuvanje uređaja

Njega i održavanje

110 HR

– 9

 Strujni kabel je vjerojatno zaprljan; oči-

stite ga.

Pri smanjenju usisne snage uređaja moli-

mo provjerite sljedeće.

 Eventualno začepljenje pribora, usi-

snog crijeva ili usisne cijevi otklonite

štapom odgovarajuće veličine.

 Filtarska vrećica je puna, umetnite no-

vu.

(vidi opis / sliku )

 Uložni filtar je onečišćen:

Uložni filtar isprašite i po potrebi operite

u tekućoj vodi.

(vidi opis / sliku )

 Zamijenite oštećeni uložni filtar.

Pridržavamo pravo na tehničke izmjene!

Otklanjanje smetnji

Strujni kabel se ne uvlači

Smanjena usisna snaga

Tehnički podaci

Napon 220 -

240

Snaga P

nazivna

1200 W

Snaga P

maks

1400 W

Strujna zaštita (iner-

tna)

10 A

Zapremina posude 25 l

Vodozahvat s ruko-

hvatom

15 l

Vodozahvat s podnim

nastavkom

13 l

Strujni kabel H 05VV-

F2x0,75

Razina zvučnog tlaka

(EN 60704-2-1)

73 dB(A)

Težina (bez pribora) 7,5 kg

111HR

– 5

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Uređaj sme da se koristi za mokro i suvo

usisavanje uz uvažavanje opisa i

sigurnosnih napomena ovog radnog

uputstva.

Ovaj uređaj je konstruisan za privatnu

uptrebu i nije predviđen za opterećenja

profesionalne primene.

– Uređaj zaštitite od kiše. Nikada ga ne

čuvajte na otvorenom.

– Pažnja: Usisavanje pepela i čađi samo

sa predodvajačem (kataloški br. 2.863-

139).

Usisivač za mokro/suvo usisavanje sme da

se koristi samo sa:

– originalnom filterskom vrećicom.

– originalnim rezervnim delovima,

priborom i posebnim priborom.

Proizvođač ne preuzima odgovornost za

eventualne štete nastale nenamenskim

korišćenjem ili pogrešnim opsluživanjem

aparata.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Filter i filterska vrećica su izrađeni od

materijala koji ne štete čovekovoj okolini.

Ako ne sadrže nikakve usisane supstance

koje se ne smeju bacati u kućni otpad,

mogu se tretirati kao običan kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U slučaju pitanja ili smetnji rado će Vam

pomoći naša podružnica KÄRCHER.

(Adresu ćete naći na poleđini)

Pregled najčešće potrebnih rezervnih

delova naći ćete na kraju ovog radnog

uputstva.

Rezervne delove i pribor možete nabaviti

kod Vašeg prodavca ili u Vašoj KÄRCHER

poslovnici.

(Adresu ćete naći na poleđini)

U svakoj zemlji važe uslovi garancije koje je

objavila naša prodajna služba. U

garantnom roku besplatno otklanjamo sve

smetnje na uređaju ako se radi o grešci

materijala ili proizvodnim manama. U

slučaju ostvarivanja garantnih prava

obratite se svom prodavcu ili ovlašćenoj

servisnoj službi; priložite pribor i originalni

račun.

Pregled sadržaja

Opšte napomene . . . . . . . . SR . . .5

Sigurnosne napomene . . . . SR . . .6

Opis uređaja. . . . . . . . . . . . SR . . .6

Rukovanje . . . . . . . . . . . . . SR . . .7

Nega i održavanje . . . . . . . SR . . .8

Otklanjanje smetnji. . . . . . . SR . . .9

Tehnički podaci. . . . . . . . . . SR . . .9

Opšte napomene

Namensko korišćenje

Zaštita čovekove okoline

Otklanjanje filtera i filterske vrećice u

otpad

Servisna služba

Naručivanje rezervnih delova i

posebnog pribora

Garancija

112 SR

– 6

– Ovaj uređaj nije predviđen da njime

rukuju osobe sa smanjenim fizičkim,

senzornim ili mentalnim mogućnostima

opažanja ili s ograničenim iskustvom i

znanjem, osim ukoliko ih lice koje je za

njih odgovorno ne nadgleda ili upućuje

u rad s uređajem.

– Deca smeju da koriste uređaj samo ako

su starija od 8 godina i samo uz stalni

nadzor i upućivanje od strane

odgovorne odrasle osobe.

– Ambalažne folije čuvajte van dohvata

dece, jer postoji opasnost od gušenja!

– Isključite uređaj posle svake upotrebe i

pre svakog čišćenja/održavanja.

– Opasnost od požara. Ne usisavajte

zapaljene ili užarene predmete.

– Zabranjen je rad u područjima

ugroženim eksplozijom.

몇 Električni priključak

Uređaj priključujte samo na izmeničnu

struju. Napon se mora podudarati sa

tipskom pločicom uređaja.

 Opasnost od strujnog udara

Mrežni utikač in utičnicu nikada ne dodirujte

vlažnim rukama.

Utikač nemojte izvlačiti iz utičnice

povlačenjem za priključni vod.

Pre svake upotrebe proverite da li na

priključnom vodu ima oštećenja. Oštećeni

priključni vod odmah dajte na zamenu

ovlašćenoj servisnoj službi/električaru.

Za izbegavanje električnih nesreća

preporučujemo da upotrebljavate utičnice

sa prethodno spojenim nadstrujnim

zaštitnim prekidačem (maks. 30 mA

nazivne jačine okidne struje).

 Pažnja

Kovitlanjem i mešanjem izvesnih materija

sa usisnim vazduhom mogu se formirati

eksplozivna isparenja i smese!

Nikada nemojte usisavati sledeće:

– Eksplozivne ili zapaljive gasove,

tečnosti i prašinu (reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr.

aluminijuma, magnezijuma, cinka) u

spoju sa jako alkalnim i kiselim

sredstvima za čišćenje

– Nerazređene jake kiseline i baze

– Organske rastvarače (npr. benzin,

razređivače za boje, aceton, lož ulje).

Ove supstance mogu takođe nagristi

materijale od kojih je sačinjen uređaj.

Slike pogledajte na

preklopnoj stranici!

Pre vađenja iz ambalaža proverite ima li u

sadržini paketa delova koji nedostaju ili

oštećenja. U slučaju transportnih oštećenja

obavestite Vašeg prodavca.

Za priključivanje usisnog creva prilikom

usisavanja.

Napomena: Kako biste ga izvadili, rezu

pritisnite palčevima i izvucite usisno crevo.

Utaknite usisno crevo u priključak za

duvanje, čime će se aktivirati funkcija

duvanja.

Za nošenje uređaja ili za skidanje bloka

uređaja nakon deblokiranja.

Ovaj odeljak za odlaganje pribora

omogućava čuvanje usisnih nastavaka na

bloku uređaja.

Ovaj odeljak za odlaganje pribora

omogućava čuvanje usisnog creva i usisnih

nastavaka.

Sigurnosne napomene

Opis uređaja

Priključak usisnog creva

Priključak za izduvavanje

Ručka za nošenje

Odeljak za odlaganje pribora, blok

uređaja

Prekidač za uvlačenje strujnog

kabla

Odeljak za odlaganje pribora, kuka

113SR

– 7

Položaj I: Usisavanje ili duvanje.

Položaj 0: Uređaj je isključen.

 Za odlaganje podnog nastavka pri

prekidima rada.

(vidi opis / sliku )

Ovaj odeljak za odlaganje pribora

omogućava čuvanje usisnih cevi ili drugog

pribora.

Obrtni zatvarač služi za blokiranje bloka

uređaja i posude. Za deblokiranje okrenite

zatvarač u smeru strelice dok se blokada

ne oslobodi.

 Upravljački točkići se pri isporuci nalaze

u posudi. Montirajte ih pre puštanja u

rad.

(vidi opis / sliku )

Napomena: Za mokro usisavanje se ne

sme koristiti filterska vrećica!

Preporuka: Za usisavanje fine prašine

koristite filtersku vrećicu.

Uložni filter se mora uvek koristiti - kako pri

mokrom, tako i pri suvom usisavanju.

Napomena: Mokar uložni filter ostavite da

se osuši pre daljeg korišćenja pri suvom

usisavanju.

 Usisno crevo utisnite u priključak tako

da dosedne.

(vidi opis / sliku )

Napomena: Kako biste ga izvadili, rezu

pritisnite palčevima i izvucite usisno

crevo.

 Spojite usisne cevi i sastavite sa

usisnim crevom.

(vidi opis / sliku )

Za usisavanje tvrdih površina i tekstilnih

podova koristite odgovarajuće umetke.

Tvrde površine, mokro usisavanje:

Koristite nastavak sa 2 gumene trake.

Tekstilni podovi, mokro i suvo

usisavanje: Radite bez umetaka.

Tvrde površine, suvo usisavanje:

Koristite nastavak sa 2 trake sa četkama.

 Za ivice, fuge, radijatore i teško

pristupačna mesta.

몇 Uvek radite sa postavljenim uložnim

filterom, kako pri mokrom tako i pri

suvom usisavanju!

 Slika

Pre puštanja u rad montirajte

nespojene delove koji su priloženi uz

uređaj.

 Slika

Preporuka: Za usisavanje fine prašine

koristite filtersku vrećicu.

 Slika

Priključite pribor.

 Slika

Utaknite strujni utikač.

 Slika

Uključite uređaj.

Obrtni prekidač za uključivanje/

isključivanje uređaja

Položaj za odlaganje

Odeljak za odlaganje pribora,

posuda

Obrtni zatvarač

Upravljački točkić

Filter-kesa

Uložni filter

Usisno crevo s drškom

Usisne cevi 2 x 0,5 m

Podni nastavak

(sa umecima)

Mlaznica za fuge

Rukovanje

Pre upotrebe

Stavljanje u pogon

114 SR

– 8

몇 Radite samo sa suvim uložnim

filterom!

Preporuka: Za usisavanje fine prašine

koristite filtersku vrećicu.

(vidi opis / sliku )

 Napunjenost filterske vrećice zavisi od

vrste usisane prljavštine.

Kod fine prašine, peska i sličnog

filterska vrećica se mora češće menjati.

Začepljena filterska vrećica može pući,

pa je stoga pravovremeno zamenite!

 Pažnja: Usisavanje pepela i čađi samo

sa predodvajačem (kataloški br. 2.863-

139).

 Za usisavanje vlage odnosno tečnosti

nataknite željeni pribor na usisnu cev

odnosno direktno na dršku.

몇 Pažnja:

Nemojte da koristite filter-kesu!

Kod stvaranja pene ili izlaženja tečnosti

odmah isključite uređaj!

Uputa: Kad se spremnik napuni, plovak će

da zatvori usisni otvor i uređaj će da radi sa

povećanim brojem obrtaja. Odmah

isključite uređaj i ispraznite spremnik.

Čišćenje teško dostupnih mesta ili tamo

gde usisavanje nije moguće, npr. opalo

lišće iz šljunkovitih površina.

 Slika

Utaknite usisno crevo u priključak za

duvanje, čime će se aktivirati funkcija

duvanja.

 Isključite uređaj.

 Slika

Obesite podni nastavak u položaj za

odlaganje.

 Isključite uređaj i izvadite utikač.

 Slika

Skinite blok uređaja i ispraznite posudu.

 Slika

Uvucite strujni priključni kabl pritiskom

na odgovarajući prekidač i odložite

pribor na odgovarajuća mesta na

uređaju.

Uređaj čuvajte u suvim prostorijama.

 Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim

sastavnim delovima sme da izvodi samo

ovlašćena servisna služba.

몇 Pažnja

Nemojte da koristite nagrizajuća sredstva,

sredstva za čišćenje stakla ili univerzalna

sredstva za čišćenje! Uređaj nikada ne

uranjajte u vodu.

 Uređaj i plastične komade pribora

čistite normalnim sredstvom za čišćenje

plastike.

 Posudu i pribor po potrebi isperite

vodom i osušite pre ponovne upotrebe.

 Slika

Uložni filter čistite po potrebi samo pod

mlazom vode; nemojte ga ribati niti

četkati. Pre ugradnje ga ostavite da se

potpuno osuši.

Suvo usisavanje

Mokro usisavanje

Funkcija izduvavanja

Prekid rada

Završetak rada

Pražnjenje posude

Skladištenje uređaja

Nega i održavanje

115SR

– 9

 Strujni kabl je verovatno zaprljan;

očistite ga.

Pri smanjenju usisne snage uređaja

molimo proverite sledeće.

 Eventualno začepljenje pribora,

usisnog creva ili usisne cevi otklonite

štapom odgovarajuće veličine.

 Filterska vrećica je puna, umetnite

novu.

(vidi opis / sliku )

 Uložni filter je zaprljan:

Uložni filter isprašite i po potrebi operite

pod mlazom vode.

(vidi opis / sliku )

 Zamenite oštećeni uložni filter.

Zadržavamo pravo na tehničke

promene!

Otklanjanje smetnji

Strujni kabl se ne uvlači

Smanjivanje usisne snage

Tehnički podaci

Napon 220 -

240

Snaga P

nominalna

1200 W

Snaga P

maks

1400 W

Mrežni osigurač

(inertan)

10 A

Volumen spremnika 25 l

Vodozahvat sa drškom 15 l

Vodozahvat sa podnim

nastavkom

13 l

Strujni kabal H 05VV-

F2x0,75

Nivo zvučnog pritiska

(EN 60704-2-1)

73 dB(A)

Težina (bez pribora) 7,5 kg

116 SR

– 5

Уважаеми клиенти,

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя упътване за ра-

бота, действайте според него и го запа-

зете за по-късно използване или за

следващия притежател.

Настоящият уред е предназначен за

употреба като прахосмукачка за сухо и

мокро почистване съгласно цитираните

в настоящото упътване за

експлоатация

описания и изисквания за безопасност.

Този уред е разработен за частна упо-

треба и не е предвиден за натоварвани-

ята на промишлената употреба.

– Пазете уреда от дъжд. Не го съхра-

нявайте на открито.

– Внимание: Изсмукване на пепел и

сажди само с филтър за грубо пре-

чистване (№ за поръчка 2.863-139).

Прахосмукачката за мокро/ сухо почист-

ване да се използва само с:

– Оригинална филтърна торбичка.

– Оригинални резервни части, принад-

лежности или специални принадлеж-

ности.

Производителят не поема гаранция за

евентуални повреди, които са причине-

ни поради използване не по предназна-

чението или неправилно обслужване.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна

употреба.

Старите уреди съдържат ценни ма-

териали, подлежащи на рецикли-

ране, които могат да бъдат

употребени повторно. Поради това моля

отстранявайте старите уреди, използ-

вайки подходящи за целта системи за

събиране.

Филтърът и филтърната торба са произ-

ведени от материали, които не са опас-

ни за околната среда.

Ако те

не съдържат засмукани субстан-

ции, които са забранени за домакински-

те отпадъци, могат да бъдат отстранени

заедно с нормалните домакински отпа-

дъци.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

При въпроси и повреди Вашият дистри-

бутор на KÄRCHER ще Ви помогне с

удоволствие.

(Адресите ще намерите на задната

стра-

ница)

Списък на най-често необходимите ре-

зервни части ще намерите в края на

упътването за експлоатация.

Резервни части и принадлежности це

получите от Вашия търговец или във

филиала на KÄRCHER.

(Адресите ще намерите на задната стра-

ница)

Съдържание

Общи указания . . . . . . . . . BG . . .5

Указания за безопасност . BG . . .6

Описание на уреда. . . . . . BG . . .7

Обслужване . . . . . . . . . . . BG . . .8

Грижи и поддръжка. . . . . . BG . . .9

Помощ при неизправности BG . . .9

Технически данни . . . . . . . BG . . .9

Общи указания

Употреба по предназначение

Опазване на околната среда

Отстраняване като отпадък на филтъ-

ра и филтърната торба

Служба за работа с клиенти

Поръчка на резервни части и спе-

циални принадлежности

117BG

– 6

Във всяка страна са валидни издадени-

те условия за гаранция от страна на

наше оторизирано дружество за раз-

пространение на продуктите ни. Евенту-

ални повреди в уреда в рамките на

срока на гаранцията се отстраняват без-

платно, ако причината за тях е в матери-

ала или при производството. В случай

на използване на правото на гаранция

се обръщайте, моля, към Вашия търго-

вец или най-близкия оторизиран сервиз,

като представите борудването и доку-

мента за покупка.

– Този уред не е предназначен за то-

ва, да бъде използван от лица с

ограничени физически, сензорни и

умствени способности и липса на

опит и/или липса на познания, освен

ако те са под надзора на отговаря-

що за тяхната безопасност лице

или са получили от него инструк-

ции, как да

използват уреда.

– Посзоволено е деца да използват

уреда, ако са над 8 годишни и ако са

под надзора на лице, което се грижи

за тяхната безопасност или са по-

лучили от него инструкции за из-

ползването на уреда.

– Дръжте опаковъчното фолио дале-

че от деца, съществува опасност

от задушаване!

– Уредът да се изключва след всяко

използване или преди всяко почист-

ване/ поддръжка.

– Опасност от пожар. Не засмуквай-

те горящи или тлеещи предмети.

– Забранена е работата във взривоо-

пасни помещения.

몇 Електрическо захранване

Свръзвайте уреда само към променлив

ток. Напрежението трябва да съот-

ветства на цитираното върху табел-

ката на уреда напрежение.

 Опасност от токов удар

Никога не докосвайте контакта и щеп-

села с влажни ръце.

Щепселите да не се изваждат посред-

ством издърпване на присъединител-

ния кабел от контакта.

Преди всяко свързване на кабела с кон-

такта на електрозахранването, про-

верявайте кабела за повреди.

Незабавно предайте повредените

свързващи кабели за подмяна на

ото-

ризиран сервиз/електротехник.

За да избегнете аварии с тока, Ви пре-

поръчваме да използвате контакти,

преди които е монтиран предпазител

(максимално 30 mA номинална сила на

тока за задействане).

 Внимание

При завихряне с въздуха за всмукване

определени вещества могат да обра-

зуват експлозивни пари или смеси!

Никога не изсмуквайте следните ве-

щества:

– Експлозивни или горими газове,

течности и прахове (реактивни

прахове)

– Реактивните метални прахови (на-

пр. алуминий, магнезий, цинк) във

връзка със силно активни и кисели

почистващи препарати

– Неразредени силни киселини и осно-

ви

– органични разтворители (напр.

бензин, разредители за бои, аце-

тон, нафта).

Освен това тези вещества могат да

повредят материалите, използвани

при изработката на уреда.

Гаранция

Указания за безопасност

118 BG

– 7

Вижте схемите на разгъна-

тата страница!

При разопаковане проверете дали в

опаковката липсват принадлежности от

окомплектовката или има повредени

елементи. При повреди при транспорта

уведомете търговеца, от когото сте заку-

пили уреда.

За свързване на маркуча за засмукване

при изсмукване.

Указание: За сваляне натиснете фикса-

тора с палец и изтеглете

всмукателния

маркуч.

Поставете смукателния маркуч в отвора

за издухване, така функцията на издух-

ване е активирана.

За носене на уреда или за сваляне на

главата на уреда след деблокиране.

Това място за съхранение на принад-

лежностите позволява съхранението на

всмукателни дюзи до главата на уреда.

Това място за съхранение на принад

лежностите позволява съхранението на

смукателния маркуч и всмукателните

дюзи.

Положение I: Изсмукване или издухва-

не.

Положение 0: Уредът е изключен.

 За сваляне на подовата дюза при

прекъсване на работа.

(виж описанието / фигурата )

Това място за съхранение на принад-

лежности позволява съхранение на

всмукателни тръби или други принад-

лежности.

Закопчалката със

завъртане служи за блоки-

ране на главата на уреда и на резервоара.

За деблокиране завъртете закопчалката със

завъртане по посока на стрелката, докато се

освободи блокирането.

 При доставката водещите колела са

поставени в резервоара, монтирайте

ги преди да пуснете уреда в експлоа-

тация.

(виж описанието / фигурата )

Указание: За мокро изсмукване

не бива

да се поставя филтърна торбичка!

Препоръка: За засмукване на фин прах

поставете филтърната торбичка.

Филтърният патрон трябва да бъде по-

ставен винаги, както при мокро така и

при сухо изсмукване.

Указание: Оставете мокрия филтърен

патрон да изсъхне преди да продължите

да го използвате за сухо изсмукване.

 Притиснете всмукателния

маркуч,

той се фиксира.

(виж описанието / фигурата )

Указание: За сваляне натиснете

фиксатора с палец и изтеглете всму-

кателния маркуч.

Описание на уреда

Връзка за всмукателния маркуч

Връзка за издухване

Дръжка за носене

Място за съхранение до главата

на уреда

Бутон за прибиране на мрежо-

вия кабел

Кука в мястото за съхранение на

принадлежности

Въртящ се прекъсвач (ВКЛ/ИЗ-

КЛ)

Позиция за паркиране

Място за съхранение на принад-

лежности резервоар

Закопчалка със завъртане

Водеща ролка

Филтърна торбичка

Филтърен патрон

Всмукателен маркуч с ръкохват-

ка

119BG

– 8

 Поставете двете всмукателни тръби

една в друга и ги свържете с всмука-

телния маркуч.

(виж описанието / фигурата )

За изсмукване на твърди повърхности и

подове с килими използвайте подходя-

щата вложка.

Твърди повърхности, мокро изсмук-

ване: Използвайте с 2 гумени фаски.

Подове с килими, мокро и сухо из-

смукване: Работете без

вложка.

Твърди повърхности, сухо изсмуква-

не: Използвайте с ленти с 2 четки.

 За ръбове, фуги, радиатори и трудно

достъпни места.

몇 Работете винаги с поставения

патронен филтър, също и при

мокро и сухо изсмукване!

 Фигура

Монтирайте приложените свободно

към уреда части преди пускане в екс-

плоатация.

 Фигура

Препоръка: За засмукване на фин

прах поставете филтърната торбичка.

 Фигура

Прикрепване на принадлежности

 Фигура

Включете щепсела в електрическата

мрежа.

 Фигура

Да се включи

уреда.

몇 Работете само със сух патронен

филтър!

Препоръка: За засмукване на фин прах

поставете филтърната торбичка.

(виж описанието / фигурата )

 Степента на пълнене на филтърната

торбичка е зависима от мръсотията,

която се изсмуква.

При фин прах, пясък и т.н. ... филтърната

торбичка трябва да се сменя по-често.

Поставените допълнително филтър-

ни

торбички могат да се спукат, пора-

ди това сменяйте своевременно

филтърната торбичка!

 Внимание: Изсмукване на пепел и

сажди само с филтър за грубо пре-

чистване (№ за поръчка 2.863-139).

 За изсмукване на влага респ. мокри

места поставете желаните принад-

лежности на всмукателните тръби

респ. директно на дръжката.

몇 Внимание:

Не използвайте филтърна торбичка!

Ако се образува пяна или изтича теч-

ност, изключете уреда веднага!!

Забележка: Ако резервоарът е пълен,

поплавък затваря всмукателния отвор

и уредът работи с повишени обороти.

Веднага изключете уреда и изпразне-

те резервоара.

Почистване на трудно достъпни места и

там, където не е възможно изсмукване,

напр

. шума от алеята с баластра.

 Фигура

Поставете смукателния маркуч в от-

вора за издухване, така функцията

на издухване е активирана.

Всмукателни тръби 2 х 0,5 м

Подова дюза

(с вложки)

Дюза за почистване на фуги

Обслужване

Преди пускане в експлоатация

Пускане в експлоатация

Сухо изсмукване

Мокро изсмукване

Работа като духалка

120 BG

– 9

 Изключете уреда.

 Фигура

Закачете дюзата за под в позицията

за паркиране.

 Изключете уреда и изтеглете щепсе-

ла от контакта.

 Фигура

Свалете главата на уреда и изпраз-

нете резервоара.

 Фигура

Приберете мрежовия захранващ кабел

от бутона за прибиране на кабела и при-

надлежностите в уреда.

Съхранявайте уреда в сухи

помещения.

 Опасност

Преди всякакви работи по поддръжка-

та уредът да се изключва и щепселът

да се изважда от контакта.

Ремонтни работи и работи по елек-

трическите елементи могат да се из-

вършват само от оторизиран сервиз.

몇 Внимание

Не използвайте абразивни средства,

препарати за почистване на стъкло или

универсални почистващи препарати!

Никога не потапяйте уреда във вода.

 Поддържайте уреда и пирнадлеж-

ностите му от пластмаса с обичайни-

те, намиращи се в търговската

мрежа препарати за почистване на

пластмаса.

 резервоаро и принадлежностите при не-

обх. да се изплакнат

с вода и да се под-

сушат преди да се употребят отново.

 Фигура

При нужда почистете филтърния па-

трон под течаща вода; не го търкайте

или четкайте. Преди да го монтирате

го оставете да изсъхна напълно.

 Вероятно мрежовият кабел е замър-

сен, почистете мрежовия кабел.

Ако мощността на всмукване на

уреда

се понижи, моля да се проверят следни-

те точки.

 Принадлежностите от окомплектов-

ката, смукателният маркуч или всму-

кателните тръби са запушени,

молим, отстранете с пръчка това,

което ги запушва.

 Филтърната торбичка е пълна, по-

ставете нова филтърна торбичка.

(виж описанието / фигурата )

 Филтърният патрон е замърсен:

Изтупайте филтърния

патрон, при

нужда го почистете под течаща вода.

(виж описанието / фигурата )

 Сменете повредения филтърен патрон.

Запазваме си правото на техниче-

ски изменения!

Прекъсване на работа

Край на работата

Изпразване на резервоара

Съхранение на уреда

Грижи и поддръжка

Помощ при неизправности

Прибирането на мрежовия кабел

не функционира

Недостатъчен ефект от изсмуква-

нето

Технически данни

Напрежение 220 -

240

Мощност Р

ном.

1200 W

Мощност Р

макс.

1400 W

Предпазител (инер-

тен)

10 A

Обем на резервоара 25 л

Поемане на вода с

ръкохватката

15 л

Поемане на вода с

подовата дюза

13 л

Захранващ кабел H 05VV-

F2x0,75

Допустимо ниво на

шум (EN 60704-2-1)

73 dB(A)

Тегло (без принад-

лежности)

7,5 кг

121BG

– 5

Väga austatud klient,

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutami-

se või uue omaniku tarbeks alles.

Seade on vastavalt käesolevas kasutusju-

hendis toodud kirjeldustele ja ohutusnõue-

tele ette nähtud kasutamiseks märg-/

kuivimurina.

See seade töötati välja erakasutuseks ega

ole ette nähtud professionaalse kasutami-

sega kaasnevaks koormuseks.

– Kaitske seadet vihma eest. Ärge ladus-

tage seadet väljas.

– Tähelepanu: Tuha ja nõe puhastamisel

kasutage alati eelseparaatorit (tell-nr.

2.863-139).

Kasutage märg-/kuivimurit ainult:

– originaalfiltrikotiga.

– originaal-varuosadega, -tarvikute või -

erivarustusega.

Tootja ei vastuta võimalike kahjude eest,

mis on tingitud seadme mittesihipärasest

kasutamisest või valest käitamisest.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vas-

tavate kogumissüsteemide kaudu.

Filter ja filtrikott on valmistatud keskkonna-

sõbralikest materjalidest.

Kui need ei sisalda sisseimetud aineid,

mida on keelatud panna majapidamisjäät-

mete hulka, võib need utiliseerida tavaliste

majapidamisjäätmetena.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Küsimuste ja rikete korral aitab teid KÄRC-

HER’i filiaal.

(Aadressi vt tagaküljelt)

Valiku kõige sagedamini vajaminevatest

varuosadest leiate te kasutusjuhendi lõ-

pust.

Varuosi ja lisaseadmeid saate seadme

müüjalt või oma piirkonna KÄRCHERi fi-

liaalist.

(Aadressi vt tagaküljelt)

Igas riigis kehtivad vastava volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad tõrked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või valmistusviga. Garantiijuhtumi kor-

ral palun pöörduda müüja või lähima

volitatud hooldustöökoja poole, esitades

ostu tõendava dokumendi.

Sisukord

Üldmärkusi . . . . . . . . . . . . . ET . . .5

Ohutusalased märkused . . ET . . .6

Seadme osad . . . . . . . . . . . ET . . .6

Käsitsemine . . . . . . . . . . . . ET . . .7

Korrashoid ja tehnohooldus ET . . .8

Abi häirete korral . . . . . . . . ET . . .9

Tehnilised andmed . . . . . . . ET . . .9

Üldmärkusi

Sihipärane kasutamine

Keskkonnakaitse

Filtri ja filtrikoti utiliseerimine

Klienditeenindus

Varuosade ja lisaseadmete tellimi-

Garantii

122 ET

– 6

– Seda seadet ei tohi kasutada piiratud

füüsiliste, sensoorsete või vaimsete või-

mete inimesed või kogemuste ja/või

teadmisteta isikud; kui siis ainult päde-

va isiku järelevalve all või kui neid on

õpetatud seadet kasutama.

– Lastel on lubatud kasutada seadet vaid

juhul, kui nad on üle 8 aasta vanad ja

kui nende üle teostab järelvalvet mõni

nende ohutuse eest vastutav isik või on

saanud temalt juhiseid seadme kasuta-

mise kohta.

– Hoidke pakendikiled lastele kättesaa-

matuna - lämbumisoht!

– Lülitage masin pärast iga kasutamists

ja enne iga puhastamist/hooldust välja.

– Tuleoht. Ärge imege masinasse põle-

vaid ega hõõguvaid esemeid.

– Plahvatusohtlikes piirkondades kasuta-

mine on keelatud.

몇 Elektriühendus

Seadet tohib ühendada ainult vahelduv-

voolutoitega. Pinge peab vastama seadme

tüübisildil esitatud pingele.

 Elektrilöögi oht

Võrgupistikut ega pistikupesa ei tohi kunagi

puutuda niiskete kätega.

Võrgupistikut pistikupesast välja tõmmates

ärge hoidke kinni ühenduskaablist.

Enne igakordset kasutamist tuleb kontrolli-

da, et võrgupistikuga toitejuhe oleks kah-

justusteta. Kahjustatud toitejuhe lasta

viivitamatult volitatud hooldustöökojal/

elektrikul välja vahetada.

Elektriõnnetuste vältimiseks soovitame ka-

sutada ettelülitatud rikkevoolu-kaitselülitiga

(max 30 mA rakendumise nimivoolutuge-

vusega) pistikupesi.

 NB!

Mõned ained võivad imiõhu keerises moo-

dustada plahvatusohtliku auru või gaasise-

gu!

Ärge kunagi kasutage imurit järgmiste aine-

te eemaldamiseks:

– Plahvatusohtlikud või kergestisüttivad

gaasid, vedelikud ja tolm (reaktiivne

tolm)

– Reaktiivne metallitolm (nt alumiinium,

magneesium, tsink) ühenduses tuge-

vasti leeliseliste ja happeliste puhastus-

vahenditega

– Lahjendamata kanged happed ja alu-

sed

– Orgaanilised lahused (nt bensiin, värvi-

lahustid, atsetoon, kütteõli).

Lisaks võivad need ained kahjustada sead-

me valmistamisel kasutatud materjale.

Jooniseid vt volditaval lehe-

küljel!

Pakendi lahtipakkimisel kontrollida, kas

kõik osad on olemas ning kahjustamata.

Transportimisel tekkinud kahjustuste korral

palun teavitada toote müüjat.

Imivooliku ühendamiseks puhastamisel.

Märkus: Väljavõtmiseks vajutage pöidlaga

riivile ja tõmmake imivoolik välja.

Torgake imivoolik puhumisliitmikku. Selle-

ga aktiveeritakse puhumisfunktsioon.

Seadme kandmiseks või seadme pea ära-

võtmiseks pärast lukustusest vabastamist.

See tarvikute hoiukoht võimaldab imiotsa-

kute hoidmist seadme peas.

Selles tarvikute hoiukohas saab hoida imi-

voolikut ja imiotsakuid.

Ohutusalased märkused

Seadme osad

Imemisvooliku ühendus

Puhumisühendus

Kandekäepide

Seadme pea tarvikute hoiukoht

Toitekaabli sissetõmbeklahv

Tarvikute hoiukoht konks

123ET

– 7

Positsioon I: Imemine või puhumine.

Positsioon 0: Masin on välja lülitatud.

 Põrandaotsaku toetamiseks töökatkes-

tuste ajal.

(vt kirjeldust / joonist )

Selles tarvikute hoiukohas saab hoida imi-

torusid või muid tarvikuid.

Pöördlukk on mõeldud seadme pea ja ma-

huti lukustamiseks. Pöördluku vabastami-

seks keerake seda noole suunas, kuni

lukustus vabaneb.

 Masina tarnimisel on juhtrullid paiguta-

tud mahutisse. Enne kasutuselevõttu

tuleb need paigaldada.

(vt kirjeldust / joonist )

Märkus: Märgpuhastuse korral ei tohi ka-

sutada filtrikotti!

Soovitus: Peentolmu imemiseks paigalda-

ge filtrikott.

Padrunfilter peab olema paigaldatud alati,

nii märg- kui kuivpuhastamiseks.

Märkus: Enne kasutamist kuivpuhastami-

sel laske märjal padrunifiltril kuivada.

 Suruge imivoolik liitmikku. Voolik fik-

seerub asendisse.

(vt kirjeldust / joonist )

Märkus: Väljavõtmiseks vajutage pöid-

laga riivile ja tõmmake imivoolik välja.

 Torgake mõlemad imitorud kokku ja

ühendage imivoolikuga.

(vt kirjeldust / joonist )

Kõvade pindade ja vaipkatete puhastami-

seks kasutage sobivaid sisendeid.

Kõvad pinnad, märgpuhastus: Kasutage

2 kummihuulgega sisendit.

Vaipkatted, märgpuhastus ja kuivpu-

hastus: Töötage ilma sisendita.

Kõvad pinnad, kuivpuhastus: Kasutage

2 ritta paigutatud harjastega sisendit.

 Servade, vuukide, küttekehade ja ras-

kesti ligipääsetavate kohtade jaoks.

몇 Töötades, nii märg- kui kuivpuhasta-

mise puhul, peab padrunfilter olema

alati paigaldatud!

 Joonis

Paigaldage enne kasutuselevõttu sead-

mega kaasas olevad lahtised osad.

 Joonis

Soovitus: Peentolmu imemiseks pai-

galdage filtrikott.

 Joonis

Tarvikute ühendamine.

 Joonis

Ühendadage võrgupistik.

 Joonis

Lülitage seade sisse.

Pöördlüliti (SISSE/VÄLJA)

Parkimispositsioon

Tarvikute hoiukoht mahuti

Pöördlukk

Juhtratas

Filterkott

Padruni filter

Käepidemega imivoolik

Imemistorud 2 x 0,5 m

Põrandadüüs

(sisendosadega)

Ühendusdüüs

Käsitsemine

Enne seadme kasutuselevõttu

Kasutuselevõtt

124 ET

– 8

몇 Töötage ainult kuiva padrunfiltriga!

Soovitus: Peentolmu imemiseks paigalda-

ge filtrikott.

(vt kirjeldust / joonist )

 Filtrikoti täituvus sõltub imetud mustu-

sest.

Peene tolmu, liiva jne puhul tuleb filtri-

kotti sagedamini vahetada.

Liiga täis filtrikotid võivad lõhki minna.

Vahetage filtrikott õigeaegselt välja!

 Tähelepanu: Tuha ja nõe puhastamisel

kasutage alati eelseparaatorit (tell-nr.

2.863-139).

 Niiskuse või vedeliku masinasse imemi-

seks ühendage vajalikud tarvikud imito-

rudele või otse käepidemele.

몇 Tähelepanu:

Mitte kasutada filterkotti!

Vahu tekkimisel või vedeliku väljumisel lüli-

tage seade koheselt välja!

Märkus: Kui anum saab täis, sulgeb ujuk

imemisava ja seade töötab kõrgematel

pööretel. Lülitage seade koheselt välja ja

tühjendage mahuti.

Raskesti ligipääsetavate kohtade või sellis-

te kohtade puhastamine, kus imemine ei

ole võimalik, nt lehed kruusapinnalt.

 Joonis

Torgake imivoolik puhumisliitmikku.

Sellega aktiveeritakse puhumisfunkt-

sioon.

 Lülitage seade välja.

 Joonis

Riputage põrandaotsak parkimishoidi-

kusse.

 Lülitage seade välja ja tõmmake võrgu-

pistik välja.

 Joonis

Eemaldage seadme pea ja tühjendage

paak.

 Joonis

Tõmmake toitekaabel masinasse ja

hoidke masinas ka tarvikuid.

Hoidke seadet kuivas ruumis.

 Oht

Lülitage enne kõiki hooldustöid masin välja

ja tõmmake võrgupistik välja.

Remonditöid ja töid elektriliste komponenti-

de juures tohib teha ainult volitatud hool-

dustöökoda.

몇 NB!

Ärge kasutage küürimisvahendeid ega

klaasi- või universaalpuhastusvahendeid!

Ärge sukeldage seadet kunagi vette.

 Puhastage seadet ja plastmassist tarvi-

kuid tavalise plastmassipuhastusva-

hendiga.

 Vajaduse korral loputage paaki ja tarvi-

kuid veega ja kuivatage enne uuesti ka-

sutuselevõtmist.

 Joonis

Puhastage padrunfiltrit vajadusel ainult

voolava vee all, ärge hõõruge ega har-

jake. Enne paigaldamist laske korrali-

kult kuivada.

Kuivimemine

Märgimemine

Puhumisfunktsioon

Töö katkestamine

Töö lõpetamine

Tühjendage paak

Seadme ladustamine

Korrashoid ja tehnohooldus

125ET

– 9

 Toitekaabel tõenäoliselt must, puhasta-

ge.

Kui seadme imivõimsus muutub nõrge-

maks, tuleb kontrollida järgmisi punkte.

 Tarvikud, imivoolik või imitorud on um-

mistunud, eemaldage ummistus kepi-

ga.

 Filtrikott on täis, paigaldage uus.

(vt kirjeldust / joonist )

 Padrunfilter on must:

Kloppige padrunfilter puhtaks, vajadu-

sel puhastage voolava vee all.

(vt kirjeldust / joonist )

 Vahetage defektne padrunifilter välja.

Tehniliste muudatuste õigused reser-

veeritud!

Abi häirete korral

Toitekaabli sissetõmme ei toimi

Kahanev imemisvõimsus

Tehnilised andmed

Pinge 220 -

240

Võimsus P

nimi

1200 W

Võimsus P

maks

1400 W

Võrgukaitse (inertne) 10 A

Mahuti maht 25 l

Käepidemega veevõt-

mine

15 l

Põrandaotsakuga vee-

võtmine

13 l

Võrgukaabel H 05VV-

F2x0,75

Helirõhupeel

(EN 60704-2-1)

73 dB(A)

Kaal (ilma tarvikuteta) 7,5 kg

126 ET

– 5

Godājamais klient,

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Atbilstoši šajā lietošanas instrukcijā dota-

jam aprakstam un drošības norādījumiem,

aparāts ir paredzēts izmantošanai kā mit-

rās un sausās putekļu sūkšanas putekļusū-

cējs.

Šis aparāts tika izstrādāts privātai lietoša-

nai un nav paredzēts profesionālās lietoša-

nas prasībām.

– Aizsargājiet ierīci no lietus iedarbības.

Neuzglabājiet ierīci ārpus telpām.

– Uzmanību: Pelnus un kvēpus sūciet ti-

kai ar separatoru (Pasūtījuma Nr.

2.863-139).

Lietot mitro/sauso putekļusūcēju tikai ar:

– oriģinālo filtra maisu.

– oriģinālajām rezerves daļām, piederu-

miem vai sevišķo aprīkojumu.

Ražotājs neatbild par iespējamiem bojāju-

miem, kas radušies noteikumiem neatbils-

tošas izmantošanas vai nepareizas

lietošanas rezultātā.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrā-

de.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar atbilstošu

sav

ākšanas sistēmu starpniecību.

Filtri un to maisiņi ir izgatavoti no videi ne-

kaitīgām izejvielām.

Ja filtrā un tā maisiņā nav iesūktas vielas,

kuru klātbūtne mājsaimniecības atkritumos

ir aizliegta, tos var utilizēt kopā ar parasta-

jiem mājsaimniecības atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Jautājumu un aparāta darbības traucējumu

gadījumā Jums labprāt sniegs padomu fir-

mas KÄRCHER filiāles darbinieki.

(Adresi skatīt aizmugurē)

Visbiežāk pieprasīto rezerves daļu klāstu

Jūs atradī

siet lietošanas rokasgrāmatas

galā.

Rezerves detaļas un piederumus Jūs varat

iegādāties pie sava tirdzniecības pārstāvja

vai savā firmas KÄRCHER filiālē.

(Adresi skatīt aizmugurē)

Mūsu pilnvarotās tirdzniecības sabiedrības

izsniegtās garantijas saistības ir spēkā kat-

rā valstī. Garantijas perioda laikā mēs bez

maksas novērsīsim iespējamos darbības

traucējumus Jūsu aparātā, ja to cēlonis ir

materiāla vai ražošanas defekts. Ja nepie-

ciešams garantijas remonts, lūdzam grie-

zieties pie Jūsu pārdevēja vai tuvākajā

pilnvarotajā klientu apkalpošanas dienesta

iestādē, uzrādot pirkumu apliecinošu doku-

mentu.

Satura rādītājs

Vispārējas piezīmes . . . . . . LV . . .5

Drošības norādījumi . . . . . . LV . . .6

Aparāta apraksts . . . . . . . . LV . . .6

Apkalpošana . . . . . . . . . . . LV . . .7

Kopšana un tehniskā apkope LV . . .8

Palīdzība darbības traucējumu

gadījumā . . . . . . . . . . . . . . LV . . .9

Tehniskie dati . . . . . . . . . . . LV . . .9

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Vides aizsardzība

Filtru un filtra maisiņu utilizācija

Klientu apkalpošanas centrs

Rezerves detaļu un speciālo piede-

rumu pasūtīšana

Garantija

127LV

– 6

– Šis aparāts nav paredzēts, lai to lietotu

personas ar ierobežotām fiziskām, sen-

soriskām un garīgām spējām vai perso-

nas, kurām nav pieredzes un/vai

zināšanu, ja vien viņas uzrauga par dro-

šību atbildīgā persona vai tā dod ins-

trukcijas par to, kā jālieto aparāts.

– Bērni aparātu drīkst lietot tikai tad, ja tie

ir sasnieguši 8 gadu vecumu un ja tos

uzrauga par viņu drošību atbildīga per-

sona vai tā dod instrukcijas par to, kā jā-

lieto aparāts.

– Nelaidiet bērnus iepakojuma plēvju tu-

vumā, pastāv nosmakšanas risks!

– Izslēdziet aparātu pēc katras lietošanas

reizes un ikreiz pirms tīrīšanas/apko-

pes.

– Uzliesmošanas risks. Neuzsūciet dego-

šus vai kvēlojošus priekšmetus.

– Aparāta lietošana aizliegta sprādzien-

bīstamās zonās.

몇 Elektropadeve

Aparātu pieslēdziet tikai maiņstrāvai. Sprie-

gumam jāatbilst uz aparāta rūpnīcas plāk-

snītes norādītajam.

 Strāvas triecienu bīstamība

Nekad neaizskariet tīkla spraudni un kon-

taktligzdu ar mitrām rokām.

Neatvienojiet kontaktdakšu, izraujot to aiz

pieslēgšanas kabeļa ārā no kontaktligzdas.

Pirms katras lietošanas reizes pārbaudiet,

vai nav bojāts pieslēgšanas kabelis ar tīkla

spraudni. Bojātu pieslēgšanas kabeli neka-

vējoties lieciet nomainīt pilnvarotā klientu

apkalpošanas dienestā vai profesionālā

elektromehāniskā darbnīcā.

Lai izvairītos no elektrotraumām, mēs iesa-

kām kontaktligzdas aprīkot ar iepriekš ie-

slēdzamu noplūdes strāvas

drošinātājslēdzi (nominālais nostrādes

strāvas stiprums maks. 30 mA).

 Uzmanību

Sajaucoties ar iesūcamo gaisu, dažas vie-

las var veidot sprādzienbīstamus tvaikus

vai maisījumus!

Nekad neiesūkt sekojošas vielas:

– Sprādzienbīstamas vai viegli uzliesmo-

jošas gāzes, šķidrumus un putekļus (re-

aktīvie putekļi)

– Reaktīvie metāla putekļi (piemēram,

alumīnijs, magnijs, cinks) savienojumos

ar stipriem sārmainiem un skābiem

mazgāšanas līdzekļiem

– Neatšķaidītas stipras skābes un sārmi

– Organiskie atšķaidītāji (piemēram, ben-

zīns, krāsu atšķaidītājs, acetons, ma-

zuts).

Bez tam, šīs vielas var saēst aparātā iz-

mantotos materiālus.

Attēlus skatīt atlokāmajā lapā!

Izsaiņojot pārbaudiet, vai iesai-

ņojumā esošais saturs ir pilnīgs un nebo-

jāts. Pārvadāšanas laikā radušos bojājumu

gadījumā lūdzam par to informēt tirgotāju.

Lai sūkšanas gadījumā pieslēgtu sūkšanas

šļūteni.

Norāde: Lai to izņemtu, ar īkšķi nospiediet

fiksatoru un izvelciet sūkšanas šļūteni.

Levietojiet sūkšanas šļūteni pūšanas pie-

slēgumā, tādējādi aktivizējot pūšanas funk-

ciju.

Lai aparātu varētu pārnest vai lai pēc atbrī-

vošanas noņemtu aparāta augšdaļu.

Šī piederumu novietne aparāta augšdaļā

ļauj uzglabāt sūkšanas sprauslas.

Šī piederumu novietne ļauj uzglabāt sūkša-

nas šļūteni un sūkšanas sprauslas.

Drošības norādījumi

Aparāta apraksts

Sūkšanas šļūtenes pieslēgums

Pūtes pieslēgums

Nešanas rokturis

Piederumu novietne aparāta augš-

daļā

Taustiņš elektrības vada ievilkša-

nai

Piederumu novietne-āķis

128 LV

– 7

Pozīcija I: Sūkšana vai pūšana.

Pozīcija 0: Aparāts ir izslēgts.

 Grīdas tīrīšanas sprauslas novietoša-

nai darba pārtraukumos.

(skatīt aprakstu / attēlu )

Šī piederumu novietne ļauj uzglabāt sūkša-

nas caurules vai citus piederumus.

Grozāmais aizslēgs kalpo aparāta augšda-

ļas un tvertnes nofiksēšanai. Lai to atbloķē-

tu, pagrieziet grozāmo aizslēgu bultiņas

virzienā, līdz tas atbrīvojas.

 Vadrullīši piegādājot ir ielikti tvertnē,

pirms ekspluatācijas sākšanas tie jāuz-

montē.

(skatīt aprakstu / attēlu )

Norāde: Lai veiktu mitro sūkšanu, nedr

īkst

būt ievietots filtra maiss!

Ieteikums: Lai uzsūktu sīkus putekļus, ie-

vietojiet filtra maisu.

Patronfiltram jābūt ievietotam vienmēr -

gan mitrās sūkšanas, gan sausās sūkša-

nas gadījumā.

Norāde: Mitrs patronfiltrs pirms turpmākas

lietošanas sausai sūkšanai ir jāizžāvē.

 Iespiediet sūkšanas šļūteni savienoju-

mā, tā nofiksēsies.

(skatīt aprakstu / attēlu )

Norāde: Lai to izņemtu, ar īkšķi nospie-

diet fiksatoru un izvelciet sūkšanas šļū-

teni.

 Salieciet abas sūkšanas caurules kopā

un savienojiet ar sūkšanas šļūteni.

(skatīt aprakstu / attēlu )

Cietu virsmu un pakl

āju sūkšanai izmanto-

jiet atbilstošo ieliktni.

Cietas virsmas, mitrā sūkšana: izmanto-

jiet ieliktni ar 2 gumijas mēlītēm.

Paklāji, mitrā un sausā sūkšana: Strādā-

jiet bez ieliktņa.

Cietas virsmas, sausā sūkšana: izmanto-

jiet ieliktni ar 2 suku strēmelēm.

 Stūriem, salaiduma vietām, radiatoriem

un grūti aizsniedzamām vietām.

몇 Vienmēr strādāt ar uzstādītu patron-

filtru, arī mitrās vai sausās uzsūkša-

nas laikā!

 Attēls

Pirms ekspluatācijas sākšanas uzmon-

tējiet aparātam atsevišķi komplektā

esošās daļas.

 Attēls

Ieteikums: Lai uzsūktu sīkus putekļus,

ievietojiet filtra maisu.

 Attēls

Pievienojiet piederumus.

 Attēls

Pievienojiet kontaktspraudni kontakt-

ligzdai.

 Attēls

Ieslēdziet ierīci.

Grozāms slēdzis (IESL./IZSL.)

Stāvēšanas pozīcija

Piederumu novietne-tvertne

Grozāmais aizslēgs

Vadrullītis

Filtra maisi

ņš

Patronfiltrs

Sūkšanas šļūtene ar rokturi

Sūcējcaurules 2 x 0,5 m

Sprausla grīdas tīrīšanai

(ar ieliktņiem)

Saduru sprausla

Apkalpošana

Pirms ekspluatācijas sākšanas

Ekspluatācijas sākums

129LV

– 8

몇 Strādāt tikai ar sausu patronfiltru!

Ieteikums: Lai uzsūktu sīkus putekļus, ie-

vietojiet filtra maisu.

(skatīt aprakstu / attēlu )

 Filtra maisa uzpildes pakāpe ir atkarīga

no iesūcamiem netīrumiem.

Iesūcot smalkos putekļus, smiltis utt.,

filtra maiss jāmaina biežāk.

Pārpildīti filtra maisi var pārplīst, tādēļ

laicīgi nomainiet filtra maisu!

 Uzmanību: Pelnus un kvēpus sūciet ti-

kai ar separatoru (Pasūtījuma Nr.

2.863-139).

 Lai uzsūktu šķidrumu jeb mitrumu, uz-

lieciet vajadzīgos piederumus uz sūk-

šanas caurulēm jeb uzreiz uz roktura.

몇 Uzmanību:

Neizmantojiet filtra maisiņu!

Veidojoties putām vai izplūstot šķidrumam,

aparātu nekavējoties izslēdziet!

Norādījums: Ja tvertne ir pilna, pludiņš no-

slēdz iesūkšanas atveri un aparāts darbo-

jas ar palielinātu apgriezienu skaitu.

Aparātu nekavējoties izslēdziet un iztukšo-

jiet tvertni.

Grūti aizsniedzamu vietu vai tādu vietu tīrī-

šana, kurās nav iespējama sūkšana, piem.,

lapas no grants pamatnes.

 Attēls

Levietojiet sūkšanas šļūteni pūšanas

pieslēgumā, tādējādi aktivizējot pūša-

nas funkciju.

 Izslēdziet ierīci.

 Attēls

Iekabiniet gr

īdas tīrīšanas sprauslu stā-

vēšanas pozīcijā.

 Izslēdziet aparātu un izņemiet tīkla kon-

taktdakšu.

 Attēls

Noņemiet aparāta augšdaļu un iztukšo-

jiet tvertni.

 Attēls

Tīkla pieslēguma kabeli ievelciet, iz-

mantojot vada ievilkšanas mehānismu,

un ievietojiet piederumus nodalījumos

uz aparāta.

Uzglabājiet aparātu sausā telpā.

 Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Jebkurus elektrisko sastāvdaļu remontus

drīkst veikt tikai pilnvarots klientu apkalpo-

šanas dienests.

몇 Uzmanību

Neizmantojiet tīrīšanas līdzekļus, stikla vai

universālus tīrīšanas līdzekļus! Aparātu ne-

kad neiegremdējiet ūdenī.

 Aparātu un piederumu daļas no plast-

masas kopjiet ar standarta plastmasas

tīrīšanas līdzekli.

 Tvertni un piederumus vajadzības gadī-

jumā izskalojiet ar ūdeni un pirms atkār-

totas lietošanas nožāvējiet.

 Attēls

Patronfiltru vajadzības gadījumā izska-

lojiet tikai zem tekošas ūdens strūklas;

neberziet vai netīriet to ar suku. Pirms

montāžas ļaujiet tam pilnībā izžūt.

Sausā sūkšana

Mitrā sūkšana

Pūtes funkcija

Darba pārtraukšana

Darba beigšana

Tvertnes iztukšošana

Aparāta uzglabāšana

Kopšana un tehniskā apkope

130 LV

– 9

 Iespējams, ka elektrības vads ir netīrs,

notīriet elektrības vadu.

Ja aparāta iesūkšanas jauda samazinās,

jāpārbauda sekojoši punkti.

 Aizsērējuši piederumi, sūcējšļūtene vai

sūcējcaurules, likvidējiet aizsērējumu

ar nūju.

 Pilns filtra maiss, ievietojiet jaunu filtra

maisu.

(skatīt aprakstu / attēlu )

 Netīrs patronfiltrs:

Izdauziet patronfiltru, vajadzības gadī-

jumā izskalojiet zem ūdens strūklas.

(skatīt aprakstu / attēlu )

 Nomainiet bojātu patronfiltru.

Rezervētas tiesības veikt tehniskas iz-

maiņas!

Palīdzība darbības traucēju-

mu gadījumā

Nedarbojas elektrības vada ievilk-

šanas mehānisms

Vāja sūkšana

Tehniskie dati

Spriegums 220 -

240

Jauda P

nom

1200 W

Jauda P

maks

1400 W

Tīkla drošinātājs (kūs-

tošais)

10 A

Tvertnes tilpums 25 l

Ar rokturi uzņemamais

ūdens daudzums

15 l

Ar grīdas tīrīšanas

sprauslu uzņemamais

ūdens daudzums

13 l

Tīkla kabelis H 05VV-

F2x0,75

Skaņas spiediena līme-

nis (EN 60704-2-1)

73 dB(A)

Svars (bez pierīcēm) 7,5 kg

131LV

– 5

Gerbiamas kliente,

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų

naudotis vėliau arba perduoti naujam savi-

ninkui.

Remiantis šioje naudojimo instrukcijoje pa-

teiktais aprašymais ir saugumo nurodymais

prietaisas gali būti naudojamas kaip drėgno

ir sauso valymo siurblys.

Šis prietaisas skirtas naudoti namų ūkyje ir

nėra pritaikytas pramoniniam naudojimui.

– Saugokite prietaisą nuo lietaus. Nelai-

kykite jo lauke.

– Dėmesio: Siurbdami pelenus ir suo-

džius, naudokite atskyriklį (užsakymo

Nr. 2.863-139).

Drėgno ir sauso valymo siurblį naudokite tik

su:

– originaliais dulkių maišeliais;

– originaliais priedais, atsarginėmis dali-

mis ir specialiais priedais.

Gamintojas neprisiima atsakomybės už ga-

limą žalą, atsiradusią naudojant prietaisą

ne pagal paskirtį ar netinkamai jį valdant.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Filtrai ir filtrų maišeliai pagaminti iš ekolo-

giškų medžiagų

Juos galite šalinti kartu su buitinėmis atlie-

komis, jei į juos nėra įsiurbti medžiagų, ku-

rias šalinti su buitinėmis atliekomis yra

draudžiama.

Nurodymai apie sudedamą

sias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Iškilus klausimams arba prietaisui suge-

dus, Jums padės mūsų KÄRCHER filialo

darbuotojai.

(Adresą rasite kitoje pusėje)

Dažniausia naudojamų atsarginių dalių są-

rašas pateiktas naudojimo instrukcijos pa-

baigoje.

Atsargines dalis ir priedus gausite iš parda-

vėjo arba Jūsų KÄRCHER filiale.

(Adresą rasite kitoje pusėje)

Kiekvienoje šalyje galioja tos garantijos są-

lygos, kurias nustato įgalioti pardavėjai.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinio gedimų pašalinimo kreipkitės į

pardavėją arba artimiausią klientų aptarna-

vimo tarnybą. Visuomet pateikite pirkimą

patvirtinantį kasos kvitą.

Turinys

Bendrieji nurodymai . . . . . . LT . . .5

Saugos reikalavimai . . . . . . LT . . .6

Prietaiso aprašymas. . . . . . LT . . .6

Valdymas . . . . . . . . . . . . . . LT . . .7

Priežiūra ir aptarnavimas . . LT . . .8

Pagalba gedimų atveju. . . . LT . . .8

Techniniai duomenys . . . . . LT . . .9

Bendrieji nurodymai

Naudojimas pagal paskirtį

Aplinkos apsauga

Filtrų ir filtrų maišelių atliekų tvarkymas

Klientų aptarnavimo tarnyba

Atsarginių dalių ir specialių priedų

užsakymas

Garantija

132 LT

– 6

– Šis prietaisas nepritaikytas naudoti as-

menims su fizine, sensorine ar dvasine

negalia arba asmenims, neturintiems

pakankamai reikiamos patirties ir (arba)

žinių, nebent prižiūrint už saugą atsa-

kingam asmeniui ir jam nurodant, kaip

prietaisas turi būti naudojamas.

– Vaikai prietaisą gali naudoti, tik jei yra

vyresni nei 8 metų ir atsakingas asmuo

juos prižiūri arba duoda nuorodas, kaip

naudoti prietaisą.

– Saugokite pakuotės plėveles nuo vaikų,

galimas uždusimo pavojus!

– Išjunkite prietaisą prieš kiekvieną nau-

dojimą ir valymą/techninę priežiūrą.

– Gaisro pavojus. Nesiurbkite degančių

arba smilkstančių daiktų.

– Draudžiama naudoti prietaisą sprogioje

aplinkoje.

몇 Jungimas į elektros tinklą

Prietaisą galima jungti tik į kintamosios sro-

vės tinklą. Įtampa turi atitikti prietaiso sky-

delyje nurodytą įtampą.

 Elektros smūgio pavojus

Niekada nelieskite kištuko ir rozetės šlapio-

mis rankomis.

Netraukite tinklo kištuko iš rozetės laikyda-

mi už tinklo kabelio.

Kiekvieną kartą prieš pradėdami naudoti

prietaisą patikrinkite, ar nepažeistas elek-

tros laidas. Pažeistą elektros laidą nedels-

dami pakeiskite oficialioje klientų

aptarnavimo tarnyboje/elektros prietaisų

remonto dirbtuvėse.

Kad išvengtumėte nelaimingų atsitikimų su

elektra, rekomenduojame naudoti rozetes

su jau įmontuotu apsauginiu laikinosios

srovės jungikliu (maks. 30 mA vardinis pra-

dinis srovės stiprumas).

 Dėmesio

Susimaišiusios su įtraukiamu oru tam tikros

medžiagos gali sudaryti sprogius garus

arba mišinius.

Jokiu būdu nesiurbkite šių medžiagų:

– Sprogių arba degių dujų, skysčių ir dul-

kių (reaktyvių dulkių)

– Reaktyvių metalo dulkių (pvz., aliumi-

nio, magnio, cinko) kartu su stipriai šar-

miniais arba rūgštiniais valikliais

– Neskiestų rūgščių ir šarmų

– Organinių tirpiklių (pvz., benzino, skie-

diklio, acetono, mazuto).

Be to, šios medžiagos gali pažeisti medžia-

gas, iš kurių pagamintas prietaisas.

Paveikslus rasite išlanksto-

mame puslapyje!

Išpakuodami prietaisą patikrinkite, ar ne-

trūksta priedų ir ar nėra pažeidimų. Jei prie-

taisas pažeistas gabenimo metu,

praneškite apie tai pardavėjui.

Siurbimo žarnai prijungti siurbiant.

Pastaba: norėdami išimti siurbimo žarną,

nykščiu paspauskite fiksatorių ir ištraukite

siurbimo žarną.

Įkiškite siurbimo žarną į pūtimo jungtį, taip

suaktyvindami pūtimo funkciją.

Prietaisui nešti arba prietaiso galvai nuimti

atfiksavus.

Šiame laikiklyje galima laikyti prietaiso gal-

vos siurbimo antgalius.

Ant šio laikiklio galima laikyti prietaiso siur-

bimo žarną ir siurbimo antgalius.

I padėtis: siurbimas arba pūtimas.

0 padėtis: prietaisas išjungtas.

Saugos reikalavimai

Prietaiso aprašymas

Siurbimo žarnos prijungimas

Pūtimo funkcijos prijungimas

Rankena nešimui

Prietaiso galvos laikiklis (priedas)

Maitinimo laido įtraukimo mygtu-

kas

Kablio formos laikiklis (priedas)

Sukamasis jungiklis (ĮJ./IŠJ.)

133LT

– 7

 Antgaliui grindims pastatyti, nutraukiant

darbą.

(žr. aprašymą / paveikslėlį )

Šiame laikiklyje galima laikyti siurbimo

vamzdžius arba kitus priedus.

Dangtelis skirtas prietaiso galvai ir bakui

užfiksuoti. Norėdami atblokuoti dangtelį,

sukite rodyklės kryptimi, kol atsifiksuos.

 Kreipiantieji ratukai išsiunčiant sudeda-

mi į rezervuarą, juos reikia sumontuoti

prieš pradedant eksploatuoti prietaisą.

(žr. aprašymą / paveikslėlį )

Pastaba: drėgnam valymui negalima nau-

doti filtro maišelių!

Patarimas:: smulkioms dulkėms siurbti

įdėkite filtro maišelį.

Lizdinis filtras turi būti naudojamas visada –

tiek drėgno, tiek sauso valymo metu.

Pastaba: šlapią filtrą išdžiovinkite prieš vėl

naudodami sausam valymui.

 Įspauskite siurbimo žarną, ji užsifik-

suos.

(žr. aprašymą / paveikslėlį )

Pastaba: norėdami išimti siurbimo žar-

ną, nykščiu paspauskite fiksatorių ir iš-

traukite siurbimo žarną

 Vieną į kitą sukiškite siurbimo vamz-

džius ir sujunkite su siurbimo žarna.

(žr. aprašymą / paveikslėlį )

Kietiems paviršiams ir kiliminei dangai si-

urbti naudokite tinkamą įmontuojamą ele-

mentą.

Kietiems paviršiams, šlapiam siurbimui:

antgalis su 2 guminiais apvadėliais.

Kiliminėms dangoms, drėgnam ir sau-

sam valymui: dirbkite be įmontuojamo ele-

mento.

Kietiems paviršiams, sausai valyti: ant-

galis su 2 šerių juostelėmis.

 Kraštams, siūlėms, radiatoriams ir sun-

kiai prieinamoms zonoms.

몇 Dirbkite tik su įdėta filtro kasete, tiek

drėgnam, tiek sausam valymui.

 Paveikslas

Prieš pradėdami naudoti prietaisą, su-

montuokite kartu patiektas atskiras da-

lis.

 Paveikslas

Patarimas:: smulkioms dulkėms siurbti

įdėkite filtro maišelį.

 Paveikslas

Pritvirtinkite priedus.

 Paveikslas

Įkiškite elektros laido kištuką.

 Paveikslas

Įjunkite prietaisą.

몇 Naudokite tik sausam valymui skirtą

filtro kasetę.

Patarimas:: smulkioms dulkėms siurbti

įdėkite filtro maišelį.

(žr. aprašymą / paveikslėlį )

 Filtro maišelio užpildymo lygis priklauso

nuo to, kokie nešvarumai siurbiami.

Stovėjimo padėtis

Bako laikiklis (priedas)

Dangtelis

Vairuojamasis ratukas

Filtro maišelis

Lizdinis filtras

Siurbimo žarna su rankena

Siurbimo vamzdžiai - 2 vnt. x 0,5 m

Grindų antgalis

(su priedais)

Siaurasis antgalis

Valdymas

Prieš pradedant naudoti

Naudojimo pradžia

Sausas valymas

134 LT

– 8

Siurbiant smulkias dulkes, smėlį ir pan.,

filtro maišelis turi būti keičiamas daž-

niau.

Užsikimšę filtro maišeliai gali sutrūkti,

todėl laiku keiskite filtro maišelį!

 Dėmesio: Siurbdami pelenus ir suo-

džius, naudokite atskyriklį (užsakymo

Nr. 2.863-139).

 Drėgnam arba skysčių siurbimui pagei-

daujamą priedą užmaukite ant siurbimo

vamzdžio arba tiesiai ant rankenos.

몇 Dėmesio:

Nenaudokite filtro maišelio!

Jei išsiskiria putos arba skystis, tuoj pat iš-

junkite prietaisą!

Patarimas: kai maišelis užsipildo, rodiklis

uždaro siurbimo angą, todėl padidėja vari-

klio sūkių skaičius. Prietaisą tuoj pat išjun-

kite ir ištuštinkite maišelį.

Sunkiai prieinamoms vietoms arba valyti

vietoms, kur siurbti neįmanoma, pvz., la-

pams iš žvyro šalinti.

 Paveikslas

Įkiškite siurbimo žarną į pūtimo jungtį,

taip suaktyvindami pūtimo funkciją.

 Išjunkite prietaisą.

 Paveikslas

Grindų antgalį pakabinkite į stovėjimo

padėtį.

 Prietaisą išjunkite ir ištraukite kištuką.

 Paveikslas

Nuimkite prietaiso galvutę ir ištuštinkite

rezervuarą.

 Paveikslas

Maitinimo laidą įtraukite, o priedus su-

dėkite į prietaisą.

Prietaisą laikykite sausoje patalpoje.

 Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir iš-

traukite iš lizdo tinklo kištuką.

Remonto darbus ir elektros įrangos darbus

tinkamai atlikti gali tik įgaliota klientų aptar-

navimo tarnyba.

몇 Dėmesio!

Nenaudokite šveitiklių, stiklo ar universalių

valiklių! Prietaiso niekada nenardinkite į

vandenį.

 Prietaisą ir sintetines priedų dalis valy-

kite paprastu sintetikos valikliu.

 Jei reikia, kamerą ir priedus išplaukite

vandeniu ir prieš vėl naudodami išdžio-

vinkite.

 Paveikslas

Lizdinį filtrą, jei reikia, valykite tik po

vandens srove; netrinkite ir nevalykite

šepečiu. Prieš sumontuodami, palauki-

te, kol išdžius.

 Tinklo kabelis gali būti užsiteršęs, išva-

lykite jį.

Sumažėjus siurbiamajai galiai, patikrinkite:

 ar neužsikimšo priedai arba siurbimo

vamzdis; ilgu virbu pašalinkite kamštį,

 ar nepilnas filtro maišelis; įdėkite naują

maišelį.

(žr. aprašymą / paveikslėlį )

 Užsiteršusi filtro kasetė:

Iškratykite lizdinį filtrą, jei reikia, plaukite

tekančiu vandeniu.

(žr. aprašymą ir (arba) paveikslėlį )

 Pakeiskite lizdinį filtrą

Drėgnas valymas

Pūtimo funkcija

Darbo nutraukimas

Darbo pabaiga

Ištuštinkite rezervuarą.

Prietaiso laikymas

Priežiūra ir aptarnavimas

Pagalba gedimų atveju

Neveikia tinklo kabelis

Sumažėjęs siurbimo galingumas

135LT

– 9

Gamintojas pasilieka teisę keisti techni-

nius duomenis!

Techniniai duomenys

Įtampa 220 -

240

Galingumas, P

nenn

(no-

minalus)

1200 W

Galingumas, P

max

(maksimalus)

1400 W

Elektros tinklo saugi-

klis (inercinis)

10 A

Maišelio talpa 25 l

Vandens ėmimas su

rankena

15 l

Vandens ėmimas su

antgaliu grindims.

13 l

Elektros laidas H 05VV-

F2x0,75

Triukšmo lygis (EN

60704-2-1)

73 dB(A)

Svoris (be priedų) 7,5 kg

136 LT

– 5

Шановний покупець!

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з

експлуатації, після цього дійте

відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

Пристрій придатний до використання як

пилосос для сухої та вологої очистки у

відповідності до даної інструкції з

експлуатації та вказівок щодо безпеки.

Цей пристрій призначається для

приватного використання і не

пристосований до навантажень

промислового використання.

– Необхідно захищати прилад від

дощу. Не зберігати поза

приміщенням.

– Увага: При всмоктуванні попелу та

сажі використовувати лише

попередній відсікач (№ замовлення

2.863-139).

Використовувати для вологого/сухого

прибирання тільки з:

– оригінальним фільтрувальним

мішком.

– Оригінальними запасними

частинами, аксесуарами та

додатковим обладнанням.

Виробник не несе відповідальності за

збитки, завдані невідповідним або

неправильним застосуванням пристрою.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Тому

, будь ласка, утилізуйте старі

пристрої за допомогою спеціальних

систем збору сміття.

Фільтр та фільтрувальний мішок

виготовлені з екологічно безпечних

матеріалів.

Якщо вони не містять речовин, що

заборонені для утилізації домашнього

сміття, Ви можете утилізувати їх зі

звичайним домашнім сміттям.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на веб-

вузлі за адресою:

www.kaercher.com/REACH

З різних питань та в разі поломок Вам

допоможуть наші представники філіалу

KÄRCHER.

(Адреси див. на звороті)

Асортимент запасних частин, що часто

необхідні, можна знайти в кінці інструкції

по експлуатації.

Запасні частини та спеціальне

обладнання Ви зможете отримати у

Вашего дилера або у філіалі фірми

KÄRCHER.

(Адреси див.

на звороті)

Зміст

Загальні вказівки. . . . . . . . UK . . .5

Правила безпеки. . . . . . . . UK . . .6

Опис пристрою . . . . . . . . . UK . . .7

Експлуатація . . . . . . . . . . . UK . . .8

Догляд та технічне

обслуговування. . . . . . . . . UK . . .9

Допомога у випадку

неполадок . . . . . . . . . . . . . UK . . .9

Технічні характеристики. . UK . .10

Загальні вказівки

Правильне застосування

Охорона довкілля

Утилізація фільтра та

фільтрувального мішка

Служба підтримки користувачів

Замовлення запасних частин та

спеціального обладнання

137UK

– 6

У кожній країні діють умови гарантії,

видані нашими компетентними

товариствами зі збуту. Неполадки в

роботі пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками виготовлення. У

гарантійному випадку звертайтесь, будь

ласка, з обладнанням та документами,

що підтверджують покупку пристрою, до

Вашого торгового агента або

до

приведених нижче пунктів гарантійного

обслуговування клієнтів.

– Цій пристрій не призначений для

використання людьми (включаючи

дітей) з обмеженими фізичними,

сенсорними або розумовими

здатностями або з відсутністю

досвіду й/або відсутністю знань, за

винятком випадків, коли вони

знаходяться під наглядом

відповідальної за безпеку особи або

отримують від неї вказівки по

застосуванню пристрою.

– Допускається застосування

пристрою дітям, що досягли 8-

річного віку, знаходяться під

наглядом особи, відповідальної за їх

безпеку, або що отримав інструкції

про застосування пристрою від

такої особи.

– Пакувальну плівку тримайте подалі

від дітей, існує небезпека

задушення!

– Пристрій слід відключати після

кожного використання і перед

проведенням очищення/технічного

обслуговування.

– Небезпека пожежі. Не допускати

всмоктування палаючих або

тліючих предметів.

– Робота у вибухонебезпечних умовах

не дозволяється.

몇 Електричне з’єднання

Пристрій слід вмикати лише до

змінного струму. Напруга повинна

відповідати вказаним на фірмовій

табличці пристрою даним щодо

напруги.

 Небезпека враження струмом

Ніколи не торкайтесь мережного

штекеру та розетки вологими руками.

Неможна витягувати мережний

штекер із розетки за мережний шнур.

Перевіряти підключення приладу до

мережі на предмет пошкодження перед

кожним використанням. Замініть

дефектний провід через авторизовану

сервісну службу/електрика.

Щоб уникнути нещасних випадків під

час використання електроприладів, ми

рекомендуємо використовувати

розетки з попередньо увімкненим

автоматом захисту від току витоку

(макс. 30 мА сили току номінальної дії).

 Увага

Певні речовини можуть створювати

вибухонебезпечні гази або суміші,

змішуючись зі всмоктуваним повітрям.

Ніколи не всмоктувати пилососом

наступні речовини:

– Вибухонебезпечні або горючі гази,

рідини або пил (реактивний пил)

– Реактивний металевий пил

(наприклад, алюміній, магній, цинк) у

сполуці з сильнолужними та

кислотними засобами для чищення

– Нерозведені сильні кислоти та луги

– Органічні розчинники (наприклад,

бензин, розріджувач фарби, ацетон,

мазут).

До того ж, ці речовини можуть

пошодити матеріали, що

використовуються у пристрої.

Гарантія

Правила безпеки

138 UK

– 7

Зображення див. на

розвороті!

При розпакуванні перевірте вміст

упаковки на наявність додаткового

обладнання чи пошкоджень. У випадку

пошкоджень при транспортуванні

повідомте про це своєму продавцю.

Для підключення всмоктувального

шлангу під час роботи.

Примітка: Для витягання шлангу слід

натиснути пальцями на стопор і

витягнути всмоктувальний шланг.

Приєднати всмоктувальний шланг до

підключення

для подачі повітря. Тим

самим активується функція продування.

Для перенесення пристрою або

видалення кришки пристрою після

розблокування.

Це місце для зберігання додаткового

обладнання призначене для зберігання

всмоктувальних насадок на головці

пристрою.

Місце для зберігання приладдя

призначене для зберігання

всмоктувального шлангу та

всмоктувальних насадок.

Позиція I: Всмоктування або нагнітання

повітря.

Положення 0: Пристрій

вимкнений.

 Для вимкнення насадки для підлоги

під час перерви в роботі.

(див. опис / малюнок )

Це місце для зберігання додаткового

обладнання призначене для зберігання

всмоктувальних трубок та іншого

додаткового обладнання.

Поворотний замок призначений для

блокування кришки пристрою та

резервуару. Для розблокування

поворотний замок слід пересунути у

напрямі стрілки.

 Перед початком

експлуатації слід

встановити направляючі ролики, які

при постачанні розміщуються в

резервуарі.

(див. опис / малюнок )

Примітка: Для чищення у вологому

режимі не слід застосовувати мішки для

збору пилу.

Рекомендація: Для всмоктування

дрібного пилу слід застосовувати мішки

для збору пилу.

Фільтрувальний патрон має бути

встановлений як при роботі у вологому,

так і

в сухому режимі.

Примітка: Перед подальшим

вживанням для чищення в сухому

режимі патронний фільтр слід

просушити.

Опис пристрою

Місце під'єднання шлангу

Місце під'єднання для роздуву

Ручка

Місце для додаткового

обладнання на головці

пристрою

Кнопка змотування мережного

шнура

Місце для додаткового

обладнання на гачку

Поворотний перемикач (ВКЛ./

ВИКЛ.)

Паркувальнє положення

Місце для додаткового

обладнання на ємності

Поворотний замок

Спрямовувальний валець

Фільтрувальный мішок

Патронний фільтр

139UK

– 8

 Втиснути всмоктувальний шланг в

з'єднання до фіксації.

(див. опис / малюнок )

Примітка: Для витягання шлангу слід

натиснути пальцями на стопор і

витягнути всмоктувальний шланг.

 З'єднати обидві всмоктувальні

трубки та підключити їх до

всмоктувального шлангу.

(див. опис / малюнок )

Для чищення твердих і килимових

покриттів застосовуються відповідні

вставки.

Тверді

поверхні, вологе прибирання:

Використовувати вставку з 2 гумовими

губками.

Килимове покриття, вологе та сухе

прибирання: Працювати без

застосування вставок.

Тверді поверхні, сухе прибирання:

Використання 2 стрічок з щетиною.

 Для кутів, стиків, радіаторів опалення

та важкодоступних поверхонь.

몇 Завжи працювати зі встановленим

патронним фільтром, як при

вологій, так і при сухій очистці.

 Малюнок

Перед початком експлуатації

апарату встановити додані

незакріплені частини.

 Малюнок

Рекомендація: Для всмоктування

дрібного пилу слід застосовувати

мішки для збору пилу.

 Малюнок

Під'єднати аксесуари.

 Малюнок

Вставте штепсельну вилку.

 Малюнок

Включіть пристрій.

몇 Працювати тільки з сухим

патронним фільтром!

Рекомендація: Для всмоктування

дрібного пилу слід застосовувати мішки

для збору пилу.

(див. опис / малюнок )

 Ступінь заповнення фільтрувального

мішку залежить від всмоктуваного

забруднення.

При всмоктуванні пилу, піску та ін.

слід частіше змінювати

фільтрувальний мішок.

Встановленій мішок для збору пилу

може лопнути, тому його слід

своєчасно

замініть.

 Увага: При всмоктуванні попелу та

сажі використовувати лише

попередній відсікач (№ замовлення

2.863-139).

 Для усмоктування вологи або

вологого прибирання надягти бажане

додаткове обладнання на

усмоктувальні трубки або прямо на

ручку.

몇 Увага:

Не використовуйте фільтрувальний

мішок!

Негайно вимкнути пристрій, якщо

з'явилася піна або проступає рідина!

Примітка: Якщо резервуар повний,

поплавок закриває отвір для

всмоктування і пристрій працює з

більшим числом обертів! Негайно

вимкнути пристрій та випорожнити

резервуар.

Всмоктувальний шланг з ручкою

Всмоктуючі трубки 2 x 0,5 м

Насадка для підлоги

(зі вставками)

Сопло для заповнення

Експлуатація

Перед введенням в експлуатацію

Введення в експлуатацію

Пилосос для сухої очистки

Вологе прибирання

140 UK

– 9

Очищення важкодоступних місць або

місць, де всмоктування не можливе,

наприклад, видалення листя з гравію.

 Малюнок

Приєднати всмоктувальний шланг до

підключення для подачі повітря. Тим

самим активується функція

продування.

 Виключіть пристрій.

 Малюнок

Встановити насадку для підлоги в

паркувальнє положення.

 Вимкнути пристрій та витягнути

штекер.

 Малюнок

Зняти кришку пристрою та

видалити

вміст з резервуару.

 Малюнок

Протягнути мережевий кабель через

пристрій для втягування кабелю й

скласти приладдя на пристрої.

Зберігати пристрій в сухих

приміщеннях.

 Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий

шнур - витягти з розетки.

Ремонтні роботи та роботи з

електричними вузлами може

виконувати тільки уповноважена

служба сервісного обслуговування.

몇 Увага

Не використовувати засоби для

чищення для скла або універсальні

засоби для чищення! Забороняється

занурювати пристрій у воду.

 Очищувати пристрій та аксесуари з

пластмаси за допомогою

стандартних засобів для чищення

виробів з пластмаси.

 Бак та приладдя в разі необхідності

промити водою та просушити перед

наступним використанням.

 Малюнок

У разі потреби

проводити очищення

патронного фільтру під струменем

води. Не витирати і не чистити із

застосуванням щітки. Перед

встановленням повністю висушити.

 Ймовірно, мережний шнур

забруднений. Очистити мережний

шнур.

У випадку зниження сили всмоктування

перевірте наступне.

 Шланг всмоктування або трубка

всмоктування забилися. Видаліть

забруднення за допомогою стержня.

 Мішок для збору пилу заповнений

вставити новий мішок.

(див. опис / малюнок )

 Патронний фільтр забруднений:

Витрусити вміст патронного фільтру,

у разі потреби промити фільтр

проточною водою.

(див. опис / малюнок )

 Замінити пошкоджений патронний

фільтр.

Роздув

Переривання роботи

Закінчення роботи

Спорожнити резервуар

Зберігання пристрою

Догляд та технічне

обслуговування

Допомога у випадку

неполадок

Мережний шнур не змотується

Зниження сили всмоктування

141UK

– 10

Можливі зміни у конструкції

пристрою!

Технічні характеристики

напруга 220 -

240

Потужність P

номінальна

1200 Вт

Потужність P

максимальна

1400 Вт

Запобіжник

(інерційний)

10 A

Місткість резервуару 25 л

Вжиток води

рукояткою

15 л

Вжиток води

насадкою для підлоги

13 л

Мережевий кабель H 05VV-

F2x0,75

Рівень звукового

тиску (EN 60704-2-1)

73 дБ(А)

вага (без

обладнання)

7,5 кг

142 UK

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا

ﺪﻬﺠﻟا 220 -

240

ﺔﻴﻤﺳﻻا ةرﺪﻘﻟا

1200 طاو

ةرﺪﻘﻠﻟ ﻰﺼﻗﻷا ﺪﺤﻟا

1400 طاو

ﺔﻳﺬﻐﺘﻟا تاﺮﻬﺼﻨﻣ

ﺔﻴﺴﻴﺋﺮﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

(ﻦﻛﺎﺴﻟا ﻊﺿﻮﻟا)

10 A

ناﺰﺨﻟا ﺔﻌﺳ 25 ﺮﺘﻟ

هﺎﻴﻤﻟا ﺐﺤﺳ

يوﺪﻴﻟا ﺾﺒﻘﻤﻟﺎﺑ

15 ﺮﺘﻟ

ﺔﻫﻮﻔﺑ هﺎﻴﻤﻟا ﺐﺤﺳ

.ﺔﻴﺿرﻷا

13 ﺮﺘﻟ

ﻲﺋﺎﺑﺮﻬﻛ ﻚﻠﺳ H 05VV-F2x0,75

ﻂﻐﺿ ىﻮﺘﺴﻣ

تﻮﺼﻟا

)EN 60704-2-1(

73 (أ) ﻞﺒﻴﺴﻳد

) نزﻮﻟا نوﺪﺑ

(تﺎﻘﺤﻠﻤﻟا

7,5 ﻢﺠﻛ

!ﺔﻇﻮﻔﺤﻣ ﺔﻴﻨﻓ تﻼﻳﺪﻌﺗ لﺎﺧدإ قﻮﻘﺣ ﻊﻴﻤﺟ

143AR

ﺔﻔﻴﻇو ﺦﻔﻨﻟا

وأ ﺎﻬﻴﻟإ لﻮﺻﻮﻟا ﺐﻌﺼﻳ ﻲﺘﻟا ﻦﻛﺎﻣﻷا ﻒﻴﻈﻨﺗ

ﻂﻔﺷ ﻞﺜﻣ ،ﺎﻬﺑ ﻂﻔﺸﻟا ﻦﻜﻤﻳ ﻻ ﻲﺘﻟا ﻦﻛﺎﻣﻷا

ﺔﻴﺿرأ ﻦﻣ ءاﺮﻀﺨﻟا تﺎﺗﺎﺒﻨﻟا وأ ﺮﺠﺸﻟا قاروأ

.ﻰﺼﺤﻟا ﻦﻣ

 ةرﻮﺻ

ﻲﺘﻟا ﺦﻔﻨﻟا ﺔﻠﺻو ﻲﻓ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﺧدأ

.ﺦﻔﻨﻟا ﺔﻔﻴﻇو ﻂﻴﺸﻨﺗ ﻰﻠﻋ ﻞﻤﻌﺗ

ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ

 .زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ

 ةرﻮﺻ

.فﺎﻘﻳﻹا ﻊﺿو ﻲﻓ ﺔﻴﺿرﻷا ﺔﻫﻮﻓ ﻊﺿﻮﺑ ﻢﻗ

ﻞﻴﻐﺸﺘﻟا ءﺎﻬﻧإ

 .ﺔﻜﺒﺸﻟا ﺲﺑﺎﻗ ﺐﺤﺳاو زﺎﻬﺠﻟا ﻒﻗوأ

ناﺰﺨﻟا ﻎﻳﺮﻔﺗ

 ةرﻮﺻ

.ناﺰﺨﻟا ﻎﻳﺮﻔﺘﺑ ﻢﻗو زﺎﻬﺠﻟا سأر ﺐﺤﺳا

زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ

 ةرﻮﺻ

ﻖﻳﺮﻃ ﻦﻋ ﻲﺴﻴﺋﺮﻟا ﻞﻴﺻﻮﺘﻟا ﻚﻠﺳ ﺐﺤﺳا

ﻦﻳﺰﺨﺘﺑ ﻢﻗو ءﺎﺑﺮﻬﻜﻟا ﻚﻠﺳ ﺐﺤﺳ

. زﺎﻬﺠﻟا ﻲﻓ تﺎﻘﺤﻠﻤﻟا

.فﺎﺟ نﺎﻜﻣ ﻲﻓ زﺎﻬﺠﻟا ﻆﻔﺤﻳ

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا

ﺮﻄﺧ

ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا ﺐﺤﺳو زﺎﻬﺠﻟا ﻖﻠﻏ ﺐﺠﻳ

ﺔﻳﺎﻨﻌﻟا لﺎﻤﻋﺄﺑ مﺎﻴﻘﻟا ﻞﺒﻗ ةﺮﻣ ﻞﻛ ﻲﻓ

.ﺔﻧﺎﻴﺼﻟاو

تﺎﺣﻼﺻﻹا ءاﺮﺟﺈﺑ حﻮﻤﺴﻣ ﺮﻴﻏ ماﺪﺨﺘﺳاو

ﺔﻣﺪﺧ ﺰﻛﺮﻤﻟ ﻻإ زﺎﻬﺠﻟﺎﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا تﺎﻧﻮﻜﻤﻟا

.ﺪﻤﺘﻌﻤﻟا ءﻼﻤﻌﻟا

:ﻪﻴﺒﻨﺗ

ﻻ ﻒﻈﻨﻣ وأ جﺎﺟز وأ ﺔﻄﺷﺎﻛ ةادأ ﺔﻳأ مﺪﺨﺘﺴﺗ

ءﺎﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﻐﺗ ﻻ .ماﺪﺨﺘﺳﻻا دﺪﻌﺘﻣ

.ﺎًﻘﻠﻄﻣ ءﺎﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﻐﺗ ﻻ.ﴽﺪﺑأ

 تﺎﻘﺤﻠﻤﻟا ءاﺰﺟأو زﺎﻬﺠﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ

ﻚﻴﺘﺳﻼﺒﻟا ﻒﻈﻨﻣ ماﺪﺨﺘﺳﺎﺑ ﺔﻴﻜﻴﺘﺳﻼﺒﻟا

.لواﺪﺘﻤﻟا

 تﺎﻘﺤﻠﻤﻟاو تﺎﺧﺎﺴﺗﻻا ناﺰﺧ ﻞﺴﻏ ﻦﻜﻤﻳ

أ ﻻإ ،ةروﺮﻀﻟا ﺪﻨﻋ ءﺎﻤﻟﺎﺑ ﺎﻬﻔﻴﻔﺠﺗ ﻲﻐﺒﻨﻳ ﻪﻧ

.ماﺪﺨﺘﺳﻻا ةدﺎﻋإ ﻞﺒﻗ

 ةرﻮﺻ

ﺨﻟا ﺮﺘﻠﻓ ﻒﻴﻈﻨﺘﺑ ﻢﻘﺗ ﻻ ،ﺔﺟﺎﺤﻟا ﺪﻨﻋ ﻻإ ﺔﺷﻮﻃﺮ

وأ ﻪﻜﺤﺑ ﻢﻘﺗ ﻻ ؛بﺎﺴﻨﻤﻟا ءﺎﻤﻟا ﺖﺤﺗ

ﻞﺒﻗ ﴼﻣﺎﻤﺗ ﻪﻔﻴﻔﺠﺘﺑ ﻢﻗو .ةﺎﺷﺮﻔﻟﺎﺑ ﻪﻔﻴﻈﻨﺘﺑ

.ﻪﺒﻴﻛﺮﺗ

لﺎﻄﻋأ ثوﺪﺣ ﺪﻨﻋ ةﺪﻋﺎﺴﻤﻟا

ﻞﻤﻌﻳ ﻻ ﻲﺋﺎﺑﺮﻬﻜﻟا ﻚﻠﺴﻟا ﺐﺤﺳ رز

 ﻢﻗ ،ﺎًﺨﺴﺘﻣ ﻲﺋﺎﺑﺮﻬﻜﻟا ﻚﻠﺴﻟا نﺎﻛ ﺎﻤﺑر

.ﻲﺋﺎﺑﺮﻬﻜﻟا ﻚﻠﺴﻟا ﻒﻴﻈﻨﺘﺑ

ﺔﻴﻟﺪﺘﻤﻟا ﻂﻔﺸﻟا ﺔﺑﻮﺒﻧأ

ﺸﻟا ﺔﺑﻮﺒﻧأ ﺾﻔﺨﺗ ﻻ ﺪﻛﺄﺗو ،زﺎﻬﺠﻟﺎﺑ ﺔﺻﺎﺨﻟا ﻂﻔ

.ﺔﻴﻟﺎﺘﻟا طﺎﻘﻨﻟا ﻦﻣ ﻚﻠﻀﻓ ﻦﻣ

 ةرﻮﺳﺎﻣ وأ مﻮﻃﺮﺧ وأ ،تﺎﻘﺤﻠﻤﻟا نﻮﻜﺗ ﻻأ

داﺪﺴﻧﻻا ﺔﻟازﺈﺑ ﻢﻗ ،ةدوﺪﺴﻣ ﻂﻔﺸﻟا

.ﺔﻌﻴﻓر ﺎﺼﻋ ماﺪﺨﺘﺳﺎﺑ

 ﺮﺘﻠﻓ ﺲﻴﻛ مﺪﺨﺘﺳا ،ﺊﻠﺘﻤﻣ ﺮﺘﻠﻔﻟا ﺲﻴﻛ

.ﴽﺪﻳﺪﺟ

ةرﻮﺼﻟا /ﻒﺻﻮﻟا ﺮﻈﻧا) (

 :ﺦﺴﺘﻣ ﺔﺷﻮﻃﺮﺨﻟا ﺮﺘﻠﻓ

ءﺎﻤﻟا ﺖﺤﺗ ﻪﻠﺴﻏاو ،ﺔﺷﻮﻃﺮﺨﻟا ﺮﺘﻠﻓ ﻰﻠﻋ ﺮﻘﻧا

.ﺔﺟﺎﺤﻟا ﺪﻨﻋ ﻖﻓﺪﺘﻤﻟا

ةرﻮﺼﻟا /ﻒﺻﻮﻟا ﺮﻈﻧا) (

 .ﺔﻔﻟﺎﺘﻟا ﺔﺷﻮﻃﺮﺨﻟا ﺮﺗﻼﻓ ﺮﻴﻴﻐﺘﺑ ﻢﻗ

144 AR

ﺔﻴﺿرﻷا ﺔﻫﻮﻓ

(ﺔﻴﻠﺧاد تاﺪﺣﻮﺑ)

تﺎﻴﺿرﻷا وأ ﺔﺒﻠﺼﻟا ﺢﻄﺳﻷا ﻦﻣ ﺔﺑﺮﺗﻷا ﻂﻔﺸﻟ

ﺔﻴﺒﻴﻛﺮﺘﻟا ةﺪﺣﻮﻟا مﺪﺨﺘﺳا ،دﺎﺠﺴﻟﺎﺑ ةﺎﻄﻐﻤﻟا

.ﺔﺒﺳﺎﻨﻤﻟا

ﺐﻃﺮﻟا ﻂﻔﺸﻟا ،ﺔﺒﻠﺼﻟا ﺢﻄﺳﻷا مﺪﺨﺘﺳا :

.ﻦﻴﺘﻴﻃﺎﻄﻣ ﻦﻴﺘﻓﺎﺤﺑ ﺔﻴﺒﻴﻛﺮﺗ ةﺪﺣو

ﺐﻃﺮﻟا ﻂﻔﺸﻟا ،دﺎﺠﺴﻟﺎﺑ ةﺎﻄﻐﻤﻟا تﺎﻴﺿرﻷا

فﺎﺠﻟا ﻂﻔﺸﻟاو تاﺪﺣو نوﺪﺑ ماﺪﺨﺘﺳﻻا :

.ﺔﻴﺒﻴﻛﺮﺗ

فﺎﺠﻟا ﻂﻔﺸﻟا ،ﺔﺒﻠﺼﻟا ﺢﻄﺳﻷا مﺪﺨﺘﺳا :

.ﻦﻴﺘﺷﺮﻔﺑ ةدوﺰﻣ ﺔﻴﺒﻴﻛﺮﺗ ةﺪﺣو

قﻮﻘﺸﻟا ﺔﻫﻮﻓ

 ﻦﻴﺨﺴﺘﻟا ةﺰﻬﺟأو قﻮﻘﺸﻟاو ﺪﻘﻌﻠﻟ

.ﺎﻬﻴﻟإ لﻮﺻﻮﻟا ﺐﻌﺼﻳ ﻲﺘﻟا ﻦﻛﺎﻣﻷاو

ماﺪﺨﺘﺳﻻا

!ﺔﺷﻮﻃﺮﺧ ﺮﺘﻠﻔﺑ ﴼﻤﺋاد زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﺐﺠﻳ

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ ﻞﺒﻗ

 ةرﻮﺻ

ﺔﻛﻮﻜﻔﻤﻟا ءاﺰﺟﻷا ﺖﻴﺒﺜﺗ ﻢﺘﻳ ﻞﻴﻐﺸﺘﻟا ءﺪﺑ ﻞﺒﻗ

.زﺎﻬﺠﻟا ﻊﻣ ﺔﻘﻓﺮﻤﻟا

 ةرﻮﺻ

تادﺎﺷرإ ﺲﻴﻛ مﺪﺨﺘﺳا ،ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﻂﻔﺸﻟ :

.ﺮﺘﻠﻓ

ﻞﻴﻐﺸﺘﻟا

 ةرﻮﺻ

.تﺎﻘﺤﻠﻤﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ

 ةرﻮﺻ

.ءﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻗ ﻞﻴﺻﻮﺘﺑ ﻢﻗ

 ةرﻮﺻ

.زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ

ا ﻒﻴﻈﻨﺘﻟافﺎﺠﻟ

!ﺔﻓﺎﺠﻟا ﺮﺘﻠﻔﻟا ﺔﺷﻮﻃﺮﺧ ىﻮﺳ مﺪﺨﺘﺴﺗ ﻻ

تادﺎﺷرإﻴﻛ مﺪﺨﺘﺳا ،ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﻂﻔﺸﻟ : ﺲ

.ﺮﺘﻠﻓ

ةرﻮﺼﻟا /ﻒﺻﻮﻟا ﺮﻈﻧا) (

 تاروذﺎﻘﻟﺎﺑ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ءﻞﻣ ﺔﺟرد ﻂﺒﺗﺮﺗ

ﺷ ﻢﺗ ﻲﺘﻟا.ﺎﻬﻄﻔ

،ﻚﻟذ ﻰﻟإ ﺎﻣو ﻞﻣﺮﻟاو ﻢﻋﺎﻨﻟا رﺎﺒﻐﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ

.ةرﺮﻜﺘﻣ ةرﻮﺼﺑ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﺮﻴﻴﻐﺗ ﺐﺠﻳ

،ﺔﻳﺎﻐﻠﻟ ﺔﺌﻠﺘﻤﻤﻟا ﺮﺘﻠﻔﻟا سﺎﻴﻛأ ﺮﺠﻔﻨﺗ ﺪﻘﻓ

ﺖﻗﻮﻟا ﻲﻓ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﺮﻴﻴﻐﺗ ﺐﺠﻳ ،ﻲﻟﺎﺘﻟﺎﺑو

ﺐﺳﺎﻨﻤﻟا

 ﻪﺒﺘﻧا ﺐﺠﻳ ،مﺎﺨﺴﻟاو دﺎﻣﺮﻟا ﻂﻔﺸﻟ :

:ﺐﻠﻄﻟا ﻢﻗر) ﻂﻘﻓ ﻲﻟوأ ﺮﺘﻠﻓ ماﺪﺨﺘﺳا

2.863139.(

ﻈﻨﺘﻟاءﺎﻤﻟﺎﺑ ﻒﻴ

 ﺐﻴﻛﺮﺗ ﺐﺠﻳ ،ﻞﻠﺒﻟاو ﺔﺑﻮﻃﺮﻟا ﻂﻔﺸﻟ

وأ ﻂﻔﺸﻟا ﺔﺑﻮﺒﻧﺄﺑ ﺔﻣزﻼﻟا تﺎﻘﺤﻠﻤﻟا

.ًةﺮﺷﺎﺒﻣ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا

:ﻪﺒﺘﻧا

!ﺮﺘﻠﻓ ﺲﻴﻛ مﺪﺨﺘﺴﺗ ﻻ

ﻦﻣ ﻞﺋﺎﺳ جوﺮﺧ ﺪﻨﻋ وأ ةﻮﻏر نﻮﻜﺗ ﺔﻟﺎﺣ ﻲﻓ

.رﻮﻔﻟا ﻰﻠﻋ زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ ،زﺎﻬﺠﻟا

:ﺔﻇﻮﺤﻠﻣ ﺔﻣاﻮﻋ مﻮﻘﺗ ،ناﺰﺨﻟا ءﻼﺘﻣا ﺔﻟﺎﺣ ﻲﻓ

.زﺎﻬﺠﻟا ﺔﻋﺮﺳ ﺪﻳﺰﺗو ﻂﻔﺸﻟا ﺔﺤﺘﻓ قﻼﻏﺈﺑ

ناﺰﺨﻟا ﻎﻳﺮﻔﺗو زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ ﺐﺠﻳ

.رﻮﻔﻟا ﻰﻠﻋ

145AR

زﺎﻬﺠﻟا ﻒﺻو

ﻄﻤﻟا ﺔﺤﻔﺼﻟا ﺮﻈﻧا ،رﻮﺼﻟا !ﺔﻳﻮ

ﺪﻛﺄﺘﻟﺎﺑ ﻢﻗ ةﻮﺒﻌﻟا تﺎﻳﻮﺘﺤﻣ ﺾﻓ ﺪﻨﻋ

.راﺮﺿأ دﻮﺟو وأ تﺎﻘﺤﻠﻣ يأ ﺺﻘﻧ مﺪﻋ ﻦﻣ

زﺎﻬﺠﻟا ضﺮﻌﺗ ﺪﻨﻋ عزﻮﻤﻟا رﺎﻄﺧإ ﻰﺟﺮﻳ

.ﻞﻘﻨﻟا ﺐﺒﺴﺑ راﺮﺿﻷ

ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﺔﻠﻴﺻﻮﺗ

ﺔﻴﻠﻤﻌﺑ مﺎﻴﻘﻟا ﺪﻨﻋ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﻴﺻﻮﺘﻟ

.ﻂﻔﺸﻟا

ﺔﻇﻮﺤﻠﻣ ﻰﻠﻋ ﻂﻐﺿا ،ﺐﺤﺴﻟا ﺔﻴﻠﻤﻌﺑ مﺎﻴﻘﻠﻟ :

مﻮﻃﺮﺧ ﺐﺤﺳاو مﺎﻬﺑﻹا ﻊﺒﺻﺈﺑ ﺔﻃﺎﻘﺴﻟا

.جرﺎﺨﻟا ﻮﺤﻧ ﻂﻔﺸﻟا

ﺦﻔﻨﻠﻟ ﺔﻠﺻو

ﻲﺘﻟا ﺦﻔﻨﻟا ﺔﻠﺻو ﻲﻓ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﺧدأ

.ﺦﻔﻨﻟا ﺔﻔﻴﻇو ﻂﻴﺸﻨﺗ ﻰﻠﻋ ﻞﻤﻌﺗ

ﺾﺒﻘﻣ

.ﻪﻜﻓ ﺪﻌﺑ زﺎﻬﺠﻟا سأر ﺐﺤﺴﻟ وأ زﺎﻬﺠﻟا ﻞﻤﺤﻟ

تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ- زﺎﻬﺠﻟا سأر

تﺎﻫﻮﻓ ﻦﻳﺰﺨﺘﺑ هﺬﻫ تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ ﺢﻤﺴﺗ

.زﺎﻬﺠﻟا سأﺮﺑ ﻂﻔﺸﻟا

ﻲﺋﺎﺑﺮﻬﻜﻟا ﻚﻠﺴﻟا ﺐﺤﺳ رز

تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ- فﺎﻄﺧ

مﻮﻃﺮﺧ ﻦﻳﺰﺨﺘﺑ هﺬﻫ تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ ﺢﻤﺴﺗ

.ﻂﻔﺸﻟا تﺎﻫﻮﻓو ﻂﻔﺸﻟا

(فﺎﻘﻳإ /ﻞﻴﻐﺸﺗ) راود حﺎﺘﻔﻣ

ﻊﺿﻮﻟا1 ﺦﻔﻨﻟا وأ ﻂﻔﺸﻟا :

ﺮﻔﺻ ﻊﺿﻮﻟاﻞﻤﻌﻟا ﻦﻋ ﻒﻗﻮﺘﻣ زﺎﻬﺠﻟا :

فﺎﻘﻳﻹا ﻊﺿو

 ﻒﻗﻮﺗ ﺪﻨﻋ ﺔﻴﺿرﻷا ﺔﻫﻮﻓ ﻞﻴﻐﺸﺗ فﺎﻘﻳﻹ

.ﻞﻤﻌﻟا

ةرﻮﺼﻟا /ﻒﺻﻮﻟا ﺮﻈﻧا) (

تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ- ناﺰﺨﻟا

ﺐﻴﺑﺎﻧأ ﻦﻳﺰﺨﺘﺑ هﺬﻫ تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ ﺢﻤﺴﺗ

.ىﺮﺧﻷا تﺎﻘﺤﻠﻤﻟا وأ ﻂﻔﺸﻟا

ﻒﻠﻟﺎﺑ ﻖﻠﻐﺗ ةداﺪﺳ

قﻼﻏإ ﻲﻓ ﻒﻠﻟﺎﺑ ﻖﻠﻐﺗ ﻲﺘﻟا ةداﺪﺴﻟا مﺪﺨﺘﺴﺗ

ﻖﻠﻐﺗ ﻲﺘﻟا ةداﺪﺴﻟا ﻚﻔﻟ .ناﺰﺨﻟاو زﺎﻬﺠﻟا سأر

ﻢﺘﻳ ﻰﺘﺣ ﻢﻬﺴﻟا هﺎﺠﺗا ﻲﻓ ﺎﻬﻔﻠﺑ ﻢﻗ ،ﻒﻠﻟﺎﺑ

.ﺎﻫﺮﻳﺮﺤﺗ

ﻪﻴﺟﻮﺗ ةﺮﻜﺑ

 ﻲﻓ ﻪﻴﺟﻮﺘﻟا تاﺮﻜﺑ ﻦﻳﺰﺨﺗ ﻢﺘﻳ ﻢﻴﻠﺴﺘﻟا ﺪﻨﻋ

ﻞﻴﻐﺸﺘﻟا ﻞﺒﻗ ﺎﻬﺒﻴﻛﺮﺘﺑ ﻢﻗ .ناﺰﺨﻟا

ةرﻮﺼﻟا /ﻒﺻﻮﻟا ﺮﻈﻧا) (

ﺮﺘﻠﻔﻟا ﺲﻴﻛ

ﺔﻈﺣﻼﻣ ماﺪﺨﺘﺳﺎﺑ ﺢﻤﺴﻳ ﻻ ،ﺐﻃﺮﻟا ﻂﻔﺸﻠﻟ :

!ﺮﺘﻠﻓ ﺲﻴﻛ

تادﺎﺷرإ ﺲﻴﻛ مﺪﺨﺘﺳا ،ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﻂﻔﺸﻟ :

.ﺮﺘﻠﻓ

ﺔﺷﻮﻃﺮﺨﻟا ﺮﺘﻠﻓ

ﺪﻨﻋ ءاﻮﺳ ﺔﺷﻮﻃﺮﺨﻟا ﺮﺘﻠﻓ ماﺪﺨﺘﺳا ﺐﺠﻳ

.فﺎﺠﻟا ﻂﻔﺸﻟا وأ ﺐﻃﺮﻟا ﻂﻔﺸﻟا

ﺔﻈﺣﻼﻣ ﺔﻠﺘﺒﻤﻟا ﺔﺷﻮﻃﺮﺨﻟا ﺮﺗﻼﻓ ﻒﻴﻔﺠﺘﺑ ﻢﻗ :

.ﺐﻃﺮﻟا ﻂﻔﺸﻟا ﺪﻨﻋ ﺎﻬﻣاﺪﺨﺘﺳا ﺔﻠﺻاﻮﻣ ﻞﺒﻗ

يوﺪﻳ ﺾﺒﻘﻤﺑ ﻂﻔﺷ مﻮﻃﺮﺧ

 ﻰﺘﺣ ﻞﺼﺘﻤﻟا ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻰﻠﻋ ﻂﻐﺿا

.ﻪﻧﺎﻜﻣ ﻲﻓ ﺮﻘﺘﺴﻳ

ةرﻮﺼﻟا /ﻒﺻﻮﻟا ﺮﻈﻧا) (

ﺔﻇﻮﺤﻠﻣ ﻰﻠﻋ ﻂﻐﺿا ،ﺐﺤﺴﻟا ﺔﻴﻠﻤﻌﺑ مﺎﻴﻘﻠﻟ :

مﻮﻃﺮﺧ ﺐﺤﺳاو مﺎﻬﺑﻹا ﻊﺒﺻﺈﺑ ﺔﻃﺎﻘﺴﻟا

.جرﺎﺨﻟا ﻮﺤﻧ ﻂﻔﺸﻟا

ﻂﻔﺸﻟا ةرﻮﺳﺎﻣ2 ×0.5 م

 ﺎﻬﻄﺑراو ﴼﻌﻣ ﻂﻔﺸﻟا ﺐﻴﺑﺎﻧأ ﻞﻴﺻﻮﺘﺑ ﻢﻗ

.ﻂﻔﺸﻟا مﻮﻃﺮﺨﺑ

ةرﻮﺼﻟا /ﻒﺻﻮﻟا ﺮﻈﻧا) (

146 AR

نﺎﻤﻀﻟا

ﺔﻟود ﻞﻛ ﻲﻓ ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ يﺮﺴﺗ

.ﺎﻨﻟ ﺔﻌﺑﺎﺘﻟا ﺔﺼﺘﺨﻤﻟا ﻖﻳﻮﺴﺘﻟا ﺔﻛﺮﺷ ﺎﻬﻌﻀﺗ

ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا لﺎﻄﻋﻷا جﻼﻋ ﻰﻟﻮﺘﻧ ﻦﺤﻧ

ﺎﻤﻟﺎﻃ نﺎﻤﻀﻟا ةﺮﺘﻓ لﻼﺧ ﻞﺑﺎﻘﻣ نوﺪﺑ كزﺎﻬﺟ

دﻮﺟو ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋﻷا هﺬﻫ ﻲﻓ ﺐﺒﺴﻟا نأ

ﺔﻟﺎﺣ ﻲﻓ .ﻊﻨﺼﻟا ﻲﻓ وأ داﻮﻤﻟا ﻲﻓ ﺐﻴﻋ

ﺔﻤﻴﺴﻘﺑ ﻚﻠﻀﻓ ﻦﻣ ﻪﺟﻮﺗ ،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا

اﺮﺸﻟا ءﻼﻤﻋ ﺔﻣﺪﺧ ﺰﻛﺮﻣ وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ء

.ﺪﻤﺘﻌﻣ

ﺔﻣﻼﺴﻟا تادﺎﺷرإ



ﻦﻣ ماﺪﺨﺘﺳﻼﻟ ﺺﺼﺨﻣ ﺮﻴﻏ زﺎﻬﺠﻟا اﺬﻫ

وأ ﺔﻴﻧﺪﺒﻟا تارﺪﻘﻟا يدوﺪﺤﻣ صﺎﺨﺷﻷا ﻞﺒﻗ

ﻢﻬﻳﺪﻟ ﺮﻓاﻮﺘﺗ ﻻ ﻦﻣ وأ ﺔﻴﻠﻘﻌﻟا وأ ﺔﻴﺴﺤﻟا

ﻢﻬﻴﻓ ﻖﻘﺤﺘﻳ ﻢﻟ نإو ﺔﻓﺮﻌﻤﻟا وأ/و ةﺮﺒﺨﻟا

ﺺﺘﺨﻳ ﻦﻣ فاﺮﺷﻹ اﻮﻌﻀﺨﻳ ﺬﺌﻨﻴﺣ ﻚﻟذ

ﺘﻣﻼﺳو ﻢﻬﻨﻣﺄﺑ ﻰﻠﻋ ﻪﻨﻣ نﻮﻠﺼﺤﻳ وأ ﻢﻬ

.زﺎﻬﺠﻟا ماﺪﺨﺘﺳا ﺔﻴﻔﻴﻛ لﻮﺣ تﺎﻬﻴﺟﻮﺗ



ﻻإ ،زﺎﻬﺠﻟا ماﺪﺨﺘﺳﺎﺑ لﺎﻔﻃﻸﻟ حﻮﻤﺴﻣ ﺮﻴﻏ

فاﺮﺷإ ﺖﺤﺗ وأ ،ﺔﻨﻣﺎﺜﻟا ﻦﺳ قﻮﻓ اﻮﻧﺎﻛ اذإ

نﻮﻠﺼﺤﻳ وأ ،ﻢﻬﺘﻣﻼﺳو ﻢﻬﻨﻣﺄﺑ ﺺﺘﺨﻳ ﻦﻣ

ماﺪﺨﺘﺳا ﺔﻴﻔﻴﻛ لﻮﺣ تﺎﻬﻴﺟﻮﺗ ﻰﻠﻋ ﻪﻨﻣ

.زﺎﻬﺠﻟا



ﺔﺻﺎﺨﻟا ﺮﻳﺪﺼﻘﻟا قرو ﺔﻓﺎﻔﻟ ﻆﻔﺤﺗ

ﴽﺪﻴﻌﺑ ﻒﻴﻠﻐﺘﻟﺎﺑ ﺚﻴﺣ ،لﺎﻔﻃﻷا لوﺎﻨﺘﻣ ﻦﻋ

! قﺎﻨﺘﺧﻻا ﺮﻄﺧ ﻦﻤﻜﻳ



ﻞﻛ ﺪﻌﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ ﻦﻴﻌﺘﻳ

وأ ﻒﻴﻈﻨﺗ ﺔﻴﻠﻤﻋ ﻞﻜﺑ مﺎﻴﻘﻟا ﻞﺒﻗو ماﺪﺨﺘﺳا

.ﺔﻧﺎﻴﺻ



ﺔﻳأ ﻂﻔﺷ ﺐﺠﻳ ﻻ .ﻖﻳﺮﺤﻟا ﺮﻄﺧ ﺎﻨﻫ ﻦﻤﻜﻳ

.ﺔﺠﻫﻮﺘﻣ وأ ﺔﻠﻌﺘﺸﻣ ءﺎﻴﺷأ



ﻦﻛﺎﻣأ ﻲﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﴼﻣﺎﻤﺗ ﺮﻈﺤﻳ

.رﺎﺠﻔﻧﻻا ﺮﻄﺨﻟ ﺔﺿﺮﻌﻣ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻠﺻﻮﻟا

ﺐﺠﻳ .ددﺮﺘﻣ ﻲﺋﺎﺑﺮﻬﻛ رﺎﻴﺘﺑ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ

ﺪﻬﺠﻟا ﻊﻣ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺪﻬﺠﻟا ﻖﻓاﻮﺘﻳ نأ رﻮﻛﺬﻤﻟا

.زﺎﻬﺠﻟا ﻰﻠﻋ دﻮﺟﻮﻤﻟا ﻖﺼﻠﻤﻟا ﻰﻠﻋ

ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺻ ثوﺪﺣ ﺮﻄﺧ

ﻟﺎﺑ كﺎﺴﻣﻹﺎﺑ ﻢﻘﺗ ﻻ ﺖﻧﺎﻛ اذإ ﺲﺒﻘﻤﻟاو ﺲﺑﺎﻘ

.ﻦﻴﺘﻠﻠﺒﻣ كاﺪﻳ

ﻦﻣ ﺔﻠﺻﻮﻟا عﺰﻧ لﻼﺧ ﻦﻣ ﺲﺑﺎﻘﻟا ﺐﺤﺴﺗ ﻻ

.ﺲﺒﻘﻤﻟا

ﻞﺒﻗ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا ﻊﻣ ﺔﻠﺻﻮﻟا ﺺﺤﻓ ﺐﺠﻳ

ﺔﻳأ دﻮﺟو مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻠﻟ زﺎﻬﺠﻠﻟ ﻞﻴﻐﺸﺗ ﻞﻛ

ﻰﻠﻋ ﺔﻔﻟﺎﺘﻟا تﻼﺻﻮﻟا لاﺪﺒﺘﺳا ﺐﺠﻳ .تﺎﻴﻔﻠﺗ

ﺰﻛﺮﻣ يأ وأ ﺪﻤﺘﻌﻣ ﻲﺋﺎﺑﺮﻬﻛ ﻲﻨﻓ يأ ﻦﻣ رﻮﻔﻟا

ﺘﻌﻣ ءﻼﻤﻋ ﺔﻣﺪﺧ ﺔﻳأ عﻮﻗو ﻲﻓﻼﺗ ﻞﺟأ ﻦﻣ ﺪﻤ

.رﺎﻄﺧأ

ماﺪﺨﺘﺳﺎﺑ ﺢﺼﻨﻧ ﺔﻴﺋﺎﺑﺮﻬﻛ ثداﻮﺣ عﻮﻗﻮﻟ ﺎﺒﻨﺠﺗ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺮﺋاﺪﻟا ﻊﻄﻗ ﺢﻴﺗﺎﻔﻣ تاذ ﺲﺑﺎﻘﻣ

ﻰﺼﻗﻷا ﺪﺤﻟا) رﺎﻴﺘﻠﻟ ةدﺎﻀﻣ ﻞﻠﺨﻟا رﺎﻴﺘﻟ30

.(ﻲﻤﺳﻻا ﺮﻳﺮﺤﺘﻟا رﺎﻴﺗ ةﺪﺸﻟ ﺮﻴﺒﻣأ ﻲﻠﻠﻣ

ﻪﺒﺘﻧا

ﻂﻴﻠﺧ وأ ةﺮﺨﺑأ نﻮﻜُﺗ نأ ﻦﻜﻤﻳ داﻮﻤﻟا ﺾﻌﺑ

ءاﻮﻬﻟا ﻊﻣ ﺎﻫدﺎﺤﺗا ﺪﻨﻋ رﺎﺠﻔﻧﻼﻟ ﻞﺑﺎﻗ

!ﺺﺘﻤﻤﻟا

:ﺎًﻘﻠﻄﻣ ﺔﻴﻟﺎﺘﻟا ءﺎﻴﺷﻷا ﻂﻔﺸﺑ ﻢﻘﺗ ﻻ



ﻟ ﺔﻠﺑﺎﻘﻟا تازﺎﻐﻟا ،قاﺮﺘﺣﻻا وأ رﺎﺠﻔﻧﻼ

(ﺔﻴﻠﻋﺎﻔﺘﻟا ﺔﺑﺮﺗﻷا) ﺔﺑﺮﺗﻷاو ﻞﺋاﻮﺴﻟا



ﻞﺜﻣ) ﻞﻋﺎﻔﺘﻠﻟ ﻞﺑﺎﻘﻟا ندﺎﻌﻤﻟا رﺎﺒﻏ

ﺪﻨﻋ (ﻚﻧﺰﻟاو ،مﻮﻴﺴﻨﻏﺎﻤﻟاو ،مﻮﻴﻧﻮﻣﻮﻟﻷا

ﺔﻳﻮﻠﻘﻟا ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳو ﻊﻣ ﺎﻫدﺎﺤﺗا

.ﺔﻳﻮﻘﻟا ﺔﻴﻀﻤﺤﻟاو



ةﺰﻛﺮﻤﻟاو ﺔﻳﻮﻘﻟا ﺮﺻﺎﻨﻌﻟاو ضﺎﻤﺣﻷا



،ﻦﻳﺰﻨﺒﻟا ﻞﺜﻣ) ﺔﺒﻳﺬﻤﻟا ﺔﻳﻮﻀﻌﻟا داﻮﻤﻟا

ﻳﺰﻣو ﺖﻳﺰﻟاو ،نﻮﺘﻴﺳﻵاو ،ناﻮﻟﻷا ﻞ

.(ﻦﺧﺎﺴﻟا

147AR

ﺔﻣﺎﻋ تادﺎﺷرإ

ﻞﻴﻤﻌﻟا يﺰﻳﺰﻋ

ﻲﻠﺻﻷا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ةءاﺮﻗ ﻰﺟﺮﻳ

،ﻢﻛزﺎﻬﺠﻟ ماﺪﺨﺘﺳا لوأ ﻞﺒﻗ اﺬﻫ

ةدراﻮﻟا تﺎﻤﻴﻠﻌﺘﻠﻟ ﴼﻘﻓو زﺎﻬﺠﻟا ﻊﻣ ﻞﻣﺎﻌﺘﻟا ﻢﺛ

ﻞﻴﻟﺪﺑ ظﺎﻔﺘﺣﻻا ﻰﺟﺮﻳ ﺎﻤﻛ .ﻞﻴﻟﺪﻟا اﺬﻬﺑ

وأ ﺪﻌﺑ ﺎﻤﻴﻓ ىﺮﺧأ تﺎﻣاﺪﺨﺘﺳا يﻷ ﻞﻴﻐﺸﺘﻟا

.ﻦﻳﺮﺧآ ﻦﻴﻣﺪﺨﺘﺴﻤﻟ زﺎﻬﺠﻟا ﻢﻴﻠﺴﺗ ﺔﻟﺎﺣ ﻲﻓ

ﺘﺳﻻا تﺎﻤﻴﻠﻌﺘﻠﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨ

ﻲﻓ ةدراﻮﻟا تﺎﻔﺻاﻮﻤﻠﻟ ﴼﻘﻓو زﺎﻬﺠﻟا ﻢﻴﻤﺼﺗ ﻢﺗ

ﺔﺻﺎﺨﻟا ﺔﻣﻼﺴﻟا تادﺎﺷرﻹو اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد

ﺔﺒﻃﺮﻟا تﺎﻴﺿرﻸﻟ ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﺴﻨﻜﻤﻛ ﻪﻣاﺪﺨﺘﺳﺎﺑ

.ﺔﻓﺎﺠﻟاو

ماﺪﺨﺘﺳﻻا ﻞﺟأ ﻦﻣ زﺎﻬﺠﻟا اﺬﻫ ﺮﻳﻮﻄﺗ ﻢﺗ

تﺎﺒﻠﻄﺘﻣ ﺔﻴﺒﻠﺘﻟ ﻢﻤﺼﻣ ﺮﻴﻏ ﻪﻧأ ﺎﻤﻛ ﻲﺼﺨﺸﻟا

.يرﺎﺠﺘﻟا ماﺪﺨﺘﺳﻻا

 زﻮﺠﻳ ﻻ .رﺎﻄﻣﻷا ﻦﻣ زﺎﻬﺠﻟا ﺔﻳﺎﻤﺣ ﺐﺠﻳ

.ﺔﺣﻮﺘﻔﻤﻟا ﺔﻴﺟرﺎﺨﻟا ﻦﻛﺎﻣﻷا ﻲﻓ ﻪﻨﻳﺰﺨﺗ

 ﻪﺒﺘﻧا ﺐﺠﻳ ،مﺎﺨﺴﻟاو دﺎﻣﺮﻟا ﻂﻔﺸﻟ :

:ﺐﻠﻄﻟا ﻢﻗر) ﻂﻘﻓ ﻲﻟوأ ﺮﺘﻠﻓ ماﺪﺨﺘﺳا

2.863139.(

تﺎﻴﺿرﻸﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﺴﻨﻜﻤﻟا ماﺪﺨﺘﺳا زﻮﺠﻳ ﻻ

:ﺔﻴﻟﺎﺘﻟا تﺎﻧﻮﻜﻤﻟا ﻊﻣ ﻻإ ﺔﺒﻃﺮﻟاو ﺔﻓﺎﺠﻟا

 .ﻲﻠﺻﻷا ﺮﺘﻠﻔﻟا ﺲﻴﻛ

 وأ ﺔﻴﻠﺻﻷا تﺎﻘﺤﻠﻤﻟا وأ ﺔﻴﻠﺻﻷا رﺎﻴﻐﻟا ﻊﻄﻗ

.ﺔﻴﻠﺻﻷا ﺔﻴﻓﺎﺿﻹا تﺎﻘﺤﻠﻤﻟا

راﺮﺿأ ﺔﻳأ ﺔﻴﻟﻮﺌﺴﻣ ﺔﺠﺘﻨﻤﻟا ﺔﻛﺮﺸﻟا ﻞﻤﺤﺘﺗ ﻦﻟ

ﺮﻴﻏ ماﺪﺨﺘﺳﻼﻟ ﺔﺠﻴﺘﻧ ثﺪﺤﺗ ﺪﻗ ﺔﻠﻤﺘﺤﻣ

.ﺊﻃﺎﺨﻟا ﻞﻴﻐﺸﺘﻟا وأ تﺎﻔﺻاﻮﻤﻠﻟ ﻖﺑﺎﻄﻤﻟا

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ

ةدﺎﻋإو ﺮﻳوﺪﺘﻠﻟ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا داﻮﻣ

ا مﺪﻋ ﻰﺟﺮﻳ .ماﺪﺨﺘﺳﻻا ﻦﻣ ﺺﻠﺨﺘﻟ

ﻚﻴﻠﻋ ﻦﻜﻟو ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا ﺔﻠﺳ ﻲﻓ ةﻮﺒﻌﻟا

ﺮﻳوﺪﺗ ةدﺎﻋﺈﺑ ﺔﺼﺘﺨﻤﻟا تﺎﻬﺠﻠﻟ ﺎﻬﻤﻳﺪﻘﺘﺑ

.ﺔﻣﺎﻤﻘﻟا

ﺔﻤﻴﻗ داﻮﻣ ﻰﻠﻋ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﻷا يﻮﺘﺤﺗ

ﻲﺘﻟاو ماﺪﺨﺘﺳﻻاو ﺮﻳوﺪﺘﻟا ةدﺎﻋﻹ ﺔﻠﺑﺎﻗ

ﺺﻠﺨﺘﻟﺎﺑ ﻢﻗ ،اﺬﻟ .ﺎﻬﻨﻣ ةدﺎﻔﺘﺳﻻا ﺐﺠﻳ

ﻢﻈﻧ ﻊﻣ ﻖﻓاﻮﺘﻳ ﺎﻤﺑ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﻷا ﻦﻣ

.ﺔﺒﺳﺎﻨﻤﻟا ﻊﻴﻤﺠﺘﻟا

ﺮﺘﻠﻔﻟا ﺲﻴﻛو ﺮﺘﻠﻔﻟا ﻦﻣ ﺺﻠﺨﺘﻟا

ﻘﻳﺪﺻ داﻮﻣ ﻦﻣ ﺮﺘﻠﻔﻟا ﺲﻴﻛو ﺮﺘﻠﻔﻟا ﻊﻴﻨﺼﺗ ﻢﺘﻳ ﺔ

.ﺔﺌﻴﺒﻠﻟ

ﺔﻠﺑﺎﻗ داﻮﻣ ﺔﻳأ ﻰﻠﻋ يﻮﺘﺤﺗ ﻻ ﺎﻬﻧأ ﺎﻤﻟﺎﻃ

ﺔﻠﺳ ﻲﻓ ﺎﻬﺋﺎﻘﻟإ ﺮﻈﺤﻳ ﻲﺘﻟاو صﺎﺼﺘﻣﻼﻟ

ﺔﻠﺳ ﻲﻓ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا ﻚﻨﻜﻤﻳ ،ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا

.ﺔﻳدﺎﻌﻟا ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا

ءﻼﻤﻌﻟا ﺔﻣﺪﺧ

ﺔﺴﺳﺆﻣ عﺮﻓ ﺮﺴﻳKÄRCHER ﻚﻟ مﺪﻘﻳ نأ

دﻮﺟو ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋﺎﺴﻤﻟا لﺎﻜﺷأ ﺔﻓﺎﻛ

.لﺎﻄﻋأ وأ تارﺎﺴﻔﺘﺳا

(ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا)

ﺔﻴﻓﺎﺿإ تﺎﻘﺤﻠﻣو رﺎﻴﻏ ﻊﻄﻗ ﺐﻠﻃ

ﻊﻄﻘﻟ جذﺎﻤﻧ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﺔﻳﺎﻬﻧ ﻲﻓ ﺪﺠﺘﺳ

.ﺎﻣاﺪﺨﺘﺳا ﺮﺜﻛﻷا رﺎﻴﻐﻟا

تﺎﻘﺤﻠﻤﻟاو رﺎﻴﻐﻟا ﻊﻄﻗ ﻰﻠﻋ لﻮﺼﺤﻟا ﻚﻨﻜﻤﻳ

ﺔﺴﺳﺆﻣ عﺮﻓ ﻦﻣ وأ عزﻮﻤﻟا ﻦﻣKÄRCHER.

(ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا)

148 AR

2.863-144.0

6.414-960.0

9.037-721.0

9.001-754.0

9.037-731.0

04.12.2012

http://www.kaercher.com/dealersearch

Karcher 1.347-704.0 WD 4.250

Product's Documents

Bedienungsanleitung

Specifications

Karcher 1.347-704.0 Questions and Answers
