Item #1002114151
Model #AM175B-EB
USE AND CARE GUIDE
FORTSTON LED 60 IN. CEILING FAN
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
THANK YOU
Scan the QR code for a step-by-step installation video.
Table of Contents
2
Table of Contents ..........................................................
Safety Information .........................................................
Warranty .........................................................................
Pre-Installation ..............................................................
Tools Required .........................................................................
Hardware Included ..................................................................
Package Contents ....................................................................
Dual Mounting Instructions ......................................................
Installation .....................................................................
2
3
4
4
4
4
5
6
7
8

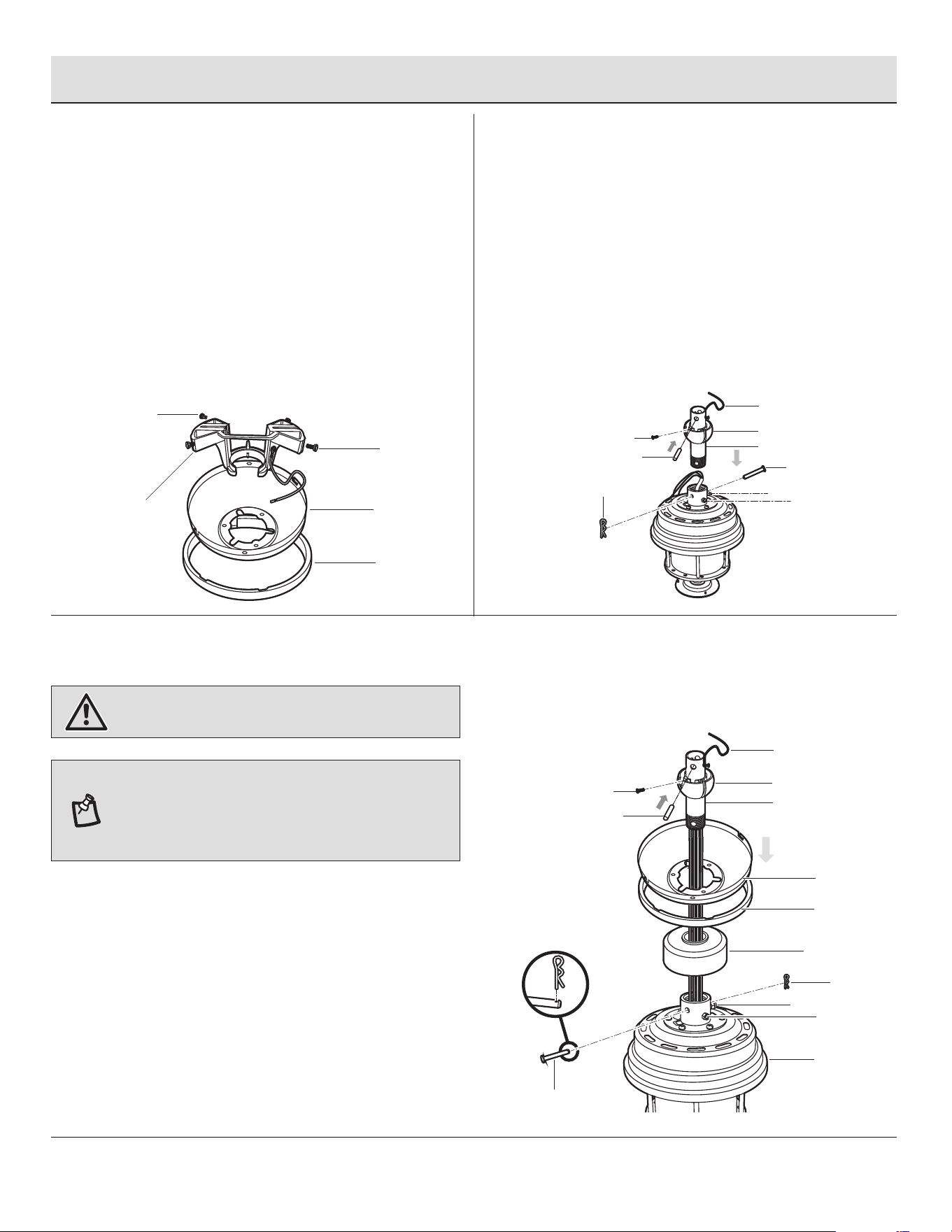

Assembly ........................................................................

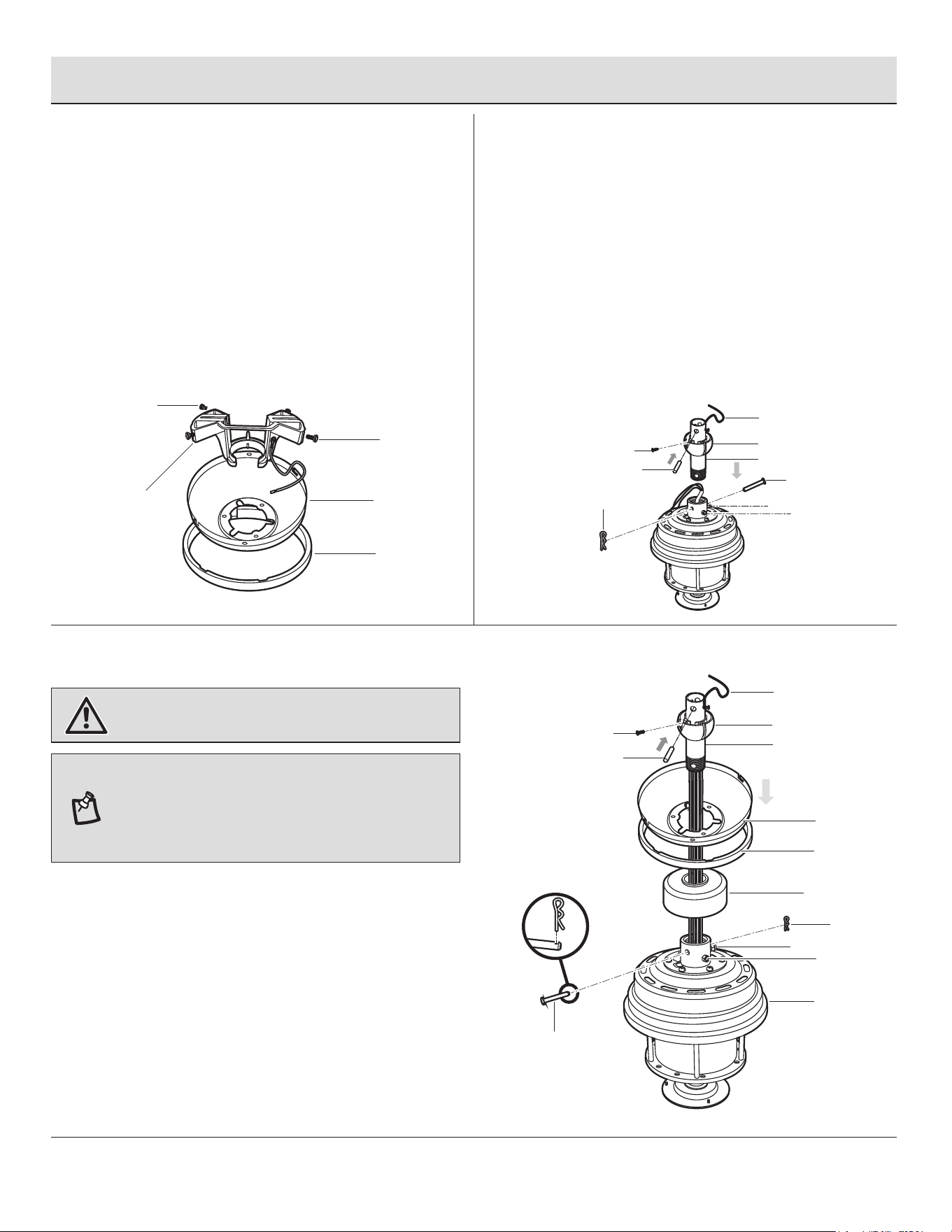

Standard Ceiling Mounting .......................................................

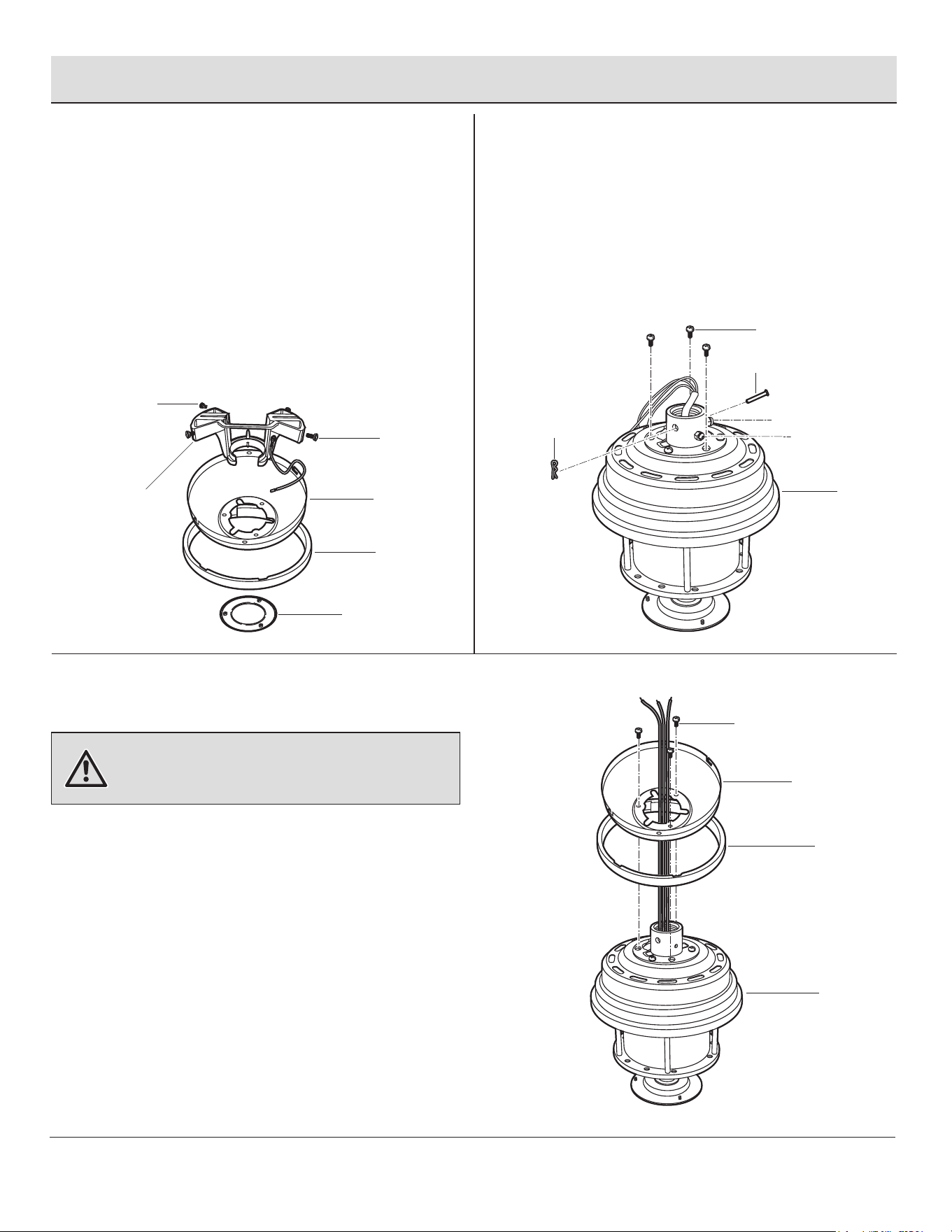

Close-to-Ceiling Mounting .....................................................

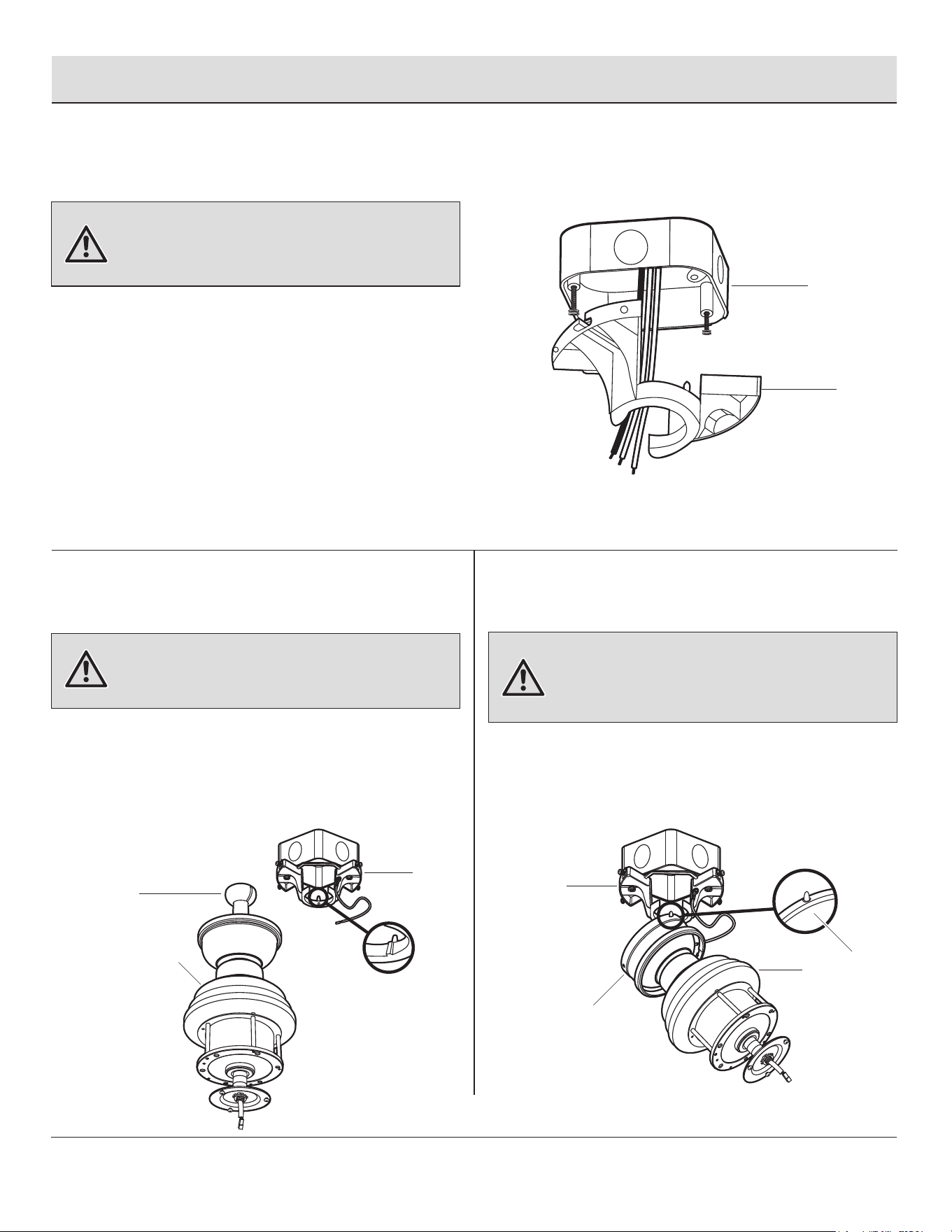

Hanging the Fan ....................................................................

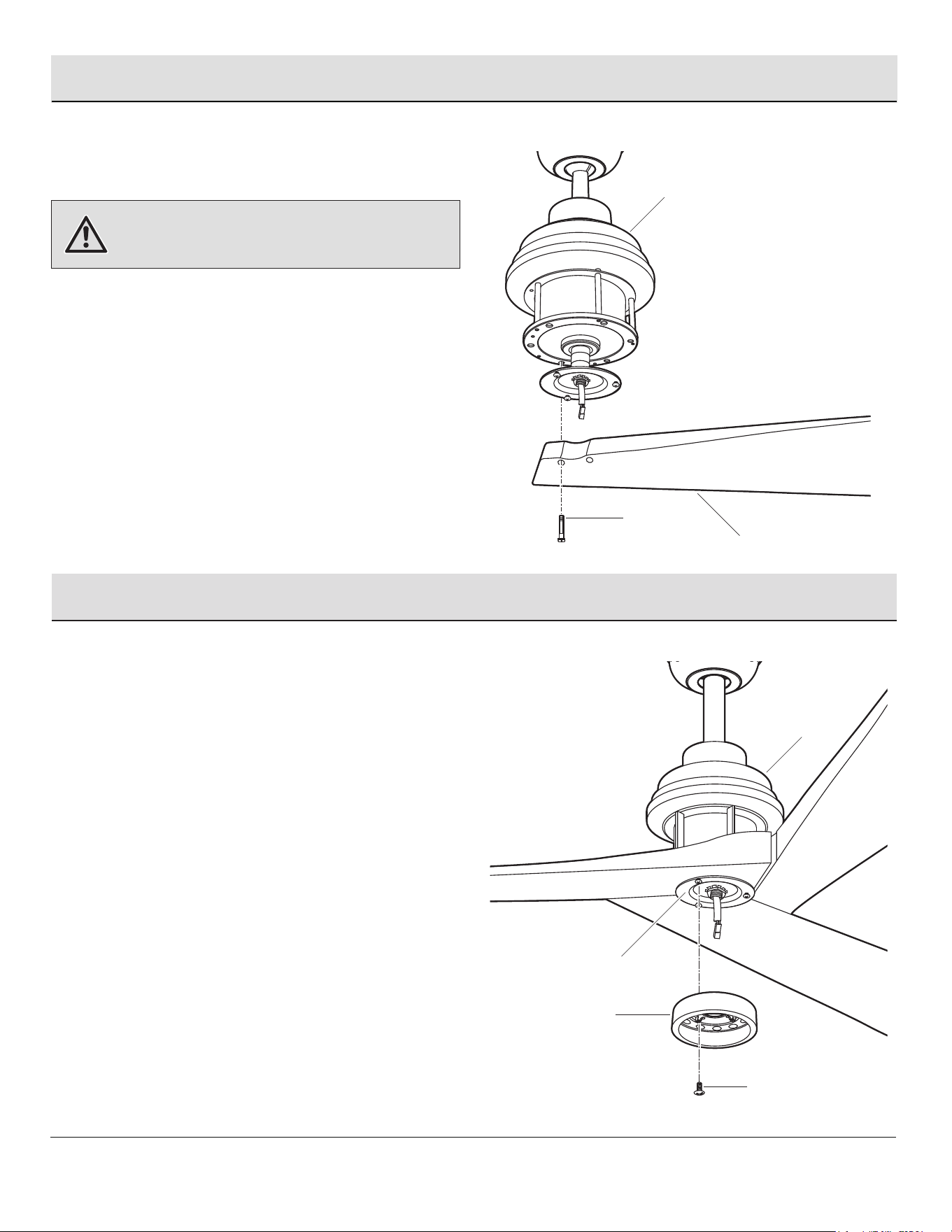

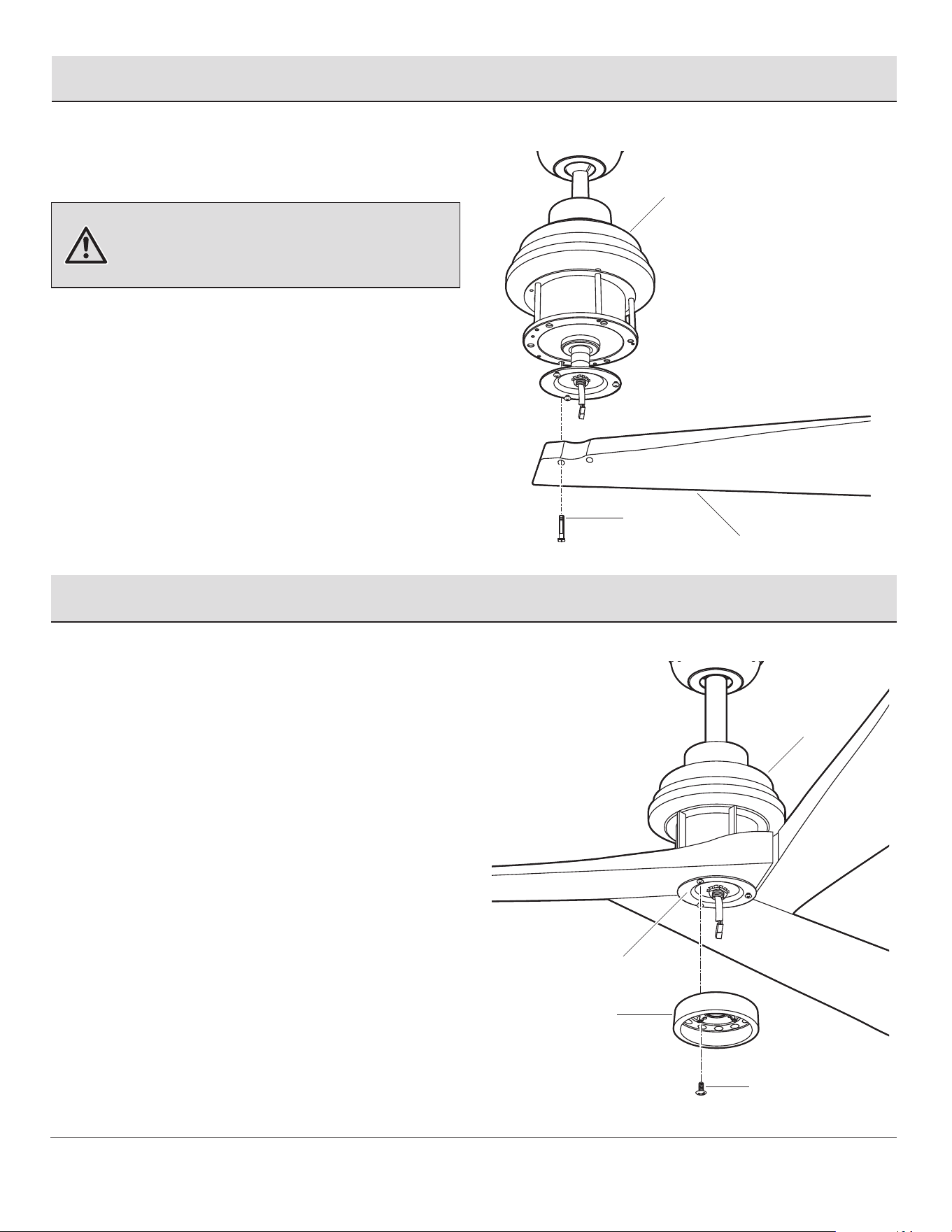

Attaching the Fan Blades .......................................................

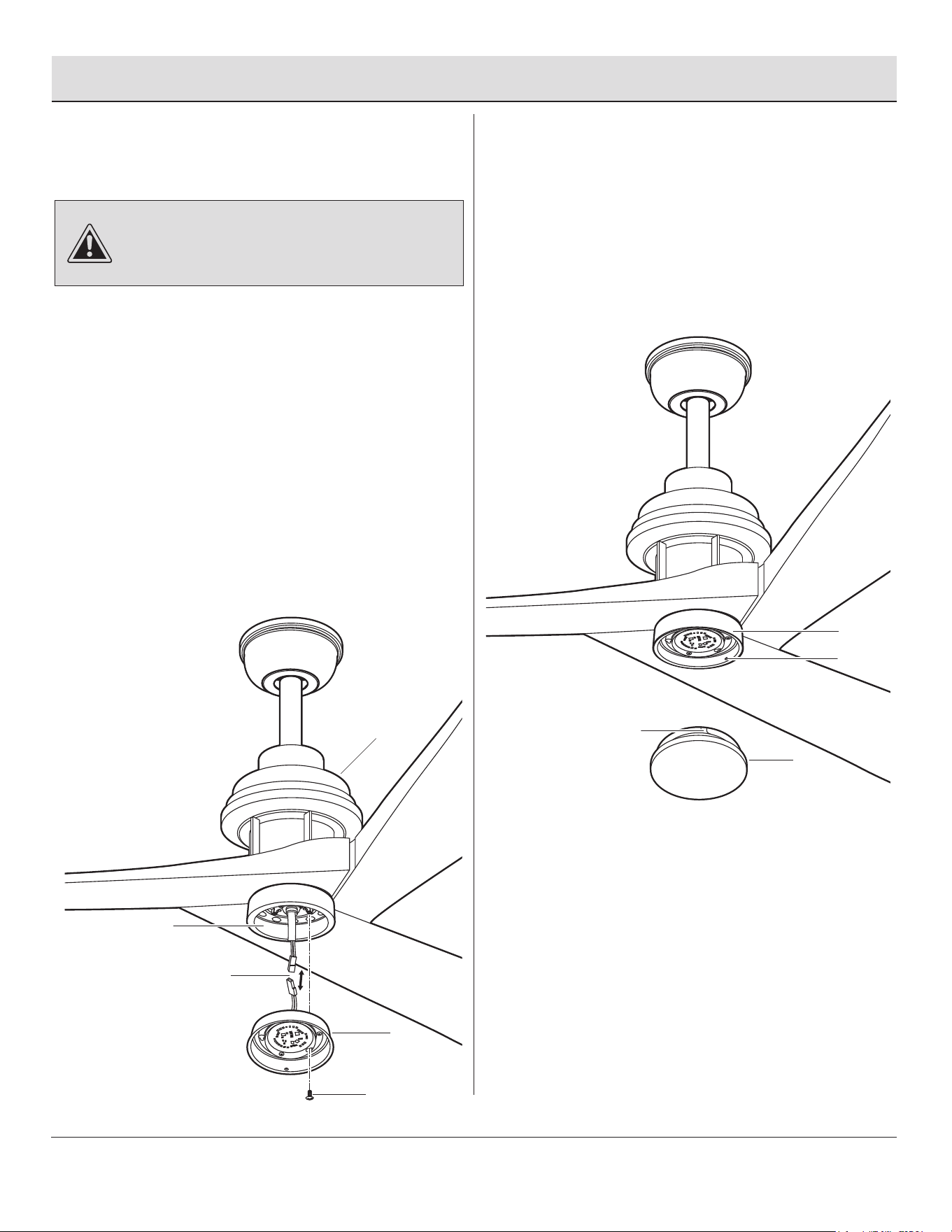

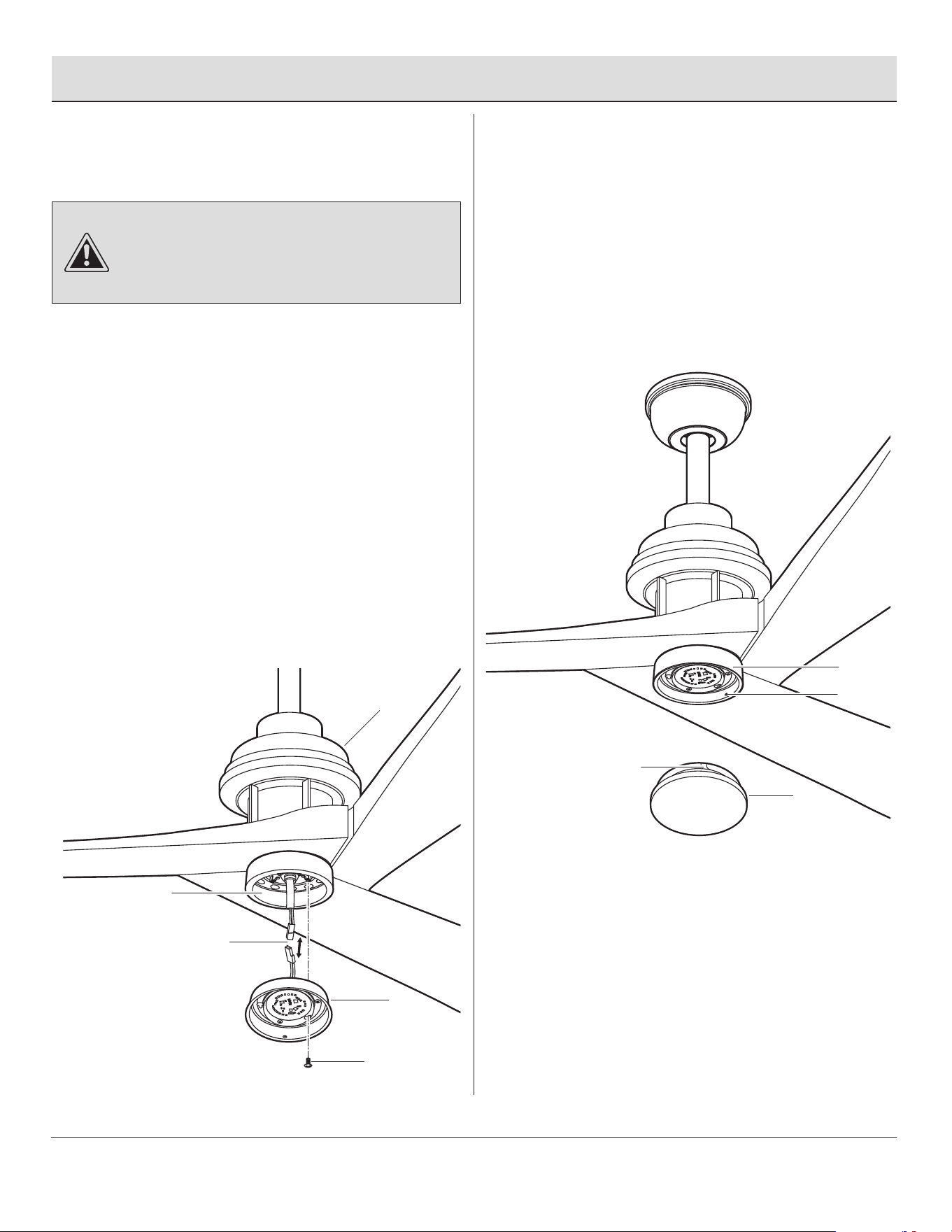

Installing the Light Kit ............................................................
9
9
10
11
14
14
Operation ......................................................................

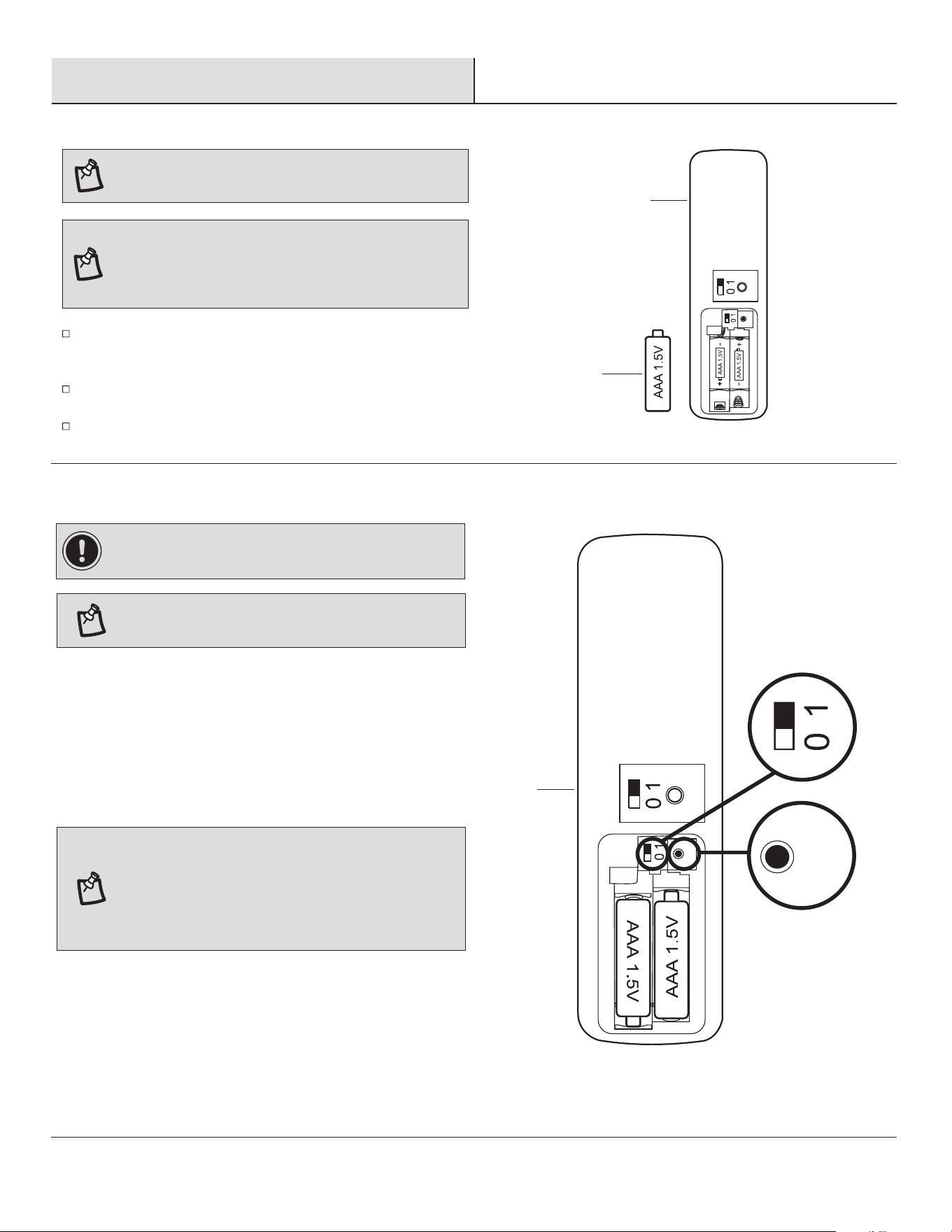

Preparing the Transmitter ......................................................
Learning Process ....................................................................

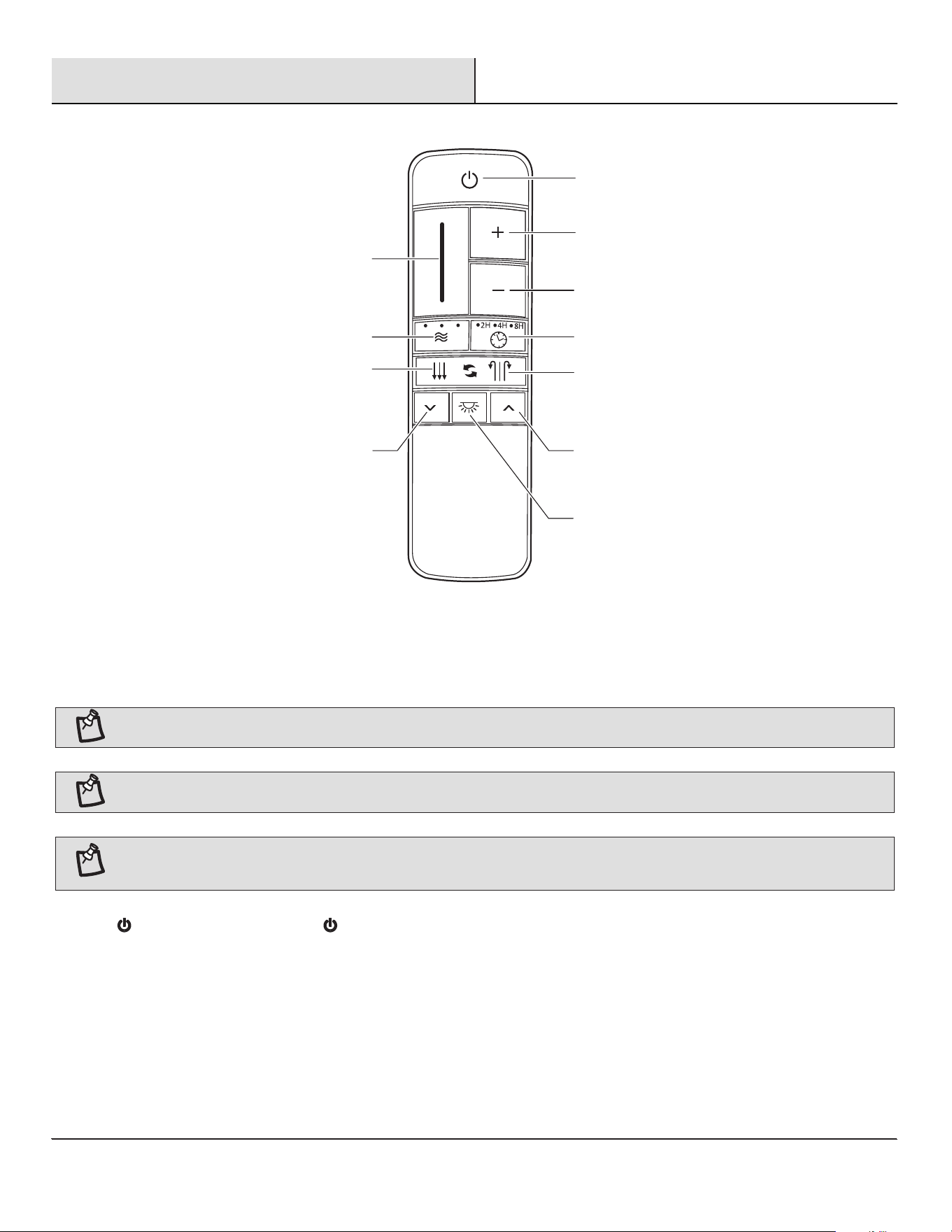

Operating Your Fan and Remote Control ...............................

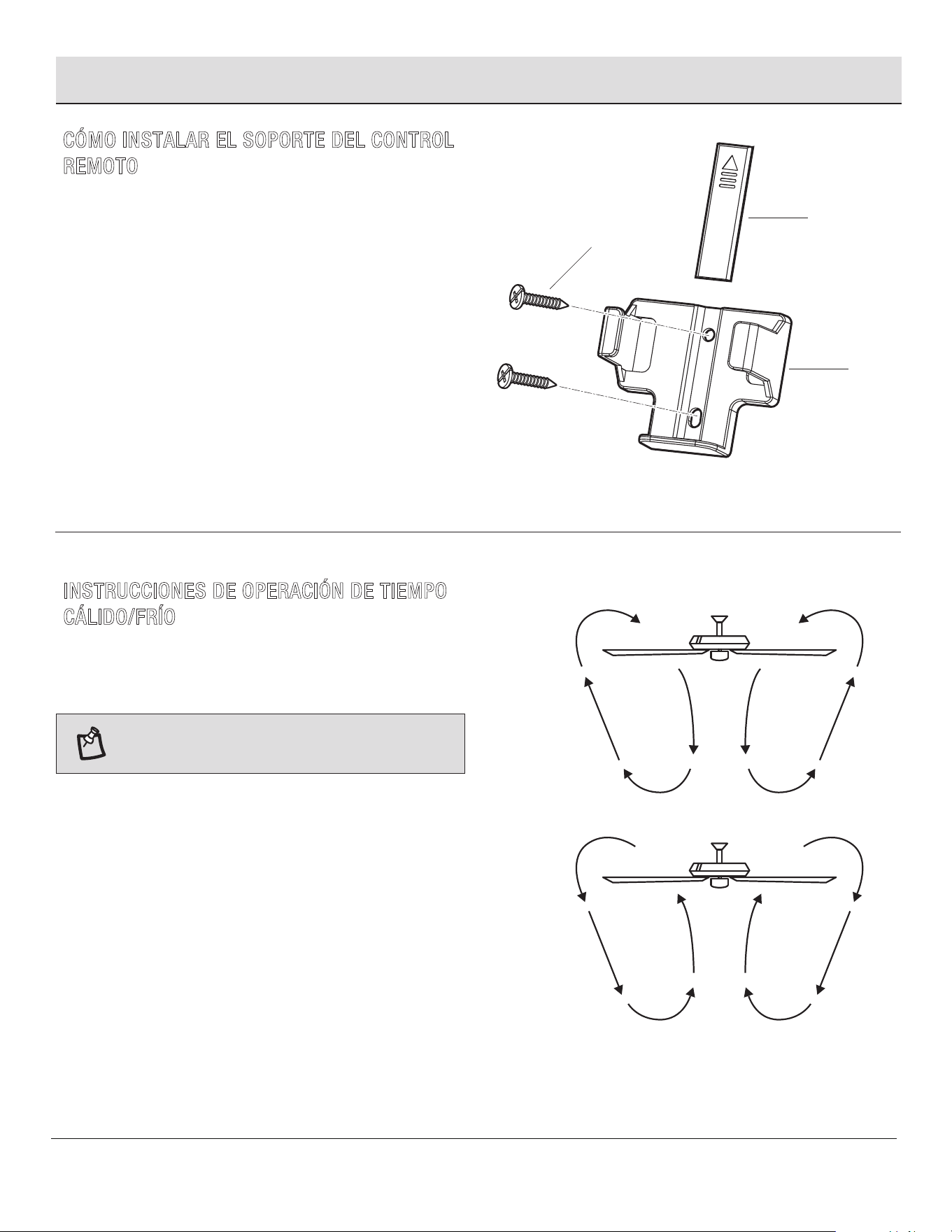

Warm/Cool Weather Operating Instructions ..........................
Care and Cleaning ......................................................
Troubleshooting ..........................................................
Service Parts ...............................................................
16
16
16
18
20
20
20
22
READ AND SAVE THESE INSTRUCTIONS
3
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Safety Information
WARNING: To reduce the risk of electric shock, this fan
must be installed with an isolating wall control/switch.
WARNING: To reduce the risk of personal injury, do not
bend the blade arms (also referred to as flanges), when
installing the brackets, balancing the blades or cleaning the
fan.
WARNING: Do not insert foreign objects between rotating
fan blades.
WARNING: To reduce the risk of fire, electric shock or
personal injury, mount the fan to the outlet box marked
acceptable for fan support with the screws provided with the
outlet box.
CAUTION: To reduce the risk of personal injury, use only
the screws provided with the outlet box.
1. To reduce the risk of electric shock, ensure electricity has
been turned off at the circuit breaker or fuse box before
beginning.
2. All wiring must be in accordance with the National Electrical
Code “ANSI/NFPA 70” and local electrical codes. Electrical
installation should be performed by a qualified licensed
electrician.
3. The outlet box and support structure must be securely
mounted and capable of reliably supporting a minimum of 35
lbs (15.9 kg) or less. Use only UL-listed outlet boxes marked
“FOR FAN SUPPORT.”
4. The fan must be mounted with a minimum of 7 ft (2.1m)
clearance from the trailing edge of the blades to the floor.
5. Avoid placing objects in the path of the blades.
6. To avoid personal injury or damage to the fan and other
items, be cautious when working around or cleaning the fan.
7. Do not use water or detergents when cleaning the fan or fan
blades. A dry dust cloth or lightly dampened cloth will be
suitable for most cleaning.
8. After making electrical connections, spliced conductors
should be turned upward and pushed carefully up into the
outlet box. The wires should be spread apart with the
grounded conductor and the equipment-grounding conductor
on one side of the outlet box and ungrounded conductor on
the other side of the outlet box.
9. All setscrews must be checked and retightened where
necessary before installation.
10. Suitable for use with solid-state speed control (JY1028 only).
11. This device complies with part 15 of the FCC Rules. Operation
is subject to the following two conditions: (1) This device may
not cause harmful interference, and (2) this device must
accept any interference received, including interference that
may cause undesired operation.
Warning: Changes or modifications to this unit not expressly
approved by the party responsible for compliance could void
the user's authority to operate the equipment.
NOTE: This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to Part 15
of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and
can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful
interference to radio communications.
However, there is no guarantee that interference will not occur
in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of
the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for
help.
The following responsible party designated in FCC §2.909 is
responsible for this declaration:
Model Number: AM175B-EB
Company Name: TAL INTERNATIONAL CORPORATION
Company Address: 2919 E. Philadelphia St., Ontario, CA 91761, U.S.A.
Telephone Number: (909) 923-2888 Fax: (909) 923-8337
Warranty
4
Pre-InstallationPre-Installation
NOTE: These are approximate measures. They do not
include amps and wattage used by the light kit.
SPECIFICATIONS
The manufacturer warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the
factory for a period of lifetime after the date of purchase by the original purchaser. The manufacturer warrants the light kit (excluding any
glass), to be free from defects in workmanship and material present at time of shipment from the factory for a period of five years after
the date of purchase by the original purchaser. The manufacturer also warrants that all other fan parts, excluding any glass or acrylic
blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the
date of purchase by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or
superior model if the product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All
costs of removing and reinstalling the product are your responsibility. Damage to any part such as by accident, misuse, improper
installation or by affixing any accessories, is not covered by this warranty. Because of varying climatic conditions this warranty does not
cover any changes in brass finish, including rusting, pitting, corroding, tarnishing or peeling. Brass finishes of this type give the longest
useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered a
defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. We hereby
disclaim any and all warranties, including but not limited to those of merchantability and fitness for a particular purpose to the extent
permitted by law. The duration of any implied warranty which cannot be disclaimed is limited to the time period as specified in the
express warranty. Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to
you. The retailer shall not be liable for incidental, consequential, or special damages arising out of or in connection with product use or
performance except as may otherwise be accorded by law. Some states do not allow the exclusion of incidental or consequential
damages, so the above exclusion or limitation may not apply to you. This warranty gives specific legal rights, and you may also have other
rights which vary from state to state. This warranty supersedes all prior warranties. Shipping costs for any return of product as part of a
claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HOMEDEPOT.COM/HOMEDECORATORS
Phillips
screwdriver
Flat blade
screwdriver
Step
ladder
Wire
stripper
Electrical
tape
Adjustable
wrench
TOOLS REQUIRED
6.63 kg
(14.59 lb)
60 in.
Low
(Speed 1)
Medium (Speed 5)
High (Speed 9)
120
Fan size Watts RPM CFMSpeed Volts Amps N.W.
0.07
0.21
0.60
3.55
13.55
35.93
46
106
159
2070
4896
7192
5
Pre-Installation (continued)
HARDWARE INCLUDED
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
AA
BB
CC
Plastic wire nut
Blade attachment screw with washer and lock washer
1.5V AAA battery
Part
Description
3
7
2
Quantity
AA
CC
BB
NOTE: Hardware not shown to actual size.

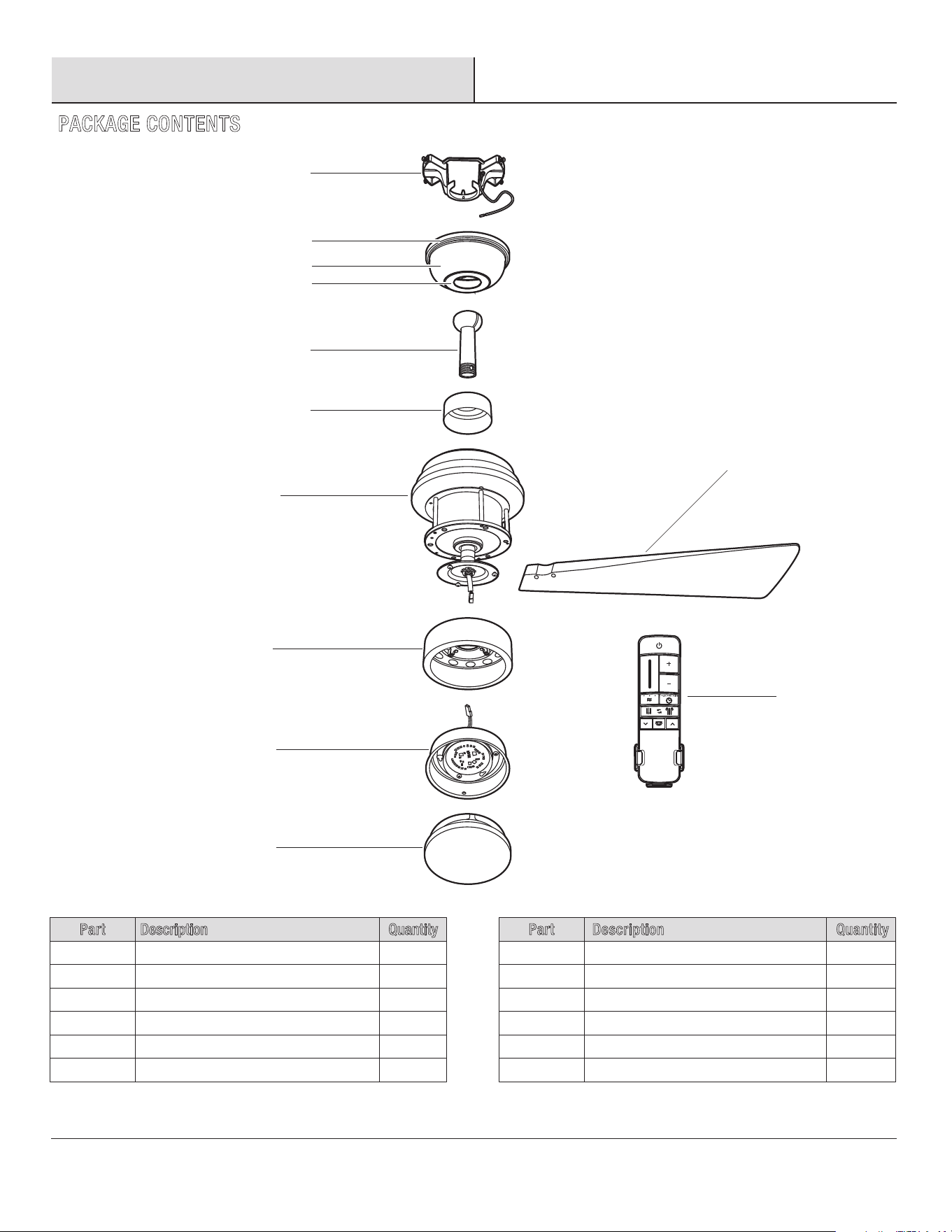

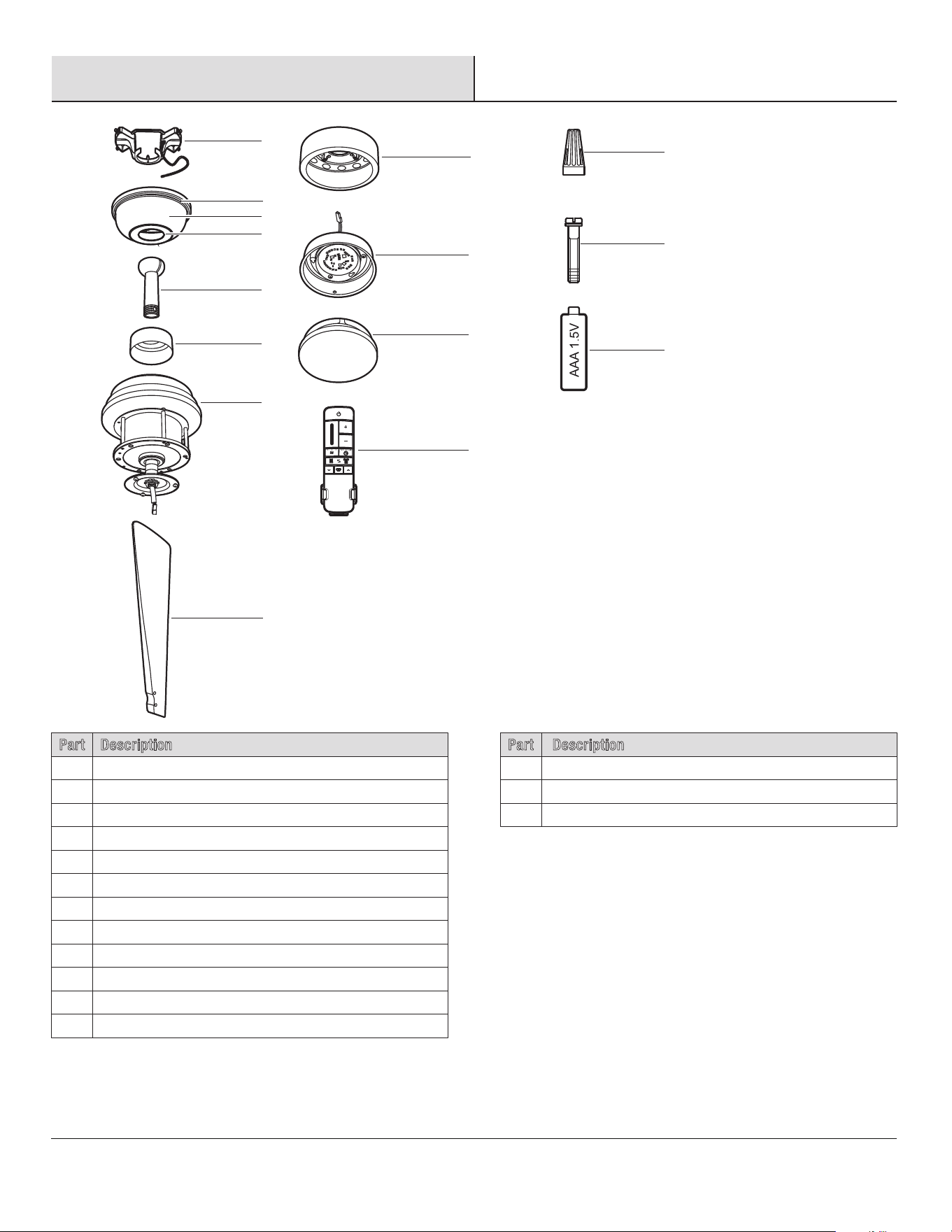

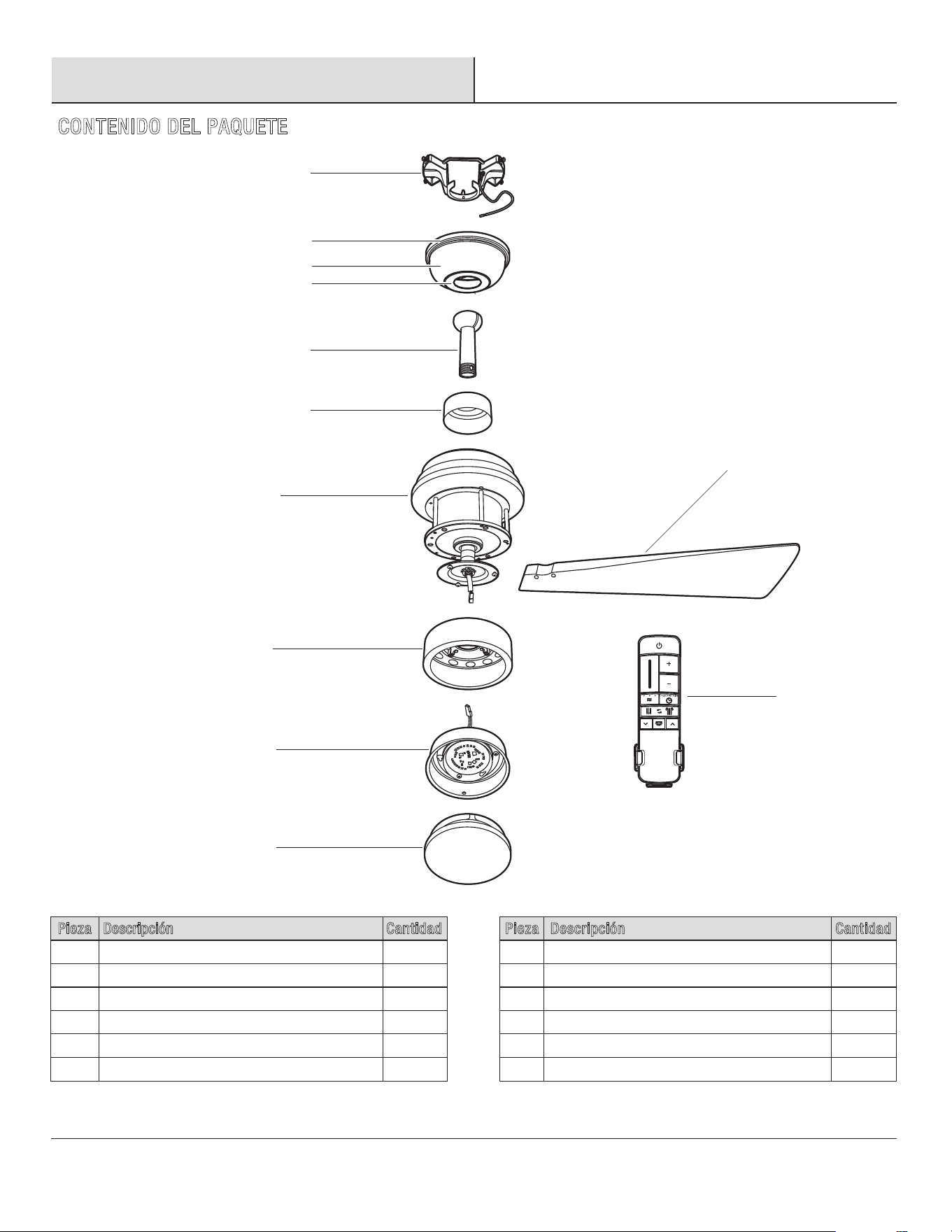

PACKAGE CONTENTS
Pre-Installation (continued)
6
Part
G
H
I
J
K
L
Description
Fan motor assembly
Blade
Light kit mounting plate
18 watt LED Light kit
Glass shade
Remote control
Quantity
1
3
1
1
1
1
Part
A
B
C
D
E
F
Quantity
1
1
1
1
1
1
Description
Mounting bracket (preassembled)
Canopy ring (preassembled)
Canopy
Canopy bottom cover (preassembled)
Hanger ball/downrod assembly
Coupling cover
K
A
E
F
H
G
I
J
B
C
D
L
Pre-Installation (continued)

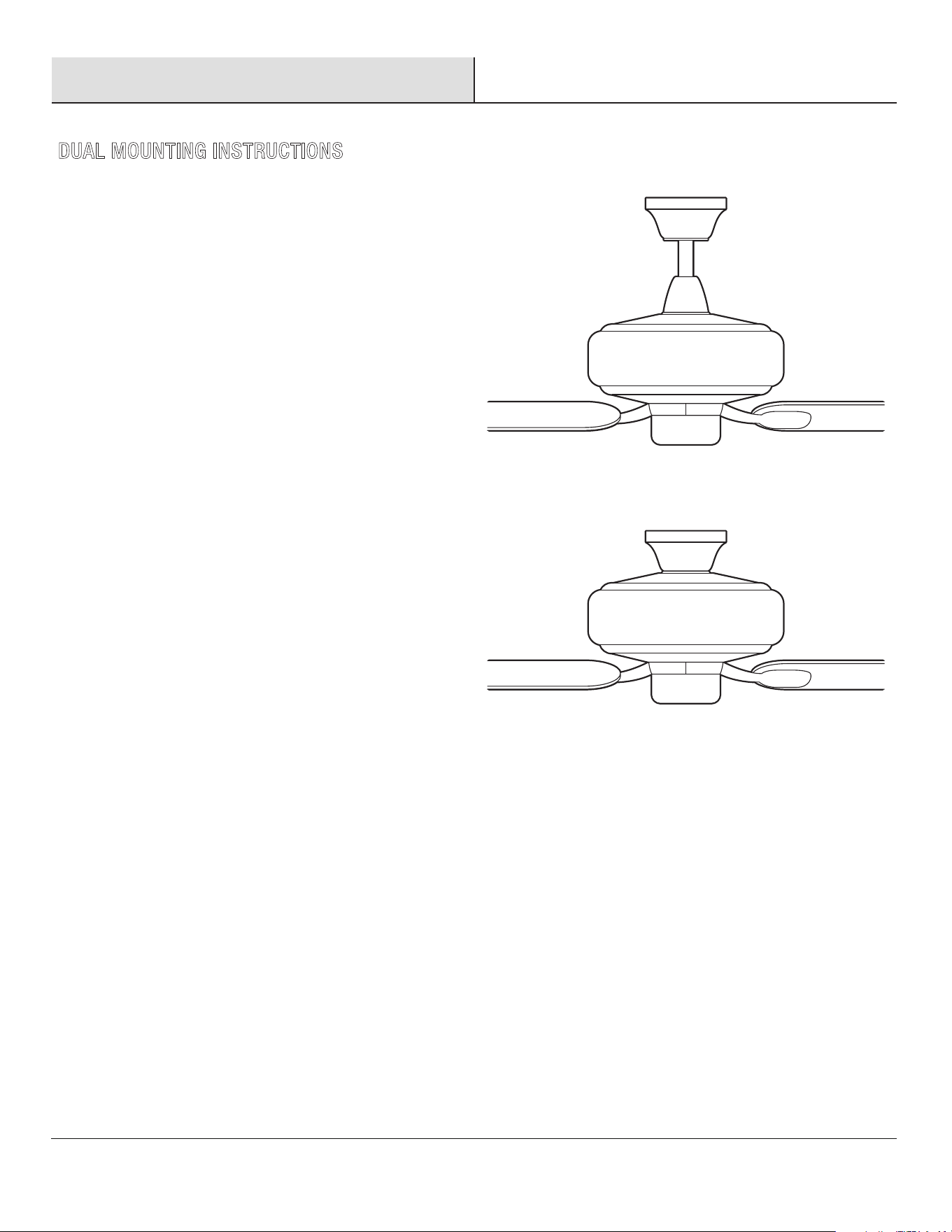

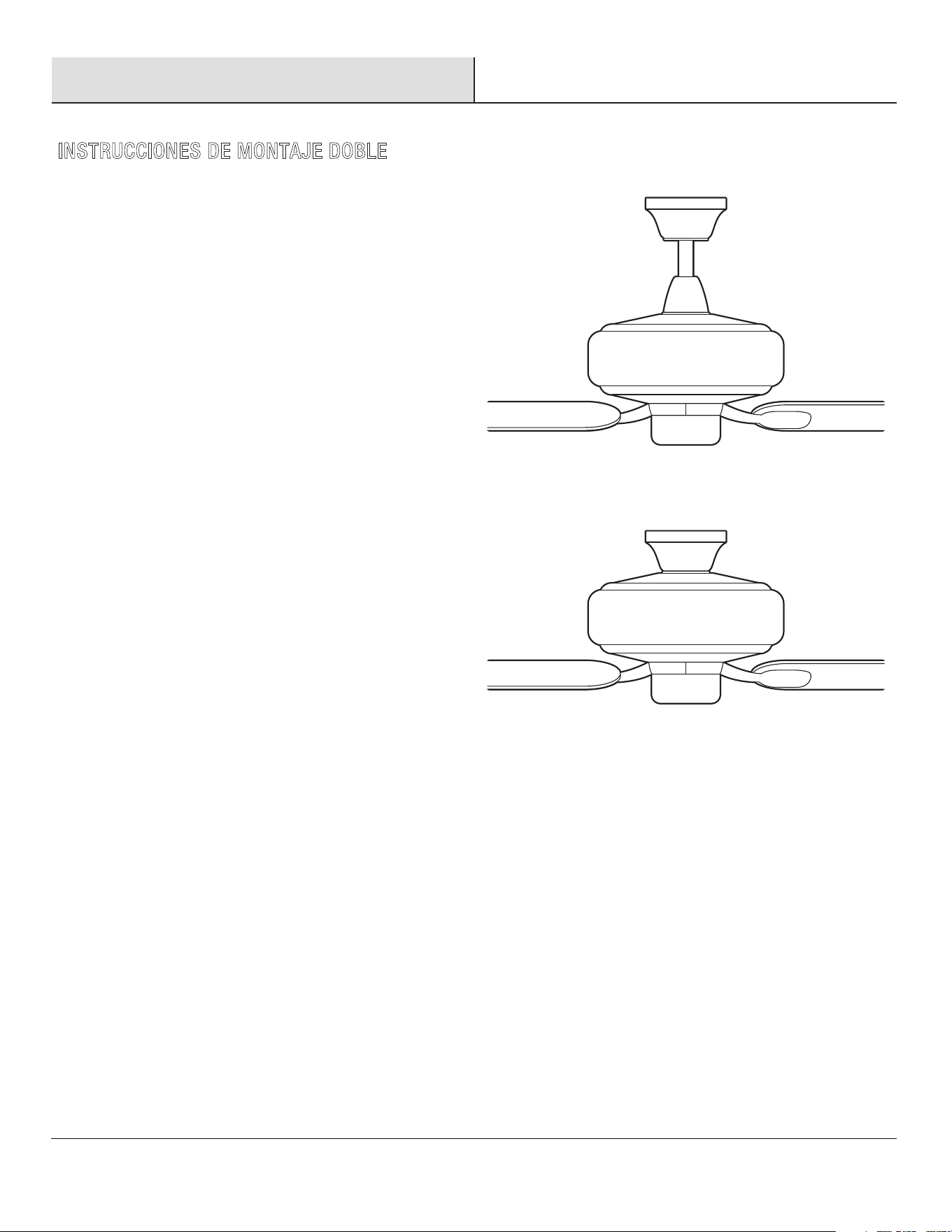

DUAL MOUNTING INSTRUCTIONS
This ceiling fan is supplied with two types of hanging assemblies: the
standard ceiling installation using the downrod with ball and socket
mounting, and the "close-to-ceiling" mounting. The "close-to-ceiling"
mounting is recommended in rooms with less than 8 ft. ceilings or in
areas where additional space is desired from the floor to the fan blades.
When using the standard downrod installation, the distance from the
ceiling to the bottom of the fan blades will be approximately 12 in. The
"close-to-ceiling" installation reduces the distance from the ceiling to the
bottom of the fan blades to approximately 9 in.
Once you have decided which ceiling installation you will use, refer to the
corresponding sections and procedures during the assembly period.
Where necessary, each section of the instructions will note the different
procedures to follow for the two types of installation.
Standard Ceiling Mounting
Close-to-Ceiling Mounting
7 HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
To hang your fan where there is an existing fixture but no ceiling
joist, you may need an installation hanger bar (EE) (not included)
as shown above.
If your ceiling fan does not have an existing UL-listed mounting
box, then install one using the following instructions:
□ Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box (DD) (not included) directly to the
building structure. Use appropriate fasteners and materials
(not included). The outlet box and its bracing must be able
to fully support the weight of the moving fan (at least 35
lbs.). Do not use a plastic outlet box.

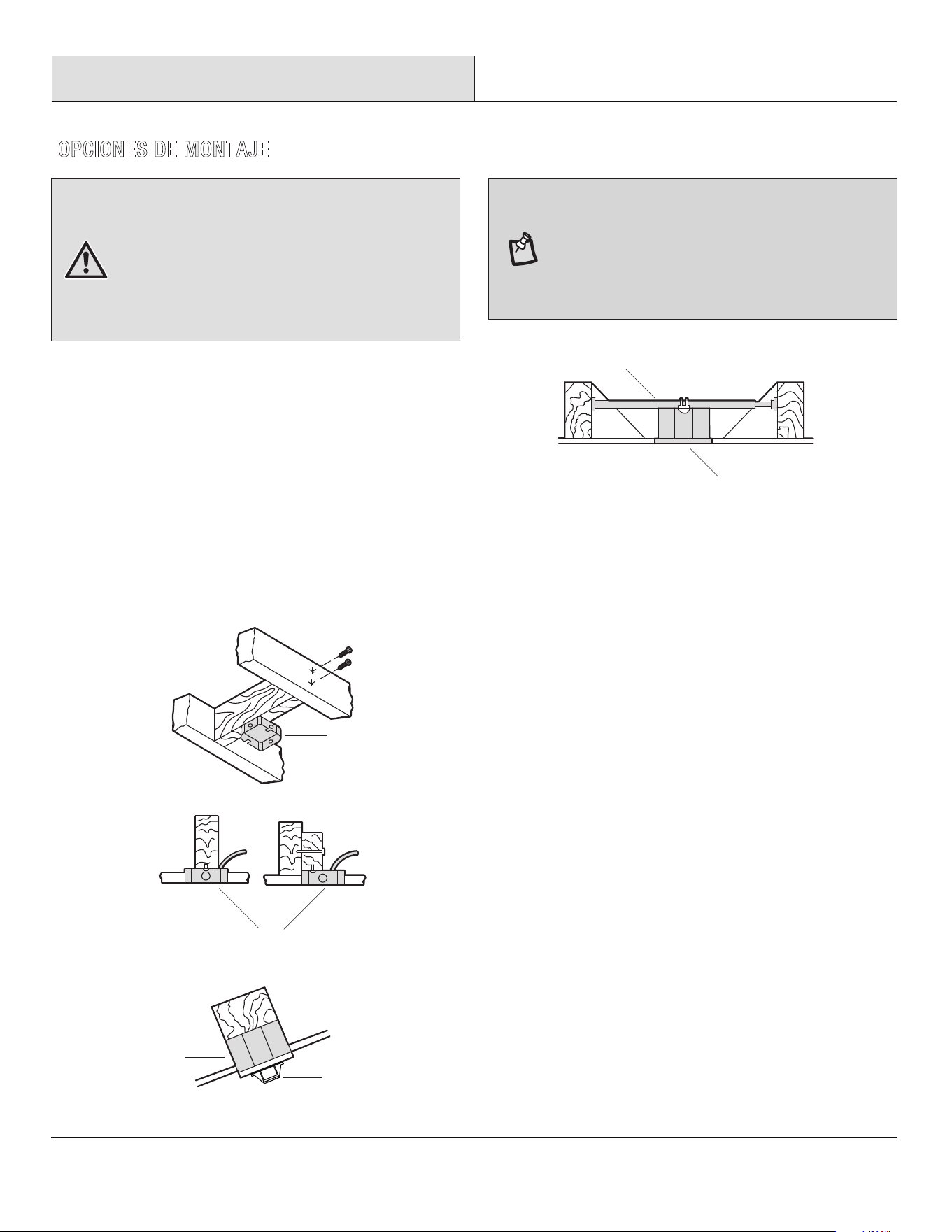

The illustrations below show three different ways to mount the
outlet box (DD) (not included).
DD
DD
EE
DD
DD
A
Installation
MOUNTING OPTIONS
WARNING: To reduce the risk of fire, electric shock, or
personal injury, mount the fan to an outlet box marked
acceptable for fan support using the screws provided with the
outlet box. An outlet box commonly used for the support of
lighting fixtures may not be acceptable for fan support and
may need to be replaced. If in doubt, consult a qualified
electrician.
NOTE: You may need a longer downrod to maintain proper
blade clearance when installing on a steep, sloped ceiling.
The maximum angle allowable is 18° away from horizontal. If
the canopy (C) touches the hanger ball/downrod assembly (E),
then remove the decorative canopy bottom cover (D) and turn
the canopy (C) 180° before attaching the canopy (C) to the
mounting bracket (A).
8
1

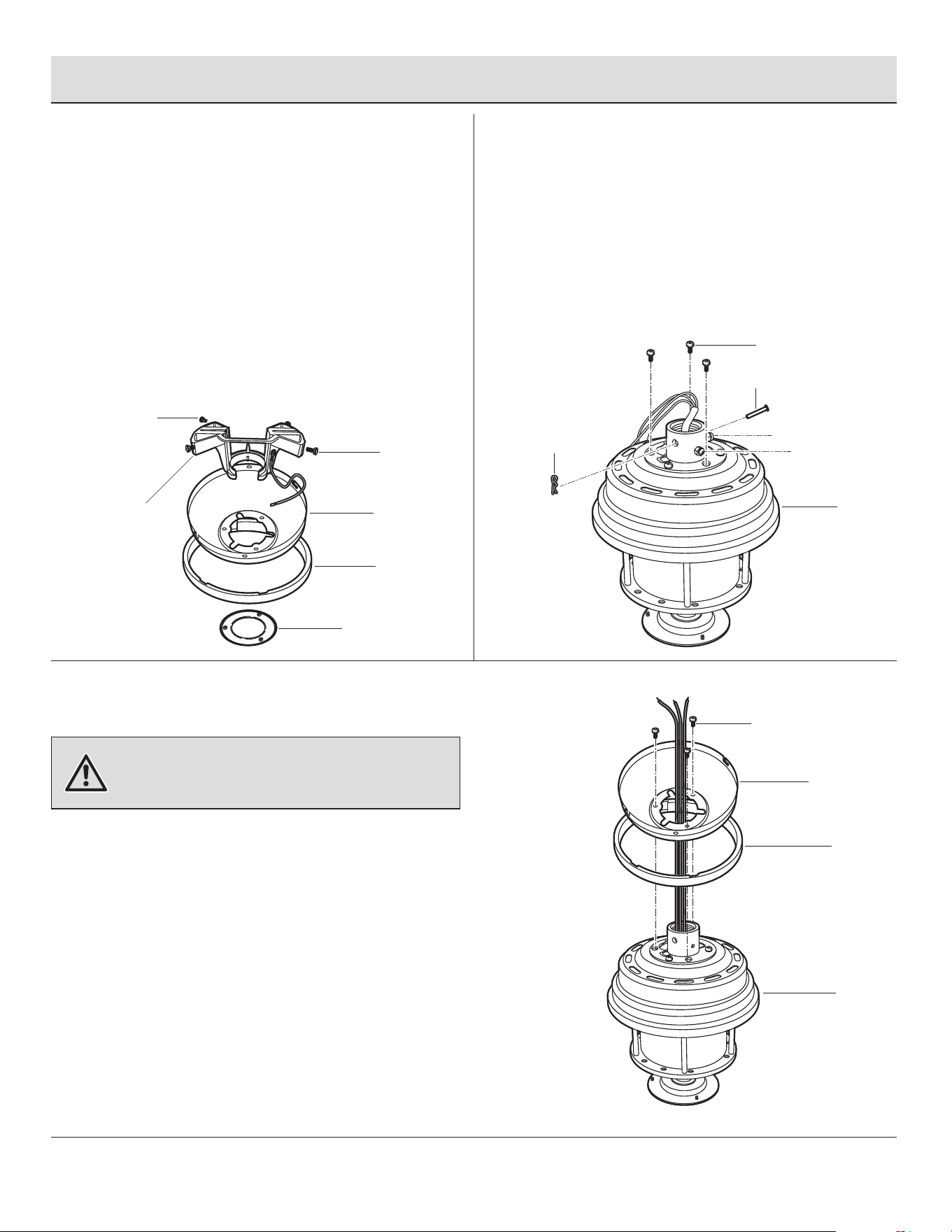

Preparing the canopy
2
Preparing the motor
□ Remove the canopy ring (B) from the canopy (C).
□ Remove the two non-slotted canopy mounting screws
with lock washers (FF) from the canopy (C), and
loosen the slotted canopy mounting screws with lock
washers (FF) on the canopy (C).
□ Remove the canopy (C) from the mounting bracket (A)
by turning the canopy (C) counterclockwise.
3
Assembling the fan
□ Remove the cotter pin (GG) and clevis pin (HH), and
loosen the two collar setscrews (II) from the motor
collar.
□ Take out the setscrew (JJ) located in the hanger ball
(KK), lower the hanger ball (KK) and remove the cross
pin (LL). Remove the hanger ball (KK) from the hanger
ball/downrod assembly (E).
□ Remove the ground lead (MM) from the downrod
assembly (E).
Assembly — Standard Ceiling Mounting
A
FF
FF
C
B
WARNING: Failure to properly install the cotter pin (GG)
could result in the fan loosening and possibly falling.
□ Carefully feed the motor wires up through the
downrod (NN). Thread the downrod (NN) into the
collar.
□ Align the holes and replace the clevis pin (HH) and
cotter pin (GG). Tighten the two collar setscrews (II).
□ Slip the coupling cover (F), canopy ring (B), and
canopy (C) onto the downrod (NN).
□ Carefully reinstall the hanger ball (KK) onto the
downrod (NN) and reinstall the ground lead (MM) onto
the downrod (NN), being sure that the cross pin (LL)
is in the correct position, the setscrew (JJ) is
tightened and wires are not twisted.
NOTE: If a longer downrod (not included) is needed, take out
the screw located in the hanger ball (KK), lower the hanger
ball (KK) and remove the pin (LL). Remove all three pieces
from the downrod and assemble them onto the new longer
downrod before proceeding to the downrod installation.
9
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
B
G
F
C
II
II
HH
GG
MM
KK
NN
LL
JJ
GG
HH
II
II
MM
KK
E
LL
JJ
10
Assembly — Close-to-Ceiling Mounting
1 2
3
Assembling the fan
Preparing the motorPreparing the canopy
□ Remove the cotter pin (GG), clevis pin (HH) and the
two collar setscrews (II) from the motor collar.
□ Remove three of the six collar mounting screws with
lock washers (OO) (every other one) from the collar
on top of the fan motor assembly (G).
WARNING: Failure to completely tighten the three collar
mounting screws (OO) could result in the fan becoming loose
and possibly falling.
OO
G
D
□ Remove the canopy ring (B) from the canopy (C).
□ Remove the mounting bracket (A) from the canopy (C)
by loosening the four canopy mounting screws with
lock washers (FF) on the top of the canopy (C).
Remove the two non-slotted canopy mounting
screws with lock washers (FF) and loosen the slotted
canopy mounting screws with lock washers (FF).
□ Remove the canopy bottom cover (D) from the
canopy (C).
A
FF
FF
C
B
□ Make sure the slot openings of the canopy ring (B)
are on top, and then proceed to place the canopy ring
(B) and canopy (C) over the collar at the top of the fan
motor assembly (G).
□ Align the mounting holes in the bottom of the canopy
(C) with the holes in the top of the fan motor
assembly (G). Fasten using the three collar mounting
screws with lock washers (OO) previously removed.
□ Tighten the collar mounting screws (OO) securely.
GG
HH
II
II
G
OO
B
C

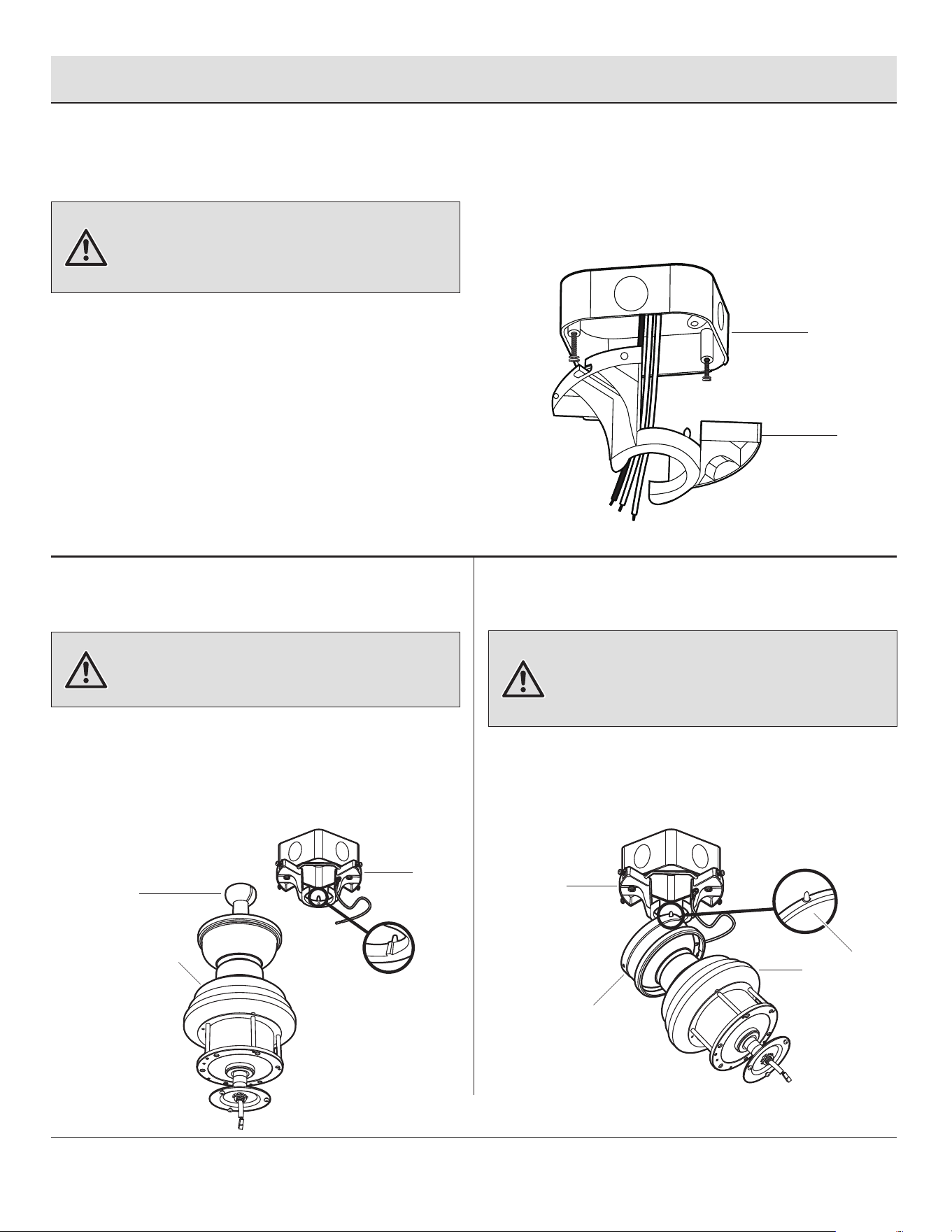

Assembly — Hanging the Fan
4
Attaching the fan to the
electrical box
5b5a
Hanging instructions for
standard mounting
Hanging instructions for
close-to-ceiling mounting
□ Pass the 120-volt supply wires through the center
hole in the mounting bracket (A).
□ Attach the mounting bracket (A) on the outlet box
(DD) by sliding the mounting bracket (A) over the
screws provided with the outlet box. When using
“close-to-ceiling” mounting, it is important that the
mounting bracket (A) be level. If necessary, use
leveling washers (not included) between the
mounting bracket (A) and the outlet box (DD). Note
that the flat side of the mounting bracket (A) is
toward the outlet box (DD).
□ Securely tighten the two mounting screws.
WARNING: To reduce the risk of fire, electric shock or
other personal injury, mount the fan only to an outlet box or
supporting system marked acceptable for fan support and
use the mounting screws provided with the outlet box.
WARNING: The tab in the ring must rest in the groove of
the hanger ball (E). Failure to properly seat the tab in the
groove could cause damage to the wiring.
WARNING: The hook is only to hold the fan while attaching
wiring. Failure to hang as instructed may result in the tab
breaking causing the fan to fall. The hook must pass from the
inside to the outside of the canopy.
□ Carefully lift the fan motor assembly (G) up to the
mounting bracket (A) and seat the hanger ball (E) in
the mounting bracket (A) socket. Make sure the tab
on the mounting bracket (A) socket is properly seated
in the groove in the hanger ball (E). This will help to
balance the ceiling fan.
□ Carefully lift the fan motor assembly (G) up to the
mounting bracket (A) and hang the fan on the hook
provided using one of the holes at the outer rim of the
canopy (C).
A
A
G
E
C
11
G
C
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
A
DD
12

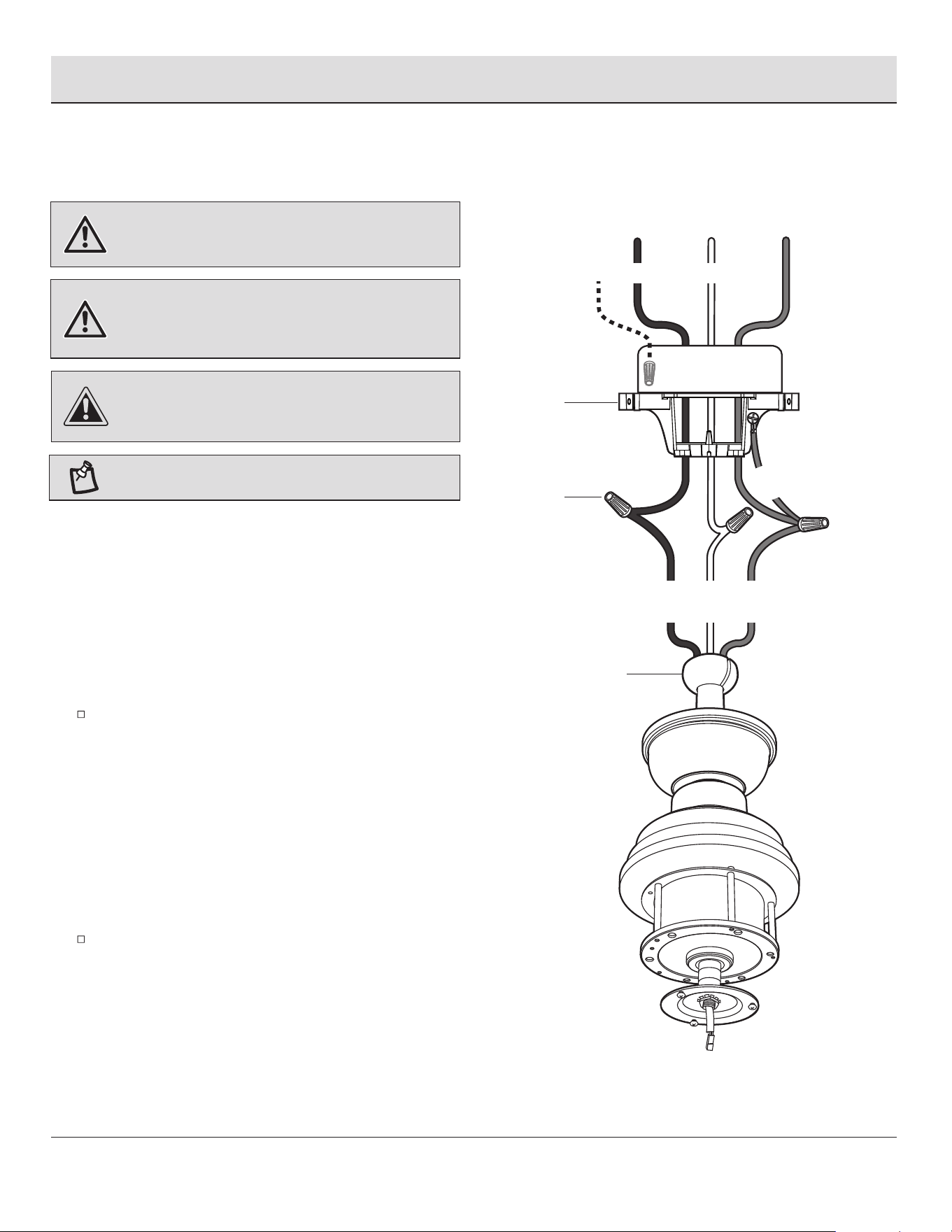

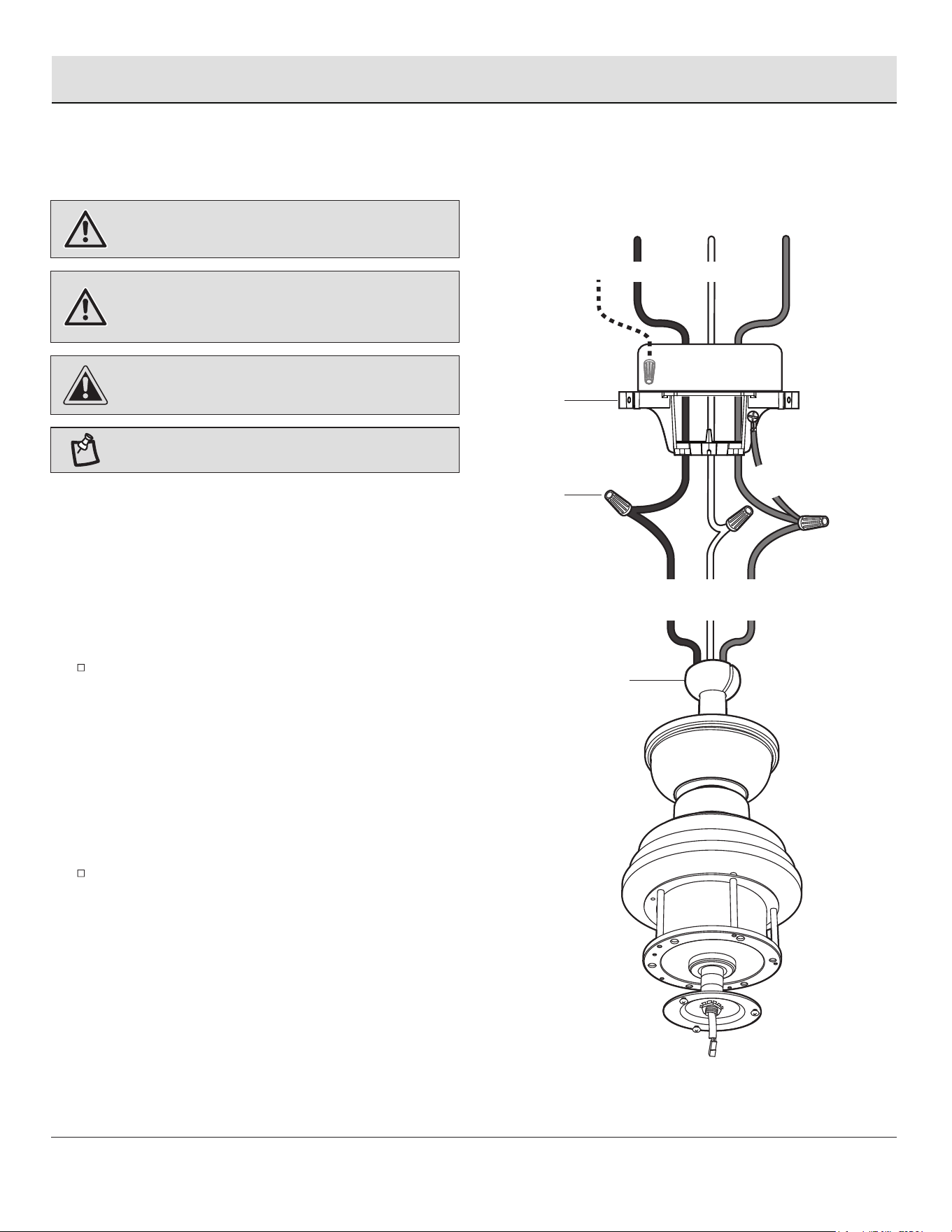

Making the electrical connections
Assembly — Hanging the Fan (continued)
6
AA
NeutralHot
Black
Ground
conductor
White
Black
Green
White
Green
A
DD
Red
If you feel you do not have enough electrical wiring knowledge
or experience, have your fan installed by a licensed
electrician.
Follow the steps below to connect the fan to your household
wiring. Use the plastic wire nuts (AA) with your fan. Secure the
plastic wire nuts (AA) with electrical tape. Make sure there are
no loose strands or connections.
Make wire connections as follows, using the wire nuts (AA).
From Fan To Outlet Box
Black Wire ------------------- Black Wire (Hot)
White Wire ------------------- White Wire (Neutral)
Green Wires* ---------------- Green or Bare Wire (Ground)
* There are two green grounding leads: one from the mounting
bracket (A) and one from the hanger ball/downrod assembly (E) if
installed.
Turn the wire nut connections upward, spreading them
apart so the green (ground) and white wires will be on one
side of the outlet box (DD), and the black wire will be on the
other side. Carefully tuck the connections up into the outlet
box (DD).
WARNING: Check to see that all connections are tight,
including ground, and that no bare wire is visible at the wire
nuts (except for the ground wire).
WARNING: To avoid possible electrical shock, be sure
electricity is turned off at the main fuse box before wiring.
NOTE: If there is a red wire coming out of the outlet box, be
sure to cap this wire with a wire nut.
CAUTION: To reduce the risk of electric shock, this fan
must be installed with an isolating wall control/switch.
E

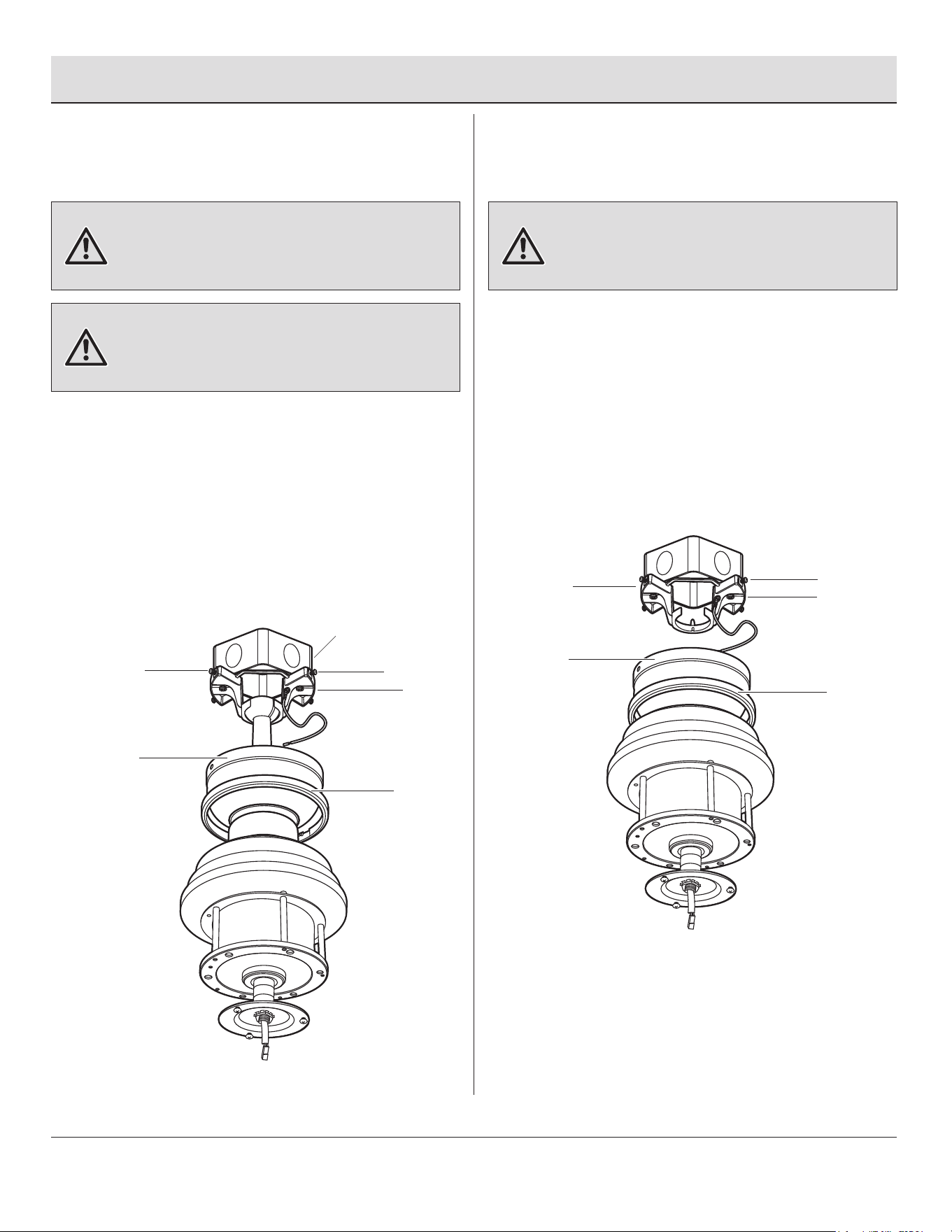

Assembly — Hanging the Fan (continued)
7a
Standard ceiling mounting
7b
Close-to-ceiling mounting
FF
DD
FF
A
FF
A
FF
WARNING: The locking slots of the canopy (C) are provided
only as an aid to mounting. Do not leave the fan assembly
unattended until all four canopy mounting screws with lock
washers (FF) are engaged and firmly tightened.
WARNING: Make sure the tab on the mounting bracket (A)
properly sits in the groove in the hanger ball (E) before
attaching the canopy (C) to the mounting bracket (A) by
turning the canopy (C) until it drops into place.
WARNING: Locking slots of the canopy (C) are provided
only as an aid to mounting. Do not leave the fan assembly
unattended until all four canopy mounting screws with lock
washers (FF) are engaged and firmly tightened.
□ Slide the canopy (C) up to the ceiling. Make sure you
have placed the wires safely into the outlet box (DD).
□ Secure the canopy (C) to the mounting bracket (A)
with the four canopy mounting screws with lock
washers (FF) included with your fan.
□ Raise up canopy ring (B) and line up the four grooves
with the four screw heads on the canopy (C). Once
lined up, slide the canopy ring (B) and secure it to the
canopy (C) until snug.
□ Remove the fan from the hook on the mounting
bracket (A).
□ Secure the canopy (C) to the mounting bracket (A)
with the four canopy mounting screws with lock
washers (FF) provided.
□ Raise up canopy ring (B) and line up the four grooves
with the four screw heads on the canopy (C). Once
lined up, slide the canopy ring (B) and secure it to the
canopy (C) until snug.
13
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
B
C
B
C
8
Fastening the blade
assemblies to the motor
WARNING: To reduce the risk of personal injury, do not
insert foreign objects between rotating fan blades (H).
□ Align the holes from the blade (H) to the holes from
the motor (G), and secure the blade in place with
screws and washers (BB) provided.
□ Repeat this process to attach the other two blades
(H).
Assembly — Attaching the Fan Blades
14
H
G
BB
I
QQ
PP
G
□ Remove one of the three light kit mounting plate
screws (PP) from the mounting ring (QQ) and loosen
the other two screws. (Do not remove.)
□ Place the key holes in the light kit mounting plate (I)
over the two screws (PP) previously loosened from
the mounting ring (QQ). Turn the light kit mounting
plate (I) until the light kit mounting plate (I) locks in
place at the narrow section of the key holes.
□ Securely tighten the two light kit mounting plate
screws (PP) previously loosened and the one (PP)
previously removed.
9
Attaching the light kit mounting
plate to the mounting ring
Assembly — Installing the Light Kit
I
G
RR
J
SS
10
Attaching the LED light kit to
the light kit mounting plate
11
Installing the LED light kit and
glass shade
Assembly — Installing the Light Kit (continued)
□ Position the notches (TT) in the outer rim of the glass
shade (K) so they line up with the tabs (UU) on the inside
of the rim on the 18W LED light kit (J). Carefully lift the
glass (K) up inside the 18W LED light kit (J) and secure it
to the fan by turning the glass shade (K) clockwise until
snug. DO NOT OVERTIGHTEN.
CAUTION: Before starting installation, disconnect the
power by turning off the circuit breaker or removing the fuse
at the fuse box. Turning power off using the fan switch is not
sufficient to prevent electric shock.
□ Remove one of the three light kit mounting screws
(RR) from the light kit mounting plate (I) and loosen
the other two screws (RR). (Do not remove.)
□ While holding the 18W LED light kit (J) under the fan
motor assembly (G), make the 2-pin wire connections
(SS):
- Blue to black
- White to white
□ Place the key holes in the 18W LED light kit (J) over
the two mounting screws (RR) previously loosened
from the light kit mounting plate (I). Turn the 18W
LED light kit (J) until the 18W LED light kit (J) locks in
place at the narrow section of the key holes. Secure
by tightening the two light kit mounting screws (RR)
previously loosened and the one (RR) previously
removed.
15
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
K
J
TT
UU
16
Operation
LEARNING PROCESS
CC
L
APRENDER
LEARN
L
APRENDER
LEARN
LEARN

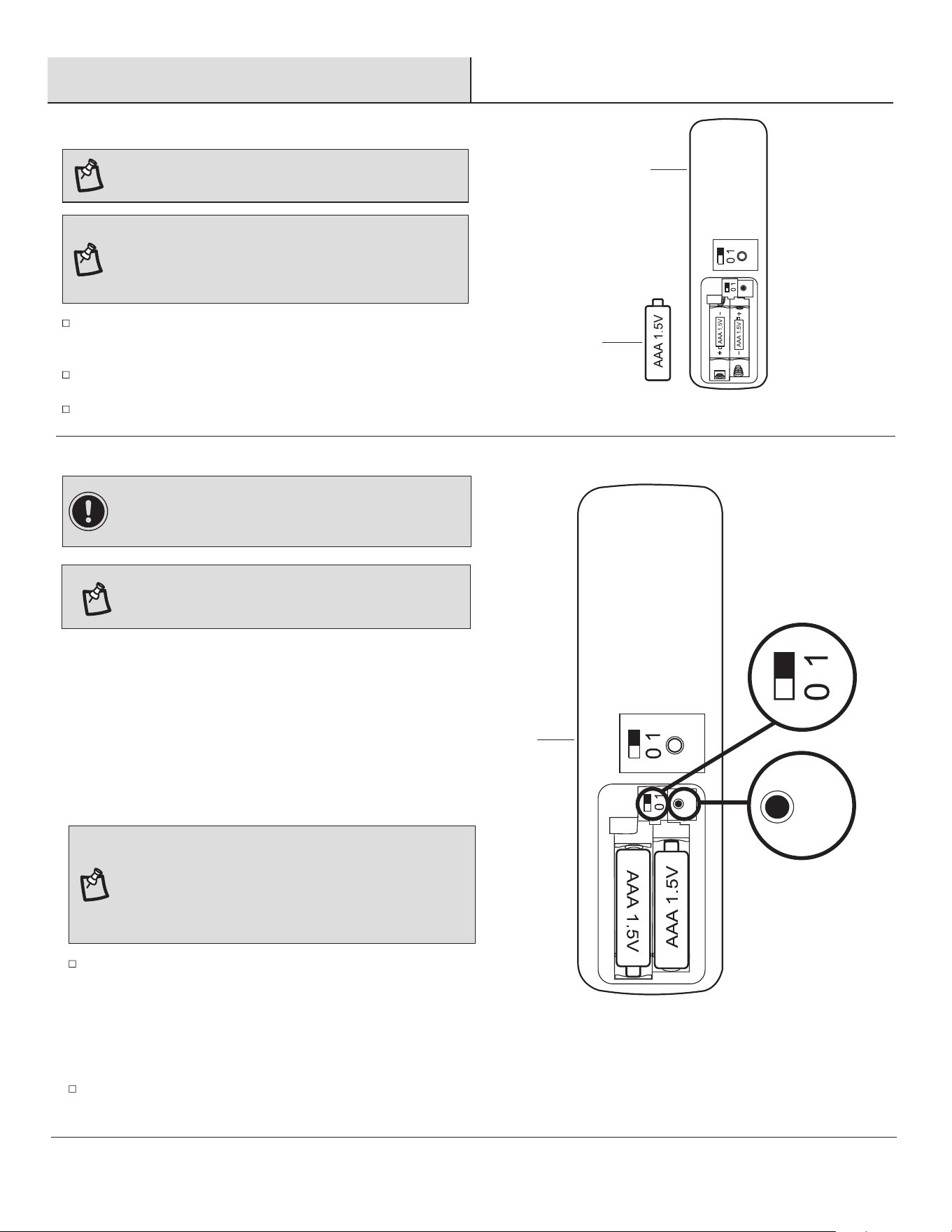

SETTING UP THE TRANSMITTER
NOTE: Batteries will weaken with age and should be replaced
before leaking takes place as this will damage the remote
control. Dispose of used batteries properly and keep them out
of the reach of children.
Remove the battery cover by pressing firmly on the arrow and
sliding the cover off.
Install two 1.5V AAA batteries (CC) (included).
Replace the battery cover on the remote control (L).
NOTE: The remote has been pre-paired in the factory for your
convenience.
IMPORTANT: Follow steps below to re-pair the remote and
the receiver when needed.
The learning process causes any installed fan within range to
memorize a remote control. Fans can learn five remotes.
To add a remote to your fan’s memory, use the steps below:
□ Within 60 seconds of turning AC power on, press and hold the
"LEARN" button located in the remote's battery compartment to
enter the learning function. Once the fan has detected the
remote control’s frequency, the down light of your fan, if
applicable, will blink, and the fan blades will start to spin. When
this occurs, release the "LEARN" button.
□ The fan will now accept commands from the added remote.
□ 1/0 dip switch: The 1 position utilizes a random frequency to
pair individual fans within close proximity, and the 0 position is
for a universal frequency that allows for a common frequency to
operate multiple fans with one remote.
NOTE: If installing multiple fans on separate remotes, only
the fan being programmed should have AC power turned ON.
All other fans, even if they have already been programmed,
should have AC power OFF so they do not memorize other
remotes during the learning process. Separate the fan power
switches by approximately 2 meters.
NOTE: The dip switch in the battery compartment has been
set on “1” position and paired for your convenience.
17
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

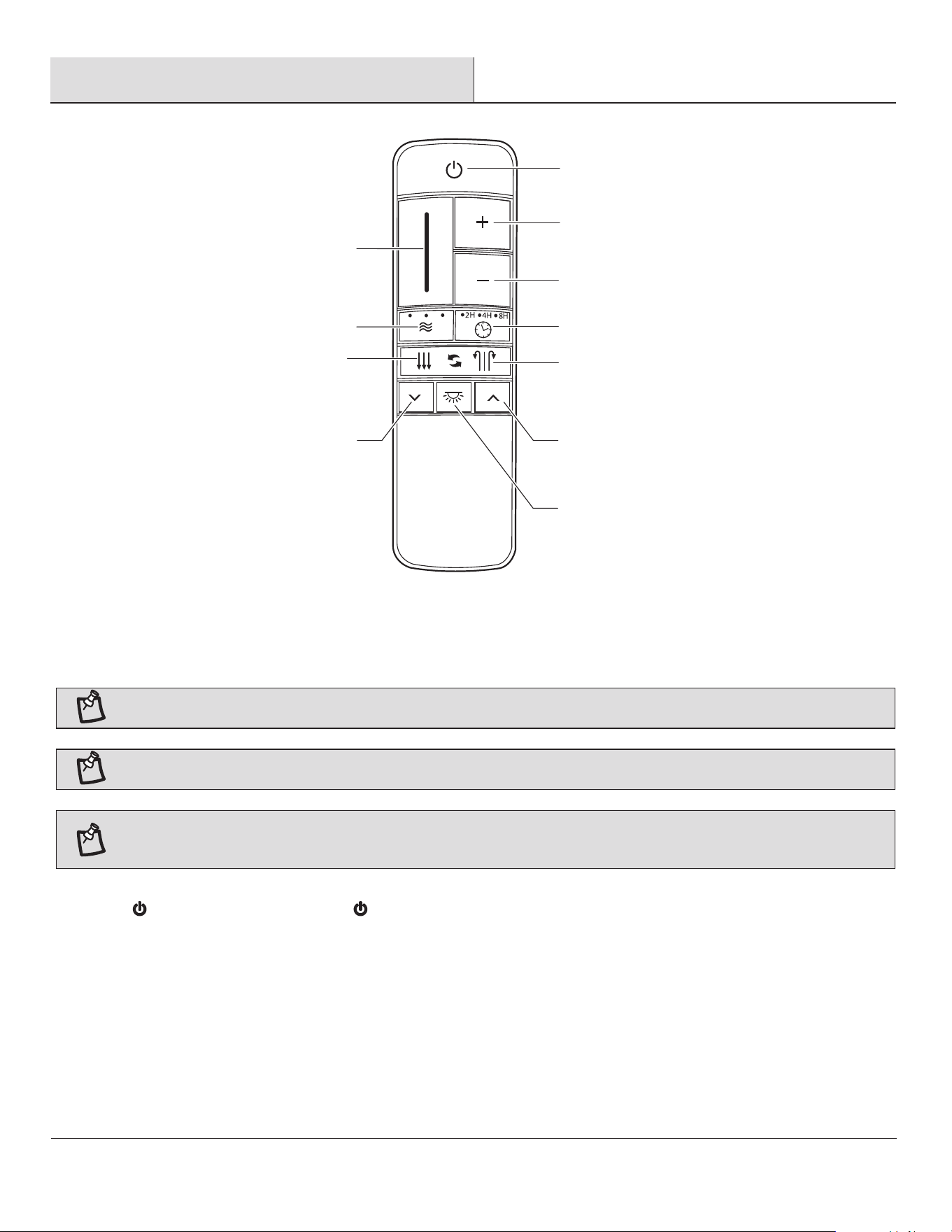

Operation (continued)
Timer
Fan on/off
Light on/off
Warm weather
(Forward)
Comfort Breeze
TM
LED bar
Scale indicating
fan speed
Cool weather
(Reverse)
Decreases the light level
(dimmer)
Increases the light level (dimmer)
Increases fan speed
Decreases fan speed
1. Fan button. - Press and release the button to turn the fan on or off.
□ When turned on, the fan will begin spinning using its last speed settings. The remote control’s LED bar will display the speed setting
for 5 seconds.
□ When turned off, the fan will stop spinning and the light from the remote control’s LED bar will quickly darken from top to bottom.
OPERATING YOUR FAN AND REMOTE CONTROL
NOTE: The fan will store the last used speed setting for the next time it is turned on.
NOTE: You must turn the fan on prior to using the speed or time functions.
NOTE: On each start up of your ceiling fan, the fan blades will oscillate back and forth. This is a NORMAL OPERATION for DC motor ceiling
fans as they go through a calibration cycle. The fan is NOT DEFECTIVE.
18
Operation (continued)
2. Speed functions
+ button, increases the fan speed
□ Pressing and releasing the + button one time will increase the speed of the fan. Each setting increase will cause the LED bar to
illuminate slightly more, until the fan has reached the maximum speed setting, at that time the LED bar will be fully illuminated.
□ Pressing and holding the + button will increase the fan speed automatically through the speed settings and the increments will be
denoted on the LED bar. When the LED bar is fully illuminated, the fan has reached maximum speed setting.
– button, decreases fan speed
□ Pressing and releasing the - button one time will decrease the speed of the fan. Each setting decrease will cause the LED bar to dim
slightly more, until the fan has reached the minimum speed setting. At that time the LED bar will be approximately 25% illuminated.
□ Pressing and holding the - button will decrease the fan speed automatically through the speed settings and the reductions will be
denoted on the LED bar. When the LED bar is 25% illuminated, the fan has reached the minimum speed setting.
6. Light
□ Press and release the light button to turn the light on or off.
□ Light on: The fan memory function will resume the light setting (on or off and dim) on the fan prior to the power being turned off.
7. Dimmer
□ Press to increase the desired light level.
□ Press to decrease the desired light level.
4. Timer
□ Pressing the timer buttons will automatically turn fan off after 2, 4, or 8 hours. When you activate the timer mode, the LED to the left of
the time above the clock will illuminate.
5. Fan reverse button (Must be pushed when the fan is in operation)
□ Warm weather: LED bar will illuminate and the lights will flow from high to low.
□ Cool weather: LED bar will illuminate and the lights will flow from low to high.
There are three Comfort Breeze
TM
settings. Pressing the button will activate the Comfort Breeze
TM
mode and the LED bar will illuminate
slowly from bottom to top to display the current setting.
NOTE: If you are using Comfort Breeze
TM
mode, pressing the button or the fan speed buttons will cancel Comfort Breeze
TM
mode and
resume normal fan operation.
3. Comfort Breeze
TM
19
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Operation (continued)

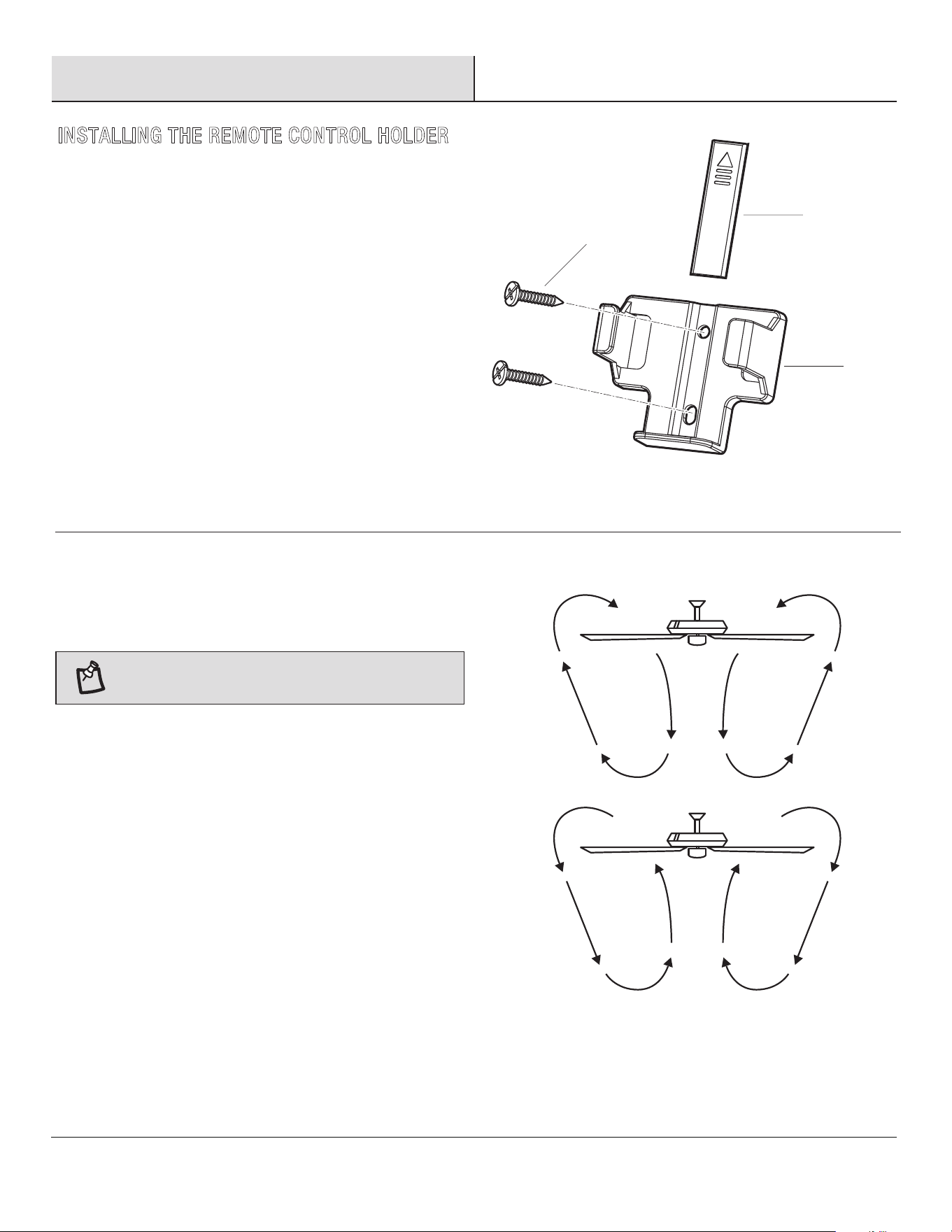

INSTALLING THE REMOTE CONTROL HOLDER
□ Attach the remote control holder (VV) with the two remote
control holder mounting screws (WW).
□ Replace the remote control holder cover (XX) into remote
control holder (VV).
WW
XX
VV
WARM/COOL WEATHER OPERATING INSTRUCTIONS
Speed settings for warm or cool weather depend on factors such
as the room size, ceiling height, numbers of fans.
Warm weather - (Counterclockwise Direction) A downward air flow
creates a cooling effect. This allows you to set your air conditioner
on a warmer setting without affecting your comfort.
Cool weather - (Clockwise Direction) An upward air flow moves
warm air off the ceiling. This allows you to set your heating unit on
a cooler setting without affecting your comfort.
NOTE: The fan reverse buttons must be pressed while the
fan is running.
20
Care and Cleaning
□ Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure.
Because of the fan’s natural movement, some
connections may become loose over time. It is not
necessary to remove the fan from the ceiling.
□ Clean your fan periodically. Use only a soft brush or
lint-free cloth to avoid scratching the finish. The plating is
sealed with a lacquer to minimize discoloration or
tarnishing.
□ (Optional) Apply a light coat of furniture polish to the wood
blades.
□ (Optional) Cover small scratches with a light application of
shoe polish.
Do
□ Use water when cleaning. Water could damage the motor,
or the wood, or possibly cause an electrical shock.
□ Apply oil to your fan or motor. The motor has
permanently-lubricated sealed ball bearings.
Do not
Troubleshooting
WARNING: Make sure the power is off at the electrical panel box before you attempt any repairs. Refer to the section “Making the Electrical
Connections” on page 12.
Problem Solution
□ Check the main and branch circuit fuses or breakers.
□ Check the line wire connections to the fan and switch wire connections in the switch housing.
□ Check to make sure the frequency switches from the remote control and receiver are set to the same
frequency.
□ Turn the AC power off, and turn the AC power on after 10 seconds.
□ Reset the transmitter by going through the transmitter “LEARNING PROCESS”.
□ Make sure all motor housing screws are snug.
□ Make sure the screws that attach the fan blade arm to the motor hub are tight.
□ Make sure the wire nut connections are not rattling against each other or the interior wall of the switch
housing.
□ Allow a 24-hour "breaking-in" period. Most noises associated with a new fan disappear during this
time.
□ If using the ceiling light kit, make sure the screws securing are tight. Check that the light bulb is also
secure.
□ Make sure there is a short distance from the ceiling to the canopy. It should not touch the ceiling.
□ Make sure your ceiling box is secure and that rubber isolator pads are used between the mounting
bracket and outlet box.
The fan will not start.
The fan sounds noisy.
21
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
□ This is normal start-up procedure for DC motor fans. The partial movement during start-up is the result
of the DC motor aligning the internal magnetic poles for proper motor operation. This design saves
electricity and allows the fan to operate much quieter than standard AC motor fans.
Fan moves backwards and
forwards when turned on.
Troubleshooting (continued)
□ Do not connect the fan with wall mounted variable speed control(s).
□ Make sure the frequency switches are set correctly.
□ Reset the transmitter by going through the transmitter “LEARNING PROCESS”.
The fan wobbles.
The remote control is
not working.
□
Verify that all blades and blade bracket screws are secure (most fan wobble problems are caused by
loose parts). Once the fan is properly installed, run the ceiling fan for 10 minutes to let the fan
self-adjust.
If wobble occurs after running the fan for 10 minutes, verify blade level using the following process:
- Select a point on the ceiling above the tip of one of the blades, then select any fan blade and
measure from the center of the selected blade to the point on the ceiling. Rotate the fan until the next
blade is positioned and repeat the measurement using the same point from the ceiling for every blade.
Measurement deviations should be within 1/8 in..
- If all deviations are less than 1/8 in. and the fan continues to wobble, please call Customer Service
(1-800-986-3460) to order a complimentary Blade Balancing Kit.
- If deviation is greater than 1/8 in. , please call Customer Service (1-800-986-3460) to order
complimentary replacements of your brackets.
Problem Solution
22
Part
A
B
C
D
E
F
G
H
I
J
K
L
Description
Mounting bracket (preassembled)
Canopy ring (preassembled)
Canopy
Canopy bottom cover (preassembled)
Hanger ball/downrod assembly
Coupling cover
Fan motor assembly
Blade
Light kit mounting plate
18 watt LED Light kit
Glass shade
Remote control
Part
AA
BB
CC
Description
Plastic wire nut
Blade attachment screw with washer and lock washer
1.5V AAA battery

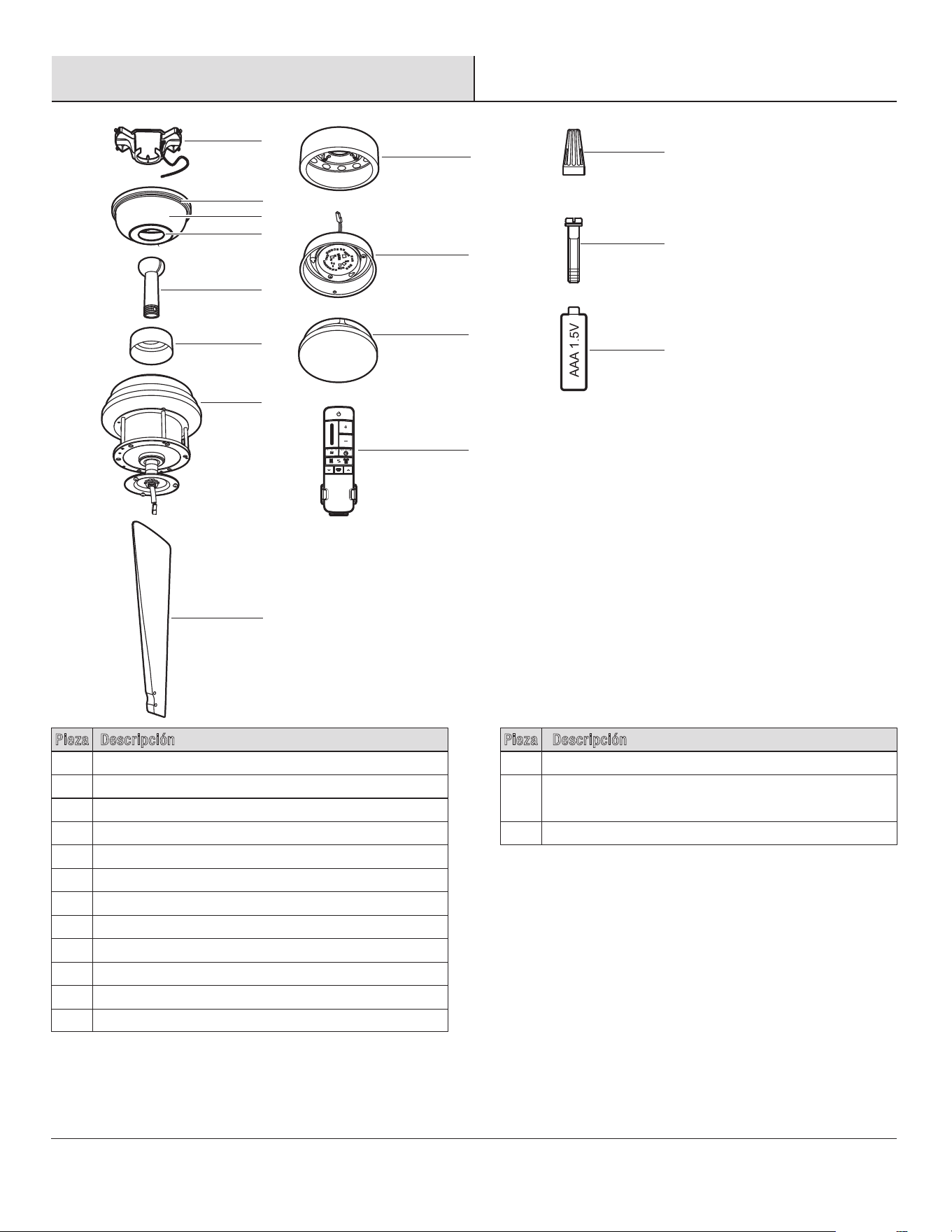

Service Parts
J
I
AA
BB
CC
K
L
A
E
F
G
H
B
C
D
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
MPPV2
Artículo Núm.1002114151
Modelo Núm.AM175B-EB
GUÍA DE USO Y MANTENIMIENTO
VENTILADOR DE TECHO FORTSTON LED, DE 1,52 m
Apreciamos la confianza que has depositado en Home Decorators Collection al comprar este ventilador de techo. Nos
esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir
Home Decorators Collection!
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al
Servicio al Cliente de Home Decorators Collection
De lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).
GRACIAS POR TU COMPRA
Escanee el código QR para ver un vídeo de instalación paso a paso.
Índice
2
Índice ..............................................................................
Información de Seguridad.............................................
Garantía ..........................................................................
Pre-Instalación ..............................................................
Especificaciones ......................................................................
Herramientas Necesarias ........................................................
Herrajes Incluidos ....................................................................
Contenido del Paquete .............................................................
Instrucciones de Montaje Doble ...............................................
Instalación .....................................................................
Ensamblado ...................................................................
Montaje Estándar en Techo .....................................................
Montaje "Cerca del Techo" ....................................................
Cómo Colgar el Ventilador .....................................................
Cómo Montar las Aspas del Ventilador ..................................
Cómo Instalar el Kit de Luces .................................................
2
3
4
4
4
4
5
6
7
8
9
9
10
11
14
14
Funcionamiento ...........................................................
Preparar el Transmisor .............................................................
Proceso de Reconocimiento .....................................................
Cómo Usar Tu Ventilador y el Control Remoto ..........................
Instrucciones de Operación de Tiempo Cálido/Frío .................
Mantenimiento y Limpieza .........................................
Solución de Problemas ..............................................
Piezas de Repuesto.....................................................
16
16
16
18
20
20
20
22
LEA Y MANTENER ESTAS INSTRUCCIONES
3
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Información de Seguridad
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, este ventilador debe instalarse con un
control/ interruptor de pared de aislamiento.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no dobles los brazos de las aspas (también
llamados “rebordes”) durante la instalación de los soportes,
compensación de las aspas o limpieza del ventilador.
ADVERTENCIA: No insertes objetos extraños entre las
aspas en funcionamiento.
PRECAUCIÓN: Para reducir el riesgo de lesiones físicas,
usa sólo los tornillos incluidos con la caja eléctrica.
ADVERTENCIA: Para disminuir el riesgo de incendio,
descarga eléctrica o lesiones personales, monta el ventilador
sobre la caja eléctrica marcada como “aprobada como
soporte de ventilador” y usa los tornillos de montaje que
vienen con la misma.
1. Para disminuir el riesgo de descarga eléctrica, asegúrate de
que la electricidad ha sido apagada en el cortacircuitos o la
caja de fusibles antes de comenzar la instalación.
2. Todo el cableado debe cumplir con el Código Nacional de
Electricidad "ANSI/NFPA 70" y con los códigos locales de
electricidad. La instalación eléctrica debe ser hecha por un
electricista certificado y calificado.
3. La caja eléctrica y estructura de soporte deben montarse de
forma segura y tener capacidad para sostener de manera
confiable un mínimo de 35 libras (15,9 kg) o menos. Usa
solamente cajas eléctricas aprobadas por UL marcadas como
“PARA SOPORTE DE VENTILADOR”.
4. El ventilador debe ir montado con un mínimo de 7 pies (2,1m)
de separación entre el borde trasero de las aspas y el piso.
5. Evita colocar objetos en la trayectoria de las aspas.
6. Para evitar lesiones físicas o daños al ventilador y otros
artículos, ten cuidado al limpiar o trabajar cerca del ventilador.
7. No usar agua o detergentes al limpiar el ventilador o las aspas.
Para la limpieza, será adecuado un paño seco para quitar el
polvo o ligeramente humedecido.
8. Después de concluir con las conexiones eléctricas, debes
voltear los conductores empalmados hacia arriba y empujarlos
con cuidado hacia dentro de la caja eléctrica. Los cables deben
estar separados, con el cable a tierra y el conductor a tierra del
equipo hacia uno de los lados de la caja eléctrica y el conductor
sin conexión a tierra hacia el lado opuesto.
9. Todos los tornillos colocados se deben verificar y ajustar donde
sea necesario antes de la instalación.
10. Adecuado para uso con control de velocidad de estado sólido
(JY1028 solamente).
11. Este equipo cumple con lo establecido en la Parte 15 de la
Normativa FCC. Su funcionamiento está sujeto a las dos
condiciones siguientes: (1) Este equipo no causará
interferencias perjudiciales y (2) este equipo tolerará cualquier
interferencia recibida, incluidas las interferencias que puedan
provocar un funcionamiento no deseado.
Advertencia: los cambios o modificaciones en esta unidad no
aprobados expresamente por la parte responsable del
cumplimiento podrían anular la autoridad del usuario para
utilizar el equipo.
NOTA: este equipo ha sido probado y cumple con los límites
establecidos para dispositivos digitales de clase B, según el
apartado 15 de las Normas de la FCC. Dichos límites han sido
definidos para proporcionar una protección razonable frente a
interferencias perjudiciales en una instalación residencial. Este
equipo genera, utiliza y puede desprender energía de
radiofrecuencia y, si no se instala y se utiliza según las
instrucciones, puede causar interferencias dañinas a la
radiocomunicación.
Sin embargo, no es posible garantizar que el equipo no provoque
interferencias en una instalación particular. Si este equipo
provoca interferencias perjudiciales a la recepción de radio o
televisión, lo que puede determinarse encendiéndolo y
apagándolo, es recomendable intentar corregir dichas
interferencias mediante una o varias de las siguientes medidas:
- Vuelva a orientar o cambie de lugar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo en una toma de corriente en un circuito
diferente al que el receptor está conectado.
- Consulte con el distribuidor o con un técnico especialista en
radio/televisión para más ayuda.
La siguiente parte responsable designada en FCC §2.909 es
responsable de esta declaración:
Modelo Número: AM175B-EB
Nombre de empresa: TAL INTERNATIONAL CORPORATION
Dirección de la empresa: 2919 E. Philadelphia St., Ontario, CA 91761, U.S.A.
Número de teléfono: (909) 923-2888 Fax: (909) 923-8337
Garantía
4
Pre-Instalación
NOTA: Estas medidas son aproximadas. No incluyen ni el
amperaje ni el vataje consumido por el kit de luces.
HERRAMIENTAS NECESARIAS
ESPECIFICACIONES
El fabricante garantiza de por vida, a partir de la fecha en que el comprador original lo adquiere, que el motor del ventilador no presenta
defectos de fabricación ni de material al momento en que es enviado desde la fábrica. El fabricante garantiza, por un período de cinco
años a partir de la fecha de compra por el comprador original, el kit de luces, sin incluir ningun de vidrio, no presentarán ningún defecto de
fabricación o de material desde el momento de su salida de la fábrica. El fabricante también garantiza, por un período de dos años a partir
de la fecha de compra por el comprador original, que todas las demás piezas del ventilador, sin incluir ningún aspa de vidrio o acrílico, no
presentarán ningún defecto de fabricación o de material desde el momento de su salida de la fábrica. Acordamos reparar todos los
defectos del tipo antes mencionado, sin cargo alguno o, a nuestra discreción, reemplazar el producto por un modelo de igual calidad o
superior si el producto es devuelto. Para obtener un servicio de garantía, debe presentar una copia del recibo como comprobante de
compra. Todos los costos de retiro y reinstalación del producto son su responsabilidad. Los daños a cualquiera de las piezas como
resultado de accidentes, uso inadecuado, instalación inadecuada, o debidos a la instalación de cualquier accesorio, no están cubiertos
bajo esta garantía. Debido a que las condiciones climáticas pueden variar, esta garantía no cubre ningún cambio en el acabado en bronce,
incluyendo óxido, perforación, corrosión, manchas o descascaramiento. Los acabados en bronce de este tipo tienen una vida útil más
prolongada cuando se protegen de las condiciones climáticas cambiantes. Es normal cierta “oscilación” y no se considerará una falla.
Cualquier servicio técnico realizado por personas no autorizadas invalidará la garantía. No hay ninguna otra garantía expresa. Mediante la
presente, nos eximimos de cualquier garantía, incluyendo pero sin limitarnos a aquellas de comercialización e idoneidad para un
finparticular, de acuerdo a lo contemplado por la ley. La duración de cualquier garantía implícita de la cual no se pueda eximir está
limitada al período de tiempo especificado en la garantía explícita. Algunos estados no permiten limitaciones a la duración de la
garantía,por consiguiente la limitación anterior puede no aplicarse a su caso. El minorista no será responsable por daños directos,
indirectos o especiales que resulten o deriven del uso o rendimiento del producto excepto en casos en que lo estipule la ley. Algunos
estados no permiten la exclusión o limitación de daños directos o indirectos, por lo que la limitación o exclusión anterior podría no
aplicarse a su caso. Esta garantía le otorga derechos legales específicos y es posible que también tenga otros derechos que varían de un
estado a otro. Eta garantía sustituye todas las garantías anteriores. Los costos de envío de cualquier devolución de productos hecha como
parte de una reclamación de garantía están a cargo del cliente.
Comuníquese con el Equipo de Servicio al Cliente al 1-800-986-3460 o visite www.HOMEDEPOT.COM/HOMEDECORATORS
Destornillador
Phillips
Destornillador de
Aspa Plana
Escalera de
tijera
Pelacables
Cinta de
electricista
Llave
ajustable
6.63 kg
(14.59 lb)
60”
(1,52 m)
Baja
(Velocidad 1)
Media (Velocidad 5)
Alta (Velocidad 9)
120
Tamaño del
ventilador
Vatios RPM
PIES
3
/ MIN.
Velocidad Voltios Amperios PESO NETO
0.07
0.21
0.60
3.55
13.55
35.93
46
106
159
2070
4896
7192
Pre-Instalación (continuación)
HERRAJES INCLUIDOS
5 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
AA
CC
BB
AA
BB
CC
Tuerca de conexión de cables de plástico
Tornillo del brazo del aspa con arandela y arandela de seguridad
Batería AAA de 1.5V
Pieza
Descripción
3
7
2
Cantidad
NOTA: El hardware no se muestra en tamaño real.
CONTENIDO DEL PAQUETE
Pre-Instalación (continuación)
6
Pieza
G
H
I
J
K
L
Descripción
Ensamblaje del motor del ventilador
Aspa
Placa de montaje del kit de luces
Kit de luces LED de 18W
Pantalla de vidrio
Control remoto
Cantidad
1
3
1
1
1
1
Pieza
A
B
C
D
E
F
Descripción
Soporte de montaje (preensamblado)
Anillo de la cubierta (preensamblado)
Cubierta
Tapa del fondo de la cubierta (preensamblado)
Ensamblado de tubo bajante/bola de soporte
Cubierta del acoplamiento
Cantidad
1
1
1
1
1
1
K
A
E
F
H
G
I
J
B
C
D
L
Preinstalación (continuación)
INSTRUCCIONES DE MONTAJE DOBLE
Este ventilador de techo viene con dos tipos de ensamblajes de soporte: la
instalación de techo estándar con tubo bajante y bola y soporte de
montaje; y el montaje “cerca del techo”. El montaje “cerca del techo” se
recomienda en habitaciones con techos de menos de 2.44 metros de
altura o en áreas donde se desee espacio adicional entre el piso y las
aspas del ventilador.
Cuando uses una instalación con un tubo bajante estándar, la distancia
desde el techo a la parte inferior de las aspas será aproximadamente de
30.5 cm. La instalación “cerca del techo” reduce la distancia desde el
techo a la parte inferior de las aspas a 22.9 cm aproximadamente.
Una vez que hayas elegido el tipo de instalación en techo, adáptate a las
secciones y procedimientos correspondientes durante el período de
ensamblaje. Cuando sea necesario, cada sección de las instrucciones
indicará los diferentes procedimientos a seguir para los dos tipos de
instalación.
Montaje estándar en techo
Montaje cerca del techo
7 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Para colgar el ventilador donde ya haya una lámpara pero
ninguna viga de techo, tal vez necesites una barra de instalación
colgante (EE) (no provistas) como se muestra arriba.
Si tu ventilador de techo no posee una caja de montaje aprobada
por UL, instala una siguiendo las instrucciones a continuación:
□ Desconecta la energía retirando los fusibles o apagando los
cortacircuitos.
□ Fija la caja eléctrica (DD) (no provistas) directamente a la
estructura del edificio. Usa sujetadores y materiales (no
provistas) apropiados. La caja eléctrica y su soporte deben
sostener completamente el peso en movimiento del
ventilador (al menos 35 libras). No uses una caja eléctrica
de plástico.
Las ilustraciones a continuación muestran tres formas diferentes
de montar la caja eléctrica (DD) (no provistas).
ADVERTENCIA: Para disminuir el riesgo de incendio,
descarga eléctrica o lesiones personales, monta el ventilador
sobre una caja eléctrica marcada como “aprobada como
soporte de ventilador” y usa los tornillos de montaje que
vienen con la misma. Las cajas eléctricas utilizadas
comúnmente para el soporte de artículos de iluminación
pueden no servir como soporte de ventilador, y tal vez deban
reemplazarse. En caso de duda, consulta a un electricista
calificado.
Instalación
OPCIONES DE MONTAJE
DD
EE
NOTA: Tal vez necesites un tubo bajante más largo para
mantener la altura mínima adecuada de las aspas al instalar
el ventilador en un techo inclinado. El ángulo máximo
permitido es de 18º de la posición horizontal. Si la cubierta
(C) toca el ensamblado de tubo bajante/ bola de soporte (E),
retira la tapa inferior decorativa de la cubierta (D) y gira la
cubierta (C) 180º antes de fijarla (C) al soporte de montaje (A).
8
DD
DD
DD
A
1
Cómo preparar la cubierta
2
Cómo preparar el motor
3
Cómo ensamblar el ventilador
ADVERTENCIA: Si no instalas correctamente el pasador
de chaveta (GG) es posible que el ventilador se afloje y caiga.
□ Retira el pasador de chaveta (GG) y pasador tipo
horquilla (HH), y afloja los dos tornillos de ajuste de
collarín (II) del collarín del motor.
□ Retira el tornillo de fijación (JJ) de la bola de soporte
(KK), bájala y retira el pasador transversal (LL). Quita
la bola de soporte (KK) del ensamblaje del tubo
bajante/bola de soporte (E).
□ Retira la cable de tierra (MM) del ensamblaje del tubo
de soporte (E).
□ Con cuidado, introduce los cables del motor y hacia
arriba a través del tubo bajante (NN). Enrosca el tubo
bajante (NN) en el collarín.
□ A continuación, alinea los orificios y reemplaza el
pasador tipo horquilla (HH) y el pasador de chaveta
(GG). Ajusta los dos tornillos de fijación del collarín
(II).
□ Desliza la cubierta del acoplamiento (F), el anillo de la
cubierta (B) y la cubierta (C) hacia el tubo bajante
(NN).
□ Con cuidado, vuelve a colocar la bola de soporte (KK)
sobre el tubo bajante (NN) y vuelve a colocar la cable
de tierra (MM) sobre el tubo bajante (NN). Asegúrate
de que el pasador transversal (LL) esté en la posición
correcta, el tornillo de fijación (JJ) esté ajustado y los
cables no estén torcidos.
□ Retira el anillo de la cubierta (B) de la cubierta (C).
□ Quita los dos tornillos sin ranura de montaje del
cubierta con arandelas de seguridad (FF) de la
cubierta (C) y afloja los tornillos ranurados de
montaje del cubierta con arandelas de seguridad (FF)
en la cubierta (C).
□ Retira la cubierta (C) del ensamblaje del soporte de
montaje (A) girando la misma en sentido contrario a
las manecillas del reloj.
NOTA: Si necesitas un tubo bajante más largo (no incluido),
retira el tornillo de la bola de soporte (KK), bájala y retira el
pasador (LL). Retira las tres piezas del tubo bajante y
ensámblalas en un tubo bajante nuevo más largo antes de
continuar con la instalación de este.
Ensamblado — Montaje Estándar en Techo
9
A
FF
FF
C
B
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
GG
HH
II
II
MM
KK
E
LL
JJ
B
G
F
C
II
II
HH
GG
MM
KK
NN
LL
JJ
10
Ensamblado — Montaje "Cerca del Techo"
1 2
3
Cómo ensamblar el ventilador
Cómo preparar el motorCómo preparar la cubierta
□ Retira el anillo de la cubierta (B) de la cubierta (C).
□ Retira el soporte de montaje (A) de la cubierta (C)
aflojando los cuatro tornillos de montaje del cubierta
con arandela de seguridad (FF) en la parte superior
de la cubierta (C). Quita los dos tornillos sin ranura de
montaje del cubierta con arandela de seguridad (FF)
y afloja los tornillos ranurados de montaje del
cubierta con arandela de seguridad (FF).
□ Retira la tapa del fondo de la cubierta (D) de la
cubierta (C).
□ Retira el pasador de chaveta (GG), pasador tipo
horquilla (HH) y dos tornillos de ajuste de collarín (II)
del collarín del motor.
□ Retira tres de los seis tornillos de montaje del collarín
con las arandelas de seguridad (OO) (intercalados)
del collarín de la parte superior del ensamblaje del
motor del ventilador (G).
□ Asegúrate de que las ranuras del anillo de la cubierta
(B) estén en la parte superior y luego, procede a
colocar el anillo de la cubierta (B) y la cubierta (C)
sobre el collarín en la parte superiordel ensamblaje
del motor del ventilador (G).
□ Alinea los orificios de montaje en la parte inferior de
la cubierta (C) con los orificios en la parte superior
del ensamblaje del motor del ventilador (G) y aprieta
usando los tres tornillos de montaje del collarín con
las arandelas de seguridad (OO) previamente
retirados.
□ Aprieta bien los tornillos de montaje del collarín
(OO).
ADVERTENCIA: Si no ajustas completamente los tres
tornillos de montaje del collarín (OO), el ventilador se puede
aflojar y caer.
D
A
FF
FF
C
B
G
OO
B
C
OO
G
GG
HH
II
II
Ensamblado — Cómo Colgar el Ventilador
4
Cómo fijar el ventilador a la
caja eléctrica
5b5a
Instrucciones de cómo colgar
para montaje estándar
Instrucciones de cómo colgar para
montaje "cerca del techo"
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesiones físicas, sólo instala el ventilador
en una caja eléctrica o sistema de soporte aprobados para
ventiladores y usa los tornillos de montaje que vienen con la
caja eléctrica.
ADVERTENCIA: La pestaña en el anillo debe encajar en la
ranura de la bola de soporte (E). Si la pestaña no se asienta
correctamente en la ranura, se puede dañar el cableado.
ADVERTENCIA: El gancho sólo es para sostener el
ventilador mientras se conectan los cables. Si no se cuelga
como se indica, puede romperse la pestaña, y el ventilador se
caerá. El gancho debe pasar de adentro hacia fuera de la
cubierta.
□ Levanta con cuidado el ensamblaje del motor (G)
hacia el soporte de montaje (A) y encaja la bola de
soporte (E) en el soporte de montaje (A). Asegúrate
de que la pestaña del soporte de montaje (A) encaje
bien dentro de la ranura de la bola de soporte (E).
Esto ayudará a compensar el ventilador de techo.
□ Con cuidado alza el ensamblaje del motor (G) hacia el
soporte de montaje (A) y cuelga el ventilador en el
gancho suministrado usando uno de los orificios en el
borde exterior de la cubierta (C).
□ Pasa los cables de suministro de 120 voltios a través
del orificio central en el soporte de montaje (A).
□ Monta el soporte de montaje (A) sobre la caja
eléctrica (DD) deslizando el soporte de montaje (A)
sobre los tornillos suministrados con la caja eléctrica.
Cuando uses el montaje “cerca del techo” es
importante que el soporte de montaje (A) esté
nivelado. Si fuera necesario, utiliza arandelas
niveladoras (no incluidas) entre el soporte de montaje
(A) y la caja eléctrica (DD). Fíjate que el lado plano del
soporte de montaje (A) esté hacia la caja eléctrica
(DD ).
□ Ajusta firmemente los dos tornillos de montaje.
11
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
A
E
G
A
G
C
C
A
DD
12
6
Cómo hacer las conexiones
eléctricas
Ensamblado — Cómo colgar el ventilador (continuación)
Conductor
a tierra
Si crees que no tienes suficiente experiencia o conocimientos
en cableado eléctrico, contrata a un electricista con licencia
para que instale el ventilador.
Sigue estos pasos para conectar tu ventilador a tu circuito
doméstico. Usa las tuercas de plástico para cable (AA) con tu
ventilador. Asegura las tuercas de cables (AA) con cinta de
electricista. Asegúrate de que no existan conexiones o cables
sueltos.
Hacer las conexiones de cables de la siguiente manera,
usando las tuercas de cable (AA).
Del ventilador A la caja de eléctrica
Cable negro -------------- Negro alambre (caliente)
Cable blanco ------------- Cable blanco (neutro)
Cables verdes * ---------- Cable verde o desnudo (tierra)
* Hay dos cables de conexión a tierra verdes: uno del soporte de
montaje (A) y otro del conjunto de bola de suspensión/varilla (E) si
está instalado.
Gire las conexiones de la tuerca del cable hacia arriba,
separándolas de modo que el cable verde (tierra) y el cable
blanco estén en un lado de la caja de eléctrica (DD) y el
cable negro en el otro lado. Introduzca con cuidado las
conexiones en la caja de eléctrica (DD).
NeutroCaliente
ADVERTENCIA: Para evitar una posible descarga
eléctrica, asegúrate de que la electricidad esté apagada de la
caja de fusibles principal antes de realizar el cableado.
ADVERTENCIA: Verifica que todas las conexiones estén
bien ajustadas, incluida la conexión a tierra, y que no haya
ningún cable pelado visible en las tuercas para cable
(excepto el de tierra).
PRECAUCIÓN: Para reducir el riesgo de incendio o
descarga eléctrica, este ventilador debe instalarse con un
control/ interruptor de pared de aislamiento.
NOTA: Si hay un cable rojo que sale de la caja eléctrica,
asegúrese de tapar este cable con una tuerca para cable.
Rojo
AA
Verde
A
DD
Negro
Blanco
Negro
Verde
Blanco
E
Ensamblado — Cómo Colgar el Ventilador (continuación)
7a
Montaje estándar en techo
□ Desliza la cubierta (C) hacia el techo. Asegúrate de
colocar los cables con cuidado dentro de la caja
eléctrica (DD).
□ Asegura la cubierta (C) al soporte de montaje (A) con
los cuatro tornillos de montaje del cubierta con
arandelas de seguridad (FF) incluidas con tu
ventilador.
□ Levante el anillo de la cubierta (B) y alinee las 4
ranuras con las 4 cabezas de tornillo de la cubierta
(C). Una vez alineadas, deslice el anillo de la cubierta
(B) y fíjelo a la cubierta (C) hasta que quede ajustado.
7b
Montaje "cerca del techo"
□ Retira el ventilador del gancho del soporte de
montaje (A).
□ Asegura la cubierta (C) al soporte de montaje (A) con
los cuatro tornillos de montaje del cubierta con
arandelas de seguridad (FF) proporcionadas.
□ Levante el anillo de la cubierta (B) y alinee las 4
ranuras con las 4 cabezas de tornillo de la cubierta
(C). Una vez alineadas, deslice el anillo de la cubierta
(B) y fíjelo a la cubierta (C) hasta que quede ajustado.
ADVERTENCIA: Asegúrate de que la pestaña del soporte
de montaje (A) encaje bien dentro de la ranura de la bola de
soporte (E) antes de sujetar la cubierta (C) al soporte de
montaje (A), girando la cubierta (C) hasta que encaje en su
lugar.
ADVERTENCIA: Las ranuras de cierre de la cubierta (C)
sólo sirven de ayuda durante el montaje. No dejes sin
supervisión el ensamblaje del ventilador hasta que los cuatro
tornillos de montaje del cubierta con arandelas de seguridad
(FF) estén fijos y firmemente ajustados.
ADVERTENCIA: Las ranuras de cierre de la cubierta (C)
sólo sirven de ayuda durante el montaje. No dejes sin
supervisión el ensamblaje del ventilador hasta que los cuatro
tornillos de montaje del cubierta con arandela de seguridad
(FF) estén fijos y firmemente ajustados.
13
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
FF
DD
A
FF
B
C
FF
A
FF
B
C
Cómo ajustar los ensamblajes
de las aspas al motor
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no insertes objetos extraños entre las aspas (H)
en funcionamiento.
Ensamblado — Cómo Montar las Aspas del Ventilador
14
□ Alinee los agujeros de la aspa (H) en los orificios del
motor (G), y asegurar la aspa en su lugar con los
tornillos y arandelas (BB), proveídos.
□ Repita este proceso para unir las otras dos aspas (H).
8
9
Cómo instalar la placa de
montaje del kit de luces en
el anillo de montaje
Ensamblado — Cómo Instalar el Kit de Luces
□ Retira 1 de los 3 tornillos del placa de montaje del kit
de luces (PP) del anillo de montaje (QQ) y afloja los
otros 2 tornillos. (No retirar)
□ Coloca los orificios tipo ojo de cerradura en la placa
de montaje del kit de luces (I) sobre los 2 tornillos
(PP) del anillo de montaje (QQ) previamente aflojados,
gira la placa de montaje del kit del luces (I) hasta que
la placa de montaje del kit de luces (I) caiga en su
lugar en la parte estrecha de los orificios tipo ojo de
cerradura.
□ Asegura apretando los 2 tornillos del anillo de
montaje (PP) previamente aflojados y el que uno (PP)
se quitó previamente.
H
G
BB
I
QQ
PP
G
10 11
Ensamblado — Cómo Instalar el Kit de Luces
□ Coloque las muescas (TT) del borde exterior de la
pantalla de vidrio (K) para alinearlos con las pestañas
(UU) del borde interior del kit de luces LED de 18W
(J). Levante con cuidado el vidrio (K) dentro del kit de
luces LED de 18W (J) y fíjelo al ventilador girando la
pantalla de vidrio (K) en el sentido de las agujas del
reloj hasta que quede ajustado. NO APRIETE
DEMASIADO.
Cómo instalar el kit de luces LED
y las pantallas de vidrio
Cómo instalar el kit de luces LED
en su placa de montaje
15
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
PRECAUCIÓN: Antes de empezar la instalación, corta el
suministro de electricidad, apagando el cortacircuitos o
retirando el fusible en la caja de fusibles. Cortar el suministro
de electricidad con el interruptor del ventilador no es
suficiente para evitar una descarga eléctrica.
□ Retira 1 de los 3 tornillos de montaje del kit de luces
(RR) de los postes de la placa de montaje del kit de
luces (I) y guárdalo para uso posterior. Afloja los otros
2 tornillos. (RR) (No retirar)
□ Mientras sostienes el kit de luces LED de 18W (J)
debajo del ensamblaje del motor del ventilador (G),
cómo hacer las 2 pines conexiones de enchufe
polarizado (SS):
- Azul a negra
- Blanca a blanca
□ Coloca los orificios tipo ojo de cerradura en el kit de
luces LED de 18W (J) sobre los 2 tornillos de montaje
del kit de luces (RR) previamente aflojados de la
placa de montaje del kit de luces (I), gira la placa del
luces LED de 18W (J) hasta que caiga en su lugar en
la parte estrecha de los orificios tipo ojo de
cerradura. Asegúrala apretando los 2 tornillos de
montaje del kit de luces (RR) previamente aflojados y
el que se quitó previamente.
I
G
RR
J
SS
K
J
TT
UU
16
Funcionamiento
CC
L
APRENDER
LEARN
L
APRENDER
LEARN
LEARN
CONFIGURAR EL TRANSMISOR
NOTA: Las pilas se debilitarán con el tiempo y deben
reemplazarse antes de que se produzca una fuga, ya que esto
dañará el mando a distancia. Deseche las pilas usadas
adecuadamente y manténgalas fuera del alcance de los niños.
Quita la cubierta de la batería presionando con firmeza en la
flecha y deslizando la cubierta hasta soltarla.
Instala 2 baterías AAA de 1.5 V (CC) (incluidas).
Coloca de nuevo la cubierta en el control remoto (L).
NOTA: El control remotal se ha emparejado previamente en la
fábrica para su comodidad.
PROCESO DE RECONOCIMIENTO
IMPORTANTE: También siga los pasos siguientes para
volver a emparejado el control remoto y el receptor cuando
sea necesario.
NOTA: Si se instalan varios ventiladores con mandos a distancia
separados, sólo el ventilador que se está programando debe
tener la alimentación de CA encendida. El resto de ventiladores,
incluso si ya han sido programados, deben tener la alimentación
de CA apagada para que no memoricen otros mandos durante
el proceso de reconocimiento. Separe los interruptores de
alimentación de los ventiladores aproximadamente 2 metros.
En los 60 segundos siguientes al encendido, mantenga pulsado
el botónel botón «LEARN» situado en el compartimento de la
pilapara acceder a la función de aprendizaje. Una vez que el
ventilador hayadetectado la frecuencia del mando a distancia, la
luz de bajada de suparpadeará y las aspas del ventilador
comenzarán a girar.a girar. Cuando esto ocurra, suelte el botón
«LEARN».
El ventilador ahora aceptará los comentarios del control remoto
añadido.
El proceso de reconocimiento hace que cualquier ventilador
instalado dentro del alcance memorice un mando a distancia. Los
ventiladores pueden reconocer a cinco mandos.
Para agregar un mando a la memoria de su ventilador, siga estos
pasos:
□ Interruptor DIP 1/0: La posición 1 utiliza una frecuencia
aleatoria para hacer coincidir ventiladores individuales poco
espaciados, y la posición 0 es para una frecuencia universal
que permite una frecuencia común para hacer funcionar
varios ventiladores con un mando a distancia.
NOTA: El interruptor DIP del compartimento de la batería se
ha establecido a la posición "1" y emparejado para su
comodidad.
17
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Funcionamiento
Temporizador
Disminuye la velocidad del ventilador
Aumenta la velocidad del ventilador
Encender/apagar el ventilador
Encender/apagar la luz
Clima frío
(Reversa)
Disminuye la intensidad de la luz
(Regulador)
Aumenta la intensidad de la luz
(Regulador)
Clima cálido
(Hacia adelante)
Barra LED de escala
que indica la velocidad
del ventilador
Comfort Breeze
TM
1. Botón del ventilador. Oprime y suelta el botón para encender o apagar el ventilador.
□ Cuando se encienda, el ventilador comenzará a girar usando su último ajuste de velocidad. La barra LED del mando a distancia
mostrará el ajuste de velocidad durante 5 segundos.
□ Cuando se apaga, el ventilador dejará de girar y la luz de la barra LED del mando a distancia se oscurecerá rápidamente de arriba a
abajo.
CÓMO USAR TU VENTILADOR Y EL CONTROL REMOTO
NOTA: El ventilador almacenará el último ajuste de velocidad utilizado para la próxima vez que se encienda.
NOTA: Debe encender el ventilador antes de utilizar las funciones de velocidad o tiempo.
NOTA: En cada puesta en marcha el ventilador de techo que las aspas oscilarán de ida y vuelta. Esta es una operación normal de los
ventiladores de techo para motor de corriente continua a medida que avanzan a través de un ciclo de calibración. El ventilador no está
defectuoso.
18
Funcionamiento (continuación)
2. Funciones de velocidad
El botón + aumenta la velocidad del ventilador
□ Al presionar y soltar el botón + una vez, la velocidad del ventilador aumentará. Cada incremento en la configuración hará que la barra de luz
LED se ilumine un poco más hasta que el ventilador haya alcanzado la configuración de máxima velocidad posible; en ese momento la barra
de luz LED estará iluminada completamente.
□ Al mantener oprimido el botón + la velocidad del ventilador se incrementará automáticamente a través de la configuración de velocidades y
los incrementos se reflejarán en la barra de luz LED. Cuando la barra de luz LED esté completamente iluminada, el ventilador ha alcanzado la
configuración máxima de velocidad.
El botón - reduce la velocidad del ventilador
□ Al presionar y soltar el botón - una vez, la velocidad del ventilador disminuirá. Cada descenso en la configuración hará que la barra de luz
LED disminuya su intensidad un poco más hasta que el ventilador haya alcanzado la configuración de mínima velocidad posible. En ese
momento, la barra LED estará iluminada en un 25% aproximadamente.
□ Al mantener presionado el botón - la velocidad del ventilador disminuirá automáticamente a través de los ajustes de velocidad, indicándose
dicha reducción en la barra LED. Cuando la barra LED está iluminada al 25%, el ventilador ha alcanzado el ajuste de velocidad mínima
3. Comfort Breeze
TM
Hay tres configuraciones de Comfort Breeze
TM
. Al presionar el botón , se activará el modo Comfort Breeze
TM
y la barra de luz LED se iluminará
lentamente desde abajo hasta arriba para mostrar la configuración actual.
NOTA:Si está utilizando el modo Comfort Breeze
TM
, al presionar el botón o los botones de velocidad del ventilador se cancelará el
modo Comfort Breeze
TM
y se reanudará el funcionamiento normal del ventilador.
7. Dimmer
□ Presiona para incrementar el nivel de luz deseado.
□ Presiona para reducir el nivel de luz deseado.
4. Temporizador
□ Al presionar el botón Timer, el ventilador se apagarán automáticamente después de 2, 4 u 8 horas. Cuando activas el modo Timer, la
luz LED a la izquierda del tiempo sobre el reloj en la parte superior se iluminará.
5. Botón de reversa del ventilador (Debe ser oprimido cuando el ventilador esté funcionando)
□ Clima cálido: La barra de luz LED se iluminará y las luces irán de alta a baja intensidad.
□ Clima frío: La barra de luz LED se iluminará y las luces irán de baja a alta intensidad.
6. Luces
□ Oprime y suelta el botón Light para encender o apagar la luz.
□ Luz encendida: La función de memoria del ventilador reiniciará la configuración de luz (encendida, apagada o regulada) del ventilador
antes de haber cortado el suministro de energía.
19
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Funcionamiento (continuación)
CÓMO INSTALAR EL SOPORTE DEL CONTROL
REMOTO
□ Sujeta el soporte del control remoto (VV) con los dos tornillos
de montaje (WW) del soporte del control remoto.
□ Vuelva a colocar la cubierta del soporte del mando (XX) a
distancia en el soporte del mando a distancia (VV).
WW
XX
VV
NOTA: Los botones de inversión del ventilador deben ser
presionados mientras el ventilador está funcionando.
Clima cálido - (Hacia la izquierda) Un flujo de aire hacia abajo crea
un efecto refrescante. Esto te permite fijar tu aire acondicionado
en una configuración más alta sin afectar tu comodidad.
Clima frío - (Hacia la derecha) Un flujo de aire hacia arriba mueve
el aire cálido lejos del techo. Esto te permite fijar tu unidad de
calefacción en una configuración más baja sin afectar tu
comodidad.
Los ajustes de velocidad para clima cálido o frío dependen de
factores como el tamaño de la habitación, la altura del techo, la
cantidad de ventiladores
INSTRUCCIONES DE OPERACIÓN DE TIEMPO
CÁLIDO/FRÍO
20
Mantenimiento y Limpieza
Hacer
□ Uses agua al limpiarlo. El agua puede dañar el motor o
la madera, o causar descargas eléctricas.
□ Apliques lubricador al ventilador o al motor. El motor
tiene cojinetes de bola sellados permanentemente
lubricados.
□ Revisa las conexiones de soporte, soportes y accesorios
de aspas dos veces al año. Verifica que estén seguros.
Debido al movimiento natural del ventilador, algunas
conexiones pueden aflojarse con el tiempo. No es
necesario desmontar el ventilador del techo.
□ Limpia tu ventilador con frecuencia. Usa solamente un
cepillo suave o un paño sin pelusas para evitar arañar el
acabado. El revestimiento está sellado con laca para
minimizar la decoloración u opacidad.
□ (Opcional) Aplica una fina capa de pulimento para
muebles a la madera de las aspas.
□ (Opcional) Cubre los arañazos pequeños con una leve
aplicación de lustrador para calzado.
No hacer
Solución de Problemas
ADVERTENCIA: Asegúrate de que la electricidad esté cortada en el panel de electricidad antes de intentar hacer reparaciones. Consulta el
paso “Cómo Hacer las Conexiones Eléctricas” en la página 12.
Problema Solución
□ Verifica fusibles o disyuntores principales y secundarios.
□ Verifica conexiones de cables en línea al ventilador y conexiones de cables del interruptor en la caja del
interruptor.
□ Revisa para asegurarte de que los interruptores de frecuencia del control remoto y del receptor estén
configurados en la misma frecuencia.
□ Apague la alimentación de CA, y encienda la alimentación de CA después 10 segundos.
□ Restablezca el transmisor pasando por el “PROCESO DE RECONOCIMIENTO” del transmisor.
□ Asegúrate de que los tornillos de la carcasa del motor estén ajustados.
□ Asegúrate de que los tornillos que unen el brazo del aspa del ventilador al cuerpo del motor están bien
ajustados.
□ Asegúrate de que las conexiones de tuerca de cable no choquen unas con otras o con la pared interior
de la caja del interruptor.
□ Permite un período de 24 horas de “adaptación”. La mayoría de los ruidos asociados con un nuevo
ventilador desaparecen en ese período.
□ Si usas el kit de luces de techo, asegúrate de que los tornillos sujetadores estén bien ajustados. Verifica
que la bombilla también esté bien asegurada.
□ Asegúrate de que la cubierta esté a corta distancia del techo. No debería tocar el techo.
□ Asegúrate de que tu caja del techo esté bien segura y las almohadillas aislantes de goma se hayan
instalado entre el soporte de montaje y la caja eléctrica.
El ventilador no
enciende.
El ventilador hace ruido.
21
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Solución de Problemas
□ No conecte el ventilador con un control en la pared de velocidad variable(s).
□ Asegúrate de que los interruptores de frecuencia estén configurados correctamente.
□ Restablezca el transmisor pasando por el “PROCESO DE RECONOCIMIENTO” del transmisor.
El control remoto
no funciona.
El Ventilador oscila.
□
Verifica que todas las aspas y los tornillos de los soportes de aspas estén seguros (la mayoría de los
problemas de oscilación del ventilador se deben a piezas sueltas). Una vez que el ventilador ha sido
instalado correctamente, enciéndelo durante 10 minutos para que se autoajuste.
Si luego de 10 minutos de estar encendido el ventilador aún oscilara, verifica el nivel de las aspas
utilizando el siguiente procedimiento:
- Ubica un punto en el techo sobre la punta de una de las aspas, luego elige cualquier aspa del
ventilador y mide desde el centro del aspa seleccionada hasta el punto en el techo. Rota el ventilador
hasta que la siguiente aspa esté posicionada y repite la medición utilizando el mismo punto en el techo
para cada aspa. Las desviaciones de la medición deben estar dentro de 3.2 mm.
- Si todas las desviaciones son menores a 3.2 mm y el ventilador continúa oscilando, llama al servicio
al cliente al (1-800-986-3460) para ordenar sin costo alguno un kit de compensación de aspas.
- Si la desviación es mayor a 3.2 mm, llama al servicio al cliente al (1-800-986-3460) para ordenar sin
costo alguno los reemplazos de los soportes.
Problema Solución
□ Este es el procedimiento de arranque normal para los ventiladores de motor de CC. El movimiento
parcial durante el arranque es el resultado del motor de CC alineando los polos magnéticos internos
para el funcionamiento correcto del motor. Este diseño ahorra electricidad y permite que el ventilador
funcione mucho más silencioso que los ventiladores del motor de CA standard.
El ventilador mueve hacia
22
Piezas de Repuesto
Pieza
A
B
C
D
E
F
G
H
I
J
K
L
Descripción
Soporte de montaje (preensamblado)
Anillo de lacubierta (preensamblado)
Cubierta
Tapa del fondo de la cubierta (preensamblado)
Ensamblado de tubo bajante/bola de soporte
Cubierta del acoplamiento
Ensamblaje del motor del ventilador
Aspa
Placa de montaje del kit de luces
Kit de luces LED de 18W
Pantalla de vidrio
Control remoto
J
I
K
A
E
F
G
H
B
C
D
AA
BB
CC
Pieza
AA
BB
CC
Descripción
Tuerca de conexión de cables de plástico
Tornillo del brazo del aspa con arandela y arandela de
seguridad
Batería AAA de 1.5V
L
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para referencias futuras.
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al
Servicio al Cliente de Home Decorators Collection
1-800-986-3460
De lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).
MPPV2
