Vacmaster DSCC2001 0901 Armor All 20V Cordless Spot Cleaner User Manual

FOR YOUR SAFETY

Read and understand this manual before use. Keep this manual for future reference.

POUR GARANTIR VOTRE SÉCURITÉ

Lisez et comprenez ce manuel avant toute utilisation de l’appareil.

Conservez le présent manuel an de pouvoir vous y référer ultérieurement.

POR SU SEGURIDAD

Lea y comprenda este manual antes de usar el producto.

Conserve este manual para futura referencia.

Distributed by/

Distribué par/Distribuido por:

Cleva North America

601 Regent Park Court

Greenville, SC 29607

1-866-384-8432

Operator’s Manual

Manuel D’utilisation

Manual Del Usuario

P. 02

P. 19

P. 40

• Model No.

• Référence de modèle

• N° de modelo

DSCC2001 0901

Spot Cleaner

used under license by Cleva North America, Inc.

Auto qui est utilisée sous licence par Cleva North America, Inc.

se utiliza bajo licencia de Cleva North America, Inc.

Warranty .................................................................................................................................................

Important Safety Instructions ...................................................................................................................

Unpacking & Checking Carton Contents ................................................................................................

General Assembly Instructions................................................................................................................

Operation ...............................................................................................................................................

Maintenance ..........................................................................................................................................

Troubleshooting .....................................................................................................................................

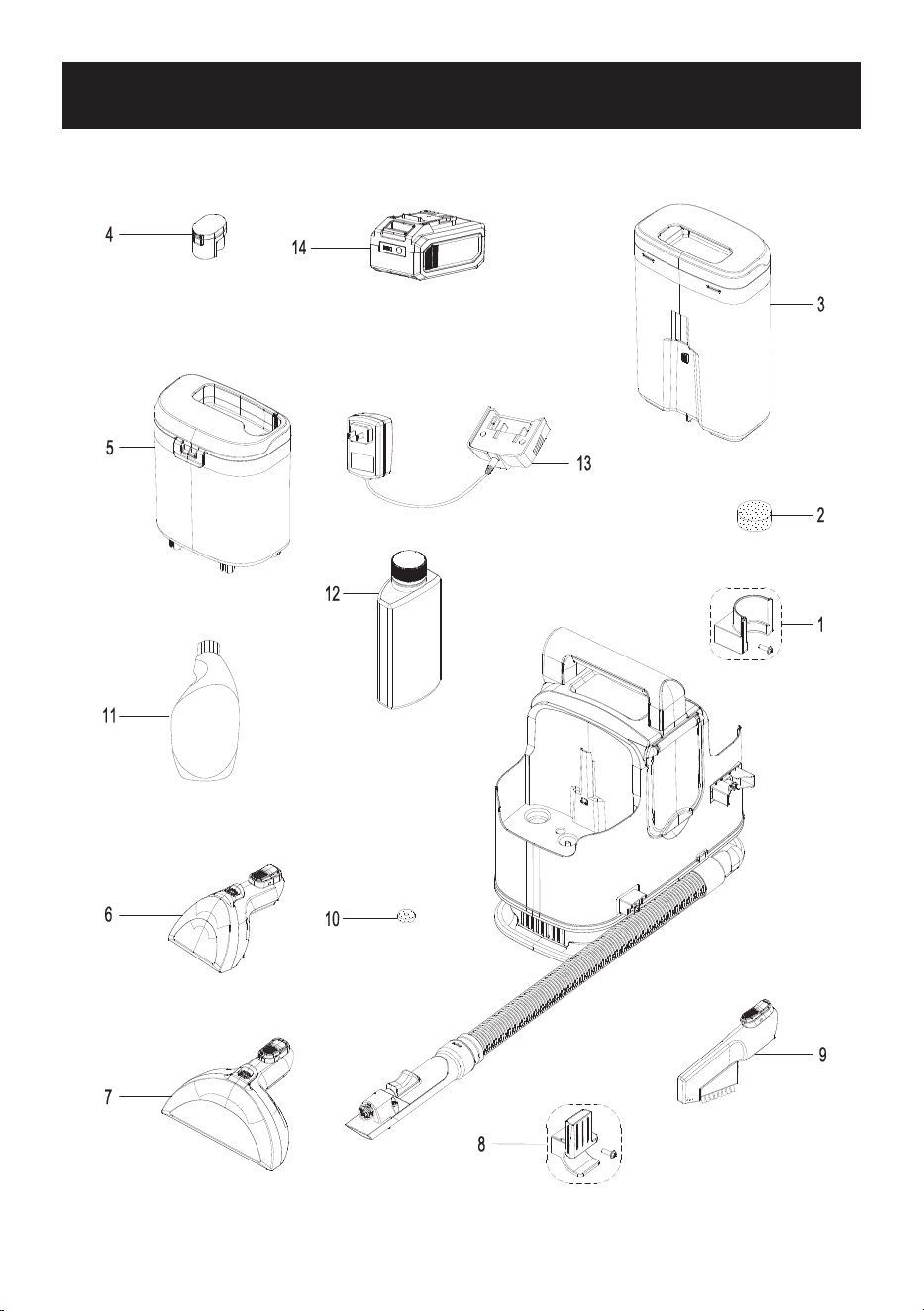

Exploded View .......................................................................................................................................

Parts List ................................................................................................................................................

Thank you for purchasing this Armor All

spot cleaner. Feel condent that with our Armor All

spot cleaner you are obtaining a high-quality product engineered for optimal performance. This

spot cleaner can pick up liquids.

FOR YOUR SAFETY: CAREFULLY READ AND UNDERSTAND ALL INSTRUCTIONS.

TABLE OF CONTENTS

SECTION Page

WARRANTY

We take pride in producing a high-quality, durable product. This cleaner carries a limited two (2) year

warranty against defects in workmanship and materials from date of purchase (or, for deliveries in the

State of California, two years from the date of delivery), under normal household use. Please keep

your receipt as proof of purchase. This warranty gives you specic legal rights, and you may have

other rights, which vary from state to state. For customer service please call 1-866-384-8432.

Not Covered by Warranty:

•

Any part that has become inoperative due to misuse, negligence, direct/indirect abuse, accidents,

improper maintenance, repairs or alterations;

• Consumables such as lters and accessories;

• Normal wear and tear of parts and attachments, such as nozzles or lters;

• Normal deterioration of the exterior nish due to use or exposure;

•

Any product where serial number/data label is tampered with or removed;

•

Any product purchased from an unauthorized retailer.

When using an electrical appliance, basic precautions should always be followed, including the

following:

Failure to follow the warnings and instructions may result in electric shock, re, and/or serious

injury.

• Use your spot cleaner only as described in this Operator’s Manual. Use only

manufacturer’s recommended attachments.

• Fully assemble before operating.

• Do not expose to rain. Store indoors.

• Do not immerse. Use only on carpet moistened by cleaning process.

• Do not allow to be used as a toy. Close attention is necessary when used by or

near children.

• Do not handle the battery pack and charger, including charger plug, and charger

terminals with wet hands.

• Do not use charger with a damaged cord or plug. If the spot cleaner, charger

or battery pack is not working as it should, has been dropped, damaged, left

outdoors, or dropped in water, immediately discontinue use and call customer

service at 1-866-384-8432 for assistance.

• Do not pull or carry charger by cord, use cord as a handle, close a door on cord,

or pull cord around sharp edges or corners. Do not run spot cleaner over cord.

Keep cord away from heated surfaces.

• Do not unplug charger by pulling on cord. To unplug charger, grasp the plug, not

the cord.

• Do not put any objects into openings. Do not use with any opening blocked;

keep free of dust, lint, hair, and anything that may reduce air ow.

• Keep hair, loose clothing, ngers, and all parts of body away from openings and

moving parts.

• Use extra care when cleaning on stairs. To avoid personal injury or damage,

and to prevent the spot cleaner from falling, always place spot cleaner at bottom

of stairs or on oor. Do not place spot cleaner on stairs or furniture, as it may

result in injury or damage.

• Do not put spot cleaner on chairs, tables, etc. Keep unit on the oor.

• Do not use spot cleaner to pick up ammable or combustible liquids (gasoline,

cleaning uid, perfumes, etc.), or use in areas where they may be present. The

fumes from these substances can create a re hazard or explosion.

• To reduce the risk of health hazards from vapors or dusts, do not vacuum toxic

materials.

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USING THIS

SPOT CLEANER.

WARNING:

TO REDUCE THE RISK OF FIRE,

ELECTRIC SHOCK OR INJURY:

• Do not use or store near hazardous materials.

• Do not pick up anything that is burning or smoking, such as cigarettes, matches,

or hot ashes.

• Do not use the spot cleaner to pick up sharp hard objects, small toys, pins,

paper clips, etc. They may damage the spot cleaner or tanks.

• Do not use sharp objects to clean out hose as they can cause damage.

• Do not use spot cleaner without tanks in place.

• Do not charge the battery pack outdoors.

• Put the spot cleaner away after use to prevent tripping accidents.

• Disconnect the battery pack before making any adjustments, changing

accessories or storing product. Such preventative measures reduce the risk of

starting the product accidentally.

• Recharge only with the charger specied by the manufacturer. A charger that

is suitable for one type of battery pack may create a risk of re when used with

another battery pack.

• For use only with XZ2150-1500G1 charger.

• Use appliances only with specically designated battery packs. Use of any other

battery packs may create a risk of injury and re.

• For use only with 18LB4006-CN/18LB2006-CN battery pack.

• When battery pack is not in use, keep it away from other metal objects, like

paper clips, coins, keys, nails, screws or other small metal objects, that can

make a connection from one terminal to another. Shorting the battery terminals

together may cause burns or a re.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact.

If contact accidentally occurs, ush affected area with water. If liquid contacts

eyes, seek medical help.

• Liquid ejected from the battery may cause irritation or burns.

• Do not use a battery pack or appliance that is damaged or modied. Damaged

or modied batteries may exhibit unpredictable behavior resulting in re,

explosion or risk of injury.

• Do not immerse the spot cleaner, charger or battery packs in water or other

liquids.

• Do not expose a battery pack or appliance to re or excessive temperature.

Exposure to re or temperature above 130°C (265°F) may cause explosion.

• Follow all charging instructions and do not charge the battery pack outside of

the temperature range specied in the instructions. Charging improperly or

at temperatures outside of the specied range may damage the battery and

increase the risk of re.

• While there is no shock hazard from electrical terminals located on the spot

cleaner, a burn could result from metal objects being inserted into the terminal

areas. Spot cleaner terminals should always be kept free of objects.

• Store charger indoors in a cool, dry area, not exposed to weather to avoid

electrical shock and/or damage to the spot cleaner.

• Changes or modications to this unit not expressly approved by the party

responsible for compliance could void the user’s authority to operate the

equipment.

• To help prevent matting and resoiling, avoid contact with carpets until they are

dry. Keep children and pets away from carpets until they are completely dry.

• Do not store the spot cleaner with solution in tanks.

• Use only high-quality low-foaming cleaning solution intended for use with this

appliance to prevent internal component damage.

• Have servicing performed by a qualied repair person using only identical

replacement parts. This will ensure that the safety of the product is maintained.

• Do not modify or attempt to repair the appliance or the battery pack (as

applicable) except as indicated in the instructions for use and care.

• You are responsible for making sure that your spot cleaner is not used by

anyone unable to operate it properly.

Product Disposal

Li-ion

The cleaning solution may be harmful to aquatic life. Do not contaminate water.

This product contains a Lithium-ion battery pack formulated from environmentally

sensitive materials. This product must be disposed of properly with due care for the

environment. Do not dispose of product with household garbage. Consult your local

waste authority for information regarding available recycling or disposal options.

RECYCLE OR DISPOSE OF IN ACCORDANCE WITH FEDERAL AND LOCAL

REGULATIONS.

WARNING

Any changes or modications to this unit not expressly approved by the party

responsible for compliance could void the user's authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class

B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause harmful interference

to radio communications. However, there is no guarantee that interference will not

occur in a particular installation. If this equipment does cause harmful interference to

radio or television reception, which can be determined by turning the equipment off

and on, the user is encouraged to try to correct the interference by one or more of the

following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver.

- Connect the equipment into an outlet on a circuit different from that to which the

receiver is connected

- Consult the dealer or an experienced radio / TV technician for help.

SAVE THESE INSTRUCTIONS

For Household Use Only

H I

J K L M

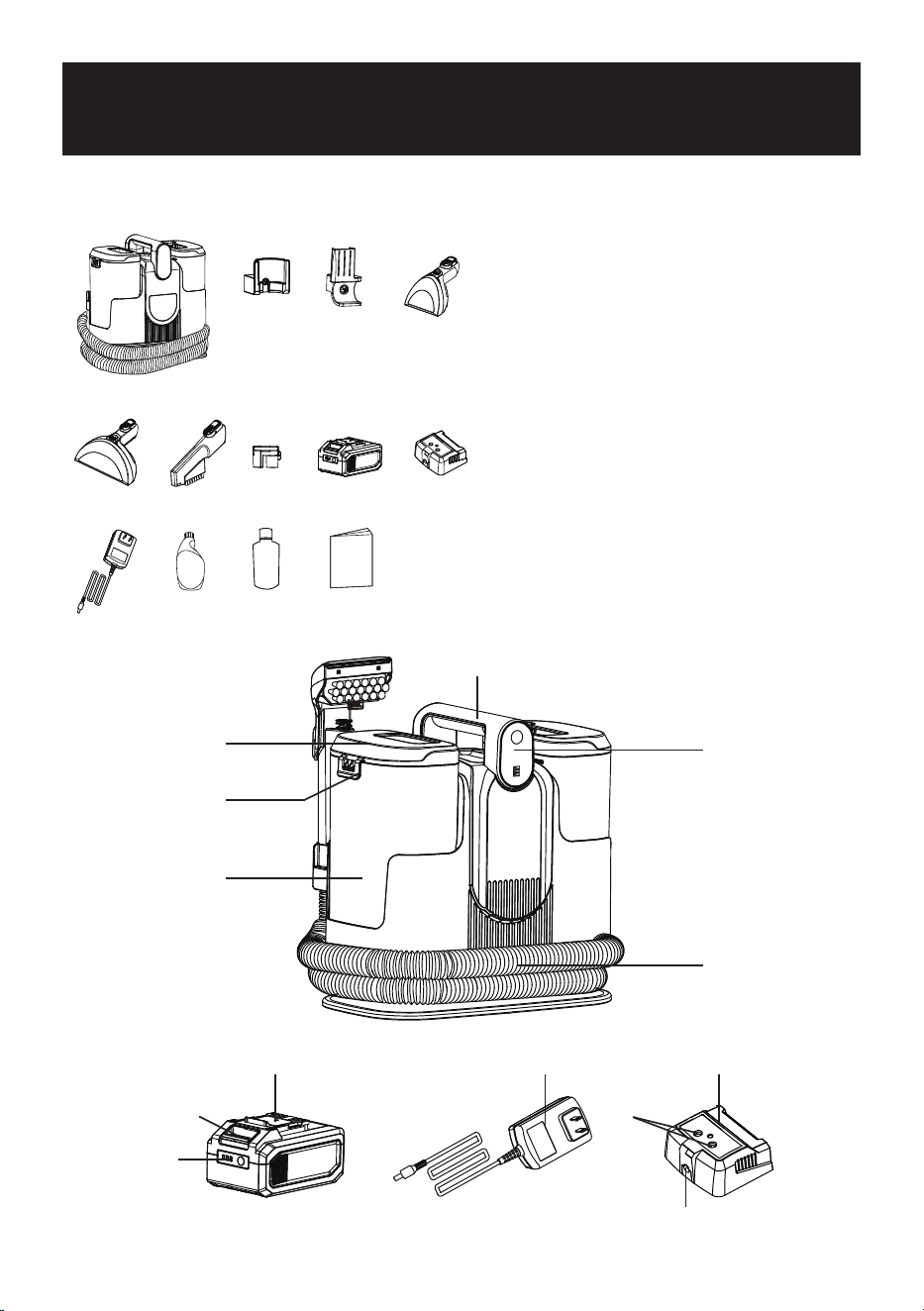

Remove all contents from the carton.

Check each item against the carton

contents list.

UNPACKING & CHECKING CARTON

CONTENTS

Carton Contents List:

Key Description Qty.

A Spot Cleaner .......................….……..1

B Tool Storage Clip

(with 1 screw pre-attached)...............1

C Hose Storage Clip

(with 1 screw pre-attached)...............1

D Reversible Tough Stain Nozzle..........1

E Wide Path Nozzle..................…..…...1

F Crevice Tool............………….......…..1

G Hose Cleaning Tool......................…..1

H Battery Pack................................…..1

I Charging Base.............................…..1

J Charger......................…....................1

K OXY Cleaning Solution.....................1

L Cleaning Solution...............................1

Operator’s Manual.............................1

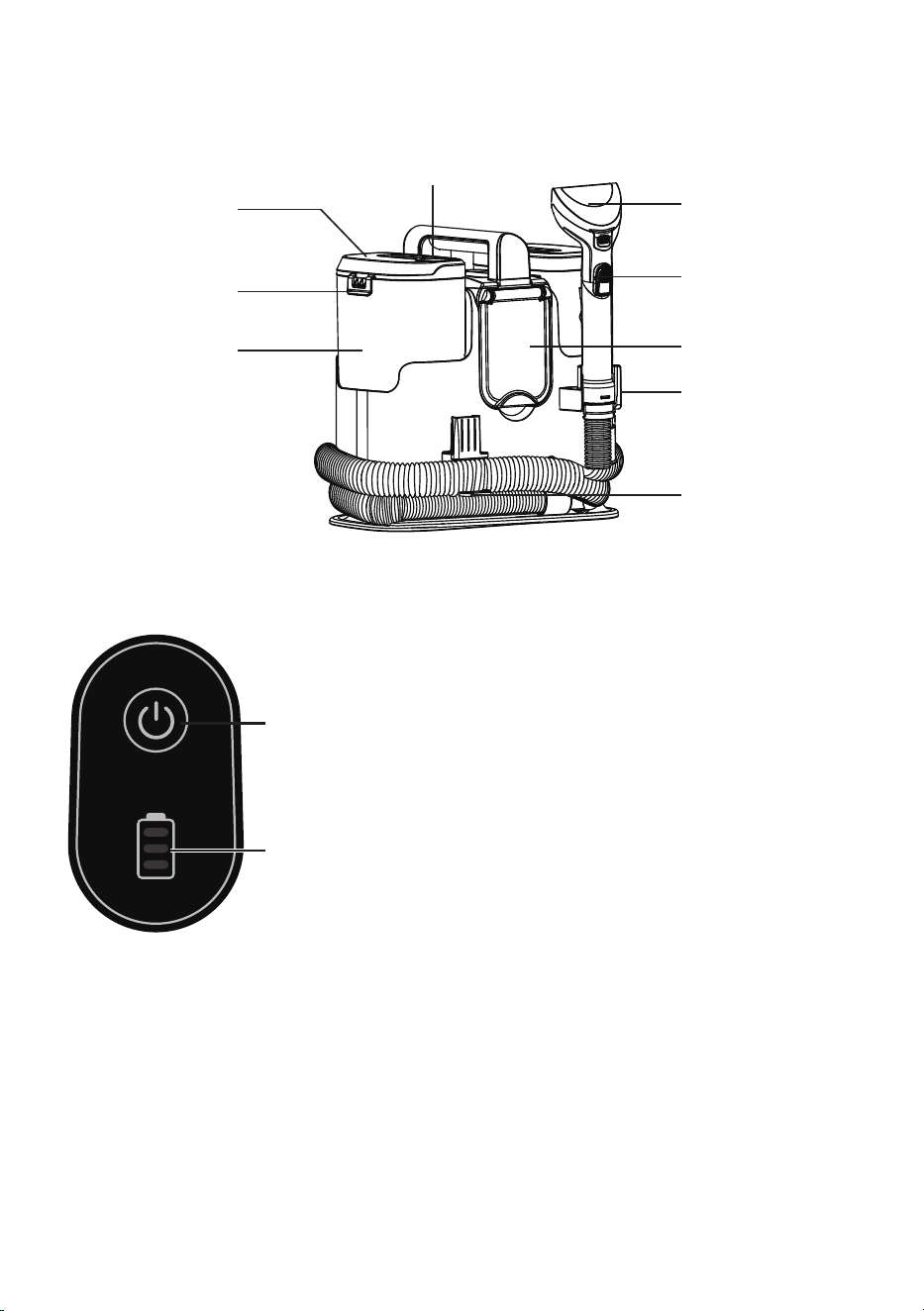

Handle

Flexible Hose

Dirty Water Tank

Cover Release

Dirty Water Tank

Cover

Button Panel

Battery Pack

Battery Release

Button

Battery Power

Indicator

Charger

Charging Base

Charging Port

Charger

Indicators

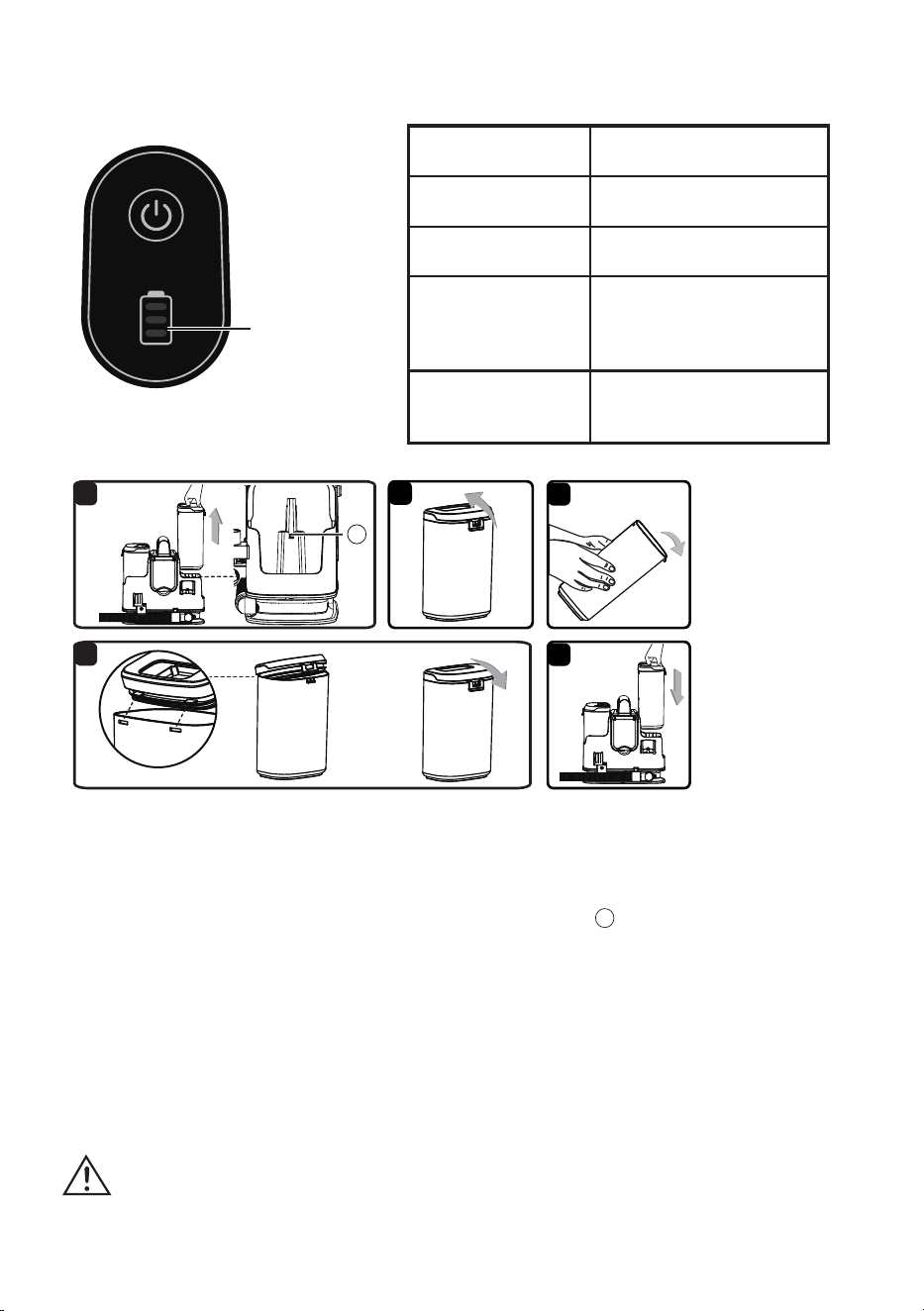

BUTTON PANEL

Power/Speed Button

Battery Status Indicator

Tool Storage

Clip

Tool Release

Button

Reversible

Tough Stain

Nozzle

Battery

Compartment Cover

Clean Water &

Solution Tank

Clean Water &

Solution Tank Cover

Release

Hose Storage

Clip

Clean Water &

Solution Tank Cover

Hose Cleaning Tool

Charger

Indicator

(Green)

Charger

Indicator

(Red)

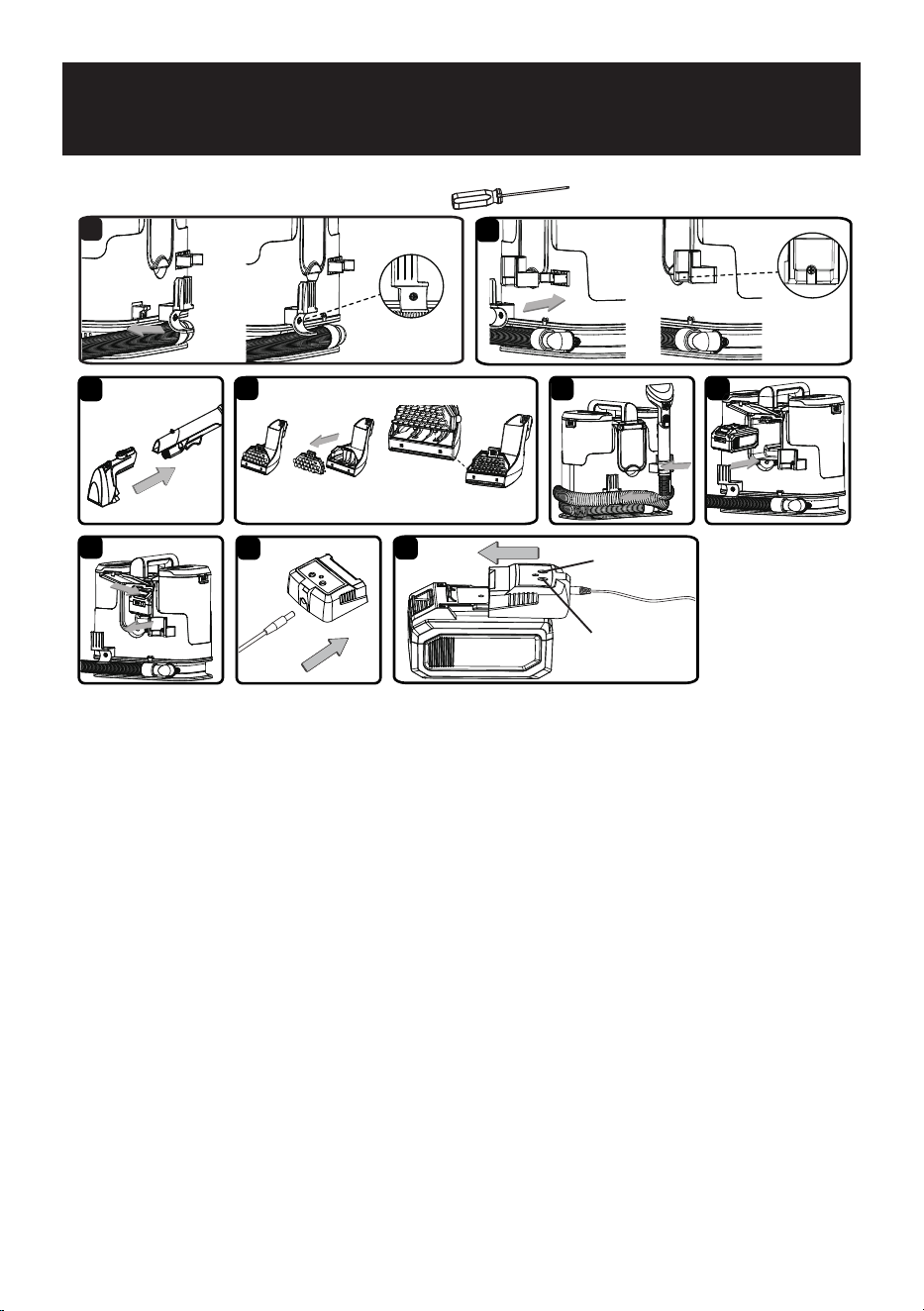

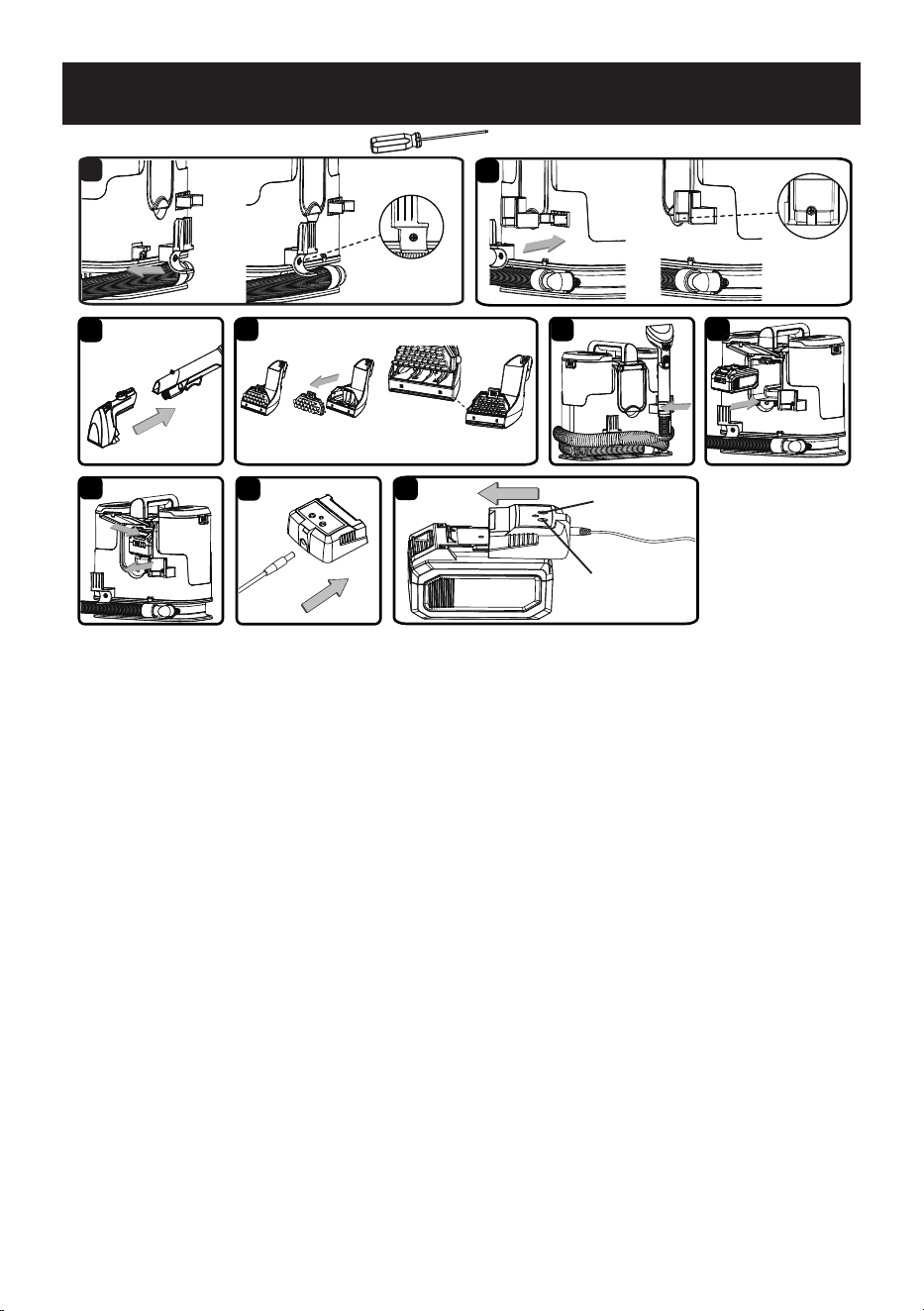

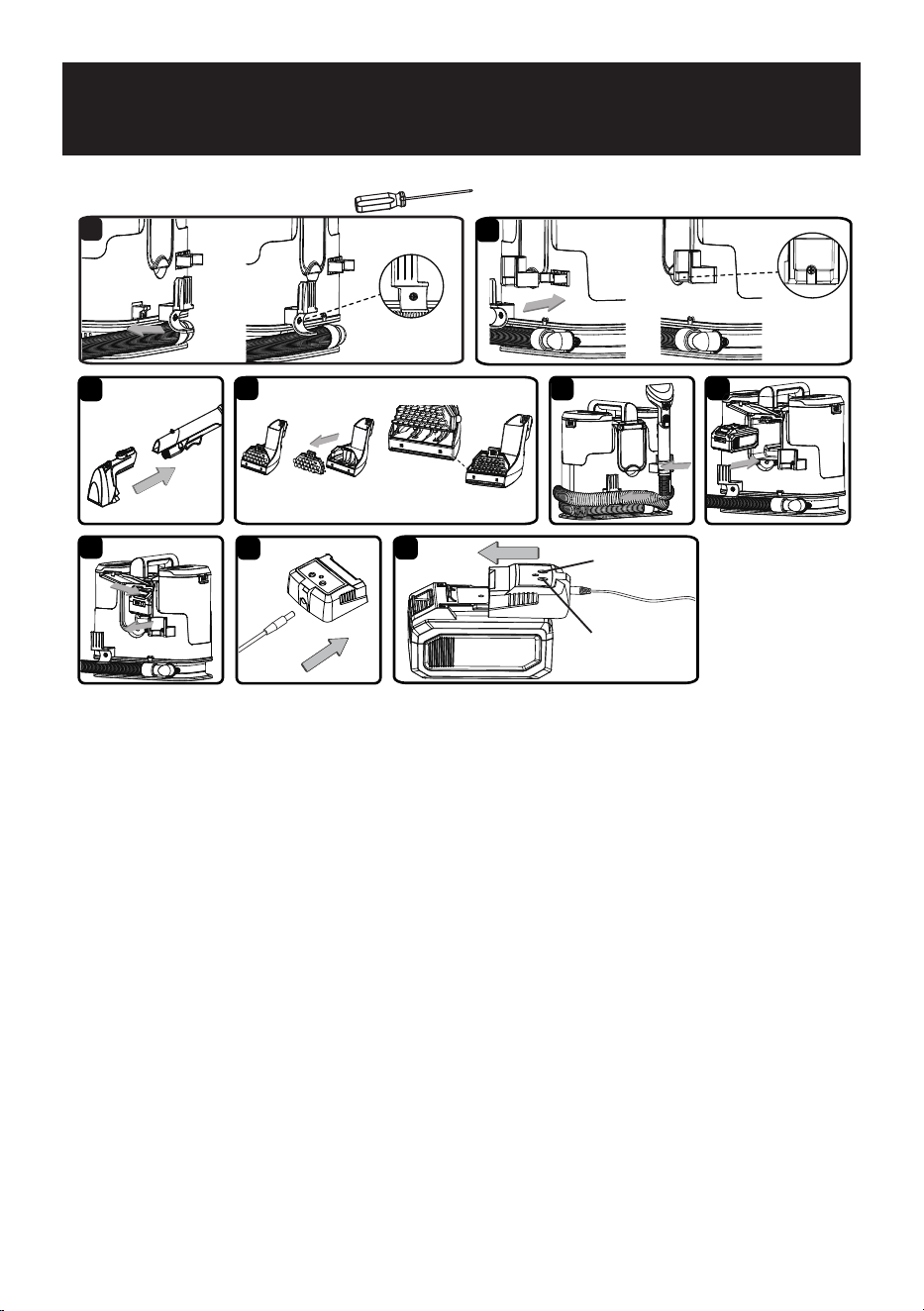

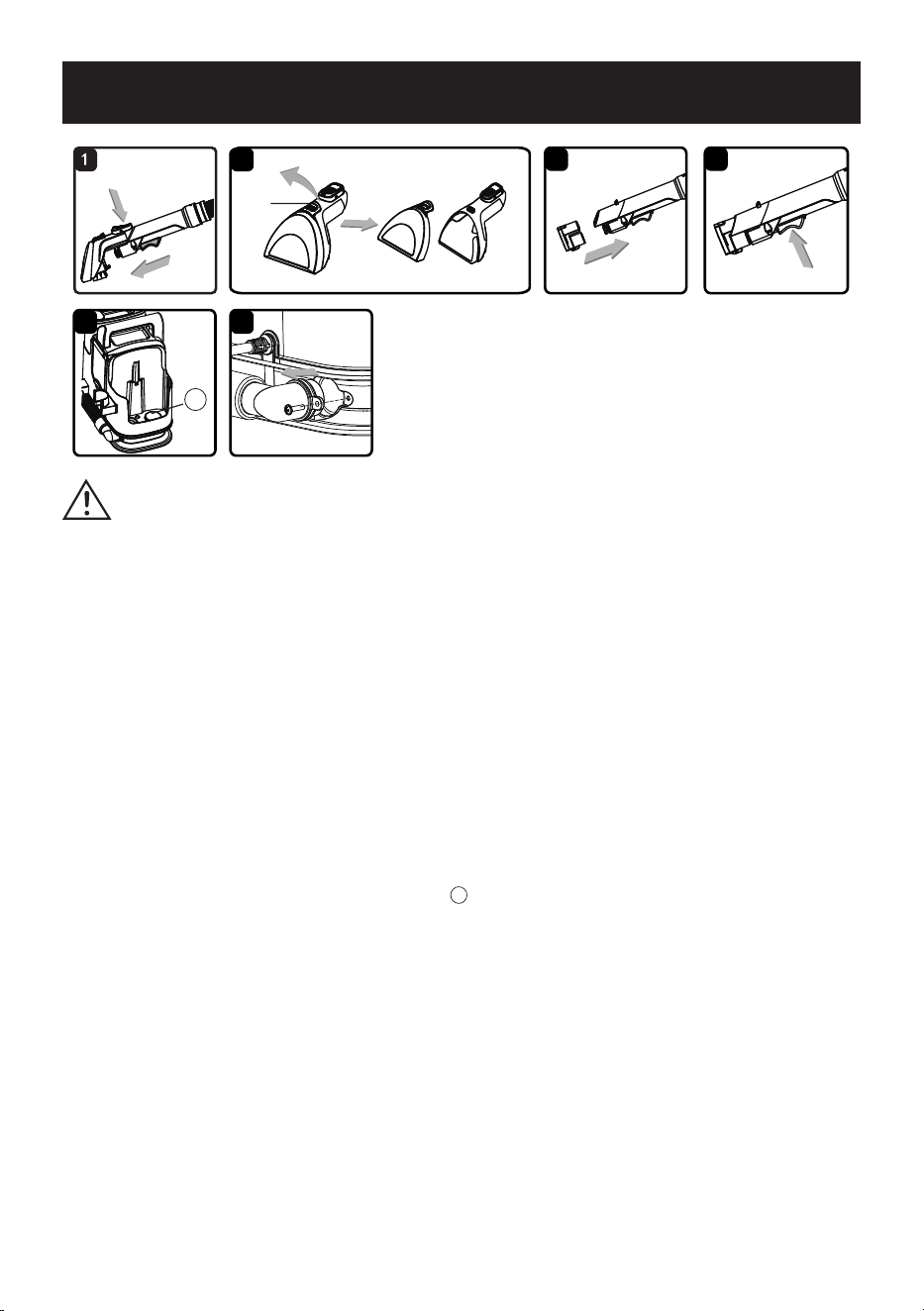

UNPACKING YOUR SPOT CLEANER & GENERAL ASSEMBLY

Attach the hose storage clip to the spot cleaner as shown and secure it with the provided screw (Fig. 1).

NOTE: Tighten the screw with a Phillips head screwdriver. Ensure that the screw is secured.

Attach the tool storage clip to the spot cleaner as shown and secure it with the provided screw (Fig. 2).

3. Choose the desired tool and slide it onto the end of the hose until it clicks into place (Fig. 3).

To remove: Press the tool release button and pull away the tool.

•

Reversible Tough Stain Nozzle

This cleaning tool is designed with two sides-a bristle brush and a rubber brush.

Use the bristle side to scrub and lift stains, dirt, or pet messes from carpets, upholstery, and fabric

surfaces.

Use the rubber side to remove embedded pet hair and debris from upholstery, pet beds, and more.

Flip the tool as needed for more effective cleaning results. Insert tabs into slots rst to secure (Fig. 4).

•

Wide Path Nozzle

Use for cleaning stairs and larger furniture areas.

•

Crevice Tool

Use for cleaning narrow or hard-to-reach areas. Use this tool to remove dirt or liquid from tight spaces

such as between car seats, along baseboards, corners, or around furniture edges.

NOTE: When not in use, put the exible hose onto the hose storage clip. Snap the end of the hose

with the tool installed into the tool storage clip when not in use (Fig. 5).

GENERAL ASSEMBLY INSTRUCTIONS

A Phillips head screwdriver is required.

4. Lift the battery compartment cover and insert the battery pack into the battery compartment until

you hear a ‘click’ (Fig. 6). Make sure the battery pack rmly snaps into place and put down the

cover.

To remove: Press battery release button on the battery pack, grasp the battery pack rmly and pull it

out of battery compartment (Fig. 7).

CHARGING

NOTE: Please fully charge before rst use.

WARNING:

USE ONLY WITH THE CHARGER RECOMMENDED BY

THE MANUFACTURER.

BATTERY LED PANEL

The panel consists of 3 LEDs on the battery. Press and hold the button, then release it, the LEDs will

show you the charge levels.

The battery’s charge level can be checked either when the battery is attached on the charger or

removed from the charger.

NOTE: Recharge the battery at a temperature between 41°F (5°C) and 104°F (40°C). If the battery

pack is hot, allow it to cool down before recharging.

CHARGING THE BATTERY PACK

WARNING:

IF ANY PART OF THE CHARGER IS MISSING OR

DAMAGED, DO NOT OPERATE IT! REPLACE THE CHARGER WITH

A NEW ONE. FAILURE TO HEED THIS WARNING COULD RESULT IN

POSSIBLE SERIOUS INJURY.

CHECK THE VOLTAGE! THE VOLTAGE MUST COMPLY WITH THE

INFORMATION ON THE RATING LABEL.

1. The charger comes assembled ready for use. If it is not assembled, insert the charger into the

charging port on the charging base all the way to the stop (Fig. 8).

2. Plug the charger into a wall outlet. The green charger indicator should turn on.

3. Align the slot of the battery pack with the rail on the charger. Slide the charger onto the battery pack

until it secures into place (Fig. 9). The red charger indicator should turn on.

4. Allow for sufcient charging time.

5. Once charging is completed, the red charger indicator should go off and the green charger indicator

turns on. Disconnect the charger from the power supply and remove it from the battery pack.

NOTE: It is normal for the battery pack and the charger to become warm (but not hot) during charging

process. If the battery does not charge properly, check to make sure the electrical outlet is operational.

Always charge the battery before storage!

LEDs on Battery

(Continuous

Lighting)

Battery Capacity

3 LEDs

70-100%

2 LEDs (orange & red)

31-69%

1 LED (red only)

5-30% (Recharge

required).

Indicator Lights

Red

Orange

Green

Button

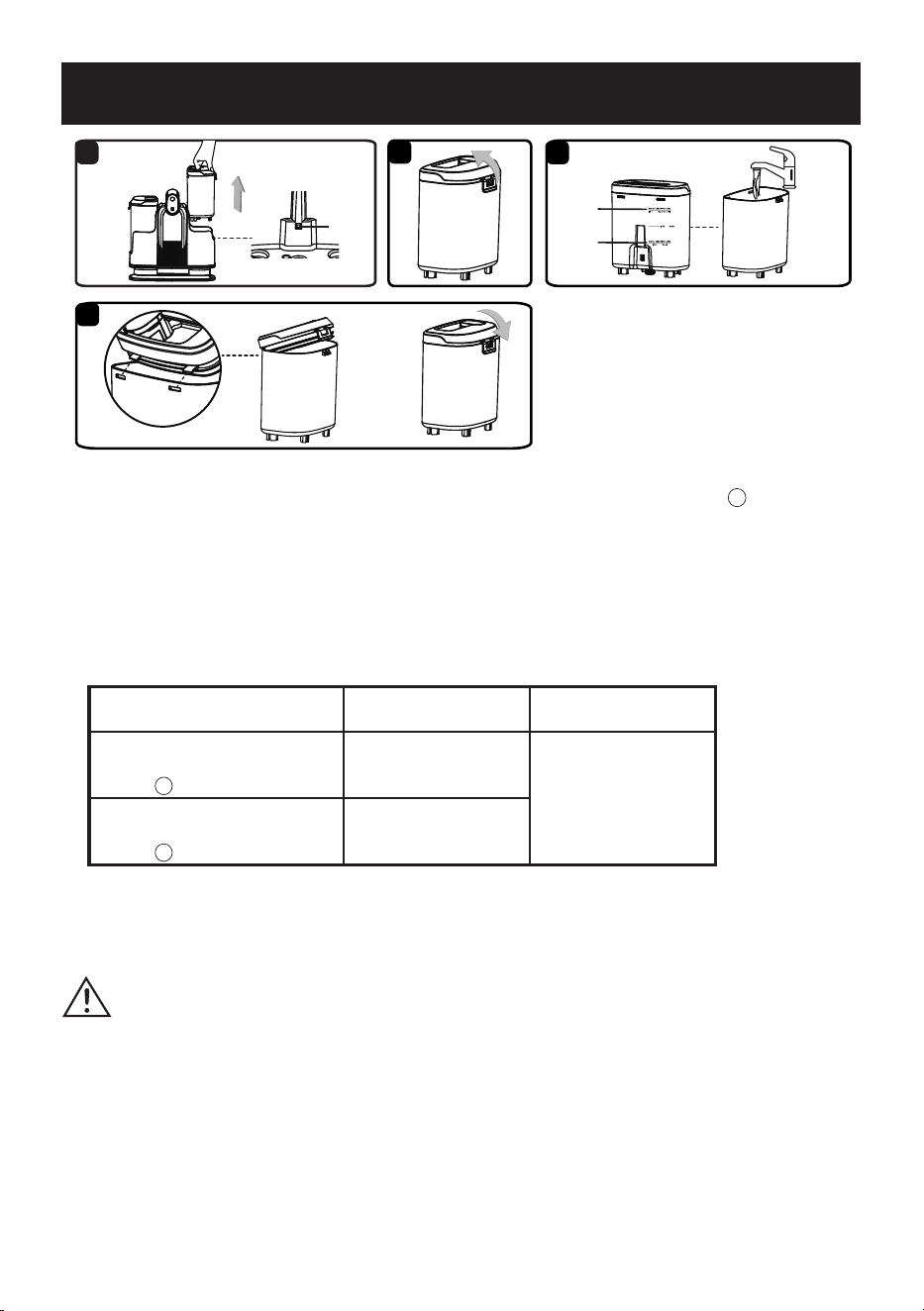

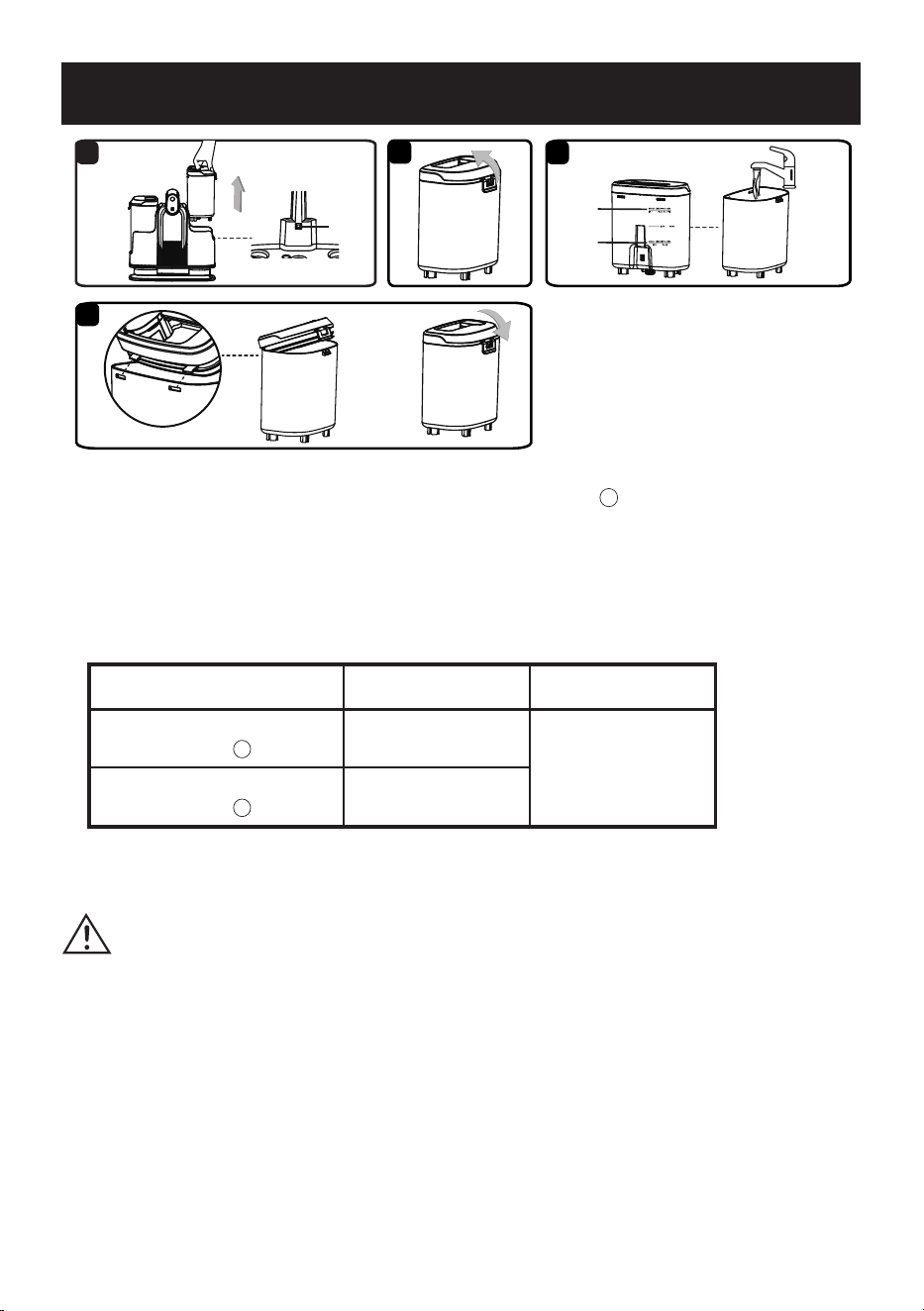

FILLING THE CLEAN WATER & SOLUTION TANK

1. Lift the clean water tank from the side of the unit. A security latch (

) is positioned to keep the

clean water tank in position to avoid unintentional release. The latch will automatically release when

the tank is pulled upwards (Fig. 1).

2. Remove the clean water tank cover by undoing the clean water tank cover release (Fig. 2).

3. Fill the tank with room temperature water to the desired cleaning area ll lines (Fig. 3). Choose

the desired solution and add it to the tank according to your needs. Mix the solution and water are

mixed correctly according to the solution label.

Room Temperature Water Cleaning Solution

OXY Cleaning

Solution

SMALL CLEANING AREA –

0.8L/0.2G Liquid (

)

3 caps

The formula-to-water

ratio is 1:15.

LARGE CLEANING AREA –

1.6L/0.4G Liquid (

)

6 caps

NOTE: The included OXY cleaning solution uses an oxygen-based formula to break down tough stains

and odors effectively.

Do not exceed lling the clean water tank over the maximum ll line indicated on the clean water tank.

OPERATION

①

/0.4G

/0.3G

/0.2G

②

③

CAUTION:

DO NOT FILL WITH WATER ABOVE 104°F (40°C).

NOTE: An 8 oz. (236ml) bottle of cleaning solution and an 8.45oz (250ml) bottle of OXY cleaning

solution are provided with this spot cleaner. Ensure the cleaning solution and water are mixed

correctly. Once the sample is depleted, a high-quality low-foaming cleaning solution is recommended

for use with this appliance to prevent internal component damage.

NOTE: The cleaning solution can cause eye irritation. Wash affected area cautiously with water for

several minutes. If irritation persists, seek medical attention immediately. Individuals with sensitive

skin should wear rubber gloves. Wash hands thoroughly after use. Do not ingest. Keep out of reach of

children.

4. Insert the locking tabs into the slots of the clean water tank rst and then secure the clean water

tank cover back into place until a click is heard (Fig. 4).

5. Slide the clean water tank back onto the unit. The security latch will automatically secure once the

clean water tank is in position. A click will be heard when correctly installed.

USING THE SPOT CLEANER

IMPORTANT! Before using the spot cleaner, thoroughly vacuum the area to be cleaned. Always test a

small hidden area for colorfastness and pile distortion.

Test Colorfastness - Gently rub surface with a dampened white cloth containing cleaning solution. Wait

10 minutes and check for color removal with a white paper towel. If color changes, do not use.

NOTE: To prevent staining, please use plastic, wax paper or aluminum foil to protect wood or metal

surfaces from possible water spray.

To protect the wooden oors underneath rugs, place protective material (e.g. plastic) underneath them

before cleaning.

NOTE: Always refer to and follow the manufactures care guidelines before using cleaning solution

and spot cleaner.

1. Unwrap the hose from the unit. Select the preferred tool and make sure it is attached securely.

2. Press the power/speed button to turn the spot cleaner on (Fig. 1). The spot cleaner starts in normal

speed mode by default.

3. Select the desired cleaning mode by pressing the power/speed button. Pressing the power/speed

button will switch the spot cleaner mode. Press once: Normal Speed Mode. Press Twice: High

Speed Mode. Press three times: Off.

For ordinary stains, select the Normal Speed Mode.

For stubborn stains, select the High Speed Mode.

4. Hold the tool about 1 inch over the stain to be cleaned. Squeeze the spray trigger to spray a

generous amount of cleaning solution over the soiled area. Use the brush on the tool to agitate

stains by scrubbing in a back and forth motion (Fig. 2).

5. To lift away the stain, apply downward pressure on the front of the cleaning tool and pull the tool

backward slowly to vacuum up excess dirty liquids (Fig. 3). Repeat as necessary.

6. Empty the dirty water tank when the dirty liquid reaches the "Max Fill" line and there is a loss in

suction. See instructions in the EMPTYING THE DIRTY WATER TANK section (page 12).

7. Once you have completed cleaning, press the power button; and disconnect the battery pack from

the spot cleaner.

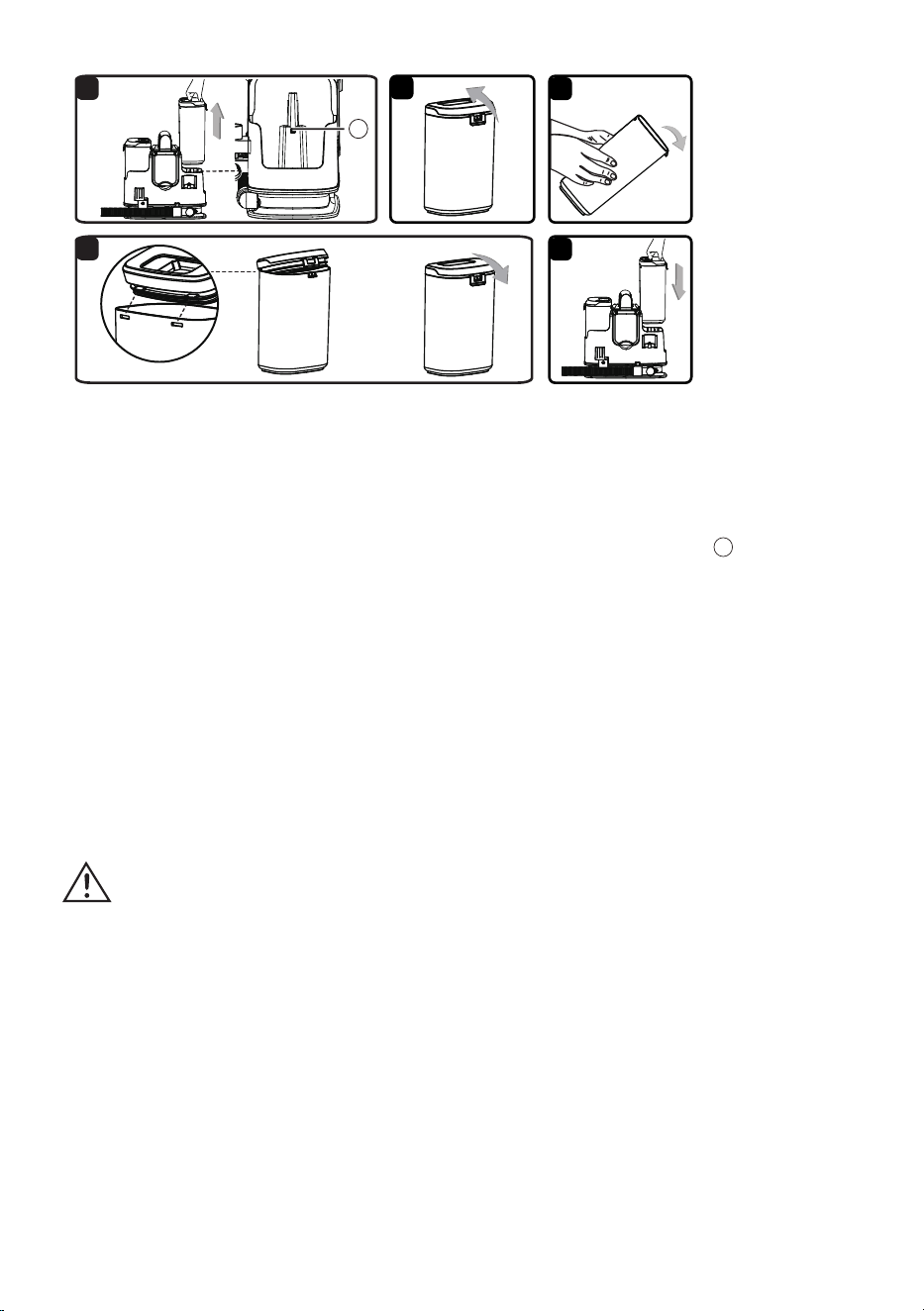

EMPTYING THE DIRTY WATER TANK

Empty the dirty water tank when the dirty liquid reaches the "Max Fill" line and there is a loss in

suction. During normal use, debris may accumulate in the dirty water tank. To keep the spot cleaner

functioning properly, rinse out the dirty water tank with clean water after each use.

1. Lift the dirty water tank from the side of the unit. A security latch (

) is positioned to keep the dirty

water tank in position to avoid unintentional release. The latch will automatically release when the

tank is pulled upwards (Fig. 1).

2. Remove the dirty water tank cover by undoing the dirty water tank cover release (Fig. 2).

3. Empty the tank into a sink or toilet. Rinse the tank thoroughly with clean water. If continuing to use

after emptying the dirty water tank, be sure to dry the outside of the tank before reinstalling (Fig. 3).

4. Insert the locking tabs into the slots of the dirty water tank rst and then secure the dirty water tank

cover back into place until a click is heard (Fig. 4).

5. Reinstall the dirty water tank back onto the unit. The security latch will automatically secure the dirty

water tank in position. A click will be heard when correctly installed (Fig. 5).

WARNING:

THE MOTOR NOISE CHANGES TO A HIGHER PITCH

WHEN THE DIRTY WATER TANK IS FULL OR BLOCKED. STOP THE SPOT

CLEANER IMMEDIATELY AND EMPTY THE DIRTY WATER TANK.

BATTERY STATUS INDICATOR

The battery status indicator will light up to indicate the battery power.

Battery Status

Indicator

Battery Capacity

3 LEDS,

Continuous

67%~100%

2 LEDS,

Continuous

34%~66%

1 LED,

Continuous

5%~33%

(Recharge

recommended)

1 LED, Flashing

0~5%

(Recharge required)

Battery Status

Indicator

⑤

5 6

MAINTENANCE

WARNING:

TO REDUCE THE RISK OF SHOCK, TURN OFF

AND DISCONNECT THE BATTERY PACK BEFORE PERFORMING ANY

SERVICE OR MAINTENANCE.

CLEANING EXTERIOR AND ATTACHMENTS

1. Turn off and disconnect the battery pack from the spot cleaner. DO NOT drip water on spot cleaner.

2. To clean exterior, or to reduce static electricity and dust build-up, wipe outer surface with a clean,

soft cloth that has been dipped in a solution of mild liquid detergent and water, then wrung dry.

Wipe dry after cleaning.

CLEANING TOOLS

It is recommended to clean tools with water after each use.

1. Press the tool release button to remove the tool from the hose (Fig. 1).

2. Pull up the cover release tab (

) on the nozzle to remove the cover (Fig. 2).

3. Rinse thoroughly with clean water. Allow the parts to dry before storing.

4. Reinstall the nozzle cover and then insert back into place until a click is heard.

HOSE CLEANING TOOL

1. Remove the clean water tank and ll with warm water (Max 104°F (40°C)).

2. Ensure the accessory is removed. Attach the hose cleaning tool to the exible hose (Fig. 3).

3. Make sure both the clean water and dirty water tanks are secured on the unit.

4. Press the power button to turn the spot cleaner on and hold the spray trigger for 30 seconds. The

clean water will rush through the exible hose, effectively cleaning and removing any trapped dirt

and debris in the hose which may build up over time. Repeat as needed. Let the machine run for 5-10

seconds before turning off (Fig. 4).

5. Turn off and disconnect the battery from the spot cleaner.

CLEANING THE FILTER GRILL

1. Remove the dirty water tank from the side of the unit.

2. Remove any dirt and debris from the lter grill (

) as shown (Fig. 5).

REMOVING THE HOSE BLOCKAGE

1. Use a Phillips screwdriver to unscrew the hose and remove it from the spot cleaner. Do not pull the

hose excessively (Fig. 6).

2. Check and remove any clogs.

3. Ensure the sealing ring is positioned on the hose properly. Reattach the hose onto the spot cleaner

and tighten the screw.

NOTE: Do not use scissors or other sharp objects to remove blockages from the hose as these may

damage the hose.

STORAGE

1. Replace suction hose and attachments in storage position.

2. Empty the clean water tank (if necessary). Rinse it out before replacing on the unit. Open the clean

water tank cap to allow it to air dry.

3. Empty the dirty water tank then rinse, clean and dry before placing back on the unit.

4. Store the spot cleaner in a dry and cool indoor area.

REPAIRS

Repairs for this spot cleaner should be performed only by qualied service person using only identical

replacement parts.

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

The spot cleaner is not

operational.

Battery may be depleted.

Charge the battery as instructed on

page 9.

Wrong charger being used.

Be sure to use only the charger

supplied with your product.

The motor is damaged.

Call customer service at 1-866-384-

8432 for assistance.

The battery is damaged.

Poor pick-up

performance.

Charger is not plugged into

outlet rmly.

Be sure the charger is plugged in

properly to the outlet, and the battery

is correctly installed on the charger.

Defective power outlet.

Check with a good appliance. Be sure

the power cord plug is fully plugged into

an electrical outlet.

The charger is damaged.

Call customer service at 1-866-384-

8432 for assistance.

The battery is damaged.

The LEDs on battery are

damaged.

The spot cleaner turns

off on its own.

Battery may be depleted.

Charge the battery as instructed on

page 9.

The battery is damaged.

Call customer service at 1-866-384-

8432 for assistance.

Motor protection activated.

Empty the dirty water tank and restart

the spot cleaner. Once the dirty water

tank is full, turn off the spot cleaner

and empty the dirty water tank in time.

The motor is damaged.

Call customer service at 1-866-384-

8432 for assistance.

WARNING:

DISCONNECT THE BATTERY PACK BEFORE

PERFORMING MAINTENANCE TO THE SPOT CLEANER. FAILURE

TO DO SO COULD RESULT IN ELECTRICAL SHOCK OR PERSONAL

INJURY.

PROBLEM POSSIBLE CAUSE SOLUTION

Battery status indicator

does not illuminate when

using the spot cleaner.

Battery may be depleted.

Charge the battery as instructed on

page 9.

The battery status indicator is

damaged.

Call customer service at 1-866-384-

8432 for assistance.

Poor pick-up

performance.

Dirty water tank is not installed

correctly.

Check the dirty water tank for correct

installation.

Dirty water tank is full. Empty the dirty water tank.

The suction hose is clogged. Clean the hose. Refer to page 14.

Float valve is activated.

Empty the dirty water tank and ensure

the oat valve is moving freely.

Water escapes from the

spot cleaner.

Dirty water tank is full. Empty the dirty water tank.

Dirty water tank is not installed

correctly.

Check the dirty water tank for correct

installation.

Clean water tank is not installed

correctly.

Check the clean water tank for correct

installation.

Reduced or no spray

through nozzle of the

cleaner.

Clean water tank is empty. Fill the clean water tank.

Clean water tank is not installed

correctly.

Check the clean water tank for correct

installation.

Hose nozzle will not

spray after lling the

clean water tank.

Air is trapped in the pump and

hose.

Turn on the spot cleaner. If hose does

not spray, prime the pump by lowering

the hose down to the oor and hold

the trigger for up to 1 minute.

Motor noise becomes

high-pitched.

Dirty water tank is full. Empty the dirty water tank.

The suction hose is clogged. Clean the hose. Refer to page 14.

The oat in the dirty water tank

has been activated.

Empty and clean the dirty water tank.

EXPLODED VIEW

PARTS LIST

Part Part Number Description Quantity

1 671021102 Tool Storage Clip 1

2 671011103 Filter 1

3 671008110 Dirty Water Tank 1

4 671011109 Hose Cleaning Tool 1

5 671008109 Clean Water Tank 1

6 661003101 Reversible Tough Stain Nozzle 1

7 661003102 Wide Path Nozzle 1

8 671021101 Hose Storage Clip 1

9 661003104 Crevice Tool 1

10 671004117 Filter 1

11 661003105 OXY Cleaning Solution 1

12 671037104 Cleaning Solution 1

13 661003106 Charger 1

14 661003107 Battery Pack 1

Garantie ................................................................................................................................................

Consignes importantes de sécurité .......................................................................................................

Déballage et vérication du contenu du carton .....................................................................................

Instructions relatives au montage général.............................................................................................

Opération ..............................................................................................................................................

Entretien ...............................................................................................................................................

Dépannage ...........................................................................................................................................

Vue éclatée ...........................................................................................................................................

Liste des pièces ....................................................................................................................................

Nous vous remercions d’avoir acheté le Nettoyeur de taches Armor All

. Soyez assuré qu'avec

le nettoyeur de taches Armor All

vous obtenez un produit de haute qualité conçu pour un

rendement optimal. Ce nettoyeur de taches peut ramasser des liquides.

POUR GARANTIR VOTRE SÉCURITÉ : VEUILLEZ LIRE ET ASSIMILER TOUTES LES

CONSIGNES.

SOMMAIRE

SECTION PAGE

GARANTIE

Nous sommes ers d’avoir fabriqué un produit durable de qualité supérieure. Ce nettoyeur de taches

bénécie d'une garantie limitée de deux (2) ans contre tous défauts de fabrication et de matériaux, à

compter de la date d'achat (ou, pour les livraisons dans l'État de Californie, deux ans à compter de la

date de livraison), dans le cadre d'une utilisation domestique normale. Veuillez conserver votre reçu

en guise de preuve d’achat. Cette garantie vous donne des droits légaux spéciques, et vous pouvez

avoir d'autres droits, qui varient d'un État à l'autre. Si vous avez des questions au sujet de ce produit,

appelez le service clientèle au 1-866-384-8432.

Non Couverts par la Garantie :

•

Toute pièce devenue inopérante suite à un usage impropre, de la négligence, une utilisation abusive

directe ou indirecte, des accidents, un entretien, des réparations ou des modications incorrects;

• Tous consommables, tels que ltres et accessoires;

• Usure normale de pièces et accessoires, notamment suceurs ou ltres;

• Détérioration normale du revêtement extérieur du fait de l'utilisation ou de l'exposition aux

intempéries;

• Tout produit dont le numéro de série/la plaque signalétique a été manipulé(e) frauduleusement ou

retiré(e);

• Tout produit acheté auprès d’un revendeur non agréé.

Lors de l’utilisation d’un appareil électrique, des précautions de base doivent toujours être

respectées, notamment les suivantes :

Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un

incendie et/ou des blessures graves.

• Utilisez le Nettoyeur de taches uniquement comme décrit dans ce manuel

d’utilisation. N’utilisez que les accessoires recommandés par le fabricant.

• Assemblez complètement l’appareil avant de l’utiliser.

• Ne l’exposez pas à la pluie. Rangez-le à l’intérieur.

• Ne l’immergez pas. Ne l’utilisez que sur des tapis humidiés par le processus

de nettoyage.

• Ne permettez pas qu’il soit utilisé comme un jouet. Une attention particulière est

nécessaire lorsqu’utilisé par ou à proximité d’enfants.

• Ne manipulez pas le bloc-batterie et le chargeur, y compris la che du chargeur

ainsi que les bornes du chargeur lorsque vos mains sont mouillées.

• Ne pas utiliser un chargeur dont le cordon ou la che est endommagé. Si le

nettoyeur de taches, le chargeur ou le bloc-piles ne fonctionne pas comme il

le devrait, s'il est tombé, s'il a été endommagé, s'il a été laissé à l'extérieur ou

s'il est tombé dans de l'eau, cessez immédiatement de l'utiliser et composez le

numéro : 1-866-384-8432 pour obtenir de l'aide.

• Ne pas tirer ni porter le chargeur en utilisant le cordon. Ne pas utiliser celui-ci en

guise de poignée ou pour fermer une porte et ne pas l'enrouler autour de bords

coupants ou d'arêtes vives. Ne pas faire fonctionner le nettoyeur de taches par

dessus le cordon. Maintenez le cordon à l’écart de toutes surfaces chaudes.

• Ne pas débrancher le chargeur en tirant sur le cordon. Pour débrancher le

chargeur, saisissez la che, pas le cordon.

• N’introduire aucun objet dans les orices de l’appareil. Ne pas utiliser

l’appareil si un orice est bouché. Faites en sorte que les orices ne soient

pas encombrés de poussières, peluches, cheveux ou de toute autre objet

susceptible de gêner la circulation de l'air.

• Maintenez vos cheveux, vêtements amples, doigts et toutes parties du corps à

l’écart des orices et des pièces mobiles.

• Faites très attention lorsque vous nettoyez dans les escaliers. Pour éviter les

blessures et les dommages, et pour empêcher la chute du Nettoyeur de taches,

placez toujours le Nettoyeur de taches au bas des escaliers ou sur le plancher.

Ne placez pas le Nettoyeur de taches sur les escaliers ou sur les meubles, car

vous risqueriez de vous blesser ou d’endommager l’appareil.

CONSIGNES IMPORTANTES DE SÉCURITÉ

LIRE TOUTES LES INSTRUCTIONS AVANT

D’UTILISER CE NETTOYEUR DE TACHES

AVERTISSEMENT -

Pour réduire les risques

d’incendie, de décharge électrique ou de blessure :

• Ne le mettez pas sur des chaises, des tables, etc. Gardez-le sur le plancher.

• N’utilisez pas le Nettoyeur de taches pour aspirer des liquides inammables ou

combustibles (essence, liquide de nettoyage, parfums, etc.) et ne l’utilisez pas

dans des endroits où ils peuvent être présents. Les vapeurs de ces substances

peuvent créer un risque d’incendie ou d’explosion.

• Pour réduire les risques sanitaires liés aux vapeurs ou aux poussières, n’aspirez

pas de matériaux toxiques.

• Ne l’utilisez pas et ne le rangez pas à proximité de matières dangereuses.

• Ne ramassez rien qui brûle ou qui fume, comme des cigarettes, des allumettes

ou des cendres.

• N’utilisez pas le Nettoyeur de taches pour ramasser des objets durs et pointus,

des petits jouets, des épingles, des trombones, etc. Ils risquent d’endommager

le Nettoyeur de taches ou le godet à poussière.

• N’utilisez pas d’objets pointus pour nettoyer le tuyau, car ils pourraient

l’endommager.

• N’utilisez pas le Nettoyeur de taches si les réservoirs ne sont pas en place.

• Ne pas charger le bloc-batterie à l'extérieur.

• Rangez le nettoyeur de taches après utilisation an d'éviter tout risque de

trébuchement.

• Débranchez la batterie avant d'effectuer des réglages, de changer d'accessoires

ou de ranger l'appareil. Ces mesures préventives réduisent le risque de

démarrage accidentel de l'appareil.

• Rechargez uniquement avec le chargeur spécié par le fabricant. Un chargeur

adapté à un type de batterie peut créer un risque d'incendie lorsqu'il est utilisé

avec un autre type de batterie.

• À utiliser exclusivement avec le chargeur XZ2150-1500G1.

• N'utilisez les appareils qu'avec les blocs-batteries spéciquement prévus à cet

effet. L'utilisation de tout autre bloc-batterie peut entraîner un risque de blessure

et d'incendie.

• À utiliser exclusivement avec le bloc-batterie 18LB4006-CN/18LB2006-CN.

• Lorsque le bloc-batterie n'est pas utilisé, le tenir à l'écart d'autres objets

métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou autres

petits objets métalliques, susceptibles d'établir une connexion d'une borne à

l'autre. La mise en court-circuit des bornes de la batterie peut provoquer des

brûlures ou un incendie.

• Dans des conditions abusives, du liquide peut être éjecté de la batterie ; évitez

tout contact. En cas de contact accidentel, rincez la zone affectée avec de l'eau.

Si le liquide entre en contact avec les yeux, consultez un médecin.

• Le liquide éjecté de la batterie peut provoquer des irritations ou des brûlures.

• Ne pas utiliser une batterie ou un appareil qui est endommagé ou modié.

Les batteries endommagées ou modiées peuvent avoir un comportement

imprévisible entraînant des risques d’incendie, d’explosion ou de blessures.

• Ne pas plonger le nettoyeur de taches, le chargeur ou les batteries dans l'eau

ou dans tous autres liquides.

• Ne pas exposer un bloc-piles ou appareil au feu ou à des températures

excessives. Une exposition au feu ou à une température supérieure à 130 °C

(265 °F) risque de provoquer une explosion.

• Observez toutes les instructions de chargement et ne chargez pas le bloc-

batterie ou l'appareil en dehors de la plage de température spéciée dans les

instructions. Une charge incorrecte ou à des températures situées en dehors

de la gamme indiquée peut endommager la batterie et augmenter les risques

d'incendie.

• Bien qu’il n’existe aucun risque d’électrocution émanant des bornes électriques

situées sur le nettoyeur de taches, une brûlure peut survenir lors de l’insertion

d’objets métalliques dans les zones des bornes. Les bornes de le nettoyeur de

taches doivent toujours être exemptes d’objets.

• Rangez le chargeur à l’intérieur dans un endroit frais et sec, à l’abri des

intempéries an de prévenir tout risque d’électrocution et/ou d’éviter

d’endommager le nettoyeur de taches.

• Tout apport de changement ou de modication à cet appareil qui n'est pas

approuvé expressément par la partie responsable de la conformité peut annuler

le droit de l’utilisateur d’utiliser l’appareil.

• Pour éviter la formation de plis et le ré-encrassement, évitez tout contact

avec les tapis jusqu’à ce qu’ils soient secs. Tenez les enfants et les animaux

domestiques à l’écart des tapis jusqu’à ce qu’ils soient complètement secs.

• Ne rangez pas le Nettoyeur de taches avec la solution dans les réservoirs.

• Utilisez uniquement une solution nettoyante de haute qualité et peu moussante,

conçue pour être utilisée avec cet appareil, an d'éviter d'endommager les

composants internes.

• Faites effectuer l'entretien par un réparateur qualié en utilisant uniquement des

pièces de rechange identiques. Cette démarche permet d’assurer la sécurité du

produit.

• Ne pas modier ni tenter de réparer l’appareil ou le bloc-batterie (le cas

échéant) sauf ainsi qu’indiqué dans les instructions d'utilisation et d'entretien.

• Vous êtes tenu de vous assurer que votre Nettoyeur de taches n’est pas utilisé

par une personne incapable de l’utiliser correctement.

Mise au rebut du produit

La solution de nettoyage peut être nocive pour la vie aquatique. Ne pas contaminer

l'eau. Ce produit contient un bloc batterie à Lithium-ion formulé à partir de matériaux

néfastes pour l’environnement. Ce produit doit être mis au rebut convenablement avec

toutes les précautions nécessaires pour l’environnement. Ne jetez pas le produit avec

vos déchets ménagers. Contactez les autorités locales de gestion des déchets pour

obtenir des informations concernant les options de recyclage ou de mise au rebut

disponibles.

VEUILLEZ RECYCLER OU METTRE AU REBUT CONFORMÉMENT AUX

RÉGLEMENTATIONS FÉDÉRALES ET LOCALES.

Li-ion

AVERTISSEMENT

Tout changement ou toute modication non expressément approuvé par la partie

responsable de la conformité peut annuler l'autorisation de l'utilisateur à utiliser

l'appareil.

REMARQUE : Cet appareil a été testé et respecte les limites prévues pour un appareil

numérique de classe B, conformément à la section 15 du règlement FCC. Ces

limites sont conçues pour assurer une protection raisonnable contre les interférences

nuisibles dans des bâtiments à vocation résidentielle.

Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio, et

s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des

interférences préjudiciables pour les communications radio. Cependant, nous ne

pouvons garantir qu’aucun brouillage ne se produira dans une installation particulière.

Si cet appareil produit des interférences préjudiciables lors de réception radio ou

télévisée qui peuvent être détectées en allumant et en éteignant l’appareil, l’utilisateur

est prié de les supprimer d’une ou de plusieurs manières :

- Réorientez ou déplacez l'antenne de réception.

- Augmentez la distance de séparation entre l’appareil et le récepteur.

- Branchez l'appareil sur une prise reliée à un autre circuit que celui sur lequel le

récepteur est connecté.

- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

CONSERVEZ CES INSTRUCTIONS

Pour usage domestique uniquement

H I

J K L M

Retirez tout le contenu de la boîte.

Assurez-vous que tous les éléments qui

gurent sur la liste du contenu de la boîte

en carton sont bien présents.

DÉBALLAGE ET VÉRIFICATION DU

CONTENU DU CARTON

Liste du Contenu de la Boîte en

Carton :

Clé Description Qté.

A Nettoyeur de Taches............….……..1

B Clip de rangement d'outil

(avec 1 vis pré-xée).........................1

C Clip de rangement du tuyau

(avec 1 vis pré-xée).........................1

D Buse réversible pour taches tenaces..1

E Buse à large jet.....................…..…...1

F Suceur plat...........………….........…..1

G Outil de nettoyage du tuyau.........…..1

H Bloc-batterie................................…..1

I Base de chargement..........................1

J Chargeur....................…....................1

K Solution nettoyante OXY...................1

L Solution de nettoyage........................1

Manuel d’utilisation............................1

Poignée

Tuyau exible

Réservoir d’eau

sale

Libération du

couvercle du

réservoir d’eau sale

Couvercle du

réservoir d’eau sale

Panneau de

boutons

Bloc-batterie

Bouton de

libération de la

batterie

Indicateur de

charge de la

batterie

Chargeur

Base de chargement

Port de charge

Indicateurs du

chargeur

PANNEAU DE BOUTONS

Bouton d'alimentation/vitessen

Indicateur de l'état de la batterie

Clip de rangement

d'outil

Bouton de libération

de l’outil

Buse réversible

pour taches

tenaces

Couvercle du

compartiment de la

batterie

Réservoir d’eau

propre

Libération du

couvercle du réservoir

d’eau propre

Clip de rangement du

tuyau

Couvercle du réservoir

d’eau propre

Outil de nettoyage du tuyau

Chargeur

indicateur

(vert)

Chargeur

indicateur

(rouge)

DÉBALLAGE DU NETTOYEUR DE TACHES ET ASSEMBLAGE GÉNÉRAL

Fixez le clip de rangement du tuyau au nettoyeur de taches comme indiqué et xez-le à l'aide de la vis

fournie (Fig. 1).

REMARQUE : Serrez la vis à l'aide d'un tournevis à tête cruciforme. Assurez-vous que la vis est bien

xée.

2. Fixez le clip de rangement de l'accessoire au nettoyeur de taches comme indiqué et xez-le à l'aide de

la vis fournie (Fig. 2).

3. Choisissez l'outil souhaité et glissez-le sur l'extrémité du tuyau jusqu'à ce qu'il s'enclenche (Fig. 3).

Pour retirer : Appuyez sur le bouton de déverrouillage de l'outil et retirez l'outil.

•

Buse réversible pour taches tenaces

Cet outil est conçu avec deux côtés, une brosse à poils et une brosse en caoutchouc.

Utilisez le côté à poils pour frotter et éliminer les taches, la saleté ou les salissures causées par les

animaux domestiques sur les tapis, les tissus d'ameublement et les surfaces en tissu. Utilisez le côté

en caoutchouc pour enlever les poils et les débris incrustés du tapisserie, des lits pour animaux de

compagnie et plus encore.

Retournez l'outil selon vos besoins pour obtenir des résultats de nettoyage plus efcaces. Insérez

d'abord les deux languettes dans les fentes et xez la brosse en place (Fig. 4).

INSTRUCTIONS RELATIVES AU

MONTAGE GÉNÉRAL

Un tournevis Phillips est nécessaire.

•

Buse à large jet

À utiliser pour nettoyer les escaliers et les grandes surfaces de meubles.

•

Suceur plat

À utiliser pour nettoyer les zones étroites ou difciles d'accès. Utilisez cet outil pour éliminer la saleté

ou les liquides dans les espaces restreints, tels que les sièges de voiture, les plinthes, les coins ou les

bords des meubles.

REMARQUE : Placez le tuyau exible sur le clip de rangement du tuyau. Enclenchez l’extrémité du

tuyau avec l’outil installé dans le clip de rangement d'outil lorsque vous ne l’utilisez pas (Fig. 5).

4. Soulevez le couvercle du compartiment à batterie et insérez le bloc-batterie dans le compartiment

à batterie jusqu'à ce que vous entendiez un « clic » (Fig. 6). Assurez-vous que le bloc-batterie

s'enclenche fermement et remettez le couvercle en place.

Pour retirer la batterie : Appuyez sur le bouton de libération de la batterie, saisissez fermement la

batterie et sortez-la de son compartiment (Fig. 7).

CHARGEMENT

REMARQUE : Veuillez charger complètement l'aspirateur avant la première utilisation.

AVERTISSEMENT :

Utilisez exclusivement le chargeur

recommandé par le fabricant.

PANNEAU LED DE LA BATTERIE

Le panneau se compose de 3 LED sur la batterie. Appuyez sur le bouton et maintenez-le enfoncé,

puis relâchez-le, les LED vous indiqueront les niveaux de charge.

Le niveau de charge de la batterie peut être vérié soit lorsque la batterie est xée sur le chargeur, soit

lorsqu'elle est retirée du chargeur.

REMARQUE : Rechargez la batterie à une température comprise entre 5°C (41°F) et 40°C (104°F). Si

la batterie est chaude, laissez-la refroidir avant de la recharger.

CHARGEMENT DU BLOC-BATTERIE

AVERTISSEMENT :

Si une pièce du chargeur est

manquante ou endommagée, ne l'utilisez pas ! Remplacez le chargeur

par un neuf. Le non-respect de cet avertissement peut entraîner des

blessures graves.

DEL sur la batterie

(éclairage continu)

Capacité de la

batterie

3 LEDs

70-100%

2 LEDs (orange et rouge)

31-69%

1 LED (rouge

uniquement)

5-30% (recharge

nécessaire).

Voyants lumineux

Rouge

Orange

Vert

Bouton

Vérifiez la tension ! La tension doit être conforme aux informations

gurant sur la plaque signalétique.

1. Le chargeur est livré assemblé et prêt à l'emploi. S'il n'est pas assemblé, insérez le chargeur dans

le port de charge de la base de chargement jusqu'à la butée (Fig. 8).

2. Brancher le chargeur sur une prise murale. L'indicateur vert du chargeur doit s'allumer.

3. Aligner la fente du bloc-batterie sur le rail du chargeur. Faire glisser le chargeur sur le bloc-batterie

jusqu'à ce qu'il s'enclenche (Fig. 9). L'indicateur rouge du chargeur doit s'allumer.

4. Prévoir un temps de chargement sufsant.

5. Une fois le chargement complété, l’indicateur rouge du chargeur doit s'éteindre et l’indicateur vert

du chargeur s'allumer. Débranchez le chargeur de l'alimentation électrique et retirez-le du bloc-

batterie.

REMARQUE : Il est normal que le bloc-batterie et le chargeur deviennent chauds (mais pas brûlants)

pendant le processus de charge. Si la batterie ne se charge pas correctement, vérifier si la prise

électrique est opérationnelle. Toujours charger la batterie avant de la ranger!

REMPLISSAGE DU RÉSERVOIR D’EAU PROPRE

1. Soulevez le réservoir d’eau propre sur le côté de l’appareil. Un loquet de sécurité (

) est placé

pour maintenir le réservoir d’eau propre en position an d’éviter toute libération involontaire (Fig. 1).

Le loquet se déverrouille automatiquement lorsque le réservoir est tiré vers le haut.

2. Retirez le couvercle du réservoir d’eau propre en libérant le couvercle du réservoir d’eau propre (Fig. 2).

3. Remplissez le réservoir d'eau à température ambiante jusqu'aux lignes de remplissage souhaitée

(Fig. 3). Choisissez la solution souhaitée et ajoutez-la au réservoir en fonction de vos besoins.

Mélangez la solution et l'eau correctement selon les instructions gurant sur l'étiquette de la

solution.

Eau À Température Ambiante

Solution de

nettoyage

Solution nettoyante

OXY

PETITE SURFACE DE

NETTOYAGE - 0,8 l/0,2 gal

liquide (

)

3 bouchons

Le rapport formule/eau

est de 1:15.

GRANDE SURFACE DE

NETTOYAGE– 1,6 l/0,4 gal

liquide (

)

6 bouchons

REMARQUE : La solution nettoyante OXY incluse utilise une formule à base d'oxygène pour éliminer

efcacement les taches tenaces et les odeurs.

Ne remplissez pas le réservoir d’eau propre au-delà de la ligne de remplissage maximale indiquée sur

le réservoir d’eau propre.

REMARQUE : Une bouteille de 236 ml (8 oz) de solution nettoyante et une bouteille de 250 ml (8,45

oz) de solution nettoyante OXY sont fournies avec ce détachant. Veillez à bien mélanger la solution

nettoyante et l'eau. Une fois l'échantillon épuisé, il est recommandé d'utiliser une solution nettoyante

de haute qualité et peu moussante avec cet appareil an d'éviter d'endommager les composants

internes.

OPÉRATION

①

/0.4G

/0.3G

/0.2G

②

③

ATTENTION :

NE REMPLISSEZ PAS LE RÉSERVOIR AVEC DE

L’EAU À PLUS DE 40 °C (104 °F).

REMARQUE: La solution de nettoyage peut provoquer une irritation de la peau et des yeux. Lavez

prudemment la zone affectée avec de l’eau pendant plusieurs minutes. Si l’irritation persiste, consultez

immédiatement un médecin. Les personnes qui ont la peau sensible doivent porter des gants en

caoutchouc. Lavez soigneusement vos mains après utilisation. Il est dangereux d’ingérer le produit.

Gardez hors de la portée des enfants.

4. Insérez d’abord les languettes de verrouillage dans les fentes du réservoir d’eau propre, puis

remettez le couvercle du réservoir d’eau propre en place jusqu’à ce que vous entendiez un déclic

(Fig. 4).

5. Remettez le réservoir d’eau propre en place sur l’appareil. Le loquet de sécurité s’enclenche

automatiquement lorsque le réservoir d’eau propre est en place. Un clic se fait entendre lorsque

l’installation est correcte.

UTILISATION DU NETTOYEUR DE TACHES

IMPORTANT! Avant d’utiliser le Nettoyeur de taches, passez soigneusement l’aspirateur sur la zone à

nettoyer. Testez toujours une petite zone cachée pour vérier la solidité des couleurs et la déformation

des poils.

Test de solidité des couleurs - Frottez doucement la surface avec un chiffon blanc humidié contenant

une solution de nettoyage. Attendez 10 minutes et vériez l’élimination de la couleur à l’aide d’une

serviette en papier blanche. Si la couleur change, ne l’utilisez pas.

REMARQUE : Pour éviter les taches, utilisez du plastique, du papier ciré ou du papier d’aluminium

pour protéger les surfaces en bois ou en métal des éventuelles projections d’eau.

Pour protéger les planchers en bois sous les tapis, placez un matériau de protection (par exemple du

plastique) sous ces derniers avant de les nettoyer.

REMARQUE : Consultez et suivez toujours les instructions d’entretien du fabricant avant d’utiliser la

solution de nettoyage et le Nettoyeur de taches.

1. Déroulez le tuyau de l’appareil. Sélectionnez l'outil souhaité et assurez-vous qu'il est bien xé.

2. Appuyez sur le bouton d'alimentation/vitesse pour mettre le nettoyeur de taches en marche (Fig. 1).

Le nettoyeur de taches démarre par défaut en mode vitesse normale.

3. Sélectionnez le mode de nettoyage souhaité en appuyant sur le bouton d'alimentation/vitesse.

Appuyez sur le bouton d'alimentation/vitesse pour changer le mode de nettoyage localisé. Appuyez

une fois : mode vitesse normale. Appuyez deux fois : mode vitesse élevée. Appuyez trois fois :

arrêt.

Pour les taches ordinaires, sélectionnez le mode vitesse normale.

Pour les taches tenaces, sélectionnez le mode haute vitesse.

4. Tenez l’outil à environ 2,5 cm au-dessus de la tache à nettoyer. Appuyez sur la gâchette de

pulvérisation pour vaporiser une quantité généreuse de solution nettoyante sur la zone souillée.

Utilisez la brosse de l’outil pour frotter les taches dans un mouvement de va-et-vient (Fig. 2).

5. Pour décoller la tache, exercez une pression vers le bas sur l’avant de l’outil de nettoyage et tirez

lentement l’outil vers l’arrière pour aspirer l’excès de liquide sale. Répétez au besoin.

6. Videz le réservoir d’eau sale lorsque le liquide sale atteint la ligne « Max Fill » et qu’il y a une perte

d’aspiration. Voir les instructions dans la section VIDANGE DU RÉSERVOIR D’EAU SALE (page

32).

7. Une fois le nettoyage terminé, appuyez sur le bouton d'alimentation et débranchez le bloc-batterie

du nettoyeur de taches.

INDICATEUR DE L'ÉTAT DE LA BATTERIE

L'indicateur d'état de la batterie s'allume pour indiquer la puissance de la batterie.

Indicateur de

l'état de la

batterie

Capacité de la batterie

3 LEDS, en

continu

67%~100%

2 LEDS, en

continu

34%~66%

1 LED, en continu

5%~33%

(Recharge

recommandée)

1 LED, clignotant

0~5%

(Recharge nécessaire)

Indicateur de

l'état de la

batterie

AVERTISSEMENT :

LE BRUIT DU MOTEUR DEVIENT PLUS

AIGU LORSQUE LE RÉSERVOIR D’EAU SALE EST PLEIN OU OBSTRUÉ.

ARRÊTEZ IMMÉDIATEMENT LE NETTOYEUR DE TACHES ET VIDEZ LE

RÉSERVOIR D’EAU SALE.

VIDANGE DU RÉSERVOIR D’EAU SALE

Videz le réservoir d’eau sale lorsque le liquide sale atteint la ligne « Max Fill » et qu’il y a une perte

d’aspiration. Lors d’une utilisation normale, des débris peuvent s’accumuler dans le réservoir d’eau

sale. Pour que le Nettoyeur de taches fonctionne correctement, rincez le réservoir d’eau sale avec de

l’eau propre après chaque utilisation.

1. Soulevez le réservoir d’eau sale sur le côté de l’appareil. Un loquet de sécurité (

) est placé pour

maintenir le réservoir d’eau propre en position an d’éviter toute libération involontaire (Fig. 1). Le

loquet se déverrouille automatiquement lorsque le réservoir est tiré vers le haut.

2. Retirez le couvercle du réservoir d’eau sale en libérant le couvercle du réservoir d’eau sale (Fig. 2).

3. Videz le réservoir dans un évier ou une toilette. Rincez soigneusement le réservoir à l’eau claire. Si

vous continuez à utiliser l’appareil après avoir vidé le réservoir d’eau sale, veillez à sécher l’extérieur

du réservoir avant de le réinstaller (Fig. 3).

4. Insérez d’abord les languettes de verrouillage dans les fentes du réservoir d’eau sale, puis

remettez le couvercle du réservoir d’eau sale en place jusqu’à ce que vous entendiez un déclic (Fig.

4).

5. Remettez le réservoir d’eau sale en place sur l’appareil (Fig. 5). Le loquet de sécurité s’enclenche

automatiquement lorsque le réservoir d’eau sale est en place. Un clic se fait entendre lorsque

l’installation est correcte.

⑤

5 6

ENTRETIEN

AVERTISSEMENT :

POUR RÉDUIRE LE RISQUE DE

CHOC ÉLECTRIQUE, ÉTEIGNEZ ET DÉBRANCHEZ LA BATTERIE

AVANT D'EFFECTUER TOUTE OPÉRATION D'ENTRETIEN OU DE

MAINTENANCE.

NETTOYAGE DE L’EXTÉRIEUR ET DES ACCESSOIRES

1. Éteignez et débranchez le bloc-batterie du nettoyeur de taches. NE FAITES PAS couler d’eau sur

le Nettoyeur de taches.

2. Pour nettoyer l’extérieur ou pour réduire l’électricité statique et l’accumulation de poussière,

essuyez la surface extérieure à l’aide d’un chiffon propre et doux qui a été plongédans une solution

de détergent liquide doux et d’eau, puis essoré. Bien essuyer après nettoyage.

OUTILS DE NETTOYAGE

Il est recommandé de nettoyer les outils à l'eau après chaque utilisation.

1. Appuyez sur le bouton de dégagement de l’outil pour retirer l’accessoire du tuyau (Fig. 1).

2. Tirez sur la languette d’ouverture du couvercle (

) située sur la buse pour retirer le couvercle (Fig. 2).

3. Rincez soigneusement à l’eau claire. Laissez les pièces sécher avant de les réinstaller.

4. Réinstallez le couvercle de la buse et remettez-le en place jusqu’à ce que vous entendiez un

déclic.

OUTIL DE NETTOYAGE DU TUYAU

1. Retirez le réservoir d’eau propre et remplissez-le d’eau chaude (max. 40 °C).

2. Assurez-vous que l'accessoire est retiré. Fixez l'outil de nettoyage du tuyau au tuyau exible (Fig. 3).

3. Assurez-vous que les réservoirs d’eau propre et d’eau sale sont bien xés sur l’appareil.

4. Appuyez sur le bouton d’alimentation pour mettre le Nettoyeur de taches en marche et maintenez

la gâchette de pulvérisation enfoncée pendant 30 secondes. L’eau propre s’engouffre dans le

tuyau d’aspiration, nettoyant et éliminant efcacement la saleté et les débris piégés dans le tuyau

qui peuvent s’accumuler au l du temps. Répétez l’opération si nécessaire. Laissez l’appareil

fonctionner pendant 5 à 10 secondes avant de l’éteindre (Fig. 4).

5. Éteignez et débranchez la batterie du nettoyeur localisé.

NETTOYAGE DU FILTRE À GRILLE

1. Retirez le réservoir d’eau sale sur le côté de l’appareil.

2. Retirez la saleté et les débris du ltre à grille (

) comme indiqué (Fig. 5).

ÉLIMINATION DE L'OBSTRUCTION DU TUYAU

1. Utilisez un tournevis Philips pour dévisser le tuyau et le retirer du nettoyeur d'appoint. Ne tirez pas

excessivement sur le tuyau (Fig. 6).

2. Vériez et éliminez les éventuels bouchons.

3. Assurez-vous que la bague d'étanchéité est correctement positionnée sur le tuyau. Remettez le

tuyau en place sur le nettoyeur de points et serrez la vis.

REMARQUE : N'utilisez pas de ciseaux ou d'autres objets pointus pour éliminer les obstructions du

tuyau, car ils risquent de l'endommager.

ENTREPOSAGE

1. Remettez le tuyau d’aspiration et les accessoires en position de rangement.

2. Videz le réservoir d’eau propre (si nécessaire). Rincez-le avant de le remettre en place sur l’appareil.

Ouvrez le bouchon du réservoir d’eau propre pour le laisser sécher à l’air.

3. Videz le réservoir d’eau sale, puis rincez, nettoyez et séchez-le avant de remettre l’appareil en

place.

4. Rangez le Nettoyeur de taches dans un endroit sec et frais à l’intérieur.

RÉPARATIONS

Les réparations de ce nettoyeur de taches ne doivent être effectuées que par un technicien qualié

utilisant uniquement des pièces de rechange identiques.

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le Nettoyeur de taches

ne fonctionne pas.

Le bloc-batterie est peut-être

déchargé.

Chargez le bloc-batterie en suivant les

instructions sur la page 27-28.

Le chargeur utilisé n'est pas le

bon.

Veillez à utiliser uniquement le

chargeur fourni avec votre produit.

Le moteur est endommagé.

Faites vérier la pièce endommagée

par du personnel qualié ou contactez

le service après-vente 1-866-384-

8432.

Le bloc-batterie est

endommagé.

Le bloc-batterie ne se

charge pas.

Le chargeur n'est pas bien

branché dans la prise de

courant.

Assurez-vous que le chargeur est

correctement branché à la prise et que

la batterie est correctement installée

sur le chargeur.

Prise électrique défectueuse.

Vériez avec un appareil en bon état

de fonctionnement. Assurez-vous que

la che du cordon d'alimentation

est bien branchée dans une prise

électrique.

Le chargeur est endommagé.

Faites vérier la pièce endommagée

par du personnel qualié ou contactez

le service après-vente 1-866-384-

8432.

Le bloc-batterie est

endommagé.

Les LED de la batterie sont

endommagées.

Le nettoyeur de taches

se met hors tension tout

seul.

Le bloc-batterie est peut-être

déchargé.

Chargez le bloc-batterie en suivant les

instructions sur la page 27-28.

Le bloc-batterie est

endommagé.

Faites vérier la pièce endommagée

par du personnel qualié ou contactez

le service après-vente 1-866-384-

8432.

AVERTISSEMENT :

DÉBRANCHEZ LE BLOC-BATTERIE

AVANT DE PROCÉDER À L'ENTRETIEN DU NETTOYEUR DE

TACHES. LE NON-RESPECT DE CETTE DISPOSITION VOUS EXPOSE

À DES RISQUES D’ÉLECTROCUTION OU À DES BLESSURES

CORPORELLES.

PROBLÈME CAUSE POSSIBLE SOLUTION

Le nettoyeur de taches

se met hors tension tout

seul.

Protection du moteur activée.

Videz le réservoir d'eau sale et

redémarrez le nettoyeur de taches.

Une fois que le réservoir d'eau sale

est plein, éteignez le nettoyeur de

taches et videz le réservoir d'eau sale

à temps.

Le moteur est endommagé.

Faites vérier la pièce endommagée

par du personnel qualié ou contactez

le service après-vente 1-866-384-

8432.

L'indicateur d'état de la

batterie ne s'allume pas

lors de l'utilisation de

l'aspirateur.

Le bloc-batterie est peut-être

déchargé.

Chargez le bloc-batterie en suivant les

instructions sur la page 27-28.

L'indicateur d'état de la batterie

est endommagé.

Faites vérier la pièce endommagée

par du personnel qualié ou contactez

le service après-vente 1-866-384-

8432.

Mauvaise récupération

des saletés.

Le réservoir d’eau sale n’est

pas bien installé.

Vériez que le réservoir d’eau sale est

correctement installé.

Le réservoir d’eau sale est

plein.

Videz le réservoir d’eau sale.

Le tuyau d’aspiration est

obstrué.

Nettoyez le tuyau. Voir page 34.

La vanne à otteur est activée.

Videz le réservoir d'eau sale et

assurez-vous que le otteur bouge

librement.

De l’eau s’échappe du

Nettoyeur de taches.

Le réservoir d’eau sale est

plein.

Videz le réservoir d’eau sale.

Le réservoir d’eau sale n’est

pas bien installé.

Vériez que le réservoir d’eau sale est

correctement installé.

Le réservoir d’eau propre n’est

pas bien installé.

Vériez que le réservoir d’eau propre

est correctement installé.

Réduction ou absence

de pulvérisation par la

buse du nettoyeur.

Le réservoir d’eau propre est

vide.

Remplissez le réservoir d’eau propre.

Le réservoir d’eau propre n’est

pas bien installé.

Vériez que le réservoir d’eau propre

est correctement installé.

PROBLÈME CAUSE POSSIBLE SOLUTION

La buse du tuyau ne

pulvérise pas après avoir

rempli le réservoir d’eau

propre.

De l’air est emprisonné dans la

pompe et le tuyau.

Mettez le Nettoyeur de taches en

marche. Si le tuyau ne pulvérise pas,

amorcez la pompe en abaissant le

tuyau jusqu’au plancher et maintenez

la gâchette enfoncée pendant une

minute.

Le bruit du moteur

devient aigu.

Le réservoir d’eau sale est

plein.

Videz le réservoir d’eau sale.

Le tuyau d’aspiration est

obstrué.

Nettoyez le tuyau. Voir page 34.

Le otteur du réservoir d’eau

sale a été activé.

Videz et nettoyez le réservoir d’eau

sale.

VUE ÉCLATÉE

LISTE DES PIÈCES

Pièce Numéro de la partie Description Quantité

1 671021102 Clip de rangement d'outil 1

2 671011103 Filtre 1

3 671008110 Réservoir d’eau sale 1

4 671011109 Outil de nettoyage du tuyau 1

5 671008109 Réservoir d’eau propre 1

6 661003101 Buse réversible pour taches tenaces 1

7 661003102 Buse à large jet 1

8 671021101 Clip de rangement du tuyau 1

9 661003104 Suceur plat 1

10 671004117 Filtre 1

11 661003105 Solution nettoyante OXY 1

12 671037104 Solution de nettoyage 1

13 661003106 Chargeur 1

14 661003107 Bloc-batterie 1

Garantía ................................................................................................................................................

Instrucciones de seguridad importantes ................................................................................................

Desempaque y revisión del contenido de la caja .................................................................................

Instrucciones generales de ensamblaje................................................................................................

Operación .............................................................................................................................................

Mantenimiento ......................................................................................................................................

Resolución de problemas .....................................................................................................................

Vista expandida.....................................................................................................................................

Lista de partes ......................................................................................................................................

Gracias por comprar este Limpiador de Manchas Armor All

. Tenga la seguridad de que con

nuestro limpiador de manchas Armor All

, obtendrá un producto de alta calidad diseñado para

un rendimiento óptimo. Esta limpiadora de manchas puede recoger líquidos.

POR SU SEGURIDAD: LEA DETENIDAMENTE Y ASEGÚRESE DE QUE COMPRENDE

TODAS LAS INSTRUCCIONES.

TABLA DE CONTENIDOS

SECCIÓN     PÁGINA

GARANTÍA

Nos sentimos orgullosos de ofrecer a usted un producto de alta calidad y durabilidad. Este limpiador

de manchas tiene una garantía limitada de dos (2) años contra defectos de mano de obra y materiales

a partir de la fecha de compra (o, para entregas en el Estado de California, dos años a partir de la

fecha de entrega), en uso doméstico normal. Guarde su boleta como prueba de su compra. Esta

garantía le otorga derechos legales especícos, y también puede tener otros derechos que varían de

un estado a otro. Para servicio al producto, llame al Servicio al Cliente al 1-866-384-8432.

No cubierto por la garantía:

•

Cualquier parte que deje de funcionar debido a un mal uso, negligencia, abuso directo/indirecto,

accidentes, mantenimiento, reparaciones o alteraciones inadecuadas;

• Piezas consumibles tales como ltros y accesorios;

• Desgaste y rotura normal de piezas y accesorios, como boquillas o ltros;

• Deterioro normal del acabado exterior debido al uso o exposición;

• Cualquier producto cuyo número de serie o etiqueta haya sido alterado o removido;

• Cualquier producto adquirido en un punto de ventas no autorizado.

Al utilizar un aparato eléctrico, siempre se deben seguir precauciones básicas, incluidas las

siguientes:

El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas,

incendios y/o lesiones graves.

• Use el limpiador de manchas solo como se describe en esta manual del

usuario. Use solo los accesorios recomendados por el fabricante.

• Ensamble completamente antes de operar.

• No exponerlo a la lluvia. Almacenar en interiores.

• No lo sumerja. Úselo solo en alfombras humedecidas por el proceso de

limpieza.

• No permita que sea usado como juguete. Es necesario estar muy atento al

utilizarlo cerca de niños.

• No manipule la batería y el cargador, incluido el enchufe, ni las terminales de

carga con las manos mojadas.

• No utilice un cargador con el cable o el enchufe dañados. Si la limpiador de

manchas, el cargador o la batería no funcionan como deberían, se han caído,

dañado, dejado en exteriores o caído al agua, deje de usarla inmediatamente y

llame al 1-866-384-8432 para obtener ayuda.

• No tire del cargador ni lo transporte por el cable, no utilice el cable como

empuñadura, no apriete el cable al cerrar puertas ni pase el cable cerca de

bordes alados o esquinas. No use la limpiador de manchas sobre su cable.

Mantenga el cable alejado de supercies calientes.

• No desconecte el cargador tirando del cable. Para desenchufar el cargador, tire

de la clavija, no del cable.

• No ponga objetos sobre las aberturas. No lo utilice si las aberturas están

bloqueadas; tenga cuidado que no haya polvo, cabellos, pelusas en las

aberturas o cualquier cosa que pueda reducir el ujo de aire.

• Mantenga su cabello, ropas holgadas, dedos y partes de su cuerpo lejos de las

aberturas y piezas móviles del producto.

• Tenga mucho cuidado al limpiar escaleras. Para evitar lesiones personales o

daños y evitar que el limpiador de manchas se caiga, siempre colóquelo al pie

de las escaleras o en el piso. No coloque el limpiador de manchas en escaleras

o muebles, ya que puede provocar lesiones o daños.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

LEA TODAS LAS INSTRUCCIONES ANTES DE

UTILIZAR ESTE LIMPIADOR DE MANCHAS

ADVERTENCIA:

Parareducirelriesgode

incendio, descarga eléctrica o lesiones:

• No lo coloque sobre sillas, mesas, etc. Manténgalo en el piso.

• No use el limpiador de manchas para recoger materiales inamables o

combustibles (líquido para limpieza, gasolina, perfumes, etc.) ni lo use en áreas

donde estos puedan estar presentes. Los vapores de estas sustancias pueden

crear riesgo de incendio o explosión.

• Para reducir el riesgo de daños para la salud derivados de vapores o polvos, no

aspire materiales tóxicos.

• No lo utilice ni lo almacene cerca de materiales peligrosos.

• No recoja nada que esté ardiendo o humeando, como cigarrillos, fósforos o

cenizas calientes.

• No use el limpiador de manchas para recoger objetos duros y alados, juguetes

pequeños, alleres, clips, etc. Podrían dañar el limpiador de manchas o el

recipiente para el polvo.

• No use objetos alados para limpiar la manguera, ya que pueden causar daños.

• No use el limpiador de manchas sin los tanques colocados.

• No cargue la batería en exteriores.

• Guarde la limpiador de manchas después de usarla para evitar accidentes por

tropiezos.

• Desconecte la batería antes de realizar cualquier ajuste, cambiar accesorios

o almacenar el producto. Estas medidas preventivas reducen el riesgo de

arrancar el producto accidentalmente.

• Recargue la batería exclusivamente con el cargador especicado por el

fabricante. Un cargador adecuado para un tipo de batería puede crear riesgo de

incendio si se utiliza con otro tipo de batería.

• Para uso exclusivo con el cargador XZ2150-1500G1.

• Utilice los aparatos sólo con los paquetes de baterías especícamente

designados. El uso de cualquier otro pack de baterías puede crear riesgo de

lesiones e incendio.

• Para uso exclusivo con la batería 18LB4006-CN/18LB2006-CN.

• Cuando la batería no esté en uso, manténgala alejada de otros objetos

metálicos, como clips, monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños, que puedan hacer una conexión de un terminal a otro. Un

cortocircuito entre los terminales de la batería puede provocar quemaduras o

un incendio.

• En condiciones abusivas, puede salir líquido de la batería; evite el contacto. En

caso de contacto accidental, lave la zona afectada con agua. Si el líquido entra

en contacto con los ojos, solicite asistencia médica.

• El líquido expulsado de la batería puede causar irritación o quemaduras.

• No use una batería o aparato que esté dañado o modicado. Las baterías

dañadas o modicadas pueden presentar un comportamiento impredecible,

provocando incendios, explosiones o riesgo de lesiones.

• No sumerja la limpiador de manchas, el cargador o las baterías en agua u otros

líquidos.

• No exponga una batería o un electrodoméstico al fuego o temperaturas

excesivas. La exposición al fuego o a temperaturas sobre los 265 °F (130 °C)

puede provocar una explosión.

• Siga todas las instrucciones de carga y no cargue la batería ni el aparato fuera

del intervalo de temperatura especicado en las instrucciones. Una recarga

inadecuada o a temperaturas fuera del rango especicado podría dañar la

batería y aumentar el riesgo de incendio.

• Si bien no existe riesgo de descarga eléctrica en las terminales de la limpiador

de manchas, podría ocurrir una quemadura al insertar objetos metálicos en las

terminales. Las terminales de la limpiador de manchas siempre deben estar

libres de objetos extraños.

• Almacene el cargador en interiores, en una zona seca y fresca, no expuesto al

clima, para evitar descargas eléctricas o daños a la limpiador de manchas.

• Los cambios o modicaciones a esta unidad no aprobados expresamente por el

responsable del cumplimiento anularían la autoridad del usuario para operar el

equipo.

• Para ayudar a evitar que se enreden y se vuelvan a ensuciar, evite el contacto

con las alfombras hasta que estén secas. Mantenga a los niños y mascotas

alejados de las alfombras hasta que estén completamente secas.

• No guarde el limpiador de manchas con solución en los tanques.

• Utilice únicamente soluciones limpiadoras de alta calidad y baja espuma

diseñadas para su uso con este aparato, a n de evitar daños en los

componentes internos.

• Haga que las reparaciones las realice un técnico especializado, usando piezas

de repuesto idénticas. Esto garantiza que se mantenga la seguridad del

producto.

• No modique ni intente reparar el electrodoméstico ni la batería (según

aplique), salvo según se indica en las Instrucciones de uso y cuidado.

• Usted es responsable de asegurarse de que el limpiador de manchas no sea

usado por nadie que no pueda operarlo correctamente.

Desecho del producto

La solución de limpieza puede ser perjudicial para la vida acuática. No contaminar

el agua. Este producto contiene un paquete de baterías de iones de litio formulado

a partir de materiales que pueden causar daño ecológico. Este producto se debe

desechar adecuadamente, cuidando correctamente del medioambiente. No deseche

el producto junto con la basura doméstica corriente. Consulte a su autoridad de

eliminación local para obtener información sobre la disponibilidad de opciones de

reciclaje o eliminación.

RECICLE O DESECHE SEGÚN LAS REGULACIONES FEDERALES Y

LOCALES.

ADVERTENCIA

Cualquier cambio o modicación no aprobados expresamente por la parte

responsable del cumplimiento podría anular la autoridad del usuario para utilizar

el aparato.

Li-ion

NOTA: Este equipo ha sido probado por cuanto a su cumplimiento con los límites

de un dispositivo digital Clase B, según el inciso 15 de las Regulaciones FCC.

Estos límites están diseñados para proporcionar una correcta protección contra

interferencias perjudiciales en instalaciones residenciales.

Este equipo genera, usa y puede irradiar energía de radiofrecuencias y, de no

instalarse y usarse según las instrucciones, puede provocar interferencia dañina

sobre las comunicaciones por radio. Sin embargo, no existe garantía alguna de que

no puedan producirse interferencias en una instalación en particular.

Si este equipo provoca interferencias perjudiciales en la recepción de radio o

televisión, lo cual se puede determinar con tan solo apagar y encender el equipo, se

recomienda corregir tales interferencias mediante uno o más de los métodos que se

indican a continuación:

- Cambie la posición o el lugar de la antena receptora.

- Aumente la separación entre el equipo y el receptor.

- Conecte el equipo a una toma de corriente de un circuito distinto al que está

conectado el receptor.

- Consulte al representante de ventas o a un técnico de radio/TV cualicado para

obtener asistencia.

GUARDE ESTAS INSTRUCCIONES

Sólo para uso doméstico

H I

J K L M

Elimine todo el contenido de la caja.

Revise cada artículo en contraste con la

lista de contenidos de la caja.

DESEMPAQUE Y REVISIÓN DEL

CONTENIDO DE LA CAJA

Lista de contenidos de la caja:

Llave Descripción Cant

A Limpiador de Manchas........….……..1

B Clip de almacenamiento de

herramientas (con 1 tornillo preinstala

do).....................................................1

C Clip de almacenamiento de manguera

(con 1 tornillo preinstalado)...............1

D Boquilla reversible para manchas

difíciles..............................................1

E Boquilla de amplio alcance....…..…...1

F Herramienta para rincones..........…..1

G Herramienta de limpieza de

mangueras...................................…..1

H Paquete de batería....................…..1

I Base de carga..............................1

J Cargador....................…....................1

K Solución limpiadora OXY...................1

L Solución de limpieza.........................1

Manual del usuario............................1

Manija

Manguera exible

Tanque de agua

sucia

Liberación de

cubierta del tanque

de agua sucia

Cubierta del tanque

de agua sucia

Panel de botones

Paquete de batería

Botón de

liberación del

paquete de

baterías

Indicador de

carga de la

batería

Cargador

Base de carga

Puerto de carga

Indicadores del

cargador

PANELDEBOTONES

Botón de encendido/velocidad

Indicador de estado de la batería

Clip de

almacenamiento de

herramientas

Botón de liberación

de herramientas

Boquilla reversible

para manchas difíciles

Tapa del compartimento

de la batería

Tanque de agua

limpia

Liberación de cubierta

del tanque de agua

limpia

Clip de

almacenamiento de

manguera

Cubierta del tanque de

agua limpia

Herramienta de limpieza de

mangueras

Chargeur

indicateur

(vert)

Chargeur

indicateur

(rouge)

DESEMPAQUETANDOSULIMPIADORDEMANCHASYENSAMBLADOGENERAL

Coloque el sujetador para guardar la manguera en el limpiador de manchas como se muestra en la

ilustración y fíjelo con el tornillo suministrado (Fig. 1).

NOTA: Apriete el tornillo con un destornillador de estrella. Asegúrese de que el tornillo esté bien jado.

2. Coloque el soporte de almacenamiento de herramientas en el limpiador de manchas como se muestra

en la ilustración y fíjelo con el tornillo suministrado (Fig. 2).

3. Elija la herramienta deseada y deslícela hasta el extremo de la manguera hasta que encaje en su

sitio (Fig. 3).

Para retirarla: presione el botón de liberación de la herramienta y tire de ella.

•

Boquillareversibleparamanchasdifíciles

Esta herramienta está diseñada con dos lados, un cepillo de cerdas y un cepillo de goma.

Utilice el lado de cerdas para frotar y eliminar manchas, suciedad o restos de mascotas de alfombras,

tapicerías y supercies de tela.

Use el lado de goma para quitar el pelo incrustado de mascotas y los restos de tapicería, camas de

mascotas y más.

Gire la herramienta según sea necesario para cambiar de lado y obtener resultados de limpieza más

ecaces. Inserte primero las dos lengüetas en las ranuras y je el cepillo en su sitio (Fig. 4).

INSTRUCCIONES GENERALES DE

ENSAMBLAJE

Se necesita un destornillador de cabeza Phillips.

•

Boquilladeamplioalcance

Úselo para limpiar escaleras y muebles grandes.

•

Herramienta para rincones

Úselo para limpiar áreas estrechas o de difícil acceso. Utilice esta herramienta para eliminar la

suciedad o los líquidos de espacios reducidos, como entre los asientos del automóvil, a lo largo de los

zócalos, en las esquinas o alrededor de los bordes de los muebles.

NOTA: Coloque la manguera exible en el clip de almacenamiento de manguera. Coloque el extremo

de la manguera con la herramienta instalada en el clip de almacenamiento de herramientas cuando

no esté en uso (Fig. 5).

4. Levante la tapa del compartimento de la batería e introduzca el paquete de baterías en el

compartimento hasta que oiga un "clic" (Fig. 6). Asegúrese de que el paquete de baterías encaje

rmemente en su lugar y coloque la tapa.

Para extraerla: Presione el botón de liberación de la batería en el paquete de baterías, agarre

rmemente el paquete de baterías y sáquelo del compartimiento de baterías (Fig. 7).

CARGA

NOTA: Cargue completamente la aspiradora antes de utilizarla por primera vez.

ADVERTENCIA:

Utilice exclusivamente el cargador

recomendadoporelfabricante.

PANNEAULEDDELABATTERIE

Le panneau se compose de 3 LED sur la batterie. Appuyez sur le bouton et maintenez-le enfoncé,

puis relâchez-le, les LED vous indiqueront les niveaux de charge.

Le niveau de charge de la batterie peut être vérié soit lorsque la batterie est xée sur le chargeur, soit

lorsqu'elle est retirée du chargeur.

NOTA: Recargue la batería a una temperatura entre 41°F (5°C) y 104°F (40°C). Si la batería está

caliente, deje que se enfríe antes de recargarla.

PARACARGARELPAQUETEDEBATERÍAS

ADVERTENCIA:

Sialgunapiezadelcargadorfaltaoestá

dañada, ¡no lo utilice! Sustituya el por uno nuevo. La inobservancia de

esta advertencia puede provocar lesiones graves.

LEDs en batería

(iluminación

continua)

Capacidad de la

batería

3 LED

70-100%

2 LED (naranja y rojo)

31-69%

1 LED (sólo rojo)

5-30% (requiere recarga).

Indicadores luminosos

Rojo

Naranja

Verde

Botón

Compruebe la tensión. La tensión debe coincidir con la indicada en la

etiqueta de características.

1. El cargadorviene ensamblado y listo para su uso. Si no está ensamblado, inserte el cargador enel

puerto de carga de la base de carga hasta el tope (Fig. 8).

2. Enchufe el cargador en una toma de corriente. El indicador verde del cargador debe encenderse.

3. Alinee la ranura del paquete de baterías con el riel del cargador. Deslice el cargador dentro del

paquete de baterías hasta que quede jo en su lugar (Fig. 9). El indicador rojo del cargador debe

encenderse.

4. Permita suciente tiempo de carga.

5. Una vez completada la carga, el indicador rojo del cargador debe apagarse y el indicador verde del

cargador debe encenderse. Desconecte el cargador de la fuente de alimentación y retírelo de la

batería.

NOTA: Es normal que el paquete de baterías y el cargador se calienten (pero no ardiendo) durante el

proceso de la carga. Si la batería no se carga correctamente, asegúrese de que la toma de corriente

esté en operación. ¡Siempre cargue la batería antes de almacenarla!

LLENADODELTANQUEDEAGUALIMPIA

1. Levante el tanque de agua limpia desde el costado de la unidad. Se coloca un pestillo de

seguridad (

) para mantener el tanque de agua limpia en su posición y evitar que se suelte

involuntariamente (Fig. 1). El pestillo se soltará automáticamente cuando se tire del tanque hacia

arriba.

2. Remueva la cubierta del tanque de agua limpia aojando el mecanismo de liberación de la cubierta del

tanque de agua limpia (Fig. 2).

3. Llene el tanque con agua a temperatura ambiente hasta las líneas de llenado de agua deseada (Fig.

3). Elija la solución deseada y añádala al tanque según sus necesidades. Mezcle la solución y el

agua correctamente según las instrucciones de la etiqueta de la solución.

Agua a temperatura

ambiente

Solución de limpieza

Solución limpiadora

OXY

ÁREA DE LIMPIEZA

PEQUEÑA: Líquido 0,8 L/0,2 G

(

)

3 tapas

La proporción de

fórmula y agua es de

1:15.

ÁREA DE LIMPIEZA GRANDE:

Líquido 1,6 L/0,4 G (

)

6 tapas

NOTA: La solución limpiadora OXY incluida utiliza una fórmula a base de oxígeno para eliminar

ecazmente las manchas difíciles y los olores.

No exceda el llenado del tanque de agua limpia por encima de la línea de llenado máximo indicada en

el tanque de agua limpia.

NOTA: Este limpiador de manchas incluye una botella de 236 ml (8 oz) de solución limpiadora y

una botella de 250 ml (8.45 oz) de solución limpiadora OXY. Asegúrese de mezclar correctamente

la solución limpiadora y el agua. Una vez agotada la muestra, se recomienda utilizar una solución

limpiadora de alta calidad y baja espuma con este aparato para evitar daños en los componentes

internos.

OPERACIÓN

①

/0.4G

/0.3G

/0.2G

②

③

PRECAUCIÓN:

No llene con agua a más de 104 °F (40 °C).

NOTA: La solución limpiadora puede causar irritación en la piel y en los ojos. Lave cuidadosamente

el área afectada con agua durante varios minutos. Si la irritación persiste, busque asistencia

médica inmediata. Las personas con piel sensible deben usar guantes de goma. Lávese las manos

exhaustivamente después de usarla. No ingerir. Mantener fuera del alcance de los niños.

4. Primero inserte las pestañas de bloqueo en las ranuras del tanque de agua limpia y luego asegure

la cubierta del tanque de agua limpia en su lugar hasta que escuche un clic (Fig. 4).

5. Vuelva a instalar el tanque de agua limpia en la unidad. El pestillo de seguridad se asegurará

automáticamente una vez que el tanque de agua limpia esté en su posición. Se escuchará un clic

cuando lo instale correctamente.

USODELLIMPIADORDEMANCHAS

¡IMPORTANTE! Antes de usar el limpiador de manchas, aspire bien el área a limpiar. Siempre pruebe

una pequeña área oculta para comprobar la solidez del color y la distorsión de la felpa.

Pruebe la solidez del color: frote suavemente la supercie con un paño blanco humedecido que

contenga solución limpiadora. Espere 10 minutos y verique la eliminación del color con una toalla de

papel blanca. Si el color se modica, no lo use.

NOTA: Para evitar manchas, utilice plástico, papel encerado o papel de aluminio para proteger las

supercies de madera o metal de posibles rociaduras de agua.

Para proteger los suelos de madera debajo de las alfombras, coloque material protector (por ejemplo,

plástico) debajo de ellas antes de limpiarlas.

NOTA: Consulte y siga siempre las pautas de cuidado del fabricante antes de usar una solución

limpiadora de manchas y un limpiador de manchas.

1. Desenrede la manguera de la unidad. Seleccione la herramienta que preera y asegúrese de que

esté bien sujeta.

2. Presione el botón de encendido/velocidad para encender el limpiador de manchas (Fig. 1). El

limpiador de manchas se inicia en modo de velocidad normal de forma predeterminada.

3. Seleccione el modo de limpieza deseado pulsando el botón de encendido/velocidad. Al pulsar el

botón de encendido/velocidad se cambiará el modo del limpiador de manchas. Pulse una vez:

modo de velocidad normal. Pulse dos veces: modo de alta velocidad. Pulse tres veces: apagado.

Para manchas comunes, seleccione el Modo de velocidad normal.

Para manchas difíciles, seleccione el Modo de velocidad alta.

4. Sostenga la herramienta aproximadamente 1 pulgada sobre la mancha a limpiar. Apriete el gatillo

del rociador para rociar una cantidad generosa de solución limpiadora sobre el área sucia. Utilice

el cepillo en la herramienta para remover las manchas frotando en vaivén (Fig. 2).

5. Para quitar la mancha, aplique presión hacia abajo en la parte frontal de la herramienta de limpieza

y tire de la herramienta hacia atrás lentamente para aspirar el exceso de líquidos sucios (Fig. 3).

Repita según sea necesario.

6. Vacíe el tanque de agua sucia cuando el líquido sucio llegue a la línea "Máx. llenado" y haya una

pérdida de succión. Consulte las instrucciones en VACIARELTANQUEDEAGUASUCIA (página

53).

7. Una vez que haya terminado de limpiar, presione el botón de encendido; desenchufe el paquete de

baterías del limpiador de manchas.

INDICADORDEESTADODELABATERÍA

El indicador de estado de la batería se iluminará para indicar la potencia de la batería.

Indicador de

estado de la

batería

Capacidad de la

batería

3 LED, continuo 67%~100%

2 LED, continuo 34%~66%

1 LED, continuo

5%~33%

(Se recomienda

recargar)

1 LED,

intermitente

0~5%

(Requiere recarga)

Indicador de

estado de la

batería

ADVERTENCIA:

ELRUIDODELMOTORCAMBIAAUNTONO

MÁSALTOCUANDOELTANQUEDEAGUASUCIAESTÁLLENOO

BLOQUEADO.DETENGAELLIMPIADORDEMANCHASINMEDIATAMENTE

YVACÍEELTANQUEDEAGUASUCIA.

VACIARELTANQUEDEAGUASUCIA

Vacíe el tanque de agua sucia cuando el líquido sucio llegue a la línea "Máx. llenado" y haya una

pérdida de succión. Durante el uso normal, es posible que se acumulen residuos en el tanque de

agua sucia. Para que el limpiador de manchas siga funcionando correctamente, enjuague el tanque

de agua sucia con agua limpia después de cada uso.

1. Levante el tanque de agua sucia desde el costado de la unidad. Se coloca un pestillo de

seguridad (

) para mantener el tanque de agua sucia en su posición y evitar que se suelte

involuntariamente (Fig. 1). El pestillo se soltará automáticamente cuando se tire del tanque hacia

arriba.

2. Remueva la cubierta del tanque de agua sucia aojando el mecanismo de liberación de la cubierta

del tanque de agua sucia (Fig. 2).

3. Vacíe el tanque en un lavabo o inodoro. Enjuague el tanque a fondo con agua limpia. Si continúa

usándolo después de vaciar el tanque de agua sucia, asegúrese de secar el exterior del tanque

antes de reinstalarlo (Fig. 3).

4. Inserte las pestañas de bloqueo en las ranuras del tanque de agua sucia y luego asegure la

cubierta del tanque de agua sucia en su lugar hasta que escuche un clic (Fig. 4).

5. Vuelva a instalar el tanque de agua sucia dentro de la unidad (Fig. 5). El pestillo de seguridad

se asegurará automáticamente una vez que el tanque de agua sucia esté en su posición. Se

escuchará un clic cuando lo instale correctamente.

⑤

5 6

MANTENIMIENTO

ADVERTENCIA:

PARAREDUCIRELRIESGODEDESCARGA

ELÉCTRICA,APAGUEYDESCONECTELABATERÍAANTESDE

REALIZARCUALQUIERTIPODESERVICIOOMANTENIMIENTO.

LIMPIEZADELEXTERIORYDELOSACCESORIOS

1. Apague y desconecte el paquete de baterías del limpiador de manchas. NO escurra agua sobre el

limpiador de manchas.

2. Para limpiar el exterior o para reducir la electricidad estática y la obstrucción de polvo, limpie

la supercie exterior con un paño limpio y suave que se haya empapado con una solución de

detergente líquido suave y agua para luego haberse estrujado. Seque después de limpiar.

HERRAMIENTASDELIMPIEZA

Se recomienda limpiar las herramientas con agua después de cada uso.

1. Presione el botón de liberación de la herramienta para quitar el accesorio de la manguera (Fig. 1).

2. Abra la pestaña de liberación de la cubierta (

) en la boquilla para quitar la cubierta (Fig. 2).

3. Enjuague a fondo con agua limpia. Permita que las piezas se sequen antes de volver a instalarlas.

4. Vuelva a instalar la cubierta de la boquilla y luego vuelva a insertarla en su lugar hasta que

escuche un clic.

HERRAMIENTADELIMPIEZADEMANGUERAS

1. Remueva el tanque de agua limpia y llénelo con agua tibia (máx. 104 °F).

2. Asegúrese de que el accesorio se haya retirado. Conecte la herramienta de limpieza de mangueras

a la manguera de succión (Fig. 3).

3. Asegúrese de que tanto el tanque de agua limpia como el de agua sucia estén asegurados en la

unidad.

4. Presione el botón de encendido para encender el limpiador de manchas y mantenga presionado el

gatillo de rociar durante 30 segundos. El agua limpia correrá a través de la manguera de succión,

y limpiará y eliminará ecazmente la suciedad y los residuos atrapados en la manguera que hayan

podido acumularse con el tiempo. Repita según sea necesario. Deje que la máquina funcione

durante 5 a 10 segundos antes de apagarla (Fig. 4).

5. Apague y desconecte la batería del limpiador de manchas.

LIMPIEZADELAREJILLADELFILTRO

1. Remueva el tanque de agua sucia del costado de la unidad.

2. Remueva la suciedad y los residuos de la rejilla del ltro (

) como se muestra (Fig. 5).

ELIMINACIÓNDELAOBSTRUCCIÓNDELAMANGUERA

1. Utilice un destornillador Philips para desenroscar la manguera y extraerla del limpiador puntual. No

tire excesivamente de la manguera (Fig. 6).

2. Compruebe y elimine cualquier obstrucción.

3. Asegúrese de que el anillo de sellado está bien colocado en la manguera. Vuelva a colocar la

manguera en el limpiador puntual y apriete el tornillo.

NOTA: No utilice tijeras ni otros objetos alados para eliminar los atascos de la manguera, ya que

podrían dañarla.

ALMACENAMIENTO

1. Vuelva a colocar la manguera de succión y los accesorios en la posición de almacenamiento.

2. Vacíe el tanque de agua limpia (si es necesario). Enjuáguelo antes de volver a colocarlo en la

unidad. Abra la cubierta del tanque de agua limpia para permitir que se seque al aire.

3. Vacíe el tanque de agua sucia luego enjuáguelo, límpielo y séquelo antes de volver a colocarlo en

la unidad.

4. Guarde el limpiador de manchas en un área interior seca y fresca.

REPARACIONES

Las reparaciones de esta limpiadora de manchas deben ser realizadas solo por personal de servicio

calicado utilizando solo piezas de repuesto idénticas.

RESOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSAPROBABLE SOLUCIÓN

El limpiador de manchas

no funciona.

El paquete de baterías puede

estar agotado.

Cargue el paquete de baterías como

se indica en la página 48-49.

Se está utilizando un cargador

incorrecto.

Asegúrese de utilizar únicamente

el cargador suministrado con su

producto.

El motor está dañado.

Haga que personal calicado revise la

pieza dañada o comuníquese con la

línea de ayuda postventa 1-866-384-

8432.

El paquete de baterías está

dañado.

El paquete de baterías

no carga.

El cargador no está enchufado

rmemente al tomacorriente.

Asegúrese de que el cargador esté

bien enchufado a la toma de corriente

y que la batería esté correctamente

instalada en el cargador.

Toma de corriente defectuosa.

Compruébelo con un electrodoméstico

que funcione correctamente.

Asegúrese de que el enchufe del cable

de alimentación esté completamente

enchufado en una toma de corriente.

El cargador está dañado.

Haga que personal calicado revise la

pieza dañada o comuníquese con la

línea de ayuda postventa 1-866-384-

8432.

El paquete de baterías está

dañado.

Los LED de la batería están

dañados.

El limpiador de manchas

se apaga solo.

El paquete de baterías puede

estar agotado.

Cargue el paquete de baterías como

se indica en la página 48-49.

El paquete de baterías está

dañado.

Haga que personal calicado revise la

pieza dañada o comuníquese con la

línea de ayuda postventa 1-866-384-

8432.

ADVERTENCIA:

DESCONECTEELPAQUETEDEBATERÍAS

ANTESDEREALIZARELMANTENIMIENTOALLIMPIADORDE

MANCHAS.ELNOSEGUIRESTASINDICACIONESPUEDEPROVOCAR

LESIONESPERSONALESODESCARGASELÉCTRICAS.

PROBLEMA CAUSAPROBABLE SOLUCIÓN

El limpiador de manchas

se apaga solo.

Protección del motor activada.

Vacíe el tanque de agua sucia y

vuelva a encender el limpiador de

manchas. Una vez que el tanque

de agua sucia esté lleno, apague

el limpiador de manchas y vacíe el

tanque de agua sucia a tiempo.

El motor está dañado.

Haga que personal calicado revise la

pieza dañada o comuníquese con la

línea de ayuda postventa 1-866-384-

8432.

El indicador del estado

de la batería no se

ilumina cuando se utiliza

la aspiradora.

El paquete de baterías puede

estar agotado.

Cargue el paquete de baterías como

se indica en la página 48-49.

El indicador del estado batería

está dañado.

Haga que personal calicado revise la

pieza dañada o comuníquese con la

línea de ayuda postventa 1-866-384-

8432.

Recolección de suciedad

ineciente.

El tanque de agua sucia no está

instalado correctamente.

Verique que el tanque de agua sucia

esté instalado correctamente.

El tanque de agua sucia está

lleno.

Vacíe el tanque de agua sucia.

La manguera de succión está

obstruida.

Limpie la manguera. Consulte la

página 55.

La válvula otante está

activada.

Vacíe el tanque de agua sucia y

asegúrese de que la válvula de

otador se mueva libremente.

El agua escapa del

limpiador de manchas.

El tanque de agua sucia está

lleno.

Vacíe el tanque de agua sucia.

El tanque de agua sucia no está

instalado correctamente.

Verique que el tanque de agua sucia

esté instalado correctamente.

El tanque de agua limpia no

está instalado correctamente.

Verique que el tanque de agua limpia

esté instalado correctamente.

Rocío reducido o nulo a

través de la boquilla del

limpiador.

El tanque de agua limpia está

vacío.

Llene el tanque de agua limpia.

El tanque de agua limpia no

está instalado correctamente.

Verique que el tanque de agua limpia

esté instalado correctamente.

PROBLEMA CAUSAPROBABLE SOLUCIÓN

La boquilla de la

manguera no rocía

después de llenar el

tanque de agua limpia.

Hay aire atrapado en la bomba

y la manguera.

Encienda el limpiador de manchas. Si

la manguera no rocía, cebe la bomba

bajando la manguera hasta el piso y

mantenga presionado el gatillo hasta

por 1 minuto.

El ruido del motor se

vuelve agudo.

El tanque de agua sucia está

lleno.

Vacíe el tanque de agua sucia.

La manguera de succión está

obstruida.

Limpie la manguera. Consulte la

página 55.

Se ha activado el otador en el

tanque de agua sucia.

Vacíe y limpie el tanque de agua

sucia.

VISTA EXPANDIDA

LISTA DE PARTES

Pieza Número de parte Descripción Cantidad

1 671021102 Clip de almacenamiento de herramientas 1

2 671011103 Filtro 1

3 671008110 Tanque de agua sucia 1

4 671011109 Herramienta de limpieza de mangueras 1

5 671008109 Tanque de agua limpia 1

6 661003101 Boquilla reversible para manchas difíciles 1

7 661003102 Boquilla de amplio alcance 1

8 671021101 Clip de almacenamiento de manguera 1

9 661003104 Herramienta para rincones 1

10 671004117 Filtro 1

11 661003105 Solución limpiadora OXY 1

12 671037104 Solución de limpieza 1

13 661003106 Cargador 1

14 661003107 Paquete de batería 1

Vacmaster DSCC2001 0901 Armor All 20V Cordless Spot Cleaner

Product's Documents

OPERATOR'S MANUAL Now

Specifications

Vacmaster DSCC2001 0901 Questions and Answers
