de Inhaltsverzeichnis
Weitere Informationen und Erklärungen finden Sie online.
Scannen Sie den QR-Code auf der Titelseite.
InhaltsverzeichnisInhaltsverzeichnis
1Sicherheit ..................................... 3
1.1 Definition der Signalwörter ........ 3
1.2 Allgemeine Hinweise .................. 4
1.3 Bestimmungsgemäßer Ge-
brauch ........................................... 4
1.4 Einschränkung des Nutzerkrei-
ses ................................................. 4
1.5 Sichere Installation ...................... 5
1.6 Sicherer Gebrauch ..................... 7
1.7 Sichere Reinigung und War-
tung ................................................ 9
2Sachschäden vermeiden .......... 10
3Umweltschutz und Sparen ....... 11
3.1 Verpackung entsorgen ............ 11
3.2 Energie und Ressourcen spa-
ren ................................................ 11
3.3 Energiesparmodus ................... 11
4Aufstellen und Anschließen ..... 12
4.1 Gerät auspacken ....................... 12
4.2 Lieferumfang .............................. 12
4.3 Anforderungen an den Auf-
stellort .......................................... 12
4.4 Transportsicherungen entfer-
nen ............................................... 13
4.5 Gerät anschließen ..................... 14
4.6 Gerät ausrichten ........................ 15
5Vor dem ersten Gebrauch ........ 16
5.1 Leerwaschgang starten ........... 16
6Kennenlernen ............................ 17
6.1 Gerät ............................................ 17
6.2 Waschmittelschublade ............. 17
6.3 Bedienfeld .................................. 18
6.4 Bedienlogik ................................ 18
7Display ........................................ 19
8Tasten ......................................... 21
9Programme ................................ 23
10 Zubehör .................................... 26
11 Wäsche .................................... 27
11.1 Wäsche vorbereiten ............... 27
11.2 Pflegekennzeichen auf den
Pflegeetiketten ......................... 27
12 Waschmittel und Pflegemit-
tel .............................................. 28
13 Grundlegende Bedienung ...... 28
13.1 Gerät einschalten .................... 28
13.2 Programm einstellen .............. 28
13.3 Tür öffnen ................................. 29
13.4 Wäsche einlegen .................... 29
13.5 Programm starten ................... 29
13.6 Wäsche einweichen ............... 29
13.7 Wäsche nachlegen ................. 30
13.8 Programm abbrechen ............ 30
13.9 Programm bei Spülstopp fort-
setzen ........................................ 30
13.10Wäsche entnehmen ............. 30
13.11Gerät in den Bereitschafts-
zustand (Standby) verset-
zen ........................................... 30
14 Kindersicherung ..................... 30
14.1 Kindersicherung aktivieren ... 30
14.2 Kindersicherung deaktivie-
ren ............................................. 31
15 Intelligentes Dosiersystem .... 31
15.1 Flüssigwaschmittel und
Weichspüler in die Dosierbe-
hälter füllen .............................. 31
15.2 Kammer für manuelle Dosie-
rung verwenden ...................... 31
15.3 Dosierbehälter / umstel-
len .............................................. 32
15.4 Basisdosiermenge einstel-
len .............................................. 32
16 HomeConnect ........................ 32
2
Sicherheit de
16.1 HomeConnect einrichten ..... 33
16.2 Wi-Fi am Gerät deaktivie-
ren ............................................. 33
16.3 Wi-Fi am Gerät aktivieren ...... 33
16.4 Software Update installie-
ren ............................................. 33
16.5 Netzwerkeinstellungen des
Geräts zurücksetzen .............. 33
16.6 Fernstart ................................... 34
16.7 Ferndiagnose ........................... 34
16.8 Datenschutz ............................. 34
17 Grundeinstellungen ................ 34
17.1 Übersicht der Grundeinstel-
lungen ....................................... 34
17.2 Grundeinstellungen ändern .. 35
18 Reinigen und Pflegen ............. 35
18.1 Gerät instandhalten ................ 36
18.2 Trommel reinigen .................... 36

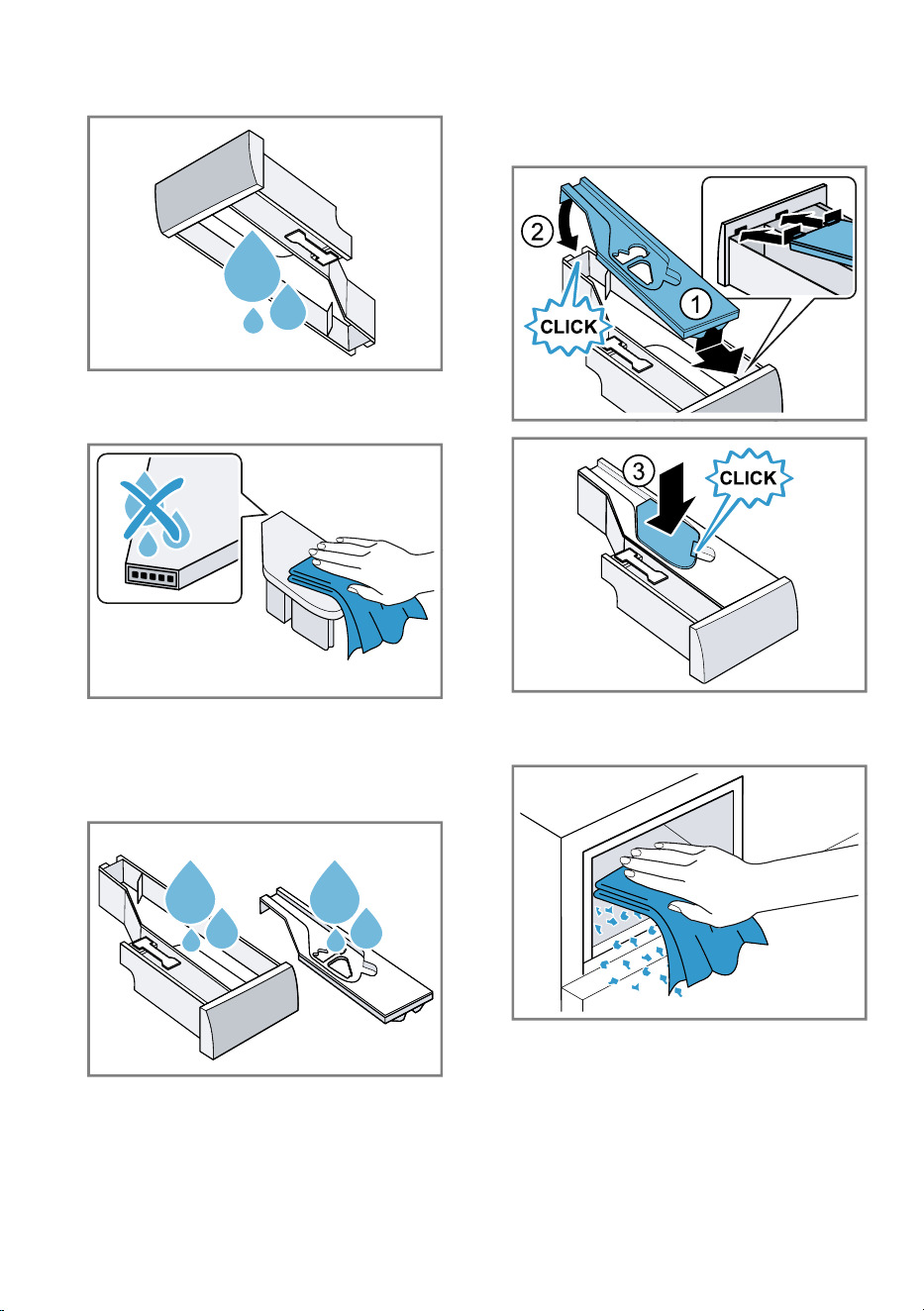

18.3 Waschmittelschublade reini-
gen ............................................ 37

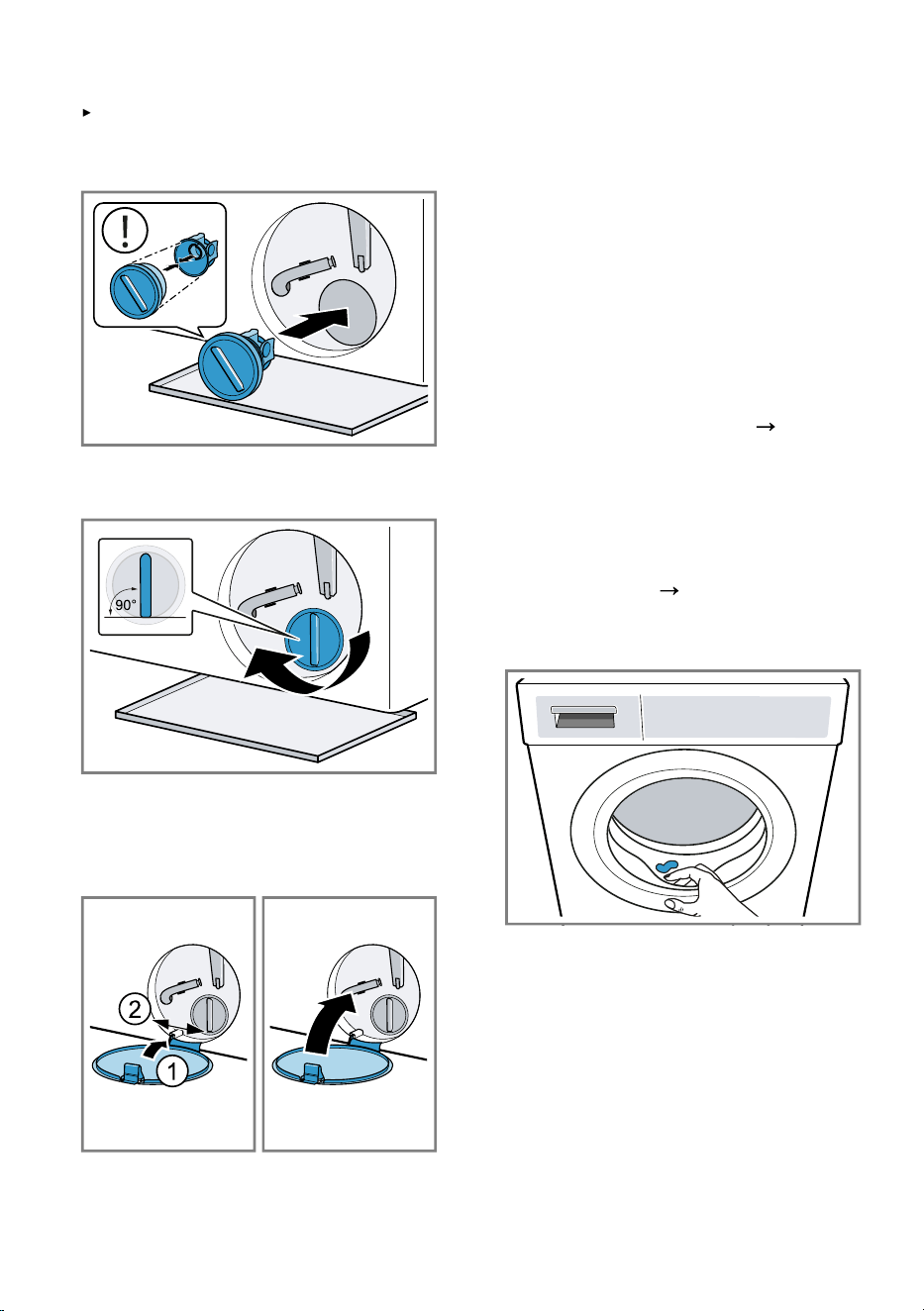

18.4 Laugenpumpe reinigen .......... 38
18.5 Gummimanschette reini-
gen ............................................ 41
19 Störungen beheben ................ 42
19.1 Notentriegelung ....................... 48
19.2 Elektronikkarte zurückset-
zen ............................................. 48
20 Transportieren, Lagern und
Entsorgen ................................ 49
20.1 Gerät demontieren ................. 49
20.2 Transportsicherungen einset-
zen ............................................. 49
20.3 Gerät erneut in Betrieb neh-
men ........................................... 49
20.4 Altgerät entsorgen .................. 49
21 Kundendienst .......................... 50
21.1 Erzeugnisnummer (E-Nr.),
Fertigungsnummer (FD) und
Zählnummer (Z-Nr.) ................ 50
21.2 AQUA-STOP-Garantie ............ 50
22 Verbrauchswerte ..................... 51
23 Technische Daten ................... 52
23.1 Informationen zu freier und
Open Source Software .......... 53
24 Konformitätserklärung ........... 54
Sicherheit 1 Sicherheit
Beachten Sie die nachfolgenden Sicherheitshinweise.
1.1 Definition der Signalwörter
Hier finden Sie die Bedeutung der in dieser Anleitung verwende-
ten Signalwörter.
WARNUNG
Beachten Sie diese Hinweise, um mögliche schwere oder tödliche
Verletzungen zu verhindern.
VORSICHT
Beachten Sie diese Hinweise, um geringfügige, oder mittelschwe-
re Verletzungen zu verhindern.
3
de Sicherheit
ACHTUNG
Beachten Sie diese Hinweise, um Schäden am Gerät oder andere
Sachschäden zu vermeiden.
Hinweis: Dies weist Sie auf wichtige Informationen hin.
1.2 Allgemeine Hinweise
¡ Lesen Sie diese Anleitung sorgfältig.
¡ Bewahren Sie die Anleitung sowie die Produktinformationen für
einen späteren Gebrauch oder Nachbesitzer auf.
¡ Schließen Sie das Gerät bei einem Transportschaden nicht an.
1.3 Bestimmungsgemäßer Gebrauch
Verwenden Sie das Gerät nur:
¡ um maschinenwaschbare Textilien und handwaschbare Wolle
nach Pflegeetikett zu waschen.
¡ mit Leitungswasser und handelsüblichen, waschmaschinenge-
eigneten Waschmitteln und Pflegemitteln.
¡ in geschlossenen Räumen im Haushalt und in ähnlichen Anwen-
dungen wie beispielsweise: im Küchenbereich für Mitarbeiter in
Geschäften, Büros und anderem Arbeitsumfeld; in landwirt-
schaftlichen Betrieben; von Kunden in Hotels, Motels und weite-
ren typischen Wohnumgebungen; in Frühstückspensionen.
¡ bis zu einer Höhe von 4000 m über dem Meeresspiegel.
1.4 Einschränkung des Nutzerkreises
Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von
Personen mit reduzierten physischen, sensorischen oder menta-
len Fähigkeiten oder Mangel an Erfahrung und/oder Wissen be-
nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden und die daraus resul-
tierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne
Beaufsichtigung durchgeführt werden.
Kinder unter 3 Jahren und Haustiere vom Gerät fernhalten.
4
Sicherheit de
1.5 Sichere Installation
WARNUNG‒Stromschlaggefahr!
Unsachgemäße Installationen sind gefährlich.
Das Gerät nur gemäß den Angaben auf dem Typenschild an-
schließen und betreiben.
Das Gerät nur über eine vorschriftsmäßig installierte Steckdose
mit Erdung an ein Stromnetz mit Wechselstrom anschließen.
Das Schutzleitersystem der elektrischen Hausinstallation muss
vorschriftsmäßig installiert sein. Die Installation muss einen aus-
reichend großen Leitungsquerschnitt haben.
Beim Verwenden eines Fehlerstrom-Schutzschalters nur einen
Typ mit dem Zeichen einsetzen.
Nie das Gerät über eine externe Schaltvorrichtung versorgen,
z.B. Zeitschaltuhr oder Fernsteuerung.
Wenn das Gerät eingebaut ist, muss der Netzstecker der Netz-
anschlussleitung frei zugänglich sein, oder falls der freie Zu-
gang nicht möglich ist, muss in der festverlegten elektrischen In-
stallation eine Trennvorrichtung nach den Errichtungsbestim-
mungen eingebaut sein.
Beim Aufstellen des Geräts darauf achten, dass die Netzan-
schlussleitung nicht eingeklemmt oder beschädigt wird.
Eine beschädigte Isolierung der Netzanschlussleitung ist gefähr-
lich.
Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wär-
mequellen in Kontakt bringen.
Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten
in Kontakt bringen.
Nie die Netzanschlussleitung knicken, quetschen oder verän-
dern.
WARNUNG‒Brandgefahr!
Eine verlängerte Netzanschlussleitung und nicht zugelassene Ad-
apter zu verwenden, ist gefährlich.
Keine Verlängerungskabel oder Mehrfachsteckdosenleisten ver-
wenden.
Nur vom Hersteller zugelassene Adapter und Netzanschlusslei-
tungen verwenden.
5
de Sicherheit
Wenn die Netzanschlussleitung zu kurz ist und keine längere
Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktie-
ren, um die Hausinstallation anzupassen.
WARNUNG‒Verletzungsgefahr!
Das hohe Gerätegewicht kann beim Anheben zu Verletzungen
führen.
Das Gerät nicht allein anheben.
Wenn dieses Gerät unsachgemäß in einer Wasch-Trocken-Säule
aufgestellt wird, kann das aufgestellte Gerät herunterfallen.
Den Trockner ausschließlich mit dem Verbindungssatz des
Trockner-Herstellers auf eine Waschmaschine stapeln. Eine an-
dere Aufstellmethode ist unzulässig.
Nicht das Gerät in einer Wasch-Trocken-Säule aufstellen, wenn
der Trockner-Hersteller keinen passenden Verbindungssatz an-
bietet.
Keine Geräte von verschiedenen Herstellern und mit unter-
schiedlicher Tiefe und Breite in einer Wasch-Trocken-Säule auf-
stellen.
Keine Wasch-Trocken-Säule auf ein Podest aufstellen, die Gerä-
te können kippen.
WARNUNG‒Erstickungsgefahr!
Kinder können sich Verpackungsmaterial über den Kopf ziehen
oder sich darin einwickeln und ersticken.
Verpackungsmaterial von Kindern fernhalten.
Kinder nicht mit Verpackungsmaterial spielen lassen.
VORSICHT‒Verletzungsgefahr!
Das Gerät kann während des Betriebs vibrieren oder sich bewe-
gen.
Das Gerät auf einer sauberen, ebenen und festen Fläche auf-
stellen.
Das Gerät mit den Gerätefüßen und einer Wasserwaage aus-
richten.
Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitun-
gen besteht Stolpergefahr.
Die Schläuche und Netzanschlussleitungen so verlegen, dass
keine Stolpergefahr besteht.
6
Sicherheit de
Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B.
der Gerätetür, können die Teile abbrechen.
Nicht das Gerät an vorstehenden Bauteilen bewegen.
VORSICHT‒Schnittgefahr!
Scharfe Kanten am Gerät können beim Berühren zu Schnittverlet-
zungen führen.
Nicht das Gerät an scharfen Kanten berühren.
Schutzhandschuhe verwenden bei Installation und Transport
des Geräts.
1.6 Sicherer Gebrauch
WARNUNG‒Stromschlaggefahr!
Ein beschädigtes Gerät oder eine beschädigte Netzanschlusslei-
tung ist gefährlich.
Nie ein beschädigtes Gerät betreiben.
Nie an der Netzanschlussleitung ziehen, um das Gerät vom
Stromnetz zu trennen. Immer am Netzstecker der Netzan-
schlussleitung ziehen.
Wenn das Gerät oder die Netzanschlussleitung beschädigt ist,
sofort den Netzstecker der Netzanschlussleitung ziehen oder
die Sicherung im Sicherungskasten ausschalten und den Was-
serhahn schließen.
Den Kundendienst rufen.
Seite50
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Das Gerät nur in geschlossenen Räumen verwenden.
Nie das Gerät großer Hitze und Nässe aussetzen.
Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brau-
sen verwenden, um das Gerät zu reinigen.
WARNUNG‒Gefahr von Gesundheitsschäden!
Kinder können sich im Gerät einsperren und in Lebensgefahr ge-
raten.
Das Gerät darf nicht aufgestellt werden hinter einer verschließ-
baren Tür, einer Schiebetür oder einer Tür mit einem Scharnier
an der dem Gerät gegenüberliegenden Seite, die das vollständi-
ge Öffnen des Geräts verhindert.
Bei ausgedienten Geräten den Netzstecker der Netzanschluss-
leitung ziehen, danach die Netzanschlussleitung durchtrennen
7
de Sicherheit
und das Schloss der Gerätetür so weit zerstören, dass die Gerä-
tetür nicht mehr schließt.
Beim Schleudern von größeren, wasserundurchlässigen Wäsche-
stücken können Unwuchten entstehen und zu Verletzungen füh-
ren.
Keine größeren, wasserundurchlässigen Wäschestücke wie De-
cken oder Matratzenauflagen im Gerät waschen und schleu-
dern.
WARNUNG‒Erstickungsgefahr!
Kinder können Kleinteile einatmen oder verschlucken und da-
durch ersticken.
Kleinteile von Kindern fernhalten.
Kinder nicht mit Kleinteilen spielen lassen.
WARNUNG‒Vergiftungsgefahr!
Waschmittel und Pflegemittel können bei Verzehr zu Vergiftungen
führen.
Bei versehentlichem Verschlucken ärztlichen Rat einholen.
Waschmittel und Pflegemittel für Kinder unzugänglich aufbewah-
ren.
WARNUNG‒Explosionsgefahr!
Wenn Wäsche mit lösungsmittelhaltigen, entzündlichen Reini-
gungsmitteln vorbehandelt wurde, kann sie im Gerät zu einer Ex-
plosion führen.
Vorbehandelte Wäsche vor dem Waschen gründlich mit Wasser
spülen.
VORSICHT‒Verletzungsgefahr!
Beim Steigen oder Klettern auf das Gerät kann die Abdeckplatte
brechen.
Nicht auf das Gerät steigen oder klettern.
Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät
kippen.
Nicht auf die Gerätetür setzen oder stützen.
Keine Gegenstände auf der Gerätetür abstellen.
8
Sicherheit de
Das Eingreifen in die drehende Trommel kann zu Verletzungen
der Hände führen.
Vor dem Eingreifen auf den kompletten Stillstand der Trommel
warten.
VORSICHT‒Verbrühungsgefahr!
Die Waschlauge wird beim Waschen mit hohen Temperaturen
heiß.
Nicht die heiße Waschlauge berühren.
VORSICHT‒Verätzungsgefahr!
Beim Öffnen der Waschmittelschublade können Waschmittel und
Pflegemittel aus dem Gerät spritzen.
Ein Kontakt mit den Augen oder der Haut kann zu Reizungen füh-
ren.
Bei Kontakt mit Waschmitteln oder Pflegemitteln gründlich die
Augen oder Haut mit klarem Wasser spülen.
Bei versehentlichem Verschlucken ärztlichen Rat einholen.
Waschmittel und Pflegemittel für Kinder unzugänglich aufbewah-
ren.
1.7 Sichere Reinigung und Wartung
WARNUNG‒Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich.
Nie das Gerät oder die Eigenschaften des Geräts technisch ver-
ändern.
Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät
durchführen.
Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwen-
det werden.
Wenn die Netzanschlussleitung dieses Geräts beschädigt wird,
muss sie durch den Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Vor der Reinigung den Netzstecker ziehen oder Sicherung im
Sicherungskasten ausschalten.
Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brau-
sen verwenden, um das Gerät zu reinigen.
9
de Sachschäden vermeiden
Nie das Gerät mit feuchten Händen benutzen.
WARNUNG‒Verletzungsgefahr!
Das Verwenden von nicht Original-Ersatzteilen und Original-Zube-
hör ist gefährlich.
Nur Original-Ersatzeile und Original-Zubehör des Herstellers ver-
wenden.
WARNUNG‒Vergiftungsgefahr!
Beim Verwenden von lösungsmittelhaltigen Reinigungsmitteln kön-
nen giftige Dämpfe entstehen.
Keine lösungsmittelhaltigen Reinigungsmittel verwenden.
Sachschäden vermeiden2 Sachschäden vermei-
den
ACHTUNG
Ein Fehldosieren von Weichspülern,
Waschmitteln, Pflegemitteln und Rei-
nigungsmitteln kann die Gerätefunkti-
on beeinträchtigen.
Die Dosierempfehlungen der Her-
steller beachten.
Das Überschreiten der maximalen
Beladungsmenge beeinträchtigt die
Gerätefunktion.
Die maximale Beladungsmenge für
jedes Programm beachten und
nicht überschreiten.
Seite23
Das Gerät ist für den Transport mit
Transportsicherungen gesichert.
Nicht entfernte Transportsicherungen
können zu Sachschäden und Geräte-
schäden führen.
Vor Inbetriebnahme alle Transport-
sicherungen komplett entfernen
und aufbewahren.
Vor jedem Transport alle Trans-
portsicherungen komplett einbau-
en, um Transportschäden zu ver-
meiden.
Der unsachgemäße Anschluss des
Wasserzulaufschlauchs kann zu
Sachschäden führen.
Die Verschraubungen am Wasser-
zulauf handfest anziehen.
Den Wasserzulaufschlauch direkt
ohne zusätzliche Verbindungsele-
mente wie Adapter, Verlängerun-
gen oder Ventile an den Wasser-
hahn anschließen.
Das Ventilgehäuse des Wasserzu-
laufschlauchs berührungsfrei zur
Umgebung verbauen und keiner
äußeren Krafteinwirkung ausset-
zen.
Darauf achten, dass der Innen-
durchmesser des Wasserhahns
mindestens 17mm beträgt.
Darauf achten, dass die Länge des
Gewindes am Anschluss zum Was-
serhahn mindestens 10mm be-
trägt.
Ein zu geringer oder zu hoher Was-
serdruck kann die Gerätefunktion be-
einträchtigen.
Sicherstellen, dass der Wasser-
druck an der Wasserversorgungs-
anlage mindestens 100kPa
(1bar) und maximal 1000kPa
(10bar) beträgt.
Wenn der Wasserdruck den ange-
gebenen Höchstwert überschreitet,
10
Umweltschutz und Sparen de
muss ein Druckminderungsventil
zwischen Wasseranschluss und
Schlauchset des Geräts installiert
werden.
Das Gerät nicht an die Mischbatte-
rie eines drucklosen Heißwasser-
aufbereiters anschließen.
Veränderte oder beschädigte Was-
serschläuche können zu Sach- und
Geräteschäden führen.
Nie Wasserschläuche knicken,
quetschen, verändern oder durch-
schneiden.
Nur mitgelieferte Wasserschläuche
oder Original-Ersatzschläuche ver-
wenden.
Nie benutzte Wasserschläuche
wiederverwenden.
Ein Betrieb mit verschmutztem oder
zu heißem Wasser kann zu Sach-
schäden und Geräteschäden führen.
Das Gerät ausschließlich mit kal-
tem Leitungswasser betreiben.
Ungeeignete Reinigungsmittel kön-
nen die Oberflächen des Geräts be-
schädigen.
Keine scharfen oder scheuernden
Reinigungsmittel verwenden.
Keine stark alkoholhaltigen Reini-
gungsmittel verwenden.
Keine harten Scheuerkissen oder
Putzschwämme verwenden.
Das Gerät nur mit Wasser und ei-
nem weichen, feuchten Tuch reini-
gen.
Bei Kontakt mit dem Gerät sofort
alle Waschmittelreste, Sprühnebel-
reste oder Rückstände entfernen.
Umweltschutz und Sparen3 Umweltschutz und
Sparen
3.1 Verpackung entsorgen
Die Verpackungsmaterialien sind um-
weltverträglich und wiederverwertbar.
Die einzelnen Bestandteile ge-
trennt nach Sorten entsorgen.
3.2 Energie und Ressourcen
sparen
Wenn Sie diese Hinweise beachten,
verbraucht Ihr Gerät weniger Strom
und Wasser.
Programme mit niedrigen Tempe-
raturen und längeren Waschzeiten
verwenden sowie die maximale
Beladungsmenge ausnutzen.
Seite23
Waschmittel entsprechend des
Verschmutzungsgrads der Wäsche
dosieren.
Waschtemperatur bei leicht und
normal verschmutzter Wäsche re-
duzieren.
Maximale Schleuderdrehzahl ein-
stellen, wenn die Wäsche anschlie-
ßend im Wäschetrockner getrock-
net werden soll.
Wäsche ohne Vorwäsche wa-
schen.
Wäsche ohne Weichspüler wa-
schen, um Spülgänge zu reduzie-
ren.
3.3 Energiesparmodus
Wenn Sie das Gerät eine kurze Zeit
nicht bedienen, schaltet es automa-
tisch in den Energiesparmodus. Alle
Anzeigen erlöschen und ( Start/
Nachlegen) blinkt.
Der Energiesparmodus wird beendet,
indem Sie das Gerät erneut bedie-
nen.
Wenn Sie das Gerät eine längere Zeit
nicht bedienen, schaltet es automa-
tisch in den Bereitschaftszustand
(Standby).
11
de Aufstellen und Anschließen
Aufstellen und Anschließen4 Aufstellen und
Anschließen
4.1 Gerät auspacken
ACHTUNG
In der Trommel verbleibende Gegen-
stände, die nicht für den Betrieb im
Gerät vorgesehen sind, können zu
Sachschäden und Geräteschäden
führen.
Vor dem Betrieb diese Gegenstän-
de und das mitgelieferte Zubehör
aus der Trommel entfernen.
1.
Verpackungsmaterial und Schutz-
hüllen komplett vom Gerät entfer-
nen.
Seite11
2.
Das Gerät auf sichtbare Beschädi-
gungen prüfen.
3.
Die Tür öffnen.
Seite29
4.
Das Zubehör aus der Trommel ent-
fernen.
5.
Die Tür schließen.
4.2 Lieferumfang
Prüfen Sie nach dem Auspacken alle
Teile auf Transportschäden und die
Vollständigkeit der Lieferung.
ACHTUNG
Ein Betrieb mit unvollständigem oder
defektem Zubehör kann die Geräte-
funktion beeinträchtigen oder zu
Sachschäden und Geräteschäden
führen.
Nicht das Gerät mit unvollständi-
gem oder defektem Zubehör be-
treiben.
Entsprechendes Zubehör vor dem
Betrieb des Geräts ersetzen.
"Zubehör", Seite26
Hinweis: Beim Gerät wurde werksei-
tig ein Funktionstest durchgeführt.
Dabei können Wasserflecken im Ge-
rät entstehen, die der erste Wasch-
gang entfernt.
Die Lieferung besteht aus:
Waschmaschine
Begleitunterlagen
Transportsicherungen
Seite13
Abdeckkappe
1
4.3 Anforderungen an den Auf-
stellort
WARNUNG
Stromschlaggefahr!
Das Gerät enthält spannungsführen-
de Teile.
Das Berühren von spannungsführen-
den Teilen ist gefährlich.
Nicht das Gerät ohne Abdeckplatte
betreiben.
WARNUNG
Verletzungsgefahr!
Beim Betrieb auf einem Sockel kann
das Gerät kippen.
Die Gerätefüße vor Inbetriebnahme
auf einem Sockel unbedingt mit
den Haltelaschen
Seite27
des
Herstellers befestigen.
ACHTUNG
Gefrierendes Restwasser im Gerät
kann zu Geräteschäden führen.
Nicht das Gerät in frostgefährdeten
Bereichen oder im Freien aufstel-
len und betreiben.
Wenn das Gerät über 40° geneigt
wird, kann Restwasser des Geräts
auslaufen und Sachschäden verursa-
chen.
Das Gerät vorsichtig neigen.
Das Gerät stehend transportieren.
1
Die Anzahl der Abdeckkappen variiert je nach Modell.
12
Aufstellen und Anschließen de
Aufstellort Anforderungen
Sockel Das Gerät mit Hal-
telaschen
Seite27
befes-
tigen.
Holzbalkendecke Das Gerät auf ei-
ner wasserbestän-
digen Holzplatte
(Stärke mind.
30mm) aufstel-
len, die fest mit
dem Fußboden
verschraubt ist.
Küchenzeile Das Gerät nur un-
ter durchgehender
Arbeitsplatte auf-
stellen, die fest
mit den Nachbar-
schränken verbun-
den ist. Erforderli-
che Nischenbrei-
te: 60cm.
An einer Wand Keine Netzan-
schlussleitung
und keine Schläu-
che zwischen
Wand und Gerät
einklemmen.
4.4 Transportsicherungen ent-
fernen
Das Gerät ist für den Transport mit
Transportsicherungen auf der Gerä-
terückseite gesichert.
Hinweis: Bewahren Sie die Schrau-
ben der Transportsicherungen und
die Hülsen für einen späteren Trans-
port auf.
1.
Den Schlauch und die Netzan-
schlussleitung aus den Halterun-
gen entfernen.
2.
Alle Schrauben der 4 Transportsi-
cherungen mit einem Schrauben-
schlüssel der Schlüsselweite 13 lö-
sen und entfernen .
3.
Die 4 Hülsen entfernen.
4.
Die Abdeckkappe in die untere lin-
ke Öffnung für die Transportsiche-
13
de Aufstellen und Anschließen
rung einsetzen und nach unten
schieben.
Hinweis: Um die Transportsicherun-
gen für den Transport in das Gerät
einzusetzen, machen Sie diese
Schritte rückgängig in umgekehrter
Reihenfolge.
4.5 Gerät anschließen
Wasserzulaufschlauch anschlie-
ßen
WARNUNG
Stromschlaggefahr!
Das Gerät enthält spannungsführen-
de Teile.
Das Berühren von spannungsführen-
den Teilen ist gefährlich.
Nicht das elektrische Aquastop-
Ventil in Wasser tauchen.
ACHTUNG
Der unsachgemäße Anschluss des
Wasserzulaufschlauchs kann zu
Sachschäden führen.
Die Verschraubungen am Wasser-
zulauf handfest anziehen.
Hinweis: Stellen Sie sicher, dass Sie
das Gerät an einen Wasserzulauf mit
einer Sicherheitseinrichtung gegen
Trinkwasserverunreinigung durch
Rückfließen (gem. DIN EN 1717) an-
schließen. Die hierfür vorgesehenen
Anschlussventile/Wasserhähne sind
bei ordnungsgemäßer Hausinstallati-
on mit dieser Sicherheitseinrichtung
ausgestattet.
1.
Den Wasserzulaufschlauch am
Wasserhahn (26,4 mm = 3/4") an-
schließen.
2.
Den Wasserhahn vorsichtig öffnen
und prüfen, ob die Anschlussstel-
len dicht sind.
Anschlussarten Wasserablauf
Die Informationen helfen Ihnen, die-
ses Gerät an den Wasserablauf anzu-
schließen.
ACHTUNG
Beim Abpumpen steht der Wasserab-
laufschlauch unter Druck und kann
sich von der installierten Anschluss-
stelle lösen.
Den Wasserablaufschlauch gegen
unbeabsichtigtes Lösen sichern.
Bei einem verstopften oder ver-
schlossenen Abfluss kann gestautes
Abwasser in das Gerät zurückfließen.
Vor dem Betrieb des Geräts si-
cherstellen, dass Abwasser schnell
abläuft und Verstopfungen beseiti-
gen.
Hinweis: Um die maximale Abpum-
phöhe des Geräts nicht zu über-
schreiten, verlegen Sie den Was-
serablaufschlauch an keiner Stelle
höher als 100cm über der Aufstell-
fläche des Geräts.
14
Aufstellen und Anschließen de
Siphon Die Anschlussstel-
le mit einer
Schlauchschelle
(24-40 mm) si-
chern.
Waschbecken Den Wasserab-
laufschlauch mit
einem Krümmer fi-
xieren und si-
chern.
"Zubehör",
Seite27
Kunststoffrohr mit
Gummimuffe
oder Gully
Den Wasserab-
laufschlauch mit
einem Krümmer fi-
xieren und si-
chern.
"Zubehör",
Seite27
Gerät elektrisch anschließen
Hinweis: Ihre elektrische Hausinstal-
lation für dieses Gerät muss den lo-
kalen gesetzlichen Bestimmungen
und Sicherheitsvorschriften entspre-
chen und sollte einen Fehlerstrom-
Schutzschalter enthalten.
1.
Den Netzstecker der Netzan-
schlussleitung des Geräts in eine
Steckdose in der Nähe des Geräts
stecken.
Die Anschlussdaten des Geräts fin-
den Sie in den Technischen Daten
Seite52
.
2.
Den Netzstecker auf festen Sitz
prüfen.
4.6 Gerät ausrichten
Um Geräusche und Vibrationen zu
reduzieren und ein Wandern des Ge-
räts zu vermeiden, richten Sie das
Gerät richtig aus.
1.
Die Kontermuttern im Uhrzeiger-
sinn mit einem Schraubenschlüs-
sel mit der Schlüsselweite 17 lö-
sen.
2.
Um das Gerät auszurichten, die
Gerätefüße drehen. Die Ausrich-
tung mit einer Wasserwaage prü-
fen.
Alle Gerätefüße müssen fest auf
dem Boden stehen.
3.

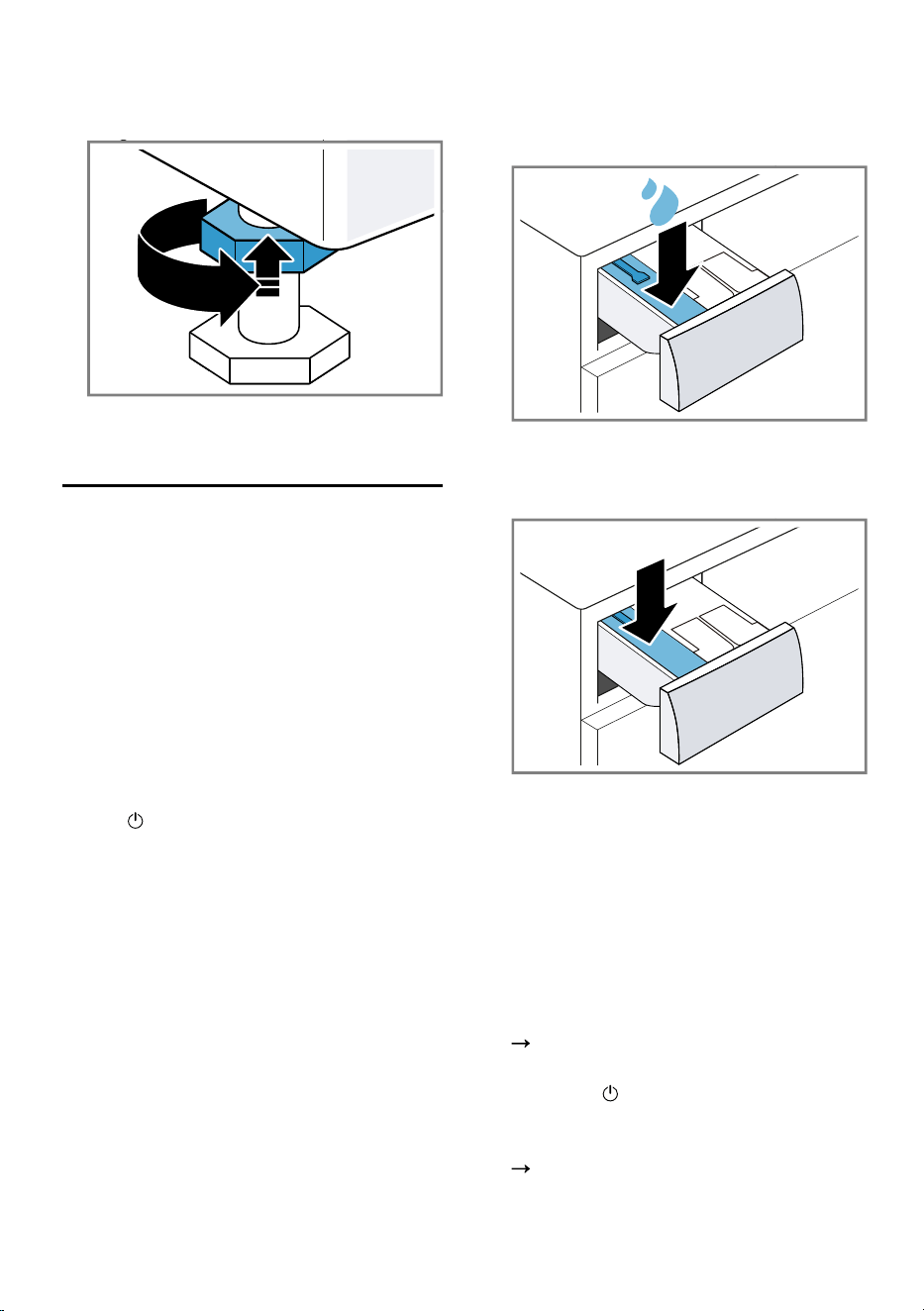

Die Kontermuttern mit einem
Schraubenschlüssel der Schlüssel-
15
de Vor dem ersten Gebrauch
weite 17 handfest gegen das Ge-
häuse festziehen.
Den Gerätefuß dabei festhalten
und nicht in der Höhe verstellen.
Vor dem ersten Gebrauch5 Vor dem ersten
Gebrauch
Bereiten Sie das Gerät für die Ver-
wendung vor.
5.1 Leerwaschgang starten
Ihr Gerät wurde vor Verlassen des
Werks eingehend geprüft. Um mögli-
ches Restwasser zu entfernen, wa-
schen Sie das erste Mal ohne Wä-
sche.
1.
Auf drücken.
Der Einschaltvorgang dauert einige
Sekunden.
2.
Das Programm Baumwolle 90°
einstellen oder das Trommelreini-
gungsprogramm in der HomeCon-
nect App auswählen.
3.
Die Tür schließen.
4.
Die Waschmittelschublade heraus-
ziehen.
5.
Etwa 1 Liter Leitungswasser in die
Kammer für manuelle Dosierung
füllen.
6.
Pulvervollwaschmittel mit Sauer-
stoffbleiche in die Kammer für ma-
nuelle Dosierung einfüllen.
Um Schaumbildung zu vermeiden,
verwenden Sie nur die Hälfte der
vom Waschmittelhersteller empfoh-
lenen Waschmittelmenge für leich-
te Verschmutzung. Kein Woll-
waschmittel oder Feinwaschmittel
verwenden.
7.
Die Waschmittelschublade ein-
schieben.
8.
Das Programm starten.
Seite29
9.
Den ersten Waschgang starten
oder auf drücken, um das Gerät
in den Bereitschaftszustand
(Standby) zu versetzen.
"Grundlegende Bedienung",
Seite28
16
Kennenlernen de
Kennenlernen6 Kennenlernen
6.1 Gerät
Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts.
1
2
4
6
3
5
8
7
7
Je nach Gerätetyp können Einzelheiten im Bild abweichen, z.B. Farbe und Form.
Wartungsklappe der Laugen-
pumpe
Seite38
Tür
Seite29
Waschmittelschublade
Seite17
Bedienfeld
Seite18
Wasserablaufschlauch
Seite14
Netzanschlussleitung
Seite15
Transportsicherungen
Seite13
Wasserzulaufschlauch
Seite14
6.2 Waschmittelschublade
Hinweis: Beachten Sie die Angaben
der Hersteller zur Verwendung und
Dosierung der Waschmittel und Pfle-
17
de Kennenlernen
gemittel und die Angaben in den Pro-
grammbeschreibungen.
2 31
Kammer für manuelle Dosierung
"Kammer für manuelle Dosie-
rung verwenden", Seite31
/ : Dosierbehälter für Weich-
spüler oder Flüssigwaschmittel
"Intelligentes Dosiersystem",
Seite31
Dosierbehälter für Flüssig-
waschmittel
"Intelligentes Dosiersystem",
Seite31
6.3 Bedienfeld
Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten
Informationen zum Betriebszustand.
3
1
2
1
Programme
Seite23
Tasten
Seite21
Tasten
Seite21
und Display
Seite19
6.4 Bedienlogik
Einige Bereiche des Displays sind
Tasten und reagieren auf Berührun-
gen. Sie aktivieren, deaktivieren oder
ändern Einstellungen, indem Sie auf
die Tasten drücken. Die aktivierten
Einstellungen sind im Display hell
hervorgehoben.
18
Display de
ACHTUNG
Eine gewaltsame Einwirkung auf das
Display kann zu Beschädigungen
führen.
Keinen starken Druck auf das Dis-
play ausüben.
Nicht mit spitzen oder scharfen
Gegenständen auf das Display
drücken.
Display7 Display
Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder
Hinweistexte.
Das Display zeigt je nach Programmstatus einige Hinweise im Bereich ,
z.B. .
Hinweis: Durch Software Updates können zusätzliche Funktionen verfügbar
sein.
Seite33
Wenn ein Software Update verfügbar ist, finden Sie weitere Informationen in der
HomeConnect App.
Beispielhafte Displayanzeige
Anzeige Beschreibung
0:40
1
Voraussichtliche Programmdauer oder Restzeit des Pro-
gramms in Stunden und Minuten.
( Fertig in) /
"10 h"
1
Programmendezeit
Seite22
max 9,0
1
Empfehlung der maximalen Beladungsmenge für das ein-
gestellte Programm in kg.
- 1400 Eingestellte Schleuderdrehzahl in U/min.
Seite22
: ohne Endschleudern, nur Abpumpen
: Spülstopp, ohne Abpumpen
1
Beispiel
19
de Display
Anzeige Beschreibung
- 90 Eingestellte Temperatur in °C.
Seite22
(kalt)
( Start/Nach-
legen)
Starten, Abbrechen oder Pausieren
leuchtet: Das Programm läuft und kann abgebrochen
oder pausiert werden.
blinkt: Das Programm kann gestartet oder fortgesetzt
werden.
End Programmstatus: Programmende
Programmstatus: Bedampfen
Programmstatus: Knitterschutz
leuchtet: Die Kindersicherung ist aktiviert.
blinkt: Die Kindersicherung ist aktiviert und das Gerät
wurde bedient.
Seite31
( Vorwäsche) Die Vorwäsche ist aktiviert.
Seite22
Sie können Wäsche entnehmen oder nachlegen und das
aktuelle Programm unterbrechen.
Seite30
Spülstopp ist aktiviert.
( Speed Per-
fect)
Verkürzte Programmdauer ist aktiviert.
Seite21
Grundeinstellungen ändern.
Seite35
blinkt: Trommelreinigung erforderlich. Führen Sie das Trom-
melreinigungsprogramm zur Reinigung und Pflege der
Trommel und des Laugenbehälters durch.
Seite36
( Fernstart) Der Fernstart ist aktiviert.
Seite22
leuchtet: das Gerät ist über Wi-Fi mit dem Heimnetzwerk
verbunden.
blinkt: das Gerät versucht sich über Wi-Fi mit dem Heim-
netzwerk zu verbinden.
Einstellungen die nicht am Gerät verfügbar sind, wurden
über die HomeConnect App eingestellt.
Weitere Informationen finden Sie in der HomeConnect
App.
leuchtet: Das intelligente Dosiersystem für Flüssigwasch-
mittel ist aktiviert.
blinkt: Der Minimalfüllstand des Dosierbehälters ist unter-
schritten.
Seite31
leuchtet: Das intelligente Dosiersystem für Flüssigwasch-
mittel oder Weichspüler ist aktiviert.
blinkt: Der Minimalfüllstand des Dosierbehälters ist unter-
schritten.
Seite31
20
Tasten de
Anzeige Beschreibung
50 ml
1
Basisdosiermenge für das Waschmittel oder den Weich-
spüler.
Seite32
( Dampf) Erwärmen und Bedampfen der Textilien mit Wasserdampf
ist aktiviert.
Seite21
Das Gerät hat zu viel Schaum erkannt.
Seite44
leuchtet: Die Tür ist verriegelt.
– Um Wäsche nachzulegen, kann die Tür entriegelt wer-
den, wenn leuchtet.
Seite30
– Um die Tür zu öffnen, können Sie das Programm ab-
brechen.
Seite30
blinkt: Die Tür ist nicht geschlossen.
Kein Wasserdruck.
Seite43
Der Wasserdruck vom Wasserhahn ist zu gering.
Die Waschmittelschublade ist nicht vollständig eingescho-
ben.
Seite44
Tasten8 Tasten
Hinweise
Durch Software Updates können zusätzliche Funktionen verfügbar sein.
Seite33
Wenn ein Software Update verfügbar ist, finden Sie weitere Informationen in
der HomeConnect App.
Sie finden zusätzliche Funktionen oder Einstellungen in der HomeConnect
App.
Sie können einige Einstellungen nur über die HomeConnect App anpassen.
Die Auswahl der Programmeinstellungen ist abhängig vom eingestellten Pro-
gramm.
Taste Beschreibung
Start/Nachle-
gen
Programm starten, abbrechen oder pausieren.
Speed Perfect Verkürzte Programmdauer aktivieren oder deaktivieren.
Hinweis: Der Energieverbrauch erhöht sich. Das Wasch-
ergebnis wird dadurch nicht beeinträchtigt.
Dampf Erwärmen und Bedampfen der Textilien mit Wasserdampf
aktivieren oder deaktivieren.
1
Beispiel
21
de Tasten
Taste Beschreibung
Um die Wäsche aufzulockern und Knitter zu reduzieren,
werden Schleuderablauf und Schleuderdrehzahl ange-
passt und die Textilien am Programmende bedampft.
Hinweise
Um Knitter zu reduzieren, hängen Sie die Wäsche direkt
nach dem Waschen auf.
Bei Programmen mit einer Beladungsmenge vom mehr
als 4kg reduziert sich die maximale Beladungsmenge
auf 4kg.
i-DOS Wenn Sie die Taste kurz drücken, aktivieren oder deakti-
vieren Sie das intelligente Dosiersystem für Weichspüler
oder Flüssigwaschmittel .
Wenn Sie die Taste ca. 3 Sekunden drücken, können Sie
die Basisdosiermenge einstellen.
Seite32
Fertig in Die Programmendezeit festlegen. Die Programmdauer ist
bereits in der eingestellten Stundenzahl enthalten. Nach
Programmstart wird die Programmdauer angezeigt.
Temp. °C Die Temperatur anpassen.
Schleudern Die Schleuderdrehzahl anpassen oder (Spülstopp) akti-
vieren.
Mit der Auswahl wird das Wasser am Ende des
Waschgangs nicht abgepumpt und das Schleudern deak-
tiviert. Die Wäsche bleibt im Spülwasser liegen.
Das Gerät einschalten oder in den Bereitschaftszustand /
Standby versetzen.
Wenn das Bedienfeld nicht reagiert, ca. 5Sekunden auf
drücken zum Neustart des Geräts.
Seite45
Fernstart Wenn Sie die Taste kurz drücken, aktivieren oder deakti-
vieren Sie den Fernstart.
Seite34
Wenn Sie die Taste ca. 3Sekunden drücken, öffnen Sie
die HomeConnect Einstellungen.
Seite32
3 Sek.. Die Kindersicherung aktivieren oder deaktivieren.
Seite30
3 Sek.. Grundeinstellungen aufrufen.
Seite34
Vorwäsche Vorwäsche aktivieren oder deaktivieren, z.B. zum Wa-
schen stark verschmutzter Wäsche.
22
Programme de
Taste Beschreibung
Hinweis: Wenn das intelligente Dosiersystem aktiviert ist,
wird das Waschmittel automatisch für die Vorwäsche und
die Hauptwäsche dosiert.
Wenn das intelligente Dosiersystem deaktiviert ist, geben
Sie das Waschmittel für die Vorwäsche direkt in die Trom-
mel und für die Hauptwäsche in die Kammer für manuelle
Dosierung.
Seite17
Programme9 Programme
Hinweise
Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Pro-
grammwahl.
"Pflegekennzeichen auf den Pflegeetiketten", Seite27
Mit der Temperatureinstellung des Programms wird sichergestellt, dass die
auf dem Pflegeetikett empfohlene Temperatur nicht überschritten wird. Die
im Gerät erreichte Temperatur kann von der eingestellten Temperatur abwei-
chen. Dabei wird bei optimaler Energieeffizienz eine bestmögliche Waschwir-
kung erzielt.
Durch Software Updates können zusätzliche Funktionen verfügbar sein.
Seite33
Wenn ein Software Update verfügbar ist, finden Sie weitere Informationen in
der HomeConnect App.
Legende
Maximale Beladung
Reduzierte maximale Beladung, wenn Speed Perfect aktiviert ist.
Programmeinstellung: Temperatur
Programmeinstellung: Schleuderdrehzahl
Programmtabelle
Programm Beschreibung Beladung / Pro-
grammeinstellung
Eco 40-60 Textilien aus Baumwolle und Leinen wa-
schen.
max. 9,0kg
max. 1400U/min
23
de Programme
Programm Beschreibung Beladung / Pro-
grammeinstellung
Hinweis: Textilien, die laut Pflegesym-
bol von 40°C bis zu 60°C
waschbar sind, können gemeinsam ge-
waschen werden.
Die Waschwirkung entspricht der best-
möglichen Waschwirkungsklasse nach
den gesetzlichen Vorgaben.
Für dieses Programm wird die
Waschtemperatur automatisch je nach
Beladungsmenge angepasst, um eine
optimale Energieeffizienz bei bestmögli-
cher Waschwirkung zu erreichen. Die
Waschtemperatur kann nicht geändert
werden.
Baumwolle Strapazierfähige Textilien aus Baumwol-
le und Leinen waschen.
Auch geeignet als zeitverkürztes Pro-
gramm für normal verschmutzte Wä-
sche, wenn Sie Speed Perfect aktivie-
ren.
max. 9,0kg
max. 5,0kg
max. 90°C
max. 1400U/min
Pflegeleicht Textilien aus Synthetik waschen. max. 4,0kg
max. 60°C
max. 1400U/min
Schnell/Mix Textilien aus Baumwolle, Leinen und
Synthetik waschen.
Geeignet für leicht verschmutzte Wä-
sche.
max. 4,0kg
max. 60°C
max. 1400U/min
Fein/Seide Empfindliche, waschbare Textilien aus
Seide, Viskose und Synthetik waschen.
Verwenden Sie ein Waschmittel für Fein-
wäsche oder Seide.
Hinweis: Waschen Sie besonders emp-
findliche Textilien oder Textilien mit Ha-
ken, Ösen oder Bügeln im Wäschenetz.
Tipp: Durch schonende Reinigung der
Wäsche geringer Abrieb von Textilfa-
sern und Mikroplastikfasern.
max. 2,0kg
max. 40°C
max. 800U/min
Wolle Hand- und maschinenwaschbare Textili-
en aus Wolle oder mit Wollanteil wa-
schen.
max. 2,0kg
max. 40°C
max. 800U/min
24
Programme de
Programm Beschreibung Beladung / Pro-
grammeinstellung
Um ein Schrumpfen der Wäsche zu ver-
meiden, bewegt die Trommel die Textili-
en besonders schonend mit langen
Pausen.
Verwenden Sie ein Waschmittel für Wol-
le.
App Pro-
gramme
Wählen Sie weitere Programme direkt
über die HomeConnect App.
Die Beschreibung der Programme fin-
den Sie in der HomeConnect App.
abhängig vom Pro-
gramm
Spülen Spülen mit anschließendem Schleudern
und Wasser abpumpen.
max. 1400U/min
Schleudern/
Abpumpen
Schleudern und Wasser abpumpen.
Wenn Sie nur das Wasser abpumpen
wollen, aktivieren Sie . Die Wäsche
wird nicht geschleudert.
max. 1400U/min
Funktionstexti-
lien
Wettertextilien und Outdoortextilien mit
Membrantechnologie und wasserabwei-
sender Ausrüstung waschen.
Verwenden Sie ein Waschmittel für Out-
doortextilien.
Verwenden Sie keinen Weichspüler.
max. 2,0kg
max. 40°C
max. 800U/min
Hygiene Plus Strapazierfähige Textilien aus Baumwol-
le und Leinen waschen.
Geeignet für Allergiker und bei erhöhten
hygienischen Ansprüchen.
Hinweis: Wenn die eingestellte Tempe-
ratur erreicht ist, bleibt diese während
des gesamten Waschprozesses kon-
stant.
max. 6,0kg
max. 60°C
max. 1400U/min
Extra Kurz
15'/30'
Textilien aus Baumwolle und Synthetik
waschen.
Kurzprogramm für leicht verschmutzte
kleine Wäscheposten.
Hinweis: Um die Programmdauer anzu-
passen aktivieren oder deaktivieren Sie
Speed Perfect.
max. 4,0kg
max. 2,0kg
max. 40°C
max. 1200U/min
Auto Empfindliche Textilien aus Baumwolle
und Synthetik waschen.
Schonende Wäschebehandlung.
max. 3.5kg
30°C
800U/min
25
de Zubehör
Programm Beschreibung Beladung / Pro-
grammeinstellung
Verschmutzungsgrad und Textilart wer-
den automatisch erkannt. Die Tempera-
tur und die Schleuderdrehzahl werden
festgelegt und der Waschprozess wird
angepasst.
Iron Assist Geeignet für Hemden, T-Shirts und ähn-
liche Textilien aus Baumwolle und Lei-
nen.
Programm zum Erwärmen und Be-
dampfen trockener Textilien mit Wasser-
dampf, um die Textilien nach dem Pro-
grammende aufzuhängen oder leichter
bügeln zu können.
Hinweise
Hängen Sie die warmen und be-
dampften Textilien sofort nach dem
Programmende auf oder bügeln Sie
die Textilien.
Die Textilien werden nicht gewaschen
oder gereinigt. Benutzen Sie keine
Wasch- oder Pflegemittel.
Der Wasserdampf ist heiß und kann
Schäden an bestimmten Gewebe-
oder Textilarten verursachen.
Das Programm ist daher nicht für
Outdoor Textilien oder Textilien aus
Seide und Wolle wie z.B. Pullover ge-
eignet.
max. 1.5kg
ein Wäschestück
70°C
Zubehör10 Zubehör
Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt.
Tipp: Einige Zubehöre sind in weiteren Farben verfügbar. Kontaktieren Sie den
Kundendienst.
Seite50
Verwendung Bestellnum-
mer
Verlängerung Was-
serzulaufschlauch
Kaltwasser- oder Aquastop-Wasserzulauf-
schlauch verlängern (2,50 m).
WMZ2381
Verlängerung Was-
serablaufschlauch
Wasserablaufschlauch verlängern
(2,20m).
11057910
26
Wäsche de
Verwendung Bestellnum-
mer
Haltelaschen Standsicherheit des Geräts verbessern. WMZ2200
Krümmer Wasserablaufschlauch fixieren. 00655300
Podest Gerät erhöht aufstellen, damit es leicht be-
laden und entladen werden kann.
WMZPW50W
Mikroplastikfilter Externer Filter zur Reduzierung von texti-
lem Mikroplastik im Abwasser.
WMZMPF10
Anschlussventil Sicherheitseinrichtung gegen Rückfließen
von Wasser in das Leitungsnetz.
10015611
Wäsche11 Wäsche
11.1 Wäsche vorbereiten
ACHTUNG
In der Wäsche verbleibende Gegen-
stände können die Wäsche und die
Trommel beschädigen.
Vor dem Betrieb alle Gegenstände
aus den Taschen der Wäsche ent-
fernen.
Hinweis
Wenn Sie Ihre Wäsche vorbereiten,
schonen Sie das Gerät und die Texti-
lien.
Sand und Erde ausbürsten
Wäsche nach Farbe und Textilien
sortieren und dabei Pflegekennzei-
chen beachten
Reißverschlüsse, Klettverschlüsse,
Haken und Ösen schließen
Stoffgürtel, Stoffbänder und Kor-
deln zusammenbinden
Gardinenröllchen und Bleibänder
entfernen
kleine oder empfindliche Wäsche-
stücke im Wäschenetz waschen
große und kleine Wäschestücke
zusammen waschen
Wäsche mit frischen Flecken um-
gehend waschen
Wäsche mit getrockneten Flecken
vorbehandeln und mehrmals wa-
schen
Tierhaare auf der Wäsche mit einer
Fusselrolle oder durch Lüften mit
einem Kaltprogramm im Trockner
entfernen
Wäsche auseinandergefaltet in die
Trommel legen
Wäsche, die mit Chlorbleiche vor-
behandelt ist, vor dem Beladen der
Trommel mehrmals ausspülen
11.2 Pflegekennzeichen auf
den Pflegeetiketten
Pflegekennzeichen Waschen
Symbol Empfohlenes Programm
Baumwolle (normal)
Pflegeleicht (schonend)
Fein/ Seide für Handwä-
sche (besonders scho-
nend)
Wolle (Handwäsche)
(nicht in der Waschma-
schine waschbar)
27
de Waschmittel und Pflegemittel
Waschmittel und Pflegemittel12 Waschmittel und Pfle-
gemittel
Mit der richtigen Auswahl und Ver-
wendung von Waschmitteln und Pfle-
gemitteln schonen Sie Ihr Gerät und
Ihre Wäsche.
Herstellerangaben zur Verwendung
und Dosierung finden Sie auf der
Verpackung.
Hinweise
beim Verwenden von Flüssig-
waschmitteln nur selbstfließende
Flüssigwaschmittel verwenden
keine unterschiedlichen Flüssig-
waschmittel mischen
keine Waschmittel und Weichspü-
ler mischen
keine überlagerten und stark ver-
dickten Produkte verwenden
keine lösemittelhaltigen, ätzenden
oder ausgasenden Mittel verwen-
den
keine Chlorbleiche verwenden
Färbemittel selten verwenden, da
das Fixiersalz den Edelstahl an-
greifen kann
Farb- und Schmutzfangtücher nur
im Wäschenetz verwenden
keine Entfärbemittel im Gerät ver-
wenden
keinen Essig in die Dosierbehälter
füllen
Seite31
für das intelli-
gente Dosiersystem
Grundlegende Bedienung13 Grundlegende
Bedienung
13.1 Gerät einschalten
Hinweis: Wenn Sie das Gerät das
erste Mal einschalten, nachdem Sie
es elektrisch angeschlossen haben,
dauert der Einschaltvorgang bis zu
einer Minute.
Voraussetzung: Das Gerät ist sach-
gemäß aufgestellt und angeschlos-
sen.
Seite12
Auf drücken.
Der Einschaltvorgang dauert einige
Sekunden.
Ein hörbarer Funktionstest wird
durchgeführt.
Hinweis: Die Beleuchtung der Trom-
mel erlischt automatisch.
13.2 Programm einstellen
1.
Programmwähler drehen und auf
das gewünschte Programm stellen.
Seite23
2.
Wenn gewünscht, die Programm-
einstellungen anpassen.
Seite21
Beachten Sie die Informationen
zum Thema Bedienlogik
Seite18
.
Die Programmeinstellungen wer-
den nicht dauerhaft für das Pro-
gramm gespeichert.
Hinweis: Wenn Sie das intelligente
Dosiersystem aktivieren oder deakti-
vieren wird die Einstellung gespei-
chert.
Weitere Programme einstellen
Voraussetzung: HomeConnect ist
eingerichtet.
Seite33
1.
Auf Fernstart drücken.
Die HomeConnect App zeigt die
wählbaren Programme.
2.
In der HomeConnect App ein Pro-
gramm einstellen.
3.
Wenn gewünscht, die Programm-
einstellungen anpassen.
Seite21
4.
Das Programm starten.
Seite29
28
Grundlegende Bedienung de
13.3 Tür öffnen
1.
Unter den Türgriff fassen und an
der Tür ziehen.
2.
Die Tür öffnen.
13.4 Wäsche einlegen
Hinweis: Um Knitterbildung zu ver-
meiden, beachten Sie die maximale
Beladung der Programme.
Seite23
Voraussetzungen
Die Wäsche ist vorbereitet und sor-
tiert.
Seite27
Die Trommel ist leer.
1.
Die Tür öffnen.
Seite29
2.
Die Wäsche in die Trommel legen.
3.
Die Tür schließen.
Stellen Sie sicher, dass keine Wä-
sche in der Tür eingeklemmt ist.
13.5 Programm starten
Hinweis: Wenn Sie das intelligente
Dosiersystem verwenden, stellen Sie
sicher, dass Sie die Dosierbehälter
füllen, die Basisdosiermenge einstel-
len und die Waschmittelschublade
bis zum Anschlag einschieben.
Seite31
Voraussetzungen
Ein Programm ist eingestellt.
Seite28
Die Tür ist geschlossen.
Auf Start/Nachlegen drücken.
Die Trommel dreht sich und es er-
folgt eine Beladungserkennung,
die bis zu 2 Minuten dauern kann
und danach läuft das Wasser ein.
Das Display zeigt die Programm-
dauer oder die Programmendezeit.
Das Display zeigt nach Program-
mende: "End".
Hinweis: Wenn Sie die Wäsche nach
dem Programmende nicht entneh-
men, startet nach 15 Minuten die
Knitterreduzierung für die Dauer von
ca. 30 Minuten. Das Display zeigt
und einen Hinweis zum Abbrechen.
Drücken Sie auf eine Taste im Dis-
play, um die Knitterreduzierung abzu-
brechen und die Wäsche zu entneh-
men.
13.6 Wäsche einweichen
Hinweis: Zum Einweichen ist kein zu-
sätzliches Waschmittel notwendig.
Das Gerät verwendet das eingespülte
Waschmittel zum Einweichen und
Waschen.
Voraussetzungen
Die Wäsche ist eingelegt.
Seite29
Das Programm ist gestartet.
Seite29
1.
Ca. 10 Minuten nach dem Pro-
grammstart auf Start/Nachle-
gen drücken.
Das Programm pausiert und die
Wäsche kann einweichen.
29
de Kindersicherung
2.
Nach der gewünschten Einweich-
zeit auf Start/Nachlegen
drücken.
13.7 Wäsche nachlegen
Nach Programmstart können Sie die
Wäsche je nach Programmstatus ent-
nehmen oder nachlegen.
1.
Auf Start/Nachlegen drücken.
Das Gerät pausiert.
Hinweis: Wenn Sie Wäsche nach-
legen möchten, beachten Sie die
Hinweise im Display.
Seite20
2.
Die Tür öffnen.
Seite29
3.
Die Wäsche nachlegen oder ent-
nehmen.
4.
Die Tür schließen.
5.
Das Programm starten.
Seite29
13.8 Programm abbrechen
1.
Auf Start/Nachlegen drücken.
2.
Die Tür öffnen.
Seite29
Bei hoher Temperatur und hohem
Wasserstand bleibt die Tür aus Si-
cherheitsgründen verriegelt.
– Bei hoher Temperatur starten
Sie das Programm Spülen.
– Bei hohem Wasserstand starten
Sie das Programm Schleudern
oder stellen Sie ein geeignetes
Programm ein zum Abpumpen.
Seite23
3.
Die Wäsche entnehmen.
Seite30
4.
Das Gerät in den Bereitschaftszu-
stand (Standby) versetzen.
Seite30
13.9 Programm bei Spülstopp
fortsetzen
Voraussetzungen
Der Spülstopp ist aktiviert.
"Tasten", Seite22
Der letzte Spülgang des eingestell-
ten Programms ist beendet und
die Wäsche liegt im Spülwasser.
1.
Das Programm Schleudern oder
ein Programm zum Abpumpen ein-
stellen.
Seite23
2.
Auf Start/Nachlegen drücken.
13.10 Wäsche entnehmen
1.
Die Tür öffnen.
Seite29
2.
Die Wäsche aus der Trommel neh-
men.
13.11 Gerät in den Bereit-
schaftszustand (Stand-
by) versetzen
1.
Auf drücken.
2.
Die Gummimanschette reinigen.
Seite41
Hinweis: Die Gerätetür und die
Waschmittelschublade zum Trocknen
offenlassen.
Kindersicherung14 Kindersicherung
Sichern Sie Ihr Gerät gegen ein ver-
sehentliches Bedienen an den Be-
dienelementen.
14.1 Kindersicherung aktivie-
ren
Auf die beiden Tasten für 3
Sek..ca. 3 Sekunden drücken.
Das Display zeigt .
Die Bedienelemente sind gesperrt.
Die Kindersicherung bleibt auch im
Bereitschaftszustand (Standby)
des Geräts und bei Stromausfall
aktiv.
30
Intelligentes Dosiersystem de
14.2 Kindersicherung deakti-
vieren
Voraussetzung: Um die Kindersiche-
rung zu deaktivieren, muss das Gerät
eingeschaltet sein.
Auf die beiden Tasten für 3
Sek..ca. 3 Sekunden drücken.
Im Display erlischt .
Intelligentes Dosiersystem15 Intelligentes Dosier-
system
Das intelligente Dosiersystem des
Geräts ist werkseitig aktiviert und do-
siert automatisch Flüssigwaschmittel
und Weichspüler für Programme, in
denen das intelligente Dosieren ver-
fügbar ist.
Hinweis: Sie können das intelligente
Dosiersystem über die Tasten
Seite21
deaktivieren, z.B. um Pul-
vervollwaschmittel manuell zu dosie-
ren
Seite31
.
15.1 Flüssigwaschmittel und
Weichspüler in die Do-
sierbehälter füllen
Wenn Sie das intelligente Dosiersys-
tem verwenden oder das Gerät wäh-
rend des Betriebs einen Hinweis
zeigt, füllen Sie die Dosierbehälter.
Hinweise
Füllen Sie ausschließlich geeignete
Flüssigwaschmittel und Weichspü-
ler in die Dosierbehälter.
Seite28
Wenn Sie Flüssigwaschmittel oder
Weichspüler im Dosierbehälter
nachfüllen, verwenden Sie das
gleiche Produkt.
Wenn Sie Flüssigwaschmittel oder
Weichspüler im Dosierbehälter
durch ein anderes Produkt erset-
zen, reinigen Sie vorher die
Waschmittelschublade
Seite37
.
Wenn Sie das intelligente Dosier-
system verwenden, füllen Sie keine
zusätzlichen Waschmittel oder
Weichspüler in die Kammer für
manuelle Dosierung, um eine
Überdosierung oder Schaumbil-
dung zu vermeiden.
1.
Die Waschmittelschublade heraus-
ziehen.
2.
Die Deckel öffnen und Flüssig-
waschmittel und Weichspüler
in die entsprechenden Dosierbe-
hälter
Seite17
füllen.
Überschreiten Sie beim Füllen
nicht die Markierung des Maximal-
füllstands.
Hinweis: Sie können auch beide
Dosierbehälter für Flüssigwasch-
mittel verwenden. Stellen Sie hier-
für den Dosierbehälter um.
Seite32
3.
Die Deckel schließen.
Hinweis: Damit Flüssigwaschmittel
oder Weichspüler nicht austrock-
nen, schließen Sie die Deckel di-
rekt nach dem Füllen.
4.
Die Waschmittelschublade ein-
schieben.
15.2 Kammer für manuelle Do-
sierung verwenden
Wenn Sie das intelligente Dosiersys-
tem nicht verwenden, eine intelligente
31
de HomeConnect
Dosierung bei einem Programm nicht
möglich ist oder Sie weitere Pflege-
mittel, z.B. Fleckensalz oder Stärke,
zugeben möchten, verwenden Sie die
Kammer für manuelle Dosierung.
Hinweis: Beachten Sie die Hinweise
zu Waschmittel und Pflegemittel
Seite28
.
1.
Die Waschmittelschublade heraus-
ziehen.
2.
Das Waschmittel oder das Pflege-
mittel in die Kammer für manuelle
Dosierung
Seite17
einfüllen.
3.
Die Waschmittelschublade ein-
schieben.
15.3 Dosierbehälter / umstel-
len
Der Dosierbehälter / kann Weich-
spüler oder Flüssigwaschmittel
dosieren. Werkseitig ist der Dosierbe-
hälter für Weichspüler eingestellt.
Wenn Sie ein zweites Flüssigwasch-
mittel automatisch dosieren, stellen
Sie den Dosierbehälter um.
Hinweise
Wenn Sie den Inhalt des Dosierbe-
hälters umstellen, wird die Basis-
dosiermenge für diesen Dosierbe-
hälter zurückgesetzt.
Wenn Sie beide Dosierbehälter für
Flüssigwaschmittel verwenden,
müssen Sie einen Dosierbehälter
einstellen, der während des Wa-
schens verwendet werden soll.
Seite21
Den Inhalt des Dosierbehälters in
der HomeConnect App anpassen.
15.4 Basisdosiermenge ein-
stellen
Um eine intelligente Dosierung zu er-
möglichen, stellen Sie die Basisdo-
siermenge für die Dosierbehälter ein.
Die Basisdosiermenge entspricht der
Dosierempfehlung des Waschmittel-
herstellers auf der Verpackung. Stel-
len Sie eine Basisdosiermenge ein,
die der Dosierempfehlung für 4,5kg
normal verschmutzter Wäsche ent-
spricht. Beachten Sie dabei Ihre Was-
serhärte.
Tipp: Sie können die Basisdosier-
menge auch in der HomeConnect
App einstellen.
1.
Ca. 3 Sekunden auf i-DOS
drücken.
Das Display zeigt die eingestellte
Basisdosiermenge für .
2.
Um die Basisdosiermenge für
einzustellen, auf i-DOS drücken.
3.
Um die Einstellung anzupassen,
auf Fertig in drücken.
4.
Um die Einstellung zu speichern,
kurz warten.
HomeConnect16 HomeConnect
Dieses Gerät ist netzwerkfähig. Ver-
binden Sie Ihr Gerät mit einem mobi-
len Endgerät, um Funktionen über
die HomeConnect App zu bedienen,
Grundeinstellungen anzupassen oder
den aktuellen Betriebszustand zu
überwachen.
Die HomeConnect Dienste sind nicht
in jedem Land verfügbar. Die Verfüg-
barkeit der HomeConnect Funktion
ist abhängig von der Verfügbarkeit
der HomeConnect Dienste in Ihrem
Land. Informationen dazu finden Sie
auf:
www.home-connect.com
.
Die HomeConnect App leitet Sie
durch den gesamten Anmeldepro-
zess. Folgen Sie den Anweisungen
und beachten Sie die Hinweise in der
HomeConnect App.
Hinweise
Beachten Sie die Sicherheitshin-
weise dieser Gebrauchsanleitung
32
HomeConnect de
und stellen Sie sicher, dass diese
auch dann eingehalten werden,
wenn Sie das Gerät über die
HomeConnect App bedienen.
"Sicherheit", Seite3
Die Bedienung am Gerät hat jeder-
zeit Vorrang. In dieser Zeit ist die
Bedienung über die HomeCon-
nect App nicht möglich.
16.1 HomeConnect einrichten
Voraussetzung: Das Gerät hat am
Aufstellort einen Empfang zum
WLAN-Heimnetzwerk (Wi-Fi).
1.
Den folgenden QR-Code scannen.
PLC_SMM_Control
Über den QR-Code können Sie die
HomeConnect App installieren
und Ihr Gerät verbinden.
2.
Den Anweisungen der HomeCon-
nect App folgen.
16.2 Wi-Fi am Gerät deaktivie-
ren
1.
Auf Fernstart ca. 3 Sekunden
drücken.
2.
So oft auf Fernstart drücken, bis
das Display "on" zeigt.
3.
Auf Start/Nachlegen drücken,
um das Wi-Fi zu deaktivieren.
Das Display zeigt "oFF".
Hinweis: Um die HomeConnect Ein-
stellungen zu verlassen, drücken Sie
auf Fernstart ca. 3 Sekunden.
16.3 Wi-Fi am Gerät aktivieren
1.
Auf Fernstart ca. 3 Sekunden
drücken.
2.
So oft auf Fernstart drücken, bis
das Display "oFF" zeigt.
3.
Auf Start/Nachlegen drücken,
um das Wi-Fi zu aktivieren.
Das Display zeigt "on".
Hinweise
Wenn das Wi-Fi aktiviert ist, zeigt
das Display abwechselnd "on" und
die Signalstärke der Wi-Fi Verbin-
dung.
Um die HomeConnect Einstellun-
gen zu verlassen, drücken Sie auf
Fernstart ca. 3 Sekunden.
16.4 Software Update installie-
ren
Hinweis: Wenn ein Software Update
verfügbar ist, erscheint eine Meldung
in der HomeConnectApp.
Um das Software Update zu instal-
lieren, den Anweisungen in der
HomeConnectApp folgen.
Während der Installation ist das
Bedienfeld teilweise gesperrt.
Bei einer Störung kann die Installa-
tion bis zu 40 Minuten dauern. Set-
zen Sie die Netzwerkeinstellungen
oder das Gerät nicht auf die
Werkseinstellungen zurück.
Hinweis: Sie finden die aktuelle Soft-
ware-Version in der HomeConnect
App unter den Geräteinformationen
des Geräts.
16.5 Netzwerkeinstellungen
des Geräts zurücksetzen
1.
Auf Fernstart ca. 3 Sekunden
drücken.
2.
So oft auf Fernstart drücken, bis
das Display "rES" zeigt.
3.
Auf Start/Nachlegen ca. 3 Se-
kunden drücken.
Die Netzwerkeinstellungen werden
zurückgesetzt.
33
de Grundeinstellungen
16.6 Fernstart
Das Gerät für den Fernstart über die
HomeConnect App freigeben.
Hinweis
Der Fernstart wird unter folgenden
Bedingungen deaktiviert:
Die Gerätetür wird geöffnet.
Nach einem Stromausfall.
Fernstart aktivieren
Voraussetzungen
Die Gerätetür ist geschlossen.
Die Waschmittelschublade ist ein-
geschoben.
Auf Fernstart drücken.
( Fernstart) leuchtet und das
Gerät ist für den Fernstart über die
HomeConnect App freigegeben.
Fernstart deaktivieren
Auf Fernstart drücken.
( Fernstart) erlischt.
16.7 Ferndiagnose
Der Kundendienst kann über die
Ferndiagnose auf Ihr Gerät zugreifen,
wenn Sie sich mit dem entsprechen-
den Wunsch an den Kundendienst
wenden, Ihr Gerät mit dem
HomeConnect Server verbunden ist
und die Ferndiagnose in dem Land,
in dem Sie das Gerät verwenden, ver-
fügbar ist.
Tipp: Weitere Informationen sowie
Hinweise zur Verfügbarkeit der Fern-
diagnose in Ihrem Land finden Sie im
Service/Support-Bereich der lokalen
Website:
www.home-connect.com
.
16.8 Datenschutz
Beachten Sie die Hinweise zum Da-
tenschutz.
Mit der erstmaligen Verbindung Ihres
Geräts mit einem an das Internet an-
gebundenen Heimnetzwerk übermit-
telt Ihr Gerät nachfolgende Kategori-
en von Daten an den HomeConnect
Server (Erstregistrierung):
Eindeutige Gerätekennung (beste-
hend aus Geräteschlüsseln sowie
der MAC-Adresse des verbauten
Wi-Fi Kommunikationsmoduls).
Sicherheitszertifikat des Wi-Fi Kom-
munikationsmoduls (zur informati-
onstechnischen Absicherung der
Verbindung).
Die aktuelle Softwareversion und
Hardwareversion Ihres Hausgeräts.
Status eines eventuellen vorange-
gangenen Rücksetzens auf Werks-
einstellungen.
Diese Erstregistrierung bereitet die
Nutzung der HomeConnect Funktio-
nalitäten vor und ist erst zu dem Zeit-
punkt erforderlich, zu dem Sie
HomeConnect Funktionalitäten erst-
mals nutzen möchten.
Hinweis: Beachten Sie, dass die
HomeConnect Funktionalitäten nur in
Verbindung mit der HomeConnect
App nutzbar sind. Informationen zum
Datenschutz können in der
HomeConnect App abgerufen wer-
den.
Grundeinstellungen17 Grundeinstellungen
Sie können die Grundeinstellungen
Ihres Geräts auf Ihre Bedürfnisse ein-
stellen.
Hinweis: Sie können die Grundein-
stellungen auch in der HomeCon-
nect App anpassen.
17.1 Übersicht der Grundein-
stellungen
Hinweis: Durch Software Updates
können zusätzliche Funktionen ver-
fügbar sein.
Seite33
34
Reinigen und Pflegen de
Wenn ein Software Update verfügbar
ist, finden Sie weitere Informationen
in der HomeConnect App.
1
2
3
4
5
6
78
Programmwähler mit Programmpositio-
nen
Die Lautstärke des Signals nach
Programmende einstellen:
A: 0 (aus) bis A: 4 (sehr laut)
Werkseinstellung: A: 3
Die Lautstärke des Signals beim
Anwählen der Tasten einstellen:
b: 0 (aus) bis b: 4 (sehr laut)
Werkseinstellung: b: 3
Die Helligkeit des Displays ein-
stellen:
C: 1 (gering) bis C: 4 (sehr
hoch)
Werkseinstellung: C: 4
Programm zum Reinigen und
Pflegen der Trommel (dc) star-
ten.
Die Erinnerung für die Trommel-
reinigung aktivieren (d:on) oder
deaktivieren (d:oFF).
Werkseinstellung: d:on
Die Knitterreduzierung aktivieren
(E:on) oder deaktivieren (E:oFF).
Die Trommel bewegt die Wä-
sche nach Programmende in re-
gelmäßigen Abständen, um
Knitter zu reduzieren.
Die Anzahl der beendeten Pro-
gramme anzeigen.
Das Gerät auf die Werkseinstel-
lungen zurücksetzen (rES).
17.2 Grundeinstellungen än-
dern
1.
Um die Grundeinstellungen aufzu-
rufen, auf beide Tasten 3 Sek..
für ca. 3 Sekunden drücken.
Das Display zeigt .
2.
Die gewünschte Grundeinstellung
mit dem Programmwähler auswäh-
len.
Seite34
3.
Die Grundeinstellung anpassen:
Um den Wert zu ändern, auf
Fertig in drücken.
Um das Gerät auf Werkseinstel-
lung zurückzusetzen, auf
Start/Nachlegen für ca. 3 Se-
kunden drücken.
Um die Trommelreinigung zu
starten, auf Start/Nachlegen
drücken.
4.
Um die Grundeinstellungen zu ver-
lassen, auf eine beliebige Taste
außer Fertig in oder Start/
Nachlegen drücken.
Reinigen und Pflegen18 Reinigen und Pflegen
ACHTUNG
Harte, scharfe oder raue Gegenstän-
de können das Gerät beschädigen.
Keine harten oder scharfen Gegen-
stände, Scheuermittel oder Stahl-
wolle zum Reinigen verwenden.
Das Gerät nur mit Wasser und ei-
nem weichen Tuch reinigen.
35
de Reinigen und Pflegen
18.1 Gerät instandhalten
Maßnahme Bedingung / Intervall
Trommel
reinigen
Seite36
blinkt.
Sie haben 20 Wasch-
gänge mit einer Tem-
peratur von 40°C
oder niedriger durch-
geführt.
Sie haben das Gerät
längere Zeit nicht be-
nutzt.
Sieb im
Wasserzu-
lauf
reinigen
1
Das Display zeigt
den Fehlercode E:30
-10 / .
Laugen-
pumpe rei-
nigen
Seite38
Sie hören klackernde
Geräusche.
Das Display zeigt
den Fehlercode E:36
-25 -26.
Waschmit-
telschubla-
de reinigen
Seite37
Sie wechseln von
Weichspüler auf ein
zweites Waschmittel
oder umgekehrt.
Die Dosierfunktion
fällt aus.
Das Display zeigt
den Fehlercode E:10
-00 -10 -20.
Alle zwei Monate.
Gummi-
manschette
reinigen
Seite41
Nach jedem Wasch-
gang.
Gerät ent-
kalken
Sie sehen Kalkfle-
cken auf der Innen-
seite der Tür oder auf
der Gummimanschet-
te.
18.2 Trommel reinigen
Reinigen Sie die Trommel, wenn Sie
20 Waschgänge mit einer Tempera-
tur von 40°C oder niedriger durchge-
führt haben, wenn blinkt oder wenn
Sie das Gerät längere Zeit nicht be-
nutzt haben, mindestens aber einmal
pro Jahr.
VORSICHT
Verletzungsgefahr!
Das dauerhafte Waschen mit niedri-
gen Temperaturen und eine fehlende
Belüftung des Geräts können die
Trommel beschädigen und zu Verlet-
zungen führen.
Regelmäßig ein Programm zur Rei-
nigung der Trommel ausführen
oder mit Temperaturen von min-
destens 60°C waschen.
Das Gerät nach jedem Betrieb bei
geöffneter Tür und Waschmittel-
schublade trocknen lassen.
Das Trommelreinigungsprogramm
in der HomeConnect App oder in
den Grundeinstellungen
Seite34
auswählen.
Das Programm ohne Wäsche mit
einem Pulvervollwaschmittel mit
Sauerstoffbleiche oder einem Rei-
nigungsmittel zur Pflege des Gerä-
teinnenraums durchführen.
Tipp: Unseren getesteten und frei-
gegebenen Reinigungsmittel und
Pflegemittel erhalten Sie im Inter-
net unter
https://www.bosch-
home.com/store
oder über den
Kundendienst.
1
Weiterführende Informationen finden Sie in der Digitalen Gebrauchsanleitung durch
das Einscannen des QR-Codes im Inhaltsverzeichnis oder auf
www.bosch-home.com
.
36
Reinigen und Pflegen de
18.3 Waschmittelschublade
reinigen
Wenn Sie Flüssigwaschmittel oder
Weichspüler im Dosierbehälter durch
ein anderes Produkt ersetzen möch-
ten oder die Waschmittelschublade
verunreinigt ist, reinigen Sie die
Waschmittelschublade.
ACHTUNG
Die Pumpeneinheit enthält elektrische
Bauteile.
Elektrische Bauteile können bei Kon-
takt mit Flüssigkeiten beschädigt wer-
den.
Nicht die Pumpeneinheit im Ge-
schirrspüler reinigen oder in Was-
ser tauchen.
Den elektrischen Anschluss an der
Rückseite vor Nässe, Waschmittel
und Weichspülerresten schützen.
Hinweis: Scannen Sie den QR-Code,
um eine Animation des Ablaufs zu
sehen.
1.
Das Gerät in den Bereitschaftszu-
stand (Standby) versetzen.
Seite30
2.
Die Waschmittelschublade heraus-
ziehen.
3.
Den Einsatz runterdrücken und die
Waschmittelschublade entfernen.
4.
Die Pumpeneinheit entfernen.
5.
Den Deckel der Waschmittelschub-
lade entrasten und entfernen.
37
de Reinigen und Pflegen
6.
Die Waschmittelschublade leeren.
7.
Die Pumpeneinheit mit einem
feuchten Tuch reinigen.
8.
Die Waschmittelschublade und
den Deckel mit einem weichen,
feuchten Tuch oder der Handbrau-
se reinigen.
9.
Die Waschmittelschublade, den
Deckel und die Pumpeneinheit ab-
trocknen und einsetzen.
10.
Das Gehäuse der Waschmittel-
schublade im Gerät reinigen.
11.
Die Waschmittelschublade ein-
schieben.
18.4 Laugenpumpe reinigen
Reinigen Sie die Laugenpumpe regel-
mäßig, mindestens aber einmal pro
Jahr, sowie bei Störungen, z.B. bei
38
Reinigen und Pflegen de
Verstopfungen oder Klapperge-
räuschen.
Hinweis: Scannen Sie den QR-Code,
um eine Animation des Ablaufs zu
sehen.
Bevor Sie die Animation starten, be-
achten Sie die nachfolgenden Sicher-
heitshinweise.
Laugenpumpe leeren
1.
Den Wasserhahn schließen.
2.
Das Gerät in den Bereitschaftszu-
stand (Standby) versetzen.
Seite30
3.
Den Netzstecker des Geräts vom
Stromnetz trennen.
4.
Die Wartungsklappe öffnen und
abnehmen.
5.
Ein passendes Gefäß zum Ablas-
sen der Waschlauge unter die Öff-
nung schieben.
6.
Den Entleerungsschlauch aus der
Halterung nehmen.
7.
VORSICHT‒Verbrühungsge-
fahr!
Die Waschlauge wird beim Wa-
schen mit hohen Temperaturen
heiß.
Nicht die heiße Waschlauge be-
rühren.
39
de Reinigen und Pflegen
Um die Waschlauge in das Gefäß
abfließen zu lassen, die Ver-
schlusskappe abziehen.
8.
Nach dem Entleeren die Ver-
schlusskappe aufdrücken.
9.
Den Entleerungsschlauch in die
Halterung klemmen.
Laugenpumpe reinigen
Voraussetzung: Die Laugenpumpe
ist leer.
Seite39
1.
Da sich noch Restwasser in der
Laugenpumpe befinden kann, den
Pumpendeckel vorsichtig heraus-
drehen.
Durch grobe Verschmutzungen
kann der Filtereinsatz im Pum-
pengehäuse festsitzen. Ver-
schmutzungen lösen und Filter-
einsatz entnehmen.
Der Pumpendeckel besteht aus
zwei Bauteilen die zur Reinigung
auseinandergebaut werden kön-
nen.
2.
Den Innenraum, das Gewinde des
Pumpendeckels und das Pumpen-
gehäuse reinigen.
Farb- und Schmutzfangtücher kön-
nen die Laugenpumpe blockieren.
Verwenden Sie Farb- und Schmutz-
fangtücher nur im Wäschenetz.
3.
Sicherstellen, dass sich das Flügel-
rad der Laugenpumpe drehen
lässt.
40
Reinigen und Pflegen de
4.
Den Pumpendeckel einsetzen.
Sicherstellen, dass die Bauteile
des Pumpendeckels korrekt
montiert sind.
5.
Den Pumpendeckel bis zum An-
schlag zudrehen.
Der Griff des Pumpendeckels
muss senkrecht stehen.
6.
Die Wartungsklappe einsetzen und
schließen.
Vor dem nächsten Waschen
Um zu verhindern, dass beim nächs-
ten Waschen Waschmittel ungenutzt
in den Ablauf fließt, führen Sie ein ge-
eignetes Programm zum Abpumpen
durch, nachdem Sie die Laugenpum-
pe entleert haben.
1.
Den Wasserhahn öffnen.
2.
Den Netzstecker einstecken.
3.
Das Gerät einschalten.
4.
Einen Liter Wasser in die Kammer
für manuelle Dosierung füllen.
5.
Wählen Sie ein geeignetes Pro-
gramm zum Abpumpen.
Seite23
18.5 Gummimanschette reini-
gen
Reinigen Sie regelmäßig die Gummi-
manschette.
1.
Die Tür öffnen.
Seite29
2.
Fremdkörper und Flusen aus der
Gummimanschette entfernen.
3.
Die Gummimanschette außen und
innen mit einem feuchten Tuch rei-
nigen und trocken wischen.
41
de Störungen beheben
Störungen beheben19 Störungen beheben
Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die
Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie-
ren. So vermeiden Sie unnötige Kosten.
WARNUNG
Stromschlaggefahr!
Unsachgemäße Reparaturen sind gefährlich.
Nie das Gerät oder die Eigenschaften des Geräts technisch verändern.
Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie
durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu vermeiden.
Störung Ursache und Störungsbehebung
Das Display ist erlo-
schen und ( Start/
Nachlegen) blinkt.
Energiesparmodus ist aktiv.
Drücken Sie Start/Nachlegen.
E:36 -10 / E:30 -80
Waschlauge wird nicht
abgepumpt.
Wasserablaufschlauch ist zu hoch angeschlossen, ge-
knickt, eingeklemmt oder unzulässig verlängert.
Prüfen Sie die Installation des Wasserablauf-
schlauchs.
Seite14
Abflussrohr oder Wasserablaufschlauch ist verstopft.
Reinigen Sie das Abflussrohr und den Wasserablauf-
schlauch.
Laugenpumpe ist verstopft oder Pumpendeckel ist
nicht korrekt installiert.
Prüfen Sie, ob der Pumpendeckel korrekt installiert
ist.
Seite38
Reinigen Sie die Laugenpumpe.
Seite38
Waschmitteldosierung ist zu hoch.
Wenn die intelligente Dosierung aktiviert ist, verrin-
gern Sie die Basisdosiermenge.
Seite32
Wenn Sie manuell dosieren, verringern Sie beim
nächsten Waschgang mit gleicher Beladung die
Waschmittelmenge.
ist aktiviert.
Das Programm Schleudern oder ein geeignetes
Programm zum Abpumpen starten.
Seite23
E:36 -25 -26 Laugenpumpe ist verstopft.
Reinigen Sie die Laugenpumpe.
Seite38
42
Störungen beheben de
Störung Ursache und Störungsbehebung
E:10 -00 -10 -20 Pumpe des intelligenten Dosiersystems ist blockiert.
1.
Reinigen Sie die Waschmittelschublade.
Seite37
2.
Wenn die Störung weiterhin auftritt, rufen Sie den
Kundendienst.
Seite50
Hinweis: Bis zur Behebung der Störung können Sie
das intelligente Dosiersystem deaktivieren und manuell
dosieren.
Seite21
H:32 Gerät hat das Schleudern aufgrund ungleichmäßiger
Wäscheverteilung abgebrochen.
Verteilen Sie die Wäsche in der Trommel neu.
E:30 -10 / Wasserhahn ist geschlossen.
Öffnen Sie den Wasserhahn.
Wasserzulaufschlauch ist geknickt oder eingeklemmt.
Prüfen Sie die Installation des Wasserzulauf-
schlauchs.
Seite14
Sieb im Wasserzulauf ist verstopft.
Reinigen Sie das Sieb im Wasserzulauf.
Scannen Sie den QR-Code, um eine Animation des Ab-
laufs zu sehen.
Wasserdruck ist gering.
Prüfen Sie, ob der Wasserhahn über ausreichend
Wasserdruck verfügt.
Wasserstand-Messsystem ist defekt.
Mit der Fehlermeldung startet das Gerät einen Ab-
pumpvorgang.
1.
Warten Sie ca. 5 Minuten, bis der Abpumpvorgang
beendet ist.
2.
Starten Sie das Gerät neu.
Falls notwendig, startet der Abpumpvorgang erneut.
3.
Wenn die Störung weiterhin auftritt, rufen Sie den
Kundendienst.
Seite50
E:35 -10 Gerät ist undicht.
1.
Schließen Sie den Wasserhahn.
2.
Rufen Sie den Kundendienst.
Seite50
E:30 -20 Kritische Funktionsstörung.
Schließen Sie den Wasserhahn.
43
de Störungen beheben
Störung Ursache und Störungsbehebung
E:30 -20 Mit der Fehlermeldung startet das Gerät einen Ab-
pumpvorgang.
1.
Warten Sie ca. 5 Minuten, bis der Abpumpvorgang
beendet ist.
2.
Starten Sie das Gerät neu.
Falls notwendig, startet der Abpumpvorgang erneut.
3.
Wenn die Störung weiterhin auftritt, rufen Sie den
Kundendienst.
Seite50
Waschmitteldosierung ist zu hoch.
Wenn Sie manuell dosieren, verringern Sie beim
nächsten Waschgang mit gleicher Beladung die
Waschmittelmenge.
Zusätzliches Wasser wurde eingefüllt.
Füllen Sie während des Betriebs kein zusätzliches
Wasser in das Gerät.
Waschmittelschublade ist nicht vollständig eingescho-
ben.
Schieben Sie die Waschmittelschublade ein.
Pumpeneinheit ist nicht korrekt eingesetzt.
Prüfen Sie, ob die Pumpeneinheit korrekt eingesetzt
ist.
Seite37
blinkt und das Pro-
gramm pausiert.
Gerät hat Schwankungen in der Spannungsversorgung
erkannt.
Keine Handlung notwendig. Wenn sich die Spannungs-
versorgung stabilisiert hat, läuft das Programm normal
weiter.
Hinweis: Die Programmdauer verlängert sich.
oder starke
Schaumbildung.
Waschmitteldosierung ist zu hoch.
Mischen Sie einen Esslöffel Weichspüler mit 0,5Liter
Wasser und füllen Sie die Mischung in die Kammer
für manuelle Dosierung (nicht bei Outdoor-, Sports-
wear- und Daunen-Textilien).
Wenn die intelligente Dosierung aktiviert ist, verrin-
gern Sie die Basisdosiermenge.
Seite32
Wenn Sie manuell dosieren, verringern Sie beim
nächsten Waschgang mit gleicher Beladung die
Waschmittelmenge.
blinkt. Tür ist nicht vollständig geschlossen.
1.
Stellen Sie sicher, dass keine Wäsche in der Tür ein-
geklemmt ist.
2.
Schließen Sie die Tür.
44
Störungen beheben de
Störung Ursache und Störungsbehebung
Trommelreinigung erforderlich.
Reinigen Sie die Trommel.
Seite36
Display und Tasten
reagieren nicht.
Software-Störung.
1.
Drücken Sie ca. 5 Sekunden auf , um das Gerät
neu zu starten.
2.
Wenn die Störung erneut auftritt, trennen Sie das Ge-
rät für mindestens 30 Sekunden vom Stromnetz. Zie-
hen Sie den Netzstecker der Netzanschlussleitung
oder schalten Sie die Sicherung im Sicherungskas-
ten aus.
HomeConnect funk-
tioniert nicht ord-
nungsgemäß.
Unterschiedliche Ursachen sind möglich.
1.
Setzen Sie die Netzwerkeinstellungen des Geräts zu-
rück.
Seite33
2.
Richten Sie HomeConnect erneut ein.
Seite33
Gehen Sie auf
www.home-connect.com
.
i-DOS kann nicht be-
tätigt werden.
Gewähltes Programm oder Programmfortschritt lässt
intelligentes Dosieren nicht zu.
Verwenden Sie die Kammer für manuelle Dosierung.
Seite31
Programm startet
nicht.
Kindersicherung ist aktiviert.
Deaktivieren Sie die Kindersicherung.
Seite31
Fertig in ist aktiviert.
Prüfen Sie, ob Fertig in aktiviert ist.
Seite22
Waschmittelschublade ist nicht vollständig eingescho-
ben.
Schieben Sie die Waschmittelschublade ein.
Programm ist pausiert
oder abgebrochen,
aber Tür lässt sich
nicht öffnen.
Temperatur ist zu hoch.
Starten Sie das Programm Spülen oder warten Sie
bis die Temperatur gesunken ist.
Wasserstand ist zu hoch.
Starten Sie das Programm Schleudern oder ein ge-
eignetes Programm zum Abpumpen.
Seite23
Tür lässt sich bei ei-
nem Stromausfall
nicht öffnen.
Tür ist verriegelt.
Öffnen Sie die Tür mit der Notentriegelung.
Seite48
Trommel ruckelt nach
Programmstart.
Kein Fehler. Interner Motortest ist gestartet.
Keine Handlung notwendig.
Trommel dreht sich,
Wasser läuft nicht ein.
Kein Fehler. Beladungserkennung ist für bis zu 2 Minu-
ten aktiv.
Keine Handlung notwendig.
45
de Störungen beheben
Störung Ursache und Störungsbehebung
Wasser ist in der
Trommel nicht sicht-
bar.
Kein Fehler. Wasser ist unterhalb des sichtbaren Be-
reichs.
Keine Handlung notwendig.
Mehrmaliges An-
schleudern.
Kein Fehler. Gerät gleicht Unwucht durch mehrmaliges
Verteilen der Wäsche aus.
Keine Handlung notwendig.
Vibrationen, Bewe-
gung und laute Ge-
räusche des Geräts
während des Schleu-
derns.
Gerät ist nicht korrekt ausgerichtet.
Richten Sie das Gerät aus.
Seite15
Gerätefüße sind nicht fixiert.
Fixieren Sie die Gerätefüße.
Seite15
Transportsicherungen sind nicht entfernt.
Entfernen Sie die Transportsicherungen.
Hohe Schleuderdreh-
zahl wird nicht er-
reicht.
Gerät gleicht Unwucht durch reduzierte Schleuderdreh-
zahl aus.
Keine Handlung notwendig.
Programmdauer än-
dert sich während des
Waschprozesses.
Kein Fehler. Programmablauf wird elektronisch opti-
miert, weiterer Spülgang wird aufgrund von starker
Schaumbildung zugeschaltet oder Unwucht wird aus-
geglichen.
Keine Handlung notwendig.
Rauschende, zischen-
de, surrende oder
saugende Geräusche.
Kein Fehler. Wasser wird eingespült, Waschmittel und
Pflegemittel wird dosiert, Funktionstests werden durch-
geführt oder Waschlauge wird abgepumpt.
Keine Handlung notwendig.
Klappergeräusche,
Rasseln in der Lau-
genpumpe.
Fremdkörper ist in der Laugenpumpe.
Reinigen Sie die Laugenpumpe.
Seite38
Unzureichende Reini-
gungswirkung oder
Waschmittelrückstän-
de auf der Wäsche.
Waschmittel können wasserunlösliche Stoffe enthalten,
die sich auf der Wäsche ablagern.
Starten Sie das Programm Spülen oder bürsten Sie
die Wäsche nach dem Trocknen aus.
Waschmittel im Dosierbehälter ist ungeeignet oder ver-
dickt.
1.
Prüfen Sie, ob das Waschmittel geeignet ist.
Seite28
2.
Prüfen Sie, ob das Waschmittel im Dosierbehälter
verdickt ist.
3.
Wenn das Waschmittel ungeeignet oder verdickt ist,
entleeren und reinigen Sie die Dosierbehälter.
Seite37
46
Störungen beheben de
Störung Ursache und Störungsbehebung
Unzureichende Reini-
gungswirkung oder
Waschmittelrückstän-
de auf der Wäsche.
Basisdosiermenge ist nicht korrekt eingestellt.
Stellen Sie die Basisdosiermenge ein.
Seite32
Auf den Textilien ha-
ben sich nach Ende
des Programms Iron
Assist feuchte Fle-
cken gebildet.
Wassertropfen aus der Trommel oder von der Tür ha-
ben die Textilien angefeuchtet. Die Tropfen stammen
entweder von kondensiertem Dampf oder von Rest-
feuchtigkeit des vorherigen Waschprogramms.
Bügeln Sie die Textilien oder hängen Sie sie zum
Trocknen auf.
Wäsche ist nach dem
Schleudern zu nass.
Niedrige Schleuderdrehzahl ist eingestellt.
Starten Sie das Programm Schleudern.
Stellen Sie beim nächsten Waschgang eine höhere
Schleuderdrehzahl ein.
Gerät gleicht Unwucht durch reduzierte Schleuderdreh-
zahl aus.
1.
Verteilen Sie die Wäsche in der Trommel neu.
2.
Starten Sie das Programm Schleudern.
Knitterbildung. Gewähltes Programm ist für die Textilart ungeeignet.
Stellen Sie ein geeignetes Programm ein.
Seite23
Hohe Schleuderdrehzahl ist eingestellt.
Stellen Sie beim nächsten Waschgang eine niedrige-
re Schleuderdrehzahl ein.
Beladung ist unpassend.
Beachten Sie die maximale Beladungsmenge der
Programme.
Seite23
Bereiten Sie die Wäsche vor.
Seite27
Am Wasserzulauf-
schlauch läuft Wasser
aus.
Wasserzulaufschlauch ist nicht korrekt angeschlossen
oder beschädigt.
Prüfen Sie die Installation des Wasserzulauf-
schlauchs.
Seite12
Bei Beschädigung, rufen Sie den Kundendienst.
Seite50
Am Wasserablauf-
schlauch läuft Wasser
aus.
Wasserablaufschlauch ist nicht korrekt angeschlossen
oder beschädigt.
Prüfen Sie die Installation des Wasserablauf-
schlauchs.
Seite12
Bei Beschädigung, ersetzen Sie den Wasserablauf-
schlauch.
Wasser tritt unterhalb
der Tür aus.
Verschmutzung an Tür oder Manschette verursacht Un-
dichtigkeit.
Reinigen Sie die Tür und die Manschette.
47
de Störungen beheben
Störung Ursache und Störungsbehebung
Im Gerät haben sich
Gerüche gebildet.
Feuchtigkeit und Waschmittelrückstände können die
Bildung von Bakterien begünstigen.
Reinigen Sie die Trommel.
Seite36
Wenn Sie das Gerät nicht benutzen, lassen Sie die
Tür und die Waschmittelschublade offen, damit Rest-
wasser abtrocknen kann.
Alle anderen Fehlerco-
des.
Funktionsstörung
1.
Drücken Sie ca. 5 Sekunden auf , um das Gerät
neu zu starten.
2.
Wenn die Störung erneut auftritt, trennen Sie das Ge-
rät für mindestens 30 Sekunden vom Stromnetz.
Ziehen Sie den Netzstecker der Netzanschlussleitung
oder schalten Sie die Sicherung im Sicherungskasten
aus.
3.
Wenn die Störung weiterhin auftritt, rufen Sie den
Kundendienst.
Seite50
Geben Sie beim Anruf die genaue Fehlermeldung an.
Falls möglich, dokumentieren Sie die Störung mit Fotos
und Videos.
19.1 Notentriegelung
Tür entriegeln
Voraussetzung: Die Laugenpumpe
ist leer.
Seite39
1.
ACHTUNG‒Auslaufendes Wasser
kann zu Sachschäden führen.
Nicht die Tür öffnen, wenn Was-
ser am Glas zu sehen ist.
Die Notentriegelung mit einem
Werkzeug nach unten ziehen und
loslassen.
Der Türverschluss ist entriegelt.
2.
Die Wartungsklappe einsetzen und
einrasten.
3.
Die Wartungsklappe schließen.
19.2 Elektronikkarte zurückset-
zen
1.
Drücken Sie ca. 5 Sekunden auf ,
um das Gerät neu zu starten.
2.
Wenn die Störung erneut auftritt,
trennen Sie das Gerät für mindes-
tens 30 Sekunden vom Stromnetz.
Ziehen Sie den Netzstecker der
Netzanschlussleitung oder schal-
ten Sie die Sicherung im Siche-
rungskasten aus.
3.
Wenn die Störung weiterhin auftritt,
rufen Sie den Kundendienst.
Seite50
Geben Sie beim Anruf die genaue
Fehlermeldung an. Falls möglich,
dokumentieren Sie die Störung mit
Fotos und Videos.
48
Transportieren, Lagern und Entsorgen de
Transportieren, Lagern und Entsorgen20 Transportieren,
Lagern und Entsorgen
20.1 Gerät demontieren
1.
Das Gerät in den Bereitschaftszu-
stand (Standby) versetzen.
Seite30
2.
Den Netzstecker des Geräts zie-
hen.
3.
Die Waschlauge ablassen.
"Laugenpumpe reinigen",
Seite38
4.
Die Schläuche abmontieren.
5.
Die Dosierbehälter entleeren.
20.2 Transportsicherungen
einsetzen
Um Transportschäden zu vermeiden,
sichern Sie das Gerät vor dem Trans-
port mit den Transportsicherungen.
1.
Die Abdeckkappe
1
mit einem
Schraubendreher entfernen.
Bewahren Sie die Abdeckkappe
auf.
2.
Die 4 Transportsicherungen einset-
zen.
20.3 Gerät erneut in Betrieb
nehmen
Für weitere Informationen siehe
Aufstellen und Anschließen
Seite12
und Leerwaschgang
starten
Seite16
.
20.4 Altgerät entsorgen
Durch umweltgerechte Entsorgung
können wertvolle Rohstoffe wieder-
verwendet werden.
WARNUNG
Gefahr von Gesundheitsschäden!
Kinder können sich im Gerät einsper-
ren und in Lebensgefahr geraten.
Das Gerät darf nicht aufgestellt
werden hinter einer verschließba-
ren Tür, einer Schiebetür oder ei-
ner Tür mit einem Scharnier an der
dem Gerät gegenüberliegenden
Seite, die das vollständige Öffnen
des Geräts verhindert.
Bei ausgedienten Geräten den
Netzstecker der Netzanschlusslei-
tung ziehen, danach die Netzan-
schlussleitung durchtrennen und
das Schloss der Gerätetür so weit
zerstören, dass die Gerätetür nicht
mehr schließt.
1.
Den Netzstecker der Netzan-
schlussleitung ziehen.
2.
Die Netzanschlussleitung durch-
trennen.
3.
Das Gerät umweltgerecht entsor-
gen.
Informationen über aktuelle Entsor-
gungswege erhalten Sie bei Ihrem
Fachhändler sowie Ihrer Gemein-
de- oder Stadtverwaltung.
Dieses Gerät ist entspre-
chend der europäischen
Richtlinie 2012/19/EU
über Elektro- und Elektro-
nikaltgeräte (waste electri-
cal and electronic equip-
1
Die Anzahl der Abdeckkappen variiert je nach Modell.
49
de Kundendienst
ment – WEEE) gekenn-
zeichnet.
Die Richtlinie gibt den
Rahmen für eine EU-weit
gültige Rücknahme und
Verwertung der Altgeräte
vor.
Kundendienst21 Kundendienst
Funktionsrelevante Original-Ersatztei-
le gemäß der entsprechenden Öko-
design-Verordnung erhalten Sie bei
unserem Kundendienst für die Dauer
von mindestens 10Jahren ab dem
Inverkehrbringen Ihres Geräts inner-
halb des Europäischen Wirtschafts-
raums.
Darüber hinaus erhalten Sie bei un-
serem Kundendienst weitere funkti-
onsrelevante und lagerfähige Origi-
nal-Ersatzteile bis zu 15Jahre nach
dem Inverkehrbringen Ihres Geräts.
Für weitere Informationen wenden Sie
sich bitte an unseren Kundendienst.
Hinweis: Der Einsatz des Kunden-
diensts ist im Rahmen der Hersteller-
garantiebedingungen kostenfrei.
Detaillierte Informationen über die
Garantiedauer und die Garantiebedin-
gungen in Ihrem Land erhalten Sie
über den QR-Code auf dem beilie-
genden Dokument zu den Service-
kontakten und Garantiebedingungen,
bei unserem Kundendienst, Ihrem
Händler oder auf unserer Website.
Die Kontaktdaten des Kundendiensts
finden Sie über den QR-Code auf
dem beiliegenden Dokument zu den
Servicekontakten und Garantiebedin-
gungen oder auf unserer Website.
21.1 Erzeugnisnummer (E-Nr.),
Fertigungsnummer (FD)
und Zählnummer (Z-Nr.)
Wenn Sie den Kundendienst kontak-
tieren, benötigen Sie die Erzeugnis-
nummer (E-Nr.), Fertigungsnummer
(FD) und Zählnummer (Z-Nr.), die Sie
auf dem Typenschild des Geräts fin-
den.
Das Typenschild befindet sich je
nach Modell:
auf der Innenseite der Tür.
unterhalb der Trommelöffnung.
auf der Innenseite der Wartungs-
klappe.
auf der Rückseite des Geräts.
Um Ihre Gerätedaten und die Kun-
dendienst-Telefonnummer schnell
wiederzufinden, können Sie die Daten
notieren.
21.2 AQUA-STOP-Garantie
Zusätzlich zu Gewährleistungsansprü-
chen gegen den Verkäufer aus dem
Kaufvertrag und zusätzlich zu unserer
Herstellergarantie leisten wir Ersatz
zu folgenden Bedingungen.
Sollte durch einen Fehler unseres
Aqua-Stop-Systems ein Wasser-
schaden verursacht werden, so er-
setzen wir Schäden privater Ge-
braucher. Um die Wassersicherheit
zu gewährleisten muss das Gerät
am Stromnetz angeschlossen sein.
Die Haftungsgarantie gilt für die
Lebensdauer des Geräts.
Voraussetzung des Garantiean-
spruches ist, dass das Gerät mit
Aqua-Stop fachgerecht entspre-
chend unserer Anleitung aufge-
stellt und angeschlossen ist; sie
schließt auch die fachgerecht mon-
tierte Aqua-Stop-Verlängerung (Ori-
ginalzubehör) mit ein. Unsere Ga-
rantie erstreckt sich nicht auf de-
50
Verbrauchswerte de
fekte Zuleitungen oder Armaturen
bis zum Aqua-Stop-Anschluss am
Wasserhahn.
Geräte mit Aqua-Stop brauchen
Sie grundsätzlich während des Be-
triebs nicht zu beaufsichtigen bzw.
danach durch Schließen des Was-
serhahns zu sichern. Lediglich für
den Fall einer längeren Abwesen-
heit von Ihrer Wohnung, z.B. bei
einem mehrwöchigen Urlaub, ist
der Wasserhahn zu schließen.
Verbrauchswerte22 Verbrauchswerte
Die folgenden Informationen werden gemäß der EU-Ökodesign-Verordnung ge-
geben. Die angegebenen Werte für andere Programme als Eco 40-60 sind nur
Richtwerte.
Die automatische Dosierfunktion wurde zu diesem Zweck deaktiviert.
Hinweis zur Vergleichsprüfung: Deaktivieren Sie die automatische Dosierfunkti-
on, es sei denn, diese Funktion ist Gegenstand des Tests.
Programm Bela-
dung
(kg)
Pro-
gramm-
dauer
(h:min)
1
Ener-
giever-
brauch
(kWh/
Zyklus)
1
Was-
server-
brauch
(l/
Zyklus)
1
Maxi-
male
Tempe-
ratur
(°C) 5
min
1
Schleu-
der-
dreh-
zahl
(U/
min)
1
Rest-
feuchte
(%)
1
Eco 40-60
2
9,0 3:46 0,690 63,0 32 1351 53,00
Eco 40-60
2
4,5 2:52 0,335 39,0 25 1351 53,00
Eco 40-60
2
2,5 2:52 0,185 30,0 23 1351 55,00
Baumwolle
20°C
9,0 3:39 0,390 81,0 23 1400 51,00
Baumwolle
40°C
9,0 3:39 1,200 81,0 43 1400 51,00
Baumwolle
40°C +
Vorwäsche
9,0 4:22 1,300 92,0 43 1400 51,00
Baumwolle
60°C
9,0 3:39 1,900 81,0 60 1400 51,00
Pflegeleicht
40°C
4,0 2:29 0,860 64,0 44 1200 35,00
1
Die tatsächlichen Werte können durch den Einfluss von Wasserdruck, Härte und Ein-
trittstemperatur, Umgebungstemperatur, Art, Menge und Verschmutzung der Wäsche,
verwendetes Reinigungsmittel, Schwankungen der Stromversorgung und ausgewählte
Zusatzfunktionen von den angegebenen Werten abweichen.
2
Prüfprogramm gemäß der EU-Ökodesign-Verordnung und der EU-Energielabel-Verord-
nung mit Kaltwasser (15°C).
51
de Technische Daten
Programm Bela-
dung
(kg)
Pro-
gramm-
dauer
(h:min)
1
Ener-
giever-
brauch
(kWh/
Zyklus)
1
Was-
server-
brauch
(l/
Zyklus)
1
Maxi-
male
Tempe-
ratur
(°C) 5
min
1
Schleu-
der-
dreh-
zahl
(U/
min)
1
Rest-
feuchte
(%)
1
Schnell/Mix
40°C
4,0 1:00 0,650 46,0 41 1400 55,00
Wolle 30°C 2,0 0:34 0,260 44,0 29 800 32,00
Technische Daten23 Technische Daten
Gerätehöhe 845mm
Gerätebreite 598mm
Gerätetiefe 590mm
Gerätetiefe mit
geschlossener
Tür
633mm
Gerätetiefe mit
geöffneter Tür
1074mm
Gewicht 73,6kg
Maximale Bela-
dungsmenge
9,0kg
Netzspannung 220-240V, 50Hz
Minimale In-
stallationsabsi-
cherung
10A
Nennleistung 2300W
Leistungsaufnah-
me
Bereitschaftszu-
stand (Stand-
by): 0,50W
Unausgeschal-
teter Zustand:
0,50W
Zeit bis sich
der vernetzte
Bereitschaftsbe-
trieb einstellt
(Wi-Fi): 5Min
Vernetzter Be-
reitschaftsbe-
trieb (Wi-Fi):
2,00W
Wasserdruck Mindestens:
100kPa (1bar)
Maximal:
1000kPa
(10bar)
Länge des Was-
serzulauf-
schlauchs
1,50m
Länge des Was-
serablauf-
schlauchs
1,50m
Länge der Netz-
anschlussleitung
1,60m
1
Die tatsächlichen Werte können durch den Einfluss von Wasserdruck, Härte und Ein-
trittstemperatur, Umgebungstemperatur, Art, Menge und Verschmutzung der Wäsche,
verwendetes Reinigungsmittel, Schwankungen der Stromversorgung und ausgewählte
Zusatzfunktionen von den angegebenen Werten abweichen.
52
Technische Daten de
Dieses Produkt enthält Lichtquellen
der Energie-Effizienzklasse F. Die
Lichtquellen sind als Ersatzteil verfüg-
bar und nur durch dafür geschultes
Fachpersonal auszutauschen.
Weitere Informationen zu Ihrem Mo-
dell finden Sie im Internet unter
https://eprel.ec.europa.eu/qr/
2696441
1
. Diese Webadresse ver-
linkt auf die offizielle EU-Produktda-
tenbank EPREL.
23.1 Informationen zu freier
und Open Source Softwa-
re
Dieses Produkt enthält Software-Kom-
ponenten, die von den Urheber-
rechtsinhabern als freie oder Open
Source-Software lizenziert sind.
Die entsprechenden Lizenzinformatio-
nen sind auf dem Hausgerät gespei-
chert. Der Zugriff auf die entspre-
chenden Lizenzinformationen ist auch
über die HomeConnect App mög-
lich: „Profil -> Rechtliche Hinweise ->
Lizenzinformationen“.
2
Sie können
die Lizenzinformationen auch auf der
Markenprodukt-Website herunterla-
den. (Bitte suchen Sie auf der Pro-
dukt-Website nach Ihrem Gerätemo-
dell und weiteren Dokumenten.) Alter-
nativ können Sie die entsprechenden
Informationen unter ossrequest@bs-
hg.com oder BSH Hausgeräte
GmbH, Carl-Wery-Str. 34, D-81739
München anfordern.
Der betroffene Quellcode wird auf
Anforderung zur Verfügung gestellt.
Bitte senden Sie Ihre Anforderung an
[email protected] oder BSH
Hausgeräte GmbH, Carl-Wery-Str. 34,
D-81739 München.
Betreff: „OSSREQUEST“
Die Kosten für die Bearbeitung Ihrer
Anforderung werden Ihnen in Rech-
nung gestellt. Dieses Angebot gilt
drei Jahre ab dem Kaufdatum bzw.
mindestens für den Zeitraum, in dem
wir Support und Ersatzteile für das
entsprechende Gerät anbieten.
1
Gilt nur für Länder im Europäischen Wirtschaftsraum
2
Je nach Geräteausstattung
53
de Konformitätserklärung
Konformitätserklärung24 Konformitätserklärung
Hiermit erklärt BSH Hausgeräte GmbH, dass sich das Gerät mit Home Connect
Funktionalität in Übereinstimmung mit den grundlegenden Anforderungen und
den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet.
Eine ausführliche RED Konformitätserklärung finden Sie im Internet unter
www.bosch-home.com
auf der Produktseite Ihres Geräts bei den zusätzlichen
Dokumenten.
2,4-GHz-Band (2400–2483,5MHz): max. 100mW
5-GHz-Band (5150–5350MHz + 5470–5725MHz): max. 180mW
BE BG CZ DK DE EE IE EL ES
FR HR IT CY LI LV LT LU HU
MT NL AT PL PT RO SI SK FI
SE NO CH TR IS UK (NI)
5-GHz-WLAN (Wi-Fi): Nur zum Gebrauch in Innenräumen.
AL BA MD ME MK RS UK UA
5-GHz-WLAN (Wi-Fi): Nur zum Gebrauch in Innenräumen.
54
Bosch Home Connect
App
Verbinden Sie Ihr Hausgerät noch heute und nutzen Sie
die folgenden Vorteile:
• Verlängern Sie die Gerätelebensdauer mit regelmäßigen
Updates und einer Übersicht zu empfohlener Wartung und
Reinigung.
• Verbessern Sie die Geräteleistung dank hilfreicher
Funktionsbeschreibungen in der App und unterstützenden
Programmassistenten.
• Erhalten Sie relevante Benachrichtigungen, steuern Sie Ihr
Gerät mühelos und nutzen Sie die Sprachsteuerung über
Partner.
Benötigen Sie Hilfe?
Hier werden Sie fündig.
Fachkundige Beratung zu Ihren Bosch Hausgeräten, Hilfe bei Problemen oder
eine Reparatur durch Bosch-Experten.
Erfahren Sie alles über die vielfältigen Möglichkeiten, wie Bosch Sie
unterstützen kann:
www.bosch-home.com/service
Die Kontaktdaten aller Länder sind im beigefügten Serviceverzeichnis
aufgeführt.
BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
www.bosch-home.com
A Bosch Company
*9002089208*
9002089208 (060706)
de
