USE AND CARE GUIDE
ESTER 54-INCH CEILING FAN
Item #1005 819 980
Model #52159
UL model #54-ESTR
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460 / HOMEDEPOT.COM/HOMEDECORATORS
THANK YOU
We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
To view an instructional video on how to install this product:
1. Go to www.homedepot.com and enter either the Item or Model number, found in the top
right corner of the cover of this instruction manual, in the search eld.
2. Click on your product from the list of search results and click on the video link in the
“Product Overview” section.
Scan for text based
customer support
Scan for online product
warranty information
2
Table of Contents ................................................................ 2
Safety Information ...............................................................2
Warranty ............................................................................... 3
Pre-Installation ....................................................................3
Installation ............................................................................6
Assembly ..............................................................................7
Operation ...........................................................................13
Care and Cleaning ............................................................. 14
Troubleshooting .................................................................14
1. To reduce the risk of electric shock, ensure the electricity has been
turned off at the circuit breaker or fuse box before you begin.
2. All wiring must be in accordance with the National Electrical Code
ANSI/NFPA 70-1999 and local electrical codes. Electrical installation
should be performed by a qualified licensed electrician.
3. The outlet box and support structure must be securely mounted and
capable of reliably supporting 35 lbs (15.9 kg). Use only UL Listed outlet
boxes marked “Acceptable for Fan Support of 35 lbs (15.9 kg) or less.”
4. CAUTION: The fan must be mounted with a minimum of 7 ft. (2.1 m)
clearance from the trailing edge of the blades to the oor.

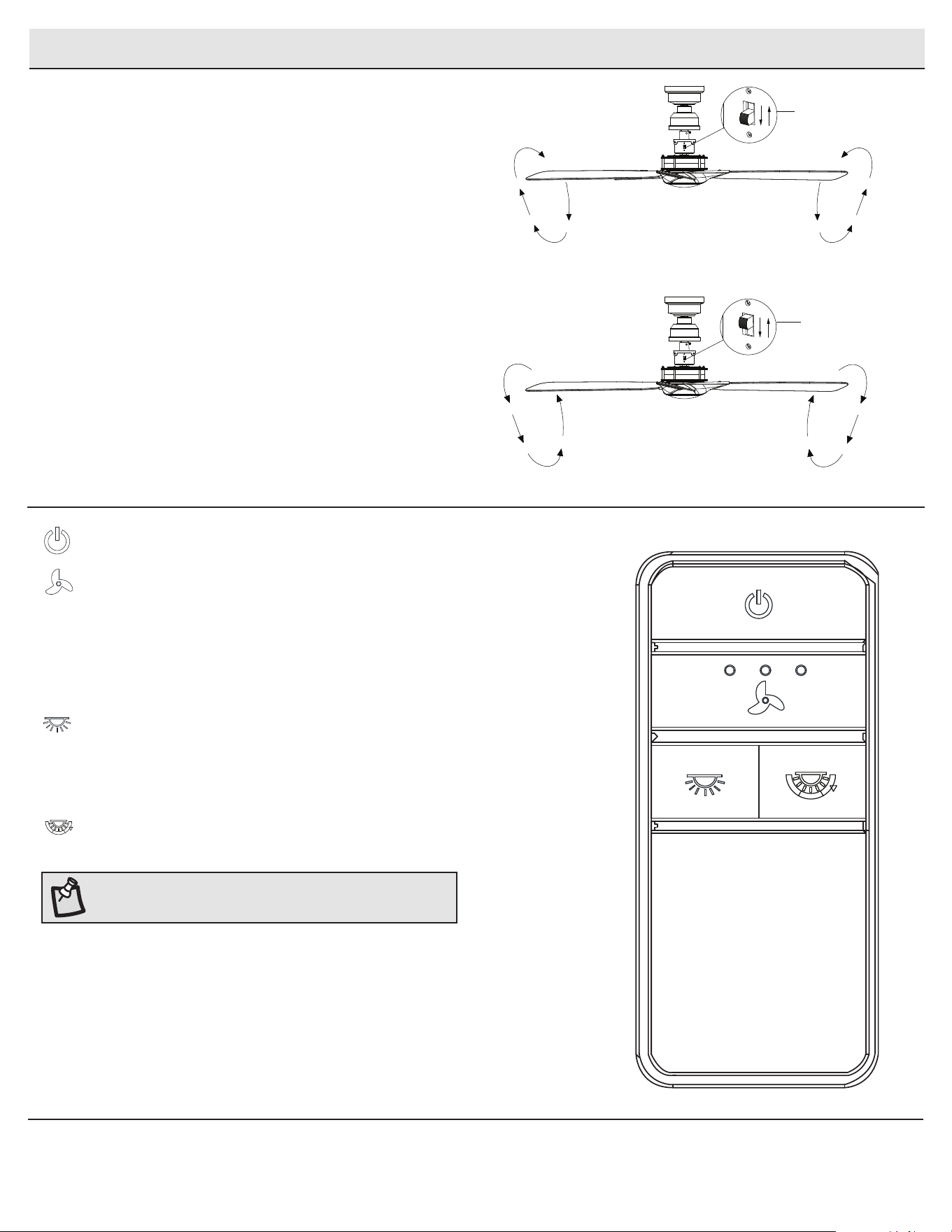

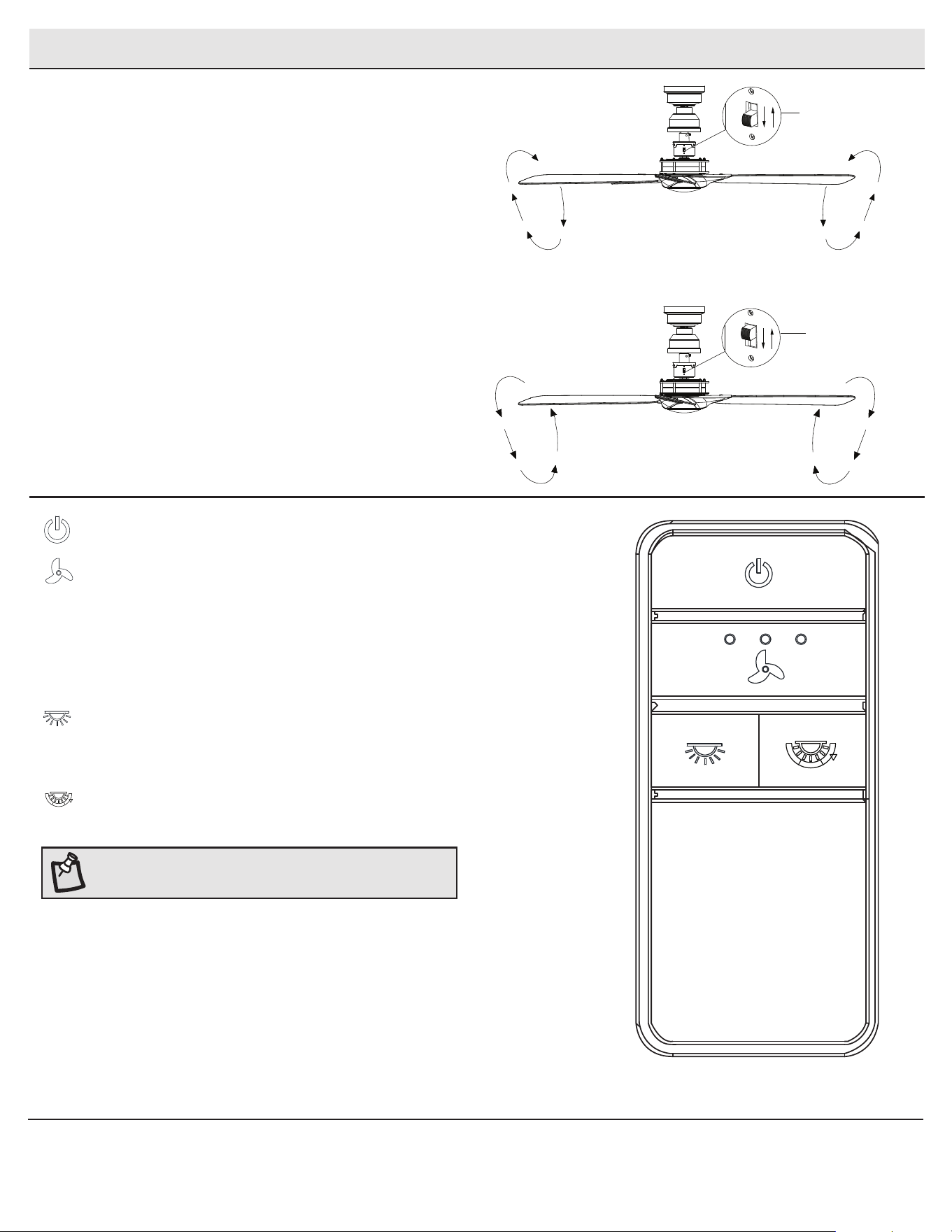

5. Do not operate the reversing switch while the fan blades are in
motion. You must turn the fan off and stop the blades before you
reverse the blade direction.
6. Do not place objects in the path of the blades.
7. To avoid personal injury or damage to the fan and other items, use
caution when working around or cleaning the fan.
8. Electrical diagrams are for reference only. Light kits that are not
packed with the fan must be UL-listed and marked suitable for use
with the model fan you are installing. Switches must be UL General
Use Switches. Refer to the instructions packaged with the light kits
and switches for proper assembly.
9. After making electrical connections, spliced conductors should be
turned upward and pushed carefully up into the outlet box. The
wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on one side of the outlet box.
10. All setscrews must be checked and retightened where necessary
before installation.
11. Suitable for damp location.
WARNING: To reduce the risk of personal injury, do not
bend the blade brackets (also referred to as anges) during
assembly or after installation. Do not insert objects in the
path of the blades.
WARNING: To reduce the risk of re or electric shock, this
fan must be installed with an isolating wall switch.
WARNING: To avoid possible electrical shock, turn the
electricity off at the main fuse box before wiring. If you
feel you do not have enough electrical wiring knowledge or
experience, contact a licensed electrician.
WARNING: Electrical diagrams are for reference only.
Optional use of any light kit shall be UL-listed and marked
suitable for use with this fan.
WARNING: To reduce the risk of re, electric shock, or
personal injury, mount to outlet box marked “Acceptable
for fan support of 35 lbs. (15.9 kg) or less,” and use the
screws provided with the outlet box.
Safety Information
Table of Contents
READ AND SAVE THESE INSTRUCTIONS
WARNING: To reduce the risk of re or electric shock, this fan
should only be used with fan speed control part no. AP-8RDL
manufactured by DawnSun Electronic Technology Co., Ltd.
Zhongshan.
CAUTION: To reduce the risk of personal injury, useonly the
screws provided with the outlet box.
3
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

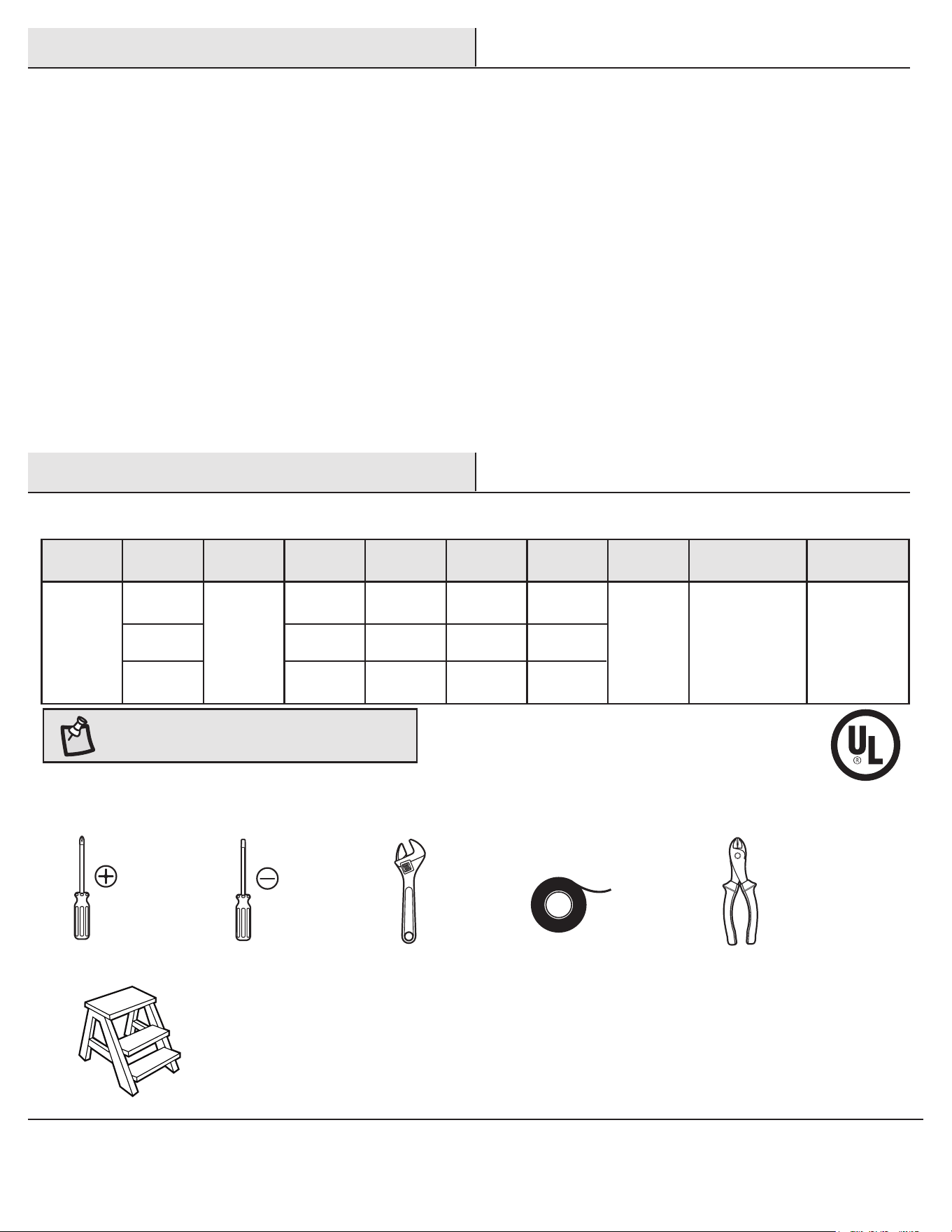

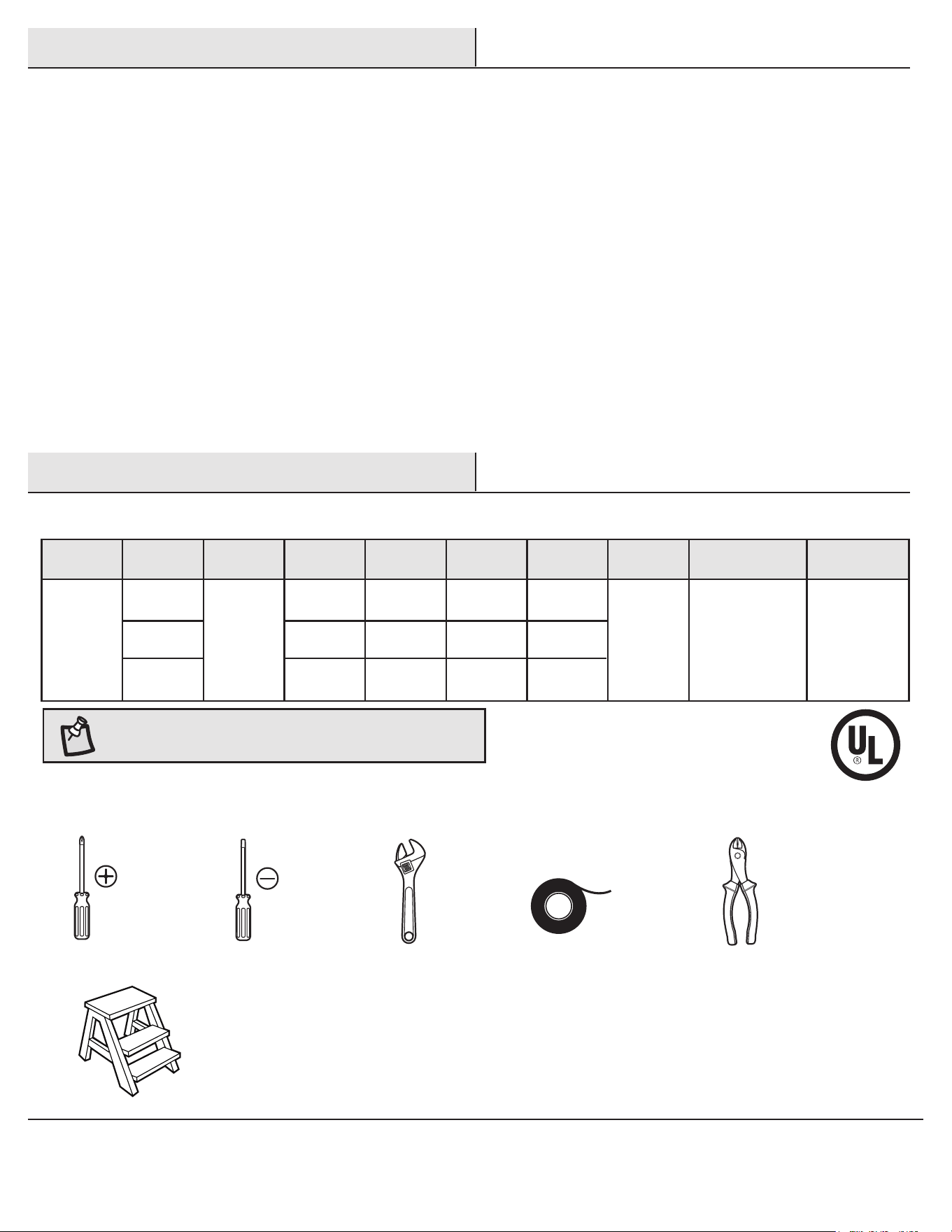

Pre-Installation
Warranty
SPECIFICATIONS
TOOLS REQUIRED
Size Speed Volts Amps Watts RPM CFM
Net
Weight
Gross
Weight
Cube Feet
54 in.
Low
Medium
High
120
0.26
0.38
0.52
15
32
63
87
137
196
2213
3561
5201
13.89 lbs
(6.3 kg)
19.84 lbs
(9 kg)
1.89 cu.ft.
NOTE: These are approximate measures. They do not
include the amps and wattage used by the light kit.
Phillips
screwdriver
Flat blade
screwdriver
Adjustable
wrench
Electrical
tape
Wire
cutter /
stripper
Step ladder
The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a
lifetime after the date of purchase by the original purchaser. The supplier warrants that the light kit, excluding any glass, to be free from defects in
workmanship and material at the time of shipment from the factory for a period of ve years after the date of purchase by the original purchaser.
The supplier also warrants that other fan parts, excluding any glass or acrylic blades, to be free from defects in workmanship and material at the
time of shipment from the factory for a period of three years after the date of purchase by the original purchaser. We agree to correct such defects
without charge or at our option replace with a comparable or superior model if the product is returned. To obtain warranty service, you must present
a copy of the receipt as proof of purchase. All costs of removing and reinstalling the product are your responsibility. Damage to any part, such as
by accident, misuse, improper installation, or by afxing any accessories, is not covered by this warranty. Because of varying climatic conditions
this warranty does not cover any changes in brass nish, including rusting, pitting, corroding, tarnishing, or peeling. Brass nishes of this type give
their longest useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered
a defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. Home Decorators
Collection hereby disclaims any and all warranties, including but not limited to those of merchantability and tness for a particular purpose to the
extent permitted by law. The duration of any implied warranty, which cannot be disclaimed, is limited to the time period as specied in the express
warranty. Some states do not allow a limitation on how long an implied warranty lasts, so the above limitation may not apply to you. The retailer
shall not be liable for incidental, consequential, or special damages arising out of or in connection with product use or performance except as may
otherwise be accorded by law. Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion or limitation
may not apply to you. This warranty gives specic legal rights, and you may also have other rights that vary from state to state. This warranty
supersedes all prior warranties. Shipping costs for any return of product as part of a claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HomeDepot.com/homedecorators.
4
Part Description Quantity
AA Blade screws 10
BB Wire connecting nut 3
Pre-Installation (continued)
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
BB
AA
5
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Part Description Quantity
A Slide-on mounting bracket (inside canopy) 1
B Ball/downrod assembly 1
C Canopy 1
D Decorative motor collar cover 1
E Fan-motor assembly 1
F Light kit assembly 1
G Blade 3
Part Description Quantity
H Blade support plate 3
I Receiver 1
J Remote control 1
K Lead Wire 1
L Battery 1
IMPORTANT: This product and/or components are
governed by one or more of the following U.S. Patents:
5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117
and other patents pending.
Pre-Installation (continued)

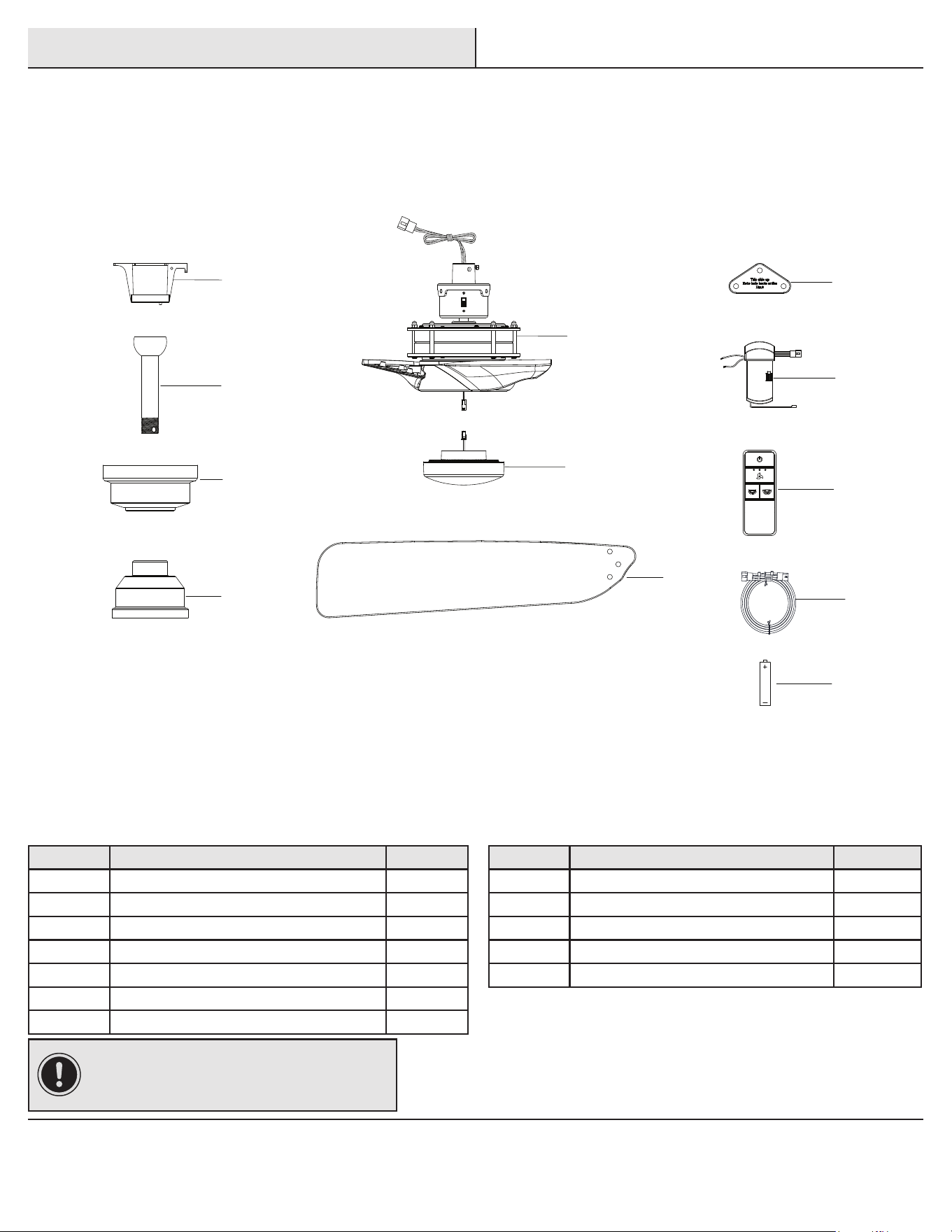

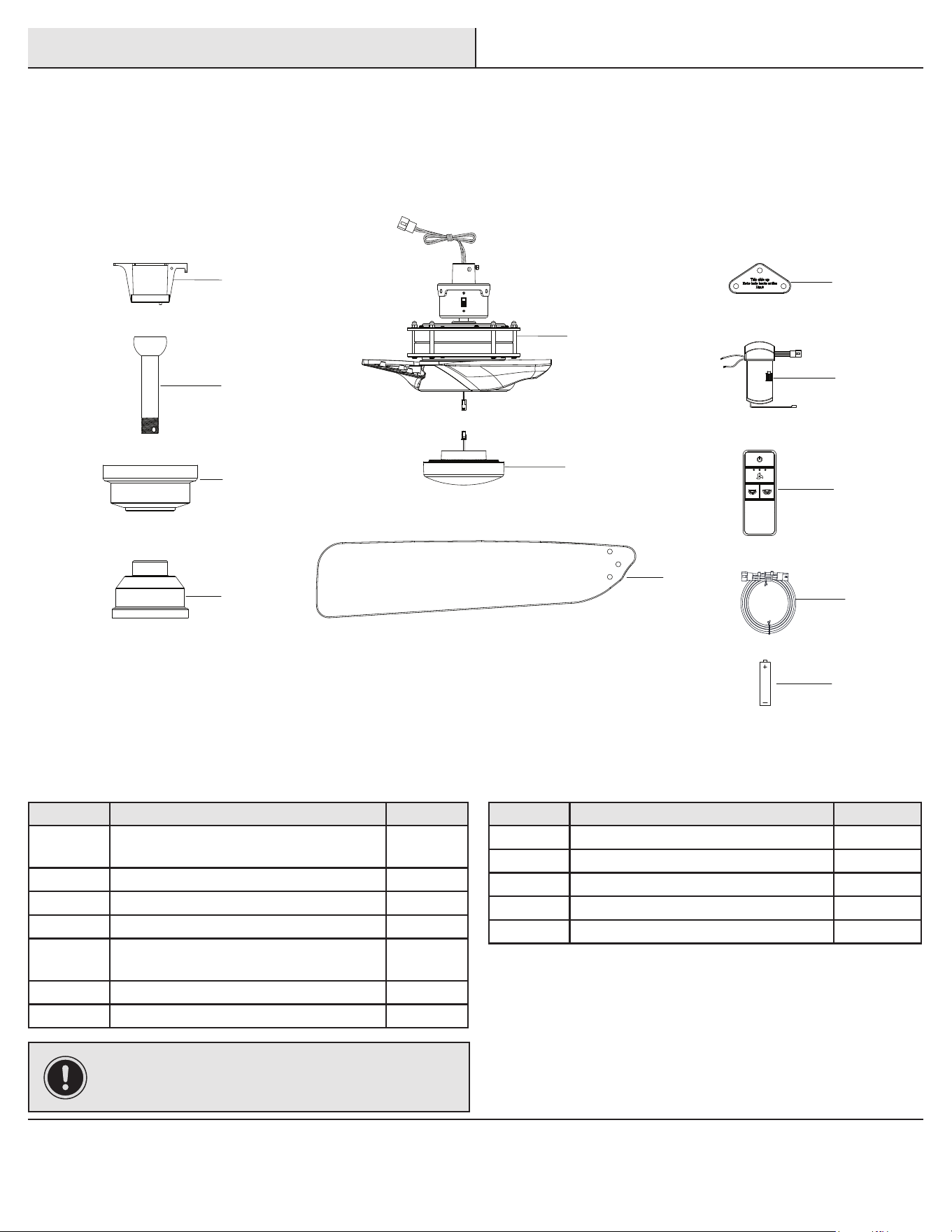

PACKAGE CONTENTS
A
B
C
D
E
G
H
J
F
I
K
L
HOLD TO DIM
6

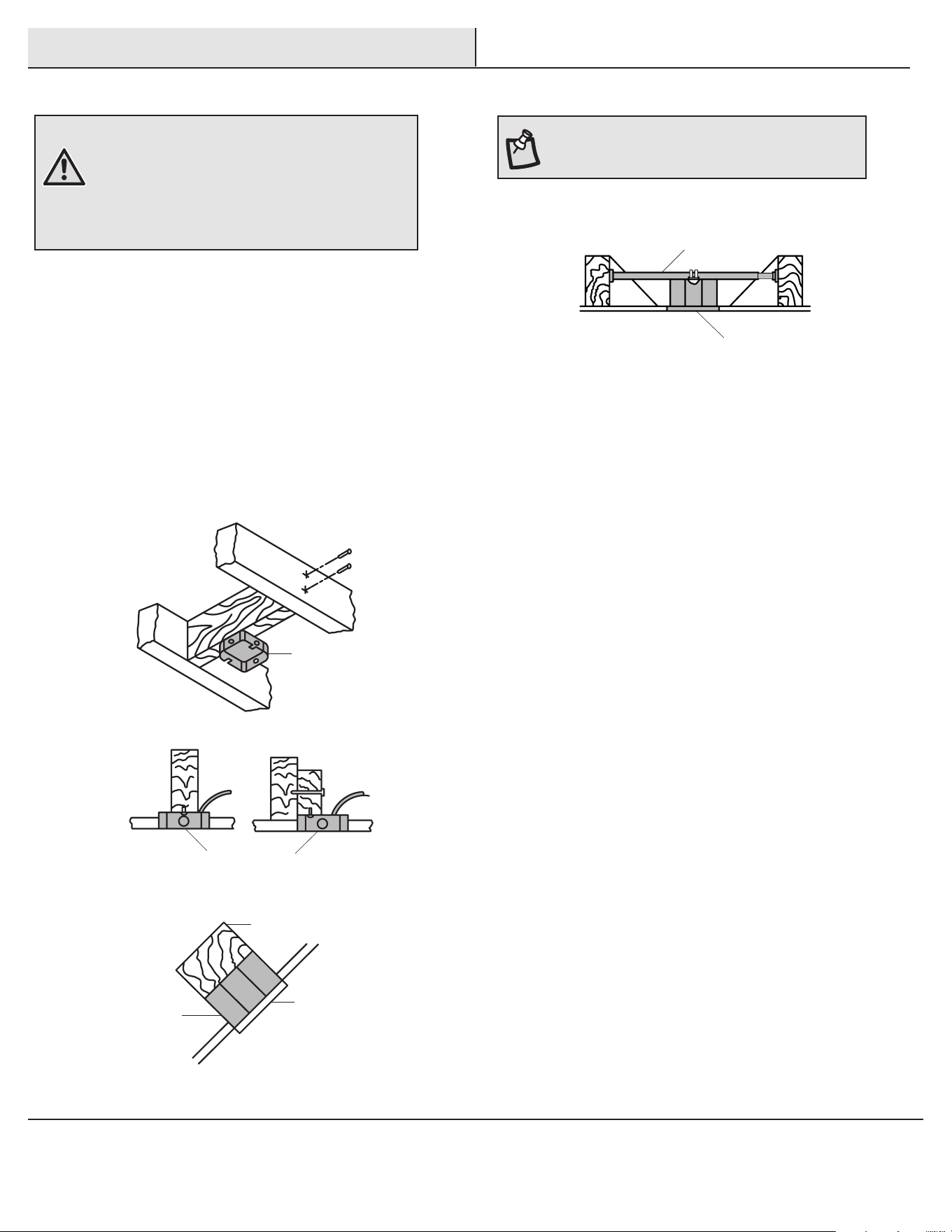

Installation
MOUNTING OPTIONS
WARNING: To reduce the risk of re, electric shock
or personal injury, mount to an outlet box marked
“Acceptable for fan support of 35 lbs. (15.9 kg) or less,”
and use the screws provided with the outlet box. An
outlet box commonly used for the support of lighting
xtures may not be acceptable for fan support and may
need to be replaced. If in doubt, consult a qualied
electrician.
If your ceiling fan does not have an existing UL mounting box,
then install one using the following instructions:
□ Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box directly to the building structure.
Use the appropriate fasteners and materials. The outlet box
and its bracing must be able to fully support the weight
of the moving fan (at least 35 lbs.). Do not use a plastic
outlet box.
The illustrations below show three different ways to mount the
outlet box.
If the canopy (C) touches the ball/downrod assembly (B), then remove
the decorative canopy bottom cover and turn the canopy (C) 180°
before attaching the canopy (C) to the mounting plate.
To hang your fan where there is an existing xture but no ceiling joist,
you may need an installation hanger bar as shown above (available at
any Home Depot store).
NOTE: You may need a longer downrod to maintain
proper blade clearance when installing on a steep, sloped
ceiling. The maximum angle allowable is 20° away from
horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
7
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

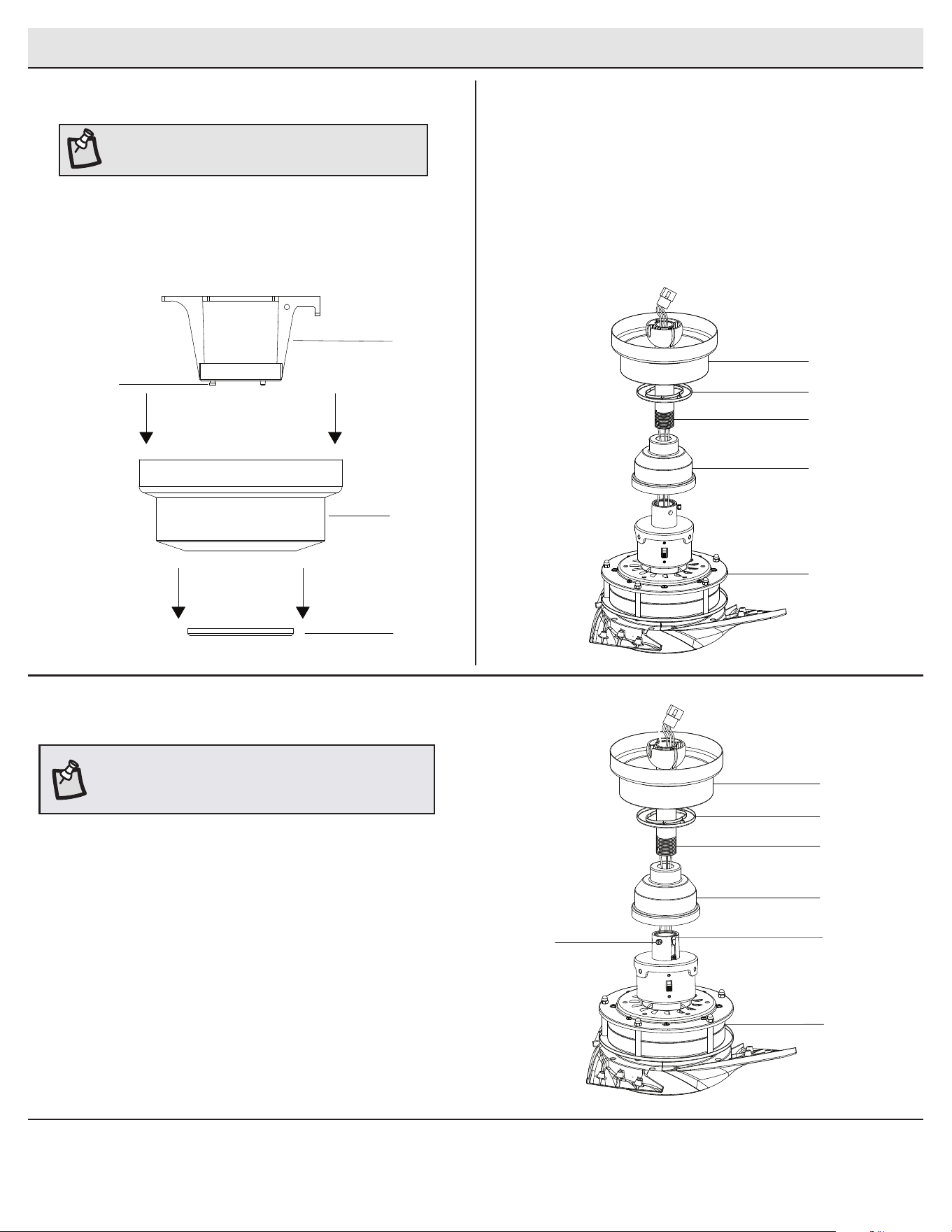

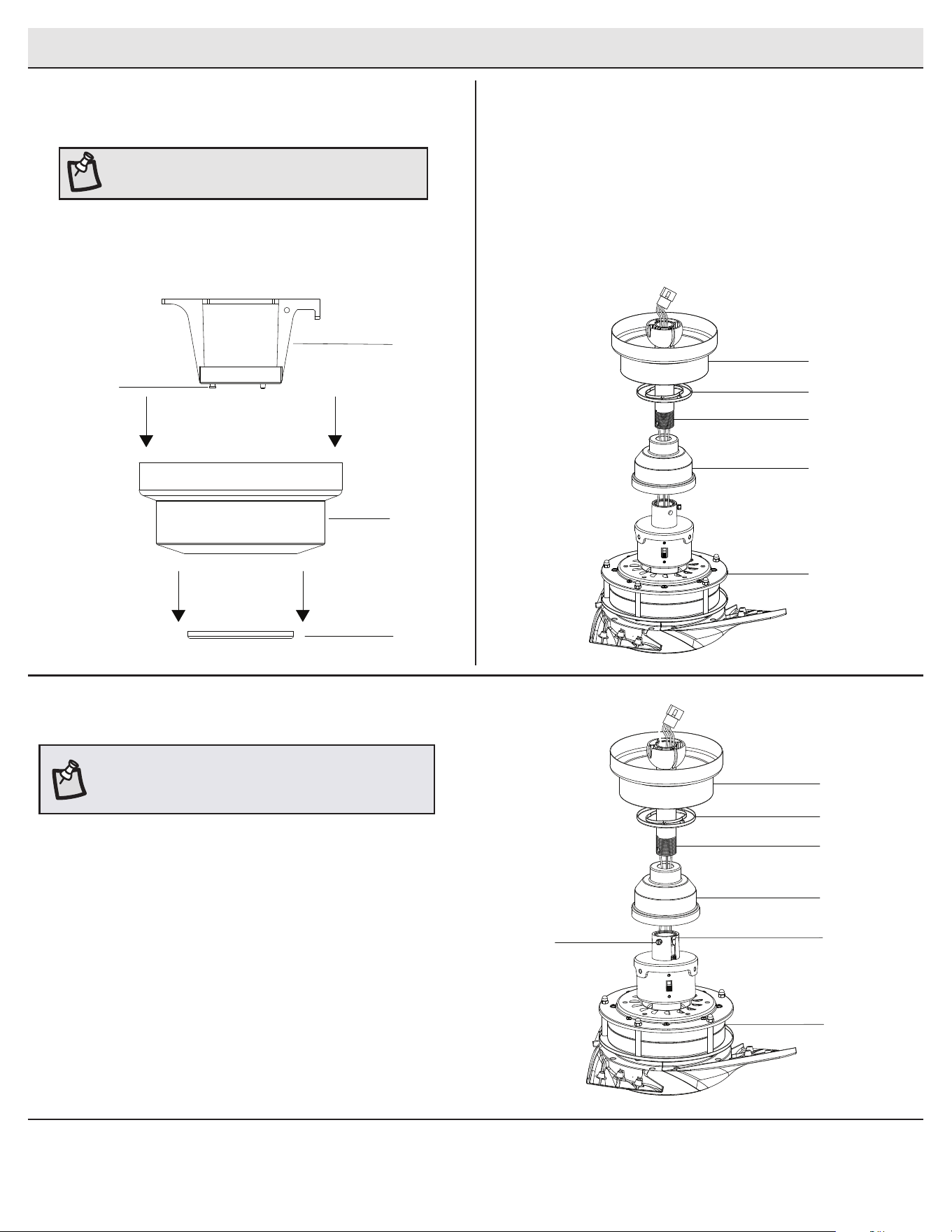

Assembly - Standard Ceiling Mount
Routing the wires
Assembling the fan
Preparing for standard mounting
□ Loosen, but do not remove, the setscrews (LL) on the motor
collar (PP) on top of the fan-motor assembly (E).
□ Install the downrod (B) by inserting it into the motor collar (PP),
and turning it clockwise until it is tight.
□ Re-tighten the setscrews (LL) on the collar on top of the fan-
motor assembly (E).
□ Pull off the canopy bottom cover (JJ) from the canopy
□ Loosen the two canopy screws (HH) located on the bottom of the
mounting bracket (A), and turn the canopy counterclockwise
to remove the mounting bracket (A) from the canopy (C).
□ Route the wires exiting the top of the fan motor assembly (E)
through the decorative motor collar cover (D) and then the
center of the canopy bottom cover (JJ).
□ Make sure the opening of the canopy (C) is on top and insert
the ball/downrod (B) through the canopy (C).
□ Route the wires exiting the top of the fan motor assembly (E)
through the downrod as shown.
2
3
1
A
C
JJ
HH
C
JJ
B
E
D
NOTE: This fan is equipped with a safety tab. Should the
setscrew (LL) ever become loose while the fan is running
in reverse, the safety tab will engage and stop the fan from
falling.
C
JJ
B
E
D
LL
PP
NOTE: The magnet is pre-attached on the canopy bottom
cover for you to remove and install easily.
8

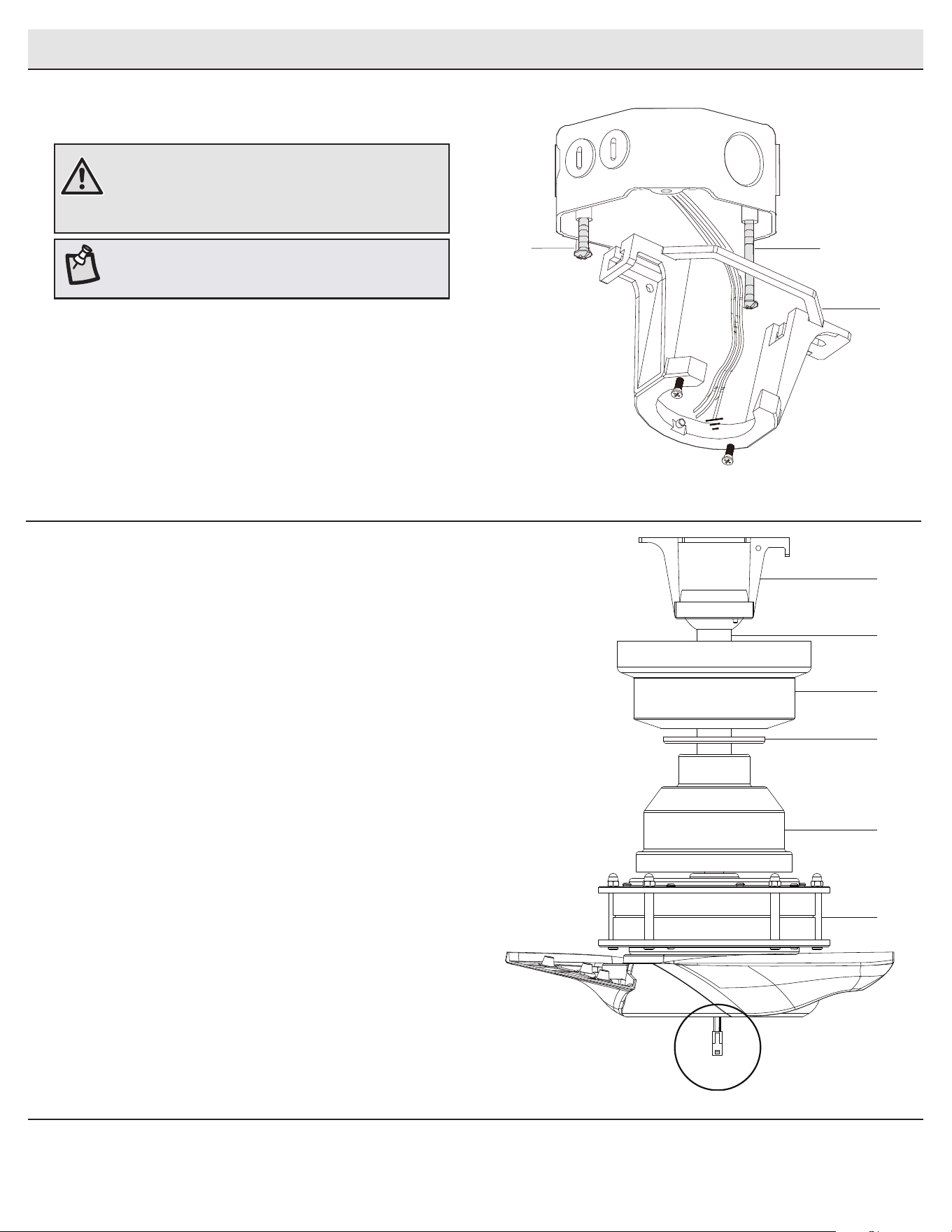

Assembly - Hanging the Fan
Attaching the fan to the electrical
box
□ Pass the 120-Volt supply wires through the center hole in the
slide-on mounting bracket (A).
□ Install the slide-on mounting bracket (A) on the outlet box by
sliding the slide-on mounting bracket (A) over the two screws
(MM) provided with the outlet box. If necessary, use leveling
washers (not included) between the slide-on mounting bracket
(A) and the outlet box. The at side of the slide-on mounting
bracket (A) should face toward the outlet box, as shown.
□ Securely tighten the two mounting screws (MM).
1
WARNING: To reduce the risk of re, electric shock or
personal injury, mount to an outlet box marked “Acceptable
for fan support of 35 lbs. (15.9 kg) or less,” and use the
screws provided with the outlet box.

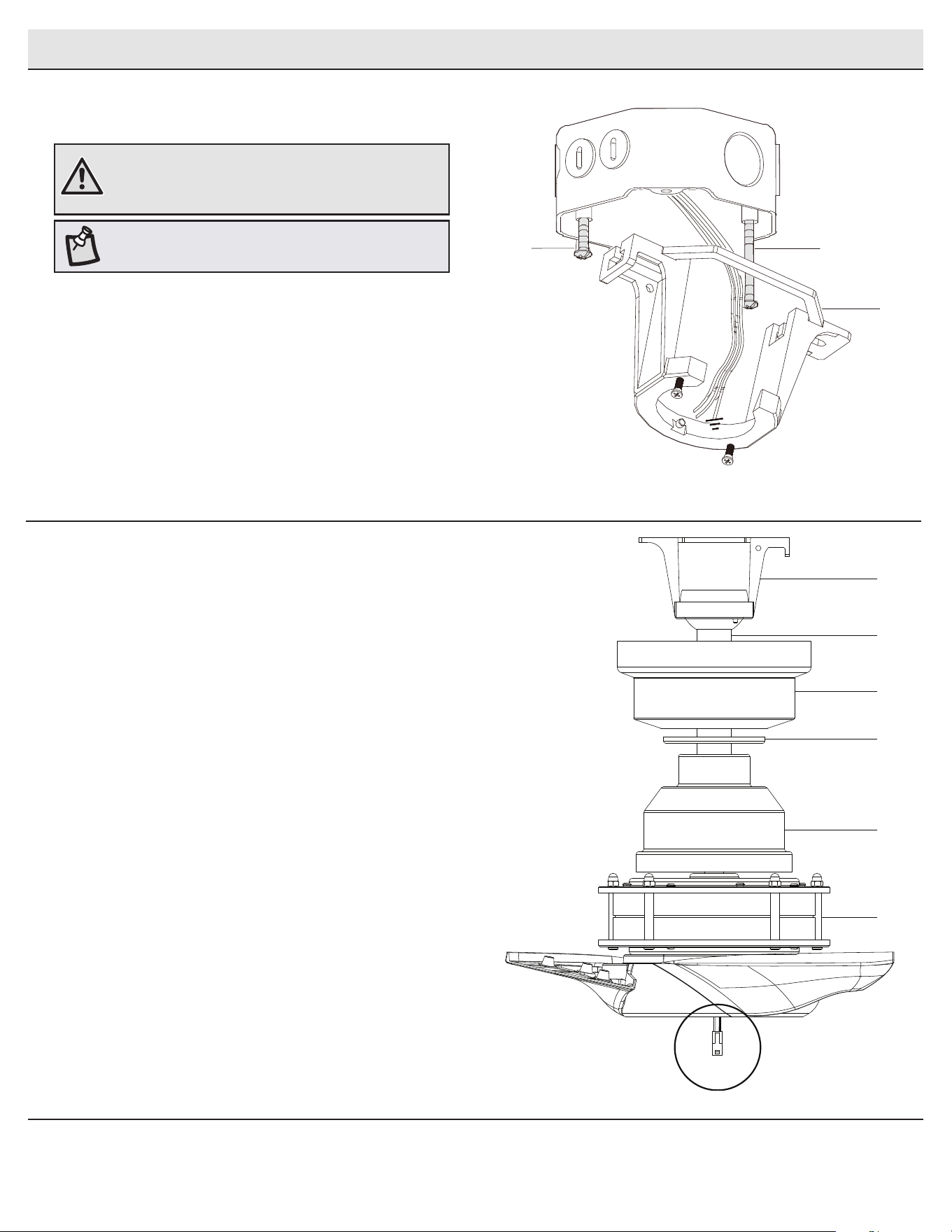

Hanging the fan
2
□ Carefully lift the fan-motor assembly (E) up to the slide-on
mounting bracket (A).
□ Insert the ball portion of the ball/downrod assembly (B) into
the socket of the slide-on mounting bracket (A).
□ Turn the ball/downrod assembly clockwise until it is seated
with the tab of the slide-on mounting bracket (A) aligned with
the slot in the ball.
NOTE: The mounting bracket (A) is designed to slide into
place on an outlet box with the outlet box screws (MM).
A
MM
MM
A
B
C
JJ
D
E
9
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Hanging the Fan (continued)
Installing the receiver
4
WARNING: To reduce the risk of re or electric shock,remember
to disconnect power. The electrical wiring must meet all local
and national electrical code requirements.The electrical source
and fan must be 110/120 volt, 60Hz. Do not use this product
in conjunction with any variable wallcontrol. Incorrect wire
connection can damage this receiver.
□ Position the house supply wires (AAA) to one side of the slide-
on mounting bracket (A); position the fan wires (BBB) to the
opposite side.
□ Insert the narrow end of the receiver (I) (as shown, at side
towards the ceiling) into the slide-on mounting bracket until it
rests on top of the ball/downrod assembly.

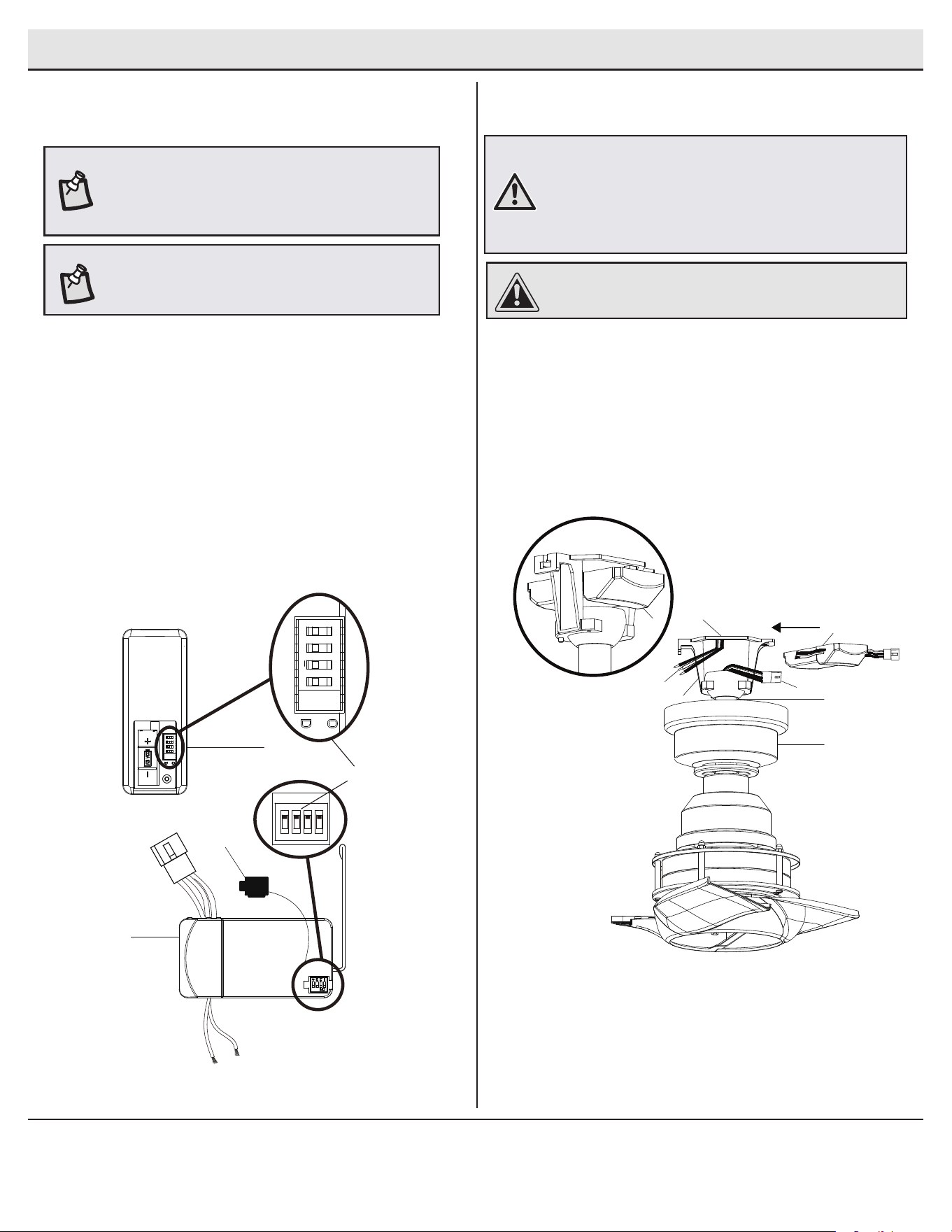

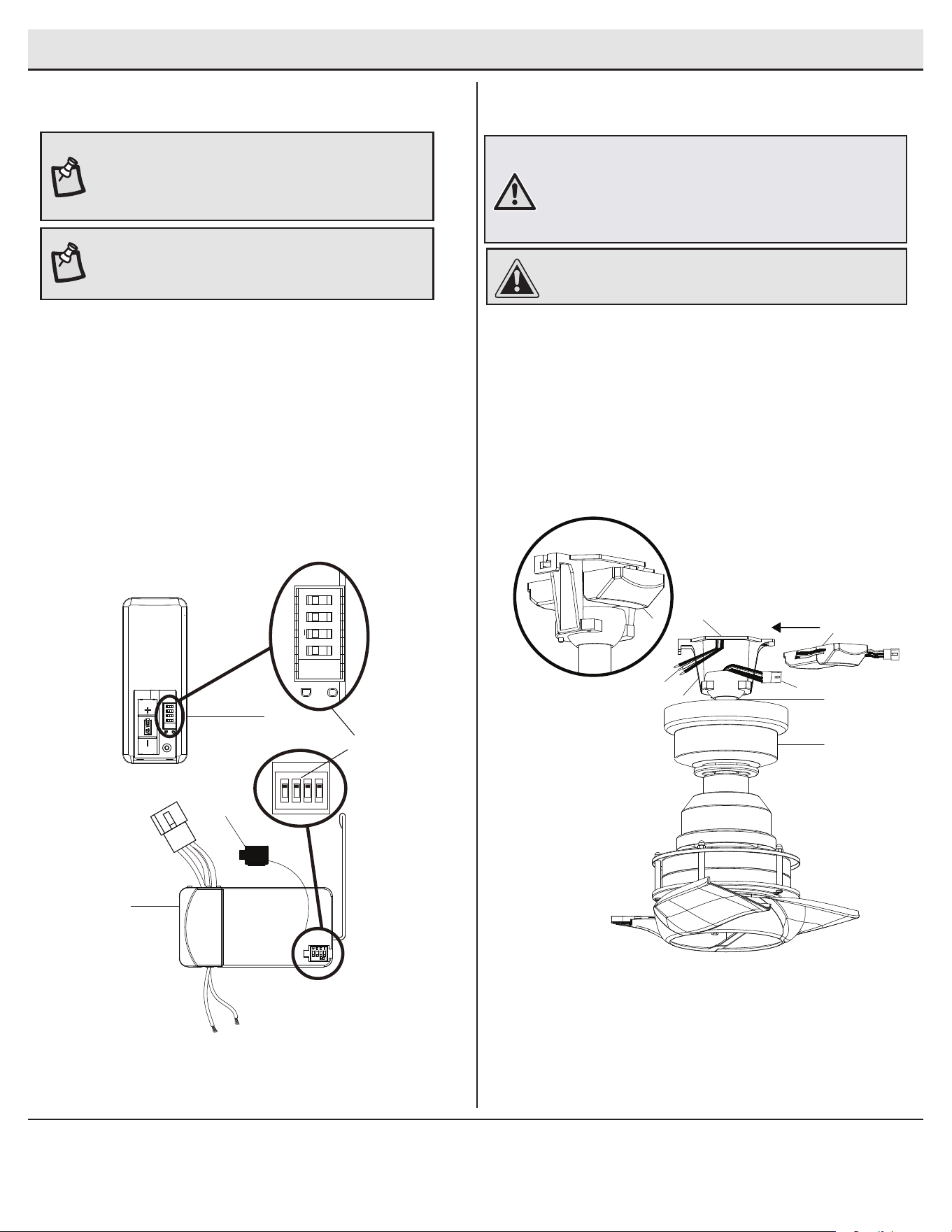

Setting the code on the remote
control and receiver
3
CAUTION: If other fan wires are a different color, have this
unit installed by a licensed electrician.
C
B
I
BBB
AAA
A
A
Hanging the fan
NOTE: The frequencies on your receiver and hand unit have
been preset at the factory. Before installing the receiver,
make sure the dip switches on the receiver and hand unit are
set to the same frequency. The dip switches on the hand unit
are located inside the battery compartment.
□ Remove the remote control (J) battery cover by pressing
rmly on the arrow and sliding the cover off.
□ Slide the dip switches (ZZ) to your choice of either up or
down. The factory setting is up.
□ Slide the dip switches (ZZ) on the receiver (I) to the same
position as set on the remote control (J).
□ Install the 23A 12V battery (L).
□ Replace the battery cover on the remote control (J).
□ Insert the silicone rubber stopper (OO) into the hole on the
receiver (I) to cover the dip switches.
NOTE: The battery will weaken with age and should be
replaced before leaking takes place as this will damage the
hand unit. Dispose of used battery properly and keep the
battery out of the reach of children.
J
I
ZZ
1 2 3 4
ON
OO
1 2
3
4
ON YKO
1 2
3
4
ON YKO
10
Assembly - Hanging the Fan (continued)
5

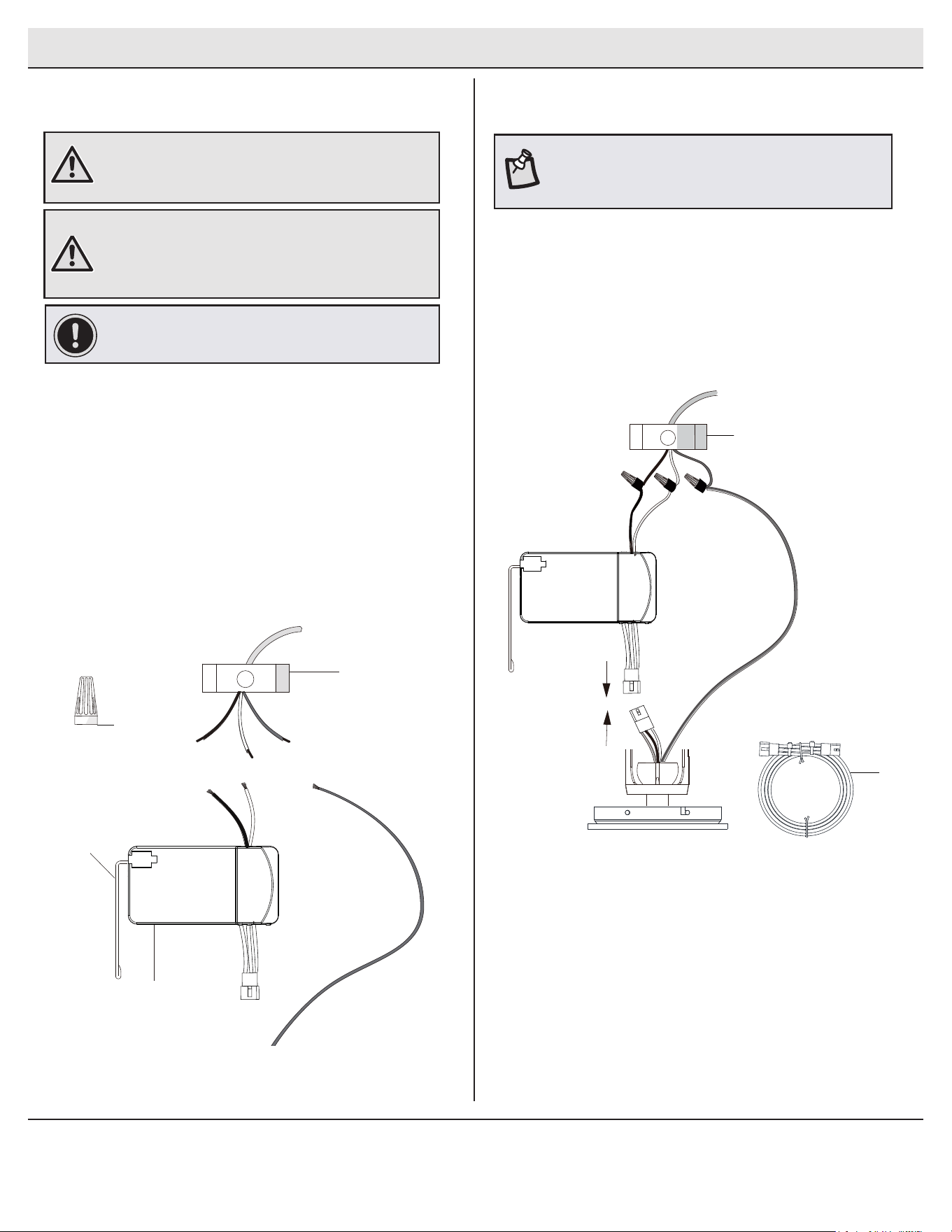

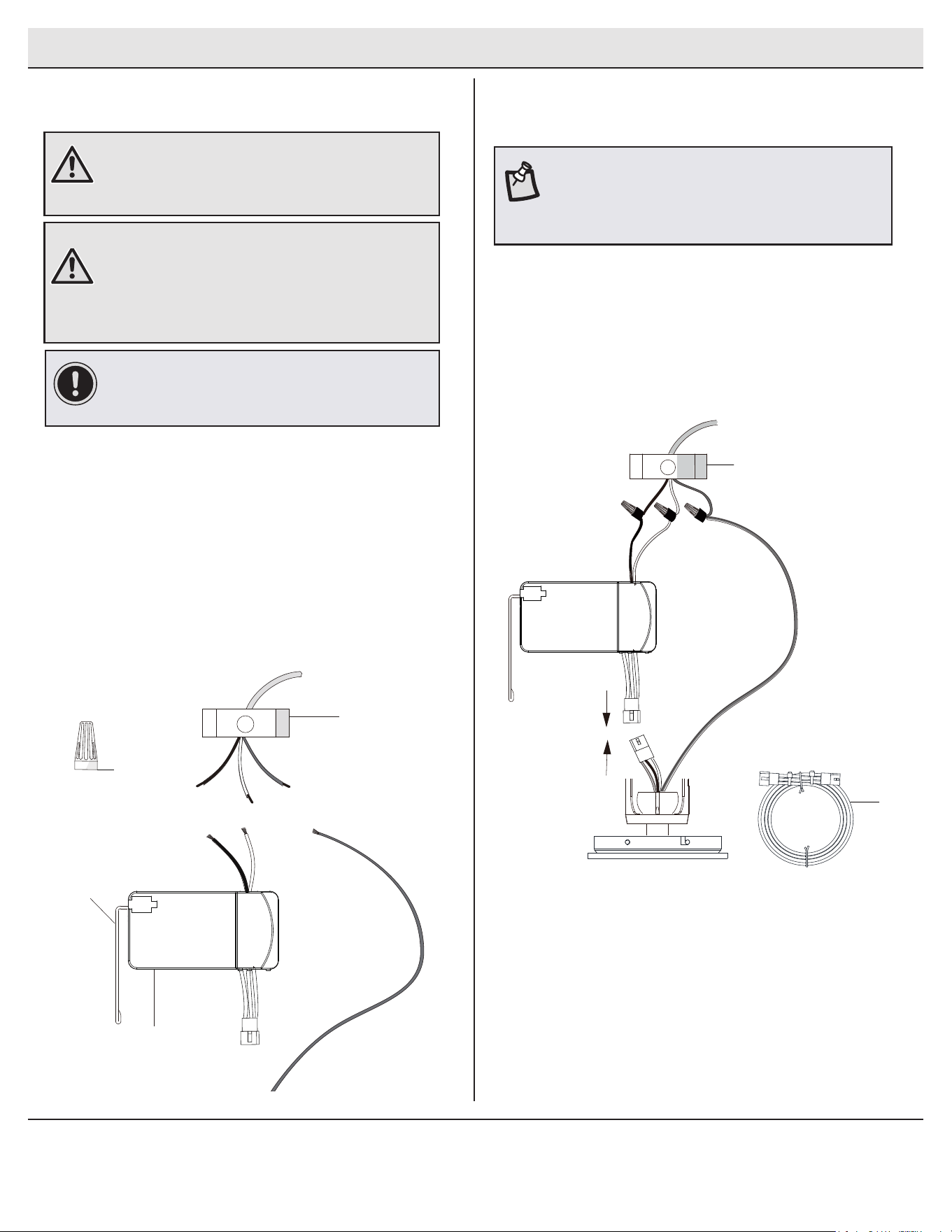

Wiring the receiver to the
household wiring
□ Spread the wires apart so that the green and white wires
are on one side of the outlet box and the black wire is on the
other side.
□ Connect the green fan wires to the household ground wire
(this may be a green or bare wire) using a wire connecting nut
(BB).
□ Connect the receiver (I) black or red wire to the household
black (hot) wire using a wire connecting nut (BB).
□ Connect the receiver (I) white wire to the household white
wire (neutral) using a wire connecting nut (BB).
□ Secure each wire connecting nut using electrical tape.
WARNING: To avoid possible electrical shock, turn the
electricity off at the main fuse box before wiring. If you
feel you do not have enough electrical wiring knowledge or
experience, contact a licensed electrician.
WARNING: Each wire nut supplied with this fan is designed
to accept up to one 12-gauge house wire and two wires
from the fan. If you have larger than 12-gauge house wiring
or more than one house wire to connect to the fan wiring,
consult an electrician for the proper size wire nuts to use.
IMPORTANT: Use the wire connecting nuts (BB) supplied
with your fan. Secure the connectors with electrical tape
and ensure there are no loose strands or connections.
Outlet box
in the ceiling
(SS)
Green
K
6
Wiring the fan to the receiver
NOTE: The fan comes with 8 in. lead wires for use with the
provided 6 in. ball downrod assembly (B). If you wish to
use longer downrod, you can use the extension lead wire
(42 in.) (K) provided.
Black
Black
Green (or Bare)
Green
Outlet Box
Receiver
Antenna
White
Receiver (I)
BB(x3)
□ If using the 6 in. ball downrod assembly (B) provided, wire the
receiver to the fan wires by connecting the molded adaptor
plug from receiver (I) with molded adaptor of the fan motor
assembly (E) together.
□ If you wish to use longer downrod, you can use the extension
lead wire (42 in.) (K) provided by connecting the molded
adaptor together.
11
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

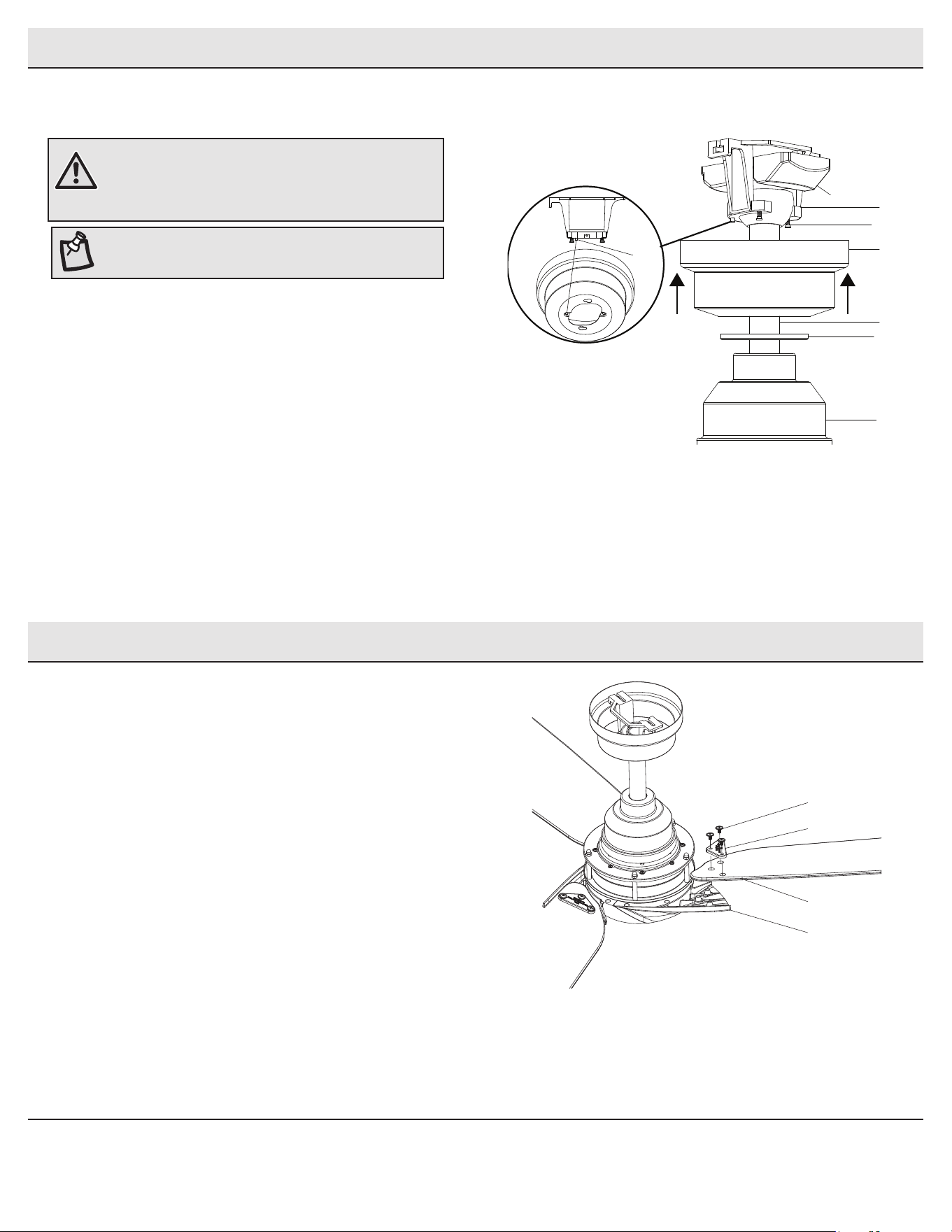

Assembly - Attaching the Fan Blades
Mounting the fan-motor assembly
(standard mount)
7
Attaching the blades to the blade
arms on motor assembly
1
□ Attach a blade (G) to the blade arm on motor assembly by
aligning the holes on the blade support plate (H) with the
holes on blades (G) and blade arms , inserting the screws
(AA) into the holes in the blade support plate (H) and
through the blade (G) and blade arm.
□ Tighten each screw to secure the blade (G).
□ Repeat this step for each blade (G) and blade arm on mo-
tor assembly.
□ Align the locking slots of the canopy (C) with the two screws (HH)
and alignment post (KK) in the mounting bracket (A).
□ Push up the canopy (C) and turn clockwise until the alignment
post (KK) engage to the round hole and the screws (HH) engage
to the key slots.
□ Firmly tighten the two mounting screws (HH).
□ Align the oval shape on the canopy (C) with canopy bottom cover
(JJ), Push up the canopy bottom cover (JJ) until the screw (HH)
heads engage to the slots on the canopy bottom cover (JJ) so
that the magnetic canopy bottom cover (JJ) can be attached to
the bottom of the canopy (C) properly.
Assembly - Hanging the Fan (continued)
AA
H
E
G
I
C
A
HH
JJ
B
D
KK
NOTE: The magnet is pre-attached on the canopy bottom
cover for you to remove and install easily.
WARNING: When using the standard ball/downrod
mounting, the tab in the ring at the bottom of the
mounting bracket must rest in the groove of the hanger
ball. Failure to properly seat the tab in the groove could
cause damage to the wiring.
12
Assembly - Attaching the Accessories
Mounting the remote control holder
□ Slide the screw cover plate up to remove it from the wall
cradle.
□ Position the wall cradle in the desired position and attach it to
the wall using the included wall cradle screws.
□ Slide the screw cover plate back onto the wall cradle to
conceal the screws.
Sc
rew cover plate
NOTE: Screw wall anchors are included for extra support. The
included screws are designed to screw easily into the wall. If
you would like a more permanent or secure hold, install the wall
anchors prior to attaching the wall cradle to the wall.

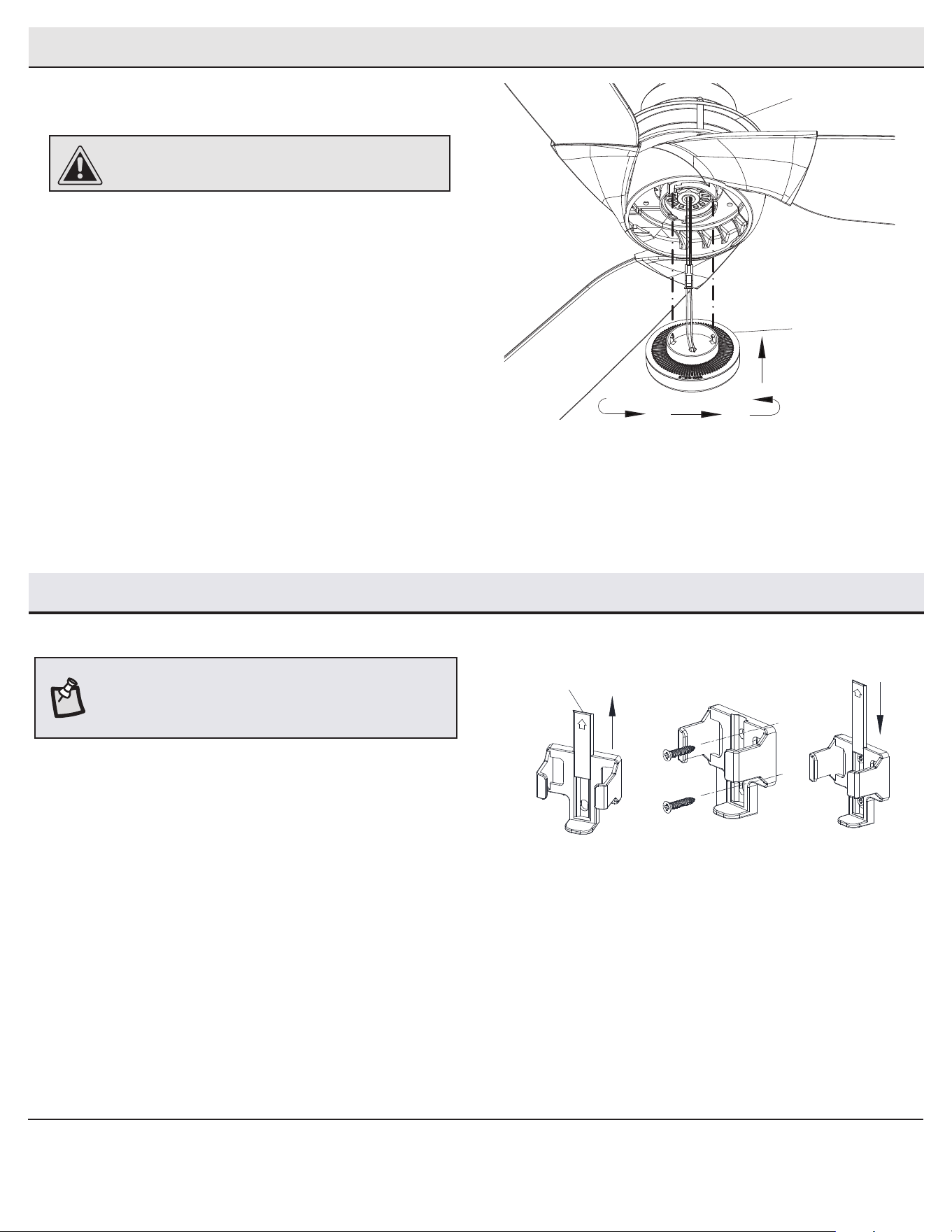

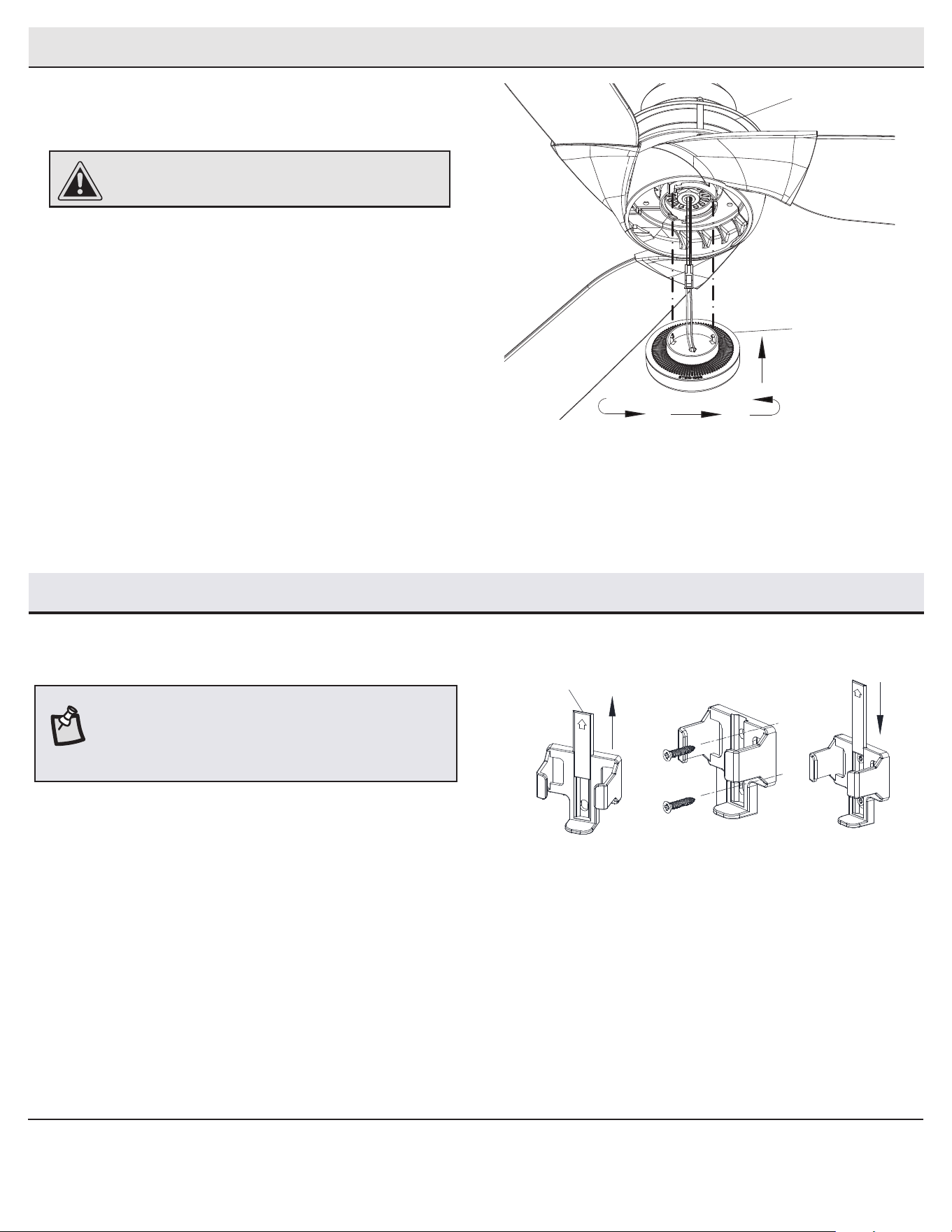

Assembly - Attaching the Lights
Attaching the light kit tter assembly
1
□ Connect the wires from the light kit tter assembly (F) to the
wires from the bottom of motor assembly (E) by connecting
the molded adaptor plugs together. Carefully tuck all wires and
splices into the switch cup.
□ Place the light kit tter assembly (F) into the motor assembly (E),
aligning the raised dimples on the top ange of the light kit tter
assembly (F) with the at areas on the switch box on the bottom
of motor assembly (E).
□ Turn the light kit iter assembly (F) clockwise until it stops.
CAUTION: To reduce the risk of electric shock, disconnect
the electrical supply circuit to the fan before installing the
light xture.
E
F
13
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Operating Your Fan and Remote Control
Remote Control - Your fan is equipped with a remote control to operate
the speed and lights of your new ceiling fan.
Speed setting for warm or cool weather depends on factors such as
the room size, ceiling height, number of fans and so on.
The fan is shipped from the factory with the reversing switch (YY)
positioned to circulate air downward. If airow is desired in the
opposite direction, turn your fan off and wait for the blades to stop
turning, then slide the reversing switch (located on the top of the
motor housing) to the opposite position, and turn the fan on again. The
fan blades will turn in the opposite direction and reverse airow.
Warm weather - (Forward) A downward airow creates a cooling effect.
This allows you to set your air conditioner on a higher setting without
affecting your comfort.
Cool weather - (Reverse) An upward airow moves warm air off of the
ceiling. This allows you to set your heating unit on a lower setting
without affecting your comfort.
A. Warm weather
B. Cool weather
YY
YY
Power ON/OFF: Press and release the power button to turn the fan and light
on or off.
Fan speed: LEDs on the fan speed button will illuminate to the corresponding
speed.
Press and release 1 time: turns the fan on high speed.
Press and release 2 times: turns the fan on medium speed.
Press and release 3 times: turns the fan on low speed.
Press and release 4 times: turns the fan off.
Light ON/OFF
Press and release the button to turn the light on or off.
Press and hold the button to activate the dimmer function.
Correlated Color Temperature (CCT)
changing
Push and release the button to cycle through the six color temperature options.
Option 1: 2700K (Warm White).
Option 2: 3000K (Soft White).
Option 3: 3500K (Neutral White).
Option 4: 4000/4100K (Cool White).
Option 5: 5000K (Daylight).
Option 6: 6500K (Cool Daylight).
NOTE: The default temperature of the ceiling fan light is
3000K (Soft White).
HOLD TO DIM
14
Troubleshooting
Problem Solution
The fan will not start. □ Check the main and branch circuit fuses or breakers.
□ Check to make sure the wall switch is in the on position if applicable.
□ Check the line wire connections to the fan and switch wire connections in the switch housing.
□ Check the battery in the transmitter.
□ Ensure you are in the normal range of 10-20 feet.
□ Ensure the dip switch settings are the same on the transmitter and receiver.
□ Remember to turn off the power supply before checking the dip switches settings.
The fan is noisy. □ Ensure all motor housing screws are snug.
□ Ensure the screws that attach the fan blade bracket to the motor hub are tight.
□ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing.
□ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.
□ If you are using the Ceiling Fan light kit, ensure the screws securing the glassware are tight. Check that the light
bulbs are also secure.
□ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.
□ Ensure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.
The fan wobbles. □ Check that all blade and blade arm screws are secure.
□ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on
the ceiling above the tip of one of the blades. Measure from a point on the center of each blade to the point
on the ceiling. Rotate the fan until the next blade is positioned for measurement. Repeat for each blade. Any
measurement deviation should be within 1/8”. Run the fan for ten minutes. If the fan continues to wobble please
contact customer service and a balancing kit will be sent to you at no charge.
□ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.
□ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage
the motor or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish. The
plating is sealed with a lacquer to minimize discoloration or tarnishing.
□ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a
light application of shoe polish.
□ You do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.
WARNING: Make sure the power is off before cleaning
your fan.
Care and Cleaning
Questions, problems, missing parts? Before returning to the store,
call Home Depot Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment
does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by
one or more of the following measures:
-Reorient or relocate the receiving antenna.
-Increase the separation between the equipment and receiver.
-Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
-Consult the dealer or an experienced radio/TV technician for help.
CAUTION:
Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause undesired operation.
Scan for text based
customer support
Scan for online product
warranty information
GUÍA DE USO Y MANTENIMIENTO
VENTILADOR DE TECHO ESTER, DE 1.37 M
Artículo núm. 1005 819 980
Modelo núm. 52159
Modelo núm. 54-ESTR aprobado por UL
¿Preguntas, problemas, piezas faltantes? Antes de devolver a la tienda,
llama al servicio al cliente de Home Decorators Collection,
de lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (hora del Este), y los sábados de 9:00 a.m. a
6:00 p.m. (hora del Este).
1-800-986-3460 / HOMEDEPOT.COM/HOMEDECORATORS
GRACIAS
Apreciamos la plena conanza depositada en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos en crear
continuamente productos de calidad diseñados para mejoras del hogar. Visítanos por Internet para ver nuestra línea completa de productos
disponibles a n de satisfacer la necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!
Escanea para texto
sobre soporte al cliente
Escanea para obtener información
sobre la garantía del producto en línea
Para ver un video instructivo sobre cómo instalar este producto:
1. Ir a www.homedepot.com e introduzca el artículo o el número de modelo, que se
encuentra en la part superior esquina derecha de la portada de este manual de
instrucciones, en el campo de búsqueda.
2. Haga clic en su producto de la lista de resultados de búsqueda y hacer clic en el enlace
del video en el la sección "Descripción del producto".
2
Tabla de contenido .............................................................. 2
Información de seguridad...................................................2
Garantía ................................................................................3
Preinstalación ......................................................................3
Instalación ............................................................................6
Ensamblaje ...........................................................................7
Funcionamiento .................................................................13
Mantenimiento y limpieza .................................................14
Solución de problemas .....................................................14
1. Para disminuir el riesgo de descarga eléctrica, asegúrate de cortar la
electricidad en la caja de disyuntores o de fusibles antes de comenzar.
2. Todo el cableado tiene que cumplir con el Código Nacional de Electricidad
ANSI/NFPA 70-1999 y los códigos eléctricos locales. La instalación eléctrica
debe hacerla un electricista calificado con licencia.
3. La caja eléctrica y estructura de soporte tienen que montarse de forma segura
para poder sostener con conanza 35 lb (15.9 kg). Usa solo cajas eléctricas
aprobadas por UL y marcadas como “Apropiadas para sostener ventiladores de
35 lb (15.9 kg) o menos”.
4. PRECAUCIÓN: El ventilador debe ir montado con un mínimo de 7 pies (2.1 m) de
separación entre el borde trasero de las aspas y el piso.
5. No usar el interruptor de reversa mientras las aspas del ventilador estén en
movimiento. Tienes que apagar el ventilador y detener las aspas antes de
invertir su dirección de giro.
6. No coloques objetos en la trayectoria de las aspas.
7. Para evitar lesiones personales o daños al ventilador y a otros objetos, ten
cuidado al limpiarlo o al trabajar cerca de él.
8. Los diagramas eléctricos son solo para referencia. Los kits de luces que
no vienen en la caja del ventilador tienen que estar aprobados por UL y
marcados como apropiados para usar con el modelo de ventilador que estás
instalando. Los interruptores deben ser interruptores UL de uso general. Para
ensamblar bien, consulta las instrucciones adjuntas a los kits de luces e
interruptores.
9. Después de concluir las conexiones eléctricas, debes voltear los conductores
empalmados hacia arriba y meterlos con cuidado en la caja eléctrica. Los
cables deben estar separados con el cable a tierra y el conductor a tierra del
equipo a un lado de la caja eléctrica.
10. Antes de la instalación, todos los tornillos de fijación tienen que
comprobarse y reajustarse donde sea necesario.
11. Apto para lugares húmedos.
ADVERTENCIA: Para reducir el riesgo de lesiones personales, no
dobles los soportes de las aspas (también llamados “bridas”)
durante ni después de la instalación. No colocar objetos en la
trayectoria de las aspas.
ADVERTENCIA: A n de reducir el riesgo de descargas eléctricas,
este ventilador tiene que instalarse con un interruptor de pared
con aislamiento.
ADVERTENCIA: Para evitar una posible descarga eléctrica,
desconecta la electricidad en la caja principal de fusibles antes de
realizar el cableado. En caso de no tener suciente conocimiento
o experiencia sobre cableado eléctrico, contactar a un electricista
certicado.
ADVERTENCIA: Los diagramas eléctricos son solo para referencia.
Cualquier kit de luces opcional debe estar aprobado por UL y estar
marcado como adecuado para ser usado con este ventilador.
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica
u otras lesiones, instala sólo en una caja eléctrica clasicada como
“apropiada para sostener ventiladores de 35 lb (15.9 kg) o menos”, y
usa los tornillos incluidos con la caja eléctrica.
Información de seguridad
Tabla de contenido
LEE Y GUARDA ESTAS INSTRUCCIONES
ADVERTENCIA: Para reducir el riesgo de incendio o descarga
eléctrica, este ventilador solo debe usarse con el control de
velocidad de ventilador con número de pieza AP-8RDL fabricado por
DawnSun Electronic Technology Co., Ltd. Zhongshan.
PRECAUCIÓN: Para reducir el riesgo de lesiones personales hay que
usar sólo los tornillos incluidos con la caja eléctrica.
3
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Preinstalación
Garantía
ESPECIFICACIONES
HERRAMIENTAS NECESARIAS
Tamaño Velocidad Voltios Amperios Vatios RPM CFM Peso neto Peso bruto Pies cúbicos
54 plg
(1.37 m)
Baja
Media
Alta
120
0.26
0.38
0.52
15
32
63
87
137
196
2213
3561
5201
13.89 lbs
(6.3 kg)
19.84 lbs
(9 kg)
1.89
pies cubicos.
NOTA: Estas medidas son aproximadas. No
incluyen ni el amperaje ni el vataje consumido por el kit de luces.
Destornillador
Phillips
Destornillador
plano
Llave
ajustable
Cinta de
electricista
Cortacables/
pelacables
Escalera de tijera
El proveedor garantiza de por vida, a partir de la fecha de adquisición por el comprador original, que el motor del ventilador no presenta defectos de fabricación ni
de materiales al momento del envío desde la fábrica. El proveedor garantiza que el kit de luces, excluyendo cualquier vidrio, no tendrá defectos de fabricación ni
de material en el momento del envío desde la fábrica por un período de cinco años después de la fecha de compra por parte del comprador original. El proveedor
también garantiza, por tres años a partir de la fecha de adquisición por el comprador original, que todas las demás piezas del ventilador, excepto las aspas de
vidrio o acrílicas, no presentarán ningún defecto de fabricación ni de material al momento del envío desde la fábrica. Si el producto es devuelto, aceptamos reparar
sus defectos sin cargo alguno o, a nuestra discreción, reemplazarlo por modelo similar o superior. Para obtener servicio de garantía tiene que presentar una copia
del recibo como comprobante de compra. Todos los costos de retiro y reinstalación del producto correrán por cuenta del cliente. Los daños a cualquier pieza por
accidente, instalación o uso inadecuado, o por montar cualquier accesorio, no están cubiertos por esta garantía. Puesto que las condiciones climáticas pueden variar,
esta garantía no cubre ningún cambio del acabado en latón, como óxido, perforación, corrosión, manchas o descascaramiento. Este tipo de acabados en latón tiene
una la vida útil prolongada si se lo protege contra las condiciones climáticas cambiantes. Cierta “oscilación” es normal y no debe considerase un defecto. Cualquier
servicio prestado por personal no autorizado invalidará la garantía. No hay ninguna otra garantía expresa. Por este medio Home Depot Decorators Collection queda
exonerado de todas y cada una de las demás garantías en el alcance permitido por la ley incluso, pero sin limitarse a, aquellas de comercialización e idoneidad
para determinado propósito. La duración de cualquier garantía implícita que no pueda exonerarse se limita al plazo especicado en la garantía explícita. Algunos
estados no permiten limitaciones sobre la duración de las garantías implícitas, así que es posible que la limitación anterior no se aplique en su caso. El minorista no
será responsable por daños incidentales, emergentes ni especiales derivados del uso o funcionamiento del producto, excepto en los casos en los que la ley así lo
disponga. Algunos estados no permiten excluir ni limitar daños directos o indirectos, así que es posible que la limitación o exclusión anterior no se aplique en este
caso. Esta garantía le otorga derechos legales especícos y es posible que también goce de otros derechos que varían de un estado a otro. Esta garantía sustituye
a todas las garantías anteriores. Los costos de envío en cualquier devolución de productos como parte de una reclamación tienen que ser pagados por el cliente.
Comunícate con el equipo de servicio al cliente por el 1-800-986-3460 o visite www.HomeDepot.com/homedecorators.
4
Pieza Descripción Cantidad
AA Tornillos de aspas 10
BB Tuerca para conectar cables 3
Preinstalación (continuación)
HERRAJES INCLUIDOS
NOTA: Los herrajes no se muestran en su
tamaño real.
BB
AA
5
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Pieza Descripción Cantidad
A Soporte de montaje deslizante (dentro de la
cubierta)
1
B Conjunto de tubo bajante/esfera 1
C Cubierta 1
D Cubierta decorativa del collarín del motor 1
E Conjunto motor-ventilador con brazos de
aspas preinstalados
1
F Ensamblaje del kit de luces 1
G Aspa 3
Pieza Descripción Cantidad
H Placa de soporte de aspa 3
I Receptor 1
J Control remoto 1
K Cable conductor 1
L Batería 1
IMPORTANTE: Este producto y/o sus componentes están
protegidos por una o más de las siguientes patentes de los EE.
UU.: 5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117, así
como otras patentes pendientes.
Preinstalación (continuación)
CONTENIDO DEL PAQUETE
A
B
C
D
E
G
H
J
F
I
K
L
HOLD TO DIM
6
Instalación
OPCIONES DE MONTAJE
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica u otras lesiones, instala sólo en
una caja eléctrica clasicada como “apropiada para
sostener ventiladores de 35 lb (15.9 kg) o menos”, y
usa sólo los tornillos incluidos con la caja eléctrica.
Las cajas eléctricas utilizadas comúnmente para el
soporte de lámparas pueden no servir como soporte
de ventilador y tal vez deban reemplazarse. En caso de
duda, consulta a un electricista calicado.
Si tu ventilador de techo no tiene una caja de montaje
aprobada por UL, instálala siguiendo las instrucciones a
continuación:
□ Desconecta la energía retirando los fusibles o apagando
los cortacircuitos.
□ Asegura la caja eléctrica directamente a la estructura de
la edicación. Usa sujetadores y materiales apropiados.
La caja eléctrica y su soporte tienen que ser capaces
de sostener completamente el peso en movimiento del
ventilador (al menos 35 lb = 15.9 kg). No uses una caja
eléctrica de plástico.
Las ilustraciones a continuación muestran tres formas
distintas de montar la caja eléctrica.
Si la cubierta (C) toca el conjunto del tubo bajante/esfera (B), retira la
tapa inferior decorativa de la cubierta y gira 180º esta última (C) antes
de jarla a la placa de montaje.
Para colgar el ventilador donde ya hay una lámpara, pero ninguna viga
de techo, tal vez necesites una barra de instalación colgante como se
muestra arriba (disponible en cualquier tienda de The Home Depot).
NOTA:Tal vez necesites un tubo bajante más largo para
mantener la altura mínima adecuada de las aspas, al
instalar el ventilador en un techo inclinado. El ángulo
máximo permitido es 20º desde la línea horizontal.
Caja
eléctrica
Caja eléctrica
Caja
eléctrica
empotrada
Provee un
soporte fuerte
Placa de
montaje en
el techo
Caja eléctrica
Barra para colgar
7
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Ensamblaje - Montaje estándar en techo
Cómo tender los cables
Cómo ensamblar el ventilador
Preparación para el montaje
estándar
□ Aoja, sin quitarlos, los tornillos de jación (LL) del collarín (PP)
en la parte superior del conjunto del motor y el ventilador (E).
□ Instala el tubo bajante (B) insertándolo en el collarín del motor
(PP) y girándolo hacia la derecha hasta que quede jo.
□ Vuelve a apretar los tornillos de jación (LL) del collarín en la
parte superior del conjunto motor-ventilador (E).
□ Hala de la cubierta (C) su tapa inferior (JJ).
□ Aoja los dos tornillos de la cubierta (HH) ubicados en la parte
inferior del soporte de montaje (A) y gira la cubierta hacia la
izquierda para quitar el soporte de montaje (A) de la cubierta (C).
□ Inserta los cables que salen por la parte superior del
conjunto motor-ventilador (E) a través de la cubierta
decorativa del collarín del motor (D) y enseguida a través de
la tapa magnética inferior de la cubierta (JJ).
□ Asegúrate de que la abertura de la cubierta (C) esté en la parte
superior e inserta el tubo bajante/esfera (B) a través de aquella (C).
□ Inserta los cables que salen por la parte superior del conjunto
motor-ventilador (E) a través del tubo bajante, como se muestra.
2
3
1
A
C
JJ
HH
C
JJ
B
E
D
NOTA: Este ventilador está equipado con una pestaña de
seguridad. Si el tornillo de jación (LL) se aoja mientras
el ventilador está funcionando en reversa, la pestaña de
seguridad se enganchará y evitará que el ventilador se caiga.
C
JJ
B
E
D
LL
PP
NOTA: El imán viene prejado en la tapa inferior de la
cubierta (JJ) para quitar e instalar fácilmente.
8
Ensamblaje - Cómo colgar el ventilador
Cómo jar el ventilador a la caja
eléctrica
□ Pasa los cables de suministro de 120 V a través del oricio
central en el soporte de montaje deslizante (A).
□ Instala el soporte de montaje deslizante (A) sobre la caja
eléctrica deslizando el soporte de montaje deslizante (A) sobre
los dos tornillos (MM) suministrados con la caja eléctrica. Si es
necesario, usa arandelas niveladoras (no se incluyen) entre el
soporte de montaje deslizante (A) y la caja eléctrica. El lado
plano del soporte de montaje deslizante (A) debe mirar hacia la
caja eléctrica, como se muestra.
□ Ajusta rmemente los dos tornillos de la caja eléctrica (MM).
1
ADVERTENCIA: Para reducir el riesgo de incendio, descarga
eléctrica u otras lesiones, instala sólo en una caja eléctrica
clasicada como “apropiada para sostener ventiladores de
35 lb (15.9 kg) o menos”, y usa los tornillos incluidos con la
caja eléctrica.
Cómo colgar el ventilador
2
□ Hay que levantar con cuidado el conjunto motor-ventilador (E)
hasta el soporte de montaje deslizante (A).
□ Inserta la esfera del conjunto del tubo bajante/esfera (B) en el
casquillo del soporte de montaje deslizante (A).
□ Gira el conjunto de tubo bajante/esfera hacia la derecha hasta
que quede encajado con la pestaña del soporte de montaje
deslizante (A) y alineado con la ranura de la esfera.
NOTA: El soporte de montaje (A) está diseñado para
deslizarse en su lugar sobre una caja eléctrica con los
tornillos de esta (MM).
A
MM
MM
A
B
C
JJ
D
E
9
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo instalar el receptor
4
ADVERTENCIA: Para reducir el riesgo de incendio o descarga
eléctrica, recuerda desconectar la electricidad. El cableado
eléctrico tiene que cumplir todos los requisitos de los códigos
eléctricos nacionales y locales. La fuente de energía y el
ventilador tienen que ser de 110/120 V y 60 Hz. No utilizar este
producto con ningún control variable de pared. Conectar el
cableado de manera incorrecta dañará este receptor.
□ Ubica los cables de suministro doméstico (AAA) a un lado
del soporte de montaje deslizante (A) y coloca los cables del
ventilador (BBB) en el lado opuesto.
□ Inserta el extremo angosto del receptor (I) (como se muestra,
con el lado plano hacia el techo) en el soporte de montaje
deslizante (A) hasta dejarlo apoyado en la parte superior del
conjunto tubo bajante/esfera (B).
Cómo congurar el código del
control remoto y el receptor
3
PRECAUCIÓN: Si otros cables del ventilador son de color
diferente, un electricista certicado deberá instalar esta unidad.
NOTA: Las frecuencias del receptor y de la unidad de mano han sido
preconguradas de fábrica. Antes de instalar el receptor, asegura que
los interruptores en línea (DIP) del receptor y de la unidad de mano
estén en la misma frecuencia. Los interruptores en línea en la unidad
de mano están ubicados dentro del compartimiento de la batería.
NOTA: La batería se debilitará con el tiempo y deberá ser
reemplazada antes de que se produzca alguna fuga, ya que las
fugas de las baterías dañarán la unidad de mano. Desecha la batería
adecuadamente y mantenla fuera del alcance de los niños.
□ Quita la cubierta de la batería del control remoto (J) presionando
con rmeza en la echa y deslizando la cubierta hasta soltarla.
□ Desliza los interruptores en línea (ZZ) a tu elección hacia arriba
o abajo. La conguración de fábrica es hacia arriba.
□ Desliza los interruptores en línea (ZZ) del receptor (I) hacia la
misma posición que elegiste para el control remoto (J).
□ Instala la batería de 23 A y 12 V (L).
□ Coloca de nuevo la cubierta de la batería en el control remoto (J).
□ Inserta el tapón de goma de silicona (OO) en el oricio del
receptor (I) para cubrir los interruptores en línea.
C
B
I
BBB
AAA
A
A
Hanging the fan
J
I
ZZ
1 2 3 4
ON
OO
1 2
3
4
ON YKO
1 2
3
4
ON YKO
10
Ensamblaje - Cómo colgar el ventilador (continuación)
5
Cómo cablear el receptor al
cableado del hogar
□ Separa los cables de manera que los cables verde y blanco queden
de un lado de la caja eléctrica y el cable negro, del otro lado.
□ Conecta los cables verdes del ventilador al cable con
conexión a tierra de la casa (este puede ser verde o pelado)
con una tuerca de conexión de cables (BB).
□ Conecta el cable negro o rojo del receptor (I) al cable negro
(positivo) del hogar, usando una tuerca de conexión de cables (BB).
□ Conecta el cable blanco del receptor (I) al cable blanco del
hogar (neutro) con una tuerca de conexión de cables (BB).
□ Asegura cada tuerca de conexión de cables con cinta de
electricista.
ADVERTENCIA: Para evitar una posible descarga eléctrica,
desconecta la electricidad en la caja principal de fusibles
antes de realizar el cableado. En caso de no tener
suciente conocimiento o experiencia sobre cableado
eléctrico, contactar a un electricista certicado.
ADVERTENCIA: Cada tuerca para cable suministrada
con este ventilador está diseñada para aceptar un
cable doméstico de calibre 12 o menos y dos cables del
ventilador. Si tu cableado doméstico tiene calibre mayor
de 12 o más de un cable para conectar al cableado del
ventilador, consulta a un electricista para saber el tamaño
adecuado de las tuercas a usar para los cables.
IMPORTANTE: Usa las tuercas de conexión de cables (BB)
que vienen con tu ventilador. Sujeta los conectores con cinta
de electricista y asegúrate de que no hay conexiones ni
cables sueltos.
Caja eléctrica
en el techo (SS)
Verde
K
6
Cómo cablear el ventilador al
receptor
NOTA: El ventilador viene con cables terminales de 8 plg
(20.3 cm) para usar con el conjunto de tubo bajante/esfera
(B) de 6 plg (15.24 cm) incluido. Si deseas un tubo bajante
más largo, puedes usar la extensión de cable conductor
(42 plg = 1.06 m) (K) incluida.
Negro
Negro
Verde (o pelado)
Verde
Caja eléctrica
Antena
receptora
Blanco
Receptor (I)
BB(x3)
□ Si usas el conjunto del tubo bajante/esfera (B) de 6 plg (15.24
cm) incluido, conecta los cables del receptor a los cables del
ventilador uniendo el enchufe del adaptador moldeado del
receptor (I) con el adaptador moldeado del conjunto motor-
ventilador (E).
□ Si deseas usar un tubo bajante más largo, puedes usar la
extensión de cable terminal (42 plg = 1.06 m) (K) incluida
conectando el adaptador moldeado.
11
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Ensamblaje - Cómo jar las aspas del ventilador
Cómo montar el conjunto motor-
ventilador (montaje estándar)
7
Cómo jar las aspas a los brazos
de las aspas sobre el conjunto del
motor
1
□ Fija un aspa (G) a su brazo en el conjunto del motor
alineando los ocios de la placa del soporte de aspa (H)
con los oricios en el aspa (G) y su brazo, insertando los
tornillos (AA) en los oricios de la placa de soporte (H) y a
través del aspa (G) y su brazo.
□ Aprieta rmemente cada tornillo para asegurar el aspa
(G).
□ Repite este paso para cada aspa (G) y brazo en el
conjunto del motor.
□ Alinea las ranuras de cierre de la cubierta (C) con los dos tornillos
(HH) y el poste de alineación (KK) del soporte de montaje (A).
□ Empuja hacia arriba la cubierta (C) y gírala hacia la derecha
hasta que el poste de alineación (KK) se enganche en el oricio
redondo y los tornillos (HH), en las ranuras tipo ojo de cerradura.
□ Ajusta rmemente los dos tornillos de montaje (HH).
□ Alinea la forma oval sobre la cubierta (C) con su tapa protectora
inferior (JJ). Empuja hacia arriba la tapa inferior de la cubierta
(JJ) hasta que las cabezas de los tornillos (HH) se enganchen con
las ranuras de la tapa magnética (JJ) de manera que esta quede
bien jada a la parte inferior de la cubierta (C).
Ensamblaje - Cómo colgar el ventilador (continuación)
AA
H
E
G
I
C
A
HH
JJ
B
D
KK
NOTA: El imán viene prejado en la tapa inferior de la
cubierta para quitar e instalar fácilmente.
ADVERTENCIA: Cuando uses el ensamblaje del tubo
bajante/esfera estándar, la pestaña en el aro en la
parte inferior del soporte de montaje debe encajar en la
ranura de la bola de soporte. Si la pestaña no se asienta
correctamente en la ranura, se puede dañar el cableado.
12
Ensamblaje — Cómo montar los accesorios
Montaje del soporte del control
remoto
□ Desliza la placa de la cubierta de los tornillos hacia arriba
para quitarla del soporte de pared.
□ Coloca el soporte de pared en la posición deseada y fíjalo a la
pared con los tornillos del soporte de pared incluidos.
□ Desliza la placa de la cubierta de los tornillos nuevamente
sobre el soporte de pared para ocultar los tornillos.
Placa de cubierta de los tornillos
NOTA: Se incluyen anclajes de pared con tornillos para
soporte adicional. Los tornillos incluidos están diseñados para
atornillarse fácilmente en la pared. Si deseas una sujeción más
permanente o segura, instala los anclajes de pared antes de
jar el soporte de pared a la pared.
Ensamblaje - Cómo instalar las luces
Cómo instalar el conjunto del
soporte del kit de luces
1
□ Conecta los cables del conjunto de soporte del kit de luces (F) a
los cables del conjunto motor-ventilador (E) conectando juntos
los enchufes del adaptador moldeado. Coloca con cuidado todos
los cables y empalmes dentro de la caja del interruptor.
□ Coloca el conjunto de soporte del kit de luces (F) en el conjunto
del motor (E), alineando los oricios elevados en la brida superior
del conjunto de soporte del kit de luces (F) con las áreas planas
en la caja eléctrica en la parte inferior del conjunto del motor (E).
□ Gira el conjunto del soporte del kit de luces (F) hacia la derecha
hasta que se detenga.
PRECAUCIÓN: Para disminuir el riesgo de descarga
eléctrica, desconecta el circuito eléctrico del ventilador
antes de instalar la lámpara.
E
F
13
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llama al 1-800-986-3460.
Cómo usar tu ventilador y control remoto
Control Remoto: Tu ventilador está equipado con un control remoto para
operar la velocidad y las luces de tu ventilador de techo.
Las conguraciones de velocidad para clima cálido o frío dependen de
factores tales como tamaño de la habitación, altura del techo, cantidad
de ventiladores y otros.
El ventilador se envía desde la fábrica con el interruptor de reversa
(YY) colocado para hacer circular el aire hacia abajo. Si deseas dirigir
la corriente de aire en sentido contrario, apaga el ventilador y espera
que las aspas se detengan. Enseguida desliza el interruptor de reversa
(ubicado sobre la carcasa del motor) en el sentido opuesto y vuelve
a encender el ventilador. Las aspas del ventilador girarán en sentido
contrario e invertirán la corriente de aire.
Clima cálido: (Hacia adelante): un ujo de aire descendente surte un
efecto refrescante.
Esto permite jar tu aire acondicionado en una conguración más alta
sin afectar tu comodidad.
Clima frío: (Reversa) Un ujo de aire ascendente mueve el aire
cálido del techo. Esto permite jar la unidad de calefacción en una
conguración más baja sin afectar tu comodidad.
A. Clima cálido
B. Clima frío
YY
YY
ENCENDIDO/APAGADO: Presiona y suelta el botón para encender o apagar el
ventilador y la luz.
Velocidad del ventilador: Las luces LED en el botón de velocidad del ventilador
indicarán la velocidad correspondiente.
Presionar y soltar 1 vez: para encender el ventilador a velocidad alta.
Presionar y soltar 2 veces: para encender el ventilador a velocidad media.
Presionar y soltar 3 veces: para encender el ventilador a baja velocidad.
Presionar y soltar 4 veces: para apagar el ventilador.
ENCENDIDO Y APAGADO de luces (ON/OFF)
Presiona y suelta el botón para encender o apagar la luz.
Presiona y mantén presionado el botón para activar la función de regulación de
intensidad luminosa.
Cómo cambiar la temperatura de color
correlacionada (CCT)
Presiona y suelta el botón para pasar por los seis opciones de color según la
temperatura.
Opción 1: 2700K (Blanca cálida)
Opción 2: 3000K (Blanca suave)
Opción 3: 3500 K (Blanco neutro).
Opción 4: 4000/4100K (Blanco frío)
Opción 5: 5000K (Luz natural).
Opción 6: 6500 K (Luz natural fría)
NOTA: La temperatura congurada por defecto de la luz del
ventilador de techo es de 3000 K (Blanca suave).
HOLD TO DIM
14
Solución de problemas
Problema Solución
El ventilador no
enciende.
□ Verica los fusibles o cortacircuitos principales y secundarios.
□ Asegúrate de que el interruptor de pared esté en posición de encendido (ON), si corresponde.
□ Verica las conexiones de los cables al ventilador y las conexiones a la caja del interruptor.
□ Revisa la batería del transmisor.
□ Asegúrate de que estén en el rango normal de 10 a 20 pies.
□ Asegúrate de que las conguraciones del interruptor en línea sean idénticas en el transmisor y en el receptor.
□ Recuerda desconectar la electricidad antes de vericar las conguraciones de los interruptores en línea.
El ventilador hace
ruido.
□ Asegúrate de que todos los tornillos de la carcasa del motor estén ajustados.
□ Verica que los tornillos que unen el soporte de aspa al cubo del motor estén bien apretados.
□ Asegura que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja del
interruptor.
□ Deja que transcurra un período de “adaptación” de 24 horas. En ese período desaparecen la mayoría de los
ruidos asociados a un ventilador nuevo.
□ Si usas el kit de luces de ventilador de techo, asegura que los tornillos que sujetan el vidrio estén bien apretados.
Verica que las bombillas también estén aseguradas.
□ Controla que la cubierta quede a corta distancia del techo. No debe tocar el techo.
□ Asegúrate de que la caja eléctrica quede bien ajustada y se hayan instalado almohadillas aislantes de goma
entre la placa de montaje y la caja eléctrica.
El ventilador oscila. □ Verica que todas las aspas y los tornillos de sus brazos estén bien ajustados.
□ La mayoría de los problemas de oscilación del ventilador se debe a que las aspas no están al mismo nivel.
Verica este nivel seleccionando un punto en el techo sobre la punta de una de las aspas. Mide desde un punto
en el centro de cada aspa al punto en el techo. Gira el ventilador hasta que la siguiente aspa quede en posición
para medir. Repite el procedimiento para cada aspa. Las desviaciones de la medición no deben pasar de 1/8”.
Deja que el ventilador funcione durante diez minutos. Si el ventilador continúa oscilando, comunícate con el
servicio al cliente y te enviarán un kit de compensación de aspas, sin costo alguno.
□ Debido al movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa dos veces al año las conexiones de soporte,
los soportes y los accesorios de las aspas. Comprueba que estén seguros. No es necesario desmontar el ventilador del techo.
□ Limpia el ventilador con frecuencia para que luzca como nuevo con el paso de los años. No uses agua al limpiar, esto puede dañar
el motor o la madera, o causar descargas eléctricas. Usa solo un cepillo suave o un paño sin pelusas para evitar rayar el acabado. El
revestimiento está sellado con laca para minimizar la decoloración u opacidad.
□ Puedes aplicar a la madera una na capa de pulimento para muebles y dar así más protección y belleza. Cubre los rayones diminutos
con una ligera aplicación de lustrador para calzado.
□ No necesitas lubricar tu ventilador. El motor tiene cojinetes de bola sellados y permanentemente lubricados.
ADVERTENCIA: Asegúrate de que la corriente esté
apagada antes de limpiar el ventilador.
Cuidado y limpieza
¿Preguntas, problemas, piezas faltantes? Antes de devolver a la tienda,
llama al servicio al cliente de The Home Depot
de lunes a viernes, entre 8:00 a. m. y 7:00 p. m. (hora del Este), y los sábados entre
9:00 a. m. y 6:00 p. m. (hora del Este).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para uso futuro.
Este equipo fue sometido a prueba y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B según la Parte 15 de las Normas FCC. Estos límites fueron
establecidos para dar protección razonable contra la interferencia dañina en uso residencial. Este equipo genera, consume y puede irradiar energía de radiofrecuencia; si no se instala y
usa de acuerdo con las instrucciones, puede causar interferencia nociva a comunicaciones radiales. Sin embargo, no hay garantía de que no ocurrirá interferencia en cierta instalación
particular. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, que puede determinarse encendiendo y apagando el equipo, se recomienda al usuario tratar
de corregir la interferencia con una o más de las siguientes medidas:
-Reorientar o reubicar la antena receptora.
-Incrementar la distancia entre los equipos y el receptor.
-Conectar el equipo a un tomacorriente en circuito distinto del receptor.
-Consultar al concesionario o a un técnico de radio/TV con experiencia para ayuda.
PRECAUCIÓN:
Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo.
Este dispositivo cumple con la Parte 15 de las Normas FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar interferencia dañina y (2) tiene
que aceptar cualquier interferencia recibida, incluyendo aquella que pudiera afectar su funcionamiento.
Escanea para texto
sobre soporte al cliente
Escanea para obtener información
sobre la garantía del producto en línea
