Bosch GWX18V-8N 18V X-LOCK Brushless 4-1/2 In. Angle User Manual

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT

Read Before Using

●

IMPORTANT

Lire avant usage

●

IMPORTANTE

Leer antes de usar

For English Version

See page 2

●

Version française

Voir page 28

●

Versión en español

Ver la página 53

Call Toll Free for Consumer Information and Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

GWX18V-8

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 1

-2-

Redistribution and use in source and binary forms, with or without modification, are permitted

provided that the following conditions are met:

– Redistributions of source code must retain the above copyright notice, this list of conditions

and the following disclaimer.

– Redistributions in binary form must reproduce the above copyright notice, this list of

conditions and the following disclaimer in the documentation and/or other materials

provided with the distribution.

– Neither the name of the copyright holders nor the names of its contributors may be used to

endorse or promote products derived from this software without specific prior written

permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS"

AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE

IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE

ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT OWNER OR CONTRIBUTORS BE

LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR

CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF

SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS

INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN

CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING

IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF

SUCH DAMAGE.

Licenses

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 2

-3-

Safety Symbols

The deﬁnitions below describe the level of severity for each signal word.

Please read the manual and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

1. Work area safety

a. Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose

control.

2. Electrical safety

a. Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified

plugs and matching outlets will reduce

risk of electric shock.

b. Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric

shock if your body is earthed or

grounded.

c. Do not expose power tools to rain or

wet conditions. Water entering a power

tool will increase the risk of electric

shock.

d. Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e. When operating a power tool outdoors,

use an extension cord suitable for

outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric

shock.

f. If operating a power tool in a damp

location is unavoidable, use a Ground

Fault Circuit Interrupter (GFCI)

protected supply. Use of an GFCI

reduces the risk of electric shock.

3. Personal safety

a. Stay alert, watch what you are doing

and use common sense when operating

a power tool. Do not use a power tool

while you are tired or under the influence

of drugs, alcohol or medication. A moment

Read all safety warnings, instructions, illustrations and speciﬁcations

provided with this power tool. Failure to follow all instructions listed

below may result in electric shock, ﬁre and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power

tool or battery-operated (cordless) power tool.

General Power Tool Safety Warnings

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 3

-4-

General Power Tool Safety Warnings

of inattention while operating power tools

may result in serious personal injury.

b. Use personal protective equipment.

Always wear eye protection. Protective

equipment such as a dust mask, non-skid

safety shoes, hard hat, or hearing

protection used for appropriate

conditions will reduce personal injuries.

c. Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energizing power tools

that have the switch on invites accidents.

d. Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a

rotating part of the power tool may result

in personal injury.

e. Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose

clothing or jewelry. Keep your hair and

clothing away from moving parts. Loose

clothes, jewelry or long hair can be

caught in moving parts.

g. If devices are provided for the

connection of dust extraction and

collection facilities, ensure these are

connected and properly used. Use of

dust collection can reduce dust-related

hazards.

h. Do not let familiarity gained from

frequent use of tools allow you to

become complacent and ignore tool

safety principles. A careless action can

cause severe injury within a fraction of a

second.

4. Power tool use and care

a. Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it

was designed.

b. Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the

switch is dangerous and must be

repaired.

c. Disconnect the plug from the power

source and/or remove the battery pack,

if detachable, from the power tool

before making any adjustments,

changing accessories, or storing power

tools. Such preventive safety measures

reduce the risk of starting the power tool

accidentally.

d. Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands

of untrained users.

e. Maintain power tools and accessories.

Check for misalignment or binding of

moving parts, breakage of parts and any

other condition that may affect the power

tool’s operation. If damaged, have the

power tool repaired before use. Many

accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to bind

and are easier to control.

g. Use the power tool, accessories and

tool bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

h. Keep handles and grasping surfaces dry,

clean and free from oil and grease.

Slippery handles and grasping surfaces

do not allow for safe handling and

control of the tool in unexpected

situations.

5. Battery tool use and care

a. Recharge only with the charger

specified by the manufacturer. A

charger that is suitable for one type of

battery pack may create a risk of fire

when used with another battery pack.

b. Use power tools only with specifically

designated battery packs. Use of any

other battery packs may create a risk of

injury and fire.

c. When battery pack is not in use, keep

it away from other metal objects like

paper clips, coins, keys, nails, screws,

or other small metal objects that can

make a connection from one terminal

to another. Shorting the battery

terminals together may cause burns or a

fire.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 4

-5-

Power Tool-Specific Safety Warnings

Safety Warnings Common for

Grinding, Sanding, Wire

Brushing, and Abrasive

Cutting-Off Operations:

This power tool is intended to function as a

grinder, sander, wire brush or cut-off tool.

Read all safety warnings, instructions,

illustrations and specifications provided

with this power tool. Failure to follow all

instructions listed below may result in electric

shock, fire and/or serious injury.

Operations such as polishing are not

recommended to be performed with this

power tool. Operations for which the power

tool was not designed may create a hazard

and cause personal injury.

Do not use accessories which are not

specifically designed and recommended by

the tool manufacturer. Just because the

accessory can be attached to your power

tool, it does not assure safe operation.

The rated speed of the accessory must be at

least equal to the maximum speed marked

on the power tool. Accessories running faster

than their rated speed can break and fly

apart.

The outside diameter and the thickness of

your accessory must be within the capacity

rating of your power tool. Incorrectly sized

accessories cannot be adequately guarded or

controlled.

Threaded mounting of accessories must

match the grinder spindle thread. For

accessories mounted by flanges, the arbour

hole of the accessory must fit the locating

diameter of the flange. Accessories that do

not match the mounting hardware of the

power tool will run out of balance, vibrate

excessively and may cause loss of control.

Do not use a damaged accessory. Before

each use inspect the accessory such as

abrasive wheels for chips and cracks,

backing pad for cracks, tear or excess wear,

wire brush for loose or cracked wires. If

power tool or accessory is dropped, inspect

for damage or install an undamaged

accessory. After inspecting and installing an

accessory, position yourself and bystanders

away from the plane of the rotating

accessory and run the power tool at

maximum no-load speed for one minute.

Damaged accessories will normally break

apart during this test time.

Wear personal protective equipment.

Depending on application, use face shield,

safety goggles or safety glasses. As

appropriate, wear dust mask, hearing

protectors, gloves and workshop apron

capable of stopping small abrasive or

workpiece fragments. The eye protection

d. Under abusive conditions, liquid may

be ejected from the battery, avoid

contact. If contact accidentally occurs,

flush with water. If liquid contacts

eyes, additionally seek medical help.

Liquid ejected from the battery may

cause irritation or burns.

e. Do not use a battery pack or tool that

is damaged or modified. Damaged or

modified batteries may exhibit

unpredictable behavior resulting in ﬁre,

explosion or risk of injury.

f. Do not expose a battery pack or tool to

ﬁre or excessive temperature.

Exposure to ﬁre or temperature above

265 °F may cause explosion.

g. Follow all charging instructions and do

not charge the battery pack or tool

outside the temperature range

specified in the instructions. Charging

improperly or at temperatures outside

the specified range may damage the

battery and increase the risk of ﬁre.

6. Service

a. Have your power tool serviced by a

qualified repair person using only

identical replacement parts. This will

ensure that the safety of the power tool

is maintained.

b. Never service damaged battery packs.

Service of battery packs should only be

performed by the manufacturer or

authorized service providers.

General Power Tool Safety Warnings

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 5

-6-

must be capable of stopping flying debris

generated by various operations. The dust

mask or respirator must be capable of

filtrating particles generated by your

operation. Prolonged exposure to high

intensity noise may cause hearing loss.

Keep bystanders a safe distance away from

work area. Anyone entering the work area

must wear personal protective equipment.

Fragments of workpiece or of a broken

accessory may fly away and cause injury

beyond immediate area of operation.

Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact

hidden wiring. Cutting accessory contacting a

“live” wire may make exposed metal parts of

the power tool “live” and could give the

operator an electric shock.

Never lay the power tool down until the

accessory has come to a complete stop. The

spinning accessory may grab the surface and

pull the power tool out of your control.

Do not run the power tool while carrying it at

your side. Accidental contact with the

spinning accessory could snag your clothing,

pulling the accessory into your body.

Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside the

housing and excessive accumulation of

powdered metal may cause electrical hazards.

Do not operate the power tool near

flammable materials. Sparks could ignite

these materials.

Do not use accessories that require liquid

coolants. Using water or other liquid coolants

may result in electrocution or shock.

Kickback and Related

Warnings

Kickback is a sudden reaction to a pinched or

snagged rotating wheel, backing pad, brush or

any other accessory. Pinching or snagging

causes rapid stalling of the rotating accessory

which in turn causes the uncontrolled power

tool to be forced in the direction opposite of

the accessory’s rotation at the point of the

binding.

For example, if an abrasive wheel is snagged

or pinched by the workpiece, the edge of the

wheel that is entering into the pinch point can

dig into the surface of the material causing the

wheel to climb out or kickout. The wheel may

either jump toward or away from the operator,

depending on direction of the wheel’s

movement at the point of pinching. Abrasive

wheels may also break under these

conditions.

Kickback is the result of power tool misuse

and/or incorrect operating procedures or

conditions and can be avoided by taking

proper precautions as given below.

Maintain a firm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control

over kickback or torque reaction during

start-up. The operator can control torque

reactions or kickback forces, if proper

precautions are taken.

Never place your hand near the rotating

accessory. Accessory may kickback over your

hand.

Do not position your body in the area where

power tool will move if kickback occurs.

Kickback will propel the tool in direction

opposite to the wheel’s movement at the

point of snagging.

Use special care when working corners,

sharp edges etc. Avoid bouncing and

snagging the accessory. Corners, sharp edges

or bouncing have a tendency to snag the

rotating accessory and cause loss of control or

kickback.

Do not attach a saw chain woodcarving blade

or toothed saw blade. Such blades create

frequent kickback and loss of control.

Safety Warnings Specific for

Grinding and Abrasive

Cutting-Off Operations:

Use only wheel types that are recommended

for your power tool and the specific guard

designed for the selected wheel. Wheels for

which the power tool was not designed

cannot be adequately guarded and are unsafe.

The grinding surface of centre depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel

that projects through the plane of the guard

lip cannot be adequately protected.

Power Tool-Specific Safety Warnings

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 6

-7-

The guard must be securely attached to the

power tool and positioned for maximum

safety, so the least amount of wheel is

exposed towards the operator. The guard

helps to protect operator from broken wheel

fragments, accidental contact with wheel and

sparks that could ignite clothing.

Wheels must be used only for recommended

applications. For example: do not grind with

the side of cut-off wheel. Abrasive cut-off

wheels are intended for peripheral grinding,

side forces applied to these wheels may cause

them to shatter.

Always use undamaged wheel flanges that

are of correct size and shape for your

selected wheel. Proper wheel flanges support

the wheel thus reducing the possibility of

wheel breakage. Flanges for cut-off wheels

may be different from grinding wheel flanges.

Do not use worn down wheels from larger

power tools. Wheel intended for larger power

tool is not suitable for the higher speed of a

smaller tool and may burst.

Additional Safety Warnings

Specific for Abrasive

Cutting-Off Operations:

Do not “jam” the cut-off wheel or apply

excessive pressure. Do not attempt to make

an excessive depth of cut. Overstressing the

wheel increases the loading and susceptibility

to twisting or binding of the wheel in the cut

and the possibility of kickback or wheel

breakage.

Do not position your body in line with and

behind the rotating wheel. When the wheel,

at the point of operation, is moving away from

your body, the possible kickback may propel

the spinning wheel and the power tool directly

at you.

When wheel is binding or when interrupting

a cut for any reason, switch off the power

tool and hold the power tool motionless until

the wheel comes to a complete stop. Never

attempt to remove the cut-off wheel from

the cut while the wheel is in motion

otherwise kickback may occur. Investigate

and take corrective action to eliminate the

cause of wheel binding.

Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed

and carefully reenter the cut. The wheel may

bind, walk up or kickback if the power tool is

restarted in the workpiece.

Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed

under the workpiece near the line of cut and

near the edge of the workpiece on both sides

of the wheel.

Use extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water

pipes, electrical wiring or objects that can

cause kickback.

Do not use type 1 abrasive wheels designed

for straight grinding.

Do not attempt to cut large stock or sheets

of metal as this machine is not designed to

be a dedicated cut-off machine.

Safety Warnings Specific for

Sanding Operations:

Do not use excessively oversized sanding disc

paper. Follow manufacturer’s recom-

mendations, when selecting sanding paper.

Larger sanding paper extending beyond the

sanding pad presents a laceration hazard and

may cause snagging, tearing of the disc or

kickback.

Safety Warnings Specific for

Wire Brushing Operations:

Be aware that wire bristles are thrown by

the brush even during ordinary operation.

Do not overstress the wires by applying

excessive load to the brush. The wire bristles

can easily penetrate light clothing and/or

skin.

If the use of a guard is recommended for

wire brushing, do not allow any interference

of the wire wheel or brush with the guard.

Wire wheel or brush may expand in diameter

due to work load and centrifugal forces.

Power Tool-Specific Safety Warnings

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 7

-8-

Additional Safety Warnings

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Use clamps or other practical way to secure

and support the workpiece to a stable

platform. Holding the work by hand or

against your body is unstable and may lead to

loss of control.

Develop a periodic maintenance schedule for

your tool. When cleaning a tool be careful

not to disassemble any portion of the tool

since internal wires may be misplaced or

pinched or safety guard return springs may

be improperly mounted. Certain cleaning

agents such as gasoline, carbon tetrachloride,

ammonia, etc. may damage plastic parts.

Do not use vacuum or other dust collection

system when cutting metal. Sparks from

metal cutting can cause fire in the collector.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to cause

cancer, birth defects or other reproductive

harm. Some examples of these chemicals

are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such

as those dust masks that are specially

designed to filter out microscopic particles.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 8

-9-

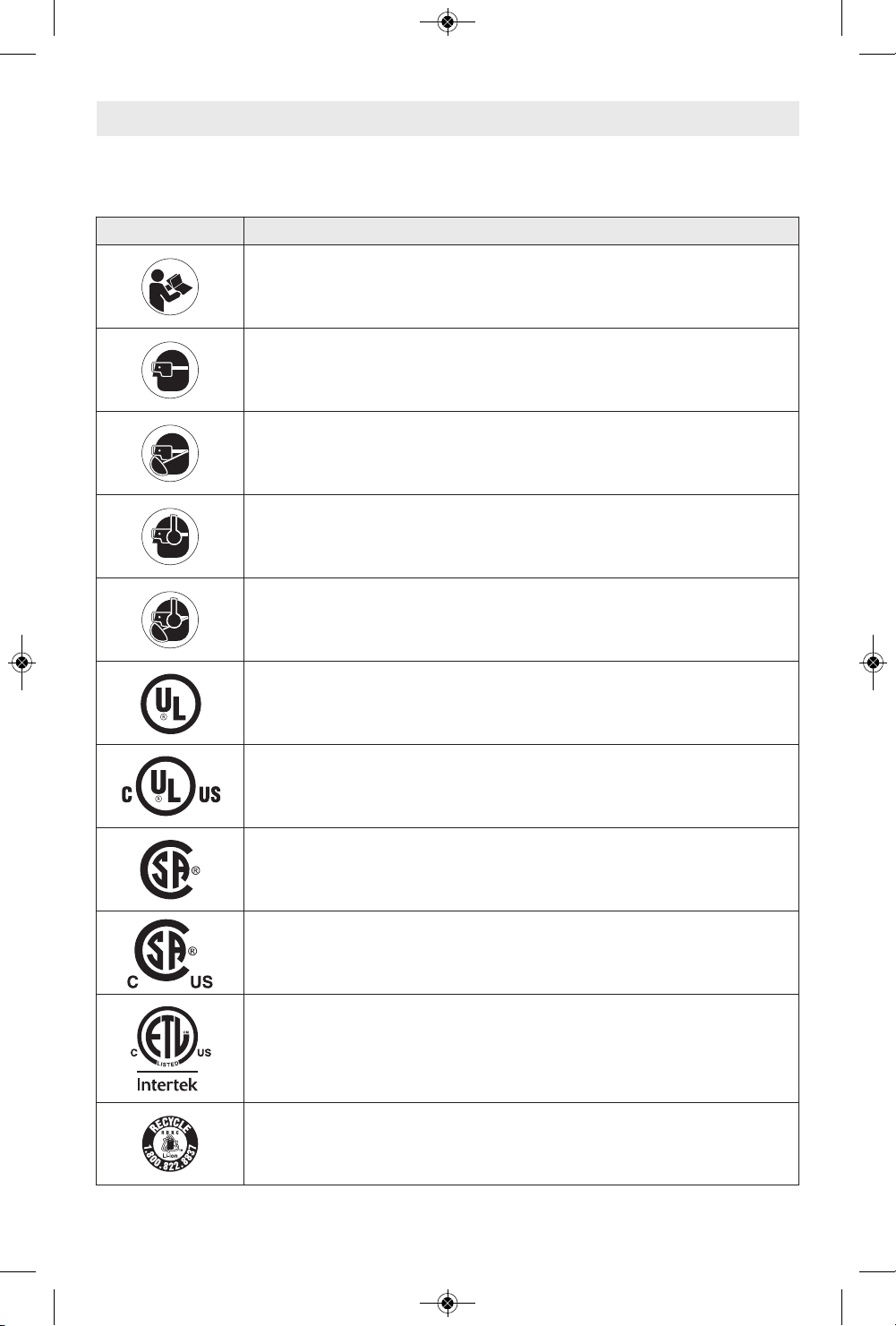

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface speed,

orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number means

greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

Warning symbol (alerts user to warning messages)

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 9

-10-

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate

the tool better and safer.

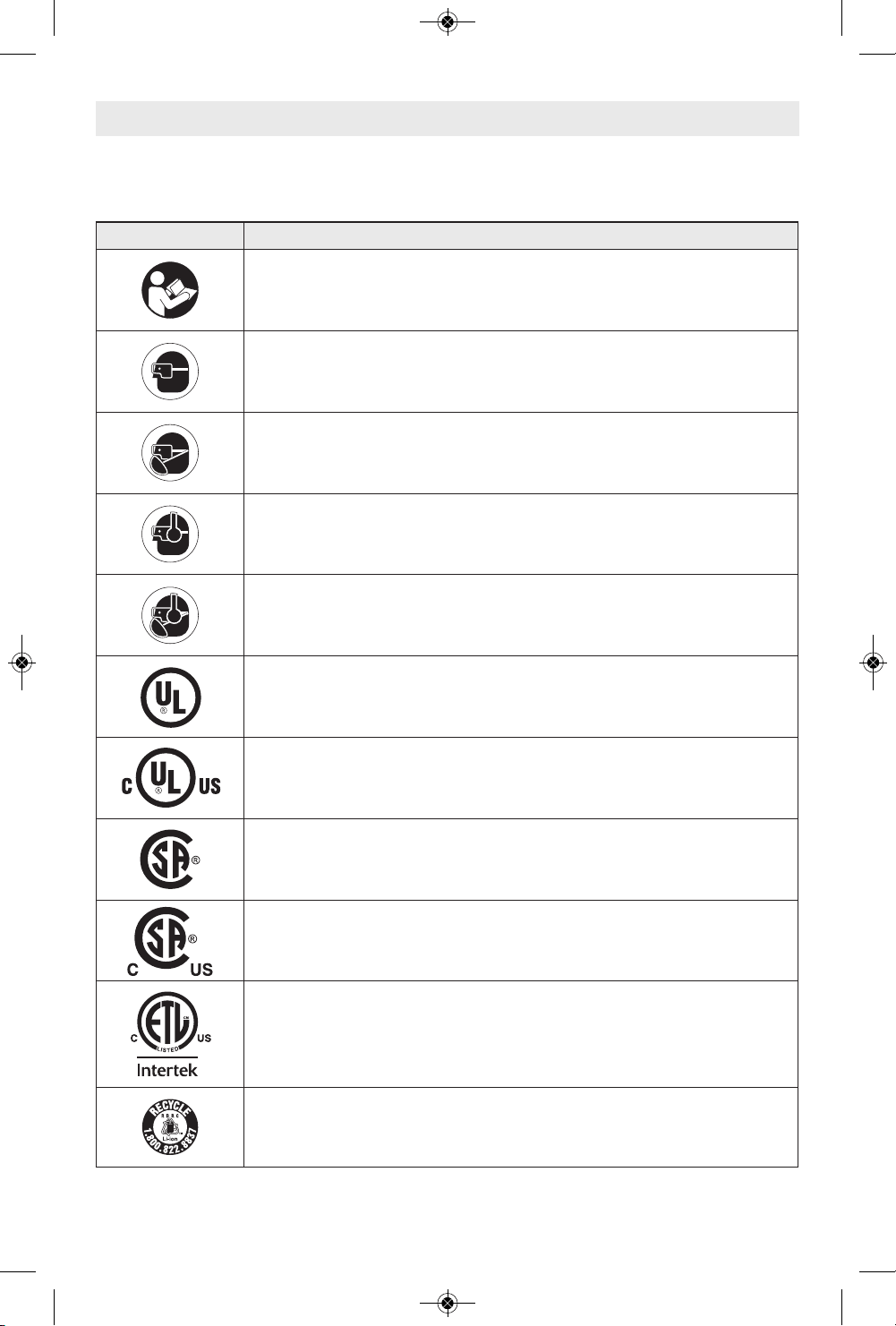

Symbol Designation / Explanation

Alerts user to read manual

Alerts user to wear eye protection

Alerts user to wear respiratory protection

Alerts user to wear hearing protection

Alerts user to wear eye, respiratory, and hearing protection

This symbol designates that this tool is listed by Underwriters

Laboratories.

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

Designates Li-ion battery recycling program

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 10

-11-

Functional Description and Specifications

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

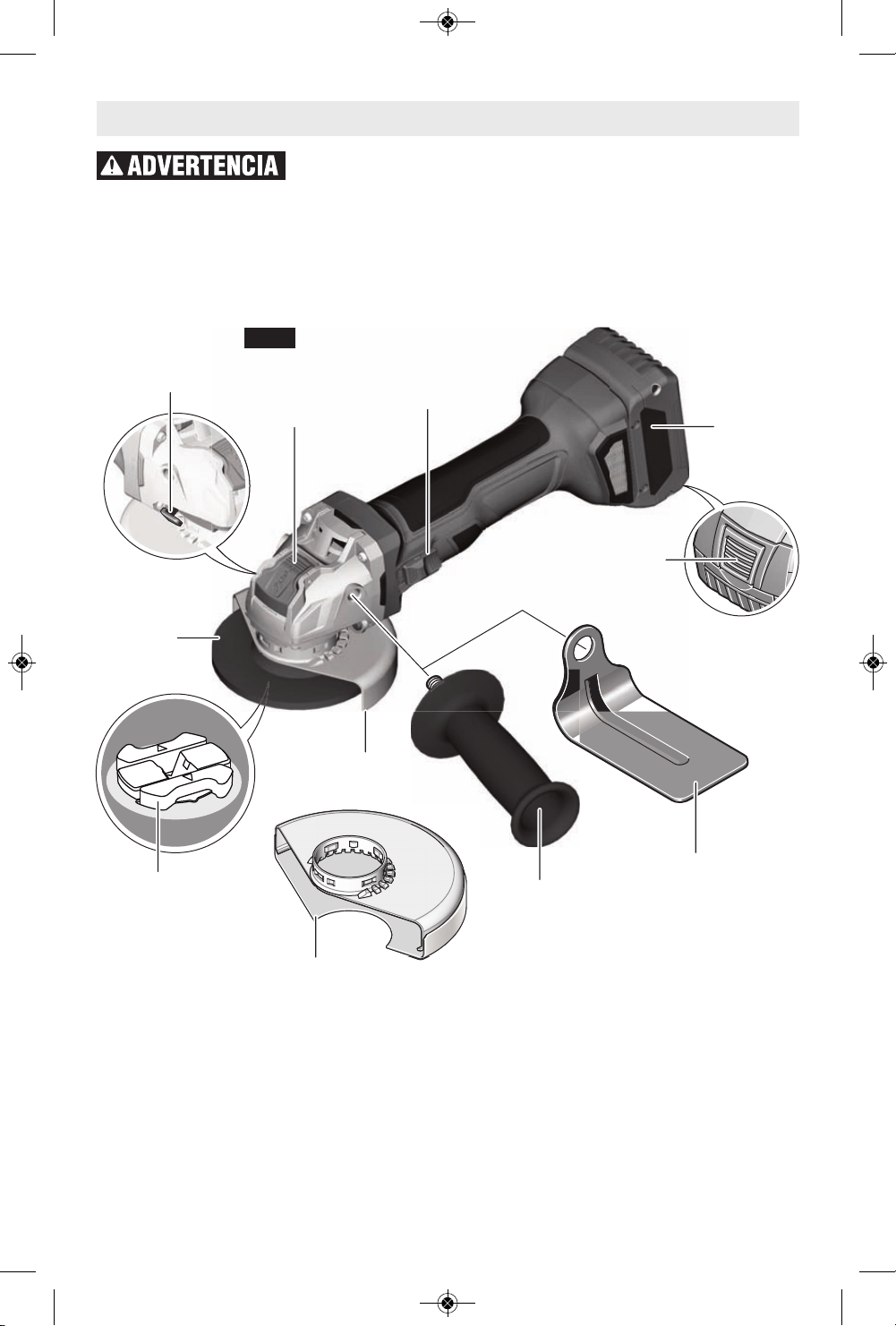

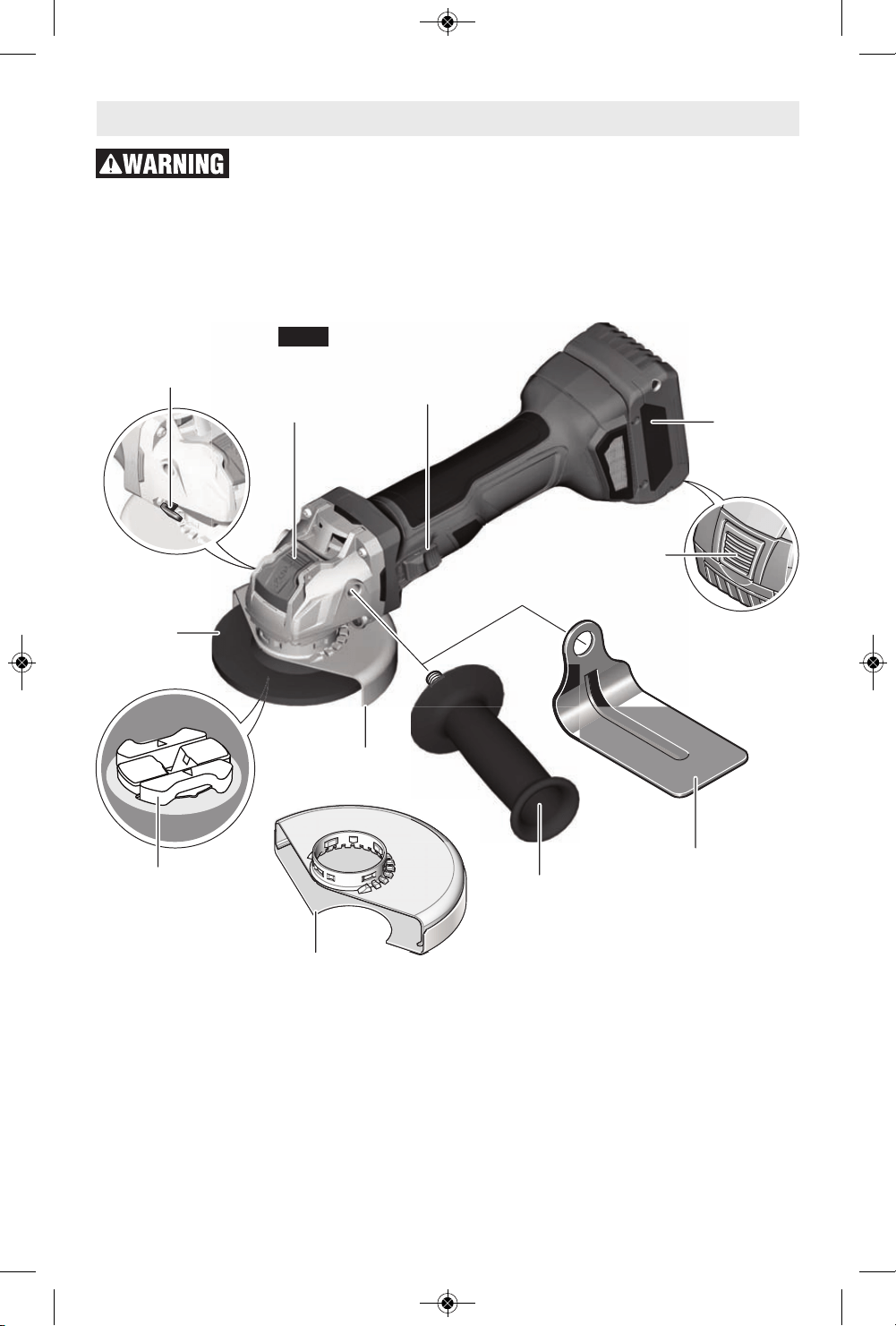

GWX18V-8 Cordless X-LOCK Angle Grinder

with Side Switch

Grinding

Wheel

Wheel Guard

Hand Guard

(sold separately)

Side Handle

X-Lock

Release Lever

FIG. 1

Side

Switch

Battery

Pack

Release

Button

Battery Pack

Guard

Release

Lever

Battery Packs / Chargers:

Please refer to the battery/charger list, included with your tool.

NOTE: For tool specifications refer to the nameplate on your tool.

Accessory speed rating must be equal to or greater than the tool’s speed rating.

Do not exceed the recommended wheel diameter.

NOTE:Not recommended for use with type 11 cup wheels.

X-Lock Accessory

Mount

Type 41/1A Wheel Guard

(sold separately)

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 11

-12-

Model number GWX18V-8

Battery 18V (Bosch Series)

Rated speed n 11,000/min

Switch Type Side

Max.Type 27 grinding wheel ⌀ 4 1/2" (115mm)

Type 27 grinding wheel thickness 1/8" - 1/4" (3mm - 6mm)

Max.Type 41/1A, 27A cutting wheel

⌀ 4 1/2" (115mm)

Max. flap disc ⌀ 4 1/2" (115mm)

Max. sanding disc ⌀ 4 1/2" (115mm)

Max. wire wheel ⌀ 4" (102mm)

Max. wire cup brush ⌀ 3" (76 mm)

Functional Description and Specifications

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 12

-13-

Basic X-Lock Operation

The X-Lock system is a combination of

patented tool mount and accessory designs

that provide the operator with fast

accessory changes. Available on select

Bosch angle grinders, X-Lock allows tool

free installation and removal of grinder

accessories (grinding, cut-off wheels, wire

brushes, sanding discs, etc.). The X-Lock

system is a replacement for the traditional

method of attaching grinder accessories.

Traditional grinders have 5/ 8”-11 threaded

spindles that require a nut and backing

flange to hold the accessory in place. To

replace an accessory, a wrench is used to

loosen or tighten the nut. X-Lock equipped

grinders have a tool free interface system,

eliminating the spindle, backing flange and

lock nut.

The X-Lock interface has a tool component

– X-Lock Accessory Mount, and an

accessory component – typically an

Accessory X-Lock Mounting Hub. The two

components have keyed alignment

contours, which help to ensure correct

assembly of accessory to tool.

The X-Lock Accessory Mount consists of a

round base, clamping height gages and

locking mechanism, which activates the

clamping tabs. X-Lock equipped grinders

can only use X-Lock accessories since the

specially designed X-Lock Mounting Hub

matches the contours of the X-Lock

Accessory Mount on the tool (See figure 2).

However, select X-Lock accessories are

backward compatible with the traditional

threaded spindle design.

Attachment of the X-Lock accessory to the

X-Lock Accessory Mount on the grinder

requires alignment of the mounting hub

with the accessory mounting mechanism.

Once the Accessory X-Lock Mounting Hub is

aligned, and pressed against the base of the

X-Lock Accessory Mount, the locking

mechanism is activated. This causes the two

opposing clamping tabs to lock the

accessory to the grinder. An audible ‘click’

in combination with the alignment of the

flat surface of the Accessory X-Lock

Mounting hub with the Clamping Height

Gages means the accessory is firmly

attached to the tool. To remove the

accessory, a lever on the grinder gearhead

is actuated which will release the locking

tabs, allowing the accessory to be detached

from the tool. (Fig. 3)

Accessory

X-Lock

Mounting Hub

X-Lock

Accessory

Mount

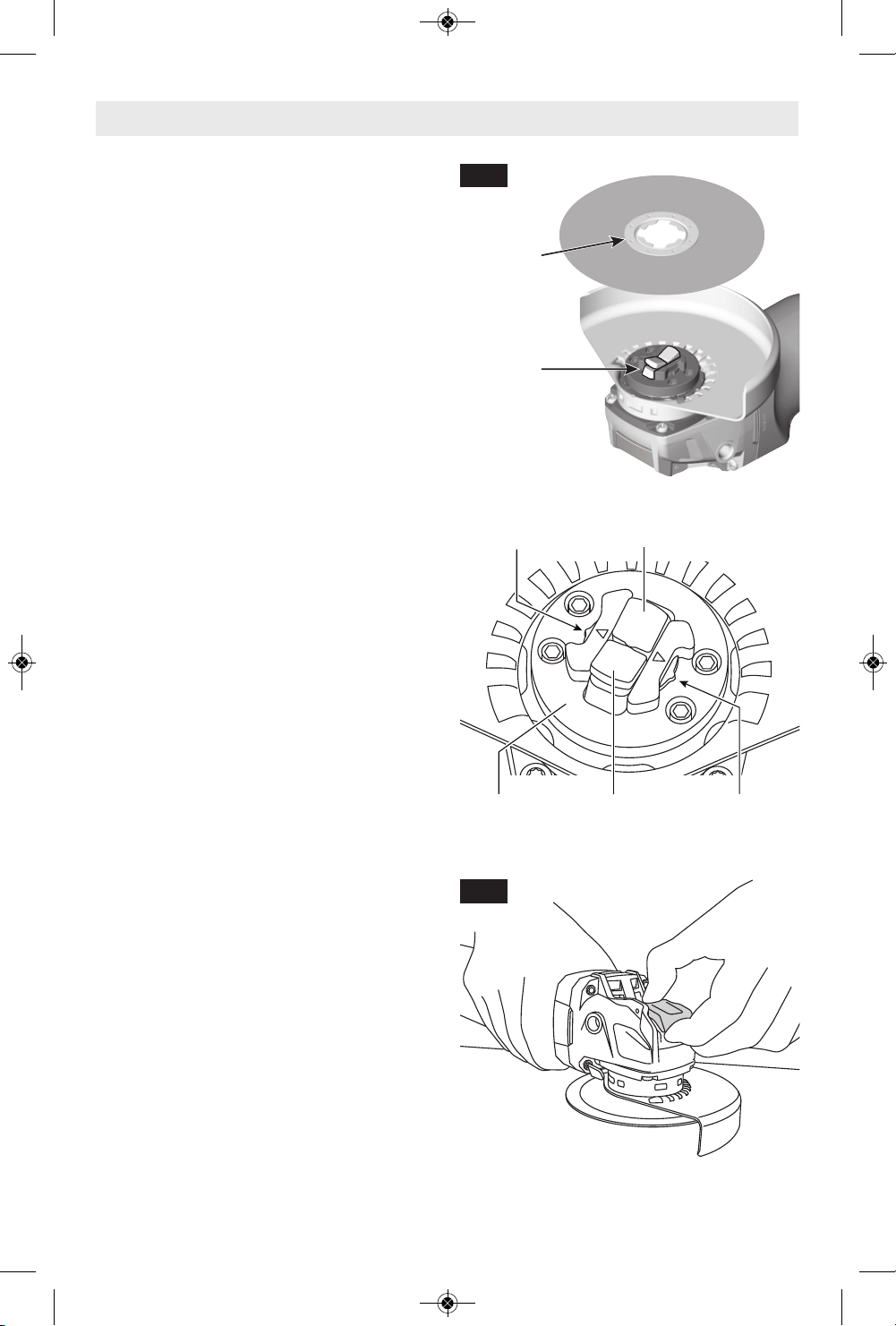

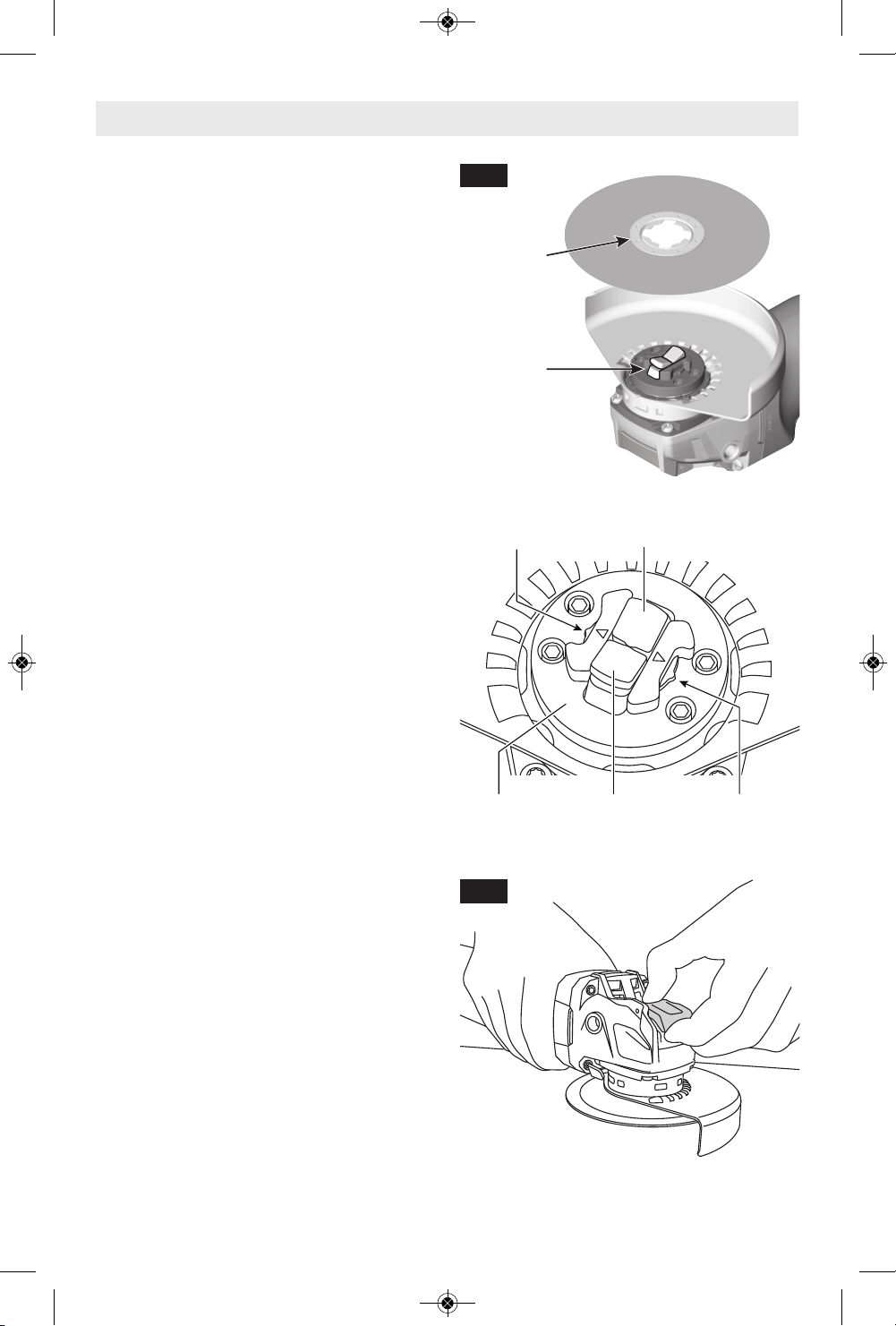

Fig. 2

Clamping

Height Gage

Clamping Tab

Base

Clamping Tab

Clamping

Height Gage

Fig. 3

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 13

-14-

Assembly

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

Installing Side Handle

The side handle is used to control and

balance the tool.

Securely thread handle into either side of

gear housing, depending on personal

preference, comfort, and operation being

performed (Fig. 4).

The handle should always be installed onto

the guard protected side of the tool, see

figure 6. Use the side handle for safe

control and ease of operation.

Hand Guard (Optional

Accessory)

The hand guard is to be used with backing

pads, sanding discs, and wire brushes to

keep fingers and hand away from work

surface, sharp edges, burrs and debris.

When using the hand guard, insert side

handle through hole in guard and then

thread into housing (Fig. 4). Ensure that

hand guard is positioned between hand

and backing pad, sanding disc or wire

brush.

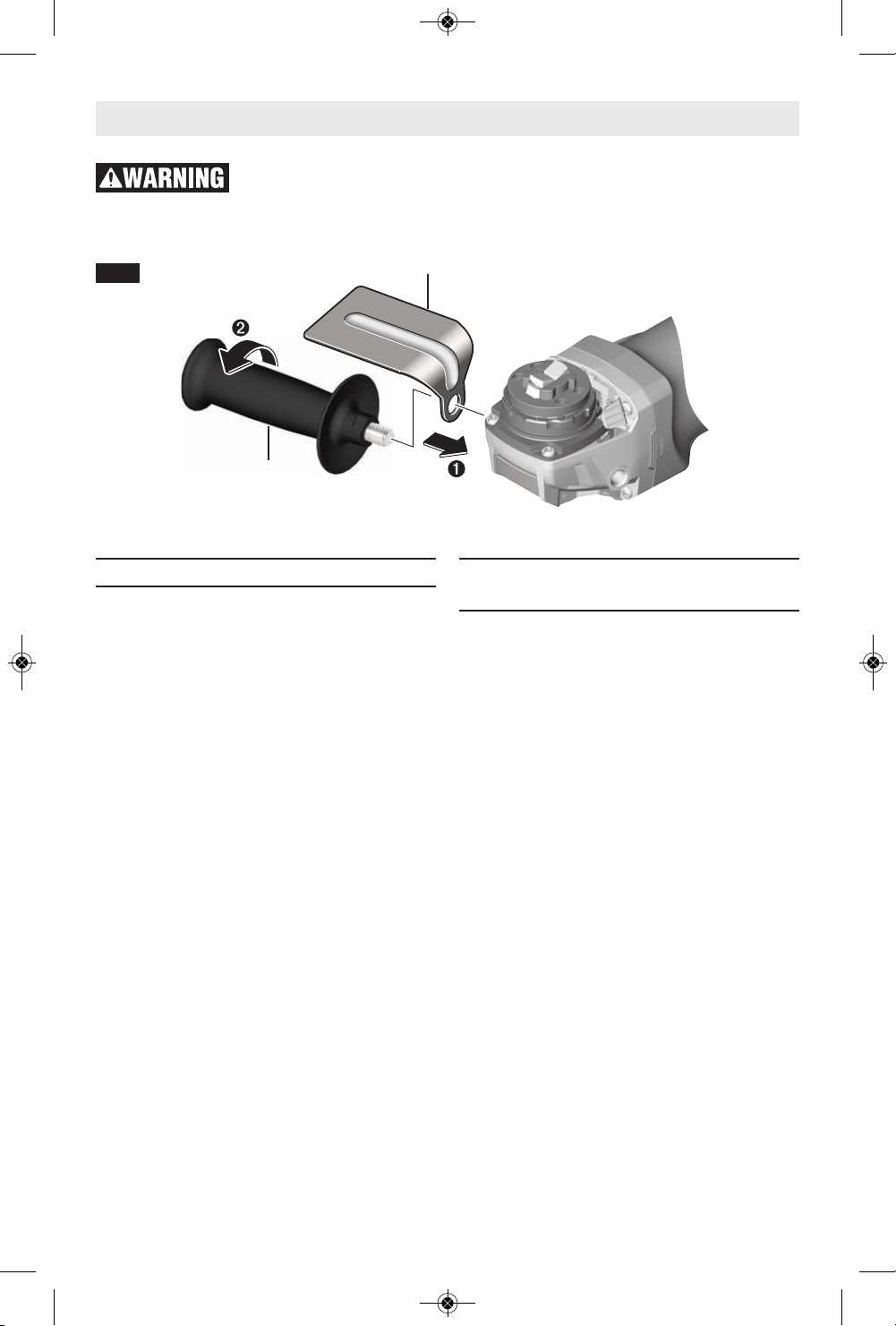

Fig. 4

Hand Guard

(sold separately)

Side Handle

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 14

-15-

Assembly

Installing Wheel Guards

(Type 27 and Type 41/1A

Wheel Guards)

A Type 27 guard must be

used with all grinding

wheels, bonded body sanding flap discs,

wire brushes and wheels. The tool may be

used without a guard only when sanding

with conventional sanding discs.

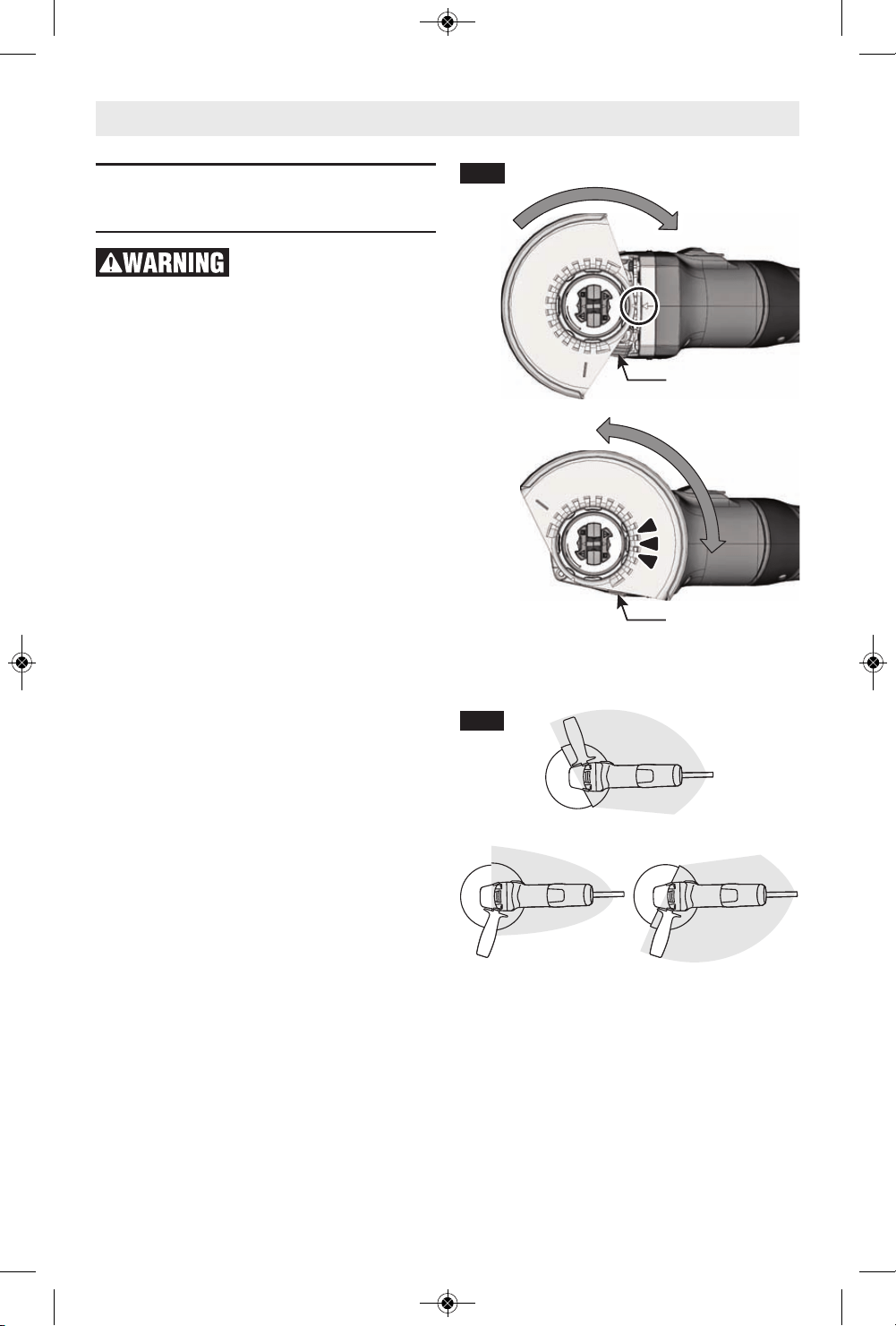

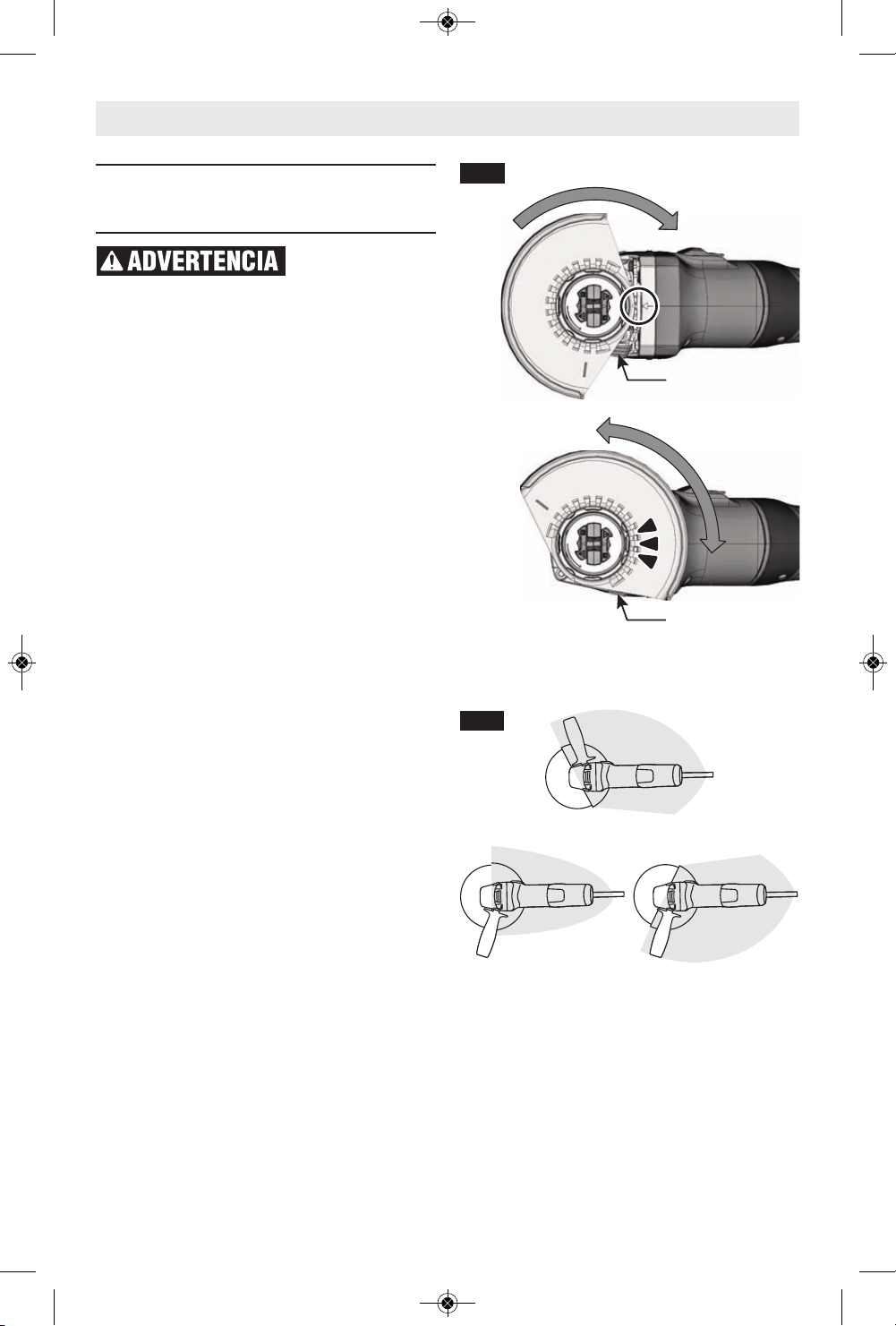

TO ATTACH GUARD

1. Unplug tool from power source.

2. Position appropriate guard on collar

mount so arrows on guard and collar

mount align (Fig. 5).

3. Rotate wheel guard clockwise 90º until

guard clicks in place.

4. Adjust guard by depressing guard release

button and rotate to desired position.

Always position wheel guard between

operator and work piece and direct

sparks away from operator (Fig. 6).

5. Allow guard release button to click in

place.

TO REMOVE WHEEL GUARD

1. Depress guard release button and rotate

guard until arrows on guard and collar

mount align (Fig. 5).

2. Remove guard from collar mount.

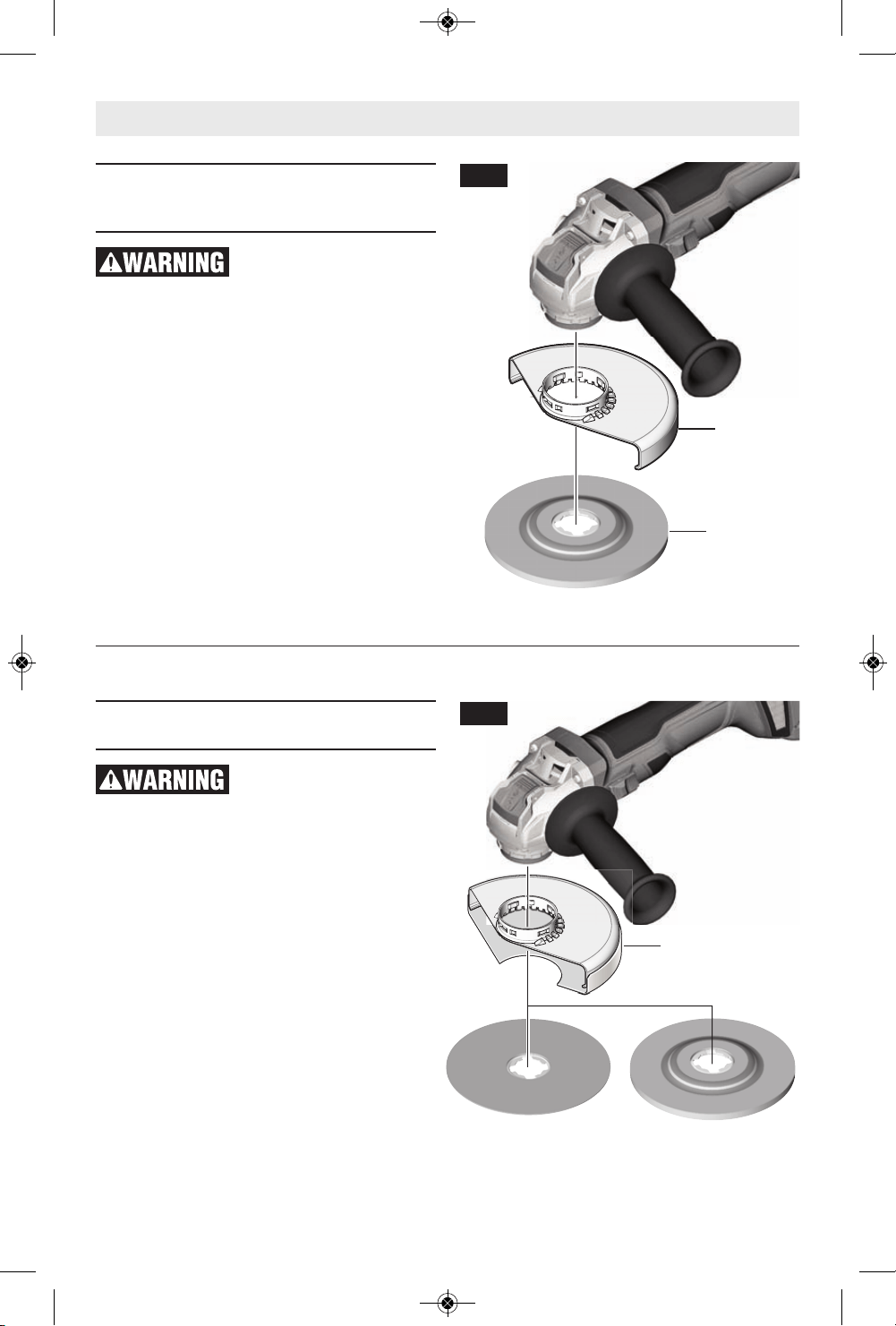

Fig. 6

Fig. 5

Guard Release

Lever

Guard Release

Lever

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 15

-16-

Assembly

Mounting and Removing

X-Lock Accessories

Only use Bosch or Bosch

licensed X-LOCK

accessories. Incompatible accessory

mounting features may affect clamping of

accessory and may result in personal injury

and/or property damage.

Confirm proper clamping

by ensuring that top of

the accessory X-Lock mounting hub

surface is not above the top of the

clamping height gage. Accessories that are

above the clamping height gage may not be

fixed properly and separate from the the

tool causing personal injury and/or property

damage.

Always inspect

accessory mount and

accessory clamping flange before use. Do

not use the tool or accessory if the

accessory mount or accessory is damaged

or deformed. Accessories that are not

clamped properly may cause personal injury

and/or property damage.

Check for presence or

buildup of foreign

material on clamping surfaces and remove

before use. Unwanted material can cause

incomplete clamping and may cause

personal injury and/or property damage.

Never actuate X-Lock

Release Lever while

accessory is moving. Make sure that the

accessory has come to a complete stop

before removing the accessory. Ejecting

accessory while still spinning could cause

personal injury and/or property damage.

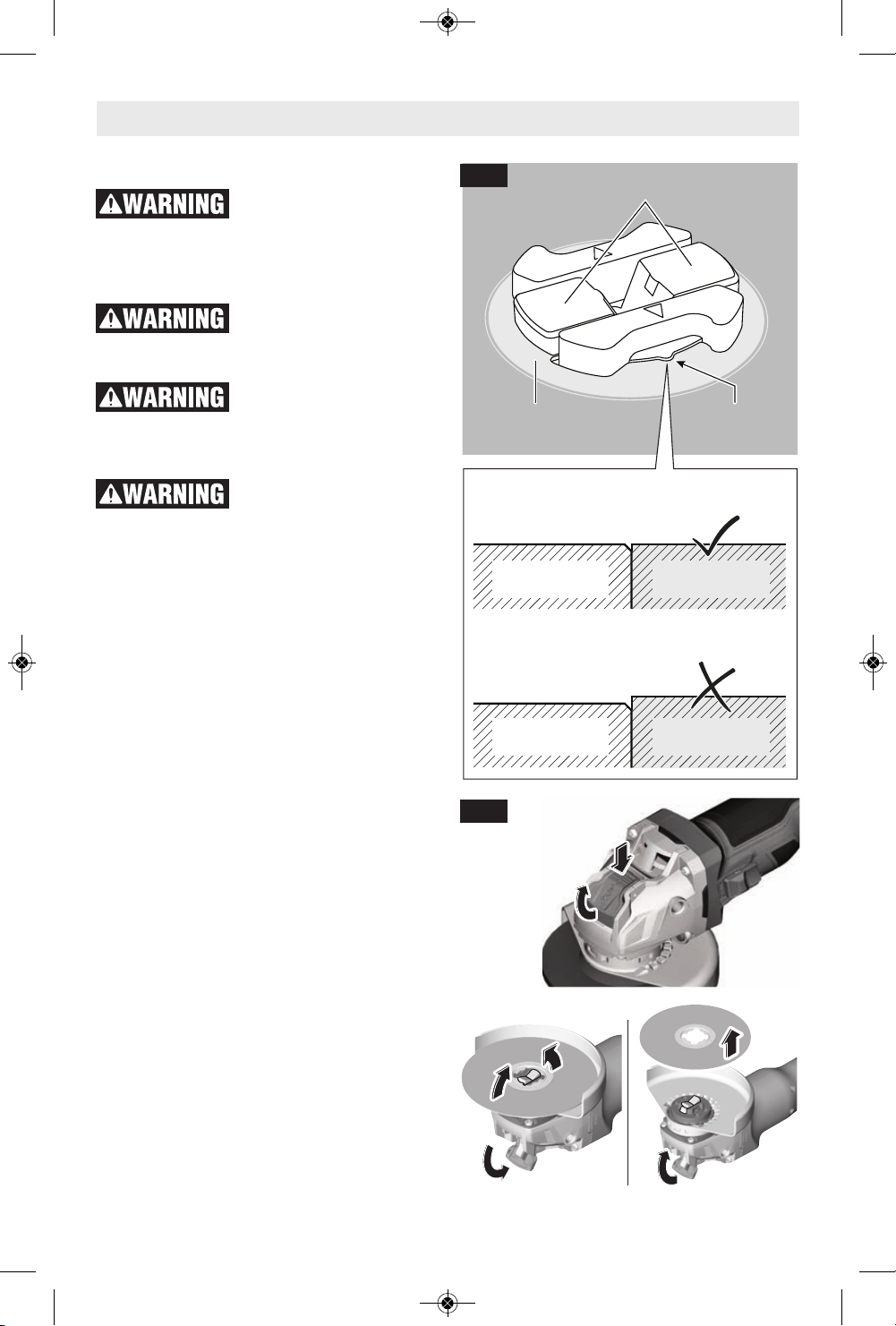

Verify that the accessory and the X-Lock

Accessory Mount are not deformed and are

free from dirt. If necessary, clean the area

around the two X-Lock Clamping Tabs.

Verify that both X-Lock Clamping Tabs are

open (see Fig. 7) before fitting the X-Lock

accessory.

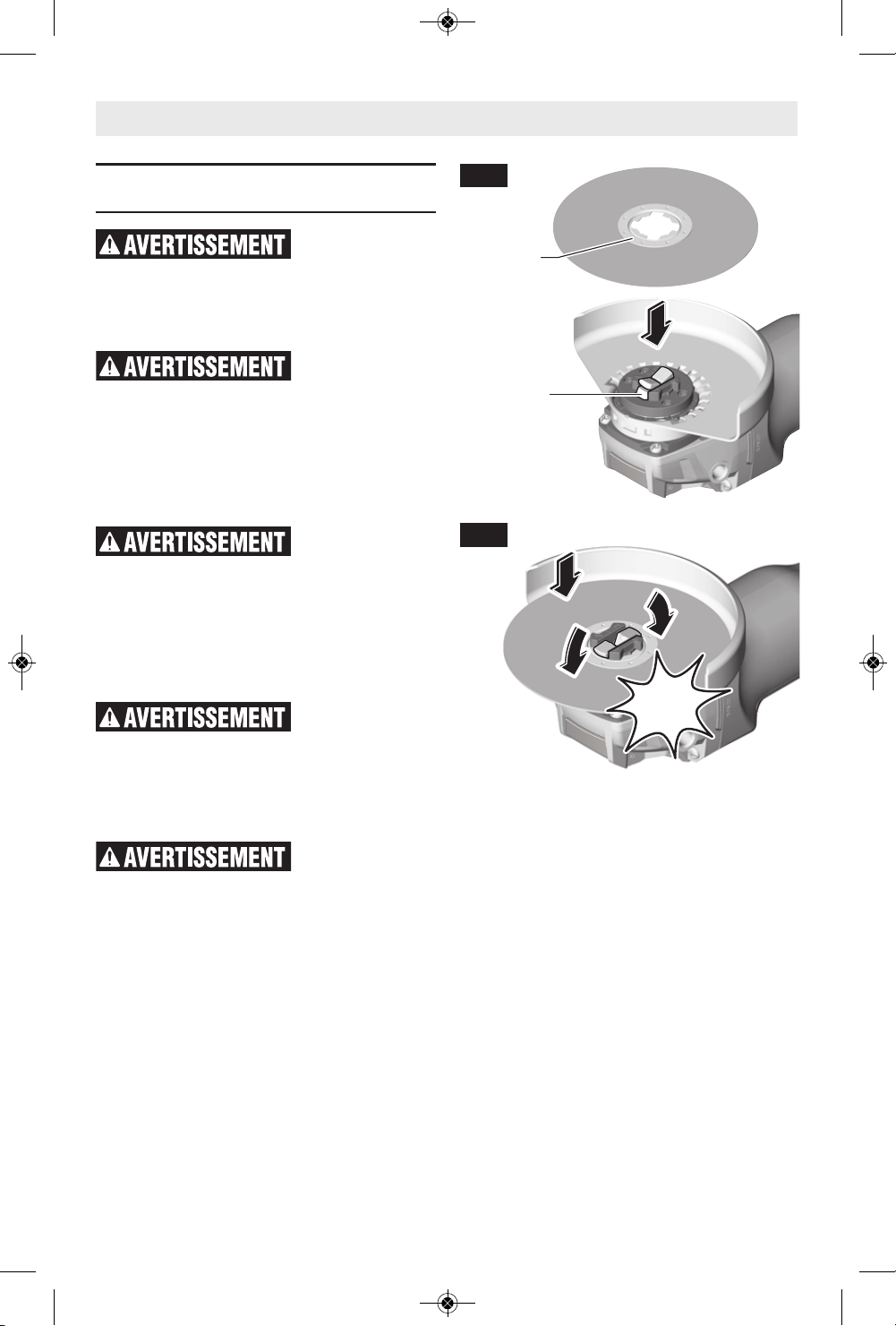

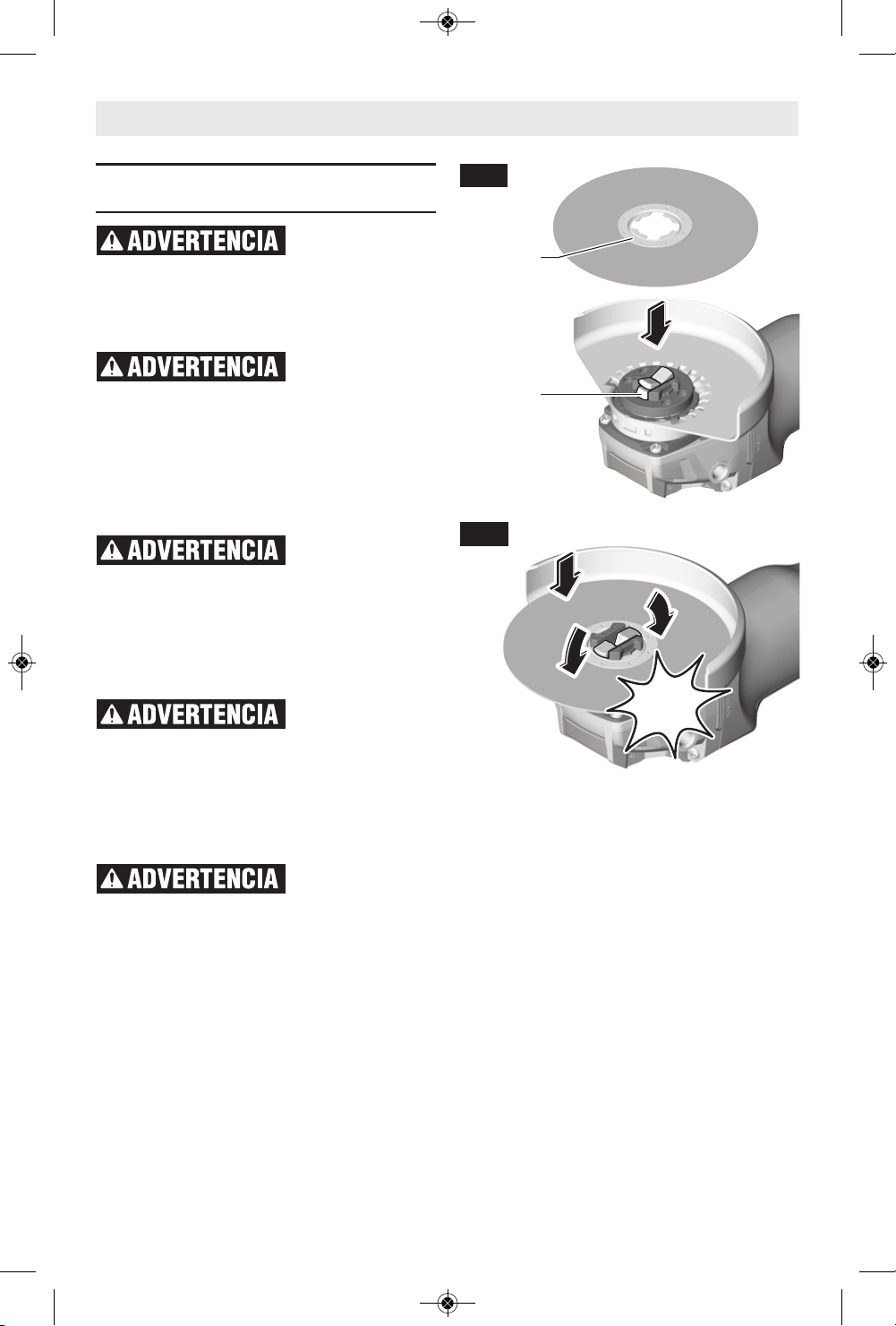

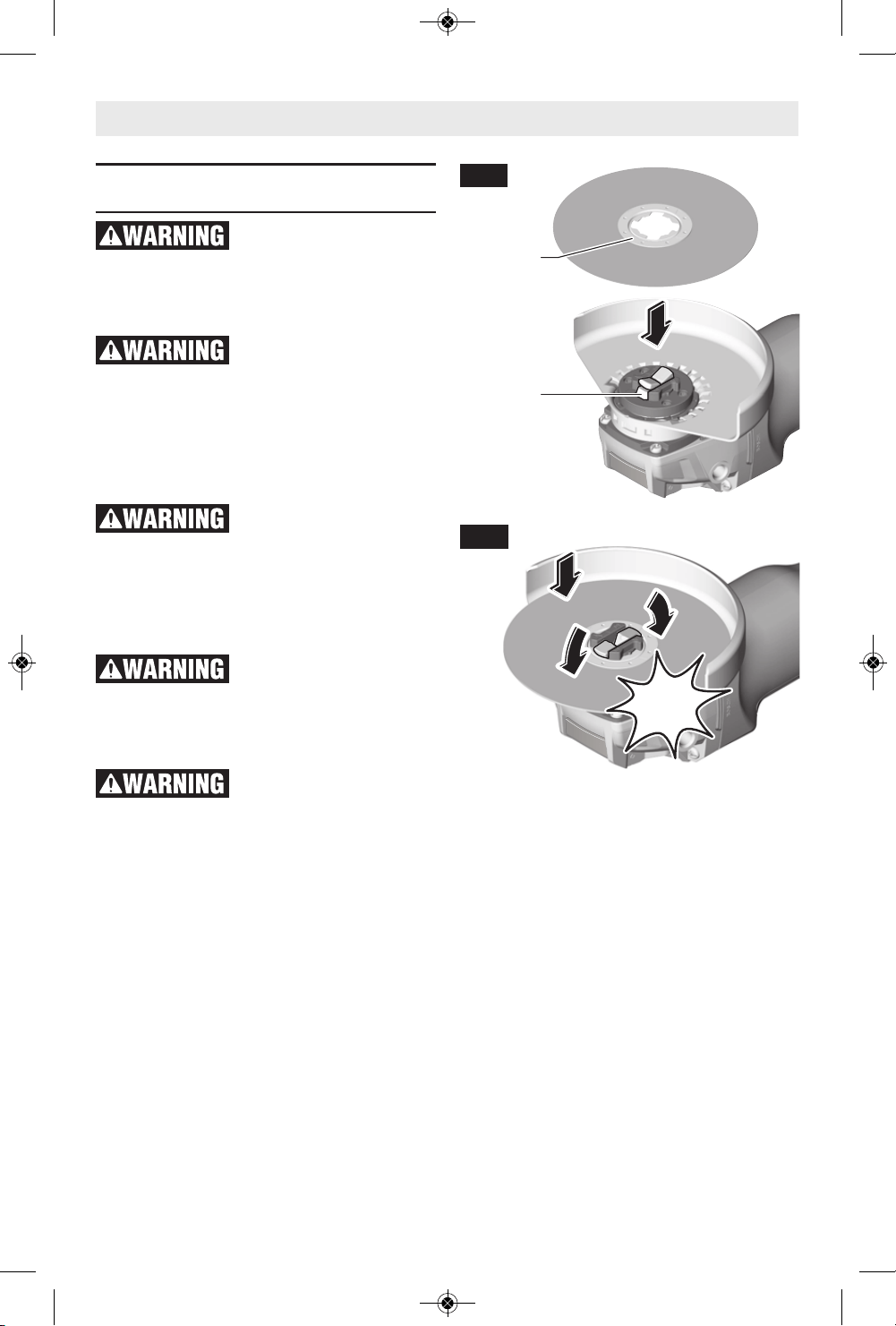

MOUNTING ACCESSORY TO THE TOOL

1. Place the accessory on the X-Lock

Accessory Mount, by aligning the shape

of the Accessory X-Lock Mounting Hub

with the X-Lock Accessory Mount on the

grinder (Fig. 7).

2. Push the accessory into the X-Lock

Accessory Mount. The accessory audibly

clicks as the Clamping Tabs lock into

place (Fig. 8).

3. Check that the edge of the Accessory X-

Lock Mounting Hub is correctly engaged

in the slots of the X-Lock Clamping Tabs

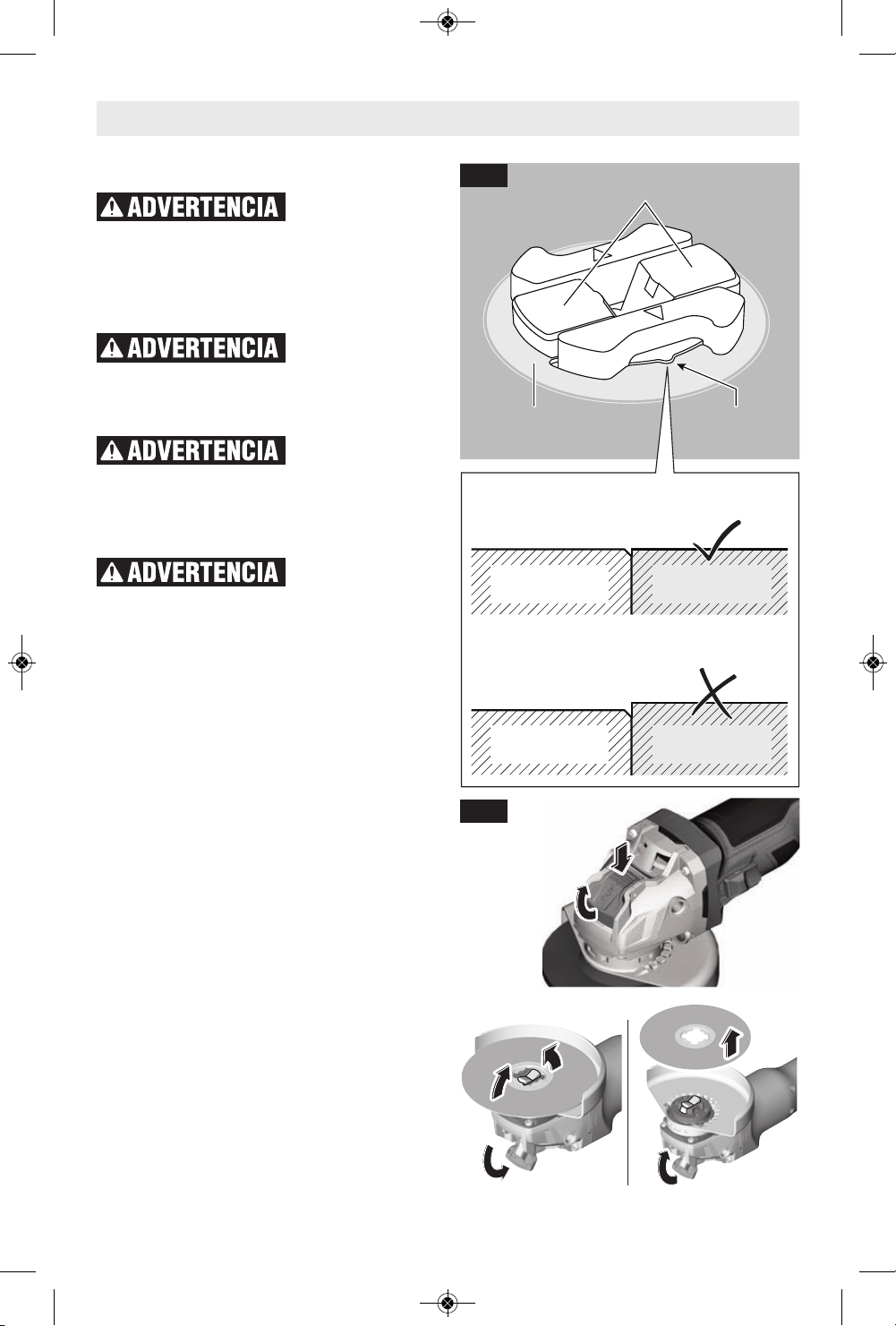

(Fig. 9). If the top surface of the

Accessory X-Lock Mounting Hub is higher

than the “V” shaped Clamping Height

Gage (located on each side of the X-Lock

Accessory Mount), the X-Lock accessory

must not be used until this condition is

eliminated by cleaning the X-Lock

Accessory Mount or replacing the

accessory.

Accessory

X-Lock

Mounting Hub

X-Lock

Accessory

Mount

Fig. 7

Click!

Fig. 8

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 16

-17-

REMOVING ACCESSORIES

Never actuate X-Lock

release lever while

accessory is moving. Ejecting accessory

before the accessory comes to a complete

stop could cause personal injury and/or

property damage.

Do not touch grinding

and cutting discs until

they have cooled down. The discs can

become very hot while working.

Do not allow accessories

to fall uncontrollably

after release. Falling accessories may

cause personal injury and/or property

damage and can be damaged.

Do not use a damaged

accessory. Before each

use inspect the accessory such as abrasive

wheels for chips and cracks, backing pad

for cracks, tear or excess wear, wire brush

for loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or

install an undamaged accessory. After

inspecting and installing an accessory,

position yourself and bystanders away from

the plane of the rotating accessory and run

the power tool at maximum no-load speed

for one minute. Damaged accessories will

normally break apart during this test time.

Before removing the accessory: Make sure

that the power tool has come to a complete

stop and is disconnected from power.

1. Orient the tool to prevent the accessory

from being dropped during release.

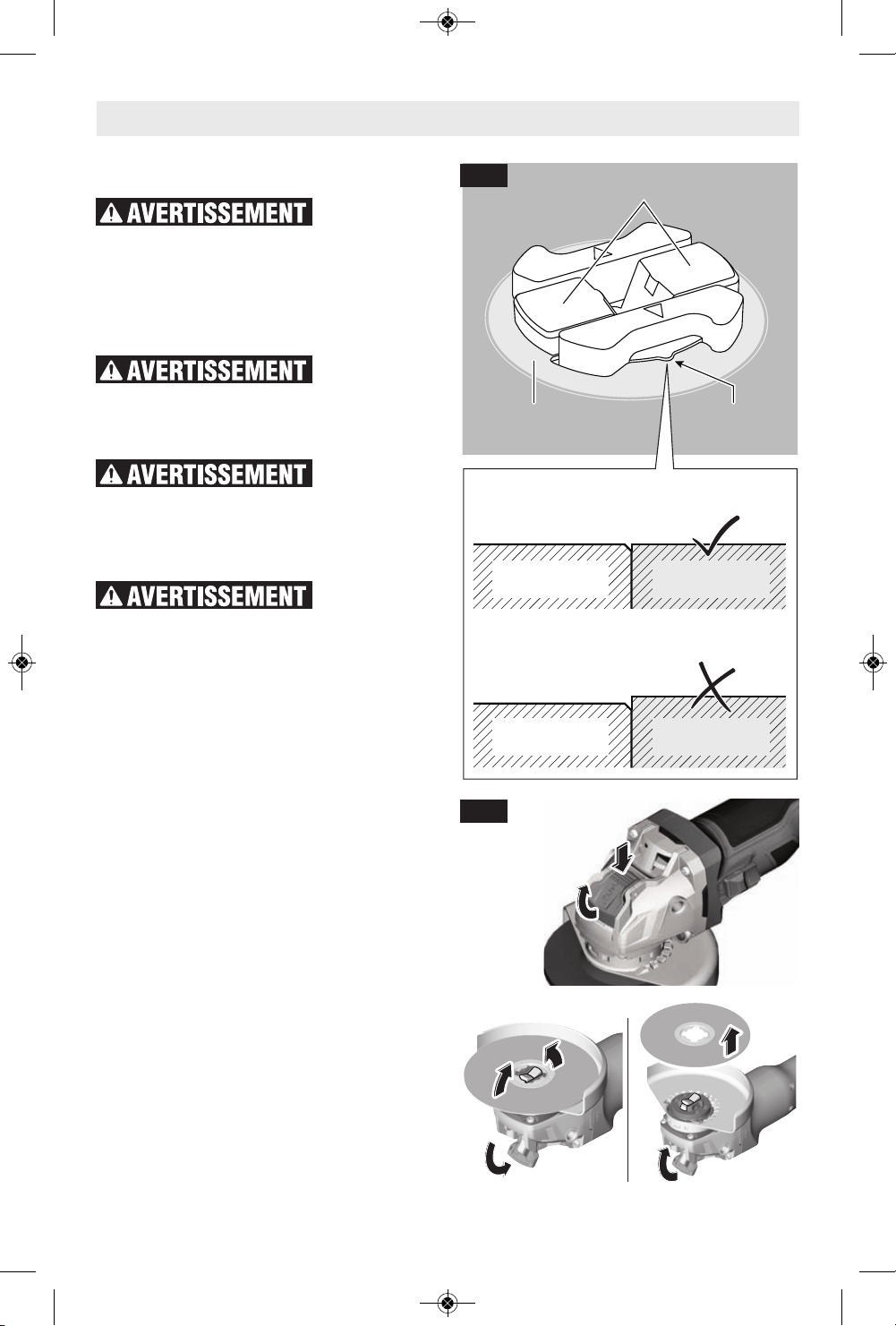

2. Open the X-Lock Release Lever (Fig. 10):

(A) Press on the backside of the lever.

(B) Lift the front-side of the lever by

pulling.

3. Remove the accessory from the tool with

care, preventing it from being dropped.

Assembly

CORRECT: Height of Accessory

X-Lock Mounting Hub is equal or less

than X-Lock Accessory Mount

INCORRECT: Height of Accessory

X-Lock Mounting Hub is greater

than X-Lock Accessory Mount

X-Lock Accessory

Mount

Accessory X-Lock

Mounting Hub

X-Lock Accessory

Mount

Accessory X-Lock

Mounting Hub

Fig. 9

Clamping

Height Gage

Clamping Tabs

Accessory X-Lock

Mounting Hub

(A)

(B)

Fig. 10

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 17

-18-

Assembly

Abrasive Type 27 Grinding

Wheel & Sanding Flap Disk

Assembly

Do not use accessories

that run eccentrically.

The tool will vibrate excessively and may

cause loss of control and the accessory may

burst.

To install grinding wheel or flap disk (Fig. 11)

see instructions on page 16.

Abrasive Type 41/1A Cutting

Wheel Assembly

Always use type 41/1A

cutting guard for cutting

operations. Other guards or attachments

may not protect operator in the event of a

wheel burst.

To install cutting wheel (Fig. 12) see

instructions on page 16.

Fig. 11

Type 27

Grinding

Wheel

Type 27

Wheel

Guard

Fig. 12

Type 41/1A

Cutting Wheel

Type 41/1A

Wheel Guard

(sold separately)

Type 27

Cutting Wheel

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 18

-19-

Assembly

Sanding Assembly

A type 27 wheel guard

may not be used for all

tool operations. Do not discard guard when

not in use. Always reinstall wheel guard

when converting back to grinding

operations.

Confirm proper clamping

by ensuring that top of

the accessory X-Lock Mounting Hub

surface is not above the top of the

Clamping Height Gage.Accessories that are

above the clamping height gage may not be

fixed properly and separate from the the

tool causing personal injury and/or property

damage.

The Hand Guard is to be used with backing

pads, sanding discs and wire brushes to

keep fingers and hand away from work

surface, sharp edges, burs and debris.

When using the Hand Guard accessory,

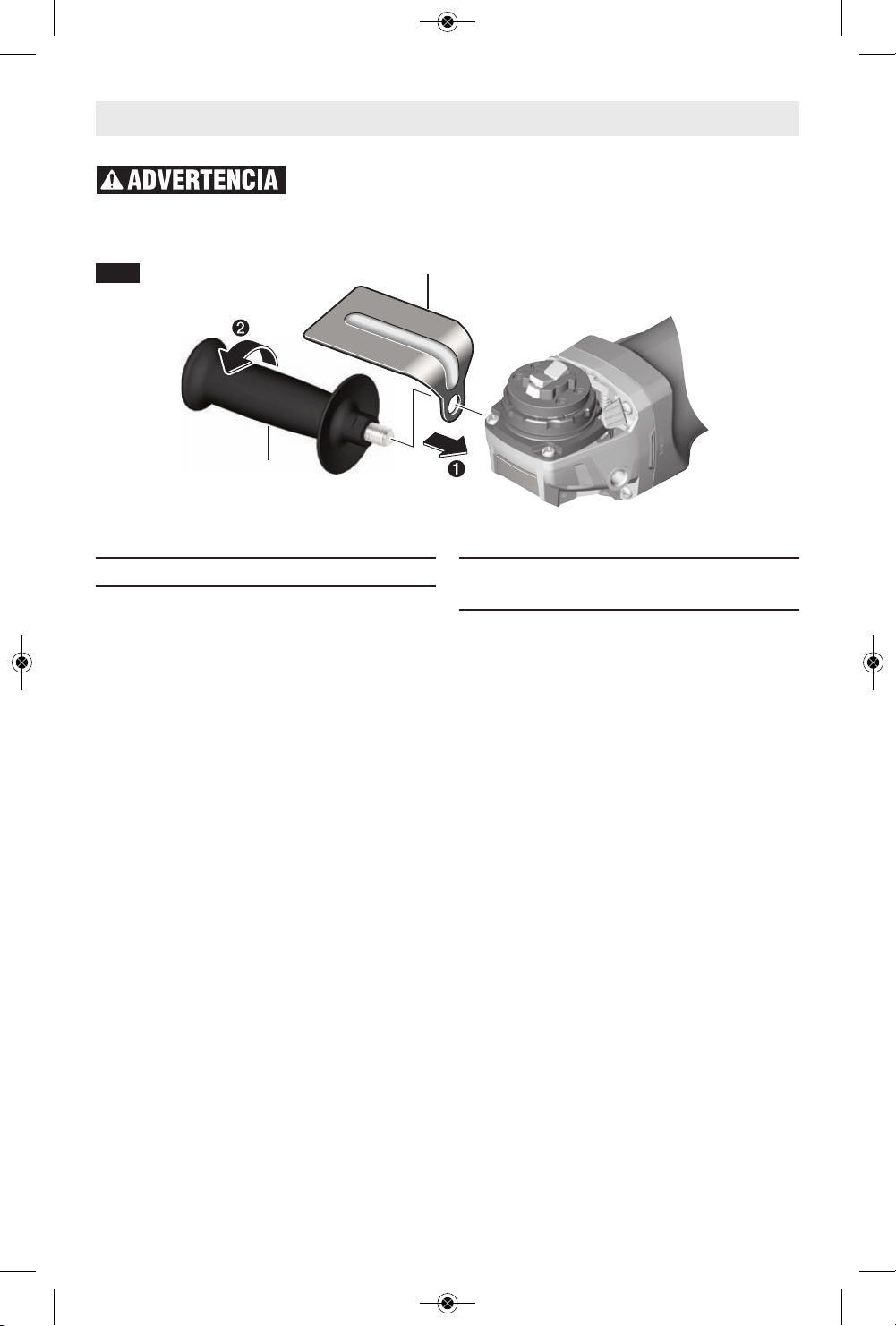

insert side handle through hole in guard and

then thread into housing (Fig. 4). Ensure

that hand guard is positioned between hand

and backing pad, sanding disc or wire

brush.

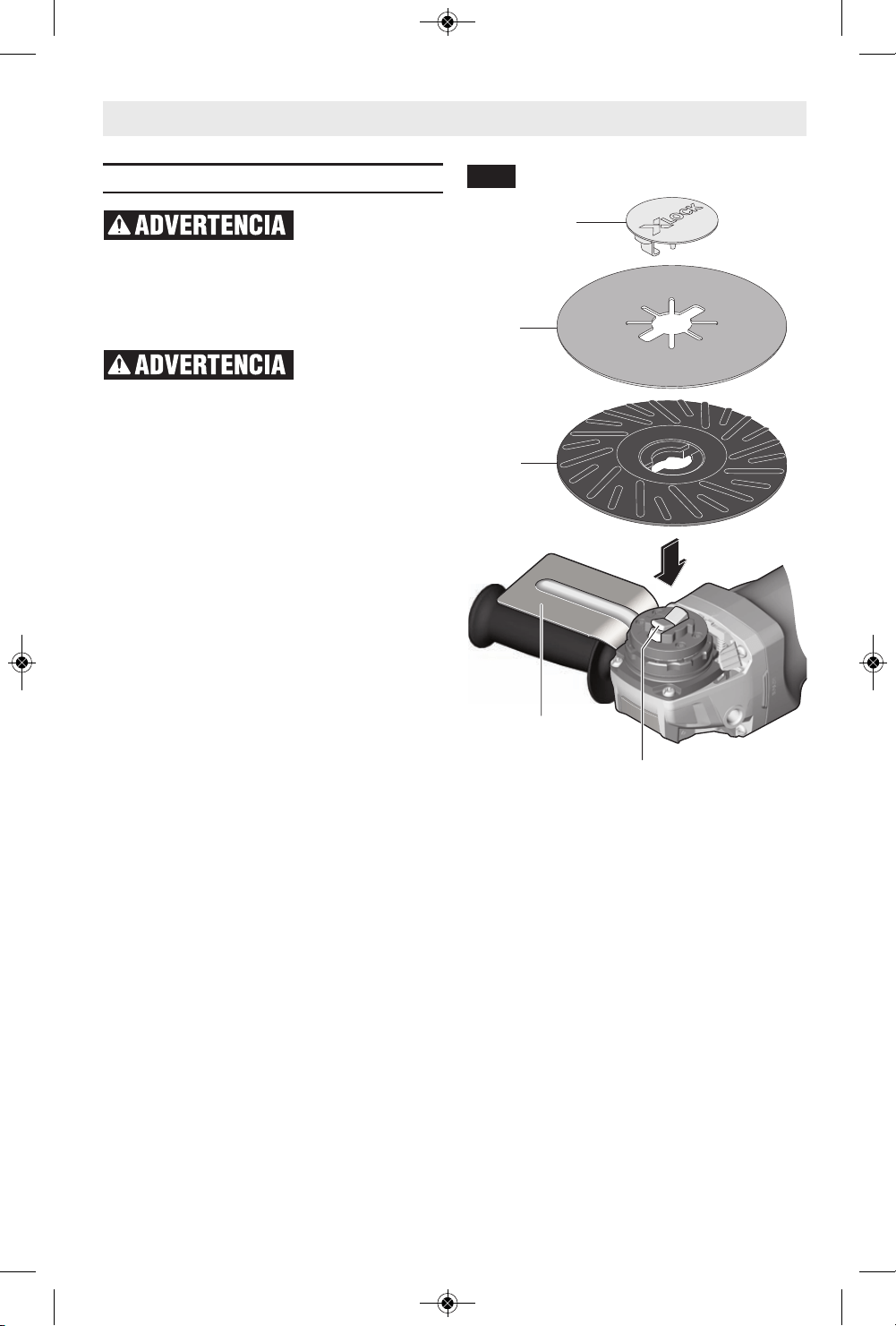

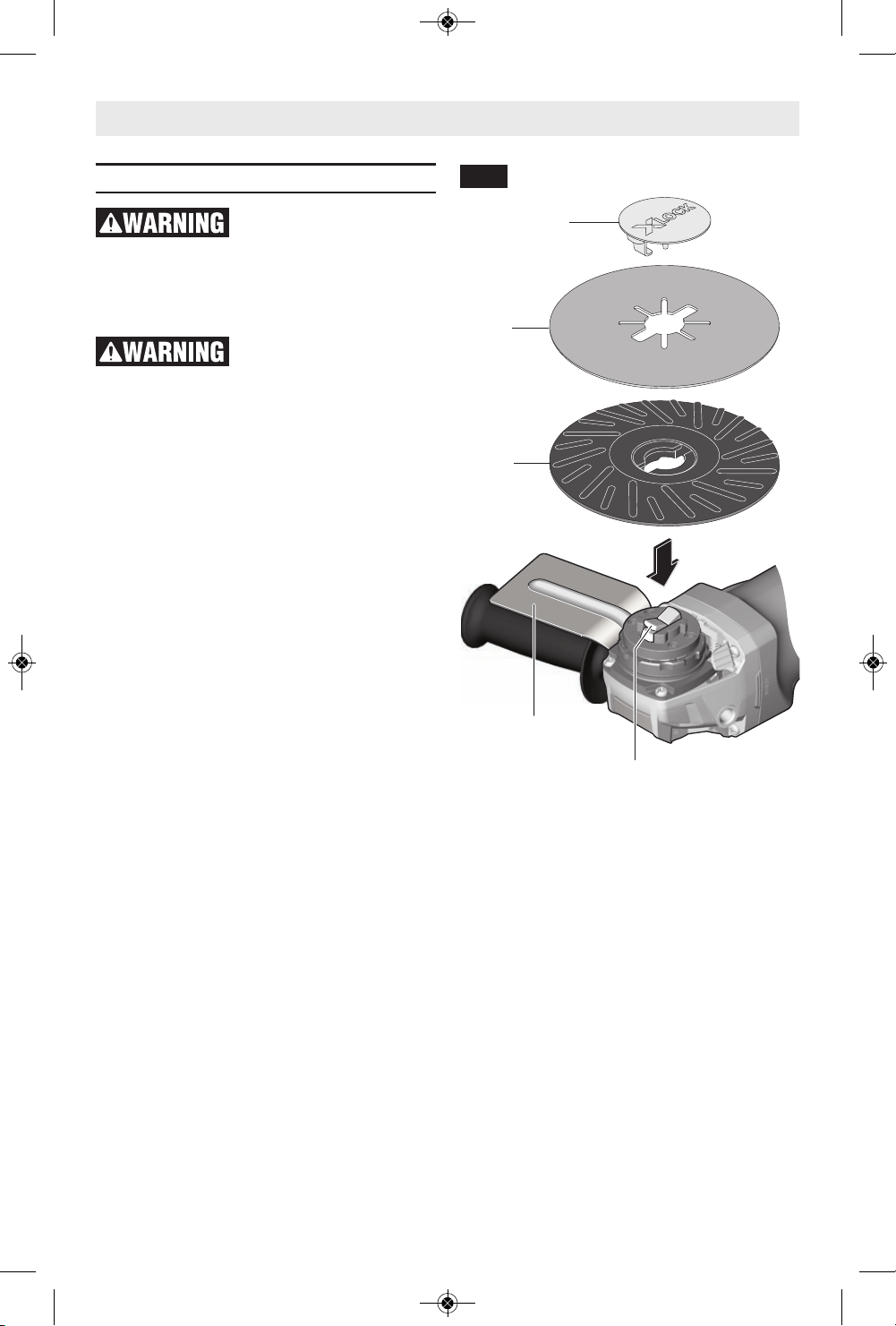

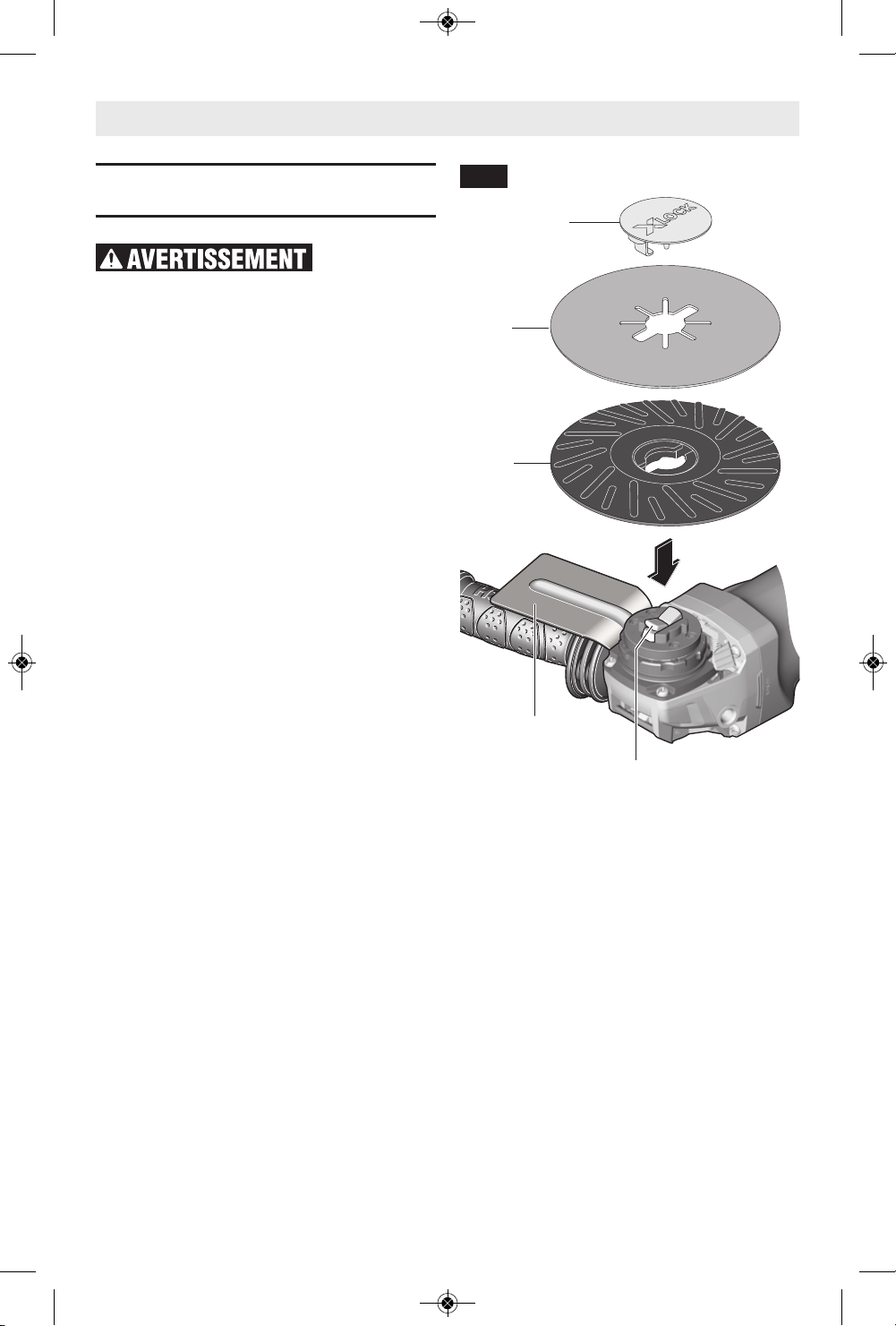

TO INSTALL BACKING PAD AND SANDING

DISC (FIG. 13)

1. Inspect Hand Guard to ensure that it is

properly attached to the grinder.

2. Place the Backing Pad onto the X-Lock

Accessory Mount with the rectangular

openings positioned around the X-Lock

Clamping Tabs.

3. Center the Sanding Disc on top of the

Backing Pad and align the rectangular

cut-outs with the Clamping Tabs on the

X-Lock Accessory Mount.

4. Align the X-Lock Clip with the slots in the

Sanding Disc. Insert the X-Lock Clip

through the Sanding Disc and apply

pressure to it, until it is fully engaged by

the Clamping Tabs, which will be

indicated by an audible “click”.

5. To remove the sanding assembly from

the grinder, follow instructions for

Mounting and Removing X-Lock

Accessories starting on page 16.

Fig. 13

X-Lock

Clip

Sanding

Disc

Backing

Pad

Hand Guard

(sold separately)

Clamping

Tabs

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 19

-20-

Assembly

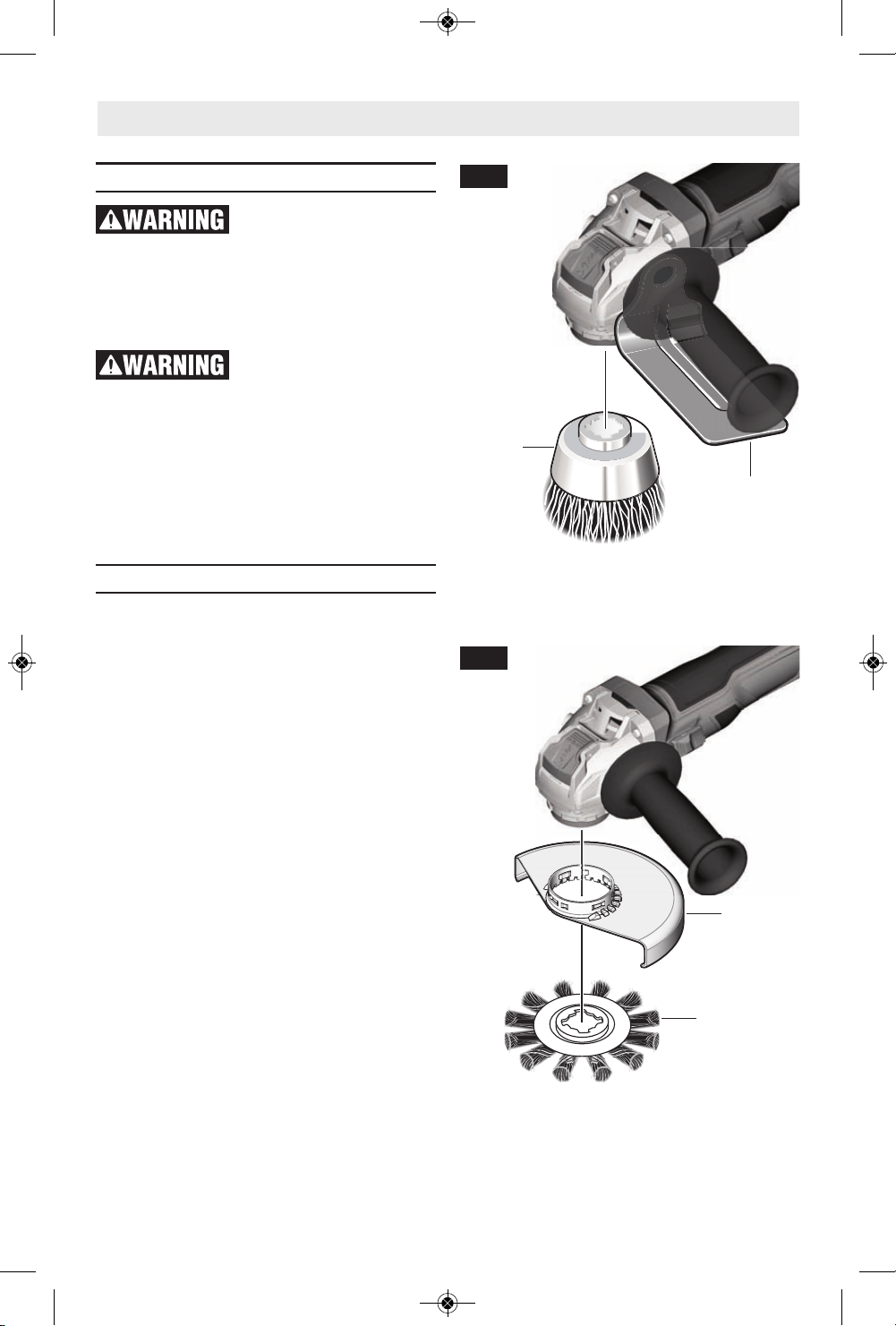

Wire Cup Brush Assembly

A type 27 wheel guard

may not be used for all

tool operations. Do not discard guard when

not in use. Always reinstall wheel guard

when converting back to grinding

operations. When using Wire Cup Wheels,

tool may be used without a guard.

Wear protective gloves

when handling wire

brush accessories. Handling of wire brush

accessories without gloves may result in

personal injury.

TO INSTALL WIRE CUP BRUSH (FIG. 14)

Follow instructions for Mounting and

Removing X-Lock Accessories starting on

page 16.

Wire Wheel Assembly

TO INSTALL WIRE WHEEL (FIG. 15)

Inspect and adjust Type 27 Grinding Guard

to the proper position, as shown in figure 6

on page 15.

Follow instructions for “Mounting accessory

to the tool” and “Removing the accessories

on page 16.

Fig. 14

Wire Cup

Brush

Hand Guard

(sold separately)

Fig. 15

Wire Wheel

Type 27

Wheel Guard

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 20

-21-

Assembly

Inserting and Releasing

Battery Pack

This tool is equipped with Automatic

Restart Protection. This feature helps

prevent accidental startups after power has

been interrupted, e.g. the battery was

removed with the switch locked in the on

position. To resume operation, turn the side

switch to the off position, and back to on

position to restart the tool.

Make sure that the side switch (Fig. 1) is in

the off position before inserting or removing

battery pack. To insert the battery pack

slide it into the housing until the battery

pack locks into position.

To insert the battery pack slide it into the

housing until the battery pack locks into

position.

Your tool is equipped with a secondary

locking latch to prevent the battery pack

from completely falling out of the handle,

should it become loose due to vibration.

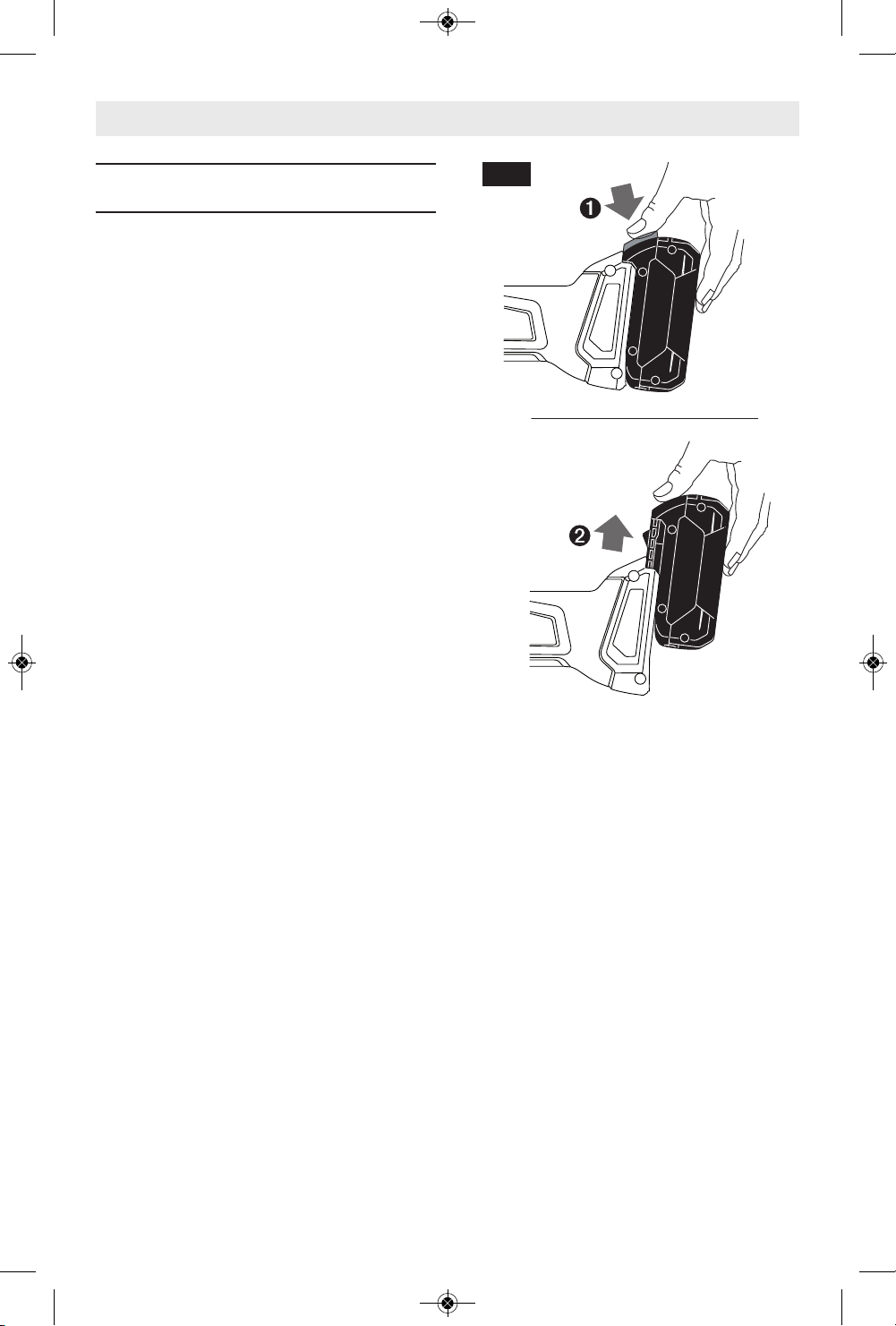

To remove the battery pack, press the

battery pack release button and slide the

battery pack forward (Fig. 16).

Press the battery pack release button again

and slide the battery pack completely out of

tool housing.

Fig. 16

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 21

-22-

Operating Instructions

Hold the tool with both

hands while starting the

tool, since torque from the motor can

cause the tool to twist.

Start the tool before applying to work and

let the tool come to full speed before

contacting the workpiece. Lift the tool from

the work before releasing the switch. DO

NOT turn the switch “ON” and “OFF” while

the tool is under load; this will greatly

decrease the switch life.

Side On-Off Switch

with Lock

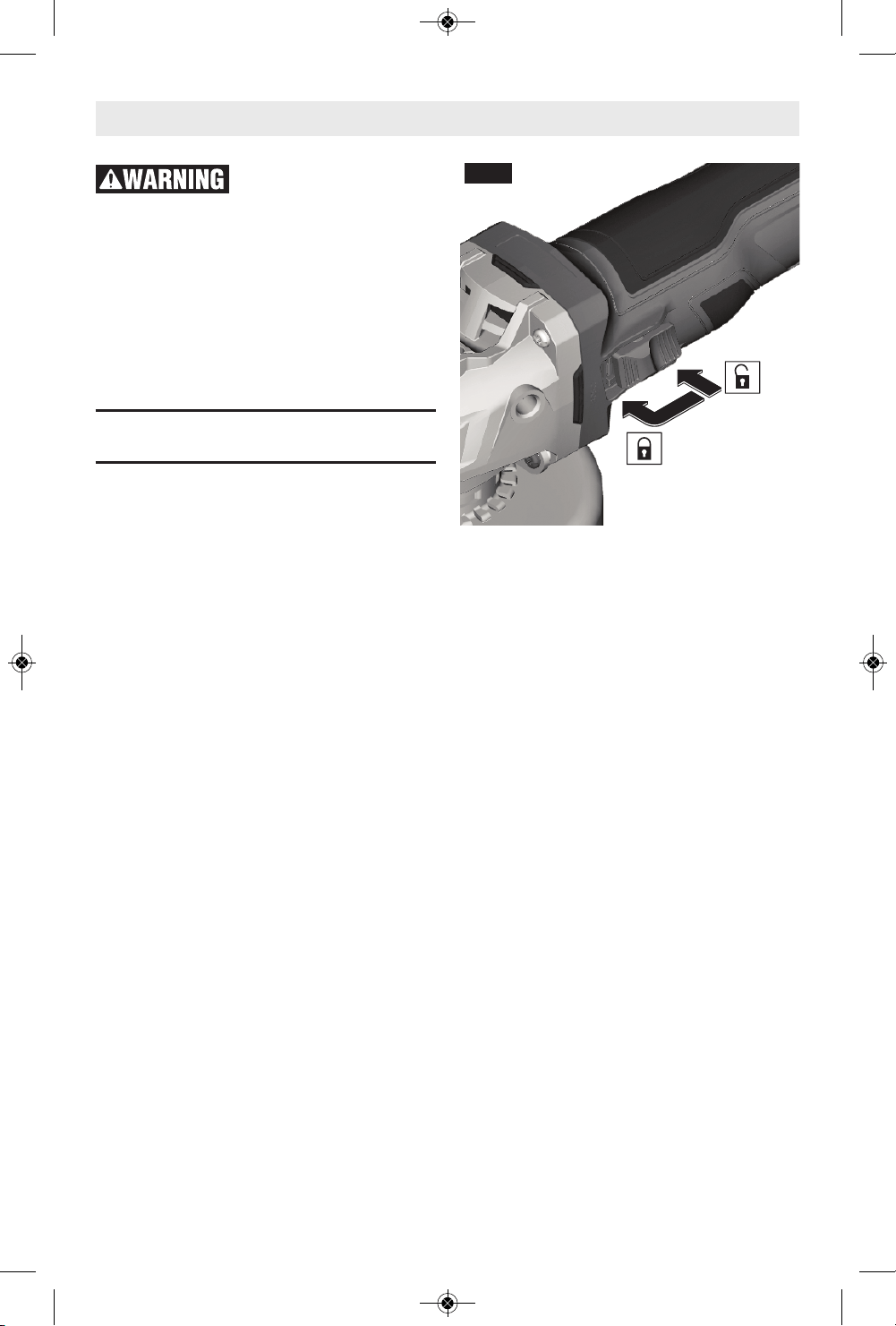

The tool is switched “ON” by the side

switch located at the side of the motor

housing (Fig. 17). The switch can be locked

in the “ON” position, a convenience for long

grinding operations.

To turn the tool “ON” without locking it,

move the switch forward by applying

pressure ONLY at the REAR portion of the

switch. When pressure is released the

switch will return to “OFF” position.

TO LOCK THE SWITCH “ON”, move the

switch forward and press the FRONT

portion.

TO UNLOCK THE SWITCH, simply press and

release the REAR portion of the slider.

Switch is spring loaded and will snap back

automatically.

Side

Switch

Fig. 17

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 22

-23-

Metal Cutting

A Type 1 wheel guard

may not be included with

this tool but is required when using a

cutting wheel. Cutting with a type 27 wheel

guard may not provide the operator sufficient

protection in the event of a wheel burst.

With this grinder it is possible to perform

cutting of limited small stock such as metal

tubes, piping or rebar. When cutting, work

with moderate feed, adapted to the material

being cut. When cutting profiles and square

bar, it is best to start at the smallest cross

section.

Always follow precautions for kickback.

1. Allow the tool to reach full speed before

touching the tool to the work surface.

2. The tool should always be used in such way

that the sparks are directed away from

user.

3. Apply minimum pressure to the work

surface, allowing the tool to operate at high

speed. Cutting rate is greatest when the

tool operates at high speed.

4. Do not exert side pressure onto the cutting

disc. Do not tilt or oscillate the tool as

wheel may burst, (Fig. 19).

5. Remove the tool from the work surface

before turning the tool off. Allow the tool to

stop rotating before laying it down.

Operating Instructions

FIG. 19

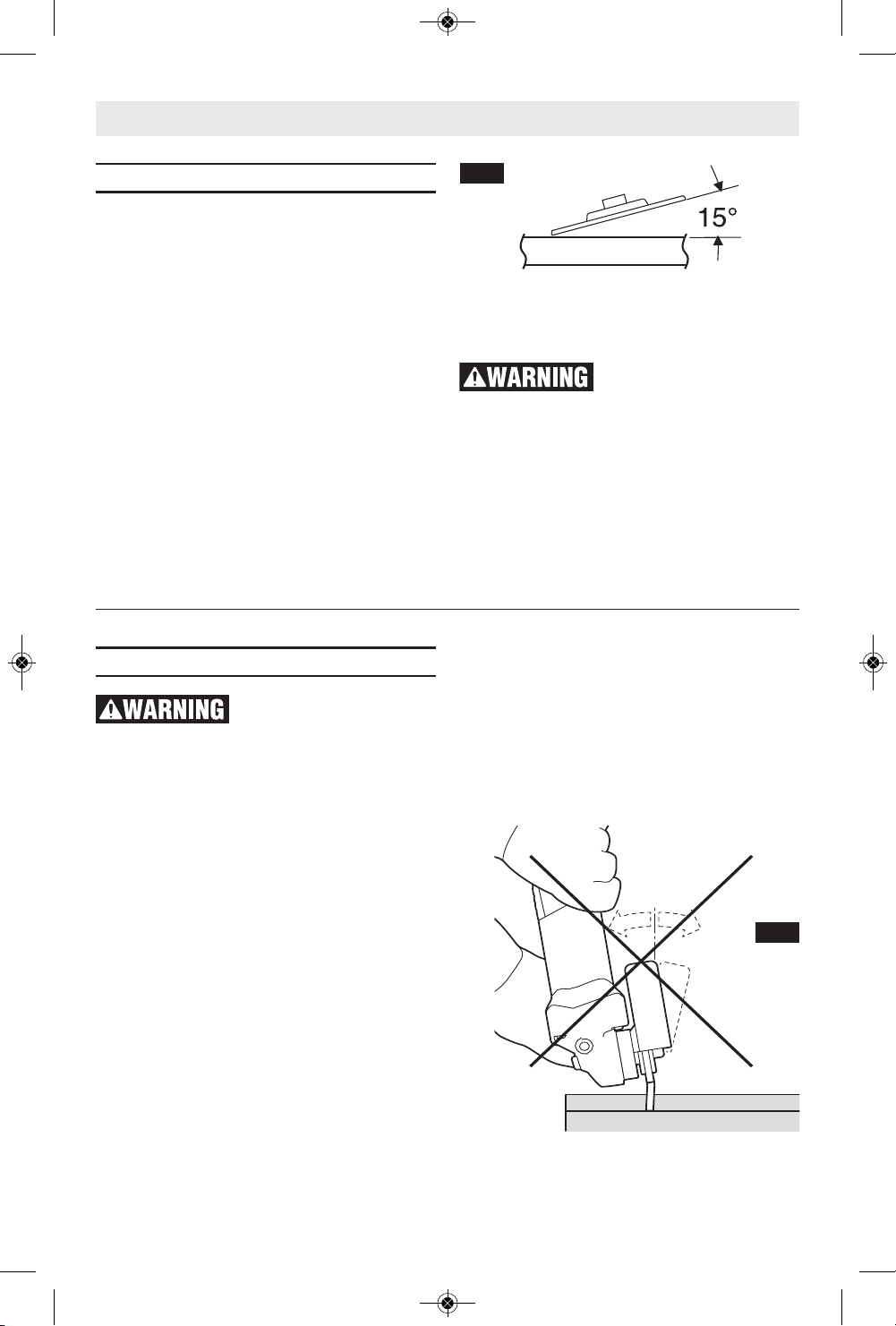

Metal Grinding

Grinding wheels should be carefully

selected in order to use the grinder most

efficiently. Wheels vary in type of abrasive,

bond, hardness, grit size and structure. The

correct wheel to use is determined by the

job. Use disc grinding wheels for fast

grinding of structural steel, heavy weld

beads, steel casting, stainless steel and

other ferrous metals.

1. Allow the tool to reach full speed before

touching the tool to the work surface.

2. Apply minimum pressure to the work

surface, allowing the tool to operate at

high speed. Grinding rate is greatest

when the tool operates at high speed.

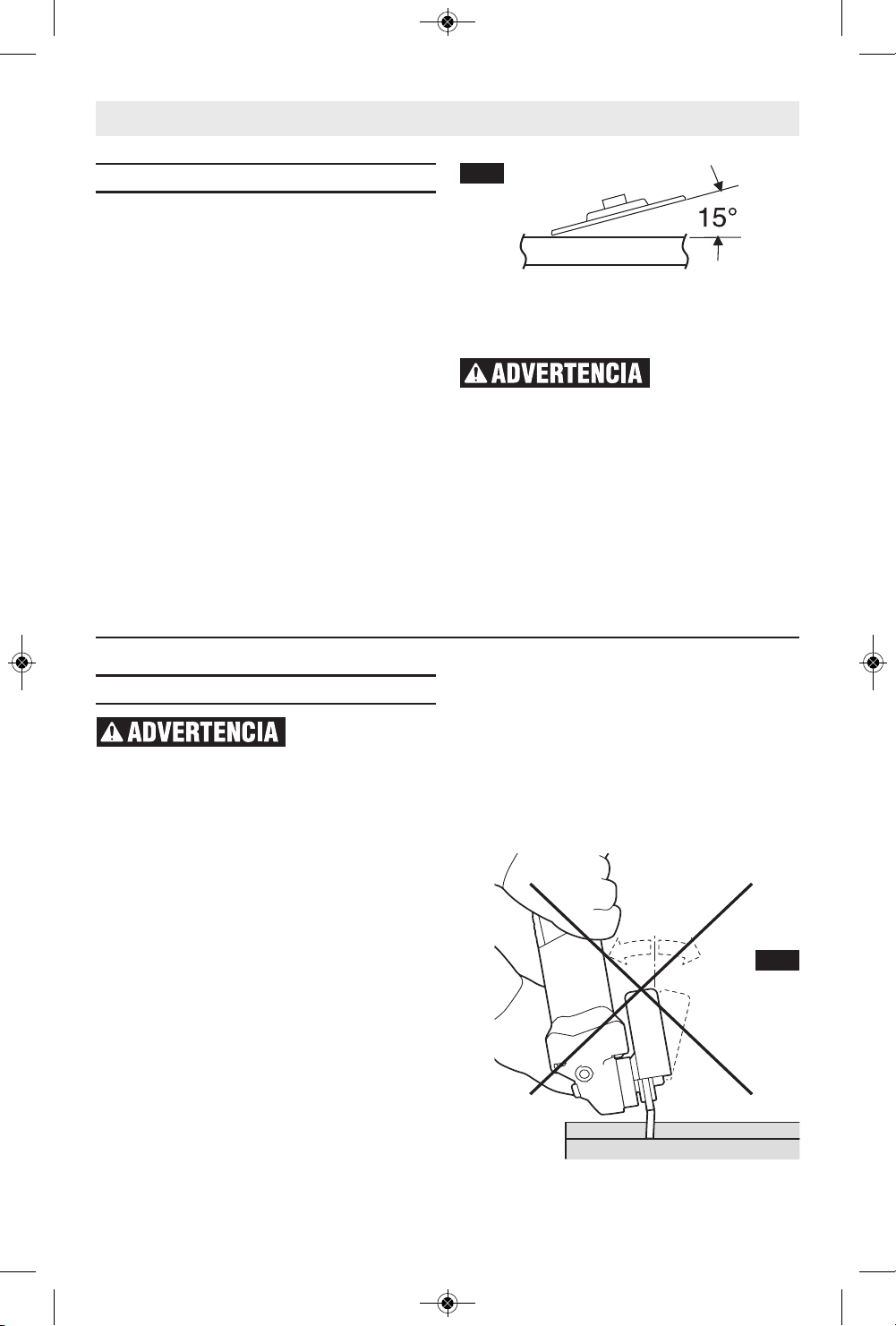

3. Maintain a 10° to 15° angle between the

tool and work surface, (Fig. 18).

4. Continuously move the tool at a

moderate speed to avoid creating gouges

in the work surface.

5. Remove the tool from work surface

before turning tool off. Allow the tool to

stop rotating before laying it down.

Excessive or sudden

pressure on the wheel

will slow grinding action and put

dangerous stresses on the wheel.

Tip: When grinding with a new wheel be

certain to grind while pulling tool

backwards until the wheel becomes

rounded on its edge. New wheels have

sharp edges which tend to “bite” or cut into

the work piece when pushed forward.

FIG. 18

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 23

-24-

Operating Instructions

Sanding

Sanding discs range in grit from 16 (very

course) to 180 (very fine). They also vary in

size and spacing of grit.

OPEN COAT (type H) is used for soft

materials and on paint and varnish, CLOSED

COAT (type K) is used for metal, hardwood,

stone, marble and other materials. To

obtain best results, select sanding discs

carefully. Many jobs require the use of

several grit sizes and at times both open

coat and closed coat discs are required to

complete the job. See chart for application

examples.

1. Allow the tool to reach full speed before

touching the tool to the work surface.

2. Apply minimum pressure to the work

surface, allowing the tool to operate at

high speed. Sanding rate is greatest when

the tool operates at high speed.

3. Maintain a 10° to 15° angle between the

tool and work surface, (Fig. 20).

4. Continuously move the tool at a moderate

speed to avoid creating gouges in the

work surface.

5. Remove the tool from work surface

before turning tool off. Allow the tool to

stop rotating before laying it down.

Tip: Guide the disc with crisscross strokes.

Do not use a circular motion as this makes

swirl marks.

FIG. 20

Operation:Refinishing painted wood or metal surfaces.

REMARKS GRIT

To remove paint and to smooth

surface irregularities.

Coarse

16-24-30

To smooth the rough sanding.

Medium

36-50-80

To remove scratches left by previous

discs.

Fine

100-120

To smooth surfaces for painting,

polishing or waxing.

Very Fine

150-180

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 24

-25-

Wire Brush (Wheels and

Cups)

Wire brushes are intended to “clean”

structural steel, castings, sheet metal,

stone, and concrete. They are used to

remove rust, scale, and paint.

Avoid bouncing and

snagging the wire brush,

especially when working corners, sharp

edges etc. This can cause loss of control

and kick-back.

1. Allow the tool to reach full speed before

touching the tool to the work surface.

2. Apply minimum pressure to the work

surface, allowing the tool to operate at

high speed.

3. Continuously move the tool at a moderate

speed to avoid creating gouges in the

work surface.

4. Remove the tool from work surface

before turning tool off. Allow the tool to

stop rotating before laying it down.

Tip: The tips of the brush do the work.

Operate wire brushes with the lightest

pressure so only the tips of the wire come

in contact with the work piece. If heavier

pressures are used, the wires will be

overstressed, resulting in a wiping action

and a shortened brush life due to wire

fatigue. Applying the side or edge of the

brush to the work piece will result in wire

breakage and shortened brush life.

Operating Instructions

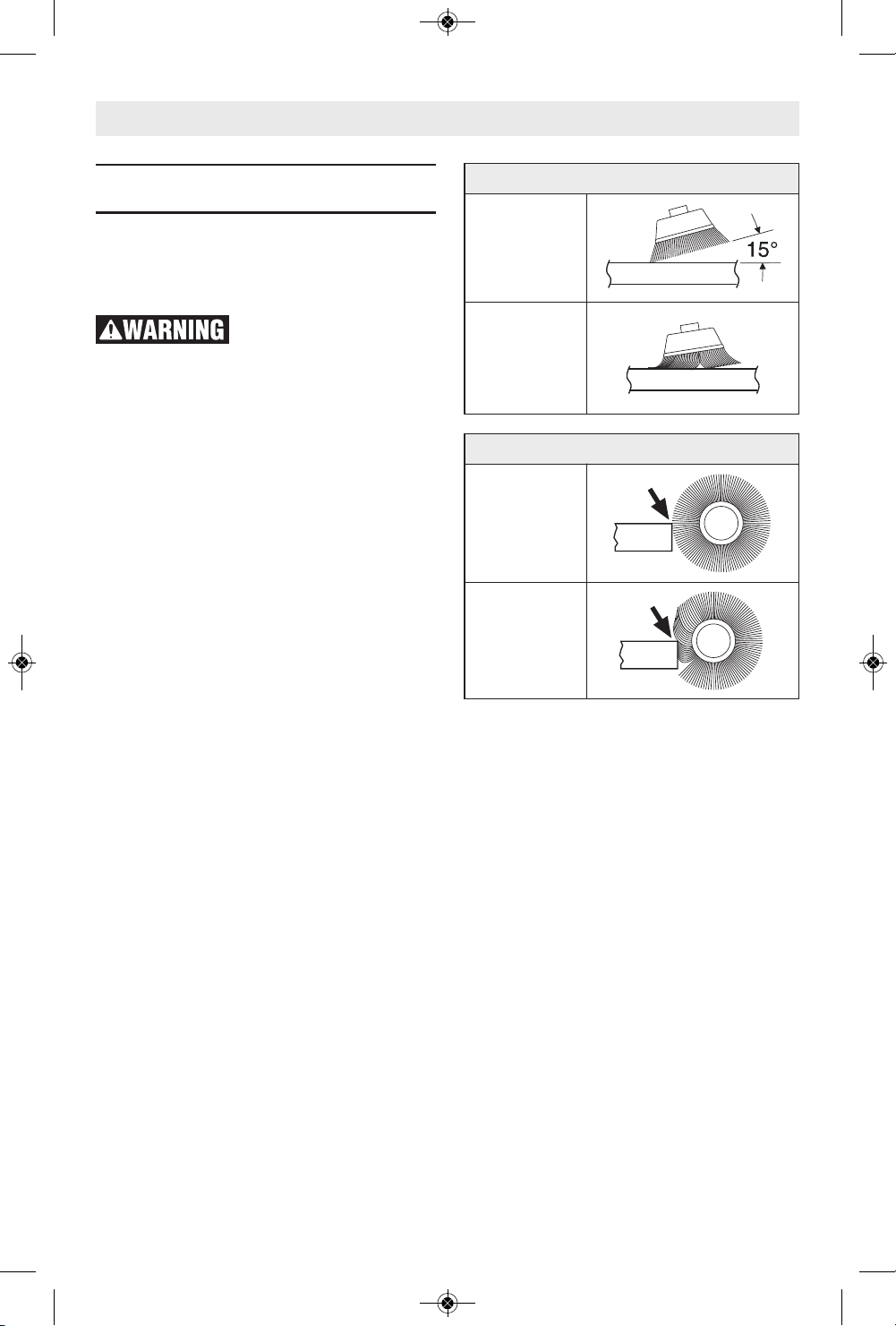

WIRE CUP BRUSH

CORRECT:

Wire tips

doing

the work.

INCORRECT:

Excessive

pressure can

cause wire

breakage.

WIRE WHEEL BRUSH

CORRECT:

Wire tips

doing

the work.

INCORRECT:

Excessive

pressure can

cause wire

breakage.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 25

-26-

Masonry / Concrete Cutting

Never pull the tool

backward since blade

will climb out of the material and

KICKBACK will occur.

With this grinder it is possible to perform

cutting of concrete and masonry materials.

When cutting, work with moderate feed,

adapted to the material being cut.

Always follow precautions for kickback.

Operate the tool with a dust extraction

system and personal dust protection, e.g.

respirator, dust mask, etc. The vacuum used

for this application must be approved for

the extraction of masonry and concrete

dust. Bosch sells suitable vacuum cleaners.

1. Allow the tool to reach full speed before

touching the tool to the work surface.

2. If plunge cutting:

a. Tilt tool forward with wheel lined up

with the cut line and hold the tool by

the grinder body and the auxiliary

handle (Fig. 21).

b. Gradually lower the rear of tool using

the front end of the foot as the hinge

point.

c. When the foot rests flat on the surface

being cut, proceed cutting in forward

direction to end of cut.

3. Always maintain contact between the

guard foot and work piece.

4. Slide the tool forward at a moderate

speed adapted to the material being cut.

Always cut towards the dust extraction

port to maximize dust extraction and

reduce likelihood of kickback (Fig. 22).

5. Apply minimum pressure to the work

surface, allowing the tool to operate at

high speed. Cutting rate is greatest when

the tool operates at high speed.

6. When the cut is completed, remove tool

from work piece before turning off. Allow

wheel to stop rotating before setting tool

down.

Tip: When performing deep cuts, it is best

to cut in several shallow passes. Each pass

should be only to the segment depth of the

wheel. Masonry dust is abrasive and may

wear and weaken the segment bond.

When cutting especially hard material, e. g.,

concrete with high pebble content, the dry

diamond wheel can overheat and become

damaged. This is clearly indicated by

circular sparking of the rotating dry

diamond wheel. In this case, interrupt the

cutting process and allow the dry diamond

wheel to cool by running the tool for a short

period of time at the maximum speed with

no-load.

Noticeable decreasing work progress and

circular sparking are indications of a dry

diamond wheel that has become dull.

Briefly cutting into abrasive materials (e. g.

brick) can resharpen the wheel.

Operating Instructions

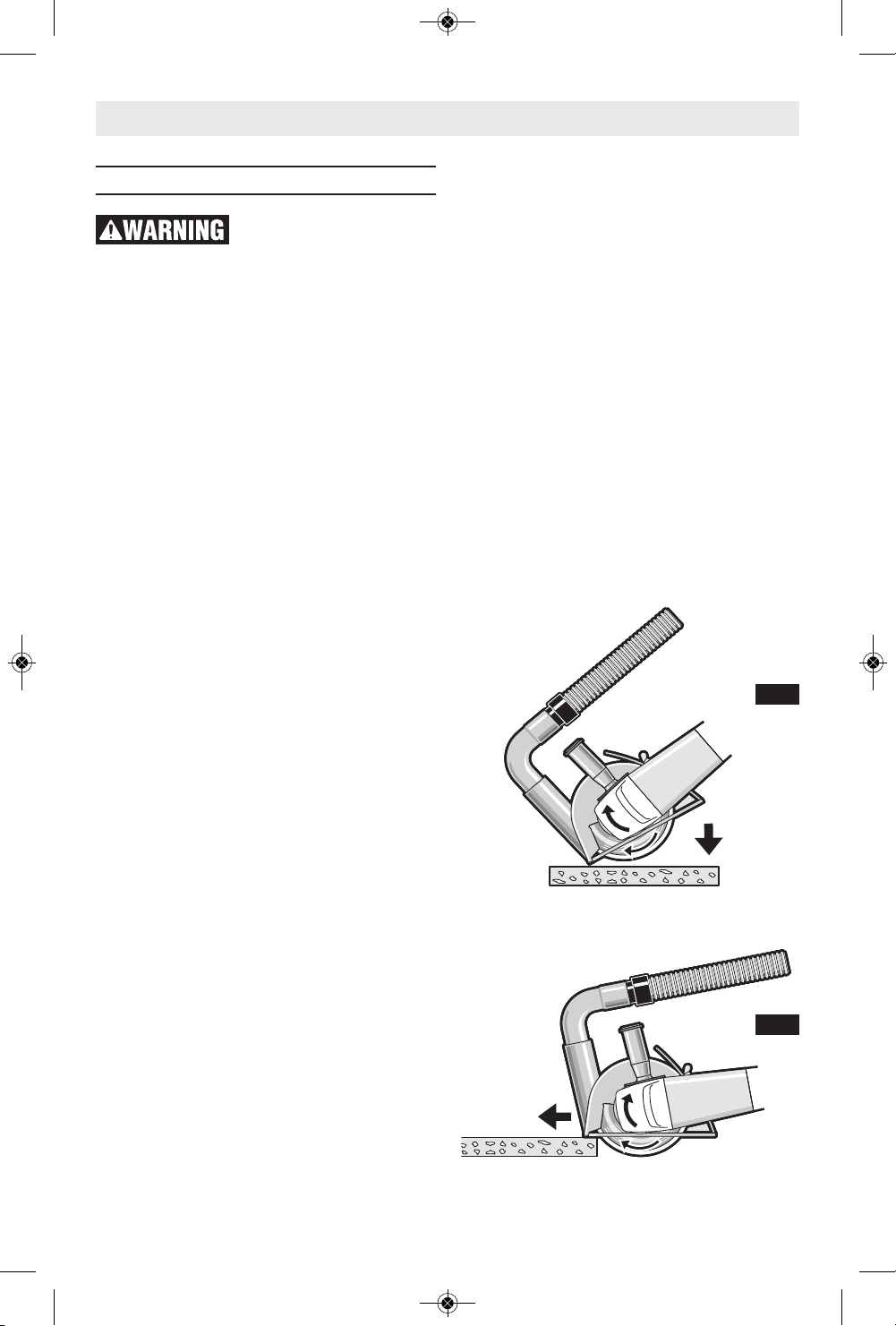

FIG. 21

FIG. 22

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 26

-27-

Maintenance

To avoid accidents, always disconnect the tool and/or charger from the

power supply before servicing or cleaning.

Accessories and Attachments

Standard equipment Optional accessories and attachments

- Type 27 wheel guard

- Side handle

- Type 41/1A Wheel Guard

- Grinding Wheel

- Backing Pad

- Hand Guard

The use of any other attachments or acces so ries not specified in

this manual may create a hazard.

Do not use Type 11 abrasive (cup) wheels with this tool. This tool

is not designed for use with type 11 (cup) abrasive grinding wheels.

Service

NO USER SERVICEABLE

PARTS INSIDE.

Preventive maintenance performed by un -

au thorized personnel may result in

misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool service

be performed by a Bosch Factory Service

Center or Authorized Bosch Service Station.

SERVICE MEN: Disconnect tool and/or

charger from power source before servicing.

Batteries

Be alert for battery packs that are nearing

their end of life. If you notice decreased

tool performance or significantly shorter

running time between charges then it is

time to replace the battery pack. Failure to

do so can cause the tool to operate

improperly or damage the charger.

Tool Lubrication

Your Bosch tool has been properly

lubricated and is ready for use.

D.C. Motors

The motor in your tool has been engineered

for many hours of dependable service. To

maintain peak efficiency of the motor, we

recommend it be examined every six

months. Only a genuine Bosch replacement

motor specially designed for your tool

should be used.

Cleaning

Certain cleaning agents

and solvents damage

plastic parts. Some of these are: gasoline,

car bon tetrachloride, chlorinated cleaning

solvents, ammonia and household

detergents that contain ammonia.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not attempt to clean by inserting pointed

objects through opening.

Accessory Storage &

Maintenance

Store accessories in a cool dry place and

avoid freezing. Before use check accessory

for cracks and fractures, do not use if

damage is suspected.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 27

-28-

Symboles relatifs à la sécurité

Les déﬁnitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger.

Veuillez lire le mode d’emploi et lire la signiﬁcation de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous

avertir de l’existence possible d’un danger de lésion corporelle.

Obéissez à tous les messages relatifs à la sécurité qui suivent ce

symbole pour éviter tout risque de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas évitée,

causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle n’est

pas évitée, pourrait causer la mort d’une personne ou une blessure

grave.

MISE EN GARDE indique une situation dangereuse qui, si elle n'est

pas évitée, pourrait causer une blessure légère ou modérée.

Lisez toutes les consignes de sécurité, instructions, illustrations et

spécifications fournies avec cet outil électrique. Le non-respect de toutes les

instructions figurant ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à

votre outil alimenté par piles (sans fil).

1. Sécurité du lieu de travail

a. Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on

travaille dans un endroit encombré ou sombre.

b. N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

c. Éloignez les enfants et les visiteurs quand vous

vous servez d’un outil électroportatif. Vous risquez

une perte de contrôle si on vous distrait.

2. Sécurité électrique

a. Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument

jamais modifier la fiche. N’utilisez pas

d’adaptateur de prise avec des outils

électroportatifs munis d’une fiche de terre. Le

risque de choc électrique est moindre si on utilise une

fiche non modifiée sur une prise qui lui correspond.

b. Évitez tout contact du corps avec des surfaces

reliées à la terre tels que tuyaux, radiateurs,

gazinières ou réfrigérateurs. Le risque de choc

électrique augmente si votre corps est relié à la terre.

c. N’exposez pas les outils électroportatifs à la pluie

ou à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique

augmente.

d. Ne maltraitez pas le cordon. Ne vous en servez

jamais pour transporter l’outil électroportatif,

pour le tirer ou pour le débrancher. Éloignez le

cordon de la chaleur, des huiles, des arêtes

coupantes ou des pièces mobiles. Les cordons

abîmés ou emmêlés augmentent les risques de choc

électrique.

e. Si vous utilisez un outil électroportatif à

l’extérieur, employez une rallonge conçue pour

l’extérieur. Ces rallonges sont faites pour l’extérieur

et réduisent le risque de choc électrique.

f. S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez

une alimentation protégée par un disjoncteur de

fuite de terre (GFCI). L'utilisation d'un disjoncteur

GFCI réduit les risques de choc électrique.

Avertissements généraux concernant la sécurité des outils électroportatifs

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 28

-29-

Avertissements généraux concernant la sécurité des outils électroportatifs

3. Sécurité personnelle

a. Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque

vous utilisez un outil électroportatif. N'employez

pas d’outils électroportatifs quand vous êtes

fatigué ou sous l’emprise de drogues, d’alcool ou

de médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment d’inattention

pour causer des blessures corporelles graves.

b. Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions

appropriées réduira le risque de blessure corporelle.

c. Évitez les démarrages intempestifs. Assurez-vous

que l'interrupteur est dans la position arrêt (Off)

avant de brancher l'outil dans une prise de courant

et/ou un bloc-piles, de le ramasser ou de le

transporter. Le transport d'un outil électroportatif

avec le doigt sur la gâchette ou le branchement de cet

outil quand l'interrupteur est en position de marche

(ON) est une invite aux accidents.

d. Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une

clé sur une pièce tournante de l’outil électroportatif, il

y a risque de blessure corporelle.

e. Ne vous penchez pas. Conservez toujours une

bonne assise et un bon équilibre. Ceci vous

permettra de mieux maîtriser l’outil électroportatif

dans des situations inattendues.

f. Habillez-vous de manière appropriée. Ne portez

pas de vêtements amples ou de bijoux. Attachez

les cheveux longs. N’approchez pas les cheveux

ou les vêtements des pièces en mouvement. Les

vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

g. Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de

collecte des poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés

correctement. L'utilisation d'un dépoussiéreur peut

réduire les dangers associés à l'accumulation de

poussière.

h. Ne laissez pas la familiarité résultant de

l'utilisation fréquente des outils vous inciter à

devenir complaisant(e) et à ignorer les principes

de sécurité des outils. Une action négligente pourrait

causer des blessures graves en une fraction de

seconde.

4. Utilisation et entretien des outils

électroportatifs

a. Ne forcez pas sur l’outil électroportatif. Utilisez

l’outil électroportatif qui convient à la tâche à

effectuer. L’outil qui convient à la tâche fait un

meilleur travail et est plus sûr à la vitesse pour lequel il

a été conçu.

b. Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche

ou à l’arrêter. Tout outil électroportatif qui ne peut

pas être commandé par son interrupteur est

dangereux et doit être réparé.

c. Débranchez la fiche de la prise secteur et/ou

retirez le bloc-piles de l’outil électrique (s’il est

amovible) avant d’y apporter de quelconques

modifications, de changer d’accessoire ou de

ranger l’outil électrique. De telles mesures de

sécurité préventive réduisent le risque de démarrage

intempestif de l’outil électroportatif.

d. Rangez les outils électroportatifs dont vous ne

vous servez pas hors de portée des enfants et ne

permettez pas à des personnes qui ne connaissent

pas l’outil électroportatif ou qui ignorent ces

consignes de s’en servir. Les outils électroportatifs

sont dangereux dans les mains d’utilisateurs

inexpérimentés.

e. Entretenez de façon appropriée les outils

électriques et les accessoires. Assurez-vous que

les pièces en mouvement sont bien alignées et

qu'elles ne se coincent pas, qu’il n’y a pas de

pièces cassées ou qu’il n’existe aucune situation

pouvant affecter le fonctionnement de l’outil

électrique. Si l’outil est abîmé, faites-le réparer

avant de l’utiliser. De nombreux accidents sont

causés par des outils électroportatifs mal

entretenus.

f. Maintenez les outils coupants affûtés et

propres.Les outils coupants entretenus correctement

et dotés de bords tranchants affûtés sont moins

susceptibles de coincer et sont plus faciles à

maîtriser.

g. Utilisez l'outil électroportatif, les accessoires et

les embouts d'outil, etc. conformément à ces

instructions, en tenant compte des conditions de

travail et des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes de celles

pour lesquelles ils ont été prévus peut résulter en une

situation dangereuse.

h. Gardez les poignées et les surfaces de préhension

propres, sèches et exemptes de toute trace d'huile

ou de graisse. Les poignées et les surfaces de

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 29

-30-

Avertissements habituels concernant la

sécurité des opérations de rectification, de

ponçage, de brossage métallique et de

tronçonnage à la meule abrasive :

Cet outil électroportatif a été conçu pour fonctionner

comme un outil de rectification, de ponçage, de

brossage métallique ou de tronçonnage. Veuillez lire

toute la documentation relative à la sécurité qui a été

fournie avec cet outil électroportatif, notamment, les

avertissements, les consignes, les illustrations et les

spécifications. Si l'on n'observe pas toutes les consignes

indiquées ci-dessous, il existe un risque de choc électrique,

d'incendie et/ou de blessures corporelles graves.

Il n’est pas recommandé de réaliser des opérations

telles que le polissage avec cet outil électrique. L'usage

de l'outil au cours de travaux pour lesquels il n'a pas été

conçu risque de présenter un danger et de causer des

blessures corporelles.

N'utilisez pas d'accessoires qui n'ont pas été

spécifiquement conçus et recommandés par le

fabricant de l'outil. Le simple fait qu'un accessoire puisse

être attaché à votre outil électroportatif ne garantit pas un

fonctionnement sans danger.

La vitesse nominale de l'accessoire doit être au moins

égale à la vitesse maximum indiquée sur l'outil

électroportatif. Les accessoires que l'on fait tourner à une

vitesse supérieure à leur VITESSE NOMINALE peuvent se

casser et voler en éclats.

Le diamètre externe et l'épaisseur de votre accessoire

doivent être dans les limites de capacité de votre outil

électroportatif. Des accessoires de la mauvaise taille ne

peuvent pas être adéquatement protégés ou contrôlés.

Le montage fileté des accessoires doit correspondre au

filet de la broche de la MEULEUSE. Pour les accessoires

montés à l’aide de BRIDES DE FIXATION, le trou de

l’arbre de l’accessoire doit correspondre au diamètre

Avertissements spécifiques à la sécurité des outils électroportatifs

Avertissements généraux concernant la sécurité des outils électroportatifs

préhension glissantes ne permettent pas une

manipulation et un contrôle sûrs de l'outil dans des

situations inattendues.

5. Utilisation et entretien des outils

à piles

a. Rechargez les piles uniquement avec le chargeur

spécifié par le fabriquant.Un chargeur qui convient

à un type de bloc-piles peut entraîner un risque

d’incendie quand il est utilisé avec un autre bloc-piles.

b. Utilisez des outils électroportatifs uniquement

avec les bloc-piles spécifiquement désignés pour

eux.L’utilisation de tout autre bloc-piles peut créer un

risque de blessures et d’incendie.

c. Lorsque le bloc-piles n’est pas utilisé, gardez-le à

distances d’autres objets métalliques tels que des

trombones, des pièces de monnaie, des clés, des

clous, des vis ou de tout autre objet métallique

pouvant faire une connexion entre une borne et

une autre. Court-circuiter les bornes des piles peut

causer des brûlures ou un incendie.

d. Dans des conditions abusives, du liquide peut être

éjecté de la pile ; dans un tel cas, évitez tout

contact avec ce liquide. Si un contact se produit

accidentellement, rincez avec de l’eau. Si le liquide

entre en contact avec les yeux, consultez un

médecin.Du liquide éjecté de la pile peut causer des

irritations ou des brûlures.

e. N’utilisez pas un bloc-piles ou un outil qui est

endommagé ou a été modifié. Des piles

endommagées ou modifiées peuvent se comporter de

façon imprévisible et causer un incendie ou une

explosion, ou entraîner des blessures.

f. N’exposez pas un bloc-piles ou un outil à un

incendie ou à une température excessive.

L’exposition à un incendie ou à une température

supérieure à 265° F (130° C) pourrait causer une

explosion.

g. Suivez toutes les instructions relatives à la charge

et ne chargez pas le bloc-piles ou l’outil en dehors

de la plage de température indiquée dans les

instructions. Une charge dans des conditions

appropriées ou à des températures en dehors de la

plage spécifiée pourrait endommager les piles et

augmenter le risque d’incendie.

6. Entretien

a. Faites réparer votre outil électroportatif par un

agent de service qualifié n’utilisant que des pièces

de rechange identiques. Ceci assure que la sécurité

de l’outil électroportatif est préservée.

b. Ne tentez jamais de réparer des blocs-piles

endommagés. La réparation de blocs-piles ne doit

être effectuée que par le fabricant ou un prestataire

de services agréé.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 30

-31-

de la BRIDE DE FIXATION qui doit être introduite dans

celui-ci. Les accessoires qui ne correspondent pas au petit

matériel de montage de l’outil électrique fonctionneront de

manière déséquilibrée, vibreront de façon excessive et

risquent de causer une perte de contrôle de l’outil.

N'utilisez pas d'accessoires endommagés. Inspectez

vos accessoires avant chaque utilisation : vérifiez par

exemple que votre meule abrasive n'est ni fêlée, ni

ébréchée, que votre disque d'appui n'est ni fêlé, ni

déchiré, ni trop usé et que votre brosse métallique ne

contient pas de fils cassés ou détachés. Si vous laissez

tomber l'outil ou l'accessoire, vérifiez que ce dernier

n'est pas endommagé ou remplacez-le par un

accessoire en bon état. Après l'inspection et

l'installation d'un accessoire, tenez-vous à distance du

plan de l'accessoire en mouvement et demandez à

toute personne présente de faire de même, et faites

fonctionner l'outil à sa vitesse à vide maximale pendant

une minute. Si un accessoire est endommagé, il se cassera

habituellement en plusieurs morceaux pendant cette

période de test.

Portez des équipements de protection personnelle.

Suivant le travail effectué, portez un masque de

protection, des lunettes à coques ou des lunettes de

sécurité. S'il y a lieu, portez un masque antipoussières,

des dispositifs de protection de l'ouïe, des gants et un

tablier d'atelier capable d'arrêter des petits fragments

abrasifs ou des fragments de la pièce. Les dispositifs de

protection des yeux doivent pouvoir arrêter des débris

volants produits par diverses opérations. Le masque

antipoussières ou le respirateur doit être capable de filtrer

des particules générées par votre travail. Une exposition

prolongée à un bruit de haute intensité peut entraîner une

perte de l'ouïe.

Gardez toute personne présente à une distance sûre de

l'aire de travail. Toute personne qui entre dans l'aire de

travail doit porter des équipements de protection

personnelle. Des fragments d'une pièce ou d'un accessoire

peuvent être projetés et causer des blessures au-delà de

l'aire d'opération immédiate.

Tenez l'outil électroportatif exclusivement au niveau de

ses surfaces de préhension isolées quand vous réalisez

une opération au cours de laquelle l'accessoire de coupe

risque d'entrer en contact avec des fils électriques

dissimulés. Quand un accessoire de coupe entre en contact

avec un fil « sous tension », cela peut mettre des parties

métalliques exposées de l'outil électroportatif « sous tension

» et électrocuter l'utilisateur.

Ne posez jamais l'outil électroportatif tant que

l'accessoire n'a pas complètement cessé de tourner.

L'accessoire en mouvement risque d'accrocher la surface

sur laquelle il est posé et de vous faire perdre contrôle de

l'outil.

Ne laissez pas l'outil électroportatif en marche quand

vous le portez sur le côté. Un contact accidentel avec

l'accessoire en mouvement risquerait d'accrocher vos

vêtements et d'attirer l'accessoire vers votre corps.

Nettoyez régulièrement les prises d'air de l'outil

électroportatif. Le ventilateur du moteur attirera de la

poussière à l'intérieur du boîtier de l'outil et une

accumulation excessive de poudre métallique risque de

causer des dangers électriques.

Ne faites pas fonctionner l'outil électroportatif à

proximité de matériaux inflammables. Des étincelles

pourraient enflammer ces matériaux.

N'utilisez pas d'accessoires qui exigent des liquides de

refroidissement. L'utilisation d'eau ou d'autres liquides de

refroidissement peut entraîner une électrocution ou un choc

électrique.

Avertissements sur les rebonds

et effets associés

L'effet de rebond est une réaction soudaine au pincement

ou à l'accrochage d'une meule, d'un disque d'appui, d'une

brosse ou de tout autre accessoire pivotant. Un tel

pincement ou accrochage fait rapidement caler l'accessoire

en mouvement, ce qui force l'outil électroportatif hors de

contrôle à aller dans la direction opposée à celle de la

rotation de l'accessoire à l'emplacement du blocage.

Par exemple, si une meule abrasive est accrochée ou pincée

par la pièce, le bord de la meule à l'emplacement du pinçage

peut creuser la surface du matériau et forcer la meule à se «

hisser » sur la pièce ou à être éjectée. La meule peut alors

sauter soit en direction de l'utilisateur, soit dans la direction

opposée, en fonction de la direction du mouvement de la

meule à l'emplacement du pincement. Les meules abrasives

peuvent également se briser dans de telles conditions.

Les rebonds résultent d'une mauvaise utilisation de l'outil

électroportatif et/ou de procédures ou de conditions

d'utilisation incorrectes, et ils peuvent être évités en prenant

les précautions nécessaires indiquées ci-dessous :

Maintenez une prise ferme sur l'outil électroportatif et

positionnez votre bras et le reste de votre corps de

façon à vous permettre de résister aux forces de

rebond. Utilisez toujours la poignée auxiliaire, quand

elle vous a été fournie, pour un contrôle maximum du

rebond ou de la réaction de couple qui se produit

pendant la mise en marche de l'outil. L'utilisateur peut

contrôler les réactions de couple ou les forces de rebond en

prenant les précautions nécessaires.

Ne placez jamais votre main à proximité de l'accessoire

en mouvement. L'accessoire risquerait de rebondir sur

votre main.

Ne vous placez jamais dans la zone où l'outil

électroportatif se dirigerait si un rebond se produisait.

L'effet de rebond projetterait l'outil dans la direction

opposée à celle du mouvement de la meule à l'emplacement

de l'accrochage.

Faites particulièrement attention quand vous travaillez

des coins ou des arêtes tranchantes, etc. Évitez de faire

rebondir ou d'accrocher l'accessoire. Les coins, les arêtes

Avertissements spécifiques à la sécurité des outils électroportatifs

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 31

-32-

tranchantes et les rebondissements ont tendance à faire

accrocher l'accessoire en mouvement et à entraîner une

perte de contrôle ou un rebond.

Ne fixez pas une lame à sculpter le bois de chaîne

coupante ou une lame de scie dentée sur l'outil. De telles

lames causent fréquemment des rebonds et des pertes de

contrôle.

Avertissements spécifiques à la sécurité des

opérations de rectification et de tronçonnage

à la meule :

N'utilisez que des types de meules qui sont

recommandées pour votre outil électroportatif et que

des protecteurs conçus pour la meule sélectionnée. Les

meules pour lesquelles l'outil n'a pas été conçu ne peuvent

pas être adéquatement protégées et sont par conséquent

dangereuses.

La surface de meulage des meules déprimées au centre

doit être montée au-dessous du plan de la lèvre de

protection. Une meule montée de façon incorrecte qui

dépasserait à travers le plan de la lèvre de protection ne

peut pas être protégée de façon adéquate.

Le protecteur doit être fermement fixé à l'outil

électroportatif et positionné pour un maximum de

sécurité en s'arrangeant pour que la plus petite portion

possible de meule exposée soit tournée vers

l'utilisateur. Le protecteur aide à protéger l'utilisateur

contre des fragments d'une meule cassée et contre un

contact accidentel avec la meule.

Les meules ne doivent être utilisées que pour des

opérations pour lesquelles elles ont été conçues. Par

exemple : ne meulez pas avec le côté de la meule à

tronçonner. Les meules à tronçonner sont conçues pour

une rectification périphérique et l'application de forces

latérales à ces meules peuvent les faire éclater.

Utilisez toujours des brides non endommagées d'une

taille et d'une forme qui conviennent à la meule

sélectionnée. Les brides de meule appropriées soutiennent

la meule, réduisant ainsi la possibilité que la meule se casse.

Les brides pour meules de tronçonnage peuvent être

différentes des brides pour d'autres types de meules.

N'utilisez pas de meules usées provenant d'outils

électroportatifs de plus grande taille. Une meule qui a été

conçue pour un outil électroportatif de grande taille n'est

pas compatible avec un outil plus petit qui tourne à une plus

grande vitesse, et elle risque d'éclater si elle est posée sur ce

dernier.

Avertissements supplémentaires spécifiques à

la sécurité des opérations de tronçonnage

à la meule abrasive :

Ne bloquez pas la meule à tronçonner et n'appliquez pas

une pression excessive sur celle-ci. Ne tentez pas de

réaliser une coupe d'une profondeur excessive. La

surcharge de la meule augmente sa susceptibilité à la

torsion et au blocage pendant la coupe et la possibilité d'un

effet de rebond ou d'une cassure de la meule.

Ne positionnez pas votre corps de façon à ce qu'il soit

aligné avec la meule pivotante et derrière celle-ci. Quand

la meule, à l'emplacement de l'opération, se déplace dans la

direction opposée à celle de votre corps, le rebond potentiel

risque de projeter la meule en mouvement ainsi que l'outil

électroportatif directement sur vous.

Quand la meule se coince, ou quand vous interrompez

une coupe pour une raison quelconque, mettez l'outil

électroportatif à l'arrêt et tenez-le sans bouger jusqu'à

ce que la meule s'arrête complètement. N'essayez

jamais de retirer la meule de tronçonnage au milieu

d'une coupe tant que la meule tourne toujours; cela

risquerait de provoquer un effet de rebond. Trouvez la

cause du coinçage de la meule et prenez les mesures

nécessaires pour y remédier.

Ne recommencez pas votre opération de coupe en

plaçant l'outil directement dans la pièce. Permettez à la

meule d'atteindre sa vitesse optimale avant de la

réintroduire prudemment dans la pièce. Si vous remettez

l'outil en marche directement dans la pièce, la meule risque

de se bloquer, de « grimper » sur la pièce ou de faire un

rebond.

Soutenez les panneaux ou toute pièce surdimensionnée

afin de réduire le plus possible le risque de pincement ou

de rebond de la meule. Les pièces de grande taille ont

tendance à fléchir sous leur propre poids. Des supports

doivent être placés sous la pièce à proximité de la ligne de

coupe et près du bord de la pièce des deux côtés de la

meule.

Faites particulièrement attention quand vous exécutez

une coupe « en poche » dans des murs déjà en place ou

dans d'autres endroits cachés. Il se peut que la meule

saillante coupe des tuyaux de gaz, des conduites d'eau, des

fils électriques ou des objets qui risquent d'entraîner un

rebond.

N'utilisez pas de meules abrasives de type 1 conçues

pour le meulage droit.

N'essayez pas de couper des feuilles de métal ou des

pièces de grande taille avec cette machine, car elle n'a

pas été conçue pour servir de machine réservée au

tronçonnage.

Avertissements spécifiques à la sécurité des

opérations de ponçage :

N'utilisez pas de papier à disque de ponçage

surdimensionné. Suivez les recommandations du

fabricant quand vous choisissez votre papier de

ponçage. Un papier de ponçage trop grand qui dépasse du

patin de ponçage représente un danger de lacération et

peut entraîner un blocage, une déchirure du disque ou un

rebond.

Avertissements spécifiques à la sécurité des outils électroportatifs

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 32

-33-

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu

pour le C.A. tomberont probablement en panne et risquent

de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile et

de graisse. On ne pas maîtriser un outil électroportatif en

toute sécurité quand on a les mains glissantes.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention de

n’en démonter aucune pièce car il est toujours possible

de mal remonter ou de pincer les fils internes ou de

remonter incorrectement les ressorts de rappel des

capots de protection. Certains agents de nettoyage tels

que l’essence, le tétrachlorure de carbone, l’ammoniaque,

etc. risquent d’abîmer les plastiques.

N’utilisez pas d’aspirateur ou d’autre système de

ramassage de la poussière lorsque vous coupez du

métal. Des étincelles provenant de la coupe du métal

pourraient causer l’inflammation des poussières ainsi

ramassées.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres travaux du

bâtiment peuvent créer des poussières contenant des

produits chimiques qui sont des causes reconnues de

cancer, de malformation congénitale ou d’autres

problèmes reproductifs. Ces produits chimiques sont,

par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du ciment

et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler dans

un lieu bien ventilé et porter un équipement de sécurité

approprié tel que certains masques à poussière conçus

spécialement pour filtrer les particules microscopiques.

Avertissements supplémentaires concernant la sécurité

Avertissements spécifiques à la sécurité des outils électroportatifs

Avertissements spécifiques à la sécurité des

opérations de brossage métallique :

Soyez conscient du fait que la brosse éjecte des soies

métalliques pendant son opération normale. Ne

surchargez pas les fils métalliques en appliquant une

charge excessive sur la brosse. Les soies métalliques

peuvent facilement pénétrer dans des vêtements légers

et/ou dans la peau.

Bien qu'il soit recommandé d'utiliser un protecteur pour

le brossage métallique, ne laissez pas la meule ou la

brosse métallique interférer avec le protecteur. Le

diamètre de la meule ou de la brosse métallique risque

d'augmenter à cause de la charge de travail et des forces

centrifuges.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 33

-34-

Symboles

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Désignation / Explication

V Volts (voltage)

Ah Ampères/heure (mesure de la capacité de la pile)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par

minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé

signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 34

-35-

Symboles (suite)

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi.

Alerte l’utilisateur pour porter des lunettes de sécurité.

Alerte l’utilisateur pour porter une protection respiratoire.

Alerte l’utilisateur pour porter des protecteurs d’oreilles.

Fait savoir à l’utilisateur qu’il doit porter des protections oculaires, respiratoires et

auditives.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les

normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les

normes des États-Unis et du Canada.

Désigne le programme de recyclage des piles Li-ion.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 35

-36-

Description fonctionnelle et spécifications

Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage,

ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le

risque d'une mise en marche accidentelle de l'outil.

Bloc-piles/chargeurs

Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.

REMARQUE :Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

La vitesse nominale de l’accessoire doit être égale ou supérieure à celle de l’outil. Il ne faut pas dépasser le diamètre

de meule recommandé.

REMARQUE : ces accessoires ne sont pas recom mandés pour emploi avec des meules en coupe de Type 11.

Meuleuse d'angle X-LOCK sans fil GWX18V-8

avec interrupteur coulissant

Meule

Protecteur

de meule

Protège-main

(accessoire en option)

Poignée latérale

antivibrations

Levier de

libération

X-Lock

FIG. 1

Interrupteur

coulissant

Bouton de

déclenchement

du bloc-piles

Bloc-piles

Levier de

relâchement

du dispositif

de protection

Fixation

d’accessoire X-Lock

Dispositif de protection

de type 41/1A

(accessoire en option)

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 36

-37-

Numéro de modèle GWX18V-8

Piles 18 V (série Bosch)

Vitesse nominale n 11,000/min

Interrupteur Coulissant

⌀ max. de la meule de type 27

4 1/2" (115mm)

Épaisseur de la meule de type 27

1/8" - 1/4" (3mm - 6mm)

⌀

max. du disque de coupe de type 41/1A, 27A

4 1/2" (115mm)

⌀ max. du disque à volets abrasifs

4 1/2"

(115mm)

⌀ max. du disque de ponçage

4 1/2"

(115mm)

⌀ max. de la brosse métallique circulaire

4" (102mm)

⌀ max. de la brosse en coupe métallique 3" (76 mm)

Description fonctionnelle et spécifications

Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage,

ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le

risque d'une mise en marche accidentelle de l'outil.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 37

-38-

Fonctionnement basique du système X-Lock

Le système X-Lock est une combinaison de supports

d’outils et d’accessoires brevetés qui permettent à

l’opérateur de changer rapidement les accessoires.

Disponible sur certaines meuleuses d’angle Bosch, le

système X-Lock permet l’installation et le retrait sans

outil des accessoires de la meuleuse (disques de

meulage, disques de coupe, brosses métalliques,

disques de ponçage, etc.). Le système X-Lock est un

remplacement pour la méthode traditionnelle

d’attachement des accessoires d’une meuleuse.

Les meuleuses traditionnelles ont des broches filetées

de 5/8-11 po qui nécessitent un écrou et une bride de

soutien pour maintenir l’accessoire en place. Pour

remplacer un accessoire, une clé est utilisée pour

desserrer ou serrer l’écrou. Les meuleuses munies d’un

système X-Lock comprennent un mécanisme d’interface

ne nécessitant pas d’outil et éliminant le besoin de

broches, de brides de support et d’écrous de

verrouillage.

L’interface X-Lock a un composant du côté outil – le

support de montage d’accessoire X-Lock, et un

composant du côté accessoire – typiquement un embout

de montage d’accessoire X-Lock. Les deux composants

ont des contours d’alignement clavetés, qui aident à

assurer le montage correct de l’accessoire sur l’outil.

Le support de montage d’accessoire X-Lock se compose

d’une base ronde, de jauges de hauteur de serrage et

d’un mécanisme de verrouillage qui active les languettes

de fixation. Les meuleuses équipées du système X-Lock

ne peuvent utiliser que des accessoires X-Lock étant

donné que l’embout de montage X-Lock spécialement

conçu épouse les contours du support de montage

d’accessoire X-Lock sur l’outil (voir Figure 2).

Cependant, certains accessoires X-Lock sont

rétrocompatibles avec les modèles traditionnels des

broches filetées.

La fixation de l’accessoire X-Lock au support de montage

d’accessoire X-Lock sur la meuleuse nécessite

l’alignement de l’embout de montage sur le mécanisme

de montage de l’accessoire. Une fois que l’embout de

montage de l’accessoire X-Lock est aligné et pressé

contre la base du support de montage d’accessoire X-

Lock, le mécanisme de verrouillage est activé. Ceci a

pour effet que les deux languettes de fixation opposées

verrouillent l’accessoire en le sécurisant sur la meuleuse.

Un « déclic » audible en combinaison avec l’alignement

de la surface plate de l’embout de montage de

l’accessoire X-Lock sur les jauges de hauteur de fixation

signifie que l’accessoire est fermement assujetti à l’outil.

Pour retirer l’accessoire, il faut actionne un levier sur la

tête d’engrenage de la meuleuse qui libère les languettes

de verrouillage, ce qui permet de détacher l’accessoire

de l’outil. (Fig. 3)

Moyeu de

montage

accessoire X-

Lock

Montage

d’accessoire

X-Lock

Fig. 2

Jauges de hauteur

de serrage

Languettes

de fixation

Base

Languettes

de fixation

Jauges de hauteur

de serrage

Fig. 3

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 38

-39-

Assemblage

Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage,

ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le

risque d'une mise en marche accidentelle de l'outil.

Installation de la poignée latérale

La poignée latérale est utilisée pour contrôler et

équilibrer l’outil.

Enfilez fermement la poignée d’un côté ou de l’autre du

boîtier de transmission, selon votre préférence

personnelle, pour assurer le maximum de confort et en

fonction de l’opération effectuée (Fig. 4).

La poignée doit toujours être installée sur le côté de

l’outil où se trouve le dispositif de protection (Fig. 6).

Utilisez la poignée latérale pour contrôler l’outil

facilement et en toute sécurité.

Écran de protection de la main

(accessoire en option)

L’écran de protection de la main doit être utilisé avec

des disques de support, des disques de ponçage et des

brosses métalliques afin de tenir les doigts et la main à

bonne distance de la surface de travail, des bords

tranchants, des ébarbures et des débris.

Lorsque vous utilisez l’accessoire de protection de la

main, insérez la poignée latérale à travers le trou de

l’écran de protection, puis enfilez-la dans le boîtier

(Fig. 4). Veillez à ce que l’écran de protection de la

main soit placé entre la main et le disque de support, le

disque de ponçage ou la brosse métallique.

Fig. 4

Écran de protection de la main

(accessoire en option)

Poignée latérale

de contrôle des

vibrations

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 39

-40-

Assemblage

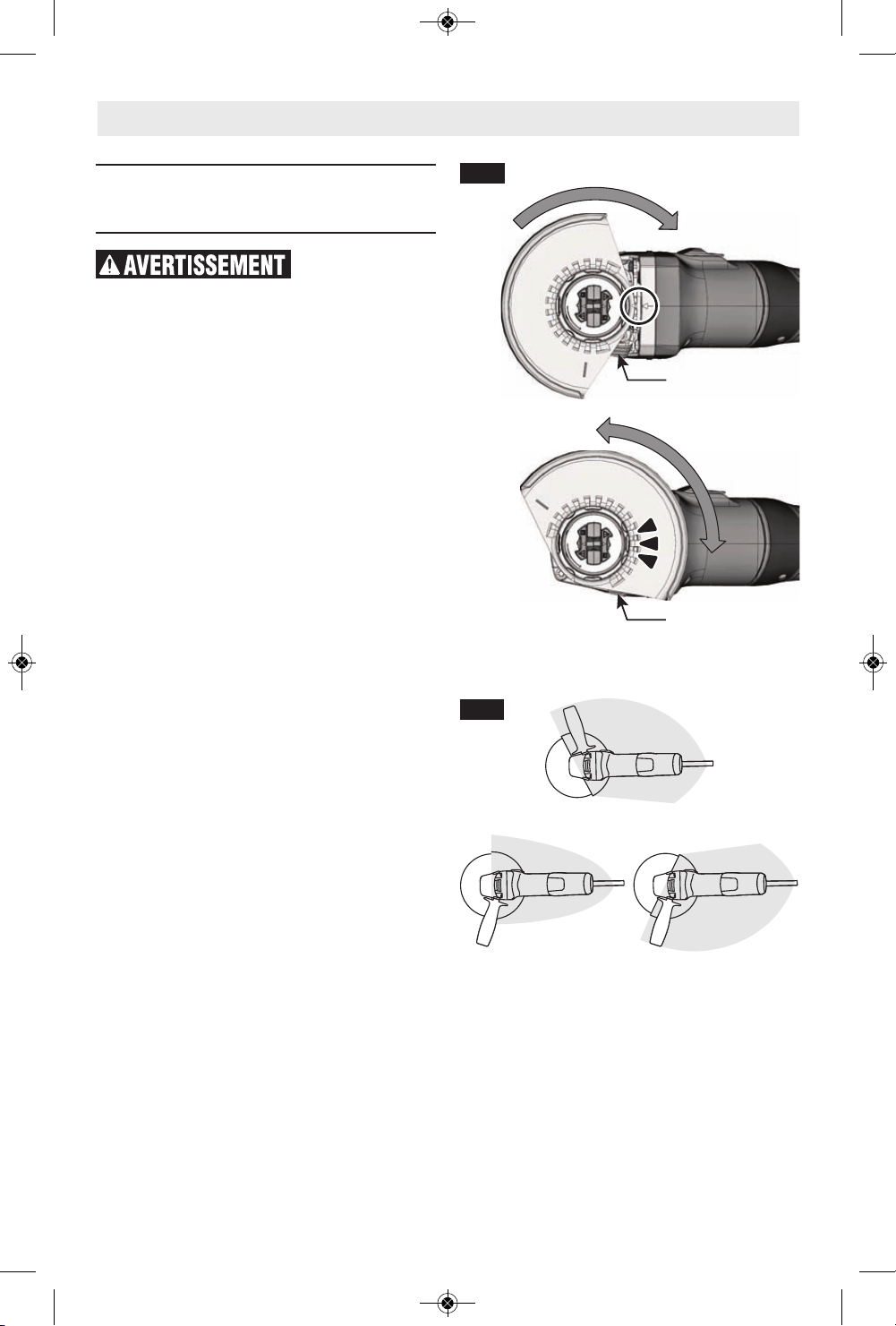

Installation des dispositifs de

protection des meules (Protège-

meule de type 27 et de type 41/1A)

Un protège-meule de

type 27 doit être

utilisé avec toutes les meules abrasives, disques

abrasifs à surface agglomérée, brosses métalliques et

autres meules. L’outil ne peut être utilisé sans dispositif de

protection que lors d’opérations de ponçage avec des

disques de ponçage conventionnels.

FIXATION DU DISPOSITIF DE PROTECTION

1.Débranchez l’outil de la source d’alimentation

électrique.

2.Positionnez le dispositif de protection approprié sur la

monture du collier de façon à ce que les flèches sur le

dispositif de protection et la monture de collier soient

alignées (Fig. 5).

3.Faites tourner le dispositif de protection de 90 degrés

dans le sens des aiguilles d’une montre, jusqu’à ce que

vous entendiez le déclic indiquant qu’il est bien en place.

4.Ajustez le dispositif de protection en appuyant sur le

bouton de libération du dispositif et faites-le tourner

jusqu’à la position désirée. Positionnez toujours le

protège-meule entre l’opérateur et l’ouvrage, et dirigez

les étincelles dans le sens opposé à celui de l’opérateur,

Fig. 6.

5.Laissez le bouton de libération du dispositif de

protection revenir dans sa position normale.

RETRAIT DU DISPOSITIF DE PROTECTION

1.Appuyez sur le bouton de libération du dispositif de

protection et faites tourner le dispositif de protection

jusqu’à ce que les flèches sur le dispositif de protection

et la monture de collier soient alignées (Fig. 5).

2.Retirez le dispositif de protection de la monture du

collier.

Fig. 6

Fig. 5

Levier de

relâchement du

dispositif de

protection

Levier de

relâchement du

dispositif de

protection

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 40

-41-

Assemblage

Montage et retrait des

accessoires X-Lock

Utilisez seulement

des accessoires X-

LOCK de Bosch ou sous licence de Bosch. Les

accessoires incompatibles peuvent ne pas être fixés

correctement, ce qui peut entraîner des blessures et/ou

des dommages matériels.

Assurez-vous que la

surface supérieure

de la bride de l’accessoire n’est pas au-dessus du

sommet de la jauge de hauteur de l’accessoire pour

s’assurer qu’elle est bien sécurisée. Les accessoires

qui se trouvent au-dessus de la jauge de hauteur de

l’accessoire peuvent ne pas être sécurisés correctement

et se détacher de l’outil, causant des blessures et/ou des

dommages matériels.

Inspectez toujours le

mécanisme de

support de l’accessoire et la bride de fixation de

l’accessoire avant toute utilisation.N’utilisez pas l’outil

ou l’accessoire si le mécanisme de support de

l’accessoire ou l’accessoire est endommagé ou déformé.

Les accessoires qui ne sont pas complètement sécurisés

peuvent causer des blessures et/ou des dommages

matériels.

Inspectez les

surfaces de fixation

de l’accessoire et l’outil pour vous assurer qu’il n’y a

pas de corps étrangers, et retirez-les s’il y en a qui se

sont accumulés. La présence de matériaux indésirables

pourrait réduire l’efficacité de la fixation et causer des

blessures et/ou des dommages matériels.

N’actionnez jamais

un levier de

libération d’un accessoire X-Lock pendant que cet

accessoire est en mouvement. Assurez-vous que

l’accessoire s’est complètement arrêté avant de le

retirer. L’éjection d’un accessoire encore en train de

tourner pourrait causer des blessures et/ou des

dommages matériels.

Vérifiez que l’accessoire et le support de montage de

l’accessoire X-Lock ne sont pas déformés ou couverts de

saletés. Si nécessaire, nettoyez la zone autour des deux

loquets de verrouillage X-Lock.

Assurez-vous que les deux loquets de verrouillage des

accessoires X-Lock sont ouverts (voir Fig. 7) avant de

procéder au montage de l’accessoire X-Lock.

MONTAGE DE L’ACCESSOIRE SUR L’OUTIL

1.Placez l’accessoire sur le support de montage

d’accessoire X-Lock en alignant les contours

d’alignement de l’embout de montage de l’accessoire

X-Lock sur le support de montage d’accessoire X-Lock

sur la meuleuse (Fig. 7).

2.Appuyez sur l’accessoire pour le faire entrer dans le

support de montage d’accessoire X-Lock. Vous

entendrez un déclic provenant de l’accessoire lorsque

les languettes de fixation se verrouilleront en place

(Fig. 8).

3.Vérifiez que le bord de l’embout de montage

d’accessoire X-Lock est correctement engagé dans les

fentes des languettes de fixation X-Lock (Fig. 9). Si la

surface supérieure de l’embout de montage de

l’accessoire X-Lock est plus haute que la jauge de

hauteur de serrage (située de chaque côté du support

de montage d’accessoire X-Lock), l’accessoire X-Lock

ne doit pas être utilisé avant que cette condition soit

éliminée, en nettoyant le support de montage

d’accessoire X-Lock ou en remplaçant l’accessoire.

Moyeu de

montage

accessoire X-

Lock

Montage

d’accessoire

X-Lock

Fig. 7

Click!

Fig. 8

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 41

-42-

RETRAIT DES ACCESSOIRES

N ’ a c t i o n n e z

jamais un levier

de libération d’un accessoire X-Lock pendant que cet

accessoire est en mouvement. Assurez-vous que

l’accessoire s’est complètement arrêté avant de le

retirer. L’éjection d’un accessoire encore en train de

tourner pourrait causer des blessures et/ou des

dommages matériels.

Ne touchez pas les

disques de

meulage et de coupe tant qu’ils ne sont pas refroidis.

Les disques peuvent devenir très chauds pendant le

travail.

Ne laissez pas

d ’ a c c es s o i re

tomber de façon incontrôlée après son détachement.

Des accessoires qui tombent pourraient être

endommagés et risqueraient de causer des blessures

et/ou des dommages matériels.

N’utilisez pas

d’accessoires

endommagés. Inspectez vos accessoires avant chaque

utilisation : vérifiez par exemple que votre meule

abrasive n’est ni fêlée, ni ébréchée, que votre disque

d’appui n’est ni fêlé, ni déchiré, ni trop usé et que votre

brosse métallique ne contient pas de fils cassés ou

détachés. Si vous laissez tomber l’outil ou l’accessoire,

vérifiez que ce dernier n’est pas endommagé ou

remplacez-le par un accessoire en bon état. Après

l’inspection et l’installation d’un accessoire, tenez-vous à

distance du plan de l’accessoire en mouvement et

demandez à toute personne présente de faire de même,

et faites fonctionner l’outil à sa vitesse à vide maximale

pendant une minute. Si un accessoire est endommagé, il

se cassera habituellement en plusieurs morceaux

pendant cette période de test.

Avant de retirer l’accessoire : Assurez-vous que l’outil

électrique s’est complètement arrêté et débranché.

1.Orientez l’outil de façon à éviter que l’accessoire ne

tombe lorsqu’il est détaché.

2.Pour ouvrir le levier de libération X-Lock (Fig. 10) :

(A) Appuyez sur le côté arrière du levier.

(B) Soulevez le côté avant du levier en tirant dessus.

3.Prenez des précautions pour retirer l’accessoire de

l’outil afin de ne pas risquer de le faire tomber.

Assemblage

CORRECT: La hauteur du moyeu de montage de

l'accessoire X-Lock est égale ou inférieure

à celle de montage accessoire X-Lock.

INCORRECT: la hauteur du moyeu de montage de

l'accessoire X-Lock est supérieure à

celle de montage accessoire X-Lock.

montage

accessoire X-Lock

moyeu de montage

accessoire X-Lock

montage

accessoire X-Lock

moyeu de montage

accessoire X-Lock

Fig. 9

Jauges de hauteur

de serrage

Languettes de fixation

Moyeu de montage

accessoire X-Lock

(A)

(B)

Fig. 10

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 42

-43-

Assemblage

Montage de la meule abrasive de

type 27 et du disque de ponçage

N’utilisez pas

d’accessoires qui

tournent de façon excentrique. L’outil vibrera

excessivement, ce qui pourrait causer une perte de

contrôle et l’éclatement de l’accessoire.

Pour installer la meuleuse ou le disque à volet abrasif

(Fig. 11), voir les instructions à la page 41.

Montage de molettes abrasives

de Types 41/1A

Utilisez toujours

un dispositif de

protection de Type 41/1A pour les opérations de

coupe. Les autres accessoires ou dispositifs de

protection ne protégeront peut-être pas aussi bien

l’opérateur en cas d’éclatement de la meule.

Pour installer la meule de coupe (Fig. 12), voir les

instructions à la page 41.

Fig. 11

Meule

abrasive de

type 27

Protègemeule

de type 27

Fig. 12

Molette de

type 1A

Dispositif de protection

de type 41/1A

(accessoire en option)

Molette de

type 27

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 43

-44-

Assemblage

Montage d’un disque de support et

d’un disque de ponçage

Il n’est pas

possible d’utiliser

un protègemeule de type 27 pour toutes les

opérations de l’outil. Ne jetez pas ce dispositif de

protection, même si vous ne l’utilisez pas. Réinstallez

toujours le protège-meule avant de réaliser de nouvelles

opérations de meulage.

L’écran de protection de la main doit être utilisé en

conjonction avec des disques de support, des disques

de ponçage et des brosses métalliques pour empêcher

les doigts et la main d’entrer en contact avec la surface

de travail, les bords tranchants, les ébarbures et les

débris. Lorsque vous utilisez l’accessoire de protection

de la main, insérez la poignée latérale à travers le trou de

l’écran, puis enfilez-la dans le boîtier (Fig. 4). Assurez-

vous que l’écran de protection de la main est positionné

entre la main et le disque de support, le disque de

ponçage ou la brosse métallique.

INSTALLATION DU DISQUE DE SUPPORT ET DU

DISQUE DE PONCAGE (FIG. 13)

1.Inspectez le masque de sécurité pour la main pour

vous assurer qu’il est attaché correctement à la

meuleuse.

2.Placez le tampon de soutien sur le support de

montage de l’accessoire X-Lock de telle façon que les

ouvertures rectangulaires soient positionnées autour

des languettes de fixation X-Lock.

3.Centrez le disque de ponçage sur le dessus du tampon

de soutien et alignez les ouvertures rectangulaires sur

les languettes de fixation du support de montage de

l’accessoire X-Lock.

4.Alignez la pince de fixation X-Lock sur les fentes dans

le disque de ponçage. Insérez la pince de fixation X-

Lock à travers le disque de ponçage et appuyez

dessus jusqu’à ce qu’il soit complètement engagé

dans les languettes de fixation, ce qui sera indiqué par

un déclic.

5.Pour retirer l’ensemble de ponçage de la meuleuse,

suivez les instructions pour le « Montage et retrait des

accessoires X-Lock » à partir de la page 41.

Fig. 13

Clip X-

LOCK

Disque

ponçage

Disque

support

Écran de protection

de la main

(accessoire en

option)

Languettes

de fixation

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 44

-45-

Assemblage

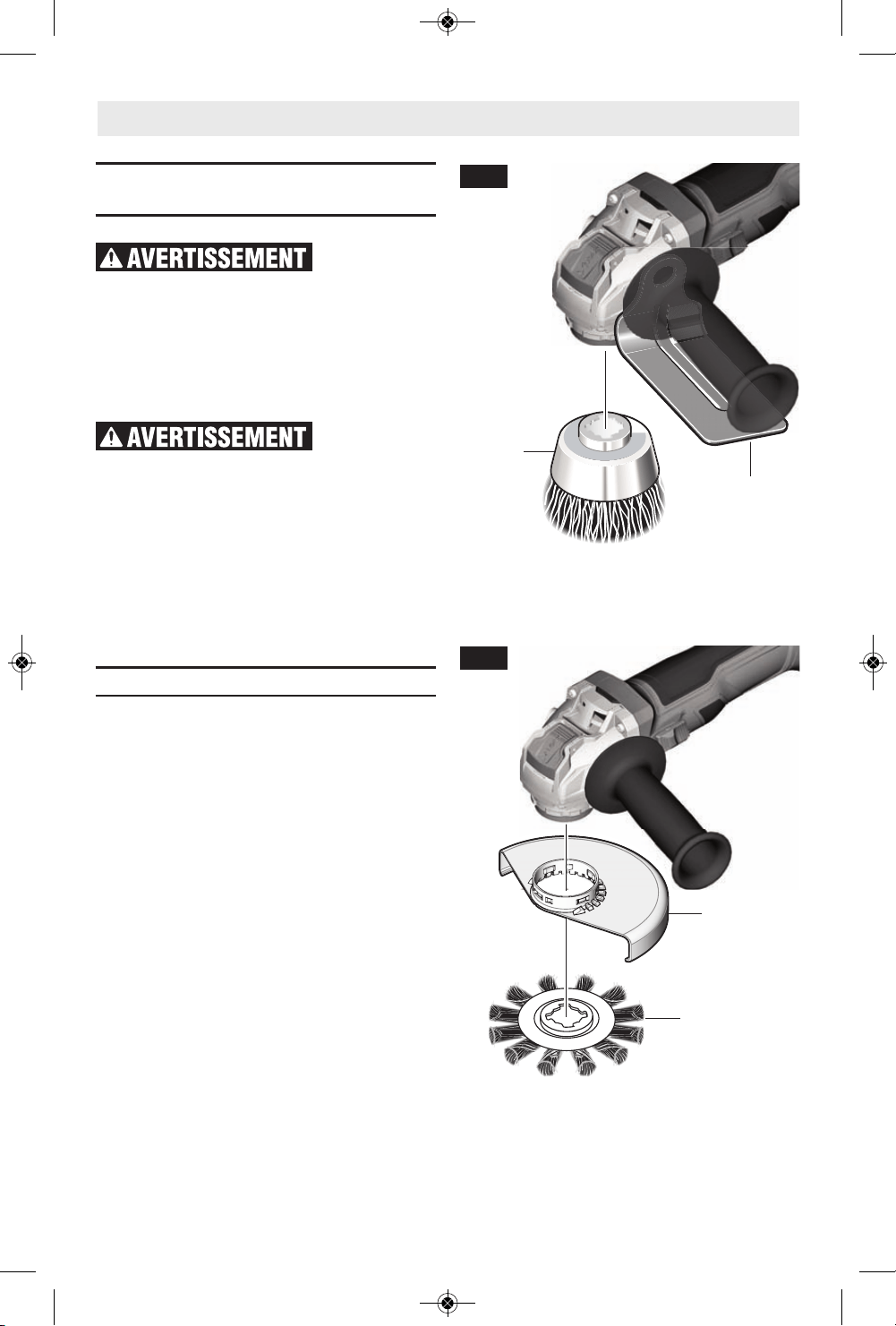

Montage de la brosse métallique en

forme de coupelle

Il n’est pas

possible d’utiliser

un protège-meule de type 27 pour toutes les

opérations de l’outil. Ne jetez pas ce dispositif de

protection, même si vous ne l’utilisez pas. Réinstallez

toujours le protègemeule avant de réaliser de nouvelles

opérations de meulage. Lorsque vous utilisez les meules

en forme de coupelle, l’outil peut être utilisé sans

dispositif de protection.

Portez des gents

de protection

lorsque vous manipulez des accessoires de brossage

métalliques. La manipulation d’accessoires de brossage

métalliques sans porter de gants pourrait causer des

blessures.

INSTALLATION DE LA BROSSE METALLIQUE EN

FORME DE COUPELLE (FIG. 14)

Suivez les instructions pour le « Montage et retrait des

accessoires X-Lock » à partir de la page 41.

Montage de la brosse métallique

INSTALLATION DE LA BROSSE METALLIQUE (FIG. 15)

1.Inspectez et ajustez le dispositif de protection pour le

meulage de type 27 dans la position appropriée,

comme illustré à la Figure 6, page 40.

2.Suivez les instructions des rubriques « Montage de

l’accessoire sur l’outil » et « Retrait des accessoires » à

la page 41.

Fig. 14

Brosse

métallique

en forme

de coupelle

Écran de

protection de

la main

(accessoire en

option)

Fig. 15

Brosse

métallique

Protègemeule

de type 27

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 45

-46-

Insertion et retrait du bloc-piles

Cet outil est pourvu d’un mécanisme de protection

contre les remises en marche automatiques. Cette

fonction contribue à empêcher les démarrages

accidentels après une coupure de courant, p. ex. si le

bloc-piles a été retiré avec l’interrupteur verrouillé en

position de marche. Pour redémarrer l’outil, faites glisser

l’interrupteur coulissant pour le mettre en position

d’arrêt (off), puis remettez-le en position de marche

(on).

Assurez-vous que l’interrupteur coulissant dans en

position d’arrêt (off) avant d’insérer ou de retirer le bloc-

piles. (Fig. 1). Pour insérer le bloc-piles, faites-le glisser

dans le boîtier jusqu’à ce qu’il se verrouille en place.

Votre outil est muni d’un loquet de verrouillage

secondaire qui empêche le bloc-piles de se séparer

complètement de la poignée et de tomber au cas où il

viendrait à se décrocher à cause des vibrations.

Pour retirer le bloc-piles, appuyez sur le bouton de

déclenchement du bloc-piles et faites glisser le bloc-piles

vers l’avant (Fig. 16).

Appuyez une fois de plus sur le bouton de

déclenchement du bloc-piles et faites glisser le bloc-piles

jusqu’à ce qu’il sorte complètement du bâti de l’outil.

Assemblage

Fig. 16

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 46

-47-

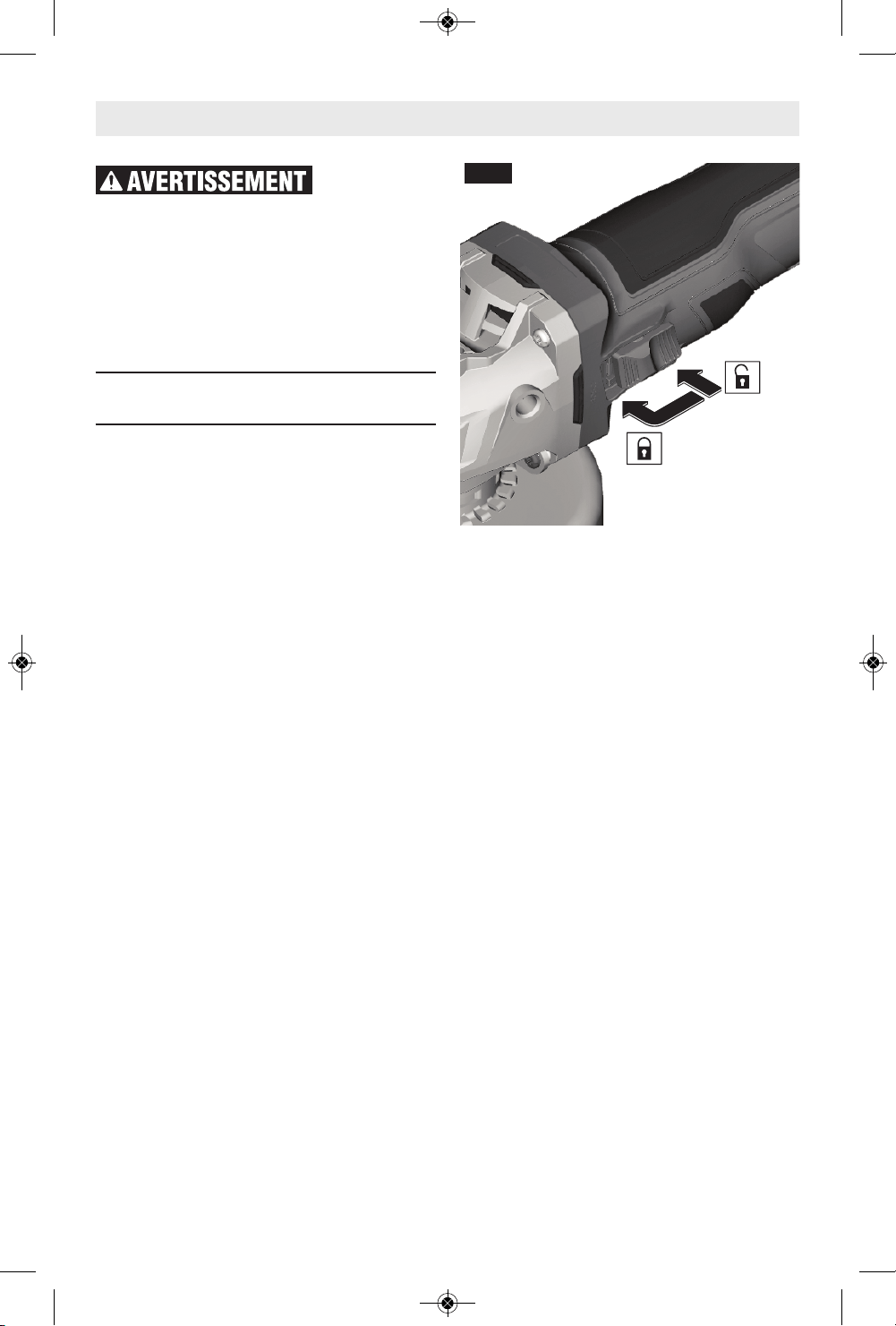

Consignes de fonctionnement

Tenez l’outil à

deux mains à la

mise en marche car le couple du moteur peut

transmettre une certaine torsion.

Mettez l’outil en marche avant de le poser sur la pièce.

De même, sou levez-le avant d’en relâcher l’interrupteur.

Pour prolonger la durée de l’interrupteur, évitez de le

mettre sous tension et hors tension pendant que l’outil

est à l’oeuvre.

Interrupteur a coulisse avec

blocage en marche

L’outil est mis en marche au moyen de l’interrupteur

coulissant situé sur le côté du boîtier du moteur.

L’interrupteur peut être verrouillé dans la position de

marche (« ON »), ce qui est très pratique dans le cas des

applications de meulage de longue durée.

Pour mettre l’outil en marche sans le verrouiller dans

cette position, faites glisser l’interrupteur vers l’avant en

appliquant de la pression SEULEMENT sur la partie

ARRIÈRE de l'interrupteur. Lorsque vous cesserez

d’appliquer de la pression, l’interrupteur retournera dans

la position d’arrêt (« OFF ») (Fig. 13).

POUR VERROUILLER L’INTERRUPTEUR EN POSITION DE

MARCHE (« ON »), faites glisser l’interrupteur vers

l’avant et appuyez sur la partie AVANT.

POUR DÉVERROUILLER L’INTERRUPTEUR, appuyez

simplement sur la partie ARRIÈRE de l’interrupteur

coulissant et relâchez. Comme l’interrupteur est à

ressort, il se remettra automatiquement dans sa position

par défaut.

Interrupteur

coulissant

Fig. 17

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:29 AM Page 47

-48-

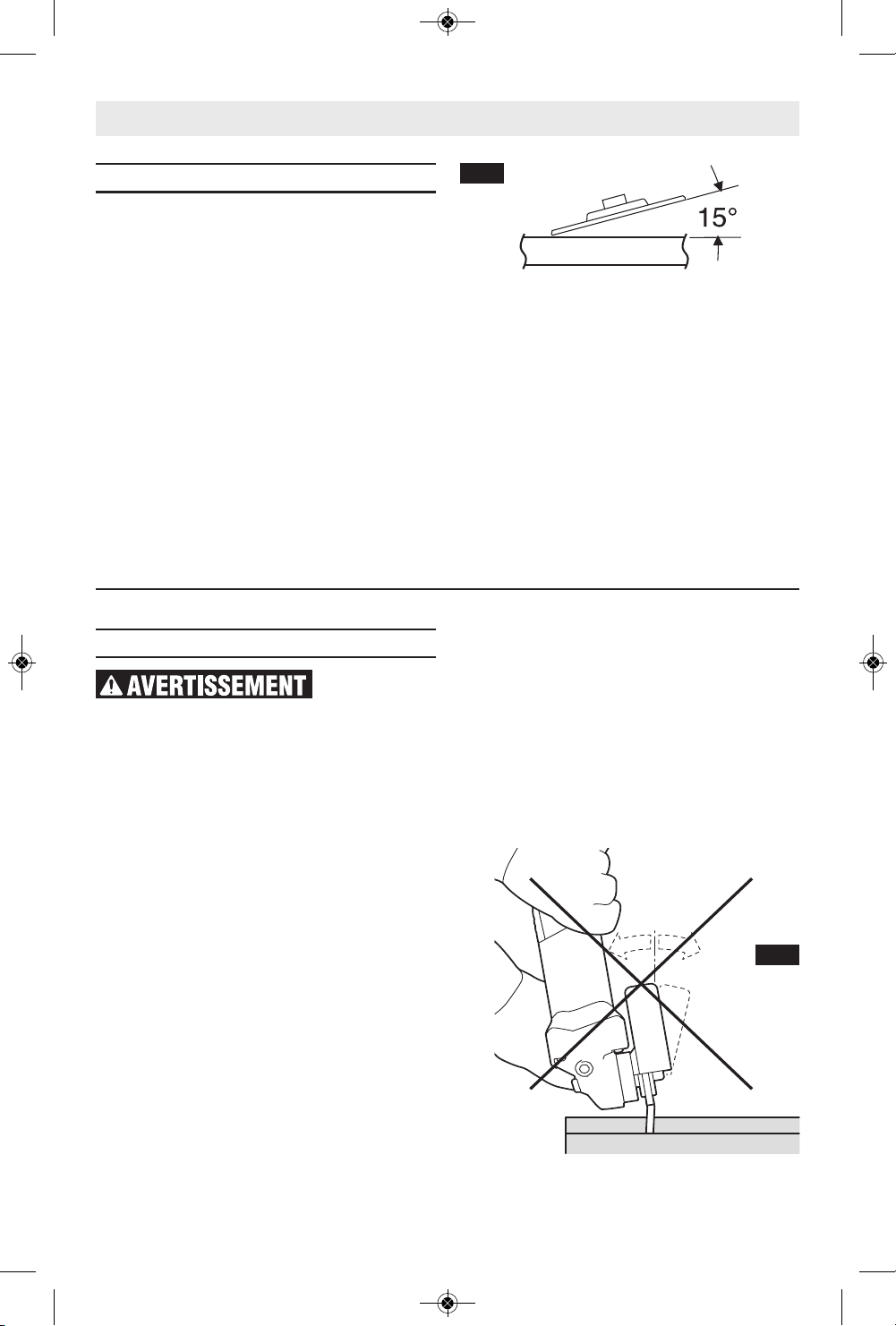

Coupe de métaux

Un protège-meule

de type 1 n’est

peut-être pas inclus avec cet outil, mais il est

indispensable de s’en servir quand on utilise une

molette. L’utilisation d’un protège-meule de type 27 risque

de ne pas fournir une protection suffisante à l’opérateur en

cas d’éclatement d’une meule.

Avec cet outil, il est possible de couper des quantités

limitées de matériaux, comme des tubes, des canalisations

ou des barres d’armature. Lorsque vous coupez de tels

matériaux, travaillez à une vitesse modérée, adaptée au

matériau que vous êtes en train de couper. Lorsque vous

coupez des profilés et des barres à section carrée, il est

conseillé de commencer par la partie du matériau ayant la

section transversale la plus petite.

Prenez toujours les précautions nécessaires pour éviter les

chocs en retour.

1.Attendez que l’outil atteigne sa vitesse de

fonctionnement normale avant de le mettre en contact

avec la surface de travail.

2.L’outil doit toujours être utilisé de telle façon que les

étincelles soient dirigées dans le sens opposé à celui de

l’opérateur.

3.Appliquez le minimum de pression sur la surface de

travail de façon à permettre à l’outil de fonctionner à

grande vitesse. Plus la vitesse de l’outil sera élevée, plus

la coupe sera rapide.

4.N’exercez pas une pression latérale sur le disque de

coupe. N’inclinez pas l’outil et ne le faites pas osciller car

cela risquerait de faire éclater la roue (Fig. 19).

5.Retirez l’outil de la surface de travail avant de le mettre

hors tension. Attendez que l’outil ait cessé de tourner

complètement avant de le poser sur une surface

quelconque.

Consignes de fonctionnement

FIG. 19

Meulage de métaux

Les meules abrasives doivent être sélectionnées

soigneusement pour permettre l’utilisation la plus

efficace possible. Les différences entre les meules

portent sur le type d’abrasif, la technique d’adhérence

du matériau abrasive, la dureté, la structure et la taille

des grains. La meilleure meule à employer est

déterminée par l’application. Utilisez des meules

abrasives à disque pour meuler rapidement de l’acier de

construction, des cordons de soudure épais, de l’acier

moulé, de l’acier inoxydable et d’autres métaux ferreux.

1.Laissez l’outil atteindre sa vitesse normale avant de le

mettre en contact avec la surface de travail.

2.Appliquez le minimum de pression sur la surface de

travail de façon à permettre à l’outil de fonctionner à

grande vitesse. Plus la vitesse de l’outil sera élevée,

plus le meulage sera rapide.

3.Maintenez un angle de 10 à 15 degrés entre l’outil et

la surface de travail (Fig. 18).

4.Déplacez continument l’outil à une vitesse modérée

pour éviter de faire des rayures sur la surface de

travail.

5.Éloignez l’outil de la surface de travail avant de

l’arrêter. Laissez l’outil s’arrêter de tourner

complètement avant de le poser sur une surface

quelconque.

Suggestion : lorsque vous commencez à travailler avec

une nouvelle meule, il est important de meuler en tirant

l’outil vers l’arrière jusqu’à ce que le bord de la meule

s’arrondisse. Les meules neuves ont des bords

tranchants qui ont tendance à « mordre » ou rayer

l’ouvrage quand on les pousse en avant.

FIG. 18

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 48

-49-

Consignes de fonctionnement

Ponçage

Les disques de ponçage peuvent avoir une densité de

grains comprise entre 16 (très grossier) à 180 (très fin).

Ils varient également en termes de taille et d’espacement

des grains.

Le type de disque à COUCHE OUVERTE (type H) est

utilisé pour les matériaux doux, et sur la peinture et le

vernis, alors que le type de disque à COUCHE FERMÉE

(type K) est utilisé pour le métal, le bois dur, la pierre, le

marbre et d’autres matériaux. Sélectionnez

soigneusement les disques de ponçage afin d’obtenir les

meilleurs résultats possibles. De nombreuses

applications nécessitent l’emploi de plusieurs tailles de

grains, et il arrive qu’une application nécessite

l’utilisation à la fois de disques à couche ouverte et de

disques à couche fermée. Consultez le tableau pour des

exemples d’applications.

1.Attendez que l’outil atteigne sa vitesse de

fonctionnement normale avant de le mettre en contact

avec la surface de travail.

2.Appliquez le minimum de pression sur la surface de

travail de façon à permettre à l’outil de fonctionner à

grande vitesse. Plus la vitesse de l’outil sera élevée,

plus le ponçage sera rapide.

3.Maintenez un angle de 10 à 15 degrés entre l’outil et

la surface de travail (Fig. 20).

4.Déplacez continument l’outil à une vitesse modérée

pour éviter de faire des rayures sur la surface de

travail.

5.Éloignez l’outil de la surface de travail avant de le

mettre hors tension. Laissez l’outil s’arrêter de tourner

complètement avant de le poser sur une surface

quelconque.

Suggestions : guidez le disque à l’aide de mouvements

entrecroisés. Ne faites pas de mouvements circulaires

car ceci laisserait des marques de tourbillonnement.

FIG. 20

Opération :remise en état de surfaces en métal

ou en bois peintes

REMARQUES GRAIN

Pour retirer une couche de peinture et

pour lisser de petites irrégularités de

surface.

Coarse

16-24-30

Pour lisser une surface poncée

grossièrement.

Moyen

36-50-80

Pour retirer les rayures laissées par des

disques utilisés antérieurement.

Fin

100-120

Pour lisser des surfaces en vue de les

peindre, de les polir ou de les cirer.

Très Fin

150-180

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 49

-50-

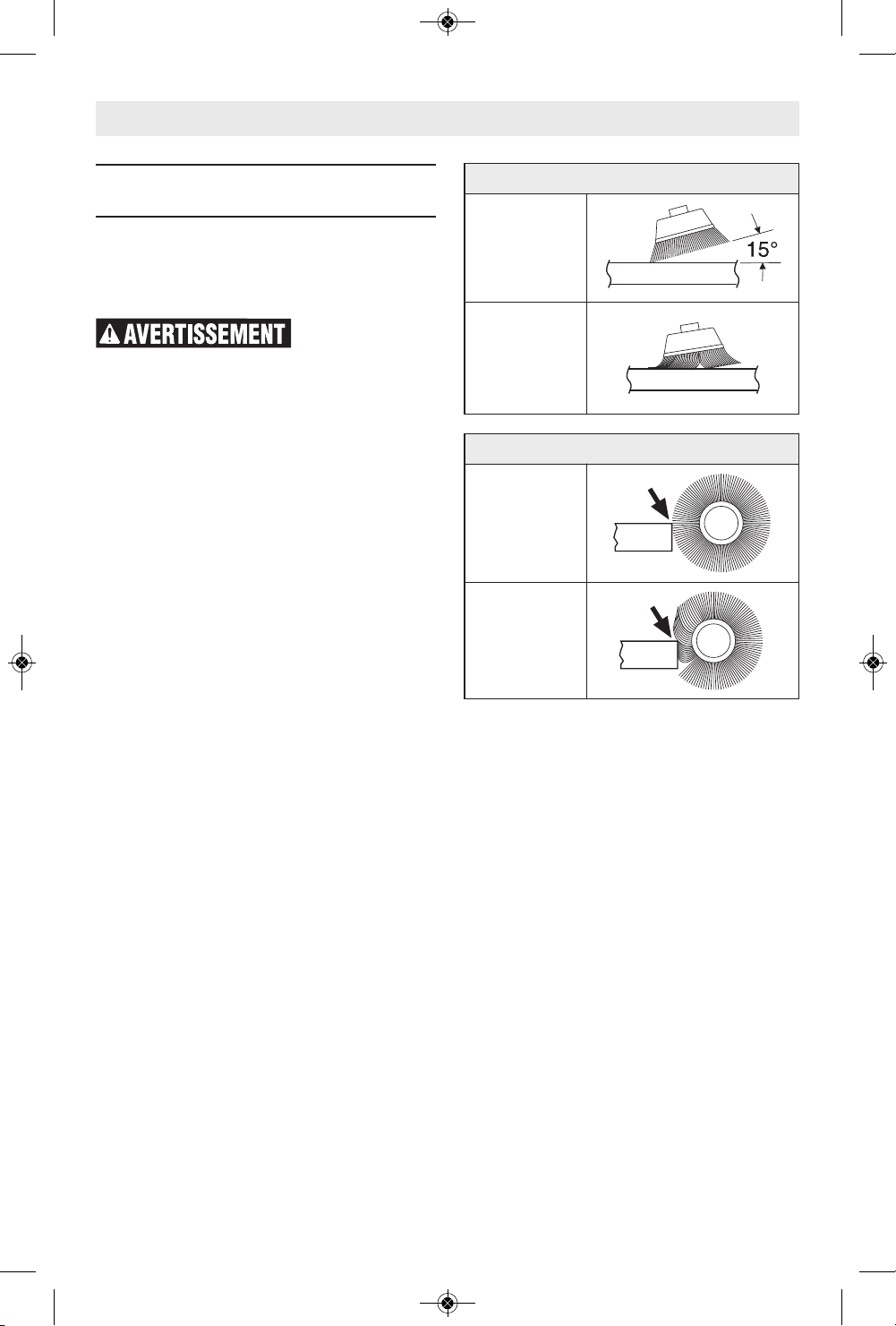

Brosse métallique (meules et

coupelles)

Les brosses métalliques sont conçues pour « nettoyer »

l’acier de construction, les pièces coulées, la tôle, la

pierre et le béton. Elles sont utilisées pour retirer la

rouille, les écailles et la peinture.

Évitez de faire

rebondir et de

heurter la brosse métallique, surtout en travaillant

des coins, des arêtes vives, etc. Ceci peut causer une

perte de contrôle et un rebond.

1.Attendez que l’outil atteigne sa vitesse de

fonctionnement normale avant de le mettre en contact

avec la surface de travail.

2.Appliquez le minimum de pression sur la surface de

travail de façon à permettre à l’outil de fonctionner à

grande vitesse.

3.Déplacez continument l’outil à une vitesse modérée

pour éviter de faire des rayures sur la surface de

travail.

4.Éloignez l’outil de la surface de travail avant de le

mettre hors tension. Laissez l’outil s’arrêter de tourner

complètement avant de le poser sur une surface

quelconque.

Suggestion : ce sont les bouts de la brosse qui font le

travail. Utilisez les brosses métalliques en appliquant le

moins de pression possible afin que seules leurs

extrémités entrent en contact avec l’ouvrage. Si vous

exercez une pression excessive, les soies s’useront et se

limiteront à essuyer l’ouvrage au lieu de le frotter

vigoureusement, et leur durée de vie en sera raccourcie.

L’application du côté ou du bord de la brosse sur

l’ouvrage causera le bris de certains poils et raccourcira

la durée de vie utile de la brosse.

Consignes de fonctionnement

BROSSE EN COUPE

CORRECT:

Les pointes

des poils font

le travail.

INCORRECT:

Pression

excessive

risquant de

briser les poils.

BROSSE MÉTALLIQUE CIRCULAIRE

CORRECT:

Les pointes

des poils font

le travail.

INCORRECT:

Pression

excessive

risquant de

briser les poils.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 50

-51-

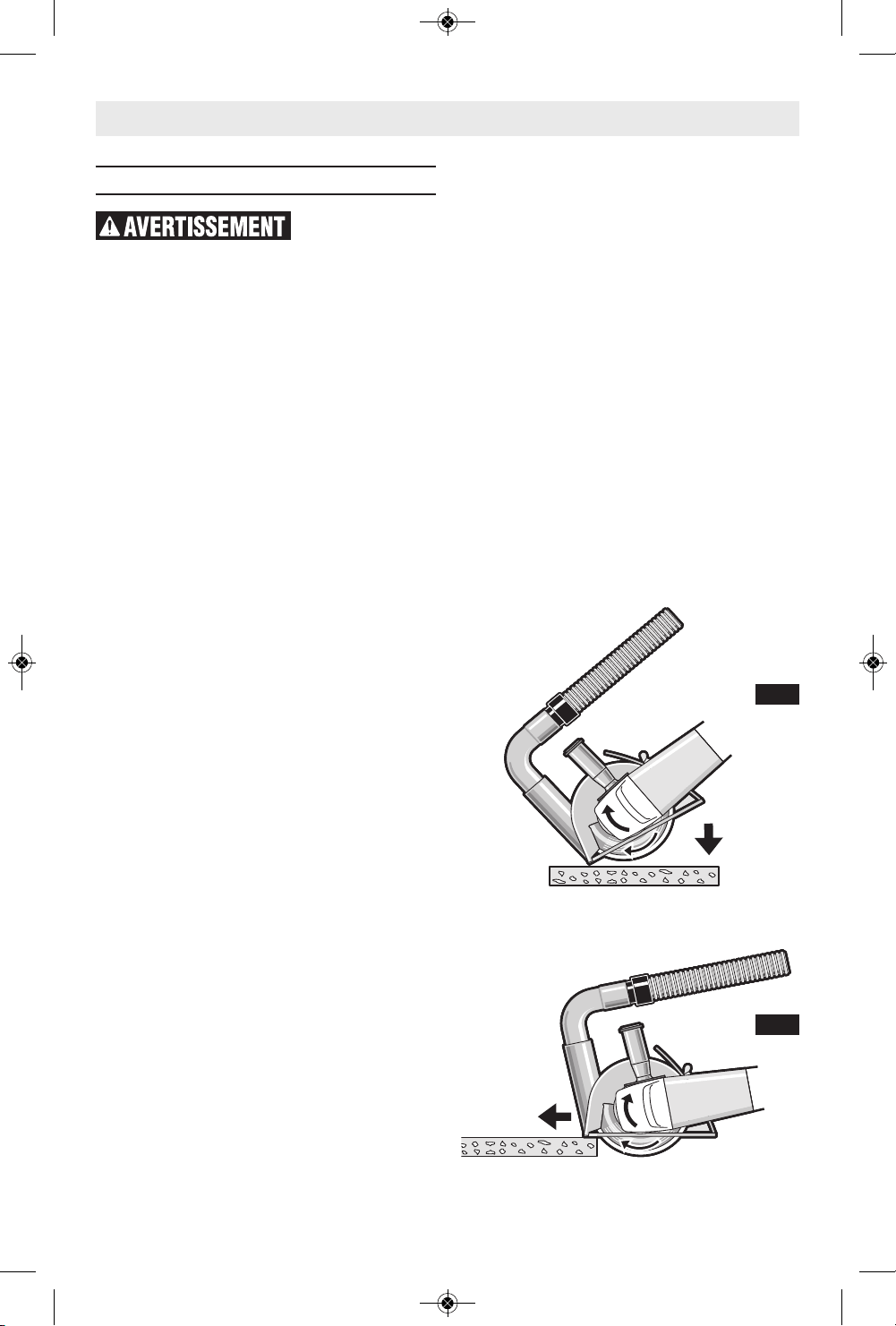

Coupe de maçonnerie/béton

Ne tirez jamais cet

outil vers l’arrière

car la lame pourrait sortir de sa trajectoire et se

détacherait du matériau, ce qui produirait un EFFET

DE REBOND.

Cette meule vous permet de couper des matériaux en

béton et en maçonnerie. Lorsque vous coupez de tels

matériaux, travaillez à une vitesse modérée, adaptée au

matériau que vous êtes en train de couper.

Prenez toujours les précautions nécessaires pour éviter

les chocs en retour.

Utilisez cet outil avec un système d’extraction de la

poussière et un équipement de protection personnelle

contre la poussière, comme un appareil respiratoire, un

masque antipoussière, etc. L’aspirateur employé pour

cette application doit être approuvé pour l’extraction de

poussière de maçonnerie et de béton. Bosch vend des

aspirateurs appropriés dans ce but.

1. Attendez que l’outil atteigne sa vitesse de

fonctionnement normale avant de le mettre en

contact avec la surface de travail.

2. En cas de coupe en plongée :

a. Inclinez l’outil vers l’avant de façon que la meule

soit alignée sur le trait de coupe, et tenez l’outil par

le corps de la meule et la poignée auxiliaire (Fig.

21).

b. Abaissez progressivement la partie arrière de

l’outil en utilisant l’extrémité avant du pied comme

point d’articulation.

c. Lorsque l’outil repose à plat sur la surface en train

d’être coupée, coupez vers l’avant jusqu’à ce que

vous ayez atteint le point final du trait de coupe.

3. Maintenez toujours un contact entre le pied du

dispositif de protection et l’ouvrage.

4. Faites glisser l’outil vers l’avant à une vitesse

modérée, adaptée au matériau en train d’être coupé.

Coupez toujours en direction de l’orifice d’extraction

de la poussière afin de maximiser l’extraction de

poussière et de réduire le risque d’effet de rebond

(Fig. 22).

5. Appliquez le minimum de pression sur la surface de

travail de façon à permettre à l’outil de fonctionner à

grande vitesse. Plus la vitesse de l’outil sera élevée,

plus la coupe sera rapide.

6. Retirez l’outil de la surface de travail avant de le

mettre hors tension. Attendez que l’outil ait cessé de

tourner complètement avant de le poser sur une

surface quelconque.

Suggestion : lorsque vous devez réaliser des coupes

profondes, il est préférable de couper le matériau en

plusieurs passes peu profondes. Aucune passe ne doit

dépasser la profondeur du segment de la meule. La

poussière de maçonnerie est abrasive, et elle risquerait

d’affaiblir et d’user l’adhérence du segment.

Lorsque vous coupez un matériau particulièrement dur,

p. ex. du béton avec une teneur en cailloux élevée, la

meule diamantée sèche risque de surchauffer et d’être

endommagée. Ceci est indiqué très clairement par les

étincelles circulaires produites par la rotation de la

meule diamantée sèche. Dans ce cas, interrompez

l’opération de coupe et laissez refroidir la roue

diamantée sèche pendant une brève période à la vitesse

maximum à vide.

Un ralentissement notable de la progression de

l’opération et la production d’étincelles circulaires

indiquent qu’une meule diamantée sèche est devenue

émoussée. Effectuez alors quelques brèves coupes dans

des matériaux abrasifs (p. ex., des briques) pour essayer

de réaffûter la meule.

Consignes de fonctionnement

FIG. 21

FIG. 22

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 51

-52-

Entretien

Accessoires ou attachements

Equipment standard Accessoire en option

- Protecteur de meule Type 27

- Poignée latérale

- Protecteur de meule Type 41/1A

- Meule abrasive

- Disque de support

- Protège-main

L’utilisation d’accessoires non spécifiés pour emploi avec l’outil décrit dans ce

mode d’emploi pourrait créer un danger.

N’utilisez pas de meules abrasives (boisseaux) de type 11 avec cet outil. Cet

outil n’est pas conçu pour emploi avec des meules abrasives (boisseaux) de

type 11.

Pour éviter les accidents, débranchez toujours l’outil et/ou le chargeur de la

source de courant avant de nettoyer.

Service

IL N’EXISTE À

L ’ I N T É R I E U R

AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE

PAR L’UTILISATEUR. L’entretien préventif exécuté

par des personnes non autorisés peut entraîner un

positionnement erroné des composants et des fils

internes, ce qui peut présenter de graves dangers.

Nous recommandons de confier toute intervention

d’entretien sur l’outil à un centre de service-usine Bosch ou

à un centre de service après-vente Bosch agréé. TECHNI -

CIENS : Débranchez l’outil et/ou le chargeur de la source

de courant avant d’entretenir.

Piles

Faire attention aux blocs-piles qui approchent la fin de

leur vie. Si vous remarquez une diminution dans les

performances de votre outil ou une durée de

fonctionnement réduite de manière significative entre

charges, il est temps de remplacer le bloc-piles. S’il n’est

pas remplacé, il se peut qu’il endommage le chargeur ou

que l’outil fonctionne incorrectement.

Graissage de l’outil

Votre outil Bosch a été graissé de manière appropriée et il

est prêt à l’usage.

Moteurs C.C.

Le moteur de votre outil a été conçu pour de nombreuses

heures d’utilisation fiable. Pour maintenir l’efficacité

maximale du moteur, nous recommandons de l’examiner

tous les six mois. Seul un moteur de remplacement Bosch

authentique, conçu spécialement pour votre outil, doit être

utilisé.

Nettoyage

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques qui

en contiennent.

Les prises d’air et les leviers de commutation doivent être

gardés propres et exempts de corps étrangers. Ne tentez

pas de nettoyer en insérant des objets pointus à travers

l’ouverture.

Rangement & maintenance des

accessoires

Rangez les accessoires dans un endroit frais et sec, et

évitez le gel. Avant de vous en servir, inspectez les

accessoires pour vous assurer qu’ils ne sont pas fissurés ou

fracturés ; ne les utilisez pas si vous suspectez qu’ils sont

endommagés.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 52

-53-

Símbolos de seguridad

Las deﬁniciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad.

Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a

usted de posibles peligros de lesiones corporales. Obedezca todos

los mensajes de seguridad que sigan a este símbolo para evitar

posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita, causará

la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita,

podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se evita,

podría causar lesiones leves o moderadas.

Advertencias generales de seguridad para herramientas mecánicas

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y

especificaciones suministradas con esta herramienta eléctrica. Si no se

siguen todas las instrucciones que se indican a continuación, es posible que el resultado sea descargas

eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

1. Seguridad del área de trabajo

a. Mantenga el área de trabajo limpia y bien

iluminada.Las áreas desordenadas u oscuras invitan

a que se produzcan accidentes.

b. No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de

líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

c. Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas mecánicas

deben coincidir con el tomacorriente. No

modifique nunca el enchufe de ningún modo. No

use enchufes adaptadores con herramientas

mecánicas conectadas a tierra (puestas a tierra).

Los enchufes no modificados y los tomacorrientes

coincidentes reducirán el riesgo de sacudidas

eléctricas.

b. Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un

aumento del riesgo de sacudidas eléctricas si el

cuerpo del operador se conecta o pone a tierra.

c. No exponga las herramientas mecánicas a la lluvia

o a condiciones mojadas.La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

d. No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o

enganchados aumentan el riesgo de que se produzcan

sacudidas eléctricas.

e. Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado

para uso a la intemperie.La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de

que se produzcan sacudidas eléctricas.

f. Si es inevitable utilizar una herramienta mecánica

en un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado

por corriente de pérdida a tierra (GFCI). El uso de

un GFCI reduce el riesgo de sacudidas eléctricas.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 53

-54-

Advertencias generales de seguridad para herramientas mecánicas

3. Seguridad personal

a. Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia

de drogas, alcohol o medicamentos. Un momento

de distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

b. Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección,

como por ejemplo una máscara antipolvo, calzado de

seguridad antideslizante, casco o protección de

oídos, utilizado para las condiciones apropiadas,

reducirá las lesiones corporales.

c. Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes

de conectar la herramienta a la fuente de energía y

/ o al paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender

herramientas mecánicas que tengan el interruptor en

la posición de encendido invita a que se produzcan

accidentes.

d. Quite todas las llaves de ajuste o de tuerca antes

de encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar

lesiones corporales.

e. No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en

todo momento. Esto permite controlar mejor la

herramienta mecánica en situaciones inesperadas.

f. Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo y la ropa

alejados de las piezas móviles. La ropa holgada, las

alhajas holgadas o el pelo largo pueden quedar

atrapados en las piezas móviles.

g. Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, asegúrese de que dichas instalaciones

estén conectadas y se usen correctamente.El uso

de dispositivos de recolección de polvo puede reducir

los peligros relacionados con el polvo.

h. No deje que la familiaridad obtenida con el uso

frecuente de las herramientas le haga volverse

complaciente e ignorar los principios de seguridad

de las herramientas.Una acción descuidada puede

causar lesiones graves en una fracción de segundo.

4. Uso y cuidado de las

herramientas mecánicas

a. No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la aplicación

que desee realizar. La herramienta mecánica

correcta hará el trabajo mejor y con más seguridad a

la capacidad nominal para la que fue diseñada.

b. No use la herramienta mecánica si el interruptor

no la enciende y apaga.Toda herramienta mecánica

que no se pueda controlar con el interruptor es

peligrosa y debe ser reparada.

c. Desconecte el enchufe de la fuente de

alimentación y/o retire el paquete de batería de la

herramienta eléctrica, si es extraíble, antes de

hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Dichas

medidas preventivas de seguridad reducen el riesgo

de arrancar accidentalmente la herramienta

mecánica.

d. Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta

mecánica o con estas instrucciones utilicen la

herramienta. Las herramientas mecánicas son

peligrosas en manos de usuarios que no hayan

recibido capacitación.

e. Mantenga las herramientas eléctricas y sus

accesorios. Compruebe si hay piezas móviles

desalineadas o atoradas, si hay piezas rotas y

cualquier otra situación que pueda afectar al

funcionamiento de la herramienta eléctrica. Si la

herramienta eléctrica está dañada, haga que sea

reparada antes de utilizarla. Muchos accidentes son

causados por herramientas mecánicas mantenidas

deficientemente.

f. Mantenga las herramientas de corte afiladas y

limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de

corte afilados, se atoren, y dichas herramientas son

más fáciles de controlar.

g. Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con

estas instrucciones, teniendo en cuenta las

condiciones de trabajo y el trabajo que se vaya a

realizar. El uso de la herramienta mecánica para

operaciones distintas a aquéllas para las que fue

diseñada podría causar una situación peligrosa.

h. Mantenga secos, limpios y libres de aceite y grasa

los mangos y las superficies de agarre. Si están

resbalosos, los mangos y las superficies de agarre no

permiten un manejo y un control seguros de la

herramienta en situaciones inesperadas.

5. Uso y cuidado de las

herramientas alimentadas por

baterías

a. Recargue las baterías solamente con el cargador

especificado por el fabricante. Un cargador que es

adecuado para un tipo de paquete de batería puede

crear un riesgo de incendio cuando se utiliza con otro

paquete de batería.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 54

-55-

Advertencias de seguridad comunes para las

operaciones de amolado, lijado, cepillado con

cepillo de alambre y corte con ruedas

abrasivas:

Esta herramienta mecánica está diseñada para

funcionar como amoladora, lijadora, cepillo de alambre

o herramienta recortadora. Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones suministradas con esta herramienta

mecánica. Si no se siguen todas las instrucciones que se

indican a continuación, el resultado podría ser descargas

eléctricas, incendio y/o lesiones graves.

No se recomienda realizar operaciones tales como pulir

con esta herramienta eléctrica. Las operaciones para las

cuales la herramienta mecánica no fue diseñada pueden

crear un peligro y causar lesiones corporales.

No utilice accesorios que no estén diseñados y

recomendados específicamente por el fabricante de la

herramienta. Sólo porque el accesorio se pueda instalar

en su herramienta mecánica, eso no garantiza una

operación segura.

La velocidad nominal del accesorio debe ser al menos

igual a la velocidad marcada en la herramienta

mecánica. Los accesorios que funcionen más rápidamente

que su VELOCIDAD NOMINAL se pueden romper y salir

despedidos.

El diámetro exterior y el grosor de su accesorio deben

estar dentro de la capacidad nominal de su herramienta

mecánica. Los accesorios de tamaño incorrecto no se

pueden proteger ni controlar adecuadamente.

La montura roscada de los accesorios debe coincidir

con la rosca del husillo de la AMOLADORA. En el caso de

los accesorios montados por PESTAÑAS, el agujero del

accesorio para el eje portaherramienta debe encajar en

el diámetro ubicador de la PESTAÑA. Los accesorios que

no coincidan con los herrajes de montaje de la herramienta

eléctrica funcionarán desequilibrados, vibrarán

excesivamente y podrían causar pérdida de control.

No utilice un accesorio que esté dañado. Antes de cada

uso, inspeccione el accesorio, como por ejemplo las

ruedas abrasivas para comprobar si tienen picaduras y

grietas, la zapata de soporte para comprobar si tiene

grietas, desgarraduras o desgaste excesivo, y el cepillo

de alambre para comprobar si hay alambres flojos o

agrietados. Si la herramienta mecánica o el accesorio

se cae, realice una inspección para comprobar si se ha

dañado o instale un accesorio que no esté dañado.

Después de inspeccionar e instalar un accesorio,

posiciónese usted y posicione a las personas que estén

presentes alejados del plano del accesorio que gira y

haga funcionar la herramienta mecánicaa la máxima

velocidad sin carga durante un minuto. Normalmente,

los accesorios dañados seromperán en pedazos durante

este tiempo de prueba.

Advertencias de seguridad específicas para herramientas mecánicas

Advertencias generales de seguridad para herramientas mecánicas

b. Utilice las herramientas mecánicas solamente con

paquetes de batería designados específicamente.

El uso de cualquier otro paquete de batería puede

crear un riesgo de lesiones e incendio.

c. Cuando el paquete de batería no se esté usando,

manténgalo alejado de otros objetos metálicos,

tales como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

pueden hacer una conexión de un terminal a otro.

Si se cortocircuitan los terminales de la batería uno

con otro, se pueden causar quemaduras o un

incendio.

d. En condiciones abusivas, es posible que se eyecte

líquido de la batería. Evite el contacto. Si se

produce un contacto accidental, enjuáguese con

agua. Si el líquido entra en contacto con los ojos,

obtenga además ayuda médica. El líquido que salga

eyectado de la batería puede causar irritación o

quemaduras.

e. No utilice un paquete de batería o una herramienta

que hayan sido dañados o modificados. Es posible

que las baterías dañadas o modificadas exhiban un

comportamiento impredecible que cause un incendio,

una explosión o riesgo de lesiones.

f. No exponga un paquete de batería o una

herramienta a un fuego o una temperatura

excesiva. Es posible que la exposición a un fuego o

una temperatura superior a 265 °F cause una

explosión.

g. Siga todas las instrucciones de carga y no cargue

el paquete de batería ni la herramienta fuera del

intervalo de temperatura especificado en las

instrucciones. Es posible que realizar una carga

incorrectamente o a temperaturas que estén fuera del

intervalo especificado dañe la batería y aumente el

riesgo de incendio.

6. Servicio de ajustes y

reparaciones

a. Haga que su herramienta mecánica reciba servicio

de un técnico de reparaciones calificado,

utilizando únicamente piezas de repuesto

idénticas. Esto asegurará que se mantenga la

seguridad de la herramienta mecánica.

b. No haga nunca servicio de ajustes y reparaciones

de paquetes de batería dañados. El servicio de

ajustes y reparaciones de los paquetes de batería

deberá ser realizado únicamente por el fabricante o

por proveedores de servicio autorizados.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 55

-56-

Advertencias de seguridad específicas para herramientas mecánicas

Utilice equipo de protección personal. Dependiendo de

la aplicación, use una careta, anteojos de seguridad o

lentes de seguridad. Según sea apropiado, use una

máscara antipolvo, protectores de la audición, guantes y

un delantal de taller capaz de detener pequeños

fragmentos de abrasivo o de la pieza de trabajo. La

protección de los ojos debe ser capaz de detener los

residuos que salgan despedidos al ser generados por

diversas operaciones. La máscara antipolvo o el respirador

debe ser capaz de filtrar las partículas generadas por la

operación que usted realice. La exposición prolongada a

ruido de alta intensidad puede causar pérdida de audición.

Mantenga a las personas presentes a una distancia

segura del área de trabajo. Toda persona que entre al

área de trabajo debe usar equipo de protección

personal. Los fragmentos de la pieza de trabajo o de un

accesorio roto pueden salir despedidos y causar lesiones

más allá del área inmediata de operación.

Agarre la herramienta mecánica solamente por las

superficies de agarre con aislamiento cuando realice

una operación en la que el accesorio de corte pueda

entrar en contacto con cables ocultos. Si un accesorio de

corte entra en contacto con un cable “con corriente”, eso

puede hacer que las partes metálicas de la herramienta

mecánica que estén al descubierto “lleven corriente” y

causen descargas eléctricas al operador.

No deje nunca la herramienta mecánica en ningún lugar

hasta que el accesorio se haya detenido por completo. El

accesorio que gira se puede enganchar en la superficie y

tirar de la herramienta mecánica hasta hacer que usted

pierda el control.

No haga funcionar la herramienta mecánica mientras la

lleva a su lado. El contacto accidental con el accesorio que

gira podría enganchar la ropa del operador y tirar del

accesorio hacia su cuerpo.

Limpie regularmente las aberturas de ventilación de la

herramienta mecánica. El ventilador del motor absorberá

el polvo al interior de la carcasa y la acumulación excesiva de

metal en polvo puede causar peligros eléctricos.

No utilice la herramienta mecánica cerca de materiales

inflamables. Las chispas podrían incendiar estos

materiales.

No utilice accesorios que requieran enfriadores líquidos.

La utilización de agua u otros enfriadores líquidos puede

causar electrocución o descargas eléctricas.

Retroceso y advertencias relacionadas

El retroceso es una reacción repentina a una rueda que gira,

una zapata de soporte, un cepillo o cualquier otro accesorio

que resulte pellizcado o enganchado. El pellizcamiento o el

enganche causan una parada rápida del accesorio que gira,

lo cual a su vez hace que la herramienta mecánica

descontrolada sea forzada en sentido opuesto al de rotación

del accesorio en el punto del atoramiento.

Por ejemplo, si la pieza de trabajo engancha o pellizca una

rueda abrasiva, el borde de la rueda que esté entrando en el

punto de pellizcamiento puede penetrar en la superficie del

material, haciendo que la rueda se salga del corte o

experimente retroceso. La rueda puede saltar hacia el

operador o alejándose de éste, dependiendo del sentido de

movimiento de dicha rueda en el punto de pellizcamiento.

Las ruedas abrasivas también se pueden romper en estas

condiciones.

El retroceso es el resultado de la utilización indebida de la

herramienta mecánica y/o de procedimientos o condiciones

de operación incorrectos, y se puede evitar tomando las

precauciones apropiadas que se indican a continuación.

Mantenga un agarre firme de la herramienta mecánica y

posicione el cuerpo y el brazo para permitir que usted

resista las fuerzas de retroceso. Utilice siempre el

mango auxiliar, si se suministra, para tener el máximo

control sobre el retroceso o la reacción de fuerza de

torsión durante el arranque. El operador puede controlar

las reacciones de fuerza de torsión o las fuerzas de

retroceso, si se toman las precauciones apropiadas.

No coloque nunca la mano cerca del accesorio que gira.

El accesorio puede experimentar retroceso sobre la mano.

No ubique el cuerpo en el área donde la herramienta

mecánica se moverá si se produce retroceso. El

retroceso propulsará la herramienta en sentido contrario al

del movimiento de la rueda en el punto de enganche.

Tenga cuidado especial cuando trabaje en esquinas,

bordes afilados, etc. Evite hacer rebotar y enganchar el

accesorio. Las esquinas, los bordes afilados o los rebotes

tienen tendencia a enganchar el accesorio que gira y causar

pérdida de control o retroceso.

No instale una hoja de cadena de sierra para tallar

madera ni una hoja con dientes de sierra. Dichas hojas

generan retroceso y pérdida de control frecuentes.

Advertencias de seguridad específicas para las

operaciones de amolado y corte con ruedas

abrasivas:

Utilice únicamente los tipos de rueda que estén

recomendados para su herramienta mecánica y el

protector específico diseñado para la rueda

seleccionada. Las ruedas para las cuales no se diseñó la

herramienta mecánica no pueden ser protegidas

adecuadamente y son inseguras.

La superficie de amolado de las ruedas con depresión en

el centro se debe montar de manera que esté debajo del

plano del reborde del protector. Una rueda montada

incorrectamente que sobresalga a través del plano del

reborde del protector no se puede proteger

adecuadamente.

El protector se debe instalar firmemente en la

herramienta mecánica y se debe posicionar de manera

que brinde la máxima seguridad, para que la cantidad de

rueda que esté expuesta hacia el operador sea mínima.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 56

-57-

El protector ayuda a proteger al operador contra los

fragmentos de rueda rota y el contacto accidental con la

rueda.

Las ruedas se deben utilizar solamente para las

aplicaciones recomendadas. Por ejemplo: no amuele

con el lado de una rueda recortadora. Las ruedas

recortadoras abrasivas están diseñadas para realizar

amolado periférico; las fuerzas laterales aplicadas a estas

ruedas pueden hacer que se rompan en pedazos.

Utilice siempre pestañas de rueda no dañadas que

tengan el tamaño y la forma correctos para la rueda que

usted seleccione. Las pestañas de rueda apropiadas

soportan la rueda, con lo cual reducen la posibilidad de que

la rueda se rompa. Las pestañas para las ruedas

recortadoras pueden ser diferentes a las pestañas para las

ruedas de amolar.

No utilice ruedas desgastadas de herramientas

mecánicas más grandes. La rueda diseñada para una

herramienta mecánica más grande no es adecuada para la

velocidad más alta de una herramienta más pequeña y

puede reventar.

Advertencias de seguridad específicas para las

operaciones de corte con ruedas abrasivas:

No “atore” la rueda recortadora ni ejerza una presión

excesiva. No intente lograr una profundidad de corte

excesiva. Si se somete la rueda a una tensión excesiva, se

aumenta la carga y la susceptibilidad de la rueda a torcerse

o atorarse en el corte, así como la posibilidad de retroceso o

rotura de la rueda.

No posicione el cuerpo en línea con la rueda que gira ni

detrás de ella. Cuando la rueda, en el punto de operación,

se esté moviendo alejándose del cuerpo del operador, el

posible retroceso podría propulsar la rueda que gira y la

herramienta mecánica directamente hacia usted.

Cuando la rueda se esté atorando o cuando se

interrumpa un corte por cualquier motivo, apague la

herramienta mecánica y sujétela en posición inmóvil

hasta que la rueda se detenga por completo. No intente

nunca sacar del corte la rueda recortadora mientras

dicha rueda esté en movimiento, ya que si lo hace podría

ocurrir retroceso. Investigue la causa del atoramiento de la

rueda y tome medidas correctivas para eliminar dicha

causa.

No reinicie la operación de corte en la pieza de trabajo.

Deje que la rueda alcance su velocidad máxima y reentre

cuidadosamente en el corte. La rueda se puede atorar,

desviar o experimentar retroceso si la herramienta

mecánica es rearrancada en la pieza de trabajo.

Soporte los paneles o cualquier pieza de trabajo muy

grande para minimizar el riesgo de pellizcamiento y

retroceso de la rueda. Las piezas de trabajo grandes

tienden a combarse bajo su propio peso. Se deben colocar

soportes debajo de la pieza de trabajo cerca de la línea de

corte y cerca del borde de la pieza de trabajo a ambos lados

de la rueda.

Tenga precaución adicional cuando haga un “corte de

bolsillo” en paredes existentes u otras áreas ciegas. La

rueda que sobresale podría cortar tuberías de gas o agua,

cables eléctricos y objetos que pueden causar retroceso.

No utilice ruedas abrasivas de tipo 1 diseñadas para

amoladoras rectas.

No intente cortar material grande ni chapas de metal, ya

que esta máquina no está diseñada para ser una

máquina recortadora dedicada.

Advertencias de seguridad específicas para las

operaciones de lijado:

No utilice papel de disco de lijar excesivamente grande.

Siga las recomendaciones del fabricante cuando

seleccione el papel de lija. El papel de lija más grande que

sobresale de la zapata de lijar presenta un peligro de

laceraciones y puede causar enganche, desgarradura del

disco o retroceso.

Advertencias de seguridad para las

operaciones con cepillo de alambre:

Tenga presente que el cepillo lanza cerdas de alambre

incluso durante la operación ordinaria. No someta los

alambres a una tensión excesiva al aplicar una carga

excesiva al cepillo. Las cerdas de alambre pueden

penetrar fácilmente en la ropa ligera y/o la piel.

Si se recomienda utilizar un protector para realizar

operaciones con cepillo de alambre, no permita ninguna

interferencia de la rueda con rayos de alambre o el

cepillo de alambre con el protector. La rueda con rayos de

alambre o el cepillo de alambre se puede expandir en

diámetro debido a la carga de trabajo y las fuerzas

centrífugas.

Advertencias de seguridad específicas para herramientas mecánicas

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 57

-58-

Advertencias de seguridad adicionales

No use herramientas mecánicas con capacidad nominal

solamente para CA con una fuente de energía de CC.

Aunque pueda parecer que la herramienta funciona

correctamente, es probable que los componentes

eléctricos de la herramienta con capacidad nominal para

CA fallen y creen un peligro para el operador.

Mantenga los mangos secos, limpios y libres de aceite y

grasa. Las manos resbalosas no pueden controlar de modo

seguro la herramienta mecánica.

Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma estable.

Si se sujeta la pieza de trabajo con la mano o contra el

cuerpo, se crea una situación inestable que podría causar

pérdida de control.

Desarrolle un programa de mantenimiento periódico de

la herramienta. Cuando limpie una herramienta, tenga

cuidado de no desmontar ninguna de sus partes, ya que

los cables internos podrían reubicarse incorrectamente

o pellizcarse, o los resortes de retorno de los

protectores de seguridad podrían montarse

incorrectamente. Ciertos agentes de limpieza, tales como

gasolina, tetracloruro de carbono, amoníaco, etc., podrían

dañar las piezas de plástico.

No utilice sistemas de aspiración u otro sistema de

recolección de polvo al cortar metal. Las chispas

generadas al cortar metal pueden causar un incendio en el

colector.

Cierto polvo generado

por el lijado, aserrado,

amolado y taladrado mecánicos, y por otras actividades

de construcción, contiene agentes químicos que se

sabe que causan cáncer, defectos de nacimiento u

otros daños sobre la reproducción. Algunos ejemplos

de estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros productos

de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo de

trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 58

-59-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y

aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con

más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

Ah Amperios-hora (medición de la capacidad de la batería)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀ Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie, órbitas,

etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número más alto

significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 59

-60-

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y

aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con

más seguridad.

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Alerta al usuario para que use protección respiratoria.

Alerta al usuario para que use protección de la audición.

Alerta al usuario para que use protección de los ojos, respiratoria y de la audición.

Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta está catalogada por la Canadian Standards

Association.

Este símbolo indica que la Canadian Standards Association ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Designa el programa de reciclaje de baterías de Li-ion.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 60

-61-

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar la herramienta accidentalmente.

Paquetes de batería/Cargadores de baterías

Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

La velocidad nominal del accesorio debe ser igual o mayor que la velocidad nominal de la herramienta. No exceda el

diámetro de rueda recomendado.

NOTA: No se recomienda para utilizarse con ruedas acopadas tipo 11.

Amoladora angular inalámbrica X-LOCK GWX18V-8

con interruptor deslizante

Rueda de

amolar

Protector

de la muela

Protector de la mano

(vende por separado)

Mango lateral de

control de la vibración

Palanca de

liberación

X-Lock

FIG. 1

Interruptor

deslizante

Botón de

liberación del

paquete de

baterías

Paquete de

baterÍas

Palanca

de liberación

del protector

Soporte para

accesorios X-Lock

Protector de la rueda

de tipo 41/1A

(vende por separado)

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 61

-62-

Número de modelo GWX18V-8

Batería 18 V (Serie Bosch)

Velocidad nominal n 11,000/min

Interruptor

Deslizante

⌀ máximo de la rueda de amolar Tipo 27

4 1/2"

(115mm)

Grosor de la rueda de amolar Tipo 27

1/8" - 1/4" (3mm - 6mm)

⌀

máximo de la rueda de corte Tipo 41/1A, 27A

4 1/2"

(115mm)

⌀ máximo del disco de aletas

4 1/2"

(115mm)

⌀ máximo del disco de lijar

4 1/2"

(115mm)

⌀ máximo de la rueda de alambre

4" (102mm)

⌀ máximo del cepillo acopado de alambre 3" (76 mm)

Descripción funcional y especificaciones

Desconecte el paquete de batería de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar la herramienta accidentalmente.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 62

-63-

Utilización básica del X-Lock

El sistema X-Lock es una combinación de diseños

patentados de montura de la herramienta y accesorios

que permiten al operador realizar cambios rápidos de

accesorios. Disponible en amoladoras angulares Bosch

selectas, el X-Lock permite la instalación y remoción de

accesorios de amoladora (ruedas de amolar, ruedas de

corte, cepillos de alambre, discos de lijar, etc.) sin tener

que utilizar herramientas. El sistema X-Lock es un

reemplazo del método tradicional de sujeción de los

accesorios de amoladora.

Las amoladoras tradicionales tienen husillos roscados de

5/8 de pulgada-11 que requieren una tuerca y una

pestaña de soporte para sujetar el accesorio en la

posición correcta. Para reemplazar un accesorio se

utiliza una llave de tuerca para aflojar o apretar la tuerca.

Las amoladoras equipadas con X-Lock tienen un sistema

de interfaz libre de herramientas, lo cual elimina el

husillo, la pestaña de soporte y la tuerca de fijación.

La interfaz X-Lock tiene un componente en la

herramienta –la montura para accesorios X-Lock– y un

componente en el accesorio –típicamente un núcleo de

montaje X-Lock del accesorio–. Los dos componentes

tienen contornos de alineación enchavetados, lo cual

ayuda a asegurar el ensamblaje correcto del accesorio

en la herramienta.

La montura para accesorios X-Lock consiste en una base

redonda, calibres de altura de sujeción y un mecanismo

de fijación, el cual activa las lengüetas de sujeción. Las

amoladoras equipadas con X-Lock solo se pueden usar

con accesorios X-Lock, ya que el núcleo de montaje X-

Lock diseñado especialmente coincide con los

contornos de la montura para accesorios X-Lock ubicada

en la herramienta (vea la figura 2). Sin embargo, hay

accesorios X-Lock selectos que son retrocompatibles

con el diseño de husillo roscado tradicional.

La sujeción del accesorio X-Lock a la montura para

accesorios X-Lock ubicada en la amoladora requiere la

alineación del núcleo de montaje con el mecanismo de

montaje de accesorios. Una vez que el núcleo de

montaje X-Lock del accesorio esté alineado y presionado

contra la base de la montura para accesorios X-Lock, se

activará el mecanismo de fijación. Esto hace que las dos

lengüetas de fijación opuestas fijen el accesorio a la

amoladora. Un “clic” audible en combinación con la

alineación de la superficie plana del núcleo de montaje X-

Lock del accesorio con los calibres de altura de sujeción

significa que el accesorio está firmemente sujeto a la

herramienta. Para retirar el accesorio se acciona una

palanca ubicada en el cabezal de engranajes de la

amoladora, lo cual liberará las lengüetas de fijación y

permitirá retirar el accesorio de la herramienta (Fig. 3).

Núcleo de

montaje

X-Lock del

accesorio

Montura

para

accesorios

X-Lock

Fig. 2

Calibres de altura

de sujeción

Lengüetas de

sujeción

Base

Lengüetas de

sujeción

Calibres de altura

de sujeción

Fig. 3

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 63

-64-

Instalación de la mango lateral

El mango lateral se utiliza para controlar y equilibrar la

herramienta. El mango se debe enroscar en la carcasa

delantera en cualquiera de los dos lados de la

herramienta, dependiendo de la preferencia personal y

la comodidad. Utilice el mango lateral para lograr un

control seguro y facilitar la operación (Fig. 1).

Protector de la mano opcional

(accesorio opcional)

El protector de la mano se debe utilizar con las zapatas

de soporte, los discos de lijar y los cepillos de alambre

para mantener los dedos y la mano alejados de la

superficie de trabajo, los bordes afilados, las rebabas y

los residuos. Cuando utilice el accesorio protector de la

mano opcional, inserte el mango lateral a través del

agujero ubicado en el protector y luego enrósquelo en la

carcasa (Fig. 1).

Asegúrese de que el protector de la mano esté

posicionado entre la mano y la zapata de soporte, el

disco de lijar o el cepillo de alambre.

Ensamblaje

Desconecte el paquete de batería de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar la herramienta accidentalmente.

Fig. 4

Protector de la mano opcional

(vende por separado)

Mango

lateral

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 64

-65-

Ensamblaje

Instalación de los protectores de la

rueda (protectores de la rueda de

Tipo 27 y Tipo 41/1A)

Se debe utilizar un

protector de Tipo 27

con todas las ruedas de amolar, todos los discos de

aletas de lijar con cuerpo adherido, todos los cepillos

de alambre y todas las ruedas. La herramienta se

puede utilizar sin protector solamente cuando se lije con

discos de lijar convencionales.

PARA INSTALAR EL PROTECTOR

1. Desenchufe la herramienta de la fuente de

alimentación.

2. Posicione el protector apropiado sobre la montura

del collarín de manera que las flecha ubicadas en el

protector y la montura del collarín estén alineadas

(Fig. 5).

3. Rote el protector de la rueda en el sentido de las

agujas del reloj 90º hasta que el protector se acople

con un clic en su sitio.

4. Ajuste el protector presionando el botón de

liberación del protector y rótelo hasta la posición

deseada. Posicione siempre el protector de la rueda

entre el operador y la pieza de trabajo, y dirija las

chispas de manera que se alejen del operador, Fig. 6.

5. Deje que el botón de liberación del protector se

acople con un clic en su sitio.

PARA RETIRAR EL PROTECTOR DE LA RUEDA

1. Presione el botón de liberación del protector y rote el

protector hasta que las flechas ubicadas en el mismo

y la montura del collarín se alineen (Fig. 5).

2. Retire el protector de la montura del collarín.

Fig. 6

Fig. 5

Palanca de

liberación del

protector

Palanca de

liberación del

protector

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 65

-66-

Ensamblaje

Montaje y remoción de los

accesorios X-Lock

Utilice únicamente

accesorios X-LOCK

Bosch o con licencia de Bosch. Es posible que los

accesorios incompatibles no se sujeten adecuadamente

y con ello causen lesiones corporales y/o daños

materiales.

Confirme que la

sujeción es adecuada

asegurándose de que la parte superior de la

superficie de la pestaña del accesorio no esté por

encima de la parte superior del calibre de altura para

el accesorio. Es posible que los accesorios que estén

por encima de dicho calibre de altura no queden sujetos

adecuadamente y se separen de la herramienta,

causando lesiones corporales y/o daños materiales.

Inspeccione siempre

la montura para

accesorios y la pestaña de sujeción del accesorio

antes de usar la herramienta. No utilice la herramienta

ni el accesorio si la montura del accesorio o el accesorio

están dañados o deformados. Es posible que los

accesorios que no estén sujetos adecuadamente causen

lesiones corporales y/o daños materiales.

Compruebe si hay

presencia o acumu-

lación de material extraño en las superficies de

sujeción de la herramienta y del accesorio, y retire

dicho material antes de utilizar la herramienta. El

material no deseado puede causar una sujeción

incompleta y es posible que cause lesiones corporales

y/o daños materiales.

No accione nunca la

palanca de liberación

X-Lock mientras el accesorio se esté moviendo.

Asegúrese de que el accesorio se haya detenido por

completo antes de retirarlo. Si libera el accesorio

mientras aún esté girando podría causar lesiones

corporales y/o daños materiales.

Verifique que el accesorio y la montura para accesorios

X-Lock no estén deformados y están libres de suciedad.

Si es necesario, limpie el área alrededor de los dos

enganches X-Lock.

Asegúrese de que ambos enganches X-Lock estén

abiertos (vea la Fig. 7) antes de instalar el accesorio X-

Lock.

MONTAjE DE UN ACCESORIO EN LA HERRAMIENTA

1. Coloque el accesorio sobre la montura para

accesorios X-Lock, alineando los contornos de

alineación del núcleo de montaje X-Lock del

accesorio con la montura para accesorios X-Lock

ubicada en la amoladora (Fig. 7).

2. Empuje el accesorio hacia el interior de la montura

para accesorios X-Lock. El accesorio hará un clic

audible cuando las lengüetas de sujeción queden

fijas en la posición correcta (Fig. 8).

3. Compruebe si el borde del núcleo de montaje X-Lock

del accesorio está acoplado correctamente en las

ranuras de las lengüetas de sujeción X-Lock (Fig. 9).

Si la superficie superior del núcleo de montaje X-

Lock del accesorio es más alta que el calibre de altura

de sujeción (ubicado a cada lado de la montura para

accesorios X-Lock), el accesorio X-Lock no se debe

utilizar hasta que esta situación se haya eliminado

limpiando la montura para accesorios X-Lock o

reemplazando el accesorio.

Núcleo de

montaje

X-Lock del

accesorio

Montura

para

accesorios

X-Lock

Fig. 7

Click!

Fig. 8

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 66

-67-

REMOCION DE LOS ACCESORIOS

No accione nunca la

palanca de liberación

X-Lock mientras el accesorio se esté moviendo.

Asegúrese de que el accesorio se haya detenido por

completo antes de retirarlo. Si libera el accesorio

mientras aún esté girando podría causar lesiones

corporales y/o daños materiales.

No toque los discos de

amolar y de corte

hasta que se hayan enfriado. Los discos se pueden

poner muy calientes mientras se estén utilizando en el

trabajo.

No deje que los

accesorios se caigan

de manera incontrolable después de liberarlos. Los

accesorios que se caigan pueden resultar dañados y es

posible que causen lesiones corporales y/o daños

materiales.

No utilice un

accesorio que esté

dañado. Antes de cada uso, inspeccione el accesorio,

como por ejemplo las ruedas abrasivas para comprobar

si tienen picaduras y grietas, la zapata de soporte para

comprobar si tiene grietas, desgarraduras o desgaste

excesivo, y el cepillo de alambre para comprobar si hay

alambres flojos o agrietados. Si la herramienta mecánica

o el accesorio se cae, realice una inspección para

comprobar si se ha dañado o instale un accesorio que no

esté dañado. Después de inspeccionar e instalar un

accesorio, posiciónese usted y posicione a las personas

que estén presentes alejados del plano del accesorio

que gira y haga funcionar la herramienta mecánicaa la

máxima velocidad sin carga durante un minuto.

Normalmente, los accesorios dañados seromperán en

pedazos durante este tiempo de prueba.

1. Oriente la herramienta de manera que se impida que

el accesorio se caiga durante su liberación.

2. Para abrir la palanca de liberación X-Lock (Fig. 10):

(A) Presione sobre el lado trasero de la palanca.

(B) Levante el lado delantero de la palanca jalándolo.

3. Retire el accesorio de la herramienta con cuidado,

evitando que se caiga.

Ensamblaje

CORRECTO: la altura del accesorio X-Lock hub es

igual o menor que el soporte para

accesorios X-Lock

INCORRECTO: la altura del accesorio X-Lock hub

es mayor que el soporte para

accesorios X-Lock

Montura para

accesorios X-Lock

Accesorio X-Lock

hub de montaje

Montura para

accesorios X-Lock

Accesorio X-Lock

hub de montaje

Fig. 9

Calibres de altura

de sujeción

Lengüetas de sujeción

Accesorio X-Lock

hub de montaje

(A)

(B)

Fig. 10

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 67

-68-

Ensamblaje

Ensamblaje de la rueda de amolar

de tipo 27 y el disco de aletas de

lijar de tipo 27

No utilice accesorios

que funcionen

excéntricamente. La herramienta vibrará

excesivamente y podrá causar pérdida de control, y es

posible que el accesorio reviente.

Para instalar la rueda de amolar o el disco de aletas (Fig.

11), consulte las instrucciones de la página 66.

Ensamblaje de la rueda de corte

abrasivo de Tipo 41/1A

Utilice siempre un

protector para cortar

de tipo 41/1A para las operaciones de corte. Es

posible que otros protectores o aditamentos no protejan

al operador en el caso de que la rueda reviente.

Para instalar la rueda de corte (Fig. 12), consulte las

instrucciones de la página 66.

Fig. 11

Rueda de

amolar de

tipo 27

Protector

de la

rueda de

tipo 27

Fig. 12

Rueda de corte

de tipo 41/1A

Protector de la

rueda de tipo 41/1A

(vende por separado)

Rueda de corte

de tipo 27

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 68

-69-

Ensamblaje

Ensamblaje para lijar

No se puede utilizar

un protector de la

rueda de tipo 27 para todas las operaciones de la

herramienta. No deseche el protector cuando no lo esté

usando. Reinstale siempre el protector de la rueda

cuando realice la conversión de vuelta para operaciones

de amolado.

Confirme que la

sujeción es adecuada

asegurándose de que la parte superior de la

superficie de la pestaña del accesorio no esté por

encima de la parte superior del calibre de altura para

el accesorio. Es posible que los accesorios que estén

por encima de dicho calibre de altura no queden sujetos

adecuadamente y se separen de la herramienta,

causando lesiones corporales y/o daños materiales.

El escudo para la mano se debe utilizar con las

almohadillas de refuerzo, los discos de lijar y los cepillos

de alambre, para mantener los dedos y la mano alejados

de la superficie de trabajo, los bordes afilados, las

rebabas y los residuos. Cuando utilice el accesorio de

escudo para la mano, inserte el mango lateral a través

del agujero ubicado en el escudo y luego enrósquelo en

la carcasa (Fig. 4). Asegúrese de que el escudo para la

mano esté posicionado entre la mano y la almohadilla de

refuerzo, el disco de lijar o el cepillo de alambre.

PARA INSTALAR LA ALMOHADILLA DE REFUERZO y

EL DISCO DE LIjAR (FIG. 13)

1. Inspeccione el escudo para la mano con el fin de

asegurarse de que esté instalado correctamente en la

amoladora.

2. Coloque la almohadilla de refuerzo sobre la montura

para accesorios X-Lock con las aberturas

rectangulares posicionadas alrededor de las

lengüetas de sujeción X-Lock.

3. Centre el disco de lijar sobre la parte superior de la

almohadilla de refuerzo y alinee las aberturas

rectangulares con las lengüetas de fijación ubicadas

en la montura para accesorios X-Lock.

4. Alinee el clip X-Lock con las ranuras ubicadas en el

disco de lijar. Inserte el clip X-Lock a través del disco

de lijar y aplíquele presión, hasta que las lengüetas

de sujeción lo acoplen por completo, lo cual será

indicado por un “clic” audible.

5. Para retirar el ensamblaje de lijar de la amoladora,

siga las instrucciones de Montaje y remoción de

accesorios X-Lock que comienzan en la página 66.

Fig. 13

Clip

X-Lock

Disco de

lijar

Almohadilla

refuerzo

Escudo para la mano

(vende por separado)

lengüetas

de sujeción

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 69

-70-

Ensamblaje

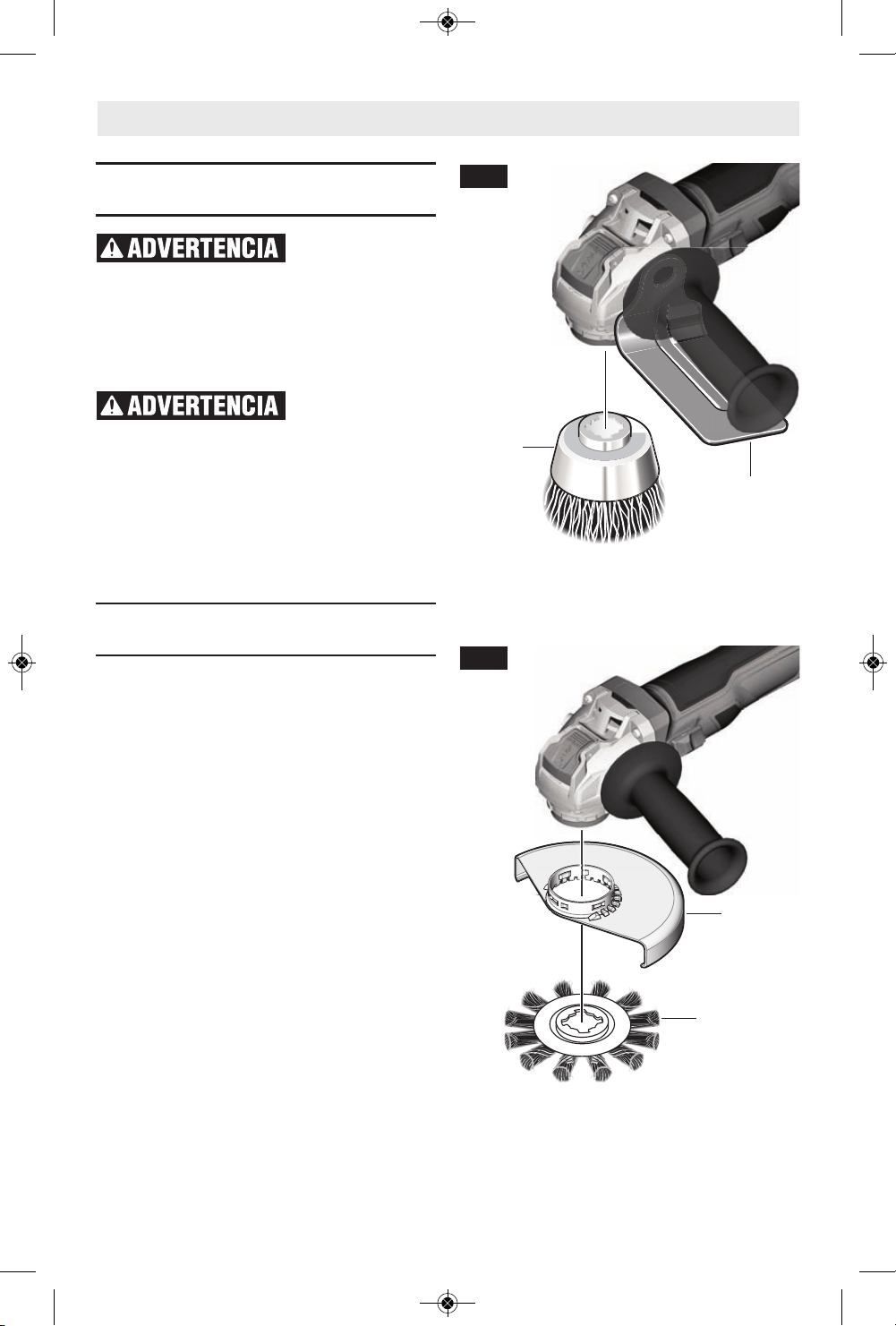

Ensamblaje del cepillo acopado

de alambre

No se puede utilizar

un protector de la

rueda de tipo 27 para todas las operaciones de la

herramienta. No deseche el protector cuando no lo esté

usando. Reinstale siempre el protector de la rueda

cuando realice la conversión de vuelta para operaciones

de amolado. Cuando utilice ruedas acopadas de

alambre, la herramienta se podrá usar sin protector.

Use guantes

protectores cuando

maneje accesorios tipo cepillo de alambre. Es posible

que el manejo sin guantes de accesorios tipo cepillo de

alambre cause lesiones corporales.

PARA INSTALAR EL CEPILLO ACOPADO DE ALAMBRE

(FIG. 14)

Siga las instrucciones de Montaje y remoción de

accesorios X-Lock que comienzan en la página 66.

Ensamblaje de una rueda de

alambre

PARA INSTALAR UNA RUEDA DE ALAMBRE (FIG. 15)

Inspeccione y ajuste el protector para amolar tipo 27 en

la posición correcta, de la manera que se muestra en la

figura 6 de la página 65.

Siga las instrucciones de “Montaje de un accesorio en la

herramienta” y “Remoción de los accesorios” en la

página 66.

Fig. 14

Cepillo

acopado

alambre

Escudo para

la mano

(vende por

separado)

Fig. 15

Rueda de

alambre

Protector

de la rueda

de tipo 27

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 70

-71-

Ensamblaje

Introducción y suelta del paquete

de baterías

Esta herramienta está equipada con “Protección

automática contra rearranques”. Esta característica

ayuda a prevenir los arranques accidentales después de

que se haya interrumpido la alimentación eléctrica, p.

ej., cuando la batería haya sido retirada con el

interruptor bloqueado en la posición de encendido. Para

reanudar el funcionamiento, ponga el interruptor

deslizante en la posición de apagado y de vuelta en la

posición de encendido para rearrancar la herramienta.

Asegúrese de que el interruptor deslizante esté en la

posición de apagado antes de insertar o retirar el

paquete de batería (Fig. 1). Para insertar el paquete de

batería, deslícelo hacia el interior de la carcasa hasta que

dicho paquete se bloquee en la posición correcta.

La herramienta está equipado con un pestillo de fijación

secundario para impedir que dicho paquete se caiga y

salga completamente del mango, en caso de que se

afloje debido a la vibración.

Para quitar el paquete de baterías, oprima el botón de

liberación del paquete de baterías y deslice dicho

paquete hacia delante.

Oprima de nuevo el botón de liberación del paquete de

baterías y deslice dicho paquete completamente hacia

afuera hasta sacarlo de la carcasa de la herramienta

(Fig. 16).

Fig. 16

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 71

Agarre la herramienta

con las dos manos

cuando arranque la herramienta, ya que el par de

fuerzas del motor puede hacer que la herramienta se

tuerza.

Arranque la herramienta antes de aplicarla a la pieza de

trabajo. Levante la herramienta de la pieza de trabajo

antes de soltar el interruptor. No encienda y apague la

herramienta con el interruptor mientras la herramienta

está sometida a carga; esto acortará enormemente la

vida del interruptor.

Interruptor corredizo “on/off” (de

encendido y apagado) con cierre

La herramienta se “ENCIENDE” por medio del interruptor

deslizante ubicado en un lado de la carcasa del motor. El

interruptor se puede bloquear en la posición de

“ENCENDIDO”, lo cual es muy conveniente para las

operaciones de amolado de larga duración.

Para “ENCENDER” la herramienta sin bloquear el

interruptor, mueva el interruptor hacia delante aplicando

presión SOLAMENTE en su parte TRASERA. Cuando se

reduzca la presión, el interruptor regresará a la posición

de “APAGADO” (Fig. 13).

PARA BLOQUEAR EL INTERRUPTOR EN LA POSICIÓN DE

“ENCENDIDO”, mueva el interruptor hacia delante y

presione la parte DELANTERA.

PARA DESBLOQUEAR EL INTERRUPTOR, simplemente

presione y suele la parte TRASERA del deslizador. El

interruptor está accionado por resorte y saltará hacia

atrás automáticamente.

-72-

Instrucciones de funcionamiento

Interruptor

deslizante

Fig. 17

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 72

-73-

Corte de metal

Es posible que no se

incluya un protector de

la rueda de Tipo 41/1A con esta herramienta, pero

dicho protector se requiere cuando se utilice una rueda

de corte. Puede que cortar con un protector de la rueda de

Tipo 27 no ofrezca al operador suficiente protección en el

caso de que la rueda reviente.

Con esta amoladora es posible realizar corte de material

pequeño limitado, como por ejemplo tubos, tuberías o

barras de refuerzo de metal. Cuando corte, trabaje con una

velocidad de avance moderada, adaptada al material que

se esté cortando. Cuando corte perfiles y barra cuadrada,

lo mejor es comenzar en la sección transversal más

pequeña.

Siga siempre las precauciones para evitar el retroceso.

1. Deje que la herramienta alcance la máxima velocidad

antes de tocar la superficie de trabajo con el ella.

2. La herramienta se deberá usar siempre de manera que

las chispas se dirijan alejándose del usuario.

3. Aplique una presión mínima a la superficie de trabajo,

dejando que la herramienta funcione a alta velocidad. La

tasa de corte es máxima cuando la herramienta funciona

a alta velocidad.

4. No ejerza presión lateral sobre el disco de corte. No

incline ni oscile la herramienta, ya que puede que la

rueda reviente (Fig. 19).

5. Retire la herramienta de la superficie de trabajo antes de

apagarla. Deje que la herramienta pare de rotar antes de

dejarla en algún sitio.

Instrucciones de funcionamiento

FIG. 19

Amolado de metal

Las ruedas de amolar se deben seleccionar

cuidadosamente para utilizar la amoladora de la manera

más eficiente posible. Las ruedas varían en tipo de

abrasivo, adhesión, dureza, tamaño de grano y

estructura. La rueda correcta que se debe utilizar es

determinada por el trabajo. Utilice ruedas de amolar de

disco para realizar amolado rápido de acero estructural,

cordones de soldadura pesada y piezas fundidas de

acero, así como acero inoxidable y otros metales

ferrosos.

1. Deje que la herramienta alcance la máxima velocidad

antes de tocar la superficie de trabajo con ella.

2. Aplique una presión mínima a la superficie de

trabajo, dejando que la herramienta funcione a alta

velocidad. La tasa de amolado es máxima cuando la

herramienta funciona a alta velocidad.

3. Mantenga un ángulo de 10° a 15° entre la

herramienta y la superficie de trabajo (Fig. 18).

4. Mueva continuamente la herramienta a una velocidad

moderada para evitar crear surcos en la superficie de

trabajo.

5. Retire la herramienta de la superficie de trabajo

antes de apagarla. Deje que la herramienta pare de

rotar antes de dejarla en algún sitio.

Una presión excesiva

o repentina sobre la

rueda ralentizará la acción de rectificado y pondrá

tensiones peligrosas en la rueda.

Consejo: Cuando amole con una rueda nueva, asegúrese

de amolar mientras jala la herramienta hacia atrás, hasta

que la rueda se redondee en su borde. Las ruedas

nuevas tienen bordes afilados que tienden a penetrar o

cortar en la pieza de trabajo cuando se empujan hacia

delante.

FIG. 18

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 73

-74-

Instrucciones de funcionamiento

Lijado

Los discos de lijar oscilan en grano desde 16 (muy

grueso) hasta 180 (muy fino). También varían en

tamaño y separación del grano.

Los discos de CAPA ABIERTA (tipo H) se utilizan para

materiales blandos y sobre pintura y barniz. Los discos

de CAPA CERRADA (tipo K) se utilizan para metal,

madera dura, piedra, mármol y otros materiales. Para

obtener los mejores resultados, seleccione

cuidadosamente los discos de lijar. Muchos trabajos

requieren el uso de varios tamaños de grano y a veces se

requieren discos tanto de capa abierta como de capa

cerrada para completar el trabajo.

1. Deje que la herramienta alcance la máxima velocidad

antes de tocar la superficie de trabajo con ella.

2. Aplique una presión mínima a la superficie de trabajo,

dejando que la herramienta funcione a alta velocidad.

La tasa de lijado es máxima cuando la herramienta

funciona a alta velocidad.

3. Mantenga un ángulo de 10° a 15° entre la herramienta

y la superficie de trabajo (Fig. 25).

4. Mueva continuamente la herramienta a una velocidad

moderada para evitar crear surcos en la superficie de

trabajo.

5. Retire la herramienta de la superficie de trabajo antes

de apagarla. Deje que la herramienta pare de rotar

antes de dejarla en algún sitio.

Consejos: Guíe el disco con pasadas entrecruzadas. No

utilice un movimiento circular, ya que esto produce

marcas de espiral.

FIG. 20

Operation:Refinishing painted wood or metal

surfaces.Operación: Reacabado de superficies de

madera o metal pintadas

OBSERVACIONES GRANO

Para retirar pintura y alisar las

irregularidades de la superficie.

Grueso

16-24-30

Para alisar el lijado basto.

Mediano

36-50-80

Para retirar los surcos dejados por

los discos anteriores.

Fino

100-120

Para alisar superficies para pintar,

pulir o encerar.

Muy Fino

150-180

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 74

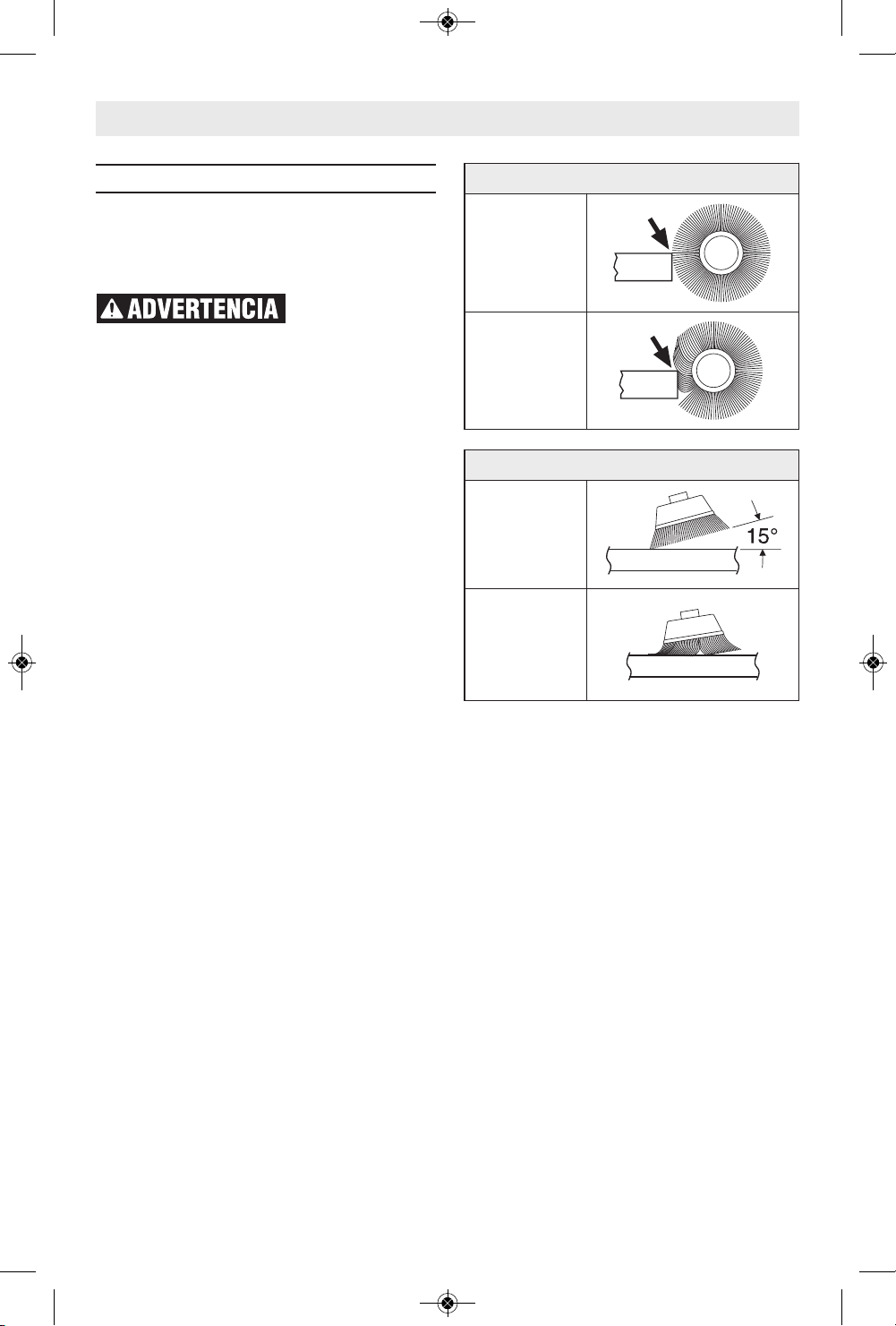

Cepillo de alambre (ruedas y copas)

Los cepillos de alambre están diseñados para “limpiar”

acero estructural, piezas fundidas, chapa metálica,

piedra y concreto. Se utilizan para retirar óxido, costra y

pintura.

Evite que el cepillo de

alambre rebote y se

atasque, especialmenteal trabajar en esquinas, bordes

afilados, etc. Eso puede causar pérdida de control y

retroceso.

1. Deje que la herramienta alcance la máxima velocidad

antes de tocar la superficie de trabajo con ella.

2. Aplique una presión mínima a la superficie de trabajo,

dejando que la herramienta funcione a alta velocidad.

3. Mueva continuamente la herramienta a una velocidad

moderada para evitar crear surcos en la superficie de

trabajo.

4. Retire la herramienta de la superficie de trabajo antes

de apagar la herramienta. Deje que la herramienta

pare de rotar antes de dejarla en algún sitio.

Consejo: Las puntas del cepillo hacen el trabajo. Utilice

los cepillos de alambre con la presión más ligera posible,

para que sólo las puntas del alambre entren en contacto

con la pieza de trabajo. Si se usan presiones más

elevadas, los alambres serán sometidos a

sobreesfuerzo, lo cual causará una acción de barrido y

acortará la vida útil del cepillo debido a la fatiga del

alambre. Si se aplica el lado o el borde del cepillo a la

pieza de trabajo, el resultado será rotura del alambre y

una vida útil más corta del cepillo.

CEPILLO ACOPADO DE ALAMBRE

CORRECTO:

Las puntas

de alambre

hacen

el trabajo.

INCORRECTO:

Una presión

excesiva puede

causar la rotura

del alambre.

CEPILLO DE RUEDA DE ALAMBRE

CORRECTO:

Las puntas

de alambre

hacen

el trabajo.

INCORRECTO:

Una presión

excesiva puede

causar la rotura

del alambre.

-75-

Instrucciones de funcionamiento

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 75

-76-

Corte de mampostería / concreto

No jale nunca la

herramienta hacia

atrás, ya que la rueda se saldrá del material y ocurrirá

RETROCESO.

Con esta amoladora es posible realizar corte de

materiales de concreto y de mampostería. Cuando corte,

trabaje con una velocidad de avance moderada,

adaptada al material que se esté cortando.

Siga siempre las precauciones para evitar el retroceso.

Utilice la herramienta con un sistema de extracción de

polvo y protección personal contra el polvo, como por

ejemplo, un respirador, una máscara antipolvo, etc. La

aspiradora utilizada para esta aplicación debe estar

aprobada para la extracción de polvo de mampostería y

de concreto. Bosch vende aspiradoras adecuadas.

1. Deje que la herramienta alcance la máxima velocidad

antes de tocar la superficie de trabajo con ella.

2. Si realiza cortes de inmersión:

a. Incline la herramienta hacia delante con la rueda

alineada con la línea de corte y sujete la

herramienta por el cuerpo de la amoladora y el

mango auxiliar (Fig. 21).

b. Baje gradualmente la parte trasera de la

herramienta, utilizando el extremo delantero del

pie como punto de bisagra.

c. Cuando el pie descanse en posición plana sobre la

superficie que se esté cortando, proceda a cortar

en dirección hacia delante hasta el final del corte.

3. Mantenga siempre el contacto entre el pie del

protector y la pieza de trabajo.

4. Deslice la herramienta hacia delante a una velocidad

moderada, adaptada al material que se esté

cortando. Corte siempre hacia el puerto de

extracción de polvo para maximizar la extracción de

polvo y reducir las probabilidades de retroceso (Fig.

22).

5. Aplique una presión mínima a la superficie de

trabajo, dejando que la herramienta funcione a alta

velocidad. La tasa de corte es máxima cuando la

herramienta funciona a alta velocidad.

6. Cuando se haya completado el corte, retire la

herramienta de la pieza de trabajo antes de apagarla.

Deje que la rueda pare de rotar antes de dejar la

herramienta en algún sitio.

Consejo: Cuando realice cortes profundos, lo mejor es

cortar en varias pasadas poco profundas. Cada pasada

debería ser sólo hasta la profundidad del segmento de la

rueda. El polvo de mampostería es abrasivo y es posible

que desgaste y debilite la adhesión del segmento.

Cuando corte material especialmente duro, como por

ejemplo concreto con un alto contenido de grava, la

rueda de diamante para cortar en seco se puede

recalentar y resultar dañada. Esto es indicado

claramente por la generación circular de chispas por la

rueda de diamante para cortar en seco durante su

rotación. En este caso, interrumpa el proceso de corte y

deje que la rueda de diamante para cortar en seco se

enfríe, haciendo funcionar la herramienta durante un

corto periodo de tiempo a la máxima velocidad sin carga.

Una disminución notable del progreso del trabajo y la

generación circular de chispas son indicaciones de que

la rueda de diamante para cortar en seco se ha

desafilado. Cortar brevemente en materiales abrasivos

(por ejemplo, ladrillo) puede reafilar la rueda.

Instrucciones de funcionamiento

FIG. 21

FIG. 22

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 76

-77-

Mantenimiento

Servicio

NO HAy PIEZAS EN EL

INTERIOR QUE

PUEDAN SER AjUSTADAS O REPA RA DAS POR EL

USUARIO. El mantenimiento preventivo realizado por

personal no autorizado pude dar lugar a la colocación

inco rrec ta de cables y componentes internos que

podría constituir un peligro serio. Recomendamos que

todo el servicio de las herramientas sea realizado en un

Centro de servicio de fábrica Bosch o en una Estación de

servicio Bosch autorizada. TECNICOS DE REPARACIONES:

Desconecten la herramienta y/o el cargador de la fuente de

energía antes de realizar servicio de ajustes y

reparaciones.

Baterías

Esté alerta a los paquetes de baterías que estén

aproximándose al final de su vida útil. Si observa una

disminución del rendimiento de la herramienta o un tiempo

de funcionamiento significativamente más corto entre

cargas, entonces ha llegado el momento de cambiar el

paquete de baterías. Si no se hace esto, el resultado

puede ser que la herramienta funcione incorrectamente o

que el cargador se dañe.

Lubricacion de las herramientas

Su herramienta Bosch ha sido lubricada adecuadamente y

está lista para la utilización.

Motores “corriente directa”

El motor de la herramienta ha sido diseñado para muchas

horas de servicio fiable. Para mantener un rendimiento

óptimo del mo tor, recomendamos que éste sea examinado

cada seis me ses. Sólo se debe usar un motor de repuesto

Bosch genuino diseñado especialmente para la

herramienta.

Limpieza

Ciertos agentes de limpieza

y disolventes dañan las

piezas de plástico. Algunos de es tos son: gasolina,

tetracloruro de carbono, disolventes de limpie za clorados,

amoníaco y detergentes domésticos que contienen

amoníaco.

Las aberturas de ventilación y las palancas de interruptor

deben mantenerse limpias y libres de materias extrañas.

No intente lim piar introduciendo objetos puntiagudos a

través de las aberturas.

Almacenamiento y mantenimiento

de los accesorios

Almacene los accesorios en un lugar fresco y seco y evite

que se congelen. Antes de usarlos, compruebe si hay

grietas y fracturas y no los use si se sospecha que están

dañados.

Para evitar accidentes, desconecte siempre la herramienta y/o el cargador de la

fuente de energía antes de la limpieza.

Equipo estándar Accesorios opcionales

- Protector de la muela Tipo 27

- Mango lateral

- Protector de la muela Tipo 41/1A

- Rueda de amolar

- Almohadilla de refuerzo

- Protector de la mano

Accesorios y aditamentos

El uso de accesorios no especificados para utilizarse con la herramienta

descrita en este manual podría crear un peligro.

No utilice ruedas abrasivas (acopadas) de tipo 11 con esta herramienta. Esta

herramienta no está diseñada para utilizarse con ruedas de amolar abrasivas

(acopadas) de tipo 11.

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 77

-78-

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

Notes / Remarques / Notas

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 78

-79-

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

Notes / Remarques / Notas

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 79

LIMITED WARRANTY OF BOSCHPORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,

SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN PRO V -

INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

INNO EVENTSHALLSELLERBELIABLEFORANY INCIDENTALORCONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE

EXCLUSIONOR LIMITATION OFINCIDENTALORCONSEQUENTIAL DAMAGES,SOTHEABOVELIMITATION OR EXCLUSIONMAYNOT APPLYTOYOU.

THISLIMITEDWARRANTY GIVESYOUSPECIFICLEGALRIGHTS,ANDYOUMAY ALSOHAVEOTHERRIGHTSWHICHVARYFROMSTATETO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront

exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL

RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne

soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.

Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE

TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE

LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL

EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES

DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU

REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o

condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no

hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de

servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica

portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para

Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,

PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle

Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de

México, C.P. 50070, Tel. (722) 2792300

160992A61E 09/2021

!160992A61E!

160992A61E 08-21 GWX18V8.qxp_GWX 9/1/21 8:30 AM Page 80

Bosch GWX18V-8N 18V X-LOCK Brushless 4-1/2 In. Angle Grinder with Slide Switch Bare Tool

Product's Documents

User Manual o245209v2 GWX18V8 Opera ... ions 160992A61E 0921

Specifications

Bosch GWX18V-8N Questions and Answers

Related Products

Bosch GWX18V-10PN 18V X-LOCK Brushless 4-1/2 – 5 In. Angle Grinder with No Lock-On Paddle Switch Bare Tool

Bosch GA50DC Small Angle Grinder Dust Collection Attachment, 4-1/2" to 5"

Bosch 1772-6 7-Inch Angle Grinder

Bosch EXWS18V-15PSB18X 5 – 6 In. Angle Grinder with No Lock-On Paddle Switch Kit

Bosch GWS8-45 4-1/2 Inch Angle Grinder

Bosch GWS10-45PE 4-1/2 In. Angle Grinder with Paddle Switch
