Operating / Safety Instructions
Consignes d’utilisation / de sécurité
Instrucciones de funcionamiento y seguridad
Call Toll Free for Consumer Information & Service Locations
Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y ubicaciones de servicio
For English Version
See page 2
●
Version française
Voir page 31
●
Versión en español
Ver la página 59
IMPORTANT
Read Before Using
●
IMPORTANT
Lire avant usage
●
IMPORTANTE
Leer antes de usar
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
GWS18V-8
-2-
The definitions below describe the level of severity for each signal word.
Please read the manual and pay attention to these symbols.
This is the safety alert symbol. It is used to alert you to potential per-
sonal injury hazards. Obey all safety messages that follow this symbol
to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will
result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided, could
result in death or serious injury.
CAUTION indicates a hazardous situation which, if not avoided, could
result in minor or moderate injury.
Table of Contents
Safety Symbols
Safety Symbols ............................2
Licenses. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
General Power Tool Safety Warnings ............4
Safety Rules for Cordless Angle Grinders.........6
Additional Safety Warnings ...................9
Intended Use .............................10
Symbols.................................11

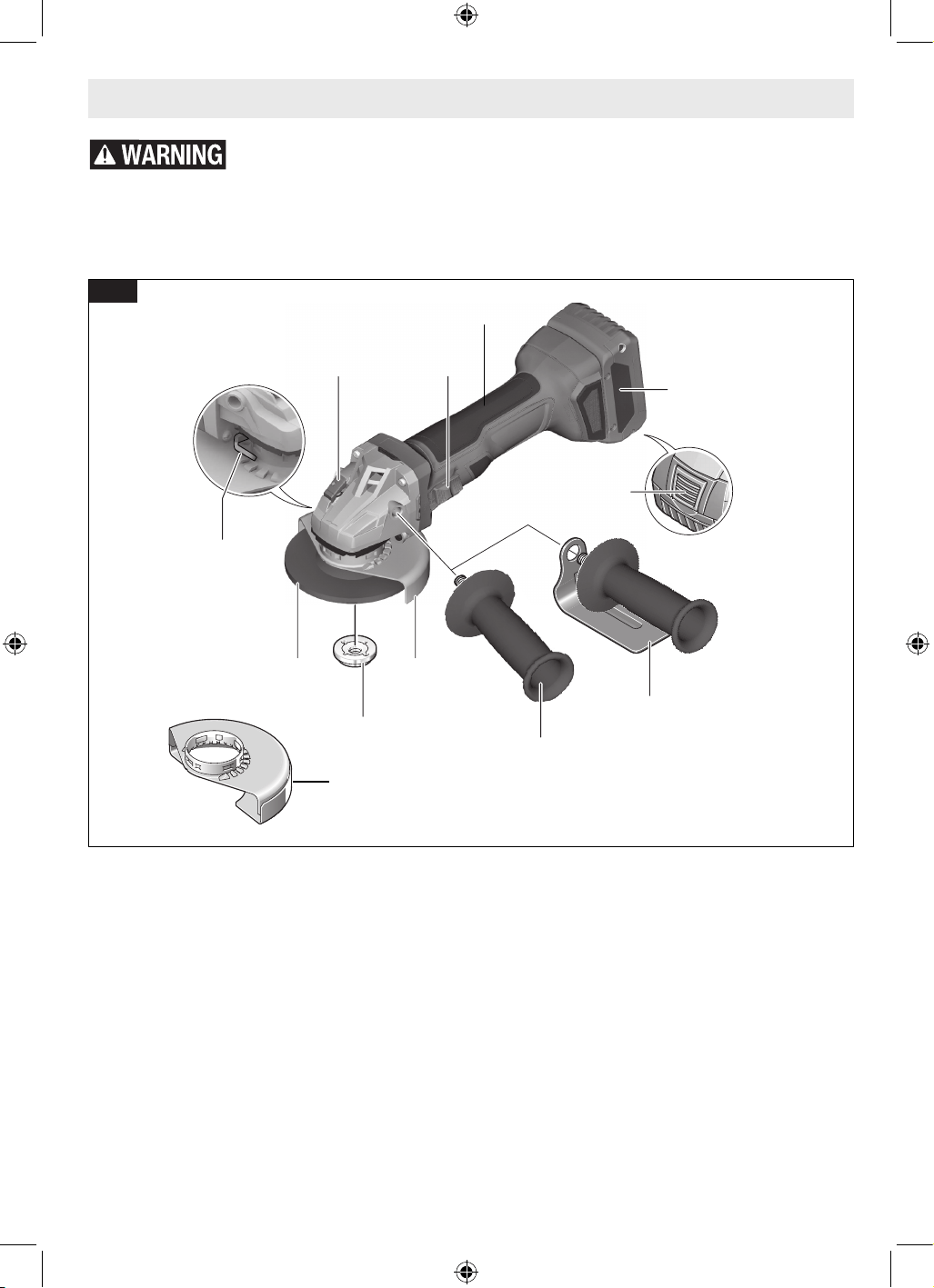

Getting to Know Your Angle Grinder............13
Specications ............................14
Applications..............................15
Functional Descriptions .....................16
Soft Start. . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Automatic Restart Protection ..............16
Overload Protection.....................16
Assembly ................................16

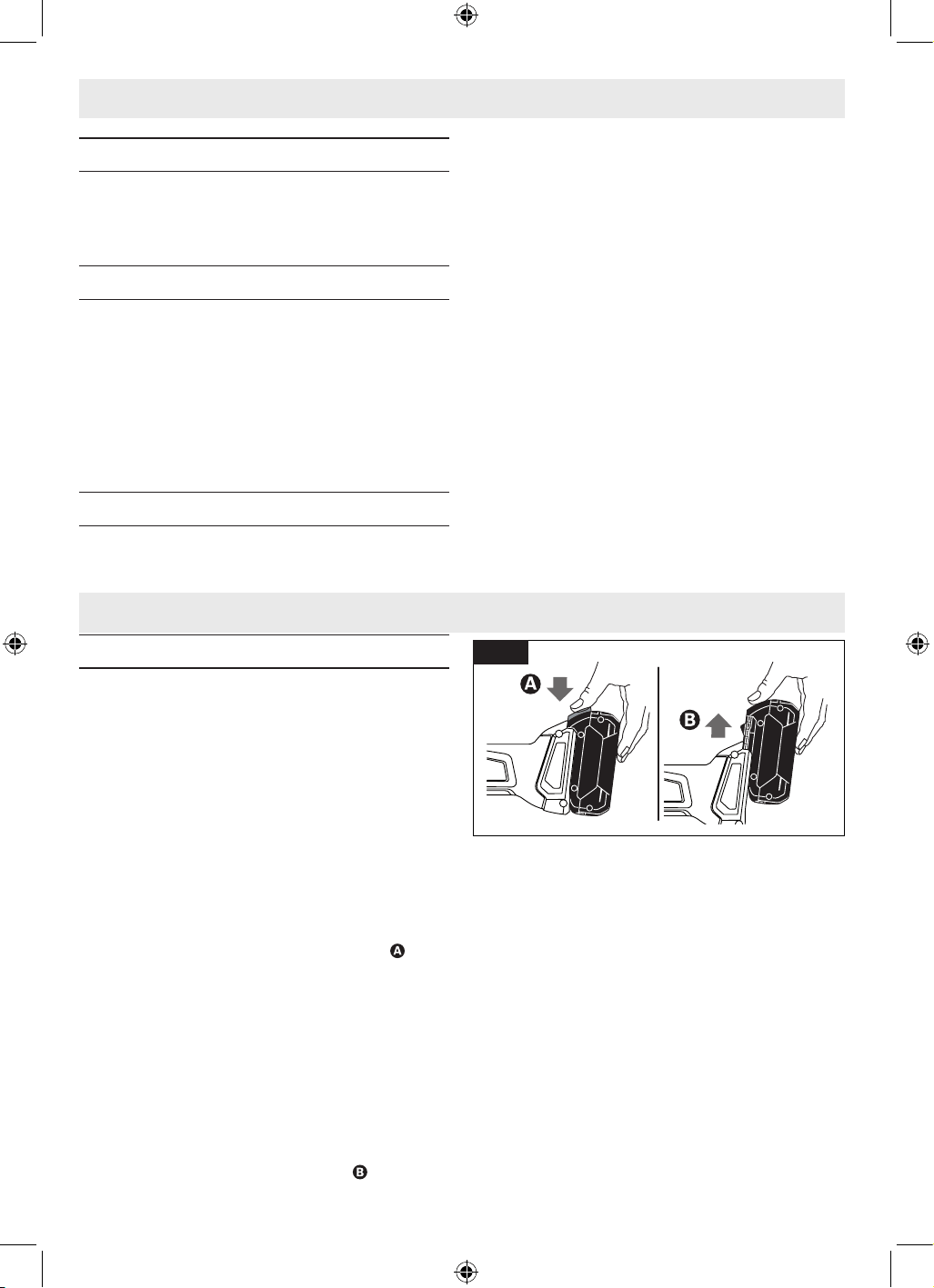

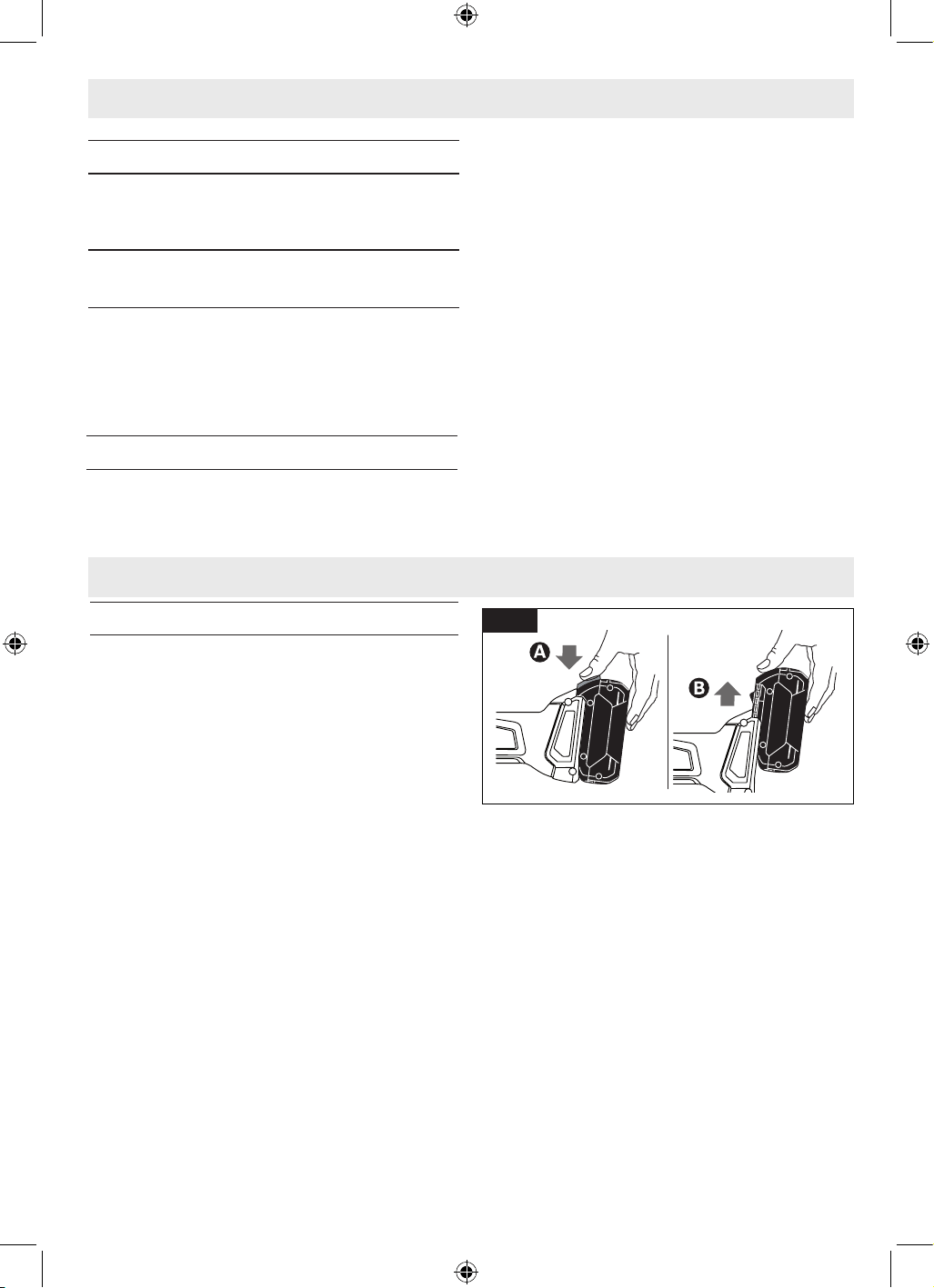

Inserting and Releasing Battery Pack . . . . . . . .16

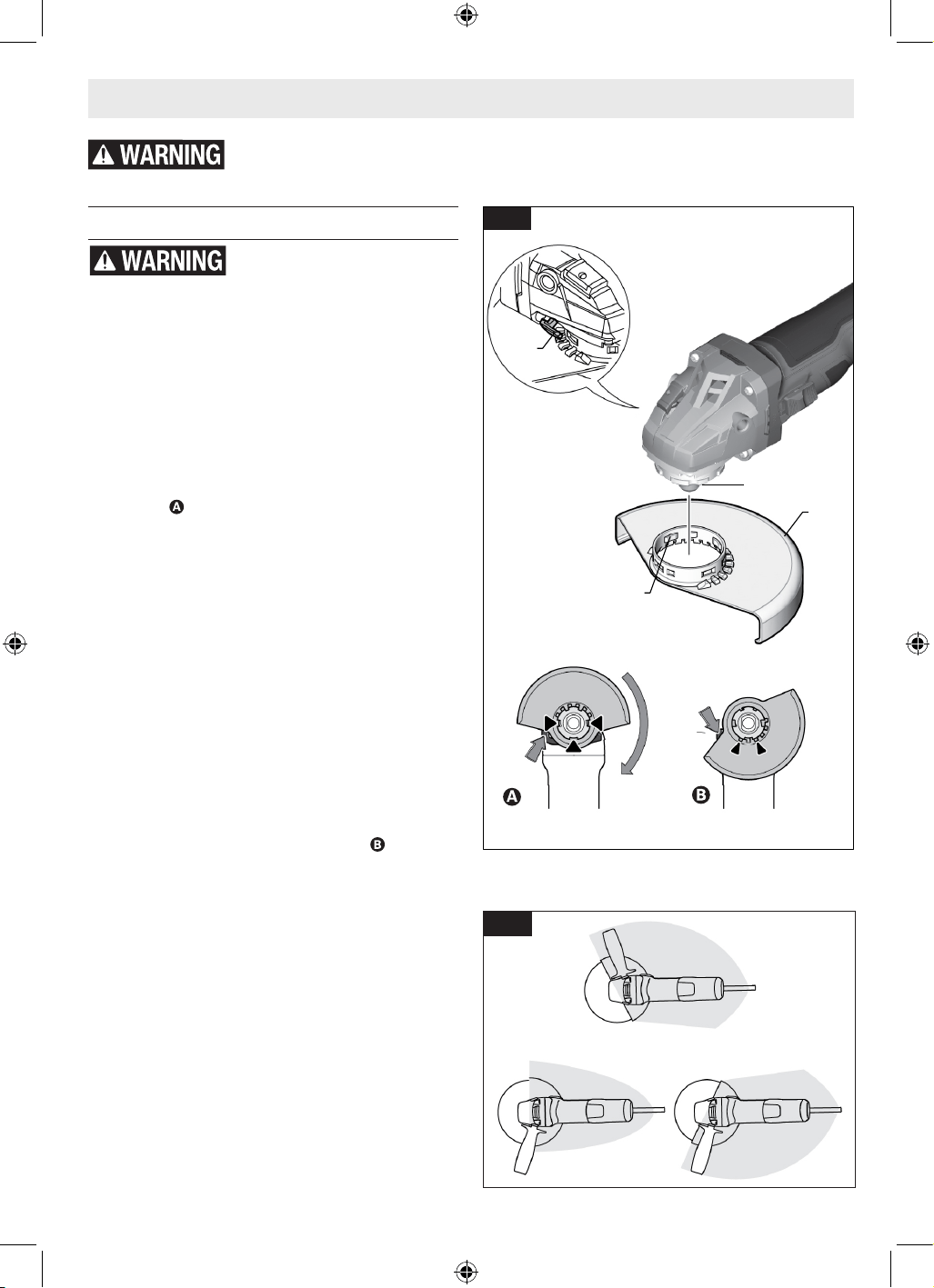

Wheel Guard Installation .................17
To Remove Guard . . . . . . . . . . . . . . . . . . . . . . 18
Side Handle...........................18
Hand Shield (sold separately) .............18
Lock Nut and Backing Flange ..............18

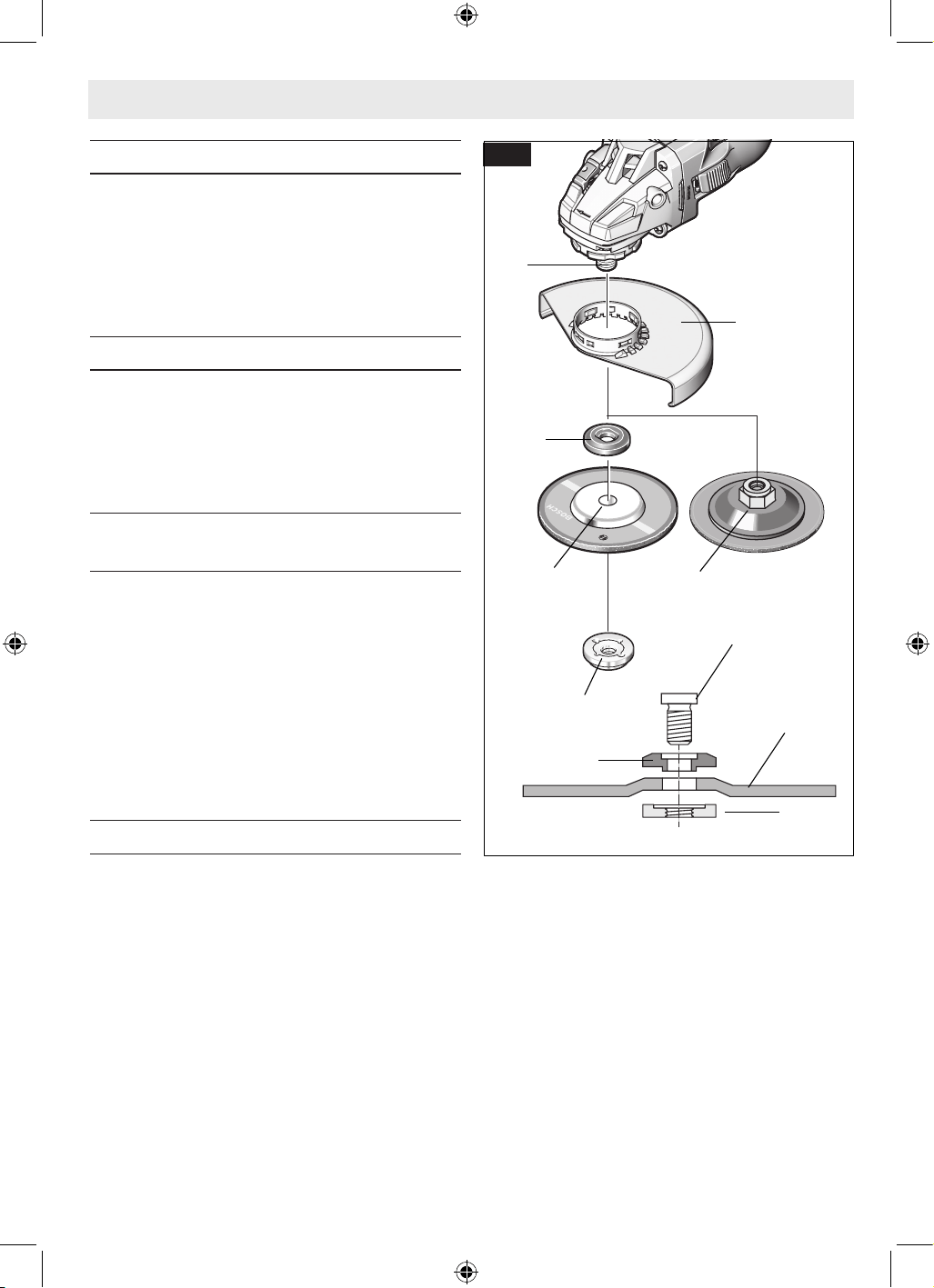

Disc Grinding Wheel Assembly.............18
Abrasive TYPE 41/1A and 27A/42
Wheel Assembly.....................19
Type 1 Abrasive Straight Grinding
Wheels ...........................19
Sanding Accessories Assembly.............20

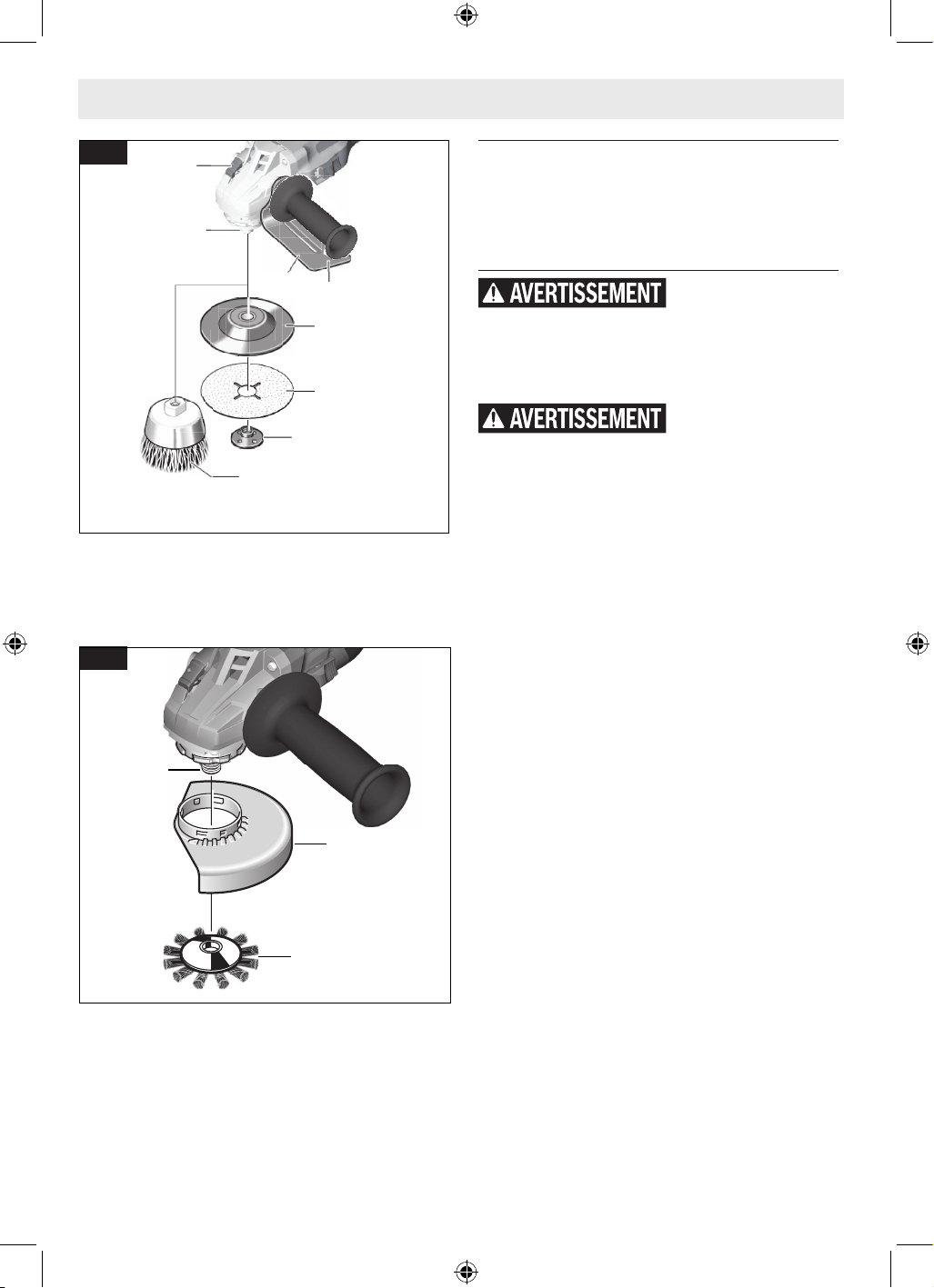

Wire Cup Brush Assembly ................20
Wire Wheel Assembly....................21
Type E (Diamond Surface Grinding
Wheel Guard) with Concrete Dust Extraction
Attachment for
Surfacing Grinding Assembly ...........21
Masonry Cutting Guard Assembly...........22
Operating Instructions ......................24
Slide Switch with Lock-ON................24

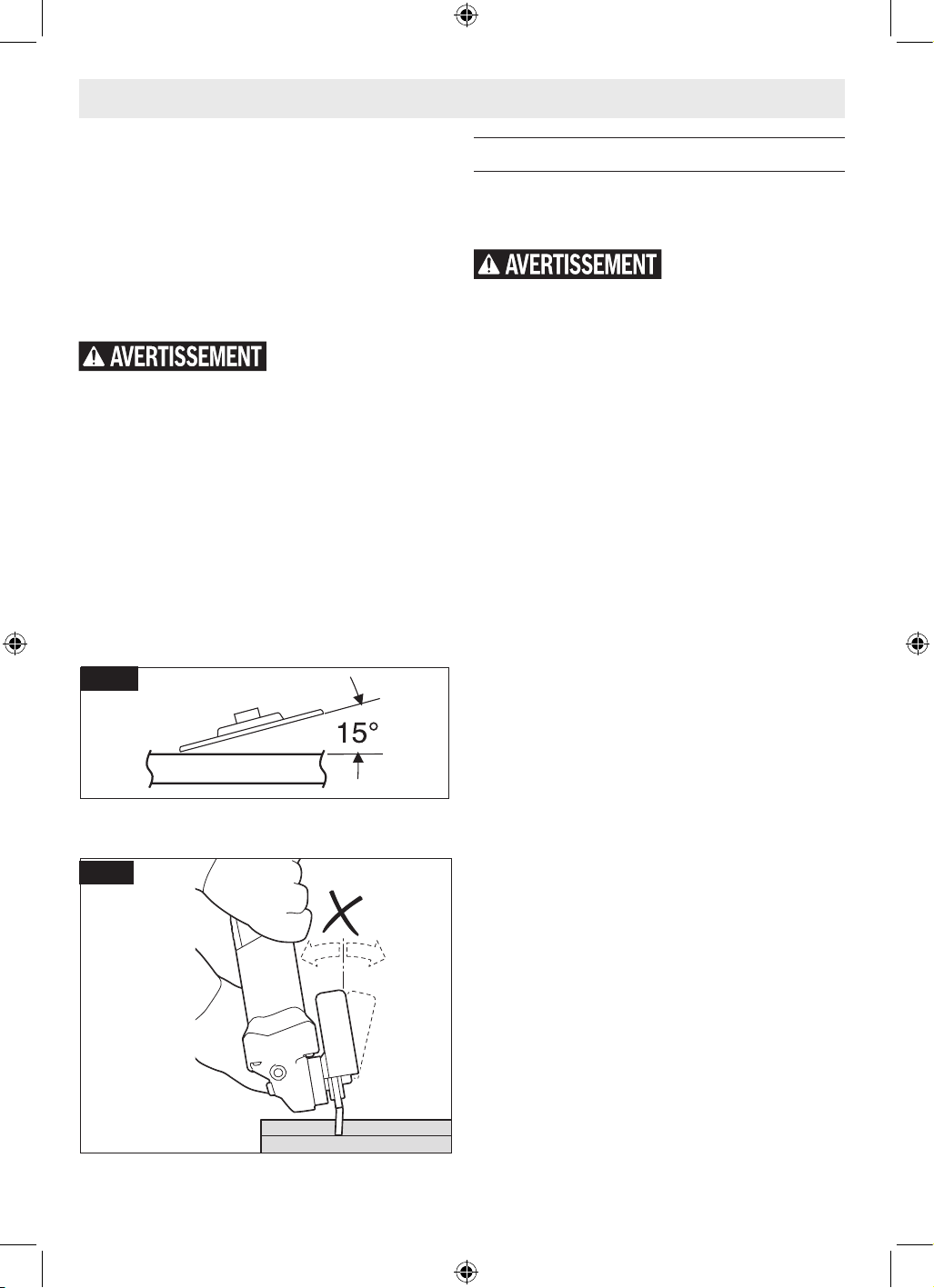

Grinding .............................24
Cutting ..............................26
Sanding Operations.....................28
Polishing Metal and Concrete .............28
Wire Brush Operations...................29
Maintenance .............................30
Service ..............................30
Batteries .............................30
Tool Lubrication........................30
Motors...............................30
Cleaning .............................30
Accessory Storage and Maintenance ........30
Accessories ..............................30
-3-
Licenses
Copyright © 2015, Infineon Technologies AG
All rights reserved.
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following
conditions are met:
– Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
– Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in
the documentation and/or other materials provided with the distribution.
– Neither the name of the copyright holders nor the names of its contributors may be used to endorse or promote products
derived from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS" AND ANY EXPRESS OR IMPLIED
WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT OWNER OR CONTRIBUTORS BE LIABLE FOR
ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED
TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)
HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING
NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE
POSSIBILITY OF SUCH DAMAGE.
-4-
General Power Tool Safety Warnings
Read all safety warnings, instructions, illustrations and specifications pro-
vided with this power tool. Failure to follow all instructions listed below may
result in electric shock, re and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
1. Work area safety
a. Keep work area clean and well lit. Clut-
tered or dark areas invite accidents.
b. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the
dust or fumes.
c. Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
2. Electrical safety
a. Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodied plugs
and matching outlets will reduce risk of
electric shock.
b. Avoid body contact with earthed or
grounded surfaces, such as pipes, radia-
tors, ranges and refrigerators. There is an
increased risk of electric shock if your body
is earthed or grounded.
c. Do not expose power tools to rain or wet
conditions. Water entering a power tool
will increase the risk of electric shock.
d. Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat,
oil, sharp edges or moving parts. Dam-
aged or entangled cords increase the risk of
electric shock.
e. When operating a power tool outdoors,
use an extension cord suitable for outdoor
use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
f. If operating a power tool in a damp loca-
tion is unavoidable, use a Ground Fault
Circuit Interrupter (GFCI) protected
supply. Use of a GFCI reduces the risk of
electric shock.
3. Personal safety
a. Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment
of inattention while operating power tools
may result in serious personal injury.
b. Use personal protective equipment.
Always wear eye protection. Protective
equipment such as a dust mask, non-skid
safety shoes, hard hat, or hearing protec-
tion used for appropriate conditions will
reduce personal injuries.
c. Prevent unintentional starting. Ensure the
switch is in the off-position before con-
necting to power source and/or battery
pack, picking up or carrying the tool. Car-
rying power tools with your nger on the
switch or energizing power tools that have
the switch on invites accidents.
d. Remove any adjusting key or wrench be-
fore turning the power tool on. A wrench
or a key left attached to a rotating part
of the power tool may result in personal
injury.
e. Do not overreach. Keep proper footing
and balance at all times. This enables bet-
ter control of the power tool in unexpected
situations.
f. Dress properly. Do not wear loose cloth-
ing or jewelry. Keep your hair and clothing
away from moving parts.Loose clothes,
jewelry or long hair can be caught in mov-
ing parts.
g. If devices are provided for the connec-
tion of dust extraction and collection
facilities, ensure these are connected and
SAVE THESE INSTRUCTIONS
-5-
SAVE THESE INSTRUCTIONS
General Power Tool Safety Warnings
properly used. Use of dust collection can
reduce dust-related hazards.
h. Do not let familiarity gained from fre-
quent use of tools allow you to become
complacent and ignore tool safety prin-
ciples. A careless action can cause severe
injury within a fraction of a second.
4. Power tool use and care
a. Do not force the power tool. Use the
correct power tool for your application.
The correct power tool will do the job bet-
ter and safer at the rate for which it was
designed.
b. Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch is
dangerous and must be repaired.
c. Disconnect the plug from the power
source and/or remove the battery pack,
if detachable, from the power tool before
making any adjustments, changing ac-
cessories, or storing power tools. Such
preventive safety measures reduce the risk
of starting the power tool accidentally.
d. Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e. Maintain power tools and accessories.
Check for misalignment or binding of
moving parts, breakage of parts and any
other condition that may affect the power
tool’s operation. If damaged, have the
power tool repaired before use. Many
accidents are caused by poorly maintained
power tools.
f. Keep cutting tools sharp and clean. Prop-
erly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
g. Use the power tool, accessories and tool
bits etc. in accordance with these instruc-
tions, taking into account the working
conditions and the work to be performed.
Use of the power tool for operations differ-
ent from those intended could result in a
hazardous situation.
h. Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slip-
pery handles and grasping surfaces do not
allow for safe handling and control of the
tool in unexpected situations.
5. Battery tool use and care
a. Recharge only with the charger specified
by the manufacturer. A charger that is
suitable for one type of battery pack may
create a risk of re when used with another
battery pack.
b. Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury
and re.
c. When battery pack is not in use, keep it
away from other metal objects, like paper
clips, coins, keys, nails, screws or other
small metal objects, that can make a
connection from one terminal to another.
Shorting the battery terminals together may
cause burns or a re.
d. Under abusive conditions, liquid may be
ejected from the battery; avoid contact.
If contact accidentally occurs, flush with
water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the
battery may cause irritation or burns.
e. Do not use a battery pack or tool that
is damaged or modified. Damaged or
modied batteries may exhibit unpredict-
able behavior resulting in re, explosion or
risk of injury.
f. Do not expose a battery pack or tool to
fire or excessive temperature. Exposure
to re or temperature above 265 °F/130 °C
may cause explosion.
g. Follow all charging instructions and do
not charge the battery pack or tool out-
side the temperature range specified in
the instructions. Charging improperly or at
temperatures outside the specied range
may damage the battery and increase the
risk of re.
-6-
SAVE THESE INSTRUCTIONS
General Power Tool Safety Warnings
6. Service
a. Have your power tool serviced by a
qualified repair person using only identi-
cal replacement parts. This will ensure
that the safety of the power tool is main-
tained.
b. Never service damaged battery packs.
Service of battery packs should only be per-
formed by the manufacturer or authorized
service providers.
Safety Rules for Cordless Angle Grinders
1. Safety warnings common for
grinding, sanding, wire brushing,
polishing and abrasive cutting-off
operations
a. This power tool is intended to function as
a grinder, sander, wire brush, polisher or
cut-off tool. Read all safety warnings, in-
structions, illustrations and specifications
provided with this power tool.Failure to
follow all instructions listed below may
result in electric shock, re and/or serious
injury.
b. Operations such as hole cutting are not
recommended to be performed with this
power tool. Operations for which the
power tool was not designed may create a
hazard and cause personal injury.
c. Do not convert this power tool to operate
in a way which is not specifically designed
and specified by the tool manufacturer.
Such a conversion may result in a loss of
control and cause serious personal injury.
d. Do not use accessories which are not
specifically designed and specified by the
tool manufacturer. Just because the acces-
sory can be attached to your power tool, it
does not assure safe operation.
e. The rated speed of the accessory must
be at least equal to the maximum speed
marked on the power tool. Accessories
running faster than their rated speed can
break and y apart.
f. The outside diameter and the thickness of
your accessory must be within the capac-
ity rating of your power tool. Incorrectly
sized accessories cannot be adequately
guarded or controlled.
g. The dimensions of the accessory mounting
must fi t the dimensions of the mounting
hardware of the power tool. Accessories
that do not match the mounting hardware
of the power tool will run out of balance,
vibrate excessively and may cause loss of
control.
h. Do not use a damaged accessory. Before
each use inspect the accessory such as
abrasive wheels for chips and cracks,
backing pad for cracks, tear or excess
wear, wire brush for loose or cracked
wires. If power tool or accessory is
dropped, inspect for damage or install an
undamaged accessory. After inspecting
and installing an accessory, position your-
self and bystanders away from the plane
of the rotating accessory and run
the power tool at maximum no-load speed
for one minute. Damaged accessories will
normally break apart during this test time.
i. Wear personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As ap-
propriate, wear dust mask, hearing protec-
tors, gloves and workshop apron capable
of stopping small abrasive or workpiece
fragments. The eye protection must be
capable of stopping ying debris generated
by various applications. The dust mask or
respirator must be capable of ltrating par-
ticles generated by the particular applica-
tion. Prolonged exposure to high intensity
noise may cause hearing loss.
j. Keep bystanders a safe distance away
from work area. Anyone entering the
work area must wear personal protective
equipment. Fragments of workpiece or of
a broken accessory may y away and cause
injury beyond immediate area of operation.
-7-
SAVE THESE INSTRUCTIONS
Safety Rules for Cordless Angle Grinders
k. Hold the power tool by insulated grip-
ping surfaces only, when performing an
operation where the cutting accessory
may contact hidden wiring. Contact with
a "live" wire will also make exposed metal
parts of the power tool "live" and could
give the operator an electric shock.
l. Never lay the power tool down until the
accessory has come to a complete stop.
The spinning accessory may grab the
surface and pull the power tool out of your
control.
m. Do not run the power tool while carrying
it at your side. Accidental contact with the
spinning accessory could snag your cloth-
ing, pulling the accessory into your body.
n. Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside
the housing and excessive accumulation
of powdered metal may cause electrical
hazards.
o. Do not operate the power tool near fl am-
mable materials. Sparks could ignite these
materials.
p. Do not use accessories that require liquid
coolants. Using water or other liquid cool-
ants may result in electrocution or shock.
2. Kickback and related warnings
Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad, brush
or any other accessory. Pinching or snagging
causes rapid stalling of the rotating accessory
which in turn causes the uncontrolled power
tool to be forced in the direction opposite of
the accessory’s rotation at the point of the
binding.
For example, if an abrasive wheel is snagged
or pinched by the workpiece, the edge of the
wheel that is entering into the pinch point can
dig into the surface of the material causing the
wheel to climb out or kick out. The wheel may
either jump toward or away from the operator,
depending on direction of the wheel’s move-
ment at the point of pinching. Abrasive wheels
may also break under these conditions.
Kickback is the result of power tool misuse
and/or incorrect operating procedures or con-
ditions and can be avoided by taking proper
precautions as given below.
a. Maintain a firm grip with both hands on
the power tool and position your body
and arms to allow you to resist kickback
forces. Always use auxiliary handle, if pro-
vided, for maximum control over kickback
or torque reaction during start-up. The
operator can control torque reactions or
kickback forces, if proper precautions are
taken.
b. Never place your hand near the rotating
accessory. Accessory may kickback over
your hand.
c. Do not position your body in the area
where power tool will move if kickback
occurs. Kickback will propel the tool in di-
rection opposite to the wheel’s movement
at the point of snagging.
d. Use special care when working corners,
sharp edges, etc. Avoid bouncing and
snagging the accessory. Corners, sharp
edges or bouncing have a tendency to snag
the rotating accessory and cause loss of
control or kickback.
e. Do not attach a saw chain woodcarving
blade, segmented diamond wheel with
a peripheral gap greater than 10 mm
(13/32”) or toothed saw blade. Such
blades create frequent kickback and loss of
control.
3. Safety warnings specific for
grinding and cutting-off opera-
tions
a. Use only wheel types that are specified
for your power tool and the specific guard
designed for the selected wheel. Wheels
for which the power tool was not designed
cannot be adequately guarded and are
unsafe.
b. The grinding surface of center depressed
wheels must be mounted below the plane
of the guard lip. An improperly mounted
wheel that projects through the plane of
the guard lip cannot be adequately pro-
tected.
c. The guard must be securely attached to
the power tool and positioned for maxi-
mum safety, so the least amount of wheel
is exposed towards the operator. The
guard helps to protect the operator from
broken wheel fragments, accidental contact
with wheel and sparks that could ignite
clothing.
d. Wheels must be used only for specified
applications. For example: do not grind
-8-
SAVE THESE INSTRUCTIONS
Safety Rules for Cordless Angle Grinders
with the side of cut-off wheel. Abrasive
cut-off wheels are intended for peripheral
grinding, side forces applied to these
wheels may cause them to shatter.
e. Always use undamaged wheel flanges
that are of correct size and shape for your
selected wheel. Proper wheel anges sup-
port the wheel thus reducing the possibil-
ity of wheel breakage. Flanges for cut-off
wheels may be different from grinding
wheel anges.
f. Do not use worn down wheels from larger
power tools. A wheel intended for larger
power tool is not suitable for the higher
speed of a smaller tool and may burst.
g. When using dual purpose wheels always
use the correct guard for the application
being performed. Failure to use the correct
guard may not provide the desired level
of guarding, which could lead to serious
injury.
4. Additional safety warnings spe-
cific for cutting-off operations
a. Do not “jam” the cut-off wheel or apply
excessive pressure. Do not attempt to
make an excessive depth of cut. Over-
stressing the wheel increases the loading
and susceptibility to twisting or binding of
the wheel in the cut and the possibility of
kickback or wheel breakage.
b. Do not position your body in line with
and behind the rotating wheel. When the
wheel, at the point of operation, is moving
away from your body, the possible kickback
may propel the spinning wheel and the
power tool directly at you.
c. When the wheel is binding or when inter-
rupting a cut for any reason, switch off
the power tool and hold it motionless
until the wheel comes to a complete stop.
Never attempt to remove the cutoff wheel
from the cut while the wheel is in motion
otherwise kickback may occur. Investigate
and take corrective action to eliminate the
cause of wheel binding.
d. Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed
and carefully re-enter the cut. The wheel
may bind, walk up or kickback if the power
tool is restarted in the workpiece.
e. Support panels or any oversized work-
piece to minimize the risk of wheel pinch-
ing and kickback. Large workpieces tend
to sag under their own weight. Supports
must be placed under the workpiece near
the line of cut and near the edge of the
workpiece on both sides of the wheel.
f. Use extra caution when making a “pocket
cut” into existing walls or other blind
areas. The protruding wheel may cut gas
or water pipes, electrical wiring or objects
that can cause kickback.
g. Do not attempt to do curved cutting. Over-
stressing the wheel increases the loading
and susceptibility to twisting or binding of
the wheel in the cut and the possibility of
kickback or wheel breakage, which can lead
to serious injury.
h. Do not use type 1 abrasive wheels de-
signed for straight grinding.
i. Do not attempt to cut large stock or
sheets of metal as this machine is not de-
signed to be a dedicated cut-off machine.
5. Safety warnings specific for sand-
ing operations
a. Use proper sized sanding disc paper.
Follow manufacturers recommendations,
when selecting sanding paper. Larger
sanding paper extending too far beyond the
sanding pad presents a laceration hazard
and may cause snagging, tearing of the disc
or kickback.
6. Safety warnings specific for wire
brushing operations
a. Be aware that wire bristles are thrown by
the brush even during ordinary operation.
Do not overstress the wires by apply-
ing excessive load to the brush. The wire
bristles can easily penetrate light clothing
and/or skin.
b. If the use of a guard is specified for
wire brushing, do not allow any interfer-
ence of the wire wheel or brush with the
guard. Wire wheel or brush may expand in
diameter due to work load and centrifugal
forces.
7. Safety warnings specific for pol-
ishing operations
a. Do not allow any loose portion of the
polishing bonnet or its attachment strings
to spin freely. Tuck away or trim any loose
attachment strings. Loose and spinning at-
tachment strings can entangle your ngers
or snag on the workpiece.
-9-
SAVE THESE INSTRUCTIONS
Do not use AC only rated tools with a DC pow-
er supply. While the tool may appear to work,
the electrical components of the AC rated tool
are likely to fail and create a hazard to the op-
erator.
Keep handles dry, clean and free from oil and
grease. Slippery hands cannot safely control
the power tool.
Use clamps or other practical way to secure
and support the workpiece to a stable plat-
form. Holding the work by hand or against your
body is unstable and may lead to loss of con-
trol.
Develop a periodic maintenance schedule for
your tool. When cleaning a tool be careful not
to disassemble any portion of the tool since
internal wires may be misplaced or pinched
or safety guard return springs may be improp-
erly mounted. Certain cleaning agents such as
gasoline, carbon tetrachloride, ammonia, etc.
may damage plastic parts.
Do not use vacuum or other dust collection
system when cutting metal. Sparks from metal
cutting can cause re in the collector.
Some dust created by pow-
er sanding, sawing, grind-
ing, drilling, and other construction activities
contains chemicals known to cause cancer,
birth defects or other reproductive harm.
Some examples of these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement
and other masonry products, and
• Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such as
those dust masks that are specially designed
to lter out microscopic particles.
Additional Safety Warnings
Use either Type A (Type
1A/41) cut-off or Type C
(combination) WHEEL GUARD, when using
dual purpose (combined grinding and cuttin-
goff abrasive) flange mounted wheels.
Use Type B (Type 27) grinding WHEEL
GUARD for facial grinding. When using a Type
A (Type 1A/41) cut-off WHEEL GUARD for fa-
cial grinding, the WHEEL GUARD may inter-
fere with the workpiece causing poor control;
Use Type A (Type 1A/41) cut-off or Type C
(combination) WHEEL GUARD for cut-off
operations. When using a Type B (Type 27)
grinding WHEEL GUARD for cutting-off op-
erations with bonded abrasive wheels, there
is an increased risk of exposure to emitted
sparks and particles, as well as exposure to
wheel fragments in the event of wheel burst;
Use Type E (diamond surface grinding) WHEEL
GUARD or Type F (masonry cut-off) WHEEL
GUARD for cutting-off and facial operations in
concrete or masonry. When using a Type A (Type
1A/41) cut-off, Type B (Type 27) grinding or Type
C (combination) WHEEL GUARD for cutting-off
and facial grinding operations in concrete or
masonry, there is an increased risk of exposure
to dust and loss of control resulting in kickback;
Use wheel-type wire brushes having thickness
and diameter not greater than specified in this
manual. When using a Type A (Type 1A/41) cut-
off, Type B (Type 27) grinding or Type C (combi-
nation) WHEEL GUARD with a wheel-type wire
brush with a thickness greater than the maxi-
mum thickness as specied the wires may catch
on the guard leading to breaking off wires.
-10-
SAVE THESE INSTRUCTIONS
Intended Use
Use this grinder only as in-
tended. Unintended use may
result in personal injury and property damage.
This grinder is intended for use on metal, con-
crete, or masonry materials, for removal of sur-
face imperfections such as welds, burrs, rust,
or paint, as well as for concrete surface prepa-
ration.
Using proper attachments, such as Type A
(1A/41) Cutting Guard this grinder may be used
for cutting small metal pipe or rod. Also, when
optional Type F (1A/41) Cutting Guard with
Foot Plate, and provisions for dust extraction
is used, together with Diamond Wheel, cutting
masonry and concrete is possible.
Specially designed Type E Dust Extraction At-
tachment is available, and must be used, when
diamond cup wheels will be mounted on this
grinder for concrete surfacing operations.
Do not use this grinder for cutting, grinding, or
carving wood or plastic materials.
-11-

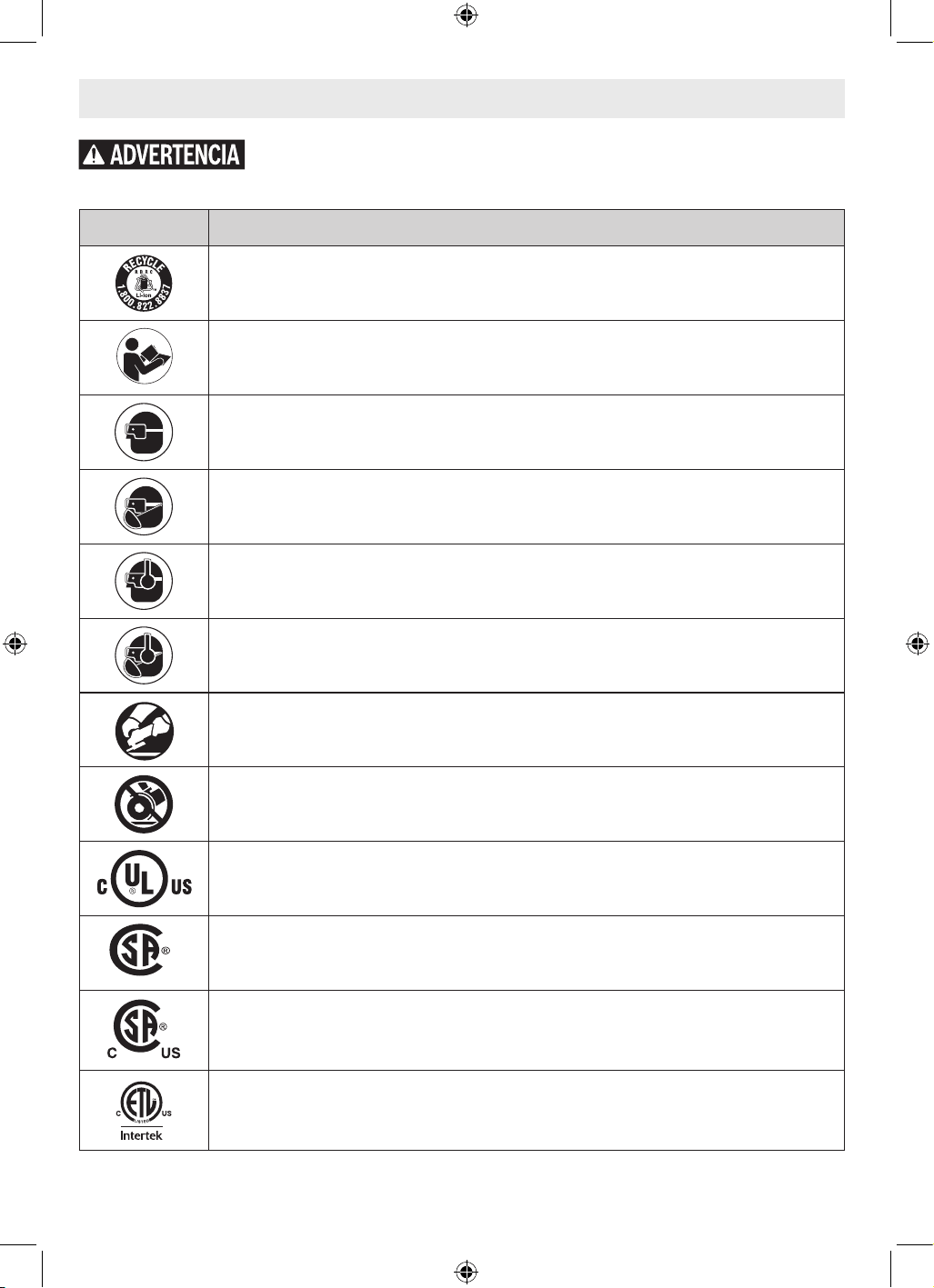

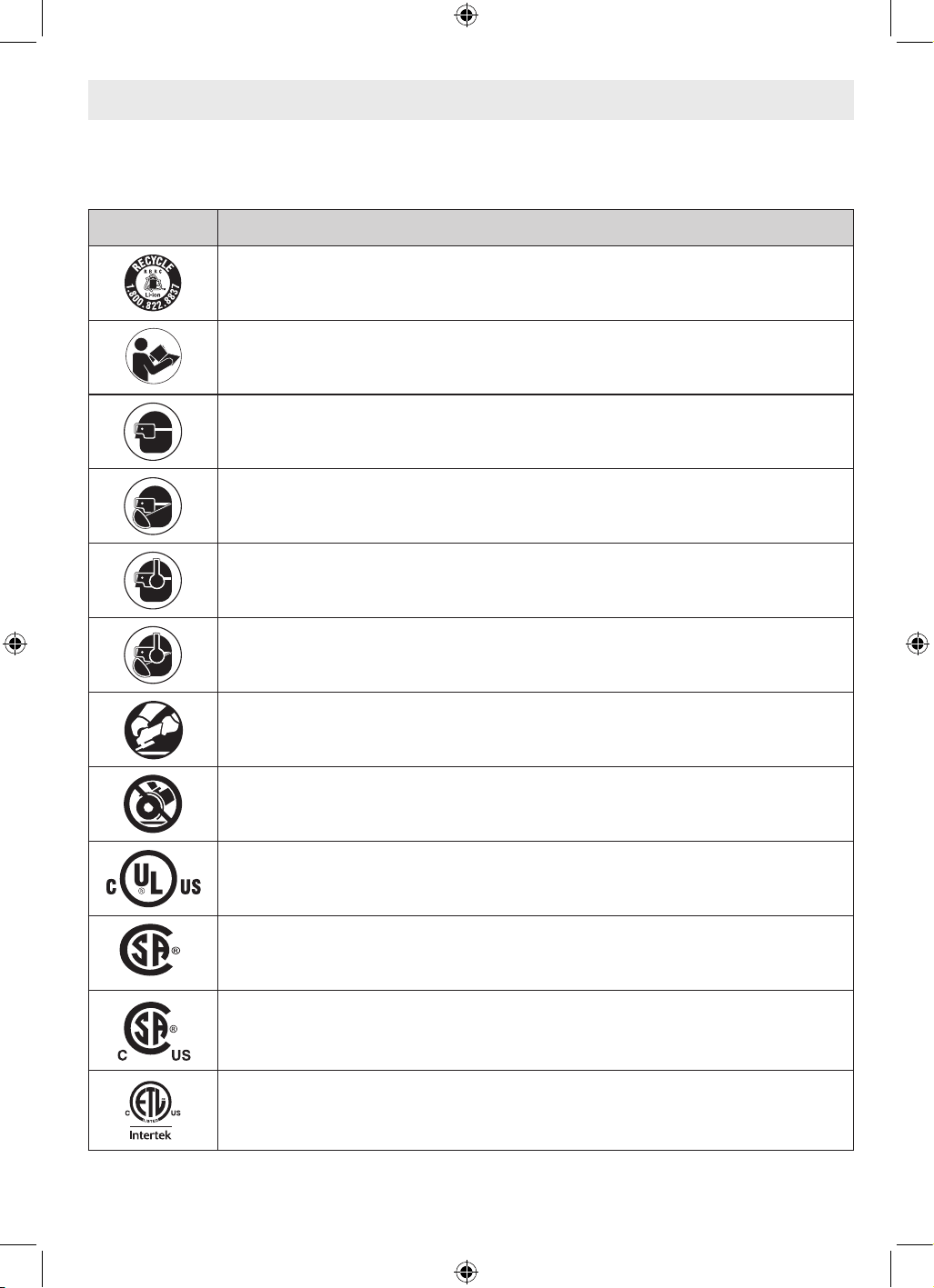

Symbols
Important: Some of the following symbols may be used on your tool. Please study them and learn
their meaning. Proper interpretation of these symbols will allow you to operate the tool better
and safer.
Symbol Designation/Explanation
V Volts (voltage)
A Amperes (current)
Hz Hertz (frequency, cycles per second)
W Watt (power)
kg Kilograms (weight)
min Minutes (time)
s Seconds (time)
⌀
Diameter (size of drill bits, grinding wheels, etc.)
n
0
Rated no-load speed (rotational speed, at no load)
.../min
Revolutions or reciprocation per minute (revolutions, strokes, surface speed,
orbits etc. per minute)
0 Off position (zero speed, zero torque...)
1, 2, 3, ...
I, II, III,
Selector settings (speed, torque or position settings. Higher number means
greater speed)
0
Innitely variable selector with off (speed is increasing from 0 setting)
Arrow (action in the direction of arrow)
Alternating current (type or a characteristic of current)
Direct current (type or a characteristic of current)
Alternating or Direct current (type or a characteristic of current)
Class II construction (designates Double Insulated Construction tools)
Earthing terminal (grounding terminal)
-12-
Symbols
Important: Some of the following symbols may be used on your tool. Please study them and learn
their meaning. Proper interpretation of these symbols will allow you to operate the tool better
and safer.
Symbol Designation/Explanation
Designates Li-ion battery recycling program.
Alerts user to read manual.
Alerts user to wear eye protection.
Alerts user to wear hearing protection.
Alerts user to wear respiratory protection.
Alerts user to wear eye, respiratory, and hearing protection.
Alerts user to hold tool with both hands.
The Type B (27) Grinding Guard must not be used for cutting.
This symbol designates that this tool is listed by Underwriters Laboratories, to
United States and Canadian Standards.
This symbol designates that this tool is listed by the Canadian Standards
Association.
This symbol designates that this tool is listed by the Canadian Standards
Association, to United States and Canadian Standards.
This symbol designates that this tool is listed by the Intertek Testing
Services, to United States and Canadian Standards.
-13-
Disconnect battery pack from tool before making any assembly, adjustments
or changing accessories. Such preventive safety measures reduce the risk of
starting the tool accidentally.

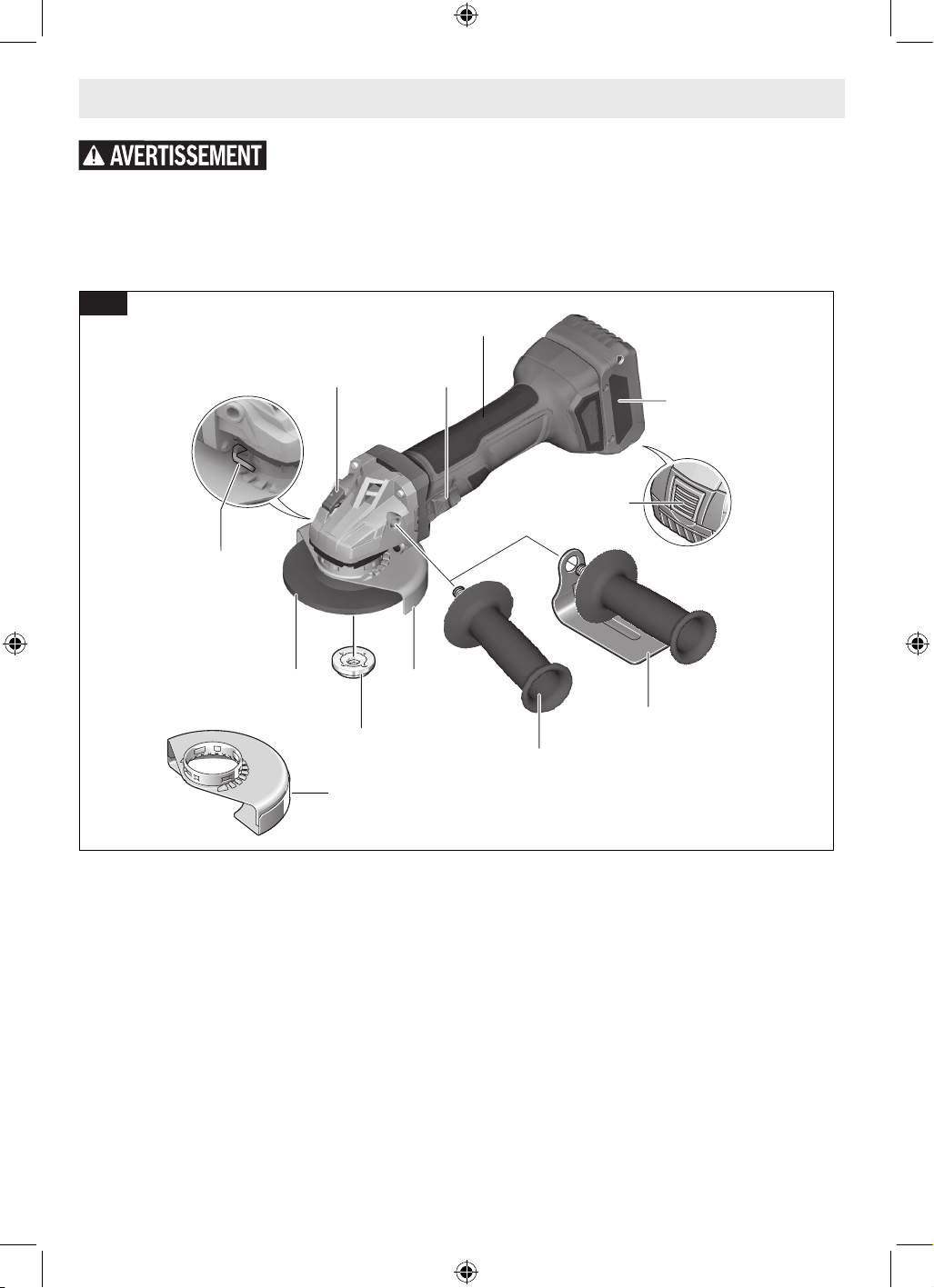

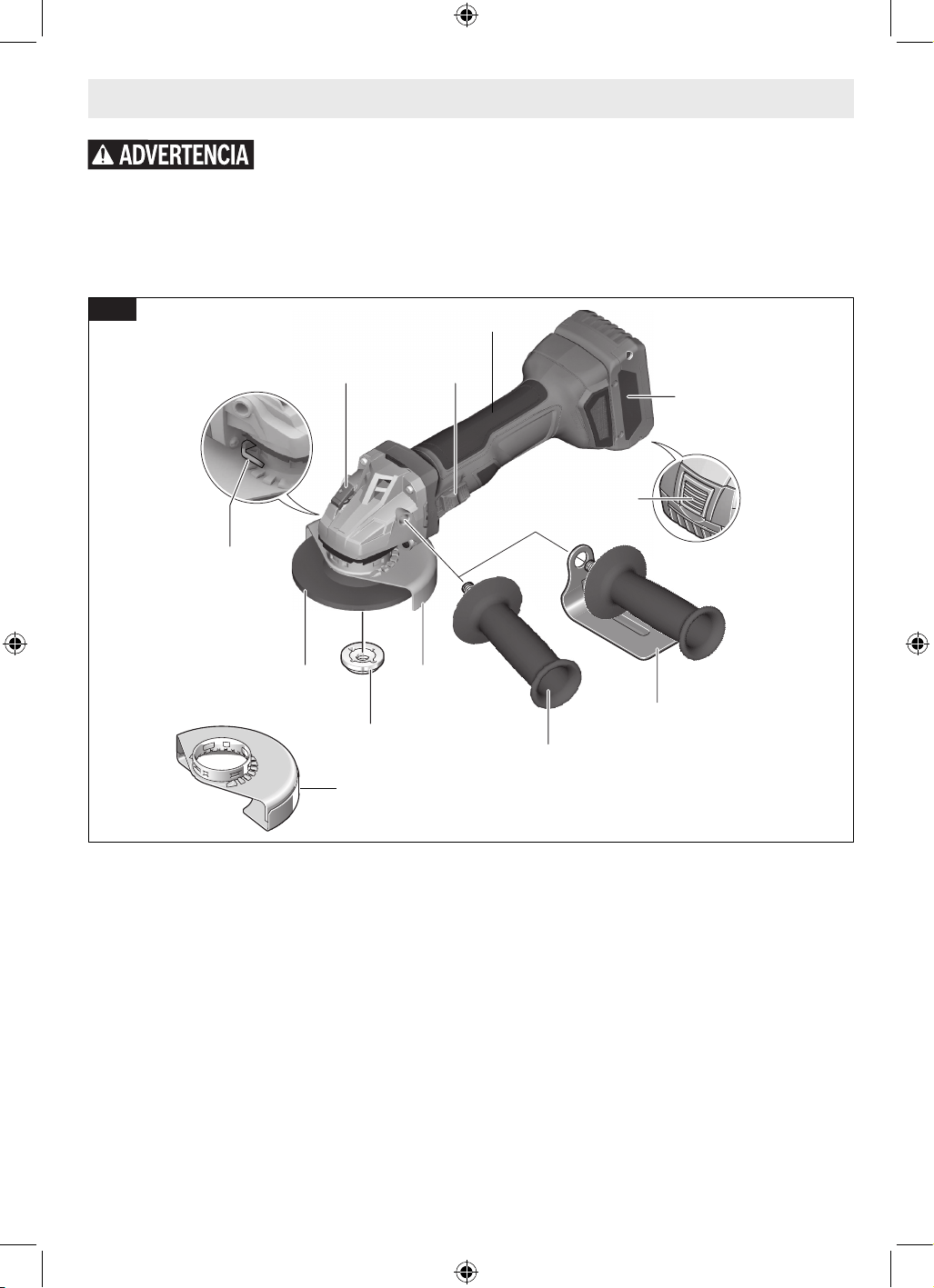

Getting to Know Your Angle Grinder
GWS18V-8 Cordless Angle Grinder with Slide Switch
Fig. 1
1. Spindle Lock
2. Slide Switch
5. Battery Pack
6. Battery Pack Release Button
7. Hand Shield*
8. Side Handle
(Insulated Gripping Surface)
9. Type B (27) Grinding Wheel Guard
10. Lock Nut
11. Type 27 Grinding wheel*
12. Guard Release Lever
13. Type A (1A/41) Cutting Wheel
Guard
14. Insulated Gripping Surface
*sold separately
( 12)
(1)
(2)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(14)
(13)
-14-

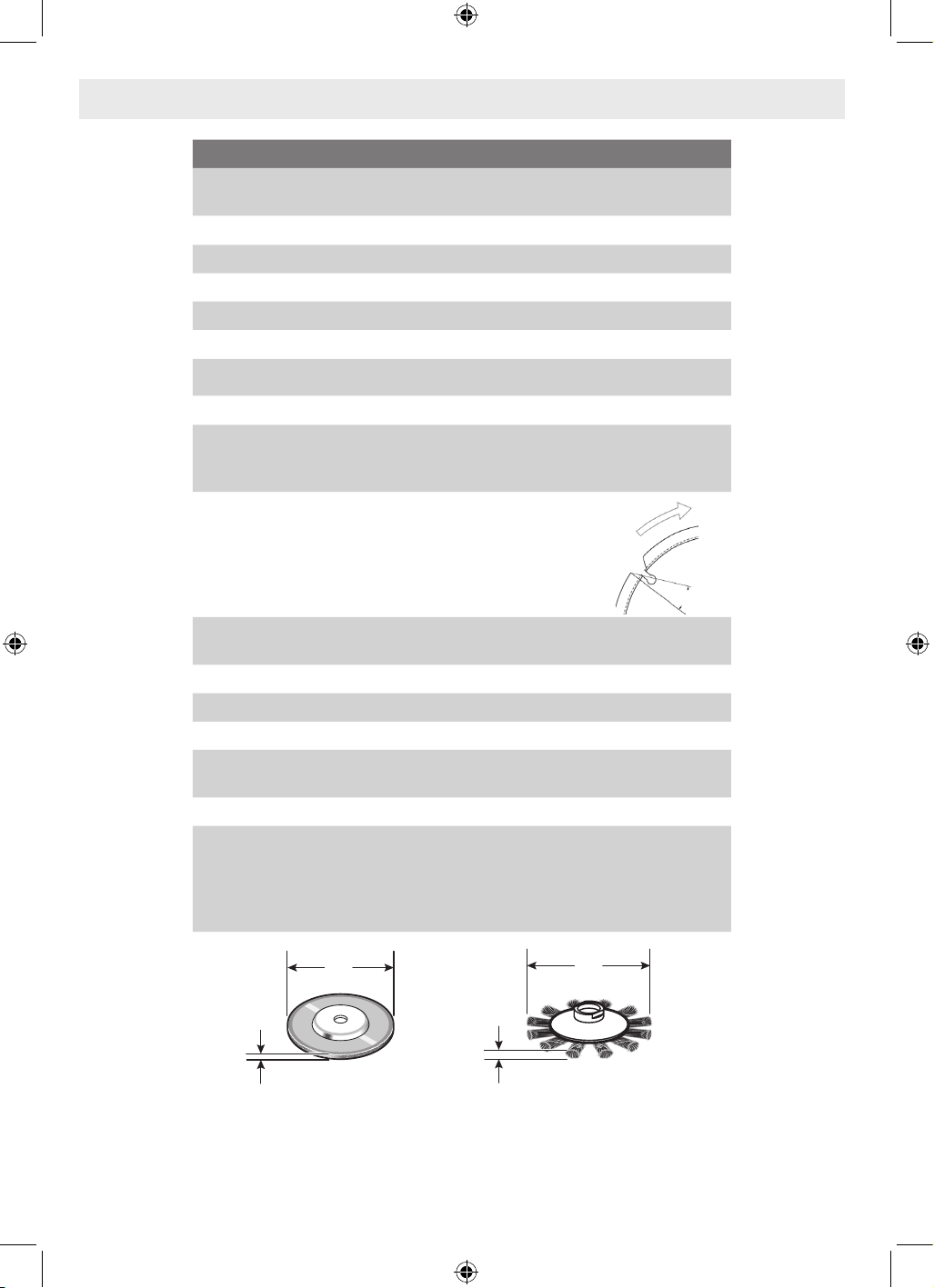

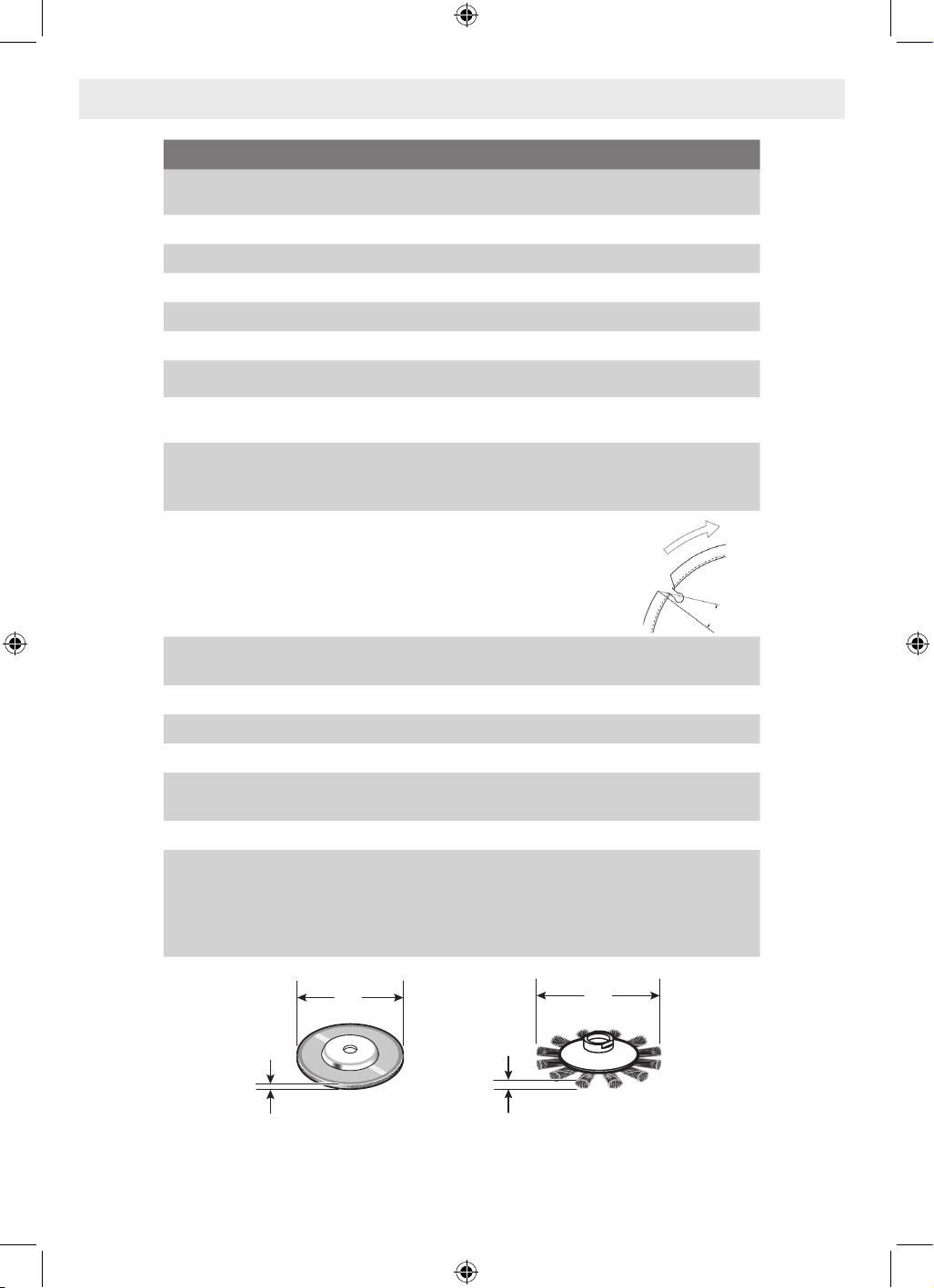

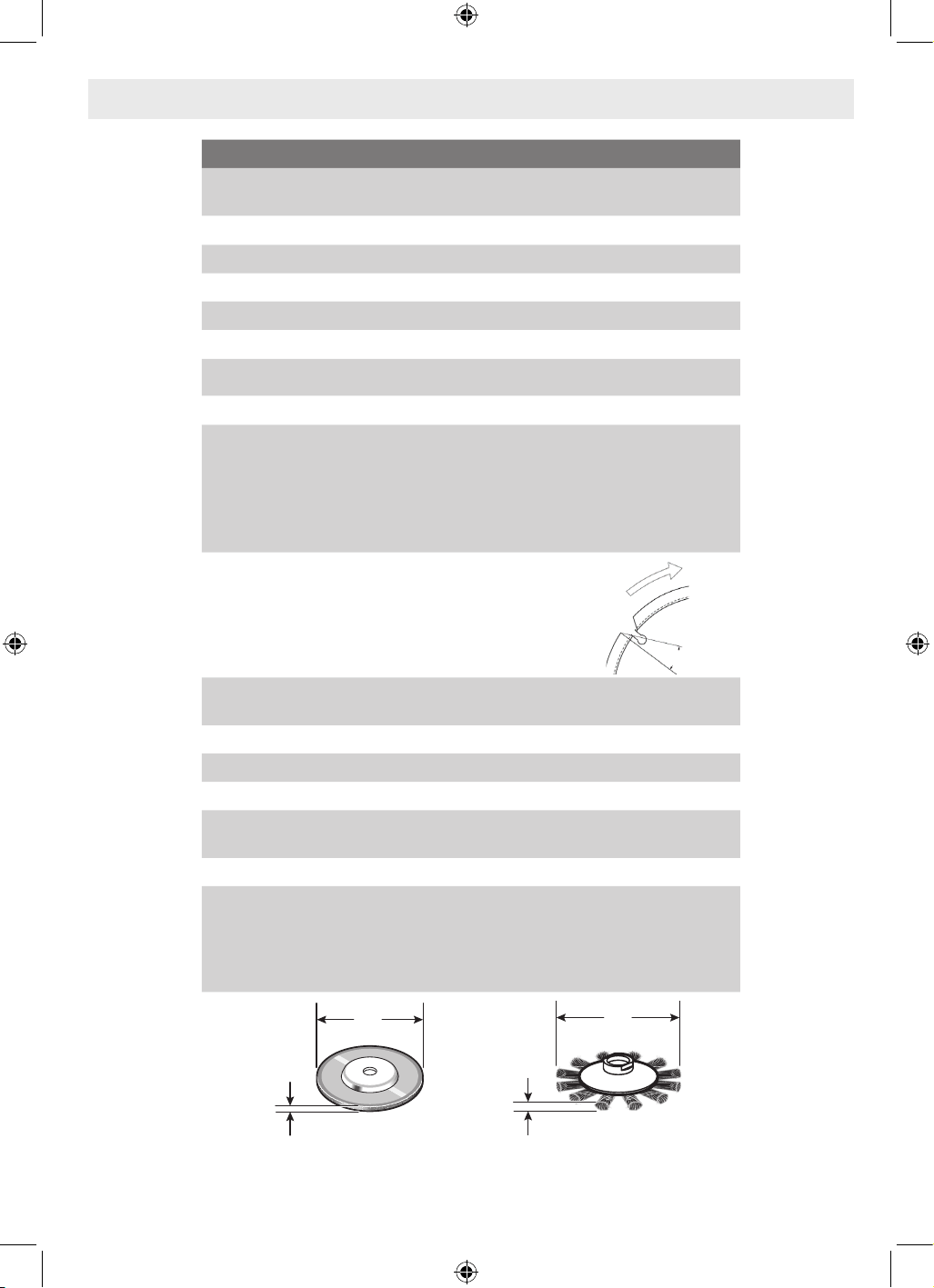

Specifications
Model Number GWS18V-8
Battery
18V (Bosch or
AMPShareSeries)
Rated no-load speed n
0
11,000/min
Switch Type Slide
Spindle thread 5/8”-11 UNC
Max. spindle length 9/16” (14,3 mm)
Max. Type 27 grinding wheel ⌀ 4 1/2" (115 mm)
Type 27 grinding wheel thickness (b) 0.25'' (6mm)
Max. Type 41/1A, 27A cutting wheel ⌀ 4 1/2" (115 mm)
Type 41/1A cut off wheel thickness (b)
Type 27 A cutting wheel thickness (b)
0.045'' (1.2mm)
1/8'' (3.0mm)
Type 1/41 segmented diamond cutting
wheel rake angle
NEGATIVE
Max Type 1/41 segmented diamond
cutting wheel peripheral gap
10 mm
Max. ap disc ⌀ 4 1/2" (115 mm)
Max. sanding disc ⌀ 4 1/2" (115 mm)
Max. wire wheel ⌀ 4" (102 mm)
Max. wire wheel face width (thickness)
(c)
1/2" (12.7 mm)
Max. wire cup brush ⌀ 3” (76 mm)
Allowed ambient temperature
- during charging:
- during operation:
- during storage:
+32 °F...+95 °F (0 °C...+35 °C)
-4 °F...+122 °F (-20 °C...+50 °C)
-4 °F...+122 °F (-20 °C...+50 °C)
c
⌀
⌀
b
⌀ = Wheel diameter. b = Grinding wheel thickness. c = Wire wheel face width.
-15-
Applications
Model Number GWS18V-8
Metal Grinding (Type 27) X
Metal Grinding (Type 11) N
Metal Cutting (Type 41/1A) X
Concrete Surfacing O
Concrete/Masonry Cutting O
Sanding O
Wire Brushing (Wheel) X
Wire Brushing (Cup) O
X = Tool is provided with attachments to perform this application.
O = Tool can use optional attachments to perform this application.
N = Tool is not capable of this application.
Accessory speed rating must be equal to or greater than the tool’s speed rating. Do not exceed the
recommended wheel diameter.
Do not use Type 11 abrasive (cup) wheels with this tool. This tool is not de-
signed for use with type 11 (cup) abrasive grinding wheels.
Battery Packs / Chargers:
Please refer to the battery/charger list, included with your tool.
NOTE: For tool specications refer to the nameplate on your tool.
-16-
Functional Descriptions
Assembly

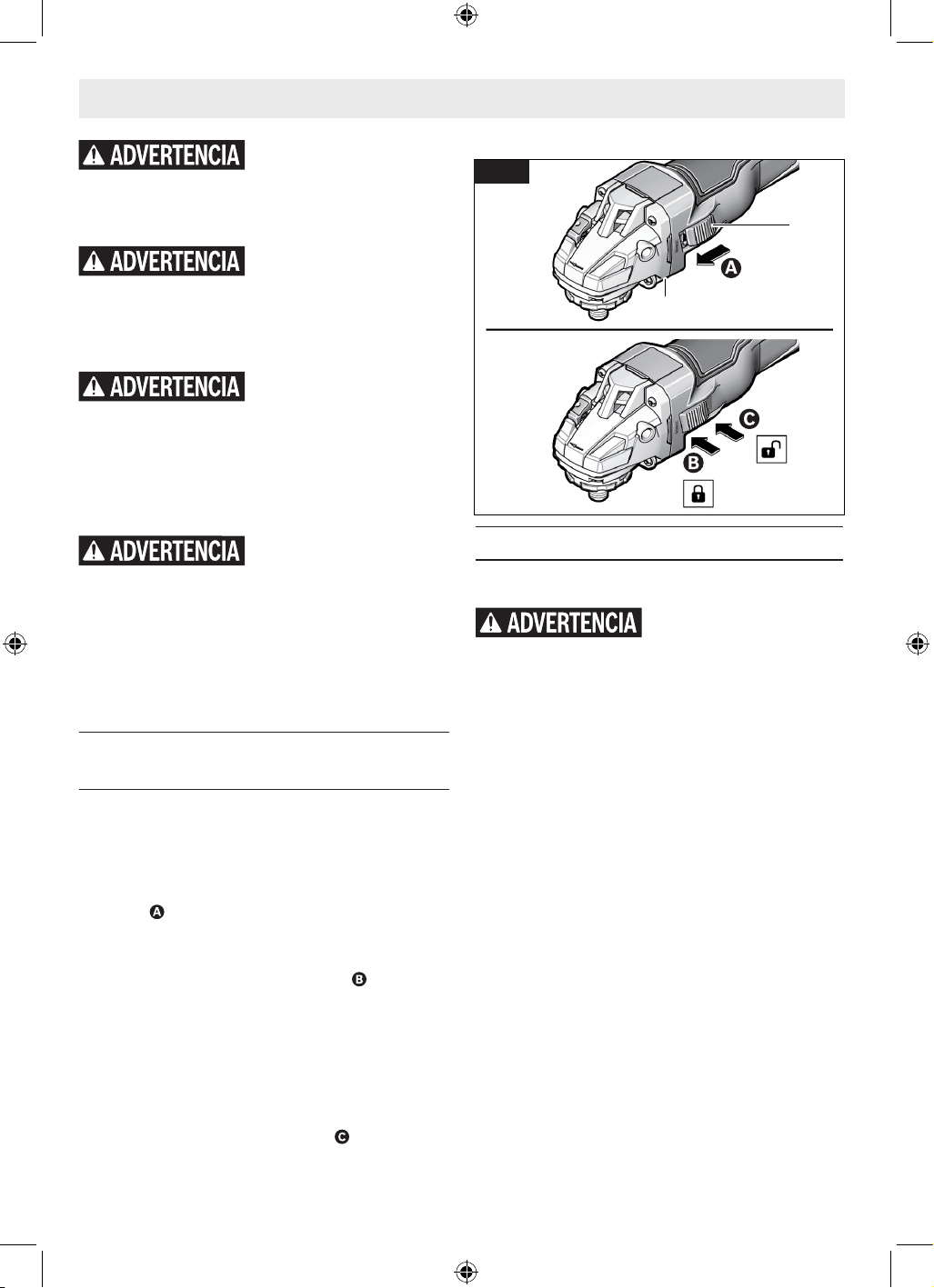

Inserting and Releasing Battery
Pack
(Fig. 1, Fig. 2)
This tool is equipped with Automatic Restart
Protection. This feature helps prevent acciden-
tal startups after power has been interrupted,
e.g. the Battery Pack 5 was removed with the
Slide Switch 2 locked in the on position. To re-
sume operation, turn the Slide Switch 2 to the
OFF position, and back to the ON position to
restart the tool.
Make sure that the Slide Switch 2 is in the OFF
position before inserting or removing the Bat-
tery Pack 5. To insert the Battery Pack 5, slide
it into the Motor Housing until the Battery Pack
5 locks into position .
To remove the Battery Pack 5, press the Battery
Pack Release Button 6 and slide the Battery
Pack 5 forward.
Your tool is equipped with a secondary locking
latch to prevent the Battery Pack 5 from com-
pletely falling out of the Motor Housing, should
it become loose due to vibration.
Press the Battery Pack Release Button 6 again
and slide the Battery Pack 5 completely out of
the Motor Housing .
Fig. 2
Soft Start
Helps reduce stress on the motor that occurs
from a high torque star. Helps bring accessory
smoothle up to speed.
Automatic Restart Protection
Helps prevent accidental startups after power
has been interrupted, e.g. the tool was un-
plugged with the switch locked in the on posi-
tion. To resume operation, turn on/off switch to
the off position, then restart the tool.
Overload Protection
Helps protect tool from excessive heat that may
damage motor. If tool stops or slows during
operation, allow motor to cool for 30 seconds
by running no-load. If the overload protection
stops the tool repeatedly, excessive force is
causing the tool to overload. Stop excessive
force and readjust work piece to reduce force
applied.
-17-
12
9
15
16
Assembly
Wheel Guard Installation
Wheel guard must be at-
tached when using grind-
ing, cutting or wire wheels. Always keep wheel
guard between you and your work while grind-
ing or cutting or working with wire wheels.

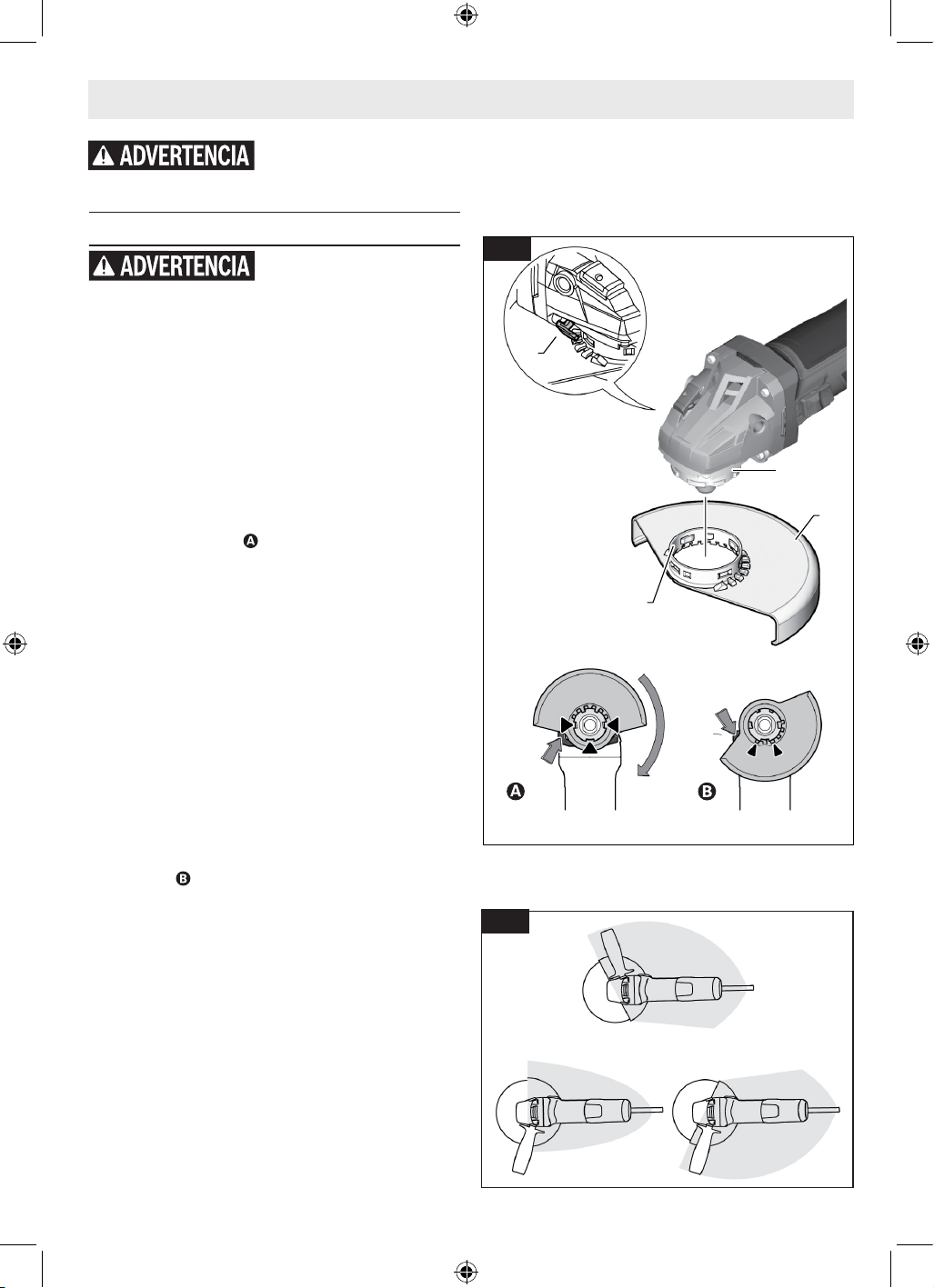

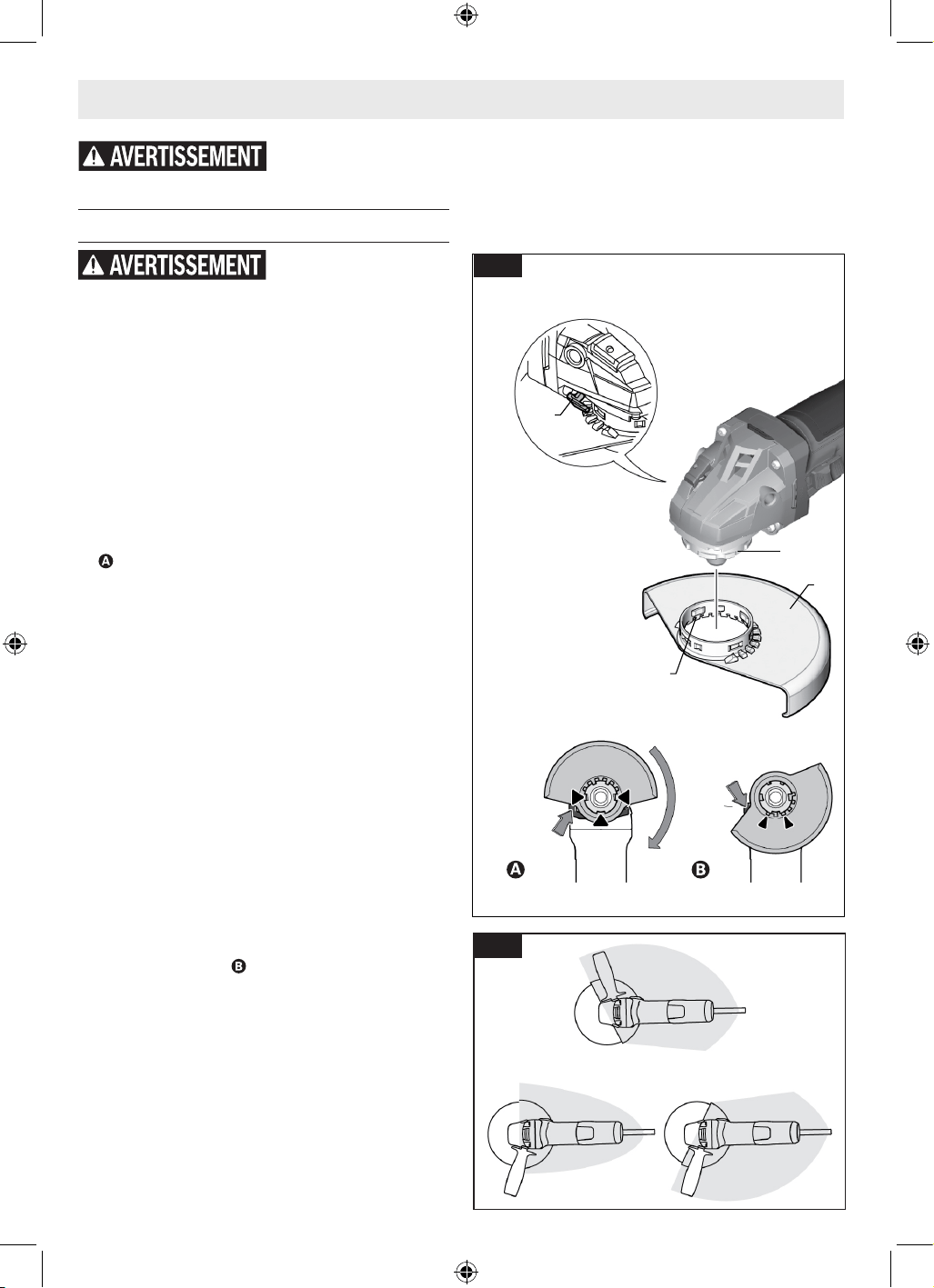

To Attach Wheel Guard
(Fig. 1, Fig. 3, Fig. 4)
Disconnect the Battery Pack 5 from the tool.
Place the Guard 9 or 13 on the Guard Mounting
Flange 15 until the Keys 16 the Guard collar
line up with the Notches in the Guard Mounting
Flange 15 .
Press the Guard 9 or 13 onto the Guard Mount-
ing Flange 15 until the shoulder of the Guard
9 or 13 is seated against the Guard Mounting
Flange 15 of the tool, and turn the Flange 15 or
Keys 16 until it can clearly be heard to engage.
Press and hold the Guard Release Lever 12, and
adjust the position of the Guard 9 or 13 to the
general operating zone. To complete the adjust-
ment, hold the grinder in a working position,
press the Guard Release Lever 12 upward and
turn the Guard 9 or 13 until it clicks into place,
then adjust as needed.
• Always adjust the Guard 9 or 13 in such a
manner that both silver keys of the Guard
Release Lever 12 engage into the corre-
sponding Notches on the Guard .
• Always position the Wheel Guard 9 or 13
between the operator and the workpiece,
and direct sparks away from operator.
• The Guard 9 or 13 may be adjusted upon
actuation of the release lever 12. If the
guard may be turned clockwise and coun-
terclockwise without actuating release
lever 12, do not use the grinder and have
it serviced by Bosch Factory Service Center
or Authorized Bosch Service Station.
• Note: The Keys 16 on the Guard collar
ensure that only Guard 9 or 13 that ts the
tool type can be mounted.
Disconnect battery pack from tool before making any assembly, adjustments
or changing accessories. Such preventive safety measures reduce the risk of
starting the tool accidentally.
Fig. 3
OPERATING ZONE
Fig. 4
-18-
Lock Nut and Backing Flange
(Fig. 5)
Your tool is equipped with a threaded spindle
for mounting accessories. Always use the sup-
plied original BOSCH lock nut, and backing
ange, that has the same thread size as the
spindle. Backing ange is keyes to output shaft
(Fig 4). Always make sure that the lock nut is
tightened correctly with the supplied wrench.
Assembly
To Remove the Guard
(Fig. 3)
Press the Guard Release Lever 12, rotate the
Guard 9 or 13 until the Keys 15 on the Guard
collar line up with the Notches on the Guard
Mounting Flange 15, and lift the Guard 9 off the
Guard Mounting Flange 15.
Side Handle
(Fig. 1)
The side handle is used to control and balance
the tool. The handle must be threaded into the
front housing on either side of the tool, de-
pending on personal preference and comfort.
Use the side handle for safe control and ease
of operation. (Fig. 1).
Hand Shield (sold separately)
(Fig. 1)
The Hand Shield 7 is to be used with back-
ing pads, sanding discs and wire brushes to
keep ngers and hand away from work surface,
sharp edges, burrs and debris. When using
the optional Hand Shield 7 accessory insert
side handle through hole in the Hand Shield
7 and then thread into housing. Ensure that
Hand Shield 7 is positioned between hand
and backing pad, sanding disc, or wire brush.
Disc Grinding Wheel Assembly
Do not use accessories that
run eccentrically. The tool
will vibrate excessively and may cause loss of
control and the accessory may burst.
To Attach Grinding Wheel
(Fig. 1, Fig. 3, Fig. 5, Fig. 6)
1. Disconnect the Battery Pack 5 from the
tool.
9
18
19
11
20
10
18
19
11
10
Fig. 5
-19-
2. Be sure that the Type B (27) Wheel Guard
9 is in place for grinding.
3. Place the Backing Flange 19 and Type 27
Grinding Wheel 11 on the Spindle 18.
Make sure the Backing Flange 19 locks into
the base of the Spindle 18.
4. Thread on the lock nut 10 and tighten nut
using the lock nutwrench, while holding
the spindle lock. (Fig. 5)
TO REMOVE: Reverse the procedure.
Assembly
22
20
When Using Spin-On Wheels
(Fig. 5, Fig. 6)
Follow steps 1 and 2 in "To Attach Grinding
Wheel," then thread the Type 27 Spin-On
Grinding Wheel 20 directly onto the Spindle
18 without using the supplied anges. Always
make sure that the Spin-On Grinding Wheel
20 is tightened correctly with an open-end
wrench (not supplied).
TO REMOVE: Reverse procedure.
All parts of a Type 27 Spin-On Grinding Wheel
20 must be within the Lip of the Wheel Guard
22. If the Spin-On Grinding Wheel 20 is past
the lip of the Wheel Guard 22, do not use that
wheel as it does not t on this grinder.

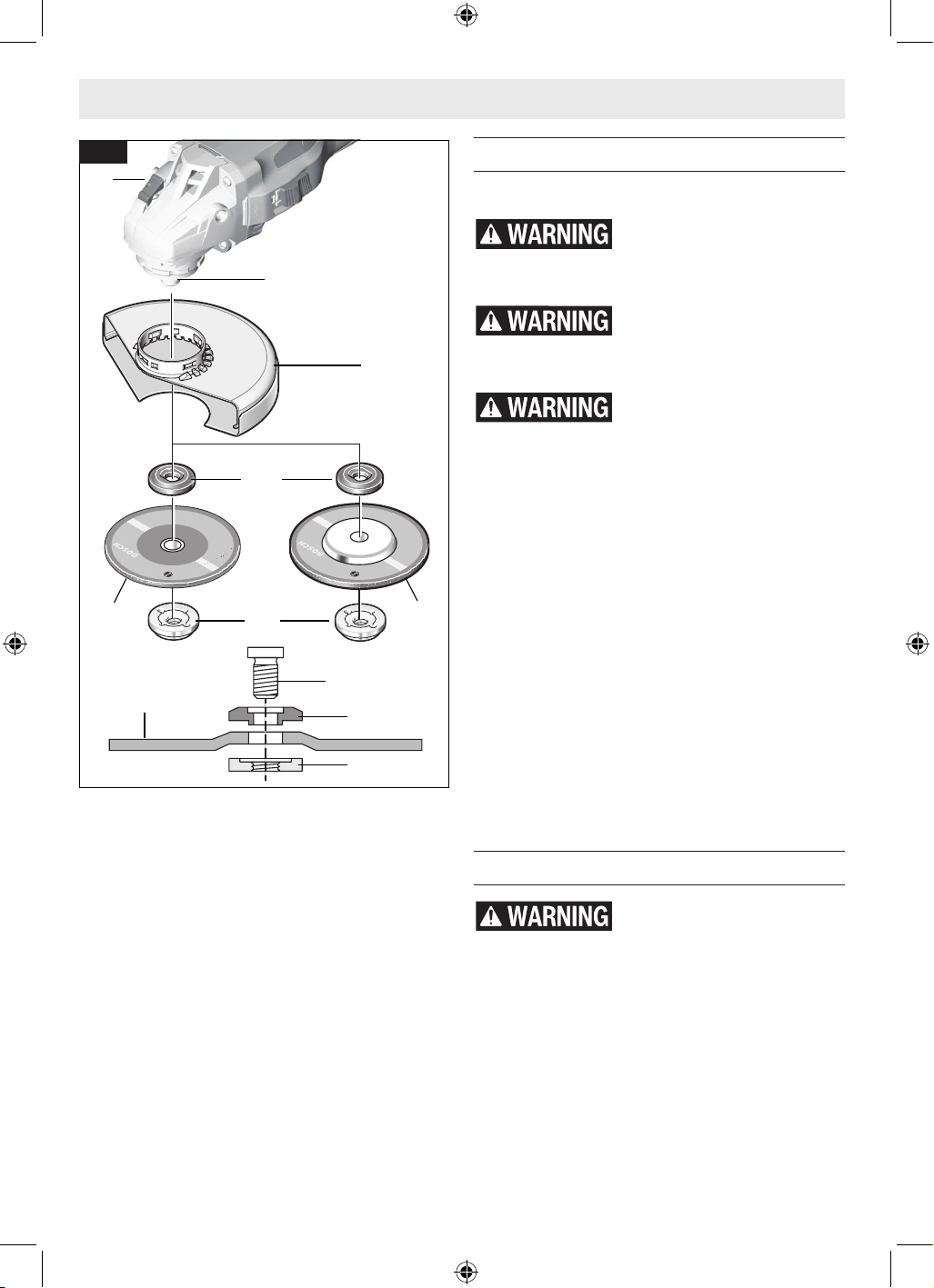

Fig. 6

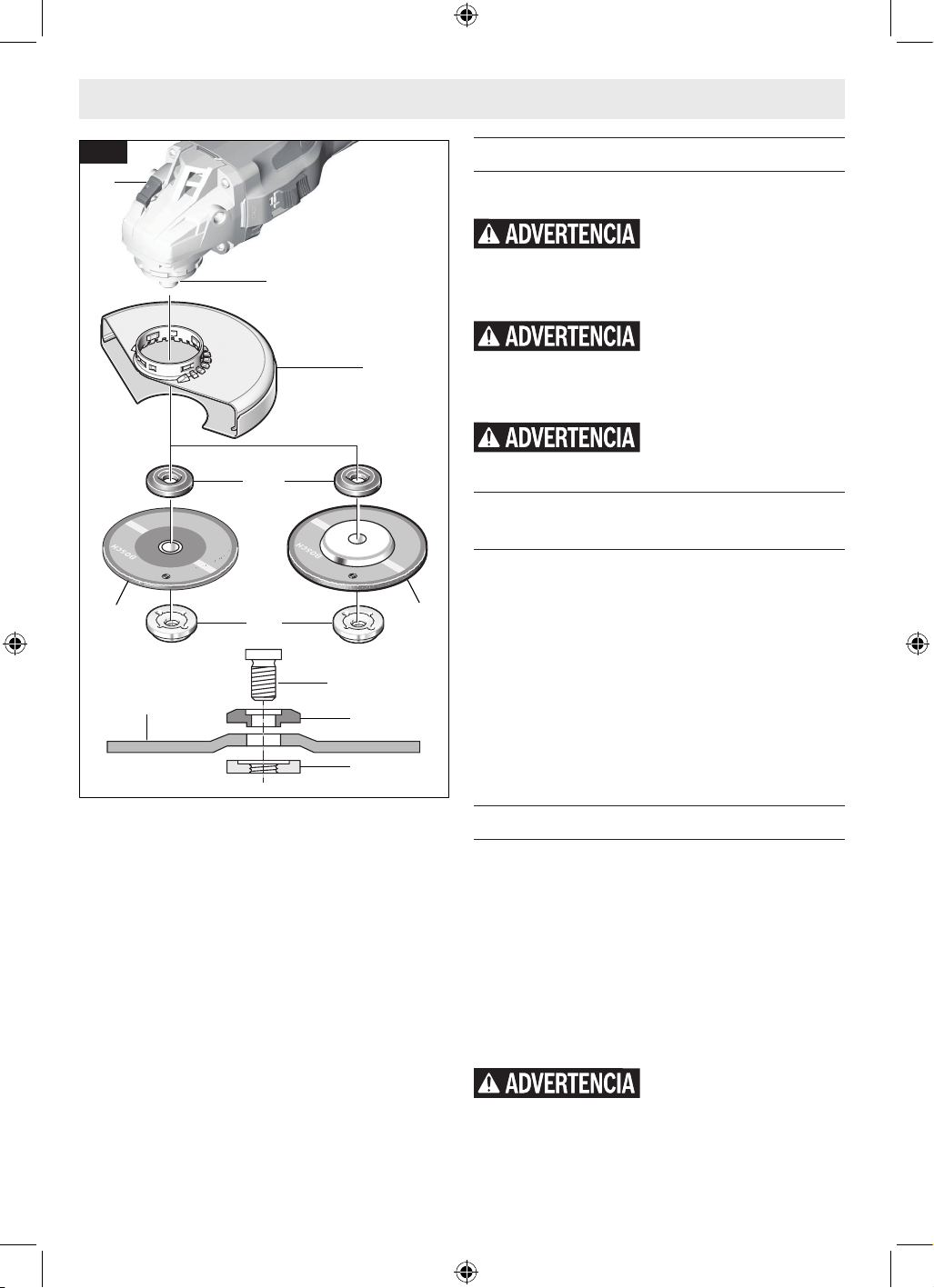

Abrasive TYPE 41/1A and 27A/42
Wheel Assembly
(Fig. 1, Fig. 3, Fig. 7)
Always use Type A (1A/41)
Cutting Wheel guard for
cutting.
Using the Type A (1A/41) Cutting Wheel Guard
13, it is possible to perform limited cutting on
small stock such as metal tubes, piping or re-
bar.
Do not attempt to cut large stock or sheets of
metal as this tool is not designed to be a dedi-
cated cutting tool.
1. Disconnect the Battery Pack 5 from the
tool.
2. Be sure that the Type A (1A/41) Cutting
Wheel Guard 13 is in place for cutting.
3. When using mounting wheels, thread the
Backing Flange 19 onto the Spindle 18,
then place the Type 41/1A Cutting Wheel
23 or Type 27A/42 Cutting Wheel 24 on the
Backing Flange 19.
4. Thread on the lock nut 10 and tighten nut
using the lock nut wrench, while holding
the spindle lock.
TO REMOVE: Reverse the procedure.
Type 1 Abrasive Straight Grinding
Wheels
Do not use Type 1 abrasive
wheels designed for
straight/die grinding. This tool is not designed
for use with Type 1 abrasive straight/die grind-
ing wheels.
-20-
Assembly
Sanding Accessories Assembly
Backing Pad
Before attaching a backing
pad be sure its maximum
safe operating speed is not exceeded by the
nameplate speed of the tool.
Wheel guard may not be
used for most sanding op-
erations. Always reinstall wheel guard when
converting back to grinding operations.
Do not use the Quick-
Clamping Nut with backing
pad for sanding accessories.

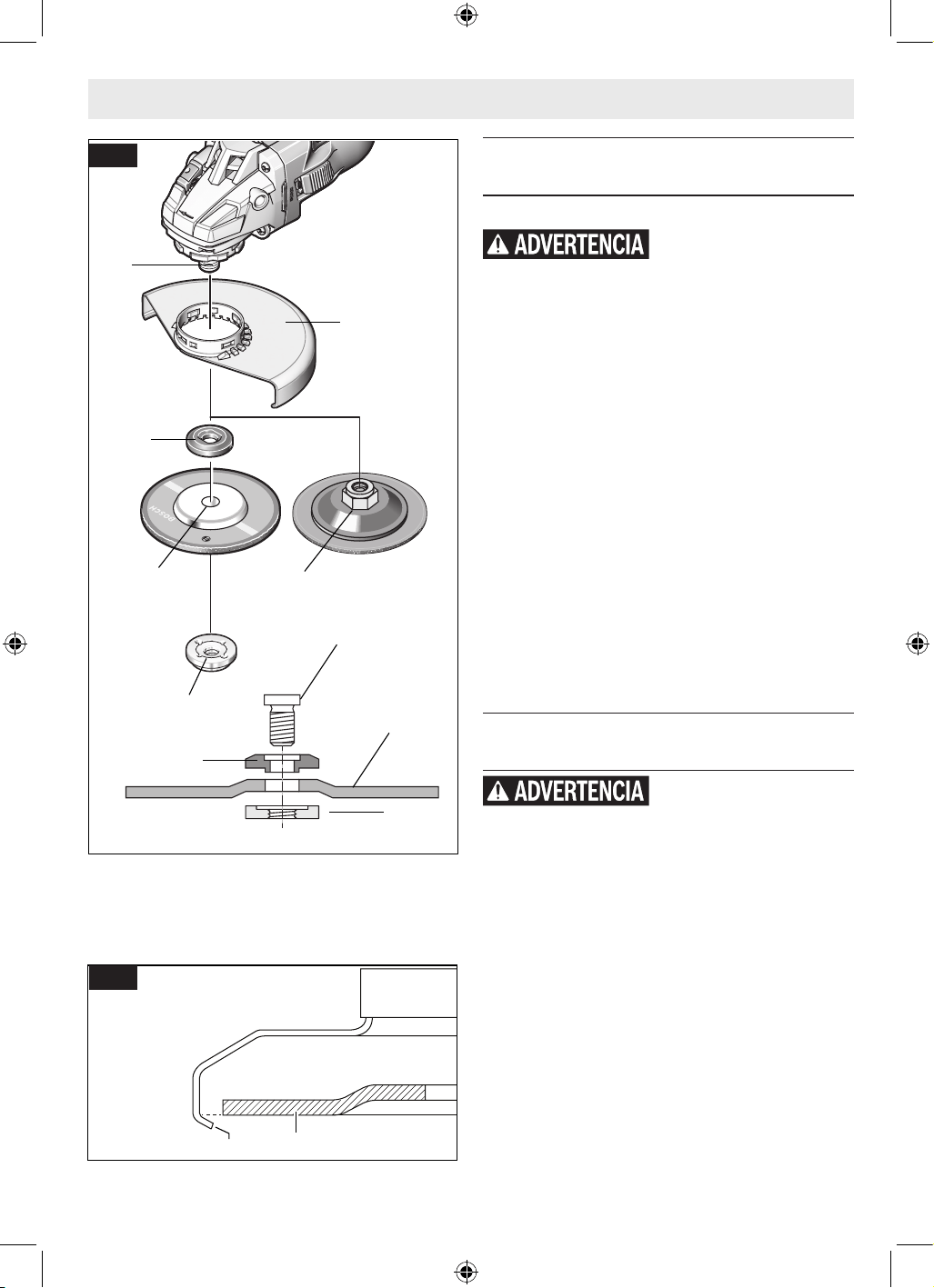

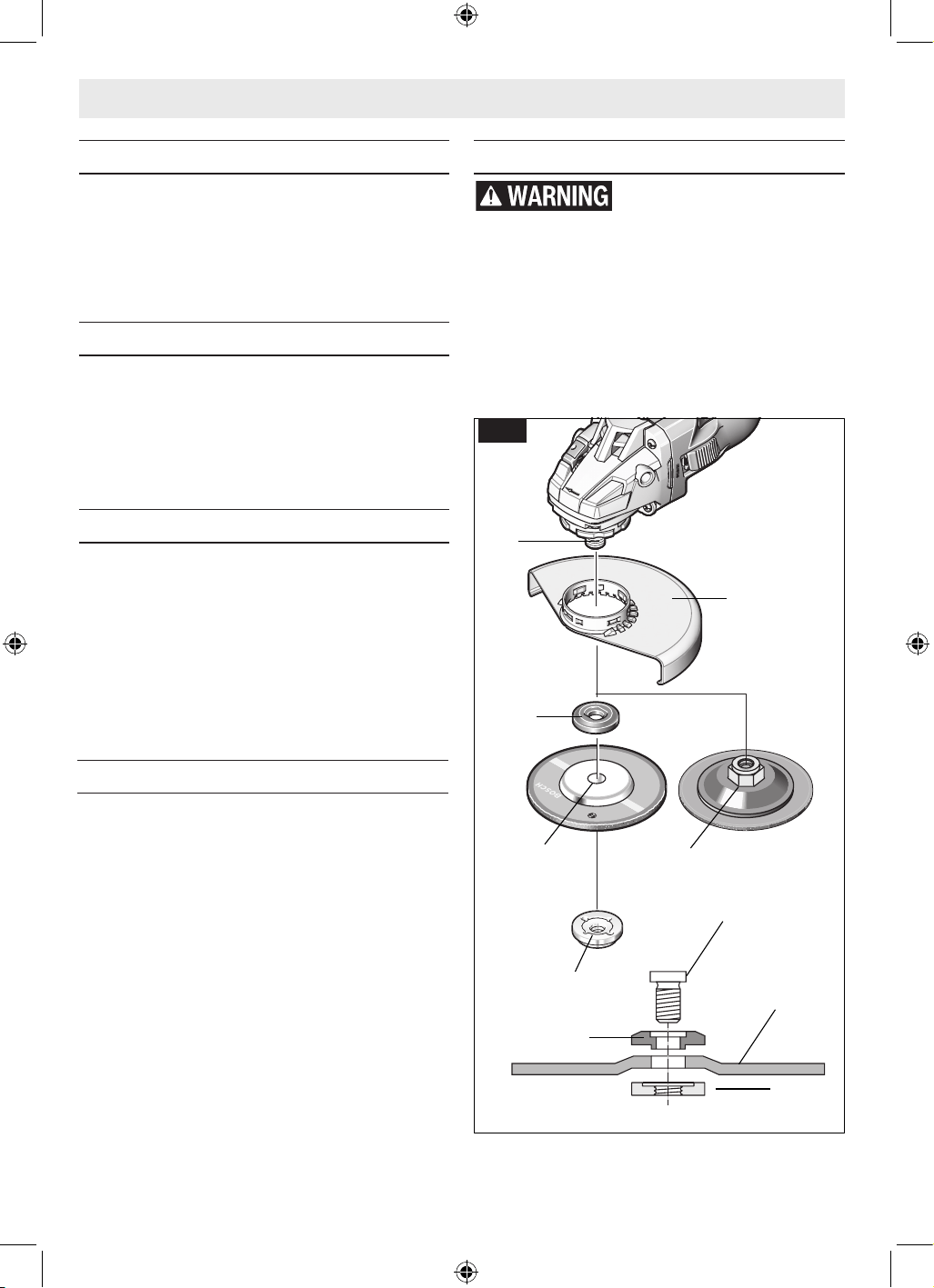

To Install Backing Pad and Sanding
Disc (Not Included)
(Fig. 1, Fig. 3, Fig. 8)
Disconnect the Battery Pack 5 from the tool.
Attach the Hand Shield 7. Set the tool on its top
side (Spindle 18 up). Place the Rubber Backing
Pad 25 onto the Spindle 18 shaft. Center the
Sanding Disc 26 on top of the Backing Pad 25.
Insert the Backing Pad Lock Nut 27 through the
Sanding Disc 26, and thread it onto the Spindle
18 as far as you can with your ngers. Press
in the Spindle Lock 1, then tighten the Back-
ing Pad Lock Nut 27 securely with a lock nut
wrench.
TO REMOVE: Reverse the procedure.

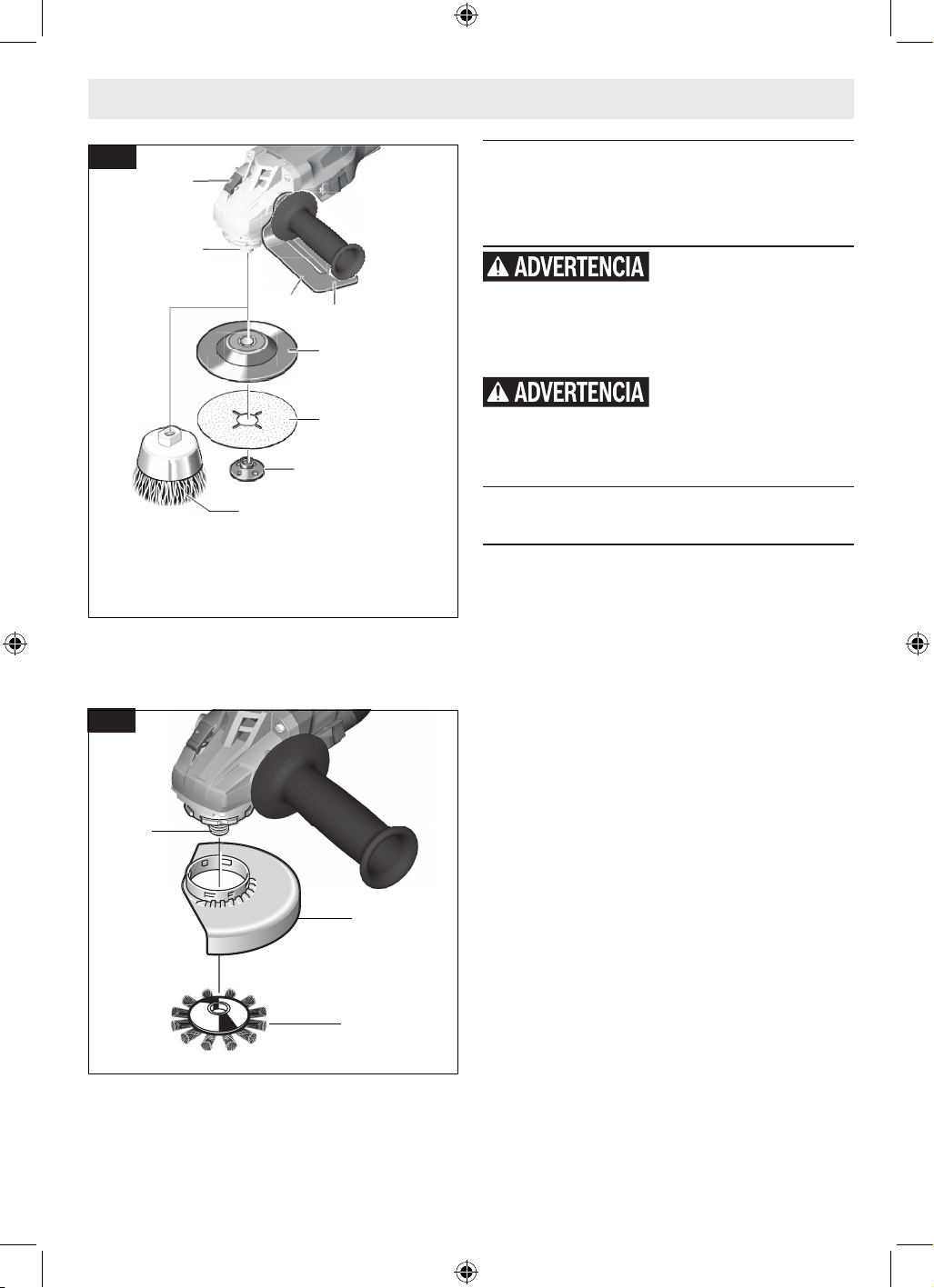

Wire Cup Brush Assembly
Always use Type B Grinding
Wheel guard with wire
wheels (brushes). Not using wheel guard with
wire wheels may cause injury.
(Fig. 1, Fig. 3, Fig. 8)
Disconnect the Battery Pack 5 from the tool.
Attach the Hand Shield 7. Wire Cup Brushes
28 are equipped with their own threaded hub.
Simply thread the Wire Cup Brush 28 onto the
Spindle 18. Be sure to seat the Brush 28 against
the shoulder before turning the tool “ON.”
TO REMOVE: Reverse procedure.
1
18
13
10
19
23
24
18
19
10
23 or 24
Fig. 7
-21-
Wire Wheel Assembly
(Fig. 1, Fig. 3, Fig. 9)
Disconnect the Battery Pack 5 from the tool.
Install the Type B (27) Wheel Guard 9. Wire
Wheels 29 are equipped with their own thread-
ed hub. Simply thread the Wire Wheel 29 onto
the Spindle 18. Be sure to seat the Wire Wheel
29 against shoulder before turning tool “ON.”
TO REMOVE: Reverse the procedure.
Assembly
Type E (Diamond Surface Grinding
Wheel Guard) with Concrete Dust
Extraction Attachment for Surfacing
Grinding Assembly
A Type B (27) grinding
wheel guard may not be
used for all tool operations. Do not discard
guard when not in use. Always reinstall wheel
guard when converting back to grinding opera-
tions.
Dust Extraction Attachment
is not a guard, do not use
with bonded abrasive wheels. Dust extraction
attachment may not protect operator in the
event of a wheel burst.

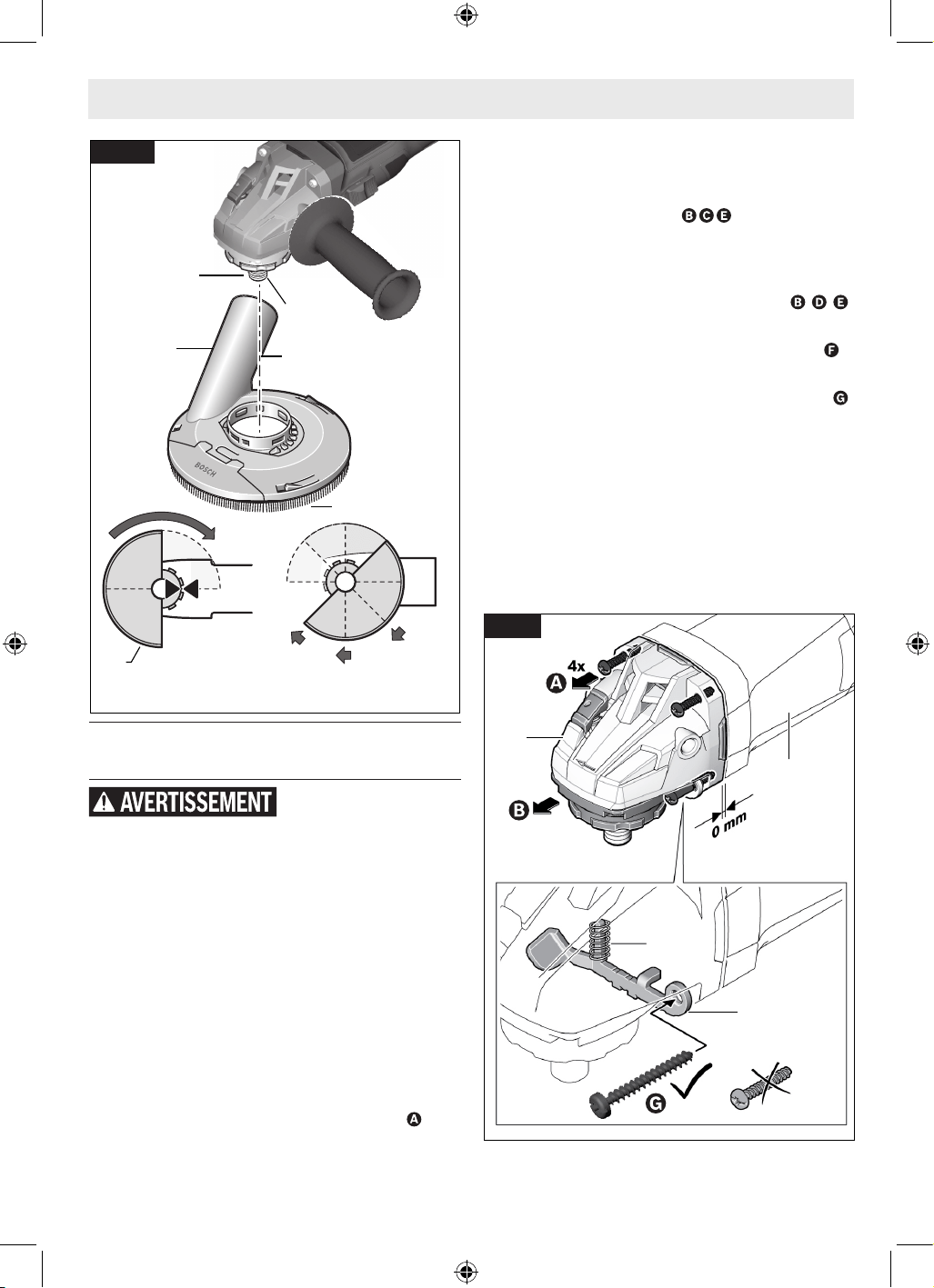

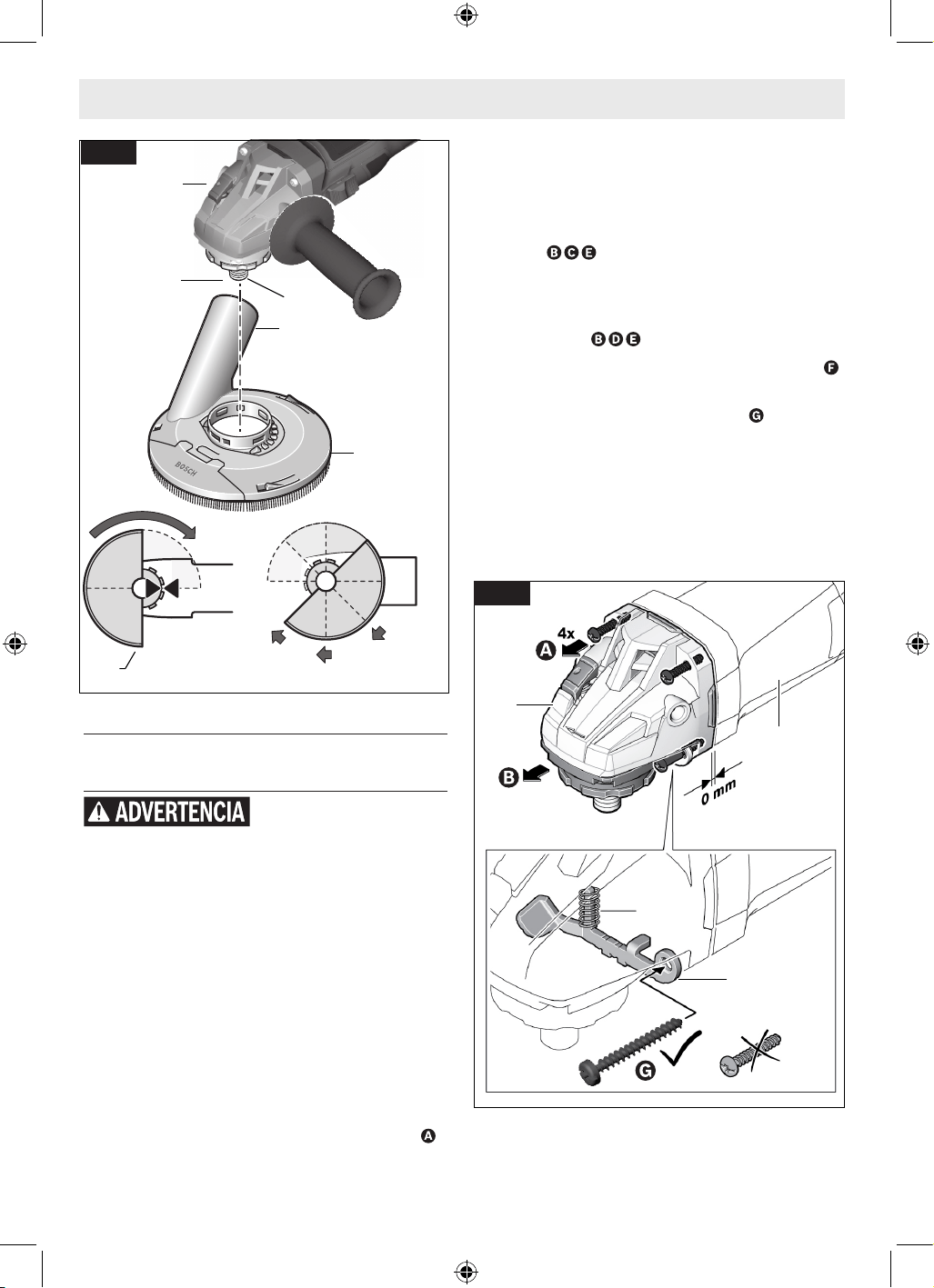

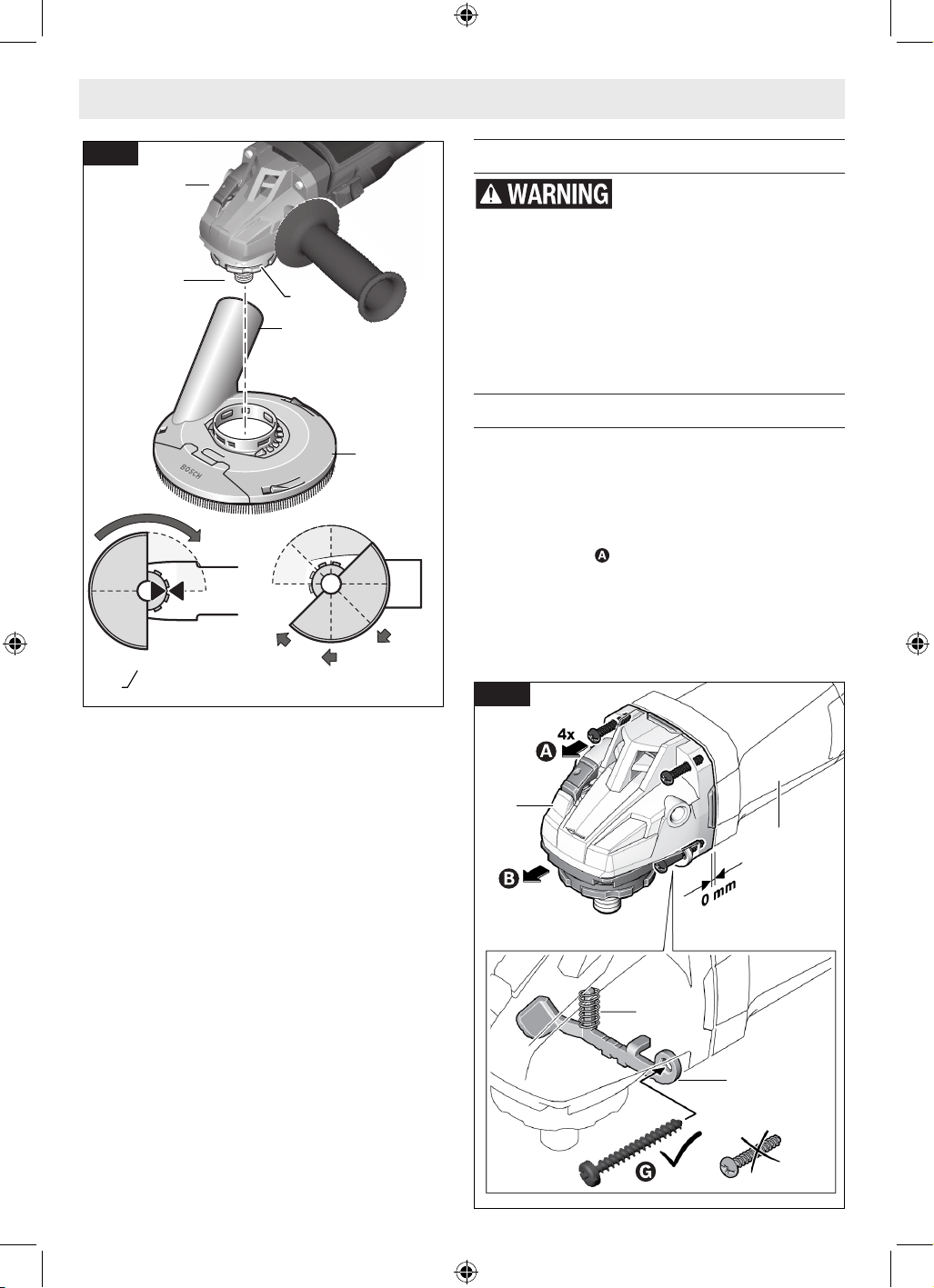

To Install Concrete Dust Extraction
Attachment
(Fig. 1, Fig. 3, Fig. 4, Fig. 10)
1. Disconnect the Battery Pack 5 from the
tool.
2. Position the Concrete Dust Extraction At-
tachment 30 on the Guard Mounting Flange
15 with the Dust Port 31 pointing away
from the tool body.
3. Rotate the Concrete Dust Extraction At-
tachment 30 clockwise 90º until it clicks in
place.
4. Adjust the Concrete Dust Extraction Attach-
ment 30 by depressing the Wheel Guard
Release Lever 12 and rotate the Concrete
Dust Extraction Attachment 30 to the de-
sired position.
5. Allow the Wheel Guard Release Lever 12 to
click in place.
6. Place the Backing Flange 19 on the Spindle
18.
7. Place the diamond cup wheel onto the
Spindle 18, and align it with the Backing
Flange 19.
8. Thread on the Lock Nut 10 and tighten the
Nut 10 using the lock nut wrench 17, while
holding the Spindle Lock 1.
When using spin on wheels, follow steps 1 - 5,
then thread the wheel directly onto the Spindle
18 without using the supplied anges.
TO REMOVE: Reverse procedure.
Fig. 9
Fig. 8
1
18
7
6
25
26
27
28
18
9
29
-22-
Assembly
Masonry Cutting Guard Assembly
A Type B (27) grinding
wheel guard may not be
used for all tool operations. Do not discard
guard when not in use. Always reinstall wheel
guard when converting back to grinding opera-
tions.
To improve ergonomics of your grinder when
cutting masonry, gearbox must be rotated rela-
tive to the position of the switch as the tool
was assembled at the factory.

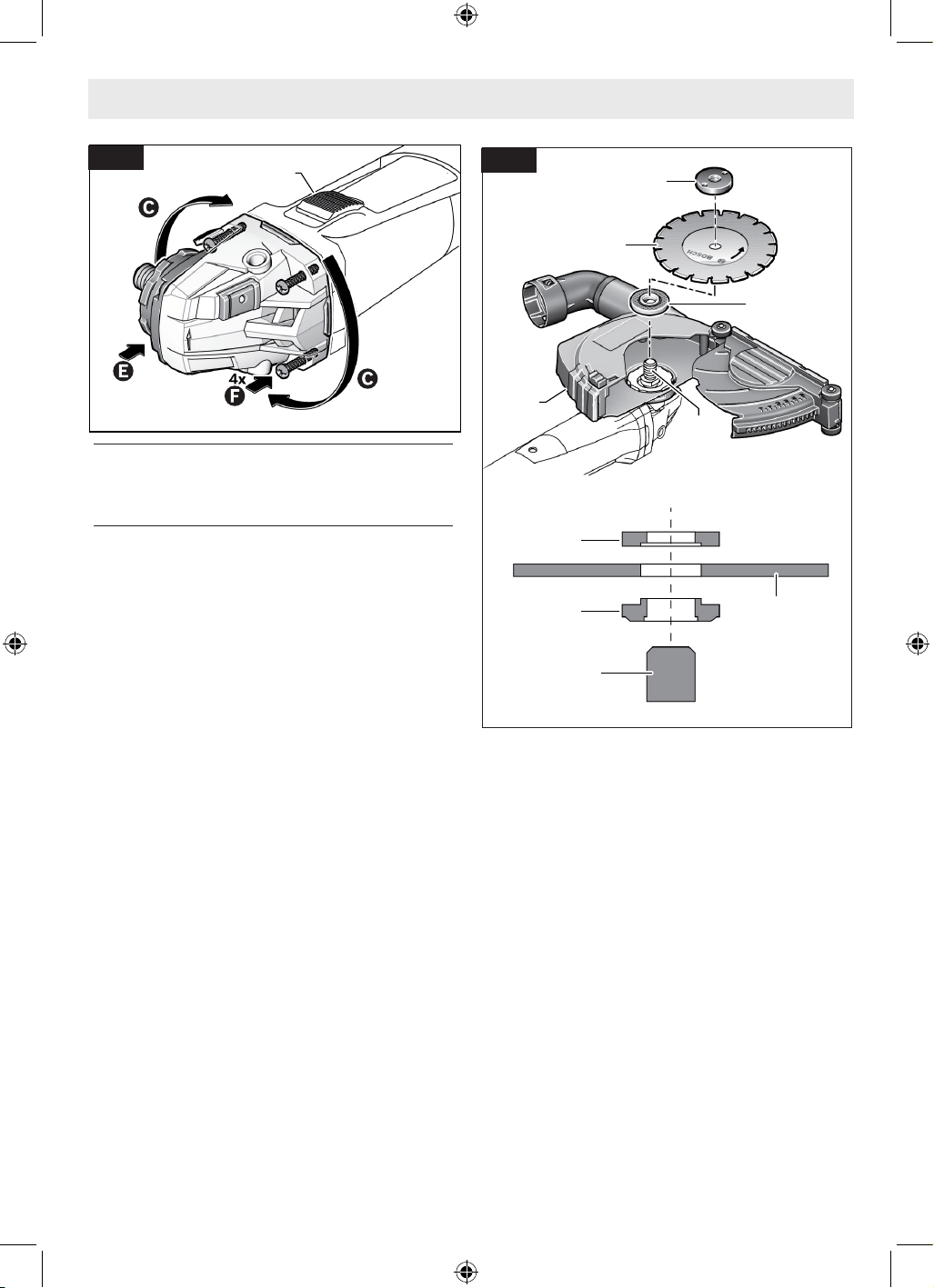

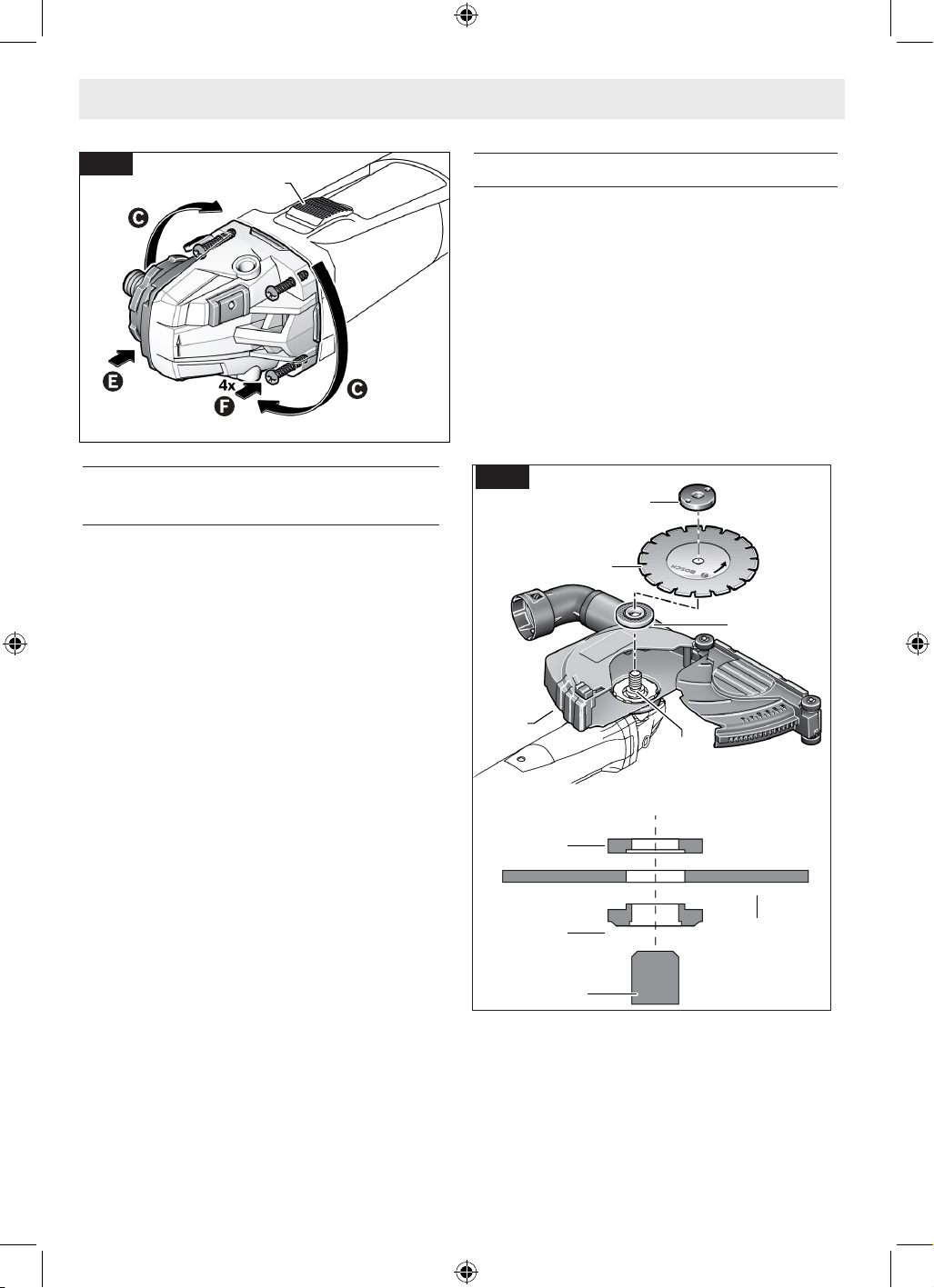

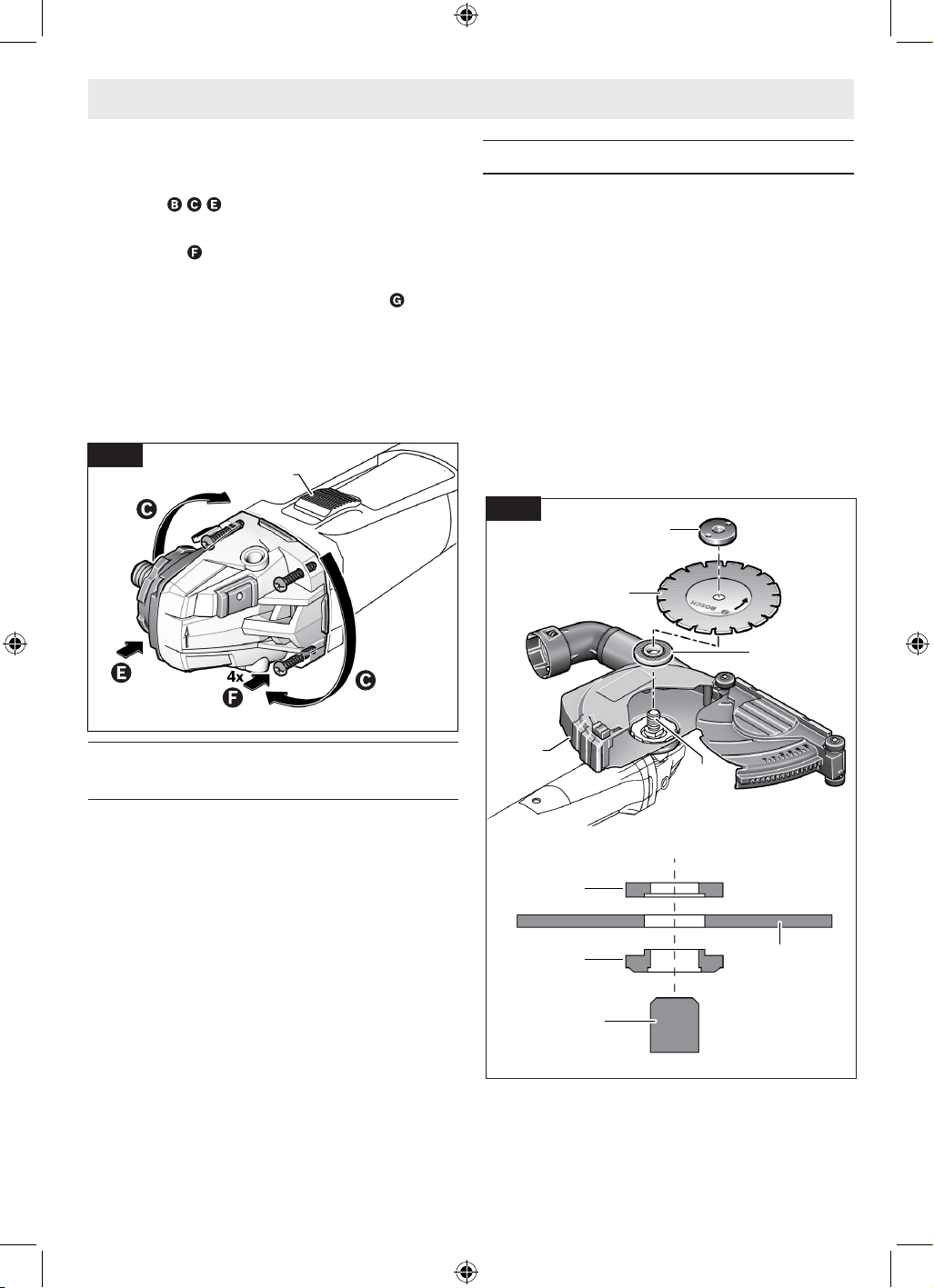

Rotate Gearbox
(Fig. 1, Fig. 3, Fig. 11, Fig. 12)
1. Disconnect the Battery Pack 5 from the
tool.
2. Completely unscrew the four screws
securing the Gear Housing 33 to the Motor
Housing 34 .
3. Rotate the Gear Housing 33 to the proper
orientation without removing motor body
from the Motor Housing 34.
33
34
12
Fig. 11
30
1
18
30
31
15
Fig. 10
-23-
Assembly
• For the slide switch models, rotate
gear housing 180 degrees, so the Slide
Switch 2 is 90 degrees from the Spindle
18 .
4. Screw in and tighten the four screws you
removed .
5. The screw holding the Guard Release Lever
12 is longer than the other screws . This
long screw must stay with the Guard Re-
lease Lever 12 when re-attaching the Gear
Housing 33 for the Guard Release Lever 12
to operate properly.
6. Attach proper dust collection guard with
foot and accessory.
2
180°
180°
Fig. 12
Installing a Dry Diamond Wheel
(Fig. 1, Fig. 3, Fig. 6, Fig. 13)
1. Place the Backing Flange 19 on the Spindle
18. Turn Flange 19 until it locks with the
base of the Spindle 18.
2. Place the Dry Diamond Wheel 37 over the
Spindle 18 and align the arbor hole with
the shoulder of the Backing Flange 19.
3. Tighten lock nut 10 with supplied lock nut
wrench while holding spindle lock.
TO REMOVE: Reverse procedure.
Installing a Masonry Type F (1A/41)
Cutting Guard with Foot Plate
(Fig. 1, Fig. 3, Fig. 11, Fig. 12, Fig. 13)
1. Adjust the tool as shown in Fig. 12 and Fig.
13.
2. Disconnect the Battery Pack 5 from the
tool.
3. Unscrew and remove the Side Handle 8.
4. Slide the Masonry Cutting Guard 36 on the
Guard Mounting Flange 15.
5. Rotate the Masonry Cutting Guard 36 until
the stability bracket and hole for the side
handle are aligned.
6. Screw in the Side Handle 8 to secure the
stability bracket between the tool housing
and the Handle 8.
7. Adjust the Masonry Cutting Guard 36 to
desired depth of cut.
TO REMOVE: Reverse procedure.
10
37
19
18
10
37
19
18
36
Fig. 13
-24-
Operating Instructions
Never leave the switch
locked “ON”. Before insert-
ing the battery pack, check that the switch is in
the "OFF" position. Accidental start-ups could
cause injury.
Be aware of the location
and setting of the switch
“Lock-ON” button. If the switch is locked “ON”
during the use, be ready for emergency situa-
tions to switch it “OFF”.
Do not use the switch
“Lock-ON” feature in situa-
tions where kickback is likely, such as when
working into a corner. When the wheel binds,
the tool will kick-back in opposite direction of
wheel rotation and the release of the trigger
“Lock-ON” may be difcult.
Hold the tool with both
hands while starting the
tool. Torque from the motor can cause the tool
to twist.
Start the tool before applying to work and let
the tool come to full speed before contact-
ing the workpiece. Lift the tool from the work
before releasing the switch. DO NOT turn the
switch “ON” and “OFF” while the tool is under
load; this will greatly decrease the switch life.
Slide Switch with Lock-ON
To Turn the Tool ON
(Fig. 14)
Slide the Slide Switch 2 forward towards the
Gear Housing 33 until it comes to a stop and
the motor starts running .
For Lock-ON, when the Slide Switch 2 is in the
ON position, press the front of the Slide Switch
2 , and release it. The Slide Switch 2 should
remain in the Lock-ON position, and the tool
will continue to run.
To Turn the Tool OFF
(Fig. 14)
Press the rear portion of the Slide Switch 2 .
The Slide Switch 2 is spring loaded and will
return to the OFF position automatically.
2
33
Fig. 14
Grinding
Selecting Grinding Wheels
Before using a grinding
wheel, be certain that its
maximum safe operating speed is not exceed-
ed by the nameplate speed of the grinder. Do
not exceed the recom mended wheel diameter.
Store the application tools inside buildings,
in a dry, frost-free room at a uniform tempera-
ture.
Bonded cutting and grinding discs have an ex-
piration date, after which the discs must no
longer be used.
Grinding Wheels
(Fig. 15)
Grinding wheels should be carefully selected
in order to use the grinder most efciently.
Wheels vary in type of abrasive, bond, hard-
ness, grit size and structure. The correct type
of wheel to use is determined by the job.
Use disc grinding wheels for fast grinding of
structural steel, heavy weld beads, steel cast-
ing, stainless steel and other ferrous metals.
Grinding Tips
1. Allow the tool to reach full speed before
touching the tool to the work surface.
-25-
Operating Instructions
2. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed. Grinding rate is greatest when the
tool operates at high speed.
3. Maintain a 10° to 15° angle between the
tool and work surface.
Excessive or sudden pres-
sure on the wheel will
slow grinding action and put dangerous
stresses on the wheel.
4. Continuously move the tool at a moder-
ate speed to avoid creating gouges in the
work surface.
5. Remove the tool from work surface
before turning tool off. Allow the tool to
stop rotating before laying it down.
When grinding with a new wheel be certain
to grind while pulling tool backwards until
wheel becomes rounded on its edge. New
wheels have sharp corners which tend to
“bite” or cut into work piece when pushing
forward.
Fig. 15
-26-
Operating Instructions
Cutting
Metal Cutting
(Fig. 16)
A Type A (1A/41) Cutting
wheel guard included with
this tool is required when using a cutting
wheel. Cutting with a type 27 wheel guard may
not provide the operator sufcient protection in
the event of a wheel burst.
With this grinder it is possible to perform cut-
ting of limited small stock such as metal tubes,
piping or rebar. When cutting, work with mod-
erate feed, adapted to the material being cut.
When cutting proles and square bar, it is best
to start at the smallest cross section.
Always follow precautions for kickback.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. The tool should always be used in such
way that the sparks are directed away from
user.
3. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed. Cutting rate is greatest when the
tool operates at high speed.
4. Do not exert side pressure onto the cutting
disc. Do not tilt or oscillate the tool as
wheel may burst.
5. Remove the tool from the work surface
before turning the tool off. Allow the tool
to stop rotating before laying it down.
Masonry / Concrete Cutting
(Fig. 17, Fig. 18)
With this grinder it is possible to perform cut-
ting of concrete and masonry materials. When
cutting, work with moderate feed, adapted to
the material being cut.
Always follow precautions for kickback.
Operate the tool with a dust extraction system
and personal dust protection, e.g. respirator,
dust mask, etc. The vacuum used for this ap-
plication must be approved for the extraction
of masonry and concrete dust. Bosch sells suit-
able vacuum cleaners.
Never pull the tool back-
ward since wheel will climb
out of the material and kickback will occur.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. If plunge cutting:
• Tilt tool forward with wheel lined up
with the cut line and hold the tool
by the grinder body and the auxiliary
handle .
• Gradually lower the rear of tool using
the front end of the foot as the hinge
point .
• When the foot rests at on the surface
being cut, proceed cutting in forward
direction to end of cut.
3. Always maintain contact between the guard
foot and work piece.
4. Slide the tool forward at a moderate speed
adapted to the material being cut. Always
cut towards the dust extraction port to
maximize dust extraction and reduce likeli-
hood of kickback .
5. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed. Cutting rate is greatest when the
tool operates at high speed.
6. When the cut is completed, remove tool
from work piece before turning off. Allow
wheel to stop rotating before setting tool
down.
Tip: When performing deep cuts, it is best to
cut in several shallow passes. Each pass should
be only to the segment depth of the wheel. Ma-
sonry dust is abrasive and may wear and weak-
en the segment bond.
When cutting especially hard material, e. g.,
concrete with high pebble content, the dry
diamond wheel can overheat and become dam-
aged. This is clearly indicated by circular spark-
ing of the rotating dry diamond wheel. In this
case, interrupt the cutting process and allow
the dry diamond wheel to cool by running the
tool for a short period of time at the maximum
speed with no-load.
Noticeable decreasing work progress and circu-
lar sparking are indications of a dry diamond
wheel that has become dull. Briey cutting into
abrasive materials (e. g. brick) can resharpen
the wheel.
-27-

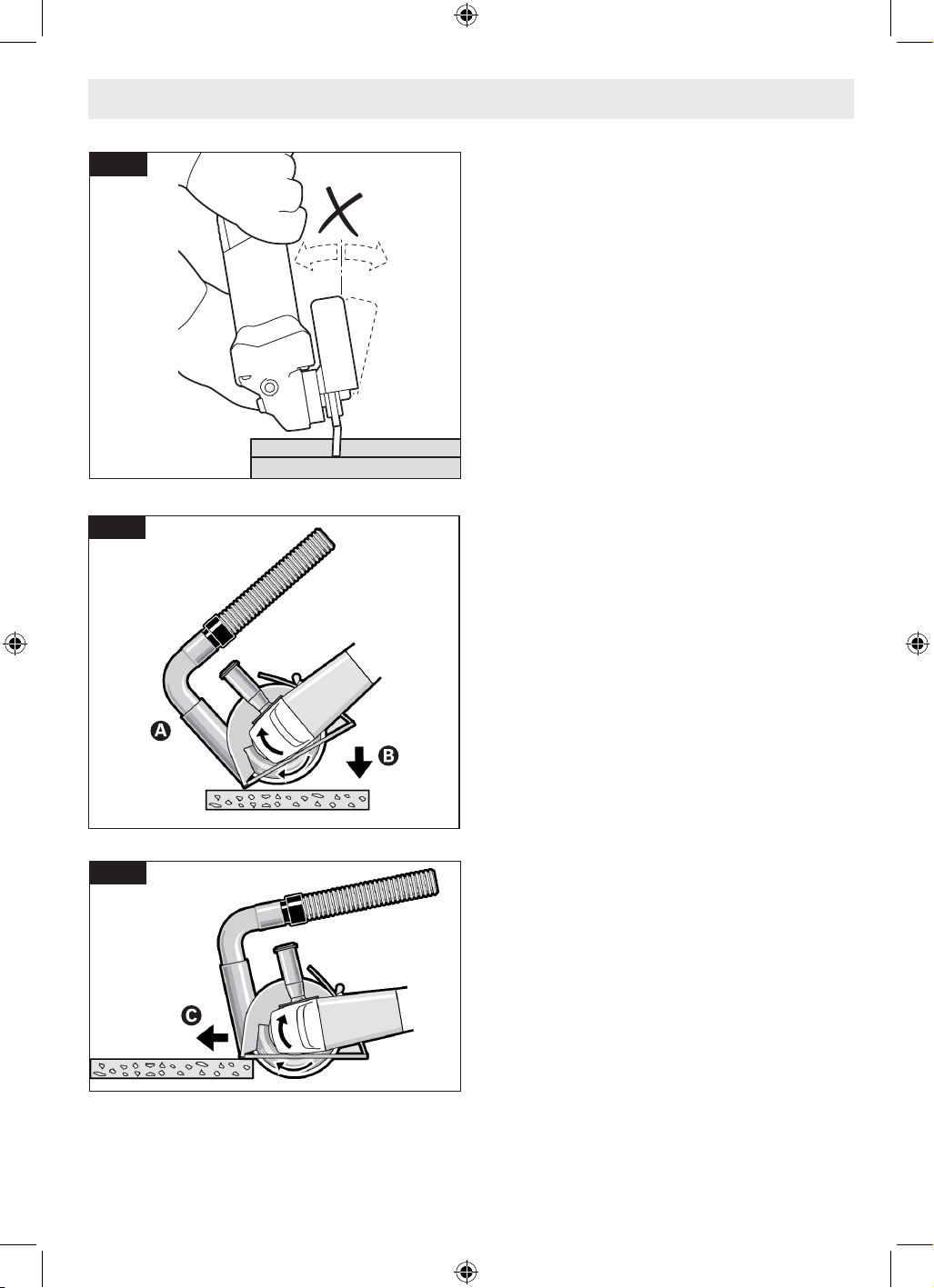

Fig. 16
Concrete Surfacing
Operate the tool with a dust extraction system
and personal dust protection, e.g. respirator,
dust mask, etc. The vacuum used for this ap-
plication must be approved for the extraction
of masonry and concrete dust. Bosch sells suit-
able vacuum cleaners.
Diamond cup wheels should be carefully se-
lected in order to use the grinder most ef-
ciently. Wheels vary in type of material they are
designed to remove and how aggressively they
will remove material. The correct wheel to use
is determined by the job.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. Hold the tool with two hands and keep
diamond wheel at on the work surface.
3. Apply minimum pressure, allowing the tool
to operate at high speed. Removal rate is
greatest when the tool operates at high
speed.
4. Continuously move the tool at a moderate
speed to avoid creating gouges in the work
surface.
5. Remove the tool from work surface before
turning tool off. Allow the tool to stop
rotating before laying it down.
Tip: For optimal dust collection, all sides of
the surfacing dust collection guard must stay
in contact with the surface and the surfacing
guard must be connected to a vacuum. A dull
diamond wheel can be sharpened by briey
surfacing an abrasive material (eg. sand stone).
Operating Instructions
Fig. 17
Fig. 18
-28-
Sanding Operations
(Fig. 19)
Selecting Sanding Disc
Sanding discs are made of extremely hard and
sharp aluminum oxide grits, phenol-resin bond-
ed to a sturdy ber backing for fast heavy-duty
service and long life. The discs vary as to size
and spacing of the abrasive grits. OPEN COAT
(type H) — used for soft materials and on paint
or varnish. CLOSED COAT (type K) —used for
metal, hardwood, stone, marble and other ma-
terials.
Sanding discs range in grit from 16 (very coarse)
to 180 (very ne). To obtain best results, select
sanding discs carefully. Many jobs require the
use of several grit sizes and at times both “open
coat and closed coat” discs are required to get
the job done faster. See chart for application
examples.
Operation: Renishing painted wood or
metal surfaces.
Remarks Grit
To remove paint and to
smooth surface irregularities.
Coarse
16-24-30
To smooth the rough sanding. Medium
36-50-80
To remove scratches left by
previous discs.
Fine
100-120
To smooth surfaces for paint-
ing, polishing or waxing.
Very Fine
150-180
Sanding Tips
For best results, tilt the Disc Sander at a 10°
to 15° angle while sanding so that only about
1" of the surface around the edge of the disc
contacts the work.
If the disc (accessory) is
held flat or the back edge
of the disc comes in contact with the work, a
violent thrust to the side may result.
If sander is tilted too much, sanding action will
be too great and a rough cut surface or gouging
and snagging will result.
Guide the Disc Sander with crosswise strokes.
Be careful not to hold the sander in one spot
too long. Do not use a circular motion, as this
makes swirl marks. Test before use on scrap
stock.
Do not force or apply pressure when sanding.
Use only the weight of the tool for pressure.
Excess pressure actually slows the tool down.
If faster stock removal is desired, change to a
coarser grit disc.
Remove gummy paint from metal with an “open
coat” disc. Sand until sparks start to appear,
then stop and change to a “closed coat” disc to
remove any remaining paint.
Sanding Metal
When sanding automobiles or appliances, wipe
the metal clean with a non-ammable solvent
or commercial cleaner to remove all wax and
grease. By doing this rst, the sanding discs
will sand better and last longer.
For heavy duty work, use a coarse grit disc rst.
Follow-up with a medium grit to remove scratch-
es. To produce smooth nish, use ne grit disc.
improperly or damage the charger.
Polishing Metal and Concrete
Do not use angle grinder for
polishing painted surfaces
or plastics. Using angle grinders for such ap-
plications may damage materials and surfaces.
Angle grinders may be used for some polish-
ing operations such as creating smooth sur-
faces on metal, concrete or stone. Polishing
these materials requires certain skill and in-
volves selection of proper accessories and
grinder setting. All polishing operations begin
with grinding to remove imperfections such as
welds or burrs on metal, leveling uneven con-
crete areas, or making cuts in in stone such as
marble. Next step is to remove tool markings
Operating Instructions
Fig. 19
-29-
using bac king pad with proper grit sanding
disc, or polishing stones mounted on a Type
27 ber/epoxy backing wheel, like a ap wheel
having typical grit between 200-600. To create
nal smooth nish, a ne sanding disc or pol-
ishing stone having 1600 grit should be used.
For best polishing results, grinder with variable
speed is recommended and the speed should
be set to approximately 4000 RPM. If avail-
able, felt wheel for angle grinders and polish-
ing compound may also be used. When using a
grinder without the variable speed adjustment,
surface being worked on should be monitored
carefully to avoid overheating due to friction.
Wire Brush Operations
Avoid bouncing and snag-
ging the wire brush, espe-
cially when working corners, sharp edges etc.
This can cause loss of control and kick-back.
Wire brushes are intended to “clean” structural
steel, castings, sheet metal, stone and con-
crete. They are used to remove rust, scale and
paint.
Brushing Pressure
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed.
3. Continuously move the tool at a moderate
speed to avoid creating gouges in the work
surface.
4. Remove the tool from work surface before
turning tool off. Allow the tool to stop
rotating before laying it down.
Tip: The tips of the brush do the work.
Operate wire brushes with the lightest
pressure so only the tips of the wire come
in contact with the work piece. If heavier
pressures are used, the wires will be over-
stressed, resulting in a wiping action and
a shortened brush life due to wire fatigue.
Applying the side or edge of the brush to
the work piece will result in wire breakage
and shortened brush life.

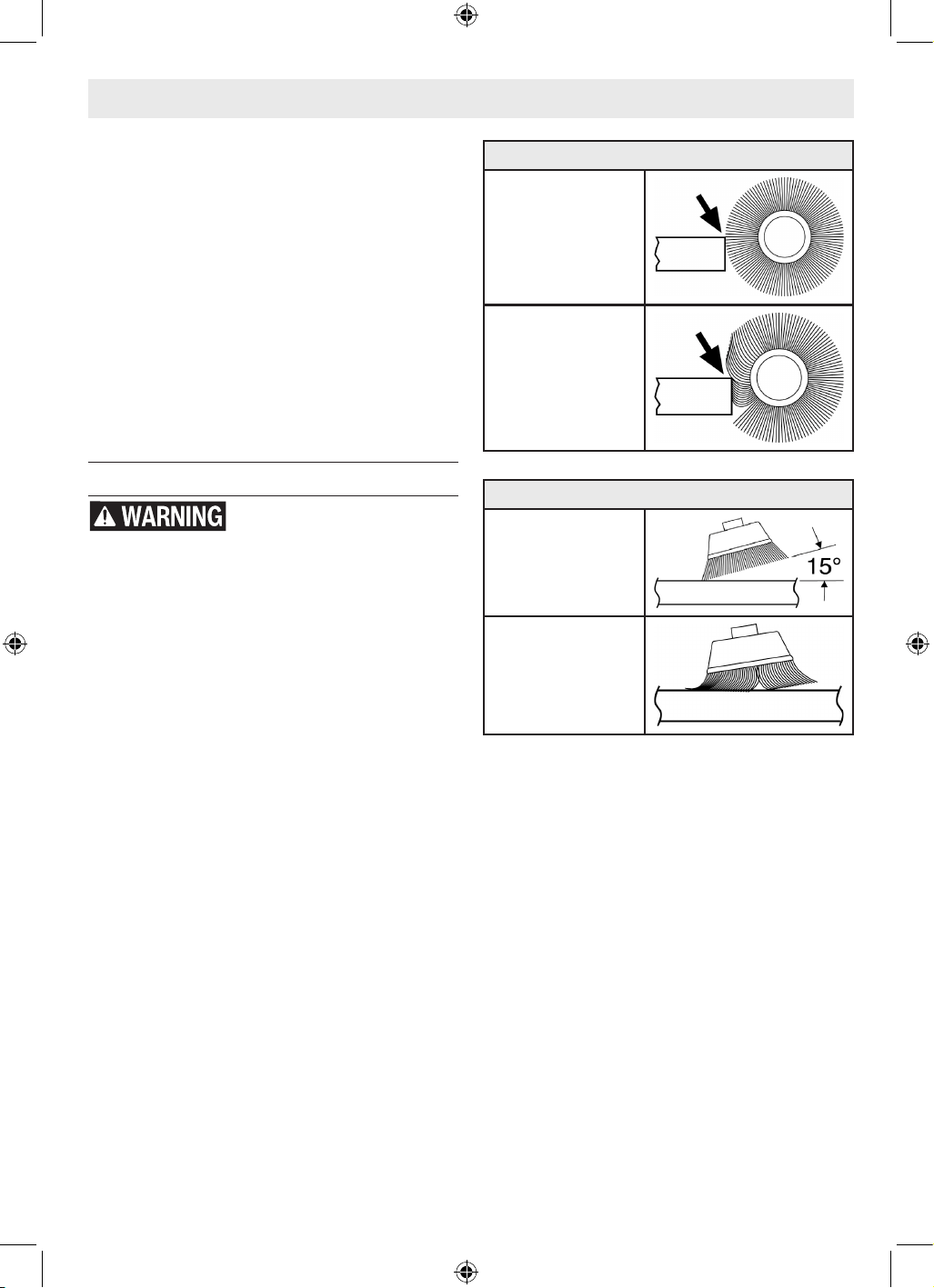

WIRE WHEEL BRUSH
CORRECT:
Wire tips doing
the work.
INCORRECT:
Excessive
pressure can
cause wire
breakage.
WIRE CUP BRUSH
CORRECT:
Wire tips doing
the work.
INCORRECT:
Excessive
pressure can
cause wire
breakage.
Operating Instructions
-30-
Maintenance
Accessories
Service
NO USER SERVICEABLE
PARTS INSIDE. Preventive
maintenance performed by un au thorized per-
sonnel may result in misplacing of internal
wires and components which could cause se-
rious hazard. We recom mend that all tool ser-
vice be performed by a Bosch Factory Service
Center or Authorized Bosch Service Station.
Batteries
Be alert for battery packs that are nearing their
end of life. If you notice decreased tool perfor-
mance or signicantly shorter running time be-
tween charges then it is time to replace the bat-
tery pack. Failure to do so can cause the tool
to operate improperly or damage the charger.
Tool Lubrication
Your Bosch tool has been properly lubricated
and is ready for use.
To avoid accidents, always disconnect the battery pack from tool before ser-
vicing or cleaning.
Do not use attachments/accessories other than those specified by Bosch. Use
of attachments/accessories not specied for use with the tool described in this
manual may result in damage to tool, property damage, and or personal injury.
Do not use Type 11 abrasive (cup) wheels with this tool. This tool is not de-
signed for use with type 11 (cup) abrasive grinding wheels.
Standard equipment Optional accessories and attachments
• Type B (27) grinding wheel guard
• Lock nut
• Backing ange
• Side handle
• Lock nut wrench
• Type A (1A/41) Cutting Wheel guard
• Hand shield
• Backing pad assembly
• Type E concrete surface grinding shroud
• Type F concrete and/or masonry cutting guards
Motors
The motor in your tool has been engineered for
many hours of dependable service. To maintain
peak efciency of the motor, we recommend it
be examined every six months. Only a genuine
Bosch replacement motor specially designed
for your tool should be used.
Cleaning
Certain cleaning agents and
solvents damage plastic
parts. Some of these are: gasoline, carbon tet-
rachloride, chlorinated cleaning solvents, am-
monia and household detergents that contain
ammonia.
Ventilation openings and switch levers must be
kept clean and free of foreign matter. Do not
attempt to clean by inserting pointed objects
through opening.
Accessory Storage and Maintenance
Store accessories in a cool dry place and avoid
freezing. Before use check accessory for cracks
and fractures, do not use if damage is suspect-
ed.
-31-
Symboles relatifs à la sécurité .......................31
Licences. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Consignes générales de sécurité du produit ............33
Consignes de sécurité additionnelles .................38
Utilisation prévue .................................39
Symboles........................................40
Familiarisez-vous avec votre meuleuse d'angle..........42
Spécifications ....................................43
Applications .....................................44
Descriptions fonctionnelles .........................45
Démarrage en douceur. . . . . . . . . . . . . . . . . . . . . . . . . 45
Protection contre les redémarrages automatiques . . . 45
Protection contre les surcharges .................45
Assemblage......................................45
Insertion et retrait du bloc-piles ..................45
Installation du protecteur de meule ...............46
Retrait du protecteur..............................................47
Poignée latérale ..............................47
Protège-main en option (accessoire en option) .....47
Écrou de verrouillage et bride de support ..........47
Ensemble de meule à disque ....................48
Ensemble de meule abrasive de Type 41/1A et
27A/42..................................48
Meules abrasives droites de Type 1 ...............48
Ensemble d’accessoires de ponçage ..............49
Ensemble de brosse métallique .................. 49
Ensemble de brosse métallique à touret ........... 49
Type E (dispositif de protection de meule abrasive
à surface diamantée) avec attachement
d’extraction de poussière de béton pour
ensemble de meulage de surfaçage ...........50
Montage du dispositif de protection pour un
outil de coupe de maçonnerie................51
Opération .......................................53
Interrupteur coulissant avec Lock-ON (verrouillage
en position sous tension) ...................53
Meulage .....................................53
Travaux de coupe..............................54
Travaux de ponçage............................56
Polissage du métal et du béton . . . . . . . . . . . . . . . . . . .57
Brosse métallique .............................57
Entretien ........................................58
Service......................................58
Piles ........................................58
Graissage de l’outil ............................58
Moteurs .....................................58
Nettoyage....................................58
Accessoires......................................58
Table des matières
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger.
Veuillez lire le mode d’emploi et lire la signification de ces symboles.
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de l’existence
possible d’un danger de lésion corporelle. Obéissez à tous les messages relatifs à la
sécurité qui suivent ce symbole pour éviter tout risque de blessure ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera la mort
d’une personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée, causera la
mort d’une personne ou une blessure grave.
MISE EN GARDE indique une situation dangereuse qui, si elle n’est pas évitée, causera une
blessure légère ou modérée.
-32-
Licences
Copyright © 2015, Infineon Technologies AG
Tous droits réservés.
La redistribution et l’utilisation sous formes source et binaire, avec ou sans modifications, sont autorisées à condition que les
conditions suivantes soient remplies:
– Les redistributions du code source doivent conserver l’avis de droits d’auteur ci-dessus, cette liste de conditions et le rejet de
responsabilité suivant.
– Les redistributions sous forme binaire doivent reproduire l’avis de droits d’auteur ci-dessus, cette liste de conditions et le rejet
de responsabilité suivant dans la documentation et/ou les autres éléments fournis avec la distribution.
– Ni le nom des détenteurs de droits d’auteur, ni les noms de leurs contributeurs ne peuvent être utilisés pour approuver ou
promouvoir des produits dérivés de ce logiciel sans autorisation écrite préalable spécifique.
CE LOGICIEL EST FOURNI PAR LES DÉTENTEURS DES DROITS D’AUTEUR ET LES CONTRIBUTEURS « EN L’ÉTAT », ET TOUTES
GARANTIES EXPRESSES OU TACITES, Y COMPRIS, SANS TOUTEFOIS S’Y LIMITER, LES GARANTIES TACITES DE QUALITÉ
MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER, SONT REJETÉES. EN AUCUN CAS, LE TITULAIRE DU DROIT
D’AUTEUR OU LES CONTRIBUTEURS NE POURRONT ÊTRE TENUS RESPONSABLES EN CAS DE DOMMAGE DIRECT, INDIRECT,
ACCESSOIRE, SPÉCIAL, EXEMPLAIRE OU CONSÉCUTIF (Y COMPRIS, SANS TOUTEFOIS S’Y LIMITER, L’ACQUISITION DE
BIENS OU DE SERVICES DE SUBSTITUTION, LA PERTE D’UTILISATION, DE DONNÉES OU DE BÉNÉFICES, OU L’INTERRUPTION
D’ACTIVITÉ), QUELLE QU’EN SOIT LA CAUSE ET QUELLE QUE SOIT LA THÉORIE DE RESPONSABILITÉ, QU’IL S’AGISSE D’UN
CONTRAT, D’UNE RESPONSABILITÉ SANS FAUTE OU D’UN DÉLIT (Y COMPRIS LA NÉGLIGENCE OU AUTRE) DÉCOULANT DE
QUELQUE MANIÈRE QUE CE SOIT DE L’UTILISATION DE CE LOGICIEL, MÊME S’ILS ONT ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE
TELS DOMMAGES.
-33-
Consignes générales de sécurité du produit
Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications
fournies avec cet outil électrique. Le non-respect de toutes les instructions figurant ci-après
pourrait causer un choc électrique, un incendie et/ou des blessures graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS POUR RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre
outil alimenté par piles (sans fil).
1. Sécurité du lieu de travail
a. Maintenez le lieu de travail propre et bien éclairé. Les
risques d’accident sont plus élevés quand on travaille
dans un endroit encombré ou sombre.
b. N’utilisez pas d’outils électroportatifs dans des atmo-
sphères explosives, comme par exemple en présence
de gaz, de poussières ou de liquides inflammables.
Les outils électroportatifs produisent des étincelles qui
risquent d’enflammer les poussières ou les vapeurs.
c. Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une
perte de contrôle si on vous distrait.
2. Sécurité électrique
a. Les fiches des outils électroportatifs doivent corre-
spondre à la prise. Il ne faut absolument jamais modi-
fier la fiche. N’utilisez pas d’adaptateur de prise avec
des outils électroportatifs munis d’une fiche de terre.
Le risque de choc électrique est moindre si on utilise une
fiche non modifiée sur une prise qui lui correspond.
b. Évitez tout contact du corps avec des surfaces reliées
à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente
si votre corps est relié à la terre.
c. N’exposez pas les outils électroportatifs à la pluie ou
à l’humidité. Si de l’eau pénètre dans un outil électro-
portatif, le risque de choc électrique augmente.
d. Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour
le tirer ou pour le débrancher. Éloignez le cordon
de la chaleur, des huiles, des arêtes coupantes ou
des pièces mobiles. Les cordons abîmés ou emmêlés
augmentent les risques de choc électrique.
e. Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.
f. S’il est absolument nécessaire d’utiliser l’outil
électroportatif dans un endroit humide, utilisez une
alimentation protégée par un disjoncteur de fuite de
terre (GFCI). L’utilisation d’un disjoncteur GFCI réduit
les risques de choc électrique.
3. Sécurité personnelle
a. Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil électroportatif. N’employez pas
d’outils électroportatifs quand vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de médica-
ments. Quand on utilise des outils électroportatifs, il suf-
fit d’un moment d’inattention pour causer des blessures
corporelles graves.
b. Utilisez des équipements de sécurité personnelle.
Portez toujours une protection oculaire. Le port
d’équipements de sécurité tels que des masques anti-
poussières, des chaussures de sécurité antidérapantes,
des casques de chantier et des protecteurs d’oreilles
dans des conditions appropriées réduira le risque de
blessure corporelle.
c. Évitez les démarrages intempestifs. Assurez-vous
que l’interrupteur est dans la position arrêt (Off)
avant de brancher l’outil dans une prise de cou-
rant et/ou un bloc-piles, de le ramasser ou de le
transporter. Le transport d’un outil électroportatif avec
le doigt sur la gâchette ou le branchement de cet outil
quand l’interrupteur est en position de marche (ON) est
une invite aux accidents.
d. Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé
sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.
e. Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situations
inattendues.
f. Vístase adecuadamente. No se ponga ropa holgada ni
joyas. Mantenga el pelo y la ropa alejados de las pie-
zas mó- viles. La ropa holgada, las joyas o el pelo largo
pueden quedar atrapados en las piezas móviles.
g. Ne laissez pas la familiarité résultant de l’utilisation
fréquente des outils vous inciter à devenir
CONSERVEZ CES INSTRUCTIONS
-34-
Consignes générales de sécurité du produit
complaisant(e) et à ignorer les principes de sécurité
des outils. Une action négligente pourrait causer des
blessures graves en une fraction de seconde.
4. Utilisation et entretien des outils
électroportatifs
a. Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait un meilleur travail et est
plus sûr à la vitesse pour lequel il a été conçu.
b. Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche
ou à l’arrêter. Tout outil électroportatif qui ne peut pas
être commandé par son interrupteur est dangereux et
doit être réparé.
c. Débranchez la fiche de la prise secteur et/ou retirez
le bloc-piles de l’outil électrique (s’il est amovible)
avant d’y apporter de quelconques modifications, de
changer d’accessoire ou de ranger l’outil électrique.
De telles mesures de sécurité préventive réduisent le ris-
que de démarrage intempestif de l’outil électroportatif.
d. Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne per-
mettez pas à des personnes qui ne connaissent pas
l’outil électroportatif ou qui ignorent ces consignes
de s’en servir. Les outils électroportatifs sont dan-
gereux dans les mains d’utilisateurs inexpérimentés.
e. Entretenez de façon appropriée les outils électriques
et les accessoires. Assurez-vous que les pièces en
mouvement sont bien alignées et qu’elles ne se
coincent pas, qu’il n’y a pas de pièces cassées ou qu’il
n’existe aucune situation pouvant affecter le fonc-
tionnement de l’outil électrique. Si l’outil est abîmé,
faites-le réparer avant de l’utiliser. De nombreux
accidents sont causés par des outils électroportatifs mal
entretenus.
f. Maintenez les outils coupants affûtés et propres.Les
outils coupants entretenus correctement et dotés de
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.
g. Utilisez l’outil électroportatif, les accessoires et les
embouts d’outil, etc. conformément à ces instruc-
tions, en tenant compte des conditions de travail et
des travaux à réaliser. L’emploi d’outils électroportatifs
pour des tâches différentes de celles pour lesquelles ils
ont été prévus peut résulter en une situation dangereuse.
h. Gardez les poignées et les surfaces de préhension
propres, sèches et exemptes de toute trace d’huile ou
de graisse. Les poignées et les surfaces de préhension
glissantes ne permettent pas une manipulation et un con-
trôle sûrs de l’outil dans des situations inattendues.
5. Utilisation et entretien des outils à piles
a. Rechargez les piles uniquement avec le chargeur
spécifié par le fabriquant. Un chargeur qui convient à
un type de bloc-piles peut entraîner un risque d’incendie
quand il est utilisé avec un autre bloc-piles.
b. Utilisez des outils électroportatifs uniquement avec
les bloc-piles spécifiquement désignés pour eux.
L’utilisation de tout autre bloc-piles peut créer un risque
de blessures et d’incendie.
c. Lorsque le bloc-piles n’est pas utilisé, gardez-le à
distances d’autres objets métalliques tels que des
trombones, des pièces de monnaie, des clés, des
clous, des vis ou de tout autre objet métallique
pouvant faire une connexion entre une borne et une
autre. Court-circuiter les bornes des piles peut causer
des brûlures ou un incendie.
d. Dans des conditions abusives, du liquide peut être
éjecté de la pile ; dans un tel cas, évitez tout contact
avec ce liquide. Si un contact se produit accidentel-
lement, rincez avec de l’eau. Si le liquide entre en
contact avec les yeux, consultez un médecin. Du
liquide éjecté de la pile peut causer des irritations ou des
brûlures.
e. N’utilisez pas un bloc-piles ou un outil qui est endom-
magé ou a été modifié. Des piles endommagées ou
modifiées peuvent se comporter de façon imprévisible
et causer un incendie ou une explosion, ou entraîner des
blessures.
f. N’exposez pas un bloc-piles ou un outil à un incendie
ou à une température excessive. L’exposition à un in-
cendie ou à une température supérieure à 265° F (130°
C) pourrait causer une explosion.
g. Suivez toutes les instructions relatives à la charge et
ne chargez pas le bloc-piles ou l’outil en dehors de la
plage de température indiquée dans les instructions.
Une charge dans des conditions appropriées ou à des
températures en dehors de la plage spécifiée pourrait
endommager les piles et augmenter le risque d’incendie.
6. Entretien
a. Faites réparer votre outil électroportatif par un
agent de service qualifié n’utilisant que des pièces
de rechange identiques. Ceci assure que la sécurité de
l’outil électroportatif est préservée.
b. Ne tentez jamais de réparer des blocs-piles endom-
magés. La réparation de blocs-piles ne doit être ef-
fectuée que par le fabricant ou un prestataire de services
agréé.
CONSERVEZ CES INSTRUCTIONS
-35-
CONSERVEZ CES INSTRUCTIONS
1. Avertissements courants relatifs à la
sécurité pour les opérations de meulage,
de ponçage, de brossage avec un
instrument métallique, de polissage ou de
tronçonnage
a. Cet outil électrique est conçu pour fonctionner
comme une meuleuse, une ponceuse, une brosse
métallique, une polisseuse ou une tronçonneuse.
Lisez tous les avertissements relatifs à la sécurité,
ainsi que toutes les instructions, les illustrations et les
spécifications fournies avec cet outil électrique.Le
non-respect de toutes les instructions figurant ci-après
pourrait causer un choc électrique, un incendie et/ou
des blessures graves.
b. Les opérations telles que la découpe de trousou ne
doivent pas être effectuées avec cet outil électrique.
Des opérations pour lesquelles l’outil électrique n’a
pas été conçu peuvent créer des dangers et causer des
blessures.
c. Ne convertissez pas cet outil électrique de façon
à ce qu’il fonctionne d’une manière qui n’est pas
spécifiquement conçue et indiquée par le fabricant
de l’outil. Une telle conversion peut entraîner une perte
de contrôle et causer des blessures graves.
d. N’utilisez pas d’accessoires qui n’ont pas été conçus
et spécifiées spécifiquement par le fabricant de
l’outil. Le simple fait qu’un accessoire puisse être at-
taché à votre outil électrique ne garantit pas qu’il pourra
fonctionner sans danger.
e. La vitesse nominale des accessoires doit être au
moins égale à la vitesse de fonctionnement maximum
indiquée sur l’outil électrique. Si des accessoires
fonctionnent à une vitesse supérieure à leur vitesse
nominale, ils risquent de se casser et d’être projetés
dans l’air.
f. Le diamètre extérieur et l’épaisseur de votre acces-
soire doivent tenir compte de la capacité nominale
de votre outil électrique. Des accessoires de tailles
incorrectes ne peuvent pas être gardés ou contrôlés de
façon adéquate.
g. Les dimensions du support de montage de
l’accessoire doivent correspondre aux dimensions
du matériel de fixation de l’outil électrique. Les ac-
cessoires qui ne correspondent pas au petit matériel de
montage de l’outil électrique fonctionneront de manière
déséquilibrée, vibreront de façon excessive et risquent
de causer une perte de contrôle de l’outil.
h. N’utilisez pas un accessoire endommagé. Avant
chaque utilisation inspectez les accessoires tel que
les meules abrasives pour les copeaux et les fissures,
le tampon de support pour les fissures, les déchiru-
res ou l’usure excessive, ou la brosse métallique
pour les fils lâches ou fissurés. Si l’outil électrique
ou l’accessoire est tombé, inspectez-le pour vous
assurer qu’il n’est pas endommagé ou installez un
accessoire qui n’est pas endommagé.
Après l’inspection et l’installation d’un accessoire,
positionnez-vous et demandez aux autres personnes
présentes de se tenir à l’écart du plan de l’accessoire
rotatif, et faites tourner l’outil électrique à la vitesse
maximale à vide pendant une minute. S’ils sont
endommagés, les accessoires se briseront normalement
pendant cette période de test.
i. Utilisez des équipements de protection personnelle.
En fonction de l’application, utilisez un masque, des
lunettes de protection des yeux ou des lunettes de sé-
curité. Selon le cas, portez un masque anti-poussière,
des protections auditives, des gants et un tablier
d’atelier capable d’arrêter les petits fragments abra-
sifs ou autres éléments projetés. La protection oculaire
doit être capable d’arrêter les débris volants générés
par diverses applications. Le masque anti-poussière ou
le respirateur doit être capable de filtrer les particules
générées par l’application particulière. Une exposition
prolongée à un bruit de haute intensité peut causer une
perte auditive.
j. Assurez-vous que toutes les personnes présentes
se tiennent à une distance suffisante de la zone
de travail. Toute personne entrant dans la zone de
travail doit porter des équipements de protection
individuelle. Des fragments de l’ouvrage ou d’un acces-
soire cassé pourraient être projetés dans l’air et causer
des blessures au-delà de la zone d’utilisation immédiate.
k. Tenez l’outil électrique que par ses surfaces de
préhension isolées lorsque vous effectuez une opéra-
tion dans le cadre de laquelle l’accessoire de coupe
risque d’entrer en contact avec un fil caché. L’entrée
en contact avec un fil sous tension pourrait rendre
conductrices des parties en métal exposées de l’outil
électrique et causer un choc électrique à l’opérateur
l. Ne posez jamais l’outil électrique avant que
l’accessoire se soit arrêté complètement. L’accessoire
en train de tourner pourrait attraper la surface et attirer
l’outil électrique, vous en faisant ainsi perdre le contrôle.
m. Ne laissez pas l’outil électrique en marche pendant
que vous le portez à vos côtés. Un contact accidentel
avec l’accessoire en train de tourner pourrait attraper
vos vêtements et attirer l’accessoire contre votre corps.
Consignes de sécurité pour toutes les opérations
-36-
n. Nettoyez périodiquement les évents d’aération de
l’outil électrique. Le ventilateur du moteur va aspirer
la poussière à l’intérieur du boîtier, et une accumula-
tion excessive de poudre métallique peut entraîner des
risques électriques.
o. N’utilisez pas l’outil électrique à proximité de matéri-
aux inflammables. Des étincelles pourraient mettre le
feu à ces matériaux.
p. N’utilisez pas d’accessoires qui nécessitent des
liquides de refroidissement. L’utilisation d’eau ou
d’autres liquides de refroidissement pourrait causer une
électrocution ou un choc électrique.
2. Effet de rebond et avertissements associés
L’effet de rebond est une réaction soudaine quand la meule
en train de tourner ou un disque d’appui, une brosse ou un
autre accessoire se coince ou est obstrué. Le pincement ou
l’obstruction provoque un calage rapide de l’accessoire rota-
tif qui, à son tour, amène l’outil électrique non contrôlé à être
forcé dans la direction opposée à la rotation de l’accessoire au
point de coincement.
Par exemple, si une meule abrasive est coincée ou obstruée
par l’ouvrage, le bord de la meule qui entre à l’endroit du
pincement peut s’enfoncer dans la surface du matériau et faire
grimper la meule ou l’éjecter. La meule peut alors sauter et se
déplacer en direction de l’opérateur ou dans le sens contraire,
en fonction du sens du mouvement de la meule au point de co-
incement. Une meule abrasive peut également se casser dans
de telles conditions.
Le rebond est la conséquence d’une utilisation incorrecte
de l’outil électrique et/ou de conditions de fonctionnement
inappropriées ou de procédures opérationnelles incorrectes
; il peut être évité en prenant des précautions appropriées,
comme cela est indiqué ci-dessous:
a. Maintenez une bonne prise des deux mains sur l’outil
électrique, et positionnez votre corps et vos bras
de façon à vous permettre de résister aux forces
de l’effet de rebond. Utilisez toujours la poignée
auxiliaire, si elle est fournie, pour assurer le contrôle
maximum sur le rebond ou la réaction de couple lors
de la mise en marche. L’opérateur peut contrôler les
forces de l’effet de rebond ou la réaction de couple s’il
prend des précautions appropriées.
b. Ne placez jamais vos mains à proximité de
l’accessoire en train de tourner. L’accessoire pourrait
rebondir et être projeté sur votre main.
c. Ne positionnez pas votre corps dans la zone où l’outil
électrique risque d’être projeté en cas d’effet de
rebond. L’effet de rebond projettera l’outil dans le sens
opposé au mouvement de la meule au point de coince-
ment.
d. Évitez de faire rebondir ou de coincer l’accessoire, en
particulier lorsque vous travaillez dans des coins, sur
des bords tranchants, etc. Les coins, les bords tran-
chants et les rebondissements ont tendance à coincer
l’accessoire en train de tourner et causer une perte de
contrôle ou un choc en retour.
e. N’attachez pas de chaîne de scie, de lame pour
couper du bois ou de meule diamantée segmentée
avec un écart périphérique supérieur à 10 mm
/ 13/32 po ou une lame de scie dentée. De telles
lames produisent souvent des rebonds et une perte de
contrôle.
3. Avertissements spécifiques relatifs à la
sécurité pour les travaux de meulage et de
tronçonnage
a. Utilisez seulement des types de meules qui sont
spécifiées pour votre outil électrique avec le disposi-
tif de protection spécifique conçu pour la meule sé-
lectionnée. Les meules pour lesquelles l’outil électrique
n’a pas été conçu ne peuvent pas être protégées de façon
adéquate et sont donc dangereuses.
b. La surface de meulage des meules déportées au
centre doit être montée en dessous du plan de la
lèvre du dispositif de protection. Une meule montée
de façon inappropriée qui dépasse le plan de la lèvre du
dispositif de protection ne peut pas être protégée de
manière adéquate.
c. Le dispositif de protection doit être attaché solide-
ment à l’outil électrique et être positionné de façon
à assurer le maximum de sécurité, pour que la partie
la plus petite possible de la meule soit exposée vers
l’opérateur. Le dispositif de protection aide à protéger
l’opérateur contre la projection de fragments de meules
brisées, contre tout contact accidentel avec la meule et
contre l’exposition à des étincelles qui pourraient mettre
le feu à des vêtements.
d. Les meules ne doivent être utilisées que pour les
applications spécifiées. Par exemple : ne faites pas
de meulage avec le côté d’une meule à tronçonner.
Les meules à tronçonner abrasives sont conçues pour un
meulage périphérique ; des forces appliquées latérale-
ment sur ces meules pourraient causer leur éclatement.
e. Utilisez toujours des brides de fixation de meules non
endommagées qui ont la forme et le diamètre correct
pour la meule que vous avez sélectionnée. De telles
brides de fixation des meules supportent les meules en
Consignes de sécurité pour toutes les opérations
CONSERVEZ CES INSTRUCTIONS
-37-
réduisant le risque de cassure de la meule. Les brides
pour les meules de tronçonnage peuvent être différentes
des brides pour les meules abrasives.
f. N’utilisez pas de meules usées provenant de grands
outils électriques. Une meule conçue pour un grand
outil électrique n’est pas appropriée pour la vitesse plus
élevée d’un outil plus petit et pourrait éclater.
g. Lors de l’utilisation de meules à double usage, utilisez
toujours le dispositif de protection approprié pour
l’application effectuée. Si vous n’utilisez pas le dis-
positif de protection approprié, vous risquez de ne pas
obtenir le niveau de protection souhaité, ce qui pourrait
entraîner des blessures graves.
4. Avertissements complémentaires
spécifiques relatifs à la sécurité pour les
travaux de tronçonnage
a. Ne « coincez » pas la meule de déchiquetage et
n’appliquez pas une pression excessive. Ne tentez
pas de faire une coupe de profondeur excessive. Une
contrainte excessive sur la meule accroît la charge et le
risque de torsion ou de coincement de la meule pendant
la coupe et la possibilité d’effet de rebond ou de cassure
de la meule.
b. Ne positionnez pas votre corps dans l’alignement de
la meule en train de tourner. Lorsque la meule, au point
de fonctionnement, se déplace dans le sens opposé à
celui de votre corps, l’effet de rebond possible pourrait
projeter la meule en train de tourner et l’outil électrique
directement vers vous.
c. Lorsque la meule se coince ou quand vous inter-
rompez une coupe pour quelque raison que ce soit,
mettez l’outil électrique hors tension et immobilisez
l’outil jusqu’à ce que la meule s’arrête complètement
de tourner. Ne tentez jamais de retirer la meule de
tronçonnage de la coupe pendant que la meule est en
mouvement, car cela pourrait créer un risque d’effet
de rebond. Inspectez la meule et prenez les mesures
qui s’imposent pour éliminer la cause du blocage de la
meule.
d. Ne recommencez pas l’opération de coupe dans
l’ouvrage. Attendez que la meule atteigne sa vitesse
maximum et rentrez à nouveau délicatement dans la
coupe. La meule risquerait de se coincer, de grimper
ou de causer un effet de rebond si l’outil électrique état
engagé alors à nouveau dans l’ouvrage.
e. Supportez tout panneau ou ouvrage de très grande
taille pour minimiser les risques de pincement
de la meule et d’effet de rebond. Les ouvrages de
grande taille ont tendance à s’affaisser sous leur propre
poids. Les supports doivent être placés au dessous de
l’ouvrage, près de la ligne de coupe et près du bord de
l’ouvrage des deux côtés de la meule.
f. Faites particulièrement attention lorsque vous
effectuez une « coupe de poche » dans des murs
existants ou d’autres structures sans visibilité. La
meule qui dépasse peut couper des canalisations d’eau
ou des conduites de gaz, des fils électriques ou d’autres
objets qui peuvent produire un choc en retour.
g. Ne tentez pas d’effectuer des coupes de courbes. Une
contrainte excessive sur la meule accroît la charge et le
risque de torsion ou de coincement de la meule pendant
la coupe, ainsi que la possibilité d’effet de rebond ou de
cassure de la meule, ce qui pourrait causer des blessures
graves.
5. Avertissements spécifiques relatifs à la
sécurité pour les opérations de ponçage
a. Utilisez un papier abrasif de taille appropriée pour le
disque de ponçage. Suivez les recommandations du
fabricant lors du choix du papier abrasif. Un papier
abrasif plus grand dépassant trop du patin de ponçage
présente un risque de lacération et peut provoquer un
accrochage, une déchirure du disque ou un choc en
retour.
Consignes de sécurité pour toutes les opérations
CONSERVEZ CES INSTRUCTIONS
6. Avertissements spécifiques relatifs à la
sécurité pour les opérations utilisant la
brosse métallique
a. Sachez que des poils métalliques sont projetés par
la brosse même lors d’un fonctionnement ordinaire.
Ne surchargez pas les poils en appliquant une charge
excessive à la brosse. Les poils métalliques peuvent
facilement pénétrer dans les vêtements légers et/ou la
peau.
b. Si l’utilisation d’un dispositif de protection est spéci-
fiée pour le brossage avec un instrument métallique,
ne laissez pas la roue métallique ou la brosse inter-
férer avec le dispositif de protection. Le diamètre de
la meule ou de la brosse métallique peut augmenter en
raison de la charge de travail et des forces centrifuges.
7. Avertissements spécifiques relatifs à la
sécurité pour les opérations de polissage
a. Ne laissez pas une quelconque partie mal assujettie
du capuchon de polissage ou de ses courroies de fixa-
tion tourner librement. Rangez les courroies de fixation
mal assujetties à l’intérieur ou coupez-les. Des courroies
de fixation mal assujetties et en rotation pourraient se
prendre dans vos doigts ou coincer l’ouvrage.
-38-
N’utilisez pas un outil conçu uniquement pour le C.A. sur
une alimentation en C.C. Même si l’outil semble fonction-
ner, les composants électriques d’un outil prévu pour le C.A.
tomberont probablement en panne et risquent de créer un
danger pour l’utilisateur.
Maintenez les poignées sèches et exemptes d’huile et de
graisse. On ne pas maîtriser un outil électroportatif en toute
sécurité quand on a les mains glissantes.
Utilisez des brides ou d’autres moyens pratiques de brider
ou de supporter la pièce sur une plate-forme stable. Tenir
la pièce à la main ou contre le corps est instable et risque de
résulter en une perte de contrôle.
Créez un agenda d’entretien périodique pour votre outil.
Quand vous nettoyez un outil, faites attention de n’en dé-
monter aucune pièce car il est toujours possible de mal
remonter ou de pincer les fils internes ou de remonter in-
correctement les ressorts de rappel des capots de protec-
tion. Certains agents de nettoyage tels que l’essence, le té-
trachlorure de carbone, l’ammoniaque, etc. risquent d’abîmer
les plastiques.
N’utilisez pas d’aspirateur ou d’autre système de ramas-
sage de la poussière lorsque vous coupez du métal. Des
étincelles provenant de la coupe du métal pourraient causer
l’inflammation des poussières ainsi ramassées.
Les travaux à la machine tel
que ponçage, sciage, meu-
lage, perçage et autres travaux du bâtiment peuvent créer
des poussières contenant des produits chimiques qui sont
des causes reconnues de cancer, de malformation congé-
nitale ou d’autres problèmes reproductifs. Ces produits
chimiques sont, par exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du ci-
ment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités chi-
miquement.
Le niveau de risque dû à cette exposition varie avec
la fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler dans un
lieu bien ventilé et porter un équipement de sécurité appro-
prié tel que certains masques à poussière conçus spéciale-
ment pour filtrer les particules microscopiques.
Consignes de sécurité additionnelles
CONSERVEZ CES INSTRUCTIONS
Utilisez un DISPOSITIF DE
PROTECTION DE MEULE de
type A (type 1A/41) pour le tronçonnage ou de type C (combinai-
son) lorsque vous utilisez des meules à double usage (pouvoir
abrasif combiné pour le meulage et le tronçonnage) montées sur
flasque.
Pour le ponçage avec façonnage, utilisez le DISPOSITIF DE PRO-
TECTION DE MEULE à pouvoir abrasif de type B (type 27). Lors
de l’utilisation d’un DISPOSITIF DE PROTECTION DE MEULE de type
A (type 1A/41) pour le ponçage avec façonnage, le DISPOSITIF DE
PROTECTION DE MEULE peut interférer avec la pièce à travailler et
entraîner une réduction de la capacité de contrôle;
Utilisez un DISPOSITIF DE PROTECTION DE MEULE de type A
(type 1A/41) pour le tronçonnage ou de type C (combinaison)
pour les opérations de tronçonnage. L’utilisation d’un DISPOSITIF
DE PROTECTION DE MEULE de type B (type 27) à pouvoir abrasif
pour des opérations de tronçonnage avec des meules abrasives ag-
glomérées augmente le risque d’exposition aux étincelles et aux par-
ticules émises, ainsi qu’aux fragments de meule en cas d’éclatement
de la meule;
Utilisez un DISPOSITIF DE PROTECTION DE MEULE de type E
(meulage à surface diamantée) ou un DISPOSITIF DE PROTEC-
TION DE MEULE de type F (tronçonnage de maçonnerie) pour les
opérations de tronçonnage et de façonnage dans le béton ou la
maçonnerie. Lors de l’utilisation d’un DISPOSITIF DE PROTECTION
DE MEULE pour le tronçonnage de type A (type 1A/41), le meulage
de type B (type 27) ou les opérations de tronçonnage et de ponçage
avec façonnage dans le béton ou la maçonnerie de type C (combinai-
son), il existe un risque accru d’exposition à la poussière et de perte
de contrôle pouvant entraîner un rebond;
Utilisez des brosses métalliques en forme de meule dont
l’épaisseur et le diamètre ne sont pas supérieurs à ceux qui
sont spécifiés dans le présent mode d’emploi. Lors de l’utilisation
d’un DISPOSITIF DE PROTECTION DE MEULE pour le tronçonnage
de type A (type 1A/41), pour le meulage de type B (type 27) ou de
type C (combinaison) avec une brosse métallique en forme de meule
d’une épaisseur supérieure à l’épaisseur maximale spécifiée, les fils
peuvent s’accrocher au dispositif de protection, ce qui pourrait en-
traîner la rupture des fils.
N’utilisez pas d’outils conçus pour le courant alternatif unique-
ment avec une alimentation en courant continu. Même si l’outil
semble fonctionner, les composants électriques de l’outil à courant
alternatif sont susceptibles de tomber en panne et de présenter un
danger pour l’opérateur.
-39-
Utilisation prévue
Utilisez cette meuleuse
uniquement comme prévu.
Une utilisation inappropriée pourrait causer des blessures et
des dommages matériels.
Cette meuleuse est destinée à être utilisée sur des matériaux
en métal, en béton ou en maçonnerie, pour éliminer les im-
perfections de surface telles que les soudures, les bavures, la
rouille ou la peinture.
En utilisant les attachements en appropriés, tels que le dis-
positif de protection pour la coupe de type A (1A/41), cette
meuleuse peut être utilisée pour couper de petits tuyaux ou
tiges métalliques. De plus, lorsque le dispositif de protection
pour la coupe de option type F (1A/41) avec plaque d’assise
et dispositif d’aspiration des poussières est utilisé avec la
meule diamantée, il est possible de couper la maçonnerie et
le béton.
N’utilisez pas cette meuleuse pour couper, meuler ou sculpter
du bois ou des matières plastiques.
-40-
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. L’interprétation correcte de ces symboles vous aidera à mieux utiliser votre outil et à vous en servir plus efficace-
ment et en toute sécurité.
Symbole Désignation / Explication
V
Volts (tension)
A
Ampères (courant)
Hz
Hertz (fréquence, cycles par seconde)
W
Watts (puissance)
kg
Kilogrammes (poids)
min
Minutes (temps)
s
Secondes (temps)
⌀
Diamètre (taille des mèches, des meules, etc.)
n
0
Vitesse nominale à vide (vitesse de rotation à vide)
.../min
Révolutions ou mouvements alternatifs par minute (révolutions, coups, vitesse de surface, orbites, etc.
par minute)
0
Position d’arrêt (vitesse nulle, couple nul...)
1, 2, 3, ...
I, II, III,
Réglages du sélecteur (réglages de vitesse, de couple ou de position. Un chiffre plus élevé signifie une
plus grande vitesse)
0
Sélecteur infiniment variable avec arrêt (la vitesse augmente à partir du réglage 0)
Flèche (action dans le sens de la flèche)
Courant alternatif (type ou caractéristique du courant)
Courant continu (type ou caractéristique du courant)
Courant alternatif ou continu (type ou caractéristique du courant)
Construction de classe II (désigne des outils de construction à double isolation)
Borne de mise à la terre (borne de mise à la masse)
-41-
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. L’interprétation correcte de ces symboles vous aidera à mieux utiliser votre outil et à vous en servir plus efficace-
ment et en toute sécurité.
Symbole Désignation / Explication
Désigne un programme de recyclage des batteries Li-ion
Alerte l’utilisateur pour qu’il lise le mode d’emploi
Alerte l’utilisateur pour porter des lunettes de sécurité.
Alerte l’utilisateur pour porter une protection respiratoire
Alerte l’utilisateur pour porter des protecteurs d’oreilles
Fait savoir à l’utilisateur qu’il doit porter des protections oculaires, respiratoires et auditives.
Alerte l’utilisateur pour lui demander de tenir l’outil avec les deux mains.
Le dispositif de protection de type B (27) ne doit pas être utilisé pour couper.
Ce symbole indique que ce composant est reconnu par Underwriters Laboratories, et qu’il est
conforme aux normes des États-Unis et du Canada.
Ce symbole indique que cet outil est répertorié par la Canadian Standards Association.
Ce symbole indique que cet outil est répertorié par la Canadian Standards Association, et qu’il est
conforme aux normes des États-Unis et du Canada.
Ce symbole indique que cet outil est homologué par les services d’essais Intertek, et qu’il est conforme
aux normes des États-Unis et du Canada.
Symboles
-42-
Débranchez le bloc-piles de l’outil avant d’effectuer tout assemblage ou réglage, ou de
changer des accessoires. Ces mesures de sécurité préventives réduisent le risque d’une mise
en marche accidentelle de l’outil.
Familiarisez-vous avec votre meuleuse d'angle
Meuleuse d'angle avec interrupteur coulissant GWS18V-8
Fig. 1
1. Blocage de l'arbre
2. Interrupteur coulissant
5. Bloc-piles
6. Bouton de déclenchement
7. Protege main*
8. Poignée latérale
(surface de prehension isolee)
9. Dispositif de la protection de la meule abra-
sive de Type B (27)
10. Écrou de blocage
11. Meule de Type 27
12. Levier de relâchement du dispositif de
protection.
13. Dispositif de protection de la meule de
coupe de type A (1A/41)
14. Surface de prehension isolee
*vendu séparément
( 12)
(1)
(2)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(14)
(13)
-43-
Spécifications
Modèle N° GWS18V-8
Piles
18V (Bosch or
AMPShareSeries)
Vitesse nominale à vide
n
0
11,000/min
Interrupteur Coulissant
Filet d’arbre 5/8”-11 UNC
Longueur max. de la broche 9/16” (14,3 mm)
⌀ max. de la meule de type 27 4 1/2" (115 mm)
Épaisseur de la meule de type 27 (b) 0.25" (6mm)
⌀ max. du disque de coupe de type 41/1A, 27A
4 1/2" (115 mm)
Épaisseur de la meule de tronçonnage de Type
41/1A (b)
Épaisseur de la meule de tronçonnage de Type
27A (b)
0.045 (1.2mm)
1/8 po (3.0mm)
Angle de coupe de la meule diamantée segmentée
de type 1/41
NÉGATIF
Meule de coupe diamantée segmentée Max Type
1/41 avec écart périphérique de
10 mm
⌀ max. du disque à volets abrasifs 4 1/2" (115 mm)
⌀ max. du disque de ponçage 4 1/2 " (115 mm)
⌀ max. de la brosse métallique circulaire 4" (102 mm)
Largeur max. de la face de la meule métallique
(épaisseur) (c)
1/2" (12.7 mm)
⌀ max. de la brosse en coupe métallique 3” (76 mm)
Température ambiante autorisée
- pendant la charge :
- pendant le fonctionnement :
- pendant le stockage :
0 °C...+35 °C (+32 °F...+95 °F)
-20 °C...+50 °C (-4 °F...+122 °F)
-20 °C...+50 °C (-4 °F...+122 °F)
c
⌀
⌀
b
⌀ = Wheel diameter. b = Grinding wheel thickness. c = Wire wheel face width.
⌀ = Diamètre de la meule. b = Épaisseur de la meule abrasive. c = Largeur de la face de la meule métallique.
-44-
Applications
Modèle N° GWS18V-8
Meulage de métaux (Type 27) X
Meulage de métaux (Type 11) N
Meulage de métaux (Type 1) O
Coupe de métaux (Type 41/1A) X
Disque à volet de Type 29 O
Découpe du béton O
Ponçage X
Passage à la brosse métallique (meule) O
X = L’outil est muni d’accessoires permettant d’exécuter cette application.
O = L’outil peut utiliser des accessoires en option permettant d’exécuter cette application.
N = L’outil n’est pas capable d’exécuter cette application.
La vitesse nominale de l’accessoire doit être égale ou supérieure à celle de l’outil. Il ne faut pas dépasser le diamètre de meule
recommandé.
N’utilisez pas de meules abrasives de type 11 (boisseau) avec cet outil. Cet outil n’est pas
conçu pour emploi avec des meules abrasives de type 11 (boisseau).
Bloc-piles/chargeurs:
Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.
REMARQUE : Pour spécifications de l’outil, reportez-vous à la plaque signalétique de votre outil.
-45-
Descriptions fonctionnelles
Assemblage
Démarrage en douceur
Permet de réduire les contraintes exercées sur le moteur lors
d’un démarrage avec un couple élevé. Permet d’accélérer la
vitesse de l’accessoire en douceur.
Protection contre les redémarrages
automatiques
Cette caractéristique contribue à empêcher les remises en
marche automatiques après une mise hors tension acci-
dentelle, p. ex. si l’outil a été débranché avec l’interrupteur
verrouillé en position de marche. Pour recommencer à
travailler, mettez l’interrupteur de marche/arrêt (on/off)
dans la position d’arrêt (off) et remettez l’outil en marche.
Insertion et retrait du bloc-piles
(Fig. 1, Fig. 2)
Cet outil est pourvu d’un mécanisme de protection contre les remis-
es en marche automatiques. Cette fonction contribue à empêcher
les démarrages accidentels après une coupure de courant, p. ex.
si le bloc-piles 5 a été retiré avec l’interrupteur verrouillé 2 en posi-
tion de marche. Pour redémarrer l’outil, faites glisser l’interrupteur
coulissant 2 pour le mettre en position d’arrêt (OFF), puis remettez-
le en position de marche (ON).
Assurez-vous que l’interrupteur coulissant 2 est dans la position
hors tension avant d’insérer ou de retirer le bloc-piles 5. Pour insérer
le bloc-piles 5, faites-le glisser dans le boîtier du moteur jusqu’à ce
que le bloc-piles 5 se verrouille en place dans la position .
Pour retirer le bloc-piles 5, appuyez sur le bouton de déclenchement
du bloc-piles 6 et faites glisser le bloc-piles 5 vers l’avant.
Votre outil est muni d’un mécanisme de verrouillage secondaire pour
empêcher le bloc-piles 5 de tomber complètement du boîtier du mo-
teur au cas il s’en détacherait en conséquence des vibrations.
Appuyez une fois de plus sur le bouton de déclenchement du bloc-
piles 6 et faites glisser le bloc-piles 5 jusqu’à ce qu’il sorte complète-
ment du bâti de l’outil .
Fig. 2
Protection contre les surcharges
Cette caractéristique contribue à protéger l’outil contre la
chaleur excessive qui pourrait endommager le moteur. Si
l’outil s’arrête ou ralentit en cours de fonctionnement, patien-
tez pendant 30 secondes jusqu’à ce que le moteur refroidisse
en le laissant fonctionner à vide. Si la fonction de protection
contre les surcharges arrête l’outil de façon répétée, cela
signifie qu’une force excessive cause la surcharge de l’outil.
Mettez fin à l’application de cette force excessive et réajustez
l’ouvrage pour réduire la force appliquée.
-46-
Remarque: Les clés 16 du collier dispositif de protection
assurent que seulement un dispositif de protection 9 ou 13
compatible avec le type d’outil pourra être installé.
12
9
14
15
Assemblage
Installation du protecteur de meule
Le dispositif de protection
de la meule doit être atta-
ché lorsque vous utilisez des meules de ponçage ou de
coupe, ou des brosses métalliques circulaires. Maintenez
toujours le dispositif de protection entre l'ouvrage et vous
pendant que vous meulez ou coupez, ou que vous travaillez
avec des brosses métalliques.
Fixation du protecteur de meule
(Fig. 1, Fig. 3, Fig. 4)
Débranchez le bloc-piles 5 de l’outil.
Placez le dispositif de protection 9 ou 13 sur la bride de fixa-
tion du dispositif de protection 15 jusqu’à ce que les clés 16
du collier du dispositif de protection soient alignées sur les
encoches de la bride de fixation du dispositif de protection
15 .
Appuyez sur le dispositif de protection 9 ou 13 pour le placer
contre la bride de fixation du dispositif de protection 15
jusqu’à ce que l’épaulement du dispositif de protection 9 ou
13 repose contre la bride de fixation du dispositif de protec-
tion 15 de l’outil, et faites tourner le dispositif de protection
9 ou 13 jusqu’à ce que vous entendiez clairement un déclic
indiquant son enclenchement.
Appuyez sur le levier de déverrouillage du dispositif de protec-
tion 12 et maintenez-le enfoncé, puis réglez la position du dis-
positif de protection 9 ou 13 sur la zone de fonctionnement
générale. Pour terminer le réglage, tenez la meuleuse en posi-
tion de travail, appuyez sur le levier de déverrouillage du dis-
positif de protection 12 vers le haut et tournez le dispositif de
protection 9 ou 13 jusqu’à ce qu’il s’enclenche en place, puis
ajustez selon les besoins.
• Ajustez toujours le dispositif de protection 9 ou 13 de
telle façon que toutes les trois cames rouges du levier
de déverrouillage du dispositif de protection 12 soient
enclenchées dans les encoches correspondantes du dis-
positif de protection .
• Positionnez toujours le dispositif de protection de la
meule 9 ou 13 entre l’opérateur et l’ouvrage, et dirigez
les étincelles dans le sens opposé à celui de l’opérateur.
• Le dispositif de protection 9 ou 13 peut être ajusté en
actionnant le levier de relâchement 12. Si le dispositif
de protection peut être tourné dans le sens des aiguilles
d’une montre et dans le sens inverse sans actionner le
levier de relâchement 12, n’utilisez pas la meuleuse et
faites-la réparer par un centre de service après-vente
en usine de Bosch ou par un poste de service agréé par
Bosch.
Débranchez le bloc-piles de l’outil avant d’effectuer tout assemblage ou réglage, ou de
changer des accessoires. Ces mesures de sécurité préventives réduisent le risque d’une mise
en marche accidentelle de l’outil.
Fig. 3
ZONE DE FONCTIONNEMENT
Fig. 4
-47-
Assemblage
Retrait du protecteur
(Fig. 3)
Appuyez sur le levier de relâchement du dispositif de protec-
tion 12, tournez le dispositif de protection 9 ou 13 jusqu’à ce
que les clés 15 du collier du dispositif de protection s’alignent
sur les encoches de la bride de fixation du dispositif de pro-
tection 15, et soulevez le dispositif de protection 9 pour le
retirer de la bride de fixation du dispositif de protection 15.
Poignée latérale antivibrations
(Fig. 1)
La poignée latérale sert à contrôler et à équilibrer l’outil. La
poignée doit être vissée dans le boîtier avant, d’un côté ou de
l’autre de l’outil, selon les préférences personnelles et pour le
confort de l’utilisateur. La poignée latérale doit être utilisée
pour garantir la sécurité du contrôle et la facilité d’utilisation.
Protège-main en option (accessoire en
option)
(Fig. 1)
Le protège-main 7 doit être utilisé avec les disques d’appui,
les disques de ponçage et les brosses métalliques pour garder
les doigts et les mains à distance de la surface de la pièce, des
bords tranchants, des barbes et des débris. Quand vous utili-
sez l’accessoire protège-main disponible en option 7, insérez
la poignée latérale dans l’orifice présent sur le protège-main
7, puis vissez-la dans le boîtier.
Assurez-vous que le protège-main 7 est positionné entre la
main et le disque d’appui, le disque de ponçage ou la brosse
métallique.
Écrou de verrouillage et bride de support
(Fig. 5)
Votre outil est équipé d’une broche filetée pour le montage
d’accessoires. Utilisez toujours l’écrou de blocage BOSCH
d’origine, et la bride de support, qui a la même taille de file-
tage que la broche. La bride d’appui est fixée par une clavette
à l’arbre de sortie (Fig. 4). Assurez-vous toujours que l’écrou
de blocage est serré correctement au moyen de la clé fournie.
Fig. 5
9
18
19
11
20
10
18
19
10
11
-48-
22
20
Assemblage
Ensemble de meule à disque
N’utilisez pas d’accessoires
qui tournent de façon ex-
centrique. L’outil vibrera excessivement, ce qui pourrait
causer une perte de contrôle et l’éclatement de l’accessoire.
Fixation de la meule abrasive
(Fig. 1, Fig. 3, Fig. 5, Fig. 6)
1. Débranchez le bloc-piles 5 de l’outil.
2. Assurez vous que le protecteur de meule de Type B (27)
9 est en place pour la rectification.
3. Placez la bride d’appui 19 et la meule abrasive 11 sur
la broche 18. Assurez-vous que la bride d’appui 19
s’enclenche dans la base de la broche 18.
4. Enfilez l’écrou de verrouillage 10 et serrez l’écrou à l’aide
de la clé pour écrous de verrouillage, tout en tenant le dis-
positif de verrouillage de la broche.(Fig.5)
POUR DÉPOSER : Inversez la procédure.
En cas d’utilisation de meules rotatives
(Fig. 5, Fig. 6)
Suivez les étapes 1 et 2 de la section intitulée « Fixation de la
meule abrasive », puis enfilez la meule abrasive rotative 20 de
type 27 directement sur la broche 18 sans utiliser les brides
fournies Assurez-vous toujours que la meule rotative 20 est
serrée correctement au moyen d’une clé à fourche (non four-
nie).
RETRAIT : inversez la procédure.
Toutes les pièces d’une meule abrasive rotative de type 27
20 doivent se trouver à l’intérieur de la lèvre du dispositif de
protection de la meule 22. Si la meule abrasive rotative 20
dépasse la lèvre du dispositif de protection de la meule 22,
n’utilisez pas cette meule car elle ne convient pas à cette meu-
leuse.
1. Placez la bride d’appui 19 et la meule abrasive 11 sur
la broche 18. Assurez-vous que la bride d’appui 19
s’enclenche dans la base de la broche 18.
2. Enfilez l’écrou à serrage rapide 10 et serrez l’écrou à
l’aide de la barre rabattable 17, tout en continuant à ap-
puyer sur le bouton de verrouillage de la broche 1. (Vous
pouvez également utiliser un contre-écrou d’origine
BOSCH 21, vendu séparément.)
POUR DÉPOSER : Inversez la procédure.
Fig. 6
Ensemble de meule abrasive de Type 41/1A
et 27A/42
(Fig. 1, Fig. 3, Fig. 7)
Utilisez toujours un dis-
positif de protection de
meule de coupe de type A (1A/41) pour la coupe.
En utilisant le dispositif de protection de meule de coupe de
type A (1A/41) en 13, il est possible d’effectuer des coupes
limitées sur des petites pièces telles que des tubes métal-
liques, des tuyaux ou des barres d’armature.
N’essayez pas de couper des pièces ou des feuilles métal-
liques de grande taille, car cet outil n’a pas été conçu pour
servir d’outil de coupe spécialisé.
1. Débranchez le bloc-piles 5 de l’outil.
2. Veillez à ce que le dispositif de protection de meule
de coupe de type A (1A/41) 13 soit en place pour la
coupe.
3. En cas d’utilisation de roues de montage, enfilez la
bride de support 19 sur la broche 18, puis placez
la meule de coupe de type 41/1A 23 ou la meule de
coupe de type 27A/42 24 sur la bride de support 19.
4. Enfilez l’écrou de verrouillage 10 et serrez l’écrou à
l’aide de la clé pour écrous de verrouillage, tout en ten-
ant le dispositif de verrouillage de la broche.(Fig.5)
POUR DÉPOSER : Inversez la procédure.
Meules abrasives droites de Type 1
N’utilisez pas de meules
abrasives de Type 41/1A
conçues pour le meulage droit ou la rectification des ma-
trices. Cet outil n’a pas été conçu pour être utilisé avec des
meules abrasives droites ou des meules à rectifier les matri-
ces.
-49-
Assemblage
Ensemble d’accessoires de ponçage
Disque d’appui
Avant d’attacher un disque
d’appui, assurezvous que la
vitesse maximale de rotation qu’il peut atteindre, sans
compromettre la sécurité de fonctionnement, n’est pas
inférieure à la vitesse en marche libre figurant sur la pla-
quette em blématique de l’outil.
La plupart des travaux de
ponçage s’effectuent sans
le protecteur. Remettez toujours le pro tecteur en place sur
l’outil avant de vous en servir pour le meulage.
N’utilisez pas l’écrou à fixa-
tion rapide avec un coussi-
net de soutien pour les accessoires de ponçage.
Installation du plateau de support et du disque
de ponçage (non inclus)
(Fig. 1, Fig. 3, Fig. 8)
Débranchez le bloc-piles 5 de l’outil.
Fixez le protège-main 7. Tournez-le sur le dos (arbre 18 ori-
enté vers le haut). Placez le disque d’appui en caoutchouc
25 sur l’arbre 18. Centrez le disque de ponçage 26 sur le
disque d’appui 25. Introduisez l’écrou de blocage 27 dans le
disque 26 et vissez-le à fond sur l’arbre 18 avec les doigts.
Enfoncez le verrou de la broche 1, puis serrez fermement le
contre-écrou du plateau de support 27 à l’aide d’une clé pour
contre-écrous.
POUR DÉPOSER : Inversez la procédure.
Ensemble de brosse métallique
(Fig. 1, Fig. 3, Fig. 8)
Débranchez le bloc-piles 5 de l’outil. Fixez le protège-main
7. Les brosses métalliques 28 sont équipées de leur propre
centre fileté, et il 28 suffit de les visser sur l’arbre 18. Assurez-
vous de les asseoir 28 contre l’épaulement avant de mettre
l’outil en marche (position ON).
POUR DÉPOSER : Inversez la procédure.
Ensemble de brosse métallique à touret
Utilisez toujours un
dispositif de protection de
meuleuse de type B avec les meules métalliques (brosses).
La non-utilisation d’un dispositif de protection de meule avec
des meules métalliques peut entraîner des blessures.
(Fig. 1, Fig. 3, Fig. 9)

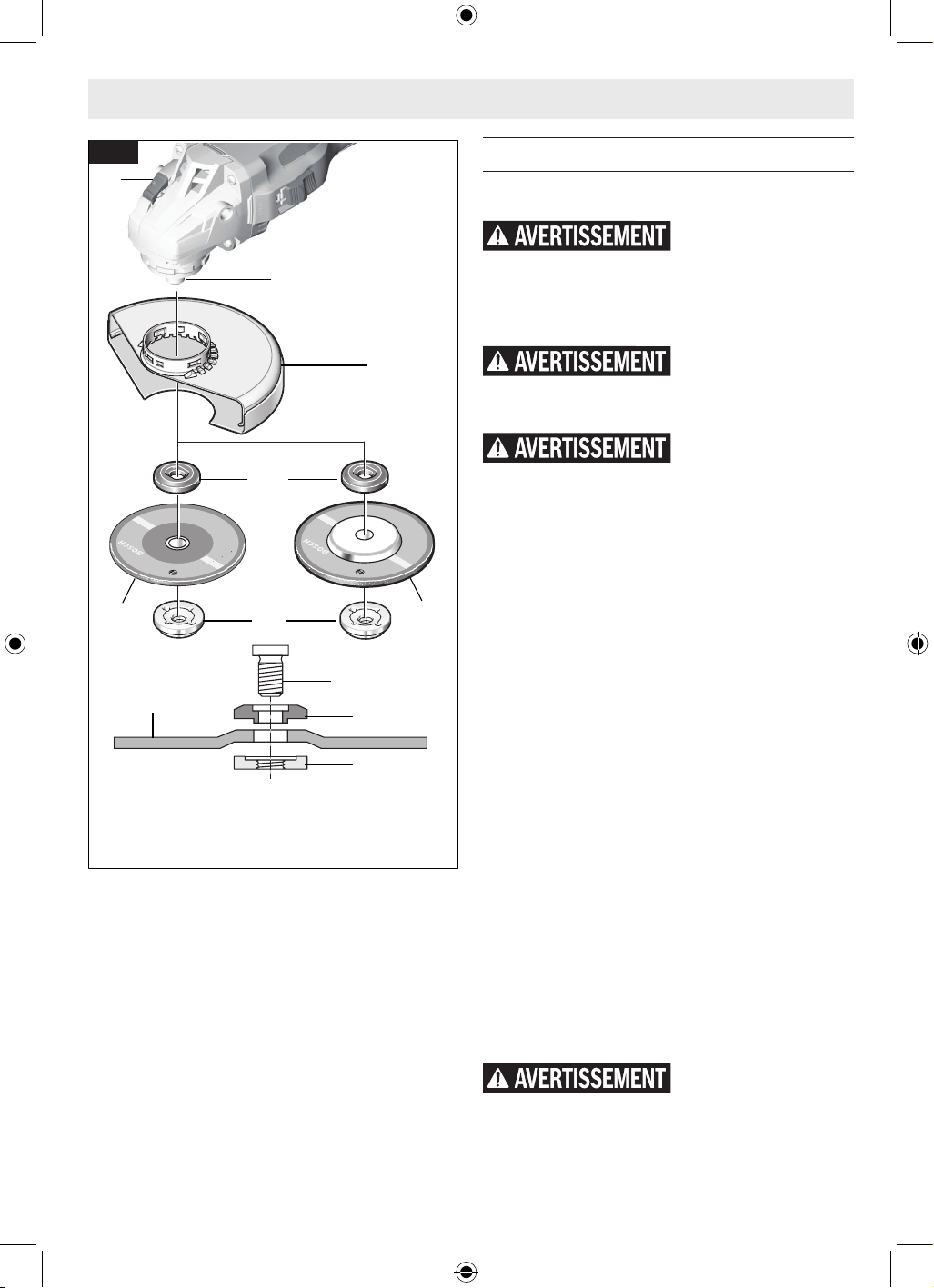

1
18
13
10
19
23
24
18
19
10
23 or 24
Fig. 7
-50-
Assemblage
9
29
18
Fig. 9
18
27
1
25
26
28
7
Fig. 8
Débranchez le bloc-piles 5 de l’outil. Installez le dispositif
de protection de la meule de type B (27) 9. Les brosses
métalliques 29 à touret sont équipées de leur propre
centre fileté, et il 29 suffit de les visser sur l’arbre 18.
Assurez-vous de les asseoir 29 contre l’épaulement avant
de mettre l’outil en marche (position ON).
POUR DÉPOSER : Inversez la procédure.
Type E (dispositif de protection de meule
abrasive à surface diamantée) avec
attachement d’extraction de poussière
de béton pour ensemble de meulage de
surfaçage
Il n’est pas possible
d’utiliser un protège-
meule de Type B (27) pour toutes les opérations de
l’outil. Ne jetez pas ce dispositif de protection si vous ne
l’utilisez pas. Réinstallez toujours le protège-meule avant de
réaliser de nouvelles opérations de meulage.
L’accessoire d’extraction
de la poussière n’est pas
un dispositif de protection. Ne l’utilisez pas avec des
meules abrasives à surface agglomérée. L’accessoire
d’extraction de la poussière ne protégera peut-être pas
l’opérateur en cas d’éclatement de la meule.
Installation de l’accessoire d’extraction de la
poussiere
(Fig. 1, Fig. 3, Fig. 4, Fig. 10)
1. Débranchez le bloc-piles 5 de l’outil.
2. Positionnez l’attachement d’extraction de la poussière
de béton 30 sur la bride de montage du dispositif de
protection 15, l’orifice d’aspiration de la poussière 31
étant orienté à l’opposé du corps de l’outil.
3. Faites tourner l’attachement d’extraction de la pous-
sière de béton 30 à 90º dans le sens des aiguilles d’une
montre jusqu’à ce qu’il s’enclenche en place.
4. Réglez l’attachement d’extraction de la poussière de
béton 30 en appuyant sur le levier de déverrouillage du
dispositif de protection de meule 12 et en faisant tourn-
er l’attachement d’extraction de poussière de béton 30
dans la position souhaitée.
5. Laissez le levier de déverrouillage du dispositif de pro-
tection de meule 12 s’enclencher en place.
6. Placez la contre-bride 19 sur l’arbre 18.
7. Placez la meule boisseau diamantée sur l’arbre 18 et
alignez-la sur la bride 19.
8. Enfilez l’écrou de blocage 10 et serrez l’écrou 10 à
l’aide de la barre rabattable 17, tout en continuant à
appuyer sur le bouton de verrouillage de la broche 1.
RETRAIT : inversez la procédure.
6
-51-
Assemblage
30
1
18
30
31
15
Fig. 10
33
34
12
Fig. 11
Montage du dispositif de protection pour un
outil de coupe de maçonnerie
Il n’est pas possible
d’utiliser un protège-meule
de Type B (27) pour toutes les opérations de l’outil. Ne
jetez pas ce dispositif de protection, même si vous ne l’utilisez
pas. Réinstallez toujours le protège-meule avant de réaliser de
nouvelles opérations de meulage.
Pour améliorer l’ergonomie de votre meuleuse lorsque vous
coupez de la maçonnerie, il convient de faire tourner la
boîte de vitesses par rapport à la position de l’interrupteur
étant donné que l’outil avait été assemblé à l’usine.
Rotation de la boite de vitesses
(Fig. 1, Fig. 3, Fig. 11, Fig. 12)
1. Débranchez le bloc-piles 5 de l’outil.
2. Dévissez complètement les quatre vis qui attachent le
carter d’engrenages 33 au boîtier du moteur 34 .
3. Faites tourner le carter de la boîte de vitesse 33 pour le
mettre dans l’orientation appropriée sans retirer le mo-
teur du carter 34.
• Pour les modèles à interrupteur coulissant, faites
tourner le carter d'engrenages de 180 degrés de telle
sorte que l’interrupteur coulissant 2 soit à 90 degrés
par rapport à la broche 18 .
• Pour les modèles comportant un interrupteur à
palette, faites tourner le carter 33 des engrenages
de 90 degrés de telle sorte que l’interrupteur à
palette 3 soit orienté face à l’ouvrage
4. Vissez et serrez les quatre vis que vous avez retirées .
3. La vis qui maintient le levier de déverrouillage du disposi-
tif de protection 12 est plus longue que les autres vis
. Cette longue vis doit rester avec le levier de déverrouil-
lage du dispositif de protection 12 lors du remontage du
carter d’engrenages 33 pour que le levier de déverrouil-
lage du dispositif de protection 12 fonctionne correcte-
ment.
4.. Attachez le dispositif de protection approprié pour
le système de collecte de poussière avec le pied et
l’accessoire.
-52-
Assemblage
2
180°
180°
Fig. 12
Installation de l’accessoire d’extraction de
la poussiere
(Fig. 1, Fig. 3, Fig. 11, Fig. 12, Fig. 13)
1. Débranchez le bloc-piles 5 de l’outil.
2. Positionnez l’attachement d’extraction de la poussière
de béton 30 sur la bride de montage du dispositif de
protection 15, l’orifice d’aspiration de la poussière 31
étant orienté à l’opposé du corps de l’outil.
3. Faites tourner l’attachement d’extraction de la pous-
sière de béton 30 à 90º dans le sens des aiguilles d’une
montre jusqu’à ce qu’il s’enclenche en place.
4. Réglez l’attachement d’extraction de la poussière de
béton 30 en appuyant sur le levier de déverrouillage
du dispositif de protection de meule 12 et en faisant
tourner l’attachement d’extraction de poussière de bé-
ton 30 dans la position souhaitée.
5. Laissez le levier de déverrouillage du dispositif de pro-
tection de meule 12 s’enclencher en place.
6. Placez la contre-bride 19 sur l’arbre 18.
7. Placez la meule boisseau diamantée sur l’arbre 18 et
alignez-la sur la bride 19.
8. Enfilez l’écrou à serrage rapide10 et serrez l’écrou 10
à l’aide de la barre rabattable 17, tout en continuant à
appuyer sur le bouton de verrouillage de la broche 1.
En cas d’utilisation de meules rotatives, suivez les étapes
1 à 5, puis enfilez la meule directement sur l’arbre 18 sans
utiliser les brides fournies.
RETRAIT : inversez la procédure.
10
37
19
18
10
37
19
18
36
Fig. 13
Installation de la meule diamantee seche
(Fig . 1, Fig. 3, Fig.6, Fig. 13)
1.Placez la contre-bride 19 sur l’arbre 18. Faites tourner la
bride 19 jusqu’à ce qu’elle soit verrouillée avec la base de
l’arbre 18.
2.Placez la meule diamantée sèche 37 sur la broche 18
et alignez le trou de l’arbre sur l’épaulement de la bride de
support 19.
3.Serrez l’écrou de blocage 10 à l’aide de la clé à écrou
de blocage fournie tout en maintenant le verrouillage de la
broche.
-53-
Óperation
Ne laissez jamais la
gâchette en position ver-
rouillée (« ON »). Avant de brancher l’outil, assurez-vous que
le dispositif de verrouillage de la gâchette est désactivé
(« OFF »). Une mise en marche accidentelle pourrait causer
des blessures.
Soyez au courant de
l’emplacement et de la po-
sition du bouton de blocage en marche de la gâchette. Si
l’interrupteur est bloqué en marche durant l’usage, soyez prêt,
dans des cas d’urgence, à le mettre à l’arrêt en appuyant
d’abord sur la gâchette, puis en la relâchant immédiatement
sans appuyer sur le bouton de blocage en marche.
N’utilisez pas la fonction de
verrouillage de
l’interrupteur en position de marche (« Lock-ON ») dans
des situations où des effets de rebond sont prévisibles,
comme par exemple quand vous travaillez dans des coins.
Lorsque la meule se coince, l’outil subit un choc en retour
dans le sens opposé de la rotation de la meule, et il peut alors
être difficile de désactiver la fonction de verrouillage en posi-
tion de marche (« Lock-ON »).
Tenez l’outil des deux
mains lorsque vous le
mettez en marche. Le couple du moteur peut causer une tor-
sion de l’outil.
Mettez l’outil en marche avant de le poser sur la pièce. De
même, sou levez-le avant d’en relâcher l’interrupteur. Pour
prolonger la durée de l’interrupteur, évitez de le mettre sous
tension et hors tension pendant que l’outil est à l’oeuvre.

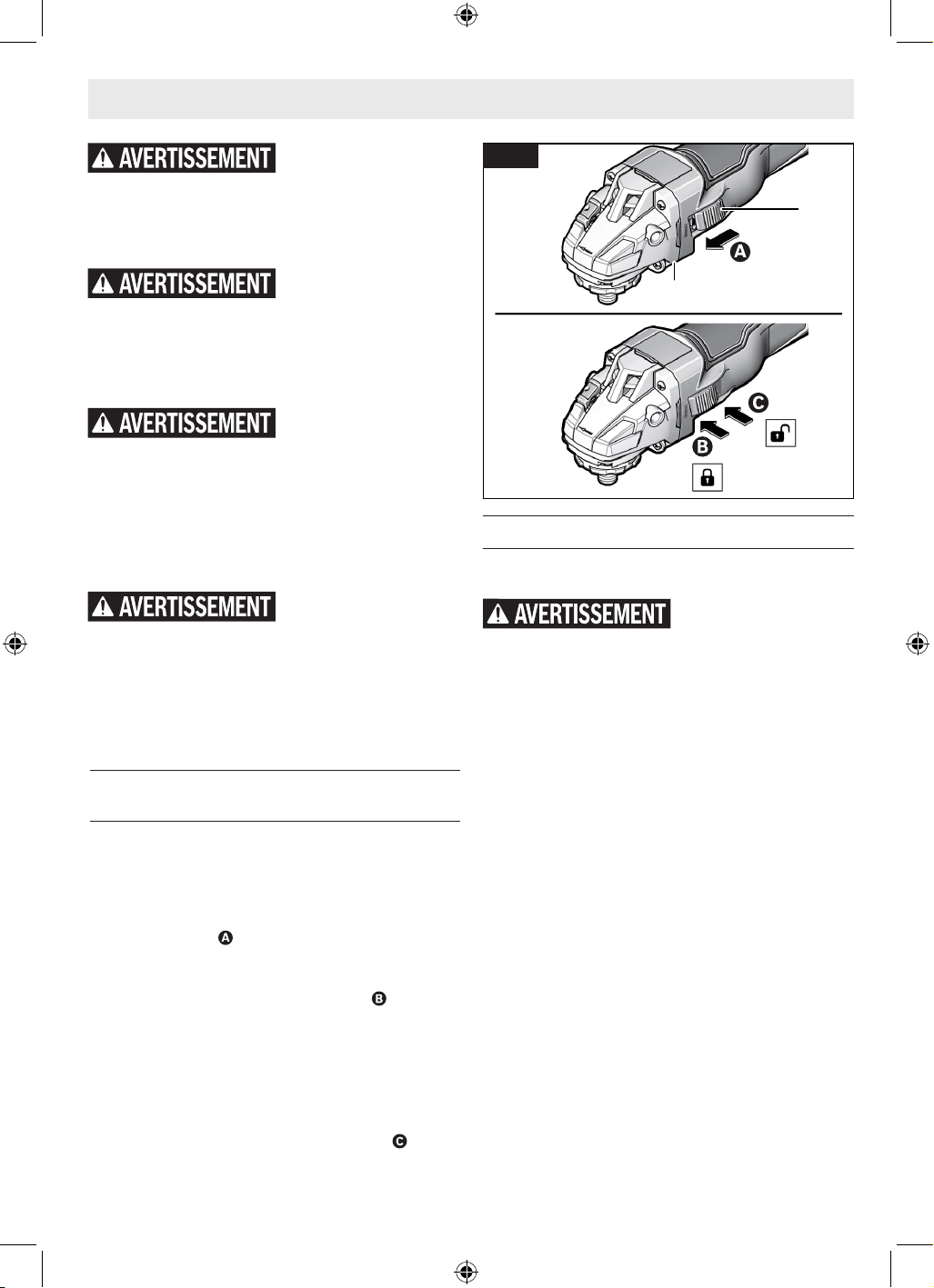

Interrupteur coulissant avec Lock-ON
(verrouillage en position sous tension)
Pour mettre l’outil en marche (« ON »)
(Fig. 14)
Faites glisser l’interrupteur coulissant 2 vers le carter
d’engrenages 33 jusqu’à ce qu’il s’arrête et que le moteur
commence à tourner .
Pour le verrouillage en position sous tension Lock-ON, lorsque
l’interrupteur coulissant 2 est en position sous tension, ap-
puyez sur l’avant de l’interrupteur coulissant 2 et relâchez-
le. L’interrupteur coulissant 2 doit rester en position de ver-
rouillage en position sous tension Lock-ON, et l’outil continue
alors à fonctionner.
Pour arrêter l’outil (« OFF »)
(Fig. 14)
Appuyez sur la partie arrière de l’interrupteur 2 . Il s’agit
d’un interrupteur 2 à ressort qui reviendra automatiquement
dans la position d’arrêt (« OFF »).
2
33
Fig. 14
Meulage
Choix des meules
Avant d’utiliser une meule,
assurez-vous que la vitesse
maximale de rotation qu’elle peut at teindre, sans compro-
mettre la sécurité de fonctionnement, n’est pas inférieure
à la vitesse en marche libre figurant sur la plaquette
emblé matique de l’outil. Ne choisissez pas des meules de
diamètre supérieur à celui recommandé.
Rangez les outils d’application à l’intérieur des
bâtiments, dans un local sec, à l’abri du gel et à une
température uniforme.
Les disques de coupe et de meulage collés ont une date de
péremption, après laquelle ils ne doivent plus être utilisés.
MEULES
(Fig. 15)
Pour de meilleurs résultats, choisissez les meules soigneu-
sement. Les meules diffèrent de plusieurs façons : granulo-
métrie, composition, dureté, taille des particules et struc-
ture. Le choix de la meule est dicté par le type de travail à
réaliser. Les meules sont recommandées pour le meulage
rapide de l’acier de construction, des cordons de soudure
prononcés, des pièces d’acier coulé, de l’acier inoxydable et
d’autres métaux ferreux.
-54-
Opération
Conseils pour le broyage
1. Laissez l’outil atteindre sa vitesse normale avant de le
mettre en contact avec la surface de travail.
2. Appliquez le minimum de pression sur la surface de
travail de façon à permettre à l’outil de fonctionner à
grande vitesse. Plus la vitesse de l’outil sera élevée,
plus le meulage sera rapide.
3. Maintenez un angle de 10 à 15 degrés entre l’outil et la
surface de travail.
La pression exagérée ou
soudaine sur la meule ral-
entira le meulage et soumettra la meule à des contraint-
es dangereuses.
4. Déplacez continument l’outil à une vitesse modérée
pour éviter de faire des rayures sur la surface de travail.
5. Éloignez l’outil de la surface de travail avant de l’arrêter.
Laissez l’outil s’arrêter de tourner complètement avant
de le poser sur une surface quelconque.
Lors du rodage d’une meule neuve, assurez-vous de meuler
en tirant l’outil vers l’arrière jusqu’à ce que l’arête de la
meule devienne arrondie. Les arêtes des meules neuves
sont vives et ont tendance à « mordre » ou à trancher la
pièce quand l’outil est poussé vers l’avant.
Fig. 16
Fig. 15
Travaux de coupe
Coupe de métaux
(Fig. 16)
Un dispositif de protection
pour meule de coupe de
type A (1A/41) fourni avec cet outil est nécessaire lors de
l’utilisation d’une meule de coupe. La coupe avec un dis-
positif de protection de meule de type 27 peut ne pas offrir à
l’opérateur une protection suffisante en cas d’éclatement de la
meule.
Avec cet outil, il est possible de couper des quantités limi-
tées de matériaux, comme des tubes, des canalisations ou
des barres d’armature. Lorsque vous coupez de tels matéri-
aux, travaillez à une vitesse modérée, adaptée au matériau
que vous êtes en train de couper. Lorsque vous coupez des
profilés et des barres à section carrée, il est conseillé de com-
mencer par la partie du matériau ayant la section transversale
la plus petite.
Prenez toujours les précautions nécessaires pour éviter les
chocs en retour.
1. Attendez que l’outil atteigne sa vitesse de fonctionnement
normale avant de le mettre en contact avec la surface de
travail.
2. L’outil doit toujours être utilisé de telle façon que les
étincelles soient dirigées dans le sens opposé à celui de
l’opérateur.
3. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse. Plus la vitesse de l’outil sera élevée, plus la coupe
sera rapide.
4. N’exercez pas une pression latérale sur le disque de
coupe. N’inclinez pas l’outil et ne le faites pas osciller car
cela risquerait de faire éclater la roue (Fig. 17).
5. Retirez l’outil de la surface de travail avant de le mettre
hors tension. Attendez que l’outil ait cessé de tourner
complètement avant de le poser sur une surface quel-
conque.
Coupe de maçonnerie/béton
(Fig. 17, Fig. 18)
Cette meule vous permet de couper des matériaux en béton et
en maçonnerie. Lorsque vous coupez de tels matériaux, tra-
vaillez à une vitesse modérée, adaptée au matériau que vous
êtes en train de couper.
Prenez toujours les précautions nécessaires pour éviter les
chocs en retour.
-55-
Opération

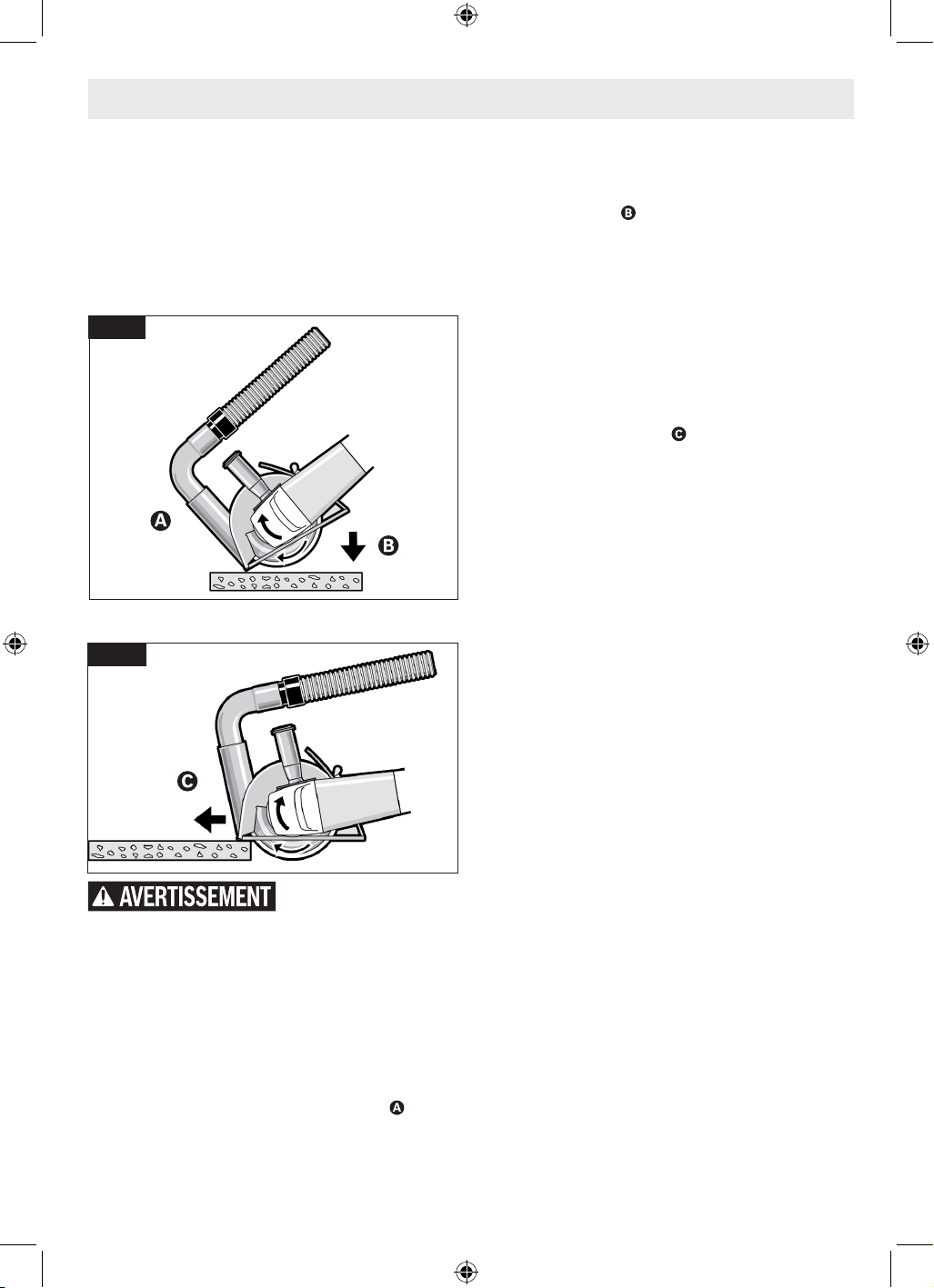

Fig. 17
Fig. 18
Utilisez cet outil avec un système d’extraction de la poussière
et un équipement de protection personnelle contre la pous-
sière, comme un appareil respiratoire, un masque antipous-
sière, etc. L’aspirateur employé pour cette application doit
être approuvé pour l’extraction de poussière de maçonnerie
et de béton. Bosch vend des aspirateurs appropriés dans ce
but.
• Abaissez progressivement la partie arrière de l’outil
en utilisant l’extrémité avant du pied comme point
d’articulation .
• Lorsque l’outil repose à plat sur la surface en train
d’être coupée, coupez vers l’avant jusqu’à ce que
vous ayez atteint le point final du trait de coupe.
3. Maintenez toujours un contact entre le pied du dispositif
de protection et l’ouvrage.
4. Faites glisser l’outil vers l’avant à une vitesse modérée,
adaptée au matériau en train d’être coupé. Coupez tou-
jours en direction de l’orifice d’extraction de la poussière
afin de maximiser l’extraction de poussière et de réduire
le risque d’effet de rebond .
5. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse. Plus la vitesse de l’outil sera élevée, plus la coupe
sera rapide.
6. Retirez l’outil de la surface de travail avant de le mettre
hors tension. Attendez que l’outil ait cessé de tourner
complètement avant de le poser sur une surface quel-
conque.
Suggestion : lorsque vous devez réaliser des coupes pro-
fondes, il est préférable de couper le matériau en plusieurs
passes peu profondes. Aucune passe ne doit dépasser la pro-
fondeur du segment de la meule. La poussière de maçonnerie
est abrasive, et elle risquerait d’affaiblir et d’user l’adhérence
du segment.
Lorsque vous coupez un matériau particulièrement dur, p.
ex. du béton avec une teneur en cailloux élevée, la meule dia-
mantée sèche risque de surchauffer et d’être endommagée.
Ceci est indiqué très clairement par les étincelles circulaires
produites par la rotation de la meule diamantée sèche. Dans
ce cas, interrompez l’opération de coupe et laissez refroidir la
roue diamantée sèche pendant une brève période à la vitesse
maximum à vide.
Un ralentissement notable de la progression de l’opération et
la production d’étincelles circulaires indiquent qu’une meule
diamantée sèche est devenue émoussée. Effectuez alors
quelques brèves coupes dans des matériaux abrasifs (p. ex.,
des briques) pour essayer de réaffûter la meule.
Surfaçage du béton
Utilisez cet outil avec un système d’extraction de la poussière
et un équipement de protection personnelle, p. ex., appar-
eil respiratoire, un masque antipoussière, etc. L’aspirateur
employé pour cette application doit être approuvé pour
l’extraction de poussière de maçonnerie et de béton. Bosch
vend des aspirateurs appropriés dans ce but.
Ne tirez jamais cet outil
vers l’arrière car la lame
pourrait sortir de sa trajectoire et se détacherait du maté-
riau, ce qui produirait un effet de rebond.
1. Attendez que l’outil atteigne sa vitesse de fonctionnement
normale avant de le mettre en contact avec la surface de
travail.
2. En cas de coupe en plongée :
• Inclinez l’outil vers l’avant de façon que la meule soit
alignée sur le trait de coupe, et tenez l’outil par le
corps de la meule et la poignée auxiliaire .
-56-
Les meules abrasives doivent être sélectionnées soigneuse-
ment pour permettre l’utilisation la plus efficace possible.
Il existe des types de meules différents en fonction des ma-
tériaux qu’elles sont conçues pour enlever et de leur niveau
d’agressivité quand elles enlèvent ces matériaux. La meule la
plus appropriée est choisie en fonction de l’application.
1. Attendez que l’outil atteigne sa vitesse de fonctionnement
normale avant de le mettre en contact avec la surface de
travail.
2. Tenez l’outil des deux mains et veillez à ce que la meule
diamantée repose à plat sur la surface de travail.
3. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse. Plus la vitesse de l’outil sera élevée, plus le surfa-
çage sera rapide.
4. Déplacez continument l’outil à une vitesse modérée pour
éviter de faire des rayures sur la surface de travail.
5. Éloignez l’outil de la surface de travail avant de le mettre
hors tension. Laissez l’outil s’arrêter de tourner com-
plètement avant de le poser sur une surface quelconque.
Suggestion : pour effectuer une collecte optimale de la pous-
sière, tous les côtés du dispositif de protection pour la col-
lecte de poussière lors de l’opération de surfaçage doivent
rester en contact avec la surface, et le dispositif de protec-
tion pour le surfaçage doit être raccordé à un aspirateur. Une
meule diamantée émoussée peut être réaffûtée en surfaçant
brièvement un matériau abrasif (p. ex., du grès).
Opération
Fig. 19
Les disques de ponçage sont fabriqués de particules abra-
sives allant du calibre 16 (très grossier) au calibre 180 (très
fin). Vous obtiendrez de meilleurs résultats si vous choisis-
sez avec soin vos disques de ponçage. De nombreux travaux
nécessitent l’emploi de plusieurs calibres de par ticules abra-
sives et, dans certains cas, vous auriez intérêt à utiliser à la
fois des disques à « grain ouvert » et à « grain serré » pour
achever plus rapidement le travail. Voir les explications au
tableau.
OPÉRATION : Refinition des surfaces en bois ou en métal
peint.
REMARQUES GRAIN
Pour décaper la peinture et aplanir les
irrégularités de surface.
Gros
16-24-30
Pour adoucir les surfaces ayant subi
un ponçage de dégrossissage.
Moyen
36-50-80
Pour enlever les égratignures laissées
par un ponçage antérieur.
Fin
100-120
Pour adoucir une surface avant la
peinture, le polissage ou le cirage.
Très Fin
150-180
Conseils pratiques
Pour obtenir de meilleurs résultats, inclinez la ponceuse à
disque à un angle de 10 à 15°, de sorte que la seule partie
du disque qui est en contact avec la pièce soit une bande
d’environ 2,5 cm de large depuis sa cir conférence.
Si le disque (accessoire)
est maintenu à plat contre
la pièce ou si son bord arrière vient en contact avec elle,
l’outil risque d’être projeté violemment de côté.
Guidez la ponceuse à disque en la déplaçant dans le sens
transversal. Ne vous attardez pas trop longtemps au même
endroit. Ne lui imprimez pas de mouvements circulaires car
elle laisserait des tourbillons. Effectuez un ponçage d’essai
sur une retaille avant d’entreprendre le travail.
Ne forcez pas et n'exercez pas de pression en ponçant. Faites
pression uniquement avec le poids de l'outil. Une pression
exagérée ralentit effectivement l'outil. Pour un ponçage plus
rapide, utilisez un disque à particules de gros calibre.
Décapez la peinture gommée du métal à l’aide d’un disque à
« grain ouvert ». Poncez jusqu’à apparition d’étincelles, puis
arrêtez pour sub stituer un disque à « grain serré » et décapez
le reste de la peinture.
Ponçage des métaux
Avant de poncer la tôlerie d’une carrosserie d’automobile ou
d’un appareil ménager, nettoyez-la avec un solvant ininflam-
mable ou un nettoyeur commercial pour enlever toute trace
de cire ou de graisse. Si vous prenez cette précaution, les
Travaux de ponçage
(Fig. 19)
Choix des disques de ponçage
Les disques de ponçage sont fabriqués de particules abra-
sives d’alumine extrêmement dures et coupantes, fixées avec
de la résine phénolique sur une robuste armature en fibres,
ce qui leur permet de résister aux gros ponçages à haute vé-
locité. La granulométrie et l’espacement des particules abra-
sives varient selon les types de disques. Les disques à GRAIN
OUVERT (type H) sont employés pour le ponçage des matéri-
aux tendres et des surfaces peintes ou vernies. Les disques à
GRAIN SERRÉ (type K) servent au ponçage des surfaces en
métal, bois dur, pierre, marbre et autres matériaux dont le
traitement produit des particules fines.
-57-
disques de ponçage produiront une surface plus douce et
dureront davantage.
Pour les tâches plus exigentes, utilisez d’abord un disque à
particules de gros calibre. Servez-vous ensuite d’un abrasif
moyen pour enlever les égratignures. Pour obtenir un fini bien
lisse, employez un disque à par ticules fines.
Opération
Polissage du métal et du béton
N’utilisez pas de meuleuse
d’angle pour polir les sur-
faces peintes ou les plastiques. L’utilisation de meuleuses
d’angle pour de telles applications peut endommager les ma-
tériaux et les surfaces
Les meuleuses d’angle peuvent être utilisées pour certaines
opérations de polissage telles que la création de surfaces
lisses sur le métal, le béton ou la pierre. Le polissage de ces
matériaux nécessite certaines compétences, et il implique le
choix d’accessoires appropriés ainsi que le réglage de la meu-
leuse. Toutes les opérations de polissage commencent par un
ponçage destiné à éliminer les imperfections telles que les
soudures ou les bavures sur le métal, à niveler les zones de
béton irrégulières ou à effectuer des coupes dans la pierre,
comme le marbre. L’étape suivante consiste à éliminer les
marques laissées par les outils à l’aide d’un disque de pon-
çage à grain approprié ou de pierres de polissage montées sur
un support en fibre/époxy de type 27, comme une roue à
lamelles ayant un grain abrasif typique compris entre 200 et
600. Pour obtenir une finition lisse, il convient d’utiliser un
disque de ponçage fin ou une pierre à polir à grain abrasif de
1 600.
Pour obtenir les meilleurs résultats de polissage possibles,
il est recommandé d’utiliser une meuleuse à vitesse vari-
able, la vitesse devant être réglée sur environ 4 000 tr/min.
Si possible, on peut également utiliser une meule en feutre
pour meuleuse d’angle et un produit de polissage. Lors de
l’utilisation d’une meuleuse sans réglage de vitesse variable,
la surface travaillée doit être surveillée attentivement afin
d’éviter une surchauffe pouvant être due au frottement.
Pression de brossag
1. Attendez que l’outil atteigne sa vitesse de fonc-
tionnement normale avant de le mettre en contact avec
la surface de travail.
2. Appliquez le minimum de pression sur la surface de
travail de façon à permettre à l’outil de fonctionner à
grande vitesse.
3. Déplacez continument l’outil à une vitesse modérée
pour éviter de faire des rayures sur la surface de travail.
4. Éloignez l’outil de la surface de travail avant de le mettre
hors tension. Laissez l’outil s’arrêter de tourner com-
plètement avant de le poser sur une surface quelconque.
Suggestion: ce sont les bouts de la brosse qui font le
travail. Utilisez les brosses métalliques en appliquant
le moins de pression possible afin que seules leurs
extrémités entrent en contact avec l’ouvrage. Si vous
exercez une pression excessive, les soies s’useront et
se limiteront à essuyer l’ouvrage au lieu de le frotter
vigoureusement, et leur durée de vie en sera raccour-
cie. L’application du côté ou du bord de la brosse sur
l’ouvrage causera le bris de certains poils et raccourcira
la durée de vie utile de la brosse.
Brosse métallique
Évitez de faire rebondir et
de heurter la brosse métal-
lique, surtout en travaillant des coins, des arêtes vives,
etc. Ceci peut causer une perte de contrôle et un rebond.
Les brosses métalliques servent à « nettoyer » l’acier de con-
struction, les pièces d’acier coulé, la tôle, la pierre et le bé-
ton. Elles servent également à décaper la rouille, le tartre et
la peinture.

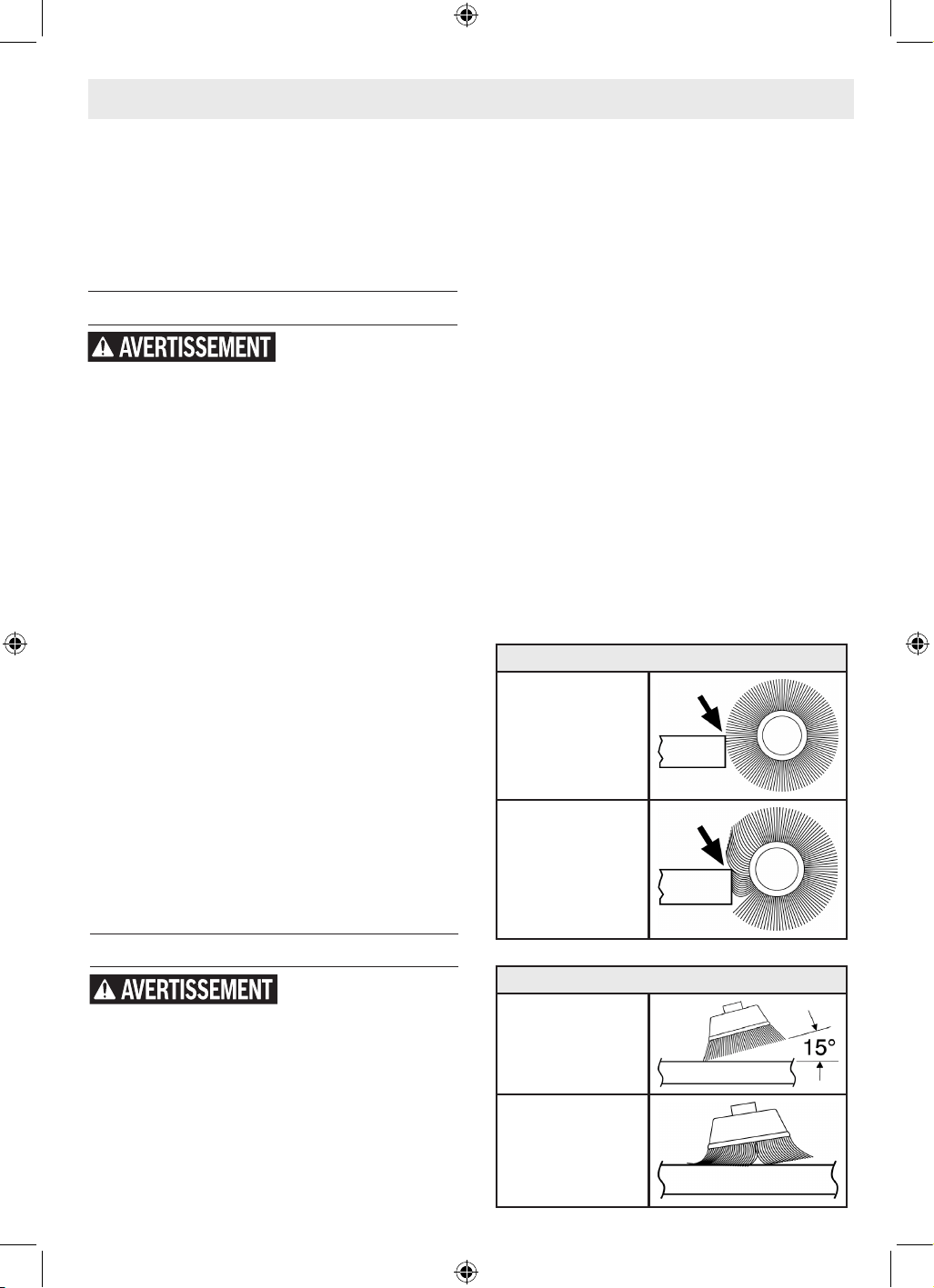

BROSSE EN COUPE
CORRECT:
Les pointes des poils
font le travail.
INCORRECT:
Pression excessive
risquant de briser les
poils.
BROSSE MÉTALLIQUE CIRCULAIRE
CORRECT:
Les pointes des poils
font le travail.
INCORRECT:
Pression excessive
risquant de briser les
poils.
-58-
Entretien
Accessoires
Service
il n’existe à l’intérieur
acune pièce susceptible
d’être entre tenue par l’utilisateur. L’entretien préventif
exécuté par des personnes non autorisés peut entraîner un
positionnement erroné des composants et des fils internes,
ce qui peut présenter de graves dangers. Nous recomman-
dons de confier toute intervention d’entretien sur l’outil à un
centre de service-usine Bosch ou à un centre de service
après-vente Bosch agréé.
Piles
Faire attention aux blocs-piles qui approchent la fin de leur
vie. Si vous remarquez une diminution dans les performances
de votre outil ou une durée de fonctionnement réduite de
manière significative entre charges, il est temps de remplacer
le bloc-piles. S’il n’est pas remplacé, il se peut qu’il endom-
mage le chargeur ou que l’outil fonctionne incorrectement.
Graissage de l’outil
Votre outil Bosch a été graissé de manière appropriée et il est
prêt à l’usage.
Pour éviter les accidents, débranchez toujours l’outil et/ou le chargeur de la source de
courant avant de nettoyer.
N’utilisez pas d’attachements/d’accessoires autres que ceux qui sont spécifiés par Bosch.
L’utilisation d’attachements/d’accessoires non spécifiés pour une utilisation avec l’outil décrit
dans ce mode d’emploi peut entraîner des dommages à l’outil, des dommages matériels ou des blessures.
N’utilisez pas de meules abrasives de type 11 (boisseau) avec cet outil. Cet outil n’est pas
conçu pour emploi avec des meules abrasives de type 11 (boisseau).
Équipement standard Accessoires et attachements en option
• Dispositif de protection de la meule abrasive de
type B (27)
• Bride d’appui
• Poignée latérale
• Clé de serrage
• Dispositif de protection de la meule de coupe de
type A (1A/41)
• Protège-main
• Disque d’appui
• Housse de meulage de surfaces en béton de type E
• Dispositifs de protection pour la coupe de béton et/ou de ma-
çonnerie de type F
Moteurs
Le moteur de votre outil a été conçu pour de nombreuses heu-
res d’utilisation fiable. Pour maintenir l’efficacité maximale du
moteur, nous recommandons de l’examiner tous les six mois.
Seul un moteur de remplacement Bosch authentique, conçu
spécialement pour votre outil, doit être utilisé.
Nettoyage
Certains agents de nettoy-
ages et certains dissolvants
abîment les pièces en plastique. Parmi ceux-ci se trouvent:
l’essence, le tétrachlorure de carbone, les dissolvants de net-
toyage chlorés, l’ammoniaque ainsi que les détergents do-
mestiques qui en contiennent.
Les prises d’air et les leviers de commutation doivent être gar-
dés propres et exempts de corps étrangers. Ne tentez pas de
nettoyer en insérant des objets pointus à travers l’ouverture.
Rangez les accessoires dans un endroit frais et sec, et évitez
le gel. Avant de vous en servir, inspectez les accessoires pour
vous assurer qu’ils ne sont pas fissurés ou fracturés ; ne les
utilisez pas si vous suspectez qu’ils sont endommagés.
-59-
Símbolos de seguridad.............................59
Licencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Advertencias generales de seguridad para el producto ...61
Normas de seguridad adicionales ....................66
Uso previsto......................................66
Símbolos ........................................67
Conociendo su amoladora angular ...................69
Especificaciones..................................70
Aplicaciones .....................................71
Descripciones funcionales ..........................72
Arranque Suave....................................................72
Protección automática contra rearranques .........72
Protección contra sobrecargas...................72
Ensamblaje ......................................72
Introducción y suelta del paquete de baterías.......72
Instalación del protector de la rueda ..............73
Mango lateral .................................74
Protector de la mano opcional (accesorio
opcional) ................................74
Tuerca de fijacion y pestaña de soporte............74
Ensamblaje de la rueda de amolar de disco.........74
Ensamblaje de la rueda abrasiva de tipo 41/1A y
27A/42..................................75
Ruedas abrasivas de tipo 1 para amoladoras
rectas ...................................75
Ensamblaje de los accesorios de lijar..............76
Tipo E (protector del disco de amolar con
superficie de diamante) con aditamento de
extracción de polvo de concreto para el
ensamblaje de amolar para acabar
superficies ...............................77
Ensamblaje del protector para cortar
mampostería .............................78
Instrucciones de funcionamiento.....................80
Interruptor deslizante con fijación en ENCENDIDO...80
Amolado.....................................80
Corte .......................................81
Operaciones de lijado ..........................82
Pulido de metal y concreto..... . . . . . . . . . . . . . . . . . . . .83
Operaciones con cepillos de alambre .............84
Mantenimiento ...................................85
Servicio .....................................85
Baterías .....................................85
Lubricacion de las herramientas .................85
Motores .....................................85
Limpieza.....................................85
Almacenamiento y mantenimiento de los
accesorios ...............................85
Accesorios.......................................85
Tabla de contenido
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de aviso.
Por favor, lea el manual y preste atención a estos símbolos.
Este es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles
peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a
este símbolo para evitar posibles lesiones o la muerte.
PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones
graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte o
lesiones graves.
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones
leves o moderadas.
-60-
Licencias
Copyright © 2015, Infineon Technologies AG
Todos los derechos reservados.
La redistribución y el uso en formas fuente y binaria, con o sin modificación, están permitidos, siempre y cuando se cumplan las
siguientes condiciones:
– Las redistribuciones del código fuente deben retener el aviso de derechos de propiedad intelectual que antecede, esta lista de
condiciones y el siguiente descargo de responsabilidades.
– Las redistribuciones en forma binaria deben reproducir el aviso de derechos de propiedad intelectual que antecede, esta lista
de condiciones y el siguiente descargo de responsabilidades en la documentación y/u otros materiales suministrados con la
distribución.
– Ni el nombre del tenedor de los derechos de propiedad intelectual de ni los nombres de sus contribuidores se podrán utilizar
para avalar o promover los productos derivados de este software sin permiso previo por escrito específico.
ESTE SOFTWARE ES PROPORCIONADO POR LOS TENEDORES DE LOS DERECHOS DE PROPIEDAD INTELECTUAL Y LOS
CONTRIBUYENTES A LOS MISMOS "TAL COMO ESTÁ", Y SE DENIEGAN TODAS LAS GARANTÍAS EXPRESAS O IMPLÍCITAS,
INCLUYENDO, PERO SIN LIMITARSE A LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO
ESPECÍFICO. EL DUEÑO DE LOS DERECHOS DE PROPIEDAD INTELECTUAL O LOS CONTRIBUYENTES A LOS MISMOS NO
SERÁN RESPONSABLES EN NINGÚN CASO POR DAÑOS DIRECTOS, INDIRECTOS, INCIDENTALES, ESPECIALES, EJEMPLARES
O EMERGENTES (INCLUYENDO PERO SIN LIMITARSE A LA OBTENCIÓN DE BIENES O SERVICIOS SUSTITUTOS; LA PÉRDIDA
DE USO, DATOS O UTILIDADES; O LA INTERRUPCIÓN DE LA ACTIVIDAD COMERCIAL), SEA CUAL SEA SU CAUSA Y SOBRE
LA BASE DE CUALQUIER TEORÍA DE RESPONSABILIDAD, YA SEA EN CONTRATO, RESPONSABILIDAD ESTRICTA O AGRAVIO
(INCLUYENDO NEGLIGENCIA O DE OTRO TIPO), QUE SURJA DE CUALQUIER MANERA DEL USO DE ESTE SOFTWARE, INCLUSO
SI SE AVISA DE LA POSIBILIDAD DE DICHOS DAÑOS.
-61-
Advertencias generales de seguridad para el producto
Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones
suministradas con esta herramienta eléctrica. Si no se siguen todas las instrucciones que se
indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA.
La expresión “herramienta eléctrica” que se incluye en las advertencias se refiere a su herramienta eléctrica alimentada por la
red eléctrica (alámbrica) o su herramienta eléctrica alimentada por baterías (inalámbrica).
1. Seguridad del área de trabajo
a. Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.
b. No utilice herramientas mecánicas en atmósferas
explosivas, como por ejemplo en presencia de
líquidos, gases o polvos inflamables. Las herramientas
mecánicas generan chispas que pueden incendiar el
polvo o los vapores.
c. Mantenga alejados a los niños y a las personas que
estén presentes mientras esté utilizando una her-
ramienta mecánica. Las distracciones pueden hacerle
perder el control de la herramienta.
2. Seguridad eléctrica
a. Los enchufes de las herramientas mecánicas deben
coincidir con el tomacorriente. No modifique nunca el
enchufe de ningún modo. No use enchufes adapta-
dores con herramientas mecánicas conectadas a
tierra (puestas a tierra). Los enchufes no modificados
y los tomacorrientes coincidentes reducirán el riesgo de
sacudidas eléctricas.
b. Evite el contacto del cuerpo con las superficies
conectadas o puestas a tierra, tales como tuberías,
radiadores, estufas y refrigeradores. Hay un aumento
del riesgo de sacudidas eléctricas si el cuerpo del opera-
dor se conecta o pone a tierra.
c. No exponga las herramientas mecánicas a la lluvia
o a condiciones mojadas. La entrada de agua en una
herramienta mecánica aumentará el riesgo de que se
produzcan sacudidas eléctricas.
d. No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica,
tirar de ella o desenchufarla. Mantenga el cordón
alejado del calor, el aceite, los bordes afilados o las
piezas móviles. Los cordones dañados o enganchados
aumentan el riesgo de que se produzcan sacudidas
eléctricas.
e. Cuando utilice una herramienta mecánica en el exte-
rior, use un cordón de extensión adecuado para uso
a la intemperie. La utilización de un cordón adecuado
para uso a la intemperie reduce el riesgo de que se
produzcan sacudidas eléctricas.
f. Si es inevitable utilizar una herramienta mecánica
en un lugar húmedo, utilice una fuente de energía
protegida por un interruptor de circuito accionado
por corriente de pérdida a tierra (GFCI). El uso de un
GFCI reduce el riesgo de sacudidas eléctricas.
3. Seguridad personal
a. Manténgase alerta, fíjese en lo que está haciendo
y use el sentido común cuando esté utilizando una
herramienta mecánica. No use una herramienta
mecánica cuando esté cansado o bajo la influencia
de drogas, alcohol o medicamentos. Un momento
de distracción mientras esté utilizando herramientas
mecánicas podría causar lesiones corporales graves.
b. Use equipo de protección personal. Use siempre pro-
tección de los ojos. El equipo de protección, como por
ejemplo una máscara antipolvo, calzado de seguridad
antideslizante, casco o protección de oídos, utilizado
para las condiciones apropiadas, reducirá las lesiones
corporales.
c. Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
conectar la herramienta a la fuente de energía y /
o al paquete de batería, levantar la herramienta o
transportarla. Transportar herramientas mecánicas
con un dedo en el interruptor o encender herramientas
mecánicas que tengan el interruptor en la posición de
encendido invita a que se produzcan accidentes.
d. Quite todas las llaves de ajuste o de tuerca antes
de encender la herramienta mecánica. Una llave de
tuerca o de ajuste que se deje colocada en una pieza
giratoria de la herramienta mecánica podría causar
lesiones corporales.
e. No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio apropiados en todo
momento. Esto permite controlar mejor la herramienta
mecánica en situaciones inesperadas.
f. Portez des vêtements appropriés. Ne portez pas de
bijoux ou de vêtements amples. Gardez vos cheveux
et vos vêtements à une distance suffisante des pièces
mobiles.
CONSERVE ESTAS INSTRUCCIONES
-62-
CONSERVE ESTAS INSTRUCCIONES
vêtements amples, bijoux ou cheveux longs pourraient
être attrapés par des pièces mobiles.
g. Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que dichas instalaciones estén conecta-
das y se usen correctamente. El uso de dispositivos
de recolección de polvo puede reducir los peligros
relacionados con el polvo.
h. No deje que la familiaridad obtenida del uso
frecuente de las herramientas le permita volverse
complaciente e ignorar los principios de seguridad de
las herramientas. Una acción descuidada puede causar
lesiones graves en una fracción de segundo.
4. Uso y cuidado de las herramientas
mecánicas
a. No fuerce la herramienta mecánica. Use la her-
ramienta mecánica correcta para la aplicación que
desee realizar. La herramienta mecánica correcta hará
el trabajo mejor y con más seguridad a la capacidad
nominal para la que fue diseñada.
b. No use la herramienta mecánica si el interruptor no la
enciende y apaga. Toda herramienta mecánica que no
se pueda controlar con el interruptor es peligrosa y debe
ser reparada.
c. Desconecte el enchufe de la fuente de alimentación
y/o retire el paquete de batería de la herramienta
eléctrica antes de hacer cualquier ajuste, cambiar ac-
cesorios o almacenar herramientas eléctricas. Dichas
medidas preventivas de seguridad reducen el riesgo de
arrancar accidentalmente la herramienta mecánica.
d. Guarde las herramientas que no esté usando fuera
del alcance de los niños y no deje que personas que
no estén familiarizadas con la herramienta mecánica
o con estas instrucciones utilicen la herramienta. Las
herramientas mecánicas son peligrosas en manos de
usuarios que no hayan recibido capacitación.
e. Mantenga las herramientas eléctricas y sus acceso-
rios. Compruebe si hay piezas móviles desalineadas
o atoradas, si hay piezas rotas y cualquier otra situ-
ación que pueda afectar al funcionamiento de la her-
ramienta eléctrica. Si la herramienta eléctrica está
dañada, haga que sea reparada antes de utilizarla.
Muchos accidentes son causados por herramientas
mecánicas mantenidas deficientemente.
f. Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas de
corte mantenidas apropiadamente, con bordes de corte
afilados, se atoren, y dichas herramientas son más
fáciles de controlar.
g. Utilice la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones, teniendo en cuenta las condiciones
de trabajo y el trabajo que se vaya a realizar. El uso
de la herramienta mecánica para operaciones distintas
a aquéllas para las que fue diseñada podría causar una
situación peligrosa.
h. Mantenga los mangos y las superficies de agarre
secos, limpios y libres de aceite y grasa. Los mangos
resbalosos y las superficies de agarre resbalosas no per-
miten un manejo y un control seguros de la herramienta
en situaciones inesperadas.
5. Uso y cuidado de las herramientas
alimentadas por baterías
a. Recargue las baterías solamente con el cargador
especificado por el fabricante. Un cargador que es
adecuado para un tipo de paquete de batería puede
crear un riesgo de incendio cuando se utiliza con otro
paquete de batería.
b. Utilice las herramientas mecánicas solamente con
paquetes de batería designados específicamente. El
uso de cualquier otro paquete de batería puede crear un
riesgo de lesiones e incendio.
c. Cuando el paquete de batería no se esté usando,
manténgalo alejado de otros objetos metálicos, tales
como sujetapapeles, monedas, llaves, clavos, tornil-
los u otros objetos metálicos pequeños que pueden
hacer una conexión de un terminal a otro. Si se
cortocircuitan los terminales de la batería uno con otro,
se pueden causar quemaduras o un incendio.
d. En condiciones abusivas, es posible que se eyecte
líquido de la batería. Evite el contacto. Si se produce
un contacto accidental, enjuáguese con agua. Si
el líquido entra en contacto con los ojos, obtenga
además ayuda médica. El líquido que salga eyectado de
la batería puede causar irritación o quemaduras.
e. No utilice un paquete de batería o una herramienta
que hayan sido dañados o modificados. Es posible
que las baterías dañadas o modificadas exhiban un
comportamiento impredecible que cause un incendio,
una explosión o riesgo de lesiones.
f. No exponga un paquete de batería o una herramienta
a un fuego o una temperatura excesiva. Es posible que
la exposición a un fuego o una temperatura superior a
265 °F cause una explosión.
g. Siga todas las instrucciones de carga y no cargue el
paquete de batería ni la herramienta fuera del inter-
valo de temperatura especificado en las instruccio-
nes. Es posible que realizar una carga incorrectamente o
Advertencias generales de seguridad para el producto
-63-
a temperaturas que estén fuera del intervalo especifica-
do dañe la batería y aumente el riesgo de incendio.
6. Servicio de ajustes y reparaciones
a. Haga que su herramienta mecánica reciba servicio
de un técnico de reparaciones calificado, utilizando
únicamente piezas de repuesto idénticas. Esto ase-
gurará que se mantenga la seguridad de la herramienta
mecánica.
b. No haga nunca servicio de ajustes y reparaciones de
paquetes de batería dañados. El servicio de ajustes y
reparaciones de los paquetes de batería deberá ser real-
izado únicamente por el fabricante o por proveedores de
servicio autorizados.
Advertencias generales de seguridad para el producto
CONSERVE ESTAS INSTRUCCIONES
1. Advertencias de seguridad comunes
para las operaciones de amolado, lijado,
cepillado con cepillo de alambre, pulido o
tronzado abrasivo
a. Esta herramienta eléctrica está diseñada para
funcionar como amoladora, lijadora, cepillo de
alambre, pulidora o herramienta tronzadora. Lea
todas las advertencias de seguridad, instrucciones,
ilustraciones y especificaciones suministradas con
esta herramienta eléctrica.Si no se siguen todas las
instrucciones que se indican a continuación, es posible
que el resultado sea descargas eléctricas, incendio y/o
lesiones graves.
b. No se recomienda realizar operaciones tales corte de
agujeroso con esta herramienta eléctrica. Es posible
que las operaciones para las cuales no se diseñó la
herramienta eléctrica creen un peligro y causen lesiones
corporales.
c. No convierta esta herramienta eléctrica para que
funcione de una manera para la que no esté diseñada
ni recomendada específicamente por el fabricante de
la herramienta. Es posible que dicha conversión tenga
como resultado pérdida de control y cause lesiones
corporales graves.
d. No utilice accesorios que no estén diseñados y
recomendados específicamente por el fabricante
de la herramienta. Solo porque el accesorio se pueda
acoplar a su herramienta eléctrica, eso no garantiza un
funcionamiento seguro.
e. La velocidad nominal del accesorio debe ser por lo
menos igual a la velocidad máxima marcada en la
herramienta eléctrica. Los accesorios que funcionen
más rápidamente que su velocidad nominal se pueden
romper en pedazos y ser lanzados al aire.
f. El diámetro exterior y el grosor de su accesorio deben
estar dentro de los límites de la capacidad nominal
de su herramienta eléctrica. Los accesorios de tamaño
incorrecto no se pueden proteger con un protector ni
controlar adecuadamente.
g. Las dimensiones de montaje del accesorio deben ser
compatibles con las dimensiones de los herrajes de
montaje de la herramienta eléctrica. Los accesorios
que no coincidan con los herrajes de montaje de la
herramienta eléctrica funcionarán desequilibrados,
vibrarán excesivamente y es posible que causen pérdida
de control.
h. No utilice un accesorio que esté dañado. Antes de
cada uso, inspeccione el accesorio, como por ejemplo
los discos abrasivos para determinar si tienen pica-
duras y grietas, la almohadilla de lijar para revisar si
tiene grietas, desgarraduras o desgaste excesivo, y
el cepillo de alambre para comprobar si hay alambres
flojos o agrietados. Si la herramienta eléctrica o
el accesorio se caen, realice una inspección para
comprobar si se han dañado o instale un accesorio
que no esté dañado. Después de inspeccionar e
instalar un accesorio, posiciónese usted y posicione
a los curiosos de manera que estén alejados del plano
del accesorio rotativo y tenga en funcionamiento
la herramienta eléctrica a la máxima velocidad sin
carga durante un minuto. Normalmente, los accesorios
dañados se romperán en pedazos durante este tiempo
de prueba.
i. Use equipo de protección personal. Dependiendo de
la aplicación, use una careta, anteojos de seguridad
o gafas de seguridad. Según sea apropiado, use
una máscara antipolvo, protectores de la audición,
guantes y un delantal de taller capaz de detener
pequeños fragmentos abrasivos o de la pieza de
trabajo. La protección de los ojos debe ser capaz de
detener los residuos que sean lanzados al aire al ser gen-
erados por diversas operaciones. La máscara antipolvo
o el respirador deben ser capaces de filtrar las partículas
generadas por la operación que usted esté realizando.
Es posible que la exposición prolongada a ruido de alta
intensidad cause pérdida de audición.
j. Mantenga a los curiosos a una distancia segura del
área de trabajo. Toda persona que entre al área de
trabajo debe usar equipo de protección personal. Los
fragmentos de la pieza de trabajo o de un accesorio roto
pueden ser lanzados al aire y causar lesiones más allá del
área de operación inmediata.
k. Agarre la herramienta eléctrica solo por las superfi-
cies de agarre con aislamiento cuando realice una op-
eración en la que es posible que el accesorio de corte
entre en contacto con cables ocultos. El contacto
Instrucciones de seguridad para todas las operaciones
-64-
con un cable que tenga corriente también hará que las
partes metálicas de la herramienta eléctrica que estén al
descubierto tengan corriente, lo cual podría causar una
descarga eléctrica al operador
l. No deje nunca la herramienta eléctrica en ningún
lugar hasta que el accesorio se haya detenido por
completo. Es posible que el accesorio que gira se
enganche en la superficie y jale la herramienta eléctrica
hasta hacer que usted pierda el control de la misma.
m. No tenga la herramienta eléctrica en funcionamiento
mientras la lleve junto a usted. Un contacto accidental
con el accesorio que gira podría engancharle la ropa y
jalar el accesorio hasta su cuerpo.
n. Limpie regularmente las aberturas de ventilación de
la herramienta eléctrica. El ventilador del motor ab-
sorberá el polvo en el interior de la carcasa y es posible
que la acumulación excesiva de metal en polvo cause
peligros eléctricos.
o. No utilice la herramienta eléctrica cerca de materia-
les inflamables. Las chispas podrían incendiar estos
materiales.
p. No utilice accesorios que requieran refrigerantes
líquidos. El uso de agua u otros refrigerantes líquidos
podría causar electrocución o descargas eléctricas.
2. Retroceso y advertencias relacionadas
El retroceso es una reacción repentina a un disco, una almoh-
adilla de refuerzo, un cepillo o cualquier otro accesorio rota-
tivo que resulte pellizcado o enganchado. El pellizcamiento o
el enganche causan una parada rápida del accesorio que rota,
lo cual a su vez hace que la herramienta eléctrica descontro-
lada sea forzada en dirección opuesta a la de rotación del ac-
cesorio en el punto de atoramiento.
Por ejemplo, si un disco abrasivo se engancha o se pellizca
en la pieza de trabajo, el borde del disco que esté entrando
en el punto de pellizcamiento puede penetrar en la superfi-
cie del material, haciendo que el disco se salga del corte o
experimente retroceso. Es posible que el disco salte hacia el
operador o alejándose del mismo, dependiendo del sentido
de movimiento del disco en el punto de pellizcamiento. Es
posible que los discos abrasivos también se rompan en estas
condiciones.
El retroceso es el resultado de una utilización indebida de la
herramienta eléctrica y/o de procedimientos o condiciones
de operación incorrectos, y se puede evitar tomando las pre-
cauciones apropiadas que se indican a continuación:
a. Mantenga un agarre firme con las dos manos en la
herramienta eléctrica y posicione el cuerpo y los
brazos para permitir que usted resista las fuerzas
de retroceso. Utilice siempre un mango auxiliar, si
se suministra, para tener el máximo control sobre la
reacción de retroceso o fuerza de torsión durante el
arranque. El operador puede controlar las reacciones
de fuerza de torsión o las fuerzas de retroceso, si se
toman las precauciones apropiadas. No coloque nunca
la mano cerca del accesorio que gira. El accesorio puede
experimentar retroceso sobre la mano.
b. No ponga nunca la mano cerca del accesorio que rota.
Es posible que el accesorio retroceda hasta la mano.
c. No posicione el cuerpo en el área donde la herra-
mienta eléctrica se moverá si ocurre retroceso. El
retroceso propulsará la herramienta en sentido opuesto
al del movimiento del disco en el punto de enganche.
d. Tenga cuidado especial cuando trabaje en esquinas,
bordes afilados, etc. Evite rebotar y enganchar el ac-
cesorio. Las esquinas, los bordes afilados o los rebotes
tienen tendencia a enganchar el accesorio que rota y
causar pérdida de control o retroceso.
e. No instale una hoja de cadena de sierra para tallar
madera, un disco de diamante segmentado con
una holgura periférica superior a 10 mm (13/32 de
pulgada) o una hoja de sierra dentada. Dichas hojas
generan retroceso y pérdida de control frecuentes.
3. Advertencias de seguridad comunes para
las operaciones de amolado y de tronzado
abrasivo
a. Utilice únicamente los tipos de disco que estén
recomendados para su herramienta eléctrica y el
protector específico diseñado para el disco seleccio-
nado. Los discos para los cuales la herramienta eléctrica
no fue diseñada no pueden protegerse adecuadamente
y son inseguros.
b. La superficie de amolado de los discos con depresión
en el centro se debe montar de manera que esté
debajo del plano del reborde del protector. Un disco
montado incorrectamente que sobresalga a través del
plano del reborde del protector no se puede proteger
adecuadamente.
c. El protector se debe instalar firmemente en la
herramienta eléctrica y se debe posicionar para
que ofrezca la máxima seguridad, de manera que la
cantidad de disco que se exponga hacia el operador
sea mínima. El protector ayuda a proteger al operador
contra los fragmentos de disco roto, el contacto ac-
cidental con el disco y las chispas que podrían incendiar
la ropa.
d. Los discos se deben utilizar solo para las aplicaciones
especificadas. Por ejemplo: no amole con el lado de
un disco recortador. Los discos recortadores abrasivos
están diseñados para realizar amolado periférico; es
posible que la aplicación de fuerzas laterales a estos
discos haga que se rompan en pedazos.
e. Utilice siempre bridas de disco que no estén dañadas
y que tengan el tamaño y la forma correctos para
CONSERVE ESTAS INSTRUCCIONES
Instrucciones de seguridad para todas las operaciones
-65-
el disco que haya seleccionado. Las bridas de disco
adecuadas soportan el disco, por lo que reducen la po-
sibilidad de rotura del mismo. Es posible que las bridas
para discos recortadores sean distintas a las bridas para
discos de amolar.
f. No utilice discos cuyo tamaño se haya reducido
al desgastarse que pertenezcan a herramientas
eléctricas más grandes. Un disco diseñado para una
herramienta eléctrica más grande no es adecuado para
la velocidad más alta de una herramienta más pequeña y
es posible que reviente.
g. Cuando utilice discos de uso dual, use siempre el
protector correcto para la aplicación que se esté re-
alizando. Si no se utiliza el protector correcto, es posible
que no se proporcione el nivel de protección deseado, lo
cual podría causar lesiones graves.
4. Advertencias de seguridad adicionales
específicas para las operaciones de
tronzado abrasivo
a. No "atore" el disco recortador ni aplique una presión
excesiva. No intente hacer un corte de profundidad
excesiva. Si el disco se somete a un esfuerzo excesivo,
se aumentan la carga de trabajo y la susceptibilidad
del disco a torcerse o atorarse en el corte, así como la
posibilidad de retroceso o rotura del disco.
b. No posicione el cuerpo en línea con el disco que rota
ni detrás del mismo. Cuando el disco, en el punto de
operación, se esté moviendo alejándose del cuerpo del
operador, puede que el posible retroceso propulse el
disco que gira y la herramienta eléctrica directamente
hacia el operador.
c. Cuando el disco se esté atorando o cuando se inter-
rumpa un corte por cualquier motivo, apague la her-
ramienta eléctrica y manténgala inmóvil hasta que
el disco se detenga por completo. No intente nunca
retirar del corte el disco tronzador mientras dicho
disco esté en movimiento, ya que de lo contrario
podría ocurrir retroceso. Investigue y tome medidas
correctivas para eliminar la causa de que el disco se
atore.
d. No reinicie la operación de corte en la pieza de tra-
bajo. Deje que el disco alcance la velocidad máxima
y reingrese cuidadosamente en el corte. Es posible
que el disco se atore, se desvíe o experimente retroceso
si la herramienta eléctrica es rearrancada en la pieza de
trabajo.
e. Soporte los paneles o cualquier pieza de trabajo
extragrande para minimizar el riesgo de que el disco
se pellizque y experimente retroceso. Las piezas de
trabajo grandes tienden a arquearse bajo su propio peso.
Se deben colocar soportes debajo de la pieza de trabajo
cerca de la línea de corte y cerca del borde de la pieza de
trabajo a ambos lados del disco.
f. Tenga precaución adicional cuando haga un "corte de
bolsillo" en paredes existentes u otras áreas ciegas.
Es posible que el disco que sobresale corte tuberías
de gas o agua, cables eléctricos u objetos que pueden
causar retroceso.
g. No intente realizar cortes curvos. Si el disco se somete
a una tensión excesiva, se aumentan la carga de trabajo
y la susceptibilidad del disco a torcerse o atorarse en el
corte, así como la posibilidad de retroceso o rotura del
disco, lo cual puede causar lesiones graves.
5. Advertencias de seguridad específicas
para las operaciones de lijado
a. Utilice papel de disco de lijar de tamaño adecuado.
Siga las recomendaciones del fabricante cuando selec-
cione el papel de lija. Un papel de lija más grande que so-
bresalga demasiado de la almohadilla de lijar presenta un
peligro de laceraciones y es posible que cause enganche,
desgarramiento del disco o retroceso.
CONSERVE ESTAS INSTRUCCIONES
Instrucciones de seguridad para todas las operaciones
6. Advertencias de seguridad para las
operaciones con cepillo de alambre
a. Tenga presente que las cerdas de alambre son lanza-
das por el cepillo incluso durante la utilización ordina-
ria. No someta los alambres a un esfuerzo excesivo
aplicando una carga de trabajo excesiva al cepillo.
Las cerdas de alambre pueden penetrar fácilmente en la
ropa ligera y/o la piel.
b. Si se recomienda usar un protector para realizar
operaciones con cepillo de alambre, no permita nin-
guna interferencia del disco de alambre o el cepillo
de alambre con el protector. Es posible que el disco de
alambre o el cepillo de alambre se expanda en diámetro
debido a la carga de trabajo y las fuerzas centrífugas.
7. Advertencias de seguridad específicas
para las operaciones de pulido
a. No deje que ninguna parte floja del bonete de pulir o
sus cordeles de sujeción giren libremente. Meta por
completo o recorte todo cordel de sujeción que esté
flojo. Los cordeles de sujeción flojos y que giran pueden
enredarse en los dedos del usuario o engancharse en la
pieza de trabajo.
-66-
CONSERVE ESTAS INSTRUCCIONES
Normas de seguridad adicionales
No use herramientas mecánicas con capacidad nominal
solamente para CA con una fuente de energía de CC.
Aunque pueda parecer que la herramienta funciona correcta-
mente, es probable que los componentes eléctricos de la
herramienta con capacidad nominal para CA fallen y creen un
peligro para el operador.
Mantenga los mangos secos, limpios y libres de aceite y
grasa. Las manos resbalosas no pueden controlar de modo
seguro la herramienta mecánica.
Use abrazaderas u otro modo práctico de sujetar y sopor-
tar la pieza de trabajo en una plataforma estable. Si se su-
jeta la pieza de trabajo con la mano o contra el cuerpo, se crea
una situación inestable que podría causar pérdida de control.
Desarrolle un programa de mantenimiento periódico de
la herramienta. Cuando limpie una herramienta, tenga
cuidado de no desmontar ninguna de sus partes, ya que
los cables internos podrían reubicarse incorrectamente
o pellizcarse, o los resortes de retorno de los protectores
de seguridad podrían montarse incorrectamente. Ciertos
agentes de limpieza, tales como gasolina, tetracloruro de car-
bono, amoníaco, etc., podrían dañar las piezas de plástico.
No utilice sistemas de aspiración u otro sistema de re-
colección de polvo al cortar metal. Las chispas generadas al
cortar metal pueden causar un incendio en el colector.
Cierto polvo generado por el
lijado, aserrado, amolado y tal-
adrado mecánicos, y por otras actividades de construc-
ción, contiene agentes químicos que se sabe que causan
cáncer, defectos de nacimiento u otros daños sobre la re-
producción. Algunos ejemplos de estos agentes químicos
son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros produc-
tos de mampostería, y
• Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía, dependi-
endo de con cuánta frecuencia realice este tipo de trabajo.
Para reducir su exposición a estos agentes químicos: trabaje
en un área bien ventilada y trabaje con equipo de seguridad
aprobado, como por ejemplo máscaras antipolvo que estén
diseñadas especialmente para impedir mediante filtración el
paso de partículas microscópicas.
Uso previsto
Utilice esta amoladora solo
según está previsto. Es posible
que un uso no previsto cause lesiones corporales y daños ma-
teriales.
Esta amoladora está diseñada para utilizarse en materiales
de metal, concreto o mampostería, para la remoción de im-
perfecciones superficiales, tales como soldaduras, rebabas,
óxido o pintura.
Utilizando aditamentos adecuados, tales como un protec-
tor para cortar de Tipo A (1A/41), esta amoladora se puede
utilizar para cortar tuberías o varillas metálicas pequeñas.
Además, cuando se utilice el protector para cortar de opcio-
nales Tipo F (1A/41) con placa-base, junto con equipo de ex-
tracción de polvo, es posible cortar mampostería y concreto.
No utilice esta amoladora para cortar, amolar o tallar materia-
les de madera o de plástico.
Utilice un Utilice ya sea UN
PROTECTOR DE LA RUEDA
para tronzado abrasivo de Tipo A (Tipo 1A/41) o de Tipo C
(de combinación) cuando se utilicen ruedas de propósito
dual (de amolado y tronzado abrasivo combinados) mon-
tadas con pestañas.
Utilice un PROTECTOR DE LA RUEDA para amolar de Tipo
B (Tipo 27) para realizar amolado facial. Cuando utilice un
PROTECTOR DE LA RUEDA para tronzado abrasivo de Tipo A
(Tipo 1A/41) para realizar amolado facial, es posible que el
PROTECTOR DE LA RUEDA interfiera con la pieza de trabajo y
con ello cause un control deficiente;
Utilice un PROTECTOR DE LA RUEDA para tronzado abra-
sivo de Tipo A (Tipo 1A/41) o de Tipo C (de combinación)
para operaciones de tronzado abrasivo. Cuando se utilice
un PROTECTOR DE LA RUEDA para amolar de Tipo B (Tipo
27) para operaciones de tronzado abrasivo con ruedas
abrasivas adheridas, hay un mayor riesgo de exposición a las
chispas y las partículas emitidas, así como de exposición a
fragmentos de la rueda en caso de que ésta reviente;
Utilice un PROTECTOR DE LA RUEDA de Tipo E (de dia-
mante para amolar superficies) o un PROTECTOR DE LA
RUEDA de Tipo F (para tronzado abrasivo de mampos-
tería) para operaciones de tronzado abrasivo y amolado
facial en concreto o mampostería. Cuando se utilice un
PROTECTOR DE LA RUEDA para tronzado abrasivo de Tipo
A (Tipo 1A/41), para amolar de Tipo B (Tipo 27) o de Tipo
C (combinación) para operaciones de tronzado abrasivo y
amolado facial en concreto o mampostería, hay un mayor
riesgo de exposición a polvo y pérdida de control que tendrá
como resultado retroceso;
Utilice cepillos de alambre tipo rueda que tengan un gro-
sor y un diámetro que no sean mayores que el grosor y el
diámetro que se especifiquen en este manual. Cuando se
utilice un PROTECTOR DE LA RUEDA para tronzado abrasivo
de Tipo A (Tipo 1A/41), para amolar de Tipo B (Tipo 27)
o de Tipo C (de combinación) con un cepillo de alambre
tipo rueda con un grosor superior al grosor máximo que se
especifique, es posible que los alambres se enganchen en el
protector y el resultado sea rotura de los mismos.
No utilice herramientas especificadas solo para CA con
una fuente de alimentación de CC. Aunque pueda parecer
que la herramienta funciona, es probable que los componen-
tes eléctricos de la herramienta especificada para CA fallen y
creen un peligro para el operador.
-67-
Símbolos
Importante: Es posible que se utilicen algunos de los siguientes símbolos en esta herramien-
ta. Por favor, estúdielos y aprenda su significado. La interpretación correcta de estos símbolos le
permitirá utilizar la herramienta mejor y de manera más segura.
Símbolo Designación / explicación
V
Voltios (tensión)
A
Amperios (corriente)
Hz
Hercios (frecuencia, ciclos por segundo)
W
Vatios (potencia)
kg
Kilogramos (peso)
min
Minutos (tiempo)
s
Segundos (tiempo)
⌀
Diámetro (tamaño de las brocas taladradoras, los discos de amolar, etc.)
n
0
Velocidad nominal sin carga (velocidad rotacional sin carga)
.../min
Revoluciones o reciprocaciones por minuto (revoluciones, carreras, velocidad superficial, órbitas, etc.,
por minuto)
0
Posición de apagado (velocidad cero, fuerza de torsión cero...)
1, 2, 3, ...
I, II, III,
Ajustes del selector (ajustes de velocidad, fuerza de torsión o posición. Un número más alto significa
mayor velocidad)
0
Selector infinitamente variable con apagado (la velocidad aumenta desde el ajuste 0)
Flecha (acción en el sentido de la flecha)
Corriente alterna (tipo o característica de corriente)
Corriente continua (tipo o una característica de corriente)
Corriente alterna o continua (tipo o una característica de corriente)
Construcción de Clase II (designa a herramientas de construcción con aislamiento doble)
Terminal de puesta a tierra (terminal de conexión a tierra)
-68-
Importante: Es posible que se utilicen algunos de los siguientes símbolos en esta herramien-
ta. Por favor, estúdielos y aprenda su significado. La interpretación correcta de estos símbolos le
permitirá utilizar la herramienta mejor y de manera más segura.
Symbole Désignation / Explication
Designa un programa de reciclaje de baterías de ion Li
Alerta al usuario para que lea el manual
Alerta al usuario para que use protección de los ojos.
Alerta al usuario para que use protección respiratoria
Alerta al usuario para que use protección de la audición
Alerta al usuario para que use protección de los ojos, respiratoria y de la audición.
Alerta al usuario para que agarre la herramienta con las dos manos.
El protector para amolar de Tipo B (27) no se debe utilizar para cortar.
Este símbolo indica que esta herramienta está homologada por Underwriters
Laboratories, conforme a las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta está homologada por la Canadian
Standards Association.
Este símbolo indica que esta herramienta está homologada por la Canadian
Standards Association, conforme a las normas estadounidenses y canadiens-
es.
Este símbolo indica que esta herramienta está homologada por Intertek Test-
ing Services, conforme a las normas estadounidenses y canadienses.
Símbolos
-69-
Desconecte el paquete de batería de la herramienta o ponga el interruptor en la posición de
fijación en apagado antes de hacer cualquier ensamblaje o ajuste, o cambiar accesorios. Di-
chas medidas preventivas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta.
Conociendo su amoladora angular
Amoladora angular con interruptor deslizante GWS18V-8
Fig. 1
1. Cierre del Husillo
2. Interruptor Deslizante
5. Paquete de Baterías
6. Botón de Liberacion del Paquete de
Baterías
7. Protector de la Mano*
8. Mango Lateral
(Superficie de agarre con aislamiento)
9. Protector de la rueda de amolar Tipo
B (27)
10. Tuerca de fijación
11. Rueda de amolar tipo 27*
12. Palanca de liberación del protector
13. Protector de la rueda de corte de
Tipo A (1A/41)
14. Superficie de agarre con aislamiento
*vende por separado
( 12)
(1)
(2)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(14)
(13)
-70-
Model Number GWS18V-8
Batería
18V (Bosch or
AMPShareSeries)
Velocidad nominal sin carga
n
0
11,000/min
Interruptor Deslizante
Rosca del husillo 5/8”-11 UNC
Longitud máxima del husillo 9/16” (14,3 mm)
⌀ máximo de la rueda de amolar Tipo 27 5" (125 mm)
Grosor de la rueda de amolar Tipo 27 (b) 0.25'' (6mm)
⌀ máximo de la rueda de corte Tipo 41/1A, 27A
4 1/2" (115 mm)
Grosor del disco tronzador de Tipo 41/1A (b)
Grosor del disco de corte de Tipo 27 A (b)
0.045'' (1.2 mm)
1/8" (3.0 mm)
Ángulo de inclinación del disco de corte de
diamante segmentado de Tipo 1/41
NEGATIVO
Holgura periférica máxima del disco de corte de
diamante segmentado de Tipo 1/41
10 mm
⌀ máximo del disco de aletas 4 1/2" (115 mm)
⌀ máximo del disco de lijar 4 1/2 " (115 mm)
⌀ máximo de la rueda de alambre 4" (102 mm)
Anchura (grosor) máx. de la cara de la rueda de
alambre (c)
1/2" (12.7 mm)
⌀ máximo del cepillo acopado de alambre 3” (76 mm)
Temperatura ambiente permitida
- durante el proceso de carga:
- durante la utilización:
- durante el almacenamiento:
+32 °F...+95 °F (0 °C...+35 °C)
-4 °F...+122 °F (-20 °C...+50 °C)
-4 °F...+122 °F (-20 °C...+50 °C)
Especificaciones
c
⌀
⌀
b
⌀ = Wheel diameter. b = Grinding wheel thickness. c = Wire wheel face width.
⌀ = Diámetro de la rueda. b = Grosor de la rueda de amolar. c = Anchura de la cara de la rueda de alambre.
-71-
Model Number GWS18V-8
Amolado de metal (Tipo 27) X
Amolado de metal (Tipo 11) N
Corte de metal (Tipo 41/1A) X
Acabado de superficies de concreto O
Corte de concreto/mampostería O
Lijado O
Cepillado con alambre (rueda) X
Cepillado con alambre (cepillo acopado) O
X = La herramienta está provista con aditamentos para realizar esta aplicación.
O = La herramienta puede usar aditamentos opcionales para realizar esta aplicación.
N = La herramienta no es capaz de realizar esta aplicación.
La velocidad nominal del accesorio debe ser igual o mayor que la velocidad nominal de la herramienta. No exceda el diámetro
recomendado para la rueda.
No utilice ruedas abrasivas (acopadas) de tipo 11 con esta herramienta. Esta herramienta no
está diseñada para utilizarse con ruedas de amolar abrasivas (acopadas) de tipo 11.
Paquetes de batería/Cargadores de baterías:
Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.
Aplicaciones
-72-
Descripciones funcionales
Ensamblaje
Arranque Suave
Ayuda a reducir el esfuerzo en el motor que se produce por
causa de un arranque con alta fuerza de torsión. Ayuda a que
el accesorio alcance suavemente su velocidad de funciona-
miento.
Protección automática contra rearranques
Ayuda a prevenir los arranques accidentales después de que
se haya interrumpido el suministro eléctrico, por ejemplo, si
se desenchufó la herramienta con el interruptor bloqueado en
la posición de encendido. Para reanudar el funcionamiento,
ponga al interruptor de encendido y apagado en la posición
de apagado y luego rearranque la herramienta. Consulte el
cuadro que se encuentra debajo de la Fig. 1 y de la Fig. 2 para
averiguar qué amoladoras están equipadas con la “Protección
automática contra rearranques”.
Protección contra sobrecargas
Ayuda a proteger la herramienta contra el calor excesivo que
podría dañar el motor. Si la herramienta se detiene o pierde
velocidad durante la operación, deje que el motor se enfríe
Introducción y suelta del paquete de baterías
(Fig. 1, Fig. 2)
Esta herramienta está equipada con “Protección automática
contra rearranques”. Esta característica ayuda a prevenir los
arranques accidentales después de que se haya interrumpido
la alimentación eléctrica, p. ej., cuando la batería 5 haya sido
retirada con el interruptor bloqueado 2 en la posición de en-
cendido. Para reanudar el funcionamiento, ponga el interrup-
tor deslizante 2 en la posición de apagado y de vuelta en la
posición de encendido para rearrancar la herramienta.
Asegúrese de que el interruptor deslizante 2 esté en la
posición de APAGADO antes de insertar o retirar el paquete
de baterías 5. Para insertar el paquete de baterías 5, deslice
dicho paquete hacia el interior de la carcasa del motor hasta
que el paquete de baterías 5 esté fijo en la posición .
Para quitar el paquete de baterías 5, oprima el botón de lib-
eración del paquete de baterías 6 y deslice dicho paquete 5
hacia delante.
Esta herramienta está equipada con un pestillo de fijación
secundario para evitar que el paquete de baterías 5 se caiga
completamente de la carcasa del motor, en el caso de que se
suelte debido a la vibración.
Oprima de nuevo el botón de liberación del paquete de bat-
erías 6 y deslice dicho paquete 5 completamente hacia afuera
hasta sacarlo de la carcasa de la herramienta .
Fig. 2
durante 30 segundos, haciendo funcionar la herramienta sin
carga. Si la protección contra sobrecargas detiene repeti-
damente la herramienta, una fuerza excesiva está haciendo
que la herramienta se sobrecargue. Pare la fuerza excesiva
y reajuste la pieza de trabajo para reducir la fuerza aplicada.
-73-
Ensamblaje
Instalación del protector de la rueda
El protector de la rueda debe
estar instalado cuando se utili-
cen ruedas de amolar, de corte o de alambre. Mantenga
siempre el protector de la rueda entre usted y la pieza de tra-
bajo mientras realiza amolado o corte, o trabaja con ruedas de
alambre.
Para instalar el protector de la rueda
(Fig. 1, Fig. 3, Fig.4)
Desconecte el paquete de baterías 5 de la herramienta.
Coloque el protector 9 o 13 sobre la pestaña de montaje del
protector 15 hasta que los chaveteros 16 del collarín del pro-
tector se alineen con las muescas ubicadas en la pestaña de
montaje del protector 15 .
Presione el protector 9 o 13 sobre la pestaña de montaje del
protector 15 hasta que el resalto del protector 9 o 13 esté
asentado contra la pestaña de montaje del protector 14 de la
herramienta y gire el protector 9 o 13 hasta que se pueda oír
claramente que se acopla.
Presione y mantenga presionada la palanca de liberación
del protector 12 y ajuste la posición del protector 9 o 13 a la
zona de utilización general. Para completar el ajuste, agarre la
amoladora en una posición de trabajo, presione hacia arriba
la palanca de liberación del protector 12, gire el protector 9
o 13 hasta que se acople con un clic en la posición correcta y
luego ajústelo según sea necesario.
• Ajuste siempre el protector 9 o 13 de manera que las tres
levas rojas de la palanca de liberación del protector 12 se
acoplen en las muescas correspondientes ubicadas en el
protector .
• Posicione siempre el protector de la rueda 9 o 13 entre el
operador y la pieza de trabajo, y dirija las chispas aleján-
dolas del operador.
• Es posible ajustar el protector 9 o 13 después de accio-
nar la palanca de liberación 12. Si el protector se puede
girar en el sentido de las agujas del reloj y en sentido
contrario al de las agujas del reloj sin accionar la palanca
de liberación 12, no utilice la amoladora y haga que
reciba servicio de ajustes y reparaciones por un Centro
de Servicio de Fábrica Bosch o una Estación de Servicio
Bosch Autorizada.
Nota: Los chaveteros 16 ubicados en el collarín del protector
garantizan que solo se pueda montar el protector 9 o 13 que
sea compatible con el tipo de herramienta.
Desconecte el paquete de batería de la herramienta o ponga el interruptor en la posición de
fijación en apagado antes de hacer cualquier ensamblaje o ajuste, o cambiar accesorios. Di-
chas medidas preventivas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta.
12
9
14
15
ZONA DE OPERACIÓN
Fig. 3
Fig. 4
-74-
Ensamblaje
Mango lateral
(Fig. 3)
El mango lateral se utiliza para controlar y equilibrar la herra-
mienta. El mango se debe enroscar en la carcasa delantera en
cualquiera de los dos lados de la herramienta, dependiendo
de la preferencia personal y la comodidad. El mango lateral
se debe utilizar para garantizar un control seguro y una uti-
lización fácil.
Protector de la mano opcional (accesorio
opcional)
(Fig. 1)
El protector de la mano 7 se debe utilizar con las zapatas de
soporte, los discos de lijar y los cepillos de alambre para man-
tener los dedos y la mano alejados de la superficie de trabajo,
los bordes afilados, las rebabas y los residuos. Cuando utilice
el accesorio protector de la mano opcional 7, inserte el mango
lateral a través del agujero ubicado en el protector 7 y luego
enrósquelo en la carcasa.
Asegúrese de que el protector de la mano 7 esté
posicionado entre la mano y la zapata de so-
porte, el disco de lijar o el cepillo de alambre.
Tuerca de fijación y brida de soporte
(Fig. 5)
Esta herramienta está equipada con un husillo roscado para
montar accesorios. Utilice siempre la tuerca de fijación
BOSCH original suministrada y una brida de soporte que
tenga el mismo tamaño de rosca que el husillo. La brida de
soporte está enchavetada al eje de salida (Fig. 4). Asegúrese
siempre de que la tuerca de fijación esté apretada correcta-
mente con la llave de tuerca suministrada.
Ensamblaje de la rueda de amolar de disco
No utilice accesorios que fun-
cionen excéntricamente. La
herramienta vibrará excesivamente y podrá causar pérdida de
control, y es posible que el accesorio reviente.
Para instalar el disco de amolar
(Fig. 1, Fig. 3, Fig. 5, Fig.6)
1. Desconecte el paquete de baterías 5 de la herramienta.
2. Asegúrese de que el protector de la muela de Tipo B (27)
9 esté colocado en su sitio para amolar.
3. Coloque la pestaña de soporte 19 y el disco de amolar 11
en el husillo 18. Asegúrese de que la pestaña de soporte
19 quede fija en la base del husillo 18.
4. Enrosque la tuerca de fijación 12 y apriete la tuerca uti-
lizando la llave de tuerca, mientras sujeta el cierre del
husillo. (Fig.5)
PARA DESMONTAR: Invierta el procedimiento.
Cuando utilice ruedas de instalación por giro
(Fig. 5, Fig. 6)
Siga los pasos 1 y 2 de "Para instalar el disco de amolar" y
luego enrosque la rueda de amolar de instalación por giro
de Tipo 27 20 directamente en el husillo 18 sin utilizar las
pestañas suministradas. Asegúrese siempre de que la rueda
de amolar automontable 20 esté apretada correctamente con
una llave de boca abierta (no suministrada).
PARA RETIRAR LA RUEDA: Invierta el procedimiento.
Todas las piezas de una rueda de amolar de instalación por
giro de Tipo 27 20 deben estar dentro del reborde del protec-
tor de la rueda 22. Si la rueda de amolar de instalación por
giro 20 sobrepasa el reborde del protector de la rueda 22,
no utilice esa rueda, ya que no es compatible con esta amo-
ladora.
-75-
Ensamblaje
22
20
Fig. 5
Fig. 6
Ensamblaje de la rueda abrasiva de tipo
41/1A y 27A/42
(Fig. 1, Fig. 3, Fig.7)
Utilice siempre un protector
de la rueda de corte de Tipo A
(1A/41).
Utilizando el protector de la rueda de corte de Tipo A (1A/41)
13, es posible realizar cortes limitados en material pequeño,
tal como tubos, tuberías o barras de refuerzo de metal.
No intente cortar material grande ni chapas de metal, ya que
esta herramienta no está diseñada para ser una herramienta
de corte dedicada.
1. Desconecte el paquete de baterías 5 de la herramienta.
2. Asegúrese de que el protector de la rueda de corte de
Tipo A (1A/41) 13 esté instalado en la posición correcta
para cortar.
3. Cuando utilice ruedas de montaje, enrosque la pestaña
de refuerzo 19 en el husillo 18 y luego coloque la rueda
de corte de Tipo 41/1A 23 o la rueda de corte de Tipo
27A/42 24 sobre la pestaña de refuerzo 19.
4. Enrosque la tuerca de fijación 10 y apriete la tuerca uti-
lizando la llave de tuerca, mientras sujeta el cierre del
husillo.(Fig.5)
PARA DESMONTAR: Invierta el procedimiento.
Ruedas abrasivas de tipo 1 para amoladoras
rectas
No utilice ruedas abrasivas de
Tipo 41/1A diseñadas amola-
doras rectas / de troquel. Esta herramienta no está diseñada
para utilizarse con ruedas abrasivas de Tipo 41/1A para amo-
ladoras rectas / de troquel.
9
18
19
11
20
10
18
19
10
11
-76-
Ensamblaje
Ensamblaje de los accesorios de lijar
Zapata de soporte
Antes de colocar una zapata de
soporte, asegúrese de que su
velocidad máxima de funcionamiento con seguridad no es
superada por la velocidad indicada en la placa del fabri-
cante de la herramienta.
El protector de la muela no se
puede utilizar para la mayoría
de las operaciones de lijado. Reinstale siempre el protector
de la muela cuando realice la conversión a opera ciones de
amolado.
No utilice la tuerca de sujeción
rápida con la almohadilla de
refuerzo para accesorios de lijar.
Para instalar la almohadilla de refuerzo y el
disco de lijar (no incluidos)
(Fig. 1, Fig. 3, Fig. 8)
Desconecte el paquete de baterías 5 de la herramienta.
Instale el protector de la mano 7. Apoye la herramienta sobre
su lado superior (husillo 18 hacia arriba). Coloque la zapata
de soporte 25 de caucho sobre el eje del husillo 18. Centre
el disco de lijar 26 sobre la zapata de soporte 25. Introduzca
la tuerca de fijación 27 a través del disco 26 y enrósquela en
el husillo 18 hasta donde pueda con los dedos. Presione el
cierre del husillo 1 y luego apriete firmemente la tuerca de
fijación de la almohadilla de refuerzo 27 con una llave de tuer-
cas de fijación.
PARA DESMONTAR: Invierta el procedimiento.
Ensamblaje del cepillo de alambre
(Fig. 1, Fig.3, Fig.8)
Desconecte el paquete de baterías 5 de la herramienta. In-
stale el protector de la mano 7. Los cepillos de alambre 28
están equipados con su propio cubo roscado; simplemente
enrosque dicho cubo 28 en el husillo 18. Asegúrese de que
28 quede asentado contra el hombro antes de “ENCENDER”
la herramienta.
PARA DESMONTAR: Invierta el procedimiento.
Ensamblaje de la rueda con rayos de alambre
Utilice siempre un protector
de la rueda de amolar de Tipo
B con ruedas (cepillos) de alambre. Es posible que no
utilizar el protector de la rueda con ruedas de alambre cause
1
18
13
10
19
23
24
18
19
10
23 or 24
Fig. 7
-77-
Ensamblaje
Fig. 8
18
26
1
25
27
Tipo E (protector del disco de amolar con
superficie de diamante) con aditamento
de extracción de polvo de concreto para el
ensamblaje de amolar para acabar superficies
No se puede utilizar un protec-
tor de la rueda de amolar de
Tipo B (27) para todas las operaciones de la herramienta.
No deseche el protector cuando no lo esté usando. Reinstale
siempre el protector de la rueda cuando realice la conversión
de vuelta para operaciones de amolado.
El aditamento de extracción de
polvo no es un protector. No lo
utilice con ruedas abrasivas adheridas. Es posible que el
aditamento de extracción de polvo no proteja al operador en
el caso de que la rueda reviente.
Para instalar el aditamento de extracción de
polvo de concreto
(Fig. 1, Fig. 3, Fig. 4, Fig. 10)
1. Desconecte el paquete de baterías 5 de la herramienta.
2. Posicione el aditamento de extracción de polvo de con-
creto 30 sobre la pestaña de montaje del protector 15
con el puerto de extracción de polvo 31 apuntando de
manera que se aleje del cuerpo de la herramienta.
3. Rote el aditamento de extracción de polvo de concreto
30 en el sentido de las agujas del reloj 90º hasta que se
acople con un clic en la posición correcta.
4. Ajuste el aditamento de extracción de polvo de concreto
30 presionando la palanca de liberación del protector de
la rueda 12 y rote el aditamento de extracción de polvo
de concreto 30 hasta la posición deseada.
5. Deje que la palanca de liberación del protector de la
rueda 12 se acople con un clic en la posición correcta.
6. Coloque la pestaña de refuerzo 19 en el husillo 18.
7. Coloque la rueda acopada de diamante en el husillo 18 y
alinéela con la pestaña 19.
8. Enrosque la tuerca de fijación 10 y apriétela utilizando
la barra plegable hacia arriba 17, a la vez que agarra el
cierre del husillo 1.
Cuando utilice ruedas de instalación por giro, siga los pasos
1 - 5 y luego enrosque la rueda directamente en el husillo 18
sin utilizar las pestañas suministradas.
PARA RETIRAR EL ADITAMENTO: Invierta el procedimiento.
Fig. 9
28
7
6
18
9
29
-78-
Ensamblaje
30
1
18
30
31
15
Fig. 10
3. Rote la caja de engranajes 33 hasta la orientación apro-
piada sin retirar el motor de la carcasa 34.
• Para los modelos con interruptor deslizante, rote la
caja de engranajes 180 grados para que el interrup-
tor deslizante 2 esté a 90 grados respecto al husillo
18 .
• En el caso de los modelos con interruptor de paleta,
rote la caja de engranajes 33 90 grados, para que el
interruptor de paleta 3 esté orientado hacia la pieza
de trabajo .
4. Enrosque y apriete los cuatro tornillos que retiró antes .
5. El tornillo que sujeta la palanca de liberación del protec-
tor 12 es más largo que los otros tornillos . Este tornillo
largo debe permanecer con la palanca de liberación del
protector 12 cuando se reinstale la caja de engranajes 33
para que la palanca de liberación del protector 12 fun-
cione correctamente.
6. Instale el protector de recolección de polvo apropiado
con el pie y el accesorio.
33
34
12
Fig. 11
Ensamblaje del protector para cortar
mampostería
No se puede utilizar un pro-
tector de la rueda de Type B
(27) para todas las operaciones de la herramienta. No
deseche el protector cuando no lo esté usando. Reinstale
siempre el protector de la rueda cuando realice la conversión
de vuelta para operaciones de amolado.
Para mejorar la ergonomía de su amoladora cuando corte
mampostería, la caja de engranajes se debe rotar respecto
a la posición del interruptor con que la herramienta se ens-
ambló en la fábrica.
Rote la caja de engranajes
(Fig. 1, Fig. 3, Fig. 11, Fig. 12)
1. Desconecte el paquete de baterías 5 de la herramienta.
2. Desenrosque completamente los cuatro tornillos que su-
jetan la caja de engranajes 33 a la carcasa del motor 34 .
-79-
Ensamblaje
2
180°
180°
Instalacíone un protector para cortar
mampostería de Tipo F (1A/41) con placa-
base
(Fig. 1, Fig. 3, Fig. 11, Fig. 12, Fig. 13)
1. Ajuste la herramienta de la manera que se muestra en la
Fig. 12 y la Fig. 13.
2. Desconecte el paquete de baterías 5 de la herramienta.
3. Desenrosque y retire el mango lateral 8.
4. Deslice el protector para cortar mampostería 36 sobre
la pestaña de montaje del protector 15.
5. Rote el protector para cortar mampostería 36 hasta
que el soporte de estabilidad y el agujero para el mango
lateral estén alineados.
6. Enrosque el mango lateral 8 para asegurar el soporte
de estabilidad entre la carcasa de la herramienta y el
mango 8.
7. Ajuste el protector para cortar mampostería 36 a la pro-
fundidad de corte deseada.
PARA RETIRAR EL PROTECTOR: Invierta el procedimiento.
Instalación de la rueda de diamante para cortar en seco
(Fig. 1, Fig. 3, Fig. 6, Fig. 13)
1. Coloque la pestaña de refuerzo 19 en el husillo 18.
Gire la pestaña 19 hasta que se bloquee con la base del
husillo 18.
2. Coloque la rueda de diamante para cortar en seco 37
en el husillo 18 y alinee el agujero para el eje portaher-
ramienta con el hombro de la pestaña de refuerzo 19.
3. Apriete la tuerca de fijación 10 con la llave para tuer-
cas de fijación suministrada mientras sujeta el cierre
del husillo.
Fig. 12
10
37
19
18
10
37
19
18
36
Fig. 13
-80-
No deje nunca el gatillo blo-
queado en la posición de “EN-
CENDIDO”. Antes de enchufar la herramienta, compruebe
que el cierre del gatillo esté en la posición de “APAGADO”. Los
arranques accidentales podrían causar lesiones.
Conozca la ubicación y el
ajuste del botón de “Fijación
en ENCENDIDO” del interruptor. Si el interruptor está blo-
queado en la posición de “ENCENDIDO” durante el uso, esté
preparado para, en situaciones de emergencia, ponerlo en la
posición de “APAGADO”.
No utilice la función de “Fi-
jación en ENCENDIDO” del in-
terruptor en situaciones en las que el retroceso sea prob-
able, como por ejemplo cuando se trabaje en una esquina.
Cuando la rueda se atore, la herramienta experimentará retro-
ceso en sentido opuesto al de la rotación de la rueda y puede
que la liberación de la “Fijación en ENCENDIDO” del gatillo sea
difícil.
Agarre la herramienta con las
dos manos mientras la esté ar-
rancando. La fuerza de torsión procedente del motor puede
hacer que la herramienta se tuerza.
Arranque la herramienta antes de aplicarla a la pieza de tra-
bajo. Levante la herramienta de la pieza de trabajo antes de
soltar el interruptor. No encienda y apague la herramienta con
el interruptor mientras la herramienta está sometida a carga;
esto acortará enormemente la vida del interruptor.
Interruptor deslizante con fijación en
ENCENDIDO
Para encender la herramienta
(Fig. 14)
Deslice el interruptor deslizante 2 hacia delante, hacia la caja
de engranajes 33, hasta que se detenga y el motor comience
a funcionar .
Para realizar la fijación en ENCENDIDO, cuando el interruptor
deslizante 2 esté en la posición de ENCENDIDO, presione la
parte delantera del interruptor deslizante 2 y suéltela. El
interruptor deslizante 2 debería permanecer en la posición
de fijación en ENCENDIDO y la herramienta continuará fun-
cionando.
Para apagar la herramienta
(Fig. 14)
Presione la parte trasera del interruptor 2 . El interruptor 2
está accionado por resorte y regresará automáticamente a la
posición de “apagado”.
Instrucciones de funcionamiento
2
33
Fig. 14
Amolado
Seleccion de ruedas de amolar
Antes de utilizar una rueda de
amolar, asegúrese de que su
velocidad máxima de funcionamiento con seguridad no
es superada por la velocidad indicada en la placa del
fabri cante de la amoladora. No exceda el diámetro de
muela recomendado.
Almacene las herramientas de aplicación dentro de edifi-
cios, en un cuarto seco y libre de heladas a una tempera-
tura uniforme.
Los discos aglutinados de corte y de amolar tienen una
fecha de vencimiento, después de la cual dichos discos ya
no se deben utilizar.
Ruedas De Amolar De Disco
(Fig. 15)
Las ruedas de amolar se deben seleccionar cuidadosamente
para utilizar la amoladora con una eficiencia máxima. Las
muelas varían en cuanto a tipo de abrasivo, adhesivo, dureza,
tamaño del grano y estructura. El tipo correcto de rueda de
amolar que se debe utilizar es determinado por el trabajo.
Utilice ruedas de amolar de disco para realizar amolado rá-
pido de acero estructural, cordones de soldadura pesada y
piezas fundidas de acero, así como acero inoxidable y otros
metales ferrosos.
-81-
Consejos para amolar
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la superficie de trabajo con ella.
2. Aplique una presión mínima a la superficie de trabajo,
dejando que la herramienta funcione a alta velocidad. La
tasa de amolado es máxima cuando la herramienta fun-
ciona a alta velocidad.
3. Mantenga un ángulo de 10° a 15° entre la herramienta y la
superficie de trabajo.
Una presión excesiva o repen-
tina sobre la muela retrasará la
acción de amolado y someterá a la muela a un esfuerzo
peligroso.
4. Mueva continuamente la herramienta a una velocidad
moderada para evitar crear surcos en la superficie de
trabajo.
5. Retire la herramienta de la superficie de trabajo antes de
apagarla. Deje que la herramienta pare de rotar antes de
dejarla en algún sitio.
Al amolar con una muela nueva, asegúrese de amolar mientras
que tira de la herramienta hacia atrás hasta que el borde de la
muela quede redon deado. Las muelas nuevas tienen esquinas
afiladas que tienden a “mor der” o cortar la pieza de trabajo al
empujar hacia adelante.
Siga siempre las precauciones para evitar el retroceso.
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la superficie de trabajo con el ella.
2. La herramienta se deberá usar siempre de manera que
las chispas se dirijan alejándose del usuario.
3. Aplique una presión mínima a la superficie de trabajo,
dejando que la herramienta funcione a alta velocidad. La
tasa de corte es máxima cuando la herramienta funciona
a alta velocidad.
4. No ejerza presión lateral sobre el disco de corte. No in-
cline ni oscile la herramienta, ya que puede que la rueda
reviente.
5. Retire la herramienta de la superficie de trabajo antes de
apagarla. Deje que la herramienta pare de rotar antes de
dejarla en algún sitio.
Instrucciones de funcionamiento
Fig. 15
Corte
Corte de metal
(Fig. 16)
Se requiere un protector de
la rueda de corte de Tipo A
(1A/41) incluido con esta herramienta cuando se utilice
una rueda de corte. Es posible que cortar con un protector
de la rueda de tipo 27 no proporcione al operador suficiente
protección en caso de un reventón de la rueda.
Con esta amoladora es posible realizar corte de material
pequeño limitado, como por ejemplo tubos, tuberías o bar-
ras de refuerzo de metal. Cuando corte, trabaje con una
velocidad de avance moderada, adaptada al material que se
esté cortando. Cuando corte perfiles y barra cuadrada, lo
mejor es comenzar en la sección transversal más pequeña.
Corte de concreto/mampostería
(Fig. 17, Fig. 18)
No jale nunca la herramienta
hacia atrás, ya que la rueda se
saldrá del material y ocurrirá RETROCESO.
Con esta amoladora es posible realizar corte de materiales
de concreto y de mampostería. Cuando corte, trabaje con
una velocidad de avance moderada, adaptada al material
que se esté cortando.
Siga siempre las precauciones para evitar el retroceso.
Utilice la herramienta con un sistema de extracción de pol-
vo y protección personal contra el polvo, como por ejem-
plo, un respirador, una máscara antipolvo, etc. La aspira-
dora utilizada para esta aplicación debe estar aprobada
para la extracción de polvo de mampostería y de concreto.
Bosch vende aspiradoras adecuadas.
1. Deje que la herramienta alcance la máxima velocidad
antes de tocar la superficie de trabajo con ella.
2.Si realiza cortes de inmersión:
a. Incline la herramienta hacia delante con la rueda alin-
eada con la línea de corte y sujete la herramienta por el
cuerpo de la amoladora y el mango auxiliar (Fig. 23).
b. Baje gradualmente la parte trasera de la herramienta,
utilizando el extremo delantero del pie como punto de bis-
agra.
c. Cuando el pie descanse en posición plana sobre la su-
perficie que se esté cortando, proceda a cortar en direc-
ción hacia delante hasta el final del corte.
3. Mantenga siempre el contacto entre el pie del protector
y la pieza de trabajo.
-82-
Fig. 16
4. Deslice la herramienta hacia delante a una velocidad
moderada, adaptada al material que se esté cortando. Corte
siempre hacia el puerto de extracción de polvo para maxi-
mizar la extracción de polvo y reducir las probabilidades de
retroceso (Fig. 24).
5. Aplique una presión mínima a la superficie de trabajo, de-
jando que la herramienta funcione a alta velocidad. La tasa
de corte es máxima cuando la herramienta funciona a alta
velocidad.
6.Cuando se haya completado el corte, retire la herramienta
de la pieza de trabajo antes de apagarla. Deje que la rueda
pare de rotar antes de dejar la herramienta en algún sitio.
Instrucciones de funcionamiento
Fig. 17
Fig. 18
Operaciones de lijado
(Fig. 19)
Seleccion del disco de lijar
Los discos de lijar están hechos de granos de óxido de alumi-
nio extre madamente duros y afilados, adheridos con resinas
fenólicas a un fuerte soporte de fibra para servicios pesados
rápidos y larga duración. El disco varía en cuanto a tamaño y
separación de los granos abrasivos. CAPA ABIERTA (tipo H)
- utilizado para materiales blandos y sobre pintura o barniz.
CAPA CERRADA (tipo K) - utilizado para metal, madera dura,
piedra, mármol y otros materiales.
Los discos de lijar varían en grano desde 16 (muy grueso)
hasta 180 (muy fino). Para obtener mejores resultados, se-
leccione los discos de lijar cuidadosamente. Muchos trabajos
requieren la utilización de varios ta maños de grano y a veces
se requieren tanto discos de “capa abierta” como de “capa
cerrada” para realizar el trabajo más deprisa. Consulte el
cuadro para ver ejemplos de aplicaciones.
-83-
OPERACION: Reacabado de superficies de madera o de
metal pintadas.
Observaciones Grano Grit
Para quitar pintura y alisar
irregularidades de la superficie.
Grueso
16-24-30
Para alisar el lijado basto. Mediano
36-50-80
Para quitar arañazos dejados por
discos anteriores
Fino
100-120
Para alisar superficies para pintar,
pulir o encerar.
Muy fino
150-180
Pulido de metal y concreto
No utilice la amoladora angular para pulir super-
ficies pintadas o plásticos. Es posible que la uti-
lización de amoladoras angulares para dichos tipos
de aplicaciones dañe los materiales y las superficies.
Las amoladoras angulares se podrán utilizar para algu-
nas operaciones de pulido, tales como la creación de
supercies lisas en metal, concreto o piedra. El pulido
de estos materiales requiere cierta destreza e involu-
cra la selección de accesorios y un ajuste adecuado
de la amoladora. Todas las operaciones de pulido co-
mienzan con un amolado para eliminar las imperfec-
ciones, tales como soldaduras o rebabas en metal,
una nivelación de las áreas de concreto desiguales o
la realización de cortes en piedra, tal como mármol. El
siguiente paso es eliminar las marcas de la herramienta
utilizando una almohadilla de soporte con un disco de li-
jado de grano adecuado o piedras de pulido montadas
en un disco de soporte de bra/epoxi Tipo 27, como un
disco de aletas que tenga un grano típico entre 20 y 600.
Para crear un acabado nal liso, se deberá utilizar un
disco de lijado no o una piedra de pulido que tenga
un grano de 1600. Para obtener los mejores resultados
de pulido, se recomienda una amoladora con velocidad
variable y la velocidad se deberá ajustar aproximada-
mente a 4000 RPM. Si está disponible, también se podrá
utilizar un disco de eltro para amoladoras angulares y
compuesto de pulido. Cuando utilice una amoladora sin
el ajuste de velocidad variable, la supercie en la que se
esté trabajando deberá ser monitoreada minuciosamente
para evitar su sobrecalentamiento debido a fricción.
Instrucciones de funcionamiento
Consejos para lijar
Para mejores resultados, incline la lijadora de disco hasta un
ángulo de 10˚ a 15° mientras lija para que aproximadamente
sólo 1 pulgada de la superficie alrededor del borde del disco
esté en contacto con la superficie de trabajo.
Fig. 19
Si el disco (accesorio) se man-
tiene en posición horizontal o
si el borde de atrás del disco entra en contacto con la pieza
de trabajo, se puede producir un violento impulso hacia un
lado.
Si la lijadora se inclina demasiado, la acción de lijado será
demasiado grande y se producirá una superficie cortada bas-
tamente o acanalado y atasco.
Guíe la lijadora de disco con pasadas transversales. Tenga cui-
dado de no mantener la lijadora en el mismo sitio demasiado
tiempo. No utilice un movimiento circular, ya que esto causa
marcas de remolino. Antes de la utilización, haga una prueba
sobre material de desecho.
No fuerce ni aplique presión al lijar. Utilice únicamente el peso
de la herramienta como presión. Un exceso de presión en
realidad entorpece el funcionamiento de la herramienta. Si
se desea una remoción de material más rápida, cambie a un
disco de grano más grueso.
Quite la pintura gomosa del metal con un disco de “capa
abierta”. Lije hasta que empiecen a saltar chispas y enton-
ces pare y cambie a un disco de “capa cerrada” para quitar la
pintura que quede.
Lijado de metal
Al lijar automóviles o electrodomésticos, limpie el metal con
un disol vente ininflamable o con un limpiador comercial para
quitar toda la cera y la gra sa. Al hacer esto primero, los discos
de lijar lijarán mejor y durarán más.
Para trabajo pesado, utilice primero un disco de grano grue-
so. Siga con un grano mediano para quitar los arañazos. Para
producir un acabado liso, utilice un disco de grano fino.
-84-
Instrucciones de funcionamiento
CEPILLO DE RUEDA DE ALAMBRE
CORRECTO:
Las puntas de alambre
hacen el trabajo.
INCORRECTO:
Una presión excesiva
puede causar la rotura
del alambre.
Operaciones con cepillos de alambre
Evite que el cepillo de alambre
rebote y se atasque, especial-
mente al trabajar en esquinas, bordes afilados, etc. Eso
puede causar pérdida de control y retroceso.
Los cepillos de alambre están diseñados para “limpiar” acero
estruc tural, piezas fundidas, chapa metálica, piedra y concre-
to. Se utilizan para quitar herrumbre, costra y pintura.
Presión de cepillado
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la superficie de trabajo con ella.
2. Aplique una presión mínima a la superficie de trabajo, de-
jando que la herramienta funcione a alta velocidad.
3. Mueva continuamente la herramienta a una velocidad
moderada para evitar crear surcos en la superficie de
trabajo.
4. Retire la herramienta de la superficie de trabajo
antes de apagar la herramienta. Deje que la herra-
mienta pare de rotar antes de dejarla en algún sitio.
Consejo: Las puntas del cepillo hacen el trabajo. Utilice
los cepillos de alambre con la presión más ligera posible,
para que sólo las puntas del alambre entren en contacto
con la pieza de trabajo. Si se usan presiones más el-
evadas, los alambres serán sometidos a sobreesfuerzo,
lo cual causará una acción de barrido y acortará la vida
útil del cepillo debido a la fatiga del alambre. Si se aplica
el lado o el borde del cepillo a la pieza de trabajo, el re-
sultado será rotura del alambre y una vida útil más corta
del cepillo.
CEPILLO ACOPADO DE ALAMBRE
CORRECTO:
Las puntas de alambre
hacen el trabajo.
INCORRECTO:
Una presión excesiva
puede causar la rotura
del alambre.
-85-
Mantenimiento
Accesorios
Servicio
NO HAY PIEZAS EN EL INTERI-
OR QUE PUEDAN SER AJUSTA-
DAS O REPA RA DAS POR EL USUARIO. El mantenimiento
preventivo realizado por personal no autorizado pude dar
lugar a la colocación inco rrec ta de cables y componentes in-
ternos que podría constituir un peligro serio. Recomendamos
que todo el servicio de las herramientas sea realizado en un
Centro de servicio de fábrica Bosch o en una Estación de ser-
vicio Bosch autorizada.
Baterías
Esté alerta a los paquetes de baterías que estén aproximán-
dose al final de su vida útil. Si observa una disminución del
rendimiento de la herramienta o un tiempo de funcionamiento
significativamente más corto entre cargas, entonces ha llega-
do el momento de cambiar el paquete de baterías. Si no se
hace esto, el resultado puede ser que la herramienta funcione
incorrectamente o que el cargador se dañe.
Lubricacion de las herramientas
Su herramienta Bosch ha sido lubricada adecuadamente y
está lista para la utilización.
Para evitar accidentes, desconecte siempre la herramienta y/o el cargador de la fuente de
energía antes de la limpieza.
No utilice aditamentos/accesorios que no sean los especificados por Bosch. Es posible que el
uso de aditamentos/accesorios no especificados para utilizarse con la herramienta descrita en
este manual cause daños a la herramienta, daños materiales y/o lesiones corporales.
No utilice ruedas abrasivas (acopadas) de tipo 11 con esta herramienta. Esta herramienta no
está diseñada para utilizarse con ruedas de amolar abrasivas (acopadas) de tipo 11.
Equipamiento estandar Accesorios y complementos opcionales
• Protector de la rueda de amolar de Tipo B (27)
• Pestaña de soporte
• Mango lateral
• Llave de tuercas de fijación
• Protector de la rueda de corte de Tipo A (1A/41)
• Protector de la mano
• Zapata de soporte
• Cubierta para amolar superficies de concreto de Tipo E
• Protectores para cortar concreto y/o mampostería de Tipo F
Motores
El motor de la herramienta ha sido diseñado para muchas
horas de servicio fiable. Para mantener un rendimiento óp-
timo del mo tor, recomendamos que éste sea examinado cada
seis me ses. Sólo se debe usar un motor de repuesto Bosch
genuino diseñado especialmente para la herramienta.
Limpieza
Ciertos agentes de limpieza y
disolventes dañan las piezas de
plástico. Algunos de es tos son: gasolina, tetracloruro de car-
bono, disolventes de limpie za clorados, amoníaco y deter-
gentes domésticos que contienen amoníaco.
Las aberturas de ventilación y las palancas de interruptor
deben mantenerse limpias y libres de materias extrañas. No
intente lim piar introduciendo objetos puntiagudos a través
de las abert
Almacenamiento y mantenimiento de los
accesorios
Almacene los accesorios en un lugar fresco y seco y evite que
se congelen. Antes de usarlos, compruebe si hay grietas y
fracturas y no los use si se sospecha que están dañados.
-86-
Copyright © 2015, Infineon Technologies AG
All rights reserved.
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:
– Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
– Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the
documentation and/or other materials provided with the distribution.
– Neither the name of the copyright holders nor the names of its contributors may be used to endorse or promote products derived from this
software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES,
INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE
DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT OWNER OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL,
EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS
OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT,
STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF
ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
Copyright © 2015, Infineon Technologies AG
Tous droits réservés.
La redistribution et l’utilisation sous formes source et binaire, avec ou sans modifications, sont autorisées à condition que les conditions suivantes
soient remplies:
– Les redistributions du code source doivent conserver l’avis de droits d’auteur ci-dessus, cette liste de conditions et le rejet de responsabilité
suivant.
– Les redistributions sous forme binaire doivent reproduire l’avis de droits d’auteur ci-dessus, cette liste de conditions et le rejet de responsabilité
suivant dans la documentation et/ou les autres éléments fournis avec la distribution.
– Ni le nom des détenteurs de droits d’auteur, ni les noms de leurs contributeurs ne peuvent être utilisés pour approuver ou promouvoir des
produits dérivés de ce logiciel sans autorisation écrite préalable spécifique.
CE LOGICIEL EST FOURNI PAR LES DÉTENTEURS DES DROITS D’AUTEUR ET LES CONTRIBUTEURS « EN L’ÉTAT », ET TOUTES GARANTIES
EXPRESSES OU TACITES, Y COMPRIS, SANS TOUTEFOIS S’Y LIMITER, LES GARANTIES TACITES DE QUALITÉ MARCHANDE ET D’ADÉQUATION
À UN USAGE PARTICULIER, SONT REJETÉES. EN AUCUN CAS, LE TITULAIRE DU DROIT D’AUTEUR OU LES CONTRIBUTEURS NE POURRONT
ÊTRE TENUS RESPONSABLES EN CAS DE DOMMAGE DIRECT, INDIRECT, ACCESSOIRE, SPÉCIAL, EXEMPLAIRE OU CONSÉCUTIF (Y COMPRIS,
SANS TOUTEFOIS S’Y LIMITER, L’ACQUISITION DE BIENS OU DE SERVICES DE SUBSTITUTION, LA PERTE D’UTILISATION, DE DONNÉES OU DE
BÉNÉFICES, OU L’INTERRUPTION D’ACTIVITÉ), QUELLE QU’EN SOIT LA CAUSE ET QUELLE QUE SOIT LA THÉORIE DE RESPONSABILITÉ, QU’IL
S’AGISSE D’UN CONTRAT, D’UNE RESPONSABILITÉ SANS FAUTE OU D’UN DÉLIT (Y COMPRIS LA NÉGLIGENCE OU AUTRE) DÉCOULANT DE
QUELQUE MANIÈRE QUE CE SOIT DE L’UTILISATION DE CE LOGICIEL, MÊME S’ILS ONT ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS DOMMAGES.
Copyright © 2015, Infineon Technologies AG
Todos los derechos reservados.
La redistribución y el uso en formas fuente y binaria, con o sin modificación, están permitidos, siempre y cuando se cumplan las siguientes
condiciones:
– Las redistribuciones del código fuente deben retener el aviso de derechos de propiedad intelectual que antecede, esta lista de condiciones y el
siguiente descargo de responsabilidades.
– Las redistribuciones en forma binaria deben reproducir el aviso de derechos de propiedad intelectual que antecede, esta lista de condiciones y
el siguiente descargo de responsabilidades en la documentación y/u otros materiales suministrados con la distribución.
– Ni el nombre del tenedor de los derechos de propiedad intelectual de ni los nombres de sus contribuidores se podrán utilizar para avalar o
promover los productos derivados de este software sin permiso previo por escrito específico.
ESTE SOFTWARE ES PROPORCIONADO POR LOS TENEDORES DE LOS DERECHOS DE PROPIEDAD INTELECTUAL Y LOS CONTRIBUYENTES
A LOS MISMOS "TAL COMO ESTÁ", Y SE DENIEGAN TODAS LAS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUYENDO, PERO SIN LIMITARSE
A LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO ESPECÍFICO. EL DUEÑO DE LOS DERECHOS DE
PROPIEDAD INTELECTUAL O LOS CONTRIBUYENTES A LOS MISMOS NO SERÁN RESPONSABLES EN NINGÚN CASO POR DAÑOS DIRECTOS,
INDIRECTOS, INCIDENTALES, ESPECIALES, EJEMPLARES O EMERGENTES (INCLUYENDO PERO SIN LIMITARSE A LA OBTENCIÓN DE BIENES
O SERVICIOS SUSTITUTOS; LA PÉRDIDA DE USO, DATOS O UTILIDADES; O LA INTERRUPCIÓN DE LA ACTIVIDAD COMERCIAL), SEA CUAL SEA
SU CAUSA Y SOBRE LA BASE DE CUALQUIER TEORÍA DE RESPONSABILIDAD, YA SEA EN CONTRATO, RESPONSABILIDAD ESTRICTA O AGRAVIO
(INCLUYENDO NEGLIGENCIA O DE OTRO TIPO), QUE SURJA DE CUALQUIER MANERA DEL USO DE ESTE SOFTWARE, INCLUSO SI SE AVISA DE
LA POSIBILIDAD DE DICHOS DAÑOS.
Licenses
-87-
Notes / Remarques / Notas
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco
160992A8N1 03/2024
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
!160992A8N1!
LIMITED WARRANTY
For details on the terms of the limited warranty for this product, go to
https://rb-pt.io/PowerToolWarranty or call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site
https://rb-pt.io/PowerToolWarranty ou téléphonez au 1-877-BOSCH99
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía limitada de este producto, visite
https://rb-pt.io/PowerToolWarranty o llame al 1-877-BOSCH99
