Wall Mount Server Enclosure
User Manual
- 1 -
Wall Mount Server
Enclosure
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
- 2 -
Thank you for purchasing the Performance Series Wall Mount Cabinet
from VEVOR.
Every effort has been made to ensure the accuracy of the information in
this product manual.
IMPORTANT SAFETY INSTRUCTIONS
Keep the enclosure free from moisture, extremes of temperature, com-
bustible substances and gases, conductive pollutants, dust, and direct
sunlight in a controlled indoor environment. Allow sufficient room for
appropriate ventilation at the front and back of the enclosure. The
enclosure's external ventilation openings must not be blocked, covered,
or inserted with items.
Please call or email us if you have any concerns about the installation or
use of your product. Please inspect the product for any missing or
defective components. Ask VEVOR for help if any component is broken
or missing. If the product has been affected, do not try to install or use it.
To prevent harm during assembly, place the product contents on card-
board or another safe surface. Improper installation or use of this prod-
uct can result in product damage, other damage to equipment, or
personal injury.
It is advised that the installation be performed by a professional installer.
VEVOR cannot be held liable for equipment damage or physical injuries
resulting from inappropriate product usage or installation. Please ensure
that the equipment stored/mounted should not exceed the stated weight
capacity.
Use of Trademarks, Registered Trademarks, and other Protected
Names and Symbols
This manual may make reference to trademarks, registered trademarks,
and other protected names and/or symbols of third-party companies not
related in any way to VEVOR. These references are provided for infor-
mational purposes only and do not represent an endorsement of a
- 3 -
product or service by VEVOR, or an endorsement of the product(s) to
which this manual applies by the third-party company in question.
Regardless of any direct acknowledgment elsewhere in the body of this
document, VEVOR hereby acknowledges that all trademarks, registered
trademarks, service marks, and other protected names and/or symbols
contained in this manual and related document are the property of their
respective holders.
Limitations of Liability: VEVOR will not be responsible for any injury or
damage, whether direct or indirect, special, punitive, incidental, or
consequential damages (including, but not limited to, lost profits or
revenue, loss of use, lost business opportunities, or loss of goodwill), or
the costs of procuring substitute products, arising out of or in connection
with the use of the product. In no case can seller's gross accumulated
liability, arising from all causes of action and theories of liability, exceed
the total sums actually charged by customer to seller under the order
giving rise to any liability here under.
- 4 -

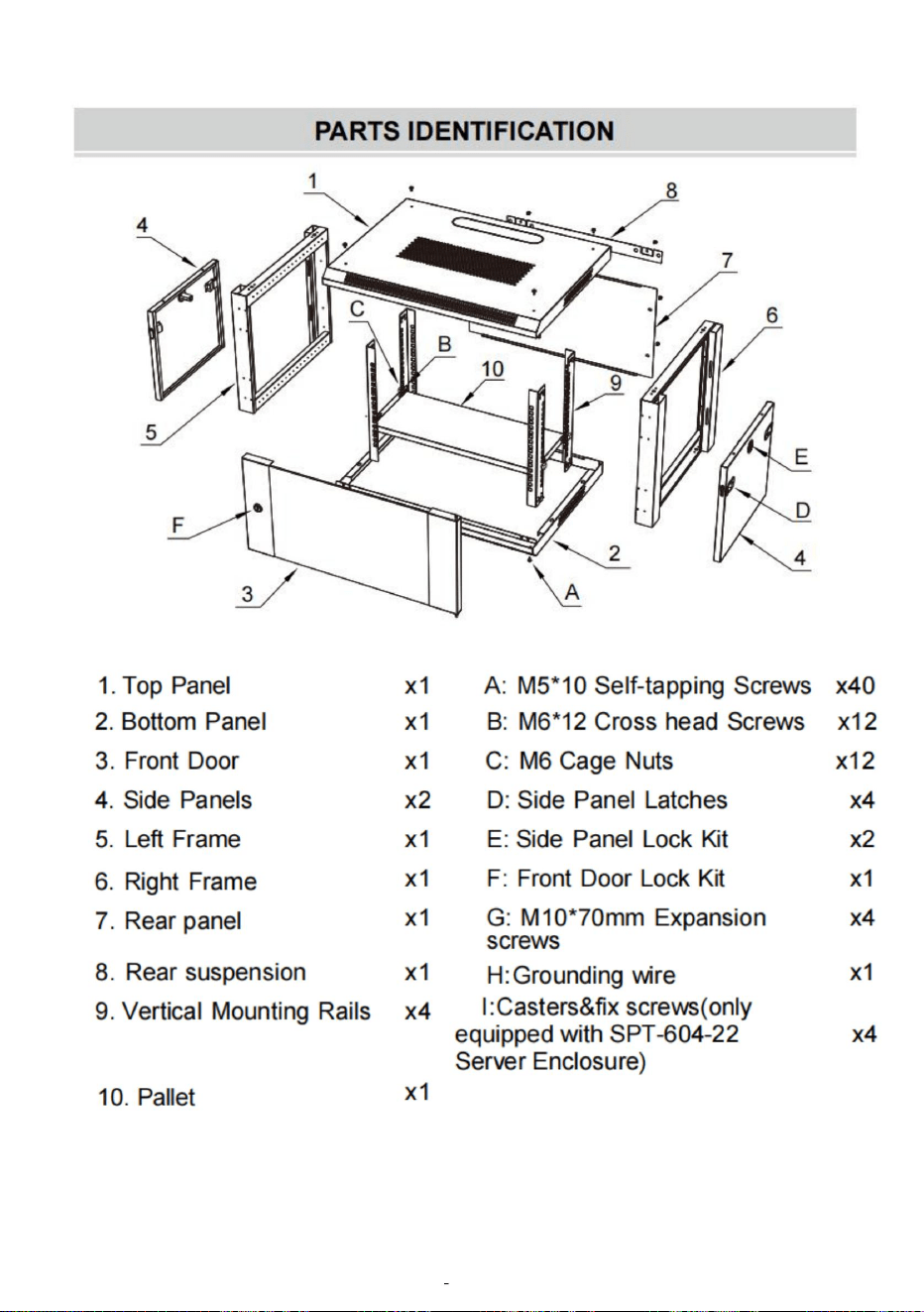

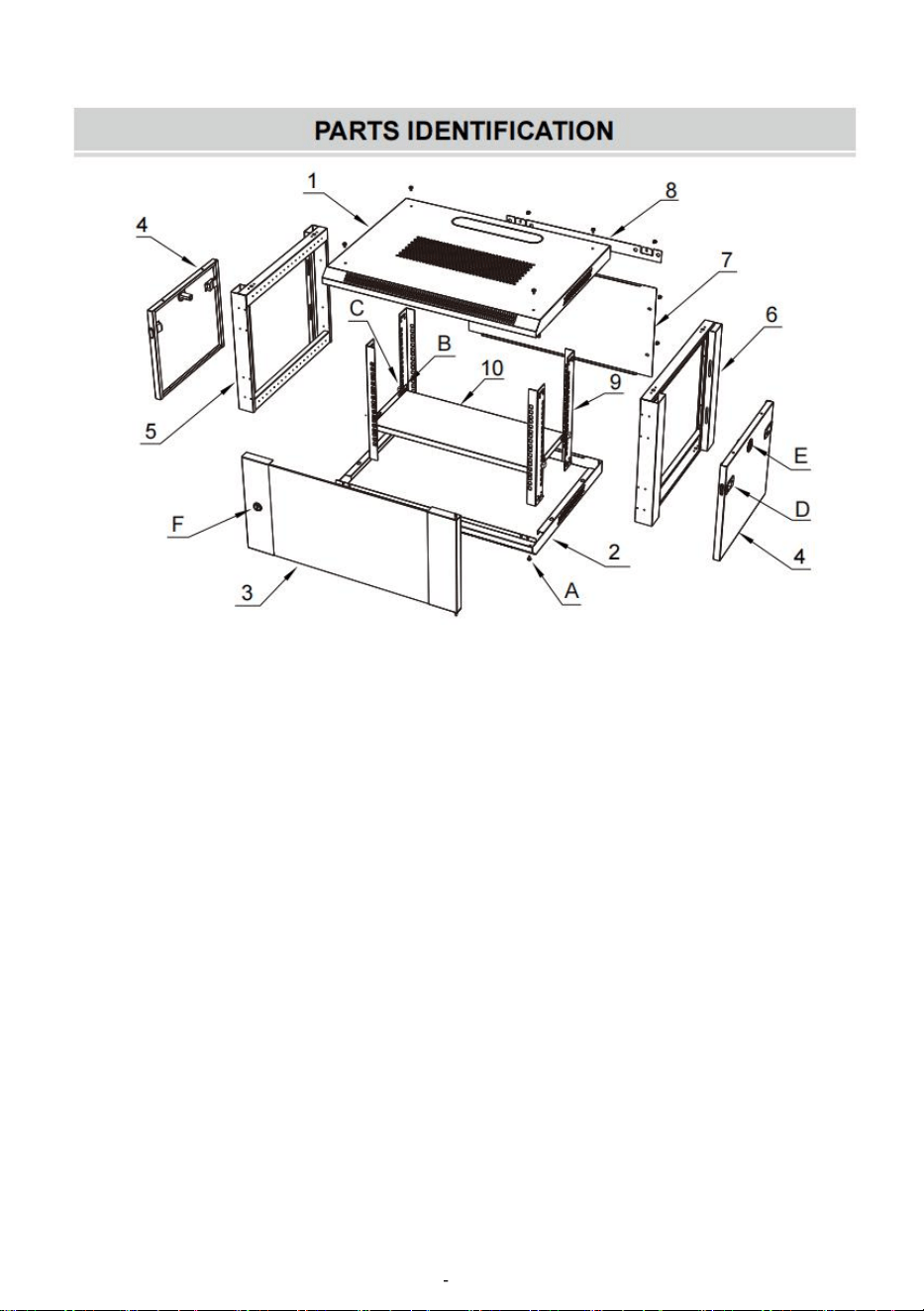

1. Top Panel x1 A: M5*10 Self-tapping Screws x40
2. Bottom Panel x1 B: M6*12 Cross head Screws x12
3. Front Door x1
C: M6 Cage Nuts
x12
4. Side Panels x2 D: Side Panel Latches x4
5. Left Frame x1 E: Side Panel Lock Kit x2
6. Right Frame
x1 F: Front Door Lock Kit x1
7. Rear panel
x1
G: M10*70mm Expansion
screws
x4
8. Rear suspension
x1
H:Grounding wire
x1
9. Vertical Mounting Rails
x4
I:Casters&fix screws(only
equipped with SPT-604-22
Server Enclosure)
x4
10. Pallet
x1
- 5 -

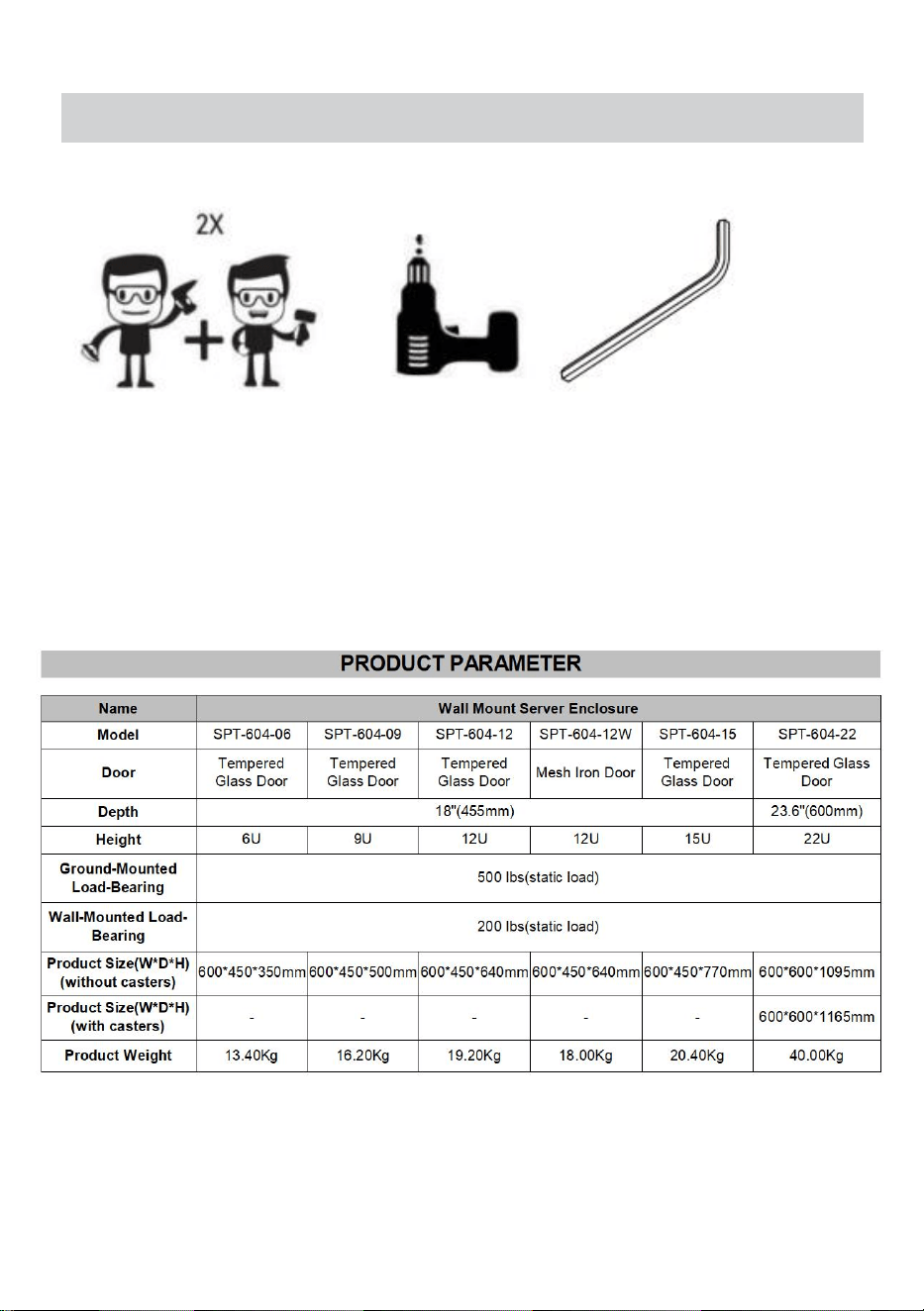

REQUIREMENTS
• Electric screwdriver (sold separately)
• Two People (for assembly)
• Allen key (parts package has included)
Note: Two people are required for the Rack assembly.
- 6 -
ENCLOSURE INSTALLATION
1: Place Casters(#I)on the bottom of the Bottom Panel(#2),screw
them with matched bolts&nuts(each caster is fixed with 4pcs
bolts&nuts).Tighten them by screwdriver.
Note:only SPT-604-22 server enclosure need this assembly step.
First lock the casters then to start the following steps will be more
convenient for you.

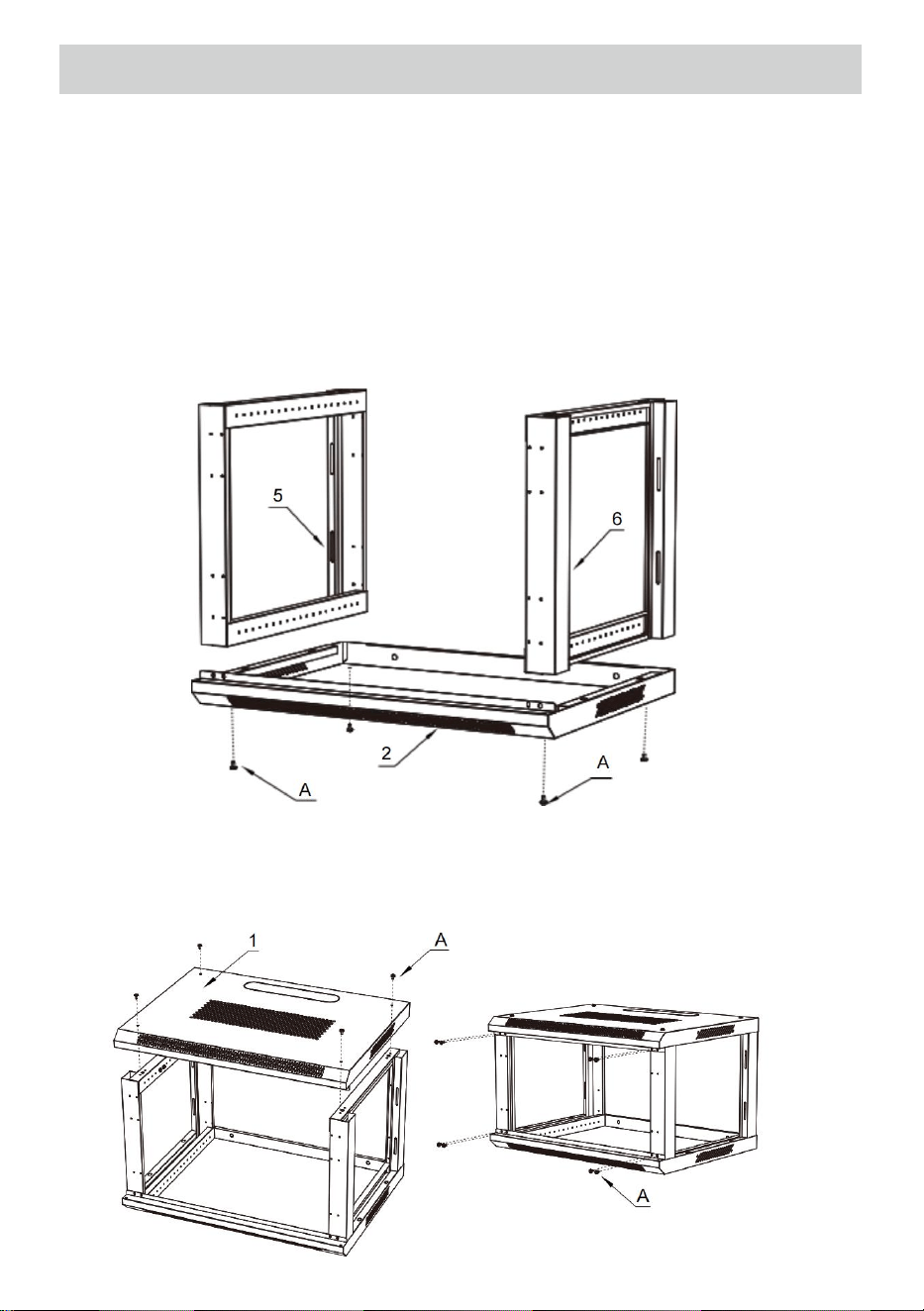

2: Insert the Left Frame (#5) and the Right Frame (#6) into the
Bottom Panel (#2), Secure with 4pcs M5*10 Self-tapping Screws
(A) .
3: Place the Top Panel (#1) onto the Left Frame (#5) and the
Right Frame (#6). Secure with 12pcs M5*10 Self-tapping Screws
(A) .
- 7 -

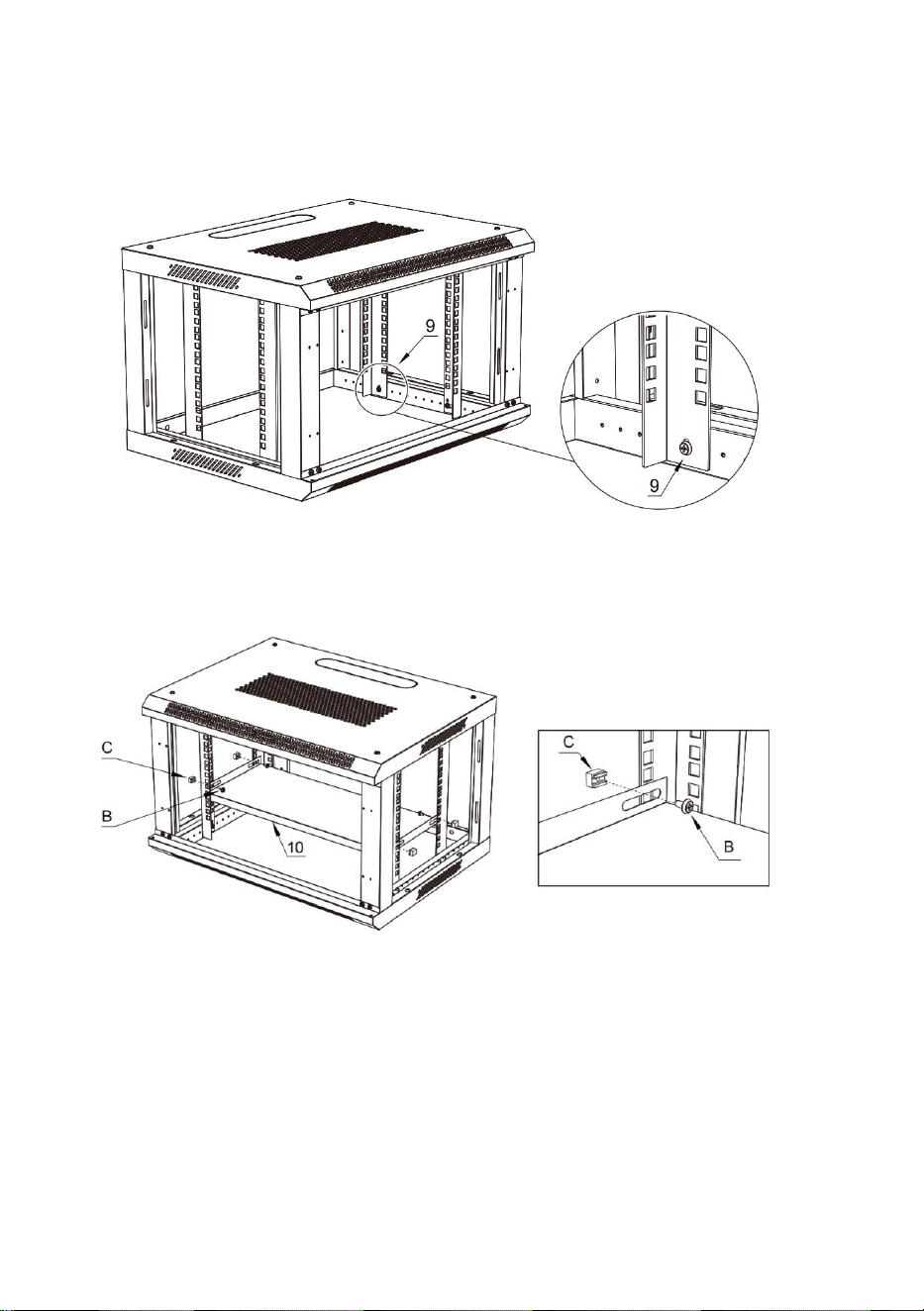

4: Install the 4 Vertical Mounting Rails (#9) into place at the desired
depth Secure with 8pcs M5*10 Self-tapping Screws(A) .
Note: Please consider the equipment you plan to install within the
enclosure while deciding the appropriate mounting depth. Make sure
the rail depth on both sides of the cabinet is the same.
5: Install the Pallet (#10) into place at the desired height ,Secure with
M6*12 Cross head Screws (B) and M6 Cage Nuts (C).
- 8 -

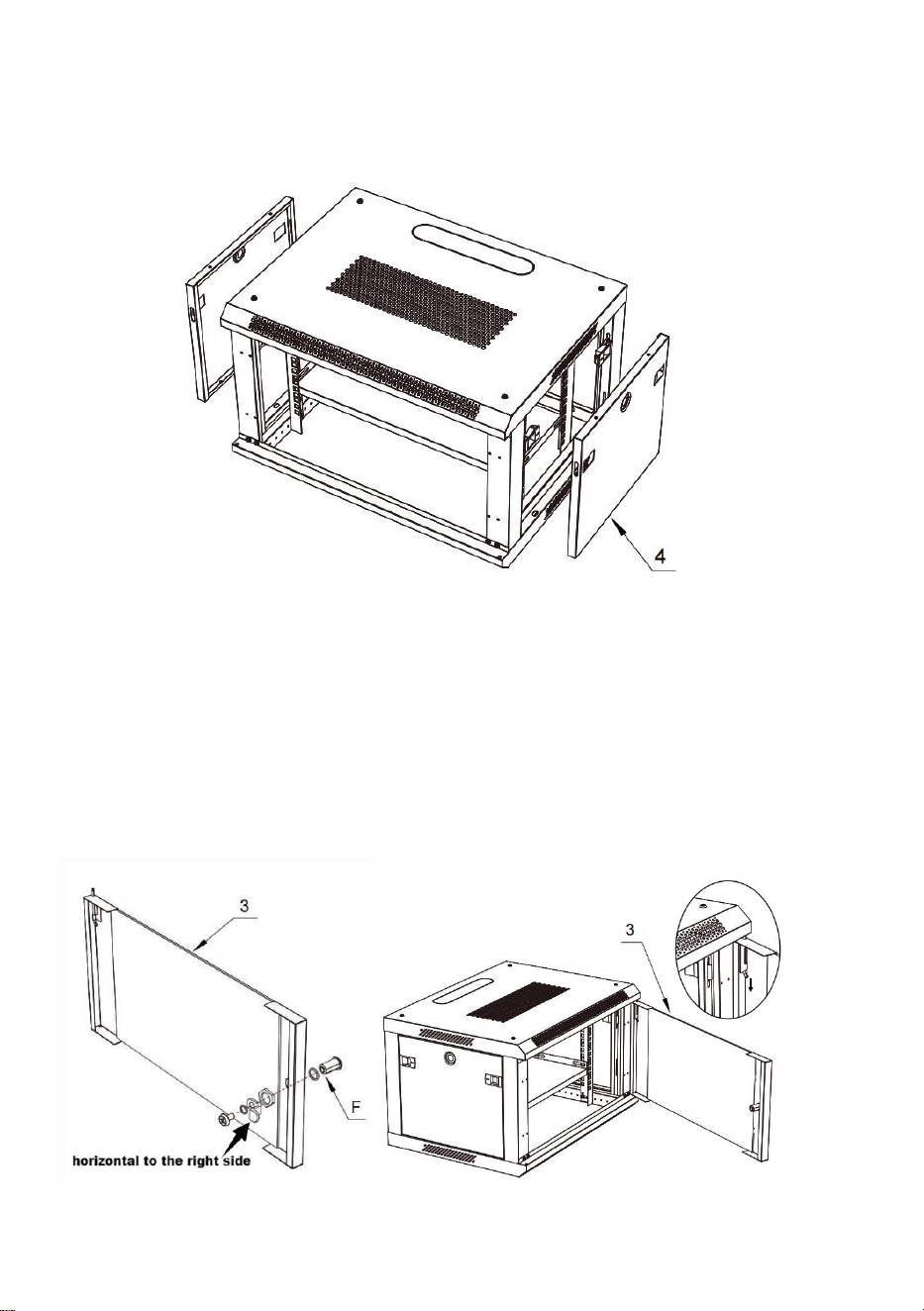

6: Install the two Side Panels (#4) into the Left Frame (#5) and the
Right Frame (#6).Once each Side Panel (#4) is in place, check to see
whether the Side Panel Latches(D) and the Side Panel Lock Kits(E)
works properly.
7: Install the Front Door Lock (F) on the Front Door (#3).
8: Position the Front Door (#3) so that the top and bottom pins are
aligned with the hinge hole located in the enclosure. Insert the bottom
fixed pin
into the bottom hinge hole. Pull the top spring pin down into the hole
in the top corner and release it.
Note:make sure the lock pieces mounted as the following photo
showed direction(horizontal to the right side)
- 9 -

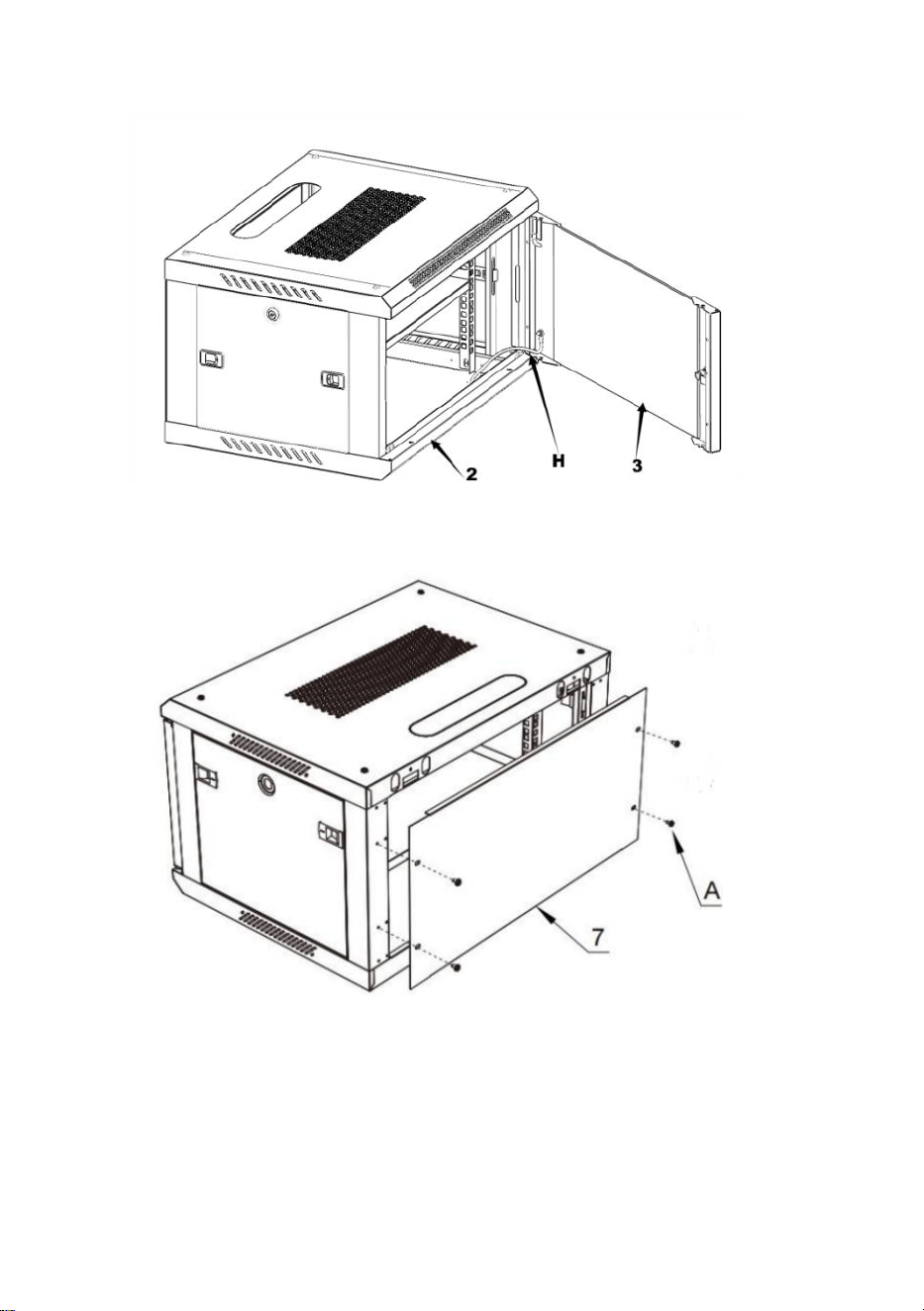

9:Install the Grounding Wire(H),Connect Front Door(#3) and Bottom
Panel(#2).
10: Install the Rear panel ( #7),Secure with related quantity M5*10 Self
-tapping Screws(A) .
- 10 -

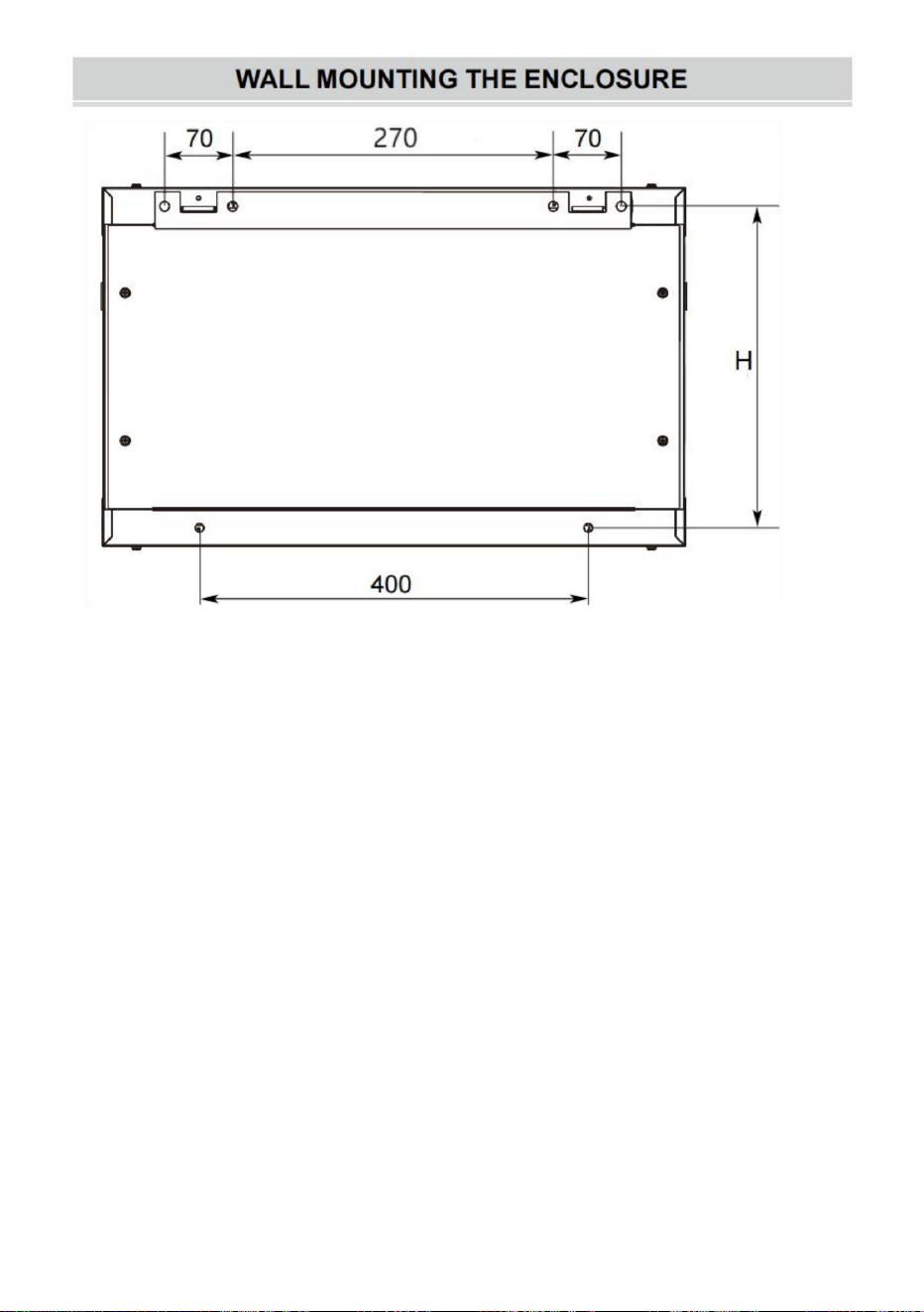

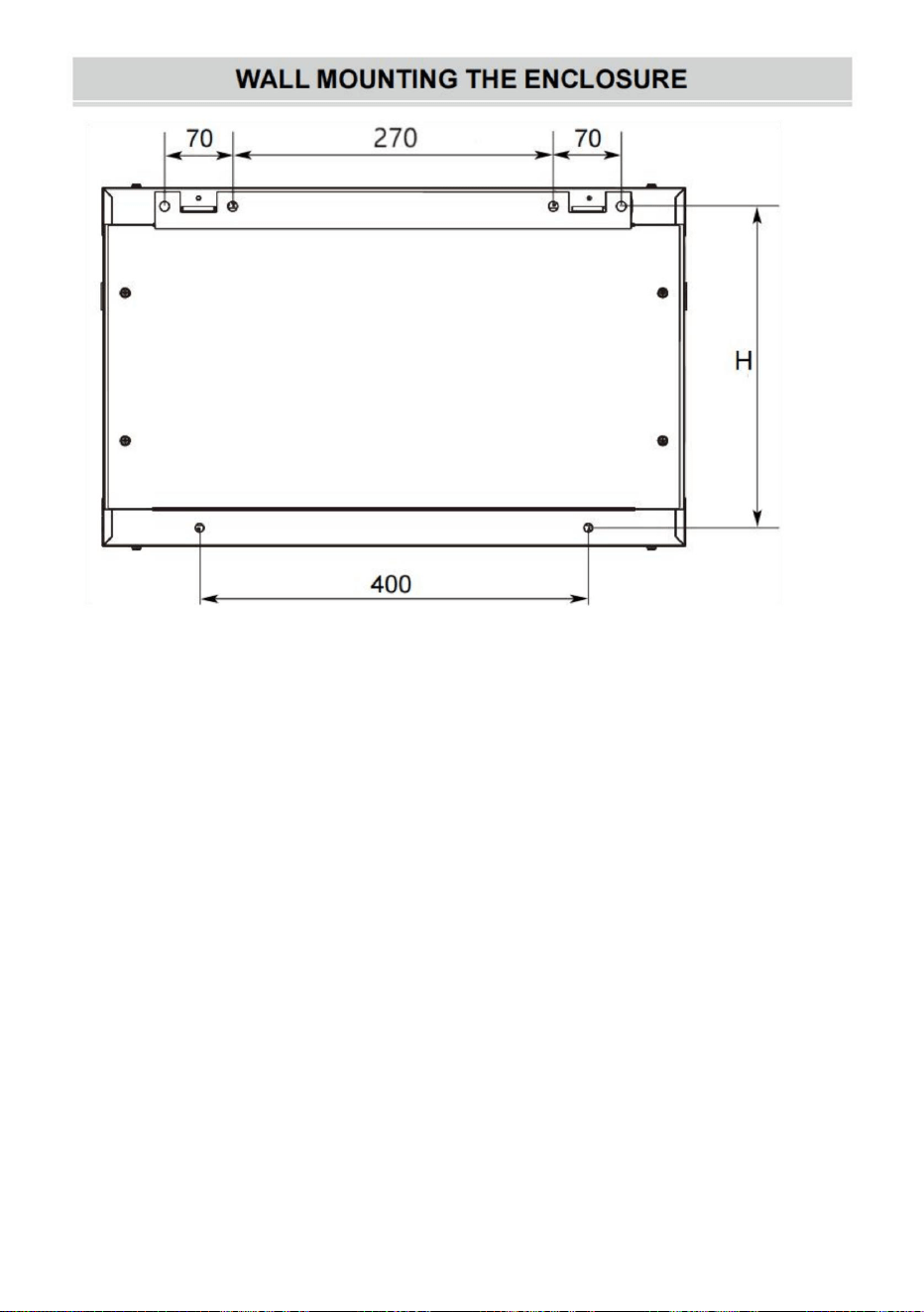

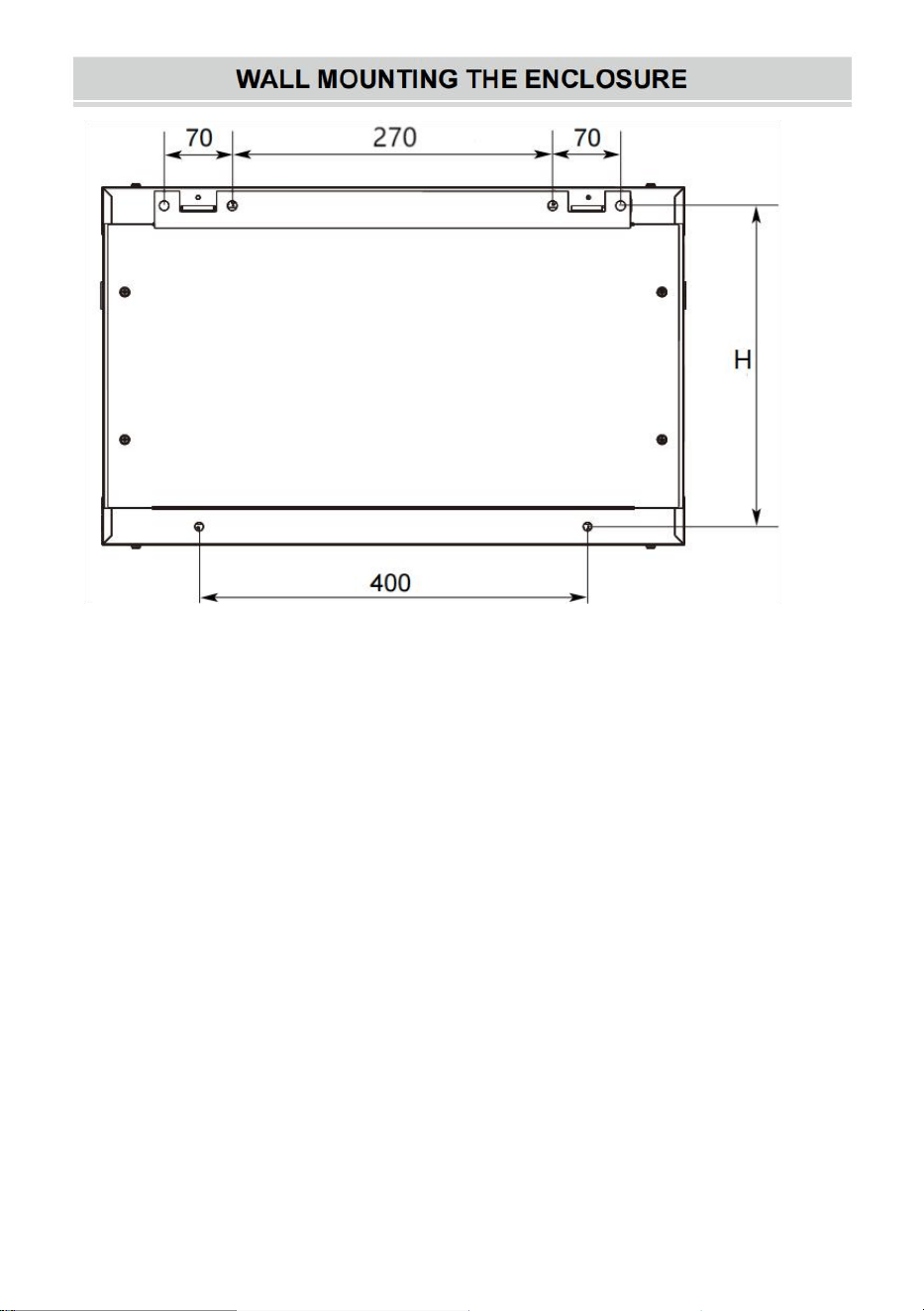

1:First put the Rear suspension (#8)on the wall or other suitable
mounting surface,on the suitable position to mark mounting holes
position by colored pen,then measure the above figure showed
hole distance to mark the bottom two mounting holes position.
The mounting hole distance is shown in the above figure, apart to
accommodate standard stud placement as reflected in the diagram.
SPT-604-06 6U Server Enclosure,H=320mm;
SPT-604-09 9U Server Enclosure,H=470mm;
SPT-604-12 12U Server Enclosure,H=610mm;
SPT-604-12W 12U Server Enclosure,H=610mm;
SPT-604-15 15U Server Enclosure,H=740mm.
SPT-604-22 22U Server Enclosure,H=1065mm.
- 11 -
2:Adopts electric drill to drill marked 4pcs diameter 14mm
holes,then mounting and fix the M10 Expansion screws(G) into the
holes.

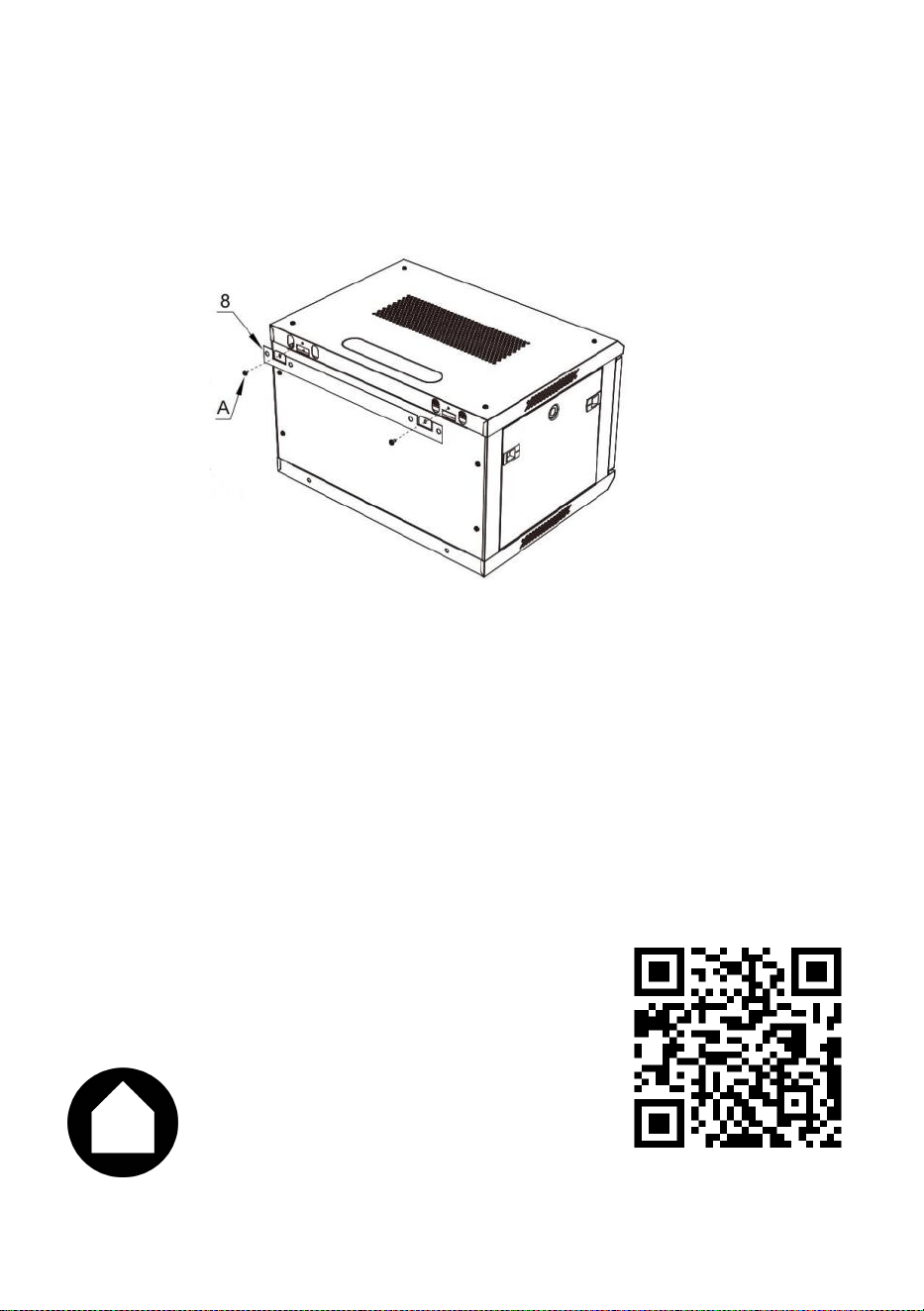

3:Fix the Rear suspension (#8) on the enclosure,Secure with 2pcs
M5*10 Self-tapping Screws(A) .
4:Fix the enclosure on the the M10 Expansion screws(G),tight the
expansion screw’s nut.
Warning: Do not attempt to mount to wall when equipment is
mount- ed inside the enclosure. The enclosure has a weight
capacity of 200 pounds. Make sure the type of wall structure
and mounting hardware that you are using will properly support
the weight of the enclosure and equipment.
Installation Video
