Husqvarna 122L String Trimmer User Manual

122L 122RJ

EN Operator's manual 2-20

ES-MX Manual del usuario 21-40

FR-CA Manuel d’utilisation 41-60

Contents

Introduction..................................................................... 2

Safety..............................................................................4

Assembly........................................................................ 9

Operation...................................................................... 11

Maintenance................................................................. 14

Troubleshooting............................................................ 18

Transportation and storage...........................................18

Technical data.............................................................. 19

Accessories.................................................................. 20

Introduction

Product description

122L is a grass trimmer with a combustion engine.

122RJ is a grass trimmer/brush cutter with a combustion

engine.

Work is constantly in progress to increase your safety

and efficiency during operation. Speak to your servicing

dealer for more information.

Intended use

The product is used with a grass blade or a trimmer

head to cut different types of vegetation. Do not use the

product for other tasks than grass trimming and grass

clearing. Use a grass blade or a trimmer head to cut

grass.

Note: National regulations can set limit to the

operation of the product.

2 2227 - 002 - 19.07.2024

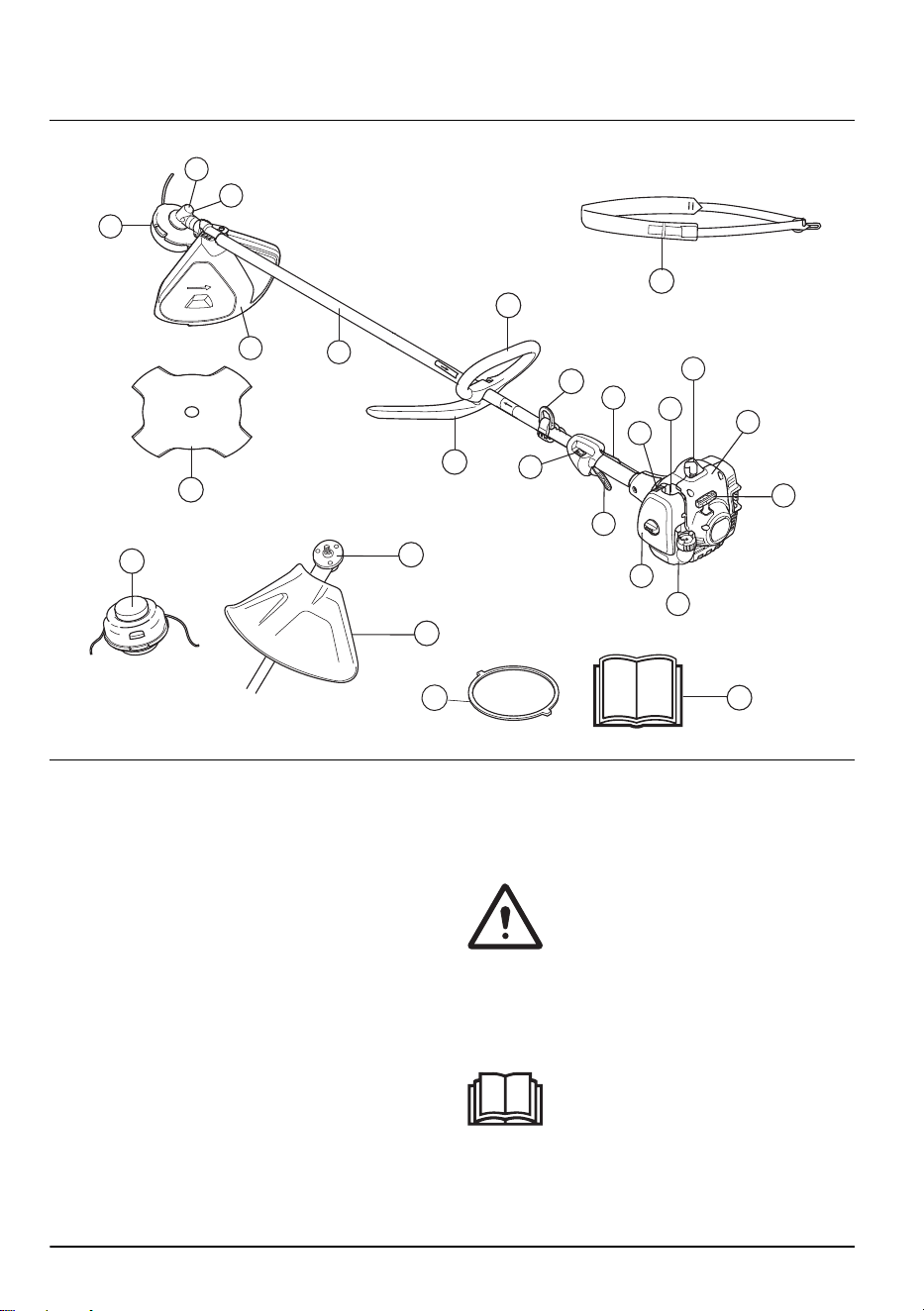

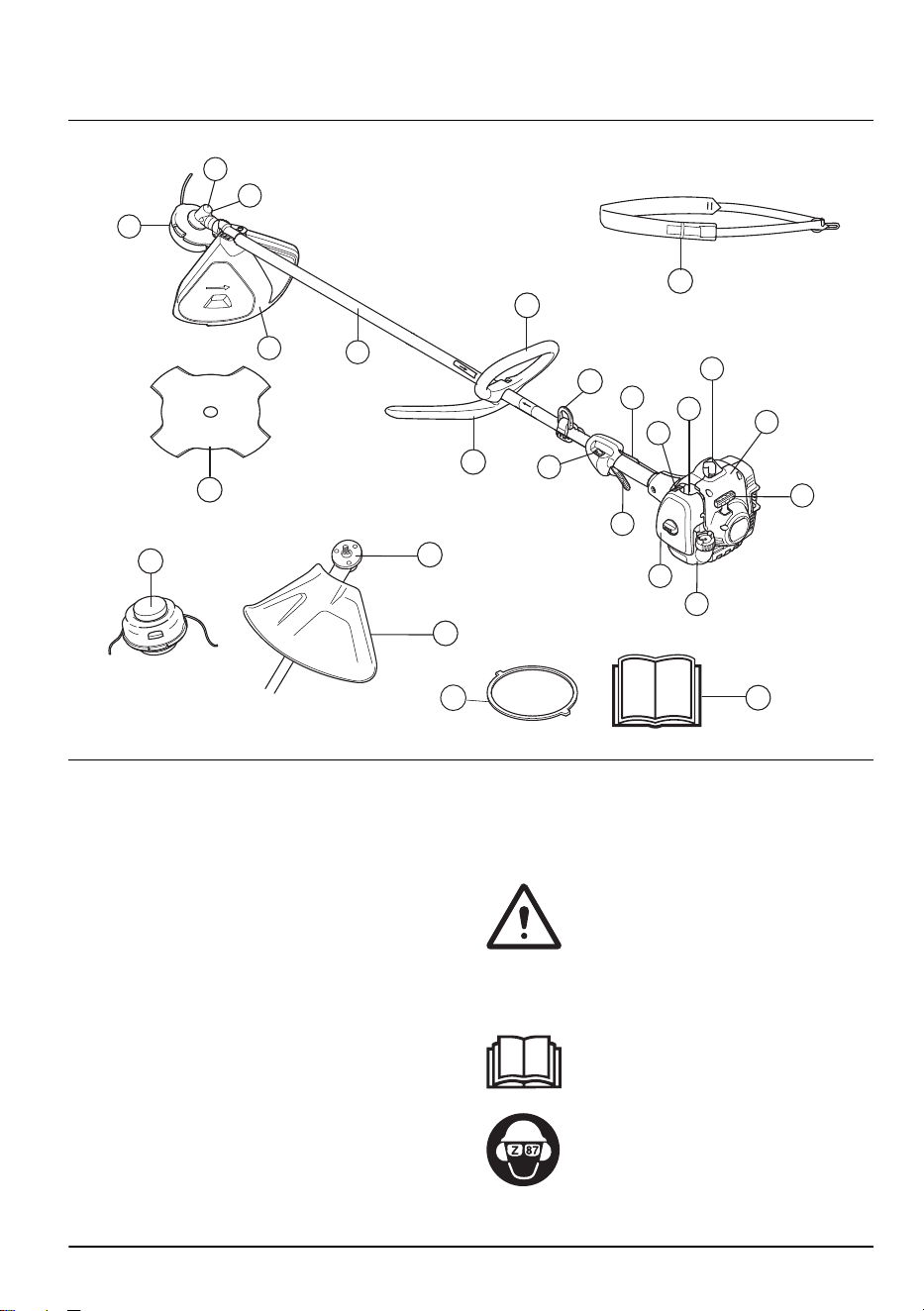

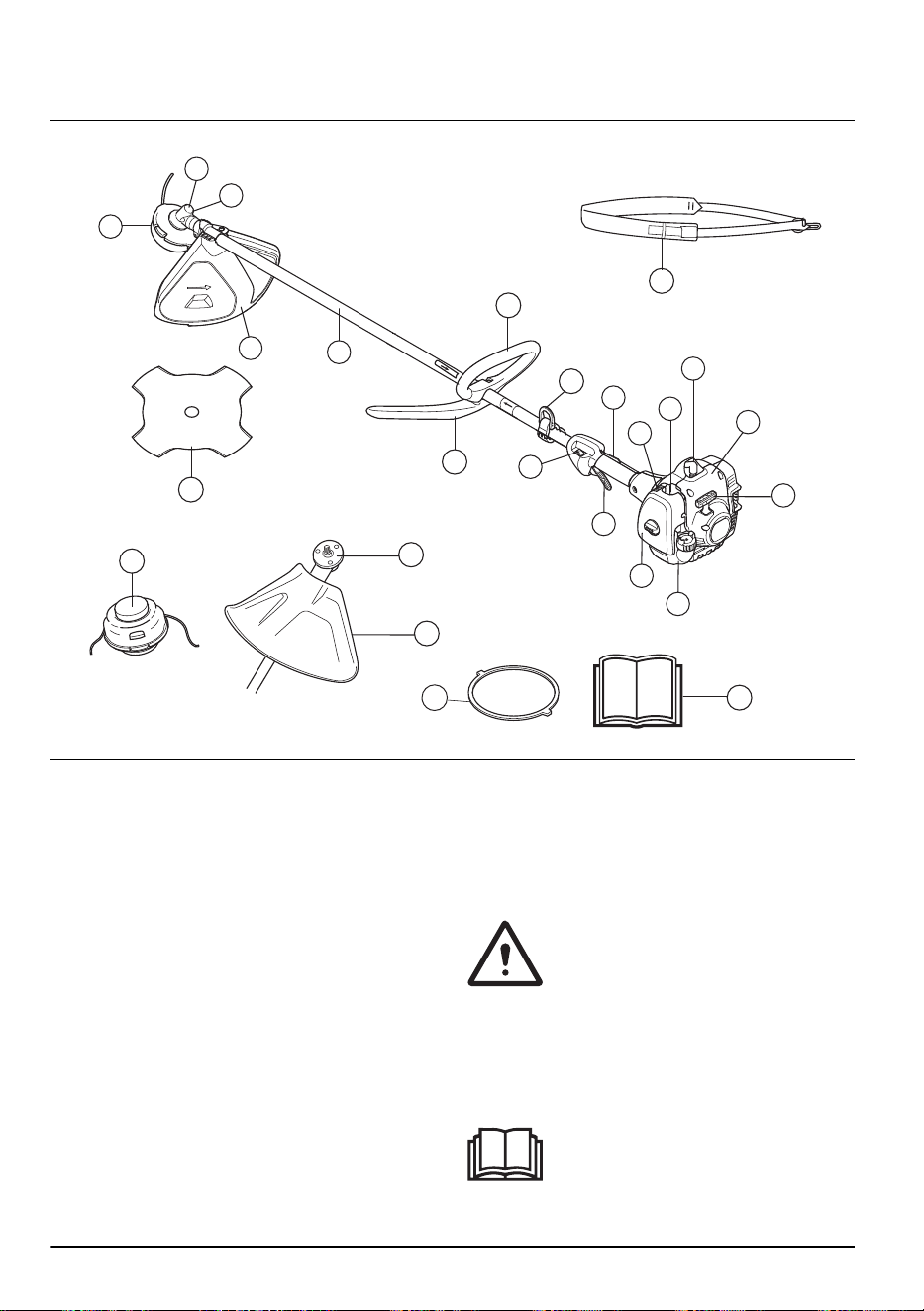

Product overview

1. Trimmer head

2. Grease filler cap

3. Bevel gear

4. Cutting attachment guard

5. Shaft

6. Loop handle

7. Throttle trigger

8. Stop switch

9. Throttle trigger lockout

10. Spark plug cap, spark plug

11. Starter housing

12. Starter rope handle

13. Fuel tank

14. Air filter cover

15. Primer bulb

16. Choke control

17. Drive disc

18. Operator’s manual

19. Blade (only for 122RJ)

20. J-handle (only for 122RJ)

21. Harness (only for 122RJ)

22. Harness clamp (only for 122RJ)

23. Transport guard (only for 122RJ)

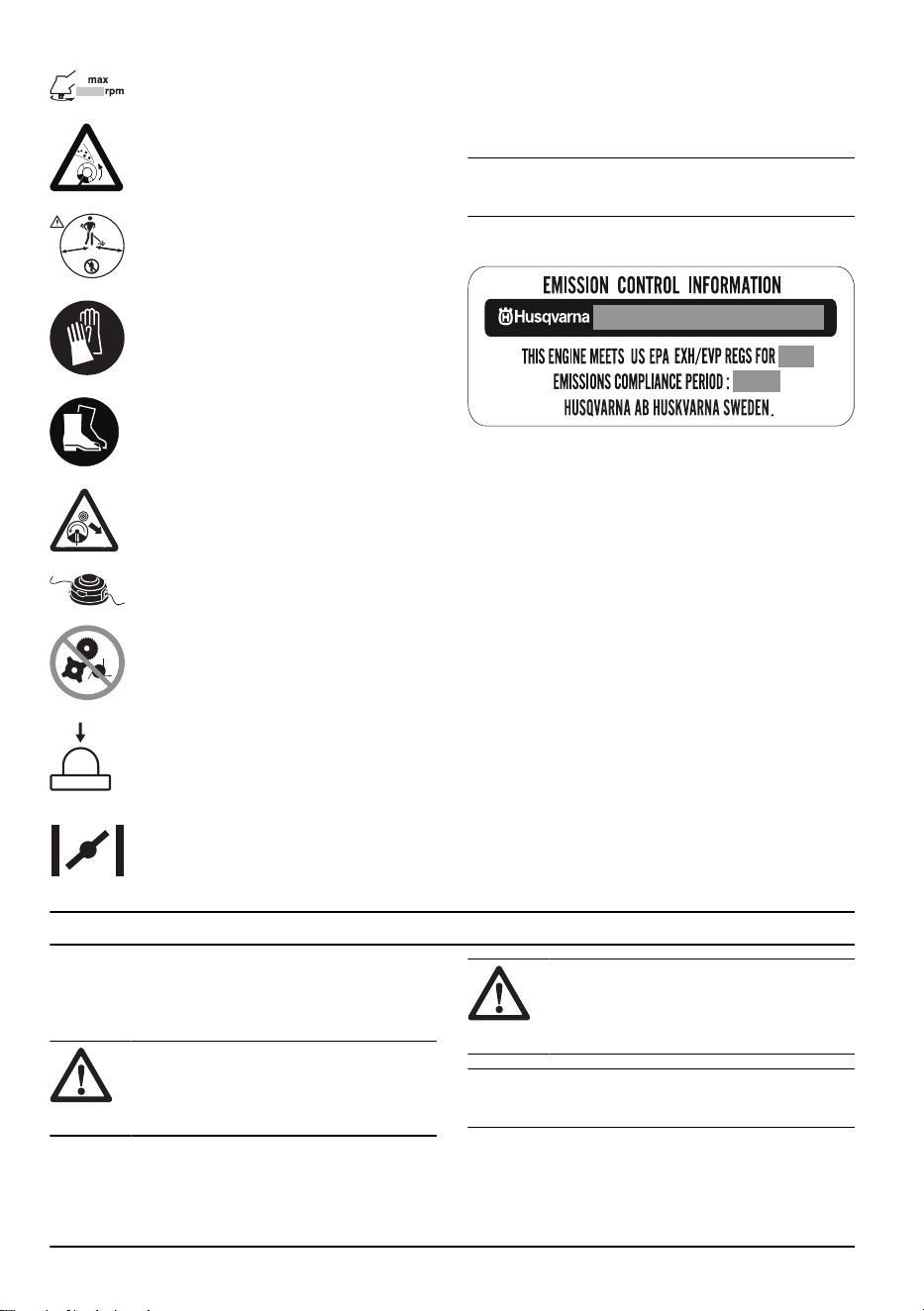

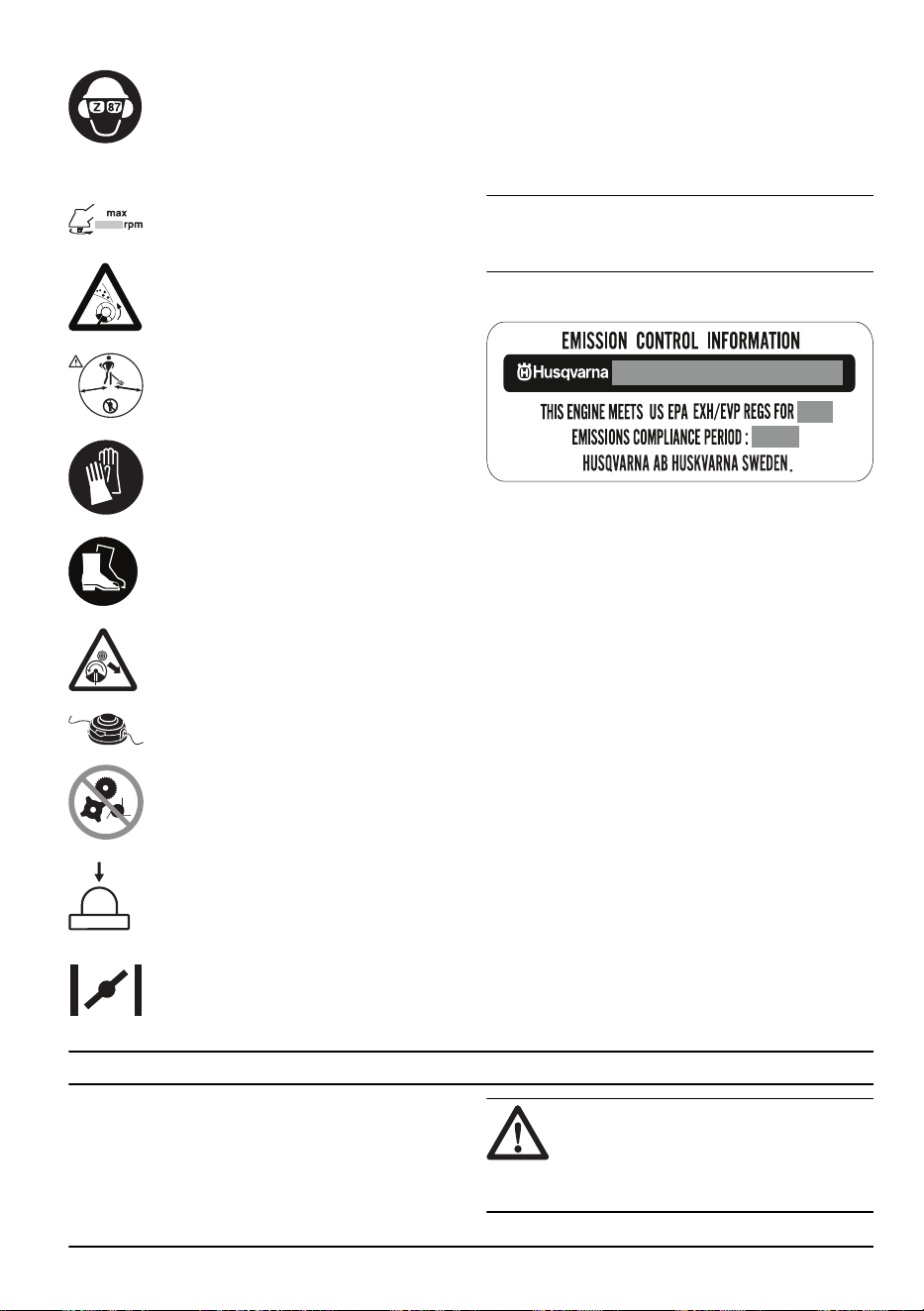

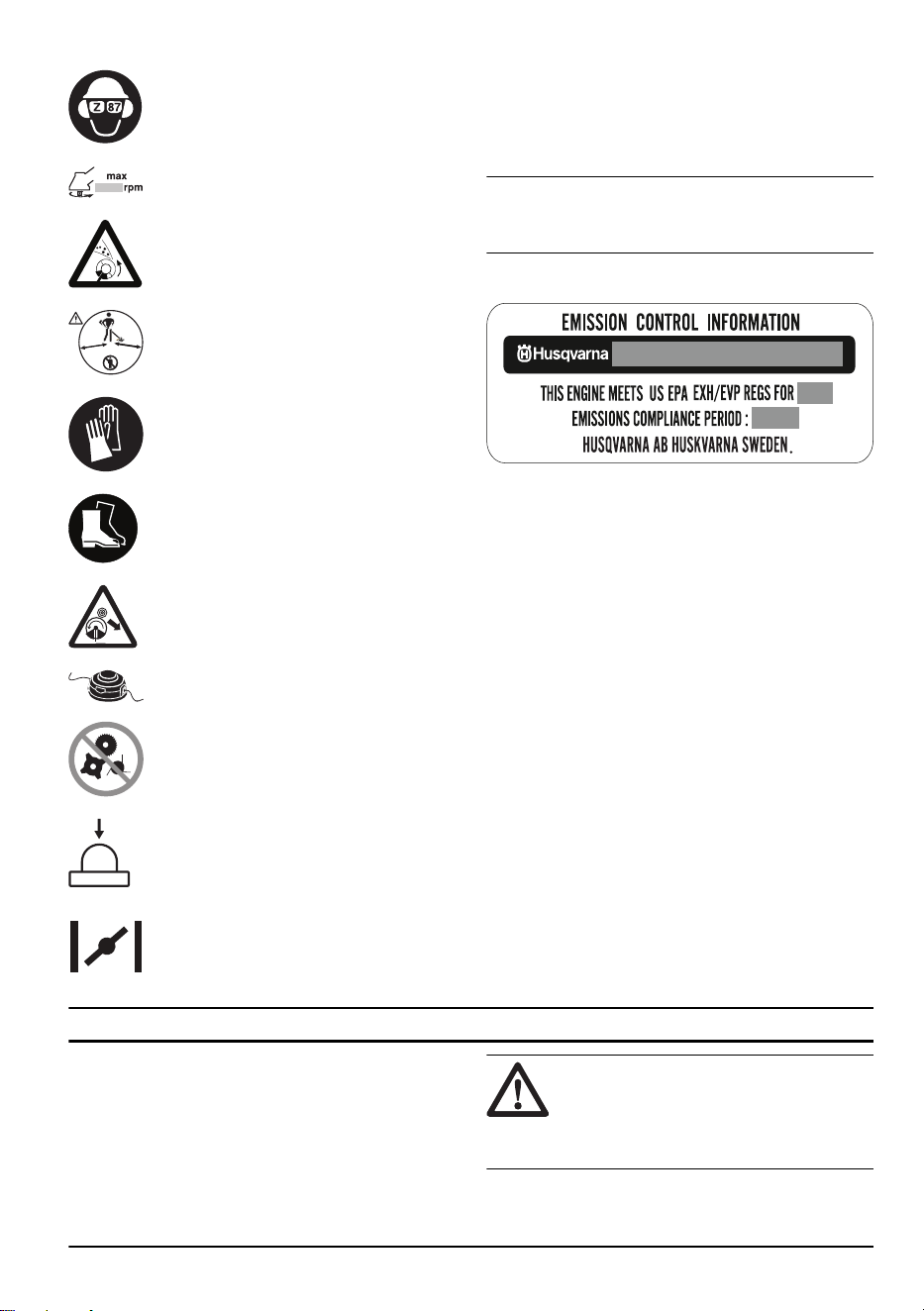

Symbols on the product

WARNING! This product is dangerous.

Injury or death can occur to the operator

or bystanders if the product is not used

carefully and correctly. To prevent injury

to the operator or bystanders, read

and obey all safety instructions in the

operator's manual.

Read the operator's manual carefully

and make sure that you understand the

instructions before use.

Use a protective helmet in locations where

objects can fall on you. Use approved

hearing protection. Use approved eye

protection.

2227 - 002 - 19.07.2024 3

Maximum speed of the output shaft.

The product can cause objects to eject,

which can cause injury.

50F

15 m

Keep a minimum of 15 m distance to

persons and animals during operation of

the product.

Use approved protective gloves.

Use heavy-duty slip-resistant boots.

Be careful of blade thrust.

Only use flexible cutting wire. Do not use

metal cutting attachments.

Air purge bulb.

Choke.

yyyywwxxxx

The rating plate shows the

serial number. yyyy is the

production year, ww is the

production week.

Note: Other symbols/decals on the product refer to

certification requirements for other commercial areas.

EPA III

The Emissions Compliance Period referred to on the

Emission Compliance label indicates the number of

operating hours for which the engine has been shown

to meet Federal emissions requirements. Maintenance,

replacement or repair of the emission control devices

and system may be performed by any nonroad engine

repair establishment or individual.

Customer assistance

For customer assistance, call: 1-800-487-5951 or visit

www.husqvarna.com.

Product damage

We are not responsible for damages to our product if:

• the product is incorrectly repaired.

• the product is repaired with parts that are not

from the manufacturer or not approved by the

manufacturer.

• the product has an accessory that is not from the

manufacturer or not approved by the manufacturer.

• the product is not repaired at an approved service

center or by an approved authority.

Safety

Safety definitions

Warnings, cautions and notes are used to point out

specially important parts of the manual.

WARNING: Used if there is a risk of

injury or death for the operator or bystanders

if the instructions in the manual are not

obeyed.

CAUTION: Used if there is a risk of

damage to the product, other materials or

the adjacent area if the instructions in the

manual are not obeyed.

Note: Used to give more information that is necessary

in a given situation.

4 2227 - 002 - 19.07.2024

General safety instructions

WARNING: Read the warning

instructions that follow before you use the

product.

• Use the product correctly. Injury or death is a

possible result of incorrect use. Only use the product

for the tasks found in this manual. Do not use the

product for other tasks.

• Obey the instructions in this manual. Obey the safety

symbols and the safety instructions. If the operator

does not obey the instructions and the symbols,

injury, damage or death is a possible result.

• Do not discard this manual. Use the instructions

to assemble, to operate and to keep your product

in good condition. Use the instructions for correct

installation of attachments and accessories. Only

use approved attachments and accessories.

• Do not use a damaged product. Obey the

maintenance schedule. Only do the maintenance

work that you find an instruction about in this

manual. An approved service center must do all

other maintenance work.

• This manual cannot include all situations that can

occur when you use the product. Be careful and use

your common sense. Do not operate the product or

do maintenance on the product if you are not sure

about of the situation. Speak to a product expert,

your dealer, service agent or approved service

center for information.

• Examine the product daily for significant damage

before each operation or when the product is hit by

other objects or falls to ground. Refer to .

• Disconnect the spark plug cable before you

assemble the product, put the product into storage

or do maintenance.

• Do not use the product if it is changed from its initial

specification. Do not change a part of the product

without approval from the manufacturer. Only use

parts approved by the manufacturer. Injury or death

is a possible result of incorrect maintenance.

• Do not breathe in the fumes from the engine. Long-

term inhalation of the engine's exhaust fumes is a

health risk.

• Do not start the product indoors or near flammable

material. The exhaust fumes are hot and can contain

a spark which can start a fire. Not sufficient airflow

can cause injury or death because of asphyxiation or

carbon monoxide.

• When you use this product the engine makes an

electromagnetic field. The electromagnetic field can

cause damage to medical implants. Speak to your

physician and medical implant manufacturer before

you operate the product.

• Do not let a child operate the product. Do not let a

person without knowledge of the instructions operate

the product.

• Make sure that you always monitor a person, with

decreased physical capacity or mental capacity, that

uses the product. A responsible adult must be there

at all times.

• Lock the product in an area that children and

unapproved persons cannot access.

• The product can eject objects and cause injuries.

Obey the safety instructions to decrease the risk of

injury or death.

• Do not go away from the product when the engine is

on.

• The operator of the product is responsible if an

accident occurs.

• Make sure that parts are not damaged before you

use the product.

• Make sure that you are at minimum 15 m (50 ft)

away from other persons or animals before you use

the product. Make sure that persons in the adjacent

area know that you will use the product.

• Refer to national or local laws. They can prevent

or decrease the operation of the product in some

conditions.

• Do not use the product if you are fatigued, ill, or

influenced by alcohol, drugs or medicine. They can

have effects on your vision, alertness, coordination

or judgment.

Safety instructions for assembly

WARNING: Read the warning

instructions that follow before you use the

product.

• Remove the spark plug cap from the spark plug

before you assemble the product.

• Use approved protective gloves.

• Make sure that you assemble the cover and shaft

correctly before you start the engine.

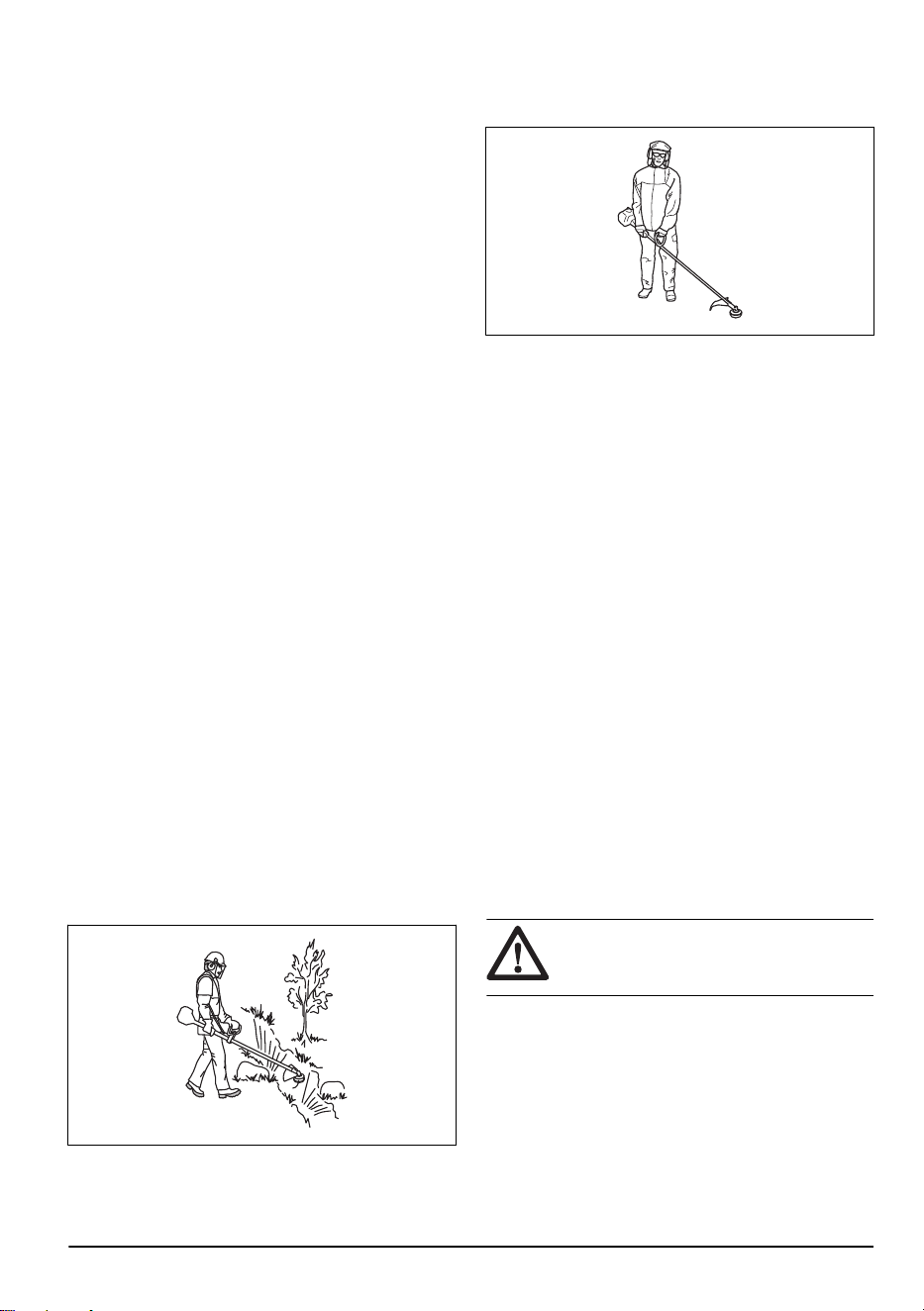

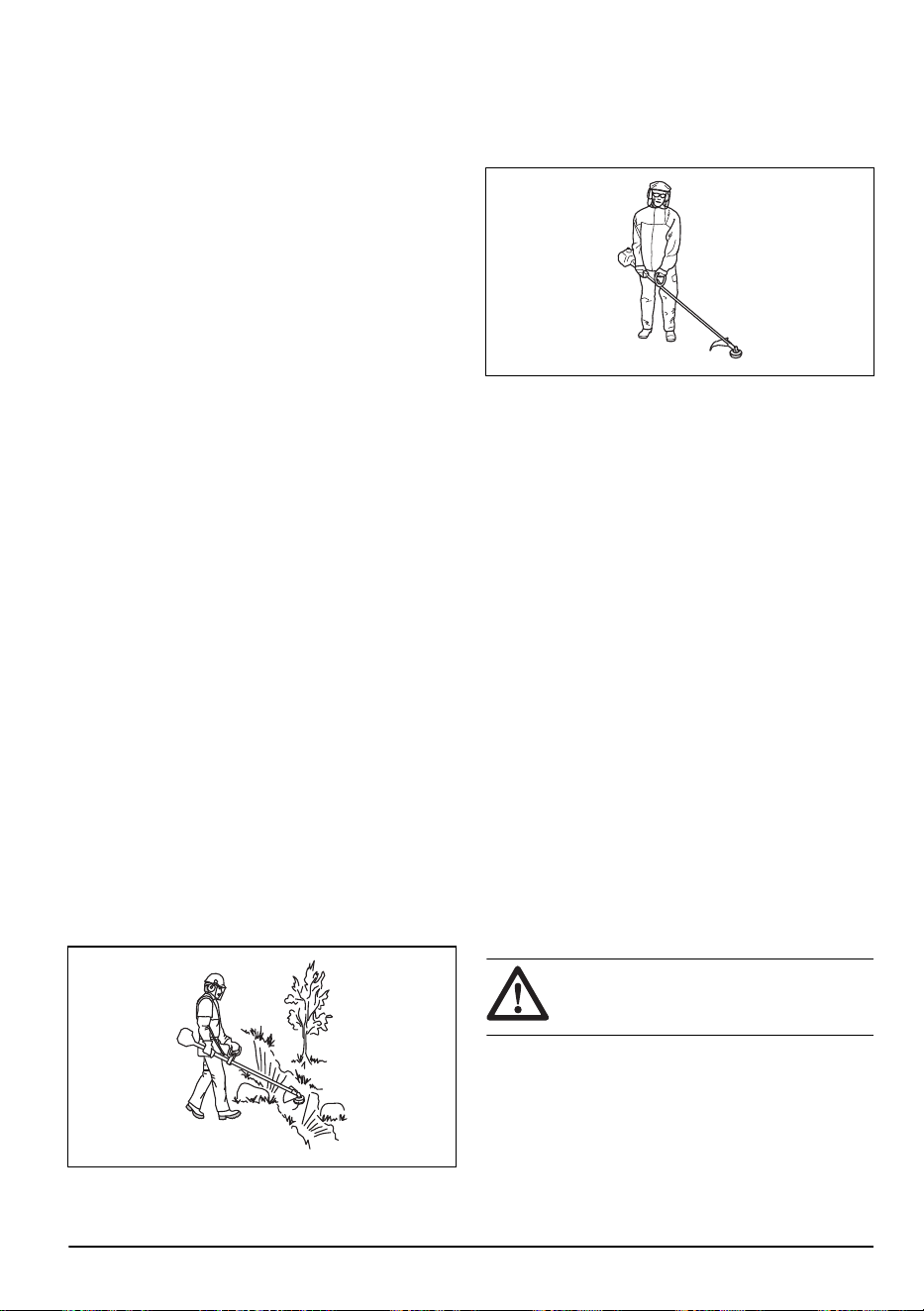

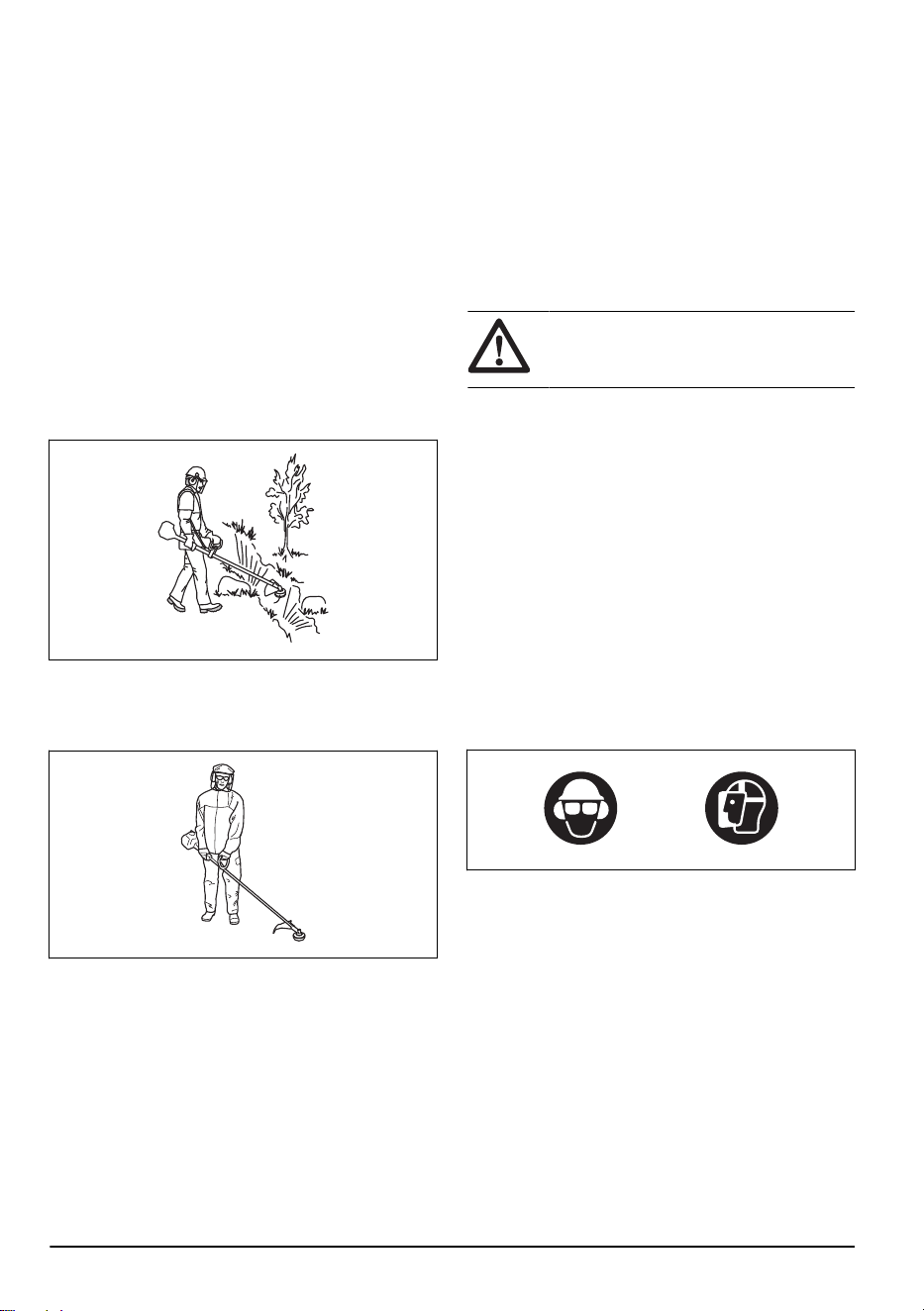

Safety instructions for operation

• Make sure the product is fully assembled before you

use it.

• Before a start, move the product 3 m (10 ft) away

from the position where you filled the fuel tank. Put

the product on a flat surface. Make sure that the

cutting attachment does not touch the ground or

other objects.

• The product can cause objects to eject, which can

cause damage to the eyes. Always use an approved

eye protection when you operate the product.

• Be careful, a child can come near the product

without your knowledge during operation.

• Do not operate the product if there are persons in

the work area. Stop the product if a person goes into

the work area.

• Make sure that you are always in control of the

product. Make sure that you change the operation

2227 - 002 - 19.07.2024

positions and take planned rests during operation of

the product.

• Do not use the product if you cannot receive aid if an

accident occurs. Always make sure others know you

will operate the product before you start to operate

the product.

• Do not turn with the product before you make sure

that no persons or animals are in the safety area.

• Remove all unwanted materials from the work area

before you start. If the cutting attachment hits an

object, the object can eject and cause injury or

damage. Unwanted material can wind around the

cutting attachment and cause damage.

• Do not use the product in bad weather (fog, rain,

strong winds, risk of lightning or other weather

conditions.). Dangerous conditions (such as slippery

surfaces) can occur because of bad weather.

• Make sure that you can move freely and work in a

stable position.

• Make sure that you cannot fall when you use the

product. Do not tilt when you operate the product.

• Always hold the product with your two hands. Hold

the product on the right side of your body.

• Operate the product with the cutting attachment

below your waist.

• If the choke control is in the choke position when the

engine starts, the cutting attachment starts to turn.

• Do not touch the bevel gear after the engine stops.

The bevel gear is hot after the engine stops. Hot

areas can cause injury.

• Stop the engine before you move the product.

• Do not put down the product with the engine on.

• Before you remove the unwanted materials from the

product, stop the engine and wait until the cutting

attachment stops. Let the cutting attachment stop

before you or an aid remove the cut material.

• Overexposure to vibration can lead to circulatory

damage such as white finger disease or nerve

damage in people who have impaired circulation.

Contact your doctor if you experience symptoms of

overexposure to vibration. These symptoms include

numbness, loss of feeling, tingling, pricking, pain,

loss of strength, changes in skin color or condition.

These symptoms normally appear in the fingers,

hands or wrists.

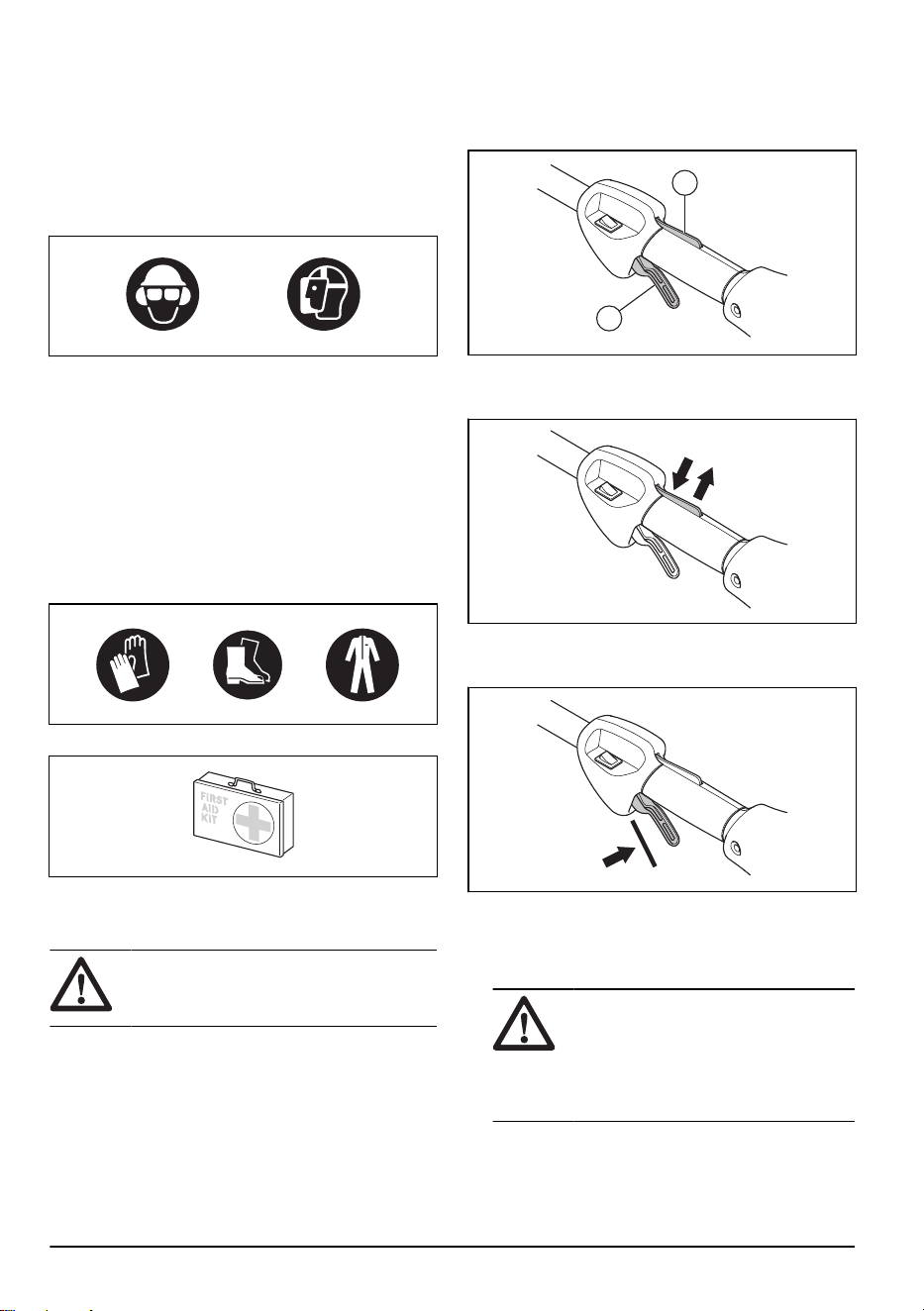

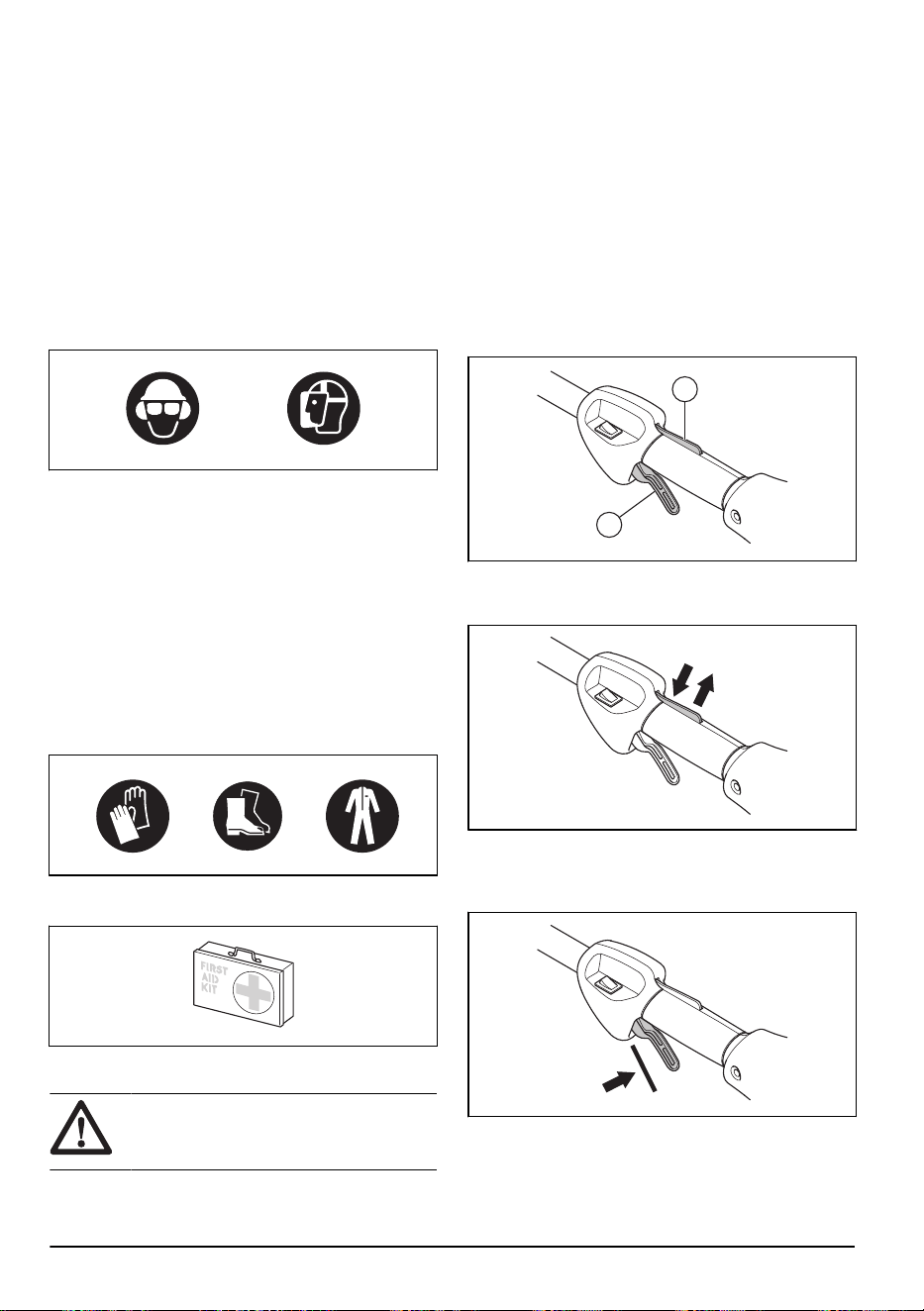

Personal protective equipment

WARNING: Read the warning

instructions that follow before you use the

product.

• Always use approved personal protective equipment

when you use the product. Personal protective

equipment cannot fully prevent injury but it

decreases the degree of injury if an accident does

occur. Let your dealer help you select the right

equipment.

• Use a protective helmet where there is a risk of

falling objects.

• Use approved hearing protection that provides

adequate noise reduction. Long-term exposure to

noise can result in permanent hearing impairment.

• Use approved eye protection. If you use a visor,

you must also use approved protective goggles.

Approved protective goggles must comply with the

ANSI Z87.1 standard in the USA or EN 166 in EU

countries.

• Use a visor for face protection. A visor is not enough

for protection of the eyes.

• Use gloves when necessary, for example when you

attach, examine or clean the cutting equipment.

Gloves also help prevent circulatory or nerve

damage to the hand and fingers caused by vibration.

• Use sturdy non-slip boots.

• Use clothing made of a strong fabric. Always use

heavy, long pants and long sleeves. Do not use

loose clothing that can catch on twigs and branches.

Do not wear jewelry, short pants, sandals or go with

2227 - 002 - 19.07.2024

bare feet. Put your hair up safely above shoulder

level.

• Keep first aid equipment close at hand.

Safety devices on the product

WARNING: Read the warning

instructions that follow before you use the

product.

• Do not use a product with safety devices that are

damaged or do not operate correctly.

• Do a check of the safety devices regularly. Refer to

Maintenance schedule on page 15

• If the safety devices are damaged or do not operate

correctly, speak to your Husqvarna servicing dealer.

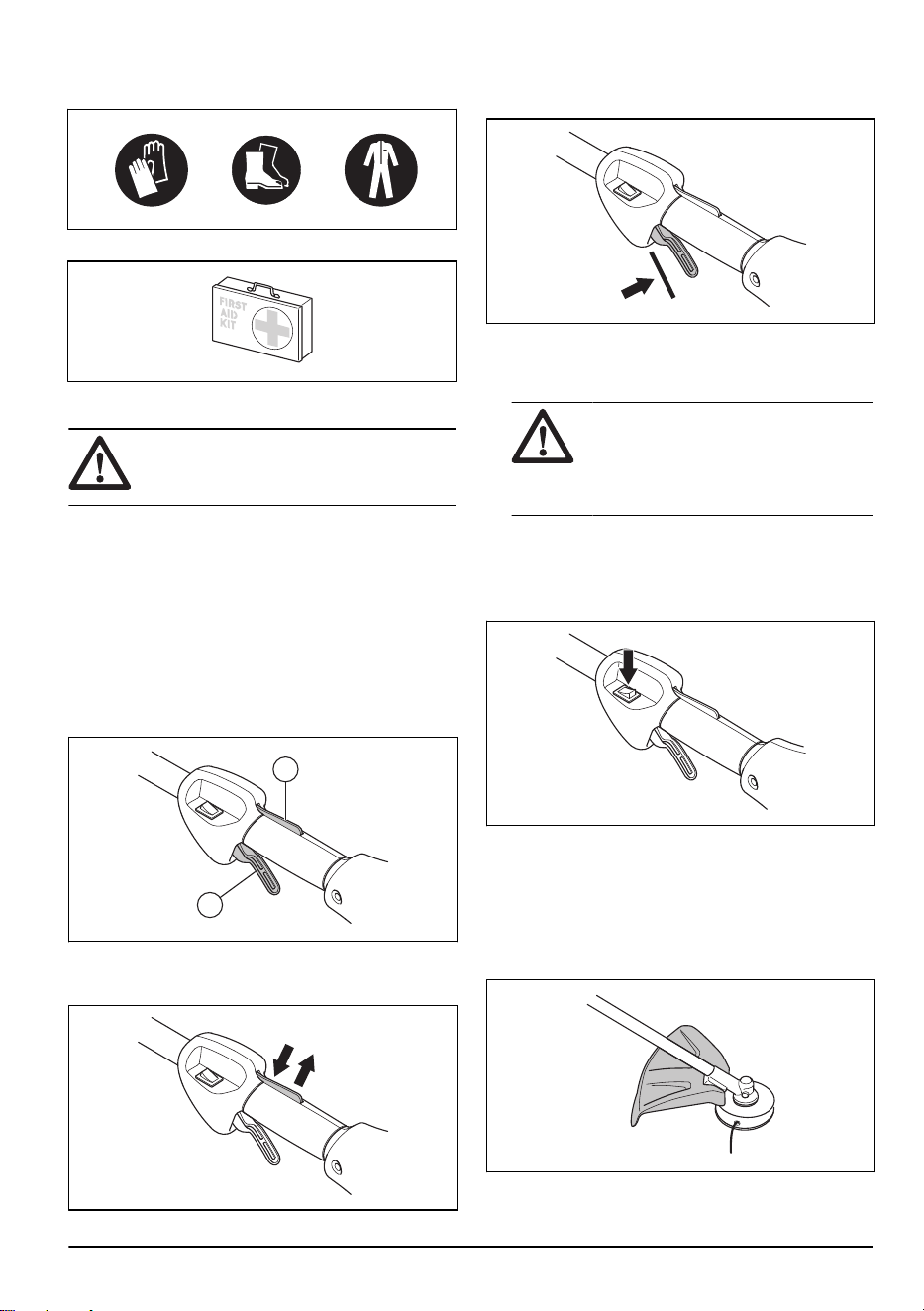

To do a check of the throttle trigger lockout

1. Make sure that the throttle trigger lockout (A) and

throttle trigger (B) move freely and that the return

spring works correctly.

2. Push down the throttle trigger lockout and make

sure that it goes back to its initial position when you

release it.

3. Make sure that the throttle trigger is locked at the

idle position when the throttle trigger lockout is

released.

4. Start the product and apply full throttle.

5. Release the throttle trigger and make sure that the

blades stop and stay stationary.

WARNING: If the blades move

when the throttle trigger is in the idle

position, then the carburetor idle speed

must be adjusted. Refer to

To adjust the

idle speed on page 15

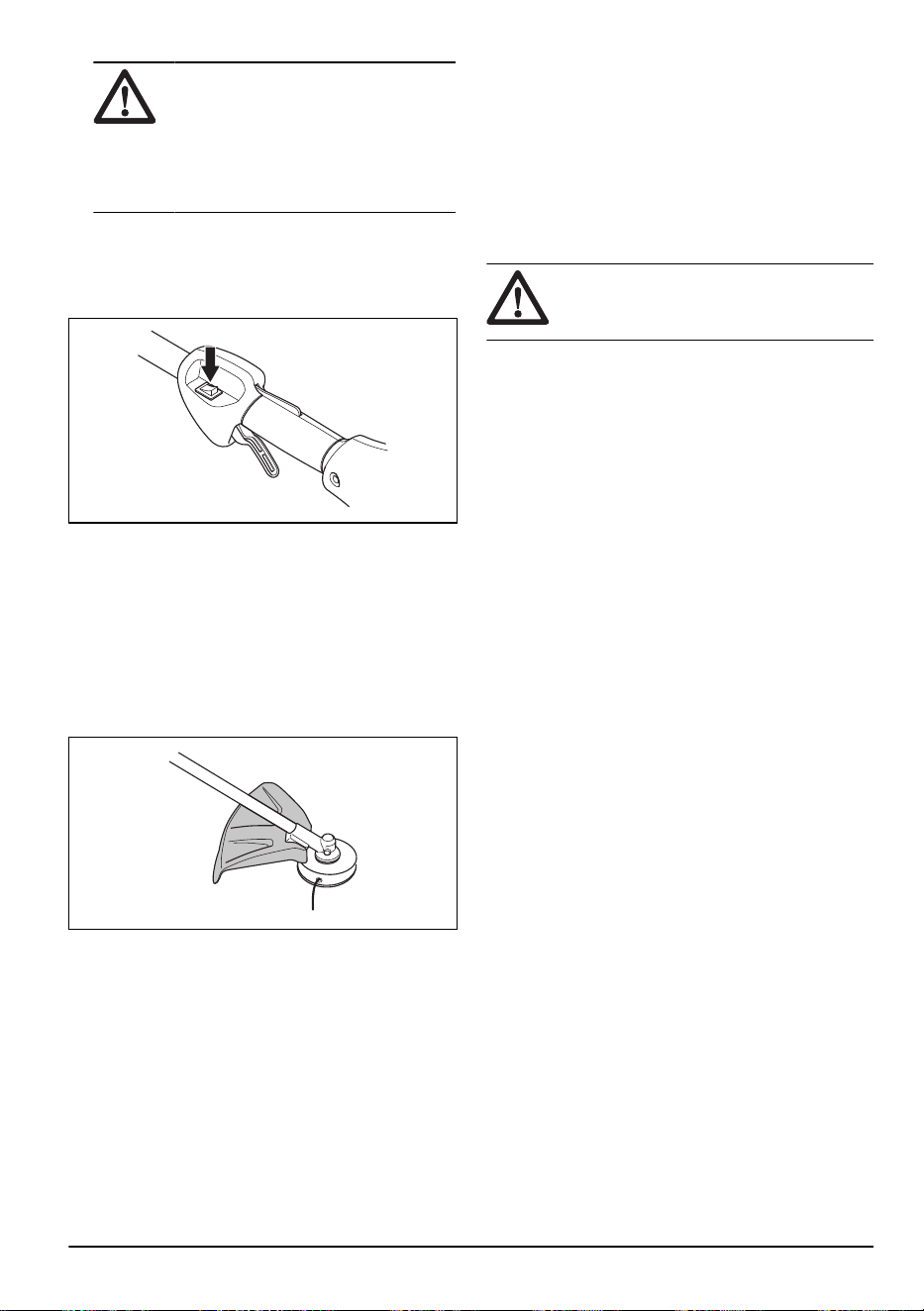

To do a check of the stop switch

1. Start the engine.

2. Move the stop switch to the stop position and make

sure that the engine stops.

To do a check of the cutting attachment guard

The cutting attachment guard stops objects that ejects in

the direction of the operator. It also prevents injuries that

occur if you touch the cutting attachment.

1. Stop the engine.

2. Do a visual check for damages, for example cracks.

2227 - 002 - 19.07.2024

3. Replace the cutting attachment guard if it is

damaged.

Muffler

• Do not use an engine with a damaged muffler. A

damaged muffler increases the noise level and the

risk of fire. Keep a fire extinguisher near.

• Examine regularly that the muffler is attached to the

product.

• Do not touch the engine or the muffler when then

engine is on. Do not touch the engine or the muffler

for a while after the engine stops. Hot surfaces can

cause injuries.

• A hot muffler can cause a fire. Be careful, if you use

the product near flammable liquids or fumes.

• Do not touch the parts in the muffler, if the muffler is

damaged. The parts can contain some carcinogenic

chemicals.

Cutting attachment

WARNING: Read the warning

instructions that follow before you use the

product.

• Do the regular maintenance. Let an approved

service center regularly examine the cutting

attachment to do adjustments or repairs.

• The performance of the cutting attachment

increases.

• The life of the cutting attachment increases.

• The risk of accidents decreases.

• Only use an approved cutting attachment guard.

Refer to .

• Do not use a damaged cutting attachment.

Grass trimmer head

• Make sure that you wind the grass trimmer line

tightly and equally around the drum to decrease the

vibration.

• Use only the approved grass trimmer heads and

grass trimmer lines. Refer to .

• Use a correct length of the grass trimmer line. A long

grass trimmer line uses more engine power than a

short grass trimmer line.

• Make sure that the cutter on the cutting attachment

guard is not damaged.

• Soak the grass trimmer line in water for 2 days

before you attach the grass trimmer line to the

product. This increases the life of the grass trimmer

line.

• Refer to the instructions for the cutting attachment to

use the correct procedure to load the cord and the

correct cord diameter.

Grass blades and grass cutters

• Use the product with an approved grass blade. Do

not use a grass blade without proper installation of

all required parts. Make sure that the installation is

done correctly and that the proper parts are used.

Inproper installation may cause the blade to fly off

and seriously injure the operator or the bystanders.

• Wear protective gloves when you handle or do

maintenance on the blade.

• Use head protection when you operate a product

with a grass blade.

• Grass blades and grass cutters are used to cut

rough grass.

• A grass blade can cause injury while it continues

to spin after the engine is stopped or the throttle

trigger is released. Make sure that the grass

blade has completely stopped rotating before any

maintenance.

• Stop the engine before you do work on the cutting

attachment. Make sure the cutting attachment fully

stops. Disconnect the lead from the spark plug.

• Only use an approved cutting attachment or a

correctly sharpened blade.

• Keep the teeth of the blade correctly sharpened.

• Do not use a damaged cutting attachment.

• Attach the transport guard to the grass blade when

you transport or store the product.

Blade thrust

• A blade thrust is a sudden movement of the product

to the side, forward or rearward. A blade thrust

occurs when the grass blade or saw blade hits an

object that cannot be cut. In areas where it is not

easy to see the material being cut the risk of blade

thrust increases.

• When a blade thrust occurs, there is a risk that the

product or the operator moves out of position. A

blade that moves can hit bystanders and there is a

risk of injuries.

• If a blade is bent, has cracks, is broken or damaged,

discard the blade.

• Use a sharp blade. The risk of blade thrust increases

when a blade is not sharp.

• Blade thrust can occur when the spinning blade hits

an object that it does not immediately cut.

• Blade thrust can be violent enough to cause the

product and/or operator to be propelled in any

direction, and possibly lose control of the product.

• Blade thrust can occur without warning if the blade

snags, stalls or binds.

2227 - 002 - 19.07.2024

Fuel safety

WARNING: Read the warning

instructions that follow before you use the

product.

• Do not mix the fuel indoor or near a heat source.

• Do not start the product if there is fuel or engine oil

on the product. Remove the unwanted fuel/oil and

let the product dry. Remove unwanted fuel from the

product.

• If you spill fuel on your clothing, change clothing

immediately.

• Do not get fuel on your body, it can cause injury. If

you get fuel on your body, use a soap and water to

remove the fuel.

• Do not start the engine if you spill oil or fuel on the

product or on your body.

• Do not start the product if the engine has a leak.

Examine the engine for leaks regularly.

• Be careful with fuel. Fuel is flammable and the fumes

are explosive and can cause injuries or death.

• Do not breathe in the fuel fumes, it can cause injury.

Make sure that there is sufficient airflow.

• Do not smoke near the fuel or the engine.

• Do not put warm objects near the fuel or the engine.

• Do not add the fuel when the engine is on.

• Make sure that the engine is cool before you refuel.

• Before you refuel, open the fuel tank cap slowly and

release the pressure carefully.

• Make sure there are sufficient airflow when refueling

and mixing fuel (petrol and two-stroke oil) or draining

the fuel tank.

• Fuel and fuel vapor are highly flammable and can

cause serious injury when inhaled or allowed to

come into contact with the skin. For this reason,

observe caution when handling fuel and make sure

there is sufficient airflow.

• Tighten the fuel tank cap carefully or a fire can

occur.

• Move the product at a minimum of 3 m (10 ft) from

the position where you filled the tank before a start.

• Do not put too much fuel in the fuel tank.

• Make sure that a leak cannot occur when you move

the product or fuel container.

• Do not put the product or a fuel container where

there is an open flame, spark or pilot light. Make

sure that the storage area does not contain an open

flame.

• Only use approved containers when you move the

fuel or put the fuel into storage.

• Empty the fuel tank before long-term storage. Obey

the local law on where to dispose fuel.

• Clean the product before long-term storage.

• Remove the spark plug cap before you put the

product into storage to make sure that the engine

does not start accidentally.

Safety instructions for maintenance

WARNING: Read the warning

instructions that follow before you use the

product.

• Stop the engine, make sure that the cutting

attachment stops and let the product cool down

before you do the maintenance.

• Disconnect the spark plug cap before you do the

maintenance.

• The exhaust fumes from the engine contain carbon

monoxide, an odourless, poisonous and very

dangerous gas that can cause death. Do not run the

product indoors or in closed spaces.

• The exhaust fumes from the engine are hot and can

contain sparks. Do not run the product indoors or

near flammable material.

• Accessories and changes to the product that are not

approved by the manufacturer, can cause serious

injury or death. Do not change the product. Always

use original accessories.

• If the maintenance is not done correctly and

regularly, there is an increased risk of injury and

damage to the product.

• Only do the maintenance as this operator's manual

recommends. Let an approved Husqvarna service

agent do all other servicing.

• Let an approved Husqvarna service agent do

servicing on the product regularly.

• Replace damaged, worn or broken parts.

• Refer to the instructions for the cutting attachment

for correct procedure to install the trimmer cord and

correct cord diameter.

• Keep the teeth of the blade correctly sharpened.

Obey our recommendations. Also refer to the

instructions on the blade package.

Assembly

WARNING: Read the safety chapter

before you assemble the product.

2227 - 002 - 19.07.2024 9

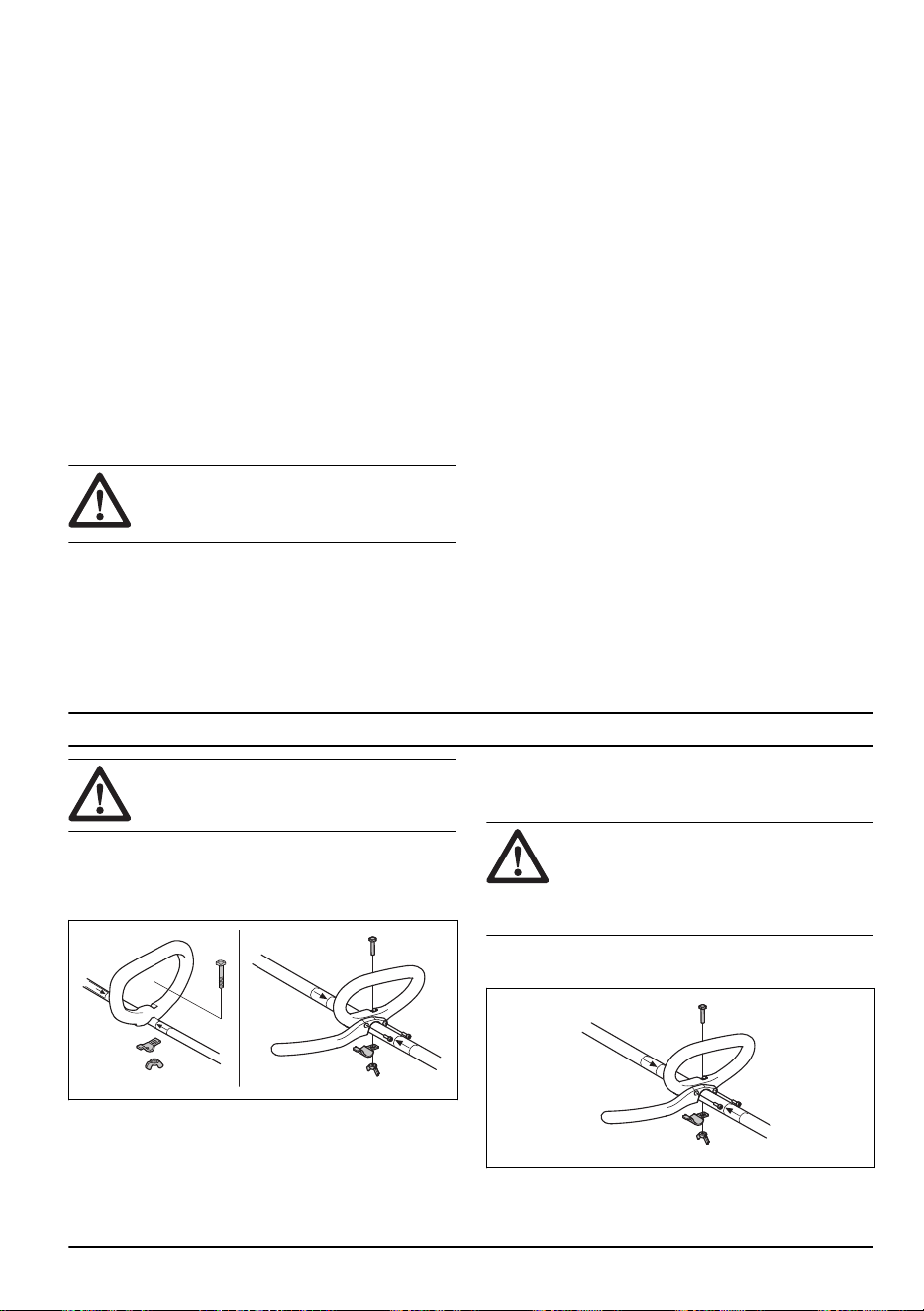

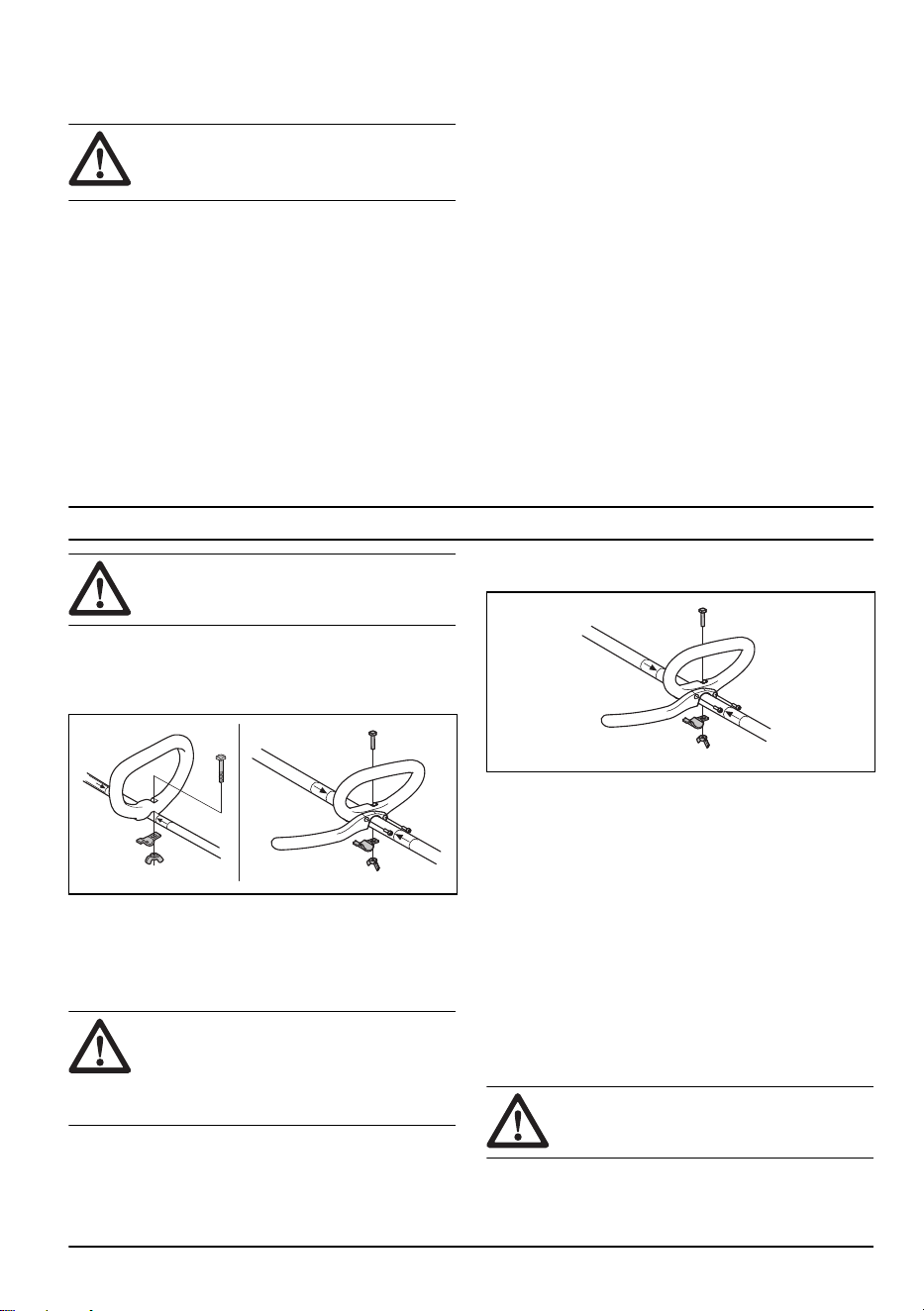

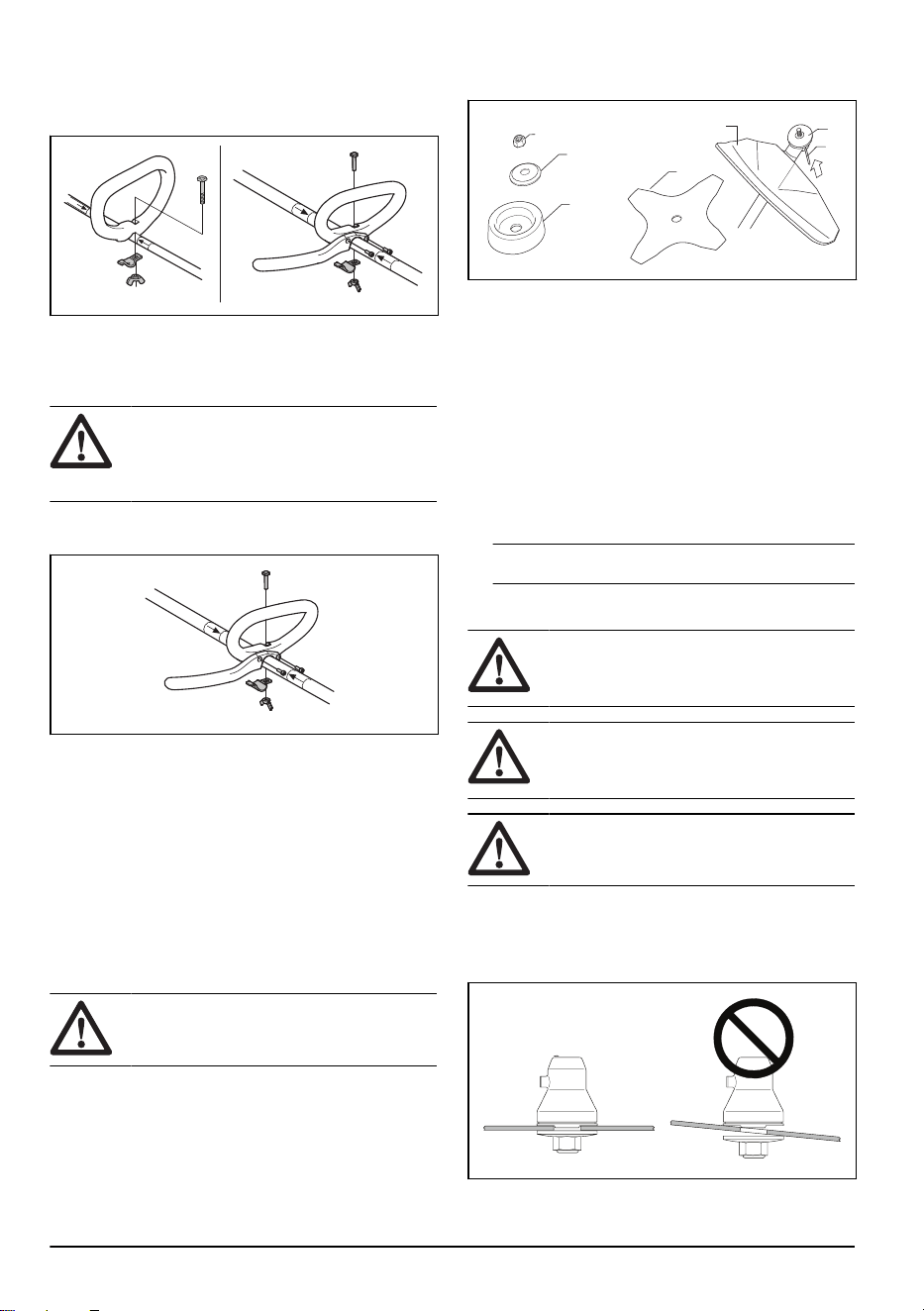

To attach the loop handle

1. Attach the loop handle to the shaft in compliance

with the illustration and tighten.

122L 122RJ

2. Make sure that the loop handle attaches between

the arrows on the shaft.

To attach the J-handle (only for 122RJ)

WARNING: Do not use saw blades

when you install the J-handle. Use only

grass blades/grass cutters or trimmer heads/

plastic blades.

1. Attach the J-handle to the loop handle in compliance

with the illustration and tighten.

To install the harness clamp (only for

122RJ)

1. Put the top harness clamp on the shaft. Put the low

harness clamp below the shaft.

2. Align the screws in the top and low harness clamp.

3. Install two screws into the screw holes.

4. Tighten the screws to connect the harness clamp.

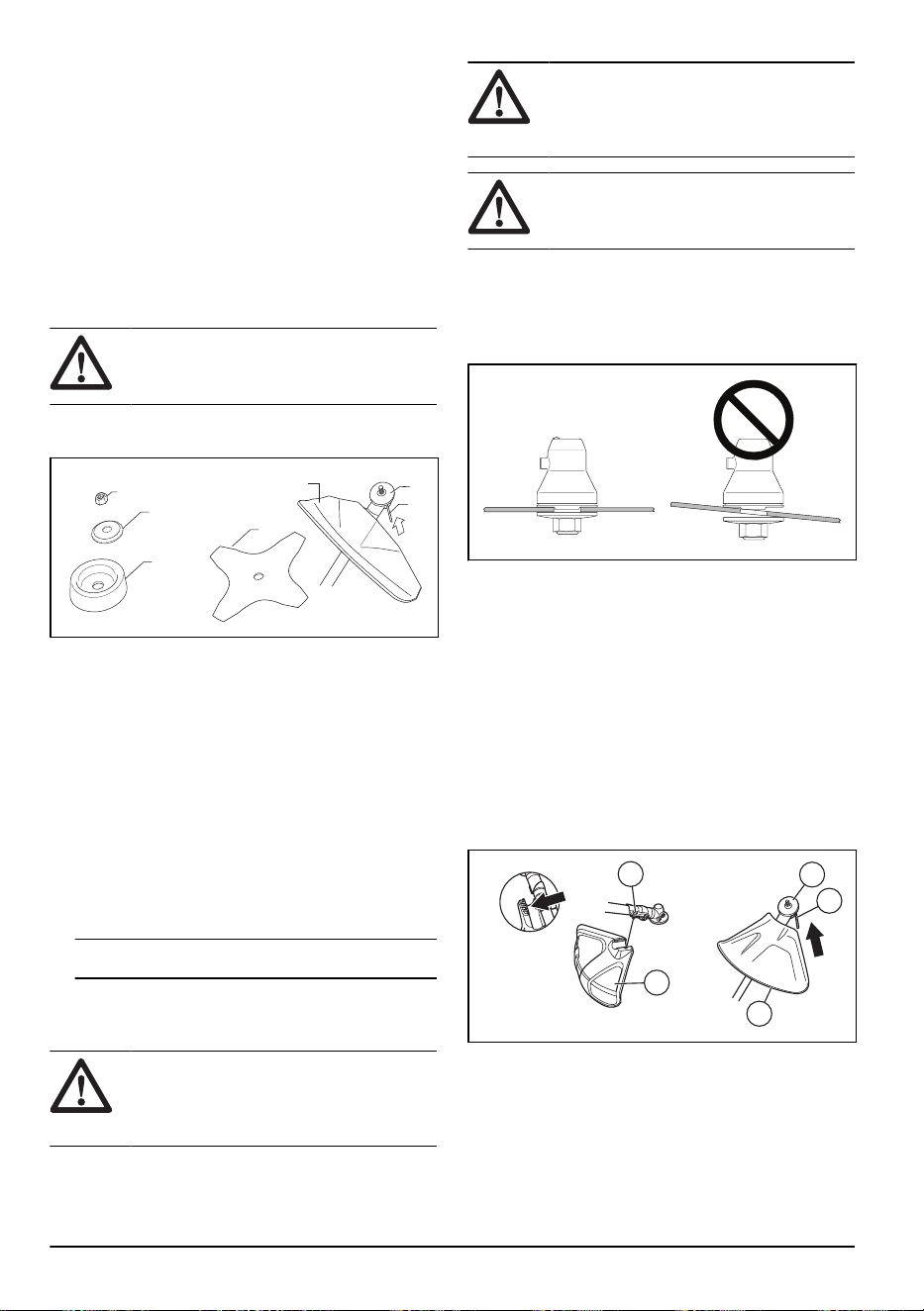

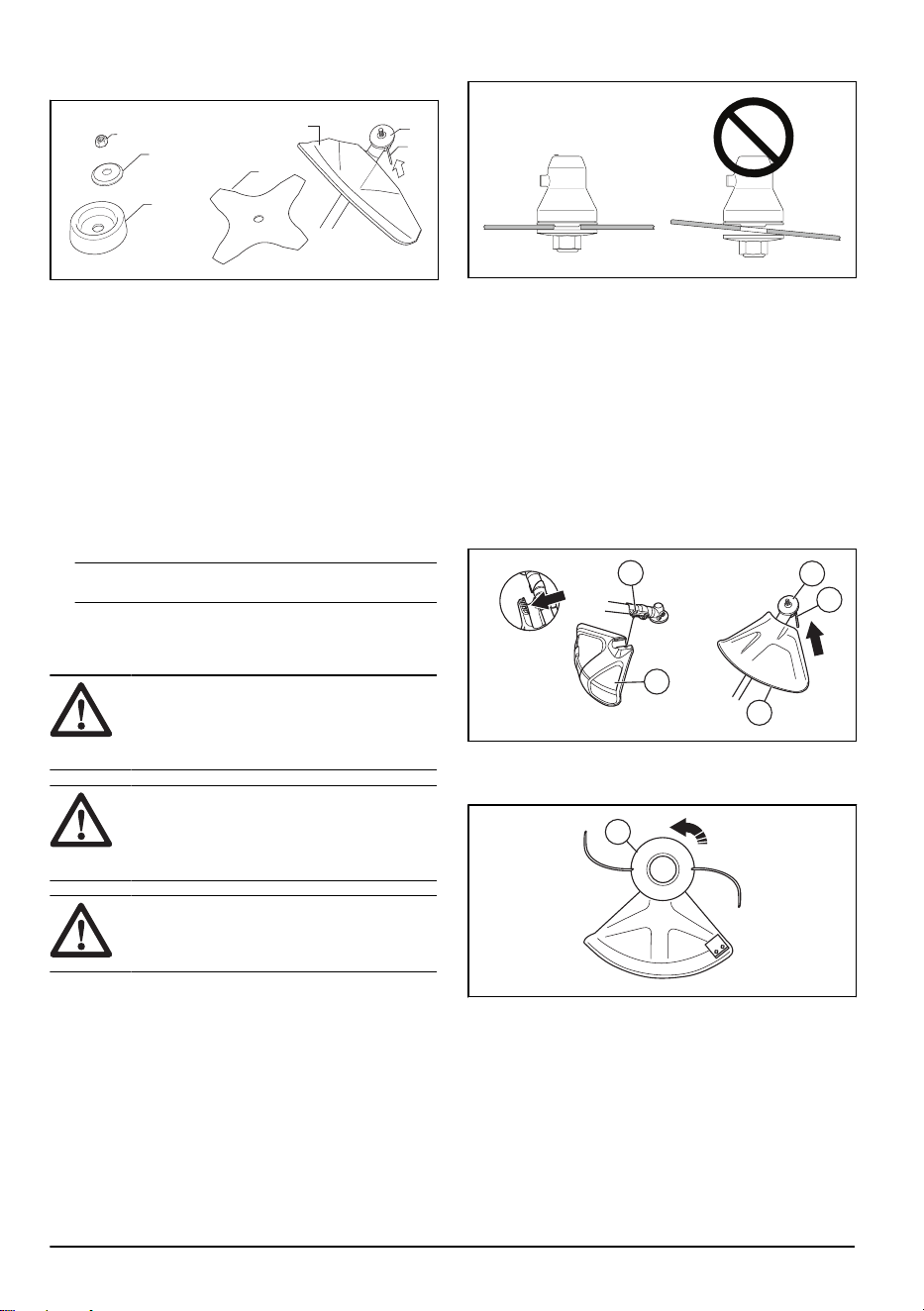

To install a blade guard, grass blade

and grass cutter

CAUTION: Only use the approved

guard for the blades. See .

1. Attach the blade guard/cutting attachment guard (A)

onto the shaft and tighten with the bolt.

2. Install the drive disc (B) on the output shaft.

3. Turn the output shaft until one of the holes in the

drive disc aligns with the related hole in the gear

housing.

4. Put the hex key (C) in the hole to lock the shaft.

5. Put the blade (D), support cup (E) and support

flange (F) on the output shaft.

6. Install the nut (G). Torque the nut to 35-50 Nm

(26-36 ft/lb). Hold the shaft of the wrench near the

blade guard as much as possible. To tighten the nut,

you must turn the wrench in the opposite direction of

rotation.

Note: Left hand thread.

To install blades and trimmer heads

WARNING: Only use the approved

guard for the blades. See . A damaged

guard can cause injury.

WARNING: If you operate the product

with a grass blade, first install the correct

handlebar, blade guard and harness .

WARNING: If you do not install the the

blades correctly, it can cause injury.

1. Make sure that the lifted section on the drive disc/

support flange engages correctly in the center hole

of the blades.

2. Install the blades.

2227 - 002 - 19.07.2024

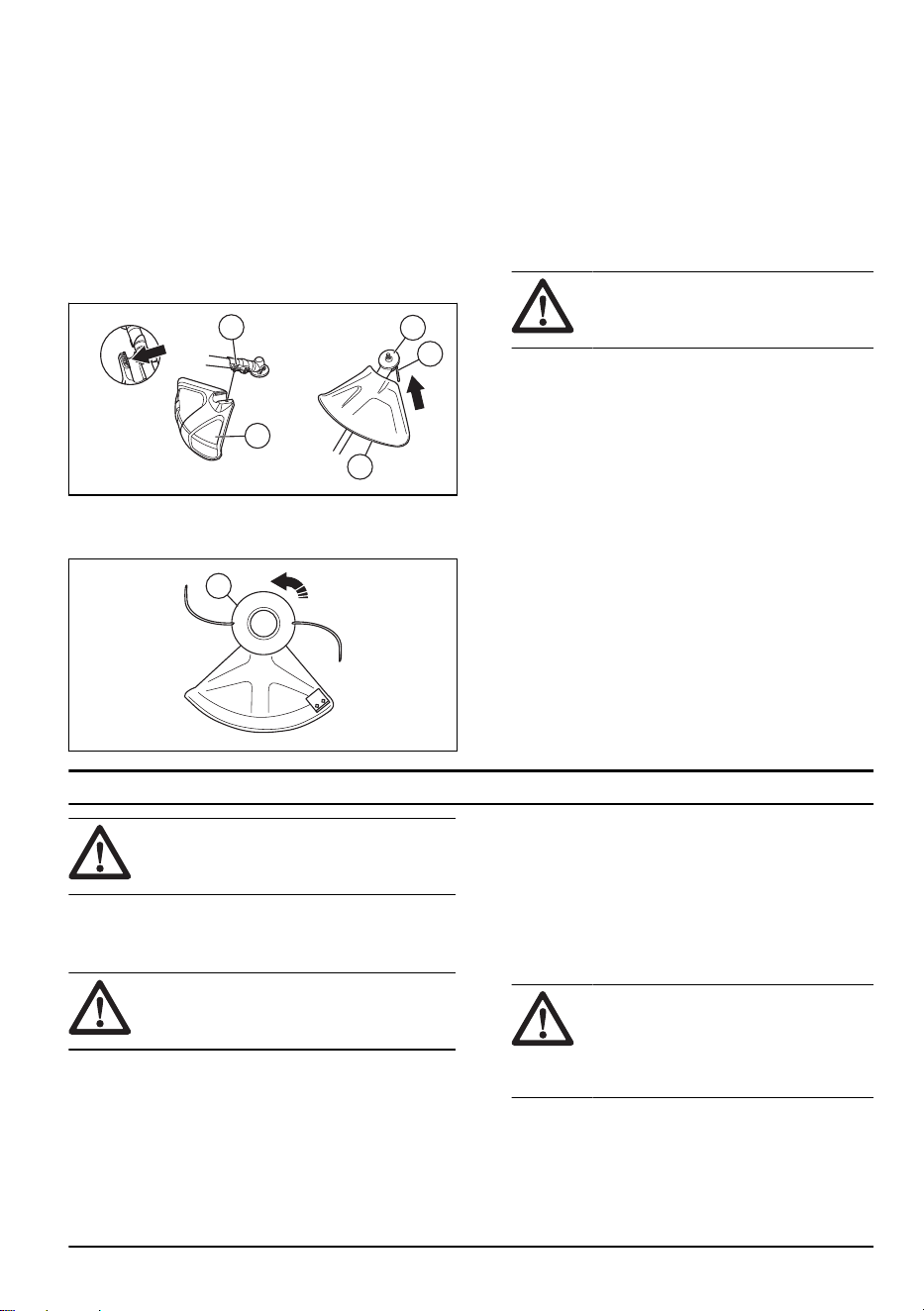

To assemble the cutting attachment

To attach the cutting attachment guard and the trimmer

head

1. Attach the cutting attachment guard (A) to the shaft

with the bolt (L).

2. Attach the drive disc (B) to the output shaft.

3. Turn the output shaft until the hole in the drive disc

aligns with the hole in the gear housing.

4. Put a small screwdriver (C) in the hole to lock the

shaft.

5. Turn the trimmer head (H) counterclockwise to

tighten the trimmer head to the gearbox. (Left hand

threads.)

To adjust the harness (only for 122RJ)

Always use the harness when you operate the product.

The harness gives maximum control during operation of

the product. The harness decreases the risk of tiredness

in your arms and back.

1. Put on the harness.

2. Attach the product to the harness support hook.

3. Adjust the length of the harness until the support

hook is roughly level with your right hip.

WARNING: If an emergency

occurs, let go of the product and let it

fall to the ground.

Operation

WARNING: Read and understand the

safety chapter before you operate the

product.

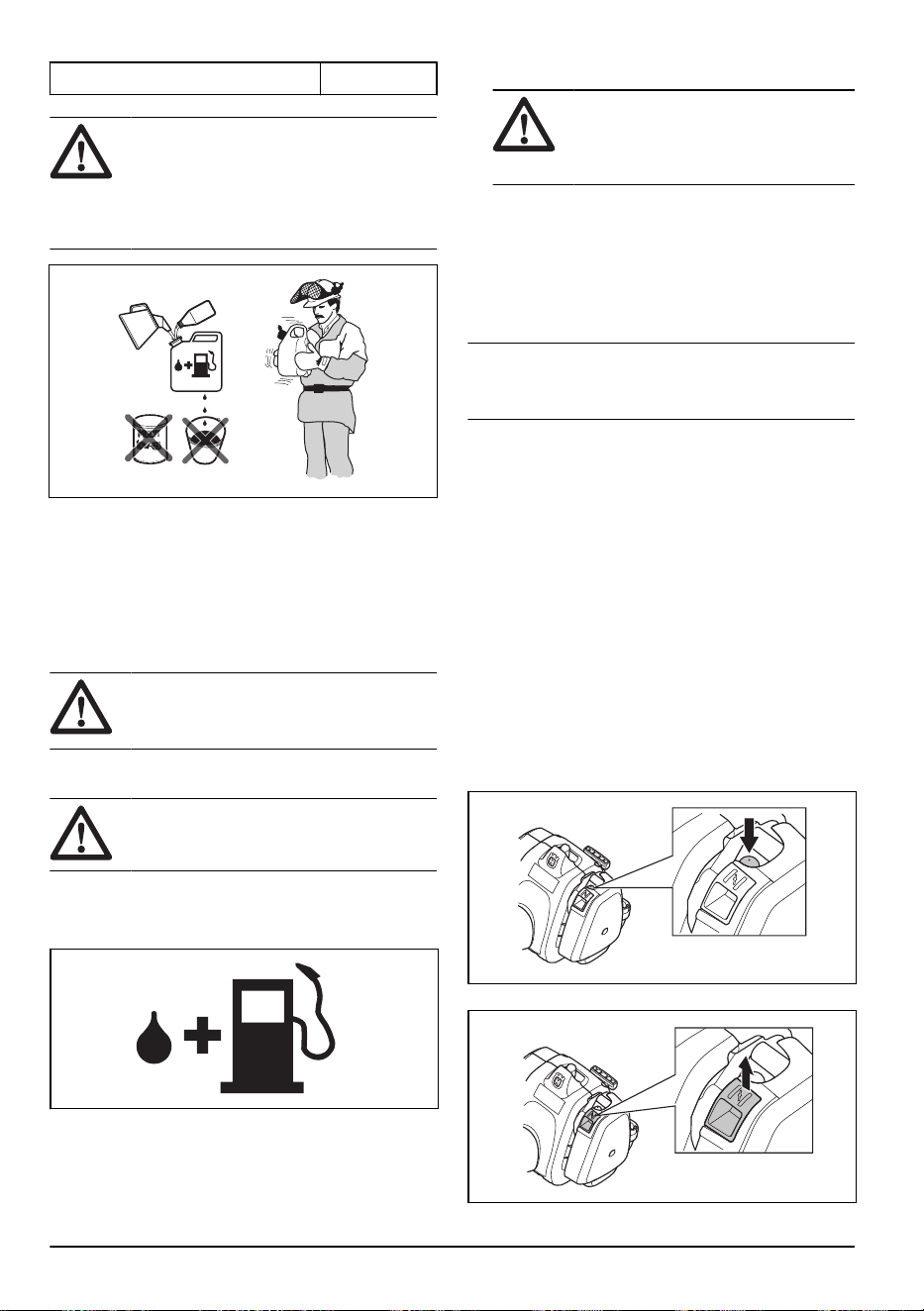

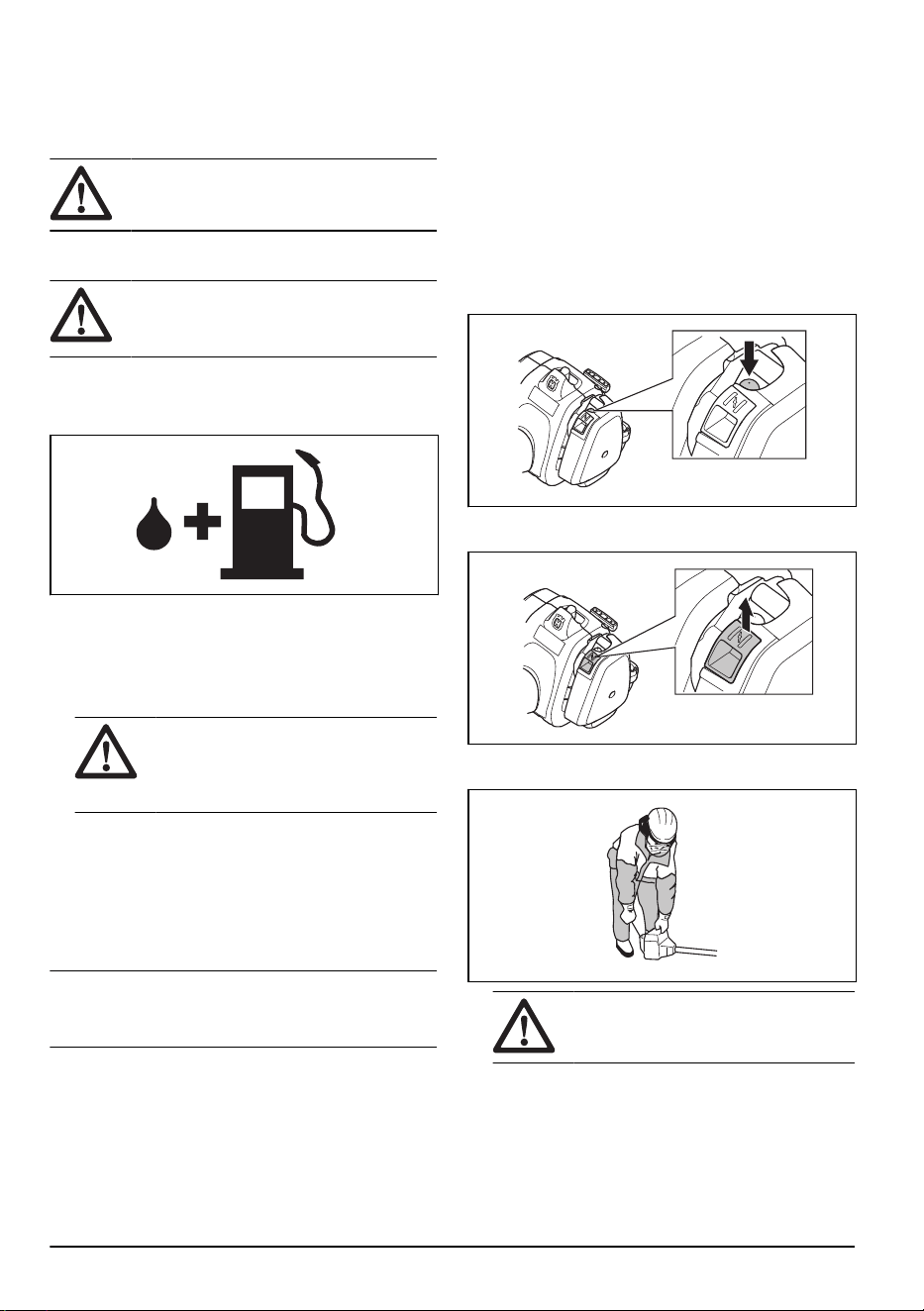

Fuel

This product has a two-stroke engine.

CAUTION: Incorrect type of fuel can

result in engine damage. Use a mixture of

gasoline and two-stroke oil.

Premixed fuel

• Use Husqvarna premixed alkylate fuel for best

performance and extension of the engine life. This

fuel contains less harmful chemicals compared

to regular fuel, which decreases harmful exhaust

fumes. The quantity of remains after combustion is

lower with this fuel, which keeps the components of

the engine more clean.

To mix fuel

Gasoline

• Use good quality unleaded gasoline with a maximum

of 10% ethanol contents.

CAUTION: Do not use gasoline with

an octane grade less than 90 RON/87

AKI. Use of a lower octane grade can

cause engine knocking, which causes

engine damages.

Two-stroke oil

• For best results and performance use Husqvarna

two-stroke oil.

2227 - 002 - 19.07.2024 11

• If Husqvarna two-stroke oil is not available, use a

two-stroke oil of good quality for air-cooled engines.

Speak to your servicing dealer to select the correct

oil.

CAUTION: Do not use two-stroke

oil for water-cooled outboard engines,

also referred to as outboard oil. Do not

use oil for four-stroke engines.

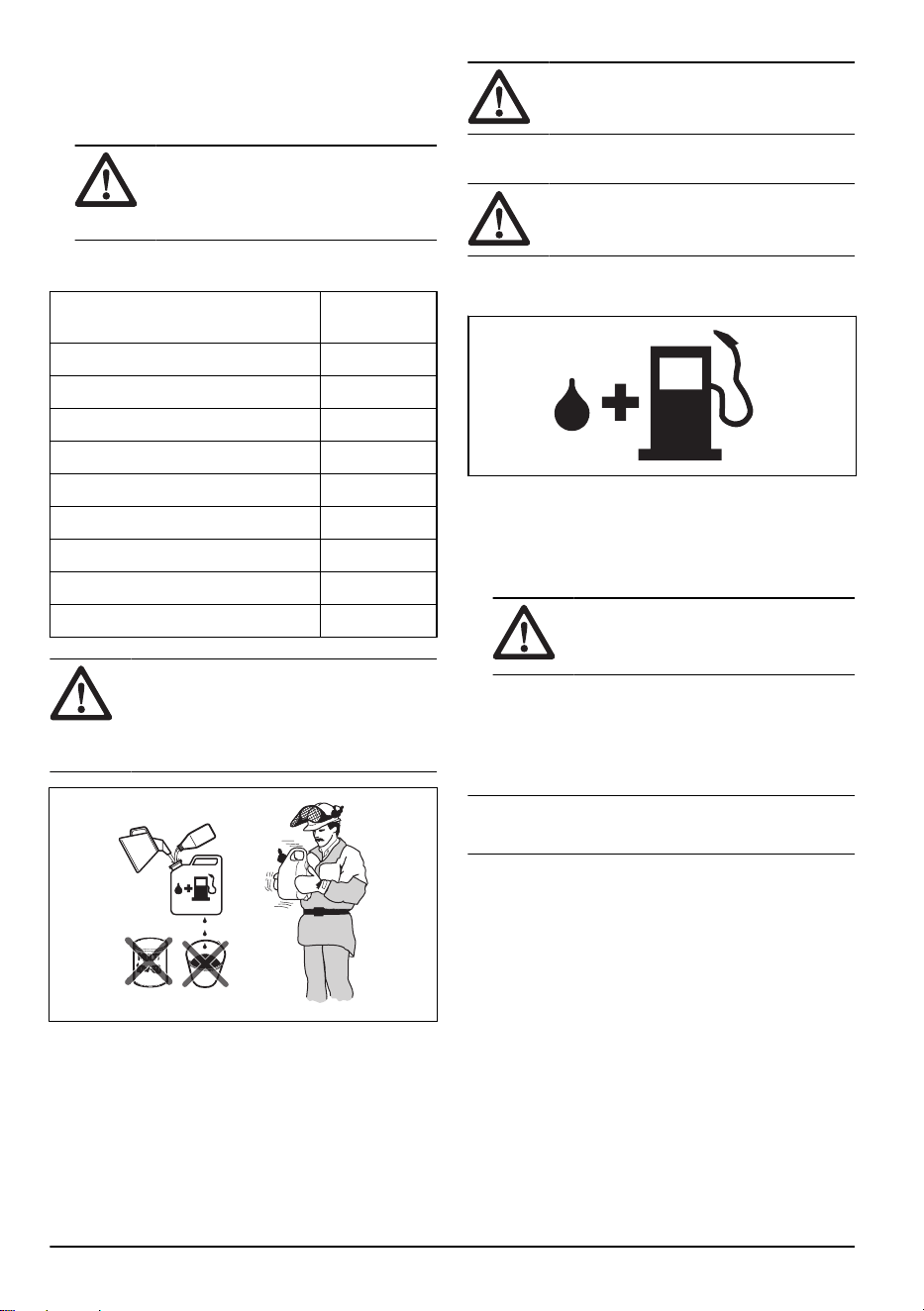

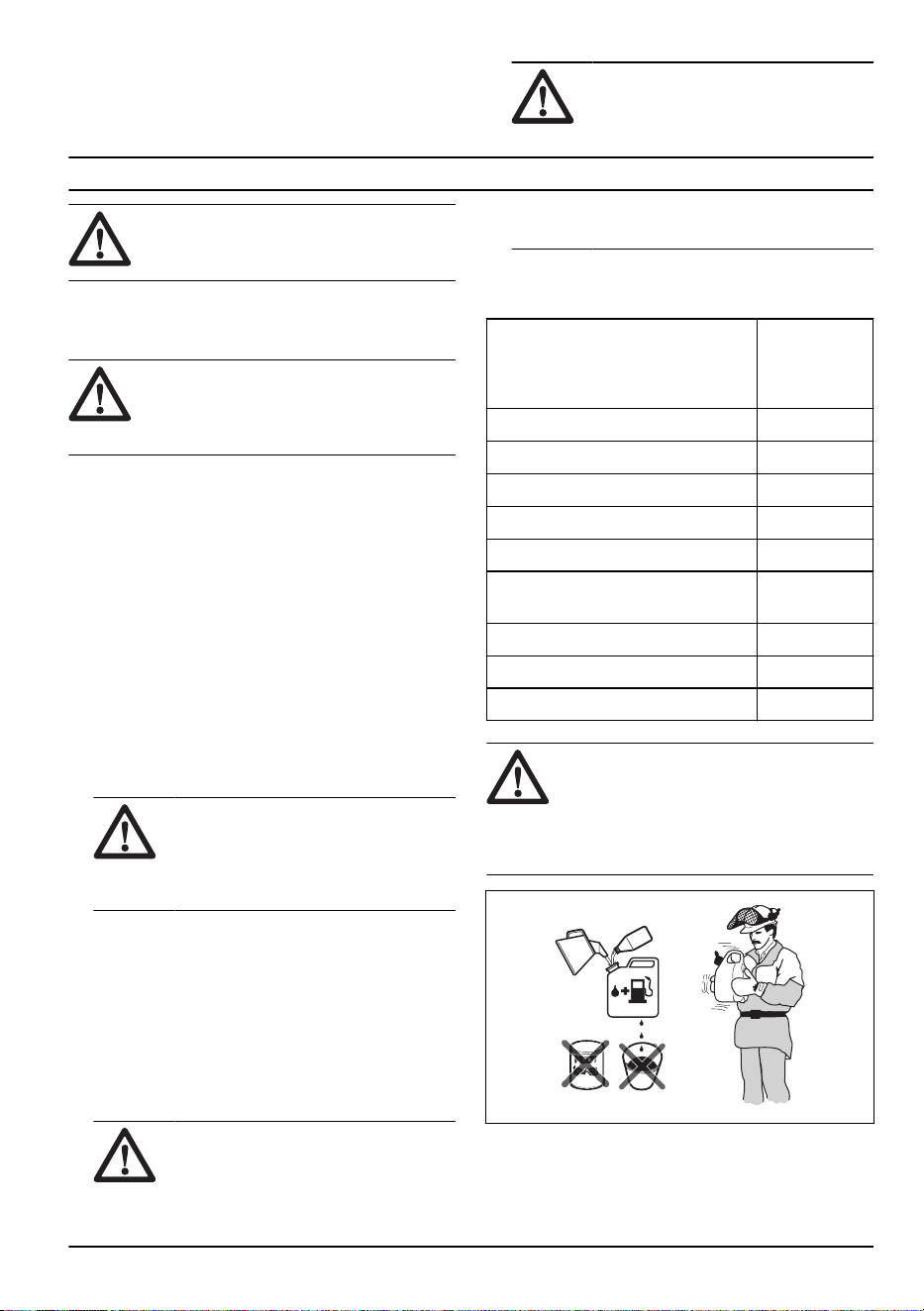

To mix gasoline and two-stroke oil

Gasoline, liter Two-stroke oil,

liter

2% (50:1)

5 0.10

10 0.20

15 0.30

20 0.40

US gallon US fl. oz.

1 2 ½

2 1/2 6 ½

5 12 ⅞

CAUTION: Small errors can influence

the ratio of the mixture drastically when you

mix small quantities of fuel. Measure the

quantity of oil carefully and make sure that

you get the correct mixture.

1. Fill half the quantity of gasoline in a clean container

for fuel.

2. Add the full quantity of oil.

3. Shake the fuel mixture.

4. Add the remaining quantity of gasoline to the

container.

5. Carefully shake the fuel mixture.

CAUTION: Do not mix fuel for more

than 1 month at a time.

To fill the fuel tank

WARNING: Obey the procedure that

follows for your safety.

1. Stop the engine and let the engine become cool.

2. Clean the area around the fuel tank cap.

3. Shake the container and make sure that the fuel is

fully mixed.

4. Remove the fuel tank cap slowly to release the

pressure.

5. Fill the fuel tank.

CAUTION: Make sure that there is

not too much fuel in the fuel tank. The

fuel expands when it becomes hot.

6. Tighten the fuel tank cap carefully.

7. Clean fuel spillage on and around the product.

8. Move the product 3 m/10 ft or more away from the

refueling area and fuel source before you start the

engine.

Note:

To see where the fuel tank is on your product,

refer to

Product overview on page 3

To examine before start

1. Make sure that the product has no missing,

damaged, loose or worn parts.

2. Make sure that nuts, screws and bolts are tightened.

3. Make sure that the trimmer head is not damaged.

4. Make sure that the air filter is not clogged.

5. Make sure that the safety devices on the product

operate correctly and are not damaged.

6. Make sure that the product has no fuel leaks.

2227 - 002 - 19.07.2024

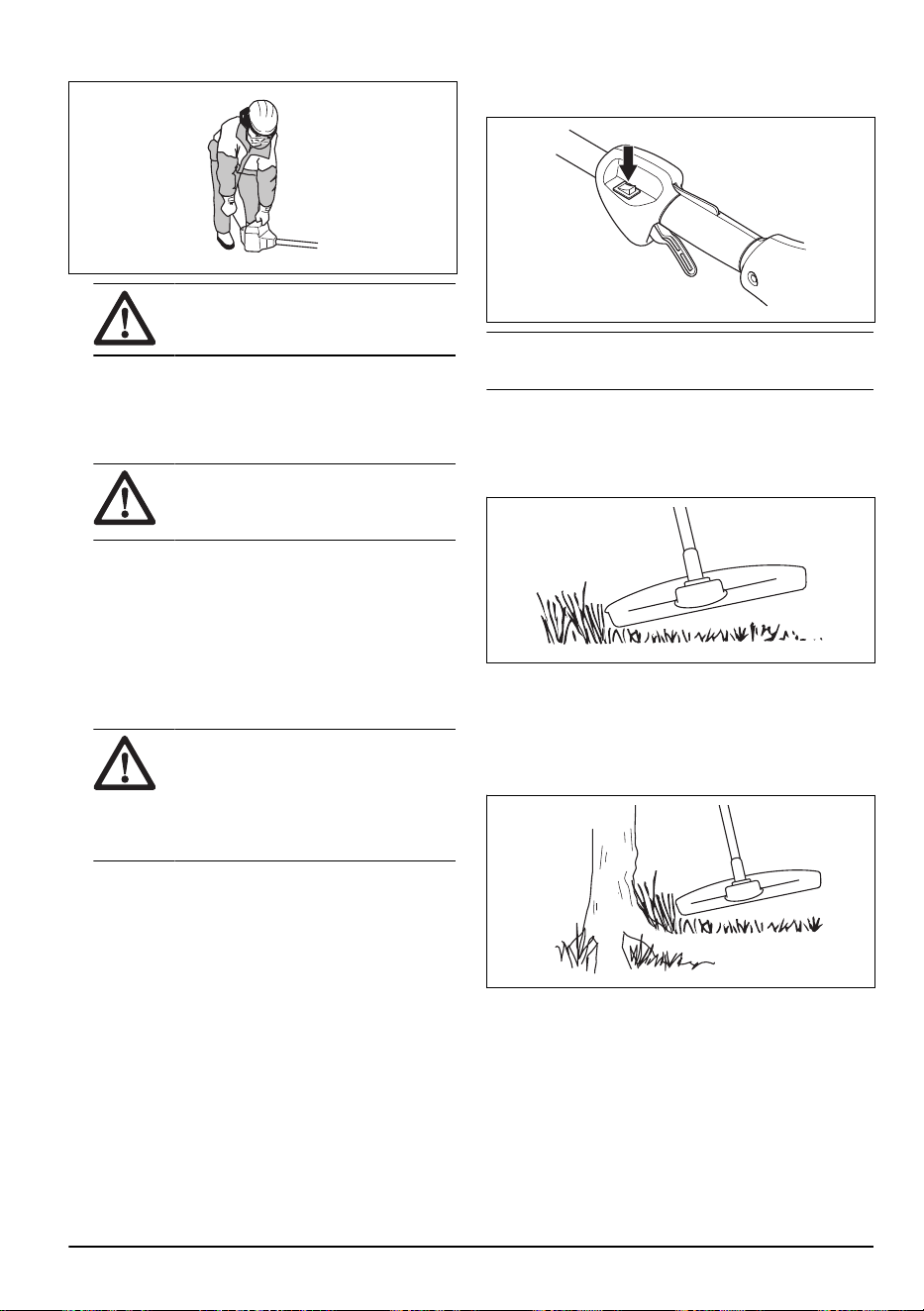

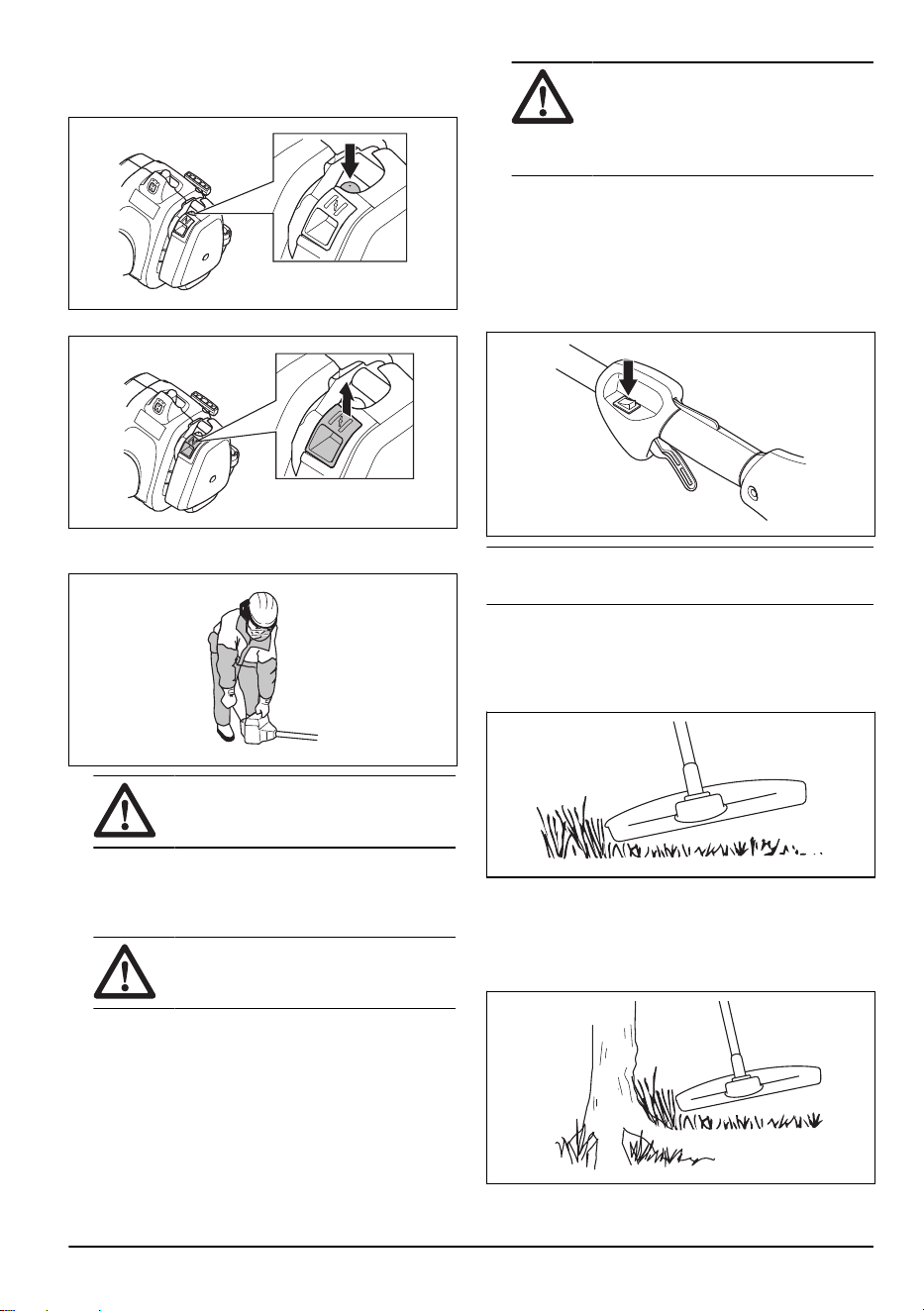

To start a cold engine

1. Push the air purge bulb 10 times.

2. Set the choke control in the choke position.

3. Hold the body of the product on the ground with your

left hand.

CAUTION: Do not step on the

product.

4. Pull the starter rope handle slowly with your right

hand until you feel resistance. Then pull the starter

rope handle quickly and with force until the engine

starts or tries to start.

WARNING:

Do not twist the starter

rope around your hand.

5. Set the choke control in the operation position.

6. If the engine starts, push the throttle trigger lightly

and let the engine run 60 seconds to become warm.

If the engine does not start, pull the starter rope

handle until the engine starts. Then push the throttle

trigger lightly and let the engine run 60 seconds to

become warm.

CAUTION:

Do not pull the starter

rope to full extension and do not let

go of the starter rope handle. This can

cause damage to the product. Release

the starter rope slowly.

To start a warm engine

1. Push the air purge bulb 10 times.

2. Pull the starter rope until the engine starts.

To stop the product

• Push the stop switch to stop the engine.

Note: The stop switch automatically goes back to its

initial position.

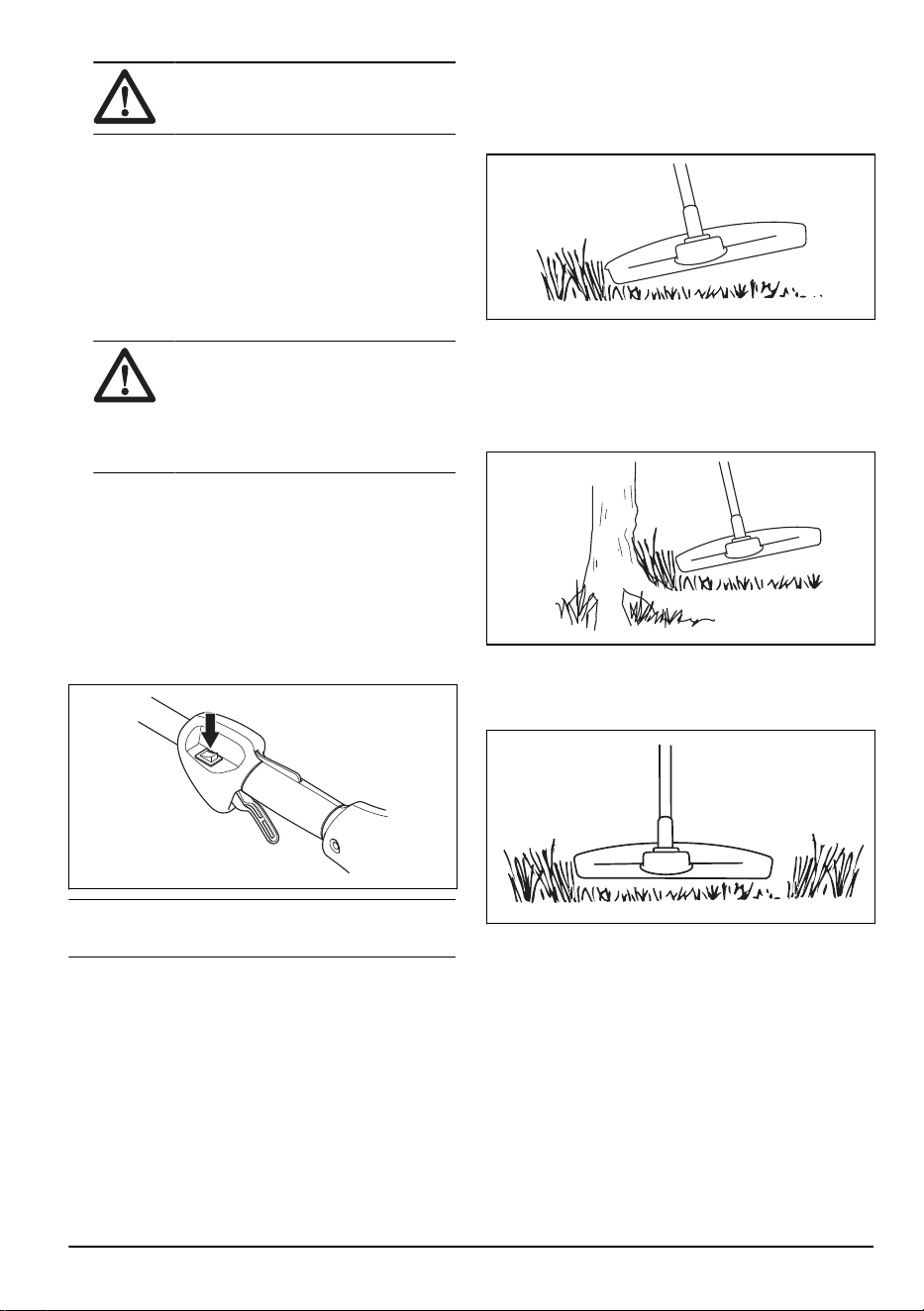

To trim the grass

1. Hold the trimmer head immediately above the

ground at an angle. Do not push the trimmer line

into the grass.

2. Decrease the length of the trimmer line by 10-12

cm / 4-4.75 in.

3. Decrease the engine speed to decrease the risk of

damage to plants.

4. Use 80 % throttle when you cut grass near objects.

2227 - 002 - 19.07.2024

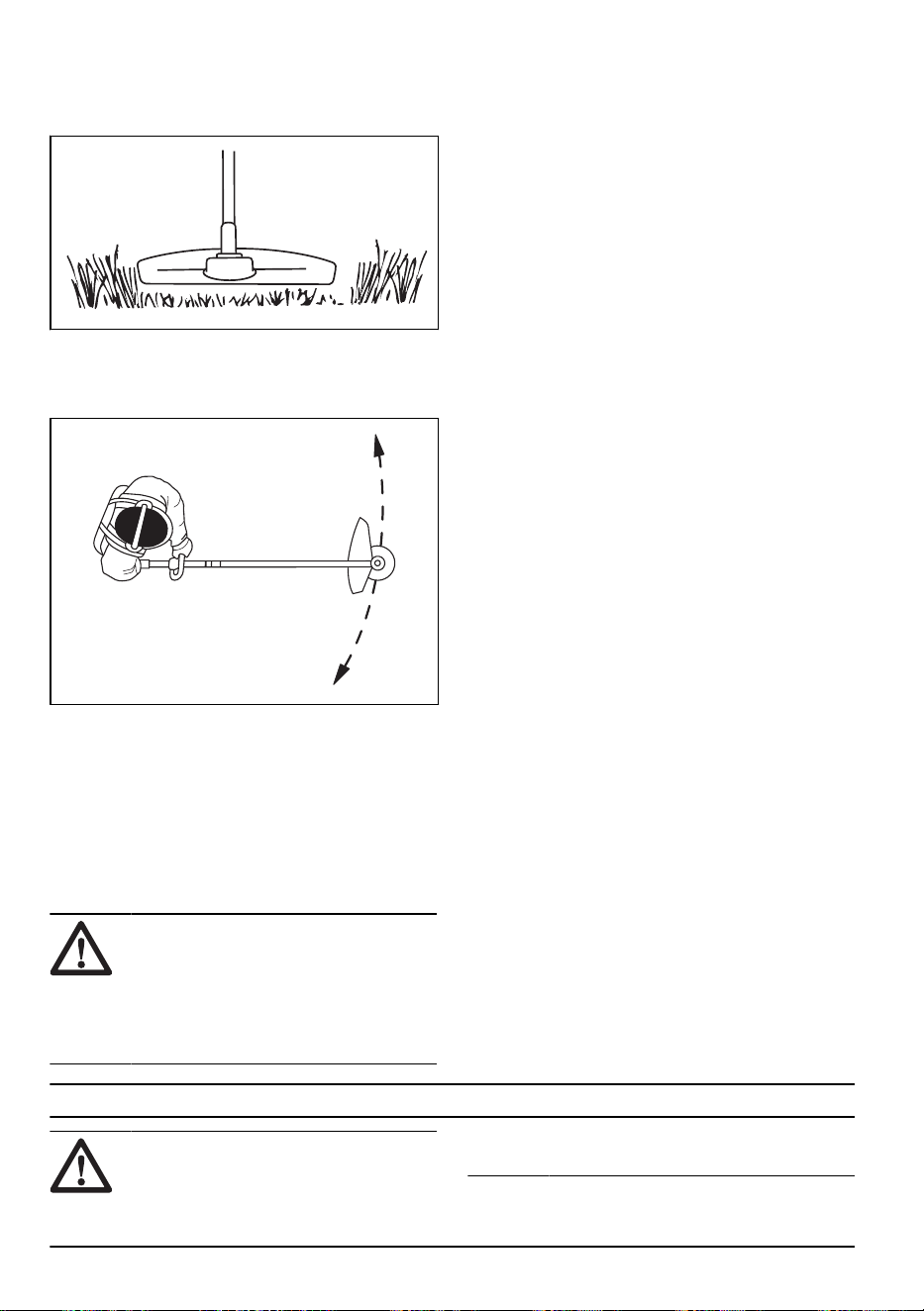

To cut the grass

1. Make sure that the trimmer line is parallel to the

ground when you cut the grass.

2. Do not push the trimmer head to the ground. This

can cause damage to the product.

3. Move the product from side to side when you cut

grass. Use full speed.

To sweep the grass

The airflow from the rotating trimmer line can be used to

remove cut grass from an area.

1. Hold the trimmer head and the trimmer line parallel

to the ground and above the ground.

2. Apply full throttle.

3. Move the trimmer head from side to side and sweep

the grass.

WARNING:

Clean the trimmer head

cover each time you assemble new trimmer

line to prevent unbalance and vibrations in

the handles. Also do a check of the other

parts of the trimmer head and clean it if

necessary.

Grass trimmer head

• Make sure that you wind the grass trimmer line

tightly and equally around the drum to decrease the

vibration.

• Use only the approved grass trimmer heads and

grass trimmer lines. Refer to

Accessories on page

• Use a correct length of the grass trimmer line. A long

grass trimmer line uses more engine power than a

short grass trimmer line.

• Make sure that the cutter on the cutting attachment

guard is not damaged.

• Soak the grass trimmer line in water for 2 days

before you attach the grass trimmer line to the

product. This increases the life of the grass trimmer

line.

• Refer to the instructions for the cutting attachment to

use the correct procedure to load the cord and the

correct cord diameter.

To clear grass with a grass blade (only

for 122RJ)

1. Grass blades and grass cutters must not be used on

woody stems.

2. A grass blade is used for all types of tall or coarse

grass.

3. The grass is cut down with a sideways, swinging

movement, where the movement from right-to-left

is the clearing stoke and the movement from left-to-

right is the return stoke. Let the left-hand side of the

blade (between 8 and 12 o'clock) do the cutting.

4. if the blade is angled to the left when clearing grass,

the grass will collect in a line, which makes it easier

to collect, e.g. by raking.

5. Try to work rhythmically. Stand firmly with your feet

apart. Move forward after the return stoke and stand

firmly again.

6. Let the support cup rest lightly against the ground. It

is used to protect the blade from hitting the ground.

7. Reduce the risk of material wrapping around the

blade by always work at full throttle and avoid the

previously cut material during the return stoke.

8. Stop the engine, unclip the harness and place the

machine on the ground before you start to collect the

cut material.

Maintenance

WARNING: Read and understand the

safety chapter before you clean, repair or do

maintenance on the product.

14 2227 - 002 - 19.07.2024

Introduction

WARNING: Before you do

maintenance, you must read and

understand the safety chapter.

For all servicing and repair work on the product, special

training is necessary. We guarantee the availability of

professional repairs and servicing. If your dealer is not

a service agent, speak to them for information about the

nearest service agent.

For more detailed information, refer to .

Maintenance schedule

Maintenance Daily Weekly Monthly

Clean the external surface. X

Clean the air filter. Replace if it is necessary. X

Examine the function of the throttle trigger lock and the throttle. X

Examine the stop switch. X

Examine the guards. X

Examine the trimmer head. X

Examine the locknut. X

Examine for fuel leaks. X

Make sure that the grass blade is aligned with the center, that it is sharp and

does not have damages on the blade or the center hole.

Make sure that the cutting attachment does not rotate at idle speed. X

Apply grease to the two-piece shaft. X

Examine the starter rope handle and the starter rope. X

Examine the bevel gear grease. X

Clean the external surface of the spark plug. Remove the spark plug and meas-

ure the electrode gap. Adjust the electrode gap or replace the spark plug.

Clean the cooling system. X

Clean or replace the spark arrestor screen on the muffler. X

Clean the external surface of the carburetor and the area around it. X

Examine the fuel filter for contamination. X

Examine the fuel hose for damage. X

Examine all cables and connections. X

Examine the clutch, the clutch springs and the clutch drum for wear. X

Replace the spark plug. X

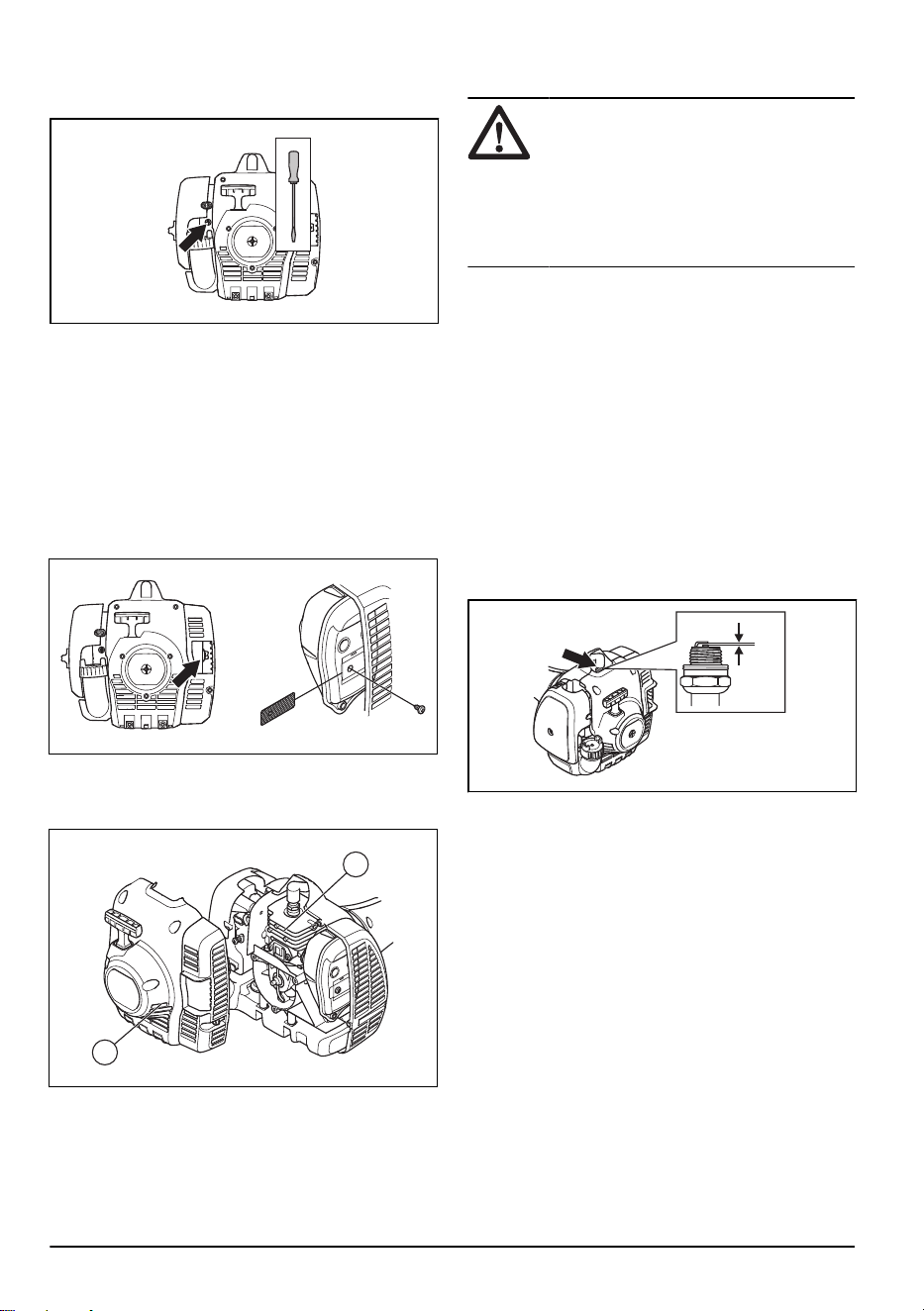

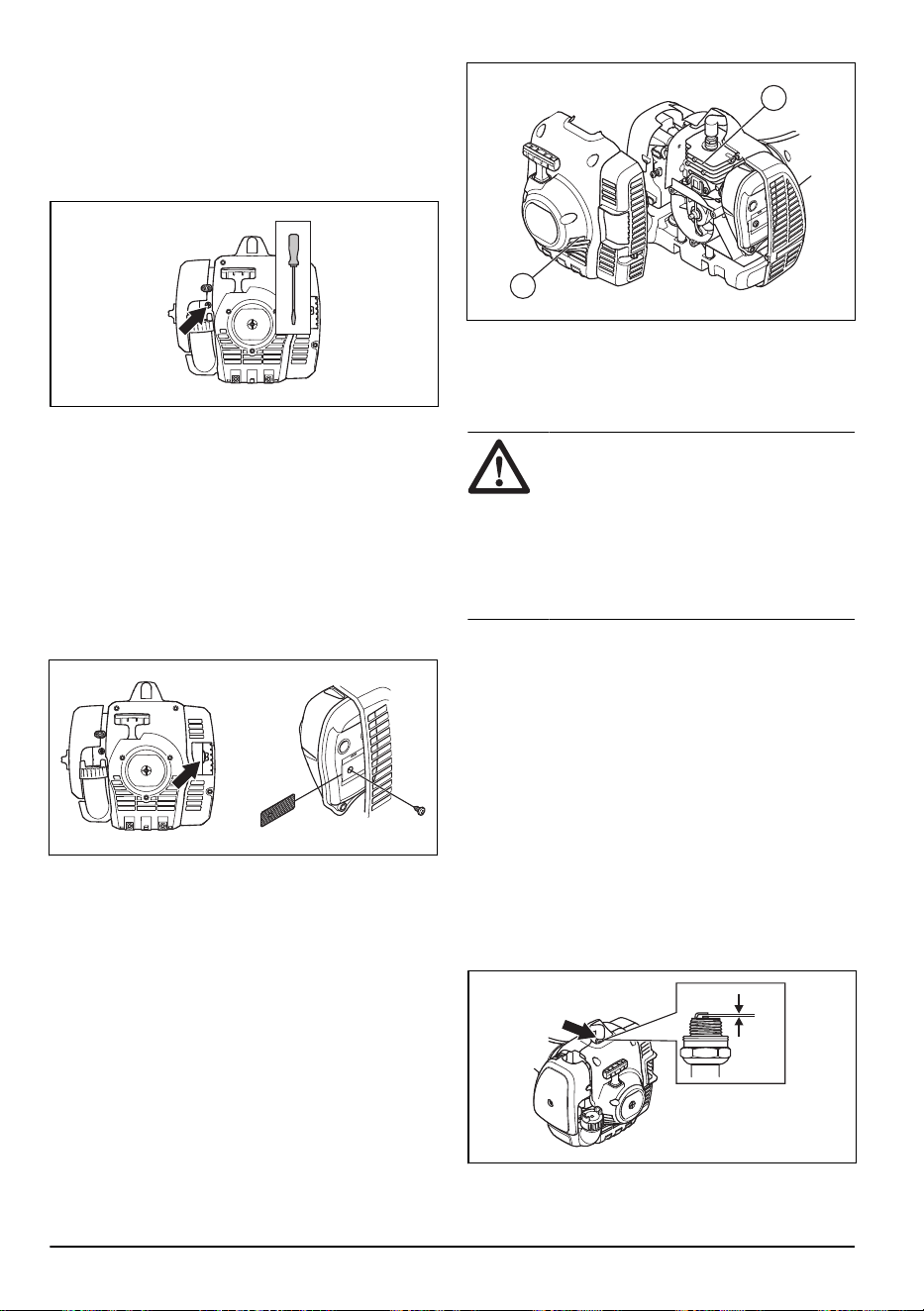

To adjust the idle speed

Make sure that the air filter is clean and the air filter

cover is attached before you adjust the idle speed.

2227 - 002 - 19.07.2024 15

1. Turn the idle speed screw T, which is identified with

a "T" mark, clockwise until the cutting attachment

starts to rotate.

2. Turn the idle speed screw T, which is identified

with a "T" mark, counterclockwise until the cutting

attachment stops.

3. The idle speed must be below the speed when the

cutting attachment starts to rotate. The idle speed

is correct when the engine operates smoothly in all

positions.

To do maintenance on the spark

arrester screen

Use a wire brush to clean the spark arrester screen.

To clean the cooling system

Clean the parts of the cooling system with a brush.

The cooling system include the air intake on the starter

(A) and the cooling fins on the cylinder (B).

To examine the spark plug

CAUTION: Use the recommended

spark plug. Make sure that the replacement

is the same as the manufacturer supplied

part. An incorrect spark plug can cause

damage to the product. Make sure that the

spark plug is installed with a supressor.

Speak to your servicing dealer for more

information.

1. Examine the spark plug when:

a) the engine is low on power.

b) the engine is not easy to start.

c) the engine does not operate correctly at idle

speed.

2. If, the engine is not easy to start or operate, examine

the spark plug for unwanted materials. To decrease

the risk of unwanted material on the spark plug

electrodes:

a) make sure that the idle speed is correctly

adjusted.

b) make sure that the fuel mixture is correct.

c) make sure that the air filter is clean.

3. Clean the spark plug if it is dirty. Make sure that the

electrode gap is correct. Refer to .

4. Replace the spark plug when it is necessary.

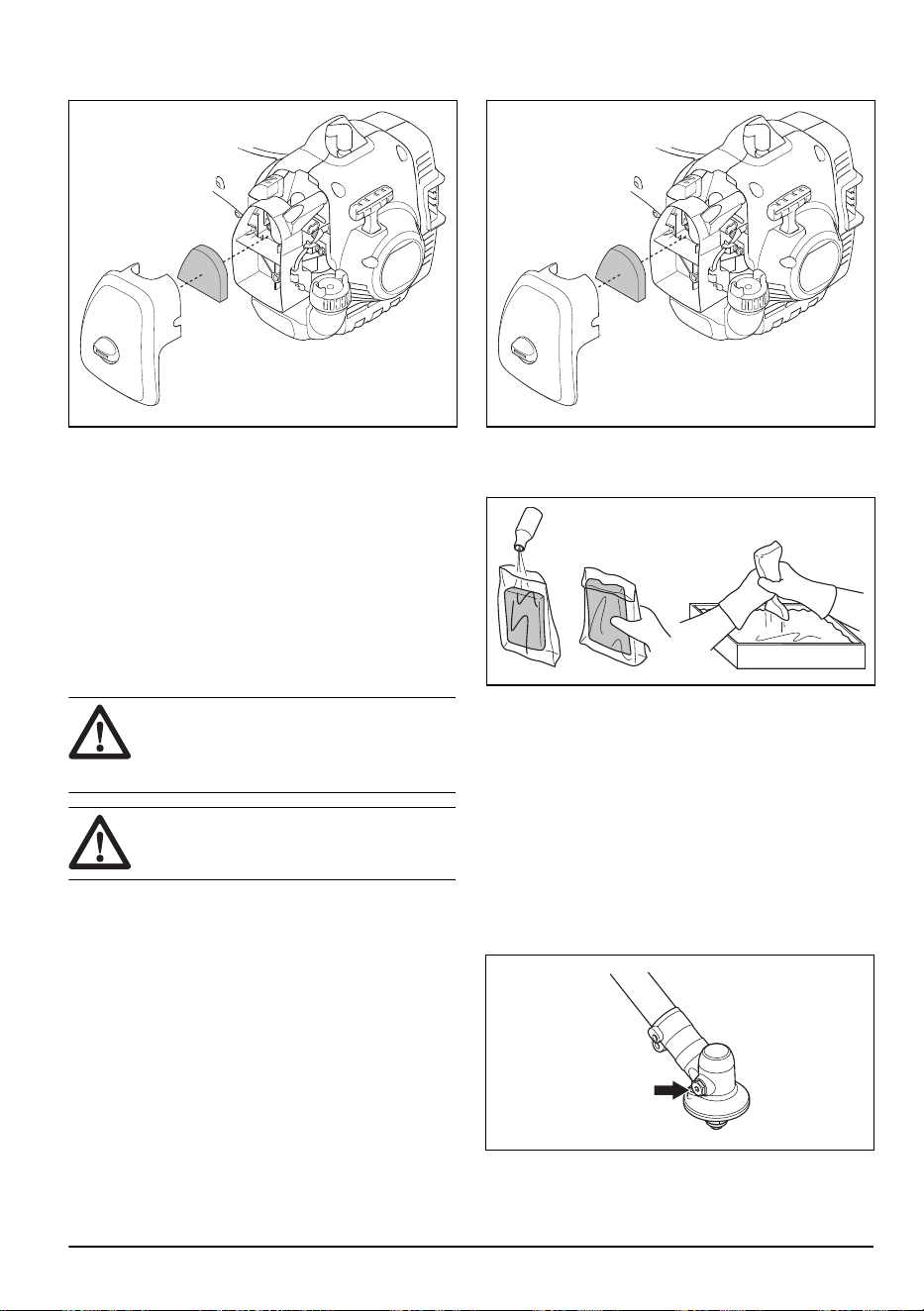

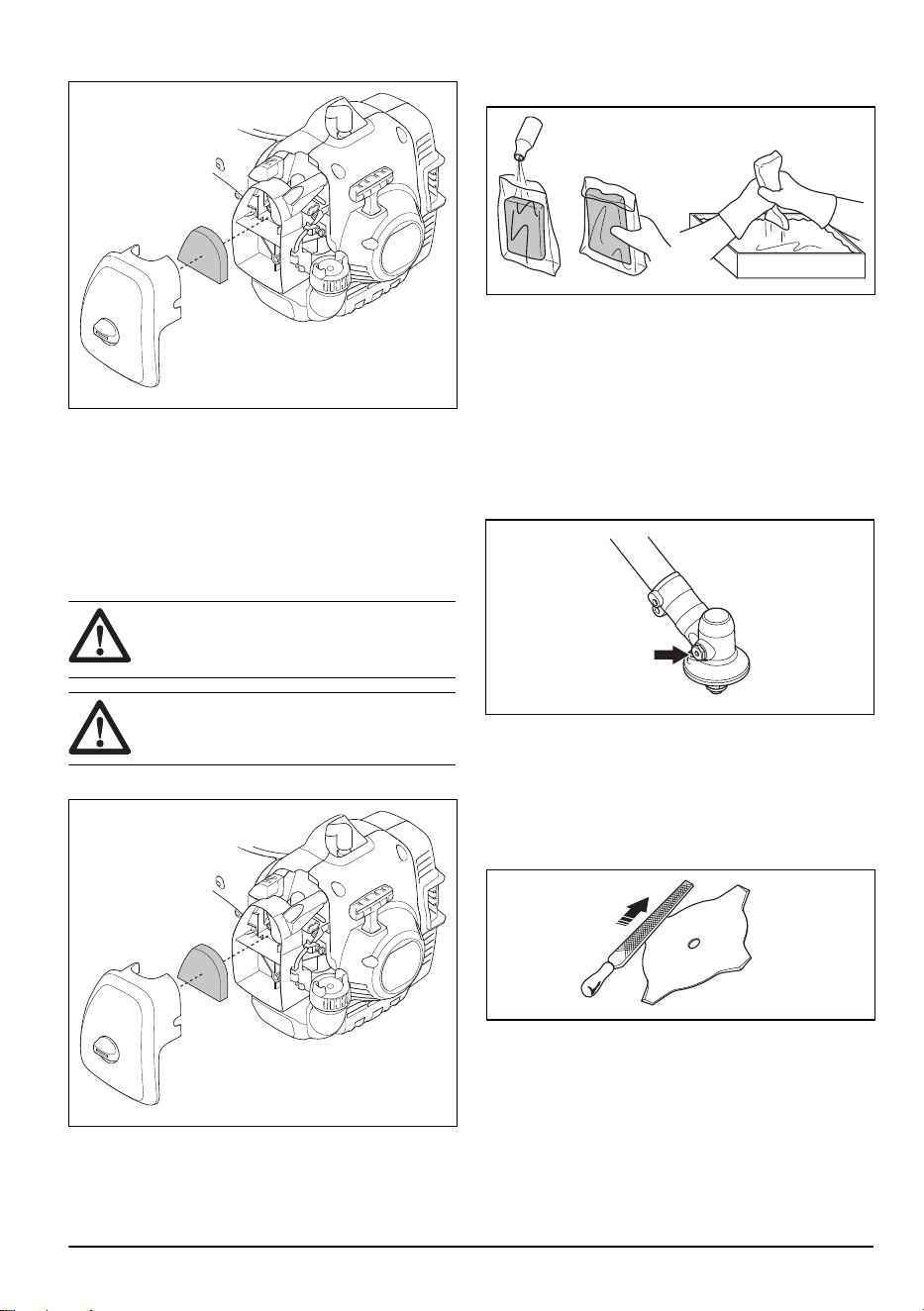

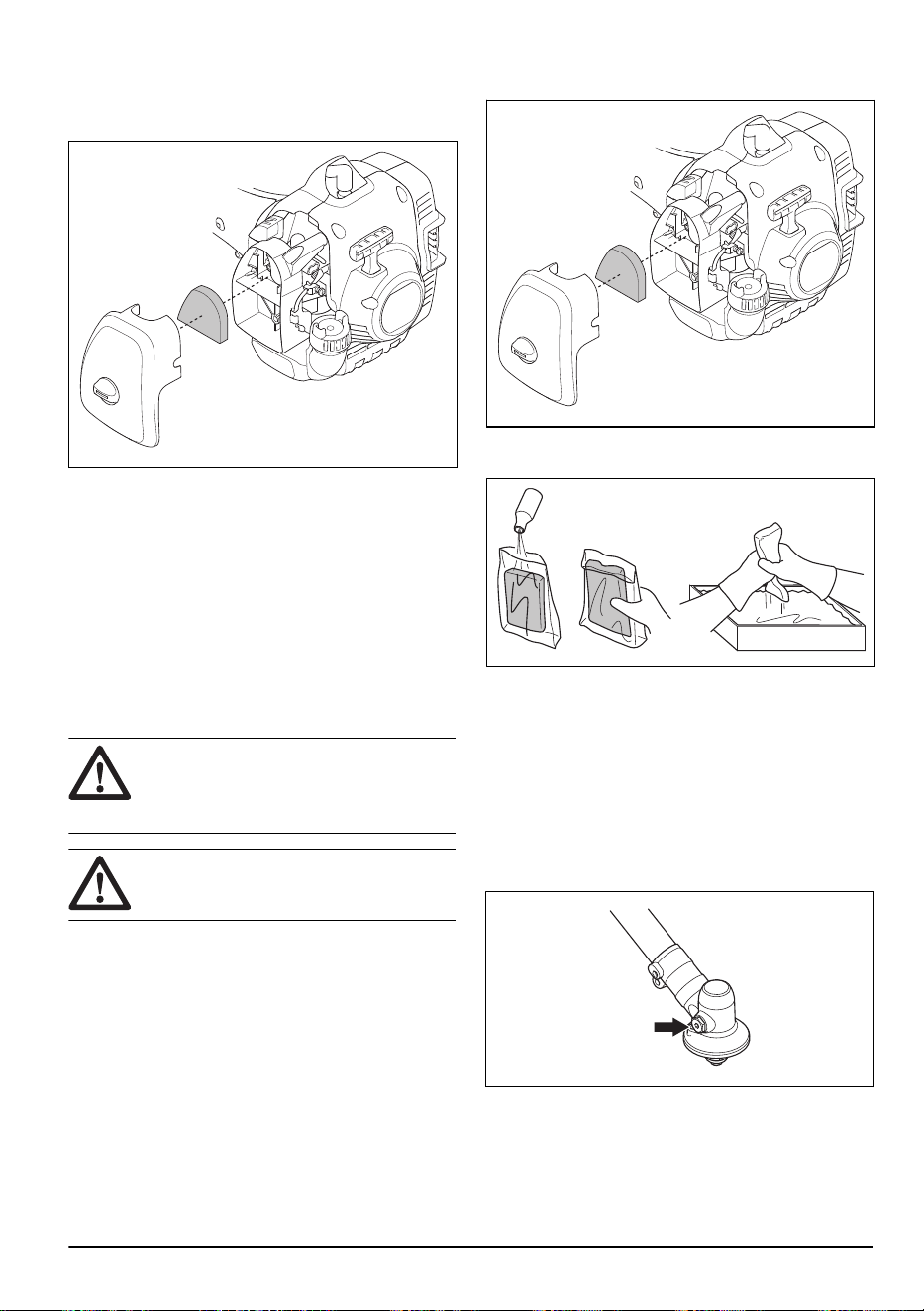

To clean the air filter

2227 - 002 - 19.07.2024

1. Remove the air filter cover and remove the air filter.

2. Clean the air filter with warm soap water. Make sure

that the air filter is dry before you install it.

3. Replace the air filter if it is too dirty to fully clean it.

Always replace a damaged air filter.

4. If your product has a foam air filter, apply air filter oil.

Only apply air filter oil to a foam filter. Do not apply

oil to a felt filter.

To apply air filter oil to the air filter

CAUTION: Always use special air filter

oil on foam air filters. Do not use other types

of oil.

WARNING: Do not get oil on your

body.

1. Remove the air filter cover and remove the air filter.

2. Put the air filter in a plastic bag.

3. Put the air filter oil in the plastic bag.

4. Push the plastic bag to make sure the oil supplies

equally across the air filter.

5. Push on the air filter, while in the bag, to remove

the air filter oil that is not necessary. Remove the air

filter from the bag.

6. Install the air filter.

To add grease to the bevel gear

Make sure that the bevel gear is filled 3/4 full with bevel

gear grease.

To sharpen grass cutters and grass

blades

1. Sharpen grass cutters and grass blades with a

single-cut flat file.

2. Sharpen all edges of the grass cutters and blades

equally to keep the balance.

2227 - 002 - 19.07.2024

Troubleshooting

The engine does not start

Check Possible cause Procedure

Starter pawls. The starter pawls cannot move freely. Remove the starter cover and clean around

the starter pawls.

Let an approved servicing dealer help you.

Fuel tank. Incorrect fuel type. Drain the fuel tank and fill with correct fuel.

Spark plug. The spark plug is dirty or wet. Make sure that the spark plug is dry and

clean.

The spark plug electrode gap is incorrect. Clean the spark plug. Make sure that the

electrode gap is correct. Make sure that the

spark plug has a supressor.

Refer to

Technical data on page 19

for cor-

rect electrode gap.

The spark plug is loose. Tighten the spark plug.

The engine starts but stops again

Check

Possible cause Procedure

Fuel tank Incorrect fuel type. Empty the fuel tank and fill it with correct fuel.

Air filter The air filter is clogged. Clean the air filter.

Transportation and storage

• Always allow the product to cool down before

storage.

• For storage and transportation of the product and

fuel, make sure that there are no leaks or fumes.

Sparks or open flames, for example from electrical

devices or boilers, can start a fire.

• Always use approved containers for storage and

transportation of fuel.

• Empty the fuel before transportation or before long-

term storage. Discard the fuel at an applicable

disposal location.

• Attach the transport guard during transportation and

storage.

• Remove the spark plug cap from the spark plug.

• Attach the product during transportation. Make sure

that it cannot move.

• Clean and do servicing on the product before long-

term storage.

18 2227 - 002 - 19.07.2024

Technical data

122L 122RJ

Engine

Cylinder displacement, cu.in/cm

1.32/21.7 1.32/21.7

Idle speed, min

-1

(rpm) 2800-3200 2800-3200

Recommended max. speed, min

-1

(rpm) 9100 9100

Speed of output shaft, min

-1

(rpm) 7200 7200

Power / Max. engine output, acc. to ISO 8893, kW/hp @ min

-1

(rpm) 0.6/0.8 @ 7800 0.6/0.8 @ 7800

Catalytic converter muffler Yes Yes

Speed-regulated ignition system No No

Emissions Durability Period, h 50 50

Ignition system

Spark plug HQT-4 672201 HQT-4 672201

Electrode gap, inch/mm 0.02/0.5 0.02/0.5

Fuel system

Fuel tank capacity, US Pint/l 0.63/0.3 0.63/0.3

Weight

Weight without fuel, cutting attachment and guard, lbs/kg 10.4/4.7 10.6/4.8

Noise levels

Sound pressure level at operator's ear, equipped with grass blade,

dB(A)

N/A 90

Sound pressure level at operator's ear, equipped with trimmer head,

dB(A)

85 85

Vibration levels

Equivalent vibration level (a

hv, eq

), equipped with grass blade, front

handle, m/s

N/A 2.76

Equivalent vibration level (a

hv, eq

), equipped with grass blade, rear

handle, m/s

N/A 2.88

Equivalent vibration level (a

hv, eq

) equipped with trimmer head, front

handle, m/s

2.95 2.95

Equivalent vibration level (a

hv, eq

) equipped with trimmer head, rear

handle, m/s

2.66 2.66

Reported data for equivalent sound pressure level for the product has a typical statistical dispersion (standard

deviation) of 3.5 dB (A).

Reported data for equivalent vibration level has a typical statistical dispersion (standard deviation) of 1.5 m/s

2227 - 002 - 19.07.2024 19

Accessories

122RJ

Approved accessories Type Cutting attachment guard

Threaded shaft (M10L)

Grass blade/grass cutter Grass 255-4 (Ø 250) 580 44 66-06

Trimmer head T25 (Ø 2.0 - 2.4 mm) 580 44 66-06

122L

Approved accessories Type Cutting attachment guard

Trimmer head T25 (Ø 2.0 - 2.4 mm) 580 44 66-06

20 2227 - 002 - 19.07.2024

Contenido

Introducción.................................................................. 21

Seguridad..................................................................... 23

Montaje......................................................................... 29

Funcionamiento............................................................ 31

Mantenimiento.............................................................. 34

Solución de problemas................................................. 38

Transporte y almacenamiento...................................... 38

Datos técnicos.............................................................. 39

Accesorios.................................................................... 40

Introducción

Descripción del producto

122L es una recortadora de césped con un motor

de combustión. 122RJ es una recortadora de césped/

desbrozadora con un motor de combustión.

Se realiza un trabajo constante para aumentar su

seguridad y la eficiencia durante la operación. Póngase

en contacto con su taller de servicio para obtener más

información.

Uso previsto

El producto se utiliza con una cuchilla para césped

o un cabezal de corte para cortar distintos tipos de

vegetación. No utilice el producto para otras tareas que

no sean cortar y desbrozar césped. Utilice una cuchilla

para césped o un cabezal recortabordes para cortar

hierba.

Tenga en cuenta: Las normativas nacionales

pueden establecer un límite para el funcionamiento del

producto.

2227 - 002 - 19.07.2024 21

Descripción general del producto

1. Cabezal de corte

2. Tapón de llenado de grasa

3. Engranaje angulado

4. Protección del equipo de corte

5. Eje

6. Mango cerrado

7. Acelerador

8. Interruptor de detención

9. Bloqueo del acelerador

10. Sombrerete de bujía y bujía

11. Cuerpo del mecanismo de arranque

12. Empuñadura de la cuerda de arranque

13. Depósito de combustible

14. Cubierta del filtro de aire

15. Pera de cebado

16. Estrangulador

17. Disco de arrastre

18. Manual del usuario

19. Cuchilla (solo para 122RJ)

20. Mango en J (solo para 122RJ)

21. Arnés (solo para 122RJ)

22. Abrazadera del arnés (solo para 122RJ)

23. Protección de transporte (solo para 122RJ)

Símbolos en el producto

ADVERTENCIA: Este producto es

peligroso. El usuario o las personas

que se encuentran cerca pueden sufrir

lesiones o la muerte si el producto no se

utiliza con cuidado y correctamente. Para

evitar daños graves al usuario o a las

personas que se encuentran cerca, lea y

siga todas las instrucciones de seguridad

del manual de usuario.

Lea atentamente el manual de

instrucciones y asegúrese de que

entiende las instrucciones antes de usar

el producto.

22 2227 - 002 - 19.07.2024

Utilice un casco protector en lugares

donde puedan caer objetos sobre usted.

Use protección auricular aprobada. Use

protección ocular aprobada.

Régimen máximo del eje de salida.

El producto puede provocar que los

objetos salgan expulsados, lo que puede

causar lesiones.

50F

15 m

Manténgase a un mínimo de 15m de

distancia de las personas y los animales

mientras el producto esté funcionando.

Use guantes protectores homologados.

Use botas antideslizantes de servicio

pesado.

Tenga cuidado con la lanzada de hoja.

Utilice solo cable de corte flexible. No

utilice equipos de corte metálicos.

Bulbo de la purga de aire.

Estrangulador.

aaaassxxxx

En la placa de característi-

cas, se muestra el número

de serie. aaaa es el año

de producción, ss es la

semana de producción.

Tenga en cuenta: Otros símbolos o etiquetas del

producto hacen referencia a requisitos de certificación

para otras zonas comerciales.

EPA III

El Período de cumplimiento de emisiones al que

se hace referencia en la etiqueta de Cumplimiento

de emisiones indica la cantidad de horas de

funcionamiento en la que se ha demostrado que el

motor cumple los requisitos de emisiones federales.

El mantenimiento, reemplazo o reparación de los

dispositivos y sistemas de control de emisiones puede

realizarlo cualquier establecimiento o persona de que

repare motores para uso fuera de carretera.

Asistencia al cliente

Para comunicarse con asistencia al cliente, llame al:

1-800-487-5951 o visite www.husqvarna.com.

Daños en el producto

No somos responsables de los daños a nuestro

producto en los siguientes casos:

• el producto se repara incorrectamente

• el producto se repara con piezas que no son del

fabricante o que este no autoriza

• el producto tiene un accesorio que no es del

fabricante o que este no autoriza

• el producto no se repara en un centro de servicio

autorizado o por una autoridad aprobada.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan

para señalar las piezas particularmente importantes del

manual.

ADVERTENCIA: Se utilizan para

señalar el riesgo de lesiones graves o

mortales para el operador o para aquellos

que se encuentren cerca si no se siguen las

instrucciones del manual.

2227 - 002 - 19.07.2024 23

AVISO: Se utilizan para señalar el riesgo

de dañar la máquina, otros materiales o

el área adyacente si no se siguen las

instrucciones del manual.

Tenga en cuenta: Se utilizan para entregar más

información necesaria en situaciones particulares.

Instrucciones generales de seguridad

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Utilice el producto correctamente. Las lesiones

graves o fatales son un posible resultado de un uso

incorrecto. Solo utilice el producto para las tareas

que aparecen en este manual. No utilice el producto

para otras tareas.

• Obedezca las instrucciones contenidas en este

manual. Obedezca los símbolos y las instrucciones

de seguridad. Si el usuario no obedece las

instrucciones y los símbolos, es posible que se

produzcan daños y lesiones tanto graves como

fatales.

• No deseche este manual. Utilice las instrucciones

para montar, operar y mantener el producto en buen

estado. Utilice las instrucciones para la correcta

instalación de piezas y accesorios. Utilice solamente

piezas y accesorios homologados.

• No use un producto dañado. Cumpla con el

programa de mantenimiento. Realice solamente las

tareas de mantenimiento en las que se detallan

instrucciones en este manual. Un centro de servicio

autorizado debe realizar todos los demás trabajos

de mantenimiento.

• En este manual no se pueden abarcar todas las

situaciones que pueden ocurrir cuando se utiliza

el producto. Tenga cuidado y use el sentido

común. No haga funcionar el producto ni le realice

mantenimiento si no está seguro de la situación.

Hable con un experto en el producto, su distribuidor,

el agente de servicio o un centro de servicio

autorizado para obtener más información.

• Examine el producto diariamente en busca de daños

importantes antes de cada operación o cuando el

producto reciba impactos de otros objetos o se caiga

al suelo. Consulte .

• Desconecte el cable de la bujía antes de montar

o almacenar el producto, o realizar tareas de

mantenimiento.

• No utilice el producto si cambia su especificación

inicial. No cambie una parte del producto sin

la aprobación del fabricante. Utilice solo piezas

aprobadas por el fabricante. Las lesiones graves

o fatales son un posible resultado de un

mantenimiento incorrecto.

• No respire los humos del motor. La inhalación

prolongada de los gases de escape es un riesgo

para la salud.

• No encienda el producto en interiores o cerca de

materiales inflamables. Los gases de escape están

muy calientes y pueden crear incendios debido a

la creación de chispas. Un flujo de aire insuficiente

puede causar lesiones graves o fatales por asfixia o

debido al monóxido de carbono.

• Cuando utilice este producto, el motor

crea un campo electromagnético. El campo

electromagnético puede causar daños a implantes

médicos. Hable con su médico y fabricante del

implante antes de utilizar el producto.

• No deje que un niño utilice el producto. No permita

que una persona que no conozca las instrucciones

utilice el producto.

• Asegúrese de supervisar siempre a una persona con

capacidades físicas o mentales limitadas que utilice

el producto. Debe haber un adulto responsable en

todo momento.

• Mantenga el producto en un área a la cual los niños

y las personas no autorizadas no puedan acceder.

• El producto puede expulsar objetos y causar

lesiones. Siga las instrucciones de seguridad para

reducir el riesgo de lesiones graves o fatales.

• No se aleje del producto cuando el motor esté en

marcha.

• El operador del producto es responsable en caso de

un accidente.

• Asegúrese de que las piezas no estén dañadas

antes de utilizar el producto.

• Asegúrese de estar al menos a 15m (50pies)

de distancia de otras personas o animales antes

de utilizar el producto. Asegúrese de que las

personas en el área adyacente sepan que utilizará

el producto.

• Consulte las leyes locales o nacionales. Estas

pueden evitar o disminuir el funcionamiento del

producto en algunas condiciones.

• No utilice el producto si está cansado, enfermo

o bajo la influencia de alcohol, drogas o

medicamentos. Pueden tener efectos sobre su

visión, estado de alerta, coordinación o criterio.

Instrucciones de seguridad para el

montaje

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Retire el sombrerete de bujía de la bujía antes de

montar el producto.

• Use guantes protectores homologados.

• Antes de arrancar el motor, asegúrese de montar la

cubierta y el eje de forma adecuada.

2227 - 002 - 19.07.2024

Instrucciones de seguridad para el

funcionamiento

• Asegúrese de que el producto esté completamente

montado antes de usarlo.

• Antes de comenzar, mueva el producto 3m

(10pies) de distancia desde la posición donde llenó

el depósito de combustible. Coloque el producto

sobre una superficie plana. Asegúrese de que el

equipo de corte no toque el suelo u otros objetos.

• El producto puede provocar que los objetos salgan

expulsados, lo que puede causar daños a los ojos.

Use siempre protección ocular autorizada cuando

utilice el producto.

• Tenga cuidado, un niño puede acercarse al

producto sin que lo note mientras se encuentra en

funcionamiento.

• No utilice el producto si hay personas en el área de

trabajo. Detenga el producto si una persona entra al

área de trabajo.

• Asegúrese de estar siempre en control del

producto. Asegúrese de cambiar las posiciones

de funcionamiento y tomar descansos planificados

durante el uso del producto.

• No utilice el producto si no puede recibir ayuda en

caso de un accidente. Asegúrese siempre de que

los demás sepan que va a utilizar el producto antes

de comenzar a utilizarlo.

• No gire con el producto sin asegurarse de que no

haya personas ni animales en la zona de seguridad.

• Retire todos los materiales no deseados del área

de trabajo antes de empezar. Si el equipo de corte

choca contra un objeto, el objeto se puede expulsar

y causar lesiones o daños. El material no deseado

puede enredarse en el equipo de corte y causar

daños.

• No utilice el producto en malas condiciones

climáticas (niebla, lluvia, vientos fuertes, riesgo de

rayos u otros tipos de condiciones climáticas).

Las condiciones peligrosas (como superficies

resbaladizas) se pueden producir debido al mal

clima.

• Asegúrese de poder moverse libremente y trabajar

en una posición estable.

• Asegúrese de no correr riesgos de caídas cuando

utilice el producto. No se incline cuando utilice el

producto.

• Siempre sostenga el producto con las dos manos.

Mantenga el producto en el lado derecho de su

cuerpo.

• Utilice el producto con el equipo de corte por debajo

de la cintura.

• Si el estrangulador está en la posición de

estrangulamiento cuando el motor arranca, el equipo

de corte comienza a girar.

• No toque el engranaje angulado después de que

se detenga el motor. El engranaje angulado está

caliente después de que el motor se detiene. Las

áreas calientes pueden causar lesiones.

• Detenga el motor antes de mover el producto.

• No deje el producto en el suelo con el motor

encendido.

• Antes de eliminar el material no deseado del

producto, detenga el motor y espere hasta que el

equipo de corte se detenga. Deje que el equipo de

corte se detenga antes de que usted o un ayudante

quiten el material de corte.

• La sobreexposición a las vibraciones puede producir

daños circulatorios como la enfermedad del dedo

blanco o daños en los nervios en personas que

padecen de trastornos circulatorios. Comuníquese

con su médico si experimenta síntomas de la

sobreexposición a las vibraciones. Estos síntomas

incluyen entumecimiento, pérdida de sensibilidad,

hormigueo, ardor, dolor, pérdida de fuerza y

cambios en el color o el estado de la piel.

Normalmente, estos síntomas se presentan en los

dedos, manos o muñecas.

Equipo de protección personal

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Utilice siempre el equipo de protección personal

adecuado cuando use el producto. El equipo de

protección personal no puede impedir el riesgo de

lesiones, pero disminuirá el grado de lesión si ocurre

un accidente. Permita que su distribuidor lo ayude

seleccionar el equipo adecuado.

• Utilice un casco protector cuando exista el riesgo de

caída de objetos.

• Utilice protectores auriculares aprobados que

proporcionen una reducción de ruido adecuada. La

2227 - 002 - 19.07.2024

exposición prolongada al ruido puede causar la

pérdida permanente de la audición.

• Use protección ocular aprobada. Si utiliza un visor,

también debe usar gafas protectoras homologadas.

Las gafas protectoras homologadas deben cumplir

con la norma ANSI Z87.1 de EE.UU. o EN 166 para

países de la UE.

• Utilice un visor para proteger el rostro. El visor no es

suficiente para proteger los ojos.

• Utilice guantes cuando sea necesario, por ejemplo,

cuando conecte, examine o limpie el equipo de

corte. Los guantes también ayudan a prevenir daños

circulatorios o de los nervios de la mano y los dedos

causados por la vibración.

• Utilice botas resistentes antideslizantes.

• Utilice ropa de material resistente. Use siempre

pantalones largos y gruesos, y mangas largas. Evite

usar ropas holgadas que se puedan enganchar con

ramas. No trabaje con joyas, pantalones cortos,

sandalias ni con los pies descalzos. Asegure su

cabello por encima del nivel de los hombros.

• Mantenga un equipo de primeros auxilios a mano.

Dispositivos de seguridad en el

producto

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• No utilice un producto con dispositivos de seguridad

dañados o que no funcionen correctamente.

• Revise los dispositivos de seguridad de forma

regular. Consulte

Programa de mantenimiento en la

página 35

• Si los dispositivos de seguridad están dañados o no

funcionan correctamente, hable con su distribuidor

de servicio de Husqvarna.

Comprobación del fiador del acelerador

1. Asegúrese de que el bloqueo del acelerador (A) y el

acelerador (B) se muevan libremente y que el muelle

de retorno funcione de manera correcta.

2. Presione el bloqueo del acelerador hacia abajo

y asegúrese de que vuelva a su posición inicial

cuando lo suelte.

3. Asegúrese de que el acelerador esté bloqueado

en la posición de ralentí cuando el bloqueo del

acelerador esté liberado.

4. Encienda el producto y aplique la aceleración

máxima.

5. Suelte el acelerador y asegúrese de que las hojas

se detengan y permanezcan inmóviles.

ADVERTENCIA:

Si las hojas se

mueven cuando el acelerador está en

la posición de ralentí, se debe ajustar

el régimen de ralentí del carburador.

Consulte

Para ajustar el régimen de

ralentí en la página 35

Para comprobar el interruptor de detención

1. Arranque el motor.

2227 - 002 - 19.07.2024

2. Mueva el interruptor de detención a la posición de

detención y asegúrese de que el motor se detenga.

Comprobación de la protección del equipo de

corte

La protección del equipo de corte evita que un objeto

salga disparado en dirección al operador. También evita

lesiones que se producen si toca el equipo de corte.

1. Detenga el motor.

2. Realice una comprobación visual para determinar si

existen daños, por ejemplo, grietas.

3. Reemplace la protección del equipo de corte si está

dañada.

Silenciador

• No utilice un motor con un silenciador dañado.

Un silenciador dañado aumenta el nivel de ruido

y el riesgo de incendio. Mantenga un extintor de

incendios cerca.

• Examine frecuentemente que el silenciador esté

unido al producto.

• No toque el motor o el silenciador cuando el motor

esté en marcha. No toque el motor o el silenciador

por un tiempo después de que el motor se detenga.

Las superficies calientes pueden causar lesiones.

• Un silenciador caliente puede provocar un incendio.

Tenga cuidado si utiliza el producto cerca de

líquidos inflamables o gases.

• No toque las piezas del silenciador si el silenciador

está dañado. Las piezas pueden contener algunos

productos químicos cancerígenos.

Equipo de corte

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Realice el mantenimiento periódico. Permita

que un centro de servicio autorizado examine

frecuentemente el equipo de corte para realizar

ajustes o reparaciones.

• El rendimiento del equipo de corte aumenta.

• La vida útil del equipo de corte aumenta.

• Disminuye el riesgo de accidentes.

• Solamente utilice una protección aprobada para el

equipo de corte. Consulte .

• No utilice un equipo de corte dañado.

Cabezal de corte para hierba

• Asegúrese de enrollar el hilo de la recortadora de

césped firme y equitativamente alrededor del tambor

para disminuir la vibración.

• Utilice solamente cabezales e hilos de corte para

hierba aprobados. Consulte .

• Utilice una longitud correcta de hilo para la

recortadora. Un hilo largo para la recortadora utiliza

más potencia del motor que un hilo corto.

• Asegúrese de que la cortadora en la protección del

equipo de corte no está dañada.

• Empape el hilo de la recortadora de césped en agua

durante 2días antes de conectarlo al producto. Esto

aumenta la vida útil del hilo de la recortadora de

césped.

• Consulte las instrucciones del equipo de corte para

usar el procedimiento adecuado para cargar el hilo

de la recortadora y su diámetro adecuado.

Hojas para hierba y cortadoras de césped

• Utilice el producto con una hoja para hierba

aprobada. No utilice una hoja para hierba sin

una instalación adecuada de todas las piezas

necesarias. Asegúrese de que la instalación se

haya realizado correctamente y que se utilicen

las piezas correctas. Una instalación inadecuada

puede provocar que la hoja salga disparada y hiera

gravemente al usuario o a los transeúntes.

• Use guantes protectores cuando manipule la hoja o

cuando realice el mantenimiento de esta.

• Utilice protección para la cabeza cuando opere un

producto con una hoja para hierba.

• Las hojas para hierba y las recortadoras de césped

se utilizan para cortar la hierba áspera.

• Una hoja para hierba puede provocar lesiones

cuando sigue girando después de que se detiene el

motor o de que se libera el acelerador. Asegúrese

de que la hoja para hierba haya dejado de

girar completamente antes de realizar cualquier

operación de mantenimiento.

• Detenga el motor antes de trabajar en el equipo

de corte. Asegúrese de que el equipo de corte se

detenga completamente. Desconecte el cable de la

bujía.

• Utilice solamente un equipo de corte aprobado o una

hoja correctamente afilada.

2227 - 002 - 19.07.2024

• Mantenga los dientes de la hoja afilados

correctamente.

• No utilice un equipo de corte dañado.

• Instale la protección para transportes a la hoja para

hierba cuando transporte o almacene el producto.

Lanzada de hoja

• Una lanzada de hoja es un movimiento repentino del

producto hacia el lado, hacia delante o hacia atrás.

La lanzada de hoja se produce cuando la cuchilla

para césped o la hoja de sierra golpean un objeto

que no se puede cortar. En zonas donde no es fácil

ver el material que se está cortando, el riesgo de

lanzada de hoja aumenta.

• Cuando se produce una lanzada de hoja, existe el

riesgo de que el producto o el usuario se salgan de

su posición. Una hoja que se mueve puede golpear

a los transeúntes, y existe un riesgo de lesiones.

• Si una hoja está doblada, tiene grietas, está rota o

dañada, deséchela.

• Utilice una hoja afilada. El riesgo de lanzada de hoja

aumenta cuando una hoja no está afilada.

• Puede ocurrir lanzada de hoja cuando la

cuchilla giratoria golpee un objeto que no corte

inmediatamente.

• Una lanzada de hoja puede ser lo suficientemente

violenta como para hacer que la máquina o el

operador salgan lanzados en cualquier dirección,

lo que podría hacer que se pierda el control del

producto.

• La lanzada de hoja puede suceder sin previa

advertencia si la máquina se enreda, se atasca o

se amarra con algo.

Seguridad de combustible

ADVERTENCIA:

Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• No mezcle el combustible en interiores o cerca de

una fuente de calor.

• No arranque el producto si hay combustible o aceite

de motor en el producto. Quite el combustible o

aceite no deseado y deje secar el producto. Quite

el combustible no deseado del producto.

• Si derrama combustible en su ropa, cámbiese la

ropa inmediatamente.

• No permita que le caiga combustible en el cuerpo,

ya que puede causar lesiones. Si le cae combustible

en el cuerpo, utilice jabón y agua para quitarlo.

• No arranque el motor si derrama aceite o

combustible en el producto o en su cuerpo.

• No arranque el producto si el motor tiene una

fuga. Examine frecuentemente el motor en busca de

fugas.

• Tenga cuidado con el combustible. El combustible

es inflamable y los gases son explosivos y pueden

causar lesiones graves o fatales.

• No respire los gases del combustible, ya que

pueden causar lesiones. Asegúrese de que haya

suficiente flujo de aire.

• No fume cerca del combustible o del motor.

• No coloque objetos calientes cerca del combustible

o del motor.

• No agregue combustible cuando el motor esté en

marcha.

• Asegúrese de que el motor se enfríe antes de llenar

el depósito de combustible.

• Antes de llenar el depósito de combustible, abra

lentamente la tapa del depósito de combustible y

libere la presión con cuidado.

• Asegúrese de que haya suficiente flujo de aire

cuando recargue y mezcle combustible (gasolina y

aceite para motores de dos tiempos) o cuando vacíe

el depósito de combustible.

• El combustible y sus gases son altamente

inflamables y pueden causar lesiones graves si se

inhalan o entran en contacto con la piel. Por esta

razón, tenga precaución al manipular el combustible

y asegúrese de que haya suficiente ventilación.

• Apriete la tapa del depósito de combustible con

cuidado para evitar incendios.

• Mueva el producto a un mínimo de 3m (10pies) de

la posición en la que se llenó el depósito antes de

empezar.

• No ponga demasiado combustible en el depósito de

combustible.

• Asegúrese de que no se puedan provocar fugas

cuando mueva el producto o el recipiente de

combustible.

• No coloque el producto ni un recipiente de

combustible donde haya una llama expuesta, una

chispa o una fuente de calor. Asegúrese de

que no haya una llama expuesta en el área de

almacenamiento.

• Utilice solamente contenedores aprobados cuando

mueva el combustible o coloque el combustible en el

almacenamiento.

• Vacíe el depósito de combustible antes de un

almacenamiento a largo plazo. Cumpla con las leyes

locales en cuanto al lugar en dónde se puede

deshacer del combustible.

• Limpie el producto antes de un almacenamiento a

largo plazo.

• Retire el sombrerete de bujía antes de almacenar

el producto para asegurarse de que el motor no

arranque accidentalmente.

2227 - 002 - 19.07.2024

Instrucciones de seguridad para el

mantenimiento

ADVERTENCIA: Lea atentamente

las instrucciones de advertencia siguientes

antes de usar el producto.

• Detenga el motor, asegúrese de que el equipo de

corte se detenga y deje que se enfríe antes de

realizar el mantenimiento.

• Desconecte el sombrerete de bujía antes de realizar

el mantenimiento.

• Los gases de escape del motor contienen monóxido

de carbono, un gas inodoro, tóxico y muy peligroso

que puede causar la muerte. No arranque el

producto en interiores o en espacios cerrados.

• Los gases de escape del motor están calientes y

pueden contener chispas. No encienda el producto

en interiores ni cerca de materiales inflamables.

• Accesorios y modificaciones en el producto que no

estén aprobados por el fabricante pueden causar

lesiones graves o la muerte. No modifique el

producto. Siempre utilice accesorios originales.

• Si el mantenimiento no se realiza de manera

correcta y regular, aumenta el riesgo de que se

produzcan lesiones y que el producto se dañe.

• Solo realice mantenimiento según lo que se indica

en este manual de usuario. Solicite que un

Husqvarna taller de servicio realice todos los otros

servicios.

• Permita que un taller de servicio Husqvarna

aprobado realice trabajos de mantenimiento en el

producto con regularidad.

• Cambie las piezas dañadas, desgastadas o rotas.

• Consulte las instrucciones del equipo de corte para

conocer la forma adecuada de instalar el hilo de la

recortadora y el diámetro adecuado del hilo.

• Mantenga los dientes de la hoja afilados

correctamente. Siga nuestras recomendaciones.

También consulte las instrucciones del envase de

la hoja.

Montaje

ADVERTENCIA: Lea el capítulo de

seguridad antes de montar el producto.

Para conectar el mango cerrado

1. Conecte el mango cerrado al eje como se muestra

en la ilustración y apriete.

122L 122RJ

2. Asegúrese de conectar el mango cerrado entre las

flechas del eje.

Para conectar el mango en J (solo para

122RJ)

ADVERTENCIA: No utilice hojas de

sierra cuando instale el mango en J. Utilice

solamente hojas para hierba/cortadoras de

césped o cabezales de corte/hojas de

plástico.

1. Conecte el mango en J al mango cerrado como se

muestra en la ilustración y apriete.

Para instalar la abrazadera del arnés

(solo para 122RJ)

1. Coloque la abrazadera del arnés superior sobre el

eje. Coloque la abrazadera del arnés inferior bajo el

eje.

2. Alinee los tornillos en la abrazadera del arnés

superior e inferior.

3. Instale dos tornillos en los orificios.

4. Apriete los tornillos para conectar la abrazadera del

arnés.

Para instalar una protección de hoja,

hoja para hierba y cortadora de césped

AVISO: Utilice solamente la protección

aprobada para las hojas. Consulte .

2227 - 002 - 19.07.2024 29

1. Conecte la protección de la hoja o la protección del

equipo de corte (A) al eje y apriete con un perno.

2. Instale el disco de arrastre (B) en el eje de salida.

3. Gire el eje de salida hasta que uno de los orificios

en el disco de arrastre se alinee con el orificio

correspondiente en la caja de engranajes.

4. Coloque la llave hexagonal (C) en el orificio para

bloquear el eje.

5. Coloque la hoja (D), la cazoleta de apoyo (E) y la

brida de apoyo (F) en el eje de salida.

6. Instale la tuerca (G). Apriete la tuerca a 35-50Nm

(26-36pies/lb). Mantenga el eje de la llave cerca

de la protección de la hoja durante el mayor tiempo

posible. Para apretar la tuerca, debe girar la llave en

el sentido contrario de rotación.

Tenga en cuenta: Rosca izquierda.

Para instalar hojas y cabezales de

corte

ADVERTENCIA:

Utilice solamente

la protección aprobada para las hojas.

Consulte . Una protección dañada puede

provocar lesiones.

ADVERTENCIA: Si utiliza el

producto con una cuchilla para césped,

primero instale el manillar, la protección de

la hoja y el arnés correctos.

ADVERTENCIA: Si no instala las

hojas correctamente, puede correr el riesgo

de lesiones.

1. Asegúrese de que la sección levantada en el disco

de arrastre o en la brida de apoyo se acople

correctamente en el agujero central de las hojas.

2. Instale las hojas.

Para montar el equipo de corte

Para fijar la protección del accesorio de corte y el

cabezal de corte

1. Conecte la protección del equipo de corte (A) al eje

con el perno (L).

2. Conecte el disco de arrastre (B) al eje de salida.

3. Gire el eje de salida hasta que el orificio en el disco

de arrastre se alinee con el orificio en la caja de

engranajes.

4. Coloque un destornillador pequeño (C) en el orificio

para bloquear el eje.

5. Gire el cabezal de corte (H) hacia la izquierda para

apretar el cabezal de corte a la caja de cambios.

(roscas izquierdas).

Para ajustar el arnés (solo para 122RJ)

Use siempre el arnés cuando utilice el producto. El

arnés permite el máximo nivel de control durante el

funcionamiento del producto. El arnés disminuye el

riesgo de cansancio en brazos y espalda.

1. Colóquese el arnés.

2. Conecte el producto al gancho de sujeción del

arnés.

2227 - 002 - 19.07.2024

3. Ajuste la longitud del arnés hasta que el gancho

de sujeción esté aproximadamente al nivel de su

cadera derecha.

ADVERTENCIA: Si se produce

una emergencia, suelte el producto y

déjelo caer en el suelo.

Funcionamiento

ADVERTENCIA: Asegúrese de leer

y comprender el capítulo de seguridad antes

de utilizar el producto.

Combustible

Este producto tiene un motor de dos tiempos.

AVISO: Usar el tipo incorrecto de

combustible puede causar daños en el

motor. Utilice una mezcla de gasolina y de

aceite para motores de dos tiempos.

Combustible premezclado

• Utilice combustible de alquilato premezclado

Husqvarna para obtener el mejor rendimiento y

prolongar la vida útil del motor. Este combustible

contiene menos químicos dañinos en comparación

con el combustible normal, lo cual disminuye

los gases de escape dañinos. La cantidad de

restos después de la combustión es menor con

este combustible, que mantiene más limpios los

componentes del motor.

Para mezclar combustible

Gasolina

• Utilice gasolina sin plomo de buena calidad con un

contenido máximo de un 10% de etanol.

AVISO: No utilice gasolina con un

octanaje inferior a 90RON/87AKI. El

uso de gasolina de octanaje inferior

puede causar el golpeteo del motor, lo

que provoca daños en el motor.

Aceite para motores de dos tiempos

• Para obtener los mejores resultados y el mejor

rendimiento, utilice aceite para motores de dos

tiempos Husqvarna.

• Si el aceite para motores de dos tiempos Husqvarna

no está disponible, utilice un aceite para motores

de dos tiempos de buena calidad para motores

enfriados por aire. Contáctese con su concesionario

de servicio para seleccionar el aceite correcto.

AVISO:

No utilice aceite para

motores de dos tiempos para motores

fueraborda refrigerados por agua,

también conocido como aceite para

fueraborda. No utilice aceite para

motores de cuatro tiempos.

Para mezclar gasolina y aceite para motores de dos

tiempos

Gasolina, litros Aceite para

motores de

dos tiempos, li-

tro

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

Galón estadounidense Onza líquida

EE.UU.

1 2 ½

2 1/2 6 ½

5 12 ⅞

AVISO: Los errores pequeños pueden

influir drásticamente en la proporción

de la mezcla cuando se mezclan

cantidades pequeñas de combustible. Mida

cuidadosamente la cantidad de aceite y

asegúrese de obtener la mezcla correcta.

1. Llene la mitad de la cantidad de gasolina en un

recipiente limpio para combustible.

2. Agregue la cantidad total de aceite.

2227 - 002 - 19.07.2024

3. Agite la mezcla de combustible.

4. Agregue la cantidad restante de gasolina al

recipiente.

5. Agite cuidadosamente la mezcla de combustible.

AVISO: No mezcle el combustible

durante más de 1mes cada vez.

Para llenar el depósito de combustible

ADVERTENCIA: Para su seguridad,

siga el procedimiento que se indica a

continuación.

1. Detenga el motor y deje que se enfríe.

2. Limpie el área alrededor del tapón del depósito de

combustible.

3. Agite el recipiente y asegúrese de que el

combustible esté totalmente mezclado.

4. Retire lentamente la tapa del depósito de

combustible para liberar la presión.

5. Llene el depósito de combustible.

AVISO:

Asegúrese de que el

depósito de combustible no esté

demasiado lleno. El combustible se

expande cuando se calienta.

6. Apriete bien la tapa del depósito de combustible

cuidadosamente.

7. Limpie los derrames de combustible en el producto y

los alrededores.

8. Antes de arrancarlo, aleje el producto 3m/10’ o más

del área de recarga de combustible y de la fuente de

combustible.

Tenga en cuenta:

Para conocer la ubicación

del depósito de combustible en el producto, consulte

Descripción general del producto en la página 22

Qué se debe examinar antes de

comenzar

1. Asegúrese de que al producto no le falten piezas ni

que tenga piezas dañadas, flojas o desgastadas.

2. Asegúrese de que las tuercas, los pernos y los

tornillos estén apretados.

3. Asegúrese de que el cabezal de corte no presente

daños.

4. Asegúrese de que el filtro de aire no esté obstruido.

5. Asegúrese de que los dispositivos de seguridad

del producto funcionen correctamente y no estén

defectuosos.

6. Asegúrese de que el producto no presente fugas de

combustible.

Para arrancar un motor frío

1. Presione el bulbo de la bomba de combustible de

aire 10veces.

2. Establezca el estrangulador en la posición de

estrangulamiento.

3. Mantenga el cuerpo del producto en el suelo con la

mano izquierda.

AVISO:

No se pare sobre el

producto.

4. Tire lentamente la empuñadura de la cuerda de

arranque con la mano derecha hasta que sienta

resistencia. A continuación, tire de la empuñadura

de la cuerda de arranque rápidamente y con fuerza

hasta que el motor arranque o lo intente.

2227 - 002 - 19.07.2024

ADVERTENCIA: No se enrolle la

cuerda de arranque en la mano.

5. Establezca el estrangulador en la posición de

funcionamiento.

6. Si el motor arranca, presione ligeramente el bloqueo

del acelerador y deje que el motor funcione

durante 60 segundos para calentarse. Si el motor

no arranca, tire de la empuñadura de la cuerda

de arranque hasta que arranque. A continuación,

presione ligeramente el bloqueo del acelerador y

deje que el motor funcione durante 60 segundos

para calentarse.

AVISO: No tire la cuerda de

arranque en toda su extensión y no

suelte la empuñadura de la cuerda de

arranque. Esto puede provocar daños al

producto. Suelte la cuerda de arranque

lentamente.

Para arrancar un motor caliente

1. Presione el bulbo de la bomba de combustible de

aire 10veces.

2. Tire de la cuerda de arranque hasta que el motor

arranque.

Para detener el producto

• Presione el interruptor de detención para detener el

motor.

Tenga en cuenta:

El interruptor de detención

regresa automáticamente a su posición inicial.

Para recortar el césped

1. Sostenga el cabezal de corte inmediatamente sobre

el nivel del suelo en un ángulo. No presione el hilo

de la recortadora de césped contra este último.

2. Disminuya la longitud del hilo de la recortadora entre

10 y 12cm/4 y 4,75”.

3. Disminuya el régimen del motor para reducir el

riesgo de dañar las plantas.

4. Use una aceleración de un 80 % cuando corte el

césped cerca de objetos.

Para cortar el césped

1. Asegúrese de que el hilo de la recortadora de

césped esté paralelo al suelo cuando corte.

2. No presione el cabezal de corte contra el suelo. Esto

puede provocar daños al producto.

2227 - 002 - 19.07.2024

3. Mueva el producto de un lado a otro cuando corte.

Utilice la máxima velocidad.

Para barrer el césped

El flujo de aire del hilo giratorio de la recortadora puede

usarse para eliminar el césped cortado de una zona.

1. Mantenga el cabezal de corte y el hilo de la

recortadora paralelos al suelo y por sobre él.

2. Acelere al máximo.

3. Mueva el cabezal de corte de lado a lado y barra la

hierba.

ADVERTENCIA: Limpie la cubierta

del cabezal de corte cada vez que monte

el nuevo hilo de la recortadora para

evitar desestabilizaciones y vibraciones

en los manillares. También realice una

comprobación de las demás piezas del

cabezal de corte y límpielo si es necesario.

Cabezal de corte para hierba

• Asegúrese de enrollar el hilo de la recortadora de

césped firme y equitativamente alrededor del tambor

para disminuir la vibración.

• Utilice solamente cabezales e hilos de corte para

hierba aprobados. Consulte

Accesorios en la página

• Utilice una longitud correcta de hilo para la

recortadora. Un hilo largo para la recortadora utiliza

más potencia del motor que un hilo corto.

• Asegúrese de que la cortadora en la protección del

equipo de corte no está dañada.

• Empape el hilo de la recortadora de césped en agua

durante 2días antes de conectarlo al producto. Esto

aumenta la vida útil del hilo de la recortadora de

césped.

• Consulte las instrucciones del equipo de corte para

usar el procedimiento adecuado para cargar el hilo

de la recortadora y su diámetro adecuado.

Para arrancar el pasto con una cuchilla

para césped (solo para 122RJ)

1. Las hojas para hierba y las cortadoras de césped no

se deben utilizar para tallos leñosos.

2. Una cuchilla para césped se utiliza para todos los

tipos de césped alto o hierba gruesa.

3. La hierba se corta con un movimiento lateral

y oscilante, donde el movimiento de derecha a

izquierda es de limpieza y el movimiento de

izquierda a derecha es de retorno. Deje que el lado

izquierdo de la hoja (levemente inclinada hacia la

izquierda y hacia el frente) realice el corte.

4. Si la hoja está inclinada a la izquierda cuando corta

la hierba, esta se acumulará en una línea, lo que

hace que sea más sencillo juntarla, por ejemplo, con

un rastrillo.

5. Intente trabajar a compás. Párese firmemente con

los pies separados. Avance después del movimiento

de retorno y vuelva a pararse firme.

6. Deje que la cazoleta de apoyo descanse

ligeramente sobre el suelo. Se utiliza para evitar que

la hoja golpee el suelo.

7. Reduce el riesgo de que el material envuelva la

hoja trabajando siempre a máxima velocidad y

evitando el material cortado anteriormente durante

el movimiento de retorno.

8. Detenga el motor, desenganche el arnés y coloque

la máquina en el suelo antes de comenzar a juntar el

material cortado.

Mantenimiento

ADVERTENCIA: Asegúrese de leer

y comprender el capítulo de seguridad

antes de limpiar, reparar o realizar el

mantenimiento del producto.

Presentación

ADVERTENCIA: Antes de realizar

el mantenimiento, debe leer y entender el

capítulo sobre seguridad.

Para todos los trabajos de mantenimiento y

reparación del producto, se requiere capacitación

especial. Garantizamos la disponibilidad de trabajos

de mantenimiento y reparación profesionales. Si el

concesionario no cuenta con un taller de servicio, pídale

información acerca del taller de servicio más cercano.

Para obtener información más detallada, consulte .

34 2227 - 002 - 19.07.2024

Programa de mantenimiento

Mantenimiento

Diario

Una vez

por se-

mana

Una vez

por mes

Limpie la superficie externa. X

Limpie el filtro de aire. Reemplácelos si es necesario. X

Examine el funcionamiento del bloqueador del acelerador y del acelerador. X

Examine el interruptor de detención. X

Examine las protecciones. X

Examine el cabezal de corte. X

Examine la contratuerca. X

Revise si hay fugas de combustible. X

Asegúrese de que la hoja para hierba esté alineada con el centro, de que esté

afilada y de que la hoja o el agujero central no tengan daños.

Asegúrese de que el equipo de corte no gire en régimen de ralentí. X

Aplique grasa al eje de dos piezas. X

Examine la empuñadura de la cuerda de arranque y la cuerda de arranque. X

Examine la grasa del engranaje angulado. X

Limpie la superficie exterior de la bujía. Retire la bujía y mida la distancia entre

los electrodos. Ajuste la distancia entre los electrodos o cambie la bujía.

Limpie el sistema de refrigeración. X

Limpie o cambie la rejilla apagachispas del silenciador. X

Limpie la superficie exterior del carburador y el espacio que lo rodea. X

Examine el filtro de combustible en busca de contaminación. X

Examine la manguera de combustible en busca de daños. X

Examine todos los cables y conexiones. X

Revise si el embrague, los muelles de embrague y el tambor de embrague

presentan desgaste.

Reemplace la bujía. X

Para ajustar el régimen de ralentí

Asegúrese de que el filtro de aire esté limpio y que la

cubierta del filtro de aire esté instalada antes de ajustar

el régimen de ralentí.

2227 - 002 - 19.07.2024 35

1. Gire el tornillo de ajuste de régimen de ralentí,

identificado con una marca "T", en el sentido de

las agujas del reloj hasta que el equipo de corte

comience a girar.

2. Gire el tornillo de ajuste de régimen de ralentí,

identificado con una marca "T", en el sentido

contrario de las agujas del reloj hasta que el equipo

de corte se detenga.

3. El régimen de ralentí debe ser inferior a la velocidad

cuando el equipo de corte empieza a girar. El

régimen de ralentí es el correcto cuando el motor

funciona correctamente en todas las posiciones.

Para realizar tareas de mantenimiento

en la rejilla apagachispas

Use un cepillo de alambre para limpiar la rejilla

apagachispas.

Para limpiar el sistema de refrigeración

Limpie las piezas del sistema de refrigeración con un

cepillo.

El sistema refrigerante incluye la toma de aire en el

motor de arranque (A) y las aletas de refrigeración en el

cilindro (B).

Para examinar la bujía

AVISO: Utilice la bujía recomendada.

Asegúrese de que la pieza de reemplazo

sea la misma que la que proporcione

el fabricante. Una bujía incorrecta puede

causar daños al producto. Asegúrese de

que la bujía esté instalada con un supresor.

Póngase en contacto con su taller de

servicio para obtener más información.

1. Examine la bujía cuando:

a) el motor tenga poca potencia.

b) el motor no arranque fácilmente.

c) el motor no funcione correctamente a régimen de

ralentí.

2. Si el motor no arranca o funciona fácilmente,

examine la bujía en busca de materiales no

deseados. Para disminuir el riesgo de material no

deseado en los electrodos de la bujía:

a) asegúrese de que el régimen de ralentí esté

ajustado correctamente.

b) asegúrese de que la mezcla de combustible es

la correcta.

c) asegúrese de que el filtro de aire esté limpio.

3. Limpie la bujía si está sucia. Asegúrese de que

la distancia entre los electrodos sea la correcta.

Consulte .

4. Reemplace la bujía cuando sea necesario.

Para limpiar el filtro de aire

2227 - 002 - 19.07.2024

1. Quite la cubierta del filtro de aire y retire el filtro de

aire.

2. Limpie el filtro de aire con agua jabonosa caliente.

Asegúrese de que el filtro de aire esté seco antes de

instalarlo.

3. Reemplace el filtro de aire si está demasiado sucio

para limpiarlo completamente. Siempre reemplace

un filtro de aire dañado.

4. Si su producto tiene un filtro de aire de espuma,

aplique aceite del filtro de aire. Solo aplique aceite

del filtro de aire a un filtro de espuma. No aplique

aceite a un filtro de fieltro.

Para aplicar aceite del filtro de aire al filtro de

aire

AVISO:

Utilice siempre un aceite

especial de filtros de aire en los filtros de

aire de espuma. No utilice otros tipos de

aceite.

ADVERTENCIA: Evite que le caiga

aceite en el cuerpo.

1. Quite la cubierta del filtro de aire y retire el filtro de

aire.

2. Coloque el filtro de aire en una bolsa de plástico.

3. Coloque el aceite del filtro de aire en una bolsa de

plástico.

4. Empuje la bolsa de plástico para asegurarse de que

el aceite se distribuya equitativamente en el filtro de

aire.

5. Presione el filtro de aire, mientras se encuentra en

la bolsa, para quitar el aceite que no sea necesario.

Saque el filtro de aire de la bolsa.

6. Instale el filtro de aire.

Para agregar grasa al engranaje

angulado

Asegúrese de que la grasa para engranajes angulados

llene 3/4 del engranaje angulado.

2227 - 002 - 19.07.2024

Para afilar las cortadoras de césped y

las hojas para hierba

1. Afile las cortadoras de césped y las hojas para

hierba con una lima plana simple.

2. Afile todos los bordes de las cortadoras de césped

y las hojas para hierba de la misma forma para

mantener el equilibrio.

Solución de problemas

El motor no arranca

Verificar Causa posible Procedimiento

Ganchos de arran-

que

Los ganchos de arranque no se pueden mo-

ver libremente.

Retire la cubierta del arranque y limpie alre-

dedor de los ganchos de arranque.

Permita que lo ayude un taller de servicio

aprobado.

Depósito de combus-

tible

Tipo de combustible incorrecto Vacíe el depósito de combustible y llénelo

con combustible correcto.

Bujía La bujía está sucia o mojada. Asegúrese de que la bujía esté limpia y se-

ca.

La distancia entre los electrodos de la bujía

es incorrecta.

Limpie la bujía. Asegúrese de que la distan-

cia entre los electrodos sea la correcta. Ase-

gúrese de que la bujía está equipada con un

supresor.

Consulte

Datos técnicos en la página 39

para conocer la distancia correcta entre los

electrodos.

La bujía está floja. Ajuste la bujía.

El motor arranca, pero se detiene de nuevo.

Verificar

Causa posible Procedimiento

Depósito de combus-

tible

Tipo de combustible incorrecto Vacíe el depósito de combustible y rellénelo

con el combustible correcto.

Filtro de aire El filtro de aire está obstruido. Limpie el filtro de aire.

Transporte y almacenamiento

• Siempre deje que el producto se enfríe antes de

guardarlo.

• Para el almacenamiento y el transporte del producto

y del combustible, asegúrese de que no haya fugas

38 2227 - 002 - 19.07.2024

o vapores. Las chispas o llamas, por ejemplo, de

dispositivos eléctricos o calderas, pueden iniciar un

incendio.

• Siempre use contenedores aprobados para el

almacenamiento y el transporte del combustible.

• Vacíe el combustible antes de un almacenamiento

prolongado. Deseche el combustible en un lugar

adecuado para tal propósito.

• Fije la protección para transportes durante el

transporte y almacenamiento.

• Quite el sombrerete de bujía de la bujía.

• Fije el producto durante el transporte. Asegúrese de

que no se mueva.

• Limpie y realice mantenimiento en el producto antes

de almacenarlo durante un período prolongado.

Datos técnicos

122L 122RJ

Motor

Cilindrada, in

/cm

1,32/21,7 1,32/21,7

Régimen de ralentí, min

-1

(rpm) 2800-3200 2800-3200

Velocidad máxima recomendada, min

-1

(rpm) 9100 9100

Velocidad de eje de salida, min

-1

(rpm) 7200 7200

Potencia / alimentación máx. del motor, según la norma ISO 8893,

kW/hp a min

-1

(rpm)

0,6/0,8 a 7800 0,6/0,8 a 7800

Silenciador con catalizador Sí Sí

Sistema de encendido con velocidad regulada No No

Período de durabilidad de las emisiones, h 50 50

Sistema de encendido

Bujía HQT-4672201 HQT-4672201

Distancia entre los electrodos, in/mm 0,02/0,5 0,02/0,5

Sistema de combustible

Capacidad del depósito de combustible, pinta EE.UU./l 0,63/0,3 0,63/0,3

Peso

Peso sin combustible, equipo de corte y protección, lb/kg 10,4/4,7 10,6/4,8

Niveles acústicos

Nivel de presión acústica en el oído del operador, equipado con

cuchilla para césped, dB(A)

N/A 90

Nivel de presión acústica en el oído del operador, equipado con

cabezal de corte, dB(A)

85 85

Niveles de vibración

Nivel de vibración equivalente (a

hv, eq

), equipado con cuchilla para

césped, mango delantero, m/s

N/A 2,76

Los datos informados para el nivel de presión acústica equivalente del producto tienen una dispersión

estadística típica (desviación estándar) de 3,5 dB (A).

Los datos informados para nivel de vibración equivalente tienen una dispersión estadística típica (desviación

estándar) de 1,5 m/s

2227 - 002 - 19.07.2024 39

122L 122RJ

Nivel de vibración equivalente (a

hv, eq

), equipado con cuchilla para

césped, mango trasero, m/s

N/A 2,88

Nivel de vibración equivalente (a

hv, eq

), equipado con cabezal de

corte, mango delantero, m/s

2,95 2,95

Nivel de vibración equivalente (a

hv, eq

), equipado con cabezal de

corte, mango trasero, m/s

2,66 2,66

Accesorios

122RJ

Accesorios aprobados Tipo Protección del equipo de corte

Eje roscado (M10L)

Hoja para hierba o cortadora de cés-

ped

Césped 255-4 (Ø 250) 580 44 66-06

Cabezal de corte T25 (Ø 2,0 - 2,4mm) 580 44 66-06

122L

Accesorios aprobados Tipo Protección del equipo de corte

Cabezal de corte T25 (Ø 2,0 - 2,4mm) 580 44 66-06

40 2227 - 002 - 19.07.2024

Table des matières

Introduction................................................................... 41

Sécurité.........................................................................43

Montage........................................................................49

Fonctionnement............................................................ 51

Entretien....................................................................... 54

Dépannage................................................................... 58

Transport et entreposage............................................. 58

Caractéristiques techniques......................................... 59

Accessoires.................................................................. 60

Introduction

Description du produit

122L est un coupe-herbe avec moteur à combustion.

122RJ est un coupe-herbe et une débroussailleuse avec

moteur à combustion.

Le travail est constamment en cours pour augmenter

votre sécurité et l’efficacité pendant l’utilisation. Pour

obtenir de plus amples renseignements, communiquer

avec votre centre de services.

Utilisation prévue

Le produit est utilisé avec une lame à herbe ou une

tête de désherbage pour couper les différents types

de végétation. Ne pas utiliser ce produit pour d’autres

tâches que le désherbage et le débroussaillage. Utiliser

une lame à herbe ou une tête de désherbage pour

couper l’herbe.

Remarque: Les réglementations nationales

peuvent limiter l’utilisation du produit.

2227 - 002 - 19.07.2024 41

Présentation de l’appareil

1. Tête de désherbage

2. Bouchon de remplissage de graisse

3. Renvoi d’angle

4. Protection de l’outil de coupe

5. Arbre

6. Poignée en boucle

7. Gâchette d’accélération

8. Bouton d’arrêt

9. Blocage de la gâchette d’accélération

10. Chapeau de bougie, bougie

11. Boîtier du lanceur

12. Corde du lanceur

13. Réservoir de carburant

14. Couvercle de filtre à air

15. Pompe à carburant

16. Commande de l’étrangleur

17. Disque d’entraînement

18. Manuel de l’opérateur

19. Lame (uniquement pour le modèle122RJ)

20. Poignée enJ (uniquement pour le modèle122RJ)

21. Harnais (uniquement pour le modèle122RJ)

22. Attache du harnais (uniquement pour le

modèle122RJ)

23. Protection pour le transport (uniquement pour le

modèle122RJ)

Symboles figurant sur le produit

AVERTISSEMENT! Ce produit est

dangereux. L’opérateur ou les personnes

situées à proximité peuvent subir des

blessures graves ou mortelles si le produit

n’est pas utilisé correctement et avec

précaution. Pour éviter des blessures à

l’opérateur ou aux personnes à proximité,

lire et respecter toutes les consignes

de sécurité contenues dans le manuel

d’utilisation.

Avant d’utiliser la tondeuse, lire

attentivement le manuel d’utilisation et

veiller à bien comprendre les directives.

42 2227 - 002 - 19.07.2024

Utiliser un casque de protection dans les

endroits où des objets peuvent tomber sur

vous. Porter un dispositif de protection

homologué pour les oreilles. Utiliser un

dispositif de protection homologué pour

les yeux.

Vitesse de rotation maximale de l’arbre de

sortie.

Le produit peut projeter des objets, ce qui

peut causer des blessures.

50F

15 m

Restez à une distance minimale de 15m

des personnes et des animaux pendant le

fonctionnement du produit.

Utiliser des gants de protection

homologués.

Utiliser des bottes antidérapantes

robustes.

Faire attention au rebond de la lame.

Utiliser seulement du fil de coupe flexible.

Ne pas utiliser d’accessoires de coupe en

métal.

Pompe à carburant.

Volet de départ.

yyyywwxxxx

La plaque signalétique in-

dique le numéro de série.

yyyy désigne l’année de

production et ww corres-

pond à la semaine de pro-

duction.

Remarque: Les autres symboles/autocollants

présents sur l’outil renvoient aux exigences en matière

de certification pour d’autres zones commerciales.

EPAIII

La période de conformité aux normes d’émissions

indiquée sur les étiquettes de conformité aux normes

d’émissions se rapporte au nombre d’heures de

fonctionnement du moteur qui répond aux exigences

fédérales en matière d’émissions. N’importe quel atelier

de réparation de moteurs hors route ou réparateur peut

effectuer l’entretien, le remplacement et la réparation

des dispositifs et du système de contrôle des émissions.

Service à la clientèle

Pour joindre le service à la clientèle, appelez le:

1-800-487-5951 ou visitez le site www.husqvarna.com.

Produit endommagé

Nous ne sommes pas responsables des dommages

causés à notre produit si:

• Le produit n’est pas réparé de façon adéquate.

• Le produit est réparé avec des pièces qui ne sont

pas fournies ou homologuées par le fabricant.

• Le produit comprend un accessoire qui n’est pas

fourni ou homologué par le fabricant.

• Le produit n’est pas réparé par un centre de service

après-vente agréé ou par une autorité homologuée.

Sécurité

Définitions relatives à la sécurité

Les avertissements, recommandations et remarques

soulignent des points du manuel qui revêtent une

importance particulière.

AVERTISSEMENT: Indique la

présence d’un risque de blessure ou de

décès de l’utilisateur ou de personnes à

proximité si les instructions du manuel ne

sont pas suivies.

2227 - 002 - 19.07.2024 43

MISE EN GARDE : Indique la

présence d’un risque de dommages au

produit, à d’autres appareils ou à la zone

adjacente si les instructions du manuel ne

sont pas suivies.

Remarque: Utilisé pour donner des

renseignements plus détaillés qui sont nécessaires dans

une situation donnée.

Consignes générales de sécurité

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Utiliser l’outil correctement. Des blessures graves

ou mortelles peuvent résulter d’une utilisation non

adéquate. Utiliser l’outil seulement pour les tâches

décrites dans le présent manuel. Ne pas utiliser

l’outil pour d’autres tâches.

• Suivre les instructions de ce manuel. Respecter

les symboles et les instructions de sécurité. Si

l’opérateur ne respecte pas les instructions et les

symboles, il pourrait en résulter des blessures, des

dommages ou la mort.

• Ne pas jeter ce manuel. Utiliser les instructions pour

assembler l’outil, le faire fonctionner et le conserver

en bon état. Suivre les instructions pour l’installation

correcte des équipements et accessoires. Utiliser

uniquement des pièces et accessoires homologués.

• Ne pas utiliser l’outil s’il est endommagé. Respecter

le calendrier d’entretien. N’effectuer que les travaux

d’entretien prescrits dans ce manuel. Un centre

agréé doit effectuer tous les autres travaux

d’entretien.

• Ce manuel ne décrit pas toutes les situations qui

peuvent se produire lorsqu’on utilise l’outil. Rester

prudent et faire preuve de bon sens. Ne pas faire

fonctionner l’outil ni effectuer un entretien sur l’outil

si vous n’êtes pas sûr de la situation. Pour obtenir

plus d’information, s’adresser à un spécialiste de

l’outil, à votre revendeur, à un atelier de réparation

ou à un centre de service après-vente agréé.

• Examiner le produit quotidiennement pour détecter

tout dommage important avant chaque utilisation ou

lorsque le produit est heurté par d’autres objets ou

tombe au sol. Se reporter à .

• Débrancher le câble d’allumage avant d’installer, de

stocker ou de procéder à l’entretien de l’outil.

• Ne pas utiliser l’outil si des modifications contraires

à ses caractéristiques initiales y ont été apportées.

Ne pas modifier une partie de l’outil sans

l’approbation du fabricant. Utiliser seulement des

pièces approuvées par le fabricant. Des blessures

graves ou mortelles peuvent résulter d’un entretien

non adéquat.

• Ne pas respirer les vapeurs du moteur. L’inhalation

à long terme des produits d’échappement du moteur

représente un danger pour la santé.

• Ne pas démarrer l’outil dans un local clos ou

à proximité de matériaux inflammables. Les gaz

d’échappement sont très chauds et peuvent contenir

des étincelles qui peuvent causer un incendie. Un

débit d’air insuffisant peut entraîner des blessures ou

la mort en raison d’une asphyxie ou du monoxyde de

carbone.

• Lors de l’utilisation de ce produit, le moteur

génère un champ électromagnétique. Le champ

électromagnétique peut endommager les implants

médicaux. Parler à votre médecin et au fabricant de

l’implant avant d’utiliser l’outil.

• Ne pas laisser un enfant utiliser l’outil. Ne laisser

personne utiliser la machine sans connaître les

instructions.

• S’assurer de toujours surveiller les personnes avec

des capacités physiques ou mentales réduites qui

utilisent le produit. Un adulte responsable doit être

présent à tout moment.

• Enfermer le produit dans un endroit verrouillé auquel

les enfants et les personnes non autorisées ne

peuvent pas accéder.

• Le produit peut projeter des objets et causer des

blessures. Respecter les consignes de sécurité

afin de réduire le risque de blessures graves ou

mortelles.

• Ne pas s’éloigner de l’outil lorsque le moteur est

sous tension.

• Tout accident avec cet outil engage la responsabilité

de l’opérateur.

• Avant d’utiliser l’outil, vérifier que les pièces ne sont

pas endommagées.

• S’assurer d’être à au moins 15m (50pi) d’autres

personnes ou d’animaux avant d’utiliser le produit.

S’assurer que toutes les personnes dans les

environs immédiats sont informés que vous allez

utiliser le produit.

• Consulter les lois nationales ou locales. Elles

peuvent interdire ou limiter l’utilisation de l’outil dans

certaines conditions.

• Ne pas utiliser le produit en cas de fatigue ou de

maladie, ou sous l’emprise de l’alcool, de drogues

ou de médicaments. Ils peuvent avoir des effets

indésirables sur votre vision, votre attention, votre

coordination des gestes ou votre jugement.

Consignes de sécurité pour

l'assemblage

AVERTISSEMENT:

Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Débrancher le chapeau de bougie de la bougie

d’allumage avant d’assembler le produit.

• Utiliser des gants de protection homologués.

2227 - 002 - 19.07.2024

• S’assurer d’assembler adéquatement le couvercle et

l’arbre avant de démarrer le moteur.

Consignes de sécurité pour l’utilisation

• Vérifier que l’outil est entièrement assemblé avant

de l’utiliser.

• Avant de commencer, déplacer le produit à 3m

(10pi) de l’endroit où l’appoint de carburant a été

effectué. Placer le produit sur une surface plane.

Vérifier que l’outil de coupe ne touche pas le sol ou

tout autre objet.

• L'outil peut provoquer des projections d’objets, ce

qui peut causer des dommages aux yeux. Toujours

utiliser un dispositif de protection homologué pour

les yeux lorsqu’on utilise le produit.

• Si un enfant se trouve à proximité, faire preuve de

prudence lors de l’utilisation de l'outil.

• Ne pas faire fonctionner l’outil s’il y a des personnes

dans la zone de travail. Arrêter l’outil si une

personne passe dans la zone de travail.

• S’assurer de toujours garder le contrôle de l’outil.

S’assurer de changer régulièrement de posture et

de prendre les repos prévus durant l’opération du

produit.

• Ne pas utiliser l'outil s’il n’est pas possible de

recevoir de l’aide en cas d’accident. Toujours vérifier

que d’autres personnes savent qu’on va utiliser le

produit avant de commencer à le faire.

• Ne pas tourner avec l'outil sans s’assurer

préalablement qu’aucune personne ni aucun animal

ne se trouve dans la zone de sécurité.

• Retirer tous les matériaux indésirables de la zone

de travail avant de commencer. Si l’outil de

coupe heurte un objet, celui-ci peut être projeté et

engendrer des blessures ou des dommages. Des

matériaux indésirables peuvent s’enrouler autour de

l’outil de coupe et causer des dommages.

• Ne pas utiliser ce produit par mauvais temps

(brouillard, pluie, vent violent, risque d’éclair ou

autres conditions climatiques défavorables). Les

conditions de travail peuvent devenir dangereuses

(tels que les surfaces glissantes) à cause des

intempéries.

• S’assurer qu’on peut se déplacer librement et

travailler dans une position stable.

• Vérifier qu’il n’y a pas de risque de chute lors de

l’utilisation l’outil. Ne pas incliner l’outil lors de son

utilisation.

• Toujours tenir l’outil des deux mains. Tenir l’appareil

sur le côté droit du corps.

• Utiliser le produit en plaçant l’outil de coupe sous la

taille.

• Si la commande d’étrangleur se trouve à la position

de démarrage quand le moteur démarre, l’outil de

coupe commence à tourner.

• Ne pas toucher le pignon conique après l’arrêt du

moteur. Le pignon conique est chaud après l’arrêt

du moteur. Les points chauds peuvent causer des

blessures.

• Arrêter le moteur avant de déplacer l'outil.

• Ne pas déposer l'outil alors que le moteur est en

marche.

• Avant de retirer les matériaux indésirables du

produit, arrêter le moteur et attendre jusqu’à l’arrêt

de l’outil de coupe. Laisser l’outil de coupe s’arrêter

avant de retirer ou de faire retirer le matériau

végétal.

• La surexposition aux vibrations peut engendrer des

problèmes circulatoires ou des troubles nerveux, tels

que la maladie du doigt mort, en particulier chez

les personnes ayant des troubles circulatoires. En

cas de symptômes liés à une surexposition aux

vibrations, consulter un médecin. Ces symptômes

sont les suivants: engourdissement, perte de

sensibilité, fourmillement, picotement, douleur,

faiblesse musculaire, décoloration ou modification

de l’épiderme. Ces symptômes apparaissent

normalement aux doigts, aux mains et aux poignets.

Équipement de protection personnelle

AVERTISSEMENT:

Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Toujours utiliser un équipement de protection

personnelle homologué lors de l’utilisation de

l’appareil. Cet équipement de protection personnelle

n’élimine pas complètement les risques de

blessures, mais il peut en réduire la gravité en cas

d’accident. Laisser le concessionnaire vous aider à

sélectionner l’équipement adéquat.

2227 - 002 - 19.07.2024

• Porter un casque de protection en cas de risque de

chute d’objets.

• Porter des protecteurs d’oreille homologués qui

assurent une réduction adéquate du bruit.

L’exposition prolongée au bruit peut causer des

lésions auditives permanentes.

• Utiliser un dispositif de protection homologué

pour les yeux. Porter également des lunettes de

protection homologuées en cas d’utilisation d’une

visière. Les lunettes de protection homologuées

doivent être conformes à la norme ANSIZ87.1 aux

États-Unis ou à la norme EN166 dans les pays de

l’Union européenne.

• Utiliser une visière pour protéger le visage. La

visière n’est pas suffisante pour protéger les yeux.

• Utiliser des gants au besoin, par exemple lors de la

fixation, de l’examen ou du nettoyage de l’instrument

de coupe. Les gants aident également à prévenir les

dommages circulatoires ou nerveux causés par les

vibrations à la main et aux doigts.

• Porter des bottes antidérapantes robustes.

• Utiliser des vêtements faits de tissus résistants.

Toujours utiliser des pantalons longs et lourds et

des manches longues. Ne pas porter des vêtements

amples qui peuvent se prendre dans les broussailles

et les branches. Ne pas porter des bijoux, des

pantalons courts, des sandales et ne pas marcher

pieds nus. Garder les cheveux au-dessus des

épaules.

• Garder une trousse de premiers soins à portée de

main.

Dispositifs de sécurité sur l’outil

AVERTISSEMENT:

Lire les

messages d'avertissement qui suivent avant

d'utiliser l'appareil.

• Ne pas utiliser le produit si les dispositifs de sécurité

sont endommagés ou s’ils ne fonctionnent pas

correctement.

• Vérifier régulièrement les dispositifs de sécurité. Se

reporter à

Calendrier d’entretien à la page 55

• Si les dispositifs de sécurité sont endommagés ou

ne fonctionnent pas correctement, communiquez

avec votre concessionnaire réparateur Husqvarna.

Pour vérifier le verrouillage de la gâchette de

l’accélérateur

1. Vérifier que le dispositif de verrouillage de

la gâchette de l’accélérateur et la gâchette

d’accélération bougent librement et que le ressort de

retour fonctionne correctement.

2. Appuyer sur le dispositif de verrouillage de la

gâchette et s’assurer qu’il retourne à sa position

initiale lorsqu’on le relâche.

3. S’assurer que la gâchette de l’accélérateur est

verrouillée en position de ralenti lorsque le dispositif

de verrouillage de la gâchette de l’accélérateur est

relâché.

4. Démarrer le produit et le lancer à plein régime.

5. Relâcher la gâchette de l’accélérateur et s’assurer

que la lame s’arrête et s’immobilise.

2227 - 002 - 19.07.2024

AVERTISSEMENT: Si les

lames tournent lorsque la gâchette

d’accélération se trouve à la position

de ralenti, le régime de ralenti du

carburateur doit être réglé. Se reporter

à la section

Réglage du régime de ralenti

à la page 56

Pour vérifier l’interrupteur d’arrêt

1. Démarrer le moteur.

2. Déplacer l’interrupteur d’arrêt en position d’arrêt et

s’assurer que le moteur s’arrête.

Pour vérifier le dispositif de protection de l’outil

de coupe

Le dispositif de protection de l’outil de coupe arrête les

objets projetés en direction de l’opérateur. Il empêche

également de subir des blessures en cas de contact

avec l’outil de coupe.

1. Couper le moteur.

2. Effectuer une inspection visuelle pour détecter

d’éventuels dommages, par exemple des fissures.

3. Remplacer le dispositif de protection de l’outil de

coupe s’il est endommagé.

Silencieux

• Ne pas utiliser un moteur dont le silencieux est

endommagé. Un silencieux endommagé augmente

le niveau sonore et le risque d’incendie. Garder un

extincteur à proximité.

• S’assurer régulièrement que le silencieux est fixé sur

le produit.

• Ne pas toucher le moteur ou le silencieux alors que

le moteur est sous tension. Ne pas toucher le moteur

ou le silencieux pendant un moment après l’arrêt du

moteur. Les surfaces chaudes peuvent causer des

blessures.

• Un silencieux chaud peut causer un incendie. Rester

prudent lorsqu’on utilise le produit à proximité de

liquides ou de vapeurs inflammables.

• Ne pas toucher les pièces du silencieux si celui-ci

est endommagé. Les pièces peuvent contenir des

produits chimiques cancérigènes.

Outil de coupe

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’appareil.

• Effectuer l’entretien de routine. Communiquer avec

un centre agréé pour examiner régulièrement l’outil

de coupe et effectuer les réglages et les réparations.

• Cette précaution augmente les performances de

l’outil de coupe.

• Cette précaution augmente la durée de vie de

l’outil de coupe.

• Cette précaution réduit le risque d’accident.

• Utiliser seulement un dispositif de protection d’outil

de coupe homologué. Se reporter à la section .

• Ne pas utiliser un équipement de coupe

endommagé.

Tête de coupe d’herbe

• Vérifier que le fil coupe-herbe est fermement et

uniformément enroulé autour du tambour; cette

précaution réduit les vibrations.

• Utiliser seulement des têtes de coupe-herbe et

des fils coupe-herbe homologués. Se reporter à la

section .

• Utiliser un fil coupe-herbe de longueur adéquate. Un

fil coupe-herbe plus long utilise plus de puissance de

moteur qu’un fil coupe-herbe court.

• Vérifier que le couteau monté sur le dispositif de

protection de l’outil de coupe n’est pas endommagé.

• Tremper le fil coupe-herbe dans de l’eau pendant

deux jours avant de monter le fil coupe-herbe sur

le produit. Cette précaution permet d’augmenter la

durée de vie du fil coupe-herbe.

• Se reporter aux instructions relatives à l’équipement

de coupe pour connaître la bonne façon de charger

le fil et le diamètre de fil approprié.

Lames et couteaux à herbe

• Utiliser le produit avec une lame à herbe

homologuée. Ne pas utiliser une lame à herbe

sans avoir effectué l’installation correcte de toutes

les pièces nécessaires. Vérifier que l’installation

s’effectue correctement et que les bonnes pièces

sont utilisées. Une installation non adéquate peut

occasionner des sauts de la lame et blesser

gravement l’utilisateur ou les personnes se trouvant

à proximité.

2227 - 002 - 19.07.2024

• Porter des gants de protection lorsqu’on manipule ou

effectue un entretien sur la lame.

• Utiliser un dispositif de protection de la tête pour

utiliser un produit avec un coupe-herbes.

• Utiliser des lames et des couteaux à herbe pour

couper l’herbe sauvage.

• Une lame à herbe peut causer des blessures

pendant qu’elle continue à tourner après

l’arrêt du moteur ou le relâchement de la

gâchette d’accélérateur. Avant toute opération de

maintenance, vérifier que la lame à herbe a

complètement cessé de tourner.

• Arrêter le moteur avant de manipuler l’outil

de coupe. Vérifier que l’outil de coupe est

complètement arrêté. Débrancher le câble de la

bougie.

• N’utiliser qu’un équipement de coupe homologué ou

une lame correctement affûtée.

• Garder les dents de la lame correctement affûtées.

• Ne pas utiliser un équipement de coupe

endommagé.

• Fixer le dispositif de protection de transport sur

la lame à herbe pour transporter ou conserver le

produit.

Rebonds

• Un rebond est un mouvement brusque du produit sur

le côté, vers l’avant ou vers l’arrière. Un rebond se

produit lorsque la lame à herbe ou la lame de scie

heurte un objet qu’elle ne peut pas couper. Dans les

zones où il n’est pas facile de voir le matériau coupé,

les risques de rebond augmentent.

• Quand un rebond se produit, il y a un risque que

le produit ou l’opérateur quitte sa position. Une

lame qui se déplace peut frapper ou blesser les

personnes qui se trouvent aux environs.

• Si une lame est tordue, présente des fissures, est

brisée ou endommagée, la mettre au rebut.

• Utiliser une lame affûtée. Le risque de rebond de la

lame augmente lorsqu’elle n’est pas assez affûtée.

• Un rebond peut se produire lorsque la lame en

mouvement heurte un objet qu’elle ne coupe pas

immédiatement.

• Un rebond peut être suffisant pour propulser le

produit et l’opérateur à l’écart, occasionnant une

perte de contrôle du produit.

• Un rebond peut se produire de façon inattendue si la

lame s’accroche, cale ou se coince.

Sécurité– carburant

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’outil.

• Ne pas mélanger le carburant à l’intérieur ou à

proximité d’une source de chaleur.

• Ne pas démarrer l’outil s’il y a du carburant ou de

l’huile moteur sur l’outil. Nettoyer le carburant ou

l’huile et laisser sécher l’outil. Nettoyer tout carburant

qui souille l’outil.

• Si du carburant se déverse sur les vêtements,

changer immédiatement de vêtement.

• Ne pas déverser du carburant sur le corps; cela

pourrait causer des blessures. Si du carburant se

déverse sur le corps, se nettoyer au savon doux et à

l’eau.

• Ne pas démarrer le moteur si de l’huile ou du

carburant se renverse sur l’outil ou sur le corps.

• Ne pas démarrer l’outil si le moteur présente une

fuite. Vérifier régulièrement le moteur à la recherche

de fuites.

• Faire preuve de prudence lors de la manipulation du

carburant. Celui-ci est inflammable et ses vapeurs

sont explosives et peuvent causer des blessures ou

la mort.

• Ne pas respirer les vapeurs de carburant, car elles

peuvent causer des blessures. S’assurer que la

ventilation est suffisante.

• Ne pas fumer à proximité du carburant ou du

moteur.

• Ne pas placer des objets chauds à proximité du

carburant ou du moteur.

• Ne pas faire le plein de carburant lorsque le moteur

tourne.

• Vérifier que le moteur est froid avant de faire le plein.

• Avant de faire le plein, ouvrir lentement le couvercle

du réservoir de carburant et relâcher la pression

avec précaution.

• S’assurer que le débit d’air est suffisant lors du

ravitaillement et du mélange de carburant (essence

et huile deux temps) ou lors de la vidange du

réservoir de carburant.

• Le carburant et les vapeurs de carburant sont

extrêmement inflammables et peuvent causer des

blessures très graves en cas d’inhalation ou de

contact avec la peau. Pour cette raison, faire preuve

de prudence lors de la manipulation du carburant et

s’assurer que le débit d’air est suffisant.

• Serrer le couvercle du réservoir de carburant avec

précaution, car un feu pourrait se déclencher.

• Avant de démarrer l’outil, le déplacer à au moins 3m

(10pi) de la position où le plein de carburant a été

fait.

• Ne pas mettre trop de carburant dans le réservoir de

carburant.

2227 - 002 - 19.07.2024

• Vérifier qu’une fuite ne peut se produire lorsqu’on

déplace l’outil ou le bidon d’essence.

• Ne pas placer l’outil ou un bidon d’essence dans un

espace où il y a une flamme nue, des étincelles ou

une veilleuse. Vérifier que la zone de stockage ne

contient pas de flamme nue.

• Utiliser seulement des conteneurs agréés pour

transporter ou stocker le carburant.

• Vider le réservoir de carburant avant de le remiser

pour une période prolongée. Toujours respecter la

législation locale sur la façon de mettre le carburant

au rebut.

• Nettoyer l’outil avant de le remiser pour une période

prolongée.

• Débrancher le chapeau de bougie avant de remiser

le produit, pour que le moteur ne démarre pas par

inadvertance.

Consignes de sécurité pour la

maintenance

AVERTISSEMENT: Lire les

messages d’avertissement qui suivent avant

d’utiliser l’outil.

• Arrêter le moteur, s’assurer que l’équipement de

coupe s’arrête et laisser le produit refroidir avant de

faire l’entretien.

• Débrancher la bougie d’allumage avant de procéder

à l’entretien.

• Les gaz d’échappement du moteur contiennent du

monoxyde de carbone, un gaz inodore, toxique et

très dangereux qui peut causer la mort. Ne pas

démarrer le produit à l’intérieur ou dans des espaces

fermés.

• Les gaz d’échappement du moteur sont chauds et

peuvent contenir des étincelles. Ne pas démarrer

l’outil dans un local clos ou à proximité de matériaux

inflammables.

• Les accessoires et les modifications apportées

au produit qui ne sont pas approuvés par le

fabricant peuvent causer des blessures graves, voire

mortelles. Ne pas modifier l’outil. Utilisez toujours

des accessoires d’origine.

• Si l’entretien n’est pas effectué correctement

et régulièrement, le risque de blessures et de

dommages à l’outil augmente.

• N’effectuer que les travaux d’entretien recommandés

dans ce manuel d’utilisation. Laisser un agent

d’entretien agréé Husqvarna effectuer toutes les

autres opérations d’entretien.

• Demander régulièrement à un agent d’entretien

agréé Husqvarna d’effectuer l’entretien de l’outil.

• Remplacer les pièces endommagées, usées ou

brisées.

• Reportez-vous aux instructions relatives à

l'équipement de coupe afin de connaître la

procédure adéquate pour l’installation du fil du

coupe-herbe et le diamètre de fil approprié.

• Garder les dents de la lame correctement affûtées.

Toujours respecter nos recommandations. Voir aussi

les instructions sur l’emballage de la lame.

Montage

AVERTISSEMENT: Lire le chapitre

sur la sécurité avant d’installer le produit.

Pour fixer la poignée en anneau

1. Fixer la poignée en anneau sur l’arbre

conformément à l’illustration et serrez.

122L 122RJ

2. S’assurer de fixer la poignée en anneau entre les

flèches situées sur l’arbre.

Pour fixer la poignée en J (uniquement

pour 122RJ)

AVERTISSEMENT: Ne pas utiliser

de lames de scie pour installer le guidon en

J. N’utiliser que des lames ou couteaux à

herbe ou des têtes de coupe ou couteaux en

plastique.

1. Fixer le guidon en J au guidon en boucle selon

l’illustration et serrer.

2227 - 002 - 19.07.2024 49

Pour installer l’attache du harnais

(uniquement pour 122RJ)

1. Placer l’attache supérieure du harnais sur l’arbre.

Placer l’attache inférieure du harnais sous l’arbre.

2. Aligner les vis dans l’attache supérieure et l’attache

inférieure du harnais.

3. Installer deux vis dans les trous de vis.

4. Serrer les vis pour raccorder l’attache du harnais.

Installation d’un protège-lame, une

lame à herbe et un couteau à herbe

MISE EN GARDE : Utiliser

seulement une protection homologuée pour

les lames. Voir .

1. Fixer le protège-lame ou le dispositif de protection

de l’outil de coupe (A) sur l’arbre et serrer le boulon.

2. Installer le disque d’entraînement (B) sur l’arbre de

sortie.

3. Tourner l’arbre de sortie jusqu’à ce que l’un des

trous dans le disque d’entraînement s’aligne avec le

trou correspondant dans le carter d’engrenage.

4. Placer la clé hexagonale (C) dans le trou pour

bloquer l’arbre.

5. Placer la lame (D), le bol de garde au sol (E) et la

bride de support (F) sur l’arbre de sortie.

6. Installer l’écrou (G). Serrer l’écrou à une tension

comprise entre 35 et 50Nm (26-36pi/lb). Tenir

le manche de la clé mixte à proximité du protège-

lame autant que possible. Pour serrer l’écrou, il faut

tourner la clé dans le sens de rotation opposé.

Remarque:

Filetage à gauche.

Installation de lames et de têtes de

désherbage

AVERTISSEMENT:

Utiliser

uniquement la protection homologuée pour

les lames. Consultez . Une protection

endommagée peut causer des blessures.

AVERTISSEMENT: En utilisant le

produit avec une lame à gazon, commencer

par installer le guidon, le protège-lame et le

harnais appropriés.

AVERTISSEMENT: Si vous

n’installez pas les lames correctement, cela

peut provoquer des blessures.

1. S’assurer que la partie levée du disque

d’entraînement/de la flasque de support est

positionnée correctement dans le trou central des

lames.

2. Installer les lames.

Montage de l’outil de coupe

Pour fixer la protection de l’équipement de coupe et la

tête de désherbage

1. Fixer le dispositif de protection de l’outil de coupe (A)

sur l’arbre au moyen de la vis (L).

2. Fixer le disque d’entraînement (B) sur l’arbre de

sortie.

3. Faire tourner l’axe sortant jusqu’à ce que le

trou du toc d’entraînement coïncide avec le trou

correspondant du carter.

4. Placer un petit tournevis (C) dans le trou pour

verrouiller l’arbre.

2227 - 002 - 19.07.2024

5. Tourner la tête du coupe-herbe (H) dans le sens

antihoraire pour serrer la tête de coupe à la boîte de

vitesses. (Filetage à gauche.)

Pour ajuster le harnais (uniquement pour 122RJ)

Toujours porter le harnais lors de l’utilisation de la

machine. Le harnais assure un contrôle maximal lors

de l’utilisation du produit. Le harnais réduit le risque de

fatigue au niveau des bras et du dos.

1. Enfiler le harnais.

2. Accrocher le produit au crochet de suspension du

harnais.

3. Régler la longueur du harnais jusqu’à ce que le

crochet du support soit à peu près à la hauteur de

la hanche droite de l’utilisateur.

AVERTISSEMENT: En cas

d’urgence, lâcher le produit et le laisser

tomber au sol.

Fonctionnement

AVERTISSEMENT: Lire et

comprendre le chapitre sur la sécurité avant

d’utiliser l'outil.

Carburant

Cet outil est équipé d’un moteur à deux-temps.

MISE EN GARDE : Un type de

carburant inapproprié peut endommager le

moteur. Utiliser un mélange d’essence et

d’huile pour moteur à deux-temps.

Carburant prémélangé

• Utiliser du carburant alkylat prémélangé Husqvarna,

pour atteindre une performance optimale et un

prolonger la durée de vie du moteur. Ce carburant

contient moins de substances chimiques nocives par

rapport à un carburant régulier, ce qui réduit les gaz

d’échappement nocifs. La quantité de dépôts après

combustion est inférieure avec ce carburant, ce qui

maintient les composants du moteur plus propres.

Pour mélanger le carburant

Essence

• Utiliser de l’essence sans plomb de bonne qualité

contenant au maximum 10% d’éthanol.

MISE EN GARDE : Ne pas

utiliser d'essence à indice d'octane

inférieur à 90RON (87 AKI). L'utilisation

d'un indice d'octane inférieur peut

entraîner le cognement du moteur, ce

qui provoque des dommages au moteur.

Huile à moteur deux temps

• Pour obtenir un meilleur résultat et un

fonctionnement optimal, utiliser l’huile pour moteur

à deux-temps Husqvarna.

• Si l’huile pour moteur à deux temps Husqvarna

n’est pas disponible, utiliser une huile pour moteur à

deux temps de bonne qualité destinée aux moteurs

refroidis à l’air. Communiquer avec votre centre de

services pour sélectionner l’huile appropriée.

MISE EN GARDE : Ne pas

utiliser l’huile pour moteur à deux temps

dans des moteurs hors-bord refroidis

à l’eau, également appelée huile pour

moteur hors-bord. Ne pas utiliser l’huile

pour des moteurs à quatre temps.

Pour mélanger l’essence et l’huile pour moteur à deux

temps

Essence, litre Huile pour mo-

teur à deux

temps, Iitre

2% (50:1)

5 0,10

10 0,20

15 0,30

20 0,40

gallon US once liquide

1 2 ½

2 1/2 6 ½

2227 - 002 - 19.07.2024 51

5 12 ⅞

MISE EN GARDE : De petites

erreurs peuvent influencer considérablement

le ratio de mélange lors du mélange de

petites quantités de carburant. Mesurer

soigneusement la quantité d’huile et

s’assurer d’obtenir le mélange approprié.

1. Remplir la moitié de la quantité d’essence dans un

récipient propre destiné à contenir du carburant.

2. Ajouter la quantité totale d’huile.

3. Agiter le mélange de carburant.

4. Ajouter la quantité restante d’essence dans un

récipient.

5. Agiter avec précaution le mélange de carburant.

MISE EN GARDE :

Ne pas

mélanger le carburant pendant plus de

1mois à la fois.

Remplissage du réservoir de carburant

AVERTISSEMENT: Respecter la

procédure suivante pour assurer la sécurité.

1. Couper le moteur et le laisser refroidir.

2. Nettoyer la zone autour du bouchon du réservoir de

carburant.

3. Secouer le bidon et s’assurer que le carburant est

complètement mélangé.

4. Retirer le bouchon du réservoir de carburant

lentement pour libérer la pression.

5. Remplir le réservoir de carburant.

MISE EN GARDE : S’assurer

qu’il n’y a pas trop de carburant dans le

réservoir. Le carburant se dilate lorsqu'il

devient chaud.

6. Serrer fermement le bouchon du réservoir de

carburant.

7. Nettoyer le déversement de carburant sur le produit

et autour de celui-ci.

8. Éloigner le produit de 3m (10pi) ou plus de la zone

de remplissage et de la source de carburant avant

de démarrer.

Remarque: Pour connaître l'emplacement du

réservoir de carburant sur votre machine, se reporter à

Présentation de l’appareil à la page 42

Vérification avant le démarrage

1. S’assurer qu’aucune pièce du produit n’est

manquante, endommagée, desserrée ou usée.

2. S’assurer que les écrous, les vis et les boulons sont

serrés.

3. S’assurer que la tête de désherbage n’est pas

endommagée.

4. Vérifier que le filtre à air n’est pas bouché.

5. S’assurer que les dispositifs de sécurité du

produit fonctionnent correctement et ne sont pas

endommagés.

6. S’assurer que le produit ne présente aucune fuite de

carburant.

Démarrage d’un moteur froid

1. Appuyer 10fois sur la pompe à carburant.

2. Mettre le starter à la position du starter.

2227 - 002 - 19.07.2024

3. Maintenir l’outil sur le sol à l’aide de la main gauche.

MISE EN GARDE : Ne pas

marcher sur l’outil.

4. Tirer lentement la poignée du câble du lanceur avec

la main droite jusqu’à rencontrer une résistance.

Tirer ensuite rapidement sur la poignée du câble du

lanceur jusqu’à ce que le moteur démarre ou tente

de démarrer.

AVERTISSEMENT: Ne pas

enrouler la corde du lanceur autour de

la main.

5. Mettre le starter à la position de fonctionnement.

6. Si le moteur démarre, appuyer légèrement sur la

gâchette d’accélération et laisser le moteur tourner

pendant 60secondes pour qu’il se réchauffe. Si

le moteur ne démarre pas, tirer sur la poignée du

lanceur jusqu’à ce qu’il démarre. Appuyer ensuite

légèrement sur la gâchette d’accélération et laisser

le moteur tourner pendant 60secondes pour qu'il se

réchauffe.

MISE EN GARDE :

Ne pas tirer

complètement le câble du lanceur et

ne pas lâcher la poignée du câble du

lanceur. Cela pourrait endommager le

produit. Relâcher lentement la corde du

démarreur.

Démarrage d’un moteur chaud

1. Appuyer 10fois sur la pompe à carburant.

2. Tirer sur le cordon du lanceur jusqu’à ce que le

moteur démarre.

Arrêt de la machine

• Appuyer sur l’interrupteur pour arrêter le moteur.

Remarque: L’interrupteur revient automatiquement

à sa position initiale.

Tonte du gazon

1. Tenir la tête de coupe tout juste au-dessus du sol,

en l’inclinant. Ne pas appuyer le fil de coupe dans

l’herbe.

2. Diminuer la longueur du fil de coupe de 10-12cm

(4-4,75po).

3. Réduire le régime du moteur pour réduire le risque

d’endommager les plantes.

4. Utiliser 80% de l’accélération lorsqu’on doit couper

l’herbe à proximité d’objets.

2227 - 002 - 19.07.2024

Pour couper l’herbe

1. Pour effectuer une coupe, vérifier que le fil de coupe

est parallèle au sol.

2. Ne pas appuyer la tête de coupe sur le sol. Cela

pourrait endommager le produit.

3. Déplacer le produit d'un côté à l'autre pendant la

coupe. Faire tourner le moteur à plein régime.

Pour balayer l’herbe

Le débit d’air du fil de coupe en rotation peut être utilisé

pour souffler l’herbe coupée d’une zone.

1. Maintenir la tête de désherbage et le fil surélevés et

parallèles au sol.

2. Faire tourner le moteur à plein régime.

3. Déplacer la tête de coupe d’un côté à l’autre et

balayer l’herbe.

AVERTISSEMENT:

Nettoyer le

couvercle de la tête de désherbage à

chaque remplacement du fil de coupe afin

d’éviter un déséquilibre et des vibrations

dans les poignées. En outre, vérifier les

autres parties de la tête de coupe et les

nettoyer au besoin.

Tête de coupe d’herbe

• Vérifier que le fil coupe-herbe est fermement et

uniformément enroulé autour du tambour; cette

précaution réduit les vibrations.

• Utiliser seulement des têtes de coupe-herbe et

des fils coupe-herbe homologués. Se reporter à la

section

Accessoires à la page 60

• Utiliser un fil coupe-herbe de longueur adéquate. Un

fil coupe-herbe plus long utilise plus de puissance de

moteur qu’un fil coupe-herbe court.

• Vérifier que le couteau monté sur le dispositif de

protection de l’outil de coupe n’est pas endommagé.

• Tremper le fil coupe-herbe dans de l’eau pendant

deux jours avant de monter le fil coupe-herbe sur

le produit. Cette précaution permet d’augmenter la

durée de vie du fil coupe-herbe.

• Se reporter aux instructions relatives à l’équipement

de coupe pour connaître la bonne façon de charger

le fil et le diamètre de fil approprié.

Pour couper de l’herbe au moyen d’une

lame à herbe (uniquement pour 122RJ)

1. Ne pas utiliser les lames et les couteaux à herbe

pour les tiges ligneuses.

2. La lame à herbe s’utilise pour tous les types d’herbe

haute ou épaisse.

3. Faucher l’herbe d’un mouvement de balancier

latéral, le mouvement de la droite vers la gauche

constituant la course aller et le mouvement de la

gauche vers la droite la course de retour. Le côté

gauche de la lame (entre la position 8h et la position

12h) effectue le travail de coupe.

4. Si on penche légèrement la lame vers la gauche

pendant le désherbage, l’herbe coupée est disposée

en bandes, ce qui facilite le ramassage, par exemple

lors du ratissage.

5. Essayer d’adopter un rythme de travail régulier.

Prendre une position stable, les pieds écartés. Faire

un pas en avant après la course de retour et

reprendre la même position stable.

6. Laisser le bol de garde au sol. Son rôle est de

protéger la lame contre tout contact avec le sol.

7. Éviter que les matériaux s’enroulent autour de la

lame en travaillant toujours à plein régime et en

évitant de toucher le matériau végétal coupé lors de

la course de retour.

8. Arrêter le moteur, ouvrir le harnais et poser la

machine par terre avant de rassembler le matériau

végétal coupé.

Entretien

AVERTISSEMENT: Lire et

comprendre le chapitre sur la sécurité avant

de le nettoyer l’outil, le réparer ou en

effectuer l’entretien.

54 2227 - 002 - 19.07.2024

Introduction

AVERTISSEMENT: Avant de

procéder à l’entretien, lire et bien

comprendre le chapitre sur la sécurité.

Pour tous les travaux d’entretien et de réparation sur

le produit, une formation spécifique est nécessaire. La

disponibilité des réparations et des entretiens effectués

de façon professionnelle est garantie. Si un revendeur

n’est pas un agent d’entretien, communiquer avec lui

pour connaître l’agent d’entretien le plus proche.

Pour obtenir de plus amples renseignements, se

reporter à la section .

Calendrier d’entretien

Entretien

Quotidien

Hebdo-

madaire

Mensuel

Nettoyer la surface externe. X

Nettoyer le filtre à air. Les remplacer au besoin. X

Vérifier la fonction du blocage de l’accélération et la commande d'accélération. X

Vérifier l’interrupteur d’arrêt. X

Vérifier les protections X

Vérifier la tête de désherbage. X

Vérifier le contre-écrou. X

Vérifier pour détecter toute fuite éventuelle de carburant. X

S’assurer que la lame à herbe est alignée avec le centre, qu’elle est bien affûtée

et qu’elle ne présente pas de dommages au niveau du tranchant ou du trou

central.

S’assurer que l’outil de coupe ne tourne pas au régime de ralenti. X

Appliquer la graisse sur l’arbre démontable. X

Vérifier la poignée du câble du lanceur et le câble du lanceur. X

Vérifier la graisse du pignon conique. X

Nettoyer la surface externe de la bougie. Retirer la bougie et mesurer la distance

entre les électrodes. Régler la distance entre les électrodes ou remplacer la

bougie.

Nettoyer le système de refroidissement. X

Nettoyer ou remplacer l'écran pare-étincelles sur le silencieux. X

Nettoyer la surface externe du carburateur et ses zones adjacentes. X

Vérifier le filtre à carburant à la recherche de contamination. X

Vérifier le tuyau de carburant pour détecter d’éventuels dommages. X

Vérifier tous les câbles et toutes les connexions. X

Vérifier l’embrayage, le ressort d’embrayage et le tambour d’embrayage à la

recherche de trace d’usure.

Remplacer la bougie d’allumage X

2227 - 002 - 19.07.2024 55

Réglage du régime de ralenti

Vérifier que le filtre à air est propre et que le couvercle

du filtre à air est fixé avant de régler le régime de ralenti.

1. Tourner la vis de réglage du régime de ralenti,

identifiée par un T, dans le sens horaire jusqu'à ce

que l’équipement de coupe commence à tourner.

2. Tourner la vis de réglage du ralenti, identifiée par

un T, dans le sens antihoraire jusqu'à ce que

l’équipement de coupe cesse de tourner.

3. Le régime de ralenti doit être inférieur à la vitesse

lorsque l’équipement de coupe commence à tourner.

Le régime de ralenti est adéquat lorsque le moteur

fonctionne sans à-coups dans toutes les positions.

Pour effectuer l’entretien de l’écran

pare-étincelles

Utilisezr une brosse métallique pour nettoyer l’écran

pare-étincelles.

Nettoyage du système de

refroidissement

Nettoyer les pièces du circuit de refroidissement au

moyen d’une brosse.

Le système de refroidissement comprend la prise d'air

sur le démarreur (A) et les ailettes de refroidissement

sur le cylindre (B).

Vérification de la bougie d’allumage

MISE EN GARDE : Utiliser la

bougie recommandée. Vérifier que les

pièces de rechange sont les mêmes

que celles fournies par le fabricant. Une

bougie inadéquate peut endommager l'outil.

S'assurer que la bougie est installée avec un

suppresseur. Pour obtenir de plus amples

renseignements, communiquer avec votre

centre de services.

1. Vérifier la bougie d’allumage dans les cas suivants:

a) Le moteur manque de puissance.

b) Le moteur ne démarre pas facilement.

c) Le moteur ne fonctionne pas correctement au

régime de ralenti.

2. Si le moteur n’est pas facile à démarrer ou faire

fonctionner, examiner la bougie pour les matériaux

indésirables. Afin de réduire le risque de matériau

indésirable sur les électrodes de la bougie:

a) Vérifier que le régime de ralenti est réglé de

façon adéquate.

b) Vérifier que le mélange de carburant est correct.

c) Vérifier que le filtre à air est propre.

3. Nettoyer la bougie si elle est sale. Vérifier que

l’écartement des électrodes est correct. Se reporter

à la section .

4. Remplacer la bougie d’allumage selon le besoin.

2227 - 002 - 19.07.2024

Nettoyage du filtre à air

1. Retirer le couvercle du filtre à air et retirer le filtre à

air.

2. Nettoyer le filtre à air à l’eau savonneuse chaude.

Vérifier que le filtre à air est sec avant de l’installer.

3. Remplacer le filtre à air s’il est trop sale pour le

nettoyer entièrement. Toujours remplacer les filtres à

air endommagés.

4. Si votre produit est équipé d’un filtre à air en

mousse, appliquer de l’huile pour filtre à air.

Appliquer seulement de l’huile pour filtre sur un filtre

en mousse. Ne pas appliquer de l’huile sur un filtre

en feutre.

Application de l’huile pour filtre à air sur le filtre

à air

MISE EN GARDE :

Toujours utiliser

de l’huile spéciale pour filtre à air sur les

filtres à air en mousse. Ne pas utiliser

d’autres types d’huile.

AVERTISSEMENT: Ne pas mettre

d’huile sur le corps.

1. Retirer le couvercle du filtre à air et retirer le filtre à

air.

2. Placer le filtre à air dans un sac en plastique.

3. Placer l’huile du filtre à air dans le sac en plastique.

4. Appuyer le sac en plastique pour vérifier que l’huile

alimente également l’ensemble du filtre à air.

5. Appuyer sur le filtre à air dans le sac, pour retirer

l’huile de filtre à air qui n’est pas nécessaire. Retirer

le filtre à air de son emballage.

6. Installer le filtre à air.

Ajouter de la graisse au pignon conique

Vérifier que le pignon conique est rempli de graisse au

3/4 du pignon conique.

Affûtage les lames et couteaux à herbe

1. Affûter les lames et les couteaux à herbe au moyen

d’une lime plate à taille simple.

2227 - 002 - 19.07.2024

2. Limer les bords des lames et couteaux à herbe de

façon égale pour conserver l’équilibre.

Dépannage

Le moteur ne démarre pas.

Vérifier Cause possible Procédure

Cliquets de lanceur à

rappel.

Les cliquets de lanceur à rappel ne peuvent

se déplacer librement.

Retirer le couvercle du démarreur et nettoyer

autour des cliquets de lanceur à rappel.

Communiquer avec un un centre de service

agréé pour obtenir de l’aide.

Réservoir de carbu-

rant.

Type de carburant inapproprié. Vidanger le réservoir de carburant et faire le

plein avec le carburant correct.

Bougie d’allumage. La bougie d’allumage est sale ou humide. S’assurer que la bougie est propre et sèche.

L’écartement des électrodes de la bougie

d’allumage est incorrect.

Nettoyer la bougie d’allumage. Vérifier que

l’écartement des électrodes est correct. S’as-

surer que la bougie d’allumage est dotée

d’un suppresseur.

Se reporter à la section

Caractéristiques

techniques à la page 59

pour connaître la

distance adéquate entre les électrodes.

La bougie d’allumage est desserrée. Serrer la bougie d’allumage.

Le moteur démarre mais s’arrête à nouveau

Vérifier

Cause possible Procédure

Réservoir de carbu-

rant

Type de carburant inapproprié. Vider le réservoir de carburant et faire le

plein avec le carburant correct.

Filtre à air Le filtre à air est bouché. Nettoyer le filtre à air.

Transport et entreposage

• Toujours laisser l’appareil refroidir avant de

l’entreposer.

• Pour le stockage et le transport du produit et du

carburant, s’assurer qu’il n’y a pas de fuite ou de

vapeur. Les étincelles ou les flammes nues, par

exemple avec des appareils électriques ou des

chaudières, peuvent démarrer un incendie.

58 2227 - 002 - 19.07.2024

• Utiliser toujours des contenants agréés pour

entreposer ou transporter le carburant.

• Vider les réservoirs de carburant avant tout transport

ou remisage pendant une période prolongée. Mettre

au rebut le carburant à un emplacement de mise au

rebut adéquat.

• Fixer la protection de transport pendant le transport

et le stockage.

• Retirer le chapeau de la bougie.

• Fixer le produit pendant le transport. S’assurer qu’il

ne puisse pas bouger.

• Nettoyer et entretenir le produit avant de le remiser

pour une période prolongée.

Caractéristiques techniques

122L 122RJ

Moteur

Cylindrée, po3/cm

1,32/21,7 1,32/21,7

Régime de ralenti, min

-1

(tr/min) 2800-3200 2800-3200

Régime max. recommandé, min

-1

(tr/min) 9100 9100

Régime de l’arbre de sortie, min

-1

(tr/min) 7200 7200

Puissance/sortie max. du moteur, conformément à la norme

ISO8893, kW/hp à min

-1

tr/min

0,6/0,8 à 7800 0,6/0,8 à 7800

Silencieux avec pot catalytique Oui Oui

Système d’allumage réglé en fonction du régime Non Non

Durabilité des émissions, h 50 50

Système d’allumage

Bougie d’allumage HQT-4 672201 HQT-4 672201

Écartement des électrodes, po/mm 0,02/0,5 0,02/0,5

Circuit d’alimentation

Capacité du réservoir de carburant, pinte US/litre 0,63/0,3 0,63/0,3

Poids

Poids sans carburant, équipement de coupe et protections, lb/kg 10,4/4,7 10,6/4,8

Niveaux de bruit

Niveau de pression sonore à l’oreille de l’utilisateur, équipé d’une

lame à herbe, dB(A)

N/A 90

Pression acoustique à l’oreille de l’utilisateur, avec tête de désherba-

ge, dB(A)

85 85

Niveaux de vibrations

Niveau de vibration équivalent (v

ibrations main-bras, éq.

), équipé d’une

lame à herbe, poignée avant, m/s

N/A 2,76

Les données signalées pour le niveau de pression sonore équivalent du produit présentent une dispersion

statistique type (écart standard) de3,5 dB(A).

Les données signalées pour le niveau de vibration équivalent présentent une dispersion statistique type (écart

standard) de 1,5 m/s

2227 - 002 - 19.07.2024 59

122L 122RJ

Niveau de vibration équivalent (v

ibrations main-bras, éq.

), équipé d’une

lame à herbe, poignée avant, m/s

N/A 2,88

Niveau de vibration équivalent (v

ibrations main-bras, éq.

), équipé d’une

tête de coupe, poignée avant, m/s

2,95 2,95

Niveau de vibration équivalent (v

ibrations main-bras, éq.

), équipé d’une

tête de coupe, poignée arrière, m/s

2,66 2,66

Accessoires

122RJ

Accessoires homologués Type Protection de l’outil de coupe

Arbre fileté (M10L)

Lame à herbe et couteau à herbe Gazon 255-4 (Ø250) 580 44 66-06

Tête de désherbage T25 (Ø2,0 - 2,4mm) 580 44 66-06

122L

Accessoires homologués Type Protection de l’outil de coupe

Tête de désherbage T25 (Ø2,0 - 2,4mm) 580 44 66-06

60 2227 - 002 - 19.07.2024

2227 - 002 - 19.07.2024 61

62 2227 - 002 - 19.07.2024

2227 - 002 - 19.07.2024 63

www.husqvarna.com

Original instructions

Instrucciones originales

Instructions d’origine

1143753-49

2024-07-23

Husqvarna 122L String Trimmer

Product's Documents

Operator's Manual

Specifications

Husqvarna 122L Questions and Answers
