TRANSOM SAVER
MODEL: XC2076
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
1
MODEL: XC2076
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TRANSOM SAVER
background
2
IMPORTANT SAFEGUARDS
Read these instructions before using this product. Failure to do so
can result in serious injury.
Assembly precautions
1. Assembly only according to these instructions. Improper assembly can
create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly.
3. Keep assembly area clean and well lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
6. Product capabilities apply to properly and completely assembled product
only.
7. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap and
separate all parts in a clean work area.
8. For safety reasons, this hardware is recommended to be installed by 2
people.
WARNING:
This is not a toy. Not for use by children.
Do NOT operate if any part is damaged or broken.
SAVE THESE INSTRUCTIONS
⚫ Before use, confirm that the Transom Saver has not been frozen to
avoid damage during traction due to the recoil and rebound of the
outboard motor.
⚫ Suitable for 150 horsepower outboard engines.
WARNING
background
3
⚫ Transom Saver should be used on the shortest available length.
⚫ The pressure generated when adjusting the engine position may
damage the Transom Saver. Lower the engine into the V-shaped block
and stop once they are fully in contact.
⚫ Regularly check Transom Saver. Replace all parts that are damaged,
corroded, or missing before use.

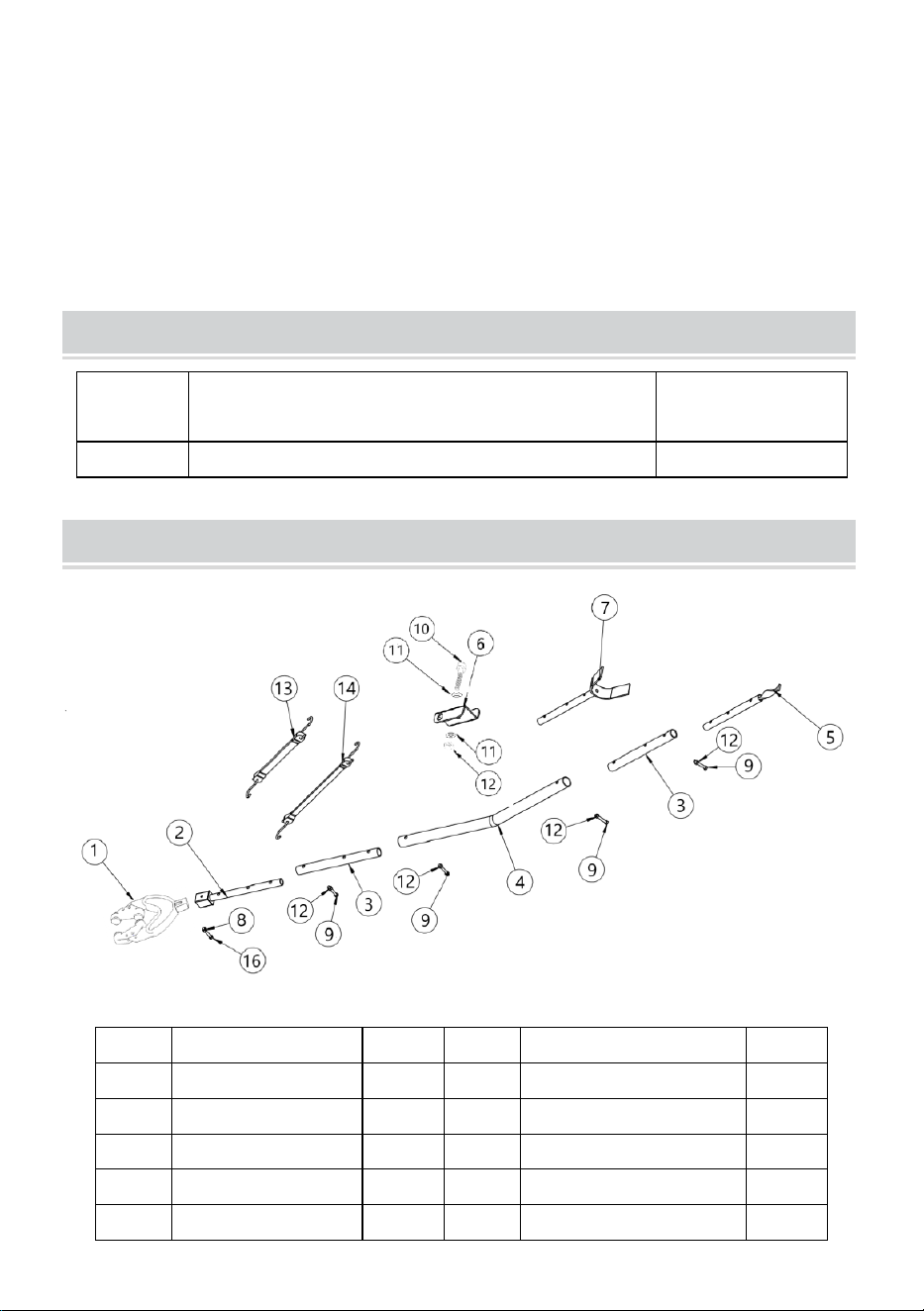

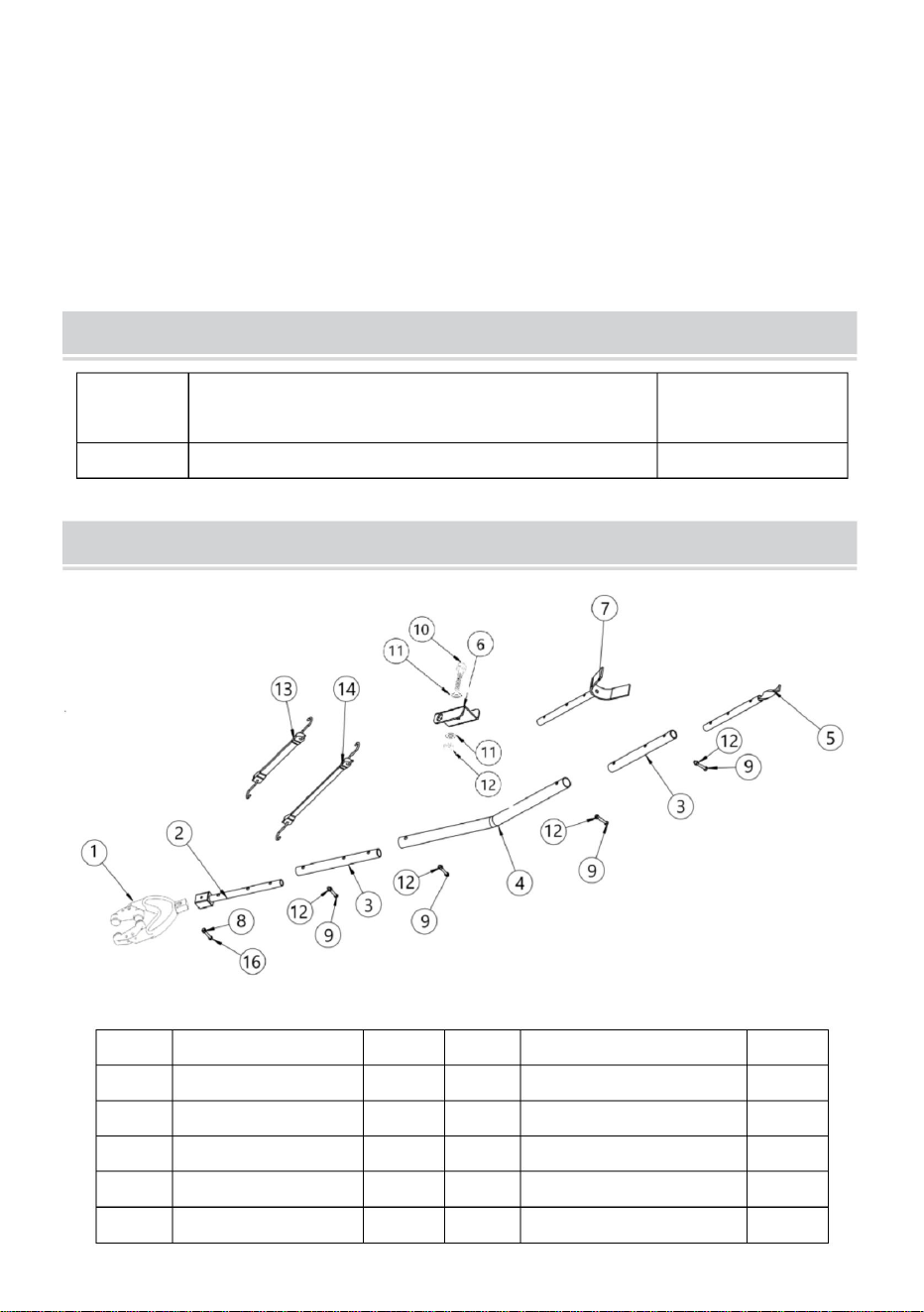

Model
Adapt engine
Adjustable size
range (in)
XC2076
150 horsepower outboard engine
26.9-62.2
Name
Q'TY
Name
Q'TY
Heavy Head
1PCS
M8x45 Hexagon bolt
4PCS
Adjustable rod 4
1PCS
M8x80 Hexagon bolt
1PCS
Adjustable rod 2
2PCS
Flat cushion
2PCS
Adjustable rod 1
1PCS
M8 Nut
5PCS
Fixed rod
1PCS
10” Rubber rope
1PCS
PRODUCTION CONFIGURATION
PARTS LIST
background
4
Fixed bracket
1PCS
15” Rubber rope
1PCS
Adjustable rod 3
1PCS
manual
1PCS
M6 Nut
1PCS
M6x40 Hexagon bolt
1PCS
1. Firstly, determine the style of the trailer to be used with Transom Saver.
⚫ If the trailer is equipped with a keel roller bracket, use Adjustment rod 3
(Number 7) during installation.
⚫ If the trailer does not have a keel roller bracket, a fixed rod (Number 5)
must be used during assembly, and a fixed bracket (Number 6) must
also be installed on the trailer. (Go to step 2).

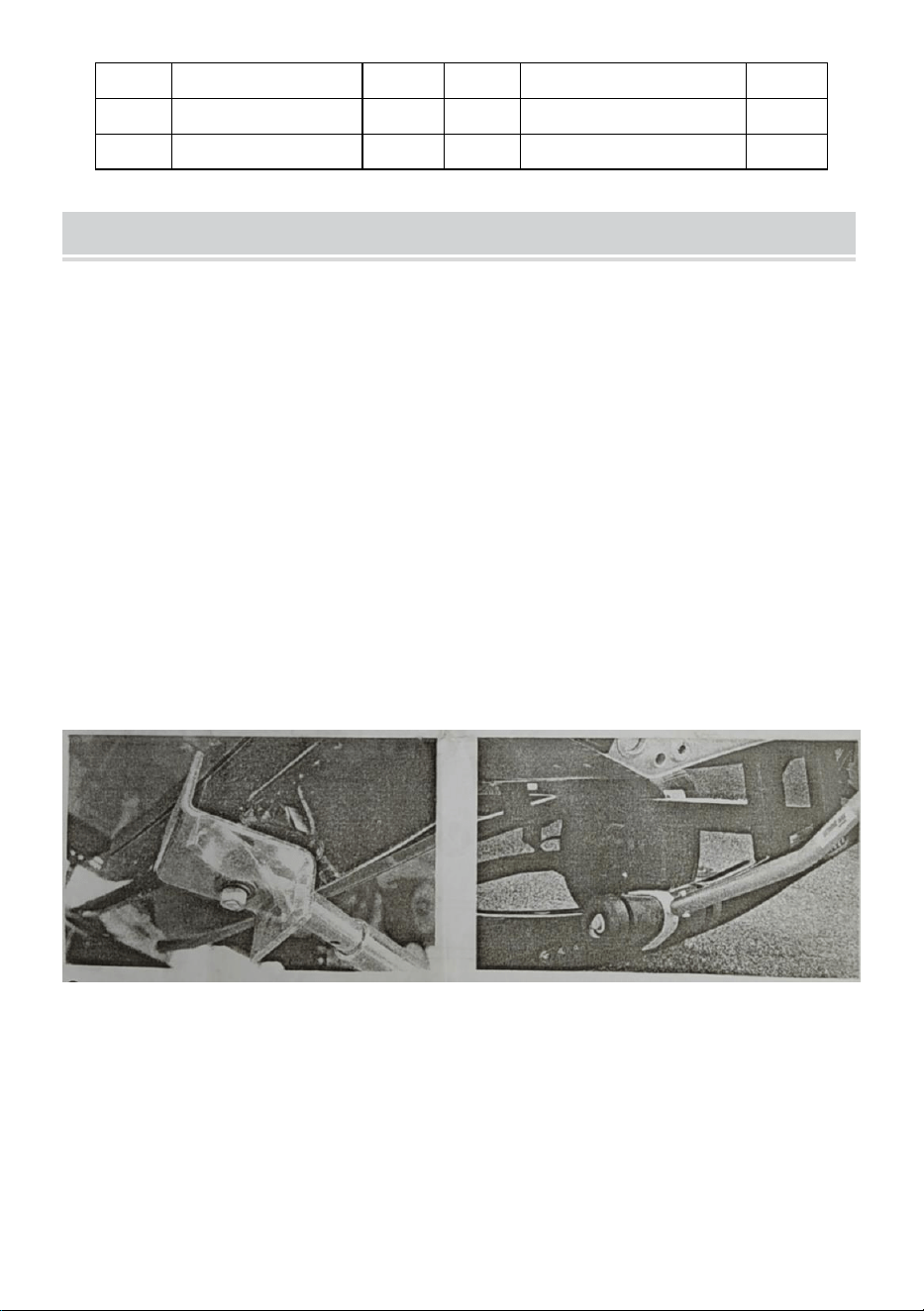

Install Fixed Bracket
Fixed bracket (Number 6) is directly fixed to the trailer chassis. As close as
possible to the center of the rear crossbeam of the trailer, use existing bolt
holes (if any) or drill a new hole to secure the fixed bracket (Number 6)
under the crossbeam using the provided hex bolts, washers, and nuts, as
shown in Figure 1.
Figure1 Figure2
2. As shown in Figure 2, install Adjustable rod 3 (Number 7) on the drum
bracket of the trailer.
3. Determine the minimum length required for the Transom Saver to
support the outboard engine and adjust its length accordingly.
4. Place the end of the Transom Saver on a trailer, in a fixed bracket
INSTALLATION INSTRUCTIONS
background
5
(Number 6), or on a drum.
5. Slowly lower the outboard engine in the Transom Saver until it comes
into contact with the Rubber head of Heavy Head (Number 1).
Attention: After the engine comes into contact with the Rubber head, it is
strictly prohibited to adjust the engine descent again. Excessive pressure
may damage the Transom Saver, outboard engine, or trailer.
6. Place the rubber rope (Number 13 or 14) on the hole on the side of the
Heavy Head (Number 1), and then extend it around the lower unit of the
outboard motor to the hole on the opposite side.
