TRANSOM SAVER
MODEL: XC2070
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
1
MODEL: XC2070
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TRANSOM SAVER
background
2
IMPORTANT SAFEGUARDS
Read these instructions before using this product. Failure to do so
can result in serious injury.
Assembly precautions
1. Assembly only according to these instructions. Improper assembly can
create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly.
3. Keep assembly area clean and well lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
6. Product capabilities apply to properly and completely assembled product
only.
7. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap and
separate all parts in a clean work area.
8. For safety reasons, this hardware is recommended to be installed by 2
people.
WARNING:
This is not a toy. Not for use by children.
Do NOT operate if any part is damaged or broken.
SAVE THESE INSTRUCTIONS
⚫ Before use, confirm that the Transom Saver has not been frozen to
avoid damage during traction due to the recoil and rebound of the
outboard motor.
⚫ Suitable for outboard engines below 150 horsepower.
WARNING
background
3
⚫ Transom Saver should be used on the shortest available length.
⚫ The pressure generated when adjusting the engine position may
damage the Transom Saver. Lower the engine into the V-shaped block
and stop once they are fully in contact.
⚫ Regularly check Transom Saver. Replace all parts that are damaged,
corroded, or missing before use.
Model
Adapt engine
Adjustable size
range (in)
XC2070
Off board engines with less than 150
horsepower
19.8-30.7
PRODUCTION CONFIGURATION

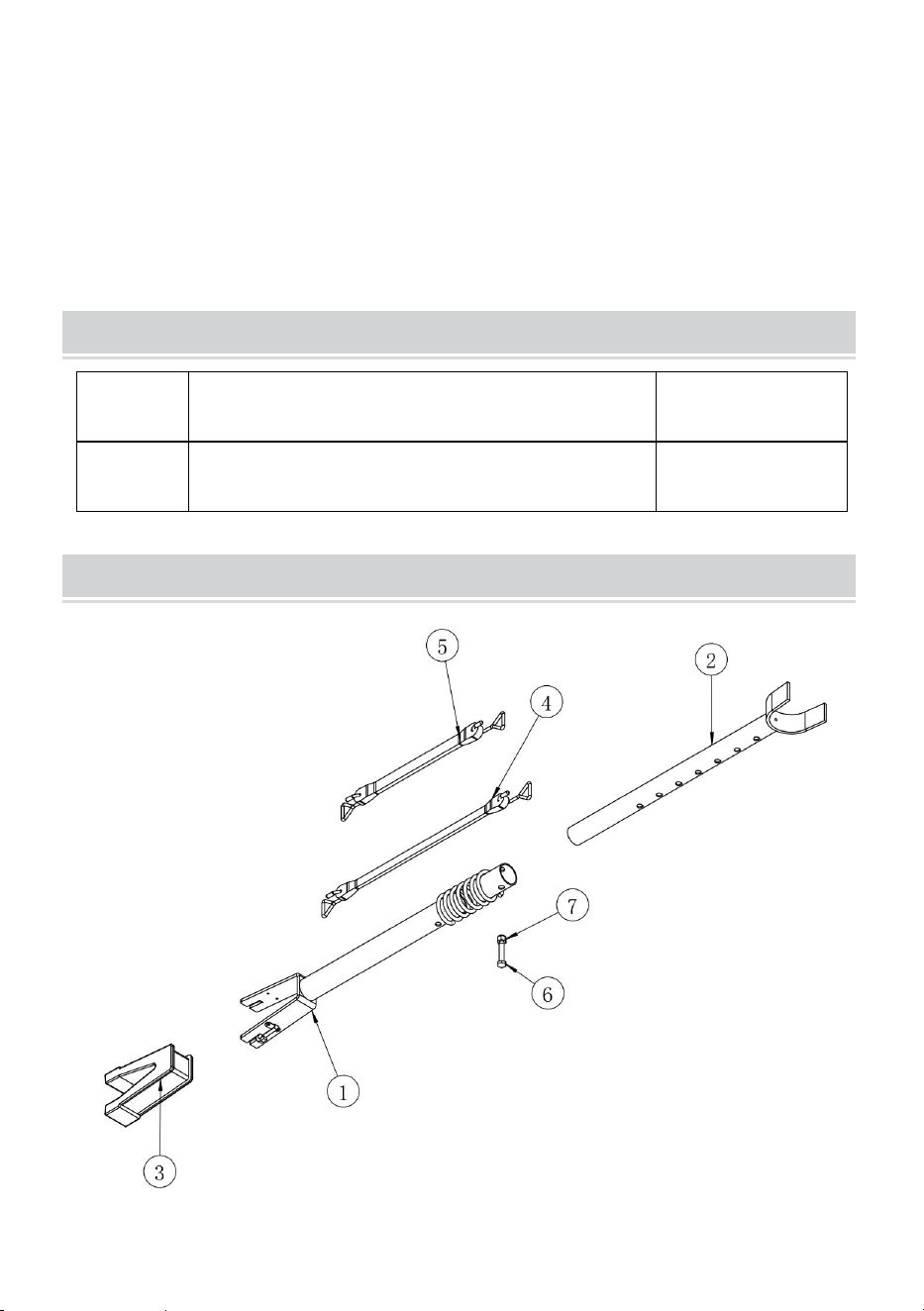

PARTS LIST
background
4
Name
Q'TY
ITEM
Name
Q'TY
Elastic adjustment rod
1PCS
5
10” Rubber rope
1PCS
Adjusting rod
1PCS
6
M10x50 Hexagon bolt
1PCS
V rubber block
1PCS
7
M10 Nut
1PCS
15” Rubber rope
1PCS
8
manual
1PCS
1. Firstly, determine the style of the trailer to be used with Transom Saver.
⚫ The trailer must contain a keel roller bracket to be compatible with this
product.
Figure 1

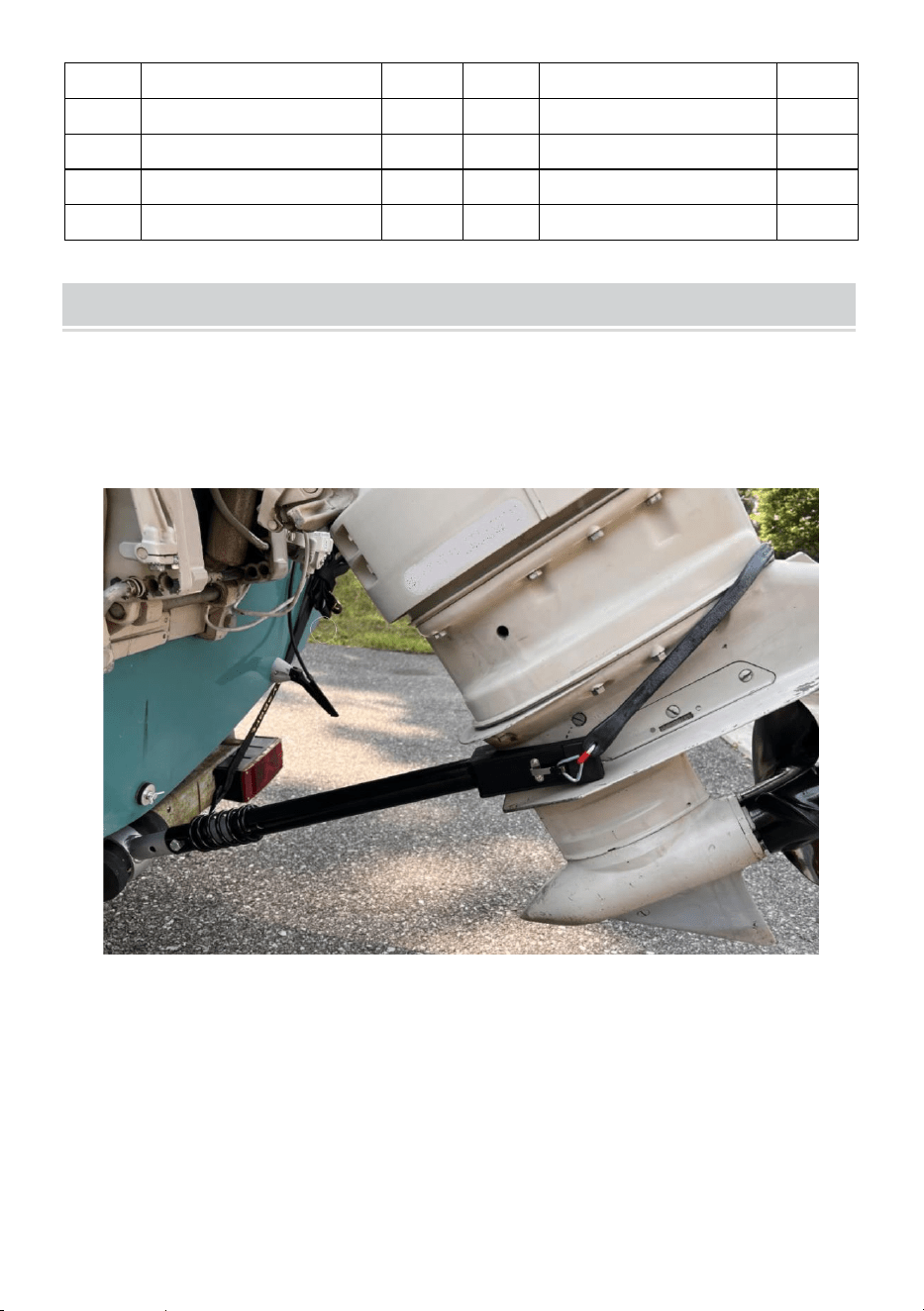

1. As shown in the figure 1, Place the end of the Transom Saver on the
keel roller bracket.
2. Determine the minimum length required for the Transom Saver to
support the outboard engine and adjust its length accordingly.
INSTALLATION INSTRUCTIONS
background
5
NOTE: There are two mounting holes on the Elastic Adjustment Rod
(Number 1), one for elastic connection and one for hard connection. Users
can choose the mounting hole position according to their needs.
3. Slowly lower the outboard engine in the Transom Saver until it comes
into contact with the V rubber block (Number 3)
Attention: After the engine comes into contact with the V rubber block
(Number 3), it is strictly prohibited to adjust the engine descent again.
Excessive pressure may damage the Transom Saver, outboard engine, or
trailer.
4. As shown in Figure 1, Place the rubber rope (Number 4 or 5) on the
Buckling position on the side of the Elastic adjustment rod (Number 1), and
then extend it around the lower unit of the outboard motor to the Buckling
position on the opposite side.
Elastic connection
Hard connection
background
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
MODÈLE:XC2070
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar
nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant
certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes
lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier
soigneusementlorsquevouspassezunecommandecheznoussivous
économisezréellementlamoitiéparrapportauxgrandesmarques.
PROTECTIONDETABLEAUARRIÈRE
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
