Technical Support and E-Warranty Certificate www.vevor.com/support

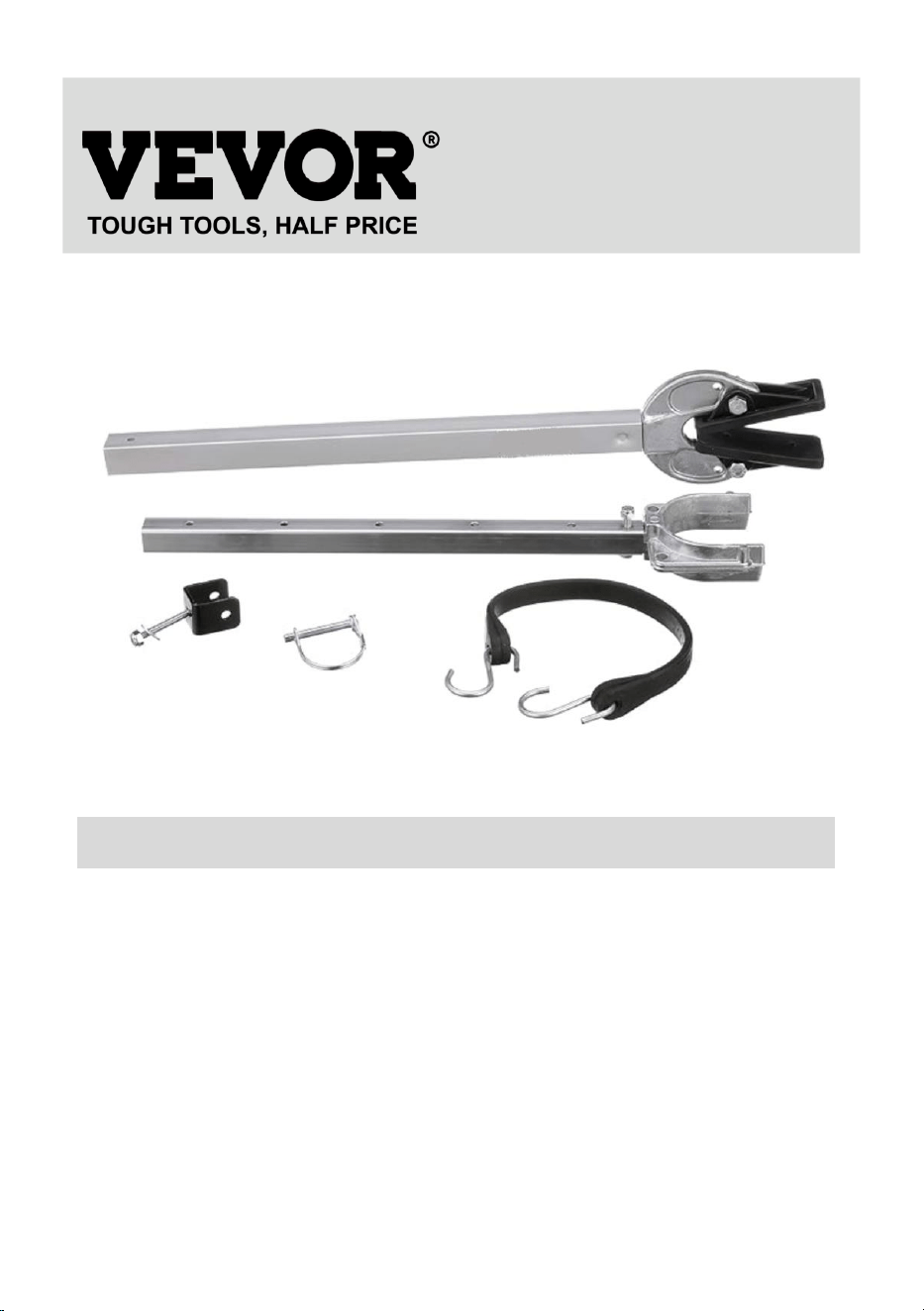

TRANSOM SAVER
MODEL: XC2071/XC2072
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
1
MODEL: XC2071/XC2072
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
TRANSOM SAVER
background
2
IMPORTANT SAFEGUARDS
Read these instructions before using this product. Failure to do so
can result in serious injury.
Assembly precautions
1. Assembly only according to these instructions. Improper assembly can
create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly.
3. Keep assembly area clean and well lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
6. Product capabilities apply to properly and completely assembled product
only.
7. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap and
separate all parts in a clean work area.
8. For safety reasons, this hardware is recommended to be installed by 2
people.
WARNING:
This is not a toy. Not for use by children.
Do NOT operate if any part is damaged or broken.
SAVE THESE INSTRUCTIONS
⚫ Before use, confirm that the Transom Saver has not been frozen to
avoid damage during traction due to the recoil and rebound of the
outboard motor.
⚫ Suitable for engines with 100 horsepower and below
WARNING
background
3
⚫ Transom Saver should be used on the shortest available length.
⚫ The pressure generated when adjusting the engine position may
damage the Transom Saver. Lower the engine into the V-shaped block
and stop once they are fully in contact.
⚫ Regularly check Transom Saver. Replace all parts that are damaged,
corroded, or missing before use.
Model
Adapt engine
Adjustable size
range (in)
XC2071
Engines with 100 horsepower or less,
Engine with power fine-tuning/tilting
23-35
XC2072
24-36
PRODUCTION CONFIGURATION
PARTS LIST
background
4
Name
Q'TY
Name
Q'TY
Adjustable rod 1
1PCS
M6x40 Hexagon bolt
4PCS
Adjustable rod 2
1PCS
M6 Nut
4PCS
Lock pin
1PCS
manual
1PCS
Composite head
1PCS
15” Rubber rope
1PCS
Hexagon bolt
1PCS
Fixed bracket
1PCS
Roller bracket
1PCS
1. Firstly, determine the style of the trailer to be used with Transom Saver.
⚫ The trailer must contain a keel roller bracket to be compatible with this
product.
Figure1 Figure2
1. As shown in Figure 1, Place the end of the Transom Saver on the keel
roller bracket.
2. Determine the minimum length required for the Transom Saver to
support the outboard engine and adjust its length accordingly.
3. Slowly lower the outboard engine in the Transom Saver until it comes
into contact with the Composite head (Number 4)
INSTALLATION INSTRUCTIONS
background
5
Attention: After the engine comes into contact with the Composite head
(Number 4), it is strictly prohibited to adjust the engine descent again.
Excessive pressure may damage the Transom Saver, outboard engine, or
trailer.
4. As shown in Figure 2, Place the rubber rope (Number 10) on the hole on
the side of the Composite head (Number 4), and then extend it around the
lower unit of the outboard motor to the hole on the opposite side.
background
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
