Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
THANK YOU
We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
Item #1004 040 435
Model #7984HDCGI
ETL Model #60-PALE
USE AND CARE GUIDE
PALERMO GROVE 60-INCH CEILING FAN
2
Table of Contents ................................................................ 2
Safety Information ...............................................................2
Warranty ............................................................................... 3
Pre-Installation ....................................................................3
Installation ............................................................................6
Assembly ..............................................................................7
Operation ...........................................................................13
Care and Cleaning ............................................................. 15
Troubleshooting .................................................................15
1. To reduce the risk of electric shock, ensure the electricity has been
turned off at the circuit breaker or fuse box before you begin.
2. All wiring must be in accordance with the National Electrical Code
ANSI/NFPA 70 and local electrical codes. Electrical installation should
be performed by a qualied licensed electrician.
3. The outlet box and support structure must be securely mounted
and capable of reliably supporting a minimum of 35 lbs. (15.9 kg).
Use only UL-listed outlet boxes marked “Acceptable for Fan Support
of 35 lbs. (15.9 kg) or less.”
4. The fan must be mounted with a minimum of 7 ft (2.1 m) of
clearance from the trailing edge of the blades to the oor.
5. Do not place objects in the path of the blades.
6. To avoid personal injury or damage to the fan and other items, use
caution when working around or cleaning the fan.
7. After making electrical connections, spliced conductors should be
turned upward and pushed carefully up into the outlet box. The
wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on one side of the outlet box and
the ungrounded conductor on the other side of the outlet box.
8. All set screws must be checked and retightened where
necessary before installation.
WARNING: To reduce the risk of personal injury,
do not bend the blade brackets (also referred to as
anges) during assembly or after installation. Do
not insert objects in the path of the blades.
WARNING: To reduce the risk of re or electric
shock, do not use this fan with any solid-state speed
control device.
WARNING: Electrical diagrams are for reference
only. If you are using a light kit, refer to the light kit
instructions manual to make the electrical
connections. Optional use of any light kit shall be
UL-listed and marked suitable for use with this fan.
WARNING: To avoid possible electrical shock, turn
the electricity off at the main fuse box before
wiring. If you feel you do not have enough electrical
wiring knowledge or experience, contact a licensed
electrician.
Safety Information
Table of Contents
CAUTION: To reduce the risk of personal injury,
use only the screws provided with the outlet box.
WARNING: To reduce the risk of re, electric shock
or personal injury, mount to outlet box marked
“Acceptable for fan support of 35 lbs. (15.9 kg) or
less”, and use screws provided with the outlet box.
READ AND SAVE THESE INSTRUCTIONS.
WARNING: To reduce the risk of re or electric shock,
this fan should only be used with fan speed control
part no. MDF40S-H04R, manufactured by Dawnsun
Electronic Technology Co., Ltd. Zhongshan.
CAUTION: Do NOT use this fan with a dimmer switch
or wall control. Using a dimmer switch or wall control
will damage the fan.
CAUTION: Changes or modications not expressly
approved by the party responsible for compliance
could void the user’s authority to operate the
equipment.
WARNING: To reduce the risk of electric shock, this
fan must be installed with an isolating wall switch.
3
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Pre-Installation
Warranty
The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a lifetime
after the date of purchase by the original purchaser. The supplier also warrants that all other fan parts, excluding any glass or acrylic blades, to be
free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the date of purchase by the
original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or superior model if the product is
returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All costs of removing and reinstalling the product
are your responsibility. Damage to any part such as by accident or misuse or improper installation or by afxing any accessories, is not covered by
this warranty. Because of varying climatic conditions this warranty does not cover any changes in brass nish, including rusting, pitting, corroding,
tarnishing, or peeling. Brass nishes of this type give their longest useful life when protected from varying weather conditions. A certain amount of
“wobble” is normal and should not be considered a defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is
no other express warranty. Home Decorators Collection hereby disclaims any and all warranties, including but not limited to those of merchantability
and tness for a particular purpose to the extent permitted by law. The duration of any implied warranty which cannot be disclaimed is limited to the
time period as specied in the express warranty. Some states do not allow a limitation on how long an implied warranty lasts, so the above limitation
may not apply to you. The retailer shall not be liable for incidental, consequential, or special damages arising out of or in connection with product
use or performance except as may otherwise be accorded by law. Some states do not allow the exclusion of incidental or consequential damages,
so the above exclusion or limitation may not apply to you. This warranty gives specic legal rights, and you may also have other rights which vary
from state to state. This warranty supersedes all prior warranties. Shipping costs for any return of product as part of a claim on the warranty must
be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HomeDepot.com/homedecorators.
SPECIFICATIONS
NOTE: These are approximate measures. They do not
include the Amps and Wattage used by the light kit.
Size Speed Volts
Fan Power
Consumption
(without lights)
WATT
Airow
CFM
Airow Efciency
(Higher Is Better)
CFM/WATT
Net
Weight
Gross
Weight
Cubic Feet
60 in.
Low
120
11 4500 409
22.93 lb
(10.4 kg)
26.46 lb
(12 kg)
2.197 cu. ft.
Medium 19 5856 308
High 35 6978 199
4
Part Description Quantity
AA Blade blacket screws 19
BB Plastic wire connecting nut 3
CC Blade attachment screws 19
DD Blade decorative bar attachment screws 37
EE Hanger pin 1
FF Locking pin 1
Pre-Installation (continued)

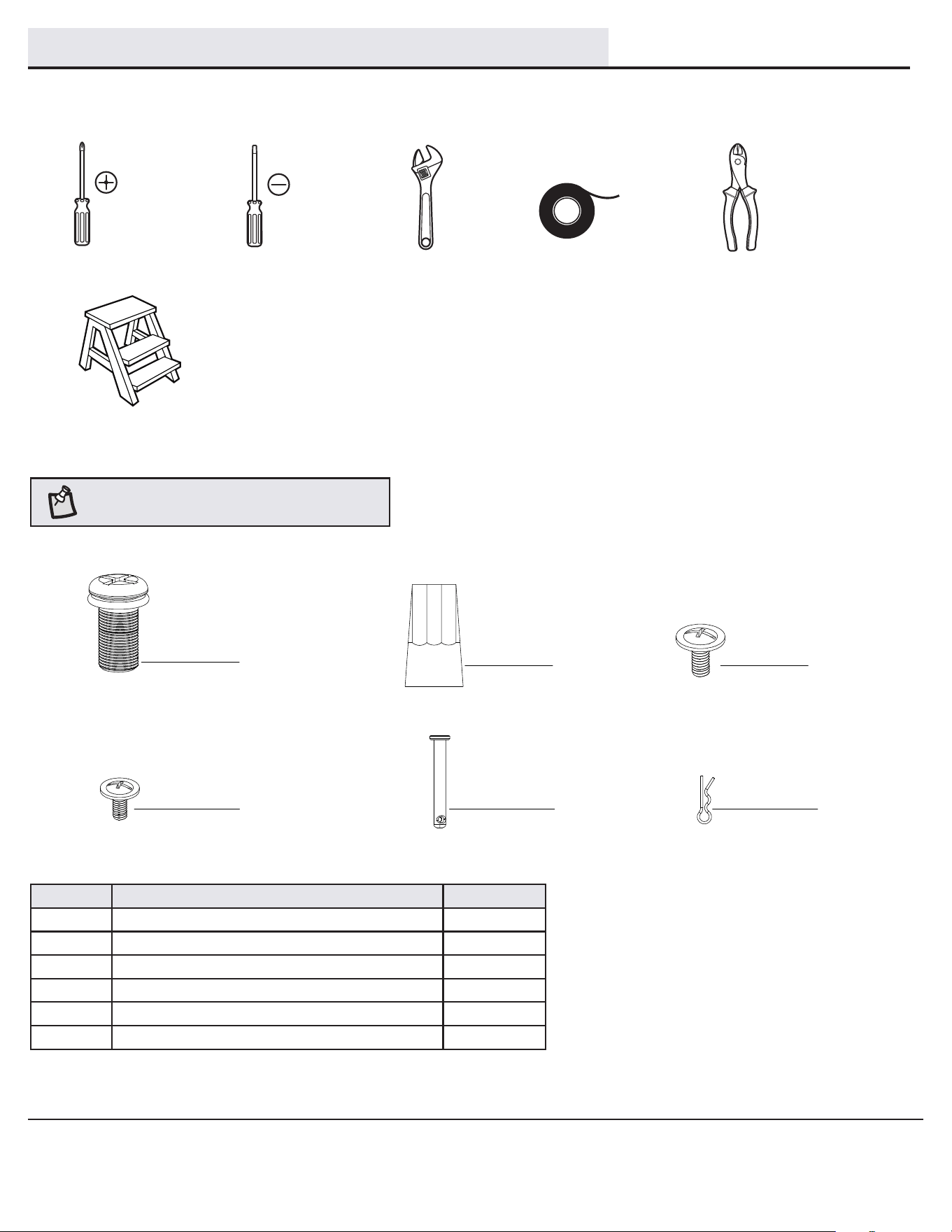

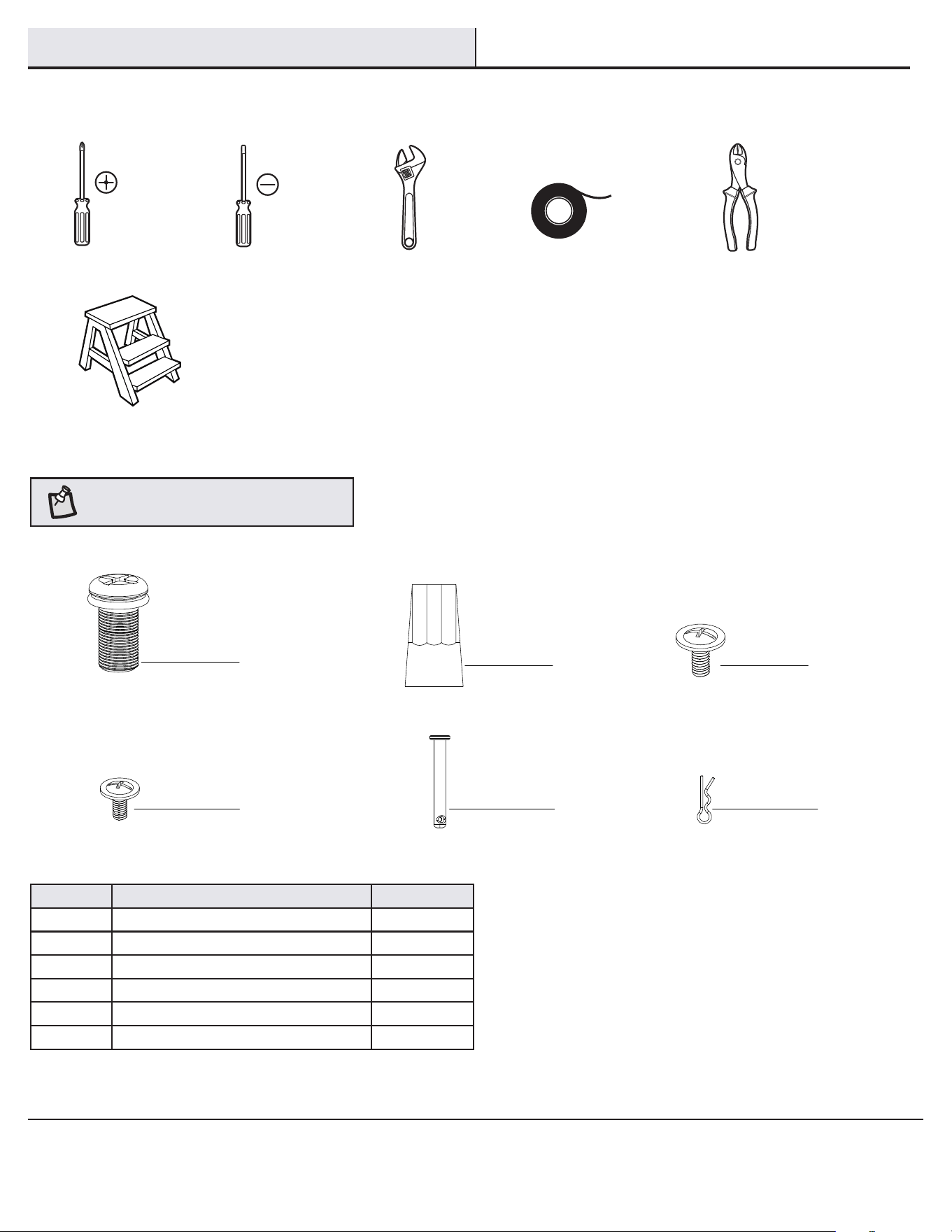

HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
TOOLS REQUIRED
Phillips
screwdriver
Flat blade
screwdriver
Adjustable
wrench
Electrical
tape
Wire cutter
/ Stripper
Step ladder
AA
BB
CC
DD EE FF
5
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

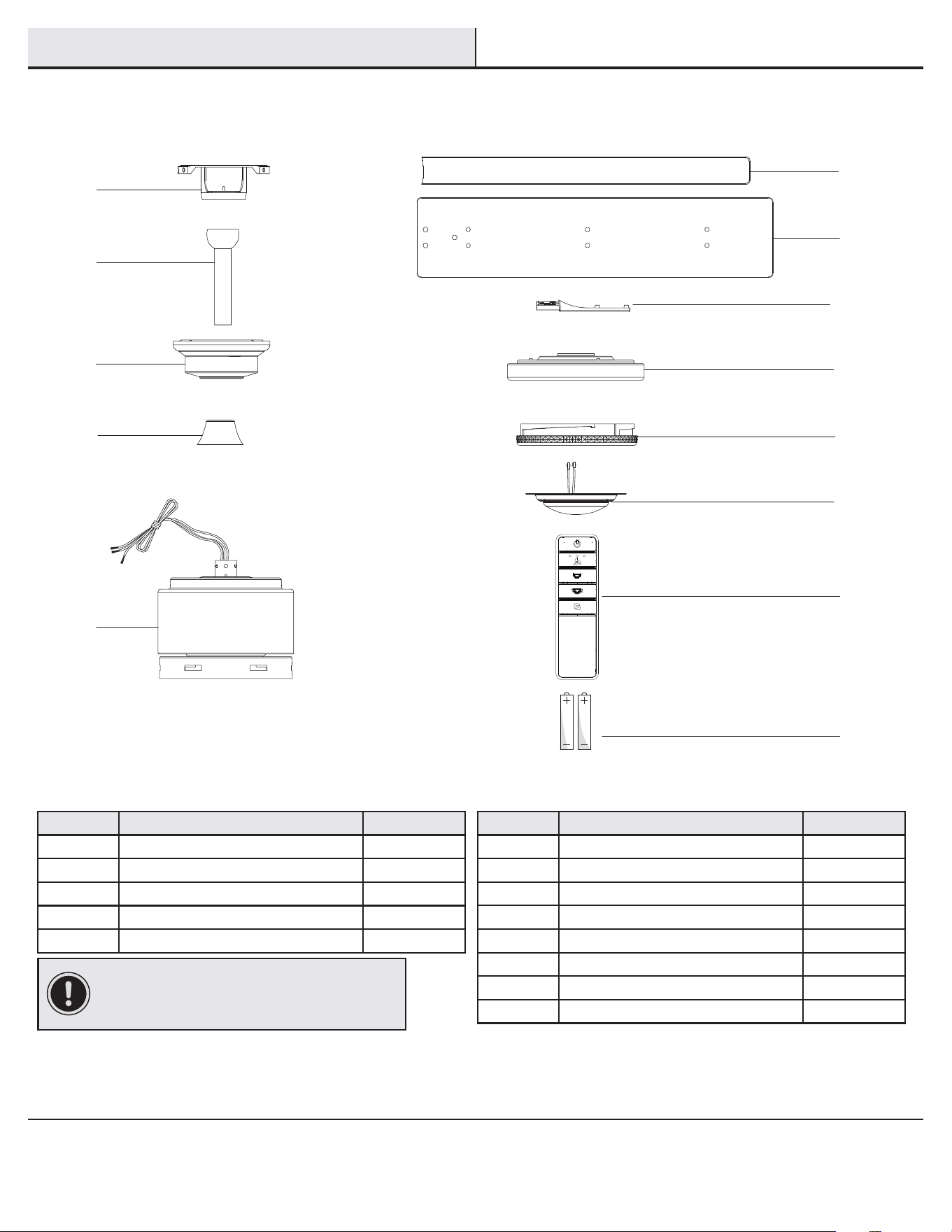

Part Description Quantity
A Mounting bracket (inside canopy) 1
B Ball/downrod assembly 1
C Canopy with canopy ring attached 1
D Decorative motor collar cover 1
E Fan-motor assembly 1
IMPORTANT: This product and/or components are
governed by one or more of the following U.S. Patents:
5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117
and other patents pending.
Pre-Installation (continued)

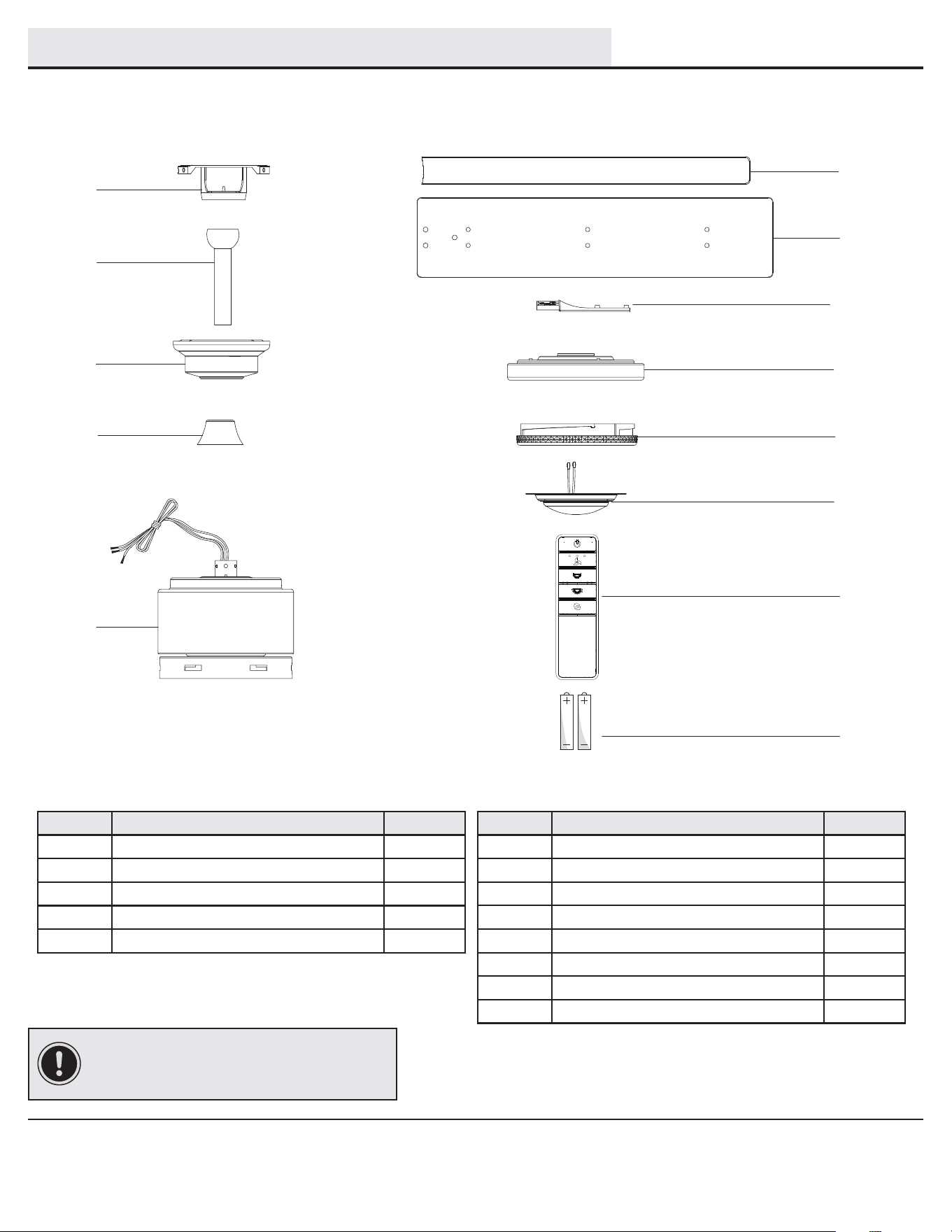

PACKAGE CONTENTS
Part Description Quantity
F Blade decorative bar 6
G Blade 6
H Blade arms 6
I Light kit pan 1
J Glass shade 1
K Light kit tter assembly 1
L Transmitter 1
M Battery 2
E
A
B
C
D
G
F
H
I
J
L
K
M
6

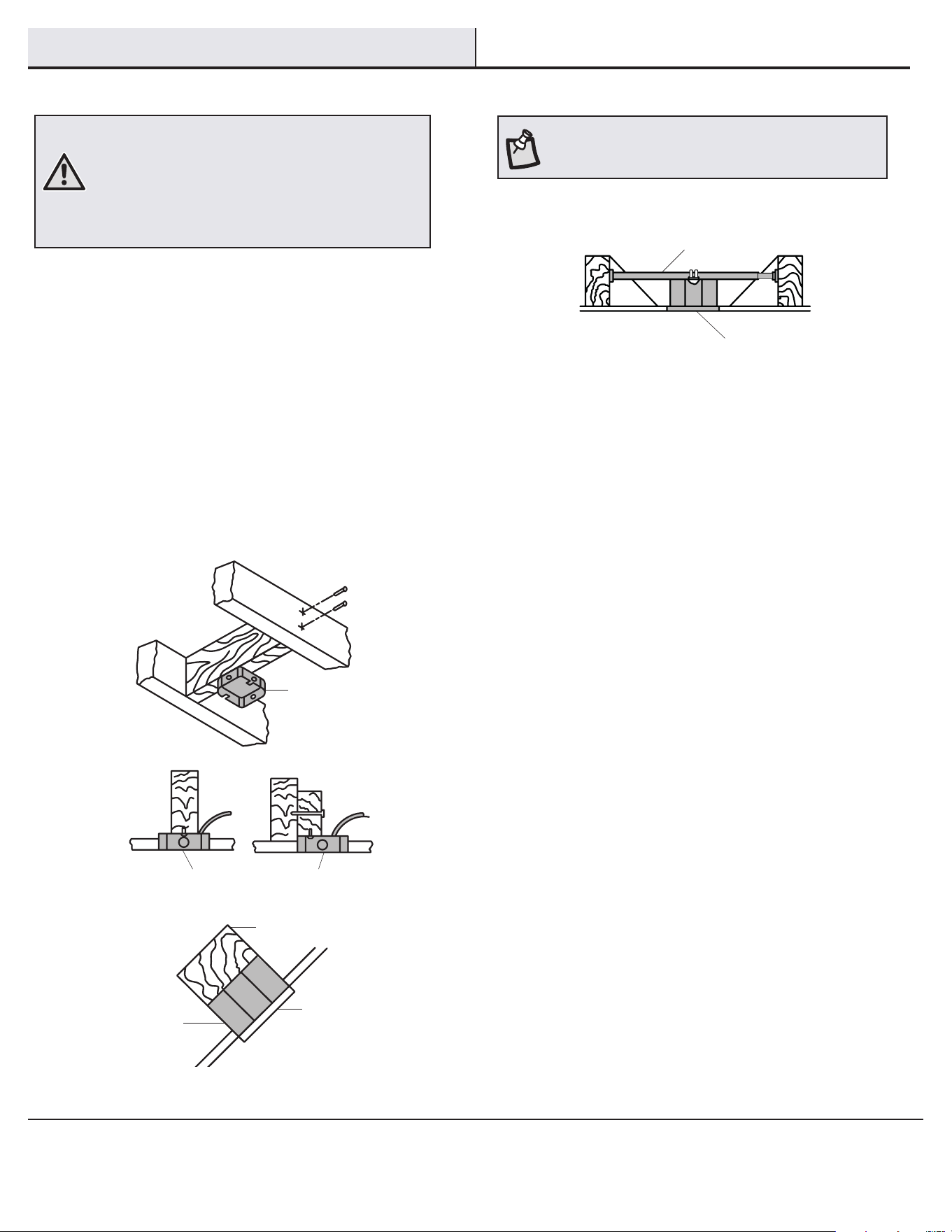

Installation
MOUNTING OPTIONS
WARNING: To reduce the risk of re, electric shock
or personal injury, mount to outlet box marked
“Acceptable for fan support of 35 lbs. (15.9 Kg)
or less”, and use screws provided with the outlet
box. An outlet box commonly used for the support
of lighting xtures may not be acceptable for fan
support and may need to be replaced. If in doubt,
consult a qualied electrician.
If your ceiling fan does not have an existing UL-listed mounting
box, then install one using the following instructions:
□ Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box directly to the building structure. Use
the appropriate fasteners and materials. The outlet box and
support structure must be securely mounted and capable of
reliably supporting a minimum of 35 lbs. (15.9 Kg). Use only
UL-listed outlet boxes marked
“Acceptable for fan support of
35 lbs. (15.9 Kg) or less”
Do not use a plastic outlet box.
The illustrations below show three different ways to mount the
outlet box.
If the canopy touches the downrod, then remove the decorative canopy
bottom cover, and turn the canopy 180° before attaching the canopy to
the mounting plate.
To hang your fan where there is an existing xture but no ceiling joist,
you may need an installation hanger bar as shown above
(available at any Home Depot store).
NOTE: You may need a longer downrod to maintain
proper blade clearance when installing on a steep, sloped
ceiling. The maximum angle allowable is 30° away from
horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
7
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Standard Ceiling Mount
Routing the wires
Assembling the fan
Preparing for mounting
□

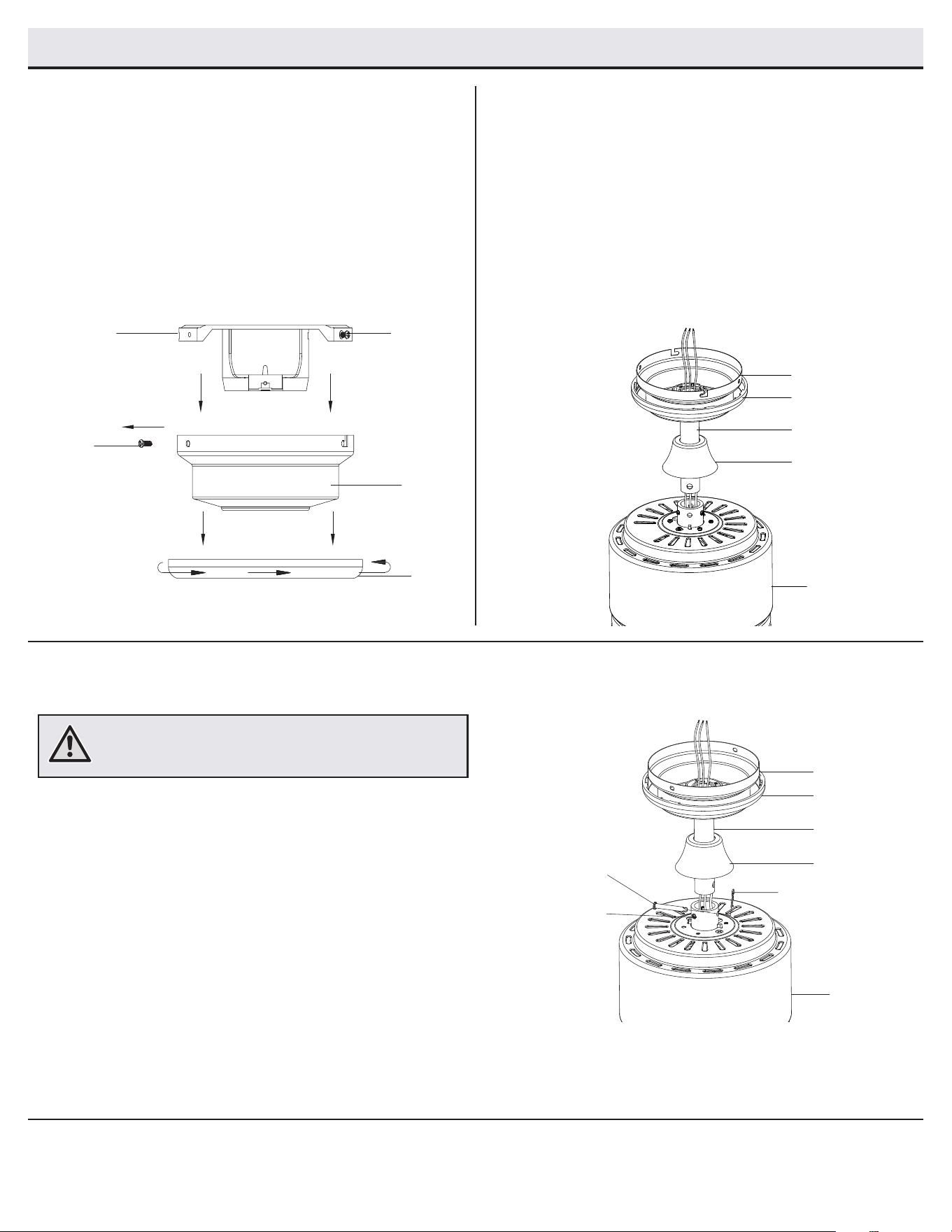

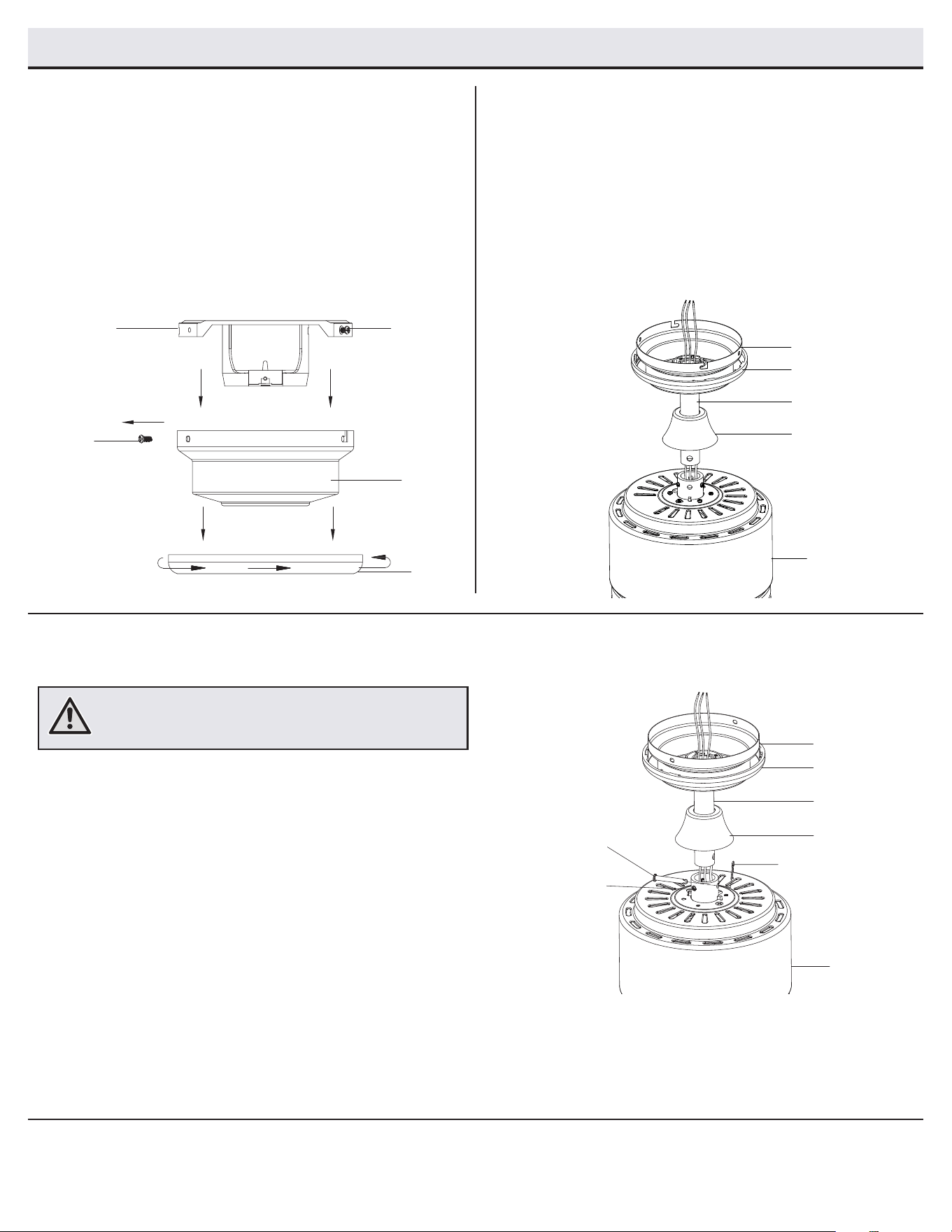

Remove the canopy ring (II) from the canopy (C) by turning
the ring (II) counterclockwise until it unlocks.
□
Remove the mounting bracket (A) from the canopy (C) by
loosening the two canopy screws (GG) located in the “L
shaped” slots.
□
Remove and save two canopy screws (HH) in the round
holes. This will enable you to remove the mounting
bracket (A).
□ Route the wires exiting the top of the fan motor assembly (E)
through the center of the canopy ring (II). Make sure the slots
on the canopy ring (II) are on top.
□ Insert the ball/downrod (B) through the canopy (C) and slide
the decorative motor collar cover (D) onto the end of the
ball/downrod (B). Make sure the slots on the canopy (C)
are on top. Route the wires exiting the top of the fan motor
assembly (E) through the downrod (B) as shown.
2
3
1
□
Loosen, but do not remove, the setscrews (JJ) on the collar on
top of the fan-motor assembly (E).
□
Align the holes at the bottom of the ball/downrod assembly (B)
with the holes in the collar on top of the fan-motor assembly (E).
□
Carefully insert the hanger pin (EE) through the holes in the
collar and ball/downrod assembly (B). Be careful not to jam
the hanger pin (EE) against the wiring inside the ball/downrod
assembly (B).
□
Insert the locking pin (FF) through the hole near the end of the
hanger pin (EE) until it snaps into its locked position.
□
Re-tighten the setscrews (JJ) on the collar on top of the fan
motor assembly (E).
A
GG
HH
C
II
II
C
B
D
E
II
C
B
D
E
EE
FF
JJ
WARNING: Failure to properly install the locking pin (FF) could
result in the fan becoming loose and possibly falling.
8

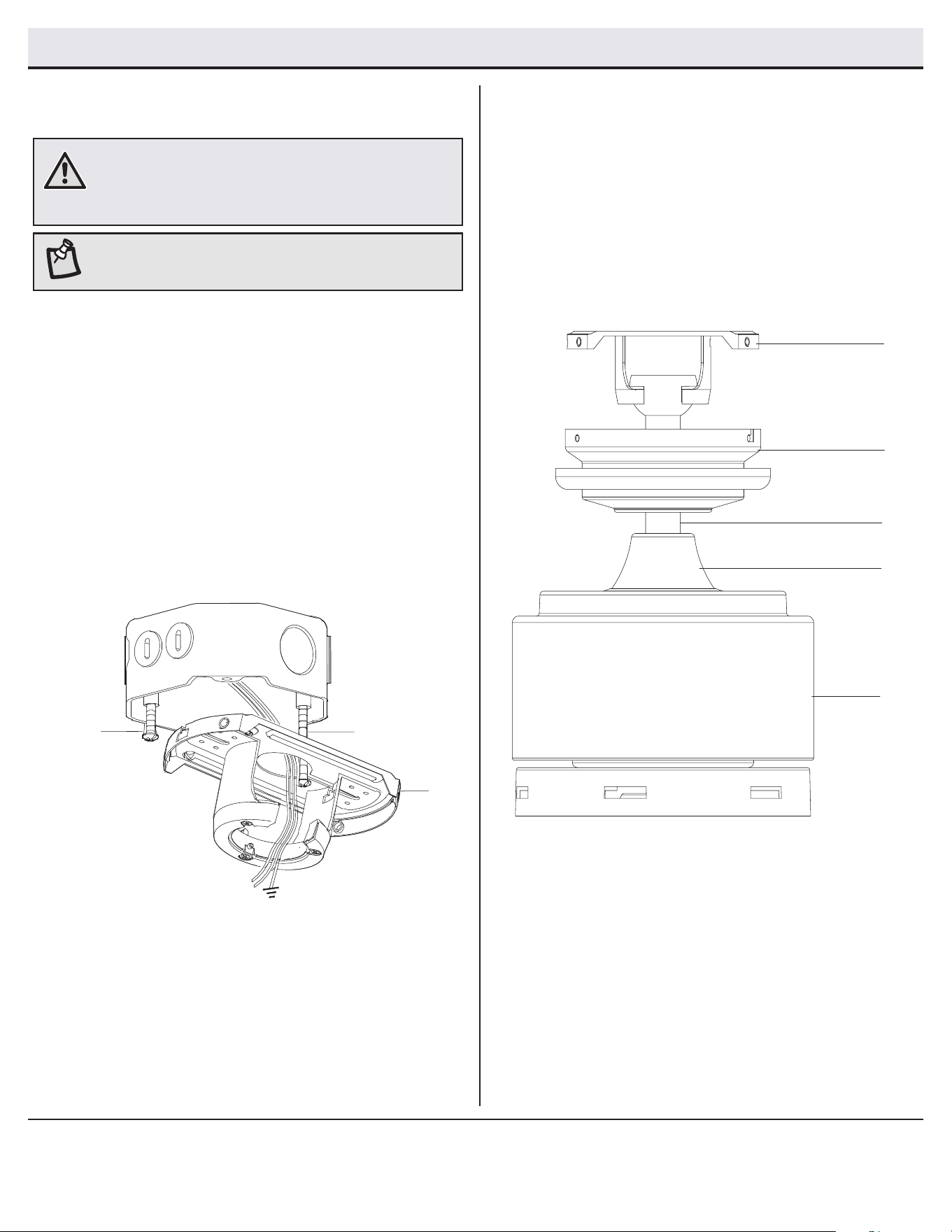

Assembly - Hanging the Fan
Attaching the fan to the electrical
box
Hanging the fan
□

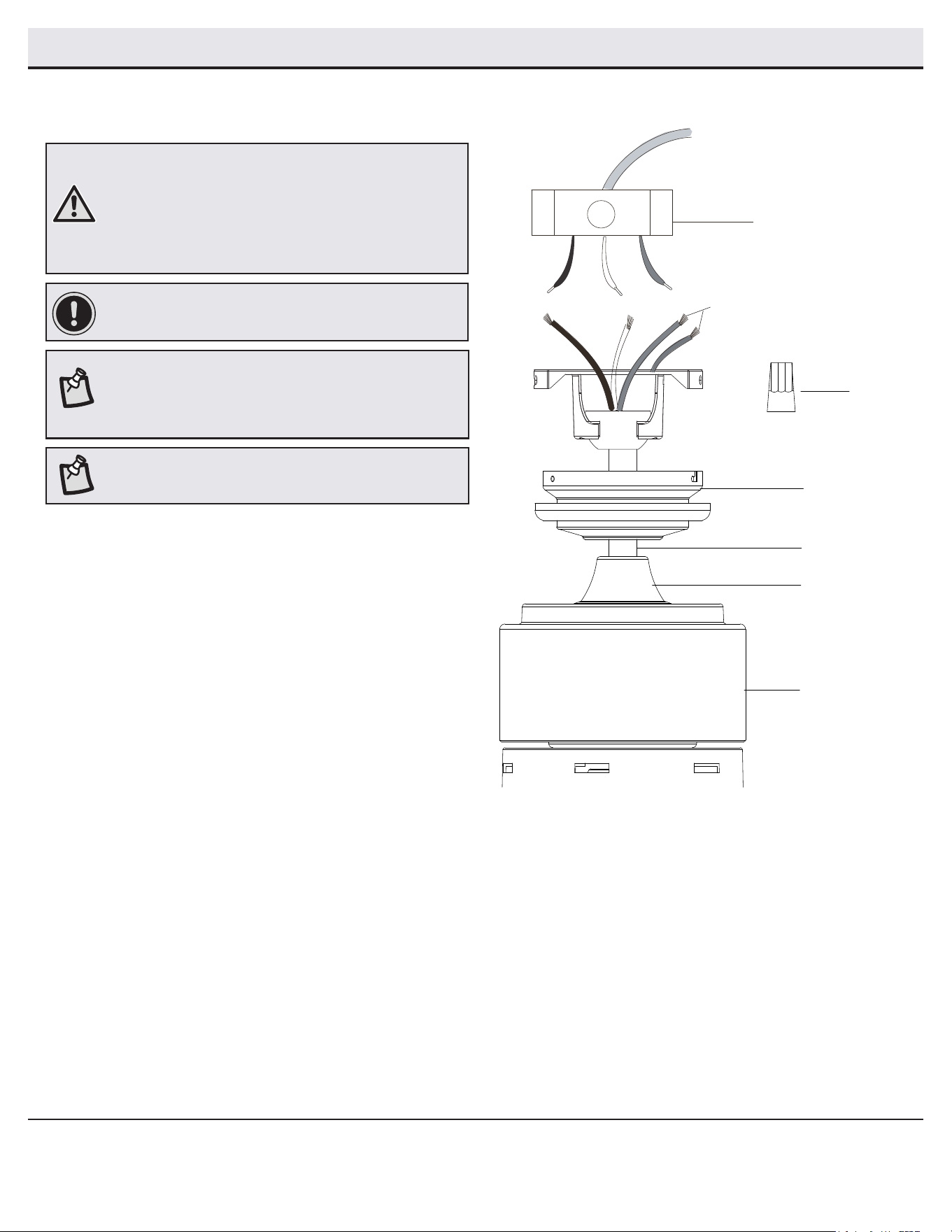

Loosen the two mounting screws (KK) in the outlet box.
□
Pass the 120-Volt supply wires through the center hole in the
mounting bracket (A).
□
Install the slide-on mounting bracket (A) on the outlet box by
sliding the slide-on mounting bracket (A) over the two screws
(KK) provided with the outlet box. If necessary, use leveling
washers (not included) between the slide-on mounting bracket
(A) and the outlet box. The at side of the slide-on mounting
bracket (A) should face toward the outlet box, as shown.
□
Securely tighten the two screws on the electrical box.
□ Carefully lift the fan-motor assembly (E) up to the slide-on
mounting bracket (A).
□ Insert the ball portion of the ball/downrod assembly (B)
into the socket of the slide-on mounting bracket (A).
□ Turn the ball/downrod assembly (B) clockwise until it is
seated with the tab of the slide-on mounting bracket (A)
aligned with the slot in the ball.
1
2
WARNING: To reduce the risk of re, electric shock or personal
injury, mount to outlet box marked “Acceptable for fan support
of 35 lbs. 15.9 kg) or less”, and use screws provided with the
outlet box.
NOTE: The mounting bracket (A) is designed to slide into place
on an outlet box with the outlet box screws (KK) installed.
KK
KK
A
A
C
B
D
E
Connect the fan green wires to the household green or
9
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Hanging the Fan (continued)

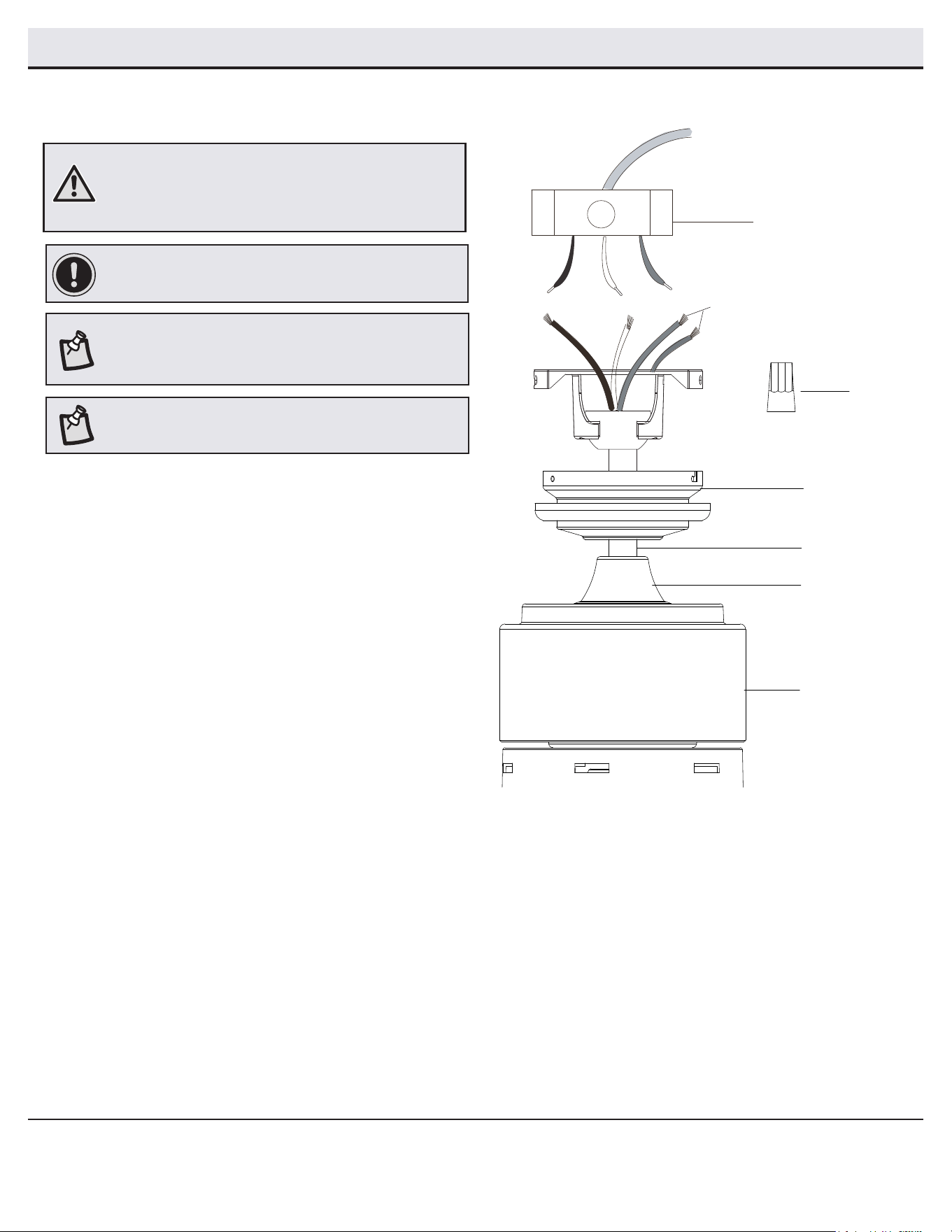

Making the electrical connections
3
IMPORTANT: Use the plastic wire connectors (BB) supplied with
your fan. Secure the connectors with electrical tape and ensure
there are no loose strands or connections.
WARNING: Each wire nut supplied with this fan is designed to
accept up to one 12-gauge house wire and two wires from the
fan. If you have larger than 12-gauge house wiring or more
than one house wire to connect to the fan wiring, consult an
electrician for the proper size wire nuts to use.
□
The fan comes with 80 in. lead wires for use with an extended
ball/downrod assembly. If using the 6 in. ball/downrod
assembly (B) provided, you can cut the lead wires to your
desired length (no shorter than 12 in.). This will make extra
room in the canopy (C). If you do not wish to cut the wires,
you will need to neatly wrap them.
□
bare wire using a wire connecting nut (BB).
□
Connect the fan motor white wires to the household white
wire using a wire connecting nut (BB).
□
Connect the fan motor black wires to the household black
wire using a wire connecting nut (BB).
□
Secure each wire connecting nut using electrical tape.
□
Turn the wire connecting nut (BB) upward and push the wiring
into the outlet box.
NOTE: The fan comes with 80 in. lead wires for use with an
extended ball/downrod assembly. If using the 6 in. ball/downrod
assembly (B) provided, you can cut the lead wires to your desired
length (no shorter than 12 in.)
NOTE: The blades must be installed before attempting to operate
the fan. If the blades are not installed, the motor will not function
properly.
C
B
D
E
BB
Outlet box
in the ceiling
(RR)
Green or bare wire
Green (2)
Black
White
10

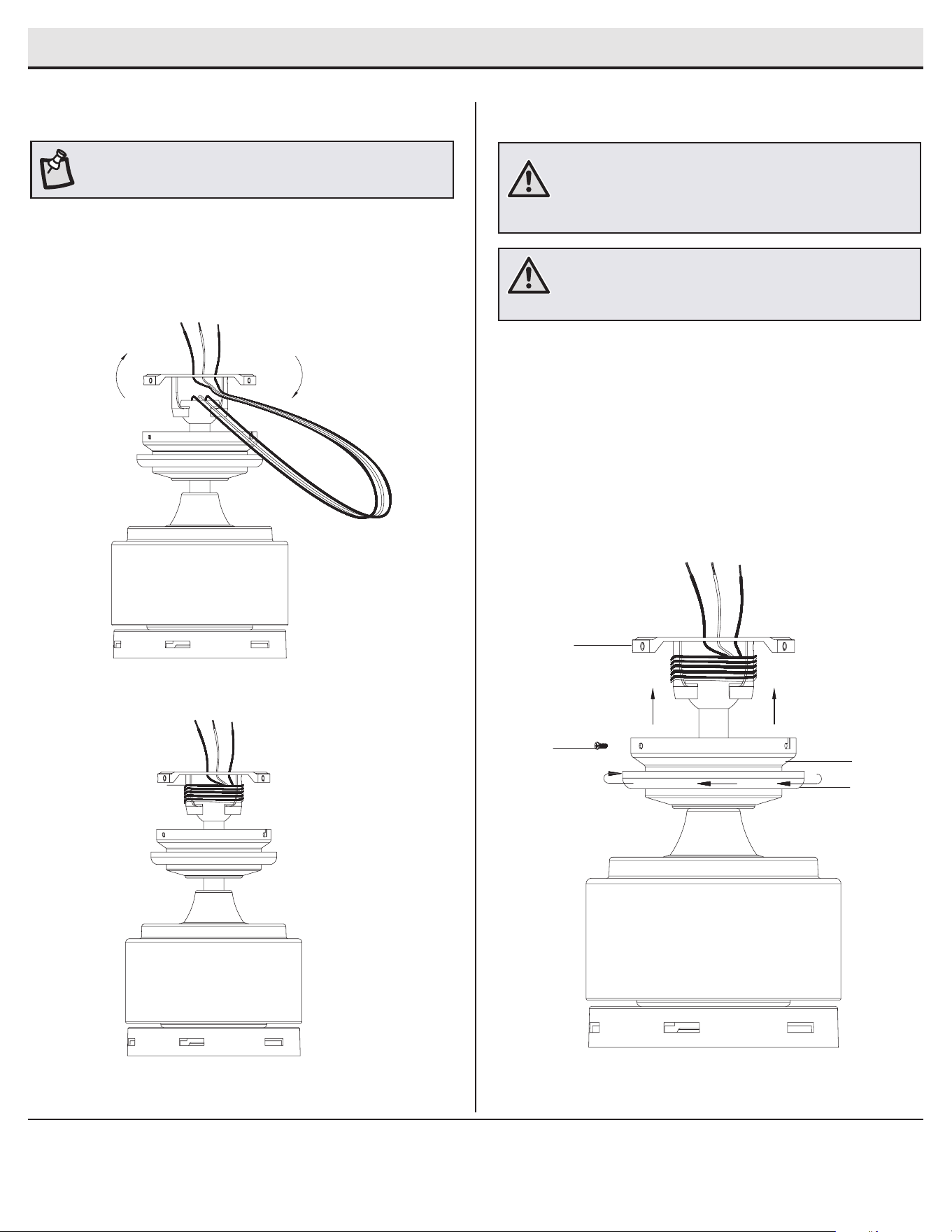

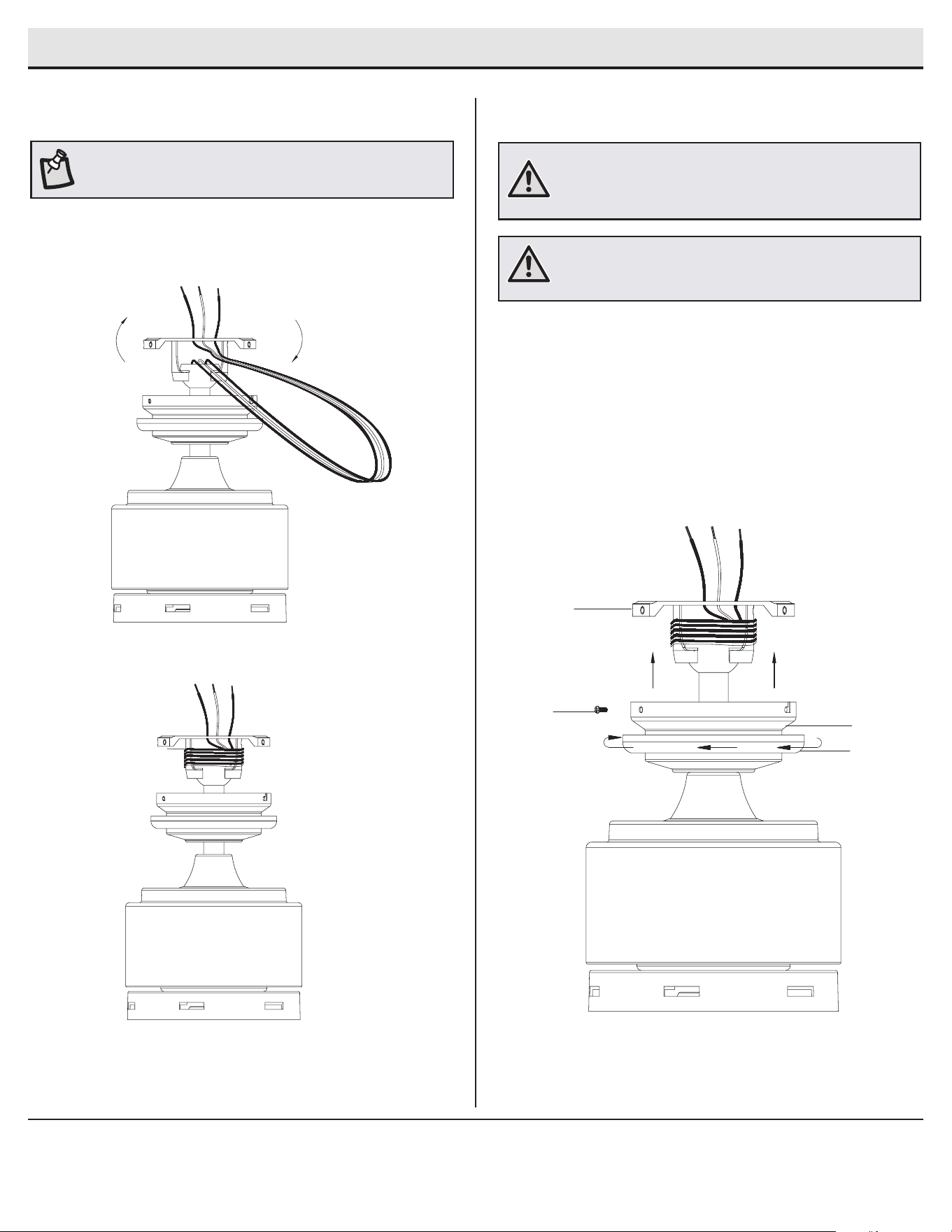

Mounting the fan-motor assembly
(standard mount)
□
Align the locking slots of the canopy (C) with the two screws
(HH) in the mounting bracket (A). Push up to engage the
slots and turn clockwise to lock in place.
□
Firmly tighten the two mounting screws (GG).
□
Install the two canopy screws (HH) (saved from Assembly
Step 1 “Preparing for mounting”) into the holes in the
canopy (C) and tighten rmly.
□
Install the decorative canopy ring (II) by aligning the ring’s
slots with the screws in the canopy (C). Rotate the ring
clockwise to lock in place.
WARNING: When using the standard ball/downrod mounting, the
tab in the ring at the bottom of the mounting bracket must rest in
the groove of the hanger ball. Failure to properly seat the tab in
the groove could cause damage to the wiring.
Assembly - Hanging the Fan (continued)
5
Wrapping the extra wire
□
Gently wrap the excess wire around the mounting bracket.
□
Secure with electrical tape.
4
NOTE: Follow this step ONLY if you did not cut the extra length off
from the wires coming from the ceiling fan.
WARNING: The locking slots of ceiling canopy are provided only
as an aid to mounting. Do not leave the fan assembly unattended
until all four canopy screws are engaged and rmly tightened.
A
HH
II
C
bar (F), secure with screws (DD) provided; Repeat for the remaining blades.
screw holes on the blade (G) with the screw holes on the blade decorative
11
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

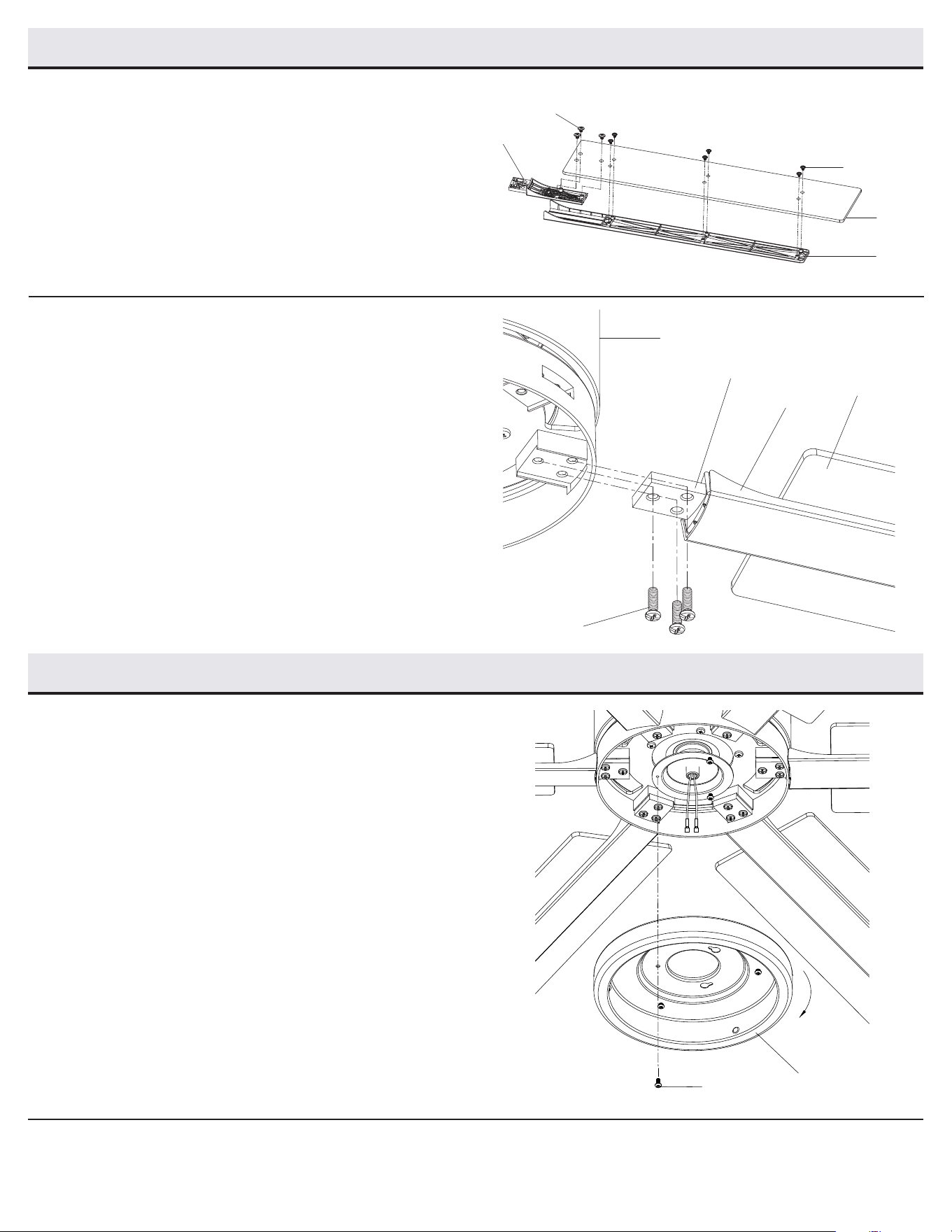

Attaching the fan blades to blade
arms
6
□
Attach a blade arm (H) to a blade (G) by aligning three screw
holes in the blade arm (H) with screw holes in the blade (G)
and secure with screws (CC) provided.
□
Attach a blade decorative bar (F) to the blade (G) by aligning six
Assembly - Hanging the Fan (continued)
Assembly - Attaching the Accessories
Installing the light kit pan
1
□
Loosen but do not remove two of three mounting screws from
the fan motor assembly (E); Remove one mounting screw (LL).
□
Push the light kit pan (I) up to the fan motor assembly (E) so
that two loosened screw heads t into the keyhole slots. Turn
the light kit pan (I) clockwise, tighten the screws.
□
Re-install the screw (LL) that was removed in rst step and
tighten rmly.
Attaching the blade assembly to
ywheel
7
□
Insert a blade assembly to the slot cut off in the centre
ywheel, align the three screws holes in the blade assembly
with the screw holes in the ywheel and secure with the
screws (AA) provided. Repeat for the remaining blade
assemblies.
F
G
DD
CC
H
E
H
G
F
AA
I
LL
12
Assembly - Attaching the Accessories (continued)

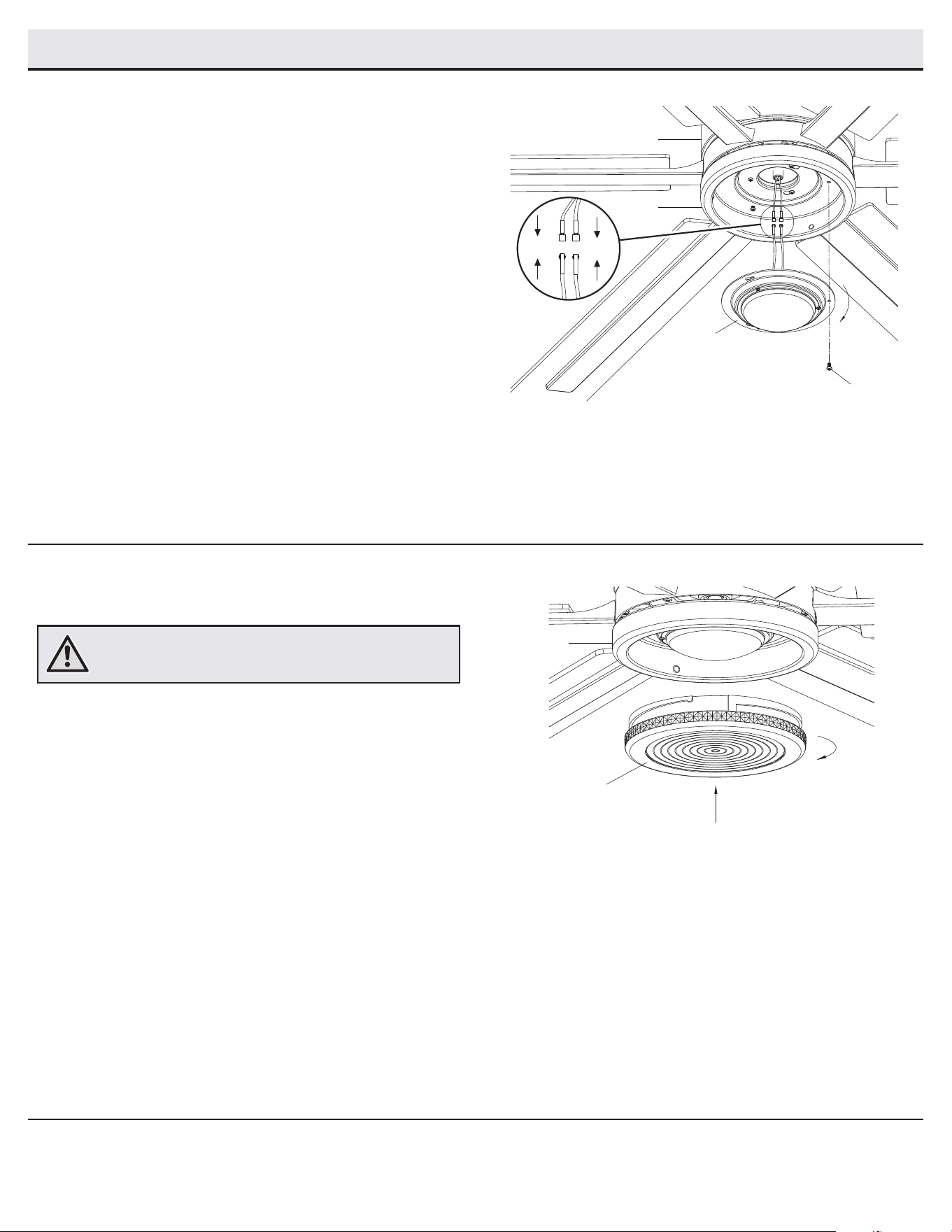

Attaching the light kit tter assembly
2
□
Remove one screw (MM) from the light kit pan (I), and loosen,
but do not remove the other two screws.
□
Connect the wires from the light kit tter assembly (K) to
the wires from the fan motor assembly (E) by connecting the
molded adaptor plugs together. Carefully tuck all wires and
splices into the switch cup.
□
Push the light kit tter assembly (K) up to the light kit pan
(I) so that the two loosened screw heads t into the keyhole
slots. Turn the light kit tter assembly (K) clockwise to secure.
□
Re-install the screw that was removed in the rst step.
□
Make sure all the screws are rmly tightened.
Installing the shade
3
□
Place the glass shade (J) into the light kit pan (I), aligning the
three at areas in the top of the glass shade (J) with the three
raised dimples in the light kit pan (I). Turn the glass shade
clockwise until it stops.
WARNING: Do not overtighten when installing the shade into the
light kit. Allow the shade to cool completely before removing.
MM
K
E
I
J
I
13
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

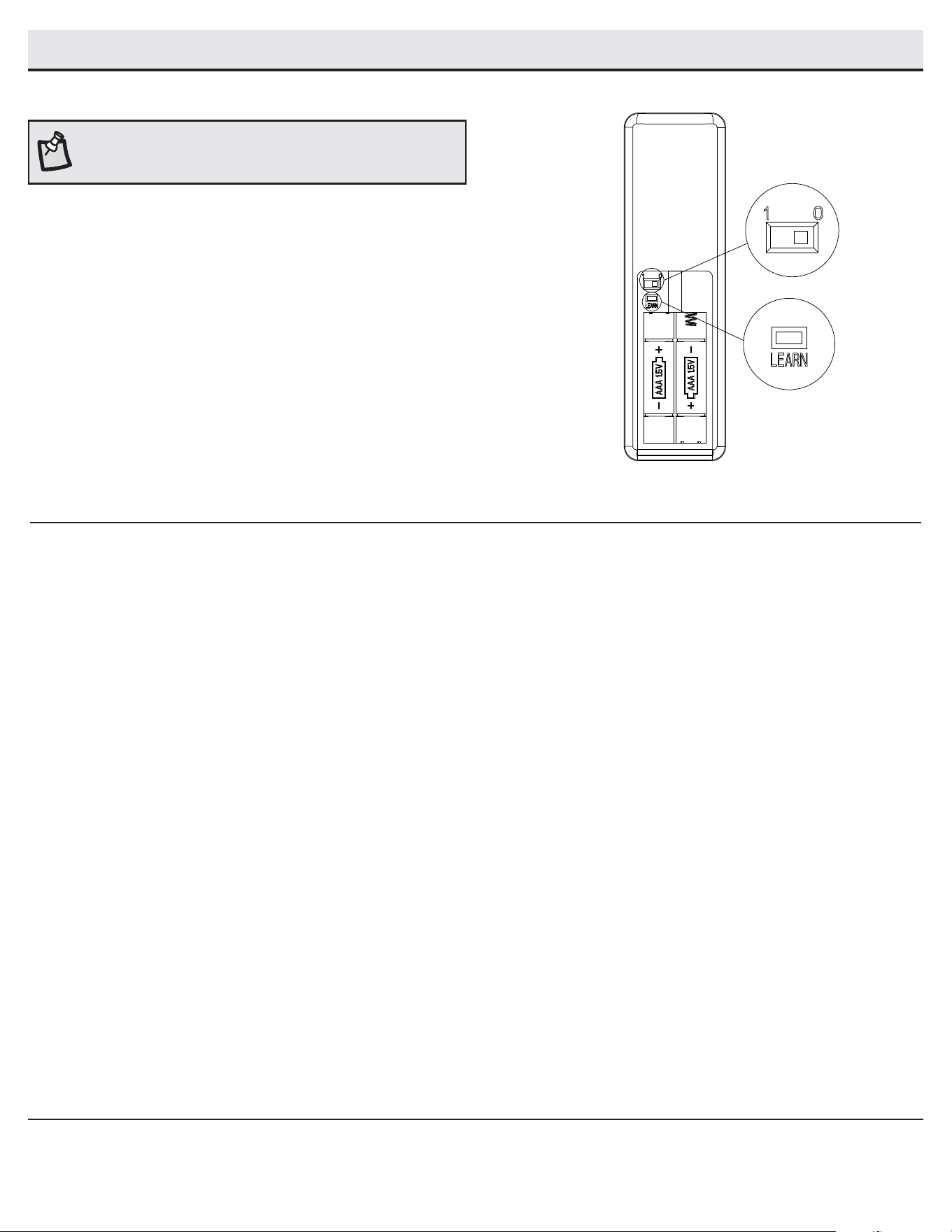

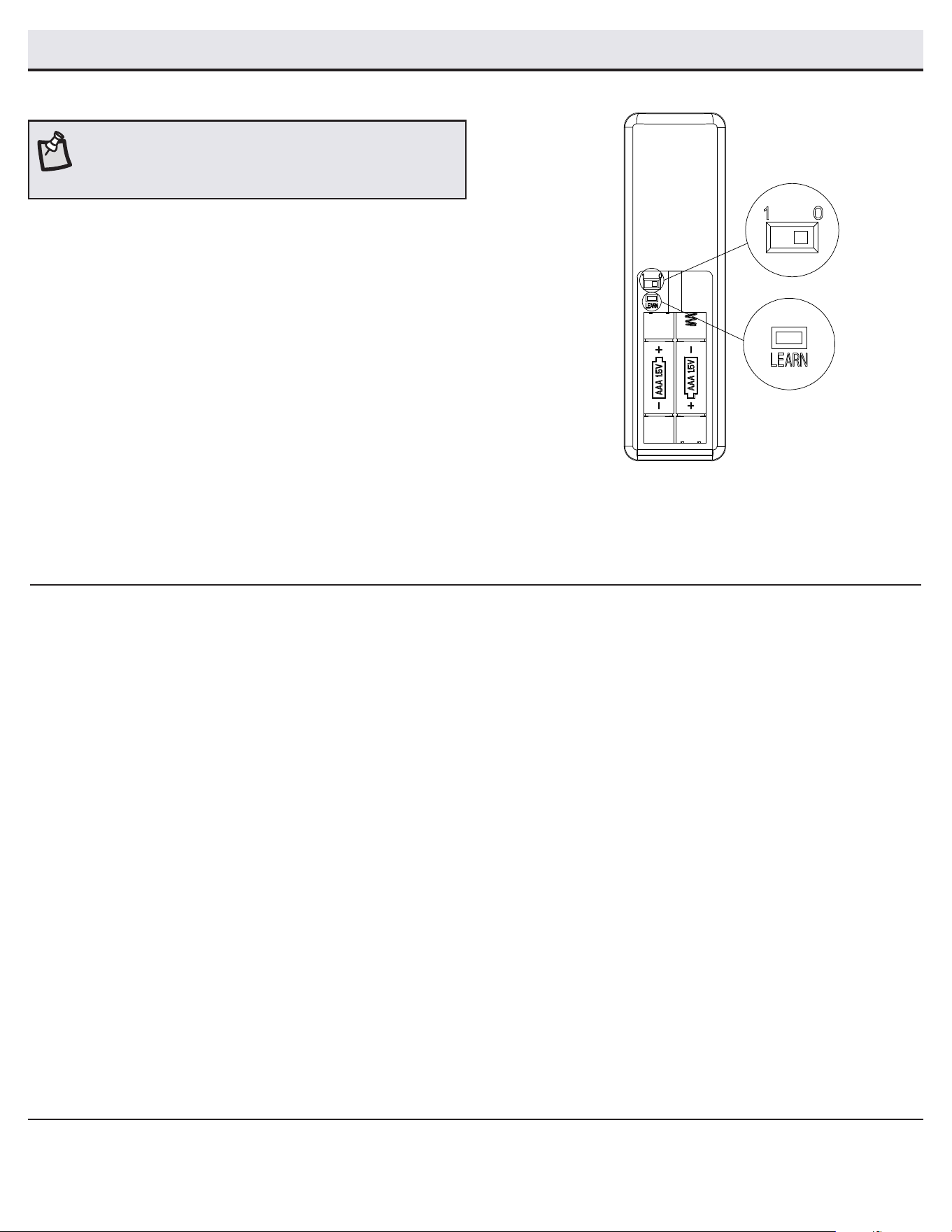

Preparing the Remote Control
Pairing the Remote Control
NOTE: The remote control has already been paired to the ceiling fan
for your convenience. If you have two of the same model fans in your
home, please follow the steps below to control each fan independently.
□
Remove the remote control battery cover by pressing rmly on the
arrow and sliding the cover off.
□
Install two 1.5V AAA batteries (M).
□
Slide the dip switch in the battery compartment to the “1” setting.
□ Conrm that the power to the fan is off at either the wall switch or
breaker box.
□
Return power to the fan at the wall switch or breaker box.
□ Press and release the “Learn” button located in the remote’s battery
compartment within 30 seconds.
□
If pairing is successful, the fan’s light kit will ash and the blades
will begin to spin.
□
Replace the battery cover on the remote control.
14

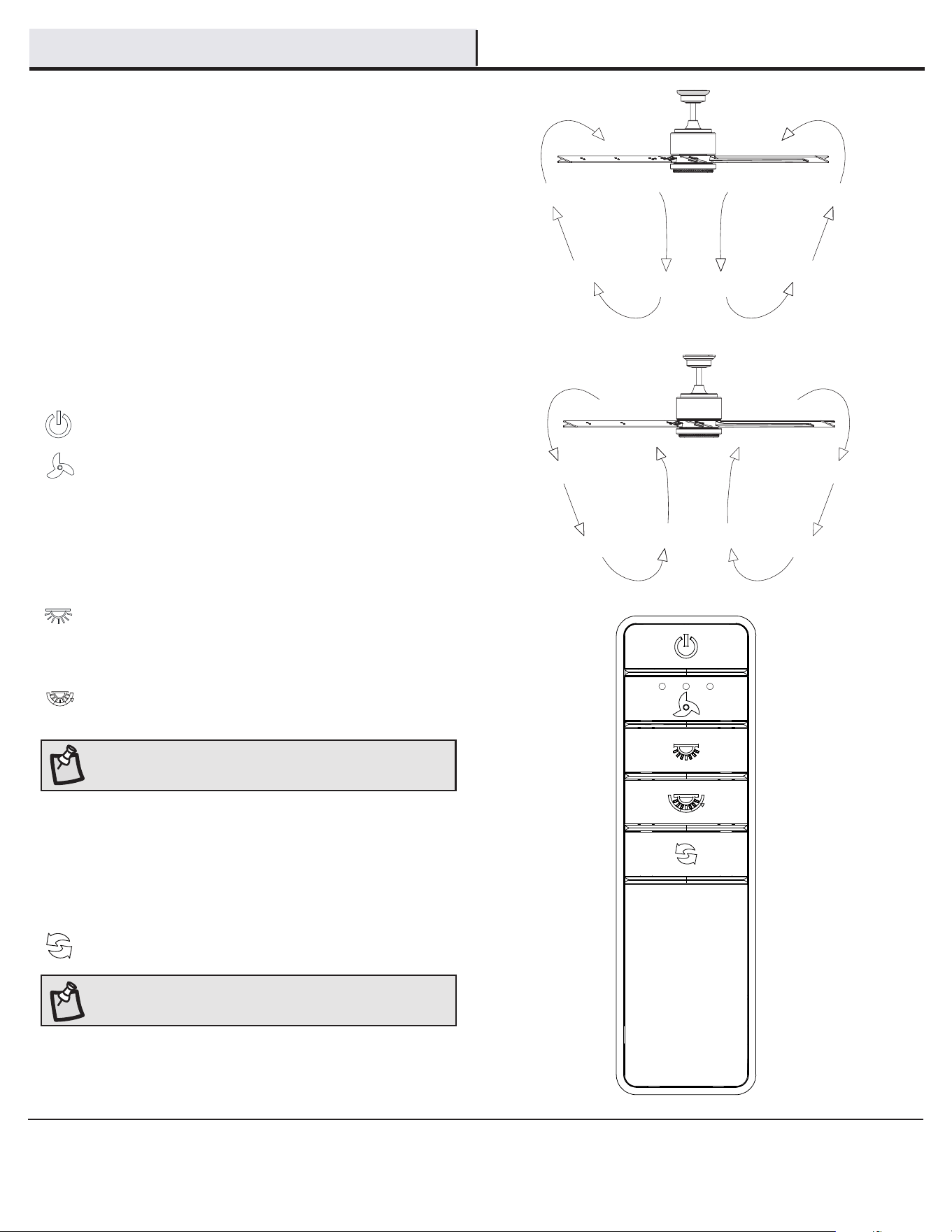

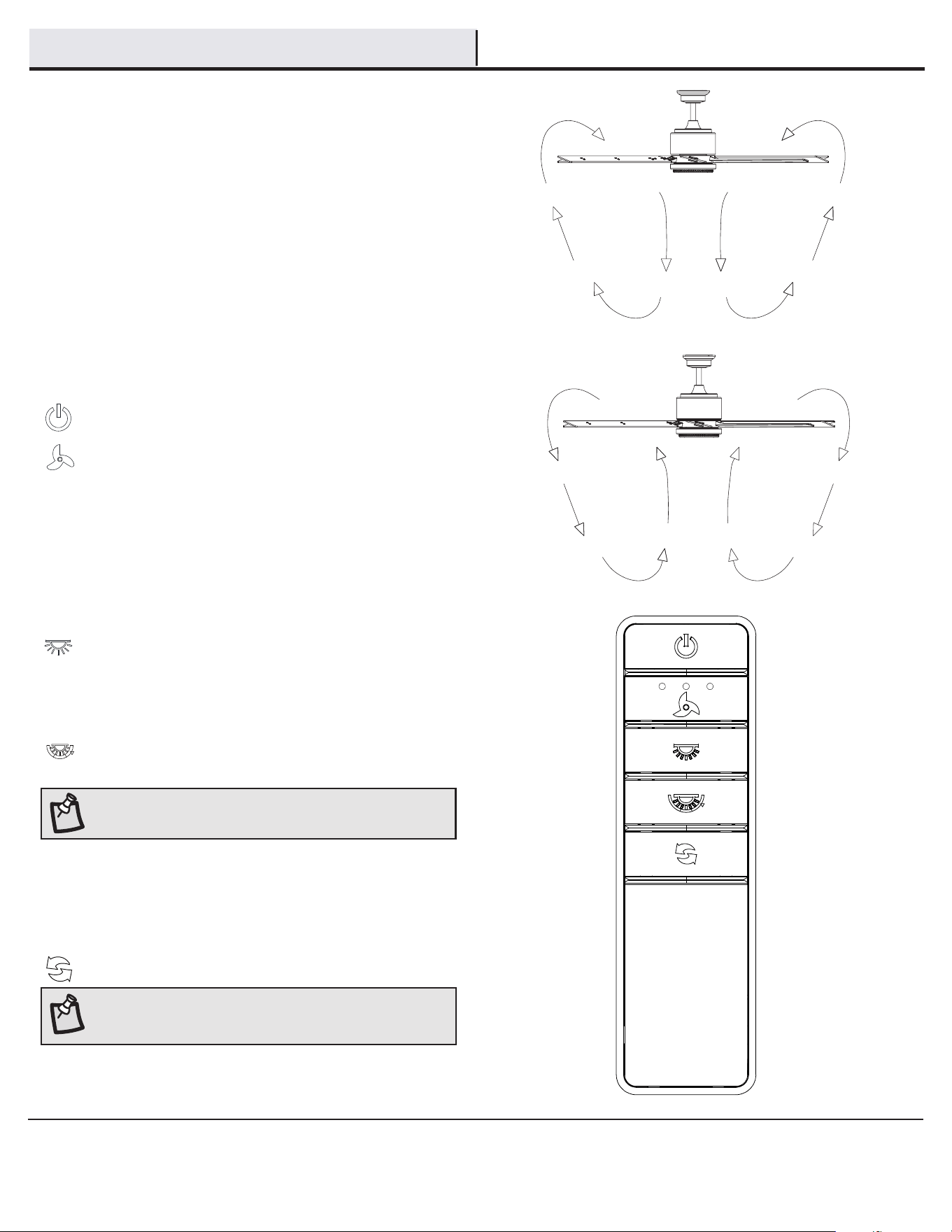

Operation
Remote control-
Your fan is equipped with a remote control to operate the speed,
direction, and light for your new ceiling fan.
Speed setting for warm or cool weather depends on factors such as
the room size, ceiling height, number of fans and so on.
Warm weather - (Forward) A downward airow creates a cooling
effect. This allows you to set your air conditioner on a warmer setting
without affecting your comfort.
Cool weather - (Reverse) An upward airow moves warm air off of the
ceiling. This allows you to set your heating unit on a cooler setting
without affecting your comfort.
Operating your fan and remote control
Power ON/OFF: Press and release the power button to turn the
fan and light on or off.
Fan speed: LEDs on the fan speed button will illuminate to the
corresponding speed.
Press and release 1 time: turns the fan on high speed.
Press and release 2 times: turns the fan on medium speed.
Press and release 3 times: turns the fan on low speed.
Press and release 4 times: turns the fan off.
Light ON/OFF
Press and release the button to turn the light on or off.
Press and hold the button to activate the dimmer function.
Correlated Color Temperature (CCT)
changing
Push and release the button to cycle through the three color
temperature options.
Option 1 - 2700K (Warm White)
Option 2 - 3000K (Soft White)
Option 3 - 5000K (Daylight)
Reverse
Press and release the button to reverse the direction of the fan’s
rotation.
NOTE: The fan must be on and moving before pressing the reverse
button. The fan will not reverse direction if the fan is not moving.
NOTE: The ceiling fan light default temperature is 3000K
(Soft White).
15
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Troubleshooting
Problem Solution
The fan will not start. □ Check the main and branch circuit fuses or breakers.
□ Check the line wire connections to the fan and switch wire connections in the switch housing.
□ Check the battery in the remote control.
□ Ensure you are in the normal range of 10-20 feet.
□ Remember to turn off the power supply before checking the dip switch settings.
The fan is noisy. □ Ensure all motor housing screws are snug.
□ Ensure the screws that attach the fan blade bracket to the motor hub are tight.
□ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing.
□ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.
□ If you are using the Ceiling Fan light kit, ensure the screws securing the glassware are tight. Check that the light
bulbs are also secure.
□ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.
□ Ensure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.
The fan wobbles. □ Check that all blade and blade arm screws are secure.
□ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on
the ceiling above the tip of one of the blades. Measure from a point on the center of the blade to the point on the
ceiling. Rotate the fan until the next blade is positioned for measurement, and measure from the same point on
each blade to the ceiling. Repeat for each blade. Any measurement deviation should be within 1/8 in. Run the fan
for ten minutes. If the fan continues to wobble please contact Customer Service and a balancing kit will be sent
to you at no charge.
□ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.
□ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage
the motor, or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish.
□ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a
light application of shoe polish.
□ You do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.
WARNING: Make sure the power is off before cleaning
your fan.
Care and Cleaning
Questions, problems, missing parts? Before returning to the store,
call Home Depot Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined
by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
--Reorient or relocate the receiving antenna.
--Increase the separation between the equipment and receiver.
--Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
--Consult the dealer or an experienced radio/TV technician for help.
CAUTION:
Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
¿Tiene preguntas o problemas, o le faltan piezas? Antes de devolver a la tienda,
llame a Atención al Cliente de Home Decorators Collection
Lunes a viernes de 8:00 a.m. a 7:00 p.m., EST, y los sábados de 9:00 a.m. a 6:00 p.m., EST.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
GRACIAS
Apreciamos la conanza depositada en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos continuamente para
crear productos de calidad diseñados para mejorar su hogar. Visítenos en línea para ver nuestra línea completa de productos disponibles para sus
necesidades de mejoramiento del hogar. ¡Gracias por elegir Home Decorators Collection!
Artículo n.º 1004 040 435
Modelo n.º 7984HDCGI
Modelo ETL n.º 60-PALE
GUÍA DE USO Y CUIDADO
VENTILADOR DE TECHO DE 60 PULGADAS PALERMO GROVE
2
Índice .................................................................................... 2
Información de seguridad...................................................2
Garantía ................................................................................3
Antes de la instalación ........................................................3
Instalación ............................................................................6
Ensamblaje ...........................................................................7
Funcionamiento .................................................................13
Cuidado y limpieza ............................................................ 15
Resolución de problemas ................................................. 15
1. Para reducir el riesgo de descarga eléctrica, asegúrese de
que se haya cortado la electricidad en la caja de fusibles o el
disyuntor antes de comenzar.
2. El cableado debe estar instalado en conformidad con el Código
Eléctrico Nacional ANSI/NFPA 70 y los códigos eléctricos locales.
Un electricista certicado y autorizado debe realizar toda la
instalación eléctrica.
3. La caja del tomacorriente y la estructura de soporte se deben
montar de forma segura; además, deben ser capaces de
soportar como mínimo 35 lb (15.9 kg). Solo debe usar cajas de
tomacorriente con certicación UL con la etiqueta "Aceptable
para soporte de ventilador de 35lb (15.9kg) o menos".
4. El ventilador se debe montar con un espacio mínimo de 7 pies
(2.1m) desde el borde posterior de las aspas hasta el piso.
5. No coloque objetos en el recorrido de las aspas.
6. Para evitar lesiones o daños en el ventilador u otros artículos,
tenga cuidado cuando trabaje cerca del ventilador o lo limpie.
7. Luego de realizar las conexiones eléctricas, los conductores
empalmados se deben girar hacia arriba y empujar
cuidadosamente adentro de la caja del tomacorriente. Los
cables deben estar separados, con el cable a tierra y el
conductor a tierra del equipo hacia uno de los lados de la caja
eléctrica y el conductor sin conexión a tierra hacia el lado
opuesto.
8. Se deben verificar todos los tornillos y volver a ajustarlos
según sea necesario antes de la instalación.
ADVERTENCIA: Para reducir el riesgo de lesiones, no doble
los soportes de las aspas (que también se denominan
bridas) durante el ensamblaje o después de la instalación.
No coloque objetos en el recorrido de las aspas.
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, no use este ventilador con ningún
dispositivo de control de velocidad de estado sólido.
ADVERTENCIA: Los diagramas eléctricos se incluyen
solo como referencia. Si usa un juego de lámparas,
consulte el manual de instrucciones del juego de
lámparas para realizar las conexiones eléctricas.
Si usa un juego de lámparas opcional, este debe
contar con certicación UL y una etiqueta donde se
especique que es adecuado para este ventilador.
ADVERTENCIA: Para evitar posibles descargas eléctricas,
corte la electricidad en la caja de fusibles principal
antes de realizar el cableado. Si considera que no posee
sucientes conocimientos o experiencia de cableado
eléctrico, comuníquese con un electricista autorizado.
Información de seguridad
Índice
PRECAUCIÓN: Para reducir el riesgo de lesiones, use
únicamente los tornillos incluidos con la caja del
tomacorriente.
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesión, monte el ventilador en una
caja de tomacorriente que tenga la etiqueta "Aceptable
para soporte de ventilador de 35lb (15.9kg) o menos" y
use los tornillos incluidos con la caja del tomacorriente.
LEA Y GUARDE ESTAS INSTRUCCIONES.
ADVERTENCIA: Para reducir el riesgo de incendio
o descarga eléctrica, este producto se debe usar
únicamente con la pieza de control de velocidad de
ventilador n.º MDF40S-H04R, fabricada por Dawnsun
Electronic Technology Co., Ltd. Zhongshan.
PRECAUCIÓN: NO use este ventilador con un
regulador de intensidad o control de pared. Si se usa
un regulador de intensidad o un control de pared,
sedañará el ventilador.
PRECAUCIÓN: Cualquier cambio o modicación no
autorizada expresamente por la parte responsable
del cumplimiento podría anular la autoridad del
usuario para usar el equipo.
ADVERTENCIA: Para reducir el riesgo de descarga
eléctrica, se debe instalar el ventilador con un
interruptor de pared aislador.
3
HOMEDEPOT.COM/HOMEDECORATORS
Póngase en contacto con el 1-800-986-3460 para obtener más ayuda.
Antes de la instalación
Garantía
El proveedor garantiza que el motor del ventilador estará libre de defectos de mano de obra y materiales al momento del envío desde la fábrica y de
por vida a partir de la fecha en que lo adquiera el comprador original. Asimismo, el proveedor garantiza que todas las demás piezas del ventilador,
excepto las aspas de vidrio o acrílico, estarán libres de defectos de mano de obra y materiales al momento del envío desde la fábrica y durante un
período de dos años a partir de la fecha en que lo adquiera el comprador original. Si se devuelve el producto, aceptamos corregir estos defectos sin
costo o, según nuestro criterio, reemplazar el artículo por un modelo comparable o superior. Para obtener el servicio de garantía, debe presentar
una copia del recibo como comprobante de compra. Usted debe encargarse de todos los costos de desmontar el producto y volver a instalarlo. Esta
garantía no cubre daños en las piezas que sean resultado de accidentes, uso incorrecto, instalación incorrecta o colocación de cualquier accesorio.
Debido a las condiciones variables del clima, esta garantía no cubre cambios en el acabado de latón, incluida la herrumbre, picaduras, corrosión,
pérdida del lustre o descamación. Este tipo de acabado de latón tendrá una vida útil más extensa si se protege de las condiciones variables del
clima. Un cierto "bamboleo" es normal y no se considerará un defecto. Si una persona no autorizada repara este artículo, se anulará la garantía.
No existe otra garantía expresa. Por la presente, Home Decorators Collection renuncia a todas las garantías, incluidas, entre otras, las garantías de
comerciabilidad o idoneidad para un propósito determinado, en la medida en que las leyes lo permitan. La duración de cualquier garantía implícita a
la que no se puede renunciar se limita al período que se especica en la garantía expresa. Algunos estados no permiten la limitación en la duración
de una garantía implícita, de manera que la limitación anterior podría no aplicarse a su caso. La tienda minorista no será responsable por daños
incidentales, consecuentes o especiales que surjan o estén relacionados con el uso o el desempeño del producto, excepto que la ley estipule lo
contrario. Algunos estados no permiten la exclusión o limitación de los daños incidentales o consecuentes, de manera que la limitación anterior
podría no aplicarse a su caso. Esta garantía le brinda derechos legales especícos y quizás usted tenga otros derechos que varían según el estado.
Esta garantía reemplaza a todas las garantías anteriores. El cliente debe pagar los costos de envío de cualquier devolución del producto que forme
parte de un reclamo de la garantía.
Comuníquese con el Equipo de Atención al Cliente al 1-800-986-3460 o visite www.HomeDepot.com/homedecorators.
ESPECIFICACIONES
NOTA: Estas son medidas aproximadas. No incluyen
elamperaje ni el vataje que usa el juego de lámparas.
Tamaño Velocidad Voltaje
Consumo de
potencia del
ventilador
(sin luces)
VATIOS
Flujo de aire
CFM
Eciencia del
ujo de aire
(cuanto más alto,
mayor eciencia)
CFM/VATIO
Peso
neto
Peso
bruto
Pies cúbicos
60pulgadas
Baja
120
11 4500 409
22.93lb
(10.4kg)
26.46lb
(12kg)
2.197pies cúbicos
Media 19 5856 308
Alta 35 6978 199
4
Pieza Descripción Cantidad
AA Tornillos del soporte del aspa 19
BB Tuerca plástica de conexión de cables 3
CC Tornillos de sujeción del aspa 19
DD Tornillos de sujeción de la barra decorativa del aspa 37
EE Pasador del soporte colgante 1
FF Pasador de bloqueo 1
Antes de la instalación (continuación)
HERRAJE INCLUIDO
NOTA: El herraje no se muestra en su tamaño real.
HERRAMIENTAS REQUERIDAS
Phillips
Destornillador
Destornillador
plano
Llave
ajustable
Cinta
eléctrica
Cortador
de cables/
alicate
pelacables
Escalera de mano
AA
BB
CC
DD EE FF
5
HOMEDEPOT.COM/HOMEDECORATORS
Póngase en contacto con el 1-800-986-3460 para obtener más ayuda.
Pieza Descripción Cantidad
A Soporte de montaje (dentro de la cubierta) 1
B Conjunto de bola/varilla de bajada 1
C Cubierta con anillo de cubierta incluido 1
D Cubierta decorativa del collarín del motor 1
E Conjunto del motor del ventilador 1
IMPORTANTE: Este producto y sus componentes se
rigen por las siguientes patentes de los EstadosUnidos:
5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117
y otras patentes pendientes.
Antes de la instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
F Barra decorativa del aspa 6
G Aspa 6
H Brazos de las aspas 6
I Cuenco del juego de lámparas 1
J Pantalla de vidrio 1
K Conjunto del juego de lámparas 1
L Transmisor 1
M Batería 2
E
A
B
C
D
G
F
H
I
J
L
K
M
6
Instalación
OPCIONES DE MONTAJE
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesión, monte el ventilador en una
caja de tomacorriente que tenga la etiqueta "Aceptable
para soporte de ventilador de 35lb (15.9kg) o menos" y
use los tornillos incluidos con la caja del tomacorriente.
Es posible que una caja de tomacorriente que se suele
usar como soporte para las lámparas no sea aceptable
como soporte de ventilador y deba reemplazarse.
Sitiene dudas, consulte a un electricista calicado.
Si su ventilador de techo no tiene una caja de montaje de
certicación UL, debe instalar una. Para ello, siga las instrucciones
a continuación:
□
Quite los fusibles o apague los disyuntores para cortar la
alimentación.
□
Fije la caja del tomacorriente directamente a la estructura del
edicio. Use los elementos de jación y materiales adecuados.
La caja del tomacorriente y la estructura de soporte se deben
montar de forma segura; además, deben ser capaces de
soportar como mínimo 35 lb (15.9kg). Solo debe usar cajas de
tomacorriente con certicación UL con la etiqueta "Aceptable
para soporte de ventilador de 35lb (15.9kg) o menos".
Nouse una caja de tomacorriente plástica.
Las siguientes ilustraciones muestran tres maneras diferentes de
montar la caja del tomacorriente.
Si la cubierta toca la varilla de bajada, quite la funda inferior de la
cubierta decorativa; luego gire 180° la cubierta antes de jarla a la
placa de montaje.
Si quiere instalar un ventilador en un lugar en el cual hay una lámpara,
pero no hay una viga de techo, es posible que necesite una barra de
soporte colgante para la instalación, como se muestra arriba
(se encuentran disponibles en todas las tiendas de Home Depot).
NOTA: Si instala el ventilador en un techo alto e inclinado,
esposible que necesite una varilla de bajada más larga para
garantizar que las aspas tengan un espacio libre adecuado.
Elángulo máximo permitido es 30° desde la línea horizontal.
Caja del
tomacorriente
Caja del tomacorriente
Caja del
tomacorriente
empotrada
Proporciona un
soporte firme
Placa de
montaje
de techo
Caja del tomacorriente
Barra de soporte colgante
7
HOMEDEPOT.COM/HOMEDECORATORS
Póngase en contacto con el 1-800-986-3460 para obtener más ayuda.
Ensamblaje: Montaje de techo estándar
Cómo pasar los cables
Cómo ensamblar el ventilador
Cómo preparar el montaje
□
Quite el anillo (II) de la cubierta (C). Para ello, gire el anillo
(II) hacia la izquierda hasta que se libere.
□
Quite el soporte de montaje (A) de la cubierta (C). Para
ello, aoje los dos tornillos de la cubierta (GG) que se
encuentran en las ranuras con "forma de L".
□
Quite los dos tornillos de la cubierta (HH) que están en los
oricios redondos y guárdelos. Esto le permitirá quitar el
soporte de montaje (A).
□ Pase los cables que salen por la parte superior del conjunto
del motor del ventilador (E), a través del el centro del anillo
de la cubierta (II). Asegúrese de que las ranuras del anillo de
la cubierta (II) estén en la parte superior.
□ Inserte la bola/varilla de bajada (B) en la cubierta (C) y deslice la
cubierta decorativa del collarín del motor (D) hacia el extremo
de la bola/varilla de bajada (B). Asegúrese de que las ranuras
de la cubierta (C) estén en la parte superior. Pase los cables que
salen por la parte superior del conjunto del motor del ventilador
(E) a través de la varilla de bajada (B) como se muestra.
2
3
1
□
Aoje los tornillos de jación (JJ) del collarín de la parte superior
del conjunto del motor del ventilador (E), pero no los quite.
□
Alinee los oricios de la parte inferior del conjunto de bola/varilla
de bajada (B) con los oricios del collarín de la parte superior del
conjunto del motor del ventilador (E).
□
Inserte con cuidado el pasador del soporte colgante (EE) por los
oricios del collarín y el conjunto de bola/varilla de bajada (B).
Tenga cuidado de no atascar el pasador del soporte colgante (EE)
con los cables del interior del conjunto de bola/varilla de bajada (B).
□
Inserte el pasador de bloqueo (FF) por el oricio que está cerca
del extremo del pasador del soporte colgante (EE) hasta que se
encaje en la posición de bloqueo.
□
Vuelva a apretar los tornillos de jación (JJ) del collarín de la
parte superior del conjunto del motor del ventilador (E).
A
GG
HH
C
II
II
C
B
D
E
II
C
B
D
E
EE
FF
JJ
ADVERTENCIA: Si no se instala adecuadamente el pasador de
bloqueo (FF), el ventilador podría aojarse y caer.
8
Ensamblaje: Cómo instalar el ventilador
Cómo jar el ventilador
a la caja eléctrica
Cómo instalar el ventilador
□
Aoje los dos tornillos de montaje (KK) en la caja del tomacorriente.
□
Pase los cables de alimentación de 120voltios por el oricio
central del soporte de montaje (A).
□
Instale el soporte de montaje deslizante (A) en la caja del
tomacorriente. Para ello, deslice el soporte de montaje deslizante (A)
sobre los dos tornillos (KK) incluidos con la caja del tomacorriente.
Si es necesario, use arandelas de nivelación (no incluidas) entre el
soporte de montaje deslizante (A) y la caja del tomacorriente. El lado
plano del soporte de montaje deslizante (A) debe quedar orientado
hacia la caja del tomacorriente, como se muestra.
□
Apriete rmemente los dos tornillos en la caja eléctrica.
□ Levante con cuidado el conjunto del motor del ventilador
(E) hasta el soporte de montaje deslizante (A).
□ Inserte la bola del conjunto de bola/varilla de bajada (B)
enla ranura del soporte de montaje deslizante (A).
□ Gire el conjunto de bola/varilla de bajada (B) hacia la
derecha hasta que la lengüeta del soporte de montaje
deslizante (A) se alinee con la ranura de la bola.
1
2
ADVERTENCIA: Para reducir el riesgo de incendio, descarga
eléctrica o lesión, monte el ventilador en una caja de
tomacorriente que tenga la etiqueta "Aceptable para soporte
de ventilador de 35lb (15.9kg) o menos" y use los tornillos
incluidos con la caja del tomacorriente.
NOTA: El soporte de montaje (A) está diseñado para deslizarse
en una caja de tomacorriente con los tornillos para la caja del
tomacorriente (KK) instalados.
KK
KK
A
A
C
B
D
E
Conecte los cables verdes del ventilador al cable
9
HOMEDEPOT.COM/HOMEDECORATORS
Póngase en contacto con el 1-800-986-3460 para obtener más ayuda.
Ensamblaje: Cómo instalar el ventilador (continuación)
Conexiones eléctricas
3
IMPORTANTE: Use las tuercas plásticas de conexión de cables
(BB) incluidas con el ventilador. Asegure los conectores con cinta
eléctrica y cerciórese de que no haya conexiones o hilos sueltos.
ADVERTENCIA: Todos las tuercas de conexión de cables incluidas
con este ventilador se diseñaron para admitir un cable de
la conexión de la casa (calibre 12 máximo) y dos cables del
ventilador. Si los cables de la conexión de la casa tienen un
calibre mayor que 12 o hay más de un cable de la conexión de
la casa al cableado del ventilador, consulte a un electricista para
determinar cuál es el tamaño apropiado de la tuerca de conexión
que debe usar.
□
El ventilador incluye cables de 80 pulgadas para permitir
el uso con un conjunto extendido de bola/varilla de bajada.
Si usa el conjunto de bola/varilla de bajada de 6 pulgadas
(B) incluido, puede cortar los cables para lograr la longitud
deseada (no debe ser menor que 12 pulgadas). De esta
manera, tendrá más espacio en la cubierta (C). Si no desea
cortar los cables, deberá enrollarlos en forma ordenada.
□
verde o de cobre desnudo de la conexión de la casa con una
tuerca de conexión de cables (BB).
□
Conecte los cables blancos del motor del ventilador al cable
blanco de la conexión de la casa con una tuerca de conexión
de cables (BB).
□
Conecte los cables negros del motor del ventilador al cable
negro de la conexión de la casa con una tuerca de conexión
de cables (BB).
□
Asegure todas las tuercas de conexión de cables con cinta
eléctrica.
□
Gire la tuerca de conexión de cables (BB) hacia arriba
ycoloque el cableado en la caja del tomacorriente.
NOTA: El ventilador incluye cables de 80 pulgadas para permitir
el uso con un conjunto extendido de bola/varilla de bajada. Si usa
el conjunto de bola/varilla de bajada de 6 pulgadas (B) incluido,
puede cortar los cables para lograr la longitud deseada (no debe
ser menor que 12 pulgadas).
NOTA: Se deben instalar las aspas antes de intentar poner en
funcionamiento el ventilador. Si no se instalan las aspas, el motor
no funcionará adecuadamente.
C
B
D
E
BB
Caja del tomacorriente
en el techo
(RR)
Cable verde o desnudo
Verde (2)
Negro
Blanco
10
Cómo montar el conjunto del motor
del ventilador (montaje estándar)
□
Alinee las ranuras de bloqueo de la cubierta (C) con los
dos tornillos (HH) del soporte de montaje (A). Empuje hacia
arriba para encajar los tornillos en las ranuras y gire hacia la
derecha para jar la cubierta en su lugar.
□
Apriete rmemente los dos tornillos de montaje (GG).
□
Coloque los dos tornillos de la cubierta (HH) (los que guardó
en el paso 1 de Ensamblaje: "Cómo preparar el montaje") en
los oricios de la cubierta (C) y apriételos rmemente.
□
Instale el anillo decorativo de la cubierta (II). Para ello, alinee
las ranuras del anillo con los tornillos de la cubierta (C). Gire
el anillo hacia la derecha para jarlo en su lugar.
ADVERTENCIA: Si usa el montaje estándar de bola/varilla de
bajada, la lengüeta del anillo que está en la parte inferior del
soporte de montaje debe colocarse en la ranura de la bola del
soporte colgante. Si no coloca adecuadamente la lengüeta en la
ranura, se puede dañar el cableado.
Ensamblaje: Cómo instalar el ventilador (continuación)
5
Cómo enrollar el exceso de cables
□
Enrolle ordenadamente el exceso de cables alrededor del
soporte de montaje.
□
Asegúrelo con cinta eléctrica.
4
NOTA: Debe seguir este paso ÚNICAMENTE si no cortó el exceso de
los cables del ventilador de techo.
ADVERTENCIA: Las ranuras de bloqueo de la cubierta de techo
solo sirven como ayuda para el montaje. No deje el conjunto del
motor sin supervisión hasta que coloque y apriete rmemente
los cuatro tornillos de la cubierta.
A
HH
II
C
de los tornillos del barra decorativa de aspa (F), y coloque los tornillos (DD)
incluidos. Repita este proceso en las aspas restantes.
alinee los seis oricios de los tornillos del aspa (G) con los orificios
11
HOMEDEPOT.COM/HOMEDECORATORS
Póngase en contacto con el 1-800-986-3460 para obtener más ayuda.
Cómo jar las aspas del ventilador
a los brazos de las aspas
6
□
Fije un brazo del aspa (H) a un aspa (G). Para ello, alinee los tres
oricios de los tornillos del brazo del aspa (H) con los oricios de
los tornillos del aspa (G) y coloque los tornillos (CC) incluidos.
□
Fije una barra decorativa del aspa (F) al aspa (G). Para ello,
Ensamblaje: Cómo instalar el ventilador (continuación)
Ensamblaje: Cómo jar los accesorios
Cómo instalar el cuenco del juego
de lámparas
1
□
Aoje dos de los tres tornillos de montaje del conjunto del
motor del ventilador (E), pero no los quite. Quite un tornillo de
montaje (LL).
□
Empuje el cuenco del juego de lámparas (I) hacia el conjunto
del motor del ventilador (E), de forma que las cabezas de
los dos tornillos que aojó se encajen en las ranuras. Gire
el cuenco del juego de luces (I) hacia la derecha y ajuste los
tornillos.
□
Vuelva a colocar el tornillo (LL) que quitó en el primer paso y
apriételo rmemente.
Cómo jar el conjunto del aspa al
volante del motor
7
□
Inserte un conjunto del aspa en la ranura cortada en el
volante central del motor. Luego alinee los tres oricios para
tornillos del conjunto del aspa con los oricios del volante
del motor y coloque los tornillos (AA) incluidos. Repita este
proceso en los conjuntos de las aspas restantes.
F
G
DD
CC
H
E
H
G
F
AA
I
LL
12
Ensamblaje: Cómo jar los accesorios (continuación)
Cómo jar el conjunto del juego
de lámparas
2
□ Quite un tornillo (MM) del cuenco del juego de lámparas (I).
Luego aoje los otros dos tornillos, pero no los quite.
□ Conecte los cables del conjunto del juego de lámparas (K) a
los cables del conjunto del motor del ventilador (E) utilizando
los enchufes de adaptador moldeados. Con cuidado, meta
todos los cables y empalmes en la copa del interruptor.
□ Empuje el conjunto del juego de lámparas (K) hacia el cuenco
del conjunto de lámparas (I) de forma que las cabezas de
los dos tornillos que aojó encajen en las ranuras. Gire el
conjunto de lámparas (K) hacia la derecha para jarlo.
□ Vuelva a colocar el tornillo que quitó en el primer paso.
□ Asegúrese de que todos los tornillos estén apretados
rmemente.
Cómo instalar la pantalla
3
□
Coloque la pantalla de vidrio (J) en el cuenco del juego de
lámparas (I). Para ello, alinee las tres áreas planas de la parte
superior de la pantalla de vidrio (J) con las tres hendiduras
elevadas del cuenco del juego de lámparas (I). Gire la pantalla
de vidrio hacia la derecha hasta que se detenga.
ADVERTENCIA: Cuando instale la pantalla en el conjunto de
lámparas, no debe apretarla demasiado. Espere a que la pantalla
se enfríe por completo antes de quitarla.
MM
K
E
I
J
I
13
HOMEDEPOT.COM/HOMEDECORATORS
Póngase en contacto con el 1-800-986-3460 para obtener más ayuda.
Cómo preparar el control remoto
Cómo sincronizar el control remoto
NOTA: Ya se ha sincronizado el control remoto con el ventilador de
techo para su comodidad. Si en su hogar tiene dos ventiladores del
mismo modelo, siga los pasos a continuación para controlar cada
ventilador en forma individual.
□ Quita la cubierta de la batería del control remoto presionando con
rmeza en la echa y deslizando la cubierta hasta soltarla.
□ Instala dos baterías AAA de 1.5 V (M).
□ Deslice el interruptor DIP del compartimento de las pilas al ajuste "1".
□ Asegúrese de que se haya cortado la alimentación del ventilador
desde el interruptor de la pared o el disyuntor.
□ Reconecte la alimentación del ventilador desde el interruptor de la
pared o el disyuntor.
□ En los próximos 30segundos, presione y suelte el botón "Learn"
(Aprender) que está ubicado en el compartimento de las pilas del
control remoto.
□ Si se sincroniza correctamente, el conjunto de lámparas del
ventilador parpadeará y las aspas comenzarán a girar.
□ Coloca de nuevo la cubierta en el control remoto.
14
Funcionamiento
Control remoto
Se incluye un control remoto para regular la velocidad, la dirección
ylas luces de su nuevo ventilador de techo.
Los ajustes de velocidad para climas cálidos o fríos dependen de
factores tales como el tamaño de la habitación, la altura del techo,
la cantidad de ventiladores, etc.
Clima cálido (hacia adelante). Un ujo de aire descendente que genera
un efecto refrescante. Esto le permite congurar un ajuste más cálido
en el aire acondicionado sin afectar su confort.
Clima frío (sentido inverso). Un ujo de aire ascendente que mueve el
aire cálido del techo. Esto le permite congurar un ajuste más frío en
el aire acondicionado sin afectar su confort.
Funcionamiento del ventilador y el
control remoto
ENCENDIDO/APAGADO: Presione y suelte el botón de encendido
para encender o apagar el ventilador y las lámparas.
Velocidad del ventilador: Los LED del botón de velocidad del
ventilador se iluminan para mostrar la velocidad seleccionada.
Presione y suelte el botón 1 vez para encender el ventilador en la
velocidad alta.
Presione y suelte el botón 2 veces para encender el ventilador en la
velocidad media.
Presione y suelte el botón 3 veces para encender el ventilador en la
velocidad baja.
Presione y suelte el botón 4 veces para apagar el ventilador.
ENCENDIDO/APAGADO de las lámparas
Presione y suelte el botón para encender o apagar las lámparas.
Mantenga presionado el botón para activar la función de regulación de
intensidad.
Cambio de la temperatura de color
correlacionada (CCT)
Presione y suelte el botón para cambiar entre las tres opciones de
temperatura de color.
Opción 1: 2700K (blanco cálido)
Opción 2: 3000K (blanco suave)
Opción 3: 5000K (luz diurna)
Sentido inverso
Presione y suelte el botón para invertir la dirección de rotación del
ventilador.
NOTA: El ventilador debe estar encendido y en movimiento antes
de presionar el botón de sentido inverso de rotación. El ventilador
no cambiará el sentido de rotación si no se está moviendo.
NOTA: La temperatura predeterminada de las lámparas
del ventilador de techo es 3000K (blanco suave).
15
HOMEDEPOT.COM/HOMEDECORATORS
Póngase en contacto con el 1-800-986-3460 para obtener más ayuda.
Resolución de problemas
Problema Solución
El ventilador
noenciende.
□ Verique los fusibles o disyuntores del circuito principal y del de derivación.
□ Verique las conexiones de los cables de la línea de alimentación con el ventilador y las conexiones de los
cables del interruptor en la carcasa del interruptor.
□ Verique las pilas del control remoto.
□ Asegúrese de estar en el rango normal de 10 a 20pies.
□ Recuerde desconectar la fuente de alimentación antes de vericar la conguración del interruptor DIP.
El ventilador produce
mucho ruido.
□ Asegúrese de que todos los tornillos de la caja del motor estén apretados rmemente.
□ Asegúrese de que los tornillos que sujetan los soportes de las aspas del ventilador al nodo del motor estén
apretados rmemente.
□ Asegúrese de que las tuercas de conexión de cables no se golpeen entre sí o con la pared interior de la carcasa
del interruptor.
□ Espere 24horas para que el dispositivo "se asiente". La mayoría de los ruidos asociados con un ventilador nuevo
desaparecen luego de este período.
□ Si usa un juego de lámparas para ventilador de techo, asegúrese de que los tornillos que sujetan el vidrio estén
apretados rmemente. Además, asegúrese de que todas las bombillas estén ajustadas correctamente.
□ Asegúrese de que la cubierta esté a una pequeña distancia del techo. La cubierta no debe tocar el techo.
□ Asegúrese de que la caja del tomacorriente esté bien sujeta y que se hayan colocado almohadillas separadoras
de goma entre la placa de montaje y la caja del tomacorriente.
El ventilador oscila. □ Verique que todos los tornillos de las aspas y los brazos de las aspas estén apretados rmemente.
□ La mayoría de los problemas de oscilación del ventilador se producen cuando las aspas no tienen el mismo
nivel. Para vericar el nivel, seleccione un punto del techo que esté sobre la punta de una de las aspas. Mida
desde un punto del centro del aspa hasta el punto del techo. Gire el ventilador hasta que el aspa siguiente quede
posicionada para la medición. Luego mida desde el mismo punto de cada aspa hasta el punto del techo. Repita
este proceso en todas las aspas. La desviación de las mediciones debe estar en el rango de 1/8 de pulgada Deje
el ventilador encendido durante diezminutos. Si el ventilador continúa oscilando, comuníquese con Atención al
Cliente para solicitar el envío de un conjunto de balanceo sin cargo.
□ Algunas conexiones se pueden aojar por el movimiento natural del ventilador. Verique las conexiones de soporte, los soportes y
los accesorios de las aspas dos veces al año. Asegúrese de que todos estos elementos estén apretados rmemente. No es necesario
quitar el ventilador del techo.
□ Limpie el ventilador de forma periódica para ayudar a mantener un buen aspecto con el paso del tiempo. No lo limpie con agua, ya que
se podría dañar el motor o la madera, o bien se podría producir una descarga eléctrica. Únicamente debe usar un cepillo suave oun
paño sin pelusa para evitar dañar el acabado.
□ Puede aplicar una capa delgada de cera para muebles en la madera para protegerla y mejorar su aspecto. Cubra las pequeñas
rayaduras con un poco de cera para zapatos.
□ No es necesario aceitar el ventilador. El motor cuenta con rodamientos de bola sellados que están lubricados permanentemente.
ADVERTENCIA: Asegúrese de que se haya cortado
la alimentación del ventilador antes de limpiarlo.
Cuidado y limpieza
¿Tiene preguntas o problemas, o le faltan piezas? Antes de devolver a la tienda,
Llame a Atención al Cliente de Home Depot
Lunes a viernes de 8:00 a.m. a 7:00 p.m., EST,
y los sábados de 9:00 a.m. a 6:00 p.m., EST.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Guarde este manual para su uso futuro.
Este equipo ha sido probado y encontrado en cumplimiento con los límites correspondientes a un dispositivo digital de la Clase B, conforme a la Parte 15 de
las Reglas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra interferencias perjudiciales en una instalación residencial.
Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias
perjudiciales en las radiocomunicaciones. Sin embargo, no existe garantía de que no ocurra interferencia en una instalación en particular. Si este equipo
efectivamente causa interferencia dañina a la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda
alusuario que trate de corregir la interferencia realizando uno o varios de los siguientes pasos:
- Cambiar de dirección o de lugar la antena receptora.
- Aumentar la separación entre el equipo y el receptor.
- Conectar el equipo en un tomacorriente en un circuito diferente de donde esté conectado el receptor.
- Consultar al vendedor o a un técnico de radio/TV con experiencia para que lo ayude.
PRECAUCIÓN:
Todo cambio o modicación que no esté aprobado expresamente por el cesionario de este dispositivo podría invalidar la autoridad del usuario para usar el equipo.
Este equipo cumple con la parte 15 de las reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no puede causar
interferencia dañina, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda causar un funcionamiento no deseado.
