HYBRID SOLAR INVERTER
MODEL:VS8048AMN
- 1 -
MODEL:VS8048AMN
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
HYBRID SOLAR
INVERTER
- 2 -
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions:(1)This device may not cause
harmful interference, and (2)this device must accept any interference
received, including interference that may cause undesired operation.
1. SAFETY INSTRUCTIONS
1.1 General
Please read the manual and all the safety remarks.This product is
designed and tested in accordance with international standards. lt
must be used exclusively for the purpose for which it was designed.
WARNING
ELECTRIC SHOCK HAZARD.
This product is worked with the rechargeable battery. lt may still has
dangerously voltage in input / output terminals. Please switch the
AC and battery power source before carrying out maintenance or
servicing the product.
Please call service center. Do not operate the product if any fault.
Only Qualified person can undertake all servicing.
Never use the product where there is a risk of gas or dust explosions.
(before using) Consult the battery manufacture's to confirm the
products if can be used with the battery. Always comply with the
battery manufacturer's safety instructions.
1. 2 Installation
Read the installation instructions on the manual before installing.
This is a Safety Class l product (suppl
ied with a protective grounding
terminal) . Uninterruptible protective grounding must be provided at
the AC input and output terminals.
It will cause electrics shock when the grounding protection has been
faulty, please turn off the product.
- 3 -
Ensure that the DC and AC Input cables are fuse and the circuit
breakers. Never replace the component with different type.
Always consult the manual to determine the correct component.
Before connect AC, ensure the power source match to the
manual requirement.
Never operate the product in a wet or dusty environment.
Ensure there is adequate free space for ventilation around the
product and check that the ventilation vents are not blocked.
Ensure that the application's power consumption not exceed the
product's maximum power.
1. 3 Transport and Storage
Ensure that the mains power and battery leads have been
disconnected before storing or transporting the product.
No liability can be accepted for any transport damage if the
equipment is shipped in non- original packaging.
Store the product in a dry environment, the storage temperature
must be between -20℃ and 60℃ .
Consult the battery manufacturer's manual in respect of transport,
storage, charging, recharging and disposal of the battery.
- 4 -

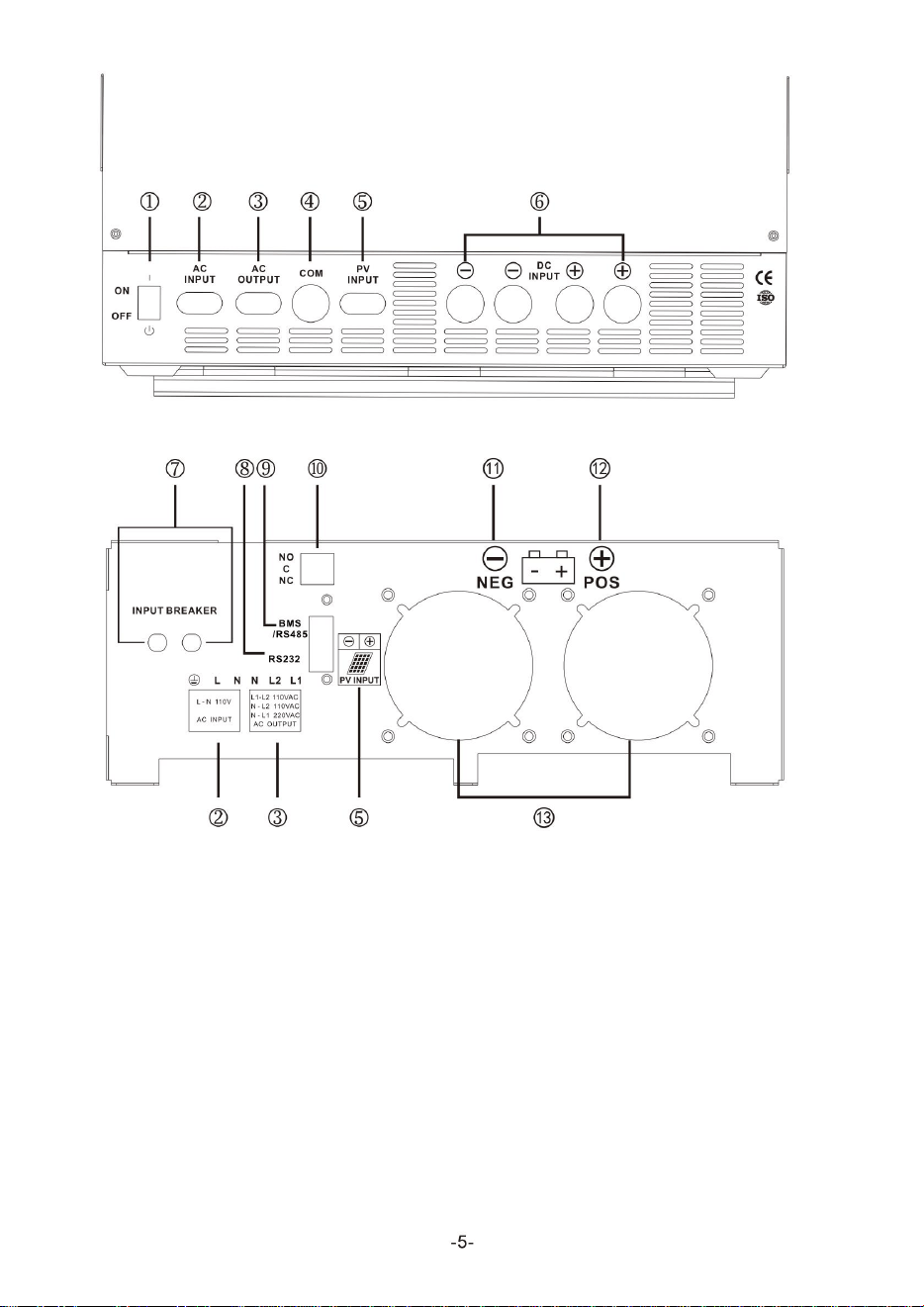

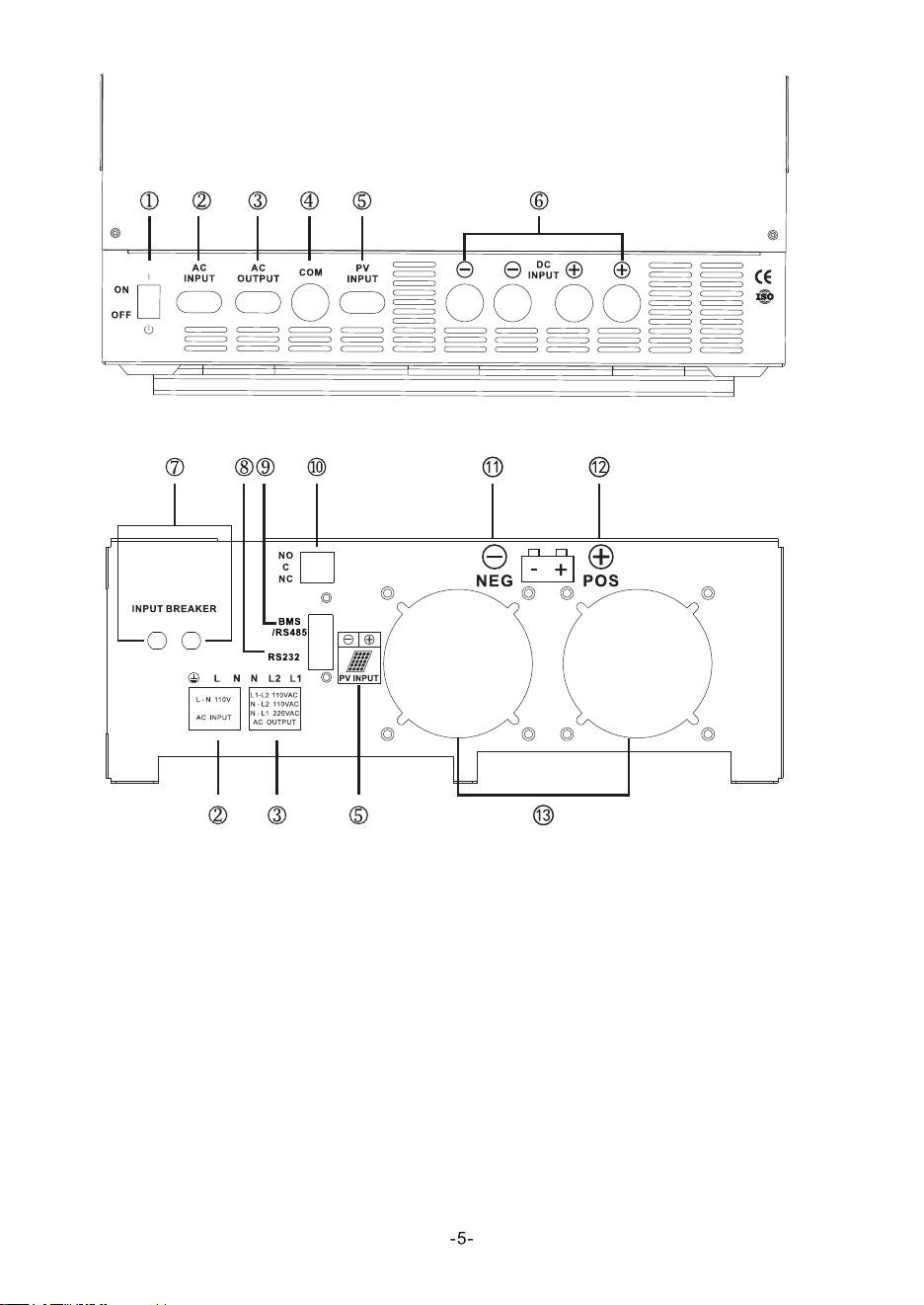

1.Power ON/OFF switch
2.AC input
3.AC output
4.Communication port
5.PV input
6.Battery input
7.Input breaker
8.RS232 communication port
9.BMS/RS485 communication port
10.Dry contact
11.Battery terminal negative
12.Battery terminal positive
13.Fan
VS8048AMN

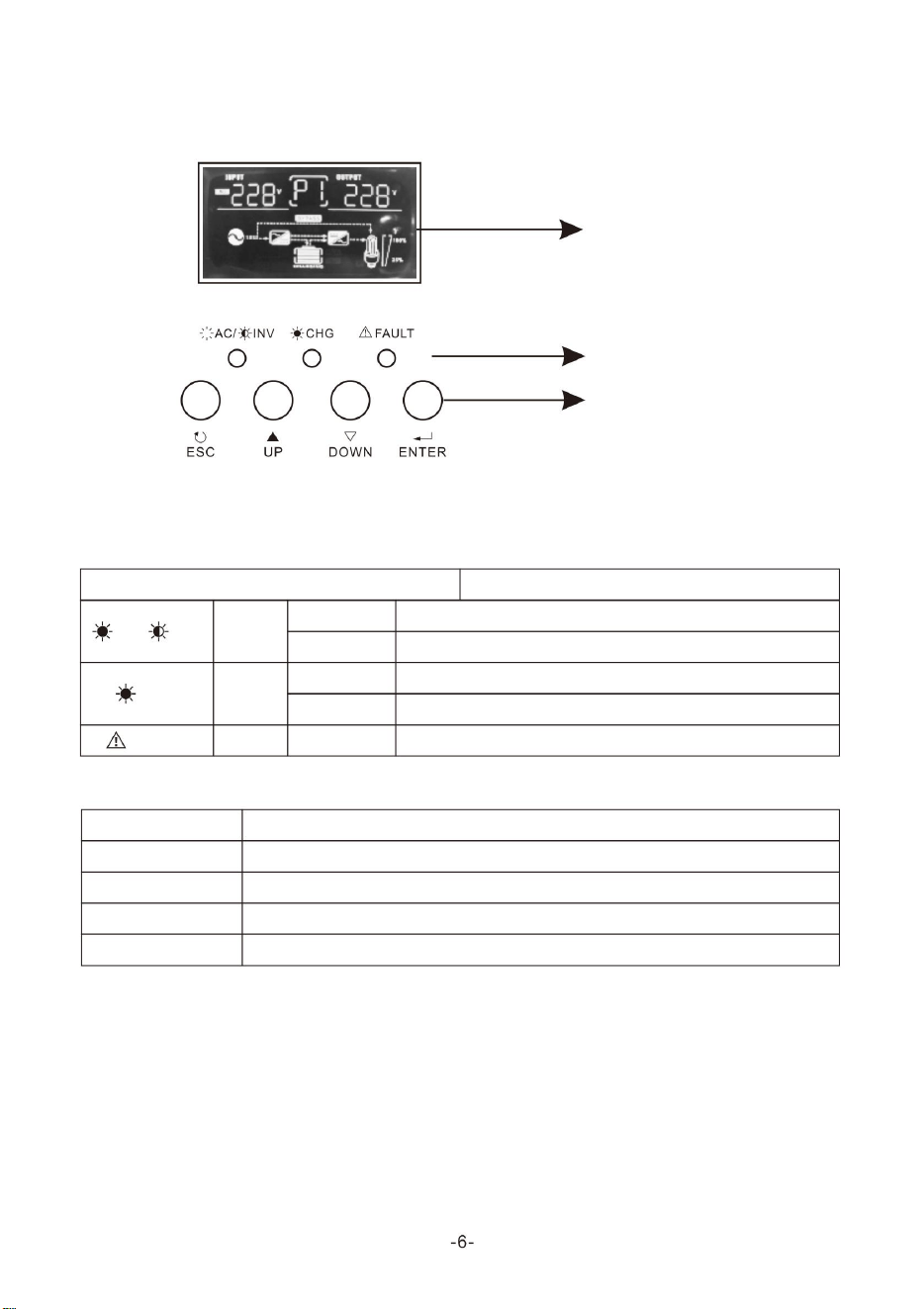

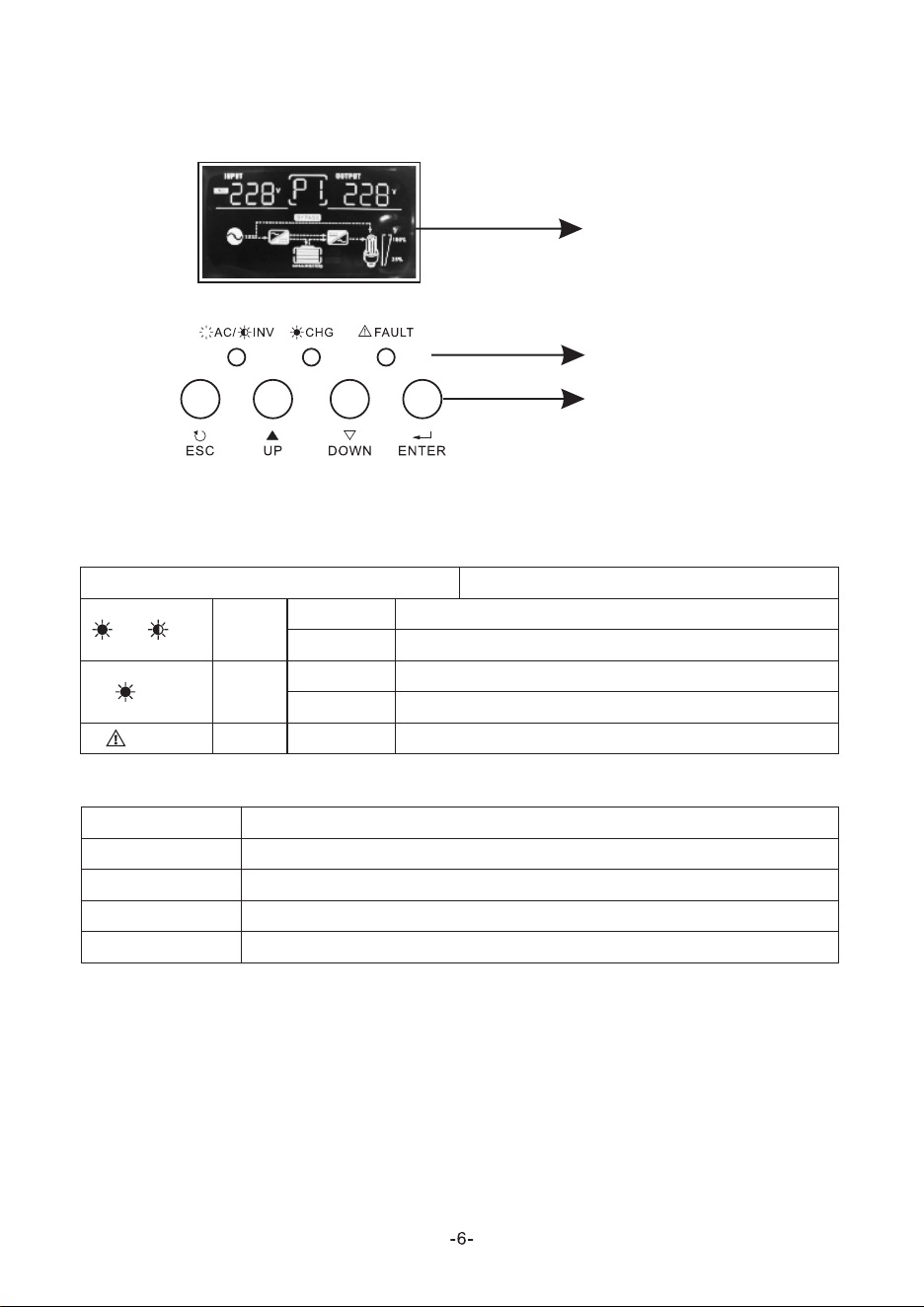

Fig 2: LCD SCREEN
LCD display
LED indicators
Function keys
LED INDICATOR
LED Indicator
Messages
Solid On
Flashing
Solid On
Flashing
Solid On
Green
Yellow
Red
Output is powered by utility in Line mode.
Output is powered by battery or PV in battery mode.
Battery is fully charged.
Battery is charging.
The inverter is in the fault waming status.
AC/
INV
CHG
FAULT
Function Keys
Function Key Description
ESC
UP
DOWN
ENTER
To exit setting mode
To go to previous selection
To go to next selection
To confirm the selection in setting mode or enter setting mode
3. OPERATION
3.1 AC Mode
Switch on the power button, the prod
uct is fully functional, the
green LED "AC In" will light up.
3.2 Inverter Mode
When electricity off or generator power being disconnected, it
will transfer to inverter mode. The transfer time is less than 10
milliseconds so that computers and other electronic equipment
will continue to operate without disruption. The green LED light
of "inverter" will light up.
3.3 Charging Mode
When electricity recovery or generator power on the green
LED“AC In"comes up and the orange“Charge" light starts
blinking. When the batteries are fully charged, the blinking
orange light changes to Solid Orange.
3.4 Alarm Mode
voltage, the red “Alarm” light starts showing with a continuous
When battery discharge and it gets close to the battery cutoff
beeping sound, if the electricity not recovery, it will keep this
shut down automatically.
status until the battery reaches the low voltage cut-off point and
3.5 Bypass Mode
The product's power button is off.but the electricity or generator
on, it has output to load meanwhile charging the battery.
When the power button is off, if without electricity or generator
off, there will be no output to load.
3.6 Saver Mode
If there is no supply of grid, the inverter's AC output will not be
supplied until a load greater than 15 watts is connected to the
inverter. lt automatically detects the connected load every 25
seconds.
3.7 Setting Mode/Error Codes for reference
Enter setting mode, Press "ENTER" button for 10 seconds
Exit setting mode, Press"ESC" button repeatedly.
1.Press "UP" or"DOWN" button to choose the parameter and then
press "ENTER" button.
2.When parameter is flashing, press "UP" or "DOWN" to change it
and then press "ENTER" button to confirm.
When setting: Setting icon is flashing
Setting succeed: Left-sided frame of the parameter will flash
Setting failed: FAULT light on
Settings
Display
(Mid)
Display
(Left)
Display
(Right)
Setting range
Descriptions
Mains input
voltage range
Alr
00
UPS
APL
Narrow range
Wide range
Mains input range is 185-264V
Mains input range is 154-264V
Mains frequency
oltage range
AFr
01
Narrow range
Wide range
Mains input frequency range is 45-65HZ
Mains input frequency range is 40-70HZ
UTI
Mains priority
The utility power will provide power to the
load first. Only when the utility power is not
enough to supply the load, the solar energy
And the battery will provide power to the load.
LO
HI
Working mode
None
02
SOL
Solar priority
When solar energy is sufficient, solar energy
will be preferentially provided to the load.
When there is solar energy but not enough,
the solar energy and battery power will
provide power to the load at the same time.
When there is no solar power, the utility will
provide power to the load. At the same time,
If the battery voltage drops to the low-battery
warning voltage point or the set DC-to-AC
voltage point, the mains will also provide
power to the load.
SBU
Battery priority
When solar energy is sufficient, solar energy
will be preferentially provided to the load.
When there is solar energy but not enough,
the solar energy and battery power will
provide power to the load at the same time.
If the battery voltage drops to the low battery
warning voltage point or the set DC to AC
voltage point, the mains will provide power
to the load.
Charging mode
None
03
CUT
CSO
OSO
Mains priority
Solar priority
Solar charging
only
The energy of the mains and the solar energy
charge the battery at the same time
In the solar priority mode, when the PV meets
the requirements,the battery is charged with
solar energy preferentially, and when the
battery voltage is too low, the mains charge
will be started
The machine simply uses the energy of solar
energy to charge the battery
Mains charging
current ratio
Solar charging
current ratio
ACP
SCP
04
05
100%
10~100%
20~100%
Adjustable charging current ratio of mains
You can adjust the charging current
proportional solar
100%
Settings
Display
(Mid)
Display
(Left)
Display
(Right)
Setting range
Descriptions
Boost charging
voltage
Float charging
voltage
CU
FLU
06
14.2V
28.4V
56.8V
13.5V
27.0V
54.0V
12.0-15.0V
24.0~30.0V
48.0~60.0V
Bulk charging voltage setting, according to
different types of batteries
Float voltage setting, according to different
types of batteries
07
12.0-15.0V
24.0~30.0V
48.0~60.0V
Battery lockdown
voltage
Charging voltage
of mains recovery
Charging voltage
of mains off
COU
DTA
ATD
08
09
10
10.5V
21.0V
42.0V
12.0V
24.0V
48.0V
13.5V
27.0V
54.0V
9.5-13.5V
19.0~27.0V
38.0~54.0V
11.5~12.5V
23.0~25.0V
46.0~50.0V
13.0~14.0V
26.0~28.0V
52.0~56.0V
Set the shutdown voltage point of battery
protection voltage
Set the battery voltage point when the mains
power is involved in the solar energy priority
charging mode
Select the voltage point of converting from
mains to solar power in solar priority mode
Inv. output voltage
Mains detection
speed
Inv. output
frequency
OU
CST
OF
11
12
13
220V
110V
HI
IDE
LO
50Hz
60Hz
200~240V
100~120V
High speed
Mid. speed
Low speed
Set the inverter output voltage
Mains sensitivity settings: high medium low
Set inverter output frequency
Fault restart
switch
Backlight control
Buzzer control
switch
Low battery alarm
switch
RA
BLC
BEC
BOL
14
15
16
17
TE
TD
LON
LOF
LOD
AON
AOF
OFF
ON
On
Off
Always on
Always off
Delay off
On
Off
Off
On
Restart 3 times after short circuit or overload
No restart after short circuit or overload
The display backlight is always on
The display backlight is always off
Display backlight smart switch
Allows beeping in fault state
No beeping in any state
Intelligent battery protection function, it is
not recommended to change
Load limit
Load alarm limit
Baud rate
Output display
mode
Swon bat
voltage
Bat low off
restart vol
LL
LEL
BAU
18
19
20
OFF
ON
OFF
ON
0
2
Off
ON
Off
On
2400
4800
9600
1
Intelligent transformer temperature
protection function, it is not recommended
to change
This setting does not adapt to this inverter.
Setting not available.
Set the communication baud rate
ODT
BLS
BRU
21
22
23
23.0V
46.0V
13.0V
26.0V
52.0V
10.5~12.2V
21~24.4V
42-48.8V
12.0~14.0V
24.0-28.0V
48.0~56.0V
11.5V
0
1
The battery voltage must be higher than the
set value before it can be turned on normally
After the machine is powered off at low
power, the battery voltage is higher than
the set value and it can be automatically
turned on.
Settings
Display
(Mid)
Display
(Left)
Display
(Right)
Setting range
Descriptions
Battery type
BMS Function
switch
Batsoc under
LocK
Batsoc Turn
To Ac
Batsoc Turn
TO Dc
Bat Restart
SOC
Low voltage
alarm voltage
setting
Lithium battery
protocol type
Factory Reset
ECO Mode
BTT
24
SEL
GEL
FLD
USER
TER
LIF
LFP
SEL
GEL
FLD
USER
LiCoMnNi02
BAT-LiFePO4
BAT-LiFePO4(2)
Sealed Lead Acid Battery
Gel Battery
Inter Cell
Customer Customization
Ternary Lithium Battery
Lithium lron Pho
sphate Battery
Lithium lron Phosphate Battery(2)
BnS
BSU
STG
STB
BSR
LOU
25
26
27
28
29
30
OFF
10%
20%
95%
50%
11.0V
22.0V
44.0V
On
Off
5~50%
5~50%
50~100%
30~100%
10.0~15.5V
20.0~31.0V
40.0~62.0V
Whether to enable the BMS communication
function
BMS low voltage SOC value, if the BMS
SOC value is lower than the set value, the
inverter will shut down to protect the battery
When the working mode of the inverter is
set to the battery priority mode, the inverter
will be forced to enter the
mains charging
when the SOC of the BMS is lower than the
set value.
When the working mode of the inverter is
set to the battery priority mode, the inverter
resumes the DC working mode when the
SOC of the BMS is higher than the set
value.
When the inverter is turned on, the SOC
must be higher than the set value to work
normally.
Low battery alarm voltage setting, can be
adjusted according to different types of
batteries Set up.
RS
ECO
None
None
OFF
OFF
On
Off
On
Off
BPO
31
All settings are resto
red to factory settings
No recovery process, keep existing settings
ECO mode switching

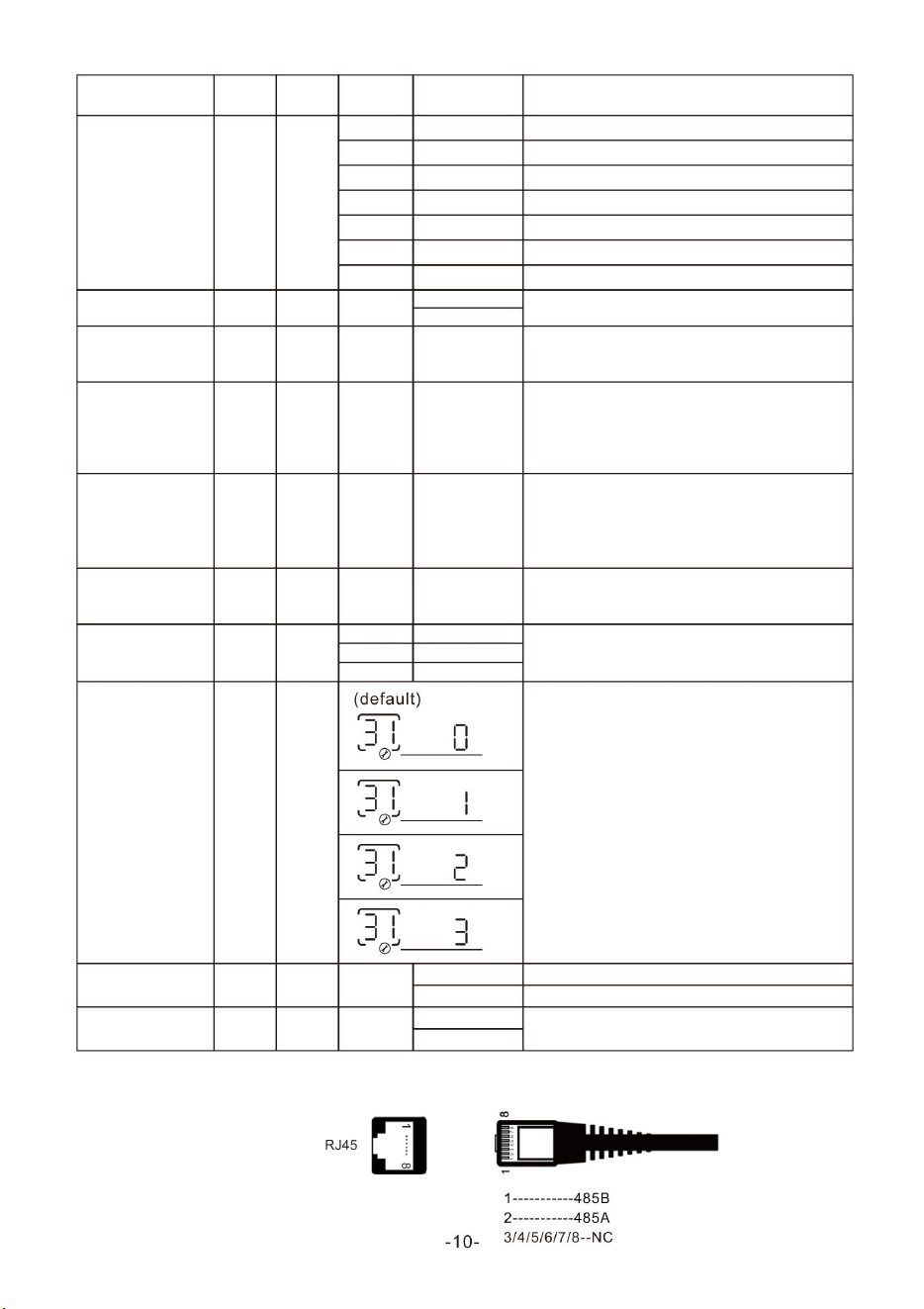

When the BMS/485communication interface is externallyconnected, as shown in the following
figure:
Communication Connection
Please use supplied communication cable to connect to inverter and
PC. Please install a monitoring software on the computer.
Dry Contact Signal
There is one dry contact (3A/250VAC) available on the rear panel. lt
could be used to deliver signal to external device when battery voltage
reaches warning level.
Unit Status Condition
Dry contact port:
NC C NO
Power Off
Power On
Unit is off and no output is powered.
Output is
powered
from battery
or solar.
Normal
mode
Solar first
mode
Battery voltage<Low
DC warning voltage
Battery voltage> Float
charging voltage
Battery voltage< Solar
to AC voltage
Battery voltage>AC to
DC voltage
NC&C
Close
Open
Close
Open
Close
NO&C
Open
Close
Open
Close
Open
Error Codes for reference
Display(Left)
ALA
Display(Right)
021
52
53
61
233
236
237
231
234
235
241
232
238
Details
ALA
ALA
ALA
ALA
ALA
ALA
ALA
ALA
ALA
ALA
ALA
ALA
Inverter communication connection failure alarm
PV temperature sensor abnormal
High PV temperature alarm
PV current detection signal abnormal
Abnormal mains output alarm
Abnormal machineload alarm
Inverter overload alarm
Abnormal output alarm
High battery voltage alarm
Low battery voltage alarm
Memory chip read and write error alarm
Memory chip connection failure alarm
Inverterovertemperature alarm
ALA
ALA
ALA
ALA
ALA
ALA
ALA
ALA
ALA
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
239
242
244
245
246
247
248
249
33
36
102
104
105
106
135
134
123
169
161
152
162
Load-causing over temperature alarm
Host computer software planned shutdown alarm
BMS other faults
BMS communication abnormal
BMS charging overcurrent
BMS discharge overcurrent
BMS High Temperature
BMS Low Temperature
High PV voltage fault
High PV temperature fault
Inverter overload shutdown fault
Abnormal output fa
ult
Abnormal load fault
Inverter over temperature fault
High battery voltage fault
Low battery voltage fault
Load-causing over temperature fault
Current detection signal failure
Abnormal mains output fault
Temperature sensor connection failure
Host computer software planned shutdown failure
4. INSTALLATION
WARNING
A qualified electrician should install this product.
4. 1 Locating and Mounting the Inverter

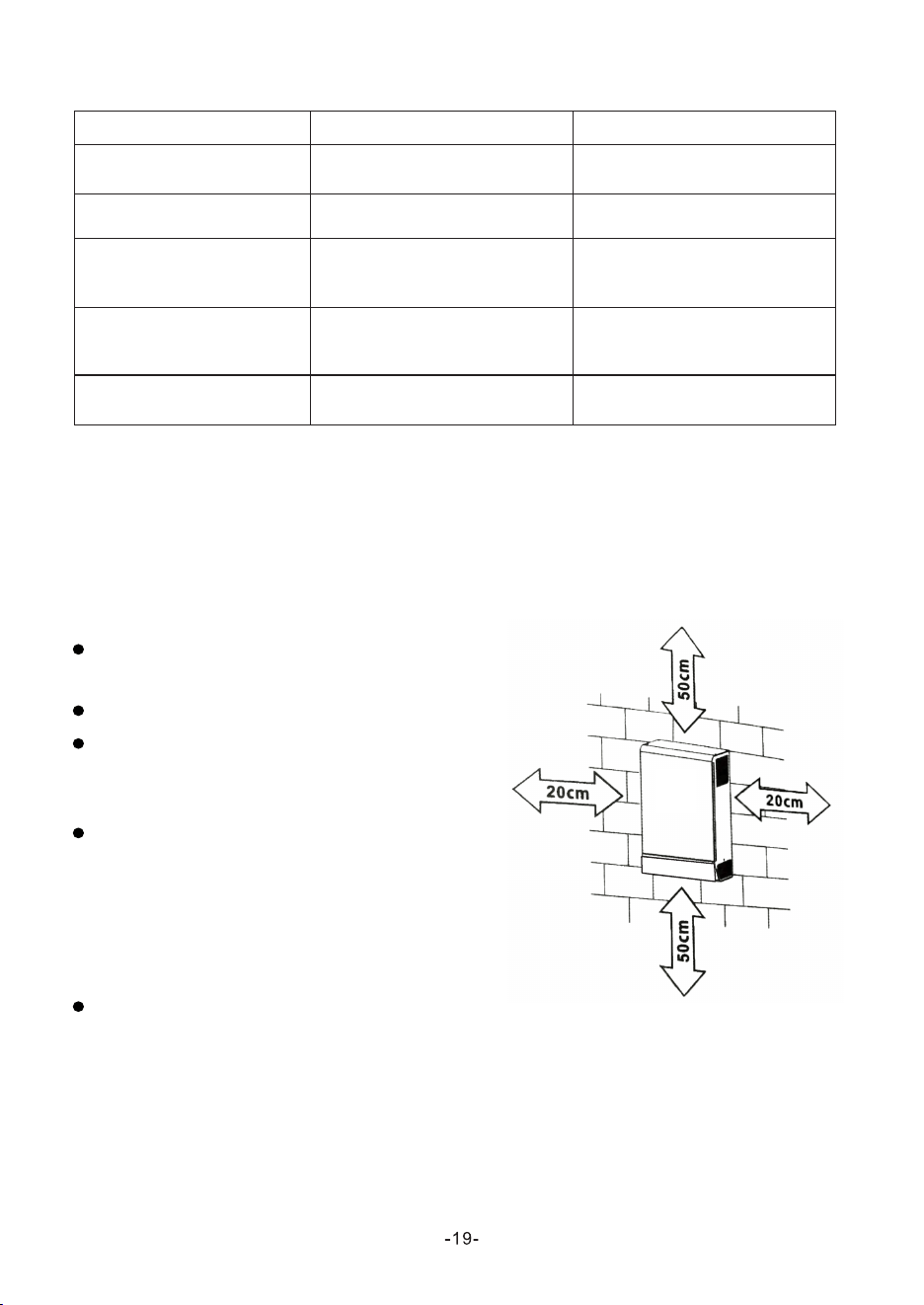

The product must be installed in a dry and well-ventilated area. a
s
close as possible to the batteries.There should be a clear space of
at least 10cm for cooling.
High temperature will result following issue:
Reduced product serving life.
Reduced charging current.
Reduced peak capacity, or shutdown of the inverter.
Never mount the appliance directly above the batteries. The product is
suitable for wall mounting. The appliance can be mounted horizontally
as well as vertically; vertical mounting is preferable. The vertical position
offers optimum cooling.
After installation, keeping the air circulating inside the product. in order
to minimize the losses of cable voltage, keep the suitable distance
between the product and battery.
For safety purposes this product should be install
ed in a well ventilated
place, keep it away from chemicals synthetic components curtains or
other textiles, etc.
4. 2 AC Wiring
This is a Safety Class l product (supplied with a protective grounding
terminal).Uninterruptible protective grounding must be provided at
the AC input and/output terminals.
AC Wiring should be connected with following order:
·AC INPUT(Source)
·AC OUTPUT(Load)
Fig 3:AC input/Output Connection
L2
L1
L - N 110V
AC INPUT
L1-L2
110VACN-L2
110VACN-L1
220VAC
AC OUTPUT
N
N
L
3.8KVA-12.5KVA
s
AC Input: The product has input protect
ion circuit breaker. This should
be switched off before the wiring connection.
Remove the AC wiring compartment cover to connect AC terminal,
include grounding L and N to the corresponding terminal.
AC Output: The product has output protection circuit breaker. lt
should be switched off before the wiring connection.When connect
the AC OUTPUT wiring, it should be connected the corresponding
terminal.
After wiring, double check and review all connections to make sure
the wires are in the correct terminals and the terminals are tight.
AC Safety Grounding: During the AC wiring installation, AC
input and output ground wires are connected to the product. The
AC input ground wire must connect to the incoming ground from
your AC utility source. The AC output ground wire should go to
the grounding point for your applications.
4.3 DC Wiring:
WARNING
DO NOT connect the DC wires from the battery bank
to the inverter until:
All AC wiring is complete,
The correct DC and AC protection switch
es are OFF
The correct DC voltage and polarity have been verified
Depending upon the type of batteries you use in the installation (6
or 12VDC), the batteries must be wired in series, parallel, or
series-parallel. The interconnecting DC wires must be sized and
rated exactly the same as those used between the battery bank
and the products.
To ensure the best performance from your inverter system, do not
use old or untested batteries.Batteries should be of the same size.
type, rating and age.
4.3.1 Procedure
The battery's Ampere Hour bigger, the back up time longe
r, and
the battery connects wire should be corresponding.
Please follow below connect the battery cables:
WARNING
Use an insulated box spanner in order
to avoid shorting the battery.
Avoid shorting the battery cables.
Connect the battery cables: the + (red) on the left and the-(black)
on the right,to the battery.Reverse polarity connection( + to-and
- to +)will cause damage to the product.(Safety fuse inside the
Inverter unit can be damaged)
The DC over current device (i.e.,fuse or circuit breaker) must be
placed in the positive (RED) DC cable line between the inverter's
positive DC terminal and the battery's positive terminal (RED);as
close to the battery as possible.
BATTERY BATTERY
I N V ER TE R
FUSE

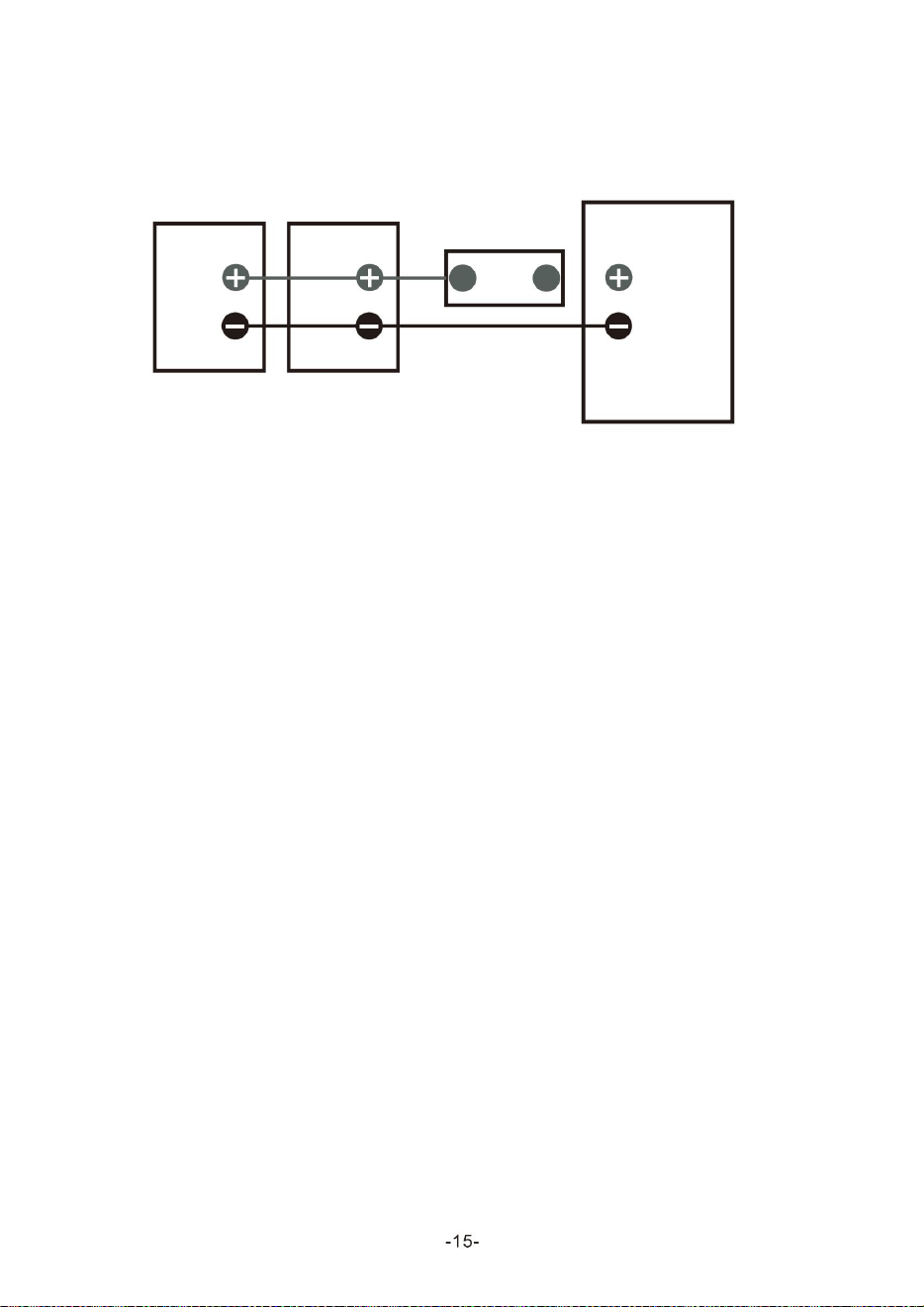

Fig 4:Inline fuse
A brief spark or arc may occur when connecting the battery cables to
the inverter DC terminals; this is normal and due to the inverter's
internal capacitors being charged.
All wiring to the battery terminals should be checked periodically
(once a month) for proper tightening
Secure the nuts tightly in order to reduce the contact resistance as
much as possible.
Be aware that over-tightening or misthreading the nuts on the DO
terminals can cause the bolts to strip and snap/break off.
4.3.2 DC Wiring Size
It is important to use the correct sized DC wire to achieve maximum
efficiency from the system and to reduce fire hazards associated with
overheating. Always keep your wire runs as short as practical to prevent
low voltage shutdowns and to keep the DC breaker from nuisance
tripping (or open fuses) because of increased current draw. The correct
minimum DC wire size (and corresponding over current device) is
required in order to reduce stress on the inverter minimize voltage drops.
increase system efficiency and ensure the inverter's ability to surge
heavy loads.
If the distance from the inverter to the battery bank is <5 feet. use a
minimum DC wire size of#2 AWG (33.6 mm').lf the distance between
the inverter and the battery is>5 feet. the DC wire will need to be
increased.Longer distances cause an increase in resistance. which
affects the performance of theinverter.
Tab.l
Models
0512
0812
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
5024/48
6024
6324/48
1004
VS8048AMN
8
12548
Minimum DC Wire
Size(rating)
Maximum DC
Fuse size
DC Grounding
wire size
10mm
16mm
16/8mm
25/16mm
25/16mm
32/16mm
25/16mm
32/16mm
50/25mm
50mm
50/25mm
35mm
50mm
60mm
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2.5mm
2
2.5mm
2
2.5mm
2
2.5mm
2
2.5mm
2
2.5mm
2
2.5mm
2
2.5mm
2
2.5mm
2
50A
80A
100/50A
160/80A
160180A
200/100A
150/80A
200/100A
250/160A
300A
300/160A
200A
250A
300A
4.0mm
2
4.0mm
2
4.0mm
2
4.0mm
2
4.0mm
2

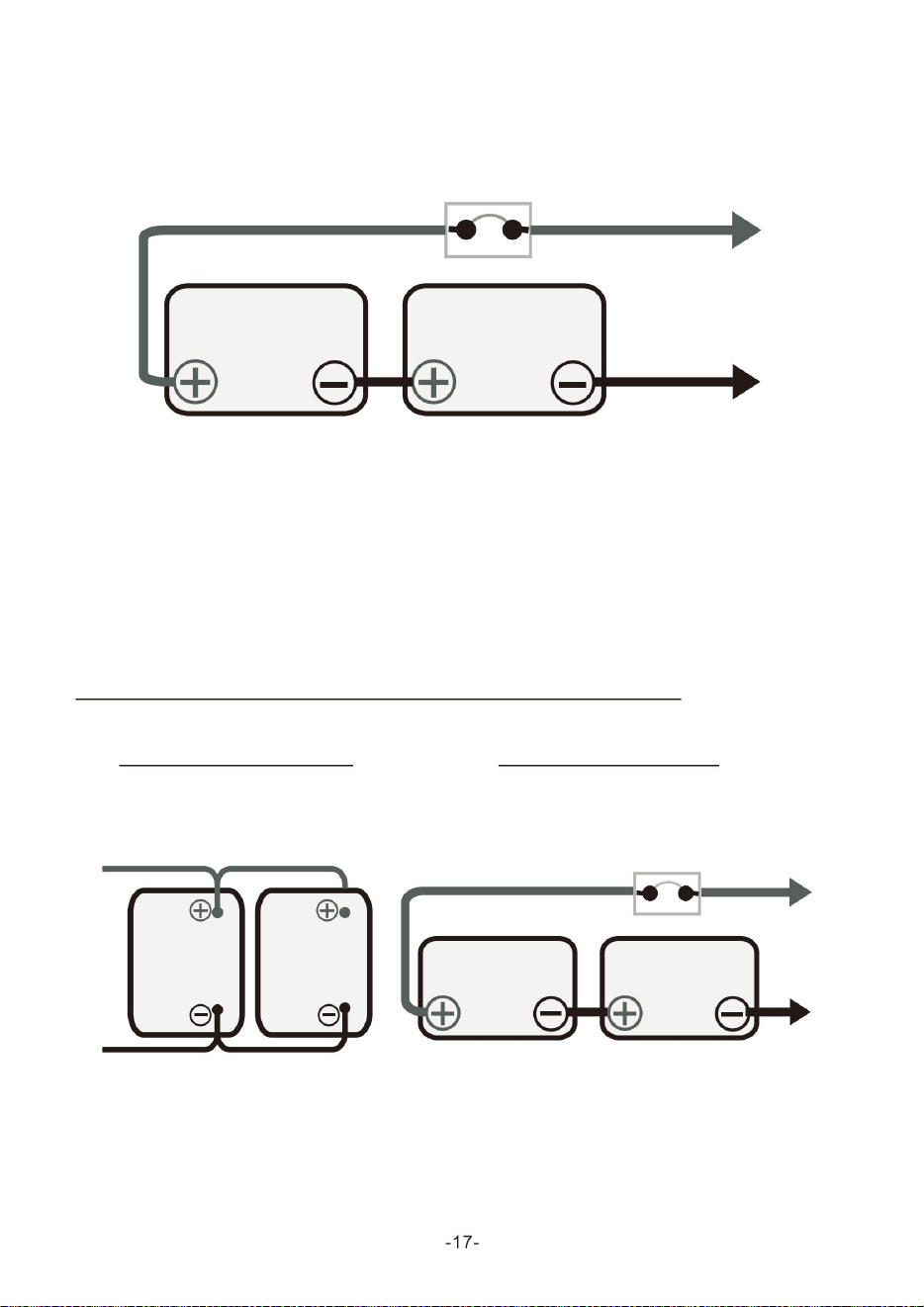

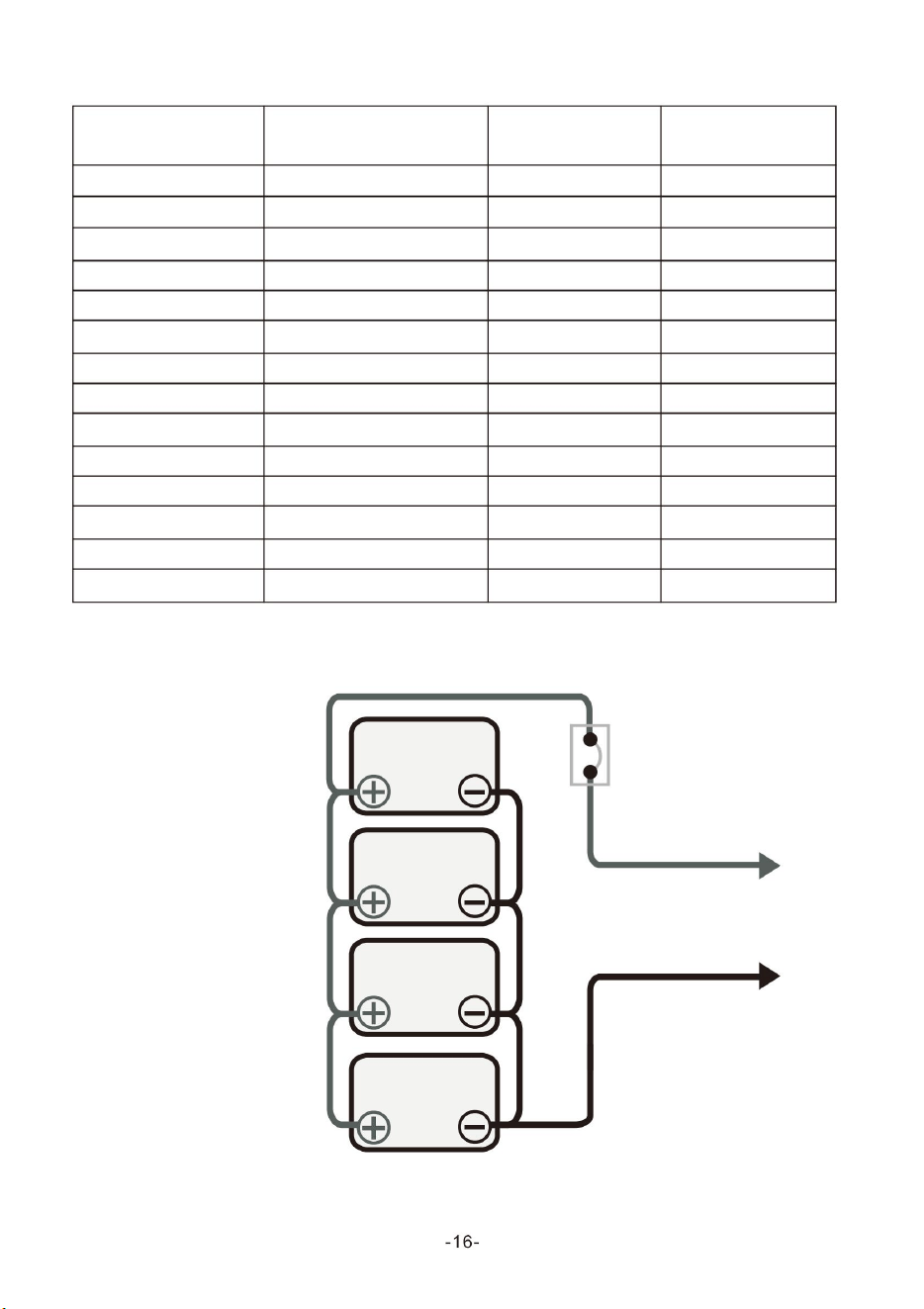

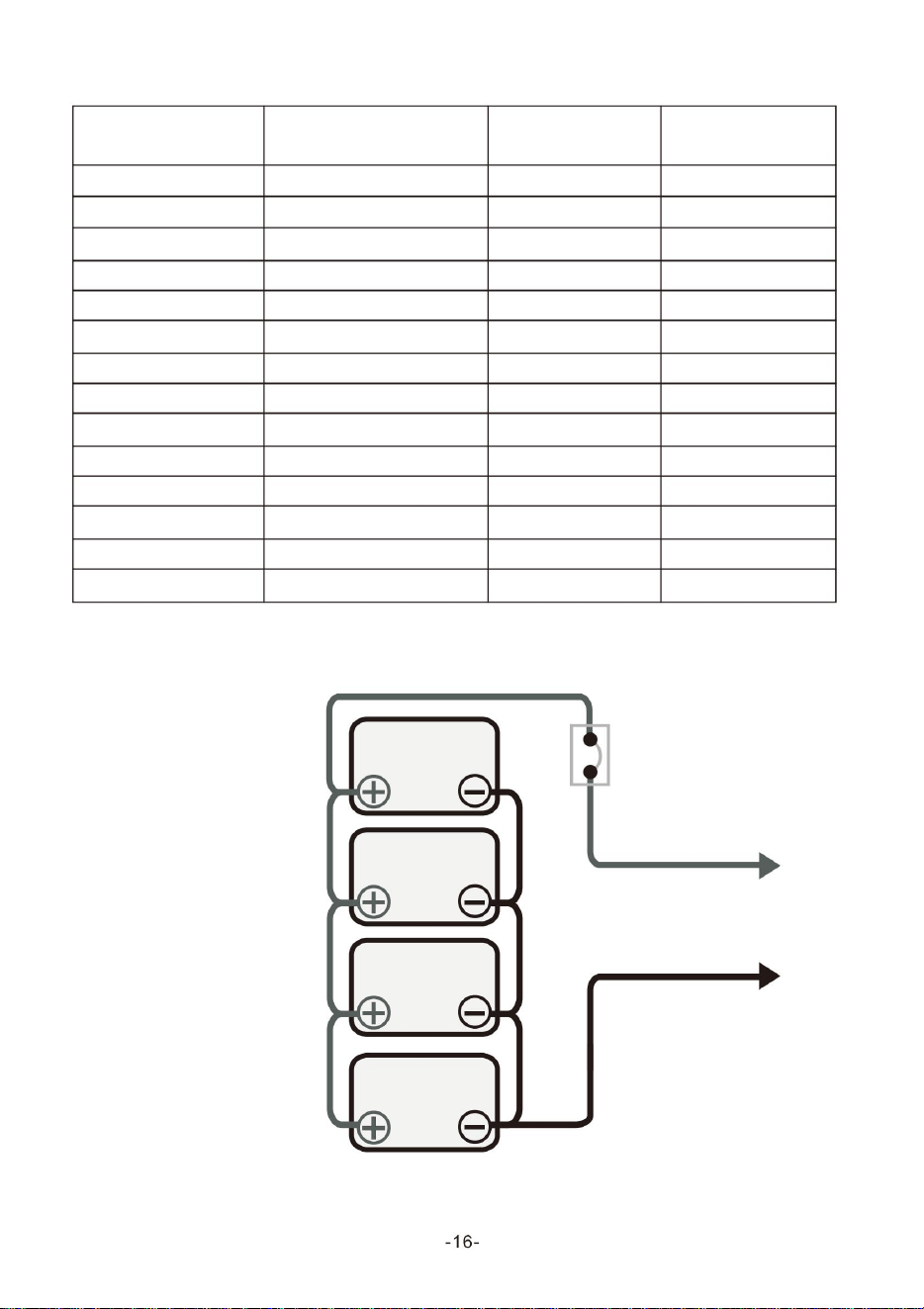

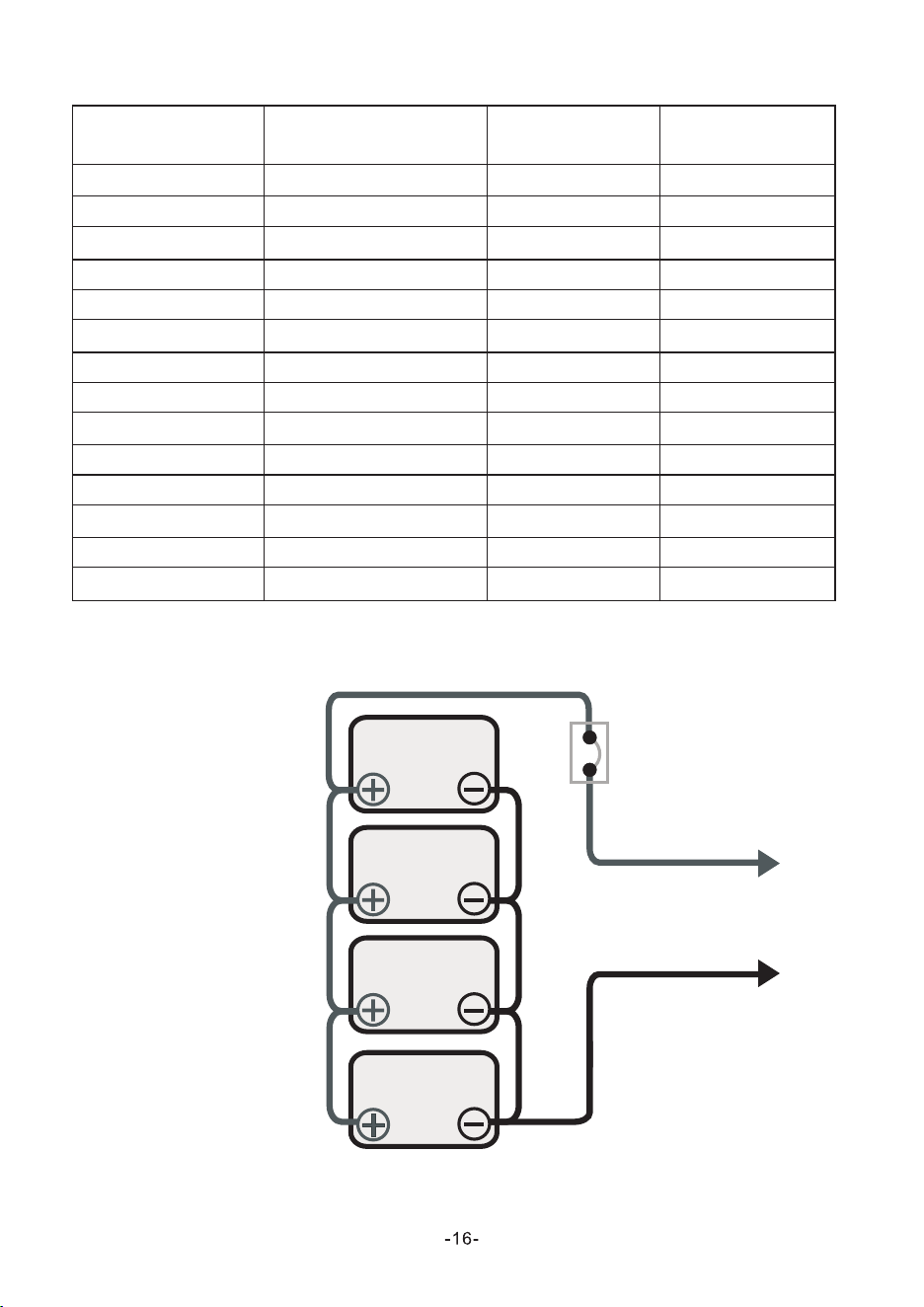

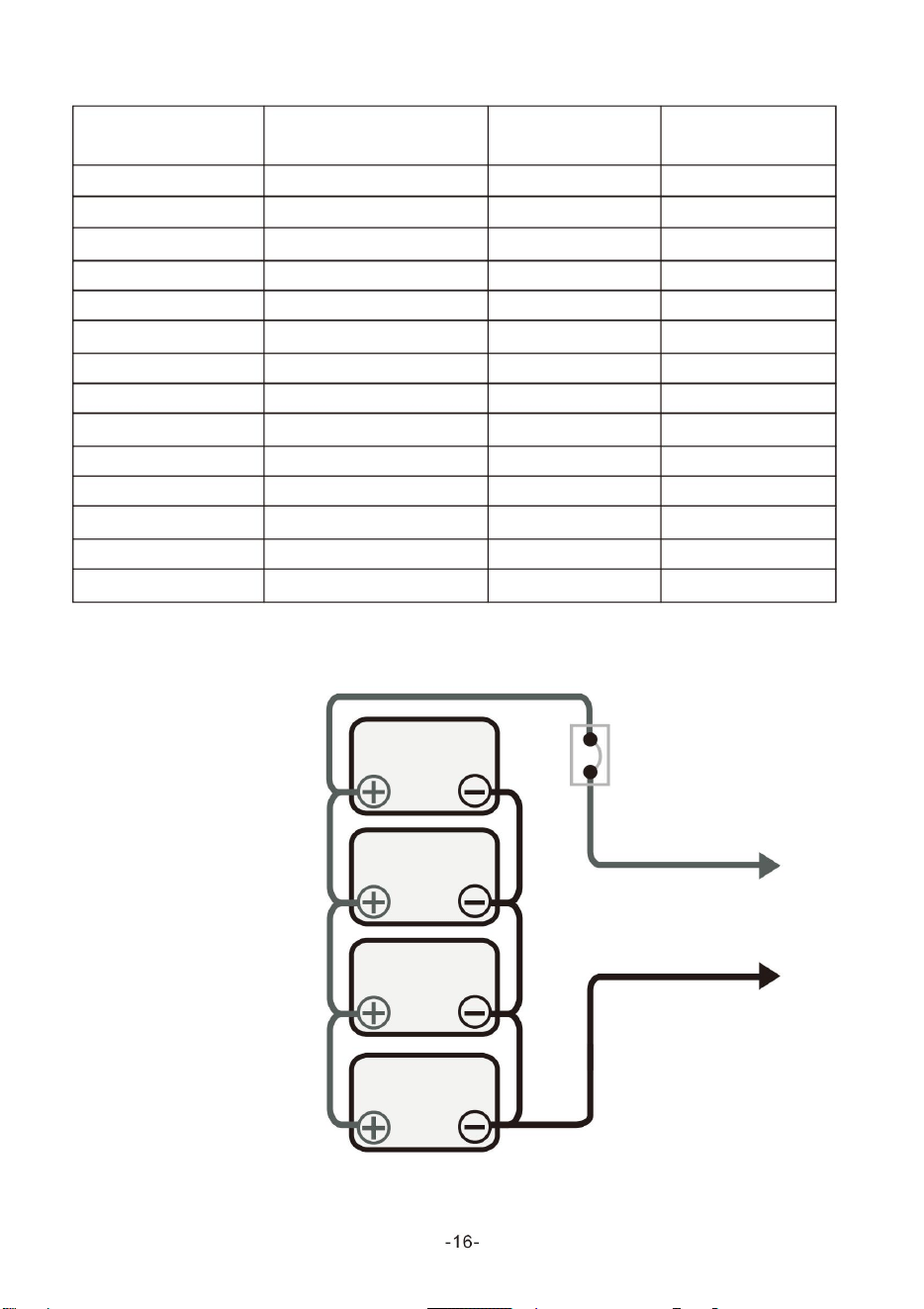

4.3.3 Parallel and Series Connection
12 Volts Battery In Parallel
12 volts
(200 AHrs)
12 volts
(200 AHrs)
12 volts
(200 AHrs)
over current
protection
To
12 VDC
Inverter
12 volts
(200 AHrs)
12 volt battery (total capacity=800 Ah)

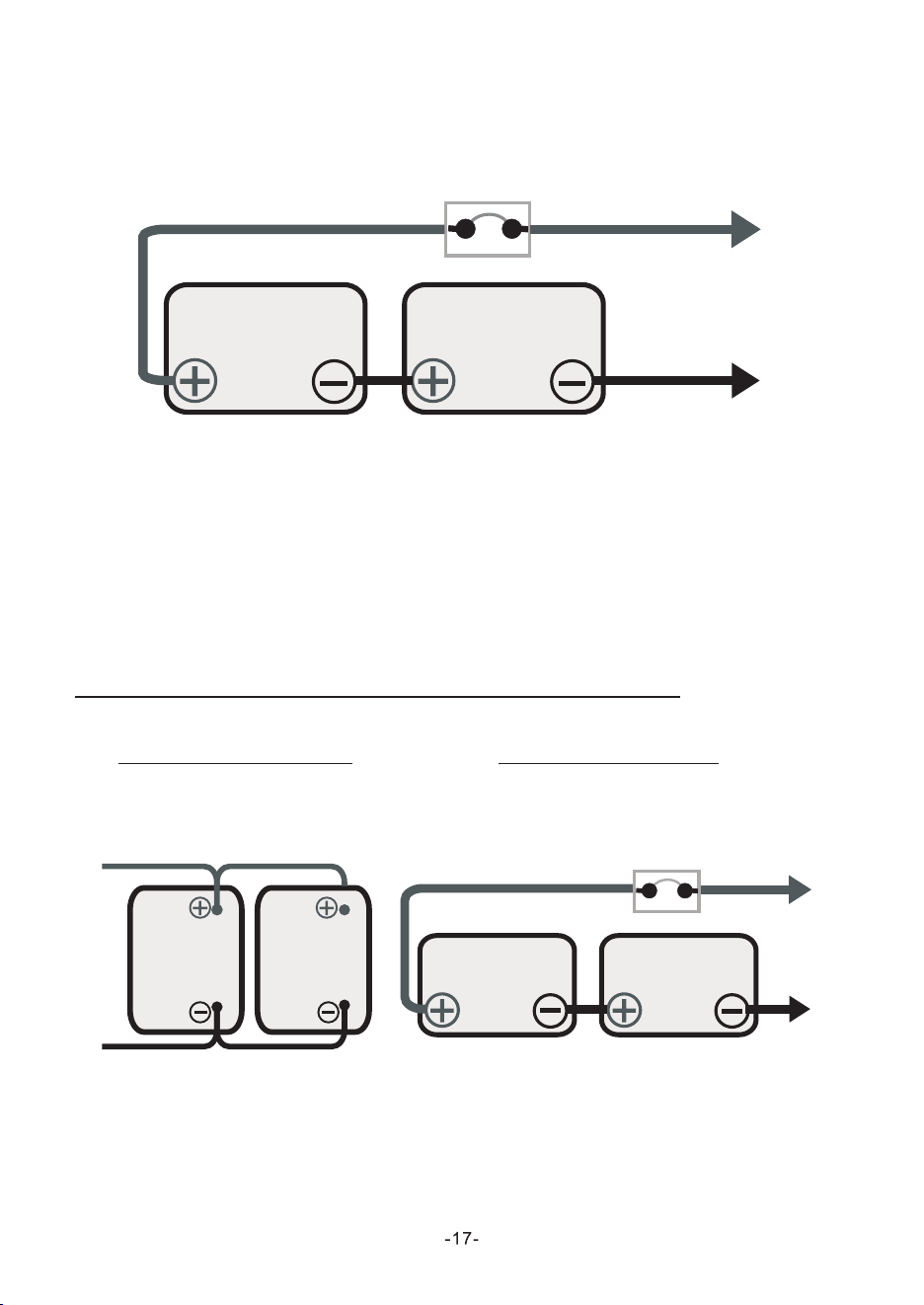

Fig 5. Parallel Battery Wiring
12 volts Battery in Series
12 Volts
(200 AHrs)
12 Volts
(200 AHrs)
To
24 VDC
Inverter
24 Volts battery (total capacity=200 Ah)
Fig 6. Parallel Battery Wiring
Difference between Series and Parallel connection
Batteries in Parallel
Voltage remain the same
Ah capacity doubles
Batteries in Series
Voltage doubles
Ah capacity stays the same
12 v
200 AH
12 v
200 AH
12 Volts
(200 AHrs)
12 Volts
(200 AHrs)
System Voltage = 12Volts
Ah Capacity = 400AH
System Voltage=24V
Ah Capacity=200AH
Tab.ll
Models
0512
0812
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
5024/48
6024
6324/48
1004
VS8048AMN
8
12548
DC Rating (Volts)
Minimum
Batteries
Maximum
Batteries
12
12
12/24
12/24
12/24
12/24
24/48
24/48
24/48
24
24/48
48
48
48
1
1
1/2
1/2
1/2
1/2
2/4
2/4
2/4
2
2/4
4
4
4
3
3
3/6
3/6
3/6
3/6
6/8
6/8
6/8
6
6/8
12
16
16
5. TROUBLESHOOTING
Proceed as follows for quick detection of common faults.DC loads
must be disconnected from the batteries and the AC loads must be
disconnected from the inv
erter before the inverter and/or battery
charger is tested.
Consult your local dealer/repair center if the fault cannot be resolved.
lf the fuse is burnt due to the reverse connection of theNote:
battery or overcurrent, please remove the right fan and replace
the fuse. Please make sure the power supply of the machine is
completely disconnected before replacing.
Tab.lll
Problem
6.INSTALLATlON(Suitable only for machines with 6.3-12.5K)
Cause Solution
The inverter fails to operate
when switched on
Consider the following points before
selecting where to instal:
Continuous spark from the
inverter terminal
No output from inverter
Inverter not charging
battery
Continuous alarm when
the inverter is loaded
Battery terminal not firm
Battery terminal reversal
Output cable terminals loosed
input power less than(<)
150VAC
Overloading condition
Tighten the battery terminals.
Check and connect the cableto
the right terminal lead.
Open the casing and connect
the output cable terminals
firm to the appropriate lead.
A step-up stabilizer of rating
higher than the inverter
should be installed.
Check the loads and
disconnect heavier loads.
Mounting the Unit
Do not mount the inverter on flammable
construction materials.
Mount on a solid surface.
Install this inverter at eye level in
order to allow the LCD display to
be read at all times.
The ambient temperature should
be between 0'Cand 55'C to ensure
optimal operation.The recommended
installation position is to be adhered to
the wall vertically.
Be sure to keep other objects and surfaces as shown in the
diagram to guarantee sufficient heat dissipation and to have
enough space for removing wires.
SUITABLE FOR MOUNTING ON CONCRETE OR OTHER
NON-COMBUSTIBLE SURFACE ONLY.

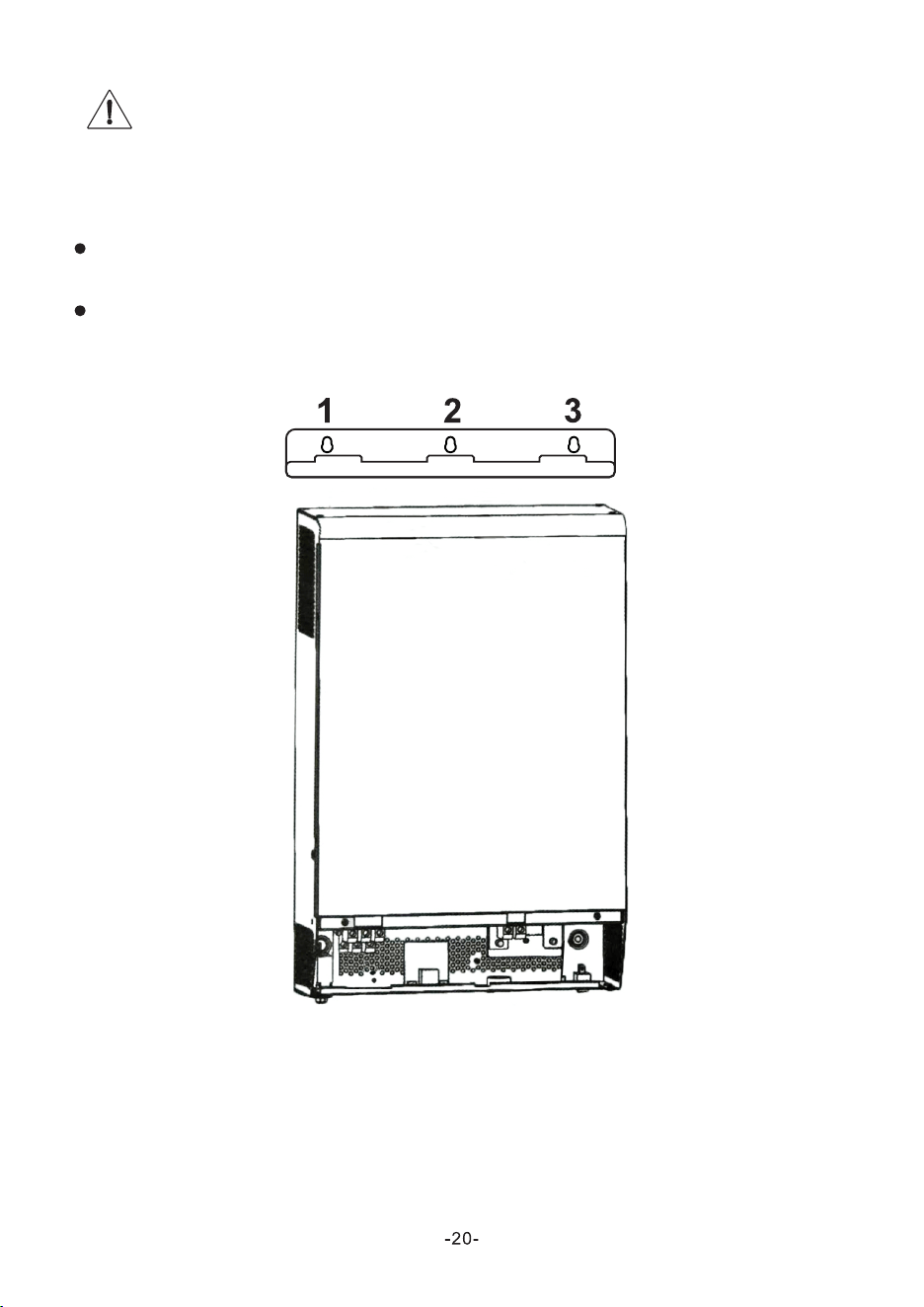

Install the unit by screwing three screws.
The hanging brackets 1, 2, and 3 are fixed on the wall with
expansion screws
The hook on the back of the Inverter is aligned with the hanging
bracket hole.
MODEL
3824/48 5024/48
10048
12548
Input
3800V
Capacity
(VA)
A
5000VA
6300VA
8000VA 10000VA 12500VA
Voltage
(DC)
24/48V
24/48V
48V
48V 48V 48V
220
Nominal
Voltage
VAC/110VAC
154-264VAC/77-132V
Voltage
Range
AC
Frequency
50-60Hz Auto sensing
Output
Watt
3000W 4000W 5000W
6400W 8000W 10000W
Voltage
110-120VAC /220-240VAC
Frequency
50/60Hz
Waveform
<8
P
ure sine wave
Transfer
Time(AC to DC)
ms
<8
Transfer
Time(DC to AC)
ms
Output
Voltage Regulation
Bypass
10%rms
Mode
Saver
Yes
Mode
Yes
Efficiency
>98%
Protection
Input
Protection
Output
Crcuit
breaker
Protection
Circuit b
reaker
Battery
Battery
Type
Charging
Up t
AGM-deep c
ycle, GEL
o 500Ah
Current
63/32A 83/42A 50A 120A MA
X 83A
104A
LOW
Level
Di
sconnect(selectable)
LCD Indicator S
48V:(40V or 42V)
tatus
Input
AC, Output AC
Battery
DC, Output Load
Alarm
, Fault
LED Indicator S
Battery
charge level
Output
frequency
tatus
Inverter
:
AC
Line In: Green
Green
Alarm
:
Charging
:
Y
ellow
Red
Battery
Battery L
ow Alarm
48V:B
attery
l
ight
d
ischarge 46V;
Battery
l
oad
d
ischarge 46V @
l
oad<20%;44V@load>50%/42V@load>50%;
Low Recovery
DC Low Voltage S
48V:B
attery
li
ght
di
scharge 48V;
Battery
l
oad
di
scharge 48V @ load<20%;
46V@
load>50%/44V@load>50%;
hutdown
DC
42V@
48V:B
attery
l
ight
d
ischarge 44V;
B
attery
l
oad
d
ischarge 44V@ load<20%;
load>50%/40V@load>50%;
High Voltage Alarm And Fault
62.4V
DC
High Voltage Recovery
Maximum
60V
PV Array Power
48V:6400W
MPPT
Input Voltage Range
48V:60-150VDC
Maximum S
olar
C
harging
C
150VDC
urrent
120A
TECHNICAL DATASHEET(3.8~12.5K)
6348
VS8048AMN
- 21
Maximum PV Array Open Circuit
Voltag
e
-
Alarm
Low
battery alarm
Overload
alarm
Audible
alarm-continuous beeping
Fault
Audible alarm-continuous beeping
Environment
Temperature
-10~50
℃
Humidity
C0-95%,Non condensing
Accoustic Noise(db)
<45
db
- 22
Audible alarm-1 beeping per second
-
How to choose and configure PV panels
Appendix
The following parameters can be found in the specifications
of each PV panel:
Pmax: Maximum output power (W)
Voc: Open circuit voltage (V)
lsc: Short circuit current (A)
Vpm: Rated voltage (V)
lpm: Rated current(A)

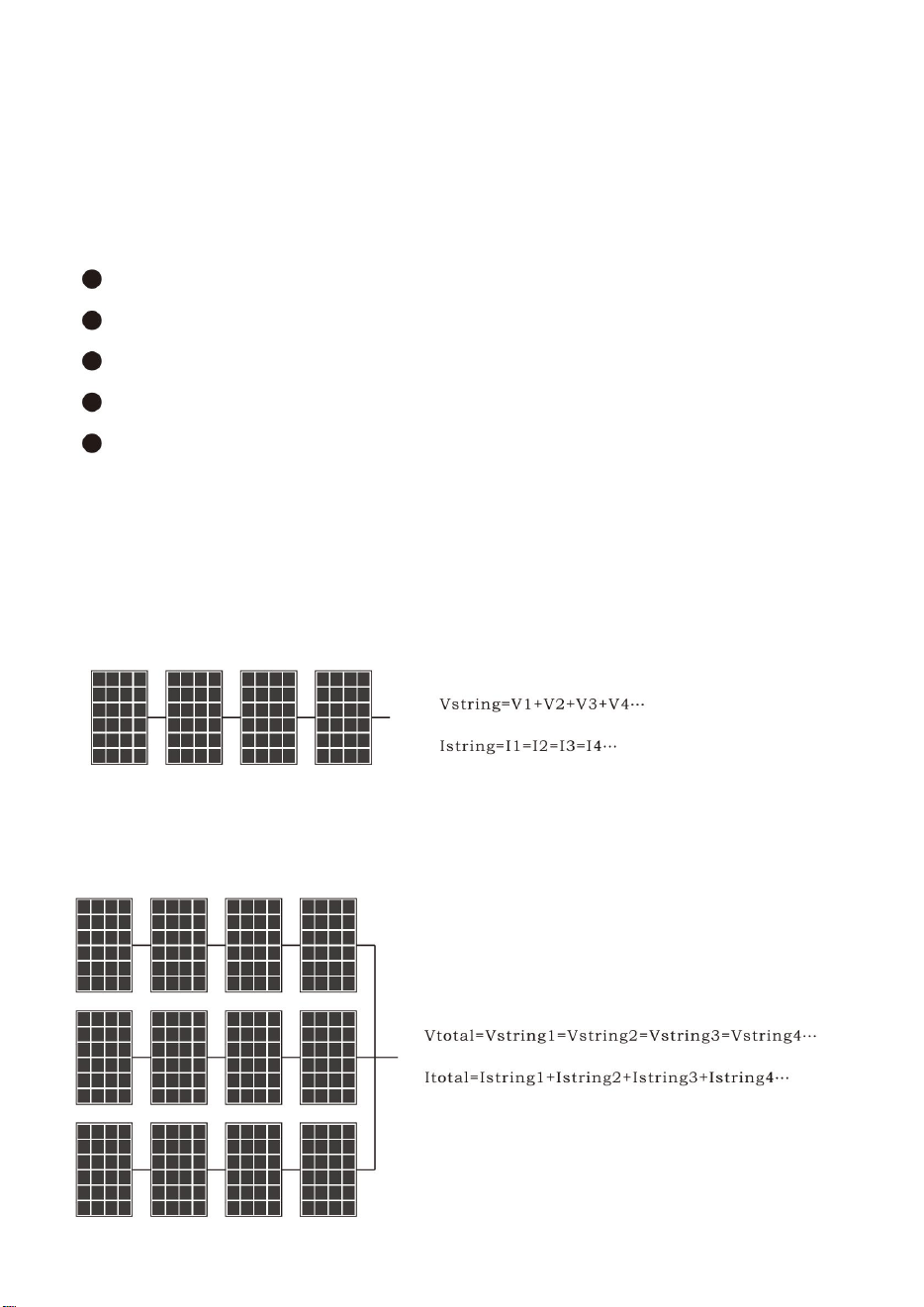

PV panels can be connected in series or in parallel to obtain
the required output voltage and current to meet the allowable
range of the solar controller.
When connecting PV panels in series, the total maximum
voltage and current are:
When the PV panels that have been connected in series
are connectedin parallel, the total maximum voltage and
current are:
-
23
-
The total lpm of the PV panels should be less than the
maximum charging current of the inverter(60A).
In either case, the total output power is the power of a
single PV panel x the total number of PV panels. The criteria
for configuring PV panels is that the total power should be
equal to or slightly greater than the maximum allowable PV
power of the solar controller(please refer to the technical
parameter table ).The excess capacity of PV panels does
not contribute to the capacity of solar chargers and will only
lead to higherinstallation costs.
The total Voc of the PV panel should be less than the
maximum PVinput voltage of the inverter (please refer to
the technical parameter table).
Maximum power
Example 1: Take a 12 V inverter as an example to select
suitable PV modules. Considering that the total Voc of the
PV panel cannot exceed the maximum ( PWM controller
30 V / MPPT controller 60 V). The total power should be
equal to or slightly greater than 800 W, we can choose the
following specifications of PV panels.
Rated voltage
Rated current
Open circuit voltage
Short circuit current
80W
18V
4.46A
21.6V
4.8A
(Pmax)
Vpm(V)
lpm(A)
Voc(V)
Isc(A)
The number of PV panels connected
in series for each group:
PWM→1PCS(1*21.6V<30V)
MPPT→2PCS(2*21.6V<60V)
Total number of PV panels:
10PCS-800W/80W=10(PCS)
Number of groups that can be
connectedin parallel:
PWM-10groups(10/1=10 groups)
MPPT-5 groups(10/2=5 groups)

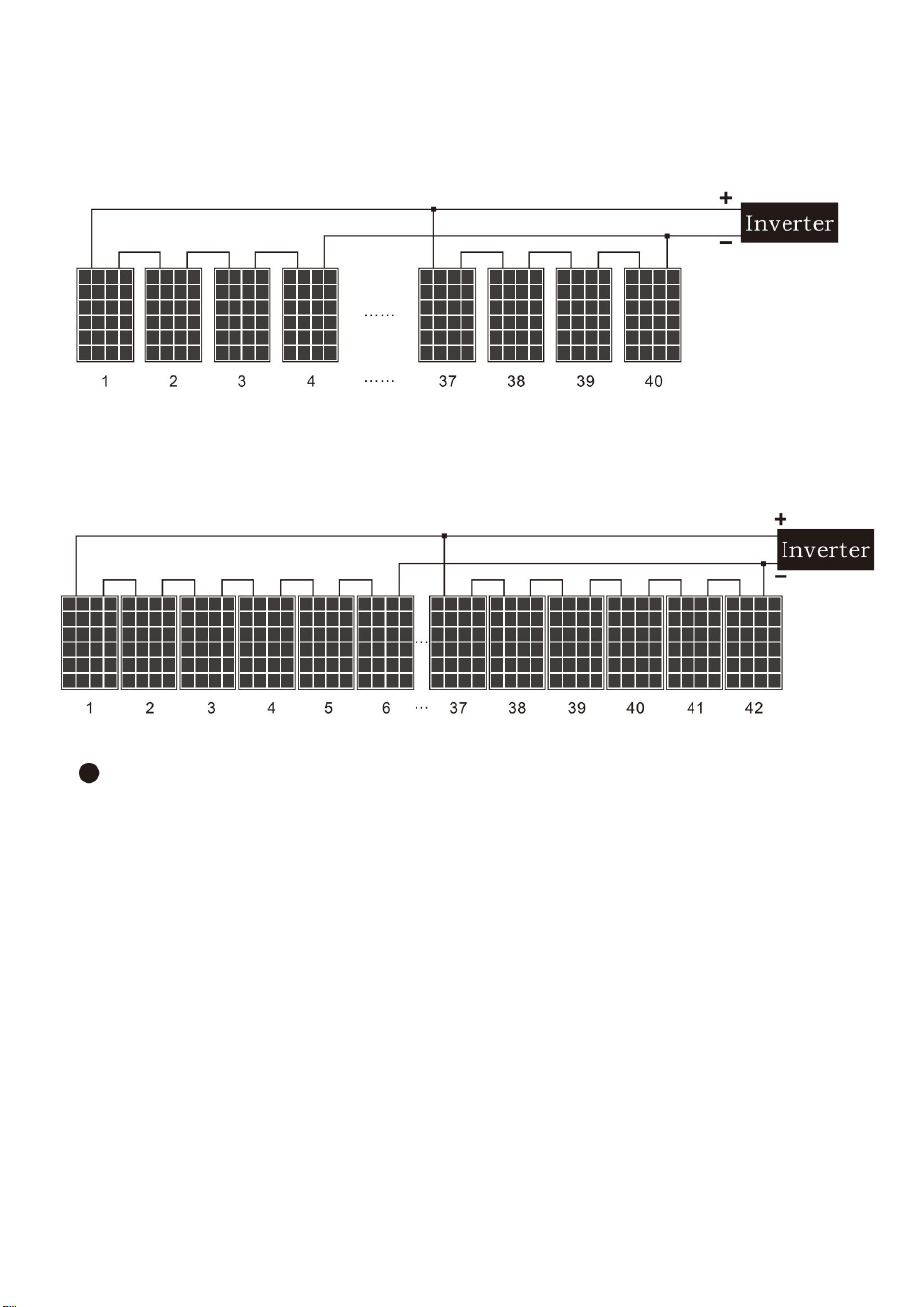

The c onfiguration scheme o f t he 12 Vinverter is:
PWM controller:10 PV panels are connected in paralle
to the inverter.
-
24
-
Daily power generation of so lar panels:
The configuration sche me of the4 8Vi nverter is:
PWM controller: Every 4 PV panels are connected in series
into one group, and 10 groups of PV panels are connected.
MPPT controller: Every 6 PV panels are connected in series
into one group, and 7 groups of PV panels are connected.
( it can be connected same as PWM).
Power generation=total solar panel power x controller
conversion efficiencyxlocalsun sh ine average time
-
25
-
Manufacturer: Guangdong Huahu New Energy Technology Co., Ltd.
Address: 3rd Floor, No.1 Yongyi 3rd Road, Yongxing Industrial Zone,
Henglan Town, Zhongshan City
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 9173
-
26
-
0
REPUK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REPEC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
ONDULEURSOLAIREHYBRIDE
MODÈLE:VS8048AMN
SOLAIRE
1
ONDULEUR
HYBRIDE
MODÈLE:VS8048AMN
Ceciestlemoded'emploid'origine.Veuillezlireattentivementl'intégralitédu
manuelavantutilisation.VEVORseréserveledroitd'interpréterclairementcemanuel
d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.
Veuilleznousexcuserdenepasvousinformerultérieurementdesmisesàjour
technologiquesoulogiciellesdenotreproduit.
AvertissementPourréduirelerisquedeblessure,l'utilisateurdoit
Cetappareilestc onformeàlapartie1 5delaréglementationF CC.Son
utilisatione stsoumiseauxd euxc onditionssuivantes:(1)Cetappareilne
doitpasprovoquerd'interférencesn uisibles;(2)Ildoita cceptertoute
interférencereçue,yc ompriscellespouvantentraînerunfonctionnementindésirable.
lire
attentivementlemanueld'instructions.
2
1.CONSIGNESDESÉCURITÉ
1.1Généralités
Veuillezlirelemanuelettouteslesremarquesdesécurité.Ceproduitestconçuettesté
conformémentauxnormesinternationales.Ildoitêtreutiliséexclusivementdanslebutpour
lequelilaété
Ceproduitfonctionneavecunebatterierechargeable.Unetensiondangereusepeutsubsister
auxbornesd'entrée/sortie.Veuillezcouperl'alimentationsecteuretlabatterieavanttoute
interventiondemaintenanceouderéparation.
conçu.
AVERTISSEMENT
RISQUEDECHOCÉLECTRIQUE.
Veuillezcontacterlecentredeservice.N'utilisezpasleproduitencasdedéfaut.
Seuleunepersonnequalifiéepeuteffectuertouslestravauxd'entretien.
N'utilisezjamaisceproduitenprésenced'unrisqued'explosiondegazou
depoussière.(Avantutilisation)Consultezlefabricantdelabatteriepour
vérifiersileproduitpeutêtreutiliséaveccelleci.Respecteztoujoursles
consignesdesécuritédufabricantdelabatterie.
1.2Installation
Lisezlesinstructionsd'installationsurlemanuelavantl'installation.
Ils'agitd'unproduitdeclassedesécuritéI(fourniavecunebornedemiseàla
terredeprotection).Unemiseàlaterredeprotectionsansinterruptiondoitêtre
assuréeauxbornesd'entréeetdesortieCA.
Celaprovoqueraunchocélectriquesilaprotectiondemiseàlaterreest
défectueuse,veuillezéteindreleproduit.
3
Assurezvousquelescâblesd'entréeCCetCAsontprotégéspardesfusiblesetque
lesdisjoncteurssontbienfermés.Neremplacezjamaisuncomposantparunautre.
Consulteztoujourslemanuelpourdéterminerlecomposantcorrect.
Avantdeconnecterlesecteur,assurezvousquelasourced'alimentationcorrespond
auxexigencesdumanuel.
N'utilisezjamaisleproduitdansunenvironnementhumideoupoussiéreux.
Assurezvousqu'ilyasuffisammentd'espacelibrepourlaventilationautourduproduit
etvérifiezqueleséventsdeventilationnesontpasobstrués.
Assurezvousquelaconsommationélectriquedel'applicationnedépassepasla
puissancemaximaleduproduit.
1.3Transportetstockage
Assurezvousquel’alimentationsecteuretlescâblesdelabatterieontétédébranchés
avantdestockeroudetransporterleproduit.
Aucuneresponsabiliténepeutêtreacceptéepourd'éventuelsdommagesdetransport
sil'équipementestexpédiédansunemballagenond'origine.
Conservezleproduitdansunenvironnementsec,latempératuredestockagedoitêtre
compriseentre20et60.
Consultezlemanueldufabricantdelabatterieconcernantletransport,lestockage,la
charge,larechargeetl'éliminationdelabatterie.
4
1.Interrupteurmarche/arrêt
2.E ntréeCA
3.SortieC A
4.Portdecommunication
8.P ortdecommunicationR S232
9.Portd ecommunicationB MS/RS485
10.Contactsec
11.Bornenégativedelab atterie
12.Bornepositivedelabatterie
13.Ventilateur
5
.EntréePV
6.
Entréebatterie
7 .
Disjoncteurd'entrée
VS8048AMN
AC/
Vert
Touchedefonction
Jaune
INV
CHG
FAUTE
Touchesdefonction
Rouge
INDICATEUR
Indicateur
Description
LED
LED
Messages
Lasortieestalimentéeparlesecteurenmodeligne.
LasortieestalimentéeparbatterieouPVenmodebatterie.
Labatterieestcomplètementchargée.
Labatterieestencharge.
L'onduleurestenétatd'avertissementdedéfaut.
Fig2:ÉCRAN
Solidesur
Clignotant
Solidesur
Clignotant
Solidesur
LCD
écran
Touchesdefonction
LCD
IndicateursLED
VERSLEBAS
ENTRER
ÉCHAP
Pourquitterlemodederéglage
Pourreveniràlasélectionprécédente
Pourpasseràlasélectionsuivante
Pourconfirmerlasélectionenmoderéglageouentrerenmode
ENHAUT
réglage
3.FONCTIONNEMENT
3.1ModeCA
Allumezleboutond'alimentation,leproduitestentièrementfonctionnel,
laLEDverte«ACIn»s'allumera.
3.2Modeonduleur
Encasdecoupuredecourantoudedéconnexiondugénérateur,l'onduleurpasseen
modeonduleur.Cetempsdetransfertestinférieurà10millisecondes,cequipermet
auxordinateursetautreséquipementsélectroniquesdecontinueràfonctionnersans
interruption.Levoyantvert«onduleur»
3.4Modealarme
Lorsquelabatteriesedéchargeetqu'elleserapprochedelatensiondecoupuredela
batterie,levoyantrouge«Alarme»commenceàs'allumeravecunbipcontinu.Si
l'électriciténeserétablitpas,elleconserveracetétatjusqu'àcequelabatterieatteigne
lepointdecoupuredebassetensionets'éteindra
3.6Modeéconomie
S'iln'yapasd'alimentationduréseau,lasortieCAdel'onduleurneserapas
alimentéejusqu'àcequ'unechargesupérieureà15wattssoitconnectéeà
l'onduleur.Ildétecteautomatiquementlachargeconnectéetoutesles25secondes.
automatiquement.
s'allume.
3.3Modedecharge
Lorsdelarécupérationducourantoudelamisesoustensiondugénérateur,levoyant
vert«EntréeCA»s'allumeetlevoyantorange«Charge»clignote.Unefoisles
batteriescomplètementchargées,levoyantorangeclignotantdevientorangefixe.
3.5ModeBypass
Leboutond'alimentationduproduitestéteint,maisl'électricitéoulegénérateurest
allumé,ilaunesortiepourchargerpendantquelabatterieestencharge.
Lorsqueleboutond'alimentationestéteint,s'iln'yapasd'électricitéousilegénérateur
estéteint,iln'yaurapasdesortieàcharger.
Plagederéglage
Afficher
Afficher
Afficher
(Gauche)
(Droite)
Descriptions
3.7Modederéglage/Codesd'erreurpour
(Milieu)
Paramètres
référence
Entrezdanslemodederéglage,appuyezsurlebouton«ENTER»pendant10secondes.
Quittezlemodederéglage,appuyezplusieursfoissurlebouton«ESC».
1.Appuyezsurlebouton«HAUT»ou«BAS»pourchoisirleparamètre,puisappuyezsurle
bouton«ENTRÉE».
2.Lorsqueleparamètreclignote,appuyezsur«HAUT»ou«BAS»pourlemodifier,puisappuyez
surlebouton«ENTRÉE»pourconfirmer.
Lorsduréglage:L'icônederéglageclignoteRéglage
réussi:LecadregaucheduparamètreclignoteÉchecduréglage:LevoyantFAULTest
allumé
Prioritéréseaupourlesinfections
Prioritédelabatterie
OSC
SBU
urinaires
00
UPS
dechargesolaire
IL
APL
01
TRÈS
Large
Rapportdecourant
dechargesecteur
Rapportde
10à100%
courant
gamme
SALUT
AFr
SOLPriorité
L'énergiedusecteuretl'énergiesolairechargentlabatterie
enmêmetemps.Enmodeprioritésolaire,
lorsquelePVrépondauxexigences,labatterieestchargée
préférentiellementavecl'énergiesolaire,etlorsquela
tensiondelabatterieesttropfaible,lachargedu
secteurseradémarrée.
solaire
COUPER
Largegamme
Gamme
ModedechargeAucun03
étroite
Modedefonctionnement
Chargementsolaire
uniquement
Rapportdecourantdechargeréglabledusecteur
Vouspouvezréglerlecourantdecharge
proportionnellementsolaire
Plagede
tensiond'entrée
05
secteur
Prioritésecteur
Plagedetensionde
fréquencedu
Lorsquel’énergiesolaireestsuffisante,elleserafournieen
prioritéàlacharge.
Lorsqu'ilyadel'énergiesolairemaispassuffisamment,
l'énergiesolaireetl'énergiedelabatteriefournirontde
l'énergieàlachargeenmêmetemps.
Enl'absenced'énergiesolaire,leréseaualimentelacharge.
Silatensiondelabatteriechutejusqu'auseuild'alertede
batteriefaibleouauseuildetensionCCCAdéfini,leréseau
alimenteégalementla
100%
charge.
réseau
100%
Gamme
20à100%
ACP
étroite
Laplaged'entréesecteurestde185à264V
Laplaged'entréesecteurestde154à264V
Laplagedefréquenced'entréesecteurestde45à65Hz
Laplagedefréquenced'entréesecteurestde40à70Hz
Leréseauélectriquealimented'abordlacharge.Cen'est
quelorsqueleréseauélectriqueestinsuffisantquel'énergie
solaireetlabatteriealimententla
SCP
charge.
02
Lorsquel’énergiesolaireestsuffisante,elleserafournieen
prioritéàlacharge.
Lorsqu'ilyadel'énergiesolairemaispassuffisamment,
l'énergiesolaireetl'énergiedelabatteriefournirontde
l'énergieàlachargeenmêmetemps.
Silatensiondelabatteriechutejusqu'aupointd'avertissement
debatteriefaibleoujusqu'aupointdetensionCCvers
CAdéfini,lesecteurfourniradel'énergieàlacharge.
Alr
Prioritésolaire
Lamachineutilisesimplementl'énergiesolairepourchargerla
batterie
04
Aucun
Descriptions
(Milieu)
Afficher
Afficher
(Gauche)
Afficher
Paramètres
Plagede
(Droite)
réglage
Réglerlatensiondesortiedel'onduleur
Vol.faibledela
batte,redémarrage
GRIPPE
Sur
18
ALLER
07
Réglerlafréquencedesortiedel'onduleur
ÉTAIT
Limited'alarmedecharge
06
ODT
Réglagedelatensiondeflottaison,enfonctiondesdifférents
typesde
BRU
16
batteries
DE
Tensiondeverrouillage
dela
21
batterie
Tensiondela
batteSwon
23
BEC
Définissezlepointdetensiondelabatterielorsquel'alimentation
secteurestimpliquéedanslemodedechargeprioritaireà
l'énergie
SUR
solaire
Tensiondechargedu
rétablissementdusecteur
Débitenbauds
08
Interrupteurdecommande
dubuzzer
LL
DTA
Réglagedelatensiondechargeenmasse,enfonctiondes
différentstypesde
Latensiondelabatteriedoitêtresupérieureàlavaleurdéfinie
avantdepouvoirl'allumernormalement
batteries
AVEC
10
Limitedecharge
Tensiondesortie
19
inv.
Tensiondechargedu
secteur
LEL
15
SALUT
coupée
13
Sur
ODEUR
BLC
UN
AOF
ETC
CST
10,5~12,2V
12
Contrôledurétroéclairage
17
Désactivé
DÉSACTIVÉ
14
12,015,0V
24,0~30,0V
48,0~60,0V
12,015,0V
24,0~30,0V
48,0~60,0
SUR
V
Fréquencede
sortieinv.
Interrupteurderedémarrage
encasdedéfaut
COU
09
Désactivé
BLS
Désactivé
Définirlepointdetensiond'arrêtdelatensiondeprotection
dela
Désactivé
batterie
Sélectionnezlepointdetensiondeconversiondusecteurà
l'énergiesolaireenmodepriorité
Niveaude
Interrupteurd'alarmede
batteriefaible
détail
solaire
Désactivé
9,513,5V
19,0~27,0V
38,0~54,0V
11,5~12,5V
23,0~25,0V
46,0~50,0V
13,0~14,0V
26,0~28,0V
52,0~56,0
Moded'affichagede
sortie
V
20
DÉSACTIVÉ
IL
50Hz
60Hz
LE
TD
LON
Sur
2400
4800
9600
DÉSACTIVÉ
LOF
SUR
Définirledébitenbaudsdecommunication
11
200~240V
100~120V
Grandevitesse
Vitessemoyenne
Basse
Toujoursallumé
Toujourséteint
Retarddésactivé
Sur
vitesse
Réglagesdesensibilitédusecteur:élevé,moyen,faible
22
OU
Vitessededétection
dusecteur
Unefoislamachineéteinteàfaiblepuissance,latension
delabatterieestsupérieureàlavaleurdéfinieetellepeut
Augmenterlatension
de
Tensiondecharge
21~24,4V
4248,8V
12,0~14,0V
24,028,0V
48,0~56,0
êtreautomatiquementallumée.
V
SUR
flottante
charge
0
1
2
0
14,2V
28,4V
56,8V
13,5V
27,0V
54,0V
10,5V
21,0V
42,0V
12,0V
24,0V
48,0V
13,5V
27,0V
54,0V
220V
110
111,5
V23,0
V46,0V
13,0V
26,0V
52,0V
SOLEIL
V
Redémarrer3foisaprèsuncourtcircuitouunesurcharge
Pasderedémarrageaprèsuncourtcircuitouunesurcharge
Lerétroéclairagedel'écranesttoujoursallumé
Lerétroéclairagedel'écranesttoujourséteint
Interrupteurintelligentpourlerétroéclairagedel'écran
Permetd'émettreunbipencasdedéfaut
Aucunbipdansaucunétat
Fonctiondeprotectionintelligentedelabatterie,iln'estpas
recommandédelachanger
Fonctiondeprotectionintelligentedelatempérature
dutransformateur,iln'estpasrecommandédemodifierce
paramètrene
s'adaptepasàcetonduleur.
Paramètrenondisponible.
Plagede
Lorsquel'interfacedecommunicationBMS/485estconnectéeenexterne,commeillustrédanslafigure
suivante:
réglage
(Milieu)
Afficher
Afficher
(Gauche)
Afficher
Paramètres
(Droite)
Descriptions
11,0V
22,0V
44,0V
UTILISATEUR
CELLULE
5à50%
BSR
BPO31
Verrouillage
DÉSACTIVÉ
24
20% 5à50%
Typede
50%
batterie
Lorsquel'onduleurestallumé,leSOCdoitêtresupérieur
àlavaleurdéfiniepourfonctionnernormalement.
GEL
RS
Aucun
FLD
ModeECO
95%
LOU
LiCoMnNi02
BSU
26
Désactivé
Lorsquelemodedefonctionnementdel'onduleurest
définisurlemodedeprioritédelabatterie,l'onduleurreprend
lemodedefonctionnementCClorsqueleSOCduBMS
estsupérieuràlavaleurdéfinie.
Réglagedelatensiond'alarmedebatteriefaible,peutêtre
ajustéenfonctiondedifférentstypesdebatteries.
10%
Sur
TourdeBatsoc
ÀAc
50à100
Sur
%
Etc.
CELLULE
Sur
DÉSACTIVÉ
28
Batterielithiumion
10,0~15,5V
20,0~31,0V
40,0~62,0V
LiFePO4
30
25
AVOIR
FRV
Désactivé
LFP
BnS
BAT
TourdeBatsoc
À
Réinitialisationd'usine
DC
LiFePO4(2)
Typedeprotocolede
batterieaulithium
UTILISATEUR
STG
Désactivé
DÉSACTIVÉ
30à100%
ValeurSOCbassetensionduBMS,sileBMS
LavaleurSOCestinférieureàlavaleurdéfinie,l'onduleur
s'arrêterapourprotégerlabatterie
Lorsquelemodedefonctionnementdel'onduleurest
définisurlemodedeprioritédelabatterie,l'onduleur
seraobligéd'entrerenchargesecteurlorsquel'étatde
chargeduBMSestinférieuràlavaleur
Aucun
définie.
27
VTT
GEL
29
FLD
BatRestart
SOC
Réglagedela
tensiond'alarme
bassetension
Touslesparamètressontrestaurésauxparamètresd'usine
Aucunprocessusderécupération,conserverlesparamètresexistants
CommutationenmodeECO
Batterieplombacidescellée
Batterieaugel
Intercellule
Personnalisationclient
Batterieaulithiumternaire
Batterielithiumphosphatedefer
Batterielithiumphosphatedefer(2)
S'ilfautactiverlafonctiondecommunication
Commutateurde
fonctionBMS
Batsoc
ÉCO
pendant
BMS
Connexiondecommunication
Veuillezutiliserlecâbledecommunicationfournipourconnecterl'onduleuràvotre
PC.Veuillezinstallerunlogicieldesurveillancesurl'ordinateur.
Signaldecontactsec
Ilyauncontactsec(3A/250VAC)disponiblesurlepanneauarrière.Ilpeutêtre
utilisépourenvoyerunsignalàunappareilexternelorsquelatensiondelabatterie
atteintleniveau
Codesd'erreurpourréférence
d'avertissement.
Portdecontactsec:NCC
NC&C
NO
Fermer
Condition
NO&C
Ouvrir
Fermer
L'unitéestéteinteetaucunesortien'estalimentée.
Premiermode
solaire
Mode
normal
Ouvrir
Éteindre
Fermer
Statutde
Ouvrir
l'unité
Misesoustension
Fermer
Tensiondelabatterie<faible
Tensiond'avertissementCC
Tensiondelabatterie>
Ouvrir
Fermer
Tension
dechargeflottante
Tensiondelabatterie<Tension
solaireàCA
Tensiondelabatterie>CAà
tensioncontinue
Ouvrir
Lasortieest
alimentée
parbatterieoupar
énergiesolaire.
Affichage(àgauche)
52
53
61
Affichage(à
233
236
237
231
234
235
241
232
238
droite)
021
Détails
Alarmededéfaillancedelaconnexiondecommunicationdel'onduleur
CapteurdetempératurePVanormal
AlarmedetempératurePVélevée
SignaldedétectiondecourantPVanormal
Alarmedesortiesecteuranormale
Alarmedechargeanormaledelamachine
Alarmedesurchargedel'onduleur
Alarmedesortieanormale
Alarmedetensiondebatterieélevée
Alarmedetensiondebatteriefaible
Alarmed'erreurdelectureetd'écrituredelapucemémoire
Alarmed'échecdeconnexiondelapucemémoire
Alarmedesurchauffede
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
l'onduleur
239
242
244
245
246
247
248
249
33
36
102
104
105
106
135
134
123
169
161
152
4.INSTALLATION
162
Alarmedesurchauffeprovoquantunecharge
Alarmed'arrêtplanifiédulogicieldel'ordinateurhôte
AutresdéfautsduBMS
CommunicationBMSanormale
SurintensitédechargeduBMS
SurintensitédedéchargeduBMS
BMShautetempérature
BMSbassetempérature
DéfautdehautetensionPV
DéfautdetempératurePVélevée
Défautd'arrêtdûàunesurchargedel'onduleur
Défautdesortieanormal
Défautdechargeanormal
Défautdesurchauffedel'onduleur
Défautdetensiondebatterieélevée
Défautdetensiondebatteriefaible
Défautdesurchauffeprovoquantlacharge
Défaillancedusignaldedétectiondecourant
Défautanormaldesortiesecteur
Défaillancedelaconnexionducapteurdetempérature
Échecdel'arrêtplanifiédulogicieldel'ordinateurhôte
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
ATTERRIR
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
4.1Localisationetmontagedel'onduleur
Leproduitdoitêtreinstallédansunendroitsecetbienaéré,auplus
prèsdesbatteries.Ildoityavoirunespacelibred'aumoins10cmpour
lerefroidissement.
Unetempératureélevéeentraîneraleproblèmesuivant:
AVERTISSEMENT
Ceproduitdoitêtreinstalléparunélectricien
réductiondeladuréedevieduproduit.
Courantdechargeréduit.
Capacitédepointeréduiteouarrêtdel'onduleur.
qualifié.
Nejamaisinstallerl'appareildirectementaudessusdesbatteries.Ceproduitestadaptéàun
montagemural.L'appareilpeutêtreinstalléhorizontalementouverticalement;unmontage
verticalestpréférable.Lapositionverticaleoffreunrefroidissement
Pourdesraisonsdesécurité,ceproduitdoitêtreinstallédansunendroitbienventilé,
éloignezledesproduitschimiques,descomposantssynthétiques,desrideauxoud'autres
textiles,
LecâblageCAdoitêtreconnectédansl'ordre
LN
L2L1
N
suivant:
etc.
optimal.
Aprèsl'installation,maintenezl'aircirculantàl'intérieurduproduit.Afindeminimiserlespertes
detensionducâble,maintenezladistanceappropriéeentreleproduitetlabatterie.
∙ENTRÉECA(Source)
∙SORTIECA(charge)
Ils'agitd'unproduitdeclassedesécuritéI(fourniavecunebornedemiseàlaterrede
protection).Unemiseàlaterredeprotectionininterrompuedoitêtrefournieauxbornes
d'entréeet/oudesortie
EntréeCA:Leproduitestéquipéd'undisjoncteurdeprotectiond'entrée.Cedernierdoitêtre
coupéavantleraccordementélectrique.
RetirezlecouvercleducompartimentdecâblageCApourconnecterlaborneCA,ycompris
lamiseàlaterreLetNàlabornecorrespondante.
CA.
4.2Câblage
SortieCA:Leproduitdisposed'undisjoncteurdeprotectiondesortie.Ildoitêtreéteintavant
laconnexionducâblage.LorsquevousconnectezlecâblagedeSORTIECA,ildoitêtre
connectéàlabornecorrespondante.
CA
L1L2
110VACNL2
110VACNL1
LN110V
ENTRÉE
220
SORTIECA
VCA
CA
3,8kVAà12,5kVA
Fig3:Connexiond'entrée/sortieCA
s
NEPASconnecterlesfilsCCduparcdebatteriesàl'onduleurjusqu'à
ceque:
Aprèslecâblage,vérifiezetexamineztouteslesconnexionspourvousassurerquelesfils
sontdanslesbonnesbornesetquelesbornessontbienserrées.
MiseàlaterredesécuritéCA:Lorsdel'installationducâblageCA,lesfilsdeterred'entrée
etdesortieCAsontconnectésauproduit.Lefildeterred'entréeCAdoitêtrereliéàla
terred'entréedevotreréseauélectrique.LefildeterredesortieCAdoitêtrereliéaupoint
demiseàlaterredevos
Selonletypedebatteriesutiliséesdansl'installation(6ou12VCC),cellescidoiventêtre
câbléesensérie,enparallèleouensérieparallèle.LescâblesCCd'interconnexiondoivent
êtredesectionetdecalibreidentiquesàceuxutilisésentreleparcdebatteriesetlesproduits.
applications.
4.3CâblageCC:
Pourgarantirlesmeilleuresperformancesdevotresystèmed'onduleur,n'utilisezpasde
batteriesanciennesounontestées.Lesbatteriesdoiventêtredemêmetaille,type,
puissancenominaleetâge.
4.3.1Procédure
L'ampérageheuredelabatterieestplusgrand,letempsdesecoursestpluslongetlefilde
connexiondelabatteriedoitêtrecorrespondant.
Veuillezsuivrecidessouspourconnecterlescâblesdela
Utilisezunecléàdouilleisoléeafind'éviterdecourt
circuiterlabatterie.
Évitezdecourtcircuiterlescâblesdela
Connectezlescâblesdelabatterie:le+(rouge)àgaucheetle(noir)àdroite,àlabatterie.
Uneconnexiondepolaritéinversée(+àetà+)endommageraleproduit.(Lefusiblede
sécuritéàl'intérieurdel'unitéonduleurpeutêtreendommagé)
batterie.
batterie:
AVERTISSEMENT
AVERTISSEMENT
ToutlecâblageCAestterminé,
LesinterrupteursdeprotectionCCetCAcorrectssontdésactivés
Latensioncontinueetlapolaritécorrectesontétévérifiées
Ilestimportantd'utiliseruncâbleCCdesectionappropriéepouroptimiserl'efficacité
dusystèmeetréduirelesrisquesd'incendieliésàlasurchauffe.Veillezàcequeles
câblessoienttoujoursaussicourtsquepossibleafind'éviterlescoupuresdecourant
etd'évitertoutdéclenchementintempestifdudisjoncteurCC(oularupturedes
fusibles)dûàuneconsommationdecourantaccrue.Unesectionminimaledecâble
CCappropriée(etundispositifdeprotectioncontrelessurintensitéscorrespondant)
estnécessairepourréduirelescontraintessurl'onduleur,minimiserleschutesde
tension,accroîtrel'efficacitédusystèmeetgarantirlacapacitédel'onduleurà
supporterdessurtensionsimportantes.
Siladistanceentrel'onduleuretlabatterieest<5pieds,utilisezunetailledefilCC
minimalede#2AWG(33,6mm').Siladistanceentrel'onduleuretlabatterieest>5
pieds,lefilCCdevraêtreaugmenté.Desdistancespluslonguesentraînentune
augmentationdelarésistance,cequiaffectelesperformancesdel'onduleur.
FUSIBLE
ONDULEUR
BATTERIEBATTERIE
LedispositifdesurintensitéCC(c'estàdireunfusibleouundisjoncteur)doitêtre
placésurlalignedecâbleCCpositive(ROUGE)entrelaborneCCpositivede
l'onduleuretlabornepositivedelabatterie(ROUGE);aussiprèsquepossible
dela
Unebrèveétincelleouunarcpeutseproduirelorsdelaconnexiondescâblesde
labatterieauxbornesCCdel'onduleur;celaestnormaletdûauchargementdes
condensateursinternesde
4.3.2TailleducâblageCC
l'onduleur.
batterie.
Toutlecâblagedesbornesdelabatteriedoitêtrevérifiépériodiquement(une
foisparmois)pourunserragecorrect
Fig4:Fusibleen
Serrezfermementlesécrousafinderéduireautantquepossiblelarésistancede
Soyezconscientqu'unserrageexcessifouunmauvaisfiletagedesécroussur
lesbornesDOpeutentraînerledénudageetlarupturedesboulons.
contact.
ligne
10048
Batterie12voltsen
À
12VCC
Onduleur
parallèle
12548
Tableau
10mm
2
16mm
2
16/8mm
2
25/16mm
2
25/16mm
2
32/16mm
2
25/16mm
2
32/16mm
2
50/25mm
2
50mm
2
50/25mm
2
35mm
2
50mm
2
60mm
Connexionparallèleetsérie
2
1
0512
0812
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
5024/48
6024
50A
80A
100/50A
6324/48
VS8048AMN
160/80A
200/100A
200A
250A
300A
250/160A
2,5mm2
2,5mm2
2,5mm2
2,5mm2
2,5mm2
2,5mm2
2,5mm2
2,5
160180A
200/100A
300A
300/160A
150/80A
mm2
2,5mm2
4,0mm2
4,0mm2
4,0mm2
4,0mm2
CâbleCC
Taille
4.3.3
(évaluation)
minimum
Tailledufilde
Modèles
terre
Courantcontinumaximal
Tailledu CCfusible
12volts
(200heures)
12volts
(200
12volts
(200heures)
heures)
12volts
(200heures)
Batterie12volts(capacitétotale=800Ah)
surintensité
Fig5.Câblagedebatterieenparallèle
protection
12volts
(200heures)
12volts
(200
12volts
(200heures)
heures)
12volts
(200heures)
Fig6.Câblagedebatterieen
LacapacitéAhdouble
parallèle
Batteriesen
Tensiondusystème=24V
CapacitéAh=200Ah
parallèle
Latensionrestelamême
12pouces
Batteriesen
200AH
série
Batterie12voltsen
200
Tensiondusystème=12volts
AH
série
Batterie24Volts(capacitétotale=200Ah)
Différenceentrelaconnexionsérieetparallèle
Latensiondouble
LacapacitéAhrestelamême
À
24VCC
12
CapacitéAh=400AH
pouces
Onduleur
Minimum
PuissancenominaleCC(volts)
Piles
Maximum
Modèles
Piles
Tab.ll
12
4
16
2/4
2
24
6324/48
48
VS8048AMN
24/48
2/4
1
16
1
3/6
3/6
3/6
3/6
6/8
6/8
0512
6/8
6
10048
12548
6/8
0812
12
12
24/12
24/12
24/12
24/12
24/48
24/48
3
6024
3
24/48
4
4
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
48
48
5024/48
1/2
1/2
1/2
1/2
2/4
2/4
5.DÉPANNAGE
Procédezcommesuitpourunedétectionrapidedesdéfautscourants.LeschargesCC
doiventêtredéconnectéesdesbatteriesetleschargesCAdoiventêtredéconnectées
del'onduleuravantdetesterl'onduleuret/oulechargeurdebatterie.
Consultezvotrerevendeur/centrederéparationlocalsiledéfautnepeutpasêtrerésolu.
Remarque:Silefusibleestgrilléenraisond'uneinversiondepolaritédelabatterieou
d'unesurintensité,veuillezretirerleventilateurdroitetremplacerlefusible.Assurezvous
quel'alimentationdelamachineestcomplètementcoupéeavantdeprocéderau
remplacement.
Bornedebatterienonsolide
puissanced'entréeinférieureà(<)
150
puissancenominalesupérieure
àcelledel'onduleurdoitêtreinstallé.
Vérifiezleschargeset
déconnectezleschargespluslourdes.
VCA
L'onduleurnefonctionnepas
lorsqu'ilestallumé
Étincellecontinueprovenantdela
bornede
Aucunesortiede
Étatdesurcharge
l'onduleur
l'onduleur
Serrezlesbornesdelabatterie.
Vérifiezetconnectezlecâbleaubon
terminal.
Ouvrezleboîtieretconnectezfermement
lesbornesducâbledesortieau
câbleapproprié.
Unstabilisateurélévateur
Inversiondesbornesdelabatterie
d'une
Bornesducâbledesortiedesserrées
L'onduleurnechargepasla
batterie
Alarmecontinuelorsque
l'onduleurestchargé
6.INSTALLATION(Convientuniquementauxmachinesavec6,312,5K)
Montagedel'unité
Tenezcomptedespointssuivantsavantde
choisirl’emplacementd’installation:
Tab.lll
Nemontezpasl’onduleursurdesmatériauxde
constructioninflammables.
Montersurunesurfacesolide.
Installezcetonduleurauniveaudesyeux
afindepermettrelalecturedel'écranLCD
àtoutmoment.
Latempératureambiantedoitêtrecomprise
entre0°Cet55°Cpourassurerun
fonctionnementoptimal.Lapositiond'installation
recommandéeestdecolleraumur
Assurezvousdeconserverlesautresobjetsetsurfacescommeindiquésurle
schémapourgarantirunedissipationthermiquesuffisanteetdisposerde
suffisammentd'espacepourretirerlesfils.
verticalement.
SolutionProblème Cause
CONVIENTUNIQUEMENTAUMONTAGESURDUBÉTONOUAUTRE
SURFACENON
Installezl'unitéenvissanttroisvis.
COMBUSTIBLE.
Lessupportsdesuspension1,2et3sontfixésaumuravecdesvis
d'expansion.Lecrochet
àl'arrièredel'onduleurestalignéavecletroudusupportdesuspension.
EntréeligneCA:
Rouge
verte
Onduleur:
Vert
Ondesinusoïdale
Alarme:
pure
Alarmedebatteriefaible
Batterie
charge>50%/40V@charge>50%;
Jusqu'àt
3000
83A
W
10%
AGMcycleprofond,
48V:60150V
Circuitouvertmaximaldupanneauphotovoltaïque
Tension
CC
GEL
efficace
Détectionautomatique5060
110120VCA/220240
Mode
VCA
Hz
50/60Hz
By
62,4V
pass
ou
Faiblerécupération
63/32A
500Ah
3800VA
ChargesolairemaximaleC
24/48V
48V:déchargelégèredelabatterie44V;déchargedelachargedelabatterie44Vàcharge<20
Plagedetensiond'entréeMPPT
%;
<8
MS
<8
détester
ms
Niveaudechargedelabatterie
>98%
48V:Déchargelumineusedelabatterie46V;
Déchargedelabatterie46Vàcharge<20%;44Vàcharge>50%/42Vàcharge>50%;
83/42A
Fréquencede
Puissanceduréseauphotovoltaïque
42V@
sortie
10048
60V
48V:6400W
Typedebatterie
Chargement
Actuel
DéconnexiondeniveauBAS
Maximum
(sélectionnable)
Oui
Sortir
48V:Déchargelumineusedelabatterie48V;
Déchargedelabatterie48Vàcharge<20%;
46Vàcharge>50%/44Vàcharge>50%;
Batterie
Oui
Protection
FICHETECHNIQUE
Chargement:Jaune
(3,8~12,5K)
5000W
5024/48
48
10000W
V
8000
4000W
VA
3824/48
12548
12500VA
6300VA
48
5000VA
6400W
24/48V
V
VS8048AMN
10000VA
48V
104A
220VCA/110VCA
154264VCA/77132
120A
VCA
8000W
BassetensioncontinueS
fermeture
6348
Disjoncteur
DC
Alarmeetdéfauthautetension
RécupérationdehautetensionCC
Disjoncteur
MODÈLE
Saisir
Capacité(VA)
Tension(CC)
Tensionnominale
Plagedetension
Fréquence
Sortir
Watt
Tension
Fréquence
Formed'onde
Tempsdetransfert(CAversCC)
Tempsdetransfert(CCversCA)
Régulationdelatensionde
48
50A
V
sortie
120AMAX
48V:(40Vou42V)
père
EntréeCA,sortieCA
BatterieCC,chargede
Alarme,Défaut
sortie
IndicateurLCDS
père
Épargnant
Mode
Efficacité
Protection
Protection
IndicateurLED
150VCC
S
d'entrée
21
10~50
Alarme
Alarmedebatteriefaible
Alarmedesurcharge
Faute
Environnement
Température
Humidité
Bruitacoustique
Alarmesonore1bipparseconde
Alarmesonorebipcontinu
Alarmesonorebip
C095%,sanscondensation
continu
(db)
<45dB
22
Pmax:Puissancedesortiemaximale(W)
Voc:Tensionencircuitouvert(V)lsc:
Courantdecourtcircuit(A)
Vpm:Tensionnominale(V)
lpm:Courantnominal(A)
Lespanneauxphotovoltaïquespeuventêtreconnectésensérieouenparallèle
pourobtenirlatensionetlecourantdesortierequisafinderespecterlaplage
autoriséeducontrôleursolaire.
LorsdelaconnexiondepanneauxPVensérie,latensionetlecourant
maximumtotaux
23
sont:
Lorsquelespanneauxphotovoltaïquesquiontétéconnectésensériesont
connectésenparallèle,latensionetlecourantmaximumtotauxsont:
Appendice
Commentchoisiretconfigurerlespanneauxphotovoltaïques
Lesparamètressuivantspeuventêtretrouvésdanslesspécificationsdechaque
panneauPV:
Danslesdeuxcas,lapuissancedesortietotalecorrespondàla
puissanced'unseulpanneauphotovoltaïquemultipliéeparlenombretotalde
panneaux.Lecritèredeconfigurationdespanneauxphotovoltaïquesestque
lapuissancetotalesoitégaleoulégèrementsupérieureàlapuissance
photovoltaïquemaximaleautoriséedurégulateursolaire(voirletableaudes
paramètrestechniques).Lasurcapacitédespanneauxphotovoltaïquesne
contribuepasàlacapacitédeschargeurssolairesetneferaqu'augmenterles
coûts
Latensiond'entréetotaledupanneauPVdoitêtreinférieureàla
tensiond'entréePVmaximaledel'onduleur(veuillezvousréférerautableau
desparamètres
LeschémadeconfigurationduVinverter12estlesuivant:ContrôleurPWM:
10panneauxPVsontconnectésenparallèleàl'onduleur.
techniques).
d'installation.
LenombretotaldelpmdespanneauxPVdoitêtreinférieuraucourant
dechargemaximaldel'onduleur(60A).
Exemple1:Prenonsl'exempled'unonduleur12Vpoursélectionnerdes
modulesphotovoltaïquesadaptés.Sachantquelatensiond'alimentation
totaledupanneauphotovoltaïquenepeutpasdépasserlavaleurmaximale
(contrôleurPWM30V/contrôleurMPPT60V).Lapuissancetotaledevant
êtrelégèrementsupérieureouégaleà800W,nouspouvonschoisirles
spécificationssuivantespourlespanneauxphotovoltaïques.
18V
Toi(V)
Courantdecourtcircuit
Puissance
4,8A
Vpm(V)
(Pmax)
maximale
Tensionnominale
Courantnominal
80
lpm(A)
Tensionencircuitouvert
W
4,46A
LenombredepanneauxPVconnectésen
sériepourchaquegroupe:
PWM→1PCS(1*21,6V<30V)
MPPT→2PCS(2*21,6V<60V)
Nombretotaldepanneaux
photovoltaïques:10pièces800W/80W=10pièces
Nombredegroupespouvantêtre
connectésenparallèle:
PWM10groupes(10/1=10groupes)
MPPT5groupes(10/2=5
Isc(A)
groupes)
21,6V
24
Leschémadeconfigurationdel'onduleur48Vestlesuivant:Contrôleur
PWM:4panneauxPVsontconnectésensériedansungroupeet10groupesde
panneauxPVsontconnectés.
ContrôleurMPPT:tousles6panneauxPVsontconnectésensériedansungroupe
et7groupesdepanneauxPVsontconnectés.(ilpeutêtreconnectédelamême
manièrequePWM).
Productionquotidienned'électricitédespanneauxsolaires:
Productiond'énergie=puissancetotaledupanneausolairexefficacitéde
conversionducontrôleurxtempsmoyend'ensoleillementlocal
25
REPRÉSENTANTDUROYAUMEUNI
Fabricant:GuangdongHuahuNewEnergyTechnologyCo.,Ltd.
Adresse:3eétage,n°1Yongyi3rdRoad,zoneindustrielledeYongxing,villede
Henglan,villedeZhongshanImporté
enAustralie:SIHAOPTYLTD.1ROKEVASTREET,ASTWOODNSW2122
REPRÉSENTANTDELACE
Australie
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,RanchoCucamonga,
CA91730
YHCONSULTINGLIMITED.A/SYHConsultingLimited,
bureau147,CenturionHouse,LondonRoad,Staines
uponThames,Surrey,TW184AX
ECrossStuGmbH
MainzerLandstr.69,
60329FrancfortsurleMain.
26
HYBRID-SOLAR-WECHSELRICHTER
MODELL:VS8048AMN
HYBRID-
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig
durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare
Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts
hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir
Sie nicht erneut über Technologie- oder Software-Updates informieren.
MODELL:VS8048AMN
SOLAR
Wechselrichter
- 1 -
Warnung: Um das Verletzungsrisiko zu verringern, muss der
- 2 -
Benutzer
die Bedienungsanleitung sorgfältig lesen.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt
den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen
Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen
tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
1.
WARNUNG
SICHERHEITSHINWEISE
1.1
Bitte lesen Sie das Handbuch und alle Sicherheitshinweise. Dieses Produkt wurde gemäß
internationalen Standards entwickelt und getestet. Es darf ausschließlich für den
vorgesehenen Zweck verwendet
Dieses Produkt wird mit einem Akku betrieben. An den Ein-/Ausgangsklemmen kann
dennoch gefährliche Spannung anliegen. Bitte schalten Sie die Netz- und
Batteriestromversorgung aus, bevor Sie Wartungs- oder Servicearbeiten am Produkt
durchführen.
Bitte wenden Sie sich an das Servicecenter. Betreiben Sie das Produkt nicht, wenn ein Fehler vorliegt.
Alle Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.
werden.
Allgemeines
STROMSCHLAGGEFAHR.
Verwenden Sie das Produkt niemals, wenn die Gefahr einer Gas- oder
Staubexplosion besteht. (Vor Gebrauch) Fragen Sie den Batteriehersteller,
ob die Produkte mit der Batterie verwendet werden können. Beachten Sie
stets die Sicherheitshinweise des Batterieherstellers.
1. 2 Installation
Lesen Sie vor der Installation die Installationsanweisungen im Handbuch.
Dies ist ein Produkt der Sicherheitsklasse I (mit Schutzerdungsklemme). An
den AC-Eingangs- und Ausgangsklemmen muss eine unterbrechungsfreie
Schutzerdung vorhanden sein.
Bei einem fehlerhaften Erdungsschutz kann es zu einem Stromschlag
kommen. Bitte schalten Sie das Produkt
- 3 -
aus.
Stellen Sie sicher, dass die DC- und AC-Eingangskabel mit Sicherungen und Leistungsschaltern
ausgestattet sind. Ersetzen Sie die Komponente niemals durch eine andere Art.
Konsultieren Sie immer das Handbuch, um die richtige Komponente zu bestimmen.
Stellen Sie vor dem Anschließen des Wechselstroms sicher, dass die Stromquelle den
Anforderungen im Handbuch entspricht.
Betreiben Sie das Produkt niemals in einer nassen oder staubigen Umgebung.
Stellen Sie sicher, dass rund um das Produkt ausreichend Freiraum zur Belüftung vorhanden ist
und prüfen Sie, ob die Belüftungsöffnungen blockiert sind.
Stellen Sie sicher, dass der Stromverbrauch der Anwendung die maximale Leistung des Produkts
nicht
- 4 -
überschreitet.
1. 3 Transport und Lagerung
Stellen Sie sicher, dass die Netzstrom- und Batteriekabel getrennt wurden, bevor Sie
das Produkt lagern oder transportieren.
Bei Versand des Gerätes in einer anderen Verpackung als der Originalverpackung kann
für eventuelle Transportschäden keine Haftung übernommen werden.
Lagern Sie das Produkt in einer trockenen Umgebung. Die Lagertemperatur muss
zwischen -20 °C und 60 °C liegen.
Informationen zum Transport, zur Lagerung, zum Laden, Wiederaufladen und zur
Entsorgung der Batterie finden Sie im Handbuch des Batterieherstellers.
VS8048AMN
1. Ein-/Ausschalter
2. AC-Eingang
3. AC-Ausgang
4. Kommunikationsanschluss
5. PV-Eingang
6. Batterieeingang
7.
8. RS232-Kommunikationsanschluss
9. BMS/RS485-Kommunikationsanschluss
10. Trockenkontakt
11.
Batteriepol negativ
12. Batteriepol positiv
13. Lüfter
Eingangstrennschalter
LED-ANZEIGE
LED-Anzeige
Abb. 2: LCD-
Nachrichten
Die Ausgabe erfolgt über das Dienstprogramm im Leitungsmodus.
Der Ausgang wird im Batteriemodus über die Batterie oder PV mit Strom versorgt.
Der Akku ist vollständig geladen.
Der Akku wird geladen.
Der Wechselrichter befindet sich im
Solide Ein
Blinken
Solide Ein
Blinken
Solide Ein
Fehlerwarnzustand.
BILDSCHIRM
LCD-
LED-Anzeigen
Anzeige
Funktionstasten
HOCH
ESC
AC/
So verlassen Sie den Einstellungsmodus
So gehen Sie zur vorherigen Auswahl
So gehen Sie zur nächsten Auswahl
So bestätigen Sie die Auswahl im Einstellungsmodus oder rufen den Einstellungsmodus
RUNTER
EINGEBEN
auf
Funktionstaste
CHG
INV
Grün
Gelb
Rot
FEHLER
Funktionstasten
Beschreibung
3. BETRIEB
3.1 AC-Modus
Schalten Sie den Netzschalter ein, das Produkt ist voll funktionsfähig,
die grüne LED „AC In“ leuchtet.
Bei Stromausfall oder Generatorunterbrechung wechselt das Gerät in den Wechselrichtermodus.
Die Umschaltzeit beträgt weniger als 10 Millisekunden, sodass Computer und andere
elektronische Geräte ohne Unterbrechung weiterarbeiten. Die grüne LED-Anzeige „Wechselrichter“
Wenn die Batterie entladen ist und sich der Abschaltspannung nähert, beginnt die rote „Alarm“-
Leuchte zu leuchten und es ertönt ein kontinuierlicher Piepton. Wenn die Stromversorgung nicht
wiederhergestellt wird, bleibt dieser Status bestehen, bis die Batterie den Unterspannungs-
Abschaltpunkt erreicht und automatisch abgeschaltet wird.
leuchtet.
Bei Stromrückgewinnung oder Generatorbetrieb leuchtet die grüne LED „AC In“ auf und die
orangefarbene „Charge“-Leuchte beginnt zu blinken. Wenn die Batterien vollständig geladen
sind, wechselt das blinkende orangefarbene Licht zu durchgehend orangefarbenem Licht.
3.2 Inverter
3.4
Der Netzschalter des Produkts ist ausgeschaltet, aber der Strom oder Generator ist eingeschaltet.
Es gibt eine Ausgangsleistung zum Laden, während die Batterie aufgeladen wird.
Wenn der Netzschalter ausgeschaltet ist und kein Strom vorhanden ist oder der Generator
ausgeschaltet ist, gibt es keinen Ausgang zum Laden.
Alarmmodus
Mode
3.3 Lademodus
3.5 Bypass-
3.6 Sparmodus
Bei fehlender Netzversorgung wird der AC-Ausgang des Wechselrichters erst dann versorgt,
wenn eine Last von mehr als 15 Watt an den Wechselrichter angeschlossen wird. Er
erkennt die angeschlossene Last automatisch alle 25 Sekunden.
Modus
Einstellbereich
Anzeige
(Mitte)
Anzeige
(Links)
(Rechts)
Anzeige
Beschreibungen
3.7 Einstellmodus/Fehlercodes als
Einstellungen
Referenz
Rufen Sie den Einstellungsmodus auf, drücken Sie die Taste „ENTER“ 10 Sekunden lang.
Verlassen Sie den Einstellungsmodus, drücken Sie wiederholt die Taste „ESC“.
1. Drücken Sie die Tasten „UP“ oder „DOWN“, um den Parameter auszuwählen, und drücken Sie dann
die Taste „ENTER“.
2.Wenn der Parameter blinkt, drücken Sie „UP“ oder „DOWN“, um ihn zu ändern, und drücken Sie dann
zur Bestätigung die Taste „ENTER“.
Beim Einstellen: Das Einstellungssymbol blinkt. Einstellung
erfolgreich: Der linke Rahmen des Parameters blinkt. Einstellung fehlgeschlagen: FAULT-
Leuchte leuchtet.
Nur Solarladung
05
Arbeitsmodus
100 %
Netzpriorität
Enger
AFr
100 %
Netzfrequenzspannungsbereich
Bereich
01
USV
02
Die Maschine nutzt einfach die Energie der Sonnenenergie,
um die Batterie aufzuladen
Keiner
Alr
Solare Priorität
Netzeingangsspannungsbereich
SBU
Wenn die Batteriespannung auf den Warnspannungswert für niedrige
Batteriespannung oder den eingestellten Gleichstrom-zu-
Wechselstrom-Spannungswert abfällt, wird die Last über das
Stromnetz mit Strom versorgt.
Die Energie aus dem Stromnetz und die Solarenergie laden
die Batterie gleichzeitig auf. Im
Solarprioritätsmodus wird die Batterie bevorzugt mit
Solarenergie geladen, wenn die PV die Anforderungen
erfüllt. Wenn die Batteriespannung zu niedrig ist, wird
die Netzladung
04
gestartet.
Batteriepriorität
00
Breites Spektrum
Enger
Sie können den Ladestrom proportional zum
Solarstrom einstellen
ES
Bereich
Der Netzeingangsbereich beträgt 185–264 V
Der Netzeingangsbereich beträgt 154–264
Automatischer
Der Netzeingangsfrequenzbereich beträgt 45–65 Hz
Der Netzeingangsfrequenzbereich beträgt 40–70 Hz
Der Netzstrom versorgt die Last zunächst mit Strom.
Erst wenn der Netzstrom nicht ausreicht, um die Last
zu versorgen, wird die Last durch Solarenergie und
Batterie mit Strom versorgt.
Bei ausreichender Solarenergie wird die Last bevorzugt
mit Solarenergie versorgt.
Wenn Solarenergie vorhanden ist, aber nicht ausreicht,
versorgen Solarenergie und Batteriestrom die Last
gleichzeitig mit Strom.
Wenn kein Solarstrom vorhanden ist, versorgt das
Versorgungsunternehmen die Last mit Strom. Gleichzeitig
versorgt das Netz die Last auch mit Strom, wenn die
Batteriespannung auf den Warnwert für niedrigen
Batteriestand oder den eingestellten Gleichstrom-
Wechselstrom-Spannungswert abfällt.
Bei ausreichender Solarenergie wird die Last bevorzugt
mit Solarenergie versorgt.
Wenn Solarenergie vorhanden ist, aber nicht ausreicht,
versorgen Solarenergie und Batteriestrom die Last
gleichzeitig mit
Solarladestromverhältnis
SCP
Strom.
Werkstücklader
V
Lademodus Keine 03
CSO
Breites
UTI-
10 bis 100 %
SEHR
Netzpriorität
Spektrum
SOL
Netzladestromverhältnis
20 – 100 %
AKP
Solarpriorität
Einstellbares Ladestromverhältnis von Netz
HALLO
SCHNEIDEN
10
22
SONNE
Neustartschalter
ausgeschaltet wurde, ist die Batteriespannung höher
als der eingestellte Wert und sie kann automatisch
eingeschaltet werden.
Aus
09
Wählen Sie den Spannungspunkt für die Umstellung von
Netz- auf Solarstrom im
AN
Solarprioritätsmodus
Detailgenauigkeit
0
1
2
Ausgabeanzeigemodus
0
CST
12
20
Inv.
Ausgangsfrequenz
Stellen Sie die Kommunikationsbaudrate ein
AN
Fehler-
Verzögerung aus
AUS
AN
Netzerkennungsgeschwindigkeit
ODER
COU
Ladespannung
BLS
Batteriesperrspannung
erhöhen
Erhaltungsladespannung
Stellen Sie den Abschaltspannungspunkt der
Batterieschutzspannung ein
Stellen Sie die Ausgangsspannung des Wechselrichters ein
10,5~12,2 V
14
AUS
11
Die Display-Hintergrundbeleuchtung ist immer eingeschaltet
Die Display-Hintergrundbeleuchtung ist immer ausgeschaltet
Intelligenter Schalter für die Display-Hintergrundbeleuchtung
17
Aus
An
2400
4800
1 11,5
V 23,0
V 46,0 V
13,0 V
26,0 V
52,0 V
9600
3-maliger Neustart nach Kurzschluss oder Überlast
Kein Neustart nach Kurzschluss oder
BRU
Überlast
Steuerung der Hintergrundbeleuchtung
Alarmgrenze laden
06
VON
15
07
ES
50 Hz
12,0–15,0
60 Hz
V
18
Bat niedrig aus
Neustart
23
Lautstärke
GRIPPE
DER
BLC
Stellen Sie den Batteriespannungspunkt ein, wenn die
Netzstromversorgung im Lademodus mit Solarenergiepriorität
beteiligt
21~24,4 V
42-48,8 V
12,0 bis 14,0 V
24,0–28,0 V
48,0 bis 56,0 V
ist
24,0 bis 30,0 V
48,0 bis 60,0 V
12,0–15,0
An
Aus
Immer an
Immer aus
V
Swon Bat
Spannung
08
Summer-
Steuerschalter
Alarmschalter für niedrigen
Batteriestand
Einstellung der Erhaltungsspannung je nach
21
Batterietyp
Netzempfindlichkeitseinstellungen: hoch mittel niedrig
GEHEN
200~240 V
100~120
Wechselrichter-Ausgangsfrequenz
Die Batteriespannung muss höher als der eingestellte Wert
sein, bevor sie normal eingeschaltet werden kann
Nachdem die Maschine bei geringer Leistung
einstellen
V
Wechselrichter-
ODT
19
HALLO
Ausgangsspannung
Hohe Geschwindigkeit
Mittlere Geschwindigkeit
Niedrige
UEG
Geschwindigkeit
9,5–13,5
16
13
V
AN
BEC
EINS
AOF
GERUCH
AUS
MIT
Ladespannung bei
USW
Netzwiederkehr
19,0 bis 27,0 V
38,0 bis 54,0 V
11,5 bis 12,5 V
23,0 bis 25,0 V
46,0 bis 50,0 V
13,0 bis 14,0 V
26,0 bis 28,0 V
52,0 bis 56,0
Baudrate
V
14,2 V
28,4 V
56,8 V
13,5 V
27,0 V
54,0 V
10,5 V
21,0 V
42,0 V
12,0 V
24,0 V
48,0 V
13,5 V
27,0 V
54,0 V
220 V
110
Ladespannung des
Netzes
An
Aus
Aus
LL
An
aus
DTA
V
Ermöglicht Piepen im Fehlerzustand
Kein Piepen in irgendeinem Zustand
Intelligente Batterieschutzfunktion, es wird nicht
empfohlen, zu ändern
Intelligente Transformator-
Temperaturschutzfunktion, es wird nicht empfohlen,
diese
Einstellung zu ändern. Sie ist nicht für diesen Wechselrichter geeignet.
Einstellung nicht verfügbar.
24,0 bis 30,0 V
48,0 bis 60,0
Belastungsgrenze
WAR
V
Einstellung der Ladespannung je nach
TD
LON
LOF
Batterietyp
Einstellbereich
(Mitte)
Anzeige
(Links)
Anzeige
(Rechts)
Anzeige
Einstellungen
Beschreibungen
Keiner
BnS
STG
BSU
26
30 bis 100 %
LiCoMnNi02
BAT-LiFePO4
BAT-
An
Keiner
27
Aus
LiFePO4(2)
29
28
Akku-
ÖKO
BSR
Typ
30
Usw.
50~100%
Bat-Neustart
SOC
Spannungseinstellung
für
Niederspannungsalarm
ZELLE
GEL
FLD
Lithiumbatterie-
Protokolltyp
BENUTZER
95 %
Batsoc-Turn
Nach
Werksreset
Ac
24
10,0~15,5 V
20,0~31,0 V
40,0~62,0 V
LOU
ECO-Modus
BTT
Batsoc-Turn
ZU DC
10
An
Aus
An
Aus
%
ZELLE
GEL
FLD
BMS-
Funktionsschalter
Batsoc während
AUS
Sperren
BENUTZER
BPO 31
AUS
25
Versiegelte Blei-Säure-Batterie
Gel-Batterie
Inter Cell
Kundenspezifische Anpassung
Ternäre Lithiumbatterie
Lithium-Eisenphosphat-Batterie
Lithium-Eisenphosphat-Batterie(2)
Ob die BMS-Kommunikationsfunktion aktiviert werden
5~50%
soll
BMS-Niedrigspannungs-SOC-Wert, wenn das BMS
Wenn der SOC-Wert niedriger als der eingestellte Wert ist, wird
der Wechselrichter heruntergefahren, um die Batterie zu schützen
Wenn der Arbeitsmodus des Wechselrichters auf den
Batterieprioritätsmodus eingestellt ist, wird der
Wechselrichter gezwungen, in die Netzladung
einzusteigen, wenn der SOC des BMS niedriger als der
eingestellte Wert ist.
Wenn der Arbeitsmodus des Wechselrichters auf den
Batterieprioritätsmodus eingestellt ist, nimmt der
Wechselrichter den DC-Arbeitsmodus wieder auf,
wenn der SOC des BMS höher als der eingestellte
Wert ist.
Wenn der Wechselrichter eingeschaltet wird, muss der
SOC höher als der eingestellte Wert sein, damit er normal
funktioniert.
Einstellung der Alarmspannung bei niedriger
Batteriespannung, kann je nach Batterietyp angepasst
20 %
werden.
LIF
LFP
RS
AUS
50
Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt
Kein Wiederherstellungsprozess, vorhandene Einstellungen beibehalten
ECO-Modus-Umschaltung
%
HABEN
5~50%
11,0 V
22,0 V
44,0 V
Beschreibungen
Anzeige
Anzeige
(Links)
Anzeige
Einstellungen
(Rechts)
(Mitte)
Einstellbereich
Wenn die BMS/485-Kommunikationsschnittstelle extern angeschlossen ist, wie in der folgenden Abbildung
dargestellt:
Alarm für Kommunikationsverbindungsfehler des Wechselrichters
PV-Temperatursensor abnormal
Alarm für hohe PV-Temperatur
PV-Stromerkennungssignal abnormal
Alarm bei anormaler Netzleistung
Alarm bei anormaler Maschinenlast
Wechselrichter-Überlastalarm
Alarm für anormale Ausgabe
Alarm bei hoher Batteriespannung
Alarm bei niedriger Batteriespannung
Alarm für Lese- und Schreibfehler des Speicherchips
Alarm für Verbindungsfehler beim Speicherchip
Wechselrichter-Übertemperaturalarm
Ausschalten
NC&C
Schließen
Gerätestatus
Schließen
Die Ausgabe
erfolgt über
Batterie oder
Solarenergie.
Schließen
Das Gerät ist ausgeschaltet und es wird kein Ausgang mit Strom
Offen
versorgt.
Batteriespannung <Niedrig
DC-Warnspannung
Batteriespannung >
Trockenkontaktanschluss: NC C
Normalmodus
Offen
NO
Zustand
NO&C
Offen
Schließen
Einschalten
Offen
Erhaltungsladespannung
Batteriespannung < Solar- zu
Wechselspannung
Batteriespannung>AC bis
Schließen
Gleichspannung
Solar-First-
Kommunikationsverbindung
Bitte verwenden Sie das mitgelieferte Kommunikationskabel, um den Wechselrichter und den PC
anzuschließen. Bitte installieren Sie eine Überwachungssoftware auf dem Computer.
Trockenkontaktsignal
Auf der Rückseite ist ein Trockenkontakt (3 A/250 VAC) verfügbar. Er kann verwendet werden, um
ein Signal an ein externes Gerät zu senden, wenn die Batteriespannung den Warnwert
Modus
Offen
erreicht.
Anzeige
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
(links)
Anzeige
021
(rechts)
52
53
61
Details
Fehlercodes als
233
236
237
231
234
235
241
232
238
Referenz
239
242
244
245
246
247
248
249
33
36
102
104
105
106
135
134
123
169
161
152
4. INSTALLATION
162
Lastverursachender Übertemperaturalarm
Alarm für geplantes Herunterfahren der Hostcomputersoftware
BMS andere Fehler
BMS-Kommunikation abnormal
BMS-Ladeüberstrom
BMS-Entladungsüberstrom
BMS Hochtemperatur
BMS Niedertemperatur
Fehler „Hochspannung PV“
Fehler „Hohe PV-Temperatur“
Wechselrichter-Überlastungsabschaltungsfehler
Anormaler Ausgangsfehler
Abnormaler Lastfehler
Wechselrichter-Übertemperaturfehler
Fehler „Hohe Batteriespannung“
Fehler: niedrige Batteriespannung
Lastverursachender Übertemperaturfehler
Stromerkennungssignalfehler
Anormaler Netzausgangsfehler
Verbindungsfehler des Temperatursensors
Fehler beim geplanten Herunterfahren der Hostcomputersoftware
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
4. 1 Standortbestimmung und Montage des Wechselrichters
Das Produkt muss in einem trockenen und gut belüfteten Bereich und so nah wie
möglich an den Batterien installiert werden. Zur Kühlung sollte ein Freiraum von
mindestens 10 cm vorhanden sein.
Hohe Temperaturen führen zu folgendem Problem:
Verkürzung der Produktlebensdauer.
Reduzierter Ladestrom.
Reduzierte Spitzenkapazität oder Abschaltung des Wechselrichters.
WARNUNG
Die Installation dieses Produkts sollte von einem qualifizierten Elektriker durchgeführt werden.
S
L
Abb. 3: AC-Eingangs-/Ausgangsanschluss
NN
Montieren Sie das Gerät niemals direkt über den Batterien. Das Produkt ist für die
Wandmontage geeignet. Das Gerät kann sowohl horizontal als auch vertikal montiert werden;
die vertikale Montage ist vorzuziehen. Die vertikale Position bietet optimale
Aus Sicherheitsgründen sollte dieses Produkt an einem gut belüfteten Ort installiert und von
Chemikalien, synthetischen Komponenten, Vorhängen oder anderen Textilien usw.
ferngehalten
Die AC-Verkabelung sollte in der folgenden Reihenfolge angeschlossen
L2 L1
werden:
werden.
Kühlung.
Sorgen Sie nach der Installation für eine Luftzirkulation im Produkt. Um Spannungsverluste im
Kabel zu minimieren, halten Sie einen geeigneten Abstand zwischen Produkt und Batterie ein.
· AC-EINGANG (Quelle)
· AC-AUSGANG (Last)
Dies ist ein Produkt der Sicherheitsklasse I (mit Schutzerdungsklemme geliefert). An den AC-
Eingangs- und/oder Ausgangsklemmen muss eine unterbrechungsfreie Schutzerdung
vorhanden
AC-Eingang: Das Produkt verfügt über einen Eingangsschutzschalter. Dieser sollte vor dem
Anschluss der Kabel ausgeschaltet werden.
Entfernen Sie die Abdeckung des AC-Kabelfachs, um den AC-Anschluss anzuschließen,
und schließen Sie L und N an den entsprechenden Anschluss an.
sein.
4. 2 AC-
AC-Ausgang: Das Produkt verfügt über einen Ausgangsschutzschalter. Dieser sollte vor dem
Anschluss der Kabel ausgeschaltet werden. Beim Anschluss der AC-Ausgangskabel sollte
diese an die entsprechende Klemme angeschlossen werden.
Verkabelung
L1-L2
110VACN-L2
110VACN-L1
L - N 110 V
AC-
220 V
AC-AUSGANG
Wechselstrom
EINGANG
3,8 KVA – 12,5 KVA
Die gesamte AC-Verkabelung ist abgeschlossen.
Die richtigen DC- und AC-Schutzschalter sind AUS
Die korrekte Gleichspannung und Polarität wurden überprüft
WARNUNG
Überprüfen Sie nach der Verkabelung alle Verbindungen noch einmal, um sicherzustellen, dass sich
die Kabel in den richtigen Klemmen befinden und die Klemmen fest sind.
AC-Sicherheitserdung: Bei der Installation der AC-Verkabelung werden die AC-Eingangs- und
-Ausgangserdungskabel an das Produkt angeschlossen. Das AC-Eingangserdungskabel muss mit
der Erdung Ihrer AC-Stromquelle verbunden werden. Das AC-Ausgangserdungskabel sollte mit
dem Erdungspunkt für Ihre Anwendungen verbunden
Je nach Batterietyp (6 oder 12 VDC) müssen die Batterien in Reihe, parallel oder seriell-parallel
verdrahtet werden. Die Gleichstrom-Verbindungskabel müssen die gleiche Größe und Nennleistung
aufweisen wie die zwischen Batteriebank und Produkten verwendeten.
werden.
4.3 DC-Verkabelung:
Um die beste Leistung Ihres Wechselrichtersystems zu gewährleisten, verwenden Sie keine alten oder
ungeprüften Batterien. Die Batterien sollten die gleiche Größe, den gleichen Typ, die gleiche Leistung
und das gleiche Alter aufweisen.
4.3.1 Vorgehensweise
Je höher die Amperestunde der Batterie, desto länger die Autonomiezeit und desto besser sollten die
Batterieanschlusskabel sein.
Bitte folgen Sie den nachstehenden Anweisungen zum Anschließen der Batteriekabel:
WARNUNG
Verwenden Sie einen isolierten Steckschlüssel, um
einen Kurzschluss der Batterie zu vermeiden.
Vermeiden Sie Kurzschlüsse der Batteriekabel.
Schließen Sie die Gleichstromkabel vom Batteriespeicher NICHT
an den Wechselrichter an,
Schließen Sie die Batteriekabel an: das + (rot) links und das - (schwarz) rechts an die Batterie. Eine
Verpolung (+ an - und - an +) kann zu Schäden am Produkt führen. (Die Sicherung im Wechselrichter
kann beschädigt werden.)
bis:
Abb. 4: Inline-Sicherung
Die Gleichstrom-Überstromvorrichtung (z. B. Sicherung oder Leistungsschalter) muss in der
positiven (ROTEN) Gleichstromkabelleitung zwischen dem positiven Gleichstromanschluss
des Wechselrichters und dem positiven Anschluss (ROT) der Batterie platziert werden, und
zwar so nah wie möglich an der
Beim Anschließen der Batteriekabel an die Gleichstromanschlüsse des Wechselrichters kann es zu
einem kurzen Funken oder Lichtbogen kommen. Dies ist normal und liegt daran, dass die internen
Kondensatoren des Wechselrichters aufgeladen
Beachten Sie, dass ein zu festes Anziehen oder falsches Aufschrauben der Muttern an den
DO-Anschlüssen dazu führen kann, dass die Schrauben abreißen und abbrechen.
werden.
Batterie.
Alle Kabel zu den Batterieklemmen sollten regelmäßig (einmal im Monat) auf korrekten Sitz
überprüft werden.
Ziehen Sie die Muttern fest an, um den Übergangswiderstand so gering wie möglich zu
4.3.2 DC-Kabelgröße
halten.
SICHERUNG
Wechselrichter
BATTERIE BATTERIE
Es ist wichtig, die richtige DC-Leitungsgröße zu verwenden, um die maximale Effizienz des
Systems zu erreichen und die Brandgefahr durch Überhitzung zu reduzieren. Halten Sie die
Kabellängen stets so kurz wie möglich, um Abschaltungen aufgrund von Unterspannung zu
vermeiden und ein versehentliches Auslösen des DC-Leistungsschalters (oder das Öffnen von
Sicherungen) aufgrund erhöhter Stromaufnahme zu verhindern. Die richtige Mindestgröße der
DC-Leitung (und ein entsprechender Überstromschutzschalter) ist erforderlich, um die
Belastung des Wechselrichters zu reduzieren, Spannungsabfälle zu minimieren, die
Systemeffizienz zu steigern und die Fähigkeit des Wechselrichters sicherzustellen, hohe
Lasten zu überbrücken.
Wenn der Abstand vom Wechselrichter zur Batteriebank < 1,5 m beträgt, verwenden Sie ein
DC-Kabel mit der Mindestgröße AWG 2 (33,6 mm). Wenn der Abstand zwischen Wechselrichter
und Batterie > 1,5 m beträgt, muss das DC-Kabel länger sein. Größere Abstände führen zu
einem höheren Widerstand, was sich auf die Leistung des Wechselrichters auswirkt.
0512
12 Volt Batterie (Gesamtkapazität=800
Abb. 5. Parallele Batterieverdrahtung
Ah)
0812
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
5024/48
Tabelle
6024
1
10 mm
2
16 mm
2
16/8 mm
2
25/16 mm
2
25/16 mm
2
32/16 mm
2
25/16 mm
2
32/16 mm
2
50/25 mm
2
50 mm
2
50/25 mm
2
35 mm
2
50 mm
2
60 mm
2
160180A
200/100A
150/80A
200/100A
250/160A
300A
300/160A
Parallel- und Reihenschaltung
50A
80A
100/50A
1004 8
12-Volt-Batterie parallel
4.3.3
12548
160/80A
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
4,0 mm 2
4,0 mm 2
4,0 mm 2
4,0 mm 2
Mindest-DC-
Maximaler Gleichstrom
200A
250A
300A
Sicherungsgröße
Kabel
Größe (Bewertung)
DC-
Erdungskabelgröße
Modelle
12
12 Volt
(200 AH)
Volt
(200 AH)
12 Volt
(200 AH)
6324/48
Überstrom
12 Volt
(200 AH)
Schutz
VS8048AMN
Zu
12
Wechselrichter
VDC
12 Volt
(200 AH)
12 Volt
(200
12 Volt
(200 AH)
AH)
12 Volt
(200 AH)
Batterien parallel
Die Spannung bleibt
Ah-Kapazität verdoppelt
gleich
12-Volt-Batterie in
Abb. 6. Parallele
Unterschied zwischen Reihen- und
Batterien in
Spannung verdoppelt
Die Ah-Kapazität bleibt gleich
Serie
Parallelschaltung
Batterieverdrahtung
Reihe
24-Volt-Batterie (Gesamtkapazität = 200 Ah)
Systemspannung = 24 V
Ah-Kapazität = 200 AH
12 Zoll
200
Systemspannung = 12 Volt
Ah-Kapazität = 400AH
AH
Zu
24
12 Zoll
200 AH
VDC
Wechselrichter
Minimum Maximal
5. FEHLERBEHEBUNG
BatterienBatterien
DC-Bewertung (Volt)
Modelle
Tab.ll
12
48
16
16
1004 8
12548
24
12
12
24.12.
24.12.
24.12.
24.12.
24/48
24/48
6
48
48
24/48
6/8
24/48
0512
0812
1
1
1/2
1/2
1/2
1/2
2/4
2/4
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
2
6324/48
VS8048AMN
2/4
5024/48
2/4
4
4
4
6024
Gehen Sie wie folgt vor, um häufige Fehler schnell zu erkennen. Gleichstromlasten müssen von den
Batterien und Wechselstromlasten vom Wechselrichter getrennt werden, bevor der Wechselrichter und/
oder das Batterieladegerät getestet werden.
3
3
3/6
3/6
3/6
3/6
6/8
6/8
Wenden Sie sich an Ihren Händler/Reparaturzentrum vor Ort, wenn der Fehler nicht behoben werden kann.
Hinweis: Wenn die Sicherung durch einen Verpolungsschutz der Batterie oder einen Überstrom
durchgebrannt ist, entfernen Sie bitte den rechten Lüfter und ersetzen Sie die Sicherung. Stellen Sie vor
dem Austausch sicher, dass die Stromversorgung der Maschine vollständig unterbrochen ist.
6/8
6.INSTALLATION (Nur für Maschinen mit 6,3–12,5 K geeignet)
Montage des Geräts
Ursache Lösung
Berücksichtigen Sie die folgenden Punkte, bevor Sie
den Installationsort
Achten Sie darauf, dass andere Gegenstände und Oberflächen wie in der Abbildung gezeigt
angeordnet sind, um eine ausreichende Wärmeableitung zu gewährleisten und genügend
Platz zum Entfernen von Kabeln zu haben.
auswählen:
Tab.lll
Keine Ausgabe vom
Montieren Sie den Wechselrichter nicht auf brennbaren
Baumaterialien.
Auf einer festen Oberfläche montieren.
Installieren Sie diesen Wechselrichter auf
Augenhöhe, damit das LCD-Display jederzeit
lesbar ist.
Um einen optimalen Betrieb zu gewährleisten,
sollte die Umgebungstemperatur zwischen 0 °C und
55 °C liegen. Die empfohlene Installationsposition ist die
vertikale Befestigung an der Wand.
Wechselrichter
Ausgangskabelanschlüsse
Überlastungszustand
gelöst
Problem
Der Wechselrichter funktioniert beim
Einschalten
Wechselrichter lädt Batterie
nicht
Daueralarm bei Belastung des
Wechselrichters
nicht
Ziehen Sie die Batterieklemmen fest.
Überprüfen Sie das Kabel und schließen Sie es
an die richtige Anschlussleitung an.
Öffnen Sie das Gehäuse und verbinden
Sie die Ausgangskabelanschlüsse
fest mit der entsprechenden Leitung.
Es sollte ein Aufwärtsstabilisator mit
Batteriepol nicht fest
Dauerfunke vom Wechselrichteranschluss
Batteriepolvertauschung
Eingangsleistung kleiner als
einer höheren Leistung als der
Wechselrichter installiert werden.
Überprüfen Sie die Lasten
und trennen Sie schwerere
150 V Wechselstrom
Lasten.
(<)
NUR ZUR MONTAGE AUF BETON ODER ANDEREN NICHT BRENNBAREN OBERFLÄCHEN
Die Aufhängehalterungen 1, 2 und 3 werden mit Dehnschrauben an der Wand befestigt. Der
Haken auf der Rückseite des
Wechselrichters ist auf das Loch der Aufhängehalterung ausgerichtet.
GEEIGNET.
Installieren Sie die Einheit, indem Sie drei Schrauben festziehen.
AC-Eingang:
Wechselrichter:
Grün
Grün
Rot
Reine
Alarm:
Sinuswelle
3824/48 5024/48
5000 W
8000
6400 W
VA
6348
48
4000 W
V
12500
104A
VA
48
8000 W
V48
Herunterfahren
V
12548
10000
10000
50A
W
VA
DC Niederspannung S
DC-Hochspannungswiederherstellung
VS8048AMN
48 V
TECHNISCHES DATENBLATT
Leistungsschalter
120A
Leistungsschalter
(3,8~12,5K)
220VAC/110VAC
154–264 V AC/77–132 V
3000
Aufladen: Gelb
W
AC
<8
MS
<8
Gleichstrom
ms
6300
Alarm bei niedrigem Batteriestand
VA
83A
Batterie
Geringe Erholung
Hochspannungsalarm und -fehler
Bis
3800 VA
24/48
60 V
V
Ausgangsfrequenz
t
o 500
62,4 V
Akkuladestand
Ah
Stromspannung
10 % rms
48 V: 6400 W
Ja
Maximale Solarladung C
Ja
50/60
hassen
Hz
10048
110-120VAC /
83/42A
220-240VAC
>98 %
AGM-Deep Cycle,
48 V: 60–150 V DC
63/32A
GEL
48 V: Batterielichtentladung 46 V;
Batterieentladung 46 V bei Last <20 %; 44 V bei Last >50 %/42 V bei Last >50 %;
Maximaler Leerlauf des PV-Arrays
Frequenz
Wellenform
Übertragungszeit (AC zu DC)
Übertragungszeit (DC zu AC)
Stromspannung
Ausgangsspannungsregelung
MODELL
Eingang
Kapazität (VA)
Spannung (DC)
Nennspannung
Spannungsbereich
Frequenz
Ausgabe
Trennung bei niedrigem Pegel
48 V: Leichte Entladung der Batterie 44 V; Entladung der Batterielast 44 V bei Last < 20 %;
(wählbar)
Watt
5000 VA
24/48
48 V: Batterielichtentladung 48 V;
Batterieentladung 48 V bei Last <20 %;
46 V bei Last > 50 %/44 V bei Last > 50
Maximal
%;
V
Aktuell
MPPT-Eingangsspannungsbereich
Bypass
42 V @
Last > 50 %/40 V bei Last > 50 %;
50–60 Hz, automatische
PV-Array-Leistung
Laden
Modus
Erkennung
Sparer
Modus
Effizienz
Schutz
Eingangsschutz
Ausgabe
Schutz
Batterie
Akku-
120 A MAX
48 V: (40 V oder 42 V)
Typ
Vater
Eingang AC, Ausgang AC
Batterie-DC,
Alarm, Störung
Ausgangslast
LCD-Anzeige S
LED-Anzeige S
150 V DC
Vater
- 21
-
- 22
-
Alarm
Akustischer Alarm – 1 Piepton pro Sekunde
Akustischer Alarm – kontinuierliches Piepen
Akustischer Alarm – kontinuierliches
Alarm bei niedrigem Batteriestand
Piepen
-10~50ÿ
C0-95 %, nicht kondensierend
Überlastungsalarm
Fehler
Umfeld
Temperatur
Luftfeuchtigkeit
Akustisches Rauschen
<45 dB
(db)
Pmax: Maximale Ausgangsleistung (W)
Voc: Leerlaufspannung (V) lsc:
Kurzschlussstrom (A)
Vpm: Nennspannung (V) lpm:
Nennstrom (A)
PV-Module können in Reihe oder parallel geschaltet werden, um die erforderliche
Ausgangsspannung und den erforderlichen Ausgangsstrom zu erhalten und den
zulässigen Bereich des Solarreglers einzuhalten.
Bei Reihenschaltung von PV-Modulen betragen die maximale
Gesamtspannung und der maximale
Wenn die in Reihe geschalteten PV-Module parallel geschaltet werden,
betragen die maximale Gesamtspannung und der maximale Strom:
Strom:
Anhang
So wählen und konfigurieren Sie PV-Module
Die folgenden Parameter finden Sie in den Spezifikationen jedes PV-Moduls:
- 23-
In beiden Fällen entspricht die Gesamtausgangsleistung der
Leistung eines einzelnen PV-Moduls x der Gesamtzahl der PV-Module. Das
Kriterium für die Konfiguration von PV-Modulen ist, dass die Gesamtleistung
gleich oder geringfügig größer als die maximal zulässige PV-Leistung des
Solarreglers sein sollte (siehe Tabelle mit den technischen Parametern).
Die Überkapazität von PV-Modulen trägt nicht zur Kapazität von
Solarladegeräten bei und führt lediglich zu höheren
Die Gesamtleistung der PV-Module sollte unter dem maximalen
Ladestrom des Wechselrichters (60 A)
Beispiel 1: Wählen Sie geeignete PV-Module anhand eines 12-V-
Wechselrichters aus. Da die Gesamtspannung des PV-Moduls den
Maximalwert nicht überschreiten darf (PWM-Regler 30 V / MPPT-
Regler 60 V), kann die Gesamtleistung 800 W oder etwas mehr
betragen. Daher können Sie die folgenden Spezifikationen für PV-Module
Das Konfigurationsschema des 12-Vinverters ist: PWM-Controller: 10 PV-
Module sind parallel an den Wechselrichter angeschlossen.
wählen.
liegen.
Installationskosten.
Die Gesamt-Voc des PV-Panels sollte kleiner sein als die maximale
PV-Eingangsspannung des Wechselrichters (siehe Tabelle mit den
technischen Parametern).
Leerlaufspannung
18
Nennstrom
4,8 A
lpm(A)
Vpm(V)
V
Die Anzahl der in Reihe geschalteten PV-Module
für jede Gruppe:
PWMÿ1PCS(1*21,6V<30V)
MPPTÿ2 STÜCK (2 x 21,6 V < 60 V)
Gesamtzahl der PV-Module: 10
STÜCK – 800 W/80 W = 10 (STÜCK)
Anzahl der parallel schaltbaren Gruppen:
PWM-10Gruppen (10/1=10
Gruppen)
MPPT-5 Gruppen (10/2 = 5
4,46A
Gruppen)
Maximale
21,6 V
(Pmax)
Leistung
80
Nennspannung
W
Du (V)
Kurzschlussstrom
Isc(A)
- 24-
Das Konfigurationsschema des 48V-Wechselrichters ist:
PWM-Controller: Jeweils 4 PV-Module werden in Reihe zu einer Gruppe
verbunden, und 10 Gruppen von PV-Modulen werden
- 25-
verbunden.
MPPT-Regler: Jeweils 6 PV-Module werden in Reihe zu einer Gruppe
verbunden, und 7 Gruppen von PV-Modulen werden verbunden. (Der
Anschluss kann wie bei PWM erfolgen.)
Tägliche Stromerzeugung der Solarmodule:
Stromerzeugung = Gesamtleistung des Solarmoduls x
Umwandlungseffizienz des Reglers x durchschnittliche lokale Sonnenscheindauer
Hersteller: Guangdong Huahu New Energy Technology Co., Ltd.
Adresse: 3. Stock, Nr. 1 Yongyi 3rd Road, Yongxing Industrial Zone, Henglan Town,
Zhongshan City. Importiert nach AUS:
SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 9173
YH CONSULTING LIMITED. C/O YH Consulting
UK
EG-Vertreter
REP
Limited,
0
Australien
Büro 147, Centurion House, London Road, Staines-upon-
Thames, Surrey, TW18 4AX
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
- 26-
INVERTER SOLARE
MODELLO:VS8048AMN
IBRIDO
SOLARE
- 1 -
INVERTER
IBRIDO
MODELLO:VS8048AMN
Queste sono le istruzioni originali, si prega di leggere attentamente tutte
le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione
del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto
ricevuto. Vi preghiamo di non informarvi più in caso di aggiornamenti tecnologici
o software sul nostro prodotto.
Avvertenza: per ridurre il rischio di lesioni, l'utente deve
- 2 -
leggere
attentamente il manuale di istruzioni.
Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento
è soggetto alle seguenti due condizioni: (1) questo dispositivo non deve causare
interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza
ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.
1. ISTRUZIONI DI SICUREZZA
1.1
AVVERTIMENTO
PERICOLO DI SCOSSA ELETTRICA.
Generale
Si prega di leggere il manuale e tutte le avvertenze di sicurezza. Questo prodotto è
progettato e testato in conformità con gli standard internazionali. Deve essere utilizzato
esclusivamente per lo scopo per cui è stato progettato.
Non utilizzare mai il prodotto in luoghi a rischio di esplosioni di gas o
polvere. (Prima dell'uso) Consultare il produttore della batteria per
verificare se il prodotto può essere utilizzato con la batteria. Rispettare
sempre le istruzioni di sicurezza del produttore della batteria.
1. 2 Installazione
Prima di procedere all'installazione, leggere le istruzioni di installazione riportate nel manuale.
Questo è un prodotto di classe di sicurezza I (fornito con un terminale di messa a terra di
protezione). È necessario fornire una messa a terra di protezione ininterrotta ai terminali di
ingresso e uscita CA.
Se la protezione di messa a terra è difettosa, si rischia di subire scosse elettriche. Spegnere
il prodotto.
Questo prodotto funziona con una batteria ricaricabile. Potrebbe comunque essere
presente una tensione pericolosa nei terminali di ingresso/uscita. Si prega di cambiare la
fonte di alimentazione CA e quella della batteria prima di effettuare interventi di
manutenzione o riparazione sul prodotto.
Contattare il centro assistenza. Non utilizzare il prodotto in caso di guasti.
Solo personale qualificato può effettuare tutti gli interventi di
- 3 -
manutenzione.
Assicurarsi che i cavi di ingresso CC e CA siano dotati di fusibili e interruttori automatici.
Non sostituire mai il componente con uno di tipo diverso.
Consultare sempre il manuale per determinare il componente corretto.
Prima di collegare la corrente alternata, assicurarsi che la fonte di alimentazione
corrisponda ai requisiti del manuale.
Non utilizzare mai il prodotto in un ambiente umido o polveroso.
Assicurarsi che vi sia spazio libero sufficiente per la ventilazione attorno al prodotto e
controllare che le prese d'aria non siano ostruite.
Assicurarsi che il consumo energetico dell'applicazione non superi la potenza massima del
prodotto.
1. 3 Trasporto e stoccaggio
Prima di riporre o trasportare il prodotto, assicurarsi che i cavi di alimentazione e della
batteria siano scollegati.
Non si assume alcuna responsabilità per eventuali danni dovuti al trasporto se
l'apparecchiatura viene spedita in un imballaggio non originale.
Conservare il prodotto in un ambiente asciutto, la temperatura di conservazione deve
essere compresa tra -20ÿ e 60ÿ.
Per informazioni sul trasporto, lo stoccaggio, la ricarica, la ricarica e lo smaltimento della
batteria, consultare il manuale del produttore della batteria.
- 4 -
1. Interruttore di accensione/spegnimento
2. Ingresso CA
3. Uscita CA
4. Porta
di comunicazione
5. Ingresso FV
6. Ingresso batteria
7. Interruttore di ingresso
8. Porta di comunicazione RS232
9. Porta di comunicazione BMS/RS485
10. Contatto pulito
11. Terminale negativo della batteria
12. Terminale positivo della batteria
13. Ventola
VS8048AMN
GIÙ
ESC
Per uscire dalla modalità di
SU
impostazione
Per andare alla selezione precedente
Per passare alla selezione successiva
Per confermare la selezione in modalità impostazione o entrare in modalità impostazione
Schermo
Tasti
ENTRA
funzione
LCD
Fig 2: SCHERMO
indicatori LED
LCD
INDICATORE LED
Indicatore LED
Messaggi
L'uscita è alimentata dalla rete elettrica in modalità Linea.
L'uscita è alimentata dalla batteria o dal fotovoltaico in modalità batteria.
La batteria è completamente carica.
La batteria è in carica.
L'inverter è in stato di avviso di guasto.
Fisso acceso
Lampeggiante
Fisso acceso
Lampeggiante
Fisso acceso
AC/
3. FUNZIONAMENTO
3.1 Modalità CA
Accendere il pulsante di accensione, il prodotto è completamente
funzionante, il LED verde "AC In" si accenderà.
Rosso
Verde
INV
CHG
COLPA
Tasti funzione
Giallo
Descrizione
Tasto funzione
3.2 Modalità inverter
In caso di interruzione dell'alimentazione elettrica o di disconnessione del generatore, il
dispositivo passa alla modalità inverter. Il tempo di trasferimento è inferiore a 10
millisecondi, consentendo a computer e altre apparecchiature elettroniche di continuare
a funzionare senza interruzioni. La spia LED verde "inverter" si
3.3 Modalità di ricarica
Quando il recupero dell'elettricità o l'alimentazione del generatore sono accesi, il LED
verde "AC In" si accende e la spia arancione "Charge" inizia a lampeggiare. Quando le
batterie sono completamente cariche, la spia arancione lampeggiante diventa arancione
fissa.
3.4 Modalità
3.6 Modalità Risparmio
allarme
accenderà.
Quando la batteria si scarica e si avvicina al punto di interruzione della tensione, la spia
rossa "Allarme" inizia a lampeggiare e viene emesso un segnale acustico continuo. Se
l'elettricità non viene ripristinata, la spia manterrà questo stato finché la batteria non
raggiunge il punto di interruzione della bassa tensione e si spegnerà automaticamente.
3.5 Modalità bypass
Il pulsante di accensione del prodotto è spento, ma l'elettricità o il generatore sono
accesi; ha un'uscita per caricare mentre carica la batteria.
Quando il pulsante di accensione è spento, se non c'è elettricità o il generatore è spento,
non ci sarà alcuna uscita da caricare.
In assenza di alimentazione di rete, l'uscita CA dell'inverter non verrà alimentata
finché non verrà collegato all'inverter un carico superiore a 15 watt. Rileva
automaticamente il carico collegato ogni 25 secondi.
Priorità della batteria
L'energia della rete e l'energia solare caricano la batteria
contemporaneamente. Nella modalità di priorità
solare, quando il fotovoltaico soddisfa i requisiti, la batteria
viene caricata preferibilmente con l'energia solare e quando
la tensione della batteria è troppo bassa, verrà avviata
la carica della rete.
SBU
di carica solare
ESSO
UPS
CSO
Alr
00
APL
CIAO
Priorità principale UTI
Modalità di ricarica Nessuna
Rapporto corrente
di carica della rete
Rapporto di
10~100%
corrente
03
MOLTO
SOL Priorità
Rapporto di corrente di carica regolabile della rete elettrica
È possibile regolare la corrente di carica solare
proporzionale
solare
TAGLIO
Gamma ristretta
Ampia gamma
Gamma ristretta
Ampia
100%
gamma
AFr
Intervallo di
tensione di ingresso della
05
20~100%
rete
Gamma di tensione
della frequenza di rete
Priorità di rete
Solo ricarica solare
02
100%
L'intervallo di ingresso della rete è 185-264 V
L'intervallo di ingresso della rete è 154-264 V
La gamma di frequenza di ingresso della rete è 45-65 Hz
La gamma di frequenza di ingresso della rete è 40-70 Hz
L'energia elettrica di rete fornirà prima energia al carico.
Solo quando l'energia elettrica di rete non sarà sufficiente ad
alimentare il carico, l'energia solare e la batteria forniranno
energia al carico.
Quando l'energia solare è sufficiente, verrà fornita preferibilmente
al carico.
Quando l'energia solare è presente ma non sufficiente,
l'energia solare e quella della batteria forniranno
energia al carico contemporaneamente.
In assenza di energia solare, la rete elettrica fornirà energia
al carico. Allo stesso tempo, se la tensione della batteria
scende al di sotto del valore di avviso di batteria scarica o del
valore di tensione CC-CA impostato, la rete elettrica fornirà
energia al
SCP
01
carico.
Modalità di
Quando l'energia solare è sufficiente, verrà fornita preferibilmente
al carico.
Quando l'energia solare è presente ma non sufficiente,
l'energia solare e quella della batteria forniranno
energia al carico contemporaneamente.
Se la tensione della batteria scende al punto di avviso di
batteria scarica o al punto di impostazione della tensione
da CC a CA, la rete elettrica fornirà energia al carico.
lavoro
Priorità solare
Nessuno
La macchina utilizza semplicemente l'energia dell'energia
solare per caricare la batteria
Per entrare nella modalità di impostazione, premere il pulsante "ENTER" per 10 secondi. Per
uscire dalla modalità di impostazione, premere ripetutamente il pulsante "ESC".
1. Premere il pulsante "SU" o "GIÙ" per scegliere il parametro, quindi premere il pulsante
ACP
04
"INVIO".
3.7 Impostazione della modalità/codici di errore per
2. Quando il parametro lampeggia, premere "SU" o "GIÙ" per modificarlo, quindi premere il pulsante
"INVIO" per confermare.
Durante l'impostazione: l'icona di impostazione lampeggia.
Impostazione riuscita: il riquadro sinistro del parametro lampeggerà. Impostazione non riuscita:
la spia FAULT è accesa.
riferimento
Impostazioni
Display
(Sinistra)
Display
Display
(Giusto)
Descrizioni
(Metà)
Intervallo di impostazione
Display
Descrizioni
Display
(Metà)
(Sinistra)
Display
Impostazioni
Intervallo di
(Giusto)
impostazione
SU
velocità in baud
08
Imposta il punto di tensione della batteria quando l'alimentazione
di rete è coinvolta nella modalità di carica prioritaria dell'energia
solare
Impostazione della tensione di mantenimento, in base ai diversi
tipi di
LL
Spento
batterie
11
Interruttore di controllo
del cicalino
Impostazioni di sensibilità della rete: alta media
La tensione della batteria deve essere superiore al valore
impostato prima che possa essere accesa normalmente
bassa
Velocità di rilevamento della
rete
Limite di carico
elettrica
19
06
07
15
Aumentare la tensione
di
Tensione di carica di
LEL
O
mantenimento
carica
SU
INFLUENZA
Imposta la tensione di uscita dell'inverter
ODORE
ECC.
CST
BLC
Tensione di carica della
rete
Tensione del
pipistrello Swon
spenta
12
Tensione di uscita
Frequenza di
uscita
21
inv.
Inv.
ERA
Limite di allarme del
ODT
carico
10
Interruttore di riavvio in
caso di guasto
16
BRU
DTA
09
Tensione di carica del
recupero di
23
18
SU
rete
200~240V
100~120V
Ad alta velocità
Velocità media
Bassa velocità
BEC
Bat basso al
riavvio vol.
SPENTO
CON
Selezionare il punto di tensione di conversione dalla rete
elettrica all'energia solare in modalità priorità solare
Dopo aver spento la macchina a bassa potenza, la
tensione della batteria è superiore al valore impostato e
può essere riaccesa automaticamente.
SU
Impostazione della tensione di carica in massa, in base ai
diversi tipi di
Ritardo di
SPENTO
spegnimento
batterie
SOLE
22
CIAO
Interruttore intelligente per la retroilluminazione del display
Consente l'emissione di un segnale acustico in stato di errore
Nessun segnale acustico in nessuno
Imposta la velocità in baud della comunicazione
20
stato
13
SU
Modalità di visualizzazione
dell'output
10,5~12,2 V
21~24,4 V
42-48,8 V
12,0~14,0 V
24,0-28,0 V
48,0~56,0 V
17
Spento
14
0
1
2
0
SU
ANDARE
Imposta la frequenza di uscita
SPENTO
dell'inverter
14,2 V
28,4 V
56,8 V
13,5 V
27,0 V
54,0 V
10,5 V
21,0 V
42,0 V
12,0 V
24,0 V
48,0 V
13,5 V
27,0 V
54,0 V
220V
9,5-13,5 V
19,0~27,0 V
38,0~54,0 V
11,5~12,5 V
23,0~25,0 V
46,0~50,0 V
13,0~14,0 V
26,0~28,0 V
52,0~56,0
SU
V
110V
Tensione di blocco della
Controllo della retroilluminazione
batteria
DI
Interruttore di allarme
batteria scarica
ESSO
Funzione di protezione intelligente della batteria, non è
consigliabile cambiarla
Funzione di protezione intelligente della temperatura
del trasformatore, si sconsiglia di modificare questa
impostazione
che non è adatta a questo inverter.
Impostazione non disponibile.
SU
2400
4800
9600
Imposta il punto di tensione di spegnimento della tensione di
protezione della
BLS
COU
batteria
Riavviare 3 volte dopo un cortocircuito o un sovraccarico
Nessun riavvio dopo cortocircuito o sovraccarico
La retroilluminazione del display è sempre accesa
La retroilluminazione del display è sempre spenta
Sempre acceso
Sempre spento
12,0-15,0 V
24,0~30,0 V
48,0~60,0 V
12,0-15,0 V
24,0~30,0 V
48,0~60,0
50 Hz
60 Hz
IL
TD
LON
LOF
LOD
UNO
Spento
Spento
AOF
V
1 11,5
V 23,0
V 46,0 V
13,0 V
26,0 V
52,0 V
Spento
Display
Intervallo di
Quando l'interfaccia di comunicazione BMS/485 è collegata esternamente, come mostrato nella figura
seguente:
impostazione
(Metà)
Display
(Sinistra)
Display
Impostazioni
(Giusto)
Descrizioni
Spento
25
LFP
30
27
Ripristino delle impostazioni di fabbrica
BnS
Impostazione della
tensione di allarme di
bassa tensione
Tipo di protocollo
della batteria al litio
STG
ECO
24
Valore SOC a bassa tensione del BMS, se il BMS
Se il valore SOC è inferiore al valore impostato, l'inverter si
spegnerà per proteggere la batteria
Quando la modalità di funzionamento dell'inverter è
impostata sulla modalità priorità batteria, l'inverter sarà
costretto a entrare in carica dalla rete quando il SOC
del BMS è inferiore al valore impostato.
Commutazione della modalità
Spento
ECO
30~100%
BTT
SPENTO
29
Turno Batsoc
A
Nessuno
Dc
BSR
5~50%
Bat Restart
SOC
Interruttore di
funzione BMS
Batsoc durante
SPENTO
Serratura
Tipo di
BPO 31
Ecc.
batteria
Quando l'inverter è acceso, il SOC deve essere superiore
al valore impostato per funzionare normalmente.
CELLA
GEL
FLD
50%
UTENTE
RS
50~100%95%
11,0 V
22,0 V
44,0 V
10,0~15,5 V
20,0~31,0 V
40,0~62,0
Nessuno
V
Spento
CELLA
GEL
FLD
BSU
UTENTE
Quando la modalità di funzionamento dell'inverter è
impostata sulla modalità priorità batteria, l'inverter
riprende la modalità di funzionamento CC quando il
SOC del BMS è superiore al valore
Modalità ECO
impostato.
26
Batteria al piombo sigillata
Batteria al gel
Intercellulare
Personalizzazione del cliente
Batteria al litio ternaria
Batteria al litio ferro fosfato
Batteria al litio ferro fosfato (2)
Se abilitare la funzione di comunicazione
5~50%
BMS
Impostazione della tensione di allarme batteria scarica,
regolabile in base ai diversi tipi di batterie.
LOU
LiCoMnNi02
BAT-LiFePO4
BAT-
SU
20%
10%
LiFePO4(2)
AVERE
Tutte le impostazioni vengono ripristinate alle impostazioni di fabbrica
Nessun processo di ripristino, mantieni le impostazioni esistenti
SU
VITA
SU
Turno Batsoc
Per
SPENTO
Ac
28
Display (a destra)
Display (sinistra)
021
52
53
61
Connessione di comunicazione
Utilizzare il cavo di comunicazione in dotazione per collegare l'inverter al PC. Installare
un software di monitoraggio sul computer.
Segnale di contatto a secco
Sul pannello posteriore è disponibile un contatto a secco (3A/250VAC). Può essere
utilizzato per inviare un segnale a un dispositivo esterno quando la tensione della
batteria raggiunge il livello di
233
236
237
231
234
235
241
232
238
avviso.
Spegnimento
Stato
Vicino
dell'unità
Porta contatto pulito: NC C NO
Vicino
L'uscita è
alimentata
da batteria o
energia solare.
Modalità
normale
Modalità
solare prima
Aprire
Condizione
Aprire
Aprire
NC&C NO&C
Vicino
Aprire
Vicino
L'unità è spenta e nessuna uscita è alimentata.
Tensione della batteria <Bassa
Tensione di avvertimento CC
Tensione della batteria>
di carica di mantenimento
Tensione della batteria < Tensione
solare a CA
Tensione della batteria>CA a
tensione continua
Vicino
Tensione
Aprire
Accensione
Codici di errore per
Dettagli
Allarme di errore di connessione di comunicazione dell'inverter
Sensore di temperatura PV anomalo
Allarme temperatura elevata del fotovoltaico
Segnale di rilevamento della corrente fotovoltaica anomalo
Allarme di uscita di rete anomala
Allarme di carico macchina anomalo
Allarme sovraccarico inverter
Allarme di uscita anomala
Allarme alta tensione della batteria
Allarme di bassa tensione della batteria
Allarme di errore di lettura e scrittura del chip di memoria
Allarme di errore di connessione del chip di memoria
Allarme sovratemperatura
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
inverter
riferimento
239
242
244
245
246
247
248
249
33
36
102
104
105
106
135
134
123
169
161
152
problemi: riduzione della durata del prodotto.
Corrente di carica ridotta.
Capacità di picco ridotta o spegnimento dell'inverter.
162
Allarme di sovratemperatura che causa il carico
Allarme di arresto pianificato del software del computer host
Altri guasti del BMS
Comunicazione BMS anomala
Sovracorrente di carica del BMS
Sovracorrente di scarica del BMS
BMS ad alta temperatura
BMS a bassa temperatura
Guasto ad alta tensione fotovoltaica
Guasto ad alta temperatura del fotovoltaico
Guasto di arresto per sovraccarico dell'inverter
Errore di uscita anomalo
Guasto di carico anomalo
Guasto di sovratemperatura dell'inverter
Guasto per alta tensione della batteria
Guasto di bassa tensione della batteria
Guasto da sovratemperatura che causa il carico
Guasto del segnale di rilevamento della corrente
Guasto anomalo dell'uscita di rete
Errore di connessione del sensore di temperatura
Errore di arresto pianificato del software del computer host
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
TERRA
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
4.
AVVERTIMENTO
Questo prodotto deve essere installato da un elettricista qualificato.
INSTALLAZIONE
4.1 Posizionamento e montaggio dell'inverter
Il prodotto deve essere installato in un'area asciutta e ben ventilata, il più vicino
possibile alle batterie. Deve esserci uno spazio libero di almeno 10 cm per il
raffreddamento.
Le alte temperature possono causare i seguenti
L1-L2
110VACN-L2
110VACN-L1
Non montare mai l'apparecchio direttamente sopra le batterie. Il prodotto è adatto al montaggio
a parete. L'apparecchio può essere montato sia orizzontalmente che verticalmente; è preferibile
il montaggio verticale. La posizione verticale offre un raffreddamento
Dopo l'installazione, mantenere l'aria in circolazione all'interno del prodotto. Per ridurre al
minimo le perdite di tensione del cavo, mantenere la distanza adeguata tra il prodotto e la
Questo è un prodotto di classe di sicurezza I (fornito con un terminale di messa a terra di
protezione). È necessario fornire una messa a terra di protezione ininterrotta ai terminali di
ingresso e/o uscita CA.
Il cablaggio CA deve essere collegato nel seguente
220 V
USCITA CA
CA
ordine:
batteria.
ottimale.
Per motivi di sicurezza, questo prodotto deve essere installato in un luogo ben ventilato e
tenuto lontano da sostanze chimiche, componenti sintetici, tende o altri tessuti, ecc.
·INGRESSO CA (sorgente)
·USCITA CA (carico)
4. 2 Cablaggio
Ingresso CA: il prodotto è dotato di un interruttore di protezione in ingresso. Questo deve
essere spento prima di effettuare il collegamento elettrico.
Rimuovere il coperchio del vano cablaggio CA per collegare il terminale CA, includendo la
messa a terra L e N al terminale
Uscita CA: il prodotto è dotato di un interruttore di protezione dell'uscita. Deve essere spento
prima del collegamento dei cavi. Quando si collega il cablaggio dell'USCITA CA, è necessario
collegare il terminale corrispondente.
corrispondente.
CA
L - N 110V
INGRESSO CA
L
L2
3,8 KVA-12,5 KVA
L1
NN
S
Fig. 3: Collegamento ingresso/uscita CA
NON collegare i cavi CC dal banco batterie all'inverter finché:
Dopo aver eseguito il cablaggio, ricontrollare e rivedere tutti i collegamenti per accertarsi
che i fili siano nei terminali corretti e che i terminali siano ben serrati.
Messa a terra di sicurezza CA: durante l'installazione del cablaggio CA, i cavi di terra
di ingresso e uscita CA vengono collegati al prodotto. Il cavo di terra di ingresso CA
deve essere collegato alla terra in ingresso dalla fonte di alimentazione CA. Il cavo di
terra di uscita CA deve essere collegato al punto di messa a terra per le
4.3 Cablaggio
Utilizzare una chiave a tubo isolata per evitare
cortocircuiti nella batteria.
CC:
applicazioni.
A seconda del tipo di batterie utilizzate nell'installazione (6 o 12 V CC), le batterie devono
essere cablate in serie, in parallelo o in serie-parallelo. I cavi di interconnessione CC
devono avere le stesse dimensioni e la stessa potenza nominale di quelli utilizzati tra il
banco batterie e i
Per garantire le migliori prestazioni dal tuo sistema inverter, non utilizzare batterie vecchie o
non testate. Le batterie devono essere della stessa dimensione, tipo, potenza ed età.
prodotti.
4.3.1 Procedura
Maggiore è l'Ampere-ora della batteria, maggiore è il tempo di backup e il filo di
collegamento della batteria deve essere corrispondente.
Per collegare i cavi della batteria, seguire le istruzioni riportate di
Evitare di cortocircuitare i cavi della batteria.
Collegare i cavi della batteria: il + (rosso) a sinistra e il - (nero) a destra, alla batteria. Un
collegamento con polarità inversa (+ a - e - a +) danneggerà il prodotto. (Il fusibile di
sicurezza all'interno dell'unità inverter potrebbe danneggiarsi)
seguito:
AVVERTIMENTO
AVVERTIMENTO
Tutto il cablaggio CA è completo,
Gli interruttori di protezione CC e CA corretti sono OFF
Sono state verificate la corretta tensione CC e la polarità
FUSIBILE
INVERTER
Il dispositivo di sovracorrente CC (ad esempio, fusibile o interruttore automatico) deve
essere posizionato sulla linea del cavo CC positivo (ROSSO) tra il terminale CC positivo
dell'inverter e il terminale positivo (ROSSO) della batteria, il più vicino possibile alla
BATTERIA BATTERIA
batteria.
Fig 4: Fusibile in linea
Quando si collegano i cavi della batteria ai terminali CC dell'inverter, potrebbe verificarsi una
breve scintilla o un arco elettrico; ciò è normale ed è dovuto alla carica dei condensatori
interni dell'inverter.
Tutti i cavi collegati ai terminali della batteria devono essere controllati periodicamente
(una volta al mese) per verificarne il corretto serraggio.
Serrare saldamente i dadi per ridurre il più possibile la resistenza di contatto.
Tenere presente che un serraggio eccessivo o una filettatura errata dei dadi sui terminali
DO possono causare lo spanamento e la rottura dei bulloni.
4.3.2 Dimensioni del cablaggio CC
È importante utilizzare cavi CC di dimensioni corrette per ottenere la massima efficienza del
sistema e ridurre i rischi di incendio associati al surriscaldamento. Mantenere sempre i cavi il più
corti possibile per evitare interruzioni per bassa tensione ed evitare che l'interruttore CC scatti in
modo indesiderato (o che si formino fusibili) a causa di un maggiore assorbimento di corrente.
La corretta sezione minima dei cavi CC (e il corrispondente dispositivo di protezione da
sovracorrente) è necessaria per ridurre lo stress sull'inverter, minimizzare le cadute di tensione,
aumentare l'efficienza del sistema e garantire la capacità dell'inverter di gestire carichi elevati.
Se la distanza tra l'inverter e il banco batterie è < 5 piedi, utilizzare un cavo CC di dimensioni
minime pari a #2 AWG (33,6 mm). Se la distanza tra l'inverter e la batteria è > 5 piedi, sarà
necessario aumentare la lunghezza del cavo CC. Distanze maggiori causano un aumento della
resistenza, che influisce sulle prestazioni dell'inverter.
Dimensione del
A
12 V CC
Invertitore
fusibile
Cavo CC
Dimensione (valutazione)
minimo
DC massima
Dimensioni del filo
Modelli
di
Tabella
messa a terra CC
1
0512
0812
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
5024/48
6024
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
4,0 mm
2 4,0 mm
2 4,0 mm
2 4,0 mm
6324/48
VS8048AMN
2
150/80A
200/100A
250/160A
Collegamento in parallelo e in serie
50A
80A
100/50A
200A
250A
Batteria da 12 volt in parallelo
300A
160/80A
1004
8 12548
10mm
2
16mm
2
16/8mm
2
25/16mm
2
25/16mm
2
32/16mm
2
25/16mm
2
32/16mm
2
50/25mm
2
50mm
2
50/25mm
2
35mm
2
50mm
2
60mm
160180A
300A
4.3.3
300/160A
200/100A
2
12 volt
(200
12 volt
(200 Ah)
Ah)
12 volt
(200
12 volt
(200 Ah)
Ah)
Batteria da 12 volt (capacità totale = 800 Ah)
Fig. 5. Cablaggio parallelo della batteria
protezione
sovracorrente
12 Volt
(200 Ah)
A
24 V CC
12 Volt
(200 Ah)
Invertitore
La tensione raddoppia
La capacità Ah rimane la La capacità Ah raddoppia stessa
Batteria da 12 volt in
Batteria da 24 Volt (capacità totale = 200
Differenza tra collegamento in serie e in
Batterie in
200
Tensione di sistema = 12 Volt
Ah
serie
parallelo
Ah)
serie
Fig. 6. Cablaggio parallelo della batteria
Batterie in parallelo
La tensione rimane la stessa
12
Tensione di sistema = 24 V
Capacità Ah = 200AH
pollici 12
200 Ah
pollici
12 Volt
(200
Capacità Ah = 400AH
Ah)
12 Volt
(200 Ah)
2/4
1
48
1
0512
3/6
3/6
3/6
3/6
6/8
6/8
0812
24
24/48
12
12
12/24
12/24
12/24
12/24
24/48
24/48
6324/48
VS8048AMN
24/48
4
4
4
3
48
48
3
1/2
1/2
1/2
1/2
2/4
2/4
12
16
16
6024
2/4
6/8
6
2
6/8
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
1004 8
12548
5024/48
Tab.ll
Minimo
Modelli
Batterie
Massimo
Valutazione CC (Volt)
Batterie
5. RISOLUZIONE DEI PROBLEMI
Per un rapido rilevamento dei guasti più comuni, procedere come segue. I carichi CC
devono essere scollegati dalle batterie e i carichi CA devono essere scollegati
dall'inverter prima di testare l'inverter e/o il caricabatteria.
Se il guasto non può essere risolto, consultare il rivenditore/centro di riparazione locale.
Nota: se il fusibile è bruciato a causa del collegamento inverso della batteria o di
sovracorrente, rimuovere la ventola destra e sostituire il fusibile. Assicurarsi che
l'alimentazione della macchina sia completamente scollegata prima della sostituzione.
Terminale della batteria non
6.INSTALLAZIONE (Adatto solo per macchine con 6,3-12,5K)
Montaggio dell'unità
saldo
Stringere i terminali della batteria.
Controllare e collegare il cavo al
terminale corretto.
Aprire l'involucro e collegare saldamente
i terminali del cavo di uscita al cavo
appropriato.
Dovrebbe essere installato uno
stabilizzatore di potenza di
potenza superiore a quella dell'inverter.
Controllare i carichi e
scollegare quelli più
Inversione dei terminali della
Condizione di sovraccarico
batteria
pesanti.
Scintilla continua dal terminale
dell'inverter
Terminali del cavo di uscita allentati
L'inverter non carica la
Allarme continuo quando
l'inverter è caricato
batteria
Nessuna uscita
potenza in ingresso inferiore a (<)
150 V CA
dall'inverter
Tab.lll
Prima di scegliere dove effettuare l'installazione,
tenere presente i seguenti punti:
Per garantire un funzionamento ottimale, la
temperatura ambiente deve essere compresa
tra 0°C e 55°C. La posizione di installazione
consigliata è quella di aderire alla parete in verticale.
Problema
L'inverter non funziona quando è
Non montare l'inverter su materiali da costruzione
infiammabili.
Montare su una superficie solida.
Installare l'inverter all'altezza degli occhi per
consentire la lettura continua del display
Assicurarsi che gli altri oggetti e le superfici siano posizionati come mostrato
nel diagramma per garantire una dissipazione del calore sufficiente e avere
abbastanza spazio per rimuovere i cavi.
LCD.
Causa
acceso
Soluzione
ADATTO SOLO PER IL MONTAGGIO SU CEMENTO O
ALTRE SUPERFICI NON
Installare l'unità avvitando tre viti.
COMBUSTIBILI.
Le staffe di sospensione 1, 2 e 3 vengono fissate alla parete con viti di
espansione. Il gancio
sul retro dell'inverter è allineato con il foro della staffa di sospensione.
104A
10000W
10000VA
48V
12548
VS8048AMN
154-264 V CA/77-132 V CA
Rompi-circuito
Interruttore automatico
5024/483824/48
5000W
6400W
120A
48V
Risparmiatore
8000VA
DC Bassa Tensione S
capanna
8000W
Modalità
6348
12500VA
4000W
48V
50A
SCHEDA TECNICA
120A MAX
(3,8~12,5K)
Su t
o
Disconnessione di livello BASSO (selezionabile)
500Ah
62,4 V
60V
48 V: 6400 W
odio
Basso
Massima ricarica solare C
recupero
10048
220 V CA/110 V CA
110-120 V CA / 220-240 V
>98%
CA
6300VA
Allarme batteria scarica
48V
50/60 Hz
Frequenza di
DC
Allarme e guasto ad alta tensione
Recupero ad alta tensione CC
Batteria
uscita
3800VA
48V:Scarica leggera della batteria 46V;
Scarica del carico della batteria 46 V @carico<20%; 44 V @carico>50%/42 V @carico>50%;
24/48V
10%rms
5000VA
Livello di carica della batteria
24/48V
Massimo
63/32A
SÌ
Intervallo di tensione di ingresso MPPT
83/42A
SÌ
Rilevamento automatico
48V:Scarica leggera della batteria 48V;
Scarica del carico della batteria 48 V a carico <20%;
46 V a carico > 50%/44 V a carico > 50%;
48V: Scarica leggera della batteria 44V; Scarica del carico della batteria 44V a carico
Potenza del pannello fotovoltaico
<20%;
50-60Hz
3000W
Ricarica
Ricarica: Giallo
48 V: 60-150 V CC
Attuale
MODELLO
Ingresso
Capacità (VA)
Tensione (CC)
Tensione nominale
Intervallo di tensione
Frequenza
Produzione
Watt
Voltaggio
Frequenza
Forma d'onda
Tempo di trasferimento (da CA a CC)
Tempo di trasferimento (da CC a CA)
Regolazione della tensione di uscita
Bypassare
<8
SM
<8
AGM-ciclo profondo,
42V@
carico>50%/40V@carico>50%;
GEL
ms
Modalità
Efficienza
Protezione
Protezione di input
Produzione
Protezione
Batteria
Tipo di
Circuito aperto massimo dell'array fotovoltaico
Voltaggio
batteria
83A
Ingresso CA, Uscita CA
Batteria CC, carico di
Indicatore LCD
150 V CC
S
uscita
Allarme, Guasto
Onda sinusoidale
48 V: (40 V o 42
Indicatore LED S
padre
padre
V)
pura
Ingresso linea CA:
- 21
-
Allarme:
Verde
verde
Inverter:
Rosso
Allarme
Allarme batteria scarica
Allarme di sovraccarico
Colpa
Ambiente
Temperatura
Umidità
Rumore acustico
Allarme acustico: 1 segnale acustico al secondo
Allarme acustico - segnale acustico continuo
Allarme acustico - segnale acustico
C0-95%, senza condensa
-10~50ÿ
continuo
(db)
<45db
- 22
-
- 23-
Appendice
Come scegliere e configurare i pannelli fotovoltaici
I seguenti parametri sono riportati nelle specifiche di ciascun pannello
fotovoltaico:
Pmax: Potenza massima in uscita (W)
Voc: Tensione a circuito aperto (V)
lsc: Corrente di cortocircuito (A)
Vpm: Tensione nominale (V)
lpm: Corrente nominale (A)
I pannelli fotovoltaici possono essere collegati in serie o in parallelo per
ottenere la tensione e la corrente di uscita richieste per soddisfare l'intervallo
consentito dal regolatore solare.
Quando si collegano i pannelli fotovoltaici in serie, la tensione e la
corrente massime totali sono:
Quando i pannelli fotovoltaici collegati in serie vengono collegati in parallelo, la
tensione e la corrente massime totali sono:
- 24-
(Pmax)
80W
Corrente nominale
Numero di pannelli fotovoltaici collegati in serie
per ciascun gruppo:
PWMÿ1PCS(1*21,6V<30V)
MPPTÿ2 PZ (2*21,6 V <60 V)
Numero totale di pannelli
fotovoltaici: 10 pezzi-800 W/80 W = 10 (pezzi)
Numero di gruppi che possono essere
collegati in parallelo:
PWM-10 gruppi (10/1=10 gruppi)
MPPT-5 gruppi (10/2=5
lpm(A)
Tensione a circuito aperto
Vpm(V)
gruppi)
Potenza
18V
massima
Tensione nominale
4.46A
21,6
Isc(A)
V
In entrambi i casi, la potenza totale in uscita è la potenza di un
singolo pannello fotovoltaico moltiplicata per il numero totale di pannelli
fotovoltaici. Il criterio per la configurazione dei pannelli fotovoltaici è
che la potenza totale sia uguale o leggermente superiore alla potenza
fotovoltaica massima consentita dal regolatore solare (fare riferimento
alla tabella dei parametri tecnici). La capacità in eccesso dei pannelli
fotovoltaici non contribuisce alla capacità dei caricabatterie solari e
comporterà solo costi di installazione più
Il numero totale di lpm dei pannelli fotovoltaici deve essere
inferiore alla corrente di carica massima dell'inverter (60
Esempio 1: Prendiamo come esempio un inverter da 12 V per
selezionare i moduli fotovoltaici più adatti. Considerando che la Voc
totale del pannello fotovoltaico non può superare il massimo
(regolatore PWM 30 V / regolatore MPPT 60 V). La potenza totale
dovrebbe essere pari o leggermente superiore a 800 W, possiamo
scegliere i seguenti moduli
Tu(V)
Corrente di
4.8A
cortocircuito
fotovoltaici.
A).
elevati.
La Voc totale del pannello fotovoltaico deve essere inferiore alla
tensione massima di ingresso fotovoltaico dell'inverter (fare
riferimento alla tabella dei parametri tecnici).
Lo schema di configurazione dell'inverter da 12 V è il seguente: controller
PWM: 10 pannelli fotovoltaici sono collegati in parallelo all'inverter.
Lo schema di configurazione dell'inverter da 48 V è il
seguente: Controller PWM: ogni 4 pannelli fotovoltaici sono collegati in
serie in un gruppo e sono collegati 10 gruppi di pannelli
Regolatore MPPT: ogni 6 pannelli fotovoltaici sono collegati in serie in un
gruppo e sono collegati 7 gruppi di pannelli fotovoltaici. (Può essere
collegato come
- 25-
PWM).
fotovoltaici.
Produzione giornaliera di energia dai pannelli solari:
Generazione di energia = potenza totale del pannello solare x efficienza
di conversione del controller x tempo medio di insolazione locale
Produttore: Guangdong Huahu New Energy Technology Co., Ltd.
Indirizzo: 3° piano, n. 1 Yongyi 3rd Road, zona industriale di Yongxing, città di Henglan,
città di Zhongshan Importato in AUS:
SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
YH CONSULTING LIMITED. C/O YH Consulting
- 26-
Limited
Australia
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 9173 0
Ufficio 147, Centurion House, London Road, Staines-
upon-Thames, Surrey, TW18 4AX
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Francoforte sul Meno.
RAPPRESENTANZA DEL REGNO UNITO
Rappresentante della CE
INVERSORSOLAR
MODELO:VS8048AMN
HÍBRIDO
ENERGÍASOLAR
1
INVERSOR
HÍBRIDA
MODELO:VS8048AMN
Estassonlasinstruccionesoriginales;leaatentamentetodaslas
instruccionesdelmanualantesdeutilizarlo.VEVORsereservaelderechode
interpretarestemanualdeusuario.Laaparienciadelproductodependerá
delproductoquehayarecibido.Lerogamosquenosdisculpesinoleinformamos
denuevosihayactualizacionestecnológicasodesoftwareennuestroproducto.
Advertencia:Parareducirelriesgodelesiones,elusuariodebe
2
leer
atentamenteelmanualdeinstrucciones.
EstedispositivocumpleconlaParte15delasNormasdelaFCC.Su
funcionamientoestásujetoalasdoscondicionessiguientes:(1)Estedispositivo
nodebecausarinterferenciasperjudicialesy(2)Estedispositivodebeaceptar
cualquierinterferenciarecibida,incluidaslasquepuedancausarunfuncionamientonodeseado.
1.INSTRUCCIONESDESEGURIDAD
1.1
ADVERTENCIA
PELIGRODEDESCARGAELÉCTRICA.
General
Leaelmanualytodaslasnotasdeseguridad.Esteproductoestádiseñado
yprobadodeacuerdoconlasnormasinternacionales.Debeutilizarse
exclusivamenteparaelpropósitoparaelquefuediseñado.
Lealasinstruccionesdeinstalaciónenelmanualantesdeinstalar.
EsteproductoesdeclasedeseguridadI(sesuministraconterminaldepuestaatierra
deprotección).Sedebeproporcionarunaconexiónatierradeprotecciónininterrumpida
enlosterminalesdeentradaysalidadeCA.
Seproduciráunadescargaeléctricasilaproteccióndeconexiónatierraestádefectuosa,
apagueelproducto.
Esteproductofuncionaconbateríarecargable.Esposiblequeaúnpresente
voltajepeligrosoenlosterminalesdeentrada/salida.Apaguelaalimentación
deCAylabateríaantesderealizarcualquiermantenimientooservicio
técnico.
Llamealcentrodeservicio.Noutiliceelproductosipresentaalgunafalla.
Sólounapersonacalificadapuederealizartodoslosservicios.
Nuncautiliceelproductodondeexistariesgodeexplosióndegaso
polvo.(Antesdeusarlo)Consultealfabricantedelabateríapara
confirmarsielproductoescompatibleconella.Sigasiemprelas
instruccionesdeseguridaddelfabricantedelabatería.
1.2
3
Instalación
AsegúresedequeloscablesdeentradadeCCyCAesténprotegidoscontrafusibles
ydisyuntores.Nuncasustituyaelcomponenteporunodeotrotipo.
Consultesiempreelmanualparadeterminarelcomponentecorrecto.
AntesdeconectarlaCA,asegúresedequelafuentedealimentacióncoincida
conlosrequisitosdelmanual.
Nuncaopereelproductoenunentornohúmedoopolvoriento.
Asegúresedequehayasuficienteespaciolibreparaventilaciónalrededordel
productoyverifiquequelasrejillasdeventilaciónnoesténbloqueadas.
Asegúresedequeelconsumodeenergíadelaaplicaciónnoexcedalapotencia
máximadelproducto.
1.3Transporteyalmacenamiento
Asegúresedequeloscablesdealimentaciónderedydelabateríaesténdesconectados
antesdealmacenarotransportarelproducto.
Noseaceptaráningunaresponsabilidadpordañosdetransportesielequiposeenvía
enunembalajenooriginal.
Guardeelproductoenunambienteseco,latemperaturadealmacenamientodebe
estarentre20y60.
Consulteelmanualdelfabricantedelabateríaconrespectoaltransporte,
almacenamiento,carga,recargayeliminacióndelabatería.
4
1.Interruptord ee ncendido/apagado
2.E ntradad eCA
3 .S alidad eCA
4 .P uertod ec omunicación
5 .Entradafotovoltaica
6 .E ntradadeb atería
7 .D isyuntord ee ntrada
8.P uertod ec omunicaciónR S232
9 .P uertodec omunicaciónB MS/RS485
1 0.C ontactos eco
1 1.Terminaln egativod elab atería
1 2.T erminalp ositivod elabatería
1 3.V entilador
VS8048AMN
ESC
Parasalirdelmododeconfiguración
Parairalaselecciónanterior
Parapasaralasiguienteselección
Paraconfirmarlaselecciónenelmododeconfiguraciónoingresaralmodode
ARRIBA
configuración
Pantalla
Teclasde
ABAJO
INGRESAR
función
LCD
Fig.2:PANTALLA
IndicadoresLED
LCD
INDICADOR
Brillante
LED
IndicadorLED
Sólidoencendido
Mensajes
LasalidaestáalimentadaporlaredeléctricaenmodoLínea.
Lasalidaestáalimentadaporbateríaofotovoltaicaenmodobatería.
Labateríaestácompletamentecargada.
Labateríaseestácargando.
Elinversorseencuentraenestadodeadvertenciade
Sólidoencendido
falla.
Sólido
Brillante
encendido
3.FUNCIONAMIENTO
3.1ModoCA
Enciendaelbotóndeencendido,elproductoestarácompletamente
funcional,elLEDverde"ACIn"seiluminará.
Verde
Aireacondicionado/inversor
Cambio
Amarillo
FALLA
Teclasdefunción
Rojo
Descripción
Tecladefunción
3.2Modoinversor
Alinterrumpirselaelectricidadodesconectarseelgenerador,elsistemapasaráalmodo
inversor.Eltiempodetransferenciaesinferiora10milisegundos,loquepermiteque
lascomputadorasyotrosequiposelectrónicossiganfuncionandosininterrupciones.El
LEDverdede"inversor"se
3.3Mododecarga
Cuandoserecuperalaelectricidadoseactivaelgenerador,elLEDverde"Entradade
CA"seenciendeylaluznaranja"Carga"parpadea.Cuandolasbateríasestán
completamentecargadas,laluznaranjaparpadeantecambiaanaranjafijo.
encenderá.
3.4Mododealarma
Cuandolabateríasedescargayseacercaalvoltajedecortedelabatería,laluzroja
de“Alarma”comienzaamostrarseconunpitidocontinuo.Silaelectricidadnose
recupera,mantendráesteestadohastaquelabateríaalcanceelpuntodecortedebajo
voltajeyseapagaráautomáticamente.
3.5Mododederivación
Elbotóndeencendidodelproductoestáapagado,perolaelectricidadoelgenerador
estánencendidos,tienesalidaparacargarmientrassecargalabatería.
Cuandoelbotóndeencendidoestáapagado,sinohayelectricidadoelgeneradorestá
apagado,nohabrásalidaparacargar.
3.6Mododeahorro
Sinohaysuministrodered,lasalidadeCAdelinversornosesuministraráhasta
queseconecteunacargamayora15vatiosalinversor.Detectaautomáticamente
lacargaconectadacada25segundos.
PrioridaddebateríadeSBU
UniónPostal
corrientedecargasolar
Universal
LO
OSC
Ya
00
APL
Puedeajustarlacorrientedecargasolar
proporcional.
HOLA
PrioridaddelaredUTI
MododecargaNinguno
Relacióndecorriente
decargadelared
Relación
10~100%
de
03
MUY
Prioridadsolar
Relacióndecorrientedecargaderedajustable
SOL
CORTAR
Rangoestrecho
Ampliagama
Rangoestrecho
Amplia
100%
gama
AFr
Rangode
voltajedeentradade
05
20~100%
red
Rangodevoltajede
frecuenciadered
Prioridaddelaredeléctrica
Solocargasolar
02
100%
Elrangodeentradaderedesde185264V
Elrangodeentradaderedesde154264
SCP
V
Elrangodefrecuenciadeentradaderedesde45a65Hz.
Elrangodefrecuenciadeentradaderedesde40a70Hz.
Laredeléctricasuministraráenergíaalacargaprimero.
Solocuandolaredeléctricanoseasuficienteparaalimentarla,
laenergíasolarylabateríalaalimentarán.
01
Cuandolaenergíasolarseasuficiente,seproporcionará
energíasolarpreferentementealacarga.
Cuandohayenergíasolarperonosuficiente,laenergíasolar
ylaenergíadelabateríaproporcionaránenergíaala
cargaalmismotiempo.
Cuandonohayenergíasolar,lacompañíaeléctrica
suministraráenergíaalacarga.Almismotiempo,sielvoltaje
delabateríacaealpuntodeadvertenciadebateríabajaoal
puntodevoltajedeCCaCAestablecido,laredeléctrica
tambiénsuministraráenergíaalacarga.
Modode
Cuandolaenergíasolarseasuficiente,seproporcionaráenergía
solarpreferentementealacarga.
Cuandohayenergíasolarperonosuficiente,laenergíasolar
ylaenergíadelabateríaproporcionaránenergíaala
cargaalmismotiempo.
Sielvoltajedelabateríacaealpuntodevoltajede
advertenciadebateríabajaoalpuntodevoltajedeCC
aCAestablecido,laredeléctricaproporcionaráenergíaa
lacarga.
Laenergíadelaredeléctricaylaenergíasolarcarganla
bateríaalmismotiempoEnelmododeprioridad
solar,cuandoelPVcumpleconlosrequisitos,labateríase
cargaconenergíasolarpreferentemente,ycuandoel
voltajedelabateríaesdemasiadobajo,seiniciarála
cargadelaredeléctrica.
trabajo
Prioridadsolar
Ninguno
Lamáquinasimplementeutilizalaenergíasolarparacargarla
batería.
3.7Mododeconfiguración/Códigosdeerrorpara
Ingresealmododeconfiguración,presioneelbotón"ENTER"durante10segundos.
Salgadelmododeconfiguración,presioneelbotón"ESC"repetidamente.
1.Presioneelbotón“ARRIBA”o“ABAJO”paraelegirelparámetroyluegopresioneelbotón
“ENTER”.
2.Cuandoelparámetroestéparpadeando,presione“ARRIBA”o“ABAJO”paracambiarloyluego
presioneelbotón“ENTER”paraconfirmar.
Alrealizarlaconfiguración:elíconodeconfiguración
parpadea.Configuraciónexitosa:elmarcoizquierdodelparámetroparpadeará.
Configuraciónfallida:laluzdeFALLAestá
ACP
04
encendida.
referencia
Ajustes
(Izquierda)
Mostrar
Mostrar
(Bien)
Mostrar
Descripciones
(Medio)
Rangodeajuste
Mostrar
Descripciones
Mostrar
(Medio)
Mostrar
(Izquierda)
Ajustes
(Bien)
Rangodeajuste
En
Tasadebaudios
08
Establezcaelpuntodevoltajedelabateríacuandolaredeléctrica
estéinvolucradaenelmododecargaconprioridaddeenergía
solar
Ajustedevoltajedeflotación,segúndiferentestiposde
LL
Apagado
baterías
11
Interruptordecontroldel
zumbador
Ajustesdesensibilidaddelared:altamedia
Elvoltajedelabateríadebesermayorqueelvalorestablecido
antesdequepuedaencendersenormalmente.
baja
Velocidaddedeteccióndela
red
Límitedecarga
eléctrica
19
06
07
15
Aumentarelvoltajede
Tensióndecargade
LEL
O
flotación
carga
En
GRIPE
Establecerelvoltajedesalidadelinversor
OLER
ETC
CST
BLC
Tensióndecargadered
Voltajedel
bateSwon
apagada
12
Voltajedesalida
Frecuenciade
salida
21
inversa
invertido
ERA
Límitedealarmade
ODT
carga
10
Interruptorde
reinicioporfalla
16
BRU
DTA
09
200~240V
100~120V
Altavelocidad
Velocidad
23
18
media
Tensióndecargade
recuperaciónde
EN
red
Bajavelocidad
BEC
Nivelde
Volumende
reiniciodelbatebajo
APAGADO
detalle
CON
Seleccioneelpuntodevoltajedeconversióndelaredeléctrica
aenergíasolarenelmododeprioridadsolar
Despuésdequelamáquinaseapagaabajapotencia,el
voltajedelabateríaesmásaltoqueelvalorestablecidoy
EL
TD
LON
sepuedeencenderautomáticamente.
EN
LOF
Configuracióndelvoltajedecargamasiva,segúndiferentes
tiposde
Retrasode
APAGADO
apagado
baterías
SOL
22
HOLA
Establecerlavelocidadenbaudiosdecomunicación
20
12,0~14,0V
24,028,0V
48,0~56,0V
13
EN
Mododevisualización
desalida
10,512,2V
2124,4V
4248,8V
17
UNO
Apagado
AOF
14
0
1
2
0
EN
IR
Establecerlafrecuenciadesalidadel
APAGADO
inversor
14,2V
28,4V
56,8V
13,5V
27,0V
54,0V
10,5V
21,0V
42,0V
12,0V
24,0V
48,0V
13,5V
27,0V
54,0V
220V
110
9,513,5V
19,0~27,0V
38,0~54,0V
11,5~12,5V
23,0~25,0V
46,0~50,0V
13,0~14,0V
26,0~28,0V
52,0~56,0
En
V
V
Voltajedebloqueodela
Controldeluzdefondo
batería
DE
Interruptordealarmade
bateríabaja
En
2400
4800
9600
Establezcaelpuntodevoltajedeapagadodelvoltajede
proteccióndela
BLS
COU
batería
Reiniciar3vecesdespuésdeuncortocircuitoosobrecarga
Nosereiniciadespuésdeuncortocircuitoounasobrecarga
Laluzdefondodelapantallaestásiempreencendida
Laluzdefondodelapantallasiempreestáapagada
Interruptorinteligentederetroiluminacióndepantalla
Permitepitidoenestadodefallo
Noemitepitidosenningúnestado
Funcióndeproteccióndebateríainteligente,noserecomienda
cambiar
Funcióndeproteccióndetemperaturadel
transformadorinteligente,noserecomiendacambiar.Esta
configuración
noseadaptaaesteinversor.
Configuraciónnodisponible.
Siempreencendido
Siempreapagado
12,015,0V
24,0~30,0V
48,0~60,0V
12,015,0V
24,0~30,0V
48,0~60,0
LO
50Hz
60
Apagado
Apagado
Hz
V
111,5
V23,0
V46,0V
13,0V
26,0V
52,0V
Apagado
Mostrar
Rangode
CuandolainterfazdecomunicaciónBMS/485estáconectadaexternamente,comosemuestraenlasiguiente
figura:
ajuste
(Medio)
Mostrar
Mostrar
(Izquierda)
Ajustes
(Bien)
Descripciones
Apagado
25
LigadeFútbol
Reiniciodemurciélago
Profesional
30
27
TENER
Restablecimientodefábrica
BnS
Ajustedevoltaje
dealarmadebajo
voltaje
Tipodeprotocolode
bateríadelitio
STG
ECO
24
ValorSOCdebajovoltajedelBMS,sielBMS
ElvalordeSOCesinferioralvalorestablecido,elinversor
seapagaráparaprotegerlabatería.
Cuandoelmododetrabajodelinversorseestablece
enelmododeprioridaddebatería,elinversorseverá
obligadoaingresaralacargaderedcuandoelSOC
delBMSseainferioralvalorestablecido.
Cambiodemodo
Apagado
ECO
30~100%
BTT
APAGADO
29
GirodeBatsoc
A
Ninguno
Dc
BSR
5~50%
CELÚLA
SOC
Interruptorde
funciónBMS
Batsocdurante
APAGADO
Cerrar
Tipode
BPO31
Etc.
batería
Cuandoseenciendeelinversor,elSOCdebesermayor
queelvalorestablecidoparafuncionarnormalmente.
GEL
FLD
50%
USUARIO
RS
50~100%95%
GEL
FLD
11,0V
22,0V
44,0V
USUARIO
10,0~15,5V
20,0~31,0V
40,0~62,0
Ninguno
V
Apagado
UniversidadEstataldeAlabama
CELÚLA
Cuandoelmododetrabajodelinversorseestablece
enelmododeprioridaddebatería,elinversorreanuda
elmododetrabajodeCCcuandoelSOCdelBMS
esmayorqueelvalor
ModoECO
establecido.
26
Bateríadeplomoácidosellada
Bateríadegel
Entrecélulas
Personalizacióndelcliente
Bateríadelitioternaria
Bateríadefosfatodehierroylitio
Bateríadefosfatodehierroylitio(2)
Sihabilitaronolafuncióndecomunicación
5~50%
BMS
Configuracióndevoltajedealarmadebateríabaja,se
puedeajustardeacuerdocondiferentestiposde
configuracióndebaterías.
LOU
LiCoMnNi02
MTDLiFePO4
MTD
En
20%
10%
LiFePO4(2)
Todaslasconfiguracionesserestauranalosvaloresdefábrica.
Sinprocesoderecuperación,conservalaconfiguraciónexistente
En
LIF
En
GirodeBatsoc
A
APAGADO
Ac
28
Pantalla(derecha)
Pantalla(izquierda)
021
52
53
61
Conexióndecomunicación
Utiliceelcabledecomunicaciónsuministradoparaconectarelinversoral
ordenador.Instaleunsoftwaredemonitorizaciónenelordenador.
Señaldecontactoseco
Hayuncontactoseco(3A/250VCA)disponibleenelpaneltrasero.Podríausarse
paraenviarunaseñalaundispositivoexternocuandoelvoltajedelabatería
alcanzaelnivelde
233
236
237
231
234
235
241
232
238
advertencia.
Apagado
Estadodela
Cerca
unidad
Puertodecontactoseco:NCCNO
Abierto
Cerca
Lasalidase
alimenta
mediantebatería
oenergíasolar.
Modo
Voltajedela
normal
batería<Bajo
Primermodo
solar
Abierto
Condición
Abierto
Abierto
ICONA
Cerca
NO&C
Cerca
Launidadestáapagadaynohayningunasalidaactivada.
VoltajedeadvertenciadeCC
Voltajedelabatería>Voltaje
cargadeflotación
Voltajedelabatería<Voltaje
solaraCA
Voltajedelabatería>CAa
VoltajedeCC
Cerca
de
Abierto
Encendido
Códigosdeerrorde
Detalles
Alarmadefallodeconexióndecomunicacióndelinversor
Sensordetemperaturafotovoltaicoanormal
AlarmadetemperaturaaltadePV
Señaldedeteccióndecorrientefotovoltaicaanormal
Alarmadesalidaderedanormal
Alarmadecargaanormaldelamáquina
Alarmadesobrecargadelinversor
Alarmadesalidaanormal
Alarmadealtovoltajedebatería
Alarmadebajovoltajedebatería
Alarmadeerrordelecturayescrituradelchipdememoria
Alarmadefallodeconexióndelchipdememoria
Alarmadesobretemperaturadel
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
inversor
referencia
Elproductodebeinstalarseenunáreasecaybienventilada,lomáscercaposible
delasbaterías.Debehaberunespaciolibredealmenos10cmparasu
refrigeración.
Latemperaturaaltaprovocaráelsiguienteproblema:
239
242
244
245
246
247
248
249
33
36
102
104
105
106
135
134
123
169
161
152
reduccióndelavidaútildelproducto.
Corrientedecargareducida.
Capacidadmáximareducidaoapagadodelinversor.
162
Alarmadesobretemperaturaqueprovocacarga
Alarmadeapagadoplanificadodelsoftwaredelordenadorhost
OtrasfallasdelBMS
ComunicaciónBMSanormal
SobrecorrientedecargadelBMS
SobrecorrientededescargadelBMS
BMSdealtatemperatura
BMSdebajatemperatura
Falladealtovoltajefotovoltaico
Fallodetemperaturafotovoltaicaalta
Fallodeapagadoporsobrecargadelinversor
Fallodesalidaanormal
Fallodecargaanormal
Fallodesobretemperaturadelinversor
Falladealtovoltajedebatería
Falladevoltajedebateríabajo
Fallodesobretemperaturaqueprovocacarga
Fallodelaseñaldedeteccióndecorriente
Fallodesalidaderedanormal
Fallodeconexióndelsensordetemperatura
Fallodeapagadoplanificadodelsoftwaredelordenadorhost
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
TIERRA
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
4.
ADVERTENCIA
INSTALACIÓN
Esteproductodebeserinstaladoporunelectricistacalificado.
4.1Ubicaciónymontajedelinversor
L1L2
110VCANL2
110VCANL1
Nuncainstaleelaparatodirectamentesobrelasbaterías.Elproductoesaptoparamontaje
enpared.Puedemontarsetantohorizontalcomoverticalmente;espreferibleelmontaje
vertical.Laposiciónverticalofreceunarefrigeración
Despuésdelainstalación,mantengaelairecirculandodentrodelproducto.Paraminimizar
laspérdidasdevoltajedelcable,mantengaladistanciaadecuadaentreelproductoyla
EsteesunproductodeseguridaddeclaseI(sesuministraconunterminaldeconexióna
tierradeprotección).Sedebeproporcionarunaconexiónatierradeprotección
ininterrumpidaenlosterminalesdeentraday/osalidade
ElcableadodeCAdebeconectarseenelsiguiente
220V
SALIDADECA
CA
orden:
CA.
batería.
óptima.
Pormotivosdeseguridadesteproductodebeserinstaladoenunlugarbienventilado,
mantenloalejadodeproductosquímicos,componentessintéticos,cortinasuotrostextiles,
etc.
∙ENTRADADECA(Fuente)
∙SALIDADECA(Carga)
4.2Cableadode
EntradadeCA:Elproductocuentaconundisyuntordeproteccióndeentrada.Debe
desconectarseantesderealizarlaconexióndelcableado.
RetirelacubiertadelcompartimientodelcableadodeCAparaconectarelterminaldeCA,
incluyalaconexiónatierraLyNalterminal
SalidadeCA:Elproductotieneundisyuntordeproteccióndesalida.Debeapagarseantes
delaconexióndelcableado.CuandoconecteelcableadodeSALIDADECA,debeconectarse
alterminalcorrespondiente.
correspondiente.
CA
LN110V
L2
ENTRADADECA
L1
LNN
3,8kVA12,5kVA
Fig.3:Conexióndeentrada/salidadeCA
s
Despuésdelcableado,verifiqueyrevisetodaslasconexionesparaasegurarsedequelos
cablesesténenlosterminalescorrectosyquelosterminalesesténbienapretados.
ConexiónatierradeseguridaddeCA:DurantelainstalacióndelcableadodeCA,loscables
detierradeentradaysalidadeCAseconectanalproducto.Elcabledetierradeentradade
CAdebeconectarsealatomadetierradeentradadelaredeléctricadeCA.Elcablede
tierradesalidadeCAdebeiralpuntodeconexiónatierradesus
4.3Cableadode
ADVERTENCIA
CC:
aplicaciones.
Dependiendodeltipodebateríasqueutiliceenlainstalación(6o12VCC),estasdeben
conectarseenserie,enparalelooenserieparalelo.LoscablesdeCCdeinterconexióndeben
tenerexactamenteelmismotamañoycapacidadnominalquelosutilizadosentreelbancode
bateríasylos
Paragarantizarelmejorrendimientodesusistemainversor,noutilicebateríasviejasono
probadas.Lasbateríasdebenserdelmismotamaño,tipo,clasificaciónyantigüedad.
productos.
NOconecteloscablesdeCCdelbancodebateríasalinversorhasta
4.3.1Procedimiento
Cuantomayorseaelamperajeporhoradelabatería,mayorseráeltiempodeautonomíayel
cabledeconexióndelabateríadebeserelcorrespondiente.
Sigalospasosacontinuaciónparaconectarloscablesdela
ADVERTENCIA
Utiliceunallavedecajaaisladaparaevitarprovocar
uncortocircuitoenlabatería.
Eviteprovocarcortocircuitosenloscablesdela
Conecteloscablesdelabatería:el+(rojo)alaizquierdayel(negro)aladerecha,ala
batería.Laconexióndepolaridadinversa(+aya+)provocarádañosalproducto.(Elfusible
deseguridaddentrodelaunidadinversorapuededañarse)
batería.
batería:
que:
TodoelcableadodeCAestácompleto,
LosinterruptoresdeproteccióndeCCyCAcorrectosestánAPAGADOS
SehanverificadoelvoltajeylapolaridaddeCCcorrectos.
Fig4:Fusibleen
EsimportanteutilizarelcabledeCCdeltamañocorrectoparamaximizarlaeficiencia
delsistemayreducirelriesgodeincendioporsobrecalentamiento.Mantenga
siemprelostramosdecablelomáscortosposibleparaevitarcortesdeenergíapor
bajatensiónyevitarqueeldisyuntordeCCsedispareindebidamente(oquese
abranlosfusibles)debidoalaumentodelconsumodecorriente.Eltamañomínimo
correctodelcabledeCC(yeldispositivodesobrecorrientecorrespondiente)es
necesarioparareducirlatensiónenelinversor,minimizarlascaídasdetensión,
aumentarlaeficienciadelsistemaygarantizarlacapacidaddelinversorpara
soportarsobrecargasdecargaselevadas.
Siladistanciaentreelinversoryelbancodebateríases<5pies,utiliceuntamaño
mínimodecabledeCCden.°2AWG(33,6mm²).Siladistanciaentreelinversory
labateríaes>5pies,seránecesarioaumentarelcabledeCC.Lasdistanciasmás
largasprovocanunaumentoenlaresistencia,loqueafectaelrendimientodel
inversor.
línea
EldispositivodeproteccióncontrasobrecorrientedeCC(esdecir,fusibleodisyuntor)
debecolocarseenlalíneadelcabledeCCpositiva(ROJA)entreelterminaldeCC
positivodelinversoryelterminalpositivodelabatería(ROJO);lomáscercaposible
dela
Todoelcableadoalosterminalesdelabateríadeberevisarseperiódicamente(una
vezalmes)paraverificarqueestébien
Asegurefirmementelastuercasparareducirlaresistenciadecontactotantocomosea
posible.
apretado.
batería.
Esposiblequeseproduzcaunabrevechispaoarcoalconectarloscablesdelabatería
alosterminalesdeCCdelinversor;estoesnormalysedebeaqueloscondensadores
internosdelinversorestáncargados.
Tengaencuentaqueapretardemasiadooenroscarmallastuercasenlosterminales
DOpuedeprovocarquelospernossedesgastenyse
4.3.2TamañodelcableadodeCC
rompan.
FUSIBLE
INVERSOR
BATERÍABATERÍA
Tamañodelcable
protección
sobrecorriente
de
conexiónatierradeCC
CabledeCC
Tamaño(clasificación)
mínimo
CCmáxima
Modelos
Tamañodelfusible
0512
0812
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
5024/48
6024
Conexiónenparaleloyenserie
200A
250A
Bateríade12voltiosenparalelo
300A
10048
12548
Tabla
4.3.3
1
50A
80A
100/50A
160/80A
160180A
200/100A
150/80A
2,5mm2
2,5mm2
2,5mm2
2,5mm2
2,5mm2
2,5mm2
2,5mm2
2,5
200/100A
250/160A
mm2
2,5mm2
4,0mm2
4,0mm2
4,0mm2
4,0mm2
10mm
2
16mm
2
16/8mm
2
25/16mm
2
25/16mm
2
32/16mm
2
25/16mm
2
32/16mm
2
50/25mm
2
50mm
2
50/25mm
2
35mm
2
50mm
2
60mm
300A
300/160A
2
12voltios
(200AHrs)
12voltios
(200
12voltios
(200AHrs)
AHrs)
12voltios
(200AHrs)
Bateríade12voltios(capacidadtotal=800Ah)
6324/48
Figura5.Cableadodebateríaenparalelo
VS8048AMN
A
12VCC
Inversor
12voltios
(200AHrs)
A
24VCC
12voltios
(200AHrs)
Inversor
Bateríasenparalelo
Elvoltajepermanece
LacapacidaddeAhseduplica
igual
Bateríasen
12
200Ah
pulgadas
serie
Bateríade12voltiosen
Bateríade24voltios(capacidadtotal=200
200Ah
Ah)
serie
Figura6.Cableadodebateríaenparalelo
Diferenciaentreconexiónenserieyen
Voltajedelsistema=24V
CapacidadAh=200AH
paralelo
12pulgadas
Elvoltajeseduplica
LacapacidaddeAhpermanece
Voltajedelsistema=12voltios
igual
12voltios
(200
CapacidadAh=400AH
AHrs)
12voltios
(200AHrs)
6
6324/48
4
5.SOLUCIÓNDEPROBLEMAS
4
VS8048AMN
6/8
12
16
6024
0512
10048
12548
0812
4
12
12
24/12
24/12
24/12
24/12
24/48
24/48
16
24/48
2
24
24/48
2/4
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
48
48
5024/48
1
1
1/2
1/2
1/2
1/2
2/4
2/4
48
2/4
Tab.ll
Mínimo
Baterías
Máximo
ClasificacióndeCC(voltios)
Modelos
Baterías
Procedadelasiguientemaneraparadetectarrápidamentefallascomunes.Lascargas
deCCdebendesconectarsedelasbateríasylascargasdeCAdebendesconectarse
delinversorantesdeprobarelinversory/oelcargadordebatería.
3
3
3/6
3/6
3/6
3/6
6/8
6/8
Consulteasudistribuidor/centrodereparaciónlocalsinosepuederesolverlafalla.
Nota:Sielfusiblesequemadebidoalaconexióninversadelabateríaoauna
sobrecorriente,retireelventiladorderechoyreemplaceelfusible.Asegúresedequela
máquinaestécompletamentedesconectadadelaalimentaciónantesdereemplazarlo.
6/8
SoluciónProblema Causa
Latemperaturaambientedebeestarentre0
°Cy55°Cparagarantizarunfuncionamiento
óptimo.Laposicióndeinstalaciónrecomendadaes
adheridaalaparedverticalmente.
Tab.lll
6.INSTALACIÓN(Aptosoloparamáquinascon6,312,5K)
Montajedelaunidad
Tengaencuentalossiguientespuntosantesde
seleccionardóndeinstalar:
Elinversornofuncionacuandose
enciende
Chispacontinuadesdeelterminaldel
Inversióndeterminalesdela
Nomonteelinversorsobrematerialesdeconstrucción
inflamables.
Montarsobreunasuperficiesólida.
Instaleesteinversoralaalturadelosojos
parapoderleerlapantallaLCDentodo
Asegúresedemantenerotrosobjetosysuperficiescomosemuestraenel
diagramaparagarantizarunadisipacióndecalorsuficienteytenersuficiente
espaciopararetirarloscables.
momento.
batería
inversor
Elterminaldelabateríanoes
Nohaysalidadel
Alarmacontinuacuandoel
inversorestá
Condicióndesobrecarga
cargado
inversor
firme
Terminalesdelcabledesalidasueltos
Aprietelosterminalesdelabatería.
Verifiqueyconecteelcablealterminal
derecho.
Abralacarcasayconectefirmementelos
terminalesdelcabledesalidaal
cableapropiado.
Sedebeinstalarunestabilizador
elevadordepotenciaconuna
potenciasuperioraladelinversor.
Verifiquelascargasy
desconectelascargasmás
Elinversornocargalabatería
pesadas.
potenciadeentradamenorque(<)
150VCA
Lossoportescolgantes1,2y3sefijanalaparedcontornillosde
expansión.Elgancho
APTOPARAMONTAJESOBREHORMIGÓNUOTRASSUPERFICIESNO
COMBUSTIBLES
enlaparteposteriordelinversorestáalineadoconelorificiodelsoportecolgante.
ÚNICAMENTE.
Instalelaunidadatornillandotrestornillos.
EntradadelíneadeCA:
Verde
verde
Inversor:
8000
Ondasinusoidal
Alarma:
Rojo
pura
VA
VS8048AMN
4000W
48
6400W
V
50A
6348
CCdebajovoltajeS
120A
5024/48
12548
8000W
10000
10000W
VA 12500VA
48V
154264VCA/77132VCA
RecuperacióndealtovoltajedeCC
104A
3824/48
48
5000W
V
Disyuntor
Cortacircuitos
FICHATÉCNICA
48
120A
cierre
MÁXIMO
V
(3,8~12,5K)
Batería
corriente
48V:60150VCC
continua
10048
Alarmayfalladealtovoltaje
Actual
>98%
DesconexióndenivelBAJO(seleccionable)
5000VA
24/48
AGMcicloprofundo,
Alarmadebateríabaja
GEL
V
Arribat
10%
62,4V
RMS
6300
63/32A
VA
Sí
o500Ah
Sí
Detecciónautomáticade5060
83A
Hz
220VCA/110V
Energíadematrizfotovoltaica
CA
odiar
3000W
Bajarecuperación
50/60
RangodevoltajedeentradaMPPT
Hz
83/42A
48V:Descargaligeradebatería46V;
Descargadecargadebatería46Vacarga<20%;44Vacarga>50%/42Vacarga>50%;
CargasolarmáximaC
Cargando
<8
EM
<8
48V:descargaligeradelabatería44V;descargadecargadelabatería44Vacarga<20%;
ms
Frecuenciadesalida
110120VCA/220240
48V:Descargaligeradebatería48V;
Descargadecargadelabatería48Vacarga<20%;
46Vacarga>50%/44Vacarga>50
42Va
carga>50%/40V@carga>50%;
%;
VCA
48V:6400W
Niveldecargadela
Máximo
batería
Cargando:Amarillo
3800VA
24/48
Circuitoabiertomáximodelconjuntofotovoltaico
Voltaje
V
MODELO
Aporte
Capacidad(VA)
Voltaje(CC)
Voltajenominal
Rangodevoltaje
Frecuencia
Producción
Vatio
Voltaje
Frecuencia
Formadeonda
Tiempodetransferencia(CAaCC)
Tiempodetransferencia(CCaCA)
Regulacióndevoltajedesalida
Derivación
Modo
Ahorrador
Modo
Eficiencia
Protección
Proteccióndeentrada
Producción
Protección
Batería
Tipode
48V:(40Vo42
60V
V)
batería
EntradaCA,SalidaCA
BateríaCC,cargade
Alarma,
150VCC
Falla
salida
IndicadorLCDS
IndicadorLEDS
padre
padre
21
Alarmaaudible:1pitidoporsegundo
Alarmaaudible:pitidocontinuo
Alarmaaudible:pitido
<45
22
dB
continuo
Alarma
Alarmadebateríabaja
Alarmadesobrecarga
Falla
Ambiente
Temperatura
Humedad
Ruidoacústico
C095%,sincondensación
10~50
(db)
Pmax:Potenciamáximadesalida(W)
Voc:Voltajedecircuitoabierto(V)
lsc:Corrientedecortocircuito(A)
Vpm:Tensiónnominal(V)
lpm:Corrientenominal(A)
Lospanelesfotovoltaicossepuedenconectarenserieoenparalelopara
obtenerelvoltajeylacorrientedesalidanecesariosparacumplirconelrango
permitidodelcontroladorsolar.
Alconectarpanelesfotovoltaicosenserie,elvoltajeylacorriente
máximostotales
Cuandolospanelesfotovoltaicosquesehanconectadoenserieseconectan
enparalelo,latensiónylacorrientemáximastotalesson:
son:
Apéndice
Cómoelegiryconfigurarpanelesfotovoltaicos
Lossiguientesparámetrossepuedenencontrarenlasespecificacionesde
cadapanelfotovoltaico:
23
Encualquiercaso,lapotenciadesalidatotaleslapotenciadeun
solopanelfotovoltaicomultiplicadaporelnúmerototaldepaneles.El
criterioparaconfigurarlospanelesfotovoltaicosesquelapotenciatotal
seaigualoligeramentesuperioralapotenciafotovoltaicamáxima
permitidadelcontroladorsolar(consultelatabladeparámetros
técnicos).Elexcesodecapacidaddelospanelesfotovoltaicosno
contribuyealacapacidaddeloscargadoressolaresysoloaumentarálos
costosde
Lapotenciatotalporminutodelospanelesfotovoltaicosdebeser
menorquelacorrientedecargamáximadelinversor(60
Elesquemadeconfiguracióndelinversor12Ves:ControladorPWM:10
panelesfotovoltaicosestánconectadosenparaleloalinversor.
A).
instalación.
ElVoctotaldelpanelfotovoltaicodebesermenorqueelvoltaje
deentradafotovoltaicomáximodelinversor(consultelatablade
parámetrostécnicos).
Ejemplo1:Tomemoscomoejemplouninversorde12Vpara
seleccionarlosmódulosfotovoltaicosadecuados.Considerandoquela
Voctotaldelpanelfotovoltaiconopuedesuperarelmáximo
(controladorPWMde30V/controladorMPPTde60V).Lapotencia
totaldebeserigualoligeramentesuperiora800W,podemoselegirlas
siguientesespecificacionesdepanelesfotovoltaicos.
Vpm(V)
18
4.8A
V
21,6V
Máxima
Tensión
Tú(V)
Corrientedecortocircuito
nominal
potencia
(Pmáx.)
Corrientenominal
80
lpm(A)
Voltajedecircuitoabierto
W
Númerodepanelesfotovoltaicosconectados
enserieparacadagrupo:
PWM→1PCS(1*21,6V<30V)
MPPT→2piezas(2x21,6V<60V)
Númerototaldepanelesfotovoltaicos:
10unidades800W/80W=10unidades
Númerodegruposquesepueden
conectarenparalelo:
PWM10grupos(10/1=10grupos)
GruposMPPT5(10/2=5
Isc(A)
grupos)
4.46A
24
Elesquemadeconfiguracióndelinversor48Ves:Controlador
PWM:Cada4panelesfotovoltaicosestánconectadosenserieenun
grupo,yseconectan10gruposdepaneles
ControladorMPPT:cada6panelesfotovoltaicosestánconectadosen
serieenungrupo,yseconectan7gruposdepanelesfotovoltaicos.
(Sepuedeconectardelamismamaneraque
25
PWM).
fotovoltaicos.
Generacióndiariadeenergíadepanelessolares:
Generacióndeenergía=potenciatotaldelpanelsolarxeficienciade
conversióndelcontroladorxtiempopromediodeluzsolarlocal
Fabricante:GuangdongHuahuNewEnergyTechnologyCo.,Ltd.
Dirección:3rdFloor,No.1Yongyi3rdRoad,YongxingIndustrialZone,HenglanTown,
ZhongshanCityImportadoaAUS:
SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho
Cucamonga,CA9173
YHCONSULTINGLIMITED.A/CYHConsulting
26
Limited
0
Australia
Oficina147,CenturionHouse,LondonRoad,Staines
uponThames,Surrey,TW184AX
ECrossStuGmbH
MainzerLandstr.69,
60329FráncfortdelMeno.
RepresentantedelReino
RepresentantedelaCE
Unido
HYBRYDOWY FALOWNIK SŁONECZNY
MODEL: VS8048AMN
HYBRYDOWY
- 1 -
FALOWNIK
SOLARNY
MODEL: VS8048AMN
To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne
zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej
interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim
go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie
informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.
Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie
podlega następującym dwóm warunkom: (1) Urządzenie nie może powodować
szkodliwych zakłóceń oraz (2) Urządzenie musi akceptować wszelkie odbierane
zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
powinien
uważnie przeczytać instrukcję obsługi.
- 2 -
1. INSTRUKCJE BEZPIECZEŃSTWA
1.1 Ogólne
Prosimy o zapoznanie się z instrukcją obsługi i wszystkimi uwagami dotyczącymi
bezpieczeństwa. Produkt ten został zaprojektowany i przetestowany zgodnie z
międzynarodowymi normami. Należy go używać wyłącznie zgodnie z
NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM
Ten produkt jest zasilany akumulatorem. Na zaciskach wejściowych/wyjściowych może nadal
występować niebezpieczne napięcie. Przed przystąpieniem do konserwacji lub serwisowania
produktu należy odłączyć zasilanie sieciowe od
Prosimy o kontakt z serwisem. Nie należy używać produktu, jeśli występuje jakakolwiek usterka.
Tylko wykwalifikowany personel może wykonywać wszelkie prace serwisowe.
akumulatora.
ELEKTRYCZNYM.
przeznaczeniem.
OSTRZEŻENIE
Nigdy nie używaj produktu w miejscach, gdzie istnieje ryzyko wybuchu
gazu lub pyłu. (Przed użyciem) Skonsultuj się z producentem baterii, aby
upewnić się, czy produkt może być używany z baterią. Zawsze przestrzegaj
instrukcji bezpieczeństwa producenta baterii.
1. 2 Instalacja
Przed instalacją należy zapoznać się z instrukcją instalacji.
To produkt klasy bezpieczeństwa I (dostarczany z ochronnym zaciskiem
uziemiającym). Na zaciskach wejściowych i wyjściowych prądu przemiennego
należy zapewnić nieprzerwane uziemienie ochronne.
W przypadku uszkodzenia uziemienia może dojść do porażenia prądem. Należy
wyłączyć produkt.
- 3 -
Upewnij się, że kable wejściowe DC i AC są zabezpieczone bezpiecznikami i
wyłącznikami. Nigdy nie wymieniaj podzespołu na inny typ.
Zawsze należy zapoznać się z instrukcją, aby ustalić, który komponent jest właściwy.
Przed podłączeniem prądu zmiennego należy upewnić się, że źródło zasilania jest zgodne z
wymaganiami podanymi w instrukcji.
Nigdy nie używaj produktu w wilgotnym lub zakurzonym otoczeniu.
Upewnij się, że wokół produktu jest wystarczająca ilość wolnej przestrzeni, by
umożliwić wentylację, i sprawdź, czy otwory wentylacyjne nie są zablokowane.
Upewnij się, że pobór mocy przez aplikację nie przekracza maksymalnej mocy
Informacje dotyczące transportu, przechowywania, ładowania, ponownego ładowania i utylizacji
akumulatora można znaleźć w instrukcji obsługi dostarczonej przez producenta akumulatora.
produktu.
1.3 Transport i przechowywanie
Przed przechowywaniem lub transportem produktu należy upewnić się, że przewód
zasilający i przewód akumulatora zostały odłączone.
Nie ponosimy odpowiedzialności za uszkodzenia powstałe podczas transportu, jeżeli
sprzęt został przesłany w opakowaniu innym niż oryginalne.
Przechowywać produkt w suchym miejscu, w temperaturze od -20℃ do 60℃.
- 4 -
VS8048AMN
1. Przełącznik włączania/wyłączania zasilania
2. Wejście prądu przemiennego
3. Wyjście prądu przemiennego
4. Port komunikacyjny
5. Wejście fotowoltaiczne
6.
Wejście akumulatora
7. Wyłącznik wejściowy
8. Port komunikacyjny RS232
9. Port komunikacyjny BMS/RS485
10. Styk bezpotencjałowy
11. Biegun ujemny akumulatora
12. Biegun
dodatni akumulatora
13. Wentylator
AC/
Klawisz
Włącz przycisk zasilania, produkt jest w pełni funkcjonalny, zaświeci
się zielona dioda LED „AC In”.
funkcyjny
Żółty
CHG
INV
Zielony
WADA
Klawisze
Czerwony
funkcyjne
Wskaźnik
Wskaźnik
Opis
LED
LED
Wiadomości
Wyjście jest zasilane przez sieć w trybie liniowym.
Solidne na
Błyskowy
Solidne na
Błyskowy
Solidne
Wyjście jest zasilane z akumulatora lub z paneli fotowoltaicznych w trybie akumulatorowym.
Akumulator jest całkowicie naładowany.
na
Rys. 2: EKRAN
Ładowanie akumulatora.
Falownik znajduje się w stanie ostrzeżenia o błędzie.
LCD
Wyświetlacz
Klawisze funkcyjne
LCD
Wskaźniki LED
3. DZIAŁANIE
ESC
Aby wyjść z trybu ustawień
Aby przejść do poprzedniego wyboru
Aby przejść do następnego wyboru
Aby potwierdzić wybór w trybie ustawień lub wejść do trybu
W GÓRĘ
ustawień
W DÓŁ
WCHODZIĆ
3.1 Tryb prądu przemiennego
W przypadku zaniku zasilania lub odłączenia generatora, urządzenie przełączy się w tryb
falownika. Czas przełączenia wynosi mniej niż 10 milisekund, co pozwala na nieprzerwaną
pracę komputerów i innych urządzeń elektronicznych. Zapali się zielona dioda LED
Gdy akumulator się rozładuje i zbliży się do napięcia odcięcia akumulatora, zapala się
czerwona lampka „Alarm” i słychać ciągły sygnał dźwiękowy. Jeśli nie nastąpi powrót
prądu, stan ten będzie się utrzymywał, aż akumulator osiągnie niskie napięcie i wyłączy
się automatycznie.
„falownik”.
3.2 Tryb
3.4 Tryb
W przypadku braku zasilania sieciowego, prąd przemienny falownika nie będzie
zasilany do momentu podłączenia do niego obciążenia o mocy większej niż 15 W.
Falownik automatycznie wykrywa podłączone obciążenie co 25 sekund.
alarmu
falownika
3.3 Tryb ładowania
Po włączeniu odzyskiwania energii elektrycznej lub zasilania z generatora zielona dioda
LED „AC In” zapala się, a pomarańczowa dioda „Charge” zaczyna migać. Po pełnym
naładowaniu akumulatorów migające pomarańczowe światło zmienia się na stałe
pomarańczowe.
3.5 Tryb obejścia
Przycisk zasilania produktu jest wyłączony, ale prąd lub generator jest włączony, a
urządzenie ma wyjście do ładowania w trakcie ładowania akumulatora.
Gdy przycisk zasilania jest wyłączony, a prąd nie jest dostępny lub generator jest
wyłączony, nie będzie możliwości
3.6 Tryb oszczędzania
obciążenia.
Priorytet baterii SBU
Wąski
ACP
zakres
Zakres częstotliwości wejściowej sieci wynosi 45–65 Hz
Zakres częstotliwości wejściowej sieci wynosi 40–70 Hz
Najpierw zasilanie z sieci elektrycznej zasili obciążenie.
Dopiero gdy zasilanie z sieci okaże się niewystarczające
Nic
ładowania słonecznego
TO
Priorytet solarny
Alr
Priorytet sieci UTI
10~100%
Tylko ładowanie
Można dostosować proporcjonalnie prąd ładowania
za pomocą energii słonecznej
słoneczne
Zakres napięcia
wejściowego
Regulowany współczynnik prądu ładowania sieciowego
sieci
Szeroki zakres
Maszyna po prostu wykorzystuje energię słoneczną do
ładowania akumulatora
BARDZO
00
Priorytet SOL Solar
Zakres napięcia wejściowego sieci wynosi 185–264
Zakres napięcia wejściowego sieci wynosi 154–264
20~100%
V
V
Szeroki zakres
Wąski
05
zakres
CIĘCIE
Tryb ładowania Brak 03
Zakres napięcia
częstotliwości
100%
sieciowej
Priorytet sieciowy
UPS
SCP
APL
do zasilania obciążenia, energię słoneczną i akumulator
zaspokoją.
Jeśli energia słoneczna będzie wystarczająca, będzie ona
w pierwszej kolejności dostarczana do obciążenia.
Jeśli energii słonecznej jest za mało, wówczas energia
słoneczna i energia z akumulatora jednocześnie
zasilają obciążenie.
W przypadku braku energii słonecznej, obciążenie będzie
zasilane z sieci energetycznej. Jednocześnie, jeśli napięcie
akumulatora spadnie do poziomu ostrzegawczego niskiego
poziomu naładowania lub do ustawionego napięcia
DC/AC, obciążenie będzie zasilane z sieci.
Tryb
Jeśli energia słoneczna będzie wystarczająca, będzie ona
w pierwszej kolejności dostarczana do obciążenia.
Jeśli energii słonecznej jest za mało, wówczas energia
słoneczna i energia z akumulatora jednocześnie
zasilają obciążenie.
Jeżeli napięcie akumulatora spadnie do poziomu
ostrzegawczego niskiego napięcia akumulatora lub
ustawionego napięcia DC/AC, sieć zasilająca zacznie
dostarczać prąd do obciążenia.
Energia sieciowa i energia słoneczna ładują akumulator
jednocześnie. W trybie priorytetu słonecznego,
gdy panel fotowoltaiczny spełnia wymagania, akumulator
jest ładowany preferencyjnie energią słoneczną, a gdy
napięcie akumulatora jest zbyt niskie, rozpocznie się
ładowanie sieciowe.
pracy
CSO
01
100%
04
CZEŚĆ
3.7 Tryb ustawień/Kody błędów w celach
Wejdź w tryb ustawień, naciśnij przycisk „ENTER” przez 10 sekund. Wyjdź z
trybu ustawień, naciskaj przycisk „ESC” kilkakrotnie.
1. Naciśnij przycisk „GÓRA” lub „DÓŁ”, aby wybrać parametr, a następnie naciśnij
przycisk „ENTER”.
2. Gdy parametr miga, naciśnij przycisk „UP” lub „DOWN”, aby go zmienić, a następnie
naciśnij przycisk „ENTER”, aby potwierdzić.
Podczas ustawiania: Ikona ustawienia miga
Ustawienie pomyślne: Lewa ramka parametru zacznie migać Ustawienie
nieudane: Świeci się kontrolka
Współczynnik prądu
ładowania sieciowego
Współczynnik prądu
02
AFr
BŁĄD
informacyjnych
Zakres ustawień
Wyświetlacz
(Średni)
Wyświetlacz
(Lewy)
Wyświetlacz
(Prawidłowy)
Opisy
Ustawienia
Sterowanie podświetleniem
ITP
NA
WYŁĄCZONY
13
10,5~12,2 V
12,0-15,0
Ustaw częstotliwość wyjściową
23
falownika
V
Częstotliwość
wyjściowa
NA
falownika
BLC
22
Napięcie wyjściowe
BRU
CZEŚĆ
inwertera
12
Napięcie ładowania przy
wyłączonym zasilaniu
15
IŚĆ
sieciowym
Przełącznik ponownego
uruchomienia po awarii
NA
Po wyłączeniu urządzenia przy niskim poborze mocy,
napięcie akumulatora jest wyższe od ustawionej
Opóźnienie
wartości i urządzenie może włączyć się automatycznie.
wyłączenia
Brak sygnału dźwiękowego w dowolnym stanie
Przełącznik sterujący
BYŁ
brzęczykiem
Wyłączony
GRYPA
9,5-13,5
Wyłączony
V
Wyłączony
NA
BEC
21~24,4 V
42-48,8 V
12,0~14,0 V
24,0-28,0 V
48,0~56,0 V
Z
24,0~30,0 V
48,0~60,0
NA
16
V
Napięcie blokady
Zawsze włączony
Zawsze wyłączony
akumulatora
Przełącznik alarmu niskiego
poziomu
NA
2400
4800
9600
baterii
24,0~30,0 V
48,0~60,0 V
12,0-15,0
Tryb wyświetlania
wyjściowego
V
17
08
TO
WYŁĄCZONY
50Hz
Ustaw punkt napięcia wyłączenia zabezpieczenia
Wyłączony
Wyłączony
akumulatora
Ustaw punkt napięcia akumulatora, przy którym zasilanie
sieciowe jest włączone w trybie ładowania priorytetowego
energią słoneczną
18
Zwiększ napięcie
Limit alarmu obciążenia
ładowania
0
1
2
0
ODT
60Hz
07
Limit obciążenia
NA
LL
Ustawienie napięcia ładowania podtrzymującego w
zależności od rodzaju
20
baterii
Funkcja inteligentnej ochrony baterii, nie zaleca się jej
wymiany
Funkcja inteligentnego zabezpieczenia
temperaturowego transformatora. Nie zaleca się zmiany
tego
ustawienia. To ustawienie nie jest dostosowane do tego falownika.
Ustawienie niedostępne.
Szybkość transmisji
06
Napięcie ładowania
Ustaw szybkość transmisji komunikacji
podtrzymującego
Z
14
Bat low off
restart vol
CST
19,0~27,0 V
38,0~54,0 V
11,5~12,5 V
23,0~25,0 V
46,0~50,0 V
13,0~14,0 V
26,0~28,0 V
52,0~56,0
Napięcie ładowania
WYŁĄCZONY
sieciowego
V
LUB
DGW
DTA
Ustawienie napięcia ładowania zbiorczego w zależności od
rodzaju
ZAPACH
baterii
Ustawienia czułości sieciowej: wysoka średnia niska
21
NA
10
Ustaw napięcie wyjściowe falownika
Napięcie bat
Swon
Prędkość wykrywania
BLS
19
SŁONECZNY
sieci
Ponowne uruchomienie 3 razy po zwarciu lub przeciążeniu
Brak ponownego uruchomienia po zwarciu lub przeciążeniu
Podświetlenie wyświetlacza jest zawsze włączone
Podświetlenie wyświetlacza jest zawsze wyłączone
Inteligentny przełącznik podświetlenia wyświetlacza
Umożliwia sygnał dźwiękowy w stanie błędu
14,2 V
28,4 V
56,8 V
13,5 V
27,0 V
54,0 V
10,5 V
21,0 V
42,0 V
12,0 V
24,0 V
48,0 V
13,5 V
27,0 V
54,0 V
220V
110
200~240 V
100~120
Aby można było włączyć urządzenie normalnie, napięcie
akumulatora musi być wyższe od ustawionej wartości
V
COU
V
09
Wybierz punkt napięcia konwersji z sieci na energię
słoneczną w trybie priorytetu
Wysoka prędkość
Średnia prędkość
Niska
1 11,5
V 23,0 V
46,0 V
13,0 V
26,0 V
52,0 V
prędkość
słonecznego
11
THE
TD
LON
LOF
LOD
JEDEN
AOF
Opisy
Wyświetlacz
(Prawidłowy)
(Lewy)
Wyświetlacz
Wyświetlacz
Ustawienia
Zakres
(Średni)
ustawień
NA
UŻYTKOWNIK
BSR
LiCoMnNi02
Wyłączony
LOU
BSU
Wartość SOC jest niższa od ustawionej wartości,
falownik wyłączy się w celu ochrony akumulatora
Jeżeli tryb pracy falownika jest ustawiony na tryb
Akumulator kwasowo-ołowiowy szczelny
Akumulator
LIF
priorytetu akumulatora, falownik będzie zmuszony przejść
na ładowanie sieciowe, gdy stan naładowania
akumulatora w systemie BMS będzie niższy od ustawionej
wartości.
Jeżeli tryb pracy falownika jest ustawiony na tryb
priorytetu akumulatora, falownik powraca do trybu pracy
DC, gdy stan SOC BMS jest wyższy od ustawionej
wartości.
BnS
LFP
żelowy
10%
26
Typ protokołu
baterii litowej
30
28
50%
11,0 V
22,0 V
44,0 V
Nic
WYŁĄCZONY
50~100%
ŻEL
RS
FLD
Międzykomórkowy
Zamek
Itp.
EKO
24
30~100%
10,0~15,5 V
20,0~31,0 V
40,0~62,0 V
Tryb ECO
95%
Po włączeniu falownika, aby mógł on działać
STG
prawidłowo, stan SOC musi być wyższy od ustawionej
wartości.
Ustawienie napięcia alarmu niskiego poziomu baterii
można dostosować do różnych typów baterii.
WYŁĄCZONY
KOMÓRKA
Batsoc Turn
Do
Nic
Ac
Przełącznik funkcji
BMS
Batsoc
WYŁĄCZONY
podczas
Typ
NA
baterii
Personalizacja klienta
Bateria litowa trójskładnikowa
Bateria litowo-żelazowo-fosforanowa
Akumulator litowo-żelazowo-fosforanowy (2)
Czy włączyć funkcję komunikacji BMS
Wartość SOC niskiego napięcia BMS, jeśli
BAT-LiFePO4
BAT-LiFePO4(2)
BMS
27
25
Batsoc Turn
DO DC
UŻYTKOWNIK
20%
SOC
Ustawienie
napięcia alarmu
niskiego napięcia
BPO 31
Wyłączony
5~50%
NA
MIEĆ
Przywracanie ustawień fabrycznych
KOMÓRKA
ŻEL
FLD
29
BTT
5~50%
Ponowne uruchomienie
Wyłączony
baterii
Wyświetlacz
Wyświetlacz
Wszystkie ustawienia zostaną przywrócone do ustawień fabrycznych
Brak procesu odzyskiwania, zachowaj istniejące ustawienia
Przełączanie trybu ECO
(Lewy)
Wyświetlacz
(Prawidłowy)
Ustawienia
(Średni)
Opisy
Zakres ustawień
Gdy interfejs komunikacyjny BMS/485 jest podłączony zewnętrznie, jak pokazano na poniższym
rysunku:
Połączenie komunikacyjne
Proszę użyć dołączonego kabla komunikacyjnego do połączenia z falownikiem i
komputerem. Proszę zainstalować oprogramowanie monitorujące na komputerze.
Sygnał styku suchego
Na tylnym panelu znajduje się jeden styk suchy (3A/250VAC). Można go wykorzystać do
przesłania sygnału do urządzenia zewnętrznego, gdy napięcie akumulatora osiągnie
poziom
Kody błędów w celach informacyjnych
ostrzegawczy.
Zamknąć
NO&C
Status
Włącz zasilanie
jednostki
Otwarte
Wyłącz
Jednostka jest wyłączona i żadne wyjście nie jest
Otwarte
Zamknąć
zasilane.
zasilanie
Tryb
normalny
Zasilanie
odbywa się z
akumulatora lub
energii słonecznej.
Zamknąć
Stan
Port styku suchego: NC C
Zamknąć
NO
Otwarte
Zamknąć
NC&C
Napięcie akumulatora>AC do
Napięcie stałe
Otwarte
Napięcie ostrzegawcze DC
Napięcie akumulatora > Napięcie
ładowania podtrzymującego
Napięcie akumulatora
Napięcie akumulatora < Napięcie słoneczne do
napięcia prądu przemiennego
<niskie
Pierwszy tryb
solarny
Otwarte
Wyświetlacz (po prawej)
Wyświetlacz (lewy)
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
021
52
53
61
233
236
237
231
234
235
241
232
238
GRUNT
Bliższe dane
Alarm awarii połączenia komunikacyjnego falownika
Czujnik temperatury PV jest nieprawidłowy
Alarm wysokiej temperatury PV
Sygnał wykrywania prądu fotowoltaicznego jest nieprawidłowy
Alarm nieprawidłowego wyjścia sieciowego
Alarm nieprawidłowego obciążenia maszyny
Alarm przeciążenia falownika
Alarm nieprawidłowego wyjścia
Alarm wysokiego napięcia akumulatora
Alarm niskiego napięcia akumulatora
Alarm błędu odczytu i zapisu układu pamięci
Alarm awarii połączenia układu pamięci
Alarm przegrzania falownika
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
GRUNT
4. INSTALACJA
GRUNT
Alarm przekroczenia temperatury powodujący obciążenie
Alarm planowanego wyłączenia oprogramowania komputera hosta
Inne usterki BMS
Nieprawidłowa komunikacja BMS
Nadmiar prądu ładowania BMS
Nadprąd rozładowania BMS
Wysoka temperatura BMS
BMS Niska
Błąd wysokiego napięcia
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
fotowoltaicznego
Temperatura
239
242
244
245
246
247
248
249
33
36
102
104
105
106
135
134
123
169
161
152
Błąd wysokiej temperatury PV
Błąd przeciążenia falownika powodujący wyłączenie
Nieprawidłowy błąd wyjściowy
Błąd nieprawidłowego obciążenia
Błąd przegrzania falownika
Błąd wysokiego napięcia akumulatora
Błąd niskiego napięcia akumulatora
Błąd przegrzania powodujący obciążenie
Błąd sygnału wykrywania prądu
Nieprawidłowa usterka wyjścia sieciowego
Błąd połączenia czujnika temperatury
Awaria planowanego wyłączenia oprogramowania komputera hosta
162
OSTRZEŻENIE
Produkt powinien zostać zainstalowany przez wykwalifikowanego elektryka.
4.1 Lokalizacja i montaż falownika
Produkt należy zainstalować w suchym i dobrze wentylowanym pomieszczeniu, jak najbliżej
akumulatorów. Należy zapewnić co najmniej 10 cm wolnej przestrzeni w celu zapewnienia
Wysoka temperatura może skutkować następującymi problemami:
chłodzenia.
skróceniem okresu przydatności produktu.
Zmniejszony prąd ładowania.
Obniżona szczytowa wydajność lub wyłączenie falownika.
4. 2 Okablowanie prądu
L
Poziom 2 Poziom
Rys. 3: Podłączenie wejścia/wyjścia prądu przemiennego
S
1
NN
przemiennego
Nigdy nie montuj urządzenia bezpośrednio nad akumulatorami. Produkt nadaje się do
montażu na ścianie. Urządzenie można zamontować zarówno poziomo, jak i pionowo;
preferowany jest montaż pionowy. Pozycja pionowa zapewnia optymalne
Ze względów bezpieczeństwa produkt należy zainstalować w miejscu o dobrej wentylacji, z
dala od substancji chemicznych, składników syntetycznych, zasłon lub innych materiałów
tekstylnych
Jest to produkt klasy bezpieczeństwa I (dostarczany z zaciskiem uziemienia ochronnego). Na
zaciskach wejściowych i wyjściowych prądu przemiennego należy zapewnić nieprzerwane
uziemienie ochronne.
itp.
chłodzenie.
Po zainstalowaniu należy zapewnić cyrkulację powietrza wewnątrz produktu. Aby
zminimalizować straty napięcia w kablu, należy zachować odpowiednią odległość między
produktem a akumulatorem.
·Wejście prądu przemiennego (źródło)
· WYJŚCIE AC (obciążenie)
Przewody prądu zmiennego należy podłączać w następującej
Wejście AC: Produkt jest wyposażony w wyłącznik zabezpieczający wejście. Należy go wyłączyć
przed podłączeniem przewodów.
Zdjąć pokrywę komory okablowania prądu przemiennego, aby podłączyć zacisk prądu
przemiennego, a następnie podłączyć uziemienie L i N do odpowiedniego
Wyjście prądu przemiennego: Produkt jest wyposażony w wyłącznik zabezpieczający wyjście.
Przed podłączeniem przewodów należy je wyłączyć. Podłączając przewody wyjścia prądu
przemiennego, należy je podłączyć do odpowiedniego zacisku.
zacisku.
kolejności:
L-N 110V
WEJŚCIE AC
L1-L2
110VACN-L2
110VACN-
220 V AC
L1
WYJŚCIE AC
3,8 kVA–12,5 kVA
Po wykonaniu okablowania należy dokładnie sprawdzić i przejrzeć wszystkie połączenia, aby mieć
pewność, że przewody znajdują się we właściwych zaciskach i że zaciski są dobrze dokręcone.
Uziemienie bezpieczeństwa prądu przemiennego: Podczas instalacji okablowania prądu
przemiennego, przewody uziemiające wejściowe i wyjściowe prądu przemiennego są podłączone
do produktu. Przewód uziemiający wejściowy prądu przemiennego musi być podłączony do
uziemienia wejściowego źródła prądu przemiennego. Przewód uziemiający wyjściowy prądu
przemiennego powinien być podłączony do punktu uziemienia w danym
4.3 Podłączenie prądu
NIE podłączaj przewodów prądu stałego z banku akumulatorów do
falownika,
Całe okablowanie prądu zmiennego jest kompletne,
Prawidłowe wyłączniki zabezpieczające prądu stałego i przemiennego są wyłączone
Zweryfikowano prawidłowe napięcie i biegunowość prądu stałego
dopóki:
stałego:
urządzeniu.
W zależności od rodzaju akumulatorów używanych w instalacji (6 lub 12 V DC), akumulatory muszą
być podłączone szeregowo, równolegle lub szeregowo-równolegle. Przewody łączące DC muszą mieć
dokładnie takie same wymiary i parametry znamionowe, jak te używane między baterią akumulatorów
a produktami.
Aby zapewnić najlepszą wydajność systemu inwerterowego, nie należy używać starych lub
nieprzetestowanych akumulatorów. Akumulatory powinny być tego samego rozmiaru, typu, mocy i
wieku.
4.3.1 Procedura
Im większa jest liczba amperogodzin akumulatora, tym dłuższy jest czas podtrzymania i tym lepiej
jest podłączyć przewód akumulatora.
Proszę wykonać poniższe czynności, aby podłączyć kable
Podłącz kable akumulatora: + (czerwony) po lewej stronie i - (czarny) po prawej stronie do
akumulatora. Podłączenie odwrotnie biegunów (+ do - i - do +) spowoduje uszkodzenie produktu.
(Bezpiecznik wewnątrz jednostki falownika może ulec uszkodzeniu)
akumulatora:
OSTRZEŻENIE
OSTRZEŻENIE
Aby uniknąć zwarcia akumulatora, należy używać
izolowanego klucza nasadowego.
Unikaj zwarcia przewodów akumulatora.
Rys. 4: Bezpiecznik liniowy
Urządzenie zabezpieczające przed nadmiernym prądem stałym (tj. bezpiecznik lub wyłącznik
automatyczny) musi być umieszczone w dodatnim (CZERWONYM) przewodzie prądu stałego,
pomiędzy dodatnim zaciskiem prądu stałego falownika a dodatnim zaciskiem (CZERWONYM)
akumulatora, tak blisko akumulatora, jak to
Podczas podłączania przewodów akumulatora do zacisków prądu stałego falownika może pojawić
się krótka iskra lub łuk elektryczny. Jest to normalne zjawisko, wynikające z ładowania
wewnętrznych kondensatorów
Dokręć nakrętki mocno, aby jak najbardziej zmniejszyć opór styku.
falownika.
możliwe.
Należy okresowo (raz w miesiącu) sprawdzać, czy wszystkie przewody podłączone do zacisków
akumulatora są prawidłowo dokręcone.
Należy pamiętać, że zbyt mocne dokręcenie lub nieprawidłowe nakręcenie nakrętek na
zaciskach DO może spowodować zerwanie i pęknięcie/odłamanie się
4.3.2 Rozmiar okablowania DC
śrub.
BEZPIECZNIK
FALOWNIK
BATERIA BATERIA
Aby uzyskać maksymalną wydajność systemu i zminimalizować ryzyko pożaru
związanego z przegrzaniem, ważne jest użycie przewodu DC o odpowiednim
przekroju. Należy zawsze dbać o to, aby przewody były jak najkrótsze, aby zapobiec
wyłączeniom spowodowanym niskim napięciem i zapobiec przypadkowemu
zadziałaniu wyłącznika DC (lub przepaleniu bezpieczników) z powodu zwiększonego
poboru prądu. Prawidłowy minimalny przekrój przewodu DC (i odpowiedni wyłącznik
nadprądowy) jest wymagany w celu zmniejszenia obciążenia falownika,
zminimalizowania spadków napięcia, zwiększenia sprawności systemu i zapewnienia
falownikowi możliwości pracy z dużymi obciążeniami.
Jeśli odległość między falownikiem a akumulatorem wynosi mniej niż 5 stóp, należy
zastosować przewód prądu stałego o minimalnym rozmiarze #2 AWG (33,6 mm).
Jeśli odległość między falownikiem a akumulatorem wynosi >5 stóp, konieczne będzie
zwiększenie średnicy przewodu prądu stałego. Większe odległości powodują wzrost
rezystancji, co ma wpływ na wydajność falownika.
Falownik
Do
Tabela
10 mm
2
16 mm
2
16/8 mm
2
25/16 mm
2
25/16 mm
2
32/16 mm
2
25/16 mm
2
32/16 mm
2
50/25 mm
2
50 mm
2
50/25 mm
2
35 mm
2
50 mm
2
60 mm
12 V prądu stałego
2
1
0512
0812
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
5024/48
6024
6324/48
VS8048AMN
150/80A
200/100A
Połączenie równoległe i szeregowe
250/160A
300A
Akumulator 12 V połączony równolegle
300/160A
1004 8
12548
50A
80A
100/50A
4.3.3
160/80A
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5
200A
250A
300A
mm2
Minimalny przewód
Rozmiar
Rozmiar
160180A
2,5 mm2
4,0 mm 2
4,0 mm 2
4,0 mm 2
4,0 mm 2
200/100A
bezpiecznika
(ocena)
DC
Maksymalny prąd stały
Rozmiar
Modele
przewodu
uziemiającego DC
Akumulator 12 V (pojemność całkowita = 800 Ah)
12
12
12
Rys. 5. Podłączenie równoległe akumulatora
woltów
woltów
woltów
(200 Ah)
(200 Ah)
(200
12 woltów
Ah)
(200 Ah)
ochrona
nadprąd
Falownik
Do
24 V prądu stałego
Akumulator 24 V (pojemność całkowita = 200 Ah)
Baterie połączone równolegle Baterie
Podwojenie napięcia
Ah pojemność pozostaje taka
Pojemność Ah = 400AH
sama
szeregowe
Akumulator 12 V w układzie
Rys. 6. Podłączenie równoległe
Pojemność Ah podwaja
Napięcie systemu = 24 V
Pojemność Ah = 200AH
się
akumulatora
szeregowym
Różnica między połączeniem szeregowym i
Napięcie pozostaje takie
Napięcie systemu = 12 woltów
samo
równoległym
12 cali
200 Ah
12
(200
12 cali
200 Ah
Ah)
woltów 12 woltów
(200 Ah)
12 12
(200 (200 Ah)Ah)
woltów woltów
0512
Aby szybko wykryć typowe usterki, należy wykonać następujące czynności. Przed
rozpoczęciem testowania falownika i/lub ładowarki akumulatorów należy odłączyć
obciążenia prądu stałego od akumulatorów i odłączyć obciążenia prądu przemiennego
od falownika.
Jeśli usterki nie uda się usunąć, skontaktuj się z lokalnym dealerem/centrum napraw.
Uwaga: Jeśli bezpiecznik przepalił się z powodu odwrotnego podłączenia akumulatora
lub przetężenia, należy zdemontować prawy wentylator i wymienić bezpiecznik. Przed
wymianą należy upewnić się, że zasilanie urządzenia jest całkowicie odłączone.
0812
6024
6
6/8
12
16
6324/48
1004 8
12548
VS8048AMN
12
12
12/24
12/24
12/24
12/24
24/48
24/48
16
24/48
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
5024/48
48
48
1
1
1/2
1/2
1/2
1/2
2/4
2/4
2/4
2
2/4
4
4
24
48
24/48
4
Tab.ll
Minimum Maksymalny
BaterieBaterie
Modele
Napięcie stałe (wolty)
3
3
3/6
3/6
3/6
3/6
6/8
6/8
5. ROZWIĄZYWANIE PROBLEMÓW
6/8
Odwrócenie biegunów akumulatora
Ciągła iskra z zacisku
Stan przeciążenia
falownika
Dokręć zaciski akumulatora.
Sprawdź i podłącz kabel do prawego
zacisku.
Otwórz obudowę i podłącz
Zacisk akumulatora nie jest
Brak sygnału wyjściowego z
Falownik nie ładuje
akumulatora
Ciągły alarm, gdy falownik jest
moc wejściowa mniejsza niż (<)
150 V AC
obciążony
falownika
mocny
zaciski
Poluzowane zaciski kabla wyjściowego
kabla wyjściowego do
odpowiedniego przewodu.
Należy zainstalować stabilizator
podwyższający napięcie o wartości
wyższej niż wartość znamionowa falownika.
Sprawdź obciążenia i
odłącz większe ładunki.
Tab.lll
Przed wyborem miejsca instalacji należy wziąć pod
uwagę następujące kwestie:
Nie należy montować falownika na łatwopalnych
materiałach budowlanych.
Zamontuj na stabilnej powierzchni.
Falownik należy zamontować na wysokości
oczu, aby umożliwić stały odczyt wyświetlacza
LCD.
Aby zapewnić optymalną pracę, temperatura
otoczenia powinna wynosić od 0°C do 55°C.
Zalecana pozycja montażu to montaż pionowy na
ścianie.
Problem
Falownik nie działa po
Pamiętaj o zachowaniu pozostałych przedmiotów i powierzchni pokazanych na
schemacie, aby zagwarantować odpowiednie rozproszenie ciepła i zapewnić sobie
wystarczająco dużo miejsca na odłączanie przewodów.
Rozwiązanie
włączeniu
Przyczyna
6. INSTALACJA (Dotyczy tylko maszyn z procesorem 6.3-12.5K)
Montaż urządzenia
NADAJE SIĘ TYLKO DO MONTAŻU NA BETONIE LUB INNEJ POWIERZCHNI
Zainstaluj jednostkę przykręcając trzy śruby.
NIEPALNEJ.
Wsporniki wiszące 1, 2 i 3 należy przymocować do ściany za pomocą śrub
rozporowych. Hak z tyłu
falownika należy wyrównać z otworem wspornika wiszącego.
Wejście liniowe AC:
Falownik:
zielone
Zielony
Czysta fala
Czerwony
Alarm:
sinusoidalna
10% wartości skutecznej
Poziom naładowania
48V: Kontrolka rozładowania akumulatora 44V; Rozładowanie akumulatora 44V przy obciążeniu <20%;
baterii
Częstotliwość wyjściowa
42V@
Automatyczne wykrywanie
Zakres napięcia wejściowego MPPT
50-60Hz
Akumulator DC, obciążenie
48 V:60-150 V prądu stałego
wyjściowe
Ładowanie:Żółty
AGM-głęboki cykl,
o
obciążenie>50%/40V@obciążenie>50%;
500Ah
GEL
3000
Maksymalny obwód otwarty układu fotowoltaicznego
Woltaż
W
<8
SM
<8 ms
3800VA
Regulacja napięcia
W górę t
wyjściowego
24/48V
Wyjście
Bateria
Typ
60 V
83A
baterii
62,4 V
48V:6400W
48V: Wskaźnik rozładowania akumulatora 48V;
Rozładowanie akumulatora 48V przy obciążeniu <20%;
46V@obciążenie>50%/
Maksymalne ładowanie słoneczne C
44V@obciążenie>50%;
nienawidzić
10048
Tak
Tak
>98%
110-120 V AC / 220-240 V
Ładowanie
Aktualny
Rozłączenie niskiego poziomu (do
Bateria
83/42A
wyboru)
AC
50/60Hz
Ochrona
Czas transferu (prąd stały na prąd
48V: Wskaźnik rozładowania akumulatora 46V;
Rozładowanie akumulatora 46V @obciążenie<20%;44V@obciążenie>50%/
Alarm niskiego poziomu baterii
42V@obciążenie>50%;
63/32A
przemienny)
KARTA DANYCH TECHNICZNYCH (3,8~12,5
Niski poziom odzysku
KB)
6348
12548
VS8048AMN
48V
Wyłącznik obwodu
Wyłącznik automatyczny
50A 120A maks.
6300VA
104A
48V
10000 W
48V
10000VA 12500VA
MODEL
Wejście
Pojemność (VA)
Napięcie (stałe)
Napięcie nominalne
Zakres napięcia
Częstotliwość
Wyjście
Wat
Woltaż
Częstotliwość
Kształt fali
Czas transferu (AC na
Prąd stały niskiego napięcia S
schronienie
DC)
4000
8000 W
W
DC
Alarm i awaria wysokiego napięcia
Odzyskiwanie wysokiego napięcia prądu stałego
Maksymalny
Moc paneli fotowoltaicznych
48V
220 V AC/110 V AC
154-264 V AC/77-132 V
Tryb
Tryb
AC
5024/483824/48
5000VA
5000 W
24/48V
6400 W
Objazd
120A
Oszczędnik
8000VA
Efektywność
Ochrona
Ochrona wejścia
ojciec
Prąd wejściowy AC, prąd wyjściowy
Alarm, usterka
AC
Wskaźnik LCD S
ojciec
Wskaźnik LED S
48 V:(40 V lub 42
150 V prądu stałego
V)
- 21
-
<45
- 22
-
dB
Alarm
Alarm dźwiękowy – 1 sygnał dźwiękowy na
Alarm niskiego poziomu baterii
sekundę
-10~50℃
Alarm dźwiękowy – ciągłe piszczenie
Alarm dźwiękowy – ciągłe
C0-95%, bez kondensacji
piszczenie
Alarm przeciążenia
Wada
Środowisko
Temperatura
Wilgotność
Hałas akustyczny (dB)
Załącznik
Jak wybrać i skonfigurować panele fotowoltaiczne
W specyfikacji każdego panelu fotowoltaicznego można znaleźć następujące
parametry:
Pmax: Maksymalna moc wyjściowa (W)
Voc: napięcie obwodu otwartego (V)
lsc: prąd zwarcia (A)
Vpm: Napięcie znamionowe
(V) lpm: Prąd znamionowy (A)
Panele fotowoltaiczne można łączyć szeregowo lub równolegle, aby uzyskać
wymagane napięcie wyjściowe i prąd spełniające wymagania dopuszczalnego
zakresu sterownika słonecznego.
Przy łączeniu szeregowym paneli fotowoltaicznych, całkowite maksymalne
napięcie i prąd
Gdy panele fotowoltaiczne połączone szeregowo zostaną połączone równolegle,
całkowite maksymalne napięcie i prąd wyniosą:
wynoszą:
- 23-
W obu przypadkach całkowita moc wyjściowa to moc pojedynczego
panelu fotowoltaicznego pomnożona przez całkowitą liczbę paneli.
Kryteria konfiguracji paneli fotowoltaicznych to łączna moc równa lub
nieznacznie większa od maksymalnej dopuszczalnej mocy fotowoltaicznej
regulatora słonecznego (patrz tabela parametrów technicznych).
Nadmierna moc paneli fotowoltaicznych nie wpływa na moc ładowarek
słonecznych i prowadzi jedynie do wyższych kosztów
Całkowita wartość Voc panelu fotowoltaicznego powinna być
mniejsza niż maksymalne napięcie wejściowe PV falownika (patrz
tabela parametrów
Przykład 1: Weźmy za przykład falownik 12 V, aby dobrać odpowiednie
moduły fotowoltaiczne. Biorąc pod uwagę, że całkowita moc Voc
panelu fotowoltaicznego nie może przekroczyć wartości maksymalnej
(regulator PWM 30 V / regulator MPPT 60 V). Całkowita moc powinna
być równa lub nieznacznie większa niż 800 W, możemy wybrać panele
fotowoltaiczne o następujących
Schemat konfiguracji 12 Vinverterów jest następujący: Regulator PWM: 10
paneli fotowoltaicznych jest podłączonych równolegle do falownika.
parametrach.
technicznych).
instalacji.
Całkowity prąd ładowania paneli fotowoltaicznych powinien być
mniejszy niż maksymalny prąd ładowania falownika (60A).
Liczba paneli fotowoltaicznych połączonych
szeregowo dla każdej grupy:
PWM1PCS(1*21,6V<30V)
MPPT2 SZT.(2*21,6 V<60 V)
Łączna liczba paneli
fotowoltaicznych: 10PCS-800W/80W=10(PCS)
Liczba grup, które można połączyć
równolegle: PWM-10
grup (10/1=10
21,6 V
lpm(A)
grup)
18 V
4,46A
Maksymalna
Napięcie
Ty(V)
Prąd zwarciowy
znamionowe
moc
(Pmaks.)
80
Vpm(V)
Prąd
Napięcie w obwodzie otwartym
znamionowy
W
Isc(A)
4,8A
Grupy MPPT-5 (10/2=5 grup)
- 24-
Schemat konfiguracji inwertera 48V jest następujący: Regulator
PWM: 4 panele fotowoltaiczne są połączone szeregowo w jedną grupę, a
10 grup paneli fotowoltaicznych jest połączonych ze
Dzienna produkcja energii przez panele słoneczne:
Wytwarzanie energii = całkowita moc paneli słonecznych x wydajność
konwersji kontrolera x lokalny średni czas nasłonecznienia
sobą.
Kontroler MPPT: 6 paneli fotowoltaicznych połączonych jest szeregowo w
jedną grupę, a 7 grup paneli fotowoltaicznych jest połączonych ze
sobą. (Można je połączyć tak samo jak PWM).
- 25-
Producent: Guangdong Huahu New Energy Technology Co., Ltd.
Adres: 3 piętro, nr 1 Yongyi 3rd Road, strefa przemysłowa Yongxing, miasto Henglan,
miasto Zhongshan Importowane do
Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
YH CONSULTING LIMITED. C/O YH Consulting Limited
- 26-
Biuro
Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 9173 0
147, Centurion House, London Road, Staines-upon-
Thames, Surrey, TW18 4AX
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt nad Menem.
REP WIELKIEJ
Przedstawiciel WE
BRYTANII
HYBRIDE ZONNE-
MODEL:VS8048AMN
OMVORMER
HYBRIDE ZONNE-
- 1 -
OMVORMER
ENERGIE
MODEL:VS8048AMN
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u
het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing
duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het
product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de
hoogte stellen van eventuele technologische of software-updates voor ons product.
Waarschuwing: om het risico op letsel te verminderen, moet de
- 2 -
gebruiker
de gebruiksaanwijzing zorgvuldig lezen.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is
onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen
schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen
interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.
1. VEILIGHEIDSINSTRUCTIES
1.1 Algemeen
Lees de handleiding en alle veiligheidsmaatregelen aandachtig door. Dit product is
ontworpen en getest volgens internationale normen. Het mag uitsluitend worden gebruikt
voor het doel waarvoor het is
WAARSCHUWING
GEVAAR VOOR ELEKTRISCHE SCHOKKEN.
ontworpen.
Dit product werkt op een oplaadbare batterij. Er kan nog steeds gevaarlijke spanning
staan op de in- en uitgangsaansluitingen. Schakel de netspanning en de batterij uit
voordat u onderhoud of reparaties aan het product uitvoert.
Gebruik het product nooit op een plaats waar er risico is op gas- of
stofexplosies. Raadpleeg (vóór gebruik) de fabrikant van de batterij om te
controleren of het product geschikt is voor gebruik met de batterij. Volg altijd
de veiligheidsinstructies van de fabrikant van de batterij.
1. 2 Installatie
Lees voor installatie de installatie-instructies in de handleiding.
Dit is een product van veiligheidsklasse I (geleverd met een beschermende
aardingsaansluiting). Er moet een ononderbroken beschermende aarding aanwezig
zijn bij de AC-ingangs- en uitgangsaansluitingen.
Als de aardingsbeveiliging defect is, kan dit een elektrische schok veroorzaken.
Schakel het product uit.
Neem contact op met het servicecentrum. Gebruik het product niet als er een defect is.
Alleen gekwalificeerde personen mogen alle onderhoudswerkzaamheden
- 3 -
uitvoeren.
Zorg ervoor dat de DC- en AC-ingangskabels zijn voorzien van zekeringen en
stroomonderbrekers. Vervang nooit een component door een ander type.
Raadpleeg altijd de handleiding om het juiste onderdeel te bepalen.
Voordat u de wisselstroom aansluit, moet u controleren of de stroombron voldoet aan
de vereisten in de handleiding.
Gebruik het product nooit in een natte of stoffige omgeving.
Zorg ervoor dat er voldoende vrije ruimte is voor ventilatie rondom het product en controleer
of de ventilatieopeningen niet geblokkeerd zijn.
Zorg ervoor dat het stroomverbruik van de applicatie het maximale vermogen van het
product niet overschrijdt.
1. 3 Transport en opslag
Zorg ervoor dat de netvoeding en de accukabels zijn losgekoppeld voordat u het
product opbergt of vervoert.
Er wordt geen aansprakelijkheid aanvaard voor eventuele transportschade indien het apparaat
in een andere verpakking wordt verzonden dan de originele verpakking.
Bewaar het product in een droge omgeving. De bewaartemperatuur moet tussen de
-20ÿ en 60ÿ liggen.
Raadpleeg de handleiding van de fabrikant van de batterij voor informatie over het
transporteren, opslaan, opladen, herladen en afvoeren van de batterij.
- 4 -
1. AAN/UIT-schakelaar
2. AC-ingang
3. AC-uitgang
4. Communicatiepoort
5. PV-ingang
6. Batterij-ingang
7. Ingangsschakelaar
8. RS232-communicatiepoort
9. BMS/RS485-communicatiepoort
10. Droog contact
11. Negatieve
accupool
12. Positieve accupool
13. Ventilator
VS8048AMN
ESC
Om de instellingenmodus te verlaten
Om naar de vorige selectie te gaan
Naar de volgende selectie gaan
Om de selectie in de instellingenmodus te bevestigen of de instellingenmodus te
OMHOOG
openen
LCD-
OMLAAG
BINNENKOMEN
scherm
Figuur 2: LCD-
LED-indicatoren
Functietoetsen
SCHERM
LED-INDICATOR
Berichten
De uitvoer wordt aangestuurd door het nutsbedrijf in de lijnmodus.
In de batterijmodus wordt de uitvoer gevoed door een batterij of PV.
Batterij is volledig opgeladen.
Batterij wordt opgeladen.
De omvormer bevindt zich in de status 'foutwaarschuwing'.
Vast aan
Knipperend
Vast aan
Knipperend
Vast aan
LED-indicator
3. WERKING
3.1 AC-modus
Zet de aan/uit-knop aan, het product is volledig functioneel, de groene
LED "AC In" zal oplichten.
Rood
Groente
AC/INV
CHG
SCHULD
Functietoetsen
Geel
Beschrijving
Functietoets
3.2 Omvormermodus
Wanneer de stroom uitvalt of de generator wordt losgekoppeld, schakelt het apparaat over
naar de omvormermodus. De omschakeltijd is minder dan 10 milliseconden, zodat computers
en andere elektronische apparatuur ongestoord kunnen blijven werken. Het groene ledlampje
van "omvormer" gaat
3.3 Oplaadmodus
Wanneer de stroomvoorziening of de generator weer is ingeschakeld, gaat de groene LED
"AC In" branden en begint het oranje lampje "Charge" te knipperen. Wanneer de accu's
volledig zijn opgeladen, verandert het knipperende oranje lampje in continu oranje.
branden.
3.4 Alarmmodus
Wanneer de batterij leeg raakt en de uitschakelspanning van de batterij bijna is bereikt,
begint het rode "Alarm"-lampje te branden en klinkt er een continu piepgeluid. Als de
stroomvoorziening niet wordt hersteld, blijft het apparaat in deze status totdat de batterij het
uitschakelpunt voor lage spanning bereikt en wordt het apparaat automatisch uitgeschakeld.
3.5 Bypass-modus
De aan/uit-knop van het product staat uit, maar de elektriciteit of generator staat aan. Het
product heeft een uitvoer om te laden en ondertussen wordt de batterij opgeladen.
Als de aan/uit-knop is uitgeschakeld, is er geen stroomvoorziening of is de generator
uitgeschakeld.
3.6 Spaarmodus
Als er geen netvoeding aanwezig is, wordt de AC-uitgang van de omvormer pas
geleverd als er een belasting van meer dan 15 watt op de omvormer wordt aangesloten.
De aangesloten belasting wordt automatisch elke 25 seconden gedetecteerd.
Smal
De energie van het lichtnet en de zonne-energie laden de
batterij tegelijkertijd op. In de
zonneprioriteitsmodus wordt de batterij bij voorkeur
opgeladen met zonne-energie wanneer de PV aan de
vereisten voldoet, en wanneer de batterijspanning te
laag is, wordt het opladen via het lichtnet gestart.
bereik
SBU Batterijprioriteit
Zonnelaadstroomverhouding
HET
UPS
CSO
Alr
00
APL
U kunt de laadstroom proportioneel aanpassen
aan de zonne-energie
HOI
UTI-netprioriteit
10~100%
Oplaadmodus Geen
Netlaadstroomverhouding
03
ERG
SOL
Instelbare laadstroomverhouding van het net
Zonneprioriteit
SNEE
Breed scala
Smal
Breed
100%
scala
bereik
AFr
05
20~100%
Netspanningsbereik
Spanningsbereik van
de netfrequentie
Netvoorrang
Alleen opladen via zonne-
energie
02
100%
Het netspanningsbereik is 185-264V
Het netspanningsbereik is
SCP
154-264V
Het netfrequentiebereik is 45-65 Hz
Het netfrequentiebereik is 40-70 Hz
Het elektriciteitsnet levert eerst stroom aan de
aangesloten apparatuur. Pas als het elektriciteitsnet niet
voldoende is, leveren de zonne-energie en de accu
stroom aan de aangesloten apparatuur.
Wanneer er voldoende zonne-energie beschikbaar is, wordt
de zonne-energie bij voorkeur aan de belasting geleverd.
Wanneer er wel zonne-energie aanwezig is, maar niet
genoeg, dan zorgen de zonne-energie en de
accustroom er tegelijkertijd voor dat de belasting wordt gevoed.
Wanneer er geen zonne-energie beschikbaar is, levert het
elektriciteitsnet stroom aan de aangesloten apparatuur.
Tegelijkertijd, als de accuspanning daalt tot het
waarschuwingspunt voor een lage accuspanning of het
ingestelde DC-naar-AC-spanningspunt, levert het net
ook stroom aan de aangesloten apparatuur.
Wanneer er voldoende zonne-energie beschikbaar is, wordt
de zonne-energie bij voorkeur aan de belasting geleverd.
Wanneer er wel zonne-energie aanwezig is, maar niet
genoeg, dan zorgen de zonne-energie en de
accustroom er tegelijkertijd voor dat de belasting wordt gevoed.
Als de accuspanning daalt tot het waarschuwingspunt voor
een lage accuspanning of tot het ingestelde DC-naar-AC-
spanningspunt, levert het lichtnet stroom aan de
01
belasting.
Werkmodus
Zonneprioriteit
Geen
De machine gebruikt simpelweg de energie van zonne-
energie om de batterij op te laden
3.7 Instelmodus/foutcodes ter
Ga naar de instellingenmodus, druk 10 seconden op de knop "ENTER". Verlaat de
instellingenmodus, druk herhaaldelijk op de knop "ESC".
1. Druk op de knop "OMHOOG" of "OMLAAG" om de parameter te selecteren en druk
vervolgens op de knop "ENTER".
2. Wanneer de parameter knippert, drukt u op "OMHOOG" of "OMLAAG" om deze te wijzigen
en drukt u vervolgens op de knop "ENTER" om te bevestigen.
Bij het instellen: Het instellingspictogram knippert.
Instelling geslaagd: Het linkerkader van de parameter knippert. Instelling mislukt: Het
FAULT-lampje
ACP
04
brandt.
referentie
Instellingen
Weergave
Weergave
(Links)
Weergave
(Rechts)
Beschrijvingen
(Midden)
Instelbereik
Beschrijvingen
(Midden)
(Links)
Instellingen
Weergave
Weergave
Weergave
(Rechts)
Instelbereik
Baudsnelheid
08
Stel het accuspanningspunt in wanneer de netstroom is
ingeschakeld in de prioriteitslaadmodus op zonne-energie
Instelling van de druppelspanning, afhankelijk van de
verschillende soorten
LL
batterijen
11
Gemiddelde
Zoemerschakelaar
snelheid
Instellingen voor netgevoeligheid: hoog, gemiddeld,
De accuspanning moet hoger zijn dan de ingestelde
waarde voordat deze normaal kan worden ingeschakeld
laag
Belastinglimiet
Netdetectiesnelheid
19
06
07
15
Verhoog de
Float-
LEL
OF
laadspanning
laadspanning
GRIEP
Stel de uitgangsspanning van de omvormer in
GEUR
ENZ
CST
BLC
Laadspanning van het
lichtnet
Swon
vleermuisspanning
uitgeschakeld
12
Inv.
Inv.
21
uitgangsfrequentie
uitgangsspanning
WAS
200~240V
ODT
Laadalarmlimiet
100~120V
10
Storing
herstartschakelaar
16
BRU
DTA
09
Hoge
23
18
snelheid
Laadspanning van het
OP
netherstel
Lage snelheid
BEC
Vleermuis laag
uit herstart vol
MET
Selecteer het spanningspunt voor het omzetten van
netstroom naar zonne-energie in de zonneprioriteitsmodus
Nadat de machine bij laag vermogen is uitgeschakeld,
is de accuspanning hoger dan de ingestelde waarde
en kan deze automatisch worden ingeschakeld.
OP
Instelling van de bulklaadspanning, afhankelijk van de
verschillende soorten
Vertraging
UIT
uit
batterijen
ZON
Slimme schakelaar voor achtergrondverlichting van het
Stel de communicatiebaudsnelheid
22
in
20
scherm
13
OP
Uitvoerweergavemodus
10,5~12,2V
DE
TD
LON
LOF
LOD
EEN
AOF
21~24,4V
42-48,8V
12,0~14,0V
24,0-28,0V
48,0~56,0V
17
UIT
14
14,2V
28,4V
56,8V
13,5V
27,0V
54,0V
10,5V
21,0V
42,0V
12,0V
24,0V
48,0V
13,5V
27,0V
54,0V
220V
9,5-13,5V
19,0~27,0V
38,0~54,0V
11,5~12,5V
23,0~25,0V
46,0~50,0V
13,0~14,0V
26,0~28,0V
Instelling uitgangsfrequentie
0
1
2
0
UIT
omvormer
52,0~56,0V
110V
Achtergrondverlichtingsregeling
Uit
Op
2400
4800
VAN
HOI
GAAN
Schakelaar voor alarm bij
lage batterij
HET
Maakt piepen mogelijk in storingstoestand
Geen piepgeluid in welke staat dan ook
Intelligente batterijbeschermingsfunctie, het wordt niet
aanbevolen om deze te vervangen
Intelligente
transformatortemperatuurbeveiligingsfunctie. Het wordt
afgeraden
deze instelling te wijzigen. Deze instelling is niet geschikt voor deze omvormer.
Instelling niet beschikbaar.
9600
Stel het uitschakelspanningspunt van de
batterijbeschermingsspanning
COU
BLS
Batterijvergrendelingsspanning
in
Op
Uit
Altijd aan
Altijd
3 keer opnieuw opstarten na kortsluiting of overbelasting
Geen herstart na kortsluiting of overbelasting
De achtergrondverlichting van het display is altijd aan
De achtergrondverlichting van het display is altijd uituit
12,0-15,0V
24,0~30,0V
48,0~60,0V
12,0-15,0V
24,0~30,0V
50Hz
60
Op
Uit
Uit
Op
Hz
48,0~60,0V
Uit
1 11,5V
23,0V
46,0V
13,0V
26,0V
52,0V
OP
Weergave
Weergave
Weergave
Wanneer de BMS/485-communicatie-interface extern is aangesloten, zoals weergegeven in de volgende
afbeelding:
(Midden)
(Links)
Instelbereik
Instellingen
(Rechts)
Beschrijvingen
25
Vleermuis opnieuw starten
GEBRUIKER
30
27
HEBBEN
Fabrieksinstellingen herstellen
BnS
op de batterijprioriteitsmodus, wordt de omvormer
gedwongen om over te gaan op netladen wanneer de
SOC van het BMS lager is dan de ingestelde
Protocoltype
lithiumbatterij
waarde.
STG
ECO
24
Als de SOC-waarde lager is dan de ingestelde waarde,
wordt de omvormer uitgeschakeld om de batterij te beschermen.
Wanneer de werkmodus van de omvormer is ingesteld
BTT
LFP
UIT
BMS-
functieschakelaar
Batsoc tijdens
29
Geen
GEBRUIKER
Batsoc-beurt
NAAR Dc
BSR
SOC
Instelling voor
lage spanningsalarm
UIT
Slot
CEL
GEL
BPO-31
Enz.
Batterijtype
FLD
RS
50~100%95%
50%
11,0 V
22,0 V
44,0 V
CEL
GEL
30~100%
10,0~15,5V
20,0~31,0V
Geen
40,0~62,0V
BSU
FLD
ECO-modus
26
Verzegelde loodzuuraccu
Gelbatterij
Intercel
Klantaanpassing
Ternaire lithiumbatterij
Lithium-ijzerfosfaatbatterij
Lithium-ijzerfosfaatbatterij (2)
Of de BMS-communicatiefunctie moet worden ingeschakeld
BMS-laagspanning SOC-waarde, als de
5~50%
BMS
Wanneer de werkmodus van de omvormer is ingesteld
op de batterijprioriteitsmodus, hervat de omvormer de DC-
werkmodus wanneer de SOC van het BMS hoger is
dan de ingestelde waarde.
Wanneer de omvormer is ingeschakeld, moet de
SOC hoger zijn dan de ingestelde waarde om
normaal te werken.
Instelling voor alarm bij lage batterijspanning, kan
worden aangepast op basis van de verschillende
soorten batterijen.
LiCoMnNiO2
BAT-LiFePO4
BAT-
LOU
20%
10%
LiFePO4(2)
Op
Uit
Op
Alle instellingen worden teruggezet naar de fabrieksinstellingen
Geen herstelproces, bestaande instellingen behouden
ECO-modus schakelen
Uit
LIF
Op
Uit
5~50%
Batsoc-beurt
Naar
UIT
Ac
28
Weergave (rechts)
Weergave (links)
021
52
53
61
Communicatieverbinding
Gebruik de meegeleverde communicatiekabel om verbinding te maken met de omvormer
en de pc. Installeer monitoringsoftware op de computer.
Droog contactsignaal
Er is één droog contact (3A/250VAC) beschikbaar op het achterpaneel. Dit kan worden
gebruikt om een signaal naar een extern apparaat te sturen wanneer de accuspanning
het waarschuwingsniveau
233
236
237
231
234
235
241
232
238
bereikt.
Uitschakelen
NC&C
Dichtbij
Eenheidsstatus
Droogcontactpoort: NC C NO
Dichtbij
Batterijspanning
Normale
De output
wordt geleverd
door een batterij of
zonne-energie.
modus
<laag
Zonne-eerste
modus
Open
Voorwaarde
Open
Open
NO&C
Dichtbij
Open
Dichtbij
Het apparaat is uitgeschakeld en er is geen stroomtoevoer.
DC-waarschuwingsspanning
Druppellaadspanning
Batterijspanning < Zonne-energie
naar wisselspanning
Batterijspanning>AC naar
gelijkspanning
Dichtbij
Accuspanning>
Open
Inschakelen
Foutcodes ter
Details
Alarm voor verbindingsfout in omvormercommunicatie
PV-temperatuursensor abnormaal
Alarm voor hoge PV-temperatuur
PV-stroomdetectiesignaal abnormaal
Abnormaal netuitgangsalarm
Alarm voor abnormale machinebelasting
Omvormer overbelastingsalarm
Abnormaal uitgangsalarm
Alarm voor hoge batterijspanning
Alarm voor lage batterijspanning
Alarm voor lees- en schrijffout van geheugenchip
Alarm voor verbindingsfout met geheugenchip
Alarm voor oververhitting van de
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
omvormer
referentie
Hoge temperaturen kunnen het volgende probleem veroorzaken:
een kortere levensduur van het product.
Verminderde laadstroom.
239
242
244
245
246
247
248
249
33
36
102
104
105
106
135
134
123
169
161
152
Verminderde piekcapaciteit of uitschakeling van de omvormer.
162
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
LAND
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
Alarm voor oververhitting die de belasting veroorzaakt
Geplande uitschakelalarm van de hostcomputersoftware
BMS overige storingen
BMS-communicatie abnormaal
BMS-laadoverstroom
BMS-ontlading overstroom
BMS Hoge Temperatuur
BMS Lage Temperatuur
Hoge PV-spanningsstoring
Hoge PV-temperatuurfout
Storing door overbelasting van de omvormer
Abnormale uitgangsfout
Abnormale belastingfout
Storing door oververhitting van de omvormer
Storing door hoge accuspanning
Storing door lage batterijspanning
Belastingveroorzakende overtemperatuurfout
Stroomdetectiesignaalstoring
Abnormale netspanningsstoring
Storing in de verbinding van de temperatuursensor
Geplande uitschakeling van de hostcomputersoftware
FAL
4.
WAARSCHUWING
Dit product moet worden geïnstalleerd door een gekwalificeerde elektricien.
INSTALLATIE
4.1 De omvormer plaatsen en monteren
Het product moet in een droge en goed geventileerde ruimte worden geïnstalleerd, zo dicht
mogelijk bij de batterijen. Er moet een vrije ruimte van minimaal 10 cm zijn voor koeling.
S
Monteer het apparaat nooit direct boven de batterijen. Het product is geschikt voor wandmontage.
Het apparaat kan zowel horizontaal als verticaal worden gemonteerd; verticale montage heeft de
voorkeur. Een verticale positie biedt optimale
Zorg ervoor dat de lucht na de installatie in het product blijft circuleren. Om het verlies van
kabelspanning tot een minimum te beperken, dient u een geschikte afstand tussen het product en
de batterij aan te
3,8 kVA-12,5
Figuur 3: AC-ingang/uitgangsaansluiting
kVA
houden.
koeling.
Om veiligheidsredenen moet dit product op een goed geventileerde plaats worden geïnstalleerd en
moet het uit de buurt worden gehouden van chemicaliën, synthetische componenten, gordijnen of
andere textielsoorten, enz.
4. 2 AC-bedrading
·AC-INGANG (Bron)
·AC-UITGANG (belasting)
Dit is een product van veiligheidsklasse I (geleverd met een beschermende aardingsaansluiting).
Er moet een ononderbroken beschermende aarding worden aangebracht bij de AC-ingangs- en
uitgangsaansluitingen.
De AC-bedrading moet in de volgende volgorde worden
AC-ingang: Het product is voorzien van een ingangsbeveiliging. Deze dient te worden uitgeschakeld
vóór de bedrading.
Verwijder het deksel van het AC-bedradingscompartiment om de AC-aansluiting aan te sluiten en zorg
ervoor dat de aardingspunten L en N op de overeenkomstige aansluiting zijn
AC-uitgang: Het product is voorzien van een uitgangsbeveiliging. Deze moet worden uitgeschakeld
voordat u de bedrading aansluit. Wanneer u de AC-uitgangsbedrading aansluit, moet u deze op de
bijbehorende aansluiting aansluiten.
aangesloten.
aangesloten:
L1-L2
110VACN-L2
110VACN-L1
L
L - N 110V
AC-
AC-UITGANG
220VAC
INGANG
NN
L2 L1
Controleer na het bedraden alle verbindingen nogmaals om er zeker van te zijn dat de draden op
de juiste aansluitingen zijn aangesloten en dat de aansluitingen goed vastzitten.
Veiligheidsaarding AC: Tijdens de installatie van de AC-bedrading worden de AC-ingangs- en
uitgangsaardingsdraden aangesloten op het product. De AC-ingangsaardingsdraad moet worden
aangesloten op de inkomende aarde van uw AC-netvoeding. De AC-uitgangsaardingsdraad
moet worden aangesloten op het aardingspunt voor uw
4.3 DC-
Sluit de DC-kabels van de accubank NIET aan op de omvormer
Alle AC-bedrading is compleet,
De juiste DC- en AC-beveiligingsschakelaars staan UIT
De juiste DC-spanning en polariteit zijn geverifieerd
totdat:
bedrading:
toepassingen.
Afhankelijk van het type accu dat u in de installatie gebruikt (6 of 12 V DC), moeten de accu's in
serie, parallel of serie-parallel worden aangesloten. De DC-kabels die de accu's met elkaar
verbinden, moeten exact dezelfde afmetingen en specificaties hebben als die tussen de accubank
en de producten.
Om de beste prestaties van uw omvormersysteem te garanderen, dient u geen oude of ongeteste
batterijen te gebruiken. Batterijen moeten van hetzelfde formaat, type, dezelfde capaciteit en
dezelfde leeftijd zijn.
4.3.1 Werkwijze
Hoe groter de Ampère-uur van de batterij, hoe langer de back-uptijd en de verbindingsdraden van
de batterij moeten hiermee overeenkomen.
Volg onderstaande instructies voor het aansluiten van de
Gebruik een geïsoleerde pijpsleutel om kortsluiting van
de accu te voorkomen.
Voorkom dat de batterijkabels kortgesloten
Sluit de batterijkabels aan op de batterij: de + (rood) aan de linkerkant en de - (zwart) aan de
rechterkant. Een omgekeerde polariteit (+ op - en - op +) zal schade aan het product veroorzaken.
(De veiligheidszekering in de omvormer kan beschadigd raken.)
worden.
batterijkabels:
WAARSCHUWING
WAARSCHUWING
Figuur 4: Inline-
Als de afstand van de omvormer tot de accubank < 1,5 meter is, gebruik dan
een DC-draad van minimaal 33,6 mm (#2 AWG). Als de afstand tussen de
omvormer en de accu > 1,5 meter is, moet er een grotere DC-draad worden
gebruikt. Langere afstanden veroorzaken een toename in de weerstand, wat de
prestaties van de omvormer beïnvloedt.
zekering
Het DC-overstroomapparaat (d.w.z. een zekering of stroomonderbreker) moet in de positieve
(RODE) DC-kabellijn tussen de positieve DC-aansluiting van de omvormer en de positieve
aansluiting (ROOD) van de accu worden geplaatst, zo dicht mogelijk bij de
Alle bedrading naar de accupolen moet periodiek (eenmaal per maand) worden
gecontroleerd op goede vastheid.
accu.
Er kan een korte vonk of vlamboog ontstaan wanneer u de batterijkabels aansluit op de DC-
aansluitingen van de omvormer. Dit is normaal en wordt veroorzaakt doordat de interne
condensatoren van de omvormer worden opgeladen.
Houd er rekening mee dat het te vast aandraaien of verkeerd draaien van de moeren op
de DO-aansluitingen ertoe kan leiden dat de bouten losraken en afbreken.
Draai de moeren goed vast om de overgangsweerstand zoveel mogelijk te
4.3.2 DC-bedradingsgrootte
Het is belangrijk om de juiste DC-kabel te gebruiken om maximale efficiëntie uit
het systeem te halen en brandgevaar door oververhitting te verminderen. Houd
de kabellengtes altijd zo kort mogelijk om te voorkomen dat de DC-schakelaar
doorslaat (of zekeringen doorslaat) door een verhoogde stroomopname. De
juiste minimale DC-kabeldikte (en bijbehorende overstroombeveiliging) is vereist
om de belasting van de omvormer te verminderen en spanningsdalingen te
minimaliseren. Dit verhoogt de efficiëntie van het systeem en zorgt ervoor dat
de omvormer bestand is tegen piekbelastingen.
beperken.
SAMENSMELTEN
OMVORMER
BATTERIJ BATTERIJ
12 volt
(200 Ahrs)
12 volt
(200 Ahrs)
12 volt
(200
12 volt
(200 Ahrs)
Ahrs)
2
2
Tabel
2
1
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5 mm2
2,5
12 Volt accu parallel
mm2
2,5 mm2
4,0 mm 2
4,0 mm 2
4,0 mm 2
4,0 mm 2
0512
300A
300/160A
0812
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
5024/48
10mm
2
16mm
2
16/8mm
2
25/16mm
2
25/16mm
2
32/16mm
2
25/16mm
6024
2
32/16mm
50/25mm
2
50mm
50/25mm
2
35mm
2
50mm
2
50A
80A
100/50A
60mm
160/80A
1004 8
12548
160180A
200/100A
200/100A
200A
250A
4.3.3
300A
250/160A
150/80A
Minimale DC-
Maximale
Parallelle en serieschakeling
Modellen
DC
draad
Grootte van de
Grootte(beoordeling)
DC-
aardingsdraadZekeringgrootte
12 volt accu (totale capaciteit=800
Figuur 5. Parallelle batterijbedrading
Ah)
overstroom
6324/48
bescherming
VS8048AMN
Naar
12 VDC
Omvormer
12 Volt
(200 Ahrs)
12 Volt
(200 Ahrs)
12 volt accu in
Spanning blijft hetzelfde
serie
Figuur 6. Parallelle batterijbedrading
Verschil tussen serie- en
Ah-capaciteit verdubbelt
parallelschakeling
Spanning verdubbelt
Ah-capaciteit blijft gelijk
24 Volt accu (totale capaciteit=200
Systeemspanning = 24V
Ah-capaciteit = 200AH
Ah)
Batterijen parallel
12 inch 12
200 Ah
inch
200 Ah
Batterijen in
Systeemspanning = 12 volt
Ah-capaciteit = 400Ah
serie
Naar
24 VDC
Omvormer
12 Volt
(200 Ahrs)
12 Volt
(200 Ahrs)
Minimum
DC-classificatie (Volt)
Batterijen
Maximaal
Modellen
Batterijen
Tab.ll
4
16
4
6024
6
48
6/8
24
12
16
24/48
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
6324/48
VS8048AMN
5024/48
1
1
1/2
1/2
1/2
1/2
2/4
2/4
12
12
12/24
12/24
12/24
12/24
24/48
24/48
0512
1004 8
12548
0812
24/48
2/4
3
3
3/6
3/6
3/6
3/6
6/8
6/8
2
48
4
48
2/4
6/8
5. PROBLEEMOPLOSSING
Ga als volgt te werk om snel veelvoorkomende storingen op te sporen. De DC-belastingen moeten van
de accu's worden losgekoppeld en de AC-belastingen moeten van de omvormer worden losgekoppeld
voordat de omvormer en/of acculader wordt getest.
Neem contact op met uw plaatselijke dealer/reparatiecentrum als het probleem niet kan worden opgelost.
Let op: Als de zekering is doorgebrand door een verkeerde aansluiting van de accu of door overstroom,
verwijder dan de rechterventilator en vervang de zekering. Zorg ervoor dat de stroomtoevoer naar het
apparaat volledig is losgekoppeld voordat u de zekering vervangt.
Draai de batterijpolen goed vast.
Controleer en sluit de kabel aan op
Overbelastingsconditie
de
Uitgangskabelklemmen los
Batterijklem niet stevig
Omkeren van de
Geen output van
ingangsvermogen kleiner dan(<)
150VAC
omvormer
batterijaansluiting
rechter aansluitdraad.
Open de behuizing en sluit de
uitgangskabelklemmen stevig aan
op de juiste draad.
Er dient een step-up stabilisator met een
Omvormer laadt accu niet
op
Continue alarmering wanneer
de omvormer belast
vermogen hoger dan dat van de
omvormer geïnstalleerd te worden.
Controleer de belastingen
en koppel zwaardere belastingen los.
is
Tab.lll
6. INSTALLATIE (Alleen geschikt voor machines met 6,3-12,5K)
Het monteren van de unit
Houd rekening met de volgende punten voordat
u de installatielocatie kiest:
Monteer de omvormer niet op brandbare
bouwmaterialen.
Bevestig op een stevige ondergrond.
Installeer deze omvormer op ooghoogte,
zodat het LCD-scherm altijd leesbaar
Voor een optimale werking moet de
omgevingstemperatuur tussen 0 en 55 graden
Celsius liggen. De aanbevolen installatiepositie is
verticaal op de muur.
is.
Probleem
De omvormer werkt niet bij het
inschakelen
Continue vonk van de
Zorg ervoor dat andere voorwerpen en oppervlakken niet afwijken van de
afbeelding, zodat er voldoende warmteafvoer is en er voldoende ruimte is om
draden te verwijderen.
Oorzaak
omvormeraansluiting
Oplossing
ALLEEN GESCHIKT VOOR MONTAGE OP BETON OF ANDERE NIET-
BRANDBARE
Bevestig het apparaat door drie schroeven vast te draaien.
OPPERVLAKKEN.
De ophangbeugels 1, 2 en 3 worden met expansieschroeven aan de muur bevestigd.
De haak aan de achterkant
van de omvormer is uitgelijnd met het gat in de ophangbeugel.
5024/48
VS8048AMN
10000VA
4000W
10000W
3824/48
hutdown
48V
6400W
8000VA
12548
120A MAX
DC-laagspanning S
8000W
48V
Crucuit-breker
Stroomonderbreker
50A
104A
DC-hoogspanningsherstel
120A
6348
48V
12500VA
48V
TECHNISCH GEGEVENSBLAD
5000W
(3,8~12,5K)
Laag
60V
herstel
Bescherming
63/32A
Omhoog
50-60Hz automatische
of
t
500Ah
detectie
110-120VAC /
48V: Accu licht ontlading 46V;
Accubelasting ontlading 46V @belasting<20%;44V@belasting>50%/42V@belasting>50%;
220-240VAC
42V@
belasting>50%/40V@belasting>50%;
AGM-diepe cyclus,
62,4V
Batterij
GEL
220VAC/110VAC
154-264VAC/
83A
77-132VAC
Batterij DC, Uitgangsbelasting
<8
Uitgangsfrequentie
Batterij bijna leeg alarm
gelijkstroom
50/60Hz
Batterijlaadniveau
48V:60-150VDC
Huidig
>98%
3800VA
PV-arrayvermogen
24/48V
LAAG niveau ontkoppeling
48V:Accu licht ontlading 48V;
Acculading ontlading 48V @ belasting <20%;
46V@belasting>50%/44V@belasting>50%;
(selecteerbaar)
Maximale open circuit van PV-array
Spanning
Maximale zonne-oplading
haat
C
mevrouw
<8ms
10%rms
Ja
Ja
83/42A
Opladen: Geel
10048
48V: Accu licht ontladen 44V; Accu belasting ontladen 44V@ belasting<20%;
48V:6400W
5000VA
MPPT-ingangsspanningsbereik
24/48V
Hoogspanningsalarm en storing
Maximaal
6300VA
3000W
MODEL
Invoer
Capaciteit (VA)
Spanning (DC)
Nominale spanning
Spanningsbereik
Frequentie
Uitvoer
Watt
Spanning
Frequentie
Golfvorm
Overdrachtstijd (AC naar DC)
Overdrachtstijd (DC naar AC)
Regeling van de uitgangsspanning
Omleiding
Modus
spaarder
Modus
Efficiëntie
Bescherming
Uitvoer
Batterij
Batterijtype
Opladen
Invoerbeveiliging
vader
48V:(40V of 42V)
Ingang AC, Uitgang
Alarm, storing
AC
LCD-indicator S
vader
LED-indicator S
Zuivere
150 V DC
sinusgolf
AC-lijningang:
- 21
-
groen
Omvormer:
Groente
Rood
Alarm:
Hoorbaar alarm - 1 pieptoon per
- 22
-
seconde
Hoorbaar alarm - continu piepen
Hoorbaar alarm - continu piepen
Alarm
Alarm voor lage batterij
Overbelastingsalarm
Schuld
Omgeving
Temperatuur
Vochtigheid
Akoestische ruis
C0-95%, niet-condenserend
-10~50ÿ
(db)
<45db
- 23-
Bijlage
Hoe kiest en configureert u PV-panelen?
De volgende parameters zijn te vinden in de specificaties van elk PV-paneel:
Pmax: Maximaal uitgangsvermogen (W)
Voc: Open circuit spanning (V) lsc:
Kortsluitstroom (A)
Vpm: Nominale spanning (V)
lpm: Nominale stroom (A)
PV-panelen kunnen in serie of parallel worden aangesloten om de vereiste
uitgangsspanning en -stroom te verkrijgen die binnen het toegestane bereik van de
zonneregelaar vallen.
Bij serieschakeling van PV-panelen bedragen de totale maximale spanning en
stroom:
Wanneer de in serie geschakelde PV-panelen parallel worden geschakeld,
zijn de totale maximale spanning en stroom:
In beide gevallen is het totale uitgangsvermogen het
vermogen van één PV-paneel x het totale aantal PV-panelen. De
criteria voor het configureren van PV-panelen zijn dat het totale
vermogen gelijk moet zijn aan of iets groter moet zijn dan het
maximaal toegestane PV-vermogen van de zonnecontroller (zie
de tabel met technische parameters). De overcapaciteit van PV-
panelen draagt niet bij aan de capaciteit van zonneladers en leidt
alleen tot hogere
De totale Voc van het PV-paneel moet lager zijn dan de
maximale PV-ingangsspanning van de omvormer (raadpleeg de
tabel met technische
Het configuratieschema van de 12 Vinverter is: PWM-controller: 10 PV-
panelen zijn parallel aan de omvormer aangesloten.
parameters).
installatiekosten.
Het totale aantal lpm van de PV-panelen moet lager zijn dan
de maximale laadstroom van de omvormer (60A).
Voorbeeld 1: Neem een 12V-omvormer als voorbeeld om
geschikte PV-modules te selecteren. Aangezien de totale Voc
van het PV-paneel de maximale waarde (PWM-regelaar 30 V /
MPPT-regelaar 60 V) niet mag overschrijden, kan het totale
vermogen gelijk zijn aan of iets hoger zijn dan 800 W. We kunnen
kiezen voor de volgende specificaties van PV-panelen.
Maximaal vermogen
80W
Isc(A)
21,6V
Vpm(V)
Nominale
Jij(V)
Kortsluitstroom
stroom
(Pmax)
Nominale spanning
lpm(A)
Open circuit spanning
4.46A
Het aantal PV-panelen dat in serie is
geschakeld voor elke groep:
PWMÿ1PCS (1*21,6V<30V)
MPPTÿ2 stuks (2*21,6V<60V)
Totaal aantal PV-panelen: 10
stuks - 800W / 80W = 10 (stuks)
Aantal groepen dat parallel kan
worden aangesloten:
PWM-10 groepen (10/1 = 10 groepen)
MPPT-5 groepen (10/2=5
4.8A
18V
groepen)
- 24-
Het configuratieschema van de 48V-omvormer is: PWM-
controller: Elke 4 PV-panelen worden in serie aangesloten tot één groep,
en er worden 10 groepen PV-panelen aangesloten.
MPPT-regelaar: Elke 6 PV-panelen worden in serie aangesloten tot één
groep, en er worden 7 groepen PV-panelen aangesloten. (Kan op
dezelfde manier worden aangesloten als PWM).
Dagelijkse stroomopwekking van zonnepanelen:
Energieopwekking = totaal vermogen van de zonnepanelen x
controllerconversie-efficiëntie x gemiddelde tijd van lokale zonneschijn
- 25-
VK REP
Fabrikant: Guangdong Huahu New Energy Technology Co., Ltd.
Adres: 3e verdieping, nr. 1 Yongyi 3rd Road, Yongxing Industrial Zone, Henglan Town,
Zhongshan City Geïmporteerd naar
AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
YH CONSULTING LIMITED. T.a.v. YH Consulting
EC REP
Limited
Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 9173 0
Kantoor 147, Centurion House, London Road, Staines-
upon-Thames, Surrey, TW18 4AX
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
- 26-
HYBRID
MODELL: VS8048AMN
SOLINVERTER
HYBRID SOLAR
- 1 -
INVERTER
MODELL: VS8048AMN
Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant
innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår
användarmanual. Produktens utseende ska vara beroende av den
produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig
igen om det finns några teknik- eller programuppdateringar för vår produkt.
Varning – För att minska risken för skador måste
- 2 -
användaren
läsa instruktionsmanualen noggrant.
Denna enhet uppfyller del 15 i FCC-reglerna. Användning är
underkastad följande två villkor: (1) Denna enhet får inte orsaka
skadliga störningar, och (2) denna enhet måste acceptera alla mottagna
störningar, inklusive störningar som kan orsaka oönskad drift.
VARNING
1. SÄKERHETSINSTRUKTIONER
1.1
RISK FÖR ELEKTRISKA STÖTAR.
Allmänt
Läs igenom manualen och alla säkerhetsanvisningar. Denna produkt är
konstruerad och testad i enlighet med internationella standarder. Den får
endast användas för det ändamål den är avsedd för.
1. 2 Installation
Läs installationsanvisningarna i manualen innan installation.
Detta är en produkt av säkerhetsklass I (levereras med en skyddande
jordningsterminal). Avbrottsfri skyddande jordning måste finnas vid AC-
ingångs- och utgångsterminalerna.
Det kan orsaka elektriska stötar om jordningsskyddet är felaktigt,
vänligen stäng av produkten.
Denna produkt drivs med ett uppladdningsbart batteri. Det kan fortfarande
finnas farlig spänning i ingångs-/utgångsterminalerna. Vänligen byt
strömkälla mellan växelström och batteri innan du utför underhåll eller
service på produkten.
Kontakta servicecenter. Använd inte produkten om något fel uppstår.
Endast kvalificerad person kan utföra all service.
Använd aldrig produkten där det finns risk för gas- eller
dammexplosioner. (före användning) Rådfråga batteritillverkaren för
att bekräfta om produkten kan användas med batteriet. Följ alltid
batteritillverkarens
- 3 -
säkerhetsanvisningar.
Se till att DC- och AC-ingångskablarna är avsäkrade och kretsbrytare är i
ordning. Byt aldrig ut komponenten mot en annan typ.
Konsultera alltid manualen för att avgöra vilken komponent som är rätt.
Innan du ansluter växelströmmen, se till att strömkällan överensstämmer
med kraven i manualen.
Använd aldrig produkten i en våt eller dammig miljö.
Se till att det finns tillräckligt med fritt utrymme för ventilation runt produkten
och kontrollera att ventilationsöppningarna inte är blockerade.
Se till att applikationens strömförbrukning inte överstiger produktens
maximala
Se batteritillverkarens manual angående transport, förvaring, laddning, återuppladdning
och kassering av batteriet.
effekt.
1. 3 Transport och förvaring
Se till att nätström och batterikablar har kopplats bort innan produkten förvaras eller
transporteras.
Inget ansvar tas för transportskador om utrustningen skickas i annan förpackning än
originalförpackningen.
Förvara produkten i en torr miljö, lagringstemperaturen måste vara mellan -20 ÿ och 60 ÿ.
- 4 -
1. Strömbrytare PÅ/AV
2. AC-ingång
3. AC-utgång
4. Kommunikationsport
5. PV-ingång
6. Batteriingång
7. Ingångsbrytare
8. RS232-kommunikationsport
9. BMS/RS485-kommunikationsport
10. Torr kontakt
11. Batteripol negativ
12. Batteripol
positiv
13. Fläkt
VS8048AMN
NER
ESC
För att avsluta
UPP
inställningsläget
För att gå till föregående val
För att gå till nästa val
För att bekräfta valet i inställningsläget eller gå in i inställningsläget
LCD-
SKRIVA IN
skärm
Bild 2: LCD-
LED-indikatorer
Funktionstangenter
SKÄRM
LED-INDIKATOR
LED-indikator
Meddelanden
Utgången drivs av elnätet i linjeläge.
Utgången drivs av batteri eller PV i batteriläge.
Batteriet är fulladdat.
Batteriet laddas.
Växelriktaren är i felvarningsläge.
Fast på
Blinkande
Fast på
Blinkande
Fast på
3. DRIFT
AC/
3.1 AC-läge
Slå på strömbrytaren, produkten är fullt funktionell, den gröna lysdioden
"AC In" tänds.
Röd
INV
CHG
Grön
FEL
Funktionstangenter
Gul
Beskrivning
Funktionstangent
3.2 Växelriktarläge
När strömmen bryts eller generatorn kopplas bort, övergår den till inverterläge. Överföringstiden är
mindre än 10 millisekunder så att datorer och annan elektronisk utrustning fortsätter att fungera utan
avbrott. Den gröna LED-lampan för "inverter"
3.3 Laddningsläge
När strömåtervinning eller generatorn slås på tänds den gröna lysdioden "AC In" och den
orangea "Charge"-lampan börjar blinka. När batterierna är fulladdade ändras den blinkande
orangea lampan till ett fast orange sken.
tänds.
3.4 Larmläge
När batteriet urladdas och det närmar sig batteriets frånkopplingsspänning börjar den röda
"Alarm"-lampan lysa med ett kontinuerligt pipande ljud. Om strömmen inte återhämtar sig
kommer den att behålla denna status tills batteriet når lågspänningsavstängningspunkten
och stängs av automatiskt.
3.5 Bypass-läge
Produktens strömbrytare är avstängd, men strömmen eller generatorn är påslagen. Den
har utgång för laddning samtidigt som batteriet laddas.
När strömknappen är avstängd, om det inte är ström eller generatorn är avstängd, finns det
ingen utgång att ladda.
3.6 Sparläge
Om det inte finns någon strömförsörjning från nätet kommer växelriktarens
växelströmsutgång inte att matas förrän en last större än 15 watt är ansluten till
växelriktaren. Den detekterar automatiskt den anslutna lasten var 25:e sekund.
SBU
Nätenergin och solenergin laddar batteriet samtidigt. I
solprioritetsläget laddas batteriet med prioriterad
solenergi när solcellssystemet uppfyller kraven, och när
batterispänningen är för låg startas nätladdningen.
Batteriprioritet
Solladdningsströmförhållande
DET
UPS
CSO
Alr
00
APL
Du kan justera laddningsströmmen
proportionellt för solenergi.
HEJ
10~100%
Laddningsläge Ingen
Nätladdningsströmförhållande
03
MYCKET
SOL Solar
Justerbart laddningsströmförhållande för nätet
prioritet
SKÄRA
Smalt intervall
Brett utbud
Smalt intervall
Brett
100%
utbud
05
20~100%
Nätingångsspänningsområde
AFr
Nätfrekvensspänningsområde
Prioritet för urinvägsinfektionsnät
lasten kommer solenergin och batteriet att
Nätprioritet
förse
02
100%
Nätspänningsområde är 185–264 V
Nätingångsintervallet är 154–264
SCP
V
Nätfrekvensområdet är 45–65 Hz
Nätfrekvensområdet är 40–70 Hz
Elnätet kommer först att förse lasten med ström.
Endast när elnätet inte räcker till för att försörja
01
lasten med ström.
När solenergin är tillräcklig kommer solenergi i första
hand att tillföras lasten.
När det finns solenergi men inte tillräckligt, kommer
solenergin och batteriet att förse lasten med
ström samtidigt.
När det inte finns någon solenergi kommer elbolaget
att förse lasten med ström. Samtidigt, om
batterispänningen sjunker till varningsspänningen för
låg batterinivå eller den inställda DC-till-AC-
spänningspunkten, kommer även elnätet att
förse lasten med ström.
När solenergin är tillräcklig kommer solenergi i första
hand att tillföras lasten.
När det finns solenergi men inte tillräckligt, kommer
solenergin och batteriet att förse lasten med
ström samtidigt.
Om batterispänningen sjunker till varningspunkten för låg
batterispänning eller den inställda DC-till-AC-
spänningspunkten, kommer elnätet att förse lasten med
ström.
Arbetsläge
Solprioritet
Ingen
Endast solladdning
Maskinen använder helt enkelt solenergi för att ladda
batteriet
3.7 Inställningsläge/felkoder för
Gå in i inställningsläget, tryck på "ENTER"-knappen i 10 sekunder. Avsluta
inställningsläget, tryck på "ESC"-knappen upprepade gånger.
1. Tryck på knappen "UPP" eller "NER" för att välja parameter och tryck sedan på
knappen "ENTER".
2. När parametern blinkar, tryck på "UPP" eller "NER" för att ändra den och tryck
sedan på "ENTER" för att bekräfta.
Vid inställning: Inställningsikonen blinkar
Inställningen lyckades: Parameterns vänstra ram blinkar Inställningen
misslyckades: FEL-lampan
AVS-länderna
04
lyser
referens
Inställningar
Visa
(Vänster)
Visa
Visa
(Rätt)
Beskrivningar
(Mitt)
Inställningsområde
Beskrivningar
(Mitt)
Visa
Visa
(Vänster)
Visa
Inställningar
(Rätt)
Inställningsområde
Baudhastighet
08
Ställ in batteriets spänningspunkt när nätströmmen används i
laddningsläget med solenergiprioritet
Inställning av flytspänning, beroende på olika typer av
LL
batterier
11
Summerkontrollbrytare
Inställningar för nätkänslighet: hög medel
Batterispänningen måste vara högre än det inställda värdet
innan den kan slås på normalt
låg
Belastningsgräns
Nätdetekteringshastighet
19
06
07
15
Öka
Flytande
LEL
ELLER
laddningsspänning
laddningsspänningen
INFLUENSA
Ställ in växelriktarens utgångsspänning
LUKT
ETC
CST
BLC
Laddningsspänning
från
Swon-
batspänning
nätet
12
Inverterbar
Omvandlad
21
utgångsfrekvens
utgångsspänning
VAR
ODT
Belastningslarmgräns
10
Felomstartbrytare
16
BRU
DTA
09
200~240V
100~120V
Hög hastighet
23
18
Medelhastighet
Laddspänning för
PÅ
nätåterställning
Låg hastighet
BEC
Låg
batterivolym vid omstart
MED
Välj spänningspunkten för omvandling från nätenergi till
solenergi i solprioritetsläge
När maskinen stängts av vid låg effekt är
batterispänningen högre än det inställda värdet och den
kan slås på automatiskt.
PÅ
Inställning av bulkladdningsspänning, beroende på olika
typer av
Fördröjning
AV
av
batterier
SÖN
22
HEJ
Ställ in kommunikationsbaudhastigheten
20
13
PÅ
Utgångsvisningsläge
10,5~12,2V
DE
TD
LON
LOF
LOD
EN
AOF
21~24,4V 42–
48,8V
12,0~14,0V
24,0–28,0 V
48,0~56,0V
17
AV
14
0
1
2
0
GÅ
14,2V
28,4V
56,8V
13,5V
27,0V
54,0V
10,5V
21,0 V
42,0V
12,0 V
24,0V
48,0V
13,5V
27,0V
54,0V
220V
9,5–13,5 V
19,0~27,0V
38,0~54,0V
11,5~12,5V
23,0~25,0V
46,0~50,0V
13,0~14,0V
26,0~28,0V
Ställ in växelriktarens
AV
utgångsfrekvens
52,0~56,0V
110V
Batteriets
Bakgrundsbelysningskontroll
låsningsspänning
AV
Larmbrytare för lågt
batteri
Ställ in avstängningsspänningspunkten för batteriets
BLS
COU
skyddsspänning
12,0–15,0 V
24,0~30,0V
48,0~60,0V
12,0–15,0 V
24,0~30,0V
DET
50Hz
På
Av
Alltid på
Alltid
Omstart 3 gånger efter kortslutning eller överbelastning
Ingen omstart efter kortslutning eller överbelastning
Skärmens bakgrundsbelysning är alltid på
Skärmens bakgrundsbelysning är alltid avstängd
Smart switch för bakgrundsbelysning av skärmen
Tillåter pipljud i felläge
Inget pipande i något tillstånd
Intelligent batteriskyddsfunktion, det rekommenderas inte
att byta
Intelligent temperaturskyddsfunktion för
transformatorn, det rekommenderas inte att ändra denna
inställning.
Denna inställning anpassas inte till denna växelriktare.
Inställningen är inte tillgänglig.
avstängd
60Hz
48,0~60,0V
På
Av
Av
På
Av
PÅ
Av
På
2400
4800
1 11,5
V 23,0
V 46,0 V
13,0V
26,0V
52,0V
9600
När BMS/485-kommunikationsgränssnittet är externt anslutet, som visas i följande figur:
Inställningsområde
(Mitt)
Visa
Visa
(Vänster)
Visa
Inställningar
(Rätt)
Beskrivningar
BMS-
funktionsomkopplare
ANVÄNDARE
ATT
30
27
HA
batteriprioritetsläge, tvingas växelriktaren att gå över i
nätladdning när BMS:ens SOC är lägre än det inställda
Litiumbatteriprotokolltyp
värdet.
STG
24
Om SOC-värdet är lägre än det inställda värdet stängs
växelriktaren av för att skydda batteriet.
När växelriktarens arbetsläge är inställt
Till likström
på
BTT
LFP
AV
29
ANVÄNDARE
Batsoc Turn
Batsoc under
Omstart av bat
SOC
Inställning av
BSR
lågspänningslarmspänning
Låsa
CELL
GEL
BPO 31
Etc.
Batterityp
FLD
95
RS
ECO
50~100%%
50 %
11,0 V
22,0 V
44,0 V
CELL
GEL
BnS
30~100%
10,0~15,5V
20,0~31,0V
Ingen
Ingen
40,0~62,0V
BSU
FLD
25
När växelriktarens arbetsläge är inställt på
batteriprioritetsläge, återgår växelriktaren till DC-arbetsläge
när BMS:ens SOC är högre än det inställda
Fabriksåterställning
ECO-läge
värdet.
26
Förseglat blybatteri
Gelbatteri
Intercell
Kundanpassning
Ternärt litiumbatteri
Litiumjärnfosfatbatteri
Litiumjärnfosfatbatteri (2)
Huruvida BMS-kommunikationsfunktionen ska aktiveras
BMS lågspännings SOC-värde, om
5~50%
BMS
När växelriktaren är påslagen måste SOC vara
högre än det inställda värdet för att fungera normalt.
Inställning av spänning för låg batterinivå, kan
justeras efter olika batterityper.
LiCoMnNi02
BAT-LiFePO4
BAT-
10
20
LOU
%
%
LiFePO4(2)
På
Av
På
Alla inställningar återställs till fabriksinställningarna
Ingen återställningsprocess, behåll befintliga inställningar
ECO-lägesväxling
Av
LIF
På
Av
5~50%
Batsoc Turn
Till
AV
AV
AC
28
Display (höger)
Skärm (vänster)
021
52
53
61
Kommunikationsanslutning
Använd den medföljande kommunikationskabeln för att ansluta till
växelriktaren och datorn. Installera en övervakningsprogramvara på datorn.
Torr kontaktsignal
Det finns en torr kontakt (3A/250VAC) på bakpanelen. Den kan användas för
att leverera signal till extern enhet när batterispänningen når
233
236
237
231
234
235
241
232
238
varningsnivån.
Stäng av
Nära
Enhetsstatus
Torr kontaktport: NC C NO
Utgången
drivs av
batteri eller
solenergi.
Normalt
läge
Batterispänning<Låg
Solar first-
läge
Öppna
Skick
Öppna
Öppna
NC&C NO&C
Öppna
Nära
Nära
Nära
Enheten är avstängd och ingen utgång är strömförsörjd.
DC-varningsspänning
Batterispänning >
laddningsspänning
Batterispänning < Solenergi till
växelströmsspänning
Batterispänning>AC till
Likspänning
Nära
Flytande
Öppna
Slå på
Felkoder för
Detaljer
Larm för fel på växelriktarens kommunikationsanslutning
Onormal PV-temperatursensor
Larm för hög PV-temperatur
Onormal signal för detektering av PV-ström
Onormalt larm för nätutgång
Larm för onormal maskinbelastning
Överbelastningslarm för växelriktaren
Larm för onormal utgång
Larm för hög batterispänning
Larm för låg batterispänning
Larm om läs- och skrivfel på minneskretsar
Larm om fel på minneskretsanslutning
Övertemperaturlarm för
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
växelriktare
referens
239
242
244
245
246
247
248
249
33
36
102
104
105
106
135
134
123
169
161
152
problem: Förkortad produktlivslängd.
Minskad laddningsström.
Minskad toppkapacitet eller avstängning av växelriktaren.
162
Fel vid avstängning av överbelastning av växelriktaren
Övertemperaturlarm som orsakar belastning
Planerad avstängningslarm för värddatorprogramvara
BMS andra fel
Onormal BMS-kommunikation
BMS-laddningsöverström
BMS-urladdningsöverström
BMS hög temperatur
BMS låg temperatur
Fel på hög PV-spänning
Fel på hög PV-
Onormalt utgångsfel
Onormalt lastfel
Övertemperaturfel på växelriktaren
Fel på hög batterispänning
Fel på låg batterispänning
Övertemperaturfel som orsakar belastning
Fel på strömdetekteringssignal
Onormalt nätutgångsfel
Fel på anslutningen av temperatursensorn
Planerad avstängning av värddatorprogramvaran misslyckades
temperatur
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
LANDA
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
FAL
4.
VARNING
INSTALLATION
En kvalificerad elektriker bör installera denna produkt.
4. 1 Placering och montering av växelriktaren
Produkten måste installeras i ett torrt och välventilerat utrymme, så nära
batterierna som möjligt. Det bör finnas ett fritt utrymme på minst 10 cm för
kylning.
Hög temperatur kommer att resultera i följande
L1-L2
110VACN-L2
110VACN-L1
Montera aldrig apparaten direkt ovanför batterierna. Produkten är lämplig för väggmontering.
Apparaten kan monteras både horisontellt och vertikalt; vertikal montering är att föredra. Den
vertikala positionen ger optimal
Se till att luften cirkulerar inuti produkten efter installationen. För att minimera spänningsförluster
i kabeln, håll lämpligt avstånd mellan produkten och
Detta är en produkt av säkerhetsklass I (levereras med en skyddande jordningsterminal).
Avbrottsfri skyddande jordning måste finnas vid AC-ingångs- och/eller
AC-kablarna ska anslutas i följande
220 V
AC-UTGÅNG
AC
ordning:
utgångsterminalerna.
batteriet.
kylning.
Av säkerhetsskäl bör denna produkt installeras på en välventilerad plats och hållas borta från
kemikalier, syntetiska komponenter, gardiner eller andra textilier etc.
·AC-INGÅNG (Källa)
·AC-UTGÅNG (belastning)
4. 2 AC-
AC-ingång: Produkten har en ingångsskyddsbrytare. Denna bör stängas av innan
kabelanslutningen påbörjas.
Ta bort locket till AC-kabelfacket för att ansluta AC-terminalen, inklusive jordning L och N till
motsvarande terminal.
AC-utgång: Produkten har en utgångsskyddsbrytare. Den bör stängas av innan kabelanslutningen
görs. När AC-utgången ansluts ska den anslutas till motsvarande terminal.
ledningar
L
L2
L - N 110V
AC-INGÅNG
L1
NN
3,8 kVA–12,5 kVA
Bild 3: AC-ingång/utgångsanslutning
s
Efter kabeldragning, dubbelkolla och granska alla anslutningar för att säkerställa att
kablarna sitter i rätt terminaler och att terminalerna är åtdragna.
Säkerhetsjordning för AC: Under installationen av AC-kablarna ansluts
jordledningarna för AC-ingång och -utgång till produkten. Jordledningen för AC-
ingången måste anslutas till den inkommande jordpunkten från din AC-strömkälla.
Jordledningen för AC-utgången ska gå till jordpunkten för dina
4.3 DC-
Anslut INTE likströmskablarna från batteribanken till
växelriktaren förrän:
ledningar:
applikationer.
Beroende på vilken typ av batterier du använder i installationen (6 eller 12 VDC)
måste batterierna kopplas i serie, parallellt eller serieparallellt. De sammankopplade
likströmskablarna måste ha exakt samma dimension och märkdata som de som
används mellan batteribanken och
För att säkerställa bästa prestanda från ditt växelriktarsystem, använd inte gamla eller
oprövade batterier. Batterierna bör vara av samma storlek, typ, klassificering och ålder.
produkterna.
4.3.1 Förfarande
Batteriets amperetimmar är större, backuptiden är längre och batteriets
anslutningskabel bör vara motsvarande.
Följ nedanstående anslutningsföreskrifter för
Anslut batterikablarna: + (röd) till vänster och - (svart) till höger, till batteriet. Omvänd
polaritetsanslutning (+ till - och - till +) kommer att skada produkten. (Säkringen inuti
växelriktarenheten kan skadas)
batterikablarna:
VARNING
Använd en isolerad nyckel för att undvika
kortslutning av batteriet.
Undvik att kortsluta batterikablarna.
VARNING
All AC-ledning är klar,
Rätt DC- och AC-skyddsbrytare är AVSTÄNGDA
Korrekt likspänning och polaritet har verifierats
Bild 4: Inbyggd säkring
Likströmsöverströmsbrytaren (dvs. säkring eller kretsbrytare) måste placeras i den
positiva (RÖDA) likströmskabeln mellan växelriktarens positiva likströmspol och
batteriets positiva pol (RÖD), så nära batteriet som
Alla kablar till batteripolerna bör kontrolleras regelbundet (en gång i månaden) för att
säkerställa att de är korrekt
Var medveten om att för hårt åtdragna eller felgängade muttrar på DO-terminalerna
kan göra att bultarna skalas och bryts av.
åtdragna.
möjligt.
En kort gnista eller ljusbåge kan uppstå när batterikablarna ansluts till växelriktarens
likströmsterminaler; detta är normalt och beror på att växelriktarens interna
kondensatorer laddas.
BATTERI
Dra åt muttrarna ordentligt för att minska kontaktmotståndet så mycket som möjligt.
BATTERI
INVERTER
SÄKRING
4.3.2 DC-ledningsstorlek
Det är viktigt att använda rätt storlek på likströmskabeln för att uppnå maximal
effektivitet från systemet och för att minska brandrisker i samband med
överhettning. Håll alltid kabeldragningen så kort som möjligt för att förhindra
lågspänningsavstängningar och för att förhindra att likströmsbrytaren utlöses (eller
öppnar säkringar) på grund av ökad strömförbrukning. Rätt minsta storlek på
likströmskabeln (och motsvarande överströmsbrytare) krävs för att minska
belastningen på växelriktaren, minimera spänningsfall, öka systemets effektivitet
och säkerställa växelriktarens förmåga att klara av tunga belastningar.
Om avståndet från växelriktaren till batteribanken är <1,5 meter, använd en minsta
DC-kabelstorlek på #2 AWG (33,6 mm). Om avståndet mellan växelriktaren och
batteriet är >1,5 meter måste DC-kabeln ökas. Längre avstånd orsakar en ökning
av resistansen, vilket påverkar växelriktarens prestanda.
0512
2,5 mm²
2,5 mm²
2,5 mm²
2,5 mm²
2,5 mm²
2,5 mm²
2,5 mm²
2,5 mm²
4,0 mm
2 4,0 mm
2 4,0 mm
2 4,0 mm
Till
12 VDC
Växelriktare
2
2
0812
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
5024/48
6024
10mm
2
16mm
2
16/8mm
2
25/16mm
2
25/16mm
2
32/16mm
2
25/16mm
2
32/16mm
2
50/25mm
2
50mm
2
50/25mm
2
35mm
2
50mm
6324/48
VS8048AMN
2
200/100A
60mm
250/160A
1004 8
12548
Tabell
Parallell- och seriekoppling
1
50A
80A
100/50A
160/80A
160180A
200/100A
150/80A
300A
4.3.3
300/160A
Minsta DC-
Maximal
200A
250A
12 volts batteri parallellt
300A
Säkringsstorlek
likström
ledning
Storlek (betyg)
DC-
jordningskabelstorlek
Modeller
12 volt
(200 Ah)
12 volt
(200 Ah)
12 volt
(200
12 volt
(200 Ah)
Ah)
12 volts batteri (total kapacitet=800 Ah)
Bild 5. Parallell batterikoppling
skydd
överström
Till
24 VDC
12 volt
(200
12 volt
(200 Ah)Ah)
Växelriktare
12 volts batteri i
Systemspänning = 12 volt
serie
24 volts batteri (total kapacitet = 200 Ah)
Skillnaden mellan serie- och parallellkoppling
Bild 6. Parallell
Ah-kapaciteten
12 tum
200
Ah-kapacitet = 400 Ah
Ah
fördubblas
batterikoppling
Batterier i parallellkoppling
Spänningen förblir densamma Spänningen fördubblas
Ah-kapaciteten förblir
Systemspänning=24V
Ah-kapacitet = 200 Ah
densamma
12 volt
(200
Batterier i
12 tum
200 Ah
serie
Ah)
12 volt
(200 Ah)
Gör så här för snabb upptäckt av vanliga fel. Likströmslasterna måste kopplas bort från
batterierna och växelströmslasterna måste kopplas bort från växelriktaren innan
växelriktaren och/eller batteriladdaren testas.
2
Kontakta din lokala återförsäljare/reparationsverkstad om felet inte kan åtgärdas.
Obs: Om säkringen har gått på grund av felaktig batterianslutning eller överström, ta bort
den högra fläkten och byt ut säkringen. Se till att maskinens strömförsörjning är helt
frånkopplad innan du byter ut den.
2/4
6324/48
48
4
VS8048AMN
0512
12
16
0812
24
24/48
1012/24
1312/24
1512/24
2012/24
3024/48
3824/48
1004 8
12548
5024/48
4
4
16
6024
6
6/8
1
1
1/2
1/2
1/2
1/2
2/4
2/4
48
48
2/4
12
12
24/12
24/12
24/12
24/12
24/48
24/48
24/48
Tab.ll
Minimum Maximal
BatterierBatterier
DC-klassning (volt)
Modeller
3
3
3/6
3/6
3/6
3/6
6/8
6/8
5. FELSÖKNING
6/8
En uppåtriktad stabilisator med
Växelriktaren laddar inte
batteriet
Kontinuerligt larm när
växelriktaren är belastad
terminalledning.
Öppna höljet och anslut utgångskabelns
kontakter fast till lämplig
högre effekt än växelriktaren
bör installeras.
Kontrollera lasterna och
koppla bort tyngre laster.
ledning.
Utgångskabelns terminaler lösa
ingångseffekt mindre än (<)
150 V AC
Överbelastningsförhållanden
Tab.lll
Montera inte växelriktaren på brandfarliga byggmaterial.
Omgivningstemperaturen bör ligga mellan
0°C och 55°C för att säkerställa optimal drift.
Den rekommenderade installationspositionen är att
den ska fästas vertikalt på väggen.
Problem
Växelriktaren fungerar inte när den
är påslagen
Kontinuerlig gnista från
växelriktarens terminal
Ingen utgång från
Orsaka
Batteripolen är inte fast
Montera på en fast yta.
Installera denna växelriktare i ögonhöjd så
att LCD-displayen alltid är
Se till att hålla andra föremål och ytor som visas i diagrammet för att garantera
tillräcklig värmeavledning och för att ha tillräckligt med utrymme för att ta bort
kablar.
avläsbar.
Batteripolomvändning
växelriktaren
Lösning
Dra åt batteripolerna.
Kontrollera och anslut kabeln till höger
6. INSTALLATION (Endast lämplig för maskiner med 6,3–12,5K)
Montering av enheten
Tänk på följande punkter innan du väljer
installationsplats:
ENDAST LÄMPLIG FÖR MONTERING PÅ BETONG ELLER ANNAN ICKE-
BRÄNNBAR
Montera enheten genom att skruva fast tre skruvar.
YTA.
Upphängningsfästena 1, 2 och 3 är fästa på väggen med expansionsskruvar.
Kroken på baksidan av
växelriktaren är i linje med hålet för upphängningsfästet.
AC-linjeingång:
Röd
Grön
Ren
Larm:
sinusvåg
AGM-djupcykel,
48V: 60–150VDC
GEL
6300VA
10 % rms
Ja
Ja
Batteriets
Batteri
laddningsnivå
83A
Larm för lågt batteri
Maximal öppen krets för PV-panel
Spänning
Maximal solladdning C
Utgångsfrekvens
48V: Batterilampans urladdning 48V;
Batteriurladdning 48V @ belastning <20%;
46V vid belastning > 50%/44V vid belastning > 50%;
50/60Hz
>98%
<8
ms
<8
Låg återhämtning
ms
Nuvarande
LÅG nivåavstängning (valbar)
42V@
belastning >50%/40V vid belastning >50%;
62,4V
10048
110–120 V AC / 220–240 V AC
48V:6400W
83/42A
48V: Batterilampans urladdning 44V; Batteribelastningsurladdning 44V vid belastning <20%;
Maximal
Laddning
50–60 Hz automatisk
48V: Batterilampans urladdning 46V;
Batteriurladdning 46V vid belastning <20%; 44V vid belastning > 50%/42V vid belastning > 50%;
avkänning
60V
3000W
MPPT-ingångsspänningsområde
3800VA
PV-arrayens
hat
kraft
24/48V
63/32A
Växelriktare:
Grön
Laddning:
Högspänningslarm och fel
Gul
TEKNISKT DATABLAD
t
500
likström
Upp
Ah
(3,8~12,5K)
3824/48
6348
48V
8000W
50A
12548
5024/48
DC lågspänning S
VS8048AMN
48V
220VAC/110VAC
154–264 VAC/77–132
5000W
VAC
6400W
8000VA
stug
4000W
10000W
Kryssbrytare
120A
Strömbrytare
10000VA
5000VA
DC högspänningsåterställning
104A
24/48V
48V
12500VA
MODELL
Input
Kapacitet (VA)
Spänning (likström)
Nominell spänning
Spänningsområde
Frekvens
Produktion
Watt
Spänning
Frekvens
Vågform
Överföringstid (AC till DC)
Överföringstid (likström till växelström)
Reglering av utgångsspänning
Gå förbi
Läge
Sparare
Läge
Effektivitet
Skydd
Ingångsskydd
Produktion
Skydd
Batteri
48V
Batterityp
120A MAX
48V: (40V eller 42V)
Ingångs-AC, utgångs-AC
Batteri DC,
Larm, Fel
utgångsbelastning
LCD-indikator S
far
LED-indikator S
far
150 VDC
- 21
-
Ljudlarm - 1 pip per
- 22
-
<45dB
sekund
-10~50ÿ
Larm
Larm för lågt batteri
Överbelastningslarm
Fel
Miljö
Temperatur
Fuktighet
Akustiskt brus
Ljudlarm - kontinuerlig pipljud
Ljudlarm - kontinuerlig
C0-95%, Icke-kondenserande
pipljud
(db)
Hur man väljer och konfigurerar PV-paneler
Bilaga
Följande parametrar finns i specifikationerna för varje PV-panel:
Vid seriekoppling av solpaneler är den totala maximala spänningen och
strömmen:
Pmax: Maximal uteffekt (W)
Voc: Tomgångsspänning (V) lsc:
Kortslutningsström (A)
Vpm: Märkspänning (V) lpm:
Märkström (A)
PV-paneler kan kopplas i serie eller parallellt för att erhålla den utspänning och
ström som krävs för att uppfylla solcellsregulatorns tillåtna
När PV-panelerna som har seriekopplats är parallellkopplade blir den totala
maximala spänningen och strömmen:
område.
- 23-
I båda fallen är den totala uteffekten effekten från en enskild PV-
panel x det totala antalet PV-paneler. Kriterierna för att konfigurera PV-
paneler är att den totala effekten ska vara lika med eller något större än
den maximalt tillåtna PV-effekten för solcellsregulatorn (se tabellen över
tekniska parametrar). Överkapaciteten hos PV-paneler bidrar inte till
solcellsladdarnas kapacitet och leder bara till högre
PV-panelens totala Voc bör vara mindre än växelriktarens maximala
PV-ingångsspänning (se tabellen över tekniska
Exempel 1: Ta en 12 V-växelriktare som exempel för att välja lämpliga
PV-moduler. Med tanke på att PV-panelens totala Voc inte får överstiga
det maximala (PWM-regulator 30 V / MPPT-regulator 60 V). Den totala
effekten bör vara lika med eller något större än 800 W, kan vi välja
följande specifikationer för PV-
Konfigurationsschemat för 12 Vinverter är: PWM-regulator: 10 PV-paneler
är parallellt anslutna till växelriktaren.
paneler.
parametrar).
installationskostnader.
PV-panelernas totala laddningsström i lpm bör vara mindre än
växelriktarens maximala laddningsström (60A).
Antalet PV-paneler anslutna i serie för varje
grupp: PWMÿ1PCS(1*21.6V<30V)
Spänning i öppen krets
4,8A
(Pmax)
Märkström lpm(A)
18V
Maximal
Du (V)
Kortslutningsström
Märkspänning
effekt
21,6V
Vpm(V)
MPPTÿ2 st (2*21,6V<60V)
Totalt antal PV-paneler: 10 st - 800
W / 80 W = 10 (st)
Antal grupper som kan parallellkopplas:
PWM-10 grupper (10/1 = 10
grupper)
MPPT-5-grupper (10/2 = 5 grupper)
4,46A
Isc(A)
80W
- 24-
Konfigurationsschemat för 48Vinvertern är: PWM-
regulator: Var fjärde PV-panel är seriekopplad till en grupp, och 10
grupper av PV-paneler är anslutna.
MPPT-regulator: Varje 6:e PV-panel är seriekopplad till en grupp, och
7 grupper av PV-paneler är anslutna. (Den kan anslutas på samma
sätt som PWM).
Daglig elproduktion från solpaneler:
Kraftproduktion = total solpaneleffekt x regulatorns
omvandlingseffektivitet x lokalt solskens genomsnittliga tid
- 25-
Storbritanniens republikaner
Tillverkare: Guangdong Huahu New Energy Technology Co., Ltd.
Adress: 3:e våningen, No.1 Yongyi 3rd Road, Yongxing Industrial Zone, Henglan Town,
Zhongshan City Importerad till
Australien: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
YH CONSULTING LIMITED. C/O YH Consulting
EG-representant
Limited
Australien
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 9173 0
Kontor 147, Centurion House, London Road, Staines-upon-
Thames, Surrey, TW18 4AX
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
- 26-
