极端气候系列
室外监听扬声器
M55XC 和 M80XC
用户手册
2
XC 系列室外监听扬声器
用户手册
目录
关于 Revel 室外监听扬声器 ...........................................................2
产品亮点 ..........................................................................................2
打开扬声器包装 .............................................................................2
lnvisiBall
™
支架系统 ..........................................................................3
输入端防护罩安装 ......................................
...................................4
连接功放 ..........................................................................................5
扬声器喷漆 ......................................................................................6
清理和维护 ......................................................................................6
规格 ...............................................................................
...................6
关于 REVEL
®
XC 极端气候系列室外监听扬声器
感谢您购买 Revel 极端气候室外监听扬声器。在尝试安装前，
请先完整阅读本手册以熟悉产品。XC 室外监听扬声器能够为
您带来 Revel 屡获殊荣的顶级室外音效。其多功能性、耐用
性和高性能完美满足室外环境的需求，无需牺牲哪怕只是一
丝的音质。Revel XC 室外监听扬声器为优质的室外音频提供
最终解决方案。
XC 系列亮点
极端气候 (XC) 设计适用于户外、微湿、潮湿、或高湿度•
环境下的安装
1"/25mm 铝质高音扬声器，内置高级声透镜和波导•
5.25"/130mm 碳素填充聚丙烯锥盆低音扬声器 (M55XC)•
8"/200mm 铝质锥盆低音扬声器 (M80XC) •
70V/100V 60W 可变抽头及低阻抗 8-ohm 旁路•
获得专利的 InvisiBall•
™
支架系统
耐用且能够适应气候
条件的机箱和网罩输入端防护罩•
打开扬声器包装
小心地打开扬声器包装。如果您怀疑扬声器在运送途中受到
损坏，请立即通知您的经销商和/或送货人员。请保存装运
箱和包装材料，以备日后使用。
包装盒内容
您的 Revel XC 系列室外监听扬声器包装盒应包含如下物品：
2 台 Revel XC 系列室外监听扬声器及可拆卸网罩
2 个输入端防护罩
1 个内六角扳手
2 个 InvisBall
™
壁挂支架
1 本安装手册
安装注意事项
Revel XC 室外监听扬声器的设计能为您提供最佳的音频性能
和耐久性。然而，对于给定位置，安装和摆放布置也会对音
质产生很大影响。请小心摆放扬声器，以便使其正对收听位
置。请确保支架系统的安装安全且正确，且扬声器的摆放位
置不存在安全隐患。通过合适的规划、摆放和安装，您的室
外扬声器将为您带来持久的优质服务。
重要安全指引
只可使用制造商指定的配件。1.
只能使用制造商指定的或随本设备一起售出的活动
机柜、2.
落地式支架、三脚架、支架或台面。如有使用活动音箱，
在移动组合在一起的活动音箱和本设备时，请小心谨慎，以防发
生翻倒而造成损坏。
所有维修服务必须由合资格的维修人员完成。设备受到任何形式3.
的损坏都需要维修，例如电源线或插头损坏、液体或异物渗入设
备、遭受雨淋或受潮、不能正常工作以及被摔碰等情况。
WEEE 通知
于 2014 年 2 月 14 日以欧洲法律形式正式生效的报废电子电气设备指令
(WEEE)，使电气设备使用寿命结束时的处理方法发生了重大的变化。
该指令的目的，首先是防止产生报废电子电气设备，在此基础上，
推广
重新使用、循环再用这些废弃物和采取其他回收方式，以减少弃
置。产品或其包装盒上的 WEEE 徽标，表示其中包含电气和电子设备，
如下所示，是一个打叉的带轮垃圾桶。
此产品不得与您的其他生活垃圾一起弃置。您有责任将您的所有电气
或电子废弃设备交给指定的收集点，以便循环再用这些有害废弃物。
在弃置时，如果能做到单独收集和正确地回收您的电子或电子废弃设
备，将能让我们得以帮助保护自然资源。另外，正确地循环再用电子
和电气废弃设备，还能够保护人类健康和环境。有关电子和电气废物
的弃置、回收和收集点，请联系您当地的相关主管部门、生活废弃物
处置服务、售卖该设备的商店或设备制造商。
ROHS 合规
本产品符合欧洲议会 2011/65/EU 指令，以及欧洲理事会于 2011 年 6 月
8 日发布的电气和电子设备危险物质限用指令。
3
XC 系列室外监听扬声器
用户手册
INVISIBALL 支架系统
InvisiBall
™
是一种独特的扬声器安装方法。InvisiBall
™
的设计不
引人注目，能够有效避免盗窃，简化安装，且可对扬声器摆
放和定位提供极大的灵活性。
注意：安装扬声器时必须符合地方建筑法规。请与有资格认
证的承包商或专业工程师协商关于扬声器安装在天花板还是
墙壁上较好。对于任何支架和扬声器安装不当导致的产品损
坏，Revel 概不承担任何责任。

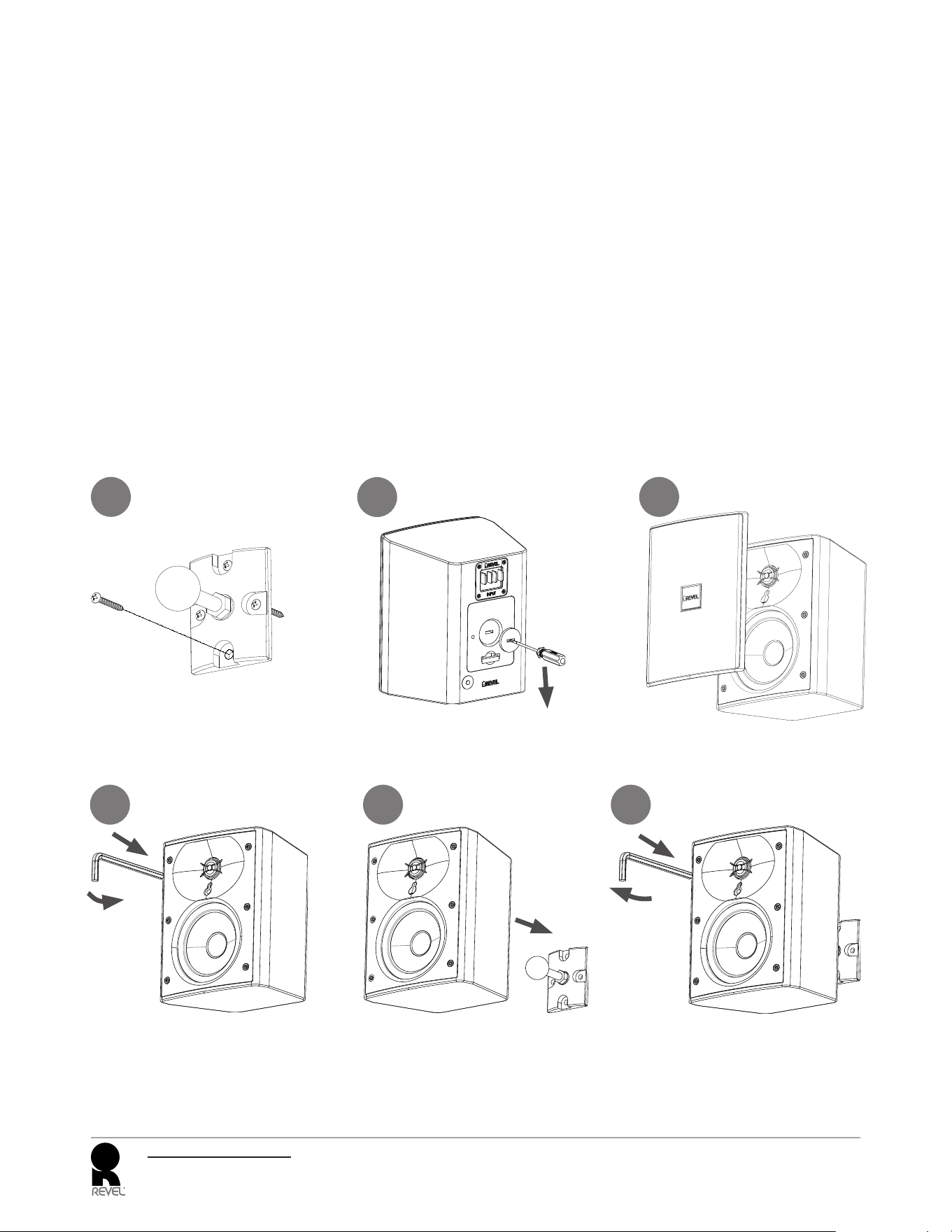

使用图 1 所示的螺丝将 lnvisiBall1.
™
支架安装在墙壁上。请确
保螺栓的类型适合于墙壁材料，且墙壁材料能够支持扬
声器的重量。
将宽尖平口螺丝刀插入塑料 InvisiBall2.
™
顶出栓的槽口并向
下推，从而刺破扬声器背后的顶出栓，如图 2 所示。刮掉
残余在孔洞周围的残余塑料，确保孔洞大小合适。
拆卸掉扬声器音箱上的网罩，露出位于低音扬声器和高3.
音扬声器中央的橡皮塞。拔掉橡皮塞，使用内六角扳手
拧松内部安装夹。插头可以旋转移开，以便使用内六角
扳手进行操作。
将提供的内六角扳手插入橡皮塞后的孔洞中。轻推并缓4.
慢旋转内六角扳手，直到感觉扳手到位。如图 4 所示，
拧松 I
nvisiBall
™
夹具。
如图 5 所示，将扬声器安装到 InvisiBall5.
™
。
如图 6 所示，拧紧夹具使其足以承托扬声器，并确保按6.
所需方向摆放。调整好扬声器方向后，用力拧紧并替
换扬声器挡板孔洞中的橡皮塞，然后重新安好网罩。
警示：请勿拧得过紧。
拆卸网罩
3
安装到墙壁
1
弹出插头
2
安装扬声器
5
打开橡皮塞、插入内六角扳手、松开夹具。
4
摆放扬声器、拧紧夹具、替换网罩
推荐的 InvisiBall 拧紧力矩：26-34 磅/英寸/
30-40 千克力.厘米
请勿拧得过紧！
6
4
XC 系列室外监听扬声器
用户手册
输入端防护罩安装

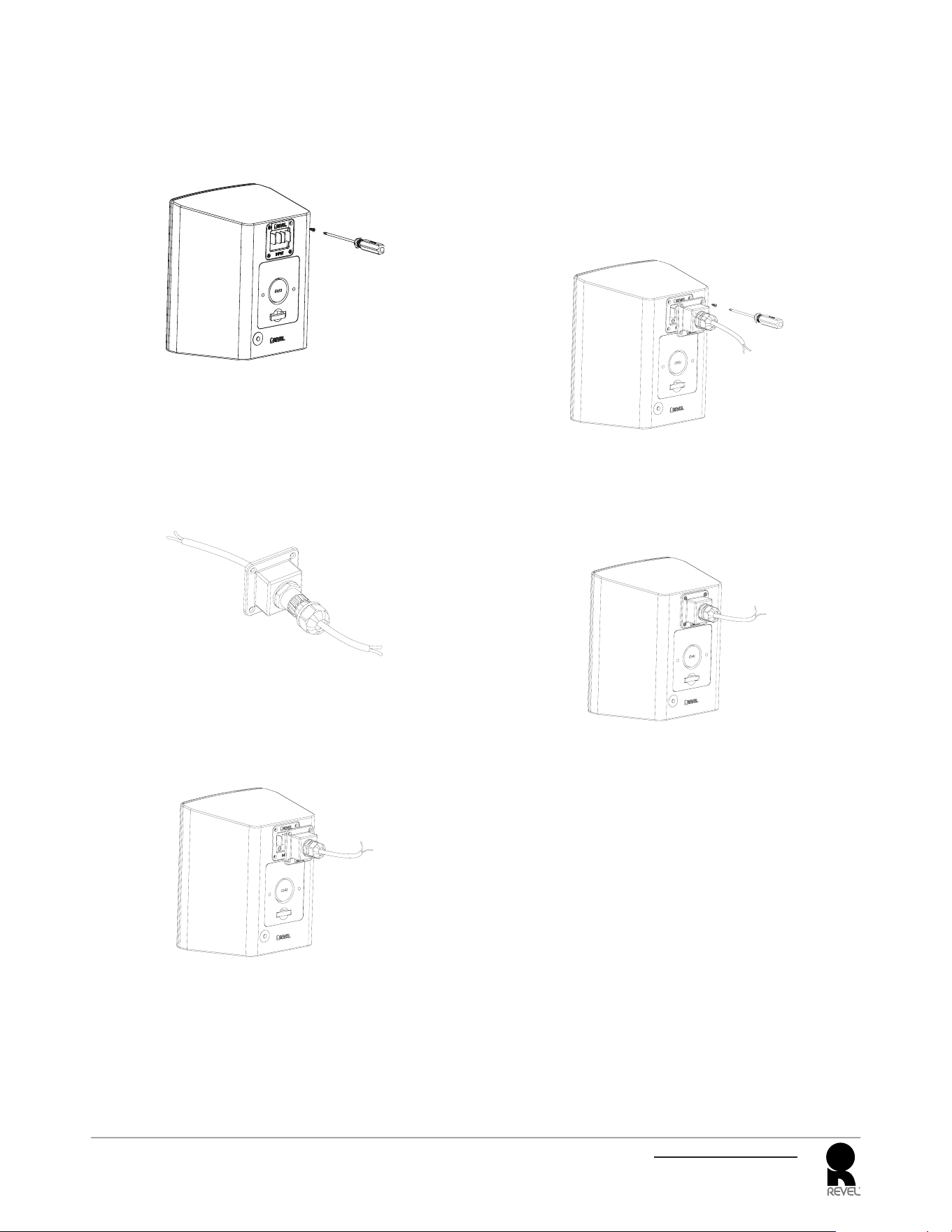

第 1 步 – 取下输入端护盖拐角处的四颗螺丝。这四颗螺丝可
以放置一旁，因为防护罩上不会再次用到。
第 2 步 – 拧松输入端防护罩外面的螺母。如图所示，通过压
力接头连接扬声器电缆和输入端。先不要拧紧防护罩外面的
螺母。
注意：如果您使用的是压力接头尺寸范围中较小的一端，
强烈
建议您使用扳手拧松并拧紧螺母几次，避免其过于僵
硬。不要移除橡胶垫 - 它需要用来形成水密封口。
第 3 步 – 将扬声器电缆连接到输入端，确保连接极性正确：
正极 (+) 接正极 (+)，负极 (-) 接负极 (-)。电缆引线可以与裸线
（约 1/4"/6.5 mm 的绝缘电缆）连接或通过安装铲形连接器
（未随附）至裸线。
第 4 步 – 取下防护罩底面周围胶垫的防护纸。使用随防护罩
提供的长螺丝，通过现有的螺孔安装防护罩。这点很重要，
根据电缆刚度，通过压力接头滑入电缆以避免电缆拉紧或在
防护罩内打结。
注意：随防护罩提供的新螺丝比第 1 步中取下的螺丝长。请使
用新螺丝。请勿再次使用第 1 步中取下的螺丝。
第 5 步 – 拧紧压力接头上的螺母以封住电缆，推荐 80 英寸 -
磅的扭矩。接头使用圆形电缆和其他电缆适用的水密材质。
如果接头不能对特定的电缆类型实现密封，则必须使用不同
的电缆类型。
5
XC 系列室外监听扬声器
用户手册
连接功放

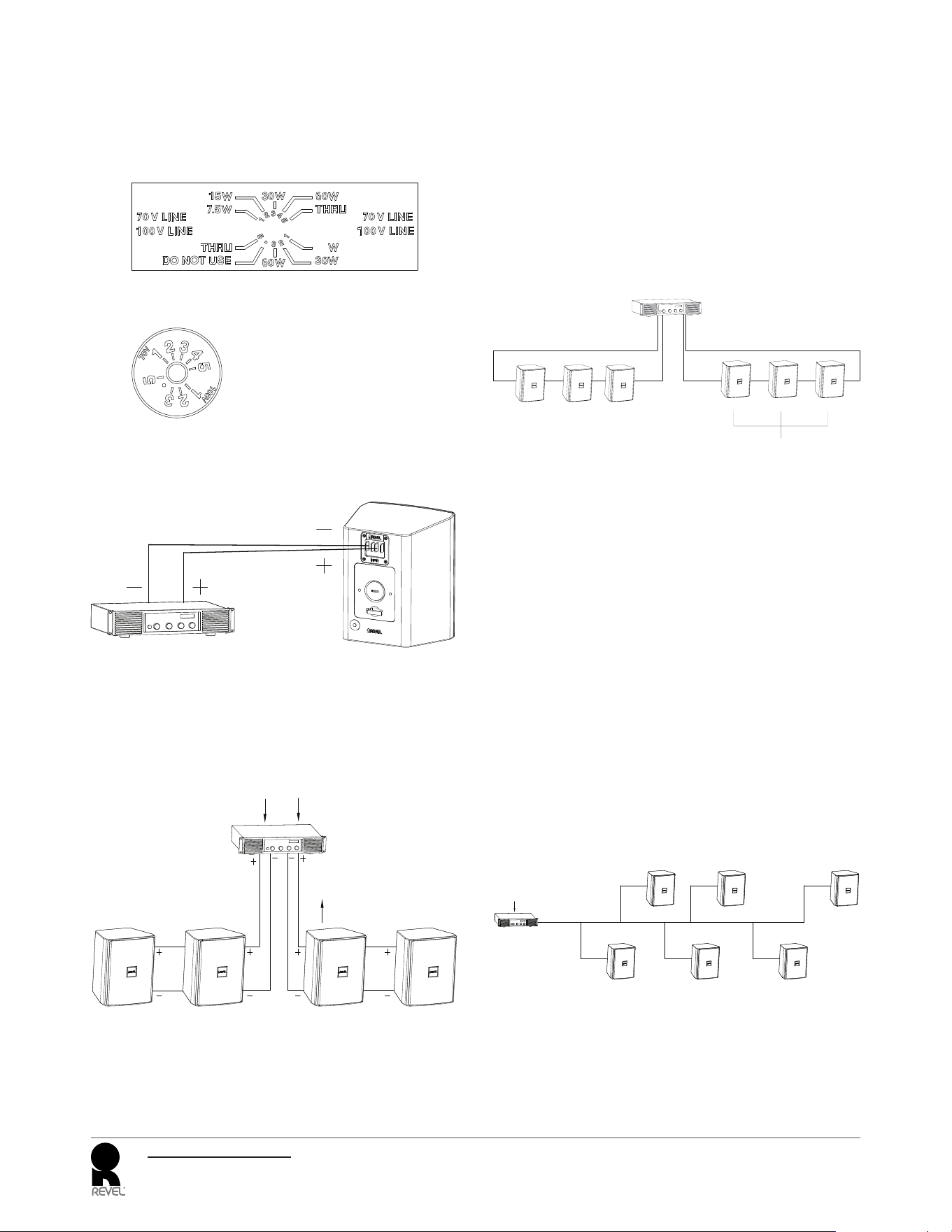

对于标准功放接线，确保扬声器电平开关设置为“通路（位
置 5）”
输入连接 - 直接将功放的 "+" 和 "-" 输出连接至音箱背面的 (+)
和 (-) 输入端子（参阅图表 1）。
图表 1。
每个 8Ω - 由于每个扬声器的额定阻抗为 8Ω，多个扬声器可
能会连接到一个功放通道（参阅图表 2）。（请参阅下方的
“功放阻抗负载”。）
每个声道 4Ω
8Ω8Ω
8Ω8Ω
右左
输入
图表 2。
功放阻抗负载 - 当有多个扬声器系统连接到一个功放通道时，
在扬声器位置将两根线缠绕在一起或经由从扬声器到功放的
个别“全垒打”，功放负载阻抗会下降。要得到可以并行连
接至功放的每个通道的 8Ω 扬声器的最大数目，用 8 除以建议
的功放最小阻抗负载（例如 8Ω Revel 扬声器 + 4R 功放最小阻
抗 = 每个通道 2 个扬声器，参阅图表 2）。
串联/并联- 可以利用各种串联/并联接线拓扑增加功放驱动的扬
声器数量。请参阅图表 3 中关于串联/并联接线拓扑的例子。
+
+
+
+
+
+
+
- - -
+
- - -
8Ω
每个声道 12Ω
8Ω 8Ω
24Ω
右左
输入
图表 3。
注意：扬声器阻抗不匹配，如低于功放通道最低额定阻抗，
会损坏功放并降低性能。如果设备需要每个功放通道并行连
接 2 台以上扬声器，可以考虑分布式线路系统。关于提醒和
建议，请参阅功放手册。
正确极性的重要性（“同相/异相”）- 当两个扬声器互相连
接的极性相反（“异相”），扬声器的低频会相互抵消，尽管
扬声器很“努力工作”。尝试通过均衡器来修复低音缺失会
损害您的扬声器 - 因为均衡器无法纠正极性错误。请确保多
台扬声器按正确的极性进行连接。
分布式线路系统 - Revel M55XC 和 M80XC 型号配备有内置
70V/100V 60W 可变抽头变压器。使用这些连接需要使用一个兼
容的 70V/100V 线路电压功放。与常规的 8Ω 扬声器一样，直接
将功放的 "+" 和 "-" 输出连接至音箱背面的 (+) 和 (-) 输入端子。
将变压器抽头设置到所需
功率。与常规的 8Ω 扬声器不同，
您可以为一个功放通道连接所需数量的 XC 扬声器，只要所有
扬声器抽头加起来不超过功放的额定功率（参阅图表 4）。
输入
6 x 7.5 W = 功放声道总负载 45 W
7.5 W 抽头7.5 W 抽头 7.5 W 抽头
7.5 W 抽头7.5 W 抽头 7.5 W 抽头
图表 4。
（例如，1 个 100W 的功放通道可以安全驱动 13 台 7.5W 的扬
声器，即 13 x 7.5 = 97.5 < 100）一个保守的经验法则为，尽量
保持扬声器负载（功率）的总和低于功放额定功率的 3/4（例
如，
1 个 100W 的功放通道可以驱动 10 台 7.5W 的扬声器，
即 10 x 7.5 = 75W）。
6
XC 系列室外监听扬声器
用户手册
规格
特色 M55XC M80XC
描述 二分频极端气候室外监听扬声器 二分频极端气候室外监听扬声器
音箱类型 密封 密封
高频驱动器组件 1"/25mm 铝质球顶高音扬声器 1"/25mm 铝质球顶高音扬声器
低频驱动器组件 5.25"/130mm 碳素填充聚丙烯锥盆低音扬声器 8"/200mm 铝质锥盆低音扬声器
建议功放功率 10-60W 20-80W
阻抗 70V / 100V 60W 可变抽头及 8-ohm 旁路 70V / 100V 60W 可变抽头及 8-ohm 旁路
变压器抽头 70V：60W, 30W, 15W, 7.5W, 8-ohm 旁路
100V：60W, 30W, 15W, 8-ohm 旁路
70V：60W, 30W, 15W, 7.5W, 8-ohm 旁路
100V：60W, 30W, 15W, 8-ohm 旁路
灵敏度 88dB @ 2.83V / 1m 89dB @ 2.83V / 1m
频率范围 -3dB 9
0Hz - 22kHz -3dB 60Hz - 22kHz
低频扩展 -10dB @ 60Hz, -6dB @ 74Hz, -3dB @ 90Hz -10dB @ 45Hz, -6dB @ 52Hz, -3dB @ 60Hz
分频频率 2.4kHz 2.3kHz
输入连接 不锈钢螺栓型端子 不锈钢螺栓型端子
安装 InvisiBall
®
支架系统 InvisiBall
®
支架系统
尺寸（高 x 宽 x 长） 9.3 x 7.4 x 5.8 in (236 x 188 x 149 mm)
8.0 in (200mm) 使用
InvisiBall 挂壁支架时的安装深度
15 x 11 x 8.6 in (380 x 280 x 220 mm)
8.0 in (200mm) 使用
InvisiBall 挂壁支架时的安装深度
重量 8.2lb (3.7kg) 14lb (6.4kg)
外饰 黑色或白色 黑色或白色
随附配件 输入端防护
罩、InvisiBall 挂壁支架、
6 x 100mm 内六角板手
输入端防护罩、InvisiBall 挂壁支架、
6 x 180mm 内六角板手
如性能、规格及外观等有更改，恕不另行通知。
扬声器喷漆
M55XC 和 M80XC 的 ABS 扬声器音箱可以喷漆以搭配任意配饰。
取下网罩。遮盖整个挡板、所有接线端子和产品标签。请小
心没有带进直接接触高音扬声器或低音扬声器的胶带。
用轻溶剂清洗音箱，例如用沾有矿物溶剂的湿布轻轻擦洗组
件。然而，请勿使用研磨剂如砂纸或钢丝棉清洗音箱。也不应
使用汽油、煤油、丙酮、丁酮、涂料稀释剂、漂白剂或其他化
学物质。使用这些清洁剂可能会导致音箱外壳永久性损坏。
清洁后，涂上两层或以上的乳胶或油基漆薄涂层。如果使用了
油性底漆，则乳胶漆附着效果会更好。设备可以滚动、刷涂或
喷洒。
网罩需要遮盖标识，然后喷漆。如果网罩经过轧制或刷漆，
网格可能会被油漆堵塞，导致音质下降。
InvisiB
all
™
支架也会喷漆，但因为其用金属制成，乳胶漆不像
其他罩面漆附着效果那么好。
清理和维护
Revel XC 系列室外监听扬声器的设计和制造可为您提供出色
的耐用性和可靠的服务。与任何好的产品相同，适当的清理
和维护会延长系统的使用寿命。
如果在产品规定的功率容量范围以内使用，且不滥用，则系
统组件可以一直正常运转。
防止扬声器因高强度的超低音信号（低于 30Hz 的信号）引起
过大振幅。如果您的功放有“低频切除”或“高通滤波”开
关，请启用。
Revel XC 室外监听扬声器具有良好的耐用性，可以直接暴露
在室外的自然环境中，因而一段时间后可能会变脏。可以用
花园软管的低压水流或喷雾瓶冲洗干净，然后用软布擦干。
请勿使用高压清洗机或任何高压水流直接冲洗扬声器正面，
因为驱动器可能会损坏，致使产品无法使用。
7
XC 系列室外监听扬声器
用户手册
有限质保
Revel 扬声器保证不存在任何缺憾。质保有效期取决于销售所在地的国家法律。
有关您可以享受的质保有效期和范围，请咨询当地 Revel 零售商。
更多信息，请访问：REVELSPEAKERS.COM
