B112V2/B110V2 低音炮
快速入门指南
快速入门指南
2 B112V2/B110V2
低音炮
目录
B112V2/B110V2
低音炮产品介绍
............................................................................................................................... 3
低音炮布置注意事项 ......................................................................................................................................................... 4
放置低单个低音炮，放置两个低音炮，放置四个低音炮 .............................................................................. 4
建立连接................................................................................................................................................................................ 6
通过内部交叉连接到 AV 环绕接收器或处理器，连接至立体声接收器，连接多个低音炮，触发和
电源连接 .....................................................................................................................................................
................... 6
低音炮护理 ........................................................................................................................................................................... 9
规格....................................................................................................................................................................................... 10
有限质保...........
................................................................................................................................................................... 10
REVEL PERFORMA3 V2 低音炮产品介绍
感谢您购买 Revel Performa3 V2 低音炮。B112V2 和 B110V2 采用
内置 1000 瓦 RMS（峰值 2000 瓦）放大器，并配备定制换能
器，将全新细节水平、音乐性和精细化效果与前所未有的超
强冲击力相融合。内置放大器采用大功率设计，集成参数均
衡（PEQ）系统后为家庭娱乐系统的高保真低音性能树立了
新标杆。
B112V2 和 B110V2 分别采用 12 英寸和 10 英寸版本全新涂纸/涂
浆低频
换能器，此款换能器专为这两款低音炮设计。此种全
新驱动设计的主要目标是在极高声压级（SPL）条件下产生
极低频率，同时保持非常低的失真——令人匪夷所思的是，
这些特性通常是不可兼得。此款新装置在音圈、滑块和环绕
之间保持了精确的设计平衡，接合经 klippel 优化的高线性马
达几何结构实现三者线性运动，从而减轻失真情况。
• 超长（50mm）双层铜音圈缠绕在高耐热玻璃纤维线圈架
上，为换能器提供极大的行程范围（Xmax），从而在失
真较低的情况下显著提高输出。
• 高温 Nomex
®
滑块采用渐进滚动设计使机械应力均匀分
布，有助于确保超长距离运行过程中保持锥体线性运
动。
• 超大尺寸丁苯橡胶环绕结构可实现更大线性位移，同时
能够增强运动质量控制。此种材料还能避免出现普通泡
沫环绕结构周围常见的物理破损。
涂层纤维素/涂浆锥体和防尘帽组件利用通风强化空气交
换，从而减少声学损失并增加输出。
换能器采用大体积 Klipp
l 优化磁铁组件（B112V2 和 B110V2 中
均为 19.2 磅），配有双堆叠陶瓷 5 磁铁，通过喇叭口状通风
口改善气流并减少湍流，最终增加低音输出并减少失真。较
厚的马达短接环可提高电感线性，进一步减少失真并增加输
出。背板中额外设置的冷却通风口可提高功率容量并减少功
率压缩。所有这些设计变更使得线性位移较之前版本提升
82%。
铸铝框架采用全通风设计，以减少过度背压造成的声学损
失。该框架还能保持尺寸稳定性和精确的机械公差，实现换
能器的高精度安装。框架结构和质量使其具备极高强度，同
时可将更多热量从音圈中导出。
B112V2 和 B110V2 外壳由连续木结构层组成，可有效防止开
裂，同时利用专门设计的支撑结构消除发生振动和变色的可
能性。时尚美观的外壳表面采用高光钢琴黑、胡桃色或白色
调，所用工艺由意大利豪华橱柜制造商专门开发和指导，处
理质量完胜汽车表面质量。
每个型号的 Revel 扬声器在开发过程
中都与我们与位置无关
的独特双盲听觉实验室中与竞争型号进行对比。该过程利用
最新心理声学研究确保听觉测试有效，从而准确验证所有
Revel 扬声器在投入生产之前均优于其竞品。
3
快速入门指南
B112V2/B110V2
低音炮

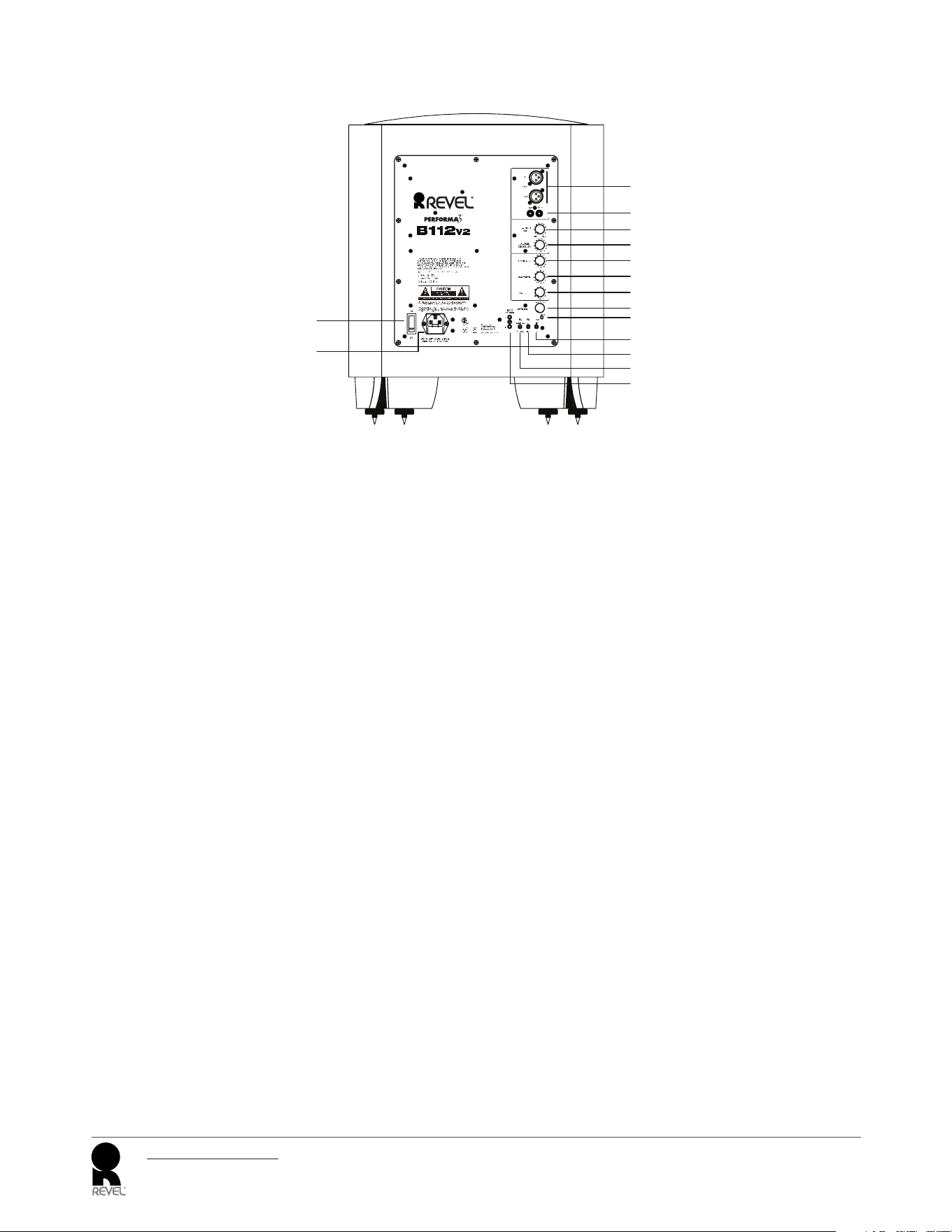

B112V2/B110V2 概述
（说明：B112V2 和 B110V2 后面板相同）
Power Switch
Power Cord Connector
Input Connectors（平衡卡侬接口）
Input Connectors（非平衡 RCA）
Subwoofer Gain （音量）Control
Low Pass Crossover Frequency Control
PEQ Frequency Control
PEQ Bandwidth Control
PEQ Level Control
Power Mode Switch
Power Indicator LED
Phase
EQ On/Off
EQ Extended
12V Trigger In/Out Connection
Input connectors：连接器连接到立体声前置放大器的输出，或
将环绕处理器的低音炮输出连接至左或右输入。可使用平衡
（XLR
）和不平衡（RCA）连接器。输入水平标称为 0dBV，非平
衡时最高 +12dBV，平衡时最高 +18dBV。XLR 输入是引脚 2 启用。
Low Pass Crossover：50Hz-150Hz 可变交叉频率决定了低音炮融
入主扬声器的频率。当控制切换到“LFE”时，交叉频率将被绕
过，且所有交叉设置均在处理器或 AVR 菜单中设置。
注：此项控制不会限制系统中主扬声器的频率范围。调整低通
交叉控制，以适当融合卫星式扬声器。融合正确时，交叉区域
的乐器音符和声音在声级上听起来应是正确的；声音相对于低
音炮频率或卫星音箱频率不是太大，但也不是太小。
Subwoofer Gain control：通过此项控制可相对于系统其他扬声器
调整低音炮音量。
Parametric Equalization (PEQ) controls：该组均衡控制可在特定听
音室具体位置根据主导空间模式进行调整。参数均衡器包含的
可变控制
可调整一个频带的频率、带宽和均衡水平。如要使用
这些控制功能，必须先将均衡器开关设置为“开”。
注：均衡控制需通过特定测量设备进行正确调节。您所在地经
授权的 REVEL
®
经销商可利用适当的设备进行适当测量，以确保
最佳效果。
EQ Frequency control：选择特定问题区域的中心频率。频率范围
为32Hz~100Hz。
EQ Bandwidth control：设置均衡器可产生效果的频率范围。该范
围从 0.1 个八度到 0.6 个八度；数字越大，受影响的频率范围越
宽。
EQ Level control：允许用户通过均衡器频率控制调节所选频率所
施加的增加量或削减量。此项控制调节范围为 -12dB ~ +3dB。
EQ On/Off switch：启用/禁用参数均衡控制（频率、带宽和均衡
器电平，不含相位）。
Extended On/Off switch：扩展模式（开）下，-3dB 点从 29.5Hz
变
为 22.7Hz（B112V2），从 32Hz 变为 23.7Hz（B110V2）。
注：使用扩展设置会降低低音炮可以达到的最大音量水平。若
在高音量段听到低音出现失真，则应停止使用“扩展”设置。
Phase switch：相对于前置扬声器调整低音炮输出相位。相位调
节还需考虑低音炮放置和听者位置等变量。设置此开关可将主
聆听位置的中低音调到最大。
12V Trigger In/Out connectors：低音炮电源模式开关设置为“触
发”时，若 12V 触发输入连接处存在 5V-12V 电压，则低音炮将
自动开启；若该连接处的电压清除，则低音炮将自动关闭。低
音炮开启时，12V 触发输出连接器处出现 12V 触发信号，可与其
他 Performa3V2 低音炮或另一台可触发设备配合使用。
Power Mode switch：决定低音炮的开关方式：
• 此开关设置到“自动”位置且电源开关设置到“开”位
时，低
音炮在输入位置检测到任何音频信号时都会自动打
开，若在十（10）分钟内未收到任何音频信号，则会自动进
入待机模式。
• 此开关设置到“开”位时，低音炮将在电源开关设置为
“开”时开启，并一直持续到电源开关设置为“关”为止。
• 此开关设置到“触发”位置且电源开关设置为“开”时，
若连接的 12V 触发器处存在电压，则低音炮会自动开启，直
到电压消失为止。所连接12V触发器电压移除时，低音炮将
自动关闭。
Power Mode indicator：电源开关打开且在输入端和/或 12V 触发
器位置存在信号时，LED 绿灯亮。若电源开关打开后十（10）分
钟内没有信号或者不存在触发电压，则 LED 红灯亮。若电源开关
关闭或装置电源断开，则指示灯将会熄灭。
Power switch：该开关设置为“开”时，低音炮开/关状态取决
于电源模式开关的设置（见上文）。电源开关设置为“关”
时，低音炮关闭。若因度假等原因长时间不使用低
音炮，建议
将电源开关调至“关”位。
Power Cord connector：将所供电源线插入该连接器，并插入一
个正在运行的
无开关
交流电源插座。
快速入门指南
4 B112V2/B110V2
低音炮
低音炮布置注意事项
典型家庭影院室有限封闭空间内使用低音炮时，房间内声音
反射、驻波和吸收会在低音响应中产生峰值和下降，它们与
听者在房间内的位置关系极为密切——坐在一个位置的听者
可能会听到由该位置响应峰值产生的过量低音，而仅仅几英
尺之外的另一名听者可能会因为该位置的响应下降而听到少
得多的低音。
低音炮在房间内的位置（以及房间尺寸）也会对上述低音响
应峰值和下降产生显著影响。精心布置低音炮并不能补偿整
个房间中所有的低音响应峰值和下降，但可以消除或显著减
少最大的响应下降。
我们必须通过适当的低音炮布置尽可能减少整个房间的响应
下降，因为均衡无法补偿较大的响应下降。例如，利用均衡
作用尝试恢复 13dB 的响应下降值时要求低音炮放大器在该频
率下将功率放大 20 倍，从而将低音炮放大器过度运行到限幅
水平，导致音频质量显著受损。
低于任何房间而言，将低音炮放置在角落位置几乎都能最大
程度减少低音响应的下降，同时产生最
大的低音响应峰值。
低音炮采用此种布置方法时，您就可以使用内置参数均衡器
（PEQ）来补偿最令人头疼的频率响应异常。
无论房间大小，我们都强烈建议您安装多个低音炮，因为单
个低音炮在整个房间内产生的低音性能不一致情况最为严
重。设置多个低音炮可以在不同聆听位置取消一些房间模
式，从而使整个聆听区域的低频音质一致性更高。此外，低
音炮放置时往往无法保证不存在通常无法通过均衡效果修正
的显著相应下降情况。设置两台或更多低音炮几乎总是可以
消除此种相应下降的情况。
由于墙壁构造几乎无法保证与对侧墙壁完全相同，“将低音
炮放置在 1/4 点位置”这种常见做法在实际操作中根本行不
通。最好的办法是在进行扬声器放置实验时从主聆听区进行
高分辨率测量。
放置低单个低音炮
安装单个低音炮时需在不同的位置进行实验，找出整个房间
坐席区内可产生最佳效果的位置。同前文所举实例一样，将
低音炮放到角落位置能最大程度减少无法利用均衡效果修正
的响应下
降情况。
放置两台低音炮
两个低音炮的放置位置将取决于房间座椅布置。
单排座椅房间
低音炮放在前部两个角落位置可在整排座椅范围内产生最一
致的低音性能。
Video Screen
Video Screen
放置一个低音炮，放置两个低音炮，放置四个低音炮
5
快速入门指南
B112V2/B110V2
低音炮

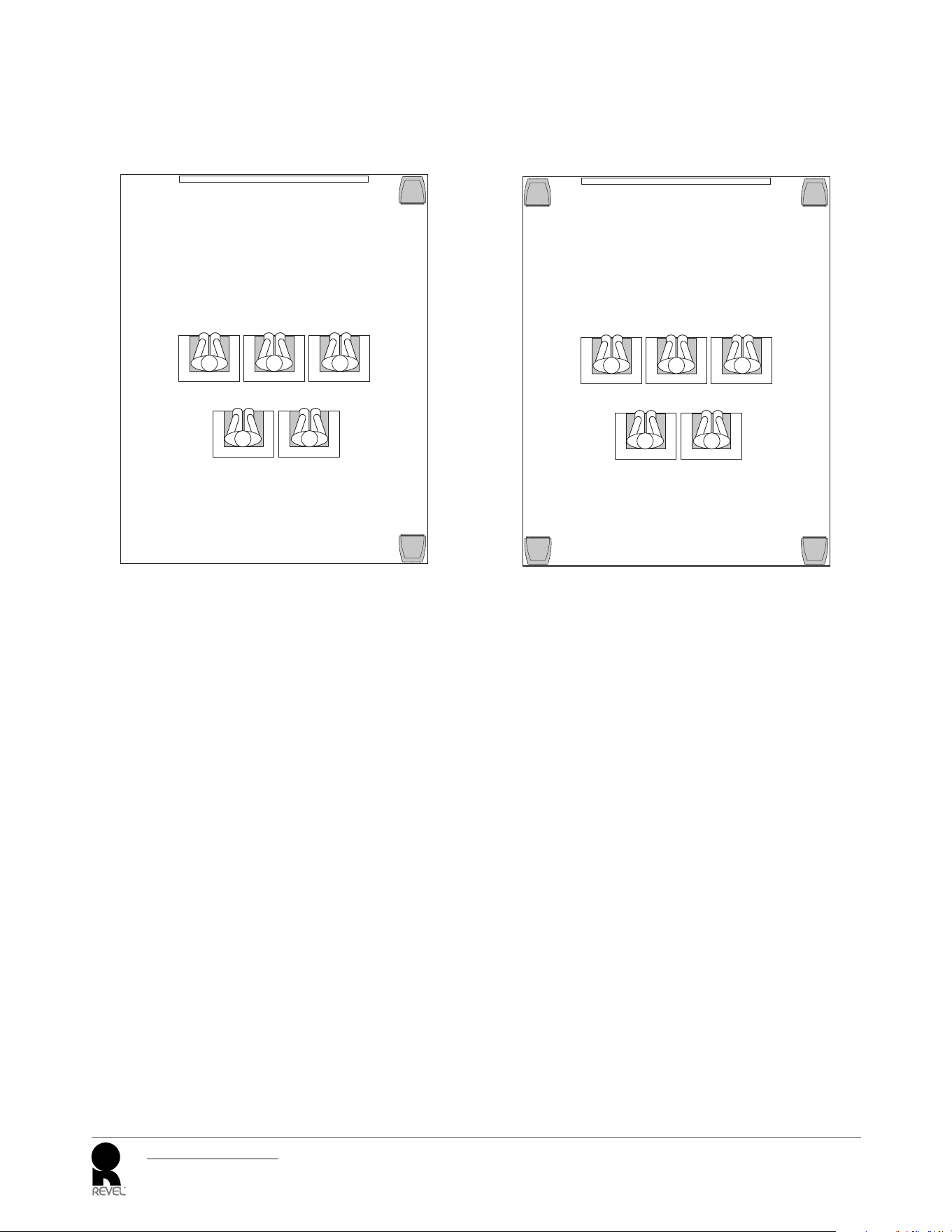

多排座椅房间
将一个低音炮放置在前部一个角落位置，另一个低音炮放置
在同侧的后部角落，则可在多排座椅中产生最一致的低音效
果。
放置四台低音炮
安装四个低音炮时，房间四个角落各放一个。在有四个以上
角落的房间，应选择最靠近聆听区域的四个角落放置。
Video Screen
Video Screen
快速入门指南
6 B112V2/B110V2
低音炮
RR R
L
L L
SURROUND
BACK
SUBWOOFER
SURROUND
CENTER
FRONT
OUTPUTS
建立连接
注意：所有系统组件切断电源之前不得进行连接或断开
作业。

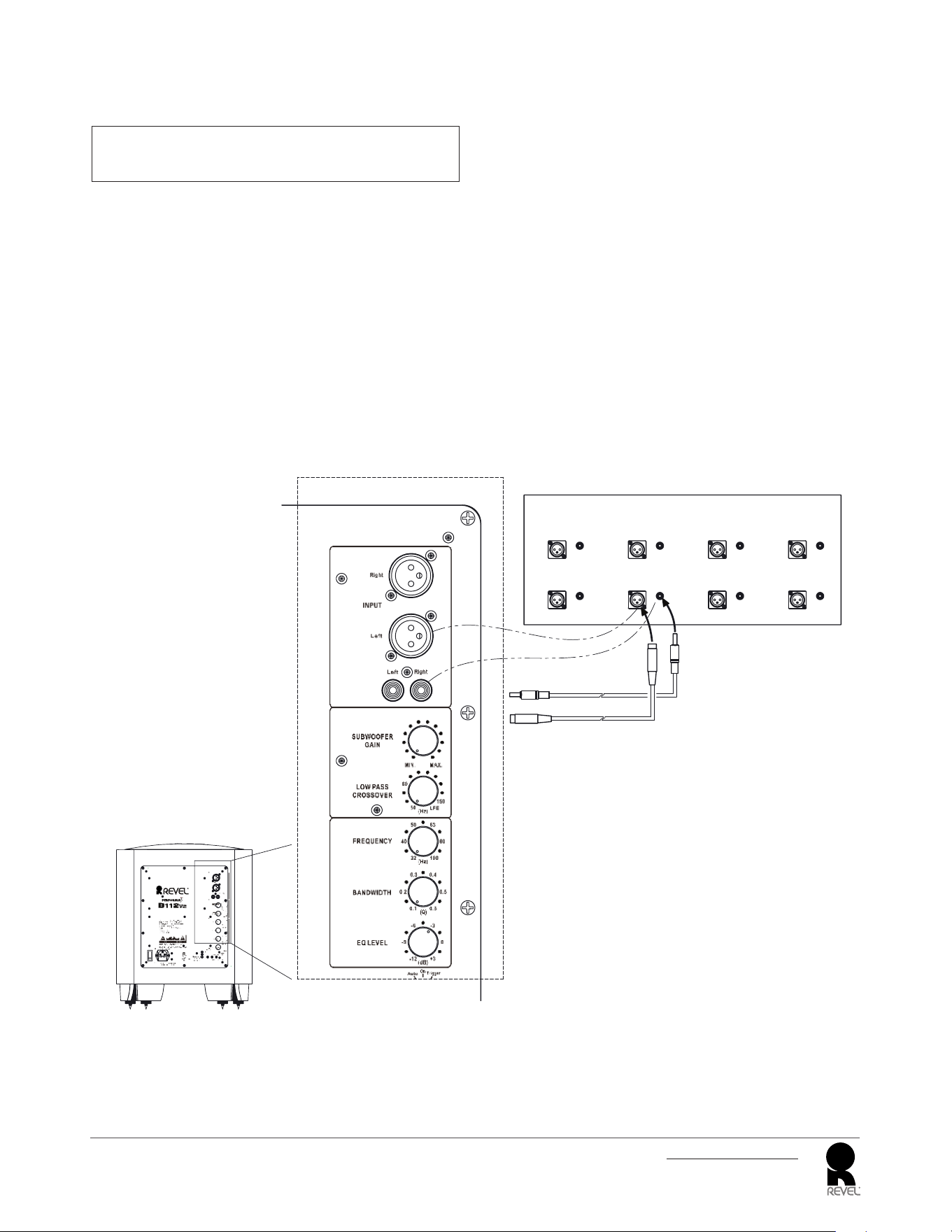

通过内部交叉连接到 AV 环绕接收器或处理器
如果所连接的环绕处理器配备低通滤波低音炮输出，请按照
下列方式连接低音炮。低音炮左或右输入连接器可进行平衡
（XLR）或非平衡（RCA）连接。连接到带内部交叉的环绕处
理器时，需将低通交叉控制旋钮设置到“LFE”位置。
B112V2/B110V2
连接器
环绕处理器
线路输出
使用 XLR 或 RCA
连接器
7
快速入门指南
B112V2/B110V2
低音炮
BALANCED
RIGHT
LEFT
LEFT
UNBALANCED
RIGHT
OUTPUTS
A
A
A
A
A

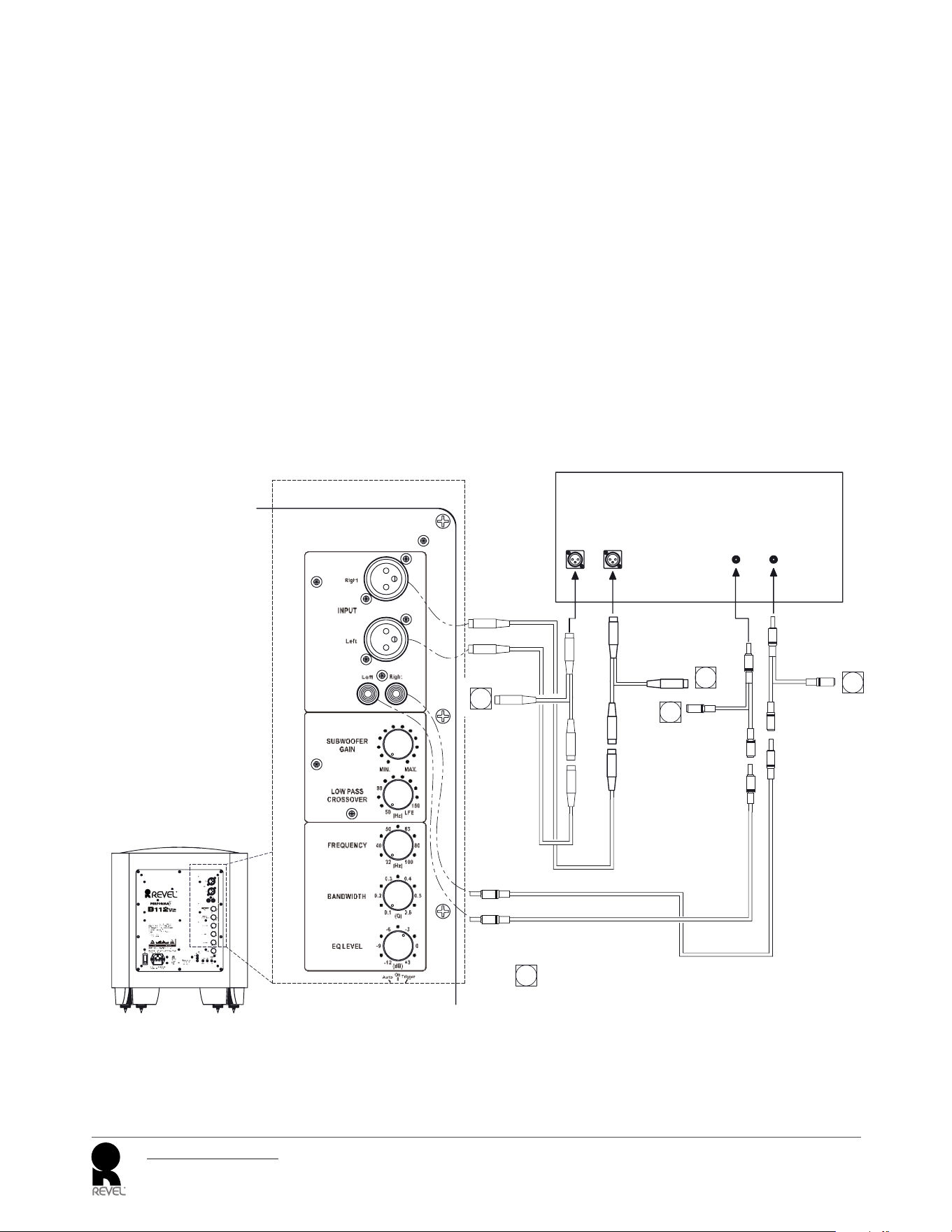

连接至立体声接收器、放大器或前置放大器
若要连接立体声设备，低音炮应按以下方式连接。立体声组
件极少有低音炮输出，若有，则可使用；否则，请确保左输
出和右输出各使用一个 Y 形连接器，将低音炮输入连接到每
个 Y 的一侧，左或右主扬声器放大器的输入连接到 Y 的另一
侧，以实现正确的主扬声器操作。您可以在设备和低音炮之
间建立平衡（XLR）或不平衡（RCA）连接。
采用此种连接方式时必须将低通交叉旋钮的频率设置到 50-
150Hz 之间，而不是“LFE”设置。
立体声前置放大器
使用左和右
使用 XLR
或
RCA 连接器
至主扬声器放大器
（其他信道重复执行此项操作）
快速入门指南
8 B112V2/B110V2
低音炮
Sub 2
OUTPUTS
Sub 1
连接多个低音炮
安装多个 Performa3V2 低音炮时，将“Y”连接器连接到接收
器或处理器的输出位置如果源组件有两个低音炮输出插孔，
则最多可连接四个低音炮，具体方法如本页所示。
务必单独设置和调节每个低音炮的 PEQ，然后将所有低音炮
电平和交叉频率同步调整，以便融合主扬声器系统。
Revel 低音炮 1
使用 XLR 或 RCA 连接器
Revel 低音炮 2
Revel 低音炮 3
Revel 低音炮 4
9
快速入门指南
B112V2/B110V2
低音炮
触发和电源连接
触发输入/输出连接器
若要将低音炮与另一个提供触发电压的组件一起打开，则需
使用 3.5mm 单缆线（未提供）将 12V 直流触发器输入连接器
连接到另一个组件的触发电压输出连接器。
若要向另一个 Performa3 低音炮（或其他可触发设备）提
供触发信号，则需使用 3.5mm 单缆线（未提供）将第一个
Performa3 低音炮的 12V 直流触发器输出连接器连接到下一个
Performa3 低音炮的 12V 直流触发器输入连接器。以“菊花
链”方式连接其他 Performa3 低音炮。
注：使用 12V 触发器控制低音炮电源状态时，每个低音
炮上的电源模式开关必须设置到“触发”位置。
电源线
确保所有连接正确无误后，将所提供的电源线插入低音炮电
源线连接器和工作中的
无开关
交流电源插座。
低音炮护理
机柜的木质饰面无需进行日常维护。机柜表面的灰尘、指纹
或其他污垢可用软布清洗——最好是用超细纤维和高品质汽
车蜡。注意避免与换能器接触。
• 顶部装饰件切勿用蜡处理，否则会导致哑黑色带漆层装
饰件出现光泽，无法恢复原先的饰面效果。如需清洁该
饰面，务必用干净的干软布擦拭，最好是用超细纤维。
清洁格栅时需用软毛刷真空附件将吸尘器轻轻吸净，操作时
应将真空清洁器吸力设置到最低水平。
注意：为防止机柜损坏，切勿使用金属抛光剂或用钢丝
棉制成的布擦拭。切勿将家具擦光油和清洗液直接喷在
机柜上，而是喷到抹布上之后再行擦拭。为避免换能器
损坏，切勿触摸或清洗换能器。
规格
B112V2/B110V2
类型： 有源低音炮
低频换能器。 涂装纸/纸浆圆锥（12"- B112V2；10"- B110V2），采用 50mm 双层铜音圈，带
通风口陶瓷 5 磁铁组件，以及带通风口压铸铝框架
放大器功率： 1000 瓦（RMS），2000 瓦（峰值）
输入灵敏度/阻抗： 400mV（全功率）/20k 欧姆（平衡）；14k 欧姆（非平衡）
较差频率： 50Hz-150Hz 低通滤波器，带 LFE 旁通
低频扩展（正常模式）： -3dB @ 34.4Hz、-6dB @ 30Hz、-10dB @ 27Hz (B110V2)
-3dB @ 29.5Hz、-6dB @ 27Hz、-10dB @ 24Hz (B112V2)
低频扩展（扩展模式）： -3dB @ 30Hz、-6dB @ 27Hz、-10dB @ 24Hz (B110V2)
-3dB @ 29Hz、-6dB @ 26Hz、-10dB @ 23Hz (B112V2)
输入： 平衡（XLR）；非平衡（RCA）
可选饰面： 高光胡桃木，黑色和白色
尺寸（高 x 宽 x 厚）：
B112V2： 18-7/16" x 15-15/16" x 16-9/16" （468mm x 404mm x 420mm），含格栅
B110V2： 16-7/8" x 14-5/16" x 13-7/16" （428mm x 364mm x 342mm），含格栅
重量：
B112V2： 64.8 磅（29.4kg）
B110V2： 53.
8 磅（24.4kg）
有限质保
Revel 扬声器任何缺陷都有对应的质保规定。质保期限取决于产品购买时所在国家的法律规定。当地的 Revel 零售商可以帮助您
确定质保期限和范围。
详细信息请登陆：REVELSPEAKERS.COM
Please visit REVELSPEAKERS.COM for additional language support on th
e user manual.
Veuillez visiter REVELSPEAKERS.COM pour obtenir le mode d’emploi en d’autres langues.
Para obter o manual do usuário em outros idiomas, acesse REVELSPEAKERS.COM
Ga naar REVELSPEAKERS.COM voor de handleiding in andere talen.
Gå til REVELSPEAKERS.COM for bruksanvisning på flere språk.
Если вам требуется дополнительные версии руководства пользователя на других языках, посетите сайт REVELSPEAKERS.COM.
別の言語に対応したユーザーマニュアルを読むには、REVELSPEAKERS.COMにアクセスしてください。
사용자 설명서에 대한 추가 언어 지원은 REVELSPEAKERS.COM 에서 확인하십시오
请访问 REVELSPEAKERS.COM 以获取其他语言版本的用户手册。
Visita REVELSPEAKERS.COM para obtener el manual de usuario de soporte en idiomas adicionales.
Weitere Sprachfassungen der Bedienungsanleitung findest Du unter REVELSPEAKERS.COM.
Si prega di visitare REVELSPEAKERS.COM per i manuali di istruzioni in altre lingue.
Jos tarvitset ylimääräistä kieleen liittyvää tukea käyttöohjeesta, käy osoitteessa REVELSPEAKERS.COM.
Gå ind på REVELSPEAKERS.COM for at se betjeningsvejledningen på flere sprog.
Gå till REVELSPEAKERS.COM för mer information om språk i användarmanualen.
HARMAN International Industries, Incorporated
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2018 HARMAN International Industries, Incorporated. All rights reserved.
Revel and the Revel logo are trademarks of HARMAN International Industries, Incorporated,
registered in the United States and/or other countries.
Nomex is a registered trademark of E. I. du Pont de Nemours and Company.
Features, specifications and appearance are subject to change without notice.
For questions, assistance or additional information concerning any of our products,
call us at: (516) 594-0300 or (888) 691-4171. For technical support, submit your
detailed inquiry to: [email protected].
Part No. 950-0555-001
www.revelspeakers.com
ĶŒŔŇŒņńţŐńŔŎń! Revel
ıńŋőńśʼnőŌʼnŖŒņńŔń! ĤŎŖŌņőńţńŎŗŕŖŌśʼnŕŎńţŕŌŕŖʼnŐń
ĬŋŇŒŖŒņŌŖʼnŏŠ! ĹńŔŐńőĬőŖʼnŔőʼnŜőŏĬőňńŕŖŔŌŋĬőŎŒŔœŒŔʼnōŖʼnňĵļĤ ĮŒőőʼnŎŖŌŎŗŖŇĵŖšŐŘŒŔň
ĤŖŏńőŖŌŎĵŖŔŌŖŒŘŌŕ
ĵŖŔńőńœŔŒŌŕřŒŊňʼnőŌţ! ĬőňŒőʼnŋŌţ
ĬŐœŒŔŖʼnŔņĴŒŕŕŌŢ! 666«ĹĤĴİĤıĴķĵĵŌĤōŁŕ»ĴŒŕŕŌţŇİŒŕŎņńŗŏĨņŌőŚʼnņňŎ
ħńŔńőŖŌōőşōœʼnŔŌŒň! ŇŒň
ĬőŘŒŔŐńŚŌţŒŕʼnŔņŌŕőşřŚʼnőŖŔńř! ^^^OHYTHUJVTY\Ŗʼnŏ
ĵŔŒŎŕŏŗŊŅş! ŏʼnŖ
ĵŔŒŎřŔńőʼnőŌţ! őʼnŒŇŔńőŌśʼnő
ĶŒņńŔŕʼnŔŖŌŘŌŚŌŔŒņńő
ĨńŖńœŔŒŌŋņŒňŕŖņń! ĨńŖńŌŋŇŒŖŒņŏʼnőŌţŗŕŖŔŒōŕŖņńŒœŔʼnňʼnŏţʼnŖŕţœŒňņŗŐŅŗŎņʼnőőşŐŒŅŒŋőńśʼnőŌţŐŌŋņŖŒŔŒō
ŇŔŗœœşŕŌŐņŒŏŒņŕʼnŔŌōőŒŇŒőŒŐʼnŔńŌŋňʼnŏŌţŕŏʼnňŗŢŝŌřœŒŕŏʼnŔńŋňʼnŏŌŖʼnŏŠőŒŇŒŋőńŎń®
ĮŒňŌŔŒņŎńŕŒŒŖņʼnŖŕŖņŗʼnŖœŒŔţňŎŗŅŗŎņŏńŖŌőŕŎŒŇŒńŏŘńņŌŖńőńśŌőńţŕţőņńŔţŇŒňń!
4@Ňňʼn4®ŐʼnŕţŚœŔŒŌŋņŒňŕŖņńĤţőņńŔŠ)ŘʼnņŔńŏŠ*ŐńŔŖŌŖňŌ@®
ŇŒňœŔŒŌŋņŒňŕŖņń()*ŌŖň
мȞġĈҴˀΙĀǩ؆Ӎߒʔ
ˌɫǩ؆ ϝԶˌɫ
ĈҴˀΙͱʻٌ
2D
᰽
*I
⬠
%F
ԣᲱ
%T8+
Ġ⅑ԓᐸ
2$$
Ġ⅑ȕ᧠⓭
2$&'
Ǘɢذ
ߪݨǗɢذ뻟ǗɢذĘĀǗŔতɫ뻛ăಗ
ǭǗŔতɫ뻜뻟ʭˌȠȱΪˈϞ
:
ᅣɆ ʌ뻟ǚذ뻟ӺذDž :
ǭǗŔত
ˌɫ
Ȼؤ،뻟ٛԟ뻟ęՏǗǗ뻟Ǘ۷ǝ :
ઐɫ ǗϞ뻟ĸdžΒ뻟Dž :
ǕȪϜ֪֙5,6Āܪǭৠ
1뻭ȪФ˽ĈҴˀΙć˽ˌɫǨĈߴΙࠒնġĀߒʔߴć)$6ܪǭĀՄʔđŘĪ뺯
:뻭ȪФ˽ĈҴˀΙψɺć˽ˌɫĀԚĂߴΙࠒնġĀߒʔɸŜ)$6ܪǭĀՄʔđ뺯
ćġϾĉΧդŠŚؗʭܽߊĀǗŔǗǯмȞĘȝߪĈrցůʿr'2W2뺯
ࠦްġĀϹͳȪмȞĀȢ˩ցůŭՄ뺯
HARMAN International Industries, Incorporated
8500 Balboa Boulevard, Northridge, CA 91329 USA
© 2018 HARMAN International Industries, Incorporated. 保留所有权利。
Revel 和 Revel 标志是 HARMAN International Industries, Incorporated 在美国和/或其
他国家和地区的注册商标。
Nomex 系 E. I. du Pont de Nemours and Company 公司注册商标。
如性能、规格及外观等有更改，恕不另行通知。
如对本公司产品有任何疑问、需提供任何帮助或其他资料，
请致电：（516）594-0300 或（888）691-4171。如需技术支持，请将详细要求
提交至：csupport@harma
n.com。
零件编号：950-0555-001
www.revelspeakers.com
在中华人民共和国境内销售的电子电气产品上将印有“环保使用期”(EPuP) 符号。
圆圈中的数字代表产品的正常环保使用年限。
