Instruction Manual
Guide D’utilisation
Manual de instrucciones
Gas Pressure Washer
Laveuse aessence de haute pression
Lavadora apresión con motor agas
If you have questions or comments, contact us.
Pour toute question ou tout commentaire, nous contacter.
Si tiene dudas ocomentarios, contáctenos.
1-877-362-4271
English (original instructions) 1
Français (traduction de la notice d’instructions originale) 12
Español (traducido de las instrucciones originales) 24
NOTE: Photographs and line drawings used in this manual are for reference only and do not represent aspecific model.
REMARQUE: Les photographies et schémas figurant dans ce guide sont incorporés seulement àtitre de référence et ne représentent pas un
model particulier.
NOTA: Las fotografías ylos dibujos lineales utilizados en este manual son solo referencias yno representan un modelo específico.
1
English
English (original instructions)

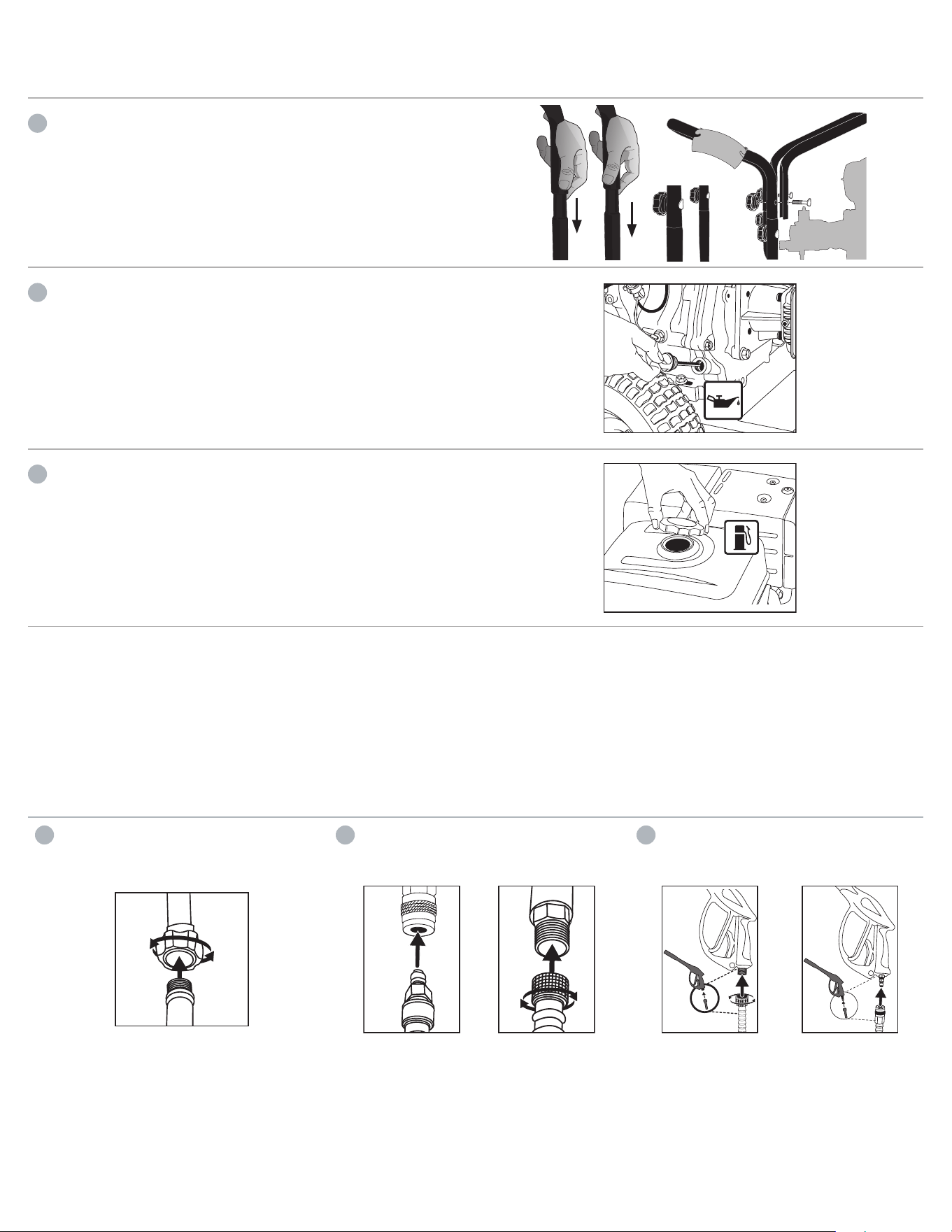

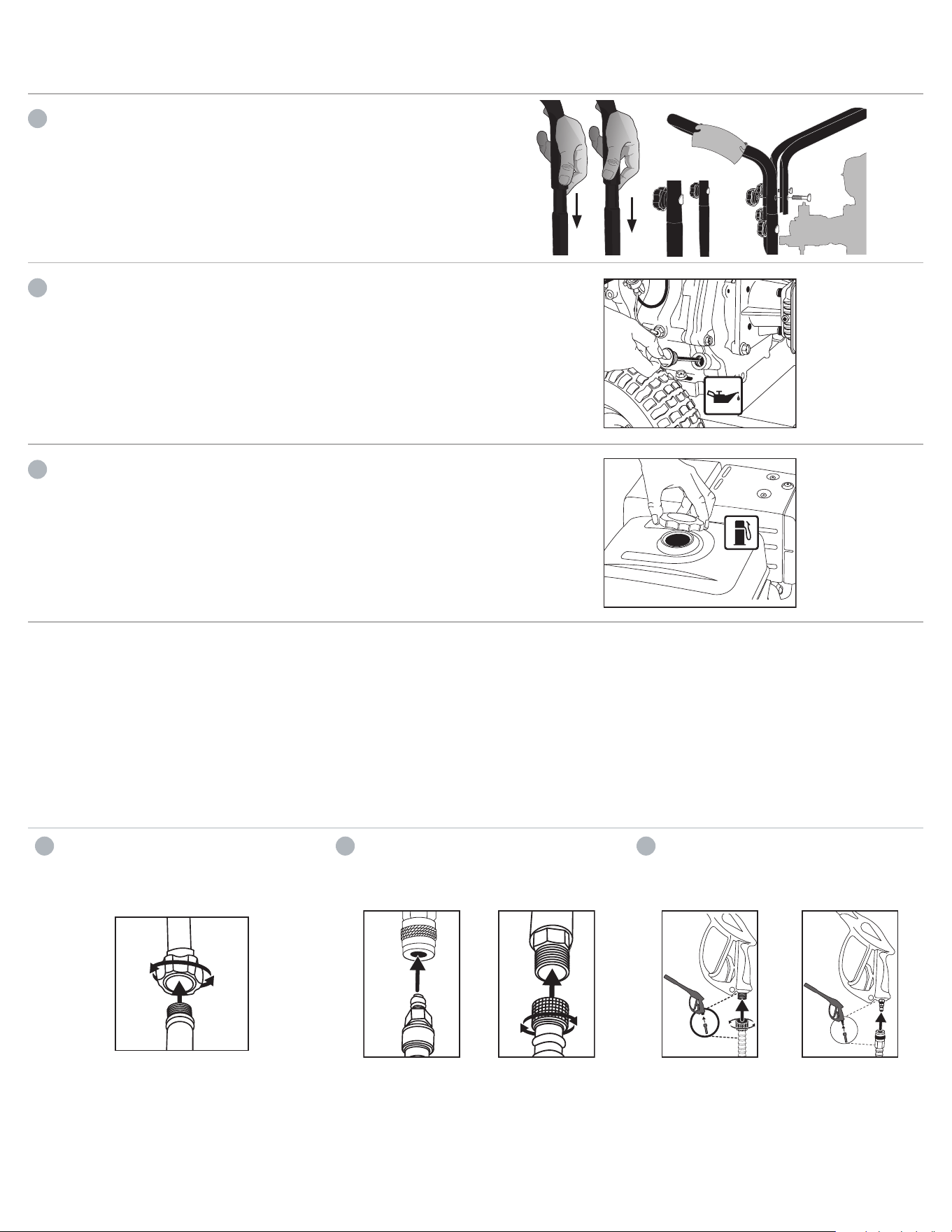

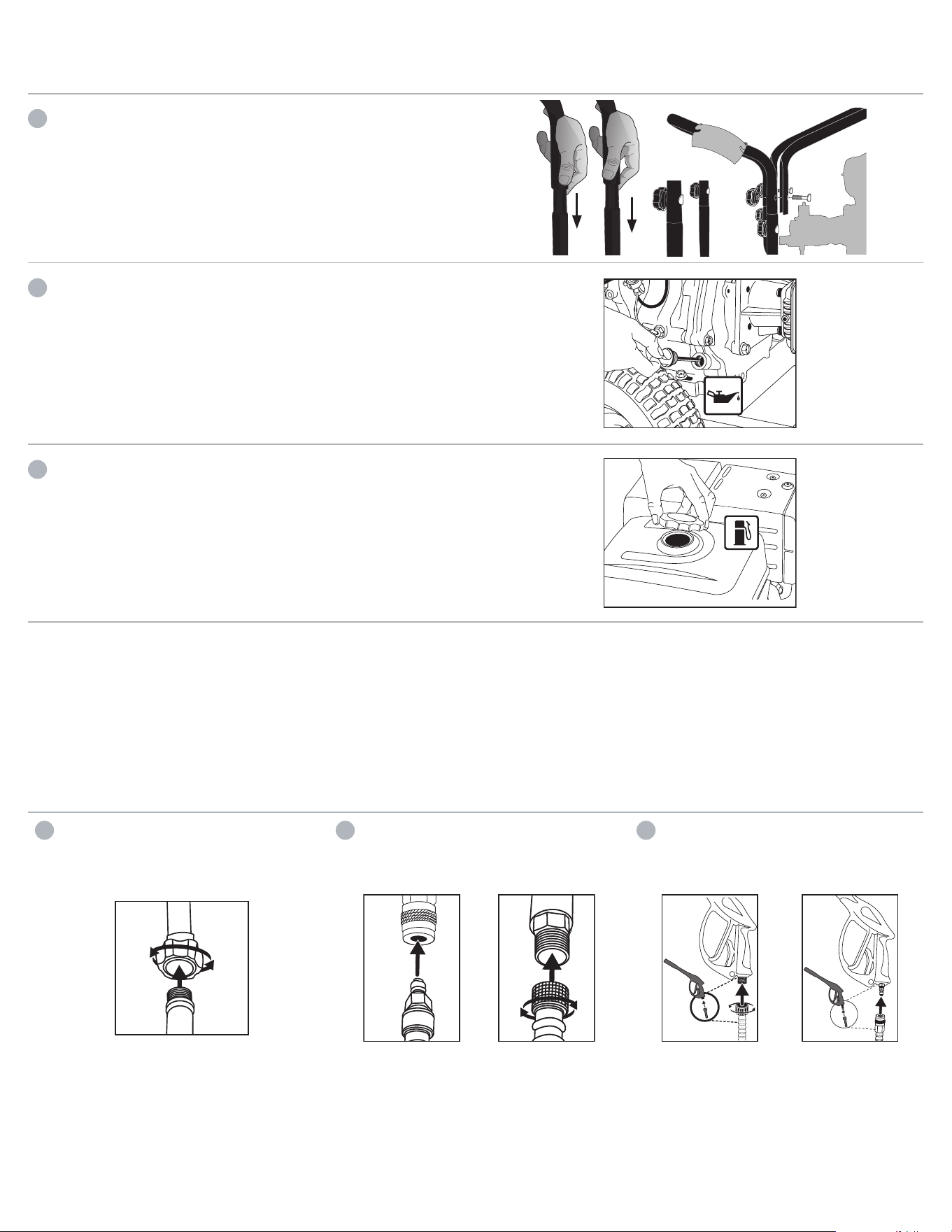

QUICK SETUP GUIDE
WARNING: To reduce the risk of injury, read the pressure washer instruction manual and the engine instruction manual before operating pressure washer.
A
install the handle
Slide the handle assembly onto the frame, align holes, insert saddle bolts and secure in place with
knobs. Tighten until snug.
Align holes in the secondary handle with the mounting holes in the handle assembly. (Optional,
not all models are equipped with secondary handle)
Insert saddle bolts through aligned holes and secure secondary handle to handle assembly with
knobs. Tighten until snug.
B
Add/Check Oil
The engine is shipped without oil. Before starting engine, add the oil provided. Check oil level prior
to each use. Refer to Engine Owner’sManual for complete procedure.
C

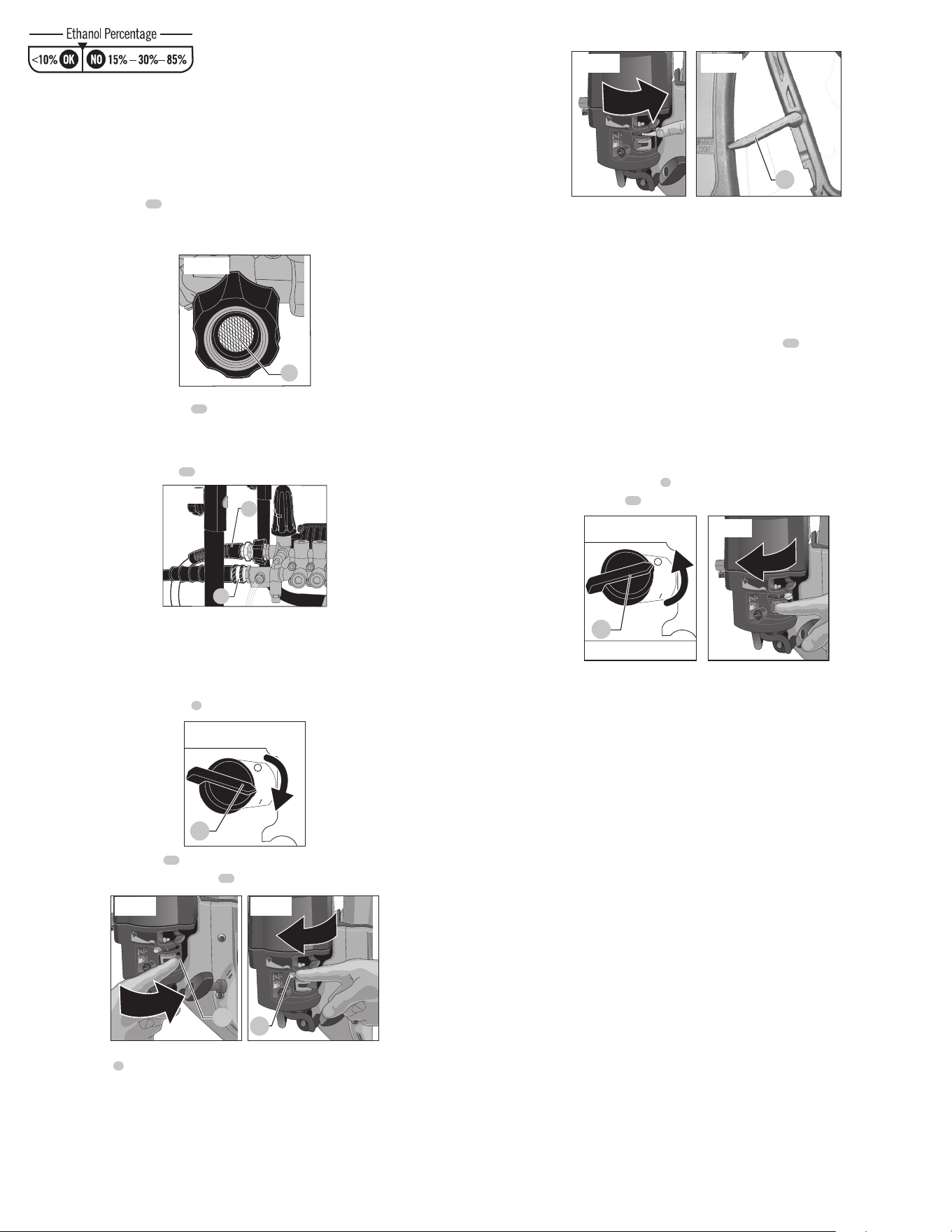

Add gasoline
In awell ventilated outdoor area add fresh, high quality, unleaded gasoline with apump octane
rating of 86 or higher. Do not overfill. Wipe up spilled fuel before starting the engine. Refer to
Engine Owners Manual for complete procedure.
IMPORTANT: Ethanol Shield™ (sold separately) is afuel stabilizer that helps eliminate and prevent ethanol related problems in power equipment. Follow the instructions on the container
and add to the gasoline.
QUICK START GUIDE
DANGER:
• Never run engine indoors or in enclosed, poorly ventilated areas. Engine exhaust contains carbon monoxide, an odorless and deadly gas.
• Risk of fluid injection and laceration. When using the high-pressure setting, DO NOT allow the high-pressure spray to come in contact with unprotected skin, eyes or with any pets or animals.
Serious injury will occur.
WARNING: Do not allow the unit to run for more than two minutes without the gun trigger being pulled. This could cause overheating and damage to the pump. When the
temperature inside the pump rises too high, the thermal relief valve will open and release aspray of water from the pump to lower the internal temperature. The valve will then
close.
1
Connect garden hose to Pump
Thread the garden hose to the pump inlet.
2
Connect high Pressure hose to Pump
Connect the high pressure hose to the pump outlet.
3
Connect high Pressure hose to spray gun
Connect the other end of the high pressure hose to the spray
gun.
OR
OR
English
2

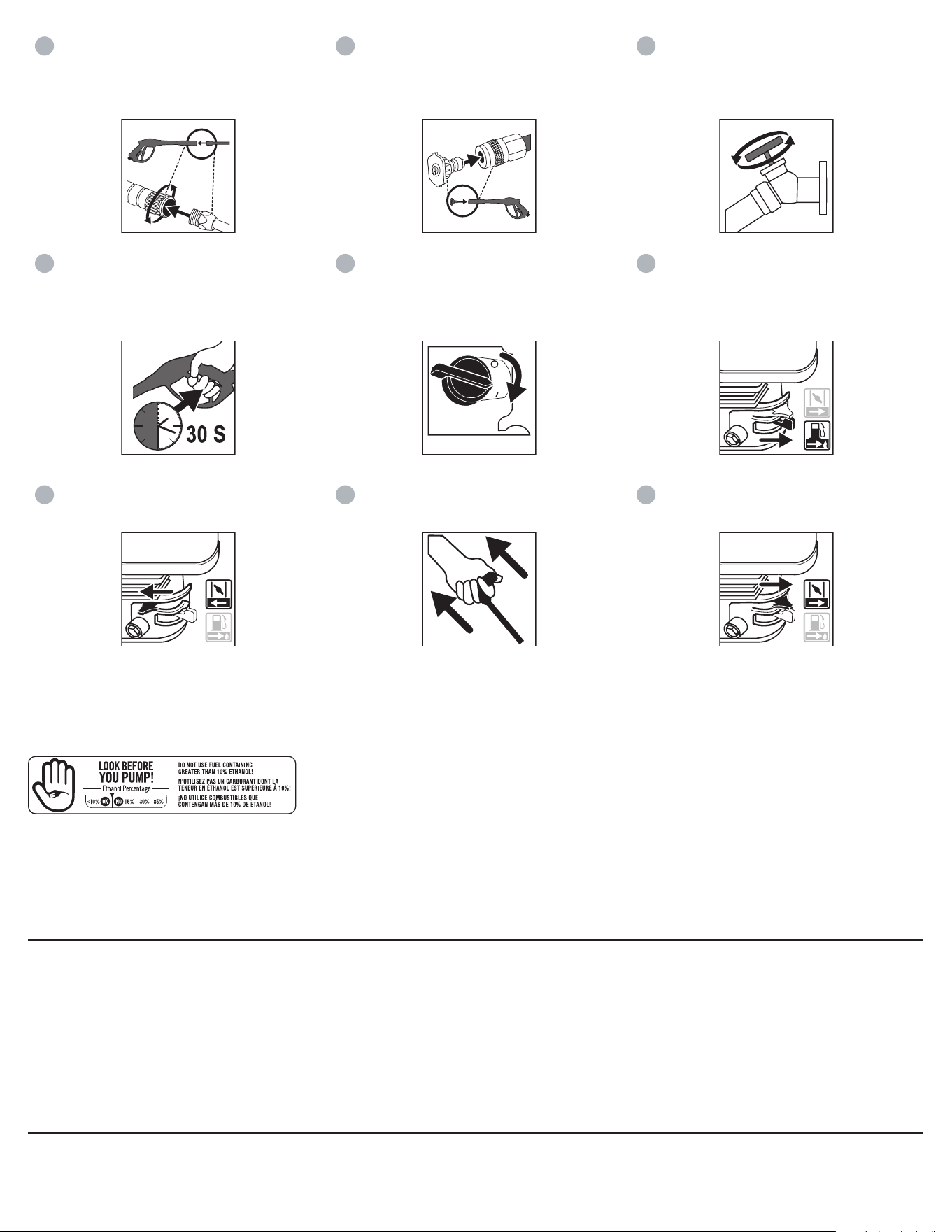

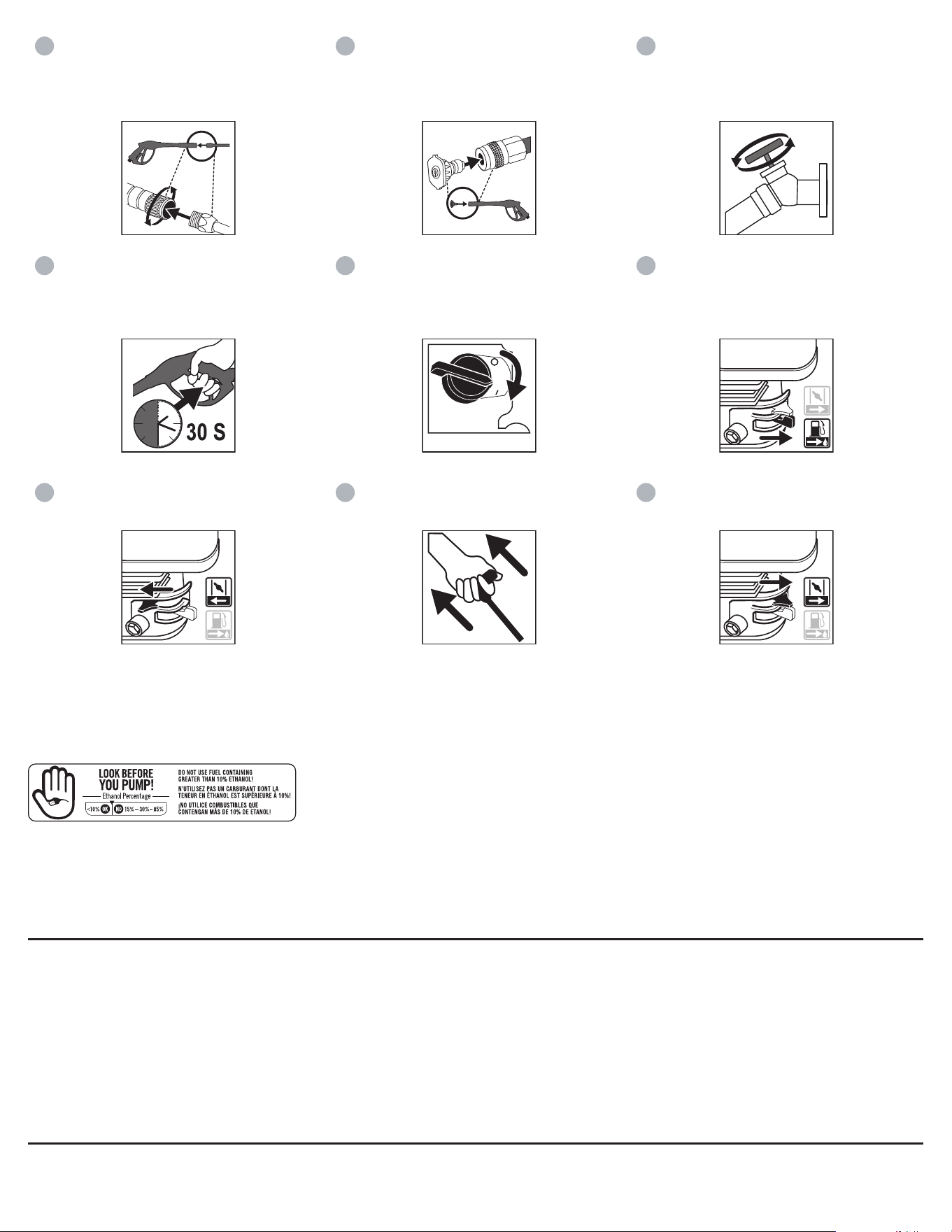

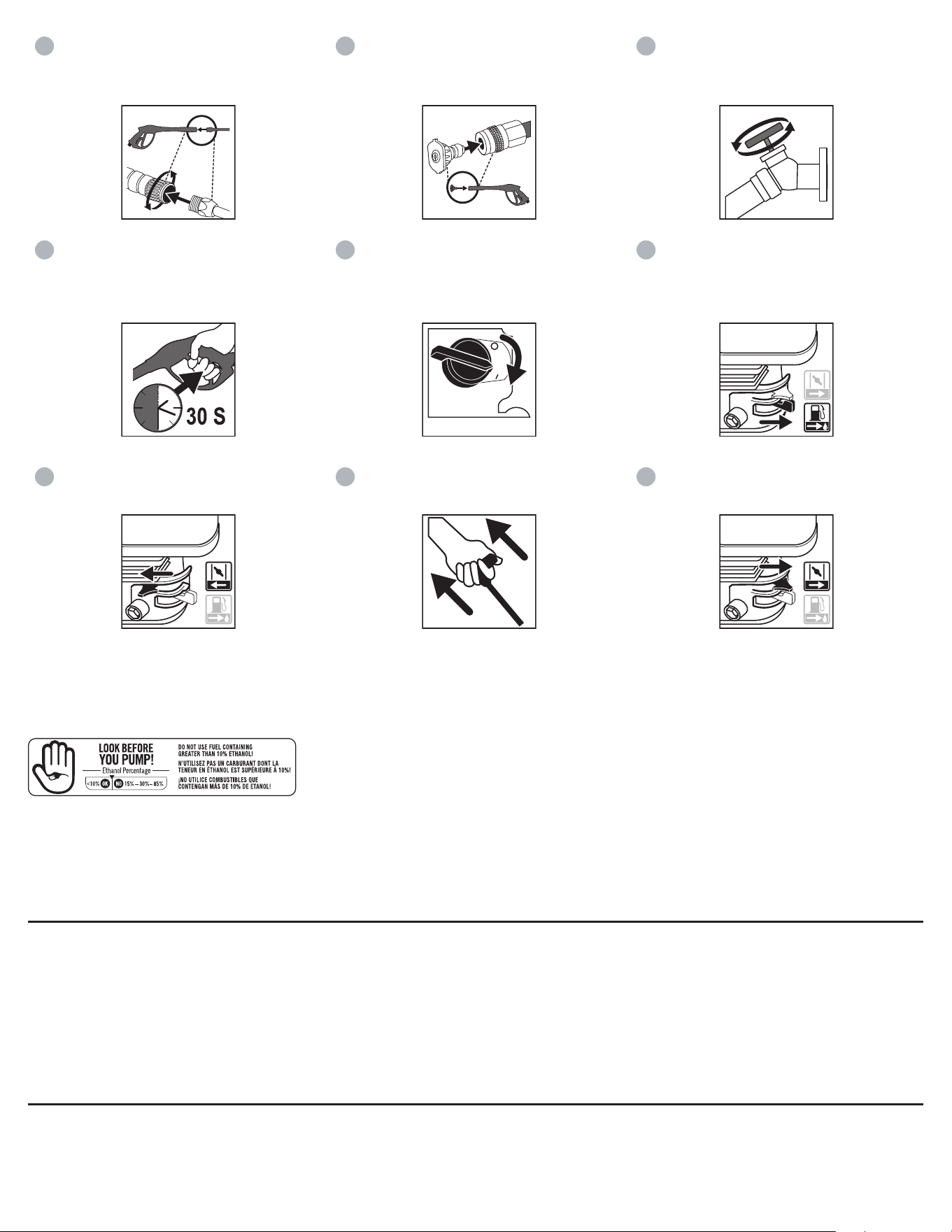

4
Connect high Pressure hose to spray gun
Connect the other end of the high pressure hose to the spray
gun.
5
Connect QC nozzles to spray Wand
Pull quick connect coupler back and insert nozzle. Release
quick connect coupler and twist nozzle to make sure it is secure
in coupler.
6
Turn Water Faucet Completely On
Do not run the unit without water supply connected and
turned on. Use Cold Water Only.
7
Release Air from system
Release all air from pump and high pressure hose by
depressing trigger until asteady stream of water is present.
Approximately 30 seconds.
8
Verify the Engine switch is turned to the On
Position
9
Place the fuel valve lever in the On position.
10
Move the choke to the ClOsED position
11
Pull the Recoil starter grip
Pull the recoil starter grip to start the engine.
12
Move the choke to the OPEn position
WARNING: This Guide is not asubstitute for reading the operator’smanual. User must read and understand operator’smanual before using this product.
ENGINE
Refer to the engine instruction manual for location and operation of other engine controls.
PUMP
The Pump was filled with oil at the factory. A high-quality pump crankcase oil -or- SAE 15W-40 oil may be used. Change the pump oil after the first 50 hours of operation and every 100 hours
thereafter, or every 3 months.
NOTICE: The pump was shipped with ashipping plug. The shipping plug MUST be removed and replaced with the dipstick or vented cap (supplied). Running the unit WITHOUT removing and
replacing the shipping plug with the dipstick or vented cap (supplied) may cause damage to the pump and will void the warranty.
DEFINITIONS: SAFETY ALERT SYMBOLS AND WORDS
This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk of personal injury or property damage.
DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.
WARNING: Indicates apotentially hazardous situation which, if not avoided, could result in death or serious injury.
CAUTION: Indicates apotentially hazardous situation which, if not avoided, may result in minor or moderate injury.
(Used without word) Indicates asafety related message.
NOTICE: Indicates apractice not related to personal injury which, if not avoided, may result in property damage.
3
English
2
3
16
10
13
11
12
9
7
8
4
6
5
14
18
17
1
15

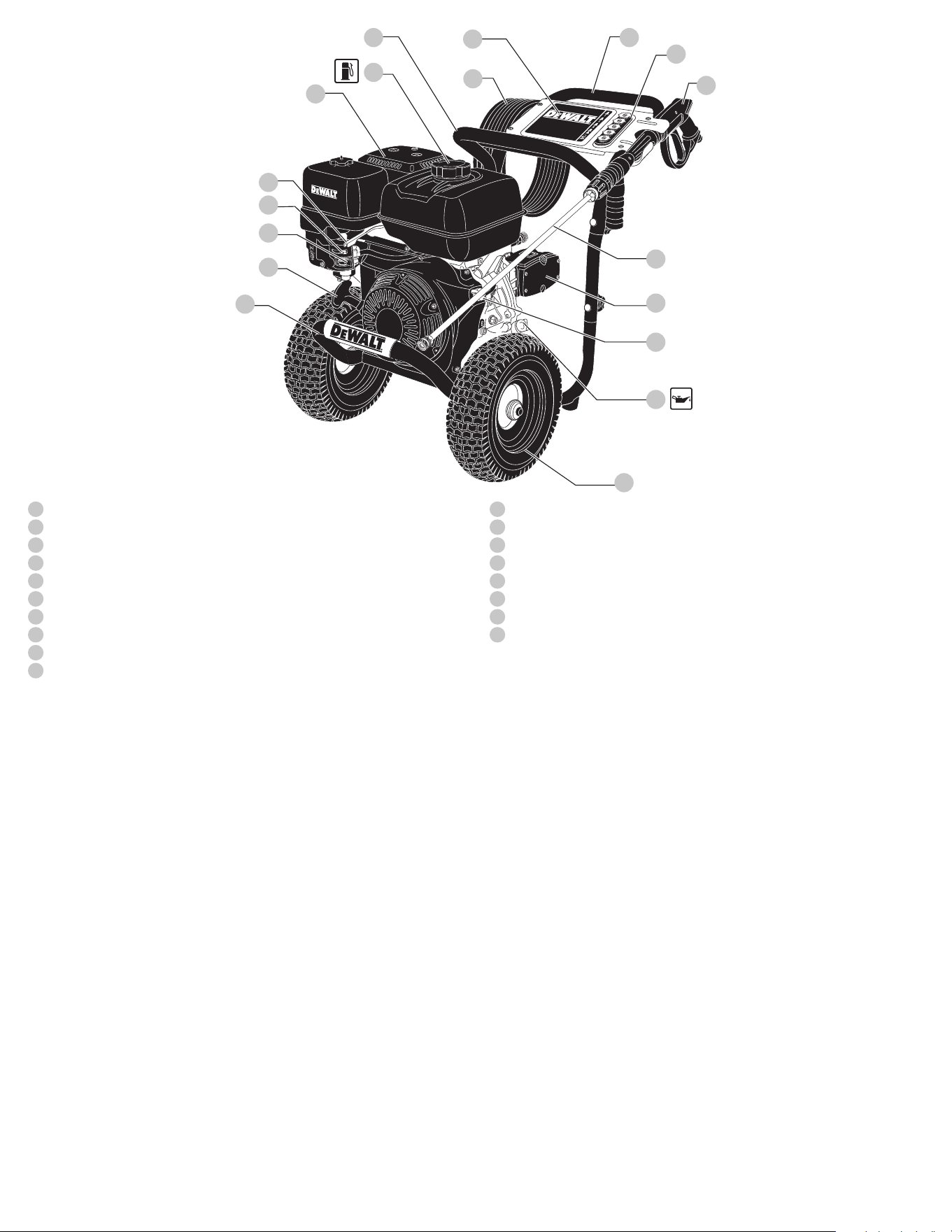

1
Panel assembly
2
Nozzle holder
3
Professional spray gun
4
Wheel
5
Quick-connect spray wand
6
Frame
7
Engine dipstick/oil plug
8
Engine switch
9
Starter grip
10
Engine
11
Throttle control lever
12
Choke control
13
Fuel valve lever
14
Gas cap
15
Handle assembly
16
High pressure hose
17
High pressure pump
18
Secondary handle (Optional, not all models are equipped with secondary handle)
WARNING: Read all safety warnings and all instructions. Failure to follow the
warnings and instructions may result in electric shock, fire and/or serious injury.
a
WARNING:
To reduce the risk of injury, read the instruction manual.
IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS CONTACT US AT:
1–877–362–4271
Important Safety Instructions
DANGER: Carbon Monoxide. Using an engine indoors can kill you in minutes.
Engine exhaust contains high levels of carbon monoxide (CO), apoisonous gas
you cannot see or smell. You may be breathing CO even if you do not smell engine
exhaust.
WARNING: This product and its exhaust contain chemicals known to the State of
California to cause cancer, and birth defects and other reproductive harm.
• NEVER use an engine inside homes, garages, crawlspaces or other partly enclosed
areas. Deadly levels of carbon monoxide can build up in these areas. Using afan or
opening windows and doors does NOT supply enough fresh air.
• ONLY use outdoors and far away from open windows, doors and vents. These
openings can pull in engine exhaust.
• Even when the engine is used correctly, CO may leak into your home. ALWAYS use
abattery-powered or battery backup CO alarm in your house. Read and follow all
directions for CO alarm before using. If you feel sick, dizzy or weak at anytime,
move to fresh air immediately. See adoctor. You could have carbon monoxide
poisoning.
WARNING: Do not operate this unit until you read this instruction manual and the engine
instruction manual for safety, operation and maintenance instructions.
WARNING: When using this product basic precautions should always be followed,
including the following:
1. Read all instructions before using the product.
2. To reduce the risk of injury, close supervision is necessary when aproduct is used near children.
3. Know how to stop the product and bleed pressures quickly. Be thoroughly familiar with
the controls.
4. Stay alert–watch what you are doing.
5. Do not operate the product when fatigued or under the influence of alcohol or drugs.
6. Keep operating area clear of all persons.
7. Do not overreach or stand on unstable support. Keep good footing and balance at all times.
8. Follow the maintenance instructions specified in the manual.
DANGER: RISK OF INJECTION OR SEVERE INJURY. KEEP CLEAR OF NOZZLE. DO NOT
DIRECT DISCHARGE STREAM AT PERSONS.
THIS PRODUCT IS TO BE USED ONLY BY TRAINED OPERATORS.
WARNING: This product may not be equipped with aspark-arresting muffler. If the product
is not equipped and will be used around flammable materials or on land covered with
materials such as agricultural crops, forest, brush, grass or other similar items, then an
approved spark arrester must be installed and is legally required in the state of California.
It is aviolation of California statutes section 130050 and/ or sections 4442 and 4443 of
the California Public Resources Code, unless the engine is equipped with aspark arrester,
as defined in section 4442, and maintained in effective working order. Spark arresters are
also required on some U.S. Forest Service land and may also be legally required under other
statutes and ordinances.
WARNING: This product and its exhaust can expose you to chemicals including lead and
lead compounds, and carbon monoxide, which are known to the State of California to
cause cancer and birth defects or other reproductive harm. For more information go to
www.P65Warnings.ca.gov.
SAVE THESE INSTRUCTIONS
English
4
DANGER: RISK OF EXPLOSION OR FIRE
WhAT CAn hAPPEn hOW TO PREVEnT iT
• Spilled gasoline and it’svapors can
become ignited from cigarette sparks,
electrical arcing, exhaust gases and hot
engine components such as the muffler.
• Shut off engine and allow it to cool before
adding fuel to the tank.
• Use care in filling tank to avoid spilling
fuel. Move pressure washer away from
fueling area before starting engine.
• Heat will expand fuel in the tank which
could result in spillage and possible fire
explosion.
• Keep maximum fuel level 1/2“ (12.7mm)
below bottom of filler neck to allow for
expansion.
• Operating the pressure washer in an
explosive environment could result in
afire.
• Operate and fuel equipment in well-
ventilated areas free from obstructions.
Equip areas with fire extinguisher suitable
for gasoline fires.
• Materials placed against or near the
pressure washer can interfere with its
proper ventilation features causing
overheating and possible ignition of the
materials.
• Never operate pressure washer in an area
containing dry brush or weeds.
• Muffler exhaust heat can damage painted
surfaces, melt any material sensitive to
heat (such as siding, plastic, rubber, vinyl
or the pressure hose, itself), and damage
live plants.
• Always keep pressure washer aminimum
of 4‘ (1.2 m) away from surfaces (such as
houses, automobiles or live plants) that
could be damaged from muffler exhaust
heat.
• Improperly stored fuel could lead to
accidental ignition.
• Fuel improperly secured could get into
the hands of children or other unqualified
persons.
• Store fuel in an OSHA approved
container, in asecure location away from
work area.
• Use of acids, toxic or corrosive chemicals,
poisons, insecticides, or any kind of
flammable solvent with this product
could result in serious injury or death.
• Do not spray flammable liquids.
DANGER: RISK TO BREATHING (ASPHYXIATION)
WhAT CAn hAPPEn hOW TO PREVEnT iT
• Breathing exhaust fumes will cause
serious injury or death! Engine exhaust
contains carbon monoxide, an odorless
and deadly gas.
• Operate pressure washer in awell-
ventilated area.
Avoid enclosed areas such as garages,
basements, etc.
• Never operate unit in or near alocation
occupied by humans or animals.
• Some cleaning fluids contain substances
which could cause injury to skin, eyes or
lungs.
• Use only cleaning fluids specifically
recommended for high pressure washers.
Follow manufacturers recommendations.
Do not use chlorine bleach or any other
corrosive compound.
DANGER: RISK OF FLUID INJECTION AND LACERATION
WhAT CAn hAPPEn hOW TO PREVEnT iT
• Your pressure washer operates at fluid
pressures and velocities high enough
to penetrate human and animal flesh
which could result in amputation or other
serious injury. Leaks caused by loose
fittings or worn or damaged hoses can
result in injection injuries.
DO NOT TREAT FLUID INJECTION AS
ASIMPLE CUT!
See aphysician immediately!
• Inspect the high pressure hose regularly.
Replace the hose immediately if it
is damaged, worn, has melted from
contacting the engine, or shows any signs
of cracks, bubbles, pinholes, or other
leakage. Never grasp ahigh pressure hose
that is leaking or damaged.
• Never touch, grasp or attempt to cover
apinhole or similar water leak on the
high pressure hose. The stream of
water IS under high pressure and WILL
penetrate skin.
• Never place hands in front of nozzle.
• Your pressure washer operates at fluid
pressures and velocities high enough
to penetrate human and animal flesh
which could result in amputation or other
serious injury. Leaks caused by loose
fittings or worn or damaged hoses can
result in injection injuries.
DO NOT TREAT FLUID INJECTION AS
ASIMPLE CUT!
See aphysician immediately!
(CONTINUED)
• Direct spray away from self and others.
• Make sure hose and fittings are tightened
and in good condition. Never hold onto
the hose or fittings during operation.
• Do not allow hose to contact muffler.
• Never attach or remove wand or hose
fittings while system is pressurized.
• When using replacement lances or guns
with this pressure washer, do not use
alance and/or lance/gun combination
that is shorter in length than what was
provided with this pressure washer as
measured from the nozzle end of the
lance to the gun trigger.
• Do not thread the lance directly to the
high-pressure hose. Always attach the
lance to the spray gun, and the spray gun
to the high-pressure hose, to prevent
serious injuries.
• Injuries can result if system pressure is not
reduced before attempting maintenance
or disassembly.
• To relieve system pressure, shut off
engine, turn off water supply and pull
gun trigger until water stops flowing.
• Use only accessories rated equal to or
higher than the rating of the pressure
washer.
DANGER: RISK OF INJURY FROM SPRAY
WhAT CAn hAPPEn hOW TO PREVEnT iT
• High-velocity fluid spray can cause
objects to break, projecting particles at
high speed.
• Always wear ANSI- approved Z87.1 safety
glasses. Wear protective clothing to
protect against accidental spraying.
• Never point wand at or spray people or
animals.
• Light or unsecured objects can become
hazardous projectiles.
• Always secure trigger lock when wand
is not in service to prevent accidental
operation.
• Never permanently secure trigger in pull-
back (open) position.
DANGER: RISK OF UNSAFE OPERATION
WhAT CAn hAPPEn hOW TO PREVEnT iT
• Unsafe operation of your pressure
washer could lead to serious injury or
death to you or others.
• Do not use chlorine bleach or any other
corrosive compound.
• Become familiar with the operation and
controls of the pressure washer.
• Keep operating area clear of all persons,
pets and obstacles.
• Do not operate the product when
fatigued or under the influence of
alcohol or drugs. Stay alert at all times.
• Never compromise the safety features of
this product.
• Do not operate machine with missing,
broken or unauthorized parts.
• Never leave wand unattended while unit
is running.
• If proper starting procedure is not
followed, engine can kickback causing
serious hand and arm injury.
• If engine does not start after two pulls,
squeeze trigger of gun to relieve pump
pressure. Pull starter cord slowly until
resistance is felt. Then pull cord rapidly
to avoid kickback and prevent hand or
arm injury.
• The spray gun/wand is apowerful
cleaning tool that could look like atoy
to achild.
• Keep children away from the pressure
washer at all times.
5
English
• High-velocity fluid spray directed at
pneumatic tire sidewalls (such as found
on automobiles, trailers and the like)
could damage the sidewall resulting in
serious injury.
• On pressure washers rated above
1600psi (11032 kPa) use the widest fan
spray (40º nozzle) and keep the spray
aminimum of 8“ (200 mm) from the
pneumatic tire sidewall. Do not aim
spray directly at the joint between the
tire and rim.
WARNING: RISK OF HOT SURFACES
WhAT CAn hAPPEn hOW TO PREVEnT iT
• Contact with hot surfaces, such as
engines exhaust components, could
result in serious burn.
• During operation, touch only the control
surfaces of the pressure washer.
Keep children away from the pressure
washer at all times. They may not be able
to recognize the hazards of this product.
WARNING: RISK OF INJURY FROM LIFTING
WhAT CAn hAPPEn hOW TO PREVEnT iT
• Serious injury can result from attempting
to lift too heavy an object.
• The pressure washer is too heavy to be
lifted by one person. Obtain assistance
from others before lifting.
SAVE THESE INSTRUCTIONS FOR FUTURE USE
When pressure washing in public areas, signs should be
posted that indicate to stay clear of the area as high-pressure
washing is being performed. Also, signs should be posted
that the surface may be slippery and trip hazards may be
present.

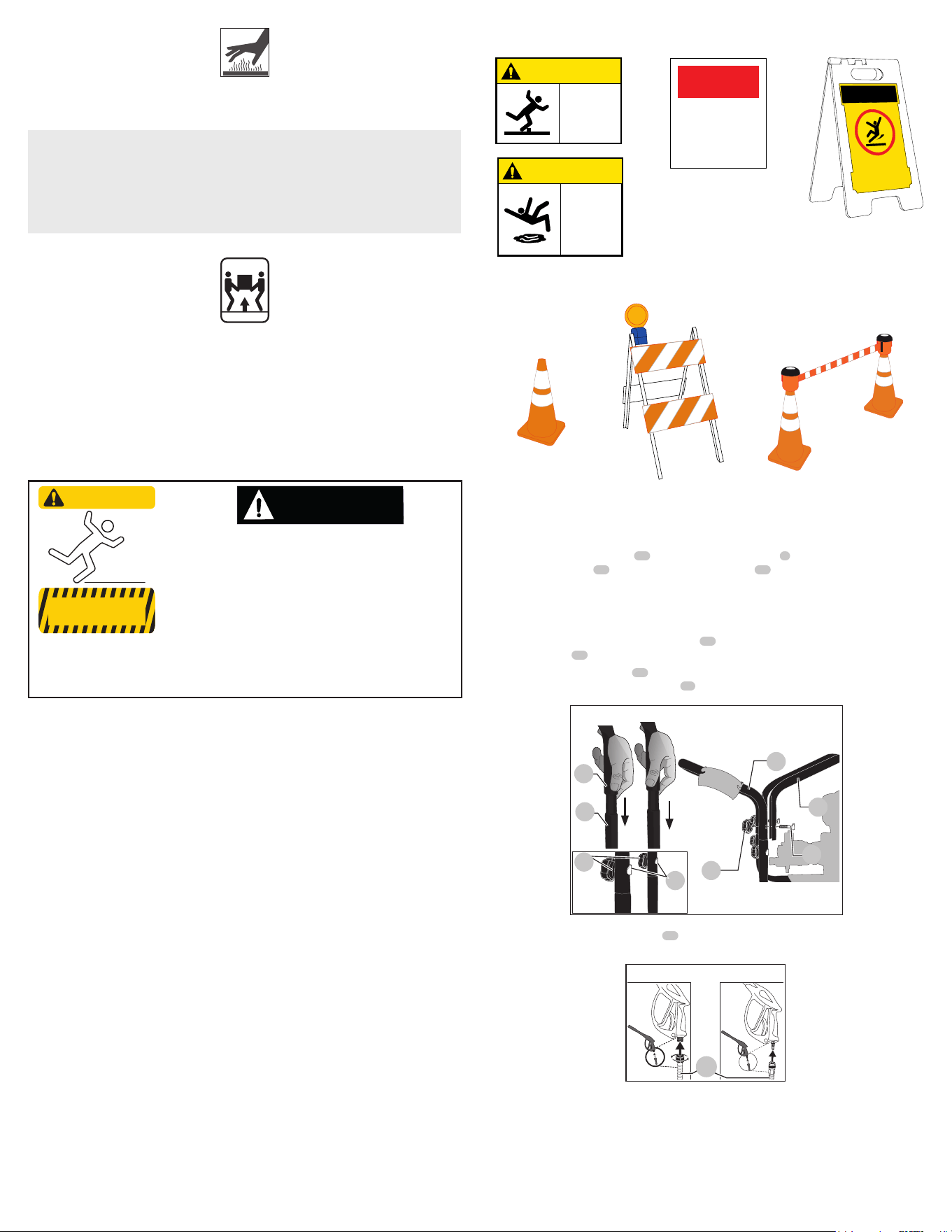

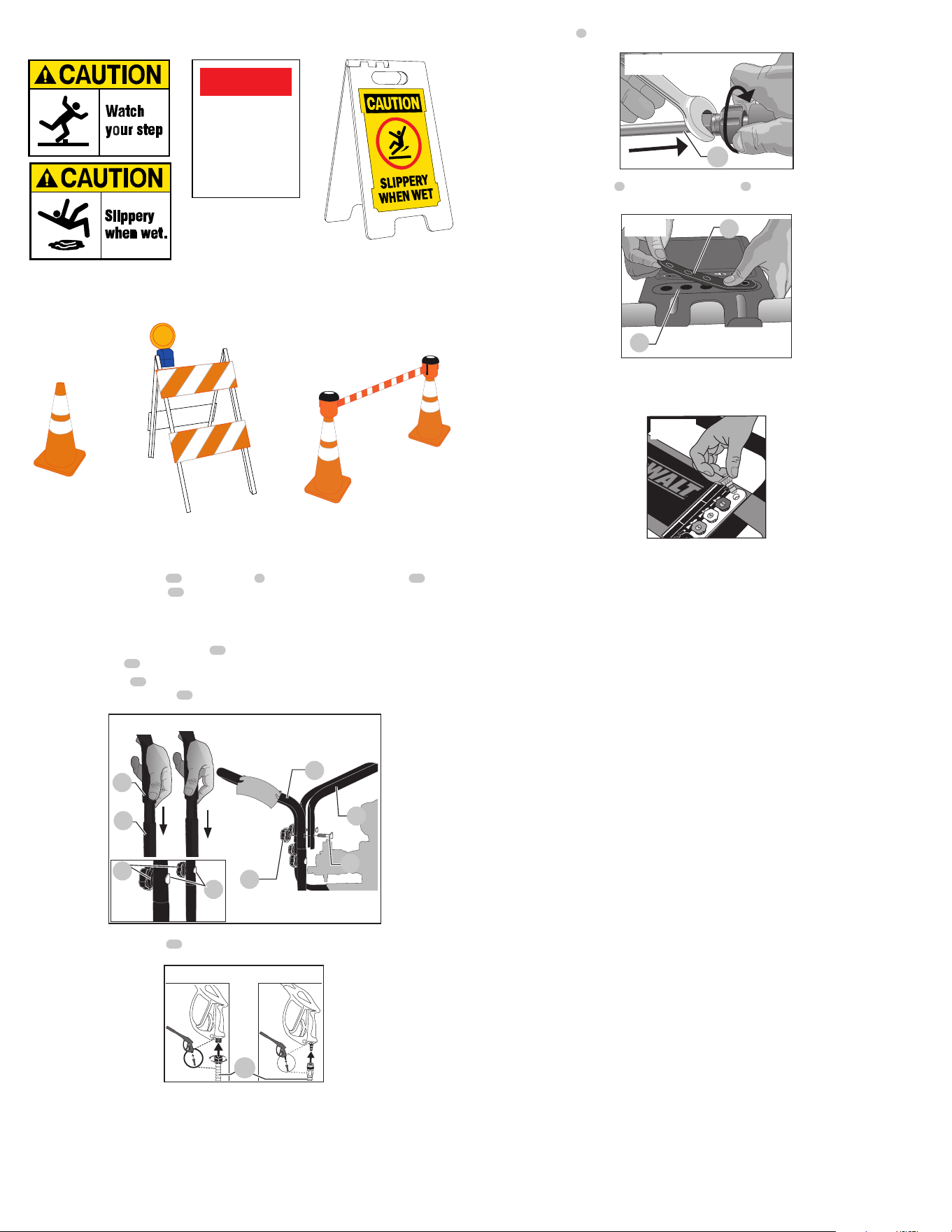

SLIP / TRIP HAZARDS
CAUTION:CAUTION:
Hoses may pose a tripping
hazard that can cause injuries
resulting from a fall.
CAUTION
TRIPPING HAZARD

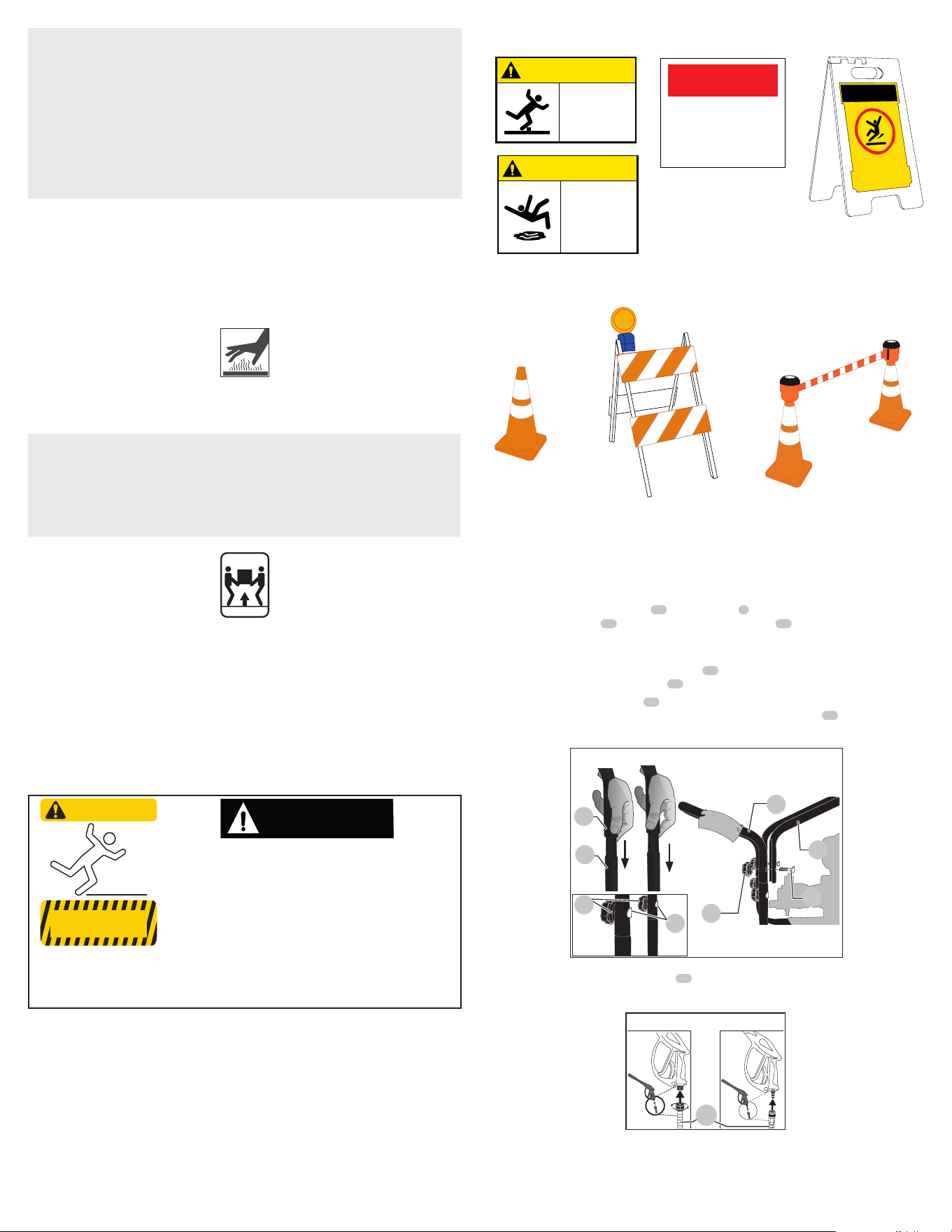

Special consideration needs to be made to the safety of not just the operator of the
pressure washer, but also people who may be adjacent to the area being cleaned.
The best way to warn unsuspecting individuals is with signage and barriers.
Barriers can be as simple as plastic traffic cones or barricades to using barrier belts
around the area being cleaned. Remember, pressure washing can dislodge weak or
broken pavement turning it into projectiles that may injure others. Keeping people
clear of the area is the best way to avoid injury.
Wet pavement can be slippery to unsuspecting individuals causing injury
from slips and falls. High-pressure and low-pressure hoses can be trip
hazards. Segregating the area and placing appropriate signage can reduce
injury.
• Reactive force of spray will cause gun/
wand to kickback, and could cause the
operator to slip or fall or misdirect the
spray.
• Improper control of gun/wand can result
in injuries to self and others.
• Do not overreach or stand on an
unstable support.
• Do not use pressure washer while
standing on aladder.
• Grip gun/wand firmly with both hands.
Expect the gun to kickback when
triggered.
DANGER: RISK OF INJURY OR PROPERTY DAMAGE WHEN TRANSPORTING OR
STORING
WhAT CAn hAPPEn hOW TO PREVEnT iT
• Fuel or oil can leak or spill and could
result in fire or breathing hazard. Serious
injury or death can result.
• Fuel or oil leaks will damage carpet, paint
or other surfaces in vehicles or trailers.
• Oil could fill the cylinder and damage
the engine if the unit is not stored or
transported in an upright position.
• If pressure washer is equipped with
afuel shut-off valve, turn the valve to
the off position before transporting to
avoid fuel leaks. If pressure washer is not
equipped with afuel shut-off valve, drain
the fuel from tank before transporting.
Only transport fuel in an OSHA-approved
container.
Always place pressure washer on
aprotective mat when transporting to
protect against damage to vehicle from
leaks. Always transport and store unit in
an upright position. Remove pressure
washer from vehicle immediately upon
arrival at your destination.
DANGER: RISK OF ELECTRICAL SHOCK
WhAT CAn hAPPEn hOW TO PREVEnT iT
• Spray directed at electrical outlets or
switches, or objects connected to an
electrical circuit, could result in afatal
electrical shock.
• Unplug any electrically operated product
before attempting to clean it. Direct spray
away from electric outlets and switches.
DANGER: RISK OF CHEMICAL BURN
WhAT CAn hAPPEn hOW TO PREVEnT iT
• Use of acids, toxic or corrosive chemicals,
poisons, insecticides, or any kind of
flammable solvent with this product
could result in serious injury or death.
• Do not spray acids, gasoline, kerosene, or
any other flammable materials with this
product. Use only household detergents,
cleaners and degreasers recommended
for use with pressure washers.
• Wear protective clothing to protect eyes
and skin from contact with sprayed
materials.
WARNING: RISK OF BURSTING
WhAT CAn hAPPEn hOW TO PREVEnT iT
• Over inflation of tires could result in
serious injury and property damage.
• Use atire pressure gauge to check the
tires pressure before each use and while
inflating tires; see the tire sidewall for the
correct tire pressure.
nOTE: Air tanks, compressors and similar
equipment used to inflate tires can fill small
tires similar to these very rapidly.
Adjust pressure regulator on air supply to no
more than the rating of the tire pressure. Add
air in small increments and frequently use the
tire gauge to prevent over inflation.
English
6

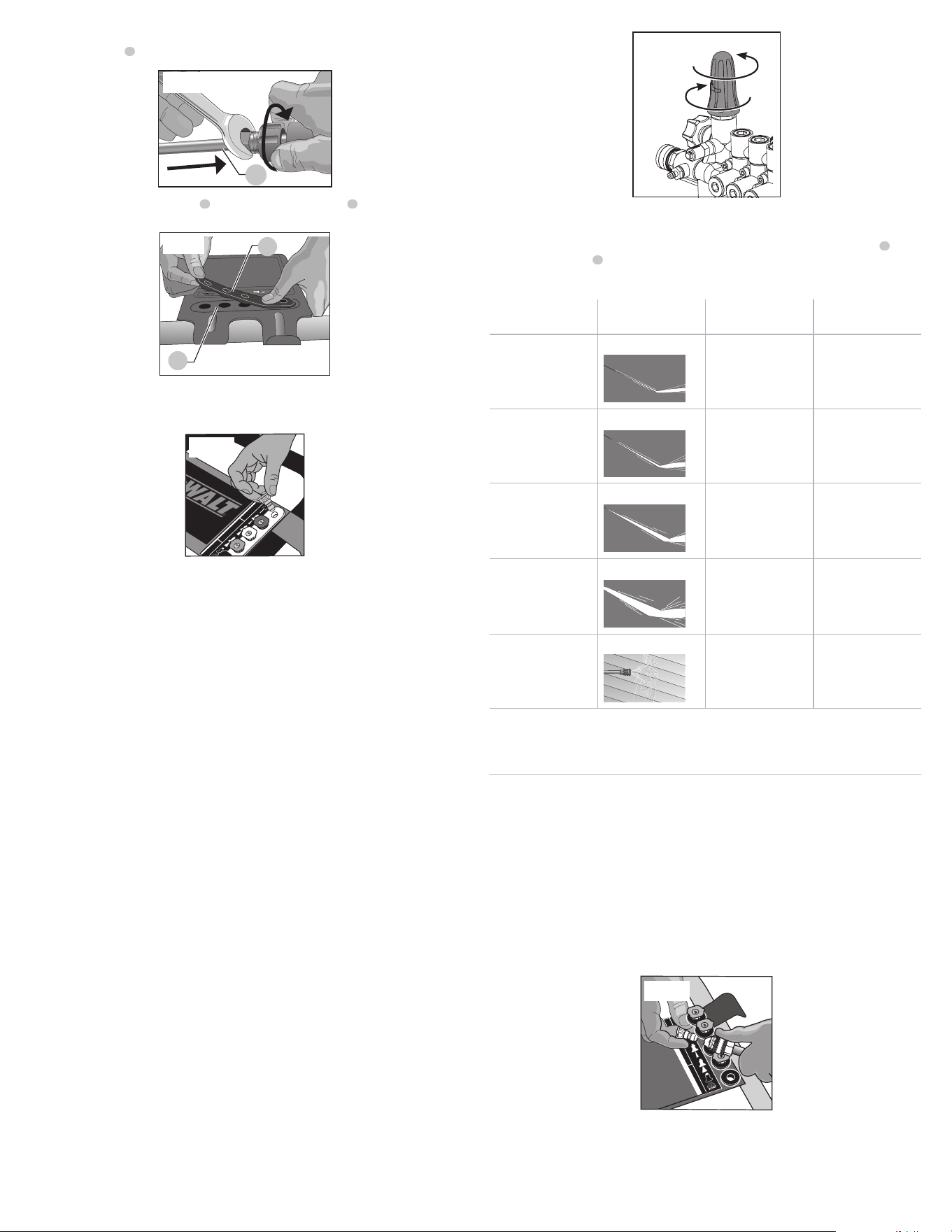

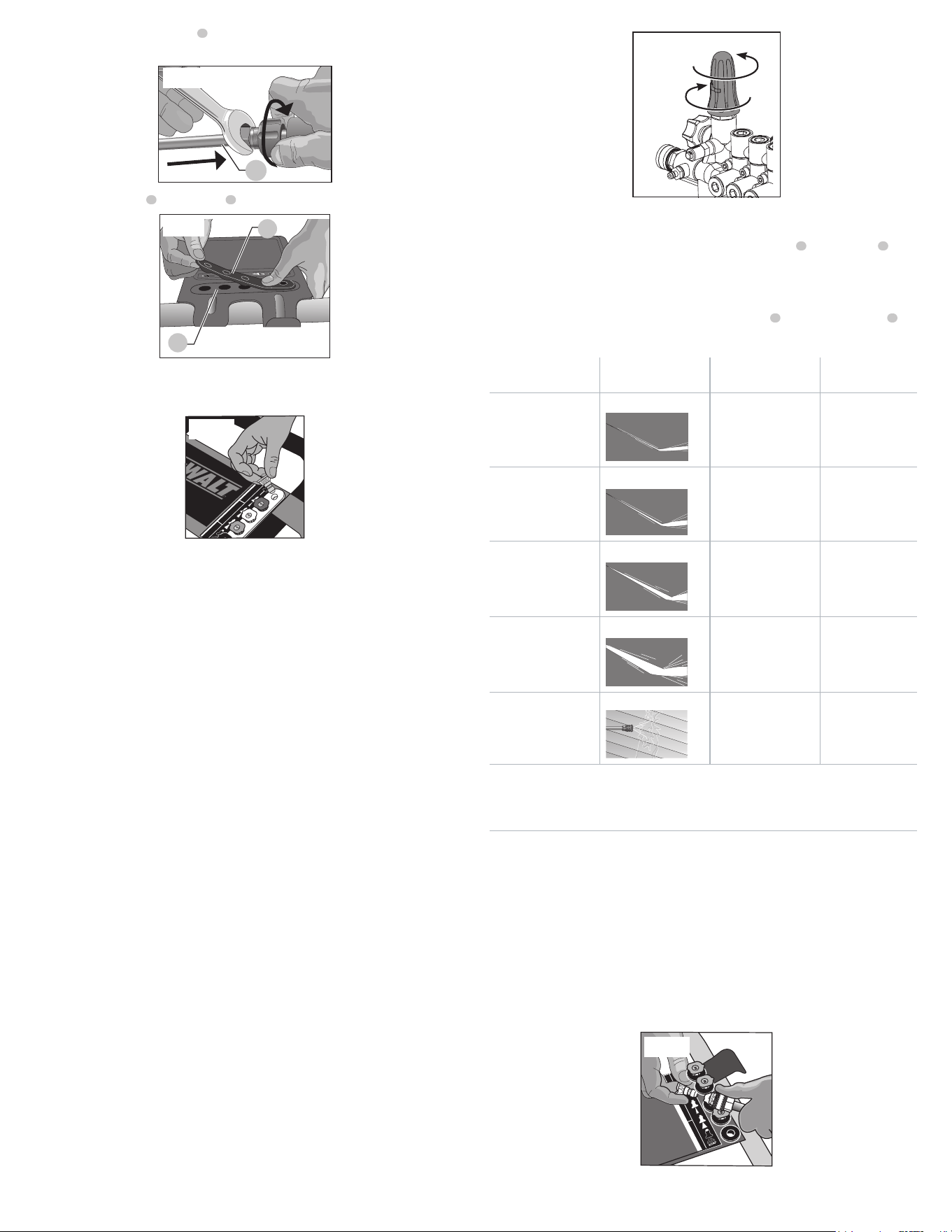

5. Connect wand
5
to spray gun. Make sure connection is secure.
Fig. D
5
6. Place the nozzle holder
2
onto the panel assembly
1
and push each nozzle holder into
place.
Fig. E
1
2
7. Remove the five colored quick-connect nozzles from the plastic bag and insert them into
correct grommet on the nozzle holder. Nozzles are color coded to match colored nozzles on
panel assembly.
Fig. F
WARNING: Ensure all parts are assembled in the order and orientation as directed in this
manual. Failure to correctly assemble parts may lead to serious injuries and/or property
damage.
WARNING: The threads on the lance and gun coupler can be easily cross threaded
resulting in an improper assembly. An improper assembly of the gun and lance can result
in personal injury. Do not use if the threads on the gun coupler and/or lance are cross
threaded.
nOTE: The high pressure pump was filled with oil at the factory. Always check oil level before
using (refer to Maintenance for more information).
WARNING: Risk of bursting. Use atire pressure gauge to check the tires pressure before
each use and while inflating tires; see the tire sidewall for the correct tire pressure.
nOTE: Air tanks, compressors and similar equipment used to inflate tires can fill small tires
similar to these very rapidly.
Adjust pressure regulator on air supply to no more than the rating of the tire pressure. Add air in
small increments and frequently use the tire gauge to prevent over inflation.
OPERATION

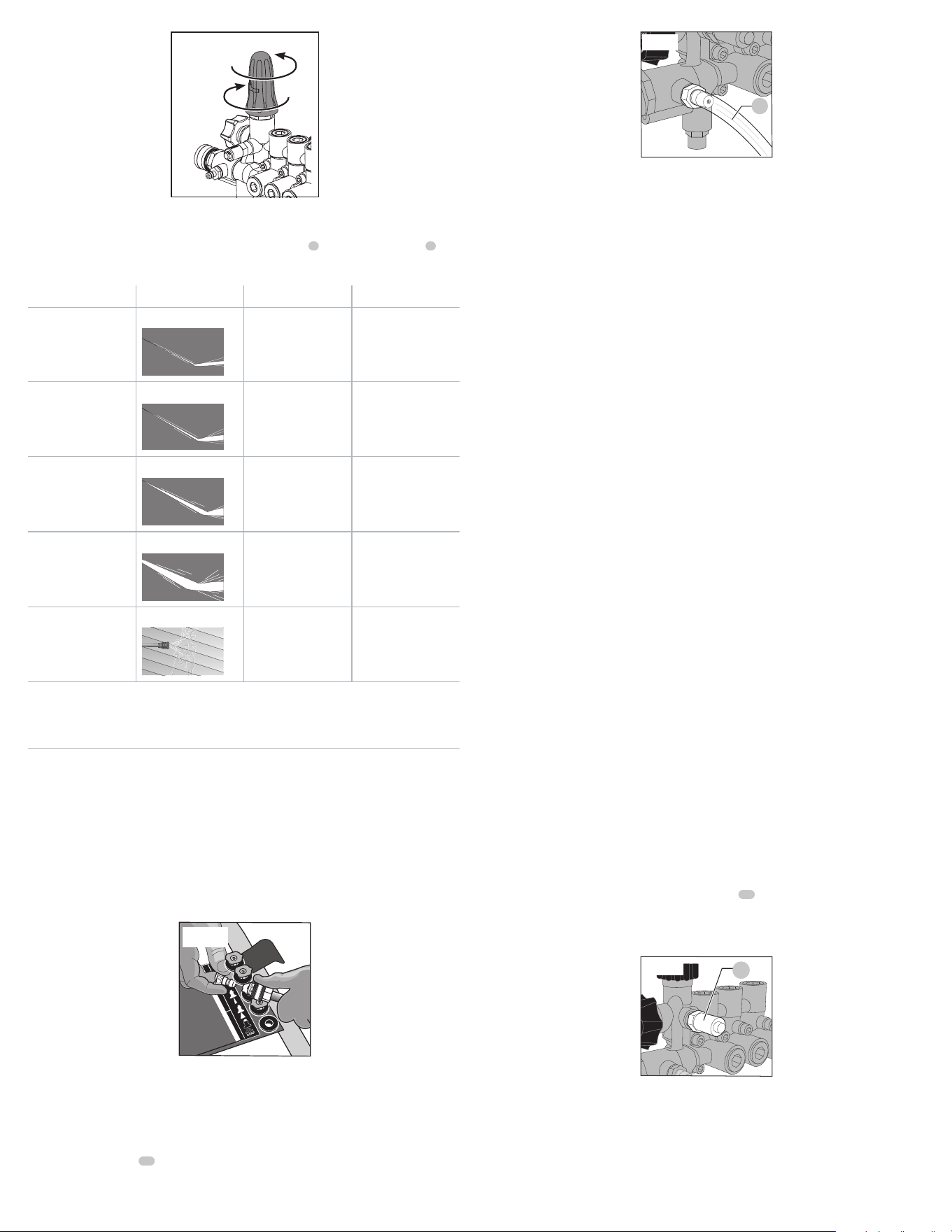

Pressure Adjustments
The pressure setting is preset at the factory to achieve optimum pressure and cleaning. To lower
the pressure, follow these instructions.
1. Back away from the surface to be cleaned. The further away you are, the less the pressure
will be on the surface to be cleaned.
2. Change to the 40˚ nozzle (white). This nozzle delivers aless powerful stream of water and
awider spray pattern.
Refer to Spray Wand nozzles.
3. This pressure washer’shigh pressure pump is equipped with an adjustable unloader feature
that allows the pressure setting to be adjusted. To lower the pressure, turn the pressure
control knob on the pump counterclockwise to the desired pressure. To return the pump
pressure to the factory setting, turn the pressure control knob on the pump clockwise until
it stops.
NOTICE: DO NOT try to tum pressure regulator knob past the built-in stop or damage to
the pump will result.
NOTICE: DO NOT overtighten the pressure control knob.
If overtightened the knob COULD break and result in immediate loss of water pressure and
costly repairs to the unit.
NOTICE: DO NOT attempt to increase pump pressure. Ahigher pressure setting than the
factory set pressure may damage the pump.
INSTALLATION
Pressure Washer Assembly (Fig. A–F)
1. Slide the handle assembly
15
onto the frame
6
. Align holes, insert saddle bolts
30
and
secure in place with knobs
31
. Tighten until snug.
CAUTION: Risk of personal injury. Avoid placing hands between handle and frame when
assembling to prevent pinching.
2. Align holes in the secondary handle
18
(if equipped) with the mounting holes in the
handle assembly
15
.
3. Insert saddle bolts
30
through aligned holes and secure secondary handle (if equipped) to
handle assembly with knobs
31
. Tighten until snug.
Fig. B
15
15
31
18
30
30
31
6
4. Attach high pressure hose
16
to spray gun. Make sure it is secure.
Fig. C
16
OR
KEEP OUT
HIGH
PRESSURE
WASHING
IN
PROGRESS
Sign examples
Barrier examples
7
English
Fig. I
19
2. Place the other end of chemical hose with filter into the container holding chemical/
cleaning solution.
nOTE: For every 10 gallons (38 liters) of water pumped 1 gallon (3.8 liters) of chemical/
cleaning solution will be used.
3. Install low-pressure (black) nozzle into quick connect fitting of spray wand, refer to spray
Wand nozzles.
nOTE: Chemicals and soaps will not siphon if the black soap nozzle is not installed on the
spray wand.
4. After use of chemicals, place chemical hose into container of clean water and draw clean
water through chemical injection system to rinse system thoroughly
NOTICE: Risk of property damage. Failure to do so could cause damage to the pump.
Pumps damaged due to chemicals will not be covered under warranty.
STARTING
WARNING: To reduce the risk of injury, read the pressure washer instruction manual and
the engine instruction manual before starting pressure washer.
DANGER: Risk of fluid injection and laceration.
When using the high pressure setting, DO NOT allow the high pressure spray to come in
contact with unprotected skin, eyes, or with any pets or animals.
Serious injury will occur.
• Your washer operates at fluid pressures and velocities high enough to penetrate human
and animal flesh, which could result in amputation or other serious injury. Leaks
caused by loose fittings or worn or damaged hoses can result in injection injuries. DO
NOT TREAT FLUID INJECTION AS ASIMPLE CUT! See aphysician immediately!
DANGER: Carbon Monoxide. Using an engine indoors can kill you in minutes.
Engine exhaust contains high levels of carbon monoxide (CO), apoisonous gas
you cannot see or smell. You may be breathing CO even if you do not smell engine
exhaust.
• Breathing exhaust fumes will cause serious injury or death! Engine exhaust contains
carbon monoxide, an odorless and deadly gas.
• Operate pressure washer in awell-ventilated area. Avoid enclosed areas such as
garages, basements, etc.
• Never operate unit in or near alocation occupied by humans or animals.
WARNING: Risk of fire, asphyxiation and burning. Never fill fuel tank when engine is
running or hot. Do not smoke when filling fuel tank.
• Never fill fuel tank completely. Fill tank to 1/2” (12.7 mm) below bottom of filler neck to
provide space for fuel expansion. Wipe any fuel spillage from engine and equipment
before starting engine.
• DO NOT let hoses come in contact with very hot engine muffler during or immediately
after use of your pressure washer. Damage to hoses from contact with hot engine
surfaces will NOT be covered by warranty.
NOTICE: NEVER pull water supply hose to move pressure washer. This could damage
hose and/or pump inlet.
• DO NOT use hot water, use cold water only.
• Never turn water supply off while pressure washer engine is running or damage to
pump will result.
• DO NOT stop spraying water for more than two minutes at atime. Pump operates in
bypass mode when spray gun trigger is not pressed. When the temperature inside the
pump rises too high the thermal relief valve (
20
, Fig. J) will open and release agush
of water in an effort to lower the temperature inside the pump. The thermal relief valve
will then close. If pump is left in bypass mode for more than two minutes internal
components of the pump can be damaged.
Fig. J
20
Start-up Procedure (Fig. A, K–Q)
1. In awell-ventilated outdoor area, add fresh, high-quality, unleaded gasoline with apump
octane rating of 86 or higher. Do not overfill. Wipe up spilled fuel before starting the engine.
Refer to engine instruction manual for correct procedure.
IMPORTANT: Ethanol Shield™ (sold separately) is afuel stabilizer that helps eliminate and
prevent ethanol related problems in power equipment. Follow the instructions on the
container and add to the gasoline.
-
Fig. G
+
Spray Wand Nozzles (Fig. A, H)
The nozzles for the spray wand are stored in the nozzle holder
2
on the panel assembly
1
.
Colors on the panel identify nozzle location and spray pattern. Refer to the following chart to
choose the correct nozzle for the job to be performed.
nozzle Color spray Pattern Uses surfaces***
Red 0˚
powerful pinpoint
for very intense
cleaning
metal or concrete;
DO NOT use on
wood
Yellow 15˚
intense cleaning of
small areas
metal, concrete or
wood
green
25
˚
intense cleaning of
larger areas
metal, concrete or
wood
White
40
˚
covers wide areas of
cleaning
metal, concrete,
wood or vinyl
Black low pressure
applies cleaning
solutions
metal, concrete,
wood or vinyl
*** NOTICE: The high pressure spray from your pressure washer is capable of causing damage
to surfaces such as wood, glass, automobile paint, auto striping and trim, delicate objects such
as flowers and shrubs. Before spraying, check the item to be cleaned to assure yourself that it is
strong enough to resist damage from the force of spray.
Changing Nozzles on Spray Wand (Fig. H)
DANGER: Risk of fluid injection. Do not direct discharge stream toward persons,
unprotected skin, eyes or any pets or animals. Serious injury will occur.
WARNING: Flying objects could cause risk of serious injury. Do Not attempt to change
nozzles while pressure washer is running. Turn engine off before changing nozzles.
1. Pull quick-connect coupler back and insert nozzle.
2. Release quick-connect coupler and twist nozzle to make sure it is secure in coupler.
WARNING: Flying object could cause risk of serious injury. Ensure nozzle is completely
inserted in quick-connect socket and quick- connect collar is fully engaged (forward) before
squeezing gun trigger.
Fig. H
Chemicals and Cleaning Solvents
Applying chemicals or cleaning solvents is alow-pressure operation.
nOTE: Use only soaps and chemicals designed for pressure washer use. Do not use bleach.
To Apply Chemicals and Solvents (Fig. I)
1. Press chemical hose
19
onto barbed fitting located near high pressure hose connection of
pump as shown.
English
8
14. As the engine warms up, move the choke to the open position.
Fig. P Fig. Q
24
15. Depress trigger on gun to start water flow.
WARNING: Do not allow the unit to run for more than two minutes without
the gun trigger being pulled. This could cause overheating and damage to the
pump. When the temperature inside the pump rises too high, the thermal relief
valve will open and release aspray of water from the pump to lower the internal
temperature. The valve will then close.
WARNING: Risk of unsafe operation. Stand on astable surface and grip gun/wand firmly
with both hands. Expect the gun to kickback when triggered.
16. Release trigger to stop water flow.
DANGER: Risk of injury from spray. Engage the trigger lock
24
when gun is not in use to
prevent accidental spraying.
17. Adjust spray for the task being performed by changing quick connect nozzle. Refer to
spray Wand nozzles.
Shutting Down (Fig. R, S)
1. If chemicals were applied, place the chemical hose into acontainer of clean water and draw
clean water through chemical injection system to rinse system thoroughly.
NOTICE: Risk of property damage Failure to do so could cause damage to the pump.
2. Place the engine ON/OFF switch
8
to the OFF Position.
3. Place the fuel valve lever
13
in the OFF position.
OFF
ON
Fig. R
Fig. S
8
NOTICE: Risk of property damage. Never turn water supply off while pressure washer
engine is running or damage to pump will result.
4. Turn water source off.
5. Pull trigger on spray gun to relieve any water pressure in hose or spray gun.
6. Refer to Storage for proper storage procedures.
MAINTENANCE
WARNING: Risk of burning. When performing maintenance, you may be exposed to hot
surfaces, water pressure or moving parts that can cause serious injury or death.
WARNING: Risk of fire. Always disconnect, spark plug wire, let the engine cool and release
all water pressure before performing any maintenance or repair. The engine contains
flammable fuel.
Do not smoke or work near open flames while performing maintenance.
To ensure efficient operation and longer life of your pressure washer, aroutine maintenance
schedule should be prepared and followed. If the pressure washer is used in unusual conditions,
such as high temperatures or dusty conditions, more frequent maintenance checks will be
required.
Engine
Consult the engine instruction manual for the manufacturer’srecommendations for any and all
maintenance.
nOTE: The pressure washer frame is equipped with an oil drain hole to help make changing the
engine oil easier.
Pump (Fig. T)
nOTE: The Pump was filled with oil at the factory. A high-quality pump crankcase oil -or- SAE
15W-40 may be used.
Change the pump oil after the first 50 hours of operation and every 100 hours thereafter, or
every 3 months.
NOTICE: Use of fuels with greater than 10% ethanol are not approved for use in this
product per EPA regulations and will damage the unit and void the warranty.
2. Check engine oil level. Refer to the engine instruction manual for correct procedure.
3. Check pump oil level. The oil level should come to the dot in the middle of the sight glass.
Refer to the Pump paragraph under Maintenance.
4. Connect the water hose to the water source. Turn the water source on to remove all air from
the hose. When asteady stream of water is present, turn the water source off.

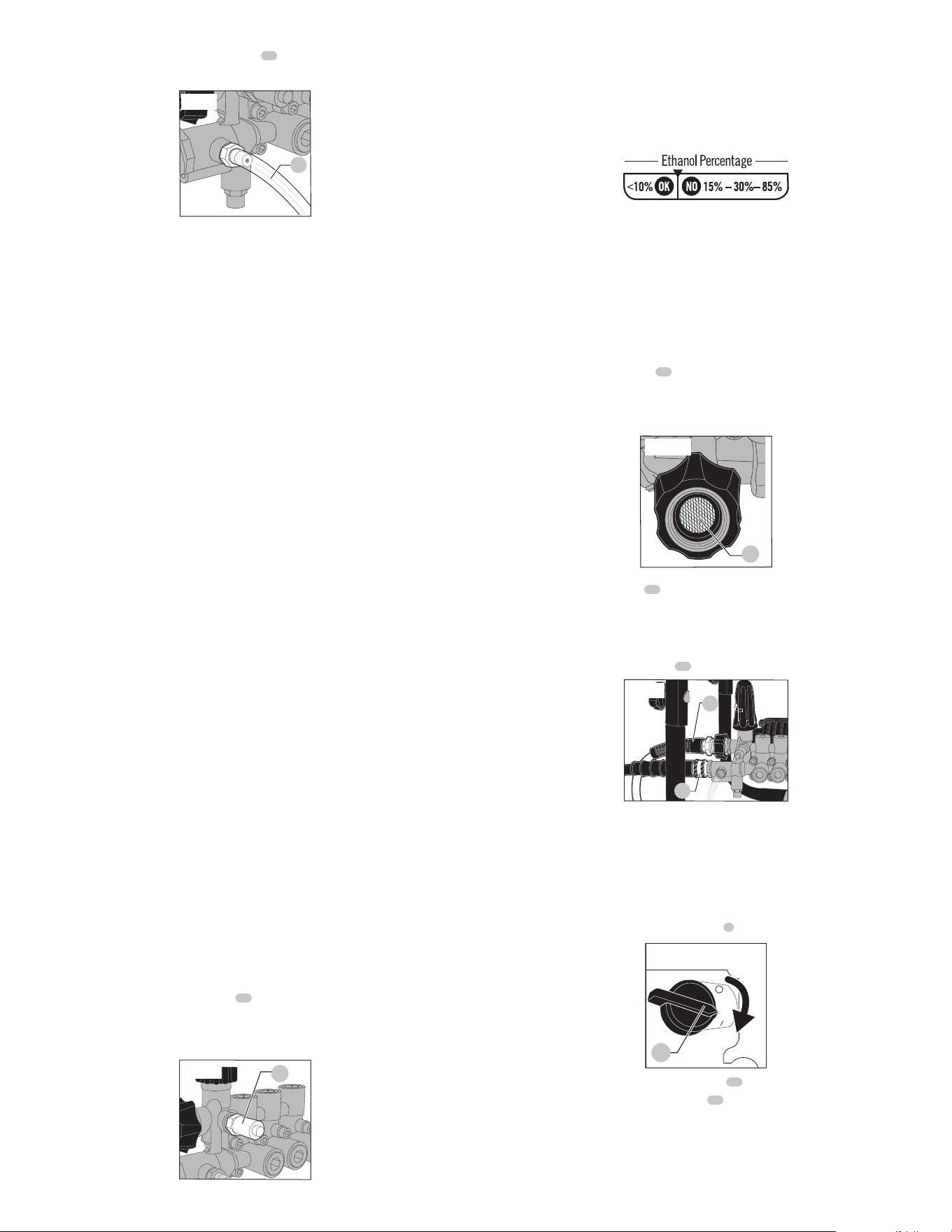

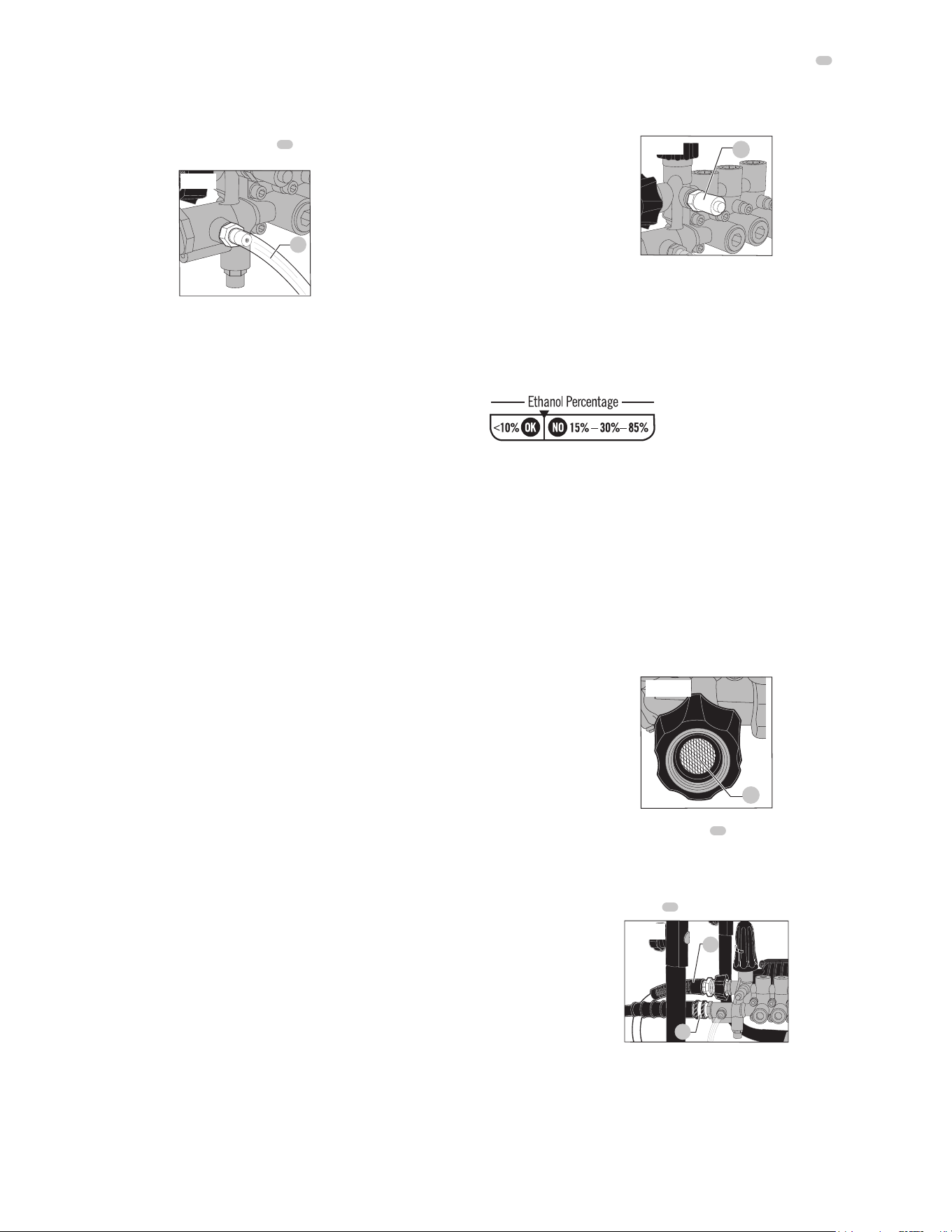

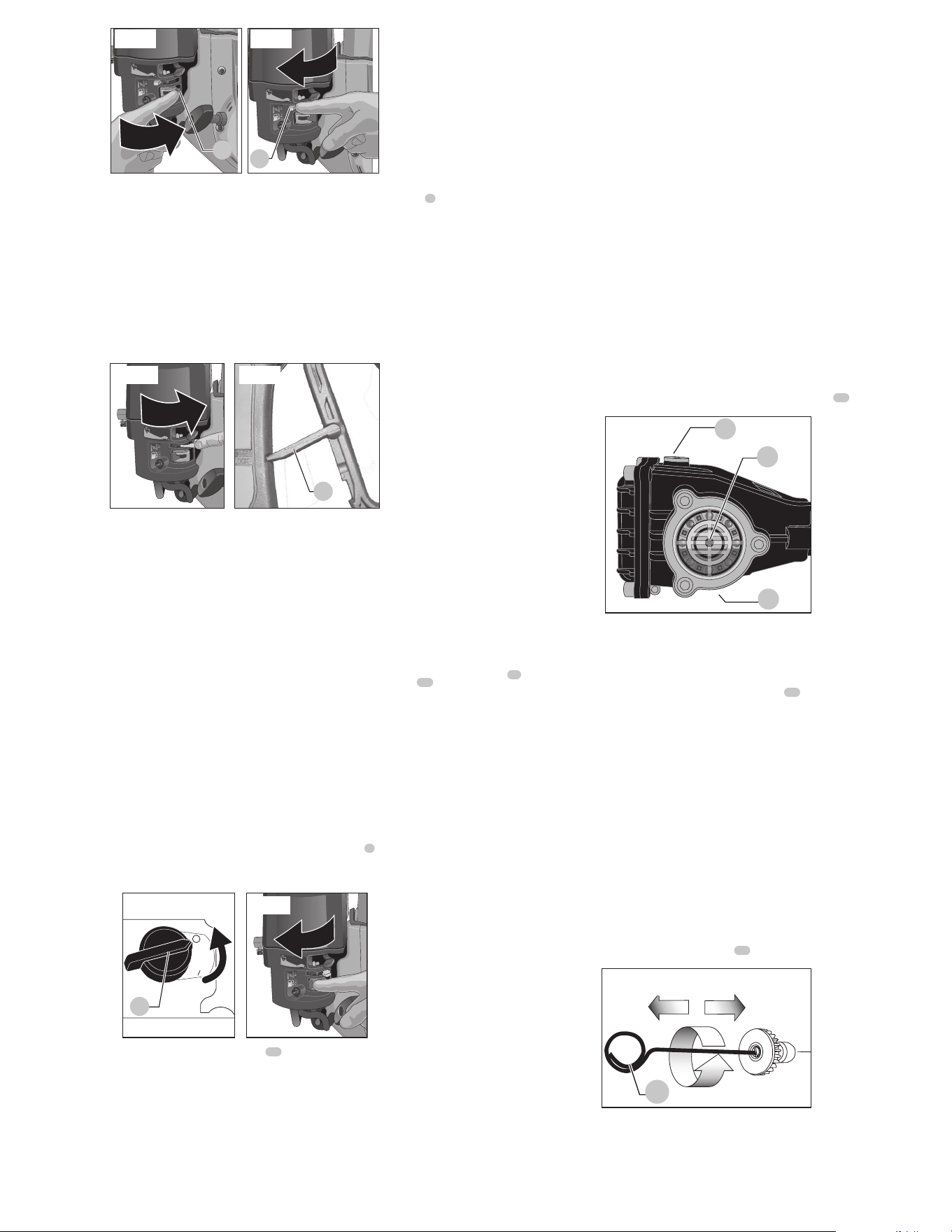

5. Verify the filter screen
21
is in water inlet of pump. The convex side faces out.
NOTICE: Failure to use an inlet screen filter may cause damage to pump components and
void warranty.
Fig. K
21
6. Connect the cold water source
22
to pump inlet.
nOTE: Water source must provide aminimum of 5 gallons per minute at 20 psi (138 kPa).
WARNING: To reduce the possibility of contamination always protect against backflow
when connected to apotable water system.
7. Connect high pressure hose
16
to pump outlet.
Fig. L
22
16
8. If applying achemical or cleaning solution, refer to Chemicals and Cleaning Solvents.
9. Turn the water source on.
NOTICE: Risk of property damage. Failure to do so could cause damage to the pump.
10. Remove all air from the pump and high pressure hose by depressing trigger until asteady
stream of water is present.

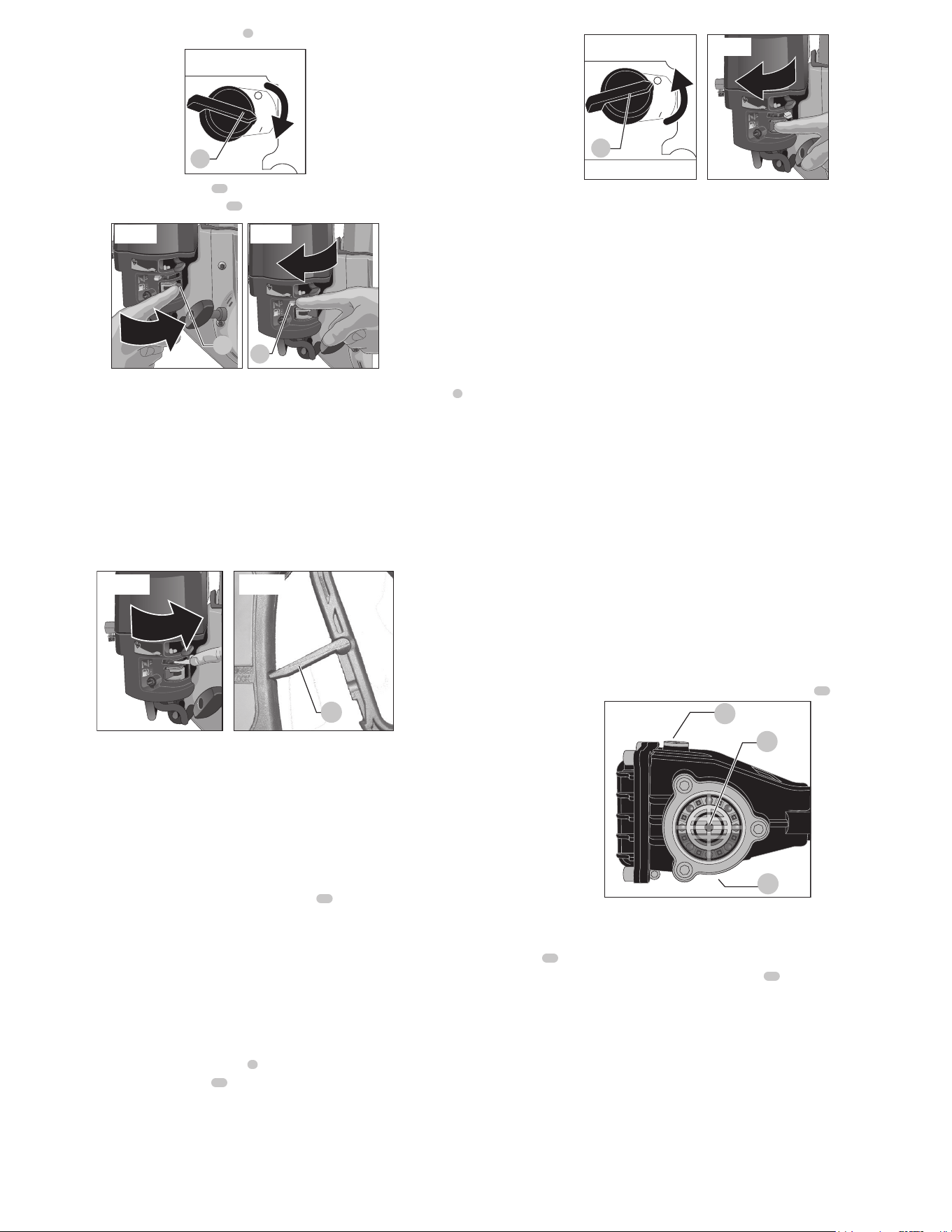

11. Turn the engine ON/OFF switch
8
to the ON position.
OFF
ON
Fig. M
8
12. Place the fuel valve lever
13
in the ON position.
13. If the engine is cold, move the choke
12
to the CLOSED position as shown.
Fig. N Fig. O
13
12
WARNING: Risk of unsafe operation. Pull starter grip slowly until resistance is felt. Then pull
starter grip
9
rapidly to avoid kickback and prevent hand or arm injury.
nOTE: Do not allow the starter grip to snap back. Return it gently by hand.
WARNING: Risk of unsafe operation. If engine does not start after two pulls, squeeze trigger
of gun to relieve pump pressure. Pull starter cord slowly until resistance is felt. Then pull cord
rapidly to avoid kickback and prevent hand or arm injury.
nOTE: If the oil level in the engine is low, the engine will not start. If the engine does not start,
check the oil level and add oil as needed.
9
English

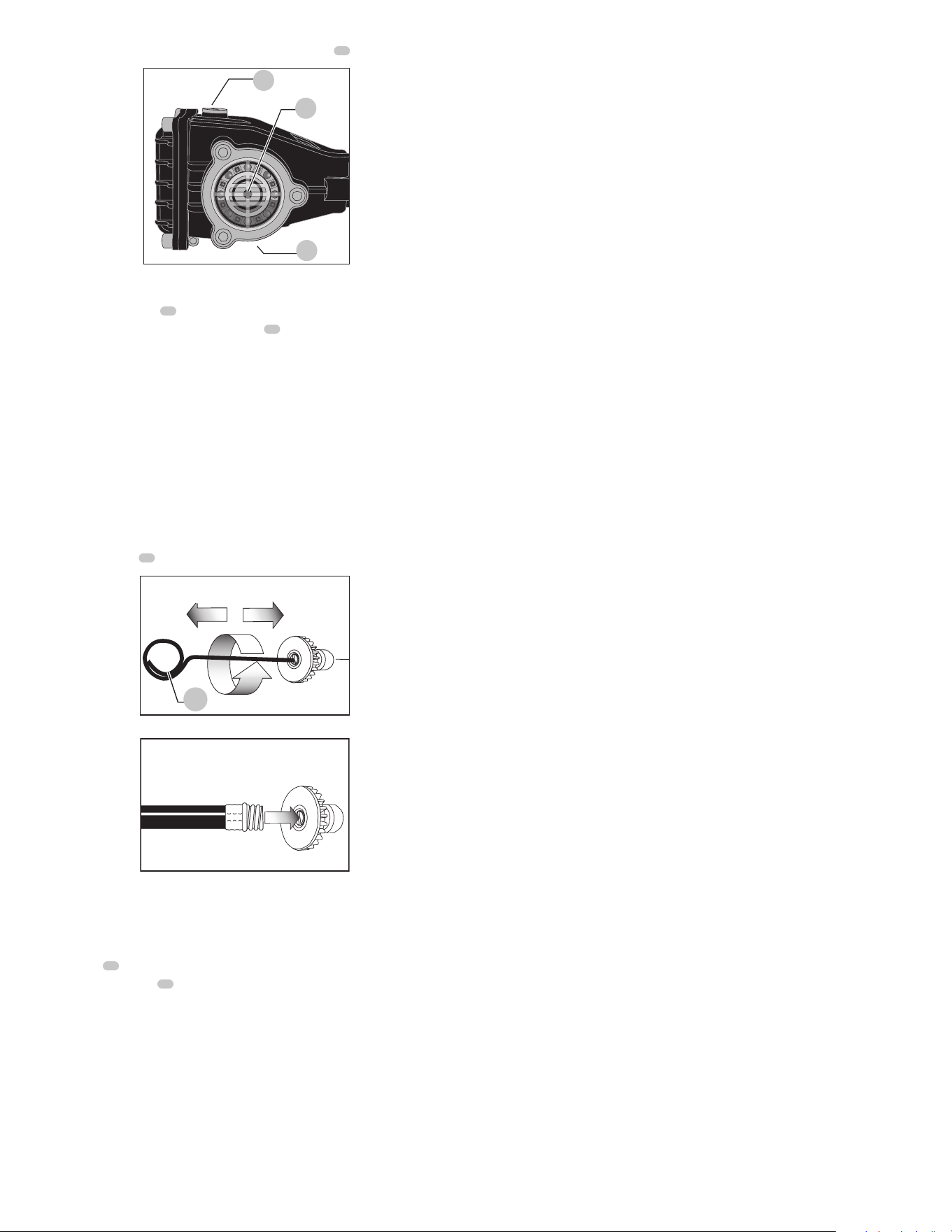

To Check Oil
The oil level should come to the dot in the middle of the sight glass
27
.
Fig. T
28
27
29
How To Change Pump Oil
1. Loosen pump oil fill plug
28
.
2. Place acontainer under the pump oil drain plug
29
.
3. Remove pump oil drain plug.
4. After oil is drained, replace pump oil drain plug. Tighten securely.
5. Refill pump using a high-quality pump crankcase oil -or- SAE 15W-40 oil.
6. Replace pump oil fill plug and tighten securely.

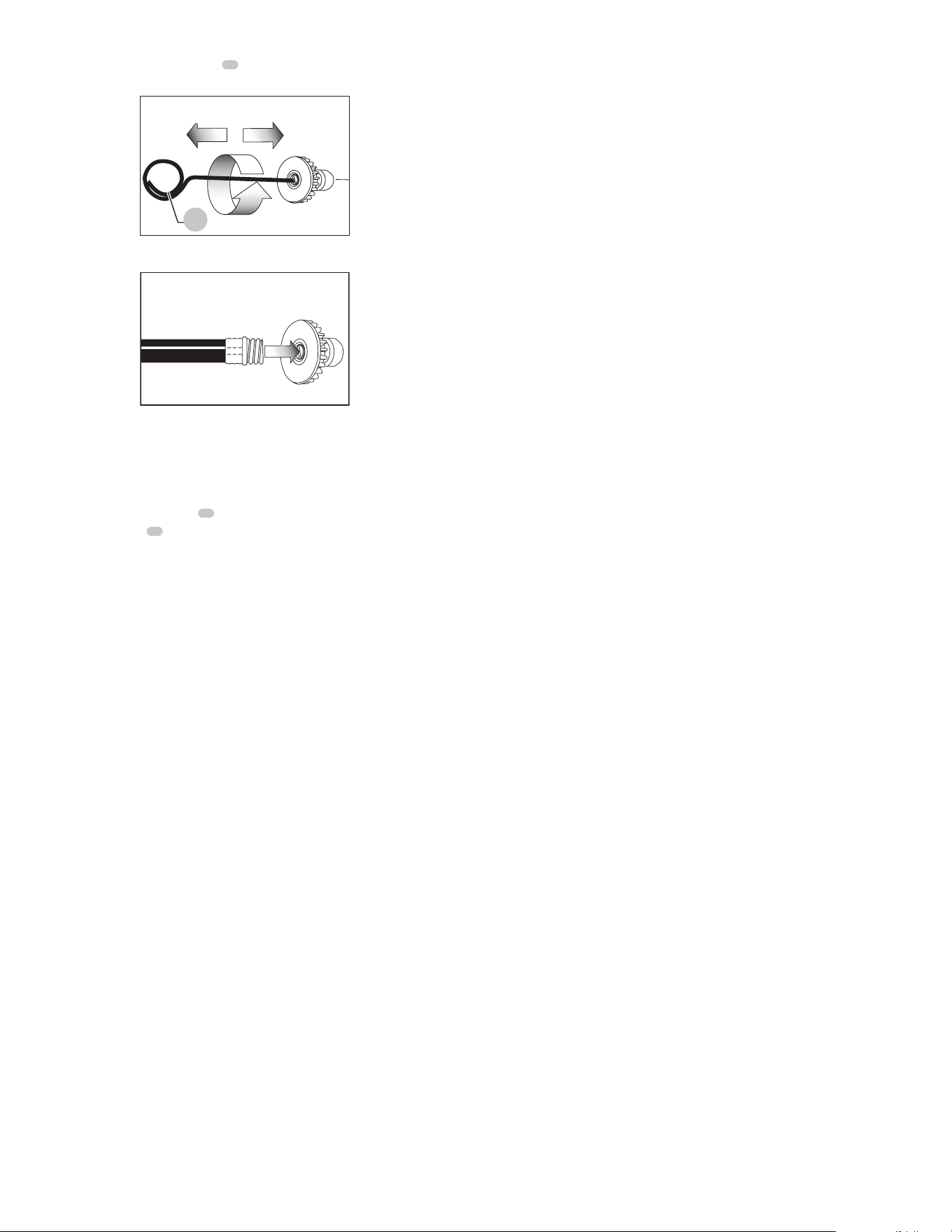

Nozzle Cleaning (Fig. U–V)
If the nozzle becomes clogged with foreign materials, such as dirt, excessive pressure may
develop. If the nozzle becomes partially clogged or restricted, the pump pressure will pulsate.
Clean the nozzle immediately using the nozzle kit supplied and the following instructions:
1. Shut off the pressure washer and turn off the water supply.
2. Pull trigger on gun handle to relieve any water pressure.
3. Disconnect the spray wand from the gun.
4. Remove the high pressure nozzle from the spray wand. Remove any obstructions with the
nozzle cleaning tool
25
provided and back flush with clean water.
Fig. U
25

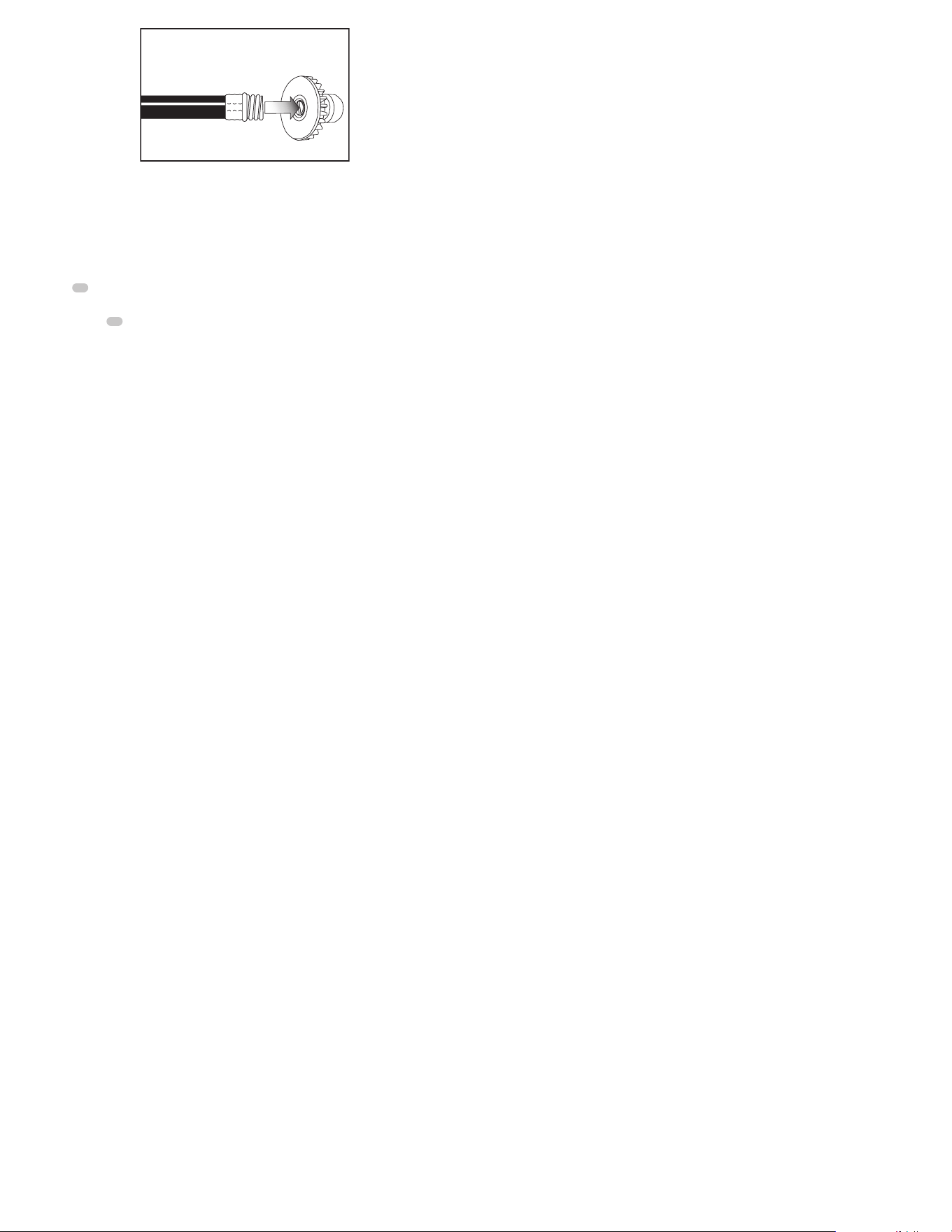

5. Direct water supply into spray nozzle to back flush loosened particles for 30seconds.
Fig. V
6. Reassemble the nozzle to the wand.
7. Reconnect spray wand to gun then turn on water supply.
8. Start pressure washer and place spray wand into high pressure setting to test.
To Clean the Water Inlet Filter (Fig. K)
This filter screen
21
should be checked periodically and cleaned if necessary.
1. Remove the filter screen
21
by grasping the end and removing it from water inlet of pump.
2. Clean filter by flushing it with water on both sides.
3. Reinsert filter into water inlet of pump. Convex side faces out.
nOTE: Do not operate pressure washer without filter properly installed.
STORAGE
Engine
Consult the engine instruction manual for the manufacturer’srecommendations for storage.
To Prevent Fuel-Related Problems
1. Add Ethanol Shield™ fuel stabilizer following the manufacturer’sinstructions. When adding
agasoline stabilizer, fill the fuel tank with fresh gasoline. If only partially filled, air in the
tank will promote fuel deterioration during storage. If you keep acontainer of gasoline for
refueling, be sure that it contains only fresh gasoline.
2. After adding agasoline stabilizer, run the engine outdoors for 10 minutes to be sure that
treated gasoline has replaced the untreated gasoline in the carburetor.
3. Turn the fuel valve to the OFF position.
4. Continue to run the engine until it stops from the lack of fuel in the carburetor fuel bowl.
Running time should be less than 3 minutes.
Pump
The manufacturer recommends using a high-quality pump guard when storing the unit for
more than 30 days and/or when freezing temperatures are expected.
nOTE: Using pump guard helps provide proper lubrication to the internal seals of the pump
regardless of temperature or environment.
NOTICE: Risk of property damage. Use only a high-quality pump guard. Other products
could be corrosive and/or contain alcohol which may cause pump damage.
1. Turn off pressure washer and disconnect hoses from pump.
2. Unscrew bottle valve from Pump Guard bottle and remove seal.
3. Screw bottle valve back onto bottle.
4. Attach bottle to water inlet of pump.
5. Squeeze bottle to inject contents into pump.
6. With ignition switch off, simultaneously pull starter rope and squeeze bottle. Repeat until
protector fluid exits pump outlet. nOTE: This step may require two people.
Pressure Washer
1. Drain all water from high pressure hose, coil it and store it in cradle of the pressure washer
handle.
2. With nozzle pointed down and the spray gun and wand in avertical position, squeeze
trigger to drain all water from spray gun and wand. Store in gun holder.
3. Store chemical hose so it is protected from damage.
CAUTION: Risk of personal injury. Avoid placing hands between handle and frame when
assembling to prevent pinching.
NOTICE: Risk of property damage. Always store and transport unit in an upright position.
ACCESSORIES
Recommended accessories for use with your tool are available for purchase from your local
dealer or authorized service center. If you need assistance in locating any accessory for your tool,
please contact the FNA Group at [email protected], 7152 99th Street Pleasant Prairie, WI
53158, or call 1–877–362–4271.
DANGER: Risk of fluid injection. When using replacement lances or guns with this pressure
washer, do not use alance and/or lance/gun combination that is shorter in length than
what was provided with this pressure washer as measured from the nozzle end of the lance
to the gun trigger.
WARNING: The use of any other accessory not recommended for use with this tool could
be hazardous. Use only accessories rated equal to or higher than the rating of the pressure
washer.
Service Information
Please have the following information available for all service calls:
Model Number _________________________________________________________
Serial Number __________________________________________________________
Date and Place of Purchase _________________________________________________
Repairs
To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment should be
performed by aFNA factory service center, aFNA authorized service center or other qualified
service personnel. Always use identical replacement parts.
Limited Warranty
The manufacturer of this product agrees to repair or replace designated parts that prove
defective within the warranty period listed below at the manufacturer’ssole discretion.
Specific limitations/extensions and exclusions apply.
This warranty covers defects in material and workmanship and not parts failure due to normal
wear, depreciation, abuse, accidental damage, negligence, improper use, maintenance, water
quality or storage. To make aclaim under the terms of the warranty, all parts said to be defective
must be retained and available for return upon request to adesignated Warranty Service Center
for warranty inspection. The judgments and decisions of the manufacturer concerning the
validity of warranty claims are final.
These warranties pass through to the end user and are non-transferable. As afactory authorized
and trained Warranty Service Center, the factory will honor the terms of all component
warranties and satisfy claims of the appropriate warranty provisions.
Normal wear items include, but are not limited to, valves and seals, which are not covered by
this warranty.
This warranty replaces all other warranties, express or implied, including without limitation
any warranties of merchantability or fitness for aparticular purpose and all such warranties
are hereby disclaimed and excluded by the manufacturer. The manufacturer’swarranty
obligation is limited to repair and replacement of defective products as provided herein and the
manufacturer shall not be liable for any further loss, damages, or expenses – including damages
from shipping, accident, abuse, acts of God, misuse, or neglect. Neither is damage from repairs
using parts not purchased from the manufacturer or alterations performed by non-factory
authorized personnel. Failure to install and operate equipment according to the guidelines put
forth in the instruction manual shall void warranty.
English
10
This warranty does not cover the following:
machines used for rental purposes, damage resulting from shipping (claims must be filed with freighter), accident, abuse, act of God, misuse, or neglect. Neither is damage from repairs or alterations
performed by non-factory authorized personnel or failure to install and operate equipment according to the guidelines put forth in the instruction manual.
The manufacturer will not be liable to any persons for consequential damage, for personal injury, or for commercial loss.
Responsibility of Original Purchaser (initial User):
• To process awarranty claim on your D
EWALT pressure washer, report the concern to 1-877-362-4271 or [email protected] for authorization and direction to the nearest authorized
service centre in your area.
• Retain original cash register sales receipt as proof of purchase for warranty work.
• Use reasonable care in the operation and maintenance of the product as described in the Owners Manual(s).
Warranty Does not Apply to Failures Due to:
• Freight damage
• Damage due to chemical deterioration, scale build up, rust, corrosion or thermal expansion
• Freeze damage
• Damage caused by parts or accessories not obtained from an authorized dealer or not approved by the manufacturer.
• Normal wear of moving parts or components affected by moving parts.
Engine and Emissions Control system
Covered by engine manufacturer warranty. See engine manual.
high Pressure Pump (defects in material and workmanship)
AAA™ - Five (5) years from date of purchase
Frame (defects in material and workmanship)
Ten (10) years from date of purchase.
Accessories (Defects in Material and Workmanship)
Includes nozzles, hoses, spray guns, wands, tires, feet Ninety (90) days from date of purchase.
Glossary
Bypass mode: Allows water to re-circulate within pump when the gun trigger is not pulled.
Chemical hose: Feeds cleaning agents into the pump to mix with the water. Refer to Chemicals and Cleaning solvents.
Chemical injection system: Mixes cleaners or cleaning solvents with water to improve cleaning effectiveness.
Choke control: Opens and closes carburetor choke valve.
CU: Cleaning Units. GPM multiplied by psi. (GPM x PSI = CU)
Fuel valve lever: Opens/closes connection between fuel tank and carburetor.
gPM*: Gallons Per Minute. The unit of measure for the flow rate of water.
Psi*: Pounds per Square Inch. The unit of measure for water pressure. Also used for air pressure, hydraulic pressure, etc.
* Complies with CETA Performance Standard CPC-100.
kPa (kilopascal): Metric pressure measurement. 1 kilopascal equal 1000 pascals.
Quick-connect spray wand: Allows the user to quickly change out high pressure nozzles. Refer to spray Wand nozzles.
Thermal relief valve: When the temperature inside the pump rises too high the valve will open and release agush of water in an effort to lower the temperature inside the pump. The valve will then
close.
Water supply: All pressure washers must have asource of water. The minimum requirements for awater supply are 20 psi (138 kPa) and 5 gallons per minute.
Troubleshooting Guide
This section provides alist of the more frequently encountered malfunctions, their causes and corrective actions. The operator or maintenance personnel can perform some corrective actions, and
others may require the assistance of aqualified FNA technician or your dealer.
Problem Code
Engine will not start 1, 2, 3, 4, 5, 6, 7, 8, 36 (refer to the engine‘sinstruction manual for further engine troubleshooting)
No or low pressure (initial use) 9, 10, 11, 12, 13, 14, 15, 16
Will not draw chemicals 16, 17, 18, 19, 20, 21
No or low pressure (after period of normal use) 22, 23, 24
Water leaking at gun/spray wand connection 25, 26
Water leaking at pump 25, 26, 27, 28
Oil leaking at pump 29, 30, 31, 32, 33, 34, 35
Pump Pulsates 12
11
FRAnçAis
Troubleshooting Codes
CODE POssiBlE CAUsE POssiBlE sOlUTiOn
1
No fuel. Add fuel.
2
Low oil. Add required amount of oil.
3
Pressure builds up after two pulls on the recoil starter or after initial
use.
Squeeze gun trigger to relieve pressure.
4
Choke lever in the NO CHOKE position. Move choke to the CHOKE position.
5
Spark plug wire not attached. Attach spark plug wire.
6
Engine ON/OFF switch in OFF position. Place engine ON/OFF switch in ON position.
7
Choke lever in the CHOKE position on ahot engine or an engine
that has been exposed to thermal heat for along period of time.
Move choke to the NO CHOKE position.
8
Fuel valve CLOSED. Move the fuel valve lever to the OPEN position.
9
Spray wand not in high pressure. See spray Wand nozzles under Operation.
10
Low water supply. Water supply must be at least 5 GPM @ 20 psi (138 kPa).
11
Leak at high pressure hose fitting. Repair leak. Apply sealant tape if necessary.
12
Nozzle obstructed. See nozzle Cleaning under Maintenance.
13
Water filter screen clogged. Remove and clean filter. See To Clean the Water inlet Filter under Maintenance.
14
Air in hose. Turn off the engine, then the water source. Disconnect the water source from the pump inlet and turn the water
source on to remove all air from the hose. When there is asteady stream of water present, turn water source off.
Reconnect water source to pump inlet and turn on water source. Squeeze trigger to remove remaining air.
15
Choke lever in the CHOKE position. Move choke to the NO CHOKE position.
16
High pressure hose is too long. Use high pressure hose under 100 feet (30.48 m). Lengthen water supply hose instead of high pressure hose.
17
Spray wand not in low pressure. See spray Wand nozzles under Operation.
18
Chemical filter clogged. Clean filter.
19
Chemical screen not in cleaning solution. Make sure end of chemical hose is fully submerged into cleaning solution.
20
Chemical too thick. Dilute chemical. Chemical should be the same consistency as water.
21
Worn seal or packing. Have parts cleaned or replaced by authorized service center.
22
Chemical build up in chemical injector. Have replaced by an authorized service center.
23
Worn or obstructed valves. Have replaced by authorized service center.
24
Worn unloader piston. Have replaced by authorized service center.
25
Worn or broken o-ring. Check and replace.
26
Loose hose connection. Tighten.
27
Piston packings worn. Have replaced by authorized service center.
28
Pump head or tubes damaged from freezing. Have replaced by authorized service center.
29
Oil seals worn. Have replaced by authorized service center
30
Loose drain plug. Tighten.
31
Worn or torn drain plug o-ring. Check and replace.
32
Worn or torn fill plug o-ring. Check and replace.
33
Pump overfilled. Check for correct amount.
34
Incorrect oil used. Drain and fill with correct amount and type of oil.
35
Vent plug is clogged. Clean vent plug; blow air through it to remove any blockage. If problem persists, replace plug.
36
Air filter filled with oil. Clean air filter element. Refer to engine instruction manual for correct procedure.
Français (traduction de la notice d’instructions originale)
FRAnçAis
12
GUIDE D’INSTALLATION RAPIDE
AVERTISSEMENT: pour réduire le risque de blessure, veuillez lire le manuel d’instructions de la laveuse àpression et du moteur avant d’utiliser l’appareil.
A
installation de la poignée
Faites glisser l’ensemble de la poignée sur le cadre, alignez les trous, insérez les boulons de la selle
et fixez-les en place àl’aide des boutons. Serrez jusqu’àce qu’il soit bien ajusté.
Alignez les trous de la poignée secondaire avec les trous de montage de la poignée. (en option,
tous les modèles ne sont pas équipés de poignée secondaire)
Insérez les boulons de selle dans les trous alignés et fixez la poignée secondaire àla poignée avec
les boutons. Serrez jusqu’àce qu’il soit bien ajusté.
B
Ajouter / Voir pétrole
Le moteur est livré sans huile. Avant de démarrer le moteur, ajouter l’huile fournie. Vérifier le niveau
d’huile avant chaque utilisation. Consultez le guide du moteur pour connaître la procédure
appropriée.
C
Ajouter l’essence
Dans un endroit extérieur bien aéré, ajoutez de l’essence pure, sans plomb, de haute qualité et
ayant un indice d’octane de 86 ou plus. Ne pas trop remplir. Essuyez l’essence déversée avant de
démarrer le moteur. Consultez le guide du moteur pour connaître la procédure appropriée.
IMPORTANT: Ethanol Shield™ (vendu séparément) est un stabilisateur de carburant qui aide àéliminer et àprévenir les problèmes liés àl’éthanol dans les équipements de puissance. Suivez
les instructions sur le contenant et ajouter àl’essence.
GUIDE DE DÉMARRAGE RAPIDE
DANGER :
• Ne faites jamais tourner le moteur àl’intérieur ou dans un endroit clos, mal aéré. Les émanations d’échappement contiennent du monoxyde de carbone, un gaz inodore et mortel.
• Risque d’injection de liquide et de lacération. Lorsque vous utilisez le réglage àhaute pression, NE LAISSEZ PAS le jet àhaute pression entrer en contact avec la peau non protégée ou des animaux
de compagnie ou autres. Des blessures sérieuses surviendront.
AVERTISSEMENT: ne laissez pas l’unité fonctionner pendant plus de deux minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer une surchauffe et d’endommager
la pompe. Lorsque la température àl’intérieur de la pompe est trop élevée, la soupape de décharge thermique ouvrira et libérer de l’eau àpartir de la pompe pour abaisser la
température interne. Alors la vanne se ferme.
1
Branchez le tuyau d’arrosage àla pompe
Filetez le tuyau d’arrosage àl’entrée de la pompe.
2
Branchez le tuyau d’arrosage àla pompe
Attachez le tuyau àhaute pression àla sortie de la pompe.
3
Branchez la lance d’arrosage au pistolet de
pulvérisation
Attachez la lance d’arrosage dans l’extrémité du pistolet de
pulvérisation.
OU
OU
13
FRAnçAis
4
Branchez la lance d'arrosage au pistolet de
pulvérisation
Filetez la lance d'arrosage dans l'extrémité du pistolet de
pulvérisation.
5
Branchez les buses àraccord rapide àla lance
d'arrosage
Tirez sur le coupleur et insérez la buse. Relâchez le coupleur
àraccord rapide et tournez la buse afin de vous assurer qu’elle
ysoit bien sécurisée.
6
Ouvrez le robinet d'eau au complet
Ne faites pas fonctionner l'appareil si l'alimentation d'eau
n'est pas branchée et ouverte. Utilisez uniquement de l'eau
froide.
7
Relâchez l'air du système
Relâchez tout l’air de la pompe et du tuyau àhaute pression
en appuyant sur la gâchette jusqu’àce qu’un écoulement
constant d’eau soit présent. Environ 30 secondes..
8
Assurez-vous que l'interrupteur du moteur soit àla
position MARChE (On)
9
Assurez-vous que le robinet de carburant soit àla
position OUVERT (open)
10
Assurez-vous que la tige du volet de départ soit
tirée àla position FERMÉ (closed)
11
Tirez la poignée du lanceur
Tirez la poignée du lanceur pour faire démarrer le moteur.
12
Poussez la tige du volet de départ àla position
OUVERT (open)
AVERTISSEMENT: ce guide n’est pas un substitut pour la lecture du manuel de l’opérateur. Vous devez lire et comprendre le manuel de l’opérateur avant d’utiliser ce produit.
MOTEUR
Se reporter au mode d'emploi du moteur pour l'emplacement et l'utilisation des commandes moteur.
POMPE
Le plein d’huile de la pompe aété fait en usine. Utilisez une huile de carter de pompe de haute qualité -ou- de l’huile SAE 15W-40 peut être utilisée. Changer le pétrole de pompe après le premier 50
heures d’opération et chaque 100 heures par la suite, ou chaque 3 mois.
AVIS: la pompe aété expédiée avec un bouchon d'expédition. Le bouchon d'expédition DOIT être retiré et remplacé par la jauge ou le capuchon ventilé (fourni). Faire fonctionner l'appareil SANS
retirer et replacer le bouchon d'expédition avec la jauge ou le bouchon ventilé (fourni) peut endommager la pompe et annuler la garantie.
DÉFINITIONS : SYMBOLES ET TERMES D’ALARMES SÉCURITÉ
Ces guides d’utilisation utilisent les symboles et termes d’alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.
DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des blessures graves.
AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves.
ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères ou modérées.
(Si utilisé sans aucun terme) Indique un message propre àla sécurité.
AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels.
FRAnçAis
14
2
3
16
10
13
11
12
9
7
8
4
6
5
14
18
17
1
15
1
Panneau
2
Porte-buse
3
Pistolet de pulvérisation professionnel
4
Roue
5
Tube de pulvérisation àchangement rapide
6
Cadre
7
Jauge graduée/Bouchon du réservoir d’huile du moteur
8
Interrupteur moteur
9
Poignée de démarrage
10
Moteur
11
Levier de contrôle de l’étrangleur
12
Commande d’étrangleur
13
Levier de la soupape àessence
14
Bouchon du réservoir d’essence
15
Module de poignée
16
Tuyau haute pression
17
Pompe haute pression
18
Poignée secondaire
AVERTISSEMENT : lire tous les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/
ou une blessure grave.
a
AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d’emploi de l’outil.
EN CAS DE QUESTIONS OU DE COMMENTAIRES SUR CET OUTIL OU SUR TOUT AUTRE OUTIL, APPELEZ-NOUS SANS FRAIS AU NUMÉRO SUIVANT : 1 (877) 362-4271
Directives de sécurité importantes
DANGER: Monoxyde de carbone. Le fonctionnement d’un moteur àl’intérieur provoque la mort en quelques minutes. L’échappement du moteur contient des niveaux élevés de
monoxyde de carbone (CO), un gaz toxique, indoors et invisible. Il est possible que vous inhaliez du CO meme EN L’ABSENCE de l’odeur de l’échappement du moteur.
ADVERTISEMENT: ce produit et ses émanations contiennent des produits chimiques reconnus par l’État de la Californie comme étant cancérigenes et pouvant entraîner des
anomalies congénitales ou d’autres problémes liés aux fonctions reproductrices.
• NE JAMAIS utiliser un moteur àl’intérieur d’une habitation, de garages, d’un vide sanitare ou d’autres espaces partiellement clos. Ces endroits peuvent accumuler des niveaux mortels de
monoxyde de carbone, L’utilisation d’un ventilateur ou l’ouverture des fenêtres et portes NE fournit PAS assez d’air frais.
• Utiliser UNIQUEMENT àl’extériur et loin de fenêtres, portes et évents. En effet, ces ouvertures peuvent asprier l’énchappement du moteur àl’intérieur d’un espace.
• Même lors de l’utilisation correcte du moteur, le monoxyde de carbone pourrait pénétrer dans l’habitation. TOUJOURS utiliser un advertisseur de CO alimenté àpile ou un avertisseur do CO de
secours àpile dans la maison. Lire et repecter toutes les directives de l’avertisseur de CO avant son utilisation. En cas de malaise, étourdissement ou faiblesse, àtout moment, déplacer la
personne àl’air frais immédiatement. Consulter un médecin. Ce sont des signes d’intoxication oxycarbonée.
AVERTISSEMENT : ne pas utiliser l’appareil avant d’avoir lu le mode d’emploi, et celui du moteur, et l’intégralité des directives de sécurité, d’utilisation et d’entretien.
AVERTISSEMENT : lors de l’utilisation du produit, toujours mettre en pratique des précautions de base, notamment les suivantes :
1. Lire toutes les directives avant d’utiliser le produit.
2. Pour réduire les risques de blessures, exercer une étroite surveillance pour l’utilisation du produit àproximité d’enfants.
3. Apprendre àarrêter le produit et àpurger la pression rapidement. Se familiariser àfond avec les commandes.
4. Être vigilant - Surveiller le travail effectué.
5. Ne pas utiliser le produit en cas de fatigue ou sous l’emprise d’alcool ou de drogues.
6. S’assurer que personne ne se trouve dans la zone de travail.
7. Ne pas trop tendre les bras ou se tenir sur une surface instable. Bien conserver son équilibre et une position stable en permanence.
8. Suivre les directives d’entretien décrites dans le mode d’emploi.
15
FRAnçAis
• Respirer les vapeurs d‘échappement
provoquera de graves blessures voire,
un décès ! Les gaz d‘échappement des
moteurs contiennent du monoxyde de
carbone, un gaz inodore et mortel.
• Utiliser la laveuse haute pression dans
une zone bien aérée. Éviter les endroits
clos comme les garages, les sous- sols,
etc.
• Ne jamais utiliser l‘appareil dans un
endroit habité par des hommes ou des
an maux.
• Certains liquides nettoyants contiennent
des substances pouvant provoquer
des blessures àla peau, aux yeux ou au
système respiratoire.
• Utiliser uniquement des liquides
nettoyants spécialement recommandés
pour les laveuses haute pression. Suivre
les recommandations des fabricants.
Ne pas utiliser de produit àblanchir au
chlore ou tout autre composé corrosif.
DANGER : RISQUE D’INJECTION ET DE LACÉRATION
CE QUi PEUT sE PRODUiRE COMMEnT l‘ÉViTER
• Votre laveuse haute pression fonctionne
àdes pressions de liquides et des
vitesses suffisamment élevées pour
pénétrer la peau de l‘homme et
animale, ce qui pourrait se solder par
une amputation ou autre blessure
grave. Des fuites provoquées par des
raccords lâches ou des tuyaux usés ou
endommagés peuvent se solder par des
blessures par injection. NE PAS TRAITER
UN INJECTION DE LIQUIDE COMM
UNE SIMPLE COUPURE ! Consulter un
médecin immédiatement !
• Inspecter périodiquement le tuyau haute
pression. Remplacer immédiatement
le tuyau s‘il est endommagé, usé, s‘il
afondu en contact avec le moteur ou s‘il
démontre un signe de fissure, des bulles,
des trous d‘épingle ou tout autre fuite.
Ne jamais saisir untuyau haute pression
quifuit ou est endommagé.
• Ne jamais toucher, saisir ou essayer de
couvrir un trou minuscule ou tout autre
fuite similaire sur le tuyau haute pression.
Le jet d‘eau EST sous haute pression et
PÉNÉTRERA la peau.
• Ne jamais mettre les mains
devantl‘embouchure.
• Éloigner le jet, ne pas le diriger vers soi-
même ou autrui.
• S‘assurer que le tuyau et les raccords sont
serrés et en bon état.
• Ne jamais s‘agripper au tuyau ou aux
raccords en cours
• de fonctionnement.
• Ne pas mettre le tuyau en contact avec le
silencieux.
• Ne jamais attacher ou retirer le tube ou les
raccords du tuyau avec le système sous
pression.
• Si une lance ou un pistolet de rechange
est utilisé avec cette laveuse àpression,
NE PAS utiliser une lance et/ou une
combinaison lance et pistolet dont la
longueur est inférieure àcelle des lance
et pistolet fournis avec cette laveuse
àpression; la mesure se fait de l‘extrémité
de la buse àla détente du pistolet.
• N’enfilez pas la lance directement sur le
tuyau à haute pression. Fixez toujours
la lance au pistolet de pulvérisation et
le pistolet de pulvérisation au tuyau à
haute pression, afin d’éviter des blessures
graves.
• Il yarisque de blessures si la pression
n‘est pas réduite avant d‘essayer
de procéder àun entretien ou un
démontage.
• Pour décompresser le système, éteindre
le moteur, fermer l‘approvisionnement en
eau et enclencher la détente du pistolet
jusqu‘àl‘arrêt complet de l‘écoulement
d‘eau.
• Utiliser uniquement des accessoires de
classement égal ou supérieur àcelui de la
laveuse haute pression.
DANGER : RISQUE DE BLESSURE PAR JET
CE QUi PEUT sE PRODUiRE COMMEnT l‘ÉViTER
DANGER : RISQUE D’INJECTION OU DE BLESSURE GRAVE. S’ÉLOIGNER DE LA BUSE.
NE PAS DIRIGER LE JET EN DIRECTION DE PERSONNES. CE PRODUIT NE DOIT ÊTRE
UTILISÉ QUE PAR DES OPÉRATEURS FORMÉS.
AVERTISSEMENT : il est possible que le produit ne soit pas doté d’un silencieux avec pare-
étincelles. Si le produit n’en est pas équipé et qu’il est destiné àêtre utilisé près de matières
inflammables ou sur un terrain cultivé ou couvert d’arbres, arbustes, herbes ou autres
matières similaires, alors l’installation d’un pare-étincelles homologué est obligatoire et
exigée par la loi dans l’État de Californie. Le produit sans cet équipement viole la législation
californienne, section 130050 et/ou sections 4442 et 4443 du California Public Resources
Code, àmoins que le moteur ne soit muni d’un
AVERTISSEMENT : ce produit et son échappement peuvent vous exposer àdes produits
chimiques, ycompris le plomb et les composés àbase de plomb, et au monoxyde de
carbone, qui sont reconnus par l'État de Californie pour causer le cancer, des malformations
congénitales et d'autres problèmes de reproduction. Pour plus d'information, visitez le site
www.P65Warnings.ca.gov.
CONSERVER CES DIRECTIVES
DANGER : RISQUE D’EXPLOSION OU D’INCENDIE
CE QUi PEUT sE PRODUiRE COMMEnT l‘ÉViTER
• Les cigarettes, étincelles, arc électrique,
gaz d‘échappement et des parties
chaudes du moteur telles qu‘un
silencieux peuvent enflammer l‘essence
déversée et ses vapeurs.
• Éteindre le moteur et le laisser refroidir
avant de remplir le réservoir d‘essence
• Être attentif et éviter de déverser de
l‘essence lors du remplissage du réservoir.
Éloigner la laveuse haute pression de la
zone de ravitaillement avant de démarrer
le moteur.
• Le combustible du réservoir se dilate sous
l‘effet de la chaleur et pourrait se solder
par un déversement et un incendie ou
une explosion.
• Laisser environ 12,7 mm (1/2 po) de
dégagement sous le bord du goulot de
remplissage pour permettre l‘expansion
de l‘essence.
• Le fonctionnement de la laveuse haute
pression dans un milieu explosif pourrait
se solder par un incendie.
• Utiliser et faire le plein d‘essence de
l‘équipement dans des zones bien
dégagées de tout obstacle. Installer un
extincteur adéquat dans les zones de
travail pour combattre les incendies
àbase d‘essence.
• Du matériel déposé contre ou près de
la laveuse haute pression peut interférer
avec les fonctionnalités d‘aération
de l‘équipement et provoquer une
surchauffe et l‘allumage du matériel
(risque d‘incendie).
• Ne jamais utiliser la laveuse haute
pression dans une zone avec arbustes ou
broussailles secs.
• La chaleur de l‘échappement du
silencieux peut endommager des
surfaces peintes, faire fondre tout type
de matériel sensible àla chaleur (comme
du revêtement extérieur, plastique,
caoutchouc, vinyle ou même le tuyau
haute pression) et nuire aux plantes
vivantes.
• Toujours éloigner la laveuse haute
pression d‘au moins 1,2 m (4 pi) de
toutes surfaces (telles que desmaisons,
voitures, ou des plantes vivantes) qui
pourraient être endommagées par la
chaleur s‘échappant du silencieux.
• De l‘essence mal entreposée pourrait
provoquer un allumage (incendie)
accidentel. Ranger l‘essence de façon
sécuritaire pour en empêcher l‘accès aux
enfants et àtoutes autres personnes non
qualifiées.
• Entreposer l‘essence dans un contenant
homologué par la Loi sur la santé et la
sécurité du travail dans un emplacement
sécuritaire loin de la zone de travail.
• L‘utilisation d‘acides, de produits
chimiques toxiques ou corrosifs, de
poisons, d‘insecticides ou de toute sorte
de solvant inflammable dans ce produit
pourrait provoquer des blessures graves
ou la mort.
• Ne pas vaporiser des liquides
inflammables.
DANGER : RISQUE D’ASPHYXIE
CE QUi PEUT sE PRODUiRE COMMEnT l‘ÉViTER
FRAnçAis
16
• Il yarisque de fuite ou de déversement
d‘essence ou d‘huile qui pourrait
se solder par un incendie ou des
problèmes respiratoires, des blessures
graves, voire la mort. Des fuites
d‘essence ou d‘huile endommageront
les tapis, peinture ou toutes autres
surfaces de véhicules ou de remorques.
• Il est possible que de l‘huile remplisse
le cylindre et endommage le moteur si
l‘appareil n‘est pas rangé ou transporté
àla verticale.
• Si la laveuse haute pression est dotée
d‘une soupape d‘arrêt, fermer la soupape
d‘arrêt avant le transport pour éviter
toute fuite d‘essence. S‘il n‘yapas de
soupape d‘arrêt, purger l‘essence du
réservoir avant le transport. Transporter
l‘essence uniquement dans un contenant
homologué par la Loi sur la santé et la
sécurité du travail . Toujours installer la
laveuse haute pression sur un revêtement
protecteur lors du transport pour protéger
le véhicule de tout dommage de fuites.
Toujours transporter et ranger l‘appareil
àla verticale.
Retirer immédiatement la laveuse
haute pression du véhicule dès l‘arrivée
àdestination.
DANGER : RISQUE DECHOC ÉLECTRIQUE
CE QUi PEUT sE PRODUiRE COMMEnT l‘ÉViTER
• Un jet en direction de prises électriques
ou d‘interrupteurs ou tout objet branché
àun circuit électrique pourrait se solder
par un choc électrique.
• Débrancher tout produit fonctionnant
àl‘électricité avant d‘essayer de le
nettoyer. Éloigner le jet des prises
électriques et interrupteurs.
DANGER : RISQUE DE BRÛLURE CHIMIQUE
CE QUi PEUT sE PRODUiRE COMMEnT l‘ÉViTER
• L‘utilisation d‘acides, de produits
chimiques toxiques ou corrosifs, de
poisons, d‘insecticides, ou de tout type
de solvant inflammable avec le produit
risque de se solder par des blessures
graves, voire la mort.
• Ne pas pulvériser d‘acides, d‘essence,
de kérosène ou toute autre matière
inflammable avec ce produit.
Utiliser uniquement des détergents
domestiques, des nettoyants et des
dégraissants recommandés avec la
laveuse haute pression.
• Porter des vêtements protecteurs pour
protéger les yeux et la peau contre le
contact avec les matériaux sous pression.
AVERTISSEMENT : RISQUE D’ÉCLATEMENT
CE QUi PEUT sE PRODUiRE COMMEnT l‘ÉViTER
• Des pneus surgonflés pourraient
provoquer des blessures graves et
des dommages àla propriété.
• Utiliser un manomètre pour vérifier
la pression des pneus avant chaque
utilisation et lors du gonflage; consulter
le flanc de pneu pour obtenir la pression
correcte.
REMARQUE : des réservoirs d‘air, des
compresseurs et d‘autres appareils similaires
utilisés pour gonfler les pneus peuvent
remplir de petits pneus àces pressions
très rapidement. Régler le régulateur de
pression d‘air àune pression moindre que
celle indiquée sur le pneu. Ajouter l‘air par
petite quantité et utiliser fréquemment le
manomètre pour empêcher un surgonflage.
• Tout liquide pulvérisé àhaute vitesse
directement sur les flancs des pneus
(comme ceux que l‘on retrouve sur les
voitures, remorques et autres véhicules
semblables) risque d‘endommager les
flancs et d‘entraîner des blessures graves.
• Avec les laveuses haute pression cotées
au-dessus de 11032 kPa (1 600 psi),
utiliser le jet en éventail le plus large
(buse de 40°) et maintenir le jet àau
moins 200 mm (8 po) des flancs des
pneus.
Ne pas diriger le jet directement sur le
joint séparant le pneu et la jante.
• Un jet de liquide àhaute vitesse peut
briser des objets et projeter les éclats
àhaute vitesse.
• Toujours porter des lunettes de sécurité
conformes àla norme ANSI Z87.1 Porter
des vêtements protecteurs pour se
protéger de jets accidentels.
• Ne jamais diriger la lance ou le jet vers une
personne ou des animaux.
• Des objets légers ou mal fixés peuvent
se transformer en projectiles dangereux.
• Toujours fixer solidement le verrou de
la détentelorsque le tube pulvérisateur
est inutilisé pour empêcher tout
fonctionnement accidentel.
• Ne jamais fixer, de façon permanente, la
détente en position arrière (ouverte).
DANGER : RISQUE D’UTILISATION DANGEREUSE
CE QUi PEUT sE PRODUiRE COMMEnT l‘ÉViTER
• Une utilisation dangereuse de la
laveuse haute pression pourrait
provoquer de graves blessures, voire
son propre décès ou celle d‘autres
personnes.
• Ne pas utiliser de produit àblanchir au
chloreou tout autre composé corrosif.
• Se familiariser ave le fonctionnement et les
commandes de la laveuse haute pression.
• Tenir la zone de travail exempte de toutes
personnes, animaux et obstacles.
• Ne pas utiliser le produit en cas de fatigue
ou sous l‘emprise d‘alcool ou de drogues.
Rester vigilant en tout temps.
• Ne jamais rendre inopérant les
caractéristiques de sécurité du produit.
• Ne pas utiliser l‘appareil avec des pièces
manquantes, brisées ou non autorisées.
• Ne jamais laisser le tube pulvérisateur sans
surveillance lors du fonctionnement de
l‘appareil.
• Suivre la procédure de démarrage
correcte pour éviter l‘effet de rebond
moteur qui provoquerait ainsi une
blessure grave àla main ou au bras.
• Si le moteur ne démarre pas après deux
tentatives, appuyer sur la détente du
pistolet pour décompresser la pompe.
Tirer délicatement la corde du démarreur
jusqu‘àobtention d‘une résistance. Puis
tirer rapidement sur celui- ci pour éviter
l‘effet de rebond moteur et empêcher
toute blessure àla main ou au bras.
• Le pistolet et le tube de pulvérisation
sont des outils de nettoyage puissants
qui ressemblent àun jouet pour un
enfant.
• Garder la laveuse haute pression hors de
portée des enfants en tout temps.
• Le pistolet et le tube de pulvérisation
réagissent àla pression du jet et
provoqueront un effet de rebond
qui pourrait faire glisser, ou tomber,
l‘opérateur ou rediriger le jet. Une
maîtrise imparfaite du pistolet et de
la lance peut provoquer des blessures
àsoi même et àautrui.
• Ne pas trop tendre les bras ou se tenir
debout sur une surface instable.
• Ne pas utiliser une laveuse haute pression
debout sur une échelle.
• Saisir solidement àdeux mains le pistolet/
tube de pulvérisation. S‘attendre àun effet
de rebond lors de l‘enclenchement de la
détente.
DANGER : RISQUE DE BLESSURE OU DE DOMMAGE À LA PROPRIÉTÉ LORS DU
TRANSPORT OU DU RANGEMENT
CE QUi PEUT sE PRODUiRE COMMEnT l‘ÉViTER
17
FRAnçAis
INSTALLATION
Assemblage de la laveuse haute pression (Fig. A-F)
1. Glisser le module de poignée
15
dans l’assemblage du cadre
6
. Alignez les trous, insérez les
boulons de la selle
30
et fixez-les àl’aide des boutons
31
. Serrez jusqu’àce qu’il soit bien
ajusté.
ATTENTION : risque de blessures corporelles. Ne pas placer les mains entre le module et le
cadre pour éviter de se pincer les mains.
2. Alignez les trous de la poignée secondaire
18
(le cas échéant) avec les trous de montage
de la poignée
15
.
3. Insérez les boulons de selle
30
dans les trous alignés et fixez la poignée secondaire (le cas
échéant) àla poignée avec les
boutons
31
.
Fig. B
15
15
31
18
30
30
31
6
4. Assembler le tuyauhaute pression
16
au pistolet de pulvérisation. S’assurer que les deux
pièces sont bien fixées.
Fig. C
16
OU
Exemples de barrières
Exemples de panneaux
ATTENTION
ATTENTION
Attention
à la
marche.
Glissant
lorsqu'il
est
mouillé.
LAVAGE
HAUTE
PRESSION
EN COURS
INTERDIT
D'ENTRER
ATTENTION
GLISSANT
LORSQU'IL
EST MOUILLÉ
AVERTISSEMENT : ATTENTION SURFACES CHAUDES
CE QUi PEUT sE PRODUiRE COMMEnT l‘ÉViTER
• Le contact de surfaces chaudes comme
les composants d‘échappement moteur,
pourrait provoquer des brûlures graves
• En cours de fonctionnement, ne toucher
que les surfaces de commande de la
laveuse haute pression. Tenir en tout
temps les enfants àl‘écart de la laveuse
haute pression. Ils n‘ont pas assez de
jugement pour reconnaître les dangers
inhérents au produit.
AVERTISSEMENT : RISQUE DE BLESSURE EN SOULEVANT LE PRODUIT
CE QUi PEUT sE PRODUiRE COMMEnT l‘ÉViTER
• Essayer de soulever un objet trop lourd
peut se solder par de graves blessures.
• La laveuse haute pression est trop
lourde pour être soulevée par une seule
personne. Demander de l‘aide avant de
la soulever.
CONSERVER CES DIRECTIVES POUR UN USAGE ULTÉRIEUR
Lors du lavage à haute pression dans les espaces publics, des
panneaux doivent être affichés indiquant de rester à l’écart
de la zone pendant le lavage à haute pression. De plus, des
panneaux doivent être affichés indiquant que la surface peut
être glissante et qu’il peut y avoir des risques de trébuchement.
RISQUES DE GLISSEMENT ET DE
TRÉBUTS
ATTENTION:ATTENTION:
Une attention particulière doit être portée à la sécurité non seulement de l’opérateur du
nettoyeur haute pression, mais également des personnes qui peuvent se trouver à proximité
de la zone à nettoyer. La meilleure façon d’avertir les personnes sans méfiance est d’utiliser des
panneaux de signalisation et des barrières.
Les barrières peuvent être aussi simples que des cônes de signalisation en plastique ou des
barricades à l’aide de ceintures de barrière autour de la zone à nettoyer. N’oubliez pas que le
lavage à pression peut déloger une chaussée faible ou cassée, la transformant en projectiles
pouvant blesser d’autres personnes. Garder les gens à l’écart de la zone est le meilleur moyen
d’éviter les blessures.
La chaussée mouillée peut être glissante pour les personnes sans méfiance, causant des
blessures causées par des glissades et des chutes. Les flexibles à haute et basse pression
peuvent être des risques de trébuchement. Séparer la zone et placer une signalisation
appropriée peut réduire les blessures.
Les tuyaux peuvent
présenter un risque de
trébuchement pouvant
entraîner des blessures
résultant d'une chute.
RISQUE DE
TRÉBUCHE
ATTENTION
FRAnçAis
18
-
Fig. G
+
Buses du tube de pulvérisation (Fig. A, H)
Les buses du tube de pulvérisation sont rangées dans le porte-buse
2
sur le panneau
1
. Les
couleurs sur le panneau identifient la position de la buse et l’angle de pulvérisation. Se reporter
au tableau suivant pour sélectionner la bonne buse pour le travail souhaité.
Spray Wand Nozzles (Fig. A, H)
The nozzles for the spray wand are stored in the nozzle holder
2
on the panel assembly
1
.
Colors on the panel identify nozzle location and spray pattern. Refer to the following chart to
choose the correct nozzle for the job to be performed.
Couleur de la buse Angle de
pulvérisation
Utilisations surfaces***
Rouge 0˚
jet puissant en un
seul point pour un
nettoyage très en
profondeur
métal ou béton ;
NE PAS utiliser sur
le bois
Jaune 15˚
nettoyage en
profondeur de
petites surfaces
métal, béton ou
bois
Vert
25
˚
nettoyage en
profondeur de
grandes surfaces
métal, béton ou
bois
Blanc
40
˚
pour de grandes
superficies de
nettoyage
métal, béton, bois
ou vinyle
noir basse pression
applique des
solutions de
nettoyage
métal, béton, bois
ou vinyle
*** AVIS: le jet sous haute pression de la laveuse haute pression est capable d'endommager des
surfaces comme le bois, le verre, les peintures d'automobiles, les garnitures d'automobiles, les
objets délicats comme les fleurs et les arbustes. Avant de pulvériser, vérifier l'article ànettoyer et
s'assurer qu'il est suffisamment solide pour résister àla puissance du jet.
Changement des buses sur le tube de pulvérisation (Fig. H)
DANGER : risque d’injection de liquides. Ne pas diriger le jet en direction de personnes, sur
la peau et les yeux sans protection ou sur des animaux. Une blessure grave se produira.
AVERTISSEMENT: la projection d’objets pourrait provoquer de graves blessures. NE PAS
essayer de changer de buse lorsque la laveuse haute pression est en fonctionnement
Éteindre le moteur avant de changer de buse.
1. Pousser vers l’arrière le coupleur àbranchement rapide et insérer la buse.
2. Relâcher le coupleur et tourner la buse pour s’assurer de la bonne fixation de celle-ci.
AVERTISSEMENT : la projection d’objets pourrait provoquer de graves blessures. S’assurer
que la buse est complètement insérée sur la douille du dispositif de branchement rapide
et quele joint de blocage est complètement engagé (vers l’avant) avant d’appuyer sur la
détente du pistolet de pulvérisation.
Fig. H
5. Brancher le tube de pulvérisation
5
au pistolet de pulvérisation. S’assurer que le raccord soit
bien fixe.
Fig. D
5
6. Installer le porte-buse
2
sur epanneau
1
et enfoncer chaque porte-buse en position.
Fig. E
1
2
7. Retirer du sac plastique les cinq buses colorées àchangement rapide et les insérer dans
l’anneau correspondant sur le porte-buse. Les couleurs des buses correspondent aux
couleurs sur le panneau.
Fig. F
AVERTISSEMENT : Veillez à ce que toutes les pièces soient assemblées dans l’ordre et
l’orientation indiqués dans ce guide. Le fait de ne pas assembler correctement les pièces
peut entraîner des blessures graves et/ou des dommages matériels.
AVERTISSEMENT : Les filetages de la lance et du coupleur du pistolet peuvent facilement
être croisés, ce qui entraînerait un assemblage incorrect. Un assemblage incorrect du
pistolet et de la lance peut entraîner des blessures. Ne pas utiliser si les filetages du coupleur
du pistolet et/ou de la lance sont à filetage croisé.
REMARQUE : le plein d’huile de la pompe haute pression aété fait en usine. Toujours vérifier
le niveau d’huile avant l’utilisation de la pompe (se reporter àla section Entretien pour de plus
amples renseignements).
AVERTISSEMENT : risque d’éclatement. Utiliser un manomètre pour vérifier la pression des
pneus avant chaque utilisation et lors du gonflage; consulter le flanc de pneu pour obtenir
la pression correcte.
REMARQUE : des réservoirs d’air, des compresseurs et d’autres appareils similaires utilisés pour
gonfler les pneus peuvent remplir de petits pneus àces pressions très rapidement. Régler le
régulateur de pression d’air àune pression moindre que celle indiquée sur le pneu. Ajouter de
l’air par petite quantité et utiliser fréquemment le manomètre pour empêcher un surgonflage.
FONCTIONNEMENT
Réglages de la pression
Le paramètre de pression est prédéfini en usine pour optimiser la pression et le nettoyage. Pour
diminuer la pression, suivre ces directives.
1. S’éloigner de la surface ànettoyer. Plus on s’éloigne, moins il yaura de pression sur la
surface ànettoyer.
2. Installer la buse de 40° (blanche). La buse de 40° produit un jet d’eau moins puissant
et pulvérise sur une plus grande superficie. Se reporter àla section Buses du tube de
pulvérisation.
3. La pompe àhaute pression de ce nettoyeur haute pression est équipée d’une
caractéristique d’un déchargeur réglable qui permet d’ajuster le réglage de la pression.
Pour diminuer la pression, tournez le bouton de contrôle de pression sur la pompe dans le
sens antihoraire pour atteindre la pression souhaitée.
Pour retourner la pression vers la pression de réglage de l’usine, tournez le bouton de
contrôle de pression sur la pompe dans le sens horaire jusqu’àce qu’il s’arrête.
AVIS : NE TENTEZ PAS de tourner le bouton régulateur de pression au-delà de l’arrêt intégré,
car ceci causera des dommages àla pompe.
AVIS : NE serrez PAS TROP le bouton de contrôle de pression. Si le bouton est trop serré, il
PEUT se casser et ceci occasionnerait une perte immédiate de pression d’eau ainsi que des
coûts élevés de réparation àl’appareil.
AVIS : NE PAS essayer d’augmenter la pression de la pompe. Un réglage de pression plus
élevé que la valeur de consigne réglée en usine peut endommager la pompe.
19
FRAnçAis
La pompe onctionne en mode de dérivation lorsque la détente du pistolet de pulvérisation
n’est pas engagée. Lorsque la température àl’intérieur de la pompe dépasse un certain
seuil (température élevée), une soupape de surpression thermique (
20
, Fig. J) s’ouvre et
relâche un jet d’eau pour essayer d’abaisser la température àl’intérieur de la pompe. La
soupape de surpression thermique se fermera par la suite. Il yarisque d’endommagement
des composants internes de la pompe si elle demeure en mode de dérivation pour plus de
deux minutes.
Fig. J
20
Procédure de démarrage (Fig. A, K-Q)
1. Dans une zone extérieure bien aérée, faire l’appoint d’essence avec de l’essence fraîche
et de bonne qualité, d’indice d’octane de 86 ou plus. Ne pas remplir plus que nécessaire.
Essuyer toute trace d’essence avant de démarrer le moteur. Se reporter au mode d’emploi
du moteur pour connaître la procédure correcte.
IMPORTANT: Ethanol Shield™ (vendu séparément) est un stabilisateur de carburant qui
aide àéliminer
et àprévenir les problèmes liés àl’éthanol dans les équipements de puissance. Suivez
les instructions sur le contenant et ajouter àl’essence.
AVIS : utilisez de carburants dont la teneur en éthanol est supérieure à10 % ne sont pas
approuvés pour une utilisation dans ce produit par la réglementation de l’EPA et risque
d’endommager l’appareil et annuler la garantie.
2. Vérifier le niveau d’huile. Se reporter au mode d’emploi du moteur pour connaître la
procédure correcte.
3. Vérifier le niveau d’huile de la pompe. Le niveau d’huile doit arriver àun point dans le milieu
du voyant. Reportez-vous au paragraphe Pompe en Entretien.
4. Raccorder le tuyau d’eau àl’approvisionnement d’eau. Faire couler de l’eau dans le tuyau
pour retirer toute bulle d’air. Dès que le jet d’eau est constant, fermer l’approvisionnement
d’eau.
5. Vérifier le filtre grillagé 21 dans l’admissiond’eau de la pompe. La face conique fait face
àl’extérieur.
AVIS: L’utilisation d’un filtre d’écran d’entrée peut endommager les composants de la
pompe et annuler la garantie
Fig. K
21
6. Raccorder l’approvisionnement d’eau froide
22
àl›admission de la pompe.
REMARQUE : l’approvisionnement d’eau doit être d’au moins 19 l/min (5 gpm) àune
pression de 138 kPa (20 psi).
AVERTISSEMENT : pour réduire la possibilité de contamination, toujours protéger le système
contre les refoulements s’il est raccordé au système d’apport en eau potable.
7. Raccorder le tuyau haute pression
16
àla sortiede la pompe.
Fig. L
22
16
8. Lors de l’utilisation d’une solution de produit chimique ou de nettoyant, se reporter àla
section Produits chimiques et solvants de nettoyage.
9. Ouvrir l’approvisionnement en eau.
AVIS : risque de dommages àla propriété. Négliger de suivre cette directive pourrait
endommager la pompe.
10. Retirer toute trace de bulles d’air de la pompe et du tuyau haute pression en appuyant sur la
détente jusqu’àl’obtention d’un jet d’eau constant.
Produits chimiques et solvants de nettoyage
Utiliser la basse pression pour l’application de produits chimiques pour de solvants de
nettoyage.
REMARQUE : utiliser uniquement des savons et des produits chimiques conçus pour l’utilisation
avec laveuse haute pression. Ne pas utiliser de produit àblanchir au ch
lore.
Application de produits chimiques et solvants (Fig. I)
1. Insérer l’extrémité du tuyau pour produit chimique
19
dans le raccord cannelé situé près
du raccord du tuyau haute pression de la pompe comme indiqué.
Fig. I
19
2. Déposer l’autre extrémité du tuyau, avec filtre, dans le contenant qui contient la solution
chimique/nettoyante.
REMARQUE : l’appareil pompera 38 litres d’eau pour chaque litre de solution chimique/
nettoyante utilisé.
3. Insérer la buse de basse pression (noire) sur le raccord àbranchement rapide du tube de
pulvérisation, se reporter àla section Buses du tube de pulvérisation. REMARQUE : lors
de l’utilisation de produits chimiques et de savons, la succion ne fonctionnera pas si la buse
noire àsavon n’est pas insérée sur le tube de pulvérisation.
4. Après l’utilisation de produits chimiques, déposer le tuyau pour produits chimiques
dans un contenant d’eau fraîche et la pomper dans le système de pulvérisation pour bien le
nettoyer.
AVIS : risque de dommages àla propriété Négliger de suivre cette directive pourrait
endommager la pompe. Les dommages provoqués par les produits chimiques ne seront
pas couverts par la garantie.
DÉMARRAGE
AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d’emploi de la laveuse
haute pression avant de la mettre en marche.
DANGER : risque d’injection de liquide et de lacération Lors du fonctionnement àhaute
pression, veiller àce que le jet àhaute pression N’ENTRE PAS EN CONTACT avec la peau et
les yeux sans protection ou avec des animaux. Une blessure grave se produira.
• La laveuse haute pression fonctionne àdes pressions de liquides et des vitesses
suffisamment élevées pour pénétrer la peau humaine et animale, ce qui pourrait se
solder par une amputation ou autres blessures graves. Des fuites provoquées par des
raccords lâches ou des tuyaux usés ou endommagés peuvent se solder par des blessures
par injection. NE PAS TRAITER UNE INJECTION DE LIQUIDE COMME UNE SIMPLE
COUPURE ! Consulter un médecin immédiatement !
DANGER: Monoxyde de carbone. Le fonctionnement d’un moteur àl’intérieur
provoque la mort en quelques minutes. L’échappement du moteur contient
des niveaux élevés de monoxyde de carbone (CO), un gaz toxique, indoors et
invisible. Il est possible que vous inhaliez du CO meme EN L’ABSENCE de l’odeur de
l’échappement du moteur.
• Respirer les vapeurs d’échappement provoquera de graves blessures voire, un décès !
Les gaz d’échappement des moteurs contiennent du monoxyde de carbone, un gaz
inodore et mortel.
• Utiliser la laveuse haute pression dans une zone bien aérée. Éviter les endroits clos
comme les garages, les sous-sols, etc.
• Ne jamais utiliser l’appareil dans un endroit habité par des hommes ou des an maux.
AVERTISSEMENT : risque d’incendie, d’asphyxie et de brûlure. NE JAMAIS faire le plein du
réservoir avec le moteur en marche ou chaud. Ne pas fumer lors du plein d’essence.
• NE JAMAIS remplir le réservoir au complet. Laisser environ 12,7 mm (1/2 po) de
dégagement sous le bord du goulot de remplissage pour permettre l’expansion
de l’essence. Essuyer toute trace d’essence du moteur et de l’équipement avant de
démarrer le moteur.
• NE PAS laisser les tuyaux entrer en contact avec le silencieux chaud en cours de
fonctionnement ou immédiatement après l’utilisation de la laveuse haute pression.
Les dommages aux tuyaux suite àun contact avec les surfaces chaudes du moteur, NE
SONT PAS couverts par la garantie.
AVIS : NE JAMAIS tirer sur le tuyau d’approvisionnement en eau pour déplacer la
laveuse haute pression. Cette action risque d’endommager le tuyau ou l’arrivée d’eau
de la pompe.
• NE PAS utiliser d’eau chaude. Utiliser uniquement de l’eau froide.
• NE JAMAIS fermer l’arrivée d’eau lors du fonctionnement de la laveuse haute pression,
cela endommagera la pompe.
• NE PAS cesser la pulvérisation d’eau pour une période de plus de deux minutes
àchaque fois.
FRAnçAis
20
11. Mettre le commutateur de MARCHE/ARRÊT
8
en position de MARCHE.
OFF
ON
Fig. M
8
12. Mettre le levier du robinet àessence
13
àla position ON (marche).
13. Si le moteur est froid, régler l’étrangleur
12
àla position FERMÉE comme il est indiqué.
Fig. N Fig. O
13
12
AVERTISSEMENT : risque d’utilisation dangereuse. Tirer lentement la poignée du
démarreur jusqu’àce qu’une résistance se fasse sentir. Puis tirer rapidement sur la poignée
9
pour éviter l’effet de rebond et empêcher toute blessure àla main ou au bras.
REMARQUE : Ne pas laisser la poignée du démarreur revenir d’un coup sec. Contrôler le
rembobinage àla main.
AVERTISSEMENT: risque d’utilisation dangereuse Si le moteur ne démarre pas après deux
tentatives, appuyer sur la détente du pistolet pour décompresser la pompe. Tirer lentement
la corde du démarreur jusqu’àobtention d’une résistance. Puis tirer rapidement sur celui-ci
pour éviter l’effet de rebond moteur et empêcher toute blessure àla main ou au bras.
REMARQUE : Si le niveau d’huile du moteur est bas, le moteur ne démarrera pas. Dans ce cas,
vérifier le niveau d’huile du moteur et ajouter de l’huile au besoin.
14. Au fur et àmesure que le moteur se réchauffe, régler l’étrangleur àla POSITION ouverte.
Fig. P Fig. Q
24
15. Enfoncer la détente du pistolet pour activer le jet d’eau.
VERTISSEMENT : ne laissez pas l’unité fonctionner pendant plus de deux minutes
sans la gâchette du pistolet tiré. Cela pourrait provoquer une surchauffe et
d’endommager la pompe. Lorsque la température àl’intérieur de la pompe est trop
élevée, la soupape de décharge thermique ouvrira et libérer de l’eau àpartir de la
pompe pour abaisser la température interne. Alors la vanne se ferme.
AVERTISSEMENT : risque d’utilisation dangereuse Se tenir sur une surface stable et saisir
solidement le pistolet/le tube avec les deux mains. S’attendre àun effet de recul lorsque la
détente du pistolet de pulvérisation est engagée.
16. Relâcher la détente pour arrêter le jet d’eau.
DANGER : risque de blessure par jet. Verrouiller la détente
24
lorsque le pistolet n’est pas
utilisé pour empêcher une pulvérisation accidentelle.
17. Régler le jet selon le travail àeffectuer en changeant la buse àbranchement rapide.
Se reporter àla section Buses du tube de pulvérisation.
Mise à l’arrêt de l’appareil (Fig. R, S)
1. En cas d’utilisation de produits chimiques, déposer le tuyau pour produits chimiques dans
un contenant d’eau fraîche et la pomper dans le système de pulvérisation pour bien le
nettoyer.
AVIS : risque de dommages àla propriété Négliger de suivre cette directive pourrait
endommager la pompe.
2. Mettre l’Interrupteur ON/OFF (marche/arrêt)
8
du moteur àla position OFF (arrêt).
3. Mettre le levier du robinet àessence
13
àla position OFF (arrêt).
OFF
ON
Fig. R
Fig. S
8
AVIS : risque de dommages àla propriété. NE JAMAIS fermer l’arrivée d’eau lors du
fonctionnement de la laveuse haute pression, cela endommagerait la pompe.
4. Fermer l’approvisionnement en eau.
5. Enfoncer la détente du pistolet de pulvérisation pour décompresser la pression dans le
tuyau ou le pistolet de pulvérisation.
6. Se reporter àla section Rangement pour les bonnes procédures d’entreposage.
ENTRETIEN
AVERTISSEMENT : risque de brûlure. Lors d’un entretien, il yaprésence de surfaces
chaudes, d’eau àpression élevée et de pièces mobiles qui peuvent provoquer des blessures
graves ou un décès.
AVERTISSEMENT : risque d’incendie. Avant tout entretien ou réparation, toujours
débrancher le fil de la bougie, laisser refroidir le moteur et décompresser toute pression
d’eau. Le moteur contient un combustible inflammable. Ne pas fumer ou travailler près de
flammes nues lors d’un entretien.
Veuillez préparer et suivre un calendrier d’entretien de routine pour assurer un fonctionnement
efficace et prolonger la vie de la laveuse haute pression. En cas d’utilisation de l’appareil dans
des conditions anormales, telles que des températures élevées ou des conditions poussiéreuses,
effectuer des vérifications de contrôle plus fréquentes.
Moteur
Consulter le mode d’emploi du moteur pour connaître les recommandations du fabricant
concernant toutes les procédures d’entretien.
REMARQUE : le cadre de la laveuse haute pression est pourvu d’un orifice de vidange d’huile
pour faciliter la vidange.
Pompe (Fig. T)
REMARQUE: le plein d’huile de la pompe aété fait en usine. Utilisez une huile de carter de
pompe de haute qualité -ou- de l’huile SAE 15W-40 peut être utilisée. Changer le pétrole de
pompe après le premier 50 heures d’opération et chaque 100 heures par la suite, ou chaque 3
mois.
Vérification du niveau d’huile
Le niveau d’huile devrait atteindre le point au milieu de la jauge visuelle
27
.
Fig. T
28
27
29
Méthode de vidange de l’huile de la pompe
1. Utilisez une clé hexagonale de 8 mm pour desserrer le bouchon de remplissage d’huile de
pompe
28
.
2. Déposer un contenant sous l’orifice de vidange de l’huile
29
.
3. Retirer le bouchon de l’orifice de vidange.
4. Une fois la vidange terminée, revisser le bouchon. Serrer solidement.
5. Remplissez la pompe avec une huile de carter de pompe de haute qualité ou une huile SAE
15W-40.
6. Replacer la jauge bouchon du réservoir d’huile de la pompe et serrer solidement.
Nettoyage des buses (Fig. U-V)
En cas d’obturation de la buse avec une matière étrangère (saletés par exemple), une pression
excessive peut se développer. En cas d’obturation ou de restreinte partielle de la buse, la
pression de la pompe pulsera. Nettoyer immédiatement la buse àl’aide de la trousse de
nettoyage fournie. Suivre les directives suivantes :
1. Éteindre la laveuse haute pression et fermer l›arrivée d›eau.
2. Enfoncer la détente du pistolet de pulvérisation pour décompresser toute pression d’eau.
21
FRAnçAis
3. Débrancher le tube de pulvérisation du pistolet.
4. Retirer la buse haute pression du tube de pulvérisation. Retirer toute trace d’obstruction
àl’aide de l’outil de nettoyage de buse
25
fourni puis rincer àl’eau fraîche en sens
contraire.
Fig. U
25
5. Diriger l’arrivée d’eau dans la buse de pulvérisation pendant 30 secondes pour évacuer les
particules détachées.
Fig. V
6. Replacer la buse sur le tube de pulvérisation.
7. Rebrancher le tube de pulvérisation au pistolet puis ouvrir l’arrivée d’eau.
8. Démarrer la laveuse haute pression et sélectionner la pression élevée pour tester le pistolet
de pulvérisation.
Nettoyage du filtre de l’admission d’eau (Fig. K)
Vérifier régulièrement le filtre grillagé
21
et le nettoyer au besoin.
1. Retirer le filtre grillagé
21
en en saisissant l’extrémité et en la retirant de l’admission de la
pompe.
2. Nettoyer le filtre en le rinçant des deux côtés avec de l’eau.
3. Réinsérer le filtre dans l’admission de la pompe. La face conique fait face àl’extérieur.
REMARQUE : ne pas utiliser la laveuse haute pression sans le filtre installé correctement.
RANGEMENT
Moteur
Consulter le mode d’emploi du moteur pour connaître les recommandations du fabricant en ce
qui concerne le rangement.
Pour éviter tout problème lié au carburant
1. Verser le Ethanol Shield™ (vendu séparément) stabilisateur d’essence conformément aux
instructions du fabricant.
Lors de l’ajout de stabilisateur d’essence, remplir le réservoir d’essence fraîche. Si le réservoir
n’est que partiellement plein, l’air présent favorisera la détérioration de l’essence durant le
stockage. Si l’essence utilisée provient d’un bidon, s’assurer qu’elle est fraîche.
2. Après avoir ajouté le stabilisateur, faire tourner le moteur àl’extérieur pendant 10 minutes
pour s’assurer que l’essence non traitée est remplacée par l’essence traitée dans le
carburateur.
3. Mettre le robinet d’essence en position FERMÉ.
4. Continuez àlaisser tourner le moteur jusqu’àce qu’il s’arrête àcause du manque de
carburant dans la cuve du carburateur.
Pompe
Le fabricant recommande d’utiliser un protecteur de pompe de haute qualité lors du stockage
de l’appareil pendant plus de 30 jours et/ou lorsque des températures de gel sont prévues.
REMARQUE : l’utilisation d’un liquide protecteur de pompe permet de lubrifier correctement
les joints internes de la pompe, quels que soient la température ou l’environnement.
AVIS : risque de dommages matériels. Utilisez uniquement une protection de pompe de
haute qualité. D’autres produits pourraient être corrosifs et / ou contiennent de l’alcool qui
peut causer des dommages àla pompe.
1. Fermez le pulvérisateur àpuissant jet d’eau et déconnectez les boyaus de la pompe.
2. Dévissez le robinet de bouteille, de la bouteille Pump Guard, et enlevez le sceau.
3. Vissez de nouveau le robinet sur la bouteille.
4. Attachez la bouteille àl’ouverture du pulvérisateur àpuissant jet d’eau.
5. Pressez la bouteille pour injecter le contenu dans la pompe.
6. Avec contacteur d’allumage, simultanément tirer la corde du démarreur et presser
la bouteille. Répétez jusqu’àce que le fluide protecteur sorties sortie de la pompe.
REMARQUE: Cette étape peut nécessiter deux personnes.
Laveuse haute pression
1. Vider toute l’eau du tuyau haute pression, l’enrouler et le ranger dans le support de la
poignée de la laveuse haute pression.
2. Avec la buse en direction du sol et le pistolet et le tube de pulvérisation en position
verticale, enfoncer la détente pour vidanger toute l’eau. Ranger dans le support du pistolet.
3. Ranger le tuyau pour produits chimiques afin de le protéger de dommages éventuels.
ATTENTION : risque de blessures corporelles. Ne pas placer les mains entre le module et le
cadre pour éviter de se pincer les mains.
AVIS : risque de dommages àla propriété. Toujours ranger et transporter l’appareil àla
verticale.
ACCESSOIRES
Les accessoires recommandés pour votre outil peuvent être achetés auprès du distributeur local
ou d’un centre de réparation agréé. Si vous avez besoin d’assistance pour trouver un accessoire
pour votre outil, veuillez contacter FNA Group at cservice@fna-group.com, 7152 99th Street
Pleasant Prairie, WI 53158, Il 60007, or call 1-877-362-4271.
DANGER : Risque d’injection de liquides. Si une lance ou un pistolet de rechange est utilisé
avec cette laveuse àpression, NE PAS utiliser une lance et/ou une combinaison lance et
pistolet dont la longueur est inférieure àcelle des lance et pistolet fournis avec cette laveuse
àpression; la mesure se fait de l’extrémité de la buse àla détente du pistolet.
WARNING : l’utilisation de tout autre accessoire non recommandé avec cet outil pourrait
s’avérer dangereuse. Utiliser uniquement des accessoires de classement égal ou supérieur
àcelui de la laveuse haute pression.
INFORMATION SUR LES RÉPARATIONS
Veuillez disposer des informations suivantes pour tout appel concernant une réparation :
Numéro de modèle ______________________________________________________
Numéro de série ________________________________________________________
Date et lieu de l’achat ____________________________________________________
Réparations
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages
doivent être réalisés par un centre de réparation en usine FNA un centre de réparation agréé
FNA ou par d’autres techniciens qualifiés. Toujours utiliser des pièces de rechange identiques.
Garantie limitée
Le fabricant de ce produit consent àréparer ou àremplacer les pièces désignées qui sont jugées
défectueuses pendant la période de la garantie indiquée ci-dessous, et ce àla seule discrétion
du fabricant. Des limitations/extensions et exclusions spécifiques s’appliquent.
Cette garantie couvre des défectuosités du matériel et de la main-dœuvre, mais pas les
défaillances de pièces causées par une usure normale, la dépréciation, un usage abusif
ou inapproprié, des dommages accidentels, la négligence, l’entretien, qualité de l’eau ou
l’entreposage. Pour toute réclamation en vertu de la garantie, toute pièce jugée défectueuse
doit être conservée et doit être disponible pour le renvoi àun Centre de service sous garantie
pour l’inspection sur demande. Les jugements et décisions du fabricant concernant la validité
des réclamations en vertu de la garantie sont finals.
Ces garanties s’appliquent àl’utilisateur final et ne sont pas transférables. En tant que Centre
de service sous garantie autorisé par l’usine et ayant un personnel formé, l’usine acceptera les
conditions de toutes les garanties des composants et satisfera les réclamations en vertu des
dispositions appropriées des garanties.
Sans s’ylimiter, les pièces qui subissent une usure normale comprennent les soupapes et les
joints d’étanchéité et ces pièces ne sont pas couvertes par cette garantie.
Cette garantie remplace toute autre garantie expresse ou implicite, ycompris mais sans
s’ylimiter, les garanties de qualité marchande ou d’adaptation àun usage particulier et, par
la présente, toute garantie de ce genre est renoncée et exclue par le fabricant. L’obligation du
fabricant en vertu de la garantie est limitée àla réparation ou au remplacement des produits
défectueux, selon les dispositions de la présente, et le fabricant ne sera pas responsable de
toute perte ou dépense ou tout dommage ultérieur - ycompris les dommages subis lors de
l’expédition, dans un accident, suite àun usage abusif ou inapproprié, un acte de Dieu ou la
négligence. Également exclus de la garantie sont les dommages subis suite àl’utilisation de
pièces non achetées du fabricant et suite aux modifications effectuées par un personnel non
autorisé par l’usine. Tout manque de suivre les directives figurant dans le guide d’instruction lors
de l’installation et de l’utilisation de l’équipement annulera la garantie.
Cette garantie ne couvre pas les situations suivantes :
les machines utilisées comme équipement de location, les dommages subis lors de l’expédition
(de telles réclamations doivent être soumises au transporteur), dans un accident ou suite
àun usage abusif ou inapproprié, un acte de Dieu ou la négligence. Également exclus de la
garantie sont les dommages subis àcause de réparations ou de modifications effectuées par un
personnel non autorisé par l’usine ou àcause de l’installation ou de l’utilisation de l’équipement
sans suivre les directives figurant dans le guide d’instruction. Le fabricant ne sera pas
responsable pour les dommages indirects, les blessures corporelles ou les pertes commerciales.
Responsabilité de l’acheteur initial (utilisateur initial) :
• Pour transmettre une réclamation de garantie sur votre hydronettoyeur
DeWALT,
communiquez le problème à1-877-362-4271 ou [email protected] afin d’obtenir
une autorisation et des directions pour trouver le centre de service le plus près de chez vous.
• Conserver le reçu de caisse d’origine comme preuve d’achat pour toute réparation couverte
par la garantie.
• Utiliser une diligence raisonnable lors de l’utilisation et l’entretien du produit comme décrit
dans le ou les mode(s) d’emploi.
EsPAñOl
22
la garantie ne s’applique pas aux défaillances causées par :
• les dommages subis lors du transport
• Les dommages dus àla détérioration chimique, tartre, rouille, l’expansion thermique ou àla corrosion
• les dommages subis par le gel
• les dommages causés par les pièces ou accessoires non achetés d’un concessionnaire autorisé ou non approuvés par le fabricant.
• l’usure normale des pièces mobiles ou des composants affectés par les pièces mobiles.
Moteur
Couvert par la garantie du fabricant du moteur. Consultez le guide du moteur.
Pompe haute pression (défectuosités dans le matériel ou la main-d’œuvre)
AAA™ - Cinq (5) ans de la date d’achat..
Cadre (défectuosités dans le matériel ou la main- d’œuvre)
Dix (10) an de la date d’achat.
D’autres composants (défectuosités dans le matériel ou la main-d’œuvre)
Comprend les buses, tuyaux, pistolets de vaporisation, lances, pneus, pieds
• Quatre-vingt-dix (90) jours de la date d’achat.
GLOSSAIRE
Mode de dérivation : l’eau recircule au sein de la pompe lorsque la détente du pistolet-pulvérisateur n’est pas engagé.
Tuyau pour produits chimiques : alimente la pompe en agents nettoyants qui seront ajoutés àl’eau pompée.
Se reporter àla section Produits chimiques et solvants de nettoyage.
système d’injection de produit chimique : mélange les nettoyants ou les solvants de nettoyage avec l’eau pour améliorer l’efficacité du nettoyage.
Commande d’étrangleur : ouvre et ferme la soupape d’étranglement du carburateur.
Un : unités de nettoyage. GPM multiplié par la psi. (GPM x PSI = UN)
levier de la soupape àessence : Ouvre et ferme la connexion entre le réservoir àessence et le carburateur.
gPM *: gallons par minute. L’unité de mesure du débit d’eau.
Psi* : livres par pouces carrés. L’unité de mesure de la pression d’eau. S’utilise également pour la pression atmosphérique, hydraulique, etc.
* Conforme àla Norme de performance CETA CPC-100.
kPa (kilopascal) : unité de mesure de pression. 1 kilopascal est égal à1000 pascals.
Tube de pulvérisation àbranchement rapide : ce système permet àl’utilisateur de changer rapidement les buses haute pression. Se reporter àla section Buses du tube de pulvérisation.
soupape de surpression thermique : lorsque la température àl’intérieur de la pompe dépasse un certain seuil (température élevée), la soupape s’ouvrira et relâchera un jet d’eau pour essayer
d’abaisser la température àl’intérieur de la pompe. La soupape se fermera par la suite.
Approvisionnement/Arrivée d’eau : toutes les laveuses haute pression exigent une arrivée d’eau. Elles requièrent une pression d’eau d’au minimum 138 kPa (20 psi) et un volume d’au moins 19 l/
min (5 gallons par minute).
Guide de dépannage
Cette section énumère les défaillances les plus communes, leurs causes et les mesures correctives. L’opérateur ou le personnel d’entretien peut exécuter certaines mesures correctives, d’autres
exigent l’assistance d’un technicien FNA qualifié ou du distributeur.
Problème Code
Le moteur ne démarre pas 1, 2, 3, 4, 5, 6, 7, 8, 36 (se reporter au mode d’emploi du moteur pour plus de renseignements àpropos du dépannage
moteur)
Pression basse ou Inexistante (première utilisation) 9, 10, 11, 12, 13, 14, 15, 16
N'aspire pas les produits chimiques 16, 17, 18, 19, 20, 21
Pression basse ou inexistante (après une période d'utilisation normale) 22, 23, 24
Water leaking at gun/spray wand connection 25, 26
Fuite d'eau au raccord pistolet/tube de pulvérisation 25, 26, 27, 28
Fuite d'eau àla pompe 29, 30, 31, 32, 33, 34, 35
La pompe pulse 12
Español (traducido de las instrucciones originales)
23
EsPAñOl
Codes de dépannage
CODE CAUsE PROBABlE sOlUTiOn PROBABlE
1
Sans essence. Faire l'appoint d'essence.
2
Niveau d'huile bas. Faire l'appoint d'huile.
3
La pression se développe après deux utilisations du lanceur ou
après la première utilisation.
Appuyer sur la détente du pistolet pour décompresser le système.
4
Le levier de l'étrangleur est en position NO CHOKE (sans
étranglement).
Déplacer l'étrangleur en position CHOKE (étranglement).
5
Fil de la bougie détaché. Raccorder le fil de la bougie.
6
Interrupteur Marche/Arrêt du moteur en position D'ARRÊT. Déplacer l'interrupteur de Marche/Arrêt en position MARCHE.
7
Le levier de l'étrangleur est en position CHOKE (étranglement)
et le moteur est chaud ou le moteur aété exposé àune chaleur
thermique pour une période de temps prolongée.
Déplacer l'étrangleur en position NO CHOKE (sans étranglement).
8
Soupape àessence fermée. OUVRIR le levier de la soupape àessence.
9
Le tube de pulvérisation n'est pas réglé sur haute pression. Consulter la section Buses du tube de pulvérisation sous Fonctionnement.
10
Faible approvisionnement en eau. L'approvisionnement en eau doit être d'au moins 19 l/min (5 GPM) à138 kPa (20 psi).
11
Fuite au raccord du tuyau haute pression. Réparer la fuite. Utiliser un ruban d'étanchéité au besoin.
12
Buse obstruée. Consulter la section nettoyage des buses sous Entretien.
13
Grille du filtre d'eau obstruée. Retirer et nettoyer le filtre. Consulter la section nettoyage du filtre de l'admission d'eau sous Entretien.
14
Présence d'air dans le tuyau. Éteindre le moteur puis fermer l'approvisionnement en eau. Débrancher l'arrivée d'eau de l'admission de la
pompe et l'ouvrir pour enlever toutes les bulles d'air du tuyau. Dès l'obtention d'un jet d'eau, fermer l'arrivée
d'eau. Raccorder l'arrivée d'eau àl'admission de la pompe et l'ouvrir. Appuyer sur la détente pour retirer les
dernières bulles d'air.
15
Le levier de l'étrangleur est en position CHOKE (étranglement). Déplacer l'étrangleur en position NO CHOKE (sans étranglement).
16
Le tuyau haute pression est trop long. Utiliser un tuyau haute pression de moins de 30,48 m (100 pi). Utiliser un boyau d'eau plus long au besoin au lieu
d'un tuyau haute pression plus long.
17
Tube de pulvérisation n'est pas réglé sur basse pression. Consulter la section Buses du tube de pulvérisation sous Fonctionnement.
18
Filtre du système d'injection de produits chimiques obstrué. Nettoyer le filtre.
19
Dans la solution de nettoyant, la grille pour produit chimique est
absente.
S'assurer que l'extrémité du tuyau pour produit chimique soit entièrement immergée dans la solution nettoyante.
20
Produit chimique trop épais. Diluer le produit chimique. La solution doit avoir la même consistance que l'eau.
21
Accumulation de produit chimique dans le système d'injection. Faire nettoyer ou remplacer les pièces par un centre de réparation autorisé.
22
Joint d'étanchéité ou garniture usés. Les faire remplacer par un centre de réparation autorisé.
23
Soupapes obstruées ou usées. Les faire remplacer par un centre de réparation autorisé.
24
Piston de décompression usé. Les faire remplacer par un centre de réparation autorisé.
25
Joint torique usé ou brisé. Vérifier et remplacer.
26
Raccord de tuyau lâche. Serrer.
27
Garnitures d'étanchéité du piston usées. Les faire remplacer par un centre de réparation autorisé.
28
Tête ou tubulures de la pompe endommagées par le gel. Les faire remplacer par un centre de réparation autorisé.
29
Joints de l'huile usés. Les faire remplacer par un centre de réparation autorisé.
30
Orifice de vidange non étanche. Serrer.
31
Joint torique de l'orifice de vidange usé ou brisé. Vérifier et remplacer.
32
Joint torique du bouchon de remplissage usé ou brisé. Vérifier et remplacer.
33
Pompe trop pleine. Vérifier la quantité correcte.
34
Utilisation de l'huile erronée. Vidanger et remplir avec la bonne quantité et le bon type d'huile.
35
Bouchon de mise àl'air libre obstrué. Nettoyer le bouchon de mise àl'air libre, souffler de l'air pour retirer toute obstruction. Si le problème persiste,
remplacer le bouchon.
36
Le filtre àair est rempli d'huile. Nettoyer l'élément du filtre àair. Se reporter au mode d'emploi du moteur pour connaître la procédure correcte.
EsPAñOl
24
GUÍA RÁPIDA
ADVERTENCIA: Para reducir el riesgo de heridas, lea el manual de instrucciones de la lavadora apresión yel manual de instrucciones del motor antes de usar la lavadora apresión.
A
instale la manija
Aprieta hasta que quede ajustado. Deslice el ensamblaje de la manija sobre el marco, alinee los
orificios, inserte los pernos de la montura yasegúrelos con las perillas. Aprieta hasta que quede
ajustado.
Alinee los orificios en la manija secundaria con los orificios de montaje en el ensamblaje de la
manija. (Opcional, no todos los modelos están equipados con manija secundaria) Inserte los pernos
de la montura através de los orificios alineados yasegure la manija secundaria para manejar el
conjunto con las perillas. Apriételas hasta que estén ajustadas.
B
Agregue/revise el aceite
El motor viene sin aceite.
Antes de hacer funcionar el motor, agregue el aceite suministrado.
Revise el aceite antes de cada uso. Consulte el manual del usuario del motor por el
procedimiento completo.
C
Agregue gasolina
En un área bien ventilada yal exterior, agregue gasolina fresca, de alta calidad ysin plomo con un
índice de octanaje de 86 omayor. No lo llene de más. Limpie todo el combustible derramado antes
de encender el motor.
Consulte el manual del usuario del motor por el procedimiento completo.
IMPORTANTE: Ethanol Shield™ (se vende por separado) es un estabilizador de combustible que ayuda aeliminar yprevenir los problemas relacionados con el etanol en equipos de potencia.
Siga las instrucciones en el envase yañadir ala gasolina.
GUÍA RÁPIDA
PELIGRO:
• Nunca haga funcionar el motor en el interior oen áreas cerradas opoco ventiladas. Las emisiones del motor contienen monóxido de carbono, un gas sin olor yletal.
• Riesgo de inyección de fluido yde cortes. Al usar el modo de alta presión, NO permita que el rocío de alta presión entre en contacto con la piel desprotegida, los ojos ocon mascotas oanimales.
Causará heridas graves.
ADVERTENCIA: No permita que la unidad funcione durante más de dos minutos sin que el gatillo de la pistola esté presionado. Esto podría causar un sobrecalentamiento ydaños
ala bomba. Cuando la temperatura dentro de la bomba se eleva demasiado, la válvula de descarga térmica se abre ylibera un chorro de agua de la bomba para reducir la
temperatura interna. La válvula se cierra por si misma después de esto.
1
Conecte la manguera de jardín ala bomba
Enrosque la manguera de jardín ala entrada de la bomba.
2
Conecte la manguera de alta presión ala bomba
Conecte la manguera de alta presión ala salida de la bomba.
3
Conecte la manguera de alta presión ala pistola
rociadora
Conecte el otro extremo de la manguera de alta presión ala
pistola rociadora.
O
O
25
EsPAñOl
4
Conecte la vara rociadora ala pistola rociadora
Enrosque la vara rociadora al extremo de la pistola rociadora.
5
Conecte las boquillas QC ala vara rociadora
Tire el conector rápido hacia atrás einserte la boquilla.
Suelte el conector rápido ygire la boquilla para verificar que
esté bien asegurada en el conector.
6
Abra completamente la llave del agua
No haga funcionar la unidad sin el suministro de agua
conectado yabierto.
Use agua fría solamente.
7
libere el aire del sistema
Libere el aire de la bomba yde la manguera de alta presión
presionando el gatillo hasta que salga un flujo continuo de
agua. Aproximadamente 30 segundos.
8
Verifique que el interruptor del motor esté en la
posición On
9
Verifique que el interrupto de gas está en la
posición On
10
Mueva el cebador ala posición CERRADO
11
Tire del arranque manual
Tire del arranque manual para encender el motor.
12
Mueva el cebador ala posición ABiERTO
ADVERTENCIA: Comprender la Guia Rápido no equivale aleer el manual del operador. El usuario debe leer ycomprender el manual del operador antes de usar este produto.
MOTOR
Consulte el manual de instrucciones del motor para localizar yoperar otros controles del motor.
BOMBA
La bomba de alta presión se llenó con aceite en la fábrica. Utilice aceite para el cárter de la bomba de alta calidad (o puede utilizar aceite SAE 15W-40). Cambie el petróleo de bomba después de las
primeras 50 horas de operación ycada 100 horas después, ocada 3 meses.
ÁVISO: La bomba se envió con un tapón de envío. El tapón de envío DEBE quitarse yreemplazarse con la varilla ola tapa con ventilación (suministrada). El funcionamiento de la unidad SIN quitar
yreemplazar el tapón de envío con la varilla de medición ola tapa con ventilación (suministrada) puede dañar la bomba einvalidar la garantía.
DEFINICIONES: SÍMBOLOS Y PALABRAS DE ALERTA DE SEGURIDAD
Este manual de instrucciones utiliza los siguientes símbolos ypalabras de alerta de seguridad para alertarle de situaciones peligrosas ydel riesgo de lesiones corporales odanos materiales.
PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte olesiones graves.
ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte olesiones graves.
ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves omoderadas.
(Utilizado sin palabras) indica un mensaje de seguridad relacionado.
AVISO: Se refiere auna práctica no relacionada alesiones corporales que de no evitarse puede resultar en daños ala propiedad.
EsPAñOl
26
2
3
16
10
13
11
12
9
7
8
4
6
5
14
18
17
1
15
1
Ensamblado del panel
2
Soporte para la boquilla
3
Pistola pulverizadora profesional
4
Rueda
5
Varilla pulverizadora de conexión rápida
6
Marco
7
Tapón/varilla para medición del nivel de aceite del motor
8
Interruptor del motor
9
Agarradera de arranque
10
Motor
11
Tapa del control de gases
12
Control de la estrangulación del carburador
13
Palanca de la válvula de combustible
14
Tapa del gas
15
Ensamblado del mango
16
Manguera de alta presión
17
Bomba de alta presión
18
Mango secundarior (Opcional, no todos los modelos están equipados con manija
secundaria)
ADVERTENCIA: Lea todas las advertencias de seguridad einstrucciones. El incumplimiento de las advertencias einstrucciones puede provocar descargas eléctricas, incendios olesiones graves.
a
ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual de instrucciones.
SI TIENE ALGUNA DUDA OALGÚN COMENTARIO SOBRE ÉSTA UOTRA HERRAMIENTA, LLÁMENOS AL NÚMERO GRATUITO: 1–877–362–4271.
Instrucciones de seguridad importantes
PELIGRO: Monoxido de carbono. Usar un motor en interiores lo matará en minutes. El escape del motor contiene altos niveles de monóxido de carbono (CO), un gas venenoso que
no puede ver ni oler. Puede estar inhalando CO aún si no huele los gases del escape del motor.
ADVERTENCIA: Este producto ysu escape contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento uotros
problemas reproductivos.
• NUNCA use un motor en el interior de casas, garajes, sótanos uotras áreas parcialmente cerradas. En esas áreas se pueden acumular nivlese mortales de monóxdo de carbono. Usar un
ventilador oabrir puertas yventanas NO suministra suficiente aire fresco.
• SÓLO úselo en exteriores ylejos de ventilaciones, puertas yventanas abiertas. Estas aberturas pueden atraer el escape del motor.
• Aun cuando el motor se use correctamente, el CO se puede infiltrar en su hogar, SIEMPRE utilice una alarma de CO abatería ocon batería de reserva en la casa. Antes de usar la alarma de
CO, lea ysiga todas las instrucciones. Si comienza asentir náuseas, mareos odebilidad, vaya aun lugar con aire fresco de inmediato. Consulte aun médico. Es posible que se haya envenenado
con monóxido de carbono.
ADVERTENCIA: No opere esta unidad hasta que haya leído este manual de instrucciones yel del motor ylas instrucciones de seguridad, operación ymantenimiento.
ADVERTENCIA: Cuando use este producto, siempre debe seguir precauciones básicas, incluidas las siguientes:
1. Lea todas las instrucciones antes de usar el producto.
2. Para reducir el riesgo de lesiones, debe supervisar atentamente cuando un producto se use cerca de niños.
3. Aprenda adetener el producto yadrenar la presión con rapidez. Familiarícese bien con los controles.
4. Esté alerta: ponga atención en lo que está haciendo.
5. No opere el producto cuando esté cansado obajo la influencia de alcohol odrogas.
6. No deje que otras personas entren al área de operación.
7. No se estire ni se pare sobre una superficie que no brinde estabilidad. Conserve el equilibrio adecuado ymanténgase parado correctamente en todo momento.
8. Siga las instrucciones de mantenimiento especificadas en el manual.
PELIGRO: RIESGO DE INYECCIÓN OLESIÓN GRAVE. MANTÉNGASE ALEJADO DE LA BOQUILLA. NO DIRIJA EL FLUJO DE AGUA HACIA PERSONAS. ESTE PRODUCTO SÓLO DEBE SER
UTILIZADO POR OPERADORES ENTRENADOS.
27
EsPAñOl
• Algunos líquidos para limpieza
contienen sustancias que podrían
causar lesiones en la piel, los ojos olos
pulmones.
• Utilice solamente limpiadores
recomendados específicamente
para lavadoras aalta presión. Siga las
recomendaciones de los fabricantes.
No use lejía de cloro ni otro compuesto
corrosivo.
PELIGRO: RIESGO DE INYECCIÓN DE LÍQUIDO Y LACERACIÓN
¿QUÉ PUEDE sUCEDER? CÓMO EViTARlO
• Su lavadora apresión opera el
líquido con una presión yvelocidad
lo suficientemente altas como para
penetrar la carne humana yanimal,
ypor ello podría ocasionar una
amputación uotra lesión grave. Las
pérdidas causadas por accesorios sueltos
omangueras dañadas pueden producir
lesiones por inyección. NO TRATE LA
INYECCIÓN DE LÍQUIDO COMO SI FUERA
UN SIMPLE CORTE Consulte al médico de
inmediato.
• Inspeccione la manguera de alta presión
periódicamente.
• Reemplace la manguera de inmediato
si está dañada, gastada, se derritió por
contacto con el motor oevidencia signos
de grietas, burbujas, agujeros uotros
tipos de pérdida.
Nunca tome una manguera de alta
presión que tenga una pérdida oeste
dañada.
• Nunca toque, tome ni trate de cubrir
un agujero ocausa de pérdida de agua
similar en la manguera de alta presión.
El flujo de agua ESTÁ aalta presión
yPENETRARA la piel.
• Nunca coloque las manos frente ala
boquilla.
• No dirija el pulverizador hacia sí mismo
uotras personas.
• Asegúrese de que la manguera ylos
accesorios estén ajustados yen buenas
condiciones. Nunca se sujete de la
manguera ni de los accesorios durante
la operación.
• No permita que la manguera entre en
contacto con el silenciador.
• Nunca coloque ni quite la varilla ni los
accesorios de la manguera mientras el
sistema este presurizado.
• Cuando utilice las lanzas opistolas de
repuesto con esta lavadora apresión,
NO utilice una lanza ouna combinación
de lanza/pistola que sea más corta en
longitud que la que se suministró con
esta lavadora apresión. Esta longitud se
mide desde el extremo de la boquilla de
la lanza hasta el disparador de la pistola.
• No conecte la lanza directamente a
la manguera de alta presión. Conecte
siempre la lanza a la pistola rociadora y
la pistola a la manguera de alta presión
para evitar lesiones graves.
• Podría resultar herido si la presión del
sistema no se reduce antes de intentar
realizarle mantenimiento odesarmarlo.
• Para aliviar la presión del sistema,
apague el motor, cierre el suministro de
agua yhale del disparador de la pistola
hasta que deje de salir líquido.
• Use solamente accesorios, ya que tienen
una capacidad nominal igual omayor
que la capacidad nominal de la lavadora
apresión.
ADVERTENCIA: Es posible que este producto no esté equipado con un silenciador
apagachispas. Si el producto no está equipado con este dispositivo yse usará alrededor
de materiales inflamables osobre tierra cubierta con materiales como cultivos agrícolas,
bosques, malezas, césped uotros elementos similares, debe instalarle un apagachispas
aprobado. Éste es un requisito legal en el estado de California. Que el motor no esté
equipado con un apagachispas, como se define en la sección 4442 del Código de Recursos
Públicos de California, ni se mantenga en un orden de trabajo eficaz, constituye una
infracción ala sección 130050 y/oalas secciones 4442 y4443 de los estatutos de California.
Los apagachispas también se requieren en ciertas tierras del Servicio Forestal de los EE.UU.
ypueden ser obligatorios por ley en virtud de otros estatutos yordenanzas.
CONSERVE ESTAS INSTRUCCIONES
PELIGRO: RIESGO DE EXPLOSIÓN OINCENDIO
¿QUÉ PUEDE sUCEDER? CÓMO EViTARlO
• La gasolina derramada ysus vapores
pueden encenderse acausa de chipas
de cigarrillos, arcos eléctricos, gases de
escape ycomponentes calientes del
motor, como el silenciador
• Apague el motor ydeje que se enfríe
antes de poner combustible en el
tanque.
• Sea cuidadoso al llenar el tanque para
evitar el derrame de combustible.
Aleje la lavadora apresión del área
combustible antes de poner en marcha
el motor.
• El calor expandirá el combustible dentro
del tanque, lo que podría provocar
un derrame yuna posible explosión
incendio
• Llene el tanque hasta 12,7 mm (1/2“) por
debajo de la parte inferior del cuello de
llenado, afin de brindar espacio para la
expansión del combustible.
• La operación de la lavadora apresión en
un entorno explosivo podría provocar
un incendio
• Opere ycoloque combustible al equipo
en áreas bien ventiladas ylibres de
obstrucciones.
Equipe las áreas con un extintor de
incendios adecuado para incendios por
gasolina.
• La colocación de materiales contra
ocerca de la lavadora apresión puede
interferir con la ventilación adecuada
del equipo, lo que causaría un
sobrecalentamiento ypodría encender
los materiales.
• Nunca opere la lavadora apresión en un
área que tenga malezas secas.
• El calor del escape del silenciador puede
dañar las superficies pintadas, derretir
los materiales sensibles al calor (como
revestimientos interiores, plástico, goma,
vinilo ola propia manguera de presión)
yperjudicar alas plantas naturales.
• Mantenga siempre la lavadora apresión
auna distancia mínima de 1,2 m (4‘)
de las superficies (tales como casas,
automóviles oplantas naturales) que
podrían sufrir daños por el calor del
escape del silenciador.
• El combustible que no se almacena en
forma correcta podría causar la ignición
accidental.
• Si no se lo resguarda adecuadamente,
podría terminar en manos de niños
uotras personas no calificadas.
• Almacene el combustible dentro de un
contenedor aprobado por OSHA en un
lugar seguro, lejos del área de trabajo.
• El uso de ácidos, productos químicos
tóxicos ocorrosivos, venenos,
insecticidas ocualquier clase de
solventes inflamables con esta unidad,
podría ocasionar lesiones serias ola
muerte.
• No rocíe líquidos inflamables.
PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)
¿QUÉ PUEDE sUCEDER? CÓMO EViTARlO
• La inhalación de vapores de escape
causará lesiones graves ola muerte.
• El escape del motor contiene monóxido
de carbono, un gas inodoro que es fatal.
• Opere la lavadora apresión en un área
bien ventilada. Evite los lugares cerrados
como garajes, sótanos, etc.
• Nunca opere la unidad en un lugar en el
que haya otras personas oanimales.
EsPAñOl
28
PELIGRO: RIESGO DE LESIÓN ODAÑO ALA PROPIEDAD AL TRANSPORTAR
OALMACENAR LA UNIDAD
¿QUÉ PUEDE sUCEDER? CÓMO EViTARlO
• Se puede producir una pérdida
oderrame de combustible yaceite, lo
cual podría generar peligro de incendio
oinhalación. Puede causar lesiones
graves ola muerte.
• Los derrames de combustible oaceite
dañarán alfombras, pintura yotras
superficies de vehículos ooremolques.
• •Si la unidad no se almacena otransporta
en posición vertical, el aceite podría
llenar el cilindro ydañar el motor.
• Si la lavadora apresión está equipada
con una válvula de cierre de
combustible, colóquela en la posición
cerrada antes de transportar la unidad,
afin de evitar pérdidas de combustible.
• Si la lavadora no está equipada con está
válvula, drene el combustible del tanque
antes de transportarla.
• Sólo transporte combustible en un
contenedor aprobado por OSHA.
Coloque siempre la lavadora apresión en
un tapete protector cuando la transporte,
para proteger al vehículo de daños por
perdidas.
• Siempre transporte yalmacene la unidad
en posición vertical.
• Quite la lavadora apresión del vehículo
inmediatamente una vez que haya
llegado adestino.
PELIGRO: RIESGO DE DESCARGA ELÉCTRICA
¿QUÉ PUEDE sUCEDER? CÓMO EViTARlO
• La pulverización de tomacorrientes
ointerruptores eléctricos, uobjetos
conectados aun circuito eléctrico podría
provocar una descarga eléctrica fatal.
• Desenchufe todos los productos que
operan con electricidad antes de intentar
limpiarlos.
No dirija el pulverizador hacia
tomacorrientes einterruptores eléctricos.
PELIGRO: RIESGO DE QUEMADURA QUÍMICA
¿QUÉ PUEDE sUCEDER? CÓMO EViTARlO
• El uso de ácidos, químicos tóxicos
ocorrosivos, venenos, insecticidas
ocualquier tipo de solvente inflamable
con este producto podría provocar una
lesión grave ola muerte
• No pulverice ácidos, gasolina, kerosén
ocualquier otro material inflamable con
este producto. Utilice sólo detergentes,
limpiadores ydesgrasadores para uso
doméstico recomendados para lavadoras
apresión.
• Utilice ropa que le proteja los ojos yla
piel del contacto con los materiales
pulverizados.
ADVERTENCIA: RIESGO DE DE ESTALLIDO
¿QUÉ PUEDE sUCEDER? CÓMO EViTARlO
• El inflado excesivo de los neumáticos
podría causar lesiones graves ydaño
ala propiedad.
• Utilice un medidor de presión de
neumáticos para controlar la presión de
éstos antes de cada uso ymientras los
infla; observe el flanco para ver la presión
correcta del neumático.
PELIGRO: RIESGO DE LESIÓN POR PULVERIZACIÓN
¿QUÉ PUEDE sUCEDER? CÓMO EViTARlO
• La pulverización de líquidos aalta
velocidad puede hacer que los objetos
se rompan ylancen partículas agran
velocidad.
• Use siempre gafas de seguridad
aprobadas según la ANSI Z87.1.
• Utilice ropa que lo proteja de una
pulverización accidental.
• Nunca apunte el pulverizador apersonas
oanimales.
• Los objetos livianos ono asegurados
pueden convertirse en proyectiles
peligrosos.
• Asegure siempre el bloqueador del
disparadorcuando la varilla no esté en
uso para evitar la operación accidental.
• Nunca asegure el disparador hacia atrás,
en posición abierta permanente.
PELIGRO: RIESGO DE OPERACIÓN INSEGURA
¿QUÉ PUEDE sUCEDER? CÓMO EViTARlO
• La operación insegura de su lavadora
apresión podría producir lesiones graves
ola muerte, austed mismo oaotras
personas.
• No utilice lejía de cloro ni otro
compuesto corrosivo.
• Familiarícese con las operaciones ylos
controles de la lavadora apresión.
• Mantenga el área de operaciones libre
de personas, mascotas yobstáculos.
• No opere el producto cuando esté
cansado obajo la influencia de alcohol
odrogas.
• Manténgase alerta en todo momento.
• Nunca anule las características de
seguridad de este producto.
• No opere la máquina si faltan piezas,
están rotas ono son las autorizadas.
• Nunca deje la varilla sin atención
mientras la unidad está en
funcionamiento.
• Si no se sigue el procedimiento de
puesta en marcha adecuado, el motor
puede retroceder, lo que podría causar
daños graves alas manos ylos brazos.
• Si el motor no arranca después de
halar dos veces, apriete el disparador
de la pistola para aliviar la presión de
la bomba. Hale del cable de arranque
lentamente hasta sentir cierta resistencia.
Entonces, hale de él rápidamente para
evitar el retroceso yque se produzcan
lesiones en las manos olos brazos.
• La pistola/varilla pulverizadora es una
herramienta de limpieza poderosa, que
podría parecer un juguete ante los ojos
de un niño.
• Mantenga alos niños alejados de la
lavadora apresión en todo momento.
• La fuerza reactiva de la pulverización
hará que la pistola/varilla retroceda, lo
cual podría hacer que el operador se
resbale, caiga oapunte el pulverizador
hacia una dirección incorrecta.
• El control inadecuado de la pistola/
varilla puede causar lesiones al usuario
yaotras personas.
• No se estire demasiado ni se pare en una
superficie que no brinde estabilidad.
• No use la lavadora apresión cuando esté
subido auna escalera.
• Agarre la pistola/varilla firmemente con
ambas manos. Espere que la pistola
retroceda cuando la dispare.
29
EsPAñOl
INSTALACIÓN
Ensamblado de la lavadora apresión
(Fig. A–F)
1. Deslice el ensamble del mango
15
sobre el marco
6
. Alinee los orificios, inserte los pernos
de la silla de montar
30
yfíjelos en su lugar con las perillas
31
.
ATENCIÓN: Riesgo de lesión personal. Evite colocar las manos entre el mango yel marco
cuando realice el ensamblado para no pellizcarse.
2. Alinee los orificios en el mango secundario
18
(si está equipado) con los orificios de
montaje en el conjunto del mango
15
.
3. Inserte los pernos de sujeción
30
através de los orificios alineados yasegure la manija
secundaria (si está instalada) para manejar el conjunto con las perillas
31
Apriételas hasta
que estén ajustadas.
Fig. B
15
15
31
18
30
30
31
6
4. Conecte la manguera de alta presión
16
ala pistola pulverizadora. Asegúrese de que este
firme.
Fig. C
16
O
Ejemplos de barreras
Ejemplos de signos
CAUTION
CAUTION
Mire por
donde
camina.
Resbaladizo
cuando está
mojado.
LAVADO
A ALTA
PRESIÓN EN
PROGRESO
CAUTION
Resbaladizo
cuando está
mojado.
MANTÉNGASE
ALEJADO
• nOTA: Los tanques de aire, los
compresores yel equipo similar que se
usa para inflar neumáticos pueden llenar
neumáticos pequeños como éstos con
mucha rapidez.
Ajuste el regulador de presión sobre
el suministro de aire aun valor no
superior ala calificación de la presión
del neumático. Agregue aire en forma
gradual yuse con frecuencia el medidor
de presión de neumáticos para evitar
inflarlos en exceso.
• La pulverización de líquidos aalta
velocidad dirigida hacia los flancos
de los neumáticos (como los de
los automóviles, remolques yotros
vehículos similares) podría dañar el
flanco yprovocar lesiones graves.
• En las lavadoras apresión de más
de 11032 kpa (1600 psi) utilice la
pulverización en abanico más ancha
(boquilla de 40º) ypulverice auna
distancia mínima de 200 mm (8“) del
flanco del neumático. No pulverice
directamente sobre la unión entre el
neumático yel borde.
ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES
¿QUÉ PUEDE sUCEDER? CÓMO EViTARlO
• El contacto con superficies calientes,
tales como los componentes de escape
de motores, podría causar quemaduras
graves.
• Durante la operación, toque solamente
las superficies de los controles de la
lavadora apresión. Mantenga alos
niños alejados de la lavadora apresión
en todo momento. Es posible que ellos
no reconozcan los peligros de este
producto.
ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR MUCHO PESO
¿QUÉ PUEDE sUCEDER? CÓMO EViTARlO
• El intento de levantar un objeto muy
pesado puede provocar lesiones graves.
• La lavadora apresión es demasiado
pesada como para que la levante una
sola persona. Consiga la ayuda de otras
personas para levantarla.
CONSERVE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS
Se debe prestar especial atención a la seguridad no solo del operador de la lavadora a presión,
sino también de las personas que puedan estar junto al área que se está limpiando. La mejor
manera de advertir a las personas desprevenidas es con señalización y barreras.
Las barreras pueden ser tan simples como conos de tráfico de plástico o barricadas para usar
cinturones de barrera alrededor del área que se está limpiando. Recuerde, el lavado a presión
puede desalojar el pavimento débil o roto convirtiéndolo en proyectiles que pueden lesionar a
otros. Mantener a las personas alejadas del área es la mejor manera de evitar lesiones.
El pavimento mojado puede ser resbaladizo para las personas desprevenidas y causar lesiones
por resbalones y caídas. Las mangueras de alta y baja presión pueden representar un riesgo
de tropiezo. Segregar el área y colocar la señalización adecuada puede reducir las lesiones.
Cuando se lave a presión en áreas públicas, se deben
colocar letreros que indiquen mantenerse alejado del área
mientras se realiza el lavado a alta presión. Además, se deben
colocar letreros que indiquen que la superficie puede estar
resbaladiza y que puede haber riesgos de tropiezos.
PELIGROS DE RESBALÓN /
TROPIEZO
PRECAUCION:PRECAUCION:
Las mangueras pueden
representar un peligro
de tropiezo que puede
causar lesiones como
resultado de una caída.
PELIGRO DE
TROPIEZOS
CAUTION
EsPAñOl
30
-
Fig. G
+
Boquillas para la Varilla Pulverizadora (Fig. A, H)
Las boquillas para la varilla pulverizadora están guardadas en el soporte para boquillas
2
en el
ensamblado del panel
1
. Los colores del panel identifican la ubicación de la boquilla yel patrón
de pulverización. Consulte el cuadro siguiente afin de elegir la boquilla correcta para el trabajo
por realizar.
Color de la
boquilla
Patrón de
pulverización
Usos superficies***
Rojo 0˚
potente precisión
para limpieza muy
intensa
metal uhormigón;
NO use en madera
Amarillo 15˚
impieza intensa de
áreas pequeñas
metal, hormigón
omadera
Verde
25
˚
limpieza intensa de
áreas más grandes
metal, hormigón
omadera
Blanco
40
˚
cubre amplias áreas
de limpieza
metal, hormigón,
madera ovinilo
negro presión baja
aplica soluciones
limpiadoras
metal, hormigón,
madera ovinilo
*** AVISO: La pulverización aalta presión de su lavadora puede dañar superficies como madera,
vidrio, pintura, calcomanías yterminaciones de automóviles; yobjetos delicados como flores
yarbustos. Antes de pulverizar verifique el artículo por limpiar afin de asegurarse de que sea lo
suficientemente fuerte como para resistir el daño de la fuerza de la pulverización.
Cambio de las Boquillas de la Varilla Pulverizadora (Fig. H)
PELIGRO: Riesgo de inyección de líquido. No dirija el flujo de agua hacia personas, piel
yojos desprotegidos, ni animales omascotas. Se producirán lesiones graves.
ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves. NO intente
cambiar las boquillas mientras la lavadora apresión está funcionando. Apague el motor
antes de hacerlo.
1. Tire el acople de conexión rápida haciaatrás einserte la boquilla.
2. Libere el acople ygire la boquilla para asegurarse de que está asegurada dentro del acople.
ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves. Asegúrese de
que la boquilla esté completamente insertada en el adaptador de conexión rápida yque
el anillo apresión de conexión rápida esté totalmente trabado (hacia adelante) antes de
oprimir el disparador de la pistola.
Fig. H
Productos Químicos y Solventes de Limpieza
La aplicación de productos químicos osolventes de limpieza es una operación de baja presión.
nOTA: Use sólo jabones yquímicos diseñados para uso con lavadora apresión. no utilice lejía.
5. Conecte la varilla
5
ala pistola pulverizadora. Asegúrese de que la conexion este firme.
Fig. D
5
6. Coloque el soporte para boquillas
2
sobre el ensamblado el panel
1
yempuje todos los
soportes para boquillas hasta que queden el lugar.
Fig. E
1
2
7. Retire las boquillas de conexión rápida de cinco colores de la bolsa plástica einsértelas en
de la arandela aislante correcta en el soporte para boquillas. Las boquillas están codificadas
por color, para coincidir con las boquillas coloreadas del ensamblado del panel.
Fig. F
ADVERTENCIA: Asegúrese que todas las partes estén ensambladas en el orden y la
orientación que se indican en este manual. Si no se ensamblan correctamente las piezas,
pueden producirse lesiones graves o daños a la propiedad.
ADVERTENCIA: Las roscas del acoplador de lanza y pistola pueden enroscarse fácilmente,
lo que resulta en un montaje inadecuado. Un montaje inadecuado de la pistola y la lanza
puede provocar lesiones personales. No lo use si las roscas del acoplador de la pistola y/o la
lanza están cruzadas.
nOTA: La bomba de alta presión se llenó con aceite en la fábrica. Controle siempre el nivel
de aceite antes de usar la unidad (consulte la sección Mantenimiento para obtener más
información).
ADVERTENCIA: Riesgo de explosión. Utilice un medidor de presión de neumáticos para
controlar la presión de éstos antes de cada uso ymientras los infla; observe el flanco para
ver la presión correcta del neumático.
nOTA: Los tanques de aire, los compresores yel equipo similar que se usa para inflar
neumáticos puede llenar neumáticos pequeños como éstos con mucha rapidez.
Ajuste el regulador de presión en el suministro de aire aun valor que no supere el de la presión
del neumático. Agregue aire en forma gradual yuse con frecuencia el medidor de presión de
neumaticos para evitar inflarlos.
OPERACIÓN
Ajustes a la presión
El valor de la presión está preestablecido desde fábrica para lograr presión ylimpieza óptimas. Si
desea bajar la presión, siga estas instrucciones.
1. Aléjese de la superficie por limpiar. Mientras más lejos este, menor será la presión sobre esta
superficie.
2. Cambie ala boquilla de 40˚ (blanca). Esta boquilla libera un flujo de agua potente yun
patrón de pulverización más ancho. Consulte la sección Boquillas para la varilla
pulverizadora.
3. La bomba de alta presión de esta lavadora apresión viene equipada con una función de
descarga ajustable que permite ajustar el nivel de presión.
Para reducir la presión, gire la perilla de control de presión de la bomba en sentido contra
horario hasta la presión deseada.
Para volver la bomba ala presión original de fábrica, gire la perilla de control de presión de
la bomba en sentido horario hasta que se detenga.
AVISO: NO intente ajustar la perilla de control de presión más allá del tope incorporado ya
que podría dañar la bomba.
AVISO: NO ajuste la perilla de control de presión de más. Si la ajusta de más, la perilla
PODRÍA romperse yperder inmediatamente la presión de agua con un elevado costo de
reparación de la unidad.
AVISO: NO intente aumenta la presión de la bomba.
Establecer una presión mayor que la configurada de fábrica puede dañar la bomba.
31
EsPAñOl
Para Aplicar Productos Químicos y Solventes (Fig. I)
1. Presione la manguera para productos químicos
19
sobre el pico dentado que está cerca de
la conexión de la manguera de alta presión de la bomba, como se muestra.
Fig. I
19
2. Coloque el otro extremo de la manguera con el filtro dentro del recipiente que contiene la
solución química/ de limpieza.
nOTA: Por cada 38 litros (10 galones) de agua expulsada, se deben usar 3,8 litros (1 galón)
de solución química/de limpieza.
3. Instale la boquilla de baja presión (negra) en el pico de conexión rápida de la varilla
pulverizadora. Consulte la sección Boquillas para la varilla pulverizadora.
nOTA: Los productos químicos ylos jabones no se expulsarán si la boquilla negra para
jabón no está instalada en la varilla pulverizadora.
4. Después de usar los productos químicos, coloque la manguera química correspondiente
dentro de un recipiente con agua limpia yhágala correr através del sistema de inyección
química para enjuagarla completamente.
AVISO: Riesgo de daño ala propiedad. Si no se observan las precauciones, se podría dañar la
bomba. En caso de que las bombas se dañen por esta causa, la garantía no cubrirá los daños.
Puesta en Marcha
ADVERTENCIA: Para reducir el riesgo de lesión, lea los manuales de instrucciones de la
lavadora apresión ydel motor antes de poner en marcha la unidad.
PELIGRO: Riesgo de inyección de líquido ylaceración.
Cuando utilice la configuración de alta presión, NO permita que el pulverizador entre
en contacto con personas, piel yojos desprotegidos, ni con animales omascotas. Puede
ocasionar lesiones graves.
• Su lavadora opera el líquido con una presión yvelocidad lo suficientemente altas como
para penetrar la carne humana yanimal, yesto podría provocar una amputación
uotra lesión grave. Las pérdidas causadas por accesorios sueltos omangueras dañadas
pueden provocar lesiones por inyección. NO TRATE LA INYECCIÓN DE LÍQUIDO COMO SI
FUERA UN SIMPLE CORTE.
Consulte aun médico de inmediato.
PELIGRO: Monoxido de carbono. Usar un motor en interiores lo matará en
minutes. El escape del motor contiene altos niveles de monóxido de carbono (CO),
un gas venenoso que no puede ver ni oler. Puede estar inhalando CO aún si no
huele los gases del escape del motor.
• La inhalación de vapores de escape causará lesiones graves ola muerte. El escape del
motor contiene monóxido de carbono, un gas inodoro que es fatal.
• Opere la lavadora apresión en un área bien ventilada. Evite los lugares cerrados como
garajes, sótanos, etc.
• Nunca opere la unidad en un lugar en el que haya otras personas oanimales.
ADVERTENCIA: Riesgo de incendio, asfixia yquemadura. NUNCA llene el tanque de
combustible cuando el motor esté encendido ocaliente. No fume mientras llena el tanque.
• NUNCA llene el tanque de combustible por completo. Llene el tanque hasta 12,7 mm
(1/2“) por debajo de la parte inferior del cuello de llenado, afin de brindar espacio para
la expansión del combustible Limpie cualquier derrame de combustible del motor yel
equipo antes de poner en marcha el motor.
• NO deje que las mangueras entren en contacto con el silenciador del motor, que estará
muy caliente, durante oinmediatamente después de usar la lavadora apresión. La
garantía NO cubrirá el daño alas mangueras que se produzca por el contacto con
superficies muy calientes del motor.
AVISO: NUNCA tire de la manguera de suministro de agua para mover la lavadora
apresión. Esta acción podría dañar la manguera y/ola entrada de la bomba.
• NO use agua caliente, sólo agua fría.
• NUNCA cierre el suministro de agua mientras el motor de la lavadora apresión esté
encendido, esto dañaría la bomba.
• NO detenga la pulverización de agua durante más de dos minutos por vez. La bomba
opera en modo de derivación cuando no se presiona el disparador de la pistola
pulverizadora. Cuando la temperatura del interior de la bomba se eleva demasiado, la
válvula de descompresión térmica (
20
, Fig. J) se abrirá yliberará un chorro de agua,
en un esfuerzo por disminuir la temperatura interior de la bomba. Después, la válvula
se cerrará. Si la bomba queda en modo de derivación durante más de dos minutos, sus
componentes internos podrían dañarse.
Fig. J
20
Procedimiento de Puesta en Marcha (Fig. A, K–Q)
1. En un área bien ventilada al aire libre, agregue gasolina sin plomo nueva de alta calidad con
un octanaje de 86 osuperior. No llene de más. Limpie el combustible derramado antes de
poner en marcha el motor.
Consulte el manual de instrucciones del motor para conocer el procedimiento correcto.
IMPORTANTE: Ethanol Shield™ (se vende por separado) es un estabilizador de combustible
que ayuda aeliminar yprevenir los problemas relacionados con el etanol en equipos de
potencia. Siga las instrucciones en el envase yañadir ala gasolina.
AVISO: Utilice acombustibles que contengan más de 10% de etanol no están aprobado
para su uso en este producto por reglamentos de la EPA ypuede dañar la unidad yanular
la garantía.
2. Controle el nivel de aceite del motor. Consulte el manual de instrucciones del motor para
conocer el procedimiento correcto.
3. Revise el nivel de aceite de la bomba. El nivel de aceite debe llegar al punto en el centro de
la mirilla. Consulte el apartado Bomba en Mantenimiento.
4. Conecte la manguera de agua ala fuente de agua.
Abra la fuente de agua para quitarle todo el aire ala manguera. Cuando haya un flujo de
agua constante, apague la fuente de agua.
5. Verifique que el tamiz de filtrado
21
esté en la entrada de agua de la bomba. El lado cónico
mira hacia afuera.
AVISO: Si no se utiliza un filtro de pantalla de entrada, puede dañar los componentes de la
bomba yanular la garantía.
Fig. K
21
6. Conecte la fuente de agua fría
22
ala entrada de la bomba.
nOTA: La fuente de agua debe proporcionar, como mínimo, 19 litros (5 galones) por
minuto a20 psi (138 kPa).
ADVERTENCIA: Para reducir la posibilidad de contaminación proteja siempre el sistema
contra la contracorriente cuando realice una conexión al sistema de agua potable.
7. Conecte la manguera de alta presión
16
con la salida de la bomba.
Fig. L
22
16
8. Si desea aplicar una solución química ode limpieza, consulte la sección Productos
químicos ysolventes de limpieza.
9. Abra la fuente de agua.
AVISO: Riesgo de daño ala propiedad. Si no se observan las precauciones, se podría dañar
la bomba.
10. Elimine todo el aire de la bomba yla manguera de alta presión presionando el disparador
hasta que haya un flujo constante de agua.
11. Ponga el interruptor de ENCENDIDO/APAGADO
8
del motor en la posición de ENCENDIDO.
OFF
ON
Fig. M
8
12. Coloque la palanca de la válvula de combustible
13
en la posición de ENCENDIDO (ON).
13. Si el motor está frío, mueva el estrangulador
12
ala posición de CERRADO, como se
muestra.
EsPAñOl
32
Fig. N Fig. O
13
12
ADVERTENCIA: Riesgo de operación insegura. Tire de la agarradera de arranque
lentamente hasta sentir cierta resistencia. Luego, tire de la agarradera de arranque
9
rápidamente para evitar el retroceso yque se produzcan lesiones en las manos olos brazos.
nOTA: No permita que la agarradera de arranque vuelva asu posición. Lentamente, colóquela
nuevamente en posición en forma manual.
ADVERTENCIA: Riesgo de operación insegura. Si el motor no arranca después de tirar dos
veces, apriete el disparador de la pistola para liberar la presión de la bomba. Tire del cable
de arranque lentamente hasta sentir cierta resistencia. Entonces, tire de él rápidamente
para evitar el retroceso yque se produzcan lesiones en las manos olos brazos.
nOTA: Si el nivel de aceite del motor es bajo, el motor no arrancará. Si el motor no arranca,
controle el nivel de aceite yagregue aceite según sea necesario.
14. Amedida que el motor se caliente, mueva el estrangulador hacia la POSICIÓN DE abierto.
Fig. P Fig. Q
24
15. Presione el disparador de la pistola para que empiece afluir el agua.
ADVERTENCIA: No permita que la unidad funcione durante más de dos
minutos sin que el gatillo de la pistola esté presionado. Esto podría causar un
sobrecalentamiento ydaños ala bomba. Cuando la temperatura dentro de la
bomba se eleva demasiado, la válvula de descarga térmica se abre ylibera un
chorro de agua de la bomba para reducir la temperatura interna. La válvula se
cierra por si misma después de esto.
ADVERTENCIA: Riesgo de operación insegura. Párese en una superficie estable yagarre
la pistola/varilla firmemente con ambas manos. Espere que la pistola retroceda cuando la
dispare.
16. Suelte el disparador para detener el flujo de agua.
PELIGRO: Riesgo de lesión por pulverización. Trabe el bloqueador del disparador
24
cuando la pistola no esté en uso, afin de evitar la pulverización accidental.
17. Ajuste el pulverizador para la tarea que se realiza mediante el cambio de la boquilla de
conexión rápida. Consulte la sección Boquillas para la varilla pulverizadora.
Apagado (Fig. R, S)
1. Si se aplicaron productos químicos, coloque la manguera correspondiente dentro de un
recipiente con agua limpia yhágala correr através del sistema de inyección química para
enjuagarlo completamente.
AVISO: Riesgo de daño ala propiedad. Si no se observan las precauciones, se podría dañar la
bomba.
2. Coloque el interruptor de ENCENDIDO/APAGADO (ON/OFF) del motor
8
en la posición de
APAGADO (OFF).
OFF
ON
Fig. R
Fig. S
8
3. Coloque la palanca de la válvula de combustible
13
en la posición de APAGADO (OFF).
AVISO: Riesgo de daño ala propiedad. NUNCA cierre el suministro de agua mientras el motor de
la lavadora apresión esté encendido, esto dañaría la bomba.
4. Cierre la fuente de agua.
5. Tire del disparador de la pistola pulverizadora para liberar la presión de agua que pueda
haber en la manguera oen la pistola.
6. Consulte la sección Almacenamiento para conocer los procedimientos de almacenamiento
adecuados.
MANTENIMIENTO
ADVERTENCIA: Riesgo de quemadura. Cuando realice el mantenimiento, es posible que
se exponga asuperficies calientes, presión de agua opiezas movibles, que pueden causar
lesiones graves ola muerte.
ADVERTENCIA: Riesgo de incendio. Siempre desconecte el cable de la bujía, deje que
el motor se enfríe ylibere toda la presión del agua antes de realizar cualquier tarea de
mantenimiento oreparación. El motor contiene combustible inflamable.
No fume ni trabaje cerca de llamas mientras hace el mantenimiento.
Para asegurar que su lavadora apresión tenga una operación eficiente yuna vida útil más
prolongada, se debe diseñar yseguir un programa de mantenimiento. Si la lavadora se usa en
condiciones inusuales, tales como altas temperaturas oentornos polvorosos, será necesario
realizar controles de mantenimiento con mas frecuencia.
Motor
Consulte el manual de instrucciones del motor para conocer las recomendaciones del fabricante
con respecto acualquier ytodo tipo de mantenimiento.
nOTA: El marco de la lavadora apresión está equipado con un orificio de drenaje de aceite para
facilitar el cambio del aceite del motor.
Bomba (Fig. T)
nOTA: La bomba de alta presión se llenó con aceite en la fábrica. Utilice aceite para el cárter de
la bomba de alta calidad (o puede utilizar aceite SAE 15W-40). Cambie el petróleo de bomba
después de las primeras 50 horas de operación ycada 100 horas después, ocada 3 meses.
Para Controlar el Aceite
1. El nivel de aceite debe llegar al punto que está en el medio del visor
27
.
Fig. T
28
27
29
Cómo Cambiar el Aceite de la Bomba
1. Use una llave hexagonal de 8 mm para aflojar el tapón de llenado de aceite de la bomban
28
.
2. Coloque un recipiente debajo del tapón de drenaje de aceite
29
.
3. Retire el tapón de drenaje de aceite de la bomba.
4. Reemplácelo después de que el aceite se haya drenado.
Ajuste bien.
5. Llene la bomba con un aceite para carcasa de bomba de alta calidad o aceite SAE 15W-40.
6. Reemplace el tapón para medición del nivel de aceite yasegure bien.
Limpieza de las Boquillas (Fig. U–V)
Si la boquilla está obstruida con materiales extraños, como polvo, es posible que se genere una
presión excesiva. Si se obstruye orestringe parcialmente, la presión de la bomba oscilará. De
inmediato, limpie la boquilla con el juego para boquillas provisto. Siga estas instrucciones:
1. Apague la lavadora apresión ycierre el suministro de agua.
2. Tire del disparador sobre el mango de la pistola para liberar la presión del agua, si la hay.
3. Desconecte la varilla pulverizadora de la pistola.
4. Retire la boquilla de alta presión de la varilla pulverizadora. Elimine las obstrucciones con la
herramienta proporcionada para limpiar boquillas
25
yenjuáguela con agua limpia.
Fig. U
25
5. Dirija el suministro de agua hacia el interior de la boquilla pulverizadora durante 30
segundos para enjuagar las partículas sueltas.
33
EsPAñOl
ACCESORIOS
Los accesorios que se recomiendan para la herramienta están disponibles para la compra en su
distribuidor local oen el centro de mantenimiento autorizado. Si necesita ayuda para localizar
algún accesorio para su herramienta, comuníquese con FNA Group at [email protected],
7152 99th Street Pleasant Prairie, WI 53158, or call 1–877–362–4271.
PELIGRO: Riesgo de inyección de líquido. Cuando utilice las lanzas opistolas de repuesto
con esta lavadora apresión, NO utilice una lanza ouna combinación de lanza/pistola
que sea más corta en longitud que la que se suministró con esta lavadora apresión. Esta
longitud se mide desde el extremo de la boquilla de la lanza hasta el disparador de la
pistola.
ADVERTENCIA: El uso de accesorios no recomendados para utilizar con esta herramienta
puede resultar peligroso. Use solamente accesorios, ya que tienen una capacidad nominal
igual omayor que la capacidad nominal de la lavadora apresión.
Información de Mantenimiento
Please have the following information available for all service calls:
Número del modelo _____________________________________________________
Número de serie ________________________________________________________
Fecha ylugar de compra __________________________________________________
Reparaciones
Para asegurar la SEGURIDAD yla CONFIABILIDAD del producto, las reparaciones, el
mantenimiento ylos ajustes deben ser realizados por un centro de mantenimiento de fábrica
FNA, un centro de mantenimiento autorizado FNA uotro personal de mantenimiento calificado.
Utilice siempre piezas de repuesto idénticas.
Garantía limitada
El fabricante de estos productos acuerda en reparar oreemplazar las partes que se encuentren
defectuosas dentro del período de garantía indicado acontinuación, asu criterio. Algunas
limitaciones, extensiones yexclusiones especificas tienen efecto.
Esta garantía cubre defectos en materiales ymano de obra yno cubre la falla de partes debido
al desgaste normal, depreciación, abuso, daño accidental, negligencia, uso inadecuado,
mantenimiento, calidad del agua oalmacenamiento. Para realizar un reclamo bajo los
términos de esta garantía, todas las partes consideradas defectuosas deben conservarse yestar
disponibles para retornarse bajo pedido al centro de servicio de garantía designado para ser
inspeccionadas. La opinión ylas decisiones del fabricante con respecto ala validez de los
reclamos de garantía son definitivas.
Esta garantía se otorga al usuario final yno es transferible.
Como un centro de servicio de garantía autorizado por el fabricante, la fábrica respetará los
términos de todas las garantías de los componentes yse encargará de los reclamos de las
garantías apropiadas.
Los artículos con desgaste normal incluyen, sin limitación, válvulas ysellos, los que no están
cubiertos por esta garantía.
Esta garantía reemplaza atodas las demás garantías explícitas oimplícitas, incluyendo, sin
limitación, toda garantía de comercialización oadecuación ausos particulares yel fabricante
anula yexcluye todas dichas garantías por medio de la presente. La obligación de garantía
del fabricante queda limitada areparar yreemplazar los productos defectuosos como aquí se
indica yel fabricante no se hace responsable de ninguna pérdida, daño ogasto subsiguiente,
incluyendo daños de transporte, accidente, abuso, fuerza mayor, uso inadecuado onegligencia.
Tampoco por los daños causados por reparaciones usando partes que no se hayan comprado
del fabricante omodificaciones realizadas por personal no autorizado por la fábrica.
El no instalar yutilizar el equipo de acuerdo con las indicaciones del manual de instrucciones
anularan la garantía.
Esta garantía no cubre lo siguiente: máquinas de alquiler, daños resultantes del transporte
(los reclamos deben hacerse ala compañía de transporte), accidente, abuso, fuerza mayor, uso
inadecuado onegligencia.
Tampoco los daños causados por reparaciones omodificaciones realizadas por personal no
autorizado por la fábrica oel no instalar yoperar el equipo de acuerdo con las indicaciones del
manual de instrucciones.
El fabricante no será responsable ante ninguna persona por daños indirectos, por daños
personales operdidas comerciales.
Responsabilidad del comprador original (Usuario inicial):
• Si desea procesar una reclamación de garantía para su equipo de lavado con agua apresión
D
EWALT informe el problema al 1-877-362-4271 o[email protected] afin de que
lo autoricen ydirijan al centro de servicio autorizado mas cercano en su área.
• Conserve el recibo de venta original de caja como comprobante de la compra para el
trabajo de la garantía.
• Tenga un cuidado razonable en la operación yel mantenimiento del producto, según se
describe en los Manuales del usuario.
la garantía no cubre fallas causadas por:
• Daños de envío
• Los daños debidos adeterioro químico, sarro, óxido, la expansión térmica ola corrosión
• Daños por congelamiento
• Daños causados por partes oaccesorios no obtenidos de un distribuidor autorizado ono
aprobado por el fabricante.
• Desgaste normal de partes móviles ocomponentes afectados por partes móviles.
Fig. V
6. Vuelva aconectar la boquilla ala varilla.
7. Conecte otra vez la varilla pulverizadora ala pistola.
8. Luego, abra el suministro de agua.
9. Ponga en marcha la lavadora apresión ycoloque la varilla pulverizadora en la configuración
de alta presión para probarla.
Cómo Limpiar el Filtro de Entrada del Agua (Fig. K)
Este filtro
21
de malla debe revisarse periódicamente y
limpiarse cuando sea necesario.
1. Quite el filtro
21
agarrándolo firmemente del extremo ysáquelo de la entrada del agua ala
bomba, como se muestra.
2. Limpie el filtro enjuagándolo con agua por ambos lados.
3. Reinserte el filtro en la entrada de agua de la bomba.
nOTA: La parte cónica hacia arriba.
nOTA: No opere la lavadora apresión si el filtro no está adecuadamente instalado.
ALMACENAMIENTO
Motor
Consulte el manual de instrucciones del motor para conocer las recomendaciones del fabricante
con respecto al almacenamiento.
Para Impedir Prolemas Relacionados con el Combustible
1. Agregue el Ethanol Shield™ estabilizador (se vende por separado) para la gasolina siguiendo
las instrucciones del fabricante. Cuando agregue un estabilizador para la gasolina, llene
el tanque de combustible con gasolina fresca. Si sólo está parcialmente lleno, el aire en el
tanque promoverá el deterioro del combustible durante el almacenaje. Si usted mantiene
un recipiente con gasolina para el reabastecimiento, asegúrese que sólo contiene gasolina
fresca.
2. Después de agregar el estabilizador para la gasolina, ponga en marcha el motor al aire libre
por 10 minutos para asegurarse que la gasolina tratada reemplazó ala gasolina no tratada
en el carburador.
3. Gire la válvula de combustible ala posición CERRADA.
4. Siga haciendo funcionar el motor hasta que se pare por falta de combustible en la taza de
combustible del carburador. El tiempo de funcionamiento debe ser menor que 3 minutos.
Bomba
El fabricante recomienda usar un protector de bomba de alta calidad si se almacena la unidad
durante más de 30 días o si se prevén temperaturas bajo cero.
nOTA: El uso de un protector de invierno para bombas ayuda abrindarle una lubricación
adecuada alos sellos internos de la bomba, independientemente de la temperatura oel
entorno.
AVISO: Riesgo de daño ala propiedad. Use únicamente un protector de bomba de alta
calidad. Otros productos que podrían ser corrosivas y/ ocontener alcohol que puede
causar daños ala bomba.
1. Apague la lavadora apresión ydesconecte las mangueras de abomba.
2. Desenrosque la válvula del frasco de la guardia de bomba yretire el sello.
3. Vuelva aatornillar la válvula en el frasco.
4. Conecte el frasco ala entrada de la lavadora apresión.
5. Apriete el frasco para inyectar el contenido en la bomba.
6. Con interruptor de encendido, al mismo tiempo tirar de la cuerda de arranque yapretar
la botella. Repita hasta que toma protector fluido de la bomba sale. nOTA: Este paso puede
requerir dos personas.
Lavadora a Presión
1. Drene toda el agua de la manguera de alta presión, enróllela yguárdela en la base de la
lavadora apresión.
2. Con la boquilla hacia abajo yla pistola yla varilla pulverizadoras en posición vertical, apriete
el disparador para drenar toda el agua de la pistola yla varilla. Guárdelas en el soporte de la
pistola.
3. Guarde la manguera para productos químicos afin de evitar que se dañe.
ATENCIÓN: Riesgo de lesión personal. Evite colocar las manos entre el mango yel marco
cuando realice el ensamblado para no pellizcarse.
AVISO: Riesgo de daño ala propiedad. Siempre almacene ytransporte la unidad en
posición vertical.
EsPAñOl
34
Motor ysistema de control de emisiones
Cubierto por la garantía del fabricante del motor. Ver el manual del motor.
Bomba de alta presión (defectos de material yde fabricación)
AAA™
- Cinco (5) anos apartir de la fecha de compra.
Armazón (defectos de material yde fabricación)
Diez (10) anos apartir de la fecha de compra.
Accesorios (defectos de material yde fabricación)
Incluyendo boquillas, mangueras, pistolas yvarillas rociadoras, neumáticos, pies Noventa (90) dias apartir de la fecha de compra.
Glosario
Modo de derivación: Permite que el agua recircule dentro de la bomba cuando el disparador de la pistola no se halla oprimido.
Manguera para productos químicos: Incorpora los productos limpiadores en la bomba para mezclarlos con agua. Consulte la sección Productos químicos ysolventes de limpieza.
sistema de inyección química: Mezcla los limpiadores olos solventes de limpieza con agua para mejorar la efectividad de la limpieza.
Control del estrangulador: Abre ycierra la válvula del estrangulador del carburador.
CU: Unidades de limpieza. GPM multiplicados por psi.
(GPM × PSI = CU)
Palanca de la válvula de combustible: Abre ycierra la conexión entre el tanque de combustible yel carburador.
gPM*: Galones por minuto. La unidad de medida para la velocidad de circulación del agua.
Psi: Libras por pulgada cuadrada. La unidad de medida para la presión del agua. También se la utiliza para la presión del aire, la presión hidráulica, etc.
* Cumple con el estándar de rendimiento CETA CPC-100.
kPa (kilopascal): Medición métrica de la presión. 1 kilopascal es equivalente a1000 pascales.
Varillas pulverizadoras de conexión rápida:
Permite al usuario el cambio rápido de las boquillas de alta presión. Consulte la sección Boquillas para la varilla pulverizadora.
Válvula de descompresión térmica: Cuando la temperatura del interior de la bomba se eleva demasiado, la válvula de descompresión térmica se abrirá yliberará un chorro de agua para disminuir
la temperatura interior de la bomba. Luego la válvula se cerrara.
suministro de agua: Todas las lavadoras apresión deben poseer una fuente de agua. Los requisitos mínimos que debe satisfacer el suministro de agua son 138 kPa (20 psi) y5 galones por minuto.
Guía de Detección de Problemas
Esta sección proporciona una lista de las fallas que se presentan con mayor frecuencia, sus causas ylas medidas correctivas correspondientes. Eloperador oel personal de mantenimiento pueden
llevar acabo algunas de estas acciones correctivas, pero es posible que otras necesiten la asistencia de un técnico FNA calificado ode su distribuidor.
Problema Código
El motor no arranca 1, 2, 3, 4, 5, 6, 7, 8, 36
(Consulte el manual de instrucciones del motor para localizar yoperar otros controles del motor).
No hay presión ola presión es baja (uso inicial) 9, 10, 11, 12, 13, 14, 15, 16
No succiona los productos químicos 16, 17, 18, 19, 20, 21
No hay presión ola presión es baja (luego de un periodo de uso
normal)
22, 23, 24
Filtración de agua en la conexión pistola/varillas pulverizadoras 25, 26
Filtración de agua en la bomba 25, 26, 27, 28
Filtración de aceite en la bomba 29, 30, 31, 32, 33, 34, 35
Oscilación de la bomba 12
Códigos de Detección de Problemas
CÓDigO CAUsA POsiBlE sOlUCiÓn POsiBlE
1
Falta de combustible.
Agregue combustible.
2
Bajo nivel de aceite.
Agregue la cantidad de aceite requerida.
3
Acumulación de presión después de fraccionar dos veces el arrancador oluego del
uso inicial.
Oprima el disparador de la pistola para liberar la presión.
4
Palanca del estrangulador está en la posición NO ESTRANGULAR.
Mueva el estrangulador ala posición ESTRANGULAR.
5
El cable de la bujía está desconectado.
Conecte el cable de la bujía.
6
El interruptor de ENCENDIDO/ APAGADO (ON/OFF) del motor está en la posición de
APAGADO (OFF).
Coloque el interruptor de ENCENDIDO/APAGADO en la posición de ENCENDIDO.
7
La palanca del estrangulador está en la posición ESTRANGULAR en un motor
caliente oen un motor que ha estado expuesto acalor térmico durante un periodo
prolongado.
Mueva el estrangulador ala posición NO ESTRANGULAR.
8
La válvula del combustible está cerrada.
Mueva la palanca de la válvula del aceite ala posición ABIERTA.
9
La varilla pulverizadora no está configurada en alta presión.
Consulte la sección Boquillas para la varilla pulverizadora en Operación.
10
Bajo suministro de agua.
El suministro de agua debe ser como mínimo 5 GPM a138 kPa (20 psi).
11
Filtración en la manguera de alta presión.
Repare la filtración. Aplique cinta para sellar, si es necesario.
35
EsPAñOl
CÓDigO CAUsA POsiBlE sOlUCiÓn POsiBlE
12
Boquilla obstruida.
Consulte la sección limpieza de la boquilla en Mantenimiento.
13
El tamiz de filtrado está obstruido.
Saque el filtro ylímpielo. Consulte la sección Para limpiar el filtro de entrada de agua
en Mantenimiento.
14
Aire en la manguera.
Apague el motor yluego cierre el suministro de agua. Desconecte la fuente de
agua de la entrada de la bomba yabra la fuente de agua para eliminar el aire de
la manguera. Cuando el chorro de agua es constante, cierre el suministro de agua.
Vuelva aconectar el suministro de agua ala entrada de la bomba yabra el suministro
de agua. Oprima el disparador para eliminar el remanente de aire.
15
La palanca del estrangulador está en la posición ESTRANGULAR.
Mueva el estrangulador ala posición NO ESTRANGULAR.
16
La manguera de alta presión es demasiado larga.
Debajo de los 30,5 m (100 pies) use una manguera de alta presión. Prolongue la
manguera del suministro de agua en lugar de la manguera de alta presión.
17
La varilla pulverizadora no está configurada en baja presión.
Consulte la sección Boquillas para la varilla pulverizadora en Operación.
18 El filtro de productos químicos está obstruido. Limpie el filtro.
19 El tamiz de productos químicos no está en la solución de limpieza. Asegúrese de que el extremo de la manguera se halla completamente sumergido
en la solución de limpieza.
20 Productos químicos muy espesos. Diluya el producto químico. El producto químico debería tener la misma
consistencia del agua.
21 Acumulación de productos químicos en el inyector químico. Los repuestos deben limpiarse ycambiarse en los centros de mantenimiento
autorizados.
22 Sello oempaquetadura gastada. El cambio debe ser efectuado en un centro de manteamiento autorizado.
23 Válvulas desgastadas uobstruidas. El cambio debe ser efectuado en un centro de manteamiento autorizado.
24 Pistón de descarga desgastado. El cambio debe ser efectuado en un centro de manteamiento autorizado.
25 Junta tórica rota odesgastada. Verifique ycambie.
26 Conexión de la manguera rota. Ajuste.
27 Empaquetadura del pistón desgastada. El cambio debe ser efectuado en un centro de manteamiento autorizado.
28 Tubos ocabezal de la bomba dañados por congelamiento. El cambio debe ser efectuado en un centro de manteamiento autorizado.
29 Sellos del aceite desgastados. El cambio debe ser efectuado en un centro de manteamiento autorizado.
30 Tapón de drenaje flojo. Ajuste.
31 Junta tórica del tapón de drenaje desgastada orotos. Verifique ycambie.
32 Junta tórica del tapón de llenado desgastada orotos. Verifique ycambie.
33 Bomba llena en exceso. Verifique la cantidad correcta.
34 Aceite incorrecto. Drene yllene con la cantidad yel tipo correctos de aceite.
35 Tapón de goma obstruido. Limpie el orificio de ventilación. Elimine la obstrucción con presión de aire. Si el
problema persiste, cambie el tapón.
36 El filtro de aire lleno de aceite. Limpie el filtro de aire de elemento. Consulte el manual de instrucciones del motor
para conocer el procedimiento correcto.
EsPAñOl
36
37
EsPAñOl
(JULY 2026) Part No. 7110832 Rev G Copyright © 2025, 2026 FNA Group, Inc. All rights reserved.
DEWALT
®
, GUARANTEED TOUGH
®
and the yellow/black color scheme are trademarks for DEWALT power tools, outdoor equipment,
accessories, anchors and concrete adhesives and are used under license.
Product may differ from that pictured. Does not affect function.
AAA
TM is a registered trademark of the FNA Group, Inc.
Manufactured under license by The FNA Group, Inc.
7152 99th Street Pleasant Prairie, WI 53158
1-877-362-4271
This product is CETA CERTIFIED and complies with CETA CPC-100 Performance Testing.
PSI and GPM values based on CETA standards and are within the manufacturer’stolerance of ±10%.
