Mecpow X5 22W Laser Engraver User Manual

User Manual

X5 / X5 Pro

CATALOGUE

ENGLISH..........................................................

DEUTSCHE.......................................................

ESPAÑOL.........................................................

FRANÇAIS.......................................................

ITALIANO.......................................................

POLSKI...........................................................

01~27

28~54

55~81

82~108

109~135

136~162

1. Preface......................................................................

2. Security Statement.................................................

3. Diagram....................................................................

4. Specifications..........................................................

5. Package List............................................................

6. Assembly Guide......................................................

7. Functions & Operations.........................................

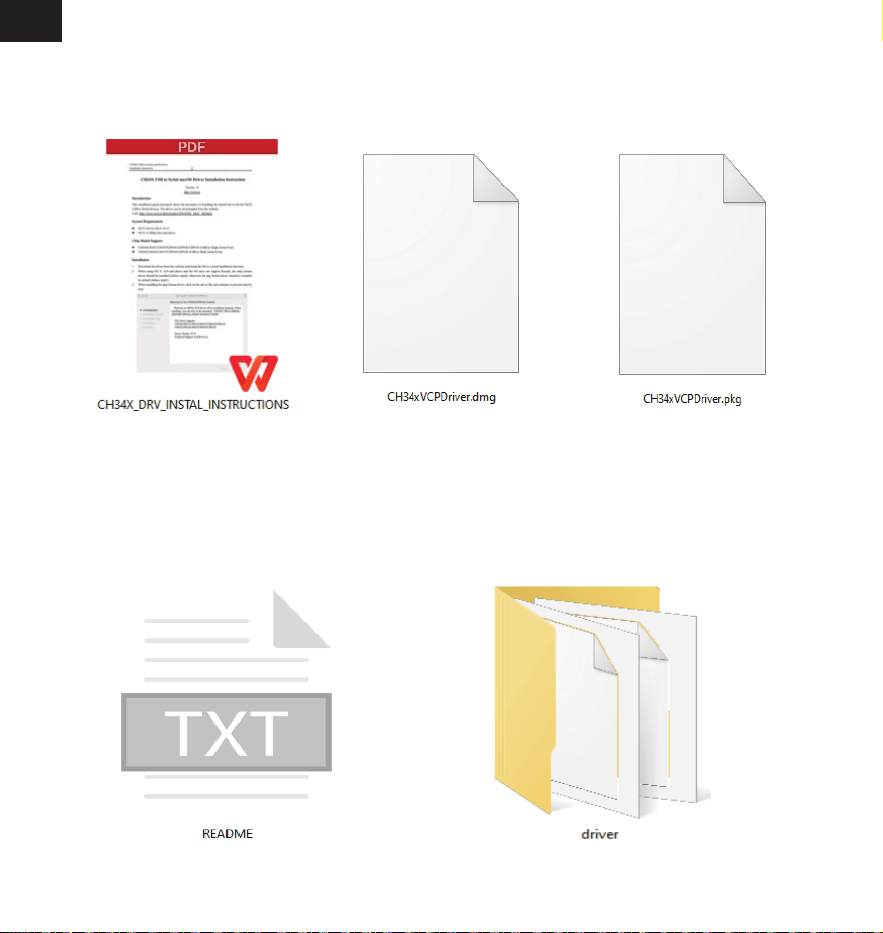

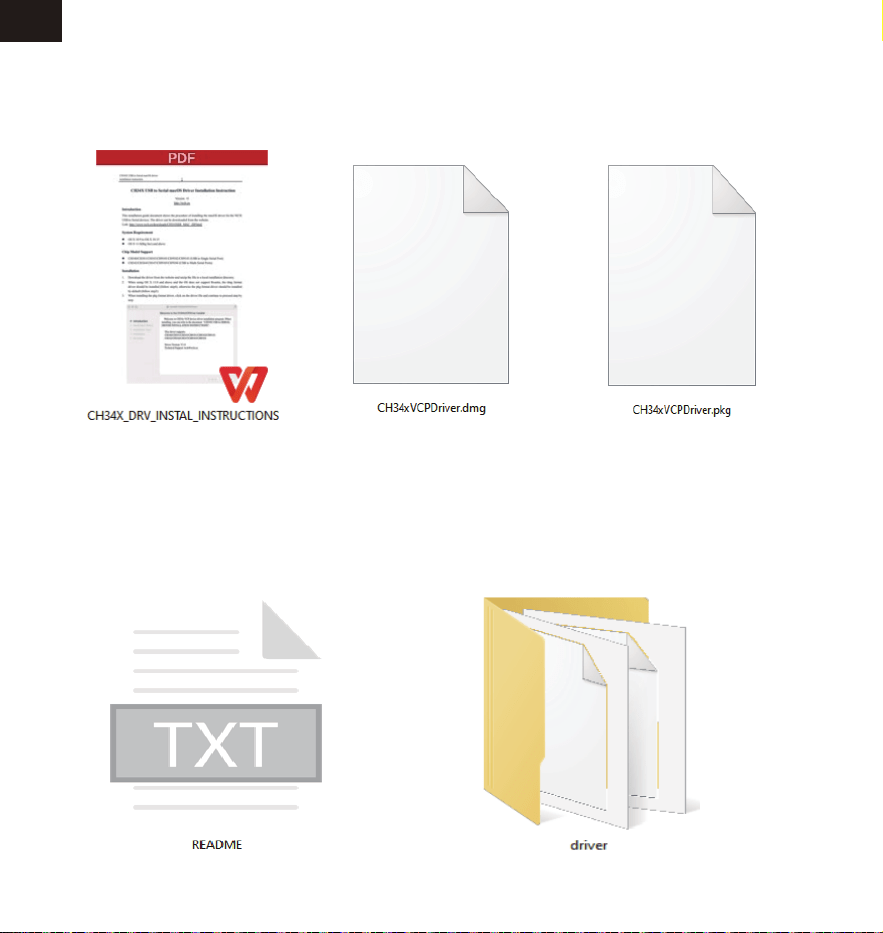

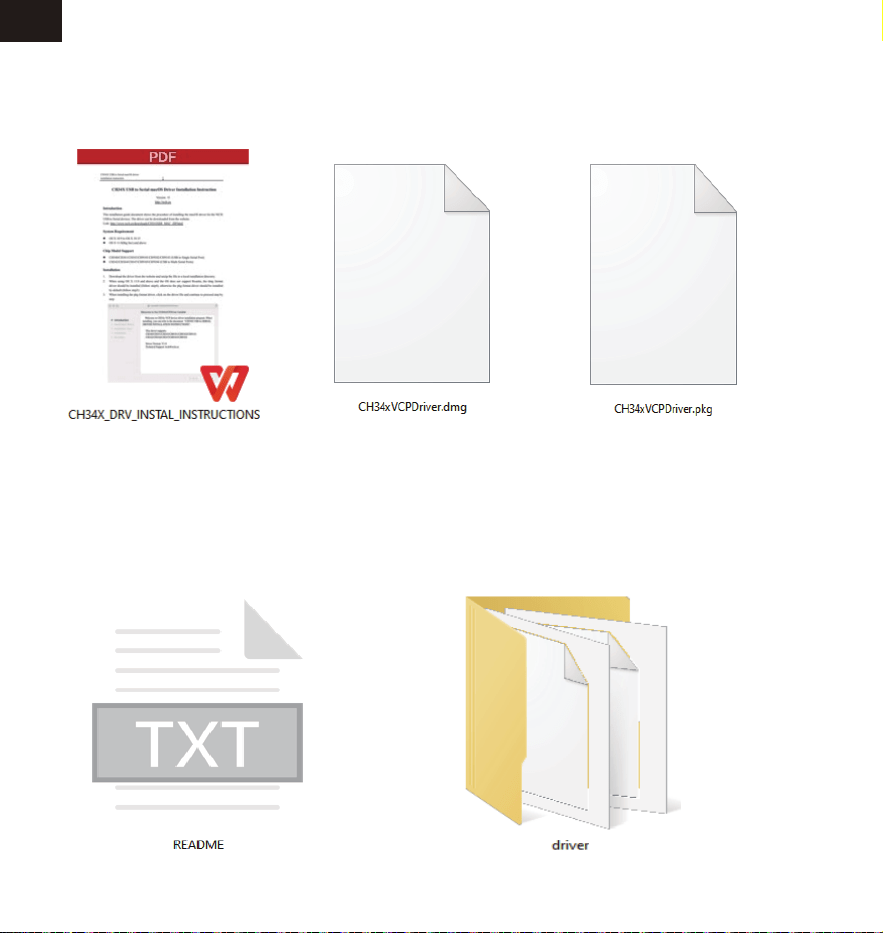

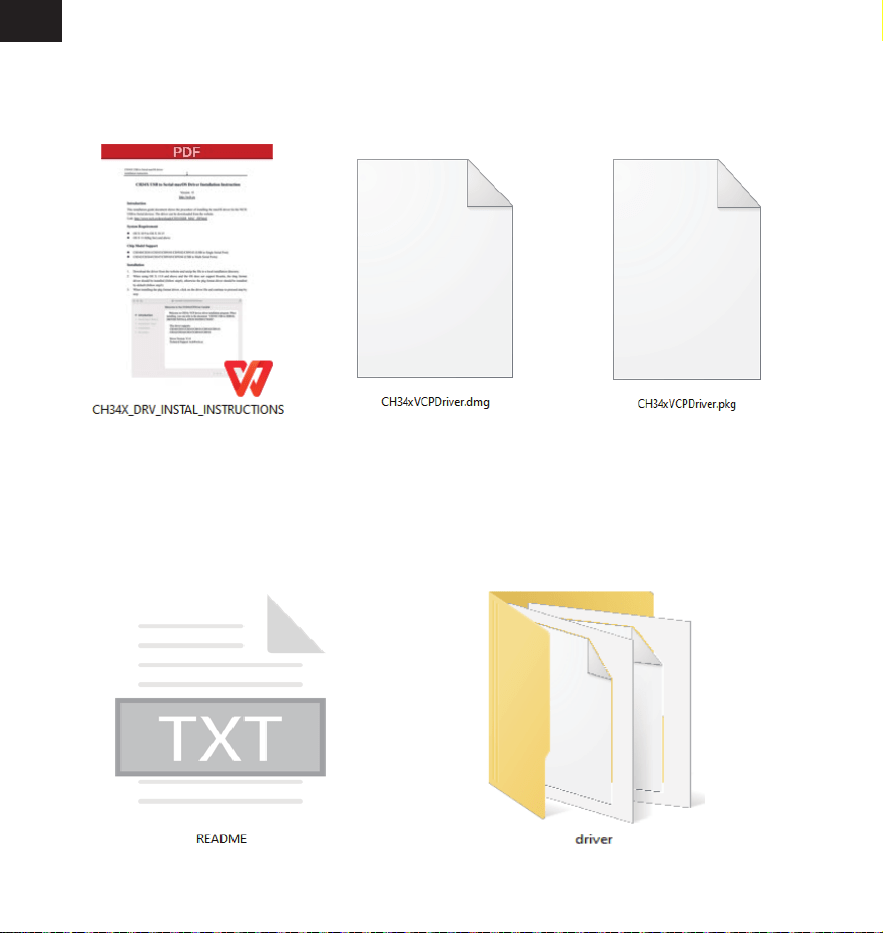

8. Driver........................................................................

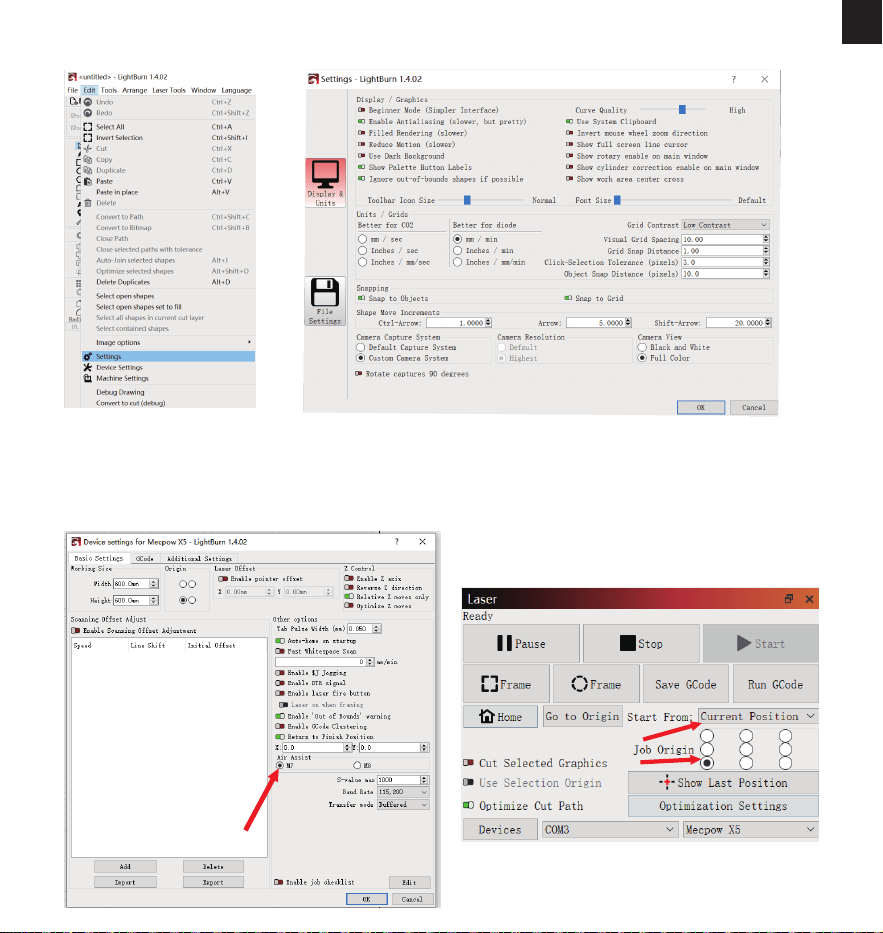

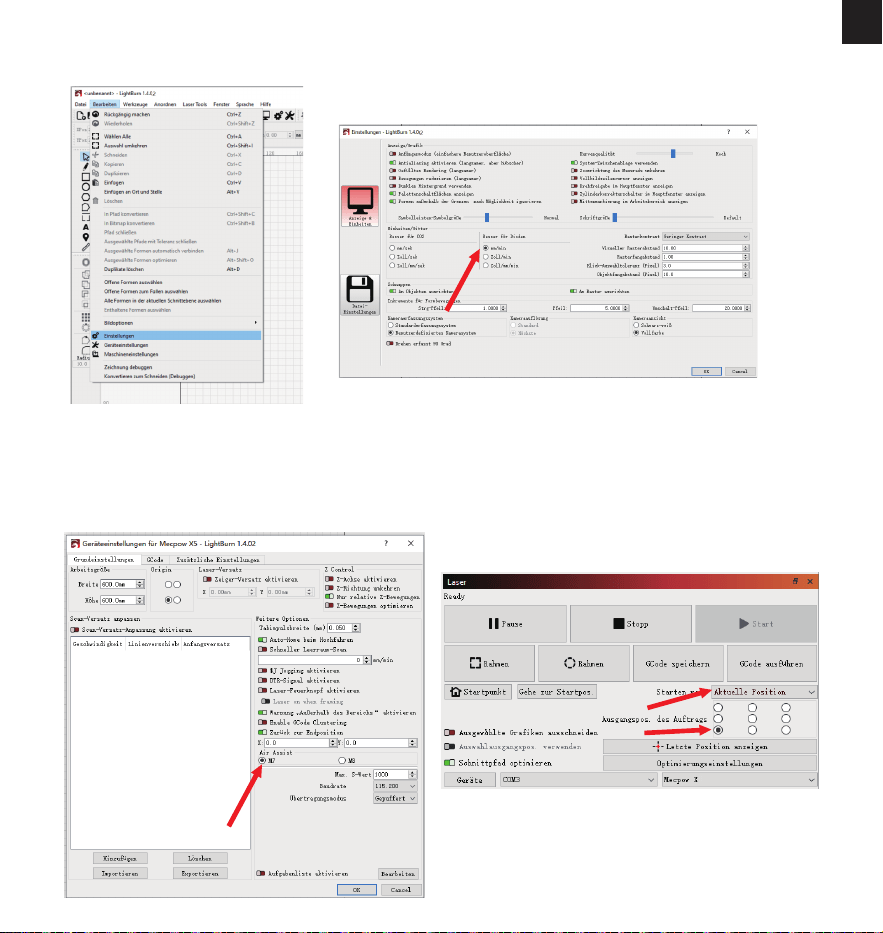

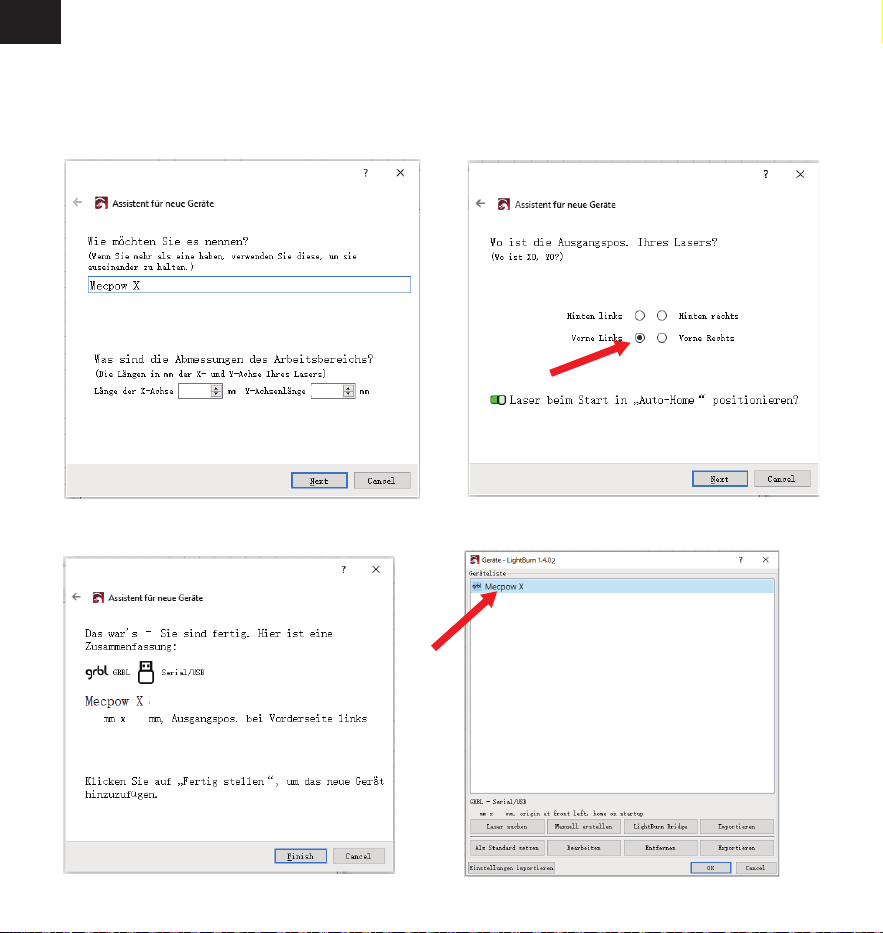

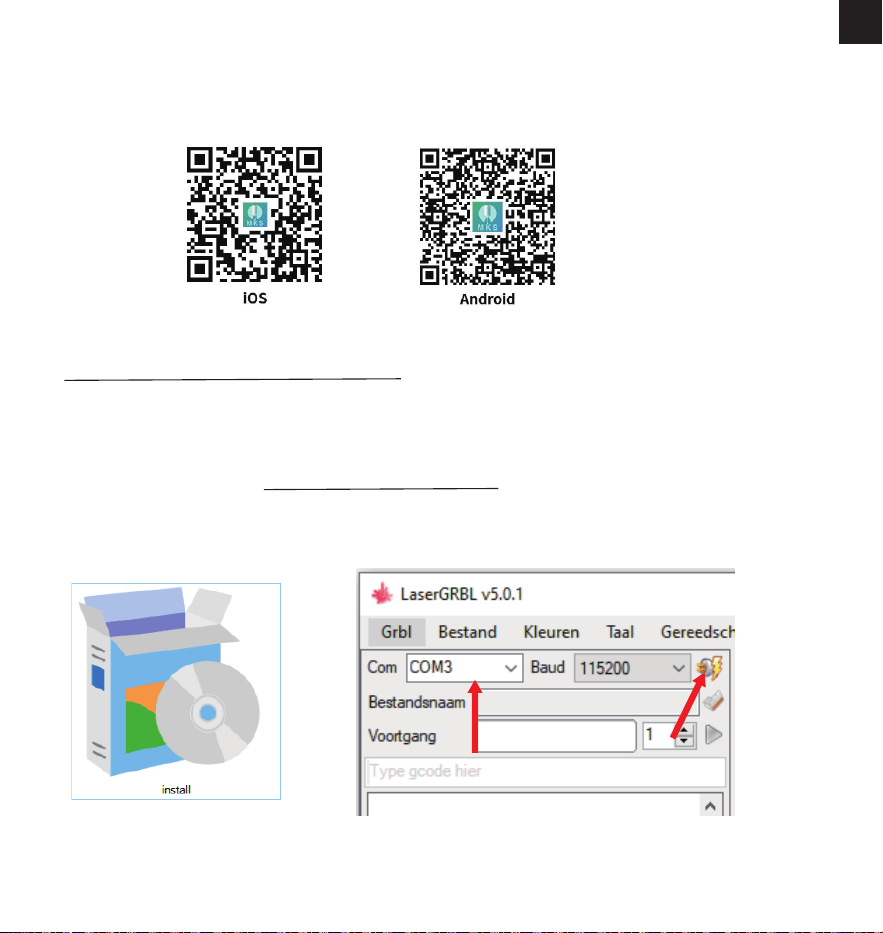

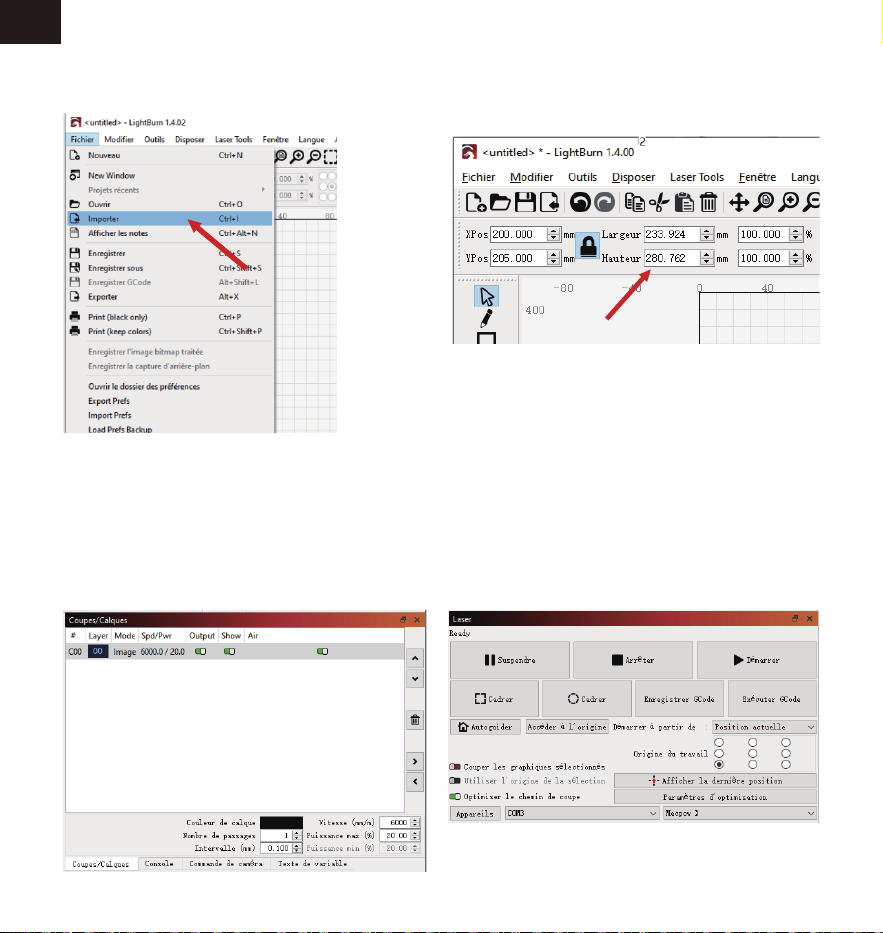

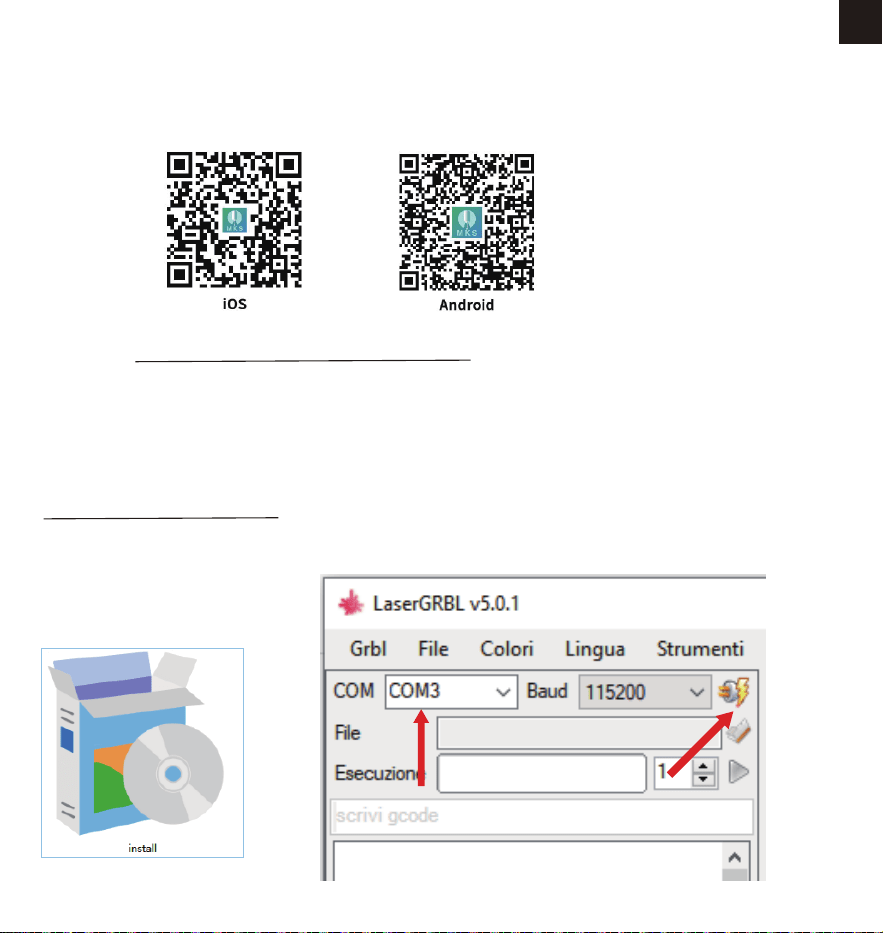

9. Software..................................................................

10.

Recommended Operating Parameters..........

11. Troubleshooting...................................................

12. Compliance Statement........................................

CONTENTS

1. Preface

2. Security Statement

Dear Customer,

Thank you for purchasing our laser engraving machine. This device is a high-tech product that

integrates light, machinery, and electricity. In order for you to use and maintain the equipment better,

please read the user manual carefully and follow the steps in the manual.

Disclaimer

Any losses caused by improper use or failure to follow the steps in the user manual will be borne by

the individual. The nal interpretation of the user manual belongs to our company, and we reserve

the right to modify any information, data, technical details, etc. in the manual.

* Laser processing can be risky, and users should carefully consider whether the object to be

processed is suitable for laser work.

* The object being processed and emissions must comply with local laws and regulations.

* This machine uses a Class IV laser (high-power laser radiation), which may cause the following

situations:

(1) Ignition of surrounding ammable materials;

(2) During laser processing, other radiation and toxic and harmful gases may be produced, depending

on the object being processed;

(3) Direct exposure to laser radiation can cause harm to the human body. There must be re-ghting

equipment in the workplace, and ammable and explosive materials must not be stacked around the

workbench or machine. Good ventilation must also be maintained.

* The environment in which the machine is located should be dry, free from pollution, vibration, strong

electricity, strong magnetism and other interference. The working ambient temperature should be

5-30°C, and the working ambient humidity should be 35-65%RH.

* The working voltage of the machine is AC100-240V.

* During the operation of the machine, it must be monitored throughout. Before leaving, all power

must be cut o to prevent any unforeseen issues. If an abnormal situation occurs, please immediately

cut o the power and deal with it!

* It is strictly prohibited to place any reective or diuse objects in the machine that are not relevant

to its operation to prevent laser reection on the human body or ammable materials.

* The machine should be kept away from electrical equipment sensitive to electromagnetic interfer-

Safety Precautions

-01-

Warning

-02-

ence, which may cause electromagnetic interference to it.

* It is strictly forbidden for non-professionals to disassemble the laser engraver as there may be

dangers such as high voltage inside the machine.

1. The laser engraving machine can produce laser light. It is strictly prohibited to place any living

organisms under the laser emission (the port is marked with a yellow warning sign).

2. Photosensitive patients are prohibited from using or getting close to the laser engraver.

3. When using the laser engraving machine, the operator and anyone near the machine must wear

laser safety glasses. Do not operate the laser machine without laser goggles. Our machine comes with

a pair of laser safety glasses. If you want to purchase additional goggles, the goggles should oer

wavelength protection between 400-445nm (+-5nm), have an outer diameter of +5, and meet a

minimum L5 level.

4. When the laser engraving machine is in operation, the user must pay close attention and not leave it

unattended to avoid ignition of the engraved material. Place the machine in a reproof area and

ensure good ventilation. It is recommended to have a re extinguisher nearby in case of emergencies.

5. Make sure there are no ammable materials near the laser engraving machine. We recommend

placing a honeycomb working table under the machine.

6. When operating the laser engraver, ensure that there is enough space around it. Engraving certain

materials may produce smoke, which should be vented out using a specialized exhaust system.

7.Do not touch the laser beam or the object being processed while the machine is in operation, as this

could cause serious injury or beam reection. Additionally, avoid touching the radiator as it may be

hot due to the laser engraving machine working or just recently stopping.

8. Children or teenagers (especially those under 14 years old) are not allowed to use the laser

engraving machine alone and should be supervised by an adult at all times.

9. The operating temperature of the machine is 5°F-86°F (-15°C-30°C).

10. When laser engraving, there is a risk of re. When the laser engraving machine is in use, it must be

supervised by a skilled operator who can use a re extinguisher to handle any accidents that may

occur.

11. Our laser engraving machine is equipped with a built-in ame sensor to maximize the safety of our

equipment. But please note that no written or implied warranty is made regarding the availability or

functionality of the ame sensor.

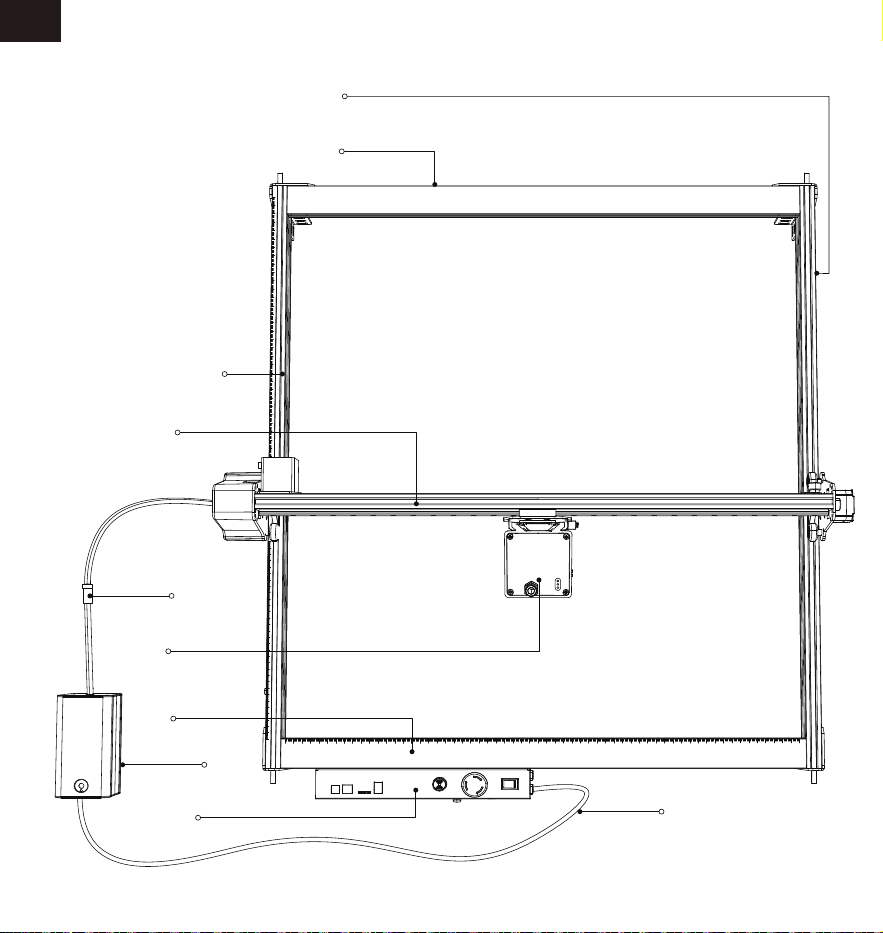

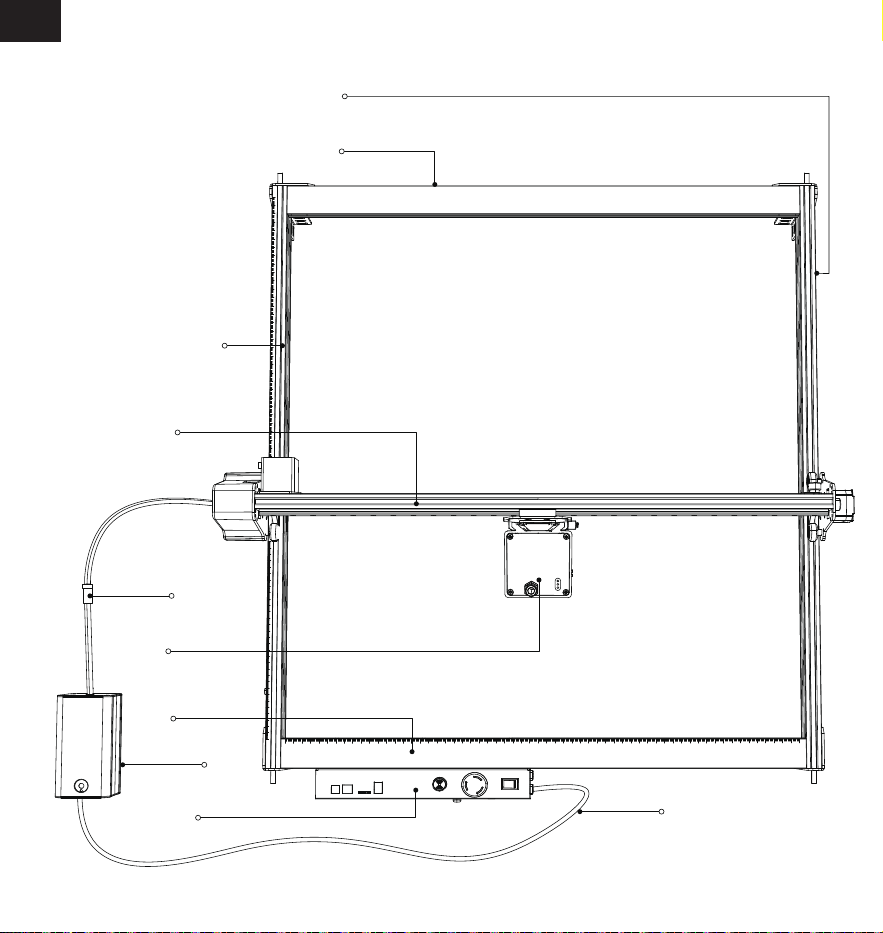

3. Diagram

-03-

1. Right Y-Axis

2. Rear X-Axis

3. Left Y-Axis

4. X-Axis Assembly

5. Tube Connector

6. Laser Module

7. Front X-Axis

8. Air Pump

9. Control Box

10. Air Pump Cable

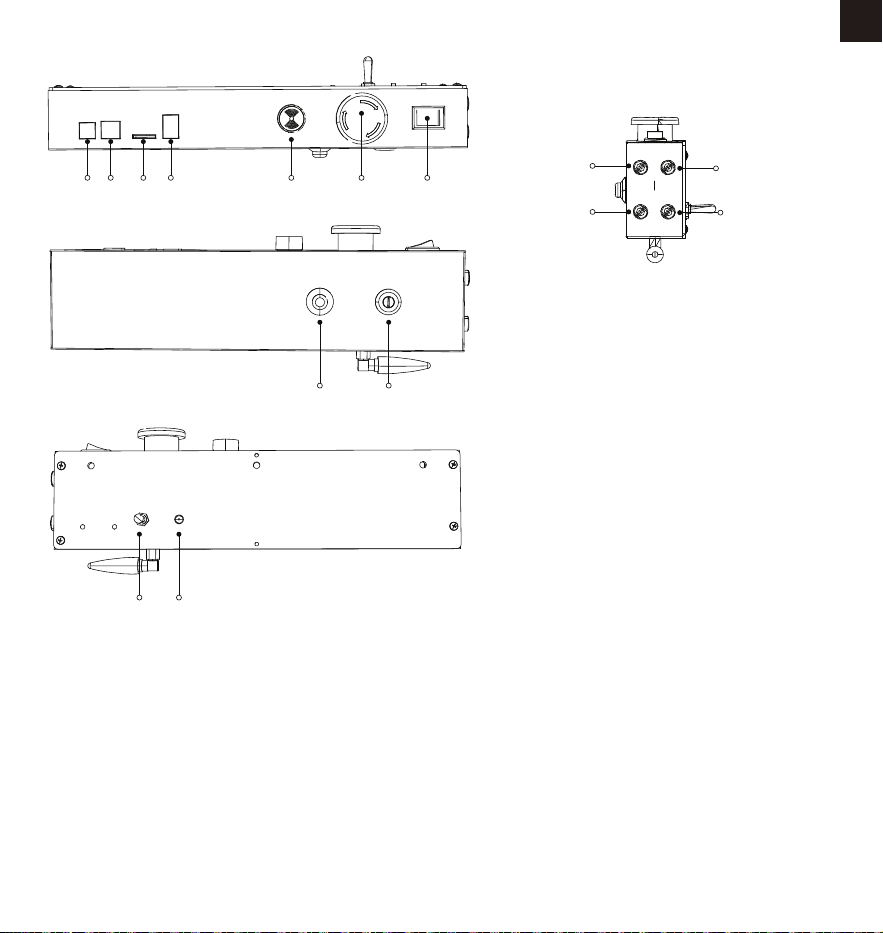

-04-

1. DC Input Port

2. USB Port

3. Micro SD Port

4. Screen Port

5. Alarm

6. Emergency Stop Button

7. Power Switch

8. Reset Button

1 2 3 4

5 6 7

10 11

9. Security Lock

10. Flame Sensor Switch

11. Flame Sensor

12. LED Light Interface

13. Air Assist Interface

14. Safety Door Interface

15. Exhaust Fan Interface

4. Specifications

-05-

Model

Basic Specications

Laser Module

Air Pump

Charger

950 x 380 x 145mm

11.35kg

800 x 712 x 194mm

AC 110~220V

600 x 600mm

28000mm / min

0.08 x 0.1mm

±50°

MKSLaser APP / LaserGRBL / LightBurn

Windows / Mac / Linux

JPEG, BMP, GIF, PLT, PNG, DXF

Aluminum

Wood, Acrylic, China, Fabric, Bamboo, Plastic

Board, Leather, Fruit, Bread, etc.

Product Size

Package Size

Weight

Input Power

Rated Power

Max. Engraving Area

Max. Engraving Speed

Engraving Accuracy

Tilt Alarm

Software Support

System Support

File Format Support

Frame Material

Rated Power

Input

Laser Power

Input Voltage

Input Current

Input Power

Air Velocity

Input Voltage

Input Current

Output Voltage

Output Current

Materials for

Laser Engraving

X5 Pro

144W 192W

77W 108w

22W

24V 3A

24V

1.5A

36W

25L/min

AC 110~220V

24V

33W

6A 8A

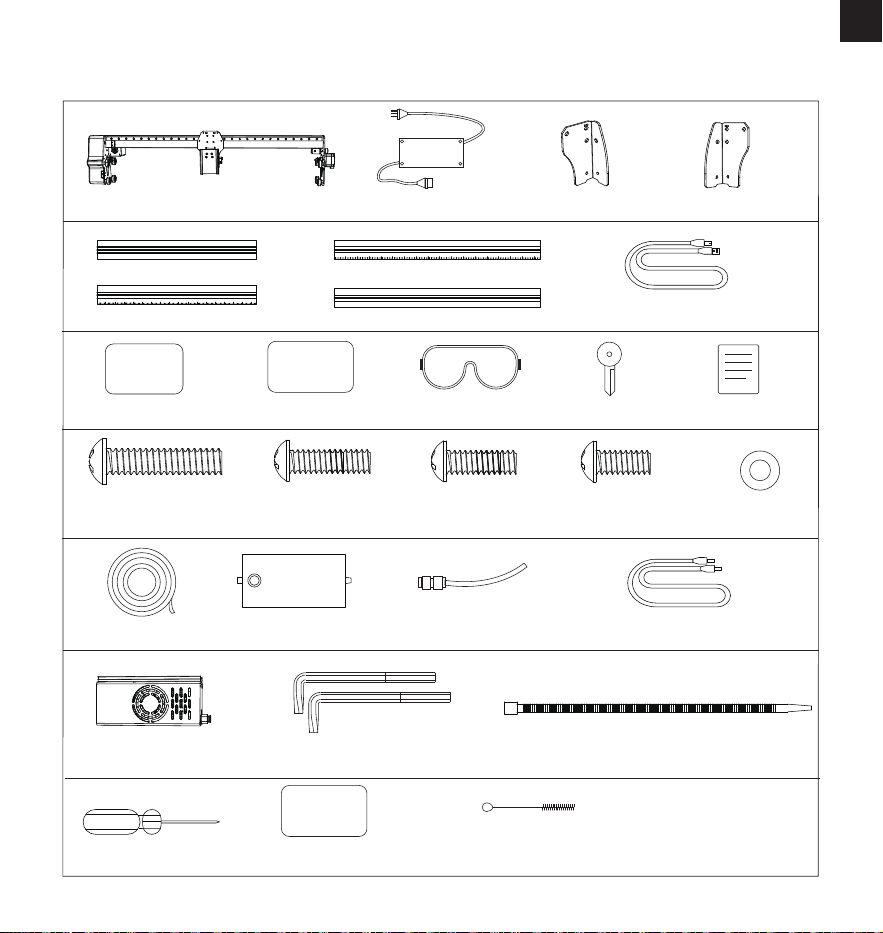

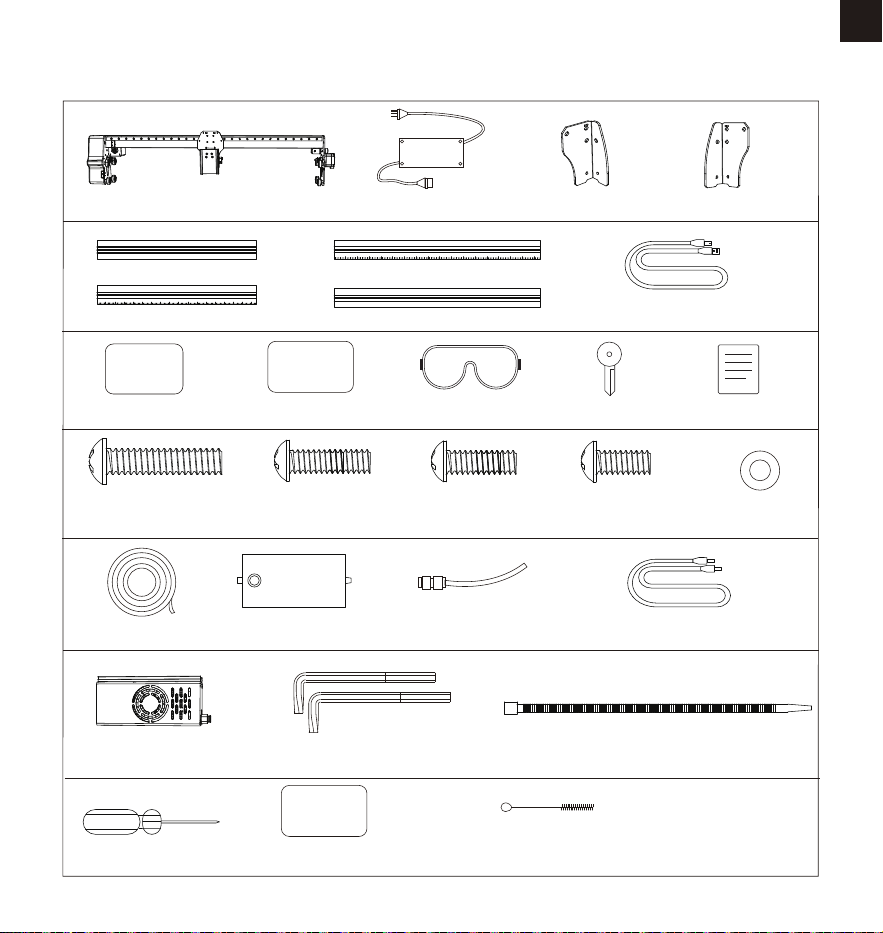

5. Package List

-06-

X-Axis Assembly *1

Power Adapter *1

Laser Module *1

USB Cable *1

Wood Board *2 Aluminum Plate *1

Timing Belt *2

Left Stand *2 Right Stand *2

Anti-Slip Pad (65*50*2mm) *5

Air Pump *1

M5*40 Screw *4

Hex key 2.5mm *1

Hex Key 2mm *1

Zip Tie *2

Screwdriver *1

M5*30 Screw *9 M5*25 Screw *5 M5*8 Screw *13

Gasket *5

Goggles *1

Key *2

User Manual *1

Air Pump Cable *1

Cleaning Brush *1

Tube Connector *1

Rear X-Axis *1

Left Y-Axis *1

Front X-Axis *1

Right Y-Axis *1

6. Assembly Guide

-07-

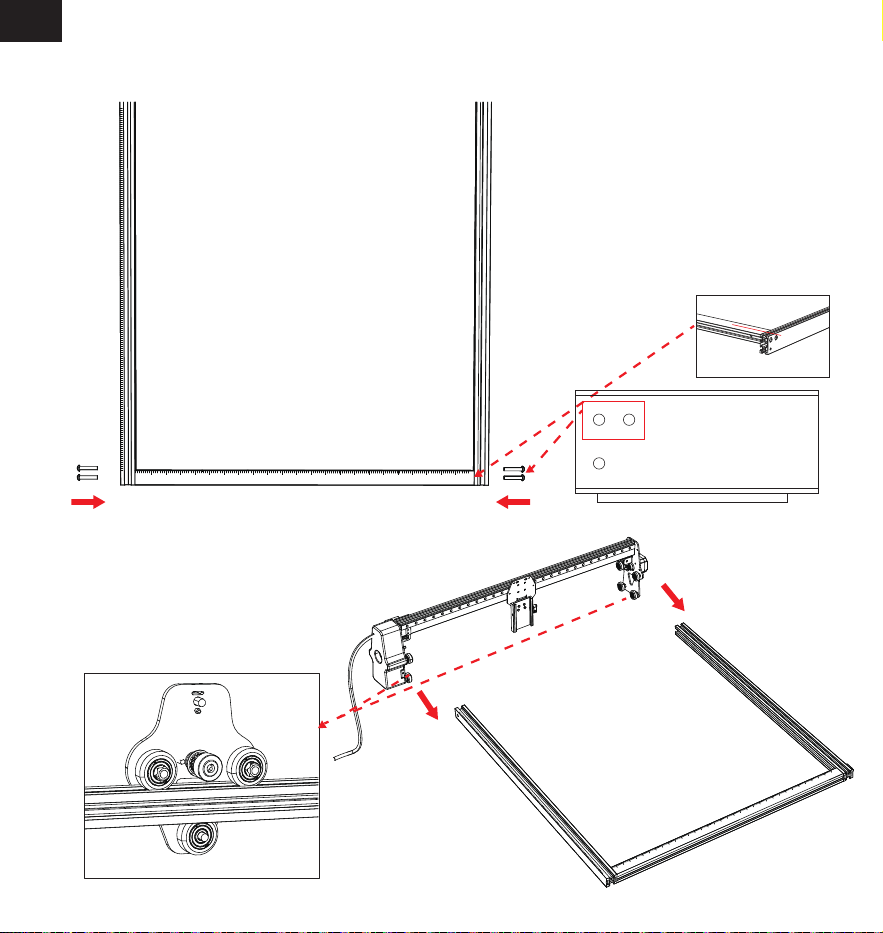

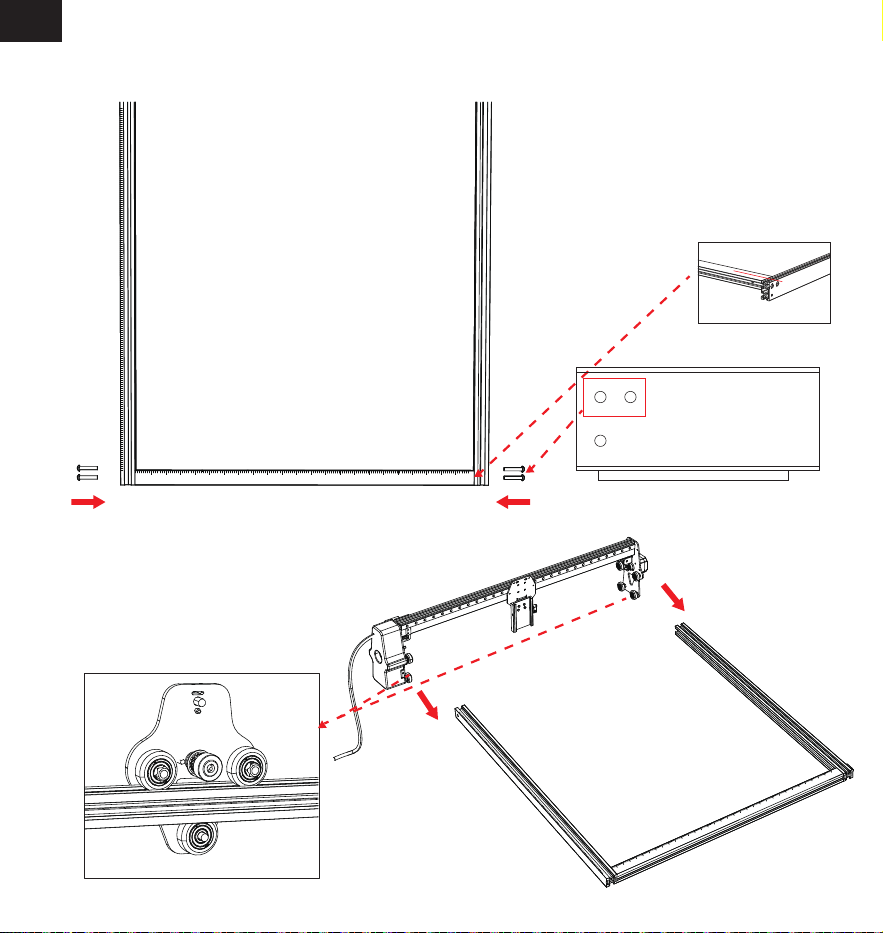

Step 1: Connecting the Front

X-Axis and Y-Axes

Attach the front X-axis to the two

Y-axes using four M5*30 screws and

ensure they are tightened and their

screw holes are properly aligned.

M5*30M5*30

Step 2: Connecting the X-Axis

Assembly and Y-Axes

Slide the X-axis assembly into the two

Y-axes in the direction shown.

-08-

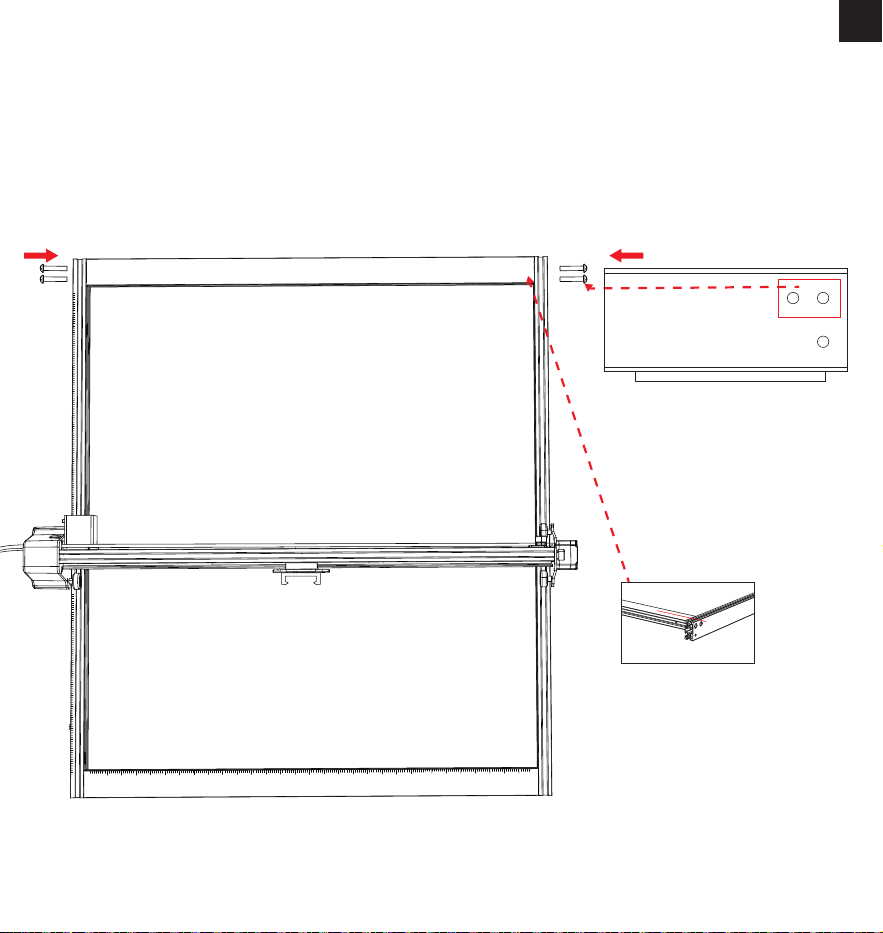

Step 3: Connecting the Rear X-Axis to Y-Axes

Attach the rear X-axis to the Y-axes using four M5*30 screws and ensure they are tightened securely

and their screw holes are properly aligned.

M5*30

-09-

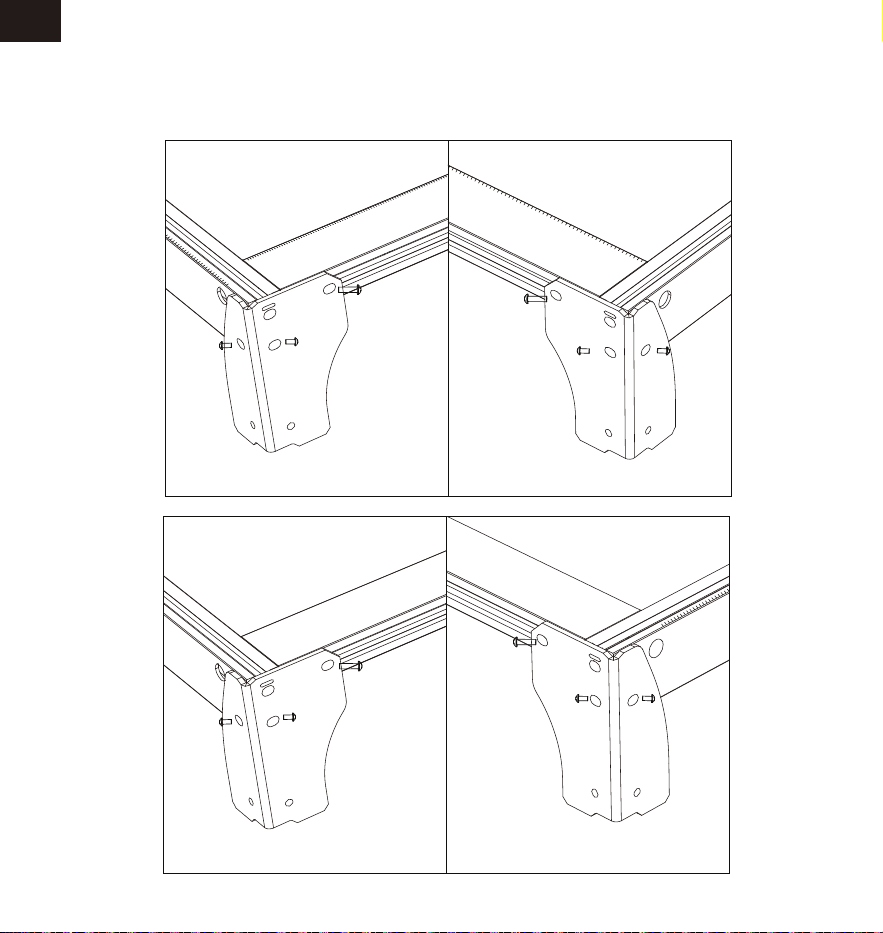

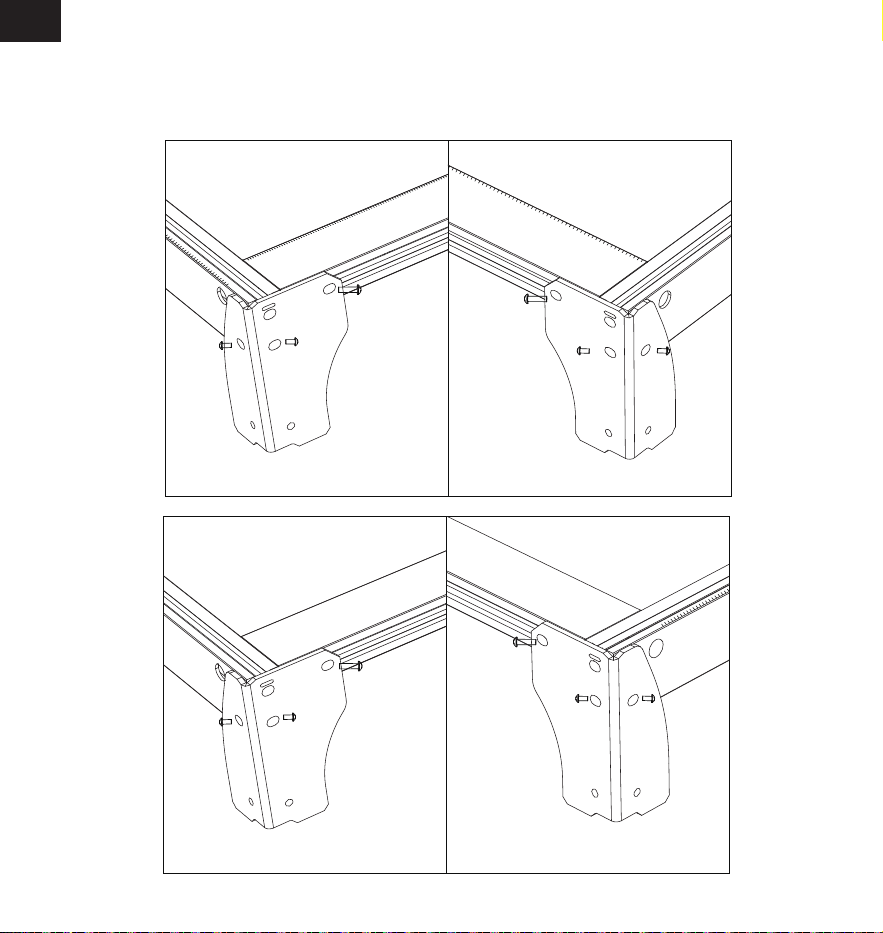

Step 4: Mounting the Left and Right Stands

Install the left and right stands following the diagram, and secure them in place using two M5*8 screws and

one M5*25 screw. Make sure to tighten them securely.

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

-10-

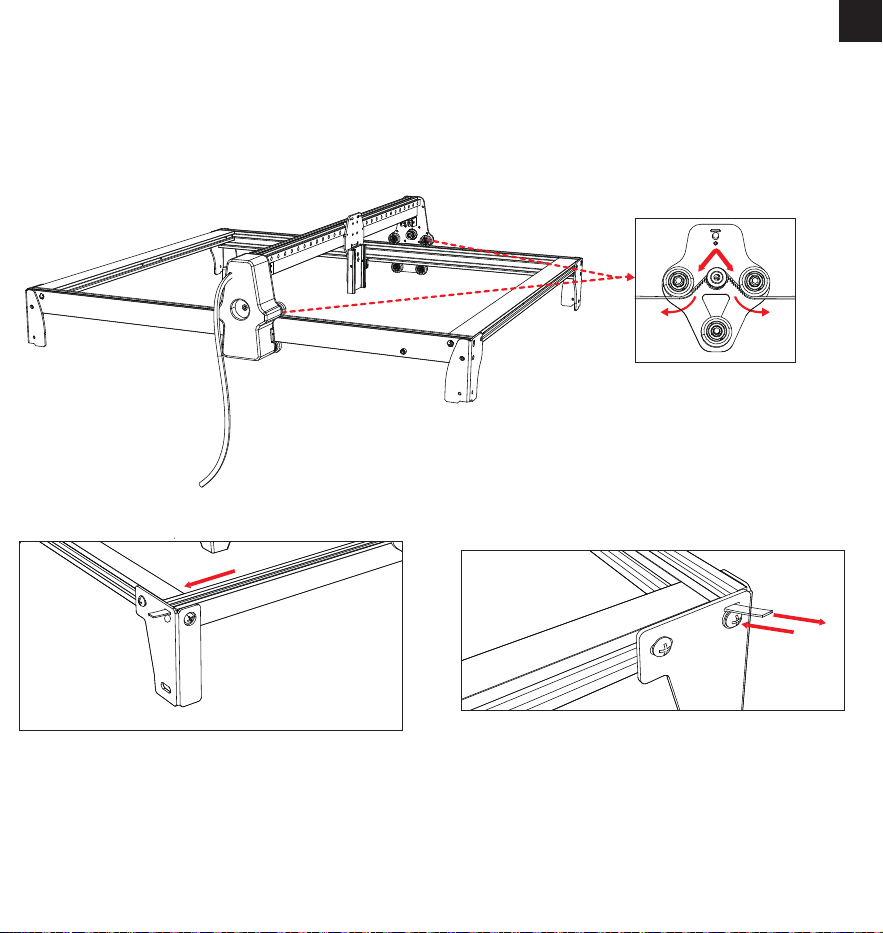

Step 5: Installing and Tightening the Belt

(1) Slide the belt through the wheels in the direction shown. Please note that the gears of the belt

should face down.

(2) Slide the belts through the holes above the M5*8 screws.

(3) Drag the belts hard and tighten the M5*8 screws with gaskets rmly to x the belts.

-11-

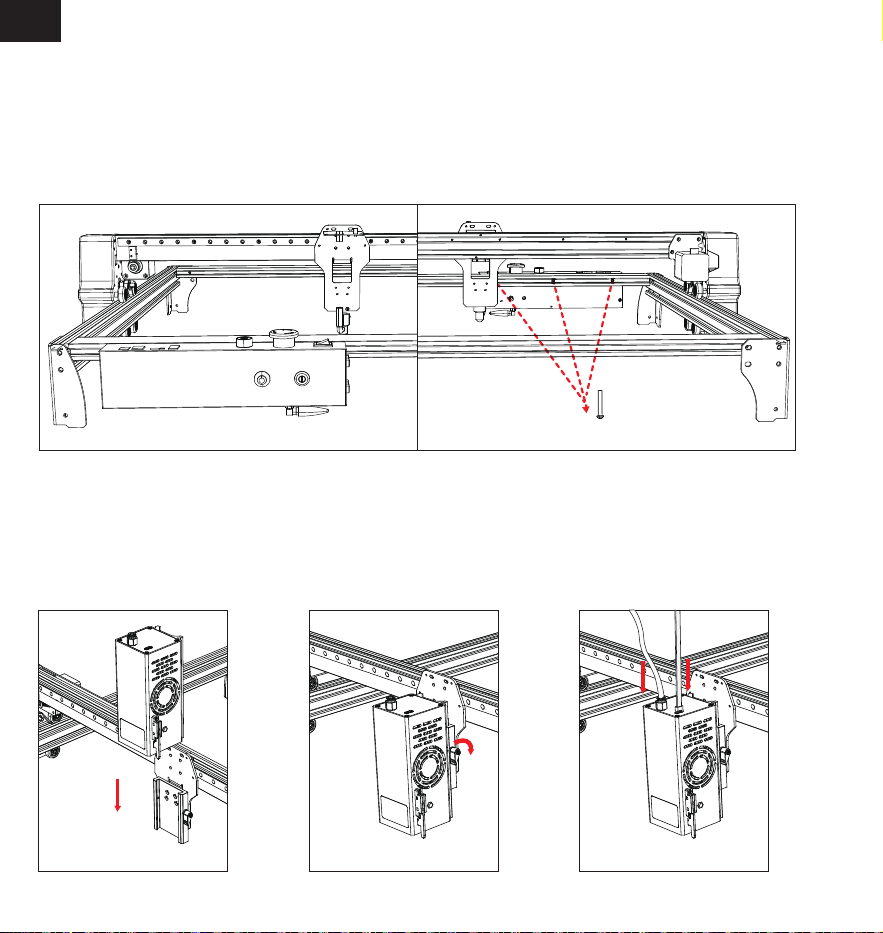

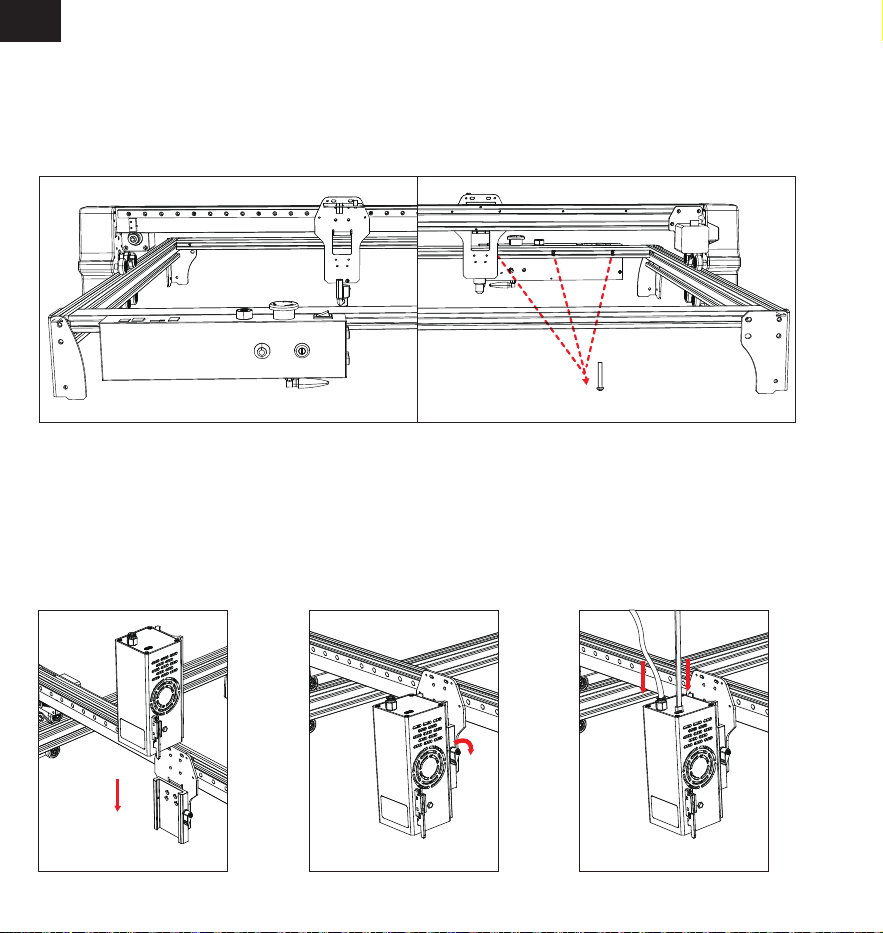

Step 6: Installing the Control Box

(1) Align the control box with the screw holes.

(2) Apply three M5*40 screws and insert them into the screw holes on the back of the control box.

(3) Tighten the screws with a screwdriver.

Step 7: Installing the Laser Module

(1) Slide the laser module into the sliding plate.

(2) Turn the knob clockwise to lock the laser module in place.

(3) Connect the cable and tube to the laser module.

M5*40

-12-

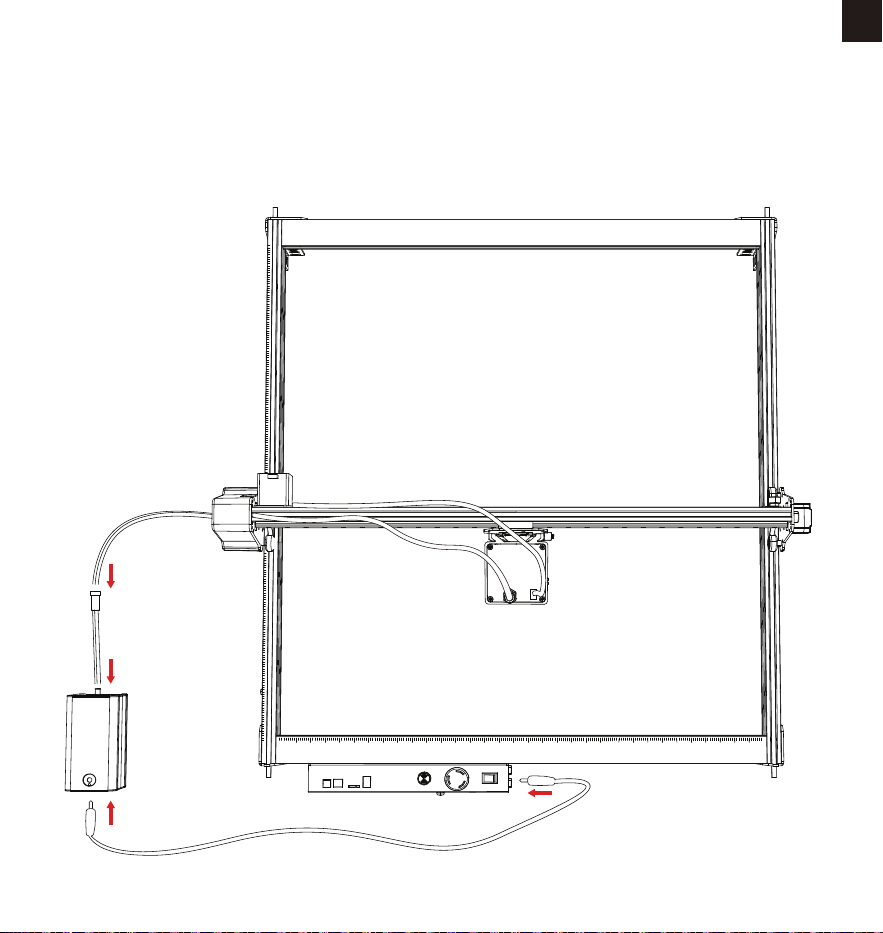

Step 8: Installing the Air Pump

(1) Attach one end of the tube connector to the machine’s long tube and the other end to the air

outlet of the pump.

(2) Insert one end of the air pump cable to the DC port on the pump and the other end to the air

assist interface.

-13-

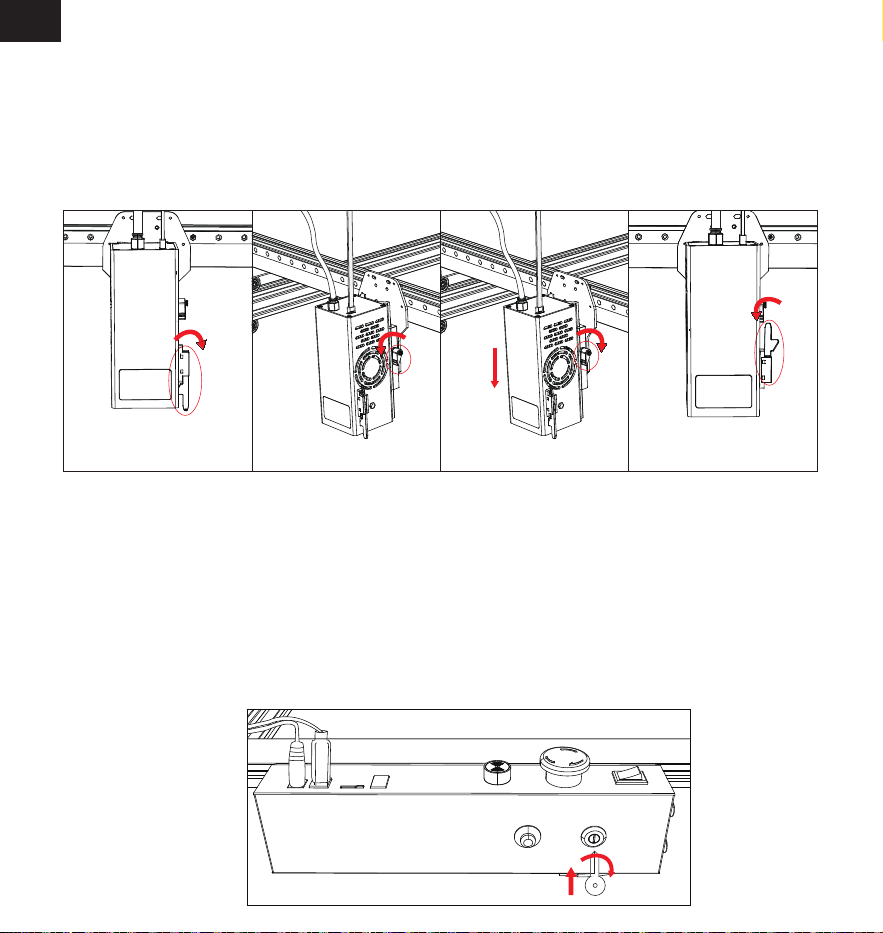

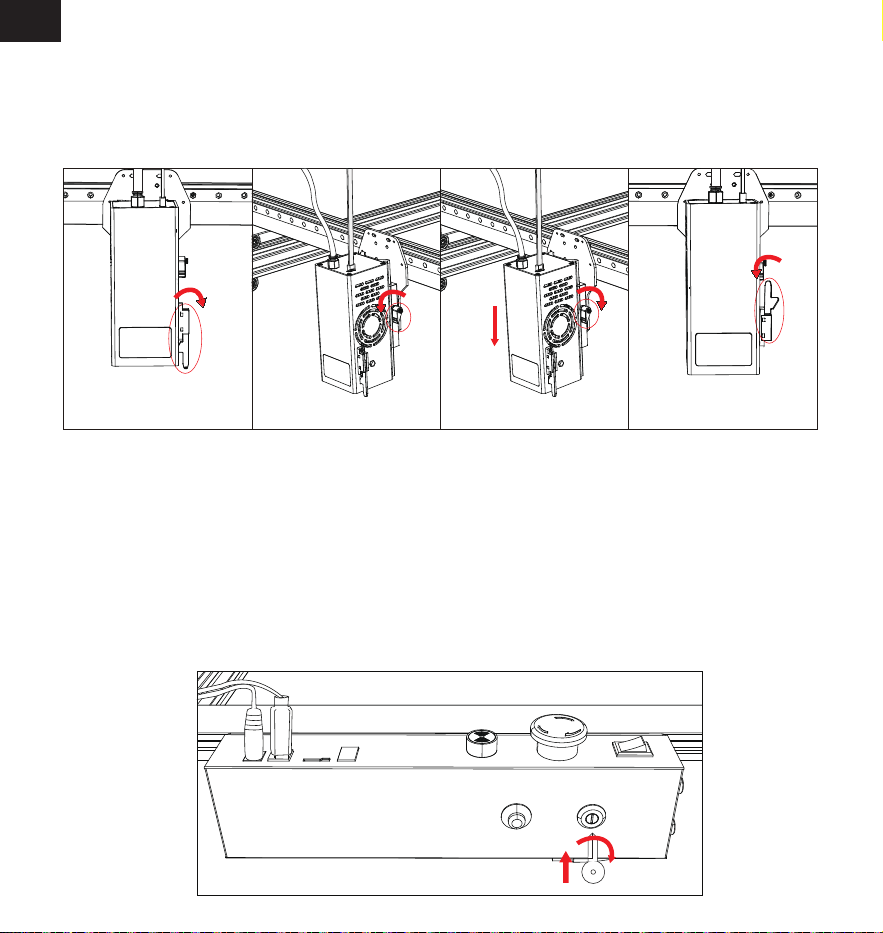

Step 10: Powering up the Machine

(1) Connect the power adapter.

(2) Connect the machine to your computer via the USB cable.

(3) Insert the key and turn it clockwise til it is aligned with the green spot.

(4) Turn the emergency stop button clockwise to reset.

(5) Press the power switch and check the indicator light on top of the laser module. Please note that

the laser head is ready to work when the light is on. If the light is o, please reconnect the laser cable

or the power adapter.

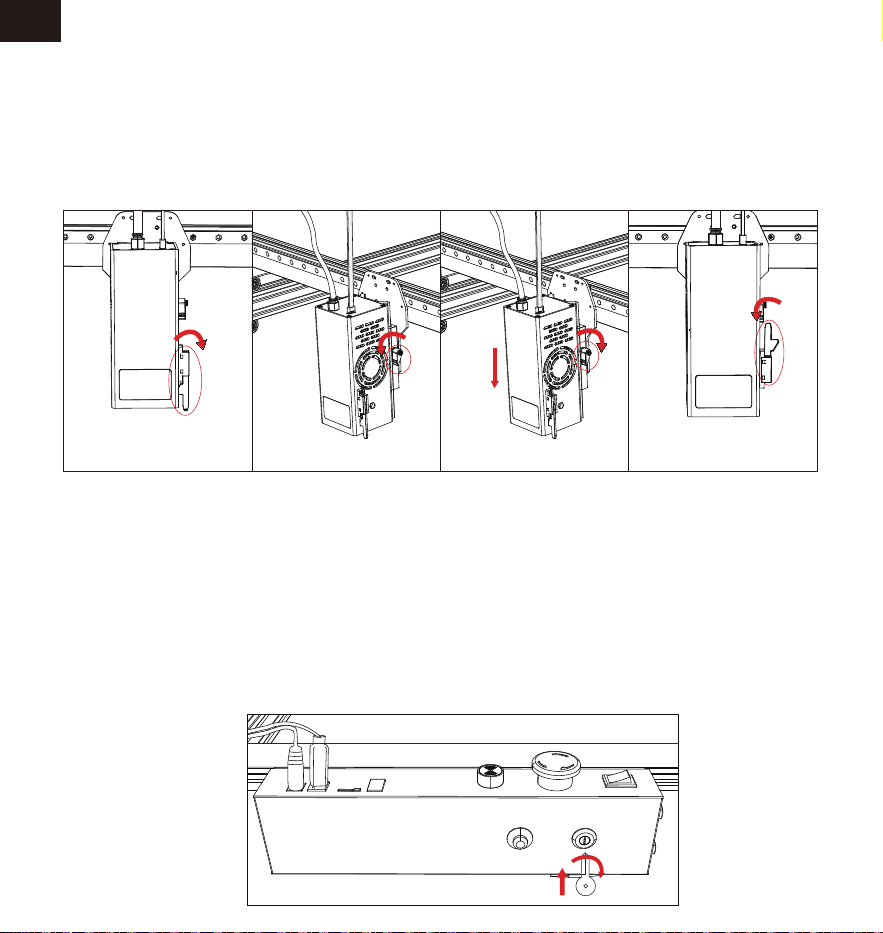

Step 9: Focusing

(1) Pull down the focusing bar on the laser module.

(2) Hold the laser module with one hand and turn the knob counterclockwise to loosen it.

(3) Slide the laser head downward slightly till the focusing bar touches the engraving object.

(4) Turn the knob clockwise to secure the laser module, and then push the bar up into position.

90°

7.Functions & Operations

-14-

Parts Functions / Abnormalities Operations

Alarm The alarm will sound and ash when

something abnormal occurs.

Abnormality: The alarm sounds and

ashes.

1. Find out the cause of the alarm.

2. Eliminate this factor.

3. Press the reset button for 3 seconds

to reset the machine.

4. Follow the software operating

instructions to resume work.

Laser Module It engraves objects and materials.

Abnormality: The laser module fails to

work or encounters operational

abnormalities.

1. Check if the connection cable of the

laser module is properly connected.

2. Check if the main control box is

functioning normally.

Emergency Stop It stops the machine from working

immediately.

Press the button to stop the machine

from working and rotate the button

counterclockwise to get the machine

back to work.

Flame Sensor

It detects if there is a re in or around

the machine and activates the alarm

while also halting the machine's

operation in the event of a re.

Control is managed through a

physical switch.

1. Check the environment and avoid

placing the machine in direct sunlight.

2. Contact customer service to adjust

the sensitivity of the ame sensor.

Air Pump It assists the machine during

operation.

Abnormality: It ceases functioning or

encounters operational abnormalities.

1. Check if the power adapter is

connected to a power source.

2. Check if the DC connector of the air

pump is properly plugged in.

3. Contact customer service if the

problem cannot be solved.

-15-

Limit Switch It restricts the motor's travel range.

Abnormality: The motor continu-

ously moves in the direction of the

limit switch, producing a distinct

"clunk, clunk, clunk" sound.

1. Check if the cable of the limit switch

is disconnected.

2.Check if the limit switch plug is

installed in place.

3.Check if the limit switch is making

contact with the corresponding

component.

4. Contact customer service if the

problem cannot be solved.

Stepper Motor It ensures the normal functioning of

the laser module.

1. Check if the cables match the

required specications.

2. Conrm that the cables are correctly

connected.

3. Check if the control box is properly

functioning.

4. Check if the software is properly

installed or congured.

5. Contact customer service if the

problem cannot be solved.

3. Conrm if the software is correctly

installed or congured.

4. Contact customer service if the

problem cannot be solved.

-16-

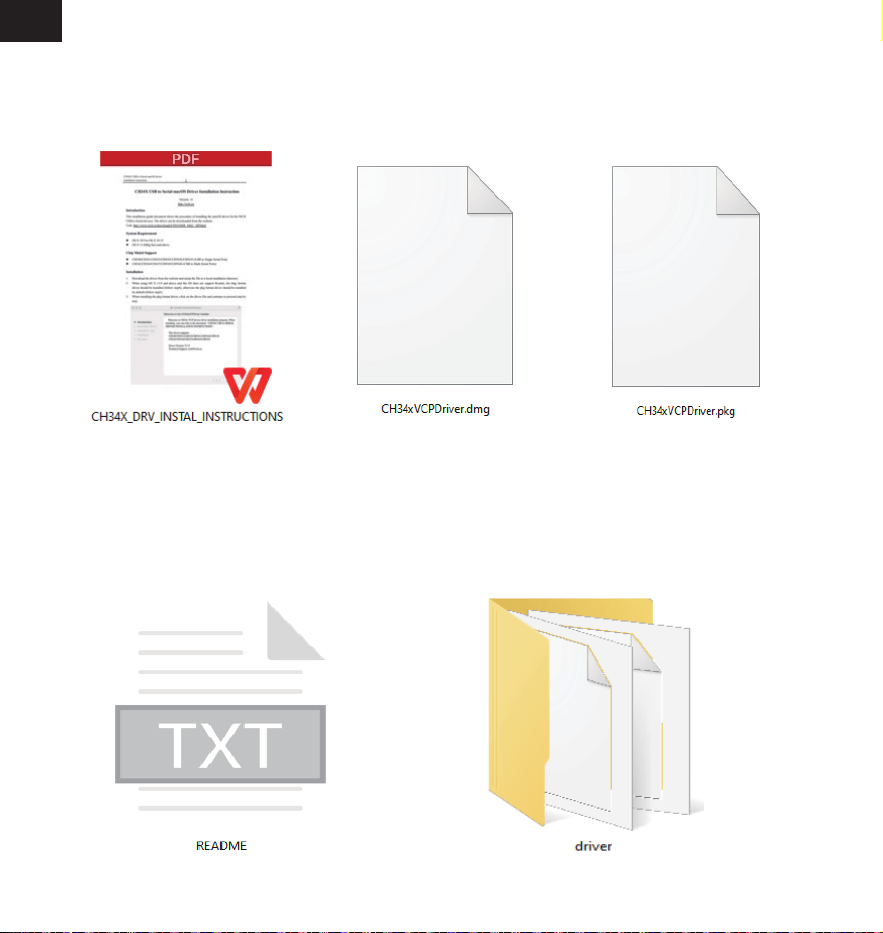

8. Driver

Download Methods

Installation

1.Download the driver from the link below.

https://mecpow.com/pages/driver-les

2.Contact the customer service to get the le of the driver.

Note:

For Windows users, if you're using a system below Win10, you'll need to install the driver

manually. If you're using the Win10 system or above, there is no need to install the driver.

The driver for Mac users supports OS X 10.9 to OS X 10.15 and OS X 11.0 (Big Sur) and above.

The driver for Linux users supports 32-bit and 64-bit systems.

Please turn on the machine and connect it to your computer via the USB cable before

starting the driver!

For Windows Users:

1. Open the downloaded driver.

2. Click "INSTALL".

3. Click "OK" when the driver is installed successfully.

For Mac Users:

1. Open the instructions.

2. Open the downloaded driver and follow the instructions to install it.

For Linux Users:

1. Open the le - README.

2. Open the le - driver, and follow the "README" to install it

-17-

-18-

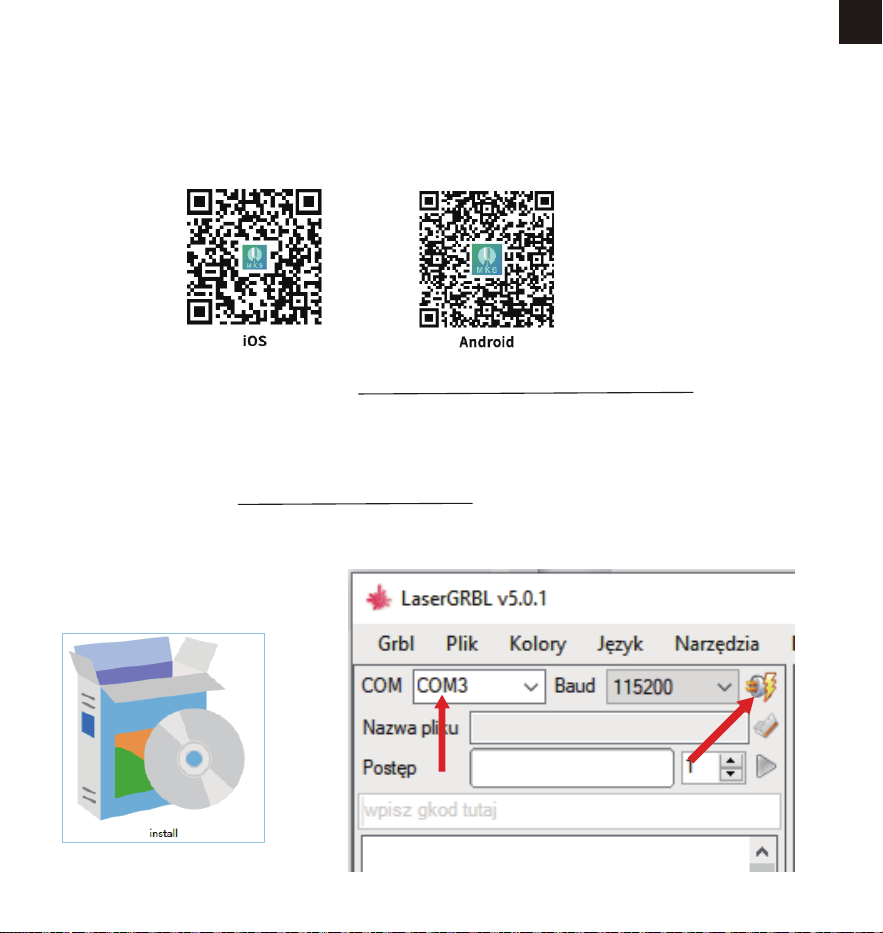

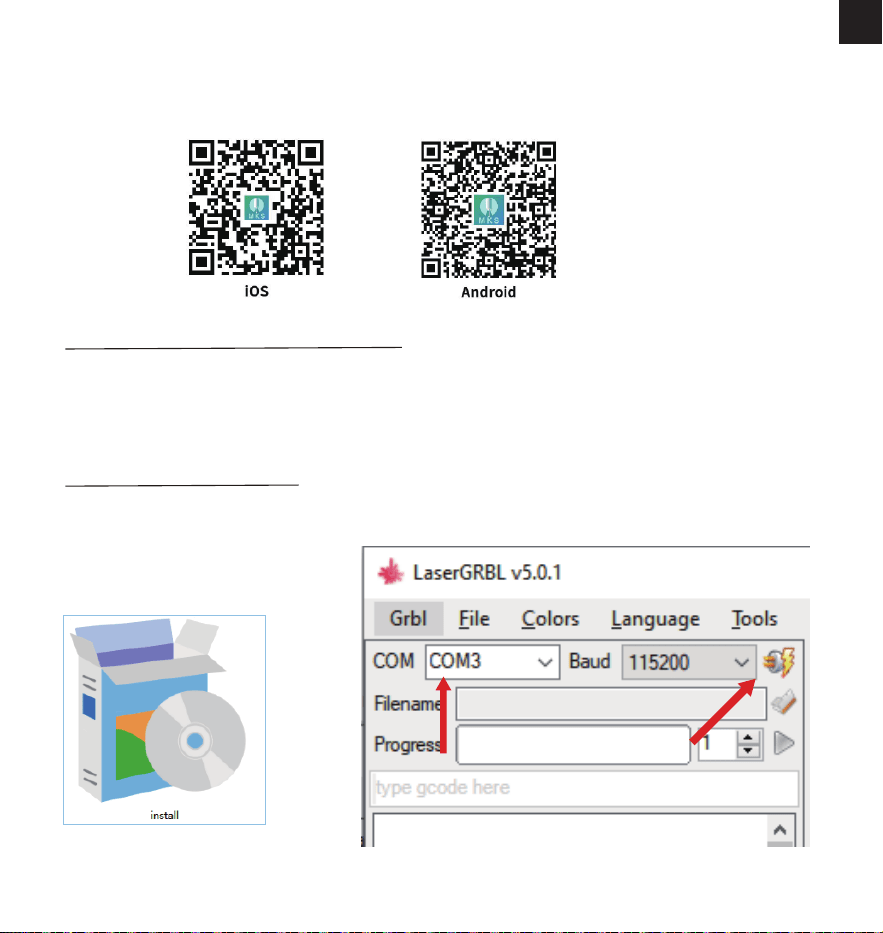

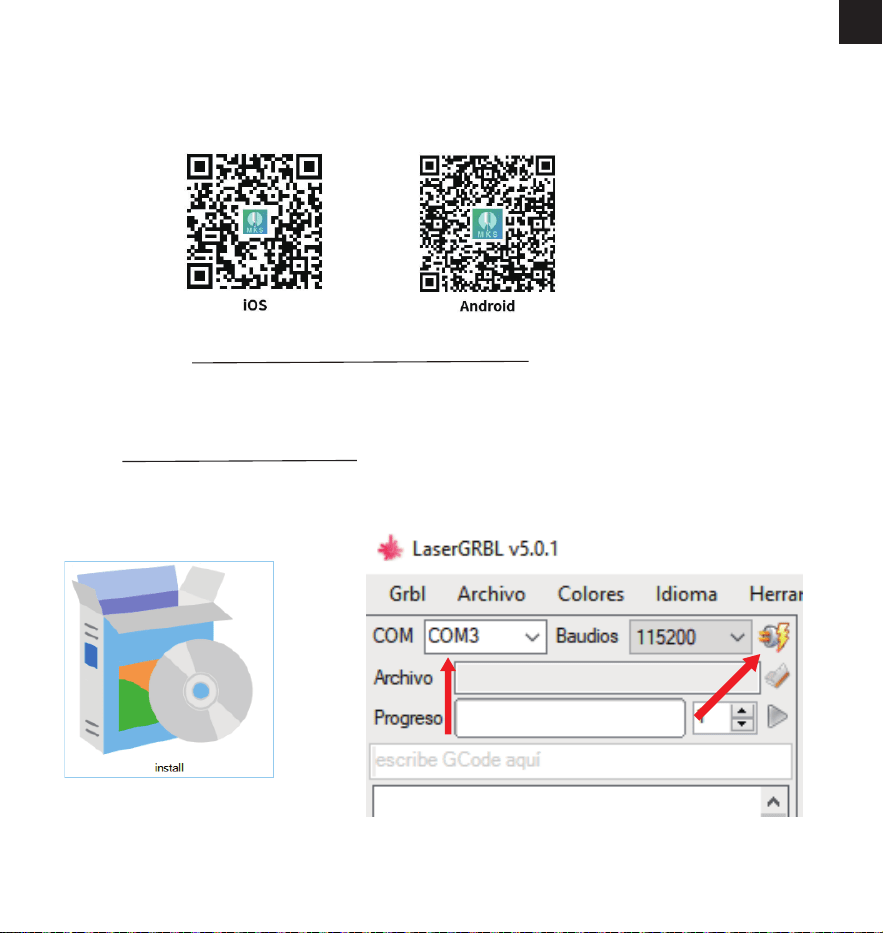

9. Software

LaserGRBL

MKSLaser APP

It's a free open-source software that supports Windows computers. Download it from:

http://lasergrbl.com/download/

MKSLaser is a free mobile control software that supports Android and IOS devices.

1. Scan the QR code and download it.

2.For the detailed usage of MKSLaser App, please download the user manual visiting the link below.

https://mecpow.com/pages/download-center

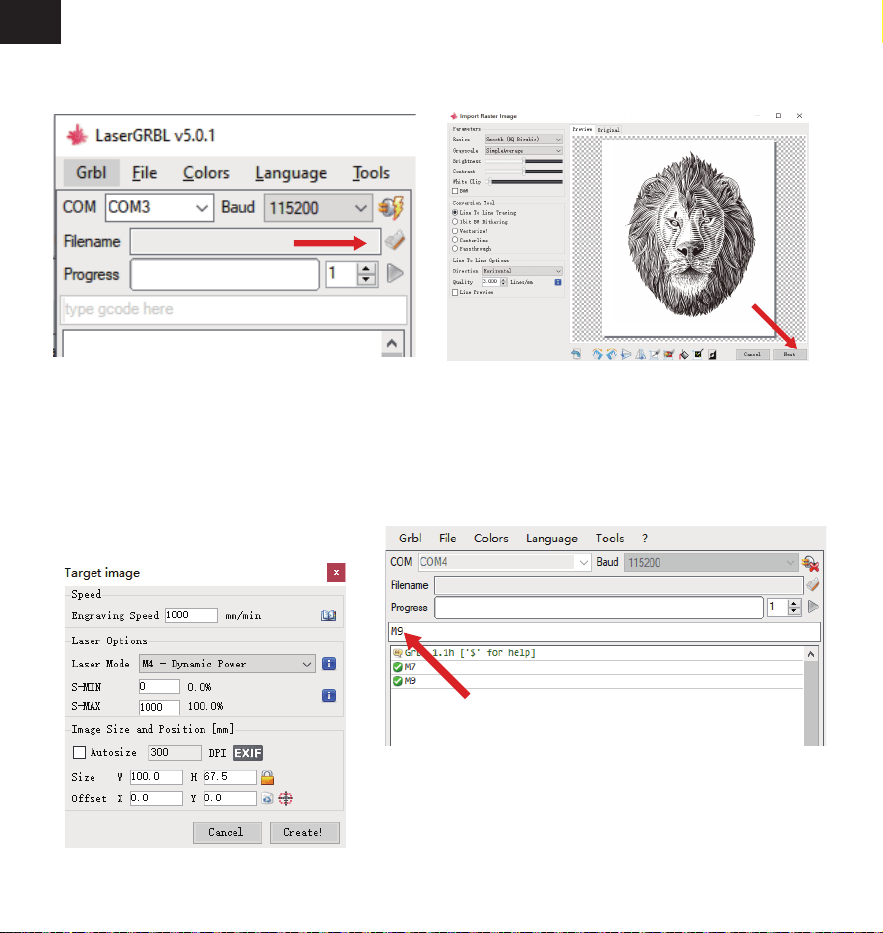

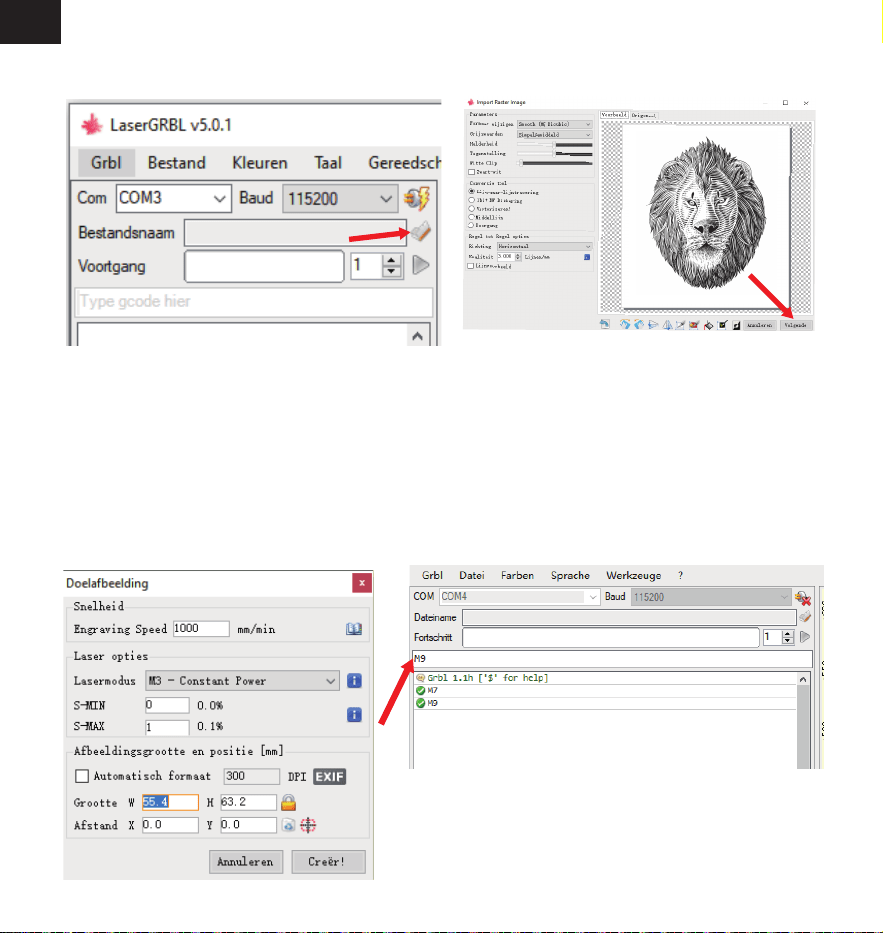

1. Install it. 2. Open the software. Select "COM3" and click "Connect".

-19-

3. Click "Open File" to select the engraving le. 4. Select the engraving mode and click “Next”.

5. Select the operating parameters for laser

engraving or cutting. (M3 is for constant

power carving, and M4 is for variable power.

Please check section 10 for recommended

operating parameters for engraving or

cutting dierent materials.)

6. Enter “M7” in the command box and press

Enter to start the air pump. To stop the air

pump, enter "M9" in the same box and press

Enter.

-20-

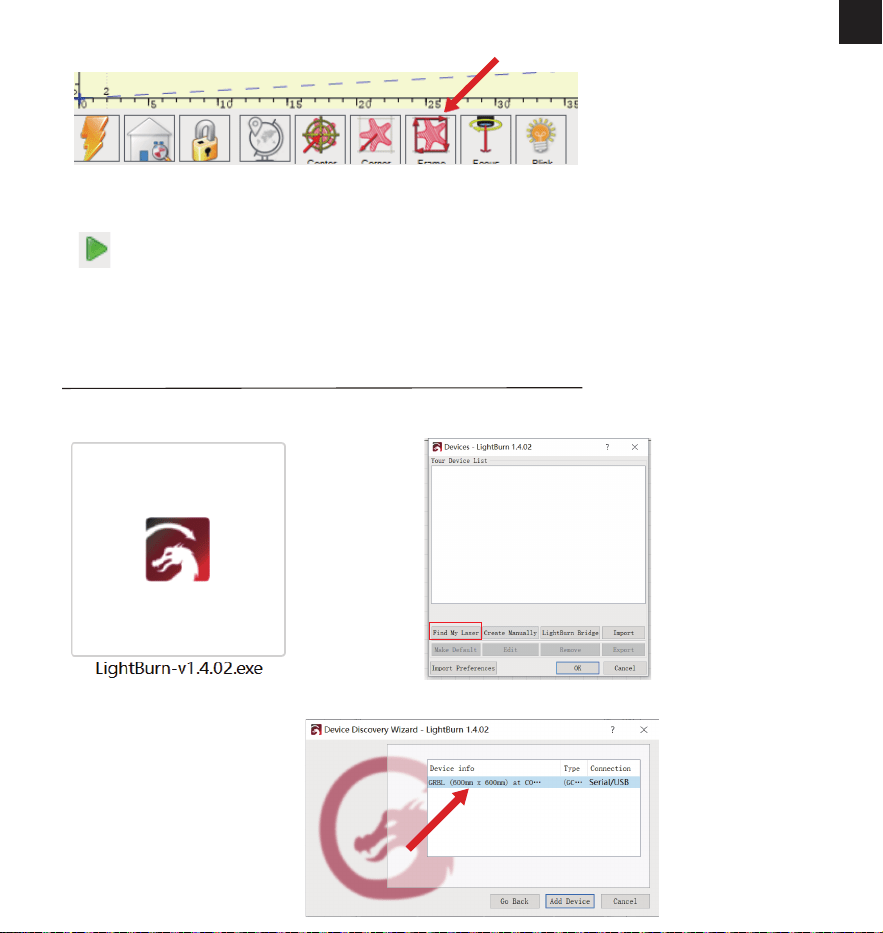

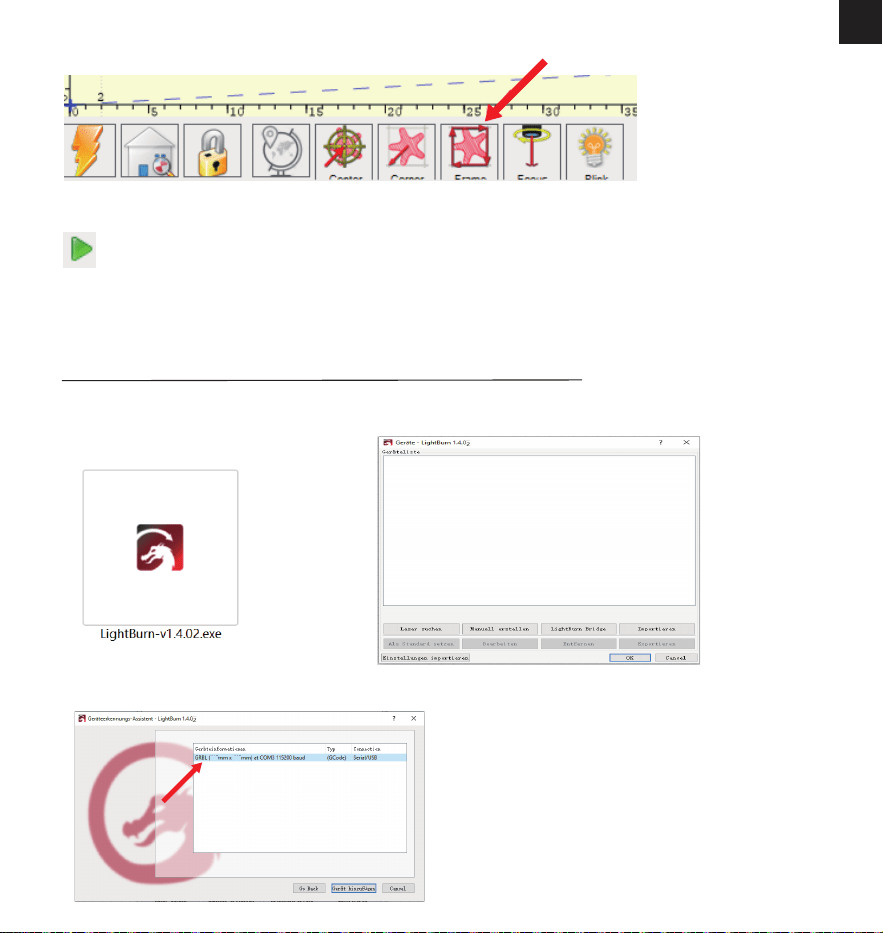

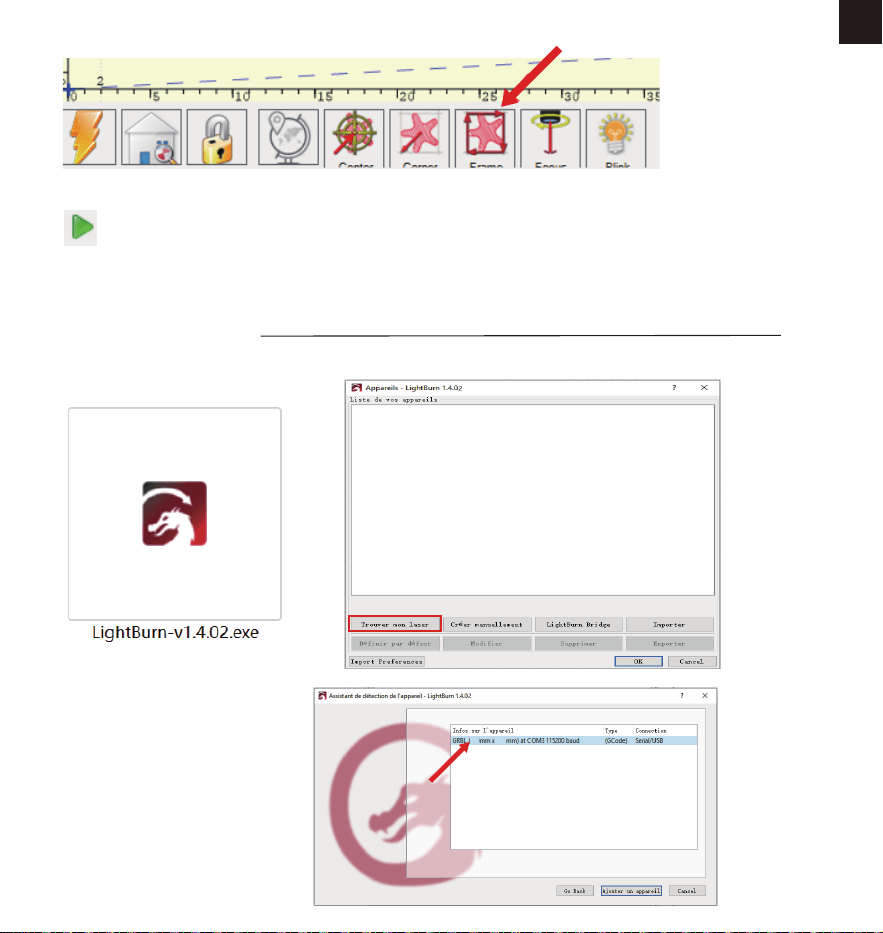

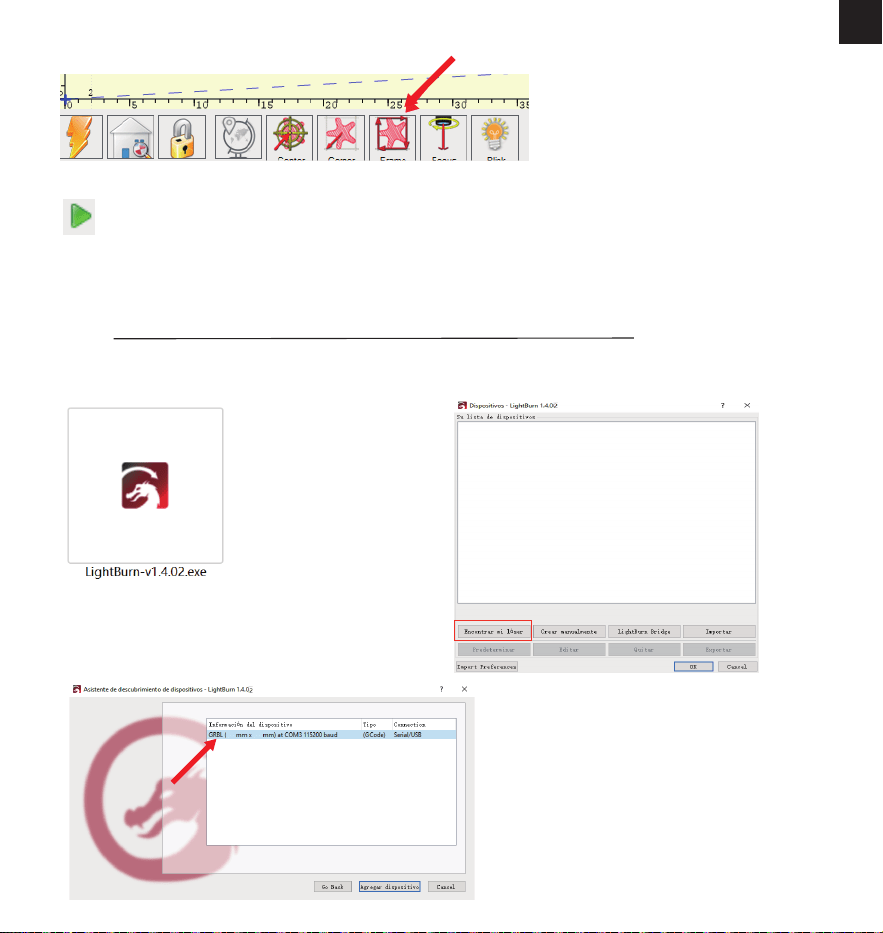

LightBurn

It's a paid professional software that supports MAC, Linux and Windows computers. Download it from:

https://lightburnsoftware.com/pages/trial-version-try-before-you-buy

1.Install it.

8. Click “Run Program” to start engraving

7. Click “Framing” to preview the engraving range and adjust the engraving position.

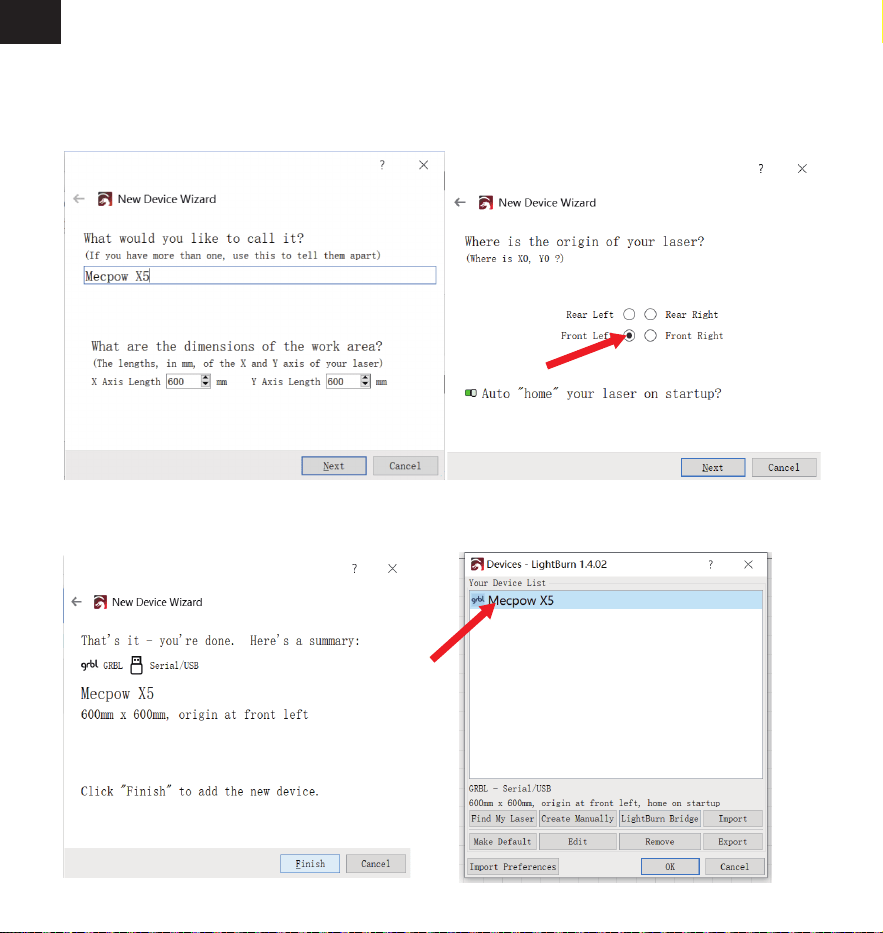

2. Open the software and click “Find My Laser”.

3. Select your device and

click “Add Device”.

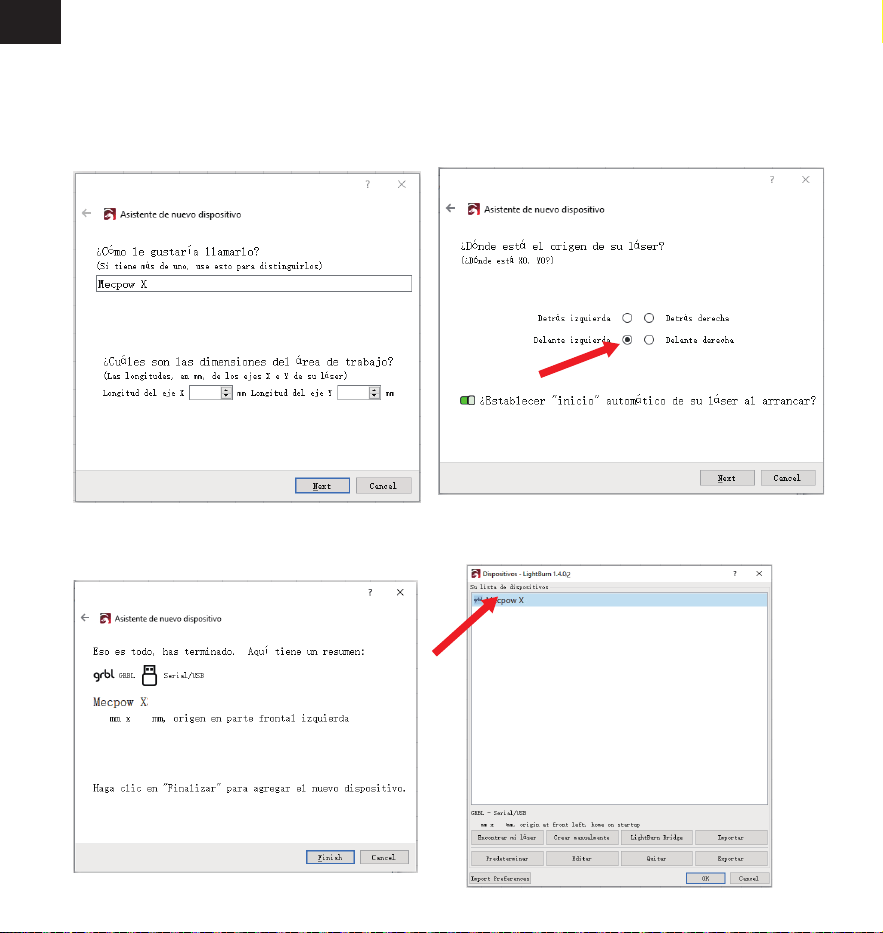

4. Name your device and enter the X-axis and

Y-axis lengths, then click “Next”.

Name: Mecpow X5

X Axis Length: 600mm

Y-Axis Length: 600mm

5. Select “Front Left” as the origin of

your laser and click “Next”.

6. Click “Finish”.

-21-

7. Select Mecpow X5 and click “OK”.

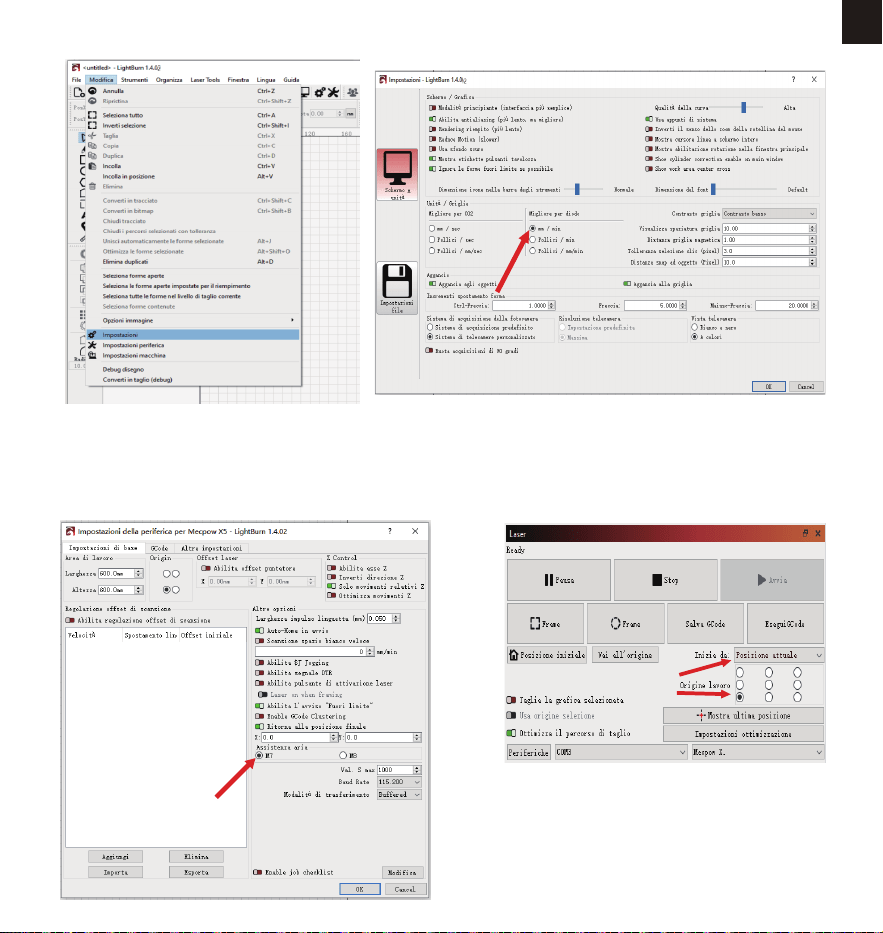

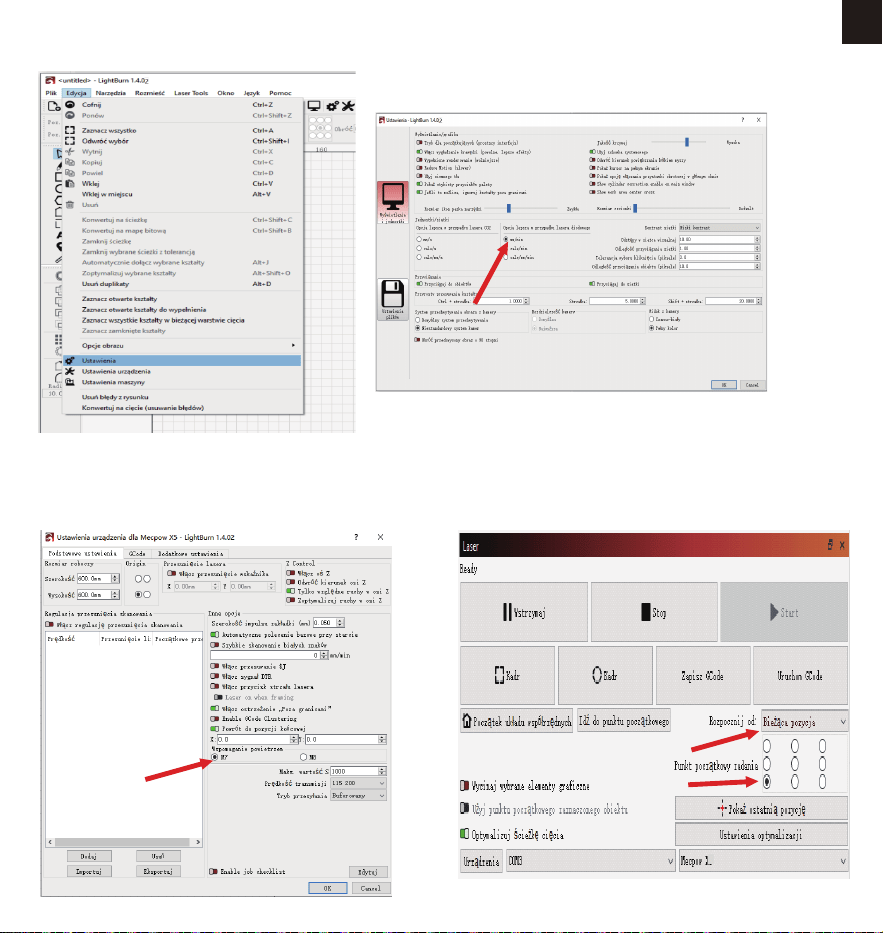

8. Click “Edit” - “Settings” and set the unit to “mm/min”, then click “OK”.

-22-

10.Select “Current Position” in the “Start From”

section, and then select the circle in the lower

left corner in the “Job Origin” section.

9.Click “Edit” - “Device Settings” and select “M7”

under “Air Assist” to allow the air pump to run in

sync with the machine.

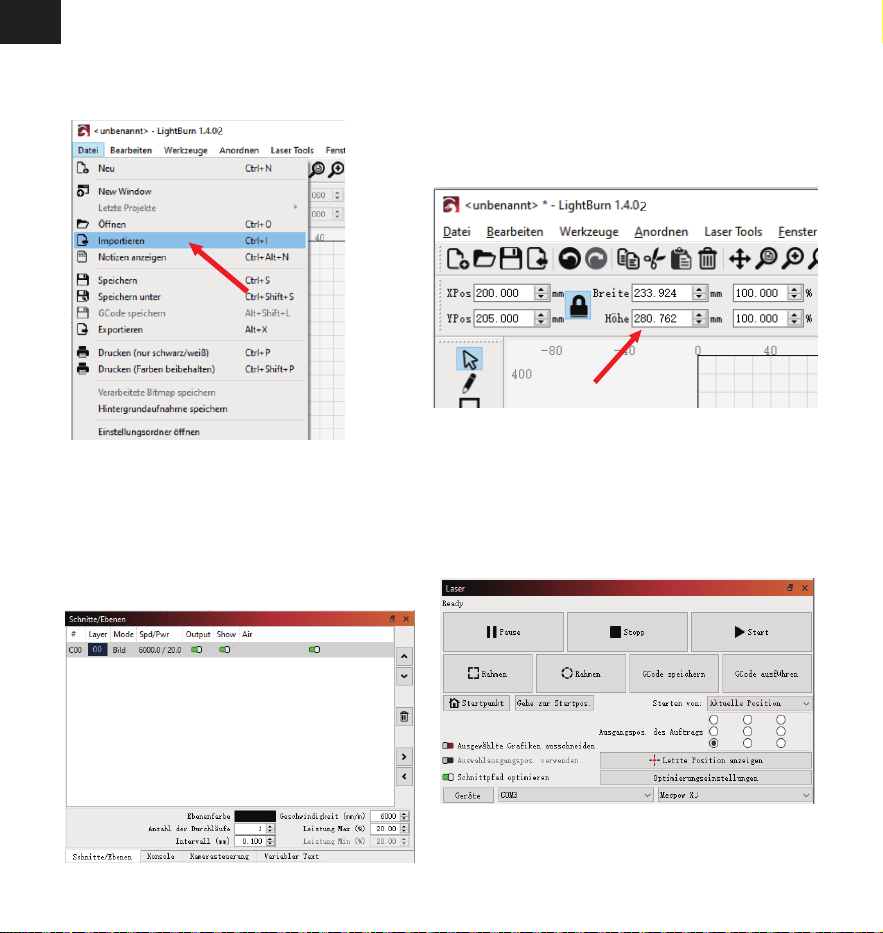

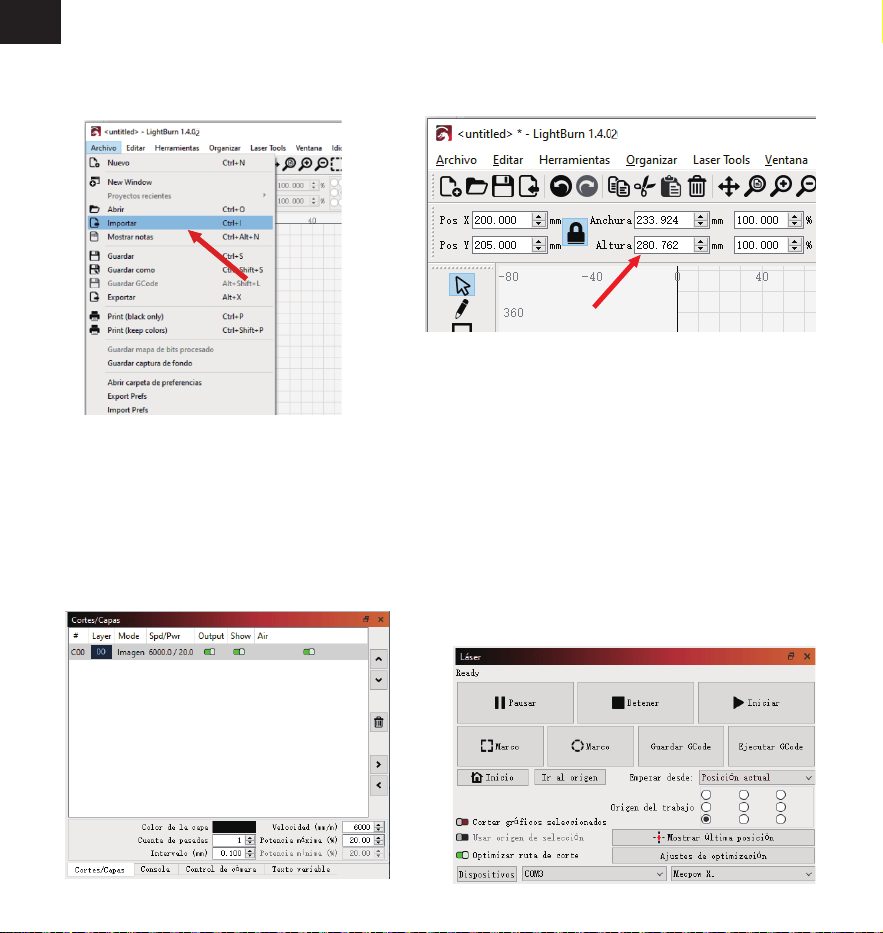

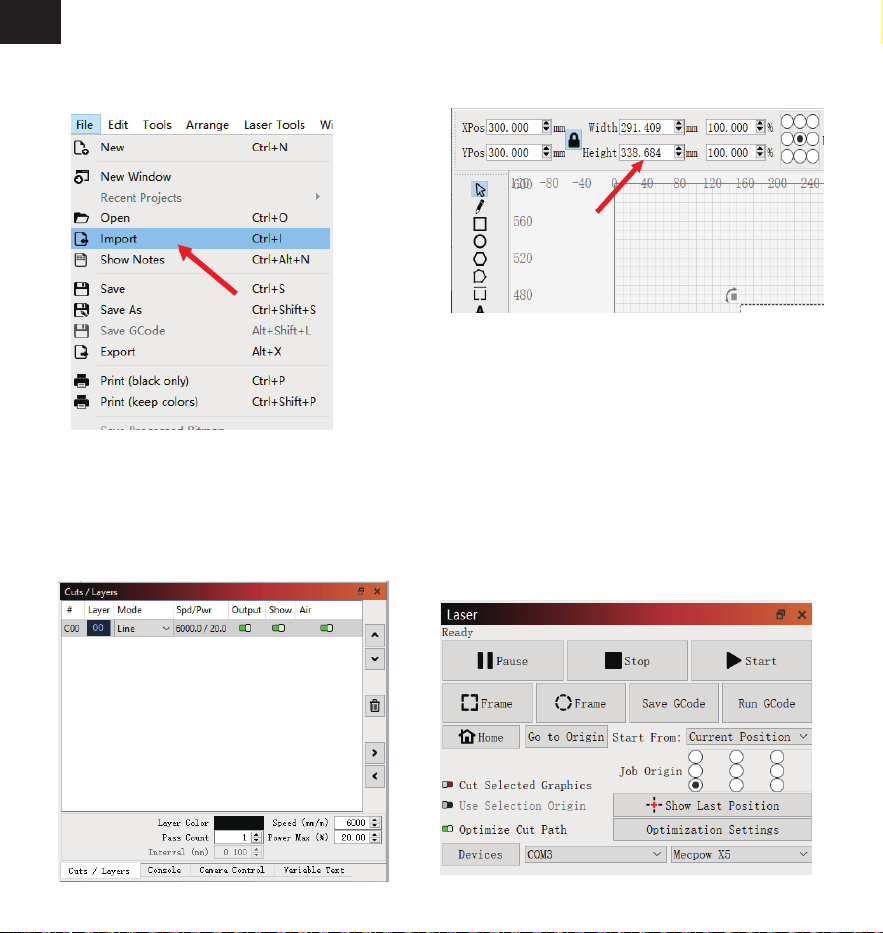

11.Click “File” - “Import” to import the

engraving le.

12.You can modify the engraving size on the

top of the interface after importing the le.

13.Select the engraving mode and set the

operating parameters for laser engraving or

cutting. (Recommended operating parameters

for engraving or cutting dierent materials are

listed in the next section.).

-23-

14.Click “Frame” to preview the engraving range

and adjust the engraving position, then click

“Start” to start engraving.

-24-

10.Recommended Operating Parameters

Mecpow X5 (20W)

Mode

Engraving

Materials

Wood Board

Bamboo

Resin

Leather

Glass

Ceramics

Acrylic

Power

(%)

20 3000

3000

1000

3000

1000

3000

Speed

(mm/min)

Note

Rubber

Stainless Steel

Carton

8mm Thick Board

9mm Thick Board

Cutting

10mm Thick Board

0.2mm Paper

2mm Leather

5mm Acrylic

3000

600

3000

200

130

600

3000

100

80 300

100

The surface needs to

be painted.

The surface needs to

be painted.

The surface needs to be

applied with heat transfer

paper.

-25-

Resin

Stainless Steel

Cutting

4500

900

4500

300

195

900

450

100

100 150

450080

The surface needs to

be painted.

Acrylic 450050

Rubber

Carton

8mm Thick Board

9mm Thick Board

10mm Thick Board

0.2mm Paper

2mm Leather

5mm Acrylic

Mecpow X5 Pro (30W)

Mode

Engraving

Materials

Wood Board

Bamboo

Leather

The surface needs to

be painted.

The surface needs to be

applied with heat transfer

paper.

Glass

Ceramics

Power

(%)

4500

1500

4500

1500

Speed

(mm/min)

Note

11. Troubleshooting

2. The machine fails to connect to the computer.

A. Check if the USB cable is properly connected to both the computer and the machine.

B. Install the driver as instructed, and make sure the computer recognizes the device as a serial port.

C. Disconnect the USB cable and power supply, wait for 5 seconds, and then reconnect.

3. The engraving is too light or non-existent.

A. Make sure the machine is accurately focused according to the manual.

B. Adjust the engraving speed. If it engraves too fast, it may not have enough time to burn the object.

C. The image is too shallow. Imported images need to be clear, with ne lines, and not too light in color, as this will

directly aect the engraving eect.

D. Ensure the object being engraved is placed at and parallel to the machine to avoid focusing issues.

4.The offline engraving process stops unexpectedly.

A. Verify if the emergency stop button has been accidentally pressed. If pressed, turn it to the right to release.

B. Check if the switch has been accidentally toggled o. If so, turn it back on.

C. If all the above appear to be normal, please contact customer service.

5.The Software stops running abruptly during engraving.

A. Check whether the USB cable is loose.

B. Conrm that the software is installed correctly and the conguration les are accurate.

C. Ensure the engraving le is working properly.

D. If all the above appear to be normal, please contact customer service.

6.The machine moves correctly, but the laser remains inactive.

A. Validate that the laser module cable is correctly connected.

B. Check if there's any slight noise coming from the laser module's fan.

C. If all the above appear to be normal, please contact customer service.

1. The machine doesn't respond when powered on.

A. Check if the machine is properly plugged into the socket and turned on.

EN EN

-26-

12. Compliance Statement

This product is in compliance with the standards of the European Community.

This product complies with the Restriction of Hazardous Substances in Electrical and Electronic

Equipment (RoHS) EU rules restricting the use of hazardous substances in electrical and electronic

equipment to protect the environment and public health.

This device complies with Part 15 of the FCC Rules Operation is subject to the following two

conditions: (1) this device may not cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause undesired operation.

The laser warning sign is used to alert users and visitors if there is a risk of being exposed to a naked

laser beam. Exposure to certain lasers can cause eye or optic damage and skin burns.

This symbol indicates that the product is capable of being recycled.

-27-

1. Vorwort....................................................................

2. Sicherheitserklärung..............................................

3. Diagramm................................................................

4. Spezifikationen........................................................

5. Lieferumfang...........................................................

6. Montageanleitung..................................................

7. Funktionen & Betrieb.............................................

8. Treiber......................................................................

9. Software...................................................................

10.

Empfohlene Betriebsparameter.....................

11. Problembewältigung...........................................

12. Konformitätserklärung.......................................

INHALTE

-28-

1. Vorwort

2. Sicherheitserklärung

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich für unser Lasergravurgerät entschieden haben. Dieses Gerät ist ein

High-Tech-Produkt, das Licht, Maschinen und Elektrizität vereint. Damit Sie das Gerät besser nutzen

und warten können, lesen Sie bitte das Benutzerhandbuch sorgfältig durch und befolgen Sie die

darin beschriebenen Schritte.

Haftungsausschluss

Jegliche Verluste, die durch unsachgemäßen Gebrauch oder Nichtbeachtung der Schritte im

Benutzerhandbuch verursacht werden, gehen zu Lasten der Person. Die endgültige Interpretation

des Benutzerhandbuchs obliegt unserem

und wir behalten uns das Recht vor, alle Informationen, Daten, technischen Details usw. in diesem

Handbuch zu ändern.

* Die Laserbearbeitung kann risikoreich sein, und Benutzer sollten sorgfältig prüfen, ob das zu

bearbeitende Objekt für die Laserarbeit geeignet ist.

* Das zu bearbeitende Objekt und die Emissionen müssen den örtlichen Gesetzen und Vorschriften

entsprechen.

* Dieses Gerät verwendet einen Laser der Klasse IV (leistungsstarke Laserstrahlung), der die folgende

Situationen:

(1) Entzündung von brennbaren Materialien in der Umgebung;

(2) Bei der Laserbearbeitung können je nach dem zu bearbeitenden Objekt andere Strahlung sowie

giftige und schädliche Gase entstehen;

(3) Die direkte Einwirkung von Laserstrahlung kann den menschlichen Körper schädigen. Am

Arbeitsplatz müssen Feuerlöschgeräte vorhanden sein, und brennbare und explosive Materialien

dürfen nicht um die Werkbank oder Maschine herum gestapelt werden. Außerdem muss für eine gute

Belüftung gesorgt werden.

* Die Umgebung, in der das Gerät steht, sollte trocken und frei von Verschmutzung, Vibrationen,

starker Elektrizität, starkem Magnetismus und anderen Störungen sein. Die Umgebungstemperatur

sollte 5-30°C und die Luftfeuchtigkeit 35-65%RH betragen.

* Die Betriebsspannung der Maschine ist AC100-240V.

* Während des Betriebs der Maschine muss diese durchgehend überwacht werden. Vor der Abreise

muss der Strom abgeschaltet werden, um unvorhergesehene Probleme zu vermeiden. Wenn eine

abnormale Situation auftritt, schalten Sie bitte sofort den Strom ab und kümmern Sie sich darum!

* Es ist strengstens untersagt, reektierende oder diuse Gegenstände in das Gerät zu stellen, die für

Sicherheitsvorkehrungen

-29-

den Betrieb nicht relevant sind, um Laserreexionen auf den menschlichen Körper oder brennbare

Materialien zu vermeiden.

* Das Gerät sollte von elektrischen Geräten ferngehalten werden, die empndlich auf elektromag-

netische Störungen reagieren und diese verursachen können.

* Das Zerlegen des Lasergravierers durch Nichtfachleute ist strengstens untersagt, da im Inneren des

Geräts Gefahren wie Hochspannung bestehen können.

Warnung

1. Die Lasergravurmaschine kann Laserlicht erzeugen. Es ist strengstens untersagt, lebende Organis-

men unter den Laserstrahl zu bringen (der Anschluss ist mit einem gelben Warnschild gekennzeich-

net). 2. Lichtempndlichen Patienten ist es untersagt, das Lasergerät zu benutzen oder sich ihm zu

nähern. 3. Bei der Verwendung der Lasergravurmaschine müssen der Bediener und alle Personen in

der Nähe der Maschine eine Laserschutzbrille tragen. Bedienen Sie das Lasergerät nicht ohne

Laserschutzbrille. Unser Gerät wird mit einer Laserschutzbrille geliefert. Wenn Sie eine zusätzliche

Schutzbrille kaufen möchten, sollte diese einen Wellenlängenschutz zwischen 400-445nm (+-5nm)

bieten, einen Außendurchmesser von +5 haben und mindestens der Stufe L5 entsprechen.

4. Wenn das Lasergravurgerät in Betrieb ist, muss der Benutzer sehr aufmerksam sein und darf es nicht

unbeaufsichtigt lassen, um eine Entzündung des gravierten Materials zu vermeiden. Stellen Sie das

Gerät an einem feuerfesten Ort auf und sorgen Sie für eine gute Belüftung. Es wird empfohlen, ein

Feuerlöscher in der Nähe zu haben, für Notfälle.

5. Stellen Sie sicher, dass sich in der Nähe des Lasergraviergeräts keine brennbaren Materialien

benden. Wir empfehlen, einen Wabenarbeitstisch unter die Maschine zu stellen.

6. Achten Sie beim Betrieb des Lasergravierers darauf, dass genügend Platz um ihn herum vorhanden

ist. Beim Gravieren bestimmter Materialien kann Rauch entstehen, der über ein spezielles Abluftsys-

tem abgesaugt werden sollte.

7.Berühren Sie weder den Laserstrahl noch das zu bearbeitende Objekt, während das Gerät in Betrieb

ist, da dies zu schweren Verletzungen oder Strahlenreexionen führen kann. Vermeiden Sie außerdem

den Kühler zu berühren, da er durch die Arbeit des Lasergravierers oder den kürzlichen Stillstand heiß

sein kann.

8. Kinder oder Jugendliche (vor allem unter 14 Jahren) dürfen das Lasergravurgerät nicht allein

benutzen und sollten jederzeit von einem Erwachsenen beaufsichtigt werden.

9. Die Betriebstemperatur des Geräts beträgt 5°F-86°F (-15°C-30°C).

10. Bei der Lasergravur besteht Brandgefahr. Wenn das Lasergravurgerät in Betrieb ist, muss es von

einem geschulten Bediener beaufsichtigt werden, der mit einem Feuerlöscher umgehen kann, um alle

Unfälle, die passieren können zu verhindern.

11. Unsere Lasergravurmaschine ist mit einem eingebauten Flammensensor ausgestattet, um die

Sicherheit unserer Geräte zu maximieren. Bitte beachten Sie jedoch, dass keine schriftliche oder

stillschweigende Garantie gegeben wird bezüglich der Verfügbarkeit oder Funktionalität desFlam-

mensensors.

3. Diagramm

-30-

1. Rechte Y-Achse

2. Hintere X-Achse

3. Linke Y-Achse

4. X-Achsen-Baugruppe

5. Schlauchverbinder

6. Laser-Modul

7. Vordere X-Achse

8. Luftpumpe

9. Steuerungs-Box

10. Luftpumpenkabel

-31-

1. Gleichstromanschluss

2. USB-Anschluss

3. Micro-SD-Anschluss

4. Bildschirm-Anschluss

5. Alarm

6. Not-Aus-Taste

7. Ein-/Ausschalter

8. Reset-Taste

1 2 3 4

5 6 7

10 11

9. Sicherheitsverriegelung

10. Flammensensor-Schalter

11. Flammensensor

12. LED-Licht-Schnittstelle

13. Air-Assist-Schnittstelle

14. Schnittstelle für Schutztür

15. Schnittstelle für Abluftventilator

950 x 380 x 145mm

11.35kg

800 x 712 x 194mm

0.08 x 0.1mm

MKSLaser APP / LaserGRBL / LightBurn

4. Spezifikationen

-32-

Modell

Grundlegende

Angaben

Laser-Modul

Luftpumpe

Ladegerät

AC 110~220V

600 x 600mm

28000mm / min

±50°

Windows / Mac / Linux

JPEG, BMP, GIF, PLT, PNG, DXF

Aluminiumlegierung

Holz, Acryl, China, Sto, Bambus,

Kunststobrett, Leder, Obst, Brot, etc.

Produktgröße

Paketgröße

Gewicht

Eingangsleistung

Nennleistung

Max. Gravuräche

Max. Graviergeschwindigkeit

Gravur-Genauigkeit

Kipp-Alarm

Software-Support

Unterstützte Betriebssysteme

Unterstützte Dateiformate

Rahmen-Material

Nennleistung

Eingang

Laserleistung

Eingangsspannung

Eingangsstrom

Eingangsleistung

Luftgeschwindigkeit

Eingangsspannung

Eingangsstrom

Ausgangsspannung

Ausgangsstrom

Materialien für die Lasergravur

X5 Pro

144W 192W

77W 108w

22W

24V 3A

24V

1.5A

36W

25L/min

AC 110~220V

24V

33W

6A 8A

5. Lieferumfang

-33-

X-Achsen-Baugruppe *1

Schutzbrille *1

Netzadapter *1

Laser-Modul *1

USB-Kabel *1

Holz-Brett *2 Aluminum-Platte *1

Zahnriemen *2

Linker Ständer *2 Rechter Ständer *2

Anti-Rutsch-Pad(65*50*2mm) *5

Luftpumpe*1

M5*40 Schraube *4

Sechskantschlüssel 2.5mm *1

Sechskantschlüssel 2mm *1

Kabelbinder *2

Schraubenzieher *1

M5*30 Schraube *9 M5*25 Schraube *5 M5*8 Schraube *13 Dichtung *5

Schlüssel *2

Betriebshandbuch *1

Luftpumpen-Kabel *1

Reinigungspinsel *1

Schlauchverbinder *1

Hintere X-Achse *1

Linke Y-Achse *1

Vordere X-Achse *1

Rechte Y-Achse *1

6. Montageanleitung

-34-

Schritt 1: Anschließen der

vorderen X-Achse und Y-Achse

Befestigen Sie die vordere X-Achse

mit vier M5*30-Schrauben an den

beiden Y-Achsen und stellen Sie

sicher, dass sie fest angezogen sind

und die Schraubenlöcher richtig

ausgerichtet sind.

M5*30M5*30

Schritt 2: Anschließen der X-Achsen-Ba-

ugruppe und der Y-Achsen

Schieben Sie die X-Achsen-Bau-

gruppe in die beiden Y-Achsen in der

gezeigten Richtung.

-35-

Schritt 3: Anschließen der hinteren X-Achse an die Y-Achse

Befestigen Sie die hintere X-Achse mit vier M5*30-Schrauben an den Y-Achsen und stellen Sie sicher,

dass sie fest angezogen sind und die Schraubenlöcher richtig ausgerichtet sind.

M5*30

-36-

Schritt 4: Montage des linken und rechten Ständers

Montieren Sie den linken und den rechten Ständer gemäß der Abbildung und befestigen Sie sie mit zwei

M5*8-Schrauben und einer M5*25-Schraube. Achten Sie darauf, dass sie fest angezogen werden.

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

-37-

Schritt 5: Montage und Spannen des Riemens

(1) Schieben Sie den Riemen in der abgebildeten Richtung durch die Räder. Bitte beachten Sie, dass

die Zahnräder des Riemens nach unten zeigen sollten.

(2) Schieben Sie die Riemen durch die Löcher über den M5*8-Schrauben.

(3) Ziehen Sie die Riemen fest und ziehen Sie die M5*8 Schrauben mit den Dichtungen fest an, um

die Riemen zu xieren.

-38-

Schritt 6: Installation der Steuerungs-Box

(1) Richten Sie die Steuerungs-Box mit den Schraubenlöchern aus.

(2) Bringen Sie drei Schrauben M5*40 an und setzen Sie sie in die Schraubenlöcher auf der Rückseite der

Steuerungs-Box ein.

(3) Ziehen Sie die Schrauben mit einem Schraubenzieher fest.

Schritt 7: Montage des Lasermoduls

(1) Schieben Sie das Lasermodul in die Schiebeplatte.

(2) Drehen Sie den Drehknopf im Uhrzeigersinn, um das Lasermodul zu arretieren.

(3) Schließen Sie das Kabel und den Schlauch an das Lasermodul an.

M5*40

-39-

Schritt 8: Montage der Luftpumpe

(1) Verbinden Sie ein Ende des Schlauchverbinders mit dem langen Schlauch des Geräts und das

andere Ende mit dem Luftauslass der Pumpe.

(2) Stecken Sie ein Ende des Luftpumpenkabels in den Gleichstromanschluss der Pumpe und das

andere Ende in die Schnittstelle der Luftunterstützung.

-40-

Schritt 10: Gerät einschalten

(1) Schließen Sie den Netzadapter an.

(2) Schließen Sie das Gerät über das USB-Kabel an Ihren Computer an.

(3) Stecken Sie den Schlüssel ein und drehen Sie ihn im Uhrzeigersinn, bis er auf den grünen Punkt

ausgerichtet ist.

(4) Drehen Sie den Notausschalter im Uhrzeigersinn, um ihn zurückzusetzen.

(5) Drücken Sie den Netzschalter und überprüfen Sie die Kontrollleuchte oben auf dem Lasermodul.

Bitte beachten Sie, dass der Laserkopf betriebsbereit ist, wenn die Leuchte leuchtet. Wenn die Leuchte

nicht leuchtet, schließen Sie bitte das Laserkabel oder den Netzadapter wieder an.

Schritt 9: Fokussierung

(1) Ziehen Sie die Fokussierleiste am Lasermodul nach unten.

(2) Halten Sie das Lasermodul mit einer Hand und drehen Sie den Knopf gegen den Uhrzeigersinn, um

ihn zu lösen.

(3) Schieben Sie den Laserkopf leicht nach unten, bis die Fokussierleiste das Gravierobjekt berührt.

(4) Drehen Sie den Knopf im Uhrzeigersinn, um das Lasermodul zu xieren, und schieben Sie die

Leiste dann nach oben in Position.

90°

7.Funktionen & Betrieb

-41-

Teile

Funktionen / Störungen

Maßnahmen

Alarm

Der Alarm ertönt und blinkt, wenn

eine Störung auftritt.

Störung: Der Alarm ertönt und blinkt.

1. Bestimmen Sie die Ursache des Alarms.

2. Beseitigen Sie die Ursache.

3. Drücken Sie die Reset-Taste für 3

Sekunden, um das Gerät zurückzusetzen.

4. Folgen Sie den Bedienungsanweisun-

gen der Software, um den Betrieb wieder

aufzunehmen.

Laser-Modul

Er graviert Gegenstände und

Materialien.

Störung: Das Lasermodul funktioniert

nicht oder weist Betriebsabweichun-

gen auf.

1. Prüfen Sie, ob das Verbindungskabel

des Lasermoduls richtig angeschlossen ist.

2. Prüfen Sie, ob die Hauptsteuerungs-Ein-

heit ordnungsgemäß funktioniert.

3. Überprüfen Sie, ob die Software korrekt

Not-Aus

Das Gerät wird sofort angehalten.

Drücken Sie den Knopf, um das Gerät

auszuschalten, und drehen Sie den Knopf

gegen den Uhrzeigersinn, um das Gerät

wieder in Betrieb zu nehmen.

Flammen-Sensor

Er erkennt, ob in der Maschine oder in

ihrer Umgebung ein Feuer ausgebro-

chen ist, löst den Alarm aus und stoppt

im Falle eines Brandes den Betrieb des

Geräts. Die Steuerung erfolgt über

einen physischen Schalter.

1. Überprüfen Sie die Umgebung und

vermeiden Sie es, das Gerät in

direktem Sonnenlicht aufzustellen.

2. Wenden Sie sich an den Kundend-

ienst, um die Empndlichkeit des

Flammen-Sensors einzustellen.

Luftpumpe

Sie unterstützt die Maschine während

des Betriebs.

Störung: Das Gerät funktioniert nicht

mehr oder weist Abweichungen vom

Normalbetrieb auf.

1. Prüfen Sie, ob der Netzadapter an eine

Stromquelle angeschlossen ist.

2. Prüfen Sie, ob der Gleichstromanschluss der

Luftpumpe richtig eingesteckt ist.

3. Wenden Sie sich an den Kundendienst, wenn

das Problem nicht behoben werden kann.

-42-

Begrenzungss-

chalter

Er schränkt den Bewegungsspiel-

raum des Motors ein.

Störung: Der Motor bewegt sich

kontinuierlich in Richtung des

Begrenzungsschalters und erzeugt

dabei ein deutliches " klack, klack,

klack" Geräusch.

1. Prüfen Sie, ob das Kabel des

Begrenzungsschalters abgeklemmt ist.

2. Prüfen Sie, ob der Stecker des

Begrenzungsschalters an seinem Platz

installiert ist.

3. Prüfen Sie, ob der Begrenzungss-

chalter mit dem entsprechenden

Bauteil in Kontakt ist.

4. Wenden Sie sich an den Kundenser-

vice, wenn das Problem nicht behoben

werden kann.

Schrittmotor Er gewährleistet das normale

Funktionieren des Lasermoduls.

1. Prüfen Sie, ob die Kabel den

erforderlichen Spezikationen

entsprechen.

2. Stellen Sie sicher, dass die Kabel

richtig angeschlossen sind.

3. Prüfen Sie, ob die Steuerungs-Box

ordnungsgemäß funktioniert.

4. Prüfen Sie, ob die Software richtig

installiert oder konguriert ist.

5. Wenden Sie sich an den Kundenser-

vice, wenn das Problem nicht gelöst

werden kann.

installiert oder konguriert ist.

4. Wenden Sie sich an den Kundenser-

vice, wenn das Problem nicht behoben

werden kann.

-43-

1.Laden Sie den Treiber über den unten stehenden Link herunter.

https://mecpow.com/pages/driver-les

2.Wenden Sie sich an den Kundendienst, um die Datei des Treibers zu erhalten.

Anmerkung:

Für Windows-Benutzer: Wenn Sie ein System unter Win10 verwenden, müssen Sie den Treiber

manuell installieren. Wenn Sie ein Win10-System oder höher verwenden, müssen Sie den Treiber

nicht installieren.

Der Treiber für Mac-Benutzer unterstützt OS X 10.9 bis OS X 10.15 und OS X 11.0 (Big Sur)

und höher.

Der Treiber für Linux-Benutzer unterstützt 32-Bit- und 64-Bit-Systeme.

Bitte schalten Sie das Gerät ein und verbinden Sie es über das USB-Kabel mit Ihrem

Computer, bevor Sie den Treiber starten!

8. Treiber

Download-Methoden

Installation

Für Windows-Benutzer:

1. Önen Sie den heruntergeladenen Treiber.

2. Klicken Sie auf "INSTALL".

3. Klicken Sie auf "OK", wenn der Treiber erfolgreich installiert wurde.

-44-

Für Mac-Benutzer:

1. Önen Sie die Anleitung.

2. Önen Sie den heruntergeladenen Treiber und folgen Sie den Anweisungen, um ihn zu installieren.

Für Linux-Benutzer:

1. Önen Sie die Datei - README.

2. Önen Sie die Datei - Treiber, und folgen Sie den Anweisungen in "README", um ihn zu installieren.

-45-

IEs handelt sich um eine kostenlose Open-Source-Software, die Windows-Computer unterstützt.

Laden Sie es herunter von: http://lasergrbl.com/download/

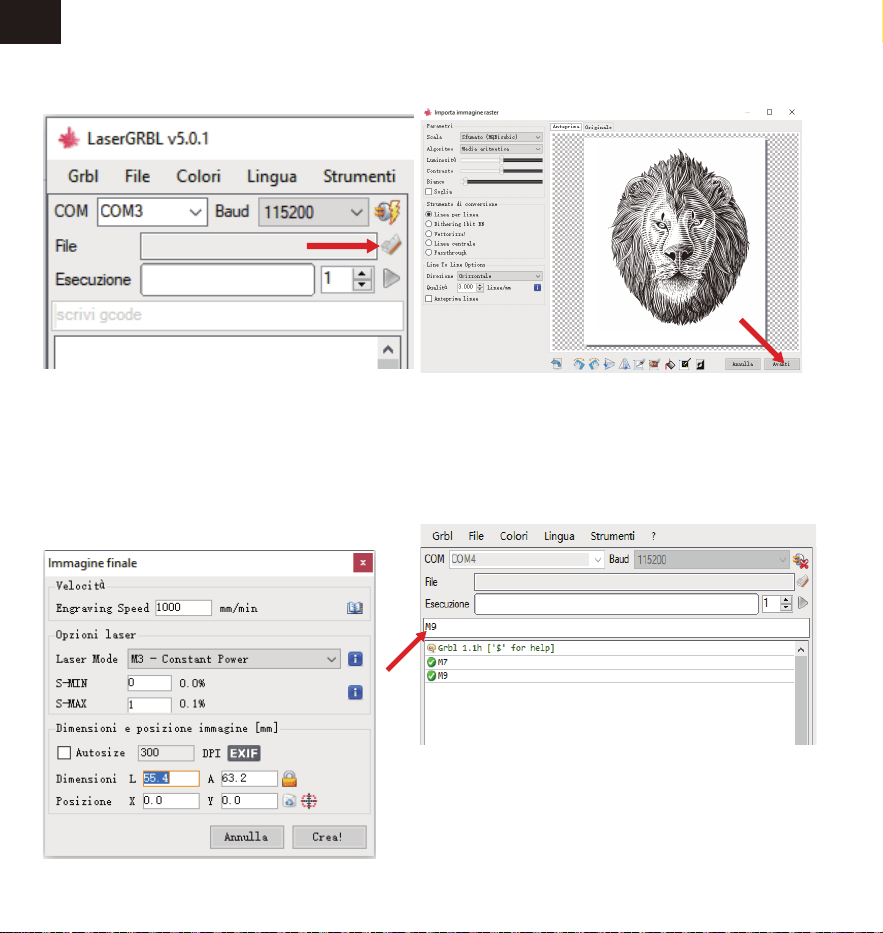

9.Software

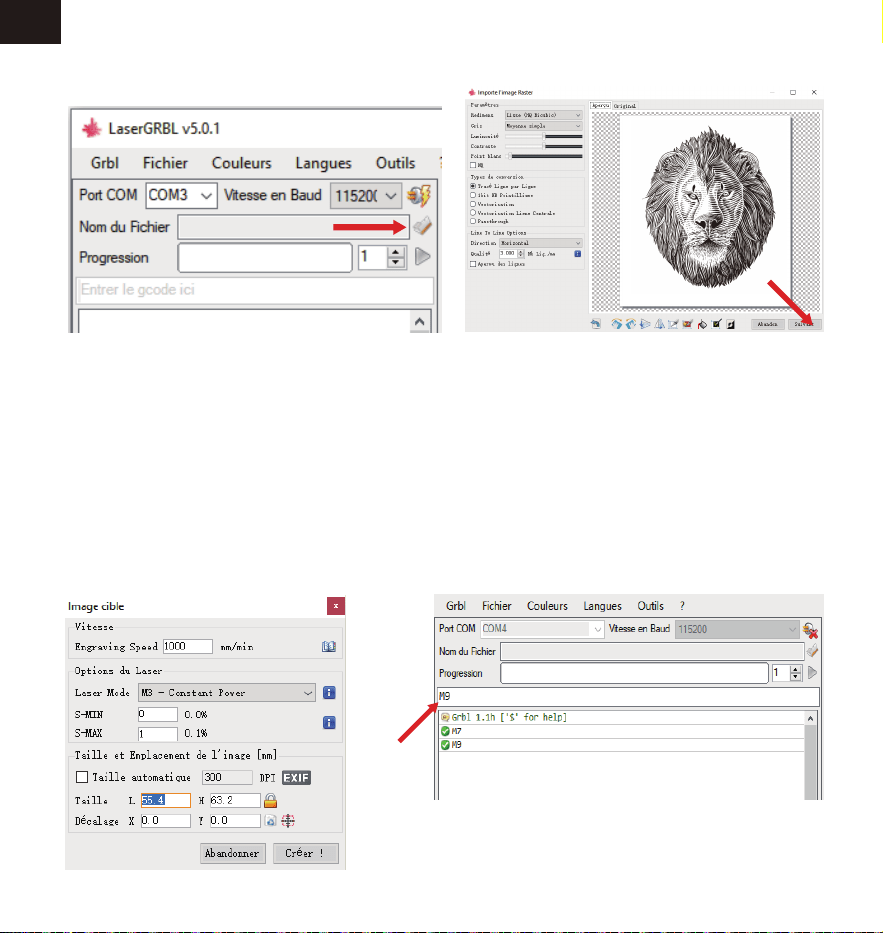

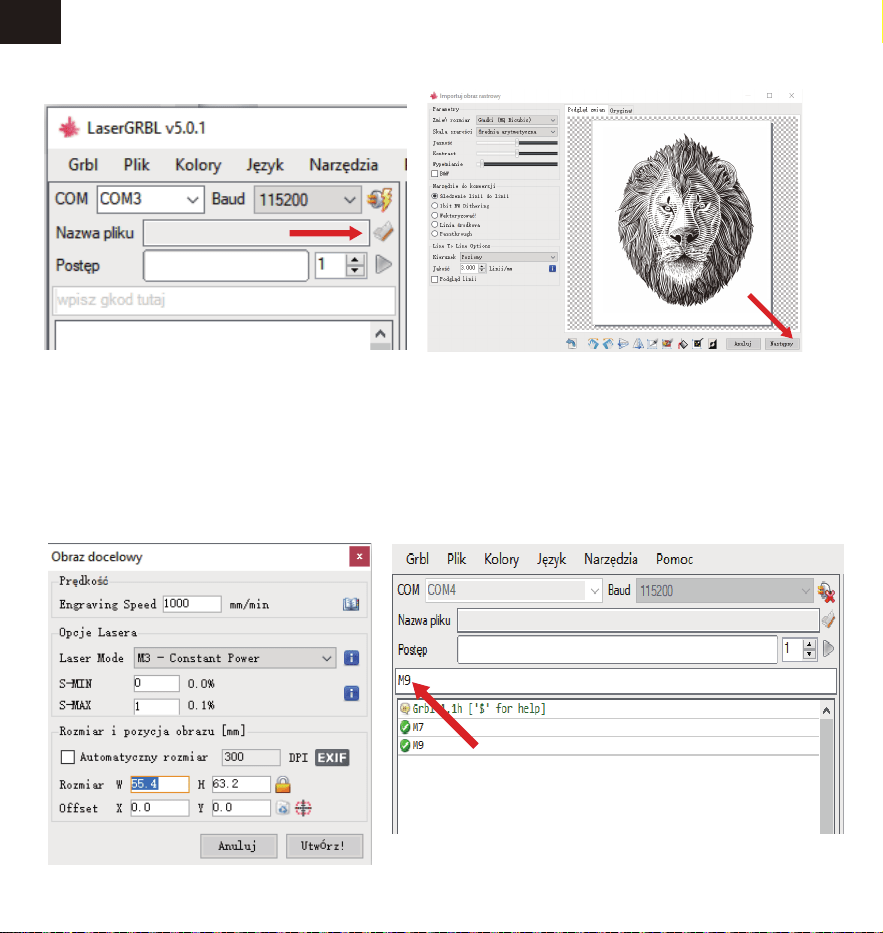

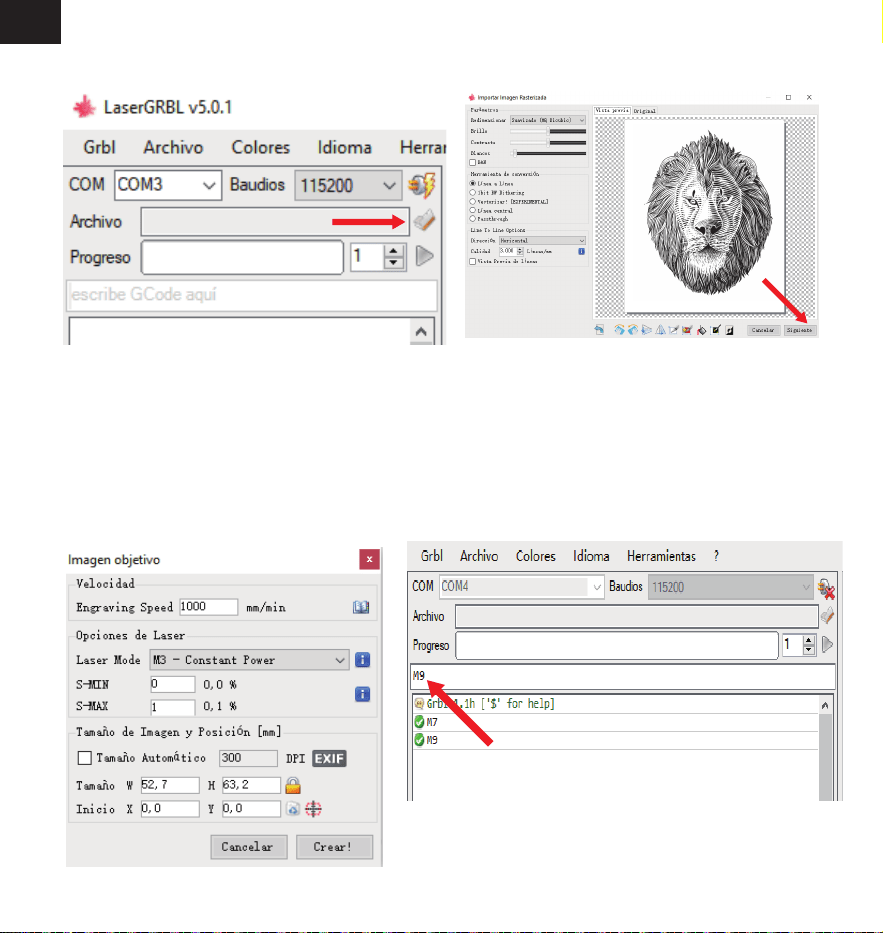

LaserGRBL

1.Installieren Sie es. 2.Önen Sie die Software. Klicken Sie auf „Verbinden“ und

wählen Sie „COM3“.

MKSLaser APP

MKSLaser ist eine kostenlose mobile Steuerungssoftware, die Android und IOS Geräte unterstützt.

1.Scannen Sie den QR-Code und laden Sie ihn herunter.

2. Für die detaillierte Nutzung der MKSLaser App, laden Sie bitte das Benutzerhandbuch unter dem

unten stehenden Link herunter.

https://mecpow.com/pages/download-center

-46-

3. Klicken Sie auf „Open Bestand“, um die

Gravurdatei auszuwählen

4.Wählen Sie den Gravurmodus und klicken Sie

auf „Volgende“.

5.Wählen Sie die Betriebsparameter für die

Lasergravur oder das Laserschneiden aus. (M3 ist

für das Schnitzen mit konstanter Leistung und

M4 für das Schnitzen mit variabler Leistung. Die

empfohlenen Betriebsparameter zum Gravieren

oder Schneiden verschiedener Materialien

nden Sie in Abschnitt 10.)

6.Geben Sie "M7" in das Befehlsfeld ein und

drücken Sie Enter, um die Luftpumpe zu starten.

Um die Luftpumpe zu stoppen, geben Sie "M9"

in das gleiche Feld ein und drücken Sie die

Eingabetaste.

-47-

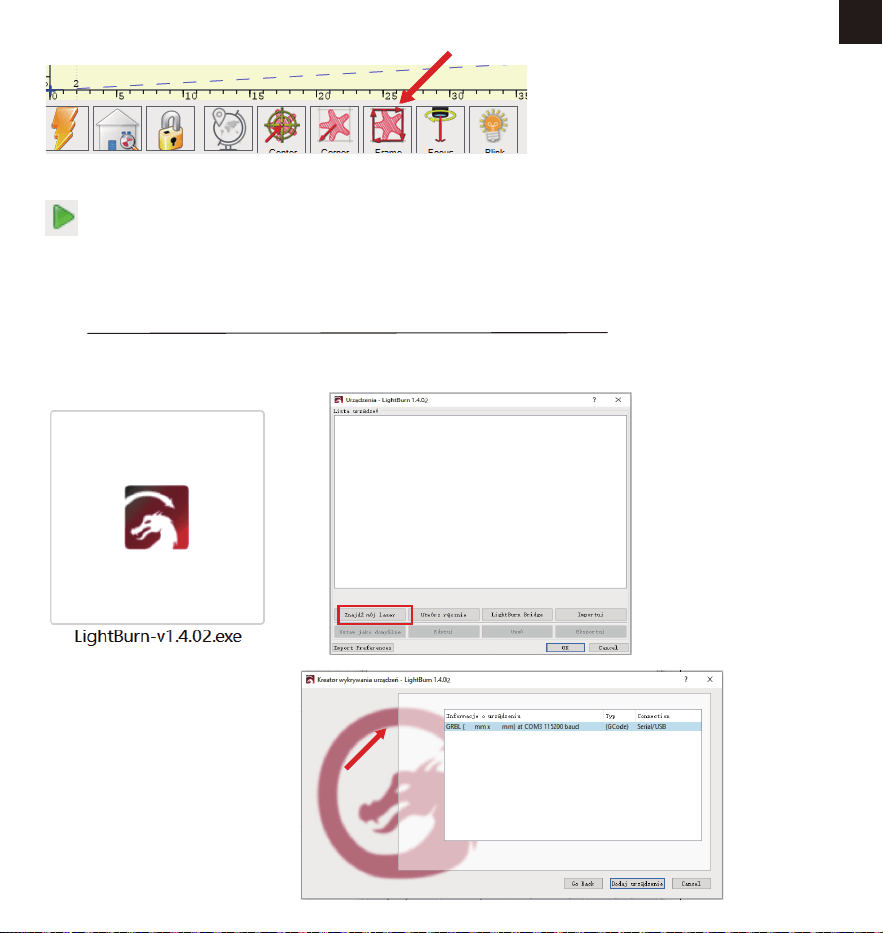

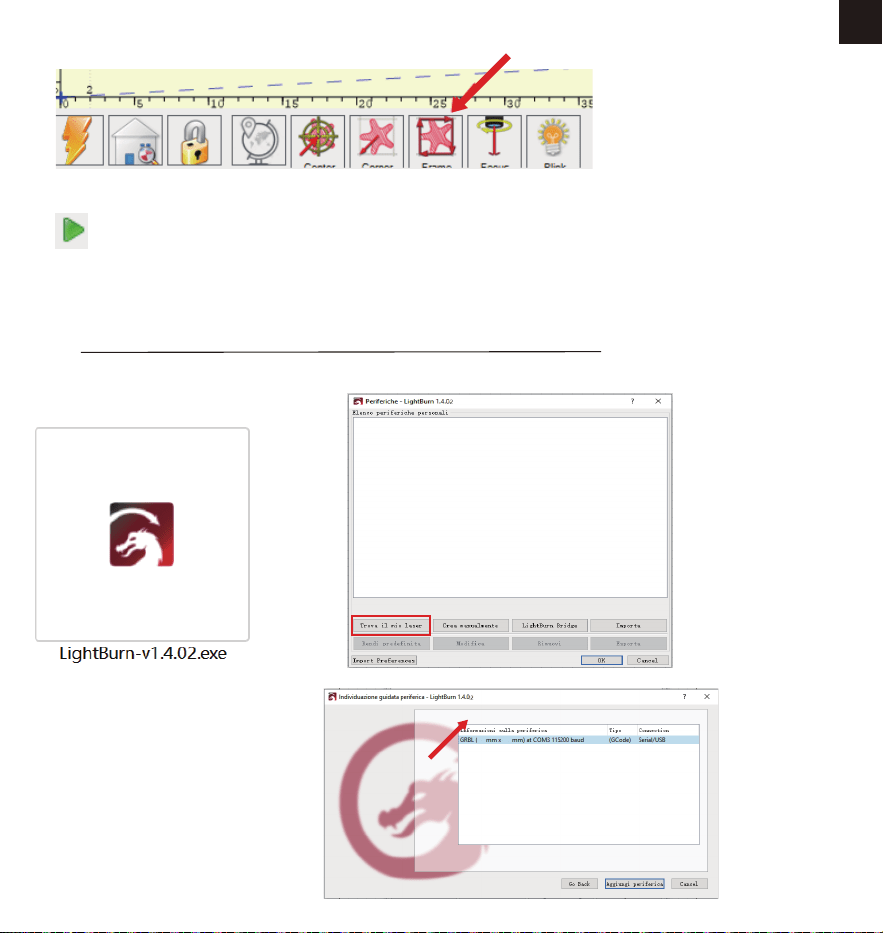

7.Klicken Sie auf „Framing“, um eine Vorschau des Gravurbereichs anzuzeigen und die Gravurposition

anzupassen.

8.Klicken Sie auf „Start Programma“, um mit der Gravur zu beginnen.

LightBurn

Es handelt sich um eine kostenpichtige professionelle Software, die MAC-, Linux- und Windows-Com-

puter unterstützt. Laden Sie es herunter von:

https://lightburnsoftware.com/pages/trial-version-try-before-you-buy

1.Installieren Sie es. 2. Önen Sie die Software und klicken Sie auf „Laser suchen“.

3. Wählen Sie Ihr Gerät aus und klicken Sie auf „Gerät hinzufügen“.

600 600

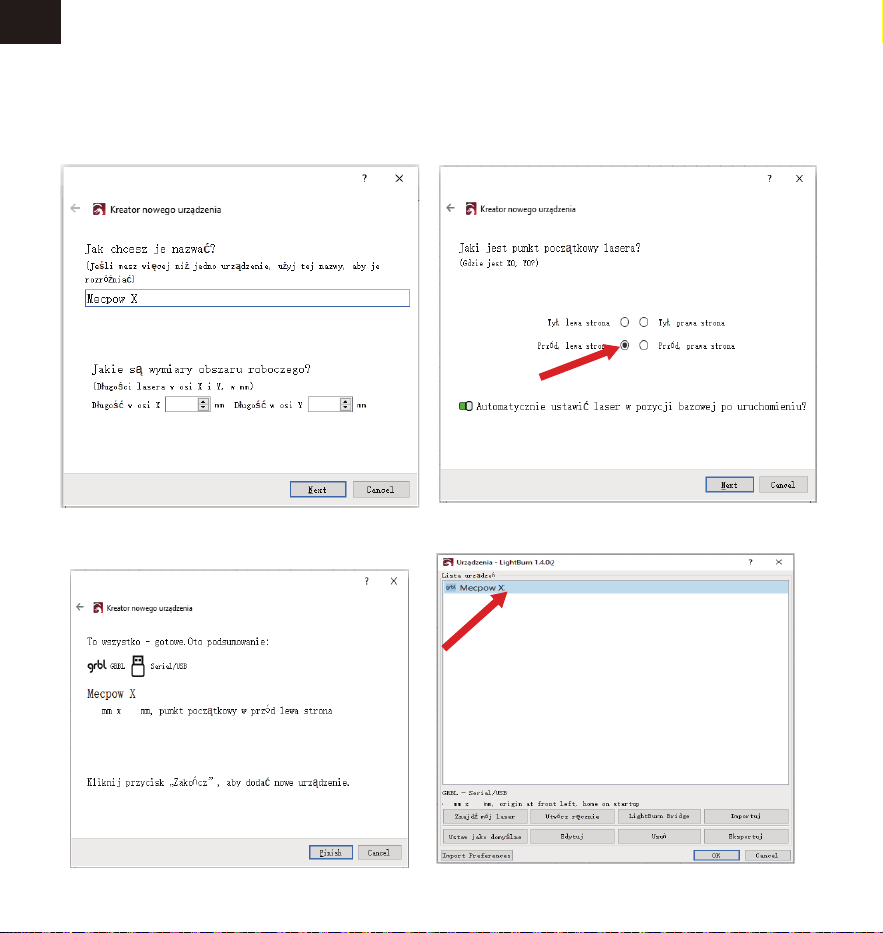

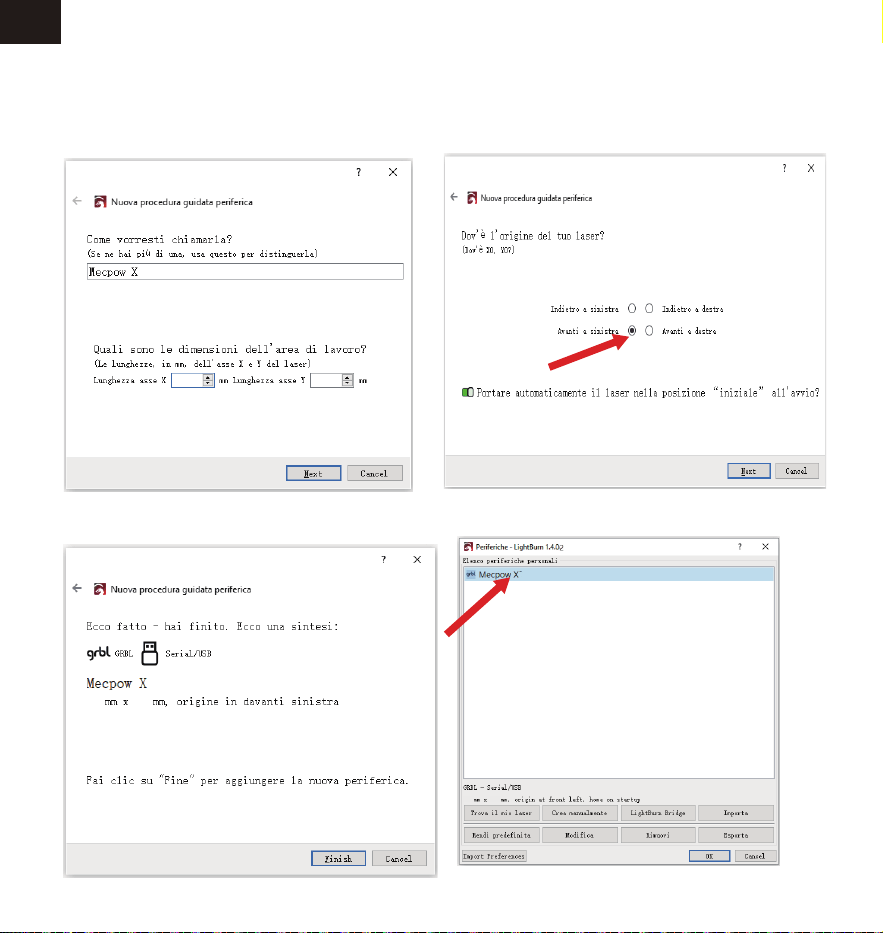

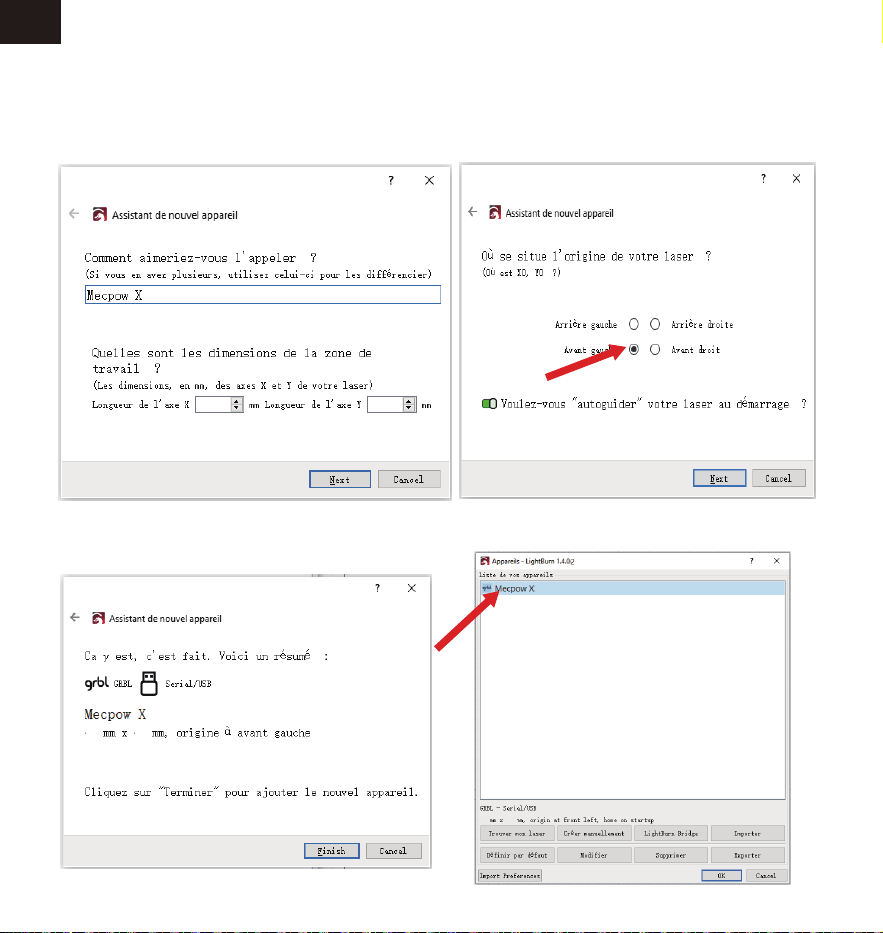

4. Benennen Sie Ihr Gerät, geben Sie die Längen der

X- und Y-Achse ein und klicken Sie dann auf „Next“.

Name: Mecpow X5

Länge der X-Achse: 600 mm

Y-Achsenlänge: 600 mm

5.Wählen Sie „Vorne Links“ als Ursprung Ihres

Lasers und klicken Sie auf „Next“.

6. Klicken Sie auf „Finish“

7. Wählen Sie Mecpow X5 und klicken Sie auf „OK“.

-48-

600

600 600

600

-49-

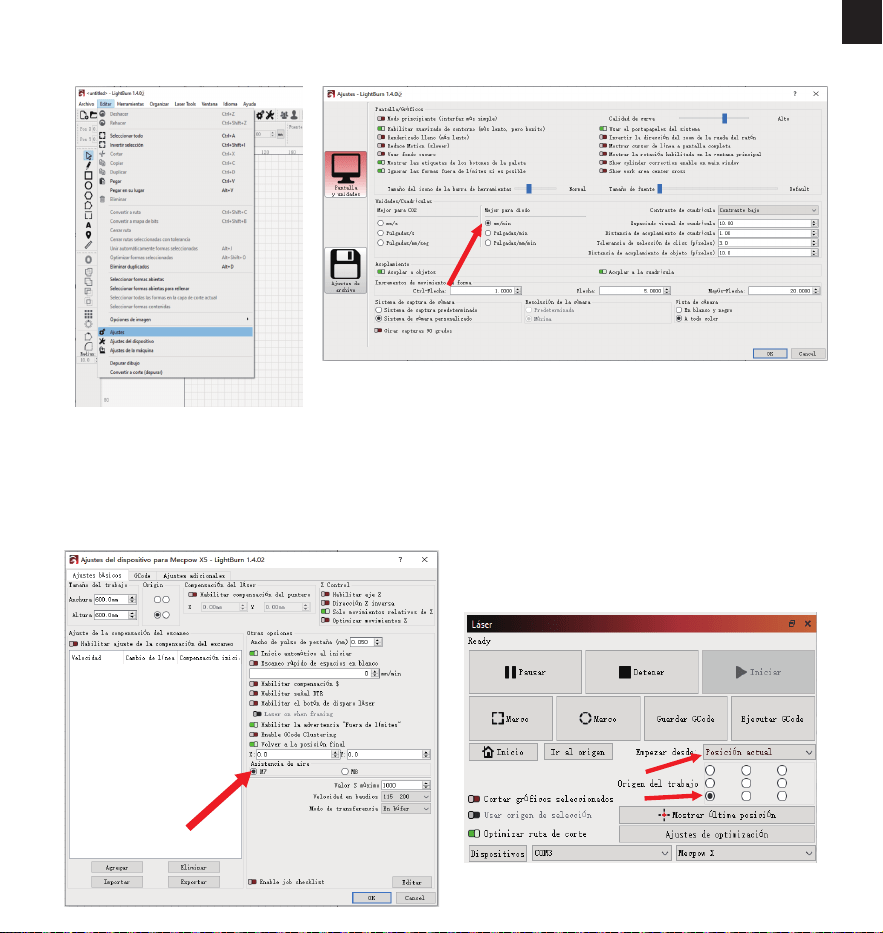

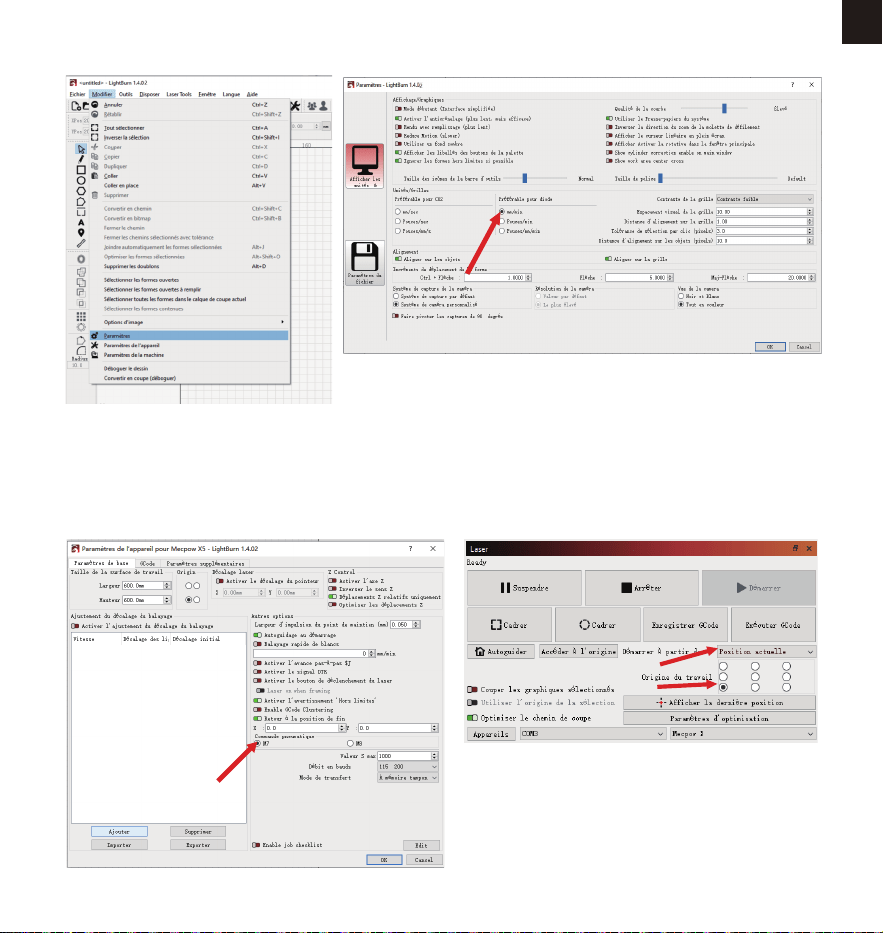

8.Klicken Sie auf „Bearbeiten“ – „Einstellungen“, stellen Sie die Einheit auf „mm/min“

ein und klicken Sie dann auf „OK“.

9. Klicken Sie auf "Bearbeiten" - "Geräteein-

stellungen" und wählen Sie "M7" unter

"Luftunterstützung", damit die Luftpumpe

synchron mit der Maschine läuft.

10.Wählen Sie „Aktuelle Position“ im Abschnitt

„Starten von“ und dann den Kreis in der

unteren linken Ecke im Abschnitt

„Ausganspos. des Auftrages“.

-50-

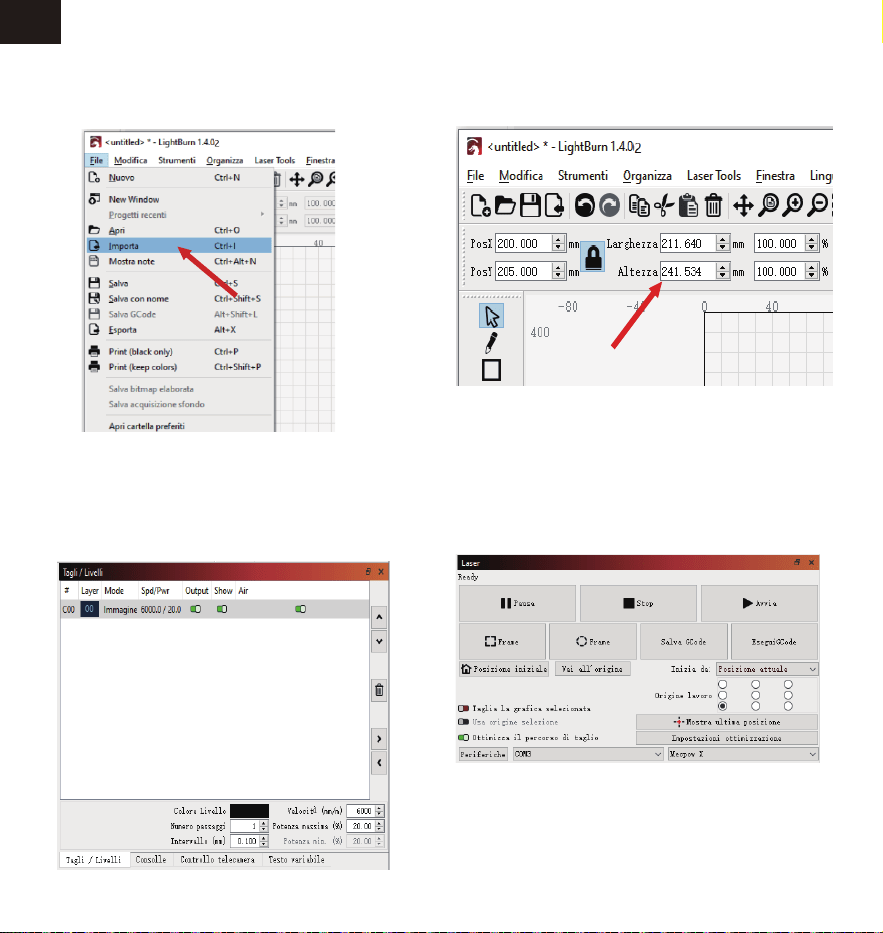

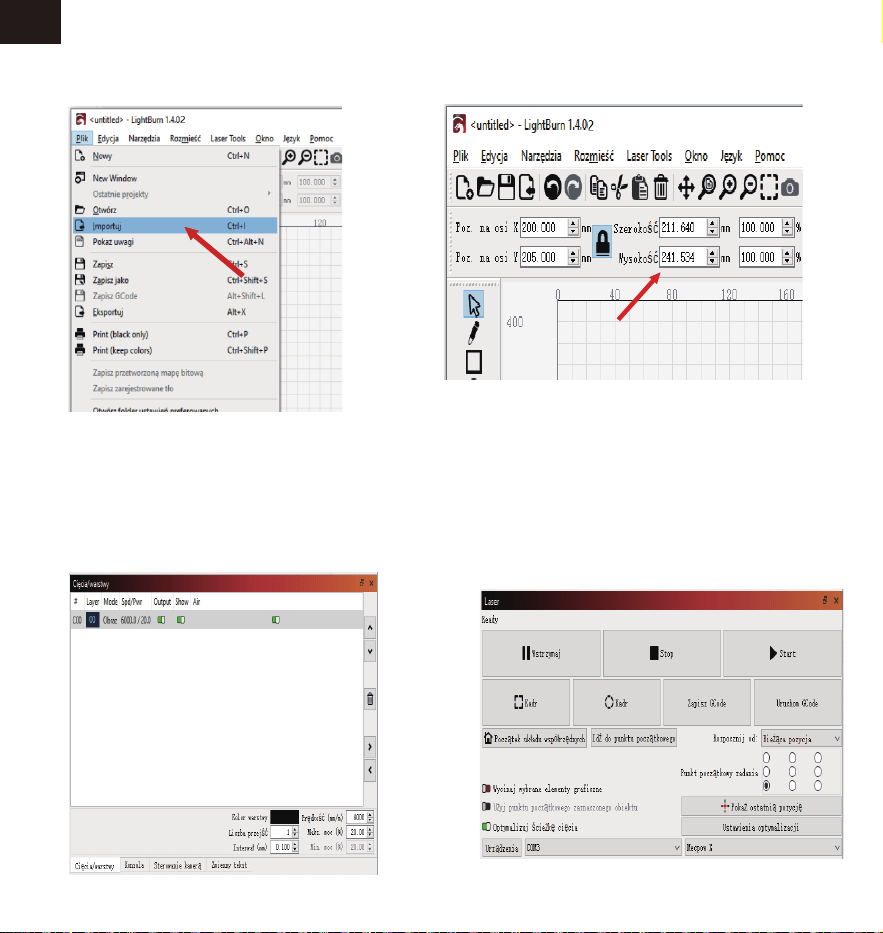

11.Klicken Sie auf „Datei“ – „Importieren“,

um die Gravurdatei zu importieren.

12.Nach dem Importieren der Datei können Sie

die Gravurgröße oben auf der Benutzerober-

äche ändern.

13.Wählen Sie den Gravurmodus und stellen

Sie die Betriebsparameter für die Lasergravur

oder das Laserschneiden ein. (Empfohlene

Betriebsparameter zum Gravieren oder

Schneiden verschiedener Materialien sind im

nächsten Abschnitt aufgeführt.)

14.Klicken Sie auf „Rahmen“, um eine Vorschau des

Gravurbereichs anzuzeigen und die Gravurposition

anzupassen. Klicken Sie dann auf „Start“, um mit der

Gravur zu beginnen.

-51-

20 3000

3000

1000

3000

1000

3000

600

3000

200

130

600

3000

100

80 300

100

10.Recommended Operating Parameters

Mecpow X5 (20W)

Gummi

Kunstharz

Karton

8mm dicker Karton

9mm dicker Karton

10 mm dicker Karton

0,2 mm Papier

2mm Leder

5mm Acrylglas

Gravur

Holzbrett

Bambus

Leder

Die Oberäche muss

gestrichen werden.

Die Oberäche muss

gestrichen werden.

Die Oberäche muss mit

Wärmeübertragungspapier

aufgetragen werden.

Glas

Keramik

Acryl

Modus

Materialien

Leistung

(%)

Geschwindigkeit(mm/min)

Hinweis

Edelstahl

Schneiden

-52-

4500

900

4500

300

195

900

450

100

100 150

450080

450050

4500

1500

4500

1500

Kunstharz

Gummi

Karton

8mm dicker Karton

9mm dicker Karton

10 mm dicker Karton

0,2 mm Papier

2mm Leder

5 mm Acrylglas

Mecpow X5 Pro (30W)

Gravur

Holzbrett

Bambus

Leder

Die Oberäche muss

gestrichen werden.

Die Oberäche muss

gestrichen werden.

Die Oberäche muss mit

Wärmeübertragungspapier

aufgetragen werden.

Glas

Keramik

Acryl

Modus

Materialien

Leistung

(%)

Geschwindigkeit(mm/min)

Hinweis

Edelstahl

Schneiden

11. Problembewältigung

4. Der Offline-Graviervorgang wird unerwartet abgebrochen.

A. Prüfen Sie, ob der Notausschalter versehentlich gedrückt wurde. Wenn er gedrückt wurde, drehen Sie ihn nach

rechts, um ihn zu lösen.

B. Prüfen Sie, ob der Schalter versehentlich ausgeschaltet wurde. Wenn ja, schalten Sie ihn wieder ein.

C. Wenn alle oben genannten Punkte normal erscheinen, wenden Sie sich bitte an den Kundenservice.

5.Die Software hört während der Gravur abrupt auf zu laufen.

A. Prüfen Sie, ob das USB-Kabel locker ist.

B. Vergewissern Sie sich, dass die Software korrekt installiert ist und die Kongurationsdateien korrekt sind.

C. Vergewissern Sie sich, dass die Gravurdatei ordnungsgemäß funktioniert.

D. Wenn alle oben genannten Punkte normal zu sein scheinen, wenden Sie sich bitte an den Kundenservice.

6.Das Gerät bewegt sich korrekt, aber der Laser bleibt inaktiv.

A. Prüfen Sie, ob das Lasermodulkabel richtig angeschlossen ist.

B. Überprüfen Sie, ob der Lüfter des Lasermoduls ein leichtes Geräusch von sich gibt.

C. Wenn alle oben genannten Punkte normal zu sein scheinen, wenden Sie sich bitte an den Kundenservice.

EN DE

-53-

2.Das Gerät kann keine Verbindung mit dem Computer herstellen.

A.Überprüfen Sie, ob das USB-Kabel richtig an den Computer und das Gerät angeschlossen ist.

B. Installieren Sie den Treiber wie angegeben und stellen Sie sicher, dass der Computer das Gerät als seriellen Anschluss erkennt.

C.Trennen Sie das USB-Kabel und die Stromversorgung, warten Sie 5 Sekunden und schließen Sie es dann wieder an.

3.Die Gravur ist zu schwach oder nicht vorhanden.

A. Vergewissern Sie sich, dass das Gerät gemäß der Bedienungsanleitung genau fokussiert ist.

B. Stellen Sie die Graviergeschwindigkeit ein. Wenn es zu schnell graviert, hat es möglicherweise nicht genug Zeit, das

Objekt zu brennen.

C. Das Bild ist zu unscharf. Importierte Bilder müssen klar, mit feinen Linien und nicht zu hell sein, da sich dies direkt

auf den Gravureekt auswirkt.

D. Stellen Sie sicher, dass das zu gravierende Objekt ach und parallel zur Maschine liegt, um Fokussierungsprobleme

zu vermeiden.

1.Das Gerät reagiert nicht, wenn es eingeschaltet wird.

A.Überprüfen Sie, ob das Gerät richtig an die Steckdose angeschlossen und eingeschaltet ist.

-54-

12. Konformitätserklärung

Dieses Produkt entspricht den Normen der Europäischen Gemeinschaft.

Dieses Produkt erfüllt die Anforderungen der Beschränkung gefährlicher Stoe in Elektro- und

Elektronikgeräten (RoHS) EU-Vorschriften zur Beschränkung der Verwendung von gefährlichen

Stoen in Elektro- und Elektronikgeräten zum Schutz der Umwelt und Der öentlichen

Gesundheit.

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen Der Betrieb unterliegt den folgenden zwei

Bedingungen: (1) dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät

muss die empfangenen Störungen, einschließlich Störungen, die einen unerwünschten Betrieb

verursachen können, akzeptieren.

Das Laserwarnsymbol wird verwendet, um Benutzer und Besucher zu warnen, wenn das Risiko

besteht, einem ungeschirmten Laserstrahl ausgesetzt zu werden. Der Kontakt mit bestimmten

Lasern kann zu Augen- oder Sehschäden und Hautverbrennungen führen.

Dieses Symbol zeigt an, dass das Produkt recycelt werden kann.

1. Introducción...........................................................

2. Declaración de seguridad.....................................

3. Diagrama................................................................

4. Especificaciones.....................................................

5. Contenido del paquete.........................................

6. Guía de montaje....................................................

7. Funciones y operaciones......................................

8. Controlador............................................................

9. Software.................................................................

10.

Parámetros de funcionamiento recomendados...........

11. Solución de problemas.......................................

12. Declaración de cumplimiento...........................

CONTENIDO

-55-

1. Introducción

2. Declaración de seguridad

Estimado/a cliente:

Agradecemos su adquisición de nuestra máquina de grabado láser. Este aparato representa un

producto avanzado que combina luz, maquinaria y electricidad. Para aprovechar al máximo el equipo

y asegurar su correcto mantenimiento, le recomendamos leer detenidamente el manual del usuario y

seguir sus instrucciones paso a paso.

Descargo de responsabilidad

La responsabilidad de cualquier pérdida derivada de un uso inadecuado o el no seguimiento de las

instrucciones del manual del usuario recae en el individuo. La interpretación nal del manual de

usuario pertenece a nuestra empresa, y nos reservamos el derecho de modicar cualquier información,

datos, detalles técnicos, etc. en el manual.

* Es importante tener en cuenta que el procesamiento láser puede implicar riesgos, por lo tanto, se

recomienda a los usuarios evaluar cuidadosamente si el objeto a procesar es adecuado para trabajar

con láser.

* Es imprescindible cumplir con las leyes y regulaciones locales respecto al objeto que se procesa y las

emisiones generadas.

* Esta máquina está equipada con un láser de clase IV, el cual emite radiación láser de alta potencia y

puede dar lugar a las siguientes situaciones:

(1) Ignición de materiales inamables circundantes;

(2) Durante el procesamiento láser, se pueden producir otras radiaciones y gases tóxicos y nocivos,

dependiendo del objeto que se procesa;

(3) La exposición directa a la radiación láser puede causar daños al cuerpo humano. Es necesario

contar con equipos contra incendios en el área de trabajo y se debe evitar apilar materiales inam-

ables y explosivos cerca del banco de trabajo o la máquina. Asimismo, es importante mantener una

adecuada ventilación.

*Además, el entorno en el que se ubica la máquina debe estar seco, sin contaminantes, vibraciones,

corrientes eléctricas fuertes, campos magnéticos intensos y otras interferencias. La temperatura

ambiente de trabajo debe oscilar entre 5-30 ºC, y la humedad relativa del ambiente de trabajo debe

situarse entre 35-65%.

* El voltaje de funcionamiento de la máquina es AC100-240V.

* Es fundamental mantener una supervisión constante durante el funcionamiento de la máquina.

Antes de iniciar cualquier actividad, es necesario apagar completamente la energía para evitar

cualquier problema imprevisto. En caso de que se presente una situación anormal, se debe interrum-

pir de inmediato la energía y abordar la situación de manera adecuada.

* Se prohíbe de manera estricta colocar objetos reectantes o difusos en la máquina que no sean

necesarios para su funcionamiento. Esto se hace con el objetivo de evitar la reexión del láser en el

cuerpo humano o en materiales inamables.

* Es necesario mantener la máquina alejada de equipos eléctricos que sean sensibles a interferencias

Precauciones de seguridad

-56-

1. Queda estrictamente prohibido exponer organismos vivos a la emisión del láser producida por la

máquina de grabado láser. Esto se indica claramente con una señal de advertencia amarilla en el

puerto correspondiente.

2. Las personas que sean fotosensibles tienen prohibido utilizar o acercarse al grabador láser debido a

los posibles efectos adversos que esto puede tener en su salud.

3. Durante el uso de la máquina de grabado láser, tanto el operador como cualquier persona en las

proximidades deben utilizar gafas de seguridad láser. Es imprescindible no operar la máquina láser sin

el uso de dichas gafas. Nuestra máquina incluye un par de gafas de seguridad láser. Si desea adquirir

gafas adicionales, estas deben ofrecer protección para longitudes de onda entre 400-445 nm (+-5 nm),

tener un diámetro exterior de +5 y cumplir con un nivel mínimo de clasicación L5.

4. Durante el funcionamiento de la máquina de grabado láser, es crucial que el usuario esté atento y

no la deje desatendida para evitar cualquier riesgo de ignición del material que se está grabando. Es

recomendable ubicar la máquina en un área que sea resistente al fuego y garantizar una adecuada

ventilación. Se sugiere tener un extintor de incendios cercano en caso de situaciones de emergencia.

5. Es importante garantizar que no haya materiales inamables en las proximidades de la máquina de

grabado láser. Se recomienda colocar una mesa de trabajo en forma de panal debajo de la máquina

como medida adicional de seguridad.

6. Al utilizar el grabador láser, es fundamental contar con suciente espacio alrededor de la máquina.

El proceso de grabado de ciertos materiales puede generar humo, por lo que se recomienda contar

con un sistema de escape especializado para garantizar una adecuada ventilación y eliminación del

humo.

7. Es crucial no tocar ni el rayo láser ni el objeto en proceso mientras la máquina de grabado láser esté

en funcionamiento, ya que esto podría resultar en lesiones graves o la reexión del rayo. Asimismo, se

debe evitar tocar el radiador, ya que puede estar caliente debido al funcionamiento continuo o

reciente detención de la máquina de grabado láser. 8. Es necesario que los niños o adolescentes,

especialmente aquellos menores de 14 años, no utilicen la máquina de grabado láser de forma

individual. Siempre deben ser supervisados por un adulto responsable durante su uso.

9. La temperatura de funcionamiento de la máquina es de 5 ºF a 86 ºF (-15 ºC a 30 ºC).

10. Durante el proceso de grabado con láser, existe un riesgo potencial de incendio. Por lo tanto, es

esencial que la máquina de grabado láser esté bajo la supervisión de un operador experto mientras

está en funcionamiento para controlar cualquier accidente que pueda ocurrir.

11. Nuestra máquina de grabado láser cuenta con un sensor de llama integrado para proporcionar un

nivel adicional de seguridad. Sin embargo, es importante tener en cuenta que no ofrecemos ninguna

garantía, ya sea explícita o implícita, en cuanto a la disponibilidad o funcionalidad del sensor de llama.

Advertencia

electromagnéticas, ya que esto puede ocasionar interferencias electromagnéticas en dichos equipos.

* Está totalmente prohibido que personas no profesionales desmonten el grabador láser debido a los

posibles peligros, como la presencia de alto voltaje, dentro de la máquina.

3. Diagrama

-57-

1. Eje Y derecho

2. Eje X trasero

3. Eje Y izquierdo

4. Conjunto del eje X

5. Conector de tubo

6. Módulo láser

7. Eje X frontal

8. Bomba de aire

9. Caja de control

10. Cable de la bomba

de aire

-58-

1. Puerto de Entrada de CC

2. Puerto USB

3. Puerto de Micro SD

4. Puerto de pantalla

5. Alarma

6. Botón de parada de emergencia

7. Interruptor deencendido

8. Botón de reinicio

1 2 3 4

5 6 7

10 11

9. Bloqueo de seguridad

10. Interruptor del sensor de llama

11. Sensor de llama

12. Interfaz de luz LED

13. Interfaz de asistencia de aire

14. Interfaz de puerta de seguridad

15. Interfaz del ventilador de escape

4. Especificaciones

-59-

Modelo

Especicaciones

básicas

Módulo láser

Bomba de aire

Cargador

AC 110~220V

600 x 600mm

28000mm / min

±50°

Windows / Mac / Linux

JPEG, BMP, GIF, PLT, PNG, DXF

Aluminio

Madera, acrílico, porcelana, tela, bambú,

tablero de plástico, cuero, fruta, pan, etc

Tamaño del producto

Tamaño del paquete

Peso

Potencia de entrada

Potencia nominal

Área de grabado máx.

Velocidad de grabado máx.

Precisión de grabado

Alarma de inclinación

Soporte de software

Soporte del sistema

Soporte de formato de archivo

Material del marco

Potencia nominal

Entrada

Potencia láser

Voltaje de entrada

Corriente de entrada

Potencia de entrada

Velocidad del aire

Voltaje de entrada

Corriente de entrada

Voltaje de salida

Corriente de salida

Materiales para grabado láser

X5 Pro

144W 192W

77W 108w

22W

24V 3A

24V

1.5A

36W

25L/min

AC 110~220V

24V

33W

6A 8A

950 x 380 x 145mm

11.35kg

800 x 712 x 194mm

0.08 x 0.1mm

MKSLaser APP / LaserGRBL / LightBurn

5. Contenido del paquete

-60-

Conjunto del eje X *1

Gafas *1

Adaptador de corriente *1

Módulo Láser *1

Cable USB *1

Tablero de madera *2 Placa de aluminio *1

Correa dentada *2

Soporte Izquierdo *2 Soporte derecho *2

Almohadilla antideslizante (65*50*2mm) *5

Bomba de aire *1

Tornillo M5*40 *4

Llave hexagonal 2.5 mm *1

Llave hexagonal de 2 mm *1

Brida *2

Destornillador *1

Tornillo M5*30 *9 Tornillo M5*25 *5 Tornillo M5*8 *13 Junta *5

Llave *2

Manual de usuario *1

Cable de la bomba de aire *1

Cepillo de limpieza *1

Conector de tubo *1

Eje X trasero *1

Eje Y izquierdo *1

Eje X frontal *1

Eje Y derecho *1

6. Guía de montaje

-61-

Paso 1: Conexión del eje X

frontal y ejes Y

Conecta el eje X frontal a los dos ejes

Y usando cuatro tornillos M5*30 y

asegúrate de que estén apretados y

que los agujeros de los tornillos estén

alineados correctamente.

M5*30M5*30

Paso 2: Conexión del conjunto del eje X

y ejes Y

Desliza el conjunto del eje X en los

dos ejes Y en la dirección indicada.

-62-

Paso 3: Conexión del eje X trasero a los ejes Y

Conecta el eje X trasero a los ejes Y usando cuatro tornillos M5*30 y asegúrate de que estén bien

apretados y que los agujeros de los tornillos estén alineados correctamente.

M5*30

-63-

Paso 4: Montaje de los soportes izquierdo y derecho

Instala los soportes izquierdo y derecho siguiendo el diagrama y fíjalos en su lugar usando dos tornillos

M5*8 y un tornillo M5*25. Asegúrate de apretarlos correctamente.

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

-64-

Paso 5: Instalación y ajuste de la correa

(1) Desliza la correa a través de las ruedas en la dirección indicada. Ten en cuenta que los engranajes

de la correa deben estar hacia abajo.

(2) Pasa las correas por los agujeros sobre los tornillos M5*8.

(3) Arrastre las correas con fuerza y apriete rmemente los tornillos M5*8 con juntas para jar las

correas.

-65-

Paso 6: Instalación de la caja de control

(1) Alinea la caja de control con los agujeros de los tornillos.

(2) Aplica tres tornillos M5*40 e insértalos en los agujeros de los tornillos en la parte trasera de la caja de

control.

(3) Aprieta los tornillos con un destornillador.

Paso 7: Instalación del módulo láser

(1) Desliza el módulo láser en la placa deslizante.

(2) Gira la perilla en sentido horario para bloquear el módulo láser en su lugar.

(3) Conecta el cable y el tubo al módulo láser.

M5*40

-66-

Paso 8: Instalación de la bomba de aire

(1) Conecta un extremo del conector de tubo al tubo largo de la máquina y el otro extremo a la salida

de aire de la bomba.

(2) Inserta un extremo del cable de la bomba de aire en el puerto de CC de la bomba y el otro

extremo en la interfaz de asistencia de aire.

-67-

Paso 10: Encendido de la máquina

(1) Conecta el adaptador de corriente.

(2) Conecta la máquina a tu computadora a través del cable USB.

(3) Inserta la llave y gírala en sentido horario hasta que esté alineada con el punto verde.

(4) Gira el botón de parada de emergencia en sentido horario para reiniciar.

(5) Presiona el interruptor de encendido y verica la luz indicadora en la parte superior del módulo

láser. Ten en cuenta que el cabezal láser está listo para trabajar cuando la luz está encendida. Si la luz

está apagada, vuelve a conectar el cable láser o el adaptador de corriente.

Paso 9: Enfoque

(1) Baja la barra de enfoque en el módulo láser.

(2) Sostén el módulo láser con una mano y gira la perilla en sentido antihorario para aojarla.

(3) Desliza ligeramente hacia abajo el cabezal láser hasta que la barra de enfoque toque el objeto a

grabar.

(4) Gira la perilla en sentido horario para asegurar el módulo láser y luego empuja la barra hacia arriba

hasta que esté en posición.

90°

7. Funciones y operaciones

-68-

Partes

Funciones / Anomalías

Operaciones

Alarma

La alarma sonará y parpadeará

cuando ocurra algo anormal.

Anomalía: La alarma suena y

parpadea.

1. Descubre la causa de la alarma.

2. Elimina este factor.

3. Presiona el botón de reinicio durante 3

segundos para reiniciar la máquina.

4. Sigue las instrucciones de funciona-

miento del software para reanudar el

trabajo.

Módulo láser

Graba objetos y materiales.

Anomalía: El módulo láser no

funciona o encuentra anomalías

operativas.

1. Verica si el cable de conexión del

módulo láser está correctamente

conectado.

2. Verica si la caja de control principal

está funcionando normalmente.

Parada de

emergencia

Detiene el funcionamiento de la

máquina de inmediato.

Presiona el botón para detener la

máquina y gira el botón en sentido

antihorario para que la máquina vuelva a

funcionar.

Sensor de llama

Detecta si hay fuego en o alrededor de

la máquina y activa la alarma,

deteniendo también la operación de la

máquina en caso de fuego. El control

se realiza a través de un interruptor

físico.

1. Verica el entorno y evita colocar la

máquina bajo luz solar directa.

2. Ponte en contacto con el servicio al

cliente para ajustar la sensibilidad del

sensor de llama

Bomba de aire

Asiste a la máquina durante la

operación.

Anomalía: Deja de funcionar o

encuentra anomalías operativas.

1. Verica si el adaptador de corriente está

conectado a una fuente de alimentación.

2. Verica si el conector DC de la bomba de aire

está correctamente enchufado.

3. Ponte en contacto con el servicio al cliente si el

problema no se puede resolver.

-69-

Interruptor de

límite

Limita el rango de movimiento del

motor.

Anomalía: El motor se mueve

continuamente en la dirección del

interruptor de límite, produciendo

un distintivo sonido "clunk, clunk,

clunk".

1. Verica si el cable del interruptor de

límite está desconectado.

2.Verica si el enchufe del interruptor

de límite está instalado en su lugar.

3.Verica si el interruptor de límite está

en contacto con el componente

correspondiente.

4. Ponte en contacto con el servicio al

cliente si el problema no se puede

resolver.

Motor paso a

paso

Asegura el funcionamiento normal

del módulo láser.

1. Verica si los cables cumplen con las

especicaciones requeridas.

2. Conrma que los cables estén

conectados correctamente.

3. Verica si la caja de control funciona

correctamente.

4. Verica si el software está instalado o

congurado correctamente.

5. Ponte en contacto con el servicio al

cliente si el problema no se puede

resolver.

3. Conrma si el software está instalado

o congurado correctamente.

4. Ponte en contacto con el servicio al

cliente si el problema no se puede

resolver.

-70-

1. Descargue el controlador desde el siguiente enlace.

https://mecpow.com/pages/driver-les

2.Póngase en contacto con el servicio de atención al cliente para obtener el archivo del controlador.

Nota:

Para los usuarios de Windows, si está utilizando un sistema por debajo de Win10, tendrá que

instalar el controlador manualmente. Si está utilizando el sistema Win10 o superior, no es

necesario instalar el controlador.

El controlador para usuarios de Mac es compatible con OS X 10.9 a OS X 10.15 y OS X 11.0

(Big Sur) y superior.

El controlador para usuarios de Linux es compatible con sistemas de 32 y 64 bits.

Encienda la máquina y conéctela a su computadora a través del cable USB antes de iniciar el

controlador.

8. Controlador

Métodos de descarga

Instalación

Para usuarios de Windows:

1. Abra el controlador descargado.

2. Haga clic en "INSTALL".

3. Haga clic en "OK" cuando el controlador se haya instalado correctamente.

-71-

Para usuarios de Mac:

1. Abra las instrucciones.

2. Abra el controlador descargado y siga las instrucciones para instalarlo.

Para usuarios de Linux:

1. Abra el archivo README.

2. Abra el archivo - driver, y siga el "README" para instalarlo.

-72-

Es un software gratuito de código abierto que admite computadoras con Windows. Descárguelo

desde: http://lasergrbl.com/download/

9. Software

Laser GRBL

1. Instálelo.

2. Abra el software. Haga clic en "Conectar" y seleccione "COM3".

MKSLaser APP

MKSLaser es un software de control móvil gratuito compatible con dispositivos Android e IOS.

1.Escanea el código QR y descárgalo.

2. Para el uso detallado de MKSLaser App, por favor descargue el manual de usuario visitando el

siguiente enlace. https://mecpow.com/pages/download-center

-73-

3. Haga clic en "Abrir archivo" para seleccio-

nar el archivo de grabado.

4. Seleccione el modo de grabado y haga clic en

"Siguiente".

5. Seleccione los parámetros operativos para el

grabado o corte por láser. (M3 es para tallado de

potencia constante y M4 es para potencia

variable. Consulte la sección 10 para conocer los

parámetros de funcionamiento recomendados

para grabar o cortar diferentes materiales).

6. Introduzca "M7" en la casilla de comandos y pulse

Intro para poner en marcha la bomba de aire. Para

detener la bomba de aire, introduce "M9" en la

misma casilla y pulsa Intro.

-74-

7.Haga clic en "Framing" para obtener una vista previa del rango de grabado y ajustar la

posición de grabado.

8. Haga clic en "Ejecutar programa" para comenzar a grabar.

Es un software profesional de pago compatible con ordenadores MAC, Linux y Windows. Descárguelo

desde: https://lightburnsoftware.com/pages/trial-version-try-before-you-buy

LightBurn

1. Instálelo.

2. Abra el software y haga clic en "Encontrar mi

láser".

3. Seleccione su dispositivo y haga clic en

"Agregar dispositivo".

600 600

600

-75-

4. Asigne un nombre a su dispositivo e ingrese

las longitudes del eje X y el eje Y, luego haga clic

en "Next".

Nombre: Mecpow X5

Longitud del eje X: 600 mm

Longitud del eje Y: 600 mm

5. Seleccione "Delante izquierda"

como origen de su láser y haga clic en

"Next".

6. Haga clic en "Finish".

7.Seleccione Mecpow X5 y haga clic en "OK".

-76-

8. Haga clic en "Editar" - "Ajustes" y congure la unidad en "mm/min", luego haga clic

en "OK".

9. Haga clic en "Editar" - "Ajustes del dispositivo" y

seleccione "M7" en "Asistencia de aire" para

permitir que la bomba de aire funcione en

sincronización con la máquina.

10.Seleccione "Posición actual" en la sección

"Empezar desde" y luego seleccione el círculo

en la esquina inferior izquierda en la sección

"Origen del trabajo".

-77-

11.Haga clic en "Archivo" - "Importar"

para importar el archivo de grabado.

12. Puede modicar el tamaño del grabado en la

parte superior de la interfaz después de importar

el archivo.

13. Seleccione el modo de grabado y establezca

los parámetros operativos para el grabado o

corte por láser. (Los parámetros de funciona-

miento recomendados para grabar o cortar

diferentes materiales se enumeran en la

siguiente sección).

14.Haga clic en "Marco" para obtener una vista

previa del rango de grabado y ajuste la posición

de grabado, luego haga clic en "Iniciar" para

comenzar a grabar.

-78-

20 3000

3000

1000

3000

1000

3000

600

3000

200

130

600

3000

100

80 300

100

10. Parámetros de funcionamiento recomendados

Mecpow X5 (20W)

Grabado

Tablero de madera

Bambú

Resina

Cuero

La supercie necesita

ser pintada.

La supercie necesita

ser pintada.

La supercie debe aplicarse

con papel de transferencia

de calor.

Vidrio

Cerámica

Acrílico

Modo Materiales Potencia

(%) Velocidad (mm/min) Nota

Goma

Acero inoxidable

Cartón

Cartón de 8 mm d

e grosor

Cartón de 9 mm

de grosor

Cartón de 10 mm

de grosor

Corte

Papel de 0,2 mm

Cuero de 2 mm

5mm Acrílico

-79-

4500

900

4500

300

195

900

450

100

100 150

450080

450050

4500

1500

4500

1500

La supercie necesita

ser pintada.

La supercie necesita

ser pintada.

La supercie debe aplicarse

con papel de transferencia

de calor.

Potencia

(%) Velocidad (mm/min)

Corte

Resina

Goma

Cartón

Cartón de 8 mm d

e grosor

Cartón de 9 mm

de grosor

Cartón de 10 mm

de grosor

Papel de 0,2 mm

Cuero de 2 mm

5mm Acrílico

Tablero de madera

Bambú

Cuero

Vidrio

Cerámica

Acrílico

Acero inoxidable

Mecpow X5 Pro (30W)

Grabado

Modo Materiales Nota

11. Solución de problemas

4. El proceso de grabado sin conexión se detiene inesperadamente.

A. Verica si se ha presionado accidentalmente el botón de parada de emergencia. Si está presionado, gíralo hacia la

derecha para liberarlo.

B. Verica si el interruptor se ha apagado accidentalmente. Si es así, vuelve a encenderlo.

C. Si todo lo anterior parece estar normal, ponte en contacto con el servicio al cliente.

5. El software se detiene abruptamente durante el grabado.

A. Verica si el cable USB está suelto.

B. Conrma que el software esté instalado correctamente y los archivos de conguración sean precisos.

C. Asegúrate de que el archivo de grabado esté funcionando correctamente.

D. Si todo lo anterior parece estar normal, ponte en contacto con el servicio al cliente.

6. La máquina se mueve correctamente, pero el láser permanece inactivo.

A. Valida que el cable del módulo láser esté correctamente conectado.

B. Verica si hay algún ruido leve proveniente del ventilador del módulo láser.

C. Si todo lo anterior parece estar normal, ponte en contacto con el servicio al cliente.

EN ES

-80-

1. La máquina no responde cuando está encendida.

A. Compruebe si la máquina está enchufada correctamente en el enchufe y encendida.

2. La máquina no puede conectarse a la computadora.

A. Verique si el cable USB está conectado correctamente tanto a la computadora como a la máquina.

B. Instale el controlador según las instrucciones y asegúrese de que la computadora reconozca el dispositivo como

un puerto serie.

C. Desconecte el cable USB y la fuente de alimentación, espere 5 segundos y luego vuelva a conectarlo.

3. El grabado es demasiado ligero o inexistente.

A. Asegúrese de que la máquina esté enfocada con precisión de acuerdo con el manual.

B. Ajuste la velocidad de grabado. Si hace un grabado demasiado rápido, es posible que no tenga tiempo suciente

para quemar el objeto.

C. La imagen es demasiado supercial. Las imágenes importadas deben ser claras, con líneas nas y sin colores

demasiado claros, ya que esto afectará directamente el efecto de grabado.

D. Asegúrese de que el objeto que se está grabando esté colocado plano y paralelo a la máquina para evitar

problemas de enfoque.

-81-

12. Declaración de cumplimiento

Este producto cumple con los estándares de la Comunidad Europea (UE).

DEste producto cumple con las normas de Restricción de Sustancias Peligrosas en Equipos

Eléctricos y Electrónicos (RoHS) de la UE que restringen el uso de sustancias peligrosas en

equipos eléctricos y electrónicos para proteger el medio ambiente y la salud pública.

Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las

dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales y (2)

este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda

causar un funcionamiento no deseado.

La señal de advertencia láser se utiliza para alertar a los usuarios y visitantes si existe el riesgo de

estar expuestos a un rayo láser desnudo. La exposición a ciertos láseres puede causar daños

oculares u ópticos y quemaduras en la piel.

Este símbolo indica que el producto es reciclable.

1. Préface....................................................................

2. Déclaration de sécurité........................................

3. Diagramme............................................................

4. Spécifications.........................................................

5. Liste des éléments de la boite.............................

6. Guide d’assemblage.............................................

7. Fonctions & Opérations.......................................

8. Pilote......................................................................

9. Logiciel...................................................................

10. Paramètres de fonctionnement recommandés

11. Résolution des problèmes.................................

12. Déclaration de conformité................................

SOMMAIRE

105

107

108

-82-

1. Préface

2. Déclaration de sécurité

Cher client,

Nous vous remercions d'avoir acheté notre machine à graver au laser. Cet appareil est un produit de

haute technologie qui intègre la lumière, les machines et l'électricité. An d'améliorer l'utilisation et

l'entretien de l'appareil, veuillez lire attentivement le manuel d'utilisation et suivre les étapes

indiquées dans le manuel.

Clause de non-responsabilité

Toute perte causée par une utilisation incorrecte ou le non-respect des étapes du manuel d'utilisation

sera à la charge de l'utilisateur. L'interprétation nale du manuel d'utilisation appartient à notre

société, et nous nous réservons le droit de modier toute information, donnée, détail technique, etc.

dans le manuel.

* Le traitement au laser peut être risqué, et les utilisateurs doivent soigneusement vérier si l'objet à

traiter est adapté au travail au laser.

* L'objet traité et les émissions doivent être conformes aux lois et réglementations locales. * Cette

machine utilise un laser de classe IV (radiation laser de haute puissance), qui peut provoquer les

situations suivantes :

(1) Allumage des matériaux inammables environnants ;

(2) Pendant le traitement laser, d'autres radiations et des gaz toxiques et nocifs peuvent être produits,

en fonction de l'objet traité ;

(3) L'exposition directe au rayonnement laser peut causer des dommages au corps humain. Le lieu de

travail doit être équipé d'un dispositif de lutte contre l'incendie et les matériaux inammables et

explosifs ne doivent pas être empilés autour de l'établi ou de la machine. Une bonne ventilation doit

également être assurée.

* L'environnement dans lequel se trouve la machine doit être sec, exempt de pollution, de vibrations,

d'électricité forte, de magnétisme fort et d'autres interférences. La température ambiante de travail

doit être comprise entre 5 et 30°C, et l'humidité ambiante de travail doit être comprise entre 35 et

65%HR.

* La tension de fonctionnement de l'appareil est de 100-240 V CA.

* Pendant le fonctionnement de la machine, celle-ci doit être surveillée en permanence. Avant de

quitter l'appareil, il convient de couper l'alimentation électrique an d'éviter tout problème imprévu.

Si une situation anormale se produit, veuillez immédiatement couper le courant et vous en occuper !

* Il est strictement interdit de placer dans la machine des objets rééchissants ou dius qui ne sont

pas utiles à son fonctionnement, an d'éviter que le laser ne se reète sur le corps humain ou sur des

matériaux inammables.

Précautions de sécurité

-83-

Attention

* La machine doit être tenue à l'écart des équipements électriques sensibles aux interférences

électromagnétiques, qui peuvent provoquer des interférences électromagnétiques.

* Il est strictement interdit aux non-professionnels de démonter le graveur laser, car il peut y avoir des

dangers tels que la haute tension à l'intérieur de la machine.

1. La machine à graver au laser peut produire de la lumière laser. Il est strictement interdit de placer

des organismes vivants sous l'émission laser (le port est marqué d'un panneau d'avertissement jaune).

2. Il est interdit aux patients photosensibles d'utiliser le graveur laser ou de s'en approcher.

3. Lors de l'utilisation de la machine à graver au laser, l'opérateur et toute personne se trouvant à

proximité de la machine doivent porter des lunettes de sécurité laser. Ne pas utiliser la machine laser

sans lunettes de protection laser. Notre machine est livrée avec une paire de lunettes de sécurité. Si

vous souhaitez acheter des lunettes supplémentaires, celles-ci doivent orir une protection contre les

longueurs d'onde comprises entre 400 et 445 nm (+-5 nm), avoir un diamètre extérieur de +5 et

correspondre à un niveau L5 minimum.

4. Lorsque la machine à graver au laser fonctionne, l'utilisateur doit être très attentif et ne pas la laisser

sans surveillance an d'éviter que le matériau gravé ne s'enamme. Placez la machine dans un endroit

à l'abri du feu et assurez une bonne ventilation. Il est recommandé d'avoir un extincteur à proximité en

cas d'urgence.

5. Veillez à ce qu'aucun matériau inammable ne se trouve à proximité de la machine à graver au laser.

Nous recommandons de placer une table de travail en nid d'abeille sous la machine.

6. Lorsque vous utilisez le graveur laser, veillez à ce qu'il y ait susamment d'espace autour de lui. La

gravure de certains matériaux peut produire de la fumée, qui doit être évacuée à l'aide d'un système

d'échappement spécialisé.

7.Ne touchez pas le faisceau laser ou l'objet en cours de traitement lorsque la machine est en

fonctionnement, car cela pourrait provoquer des blessures graves ou une réexion du faisceau. En

outre, évitez de toucher le radiateur car il peut être chaud en raison du fonctionnement de la machine

à graver au laser ou de son arrêt récent.

8. Les enfants et les adolescents (en particulier ceux de moins de 14 ans) ne sont pas autorisés à utiliser

seuls la machine à graver au laser et doivent être surveillés par un adulte à tout moment.

9. La température de fonctionnement de l'appareil est comprise entre -15°C et 30°C (5°F et 86°F).

10. La gravure au laser présente un risque d'incendie. Lorsque la machine à graver au laser est utilisée,

elle doit être surveillée par un opérateur qualié qui peut utiliser un extincteur en cas d'accident.

11. Notre machine à graver au laser est équipée d'un détecteur de amme intégré an de maximiser la

sécurité de notre équipement. Toutefois, veuillez noter qu'aucune garantie écrite ou implicite n'est

donnée quant à la disponibilité ou au fonctionnement du capteur de amme.

3. Diagramme

-84-

1. Axe des Y droit

2. Axe des X arrière

3. Axe des Y gauche

4. Assemblage de l'axe des X

5. Connecteur de tube

6. Module laser

7. Axe des X avant

8. Pompe à air

9. Boîtier de commande

10. Câble de la pompe à air

-85-

1. Port d'entrée CC

2. Port USB

3. Port Micro SD

4. Port écran

5. Alarme

6. Bouton d'arrêt d'urgence

7. Interrupteur d'alimentation

8. Bouton de réinitialisation

1 2 3 4

5 6

10 11

9. Verrou de sécurité

10. Interrupteur du détecteur de amme

11. Détecteur de amme

12. Interface de la lumière LED

13. Interface d'assistance pneumatique

14. Interface de la porte de sécurité

15. Interface du ventilateur d'extraction

4. Spécifications

-86-

Modèle

Spécications

de base

Module laser

Pompe à air

Chargeur

AC 110~220V

600 x 600mm

28000mm / min

±50°

Windows / Mac / Linux

JPEG, BMP, GIF, PLT, PNG, DXF

Aluminium

Bois, acrylique, porcelaine, tissu, bambou,

panneau en plastique, cuir, fruits, pain, etc

Dimensions du produit

Dimensions du package

Poids

Puissance d'entrée

Puissance nominale

Surface de gravure max.

Vitesse de gravure max.

Précision de la gravure

Alarme d'inclinaison

Support logiciel

Support du système

Support du format de chier

Matériau du cadre

Puissance nominale

Entrée

Puissance du laser

Tension d'entrée

Courant d'entrée

Puissance d'entrée

Vélocité d'air

Tension d'entrée

Courant d'entrée

Tension de sortie

Courant de sortie

Matériaux pour la

gravure au laser

X5 Pro

144W 192W

77W 108w

22W

24V 3A

24V

1.5A

36W

25L/min

AC 110~220V

24V

33W

6A 8A

950 x 380 x 145mm

11.35kg

800 x 712 x 194mm

0.08 x 0.1mm

MKSLaser APP / LaserGRBL / LightBurn

5. Liste des éléments de la boite

-87-

Assemblage de l'axe des X *1

Lunettes de protection *1

Adaptateur d'alimentation *1

Module laser *1

Câble USB *1

Panneau de bois *2 Plaque d'aluminium *1

Courroie de transmission *2

Support gauche *2 Support droit *2

Tapis anti-dérapant (65*50*2mm) *5

Pompe à air *1

Vis M5*40 *4

Clé hexagonale 2.5mm *1

Clé hexagonale 2mm *1

Attache zip *2

Tournevis *1

Vis M5*30 *9 Vis M5*25 *5 Vis M5*8 *13 Joint d’étancheité *5

Clé *2

Mode d'emploi *1

Câble de la pompe à air *1

Brosse de nettoyage *1

Connecteur du tube *1

Axe des X arrière *1

Axe des Y gauche *1

Axe des X avant *1

Axe des Y droit *1

6. Guide d’assemblage

-88-

Étape 1 : Raccordement de

l'axe des X et des axes des Y

avant

Fixez l'axe des X avant aux deux axes

Y au moyen de quatre vis M5*30 et

assurez-vous qu'elles sont bien

serrées et que leurs trous de vis sont

correctement alignés.

M5*30M5*30

Étape 2 : Raccordement de l'assem-

blage de l'axe des X et des axes Y

Glissez l'assemblage de l'axe des X

dans les deux axes des Y dans le sens

indiqué.

-89-

Étape 3 : Raccordement de l'axe des X arrière aux axes des Y

Fixez l'axe des X arrière aux axes des Y au moyen de quatre vis M5*30 et assurez-vous qu'elles sont

bien serrées et que leurs trous de vis sont correctement alignés.

M5*30

-90-

Étape 4 : Montage des supports gauche et droit

Installez les supports gauche et droit conformément au schéma et xez-les en place à l'aide de deux vis

M5*8 et d'une vis M5*25. Assurez-vous de bien les serrer.

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

-91-

Étape 5 : Installation et serrage de la courroie

(1) Glissez la courroie dans les roues dans le sens indiqué. Notez que les dents de la courroie doivent

être orientées vers le bas.

(2) Glissez les courroies dans les trous situés au-dessus des vis M5*8.

(3) Tirez fortement sur les courroies et serrez fermement les vis M5*8 avec les joints pour xer les

courroies.

-92-

Étape 6 : Installation du boîtier de commande

(1) Alignez le boîtier de commande avec les trous des vis.

(2) Placez trois vis M5*40 et insérez-les dans les trous de vis à l'arrière du boîtier de commande.

(3) Serrez les vis à l'aide d'un tournevis.

Étape 7 : Installation du module laser

(1) Glissez le module laser dans la plaque coulissante.

(2) Tournez le bouton dans le sens des aiguilles d'une montre pour verrouiller le module laser en place.

(3) Connectez le câble et le tube au module laser.

M5*40

-93-

Étape 8 : Installation de la pompe à air

(1) Fixez une extrémité du connecteur de tube au long tube de la machine et l'autre extrémité à la

sortie d'air de la pompe.

(2) Branchez une extrémité du câble de la pompe à air sur le port CC de la pompe et l'autre extrémité

sur l'interface d'assistance pneumatique.

-94-

Étape 10 : Démarrage de l'appareil

(1) Branchez l'adaptateur d'alimentation.

(2) Connectez l'appareil à votre ordinateur via le câble USB.

(3) Insérez la clé et tournez-la dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit alignée sur

le point vert.

(4) Tournez le bouton d'arrêt d'urgence dans le sens des aiguilles d'une montre pour le réinitialiser.

(5) Appuyez sur l'interrupteur d'alimentation et vériez le voyant lumineux situé sur le dessus du

module laser. Notez que la tête laser est prête à fonctionner lorsque le voyant est allumé. Si le voyant

est éteint, reconnectez le câble laser ou l'adaptateur d'alimentation.

Étape 9 : Mise au point

(1) Abaissez la barre de mise au point du module laser.

(2) Tenez le module laser d'une main et tournez le bouton dans le sens inverse des aiguilles d'une montre

pour le desserrer.

(3) Glissez légèrement la tête du laser vers le bas jusqu'à ce que la barre de mise au point touche l'objet à

graver.

(4) Tournez le bouton dans le sens des aiguilles d'une montre pour xer le module laser, puis poussez la

barre vers le haut pour la remettre en place.

90°

7. Fonctions & Opérations

-95-

Pièces

Fonctionnalités / Anomalies

Opérations

Alarme

L'alarme se déclenche et clignote en

cas d'anomalie.

Anomalie : L'alarme se déclenche et

clignote.

1. Déterminez la cause de l'alarme.

2. Éliminez ce facteur.

3. Appuyez sur le bouton de réinitialisation

pendant 3 secondes pour réinitialiser la

machine.

4. Suivez les instructions d'utilisation du

logiciel pour reprendre le travail.

Module laser

Elle grave des objets et des matériaux.

Anomalie : Le module laser ne

fonctionne pas ou présente des

anomalies de fonctionnement.

1. Vériez que le câble de raccordement

du module laser est correctement

branché.

2. Vériez que le boîtier de commande

principal fonctionne normalement.

Arrêt

d'urgence

Elle arrête immédiatement le

fonctionnement de la machine.

Appuyez sur le bouton pour arrêter le

fonctionnement de la machine et tournez

le bouton dans le sens inverse des

aiguilles d'une montre pour remettre la

machine en marche.

Détecteur de

amme

Elle détecte la présence d'un incendie à

l'intérieur ou autour de la machine et

active l'alarme tout en arrêtant le

fonctionnement de la machine en cas

d'incendie. La commande est assurée

par un interrupteur physique.

1. Vériez l'environnement et évitez de

placer la machine en plein soleil.

2. Contactez le service clientèle pour

régler la sensibilité du détecteur de

amme.

Pompe à air

Elle assiste la machine durant son

fonctionnement.

Anomalie : La machine cesse de

fonctionner ou rencontre des

anomalies de fonctionnement.

1. Vériez que l'adaptateur d'alimentation est

connecté à une source d'alimentation.

2. Vériez que le connecteur CC de la pompe à

air est correctement branché.

3. Contactez le service clientèle si le problème

persiste.

-96-

Interrupteur

de n de

course

Elle limite la plage de déplacement

du moteur.

Anomalie : Le moteur se déplace

continuellement dans la direction

de l'interrupteur de n de course, en

produisant un son distinct "clic, clic,

clic".

1. Vériez si le câble de l'interrupteur

de n de course est déconnecté.

2. Vériez si la prise de l'interrupteur de

n de course est installée en place.

3. Vériez si l'interrupteur de n de

course est en contact avec le

composant correspondant.

4. Contactez le service clientèle si le

problème persiste.

Moteur pas à

pas

Elle assure le fonctionnement

normal du module laser.

1. Vériez que les câbles répondent

aux spécications requises.

2. Conrmez que les câbles sont

correctement connectés.

3. Vériez que le boîtier de commande

fonctionne correctement.

4. Vériez que le logiciel est correcte-

ment installé ou conguré.

5. Contactez le service clientèle si le

problème persiste.

3. Vériez que le logiciel est correcte-

ment installé ou conguré.

4. Contactez le service clientèle si le

problème persiste.

-97-

1. Télécharger le pilote à partir du lien ci-dessous.

https://mecpow.com/pages/driver-les

2. Contacter le service clientèle pour obtenir le chier du pilote.

Remarque :

Pour les utilisateurs de Windows, si vous utilisez un système inférieur à Win10, vous devrez

installer le pilote manuellement. Si vous utilisez un système Win10 ou supérieur, il n'est pas

nécessaire d'installer le pilote.

Le pilote pour les utilisateurs Mac est compatible avec OS X 10.9 à OS X 10.15 et OS X 11.0

(Big Sur) et supérieur.

Le pilote pour les utilisateurs de Linux est compatible avec les systèmes 32 bits et 64 bits.

Veuillez allumer l'appareil et le connecter à votre ordinateur via le câble USB avant de

lancer le pilote !

8. Pilote

Méthodes de téléchargement

Installation du pilote

Pour les utilisateurs de Windows :

1. Ouvrez le pilote téléchargé.

2. Cliquez sur "INSTALL".

3. Cliquez sur "OK" lorsque le pilote est installé avec succès.

-98-

Pour les utilisateurs de Mac :

1. Ouvrez les instructions.

2. Ouvrez le pilote téléchargé et suivez les instructions pour l'installer.

Pour les utilisateurs de Linux :

1. Ouvrez le chier README.

2. Ouvrez le chier - driver, et suivez le "README" pour l'installer.

-99-

9. Logiciel

LaserGRBL

C'est un logiciel open source gratuit qui prend en charge les ordinateurs Windows. Téléchargez-le sur :

http://lasergrbl.com/download/

1. Installez-le. 2. Ouvrez le logiciel. Cliquez sur "Connexion" et sélectionnez

"COM3".

MKSLaser APP

MKSLaser est un logiciel de contrôle mobile gratuit qui prend en charge les appareils Android et IOS.

1.Scanner le code QR et le télécharger.

2. Pour une utilisation détaillée de l'application MKSLaser, veuillez télécharger le manuel d'utilisation

en cliquant sur le lien ci-dessous. https://mecpow.com/pages/download-center

-100-

3. Cliquez sur "Ouvrir le Fichier" pour

sélectionner le chier de gravure.

4. Sélectionnez le mode de gravure et cliquez

sur "Suivant".

5. Sélectionnez les paramètres de fonctionne-

ment pour la gravure ou la découpe au laser. (M3

correspond à la gravure à puissance constante et

M4 à la puissance variable. Veuillez consulter la

section 10 pour connaître les paramètres de

fonctionnement recommandés pour la gravure

ou la découpe de diérents matériaux.)

6. entrez "M7" dans la boîte de commande

et appuyez sur Enter pour démarrer la

pompe à air. Pour arrêter la pompe à air,

entrez "M9" dans la même boîte et

appuyez sur Entrée.

600 600

-101-

7. Cliquez sur "Framing" pour prévisualiser la plage de gravure et ajuster la position de gravure.

8. Cliquez sur "Démarrer le Programme" pour commencer la gravure.

LightBurn

C'est un logiciel professionnel payant qui prend en charge les ordinateurs MAC, Linux et Windows.

Téléchargez-le à partir de: https://lightburnsoftware.com/pages/trial-version-try-before-you-buy

1. Installez-le. 2. Ouvrez le logiciel et cliquez sur "Trouver mon laser".

3. Sélectionnez votre appareil et

cliquez sur "Ajouter un appareil".

600600

600 600

600

-102-

4. Nommez votre appareil et entrez les longueurs

des axes X et Y, puis cliquez sur "Next".

Nom : Mecpow X5

Longueur de l'axe X : 600 mm

Longueur de l'axe Y : 600 mm

5. Sélectionnez "Avant gauche" comme

origine de votre laser et cliquez sur "Next".

6. Cliquez sur "Finish".

7. Sélectionnez Mecpow X5 et cliquez sur "OK".

-103-

8. Cliquez sur "Modier" - "Paramètres" et réglez l'unité sur "mm/min", puis cliquez sur "OK".

10. Sélectionnez "Position actuelle" dans la

section "Démarrer à partir de", puis sélectionnez

le cercle dans le coin inférieur gauche de la

section"Origine du travail".

9. Cliquez sur "Edit" - "Paramètres de l'apparei" et

sélectionnez "M7" sous "Air Assist" pour

permettre à la pompe à air de fonctionner en

synchronisation avec la machine.

-104-

11. Cliquez sur "Fichier" - "Importer"

pour importer le chier de gravure.

11. Vous pouvez modier la taille de la gravure en

haut de l'interface après avoir importé le chier.

13. Sélectionnez le mode de gravure et dénissez

les paramètres de fonctionnement pour la

gravure ou la découpe au laser. (Les paramètres

de fonctionnement recommandés pour la gravure

ou la découpe de diérents matériaux sont

répertoriés dans la section suivante.)

14. Cliquez sur "Cadrer" pour prévisualiser la plage

de gravure et ajuster la position de gravure, puis

cliquez sur "Démarrer" pour commencer la

gravure.

-105-

20 3000

3000

1000

3000

1000

3000

600

3000

200

130

600

3000

100

80 300

100

10. Paramètres de fonctionnement recommandés

Mecpow X5 (20W)

Mode

Gravure

Matériaux

Planche de bois

Bambou

Résine

Cuir

La surface doit être peinte.

La surface doit être appliquée

avec du papier de transfert

thermique.

Verre

Céramique

Acrylique

Puissance

(%) Vitesse (mm/min)

Remarque

Caoutchouc

Acier inoxydable

Carton

Panneau de 8 mm

d'épaisseur

Panneau de 9 mm

d'épaisseur

Carton de 10 mm

d'épaisseur

Coupe

Papier de 0,2 mm

Cuir de 2 mm

5mm Acrylique

-106-

4500

900

4500

300

195

900

450

100

100 150

450080

450050

4500

1500

4500

1500

La surface doit être peinte.

La surface doit être appliquée

avec du papier de transfert

thermique.

Puissance

(%) Vitesse (mm/min)Mode Matériaux

Remarque

Planche de bois

Bambou

Résine

Cuir

Verre

Céramique

Acrylique

Acier inoxydable

Gravure

Coupe

Caoutchouc

Carton

Panneau de 8 mm

d'épaisseur

Panneau de 9 mm

d'épaisseur

Carton de 10 mm

d'épaisseur

Papier de 0,2 mm

Cuir de 2 mm

5mm Acrylique

Mecpow X5 Pro (30W)

11. Solución de problemas

4.Le processus de gravure hors ligne s'arrête de manière inattendue.

A. Vériez que le bouton d'arrêt d'urgence n'a pas été actionné accidentellement. Si c'est le cas, tournez-le vers la

droite pour le débloquer.

B. Vériez si l'interrupteur a été accidentellement désactivé. Si c'est le cas, réactivez-le.

C. Si tous les éléments ci-dessus semblent normaux, prière de contacter le service clientèle.

5.Le logiciel s'arrête brusquement en cours de gravure.

A. Vériez si le câble USB est mal branché.

B. Vériez que le logiciel est installé correctement et que les chiers de conguration sont conformes.

C. Vériez que le chier de gravure fonctionne correctement.

D. Si tous les éléments ci-dessus semblent normaux, prière de contacter le service clientèle.

6.La machine se déplace correctement, mais le laser reste inactif.

A. Vériez que le câble du module laser est correctement connecté.

B. Vériez si le ventilateur du module laser émet un léger bruit.

C. Si tous les éléments ci-dessus semblent normaux, prière de contacter le service clientèle.

EN FR

-107-

1. L'appareil ne répond pas lorsqu'il est mis sous tension.

A. Vériez que la machine est correctement branchée dans la prise et allumée.

2. L'appareil ne parvient pas à se connecter à l'ordinateur.

A. Vérier que le câble USB est correctement connecté à l'ordinateur et à la machine.

B. Installez le pilote comme indiqué et assurez-vous que l'ordinateur reconnaît le périphérique comme un port série.

C. Déconnectez le câble USB et l'alimentation, attendez 5 secondes, puis reconnectez.

3. La gravure est trop légère ou inexistante.

A. S'assurer que la machine est correctement mise au point conformément au manuel.

B. Ajustez la vitesse de gravure. Si la gravure est trop rapide, il se peut qu'elle n'ait pas assez de temps pour brûler l'objet.

C. L'image est trop peu profonde. Les images importées doivent être claires, avec des lignes nes, et pas trop claires, car cela

aectera directement l'eet de la gravure.

D. Veillez à ce que l'objet à graver soit placé à plat et parallèlement à la machine pour éviter les problèmes de mise au point.

-108-

12. Déclaration de conformité

Ce produit est conforme aux normes de la Communauté européenne.

Ce produit est conforme aux règles de l'UE relatives à la limitation des substances dangereuses

dans les équipements électriques et électroniques (RoHS), qui restreignent l'utilisation de

substances dangereuses dans les équipements électriques et électroniques an de protéger

l'environnement et la santé publique.

Cet appareil est conforme à la partie 15 des règles de la FCC Le fonctionnement est soumis aux

deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet

appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de

provoquer un fonctionnement indésirable.

Le panneau d'avertissement laser est utilisé pour avertir les utilisateurs et les visiteurs qu'il

existe un risque d'exposition à un faisceau laser nu. L'exposition à certains lasers peut

provoquer des lésions oculaires ou optiques et des brûlures cutanées.

Ce symbole indique que le produit peut être recyclé.

109

111

113

114

115

122

124

126

132

134

135

1. Prefazione..............................................................

2. Dichiarazione di sicurezza...................................

3. Diagramma...........................................................

4. Specifiche...............................................................

5. Pacchetto Elenco..................................................

6. Montaggio Guida..................................................

7. Funzioni e operazioni...........................................

8. Autista....................................................................

9. Software.................................................................

10.Parametri operativi consigliati..........................

11. Risoluzione dei problemi....................................

12. Dichiarazione di conformità..............................

CONTENUTI

-109-

1. Prefazione

2. Dichiarazione di sicurezza

Gentile Cliente,

Grazie per aver acquistato la nostra macchina per incisione laser. Questo dispositivo è un prodotto

high-tech che integra luce, macchinari ed elettricità. Per poter utilizzare e mantenere meglio

l'apparecchiatura, leggere attentamente il manuale dell'utente e seguire i passaggi del Manuale.

Disclaimer

Eventuali perdite causate da un uso improprio o dal mancato rispetto dei passaggi nel manuale

dell'utente essere a carico dell'individuo. L'ultima interpretazione di il manuale d'uso appartiene al ns

società, e ci riserviamo il diritto di modicare qualsiasi informazione, dato, dettaglio tecnico , ecc. nel

manuale.

* L'elaborazione laser può essere rischiosa e gli utenti dovrebbero considerare attentamente se

l'oggetto è essere lavorato è adatto per il lavoro laser.

* L'oggetto in lavorazione e le emissioni devono essere conformi alle leggi e ai regolamenti locali .

* Questa macchina utilizza un laser di Classe IV (radiazione laser ad alta potenza), che può causare il

seguenti situazioni:

(1) Accensione di materiali inammabili circostanti;

(2) Durante la lavorazione laser possono essere presenti altre radiazioni e gas tossici e nocivi Essere

prodotto, a seconda dell'oggetto in lavorazione ;

(3) L'esposizione diretta alla radiazione laser può causare danni al corpo umano. Sul luogo di lavoro

devono essere presenti attrezzature antincendio e non devono essere presenti materiali inammabili

ed esplosivi essere impilati intorno al banco da lavoro o alla macchina. Occorre inoltre mantenere una

buona ventilazione.

* L'ambiente in cui si trova la macchina deve essere asciutto, privo di inquinamento,

vibrazioni, forte elettricità, forte magnetismo e altre interferenze. La temperatura dell'ambiente di

lavoro dovrebbe essere compresa tra 5 e 30°C e l' umidità dell'ambiente di lavoro dovrebbe esserlo

35-65% di umidità relativa.

* La tensione di lavoro di la macchina è AC100- 240V.

* Durante il funzionamento di la macchina, deve essere monitorata per tutto il tempo. Prima di partire,

tutta l'alimentazione deve essere interrotta per prevenire problemi imprevisti. Se una situazione

anomala si verica, si prega di interrompere immediatamente il potere e arontalo!

* È severamente vietato posizionare oggetti riettenti o diusi nella macchina che non sono rilevanti

per il suo funzionamento per impedire la riessione del laser sul corpo umano o materiali inammabili

Misure di sicurezza

-110-

Avvertimento

materiali.

* La macchina deve essere tenuta lontana da apparecchiature elettriche sensibili all'elettromagnete t-

interferenze elettriche, che possono causare interferenze elettromagnetiche.

* È severamente vietato ai non professionisti smontare l'incisore laser come lì possono esserci pericoli

come l'alta tensione all'interno della macchina.

1. La macchina per incisione laser può produrre luce laser. È rigorosamente vietato posizionare

Qualunque organismi viventi sotto l'emissione laser (la porta è contrassegnata da un segnale di

avvertimento giallo).

2. Ai pazienti fotosensibili è vietato utilizzare o avvicinarsi all'incisore laser.

3. Quando si utilizza la macchina per incisione laser , l'operatore e chiunque si trovi nelle vicinanze

della macchina deve indossare occhiali di protezione laser. Non utilizzare la macchina laser senza

occhiali laser. La nostra macchina viene fornita con un paio di occhiali di protezione laser. Se si

desidera acquistare ulteriori occhiali protettivi, gli occhiali devono orire una protezione della

lunghezza d'onda compresa tra 400 e 445 nm (+-5 nm), hanno un diametro esterno di +5 e soddisfano

un livello minimo L5.

4. Quando la macchina per incisione laser è in funzione, l'utente deve prestare molta attenzione e non

lasciarla incustodita per evitare l'accensione di il materiale inciso. Posizionare la macchina in una zona

ignifuga e garantire una buona ventilazione. Si consiglia di accendere un fuoco estintore nelle

vicinanze in caso di emergenza.

5. Assicurarsi che non vi siano materiali inammabili vicino alla macchina per incisione laser. Noi

consiglia di posizionare un piano di lavoro a nido d'ape sotto la macchina.

6. Quando si utilizza l'incisore laser, assicurarsi che vi sia spazio suciente attorno ad esso. L'incisione

di alcuni materiali può produrre fumo, che deve essere scaricato utilizzando a sistema di scarico

specializzato.

7. Non toccare il raggio laser o l'oggetto in lavorazione mentre la macchina è all'interno

funzionamento, in quanto ciò potrebbe causare lesioni gravi o la riessione del raggio . Inoltre, evita

toccare il radiatore poiché potrebbe essere caldo a causa del funzionamento della macchina per

incisione laser o Appena fermandosi di recente.

8. I bambini o gli adolescenti (soprattutto quelli sotto i 14 anni) non sono autorizzati a utilizzare il

macchina per incisione laser da sola e deve essere sempre supervisionata da un adulto.

9. La temperatura di esercizio della macchina è di 5°F-86°F (-15°C-30°C).

10. Durante l'incisione laser, esiste il rischio di fuoco. Quando la macchina per incisione laser è in uso,

deve essere supervisionata da un operatore esperto che può utilizzare un estintore per maneggiare

eventuali incidenti che potrebbero vericarsi.

11. La nostra macchina per incisione laser è dotata di un sensore di amma integrato per massimizzare

la sicurezza delle nostre apparecchiature. Ma si prega di notare che non viene fornita alcuna garanzia

scritta o implicita per quanto riguarda la disponibilità o la funzionalità di il sensore di amma.

3. Diagramma

-111-

1. Asse Y destro

2. Asse X posteriore

3. Asse Y sinistro

4. Gruppo asse X

5. Connettore del tubo

6. Modulo laser

7. Asse X anteriore

8. Pompa d'aria

9. Cassetta di controllo

10. Cavo della pompa

dell'aria

-112-

1. Porta di ingresso CC

2. Porta USB

3. Porta micro SD

4. Porta schermo

5. Allarme

6. Tasto di arresto d'emergenza

7. Interruttore di alimentazione

8. Pulsante di reset

1 2 3 4

5 6 7

10 11

10. Interruttore del sensore di amma

11. Sensore di amma

12. Interfaccia luce LED

13. Interfaccia di assistenza aerea

14. Interfaccia porta di sicurezza

15. Interfaccia ventola di scarico

4. Specifiche

-113-

Modello

Speciche di base

Modulo laser

Pompa d'aria

Caricabatterie

AC 110~220V

600 x 600mm

28000mm / min

±50°

Windows / Mac / Linux

JPEG, BMP, GIF, PLT, PNG, DXF

Alluminio

Legno, Acrilico, Porcellana, Tessuto, Bambù,

Pannello in plastica, Pelle, Frutta, Pane, ecc.

Taglia del prodotto

Dimensioni della confezione

Peso

Potenza di ingresso

Potenza nominale

Area di Incisione max.

Velocità di incisione max.

Precisione di Incisione

Allarme inclinazione

Supporto software

Sistemi supportati

File supportati

Materiale del telaio

Puissance nominale

Input

Potenza del laser

Tensione di ingresso

Corrente in ingresso

Potenza di ingresso

Velocità aerea

Tensione di ingresso

Corrente in ingresso

Tensione di uscita

Corrente in uscita

Materiali per

l'incisione laser

X5 Pro

144W 192W

77W 108w

22W

24V 3A

24V

1.5A

36W

25L/min

AC 110~220V

24V

33W

6A 8A

950 x 380 x 145mm

11.35kg

800 x 712 x 194mm

0.08 x 0.1mm

MKSLaser APP / LaserGRBL / LightBurn

5. Liste des éléments de la boite

-114-

Gruppo asse X *1

Occhiali *1

Adattatore di alimentazione *1

Modulo laser *1

Cavo USB *1

Tavola di legno *2 Piastra in alluminio *1

Cinghia di distribuzione *2

Supporto Sinistro *2 Supporto destro *2

Cuscinetto antiscivolo (65*50*2mm) *5

Pompa d'aria *1

M5*40 Vite *4

Chiave esagonale 2.5mm *1

Chiave esagonale 2mm *1

Fascetta *2

Cacciavite *1

M5*30 Vite *9 M5*25 Vite *5 M5*8 Vite *13 Guarnizione *5

Chiave *2

Manuale d'uso *1

Cavo della pompa dell'aria *1

Spazzola per la pulizia *1

Connettore del tubo *1

Asse X posteriore *1

Asse Y sinistro *1

Asse X anteriore *1

Asse Y destro *1

6. Montaggio Guida

-115-

Step 1: Collegamento dell'asse

X anteriore e dell'asse Y

Fissa l'asse X anteriore ai due assi Y

utilizzando quattro viti M5*30 e

assicurati che siano serrate e

che i fori delle viti siano corretta-

mente allineati.

M5*30M5*30

Step 2: Collegamento del gruppo asse X

e asse Y

Far scorrere il gruppo dell'asse X nei

due assi Y nella direzione mostrata.

-116-

Step 3: Collegamento dell'asse X posteriore agli assi Y

Fissa l'asse X posteriore agli assi Y utilizzando quattro viti M5*30 e assicurati che siano serrate

saldamente e che i fori delle viti siano correttamente allineati.

M5*30

-117-

Step 4: Montaggio dei supporti sinistro e destro

Installa i supporti sinistro e destro seguendo lo schema e ssali in posizione utilizzando due viti

M5*8 e una vite M5*25. Assicurati di stringerli saldamente.

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

-118-

Step 5:Installazione e serraggio della cinghia

(1) Far scorrere la cinghia attraverso le ruote nella direzione mostrata. Si prega di notare che gli

ingranaggi della cinghia devono essere rivolti verso il basso.

(2) Far scorrere le cinghie attraverso i fori sopra le viti M5*8.

(3) Trascinare con forza le cinghie e serrare saldamente le viti M5*8 con guarnizioni per ssare le

cinghie.

-119-

Step 6: Installazione della cassetta di controllo

(1) Allineare la cassetta di controllo con i fori delle viti.

(2) Applicare tre viti M5*40 e inserirle nei fori delle viti sul retro della cassetta di controllo.

(3) Stringere le viti con un cacciavite.

Step 7: Installazione del modulo laser

(1) Far scorrere il modulo laser nella piastra scorrevole.

(2) Ruotare la manopola in senso orario per bloccare il modulo laser in posizione.

(3) Collegare il cavo e il tubo al modulo laser.

M5*40

-120-

Step 8: Installazione della pompa dell'aria

(1) Collegare un'estremità del connettore del tubo al tubo lungo della macchina e l'altra estremità

all'uscita dell'aria della pompa.

(2) Inserire un'estremità del cavo della pompa dell'aria nella porta CC sulla pompa e l'altra

estremità nell'interfaccia di assistenza dell'aria.

-121-

Step 10: Accensione della macchina

(1) Collegare l'adattatore di alimentazione.

(2) Collegare la macchina al computer tramite il cavo USB.

(3) Inserire la chiave e girarla in senso orario nché non è allineata con il punto verde.

(4) Ruotare il pulsante di arresto di emergenza in senso orario per ripristinare.

(5) Premere l'interruttore di alimentazione e controllare la spia sulla parte superiore del modulo

laser. Si prega di notare che la testina laser è pronta per funzionare quando la luce è accesa. Se la

luce è spenta, ricollegare il cavo laser o l'adattatore di alimentazione.

Step 9: Messa a fuoco

(1) Abbassare la barra di messa a fuoco sul modulo laser.

(2) Tenere il modulo laser con una mano e ruotare la manopola in senso antiorario per allentarlo.

(3) Far scorrere leggermente la testa del laser verso il basso nché la barra di messa a fuoco non

tocca l'oggetto da incidere.

(4) Ruotare la manopola in senso orario per ssare il modulo laser, quindi spingere la barra verso

l'alto in posizione.

90°

7. Funzioni e operazioni

-122-

Part

Funzioni/anomalie

Operazioni

Allarme

L'allarme suonerà e lampeggerà

quando si verica qualcosa di

anomalo.

Anomalia: l'allarme suona e

lampeggia.

1. Scopri la causa dell'allarme.

2. Elimina questo fattore.

3. Premere il pulsante di ripristino

per 3 secondi per ripristinare la

macchina.

4. Seguire le istruzioni operative del

software per riprendere il lavoro.

Modulo laser

Incide oggetti e materiali.

Anomalia: il modulo laser non

funziona o presenta anomalie

operative.

1. Controllare se il cavo di collegamento

del modulo laser è collegato corretta-

mente.

2. Controllare se la scatola di controllo

principale funziona normalmente.

Arresto di

emergenza

Arresta immediatamente il funziona-

mento della macchina.

Premere il pulsante per interrompere il

funzionamento della macchina e ruotare il

pulsante in senso antiorario per riportare

la macchina al lavoro.

Sensore di

amma

Rileva se c'è un incendio all'interno o

intorno alla macchina e attiva l'allarme

arrestando anche il funzionamento

della macchina in caso di incendio. Il

controllo è gestito tramite un

interruttore sico.

1. Controllare l'ambiente ed evitare di

esporre la macchina alla luce solare

diretta.

2. Contattare il servizio clienti per

regolare la sensibilità del sensore

amma.

Pompa d'aria

Assiste la macchina durante il

funzionamento.

Anomalia: cessa di funzionare o

riscontra anomalie operative.

anomalie operative.

1. Controlla se l'alimentatore è collegato a una

fonte di alimentazione.

2. Controllare se il connettore CC della pompa

dell'aria è collegato correttamente.

3. Contatta il servizio clienti se il problema non

può essere risolto.

-123-

interruttore

d'arresto

Limita la corsa del motore.

Anomalia: il motore si muove

continuamente nella direzione del

necorsa, producendo un distinto

suono "clunk, clunk, clunk".

1. Controllare se il cavo del necorsa è

scollegato.

2.Controllare se la spina del necorsa è

installata in posizione.

3.Controllare se il necorsa è in

contatto con il componente corrispon-

dente.

4. Contatta il servizio clienti se il

problema non può essere risolto.

Motore

passo-passo

Garantisce il normale funzionamen-

to del modulo laser.

1. Controllare se i cavi corrispondono

alle speciche richieste.

2. Vericare che i cavi siano collegati

correttamente.

3. Controllare se la scatola di controllo

funziona correttamente.

4. Controlla se il software è installato o

congurato correttamente.

5. Contatta il servizio clienti se il

problema non può essere risolto.

3. Confermare se il software è installato

o congurato correttamente.

4. Contatta il servizio clienti se il

problema non può essere risolto.

-124-

1. Scaricare il driver dal collegamento sottostante.

https://mecpow.com/pages/driver-les

2. Contatta il servizio clienti per ottenere il le del driver.

Nota:

Per gli utenti Windows, se si utilizza un sistema inferiore a Win10, è necessario installare il

driver manualmente. Se si utilizza un sistema Win10 o superiore, non è necessario installare il

driver.

Il driver per gli utenti Mac supporta da OS X 10.9 a OS X 10.15 e OS X 11.0 (Big Sur) e oltre.

Il driver per gli utenti Linux supporta sistemi a 32 e 64 bit.

Si prega di accendere la macchina e collegarla al computer tramite il cavo USB prima di

avviare il driver!

8. Autista

Scarica Metodi

Installazione

Per gli utenti Windows:

1. Aprire il driver scaricato.

2. Fare clic su "INSTALL".

3. Fare clic su "OK" quando il driver è stato installato correttamente.

-125-

Per gli utenti Mac:

1. Aprire le istruzioni.

2. Aprire il driver scaricato e seguire le istruzioni per installarlo.

Per gli utenti Linux:

1. Aprire il le README.

2. Aprire il le - driver e seguire le istruzioni "README" per installarlo.

-126-

9. Software

LaserGRBL

È un software open source gratuito che supporta i computer Windows. Scaricalo da:

http://lasergrbl.com/download/

1. Installalo. 2. Aprire il software. Fare clic su "Connetti" e selezionare "COM3".

MKSLaser APP

MKSLaser è un software di controllo mobile gratuito che supporta dispositivi Android e IOS.

1. Scansionare il codice QR e scaricarlo.

2. Per un utilizzo dettagliato dell'applicazione MKSLaser, scaricare il manuale d'uso visitando il link

sottostante. https://mecpow.com/pages/download-center

-127-

3. Fare clic su "Apri le" per selezionare il le

di incisione.

4. Selezionare la modalità di incisione e fare clic

su "Avanti".

5. Selezionare i parametri operativi per

l'incisione o il taglio laser. (M3 è per intaglio

a potenza costante e M4 è per potenza

variabile. Consultare la sezione 10 per i

parametri operativi consigliati per

l'incisione o il taglio di materiali diversi.)

6. Immettere "M7" nella casella di comando e

premere Invio per avviare la pompa dell'aria. Per

arrestare la pompa dell'aria, immettere "M9" nella

stessa casella e premere Invio

600

-128-

LightBurn

IÈ un software professionale a pagamento che supporta computer MAC, Linux e Windows. Scaricalo

da: https://lightburnsoftware.com/pages/trial-version-try-before-you-buy

1. Installalo.

7. Fare clic su "Framing" per visualizzare in anteprima l'intervallo di incisione e regolare la posizione

dell'incisione.

8. Fare clic su "Esegui il programma" per avviare l'incisione.

2. Aprire il software e fare clic su "Trova il mio laser".

3. Selezionare il dispositivo e

fare clic su "Aggiungi periferica".

600 600

600

-129-

4. Assegna un nome al dispositivo e inserisci le

lunghezze dell'asse X e dell'asse Y, quindi fai clic su

"Next".

Nome: Mecpow X5

Lunghezza asse X: 600 mm

Lunghezza asse Y: 600 mm

5. Selezionare "Avanti a sinistra" come

origine del laser e fare clic su "Next".

6. Fare clic su "Finish".

7. Seleziona Mecpow X5 e fai clic su "OK".

-130-

8. Fare clic su "Modica" - "Impostazioni" e impostare l'unità su "mm/min", quindi fare clic su "OK".

10. Selezionare "Posizione attuale" nella

sezione "Inizia da", quindi selezionare il

cerchio nell'angolo in basso a sinistra

nella sezione "Origine lavoro".

9. Fare clic su "Modica" - "Impostazioni

periferica" e selezionare "M7" sotto "Assisten-

za aria" per consentire alla pompa dell'aria di

funzionare in sincronia con la macchina.

-131-

11. Fare clic su "File" - "Importa" per

importare il le di incisione.

12. È possibile modicare la dimensione

dell'incisione nella parte superiore dell'interfaccia

dopo aver importato il le.

13. Selezionare la modalità di incisione e

impostare i parametri operativi per l'incisione o

il taglio laser. (I parametri operativi consigliati

per l'incisione o il taglio di materiali diversi sono

elencati nella sezione successiva.)

14. Fare clic su "Frame" per visualizzare in

anteprima l'intervallo di incisione e regolare la

posizione dell'incisione, quindi fare clic su "Avvia"

per avviare l'incisione.

-132-

20 3000

3000

1000

3000

1000

3000

600

3000

200

130

600

3000

100

80 300

100

10.Parametri operativi consigliati

Mecpow X5 (20W)

Modalità

Incisione

Materiali

Tavola di legno

Bambù

Resina

Pelle

La supercie deve essere

verniciata.

La supercie deve essere

verniciata.

La supercie deve essere

applicata con carta a

trasferimento termico.

Vetro

Ceramica

Acrilico

Potenza

(%)

Velocità (mm/min)

Nota

Gomma

Acciaio inossidabile

Cartone

Cartone spesso 8 mm

Pannello di 9 mm

di spessore

Taglio

Pannello di 10 mm

di spessore

Carta da 0,2 mm

Pelle da 2 mm

Acrilico da 5 mm

-133-

4500

900

4500

300

195

900

450

100

100 150

450080

450050

4500

1500

4500

1500

La supercie deve essere

verniciata.

La supercie deve essere

verniciata.

La supercie deve essere

applicata con carta a

trasferimento termico.

Potenza

(%)

Velocità (mm/min)

Modalità Materiali Nota

Incisione

Taglio

Resina

Gomma

Cartone

Cartone spesso 8 mm

Pannello di 9 mm

di spessore

Pannello di 10 mm

di spessore

Carta da 0,2 mm

Pelle da 2 mm

Acrilico da 5 mm

Tavola di legno

Bambù

Pelle

Vetro

Ceramica

Acrilico

Acciaio inossidabile

Mecpow X5 Pro (30W)

11. Risoluzione dei problemi

4.Il processo di incisione offline si interrompe in modo imprevisto.

A. Vericare se il pulsante di arresto di emergenza è stato premuto accidentalmente. Se premuto,

ruotarlo verso destra per rilasciarlo.

B. Controllare se l'interruttore è stato disattivato accidentalmente. Se è così, riaccendilo.

C. Se tutto quanto sopra sembra essere normale, contattare il servizio clienti.

5.Il software smette di funzionare improvvisamente durante l'incisione.

A. Controllare se il cavo USB è allentato.

B. Confermare che il software sia installato correttamente e che i le di congurazione siano accurati.

C. Assicurarsi che il le di incisione funzioni correttamente.

D. Se tutto quanto sopra sembra essere normale, contattare il servizio clienti.

6.La macchina si muove correttamente, ma il laser rimane inattivo.

A. Vericare che il cavo del modulo laser sia collegato correttamente.

B. Controlla se c'è qualche leggero rumore proveniente dalla ventola del modulo laser.

C. Se tutto quanto sopra sembra essere normale, contattare il servizio clienti.

EN IT

-134-

1.La macchina non risponde quando viene accesa.

A.Controllare se la macchina sia correttamente inserita nella presa e accesa.

2.La macchina non riesce a connettersi al computer.

A.Controllare se il cavo USB sia collegato correttamente sia al computer che alla macchina. B.Installare il driver come

indicato e assicurarsi che il computer riconosca il dispositivo come a porta seriale.

C.Scollegare il cavo USB e l'alimentatore, attendere 5 secondi, quindi ricollegare .

3. L'incisione è troppo chiara o inesistente .

A. Assicurarsi che la macchina sia accuratamente messa a fuoco secondo il manuale.

B.Adjust la velocità di incisione. Se incide troppo velocemente, potrebbe non avere abbastanza tempo per masterizzare l'oggetto.

C.L'immagine è troppo superciale. Le immagini importate devono essere chiare , con linee sottili e non troppo di colore chiaro, in quanto ciò

inuirà direttamente sull'eetto dell'incisione.

D. Assicurarsi che l'oggetto da incidere sia posizionato in piano e parallelo alla macchina per evitare problemi di messa a fuoco

-135-

12. Dichiarazione di conformità

Questo prodotto è conforme agli standard di IL Comunità Europea.

Questo prodotto è conforme alla Restriction of Hazardous

Sostanze nelle apparecchiature elettriche ed elettroniche (RoHS) Norme dell'UE che limitano

l'uso di sostanze pericolose nelle apparecchiature elettriche e apparecchiature elettroniche per la

protezione dell'ambiente esalute pubblica.

Questo dispositivo è conforme alla Parte 15 di il funzionamento delle regole FCC È soggetto

alle seguenti due condizioni: (1) questo dispositivo non può causare interferenze dannose e

(2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze

che potrebbero causare un funzionamento indesiderato.

Il segnale di avvertimento laser viene utilizzato per avvisare gli utenti e i visitatori se c'è il

rischio di essere esposti a un raggio laser nudo. L'esposizione a determinati laser può

causare danni agli occhi o all'ottica e ustioni della pelle.

Questo simbolo indica che il prodotto è in grado di essere riciclato.

1. Przedmowa............................................................

2. Oświadczenie o bezpieczeństwie........................

3. Schemat.................................................................

4. Specyfikacje..........................................................

5. Lista elementów...................................................

6. Instrukcja montażu .............................................

7. Funkcje i działania................................................

8. Sterownik..............................................................

9. Oprogramowanie.................................................

10. Zalecane parametry pracy................................

11. Rozwiązywanie problemów...............................

12. Oświadczenie o zgodności..................................

ZAWARTOŚĆ

136

138

140

141

142

149

151

153

159

161

162

-136-

1. Przedmowa

2. Oświadczenie o bezpieczeństwie

Szanowny Kliencie,

Dziękujemy za zakup naszej maszyny do grawerowania laserowego. To urządzenie to zaawansowany

technologicznie produkt, który integruje światło, mechanizm i elektryczność. Aby lepiej użytkować i

konserwować sprzęt, przeczytaj uważnie instrukcję obsługi i postępuj zgodnie z zawartymi w niej

krokami.

Zastrzeżenie

Wszelkie straty spowodowane niewłaściwym użytkowaniem lub nieprzestrzeganiem instrukcji

obsługi ponosi użytkownik. Ostateczna interpretacja instrukcji obsługi należy do naszej rmy i

zastrzegamy sobie prawo do zmiany wszelkich informacji, danych, szczegółów technicznych itp.

zawartych w instrukcji.

* Obróbka laserowa może być ryzykowna, a użytkownicy powinni dokładnie rozważyć, czy obrabiany

przedmiot nadaje się do obróbki laserowej.

* Przetwarzany obiekt i emisje muszą być zgodne z lokalnymi przepisami i regulacjami.

* To urządzenie wykorzystuje laser klasy IV (promieniowanie laserowe o dużej mocy), co może

powodować następujące sytuacje:

(1) Zapłon otaczających materiałów łatwopalnych;

(2) Podczas obróbki laserowej mogą powstawać inne rodzaje promieniowania oraz toksyczne i

szkodliwe gazy, w zależności od obrabianego przedmiotu;

(3) Bezpośrednia ekspozycja na promieniowanie laserowe może spowodować uszkodzenie ciała

ludzkiego. W miejscu pracy musi znajdować się sprzęt przeciwpożarowy, a wokół stołu roboczego lub

maszyny nie wolno układać materiałów łatwopalnych i wybuchowych. Należy również zadbać o dobrą

wentylację.

* Otoczenie, w którym znajduje się maszyna powinno być suche, wolne od zanieczyszczeń,

wibracji, silnej elektryczności, silnego magnetyzmu i innych zakłóceń. Temperatura otoczenia podczas

pracy powinna wynosić 5-30°C, a wilgotność otoczenia podczas pracy powinna wynosić 35-65% RH.

* Napięcie robocze maszyny wynosi AC100-240V.

* Podczas pracy maszyny należy ją cały czas monitorować. Przed wyjazdem należy odciąć zasilanie,

aby zapobiec nieprzewidzianym problemom. Jeśli nienormalna sytuacja

wystąpi, należy natychmiast odciąć zasilanie i zająć się tym!

* Surowo zabrania się umieszczania w urządzeniu jakichkolwiek odblaskowych lub rozpraszających

przedmiotów, które nie są związane z jego działaniem, aby zapobiec odbiciu lasera od ludzkiego ciała

lub materiałów łatwopalnych.

* Maszynę należy trzymać z dala od urządzeń elektrycznych wrażliwych na zakłócenia elektromag-

Środki bezpieczeństwa

-137-

Ostrzeżenie

netyczne, które mogą powodować zakłócenia elektromagnetyczne.

* Surowo zabrania się osobom nieprofesjonalnym demontować grawerki laserowej, ponieważ

wewnątrz urządzenia może wystąpić niebezpieczeństwo w postaci wysokiego napięcia.

1. Maszyna do grawerowania laserowego może wytwarzać światło laserowe. Zabrania się umieszczania

jakichkolwiek organizmów żywych pod emisją lasera (port jest oznaczony żółtym znakiem ostrzegaw-

czym).

2. Pacjenci z nadwrażliwością na światło nie mogą używać ani zbliżać się do grawera laserowego.

3. Podczas korzystania z maszyny do grawerowania laserowego operator i osoby przebywające w

pobliżu maszyny muszą nosić okulary ochronne chroniące przed laserem. Nie obsługuj urządzenia

laserowego bez okularów laserowych. Nasza maszyna jest dostarczana z parą laserowych okularów

ochronnych. Jeśli chcesz kupić dodatkowe gogle, gogle powinny zapewniać ochronę przed długością

fali w zakresie 400-445nm (+-5nm), mieć średnicę zewnętrzną +5 i spełniać wymagania co najmniej na

poziomie L5.

4. Gdy grawerka laserowa pracuje, użytkownik musi zachować szczególną ostrożność i nie pozostawiać

jej bez nadzoru, aby uniknąć zapłonu grawerowanego materiału. Umieść maszynę w miejscu

ognioodpornym i zapewnij dobrą wentylację. Zaleca się palić

gaśnica w pobliżu na wypadek sytuacji awaryjnych.

5. Upewnij się, że w pobliżu urządzenia do grawerowania laserowego nie ma materiałów

łatwopalnych. Zalecamy umieszczenie pod maszyną stołu roboczego o strukturze plastra miodu.

6. Podczas obsługi grawerki laserowej upewnij się, że wokół niej jest wystarczająco dużo miejsca.

Grawerowanie niektórych materiałów może powodować wydzielanie się dymu, który należy

odprowadzić za pomocą specjalistycznego układu wydechowego.

7. Nie dotykaj wiązki laserowej ani obrabianego przedmiotu, gdy maszyna jest włączona

działania, ponieważ może to spowodować poważne obrażenia lub odbicie wiązki. Dodatkowo unikaj

dotykania chłodnicy, ponieważ może być gorąca ze względu na pracę lub niedawno zatrzymaną

grawerkę laserową.

8. Dzieci i młodzież (zwłaszcza poniżej 14 roku życia) nie mogą samodzielnie korzystać z laserowej

maszyny grawerującej i powinny być przez cały czas nadzorowane przez osobę dorosłą.

9. Temperatura pracy maszyny wynosi od -15°C do 30°C (5°F-86°F).

10. Podczas grawerowania laserowego istnieje ryzyko pożaru. Kiedy maszyna do grawerowania

laserowego jest w użyciu, musi być nadzorowana przez wykwalikowanego operatora, który może

użyć gaśnicy, aby poradzić sobie z ewentualnymi wypadkami.

11. Nasza grawerka laserowa jest wyposażona we wbudowany czujnik płomienia, aby zmaksymal-

izować bezpieczeństwo naszego sprzętu. Należy jednak pamiętać, że nie udziela się żadnej pisemnej

ani dorozumianej gwarancji dotyczącej dostępności lub funkcjonalności czujnika płomienia.

3. Schemat

-138-

1. Oś Y prawa

2. Oś X tylna

3. Oś Y lewa

4. Łącznik osi X

5. Złącze rurki

6. Moduł lasera

7. Oś X przednia

8. Pompa powietrza

9. Panel sterowania

10. Przewód pompy

powietrza

-139-

1. Gniazdo wejściowe DC

2. Wejście USB

3. Wejście Micro SD

4. Wejście ekranu

5. Alarm

6. Wyłącznik awaryjny

7. Włącznik zasilania

8. Przycisk resetowania

1 2 3 4

5 6

10 11

9. Blokada bezpieczeństwa

10. Włącznik czujnika płomienia

11. Czujnik płomienia

12. Interfejs oświetlenia LED

13. Interfejs wspomagania powietrza

14. Interfejs drzwiczek bezpieczeństwa

15. Interfejs wentylatora

4. Specifiche

-140-

Model

Parametry

podstawowe

Modulo laser

Pompa d'aria

Caricabatterie

AC 110~220V

600 x 600mm

28000mm / min

±50°

Windows / Mac / Linux

JPEG, BMP, GIF, PLT, PNG, DXF

Aluminium

Drewno, akryl, porcelana, tkanina, bambus,

płyta z tworzywa sztucznego, skóra, owoce, chleb itp.

Rozmiar produktu

Rozmiar opakowania

Waga

Moc wejściowa

Moc znamionowa

Maks. Pole grawerowania

Maks. Prędkość grawerowania

Dokładność grawerowania

Alarm przechyłu

Oprogramowanie

System

Obsługiwane formaty plików

Materiał ramy

Moc znamionowa

Wejście

Moc lasera

Napięcie wejściowe

Prąd wejściowy

Moc wejściowa

Prędkość powietrza

Napięcie wejściowe

Prąd wejściowy

Napięcie wyjściowe

Prąd wyjściowy

Materiały do

grawerowania laserowego

X5 Pro

144W 192W

77W 108w

22W

24V 3A

24V

1.5A

36W

25L/min

AC 110~220V

24V

33W

6A 8A

950 x 380 x 145mm

11.35kg

800 x 712 x 194mm

0.08 x 0.1mm

MKSLaser APP / LaserGRBL / LightBurn

5. Liste des éléments de la boite

-141-

Łącznik osi X *1

Okulary ochronne *1

Zasilacz *1

Moduł lasera *1

Kabel USB *1

Płyta drewniana *2 Płyta aluminiowa *1

Pasek zębaty *2

Lewa podstawka *2 Prawa podstawka *2

Podkładka antypoślizgowa (65*50*2mm) *5

Pompa powietrza *1

Śruba M5*40 *4

Klucz imbusowy 2,5 mm *1

Klucz imbusowy 2mm *1

Opaska zaciskowa *2

Śrubokręt *1

Śruba M5*30 *9 Śruba M5*25 *5 Śruba M5*8 *13 Uszczelka *5

Klucz *2

nstrukcja obsługi*1

Przewód pompy powietrza *1

Szczotka do czyszczenia *1

Złącze rurki *1

Oś X tylna *1

Oś Y lewa *1

Oś X przednia *1

Oś Y prawa *1

6. Instrukcja montażu

-142-

Krok 1: Podłączanie przedniej

osi X i osi Y

Zamontuj przednią oś X do dwóch osi

Y za pomocą czterech śrub M5*30 i

upewnij się, że są one dokręcone, a

otwory na śruby wyrównane.

M5*30M5*30

Krok 2: Podłączanie łącznika osi X i osi Y

Wsuń łącznik osi X na obie osie Y w

kierunku pokazanym na ilustracji.

-143-

Krok 3: Podłączanie tylnej osi X do osi Y

Zamontuj tylną oś X do osi Y za pomocą czterech śrub M5*30 i upewnij się, że są dobrze dokręcone, a

otwory na śruby wyrównane.

M5*30

-144-

Krok 4: Montaż lewej i prawej podstawki

Zamontuj lewą i prawą podstawkę zgodnie ze schematem i przykręć je za pomocą dwóch śrub M5*8 i

jednej śruby M5*25. Upewnij się, że są dobrze dokręcone.

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

M5*8

M5*25

-145-

Krok 5: Montaż i napinanie paska

(1) Przełóż pasek przez kółka w kierunku pokazanym na rysunku. Zwróć uwagę, że zębatki paska

powinny być skierowane w dół.

(2) Przełóż paski przez otwory nad śrubami M5*8.

(3) Mocno naciągnij pasy i dokręć śruby M5*8 z uszczelkami, aby je zamocować.

-146-

Krok 6: Montaż panelu sterowania

(1) Ustaw panel sterowania w jednej linii z otworami na śruby.

(2) Zastosuj trzy śruby M5*40 i włóż je do otworów na śruby z tyłu panelu sterowania.

(3) Dokręć śruby za pomocą śrubokręta.

Krok 7: Montaż modułu lasera

(1) Wsuń moduł lasera do płyty przesuwnej.

(2) Obrócić pokrętło w prawo, aby zablokować moduł lasera we właściwej pozycji.

(3) Podłącz przewód i rurkę do modułu lasera.

M5*40

-147-

Krok 8: Montaż pompy powietrza

(1) Podłącz jeden koniec złącza przewodu do długiego przewodu urządzenia, a drugi koniec do

wylotu powietrza pompy.

(2) Podłącz jeden koniec przewodu pompy powietrza do portu DC pompy, a drugi koniec do

interfejsu wspomagania powietrzem.

-148-

Krok 10: Uruchomienie urządzenia

(1) Podłącz zasilacz.

(2) Podłącz urządzenie do komputera za pomocą kabla USB.

(3) Włóż klucz i obróć go zgodnie z ruchem wskazówek zegara, aż zostanie wyrównany z zielonym znacznikiem.

(4) Przekręć przycisk wyłącznika awaryjnego zgodnie z ruchem wskazówek zegara, aby zresetować urządzenie.

(5) Naciśnij wyłącznik zasilania i sprawdź lampkę kontrolną na górze modułu lasera. Należy pamiętać, że głowica

lasera jest gotowa do pracy, gdy lampka świeci. Jeśli kontrolka nie świeci się, należy ponownie podłączyć kabel

lasera lub zasilacz.

Krok 9: Ustawienie ogniskowania

(1) Pociągnij w dół drążek ogniskowania na module lasera.

(2) Przytrzymaj moduł lasera jedną ręką i obróć pokrętło w kierunku przeciwnym do ruchu wskazówek

zegara, aby je poluzować.

(3) Przesuń głowicę lasera lekko w dół, aż drążek ogniskujący dotknie grawerowanego obiektu.

(4) Przekręć pokrętło zgodnie z ruchem wskazówek zegara, aby zabezpieczyć moduł lasera, a następnie

wepchnij drążek na miejsce.

90°

7. Funkcje i działanie

-149-

Części

Funkcje / nieprawidłowości

Działanie

Alarm

Gdy wystąpi jakaś sytuacja odbiegają-

ca od normy, alarm włączy się i

zacznie migać.

Sytuacja odbiegająca od normy:

Alarm włącza się i miga.

1. Ustal przyczynę alarmu.

2. Wyeliminuj ten czynnik.

3. Naciśnij przycisk resetowania przez 3

sekundy, aby zresetować urządzenie.

4. Postępuj zgodnie z instrukcjami

obsługi oprogramowania, aby wznowić

pracę.

Moduł lasera

Graweruje przedmioty i materiały.

Nieprawidłowość: Moduł lasera nie

działa lub występują nieprawidłowoś-

ci w działaniu.

1. Sprawdź, czy kabel łączący modułu

lasera jest prawidłowo podłączony.

2. Sprawdź, czy główny panel sterowania

działa prawidłowo.

3. Sprawdź, czy oprogramowanie jest

Wyłącznik

awaryjny

Powoduje natychmiastowe

zatrzymanie pracy urządzenia.

Naciśnij przycisk, aby zatrzymać

urządzenie i obróć przycisk w kierunku

przeciwnym do ruchu wskazówek zegara,

aby przywrócić urządzenie do pracy.

Czujnik

płomienia

Wykrywa pożar w urządzeniu lub w

jego pobliżu i aktywuje alarm,

jednocześnie zatrzymując jego

działanie w przypadku pożaru.

Sterowanie odbywa się za pomocą

zycznego przełącznika.

1. Sprawdź otoczenie i nie wystawiaj

urządzenia na bezpośrednie działanie

promieni słonecznych.

2. Skontaktuj się z działem obsługi

klienta w celu dostosowania czułości

czujnika płomienia.

Pompa

powietrza

Wspomaga urządzenie podczas pracy.

Nieprawidłowość: Urządzenie

przestaje działać lub występują

nieprawidłowości w jego działaniu.

anomalie operative.

1. Sprawdź, czy zasilacz jest podłączony do

źródła zasilania.

2. Sprawdź, czy złącze DC pompy powietrza jest

prawidłowo podłączone.

3. Jeśli nie można rozwiązać problemu, należy

skontaktować się z działem obsługi klienta.

-150-

Wyłącznik

graniczny

Ogranicza zakres ruchu silnika.

Nieprawidłowość: Silnik porusza się

w sposób ciągły w kierunku

wyłącznika granicznego, wydając

wyraźny brzęk.

1. Sprawdź, czy kabel wyłącznika

granicznego jest odłączony.

1.Sprawdź, czy wtyczka wyłącznika

granicznego jest zamontowana na

swoim miejscu.

2. Sprawdź, czy wyłącznik graniczny

styka się z odpowiednim elementem.

4. Jeśli nie można rozwiązać problemu,

należy skontaktować się z działem

obsługi klienta.

Silnik krokowy Zapewnia normalne funkcjonowan-

ie modułu lasera.

1. Sprawdź, czy kable są zgodne z

wymaganymi specykacjami.

2. Sprawdź, czy kable są prawidłowo

podłączone.

3. Sprawdź, czy panel sterowania działa

prawidłowo.

4. Sprawdź, czy oprogramowanie jest

prawidłowo zainstalowane lub

skongurowane.

5. Jeśli nie można rozwiązać problemu,

należy skontaktować się z działem

obsługi klienta.

prawidłowo zainstalowane lub

skongurowane.

4. Jeśli nie można rozwiązać problemu,

należy skontaktować się z działem

obsługi klienta.

-151-

1. Pobierz sterownik z poniższego łącza.

https://mecpow.com/pages/driver-les

2. Skontaktuj się z obsługą klienta, aby uzyskać plik sterownika..

Notatka:

W przypadku użytkowników systemu Windows, jeśli korzystasz z systemu poniżej Win10,

musisz ręcznie zainstalować sterownik. W przypadku korzystania z systemu Win10 lub nowsze-

go nie ma potrzeby instalowania sterownika.

Sterownik dla użytkowników komputerów Mac obsługuje systemy od OS X 10.9 do OS X 10.15

oraz OS X 11.0 (Big Sur) i nowsze.

Sterownik dla użytkowników systemu Linux obsługuje systemy 32-bitowe i 64-bitowe.

Włącz urządzenie i podłącz je do komputera kablem USB przed uruchomieniem sterownika!

8. Sterownik

Metody ściągania sterownika

Instalacja

Dla użytkowników systemu Windows:

1. Otwórz pobrany sterownik.

2. Kliknij "INSTALL".

3. Kliknij "OK", gdy sterownik zostanie pomyślnie zainstalowany.

-152-

Dla użytkowników komputerów Mac:

1. Otwórz instrukcję.

2. Otwórz pobrany sterownik i postępuj zgodnie z instrukcjami, aby go zainstalować.

Dla użytkowników systemu Linux:

1. Otwórz plik - README.

2. Otwórz plik - sterownik i postępuj zgodnie z "README", aby go zainstalować.

-153-

9. Oprogramowanie

LaserGRBL

Jest to bezpłatne oprogramowanie typu open source, które obsługuje komputery z systemem

Windows. Pobierz go z: http://lasergrbl.com/download/

1. Zainstaluj go. 2. Otwórz oprogramowanie. Kliknij „Połącz” i wybierz „COM3”.

MKSLaser APP

MKSLaser to bezpłatne mobilne oprogramowanie sterujące, które obsługuje urządzenia z systemem

Android i IOS.

1. Zeskanuj kod QR i pobierz aplikację.

2. Aby uzyskać szczegółowe informacje na temat korzystania z aplikacji MKSLaser, pobierz instrukcję

obsługi, korzystając z poniższego łącza. https://mecpow.com/pages/download-center

-154-

3. Kliknij „Otwórz plik”, aby wybrać plik

do grawerowania.

4. Wybierz tryb grawerowania i kliknij „Następny”.

5. Wybierz parametry operacyjne do

grawerowania lub cięcia laserowego. (M3

służy do rzeźbienia ze stałą mocą, a M4 do

zmiennej mocy. Sprawdź w rozdziale 10

zalecane parametry operacyjne do

grawerowania lub cięcia różnych materiałów.)

6. Wprowadź "M7" w polu poleceń i naciśnij

Enter, aby uruchomić pompę powietrza. Aby

zatrzymać pompę powietrza, wprowadź "M9"

w tym samym polu i naciśnij Enter.

600 600

-155-

LightBurn

Jest to płatne profesjonalne oprogramowanie obsługujące komputery MAC, Linux i Windows. Pobierz

go z: https://lightburnsoftware.com/pages/trial-version-try-before-you-buy

1. Zainstaluj go.

7. Kliknij „Framing”, aby wyświetlić podgląd zakresu grawerowania i dostosować pozycję grawerowania.

8. Kliknij „Uruchom program”, aby rozpocząć grawerowanie.

2. Otwórz oprogramowanie i kliknij „Znajdź mój laser”.

3. Wybierz swoje urządzenie i

kliknij „Dodaj urządzenie”.

600

600 600600

-156-

4. Nazwij swoje urządzenie i wprowadź

długości osi X i Y, a następnie kliknij „Next”.

Nazwa: Mecpow X5

Długość w osi X: 600 mm

Długość w osi Y: 600 mm

5. Wybierz „Przód, lewa strona” jako

źródło lasera i kliknij „Next”.

6. Kliknij „Finish”.

7. Wybierz Mecpow X5 i kliknij „OK”.

-157-

8. Kliknij „Edycja” - „Ustawienia” i ustaw jednostkę „mm/min”, a następnie kliknij „OK”.

10. Wybierz opcję „Bieżąca pozycja” w sekcji

„Rozpocznij od”, a następnie wybierz kółko w lewym

dolnym rogu sekcji „Punkt początkowy zadania”.

9. Kliknij "Edytuj" - "Ustawienia urządzenia" i wybierz

"M7" w sekcji "Wspomaganie powietrzem", aby pompa

powietrza działała w synchronizacji z urządzeniem.

-158-

11. Kliknij „Plik” - „Importuj”, aby

zaimportować plik grawerowania.

12. Możesz zmodykować rozmiar grawerowania w

górnej części interfejsu po zaimportowaniu pliku.

13. Wybierz tryb grawerowania i ustaw

parametry pracy dla grawerowania lub cięcia

laserowego. (Zalecane parametry operacyjne do

grawerowania lub cięcia różnych materiałów są

wymienione w następnej sekcji.)

14. Kliknij „Kadr”, aby wyświetlić podgląd zakresu

grawerowania i dostosować pozycję grawerowan-

ia, a następnie kliknij „Start”, aby rozpocząć

grawerowanie.

-159-

20 3000

3000

1000

3000

1000

3000

600

3000

200

130

600

3000

100

80 300

100

10. Zalecane parametry pracy

Mecpow X5 (20W)

Tryb

Rytownictwo

Materiały

Deska drewniana

Bambus

Żywica

Skóra

Powierzchnia wymaga

pomalowania.

Powierzchnia wymaga

pomalowania.

Powierzchnię należy

ałożyć papierem

termotransferowym.

Szkło

Ceramika

Akryl

Moc

(%)

UwagaPrędkość

(mm/min)

Guma

Stal nierdzewna

Karton

Płyta o grubości 8 mm

Płyta o grubości 9 mm

Ciąć

Płyta o grubości 10 mm

Papier 0,2 mm

Skóra 2 mm

Akryl 5 mm

-160-

4500

900

4500

300

195

900

450

100

100 150

450080

450050

4500

1500

4500

1500

Żywica

Powierzchnia wymaga

pomalowania.

Powierzchnia wymaga

pomalowania.

Powierzchnię należy

ałożyć papierem

termotransferowym.

Tryb Materiały Moc

(%)

Prędkość (mm/min)

Uwaga

Guma

Karton

Rytownictwo

Ciąć

Płyta o grubości 8 mm

Płyta o grubości 9 mm

Płyta o grubości 10 mm

Papier 0,2 mm

Skóra 2 mm

Akryl 5 mm

Mecpow X5 Pro (30W)

Deska drewniana

Bambus

Skóra

Szkło

Ceramika

Akryl

Stal nierdzewna

11. Rozwiązywanie problemów

4.Grawerowanie offline zostaje nieoczekiwanie zatrzymane.

A. Sprawdź, czy przycisk zatrzymania awaryjnego nie został przypadkowo naciśnięty. Jeśli został naciśnięty, obróć go

w prawo, aby go zwolnić.

B. Sprawdź, czy wyłącznik nie został przypadkowo przełączony. Jeśli tak, włącz go ponownie.

C. Jeśli wszystkie powyższe sposoby okazały się niewystarczające, skontaktuj się z działem obsługi klienta.

5.Oprogramowanie wyłącza się nagle podczas grawerowania.

A. Sprawdź, czy kabel USB nie jest poluzowany.

B. Upewnij się, że oprogramowanie zostało poprawnie zainstalowane, a pliki konguracyjne są prawidłowe.

C. Sprawdź, czy plik grawerowania jest prawidłowy.

D. Jeśli wszystkie powyższe sposoby okazały się niewystarczające, skontaktuj się z działem obsługi klienta.

6.Urządzenie porusza się prawidłowo, ale laser nie działa.

A. Sprawdź, czy kabel modułu lasera jest prawidłowo podłączony.

B. Sprawdź, czy z wentylatora modułu lasera nie wydobywa się niewielki hałas.

C. Jeśli wszystkie powyższe sposoby okazały się niewystarczające, skontaktuj się z działem obsługi klienta.

EN PL

-161-

1. Maszyna nie reaguje po włączeniu.

A. Sprawdź, czy urządzenie jest prawidłowo podłączone do gniazdka i włączone.

2. Urządzenie nie łączy się z komputerem.

A. Sprawdź, czy kabel USB jest prawidłowo podłączony zarówno do komputera, jak i do urządzenia.

B. Zainstaluj sterownik zgodnie z instrukcją i upewnij się, że komputer rozpoznaje urządzenie jako port szeregowy.

C. Odłącz kabel USB i zasilacz, odczekaj 5 sekund, a następnie podłącz ponownie.

3. Grawer jest zbyt jasny lub nie istnieje.

A. Upewnij się, że urządzenie jest dokładnie ustawione zgodnie z instrukcją.

B. Dostosuj prędkość grawerowania. Jeśli graweruje zbyt szybko, może nie mieć wystarczająco dużo czasu, aby spalić

przedmiot.

C. Obraz jest zbyt płytki. Importowane obrazy muszą być wyraźne, z drobnymi liniami i niezbyt jasnymi kolorami,

ponieważ wpłynie to bezpośrednio na efekt grawerowania.

D. Upewnij się, że grawerowany przedmiot jest umieszczony płasko i równolegle do maszyny, aby uniknąć

problemów z ostrością.

-162-

12. Oświadczenie o zgodności

Ten produkt jest zgodny z normami Wspólnoty Europejskiej.

Ten produkt jest zgodny z przepisami UE dotyczącymi ograniczenia stosowania niebezpiecznych

substancji w sprzęcie elektrycznym i elektronicznym (RoHS), które ograniczają stosowanie

niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym w celu ochrony środowiska i

zdrowia publicznego.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm

warunkom: (1) to urządzenie nie może powodować szkodliwych zakłóceń oraz (2) to urządzenie musi

akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane

działanie.

Laserowy znak ostrzegawczy służy do ostrzegania użytkowników i gości, jeśli istnieje ryzyko

narażenia na nieosłonięty promień lasera. Ekspozycja na niektóre lasery może spowodować

uszkodzenie oczu lub układu optycznego oraz oparzenia skóry.

Ten symbol oznacza, że produkt nadaje się do recyklingu.

Mecpow X5 22W Laser Engraver

Product's Documents

User Manual

Specifications

Mecpow X5 Questions and Answers

Related Products

Yunnandelishangmaoyouxiangongsi PREX Laser Engraver

Vevor Z3 Portable Laser Engraver 600 mm/s 5W High Speed Handheld DIY Engraving Machine

Vevor ZL-FHD-0023 Laser Engraver Enclosure 31.5 x 31.5 x 19.6" Fireproof Protective Cover

Vevor ZL-FHD-0026 Laser Engraver Enclosure 31.5 x 31.5 x 19.6" Fireproof Protective Cover

Vevor ZL-FHD-0024 Laser Engraver Enclosure 31.5 x 31.5 x 19.6" Fireproof Protective Cover

Vevor ZL-FHD-0028 Laser Engraver Enclosure 31.5 x 31.5 x 35.4" Fireproof Protective Cover
