HMS1500
DE
Abricht- / Dickenhobelmaschine
Originalbetriebsanleitung
10
GB
Planer / Thicknesser
Translation of original instruction manual
29
BG
Wxàbçä/pàwcçfãâ fwrbÖw
Превод на оригиналното ръководство за
експлоатация
45
GR
9-;5 2-N5"/!MA ;L!7NO/!K"
Μετάφραση του πρωτοτύπου των οδηγιών χρήσης
63
RO
Maşin de ajustat/rindeluit
Traducere din manualul de exploatare original
81
RS
Mašina za ravnanje / krupno rendisanje
Prevod originalnog uputstva za upotrebu
98
TR
Yüzey planya/kalınlık planya makinesi
Orijinal kullanım talimatı çevirisi
114
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.
Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Made in P.R.C.
Art.Nr.
5902214901
AusgabeNr.
5902214901_0502
Rev.Nr.
18/06/2025
www.scheppach.com
2
www.scheppach.com
3
1
1 32
4
5
6
7
8
9
10
11
13
14
12
www.scheppach.com
4
2
15
17
18
19
16
26
www.scheppach.com
5
3
4 5
927 3432 1028 32 34
8
9
1 4 3.4 3.3 3.6 3.8
14 14.1 7 15 10
8 5
9
17 18 20 21 22
23
24
25
26
27
28
29
30
31
32
33
34
www.scheppach.com
6
6 7
8 9
10 11
17 17.1
4.1
4.2
4.3
31
15
14.6
1
14.5
14.3
14.2
14.1
4
29
3.3
3.6
3.2
3.4
3.5
3.7
4.4
13
5
5.3
4
5.1
5.2
11
30
12
www.scheppach.com
7
15
16 17
14
1.1
1.1
1
6
7
7.1
14
5
3.23.13
13
12
26
18
3
15.1
15
17
33
www.scheppach.com
8
19
20
21
22 23
314.114.214.4 1
18
3
14.1
14.2
14.4
1 4
4
3
1.1
1.1
15.1
715.2
17
6.1
6
2.1
2.2
2
1
17
15
www.scheppach.com
9
27
29
28
26
20
2
2.3
1 2
2.22.3 2.1
12
12.1
12.2
24
25
2.3 2.2 2
2.4
www.scheppach.com
10
|
DE
Erklärung der Symbole auf dem Produkt
Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si-
cherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst
beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.
Warnung - Zur Verringerung des Verletzungsrisikos Betriebsanleitung lesen.
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet
werden!
Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Pro-
dukt heraustretende Späne und Stäube können Sichtverlust bewirken.
WARNUNG ! Verletzungsgefahr! Nicht in das laufende Hobelmesser greifen.
Vorschubrichtung
Das Produkt entspricht den geltenden europäischen Richtlinien.
Das Produkt entspricht den geltenden serbischen Richtlinien.
www.scheppach.com
DE
|
11
Inhaltsverzeichnis: Seite:
1. Einleitung ........................................................................................................... 12
2. Produktbeschreibung ........................................................................................ 12
3. Lieferumfang (Abb. 3) ........................................................................................ 13
4. Bestimmungsgemäße Verwendung .................................................................. 13
5. Allgemeine Sicherheitshinweise ....................................................................... 14
6. Restrisiken ......................................................................................................... 16
7. Technische Daten .............................................................................................. 17
8. Auspacken ......................................................................................................... 17
9. Aufbau ................................................................................................................ 18
10. In Betrieb nehmen ............................................................................................. 19
11. Elektrischer Anschluss ...................................................................................... 21
12. Transport (Abb. 1) .............................................................................................. 22
13. Reinigung ........................................................................................................... 22
14. Lagerung ............................................................................................................ 22
15. Wartung ............................................................................................................. 22
16. Reparatur & Ersatzteilbestellung ....................................................................... 23
17. Entsorgung und Wiederverwertung .................................................................. 24
18. Störungsabhilfe .................................................................................................. 25
19. Konformitätserklärung ....................................................................................... 132
www.scheppach.com
12
|
DE
2.3 Hobelmesser
2.4 Madenschrauben
3. Parallelanschlag
3.1 Klemmhebel für Winkelverstellung
3.2 Klemmhebel für Anschlagweite
3.3 Anschlaghalterung
3.4 Anschlagprol
3.5 Schlossschrauben
3.6 Anschlagträger
3.7 Endkappe
4. Aufnahmetisch
4.1 Befestigungsschrauben
4.2 Linke Leiste
4.3 Spannhülsen
4.4 Zeiger
5. Höhenverstellung
5.1 Unterlegscheibe
5.2 Feststellring
5.3 Vertiefung
6. Dickentisch
7. Absaughaube
7.1 Lasche
8. Transportgrie
9. Standbeine
10. Transporträder
11. Ein-/ Ausschalter
12. Riemenabdeckung
12.1 Antriebsriemen
12.2 Schrauben zur Motorbefestigung
13. Skala Abrichthobeln
14. Messerwellenabdeckung
14.1 Abdeckprol
14.2 Klemmschraube
14.3 Klemmhebel
14.4 Höheneinstellschraube
14.5 Halterung
14.6 Innensechskantschrauben
15. Spanauswurfhaube
15.1 Rändelschraube
15.2 Rändelmutter
16. Skala Dickenhobeln
17. Handkurbel
17.1 Innensechskantschraube
18. Schiebestock
19. Getriebeabdeckung
20. Einstelllehre
21. Gabelschlüssel 8/10 mm
22. Gabelschlüssel 10/13 mm
23. Innensechskantschlüssel 3 mm
24. Innensechskantschlüssel 5 mm
25. Innensechskantschlüssel 6 mm
1. Einleitung
Hersteller:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde
Wir wünschen Ihnen viel Freude und Erfolg beim Arbei-
ten mit Ihrem neuen Produkt.
Hinweis:
Der Hersteller dieses Produkts haftet nach dem gelten-
den Produkthaftungsgesetz nicht für Schäden, die an
diesem Produkt oder durch dieses Produkt entstehen
bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte
• Einbau und Austausch von nicht originalen Ersatz-
teilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Bestim-
mungen 0100, DIN 57113 / VDE 0113
Beachten Sie:
Die Betriebsanleitung ist Bestandteil dieses Produkts.
Sie enthält wichtige Hinweise, wie Sie mit dem Produkt
sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie
Gefahren vermeiden, Reparaturkosten sparen, Aus-
fallzeiten verringern und die Zuverlässigkeit und Le-
bensdauer des Produkts erhöhen. Zusätzlich zu den
Sicherheitsbestimmungen dieser Betriebsanleitung
müssen Sie unbedingt die für den Betrieb des Produkts
geltenden Vorschriften Ihres Landes beachten.
Machen Sie sich vor der Benutzung des Produkts mit
allen Bedien- und Sicherheitshinweisen vertraut. Be-
treiben Sie das Produkt nur wie beschrieben und für
die angegebenen Einsatzbereiche. Bewahren Sie die
Betriebsanleitung gut auf und händigen Sie alle Unter-
lagen bei Weitergabe des Produkts an Dritte mit aus.

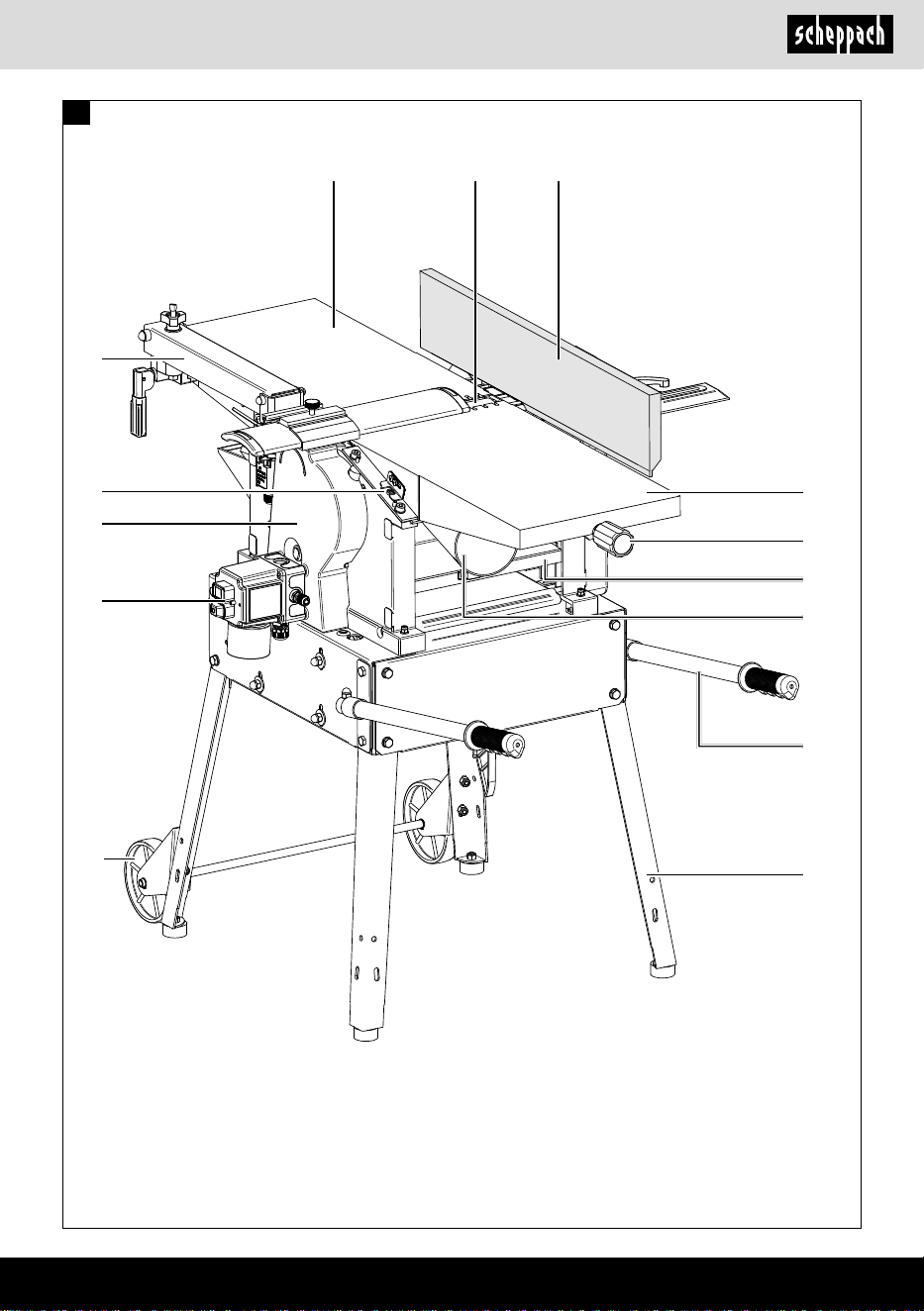

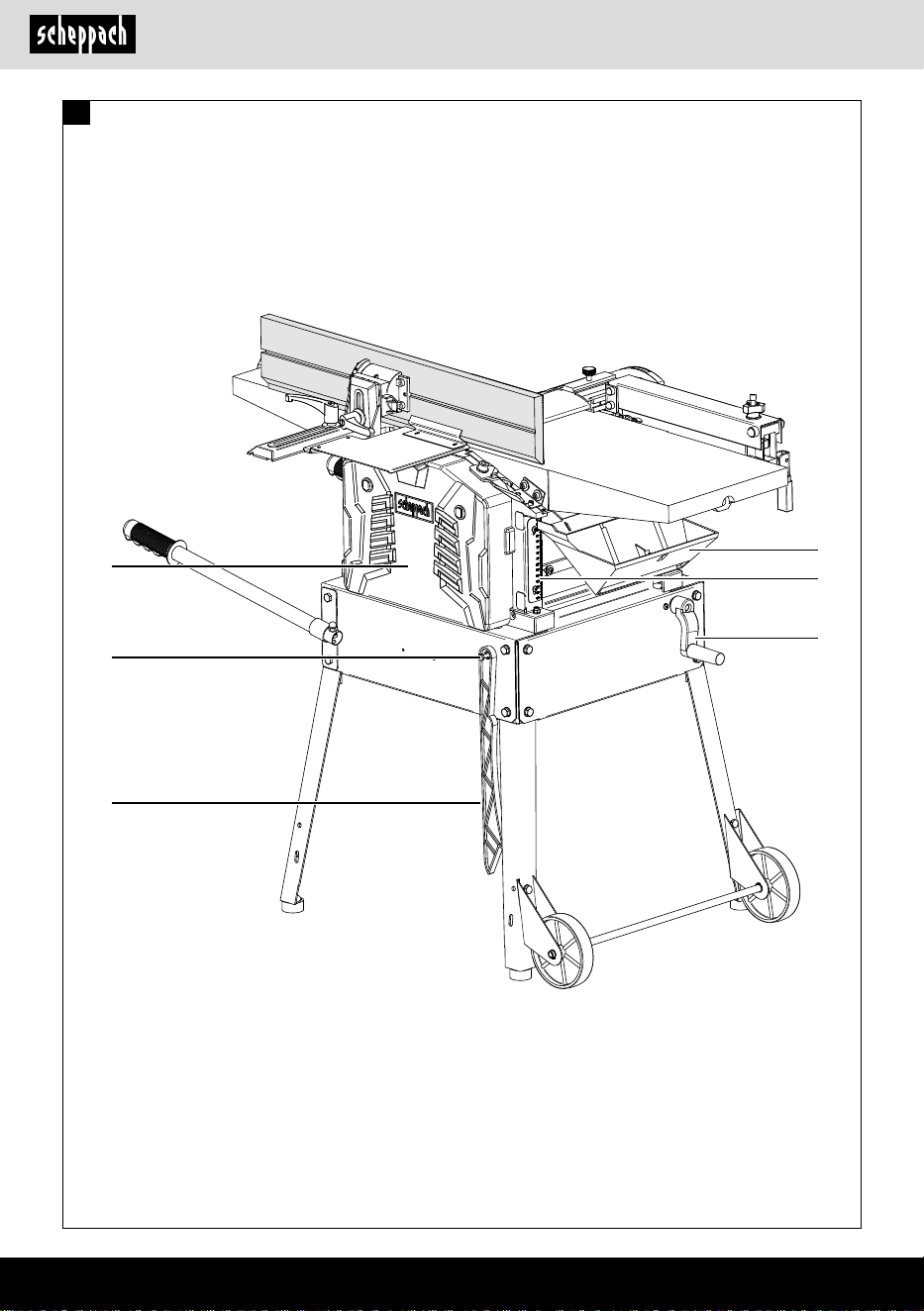

2. Produktbeschreibung
1. Abgabetisch
1.1 Arretierhebel
2. Messerwelle
2.1 Sechskantschrauben
2.2 Andruckleiste
www.scheppach.com
DE
|
13
27 16 Sechskantschraube
M8 x 16 mm
28 4 Sechskantschraube
M8 x 20 mm
29 2 Innensechskantschraube
M6 x 25 mm
30 4 Kreuzschlitzschraube
3.5 x 50 mm
31 4 Kreuzschlitzschraube
4.8 x 10 mm
32 20 Unterlegscheibe Ø 8 mm
33 1 Sechskantmutter M6
34 20 Sechskantmutter M8
1 Betriebsanleitung
4. Bestimmungsgemäße Verwendung
Die Dicken-/Abrichthobelmaschine dient zum Abrich-
ten- und Dickenhobeln von gesäumtem Schnittholz
aller Art, mit quadratischer, rechteckiger oder abge-
schrägter Form.
m WARNUNG!
Folgende Arbeiten dürfen nicht durchgeführt werden:
• Einsetzarbeiten (das heißt jegliche Bearbeitung, die
nicht über die gesamte Werkstücklänge geht)
• Vertiefungen, Zapfen oder Aussparungen
• Hobeln von stark gekrümmtem Holz, bei dem ein
nicht ausreichender Kontakt mit dem Aufgabetisch
besteht.
m Es ist strengstens untersagt, die an der Maschine
bendlichen Schutzeinrichtungen zu demontieren,
abzuändern oder Zweck zu entfremden oder fremde
Schutzeinrichtungen anzubringen.
Die Brückenschutzvorrichtung darf während der Bear-
beitung nicht entfernt werden. Der nicht benutzte Teil
der Messerwelle muss abgedeckt werden.
Die Maschine darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausgehende
Verwendung ist nicht bestimmungsgemäß. Für daraus
hervorgerufene Schäden oder Verletzungen aller Art
haftet der Benutzer/Bediener und nicht der Hersteller.
Bestandteil der bestimmungsgemäßen Verwendung ist
auch die Beachtung der Sicherheitshinweise, sowie die
Montageanleitung und Betriebshinweise in der Bedie-
nungsanleitung.
26. Sechskantschraube M6 x 40 mm
27. Sechskantschraube M8 x 16 mm
28. Sechskantschraube M8 x 20 mm
29. Innensechskantschraube M6 x 25 mm
30. Blechschraube 3.5 x 50 mm
31. Blechschraube 4.8 x 10 mm
32. Unterlegscheibe Ø 8 mm
33. Sechskantmutter M6
34. Sechskantmutter M8

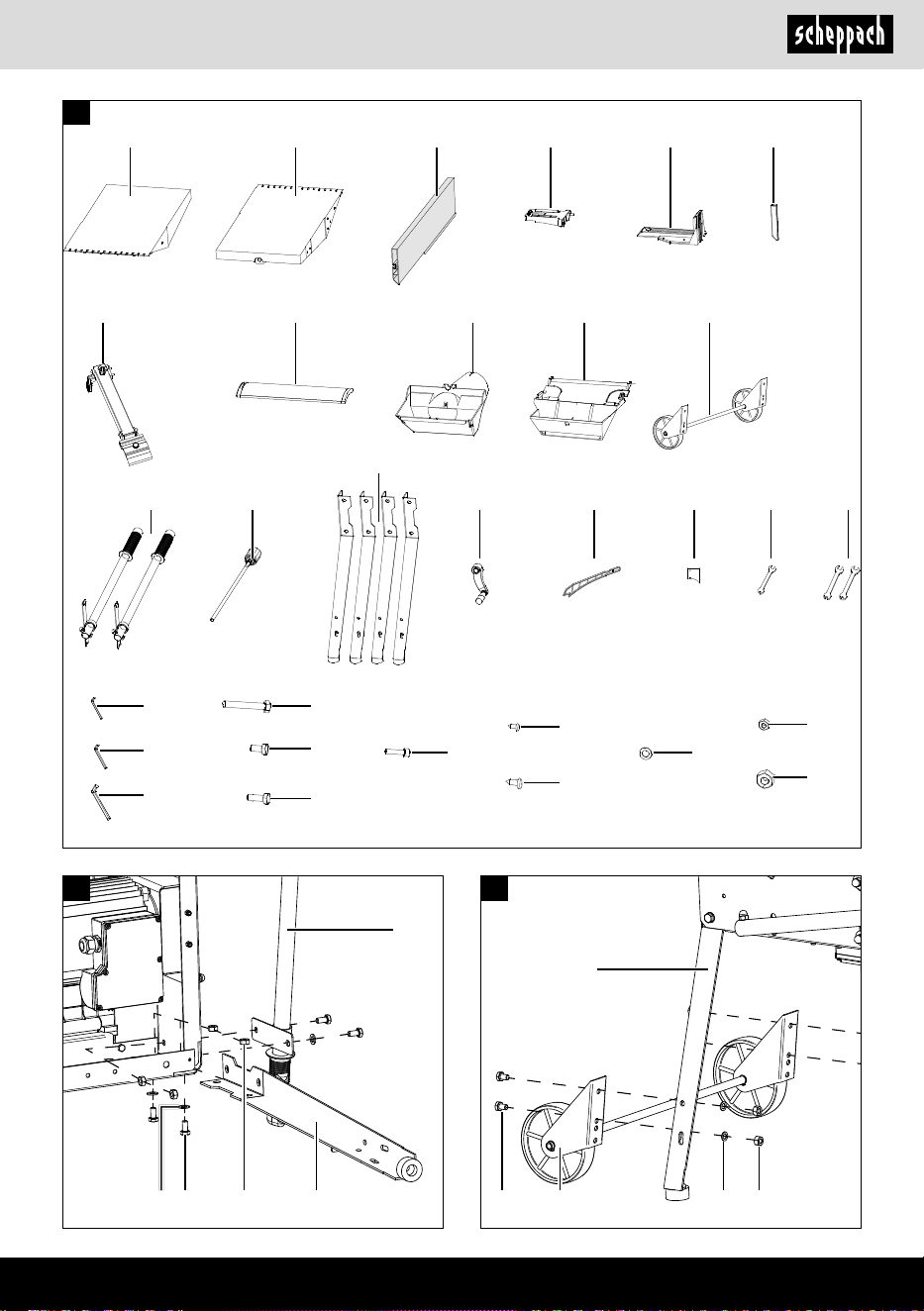

3. Lieferumfang (Abb. 3)
Pos. Anzahl Bezeichnung
1
Abricht- /
Dickenhobelmaschine
1 1
Abgabetisch
4 1 Aufnahmetisch
3.4 1 Anschlagprol
3.3 1 Anschlaghalterung
3.6 1 Anschlagträger
3.8 1 Endkappe
14 1 Messerwellenabdeckung
14.1 1 Abdeckprol
7 1 Absaughaube
15 1 Spanauswurfhaube
10 1 Transporträder
8 2 Transportgrie
5 1 Höhenverstellung
9 4 Standbeine
17 1 Handkurbel
18 1 Schiebestock
20 1 Einstelllehre
21 1 Gabelschlüssel 8/10 mm
22 2 Gabelschlüssel 10/13 mm
23 1 Innensechskantschlüssel
3 mm
24 1 Innensechskantschlüssel
5 mm
25 1 Innensechskantschlüssel
6 mm
26 1 Sechskantschraube
M6 x 40 mm
www.scheppach.com
14
|
DE
- Benutzen Sie Elektrowerkzeuge nicht, wo
Brand- oder Explosionsgefahr besteht.
3 Schützen Sie sich vor elektrischem Schlag
- Vermeiden Sie Körperberührung mit geerde-
ten Teilen (z. B. Rohren, Radiatoren, Elektro-
herden, Kühlgeräten).
4 Halten Sie andere Personen fern
- Lassen Sie andere Personen, insbesondere
Kinder, nicht das Elektrowerkzeug oder das
Kabel berühren. Halten Sie sie von Ihrem Ar-
beitsbereich fern.
5 Bewahren Sie unbenutzte Elektrowerkzeuge si-
cher auf
- Unbenutzte Elektrowerkzeuge sollten an ei-
nem trockenen, hochgelegenen oder abge-
schlossenen Ort, außerhalb der Reichweite
von Kindern, abgelegt werden.
6 Überlasten Sie Ihr Elektrowerkzeug nicht
- Sie arbeiten besser und sicherer im angege-
benen Leistungsbereich.
7 Benutzen Sie das richtige Elektrowerkzeug
- Verwenden Sie keine leistungsschwachen
Maschinen für schwere Arbeiten.
- Benutzen Sie das Elektrowerkzeug nicht für
solche Zwecke, für die es nicht vorgesehen ist.
- Benutzen Sie zum Beispiel keine Handkreis-
säge zum Schneiden von Baumästen oder
Holzscheiten.
8 Tragen Sie geeignete Kleidung
- Tragen Sie keine weite Kleidung oder
Schmuck, sie könnten von beweglichen Tei-
len erfasst werden.
- Bei Arbeiten im Freien ist rutschfestes Schuh-
werk empfehlenswert.
- Tragen Sie bei langen Haaren ein Haarnetz.
9 Benutzen Sie Schutzausrüstung
- Tragen Sie eine Schutzbrille.
- Verwenden Sie bei stauberzeugenden Arbei-
ten eine Atemmaske.
10 Schließen Sie die Staubabsaug-Einrichtung an
- Falls Anschlüsse zur Staubabsaugung und
Auangeinrichtung vorhanden sind, über-
zeugen Sie sich, dass diese angeschlossen
und richtig benutzt werden.
11 Verwenden Sie das Kabel nicht für Zwecke, für
die es nicht bestimmt ist
- Verwenden Sie das Kabel nicht, um den Ste-
cker aus der Steckdose zu ziehen. Schützen
Sie das Kabel vor Hitze, Öl und scharfen
Kanten.
Personen, welche die Maschine bedienen und warten,
müssen mit dieser vertraut und über mögliche Gefah-
ren unterrichtet sein.
Darüber hinaus sind die geltenden Unfallverhütungs-
vorschriften genauestens einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen und
sicherheitstechnischen Bereichen sind zu beachten.
Veränderungen an der Maschine schließen eine Haf-
tung des Herstellers und daraus entstehende Schäden
gänzlich aus.
Die Maschine darf nur mit Originalteilen und Original-
zubehör des Herstellers betrieben werden.
Die Sicherheits-, Arbeits- und Wartungsvorschriften des
Herstellers sowie die in den Technischen Daten ange-
gebenen Abmessungen müssen eingehalten werden.
Bitte beachten Sie, dass unsere Produkte bestim-
mungsgemäß nicht für den gewerblichen, handwerkli-
chen oder industriellen Einsatz konstruiert wurden. Wir
übernehmen keine Gewährleistung, wenn das Produkt
in Gewerbe-, Handwerks- oder Industriebetrieben so-
wie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
Das Produkt ist zum Gebrauch durch Erwachsene be-
stimmt. Jugendliche über 16 Jahre dürfen das Produkt
nur unter Aufsicht benutzen. Der Hersteller haftet nicht
für Schäden, die durch bestimmungswidrigen Ge-
brauch oder falsche Bedienung verursacht wurden.
5. Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise
Achtung! Beim Gebrauch von Elektrowerkzeugen
sind zum Schutz gegen elektrischen Schlag, Verlet-
zungs- und Brandgefahr folgende grundsätzliche Si-
cherheitsmaßnahmen zu beachten.
Lesen Sie alle diese Hinweise, bevor Sie dieses Elek-
trowerkzeug benutzen, und bewahren Sie die Sicher-
heitshinweise gut auf.
Sicheres Arbeiten
1 Halten Sie Ihren Arbeitsbereich in Ordnung
- Unordnung im Arbeitsbereich kann Unfälle
zur Folge haben.
2 Berücksichtigen Sie Umgebungseinüsse
- Setzen Sie Elektrowerkzeuge nicht dem Re-
gen aus.
- Benützen Sie Elektrowerkzeuge nicht in
feuchter oder nasser Umgebung.
- Sorgen Sie für gute Beleuchtung des Arbeits-
bereichs.
www.scheppach.com
DE
|
15
20 Überprüfen Sie das Elektrowerkzeug auf even-
tuelle Beschädigungen
- Vor weiterem Gebrauch des Elektrowerk-
zeugs müssen Schutzvorrichtungen oder
leicht beschädigte Teile sorgfältig auf ih-
re einwandfreie und bestimmungsgemäße
Funktion untersucht werden.
- Überprüfen Sie, ob die beweglichen Teile ein-
wandfrei funktionieren und nicht klemmen
oder ob Teile beschädigt sind. Sämtliche Teile
müssen richtig montiert sein und alle Bedin-
gungen erfüllen, um den einwandfreien Be-
trieb des Elektrowerkzeugs zu gewährleisten.
- Beschädigte Schutzvorrichtungen und Teile
müssen bestimmungsgemäß durch eine an-
erkannte Fachwerkstatt repariert oder aus-
gewechselt werden, soweit nichts anderes
in der Gebrauchsanweisung angegeben ist.
- Beschädigte Schalter müssen bei einer Kun-
dendienstwerkstatt ersetzt werden.
- Benutzen Sie keine Elektrowerkzeuge, bei
denen sich der Schalter nicht ein- und aus-
schalten lässt.
21 ACHTUNG!
- Der Gebrauch anderer Einsatzwerkzeuge
und anderen Zubehörs kann eine Verlet-
zungsgefahr für Sie bedeuten.
22 Lassen Sie Ihr Elektrowerkzeug durch eine Elek-
trofachkraft reparieren
- Dieses Elektrowerkzeug entspricht den ein-
schlägigen Sicherheitsbestimmungen. Repa-
raturen dürfen nur von einer Elektrofachkraft
ausgeführt werden, indem Originalersatzteile
verwendet werden; anderenfalls können Un-
fälle für den Benutzer entstehen.
Dieses Produkt ist nicht dafür bestimmt, durch Per-
sonen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissens
benutzt zu werden.
Kinder sollten beaufsichtigt werden, um sicherzustel-
len, dass sie nicht mit dem Gerät spielen.
SPEZIELLE SICHERHEITSHINWEISE
• Verwenden Sie keine stumpfen Messer. Rück-
schlaggefahr!
• Der Schneideblock muss vollständig abgedeckt sein.
• Verwenden Sie zum Hobeln von kurzen Werkstü-
cken einen Schiebestock.
12 Sichern Sie das Werkstück
- Benützen Sie Spannvorrichtungen oder ei-
nen Schraubstock, um das Werkstück fest-
zuhalten. Es ist damit sicherer gehalten als
mit Ihrer Hand.
13 Vermeiden Sie abnormale Körperhaltung
- Sorgen Sie für sicheren Stand und halten Sie
jederzeit das Gleichgewicht.
14 Pegen Sie Ihre Werkzeuge mit Sorgfalt
- Halten Sie die Schneidwerkzeuge scharf und
sauber, um besser und sicherer arbeiten zu
können.
- Befolgen Sie die Hinweise zur Schmierung
und zum Werkzeugwechsel.
- Kontrollieren Sie regelmäßig die Anschluss-
leitung des Elektrowerkzeugs und lassen Sie
diese bei Beschädigung von einem anerkann-
ten Fachmann erneuern.
- Kontrollieren Sie Verlängerungsleitungen re-
gelmäßig und ersetzen Sie diese, wenn sie
beschädigt sind.
- Halten Sie Handgrie trocken, sauber und frei
von Öl und Fett.
15 Ziehen Sie den Stecker aus der Steckdose
- Bei Nichtgebrauch des Elektrowerkzeugs, vor
der Wartung und beim Wechsel von Werk-
zeugen wie z. B. Sägeblatt, Bohrer, Fräser.
- Wenn die Hobelwelle beim Arbeiten durch ei-
ne zu große Vorschubkraft oder Klemmen des
Werkstückes blockiert, schalten Sie das Gerät
aus und trennen Sie es vom Netz. Entfernen
Sie das Werkstück und stellen Sie sicher, dass
die Hobelwelle frei läuft. Schalten Sie das Ge-
rät ein, und führen Sie den Arbeitsschritt er-
neut mit reduzierter Vorschubkraft durch.
16 Lassen Sie keine Werkzeugschlüssel stecken
- Überprüfen Sie vor dem Einschalten, dass
Schlüssel und Einstellwerkzeuge entfernt sind.
17 Vermeiden Sie unbeabsichtigten Anlauf
- Vergewissern Sie sich, dass der Schalter
beim Einstecken des Steckers in die Steck-
dose ausgeschaltet ist.
18 Benutzen Sie Verlängerungskabel für den Au-
ßenbereich
- Verwenden Sie im Freien nur dafür zugelas-
sene und entsprechend gekennzeichnete
Verlängerungskabel.
19 Seien Sie aufmerksam
- Achten Sie darauf, was Sie tun. Gehen Sie mit
Vernunft an die Arbeit. Benutzen Sie das Elekt-
rowerkzeug nicht, wenn Sie unkonzentriert sind.
www.scheppach.com
16
|
DE
• Die folgenden Situationen sollten unter allen Um-
ständen vermieden werden: vorzeitige Unterbre-
chung des Hobelvorgangs (Hobelschnitte, die nicht
die gesamte Länge des Werkstückes umfassen; das
Hobeln von unebenen Holzteilen, die nicht gleich-
mäßig auf dem Vorschubtisch auiegen).
• Achtung! Wenn der Hauptnetzanschluss einen
schlechten Zustand aufweist, besteht beim Anschal-
ten des Produkts die Gefahr von Kurzschlüssen.
Davon können auch andere Funktionen betroen
sein (z.B. das Aueuchten von Kontrollleuchten).
Sollten am Hauptnetzanschluss Störungen auftre-
ten, wenden Sie sich bitte an Ihren lokalen Strom-
anbieter für Abhilfe und Informationen.
6. Restrisiken
Die Maschine ist nach dem Stand der Technik und den
anerkannten sicherheitstechnischen Regeln gebaut.
Dennoch können beim Arbeiten einzelne Restrisiken
auftreten.
• Gefährdung der Gesundheit durch Strom bei Verwen-
dung nicht ordnungsgemäßer Elektro-Anschlusslei-
tungen.
• Des Weiteren können trotz aller getroener Vorkeh-
rungen nicht oensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Si-
cherheitshinweise“ und die „Bestimmungsgemäße
Verwendung“, sowie die Bedienungsanleitung ins-
gesamt beachtet werden.
• Vermeiden Sie zufällige Inbetriebsetzungen der Ma-
schine: beim Einführen des Steckers in die Steckdo-
se darf der Ein-/Ausschalter nicht gedrückt werden.
Verwenden Sie das Einsatzwerkzeug, das in dieser
Bedienungsanleitung empfohlen wird. So erreichen
Sie, dass Ihr Produkt optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern,
wenn die Maschine in Betrieb ist.
Trotz bestimmungsgemäßer Verwendung können
bestimmte Restrisikofaktoren nicht vollständig aus-
geräumt werden. Bedingt durch den erforderlichen
Arbeitsverlauf können folgende Verletzungen und Ge-
fahren auftreten:
• m Warnung! Verletzungsgefahr der Finger und Hän-
de durch das Berühren der Messerwelle an nicht ab-
gedeckten Bereichen und beim Werkzeugwechsel.
Außerdem können Ihre Finger und Hände durch das
Önen der Schutzabdeckung gequetscht werden.
• Augenverletzungen können auftreten.
• Zum Hobeln von schmalen Werkstücken sollten Sie
zusätzliche Sicherheitsvorkehrungen treen. Der
Einsatz von Querdruckvorrichtungen und Federab-
deckungen könnte notwendig sein, um ein sicheres
Arbeiten zu garantieren.
• Das Produkt eignet sich nicht zum Schneiden von
Ausfalzungen.
• Die Rückschlagsicherung und die Vorschubwalze
müssen regelmäßig überprüft werden.
• Produkte, die mit einem Spanabzug und mit Ab-
zugshauben ausgestattet sind, sollten an die ent-
sprechenden Geräte angeschlossen werden.
Die Materialart kann die Staubentwicklung ungüns-
tig beeinussen.
• Das Produkt eignet sich ausschließlich zum Schnei-
den von Holz und ähnlichen Materialien.
• Wenn das Messer zu 5 % verschlissen ist, muss
es ausgewechselt werden. Verwenden Sie keine
stumpfen Messer.
• Ein fehlender Schiebestock kann zu Gefahren füh-
ren. Der Schiebestock sollte bei Nichtgebrauch im-
mer an dem Produkt aufbewahrt werden.
• Wenn kleine Werkstücke von Hand eingeführt wer-
den, besteht erhöhte Verletzungsgefahr. Hersteller-
empfehlungen zum Einsatz eines Schiebestocks
müssen beachtet werden.
• Eine falsche Ausrichtung von Schutzabdeckungen,
Vorschubtisch oder Gitter kann zu unkontrollierba-
ren Situationen führen.
• Beschädigte oder verschmutzte Werkstücke bergen
Gefahren. Metallteile oder splitterndes Material darf
mit diesem Produkt nicht bearbeitet werden. Verlet-
zungsgefahr!
• Platzieren Sie lange Werkstücke zum Schneiden
auf dem Rolltisch oder einer anderen Abstützvor-
richtung. Ansonsten könnten Sie die Kontrolle über
das Werkstück verlieren.
• Das Produkt eignet sich nur zum Hobeln und Di-
ckenhobeln.
• Wenn Sie an der Maschine arbeiten, sollten Sie im-
mer angemessene Schutzkleidung tragen:
- einen Gehörschutz zum Schutz vor Gehörschäden,
- einen Atemschutz, um dem Einatmen gefährli-
cher Staubpartikel vorzubeugen,
- Schutzhandschuhe beim Handhaben der Mes-
serwelle und von rauen Werkstoen zur Ver-
ringerung des Risikos von Verletzungen durch
scharfen Kanten,
- eine Schutzbrille, um Augenverletzungen durch
herumiegende Teilchen zu vermeiden.
www.scheppach.com
DE
|
17
Dickentischgröße 400 x 260 mm
Antrieb
Motor 220 - 240 V~ / 50 Hz
Aufnahmeleistung
S6 40%*
2200 W
Technische Änderungen vorbehalten!
* Betriebsart S6 40%: Durchlaufbetrieb mit Aussetzbe-
lastung (Spieldauer 10 min). Um den Motor nicht unzu-
lässig zu erwärmen, darf der Motor 25% der Spieldauer
mit der angegebenen Nennleistung betrieben werden
und muss anschließend 75% der Spieldauer ohne Last
weiterlaufen.
Geräusch und Vibration
m Warnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Übersteigt der Maschinen-
lärm 85 dB, tragen Sie bitte einen geeigneten Gehör-
schutz.
Geräuschkennwerte
Die Geräuschwerte wurden entsprechend EN 61029
ermittelt.
Schallleistungspegel
Abrichthobeln L
WA(A)
102,1 dB
Schalldruckpegel
Abrichthobeln L
pA(A)
95,6 dB
Unsicherheit K
wa/pA(A)
3 dB
Schallleistungspegel
Dickenhobeln L
WA(B)
99,1 dB
Schalldruckpegel
Dickenhobeln L
pA(B)
91,5 dB
Unsicherheit K
wa/pA(B)
3 dB
8. Auspacken
• Önen Sie die Verpackung und nehmen Sie das
Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Gefahr an der Einschub- und Auslassönung.
• Gefahr durch gefährlichen Rückschlag.
• Gefährdung durch Strom, wenn die Elektroleitungen
nicht korrekt angeschlossen worden sind.
• Beim Betrieb ohne Absaugung bzw. Spänesack,
kann gesundheitsschädlicher Holzstaub entstehen.
• Gefahr durch wegschleudernde Teile.
• Durch im Werkstück enthaltene Metallteile können
die Messer stumpf bzw. zerstört werden.
• Lungenschäden, falls keine geeignete Staubschutz-
maske getragen wird.
• m WARNUNG ! Gehörschädigungen! Längerer
Aufenthalt in unmittelbarer Nähe des laufenden Pro-
dukts kann zu Gehörschädigungen führen. Gehör-
schutz tragen!
• Trotz dem Beachten der Betriebsanleitung können
auch nicht oensichtliche Restrisiken bestehen.
m Warnung! Dieses Elektrowerkzeug erzeugt wäh-
rend des Betriebs ein elektromagnetisches Feld. Die-
ses Feld kann unter bestimmten Umständen aktive
oder passive medizinische Implantate beeinträchtigen.
Um die Gefahr von ernsthaften oder tödlichen Verlet-
zungen zu verringern, empfehlen wir Personen mit me-
dizinischen Implantaten ihren Arzt und den Hersteller
vom medizinischen Implantat zu konsultieren, bevor
das Elektrowerkzeug bedient wird.
7. Technische Daten
Technische Daten
Messerzahl 2 Stück
Hobelwellen-Drehzahl 6500 min
-1
Abmessungen 1110 x 620 x 980 mm
Gewicht 71 kg
Technische Daten Abrichthobeln
max. Hobelbreite 260 mm
max. Spanabnahme 3 mm
Abrichtanschlag L x H 655 x 130 mm
Abrichtanschlag
Schwenkbereich
90° - 135°
Abrichttischgröße 1040 x 280 mm
Technische Daten Dickenhobeln
max. Hobelbreite 260 mm
max. Hobeldicke 160 mm
max. Spanabnahme 3 mm
www.scheppach.com
18
|
DE
2. Wiederholen Sie diese Schritte auf der rechten
Seite des Produkts.
3. Setzen Sie den Aufnahmetisch (4) auf das Produkt
und halten diesen fest.
4. Schieben Sie die linke Leiste (4.2) von der Seite
ein und richten diese so aus, dass die zwei Spann-
hülsen (4.3) zu den Bohrungen im Produkt passen.
Achten Sie darauf, dass sich der Zeiger (4.4) im Be-
reich der Skala (13) bendet. Passen Sie gegebe-
nenfalls die Position des Aufnahmetisches (4) an.
5. Klopfen Sie die zwei Spannhülsen (4.3) mit einem
Hammer in das Produkt.
6. Schrauben Sie die linke Leiste (4.2) mit den zwei
Befestigungsschrauben (4.1) wieder fest.
7. Wiederholen Sie die Schritte auf der rechten Seite
des Produkts.

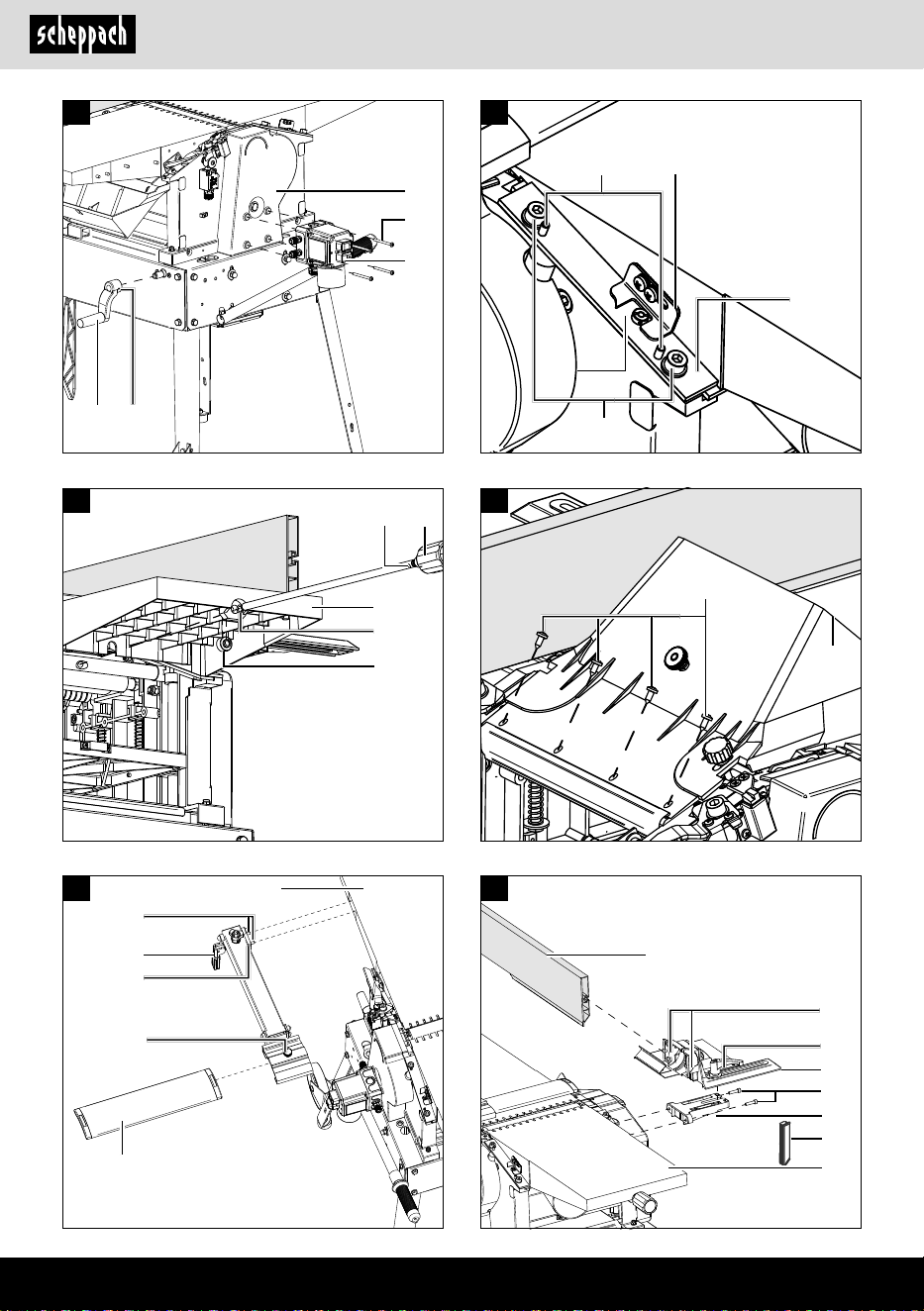

9.5 Höhenverstellung für Aufnahmetisch montie-
ren (Abb. 8)
1. Schieben Sie die Unterlegscheibe (5.1) auf die Hö-
henverstellung (5).
2. Schieben Sie die Höhenverstellung (5) durch die
Bohrung an der Vorderseite des Aufnahmetischs (4).
3. Schieben Sie auf der anderen Seite den Feststell-
ring (5.2) auf die Höhenverstellung (5).
4. Schrauben Sie die Höhenverstellung (5) in die
Bohrung der Querstange.
5. In der Höhenverstellung (5) bendet sich eine kegel-
förmige Vertiefung (5.3). Positionieren Sie den Fest-
stellring (5.2) so, dass sich die Schraube im Fest-
stellring (5.2) über dieser Vertiefung (5.3) bendet.
6. Ziehen Sie die Schraube im Feststellring (5.2) fest.
9.6 Spanauswurfhaube montieren (Abb. 9)
1. Schieben Sie die Spanauswurfhaube (15) unter
das Befestigungsprol und schrauben es mit den
vier Kreuzschlitzschrauben (31) fest.
9.7 Hobelwellenabdeckung montieren (Abb. 10)
1. Schrauben Sie die Halterung (14.5) an die Seite
des Abgabetisches (1) mit den zwei Innensechs-
kantschrauben (14.6). Um den Zugang zu den In-
nensechskantschrauben zu erleichtern, muss der
Klemmhebel (14.3) nach unten gedrückt sein.
2. Schieben Sie das Abdeckprol (14.1) in die Halte-
rung, so dass die ganze Messerwelle abgedeckt ist.
3. Befestigen Sie das Abdeckprol (14.1) mit der
Klemmschraube (14.2).
• Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Produkts an.
m WARNUNG!
Produkt und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststo--
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
9. Aufbau
9.1 Standbeine montieren (Abb. 4-5)
1. Drehen Sie das Produkt auf die Seite des Abgabe-
tisches (1) und legen Sie es auf einer geeigneten
Unterlage vorsichtig ab.
2. Schieben Sie die Standbeine (9) von unten in die
Ecken des Produkts. Gleichzeitig schrauben Sie von
außen die Transportgrie (8) mit Hilfe der Sechskant-
schrauben (27), Unterlegscheiben (32) und Sechs-
kantmuttern (34) und ziehen diese fest. (Abb. 4)
3. Drehen Sie das Produkt auf die Seite des Aufnah-
metisches (4).
4. Schieben Sie die Standbeine (9) von unten in die
Ecken des Produkts und befestigen diese mit Hilfe
der Sechskantschrauben (27), Unterlegscheiben
(32) und Sechskantmuttern (34). (Abb. 4)
5. Befestigen Sie die Transporträder (10) an den
Standbeinen (9) mit den Sechskantschrauben
(28), Unterlegscheiben (32) und Sechskantmut-
tern (34). (Abb. 5)
9.2 Handkurbel für Höhenverstellung montieren
(Abb. 6)
1. Stecken Sie die Handkurbel (17) so auf den Stut-
zen auf, dass die seitliche Innensechskantschraube
(17.1) auf der abgeachten Seite des Stutzens liegt.
2. Ziehen Sie die Innensechskantschraube (17.1) fest.
9.3 Ein-/Ausschalter montieren (Abb. 6)
1. Schrauben Sie den Ein-/Ausschalter (11) mit den
vier Kreuzschlitzschrauben (30) auf die Riemen-
abdeckung (12).
9.4 Aufnahmetisch montieren (Abb. 7)
1. Entfernen Sie die zwei Befestigungsschrauben
(4.1) und nehmen Sie die linke Leiste (4.2) ab.
www.scheppach.com
DE
|
19
um sicherzustellen, dass sie sich in einwandfreiem
Arbeitszustand benden. Dies beinhaltet die Fest-
stellung, dass keine Beschädigungen an den Be-
rührungsächen aufgrund von Stößen vorliegen
und dass die Anti-Rückschlagklauen ungehindert
durch ihr Eigengewicht zurückfallen können.
• Hobelmesser: Prüfen Sie die Hobelmesser auf Be-
schädigungen und korrekten Sitz.
Das Produkt darf nur verwendet werden, wenn alle
diese Bedingungen eingehalten sind.
• Verwenden Sie nur gut geschärfte und gewarte-
te Messer. Verwenden Sie nur für dieses Produkt
konstruierte Messer.
• Verwenden Sie zum Bearbeiten kurzer Werkstücke
Schiebehölzer oder Schiebestöcke, die nicht defekt
sind.
• Schließen Sie das Produkt an eine Staub- oder Spä-
neabsaugvorrichtung an.
• Überprüfen Sie vor Beginn der Bearbeitung, dass
der Anschlag festgeklemmt ist.
• Überzeugen Sie sich, dass Sie jederzeit das Gleich-
gewicht halten können. Stellen Sie sich seitlich zum
Produkt.
• Halten Sie Ihre Hände bei laufender Maschine in si-
cherer Entfernung von der Messerwelle und von der
Stelle, an der die Späne ausgestoßen werden.
• Erst mit dem Hobeln beginnen, wenn die Messer-
welle ihre erforderliche Drehzahl erreicht hat.
• Achten Sie außerdem darauf, dass das Werkstück
keine Kabel, Seile, Schnüre oder Ähnliches enthält.
Bearbeiten Sie kein Holz, das zahlreiche Astein-
schlüsse oder Astlöcher enthält.
• Sichern Sie lange Werkstücke gegen Abkippen am
Ende des Hobelvorganges. Verwenden Sie dazu
z.B. Abrollständer oder ähnliche Vorrichtungen.
• Es ist strengstens untersagt Späne oder Splitter bei
laufender Maschine zu entfernen.
• Schalten Sie das Produkt bei einer Blockade sofort
ab. Ziehen Sie den Netzstecker und entfernen Sie
das verklemmte Werkstück.
• Nach jedem Gebrauch die kleinste Schnittgröße ein-
stellen, um der Verletzungsgefahr vorzubeugen.
• Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• m WARNUNG ! Vor jeglichen Reinigungs-, Einstel-
lungs-, Wartungs- oder Instandsetzungsarbeiten
trennen Sie den Netzstecker von der Hauptstrom-
versorgung!

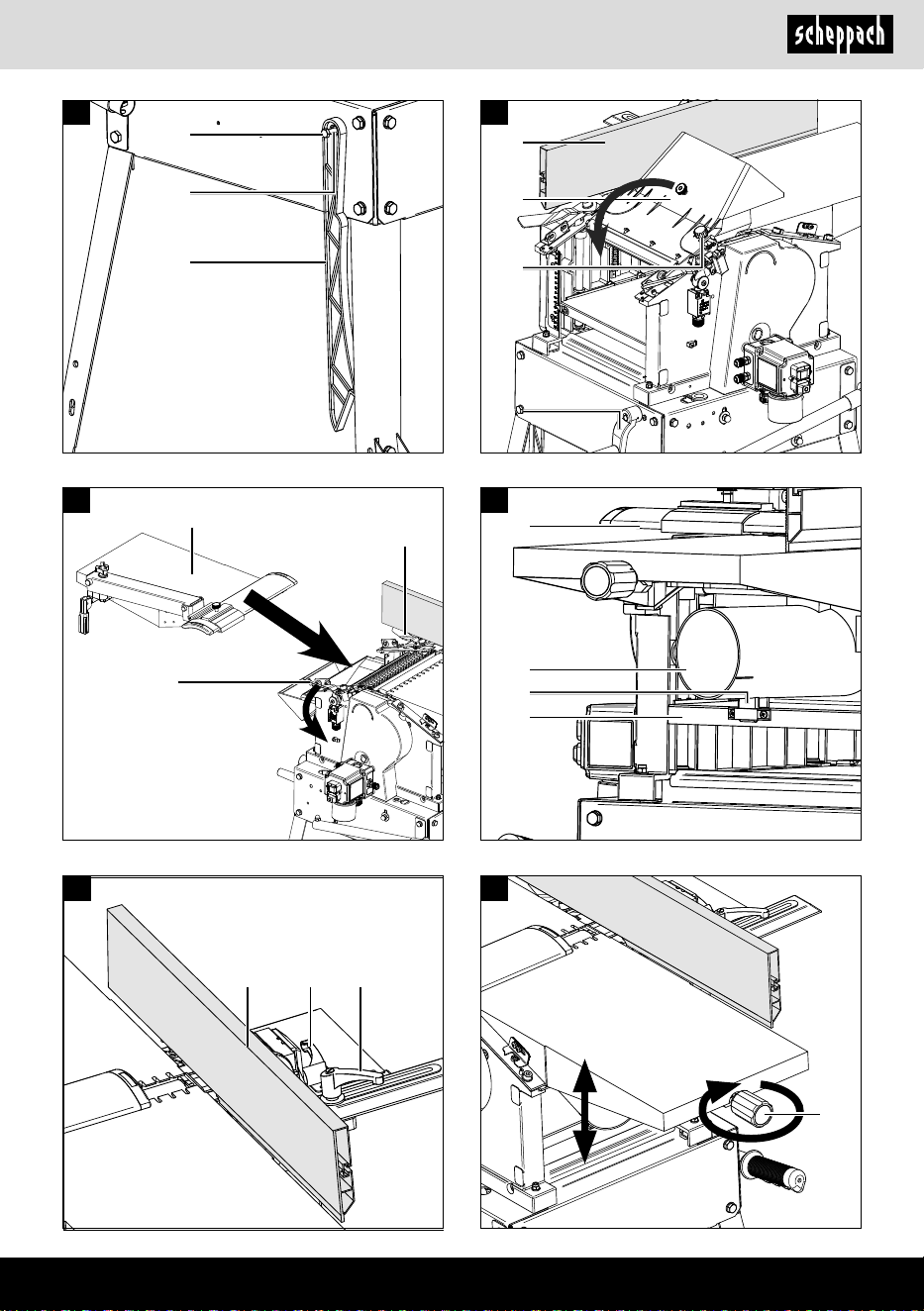

9.8 Parallelanschlag montieren (Abb. 11)
1. Schrauben Sie die Anschlaghalterung (3.3) mit
zwei Innensechskantschrauben (29) am Aufnah-
metisch (4) fest.
2. Setzen Sie den Anschlagträger (3.6) auf die An-
schlaghalterung (3.3). Führen Sie die Schraube
des Klemmhebels für Anschlagweite (3.2) in die
Nut der Anschlaghalterung (3.3) und ziehen Sie
den Klemmhebel für Anschlagweite (3.2) fest.
3. Verschieben Sie den Klemmhebel für Winkelver-
stellung (3.1) nach oben und klemmen Sie diesen
so, dass genügend Platz zum Einschieben des
Anschlagprols (3.4) besteht.
4. Schieben Sie das Anschlagprol (3.4) auf die zwei
Schlossschrauben (3.5) bis zum Anschlag auf.
Ziehen Sie die Muttern der Schlossschrauben
(3.5) fest. Das Anschlagprol (3.4) muss dabei mit
der Aussparung nach unten zeigen.
5. Stecken Sie am Ende des Anschlagprols (3.4) die
Endkappe (3.7) auf.
9.9 Halterung für Schiebestock montieren (Abb. 12)
1. Schrauben Sie die Sechskantschraube (26) wie
gezeigt ein und kontern diese mit der Sechskant-
mutter (33).
2. Hängen Sie den Schiebestock (18) auf der Sechs-
kantschraube (26) auf.
10. In Betrieb nehmen
m Achtung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
Überprüfen Sie vor jedem Gebrauch:
• Ein- und Ausschalter: Überprüfen Sie den Ein-
und Ausschalter auf ordnungsgemäße Funktion.
• Verriegelte Schutzeinrichtungen: Jede trennen-
de Schutzeinrichtung sollten nacheinander geönet
werden, um die Maschine auszuschalten. Es ist er-
forderlich zu überprüfen, ob es unmöglich ist, die
Maschine bei einer geöneten Schutzeinrichtung
einzuschalten.
• Bremse: Bei Arbeitsbeginn die Maschine einschal-
ten und auf die erforderliche Drehzahl bringen.
Schalten Sie nun die Maschine wieder aus. Der Mo-
tor muss innerhalb von 10 Sekunden zum Stillstand
kommen. Andernfalls liegt ein Defekt vor.
• Anti-Rückschlagklauen: Die Anti-Rückschlag-
klauen sollten mindestens einmal pro Arbeits-
schicht durch visuelle Inspektion überprüft werden,
www.scheppach.com
20
|
DE
5. Stellen Sie den Dickentisch (6) mit der Handkurbel
(17) ganz nach unten.
6. Setzen Sie die Absaughaube (7) auf den Dickentisch
(6) und stecken Sie die Lasche (7.1) von der Absaug-
haube (7) in die Aufnahme am Dickentisch (6).
7. Kurbeln Sie den Dickentisch (6) vorsichtig nach
oben, bis die Absaughaube (7) xiert ist.
8. Schließen Sie gegebenenfalls am Absaugstutzen der
Absaughaube (7) eine geeignete Absauganlage an.
- Luftmenge ≥ 550 m
3
/h;
- Unterdruck ≥740 Pa;
- Luftgeschwindigkeit ≥ 20 m/s.
9. Achtung! Ein Betrieb ohne Absauganlage ist nur
möglich:
- im Freien;
- wenn nur wenig Späne entstehen;
- mit Staubschutzmaske.
10. Decken Sie die Messerwelle (2) mit der Messer-
wellenabdeckung (14) ab.
10.1.2 Abrichten von Werkstücken (Abb. 16 - 19)
1. Stellen Sie sich frontal zum Produkt.
2. Stellen Sie den Parallelanschlag (3) mit dem
Klemmhebel für Winkelverstellung (3.1) und mit
dem Klemmhebel für Anschlagweite (3.2) wie ge-
wünscht ein.
3. Stellen Sie die Spanabnahme wie gewünscht an
der Höhenverstellung (5) ein.
Achtung! Die maximale Spanabnahme von 3 mm
kann nur ausgenutzt werden:
- mit sehr scharfen Hobelmessern;
- bei weichen Hölzern;
- wenn nicht die maximale Werkstückbreite ge-
nutzt wird.
4. Legen Sie das Werkstück an den Parallelanschlag (3).
5. Passen Sie die Messerwellenabdeckung (14) an
das Werkstück an:
- Breite, ache Werkstücke (Abb. 18) Drehen
Sie die Höheneinstellschraube (14.4) so weit,
bis das Abdeckprol (14.1) gerade so hoch, wie
das Werkstück dick ist. Lösen Sie die Klemm-
schraube (14.2), schieben Sie das Abdeckprol
(14.1) seitlich an den Parallelanschlag (3) und
ziehen Sie die Klemmschraube (14.2) wieder fest.
- Schmale Werkstücke (Abb. 19) Drehen Sie
die Höheneinstellschraube (14.4) so weit, bis
das Abdeckprol (14.1) auf den Abrichttischen
auiegt. Lösen Sie die Klemmschraube (14.2),
schieben Sie das Abdeckprol (14.1) seitlich
an das Werkstück und ziehen Sie die Klemm-
schraube (14.2) wieder fest.
• Überprüfen Sie regelmäßig, ob Messer fest in der
Messerwelle befestigt sind.
• Prüfen Sie die Anti-Rückschlagklauen auf einwand-
freie Funktion.
• Tragen Sie immer einen Augenschutz.
• Schneiden Sie niemals Einbuchtungen, Zapfen
oder Formen.
• Vor Inbetriebnahme müssen alle Abdeckungen und
Sicherheitsvorrichtungen ordnungsgemäß montiert
sein.
• Das Hobelmesser muss frei laufen können.
m ACHTUNG ! Die Abricht-/ Dickenhobelmaschine
wurde speziell zum Hobeln von festem Holz konzipiert.
Dazu werden hochlegierte Messer eingesetzt. Beim
Dickenhobeln muss die Kontaktäche des Werkstü-
ckes ach sein.
• Das Produkt ist mit einem Überlastungsschutz zum
Schutz des Motors ausgestattet. Im Falle einer Über-
lastung stoppt das Produkt automatisch. Nach etwa
10 Minuten kann es wieder eingeschaltet werden.
• Bei Spannungsausfall wird ein Unterspannungs-
relais ausgelöst. Damit wird verhindert, dass das
Produkt von allein anläuft, sobald wieder Spannung
vorhanden ist. Zum Wiedereinschalten muss der
Ein-/Ausschalter wieder betätigt werden.
• Verwenden Sie bei der Bearbeitung von langen
Werkstücken Abrollständer oder ähnliche Vorrichtun-
gen. Diese Zusatzausrüstungen sind in Fachmärkten
erhältlich. Sie müssen auf Zufuhr- und Abnahmesei-
te der Hobelmaschine platziert werden. Die Höhen-
einstellung muss so erfolgen, dass das Werkstück
waagrecht in das Produkt geführt werden kann und
waagrecht herausgenommen werden kann.
10.1 Abrichthobeln

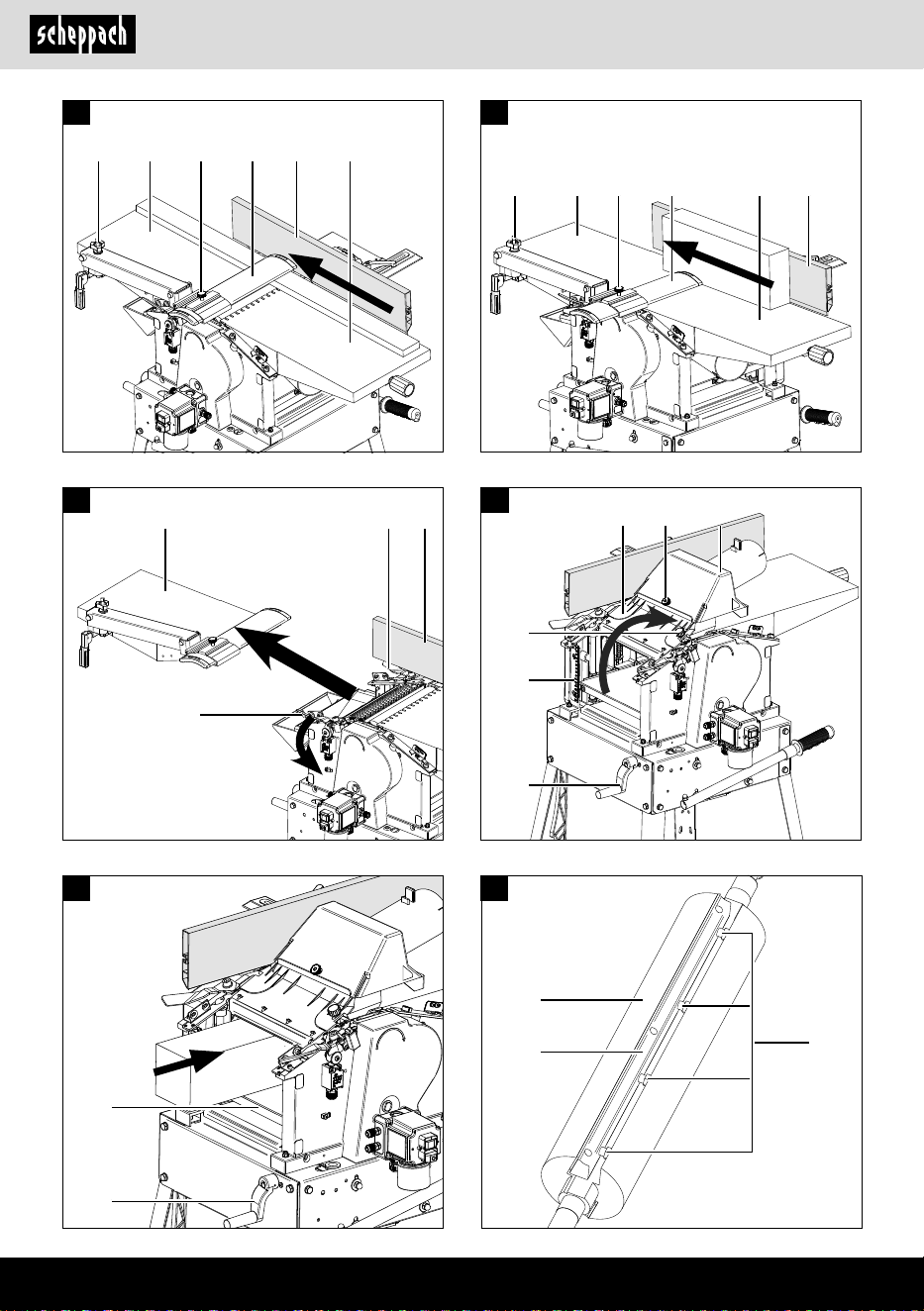

10.1.1 Vorbereitung zum Abrichthobeln (Abb. 13 - 15)
1. Verstellen Sie den Parallelanschlag (3) so weit
nach außen, damit er nicht stört.
2. Lösen Sie die Rändelschraube (15.1) und klappen
Sie die Spanauswurfhaube (15) nach unten.
3. Stellen Sie den linken und rechten Arretierhebel
(1.1) nach außen und setzen Sie den Abgabetisch
(1) auf. Beide Stifte am Gehäuse müssen in die
unteren Schlitze der Abgabetischführung greifen.
4. Fixieren Sie den Abgabetisch (1) mit beiden Ar-
retierhebeln (1.1). Die Arretierhebel (1.1) müssen
komplett geschlossen werden, sonst wird der End-
schalter nicht ausgelöst und das Produkt schaltet
sich nicht ein.
www.scheppach.com
DE
|
21
6. Schalten Sie nach Beendigung der Arbeit das Pro-
dukt aus. Drücken Sie dazu die rote Taste „0“ am
Ein-/Ausschalter (11). Trennen Sie das Produkt an-
schließend vom Netz.
11. Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN-Bestimmungen. Der
kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vor-
schriften entsprechen.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isola-
tionsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schä-
den überprüfen. Achten Sie darauf, dass beim Über-
prüfen die Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlä-
gigen VDE- und DIN-Bestimmungen entsprechen.
Verwenden Sie nur Anschlussleitungen mit gleicher
Kennzeichnung.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Beim Einphasen-Wechselstrommotor empfehlen wir,
für Maschinen mit hohem Anlaufstrom (ab 3000 Watt),
eine Absicherung von C 16A oder K 16A!
6. Verbinden Sie den Netzstecker mit der Netzlei-
tung. Drücken Sie die grüne Taste „I“ am Ein-/Aus-
schalter (11), um die Hobelmaschine zu starten.
7. Schieben Sie das Werkstück gerade über den
Aufnahmetisch (4). Halten Sie dabei die Finger ge-
schlossen und führen Sie das Werkstück mit der
achen Hand.
8. Achtung! Drücken Sie nur im Bereich des Abga-
betischs (1) auf das Werkstück!
9. Schalten Sie nach Beendigung der Arbeit das Pro-
dukt aus. Drücken Sie hierzu die rote Taste „0“ am
Ein-/Ausschalter (11). Trennen Sie das Produkt an-
schließend vom Netz.
10.2 Dickenhobeln (Abb. 20 - 21)
10.2.1 Vorbereitung zum Dickenhobeln
m ACHTUNG ! Ziehen Sie vor allen Wartungs-, Reini-
gungs-, und Einstellarbeiten den Netzstecker.
1. Verstellen Sie den Parallelanschlag (3) so weit
nach außen, dass er nicht stört.
2. Stellen Sie den linken und rechten Arretierhebel
(1.1) nach außen und nehmen Sie den Abgabe-
tisch (1) ab.
3. Klappen Sie die Spanauswurfhaube (15) nach
oben über die Messerwelle und ziehen Sie die
Rändelschraube (15.1) fest.
4. Beim Betrieb mit einer Absauganlage schrauben
Sie die Rändelmutter (15.2) von der Spanauswurf-
haube (15) ab, setzen die Absaughaube (7) auf die
Auswurfhaube (15) auf und befestigen diese mit
der Rändelmutter (15.2).
10.3 Dickenhobeln von Werkstücken (Abb. 21 - 22)
1. Stellen Sie sich frontal zum Produkt.
2. Stellen Sie die Hobeldicke mit der Handkurbel (17)
ein und lesen diese an der Skala (6.1) ab.
Achtung! Die maximale Spanabnahme von 3 mm
kann nur ausgenutzt werden:
- mit sehr scharfen Hobelmessern;
- bei weichen Hölzern;
- wenn nicht die maximale Werkstückbreite ge-
nutzt wird.
3. Verbinden Sie den Netzstecker mit der Netzlei-
tung. Drücken Sie die grüne Taste „I“ am Ein-/Aus-
schalter (11), um die Hobelmaschine zu starten.
4. Legen Sie ein Werkstück auf den Dickentisch (6)
und schieben Sie es gerade ein, bis das Werk-
stück automatisch eingezogen wird.
5. Führen Sie das Werkstück gerade durch die Ho-
belmaschine.
www.scheppach.com
22
|
DE
• Die Tischoberäche und die Einzugs- und Aus-
schubwalze müssen immer harzfrei gehalten wer-
den.
• Schmutzige Einzugs-/Ausschubwalzen müssen ge-
reinigt werden.
• Zur Vermeidung einer Motorüberhitzung muss re-
gelmäßig überprüft werden, ob sich an den Luftö-
nungen des Motors Staub angesetzt hat.
• Nach längerem Gebrauch wird empfohlen, die Ma-
schine von einem autorisierten Kundendienst über-
prüfen zu lassen.
15.1 Werkzeugpege
Hobelwelle, Spannvorrichtungen, Messerauagen und
Messer müssen regelmäßig von Harz befreit werden,
weil ein sauberes Werkzeug die Schnittqualität ver-
bessert.
Zu diesem Zweck können die Spannvorrichtungen,
Messerauagen und Messer 24 Stunden lang in einen
handelsüblichen Harzentferner gelegt werden. Alumi-
niumwerkzeuge dürfen nur mit Reinigungsüssigkei-
ten harzfrei gemacht werden, die diese Art von Metall
nicht angreifen.

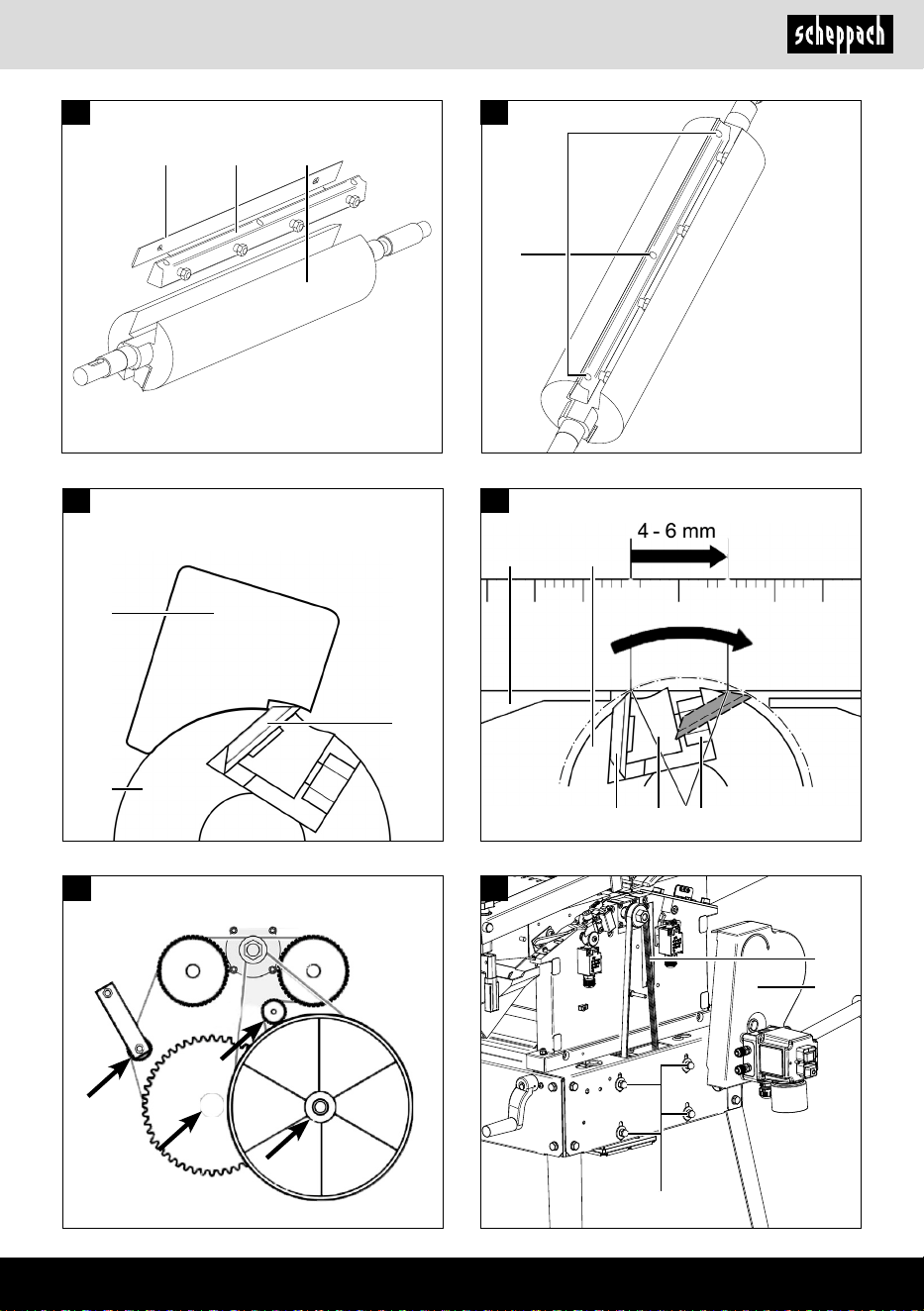

15.2 Messerwechsel (Abb. 23 - 27)
m ACHTUNG ! Ziehen Sie grundsätzlich den Netzste-
cker, bevor Sie die Messer wechseln.
Achtung! Die mitgelieferten Hobelmesser sind beid-
seitig geschli-en und nicht nachschleifbar! Keine
stumpfen Hobelmesser wenden. Sind beide Seiten
verschlissen ist das Hobelmesser zu erneuern!
m ACHTUNG ! Tragen Sie beim Wechseln der Hobel-
messer Schutzhandschuhe!
1. Nehmen Sie den Parallelanschlag (3) ab.
2. Stellen Sie die Messerwellenabdeckung (14) ganz
nach oben und außen.
3. Schrauben Sie die vier Sechskantschrauben an
der Hobelwelle (2.1) ganz ein.
4. Entnehmen Sie die Andruckleiste (2.2) aus der
Messerwelle (2).
5. Entfernen Sie Späne und Harz von der Messer-
welle (2) und Andruckleiste (2.2).
6. Legen Sie das neue Hobelmesser (2.3) auf die
Andruckleiste (2.2) auf. Die beiden Stifte der An-
druckleiste (2.2) müssen in die Löcher des Hobel-
messers (2.3) passen.
12. Transport (Abb. 1)
Wenn Sie das Produkt an einen anderen Ort transpor-
tieren wollen, trennen Sie es zunächst vom Netz. He-
ben Sie das Produkt an den Transportgrien (8) an, bis
dieses auf den Transporträdern (10) steht und stellen
es an einem anderen dafür vorgesehenen Bereich auf.
13. Reinigung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den Netz-
stecker.
• Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Produkt mit einem saube-
ren Tuch ab oder blasen Sie es mit Druckluft bei
niedrigem Druck aus.
• Wir empfehlen, dass Sie das Produkt direkt nach
jeder Benutzung reinigen.
• Reinigen Sie das Produkt regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Verwenden
Sie keine Reinigungs- oder Lösungsmittel; diese
könnten die Kunststoteile des Produktes angreifen.
Achten Sie darauf, dass kein Wasser in das Innere
des Produkts gelangen kann. Das Eindringen von
Wasser in ein Elektrogerät erhöht das Risiko eines
elektrischen Schlages.
• Versehen Sie den Aufnahmetisch, Abgabetisch und
Dickentisch mit einer dünnen Schicht Gleitwachs.
14. Lagerung
Lagern Sie das Produkt und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder un-
zugänglichen Ort. Die optimale Lagertemperatur liegt
zwischen 5 und 30 ˚C. Bewahren Sie das Produkt in der
Originalverpackung auf. Decken Sie das Produkt ab, um
es vor Staub oder Feuchtigkeit zu schützen. Bewahren
Sie die Bedienungsanleitung bei dem Produkt auf.
15. Wartung
m WARNUNG ! Vor jeglichen Reinigungs-, Einstel-
lungs-, Wartungs- oder Instandsetzungsarbeiten trennen
Sie den Netzstecker von der Hauptstromversorgung!
• Die Gewindespindel für die Höhenverstellung des
Dickentisches darf nur mit einem Trockenschmier-
mittel behandelt werden.
www.scheppach.com
DE
|
23
3. Entfernen Sie die Holzspäne und den Holzstaub.
4. Sprühen Sie die Rollenkette und die Lager der
Achsen und Wellen mit Wartungs- und Pege-
spray leicht ein. Verwenden Sie kein Öl!
5. Setzen Sie die Getriebeabdeckung (19) wieder auf
und schrauben Sie die zwei Muttern fest.
15.4 Antriebsriemen spannen (Abb. 29)
1. Ziehen Sie den Netzstecker.
2. Lösen Sie die Mutter der Riemenabdeckung (12)
und nehmen Sie diese ab.
3. Prüfen Sie die Riemenspannung mit dem Dau-
mendruck:
- Der Antriebsriemen (12.1) darf sich in der Mitte
maximal 10 mm eindrücken lassen.
4. Wenn der Antriebsriemen (12.1) nachgespannt
werden muss, gehen Sie wie folgt vor:
- Lösen Sie die vier Schrauben zur Motorbefesti-
gung (12.2).
- Drücken Sie den Motor nach unten.
- Wenn die Riemenspannung korrekt ist, schrau-
ben Sie die vier Schrauben zur Motorbefestigung
(12.2) über Kreuz wieder fest.
5. Setzen Sie die Riemenabdeckung (12) wieder auf
und Schrauben Sie die Mutter fest.
15.5 Antriebsriemen austauschen (Abb. 29)
1. Ziehen Sie den Netzstecker.
2. Lösen Sie die Mutter der Riemenabdeckung (12)
und nehmen Sie diese ab.
3. Lösen Sie die vier Schrauben zur Motorbefesti-
gung (12.2).
4. Drücken Sie den Motor nach oben.
5. Nehmen Sie den Antriebsriemen ab und setzen
einen neuen auf.
6. Spannen Sie anschließend den Antriebsriemen,
wie unter 15.3. beschrieben.
7. Schrauben Sie die vier Schrauben zur Motorbe-
festigung (12.2) über Kreuz wieder fest.
8. Setzen Sie die Riemenabdeckung (12) wieder auf
und Schrauben Sie die Mutter fest.
16. Reparatur & Ersatzteilbestellung
Nach Reparatur oder Wartung vergewissern Sie sich,
ob alle sicherheitstechnischen Teile angebracht und in
einwandfreiem Zustand sind. Verletzungsgefährdende
Teile vor anderen Personen und Kindern unzugänglich
aufbewahren.
7. Legen Sie die Andruckleiste (2.2) mit dem Hobel-
messer (2.3) in die Messerwelle (2). Achten Sie
dabei darauf, dass das Hobelmesser (2.3) nicht
von den beiden Stiften rutscht.
8. Ziehen Sie die vier Sechskantschrauben (2.1) an
der Andruckleiste (2.2) so weit heraus, bis sich die
Hobelmesser (2.3) mit Andruckleiste (2.2) längs
zur Messerwellen-Achse bewegen lassen.
9. Um den Überstand zu prüfen gibt es folgende zwei
Möglichkeiten:
- Setzen Sie die Einstelllehre (20) auf die Mes-
serwelle (2). Die Hobelmesser (2.3) müssen
so weit herausragen, dass sie die Einstelllehre
(20) berühren. Diese Prüfung muss an beiden
Hobelmessern (2.3) und auf beiden Seiten der
Messerwelle (2) durchgeführt werden. (Abb. 26)
- Legen Sie ein Aluminiumlineal über den Abga-
betisch (1) und über die Messerwelle (2). Dre-
hen Sie die Messerwelle (2) mit der Hand um
eine Umdrehung. Das Aluminiumlineal darf sich
dabei nur 4 bis 6 mm weiterbewegen. Diese
Prüfung muss an beiden Hobelmessern (2.3)
durchgeführt werden. (Abb. 27)
10. Falls erforderlich stellen Sie den Überstand mit den
Madenschrauben (2.4) in der Andruckleiste nach.
11. Drehen Sie die vier Sechskantschrauben (2.1) an
der Andruckleiste (2.2) ganz heraus. Um Verspan-
nungen zu vermeiden, beginnen Sie mit den mitt-
leren Sechskantschrauben (2.1) und arbeiten sich
schrittweise nach außen vor.
12. Senken Sie abschließend die Messerwellenabde-
ckung (14) wieder auf den Tisch ab und decken die
Messerwelle (2) an.
13. Sichern Sie die Position der Messerwellenabde-
ckung (14) mit Höheneinstellschraube (14.4).
m ACHTUNG !
Verwenden Sie ausschließlich die für dieses Produkt
vom Hersteller empfohlenen Messer. Bei der Verwen-
dung anderer Messer besteht Verletzungsgefahr auf
Grund von Kontrollverlust.
m ACHTUNG !
Vermeiden Sie ein Überdrehen und mögliches Ablö-
sen der Gewinde. Andruckleiste oder Schrauben mit
abgenutztem Gewinde müssen sofort ersetzt werden.
15.3 Vorschubgetriebe warten (Abb. 28)
1. Ziehen Sie den Netzstecker.
2. Lösen Sie die zwei Muttern der Getriebeabde-
ckung (19) und nehmen diese ab.
www.scheppach.com
24
|
DE
17. Entsorgung und Wiederverwertung
Hinweise zur Verpackung
Die Verpackungsmaterialien sind
recycelbar. Bitte Verpackungen
umweltgerecht entsorgen.
Hinweise zum Elektro- und Elektronikgerätegesetz
(ElektroG)
Elektro- und Elektronik-Altgeräte gehören
nicht in den Hausmüll, sondern sind einer
getrennten Erfassung bzw. Entsorgung zu-
zuführen!
• Altbatterien oder -akkus, welche nicht fest im Altge-
rät verbaut sind, müssen vor Abgabe zerstörungs-
frei entnommen werden! Deren Entsorgung wird
über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronik-
geräten sind nach deren Gebrauch gesetzlich zur
Rückgabe verpichtet.
• Der Endnutzer trägt die Eigenverantwortung für das
Löschen seiner personenbezogenen Daten auf dem
zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne be-
deutet, dass Elektro- und Elektronikaltgeräte nicht
über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgen-
den Stellen unentgeltlich abgegeben werden:
- Öentlich-rechtliche Entsorgungs- bzw. Sammel-
stellen (z. B. kommunale Bauhöfe)
- Verkaufsstellen von Elektrogeräten (stationär und
online), sofern Händler zur Rücknahme verpich-
tet sind oder diese freiwillig anbieten.
- Bis zu drei Elektroaltgeräte pro Geräteart, mit
einer Kantenlänge von maximal 25 Zentimetern,
können Sie ohne vorherigen Erwerb eines Neu-
gerätes vom Hersteller kostenfrei bei diesem ab-
geben oder einer anderen autorisierten Sammel-
stelle in Ihrer Nähe zuführen.
- Weitere ergänzende Rücknahmebedingungen
der Hersteller und Vertreiber erfahren Sie beim
jeweiligen Kundenservice.
• Im Falle der Anlieferung eines neuen Elektrogerä-
tes durch den Hersteller an einen privaten Haushalt,
kann dieser die unentgeltliche Abholung des Elekt-
roaltgerätes, auf Nachfrage vom Endnutzer, veran-
lassen. Setzen Sie sich hierzu mit dem Kundenser-
vice des Herstellers in Verbindung.
Achtung: Laut Produkthaftungsgesetz wird nicht für
Schäden gehaftet, die durch unsachgemäße Repara-
turen oder durch Nichtverwendung von Originalersatz-
teilen verursacht werden.
Beauftragen Sie einen Kundendienst oder einen auto-
risierten Fachmann. Entsprechendes gilt auch für Zu-
behörteile.
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf der
Titelseite.
Anschlüsse und Reparaturen
Anschlüsse und Reparaturen der elektrischen Ausrüs-
tung dürfen nur von einer Elektro-Fachkraft durchge-
führt werden.
Geben Sie bei Rückfragen bitte folgende Daten:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes
Wichtiger Hinweis im Fall einer Reparatur:
Bei Rücklieferung des Produkts zur Reparatur beach-
ten Sie bitte, dass es aus Sicherheitsgründen öl- und
kraftstofrei an die Servicestation gesendet werden
muss.

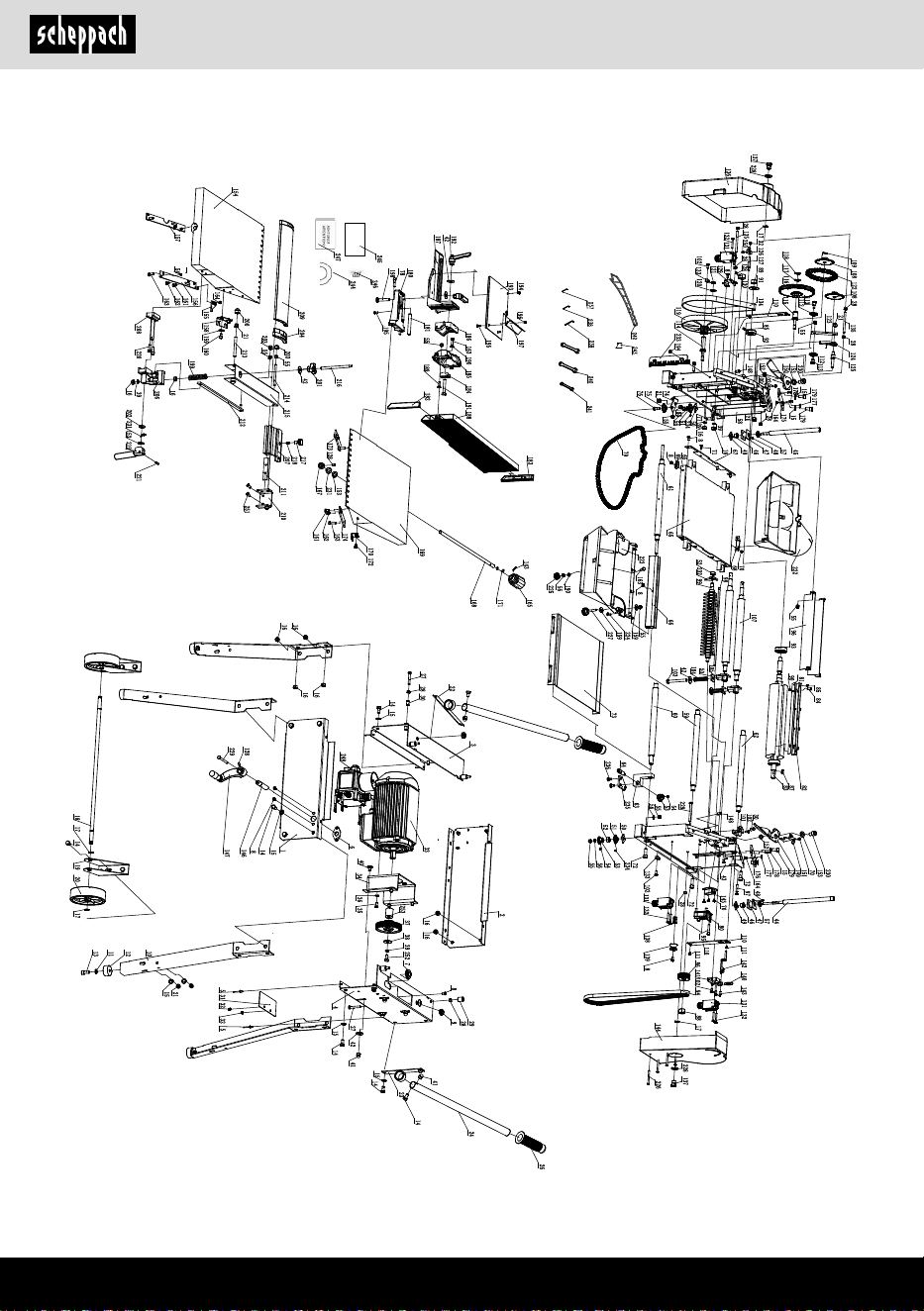

16.1 Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden:
• Modellbezeichnung
• Artikelnummer
• Daten des Typenschildes
Ersatzteile / Zubehör
Hobelmesser - Artikel-Nr.: 7902200611
Antriebsriemen - Artikel-Nr.: 5902214001
16.2 Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsmäßigen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Hobelmesser, Antriebsriemen
* nicht zwingend im Lieferumfang enthalten!
www.scheppach.com
DE
|
25
• Diese Aussagen gelten nur für Geräte, die in den
Ländern der Europäischen Union installiert und ver-
kauft werden und die der Europäischen Richtlinie
2012/19/EU unterliegen. In Ländern außerhalb der
Europäischen Union können davon abweichende
Bestimmungen für die Entsorgung von Elektro- und
Elektronik-Altgeräten gelten.
18. Störungsabhilfe
Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaen können, wenn Ihre Maschi-
ne einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie
sich an Ihre Service-Werkstatt.
Störung Mögliche Ursache Abhilfe
Maschine ohne
Funktion oder stoppt
plötzlich.
Stromausfall. Sicherung überprüfen / Überlastschutz am Gerät prüfen.
Keine Netzspannung
vorhanden.
Kabel, Stecker, Steckdose und Sicherung prüfen.
Motor oder Schalter
defekt.
Motor oder Schalter von einer Elektrofachkraft überprüfen
lassen.
Endschalter nicht be-
tätigt.
Beim Dickenhobeln:
Kontrollieren, ob die Rändelschraube (15.1) der Spanaus-
wurfhaube (15) bis zur Endposition gedreht ist.
Beim Abrichthobeln:
Kontrollieren, ob der Abgabetisch (1) richtig montiert ist.
Kontaktstifte eventuell nachjustieren. Bitte wenden Sie
sich an den Kundendienst.
Unterspannungsschutz
ausgelöst.
Die Maschine läuft durch den eingebauten Unterspan-
nungsschutz nicht von selbst wieder an und muss nach
Spannungswiederkehr erneut eingeschaltet werden.
Maschinenleistung
lässt nach.
Hobelmesser stumpf/ver-
schlissen.
Messer wechseln.
Antriebsriemen rutscht
durch.
Antriebsriemen spannen.
Werkstück klemmt
beim Dickenhobeln.
Schnitttiefe zu groß.
Schnitttiefe reduzieren und Werkstück in mehreren
Arbeitsgängen bearbeiten.
Bearbeitete Oberäche
zu rau.
Hobelmesser stumpf/ver-
schlissen.
Messer wechseln oder schärfen.
Hobelmesser durch Späne
zugesetzt.
Späne entfernen.
Werkstück enthält noch zu
viel Feuchtigkeit.
Werkstück trocknen.
www.scheppach.com
26
|
DE
Bearbeitete Oberäche
rissig.
Hobelmesser stumpf/ver-
schlissen.
Messer wechseln oder schärfen.
Hobelmesser durch Späne
zugesetzt.
Späne entfernen.
Werkstück wurde gegen
die Wuchsrichtung be-
arbeitet.
Werkstück von der Gegenrichtung bearbeiten.
Zu viel Material auf einmal
abgehobelt.
Werkstück in mehreren Arbeitsgängen bearbeiten.
Zu geringer Werkstück-
vorschub.
Dickentisch verharzt. Tischplatte reinigen und dünn mit Gleitwachs behandeln.
Transportwalzen schwer-
gängig.
Transportwalzen instand setzen.
Antriebsriemen rutscht
durch.
Antriebsriemen spannen.
Regelmäßige Wartungsperiode Vor jeder Inbe-
triebnahme
Bei
Bedarf
1 x im Monat
Überprüfung der Hobelmesser auf
einwandfreien Zustand
Kontrollieren X
Ersetzen X
Überprüfung Funktionstüchtigkeit
Sicherheitseinrichtungen
Kontrollieren X
Ersetzen X
Überprüfung der Auszugswalze auf
Beschädigungen
Kontrollieren X
Ersetzen X
Reinigung der Maschine von Staub
/ Späne
Reinigen
X
Aufnahme- und Abgabetisch mit
Gleitwachs behandeln
Pegen
X
Überprüfung der Antriebsriemen
auf Spannung & Zustand / Ab-
nutzung
Kontrollieren X
Ersetzen / In-
standsetzen
X
Einschmieren aller beweglichen Verbindungsteile X
www.scheppach.com
DE
|
27
Garantiebedingungen
Revisionsdatum 26.11.2021
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und
bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-
rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.
Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:
1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt
erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her-
stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt
(ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu-
stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden
Beanspruchung ausgesetzt war.
3. Von unseren Garantieleistungen ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung
(z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts
unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht
zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge-
waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver-
schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
- Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht
bestimmungsgemäß verwendet werden.
- Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden.
- Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
- Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
- Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.
- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.
Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.
4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das
Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung
von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän-
gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt.
Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin
enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll-
ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät
ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht
berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall
melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der
Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der
entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät
(modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte
Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur
/ Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien
Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und
Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.
www.scheppach.com
28
|
DE
5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.
Bitte verwenden Sie vorzugsweise unser Formular auf unserer
Homepage: https://www.scheppach.com/de/service
Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und
Anmeldung bei unserem Service-Center.
Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit
unserem Service-Center zwingende Voraussetzung.
6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb
14 Tagen nach Eingang in unserem Service-Center.
Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so
informieren wir Sie rechtzeitig.
7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver-
schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen
beschädigte Batterien / Akkus.
8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei
unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per
Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.
Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage
(www.scheppach.com) entnommen werden.
Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.
Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com
Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [email protected]
· Internet: http://www.scheppach.com
* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten
** Verbindungskosten: kostenlos aus dem deutschen Festnetz
Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.
Ersatzteile
Zubehör
DokumenteKontakt
Reparatur
www.scheppach.com
GB
|
29
Explanation of the symbols on the product
Symbols are used in this manual to draw your attention to potential hazards. The safety symbols and the accompa-
nying explanations must be fully understood. The warnings themselves will not rectify a hazard and cannot replace
proper accident prevention measures.
Warning - Read the operating manual to reduce the risk of injury.
Wear hearing protection. Excessive noise can result in a loss of hearing.
Wear a dust protection mask. When machining wood and other materials, harmful dust may
be generated. Do not machine material containing asbestos!
Wear safety goggles. Sparks created during work or chippings and dust ejected by the
product can cause sight loss.
WARNING ! Danger of injury! Do not reach into the planer blade while it is running.
Feed direction
The product complies with the applicable European directives.
The product complies with the applicable Serbian directives.
www.scheppach.com
30
|
GB
Table of contents: Page:
1. Introduction ........................................................................................................ 31
2. Description of the product ................................................................................. 31
3. Scope of delivery (Fig. 3) ................................................................................... 32
4. Proper use ......................................................................................................... 32
5. General safety instructions ................................................................................ 33
6. Residual risks .................................................................................................... 35
7. Technical data .................................................................................................... 35
8. Unpacking .......................................................................................................... 36
9. Layout ................................................................................................................ 36
10. Start-up .............................................................................................................. 37
11. Electrical connection ......................................................................................... 39
12. Transport (Fig. 1) ............................................................................................... 40
13. Cleaning ............................................................................................................. 40
14. Storage .............................................................................................................. 40
15. Maintenance ...................................................................................................... 40
16. Repair & ordering spare parts ........................................................................... 41
17. Disposal and recycling ....................................................................................... 42
18. Troubleshooting ................................................................................................. 43
19. Declaration of conformity .................................................................................. 132
www.scheppach.com
GB
|
31
2.4 Grub screws
3. Parallel stop
3.1 Clamping lever for angle adjustment
3.2 Clamping lever for stop width
3.3 Stop holder
3.4 Stop prole
3.5 Coach bolts
3.6 Stop support
3.7 End cap
4. Pick-up table
4.1 Fixing screws
4.2 Left bar
4.3 Clamping sleeves
4.4 Pointer
5. Height adjustment
5.1 Washer
5.2 Locking ring
5.3 Indentation
6. Thicknesser table
7. Suction hood
7.1 Bracket
8. Transport handles
9. Legs
10. Transport wheels
11. On/o switch
12. Belt cover
12.1 Drive belt
12.2 Motor fastening screws
13. Jointer scale
14. Cutter shaft cover
14.1 Cover prole
14.2 Clamping screw
14.3 Clamping lever
14.4 Height adjustment screw
14.5 Holder
14.6 Allen screws
15. Chip ejection cover
15.1 Knurled screw
15.2 Knurled nut
16. Thicknesser scale
17. Crank handle
17.1 Allen screw
18. Push stick
19. Gearing cover
20. Setting gauge
21. Open-ended spanner 8/10 mm
22. Open-ended spanner 10/13 mm
23. Allen key, 3 mm
24. Allen key, 5 mm
25. Allen key, 6 mm
26. Hexagon bolt M6 x 40 mm
1. Introduction
Manufacturer:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Dear Customer
We hope your new product brings you much enjoyment
and success.
Note:
In accordance with the applicable product liability laws,
the manufacturer of this product assumes no liability
for damage to the product or caused by the product
arising from:
• Improper handling
• Non-compliance with the operating manual
• Repairs carried out by third parties, unauthorised
specialists
• Installing and replacing non-original spare parts
• Improper use
• Failures of the electrical system in the event of the
electrical regulations and VDE provisions 0100, DIN
57113 / VDE 0113 not being observed
Note:
The operating manual is part of this product.
It includes important instructions for the safe, proper
and economic operation of the product, for avoiding
danger, for minimising repair costs and downtimes and
for increasing the reliability and extending the service
life of the product. In addition to the safety instructions
in this operating manual, you must also observe the
regulations applicable to the operation of the product
in your country.
Familiarise yourself with all operating and safety in-
structions before using the product. Only operate the
product as described and for the specied areas of ap-
plication. Keep the operating manual in a good place
and hand over all documents when passing the product
on to third parties.
2. Description of the product
1. Discharge table
1.1 Locking lever
2. Cutter shaft
2.1 Hexagonal bolts
2.2 Pressure bar
2.3 Planer blade
www.scheppach.com
32
|
GB
27 16 Hexagonal bolt
M8 x 16 mm
28 4 Hexagonal bolt
M8 x 20 mm
29 2 Allen screw
M6 x 25 mm
30 4 Phillips screw 3.5 x 50 mm
31 4 Phillips screw 4.8 x 10 mm
32 20 Washer Ø 8 mm
33 1 M6 hexagonal nuts
34 20 M8 hexagonal nut
1 Operating manual
4. Proper use
The thicknessing/planer is used for planing and thick-
nessing of all types of edged sawn timber, with square,
rectangular or bevelled shape.
m WARNING!
The following work shall not be undertaken:
• Insert work (i.e. any machining that does not extend
over the entire length of the workpiece)
• Rebates, pegs or recesses
• Planing very curved wood where there is insucient
contact with the feed table.
m It is strictly forbidden to dismantle, modify or change
the purpose of the guards on the machine or to t other
guards.
The bridge guard must not be removed during machin-
ing. The unused part of the cutter shaft must be cov-
ered.
The machine may only be used in the intended manner.
Any use beyond this is improper. The user/operator, not
the manufacturer, is responsible for damages or inju-
ries of any type resulting from this.
An element of the intended use is also the observance
of the safety instructions, as well as the assembly in-
structions and operating information in the operating
manual.
Persons who operate and maintain the machine must
be familiar with it and must be informed about potential
dangers.
In addition, the applicable accident prevention regula-
tions must be strictly observed.
27. Hexagon bolt M8 x 16 mm
28. Hexagon bolt M8 x 20 mm
29. Allen screw M6 x 25 mm
30. Self-tapping screw 3.5 x 50 mm
31. Self-tapping screw 4.8 x 10 mm
32. Washer Ø 8 mm
33. M6 hexagonal nuts
34. M8 hexagonal nut
3. Scope of delivery (Fig. 3)
Item Quan-
tity
Designation
1
Jointer/
planer/thicknesser
1 1
Discharge table
4 1 Pick-up table
3.4 1 Stop prole
3.3 1 Stop holder
3.6 1 Stop support
3.8 1 End cap
14 1 Cutter shaft cover
14.1 1 Cover prole
7 1 Suction hood
15 1 Chip ejection cover
10 1 Transport wheels
8 2 Transport handles
5 1 Height adjustment
9 4 Legs
17 1 Crank handle
18 1 Push stick
20 1 Setting gauge
21 1 Open-ended spanner 8/10 mm
22 2 Open-ended spanner 10/13 mm
23 1 Allen key
3 mm
24 1 Allen key
5 mm
25 1 Allen key
6 mm
26 1 Hexagonal bolt
M6 x 40 mm
www.scheppach.com
GB
|
33
5 Securely store unused electric tools
- Unused electric tools should be stored in a
dry, elevated or closed location out of the
reach of children.
6 Do not overload your electric tool
- They work better and more safely in the spec-
ied output range.
7 Use the correct electric tool
- Do not use low-output machines for heavy work.
- Do not use the electric tool for purposes for
which it is not intended.
- For example, do not use handheld circular
saws for the cutting of branches or logs.
8 Wear suitable clothing
- Do not wear wide clothing or jewellery, which
can become entangled in moving parts.
- When working outdoors, anti-slip footwear is
recommended.
- Tie long hair back in a hair net.
9 Use protective equipment
- Wear safety goggles.
- Wear a mask when carrying out dust-creat-
ing work.
10 Connect the dust extraction device
- If connections for dust extraction and a col-
lecting device are present, make sure that
they are connected and used properly.
11 Do not use the cable for purposes for which it is
not intended
- Do not use the cable to pull the plug out of
the socket. Protect the cable from heat, oil
and sharp edges.
12 Secure the workpiece
- Use the clamping devices or a bench vice to
hold the workpiece in place. In this manner,
it is held more securely than with your hand.
13 Avoid abnormal posture
- Make sure that you have secure footing and
always maintain your balance.
14 Take care of your tools
- Keep cutting tools sharp and clean in order to
be able to work better and more safely.
- Follow the instructions for lubrication and for
tool replacement.
- Check the connection cable of the electric
tool regularly and have it replaced by a rec-
ognised specialist when damaged.
- Check extension cables regularly and replace
them when damaged.
- Keep the handle dry, clean and free of oil and
grease.
Other general occupational health and safety-related
rules and regulations must be observed.
The liability of the manufacturer and resulting damages
are excluded in the event of modications of the ma-
chine.
The machine may only be operated with original parts
and original accessories from the manufacturer.
The safety, operating and maintenance specications
of the manufacturer, as well as the dimensions speci-
ed in the technical data, must be observed.
Please note that our products were not designed with
the intention of use for commercial or industrial purpos-
es. We assume no guarantee if the product is used in
commercial or industrial applications, or for equivalent
work.
The product is intended for use by adults. Children
under the age of 16 may only use the product when
supervised. The manufacturer is not liable for damage
caused by improper use or incorrect operation.
5. General safety instructions
General safety instructions
Attention! The following basic safety measures must
be observed when using electric tools for protection
against electric shock, and the risk of injury and re.
Read all these notices before using the electric tool
and store the safety instructions well for later reference.
Safe work
1 Keep the work area orderly
- Disorder in the work area can lead to acci-
dents.
2 Take environmental inuences into account
- Do not expose electric tools to rain.
- Do not use electric tools in a damp or wet
environment.
- Make sure that the work area is well-illumi-
nated.
- Do not use electric tools where there is a risk
of re or explosion.
3 Protect yourself from electric shock
- Avoid physical contact with earthed parts
(e.g. pipes, radiators, electric ranges, cool-
ing units).
4 Keep other persons away
- Do not allow other persons, especially chil-
dren, to touch the electric tool or the cable.
Keep them away from your work area.
www.scheppach.com
34
|
GB
This product is not intended to be operated by persons
(including children) with reduced physical, sensory or
mental abilities or who have inadequate experience
and/or knowledge.
Children should not be left unattended, to ensure they
do not play with the device.
SPECIAL SAFETY INSTRUCTIONS
• Do not use blunt blades. Risk of kick-back!
• The cutting block must be completely covered.
• Use a push stick for planing short workpieces.
• For planing narrow workpieces, you should take ad-
ditional safety precautions. The use of transverse
pressing devices and spring covers might be neces-
sary to guarantee safe working.
• The product is not suitable for cutting rebates.
• The kickback safeguard and the feed roller must be
checked regularly.
• Products equipped with a chip extractor and extrac-
tor hoods should be connected to the correspond-
ing devices.
The type of material can have an unfavourable ef-
fect on dust formation.
• The product is only suitable for cutting wood and
similar materials.
• When the blade is 5% worn, it must be replaced. Do
not use blunt blades.
• A missing push stick can lead to hazardous situa-
tions. The push stick should always be kept on the
product when not in use.
• If small workpieces are inserted by hand, there is an
increased risk of injury. Manufacturer’s recommen-
dations for the use of a push stick must be followed.
• Incorrect alignment of protective covers, feed table
or grille can lead to uncontrollable situations.
• Damaged or contaminated workpieces are danger-
ous. Metal parts or splintering material must not be
processed with this product. Danger of injury!
• Place long workpieces on the roller table or other
support device for cutting. Otherwise you could lose
control of the workpiece.
• The product is only suitable for planing and thick-
nessing.
• When working on the machine you should always
wear appropriate protective clothing:
- Hearing protection to protect against hearing
damage,
- A respirator to prevent inhalation of hazardous
dust particles,
15 Pull the connector out of the socket
- When the electric tool is not in use or prior to
maintenance and when replacing tools such
as saw blades, drills, cutters.
- If the planing shaft jams while working due
to excessive feeding force or the workpiece
jamming, switch the device o and disconnect
it from the mains. Remove the workpiece and
make sure that the planing shaft runs freely.
Switch the device on and carry out the cutting
operation again with reduced feeding force.
16 Do not leave a tool key inserted
- Before switching on, make sure that keys and
adjusting tools are removed.
17 Avoid inadvertent starting
- Make sure that the switch is switched o
when plugging the plug into an outlet.
18 Use extension cables for outdoors
- Only use approved and appropriately identi-
ed extension cables for use outdoors.
19 Remain attentive
- Pay attention to what you are doing. Remain
sensible when working. Do not use the elec-
tric tool when you are distracted.
20 Check the electric tool for potential damage
- Protective devices or other parts with minor
damage must be carefully inspected to ensure
that they function correctly and as intended
prior to continued use of the electric tool.
- Check whether the moving parts function
faultlessly and do not jam or whether parts
are damaged. All parts must be correctly
mounted and all conditions must be fullled to
ensure fault-free operation of the electric tool.
- Damaged protective devices and parts must
be repaired properly or replaced by a recog-
nised specialist workshop unless otherwise
specied in the usage instructions.
- Damaged switches must be replaced at a
customer service workshop.
- Do not use any electric tool on which the
switch cannot be switched on and o.
21 ATTENTION!
- The use of other insertion tools and other ac-
cessories can entail a danger of injury.
22 Have your electric tool repaired by a qualied
electrician
- This electric tool conforms to the applicable
safety regulations. Repairs may only be per-
formed by an electrician using original spare
parts. Otherwise accidents can occur.
www.scheppach.com
GB
|
35
• Danger due to hazardous kick-back.
• Danger from electricity if the electrical cables have
not been connected correctly.
• If the machine is operated without an extraction
system or dust bag, harmful wood dust may be pro-
duced.
• Danger due to ejected parts.
• Metal parts contained in the workpiece can blunt or
destroy the blades.
• Lung damage if suitable dust protection mask is not
worn.
• m WARNING ! Hearing damage! Staying in
the immediate vicinity of the running product for a
longer period of time may cause hearing damage.
Wear hearing protection!
• Despite observing the operating manual, there may
also be residual risks that are not obvious.
m Warning! This power tool generates an electro-
magnetic eld during operation. This eld can impair
active or passive medical implants under certain cir-
cumstances. In order to prevent the risk of serious
or deadly injuries, we recommend that persons with
medical implants consult with their physician and the
manufacturer of the medical implant prior to operating
the power tool.
7. Technical data
Technical data
Number of cutters 2 pcs.
Planing shaft speed 6500 rpm
Dimensions 1110 x 620 x 980 mm
Weight 71 kg
Technical data - Jointer
Max. planing width 260 mm
Max. chip take-o 3 mm
Truing stop L x H 655 x 130 mm
Truing stop pivot range 90° - 135°
Planing table size 1040 x 280 mm
Technical data - Thicknesser
Max. planing width 260 mm
Max. workpiece thickness
for thicknesser
160 mm
Max. chip take-o 3 mm
Thicknesser table size 400 x 260 mm
- Protective gloves when handling the cutter shaft
and rough materials to reduce the risk of injury
from sharp edges,
- safety goggles to avoid eye injuries from ying
particles.
• The following situations should be avoided in all cir-
cumstances: Premature interruption of the planing
process (planing cuts that do not cover the entire
length of the workpiece; planing uneven pieces of
wood that do not rest evenly on the feed table).
• Attention! If the mains connection is in poor condi-
tion, there is a risk of short circuits when the product
is switched on. This may also aect other functions
(e.g. the illumination of indicator lights). If faults
occur on the main grid connection, please contact
your local electricity supplier for remedial action and
information.
6. Residual risks
The machine has been built according to the state-of-
the-art and the recognised technical safety require-
ments. However, individual residual risks can arise
during operation.
• Health hazard due to electrical power, with the use
of improper electrical connection cables.
• Furthermore, despite all precautions having been
met, some non-obvious residual risks may still re-
main.
• Residual risks can be minimised if the “Safety In-
structions” and the “Intended Use” together with the
operating manual as a whole are observed.
• Avoid accidental starting of the machine: the on/o
switch may not be pressed when inserting the plug
in a socket. Use the tool attachment that is recom-
mended in this operating manual. This is how to
ensure that your product provides optimum perfor-
mance.
• Keep your hands away from the working area when
the machine is in operation.
Despite use as intended, specic risk factors cannot
be entirely eliminated. The following injuries and haz-
ards may occur due to the required course of work:
• m Warning! Risk of injury to ngers and hands by
touching the cutter shaft at uncovered areas and
when changing the tool. Your ngers and hands can
also be crushed by opening the protective cover.
• Eye injuries can occur.
• Danger at the insertion and outlet opening.
www.scheppach.com
36
|
GB
• With accessories as well as wearing parts and re-
placement parts use only original parts. Spare parts
can be obtained from your specialist dealer.
• When ordering please provide our article number as
well as type and year of manufacture for the product.
m WARNING!
The product and the packaging material are not
children’s toys! Do not let children play with plas-
tic bags, ¿lms or small parts! There is a danger of
choking or su-ocating!
9. Layout
9.1 Assembling the legs (Fig. 4-5)
1. Turn the product on the side of the discharge table
(1) and place it carefully on a suitable surface.
2. Push the legs (9) into the corner of the product
from below. At the same time, screw the transport
handles (8) on from the outside using the hexagon
bolts (27), washers (32) and hexagon nuts (34) and
tighten them. (Fig. 4)
3. Turn the product on the side of the pick-up table (4).
4. Push the legs (9) into the corner of the product
from below and attach them using the hexagonal
bolts (27), washers (32) and hexagonal nuts (34).
(Fig. 4)
5. Attach the transport wheels (10) to the legs (9)
using the hexagonal bolts (28), washers (32) and
hexagonal nuts (34). (Fig. 5)
9.2 Fitting the crank handle for height adjust-
ment (Fig. 6)
1. Attach the crank handle (17) to the connecting
piece so that the lateral Allen screw (17.1) lies on
the attened side of the connecting piece.
2. Tighten the Allen screw (17.1).
9.3 Mounting the on/o- switch (Fig. 6)
1. Screw the on/o switch (11) to the belt cover (12)
using the four Philips screws (30).
9.4 Fitting the pick-up table (Fig. 7)
1. Remove the two xing screws (4.1) and remove the
left bar (4.2).
2. Repeat these steps on the right side of the product.
3. Place the pick-up table (4) on the product and hold
it tight.
Drive
Engine 220 - 240 V~ / 50 Hz
Rated input
S6 40%*
2200 W
Subject to technical changes!
* Operating mode S6 40%: Continuous duty with in-
termittent loading (operating time 10 mins). In order
avoid impermissible overheating of the engine, the
engine should be driven for only 25% of the operating
time with the stipulated nominal power and must then
continue to run with no load for the remaining 75% of
the operating time.
Noise and vibration
m Warning: Noise can have serious eects on your
health. If the machine noise exceeds 85 dB, please
wear suitable hearing protection.
Noise data
The noise levels have been determined in accordance
with EN 61029.
Sound power level
Jointer L
WA(A)
102.1 dB
Sound pressure level
Jointer L
pA(A)
95.6 dB
Uncertainty K
wa/pA(A)
3 dB
Sound power level
Thicknesser L
WA(B)
99.1 dB
Sound pressure level
Thicknesser L
pA(B)
91.5 dB
Uncertainty K
wa/pA(B)
3 dB
8. Unpacking
• Open the packaging and carefully remove the product.
• Remove the packaging material, as well as the pack-
aging and transport safety devices (if present).
• Check whether the scope of delivery is complete.
• Check the product and accessory parts for transport
damage. In the event of complaints the carrier must
be informed immediately. Later claims will not be
recognised.
• If possible, keep the packaging until the expiry of the
warranty period.
• Familiarise yourself with the product by means of the
operating manual before using for the rst time.
www.scheppach.com
GB
|
37
4. Slide the stop prole (3.4) onto the two coach bolts
(3.5) up to the stop. Tighten the coach bolt nuts
(3.5). The stop prole (3.4) must point downwards
with the recess.
5. Insert the end cap (3.7) at the end of the stop pro-
le (3.4).
9.9 Fitting the holder for push stick (Fig. 12)
1. Screw in the hexagonal bolt (26) as shown and
counter it with the hexagonal nut (33).
2. Hook the push stick (18) onto the hexagonal bolt (26).
10. Start-up
m Attention!
Always make sure the product is fully assembled
before commissioning!
Before each use, always check:
• On and o- switch: Check that the on and o switch
functions properly.
• Interlocked guards: Every separating guard
should be opened one after the other to switch
the machine o. It is necessary to check whether
it is impossible to switch the machine on when the
guard is open.
• Brake: When starting work, switch on the machine
and bring to required speed. Now switch the ma-
chine o again. The engine must stop within 10 sec-
onds. Otherwise, there is a defect.
• Anti-kickback claws: The anti-kickback claws
should be checked at least once per shift with
a visual inspection to ensure that it is in a proper
working condition. This includes determining that
there is no damage to the contact surfaces due to
impacts and that the anti-kickback claws can fall
back unhindered due to their own weight.
• Planer blade: Check the planer blade for damage
and correct seating.
The product may only be used if all these condi-
tions are met.
• Use only saw blades that are well sharpened and
maintained. Only use the blade designed for this
product.
• Use wooden push blocks or push sticks that are not
defective when machining short workpieces.
• Connect the product to a dust or chippings extrac-
tion system.
• Check that the stop is rmly clamped in place before
you start machining.
4. Insert the left bar (4.2) from the side and align it
so that the two clamping sleeves (4.3) match the
holes in the product. Make sure that the pointer
(4.4) is in the area of the scale (13). If necessary,
adjust the position of the pick-up table (4).
5. Knock the two clamping sleeves (4.3) into the
product using a hammer.
6. Screw the left bar (4.2) tight again using the two
xing screws (4.1).
7. Repeat the steps on the right side of the product
9.5 Fitting the height adjustment for the pick-up
table (Fig. 8)
1. Push the washer (5.1) onto the height adjustment (5).
2. Push the height adjustment (5) through the hole on
the front of the pick-up table (4).
3. Push the other side of the locking ring (5.2) onto
the height adjustment (5).
4. Screw the height adjustment (5) into the cross bar
hole.
5. There is a cone-shaped indentation (5.3) in the
height adjustment (5). Position the locking ring
(5.2) so that the screw is in the locking ring (5.2)
over this indentation (5.3).
6. Tighten the screw in the adjusting ring (5.2).
9.6 Fitting the chip ejection cover (Fig. 9)
1. Push the chip ejection cover (15) under the fasten-
ing prole and screw it tight using the four Philips
screws (31).
9.7 Fitting the planing shaft cover (Fig. 10)
1. Screw the holder (14.5) to the side of the dis-
charge table (1) using the two Allen screws (14.6).
To make access to the Allen screws easier, the
clamping lever (14.3) must be pushed downwards.
2. Slide the cover prole (14.1) into the holder so that
the entire cutter shaft is covered.
3. Fasten the cover prole (14.1) using the clamping
screw (14.2).
9.8 Fitting the parallel stop (Fig. 11)
1. Screw the stop holder (3.3) tight to the pick-up ta-
ble (4) using the two Allen screws (29).
2. Place the stop support (3.6) on the stop holder (3.3).
Guide the screw of the clamping lever for stop width
(3.2) into the groove of the stop holder (3.3) and
tighten the clamping lever for stop width (3.2).
3. Move the clamping lever for angle adjustment
(3.1) upwards and clamp it so that there is enough
space to push in the stop prole (3.4).
www.scheppach.com
38
|
GB
• Use roller stands or similar devices when machin-
ing long workpieces. This additional equipment is
available from specialist retailers. They must be
placed on the infeed and outfeed side of the planing
machine. The height setting must be such that the
workpiece can be fed horizontally into the product
and removed horizontally.
10.1 Jointer
10.1.1 Preparation for jointing (Fig. 13 - 15)
1. Adjust the parallel stop (3) outwards far enough so
that it does not interfere.
2. Release the knurled screw (15.1) and fold the chip
ejection cover (15) downwards.
3. Move the left and right locking lever (1.1) outwards
and place on the discharge table (1). Both pins on
the housing must grip in the bottom slots of the
discharge table guide.
4. Fasten the discharge table (1) with both locking
levers (1.1). The locking lever (1.1) must be com-
pletely closed otherwise the limit switch is not trig-
gered and the product does not switch itself o.
5. Move the thicknesser table (6) all the way down
with the crank handle (17).
6. Place the suction hood (7) on the thicknesser ta-
ble (6) and place the bracket (7.1) from the suction
hood (7) in the holder on the thicknesser table (6).
7. Crank the thicknesser table (6) upwards carefully
until the suction hood (7) is xed in place.
8. If necessary, connect a suitable dust extraction sys-
tem to the extraction port of the suction hood (7).
- Air volume ≥ 550 m
3
/h;
- Negative pressure ≥740 Pa;
- Air speed ≥ 20 m/s.
9. Attention! Starting up without a dust extraction
system is only possible:
- outdoors;
- if only a few chips are produced;
- with a dust protection mask.
10. Cover the cutter shaft (2) with the cutter shaft cov-
er (14).
10.1.2 Jointing of workpieces (Fig. 16 - 19)
1. Stand facing the product.
2. Adjust the parallel stop (3) using the clamping le-
ver for angle adjustment (3.1) and clamping lever
for stop width (3.2) as desired.
3. Adjust the chip take-o using the height adjust-
ment (5) as desired.
• Ensure that you can keep your balance at all times.
Stand to the side of the product.
• Keep your hands at a safe distance from the cutter
shaft and from the point where the chips are ejected
when the machine is running.
• Do not start planing until the cutter shaft has reached
its required speed.
• Also make sure that the workpiece does not contain
any cables, ropes, cords or similar. Do not work on
wood that contains numerous knots or knotholes.
• Secure long workpieces against tilting at the end of
the planing process. E.g. use roller stands or similar
devices for this.
• It is strictly forbidden to remove chips or fragments
while the machine is running.
• Switch the product o immediately in the event of a
jam. Pull out the mains plug and remove the jammed
workpiece.
• Set the smallest cut size after each use to prevent
the risk of injury.
• Before connecting the machine, make certain that the
data on the type plate matches with the mains power
data.
• m WARNING ! Disconnect the mains plug from the
main power supply before any cleaning, adjustment,
maintenance or repair work!
• Check regularly that blades are rmly xed in the
cutter shaft.
• Check the anti-kickback claws regularly for proper
functioning.
• Always wear eye protection.
• Never cut indentations, tenons or shapes.
• Prior to commissioning, all covers and safety devic-
es must be mounted correctly.
• The planer blade must be able to run freely.
m ATTENTION ! The planer / thicknesser has been
specially designed for planing solid wood. High-alloy
blades are used for this. When thicknessing, the con-
tact surface of the workpiece must be at.
• The product is equipped with overload protection to
protect the motor. In the event of an overload, the
product stops automatically. It can be switched on
again after about 10 minutes.
• An undervoltage relay is triggered in the event of a
power failure. This prevents the product from start-
ing up on its own as soon as power is restored. To
switch on again, the on/o switch must be pressed
again.
www.scheppach.com
GB
|
39
10.3 Thicknessing of workpieces (Fig. 21 - 22)
1. Stand facing the product.
2. Adjust the planing thickness with the hand lever
(17) and read it on the scale (6.1).
Attention! The maximum chip take-o of 3 mm
can only be utilised:
- with very sharp planer blades;
- with soft woods;
- if the maximum workpiece width is not used.
3. Connect the mains plug to the mains socket. Press
the green “I” button on the on/o switch (11) to start
the planing machine.
4. Place a workpiece on the thicknesser table (6) and
insert it straight until the workpiece is automatical-
ly drawn in.
5. Feed workpiece straight through the planing ma-
chine.
6. Switch o the product after the work. To do so,
press the red “0” button on the on/o switch (11).
Then disconnect the product from the mains.
11. Electrical connection
The electrical motor installed is connected and
ready for operation. The connection complies with
the applicable VDE and DIN provisions. The cus-
tomer’s mains power connection as well as the ex-
tension lead used must also comply with these
regulations.
Damaged electrical connection cable
The insulation on electrical connection cables is often
damaged.
This may have the following causes:
• Pressure points, where connection cables are
passed through windows or doors.
• Kinks where the connection cable has been improp-
erly fastened or routed.
• Places where the connection cables have been cut
due to being driven over.
• Insulation damage due to being ripped out of the wall
outlet.
• Cracks due to the insulation ageing.
Such damaged electrical connection cables must not
be used and are life-threatening due to the insulation
damage.
Check the electrical connection cables for damage regu-
larly. Ensure that the connection cables are disconnect-
ed from electrical power when checking for damage.
Attention! The maximum chip take-o of 3 mm
can only be utilised:
- with very sharp planer blades;
- with soft woods;
- if the maximum workpiece width is not used.
4. Place the workpiece on the parallel stop (3).
5. Adjust the cutter shaft cover (14) to the workpiece:
- For wide, at workpieces (Fig. 18) Turn the
height adjustment screw (14.4) until the cover
prole (14.1) is just as high as the thickness
of the workpiece. Loosen the clamping screw
(14.2), push the cover prole (14.1) laterally to
the parallel stop (3) and tighten the clamping
screw (14.2) again.
- For narrow workpieces (Fig. 19) Turn the
height adjustment screw (14.4) until the cover
prole (14.1) lies on the truing tables. Loosen
the clamping screw (14.2), push the cover pro-
le (14.1) laterally to the workpiece and tighten
the clamping screw (14.2) again.
6. Connect the mains plug to the mains socket. Press
the green “I” button on the on/o switch (11) to start
the planing machine.
7. Slide the workpiece straight over the pick-up table
(4). Hold your ngers closed and guide the work-
piece with the at hand.
8. Attention! Only push on the workpiece in the area
of the discharge table (1)!
9. Switch o the product after the work. To do so,
press the red “0” button on the on/o switch (11).
Then disconnect the product from the mains.
10.2 Thicknesser (Fig. 20 - 21)
10.2.1 Preparation for thicknessing
m ATTENTION ! Pull out the mains plug before all
maintenance, cleaning or adjustment work.
1. Adjust the parallel stop (3) outwards far enough so
that it does not interfere.
2. Move the left and right locking lever (1.1) outwards
and remove the discharge table (1).
3. Fold the chip ejection cover (15) upwards over the
cutter shaft and tighten the knurled screw (15.1).
4. When operating with a dust extraction system,
unscrew the knurled nut (15.2) from the chip ejec-
tion cover (15), place the suction hood (7) on the
ejection hood (15) and attach it using the knurled
nut (15.2).
www.scheppach.com
40
|
GB
15. Maintenance
m WARNING ! Disconnect the mains plug from the
main power supply before any cleaning, adjustment,
maintenance or repair work!
• The threaded spindle for the height adjustment of the
thicknesser table may only be treated with a dry lubricant.
• The tabletop and the infeed and outfeed rollers must
always be kept free of resin.
• Dirty infeed/outfeed rollers must be cleaned.
• Check the vent openings on the motor at regular in-
tervals for dust accumulation in order to avoid the
motor overheating.
• After prolonged use, it is recommended to have the
machine checked by an authorised service centre.
15.1 Tool care
The planing shaft, clamping devices, blade supports
and blades must be regularly cleaned of resin, be-
cause a clean tool improves the cutting quality.
To do so, the clamping devices, blade supports and
blades can be placed in a commercial resin remover for
24 hours. Aluminium tools may only be made resin-free
with cleaning liquids that do not attack this type of metal.
15.2 Changing the cutter (Fig. 23 - 27)
m ATTENTION ! Pull out the mains plug as a matter of
principle, before changing the blade.
Attention! The planer blades supplied are ground
on both sides and cannot be resharpened! Do not
use blunt planer blades. If both sides are worn, the
planer blades must be replaced!
m ATTENTION ! Wear protective gloves when chang-
ing the planer blade!
1. Take o the parallel stop (3).
2. Set the cutter shaft cover (14) all the way up and
outwards.
3. Fully screw in the four hexagonal bolts to the plan-
ing shaft (2.1).
4. Remove the pressure bar (2.2) from the cutter shaft (2).
5. Remove chips and resin from the cutter shaft (2)
and pressure bar (2.2).
6. Place the new planer blade (2.3) on the pressure
bar (2.2). The two pins of the pressure bar (2.2)
must match the holes of the planer blade (2.3).
Electrical connection cables must comply with the ap-
plicable VDE and DIN provisions. Only use connection
cables of the same designation.
The printing of the type designation on the connection
cable is mandatory.
For single-phase AC motors, we recommend a fuse
rating of C 16A or K 16A for machines with a high start-
ing current (from 3000 watts)!
12. Transport (Fig. 1)
If you would like to transport the product to anoth-
er location, rst disconnect it from the mains. Lift the
product by the transport handles (8) until it stands on
the transport wheels (10) and place it at another des-
ignated area.
13. Cleaning
Danger!
Disconnect the mains plug before carrying out any
cleaning work.
• Keep protective devices, air vents and the motor
housing as free of dust and dirt as possible. Rub the
product clean with a clean cloth or blow it o with
compressed air at low pressure.
• We recommend that you clean the product directly
after every use.
• Clean the product at regular intervals using a damp
cloth and a little soft soap. Do not use any cleaning
products or solvents; they could attack the plastic
parts of the product. Make sure that no water can
penetrate the interior of the product. Water pen-
etrating an electric device increases the risk of an
electric shock.
• Apply a thin layer of sliding wax to the pick-up table,
discharge table and thicknesser table.
14. Storage
Store the product and its accessories in a dark, dry and
frost-free place that is inaccessible to children. The op-
timum storage temperature is between 5 and 30 ˚C.
Keep the product in its original packaging. Cover the
product to protect it from dust or moisture. Store the
operating manual with the product.
www.scheppach.com
GB
|
41
15.4 Clamping the drive belt (Fig. 29)
1. Pull out the mains plug.
2. Loosen the nuts of the belt cover (12) and remove
them.
3. Check the belt tension by pressing with your thumb:
- It must only be possible to push in the drive belt
(12.1) in the centre by 10 mm.
4. If the drive belt (12.1) needs to be retensioned, pro-
ceed as follows:
- Loosen the four motor fastening screws (12.2).
- Push the motor downwards.
- If the belt tension is correct, screw the four motor
fastening screws (12.2) crosswise tight again.
5. Ret the belt cover (12) and screw the nut tight.
15.5 Replacing the drive belt (Fig. 29)
1. Pull out the mains plug.
2. Loosen the nuts of the belt cover (12) and remove
them.
3. Loosen the four motor fastening screws (12.2).
4. Push the motor upwards.
5. Remove the drive belt and put on a new one.
6. Then tension the drive belt as described under 15.3.
7. Screw the four motor fastening screws (12.2)
crosswise tight again.
8. Ret the belt cover (12) and screw the nut tight.
16. Repair & ordering spare parts
After repairs or maintenance, make sure that all safe-
ty-related parts are installed and are in perfect con-
dition. All parts which may cause injury must be kept
where they are inaccessible to children or others.
Attention: According to the German Product Liability
Act, no liability is accepted for damage caused by im-
proper repairs or by not using original spare parts.
Such work should be performed by a customer service
centre or an authorised specialist. The same applies to
accessory parts.
Spare parts and accessories can be obtained from our
Service Centre. To do this, scan the QR code on the
front page.
7. Place the pressure bar (2.2) with the planer blade
(2.3) in the cutter shaft (2). Ensure that the planer
blade (2.3) does not slip from the two pins.
8. Pull out the four hexagonal bolts (2.1) on the pres-
sure bar (2.2) until the planer blade (2.3) with
pressure bar (2.2) can be moved crosswise to the
cutter shaft axle.
9. In order to check the protrusion, there are the two
following options:
- Place the setting gauge (20) on the cutter shaft (2).
The planer blade (2.3) must protrude enough so
that it touches the setting gauge (20). This check
must be carried out on both planer blades (2.3)
and on both sides of the cutter shaft (2). (Fig. 26)
- Place an aluminium ruler over the pick-up table
(1) and cutter shaft (2). Turn the cutter shaft (2)
one turn by hand. The aluminium ruler may only
move 4 to 6 mm. This check must be carried out
on both planer blades (2.3). (Fig. 27)
10. If necessary, readjust the protrusion in the pres-
sure bar with the grub screws (2.4).
11. Fully unscrew the four hexagonal bolts (2.1) on
the pressure bar (2.2). In order to prevent tension,
start with the centre hexagonal bolts (2.1) and
gradually work your way outwards.
12. Finally, lower the cutter shaft cover (14) again on
the table and cover the cutter shaft (2).
13. Secure the position of the cutter shaft cover (14)
with the height adjustment screw (14.4).
m ATTENTION !
Only use the blades recommended by the manufactur-
er for this product. There is a risk of injury due to loss
of control when using other blades.
m ATTENTION !
Avoid overtightening and possible damage to the
threads. Pressure bar or screws with worn threads
must be replaced immediately.
15.3 Maintaining the feed transmission (Fig. 28)
1. Pull out the mains plug.
2. Loosen the two nuts of the transmission cover (19)
and remove them.
3. Remove the wood chips and wood dust.
4. Lightly spray the roller chain and bearings of the
axles and shafts with maintenance and care spray.
Do not use oil!
5. Ret the transmission cover (19) and screw it rmly
into place with two nuts.
www.scheppach.com
42
|
GB
Notes on the electrical and electronic equipment
act [ElektroG]
Waste electrical and electronic equipment
does not belong in household waste, but must
be collected and disposed of separately!
• Used batteries or rechargeable batteries that are
not installed permanently in the old device must be
removed non-destructively before disposal! Their
disposal is regulated by the battery act.
• Owners or users of electrical and electronic devices
are legally obliged to return them after use.
• The end user is responsible for deleting their per-
sonal data from the old device being disposed of!
• The symbol of the crossed-out dustbin means that
waste electrical and electronic equipment must not
be disposed of with household waste.
• Waste electrical and electronic equipment can be
handed in free of charge at the following places:
- Public disposal or collection points (e.g. municipal
works yards)
- Points of sale of electrical appliances (stationary
and online), provided that dealers are obliged to
take them back or oer to do so voluntarily.
- Up to three waste electrical devices per type of
device, with an edge length of no more than 25
centimetres, can be returned free of charge to
the manufacturer without prior purchase of a new
device from the manufacturer or taken to another
authorised collection point in your vicinity.
- Further supplementary take-back conditions of
the manufacturers and distributors can be ob-
tained from the respective customer service.
• If the manufacturer delivers a new electrical device
to a private household, the manufacturer can ar-
range for the free collection of the old electrical de-
vice upon request from the end user. Please contact
the manufacturer’s customer service for this.
• These statements only apply to devices installed
and sold in the countries of the European Union
and which are subject to the European Directive
2012/19/EU. In countries outside the European Un-
ion, dierent regulations may apply to the disposal of
waste electrical and electronic equipment.
Connections and repairs
Connections and repair work on the electrical equip-
ment may only be carried out by electricians.
Please provide the following information in the event
of any queries:
• Type of current for the motor
• Machine data - type plate
• Motor data - type plate
Important note in the case of repairs:
For return delivery of the product for repair, please en-
sure for safety reasons that it is free of oil and fuel when
it is sent to the service centre.
16.1 Ordering spare parts
Please provide the following information when order-
ing spare parts:
• Model designation
• Item number
• Type plate data
Spare parts / accessories
Planer blade - Article no.: 7902200611
Drive belt - Article no.: 5902214001
16.2 Service information
With this product, it is necessary to note that the fol-
lowing parts are subject to natural or usage-related
wear, or that the following parts are required as con-
sumables.
Wearing parts*: Planer blade, drive belt
* may not be included in the scope of delivery!
17. Disposal and recycling
Notes for packaging
The packaging materials are recy-
clable. Please dispose of packag-
ing in an environmentally friendly
manner.
www.scheppach.com
GB
|
43
18. Troubleshooting
The following table shows fault symptoms and describes remedial measures in the event of your machine failing to
work properly. If you cannot localise and rectify the problem with this, please contact your service workshop.
Fault Possible cause Remedy
Machine not function-
ing or stops suddenly.
Power failure. Check fuse / overload protection on device.
No mains voltage
present.
Check cable, plug, socket and fuse.
Motor or switch faulty.
Have the motor or switch checked by a qualied electri-
cian.
Limit switch not actu-
ated.
When thicknessing:
Check whether the knurled screw (15.1) of the chip ejec-
tion cover (15) is turned up to the end position.
When jointing:
Check whether the discharge table (1) is mounted correct-
ly.
Readjust the contact pins if necessary. Please contact
customer service.
Undervoltage protection
triggered.
The machine does not restart automatically due to the
built-in undervoltage protection and must be switched on
again when the voltage returns.
Machine power dimin-
ishes.
Planer blade blunt/worn. Replace blades.
Drive belt slipping. Tension drive belt.
Workpiece jams during
thicknessing.
Cutting depth too large.
Reduce the cutting depth and machine the workpiece in
multiple operations.
Machined surface too
rough.
Planer blade blunt/worn. Change or sharpen blades.
Planer blade clogged by
chips.
Remove chips.
Workpiece still contains
too much moisture.
Dry workpiece.
Machined surface
cracked.
Planer blade blunt/worn. Change or sharpen blades.
Planer blade clogged by
chips.
Remove chips.
Workpiece was machined
against the direction of
growth.
Machine the workpiece from the opposite direction.
Too much material planed
o at once.
Process the workpiece in multiple operations.
Workpiece feed too
slow.
Thicknesser table res-
inous.
Clean the tabletop and treat it with a thin layer of sliding
wax.
Transport rollers dicult
to move.
Repair transport rollers.
Drive belt slipping. Tension drive belt.
www.scheppach.com
44
|
GB
Regular maintenance intervals Before start up If
necessary
1 x per month
Checking the planer blades are in
awless condition
Check X
Replace X
Checking the correct functioning of
the safety equipment
Check X
Replace X
Check the pull-out roller for
damage
Check X
Replace X
Cleaning the machine of dust/chips Clean X
Treat the pick-up and discharge
table with sliding wax
Care
X
Checking the drive belts for tension
& condition/wear
Check X
Replace / repair X
Greasing all movable connecting parts X
www.scheppach.com
BG
|
45
exóâÖ_Öb_ Öw âbfyÜebä_ yíàçã áàÜ^ãÇäw
Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални ри-
скове. Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани точно.
Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвра-
тяване на злополуки.
Предупреждение – За да сведете до минимум риска от нараняване, прочетете ръко-
водството за експлоатация.
Носете защита за слуха. Въздействието на шум може да причини загуба на слуха.
Носете предпазна маска за прах. При обработката на дървесина и други материали
може да се стигне до образуване на вреден за здравето прах. Не трябва да се обра-
ботва съдържащ азбест материал!
Носете защитни очила. Възникващите по време на работа искри или излитащите от
продукта стърготини и прахове могат да причинят загуба на зрението.
fg?>jfg?@>?dB? ! Опасност от нараняване! Не посягайте към движещия се нож
за струговане.
Посока на подаване
Продуктът отговаря на приложимите европейски директиви.
Продуктът отговаря на приложимите сръбски директиви.
www.scheppach.com
46
|
BG
hí^íà‘wÖb_: häàwÖbéw:
1. Увод ................................................................................................................... 47
2. Описание на продукта .................................................................................... 47
3. Обем на доставката (Фиг. 3) ........................................................................... 48
4. Употреба по предназначение ........................................................................ 48
5. Общи указания за безопасност ..................................................................... 49
6. Остатъчни рискове .......................................................................................... 52
7. Технически данни ............................................................................................ 52
8. Разопаковане ................................................................................................... 53
9. Конструкция ...................................................................................................... 53
10. Пускане в експлоатация ................................................................................. 54
11. Електрическо свързване ................................................................................ 57
12. Транспортиране (Фиг. 1) .................................................................................. 57
13. Почистване ....................................................................................................... 57
14. Съхранение ...................................................................................................... 58
15. Поддръжка ....................................................................................................... 58
16. Ремонт и поръчка на резервни части ........................................................... 59
17. Изхвърляне и рециклиране ............................................................................ 60
18. Отстраняване на неизправности .................................................................. 61
19. Декларация за съответствие ......................................................................... 134
www.scheppach.com
BG
|
47
2. eábâwÖb_ Öw áàÜ^ãÇäw
1. Подаваща маса
1.1 Ръчка за спиране
2. Вал на ножа
2.1 Винтове с шестостенна глава
2.2 Притискателна лайстна
2.3 Нож за струговане
2.4 Секретни винтове
3. Успореден ограничител
3.1 Затягащ лост за настройка на ъгъла
3.2 Затягащ лост за ширината на ограничителя
3.3 Държател на ограничителя
3.4 Ограничителен профил
3.5 Каретни болтове
3.6 Носач на ограничителя
3.7 Крайна капачка
4. Приемна маса
4.1 Скрепителни винтове
4.2 Лява лайстна
4.3 Затегателни втулки
4.4 Стрелка
5. Регулиране на височината
5.1 Подложна шайба
5.2 Затегателен пръстен
5.3 Вдлъбнатина
6. Маса на щрайхмуса
7. Прахоулавящ капак
7.1 Планка
8. Дръжки за транспортиране
9. Крака
10. Транспортни колела
11. Превключвател за включване / изключване
12. Капак за ремъка
12.1 Задвижващ ремък
12.2 Винтове за закрепване на двигателя
13. Скала за рендосване
14. Капак на вала на ножа
14.1 Покривен профил
14.2 Затегателен винт
14.3 Ръкохватка за стискане
14.4 Винт за настройка на височината
14.5 Държач
14.6 Винтове с вътрешен шестостен
15. Капак за изхвърляне на стърготините
15.1 Винт с назъбена глава
15.2 Гайка с назъбка
16. Cкала рендосване по дебелина
17. Ръчна манивела
17.1 винта с вътрешен шестостен
18. Инструмент за бутане
1. jyÜ^
fàÜbayÜ^bä_e:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen, Германия
jyw‘w_fb Çeb_Öäb,
Желаем Ви много приятни моменти и успехи при
работата с Вашия нов продукт.
jÇwawÖb_:
Съгласно действащия закон за продуктовата отго-
ворност, производителят на този продукт не носи
отговорност за щети, възникнали по или поради
този уред, при:
• Неправилно боравене
• Неспазване на ръководството за употреба
• Ремонти от неупълномощени специалисти, явя-
ващи се трети лица
• Монтиране и подмяна на не оригинални резерв-
ни части
• Употреба не по предназначение
• Отказ на електрическата инсталация при не-
спазване на предписанията за работа с елек-
тричество и разпоредбите на VDE 0100, DIN
57113/ VDE 0113
Ya_f_ä_ áÜ^ yÖbfwÖb_:
Ръководството за експлоатация е съставна част от
този продукт.
То съдържа важни указания относно безопасната,
правилната и икономичната работа с продукта,
избягването на опасности, спестяването на раз-
ходи за ремонт, намаляването на времената на
престой и увеличаването на надеждността и екс-
плоатационния живот на продукта. В допълнение
към указанията за безопасност в това ръководство
за експлоатация, задължително трябва да спазва-
те отнасящите се до експлоатацията на продукта
предписания във Вашата страна.
Преди да използвате продукта, запознайте се
с всички указания за работа и безопасност. Из-
ползвайте продукта само както е описано и за
посочените области на употреба. Съхранявайте
ръководството за експлоатация на сигурно място
и предавайте всички документи, когато предавате
продукта на трети лица.
www.scheppach.com
48
|
BG
22 2 Вилкообразен ключ размер
10/13 mm
23 1 ключа за вътрешен
шестостен
3 mm
24 1 ключа за вътрешен
шестостен
5 mm
25 1 ключа за вътрешен
шестостен
6 mm
26 1 Винт с шестостенна глава
M6 x 40 mm
27 16 Винт с шестостенна глава
M8 x 16 mm
28 4 Винт с шестостенна глава
M8 x 20 mm
29 2 винта с вътрешен
шестостен
M6 x 25 mm
30 4 Винт с кръстообразен шлиц
3,5 x 50 mm
31 4 Винт с кръстообразен шлиц
4,8 x 10 mm
32 20 Подложна шайба Ø 8 mm
33 1 Шестостенна гайка M6
34 20 шестостенна гайка M8
1 Ръководство за
експлоатация
4. jáÜäà_xw áÜ áà_^ÖwaÖwq_Öb_
Абрихт/Щрайхмус машината се използва за рен-
досване и изрязване по дебелина на всички ви-
дове дървен материал с квадратна, правоъгълна
или скосена форма.
m fg?>jfg?@>?dB?!
Следните дейности не могат да бъдат извършвани:
• Работа по вмъкване (т.е. всяка обработка, която
не се простира по цялата дължина на детайла)
• вдлъбнатини, щифтове или прорези
• рендосване на силно огъната дървесина, къде-
то няма достатъчен контакт с подаващата маса.
m Строго забранено е да се демонтират, моди-
фицират или променят предназначението на за-
щитните приспособления на машината или да се
монтират други защитни приспособления.
19. Капак на редуктора
20. Регулиращ калибър
21. Вилкообразен ключ размер 8/10 mm
22. Вилкообразен ключ размер 10/13 mm
23. Ключ с вътрешен шестостен 3 mm
24. Ключ с вътрешен шестостен 5 mm
25. Ключ с вътрешен шестостен 6 mm
26. Винт с шестостенна глава M6 x 40 mm
27. Винт с шестостенна глава M8 x 16 mm
28. Винт с шестостенна глава M8 x 20 mm
29. Винт с вътрешен шестостен M6 x 25 mm
30. Самосрезен винт 3,5 x 50 mm
31. Самосрезен винт 4,8 x 10 mm
32. Подложна шайба Ø 8 mm
33. Шестостенна гайка M6
34. Шестостенна гайка M8
3. ex_f Öw ^ÜâäwyÇwäw (kbz. 3)
fÜa. ;àÜc exÜaÖwq_Öb_
1
Абрихт/
щрайхмус машина
1 1
Подаваща маса
4 1 Приемна маса
3,4 1 Ограничителен профил
3,3 1 Държател на ограничителя
3,6 1 Носач на ограничителя
3,8 1 Крайна капачка
14 1 Капак на вала на ножа
14,1 1 Покривен профил
7 1 Прахоулавящ капак
15 1 Капак за изхвърляне на
стърготините
10 1 Транспортни колела
8 2 Дръжки за транспортиране
5 1 Регулиране на височината
9 4 Крака
17 1 Ръчна манивела
18 1 Инструмент за бутане
20 1 Регулиращ калибър
21 1 Вилкообразен ключ размер
8/10 mm
www.scheppach.com
BG
|
49
5. exsb ãÇwawÖbó aw x_aÜáwâÖÜâä
exsb ãÇwawÖbó aw x_aÜáwâÖÜâä
YÖbfwÖb_! При употреба на електрически инстру-
менти трябва да се съблюдават следните основни
предпазни мерки срещу опасност от токов удар,
нараняване и пожар.
Прочетете всички тези указания, преди да използ-
вате този електрически инструмент, и съхранявай-
те добре указанията за безопасност.
;_aÜáwâÖw àwxÜäw
1 Поддържайте Вашето работно място подре-
дено
- Безпорядъкът на работното място може
да доведе до злополуки.
2 Съблюдавайте влиянията на околната среда
- Не излагайте електрически инструменти
на дъжд.
- Не използвайте електрически инструмен-
ти във влажна или мокра среда.
- Осигурявайте добро осветление на работ-
ното място.
- Не използвайте електрически инструмен-
ти на места, на които съществува опас-
ност от пожар или експлозия.
3 Пазете се от токов удар
- Избягвайте докосване на тялото до зазе-
мени части (напр. тръби, радиатори, елек-
трически печки, хладилници).
4 Дръжте други лица надалеч
- Не позволявайте на други лица, особено
деца, да докосват електрическия инстру-
мент или кабела. Дръжте ги далеч от Ва-
шето работно място.
5 Съхранявайте неизползвани електрически
инструменти на сигурно място
- Неизползваните електрически инстру-
менти трябва да се оставят на сухо, ви-
соко или заключено място, извън обсега
на деца.
6 Не претоварвайте Вашия електрически ин-
струмент
- Ще работите по-добре и по-сигурно в по-
сочения диапазон на работни характе-
ристики.
7 Използвайте правилния електрически ин-
струмент
- Не използвайте маломощни машини за
тежка работа.
Устройството за защита на моста не трябва да се
отстранява по време на обработката. Неизполз-
ваната част на режещата глава трябва да бъде
покрита.
Машината може да се използва само съгласно
нейното предназначение. Всяка различаваща се
от това употреба не е по предназначение. За вся-
какъв вид произтичащи от това щети или нараня-
вания отговорност носи потребителят/операторът,
а не производителят.
Съставна част от употребата по предназначение е
също и спазването на указанията за безопасност,
както и ръководството за монтаж и указанията за
експлоатация в ръководството за употреба.
Лицата, които обслужват и поддържат машината,
трябва да са запознати с него и да са информира-
ни относно възможните опасности.
Освен това трябва да се спазват най-точно и
действащите предписания за трудова безопас-
ност.
Други общи правила в областите трудова меди-
цина и техника на безопасност също трябва да се
съблюдават.
Промени по машината освобождават изцяло про-
изводителя от отговорност за възникнали в резул-
тат от това щети.
Машината може да се използва само с оригинални
резервни части и оригинални принадлежности на
производителя.
Предписанията за безопасност, работа и поддръж-
ка на производителя, както и посочените размери
в Техническите данни, трябва да бъдат спазвани.
Моля, обърнете внимание, че нашите продукти
не са конструирани с предназначение за търгов-
ска, професионална или промишлена употреба.
Не поемаме гаранция, ако продуктът се използва
в търговски, занаятчийски или промишлени пред-
приятия, както и при равносилни дейности.
Продуктът е предназначен за употреба от възраст-
ни. Младежи под 16-годишна възраст могат да из-
ползват продукта само под наблюдение. Произво-
дителят не носи отговорност за щети, причинени
от неправилна употреба или неправилно обслуж-
ване.
www.scheppach.com
50
|
BG
15 Изваждайте щепсела от контакта
- Когато електрическият инструмент не се
използва, преди поддръжка и при смяна
на инструменти, като напр. режещ диск,
свредло, фреза.
- Ако рендосващият вал се блокира по вре-
ме на работа поради прекомерна сила на
подаване или заклещване на обработва-
ния детайл, изключете уреда и го изклю-
чете от електрическата мрежа. Отстране-
те детайла и се уверете, че рендосващият
вал се движи свободно. Включете уреда
и извършете отново работната стъпка с
намалена сила на подаване.
16 Не оставяйте поставени ключове и инструменти
- Преди включване проверявайте дали
ключовете и инструментите за настройка
са отстранени.
17 Избягвайте неволно стартиране
- Уверявайте се, че превключвателят е из-
ключен при вкарване на щепсела в кон-
такта.
18 Използвайте удължителен кабел за употре-
ба на открито
- На открито използвайте само допустими
за това и съответно обозначени удължи-
телни кабели.
19 Бъдете внимателни
- Внимавайте за това, което правите. Под-
хождайте разумно към работата. Не из-
ползвайте електрическия инструмент, ко-
гато не сте концентрирани.
20 Проверявайте електрическия инструмент за
евентуални повреди
- Преди следваща употреба на електриче-
ския инструмент трябва внимателно да се
проверява изрядното и правилно функ-
циониране на защитните устройства или
на леко повредените части.
- Проверявайте дали движещите се части
функционират изрядно и не заяждат, или
дали няма повредени части. Всички час-
ти трябва да са монтирани правилно и да
отговарят на всички условия, за да се га-
рантира изрядната работа на електриче-
ския инструмент.
- Повредени предпазни устройства и час-
ти трябва да бъдат ремонтирани или под-
менени съгласно изискванията от признат
специализиран сервиз, освен ако не е по-
сочено друго в ръководството за употреба.
- Не използвайте електрическия инстру-
мент за цели, за които той не е предвиден.
- Например, не използвайте ръчни цирку-
лярни триони за рязане на клони или це-
пеници.
8 Носете подходящо облекло
- Не носете широки дрехи или бижута, те
биха могли да бъдат захванати от движе-
щи се части.
- При работа на открито се препоръчва
използването на устойчиви на хлъзгане
обувки.
- При дълги коси носете мрежа за коса.
9 Използвайте предпазни средства
- Носете защитни очила.
- При образуващи прах работи използвайте
маска за дихателна защита.
10 Свързвайте прахоулавящото устройство
- Ако са налични съединения за прахоиз-
смукване и устройство за прахоулавяне,
уверете се, че те са свързани и се използ-
ват правилно.
11 Не използвайте кабела за цели, за които той
не е предназначен
- Не използвайте кабела, за да издърпвате
щепсела от контакта. Пазете кабела от го-
рещина, масло и остри ръбове.
12 Осигурявайте детайла
- Използвайте приспособления за затягане
или преса, за да държите детайла здраво.
Така той се държи по-сигурно, отколкото
с Вашата ръка.
13 Избягвайте неправилна стойка на тялото
- Осигурете си стабилен стоеж и пазете
равновесие по всяко време.
14 Поддържайте грижливо Вашите инструменти
- Поддържайте режещите инструменти
остри и чисти, за да могат да работят по-
добре и по-сигурно.
- Следвайте указанията за смазване и за
смяна на инструмент.
- Проверявайте редовно съединителния
проводник на електрическия инструмент
и при повреда възлагайте подмяната му
на признат специалист.
- Проверявайте удължаващите кабели ре-
довно и ги сменяйте, ако са повредени.
- Пазете дръжките сухи, чисти и без мас-
ло и грес.
www.scheppach.com
BG
|
51
• Липсващ инструмент за бутане може да доведе
до опасности. Инструментът за бутане винаги
трябва да се съхранява на продукта, когато не
се използва.
• Съществува повишен риск от опасност при
вкарване на малки детайли на ръка. При из-
ползването на инструмент за бутане трябва да
се спазват препоръките на производителя.
• Неправилното изравняване на защитните капа-
ци, подаващата маса или решетките може да
доведе до неконтролирани ситуации.
• Повредените или замърсени детайли крият
опасности. Метални части или раздробяващ се
материал не трябва да се обработва с този про-
дукт. eáwâÖÜâä Üä ÖwàwÖóywÖ_!
• Поставяйте дългите детайли за рязане върху
ролковата маса или друго опорно устройство.
В противен случай можете да загубите контрол
върху детайла.
• Продуктът е подходящ само за рендосване и
обработка с щрайхмус.
• Когато работите с машината, винаги трябва да
носите подходящо защитно облекло:
- защита за слуха за защита от увреждане на
слуха,
- защитна маска за да се предотврати вдишва-
нето на опасни прахови частици,
- предпазни ръкавици при работа с вала на
ножа и груби материали, за да се намали
рискът от нараняване от остри ръбове,
- защитни очила за предотвратяване на нара-
нявания на очите от летящи частици.
• Следните ситуации трябва да се избягват на
всяка цена: преждевременно прекъсване на
струговането (стърготини при стругово иззем-
ване, които не покриват цялата дължина на
детайла; струговане на неравни дървени части,
които не лежат равномерно върху подаващата
маса).
• YÖbfwÖb_! Ако връзката към главната мрежа е
в лошо състояние, при включване на продукта
съществува опасност от късо съединение. То-
ва може да повлияе и на други функции (напр.
светването на контролните светлини). Ако връз-
ката към главната мрежа е повредена, моля,
обърнете се към Вашия местен доставчик на
електроенергия за помощ и информация.
- Повредени превключватели трябва да
се подменят от сервиз за техническо об-
служване.
- Не използвайте електрически инструмен-
ти, чийто превключвател не може да се
включва или изключва.
21 YdBcWdB?!
- Използването на други работни инстру-
менти и принадлежности може да пред-
ставлява опасност от нараняване за Вас.
22 Възлагайте ремонта на Вашия електрически
инструмент на електротехник
- Този електрически инструмент отговаря
на приложимите норми за безопасност.
Ремонти могат да се извършват само от
електротехник при използване на ориги-
нални резервни части; в противен случай
могат да възникнат злополуки за потре-
бителя.
Този продукт не е предназначен за използване от
хора (включително деца) с намалени физически,
сетивни или умствени способности или липса на
опит и/или знания.
Децата трябва да бъдат наблюдавани, за да се га-
рантира, че не играят с уреда.
hf?mBWbdB jaWAWdBv AW ;?AefWhdehi
• Не използвайте затъпени ножове. Опасност от
откат!
• Режещият блок трябва да е напълно покрит.
• За струговането на къси детайли използвайте
инструмент за бутане.
• За струговането на тесни детайли трябва да
предприемете допълнителни предпазни мерки.
Използването на приспособления за свиване на
напречни влакна и пружинни капаци може да е
необходимо, за да се осигури безопасна работа.
• Продуктът не е подходящ за рязане на жлебове.
• Защитата от откат и подаващият валяк трябва
да се проверяват редовно.
• Продуктите, оборудвани с дефлектор за стърго-
тини и с абсорбатори трябва да се свържат към
съответните уреди.
Типът на материала може да повлияе отрица-
телно върху образуването на прах.
• Продуктът е подходящ само за рязане на дър-
весина и подобни материали.
• Ако ножът е износен на 5 %, той трябва да се
смени. Не използвайте затъпени ножове.
www.scheppach.com
52
|
BG
• m fg?>jfg?@>?dB? ! jyà_‘^wÖ_ Öw âeãçw!
Продължителният престой в непосредствена
близост до работещия продукт може да дове-
де до увреждания на слуха. dÜâ_ä_ awsbäw aw
âeãçw!
• Въпреки съблюдаването на ръководството за
експлоатация могат да съществуват и неявни
остатъчни рискове.
m fà_^ãáà_‘^_Öb_! По време на експлоатация
този електрически инструмент създава електро-
магнитно поле. При определени условия това
поле може да наруши функционирането на актив-
ни или пасивни медицински импланти. За да се
намали опасността от сериозни или смъртоносни
наранявания, препоръчваме на лица с медицин-
ски импланти да се консултират със своя лекар и
с производителя на медицинския имплант, преди
електрическият инструмент да бъде използван.
7. i_çÖbq_âÇb ^wÖÖb
i_çÖbq_âÇb ^wÖÖb
Брой ножове 2 броя
Обороти на валовете
за струговане
6500 min
-1
Размери 1110 x 620 x 980 mm
Тегло 71 kg
i_çÖbq_âÇb ^wÖÖb aw à_Ö^ÜâywÖ_
макс. ширина на
струговане
260 mm
макс. отнемане на
стърготини
3 mm
Упор на рендосване
Д x В
655 x 130 mm
Упор на рендосване
диапазон на
наклоняване
90° - 135°
Размер на масата за
рендосване
1040 x 280 mm
i_çÖbq_âÇb ^wÖÖb aw à_Ö^ÜâywÖ_ áÜ
^_x_ebÖw
макс. ширина на
струговане
260 mm
макс. дебелина при
струговане
160 mm
макс. отнемане на
стърготини
3 mm
6. eâäwäíqÖb àbâÇÜy_
Машината е конструирана съгласно нивото на раз-
витие на техниката и признатите правила на техни-
ка на безопасност. Въпреки това, при работа могат
да възникнат отделни остатъчни рискове.
• Застрашаване на здравето поради ток при из-
ползване на неправилни електрически свързва-
щи проводници.
• Освен това, въпреки всички взети предпазни
мерки, могат да съществуват неявни остатъчни
рискове.
• Остатъчните рискове могат да бъдат намалени,
ако бъдат спазвани глави „Указания за безопас-
ност“ и „Употреба по предназначение“, както и
ръководството за употреба като цяло.
• Предотвратявайте случайни включвания на ма-
шината: при поставяне на щепсела в контакта
превключвателят за включване/изключване не
бива да е натиснат. Използвайте работния ин-
струмент, препоръчан в това ръководство за
употреба. Така постигате оптимална производи-
телност на Вашия продукт.
• Дръжте ръцете си далеч от работната зона, ко-
гато машината работи.
Въпреки употребата по предназначение, някои
остатъчни рискове не могат да бъдат напълно
изключени. Поради необходимия ход на работа
могат да възникнат следните наранявания и опас-
ности:
• m fà_^ãáà_‘^_Öb_! Риск от нараняване на
пръстите и ръцете при докосване на вала на
ножа в непокрити места и при смяна на инстру-
менти. Освен това пръстите и ръцете ви могат
да бъдат смазани при отваряне на предпазното
покритие.
• Възможно е да нараните очите си.
• Опасност при входния и изходния отвор.
• Опасност поради опасен откат.
• Опасност от ток, ако електрическите кабели не
са свързани правилно.
• Ако машината работи без аспирация или торба
за стърготини, може да се получи вреден дър-
весен прах.
• Опасност поради изхвърляне на части.
• Метални части, съдържащи се в детайла, могат
да затъпят или унищожат ножовете.
• Увреждане на белите дробове, ако не се носи
подходяща прахозащитна маска.
www.scheppach.com
BG
|
53
• По възможност запазете опаковката до изтича-
не на гаранционния срок.
• Преди употреба се запознайте с продукта по-
средством ръководството за употреба.
• За принадлежности, както за износващи се и
резервни части, използвайте само оригинални
части. Резервни части можете да си набавите от
Вашия специализиран търговец.
• При поръчки посочвайте нашия номер на арти-
кул, както и типа и годината на производство на
продукта.
m fg?>jfg?@>?dB?!
fàÜ^ãÇäíä b ÜáwÇÜyíqÖbóä fwä_àbwe Ö_ âw bz -
àwqÇw aw ^_éw! >_éw Ö_ xbyw ^w bzàwóä â áewâäfw -
âÜyb äÜàxbqÇb, nÜebÜ b ^à_xÖb qwâäb! hís_âä -
yãyw ÜáwâÖÜâä Üä áÜzeíswÖ_ b aw^ãrwywÖ_!
9. aÜÖâäàãÇébó
9.1 cÜÖäbàwÖ_ Öw ÇàwÇwäw (kbz. 4-5)
1. Завъртете продукта върху страната на пода-
ващата маса (1) и го поставете внимателно
върху подходяща повърхност.
2. Плъзнете краката (9) в ъглите на продукта
отдолу. Едновременно с това завийте транс-
портните дръжки (8) от външната страна, като
използвате винтовете с шестостенна глава
(27), подложните шайби (32) и шестостенните
гайки (34) и ги затегнете. (Фиг. 4)
3. Завъртете продукта върху страната на прием-
ната маса (4).
4. Плъзнете краката (9) в ъглите на продукта от-
долу и ги закрепете с винтовете с шестостенна
глава (27), подложните шайби (32) и шестос-
тенните гайки (34). (Фиг. 4)
5. Закрепете транспортните колела (10) към кра-
ката (9), като използвате винтове с шестостен-
на глава (28), подложните шайби (32) и шесто-
ъгълните гайки (34). (Фиг. 5)
9.2 cÜÖäbàwÖ_ Öw fwÖby_ewäw aw à_zãebàwÖ_
Öw ybâÜqbÖwäw (kbz. 6)
1. Натиснете манивелата (17) върху опората,
така че винтът с вътрешен шестостен (17.1)
отстрани да е върху сплесканата страна на
накрайника.
2. Затегнете винта с вътрешен шестотен (17.1).
Размер на масата на
щрайхмуса
400 x 260 mm
Aw^yb‘ywÖ_
Двигател 220 - 240 V~ / 50 Hz
Консумирана мощност
S6 40%*
2200 W
Запазва се правото на технически промени!
* Режим на работа S6 40%: Непрекъснат режим с
периодичен товар (продължителност на цикъла 10
мин.). За да не загрява двигателят недопустимо,
двигателят може да се експлоатира 25% от продъл-
жителността на цикъла с посоченото номинално на-
товарване и след това трябва 75% от продължител-
ността на цикъла да продължи да работи без товар.
oãf b ybxàwébb
m fà_^ãáà_‘^_Öb_ : Шумът може да окаже сери-
озни въздействия върху Вашето здраве. Ако шу-
мът на машините превишава 85 dB, моля, носете
подходяща защита за слуха.
lwàwÇä_àbâäbÇb Öw rãfw
Стойностите на шума са определени съгласно
EN 61029.
Ниво на звукова мощност
Рендосване L
WA(A)
102,1 dB
Ниво на звуково налягане
Рендосване L
pA(A)
95,6 dB
Неопределеност K
wa/pA(A)
3 dB
Ниво на звукова мощност
Рендосване по дебелина L
WA(B)
99,1 dB
Ниво на звуково налягане
Рендосване по дебелина L
pA(B)
91,5 dB
Неопределеност K
wa/pA(B)
3 dB
8. gwaÜáwÇÜywÖ_
• Отворете опаковката и внимателно извадете про-
дукта.
• Отстранете опаковъчния материал, както и опа-
ковъчните и транспортните предпазители (ако
има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете продукта и принадлежностите за
повреди от транспортирането. При рекламации
доставчикът трябва да бъде уведомен незабав-
но. По-късни рекламации не се признават.
www.scheppach.com
54
|
BG
9.7 cÜÖäbàwÖ_ Öw ÇwáwÇw Öw à_Ö^Üâywsbó ywe
(kbz. 10)
1. Завинтете държача (14.5) отстрани на пода-
ващата маса (1) с помощта на двата винта с
вътрешен шестостен (14.6). За да се улесни
достъпът до винтовете с вътрешен шестостен,
затягащият лост (14.3) трябва да се натисне
надолу.
2. Плъзнете покривния профил (14.1) в държате-
ля, така че целият вал на ножа да бъде покрит.
3. Закрепете покривния профил (14.1) със затега-
телния винт (14.2).
9.8 cÜÖäw‘ Öw ãâáÜà_^_Ö ÜzàwÖbqbä_e (nbz. 11)
1. Завинтете държателя на ограничителя (3.3)
към приемната маса (4) с помощта на два вин-
та с вътрешен шестостен (29).
2. Поставете носача на ограничителя (3.6) вър-
ху държателя на ограничителя (3.3). Вкарайте
винта на затягащия лост за ширината на огра-
ничителя (3.2) в жлеба на държателя на огра-
ничителя (3.3) и затегнете затягащия лост за
ширината на ограничителя (3.2).
3. Преместете затягащия лост за настройка на
ъгъла (3.1) нагоре и го затегнете така, че да
има достатъчно място за поставяне на ограни-
чителния профил (3.4).
4. Плъзнете ограничителния профил (3.4) върху
двата каретни болта (3.5) докрай. Затегнете
гайките на каретните болтове (3.5). Ограничи-
телният профил (3.4) трябва да сочи надолу с
вдлъбнатината.
5. Прикрепете крайната капачка (3.7) към края на
ограничителния профил (3.4).
9.9 cÜÖäbàwÖ_ Öw ^íà‘wä_eó aw bÖâäàãf_Öäw
aw xãäwÖ_ (kbz. 12)
1. Завинтете винта с шестостенна глава (26), как-
то е показано, и го застопорете с шестостен-
ната гайка (33).
2. Закачете инструмента за бутане (18) на винта
с шестостенна глава (26).
10. fãâÇwÖ_ y _ÇâáeÜwäwébó
m YÖbfwÖb_!
fà_^b áãâÇwÖ_äÜ y _ÇâáeÜwäwébó aw^íe‘bä_e -
ÖÜ âzeÜx_ä_ ÖwáíeÖÜ áàÜ^ãÇäw!
9.3 cÜÖäbàwÖ_ Öw áà_yÇexqywä_eó aw yÇexq -
ywÖ_/baÇexqywÖ_ (kbz. 6)
1. Завинтете превключвателя за включване/из-
ключване (11) върху капака на ремъка (12) с
помощта на четирите винта с кръстообразен
шлиц (30).
9.4 cÜÖäbàwÖ_ Öw áàb_fÖwäw fwâw (kbz. 7)
1. Свалете двата скрепителни винта (4.1) и сва-
лете лявата лайстна (4.2).
2. Повторете тези стъпки от дясната страна на
продукта.
3. Поставете приемната маса (4) върху продукта
и я хванете здраво.
4. Поставете лявата лайстна (4.2) отстрани и я
подравнете така, че двете затегателни втул-
ки (4.3) да съвпаднат с отворите в продукта.
Уверете се, че стрелката (4.4) е в зоната на
скалата (13). Ако е необходимо, регулирайте
положението на приемната маса (4).
5. Почукайте с чук по двете затегателни втулки
(4.3) в продукта.
6. Затегнете обратно лявата лайстна (4.2) с два-
та скрепителни винта (4.1).
7. Повторете стъпките от дясната страна на про-
дукта.
9.5 cÜÖäbàwÖ_ Öw à_zãebàwÖ_äÜ Öw ybâÜqbÖwäw
Öw áàb_fÖwäw fwâw (kbz. 8)
1. Наденете подложната шайба (5.1) върху регу-
лирането на височината (5).
2. Прокарайте регулирането на височината (5)
през отвора в предната част на приемната
маса (4).
3. От другата страна плъзнете затегателния
пръстен (5.2) върху регулирането на височи-
ната (5).
4. Завинтете регулирането на височината (5) в
отвора в напречната щанга.
5. В регулирането на височината (5) има кону-
совидна вдлъбнатина (5.3). Поставете зате-
гателния пръстен (5.2) така, че винтът в зате-
гателния пръстен (5.2) да се намира над тази
вдлъбнатина (5.3).
6. Затегнете винта в затегателния пръстен (5.2).
9.6 awáwÇ aw baçyíàeóÖ_ Öw âäíàzÜäbÖbä_ (kbz. 9)
1. Плъзнете капака за изхвърляне на стърготини-
те (15) под закрепващия профил и го затегнете
с четирите винта с кръстообразен шлиц (31).
www.scheppach.com
BG
|
55
• Осигурете дългите обработвани детайли срещу
преобръщане в края на рендосването. За тази
цел използвайте напр. стойки за разгъване или
подобни устройства.
• Строго забранено е да се отстраняват стружки
или отломки, докато машината работи.
• Ако има запушване, незабавно изключете про-
дукта. Извадете щепсела от контакта и отстра-
нете заседналия детайл.
• Задайте най-малкия размер на рязане след
всяка употреба, за да предотвратите риска от
нараняване.
• Преди свързването се уверете, че данните вър-
ху фирмената табелка съвпадат с данните на
мрежата.
• m fg?>jfg?@>?dB? ! Преди почистване,
настройка, поддръжка или ремонт изключете
мрежовия щепсел от главното захранване!
• Редовно проверявайте дали ножовете са здра-
во закрепени към вала на ножа.
• Проверете правилното функциониране на грай-
ферите против откат.
• Винаги носете предпазни очила.
• Никога не изрязвайте вдлъбнатини, чепове или
форми.
• Преди пускане в експлоатация приспособлени-
ята за безопасност трябва да бъдат правилно
монтирани.
• Ножът за струговане трябва да може да се дви-
жи свободно.
m YdBcWdB? ! Абрихт/Щрайхмус машината е
проектирана специално за рендосване на масивно
дърво. За тази цел се използват високолегирани
ножове. При рендосване по дебелина контактната
повърхност на детайла трябва да е плоска.
• Продуктът е оборудван със защита от претовар-
ване за защита на двигателя. В случай на прето-
варване продуктът спира автоматично. Той може
да се включи отново след около 10 минути.
• При прекъсване на електрозахранването се
задейства реле за понижено напрежение. Това
предотвратява самостоятелното стартиране
на продукта веднага след възстановяване на
захранването. За да се включи отново, тряб-
ва да се натисне отново превключвателят за
включване/изключване.
• Когато обработвате дълги детайли, използвай-
те стойки за разгъване или подобни устройства.
Това допълнително оборудване се предлага в
специализирани магазини.
fà_^b yâóÇw ãáÜäà_xw áàÜy_àóywcä_:
• fà_yÇexqywä_e aw yÇexqywÖ_ b baÇexqywÖ_:
Проверете дали превключвателят за включва-
не/изключване функционира правилно.
• ;eÜÇbàwÖb awsbäÖb ãâäàÜcâäyw: Всяко защит-
но устройство трябва да се отваря последова-
телно, за да се изключи машината. Необходимо
е да се провери дали е невъзможно да се вклю-
чи машината, когато защитното устройство е
отворено.
• hábàwqÇw: При започване на работа включете
машината и я настройте на необходимите обо-
роти. Изключете отново машината. След 10
секунди двигателят трябва да спре. В противен
случай налице е дефект.
• Aíxéb âà_sã ÜäÇwä: Зъбците против откат
трябва да се проверяват визуално поне веднъж
на работна смяна, за да се гарантира, че са в
отлично работно състояние. Това включва ус-
тановяване на липсата на повреди по контакт-
ните повърхности, причинени от удари, както и
на това, че зъбците против откат могат да пад-
нат обратно, без да бъдат възпрепятствани от
собственото си тегло.
• dÜ‘ aw âäàãzÜywÖ_: Проверете ножа за струго-
ване за повреди и правилно положение.
áàÜ^ãÇäíä fÜ‘_ ^w â_ baáÜeayw âwfÜ wÇÜ âw ba -
áíeÖ_Öb yâbqÇb ä_ab ãâeÜybó.
• Използвайте само добре наточени и поддържа-
ни ножове. Използвайте само ножове, констру-
ирани за този продукт.
• Когато обработвате къси детайли, използвайте
пръчки за избутване или инструменти за бутане,
които не са дефектни.
• Свържете продукта към устройство за изсмуква-
не на прах или стружки.
• Преди да започнете обработката, проверете
дали ограничителят е захванат.
• Уверете се, че можете да поддържате равнове-
сие през цялото време. Застанете отстрани на
продукта.
• Когато машината работи, дръжте ръцете си на
безопасно разстояние от вала на ножа и от точ-
ката, където се изхвърлят стърготините.
• Започнете рендосването едва когато валът на
ножа достигне необходимите обороти.
• Също така се уверете, че обработваният детайл
не съдържа кабели, въжета, шнурове или други
подобни предмети. Не обработвайте дървеси-
на, която е с множество чепове или дупки.
www.scheppach.com
56
|
BG
3. Настройте отнемането на стърготините според
нуждите с помощта на регулирането на височи-
ната (5).
YÖbfwÖb_! Максималното отстраняване на
стърготини от 3 mm може да се използва само:
- с много остри ножове за струговане;
- при мека дървесина;
- ако не се използва максималната ширина
на детайла.
4. Поставете обработвания детайл върху успо-
редния ограничител (3).
5. Напаснете капака на вала на ножа (14) спрямо
обработвания детайл:
- obàÜÇb, áeÜâÇb ^_äwceb (kbz. 18) Завър-
тете винта за настройка на височината (14.4),
докато покривният профил (14.1) стане точно
толкова висок, колкото е дебелината на об-
работвания детайл. Развийте затегателния
винт (14.2), плъзнете покривния профил (14.1)
отстрани на успоредния ограничител (3) и от-
ново затегнете затегателния винт (14.2).
- i_âÖb ^_äwceb (kbz. 19) Въртете винта за
настройка на височината (14.4), докато по-
кривният профил (14.1) легне върху масите
за изравняване. Развийте затегателния
винт (14.2), плъзнете покривния профил
(14.1) встрани от обработвания детайл и за-
тегнете отново затегателния винт (14.2).
6. Свържете щепсела с мрежовия проводник. На-
тиснете зеления бутон „I“на превключвателя
за включване/изключване (11), за да стартира-
те машината за струговане.
7. Плъзнете обработвания детайл направо вър-
ху приемната маса (4). Дръжте пръстите си за-
творени и насочвайте обработвания детайл с
плоската част на ръката си.
8. YÖbfwÖb_! Притискайте детайла само в зона-
та на подаващата маса (1)!
9. Изключете продукта, след като приключите
работа. За целта натиснете червения бутон „0“
на превключвателя за включване/изключване
(11). Накрая изключете продукта от мрежата.
10.2 g_Ö^ÜâywÖ_ áÜ ^_x_ebÖw (kbz. 20 - 21)
10.2.1 fÜ^zÜäÜyÇw aw à_Ö^ÜâywÖ_ áÜ ^_x_ebÖw
m YdBcWdB? ! Преди извършване на каквато и
да е работа по поддръжка, почистване и настрой-
ка изваждайте щепсела.
1. Преместете успоредния ограничител (3) дос-
татъчно далеч навън, за да не пречи.
То трябва да бъде поставено от страната на по-
даване и излитане на машината за струговане.
Регулирането на височината трябва да е тако-
ва, че детайлът да може да се вкарва в продукта
хоризонтално и да се изважда хоризонтално.
10.1 g_Ö^ÜâywÖ_ Öw áÜyíàçÖÜâäb
10.1.1 fÜ^zÜäÜyÇw aw à_Ö^ÜâywÖ_ (kbz. 13 - 15)
1. Преместете успоредния ограничител (3) дос-
татъчно далеч навън, за да не пречи.
2. Разхлабете винта с назъбена глава (15.1) и затво-
рете капака за изхвърляне на стърготините (15).
3. Преместете левия и десния фиксиращ лост (1.1)
навън и поставете подаващата маса (1) отгоре.
Двата щифта на корпуса трябва да попаднат в
долните прорези на водача на подаващата маса.
4. Закрепете подаващата маса (1) с двата фи-
ксиращи лоста (1.1). Фиксиращите лостове (1.1)
трябва да са напълно затворени, в противен
случай крайният изключвател няма да се за-
действа и продуктът няма да се включи.
5. Преместете масата на щрайхмуса (6) докрай
надолу с помощта на манивелата (17).
6. Поставете прахоулавящия капак (7) върху ма-
сата на шрайхмуса (6) и поставете пластината
(7.1) на прахоулавящия капак (7) в държача на
масата на щрайхмуса (6).
7. Внимателно завъртете масата на щрайхмуса
(6) нагоре, докато прахоулавящият капак (7) се
фиксира.
8. Ако е необходимо, свържете подходяща сму-
кателна уредба към накрайника за прахоула-
вяне на прахоулавящия капак (7).
- Количество въздух ≥ 550 m
3
/h;
- Понижено налягане ≥740 Pa;
- Скорост на въздуха ≥ 20 m/s.
9. YÖbfwÖb_! Не е възможна работа без смука-
телна уредба:
- на открито;
- ако се произвеждат твърде малко стърготини;
- с прахозащитна маска.
10. Покрийте вала на ножа (2) с капака на вала на
ножа (14).
10.1.2 g_Ö^ÜâywÖ_ Öw ^_äwcebä_ (kbz. 16 - 19)
1. Застанете пред продукта.
2. Настройте успоредния ограничител (3) според
нуждите, като използвате затягащия лост за
настройка на ъгъла (3.1) и затягащия лост за
широчината на ограничителя (3.2).
www.scheppach.com
BG
|
57
Причини за това могат да бъдат:
• Точки на притискане, когато свързващите про-
водници са прокарани през процепи на прозор-
ци или врати.
• Точки на прегъване поради неправилно закреп-
ване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на
свързващия проводник.
• Повреди в изолацията поради дърпане от стен-
ния контакт.
• Пукнатини поради стареене на изолацията.
Такива дефектни свързващи електрически про-
водници не бива да се използват и поради повре-
дената изолация са опасни за живота.
Редовно проверявайте за повреди свързващите
електрически проводници. Внимавайте за това,
при проверката свързващият проводник да не е
свързан към електрическата мрежа.
Свързващите електрически проводници трябва да
отговарят на приложимите разпоредби на VDE и
DIN. Използвайте само свързващи проводници
със същото обозначение.
Отпечатване на типовото обозначение върху
свързващия кабел е задължително предписание.
При еднофазен двигател за променлив ток за ма-
шини с висок пусков ток (от 3000 W) Ви препоръч-
ваме предпазител от C 16A или K 16A!
12. iàwÖâáÜàäbàwÖ_ (kbz. 1)
Ако искате да пренесете продукта на друго мяс-
то, първо го изключете от електрическата мрежа.
Повдигнете продукта за транспортните дръжки (8),
докато застане върху транспортните колела (10), и
го поставете на друго определено място.
13. fÜqbâäywÖ_
eáwâÖÜâä!
fà_^b yâóÇwÇyb àwxÜäb áÜ áÜqbâäywÖ_ baä_z -
eócä_ fà_‘Üybó s_áâ_e.
• Поддържайте предпазните приспособления,
вентилационните процепи и корпуса на двигате-
ля възможно най-чисти от прах и замърсявания.
Избърсвайте продукта с чиста кърпа или го про-
духвайте със сгъстен въздух под ниско налягане.
2. Преместете левия и десния фиксиращ лост
(1.1) навън и свалете подаващата маса (1).
3. Отворете капака за изхвърляне на стърготи-
ните (15) над вала на ножа и затегнете винта с
назъбена глава (15.1).
4. Когато работите със смукателна уредба, от-
вийте гайката с назъбка (15.2) на капака за из-
хвърляне на стърготини (15), поставете капака
за изхвърляне (7) върху прахоулавящия капак
(15) и го закрепете с гайката с назъбка (15.2).
10.3 g_Ö^ÜâywÖ_ áÜ ^_x_ebÖw Öw ^_äwcebä_
(kbz. 21 - 22)
1. Застанете пред продукта.
2. Настройте дебелината на струговане с помощта
на манивелата (17) и я отчетете по скалата (6.1).
YÖbfwÖb_! Максималното отстраняване на
стърготини от 3 mm може да се използва само:
- с много остри ножове за струговане;
- при мека дървесина;
- ако не се използва максималната ширина на
детайла.
3. Свържете щепсела с мрежовия проводник. На-
тиснете зеления бутон „I“на превключвателя
за включване/изключване (11), за да стартира-
те машината за струговане.
4. Поставете обработвания детайл върху масата
на щрайхмуса (6) и я натиснете право навътре,
докато детайлът се прибере автоматично.
5. Водете детайла право през машината за стру-
говане.
6. Изключете продукта, след като приключите
работа. За целта натиснете червения бутон „0“
на превключвателя за включване/изключване
(11). Накрая изключете продукта от мрежата.
11. ?e_Çäàbq_âÇÜ âyíàaywÖ_
cÜÖäbàwÖbóä _e_ÇäàÜ^ybzwä_e _ âyíàawÖ y zÜ -
äÜyÖÜâä aw _ÇâáeÜwäwébó. hyíàaywÖ_äÜ ÜäzÜyw -
àó Öw áàbeÜ‘bfbä_ àwaáÜà_^xb Öw VDE b DIN.
cà_‘ÜyÜäÜ âyíàaywÖ_ Üä âäàwÖw Öw Çeb_Öäw,
ÇwÇäÜ b baáÜeaywÖbóä ã^íe‘wyws Çwx_e, äàóx -
yw ^w ÜäzÜywàóä Öw ä_ab áà_^ábâwÖbó.
fÜyà_^_Ö âyíàayws _e_Çäàbq_âÇb áàÜyÜ^ÖbÇ
По свързващите електрически проводници често
възникват повреди в изолацията.
www.scheppach.com
58
|
BG
За тази цел затегателните приспособления, под-
ложките на ножовете и ножовете трябва да се дър-
жат 24 часа потопени в препарат за отстраняване
на смола. Алуминиевите инструменти трябва да
се почистват само с почистващи препарати, които
не разяждат този тип метал.
15.2 hfóÖw Öw ÖÜ‘w (kbz. 23 - 27)
m YdBcWdB? ! Винаги изваждайте щепсела от
контакта, преди да смените ножовете.
YÖbfwÖb_! >Üâäwy_Öbä_ ÖÜ‘Üy_ aw âäàãzÜywÖ_
âw ^yãâäàwÖÖÜ awäÜq_Öb b Ö_ fÜzwä ^w â_ ^Üaw -
äÜqywä! d_ baáÜeaywcä_ äíáb ÖÜ‘Üy_ aw âäàãzÜ -
ywÖ_. WÇÜ b ^y_ä_ âäàwÖb âw baÖÜâ_Öb, ÖÜ‘íä aw
âäàãzÜywÖ_ äàóxyw ^w â_ âf_Öb!
m YdBcWdB? ! При смяна на ножа за струговане
носете предпазни ръкавици!
1. Свалете успоредния ограничител (3).
2. Преместете капака на вала на ножа (14) до-
край нагоре и навън.
3. Завийте напълно четирите винта с шестостен-
на глава на вала на ножа (2.1).
4. Свалете притискателната лайстна (2.2) от
вала на ножа (2).
5. Отстранете стърготините и смолата от вала на
ножа (2) и притискателната лайстна (2.2).
6. Поставете новия нож за струговане (2.3) върху
притискателната лайстна (2.2). Двата щифта
на притискателната лайстна (2.2) трябва да
паснат в отворите на ножа за струговане (2.3).
7. Поставете притискателната лайстна (2.2) с
ножа за струговане (2.3) във вала на ножа (2).
Уверете се, че ножът за струговане (2.3) не се
изплъзва от двата щифта.
8. Издърпайте четирите винта с шестостенна
глава (2.1) на притискателната лайстна (2.2),
докато ножовете за струговане (2.3) с притис-
кателната лайстна (2.2) могат да се премест-
ват по оста на вала на ножа.
9. Има два начина за проверка на изпъкналостта:
- Поставете регулиращия калибъра (20) вър-
ху вала на ножа (2). Ножовете за струговане
(2.3) трябва да стърчат достатъчно далеч,
за да се допрат до регулиращия калибър
(20). Тази проверка трябва да се извърши и
за двата ножа за струговане (2.3) и от двете
страни на вала на ножа (2). (Фиг. 26)
• Препоръчваме да почиствате продукта веднага
след всяка употреба.
• Почиствайте продукта редовно с влажна кърпа
и малко мек сапун. Не използвайте почистващи
препарати или разтворители; те биха могли да
разядат пластмасовите части на продукта. Вни-
мавайте за това, да не може да попадне вода
във вътрешността на продукта. Проникването
на вода в електрическия уред увеличава риска
от токов удар.
• Нанесете тънък слой хлъзгава вакса върху
приемната маса, подаващата маса и масата на
щрайхмуса.
14. híçàwÖ_Öb_
Съхранявайте продукта и неговите принадлеж-
ности на тъмно, сухо и защитено от замръзване,
както и недостъпно за деца място. Оптималната
температура за съхранение е между 5 и 30 °C.Съх-
ранявайте продукта в оригиналната опаковка.
Покрийте продукта, за да го защитите от прах или
влага. Съхранявайте ръководството за употреба
при продукта.
15. fÜ^^àí‘Çw
m fg?>jfg?@>?dB? ! Преди почистване, на-
стройка, поддръжка или ремонт изключете мрежо-
вия щепсел от главното захранване!
• Шпинделът с резба за регулиране на височина-
та на масата на шрайхмуса може да се обработ-
ва само със суха смазка.
• Повърхността на масата и входящия и изходящия
вал винаги не трябва да са покрити със смола.
• Замърсените входящи и изходящи валове тряб-
ва да се почистят.
• За да се избегне прегряване на двигателя редов-
но трябва да проверявате дали по вентилацион-
ните отвори на двигателя не се е натрупал прах.
• След продължителна работа на машината Ви
препоръчваме проверка от упълномощен сер-
визен специалист.
15.1 Zàb‘w aw bÖâäàãf_Öäw
Валът за струговане, затегателните приспособле-
ния, подложките на ножовете и ножовете трябва
периодично да се почистват от смолата, тъй като
чистият инструмент подобрява качеството на ря-
зане.
www.scheppach.com
BG
|
59
3. Проверете обтягането на ремъка, натискайки
с палец:
- Задвижващият ремък (12.1) не трябва да може
да се натиска с повече от 10 mm в центъра.
4. Ако задвижващият ремък (12.1) трябва да се
дообтегне, процедирайте по следния начин:
- Разхлабете четирите винта за закрепване на
двигателя (12.2).
- Натиснете двигателя надолу.
- Ако обтягането на ремъка е правилно, завий-
те четирите винта за закрепване на двигателя
(12.2) на кръст.
5. Поставете капака на ремъка (12) и затегнете
гайката.
15.5 hfóÖw Öw aw^yb‘ywsbó à_fíÇ (kbz. 29)
1. Изтеглете щепсела от контакта.
2. Разхлабете гайката на капака на ремъка (12)
и го свалете.
3. Разхлабете четирите винта за закрепване на
двигателя (12.2).
4. Натиснете двигателя нагоре.
5. Свалете задвижващия ремък и поставете нов.
6. След това обтегнете задвижващия ремък, как-
то е описано в точка 15.3.
7. Завийте четирите винта за закрепване на дви-
гателя (12.2) на кръст.
8. Поставете капака на ремъка (12) и затегнете
гайката.
16. g_fÜÖä b áÜàíqÇw Öw à_a_àyÖb qwâäb
След ремонт или поддръжка се уверете, че всички
части, свързани с безопасността, са на мястото си
и са в отлично състояние. Съхранявайте частите,
които могат да причинят нараняване, на място, не-
достъпно за други лица и деца.
YÖbfwÖb_: Съгласно Закона за отговорността за
продуктите не се носи отговорност за щети причи-
нени от неправилен ремонт или неизползване на
оригинални резервни части.
Обадете се на отдела за обслужване на клиенти
или на оторизиран специалист. Същото важи и за
принадлежностите.
Резервните части и принадлежностите се предла-
гат в нашия сервизен център. За целта сканирайте
QR кода на заглавната страница.
- Поставете алуминиева линийка върху по-
даващата маса (1) и върху вала на ножа (2).
Завъртете ножа на вала (2) с един оборот
на ръка. Алуминиевата линийка може да се
премести само с 4 до 6 mm. Тази проверка
трябва да се извърши и за двата ножа за
струговане (2.3). (Фиг. 27)
10. Ако е необходимо, регулирайте изпъкналостта
с помощта на винтовете (2.4) в притискателна-
та лайстна.
11. Отвийте напълно четирите винта с шестос-
тенна глава (2.1) на притискателната лайстна
(2.2). За да избегнете напрежението, започне-
те с централните винтове с шестоъгълна гла-
ва (2.1) и постепенно се придвижвайте навън.
12. Накрая спуснете капака на вала на ножа (14) об-
ратно върху масата и покрийте вала на ножа (2).
13. Закрепете положението на капака на вала на
ножа (14) с винта за настройка на височината
(14.4).
m YdBcWdB? !
Използвайте само ножове, препоръчани от произ-
водителя за този продукт. При използване на дру-
ги ножове съществува риск от нараняване поради
загуба на контрол.
m YdBcWdB? !
Избягвайте пренатягането и възможното разхлаб-
ване на резбите. Притискателната лайстна или
винтовете с износени резби трябва да се сменят
незабавно.
15.3 exâeã‘ywÖ_ Öw áà_^wywä_eÖwäw Çãäbó
(kbz. 28)
1. Изтеглете щепсела от контакта.
2. Разхлабете двете гайки на капака на скорост-
ната кутия (19) и го свалете.
3. Отстранете дървените стърготини и дървес-
ния прах.
4. Напръскайте леко ролковата верига и лагери-
те на осите и валовете със спрей за поддръж-
ка и грижа. Не използвайте масло!
5. Поставете капака на скоростната кутия (19) и
затегнете двете гайки.
15.4 exäózwÖ_ Öw aw^yb‘yws à_fíÇ (kbz. 29)
1. Изтеглете щепсела от контакта.
2. Разхлабете гайката на капака на ремъка (12)
и го свалете.
www.scheppach.com
60
|
BG
jÇwawÖbó aw AwÇÜÖw aw _e_Çäàbq_âÇÜäÜ b _e_Ç -
äàÜÖÖÜäÜ ÜxÜàã^ywÖ_ (ElektroG)
häwàÜäÜ _e_Çäàbq_âÇÜ b _e_ÇäàÜÖÖÜ ÜxÜ -
àã^ywÖ_ Ö_ äàóxyw ^w â_ baçyíàeó aw_^ -
ÖÜ â xbäÜybä_ Üäáw^íéb, w äàóxyw ^w â_
âíxbàw b baçyíàeó àwa^_eÖÜ!
• Старите батерии и акумулатори, които не са не-
подвижно монтирани в стария уред, трябва да
бъдат извадени преди предаване без да се раз-
рушават! Тяхното изхвърляне е регламентирано
от Закона за батериите и акумулаторите.
• Собствениците, респ. ползвателите на електри-
ческо и електронно оборудване са законово за-
дължени да ги върнат след употреба.
• Крайният потребител е отговорен за изтрива-
нето на личните му данни от стария уред, който
трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела озна-
чава, че отпадъците от електрическото и елек-
тронното оборудване не трябва да се изхвърлят
заедно с битовите отпадъци.
• Електрическото и електронното оборудване може
да се предава безплатно на следните места:
- Публични събирателни пунктове (например
дворове на общински сгради)
- Магазини за продажба на електронни уреди
(физически и онлайн), при условие че търго-
вците са длъжни да ги вземат обратно или
предлагат това вземане доброволно.
- Можете да предадете до три стари електри-
чески уреда от всеки тип уред с максимална
дължина на ръба от 25 сантиметра без да
купувате нов уред от производителя, или да
ги предадете в друг оторизиран събирателен
пункт във вашия район.
- За допълнителните условия за връщане на
производители и дистрибутори се обърне-
те към съответния център за обслужване на
клиенти.
• Ако новият елек трически уред се дос тавя от про -
изводителя на частно домакинство, той може
да организира безплатно извозване на стария
електрически уред при поискване от крайния
потребител. За целта се свържете с отдела за
обслужване на клиенти на производителя.
YàíaÇb b à_fÜÖäb
Свързвания и ремонти по електрическото оборуд-
ване могат да се извършват само от електротех-
ник.
Ако имате някакви запитвания, моля, посочете
следните данни:
• Тип ток на двигателя
• Данни от типовата табелка на уреда
• Данни от типовата табелка на двигателя
Yw‘ÖÜ ãÇwawÖb_ y âeãqwc Öw à_fÜÖä:
При връщане на продукта за ремонт обърнете
внимание, че от съображения за безопасност той
трябва да се изпрати без масло и гориво на серви-
зната станция.
16.1 fÜàíqywÖ_ Öw à_a_àyÖb qwâäb
При поръчване на резервни части трябва да се по-
сочат следните данни:
• Обозначение на модела
• Артикулен номер
• Данни на типовата табелка
g_a_àyÖb qwâäb / áàbÖw^e_‘ÖÜâäb
Нож за струговане - атрикулен №: 7902200611
Задвижващ ремък - атрикулен №: 5902214001
16.2 h_àybaÖw bÖnÜàfwébó
Трябва да се има предвид, че следните части на
този продукт са обект на износване поради износ-
ване или на естествено износване, респ. следните
части са необходими като консумативи.
Бързоизносващи се части*: нож за струговане,
задвижващ ремък
* не са включени задължително в обема на дос-
тавката!
17. BaçyíàeóÖ_ b à_ébÇebàwÖ_
jÇwawÖbó aw ÜáwÇÜyÇwäw
Опаковъчните материали мо-
гат да се рециклират. Моля, из-
хвърлете опаковката по приро-
досъобразен начин.
www.scheppach.com
BG
|
61
18. eäâäàwÖóywÖ_ Öw Ö_baáàwyÖÜâäb
Следващата таблица показва симптомите за повреди и описва как могат да Ви помогнат, ако машината Ви
не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервиз.
d_baáàwyÖÜâä YíafÜ‘Öw áàbqbÖw eäâäàwÖóywÖ_
Машината не функ-
ционира или спира
внезапно.
Спиране на тока.
Проверете предпазителя / проверете защитата сре-
щу претоварване на уреда.
Няма мрежово напре-
жение.
Проверете кабела, щепсела, гнездото и предпази-
теля.
Дефектен двигател или
превключвател.
Възложете проверка на двигателя или превключва-
теля на електротехник.
Крайният прекъсвач не
е задействан.
При рендосване по дебелина:
Проверете дали винтът с назъбена глава (15.1) на
капака за изхвърляне на стърготини (15) е завъртян в
крайно положение.
При рендосване:
Проверете дали подаващата маса (1) е монтирана
правилно.
Ако е необходимо, регулирайте отново контактните
щифтове. Моля, свържете се с отдела за обслужване
на клиенти.
Защитата срещу ниско
напрежение се е за-
действала.
Машината не се рестартира автоматично поради
вградената защита срещу ниско напрежение и
трябва да се включи отново след възстановяване на
напрежението.
Мощността на маши-
ната намалява.
Ножът за струговане е
затъпен/износен.
Сменете ножа.
Задвижващият ремък
приплъзва.
Обтегнете задвижващия ремък.
Обработваният
детайл се заклинва
при рендосване по
дебелина.
Твърде голяма дебелина
на среза.
Намалете дълбочината на среза и обработете обра-
ботвания детайл в няколко работни хода.
Обработената
повърхност е твърде
грапава.
Ножът за струговане е
затъпен/износен.
Сменете или наточете ножа.
Ножът на струговане е
запушен от стърготини.
Отстранете стърготините.
Обработваният детайл
все още съдържа твърде
много влага.
Изсушете обработвания детайл.
• Това се отнася само за уредите, които се инстали-
рат и продават в Европейския съюз и са предмет
на европейската Директива 2012/19/ЕС. В страни
извън Европейския съюз могат да се прилагат
различни разпоредби за изхвърляне на отпадъци-
те от електрическо и електронно оборудване.
www.scheppach.com
62
|
BG
Обработената по-
върхност е напукана.
Ножът за струговане е
затъпен/износен.
Сменете или наточете ножа.
Ножът на струговане е
запушен от стърготини.
Отстранете стърготините.
Обработваният детайл
е бил обработен срещу
посоката на растежа.
Обработете обработвания детайл от противополож-
ната посока.
Твърде много материал
е бил стругован на един
път.
Обработете обработвания детайл в няколко работни
хода.
Твърде малко подава-
не на обработвания
детайл.
Масата на щрайхмуса е
покрита със смола.
Почистете плота на масата и нанесете тънък слой
хлъзгава вакса.
Трудноподвижни транс-
портни валяци.
Ремонтирайте транспортните валяци.
Задвижващият ремък
приплъзва.
Обтегнете задвижващия ремък.
f_àbÜ^bqÖw áÜ^^àí‘Çw fà_^b yâóÇÜ
áãâÇwÖ_ y _Çâ -
áeÜwäwébó
fàb Ö_ÜxçÜ -
^bfÜâä
1 x Öw f_â_é
Проверка на безупречното
състояние на ножовете за
струговане
Проверка X
Смяна
X
Проверка на функционалността
на предпазните приспособления
Проверка X
Смяна X
Проверка на изтеглящия валяк
за повреди
Проверка X
Смяна X
Почистване на машината от
прах/стърготини
Почистване
X
Обработка на приемната и пода-
ващата маса с хлъзгава вакса
Грижа
X
Проверка на задвижващите ре-
мъци за обтягане и състояние/
износване
Проверка X
Смяна / Ремонт
X
Гресиране на всички подвижни свързващи части X
www.scheppach.com
GR
|
63
ć/35N5 OC; N#:2F9C; -;C NO ! DF;
Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους.
Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις
αυτές καθ’ εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης
ατυχημάτων.
Προειδοποίηση - Για τον περιορισμό του κινδύνου τραυματισμού, διαβάστε τις Οδηγίες
χρήσης.
Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια
ακοής.
Φοράτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών
μπορεί να προκύψει σκόνη επιβλαβής για την υγεία. Δεν επιτρέπεται η επεξεργασία υλικών
που περιέχουν αμίαντο!
Φοράτε προστατευτικά γυαλιά. Οι σπινθήρες που παράγονται κατά την εργασία ή τα
ροκανίδια και οι σκόνες που εξέρχονται από το προϊόν μπορούν να προκαλέσουν απώλεια
της όρασης.
ćđßđčč ! Κίνδυνος τραυματισμού! Μην τοποθετείτε τα χέρια σας στην περιοχή
του κινούμενου μαχαιριού ξεχονδρίσματος.
Κατεύθυνση προώθησης
Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.
www.scheppach.com
64
|
GR
M!7MAF:M;K: M90LK:
1. Εισαγωγή ........................................................................................................... 65
2. Περιγραφή του προϊόντος ................................................................................. 65
3. Παραδοτέο υλικό (Εικ. 3) ................................................................................... 66
4. Ενδεδειγμένη χρήση .......................................................................................... 66
5. Γενικές υποδείξεις ασφαλείας............................................................................ 67
6. Υπολειπόμενοι κίνδυνοι .................................................................................... 69
7. Τεχνικά χαρακτηριστικά .................................................................................... 70
8. Αποσυσκευασία ................................................................................................. 71
9. Εγκατάσταση ..................................................................................................... 71
10. Θέση σε λειτουργία ............................................................................................ 72
11. Ηλεκτρική σύνδεση ............................................................................................ 75
12. Μεταφορά (Εικ. 1) .............................................................................................. 75
13. Καθαρισμός ....................................................................................................... 75
14. Αποθήκευση ...................................................................................................... 76
15. Συντήρηση ......................................................................................................... 76
16. Επισκευή & παραγγελία ανταλλακτικών .......................................................... 77
17. Απόρριψη και ανακύκλωση ............................................................................... 78
18. Αντιμετώπιση προβλημάτων ............................................................................ 79
19. Δήλωση συμμόρφωσης .................................................................................... 134
www.scheppach.com
GR
|
65
2.1 Βίδες εξαγωνικής κεφαλής
2.2 Μπάρα εφαρμογής πίεσης
2.3 Μαχαίρι ξεχονδρίσματος
2.4 Ακέφαλες βίδες
3. Παράλληλος αναστολέας
3.1 Μοχλός σύσφιξης για ρύθμιση γωνίας
3.2 Μοχλός σύσφιξης για πλάτος εφαρμογής αναστολέα
3.3 Βάση αναστολέα
3.4 Προφίλ αναστολέα
3.5 Κασονόβιδες
3.6 Φορέας αναστολέα
3.7 Κάλυμμα άκρου
4. Τραπέζι παραλαβής
4.1 Βίδες στερέωσης
4.2 Αριστερή μπάρα
4.3 Χιτώνια σύσφιξης
4.4 Δείκτης
5. Ρυθμιστής ύψους
5.1 Ροδέλα
5.2 Δακτύλιος ασφάλισης
5.3 Εσοχή
6. Τραπέζι ρύθμισης πάχους
7. Καλύπτρα αναρρόφησης
7.1 Στήριγμα
8. Λαβές μεταφοράς
9. Πόδια στήριξης
10. Τροχοί μεταφοράς
11. Διακόπτης ενεργοποίησης/ απενεργοποίησης
12. Κάλυμμα ιμάντα
12.1 Κινητήριος ιμάντας
12.2 Βίδες στερέωσης του κινητήρα
13. Κλίμακα πλανίσματος
14. Κάλυμμα του άξονα μαχαιριών
14.1 Προφίλ κάλυψης
14.2 Βίδα σύσφιξης
14.3 Μοχλός σύσφιξης
14.4 Βίδα ρύθμισης ύψους
14.5 Εξάρτημα συγκράτησης
14.6 Βίδες Άλεν
15. Κάλυμμα εξαγωγής ροκανιδιών
15.1 Βίδα ραβδωτής κεφαλής
15.2 Ραβδωτό παξιμάδι
16. Κλίμακα ξεχονδρίσματος
17. Χειροκίνητος στρόφαλος
17.1 Βίδα Άλεν
18. Ράβδος ώθησης
19. Κάλυμμα κιβωτίου μετάδοσης
20. Καλίμπρα ρύθμισης
21. Γερμανικό κλειδί 8/10 mm
22. Γερμανικό κλειδί 10/13 mm
23. Κλειδί Άλεν 3 mm
1. ć7NK3C3/
KOKN8M#KNO/":
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
ø7FO7:M M9-O5
Σας ευχόμαστε να απολαύσετε κατά την εργασία σας
το νέο σας προϊόν.
FLM75:
Ο κατασκευαστής αυτού του προϊόντος δεν ευθύνεται
σύμφωνα με τον ισχύοντα νόμο περί ευθύνης για προ-
ϊόντα, για ζημιές που προκαλούνται σε ή από αυτό το
προϊόν στις εξής περιπτώσεις:
• ακατάλληλη μεταχείριση
• παράβλεψη των οδηγιών χειρισμού
• επισκευές από τρίτους, μη εξουσιοδοτημένους τε-
χνικούς
• χρήση μη γνήσιων ανταλλακτικών
• μη ενδεδειγμένη χρήση
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω-
ση παράβλεψης των ηλεκτρικών κανόνων και των
κανονισμών VDE 0100, DIN 57113 / VDE 0113
! N.OM:
Οι οδηγίες χρήσης αποτελούν αναπόσπαστο μέρος
αυτού του προϊόντος.
Περιέχουν σημαντικές υποδείξεις για να εργάζεστε
με το προϊόν με ασφάλεια, σωστά και οικονομικά και
για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα
επισκευής, να μειώνετε τους χρόνους εκτός διαθεσι-
μότητας και να αυξάνετε την αξιοπιστία και τη διάρκεια
ζωής του προϊόντος. Επιπρόσθετα στους κανόνες
ασφαλείας στις παρούσες οδηγίες χρήσης, πρέπει να
λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που
ισχύουν στη χώρα σας για τη λειτουργία του προϊό-
ντος.
Πριν τη χρήση του προϊόντος εξοικειωθείτε με όλες
τις υποδείξεις χειρισμού και ασφαλείας. Χρησιμοποι-
είτε το προϊόν μόνον όπως περιγράφεται και για τους
αναφερόμενους τομείς χρήσης. Φυλάξτε με ασφάλεια
τις οδηγίες χρήσης και σε περίπτωση μεταβίβασης του
προϊόντος παραδώστε μαζί και όλα τα έγγραφα.
2. M!73!KP/ O # ! DF;O "
1. Τραπέζι εξόδου
1.1 Μοχλός ασφάλισης
2. Άξονας μαχαιριών
www.scheppach.com
66
|
GR
25 1 Κλειδί Άλεν
6 mm
26 1 Βίδα εξαγωνικής κεφαλής
M6 x 40 mm
27 16 Βίδα εξαγωνικής κεφαλής
M8 x 16 mm
28 4 Βίδα εξαγωνικής κεφαλής
M8 x 20 mm
29 2 Βίδα Άλεν
M6 x 25 mm
30 4 Σταυρόβιδα
3,5 x 50 mm
31 4 Σταυρόβιδα
4,8 x 10 mm
32 20 Ροδέλα Ø 8 mm
33 1 Εξαγωνικό παξιμάδι M6
34 20 Εξαγωνικό παξιμάδι M8
1 Οδηγίες χρήσης
4. ć;LMLM73:.;5 A!/N5
Το μηχάνημα πλάνη βάσης/ξεχονδριστήρας χρησι-
μεύει για πλάνισμα και ξεχόνδρισμα κάθε είδους κομ-
μένης ξυλείας με άκρες, τετράγωνης, ορθογώνιας ή
λοξής διατομής.
m ćđßđčč!
Δεν επιτρέπεται να πραγματοποιούνται οι ακόλουθες
εργασίες:
• ένθετες εργασίες (δηλαδή οποιαδήποτε επεξεργα-
σία η οποία δεν καλύπτει όλο το μήκος του αντικει-
μένου εργασίας)
• εσοχές, μόρσα ή ανοίγματα
• ξεχόνδρισμα έντονα κυρτωμένου ξύλου στο οποίο
δεν υπάρχει επαρκής επαφή με το τραπέζι τροφο-
δοσίας.
m Απαγορεύεται αυστηρότατα η αφαίρεση, τροπο-
ποίηση ή χρήση για ακατάλληλους σκοπούς των προ-
στατευτικών διατάξεων που υπάρχουν στο μηχάνημα
ή η τοποθέτηση ξένων προστατευτικών διατάξεων.
Η προστατευτική διάταξη γέφυρας δεν επιτρέπεται να
αφαιρεθεί κατά τη διάρκεια της επεξεργασίας. Το μη
χρησιμοποιούμενο τμήμα του άξονα μαχαιριών πρέ-
πει να καλύπτεται.
24. Κλειδί Άλεν 5 mm
25. Κλειδί Άλεν 6 mm
26. Βίδα εξαγωνικής κεφαλής, M6 x 40 mm
27. Βίδα εξαγωνικής κεφαλής, M8 x 16 mm
28. Βίδα εξαγωνικής κεφαλής, M8 x 20 mm
29. Βίδα Άλεν M6 x 25 mm
30. Λαμαρινόβιδα 3,5 x 50 mm
31. Λαμαρινόβιδα 4,8 x 10 mm
32. Ροδέλα Ø 8 mm
33. Εξαγωνικό παξιμάδι M6
34. Εξαγωνικό παξιμάδι M8
3. K!KL O. #978F (ć78. 3)
I.N5 NFO5OK ; :KN0K
1
Πλάνη βάσης/
Ξεχονδριστήρας
1 1
Τραπέζι εξόδου
4 1 Τραπέζι παραλαβής
3,4 1 Προφίλ αναστολέα
3,3 1 Βάση αναστολέα
3,6 1 Φορέας αναστολέα
3,8 1 Κάλυμμα άκρου
14 1 Κάλυμμα του άξονα
μαχαιριών
14,1 1 Προφίλ κάλυψης
7 1 Καλύπτρα αναρρόφησης
15 1 Κάλυμμα εξαγωγής
ροκανιδιών
10 1 Τροχοί μεταφοράς
8 2 Λαβές μεταφοράς
5 1 Ρυθμιστής ύψους
9 4 Πόδια στήριξης
17 1 Χειροκίνητος στρόφαλος
18 1 Ράβδος ώθησης
20 1 Καλίμπρα ρύθμισης
21 1 Γερμανικό κλειδί 8/10 mm
22 2 Γερμανικό κλειδί 10/13 mm
23 1 Κλειδί Άλεν
3 mm
24 1 Κλειδί Άλεν
5 mm
www.scheppach.com
GR
|
67
øNP-9M7K 8KO- O5; M!3KN0K
1 Διατηρείτε την περιοχή εργασίας σας σε τάξη
- Η ακαταστασία στην περιοχή εργασίας μπο-
ρεί να έχει ως συνέπεια ατυχήματα.
2 Λαμβάνετε υπόψη τις επιδράσεις από το περι-
βάλλον
- Μη εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή.
- Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε πε-
ριβάλλον με υγρασία και νερό.
- Φροντίζετε για καλό φωτισμό του χώρου ερ-
γασίας.
- Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε πε-
ριβάλλον όπου υπάρχει κίνδυνος φωτιάς και
κίνδυνος έκρηξης.
3 Προστατεύετε τον εαυτό σας από ηλεκτροπληξία
- Αποφεύγετε την επαφή του σώματός σας με
γειωμένα μέρη (π.χ. σωλήνες, σώματα κα-
λοριφέρ, ηλεκτρικές κουζίνες, ψυκτικές συ-
σκευές).
4 Κρατάτε μακριά άλλα άτομα
- Μην αφήνετε άλλα άτομα, ιδίως παιδιά, να
αγγίζουν το ηλεκτρικό εργαλείο ή το καλώ-
διο. Κρατάτε αυτά τα άτομα μακριά από τον
χώρο εργασίας.
5 Φυλάσσετε τα μη χρησιμοποιούμενα ηλεκτρικά
εργαλεία
- Τα μη χρησιμοποιούμενα ηλεκτρικά εργαλεία
πρέπει να αποτίθενται σε ένα μέρος ξηρό, σε
θέση που είναι ψηλά ή κλειδωμένη, μακριά
από παιδιά.
6 Μην καταπονείτε υπερβολικά το ηλεκτρικό ερ-
γαλείο σας
- Εργάζεστε καλύτερα και με μεγαλύτερη
ασφάλεια στην προβλεπόμενη περιοχή
ισχύος.
7 Χρησιμοποιείτε το σωστό ηλεκτρικό εργαλείο
- Μη χρησιμοποιείτε αδύναμης ισχύος μηχα-
νές για βαριές εργασίες.
- Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο για
σκοπούς για τους οποίους δεν έχει προβλεφθεί.
- Για παράδειγμα μη χρησιμοποιείτε δισκοπρί-
ονο χειρός για να κόβετε κλαδιά δένδρων ή
κομμάτια ξύλου.
8 Φοράτε κατάλληλο ρουχισμό
- Μη φοράτε φαρδιά ρούχα ή κοσμήματα, θα
μπορούσαν να πιαστούν από κινητά μέρη.
- Σε περίπτωση υπαίθριων εργασιών συνιστώ-
νται αντιολισθητικά υποδήματα.
- Αν έχετε μακριά μαλλιά, φοράτε δίχτυ μαλλιών.
Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο
όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεω-
ρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς
οποιουδήποτε είδους προκαλούμενες από αυτή τη
χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι
ο κατασκευαστής.
Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί
και η τήρηση των υποδείξεων ασφαλείας, καθώς και
των οδηγιών συναρμολόγησης και των υποδείξεων
λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού.
Τα άτομα τα οποία χειρίζονται και συντηρούν το μηχά-
νημα πρέπει να είναι εξοικειωμένα με αυτό και να έχουν
διδαχθεί σχετικά με τους ενδεχόμενους κινδύνους.
Πέραν αυτού, πρέπει να τηρούνται με απόλυτη ακρί-
βεια οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων.
Πρέπει να τηρούνται και οι λοιποί κανόνες στους το-
μείς της ιατρικής εργασίας και της τεχνικής ασφάλειας.
Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευ-
θύνη του κατασκευαστή για όσες ζημιές προκύψουν
από αυτές.
Η λειτουργία του μηχανήματος επιτρέπεται μόνο με
γνήσια εξαρτήματα και γνήσια αξεσουάρ του κατα-
σκευαστή.
Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργα-
σίας και συντήρησης του κατασκευαστή καθώς και οι
διαστάσεις που αναφέρονται στα τεχνικά χαρακτηρι-
στικά.
Λάβετε υπόψη ότι τα προϊόντα μας κανονικά δεν
έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομη-
χανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν
το προϊόν χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές
ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες
δραστηριότητες.
Το προϊόν προορίζεται για χρήση από ενήλικες. Νέοι
άνω των 16 ετών επιτρέπεται να χρησιμοποιούν το
προϊόν μόνο εφόσον επιτηρούνται. Ο κατασκευαστής
δεν ευθύνεται για ζημιές, που έχουν προκληθεί από μη
ενδεδειγμένη χρήση ή λανθασμένο χειρισμό.
5. HM;78." # LM0M7" KNPK9M0K"
HM;78." # LM0M7" KNPK9M0K"
! N A/! Κατά τη χρήση ηλεκτρικών εργαλείων πρέ-
πει να τηρείτε τα εξής βασικά μέτρα ασφαλείας, για
προστασία από ηλεκτροπληξία και από κίνδυνο τραυ-
ματισμού και πυρκαγιάς.
Διαβάστε όλες αυτές τις υποδείξεις πριν χρησιμοποι-
ήσετε αυτό το ηλεκτρικό εργαλείο και φυλάξτε καλά τις
υποδείξεις ασφαλείας.
www.scheppach.com
68
|
GR
16 Μην αφήσετε κλειδί εργαλείου τοποθετημένο
- Πριν την ενεργοποίηση ελέγχετε ότι έχουν
αφαιρεθεί κλειδιά και εργαλεία ρύθμισης.
17 Να αποφεύγετε αθέλητη έναρξη λειτουργίας
- Βεβαιωθείτε ότι ο διακόπτης είναι απενερ-
γοποιημένος κατά τη σύνδεση του φις στην
πρίζα.
18 Χρησιμοποιείτε καλώδιο επέκτασης κατάλληλο
για εξωτερικό χώρο
- Σε εξωτερικούς χώρους να χρησιμοποιείτε
καλώδιο επέκτασης που είναι εγκεκριμένο
και κατάλληλα επισημασμένο για αυτή τη
χρήση.
19 Παραμένετε προσεκτικοί
- Προσέχετε κάθε σας ενέργεια. Εκτελείτε τις
εργασίες βάσει της λογικής. Μη χρησιμοποι-
είτε το ηλεκτρικό εργαλείο όταν δεν έχετε αυ-
τοσυγκέντρωση.
20 Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν ζημιές
- Πριν την περαιτέρω χρήση του ηλεκτρικού
εργαλείου πρέπει να εξεταστούν προσεκτικά
οι προστατευτικές διατάξεις ή τα μέρη που
έχουν ελαφρές ζημιές, για την άψογη και εν-
δεδειγμένη λειτουργία τους.
- Ελέγξτε ότι λειτουργούν απρόσκοπτα και
δεν κολλάνε τα κινούμενα μέρη, ή αν υπάρ-
χουν εξαρτήματα που έχουν υποστεί ζημιά.
Όλα τα εξαρτήματα πρέπει να είναι σωστά
εγκατεστημένα και να εκπληρώνουν όλες τις
προϋποθέσεις για να εξασφαλίζεται η απρό-
σκοπτη λειτουργία του ηλεκτρικού εργαλείου.
- Προστατευτικές διατάξεις και εξαρτήματα
που έχουν υποστεί ζημιά πρέπει να επισκευ-
αστούν ή να αντικατασταθούν όπως προβλέ-
πεται, από ένα αναγνωρισμένο και εξειδικευ-
μένο συνεργείο, εφόσον δεν αναφέρεται κάτι
διαφορετικό στις οδηγίες χρήσης.
- Οι διακόπτες που έχουν υποστεί ζημιά πρέ-
πει να αντικαθίστανται από ένα συνεργείο
εξυπηρέτησης πελατών.
- Μη χρησιμοποιείτε ηλεκτρικά εργαλεία στα
οποία δεν είναι δυνατή η ενεργοποίηση και
η απενεργοποίηση του διακόπτη.
21 (č!
- Η χρήση άλλων εργαλείων εργασίας και άλ-
λων αξεσουάρ μπορεί να οδηγήσει σε κίνδυ-
νο τραυματισμού σας.
22 Αναθέτετε τις επισκευές του ηλεκτρικού εργαλεί-
ου σε ειδικευμένο ηλεκτρολόγο
- Αυτό το ηλεκτρικό εργαλείο συμμορφώνεται
με τους σχετικούς κανονισμούς ασφαλείας.
9 Χρησιμοποιείτε εξοπλισμό προστασίας
- Φοράτε προστατευτικά γυαλιά.
- Σε εργασίες όπου παράγεται σκόνη να φορά-
τε μάσκα προστασίας αναπνοής.
10 Συνδέστε τη διάταξη αναρρόφησης σκόνης
- Αν διατίθενται συνδέσεις για αναρρόφηση
σκόνης και διάταξη συλλογής, βεβαιωθείτε
ότι αυτές είναι συνδεδεμένες και χρησιμοποι-
ούνται σωστά.
11 Μη χρησιμοποιείτε το καλώδιο για σκοπούς για
τους οποίους δεν προορίζεται
- Μη χρησιμοποιείτε το καλώδιο για να τραβήξε-
τε το φις από την πρίζα. Προστατέψτε το καλώ-
διο από θερμότητα, λάδια και αιχμηρές ακμές.
12 Ασφαλίζετε το αντικείμενο εργασίας
- Χρησιμοποιείτε διατάξεις σύσφιξης ή μια μέγ-
γενη για να συγκρατείτε σταθερά το αντικεί-
μενο εργασίας. Με αυτό τον τρόπο συγκρα-
τείται πιο σταθερά απ' ότι με το χέρι σας.
13 Αποφεύγετε μη κανονική στάση του σώματος
- Φροντίζετε για ασφαλή στήριξη και διατηρεί-
τε πάντα την ισορροπία σας.
14 Φροντίζετε με επιμέλεια τα εργαλεία σας
- Διατηρείτε τα εργαλεία κοπής αιχμηρά και κα-
θαρά, για να μπορείτε να εργάζεστε καλύτερα
και με μεγαλύτερη ασφάλεια.
- Τηρείτε τις υποδείξεις για λίπανση και για αλ-
λαγή εργαλείου.
- Ελέγχετε τακτικά το καλώδιο σύνδεσης του
ηλεκτρικού εργαλείου, και σε περίπτωση ζη-
μιάς αναθέστε την αντικατάστασή του από
πιστοποιημένο και εξειδικευμένο τεχνικό.
- Ελέγχετε τακτικά τα καλώδια επέκτασης και
αντικαθιστάτε τους αν έχουν υποστεί ζημιά.
- Διατηρείτε τις λαβές κρατήματος στεγνές, κα-
θαρές και απαλλαγμένες από λάδια και γράσα.
15 Αφαιρείτε το φις από την πρίζα
- Σε περίπτωση μη χρησιμοποίησης του ηλε-
κτρικού εργαλείου, πριν τη συντήρηση και
κατά την αλλαγή εργαλείων όπως π.χ. λεπί-
δας πριονιού, τρυπανιού, κοπτικού φρέζας.
- Αν κατά την εργασία ο άξονας ξεχονδρίσμα-
τος έχει μπλοκάρει λόγω πολύ μεγάλης δύνα-
μης προώθησης ή κολλήματος του αντικειμέ-
νου εργασίας, απενεργοποιήστε τη συσκευή
και αποσυνδέστε την από το δίκτυο ρεύμα-
τος. Απομακρύνετε το αντικείμενο εργασίας
και βεβαιωθείτε ότι ο άξονας ξεχονδρίσμα-
τος κινείται ελεύθερα. Ενεργοποιήστε τη
συσκευή, και εκτελέστε ξανά τη διαδικασία
εργασίας με μειωμένη δύναμη προώθησης.
www.scheppach.com
GR
|
69
• Τα αντικείμενα εργασίας που έχουν ζημιές ή ακα-
θαρσίες αποτελούν πηγή κινδύνων. Δεν επιτρέπε-
ται η επεξεργασία με αυτό το προϊόν μεταλλικών
εξαρτημάτων ή υλικού που σχίζεται. 0;L#; "
O!K#:KO7N: G!
• Τοποθετείτε τα μεγάλα αντικείμενα εργασίας για
κοπή πάνω στο τραπέζι με ράουλα ή μια άλλη δι-
άταξη στήριξης. Διαφορετικά μπορεί να χάσετε τον
έλεγχο του αντικειμένου εργασίας.
• Το προϊόν είναι κατάλληλο μόνο για πλάνισμα και
ξεχόνδρισμα.
• Κατά την εργασία στο μηχάνημα πρέπει να φοράτε
πάντα κατάλληλο προστατευτικό ρουχισμό και εξο-
πλισμό:
- προστασία ακοής για προστασία από βλάβες
της ακοής,
- προστασία της αναπνοής για αποφυγή εισπνο-
ής επικίνδυνων σωματιδίων σκόνης,
- προστατευτικά γάντια κατά τον χειρισμό του
άξονα μαχαιριών και ακατέργαστων υλικών, για
μείωση του κινδύνου τραυματισμών από αιχμη-
ρά άκρα,
- προστατευτικά γυαλιά για την αποφυγή τραυματι-
σμού των ματιών από εκτινασσόμενα σωματίδια.
• Οι ακόλουθες καταστάσεις πρέπει οπωσδήποτε να
αποφεύγονται: πρόωρη διακοπή της διαδικασίας
πλανίσματος (κοπές ξεχονδρίσματος που δεν εκτεί-
νονται σε όλο το μήκος του αντικειμένου εργασίας,
πλάνισμα ανομοιόμορφων κομματιών ξύλου, που
δεν είναι πλήρως σε επαφή με το τραπέζι προώ-
θησης).
• ! N A/! Αν η κύρια σύνδεση ρεύματος δικτύου
βρίσκεται σε κακή κατάσταση, κατά την ενεργοποί-
ηση του προϊόντος υπάρχει κίνδυνος βραχυκυκλω-
μάτων. Από αυτό μπορεί να επηρεάζονται και άλλες
λειτουργίες (π.χ. το άναμμα ενδεικτικών λυχνιών).
Σε περίπτωση που προκύψουν προβλήματα στην
κύρια σύνδεση ρεύματος δικτύου, απευθυνθείτε
στον τοπικό σας πάροχο ηλεκτρισμού για βοήθεια
και πληροφορίες.
6. 9M7F:M; 7 80;L#; 7
Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την
τελευταία λέξη της τεχνολογίας και με βάση τους ανα-
γνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την
εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν
μεμονωμένοι υπολειπόμενοι κίνδυνοι.
• Κίνδυνος για την υγεία από ηλεκτρικό ρεύμα σε πε-
ρίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρι-
κής σύνδεσης.
Επισκευές επιτρέπεται να πραγματοποιούνται
μόνο από ειδικευμένο ηλεκτρολόγο με χρήση
γνήσιων ανταλλακτικών, διαφορετικά μπορεί
να προκύψουν ατυχήματα στον χρήστη.
Αυτό το προϊόν δεν προορίζεται για χρήση από άτομα
(συμπεριλαμβανομένων παιδιών) με περιορισμένες
φυσικές, αισθητηριακές ή διανοητικές ικανότητες ή έλ-
λειψη εμπειρίας και/ή γνώσης.
Τα παιδιά πρέπει να επιβλέπονται, ώστε να εξασφαλί-
ζεται ότι δεν θα παίζουν με τη συσκευή.
ćđßđ ć ßć đ !ćđ øJøć đ ø
• Μη χρησιμοποιείτε στομωμένα μαχαίρια. Κίνδυνος
ανάδρασης!
• Το μπλοκ κοπής πρέπει να είναι πλήρως καλυμμένο.
• Για το ξεχόνδρισμα αντικειμένων εργασίας μικρού
μήκους χρησιμοποιείτε μια ράβδο ώθησης.
• Για το ξεχόνδρισμα μικρών αντικειμένων εργασί-
ας, πρέπει να λαμβάνετε πρόσθετες προφυλάξεις
ασφαλείας. Η χρήση συστημάτων εγκάρσιας πίε-
σης και ελατηριωτών καλυμμάτων θα μπορούσε
να είναι απαραίτητη για την εξασφάλιση ασφαλούς
εργασίας.
• Το προϊόν δεν είναι κατάλληλο για την κοπή συνδέ-
σεων με εσοχές.
• Το προστατευτικό έναντι ανάδρασης και ο κύλιν-
δρος προώθησης πρέπει να ελέγχονται τακτικά.
• Τα προϊόντα που είναι εξοπλισμένα με σύστημα
απομάκρυνσης ροκανιδιών και καλύπτρες εξαγω-
γής, θα πρέπει να συνδέονται στις αντίστοιχες συ-
σκευές.
Ο τύπος του υλικού μπορεί να επηρεάσει δυσμε-
νώς την παραγωγή σκόνης.
• Το προϊόν είναι κατάλληλο αποκλειστικά για την κο-
πή ξύλου και παρόμοιων υλικών.
• Αν το μαχαίρι έχει φθαρεί κατά 5%, πρέπει να αντι-
κατασταθεί. Μη χρησιμοποιείτε στομωμένα μαχαίρια.
• Αν λείπει η ράβδος ώθησης μπορεί να δημιουργη-
θούν κίνδυνοι. Η ράβδος ώθησης θα πρέπει πάντα
να φυλάσσεται στο προϊόν όταν δεν χρησιμοποιείται.
• Αν μικρά αντικείμενα εργασίας εισάγονται με το
χέρι, υπάρχει αυξημένος κίνδυνος τραυματισμού.
Πρέπει να λαμβάνονται υπόψη οι συστάσεις του
κατασκευαστή σχετικά με τη χρήση μιας ράβδου
ώθησης.
• Η λανθασμένη ευθυγράμμιση προστατευτικών κα-
λυμμάτων, τραπεζιού προώθησης ή πλεγμάτων
μπορεί να οδηγήσει σε ανεξέλεγκτες καταστάσεις.
www.scheppach.com
70
|
GR
m ! M7L 05N5! Αυτό το ηλεκτρικό εργαλείο πα-
ράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια
της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες
περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά
ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σο-
βαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε
άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το
γιατρό τους και τον κατασκευαστή του ιατρικού εμφυ-
τεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.
7. &MA;78- AK!K8O5!7NO78-
&MA;78- AK!K8O5!7NO78-
Αριθμός μαχαιριών 2 τεμάχια
Αριθμός στροφών
άξονα ξεχονδρίσματος
6500 min
-1
Διαστάσεις 1110 x 620 x 980 mm
Βάρος 71 kg
&MA;78- AK!K8O5!7NO78- 9K;0N:KO "
μέγ. πλάτος πλανίσματος-
ξεχονδρίσματος
260 mm
μέγ. αφαίρεση ροκανιδιών 3 mm
Αναστολέας πλανίσματος,
Μ x Υ
655 x 130 mm
Αναστολέας πλανίσματος,
εύρος στροφής
90° - 135°
Μέγεθος τραπεζιού
πλανίσματος
1040 x 280 mm
&MA;78- AK!K8O5!7NO78- MA ;L!0N:KO "
μέγ. πλάτος πλανίσματος-
ξεχονδρίσματος
260 mm
μέγ. πάχος ξεχονδρίσματος 160 mm
μέγ. αφαίρεση ροκανιδιών 3 mm
Μέγεθος τραπεζιού
ξεχονδρίσματος
400 x 260 mm
;-LK 80;5N5"
Κινητήρας 220 - 240 V~ / 50 Hz
Ισχύς κατανάλωσης
S6 40%*
2200 W
Με την επιφύλαξη τεχνικών τροποποιήσεων!
*
Τρόπος λειτουργίας S6 40%: Συνεχής λειτουργία με δια-
λείπον περιοδικό φορτίο (διάρκεια λειτουργίας 10 λεπτά).
• Παρά όλες τις προφυλάξεις που έχουν ληφθεί εν-
δέχεται πέραν αυτών να υπάρχουν μη προφανείς
υπολειπόμενοι κίνδυνοι.
• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστο-
ποιηθούν όταν τηρούνται οι "Υποδείξεις ασφαλεί-
ας" και η "Ενδεδειγμένη χρήση", καθώς και οι οδηγί-
ες χειρισμού στην ολότητά τους.
• Αποφεύγετε την τυχαία θέση σε λειτουργία του
μηχανήματος: κατά τη σύνδεση του φις στην πρί-
ζα δεν επιτρέπεται να πατηθεί ο διακόπτης ενερ-
γοποίησης/ απενεργοποίησης. Χρησιμοποιείτε το
εργαλείο εργασίας που συνιστάται στις παρούσες
Οδηγίες χειρισμού. Έτσι απολαμβάνετε πάντα τη
μέγιστη απόδοση από το προϊόν σας.
• Κρατάτε τα χέρια σας μακριά από την περιοχή ερ-
γασίας, όταν είναι σε λειτουργία το μηχάνημα.
Παρά την ενδεδειγμένη χρήση, μπορεί ορισμένοι υπο-
λειπόμενοι παράγοντες κινδύνου να μην εξαλείφονται
πλήρως. Ανάλογα με την απαιτούμενη διαδικασία ερ-
γασίας, μπορεί να προκύψουν οι εξής τραυματισμοί
και κίνδυνοι:
• m ! M7L 05N5! Κίνδυνος τραυματισμού των
δαχτύλων και των παλαμών από επαφή με τον άξο-
να μαχαιριών σε ακάλυπτες περιοχές του και κατά
την αλλαγή εργαλείου. Επιπλέον τα δάχτυλα και οι
παλάμες σας μπορεί να υποστούν σύνθλιψη από
το άνοιγμα του προστατευτικού καλύμματος.
• Μπορεί να προκύψουν τραυματισμοί των ματιών.
• Κίνδυνος στο άνοιγμα εισαγωγής και εξαγωγής.
• Κίνδυνος από επικίνδυνη ανάδραση.
• Διακινδύνευση από ηλεκτρικό ρεύμα σε περίπτωση
που δεν έχουν συνδεθεί σωστά τα ηλεκτρικά καλώ-
δια.
• Κατά τη λειτουργία χωρίς σύστημα αναρρόφησης ή
σάκο ροκανιδιών, μπορεί να προκύψει σκόνη ξύλου
επιβλαβής για την υγεία.
• Κίνδυνος από εκσφενδονιζόμενα αντικείμενα.
• Από μεταλλικά είδη που περιέχονται στο αντικείμε-
νο εργασίας τα μαχαίρια μπορεί να στομώσουν ή
και να καταστραφούν.
• Βλάβες των πνευμόνων, εάν δεν χρησιμοποιείται
κατάλληλη μάσκα προστασίας από σκόνη.
• m ćđßđčč ! ş9-2M" O5" K8 /"! Η πα-
ρατεταμένη παραμονή σε άμεση γειτνίαση με το
προϊόν που είναι σε λειτουργία μπορεί να επιφέρει
βλάβες της ακοής. J !-OM ! NOKN0K K8 /"!
• Παρά την τήρηση των οδηγιών χρήσης, μπορεί να
υπάρξουν και μη προφανείς υπολειπόμενοι κίνδυνοι.
www.scheppach.com
GR
|
71
m ćđßđčč!
& ! DF; 8K7 OK #978- N#N8M#KN0K" LM; M0;K7 K7 -
L78- K7A;0L7K! &K K7L7- LM; M7O!.MOK7 ;K K0 -
4 #; :M 9KNO78." NK8 G9M", :M:2!-;M" 8K7 :7 -
8!- MK!O/:KOK! -!AM7 80;L#; " 8KO- N5" 8K7
KNP#0K"!
9. ć38KO-NOKN5
9.1 ć38KO-NOKN5 OC; L7H; NO/!75" (ć78. 4-5)
1. Γυρίστε το προϊόν πάνω στην πλευρά του τραπε-
ζιού εξόδου (1) και αποθέστε το προσεκτικά πάνω
σε ένα κατάλληλο υπόθεμα.
2. Περάστε τα πόδια στήριξης (9) από κάτω μέσα
στις γωνίες του προϊόντος. Ταυτόχρονα βιδώστε
από έξω τις λαβές μεταφοράς (8) με τη βοήθεια
των βιδών εξαγωνικής κεφαλής (27), των ροδε-
λών (32) και των εξαγωνικών παξιμαδιών (34) και
σφίξτε καλά τα εξαρτήματα στερέωσης. (Εικ. 4)
3. Γυρίστε το προϊόν πάνω στην πλευρά του τραπε-
ζιού παραλαβής (4).
4. Ωθήστε τα πόδια στήριξης (9) από το κάτω μέρος
μέσα στις γωνίες του προϊόντος, και στερεώστε
τα με τη βοήθεια των βιδών εξαγωνικής κεφαλής
(27), των ροδελών (32) και των εξαγωνικών παξι-
μαδιών (34). (Εικ. 4)
5. Στερεώστε τους τροχούς μεταφοράς (10) στα πό-
δια στήριξης (9) με τις βίδες εξαγωνικής κεφαλής
(28), τις ροδέλες (32) και τα εξαγωνικά παξιμάδια
(34). (Εικ. 5)
9.2 ć38KO-NOKN5 O # AM7! 80;5O # NO! P-9 #
37K O ; !#6:7NO/ GB #" (ć78. 6)
1. Τοποθετήστε τον χειροκίνητο στρόφαλο (17)
πάνω στο εξάρτημα σύνδεσης με τέτοιο τρόπο
ώστε η πλευρική βίδα Άλεν (17.1) να βρίσκεται
πάνω στην επίπεδη πλευρά του εξαρτήματος
σύνδεσης.
2. Σφίξτε τη βίδα Άλεν (17.1).
9.3 ć38KO-NOKN5 O # L7K8FO5 M;M!3 05N5"/
KM;M!3 05N5" (ć78. 6)
1. Βιδώστε τον διακόπτη ενεργοποίησης/ απενερ-
γοποίησης (11) με τις τέσσερις σταυρόβιδες (30)
πάνω στο κάλυμμα ιμάντα (12).
9.4 ć38KO-NOKN5 O # O!KM47 G K!K9K2/"
(ć78. 7)
1. Αφαιρέστε τις δύο βίδες στερέωσης (4.1) και κατό-
πιν αφαιρέστε την αριστερή μπάρα (4.2).
Για να μην θερμανθεί ανεπίτρεπτα, ο κινητήρας επι-
τρέπεται για 25% του χρόνου λειτουργίας να λειτουρ-
γεί με την καθορισμένη ονομαστική ισχύ και κατόπιν
πρέπει για 75% της διάρκειας λειτουργίας να συνεχίσει
να λειτουργεί χωρίς φορτίο.
IF!#2 " 8K7 8!KLKN: 0
m ! M7L 05N5 : Ο θόρυβος μπορεί να έχει σο-
βαρές επιπτώσεις στην υγεία σας. Αν ο θόρυβος του
μηχανήματος υπερβαίνει τα 85 dB, φοράτε κατάλληλη
προστασία ακοής.
(K!K8O5!7NO78." O7:." 6 !G2 #
Οι τιμές θορύβου μετρήθηκαν βάσει του προτύπου EN
61029.
Στάθμη ηχητικής ισχύος
Πλάνισμα L
WA(A)
102,1 dB
Στάθμη ηχητικής πίεσης
Πλάνισμα L
pA(A)
95,6 dB
Αβεβαιότητα K
wa/pA(A)
3 dB
Στάθμη ηχητικής ισχύος
Ξεχόνδρισμα L
WA(B)
99,1 dB
Στάθμη ηχητικής πίεσης
Ξεχόνδρισμα L
pA(B)
91,5 dB
Αβεβαιότητα K
wa/pA(B)
3 dB
8. ø N#N8M#KN0K
• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά
το προϊόν.
• Απομακρύνετε τα υλικά συσκευασίας καθώς και τα
ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον
υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε το προϊόν και τα αξεσουάρ για τυχόν ζημιές
κατά τη μεταφορά. Σε περίπτωση αξίωσης πρέπει
να ειδοποιηθεί άμεσα ο μεταφορέας. Μεταγενέστε-
ρες αξιώσεις δεν αναγνωρίζονται.
• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη
λήξη της εγγύησης.
• Πριν τη χρήση, εξοικειωθείτε με το προϊόν με τη βο-
ήθεια των οδηγιών χειρισμού.
• Για αξεσουάρ, αναλώσιμα και ανταλλακτικά, χρησι-
μοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά
μπορείτε να τα προμηθευτείτε από το τοπικό σας
εξειδικευμένο κατάστημα.
• Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους
των προϊόντων μας καθώς και τον τύπο και το έτος
κατασκευής του προϊόντος.
www.scheppach.com
72
|
GR
3. Στερεώστε το προφίλ κάλυψης (14.1) με τη βίδα
σύσφιξης (14.2).
9.8 ć38KO-NOKN5 O # K!-9959 # K;KNO 9.K
(ć78. 11)
1. Βιδώστε τη βάση αναστολέα (3.3) με δύο βίδες
Άλεν (29) στο τραπέζι παραλαβής (4).
2. Τοποθετήστε τον φορέα αναστολέα (3.6) πάνω
στη βάση αναστολέα (3.3). Περάστε τη βίδα του
μοχλού σύσφιξης για το πλάτος εφαρμογής ανα-
στολέα (3.2) μέσα στην αυλάκωση της βάσης ανα-
στολές (3.3) και σφίξτε τον μοχλό σύσφιξης για το
πλάτος εφαρμογής αναστολέα (3.2).
3. Μετακινήστε τον μοχλό σύσφιξης για τη ρύθμιση
γωνίας (3.1) προς τα πάνω και σφίξτε τον έτσι
ώστε να υπάρχει αρκετός χώρος για την εισαγωγή
του προφίλ αναστολέα (3.4).
4. Σπρώξτε το προφίλ αναστολέα (3.4) πάνω στις
δύο κασονόβιδες (3.5) μέχρι να τερματίσει. Σφίξ-
τε τα παξιμάδια για τις κασονόβιδες (3.5). Τότε το
προφίλ αναστολέα (3.4) πρέπει να είναι στραμμέ-
νο με το άνοιγμα προς τα κάτω.
5. Τοποθετήστε στο άκρο του προφίλ αναστολέα
(3.4) το κάλυμμα άκρου (3.7).
9.9 ć38KO-NOKN5 O # MK!O/:KO " N#38!-O5N5"
37K O5 !-2L H65N5" (ć78. 12)
1. Βιδώστε τη βίδα εξαγωνικής κεφαλής (26) όπως
δείχνει η εικόνα και κοντράρετέ την με το εξαγω-
νικό παξιμάδι (33).
2. Αναρτήστε τη ράβδο ώθησης (18) πάνω στη βίδα
εξαγωνικής κεφαλής (26).
10. I.N5 NM 9M7O #!30K
m ! N A/!
!7; KF O5 6.N5 NM 9M7O #!30K, CNL/ OM N# -
;K!: 9 3/NOM 9/!C" O ! DF;!
ć9.3AMOM !7; KF 8-6M 6.N5 NM 9M7O #!30K:
• ß7K8FO5" M;M!3 05N5" 8K7 KM;M!3 05 -
N5": Ελέγξτε τον διακόπτη ενεργοποίησης και απε-
νεργοποίησης για κανονική λειτουργία.
• øNPK97N:.;M" ! NOKOM#O78." L7KO-M7": Κάθε
προφυλακτήρας θα πρέπει να ανοιχτεί ο ένας με-
τά τον άλλο για να απενεργοποιηθεί το μηχάνημα.
Απαιτείται να ελέγξετε ότι δεν είναι εφικτή η ενερ-
γοποίηση του μηχανήματος με μια ανοιγμένη προ-
στατευτική διάταξη.
2. Επαναλάβετε αυτά τα βήματα στη δεξιά πλευρά
του προϊόντος.
3. Τοποθετήστε το τραπέζι παραλαβής (4) πάνω στο
προϊόν και συγκρατήστε το σταθερά.
4. Περάστε μέσα την αριστερή μπάρα (4.2) από το
πλάι και ευθυγραμμίστε την έτσι ώστε τα δύο χι-
τώνια σύσφιξης (4.3) εφαρμόζουν στις οπές στο
προϊόν. Προσέξτε ώστε ο δείκτης (4.4) να βρί-
σκεται μέσα στο εύρος της κλίμακας (13). Εάν
χρειάζεται προσαρμόστε τη θέση του τραπεζιού
παραλαβής (4).
5. Χτυπήστε τα δύο χιτώνια σύσφιξης (4.3) με ένα
σφυρί ώστε να εισέλθουν στο προϊόν.
6. Βιδώστε πάλι και σφίξτε την αριστερή μπάρα (4.2)
με τις δύο βίδες στερέωσης (4.1).
7. Επαναλάβετε τα βήματα στη δεξιά πλευρά του
προϊόντος.
9.5 ć38KO-NOKN5 O # !#6:7NO/ GB #" 37K O O!K -
.47 K!K9K2/" (ć78. 8)
1. Περάστε τη ροδέλα (5.1) πάνω στον ρυθμιστή
ύψους (5).
2. Περάστε τον ρυθμιστή στροφών (5) μέσα από την
οπή στην μπροστινή πλευρά του τραπεζιού πα-
ραλαβής (4).
3. Περάστε στην άλλη πλευρά τον δακτύλιο ασφάλι-
σης (5.2) πάνω στον ρυθμιστή ύψους (5).
4. Βιδώστε τον ρυθμιστή ύψους (5) μέσα στην οπή
της διαδοκίδας.
5. Στον ρυθμιστή ύψους (5) βρίσκεται μια κωνική
εσοχή (5.3). Τοποθετήστε τον δακτύλιο ασφάλισης
(5.2) έτσι ώστε η βίδα στον δακτύλιο ασφάλισης
(5.2) να βρίσκεται πάνω από αυτή την εσοχή (5.3).
6. Σφίξτε τη βίδα στον δακτύλιο ασφάλισης (5.2).
9.6 ć38KO-NOKN5 O # 8K9G::KO " MK3C3/" ! -
8K;7L7H; (ć78. 9)
1. Περάστε το κάλυμμα εξαγωγής ροκανιδιών (15)
κάτω από το προφίλ στερέωσης και βιδώστε το με
τις τέσσερις σταυρόβιδες (31).
9.7 ć38KO-NOKN5 O # 8K9G::KO " - ;K MA ; -
L!0N:KO " (ć78. 10)
1. Βιδώστε το εξάρτημα συγκράτησης (14.5) στο
πλάι του τραπεζιού εξόδου (1) με τις δύο βίδες
Άλεν (14.6). Για να διευκολυνθεί η πρόσβαση στις
βίδες Άλεν πρέπει να είναι πιεσμένος προς τα
κάτω ο μοχλός σύσφιξης (14.3).
2. Περάστε το προφίλ κάλυψης (14.1) μέσα στο εξάρ-
τημα συγκράτησης ώστε να καλύπτεται όλος ο
άξονας μαχαιριών.
www.scheppach.com
GR
|
73
• Μετά από κάθε χρήση, ρυθμίστε το μικρότερο δυ-
νατό μέγεθος κοπής για να αποφύγετε τον κίνδυνο
τραυματισμού.
• Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν
τα στοιχεία στην πινακίδα τύπου με τα στοιχεία του
δικτύου τροφοδοσίας.
• m ćđßđčč ! Πριν από οποιεσδήποτε
εργασίες καθαρισμού, ρύθμισης, συντήρησης ή
σέρβις, αποσυνδέστε το φις ρευματοληψίας από
την πρίζα της κύριας παροχής ρεύματος!
• Ελέγχετε τακτικά αν είναι καλά στερεωμένα τα μα-
χαίρια στον άξονα μαχαιριών.
• Ελέγξτε τα νύχια κατά της ανάκρουσης για άψογη
λειτουργία.
• Φοράτε πάντα προστασία ματιών.
• Ποτέ μην κόβετε εσοχές, μόρσα ή σχήματα.
• Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκα-
τασταθεί κανονικά όλα τα καλύμματα και τα συστή-
ματα ασφαλείας.
• Το μαχαίρι ξεχονδρίσματος πρέπει να μπορεί να κι-
νείται ελεύθερα.
m (č ! Η πλάνη βάσης/ ξεχονδριστήρας σχε-
διάστηκε ειδικά για τον ξεχόνδρισμα συμπαγούς ξύ-
λου. Για τον σκοπό αυτό χρησιμοποιούνται μαχαίρια
υψηλής κραμάτωσης. Κατά το ξεχόνδρισμα, οι επι-
φάνειες επαφής του αντικειμένου εργασίας πρέπει να
είναι επίπεδες.
• Το προϊόν διαθέτει έναν διακόπτη προστασίας από
υπερφόρτωση, για την προστασία του κινητήρα.
Σε περίπτωση υπερφόρτωσης, το προϊόν σταματά
αυτόματα. Μετά από περίπου 10 λεπτά μπορεί να
ενεργοποιηθεί πάλι.
• Σε περίπτωση διακοπής ρεύματος ενεργοποιείται ένα
ρελέ υπότασης. Με αυτόν τον τρόπο αποτρέπεται το
ενδεχόμενο να λειτουργήσει πάλι το προϊόν από μόνο
του μετά την αποκατάσταση της ηλεκτρικής τάσης.
Για την επανενεργοποίηση πρέπει να χρησιμοποιηθεί
πάλι ο διακόπτης ενεργοποίησης/ απενεργοποίησης.
• Για την επεξεργασία αντικειμένων εργασίας μεγά-
λου μήκους χρησιμοποιείτε βάσεις με ράουλα ή
παρόμοιες διατάξεις. Αυτά τα πρόσθετα είδη εξο-
πλισμού είναι διαθέσιμα σε ειδικά καταστήματα.
Αυτά πρέπει να τοποθετούνται στην πλευρά ει-
σαγωγής και στην πλευρά εξαγωγής της μηχανής
ξεχονδρίσματος. Η ρύθμιση ύψους πρέπει να γίνει
έτσι ώστε το αντικείμενο εργασίας να μπορεί να
οδηγηθεί οριζόντια μέσα στο προϊόν και να παρα-
ληφθεί οριζόντια στην έξοδο.
• J!.; : Κατά την έναρξη της εργασίας ενεργοποιήστε
το μηχάνημα και φέρτε το στον απαιτούμενο αριθμό
στροφών. Κατόπιν απενεργοποιήστε πάλι το μηχά-
νημα. Ο κινητήρας πρέπει να ακινητοποιηθεί μέσα σε
10 δευτερόλεπτα. Διαφορετικά υπάρχει βλάβη.
• GA7K 8KO- O5" K;-L!KN5": Τα νύχια κατά της
ανάδρασης θα πρέπει να ελέγχονται με οπτική επι-
θεώρηση τουλάχιστον μία φορά ανά βάρδια εργα-
σίας, για να διασφαλίζεται ότι βρίσκονται σε άψογη
κατάσταση. Σε αυτόν το έλεγχο θα πρέπει επίσης να
διαπιστώνεται ότι δεν υπάρχουν ζημιές από χτυπή-
ματα στις επιφάνειες επαφής και ότι τα νύχια κατά
της ανάδρασης μπορούν να πέσουν χωρίς πρόβλη-
μα στην αρχική τους θέση υπό το ίδιο τους το βάρος.
• KAK0!7K MA ;L!0N:KO ": Ελέγξτε τα μαχαίρια
ξεχονδρίσματος για ζημιές και σωστή έδραση.
& ! DF; M7O!.MOK7 ;K A!5N7: 7M0OK7 :F; ;
FOK; O5! G;OK7 F9M" K#O." 7 ! E 6.NM7".
• Χρησιμοποιείτε μόνο καλά ακονισμένα και συντη-
ρημένα μαχαίρια. Χρησιμοποιείτε μόνο μαχαίρια
που είναι σχεδιασμένα για το προϊόν αυτό.
• Για την επεξεργασία αντικειμένων εργασίας μικρού
μήκους χρησιμοποιείτε ξύλα ώθησης ή ράβδους
ώθησης που βρίσκονται σε άψογη κατάσταση.
• Συνδέστε το προϊόν σε μια διάταξη αναρρόφησης
σκόνης ή ροκανιδιών.
• Πριν την έναρξη της επεξεργασίας ελέγξτε ότι έχει
συσφιχτεί ο αναστολέας.
• Βεβαιωθείτε ότι μπορείτε πάντα να διατηρείτε την
ισορροπία σας. Λάβετε θέση πλευρικά του προϊόντος.
• Όταν το μηχάνημα είναι σε λειτουργία, κρατάτε τα
χέρια σας σε ασφαλή απόσταση από τον άξονα μα-
χαιριών και από το σημείο από όπου εξάγονται τα
ροκανίδια.
• Ξεκινήστε το ξεχόνδρισμα μόνον αφού ο άξονας μα-
χαιριών φθάσει τον απαιτούμενο αριθμό στροφών του.
• Προσέχετε επιπλέον το αντικείμενο εργασίας να
μην περιέχει καλώδια, σχοινιά, σύρματα, κορδόνια
και παρόμοια υλικά. Μην επεξεργάζεστε ξύλο που
περιέχει πολλούς ρόζους ή οπές από ρόζους.
• Ασφαλίζετε τα μακριά αντικείμενα εργασίας έναντι
απώλειας στήριξης στο τέλος της διαδικασία ξεχον-
δρίσματος. Για τον σκοπό αυτό χρησιμοποιείτε π.χ.
βάσεις με ράουλα ή παρόμοιες διατάξεις.
• Απαγορεύεται αυστηρότατα η απομάκρυνση ροκα-
νιδιών ή σκληθρών με το μηχάνημα σε λειτουργία.
• Σε περίπτωση μπλοκαρίσματος, απενεργοποιήστε
άμεσα το προϊόν. Αποσυνδέστε το φις ρευματολη-
ψίας από την πρίζα και απομακρύνετε το σφηνωμέ-
νο αντικείμενο εργασίας.
www.scheppach.com
74
|
GR
! N A/! Το μέγιστο πάχος αφαίρεσης πριονι-
διών των 3 mm μπορεί να επιτευχθεί μόνο:
- με πολύ αιχμηρά μαχαίρια ξεχονδρίσματος,
- σε μαλακά ξύλα,
- αν δεν χρησιμοποιείται το μέγιστο πλάτος αντι-
κειμένου εργασίας.
4. Τοποθετήστε το αντικείμενο εργασίας σε επαφή
με τον παράλληλο αναστολέα (3).
5. Προσαρμόστε το κάλυμμα του άξονα μαχαιριών
(14) στο αντικείμενο εργασίας:
- 9KO7-, M0MLK K;O78M0:M;K M!3KN0K" (ć78.
18) Περιστρέψτε τη βίδα ρύθμισης ύψους (14.4)
έως ότου το προφίλ κάλυψης (14.1) είναι σε
ύψος ίσο με το πάχος του αντικειμένου εργασί-
ας. Λασκάρετε τη βίδα σύσφιξης (14.2), ωθήστε
το προφίλ κάλυψης (14.1) πλευρικά να έρθει σε
πλήρη επαφή με τον παράλληλο αναστολέα (3)
και σφίξτε πάλι τη βίδα σύσφιξης (14.2).
- OM;- K;O78M0:M;K M!3KN0K" (ć78. 19) Περι-
στρέψτε τη βίδα ρύθμισης ύψους (14.4) έως ότου
το προφίλ κάλυψης (14.1) βρίσκεται πάνω στα
τραπέζια πλανίσματος. Λασκάρετε τη βίδα σύ-
σφιξης (14.2), ωθήστε το προφίλ κάλυψης (14.1)
πλευρικά σε πλήρη επαφή με το αντικείμενο ερ-
γασίας και σφίξτε πάλι τη βίδα σύσφιξης (14.2).
6. Συνδέστε το φις ρευματοληψίας στην πρίζα. Πα-
τήστε το πράσινο πλήκτρο "I" στον διακόπτη ενερ-
γοποίησης/ απενεργοποίησης (11) για να θέσετε
σε λειτουργία τη μηχανή ξεχονδρίσματος.
7. Σπρώξτε το αντικείμενο εργασίας ευθεία πάνω από
το τραπέζι παραλαβής (4). Ταυτόχρονα διατηρείτε
τα δάχτυλα κλειστά και καθοδηγήστε το αντικείμενο
εργασίας με το χέρι επίπεδα πάνω στην επιφάνεια.
8. ! N A/! Μόνο στην περιοχή του τραπεζιού
εξόδου (1) πιέστε πάνω στο αντικείμενο εργασίας!
9. Μετά την ολοκλήρωση της εργασίας απενεργο-
ποιήστε το προϊόν. Για τον σκοπό αυτό πατήστε
το κόκκινο πλήκτρο "0" στον διακόπτη ενεργοποί-
ησης/ απενεργοποίησης (11). Κατόπιν αποσυνδέ-
στε το προϊόν από το δίκτυο ρεύματος.
10.2 !MAF;L!7N:K (ć78. 20 - 21)
10.2.1 ! MO 7:KN0K 37K O MAF;L!7N:K
m (č ! Πριν από κάθε εργασία συντήρησης,
καθαρισμού και ρύθμισης, αφαιρείτε το φις ρευματο-
ληψίας από την πρίζα.
1. Μετατοπίστε τον παράλληλο αναστολέα (3) προς
τα έξω ώστε να μην εμποδίζει.
2. Θέστε τον αριστερό και τον δεξιό μοχλό ασφάλισης
(1.1) προς τα έξω και αφαιρέστε το τραπέζι εξόδου (1).
10.1 9-;7N:K
10.1.1 ! MO 7:KN0K 37K 9-;7N:K (ć78. 13 - 15)
1. Μετατοπίστε τον παράλληλο αναστολέα (3) προς
τα έξω μέχρι να μην εμποδίζει.
2. Λασκάρετε τη βίδα ραβδωτής κεφαλής (15.1) και
γυρίστε το κάλυμμα εξαγωγής ροκανιδιών (15)
προς τα κάτω.
3. Θέστε τον αριστερό και τον δεξιό μοχλό ασφάλι-
σης (1.1) προς τα έξω και τοποθετήστε πάνω το
τραπέζι εξόδου (1). Και οι δύο πείροι στο περίβλη-
μα πρέπει να συμπλεχτούν στις κάτω εγκοπές του
οδηγού τραπεζιού εξόδου.
4. Στερεώστε το τραπέζι εξόδου (1) με τους δύο μο-
χλούς ασφάλισης (1.1). Οι μοχλοί ασφάλισης (1.1)
πρέπει να κλειστούν τελείως, διαφορετικά δεν
αποκρίνεται ο τερματικός διακόπτης και δεν ενερ-
γοποιείται το προϊόν.
5. Κατόπιν θέστε το τραπέζι ρύθμισης πάχους (6)
τελείως προς τα κάτω χρησιμοποιώντας τον χει-
ροκίνητο στρόφαλο (17).
6. Τοποθετήστε την καλύπτρα αναρρόφησης (7)
πάνω στο τραπέζι ρύθμισης πάχους (6) και περά-
στε το στήριγμα (7.1) από την καλύπτρα αναρρό-
φησης (7) μέσα στην υποδοχή στο τραπέζι ρύθμι-
σης πάχους (6).
7. Με τον στρόφαλο κινήστε το τραπέζι ρύθμισης
πάχους (6) προσεκτικά προς τα πάνω, μέχρι να
ακινητοποιηθεί η καλύπτρα αναρρόφησης (7).
8. Αν χρειάζεται, συνδέστε στο στόμιο αναρρόφη-
σης της καλύπτρας αναρρόφησης (7) ένα κατάλ-
ληλο σύστημα αναρρόφησης.
- Παροχή αέρα ≥ 550 m
3
/h,
- Υποπίεση ≥740 Pa,
- Ταχύτητα αέρα ≥ 20 m/s.
9. ! N A/! Λειτουργία χωρίς σύστημα αναρρόφη-
σης είναι εφικτή μόνον:
- σε υπαίθριο χώρο,
- αν υπάρχουν μόνο λίγα ροκανίδια,
- με μάσκα προστασίας από σκόνη.
10. Καλύψτε τον άξονα μαχαιριών (2) με το κάλυμμα
του άξονα μαχαιριών (14).
10.1.2 9-;7N:K K;O78M7:.;C; M!3KN0K" (ć78. 16 - 19)
1. Λάβετε θέση μπροστά από το προϊόν.
2. Ρυθμίστε όπως επιθυμείτε τον παράλληλο ανα-
στολέα (3) με τον μοχλό σύσφιξης για τη ρύθμιση
γωνίας (3.1) και με τον μοχλό σύσφιξης για το πλά-
τος εφαρμογής αναστολέα (3.2).
3. Ρυθμίστε την αφαίρεση ροκανιδιών όπως είναι επι-
θυμητό χρησιμοποιώντας τον ρυθμιστή ύψους (5).
www.scheppach.com
GR
|
75
Οι σχετικές αιτίες μπορεί να είναι:
• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν
μέσα από διάκενα παραθύρου ή πόρτας.
• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης
ή διέλευσης του καλωδίου σύνδεσης.
• σημεία κοψίματος λόγω διέλευσης τροχήλατων
αντικειμένων επάνω από το καλώδιο σύνδεσης.
• ζημιές στη μόνωση λόγω τραβήγματος του φις από
την πρίζα.
• ρωγμές λόγω γήρανσης της μόνωσης.
Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν
επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών
στη μόνωση αποτελούν κίνδυνο για τη ζωή.
Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυ-
χόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο
σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.
Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με
τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε
μόνο καλώδια σύνδεσης με ίδιο χαρακτηρισμό.
Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ-
που πάνω στο καλώδιο σύνδεσης.
Για μονοφασικό μοτέρ εναλλασσόμενου ρεύματος συ-
νιστούμε για μηχανήματα με υψηλό ρεύμα εκκίνησης
(από 3000 W), μια ασφάλεια C 16A ή K 16A!
12. MOKP !- (ć78. 1)
Αν θέλετε να μεταφέρετε το προϊόν σε άλλο μέρος,
πρώτα αποσυνδέστε το από το δίκτυο ρεύματος. Ανυ-
ψώστε το προϊόν από τις λαβές μεταφοράς (8) έως
ότου αυτό βρίσκεται πάνω στους τροχούς μεταφοράς
(10) και στήστε το προϊόν σε μια άλλη περιοχή που έχει
προβλεφθεί για τον σκοπό αυτό.
13. K6K!7N:F"
0;L#; "!
!7; KF 8-6M M!3KN0K 8K6K!7N: G K N#;L.MOM
O P7" !M#:KO 95B0K" KF O5; !04K.
• Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές
αερισμού και το περίβλημα κινητήρα όσο το δυνα-
τόν καθαρά από σκόνη και ακαθαρσίες. Σκουπίστε
το προϊόν με ένα καθαρό πανί ή φυσήξτε το με πε-
πιεσμένο αέρα χαμηλής πίεσης.
• Συνιστούμε να καθαρίζετε το προϊόν αμέσως μετά
από κάθε χρήση.
3. Γυρίστε το κάλυμμα εξαγωγής ροκανιδιών (15)
προς τα πάνω μέχρι πάνω από τον άξονα μαχαι-
ριών και σφίξτε τη βίδα ραβδωτής κεφαλής (15.1).
4. Κατά τη λειτουργία με ένα σύστημα αναρρόφη-
σης ξεβιδώστε το ραβδωτό παξιμάδι (15.2) από
το κάλυμμα εξαγωγής ροκανιδιών (15), τοποθε-
τήστε την καλύπτρα αναρρόφησης (7) πάνω στο
κάλυμμα εξαγωγής (15) και στερεώστε την με το
ραβδωτό παξιμάδι (15.2).
10.3 !MAF;L!7N:K K;O78M7:.;C; M!3KN0K"
(ć78. 21 - 22)
1. Λάβετε θέση μπροστά από το προϊόν.
2. Ρυθμίστε το πάχος ξεχονδρίσματος με το χειροκί-
νητο στρόφαλο (17) και διαβάστε το πάχος στην
κλίμακα (6.1).
! N A/! Το μέγιστο πάχος αφαίρεσης πριονι-
διών των 3 mm μπορεί να επιτευχθεί μόνο:
- με πολύ αιχμηρά μαχαίρια ξεχονδρίσματος,
- σε μαλακά ξύλα,
- αν δεν χρησιμοποιείται το μέγιστο πλάτος αντι-
κειμένου εργασίας.
3. Συνδέστε το φις ρευματοληψίας στην πρίζα. Πα-
τήστε το πράσινο πλήκτρο "I" στον διακόπτη ενερ-
γοποίησης/ απενεργοποίησης (11) για να θέσετε
σε λειτουργία τη μηχανή ξεχονδρίσματος.
4. Τοποθετήστε ένα αντικείμενο εργασίας πάνω στο
τραπέζι ρύθμισης πάχους (6) και σπρώξτε το ίσια
μέσα, μέχρι να τραβηχτεί αυτόματα μέσα.
5. Καθοδηγήστε το αντικείμενο εργασίας ευθεία
μέσα από τη μηχανή ξεχονδρίσματος.
6. Μετά την ολοκλήρωση της εργασίας απενεργο-
ποιήστε το προϊόν. Για να το κάνετε αυτό πατήστε
το κόκκινο πλήκτρο "0" στον διακόπτη ενεργοποί-
ησης/ απενεργοποίησης (11). Κατόπιν αποσυνδέ-
στε το προϊόν από το δίκτυο ρεύματος.
11. č9M8O!78/ NG;LMN5
M38KOMNO5:.; " 59M8O! 87;5O/!K" .AM7 N#;LM -
6M0 HNOM ;K M0;K7 .O 7: " 37K 9M7O #!30K. č NG; -
LMN5 N#:: !PH;MOK7 :M O7" 7NAG #NM" L7KO-M7"
VDE 8K7 DIN. č NG;LMN5 NO 59M8O!78F L08O# KF
O5; 9M#!- O # M9-O5 8K6H" 8K7 O 8K9HL7 M. -
8OKN5" # A!5N7: 7M0OK7 !.M7 ;K N#:: ! -
PH; ;OK7 :M K#O." O7" ! L7K3!KP.".
K9HL7 59M8O!78/" NG;LMN5" :M 45:7-
Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη
μόνωση.
www.scheppach.com
76
|
GR
Για τον σκοπό αυτό μπορούν οι διατάξεις σύσφιξης, τα
υποστηρίγματα μαχαιριών και τα μαχαίρια να τοποθε-
τηθούν για 24 ώρες σε ένα καθαριστικό ρητινών του
εμπορίου. Τα εργαλεία από επιτρέπεται να καθαρίζο-
νται από ρητίνες μόνο με υγρά καθαρισμού που δεν
προσβάλλουν αυτό το είδος μετάλλου.
15.2 ø99K3/ :KAK7!7H; (ć78. 23 - 27)
m (č ! Οπωσδήποτε αποσυνδέστε το φις ρευ-
ματοληψίας από την πρίζα, πριν αλλάξετε τα μαχαίρια.
! N A/! &K K!MAF:M;K :KAK0!7K MA ;L!0N:KO "
M0;K7 O! A7N:.;K 8K7 KF O7" LG 9M#!." 8K7 LM;
: ! G; ;K O! A7NO G; -97! 5; K99-4MOM -97
9M#!- NM /L5 NO :C:.;K :KAK0!7K MA ;L!0N:K -
O ". ø; M0;K7 P6K!:.;M" 8K7 7 LG 9M#!.", !.M7
;K K;O78KOKNO/NMOM O :KAK0!7 MA ;L!0N:KO "!
m (č ! Φοράτε προστατευτικά γάντια κατά
την αλλαγή των μαχαιριών ξεχονδρίσματος!
1. Αφαιρέστε τον παράλληλο αναστολέα (3).
2. Θέστε τον κάλυμμα του άξονα μαχαιριών (14) τε-
λείως προς τα πάνω και έξω.
3. Βιδώστε τις τέσσερις βίδες εξαγωνικής κεφαλής
τελείως μέσα στον άξονα ξεχονδρίσματος (2.1).
4. Αφαιρέστε την μπάρα εφαρμογής πίεσης (2.2)
από τον άξονα μαχαιριών (2).
5. Αφαιρέστε ροκανίδια και ρητίνες από τον άξονα μα-
χαιριών (2) και την μπάρα εφαρμογής πίεσης (2.2).
6. Τοποθετήστε το νέο μαχαίρι ξεχονδρίσματος (2.3)
πάνω στην μπάρα εφαρμογής πίεσης (2.2). Οι
δύο πείροι της μπάρας εφαρμογής πίεσης (2.2)
πρέπει να εφαρμόσουν μέσα στις οπές του μαχαι-
ριού ξεχονδρίσματος (2.3).
7. Τοποθετήστε την μπάρα εφαρμογής πίεσης (2.2)
με το μαχαίρι ξεχονδρίσματος (2.3) μέσα στον άξο-
να μαχαιριών (2). Προσέξτε ότι το μαχαίρι ξεχον-
δρίσματος (2.3) δεν γλιστρά από τους δύο πείρους.
8. Ξεβιδώστε τις τέσσερις βίδες εξαγωνικής κεφα-
λής (2.1) στην μπάρα εφαρμογής πίεσης (2.2)
έως ότου τα μαχαίρια ξεχονδρίσματος (2.3) με την
μπάρα εφαρμογής πίεσης (2.2) μπορούν να κι-
νούνται κατά μήκος ως προς την κεντρική γραμμή
του άξονα μαχαιριών.
9. Για τον έλεγχο της προεξοχής υπάρχουν οι εξής
δύο δυνατότητες:
- Τοποθετήστε την καλίμπρα ρύθμισης (20) πάνω
στον άξονα μαχαιριών (2).
• Καθαρίζετε το προϊόν τακτικά με ένα ελαφρά υγρό
πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε
καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προ-
σβάλουν τα πλαστικά μέρη του προϊόντος. Προσέχετε
να μην μπορεί να εισχωρήσει νερό στο εσωτερικό του
προϊόντος. Η διείσδυση νερού σε μια ηλεκτρική συ-
σκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.
• Εφαρμόστε στο τραπέζι παραλαβής, στο τραπέζι
εξόδου και στο τραπέζι ρύθμισης πάχους μια λεπτή
στρώση κεριού ολίσθησης.
14. ø 6/8M#N5
Αποθηκεύετε το προϊόν και τα αξεσουάρ του σε χώρο
σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προ-
σβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθή-
κευσης είναι μεταξύ 5 και 30 ˚C. Φυλάσσετε το προϊόν
στην αρχική συσκευασία του. Καλύψτε το προϊόν, για
προστασία από σκόνη ή υγρασία. Φυλάσσετε τις οδη-
γίες χειρισμού μαζί με το προϊόν.
15. #;O/!5N5
m ćđßđčč ! Πριν από οποιεσδήποτε ερ-
γασίες καθαρισμού, ρύθμισης, συντήρησης ή σέρβις,
αποσυνδέστε το φις ρευματοληψίας από την πρίζα
της κύριας παροχής ρεύματος!
• Η άτρακτος με σπείρωμα για ρύθμιση του ύψους
του τραπεζιού ξεχονδρίσματος επιτρέπεται να λι-
παίνεται μόνο με ξηρό λιπαντικό.
• Η επιφάνεια τραπεζιού και ο κύλινδρος εισαγωγής
και εξαγωγής πρέπει πάντα να διατηρούνται καθα-
ρά από ρητίνες.
• Οι ακάθαρτοι κύλινδροι εισαγωγής/εξαγωγής πρέ-
πει να καθαρίζονται.
• Για την αποφυγή υπερθέρμανσης του κινητήρα
πρέπει να ελέγχετε τακτικά αν έχει αποτεθεί σκόνη
στα ανοίγματα αέρα του κινητήρα.
• Μετά από παρατεταμένη χρήση συνιστάται να πα-
ραδίδετε το μηχάνημα για έλεγχο σε ένα εξουσιοδο-
τημένο κέντρο εξυπηρέτησης πελατών.
15.1 J! ;O0LK O # M!3K9M0 #
Ο άξονας ξεχονδρίσματος, οι διατάξεις σύσφιξης, τα
υποστηρίγματα μαχαιριών και τα μαχαίρια πρέπει να
καθαρίζονται τακτικά από ρητίνες, επειδή ένα καθαρό
εργαλείο βελτιώνει την ποιότητα κοπής.
www.scheppach.com
GR
|
77
15.4 &-;#N5 O # 87;5O/!7 # 7:-;OK (ć78. 29)
1. Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
2. Ξεβιδώστε το παξιμάδι του καλύμματος ιμάντα
(12) και αφαιρέστε το.
3. Ελέγξτε την τάνυση ιμάντα πιέζοντας με τον αντί-
χειρα:
- Ο κινητήριος ιμάντας (12.1) επιτρέπεται να υπο-
χωρεί το πολύ κατά 10 mm στο μέσον της δια-
δρομής του.
4. Αν πρέπει να τεντωθεί συμπληρωματικά ο κινητή-
ριος ιμάντας (12.1), ενεργήστε ως εξής:
- Λασκάρετε τις τέσσερις βίδες στερέωσης του κι-
νητήρα (12.2).
- Πιέστε τον κινητήρα προς τα κάτω.
- Αν η τάνυση του ιμάντα είναι σωστή, σφίξτε πάλι
σταυρωτά τις τέσσερις βίδες στερέωσης του κι-
νητήρα (12.2).
5. Τοποθετήστε πάλι το κάλυμμα ιμάντα (12) και βι-
δώστε και σφίξτε το παξιμάδι.
15.5 ø;O78KO-NOKN5 O # 87;5O/!7 # 7:-;OK (ć78. 29)
1. Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
2. Ξεβιδώστε το παξιμάδι του καλύμματος ιμάντα
(12) και αφαιρέστε το.
3. Λασκάρετε τις τέσσερις βίδες στερέωσης του κι-
νητήρα (12.2).
4. Πιέστε τον κινητήρα προς τα πάνω.
5. Αφαιρέστε τον κινητήριο ιμάντα και τοποθετήστε
έναν νέο.
6. Κατόπιν τεντώστε τον κινητήριο ιμάντα όπως πε-
ριγράφεται στο τμήμα 15.3.
7. Σφίξτε πάλι σταυρωτά τις τέσσερις βίδες στερέω-
σης του κινητήρα (12.2).
8. Τοποθετήστε πάλι το κάλυμμα ιμάντα (12) και βι-
δώστε και σφίξτε το παξιμάδι.
16. ć7N8M#/ & K!K33M90K K;OK99K -
8O78H;
Μετά από επισκευή ή συντήρηση βεβαιωθείτε ότι
έχουν τοποθετηθεί και βρίσκονται σε τεχνικά άψογη
κατάσταση όλα τα εξαρτήματα ασφαλείας. Φυλάσσετε
μακριά από άλλα άτομα και παιδιά όλα τα εξαρτήματα
που δημιουργούν κίνδυνο τραυματισμού.
! N A/: Σύμφωνα με τη νομοθεσία ευθύνης για τα προ-
ϊόντα, δεν φέρουμε ευθύνη για βλάβες οι οποίες προκα-
λούνται από ακατάλληλες επισκευές ή λόγω μη χρήσης
γνήσιων ανταλλακτικών.Αναθέτετε τις εργασίες σε μια
υπηρεσία εξυπηρέτησης πελατών ή σε έναν εξειδικευμέ-
νο τεχνικό. Το αντίστοιχο ισχύει και για τα αξεσουάρ.
Τα μαχαίρια ξεχονδρίσματος (2.3) πρέπει να
προεξέχουν τόσο ώστε να έρχονται σε επαφή
με την καλίμπρα ρύθμισης (20). Αυτός ο έλεγ-
χος πρέπει να πραγματοποιηθεί και στα δύο
μαχαίρια ξεχονδρίσματος (2.3) και στις δύο
πλευρές του άξονα μαχαιριών (2). (Εικ. 26)
- Τοποθετήστε έναν αλουμινένιο κανόνα πάνω
στο τραπέζι εξόδου (1) και πάνω στον άξονα
μαχαιριών (2). Περιστρέψτε τον άξονα μαχαι-
ριών (2) με το χέρι κατά μία στροφή. Στη δια-
δικασία αυτή ο αλουμινένιος κανόνας επιτρέ-
πεται να κινηθεί μόνο κατά 4 έως 6 mm. Αυτός
ο έλεγχος πρέπει να πραγματοποιηθεί και στα
δύο μαχαίρια ξεχονδρίσματος (2.3). (Εικ. 27)
10. Αν απαιτείται προσαρμόστε την προεξοχή με τις
ακέφαλες βίδες (2.4) στην μπάρα εφαρμογής πί-
εσης.
11. Ξεβιδώστε τελείως τις τέσσερις βίδες εξαγωνι-
κής κεφαλής (2.1) στην μπάρα εφαρμογής πίεσης
(2.2). Για να αποφύγετε τη δημιουργία μηχανικών
τάσεων, ξεκινήστε με τις μεσαίες βίδες εξαγωνικής
κεφαλής (2.1) και συνεχίστε βαθμιαία προς τα έξω.
12. Κατόπιν κατεβάστε το κάλυμμα του άξονα μαχαι-
ριών (14) πάλι πάνω στο τραπέζι και καλύψτε τον
άξονα μαχαιριών (2).
13. Ασφαλίστε τη θέση του καλύμματος άξονα μαχαι-
ριών (14) με τη βίδα ρύθμισης ύψους (14.4).
m (č !
Χρησιμοποιείτε αποκλειστικά τα μαχαίρια που συνι-
στώνται από τον κατασκευαστή για το προϊόν αυτό. Σε
περίπτωση χρήση άλλων μαχαιριών υπάρχει κίνδυ-
νος τραυματισμού λόγω απώλειας του ελέγχου.
m (č !
Αποφεύγετε την υπερβολική σύσφιξης και ενδεχόμενη
καταστροφή του σπειρώματος. Η μπάρα εφαρμογής
πίεσης ή οι βίδες με φθαρμένο σπείρωμα πρέπει να
αντικαθίστανται άμεσα.
15.3 #;O/!5N5 O # 3!K;K4 872CO0 # ! H65 -
N5" (ć78. 28)
1. Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
2. Ξεβιδώστε τα δύο παξιμάδια του καλύμματος
γραναζοκιβωτίου (19) και αφαιρέστε τα.
3. Αφαιρέστε τα ροκανίδια ξύλου και τη σκόνη ξύλου.
4. Ψεκάστε την αλυσίδα τροχαλιών και τα έδρανα
των αξόνων ελαφρά με σπρέι συντήρησης και
φροντίδας. Μη χρησιμοποιήσετε λάδι!
5. Τοποθετήστε πάλι το κάλυμμα γραναζοκιβωτίου
(19) και βιδώστε και σφίξτε τα δύο παξιμάδια.
www.scheppach.com
78
|
GR
LM0M7" NAMO78- :M O ;F: M!0 59M8O!78 G 8K7
59M8O! ;78 G M 97N: G (ElektroG)
&K KF295OK 59M8O!78 G 8K7 59M8O! ;78 G
M 97N: G LM; !.M7 ;K K !!0O ;OK7
NOK 787K8- K !!0::KOK, K99- ;K N#99. -
3 ;OK7 / ;K K !!0O ;OK7 MAC!7NO-!
• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζό-
μενες μπαταρίες που δεν είναι σταθερά εγκατεστη-
μένες στην παλαιά συσκευή, πρέπει πριν την παρά-
δοσή τους να αφαιρούνται χωρίς να καταστραφούν!
Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά
με μπαταρίες.
• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και
ηλεκτρονικού εξοπλισμού υποχρεούνται από τη
νομοθεσία να τον επιστρέφουν μετά το τέλος της
ωφέλιμης ζωής του.
• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη
διαγραφή των προσωπικών δεδομένων του από
την προς απόρριψη παλαιά συσκευή!
• Το σύμβολο διαγραμμένου κάδου απορριμμάτων
σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονι-
κού εξοπλισμού δεν επιτρέπεται να απορρίπτονται
στα οικιακά απορρίμματα.
• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλι-
σμού μπορούν να παραδίδονται χωρίς χρέωση στις
εξής θέσεις:
- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής
(π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές)
- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε
φυσικά καταστήματα είτε online) εφόσον οι έμπο-
ροι έχουν την υποχρέωση παραλαβής τους ή
προσφέρουν αυτή την υπηρεσία εθελοντικά.
- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά
είδος συσκευής, με μήκος ακμής έως 25 εκατο-
στών μπορείτε να τις παραδώσετε στον κατα-
σκευαστή, χωρίς χρέωση και χωρίς προηγούμε-
νη αγορά νέας συσκευής, ή να τις παραδώσετε
σε άλλη εξουσιοδοτημένη θέση συλλογής στην
περιοχή σας.
- Περαιτέρω συμπληρωματικούς όρους παραλα-
βής του κατασκευαστή και του διανομέα μπορείτε
να πληροφορηθείτε από το εκάστοτε τμήμα εξυ-
πηρέτησης πελατών.
• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής
συσκευής από τον κατασκευαστή σε μια ιδιωτική
οικία, αυτός μπορεί να φροντίσει για τη δωρεάν πα-
ραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν
ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό
επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών
του κατασκευαστή.
Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί-
τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο-
πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.
#;L.NM7" 8K7 M7N8M#."
Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού
επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλε-
κτρολόγο.
Σε περίπτωση ερωτήσεων, δώστε τα εξής στοιχεία:
• Τύπος ρεύματος του κινητήρα
• Στοιχεία της πινακίδας τύπου του μηχανήματος
• Στοιχεία της πινακίδας τύπου του κινητήρα
5:K;O78/ #FLM75 37K O5; M!0OCN5 :7K" M7 -
N8M#/":
Σε περίπτωση επιστροφής του προϊόντος για επι-
σκευή, έχετε υπόψη σας ότι, για λόγους ασφαλείας,
αυτό πρέπει να αποσταλεί στον σταθμό σέρβις αφού
αφαιρεθούν πλήρως το λάδι και το καύσιμο.
16.1 K!K33M90K K;OK99K8O78H;
Κατά την παραγγελία ανταλλακτικών πρέπει να δο-
θούν οι παρακάτω πληροφορίες:
• Ονομασία μοντέλου
• Αριθμός είδους
• Στοιχεία της πινακίδας τύπου
ø;OK99K8O78- / øMN #-!
Μαχαίρι ξεχονδρίσματος - αρ. είδους: 7902200611
Κινητήριος ιμάντας - αρ. είδους: 5902214001
16.2 95! P !0M" N.!27"
Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα
παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα
με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρ-
τήματα χρειάζονται ως αναλώσιμα.
Αναλώσιμα*: Μαχαίρι ξεχονδρίσματος, κινητήριος ιμά-
ντας
* δεν περιλαμβάνονται απαραίτητα στο παραδοτέο υλικό!
17. øF!!7B5 8K7 K;K8G89CN5
LM0M7" 37K O5 N#N8M#KN0K
Τα υλικά συσκευασίας είναι ανακυ-
κλώσιμα. Παρακαλούμε να απορ-
ρίψετε τη συσκευασία με τρόπο
φιλικό προς το περιβάλλον.
www.scheppach.com
GR
|
79
18. ø;O7:MOH7N5 ! 295:-OC;
Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην
περίπτωση που το μηχάνημά σας εμφανίσει κάποτε κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να
εξαλείψετε το πρόβλημα με αυτό τον τρόπο, απευθυνθείτε στο τοπικό σας συνεργείο σέρβις.
!F295:K ć;LMAF:M;5 K7O0K .O! K;O7:MOH7N5"
Το μηχάνημα δεν
λειτουργεί, ή σταματά
ξαφνικά.
Διακοπή ρεύματος.
Ελέγξτε την ασφάλεια / Ελέγξτε το προστατευτικό υπερ-
φόρτωσης στη συσκευή.
Δεν υπάρχει τάση δικτύ-
ου ρεύματος.
Ελέγξτε το καλώδιο, το φις, την πρίζα και την ασφάλεια.
Βλάβη κινητήρα ή δια-
κόπτη.
Αναθέστε τον έλεγχο του κινητήρα ή του διακόπτη σε
ειδικευμένο ηλεκτρολόγο.
Δεν έχει ενεργοποιηθεί ο
τερματικός διακόπτης.
Κατά το ξεχόνδρισμα:
Ελέγξτε αν η βίδα ραβδωτής κεφαλής (15.1) του κα-
λύμματος εξαγωγής ροκανιδιών (15) έχει γυριστεί στην
τελική θέση.
Κατά το πλάνισμα:
Ελέγξτε αν το τραπέζι εξόδου (1) είναι εγκατεστημένο
σωστά.
Αν χρειάζεται, ρυθμίστε συμπληρωματικά τους πείρους
επαφής. Απευθυνθείτε στο τμήμα εξυπηρέτησης πελα-
τών.
Ενεργοποιήθηκε προ-
στασία έναντι υπότασης.
Το μηχάνημα δεν ξεκινά αυτόματα τη λειτουργία από
το ενσωματωμένο προστατευτικό υπερφόρτωσης και
πρέπει να ενεργοποιηθεί πάλι μετά την αποκατάσταση
της τάσης.
Μειώνεται η ισχύς του
μηχανήματος.
Μαχαίρια ξεχονδρίσματος
στομωμένα/φθαρμένα.
Αλλάξτε μαχαίρια.
Γλιστρά ο κινητήριος
ιμάντας.
Τεντώστε τον κινητήριο ιμάντα.
Το αντικείμενο εργα-
σίας σφηνώνει κατά το
ξεχόνδρισμα.
Πολύ μεγάλο βάθος
κοπής.
Μειώστε το βάθος κοπής και επεξεργαστείτε το αντικείμε-
νο εργασίας σε πολλαπλά βήματα εργασίας.
Η επεξεργασμένη
επιφάνεια είναι πολύ
τραχιά.
Μαχαίρια ξεχονδρίσματος
στομωμένα/φθαρμένα.
Αλλάξτε ή ακονίστε τα μαχαίρια.
Μαχαίρι ξεχονδρίσματος
φραγμένο με ροκανίδια.
Απομακρύνετε τα ροκανίδια.
Το αντικείμενο εργασίας
περιέχει ακόμα πολλή
υγρασία.
Ξηράνετε το αντικείμενο εργασίας.
• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που
εγκαθίστανται και πωλούνται σε χώρες της Ευρω-
παϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή
Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής
Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις
για την απόρριψη αποβλήτων ηλεκτρικού και ηλε-
κτρονικού εξοπλισμού.
www.scheppach.com
80
|
GR
Η επεξεργασμένη επι-
φάνεια έχει ρωγμές.
Μαχαίρια ξεχονδρίσματος
στομωμένα/φθαρμένα.
Αλλάξτε ή ακονίστε τα μαχαίρια.
Μαχαίρι ξεχονδρίσματος
φραγμένο με ροκανίδια.
Απομακρύνετε τα ροκανίδια.
Πραγματοποιήθηκε επε-
ξεργασία του αντικειμένου
εργασίας αντίθετα με την
κατεύθυνση ανάπτυξης
του δέντρου.
Επεξεργαστείτε το αντικείμενο εργασίας από την αντίθε-
τη κατεύθυνση.
Απομακρύνθηκε πολύ
υλικό με ένα πέρασμα.
Επεξεργαστείτε το αντικείμενο εργασίας σε πολλαπλά
βήματα εργασίας.
Πολύ μικρή ταχύτητα
προώθησης του αντι-
κειμένου εργασίας.
Τραπέζι ρύθμισης πάχους
λερωμένο με ρητίνες.
Καθαρίστε την πλάκα τραπεζιού και αλείψτε τη με λεπτή
στρώση κεριού ολίσθησης.
Δυσκολία κίνησης των
κυλίνδρων μεταφοράς.
Κάντε σέρβις στους κυλίνδρους μεταφοράς.
Γλιστρά ο κινητήριος
ιμάντας.
Τεντώστε τον κινητήριο ιμάντα.
ß7-NO5:K OK8O78/" N#;O/!5N5" !7; KF 8-6M
6.N5 NM 9M7 -
O #!30K
ıOK;
A!M7-4MOK7
1x O :/;K
Έλεγχος των μαχαιριών ξεχονδρί-
σματος για άψογη κατάσταση
Ελέγξτε X
Αντικαταστήστε X
Έλεγχος της λειτουργικότητας των
διατάξεων ασφαλείας
Ελέγξτε X
Αντικαταστήστε X
Έλεγχος του κυλίνδρου εξαγωγής
για ζημιές
Ελέγξτε X
Αντικαταστήστε X
Καθαρισμός του μηχανήματος από
σκόνη / ροκανίδια
Καθαρίστε
X
Εφαρμογή κεριού ολίσθησης στο
τραπέζι παραλαβής και το τραπέζι
εξόδου
Φροντίστε
X
Έλεγχος των κινητήριων ιμάντων
για τάνυση & για κατάσταση /
φθορά
Ελέγξτε X
Αντικαταστήστε
/ Επισκευάστε
X
Λίπανση όλων των κινητών εξαρτημάτων σύνδεσης X
www.scheppach.com
RO
|
81
Explicitarea simbolurilor de pe produs
Utilizarea simbolurilor din acest manual trebuie să vă atragă atenţia asupra posibilelor riscuri. Simbolurile de secu-
ritate şi declaraţiile, care le însoţesc, trebuie înţelese exact. Avertizările în sine nu îndepărtează riscurile şi nu pot
înlocui măsurile corecte pentru prevenirea accidentelor.
Avertizare - Pentru reducerea riscului de vătămare, citiţi manualul de utilizare.
Purtați căști antifonice. Inuenţa zgomotului poate provoca pierderea auzului.
Purtaţi o mască anti-praf. La prelucrarea lemnului şi a altor materiale se poate produce praf
nociv pentru sănătate. Nu este permisă prelucrarea materialului care conţine azbest!
Purtaţi ochelari de protecţie. Scânteile generate în timpul lucrului sau așchiile care sar din
produs, șpanurile și praful emanat pot cauza pierderea vederii.
AVERTIZARE! Pericol de vătămare! Nu interveniți dacă cuțitul de rindea este în funcțiune.
Direcția de avans
Produsul este conform cu directivele europene aplicabile.
Produsul este conform cu directivele sârbe aplicabile.
www.scheppach.com
82
|
RO
Cuprins: Pagin :
1. Introducere ......................................................................................................... 83
2. Descrierea produsului ....................................................................................... 83
3. Pachetul de livrare (g. 3) .................................................................................. 84
4. Utilizarea conformă cu destinaţia ...................................................................... 84
5. Indicaţii generale de securitate ......................................................................... 85
6. Riscuri reziduale ................................................................................................ 87
7. Date tehnice ....................................................................................................... 88
8. Dezambalarea ................................................................................................... 88
9. Structura ............................................................................................................ 89
10. Punerea în funcțiune ......................................................................................... 90
11. Branşamentul electric ........................................................................................ 92
12. Transport (g. 1) ................................................................................................. 92
13. Curățarea ........................................................................................................... 92
14. Depozitare.......................................................................................................... 93
15. Întreținerea curentă ........................................................................................... 93
16. Reparație și comandă pentru piese de schimb ................................................. 94
17. Eliminarea ca deșeu și revaloricarea .............................................................. 95
18. Remedierea avariilor ......................................................................................... 96
19. Declaraţia de conformitate ................................................................................ 134
www.scheppach.com
RO
|
83
2.1 Șuruburi cu cap hexagonal
2.2 Bară de apăsare
2.3 Cuţit de rindea
2.4 Şuruburi fără cap
3. Limitator paralel
3.1 Pârghie de strângere pentru reglarea unghiului
3.2 Pârghie de strângere pentru deschiderea limita-
torului
3.3 Suport limitator
3.4 Prol limitator
3.5 Şuruburi cu cap ciupercă
3.6 Port-limitator
3.7 Capac de capăt
4. Masă de preluare
4.1 Şuruburi de xare
4.2 Bară stânga
4.3 Manșoane de strângere
4.4 Ac indicator
5. Sistemul de reglare a înălţimii
5.1 Şaibă
5.2 Inel de strângere
5.3 Adâncime
6. Masă pentru grosime
7. Calotă de aspirare
7.1 Lamelă
8. Mânere de transport
9. Picioare de aşezare
10. Roţi de transport
11. Comutator de pornire / oprire
12. Capac curea
12.1 Cureaua de acționare
12.2 Șuruburi pentru xarea motorului
13. Scală pentru rindeluire de îndreptare
14. Capacul arborelui portcuțit
14.1 Prol de acoperire
14.2 Şurub de strângere
14.3 Pârghie de strângere
14.4 Șurub de reglare a înălțimii
14.5 Suport
14.6 Şuruburi cu cap hexagonal înecat
15. Capotă de evacuare a așchiilor
15.1 Şurub zimţuit
15.2 Piuliţă zimţuită
16. Scală rindeluire la grosime
17. Manivelă
17.1 Şurub cu cap hexagonal înecat
18. Tijă de împingere
19. Apărătoare transmisie
20. Șablon de reglaj
21. Cheie xă de 8/10 mm
22. Cheie xă de 10/13 mm
1. Introducere
Produc tor:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Stimate client
Vă dorim să aveţi multe satisfacţii şi mult succes în lu-
crul cu noul dumneavoastră produs.
Indica ie:
Conform legii privind garantarea produselor, producă-
torul acestui produs nu răspunde pentru deteriorările
apărute la acest produs sau din cauza acestui produs
în caz de:
• manipulare necorespunzătoare
• Nerespectarea manualului de utilizare
• Reparaţii executate de terţe persoane, specialişti
neautorizaţi
• Montare şi schimbare a altor piese de schimb decât
cele originale
• utilizare necorespunzătoare
• Defecțiuni ale instalaţiei electrice în caz de neres-
pectare a prescripţiilor electrice şi dispoziţiilor VDE
0100, DIN 57113 / VDE 0113
Acorda i aten ie:
Manualul de utilizare face parte integrantă din acest
produs.
Acesta conține indicații importante privind modul de
lucru sigur, în conformitate cu prescripțiile și economic
cu produsul și cum să evitați pericolele, să economisiți
costuri de reparație, să micșorați timpii de ieșire din
funcțiune și să măriți abilitatea și durata de serviciu a
produsului. Suplimentar față de dispozițiile de siguran-
ță din aceste instrucţiuni de operare trebuie să respec-
tați în mod obligatoriu prescripțiile în vigoare referitoa-
re la exploatarea produsului din țara dumneavoastră.
Familiarizați-vă cu toate instrucțiunile de funcționare și
de siguranță înainte de a utiliza produsul. Folosiți pro-
dusul numai așa cum este descris și pentru domeniile
de utilizare specicate. Păstrați manualul de utilizare
într-un loc sigur și predați toate documentele atunci
când predați produsul unor terțe persoane.
2. Descrierea produsului
1. Masă de predare
1.1 Manetă de blocare
2. Arbore portcuțit
www.scheppach.com
84
|
RO
25 1 Cheie imbus
6 mm
26 1 Şurub cu cap hexagonal
M6 x 40 mm
27 16 Şurub cu cap hexagonal
M8 x 16 mm
28 4 Şurub cu cap hexagonal
M8 x 20 mm
29 2 Şurub cu cap hexagonal
înecat
M6 x 25 mm
30 4 Şurub cu crestătură în cruce
3,5 x 50 mm
31 4 Şurub cu crestătură în cruce
4,8 x 10 mm
32 20 Șaibă Ø 8 mm
33 1 Piuliţă hexagonală M6
34 20 Piuliţă hexagonală M8
1 Manual de exploatare
4. Utilizarea conform cu destina ia
Mașina de rindeluire la grosime și mașina de îndreptat
servesc la îndreptarea și ajustarea lemnelor întregi de
tăiere de toate tipurile în formă pătrată, dreptunghiula-
ră sau oblică.
m AVERTIZARE!
Următoarele lucrări nu pot efectuate:
• Lucrări de inserție (adică orice prelucrare care nu
se întinde pe întreaga lungime a piesei de prelucrat)
• Locașuri, cepuri sau decupaje
• Rindeluirea lemnului puternic curbat, în cazul în ca-
re contactul cu masa de avans este insucient.
m Este strict interzisă demontarea, modicarea sau
schimbarea scopului dispozitivelor de protecție de pe
mașină sau montarea altor dispozitive de protecție.
Dispozitivul de protecție a punții nu trebuie să e înde-
părtat în timpul prelucrării. Partea neutilizată a arbore-
lui portcuţit trebuie acoperită.
Maşina trebuie utilizată numai conform destinaţiei. Ori-
ce altă utilizare este considerată neconformă cu desti-
naţia. Pentru pagubele materiale și vătămările de orice
fel rezultate pe cale de consecință răspunde utilizato-
rul/operatorul și nu producătorul.
23. Cheie imbus 3 mm
24. Cheie imbus 5 mm
25. Cheie imbus 6 mm
26. Șurub cu cap hexagonal M6 x 40 mm
27. Șurub cu cap hexagonal M8 x 16 mm
28. Șurub cu cap hexagonal M8 x 20 mm
29. Șurub cu cap hexagonal înecat M6 x 25 mm
30. Șurub pentru tablă 3,5 x 50 mm
31. Șurub pentru tablă 4,8 x 10 mm
32. Șaibă Ø 8 mm
33. Piuliţă hexagonală M6
34. Piuliţă hexagonală M8
3. Pachetul de livrare (¿g. 3)
Poz. Num r Denumire
1
Mașină de ajustat/
rindeluit la grosime
1 1
Masă de predare
4 1 Masă de preluare
3,4 1 Prol limitator
3,3 1 Suport limitator
3,6 1 Port-limitator
3,8 1 Capac de capăt
14 1 Capacul arborelui portcuțit
14,1 1 Prol de acoperire
7 1 Calotă de aspirare
15 1 Capotă de evacuare a
așchiilor
10 1 Roţi de transport
8 2 Mânere de transport
5 1 Sistemul de reglare a înălţimii
9 4 Picioare de aşezare
17 1 Manivelă
18 1 Tijă de împingere
20 1 Șablon de reglaj
21 1 Cheie xă de 8/10 mm
22 2 Cheie xă de 10/13 mm
23 1 Cheie imbus
3 mm
24 1 Cheie imbus
5 mm
www.scheppach.com
RO
|
85
- Asiguraţi o iluminare corespunzătoare a zo-
nei de lucru.
- Nu utilizaţi sculele electrice acolo unde există
pericol de incendiu sau de explozie.
3 Protejaţi-vă împotriva electrocutării
- Evitaţi contactul corpului cu componentele le-
gate la pământ (de ex. ţevi, radiatoare, cup-
toare electrice, aparate de răcire).
4 Ţineţi alte persoane la distanţă
- Nu permiteţi altor persoane, în special copii-
lor, să atingă scula electrică sau cablul. Ţineţi
aceste persoane la distanţă de zona dumnea-
voastră de lucru.
5 Depozitaţi în siguranţă sculele electrice neuti-
lizate
- Sculele electrice nefolosite trebuie să e de-
pozitate într-un loc uscat, la înălţime sau în-
tr-un loc închis, în afara razei de acţiune a
copiilor.
6 Nu suprasolicitaţi scula electrică
- Veţi lucra mai bine şi mai sigur în domeniul
de putere indicat.
7 Folosiţi scula electrică corectă
- Nu utilizaţi maşini cu randament redus pentru
lucrări dicile.
- Nu utilizaţi scula electrică în alte scopuri de-
cât cele pentru care a fost prevăzută.
- Nu utilizaţi de exemplu un ferăstrău circular
manual pentru tăierea crengilor sau bucăţi-
lor de lemn.
8 Purtaţi îmbrăcăminte adecvată
- Nu purtaţi îmbrăcăminte largă sau bijuterii,
acestea pot prinse de componentele mo-
bile.
- La efectuarea lucrărilor în aer liber, se reco-
mandă a se purta încălţăminte antiderapantă.
- Dacă aveţi păr lung, purtaţi o plasă pentru
păr.
9 Folosiţi echipamentul de protecţie
- Purtaţi ochelari de protecţie.
- Purtaţi o mască respiratorie la efectuarea lu-
crărilor care generează praf.
10 Conectaţi instalaţia de aspirare a prafului
- Dacă există racorduri pentru aspirarea pra-
fului şi pentru instalaţia de captare, convin-
geţi-vă că sunt conectate şi utilizate corect.
11 Nu utilizaţi cablul în alte scopuri decât cele pen-
tru care a fost prevăzut
- Nu utiliza’i cablul pentru a trage șa din priză.
Protejaţi cablul împotriva căldurii, uleiului şi
muchiilor ascuţite.
Din utilizarea conformă cu destinaţia face parte şi res-
pectarea indicaţiilor de securitate, precum şi a manua-
lului de montaj şi a indicaţiilor de operare din manualul
de utilizare.
Persoanele care operează și întrețin mașina trebuie
să e familiarizate cu aceasta și informate cu privire la
pericolele posibile.
Suplimentar trebuie respectate strict prescripţiile de
prevenire a accidentelor în vigoare.
Ţineţi cont de celelalte regulamente generale din do-
meniul de medicină a muncii şi tehnica securităţii.
Modicările la maşină exclud complet orice răspun-
dere a producătorului pentru prejudiciile rezultate din
situaţiile respective.
Mașina poate utilizată numai cu piese și accesorii ori-
ginale ale producătorului.
Prescripțiile de securitate, de lucru și de întreținere
curentă emise de producător, precum și dimensiunile
indicate în Date tehnice trebuie să e respectate.
Vă rugăm să aveţi în vedere că produsele noastre nu
au fost construite având ca destinaţie exploatarea pro-
fesională sau industrială. Nu preluăm garanţia dacă
produsul este utilizat în regim profesional sau industri-
al, precum şi la activităţi la fel de solicitante.
Produsul este destinat utilizării de către adulți. Tinerii
cu vârsta de peste 16 ani pot utiliza produsul numai
sub supraveghere. Producătorul nu îşi asumă nici o
răspundere pentru avariile cauzate de utilizarea ne-
conformă cu destinaţia sau pentru manevrarea greşită.
5. Indica ii generale de securitate
Indica ii generale de securitate
Aten ie! La folosirea sculelor electrice, se vor res-
pecta următoarele măsuri principale de siguranţă şi
protecţie împotriva electrocutării, vătămării corporale
şi incendiului.
Citiţi toate aceste indicaţii înainte de utilizarea aces-
tei scule electrice şi păstraţi indicaţiile de securitate
în siguranţă.
Lucrul în siguran
1 Menţineţi în ordine zona dumneavoastră de lucru
- Dezordinea în zona de lucru poate duce la
accidente.
2 Luaţi în considerare inuenţele mediului
- Nu expuneţi sculele electrice la ploaie.
- Nu utilizaţi sculele electrice în medii umede
sau ude.
www.scheppach.com
86
|
RO
- Înainte de utilizarea în continuare a sculei
electrice, vericaţi riguros funcţionarea im-
pecabilă şi conformă cu destinaţia a dispozi-
tivelor de protecţie sau a componentelor uşor
deteriorate.
- Vericaţi dacă piesele mobile funcţionează
impecabil, nu se blochează sau dacă exis-
tă piese deteriorate. Toate piesele trebuie să
e montate corect şi să îndeplinească toate
condiţiile pentru a asigura funcţionarea impe-
cabilă a sculei electrice.
- Dispozitivele de protecţie şi piesele deterio-
rate trebuie să e reparate sau înlocuite co-
respunzător într-un atelier de specialitate au-
torizat, dacă în manualul de utilizare nu este
indicat altceva.
- Comutatoare defecte trebuie să e înlocuite
într-un atelier service pentru clienţi.
- Nu utilizaţi scule electrice al căror comutator
nu permite pornirea şi oprirea.
21 ATENIE!
- Utilizarea altor unelte de lucru şi altor acceso-
rii poate constitui pericol de vătămare pentru
dumneavoastră.
22 Încredinţaţi repararea sculei electrice unui spe-
cialist electrician
- Această sculă electrică este conformă cu dis-
poziţiile de securitate aate în vigoare. Re-
paraţiile pot efectuate numai de către un
specialist electrician, folosindu-se piese de
schimb originale; în caz contrar utilizatorul
riscă să se accidenteze.
Acest produs nu este destinat utilizării de către per-
soane (inclusiv copii) cu capacități zice, senzoriale
sau mentale reduse sau cu lipsă de experiență și/sau
cunoștințe.
Copiii trebuie supravegheaţi pentru a asigura condiţiile
de a nu se juca cu aparatul.
INDICAII SPECIALE DE SECURITATE
• Nu utilizaţi cuţite tocite. Pericol de recul!
• Blocul de tăiere trebuie să e complet acoperit.
• Utilizaţi o tijă de împingere pentru rindeluirea pie-
selor scurte.
• Pentru rindeluirea pieselor înguste confruntaţi-vă
cu măsurile preventive de securitate suplimentare.
Utilizarea dispozitivelor de presiune transversală şi
apărătorile arcurilor pot necesare în scopul garan-
ţiei lucrărilor sigure.
12 Asiguraţi piesa de lucru
- Folosiţi dispozitive de tensionare sau o men-
ghină pentru imobilizarea piesei de lucru.
Astfel este xată mai sigur decât în mâna
dumneavoastră.
13 Evitaţi o poziţie anormală a corpului
- Asiguraţi-vă o poziţie stabilă şi menţineţi-vă
în permanenţă echilibrul.
14 Îngrijiţi atent uneltele dumneavoastră
- Păstraţi sculele de tăiere ascuţite şi curate,
pentru a putea lucra mai bine şi mai sigur.
- Respectaţi indicaţiile referitoare la lubriere
şi la schimbarea sculei.
- Vericaţi periodic conductorul de racord al
sculei electrice şi solicitaţi înlocuirea aces-
tuia de către un specialist autorizat, dacă a
suferit deteriorări.
- Controlaţi regulat cablurile prelungitoare şi
înlocuiţi-le când sunt deteriorate.
- Păstraţi mânerele uscate, curate, fără urme
de ulei şi unsoare.
15 Trageţi şa din priză
- În caz de nefolosire a sculei electrice, îna-
inte de întreţinerea curentă şi la schimbarea
sculelor ca de ex. pânza de ferăstrău, bur-
ghie, freze.
- Dacă arborele rindelei se blochează în timpul
funcționării din cauza forței de avans exce-
sive sau a blocării piesei de prelucrat, opriți
aparatul și deconectați-l de la rețeaua electri-
că. Înlăturaţi piesa şi asiguraţi-vă că arborele
rindelei funcţionează liber. Conectaţi aparatul
şi executaţi din nou etapa de lucru cu forţă de
avans mai mică.
16 Nu lăsaţi chei de scule în aparat
- Înainte de conectare, vericaţi dacă cheile şi
uneltele de reglaj au fost înlăturate.
17 Evitaţi pornirea involuntară
- Asiguraţi-vă că la introducerea şei în priză,
comutatorul este deconectat.
18 Pentru spaţiile exterioare utilizaţi cabluri prelun-
gitoare
- În aer liber utilizaţi numai cablul prelungitor
avizat în acest scop şi marcat corespunzător.
19 Fiţi atenți
- Concentraţi-vă la ecare operaţiune efectua-
tă. Procedaţi în mod raţional atunci când lu-
craţi. Nu utilizaţi scula electrică când nu sun-
teţi concentrat.
20 Vericaţi dacă scula electrică prezintă eventu-
ale deteriorări
www.scheppach.com
RO
|
87
• Aten ie! Dacă priza principală prezintă o stare
nesatisfăcătoare, există pericolul de scurtcircuit la
deconectarea produsului. Din aceeaşi cauză pot
afectate şi alte funcţii (de ex. aprinderea lămpilor de
control). Dacă apar defecţiuni la priză, va rugăm să
vă adresaţi la electricianul local în scopul asistenţei
şi informaţiei.
6. Riscuri reziduale
Maşina este construită după standarde tehnice de ac-
tualitate şi reguli tehnice de securitate recunoscute.
Cu toate acestea, în timpul lucrului pot apărea riscuri
reziduale.
• Pericol pentru sănătate datorită curentului în caz de
utilizare a unor cabluri electrice de racord necores-
punzătoare.
• În plus, există riscuri reziduale care nu sunt eviden-
te, chiar dacă se întreprind toate măsurile preven-
tive.
• Riscurile reziduale pot minimizate dacă „indicaţiile
de securitate” şi „utilizarea conformă cu destinaţia”,
precum şi manualul de utilizare sunt respectate în
totalitate.
• Evitați punerea în funcțiune accidentală a mașinii:
la introducerea șei în priză este interzisă apăsarea
comutatorului de pornire/oprire. Utilizaţi unealta de
lucru care este recomandată în acest manual de uti-
lizare. Astfel veți obține performanțe optime a pro-
dusului dumneavoastră.
• Când maşina este în funcţiune, ţineţi mâinile la dis-
tanţă de zona de lucru.
În ciuda utilizării conforme cu destinaţia, anumiţi fac-
tori de risc reziduali nu pot complet eliminaţi. Ur-
mătoarele leziuni și pericole pot apărea din cauza
procesului de lucru necesar:
• m Avertizare! Pericol de vătămare a degetelor și
mâinilor prin atingerea arborelui portcuțit în zone
neacoperite, la schimbarea sculei. În plus, degetele
și mâinile pot strivite prin deschiderea capacului
de protecție.
• Pot apărea vătămări oculare.
• Pericol la oriciul de introducere și de evacuare.
• Pericol din cauza unui recul periculos.
• Risc de electrocutare în cazul în care cablurile elec-
trice nu sunt conectate corect.
• La funcționarea fără un sistem de aspirare sau un
sac de așchii poate produce praf de lemn dăunător.
• Pericol din cauza pieselor ejectate.
• Produsul nu este potrivit pentru tăierea pieselor în-
doite.
• Siguranţele de recul şi valţul de avans necesită ve-
ricarea regulată.
• Produsele, care sunt echipate cu dispozitiv de eva-
cuare a tensiunii şi hote trebuie conectate la apara-
tele corespunzătoare.
Tipul de material poate inuenţa în mod defavorabil
producerea de praf.
• Produsul trebuie folosit numai pentru tăierea lemne-
lor şi materialelor asemănătoare.
• În cazul în care cuţitul este uzat 5 %, trebuie schim-
bat. Nu utilizaţi cuţite tocite.
• O tijă greşită de împingere poate duce la pericole.
Tija de împingere trebuie păstrată pe produs în ca-
zul neutilizării.
• Dacă nu sunt introduse manual piese mici, pot apă-
rea pericolul de vătămare. Recomandările producă-
torului cu privire la utilizarea unei tije de împingere
trebuie luate în considerare.
• O aliniere greşită a apărătorilor de protecţie, mesei
de avans sau a grilajului poate duce la situaţii ne-
controlate.
• Piese deteriorate sau murdărite pot provoca perico-
le. Piesele metalice sau materialul fărâmiţat nu pot
prelucrate cu acest produs. Pericol de v t mare!
• Amplasaţi piesele lungi pentru tăiere pe masa de
rulare sau pe un alt dispozitiv de sprijin. În caz con-
trar, puteţi pierde controlul asupra pieselor.
• Produsul este potrivit doar pentru rindeluire și rinde-
luire la grosime.
• Dacă efectuați lucrări la mașină, purtați întotdeauna
îmbrăcăminte de protecție:
- căşti antifonice pentru protecţia împotriva afecţi-
unilor asupra auzului,
- o mască de protecție a respirației pentru a preve-
ni inhalarea particulelor de praf periculoase,
- mănuşi de protecţie la manevrarea arborelui
portcuţit iar pentru diminuarea riscului vătămă-
rilor din cauza materialelor aspre cu muchii as-
cuţite,
- purtați ochelari de protecție pentru a vă proteja
ochii împotriva vătămărilor din cauza pieselor
aruncate la întâmplare.
• Următoarele situaţii trebuie evitate în toate cazurile:
întreruperea prematură a procesului de rindeluire
(tăierea rindea care nu cuprinde lungimea totală a
piesei; rindeluirea bucăţilor de lemn inegale, care
nu se pot poziţiona egal pe masa de avans).
www.scheppach.com
88
|
RO
Putere consumată
S6 40%*
2200 W
Ne rezervăm dreptul asupra modicărilor tehnice!
* Regim de funcţionare S6 40%: Regim de funcţionare
continuă cu solicitare intermitentă (durata ciclului de
operaţie 10 min). Pentru a nu încălzi inadmisibil mo-
torul, motorul poate exploatat pentru 25% din durata
ciclului de operaţie la puterea nominală specicată şi
trebuie să continue să ruleze 75% din durata ciclului de
operaţie fără sarcină.
Zgomot i vibraie
m Avertizare: Zgomotul poate avea efecte agravante
asupra sănătăţii dumneavoastră. Dacă zgomotul mași-
nii depășește 85 dB, vă rugăm să purtați căști antifo-
nice adecvate.
Valorile caracteristice de zgomot
Valorile nivelului de zgomot au fost determinate con-
form EN 61029.
Nivelul puterii acustice
Rindeluire de îndreptare L
WA(A)
102,1 dB
Nivelul presiunii acustice
Rindeluire de îndreptare L
pA(A)
95,6 dB
Factor de insecuritate K
wa/pA(A)
3 dB
Nivelul puterii acustice
Rindeluire la grosime L
WA(b)
99,1 dB
Nivelul presiunii acustice
Rindeluire la grosime L
pA(B)
91,5 dB
Factor de insecuritate K
wa/pA(B)
3 dB
8. Dezambalarea
• Deschideţi ambalajul şi scoateţi cu precauţie pro-
dusul.
• Înlăturaţi materialul de ambalat, precum şi siguran-
ţele de ambalare şi de transport (dacă există).
• Vericaţi dacă pachetul de livrare este complet.
• Vericaţi dacă produsul şi accesoriile prezintă de-
teriorări de la transport. În caz de reclamaţii trebuie
contactată imediat rma de transport. Reclamaţiile
ulterioare nu sunt admise.
• Dacă este posibil, păstrați ambalajul până la expira-
rea perioadei de garanție.
• Înainte de exploatare, familiarizați-vă cu produsul
prin intermediul manualului de utilizare.
• Piesele metalice conținute în piesa de prelucrat pot
să lovească sau să distrugă cuțitele.
• Leziuni ale plămânilor, în caz că nu este purtată o
mască adecvată de protecţie împotriva prafului.
• m AVERTIZARE! V t m ri ale auzului! Rămâ-
nerea în imediata vecinătate a produsului în func-
țiune pentru o perioadă mai lungă de timp, poate
provoca leziuni auditive. Purta i c şti antifonice!
• În ciuda respectării manualului de exploatare, pot
exista și riscuri reziduale care nu sunt evidente.
m Avertizare! Această sculă electrică generează pe
parcursul funcţionării un câmp electromagnetic. Acest
câmp poate în anumite împrejurări să inuenţeze ne-
gativ implanturile medicale active sau pasive. Pentru
a micşora pericolul unor vătămări grave sau mortale,
recomandăm persoanelor cu implanturi medicale să
consulte medicul şi producătorul implantului medical
înainte de a folosi scula electrică.
7. Date tehnice
Date tehnice
Numărul dinților 2 bucăţi
Turaţia arborelui
rindelei
6500 min
-1
Dimensiuni 1110 x 620 x 980 mm
Masă 71 kg
Date tehnice îndreptare prin rindeluire
Lăţime max. de rindeluit 260 mm
Adâncime de aşchiere
max.
3 mm
Opritor de îndreptat l x h 655 x 130 mm
Domeniu de pivotare
opritor de îndreptat
90° - 135°
Dimensiunea mesei de
îndreptat
1040 x 280 mm
Date tehnice rindeluire la grosime
Lăţime max. de rindeluit 260 mm
Grosime max. de rindeluit 160 mm
Adâncime de aşchiere
max.
3 mm
Dimensiunea mesei de
rindeluit la grosime
400 x 260 mm
Sistem de ac ionare
Motor 220 - 240 V~ / 50 Hz
www.scheppach.com
RO
|
89
Asigurați-vă că acul indicator (4.4) se aă în zona
scalei (13). Ajustați poziția mesei de preluare (4)
dacă este necesar.
5. Introduceți cu un ciocan cele două manșoane de
prindere (4.3) în produs.
6. Înșurubați șina stângă (4.2) cu cele două șuruburi
de xare (4.1).
7. Repetați pașii pe partea dreaptă a produsului.
9.5 Montarea reglajului pe în lime pentru masa
de preluare (Fig. 8)
1. Introduceți șaiba (5.1) pe tija de reglaj a înălțimii (5).
2. Introduceți reglarea înălțimii (5) prin oriciul frontal
al mesei de preluare (4).
3. Introduceți inelul de xare (5.2) pe cealaltă parte a
tijei de reglaj a înălțimii (5).
4. Înșurubați tija de reglaj a înălțimii (5) în oriciul ba-
rei transversale.
5. Pe tija de reglaj a înălțimii (5) există o adâncitură
conică (5.3). Poziționați inelul de strângere (5.2)
astfel încât șurubul să se ae în inelul de strângere
(5.2) deasupra acestei adâncituri (5.3).
6. Strângeți șurubul inelului de strângere (5.2).
9.6 Montarea capotei de evacuare a achiilor
(Fig. 9)
1. Împingeți capota de evacuare a așchiilor (15) sub
prolul de xare și strângeți-o cu patru șuruburi cu
crestătură în cruce (31).
9.7 Montarea capacului axului cu cuite (Fig. 10)
1. Înșurubați suportul (14.5) pe partea mesei de ieșire
(1) folosind cele două șuruburi cu cap hexagonal
înecat (14.6). Pentru a facilita accesul la aceste șu-
ruburi, apăsați maneta de strângere (14.3) în jos.
2. Glisați prolul de acoperire (14.1) în suport astfel
încât întregul arbore portcuțit să e acoperit.
3. Fixați prolul de acoperire (14.1) cu șurubul de
strângere (14.2).
9.8 Montare limitator paralel (¿g. 11)
1. Înșurubați suportul limitatorului (3.3) cu două șu-
ruburi cu cap hexagonal înecat (29) pe masa de
preluare (4).
2. Așezați port-limitatorul (3.6) pe suportul limitato-
rului (3.3). Introduceți șurubul manetei de xare
pentru lățime (3.2) în canalul suportului limitatoru-
lui (3.3) și strângeți maneta de strângere pentru
deschiderea limitatorului (3.2).
• În cazul accesoriilor, precum și a pieselor de uzură
și de schimb, utilizați numai piese originale. Piesele
de schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, pre-
cum și tipul și anul fabricației produsului.
m AVERTIZARE!
Produsul i materialul de ambalare nu sunt juc rii
pentru copii! Copiii nu au voie s se joace cu sacii
din plastic, foliile şi piesele mici! Exist pericol de
înghi ire şi sufocare!
9. Structura
9.1 Montarea picioarelor de susinere (¿g. 4 - 5)
1. Rotiți produsul pe partea mesei de predare (1) și
așezați-l cu grijă pe un suport adecvat.
2. Introduceți picioarele de susținere (9) de jos în
colțurile produsului. În același timp, înșurubați din
exterior mânerele de transport (8) cu ajutorul șu-
ruburilor hexagonale (27), al șaibelor (32) și al piu-
lițelor hexagonale (34) și strângeți-le bine. (Fig. 4)
3. Rotiți produsul pe partea mesei de preluare (4).
4. Introduceți picioarele de susținere (9) de jos în col-
țurile produsului și xați-le cu șuruburi hexagonale
(27), șaibe (32) și piulițe hexagonale (34). (Fig. 4)
5. Fixați roțile de transport (10) pe picioarele de sus-
ținere (9) cu șuruburile hexagonale (28), șaibele
(32) și piulițele hexagonale (34). (Fig. 5)
9.2 Montarea manivelei pentru reglarea în limii
(Fig. 6)
1. Introduceți manivela (17) pe ax astfel încât șurubul
lateral cu cap hexagonal înecat (17.1) să se ae pe
partea teșită a axului.
2. Strângeți șurubul cu cap hexagonal înecat (17.1).
9.3 Montarea comutatorului de pornire/oprire
(¿g. 6)
1. Înșurubați comutatorul de pornire/oprire (11) pe
capacul curelei (12) cu cele patru șuruburi cu cap
în cruce (30).
9.4 Montarea mesei de preluare (Fig. 7)
1. Scoateți cele două șuruburi de xare (4.1) și de-
montați șina stângă (4.2).
2. Repetați acești pași pe partea dreaptă a produsului.
3. Așezați masa de preluare (4) pe produs și țineți-o x.
4. Introduceți șina stângă (4.2) din lateral și aliniați-o
astfel încât cele două bucșe de tensionare (4.3) să
se potrivească cu găurile din produs.
www.scheppach.com
90
|
RO
• Atunci când lucrați la piese scurte, utilizați piese de alu-
necare sau blocuri de alunecare care nu sunt defecte.
• Conectați produsul la un dispozitiv de aspirare a
prafului sau a așchiilor.
• Înainte de a începe lucrul, vericați dacă opritorul
este bine xat.
• Convingeți-vă că vă puteți menține echilibrul în orice
moment. Poziționați-vă în lateralul produsului.
• Atunci când mașina este în funcțiune, păstrați-vă
mâinile la o distanță sigură de arborele portcuțit și
de punctul în care sunt ejectate așchiile.
• Începeți rindeluirea numai atunci când arborele
portcuțit a atins viteza necesară.
• Aveți în vedere ca piesa de lucru să nu conțină cabluri,
frânghii, șnururi, cuie sau altele asemănătoare. Nu pre-
lucraţi lemn, care conţine numeroase noduri sau găuri.
• Asiguraţi piese de lucru lungi împotriva golirii prin
basculare la nalul procesului de rindeluire. Utilizaţi
în acest sens de ex. suporturi de derulare sau dispo-
zitive asemănătoare.
• Este strict interzisă îndepărtarea aşchiilor sau a
fragmentelor când maşina este în funcţiune.
• Opriți imediat produsul în cazul unui blocaj. Scoateți
șa de rețea și îndepărtați piesa de lucru blocată.
• Reglați cea mai mică dimensiune de tăiere după e-
care utilizare pentru a preveni riscul de rănire.
• Asiguraţi-vă înainte de conectare că datele înscrise
pe plăcuţa de fabricaţie coincid cu datele reţelei.
• m AVERTIZARE! Deconectați șa de rețea înainte
de a efectua orice operațiune de curățare, reglare,
întreținere sau reparație!
• Vericați regulat dacă cuțitele sunt xate ferm pe
arborele portcuțit.
• Vericați funcționarea impecabilă a ghearelor an-
ti-recul.
• Purtaţi întotdeauna căştile antifonice.
• Nu tăiați niciodată cepuri sau matrițe.
• Înainte de punerea în funcţiune trebuie montate toa-
te capacele şi dispozitivele de siguranţă în confor-
mitate cu prescripţiile.
• Cuțitul de rindea trebuie să poată funcționa liber.
m ATEN&IE ! Mașina de ajustat/rindeluit la grosime a
fost special concepută pentru rindeluirea lemnului ma-
siv. În acest scop se folosesc cuțite din aliaj înalt. La
rindeluirea la grosime, suprafața de contact a piesei
de prelucrat trebuie să e plană.
• Produsul este echipat cu un întrerupător de supra-
sarcină pentru a proteja motorul. În cazul unei su-
prasarcini, produsul se opreşte automat. După circa
10 minute, se poate opri din nou.
3. Ridicați maneta pentru reglarea unghiului (3.1)
pentru a crea spațiu sucient pentru introducerea
prolului limitatorului (3.4).
4. Glisați prolul limitatorului (3.4) pe cele două șu-
ruburi cu cap ciupercă (3.5) până la capăt. Strân-
geți piulițele acestor șuruburi cu cap ciupercă
(3.5). Prolul limitatorului (3.4) trebuie să aibă de-
cupajul orientat în jos.
5. Montați capacul de protecție (3.7) la capătul pro-
lului limitatorului (3.4).
9.9 Montarea suportului pentru tija de împingere
(Fig. 12)
1. Înșurubați șurubul hexagonal (26) conform imagi-
nii și blocați-l cu piulița hexagonală (33).
2. Agățați tija de împingere (18) de șurubul cu cap
hexagonal (26).
10. Punerea în funciune
m Atenie!
Este esenial s asamblai complet produsul înain-
te de punerea în funciune!
Veri¿ca i înainte de ¿ecare folosire:
• Comutatorul de pornire/oprire: Vericați funcțio-
narea corespunzătoare a comutatorului de pornire/
oprire.
• Dispozitive de protecie blocate: Fiecare dispozi-
tiv de protecție separabil trebuie să poată deschis,
pentru a opri mașina. Este necesar să vericați da-
că este imposibil să porniți mașina cu un dispozitiv
de protecție deschis.
• Frân : La începutul lucrului, porniți mașina și lă-
sați-o să atingă turația necesară. Deconectaţi acum
din nou maşina. Motorul trebuie să e oprit în interval
de 10 secunde. În caz contrar, există o defecţiune.
• Gheare anti-recul: Ghearele anti-retur trebuie in-
spectate vizual cel puțin o dată pe tură pentru a vă
asigura că sunt în stare de funcționare perfectă.
Aceasta include vericarea absenței deteriorărilor
pe suprafețele de contact din cauza șocurilor și fap-
tul că ghearele pot cădea liber sub propria greutate.
• Cu it de rindea: Vericaţi cuțitele de rindea cu pri-
vire la deteriorare şi poziţia corectă.
Produsul poate ¿ utilizat numai dac sunt respec-
tate toate aceste condiii.
• Utilizaţi numai pânze de ferăstrău bine ascuţite, fără
suri şi nedeformate. Utilizaţi numai cuțite proiectate
pentru acest produs.
www.scheppach.com
RO
|
91
10.1.2 Rindeluirea pieselor (Fig. 16 - 19)
1. Așezați-vă în fața produsului.
2. Reglați opritorul paralel (3) folosind manetele de
blocare pentru unghi (3.1) și maneta de blocare
pentru deschiderea limitatorului (3.2).
3. Reglați adâncimea de rindeluire dorită folosind
mecanismul de reglare a înălțimii (5).
Aten ie! Adâncimea maximă de rindeluire de 3
mm este permisă numai dacă:
- cuțitele de rindea sunt foarte ascuțite;
- lemnul este moale;
- nu se folosește lățimea maximă a piesei de lucru.
4. Așezați piesa de prelucrat lângă limitatorul paralel (3).
5. Ajustați capacul arborelui portcuțit (14) în funcție
de piesă:
- (Piese late, plane, a se vedea ¿g. 18) Rotiți
șurubul de reglare a înălțimii (14.4) astfel încât
prolul de acoperire (14.1) să e la fel de înalt
ca grosimea piesei. Slăbiți șurubul de xare
(14.2), glisați prolul de acoperire (14.1) lateral
spre limitatorul paralel (3) și strângeți șurubul
de xare (14.2).
- (Piese înguste, a se vedea ¿g. 19) Rotiți șu-
rubul de reglare a înălțimii (14.4) astfel încât
prolul de acoperire (14.1) se sprijină pe mesele
de rindeluire. Slăbiți șurubul de xare (14.2), gli-
sați prolul de acoperire (14.1) lateral spre piesa
de lucru și strângeți din nou șurubul de xare
(14.2).
6. Conectaţi şa de reţea la cablul de reţea. Apăsați
tasta verde „I“ la comutatorul de pornire/ oprire
(11), pentru a porni mașina de rindeluit.
7. Glisați piesa în linie dreaptă peste masa de prelu-
are (4). Țineți degetele apropiate și ghidați piesa
cu palma.
8. Aten ie! Apăsați pe piesa de lucru doar în zona
mesei de predare (1)!
9. Opriți produsul după nalizarea lucrului. În acest
scop, apăsați tasta roșie „0” de la comutatorul
pornit/oprit (11). Deconectați ulterior produsul de
la reţea.
10.2 Rindeluire la grosime (¿g. 20 - 21)
10.2.1 Preg tire pentru rindeluire la grosime
m ATEN&IE ! Deconectați șa de rețea înainte de a
efectua orice operațiune de întreținere, curățare sau
reglare.
1. Deplasați limitatorul paralel (3) în exterior, astfel
încât să nu incomodeze.
• În caz de cădere de curent, se declanșează un
releu de subtensiune. Acesta previne pornirea au-
tomată a produsului odată ce tensiunea este re-
stabilită. Pentru repornire, comutatorul pornit/oprit
trebuie acționat din nou.
• Folosiți suporturi de derulare sau dispozitive de
susținere similar atunci când prelucrați piese de lu-
cru lungi. Acest echipament suplimentar este dispo-
nibil în magazinele specializate. Acesta trebuie să
e plasat pe partea de intrare și de ieșire a mașinii
de rindeluit. Reglarea înălțimii trebuie să e setată
astfel încât piesa de prelucrat să poată introdusă
orizontal în mașină și scoasă orizontal.
10.1 Rindeluire de îndreptare
10.1.1 Preg tire pentru rindeluirea feelor
(¿g. 13 - 15)
1. Deplasați limitatorul paralel (3) în exterior, astfel
încât să nu incomodeze.
2. Slăbiți șurubul zimțuit (15.1) și rabatați în jos capo-
ta de evacuare a așchiilor (15).
3. Împingeți ambele manete de blocare stânga și
dreapta (1.1) spre exterior și așezați masa de pre-
dare (1). Ambele știfturi de pe carcasă trebuie să
se prindă în șanțurile inferioare ale ghidajului me-
sei de predare.
4. Fixați masa de predare (1) cu ambele manete de
blocare (1.1). Manetele de blocare (1.1) trebuie în-
chise complet, altfel întrerupătorul de siguranță nu
este activat și produsul nu pornește.
5. Coborâți complet masa de grosime (6) cu ajutorul
manivelei (17).
6. Montați capota de aspirație (7) pe masa de gro-
sime (6) și introduceți limba de xare (7.1) de la
capota de aspirație (7) în locașul de pe masa de
grosime (6).
7. Ridicați masa de grosime (6) cu grijă până când
capota de aspirație (7) este xată.
8. Dacă este necesar, conectați o instalație de aspi-
rare adecvat la racordul capotei de aspirație (7).
- Cantitate de aer ≥ 550 m
3
/h;
- Subpresiune ≥ 740 Pa;
- Viteza aerului ≥ 20 m/s.
9. Aten ie! Funcționarea fără instalație de aspirare
este permisă doar:
- în aer liber;
- când se generează puține așchii;
- cu mască de protecție contra prafului.
10. Acoperiți arborele portcuțit (2) cu capacul arbore-
lui portcuțit (14).
www.scheppach.com
92
|
RO
• Puncte de tăiere cauzate de trecerea cu vehicule
peste conductorii de legătură.
• Deteriorări ale izolaţiei cauzate de smulgerea din
priza de perete.
• Fisuri cauzate de învechirea izolaţiei.
Utilizarea conductorilor de legătură electrici care pre-
zintă asemenea deteriorări nu este permisă, ei prezen-
tând pericol de moarte din cauza deteriorării izolaţiei.
Vericaţi regulat la conductorii de legătură electrici
dacă prezintă deteriorări. Aveţi în vedere ca, la veri-
care, conductorul de legătură să nu stea suspendat de
reţeaua electrică.
Conductorii de legătură electrici trebuie să corespun-
dă dispoziţiilor în vigoare ale asociaţiilor profesionale şi
din normele DIN. Utilizaţi numai conductori de legătură
cu acelaşi identicator.
Este prescris ca notaţia tipului să e imprimată pe ca-
blul de conexiune.
La motorul de curent alternativ monofazat, pentru ma-
şini cu curent înalt de pornire (începând cu 3000 Waţi),
vă recomandăm o siguranţă electrică generală de C
16A sau K 16A!
12. Transport (¿g. 1)
Dacă doriți să transportați produsul într-o altă locație,
deconectați-l de la rețeaua electrică. Ridicați produsul
de mânerele de transport (8), până când acesta este
așezat pe roțile de transport (10) și amplasați-l într-o
altă zonă prevăzută pentru acesta.
13. Cur area
Pericol!
Deconectai ¿a de reea înainte de a efectua orice
lucrare de cur are.
• Feriţi dispozitivele de protecţie, fantele pentru aer şi
carcasa motorului cât mai mult posibil de praf şi mur-
dărie. Frecaţi produsul cu o lavetă curată sau suaţi
cu aer comprimat la presiune scăzută.
• Vă recomandăm să curăţaţi produsul imediat după
ecare utilizare.
• Curăţaţi regulat produsul după ecare folosire cu o
lavetă umedă şi puţin săpun de lubriere. Nu folo-
siți agenți de curățare sau solvenți; aceștia ar putea
ataca părțile din plastic ale produsului. Asigurați-vă
că nu poate pătrunde apă în interiorul produsului.
2. Împingeți manetele de blocare stânga și dreapta
(1.1) spre exterior și așezați masa de predare (1).
3. Răsuciți în sus capota de evacuare a așchiilor (15)
peste arborele portcuțitelor și strângeți șurubul zi-
mțuit (15.1).
4. La utilizarea cu o instalație de aspirare, deșurubați
piulița zimțuită (15.2) de pe capota de evacuare a
așchiilor (15), montați capota de aspirație (7) peste
capota de evacuare (15) și xați-o cu piulița zim-
țuită (15.2).
10.3 Rindeluirea la grosime a pieselor (Fig. 21 - 22)
1. Așezați-vă în fața produsului.
2. Reglați grosimea de rindeluire cu ajutorul manive-
lei (17) și citiți valoarea de pe scala (6.1).
Aten ie! Adâncimea maximă de rindeluire de 3
mm este permisă numai dacă:
- cuțitele de rindea sunt foarte ascuțite;
- lemnul este moale;
- nu se folosește lățimea maximă a piesei de lucru.
3. Conectaţi şa de reţea la cablul de reţea. Apăsați
tasta verde „I“ la comutatorul de pornire/ oprire
(11), pentru a porni mașina de rindeluit.
4. Așezați o piesă de lucru pe masa pentru rindelui-
rea la grosime (6) şi împingeţi-o, până când piesa
de lucru este trasă automat.
5. Ghidați piesa de lucru drept prin mașina de rindeluit.
6. Opriți produsul după nalizarea lucrului. Apăsați
în acest scop tasta roșie „0“ la comutatorul de por-
nire/ oprire (11). Deconectați ulterior produsul de
la reţea.
11. Branşamentul electric
Motorul electric instalat este racordat preg tit de
func ionare. Racordul corespunde dispozi iilor în
vigoare ale asocia iilor profesionale şi din norme-
le DIN. Racordul la re eaua electric pus la dispo-
zi ie de client, precum şi cablul prelungitor utili-
zat, trebuie s corespund acestor prescrip ii.
Conductori de leg tur electrici deteriora i
La conductorii de legătură electrici apar în mod frec-
vent deteriorări ale izolaţiei.
Cauzele pentru aceasta pot :
• Puncte de presiune, când conductorii de legătură
trec prin ferestre sau fante de uşi.
• Puncte de frângere, din cauza xării sau ghidării im-
proprii a conductorului de legătură.
www.scheppach.com
RO
|
93
Aten ie! Cuitele de rindea furnizate sunt ascuite
pe ambele p ri i nu necesit ascuire ulterioar !
Nu rotii cuitele de rindea tocite. Dac ambele
p ri sunt uzate, cuitul de rindea trebuie înlocuit!
m ATEN&IE ! Purtați mănuși de protecție atunci când
schimbați cuțitul de rindea!
1. Detașați limitatorul paralel (3).
2. Setați capacul arborelui portcuțit (14) complet în
sus și în exterior.
3. Înșurubați cele patru șuruburi cu cap hexagonal
pe arborele rindelei (2.1).
4. Scoateți bara de apăsare (2.2) din arborele port-
cuțit (2).
5. Îndepărtați așchiile și rășina de pe arborele port-
cuțit (2) și de pe bara de apăsare (2.2).
6. Așezați noul cuțit de rindea (2.3) pe bara de apă-
sare (2.2). Cei doi pini ai barei de apăsare (2.2)
trebuie să se potrivească în găurile cuțitului de
rindea (2.3).
7. Introduceți bara de apăsare (2.2) cu cuțitul de
rindea (2.3) în arborele portcuțit (2). Aveți grijă ca
cuțitul de rindeluire (2.3) să nu alunece de pe cei
doi pini.
8. Desfaceți cele patru șuruburi cu cap hexagonal
(2.1) de pe bara de apăsare (2.2) până când cuțitul
de rindea (2.3) împreună cu bara de apăsare (2.2)
se pot deplasa longitudinal de-a lungul arborelui
portcuțit.
9. Pentru a verica proeminența cuțitului există două
metode:
- Așezați șablonul de reglaj (20) pe arborele port-
cuțit (2). Cuțitul de rindea (2.3) trebuie să iasă
sucient cât să atingă șablonul de reglaj (20).
Această vericare trebuie efectuată la ambele
cuțite de rindea (2.3) și pe ambele părți ale ar-
borelui portcuțit (2). (Fig. 26)
- Așezați o riglă de aluminiu peste masa de ieșire
(1) și peste arborele portcuțit (2). Rotiți arborele
portcuțit (2) manual cu o rotație completă. Rigla
de aluminiu trebuie să se deplaseze între 4 și 6
mm. Această vericare trebuie efectuată la am-
bele cuțite de rindea (2.3). (Fig. 27)
10. Dacă este necesar, reglați proeminența cu ajutorul
șuruburilor de reglaj (2.4) din bara de apăsare.
11. Strângeți complet cele patru șuruburi cu cap hexa-
gonal (2.1) de pe bara de apăsare (2.2). Pentru a
evita tensiunile, începeți cu șuruburile din mijloc
(2.1) și continuați treptat spre exterior.
Pătrunderea apei în aparatul electric duce la creşte-
rea riscului de electrocutare.
• Trataţi masa de preluare, masa de predare și masa
pentru rindeluirea la grosime cu un strat subţire de
ceară de alunecare.
14. Depozitare
Depozitaţi produsul şi accesoriile acestuia într-un loc
întunecat, uscat, ferit de îngheţ şi inaccesibil pentru co-
pii. Temperatura optimă de depozitare se situează între
5 și 30 ˚C. Păstrați produsul în ambalajul original. Aco-
periți aparatul pentru a-l proteja de praf sau umiditate.
Păstrați manual de utilizare împreună cu produsul.
15. Întreinerea curent
m AVERTIZARE! Deconectați șa de rețea înainte
de a efectua orice operațiune de curățare, reglare, în-
treținere sau reparație!
• Axul letat pentru reglarea înălţimii mesei de rinde-
luit la grosime trebuie tratat numai cu un lubriant
uscat.
• Suprafaţa mesei şi valţurile de tragere şi extragere
trebuie să e păstrate întotdeauna libere de răşină.
• Valţurile de tragere/extragere murdare trebuie cu-
răţate.
• Pentru evitarea supraîncălzirii motorului trebuie ve-
ricat regulat dacă pe deschiderile de aerisire ale
acestuia nu s-a depus praf.
• După o folosire mai îndelungată se recomandă ve-
ricarea maşinii de către un serviciu pentru clienţi
autorizat.
15.1 Îngrijirea sculelor
Îndepărtaţi regulat răşina de pe arborele rindelei, dis-
pozitivele de tensionare, suporturile cuţitelor şi de pe
cuţite, deoarece o unealtă curată îmbunătăţeşte cali-
tatea tăieturii.
În acest scop se pot aşeza dispozitivele de tensionare,
suporturile cuţitelor şi cuţitele timp de 24 de ore într-o
soluţie de îndepărtat răşina uzuală din comerţ. Înde-
părtarea răşinii de pe sculele din aluminiu se poate
face numai cu agenţi de curăţare care nu atacă acest
tip de metal.
15.2 Schimbarea cuitului (Fig. 23 - 27)
m ATEN&IE ! Deconectați întotdeauna șa de rețea
înainte de a schimba cuțitele.
www.scheppach.com
94
|
RO
4. Apăsați motorul în sus.
5. Scoateți cureaua de transmisie veche și montați
una nouă.
6. Tensionați cureaua conform instrucțiunilor de la
punctul 15.3.
7. Strângeți încrucișat cele patru șuruburi de prinde-
re ale motorului (12.2).
8. Puneți la loc capacul curelei (12) și strângeți pi-
ulița.
16. Reparaie i comand pentru piese
de schimb
După reparaţie sau întreţinere curentă, asiguraţi-vă că
sunt montate toate piesele de siguranţă tehnică şi că
sunt în stare impecabilă. Accesul la piesele cu pericol
de vătămare nu este permis altor persoane şi copiilor.
Aten ie: Conform legislaţiei privind răspunderea pen-
tru produse, nu se acordă garanţie pentru daunele care
au fost cauzate de reparaţii necorespunzătoare sau din
cauza neutilizării pieselor de schimb originale.
Contactaţi un punct de serviciu pentru clienţi sau un
specialist autorizat. Acelaşi lucru se aplică şi pentru
accesorii.
Puteți obține piese de schimb și accesorii de la centrul
nostru de service. În acest scop scanați codul QR de
pe pagina de titlu.
Racorduri i reparaii
Racordurile și reparațiile la echipamentul electric pot
efectuate numai de către un electrician calicat.
Dacă aveți întrebări, vă rugăm să furnizați următoarele
detalii:
• Tipul de curent al motorului
• Datele de pe plăcuţa de fabricaţie a maşinii
• Datele de pe plăcuța de fabricație a motorului
Indicaie important în caz de reparaii:
În cazul returnării produsului pentru reparații, vă ru-
găm să aveți în vedere că, din motive de securitate,
produsul trebuie trimis la stația de service fără ulei și
carburant.
16.1 Comand pentru piese de schimb
La comanda pentru piese de schimb, trebuie furnizate
următoarele informații:
• Notație model
• Număr articol
• Datele de pe plăcuța de fabricație
12. Coborâți în nal capacul arborelui portcuțit (14) pe
masă și acoperiți arborele portcuțit (2).
13. Asigurați poziția capacului arborelui portcuțit (14)
cu șurubul de reglare a înălțimii (14.4).
m ATENIE !
Utilizați numai cuțite recomandate de producător
pentru acest produs. În cazul în care se folosesc alte
cuțite, există riscul de rănire din cauza pierderii con-
trolului.
m ATEN&IE !
Evitați strângerea excesivă și posibila slăbire a lete-
lor. Barele de cuțite sau șuruburile cu lete uzate tre-
buie înlocuite imediat.
15.3 Întreinerea reductorului de avans (¿g. 28)
1. Scoateţi şa de reţea.
2. Desfaceți cele două piulițe ale apărătorii transmi-
siei (19) și îndepărtați-o.
3. Îndepărtați așchiile de lemn și praful de lemn.
4. Pulverizați ușor lanțul cu role și lagărele axelor și
arborilor cu spray pentru întreținere și îngrijire. Nu
folosiți ulei!
5. Puneți la loc apărătoarea transmisiei (19) și strân-
geți cele două piulițe.
15.4 Tensionare curea de transmisie (¿g. 29)
1. Scoateţi şa de reţea.
2. Desfaceți piulița capacului curelei (12) și îndepăr-
tați-l.
3. Vericați tensiunea curelei prin apăsare cu dege-
tul mare:
- Cureaua de transmisie (12.1) trebuie să se poată
apăsa în mijloc cu maximum 10 mm.
4. Dacă cureaua de transmisie (12.1) trebuie tensio-
nată, procedați astfel:
- Desfaceți cele patru șuruburi de prindere ale mo-
torului (12.2).
- Apăsați motorul în jos.
- Când tensiunea este corectă, strângeți încruci-
șat cele patru șuruburi de prindere ale motorului
(12.2).
5. Puneți la loc capacul curelei (12) și strângeți piulița.
15.5 Înlocuirea curelei de transmisie (¿g. 29)
1. Scoateţi şa de reţea.
2. Desfaceți piulița capacului curelei (12) și îndepăr-
tați-l.
3. Desfaceți cele patru șuruburi de prindere ale mo-
torului (12.2).
www.scheppach.com
RO
|
95
- Puncte de vânzare ale echipamentelor electroni-
ce (zice sau online), în cazul în care distribuito-
rii sunt obligaţi să primească produsele spre a
colectate sau dacă oferă în mod voluntar acest
serviciu.
- Puteţi preda gratuit către producător, fără a
necesară achiziţionarea în prealabil a unui echi-
pament nou, sau către un alt punct de colectare
autorizat din apropierea dvs. până la trei echipa-
mente electrice uzate din ecare tip de echipa-
ment, cu o lungime laterală de maximum 25 de
centimetri.
- Puteţi aa care sunt condiţiile suplimentare de
colectare ale producătorului şi distribuitorului la
serviciul de asistenţă a clienţilor respectiv.
• În cazul în care un producător livrează un echipa-
ment electronic nou către o gospodărie privată,
echipamentul electric uzat va colectat gratuit, la
cererea utilizatorului nal. În acest scop, contactaţi
serviciul de asistenţă a clienţilor al producătorului.
• Acestea se aplică doar pentru aparatele care sunt
instalate şi achiziţionate în ţările Uniunii Europene şi
care sunt supuse Directivei Europene 2012/19/UE.
Este posibil ca în ţările din afara Uniunii Europene
să se aplice alte dispoziţii pentru eliminarea ca de-
şeu a echipamentelor electrice şi electronice uzate.
Piese de schimb / accesorii
Cuțit de rindea - Nr. articol: 7902200611
Cureaua de transmisie – Nr. articol: 5902214001
16.2 Informaii cu privire la service
Trebuie menționat faptul că, în cazul acestui produs,
următoarele piese sunt supuse uzurii în conformitate
cu utilizarea prevăzută sau uzurii naturale, respectiv
că următoarele componente sunt necesare drept con-
sumabile.
Piese de uzură*: Cuțit de rindea, curea de transmisie
* nu este inclus în mod obligatoriu în pachetul de li-
vrare!
17. Eliminarea ca deeu i revalori¿carea
Indica ii referitoare la ambalaj
Materialele de ambalare sunt reci-
clabile. Vă rugăm să eliminaţi am-
balajele ca deşeu, în mod ecologic.
Indica ii referitoare la Legea privind echipamente-
le electrice i electronice (ElektroG)
Echipamentele uzate electrice şi electronice
nu reprezint gunoi menajer şi trebuie colec-
tate separat, respectiv eliminate ca deşeu!
• Bateriile sau acumulatorii uzaţi care nu sunt încor-
poraţi în aparatul uzat trebuie îndepărtaţi fără a
distruși înainte de predarea acestora! Eliminarea ca
deşeu a acestora este reglementată de Legea pri-
vind bateriile.
• Deţinătorii, respectiv utilizatorii echipamentelor
electrice şi electronice sunt obligaţi prin lege să le
returneze după folosire.
• Utilizatorul nal este personal responsabil de şter-
gerea datelor sale cu caracter personal din echipa-
mentul uzat care trebuie eliminat ca deşeu!
• Simbolul pubelei de gunoi barate cu două linii în
formă de X înseamnă că echipamentele electrice
şi electronice nu pot aruncate la gunoiul menajer.
• Echipamentele electrice şi electronice pot predate
gratuit la următoarele puncte:
- Puncte publice de eliminare sau colectare a de-
șeurilor (de exemplu, curțile clădirilor municipale)
www.scheppach.com
96
|
RO
18. Remedierea avariilor
Tabelul următor așează simptomele de eroare și descrie modul de remediere a acestora în cazul în care mașina
dumneavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul
dumneavoastră de service.
Defeciune Cauza posibil Remediere
Mașina nu funcțio-
nează sau se oprește
brusc.
Întrerupere de curent.
Vericați siguranța / vericați protecția la suprasarcină a
aparatului.
Tensiunea de rețea nu
este prezentă.
Vericați cablul, șa, priza și siguranța.
Motorul sau comutatorul
defect.
Dispuneţi vericarea motorului sau comutatorului de către
un specialist electrician.
Comutatorul de capăt de
cursă neacționat.
La rindeluire la grosime:
Vericați dacă șurubul zimțuit (15.1) al capotei de evacua-
re a așchiilor (15) este înșurubat până la poziția nală.
La rindeluirea pe suprafață:
Vericați dacă masa de predare (1) este montată corect.
Dacă este necesar, ajustați pinii de contact. Vă rugăm să
contactați serviciul de asistență tehnică.
Protecție la subtensiune
declanșată.
Maşina nu reporneşte automat prin intermediul protecţiei
la subtensiune încorporate şi trebuie conectată din nou
după revenirea tensiunii.
Puterea mașinii scade.
Cuțit de rindea tocit/uzat. Schimbați cuțitul.
Cureaua de transmisie
patinează.
Tensionați cureaua.
Piesa de lucru se înţe-
peneşte la rindeluire la
grosime.
Adâncimea de tăiere prea
mare.
Reduceţi adâncimea de tăiere şi prelucraţi piesa de lucru
în mai multe etape de lucru.
Suprafață prelucrată
prea aspră.
Cuțit de rindea tocit/uzat. Schimbați sau ascuțiți cuțitul.
Cuțitul de rindea înfundat
cu așchii.
Îndepărtați așchiile.
Piesa de lucru conţine
încă prea multă umiditate.
Uscați piesa de lucru.
Suprafață prelucrată
surată.
Cuțit de rindea tocit/uzat. Schimbați sau ascuțiți cuțitul.
Cuțitul de rindea înfundat
cu așchii.
Îndepărtați așchiile.
Piesa de lucru a fost prelu-
crată în sens contrar celui
de creștere.
Prelucrați piesa de lucru din sensul opus.
Prea mult material rindeluit
dintr-o dată.
Prelucraţi piesa de lucru în mai multe etape de lucru.
www.scheppach.com
RO
|
97
Avans insucient al
piesei de lucru.
Masa pentru rindeluirea la
grosime este rășinoasă.
Curăţaţi placa mesei şi trataţi-o cu un strat subţire de
ceară de alunecare.
Rolele de transport se
mișcă greu.
Reparați rolele de transport.
Cureaua de transmisie
patinează.
Tensionați cureaua.
Perioada de întreinere regulat Înainte de
¿ecare punere
în func iune
Dac
este necesar
1 per lun
Vericați ca cuțitul de rindea să e
într-o stare perfectă
Control X
Înlocuire X
Vericarea funcționalității dispoziti-
velor de siguranță
Control X
Înlocuire X
Vericarea deteriorărilor rolei de
extracție
Control X
Înlocuire X
Curățarea mașinii de praf / așchii Curăţare X
Tratați masa de preluare și de pre-
dare cu un strat subţire de ceară
de alunecare
Îngrijire
X
Vericarea tensiunii și stării/uzurii
curelelor de transmisie
Control X
Înlocuire / Re-
parare
X
Lubrierea tuturor pieselor mobile de legătură X
www.scheppach.com
98
|
RS
Objašnjenje simbola na proizvodu
Korišćenje simbola u ovom priručniku treba da Vam skrene pažnju na moguće rizike. Bezbednosni simboli i
objašnjenja, koja ih prate, moraju da se tačno razumeju. Upozorenja sama po sebi ne otklanjaju rizike i ne mogu da
zamene pravilne mere za sprečavanje nezgoda.
Upozorenje - U cilju smanjenja rizika od povreda pročitajte uputstvo za upotrebu.
Nosite štitnike za uši. Dejstvo buke može da dovede do gubitka sluha.
Nosite masku za zaštitu od prašine. Prilikom obrade drveta i drugih materijala može da
nastane prašina štetna po zdravlje. Materijal koji sadrži azbest ne sme da se obrađuje!
Nosite zaštitne naočare. Varnice koje nastaju u toku rada ili opiljci i prašina koji izlaze iz
proizvoda mogu da dovedu do gubitka vida.
UPOZORENJE ! Opasnost od povreda! Ne posežite za nožem za hoblovanje u radu.
Smer pomaka
Proizvod odgovara važećim evropskim direktivama.
Proizvod odgovara važećim srpskim direktivama.
www.scheppach.com
RS
|
99
Kazalo: Strana:
1. Uvod ................................................................................................................... 100
2. Opis proizvoda ................................................................................................... 100
3. Opseg isporuke (sl. 3) ........................................................................................ 101
4. Namenska upotreba .......................................................................................... 101
5. Opšte sigurnosne napomene ............................................................................ 102
6. Preostali rizici..................................................................................................... 104
7. Tehnički podaci .................................................................................................. 105
8. Raspakivanje ..................................................................................................... 105
9. Konstrukcija ....................................................................................................... 105
10. Puštanje u rad .................................................................................................... 106
11. Električni priključak ............................................................................................ 109
12. Transport (sl. 1) .................................................................................................. 109
13. Čišćenje ............................................................................................................. 109
14. Skladištenje ....................................................................................................... 109
15. Održavanje ........................................................................................................ 109
16. Popravka i naručivanje rezervnih delova .......................................................... 111
17. Odlaganje na otpad i reciklaža .......................................................................... 111
18. Pomoć za otklanjanje smetnji ............................................................................ 112
19. Izjava o usaglašenosti ....................................................................................... 134
www.scheppach.com
100
|
RS
2.4 Zavrtnji bez glave
3. Paralelni graničnik
3.1 Stezna poluga za podešavanje ugla
3.2 Stezna poluga za širinu graničnika
3.3 Držač graničnika
3.4 Prol graničnika
3.5 Torban zavrtnji
3.6 Nosač graničnika
3.7 Završna kapa
4. Sto za prihvat
4.1 Zavrtnji za pričvršćivanje
4.2 Leva letva
4.3 Stezne čaure
4.4 Pokazivač
5. Mehanizam za podešavanje visine
5.1 Podloška
5.2 Prsten za zaključavanje
5.3 Sniženi deo
6. Sto za podešavanje debljine
7. Usisna hauba
7.1 Jezičak
8. Transportne ručice
9. Noge stalka
10. Transportni točkovi
11. Prekidač za uklj./isklj.
12. Poklopac kaiša
12.1 Pogonski kaiš
12.2 Zavrtnji za pričvršćivanje motora
13. Skala hoblovanja za ravnanje
14. Pokrivka vratila noža
14.1 Zaštitni prol
14.2 Uglavni zavrtanj
14.3 Poluga za stezanje
14.4 Zavrtanj za podešavanje visine
14.5 Držač
14.6 Imbus zavrtnji
15. Poklopac za izbacivanje opiljaka
15.1 Nareckani zavrtanj
15.2 Nareckana navrtka
16. Skala krupnog hoblovanja
17. Poluga za ručno pokretanje
17.1 Imbus zavrtanj
18. Štap za guranje
19. Poklopac prenosnika
20. Merač za podešavanje
21. Viljuškasti ključ 8/10 mm
22. Viljuškasti ključ 10/13 mm
23. Imbus ključ 3 mm
24. Imbus ključ 5 mm
25. Imbus ključ 6 mm
26. Šestougaoni zavrtanj M6x 40 mm
1. Uvod
Proizvođač:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Poštovani kupče
Želimo Vam puno zadovoljstva i uspeha u radu sa
Vašim novim proizvodom.
Napomena:
Proizvođač ovog proizvoda, u skladu sa važećim
zakonom o odgovornosti za proizvod, ne odgovara za
štetu koja nastane na ovom proizvodu ili usled ovog
proizvoda u slučaju:
• nestručnog rukovanja
• Nepoštovanje priručnika za upotrebu
• Popravki od strane trećih lica, neovlašćenih stručnih
lica
• Ugradnje i zamene neoriginalnih rezervnih delova
• nenamenske upotrebe
• Otkaza električne instalacije usled nepoštovanja
propisa o električnim instalacijama i VDE propisa
0100, DIN 57113 / VDE 0113
Vodite računa:
Uputstvo za upotrebu je sastavni deo ovog proizvoda.
Ono sadrži važne informacije u vezi sa bezbednim,
stručnim i ekonomičnim radom sa ovim proizvodom,
načinima sprečavanja opasnosti, uštede troškova
popravke, skraćenjem vremena stajanja, pouzdanošću i
vekom trajanja proizvoda. Pored bezbednosnih propisa
iz ovog uputstva za upotrebu morate se obavezno
pridržavati propisa za rad proizvoda koji važe u vašoj
državi.
Pre upotrebe proizvoda upoznajte se sa svim
uputstvima za upotrebu i bezbednost. Koristite proizvod
samo onako kako je opisano i samo za navedene oblasti
primene. Dobro čuvajte uputstvo za upotrebu i prilikom
predaje proizvoda trećem licu uručite svu njegovu
dokumentaciju.
2. Opis proizvoda
1. Sto za odlaganje
1.1 Poluga za blokiranje
2. Vratilo noža
2.1 Šestougaoni zavrtnji
2.2 Pritisna letva
2.3 Nož za hoblovanje
www.scheppach.com
RS
|
101
26 1 Šestougaoni zavrtanj
M6 x 40 mm
27 16 Šestougaoni zavrtanj
M8 x 16 mm
28 4 Šestougaoni zavrtanj
M8 x 20 mm
29 2 Imbus zavrtanj
M6 x 25 mm
30 4 Krstasti zavrtanj
3,5 x 50 mm
31 4 Krstasti zavrtanj
4,8 x 10 mm
32 20 Podloška Ø 8 mm
33 1 Šestostrana navrtka M6
34 20 Šestostrana navrtka M8
1 Uputstvo za rukovanje
4. Namenska upotreba
Krupna rendisaljka/mašina za ravnanje služi za
ravnanje i krupno rendanje obloženog rezanog drveta
bilo koje vrste, kvadratnog, pravougaonog iskošenog
oblika.
m UPOZORENJE!
Sledeći radovi ne smeju da se sprovode:
• Radovi umetanja (tj. bilo kakva obrada koja ne
prevazilazi ukupnu dužinu radnog predmeta)
• Sniženi delovi, nastavci ili udubljenja
• Hoblovanje jako savijenog drveta, kod kojeg postoji
nedovoljan dodir sa dovodnim stolom.
m Najstrože je zabranjeno demontirati, izmeniti ili
nenamenski koristiti zaštitne uređaje koji se nalaze na
mašini ili montirati eksterne zaštitne uređaje.
Naprava za zaštitu mosta ne sme da se uklanja tokom
obrade. Nekorišćeni deo vratila noža mora da se
pokrije.
Mašinu smete da koristite samo u svrhu za koju je
namenjena. Svaka dodatna upotreba koja izlazi iz
ovih okvira smatra se nenamenskom. Za oštećenja ili
povrede svih vrsta koje nastanu usled toga, odgovara
korisnik/rukovalac, a ne proizvođač.
U namensku upotrebu spada i poštovanje sigurnosnih
napomena, kao i uputstva za montažu i instrukcija za
upotrebu navedenih u priručniku za upotrebu.
27. Šestougaoni zavrtanj M8 x 16 mm
28. Šestougaoni zavrtanj M8 x 20 mm
29. Imbus zavrtanj M6 x 25 mm
30. Samourezni zavrtanj 3,5 x 50 mm
31. Samourezni zavrtanj 4.8 x 10 mm
32. Podloška Ø 8 mm
33. Šestostrana navrtka M6
34. Šestostrana navrtka M8
3. Opseg isporuke (sl. 3)
Poz. Količina Oznaka
1
Mašina za ravnanje /
krupno hoblovanje
1 1
Sto za odlaganje
4 1 Sto za prihvat
3,4 1 Prol graničnika
3,3 1 Držač graničnika
3,6 1 Nosač graničnika
3,8 1 Završna kapa
14 1 Pokrivka vratila noža
14,1 1 Zaštitni prol
7 1 Usisna hauba
15 1 Poklopac za izbacivanje
opiljaka
10 1 Transportni točkovi
8 2 Transportne ručice
5 1 Mehanizam za podešavanje
visine
9 4 Noge stalka
17 1 Poluga za ručno pokretanje
18 1 Štap za guranje
20 1 Merač za podešavanje
21 1 Viljuškasti ključ 8/10 mm
22 2 Viljuškasti ključ 10/13 mm
23 1 Imbus ključ
3 mm
24 1 Imbus ključ
5 mm
25 1 Imbus ključ
6 mm
www.scheppach.com
102
|
RS
3 Zaštitite se od električnog udara
- Sprečite telesni kontakt sa uzemljenim
delovima (npr. cevima, radijatorima, električnim
šporetima, rashladnim uređajima).
4 Držite druge osobe na udaljenosti
- Ne dozvolite da druge osobe, a posebno
deca, dodiruju električni alat ili kabl. Držite
ih podalje od Vašeg područja rada.
5 Električne alate koje ne koristite čuvajte na
sigurnom
- Električne uređaje koji nisu u upotrebi držite
van dometa dece i čuvajte na suvom, visokom
i zatvorenom mestu.
6 Nemojte preopterećivati vaš električni alat
- U navedenom opsegu snage radićete bolje
i bezbednije.
7 Koristite pravilni električni alat
- Ne koristite mašine nedovoljne snage za
teške radove.
- Električni alat ne koristite za svrhu za koji nije
namenjen.
- Na primer ne koristite ručnu cirkularnu testeru
za obaranje drveća ili cepanje drveta.
8 Nosite odgovarajuću odeću
- Ne nosite široku odeću ili nakit, pokretni
delovi bi mogli da ih zahvate.
- Kod rada na otvorenom preporučuje se obuća
koja se ne kliza.
- Ako imate dugačku kosu nosite mrežu za
kosu.
9 Koristite zaštitnu opremu
- Nosite zaštitne naočare.
- Kod radova kod kojih dolazi do stvaranja
prašine nosite masku za disanje.
10 Priključite uređaj za usis prašine
- Ukoliko postoje priključci za usisavanje prašine
i prihvat, uverite se da su oni priključeni i da se
pravilno koriste.
11 Ne koristite kabl za svrhe za koje nije namenjen
- Ne koristite kabl da biste utikač izvukli iz
utičnice. Kabl zaštitite od toplote, izloženosti
ulju i oštrih ivica.
12 Osigurajte radni predmet
- Koristite naprave za pričvršćivanje ili stegu
sa zavrtnjem da biste učvrstili radni predmet.
Tako ćete ga bolje učvrstiti nego kad ga držite
rukom.
13 Izbegavajte zauzimanje abnormalnog stava
- Pobrinite se da sigurno stojite i da u svako
doba održavate ravnotežu.
Osobe koje rukuju mašinom i održavaju je moraju biti
upoznate sa njima i moraju biti informisane o mogućim
opasnostima.
Stoga je neophodno da se strogo pridržavate važećih
propisa o zaštiti od nezgoda.
Takođe se moraju poštovati i druga opšta pravila u
oblasti zaštite na radu i bezbednosti.
Proizvođač se oslobađa odgovornosti zbog izmena na
mašini i štete koja usled toga nastane.
Mašina sme da se koristi samo sa originalnim delovima
i originalnim priborom proizvođača.
Obavezno je poštovati propise proizvođača vezane za
bezbednost, rad i održavanje, kao i dimenzije koje su
navedene u odeljku Tehnički podaci.
Molimo vas da imate u vidu da naši proizvodi nisu
namenski konstruisani za profesionalnu, zanatsku ili
industrijsku upotrebu. Ne preuzimamo odgovornost
ukoliko se proizvod koristi u profesionalnim, zanatskim
ili industrijskim kao i srodnim delatnostima.
Proizvod je namenjen za upotrebu od strane odraslih
osoba. Mlade osobe iznad 16 godina proizvod smeju
da koriste samo pod nadzorom. Proizvođač ne
snosi odgovornost za štetu koja je prouzrokovana
nenamenskom upotrebom ili pogrešnim rukovanjem.
5. Opšte sigurnosne napomene
Opšte sigurnosne napomene
Pažnja! Pre upotrebe električnog alata poštovati
sledeće osnovne bezbednosne mere za zaštitu od
električnog udara, opasnosti od povreda i požara.
Pročitajte sve ove napomene pre nego što budete
koristili ovaj električni alat i dobro čuvajte sigurnosne
napomene.
Bezbedan rad
1 Radno mesto držite uredno
- Nered na radnom mestu može za posledicu
da ima nezgode.
2 Uzmite u obzir okolne uticaje
- Električni uređaj ne izlažite kiši.
- Električni uređaj ne koristite u vlažnom ili
mokrom okruženju.
- Osigurajte dovoljnu osvetljenost radnog
područja.
- Ne koristite električni uređaj na mestima gde
postoji opasnost od požara ili eksplozije.
www.scheppach.com
RS
|
103
- Oštećena zaštitna oprema i delovi moraju biti
stručno popravljeni ili zamenjeni od strane
ovlašćene specijalizovane radionice osim
ukoliko u se uputstvu za upotrebu ne navodi
drugačije.
- Oštećeni prekidači moraju da se zamene u
servisnoj radionici.
- Ne koristite električne uređaje kod kojih se
prekidač ne može uključiti, odnosno isključiti.
21 PAŽNJA!
- Upotreba drugih umetnih alata i drugog
pribora može za vas da predstavlja opasnost
od povreda.
22 Neka popravke vašeg električnog alata vrši
kvalikovani električar
- Ovaj električni alat odgovara važećim
sigurnosnim propisima. Popravke može
da izvodi samo kvalikovani električar uz
korišćenje originalnih rezervnih delova; u
suprotnom mogu nastati nezgode po korisnika.
Ovaj proizvod ne smeju da koriste osobe (uključujući
decu) sa smanjenim zičkim, senzoričkim ili mentalnim
sposobnostima ili sa nedostatkom iskustva i/ili znanja.
Deca moraju biti pod nadzorom kako bi se osiguralo da
se ne igraju sa ovim uređajem.
POSEBNE SIGURNOSNE NAPOMENE
• Ne koristite tupe noževe. Opasnost od povratnog
udara!
• Rezni blok mora biti potpuno pokriven.
• Za hoblovanje kratkih radnih predmeta koristite štap
za guranje.
• Za hoblovanje uskih radnih predmeta trebalo bi
da sprovedete dodatne mere predostrožnosti.
Upotreba poprečnih pritisnih naprava i opružnih
poklopaca bi mogla biti neophodna da se garantuje
bezbedan rad.
• Proizvod nije pogodan za rezanje falceva.
• Osigurač protiv trzaja i valjak za pomak se moraju
redovno proveravati.
• Proizvodi koji su opremljeni odvodom za opiljke i
odvodnim haubama, trebalo bi da se priključe na
odgovarajuće uređaje.
Vrsta materijala može da nepovoljno utiče na
stvaranje prašine.
• Proizvod je pogodan samo za rezanje drveta i
sličnih materijala.
• Ako je nož istrošen 5%, on mora da se zameni. Ne
koristite tupe noževe.
14 Pažljivo održavajte alat
- Rezni alat održavajte tako da bude oštar i čist
kako bi mogli bolje i bezbednije da radite.
- Poštujte napomene u vezi podmazivanja i
zamene alata.
- Redovno kontrolišite priključni vod
električnog alata i u slučaju oštećenja dajte
da ga zameni ovlašćeno stručno lice.
- Redovno kontrolišite produžne vodove i
zamenite ih ako su oštećeni.
- Vodite računa da su ručke suve, čiste i da na
njima nema tragova ulja i masti.
15 Izvadite utikač iz utičnice
- Kod neupotrebljavanja električnog alata,
pre održavanja i zamene alata kao npr. lista
testere, burgije, glodalice.
- Ukoliko vratilo rendisaljke blokira prilikom
radova usled prevelike sile pomaka ili
zaglavljivanja radnog predmeta, isključite
uređaj i isključite ga iz mreže. Uklonite radni
predmet i uverite se da se vratilo rendisaljke
slobodno okreće. Uključite uređaj i ponovo
izvedite postupak rezanja sa smanjenom
silom pomaka.
16 Ne ostavljajte utaknut ključ alata
- Pre uključivanja proverite da li su uklonjeni
ključevi i alati za podešavanje.
17 Sprečite nenamerno pokretanje alata
- Uverite se da je prekidač isključen prilikom
umetanja utikača u utičnicu.
18 Koristite produžni kabl za rad na otvorenom
- Na otvorenom koristite samo u tu svrhu
odobrene i odgovarajuće označene produžne
kablove.
19 Budite pažljivi
- Vodite računa šta radite. Koristite zdrav
razum tokom rada. Ne koristite električni alat
ako niste koncentrisani na rad.
20 Proverite električni alat na moguća oštećenja
- Pre dalje upotrebe električnog alata zaštitni
uređaji ili blago oštećeni delovi moraju se
pažljivo da se provere na besprekorno i
namensko funkcionisanje.
- Proverite da li pokretni delovi besprekorno
funkcionišu i da ne zapinju ili nisu oštećeni. Svi
delovi moraju da budu pravilno montirani i da
ispunjavaju sve uslove kako bi bio obezbeđen
besprekoran rad električnog alata.
www.scheppach.com
104
|
RS
• Osim toga, uprkos svim preduzetim merama
predostrožnosti, može doći i do preostalih opasnosti
koje nisu očigledne.
• Preostali rizici se mogu svesti na minimum ukoliko
se poštuju „bezbednosne napomene“ i „namenska
upotreba“, kao i priručnik za upotrebu u celini.
• Izbegavajte iznenadno puštanje u rad mašine: kod
umetanja utikača u utičnicu prekidač za uključivanje/
isključivanje ne sme biti pritisnut. Upotrebljavajte
umetak alata koji se preporučuje u ovom uputstvu
za upotrebu. Tako ćete postići da vaš proizvod
ostvaruje optimalan učinak.
• Ruke držite dalje od područja obrade kada je mašina
u upotrebi.
Uprkos namenskoj upotrebi, određeni preostali faktori
rizika ne mogu se u potpunosti eliminisati. Zbog
neophodnog procesa rada mogu se pojaviti sledeće
povrede i opasnosti:
• m Upozorenje! Opasnost od povreda prstiju i
šaka usled dodirivanja vratila noža na nepokrivenim
delovima, pri zameni alata. Osim toga prsti i šaka
mogu biti prignječeni prilikom otvaranja zaštitnog
poklopca.
• Može doći do povreda oka.
• Opasnost na otvoru za uguravanje i izlaznom otvoru.
• Opasnost zbog opasnog trzaja.
• Potencijalna opasnost od struje, ako električni
vodovi nisu pravilno priključeni.
• Prilikom rada bez usisavanja odn. vreće za piljevinu,
može da se stvori drvena prašina opasna po zdravlje.
• Opasnost zbog odbačenih delova.
• Noževi mogu da se istupe odn. unište zbog metalnih
delova sadržanih u radnom predmetu.
• Oštećenja pluća, ako se ne nosi prikladna maska za
zaštitu od prašine.
• m UPOZORENJE ! Oštećenja sluha! Dugotrajni
boravak u neposrednoj blizini proizvoda može
oštetiti vaš sluh. Nosite štitnike za uši!
• Uprkos poštovanju uputstva za rukovanje, mogu
postojati i preostali rizici koji nisu očigledni.
m Upozorenje! Ovaj električni alat u toku pogona
stvara elektromagnetno polje. Ovo polje pod određenim
okolnostima može da negativno utiče na aktivne
ili pasivne implantate. Da bi se smanjila opasnost
od ozbiljnih ili smrtonosnih povreda, osobama sa
medicinskim implantatima preporučujemo da pre
rukovanja električnim alatom konsultuju svog lekara i
proizvođača medicinskog implantata.
• Nedostajući štap za guranje može da dovede do
opasnosti. U slučaju nekorišćenja, štap za guranje
treba uvek čuvati na proizvodu.
• Ako se mali radni predmeti ubacuju ručno, postoji
povećana opasnost od povreda. Preporuke
proizvođača u pogledu upotrebe štapa za guranje
moraju da se uzmu u obzir.
• Pogrešno poravnanje zaštitnih poklopaca, sto
za pomeranje ili rešetka mogu da dovedu do
nekontrolisanih situacija.
• Oštećeni ili zaprljani radni predmeti kriju opasnosti.
Metalni delovi ili materijal koji se odlama ne sme da se
obrađuje ovim proizvodom. Opasnost od povreda!
• Postavite dugačke radne predmete za rezanje
na rol stolu ili na neku drugu potpornu napravu.
U protivnom biste mogli da izgubite kontrolu nad
radnim predmetom.
• Proizvod je pogodan samo za hoblovanje i krupno
hoblovanje.
• Kada radite na mašini, uvek bi trebalo da nosite
primerenu zaštitnu odeću:
- štitnike za uši za zaštitu od oštećenja sluha,
- masku za zaštitu disanja, da bi se sprečilo udisanje
opasnih čestica prašine,
- Zaštitne rukavice pri rukovanju vratilom noža i
hrapavim materijalima za smanjenje rizika od
povreda zbog oštrih ivica,
- zaštitne naočare da bi se povrede očiju sprečile
delićima koji lete naokolo.
• Sledeće situacije bi trebalo izbegavati na svaki način:
prevremeni prekid postupka hoblovanja (rezovi
rendisaljkom, koji ne obuhvataju celu dužinu radnog
predmeta; hoblovanje neravnih drvenih delova, koji
ne naležu ravnomerno na sto za pomeranje).
• Pažnja! Ako je glavni mrežni priključak u lošem stanju,
prilikom uključivanja proizvoda postoji opasnost od
kratkih spojeva. Time mogu biti pogođene i druge
funkcije (npr. svetljenje kontrolnih lampica). Ako se
na glavnom mrežnom priključku pojave smetnje,
obratite se vašem lokalnom snabdevaču električnom
energijom za pomoć i informacije.
6. Preostali rizici
Mašina je konstruisana u skladu sa najnovijim
dostignućima tehnike i prema priznatim sigurnosno-
tehničkim propisima. Međutim, i pored toga se tokom
rada mogu pojaviti pojedini preostali rizici.
• Opasnost po zdravlje usled strujnog udara kod
primene nepropisnih električnih priključnih kablova.
www.scheppach.com
RS
|
105
Nesigurnost K
wa/pA(A)
3 dB
Nivo zvučne snage
Krupno hoblovanje L
WA(B)
99,1 dB
Nivo zvučnog pritiska
Krupno hoblovanje L
pA(B)
91,5 dB
Nesigurnost K
wa/pA(B)
3 dB
8. Raspakivanje
• Otvorite pakovanje i oprezno izvadite proizvod.
• Uklonite materijal za pakovanje, kao i osigurače
pakovanja/ i transportne osigurače (ako postoje).
• Proverite da li je opseg isporuke potpun.
• Proverite proizvod i delove opreme u pogledu
transportnih oštećenja. Kod nedostataka odmah
obezbediti dostavljača. Kasnije reklamacije se ne
priznaju.
• Ako je moguće, sačuvajte pakovanje do isteka
garantnog roka.
• Pre upotrebe se upoznajte sa priručnikom za
upotrebu proizvoda.
• Koristite samo originalnu dodatnu opremu kao i
originalne potrošne i rezervne delove. Rezervne delove
možete nabaviti kod Vašeg specijalizovanog prodavca.
• Prilikom naručivanja navedite naše brojeve artikla
kao i tip i godinu proizvodnje proizvoda.
m UPOZORENJE!
Proizvod i materijal za pakovanje nisu igračke
za decu! Deca ne smeju da se igraju plastičnim
kesama, folijama i sitnim delovima! Postoji
opasnost od gutanja i gušenja!
9. Konstrukcija
9.1 Montaža noge stalka (sl. 4-5)
1. Navrnite proizvod na stranu stola za odlaganje (1)
i pažljivo ga postavite na odgovarajuću površinu.
2. Gurnite noge stalka (9) odozdo u uglove proizvoda.
Istovremeno, zategnite transportne ručice (8) spolja
pomoću šestougaonih zavrtnjeva (27), podloški
(32) i šestougaonih navrtki (34) i zategnite ih. (Sl. 4)
3. Okrenite proizvod na stranu stola za prihvat (4).
4. Gurnite noge stalka (9) odozdo u uglove proizvoda i
pričvrstite je pomoću šestougaonih zavrtnjeva (27),
podloški (32) i šestougaonih navrtki (34). (Sl. 4)
5. Pričvrstite transportne točkove (10) na noge stalka
(9) sa šestougaonim zavrtnjima (28), podloškama
(32) i šestougaonim navrtkama (34). (Sl. 5)
7. Tehnički podaci
Tehnički podaci
Broj noževa 2 komada
Broj obrtaja vratila
rendisaljke
6500 min
-1
Dimenzije 1110 x 620 x 980 mm
Težina 71 kg
Tehnički podaci, hoblovanje za ravnanje
maks. širina rendisaljke 260 mm
maks. skidanje opiljaka 3 mm
Graničnik poravnavanja
D x V
655 x 130 mm
Opseg zakretanja
graničnika poravnavanja
90° - 135°
Veličina stola za poravnavanje 1040 x 280 mm
Tehnički podaci, krupno hoblovanje
maks. širina rendisaljke 260 mm
maks. debljina rendisaljke 160 mm
maks. skidanje opiljaka 3 mm
Veličina stola za krupno
hoblovanje
400 x 260 mm
Pogon
Motor 220 - 240 V~ / 50 Hz
Potrošnja struje S6 40%* 2200 W
Zadržana su sva prava na tehničke izmene!
* Režim rada S6 40%: Neprekidni rad sa povremenim
prekidom opterećenja (trajanje ciklusa 10 min). Kako se
motor ne bi nedozvoljeno zagrevao, motor sme da se
koristi 25% trajanja ciklusa sa navedenom nominalnom
snagom, a nakon toga mora 75% ciklusa da nastavi da
radi bez opterećenja.
Buka i vibracije
m Upozorenje: Buka može ozbiljno narušiti vaše
zdravlje. Nosite odgovarajuće štitnike za uši ako nivo
buke pri radu mašine prevazilazi 85 dB.
Vrednosti izlaganja buci
Vrednosti buke su određene u skladu sa EN 61029.
Nivo zvučne snage
Hoblovanje za ravnanje L
WA(A)
102,1 dB
Nivo zvučnog pritiska
Hoblovanje za ravnanje L
pA(A)
95,6 dB
www.scheppach.com
106
|
RS
9.7 Montaža poklopca vratila rendisaljke (sl. 10)
1. Zategnite držač (14.5) na strani stola za odlaganje
(1) pomoću dva šestougaona zavrtnja (14.6). Da
biste olakšali pristup šestougaonim zavrtnjima,
stezna poluga (14.3) mora biti pritisnuta nadole.
2. Gurnite zaštitni prol (14.1) u držač tako da celo
vratilo noža bude pokriveno.
3. Učvrstite zaštitni prol (14.1) pomoću uglavnog
zavrtnja (14.2).
9.8 Montaža paralelnog graničnika (sl. 11)
1. Čvrsto zategnite paralelni graničnik (3.3) sa dva
šestougaona zavrtnja (29) na stolu za prihvat (4).
2. Postavite nosač graničnika (3.6) na
držač graničnika (3.3). Umetnite zavrtanj stezne
poluge za širinu graničnika (3.2) u prorez držača
graničnika (3.3) i zategnite steznu polugu za širinu
graničnika (3.2).
3. Pomerite steznu polugu za podešavanje ugla (3.1)
nagore i zategnite je tako da ima dovoljno prostora
za umetanje prola graničnika (3.4).
4. Gurnite prol graničnika (3.4) na dva torban
zavrtnja (3.5) do kraja. Čvrsto pritegnite navrtku
torban zavrtnja (3.5). Prol graničnika (3.4) mora
biti postavljen sa udubljenjem okrenutim nadole.
5. Utaknite kraj prola graničnika (3.4) u završnu
kapu (3.7).
9.9 Montaža držača za štap za guranje (sl. 12)
1. Odvrnite šestougaoni zavrtanj (26) kao što je
prikazano i pričvrstite ga šestougaonom navrtkom
(33).
2. Zakačite štap za guranje (18) na šestougaoni
zavrtanj (26).
10. Puštanje u rad
m Pažnja!
Pre stavljanja u pogon, proizvod obavezno montirati
u potpunosti!
Pre svake upotrebe proverite:
• Prekidač za uključivanje i isključivanje: Proverite
propisnu funkciju prekidača za uključivanje/
isključivanje.
• Zaključani zaštitni uređaji: Svaki odvojeni zaštitni
uređaj treba otvarati jedan po jedan da bi se mašina
isključila. Potrebno je proveriti da li je nemoguće
pokrenuti mašinu sa otvorenim zaštitnim uređajem.
9.2 Montaža ručne kurble za mehanizam za
podešavanje visine (sl. 6)
1. Nataknite ručnu kurblu (17) na mlaznicu tako da
imbus zavrtanj (17.1) sa strane bude na spljoštenoj
strani mlaznice.
2. Čvrsto zategnite imbus zavrtanj (17.1).
9.3 Montaža prekidača za uključivanje/
isključivanje (sl. 6)
1. Pričvrstite prekidač za uključivanje/isključivanje
(11) pomoću četiri krstasta zavrtnja (30) na
poklopac remena (12).
9.4 Montaža stola za prihvat (sl. 7)
1. Uklonite dva zavrtnja za pričvršćivanje (4.1) i
skinite levu letvu (4.2).
2. Ponovite ove korake na desnoj strani proizvoda.
3. Postavite sto za prihvat (4) na proizvod i držite ga
na mestu.
4. Gurnite levu letvu (4.2) sa strane i poravnajte je
tako da dve stezne čaure (4.3) odgovaraju otvorima
na proizvodu. Vodite računa da se pokazivač
(4.4) nalazi unutar opsega skale (13). Po potrebi
prilagodite položaj stola za prihvat (4).
5. Ukucajte dve stezne čaure (4.3) čekićem u
proizvod.
6. Ponovo zategnite levu letvu (4.2) pomoću dva
zavrtnja za pričvršćivanje (4.1).
7. Ponovite korake na desnoj strani proizvoda.
9.5 Montaža mehanizma za podešavanja visine
stola za prihvat (sl. 8)
1. Gurnite podlošku (5.1) na mehanizam za
podešavanja visine (5).
2. Gurnite mehanizam za podešavanja visine (5)
kroz otvor na prednjoj strani stola za prihvat (4).
3. Na drugoj strani, gurnite prsten za zaključavanje
(5.2) na mehanizam za podešavanje visine (5).
4. Zavrnite mehanizam za podešavanje visine (5) u
otvor poprečne šipke.
5. U mehanizmu za podešavanju visine (5) nalazi
se konusno udubljenje (5.3). Postavite prsten za
zaključavanje (5.2) tako da se zavrtanj u prstenu za
zaključavanje (5.2) nalazi iznad ovog udubljenja (5.3).
6. Čvrsto zategnite zavrtnje u prstenu za
zaključavanje (5.2).
9.6 Montaža poklopca za izbacivanje opiljaka (sl. 9)
1. Gurnite poklopac za izbacivanje opiljaka (15) ispod
prola za pričvršćivanje i čvrsto ga učvrstite sa
četiri krstasta zavrtnja (31).
www.scheppach.com
RS
|
107
• Proverite protivtrzajne kandže u pogledu besprekorne
funkcije.
• Uvek nosite zaštitu za oči.
• Nikada ne režite udubljenja, nastavke ili oblike.
• Pre stavljanja u pogon sve oplate i sigurnosne
naprave moraju da budu montirane.
• Nož za hoblovanje mora da se slobodno obrće.
m PAŽNJA ! Mašina za ravnanje/krupno hoblovanje
projektovana je posebno za hoblovanje tvrdog
drveta. U tu svrhu se koriste visokolegirani noževi.
Kod krupnog hoblovanja dodirna površina radnog
predmeta mora biti ravna.
• Proizvod je opremljen zaštitom od preopterećenja
za zaštitu motora. Proizvod se automatski zaustavlja
u slučaju preopterećenja. Nakon otprilike 10 minuta
može da se ponovo uključi.
• U slučaju nestanka struje, aktivira se relej podnapona.
To sprečava da se proizvod samostalno pokrene
nakon što se struja vrati. Za ponovno pokretanje se
prekidač za uklj./isklj. mora ponovo pritisnuti.
• Prilikom obrade dugačkih radnih predmeta
koristite stalke za odmotavanje ili slične naprave.
Dodatna oprema je dostupna u specijalizovanim
prodavnicama. Ona mora da se postavi na ulaznoj
i izlaznoj strani mašine za hoblovanje. Podešavanje
visine mora da se vrši tako da se radni predmet može
vodoravno ubaciti u proizvod i izvaditi iz njega.
10.1 Hoblovanje za ravnanje
10.1.1 Priprema za hoblovanje za ravnanje
(sl. 13 - 15)
1. Podesite paralelni graničnik (3) toliko prema spolja
tako da ne smeta.
2. Otpustite nareckani zavrtanj (15.1) i preklopite
poklopac za izbacivanje opiljaka (15) nadole.
3. Postavite levu i desnu polugu za blokiranje (1.1)
prema spolja i postavite sto za odlaganje (1) na
mesto. Oba klina na kućištu moraju da se zakače
u donje proreze vođice stola za odlaganje.
4. Fiksirajte sto za odlaganje (1) sa obe poluge za
blokiranje (1.1). Poluge za blokiranje (1.1) moraju
biti potpuno zatvorene, u suprotnom se granični
prekidač neće aktivirati i proizvod se neće uključiti.
5. Podesite sto za krupno hoblovanje (6) pomoću
ručne kurble (17) sve do dole.
6. Postavite usisnu haubu (7) na sto za krupno
hoblovanje (6) i umetnite jezičak (7.1) sa usisne
haube (7) u prihvat na stolu za krupno hoblovanje (6).
• Kočnica: Na početku rada uključiti mašinu i pustiti
da postigne potreban broj obrtaja. Sada ponovo
isključite mašinu. Motor mora da se zaustavi u roku
od 10 sekundi. Ako ne, onda postoji kvar.
• Protivtrzajne kandže: Protivtrzajne kandže treba
vizuelno proveriti najmanje jednom po radnoj smeni
kako bi se osiguralo da su u ispravnom radnom stanju.
To uključuje proveru da nema oštećenja kontaktnih
površina usled udara i da protivtrzajne kandže mogu
nesmetano da se vrate pod sopstvenom težinom.
• Nož za hoblovanje: Proverite nož za hoblovanje na
oštećenja i pravilno naleganje.
Proizvod sme da se koristi samo kada su svi ovi
uslovi ispunjeni.
• Koristite samo dobro naoštrene i održavane noževe.
Koristite samo noževe konstruisane za ovaj proizvod.
• Za obradu kratkih radnih predmeta koristite drvene
elemente za pomeranje ili štapove za guranje, koji
nisu neispravni.
• Priključite proizvod na napravu za usisavanje prašine
ili piljevine.
• Pre početka obrade proverite da li je graničnik
pričvršćen.
• Uverite se da u svakom trenutku možete da održite
ravnotežu. Postavite se bočno u odnosu na proizvod.
• Kada mašina radi, držite svoje ruke na bezbednom
rastojanju od vratila noža i od mesta na kom se opiljci
izbacuju.
• Sa hoblovanjem počnite tek kada vratilo noža
postigne potreban broj obrtaja.
• Osim toga, vodite računa da radni predmet ne
sadrži kablove, užad, konopce ili slično. Nemojte
da obrađujete drvo koje sadrži brojne spojeve sa
granama ili rupe od grana.
• Duže radne predmete osigurajte od nakretanja na
kraju procesa hoblovanja. U tu svrhu koristite npr.
stalke za odmotavanje ili slične naprave.
• Strogo je zabranjeno uklanjanje opiljaka ili krhotina
kada mašina radi.
• U slučaju blokade odmah isključite proizvod. Izvucite
mrežni utikač i uklonite zaglavljeni radni predmet.
• Posle svake upotrebe podesite najmanju veličinu
reza, da biste sprečili opasnost od povreda.
• Pre priključivanja se uverite da podaci na tipskoj
pločici odgovaraju podacima strujne mreže.
• m UPOZORENJE ! Pre bilo kakvih radova čišćenja,
podešavanja i održavanja ili radova popravke odvojite
mrežni utikač od glavnog strujnog napajanja!
• Redovno proveravajte da li su noževi dobro
pričvršćeni na vratilo noža.
www.scheppach.com
108
|
RS
8. Pažnja! Pritiskajte radni predmet samo u području
stola za odlaganje (1)!
9. Posle završetka rada isključite proizvod. U tu
svrhu pritisnite crveni taster „0“ na prekidaču za
uključivanje /isključivanje (11). Zatim odvojite
proizvod od mreže.
10.2 Krupno hoblovanje (sl. 20 - 21)
10.2.1 Priprema za krupno hoblovanje
m PAŽNJA ! Pre svih radova na održavanju, čišćenju i
podešavanju izvucite mrežni utikač.
1. Podesite paralelni graničnik (3) toliko prema spolja
tako da ne smeta.
2. Postavite levu i desnu polugu za blokiranje (1.1)
prema spolja i skinite sto za odlaganje (1).
3. Preklopite poklopac za izbacivanje opiljaka (15)
nagore preko vratila noža i zategnite nareckani
zavrtanj (15.1).
4. Prilikom rada sa sistemom za usisavanje,
odvrnite nareckanu navrtku (15.2) sa poklopca
za izbacivanje opiljaka (15), postavite usisnu
haubu (7) na haubu za izbacivanje (15) i pričvrstite
nareckanom navrtkom (15.2).
10.3 Krupno hoblovanje radnih predmeta (sl. 21 - 22)
1. Postavite se frontalno u odnosu na proizvod.
2. Podesite debljina rendisaljke ručne kurble (17) i
pročitajte je na skali (6.1).
Pažnja! Maks. skidanje opiljaka od 3 mm se može
koristiti samo:
- sa vrlo oštrim noževima za hoblovanje;
- sa mekim drvetom;
- ako se ne koristi maksimalna širina radnog
predmeta.
3. Koristite mrežni utikač ugaonu brusilicu sa
mrežnim vodom. Pritisnite zeleni taster „I“ na
prekidaču za uključivanje /isključivanje (11) da bi
se mašina za hoblovanje pokrenula.
4. Postavite radni predmet na sto za krupno
hoblovanje (6) i gurajte ga pravolinijski unutra dok
se radni predmet automatski ne uvuče.
5. Vodite radni predmet pravolinijski kroz mašina za
hoblovanje.
6. Posle završetka rada isključite proizvod. U tu
svrhu pritisnite crveni taster „0“ na prekidaču za
uključivanje /isključivanje (11). Zatim odvojite
proizvod od mreže.
7. Pažljivo podižite sto za krupno hoblovanje (6), dok
se usisna hauba (7) ne ksira.
8. Po potrebi priključite odgovarajući sistem za
usisavanje na nastavak za usisavanje usisne
haube (7).
- Protok vazduha ≥ 550 m
3
/h;
- Potpritisak ≥740 Pa;
- Brzina vazduha ≥ 20 m/s.
9. Pažnja! Rad bez sistema za usisavanje je moguć
samo:
- na otvorenom;
- kada se očekuje minimalno stvaranje opiljaka;
- sa maskom za zaštitu od prašine.
10. Pokrijte vratilo noža (2) pokrivkom vratila noža (14).
10.1.2 Ravnanje radnih predmeta (sl. 16 - 19)
1. Postavite se frontalno u odnosu na proizvod.
2. Pomoću poluge za podešavanje ugla (3.1) i stezne
poluge za širinu graničnika (3.2).podesite po želji
paralelni graničnik (3).
3. Podesite željeno skidanje opiljaka na mehanizmu
za podešavanju visine (5).
Pažnja! Maks. skidanje opiljaka od 3 mm se može
koristiti samo:
- sa vrlo oštrim noževima za hoblovanje;
- sa mekim drvetom;
- ako se ne koristi maksimalna širina radnog
predmeta.
4. Postavite radni predmet na paralelni graničnik (3).
5. Prilagodite pokrivku vratila noža (14) prema
radnom predmetu:
- Široki, ravni radni predmeti (sl. 18) Okrenite
zavrtanj za podešavanje visine (14.4) toliko dok
zaštitni prol (14.1) ne bude visok kao i debljina
radnog predmeta. Otpustite uglavni zavrtanj
(14.2), gurnite zaštitni prol (14.1) bočno prema
paralelnom graničniku (3) i ponovo zategnite
uglavni zavrtanj (14.2).
- Uzani radni predmeti (sl. 19) Okrenite zavrtanj
za podešavanje visine (14.4) toliko dok zaštitni
prol (14.1) ne nalegne na stolove za ravnanje.
Otpustite uglavni zavrtanj (14.2), gurnite zaštitni
prol (14.1) bočno prema radnom predmetu i
ponovo zategnite uglavni zavrtanj (14.2).
6. Koristite mrežni utikač ugaonu brusilicu sa
mrežnim vodom. Pritisnite zeleni taster „I“ na
prekidaču za uključivanje /isključivanje (11) da bi
se mašina za hoblovanje pokrenula.
7. Gurnite radni predmet ravno preko stola za prihvat
(4). Držite pri tome prste zatvorene i vodite radni
predmet dlanom ruke.
www.scheppach.com
RS
|
109
13. Čišćenje
Opasnost!
Pre svih radova čišćenja izvucite mrežni utikač.
• Održavajte zaštitnu opremu, ventilacione proreze
i kućište motora što je moguće čistijim od prašine
i prljavštine. Obrišite proizvod čistom krpom ili ga
izduvajte komprimovanim vazduhom pod niskim
pritiskom.
• Preporučujemo da proizvod čistite neposredno
posle svakog korišćenja.
• Redovno čistite proizvod sa vlažnom krpom i sa malo
mekog sapuna. Nemojte koristiti sredstva za čišćenje
ili rastvarače, jer bi mogli da oštete plastične delove
proizvoda. Vodite računa da u unutrašnjost proizvoda
ne prodre voda. Prodiranje vode u električni alat
povećava rizik od strujnog udara.
• Nanesite tanki sloj kliznog voska na sto za prihvat,
sto za odlaganje i sto za krupno hoblovanje.
14. Skladištenje
Proizvod i njegovu dodatnu opremu skladištite na tamnom
i suvom mestu zaštićenom od mraza i van domašaja dece.
Optimalna temperatura skladištenja mora biti između
5 i 30 ˚C. Čuvajte proizvod u originalnom pakovanju.
Pokrijte proizvod kako biste ga zaštitili od prašine ili vlage.
Priručnik za upotrebu čuvajte uz proizvod.
15. Održavanje
m UPOZORENJE ! Pre bilo kakvih radova čišćenja,
podešavanja i održavanja ili radova popravke odvojite
mrežni utikač od glavnog strujnog napajanja!
• Navojno vreteno za podešavanje visine stola za
krupno hoblovanje smeju da se tretiraju samo suvim
mazivom.
• Površina stola i valjak za uvlačenje i izvlačenje uvek
moraju da se održavaju čistim od smole.
• Prljavi valjci za uvlačenje/izvlačenje moraju da se
očiste.
• U svrhu sprečavanja pregrevanja motora redovno
mora da se proverava da li se na otvorima za vazduh
na motoru nataložila prašina.
• Posle duže upotrebe se preporučuje da mašinu
proveri ovlašćeni korisnički servis.
11. Električni priključak
Instalirani električni motor fabrički je priključen.
Priključak je usklađen s relevantnim propisima
VDE i DIN. Mrežni priključak na mestu upotrebe,
kao i produžni kabl koji će se koristiti moraju da
budu u skladu sa ovim propisima.
Oštećen električni priključni kabl
Na električnim priključnim kablovima često nastaju
oštećenja izolacije.
Uzroci za ovo mogu biti:
• Spljoštena mesta na priključnim vodovima kada se
provode kroz zazor otvorenog prozora ili otvorenih
vrata.
• Prelomi usled nepravilno pričvršćivanja ili vođenja
priključnog kabla.
• Posekotine usled prelaženja preko priključnog kabla.
• Oštećenja izolacije usled naglog izvlačenja kabla iz
zidne utičnice.
• Pukotine uslovljene starenjem izolacije.
Tako oštećene električne priključne kablove nije
dozvoljeno koristiti, jer zbog oštećenja na izolacionom
omotaču mogu da budu opasni po život.
Redovno proveravajte priključne kablove na moguća
oštećenja. Prilikom provere osigurajte da kabl nije
priključen na električnu mrežu.
Električni priključni kablovi moraju biti u skladu s
relevantnim propisima VDE i DIN. Koristite samo
priključne vodove sa istom oznakom.
Na priključnom kablu mora biti utisnuta oznaka sa
tipom kabla.
Kod monofaznih motora naizmenične struje, za
mašine sa velikom startnom snagom (od 3000 vati)
preporučujemo osigurač C od 16 A ili K od 16 A!
12. Transport (sl. 1)
Kada želite da transportujete proizvod na neko drugo
mesto, prvo ga odvojite sa mreže. Podižite proizvod
držeći ga za transportne ručice (8) dok ne stane na
transportne točkove (10) i postavite ga na nekom
drugom predviđenom mestu.
www.scheppach.com
110
|
RS
- Postavite aluminijumski lenjir preko stola za
odlaganje (1) i preko vratila noža (2). Okrenite
vratilo noža (2) rukom za jedan okret. Aluminijski
lenjir treba da se pomeri samo 4 do 6 mm. Ovaj
test mora da se izvrši na oba noža za hoblovanje
(2.3). (Sl. 27)
10. Ako je potrebno, podesite prepust pomoću
zavrtnja bez glave (2.4) u pritisnoj letvi.
11. Potpuno otpustite četiri šestougaona zavrtnja (2.1)
na pritisnoj letvi (2.2). Da biste izbegli naprezanje,
počnite sa srednjim šestougaonim zavrtnjima (2.1)
i postepeno ih pomerajte prema spolja.
12. Na kraju, spustite pokrivku vratila noža (14) nazad
na sto i pokrijte vratilo noža (2).
13. Osigurajte položaj pokrivke vratila noža (14)
zavrtnjem za podešavanje visine (14.4).
m PAŽNJA !
Koristite samo noževe koje je za ovaj proizvod preporučio
proizvođač. Prilikom korišćenja drugih noževa postoji
opasnost od povreda usled gubitka kontrole.
m PAŽNJA !
Sprečite prekomerno okretanje i moguće odvajanje
navoja. Pritisne letve ili zavrtnji sa istrošenim navojem
moraju da se odmah zamene.
15.3 Održavanje prenosnika pomaka (sl. 28)
1. Izvucite mrežni utikač.
2. Otpustite dve navrtke na poklopcu prenosnika (19)
i skinite ih.
3. Uklonite drvene strugotine i drvenu prašinu.
4. Lagano poprskajte lanac valjka i ležajeve osovina
i vratila sprejem za održavanje i negu. Ne koristite
ulje!
5. Ponovo stavite poklopac prenosnika (19) i zategnite
dve navrtke.
15.4 Zatezanje pogonskog kaiša (sl. 29)
1. Izvucite mrežni utikač.
2. Otpustite navrtke na poklopcu remena (12) i skinite ih.
3. Proverite zategnutost remena pritiskom palca:
- Pogonski kaiš (12.1) bi trebalo da se može utisnuti
na sredini maksimalno 10 mm.
4. Ako je potrebno dotegnuti pogonski kaiš (12.1),
postupite na sledeći način:
- Otpustite četiri zavrtnja za pričvršćivanje motora
(12.2).
- Pritisnite motor nadole.
15.1 Nega alata
Vratilo rendisaljke, stege, podloge noža i noževi moraju
da se redovno čiste od smole, jer čist alat poboljšava
kvalitet reza.
U tu svrhu se stezne naprave, podloge za nož i
noževi mogu 24 sati staviti u standardno sredstvo za
uklanjanje smole. Aluminijumski alati smeju da se čiste
od smole samo sredstvima za uklanjanje smole koja
ne napadaju ovu vrstu metala.
15.2 Zamena noža (sl. 23 - 27)
m PAŽNJA ! Uvek izvucite mrežni utikač pre nego što
zamenite noževe.
Pažnja! Isporučeni noževi za hoblovanje su
naoštreni sa obe strane i ne mogu se ponovo oštriti!
Ne okrećite tupe noževe za hoblovanje. Ako su obe
strane istrošene, nož za hoblovanje mora da se
zameni!
m PAŽNJA ! Prilikom zamene noža za hoblovanje
nosite zaštitne rukavice!
1. Skinite paralelni graničnik (3).
2. Podesite pokrivku vratila noža (14) sasvim gore i
prema spolja.
3. Potpuno zategnite četiri šestougaona zavrtnja na
vratilu rendisaljke (2.1).
4. Uklonite pritisnu letvu (2.2) sa vratila noža (2).
5. Uklonite opiljke i smolu sa vratila noža (2) i pritisne
letve (2.2).
6. Novi nož za hoblovanje (2.3) postavite na pritisnu
letvu (2.2). Dva klina pritisne letve (2.2) moraju
stati u otvore na nožu za hoblovanje (2.3).
7. Postavite pritisnu letvu (2.2) sa nožem za
hoblovanje (2.3) u vratilo noža (2). Pritom vodite
računa da nož za hoblovanje (2.3) ne sklizne sa
dva klina.
8. Izvucite četiri šestougaona zavrtnja (2.1) na
pritisnoj letvi (2.2) dok se noževi za hoblovanje
(2.3) sa pritisnom letvom (2.2) ne mogu pomerati
uzdužno u odnosu na osu vratila noža.
9. Z a proveru prepusta postoje sledeće dve moguć nosti:
- Postavite merač za podešavanje (20) na vratilo
noža (2). Noževi za hoblovanje (2.3) moraju
viriti dovoljno daleko da dodiruju merač za
podešavanje (20). Ovaj test mora da se izvrši
na oba noža za hoblovanje (2.3) i na obe strane
vratila noža (2). (Sl. 26)
www.scheppach.com
RS
|
111
16.1 Poručivanje rezervnih delova
Prilikom poručivanja rezervnih delova treba navesti
sledeće podatke:
• Oznaka modela
• Broj artikla
• Podaci sa tipske pločice
Rezervni delovi / pribor
Noževi za hoblovanje - br. artikla: 7902200611
Pogonski kaiš - br. artikla: 5902214001
16.2 Informacije o servisu
Imajte u vidu da su sledeći delovi ovog proizvoda
podložni habanju usled upotrebe ili prirodnom habanju,
odn. da se sledeći delovi koriste kao potrošni materijal.
Potrošni delovi*: Noževi za hoblovanje, pogonski kaiševi
* nije obavezno sadržano u opsegu isporuke!
17. Odlaganje na otpad i reciklaža
Napomene o pakovanju
Materijali za pakovanje se mogu
reciklirati. Odložite pakovanje na
ekološki prihvatljiv način.
Napomene o zakonu za električne i elektronske
uređaje (ElektroG)
Korišćeni električni i elektronski uređaji ne
spadaju u kućni otpad, već se moraju
odvojeno prikupljati i odlagati na otpad!
• Korišćene baterije ili akumulatori koji nisu
ksno ugrađeni u uređaj, pre predaje se moraju
nedestruktivno ukloniti! Njihovo odlaganje na otpad
je regulisano Zakonom o baterijama.
• Vlasnici, odn. korisnici električnih i elektronskih
aparata su po zakonu u obavezi da ih vrate nakon
njihove upotrebe.
• Krajnji korisnik snosi sopstvenu odgovornost za
brisanje podataka o ličnosti sa korišćenog uređaja
koji se odlaže na otpad!
• Simbol sa precrtanom kantom za smeće znači da
se električni i elektronski uređaji ne smeju odlagati
preko kućnog otpada.
• Električni i elektronski uređaji se mogu besplatno
predati na sledećim mestima:
- Legalne javne lokacije za odlaganje, odn. prikupljanje
otpada (npr. dvorišta komunalnih objekata)
- Nakon što je zategnutost remena ispravna, ponovo
unakrsno zategnite četiri zavrtnja za pričvršćivanje
motora (12.2).
5. Ponovo stavite poklopac remena (12) i zategnite
navrtku.
15.5 Zamena pogonskog kaiša (sl. 29)
1. Izvucite mrežni utikač.
2. Otpustite navrtke na poklopcu remena (12) i skinite ih.
3. Otpustite četiri zavrtnja za pričvršćivanje motora
(12.2).
4. Pritisnite motor nagore.
5. Skinite pogonski kaiš i postavite novi.
6. Zatim zategnite pogonski kaiš nivo ulja kao što je
napisano u odeljku 15.3.
7. Ponovo unakrsno zategnite četiri zavrtnja za
pričvršćivanje motora (12.2).
8. Ponovo stavite poklopac remena (12) i zategnite
navrtku.
16. Popravka i naručivanje rezervnih de-
lova
Uverite se nakon popravke ili održavanja da su svi
bezbednosno-tehnički delovi postavljeni i da se nalaze u
besprekornom stanju. Delove koji predstavljaju opasnost
od povreda držite van domašaja drugih osoba i dece.
Pažnja: Prema zakonu o odgovornosti za proizvod ne
postoji odgovornost za štete koje su prouzrokovane
nepravilnim popravkama ili nekorišćenjem originalnih
rezervnih delova.
Angažujte korisničku službu ili ovlašćenog stručnjaka.
Isto važi i za delove dodatne opreme.
Rezervne delove i dodatnu opremu možete nabaviti u
našem servisnom centru. Potrebno je da skenirate QR
kod na naslovnoj strani.
Priključci i popravke
Priključivanja i popravke električne opreme sme da vrši
samo kvalikovani električar.
Ukoliko imate pitanja, navedite sledeće podatke:
• Tip struje motora
• Podatke sa tipske pločice mašine
• Podaci sa tipske pločice motora
Važna napomena u slučaju popravke:
Prilikom slanja proizvoda na popravku obratite pažnju
na to da ga iz bezbednosnih razloga servisnoj stanici
pošaljete bez ulja i goriva.
www.scheppach.com
112
|
RS
18. Pomoć za otklanjanje smetnji
Sledeća tabela prikazuje simptome grešaka i opisuje kako možete da pomognete ako vaša mašina nekada ne radi
kako treba. Ukoliko na taj način ne možete da utvrdite i otklonite problem obratite se vašem serviseru.
Smetnja Mogući uzrok Uputstva za sprečavanje
Mašina nema funkciju
ili se naglo zaustavlja.
Nestanak struje. Proveriti osigurač / proveriti zaštitu od preopterećenja.
Nema mrežnog napona. Proverite kabl, utikač, utičnicu i osigurač.
Neispravan motor ili
prekidač.
Neka motor ili prekidač proveri stručni električar.
Granični prekidač nije
pritisnut.
Prilikom krupnog hoblovanja:
Proverite da li je nareckani zavrtanj (15.1) poklopca za
izbacivanje opiljaka(15) okrenut do krajnjeg položaja.
Prilikom hoblovanja za ravnanje:
Proverite da li je sto za odlaganje (1) pravilno montiran.
Ako je potrebno, ponovo podesite kontaktne klinove.
Obratite se korisničkom servisu.
Podnaponska zaštita
reagovala.
Mašina se usled ugrađene podnaponske zaštite neće
automatski ponovo pokrenuti i mora da se ponovo uključi
posle povratka napona.
Snaga mašine opada.
Nož za hoblovanje tup/
istrošen.
Zamenite nož.
Pogonski kaiš proklizava. Zategnite pogonski kaiš.
Radni predmet
zaglavljuje pri krupnom
hoblovanju.
Dubina reza je prevelika.
Smanjite dubinu reza i obrađujte radni predmet u više
radnih prolaza.
Obrađena površina je
previše hrapava.
Nož za hoblovanje tup/
istrošen.
Zamenite ili naoštrite nož.
Nož za hoblovanje je
zaglavljen zbog opiljaka.
Uklonite opiljke.
Radni predmet još uvek
sadrži previše vlage.
Osušite radni predmet.
• Ukoliko proizvođač isporučuje privatnom domaćinstvu
novi električni uređaj, on na zahtev krajnjeg korisnika
može da organizuje besplatno preuzimanje korišćenog
električnog uređaja. U tu svrhu stupite u kontakt sa
korisničkom službom proizvođača.
• Ove izjave važe samo za uređaje koji se instaliraju
i prodaju u zemljama Evropske unije i koji podležu
Evropskoj direktivi 2012/19/EU. U zemljama van
Evropske unije se mogu primenjivati drugačiji propisi
za odlaganje korišćenih električnih i elektronskih
uređaja na otpad.
- Prodajna mesta električnih uređaja (stacionarna
i onlajn), ukoliko su prodavci u obavezi da ih
prihvate nazad ili tu uslugu pružaju dobrovoljno.
- Možete po tipu uređaja besplatno da vratite do
tri korišćena električna uređaja sa maksimalnom
dužinom ivica od 25 cm, a da pritom ne morate
prethodno da kupite novi uređaj od proizvođača
ili da ga odnesete na drugo ovlašćeno mesto za
prikupljanje u vašoj blizini.
- Informacije o ostalim dopunskim uslovima
proizvođača i distributera u vezi povraćaja
možete dobiti od odgovarajuće korisničke službe.
www.scheppach.com
RS
|
113
Obrađena površina ima
naprsline.
Nož za hoblovanje tup/
istrošen.
Zamenite ili naoštrite nož.
Nož za hoblovanje je
zaglavljen zbog opiljaka.
Uklonite opiljke.
Radni predmet su
obrađeni suprotno smeru
rasta.
Obrađujte radni predmet iz suprotnog smera.
Hoblovanjem skinuto
previše materijala
odjednom.
Obrađujte radni predmet u više radnih prolaza.
Suviše mali pomak
radnog predmeta.
Sto za krupno hoblovanje
je kontaminiran smolom.
Očistiti stonu ploču i tanko premazati kliznim voskom.
Transportni valjci su kruti. Popravite transportne valjke.
Pogonski kaiš proklizava. Zategnite pogonski kaiš.
Redovan interval čišćenja Pre svakog
stavljanja u
pogon
Po
potrebi
1 x mesečno
Provera besprekornog stanja noža
za hoblovanje
Kontrola X
Zamena X
Provera funkcionalnosti
sigurnosnih uređaja
Kontrola X
Zamena X
Provera valjka za uvlačenje na
oštećenja
Kontrola X
Zamena X
Čišćenje mašine od prašine /
opiljaka
Čišćenje
X
Premazati sto za prihvat i
odlaganje kliznim voskom
Nege
X
Provera zategnutosti i stanja/
istrošenosti pogonskih kaiševa
Kontrola X
Zamena /
popravka
X
Podmazivanje svih pokretnih spojnih delova X
www.scheppach.com
114
|
TR
Ürün üzerndek sembollern açıklaması
Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sem-
bolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için
yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.
Uyarı - Yaralanma riskinin azaltılması için işletme talimatını okuyun.
Bir koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybına neden olabilir.
Bir toz koruma maskesi kullanın. Ahşap ve diğer materyallerin işlenmesinde sağlığa zararlı
toz oluşabilir. Asbest içeren materyal işlenmemelidir!
Bir koruyucu gözlük kullanın. Çalışma sırasında oluşan kıvılcım ya da üründen çıkan talaş
ve tozlar görüş kaybı etkisi yaratabilir.
UYARI ! Yaralanma tehlikesi! Çalışır durumdaki planya bıçağına dokunmayın.
Giriş yönü
Ürün Avrupa'da geçerli yönetmeliklere uygundur.
Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.
www.scheppach.com
TR
|
115
İçindekiler: Sayfa:
1. Giriş .................................................................................................................... 116
2. Ürün açıklaması ................................................................................................. 116
3. Teslimat kapsamı (Res. 3) ................................................................................. 117
4. Amacına uygun kullanım ................................................................................... 117
5. Genel güvenlik açıklamaları .............................................................................. 118
6. Artık riskler ......................................................................................................... 120
7. Teknik veriler ...................................................................................................... 120
8. Ambalajdan çıkarma .......................................................................................... 121
9. Yapı .................................................................................................................... 121
10. İşletime alma ...................................................................................................... 122
11. Elektrik bağlantısı .............................................................................................. 124
12. Taşıma (Res. 1) .................................................................................................. 125
13. Temizlik .............................................................................................................. 125
14. Depolama ........................................................................................................... 125
15. Bakım ................................................................................................................. 125
16. Onarım ve yedek parça siparişi ......................................................................... 126
17. İmha ve yeniden değerlendirme ........................................................................ 127
18. Arıza giderme .................................................................................................... 128
19. Uygunluk beyanı ................................................................................................ 134
www.scheppach.com
116
|
TR
2. Ürün açıklaması
1. Teslimat tezgahı
1.1 Kilitleme kolu
2. Bıçak mili
2.1 Altı köşe cıvata
2.2 Baskı çubuğu
2.3 Planya bıçağı
2.4 Saplama vidaları
3. Paralel dayanak
3.1 Açı ayarı için sıkıştırma kolu
3.2 Dayanak mesafesi için sıkıştırma kolu
3.3 Dayanak tutucusu
3.4 Dayanak profili
3.5 Kilit vidaları
3.6 Dayanak taşıyıcısı
3.7 Uç kapağı
4. Tutucu tezgah
4.1 Tespitleme cıvataları
4.2 Sol çubuk
4.3 Gerdirme kovanları
4.4 Gösterge
5. Yükseklik ayarı
5.1 Rondela
5.2 Sabitleme halkası
5.3 Çukur
6. Planya tezgahı
7. Davlumbaz
7.1 Kulakçık
8. Taşıma kolları
9. Sütunlar
10. Taşıma tekerlekleri
11. Açma/Kapama şalteri
12. Kayışlı kapak
12.1 Tahrik kayışı
12.2 Motor sabitlemesi için cıvatalar
13. Yüzey planyalama ölçeği
14. Bıçak mili kapağı
14.1 Kapak profili
14.2 Sıkıştırma cıvatası
14.3 Sıkıştırma kolu
14.4 Yükseklik ayar cıvatası
14.5 Tutucu
14.6 İçten altı köşe cıvatalar
15. Talaş boşaltma başlığı
15.1 Tırtıllı cıvata
15.2 Tırtıllı somun
16. Ölçek planya makinesi
17. Döndürme kolu
17.1 İçten altı köşe cıvata
18. İtme çubuğu
1. Grş
Üretc:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
İthalatçı:
Ankara Civata Hırdavat Bağlantı Elemanları İthalat İh-
racat Sanayi ve Ticaret A.Ş.
Macun Mahallesi 250. Cadde No:26
Yenimahalle/Ankara/Türkiye
Sayın Müştermz
Bu yeni ürünü iyi günlerde kullanmanızı dileriz.
Blg:
Bu ürünün üreticisi, geçerli ürün sorumluluk yasası
uyarınca ürün üzerinde veya ürünün kullanımına bağlı
olarak aşağıdaki nedenlerden ötürü oluşan hasarlar
için sorumluluk kabul etmemektedir:
• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapı-
lan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek
parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili direktierin, VDE 0100, DIN 57113 /
VDE 0113 standartlarındaki koşulların dikkate alın-
maması nedeniyle elektrikli donanımların arızalan-
ması
Dkkate almanız gerekenler:
Kullanım kılavuzu bu ürünün bir parçasıdır.
Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik
çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi,
onarım masraarından tasarruf edilmesi, arıza sürele-
rinin kısaltılması ve ürünün uzun ömürlü kullanılmasına
yönelik önemli bilgiler içermektedir. Bu kullanım kılavu-
zunun güvenlik uyarılarına ek olarak, ülkenizde ürünün
kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.
Ürünü kullanmadan önce tüm kullanım ve güvenlik tali-
matları hakkında bilgi edinin. Ürünü sadece tarif edildi-
ği şekilde ve belirtilen uygulama alanları için çalıştırın.
Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şa-
hıslara devrederken tüm belgeleri teslim edin.
www.scheppach.com
TR
|
117
24 1 Alyan anahtar
5 mm
25 1 Alyan anahtar
6 mm
26 1 Altı köşe başlı vida
M6 x 40 mm
27 16 Altı köşe başlı vida
M8 x 16 mm
28 4 Altı köşe başlı vida
M8 x 20 mm
29 2 İçten altı köşe cıvata
M6 x 25 mm
30 4 Yıldız vidası
3,5 x 50mm
31 4 Yıldız vidası
4,8 x 10mm
32 20 Rondela Ø 8 mm
33 1 Altıgen somun M6
34 20 Altıgen somun M8
1 Kullanma kılavuzu
4. Amacına uygun kullanım
Kalınlık planya makinesi/yüzey planya makinesi kare,
dikdörtgen veya eğimli biçimdeki her tür biçilmiş keres-
tenin düzeltilmesine ve planyalanmasına hizmet eder.
m UYARI!
Aşağıdaki çalışmalar gerçekleştirilmemelidir:
• Yerleştirme çalışmaları (yani iş parçasının tüm
uzunluğunu kapsamayan her tür işleme)
• Çukurlar, muylular veya girintiler
• Besleme tezgahı ile yeterli temasın söz konusu ol-
madığı aşırı eğimli ahşabın kesilmesi.
m Makinede bulunan koruma tertibatlarının sökülmesi,
değiştirilmesi veya amacının dışında kullanılması ya da
harici koruma tertibatlarının takılması kesinlikle yasaktır.
Köprü koruma tertibatı işleme sırasında çıkarılmamalı-
dır. Bıçak milinin kullanılmayan parçasının üzeri örtül-
melidir.
Makine sadece öngörüldüğü amaç için kullanılmalıdır.
Bunun dışındaki her kullanım amacına uygunsuz kulla-
nım olarak geçerlidir. Bunun sonucu ortaya çıkan her
tün hasardan ya da yaralanmalarda kullanıcı/operatör
sorumludur, üretici değil.
19. Dişli kutusu kapağı
20. Ayar mastarı
21. Çatal anahtar 8/10 mm
22. Çatal anahtar 10/13 mm
23. Alyan anahtarı 3 mm
24. Alyan anahtarı 5 mm
25. Alyan anahtarı 6 mm
26. Altı köşe cıvata M6 x 40 mm
27. Altı köşe cıvata M8 x 16 mm
28. Altı köşe cıvata M8 x 20 mm
29. İçten altı köşe cıvata M6 x 25 mm
30. Sac cıvatası 3,5 x 50 mm
31. Sac cıvatası 4,8 x 10 mm
32. Rondela Ø 8 mm
33. Altıgen somun M6
34. Altıgen somun M8
3. Teslmat kapsamı (Res. 3)
Poz. Adet Tanım
1
Yüzey planya /
Kalınlık planya makinesi
1 1
Teslimat tezgahı
4 1 Tutucu tezgah
3,4 1 Dayanak proli
3,3 1 Dayanak tutucusu
3,6 1 Dayanak taşıyıcısı
3,8 1 Uç kapağı
14 1 Bıçak mili kapağı
14,1 1 Kapak proli
7 1 Davlumbaz
15 1 Talaş boşaltma başlığı
10 1 Taşıma tekerlekleri
8 2 Taşıma kolları
5 1 Yükseklik ayarı
9 4 Sütunlar
17 1 Döndürme kolu
18 1 İtme çubuğu
20 1 Ayar mastarı
21 1 Çatal anahtar 8/10 mm
22 2 Çatal anahtar 10/13 mm
23 1 Alyan anahtar
3 mm
www.scheppach.com
118
|
TR
3 Elektrik çarpmasına karşı kendinizi koruyun
- Vücudunuzun topraklanmış parçalar (örneğin
borular, radyatörler, elektrikli ocaklar, soğut-
ma cihazları) ile temas etmesini önleyin.
4 İşi olmayanları uzak tutun
- Başkalarının, özellikle çocukların elektrik-
li alete veya kabloya dokunmasına izin ver-
meyin. Onları çalıştığınız yerden uzak tutun.
5 Kullanılmayan elektrikli aletleri güvenli bir yer-
de saklayın
- Kullanılmayan elektrikli aletler, çocukların
ulaşamayacakları yüksek veya kilitli kuru yer-
de muhafaza edilmelidir.
6 Elektrikli aletinize aşırı yüklenmeyin
- Belirtilen güç aralığında daima daha iyi ve da-
ha güvenli bir şekilde çalışabilirsiniz.
7 Doğru elektrikli aleti kullanın
- Zor çalışmalar için güç azaltıcı makineler kul-
lanmayın.
- Elektrikli aleti öngörülmeyen kullanım amaç-
ları için kullanmayın.
- Ağaç dallarını veya kütükleri kesmek için ör-
neğin el tipi dairesel testere kullanmayın.
8 Uygun kıyafet giyin
- Hareketli parçalara takılabileceğinden dolayı
bol kıyafetler giymeyin veya takılar takmayın.
- Açık havada çalışma durumunda kaymaz
ayakkabı kullanımı tavsiye edilir.
- Saçlarınız uzunsa bir saç filesi kullanın.
9 Koruyucu donanım kullanın
- Bir koruyucu gözlük kullanın.
- Toz oluşturan çalışmalarda bir solunum mas-
kesi kullanın.
10 Toz çekme sistemini bağlayın
- Toz emme ve toplama ünitesi bağlantıları mev-
cut olduğunda, bunların kusursuz bağlanmış ol-
duğundan ve doğru kullanıldığından emin olun.
11 Kabloyu öngörülmeyen amaçlar için kullanmayın
- Kabloyu, fişi prizden çekmek için kullanma-
yın. Kabloyu ısıya, yağlara ve keskin kenar-
lara karşı koruyun.
12 İş parçasını sabitleyin
- İş parçasını sıkı tutmak için bağlama tertibat-
ları veya mengene kullanın. Bu şekilde iş par-
çası, elle tutulmaya göre daha sağlam tutulur.
13 Anormal vücut duruşunu önleyin
- Güvenli duruş sağlayın ve her daim denge-
de durun.
14 Takımların temizliğini ve bakımını özenle yapın
- Daha iyi ve güvenli çalışmak için kesici takım-
ları keskin ve temiz durumda tutun.
Amacına uygun kullanıma, güvenlik uyarılarının, mon-
taj kılavuzunun ve kullanım kılavuzundaki işletim uyarı-
larının dikkate alınması da dahildir.
Makinenin kullanımında ve bakımında görev alan kişi-
ler, makine hakkında bilgi sahibi olmalı ve olası tehlike-
ler ile ilgili eğitim almış olmalıdır.
Bunun dışında geçerli kaza önleme talimatlarına tama-
men uyulmalıdır.
İş sağlığı ve güvenliği ile ilgili geçerli genel kurallar da
dikkate alınmalıdır.
Makinede yapılan değişiklikler ve bu nedenle ortaya
çıkaran hasarlar üreticinin sorumluluğunda değildir.
Makine, sadece üreticinin orijinal parçaları ve orijinal
aksesuarları ile kullanılabilir.
Üreticinin güvenlik, çalışma ve bakım talimatlarına ya
da teknik verilerde belirtilen ölçülere uyulmalıdır.
Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel
kullanım için tasarlanmadığını dikkate alın. Ürün ticari,
zanaatkar ya da endüstri işletmelerinde ya da eş değer
eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.
Bu ürün yetişkinler tarafından kullanılması için öngö-
rülmüştür. 16 yaş üzeri gençler ürünü sadece gözetim
altında kullanabilir. Üretici, talimatlara uygun olmayan
kullanımdan veya hatalı kullanım şeklinden kaynakla-
nan hasarlardan sorumlu tutulmaz.
5. Genel güvenlk açıklamaları
Genel güvenlk açıklamaları
Dkkat! Elektrikli takımların kullanımı sırasında elekt-
rik çarpmasına, yaralanma ve yangın tehlikesine karşı
korunma sağlamak için aşağıda belirtilen temel güven-
lik tedbirleri dikkate alınmalıdır.
Bu elektrikli takımı kullanmadan önce bu uyarıların tü-
münü okuyun ve güvenlik uyarılarını saklayın.
Güvenl çalışma
1 Çalışma alanınızı düzenli tutun
- Çalışma yerinde düzensizlik kazalara neden
olabilir.
2 Ortam etkilerini dikkate alın
- Elektrikli aletleri yağmura maruz bırakmayın.
- Elektrikli aletleri nemli veya ıslak ortamlarda
kullanmayın.
- Çalışma yeri aydınlatmasının iyi olmasını
sağlayın.
- Elektrikli aletleri yangın veya patlama tehlike-
si bulunan ortamlarda kullanmayın.
www.scheppach.com
TR
|
119
- Hasarlı koruma tertibatları ve parçalar, kul-
lanım talimatında farklı bir bilgi verilmediği
sürece yetkili uzman atölye tarafından ona-
rılmalıdır veya değiştirilmelidir.
- Hasarlı şalterler müşteri hizmetleri atölyesi
tarafından değiştirilmelidir.
- Şalterin açılıp kapatılamadığı elektrikli alet-
leri kullanmayın.
21 DİKKAT!
- Diğer kullanım aletlerinin ve diğer aksesuar-
larının kullanımı sizin için bir yaralanma teh-
likesi anlamına gelebilir.
22 Elektrikli aletinizin bir elektrik uzmanı tarafından
onarılmasını sağlayın
- Bu elektrikli alet geçerli güvenlik kurallarına
uygundur. Onarımlar, sadece orijinal yedek
parçalar kullanılarak sadece bir uzman elekt-
rikçi tarafından yapılabilir, aksi halde kullanıcı
için kazalar meydana gelebilir.
Bu ürün, fiziksel, duyusal ya da zihinsel engelli ya da
eksik tecrübeye ve/veya eksik bilgiye sahip kişiler (ço-
cuklar dahil) tarafından kullanılmamalıdır.
Çocuklar cihazla oynamamaları için gözetilmelidir.
ÖZEL GÜVENL İK AÇIKLAMALARI
• Körelmiş bıçakları kullanmayın. Geri tepme tehlikesi!
• Kesme blokunun üzeri tamamen örtülü olmalıdır.
• Kısa iş parçalarını kesmek için bir itme çubuğu kul-
lanın.
• Dar iş parçalarını kesmek için ek güvenlik tedbirleri
almalısınız. Enine baskı tertibatları ve yay kapakla-
rının kullanımı güvenli çalışma sağlanması için ge-
rekli olabilir.
• Ürün kıvrımların kesilmesi için uygun değildir.
• Geri tepme emniyeti ve besleme silindiri düzenli
olarak kontrol edilmelidir.
• Talaş çıkarıcı ve aspiratör ile donatılmış ürünler ilgili
cihazlara bağlanmalıdır.
Malzeme türü toz gelişimini negatif yönde etkileyebilir.
• Ürün sadece ahşap ve benzeri malzemelerin kesil-
mesi için uygundur.
• Bıçak %5 aşınmışsa değiştirilmelidir. Körelmiş bı-
çakları kullanmayın.
• Eksik bir itme çubuğu tehlikelere yol açabilir. İtme
çubuğu kullanılmadığında daima üründe muhafaza
edilmelidir.
• Küçük iş parçaları elle içeri sürülecekse yüksek yara-
lanma tehlikesi söz konusudur. İtme çubuğunun kul-
lanımına ilişkin üretici tavsiyeleri dikkate alınmalıdır.
- Takım değişikliğine ve yağlamaya ilişkin uya-
rılara uyun.
- Düzenli olarak elektrik aletin kablosunu kont-
rol edin ve hasarlı olması durumunda kablo-
nun yetkin bir uzman tarafından yenilenme-
sini sağlayın.
- Uzatma kablolarını düzenli olarak kontrol edin
ve hasarlı olması durumunda değiştirin.
- Tutma yerleri her zaman kuru, temiz ve yağ-
sız ve gressiz olmasını sağlayın.
15 Elektrik fişini elektrik prizinden ayırın
- Elektrikli alet kullanılmayacağı zaman, bakım
öncesi ve örneğin testere bıçağı, matkap, fre-
ze gibi takımların değiştirilmesi sırasında.
- Çalışma sırasında kesme mili çok büyük iler-
leme kuvveti veya iş parçasının sıkışması ne-
deniyle bloke edildiğinde, makineyi kapatın
ve makinenin elektrik şebekesi bağlantısını
ayırın. İş parçasını çıkarın ve kesme milinin
serbest çalışmasını sağlayın. Makineyi ça-
lıştırın ve çalışma adımını azaltılmış ilerleme
kuvvetiyle yeniden uygulayın.
16 Takım anahtarlarını takılı durumda bırakmayın
- Çalıştırma öncesinde anahtarın ve ayar alet-
lerinin çıkarıldığını kontrol edin.
17 Kontrolsüz bir şekilde devreye girmesini önleyin
- Elektrik fişinin elektrik prizine takılması sı-
rasında şalterin kapalı durumda olduğundan
emin olun.
18 Açık alandaki çalışmalar için uzatma kablosu kul-
lanın
- Açık alanlardaki çalışmalarda, sadece bunun
için onaylı ve uygun işaretli uzatma kablola-
rı kullanın.
19 Dikkatli olun
- Ne yaptığınıza dikkat edin. Çalışmalara sağ-
duyu ile gidin. Konsantre olamadığınız sürece
elektrikli aleti kullanmayın.
20 Elektrikli aleti olası hasarlara yönelik kontrol edin
- Elektrikli alet kullanılmaya devam edilme-
den önce, koruma tertibatları veya hafif ha-
sarlı parçalar kusursuz ve talimatlara uygun
çalışma şekline yönelik muayene ve kontrol
edilmelidir.
- Hareketli parçaların kusursuz işlediğini ve sıkış-
madığını ya da parçaların hasarlı olup olmadı-
ğını kontrol edin. Elektrikli aletin kusursuz iş-
letiminin sağlanması için tüm parçalar doğru
takılı ve tüm koşullar yerine getiriliyor olmalıdır.
www.scheppach.com
120
|
TR
• Makinenin rastgele işletime alınmalarını önleyin: Fi-
şin elektrik prizine sokulması sırasında açma/kapa-
ma şalterine basılmamalıdır. Bu kullanım kılavuzun-
da önerilen uygulama takımını kullanın. Bu şekilde
ürününüzün en iyi performansı elde edersiniz.
• Makine çalıştığında ellerinizi çalışma alanından
uzak tutun.
Amacına uygun kullanıma rağmen bazı diğer risk fak-
törleri tamamen ortadan kaldırılamaz. Gerekli iş akışı
nedeniyle aşağıdaki yaralanmalar ve tehlikeler ortaya
çıkabilir:
• m Uyarı! Bıçak milinin örtülü olmayan bölümlerine
temas ve takım değiştirme nedeniyle parmak ve el-
lerde yaralanma tehlikesi. Ayrıca, koruyucu kapağı
açarken parmaklarınız ve elleriniz sıkışabilir.
• Göz yaralanmaları meydana gelebilir.
• Yuva ve çıkış deliğinde tehlike.
• Tehlikeli geri tepme nedeniyle tehlike.
• Elektrik hatları doğru bağlanmadıysa akım nedeniy-
le tehlike.
• Emme sistemi veya talaş torbasız işletimde sağlığa
zararlı ahşap tozu oluşabilir.
• Fırlaya parçalar nedeniyle tehlike.
• İş parçasındaki metal parçalar nedeniyle bıçaklar
körelebilir veya tahrip olabilir.
• Uygun toz maskesi kullanılmaması halinde akciğer
hasarları.
• m UYARI ! İştme hasarları! Çalışan ürünün doğ-
rudan yakınında uzun süre durmak işitme hasarları-
na yol açabilir. Koruyucu kulaklık kullanın!
• İşletim kılavuzu dikkate alınsa da belirgin olmayan
artık riskler de oluşabilir.
m Uyarı! Bu elektrikli alet, çalışması sırasında elekt-
romanyetik alan oluşturuyor. Bu elektromanyetik alan,
belirli durumlarda aktif veya pasif tıbbi implantları
olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma teh-
likesini azaltmak amacıyla, tıbbi implant taşıyan kişile-
rin, elektrikli aleti kullanmadan önce doktora veya tıbbi
implant üreticisine danışmalarını öneriyoruz.
7. Teknk verler
Teknk verler
Bıçak sayısı 2 adet
Kesme mili devir sayısı 6500 dak
-1
Ölçüler 1110 x 620 x 980 mm
• Koruyucu kapakların, besleme tezgahının veya ız-
garanın yanlış hizalanması kontrol edilemez durum-
lara yol açabilir.
• Hasarlı veya kirli iş parçaları tehlikelidir. Metal par-
çalar veya malzeme kıymığı bu ürün ile işlenmeme-
lidir. Yaralanma tehlkes!
• Uzun iş parçalarını kesmek için tekerlekli tezgaha
veya başka bir destekleme tertibatına konumlandı-
rın. Aksi halde iş parçası üzerindeki kontrolünüzü
yitirebilirsiniz.
• Ürün sadece planya ve kalınlık planya işlemi için
uygundur.
• Makine üzerinde çalışma gerçekleştiriyorsanız her
zaman uygun koruyucu kıyafet giymelisiniz:
- İşitme hasarlarına karşı korunma amacıyla koru-
yucu kulaklık,
- Tehlikeli toz partiküllerinin solunmasını önlemek
amacıyla solunum koruyucu,
- Bıçak mili ve sivri kenarlar nedeniyle ortaya çı-
kabilecek yaralanma riskinin azaltılması için pü-
rüzlü iş parçaları ile çalışırken koruyucu eldiven,
- Etrafta uçuşan parçacıklar nedeniyle meydana
gelebilecek göz yaralanmalarını önlemek ama-
cıyla koruyucu gözlük.
• Aşağıdaki durumlar her durumda önlenmelidir:
Kesme işleminin zamanından önce duraklaması (iş
parçasının tüm uzunluğunu kapsamayan pürüzsüz
kesimler; besleme tezgahında eşit olarak duymayan
pürüzlü ahşap parçalarının kesilmesi).
• Dkkat! Ana şebeke bağlantısının durumu kötüyse
ürünün çalıştırılırken kısa devre tehlikeleri ortaya
çıkar. Bu diğer işlevleri de etkileyebilir (örn. kontrol
lambalarının yanması). Ana şebeke bağlantısında
arızalar meydana gelirse yardım ve bilgi almak için
lütfen yerel elektrik sunucunuza başvurun.
6. Artık rskler
Makine, en son teknolojiye göre ve geçerli güvenlik ku-
ralları dikkate alınarak üretilmiştir. Ancak yine de çalış-
ma sırasında artık riskler oluşabilir.
• Usulüne uygun olmayan elektrik bağlantı kabloları-
nın kullanılması halinde akım nedeniyle sağlık riski
söz konusudur.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen
artık riskler mevcut olabilir.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uy-
gun kullanım" bölümleri ve de kullanım kılavuzun ta-
mamı dikkate alındığında en aza indirgenebilir.
www.scheppach.com
TR
|
121
8. Ambalajdan çıkarma
• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetle-
rini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bu-
lunmadığını kontrol edin. Şikayet olması durumunda
derhal tedarikçi bilgilendirilmelidir. Daha sonra yapı-
lan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna ka-
dar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak
ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece
orijinal parçalar kullanın. Yedek parçalarını bayiniz-
den temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürü-
nün tip ve yapım yılınız belirtin.
m UYARI!
Ürün ve ambalaj malzemes, çocuklar çn uygun
değldr! Çocuklar; plastk torbalar, folyolar ve kü-
çük parçalar le oynamamalıdır! Yutma ve boğulma
tehlkes söz konusudur!
9. Yapı
9.1 Ayak montajı (Res. 4-5)
1. Ürünü teslim tezgahının (1) tarafına çevirin ve uy-
gun bir yüzeye dikkatlice yerleştirin.
2. Ayakları (9) alttan ürünün köşelerine itin. Aynı
anda, altı köşe cıvatalar (27), pullar (32) ve altıgen
somunlar (34) yardımıyla taşıma tutamaklarını (8)
dışarıdan vidalayın ve sıkın. (Res. 4)
3. Ürünü tutucu tezgahın (4) tarafına çevirin.
4. Ayakları (9) alttan ürünün köşelerine itin ve altı
köşe cıvatalar (27), pullar (32) ve altıgen somunlar
(34) yardımıyla sabitleyin. (Res. 4)
5. Taşıma tekerleklerini (10) altı köşe cıvatalar (28),
pullar (32) ve altıgen somunlar (34) ile ayaklara (9)
sabitleyin. (Res. 5)
9.2 Yükseklk ayarı çn el krankını monte edn
(Res. 6)
1. El krankını (17), yan içten altı köşe cıvata (17.1)
bağlantı parçasının düz tarafına gelecek şekilde
bağlantı parçasına takın.
2. İçten altı köşe cıvatayı (17.1) sıkın.
Ağırlık 71 kg
Planya maknesnn teknk verler
Maks. planya genişliği 260 mm
Maks. talaş çıkarma 3 mm
Planya çiti U x Y 655 x 130mm
Planya çitinin döndürme alanı
90° - 135°
Planya tezgahının boyutu 1040 x 280mm
Kalınlık planya maknesnn teknk verler
Maks. planya genişliği 260 mm
Maks. planya kalınlığı 160 mm
Maks. talaş çıkarma 3 mm
Kalınlık tezgah boyutu 400 x 260mm
Tahrk
Motor 220 - 240 V~ / 50 Hz
Çekiş gücü
S6 %40*
2200 W
Teknik değişiklik yapma hakkı saklıdır!
* Çalışma modu S6 %40: Yüksüz çalışmalı kesintisiz
işletim (çalışma süresi 10 dakika). Motorun müsaade
edilmeyecek kadar ısıtılmaması amacıyla, motor, görev
döngüsünün %25'lik süresinde belirtilen anma gücü ile
çalıştırılabilir ve ardından görev döngüsünün %75'lik
süresinde yüksüz çalışmalıdır.
Gürültü ve ttreşm
m Uyarı : Gürültü, sağlığınızı son derece olumsuz etki-
leyebilir. Makine gürültüsü 85 dB'i aşarsa, lütfen uygun
bir koruyucu kulaklık kullanın.
Karakterstk ses değerler
Gürültü değerleri EN 61029 standardına uygun bir şe-
kilde tespit edilmiştir.
Ses gücü seviyesi
Yüzey planyalaması L
W(A)
102,1 dB
Ses basıncı seviyesi
Yüzey planyalaması L
pA(A)
95,6 dB
Belirsizlik K
wa/pA(A)
3 dB
Ses gücü seviyesi
Planya makinesi L
WA(B)
99,1 dB
Ses basıncı seviyesi
Planya makinesi L
pA(B)
91,5 dB
Belirsizlik K
wa/pA(B)
3 dB
www.scheppach.com
122
|
TR
9.8 Paralel dayanağın montajı (Res. 11)
1. Dayanak tutucusunu (3.3) iki adet içten altı köşe
cıvata (29) ile tutucu tezgahına (4) vidalayın.
2. Dayanak taşıyıcısını (3.6) dayanak tutucusuna
(3.3) yerleştirin. Dayanak mesafesi için sıkıştırma
kolunun cıvatasını (3.2) dayanak tutucusunun (3.3)
yuvasına sokun ve dayanak mesafesi için sıkıştır-
ma kolunu (3.2) sıkın.
3. Açı ayarı için sıkıştırma kolunu (3.1) yukarı doğru
kaydırın ve dayanak profilini (3.4) yerleştirmek için
yeterli boşluk kalacak şekilde kelepçeleyin.
4. Dayanak profilini (3.4) iki kilit cıvatasına (3.5) ka-
dar sonuna kadar itin. Kilitleme cıvatalarının (3.5)
somunlarını sıkın. Dayanak profili (3.4) bu sırada
açıklık aşağıya bakacak şekilde olmalıdır.
5. Dayanak profilinin (3.4) ucuna uç kapağını (3.7)
takın.
9.9 İtme çubuğu tutucusunu montajı (Res. 12)
1. Altı köşe cıvatayı (26) gösterildiği gibi vidalayın ve
altıgen somun (33) ile sabitleyin.
2. İtme çubuğunu (18) altı köşe cıvataya (26) asın.
10. İşletme alma
m Dkkat!
İşletme almadan önce ürünü mutlaka komple
monte edn!
Her kullanım öncesnde kontrol edlmes gerekenler:
• Açma ve kapatma şalter: Açma ve kapatma şalte-
rinin düzgün çalışıp çalışmadığını kontrol edin.
• Kltl koruma tertbatları: Makineyi durdurmak
için tüm ayırıcı koruma tertibatları sırayla açılma-
lıdır. Koruma tertibatı açıkken makinenin çalıştı-
rılmasının imkansız olup olmadığını kontrol etmek
gerekir.
• Fren: Çalışmaya başlarken makineyi çalıştırın ve
gerekli devir sayısına getirin. Şimdi makineyi tekrar
kapatın. Motor 10 saniye içerisinde durmalıdır. Aksi
halde bir arıza söz konusu olabilir.
• Ger tepmey önleyc mandallar: Geri tepmeyi
önleyici mandallar, her çalışma vardiyasında en az
bir kez görsel olarak kontrol edilerek, kusursuz ça-
lışma durumunda oldukları doğrulamalıdır. Bu kont-
rol, çarpma nedeniyle temas yüzeylerinde hasar
olup olmadığını ve geri tepmeyi önleyici mandalların
kendi ağırlığıyla engellenmeden geri düşüp düşme-
diğini kontrol etmeyi içerir.
• Planya bıçağı: Planya bıçaklarında hasar olup ol-
madığını ve doğru takılıp takılmadığını kontrol edin.
9.3 Açma/kapama şalternn monte edlmes
(Res. 6)
1. Açma/kapama şalterini (11) dört adet yıldız torna-
vida (30) ile kayış kapağına (12) vidalayın.
9.4 Tutucu tezgahın montajı (Res. 7)
1. İki adet sabitleme cıvatasını (4.1) sökün ve sol çu-
buğu (4.2) çıkarın.
2. Bu adımları ürünün diğer tarafta da tekrarlayın.
3. Tutucu tezgahı (4) ürünün üzerine yerleştirin ve
sabitleyin.
4. Sol çubuğu (4.2) yandan itin ve iki germe kovanını
(4.3) ürünün deliklerine uyacak şekilde hizalayın.
Bu sırada ibrenin (4.4) ölçek (13) aralığında oldu-
ğundan emin olun. Gerekirse, tutucu tezgahının
(4) konumunu uyarlayın.
5. İki gerdirme kovanını (4.3) bir çekiçle ürüne vura-
rak yerleştirin.
6. Sol çubuğu (4.2) iki sabitleme cıvatasıyla (4.1) tek-
rar sıkıca vidalayın.
7. Bu adımları ürünün sağ tarafta da tekrarlayın.
9.5 Tutucu tezgah çn yükseklk ayarının montajı
(Res. 8)
1. Rondelayı (5.1) yükseklik ayarına (5) itin.
2. Yükseklik ayarını (5) tutucu tezgahın (4) ön tarafın-
daki delikten geçirin.
3. Diğer tarafta, sabitleme halkasını (5.2) yükseklik
ayarına (5) itin.
4. Yükseklik ayarını (5) çapraz çubuğun deliğine vi-
dalayın.
5. Yükseklik ayarında (5) koni şeklinde bir girinti (5.3)
mevcuttur. Sabitleme halkasını (5.2) sabitleme
halkasındaki (5.2) cıvata bu girintinin (5.3) üzerin-
de olacak şekilde konumlandırın.
6. Sabitleme halkasındaki (5.2) vidayı sıkın.
9.6 Talaş boşaltma başlığının montajı (Res. 9)
1. Talaş boşaltma başlığını (15) sabitleme profilinin al-
tına itin ve dört adet yıldız başlı cıvata (31) ile sıkın.
9.7 Planya ml muhafazası montajı (Res. 10)
1. Tutucuyu (14.5) iki içten altı köşe cıvata (14.6) ile
teslimat tezgahının (1) yan tarafına vidalayın. İç-
ten altı köşe cıvatalara erişimi kolaylaştırmak için
sıkıştırma kolu (14.3) aşağı doğru bastırılmalıdır.
2. Kapak profilini (14.1) tüm bıçak milini kaplayacak
şekilde tutucuya itin.
3. Kapak profilini (14.1) sıkıştırma cıvatası (14.2) ile
sabitleyin.
www.scheppach.com
TR
|
123
• Gerilim kesintisi durumunda bir düşük gerilim röle-
si devreye girer. Bu sayede, gerilim geri geldiğinde
ürünün kendiliğinden çalışmaya başlaması önlenir.
Tekrar çalıştırmak için açma/kapama şalterine tek-
rar basılması gerekir.
• Uzun iş parçalarını işlerken, çözme bobini veya ben-
zeri tertibatlar kullanın. Bu ek donanımlar uzman
mağazalardan temin edilebilir. Düzleme makinesi-
nin besleme ve çıkarma tarafına konumlandırılmalı-
dır. Yükseklik ayarı iş parçası yatay konumda ürüne
gönderilip yatay konumda çıkarılabilecek şekilde
yapılmalıdır.
10.1 Planya maknes
10.1.1 Yüzey planyalama hazırlığı (Res. 13 - 15)
1. Paralel dayanağı (3) engel oluşturmayacak şekilde
dışa doğru ayarlayın.
2. Tırtıllı cıvatayı (15.1) gevşetin ve talaş boşaltma
başlığını (15) aşağı doğru katlayın.
3. Sol ve sağ kilitleme kolunu (1.1) dışa doğru ayarla-
yın ve teslimat tezgahını (1) takın. Gövdedeki her
iki pim, teslimat tezgahı kılavuzunun alt yuvalarına
girmelidir.
4. Teslimat tezgahını (1) her iki kilit kolu (1.1) ile sabit-
leyin. Kilit kolları (1.1) tamamen kapatılmalıdır, aksi
takdirde limit şalteri tetiklenmez ve ürün çalışmaz.
5. Planya tezgahını (6) el krankı (17) ile tamamen
aşağıya indirin.
6. Emme başlığını (7) planya tezgahının (6) üzerine
yerleştirin ve emme başlığının (7) tırnağını (7.1)
planya tezgahındaki (6) yuvaya takın.
7. Emme başlığı (7) sabitlenene kadar planya tezga-
hını (6) dikkatlice yukarı doğru çevirin.
8. Gerekirse, emme başlığının (7) emme bağlantı
parçasına uygun bir toz emme makinası bağlayın.
- Hava miktarı ≥ 550 m
3
/h;
- Alçak basınç ≥740 Pa;
- Hava hızı ≥ 20 m/s.
9. Dkkat! Toz emme makinası olmayan bir işletim
sadece aşağıdaki durumlarda mümkündür:
- Açık alanda;
- Çok az talaş oluşuyorsa;
- Bir toz koruma maskesi ile.
10. Bıçak milini (2) bıçak mili kapağı (14) ile örtün.
10.1.2 İş parçalarının düzeltlmes (Res.16 - 19)
1. Ürünün önüne durun.
2. Paralel dayanağı (3) açı ayar kolu (3.1) ve dayama
mesafesi ayar kolu (3.2) ile istenen şekilde ayar-
layın.
Ürün sadece bu koşulların tümüne uyuluyorsa kul-
lanılablr.
• Sadece keskin ve bakımı yapılmış bıçaklar kullanın.
Sadece bu ürün için tasarlanmış bıçakları kullanın.
• Kısa iş parçalarını işlemek için sağlam itme blokları
ve itme çubukları kullanın.
• Makineyi bir toz veya talaş emme tertibatına bağlayın.
• İşlemeye başlamadan önce çitin sıkıştığını kontrol edin.
• Her zaman dengede durabileceğinizden emin olun.
Ürünün yanında durun.
• Makine çalışırken ellerinizi bıçak milinde ve talaşla-
rın çıktığı yerde güvenli bir mesafede tutun.
• Planya işlemine ancak bıçak silindiri gerekli devir
sayısına ulaştığında başlayın.
• Ayrıca iş parçasında kablo, halat, kordon veya benzeri
şeyler olmamasına dikkat edin. Çok sayıda dal kalıntısı
veya dal deliklerinin olduğu ahşapları işlemeyin.
• Uzun iş parçalarını planya işleminin sonunda dev-
rilmeye karşı emniyete alın. Bunun için örn. çözme
standartları veya benzeri tertibatlar kullanın.
• Makine çalışırken talaşların veya kıymıkların çıkarıl-
ması kesinlikle yasaktır.
• Blokaj durumunda ürünü hemen kapatın. Elektrik
fişini çekip sıkışan iş parçasını çıkarın.
• Yaralanma tehlikesini önlemek için her kullanım
sonrasında en küçük kesim boyutunu ayarlayın.
• Bağlantı öncesinde tip etiketi üzerindeki verilerin
şebeke verileri ile aynı olduğundan emin olun.
• m UYARI ! Her türlü temizlik, ayarlama, bakım veya
onarım işlerinden önce elektrik fişini ana akım bes-
lemesinden ayırın!
• Bıçağın bıçak miline sıkıca sabitlendiğini düzenli
olarak kontrol edin.
• Geri tepmeyi önleyici mandalları kusursuz işlev ba-
kımından kontrol edin.
• Her zaman göz koruyucu kullanın.
• Çukurları, muyluları veya kalıpları kesinlikle kesmeyin.
• İşletime alma öncesinde tüm kapaklar ve güvenlik
tertibatları tekniğine uygun bir şekilde monte edil-
miş olmalıdır.
• Planya bıçağı rahat çalışabilmelidir.
m D İKKAT ! Yüzey planya/kalınlık planya makinesi
masif ahşabın planyalanması için özel olarak tasar-
lanmıştır. Bunun için yüksek alaşımlı bıçaklar kullanılır.
Kalınlık planya işleminde iş parçasının temas yüzeyi
düz olmalıdır.
• Ürün, motorun korunması için aşırı yük koruması ile
donatılmıştır. Aşırı yük durumunda ürün otomatik
olarak durur. Yaklaşık 10 dakika sonra tekrar çalış-
tırılabilir.
www.scheppach.com
124
|
TR
10.3 İş parçalarının kalınlık planlaması (Res. 21 - 22)
1. Ürünün önüne durun.
2. El krankı (17) ile planya kalınlığını ayarlayın ve öl-
çekten (6.1) okuyun.
Dkkat! Maksimum 3 mm talaş alma sadece aşa-
ğıdaki durumlarda kullanılabilir:
- Çok keskin planya bıçakları ile;
- Yumuşak ahşaplarda;
- Maksimum iş parçası genişliği kullanılmadığında.
3. Elektrik fişini şebeke hattı ile bağlayın. Düzleme
makinesini çalıştırmak için açma/kapama şalterin-
deki (11) yeşil “I” tuşuna basın.
4. Bir iş parçasını planya tezgahına (6) yerleştirin ve
iş parçası otomatik olarak içeri çekilene kadar düz
bir şekilde itin.
5. İş parçasını düz olarak düzleme makinesinin içine
sokun.
6. Çalışmayı bitirdikten sonra ürünü kapatın. Bunun
için açma/kapama şalterindeki (11) kırmızı “0” tu-
şuna basın. Ardından ürünü şebekeden ayırın.
11. Elektrk bağlantısı
Takılı elektro motor şletme hazır br şeklde bağ-
lıdır. Bağlantı lgl VDE ve DIN kurallarına uygun -
dur. Müşter tarafından yapılan şebeke bağlantısı
ya da kullanılan uzatma hattı bu talmatlara uygun
olmalıdır.
Hasarlı elektrk bağlantı kablosu
Elektrikli bağlantı kablolarında sıklıkla izolasyon hasar-
ları oluşur.
Bunun olası nedenleri:
• Bağlantı kablolarının pencere veya kapılardan geç-
mesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sa-
bitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan ke-
silmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izo-
lasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.
Bu gibi hasarlı elektrik bağlantı kabloları kullanılmama-
lıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz
konusudur.
Elektrik bağlantı kablolarında düzenli olarak hasar
kontrolü yapın. Kontrol sırasında bağlantı kablosunun
şebekeye bağlı olmamasına dikkat edin.
3. Talaş çıkarmayı yükseklik ayarından (5) istenen
şekilde ayarlayın.
Dkkat! Maksimum 3 mm talaş alma sadece aşa-
ğıdaki durumlarda kullanılabilir:
- Çok keskin planya bıçakları ile;
- Yumuşak ahşaplarda;
- Maksimum iş parçası genişliği kullanılmadığında.
4. İş parçasını paralel dayanağın (3) üzerine yerleş-
tirin.
5. Bıçak mili kapağını (14) iş parçasına göre ayarlayın:
- Genş, düz ş parçaları (Res. 18) Yüksek-
lik ayar cıvatasını (14.4), kapak profili (14.1) iş
parçasının kalınlığı kadar yüksek olacak şekil-
de çevirin. Sıkıştırma vidasını (14.2) gevşetin,
kapak profilini (14.1) paralel dayanağa (3) yana
doğru itin ve sıkıştırma vidasını (14.2) tekrar
sıkın.
- Dar ş parçaları (Res. 19) Yükseklik ayar vida-
sını (14.4), kapak profili (14.1) düzeltme tezgahı-
na dayanana kadar çevirin. Sıkıştırma vidasını
(14.2) gevşetin, kapak profilini (14.1) iş parçası-
na yana doğru itin ve sıkıştırma vidasını (14.2)
tekrar sıkın.
6. Elektrik fişini şebeke hattı ile bağlayın. Düzleme
makinesini çalıştırmak için açma/kapama şalterin-
deki (11) yeşil “I” tuşuna basın.
7. İş parçasını tutucu tezgahın (4) üzerine düz bir şe-
kilde itin. Bu sırada parmaklarınızı kapalı tutun ve
iş parçasını düz elinizle yönlendirin.
8. Dkkat! Yalnızca teslimat tezgahı (1) alanında iş
parçasına bastırın!
9. Çalışmayı bitirdikten sonra ürünü kapatın. Bunun
için açma/kapama şalterindeki (11) kırmızı “0” tu-
şuna basın. Ardından ürünü şebekeden ayırın.
10.2 Planya maknes (Res. 20-21)
10.2.1 Planya maknes hazırlığı
m D İKKAT ! Tüm bakım, temizlik ve ayar çalışmaların-
dan önce elektrik fişini çekin.
1. Paralel dayanağı (3) engel oluşturmayacak şekilde
dışa doğru ayarlayın.
2. Sol ve sağ kilitleme kolunu (1.1) dışa doğru ayarla-
yın ve teslimat tezgahını (1) çıkarın.
3. Talaş boşaltma başlığını (15) bıçak milinin üzerine
yukarı doğru katlayın ve tırtıllı cıvatayı (15.1) sıkın.
4. Toz emme makinesi ile çalışırken, talaş boşalt-
ma başlığındaki (15) tırtıllı somunu (15.2) sökün,
emme başlığını (7) boşaltma başlığının (15) üzeri-
ne yerleştirin ve tırtıllı somun (15.2) ile sabitleyin.
www.scheppach.com
TR
|
125
15. Bakım
m UYARI ! Her türlü temizlik, ayarlama, bakım veya
onarım işlerinden önce elektrik fişini ana akım besle-
mesinden ayırın!
• Kalınlık tezgahının yükseklik ayarına yönelik dişli
mili sadece kuru yağlama maddesi ile işlenmelidir.
• Tezgahın yüzeyi ve giriş ve çıkış silindiri her zaman
reçinesiz olmalıdır.
• Kirli giriş/çıkış silindirleri temizlenmelidir.
• Motorun aşırı ısınmasını önlemek için, motorun
hava deliklerinde toz birikip birikmediği düzenli ola-
rak kontrol edilmelidir.
• Uzun süreli kullanım sonrasında makinenin yetkili
bir müşteri hizmeti tarafından kontrol edilmesini tav-
siye ediyoruz.
15.1 Alet koruyucu bakımı
Temiz bir alet kesim kalitesini iyileştirildiğinden planya
mili, bağlama tertibatları, bıçak destekleri ve bıçaklar
düzenli olarak reçineden arındırılmalıdır.
Bu amaçla bağlama tertibatları, bıçak destekleri ve
bıçaklar 24 saat boyunca piyasada bulunan reçine gi-
dericilere koyulabilir. Alüminyum aletler sadece bu tür
metallere zarar vermeyen temizlik sıvıları ile reçinesiz
hale getirilebilir.
15.2 Bıçak değşm (Res. 23 - 27)
m D İKKAT ! Bıçağı değiştirmeden önce şebeke fişini
çekin.
Dkkat! Ürünle brlkte verlen planya bıçakları her
k tarafı da blemştr ve yenden bleme yapılma-
malıdır! Kör planya bıçakları kullanmayın. Her k
taraf da aşınmışsa, planya bıçağı değştrlmeldr!
m D İKKAT ! Planya bıçağını değiştirirken koruyucu
eldiven giyin!
1. Paralel dayanağı (3) çıkarın.
2. Bıçak mili kapağını (14) sonuna kadar yukarı ve
dışa doğru hareket ettirin.
3. Dört adet altı köşe cıvatayı planya miline (2.1) ta-
mamen vidalayın.
4. Baskı çubuğunu (2.2) bıçak milinden (2) çıkarın.
5. Bıçak milinden (2) ve baskı çubuğundan (2.2) talaş
ve reçineyi temizleyin.
Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-
meliklerine uygun olmalıdır. Sadece aynı işarete sahip
bağlantı kabloları kullanın.
Bağlantı kablosunda tip kodu baskısının bulunması
zorunludur.
Yol verme akımı yüksek makinelerde (3000 watt ve
üzeri), tek fazlı alternatif akımlı motorlar için C 16A
veya K 16A sigorta kullanılmasını tavsiye ediyoruz!
12. Taşıma (Res. 1)
Ürünü başka bir yere taşımak istiyorsanız, önce ürü-
nü şebekeden ayırın. Ürünü taşıma tutamaklarından
(8) kaldırın, taşıma tekerlekleri (10) üzerine oturtun ve
başka bunun için öngörülmüş bir yere yerleştirin.
13. Temzlk
Tehlke!
Tüm temzlk çalışmalarından önce elektrk fşn
çekn.
• Koruma tertibatlarını, hava deliklerini ve motor göv-
desini tozdan ve kirden mümkün olduğu kadar temiz
tutun. Ürünü temiz bir bezle silin ya da düşük basınç
durumunda basınçlı hava ile üeyin.
• Ürünü her kullanım sonrasında doğrudan temizlen-
mesini öneriyoruz.
• Ürünü düzenli olarak nemli bezle ve biraz yumuşak
sabun ile temizleyin. Temizlik ya da çözelti maddesi
kullanmayın; bunlar ürünün plastik parçalarına zarar
verebilir. Ürünün içine su girmediğinden emin olun.
Suyun elektro cihaza girmesi, elektrik çarpma riskini
yükseltir.
• Tutucu tezgahına, teslimat tezgahına ve planya tez-
gahına ince bir tabaka kaygan bal mumu sürün.
14. Depolama
Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan
ve çocukların erişemeyeceği bir yerde muhafaza edin.
En iyi depolama sıcaklığı 5 ile 30 ˚C arasındadır. Ürünü
orijinal ambalajında saklayın. Toz ve ıslaklığa karşı ko-
rumak için ürünün üzerini kapatın. Kullanım kılavuzunu
ürünün yanında muhafaza edin.
www.scheppach.com
126
|
TR
4. Makaralı zincir ile eksen ve mil yataklarına bakım
ve temizlik spreyi sıkın. Yağ kullanmayın!
5. Dişli kutusu kapağını (19) tekrar takın ve iki somu-
nu sıkın.
15.4 Tahrk kayışlarının gerlmes (res. 29)
1. Elektrik fişini çekin.
2. Kayış kapağının (12) somununu gevşetin ve çıkarın.
3. Kayış gerginliğini başparmağınızla kontrol edin:
- Tahrik kayışı (12.1) ortasından en fazla 10 mm
bastırılabilmelidir.
4. Tahrik kayışı (12.1) gerilmesi gerekiyorsa, aşağı-
daki şekilde ilerleyin:
- Motor sabitleme cıvatalarını (12.2) gevşetin.
- Motoru aşağı doğru bastırın.
- Kayış gerginliği doğruysa, motor sabitleme cıva-
talarını (12.2) çapraz olarak tekrar sıkın.
5. Kayış kapağını (12) tekrar takın ve somunu sıkın.
15.5 Tahrk kayışını değştrme (Res. 29)
1. Elektrik fişini çekin.
2. Kayış kapağının (12) somununu gevşetin ve çıkarın.
3. Motor sabitleme cıvatalarını (12.2) gevşetin.
4. Motoru yukarı doğru bastırın.
5. Tahrik kayışını çıkarın ve yenisini takın.
6. Ardından, 15.3'te açıklanan şekilde tahrik kayışını
gerin.
7. Motor sabitleme (12.2) için dört cıvatayı çapraz
olarak tekrar sıkın.
8. Kayış kapağını (12) tekrar takın ve somunu sıkın.
16. Onarım ve yedek parça sparş
Onarım veya bakım sonrasında tüm güvenlik ile ilgili
parçaların takılı ve kusursuz durumda olmasını kontrol
edin. Yaralanmaya neden olabilecek parçalar başka
kişiler veya çocukların erişemeyeceği yerde saklan-
malıdır.
Dkkat: Ürün Sorumluluğu Kanununa uyarınca uygun
olmayan onarım veya orijinal olmayan parça kullanı-
mından kaynaklanan hasarlardan sorumlu değiliz.
Müşteri servisine veya yetkili uzmana başvurun. Bu ak-
sesuar parçaları için de geçerlidir.
Yedek parçalar ve aksesuarları servis merkezimizden
temin edebilirsiniz. Bunun için kapak sayfasındaki QR
kodunu tarayın.
6. Yeni planya bıçağını (2.3) baskı çubuğuna (2.2)
yerleştirin. Baskı çubuğunun (2.2) iki pimi, planya
bıçağının (2.3) deliklerine uymalıdır.
7. Baskı çubuğunu (2.2) planya bıçağıyla (2.3) birlik-
te bıçak miline (2) yerleştirin. Bu sırada planya bı-
çağının (2.3) iki pimden kaymamasına dikkat edin.
8. Dört altı köşe cıvatayı (2.1) baskı çubuğundan
(2.2) planya bıçakları (2.3) baskı çubuğu (2.2) ile
bıçak mili eksenine paralel olarak hareket edebile-
cek kadar çıkarın.
9. Çıkıntıyı kontrol etmek için aşağıdaki iki seçenek
mevcuttur:
- Ayar mastarını (20) bıçak miline (2) yerleştirin.
Planya bıçakları (2.3), ayar mastarına (20) te-
mas edecek kadar çıkıntı yapmalıdır. Bu kont-
rol, her iki planya bıçağında (2.3) ve bıçak mi-
linin (2) her iki tarafında yapılmalıdır. (Res. 26)
- Alüminyum cetveli teslimat tezgahının (1) ve
bıçak milinin (2) üzerine yerleştirin. Bıçak mili-
ni (2) elle bir tur çevirin. Alüminyum cetvel bu
sırada sadece 4 ila 6 mm hareket etmelidir. Bu
kontrol her iki planya bıçağında (2.3) yapılmalı-
dır. (Res. 27)
10. Gerekirse, baskı çubuğundaki saplama vidalarıyla
(2.4) çıkıntıyı ayarlayın.
11. Baskı çubuğundaki (2.2) dört altı köşe cıvatayı
(2.1) tamamen sökün. Gerilmeyi önlemek için, or-
tadaki altı köşe cıvatalardan (2.1) başlayın ve dışa
doğru adım adım ilerleyin.
12. Son olarak, bıçak mili kapağını (14) tekrar tezgaha
indirin ve bıçak milini (2) örtün.
13. Bıçak mili kapağının (14) konumunu yükseklik ayar
vidasıyla (14.4) sabitleyin.
m D İKKAT !
Sadece üretici tarafından bu cihaz için tavsiye edilen
bıçakları kullanın. Başka bıçaklar kullanılırken kontrol
kaybı nedeniyle yaralanma tehlikesi söz konusudur.
m D İKKAT !
Dişlinin çok fazla döndürülmesini ve çözülmesini önle-
yin. Baskı çubuğu veya dişlisi aşınmış vidalar hemen
değiştirilmelidir.
15.3 Besleme dşl kutusunun bakımının yapılması
(Res. 28)
1. Elektrik fişini çekin.
2. Dişli kutusu kapağının (19) iki somununu gevşetin
ve çıkarın.
3. Talaş ve talaş tozunu temizleyin.
www.scheppach.com
TR
|
127
• Elektrikli ve elektronik cihaz sahipleri veya kullanı-
cıları, bunları kullandıktan sonra yasal olarak iade
etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinme-
sinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli
ve elektronik cihazların ev çöpüne atılmayacağına
işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-
re ücretsiz olarak teslim edilebilir:
- Kamusal tasfiye veya toplama yerleri (örn. bele-
diye şantiyeleri)
- Satıcıların bunları gönüllü olarak geri almak veya
sunmakla yükümlü olması koşuluyla, elektronik ci-
hazlara yönelik satış noktaları (sabit ve çevrim içi).
- Cihaz başına, kenar uzunluğu maksimum 25
santimetre olan yaklaşık üç eski elektronik ciha-
zı, öncesinde yeni bir cihaz satın almadan veya
bölgenizdeki başka bir yetkili toplama yerine gö-
türmeden üreticiye ücretsiz olarak teslim edebi-
lirsiniz.
- Üreticinin ve satıcının diğer ek iade alma koşulla-
rını ilgili müşteri hizmetlerinden öğrenebilirsiniz.
• Üretici tarafından özel bir eve yeni bir elektronik ci-
hazın teslim edilmesi durumunda, son kullanıcının
talebi üzerine eski elektronik cihazın ücretsiz olarak
teslim alınmasını sağlayabilir. Bu konu ile ilgili üreti-
cinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu
olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine
tabi olan cihazlar için geçerlidir. Avrupa Birliği dışın-
daki ülkelerde, elektronik ve elektrikli eski cihazların
tasfiye işlemi için farklı düzenlemeler geçerli olabilir.
Bağlantılar ve onarımlar
Elektrik donanımındaki bağlantı ve onarım çalışmaları
sadece bir elektrik uzmanı tarafından yapılabilir.
Sorularınızın olması durumunda sunmanız gereken bilgiler:
• Motorun akım türü
• Makine tip etiketinin verileri
• Motor tip etiketinin verileri
Onarım durumunda öneml blg:
Ürünü onarım için iade ederken, güvenlik nedeniyle
servis istasyonuna yağsız ve yakıtsız olarak gönderil-
mesi gerektiğini lütfen unutmayın.
16.1 Yedek parça sparş
Yedek parça siparişinde şu bilgiler verilmelidir:
• Model tanımı
• Ürün numarası
• Tip etiketinin verileri
Yedek parçalar / Aksesuar
Planya bıçağı - Ürün no.: 7902200611
Tahrik kayışı – Ürün no.: 5902214001
16.2 Servs blgler
Ürünün aşağıdaki parçalarının kullanıma veya doğal
sürece bağlı olarak aşınmaya tabi olduğu veya aşağı-
daki parçaların sarf malzemeleri olarak gerekli olduğu
dikkate alınmalıdır.
Aşınma parçaları*: Planya bıçağı, tahrik kayışı
* Teslimat kapsamında bulunması zorunlu değildir!
17. İmha ve yenden değerlendrme
Ambalaj le lgl blgler
Ambalaj malzemeleri geri dönüş-
türülebilir özelliktedir. Lütfen am-
balajları çevreye uygun bir şekilde
tasfiye edin.
Elektrkl ve elektronk chaz yasasına (ElektroG)
lşkn blgler
Elektrkl ve elektronk esk chazlar evsel
atıklara at değldr, ayrı olarak toplanmalı
veya tasfye edlmeldr!
• Eski cihazda takılı olmayan eski batarya veya akü-
ler, verilmeden önce tahrip edilmeden çıkarılmalıdır!
Bunlar batarya yasasına göre tasfiye edilir.
www.scheppach.com
128
|
TR
18. Arıza gderme
Aşağıdaki tabloda hata belirtileri yer almaktadır ve makine doğru çalışmadığı takdirde nasıl çözüm üreteceğiniz
anlatılmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.
Arıza Olası sebep Yardım
Makine çalışmıyor veya
aniden duruyor.
Akım kesintisi.
Sigortayı kontrol edin / cihazdan aşırı yük korumasını
kontrol edin.
Şebeke gerilimi mevcut
değil.
Kabloyu, fişi, prizi ve sigortayı kontrol edin.
Motor ya da şalter arızalı. Motoru veya şalteri bir uzman elektrikçiye kontrol ettirin.
Limit şalterine basılma-
mış.
Planya makinesinde:
Talaş boşaltma başlığının (15) tırtıklı cıvatasının (15.1)
son konuma kadar çevrildiğini kontrol edin.
Yüzey planyalamasında:
Teslimat tezgahının (1) doğru monte edilip edilmediğini
kontrol edin.
Temas pimlerini gerekirse yeniden ayarlayın. Lütfen
müşteri hizmetlerine başvurun.
Düşük gerilim koruma
rölesi devreye girdi.
Makine, monte edilmiş düşük gerilim koruma rölesi
nedeniyle kendiliğinden çalışmaya başlamıyor ve gerilim
beslemesi sağlandıktan sonra yeniden çalıştırılmalıdır.
Makine performansı
düşüyor.
Planya bıçağı kör/aşınmış. Bıçağı değiştirin.
Tahrik kayışı kayıyor. Tahrik kayışını gerin.
İş parçası kalınlık plan-
ya işleminde sıkışıyor.
Kesim derinliği çok fazla.
Kesin derinliğini azaltıp iş parçasını bir kaç çalışma
adımında işleyin.
İşlenen yüzey çok
pürüzlü.
Planya bıçağı kör/aşınmış. Bıçağı değiştirin veya keskinleştirin.
Planya bıçağı talaşlar
nedeniyle tıkanmış.
Talaşları giderin.
İş parçası hala çok nemli. İş parçasını kurulayın.
İşlenen yüzeyde çok
çatlak var.
Planya bıçağı kör/aşınmış. Bıçağı değiştirin veya keskinleştirin.
Planya bıçağı talaşlar
nedeniyle tıkanmış.
Talaşları giderin.
İş parçası büyüme yönü
tersinde işlendi.
İş parçasını karşı yönden işleyin.
Bir kerede çok fazla mal-
zeme planyalandı.
İş parçasını bir kaç çalışma adımında işleyin.
Çok düşük iş parçası
beslemesi.
Kalınlık tezgahına reçine
bulaşmış.
Tezgah plakasını temizleyip ince tabakada kaygan bal
mumu ile işleyin.
Taşıma zor hareket ediyor. Taşıma silindirini onarın.
Tahrik kayışı kayıyor. Tahrik kayışını gerin.
www.scheppach.com
TR
|
129
Düzenl bakım döngüsü Her şletme
almadan önce
Gerektğnde Ayda 1
Planya bıçağının kusursuz durum
yönünden kontrolü
Kontrol edin X
Değiştirin X
Güvenlik tertibatlarının işlevsellik
yönünden kontrolü
Kontrol edin X
Değiştirin X
Dışarı çekilebilir silindirin hasar
bakımından kontrolü
Kontrol edin X
Değiştirin X
Makinenin toz / talaştan arındırıl-
ması
Temizleyin
X
Tutucu ve teslimat tezgahlarını
kaygan bal mumu ile işleyin
Bakım
X
Tahrik kayışının gerginlik ve durum
/ aşınma yönünden kontrolü
Kontrol edin X
Değiştirme /
onarım
X
Hareketli tüm bağlantı parçalarının yağlanması X
www.scheppach.com
130
www.scheppach.com
131
www.scheppach.com
132
DE
EU-Konformitätserklärung
Übersetzung der Originalkonformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Pro-
dukt mit den geltenden Richtlinien und Normen übereinstimmt.
Der hier beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der
Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni
2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoe in Elek-
tro- und Elektronikgeräten. *
Technische Unterlagen verfügbar bei: **
Artikelnummer*** Artikelbezeichnung: Abricht- / Dickenhobelmaschine HMS1500 Marke****
GB
EU Declaration of Conformity
Translation of the original Declaration of
Conformity
We declare under our sole responsibility that the product described here com-
plies with the applicable directives and standards.
The object of the declaration described here fulls the regulations of the direc-
tive 2011/65/EU of the European Parliament and Council from 8th June 2011,
on the restriction of the use of certain hazardous substances in electrical and
electronic equipment. *
Technical documentation available at: **
Item number*** Item designation: Planer / Thicknesser HMS1500 Brand****
FR
Déclaration UE de conformité
Traduction de la déclaration de conformité
originale
Nous déclarons, sous notre propre responsabilité, que le produit décrit ici
est conforme aux directives et normes en vigueur.
L’appareil décrit ci-dessus dans la déclaration est conforme aux réglementations
de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011
visant à limiter l’utilisation de substances dangereuses dans la fabrication des
appareils électriques et électroniques. *
Dossier technique auprès de: **
Référence *** Désignation de l’article: Dégauchisseuse-raboteuse HMS1500 Marque ****
IT
Dichiarazione di conformità UE
Traduzione della dichiarazione di conformità originale
Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto qui de-
scritto è conforme alle direttive e alle norme vigenti.
L’oggetto della dichiarazione, qui descritto, soddisfa le disposizioni della Diretti-
va 2011/65/UE del Parlamento Europeo e del Consiglio dell’8 giugno 2011, sul-
la restrizione nell’utilizzo di determinate sostanze pericolose negli apparecchi
elettrici ed elettronici. *
Documentazione tecnica disponibile presso: **
Gaminio numeris *** Nome articolo: Pialla a ¿lo/spessore HMS1500 Marchio ****
NL
EU-conformiteitsverklaring
Vertaling van de originele conformiteitsverklaring
Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven pro-
duct voldoet aan de geldende richtlijnen en normen.
Het hier beschreven onderwerp van deze verklaring voldoet aan de voorschriften
van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni
2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke stoen in
elektrische en elektronische apparaten. *
Technische documentatie verkrijgbaar bij: **
Artikelnummer *** Artikelnaam: Vlakschaaf/vandiktebank-machine HMS1500 Merk ****
ES
Declaración de conformidad UE
Traducción de la Declaración de conformidad original
Declaramos, bajo nuestra exclusiva responsabilidad, que el producto aquí
descrito cumple las directivas y normas aplicables.
El objeto de la declaración aquí descrito cumple las disposiciones de la Directiva
2011/65/UE del Parlamento Europeo y el Consejo del 8 de junio de 2011 sobre
restricciones a la utilización de determinadas sustancias peligrosas en aparatos
eléctricos y electrónicos. *
Documentación técnica disponible en: **
Núm. de artículo*** Denominación del artículo: Cepilladora planeadora/de regrosar HMS1500 Marca****
PT
Declaração de conformidade UE
Tradução da declaração de conformidade original
Declaramos, à nossa exclusiva responsabilidade, que o produto aqui descri-
to está em conformidade com as diretivas e normas aplicáveis.
O objeto da declaração aqui descrito cumpre com as normas da Diretiva
2011/65/UE do Parlamento Europeu e do Conselho de 8 de junho de 2011
relativamente à restrição da utilização de determinadas substâncias perigosas
em equipamentos elétricos e eletrónicos. *
Documentos técnicos disponíveis junto de: **
Número de artigo*** Designação do artigo: Plaina desengrossadeira HMS1500 Marca****
CZ
EU prohlášení o shod)
Překlad originálního prohlášení o shodě
Prohlašujeme na svou výlučnou odpovědnost, že zde popsaný výrobek od-
povídá platným směrnicím a normám.
Zde popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evrop-
ského parlamentu a Rady ze dne 8. června 2011 pro omezení používání určitých
nebezpečných látek v elektrických a elektronických zařízeních. *
Technické podklady k dispozici u: **
Číslo výrobku*** Název výrobku: Srovnávačka/tlouš"kovačka HMS1500 Značka****
SK
EÚ vyhlásenie o zhode
Preklad originálneho vyhlásenia o zhode
Na vlastnú zodpovednosť vyhlasujeme, že tu popísaný výrobok je v súlade s
platnými smernicami a normami.
Tu opísaný predmet vyhlásenia je v súlade s predpismi smernice Európskeho
parlamentu a Rady 2011/65/EÚ z 8. júna 2011 o obmedzení používania určitých
nebezpečných látok v elektrických a elektronických zariadeniach. *
Technické podklady sú k dispozícii na: **
Číslo výrobku *** Označenie výrobku: Zrovnávací /hrúbkovací hob-ovací stroj HMS1500 Značka ****
HU
EU megfelel5ségi nyilatkozat
Az eredeti megfelelőségi nyilatkozat fordítása
Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék
megfelel az érvényes irányelveknek és szabványoknak.
A nyilatkozat itt megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011.
június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben
való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait. *
A műszaki dokumentáció elérhető: **
Cikkszám *** Termék megnevezése: Egyenget5/nagyoló gyalugép HMS1500 Márka ****
Scheppach GmbH, Günzburger Str. 69, 89335 Ichenhausen
19. Konformitätserklärung
19. Declaration of conformity
19. Déclaration de conformité
19. Dichiarazione di conformità
19. Conformiteitsverklaring
19. Declaración de conformidad
19. Declaração de conformidade
19. Prohlášení o shod)
19. Vyhlásenie o zhode
19. Megfelel5ségi nyilatkozat
www.scheppach.com
133
PL
Deklaracja zgodno;ci UE
Tłumaczenie oryginalnej deklaracji zgodności
Oświadczamy na własną odpowiedzialność, że opisany tutaj produkt jest
zgodny z obowiązującymi dyrektywami i normami.
Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z wymogami
dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z 8 czerwca 2011 r.
w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w
sprzęcie elektrycznym i elektronicznym. *
Dokumentacja techniczna dostępna na stronie: **
Numer artykułu *** Nazwa artykułu: Grubo;ciówko-strugarka HMS1500 Marka ****
HR
EU izjava o sukladnosti
Prijevod originalne izjave o sukladnosti
Na svoju odgovornost izjavljujemo da je ovdje opisan proizvod usklađen s
važećim direktivama i normama.
Ovdje opisani predmet Izjave ispunjava propise Direktive 2011/65/EU Europskog
parlamenta i Vijeća od 8. lipnja 2011. o ograničenju uporabe određenih opasnih
tvari u električnoj i elektroničkoj opremi. *
Tehnička dokumentacija dostupna je na: **
Broj artikla*** Naziv artikla: Ravnalica/blanjalica HMS1500 Marka****
SI
EU izjava o skladnosti
Prevod originalne izjave o skladnosti
S polno odgovornostjo izjavljamo, da je tukaj opisani izdelek v skladu z ve-
ljavnimi smernicami in standardi.
Tukaj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evrop-
skega parlamenta in Sveta z dne 8. junij 2011 za omejevanje uporabe določenih
nevarnih snovi v električnih in elektronskih napravah. *
Tehnični dokumenti so na voljo pri: **
Številka izdelka *** Opis izdelka: Poravnalni/debelinski skobeljni stroj HMS1500 Znamka ****
EE
EL vastavusdeklaratsioon
Vastavusdeklaratsiooni originaali tõlge
Me deklareerimine ainuisikuliselt vastutades, et siin kirjeldatud toode ühtib
esitatud direktiivide ja normidega.
Deklaratsiooni objektiks olev siin kirjeldatud ese vastab Euroopa Parlamendi ja
nõukogu direktiivile 2011/65/EÜ kuupäevaga 8. juuni 2011 teatud ohtlike ainete
kasutamispiirangu kohta elektri- ja elektroonikaseadmetes. *
Tehnilised dokumendid on saadaval: **
Artiklinumber *** Art nimetus: Riht-/paksushöövelmasin HMS1500 Kaubamärk ****
LT
EB atitikties deklaracija
Atitikties deklaracijos originalo vertimas
Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas gami-
nys atitinka galiojančias direktyvas ir standartus.
Čia aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parla-
mento ir Tarybos direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų nau-
dojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus. *
Techninius dokumentus galima gauti iš: **
Gaminio numeris *** Gaminio pavadinimas: Lyginimo / reismusinøs obliavimo stakløs HMS1500 Prekės ženklas ****
LV
ES atbilstflbas deklarcija
Oriģinālās atbilstības deklarācijas tulkojums
Mēs, uzņemoties pilnu atbildību, paziņojam, ka šeit aprakstītais ražojums
atbilst spēkā esošajām direktīvām un standartiem.
Šeit aprakstītais deklarācijas priekšmets atbilst Eiropas Parlamenta un Eiropas
Padomes 2011. gada 8. jūnija Direktīvas 2011/65/ES noteikumiem par noteiktu
bīstamo vielu izmantošanas ierobežošanu elektriskajās un elektroniskajās ie-
rīcēs. *
Tehniskā lieta ir pieejama pie: **
Preces numurs *** Preces apzflmjums: Gludvelmašflna/biezuma velmašflna HMS1500 Prečzīme ****
SE
EU-försäkran om överensstämmelse
Översättning från försäkran om överensstämmelse i
original
Vi förklarar under eget ansvar att produkten som beskrivs här överensstäm-
mer med gällande riktlinjer och standarder.
Föremålet för försäkran som beskrivs här överensstämmer med bestämmelser-
na i Europaparlamentets och rådets direktiv 2011/65/EU av den 8 juni 2011 om
begränsning av användningen av vissa farliga ämnen i elektriska och elektro-
niska produkter. *
Teknisk dokumentation tillgänglig hos: **
Artikelnummer *** Artikelbeteckning: Rikt- och planhyvel HMS1500 Märke ****
FI
EU-vaatimustenmukaisuusvakuutus
Alkuperäisen vaatimustenmukaisuusvakuutuksen
käännös
Vakuutamme omalla vastuullamme, että tässä kuvattu tuote täyttää voimas-
sa olevien direktiivien ja standardien määräykset.
Tässä kuvattu vakuutuksen kohde täyttää tiettyjen vaarallisten aineiden käytön
rajoittamisesta sähkö- ja elektroniikkalaitteissa 8. kesäkuuta 2011 annetun Eu-
roopan parlamentin ja neuvoston direktiivin 2011/65/EU määräykset. *
Tekniset asiakirjat saatavana: **
Tuotenro *** Tuotenimike: Oiko- ja tasohöylä HMS1500 Merkki ****
DK
EU-overensstemmelseserklæring
Oversættelse af den originale
overensstemmelseserklæring
Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gæl-
dende direktiver og standarder.
Genstanden for den her beskrevne erklæring overholder bestemmelserne i
Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 vedr. be-
grænsning af brugen af visse farlige stoer i elektrisk og elektronisk udstyr. *
Tekniske dokumenter ndes på: **
Artikelnummer *** Art.-betegnelse: Afretter/tykkelseshøvlemaskine HMS1500 Mærke ****
NO
EU-samsvarserklæring
Oversettelse av den opprinnelige
samsvarserklæringen
Vi erklærer med eneansvar at produktet som er beskrevet her er i samsvar
med gjeldende direktiver og standarder.
Gjenstand for erklæringen beskrevet her oppfyller forskriftene til direktiv
2011/65/EU fra Europa-Parlamentet og Rådet av 8. juni 2011 om begrensning av
bruken av bestemte farlige stoer i elektronikk og elektronisk utstyr. *
Tekniske dokumenter tilgjengelig hos: **
Artikkelnummer *** Art.betegnelse: Avrettings-/tykkhøvelmaskin HMS1500 Merke ****
19. Deklaracja zgodno;ci
19. Izjava o sukladnosti
19. Izjava o skladnosti
19. Vastavusdeklaratsioon
19. Atitikties deklaracija
19. Atbilstflbas deklarcija
19. Försäkran om överensstämmelse
19. Vaatimustenmukaisuusvakuutus
19. Overensstemmelseserklæring
19. Samsvarserklæring
www.scheppach.com
134
BG
?h >_Çewàwébó aw âíÜäy_äâäyb_
Превод на оригиналната декларация на
съответствие
Ние декларираме на своя отговорност, че описаният тук продукт отго-
варя на приложимите директиви и стандарти.
Описаният предмет в декларацията отговаря на разпоредбите на Дирек-
тива 2011/65/ЕС на Европейския парламент и на Съвета от 8 юни 2011 г.
относно ограничението на употребата на определени опасни вещества в
електрическото и електронното оборудване. *
Техническата документация се предоставя от: **
Каталожен номер *** exÜaÖwq_Öb_ Öw wàäbÇãew : Wxàbçä/pàwcçfãâ fwrbÖw HMS1500 Марка ****
GR
ß/9CN5 N#::F!PCN5" ćć
Μετάφραση από το πρωτότυπο της δήλωσης συμ-
μόρφωσης
Δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν που περιγράφεται
στο παρόν βρίσκεται σε συμμόρφωση με τις ισχύουσες Οδηγίες και Πρό-
τυπα.
Το αντικείμενο της παρούσας δήλωσης, το οποίο περιγράφεται εδώ, εκπλη-
ρώνει τις διατάξεις της Οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και
του Συμβουλίου της 8ης Ιουνίου 2011 σχετικά με τον περιορισμό της χρήσης
ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό. *
Ο τεχνικός φάκελος είναι διαθέσιμος στη θέση: **
Αριθμός είδους *** ; :KN0K M0L. : 9-;5 2-N5"/!MA ;L!7NO/!K" HMS1500 Μάρκα ****
RO
Declaraie de conformitate UE
Traducere a declarației de conformitate originale
Declarăm pe proprie răspundere că produsul descris aici coincide cu direc-
tivele și normele în vigoare.
Obiectul declarației descris aici îndeplinește prescripțiile directivei 2011/65/UE a
Parlamentului European și a Consiliului din 8 Iunie 2011 asupra limitării utilizării
anumitor substanțe periculoase în aparatele electrice și electronice. *
Documentație tehnică disponibilă la: **
Număr articol *** Nota ie art.: Maşin de ajustat/rindeluit HMS1500 Marcă ****
RS
EU izjava o usaglašenosti
Prevod originalne izjave o usklađenosti
Izjavljujemo na našu isključivu odgovornost da je ovde opisani proizvod usk-
lađen sa primenljivim smernicama i standardima.
Ovde opisani predmet ove izjave ispunjava odredbe Direktive 2011/65/EU
Evropskog parlamenta i Saveta od 8. juna 2011. godine o ograničenju upotrebe
određenih opasnih materija u električnoj i elektronskoj opremi.*
Tehnička dokumentacija dostupna kod: **
Broj artikla *** Oznaka proizvoda: Mašina za ravnanje / krupno rendisanje HMS1500 Brend ****
TR
AB uygunluk beyanı
Orijinal uygunluk beyanının çevirisi
Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun oldu-
ğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.
İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamen-
tosu’nun ve 8 Haziran 2011 tarihli Konsey’in elektrik ve elektronik cihazlarda
belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini
yerine getirmektedir. *
Teknik belgeler şurada mevcuttur: **
Ürün numarası *** Ürün Tanım : Yüzey planya/kalınlık planya makinesi HMS1500 Marka ****
***
5902214901
****
SCHEPPACH
** :
Dawid Hudzik
Günzburger Str. 69
D-89335 Ichenhausen
i. V. Andreas Pecher /
Head of Project Management
i.V. Simon Schunk /
Division Manager Product Center
Ichenhausen, 17.06.2025
X
X
2011/65/EU*
2014/30/EU
2016/1628/EU
2014/29/EU
2014/35/EU
2004/22/EG
2014/68/EU
89/686/EWG_96/58/EG
90/396/EWG
X
2006/42/EG
X
Annex IV
2000/14/EG; 2005/88/EG
Noise:
measured L
WA
=
guaranteed L
WA
=
Annex V
Annex VI
Noti¿ed Body:
Noti¿ed Body No.:
Noti¿ed Body: TÜV Rheinland
LGA Products GmbH, Tilystraße
2, D-90431 Nürnberg, Germany
Noti¿ed Body No.: 0197
Certi¿cate No.:
BM 50591645 0001
2016/1628/EU
Emission No.:
EN 61029-1:2009+A11; EN 61029-2-3:2011; EN IEC 55014-1:2021; EN IEC 55014-2:2021;
EN IEC 61000-3-2:2019+A1; EN IEC 61000-3-3:2013+A1+A2
19. >_Çewàwébó aw âíÜäy_äâäyb_
19. ß/9CN5 N#::F!PCN5"
19. Declara ia de conformitate
19. Izjava o usaglašenosti
19. Uygunluk beyanı
www.scheppach.com
135
www.scheppach.com
136
Garantie DE
Oensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher
Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Wei-
se, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos
ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen.
Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind aus-
geschlossen.
Warranty GB
Apparent defects must be notied within 8 days from the receipt of the goods. Otherwise, the buyerís rights of claim due to such defects are invalidated. We
guarantee for our machines in case of proper treatment for the time of the statutory warranty period from delivery in such a way that we replace any machine
part free of charge which provably becomes unusable due to faulty material or defects of fabrication within such period of time. With respect to parts not
manufactured by us we only warrant insofar as we are entitled to warranty claims against the upstream suppliers. The costs for the installation of the new
parts shall be borne by the buyer. The cancellation of sale or the reduction of purchase price as well as any other claims for damages shall be excluded.
гаранция BG
Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви
претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от
датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва
да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни
искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за
обезщетения, са изключени.
Garancija RS
Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše maši-
ne dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno
vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo
sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo
na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.
Garanție RO
Defecte evidente trebuie să e raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim
o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui ecare parte în
acel moment detectabil într-un rând în material sau manoperă ar inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa
cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe
și alte cererile de despăgubire sunt excluse.
εγγύηση GR
Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της
αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπεία για το χρόνο της εκ του νόμου περιό-
δου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω
ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς
έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων
θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της τιμής αγοράς, καθώς και οποιεσδήποτε άλλες
αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.
Garanti TR
Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız
olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zımni garanti süresine
uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece
teminat olun. Alıcıya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
