Operating / Safety Instructions
Consignes d’utilisation / de sécurité
Instrucciones de funcionamiento y seguridad
Call Toll Free for Consumer Information & Service Locations
Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y ubicaciones de servicio
For English Version
See page 2
●
Version française
Voir page 25
●
Versión en español
Ver la página 48
IMPORTANT
Read Before Using
●
IMPORTANT
Lire avant usage
●
IMPORTANTE
Leer antes de usar
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
GKW18V-26
GKW18V-26 Circular Saw OSI Final 20240730.indd 1GKW18V-26 Circular Saw OSI Final 20240730.indd 1 7/30/2024 3:55:48 PM7/30/2024 3:55:48 PM
2
Safety Symbols
The definitions below describe the level of severity for each signal word.
Please read the manual and pay attention to these symbols.
This is the safety alert symbol. It is used to alert you to potential
personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will
result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided,
could result in death or serious injury.
CAUTION indicates a hazardous situation which, if not avoided,
could result in minor or moderate injury.
Table of Contents
General Power Tool Safety Warnings ...... 3
Safety Warnings for Circular Saws . . . . . . . . 5
Additional Safety Warnings for Circular
Saws ........................... 6
Additional Safety Warnings ............. 7
Intended Use ........................ 8
Cutting Masonry/Metal .............. 8
Symbols............................ 9

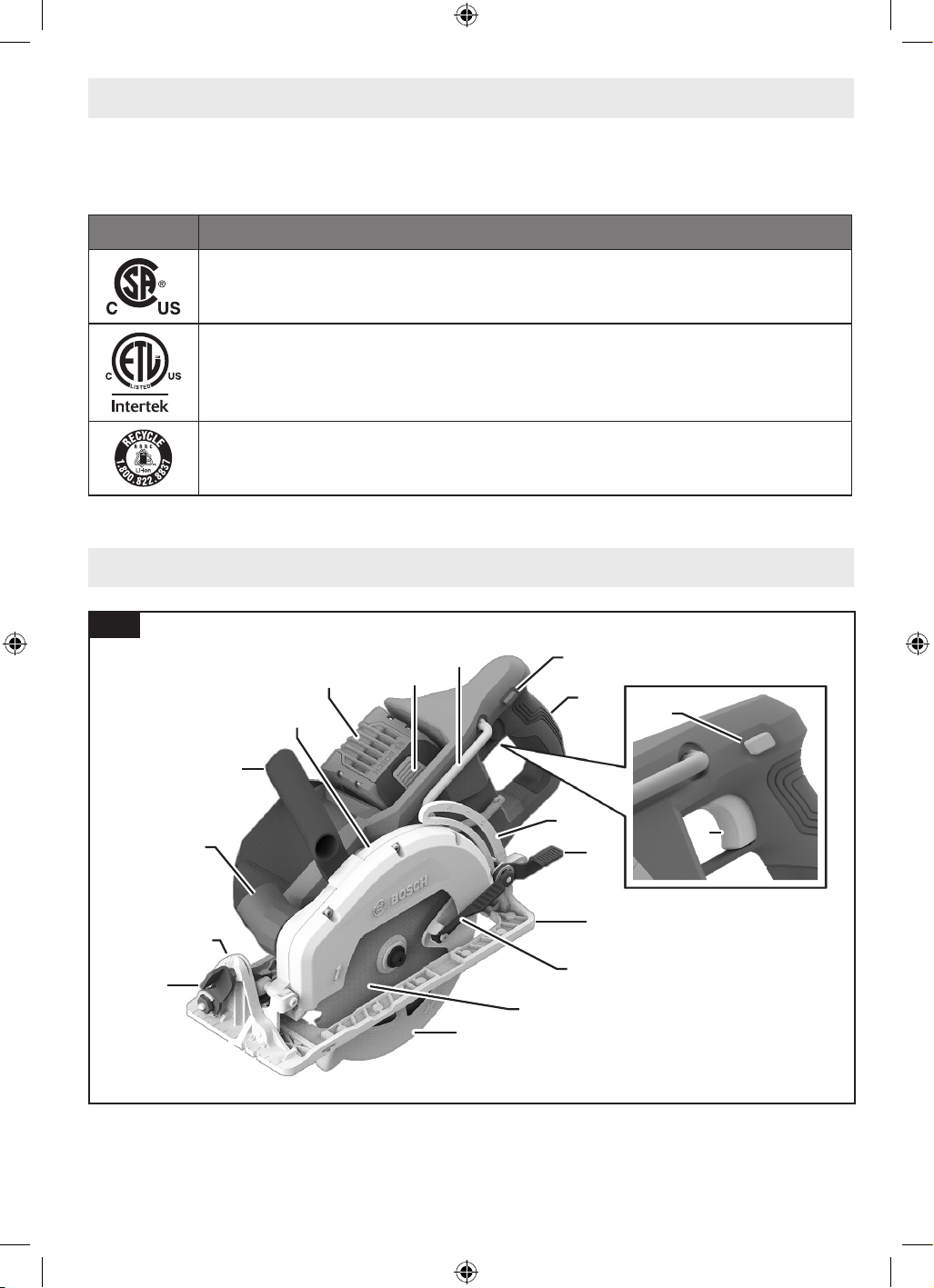

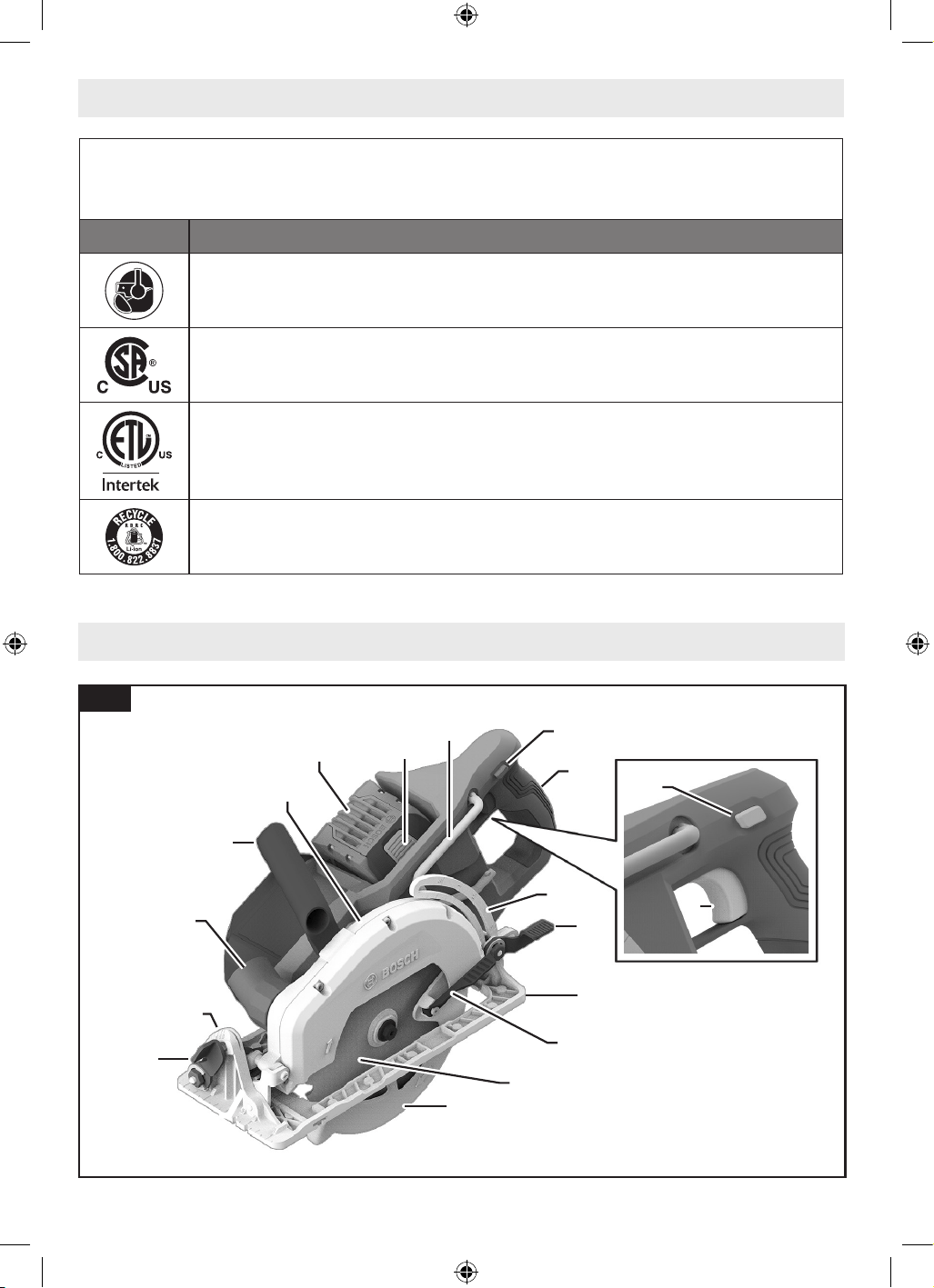

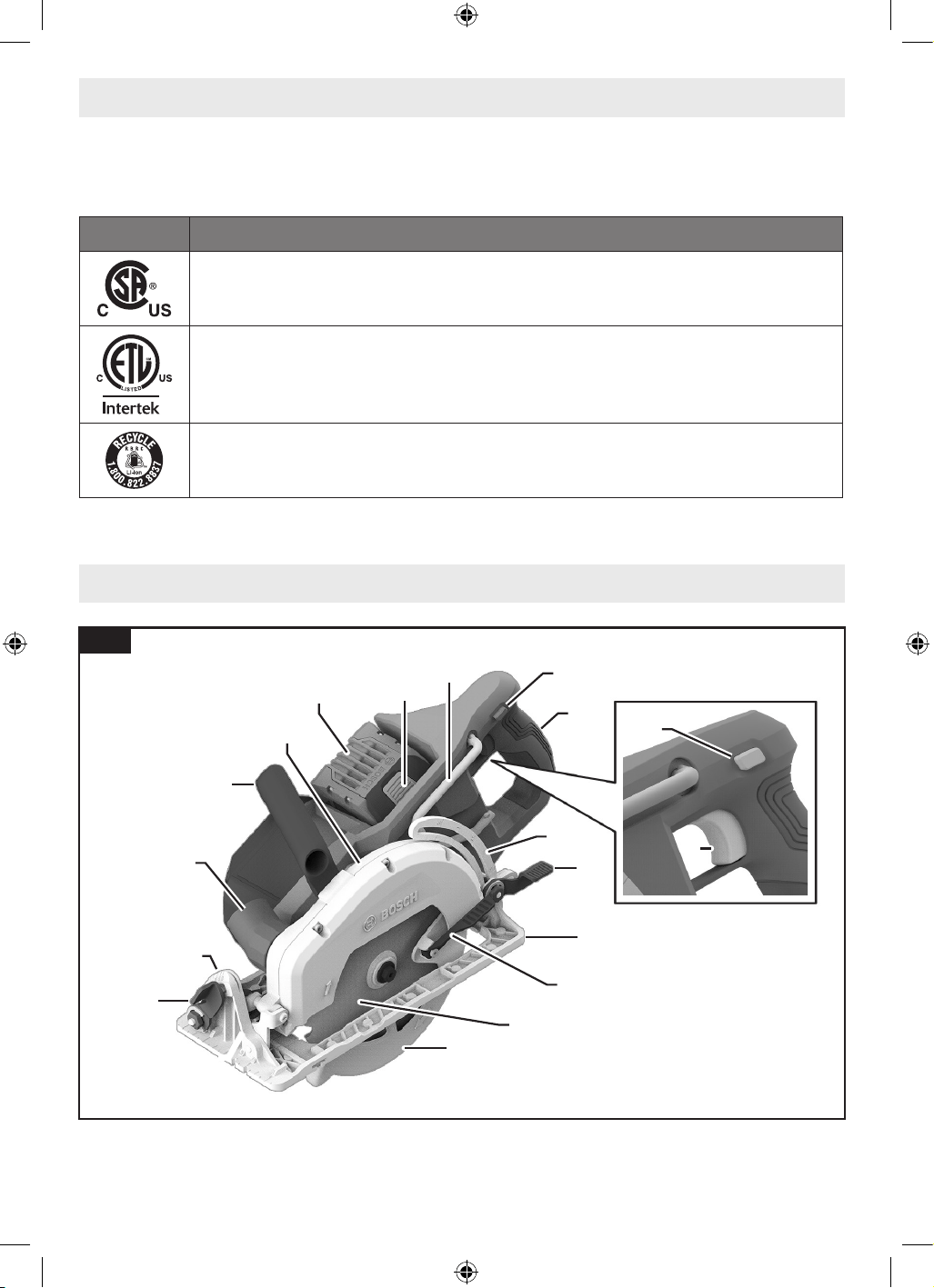

Getting to Know Your GKW18V-26
Cordless Circular Saw ............. 10
Specications ...................... 12
Assembly .......................... 13

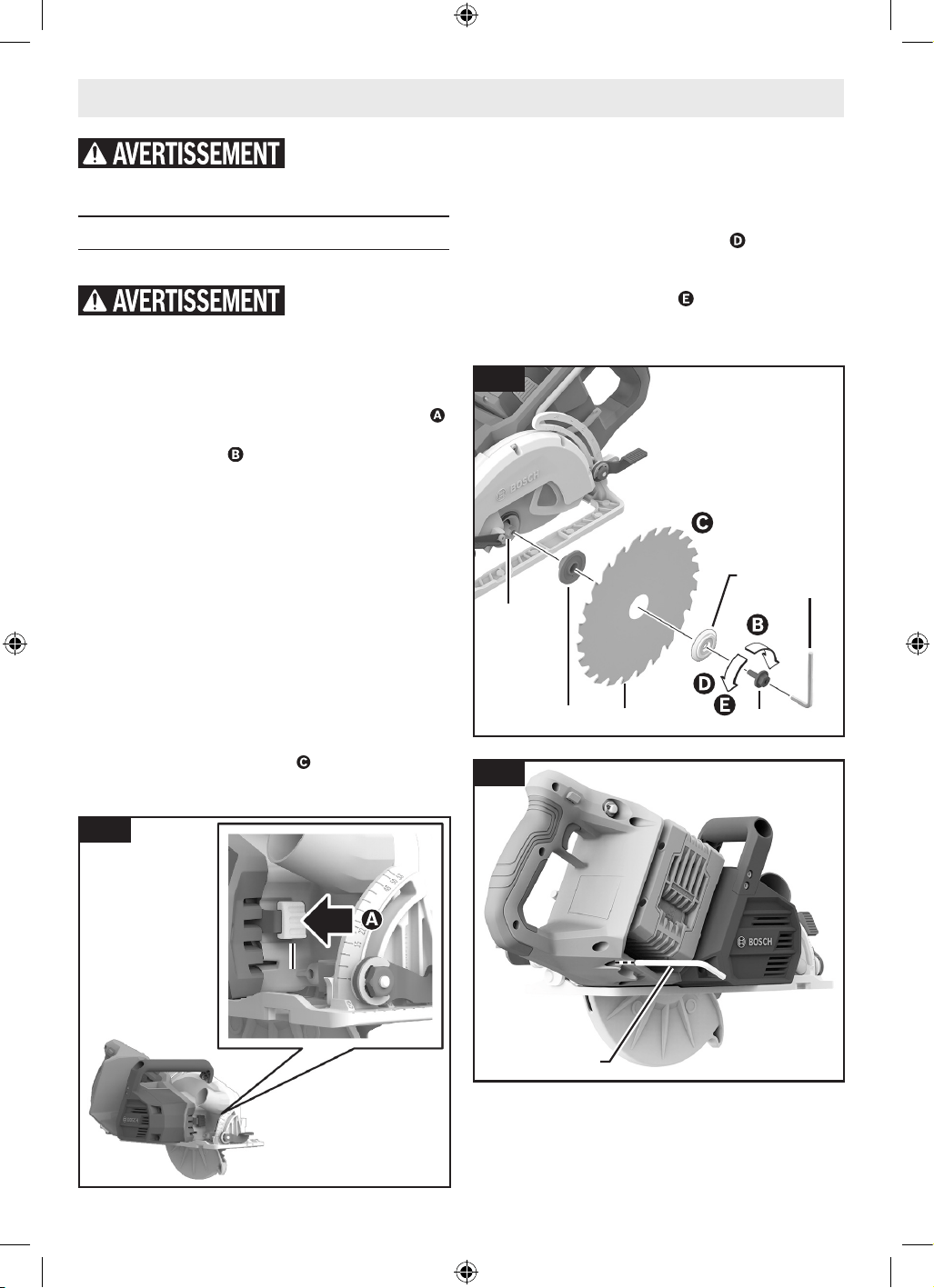

Attaching the Blade ............... 13
Vari-Torque Clutch ................ 14

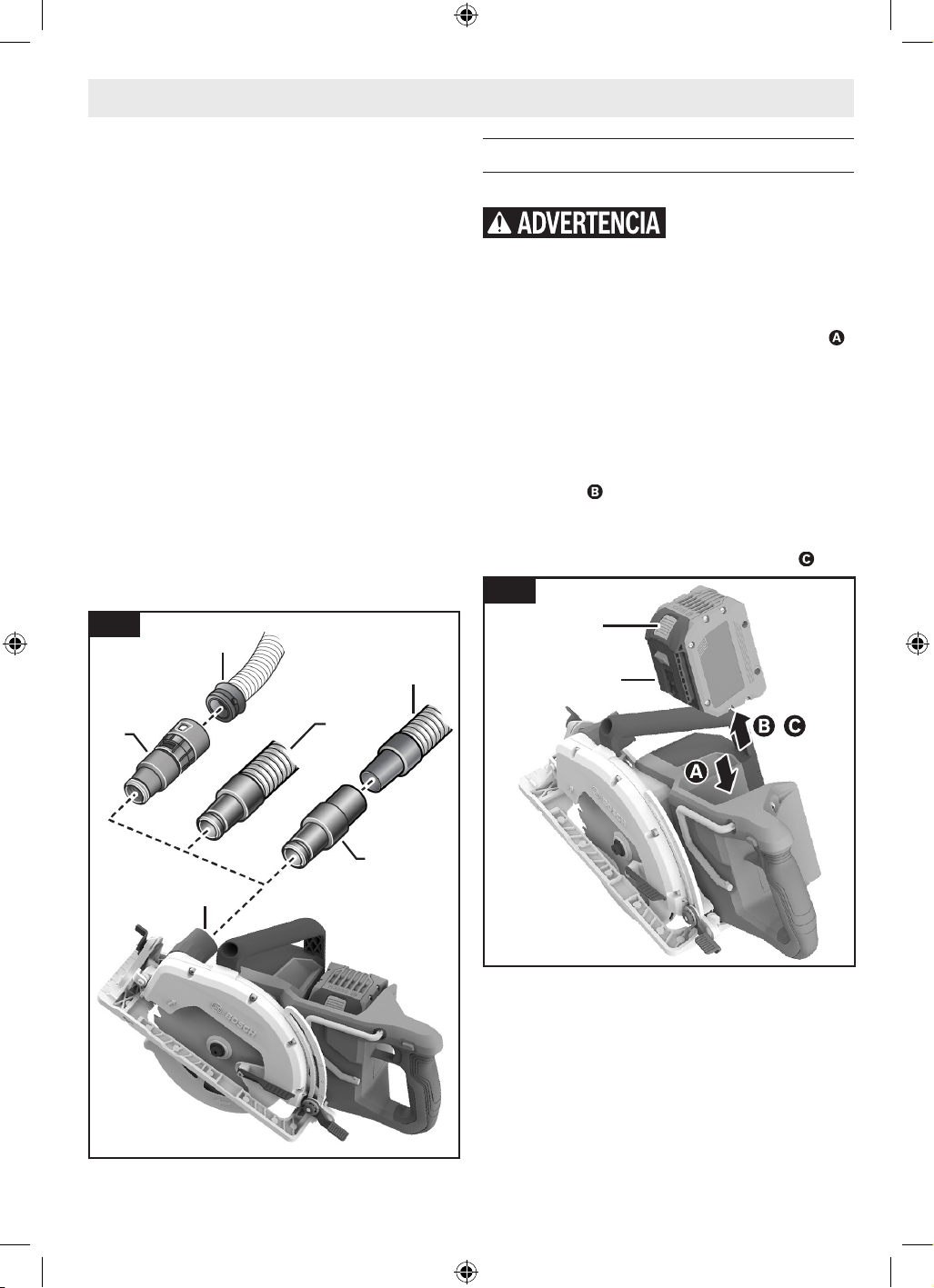

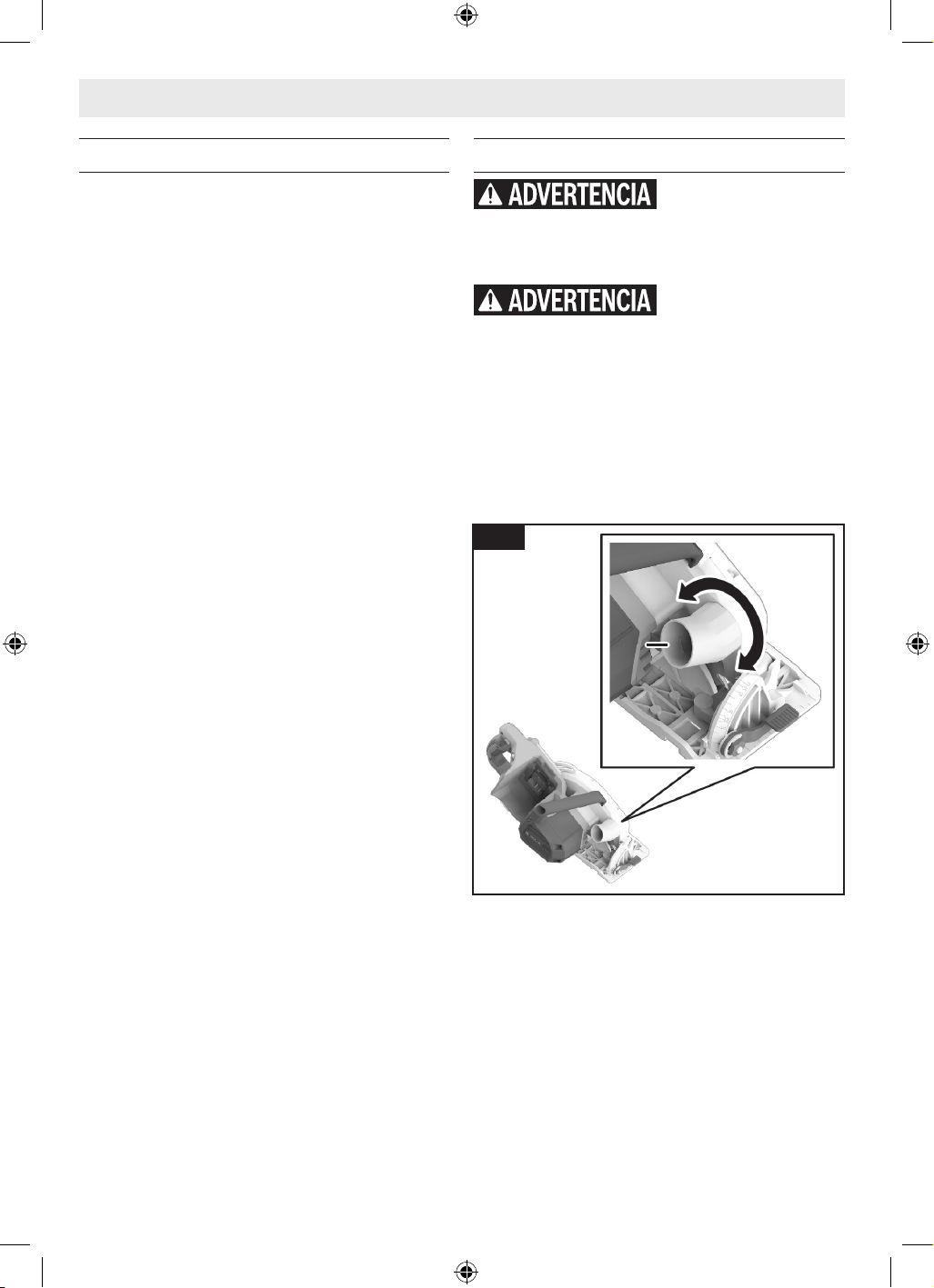

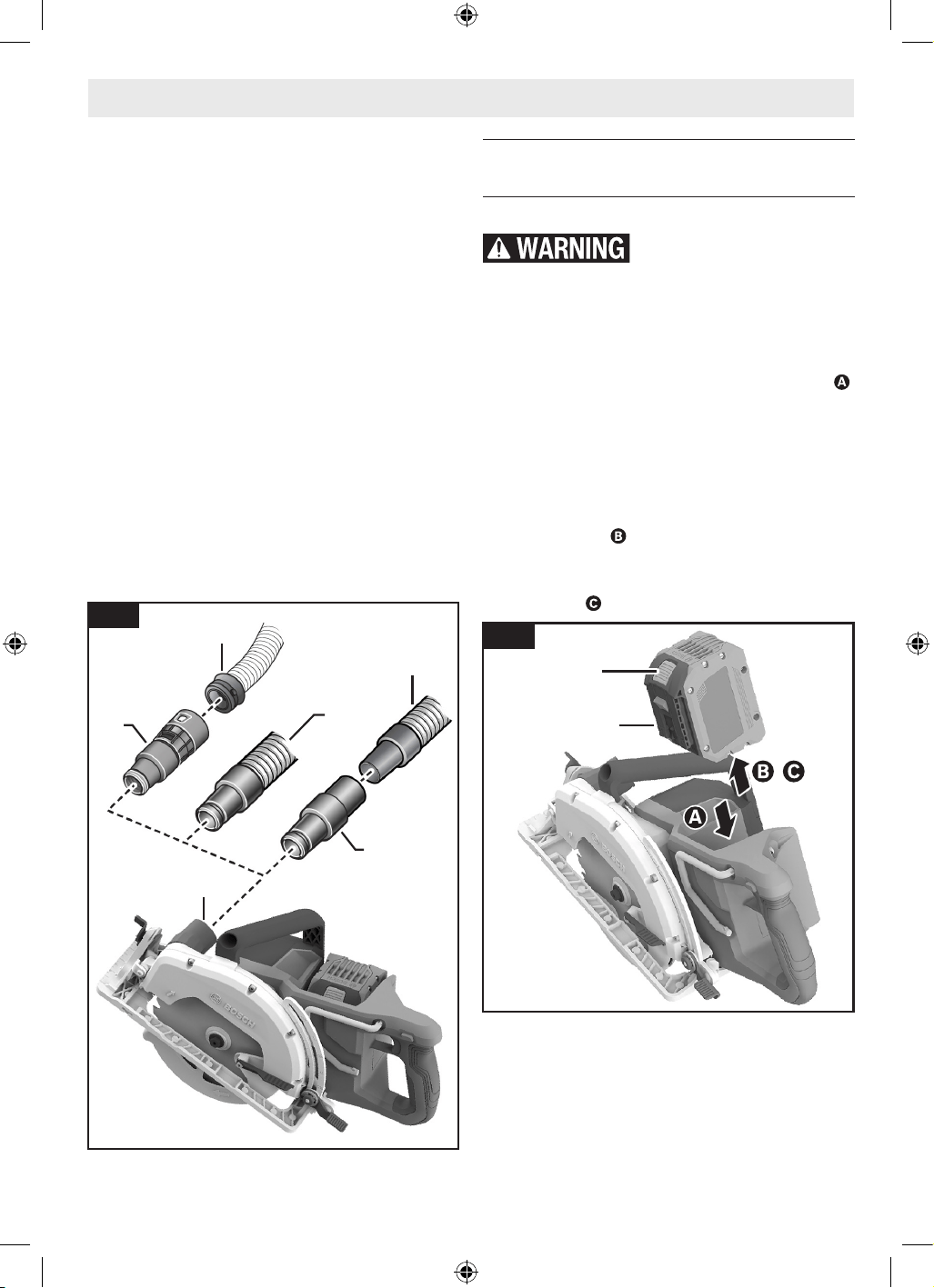

Dust Extraction................... 14
Inserting and Releasing Battery
Pack ........................ 15
Operating Instructions ................ 16
Brake Action..................... 16
Protection Against Deep
Discharging ................... 16
Overload Protection ............... 16

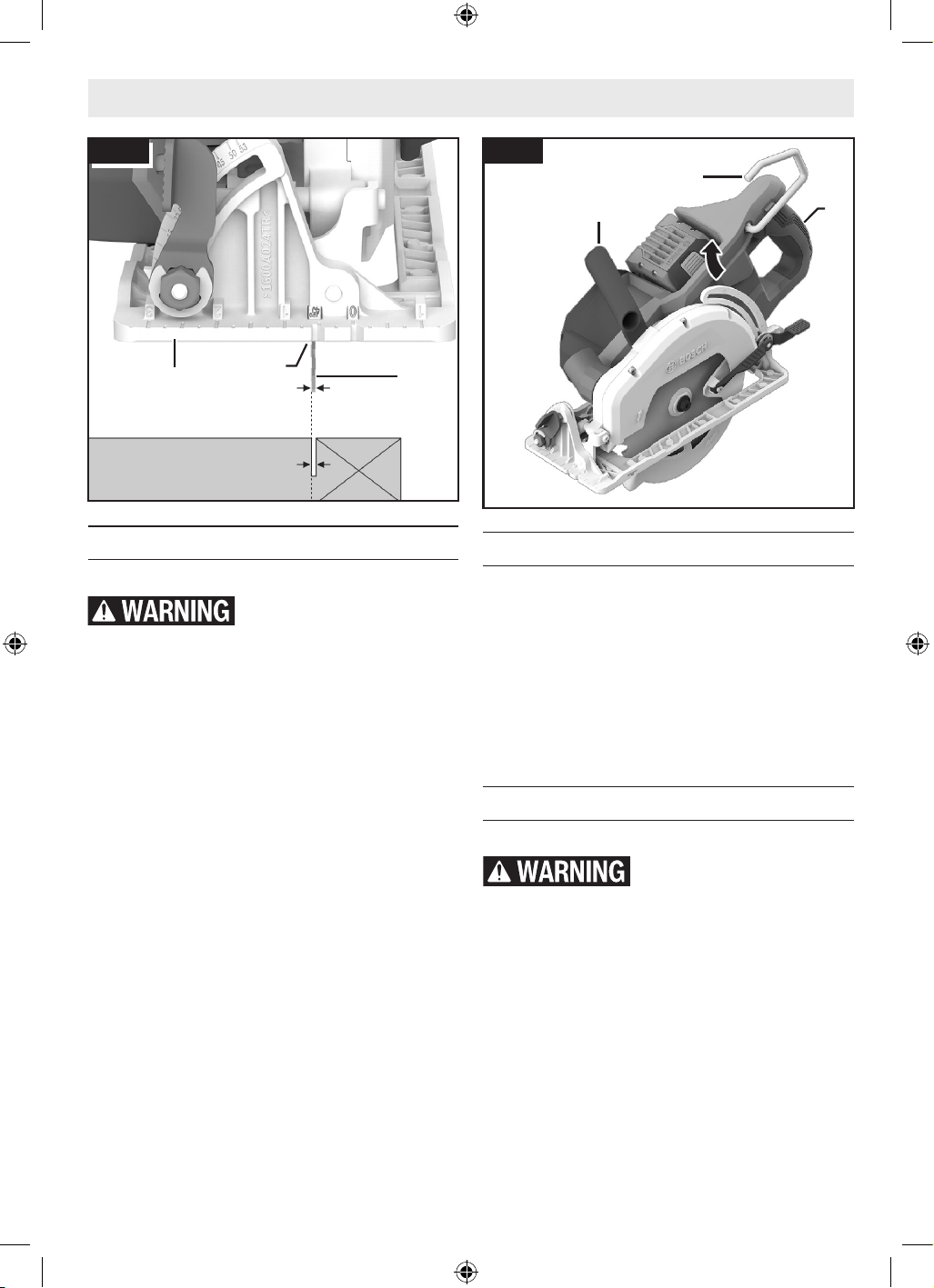

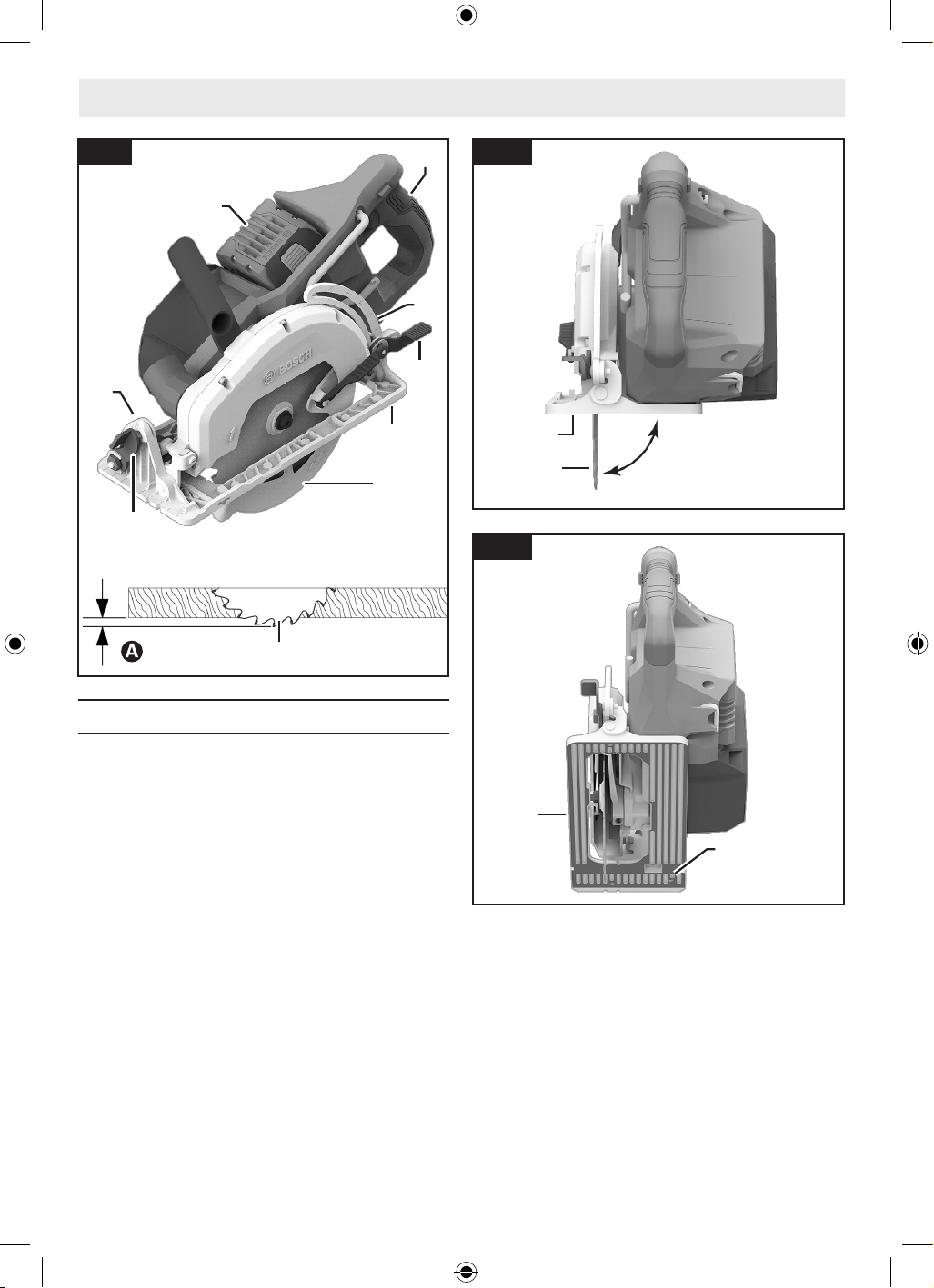

Depth Adjustment................. 16
90° Cutting Angle Check............ 17
Bevel Adjustment ................. 18

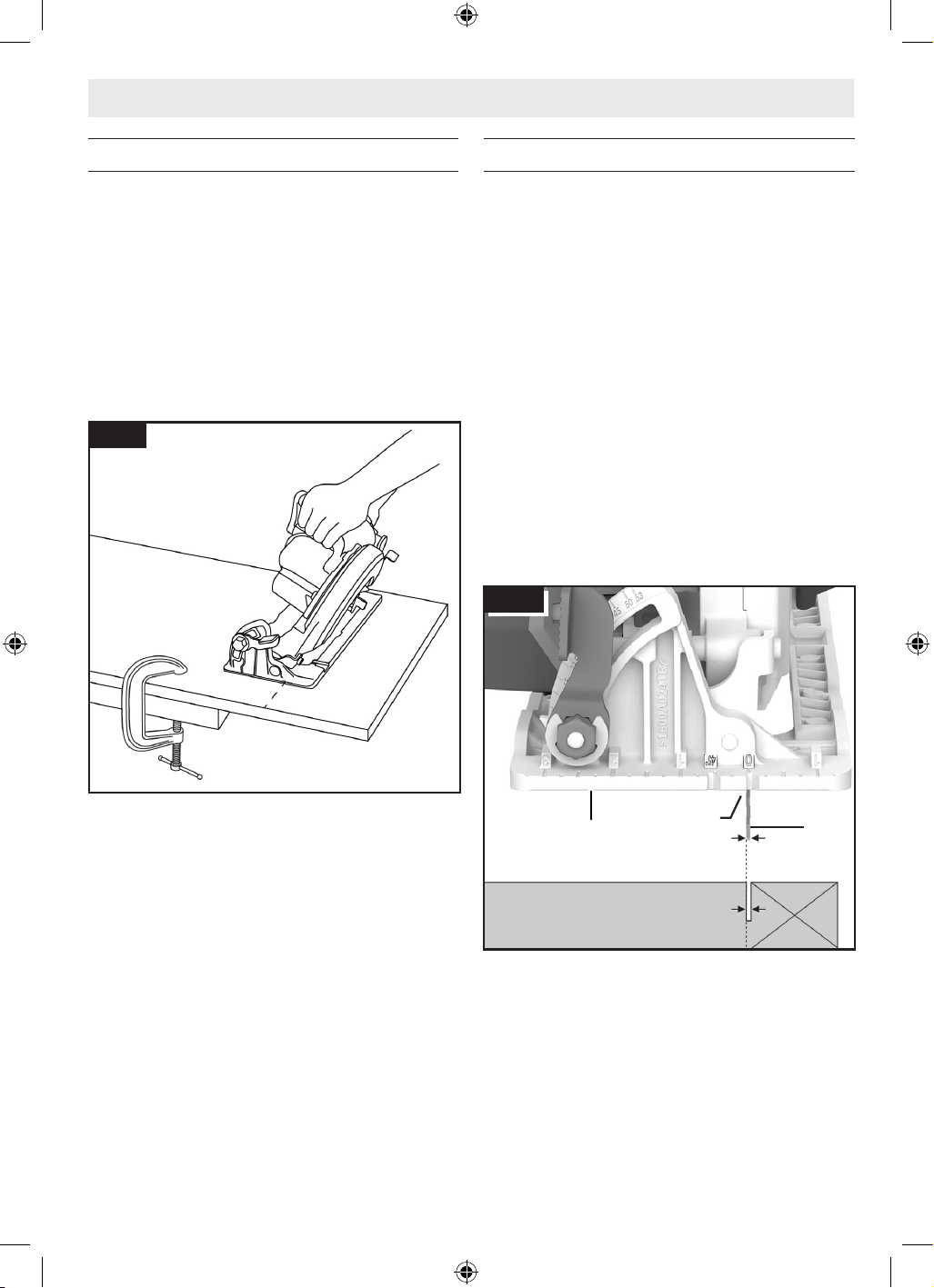

Cutting Line Guide Notches ......... 18
Saw Hook....................... 19
Lock-off Release Buttons ........... 19
Switch ......................... 19
All Cuts ........................ 20

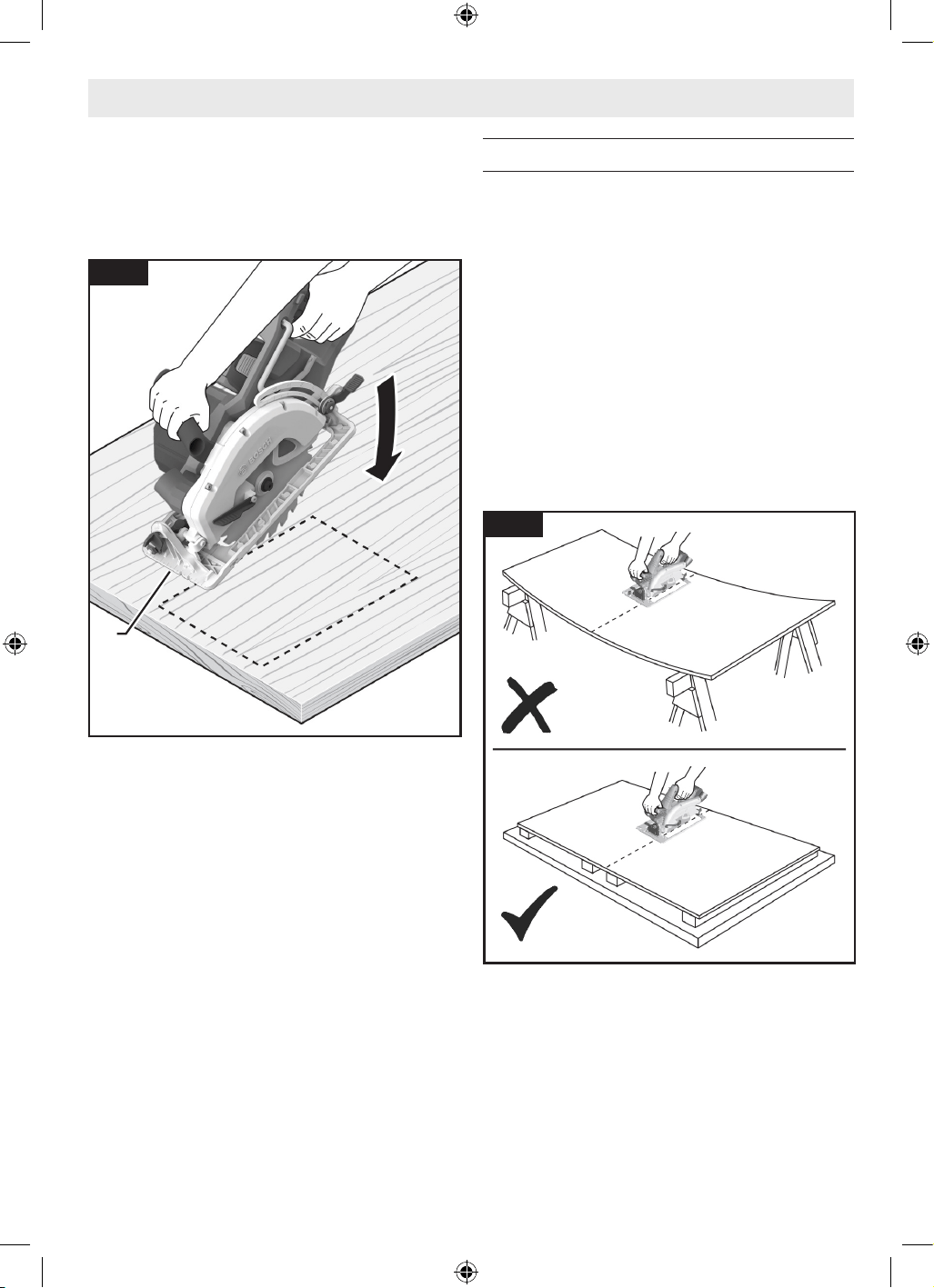

Plunge Cuts ..................... 20

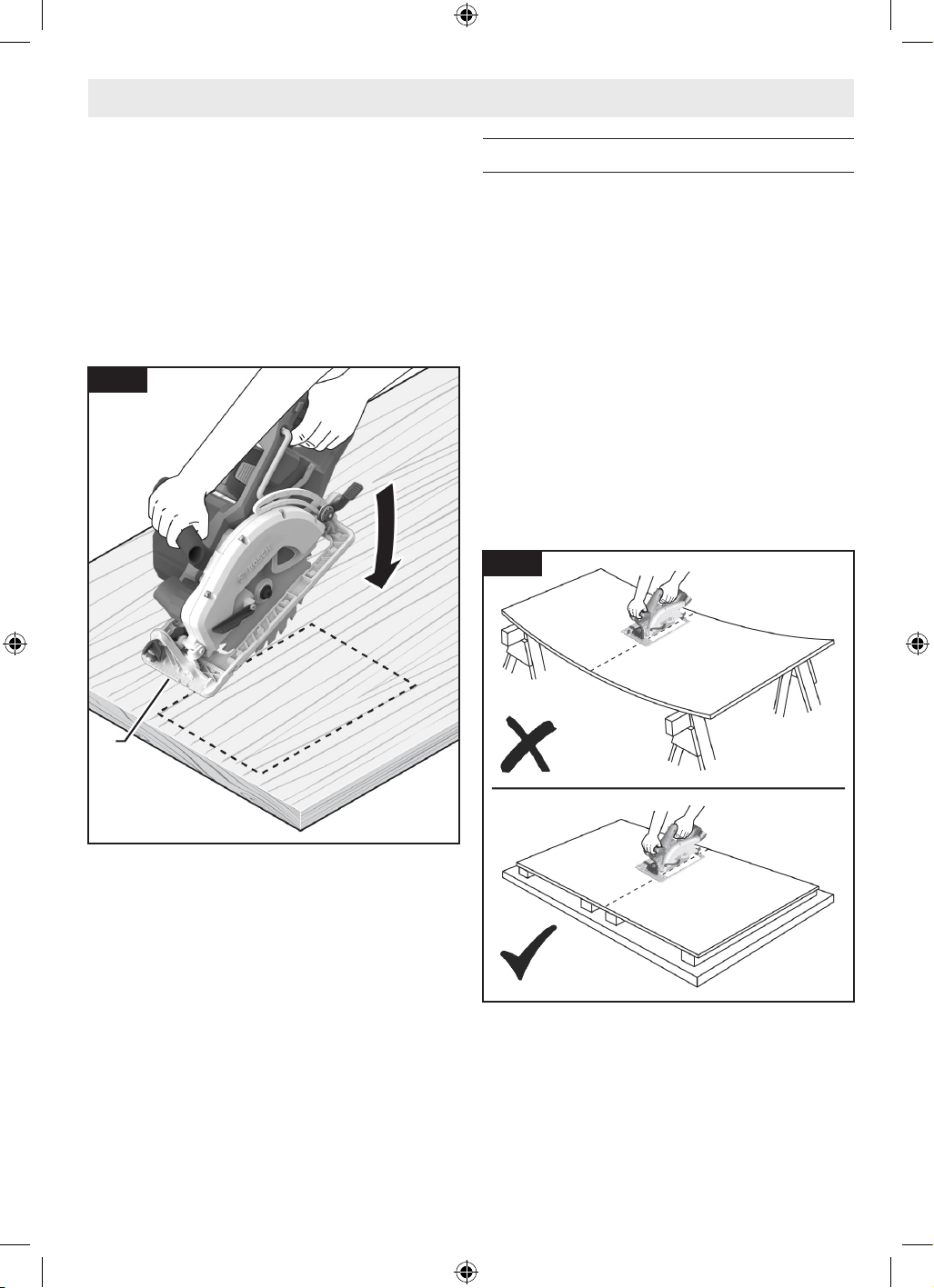

Cutting Large Sheets .............. 21
Rip Cuts ........................ 22
Maintenance ....................... 23
Service ......................... 23
Batteries........................ 23
Tool Lubrication .................. 23
Motors . . . . . . . . . . . . . . . . . . . . . . . . . 23
Bearings ........................ 23
Cleaning........................ 23
Care of Blades ................... 23
Accessories and Attachments ........... 24
GKW18V-26 Circular Saw OSI Final 20240730.indd 2GKW18V-26 Circular Saw OSI Final 20240730.indd 2 7/30/2024 3:55:48 PM7/30/2024 3:55:48 PM
3
General Power Tool Safety Warnings
Read all safety warnings, instructions, illustrations and specications pro-
vided with this power tool. Failure to follow all instructions listed below may
result in electric shock, re and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE.
The term "power tool" in the warnings refers to your mains-operated (corded) power tool or bat-
tery operated (cordless) power tool.
1. Work area safety
a. Keep work area clean and well lit. Clut-
tered or dark areas invite accidents.
b. Do not operate power tools in explosive
atmospheres, such as in the presence of
ammable liquids, gases or dust. Power
tools create sparks which may ignite the
dust or fumes.
c. Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
2. Electrical safety
a. Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodied plugs
and matching outlets will reduce risk of
electric shock.
b. Avoid body contact with earthed or
grounded surfaces, such as pipes, radia-
tors, ranges and refrigerators. There is an
increased risk of electric shock if your body
is earthed or grounded.
c. Do not expose power tools to rain or wet
conditions. Water entering a power tool
will increase the risk of electric shock.
d. Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat,
oil, sharp edges or moving parts. Dam-
aged or entangled cords increase the risk of
electric shock.
e. When operating a power tool outdoors,
use an extension cord suitable for outdoor
use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
f. If operating a power tool in a damp loca-
tion is unavoidable, use a Ground Fault
Circuit Interrupter (GFCI) protected
supply. Use of a GFCI reduces the risk of
electric shock.
3. Personal safety
a. Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the inuence of
drugs, alcohol or medication. A moment
of inattention while operating power tools
may result in serious personal injury.
b. Use personal protective equipment.
Always wear eye protection. Protective
equipment such as a dust mask, non-skid
safety shoes, hard hat or hearing protection
used for appropriate conditions will reduce
personal injuries.
c. Prevent unintentional starting. Ensure the
switch is in the off-position before con-
necting to power source and/or battery
pack, picking up or carrying the tool. Car-
rying power tools with your nger on the
switch or energizing power tools that have
the switch on invites accidents.
d. Remove any adjusting key or wrench be-
fore turning the power tool on. A wrench
or a key left attached to a rotating part
of the power tool may result in personal
injury.
e. Do not overreach. Keep proper footing
and balance at all times. This enables bet-
ter control of the power tool in unexpected
situations.
f. Dress properly. Do not wear loose cloth-
ing or jewelry. Keep your hair and clothing
away from moving parts. Loose clothes,
jewelry or long hair can be caught in mov-
ing parts.
g. If devices are provided for the connec-
tion of dust extraction and collection
facilities, ensure these are connected and
SAVE THESE INSTRUCTIONS
GKW18V-26 Circular Saw OSI Final 20240730.indd 3GKW18V-26 Circular Saw OSI Final 20240730.indd 3 7/30/2024 3:55:48 PM7/30/2024 3:55:48 PM
4
SAVE THESE INSTRUCTIONS
General Power Tool Safety Warnings
properly used. Use of dust collection can
reduce dust-related hazards.
h. Do not let familiarity gained from fre-
quent use of tools allow you to become
complacent and ignore tool safety prin-
ciples. A careless action can cause severe
injury within a fraction of a second.
4. Power tool use and care
a. Do not force the power tool. Use the
correct power tool for your application.
The correct power tool will do the job bet-
ter and safer at the rate for which it was
designed.
b. Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch is
dangerous and must be repaired.
c. Disconnect the plug from the power
source and/or remove the battery pack,
if detachable, from the power tool before
making any adjustments, changing ac-
cessories, or storing power tools. Such
preventive safety measures reduce the risk
of starting the power tool accidentally.
d. Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e. Maintain power tools and accessories.
Check for misalignment or binding of
moving parts, breakage of parts and any
other condition that may affect the power
tool's operation. If damaged, have the
power tool repaired before use. Many
accidents are caused by poorly maintained
power tools.
f. Keep cutting tools sharp and clean. Prop-
erly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
g. Use the power tool, accessories and tool
bits etc. in accordance with these instruc-
tions, taking into account the working
conditions and the work to be performed.
Use of the power tool for operations differ-
ent from those intended could result in a
hazardous situation.
h. Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slip-
pery handles and grasping surfaces do not
allow for safe handling and control of the
tool in unexpected situations.
5. Battery tool use and care
a. Recharge only with the charger specied
by the manufacturer. A charger that is
suitable for one type of battery pack may
create a risk of re when used with another
battery pack.
b. Use power tools only with specically
designated battery packs. Use of any other
battery packs may create a risk of injury
and re.
c. When battery pack is not in use, keep it
away from other metal objects, like paper
clips, coins, keys, nails, screws or other
small metal objects, that can make a
connection from one terminal to another.
Shorting the battery terminals together may
cause burns or a re.
d. Under abusive conditions, liquid may be
ejected from the battery; avoid contact.
If contact accidentally occurs, ush with
water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the
battery may cause irritation or burns.
e. Do not use a battery pack or tool that is
damaged or modied. Damaged or modi-
ed batteries may exhibit unpredictable
behavior resulting in re, explosion or risk
of injury.
f. Do not expose a battery pack or tool to
re or excessive temperature. Exposure
to re or temperature above 265°F (130°C)
may cause explosion.
g. Follow all charging instructions and do
not charge the battery pack or tool out-
side the temperature range specied in
the instructions. Charging improperly or at
temperatures outside the specied range
may damage the battery and increase the
risk of re.
6. Service
a. Have your power tool serviced by a quali-
ed repair person using only identical
GKW18V-26 Circular Saw OSI Final 20240730.indd 4GKW18V-26 Circular Saw OSI Final 20240730.indd 4 7/30/2024 3:55:48 PM7/30/2024 3:55:48 PM
5
SAVE THESE INSTRUCTIONS
General Power Tool Safety Warnings
Safety Warnings for Circular Saws
replacement parts. This will ensure that
the safety of the power tool is maintained.
b. Never service damaged battery packs.
Service of battery packs should only be per-
1. Safety instructions for circular
saws
Keep hands away from cut-
ting area and the blade. Keep
your second hand on auxiliary handle, or mo-
tor housing. If both hands are holding the saw,
they cannot be cut by the blade.
Do not reach underneath the workpiece. The
guard cannot protect you from the blade below
the workpiece

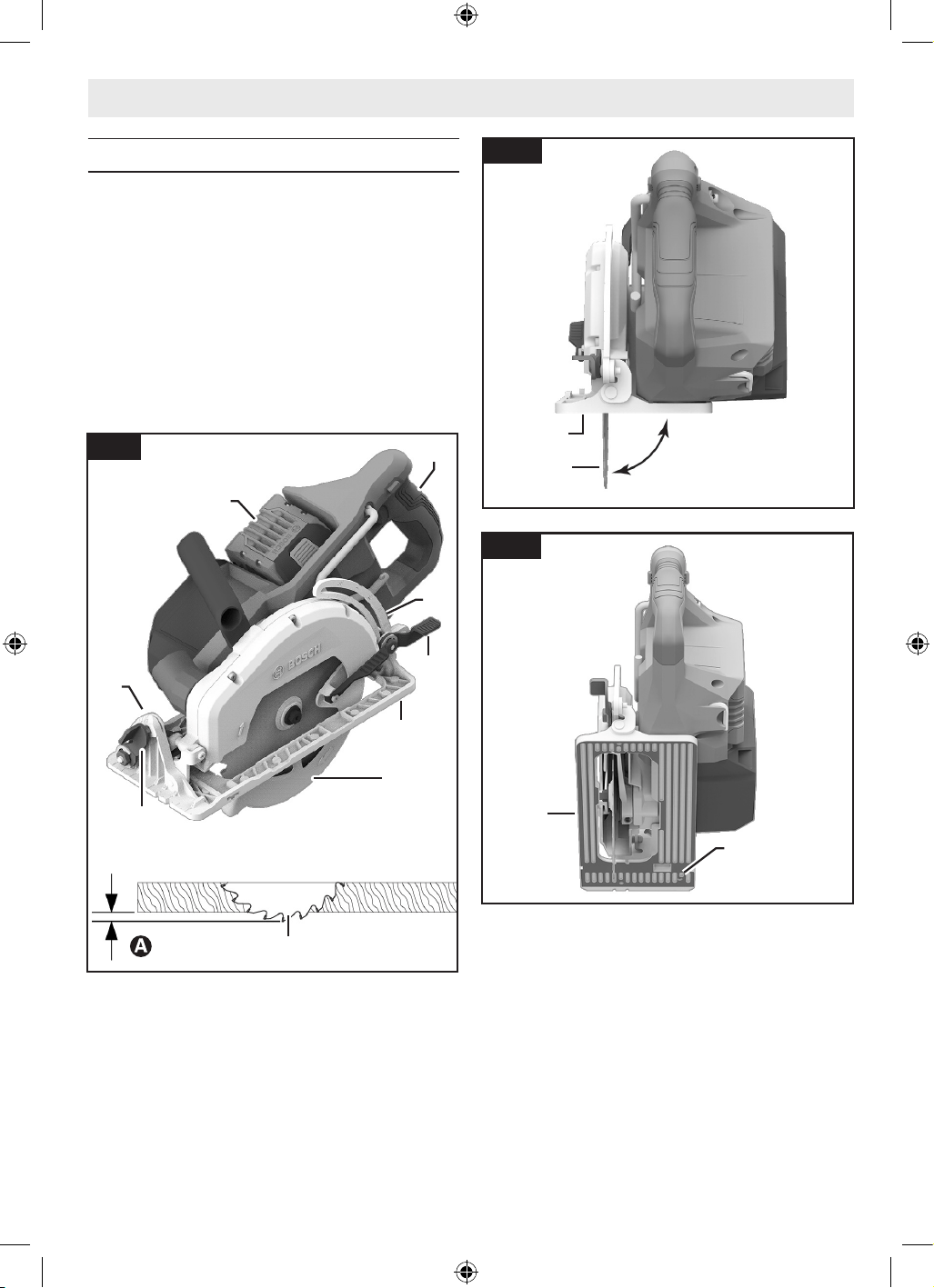

Adjust the cutting depth to the thickness of
the workpiece. Less than a full tooth of the
blade teeth should be visible below the work-
piece
Never hold the workpiece in your hands or
across your leg while cutting. Secure the
workpiece to a stable platform. It is important
to support the work properly to minimize body
exposure, blade binding, or loss of control.
Hold the power tool by insulated gripping sur-
faces, when performing an operation where
the cutting tool may contact hidden wiring.
Contact with a ″live″ wire will also make ex-
posed metal parts of the power tool ″live″ and
could give the operator an electric shock.
When ripping, always use a rip fence or
straight edge guide. This improves the accu-
racy of cut and reduces the chance of blade
binding.
Always use blades with correct size and
shape (diamond versus round) of arbor holes.
Blades that do not match the mounting hard-
ware of the saw will run off-center, causing loss
of control.
Never use damaged or incorrect blade wash-
ers or bolt. The blade washers and bolt were
specially designed for your saw, for optimum
performance and safety of operation.
formed by the manufacturer or authorized
service providers.

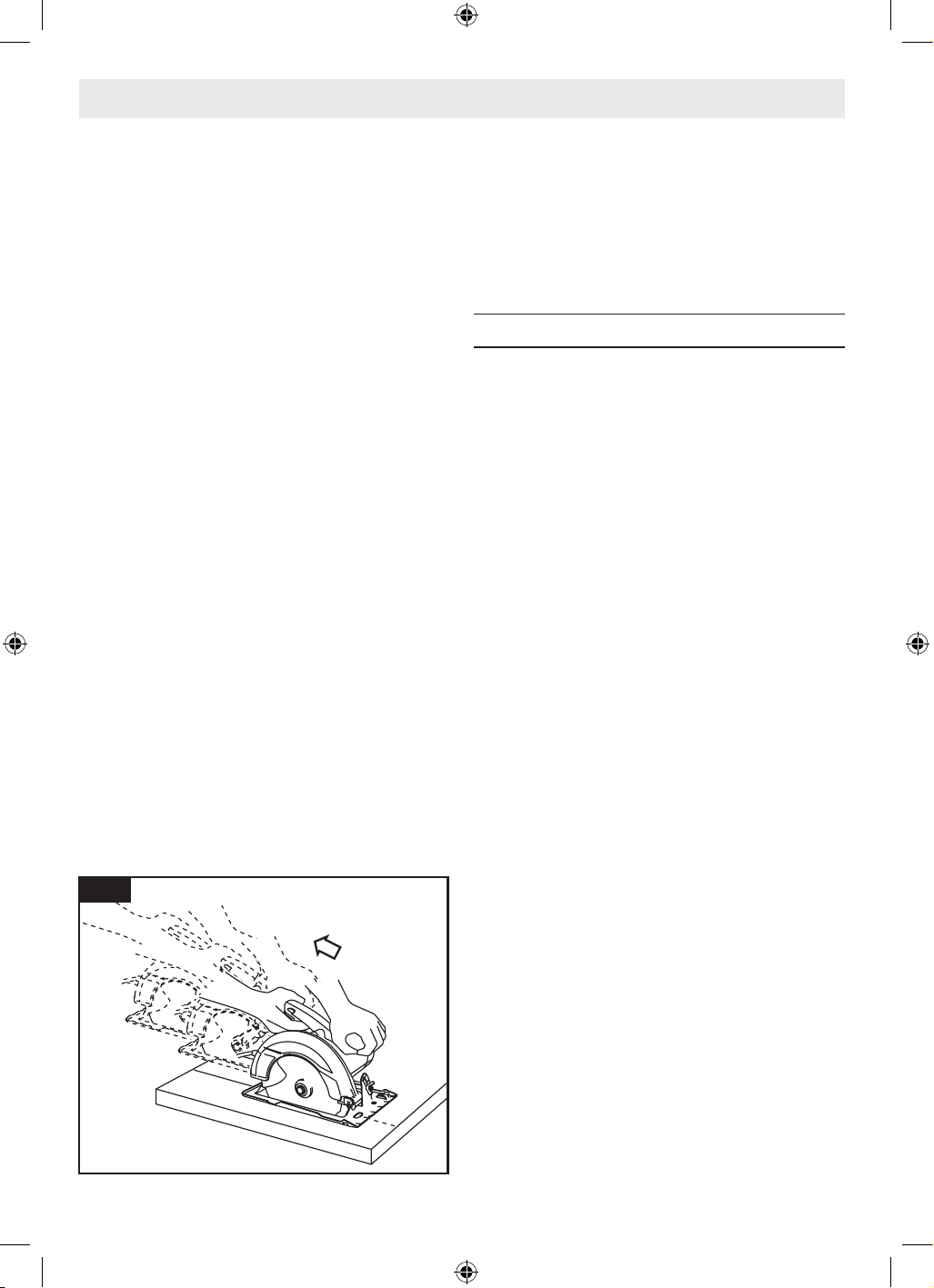

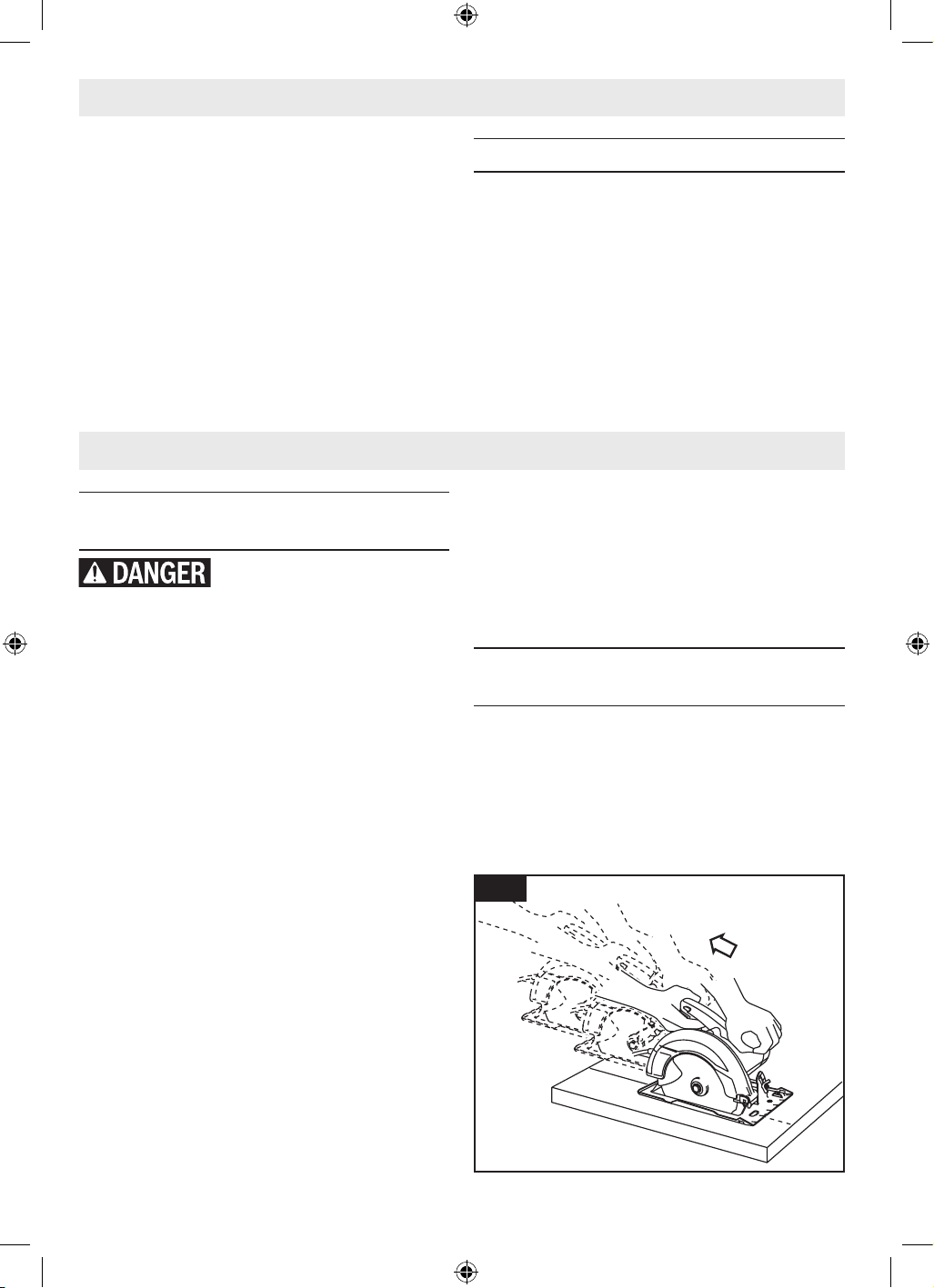

2. Kickback causes and related
warnings
(Fig. 1)
• Kickback is a sudden reaction to a pinched,
jammed or misaligned saw blade, causing
an uncontrolled saw to lift up and out of
the workpiece toward the operator.
• when the blade is pinched or jammed
tightly by the kerf closing down, the blade
stalls and the motor reaction drives the
unit rapidly back toward the operator.
• If the blade becomes twisted or misaligned
in the cut, the teeth at the back edge of the
blade can dig into the top surface of the
wood causing the blade to climb out of the
kerf and jump back toward the operator.
Kickback is the result of saw misuse and/or
incorrect operating procedures or conditions
and can be avoided by taking proper precau-
tions as given below.
Maintain a rm grip with both hands on the
saw and position your arms to resist kickback
forces. Position your body to either side of
the blade, but not in line with the blade. Kick-
back could cause the saw to jump backwards,
but kickback forces can be controlled by the
operator, if proper precautions are taken.
When blade is binding, or when interrupting
a cut for any reason, release the trigger and
hold the saw motionless in the material un-
til the blade comes to a complete stop. Never
attempt to remove the saw from the work or
pull the saw backward while the blade is in
motion or kickback may occur. Investigate and
take corrective actions to eliminate the cause of
blade binding.
When restarting a saw in the workpiece, cen-
ter the saw blade in the kerf so that the saw
teeth are not engaged into the material. If a
GKW18V-26 Circular Saw OSI Final 20240730.indd 5GKW18V-26 Circular Saw OSI Final 20240730.indd 5 7/30/2024 3:55:48 PM7/30/2024 3:55:48 PM
6
saw blade binds, it may walk up or kickback
from the workpiece as the saw is restarted.

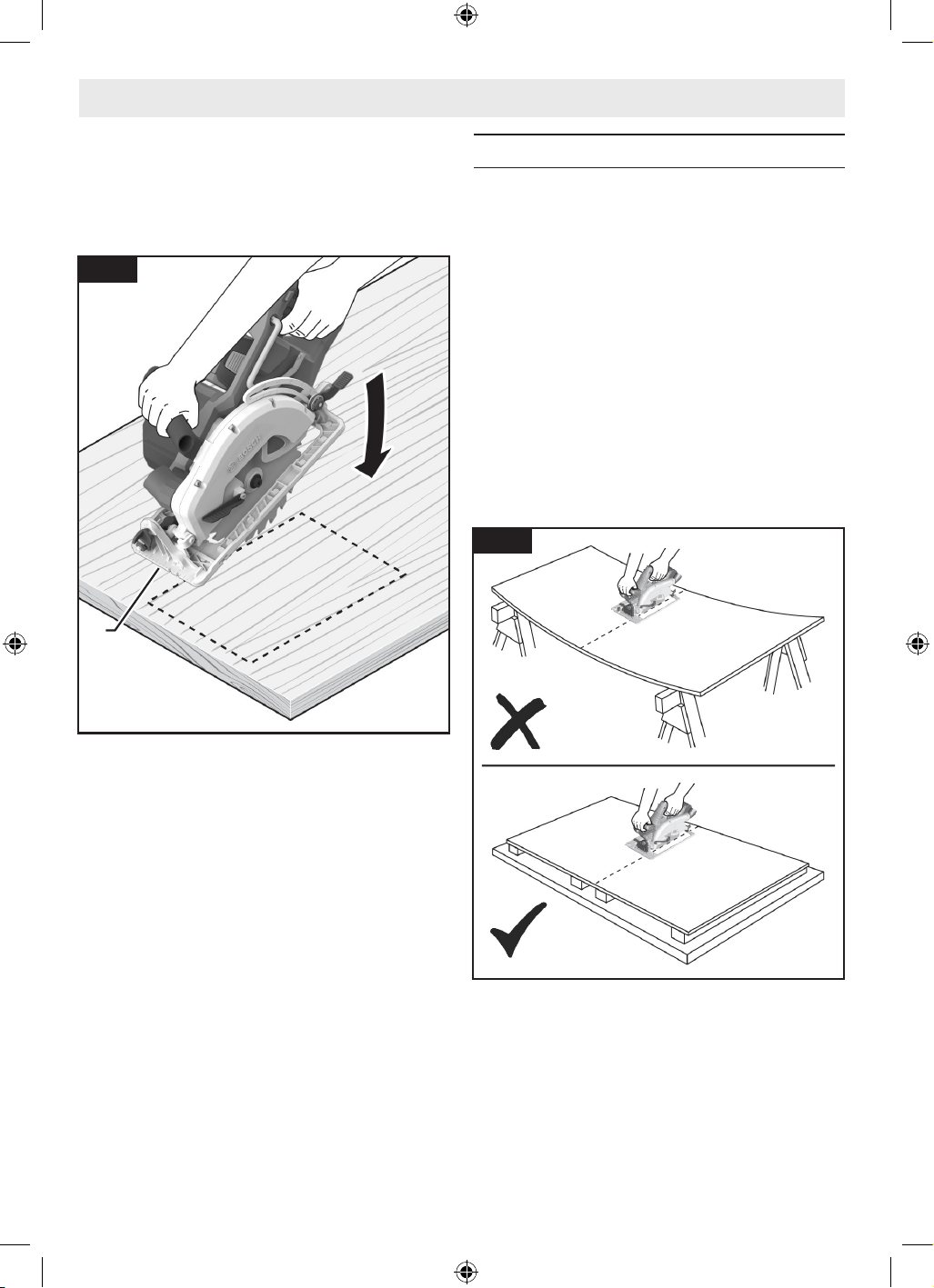

Support large panels to minimize the risk of
blade pinching and kickback. Large panels
tend to sag under their own weight. Supports
must be placed under the panel on both sides,
near the line of cut and near the edge of the
panel.
Do not use dull or damaged blades. Unsharp-
ened or improperly set blades produce narrow
kerf causing excessive friction, blade binding
and kickback.
Blade depth and bevel adjusting locking le-
vers must be tight and secure before making
the cut. If blade adjustment shifts while cut-
ting, it may cause binding and kickback.
Use extra caution when sawing into existing
walls or other blind areas. The protruding
blade may cut objects that can cause kickback.
Safety Warnings for Circular Saws
3. Lower guard function
Check the lower guard for proper closing be-
fore each use. Do not operate the saw if the
lower guard does not move freely and close
instantly. Never clamp or tie the lower guard
into the open position. If the saw is accidental-
ly dropped, the lower guard may be bent. Raise
the lower guard with the retracting handle and
make sure it moves freely and does not touch
the blade or any other part, in all angles and
depths of cut.
Check the operation of the lower guard spring.
If the guard and the spring are not operating
properly, they must be serviced before use.
Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a build-up
of debris.
The lower guard may be retracted manually
only for special cuts such as ″plunge cuts″
and ″compound cuts″. Raise the lower guard
by the retracting handle and as soon as the
blade enters the material, the lower guard
must be released. For all other sawing, the
lower guard should operate automatically.
Always observe that the lower guard is cover-
ing the blade before placing the saw down on
bench or oor. An unprotected, coasting blade
will cause the saw to walk backwards, cutting
whatever is in its path. Be aware of the time it
takes for the blade to stop after switch is re-
leased.
SAVE THESE INSTRUCTIONS
Additional Safety Warnings for Circular Saws
Inspect the condition and quality of the wood
and remove all nails from lumber before cut-
ting. Wet lumber, green lumber or pressure
treated lumber require special attention during
cutting operation to prevent kickback.
Hold the saw rmly to prevent loss of control.
Figures in this manual illustrate typical hand
support of the saw.
Depending upon use, the switch may not last
the life of the saw. If the switch should fail in
the “OFF” position, the saw may not start. If
it should fail while the saw is running, the saw
may not shut off. If either occurs, remove the
battery pack from the saw immediately and do
not use until repaired.
This circular saw should not be mounted to a
table and converted to a table saw. Circular
saws are not designed or intended to be used
as table saws.
The blade washers and the bolt on your saw
have been designed to work as a clutch to
reduce the intensity of a kickback. Under-

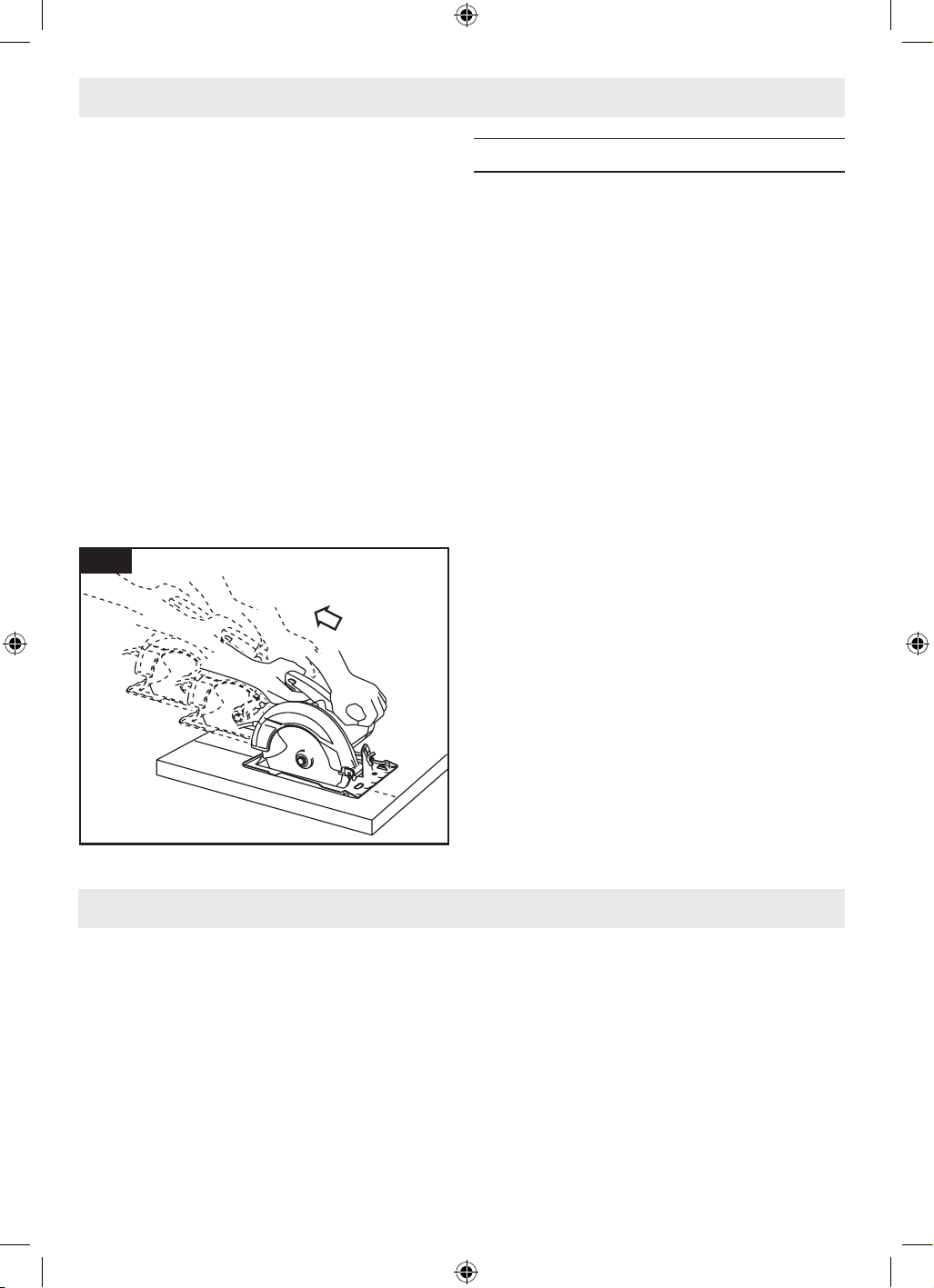

KICKBACK
Fig. 1
GKW18V-26 Circular Saw OSI Final 20240730.indd 6GKW18V-26 Circular Saw OSI Final 20240730.indd 6 7/30/2024 3:55:48 PM7/30/2024 3:55:48 PM
7
SAVE THESE INSTRUCTIONS
Additional Safety Warnings
GFCI and personal protection devices like
electrician’s rubber gloves and footwear will
further enhance your personal safety.
Develop a periodic maintenance schedule for
your tool. When cleaning a tool be careful not
to disassemble any portion of the tool since
internal wires may be misplaced or pinched
or safety guard return springs may be improp-
erly mounted. Certain cleaning agents such as
gasoline, carbon tetrachloride, ammonia, etc.
may damage plastic parts.
Some dust created by pow-
er sanding, sawing, grind-
ing, drilling, and other construction activities
contains chemicals known to cause cancer,
birth defects or other reproductive harm.
Some examples of these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement
and other masonry products, and
• Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies, depend-
ing on how often you do this type of work. To
reduce your exposure to these chemicals: work
in a well ventilated area, and work with ap-
proved safety equipment, such as those dust
masks that are specially designed to lter out
microscopic particles.
stand the operation and settings of the VARI-
TORQUE CLUTCH. The proper setting of the
clutch, combined with rm handling of the saw
will allow you to control kickback.
Never place your hand behind the saw blade.
Kickback could cause the saw to jump back-
wards over your hand.
Do not use the saw with an excessive depth of
cut setting. Too much blade exposure increas-
es the likelihood of the blade twisting in the
kerf and increases the surface area of the blade
available for pinching that leads to kickback.
Do not run the tool while carrying it at your
side. Lower guard may be opened by a contact
with your clothing. Accidental contact with the
spinning saw blade could result in serious per-
sonal injury.
Periodically remove the blade, clean the up-
per, lower guards and the hub area. Wipe it
dry. Preventive maintenance and properly op-
erating guard will reduce the probability of an
accident.
Ensure the switch is in the off position before
inserting battery pack. Inserting the battery
pack into power tools that have the switch on
invites accidents.
Avoid overheating saw blade tips.
Additional Safety Warnings for Circular Saws
GKW18V-26 Circular Saw OSI Final 20240730.indd 7GKW18V-26 Circular Saw OSI Final 20240730.indd 7 7/30/2024 3:55:48 PM7/30/2024 3:55:48 PM
8
SAVE THESE INSTRUCTIONS
Use this saw only as in-
tended. Unintended use
may result in personal injury and property dam-
age.
This circular saw is intended to cut wood and
wood products.
This product is not intended to cut masonry,
stone, tile, or metal. Dust build up around the
lower guard and hub from other materials, such
as plastic, masonry or metal, may disable the
lower guard operation.
Cutting Masonry/Metal
Do not cut metal or mason-
ry with this circular saw.
The dust from metal or masonry cutting will
cause the lower guard to become sluggish and
may not close fully and quickly after cutting
these materials.
Do not use abrasive
wheels. This tool is not in-
tended for usage with metal or masonry cut-off
wheels.
Do not use Wet Diamond
cutting off wheel or water
feed devices with this circular saw. Masonry
cutting waste will enter the lower guard system,
harden and cause the guard to become inoper-
able. Use of water in masonry cutting applica-
tions with an electric circular saw will cause
electric shock hazards.
This tool is not intended for usage with metal
or masonry cut-off wheels.
Intended Use
GKW18V-26 Circular Saw OSI Final 20240730.indd 8GKW18V-26 Circular Saw OSI Final 20240730.indd 8 7/30/2024 3:55:48 PM7/30/2024 3:55:48 PM
9
Symbols
Important: Some of the following symbols may be used on your tool. Please study them and
learn their meaning. Proper interpretation of these symbols will allow you to operate the tool
better and safer.
Symbol Designation/Explanation
V Volts (voltage)
A Amperes (current)
Hz Hertz (frequency, cycles per second)
W Watt (power)
kg Kilograms (weight)
min Minutes (time)
s Seconds (time)
⌀ Diameter (size of drill bits, grinding wheels, etc.)
n
0
No load speed (rotational speed, at no load)
n Rated speed (Maximum attainable speed)
rpm Revolutions per minute
/min
Revolutions or reciprocation per minute (revolutions, strokes, surface speed,
orbits etc. per minute)
Arrow (action in the direction of arrow)
mm Millimeters (length)
in Inches (length)
Direct current (type or a characteristic of current)
Alerts user to read manual.
Alerts user to wear eye protection.
Alerts user to wear eye and respiratory protection.
Alerts user to wear eye and hearing protection.
Alerts user to wear eye, respiratory, and hearing protection.Alerts user to wear
eye, respiratory, and hearing protection.
GKW18V-26 Circular Saw OSI Final 20240730.indd 9GKW18V-26 Circular Saw OSI Final 20240730.indd 9 7/30/2024 3:55:49 PM7/30/2024 3:55:49 PM
10
Symbols

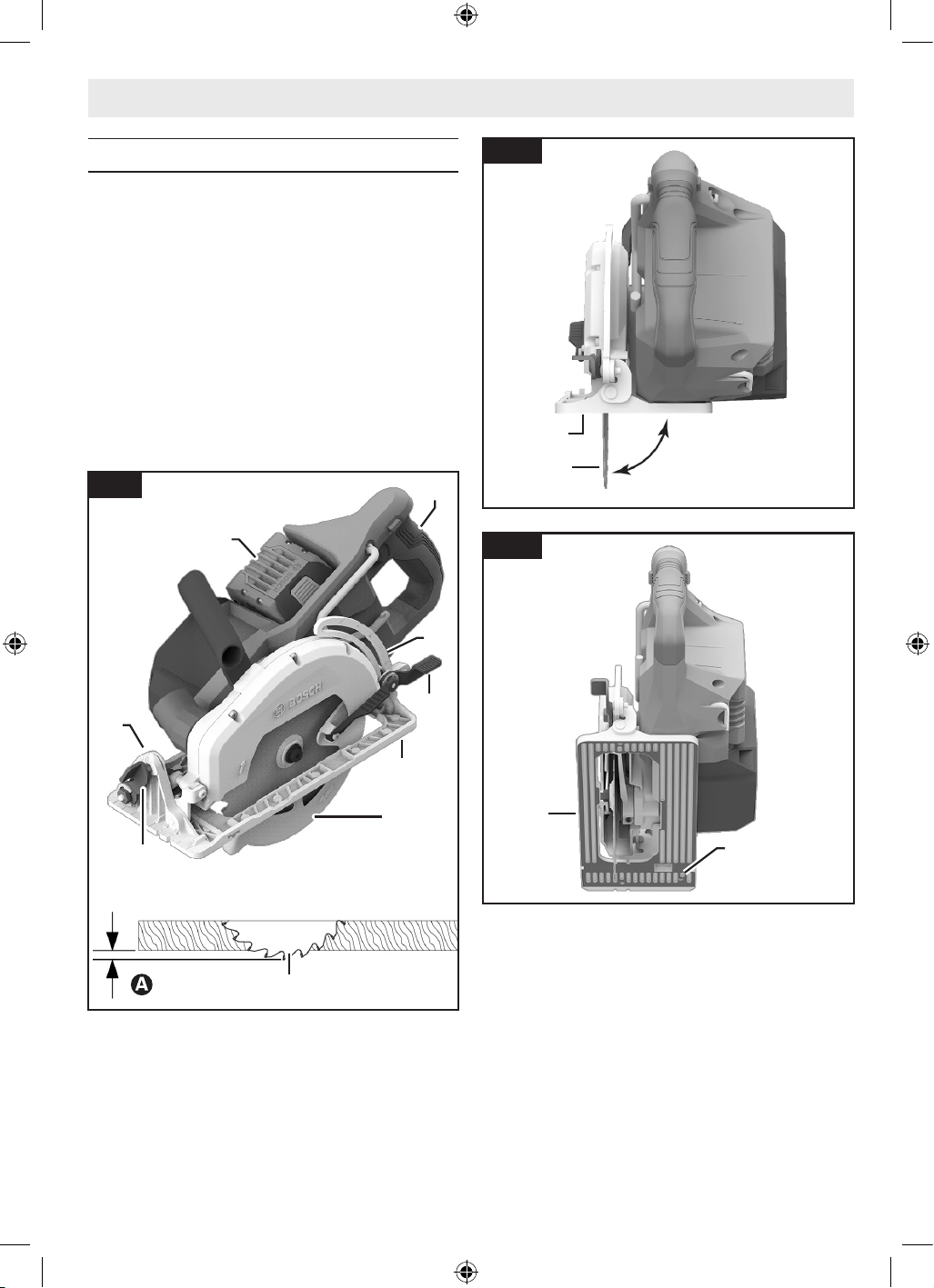

Getting to Know Your GKW18V-26 Cordless Circular Saw
Important: Some of the following symbols may be used on your tool. Please study them and
learn their meaning. Proper interpretation of these symbols will allow you to operate the tool
better and safer.
Symbol Designation/Explanation
This symbol designates that this tool is listed by the Canadian Standards Asso-
ciation, to United States and Canadian Standards.
This symbol designates that this tool is listed by the Intertek Testing Services, to
United States and Canadian Standards.
Designates Li-ion battery recycling program.
1
2
2
6
4
5
9
19
10
12
8
17
7
14
15
16
3
13
Fig. 2
GKW18V-26 Circular Saw OSI Final 20240730.indd 10GKW18V-26 Circular Saw OSI Final 20240730.indd 10 7/30/2024 3:55:49 PM7/30/2024 3:55:49 PM
11
1 Trigger Switch
2 Lock-off Release Buttons
3 Control Handle (insulated gripping sur-
face)
4 Auxiliary Handle (insulated gripping
surface)
5 Upper Guard
6 Lower Guard
7 Foot
8 Blade
9 Depth Adjustment Lever
* Sold separately
10 Bevel Adjustment Lever
11 Shaft Lock Button
12 Lower Guard Lift Lever (retracting
handle)
13 Saw Hook
14 Dust Port
15 Battery Pack*
16 Battery Pack Release Button
17 Cutting Depth Scale
18 Rip Fence Wing Bolt
19 Bevel Scale
Getting to Know Your GKW18V-26 Cordless Circular Saw

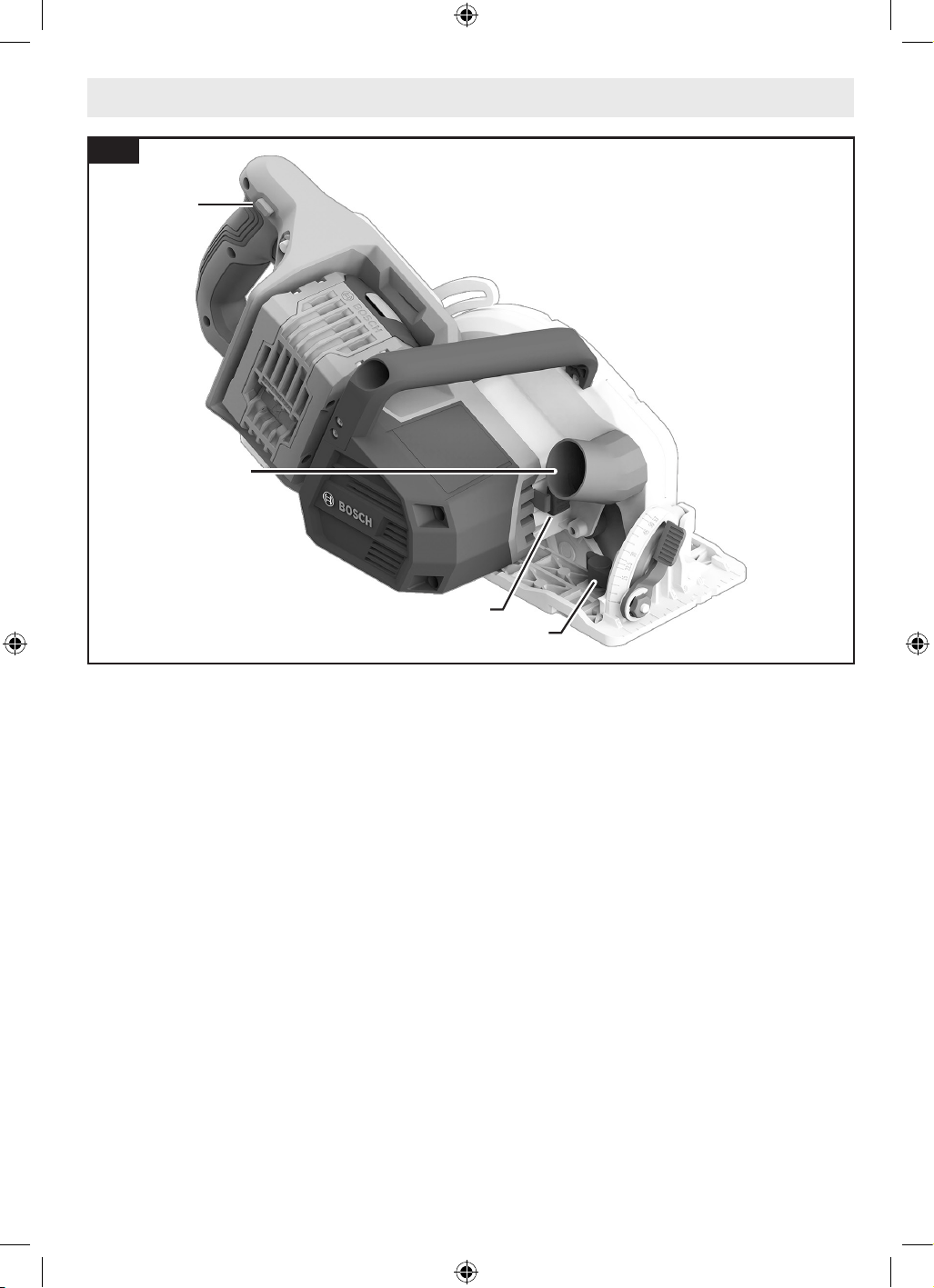

2
11
18
14
Fig. 3
GKW18V-26 Circular Saw OSI Final 20240730.indd 11GKW18V-26 Circular Saw OSI Final 20240730.indd 11 7/30/2024 3:55:49 PM7/30/2024 3:55:49 PM
12
Specifications
Model number GKW18V-26
Voltage rating 18V
No load speed 5,000 rpm
Blade* 7-1/4"
Blade arbor hole 5/8" (16 mm) Round
Blade tooth thickness
1/16" (1.6 mm)
minimum 3/64" (1.0 mm)
Blade body thickness 0.079" (2.0 mm) Maximum
Depth of cut at 0° 2-5/8" (66 mm) Maximum
Depth of cut at 45° 1-13/16" (46 mm) Maximum
Depth of cut at 53° 1-1/2" (38 mm) Maximum
Permitted battery temperature during charging +32…+113°F (0…+45°C)
Permitted ambient temperature during opera-
tion and storage
-4…+122°F (-20…+50°C)
Recommended ambient temperature during
charging
+32…+95°F (0...+35°C)
* For replacement blades we recommend Bosch Cordless Circular saw blades. Their thin kerf and
tooth design deliver the superior speed, quality of cut, and reduce battery drain. Use of standard
blades will substantially affect the performance and reduce run-time.
Battery Packs/Chargers
Please refer to the battery/charger list, included with your tool.
GKW18V-26 Circular Saw OSI Final 20240730.indd 12GKW18V-26 Circular Saw OSI Final 20240730.indd 12 7/30/2024 3:55:49 PM7/30/2024 3:55:49 PM
13
Assembly
Attaching the Blade
(Fig. 2, Fig. 4, Fig. 5, Fig. 6)
Use only 7-1/4" blade. Use
only blade rated 5000 rpm
or greater. Using blade not designed for the
saw may result in serious personal injury and
property damage.
1. Press and hold the Shaft Lock Button
11 . Turn Blade Stud 21 with provided
Wrench 22 clockwise and remove Blade
Stud 21 and Outer Washer 23.
Note: The Wrench 22 is stored near the
battery compartment.
2. Make sure the saw teeth and arrow on the
Blade 8 point in the same direction as the
arrow on the Lower Guard 6.
3. Retract the Lower Guard 6 all the way up
into the Upper Guard 5. While retracting
the Lower Guard 6, check operation and
condition of the lower guard spring.
4. Slide Blade 8 through slot in the Foot 7
and mount it against the Inner Washer 24
on the Shaft 25. Be sure the large diameter
of the Outer Washer 23 lays ush against
the Blade 8 .
Disconnect battery pack from tool before making any assembly, adjustments
or changing accessories. Such preventive safety measures reduce the risk of
starting the tool accidentally.
5. Reinstall Outer Washer 23 and tighten
Blade Stud 21 nger tight counterclockwise
. Press and hold the Shaft Lock Button
11 and tighten the Blade Stud 21 counter-
clockwise 1/4 turn with the Wrench 22 .
Do not use wrenches with longer handles, since
it may lead to over tightening of the Blade Stud
21.
11
11
Fig. 4
22
Fig. 6
21
23
8
24
25
22
Fig. 5
GKW18V-26 Circular Saw OSI Final 20240730.indd 13GKW18V-26 Circular Saw OSI Final 20240730.indd 13 7/30/2024 3:55:50 PM7/30/2024 3:55:50 PM
14
Assembly
Vari-Torque Clutch
(Fig. 5)
This clutching action is provided by the fric-
tion of the Outer Washer 23 against the Blade
8 and permits the blade shaft to turn when the
blade encounters excessive resistance. When
the Blade Stud 21 is properly tightened (as de-
scribed in "Attaching the Blade," step 5), the
Blade 8 will slip when it encounters excessive
resistance, thus reducing saw’s tendency to
kickback.
One setting may not be sufcient for cutting all
materials. If excessive blade slippage occurs,
tighten the Blade Stud 21 a fraction of a turn
more (less than 1/8 turn). Overtightening the
Blade Stud 21 nullies the effectiveness of the
clutch.
Dust Extraction
To reduce the risk of inju-
ry, always position dust
port and vacuum hose so that they do not in-
terfere with the lower guard, or the cutting
operation at all settings.
Be extremely careful when
disposing of dust. Materi-
als in ne particle form may be explosive. Do
not throw sawdust on an open re. Spontane-
ous combustion, in time, may result from the
mixture of oil or water with dust particles.

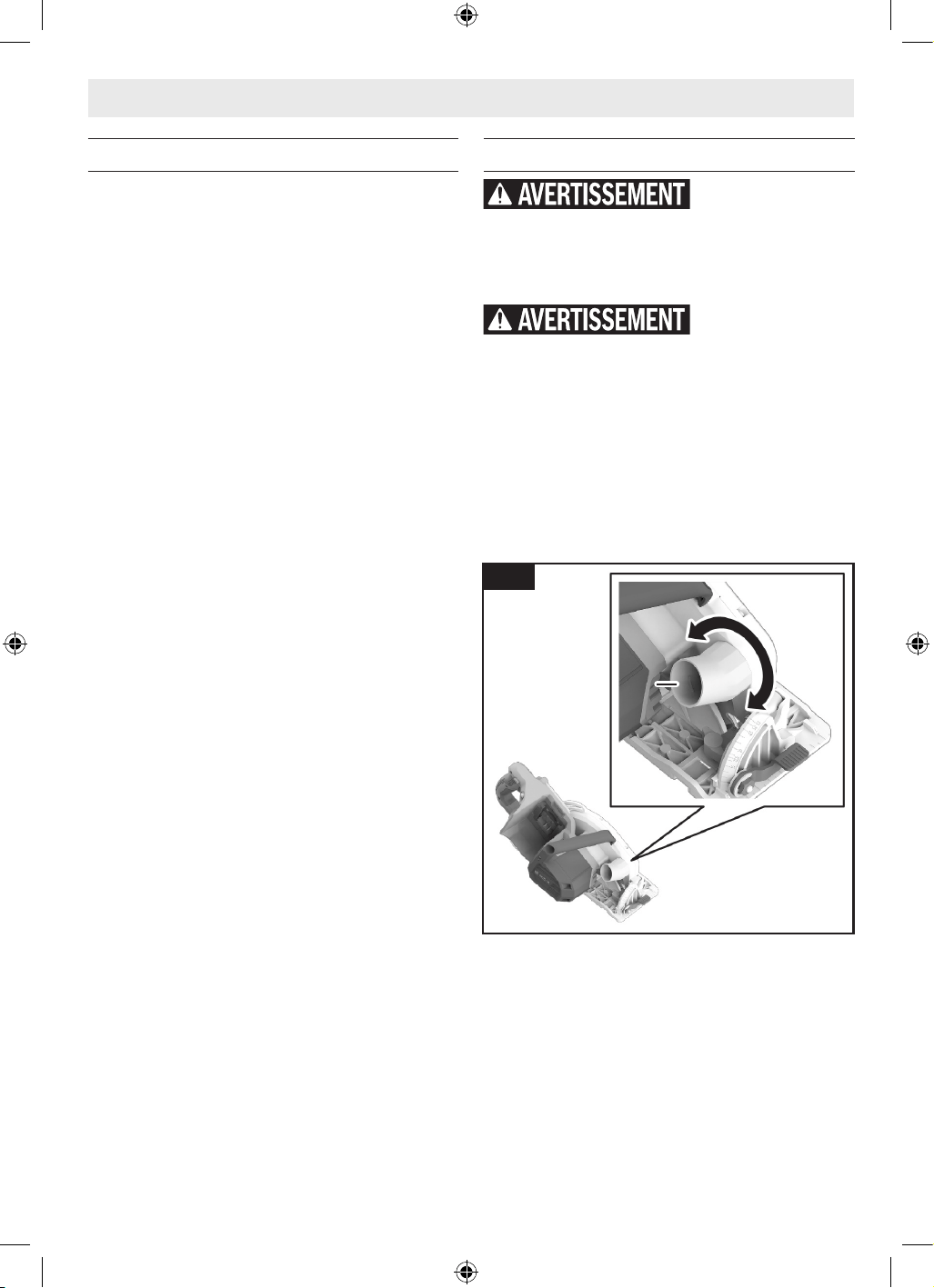

Dust Port
(Fig. 7)
The Dust Port 14 swivels so that dust can be
directed in the desired direction.
14
14
Fig. 7
GKW18V-26 Circular Saw OSI Final 20240730.indd 14GKW18V-26 Circular Saw OSI Final 20240730.indd 14 7/30/2024 3:55:50 PM7/30/2024 3:55:50 PM
15

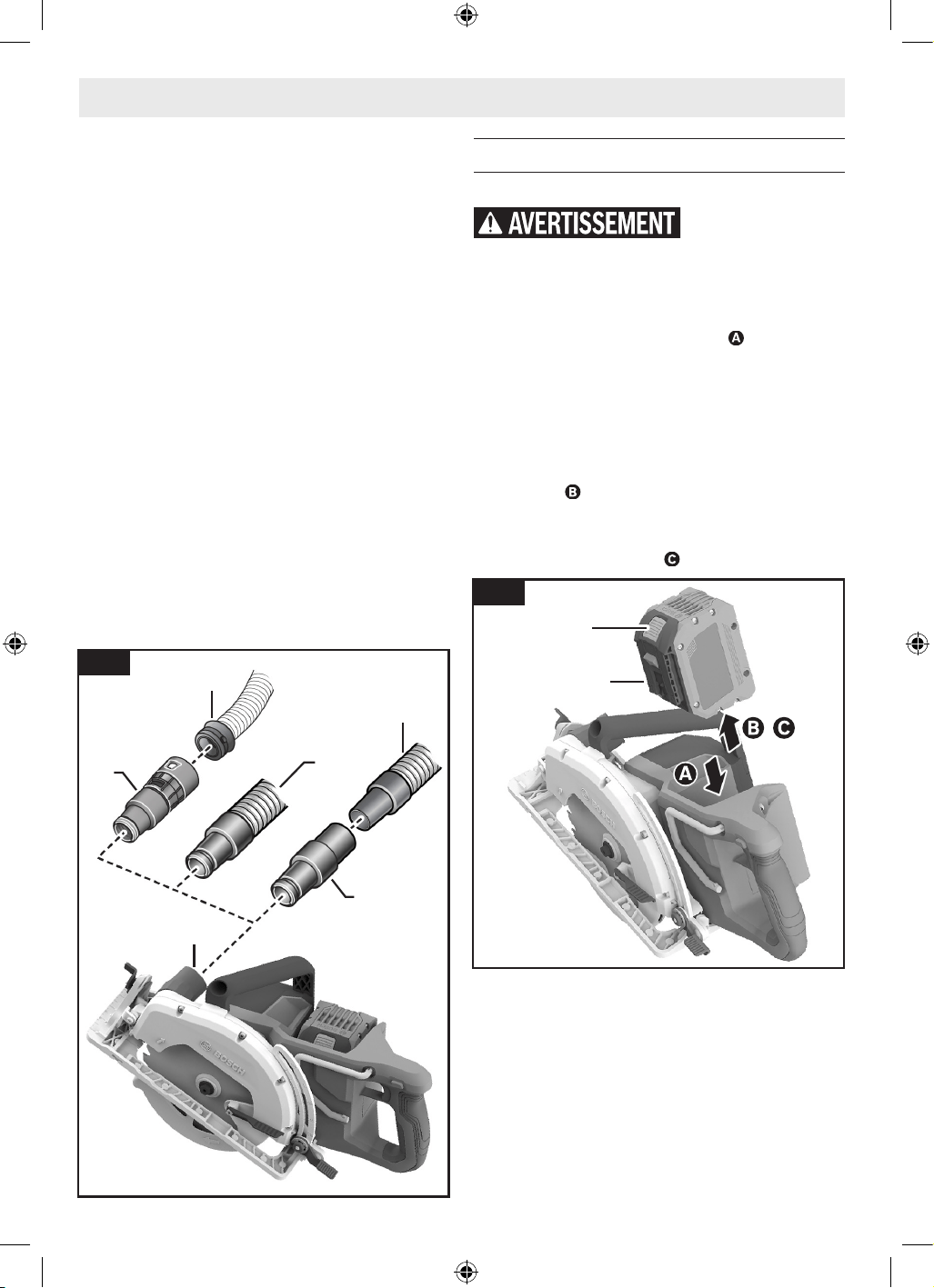

Connection to Vacuum / Dust
Extractor
(Fig. 8)
Connect the vacuum hose to the Dust Port 14.
• Bosch VH-Series Hoses 26 - The VX120
Hose Adapter 27 is required (included with
VH-series hoses).
• Other 35mm and 22mm hoses, such as
the Bosch VAC-Series Hoses 28 - Connect
hose directly to the tool.
• Common 1-1/4" or 1-1/2" Hoses 29 - The
Bosch VAC024 Adapter 30 is required (sold
separately).
Connect the vacuum hose to a vacuum.
The vacuum must be suitable for the material
being worked on.
When vacuuming dry dust that is especially
detrimental to health or carcinogenic, use a
special vacuum / dust extractor.
Inserting and Releasing Battery
Pack
(Fig. 9)
Use only Bosch or AMP-
Share batteries recom-
mended in the battery/charger list, included
with your tool. Using other types of batteries
may result in personal injury or property dam-
age.
Slide charged Battery Pack 15 into the housing
until the Battery Pack 15 locks into position .
Your tool is equipped with a secondary locking
latch to prevent the Battery Pack 15 from com-
pletely falling out of the tool should it become
loose due to vibration.
To remove the Battery Pack 15, press the Bat-
tery Pack Release Button 16 and slide the Bat-
tery Pack 15 up .
Press the Battery Pack Release Button 16 again
and slide the battery pack completely out of
tool housing .
Assembly
14
27
26
29
28
30
Fig. 8
15
16
Fig. 9
GKW18V-26 Circular Saw OSI Final 20240730.indd 15GKW18V-26 Circular Saw OSI Final 20240730.indd 15 7/30/2024 3:55:50 PM7/30/2024 3:55:50 PM
16
Overload Protection
Your saw is equipped with Electronic Motor
Protection (EMP), which shuts the tool off un-
der overload conditions that could damage the
tool. This feature can be reset by simply releas-
ing the trigger and re-engaging the trigger again
to restart the tool.
Depth Adjustment
(Fig. 2, Fig. 10)
Adjust the cutting depth so
that no more than one
tooth is visible below the work piece. Exces-
sive blade exposure below the workpiece could
result in personal injury and/or property dam-
age.
The depth adjustment sys-
tem should be not used to
change the depth while the saw is in opera-
tion, or for plunge cutting. If blade adjustment
shifts while cutting, it may cause binding and
kickback.
To adjust the cutting depth follow these in-
structions:
1. Disconnect Battery Pack 15 from tool.
2. Loosen the Depth Adjustment Lever 9
located on the left side of the tool.
3. Hold the Foot 7 down with one hand and
raise or lower saw by the Control Handle 3.
• For a smaller cutting depth, pull the
saw away from the Foot 7;
• For a deeper cutting depth, push the
saw toward the Foot 7. The Cutting
Depth Scale 17 has an inch scale.
4. Tighten the Depth Adjustment Lever 9 at
the desired depth setting.
Note: Not more than one tooth length of the
Blade 8 should extend below the material to be
cut, for minimum splintering .
Brake Action
Let the saw blade come to
a complete stop before
setting the tool down. The brake action of this
circular saw is not intended as a safety fea-
ture. Unintended contact with a rotating saw
blade can cause property damage and/or per-
sonal injury.
Know the charge state of
your battery. The electric
braking action is initiated ONLY by the release
of the trigger switch and in a tool that has
power available. When electrical power is
lost due to a discharged battery or other
causes, the electric brake will not operate
and the motor will gradually slow down. Unex-
pected run down time may cause property dam-
age and/or personal injury.
Your circular saw is equipped with an automatic
electric brake, which is designed to stop the
saw blade from spinning in approximately two
(2) seconds after you release the trigger switch.
This feature helps improve jobsite productivity.
Braking starts once the power is turned off. The
brake requires a charged battery to function.
Stopping time will vary depending on, among
other factors, saw blade used, and number of
actuations. The electric brake of your circular
saw has been designed for a high degree of
reliability, but unexpected circumstances such
as contamination or failure of the motor’s com-
ponents can cause the brake to not activate. If
the tool operates but the brake does not con-
sistently stop the blade in about 2 seconds, DO
NOT use the circular saw and have it serviced
by a Bosch Factory Service Center or Bosch au-
thorized service facility.
Protection Against Deep
Discharging
The lithium ion battery is protected against
deep discharging by the “Electronic Cell Protec-
tion (ECP).” When the battery is empty, the tool
is switched off by means of a protective circuit.
Disconnect battery pack from tool before making any assembly, adjustments
or changing accessories. Such preventive safety measures reduce the risk of
starting the tool accidentally.
Operating Instructions
GKW18V-26 Circular Saw OSI Final 20240730.indd 16GKW18V-26 Circular Saw OSI Final 20240730.indd 16 7/30/2024 3:55:50 PM7/30/2024 3:55:50 PM
17
90° Cutting Angle Check
(Fig. 2, Fig. 10, Fig. 11, Fig. 12)
1. Disconnect Battery Pack 15 from tool.
2. Set Foot 7 to maximum depth of cut set-
ting.
3. Loosen the Bevel Adjustment Lever 10, set
to 0° on Bevel Scale 19, retighten the Bevel
Adjustment Lever 10.
4. Check for 90° angle between the Blade 8
and bottom plane of Foot 7 with a square.
If necessary, make adjustments by turn-
ing the small Alignment Screw 31 on the
bottom of the Foot 7 with a 2.5 mm allen
wrench (not included).
Operating Instructions
9
15
17
3
8
6
7
10
19
Fig. 10
8
90°
7
Fig. 11
7
31
Fig. 12
GKW18V-26 Circular Saw OSI Final 20240730.indd 17GKW18V-26 Circular Saw OSI Final 20240730.indd 17 7/30/2024 3:55:50 PM7/30/2024 3:55:50 PM
18

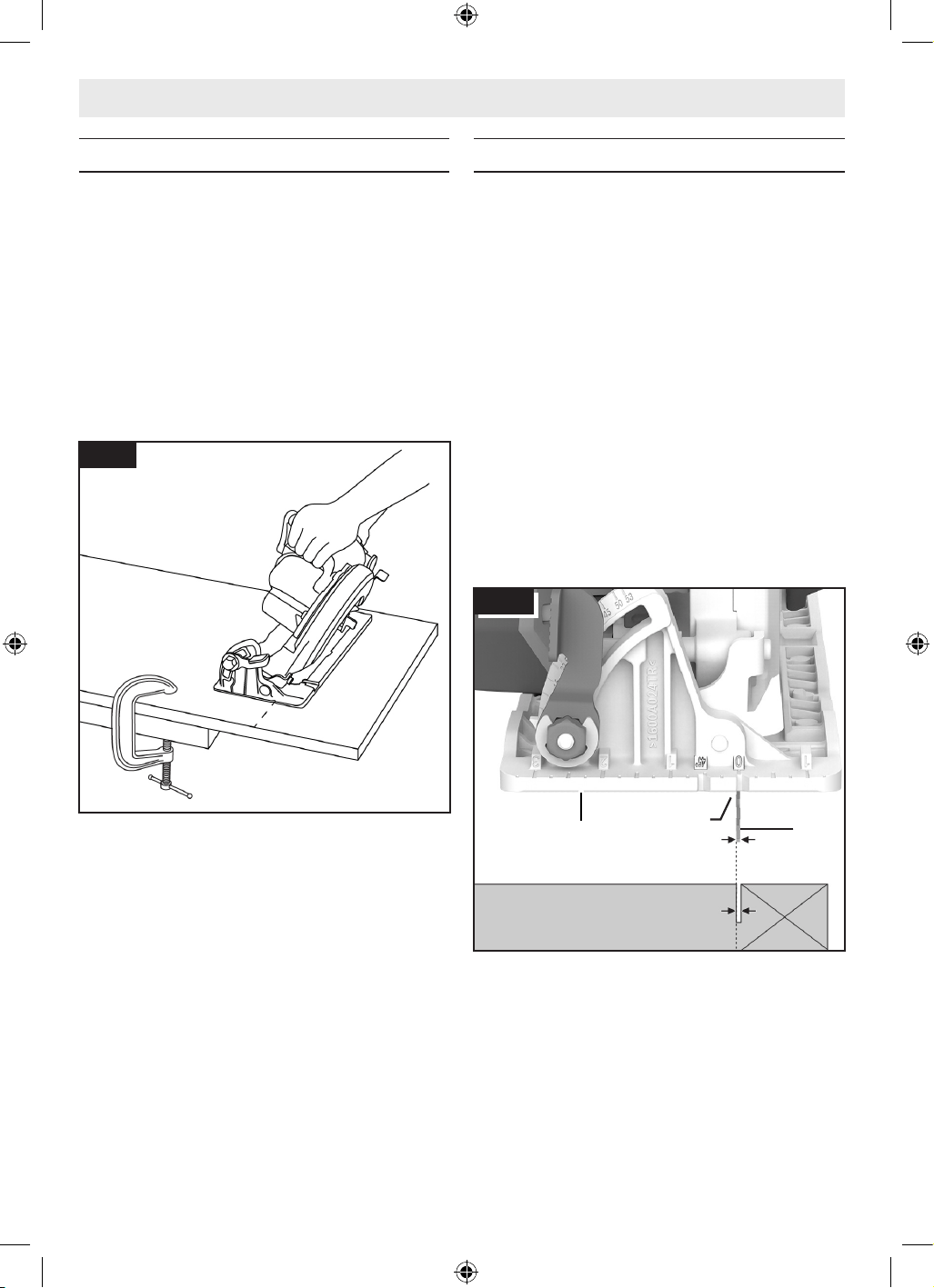

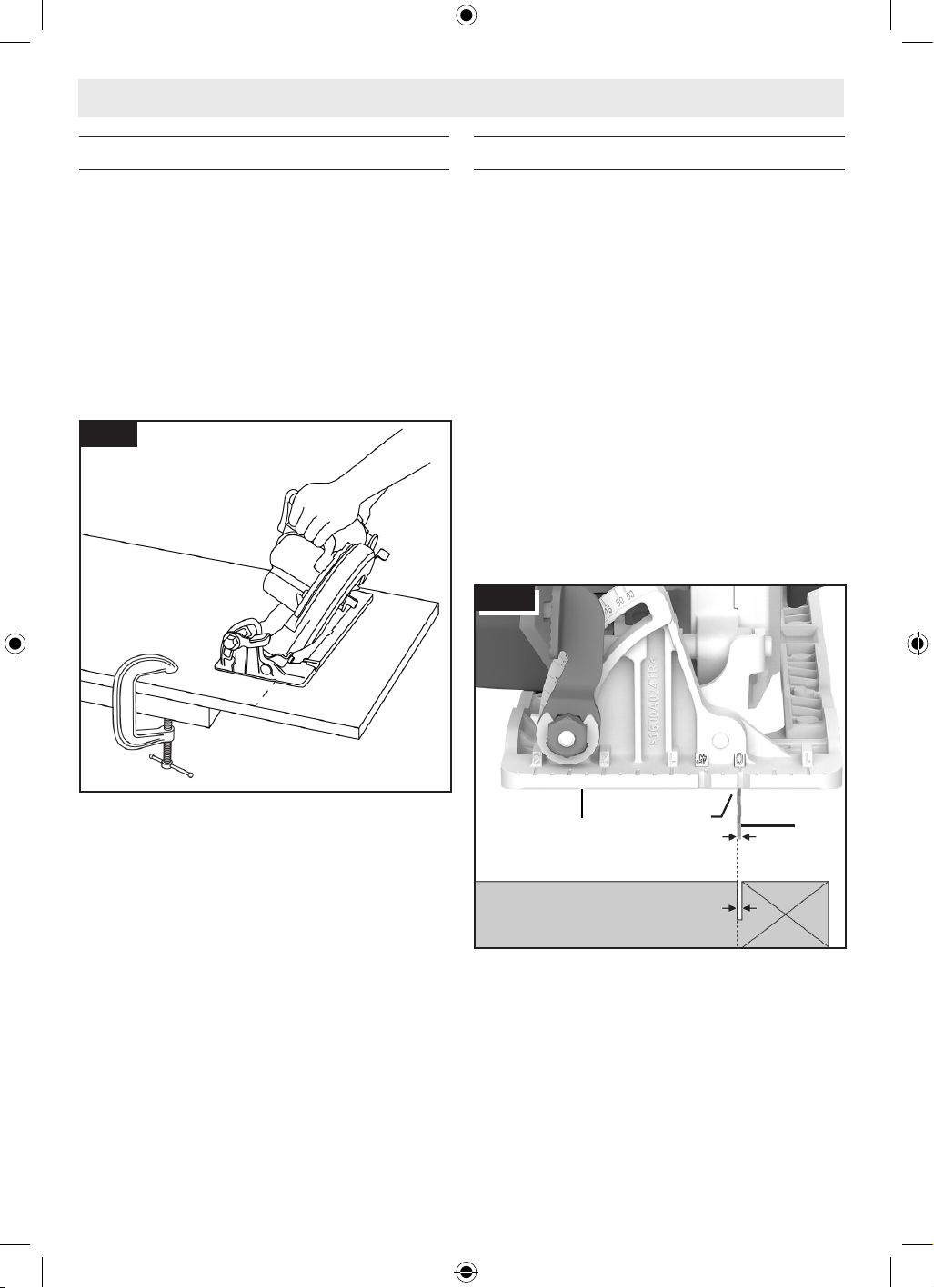

Cutting Line Guide Notches
(Fig. 14, Fig. 15)
The 0° Cutting Line Guide Notch 32 and the 45°
Cutting Line Guide Notch 33 at the front of the
Foot 7 indicate the approximate line of the cut.
• For a non-bevelled cut, use the 0° Cutting
Line Guide Notch 32.
• For 45° and 50° bevel cuts, use the 45°
Cutting Line Guide Notch 33.
• Make sample cuts in scrap lumber to verify
actual line of cut. This will be helpful
because of the variety of blade types and
thicknesses that are available.
• Use RIGHT side of notch when the part
of the workpiece that is to the left of the
Blade 8 is the scrap piece.
• Use LEFT side of notch when the part of
the workpiece that is to the right of the
Blade 8 is the scrap piece.
Bevel Adjustment
(Fig. 10, Fig. 13)
1. Disconnect Battery Pack 15 from tool.
2. Loosen the Bevel Adjustment Lever 10.
3. Align to desired angle on the Bevel Scale
19. The foot can be adjusted up to 53°.
4. Tighten Bevel Adjustment Lever 10.
Because of the increased amount of blade en-
gagement in the work and decreased stability
of the foot, blade binding may occur. Keep the
saw steady and the foot rmly on the work-
piece.
Operating Instructions
Fig. 13
Fig. 14
7
8
7
32
(0°)
GKW18V-26 Circular Saw OSI Final 20240730.indd 18GKW18V-26 Circular Saw OSI Final 20240730.indd 18 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
19
Lock-off Release Buttons
(Fig. 2)
The Lock-off Release Buttons 2 are designed
to prevent accidental starts. To operate, press
the Lock-off Release Button 2 with your thumb
on either side of handle to disengage the lock,
then pull the Trigger Switch 1. When the Trigger
Switch 1 is released, the Lock-off Release But-
ton 2 will engage the Trigger Switch 1 automati-
cally, and the Trigger Switch 1 will no longer
operate.
Switch
(Fig. 2)
When starting the tool,
hold it with both hands.
The torque from the motor may cause the tool
to twist.
To turn tool ON, press the Lock-off Release
Button 2 with your thumb on either side of han-
dle to disengage the lock, then pull the Trigger
Switch 1.
To turn the tool OFF, release the Trigger Switch
1, which is spring loaded and will return to the
off position automatically.
Your saw should be running at full speed BE-
FORE starting the cut, and turned off only AF-
TER completing the cut. To increase switch life,
do not turn switch on and off while cutting.
Saw Hook
(Fig. 16)
To reduce the risk of inju-
ry, do not use the saw hook
if it appears damaged or deformed. This could
result in unstable hanging and the tool unex-
pectedly falling.
To reduce the risk of injury, use care in select-
ing the location for hanging the tool.
• Select a suitably sized and shaped object
that will provide adequate hanging stabil-
ity. An unsuitable hanging surface could
result in the tool unexpectedly falling.
• Make sure that the tool is hung out of the
way of walkways and working areas with
bystanders. The tool could be bumped or a
bystander could become entangled, caus-
ing the tool to unexpectedly fall.
To use the Saw Hook 13, simply lift up the Saw
Hook 13 180° until it snaps into the open posi-
tion. When not in use, always close the Saw
Hook 13 until it snaps into the closed position.
Operating Instructions
13
3
4
Fig. 16
7
8
33
(45°)
Fig. 15
GKW18V-26 Circular Saw OSI Final 20240730.indd 19GKW18V-26 Circular Saw OSI Final 20240730.indd 19 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM

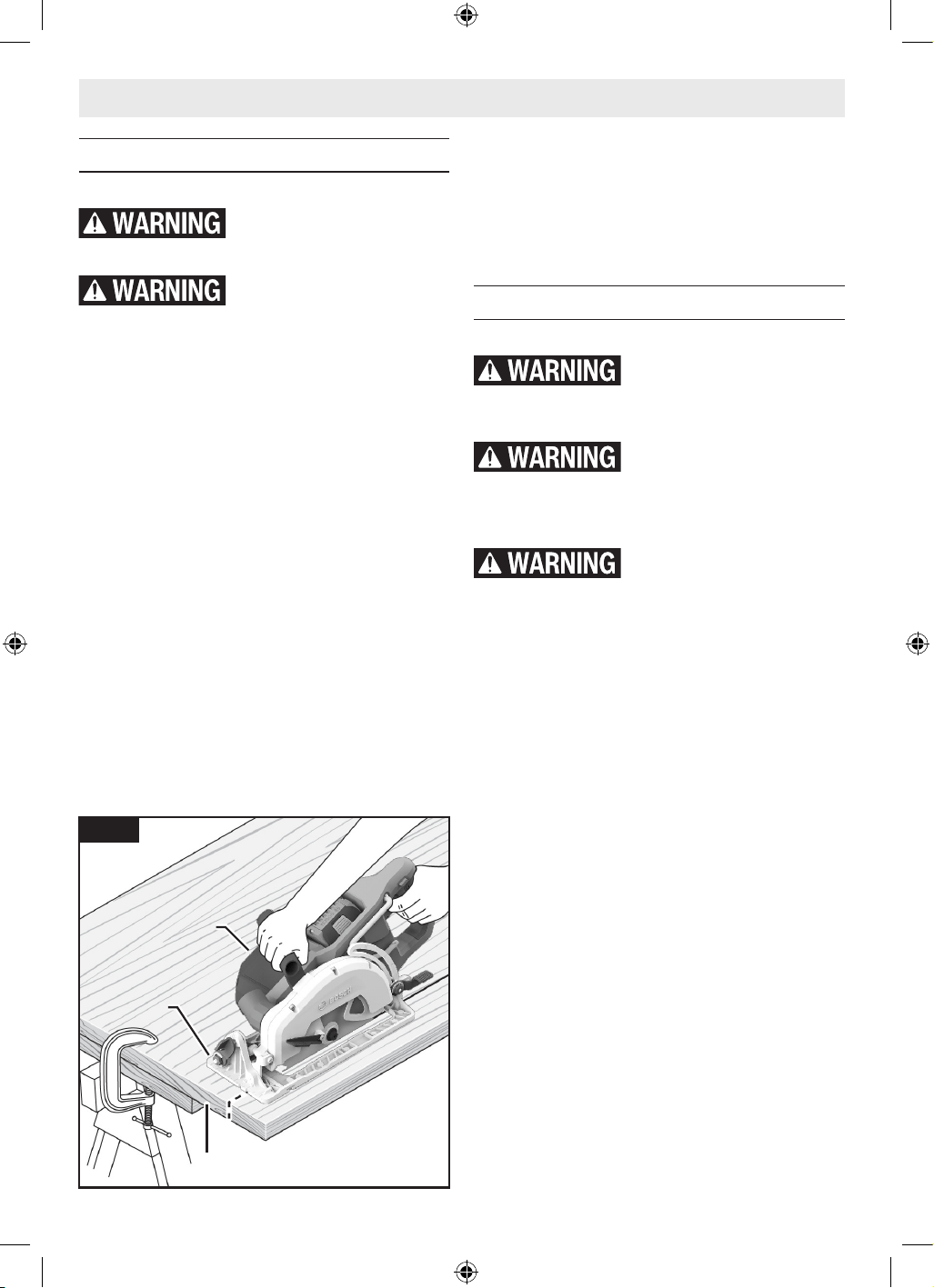

20
All Cuts
(Fig. 2, Fig. 16, Fig. 17)
Always be sure either hand
does not interfere with the
free movement of the lower guard.
After completing a cut and
the trigger has been re-
leased, be aware of the necessary time it
takes for the blade to come to a complete
stop during coast down. Do not allow the saw
to brush against your leg or side, since the low-
er guard is retractable, it could catch on your
clothing and expose the blade. Be aware of the
necessary blade exposures that exist in both
the upper and lower guard areas.
Always hold the Control Handle 3 with one
hand and the Auxiliary Handle 4 with the other.
Always make sure the Motor 34 side of the saw
Foot 7 rests on the supported portion of the
Workpiece 35.
Maintain a rm grip and operate the Trigger
Switch 1 with a decisive action. Never force the
saw. Use light and continuous pressure.
When cutting is interrupted, to resume cutting.
squeeze the Trigger Switch 1 and allow the
Blade 8 to reach full speed, re-enter the cut
slowly and resume cutting.
Do not cut stacked materials. Cut one piece at
a time.
When cutting across the grain, the bers of the
wood have a tendency to tear and lift. Advanc-
ing the saw slowly minimizes this effect. To en-
sure minimum splintering on the good side of
the material to be cut, face the good side down.
For a nished cut, a cross cut blade or miter
blade is recommended.
Plunge Cuts
(Fig. 2, Fig. 14, Fig. 15, Fig. 18)
Adjust the cutting depth to
the thickness of the work-
piece. Less than a full tooth of the blade teeth
should be visible below the workpiece.
As blade starts cutting the
material, release the lower
guard immediately. When the foot rests at on
the surface being cut, proceed cutting in for-
ward direction to end of cut.
Allow blade to come to a
complete stop before lift-
ing the saw from cut. Never pull the saw back-
ward. Pulling the saw backwards may cause
the blade to climb out of the material and cause
KICKBACK.
1. Disconnect the Battery Pack 15 from the
tool before making adjustments.
2. Set the Depth Adjustment Lever 9 accord-
ing to the material to be cut.
3. Reattach the Battery Pack 15 to the saw.
4. Tilt the saw forward with the 0° Cutting
Line Guide Notch 32 or the 45° Cutting
Line Guide Notch 33 lined up with the line
that is drawn.
5. Raise the Lower Guard 6 using the Lower
Guard Lift Lever 12 and hold the saw by
the Control Handle 3.
6. With the Blade 8 just clearing the material
to be cut, start the motor by pulling the
Trigger Switch 1 with the Lock-Off Release
Button 2 engaged.
7. Gradually lower the back end of the saw
using the front end of the Foot 7 as the
hinge point.
8. Release the Lower Guard Lift Lever 12
immediately when the blade starts cutting
the material.
Operating Instructions
34
34
35
35
7
7
Fig. 17
GKW18V-26 Circular Saw OSI Final 20240730.indd 20GKW18V-26 Circular Saw OSI Final 20240730.indd 20 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
21
9. Once the saw has been lowered fully into
the material and the base plate is at on
the the workpiece, proceed cutting in the
forward direction. Do not cut backwards.
10. To complete the cut, turn OFF the saw
and allow the blade to come to a complete
stop. Then turn the saw around and n-
ish the cut in the normal manner, sawing
forward. If corners of your pocket cut are
not completely cut through, use a jigsaw or
hand saw to nish the corners.
Cutting Large Sheets
(Fig. 19)
Large sheets and long boards sag or bend, de-
pending on support. If you attempt to cut with-
out leveling and properly supporting the piece,
the blade will tend to bind, causing KICKBACK
and extra load on the motor.
Support the panel or board close to the cut.
Be sure to set the depth of the cut so that
you cut through the sheet or board only and
not the table or work bench. The two-by-fours
used to raise and support the work should be
positioned so that the broadest sides support
the work and rest on the table or bench. Do
not support the work with the narrow sides as
this is an unsteady arrangement. If the sheet or
board to be cut is too large for a table or work
bench, use the supporting two-by-fours on the
oor and secure.
Operating Instructions
Fig. 19
7
Fig. 18
GKW18V-26 Circular Saw OSI Final 20240730.indd 21GKW18V-26 Circular Saw OSI Final 20240730.indd 21 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
22
Operating Instructions

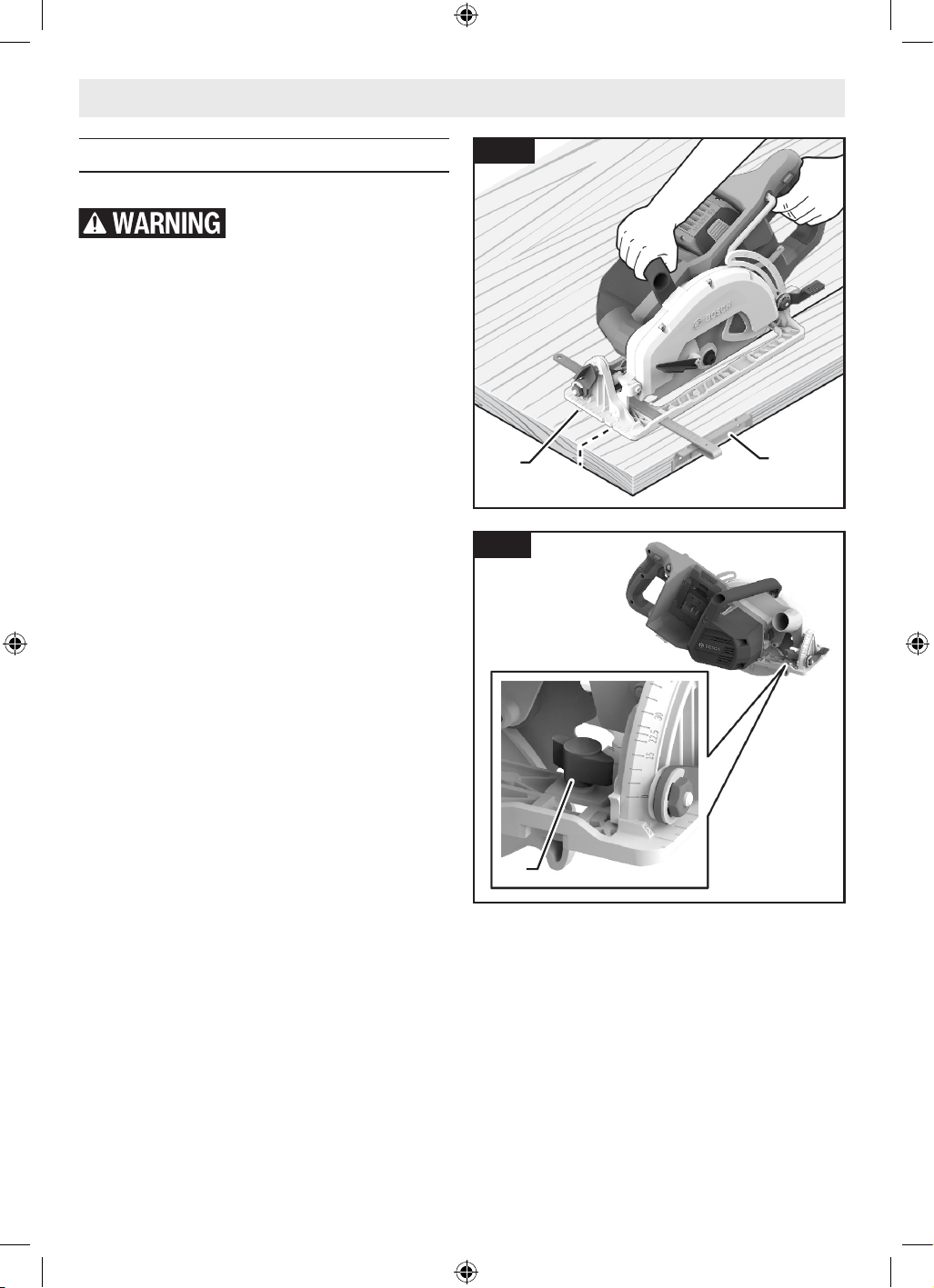

Rip Cuts
(Fig. 20, Fig. 21)
After attaching or adjust-
ing the rip fence, be sure
the rip fence does not touch or interfere with
the free movement of the lower guard or con-
tact the saw blade.
The combination blade provided with your saw
is for both cross cuts and rip cuts. Ripping is
cutting lengthwise with the grain of the wood.
Narrow rip cuts are easy to do with the Rip
Fence 20. To attach the optional Rip Fence 20,
insert the fence through the slots in the Foot 7
to the desired width, and secure it with the Rip
Fence Wing Bolt 18.
18
Fig. 21
20
7
Fig. 20
GKW18V-26 Circular Saw OSI Final 20240730.indd 22GKW18V-26 Circular Saw OSI Final 20240730.indd 22 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
23
attempt to clean by inserting pointed objects
through opening.
Develop a periodic maintenance schedule for
your tool. When cleaning a tool be careful not
to disassemble any portion of the tool since
internal wires may be misplaced or pinched
or safety guard return springs may be improp-
erly mounted. Certain cleaning agents such as
gasoline, carbon tetrachloride, ammonia, etc.
may damage plastic parts.
Care of Blades
Blades become dull even from cutting regular
lumber. If you nd yourself forcing the saw for-
ward to cut instead of just guiding it through
the cut, chances are the blade is dull or coated
with wood pitch.
When cleaning gum and wood pitch from blade,
remove the battery from the saw and remove
the blade. Remember, blades are designed to
cut, so handle carefully. Wipe the blade with
kerosene or similar solvent to remove the gum
and pitch. Unless you are experienced in sharp-
ening blades, we recommend you do not try.
Maintenance
Service
NO USER SERVICE-ABLE
PARTS INSIDE. Preventive
maintenance performed by unauthorized per-
sonnel may result in misplacing of internal
wires and components which could cause se-
rious hazard. We recommend that all tool ser-
vice be performed by a Bosch Factory Service
Center or Authorized Bosch Service Station.
Batteries
Be alert for battery packs that are nearing
their end of life. If you notice decreased tool
performance or signicantly shorter running
time between charges then it is time to replace
the battery pack. Failure to do so can cause the
tool to operate improperly or damage the char-
ger.
Tool Lubrication
Your Bosch tool has been properly lubricated
and is ready for use.
Motors
The motor in your tool has been engineered for
many hours of dependable service. To maintain
peak efciency of the motor, we recommend it
be examined every six months. Only a genuine
Bosch replacement motor specially designed
for your tool should be used.
Bearings
Bearings which become noisy (due to heavy
load or very abrasive material cutting) should
be replaced at once to avoid overheating and
motor failure.
Cleaning
Certain cleaning agents and
solvents damage plastic
parts. Some of these are: gasoline, carbon tet-
rachloride, chlorinated cleaning solvents, am-
monia and household detergents that contain
ammonia.
Ventilation openings and switch levers must be
kept clean and free of foreign matter. Do not
To avoid accidents, always disconnect battery pack from tool before clean-
ing or performing any maintenance.
GKW18V-26 Circular Saw OSI Final 20240730.indd 23GKW18V-26 Circular Saw OSI Final 20240730.indd 23 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
24
Accessories and Attachments
The use of any other attachments or accessories not specied in this manual
may create a hazard.
Store accessories in a dry and temperate environment to avoid corrosion and deterioration.
Bosch No. Description Included
Sold
Separately
GKSLPG Rip fence – ●
Various Vacuum Hoses – ●
VAC024
Vacuum Hose Adapter for 1-1/4" and
1-1/2" Hoses
– ●
GKW18V-26 Circular Saw OSI Final 20240730.indd 24GKW18V-26 Circular Saw OSI Final 20240730.indd 24 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
25
Avertissements généraux relatifs à la sécurité pour
les outils électriques ..........................26
Avertissements de sécurité supplémentaires pour
les scies circulaires ...........................28
Avertissements de sécurité supplémentaires pour
scies circulaires..............................30
Avertissements supplémentaires concernant
la sécurité...................................30
Utilisation prévue ................................31
Coupe de maçonnerie/métal ...................31
Symboles.......................................32
Familiarisez-vous avec votre cloueuse de finition .......33
Spécifications ...................................35
Montage de la scie................................36
Montage de la lame ...........................36
Embrayage Vari-Torque . . . . . . . . . . . . . . . . . . . . . . . . 37
Extraction de poussière .......................37
Insertion et retrait du bloc-piles .................38
Consignes de fonctionnement ......................39
Action de freinage ............................39
Protection contre une décharge poussée .........39
Protection contre les surcharges ................39
Réglage de la profondeur de coupe ..............39
Vérification de l’angle de coupe 90°..............40
Réglage de la coupe en biseau ..................41
Encoches de guidage du trait de coupe ...........41
Crochet de scie ..............................42
Boutons de relâchement du verrouillage à l’état
d’arrêt..................................42
Interrupteur .................................42
Toutes les coupes ............................43
Coupes en guichet............................43
Coupe de grandes feuilles......................44
Coupes de refente............................45
Entretien .......................................46
Service.....................................46
Piles .......................................46
Graissage de l’outil ...........................46
Moteurs ....................................46
Roulements .................................46
Nettoyage...................................46
Entretien des lames...........................46
Attachements et accessoires .......................47
Table des matières
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme concernant des précautions à prendre.
Veuillez lire le mode d’emploi et lire la signification de ces symboles.
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de
l’existence possible d’un risque de blessure. Obéissez à tous les messages relatifs à la
sécurité qui suivent ce symbole pour éviter tout risque de blessure ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera la
mort d’une personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée,
pourrait causera la mort d’une personne ou une blessure grave.
MISE EN GARDE indique une situation dangereuse qui, si elle n’est pas évitée,
pourrait causer une blessure légère ou modérée.
GKW18V-26 Circular Saw OSI Final 20240730.indd 25GKW18V-26 Circular Saw OSI Final 20240730.indd 25 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
26
Avertissements généraux relatifs à la sécurité pour les outils électriques
CONSERVEZ CES INSTRUCTIONS
1. Sécurité de la zone de travail
a. Gardez votre zone de travail propre et bien éclairée.
Des zones encombrées ou sombres sont propices aux
accidents.
b. N’utilisez pas des outils électriques dans une
atmosphère explosive, par exemple en présence de
liquides, de gaz ou de poussières inflammables. Les
outils électriques produisent des étincelles qui risquent
de mettre feu aux poussières ou émanations de fumée.
c. Gardez les enfants et les autres personnes présentes
à une distance suffisante lorsque vous utilisez un
outil élec-trique. Des distractions risqueraient de vous
faire perdre le contrôle.
2. Sécurité électrique
a. La fiche de l’outil électrique doit correspondre
à la prise de courant. Ne modifiez jamais une
fiche de quelque façon que ce soit. N’utilisez pas
d’adaptateurs de fiches avec des outils électriques
mis à la terre/à la masse. L’emploi de fiches non
modifiées et de prises de courant correspondant
naturellement aux fiches réduira le risque de choc
électrique.
b. Évitez tout contact de votre corps avec des surfaces
mises à la terre ou à la masse telles que des
surfaces de tuyaux, de radiateurs, de cuisinières
et de réfrigérateurs. Il existe un risque accru de choc
électrique si votre corps est en contact avec la terre ou
la masse.
c. N’exposez pas d’outils électriques à la pluie ou à un
environnement humide. La pénétration d’eau dans un
outil électrique augmentera le risque de choc électrique.
d. N’utilisez pas le cordon de façon abusive. N’utilisez
pas le cordon pour porter, tirer ou débrancher l’outil
électrique. Tenez le cordon à distance de toute source
de chaleur, d’huile, de bords tranchants ou de pièces
mobiles. Des cordons endommagés ou entortillés
augmentent le risque de choc électrique.
e. Lorsque vous utilisez un outil électrique à l’extérieur,
employez un cordon de rallonge approprié pour un
emploi à l’extérieur. L’utilisation d’un cordon approprié
pour une utilisation à l’extérieur réduit le risque de choc
électrique.
f. Si l’utilisation d’un outil électrique dans un endroit
humide est inévitable, utilisez une alimentation
protégée par un disjoncteur de fuite à la terre.
L’utilisation d’un tel circuit réduit le risque de choc
électrique.
3. Sécurité personnelle
a. Faites preuve de vigilance et de bon sens, et observez
attentivement ce que vous faites lorsque vous
utilisez un outil électrique. N’utilisez pas un outil
électrique si vous êtes fatigué(e) ou sous l’influence
de drogues, d’alcool ou de médicaments. Un simple
moment d’inattention pendant que vous utilisez un outil
électrique pourrait causer une blessure grave.
b. Utilisez des équipements de protection individuelle.
Portez toujours des équipements de protection des
yeux. Des équipements de protection tels qu’un masque
de protection contre la poussière, des chaussures de
sécurité anti-dérapantes, un casque ou un dispositif de
protection de l’ouïe utilisés en fonction des conditions
réduiront le nombre des blessures.
c. Prévenez tout risque de mise en marche accidentelle.
Assurez-vous que l’interrupteur est dans la position
d’arrêt (OFF) avant de connecter l’appareil à une
source d’alimentation et/ou à un bloc-piles, de le
soulever ou de le transporter. Le fait de transporter
des outils électriques avec le doigt sur l’interrupteur
ou de mettre sous tension des outils électriques avec
l’interrupteur en position de marche invite les accidents.
d. Retirez toute clé de réglage pouvant être attachée à
l’outil avant de mettre l’outil électrique sous tension.
Une clé laissée attachée à une pièce en rotation de l’outil
électrique pourrait causer une blessure.
e. Ne vous penchez pas excessivement au-dessus de
l’outil. Veillez à toujours garder un bon équilibre et
un appui stable. Ceci permet de mieux contrôler l’outil
électrique dans des situations inattendues.
Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications
fournies avec cet outil électrique. Le non-respect de toutes les instructions figurant ci-
après pourrait causer un choc électrique, un incendie et/ou des blessures graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS POUR RÉFÉRENCE FUTURE.
Le terme « outil électrique » dans les avertissements fait référence à votre outil électrique à cordon d’alimentation électrique
branché dans une prise secteur ou à votre outil électrique à piles (sans fil).
GKW18V-26 Circular Saw OSI Final 20240730.indd 26GKW18V-26 Circular Saw OSI Final 20240730.indd 26 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
27
Avertissements généraux relatifs à la sécurité pour les outils électriques
CONSERVEZ CES INSTRUCTIONS
f. Portez des vêtements appropriés. Ne portez pas de
bijoux ou de vêtements amples. Gardez vos cheveux
et vos vêtements à une distance suffisante des pièces
mobiles. Vêtements amples, bijoux ou cheveux longs
pourraient être attrapés par des pièces mobiles.
g. Si des dispositifs sont fournis pour le raccordement
d’accessoires d’extraction et de collecte de la
poussière, assurez-vous qu’ils sont connectés et
utilisés de façon appropriée. L’emploi correct des
accessoires de collecte de la poussière peut réduire les
dangers associés à la poussière.
h. Ne laissez pas la familiarité résultant de l’utilisation
fréquente des outils vous inciter à devenir
complaisant(e) et à ignorer les principes de sécurité
relatifs aux outils. Une action négligente pourrait
causer des blessures graves en une fraction de seconde.
4. Utilisation et entretien de l’outil électrique
a. N’imposez pas de contraintes excessives à l’outil
électrique. Utilisez l’outil électrique approprié pour
votre application. L’outil électrique correct fera le travail
plus efficacement et avec plus de sécurité à la vitesse à
laquelle il a été conçu pour fonctionner.
b. N’utilisez pas l’outil électrique si l’interrupteur
de marche/arrêt ne permet pas de le mettre sous
tension/hors tension. Tout outil électrique qui ne peut
pas être contrôlé par son interrupteur est dangereux et
doit être réparé.
c. Débranchez la fiche de la source d’alimentation
électrique et/ou retirez le bloc-piles de l’outil
électrique (s’il est amovible) avant d’y apporter de
quelconques modifications, de changer d’accessoire
ou de ranger l’outil électrique. De telles mesures
de sécurité préventives réduisent le risque de
déclenchement accidentel de l’outil électrique.
d. Rangez les outils électriques qui ne sont pas utilisés
activement hors de portée des enfants, et ne laissez
aucune personne n’ayant pas lu ces instructions et ne
sachant pas comment utiliser un tel outil électrique
se servir de cet outil. Les outils électriques sont
dangereux quand ils sont entre les mains d’utilisateurs
n’ayant pas reçu la formation nécessaire à leur utilization.
e. Entretenez de façon appropriée les outils électriques
et les accessoires. Assurez-vous que les pièces en
mouvement sont bien alignées et qu’elles ne se
coincent pas, qu’il n’y a pas de pièces cassées ou
qu’il n’existe aucune situation pouvant affecter
le fonctionnement de l’outil électrique. Si l’outil
électrique est endommagé, faites-le réparer avant de
vous en servir à nouveau. De nombreux accidents sont
causés par des outils électriques mal entretenus.
f. Gardez les outils de coupe tranchants et propres. Des
outils de coupe entretenus de façon adéquate avec des
bords de coupe tranchants sont moins susceptibles de
se coincer et sont plus faciles à controller.
g. Utilisez l’outil électrique, les accessoires, les
embouts de l’outil, etc. conformément à ces
instructions, en tenant compte des conditions de
travail et de la tâche à accomplir. L’utilisation de l’outil
électrique pour des opérations différentes de celles
pour lesquelles il est conçu pourrait causer une situation
dangereuse.
h. Gardez les poignées et les surfaces de préhension
propres, sèches et exemptes de toute trace d’huile ou
de graisse. Les poignées et les surfaces de préhension
glissantes ne permettent pas une manipulation et un
contrôle sûrs de l’outil dans des situations inattendues.
5. Utilisation et entretien de l’outil électrique
à pile
a. Ne rechargez l’outil qu’avec le chargeur indiqué par le
fabricant. Un chargeur qui est approprié pour un type de
bloc-piles pourrait créer un risque d’incendie quand il est
utilisé avec un autre bloc-piles.
b. Utilisez votre outil exclusivement avec des blocs-piles
conçus spécifiquement pour celui-ci. L’emploi de tout
autre bloc-piles risquerait de causer des blessures et un
incendie.
c. Lorsque le bloc-piles n’est pas utilisé, gardez-le
à une distance suffisante des autres objets en
métal, comme des trombones, pièces de monnaie,
clés, clous, vis ou autres petits objets en métal qui
pourraient faire une connexion entre une borne et
une autre. Le court-circuitage des bornes d’une pile
pourrait causer des brûlures ou un incendie.
d. Dans des conditions d’utilisation abusives, du liquide
pourrait être éjecté de la pile, évitez tout contact
avec celui-ci. En cas de contact accidentel, lavez
avec de l’eau. En cas de contact de liquide avec les
yeux, consultez un professionnel de santé. Tout
liquide éjecté d’une pile peut causer de l’irritation ou des
brûlures.
e. N’utilisez pas un bloc-piles ou un outil qui est
endommagé ou a été modifié. Des piles endommagées
ou modifiées peuvent se comporter de façon
imprévisible et causer un incendie ou une explosion, ou
entraîner des blessures.
GKW18V-26 Circular Saw OSI Final 20240730.indd 27GKW18V-26 Circular Saw OSI Final 20240730.indd 27 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
28
Avertissements généraux relatifs à la sécurité pour les outils électriques
CONSERVEZ CES INSTRUCTIONS
f. N’exposez pas un bloc-piles ou un outil à un incendie
ou à une température excessive. L’exposition à un
incendie ou à une température supérieure à 265 °F (130
°C) pourrait causer une explosion.
g. Suivez toutes les instructions relatives à la charge et
ne chargez pas le bloc-piles ou l’outil en dehors de la
plage de température indiquée dans les instructions.
Une charge dans des conditions appropriées ou à des
températures en dehors de la plage spécifiée pourrait
endommager les piles et augmenter le risque d’incendie.
6. Service après-vente
a. Faites entretenir votre outil électrique par un
réparateur compétent n’utilisant que des pièces de
rechange identiques. Ceci assurera le maintien de la
sécurité de l’outil électrique.
b. Ne tentez jamais de réparer des blocs-piles endom-
magés. La réparation de blocs-piles ne doit être ef-
fectuée que par le fabricant ou un prestataire de services
agréé.
Avertissements de sécurité supplémentaires pour les scies circulaires
1. Consignes de sécurité pour toutes les
scies
Gardez les mains à une distance
suffisante de la zone de coupe et de
la lame. Gardez votre deuxième main sur la poignée
auxiliaire ou sur le carter du moteur. Si vos deux mains
tiennent la scie, elles ne risquent pas d’être coupées par la
lame.
Ne tendez jamais le bras en dessous de l’ouvrage. Le
dispositif de protection ne peut pas vous protéger contre la
lame en dessous de l’ouvrage.
Réglez la profondeur de coupe en fonction de l’épaisseur
de l’ouvrage. Moins d’une dent pleine de la lame doit être
visible en dessous de l’ouvrage.
Ne tenez jamais l’ouvrage dans vos mains ou sur vos
jambes pendant la coupe. Sécurisez l’ouvrage sur une
plateforme stable. Il est important de soutenir l’ouvrage
correctement pour minimiser l’exposition du corps, le
coincement de la lame ou la perte de contrôle.
Tenez l’outil électrique par ses surfaces de préhension
isolées lorsque vous effectuez une opération dans le cadre
de laquelle l’outil de coupe risque d’entrer en contact avec
un fil caché. L’entrée en contact avec un fil sous tension
pourrait rendre conductrices des parties en métal exposées
de l’outil électrique et causer un choc électrique à l’opérateur.
Lors d’une coupe en long, utilisez toujours un guide de
refente ou un guide droit. Ceci améliore la précision de la
coupe et réduit le risque de coincement de la lame.
Utilisez toujours des lames de scie avec des trous d’arbre
de taille et de forme appropriées (diamantée plutôt que
ronde). Les lames qui ne correspondent pas au matériel de
fixation de la scie se décentreront et causeront une perte de
contrôle.
N’utilisez jamais de rondelles de lame ou de boulon
endommagés ou incorrects. Les rondelles de lame et
le boulon ont été spécialement conçus pour votre scie,
pour assurer des performances optimales et la sécurité du
fonctionnement.
2. Causes des effets de rebond et
avertissements associés
(Fig. 1)
• L’effet de rebond est une réaction soudaine à une lame
de scie pincée, coincée ou mal alignée, provoquant
le soulèvement et le retrait d’une scie qui n’est plus
contrôlée depuis l’ouvrage en direction de l’opérateur.
REBOND
Fig. 1
GKW18V-26 Circular Saw OSI Final 20240730.indd 28GKW18V-26 Circular Saw OSI Final 20240730.indd 28 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
29
CONSERVEZ CES INSTRUCTIONS
Avertissements de sécurité supplémentaires pour les scies circulaires
• Lorsque la lame est pincée ou coincée par la fermeture du
trait de coupe, la lame se bloque, et la réaction du moteur
dirige rapidement l’outil vers l’opérateur.
• Si la lame devient tordue ou mal alignée pendant la
coupe, les dents du bord arrière de la lame peuvent
pénétrer dans la surface supérieure du bois, ce qui a pour
conséquence que la lame sort du trait de coupe et se
dirige violemment dans la direction de l’opérateur.
Le rebond est la conséquence d’une utilisation incorrecte
de la scie et/ou de conditions inappropriées ou de
procédures opérationnelles incorrectes ; il peut être évité
en prenant des précautions appropriées, comme cela est
indiqué ci-dessous.
Maintenez une prise ferme et avec les deux mains sur la
scie, et positionnez vos bras pour résister aux forces de
l’effet de rebond. Placez votre corps de l’un quelconque
des côtés de la lame, mais pas de manière qu’il soit aligné
sur la trajectoire de la lame. L’effet de rebond pourrait faire
reculer très vite la scie, mais l’opérateur peut contrôler les
forces de l’effet de rebond si les précautions nécessaires sont
prises.
Lorsque la lame se coince ou lorsque vous interrompez une
coupe pour une raison quelconque, relâchez la gâchette
et maintenez la scie immobile dans le matériau jusqu’à
ce que la lame se soit complètement arrêtée. N’essayez
jamais de retirer la scie de l’ouvrage ou de tirer la scie vers
l’arrière lorsque la lame est en mouvement, sans quoi un
effet de rebond pourrait se produire. Inspectez la lame et
prenez les mesures qui s’imposent pour éliminer la cause du
blocage de la lame.
Lorsque vous remettez une scie dont la lame est engagée
dans un ouvrage en marche, centrez la lame de la scie
sur le trait de coupe de manière que les dents de la scie
ne soient pas engagées dans le matériau. Si une lame de
scie se coince, elle risque de remonter ou de rebondir hors de
l’ouvrage lorsque la scie est remise en marche.
Soutenez les grands panneaux pour minimiser les risques
de pincement de la lame de la scie et de choc en retour. Les
grands panneaux ont tendance à s’affaisser sous leur propre
poids. Les supports doivent être placés sous le panneau
des deux côtés, près de la ligne de coupe et près du bord du
panneau.
N’utilisez jamais de lames émoussées ou endommagées.
Les lames mal affûtées ou mal réglées produisent un trait
de coupe étroit provoquant un frottement excessif, le
coincement de la lame et un effet de rebond.
Les leviers de verrouillage de la profondeur de la lame
et du réglage du biseau doivent être serrés et sécurisés
avant de commencer la coupe. Si le réglage de la lame
change pendant la coupe, cela peut provoquer un coincement
et un effet de rebond.
Faites particulièrement attention lorsque vous sciez des
murs existants ou d’autres structures sans visibilité. La
lame saillante risquerait de couper des objets pouvant causer
un effet de rebond.
3. Fonction du dispositif de protection
inférieur
Inspectez le dispositif de protection inférieur de la lame
pour vous assurer qu’il se ferme complètement avant
chaque utilisation. N’utilisez pas la scie si le dispositif de
protection inférieur de la lame ne se déplace pas librement
et ne se ferme pas instantanément. N’immobilisez
jamais (que ce soit par une bride de fixation ou par une
attache quelconque) le dispositif de protection inférieur
en position ouverte. Si vous avez laissé tomber la scie
accidentellement, il se peut que le dispositif de protection
inférieur soit tordu. Soulevez le dispositif de protection
inférieur avec la poignée rétractable et assurez-vous qu’il
bouge librement et ne touche pas la lame ou toute autre pièce,
à tous les angles et à toutes les profondeurs de la coupe.
Vérifiez le fonctionnement du ressort du dispositif de
protection inférieur. Si le dispositif de protection et le
ressort ne fonctionnent pas correctement, ils doivent être
réparés avant toute nouvelle utilisation. Le dispositif de
protection inférieur risque de fonctionner lentement à cause
de pièces endommagées, de dépôts de gomme ou d’une
accumulation de débris.
Le dispositif de protection inférieur ne peut être
rétracté manuellement que pour des coupes spéciales
telles que les « coupes en plongée » et les « coupes
composées ». Soulevez le dispositif de protection inférieur
par la poignée rétractable et, dès que la lame pénètre
dans le matériau, le dispositif de protection inférieur doit
être relâché. Pour toutes les autres opérations de sciage,
le dispositif de protection inférieur doit pouvoir fonctionner
automatiquement.
Vérifiez toujours que le dispositif de protection inférieur
couvre la lame avant de poser la scie sur un banc ou sur
le sol. Une lame sans protection et en roue libre fera reculer
la scie, coupant tout ce qui est sur son passage. Soyez au
courant du temps qui est nécessaire pour que la lame s’arrête
après le relâchement de l’interrupteur.
GKW18V-26 Circular Saw OSI Final 20240730.indd 29GKW18V-26 Circular Saw OSI Final 20240730.indd 29 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
30
CONSERVEZ CES INSTRUCTIONS
Avertissements supplémentaires concernant la sécurité
L’emploi d’un GFCI et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien en
caoutchouc améliorent votre sécurité personnelle.
Créez un agenda d’entretien périodique pour votre outil.
Quand vous nettoyez un outil, faites attention de n’en
démonter aucune pièce car il est toujours possible de mal
remonter ou de pincer les fils internes ou de remonter
incorrectement les ressorts de rappel des capots de
protection. Certains agents de nettoyage tels que l’essence,
le tétrachlorure de carbone, l’ammoniaque, etc. risquent
d’abîmer les plastiques.
Les travaux à la machine
tel que ponçage, sciage,
meulage, perçage et autres travaux du bâtiment peuvent
créer des poussières contenant des produits chimiques
qui sont des causes reconnues de cancer, de malformation
congénitale ou d’autres problèmes reproductifs. Ces
produits chimiques sont, par exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du ciment
et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire l’exposition
à ces produits chimiques, il faut travailler dans un lieu bien
ventilé et porter un équipement de sécurité approprié tel
que certains masques à poussière conçus spécialement pour
filtrer les particules microscopiques.
Avertissements de sécurité supplémentaires pour scies circulaires
Inspectez l’état et la qualité du bois, et retirez tous les
clous de ce morceau de bois avant de commencer à
couper. Le bois mouillé, le bois vert ou le bois traité sous
pression nécessitent une attention particulière pendant
l’opération de coupe pour éviter le rebond.
Tenez la scie fermement pour éviter une perte de contrôle.
Les figures de ce mode d’emploi illustrent la meilleure façon
de soutenir la scie avec la main.
Selon l’utilisation, l’interrupteur peut ne pas durer aussi
longtemps que la scie. Si l’interrupteur est en position
d’arrêt et ne fonctionne plus, la scie risque de ne pas
démarrer. S’il tombe en panne alors que la scie est en
marche, celle-ci risque de ne pas s’arrêter de fonctionner.
Dans l’un ou l’autre cas, retirez immédiatement le bloc-piles
de la scie et ne l’utilisez pas tant qu’elle n’aura pas été réparée.
Cette scie circulaire ne doit pas être montée sur une table
et convertie en scie de table. Les scies circulaires ne sont
pas conçues ni destinées à être utilisées comme scies de
table.
Les rondelles de lame et le boulon sur votre scie ont été
conçus de manière à travailler comme un embrayage
pour réduire l’intensité des rebonds. Comprenez le
fonctionnement et les réglages de l'EMBRAYAGE À
COUPLE VARIABLE. Le réglage approprié de l'embrayage,
combiné au maniement ferme de la scie, vous permettra de
contrôler le rebond.
Ne placez jamais votre main derrière la lame de la scie. Le
rebond pourrait faire sauter la scie vers l'arrière par-dessus
votre main.
N’utilisez pas la scie avec un réglage excessif de
profondeur de coupe. Une exposition excessive de la lame
accroît la possibilité de torsion de la lame dans le trait de scie.
Elle accroît également la surface de lame pouvant être pincée,
ce qui entraînerait un rebond.
Ne laissez pas l’outil en marche pendant que vous le portez
à vos côtés. Le dispositif de protection inférieur peut être
ouvert en cas de contact avec vos vêtements. Tout contact
accidentel avec la lame de scie en rotation pourrait causer une
blessure grave.
Retirez périodiquement la lame et nettoyez les dispositifs
de protection supérieur et inférieur, ainsi que la zone du
moyeu. Essuyez-les pour les sécher ou nettoyez-les à l’air
comprimé. La maintenance préventive et des dispositifs de
protection en bon état réduisent le risque d’accident.
Assurez-vous que l’interrupteur est dans le mode hors
tension avant d’insérer le bloc-piles. L’insertion d’un bloc-
piles dans un outil électrique dont l’interrupteur est dans le
mode sous tension invite des accidents.
Évitez de causer la surchauffe des pointes de la lame de
la scie.
GKW18V-26 Circular Saw OSI Final 20240730.indd 30GKW18V-26 Circular Saw OSI Final 20240730.indd 30 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
31
Utilisation prévue
N’utilisez cette scie que
dans le but pour lequel
elle a été conçue. Une utilisation non conforme pourrait
causer des blessures et des dommages matériels.
Cette scie circulaire a été conçue pour couper du bois et
des produits en bois.
Ce produit n’a pas été conçu pour couper la maçonnerie, le
carrelage, la pierre ou le métal. L’accumulation de poussière
autour du dispositif de protection inférieur et du moyeu
provenant d’autres matériaux, tels que des plastiques, de la
maçonnerie ou du métal, peut empêcher le fonctionnement
du dispositif de protection inférieur.
Coupe de maçonnerie/métal
Ne coupez pas de mét-
aux ou de matériaux de
maçonnerie avec cette scie circulaire. La poussière
produite par le sciage de métaux ou de matériaux de
maçonnerie ralentira le mouvement de la garde inférieure et il
est possible que celle-ci ne puisse pas se fermer rapidement
et complètement après la coupe de tels matériaux ou métaux.
N’utilisez pas de meules
abrasives. Cet outil n’est
pas conçu pour un emploi avec des meules de tronçonnage du
métal ou de la maçonnerie.
N'utilisez pas cette scie
circulaire avec une
meule à diamant humide ou avec des dispositifs
fonctionnant avec de l'eau. Les déchets provenant de la
coupe de matériaux de maçonnerie pénétreront dans le
système de garde inférieur, le durciront et le rendront
inutilisable. L'utilisation d'eau dans des applications de coupe
de matériaux de maçonnerie avec une scie circulaire
entraînerait un risque de choc électrique.
Cet outil n’est pas conçu pour un emploi avec des meules de
tronçonnage du métal ou de la maçonnerie.
GKW18V-26 Circular Saw OSI Final 20240730.indd 31GKW18V-26 Circular Saw OSI Final 20240730.indd 31 7/30/2024 3:55:51 PM7/30/2024 3:55:51 PM
32
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. L’interprétation correcte de ces symboles vous aidera à mieux utiliser votre outil et à vous en servir plus
efficacement et en toute sécurité.
Symbole Désignation/Explication
V Volts (voltage)
A Ampéres (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
kg Kilogrammes (poids)
min Minutes (temps)
s Seconds (temps)
⌀ Diamétre (taille des mèches de perceuse, meules, etc.)
n
0
Vitesse à vide (vitesse de rotation, à vide)
n Vitesse nominale (vitesse maximum pouvant être atteinte)
rpm Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute)
/min Revolutions or reciprocation per minute (revolutions, strokes, surface speed, orbits etc. per minute)
Flèche (action dans la direction de la flèche)
mm Millimètre (dimension)
po Pouces (longueur)
Courant continu (type ou caractéristique du courant)
Alerte l’utilisateur pour lire le mode d’emploi.
Alerte l’utilisateur pour lui demander de porter un dispositif de protection des yeux.
Alerte l’utilisateur pour porter une protection respiratoire.
Alerte l’utilisateur pour porter des protecteurs d’oreilles.
Fait savoir à l’utilisateur qu’il doit porter des protections oculaires, respiratoires et auditives.
GKW18V-26 Circular Saw OSI Final 20240730.indd 32GKW18V-26 Circular Saw OSI Final 20240730.indd 32 7/30/2024 3:55:52 PM7/30/2024 3:55:52 PM
33
Symboles
Familiarisez-vous avec votre cloueuse de finition
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. L’interprétation correcte de ces symboles vous aidera à mieux utiliser votre outil et à vous en servir plus
efficacement et en toute sécurité.
Symbole Désignation/Explication
Ce symbole signifie que cet outil est approuvé par l’Association canadienne de normalisation selon les
normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les normes des États-
Unis et du Canada.
Désigne le programme de recyclage des piles Li-ion.
1
2
2
6
4
5
9
19
10
12
8
17
7
14
15
16
3
13
Fig. 2
GKW18V-26 Circular Saw OSI Final 20240730.indd 33GKW18V-26 Circular Saw OSI Final 20240730.indd 33 7/30/2024 3:55:52 PM7/30/2024 3:55:52 PM
34
Familiarisez-vous avec votre cloueuse de finition
1 Gâchette
2 Boutons de relâchement du verrouillage à l’état
d’arrêt
3 Poignée de contrôle (surface de préhension isolée)
4 Poignée auxiliaire (surface de préhension isolée)
5 Garde supérieur
6 Garde inférieur
7 Semelle
8 Lame
9 Levier de réglage de la profondeur
10 Levier de réglage du biseau
* Vendu séparément
11 Bouton de verrouillage de l’arbre
12 Levier de levage du garde inférieur (Poignee
retractable)
13 Cache pour le crochet de la scie
14 Orifice de dépoussiérage
15 Bloc-piles*
16 Bouton de déclenchement du bloc-piles
17 Échelle de profondeur de coupe
18 Boulon à oreilles pour le guide parallèle
19 Secteur gradué de biseau

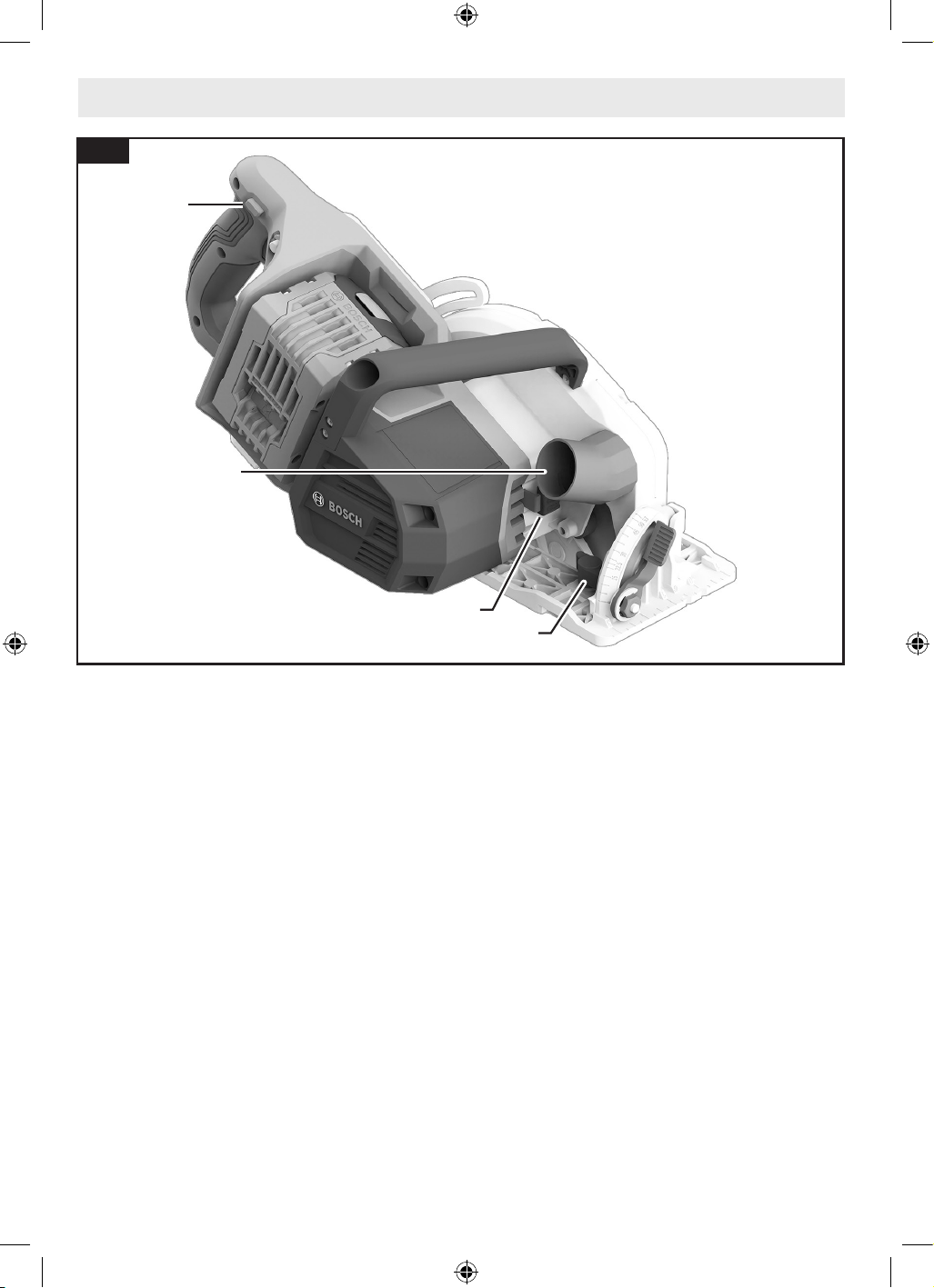

2
11
18
14
Fig. 3
GKW18V-26 Circular Saw OSI Final 20240730.indd 34GKW18V-26 Circular Saw OSI Final 20240730.indd 34 7/30/2024 3:55:52 PM7/30/2024 3:55:52 PM
35
Spécifications
Numéro de modèle GKW18V-26
Tension nominale 18V
Régime à vide 5,000 rpm
Lame* 7-1/4 po
Moyeu de lame 5/8 po (16 mm) Round
Épaisseur des dents de la lame
1/16 po (1.6 mm)
minimum 3/64 po (1.0 mm)
Épaisseur du corps de la lame 0.079 po (2.0 mm) maximum
Profondeur de coupe à 0° 2-5/8 po (66 mm) maximum
Profondeur de coupe à 53° 1-1/2 po (38 mm) maximum
Température admissible des piles pendant la charge +32…+113°F (0…+45°C)
Température ambiante admissible pendant le
fonctionnement et le stockage
-4…+122°F (-20…+50°C)
Température ambiante recommandée pendant la charge +32…+95°F (0...+35°C)
* Pour des lames de remplacement, nous recommandons les lames de scies circulaires sans fil de Bosch. Grâce à la conception
de leurs dents et à leur trait de coupe très fin, elles fournissent une coupe de qualité à une vitesse supérieure, et elles réduisent la
vitesse d’épuisement des piles. L’utilisation de lames standard affectera substantiellement la performance et réduira l’autonomie
de fonctionnement.
Bloc-piles/chargeurs
Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.
GKW18V-26 Circular Saw OSI Final 20240730.indd 35GKW18V-26 Circular Saw OSI Final 20240730.indd 35 7/30/2024 3:55:52 PM7/30/2024 3:55:52 PM
36
Montage de la scie
Montage de la lame
(Fig. 2, Fig. 4, Fig. 5, Fig. 6)
Utilisez seulement une
lame de 6-1/2 po.
Utilisez seulement une lame classée pour une vitesse
nominale de 5 000 tr/min ou plus. L’utilisation d’une lame
non conçue pour cette scie pourrait causer de graves
blessures et des dommages matériels.
1. Appuyez sur le bouton de verrouillage de l'arbre 11 .
Faites tourner la tige de la lame 21 au moyen de la clé 22
fournie dans le sens et retirez la tige de la lame 21 et la
rondelle extérieure 23.
Remarque: la clé 22 se range près du compartiment
des piles.
2. Assurez-vous que les dents de la scie et la flèche sur la
lame 8 sont dirigées dans le même sens que la flèche
figurant sur le garde inférieur de la lame 6.
3. Faites remonter le garde inférieur 6 de la lame en le
laissant coulisser totalement à l’intérieur du capot 5.
Profitez-en pour vérifier l’état et le fonctionnement du
ressort du garde inférieur.
4. Glissez la lame 8 dans la fente de la semelle 7 et placez-la
contre la rondelle intérieure 24 de l’arbre 25. Assurez-
vous que le plus grand côté de rondelle extérieure 23
appuie carrément sur la lame 8 .
Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage, ou de
changer des accessoires. Ces mesures de sécurité préventives réduisent le risque d'une
mise en marche accidentelle de l'outil.
5. Réinstallez la rondelle extérieure 23 et serrez la tige
de la lame 21 à la main dans le sens . Appuyez sur le
bouton de verrouillage 11 et maintenez-le enfoncé pour
verrouiller l'arbre et serrez la tige de la lame 21 d’un quart
de tour avec la clé fournie 22 .
N’utilisez pas de clés plus longues car vous risqueriez de trop
serrer le goujon 21.
11
11
Fig. 4
21
23
8
24
25
22
Fig. 5
22
Fig. 6
GKW18V-26 Circular Saw OSI Final 20240730.indd 36GKW18V-26 Circular Saw OSI Final 20240730.indd 36 7/30/2024 3:55:52 PM7/30/2024 3:55:52 PM
37
Montage de la scie
Embrayage Vari-Torque
(Fig. 5)
L’embrayage est assuré par la friction de la rondelle extérieure
23 sur la lame 8 et il permet à l’arbre de continuer à tourner
si la lame éprouve une résistance excessive. Si le goujon de
la lame 21 est correctement serré (tel qu’il est expliqué à
l’étape 5 du chapitre intitulé « Montage de la lame »), la lame
8 glissera sur son arbre quand elle éprouve une résistance
excessive, ce qui réduit le risque de rebond.
Il est possible qu’un seul et même réglage ne convienne pas
pour couper tous les matériaux. Si un glissement excessif de la
lame se produit, serrez le goujon de la lame 21 d’une fraction
de tour de plus (moins de 1/8 de tour). Le serrage excessif
du goujon de la lame 21 rend le dispositif de débrayage abso-
lument inutile.
Extraction de poussière
Pour réduire le risque de
blessure, positionnez
toujours l’orifice de dépoussiérage et le tuyau de
l’aspirateur de telle sorte qu’ils n’affectent pas le
fonctionnement du dispositif de protection inférieur ou
l'opération de coupe quel que soit le réglage choisi.
Faites très attention
quand vous vous débar-
rassez de la poussière. Les matériaux, quand ils ont pris la
forme de particules fines, peuvent être explosifs. Ne jetez pas
la sciure de bois dans un feu. Une combustion pourrait se
produire, après un certain temps, en conséquence du
mélange d’huile ou d’eau avec des particules de poussière.
Orifice de dépoussiérage
(Fig. 7)
L’orifice de dépoussiérage 14 pivote pour permettre de
diriger la poussière dans le sens souhaité.
14
14
Fig. 7
GKW18V-26 Circular Saw OSI Final 20240730.indd 37GKW18V-26 Circular Saw OSI Final 20240730.indd 37 7/30/2024 3:55:52 PM7/30/2024 3:55:52 PM
38
Raccordement à un aspirateur / extracteur de
poussière
(Fig. 8)
Connectez le tuyau flexible de l’aspirateur à l’orifice de
dépoussiérage 14.
• Tuyaux flexibles Bosch de la série VH 26 - L’adaptateur
de tuyau flexible VX120 27 est requis (inclus avec les
tuyaux flexibles de la série VH).
• Autres tuyaux flexibles de 35 mm et de 22 mm, tels
que ceux de la série VAC de Bosch 28 - Connectez le
tuyau flexible directement à l'outil.
• Tuyaux flexibles courants de 1-1/4 po ou de 1-1/2 po
29 - L’adaptateur Bosch VAC024 30 est requis (vendu
séparément).
Connectez le tuyau flexible de l’aspirateur à un aspirateur.
L’aspirateur doit être approprié pour le matériau sur
lequel vous devez travailler.
Lorsque vous aspirez de la poussière sèche qui est
particulièrement toxique pour la santé ou peut même
être cancérogène, utilisez un aspirateur / extracteur
de poussière conçu spécifiquement pour une telle
application.
Insertion et retrait du bloc-piles
(Fig. 9)
N’utilisez que des piles
Bosch recommandées
sur la liste des chargeurs/piles et incluses avec votre outil.
L’utilisation d’autres types de piles pourrait causer des
blessures ou des dommages matériels.
Faites glisser le bloc-piles chargé 15 dans le bâti jusqu’à ce
que le bloc-piles 15 se bloque en position .
Votre outil est muni d’un loquet de verrouillage secondaire qui
empêche le bloc-piles 15 de se séparer complètement de la
poignée et de tomber au cas où il viendrait à se décrocher à
cause des vibrations.
Pour retirer le bloc-piles 15, appuyez sur le bouton de
déclenchement du bloc-piles 16 et faites glisser le bloc-piles
15 vers l’avant .
Appuyez une fois de plus sur le bouton de déclenchement du
bloc-piles 16 et faites glisser le bloc-piles jusqu’à ce qu’il sorte
complètement du bâti de l’outil .
Montage de la scie
14
27
26
29
28
30
Fig. 8
15
16
Fig. 9
GKW18V-26 Circular Saw OSI Final 20240730.indd 38GKW18V-26 Circular Saw OSI Final 20240730.indd 38 7/30/2024 3:55:52 PM7/30/2024 3:55:52 PM
39
surcharge susceptible de l’endommager. Cette fonction peut
être réinitialisée en relâchant simplement la gâchette et en la
réengageant à nouveau pour faire redémarrer l’outil.
Réglage de la profondeur de coupe
(Fig. 2, Fig. 10)
Ajustez la profondeur de
coupe de telle façon que
seulement une dent soit visible en dessous de l'ouvrage.
Une exposition excessive de la lame en dessous de l'ouvrage
pourrait causer des blessures et/ou des dommages matériels.
Le système de réglage
de la profondeur ne doit
pas être utilisé pour changer la profondeur pendant que la
scie est en marche ou pour une coupe en plongée. Si le
réglage de la lame change pendant la coupe, cela peut créer
un risque de coincement et de choc en retour.
Pour ajuster la profondeur de coupe, suivez ces instructions :
1. Débranchez le bloc-piles 15 de l'outil.
2. Desserrez le levier de réglage de la profondeur 9 situé du
côté gauche de l’outil.
3. Appuyez sur la plaque de base 7 d’une main et maintenez-
le enfoncé, puis élevez ou abaissez la scie par la poignée
de contrôle 3.
• Pour une profondeur de coupe réduite, tirez sur la
scie pour l’éloigner du pied 7.
• Pour une profondeur de coupe accrue, poussez la
scie en direction du pied 7. L’échelle de profondeur
de coupe 17 est graduée en po. Il y a également une
échelle secondaire visible sur le dispositif de protec-
tion inférieur.
4. Serrez le levier de réglage de la profondeur 9 après avoir
réglé à la profondeur désiré.
Remarque: Il ne faut pas que plus de la longueur d’une dent
de la lame 8 dépasse en dessous du matériau à couper pour
réduire au minimum le risque d’éclatement du bois .
Action de freinage
Attendez que la scie
cesse complètement de
tourner avant de poser l'outil. L’action de freinage de
cette scie circulaire n’est pas conçue comme une
fonctionnalité associée à la sécurité. Tout contact imprévu
avec une lame de scie en rotation pourrait causer des
blessures aux personnes et/ou des dommages matériels.
Surveillez régulière-
ment le niveau de charge
de vos piles. L’action de freinage électrique n’est
déclenchée QUE par le relâchement de l'interrupteur à
gâchette, et seulement dans un outil ayant de l’énergie
électrique disponible. En cas de coupure de l’alimentation
électrique causée par la décharge de piles ou pour
d’autres raisons, le frein électrique ne fonctionnera pas et
le moteur se ralentira progressivement. Une interruption
imprévue du fonctionnement peut causer des dommages
matériels et/ou des blessures.
Votre scie circulaire est munie d'un frein électrique
automatique, qui est conçu pour arrêter la rotation de la
lame de la scie environ deux (2) secondes après que vous
aurez relâché l'interrupteur à gâchette. Cette fonctionnalité
contribue à améliorer la productivité sur le lieu de travail.
Le freinage commence dès que l’alimentation électrique est
perdue. Le frein nécessite une pile chargée pour fonctionner.
Le temps d’arrêt variera en fonction, entre autres facteurs,
de la lame de scie utilisée et du nombre d’actionnements. Le
frein électrique de votre scie circulaire a été conçu pour un
degré élevé de fiabilité, mais des circonstances inattendues
telles que la contamination ou la défaillance de composants
du moteur peuvent empêcher l’activation du frein. Si l’outil
fonctionne mais que le frein n’arrête pas systématiquement la
lame en 2 secondes environ, N'UTILISEZ PAS la scie circulaire
et faites-la réviser par un centre de service d'usine de Bosch
ou un centre de service après-vente agréé de Bosch.
Protection contre une décharge poussée
La pile au lithium-ion est protégée contre une décharge
poussée par la technologie ECP (« Electronic Cell Protection »).
Lorsque la pile est déchargée, l’outil est mis hors tension par
un circuit de protection.
Protection contre les surcharges
Votre scie est équipée d’un système de protection
électronique du moteur (PEM), qui éteint l’outil en cas de
Débranchez le bloc-piles de l’outil avant d’effectuer tout assemblage ou réglage, ou de
changer des accessoires. Ces mesures de sécurité préventives réduisent le risque d’une
mise en marche accidentelle de l’outil.
Consignes de fonctionnement
GKW18V-26 Circular Saw OSI Final 20240730.indd 39GKW18V-26 Circular Saw OSI Final 20240730.indd 39 7/30/2024 3:55:52 PM7/30/2024 3:55:52 PM
40
Consignes de fonctionnement
Vérification de l’angle de coupe 90°
(Fig. 2, Fig. 10, Fig. 11, Fig. 12)
1. Débranchez le bloc-piles 15 de l'outil.
2. Réglez le pied 7 sur le réglage de profondeur de coupe
maximum.
3. Desserrez le levier de réglage 10, réglez sur 0° sur
l’échelle de biseaux 19, resserrez le levier 10.
4. Vérifiez l’angle de 90° entre la lame 8 et le plan inférieur
du pied 7 à l’aide d’une équerre. Si nécessaire, effectuez
les réglages en tournant la petite vis d’alignement 31
depuis le côté inférieur du pied 7 avec une clé Allen de
2,5 mm [non fournie].
9
15
17
3
8
6
7
10
19
Fig. 10
8
90°
7
Fig. 11
7
31
Fig. 12
GKW18V-26 Circular Saw OSI Final 20240730.indd 40GKW18V-26 Circular Saw OSI Final 20240730.indd 40 7/30/2024 3:55:52 PM7/30/2024 3:55:52 PM
41
Consignes de fonctionnement
Réglage de la coupe en biseau
(Fig. 10, Fig. 13)
1. Débranchez le bloc-piles 15 de l'outil.
2. Desserrez le levier de réglage du biseau 10.
3. Alignez à l’angle désiré sur l’échelle de biseaux 19. Le
pied peut être ajusté jusqu’à 53°.
4. Serrez le levier 19.
En raison de l’engagement d’une plus grande surface de la
lame dans la pièce et la stabilité réduite de la semelle, la lame
risque de gripper. Suivez la ligne de coupe, la semelle de la
scie bien d’aplomb sur la pièce.
Encoches de guidage du trait de coupe
(Fig. 14, Fig. 15)
Les encoches de guidage du trait de coupe à 0° 32 et à 45°
33 à l’avant de la plaque de base 7 indiquent le trait de coupe
approximatif.
• Pour une coupe non biseautée, utilisez l’encoche à 0° 32
du guide de trait de coupe.
• Pour les coupes en biseau à 45° et à 50°, utilisez l’encoche
à 45° 33 du guide de trait de coupe.
• Effectuez des coupes de test dans des déchets de bois
pour vérifier le trait de coupe réel. Ceci sera utile en
raison de la variété de types et d’épaisseurs de lames qui
sont disponibles.
• Utilisez le côté DROIT de l’encoche lorsque la partie de
l'ouvrage qui est à gauche de la lame 8 est le morceau qui
sera rebuté.
• Utilisez le côté GAUCHE de l’encoche lorsque la partie de
l'ouvrage qui est à droite de la lame 8 est le morceau qui
sera rebuté.
Fig. 13
Fig. 14
7
8
7
32
(0°)
GKW18V-26 Circular Saw OSI Final 20240730.indd 41GKW18V-26 Circular Saw OSI Final 20240730.indd 41 7/30/2024 3:55:52 PM7/30/2024 3:55:52 PM
42
Crochet de scie
(Fig. 16)
Pour réduire le risque de
blessure, n’utilisez pas
le crochet de suspension de la scie s’il semble endommagé
ou déformé. Ceci risquerait de produire une suspension
instable qui pourrait causer la chute accidentelle de l’outil.
Pour réduire le risque de blessure, faites très attention quand
vous sélectionnez l’endroit où vous suspendez l’outil.
• Sélectionnez un objet de taille et de forme appropriées
qui permettra de suspendre l’outil de façon stable et
adéquate. Une surface de suspension instable pourrait
causer la chute accidentelle de l’outil.
• Assurez-vous que l’outil est accroché à un endroit
qui n’est pas dans une zone de travail ou une voie de
passage empruntée par diverses personnes. Un passant
pourrait se cogner contre l’outil ou s’empêtrer dans le
cordon d’alimentation électrique et causer ainsi sa chute
accidentelle.
Pour utiliser le crochet de scie 13, il suffit de le soulever de
180° jusqu’à ce qu’il s’enclenche dans la position ouverte.
Lorsqu’il n’est pas utilisé, fermez toujours le crochet de la scie
13 jusqu’à ce qu’il s’enclenche en position fermée.
Boutons de relâchement du verrouillage à
l’état d’arrêt
(Fig. 2)
Les boutons de relâchement du verrouillage 2 à l’état
d’arrêt sont conçus pour prévenir des mises en marche
accidentelles. Pour mettre l'outil en service, appuyez sur
le bouton de relâchement 2 avec votre pouce d'un côté ou
de l’autre de la poignée afin de désengager le mécanisme
de verrouillage, puis tirez sur l’interrupteur à gâchette 1.
Lorsque l’interrupteur à gâchette 1 est relâché, le bouton de
déverrouillage 2 s’enclenche et engage automatiquement
l’interrupteur à gâchette 1, qui cesse alors de fonctionner.
Interrupteur
(Fig. 2)
Tenez l’outil des deux
mains lorsque vous le
mettez en marche. Le couple du moteur peut causer une
torsion de l’outil.
Pour mettre l’outil en service (« ON »), appuyez sur le
bouton de relâchement 2 avec votre pouce d’un côté ou de
l’autre de la poignée afin de désengager le mécanisme de
verrouillage, puis tirez sur l’interrupteur à gâchette 1.
Pour mettre l’outil à l’arrêt (« OFF »), relâchez l’inter-
rupteur à gâchette 1 (qui est à ressort) et il retournera
automatiquement dans la position « OFF ».
La scie devrait tourner à plein régime AVANT de commencer à
scier et elle ne devrait être arrêtée qu’APRÈS avoir terminé la
Consignes de fonctionnement
7
8
33
(45°)
Fig. 15
13
3
4
Fig. 16
GKW18V-26 Circular Saw OSI Final 20240730.indd 42GKW18V-26 Circular Saw OSI Final 20240730.indd 42 7/30/2024 3:55:53 PM7/30/2024 3:55:53 PM
43
coupe. Pour prolonger la durée utile de l’interrupteur, évitez
de mettre le moteur en marche et de l’arrêter en sciant.
Toutes les coupes
(Fig. 2, Fig. 16, Fig. 17)
Assurez-vous que vos
mains ne gênent pas le
mouvement de la garde inférieur.
Après avoir terminé une
coupe et relâché la
gâchette, souvenez-vous que la lame ralentit et qu’il lui
faut un certain temps pour s’arrêter complètement. Évitez
que la scie ne vienne frôler votre jambe ou votre côté car, étant
donné qu’il est rétractible, le garde inférieur de la lame
risquerait de s’agripper à vos vêtements et d’exposer la lame.
Sachez qu’une partie de la lame est exposée en permanence à
l’endroit où finis sent le capot et le garde inférieur de la lame.
Tenez toujours la poignée de contrôle 3 d’une main et la
poignée auxiliaire 4 de l’autre.
Veillez toujours à ce que le côté moteur 34 côté de de la base
de base de la scie 7 repose sur la partie soutenue de la pièce
à travailler 35.
Serrez-la fermement et actionnez l’interrup teur 1 énergique-
ment. Ne forcez jamais la scie outre mesure. Exercez une
pression modérée et soutenue.
Pour recommencer à scier, suivant un arrêt, appuyez sur la
gâchette 1 et attendez que la lame 8 ait atteint son régime
maximal avant de rentrer lentement dans la pièce.
Ne coupez pas de matériaux empilés. Ne coupez qu’une pièce
à la fois.
Lors de coupes en travers, les fibres du bois ont tendance
à se déchi queter et à se soulever. Vous pouvez minimiser le
problème en avançant lentement la scie. Pour réaliser une
coupe nette, il est recommandé d’utiliser une lame pour
coupe en travers ou à onglets.
Coupes en guichet
(Fig. 2, Fig. 14, Fig. 15, Fig. 18)
Ajustez la profondeur de
coupe en fonction de
l’épaisseur de l'ouvrage. Il faut que moins de la longueur
d'une dent de la lame soit visible en dessous de l'ouvrage.
Aussitôt que la lame
commence à trancher le
matériau, relâchez le garde inférieur immé diate ment. Dès
que la semelle repose bien à plat sur la surface que vous
coupez, continuez la coupe en poussant la scie vers l’avant
jusqu’à la fin de la ligne.
Laissez la lame s’arrêter
complètement avant de
soulever la scie de l’endroit de la coupe. Ne tirez jamais la
scie vers l’arrière. Si vous tirez la scie vers l’arrière, la lame
risque de sortir du matériau et de provoquer un CHOC EN
RETOUR.
1. Débranchez le bloc-piles 15 de l’outil avant d’effectuer
des réglages.
2. Ajustez le levier de réglage de la profondeur 9 en fonction
du matériau à couper.
3. Rattachez le bloc-piles 15 à la scie.
4. Inclinez la scie vers l’avant en alignant les encoches de
guides de trait de coupe à 0° 32 et à 45° 33 sur la ligne
qui est tracée.
5. Soulevez le dispositif de protection inférieur 6 à l’aide du
levier de levage du dispositif de protection inférieur 12 et
tenez la scie par la poignée de contrôle 3.
6. La lame 8 étant à peine dégagée du matériau à couper,
démarrez le moteur en tirant sur l’interrupteur à gâchette
1, le bouton de déverrouillage 2 étant enclenché.
7. Abaissez progressivement l’extrémité arrière de la scie en
utilisant l’extrémité avant de la plaque de base 7 comme
axe de pivotement.
8. Relâchez le levier de levage du dispositif de protection
inférieur 12 dès que la lame commence à couper le
matériau.
9. Une fois que la scie a été complètement abaissée dans le
matériau et que la plaque de base est à plat sur la pièce
à travailler, procédez à la coupe en allant vers l’avant. Ne
coupez pas vers l’arrière.
Consignes de fonctionnement

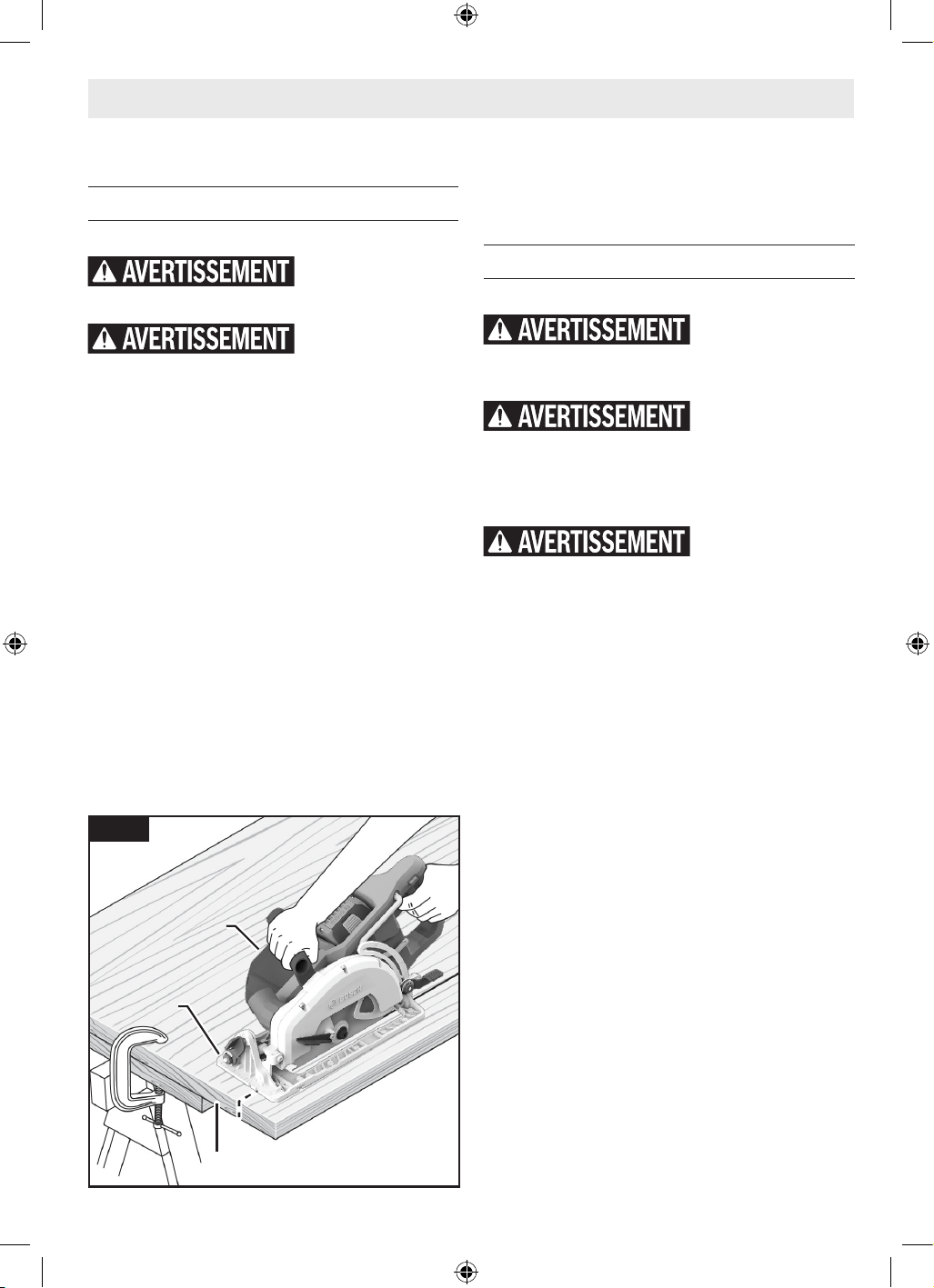

34
34
35
35
7
7
Fig. 17
GKW18V-26 Circular Saw OSI Final 20240730.indd 43GKW18V-26 Circular Saw OSI Final 20240730.indd 43 7/30/2024 3:55:53 PM7/30/2024 3:55:53 PM
44
10. Pour terminer la coupe, mettez la scie hors tension et
laissez la lame s’arrêter complètement. Puis retournez
la scie et terminez la coupe de la manière habituelle, en
sciant vers l’avant. Si les coins de votre coupe en poche
ne sont pas complètement coupés, utilisez une scie
sauteuse ou une scie à main pour finir les coins.
Coupe de grandes feuilles
(Fig. 19)
Les grandes feuilles et les longs panneaux fléchissent ou
plient, selon la façon dont ils sont soutenus. Si vous essayez
de les couper sans les avoir mise au niveau et soutenus par
des supports au préalable, la lame aura tendance à gripper
provoquant des REBONDS et la surcharge du moteur.
Placez le panneau ou la planche sur des supports situés à
proximité de la ligne de coupe. Assurez-vous que la pro fon deur
de coupe est réglée de manière à ce que la lame ne traverse
que la feuille ou la planche à couper, sans faire d’entailles dans
la table de travail ou l’établi. Les deux-par-quatre utilisés pour
soulever et soutenir la pièce devraient reposer à plat entre
celle-ci et la table ou l’établi. Ne placez jamais les deux-par-
quatre sur leurs côtés plus étroits car cet arrangement man-
que rait de stabilité. Si la feuille ou le panneau est plus grand
que la table ou l’établi, placez-le sur des deux-par-quatre sur
le plancher et assujettissezle.
Consignes de fonctionnement
7
Fig. 18
Fig. 19
GKW18V-26 Circular Saw OSI Final 20240730.indd 44GKW18V-26 Circular Saw OSI Final 20240730.indd 44 7/30/2024 3:55:53 PM7/30/2024 3:55:53 PM
45
Consignes de fonctionnement
Coupes de refente
(Fig. 20, Fig. 21)
Après avoir attaché ou
ajusté le guide de
refente, assurez-vous que celui-ci n'affecte pas la liberté
de mouvement du garde inférieur et ne fait pas obstacle à
ce mouvement, et qu'il n'entre pas en contact avec la lame
de la scie.
La lame universelle fournie avec la scie convient tant pour les
coupes en travers que pour les coupes de refente. La refente
est la coupe en long, en sens du grain du bois. Les coupes de
refente sont facile à exécuter avec le guide de refente 20. Pour
attacher le guide de refente en option 20, insérez le guide à
travers les fentes dans le pied 7 jusqu’à la largeur désirée
comme illustré, et sécurisez à l’aide du bouton 18.

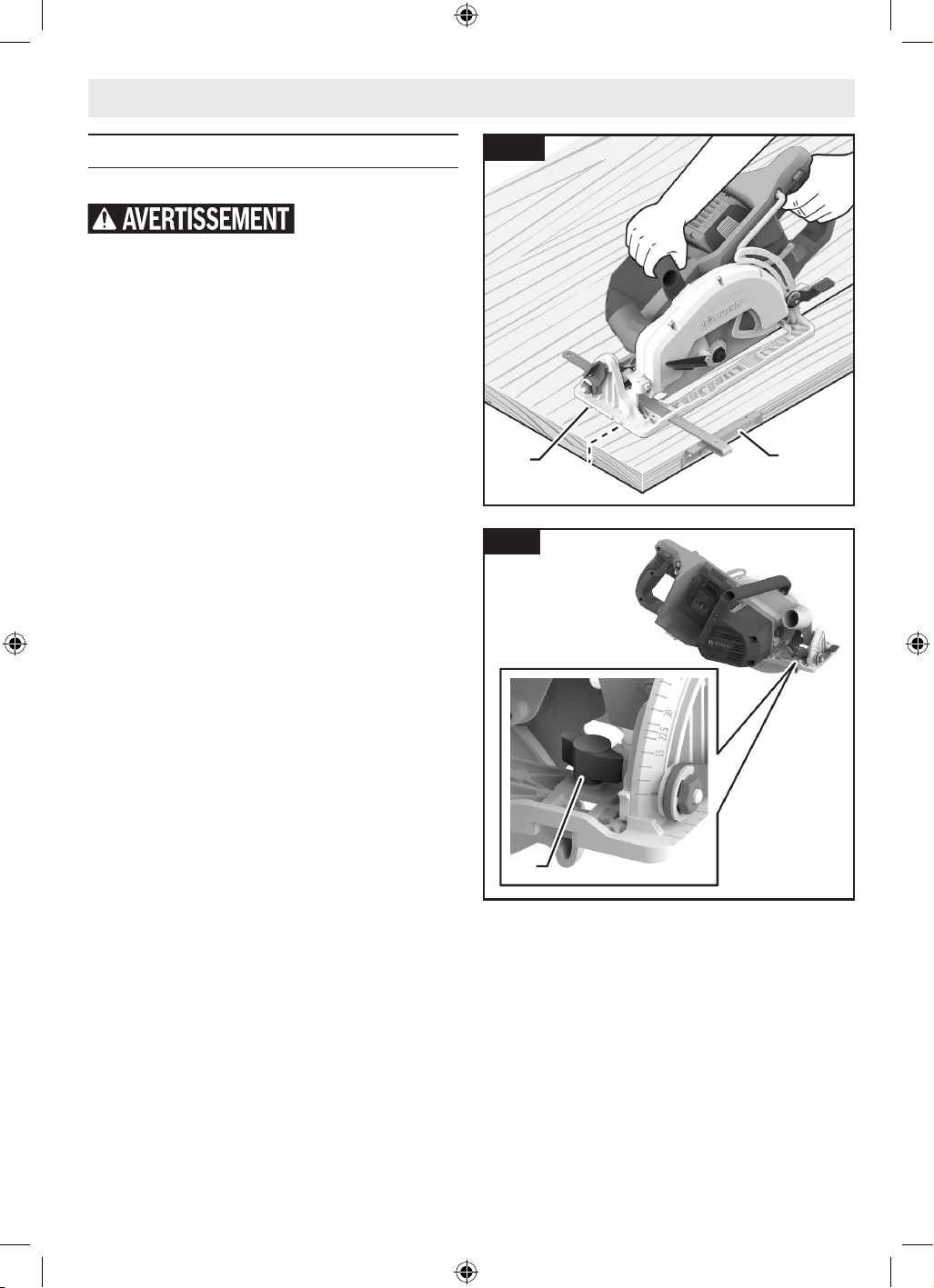

20
7
Fig. 20
18
Fig. 21
GKW18V-26 Circular Saw OSI Final 20240730.indd 45GKW18V-26 Circular Saw OSI Final 20240730.indd 45 7/30/2024 3:55:53 PM7/30/2024 3:55:53 PM
46
Créez un agenda d’entretien périodique pour votre outil.
Quand vous nettoyez un outil, faites attention de n’en
démonter aucune pièce car il est toujours possible de mal
remonter ou de pincer les fils internes ou de remonter
incorrectement les ressorts de rappel des capots de
protection. Certains agents de nettoyage tels que l’essence,
le tétrachlorure de carbone, l’ammoniaque, etc. risquent
d’abîmer les plastiques.
Entretien des lames
Les lames finissent par s’émousser, même à couper des pièces
de bois régulières. Si vous constatez que vous devez forcer la
scie à avancer plutôt que de la guider simplement vers la ligne
de coupe, il est probable que la lame est émoussée ou souillée
de résine.
Lorsque vous nettoyez la gomme et la poix de bois accumulées
sur la lame, retirez la pile de la scie et enlevez la lame.
Souvenez-vous que les lames sont des objets tranchants et
qu’elles doivent être manipulées avec soin. Essuyez la lame
avec du kérosène ou un dissolvant similaire pour enlever
l’accumulation de gomme et de résine. À moins que vous
soyez parfaitement familier avec l’affûtage des lames, nous
vous déconseillons de l’essayer.
Entretien
Service
IL N’EXISTE À L’INTÉR-
IEUR AUCUNE PIÈCE
SUSCEPTIBLE D’ÊTRE ENTRE TENUE PAR L’UTILISATEUR.
L’entretien préventif exécuté par des personnes non
autorisés peut entraîner un positionnement erroné des
composants et des fils internes, ce qui peut présenter de
graves dangers. Nous recommandons de confier toute
intervention d’entretien sur l’outil à un centre de service-usine
Bosch ou à un centre de service après-vente Bosch agréé.
Piles
Faire attention aux blocs-piles qui approchent la fin
de leur vie. Si vous remarquez une diminution dans les
performances de votre outil ou une durée de fonctionnement
réduite de manière significative entre charges, il est temps
de remplacer le bloc-piles. S’il n’est pas remplacé, il se
peut qu’il endommage le chargeur ou que l’outil fonctionne
incorrectement.
Graissage de l’outil
Votre outil Bosch a été graissé de manière appropriée et il est
prêt à l’usage.
Moteurs
Le moteur de votre outil a été conçu pour de nombreuses
heures d’utilisation fiable. Pour maintenir l’efficacité maximale
du moteur, nous recommandons de l’examiner tous les six
mois. Seul un moteur de remplacement Bosch authentique,
conçu spécialement pour votre outil, doit être utilisé.
Roulements
Bearings which become noisy (due to heavy load or very
abrasive material cutting) should be replaced at once to avoid
overheating and motor failure.
Nettoyage
Certains agents de
nettoyage et certains
dissolvants abîment les pièces en plastique. Parmi ceux-ci
se trouvent: l’essence, le tétrachlorure de carbone, les
dissolvants de nettoyage chlorés, l’ammoniaque ainsi que les
détergents domestiques qui en contiennent.
Gardez les prises d’air et les interrupteurs propres et libres
de débris. N’essayez pas de les nettoyer en introduisant des
objets pointus dans leurs ouvertures.
Pour éviter le risque d’accidents, débranchez le bloc-piles de l’outil avant de procéder
au nettoyage ou à l’entretien.
GKW18V-26 Circular Saw OSI Final 20240730.indd 46GKW18V-26 Circular Saw OSI Final 20240730.indd 46 7/30/2024 3:55:53 PM7/30/2024 3:55:53 PM
47
Attachements et accessoires
L’utilisation d’autres accessoires ou attachements non spécifiés dans ce mode d’emploi
pourrait être dangereuse.
Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de corrosion et de détérioration.
Bosch No. Description Inclus
Vendu
séparément
GKSLPG Guide de refente – ●
Divers Tuyaux flexibles d'aspirateur – ●
VAC024
Adaptateur de tuyau flexible d’aspirateur pour des
tuyaux flexibles de 1-1/4 po et de 1-1/2 po
– ●
GKW18V-26 Circular Saw OSI Final 20240730.indd 47GKW18V-26 Circular Saw OSI Final 20240730.indd 47 7/30/2024 3:55:53 PM7/30/2024 3:55:53 PM
48
Tabla de contenido
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de aviso.
Por favor, lea el manual y preste atención a estos símbolos.
Este es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles
peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a
este símbolo para evitar posibles lesiones o la muerte.
PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones
graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte
o lesiones graves.
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones
leves o moderadas.
Advertencias generales de seguridad para
herramientas eléctricas .......................49
Advertencias de seguridad para sierras circulares......51
Advertencias de seguridad adicionales para sierras
circulares ...................................53
Advertencias de seguridad adicionales...............53
Uso previsto.....................................54
Corte de mampostería/metal ...................54
Símbolos .......................................55
Familiarización con su clavadora de acabado ..........56
Especificaciones.................................58
Ensamblaje de la sierra............................59
Colocación de la hoja .........................59
Embrague de par motor variable ................60
Extracción de polvo...........................60
Introducción y suelta del paquete de baterías......61
Instrucciones de funcionamiento....................62
Acción de freno ..............................62
Protección contra la descarga profunda ..........62
Protección contra sobrecargas..................62
Ajuste de profundidad.........................62
Verificación del ángulo de corte de 90° ...........63
Ajuste de inclinación ..........................64
Muescas de guía de la línea de corte .............64
Gancho de sierra .............................65
Botones de liberación de fijación en apagado......65
Interruptor ..................................65
Todos los cortes..............................66
Cortes por penetración........................66
Corte de planchas grandes.....................67
Cortes al hilo ................................68
Mantenimiento ..................................69
Servicio ....................................69
Baterías ....................................69
Lubricacion de las herramientas ................69
Motores ....................................69
Rodamientos ................................69
Limpieza....................................69
Cuidado de las hojas ..........................69
Aditamentos y accesorios..........................70
GKW18V-26 Circular Saw OSI Final 20240730.indd 48GKW18V-26 Circular Saw OSI Final 20240730.indd 48 7/30/2024 3:55:53 PM7/30/2024 3:55:53 PM
49
Advertencias generales de seguridad para herramientas eléctricas
CONSERVE ESTAS INSTRUCCIONES
1. Seguridad en el área de trabajo
a. Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.
b. No utilice herramientas eléctricas en atmósferas
explosivas, tales como las existentes en presencia de
líquidos, gases o polvos inflamables. Las herramientas
eléctricas generan chispas, las cuales es posible que
incendien los polvos o los vapores.
c. Mantenga alejados a los niños y a los curiosos
mientras esté utilizando una herramienta eléctrica.
Las distracciones pueden hacerle perder el control de la
herramienta.
2. Seguridad eléctrica
a. Los enchufes de las herramientas eléctricas deben
coincidir con el tomacorriente. No modifique nunca
el enchufe de ninguna manera. No utilice enchufes
adaptadores con herramientas eléctricas conectadas
a tierra (puestas a masa). Los enchufes sin modificar
y los tomacorrientes coincidentes reducirán el riesgo de
descargas eléctricas.
b. Evite el contacto del cuerpo con superficies
conectadas a tierra o puestas a masa, tales
como tuberías, radiadores, estufas de cocina y
refrigeradores. Hay un mayor riesgo de descargas
eléctricas si el cuerpo del operador está conectado a
tierra o puesto a masa.
c. No exponga las herramientas eléctricas a la lluvia
ni a condiciones mojadas. La entrada de agua en una
herramienta eléctrica aumentará el riesgo de descargas
eléctricas.
d. No maltrate el cable. No use nunca el cable para
transportar, jalar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el
aceite, los bordes afilados o las piezas móviles. Los
cables dañados o enredados aumentan el riesgo de
descargas eléctricas.
e. Cuando utilice una herramienta eléctrica a la
intemperie, utilice un cable de extensión adecuado
para uso a la intemperie. La utilización de un cable
adecuado para uso a la intemperie reduce el riesgo de
descargas eléctricas.
f. Si es inevitable utilizar una herramienta eléctrica en
un lugar húmedo, utilice una fuente de alimentación
protegida por un interruptor de circuito accionado
por corriente de pérdida a tierra (GFCI, por sus
siglas en inglés). El uso de un GFCI reduce el riesgo de
descargas eléctricas.
3. Seguridad personal
a. Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando utilice una herramienta
eléctrica. No utilice una herramienta eléctrica
mientras esté cansado o bajo la influencia de
drogas, alcohol o medicamentos. Es posible que un
momento de desatención mientras se estén utilizando
herramientas eléctricas cause lesiones corporales
graves.
b. Utilice equipo de protección personal. Use siempre
protección ocular. Los equipos protectores, tales
como una máscara antipolvo, calzado de seguridad
antideslizante, casco o protección de la audición,
utilizados según lo requieran las condiciones, reducirán
las lesiones corporals.
c. Prevenga los arranques accidentales. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectar la herramienta eléctrica a la
fuente de alimentación y/o al paquete de batería,
levantar la herramienta eléctrica o transportarla. Si
se transportan herramientas eléctricas con el dedo en
el interruptor o si se suministra corriente a herramientas
eléctricas que tengan el interruptor en la posición de
encendido se invita a que se produzcan accidents.
d. Retire todas las llaves de ajuste o de tuerca antes
de encender la herramienta eléctrica. Es posible que
una llave de tuerca o de ajuste que se deje sujeta a una
pieza rotativa de la herramienta eléctrica cause lesiones
corporales.
e. No intente alcanzar demasiado lejos. Mantenga
un apoyo de los pies y un equilibrio adecuados en
Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones
suministradas con esta herramienta eléctrica. Si no se siguen todas las instrucciones que se
indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA.
La expresión “herramienta eléctrica” que se incluye en las advertencias se refiere a su herramienta eléctrica alimentada por la
red eléctrica (alámbrica) o su herramienta eléctrica alimentada por baterías (inalámbrica).
GKW18V-26 Circular Saw OSI Final 20240730.indd 49GKW18V-26 Circular Saw OSI Final 20240730.indd 49 7/30/2024 3:55:53 PM7/30/2024 3:55:53 PM
50
Advertencias generales de seguridad para herramientas eléctricas
CONSERVE ESTAS INSTRUCCIONES
todo momento. Esto permite un mejor control de la
herramienta eléctrica en situaciones inesperadas.
f. Vístase adecuadamente. No se ponga ropa holgada
ni joyas. Mantenga el pelo y la ropa alejados de las
piezas móviles. La ropa holgada, las joyas o el pelo largo
pueden quedar atrapados en las piezas móviles.
g. Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que estas estén conectadas y se utilicen
correctamente. El uso de recolección de polvo puede
reducir los peligros relacionados con el polvo.
h. No deje que la familiaridad obtenida con el uso
frecuente de las herramientas le haga volverse
complaciente e ignorar los principios de seguridad de
las herramientas. Una acción descuidada puede causar
lesiones graves en una fracción de Segundo.
4. Uso y cuidado de la herramienta eléctrica
a. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para la aplicación
que vaya a realizar. La herramienta eléctrica correcta
hará el trabajo mejor y con más seguridad a la capacidad
nominal para la que fue diseñada.
b. No utilice la herramienta eléctrica si el interruptor no
la enciende y apaga. Cualquier herramienta eléctrica
que no se pueda controlar con el interruptor es peligrosa
y debe ser reparada.
c. Desconecte el enchufe de la fuente de alimentación
y/o retire el paquete de batería de la herramienta
eléctrica, si es retirable, antes de hacer cualquier
ajuste, cambiar accesorios o almacenar herramientas
eléctricas. Dichas medidas preventivas de seguridad
reducen el riesgo de arrancar accidentalmente la
herramienta eléctrica.
d. Guarde las herramientas eléctricas que no esté
usando fuera del alcance de los niños y no deje que
las personas que no estén familiarizadas con la
herramienta eléctrica o estas instrucciones utilicen la
herramienta eléctrica. Las herramientas eléctricas son
peligrosas en las manos de los usuarios no capacitados.
e. Realice mantenimiento de las herramientas
eléctricas y los accesorios. Compruebe si hay
desalineación o atoramiento de las piezas móviles,
rotura de piezas y cualquier otra situación que
pueda afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está dañada,
haga que la reparen antes de utilizarla. Muchos
accidentes son causados por herramientas eléctricas
que reciben un mantenimiento deficiente.
f. Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte mantenidas
adecuadamente, con bordes de corte afilados, tienen
menos probabilidades de atorarse y son más fáciles de
controlar.
g. Utilice la herramienta eléctrica, los accesorios y las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones, teniendo en cuenta las condiciones de
trabajo y el trabajo que se vaya a realizar. El uso de la
herramienta eléctrica para operaciones distintas a las
previstas podría causar una situación peligrosa.
h. Mantenga los mangos y las superficies de agarre
secos, limpios y libres de aceite y grasa. Los mangos
resbalosos y las superficies de agarre resbalosas
no permiten un manejo y un control seguros de la
herramienta en situaciones inesperadas.
5. Uso y cuidado de las herramientas a
batería
a. Recargue el paquete de batería solo con el cargador
especificado por el fabricante. Es posible que un
cargador que sea adecuado para un tipo de paquete de
batería cree un riesgo de incendio cuando se utilice con
otro paquete de batería.
b. Utilice las herramientas eléctricas solo con paquetes
de batería designados específicamente. Es posible
que el uso de cualquier otro paquete de batería cree un
riesgo de lesiones e incendio.
c. Cuando el paquete de batería no se esté utilizando,
manténgalo alejado de otros objetos metálicos, tales
como clips sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños, que
puedan hacer una conexión de un terminal al otro. Si
se cortocircuitan juntos los terminales de la batería, es
posible que se causen quemaduras o un incendio.
d. En condiciones abusivas es posible que se expulse
líquido de la batería; evite el contacto. Si se produce
contacto accidentalmente, enjuáguese con agua.
Si el líquido entra en contacto con los ojos, obtenga
además ayuda médica. Es posible que el líquido
expulsado de la batería cause irritación o quemaduras.
e. No utilice un paquete de batería o una herramienta
que estén dañados o modificados. Es posible
que las baterías dañadas o modificadas exhiban un
comportamiento imprevisible que cause incendio,
explosión o riesgo de lesiones.
f. No exponga un paquete de batería o una herramienta
a un fuego o a una temperatura excesiva. Es posible
GKW18V-26 Circular Saw OSI Final 20240730.indd 50GKW18V-26 Circular Saw OSI Final 20240730.indd 50 7/30/2024 3:55:53 PM7/30/2024 3:55:53 PM
51
Advertencias generales de seguridad para herramientas eléctricas
CONSERVE ESTAS INSTRUCCIONES
Advertencias de seguridad para sierras circulares
que la exposición a un fuego o a una temperatura
superior a 265 °F (130 °C) cause una explosión.
g. Siga todas las instrucciones de carga y no cargue
el paquete de batería ni la herramienta fuera del
intervalo de temperatura especificado en las
instrucciones. Es posible que la realización de la carga
de manera inadecuada o a temperaturas que estén fuera
del intervalo especificado dañe la batería y aumente el
riesgo de incendio.
6. Servicio de ajustes y reparaciones
a. Haga que su herramienta eléctrica reciba servicio
de ajustes y reparaciones por un técnico de
reparaciones calificado que utilice únicamente
piezas de repuesto idénticas. Esto garantizará que se
mantenga la seguridad de la herramienta eléctrica.
b. No haga nunca servicio de ajustes y reparaciones de
paquetes de batería dañados. El servicio de ajustes
y reparaciones de los paquetes de batería deberá ser
realizado solo por el fabricante o por proveedores de
servicio autorizados.
1. Instrucciones de seguridad para todas las
sierras
Mantenga las manos alejadas del
área de corte y de la hoja. Mantenga la
segunda mano en el mango auxiliar o sobre la carcasa del
motor. Si ambas manos están agarrando la sierra, la hoja no
puede cortarlas.
No ponga las manos debajo de la pieza de trabajo. El
protector no puede protegerle de la hoja debajo de la pieza
de trabajo.
Ajuste la profundidad de corte al grosor de la pieza de
trabajo. Debería verse menos de un diente completo de los
dientes de la hoja por debajo de la pieza de trabajo.
No sostenga nunca la pieza de trabajo en las manos
ni sobre una pierna mientras esté cortando. Sujete
firmemente la pieza de trabajo a una plataforma estable. Es
importante soportar adecuadamente la pieza de trabajo para
minimizar la exposición del cuerpo, el atoramiento de la hoja
o la pérdida de control.
Agarre la herramienta eléctrica por las superficies de
agarre con aislamiento cuando realice una operación
en la que es posible que la herramienta de corte entre
en contacto con cables ocultos o con su propio cable. El
contacto con un cable que tenga corriente también hará que
las partes metálicas de la herramienta eléctrica que estén
al descubierto tengan corriente, lo cual podría causar una
descarga eléctrica al operador.
Cuando corte al hilo, utilice siempre un tope-guía para
cortar al hilo o una guía de borde recto. Esto mejora la
precisión del corte y reduce las probabilidades de que la hoja
se atore.
Utilice siempre hojas de sierra con el tamaño correcto
y la forma correcta (adiamantada frente a redonda) de
los agujeros para el eje portaherramienta. Las hojas de
sierra que no coincidan con los herrajes de montaje de la
sierra girarán descentradas, con lo cual causarán pérdida de
control.
No utilice nunca arandelas de la hoja o un perno de la hoja
que estén dañados o sean incorrectos. Las arandelas de la
hoja y el perno de la hoja se diseñaron especialmente para
esta sierra con el fin de lograr un rendimiento óptimo y ofrecer
la máxima seguridad de funcionamiento.
2. Causas del retroceso y advertencias
relacionadas
(Fig. 1)
• El retroceso es una reacción repentina a una hoja de
sierra pellizcada, atorada o desalineada que hace que
una sierra descontrolada se levante y se salga de la pieza
de trabajo hacia el operador.
• Cuando la hoja se comprima o se atore fuertemente
debido a que la sección de corte se cierra, la hoja se
detendrá y la reacción del motor impulsará rápidamente
la unidad hacia atrás, hacia el operador.
• Si la hoja se tuerce o se desalinea en el corte, los dientes
ubicados en el borde trasero de la misma pueden
penetrar en la superficie superior de la madera y hacer
que la hoja trepe, se salga de la sección de corte y salte
hacia atrás, hacia el operador.
GKW18V-26 Circular Saw OSI Final 20240730.indd 51GKW18V-26 Circular Saw OSI Final 20240730.indd 51 7/30/2024 3:55:54 PM7/30/2024 3:55:54 PM
52
CONSERVE ESTAS INSTRUCCIONES
El retroceso es el resultado de un uso indebido de la
sierra y/o procedimientos o situaciones de utilización
incorrectos, y se puede evitar tomando las precauciones
adecuadas, tal y como se indica a continuación.
Mantenga un agarre firme con las dos manos en la sierra
y posicione los brazos de manera que puedan resistir las
fuerzas de retroceso. Posicione el cuerpo en cualquiera de
los dos lados de la hoja, pero no en línea con la misma. Un
retroceso podría hacer que la sierra salte hacia atrás, pero las
fuerzas de retroceso pueden ser controladas por el operador,
si se toman las precauciones adecuadas.
Cuando la hoja se esté atorando o cuando usted
interrumpa un corte por cualquier motivo, suelte el gatillo
y sujete la sierra de manera que esté inmóvil en el material
hasta que la hoja se detenga por completo. No intente
nunca retirar la sierra de la pieza de trabajo ni jalar la sierra
hacia atrás mientras la hoja esté en movimiento, o es posible
que ocurra retroceso. Investigue y tome medidas correctivas
para eliminar la causa de atoramiento de la hoja.
Cuando rearranque una sierra en la pieza de trabajo,
centre la hoja de la sierra en la sección de corte, de
manera que los dientes de la sierra no estén incrustados
en el material. Si una hoja de sierra se atora, es posible que
trepe o experimente retroceso respecto a la pieza de trabajo
al rearrancar la sierra.
Soporte los paneles grandes para minimizar el riesgo
de que la hoja se pellizque y se produzca retroceso. Los
paneles grandes tienden a arquearse bajo su propio peso.
Se deben colocar soportes debajo del panel a ambos lados,
cerca de la línea de corte y cerca del borde del panel.
No utilice hojas desafiladas o dañadas. Las hojas
desafiladas o con un dentado incorrecto producen una
sección de corte estrecha, lo cual causa una fricción excesiva,
atoramiento de la hoja y retroceso.
Las palancas de fijación de ajuste de la profundidad y
del bisel de la hoja deben estar apretadas y firmemente
sujetas antes de realizar el corte. Si el ajuste de la hoja
cambia mientras se está realizando el corte, es posible que
cause atoramiento y retroceso.
Tenga precaución adicional cuando aserre en paredes
existentes u otras áreas ciegas. Es posible que la hoja que
sobresale corte objetos que pueden causar retroceso.
3. Función del protector inferior
Compruebe el protector inferior para verificar si se
cierra correctamente antes de cada uso. No utilice la
sierra si el protector inferior no se mueve libremente y no
se cierra instantáneamente. No sujete con abrazaderas ni
amarre nunca el protector inferior en la posición abierta. Si
la sierra se cae accidentalmente, es posible que el protector
inferior se doble. Suba el protector inferior con el mango
retráctil y asegúrese de que se mueve libremente y no toca
la hoja ni ninguna otra pieza, en todos los ángulos y todas las
profundidades de corte.
Compruebe el funcionamiento del resorte del protector
inferior. Si el protector y el resorte no están funcionando
correctamente, deben recibir servicio de ajustes y
reparaciones antes de utilizar la sierra. Es posible que el
protector inferior funcione con dificultad debido a que haya
piezas dañadas, depósitos gomosos o una acumulación de
residuos.
El protector inferior se puede retraer manualmente solo
para realizar cortes especiales, tales como “cortes por
inmersión” y “cortes compuestos”. Suba el protector
inferior mediante el mango retráctil y, en cuanto la hoja
penetre en el material, debe soltar dicho protector. Para todas
las demás operaciones de aserrado, el protector inferior
debería funcionar automáticamente.
Asegúrese siempre de que el protector inferior esté
cubriendo la hoja antes de dejar la sierra en un banco
de trabajo o en el piso. Una hoja desprotegida y que esté
desacelerando hará que la sierra se desplace hacia atrás,
cortando todo aquello que esté en su trayectoria. Tenga en
cuenta el tiempo que se requiere para que la hoja se detenga
después de soltar el interruptor.
Advertencias de seguridad para sierras circulares
RETROCESO
Fig. 1
GKW18V-26 Circular Saw OSI Final 20240730.indd 52GKW18V-26 Circular Saw OSI Final 20240730.indd 52 7/30/2024 3:55:54 PM7/30/2024 3:55:54 PM
53
Un GFCI y los dispositivos de protección personal, como
guantes de goma y calzado de goma de electricista,
mejorarán más su seguridad personal.
Desarrolle un programa de mantenimiento periódico de
la herramienta. Cuando limpie una herramienta, tenga
cuidado de no desmontar ninguna de sus partes, ya que
los cables internos podrían reubicarse incorrectamente
o pellizcarse, o los resortes de retorno de los protectores
de seguridad podrían montarse incorrectamente. Ciertos
agentes de limpieza, tales como gasolina, tetracloruro de
carbono, amoníaco, etc., podrían dañar las piezas de plástico.
Cierto polvo generado por el
lijado, aserrado, amolado y
taladrado mecánicos, y por otras actividades de
construcción, contiene agentes químicos que se sabe que
causan cáncer, defectos de nacimiento u otros daños
sobre la reproducción. Algunos ejemplos de estos agentes
químicos son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros productos
de mampostería, y
• Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía, dependiendo
de con cuánta frecuencia realice este tipo de trabajo. Para
reducir su exposición a estos agentes químicos: trabaje en
un área bien ventilada y trabaje con equipo de seguridad
aprobado, como por ejemplo máscaras antipolvo que estén
diseñadas especialmente para impedir mediante filtración el
paso de partículas microscópicas.
Advertencias de seguridad adicionales para sierras circulares
Advertencias de seguridad adicionales
CONSERVE ESTAS INSTRUCCIONES
Inspeccione el estado y la calidad de la madera y saque
todos los clavos de la misma antes de cortarla. La madera
de construcción cortada, la madera de construcción verde
o la madera de construcción tratada a presión requieren
atención especial durante la operación de corte para prevenir
el retroceso.
Agarre firmemente la sierra para prevenir la pérdida de
control. Las figuras de este manual ilustran el soporte típico
de la sierra con las manos.
Dependiendo del uso, es posible que el interruptor no
dure toda la vida útil de la sierra. Si el interruptor falla en la
posición de APAGADO, es posible que la sierra no arranque.
Si falla mientras la sierra está en funcionamiento, es posible
que la sierra no se apague. Si cualquiera de estas dos cosas
ocurre, retire inmediatamente el paquete de batería de la
sierra y no la utilice hasta que haya sido reparada.
Esta sierra circular no se debe montar en una mesa para
convertirla en una sierra de mesa. Las sierras circulares no
están diseñadas ni concebidas para usarse como sierras de
mesa.
Las arandelas y el perno de la hoja de la sierra se han
diseñado para funcionar como un embrague para reducir la
intensidad de un retroceso. Entienda el funcionamiento y
las posiciones del EMBRAGUE DE PAR MOTOR VARIABLE.
El ajuste apropiado del embrague, combinado con un manejo
firme de la sierra, le permitirá controlar el retroceso.
Nunca ponga la mano detrás de la hoja de sierra. El
retroceso podría hacer que la sierra salte hacia atrás sobre la
mano.
No utilice la sierra con un ajuste de la profundidad de corte
que sea excesivo. Si una parte demasiado grande de la hoja
queda al descubierto, se aumentan las posibilidades de que la
hoja se tuerza en la sección de corte y se aumenta el área de
superficie de la hoja disponible para causar un pellizco que
produzca retroceso.
No tenga en funcionamiento la herramienta mientras la
lleve a su lado. Es posible que el protector inferior se abra por
causa de un contacto con la ropa del operador. Un contacto
accidental con la hoja de sierra que gira podría causar
lesiones corporales graves.
Retire periódicamente la hoja y limpie los protectores
superior e inferior y el área del núcleo. Seque todo
con un paño o límpielo soplando con aire comprimido. El
mantenimiento preventivo y un protector que funcione
correctamente reducirán la probabilidad de un accidente.
Asegúrese de que el interruptor esté en la posición de
apagado antes de insertar el paquete de batería. Si se
inserta el paquete de batería en herramientas eléctricas que
tengan el interruptor en la posición de encendido se invita a
que se produzcan accidentes.
Evite sobrecalentar las puntas de la hoja se sierra.
GKW18V-26 Circular Saw OSI Final 20240730.indd 53GKW18V-26 Circular Saw OSI Final 20240730.indd 53 7/30/2024 3:55:54 PM7/30/2024 3:55:54 PM
54
Uso previsto
Utilice esta sierra solo según
lo previsto. Es posible que un
uso no previsto cause lesiones corporales y daños materiales.
Esta sierra circular está diseñada para cortar madera y
productos de madera.
Este producto no está diseñado para cortar mampostería,
piedra, baldosa o metal. Es posible que la acumulación de
polvo alrededor del protector inferior y el núcleo procedente
de otros materiales, tales como plástico, mampostería o
metal, deshabilite el funcionamiento del protector inferior.
Corte de mampostería/metal
No corte metal ni
mampostería con esta sierra
circular. El polvo generado al cortar metal o mampostería
hará que el protector inferior funcione con dificultad y es
posible que no se cierre completa y rápidamente después de
cortar estos materiales.
No use ruedas abrasivas.
Esta herramienta no está
diseñada para utilizarse con discos recortadores para metal o
mampostería.
No utilice una rueda
abrasiva de diamante de
corte en húmedo ni dispositivos de alimentación de agua
con esta sierra circular. Los residuos de los cortes de
mampostería entrarán en el sistema del protector inferior, se
endurecerán y harán que el protector se vuelva inoperable. El
uso de agua en las aplicaciones de corte de mampostería con
una sierra circular eléctrica causará peligros de descargas
eléctricas.
Esta herramienta no está diseñada para utilizarse con discos
recortadores para metal o mampostería.
GKW18V-26 Circular Saw OSI Final 20240730.indd 54GKW18V-26 Circular Saw OSI Final 20240730.indd 54 7/30/2024 3:55:54 PM7/30/2024 3:55:54 PM
55
Símbolos
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. L’interprétation correcte de ces symboles vous aidera à mieux utiliser votre outil et à vous en servir plus
efficacement et en toute sécurité.
Symbole Désignation/Explication
V Volt (tensión)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos por segundo)
W Watt (potencia)
kg Kilogramo (peso)
min Minuto (tiempo)
s Segundo (tiempo)
⌀ Diámetro (tamaño de las brocas taladradoras, muelas, etc)
n
0
Velocidad sin carga (velocidad rotacional sin carga)
n Velocidad nominal (máxima velocidad obtenible)
rpm
Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie, órbitas, etc., por
minuto)
/min Revolutions or reciprocation per minute (revolutions, strokes, surface speed, orbits etc. per minute)
Flecha (Acción en la dirección de la flecha)
mm Millimètre (dimension)
pulg. Pulgadas (longitud)
Corriente continua (tipo o una característica de corriente)
Alerta al usuario para que lea el manual.
Alerta al usuario para que use protección de los ojos.
Alerta al usuario para que use protección respiratoria.
Alerta al usuario para que use protección de la audición.
GKW18V-26 Circular Saw OSI Final 20240730.indd 55GKW18V-26 Circular Saw OSI Final 20240730.indd 55 7/30/2024 3:55:54 PM7/30/2024 3:55:54 PM
56
Familiarización con su clavadora de acabado
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. L’interprétation correcte de ces symboles vous aidera à mieux utiliser votre outil et à vous en servir plus
efficacement et en toute sécurité.
Symbole Désignation/Explication
Alerta al usuario para que use protección de los ojos, respiratoria y de la audición.
Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta indicando
que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta indicando que cumple
con las normas estadounidenses y canadienses.
Designa el programa de reciclaje de baterías de Li-ion.
Símbolos
1
2
2
6
4
5
9
19
10
12
8
17
7
14
15
16
3
13
Fig. 2
GKW18V-26 Circular Saw OSI Final 20240730.indd 56GKW18V-26 Circular Saw OSI Final 20240730.indd 56 7/30/2024 3:55:54 PM7/30/2024 3:55:54 PM
57
Familiarización con su clavadora de acabado
1 Gatillo
2 Botón de liberación de fijación en apagado
3 Empuñadura de control (superficie de agarre con
aislamiento)
4 Mango auxiliar (superficie de agarre con
aislamiento)
5 Protector superior
6 Protector inferior
7 Base
8 Hoja
9 Palanca de ajuste de profundidad
* Vendido por separado
10 Palanca de ajuste de bisel
11 Botón del cierre del eje
12 Palanca de elevacion del protector inferior (Mango
retractil)
13 Cubierta para el gancho de la sierra
14 Orificio para polvo
15 Paquete de baterías*
16 Botón de liberación del paquete de baterías
17 Escala de profundidad de corte
18 Perno de mariposa para la guía paralela
19 Cuadrante de inclinacion calibrado
2
11
18
14

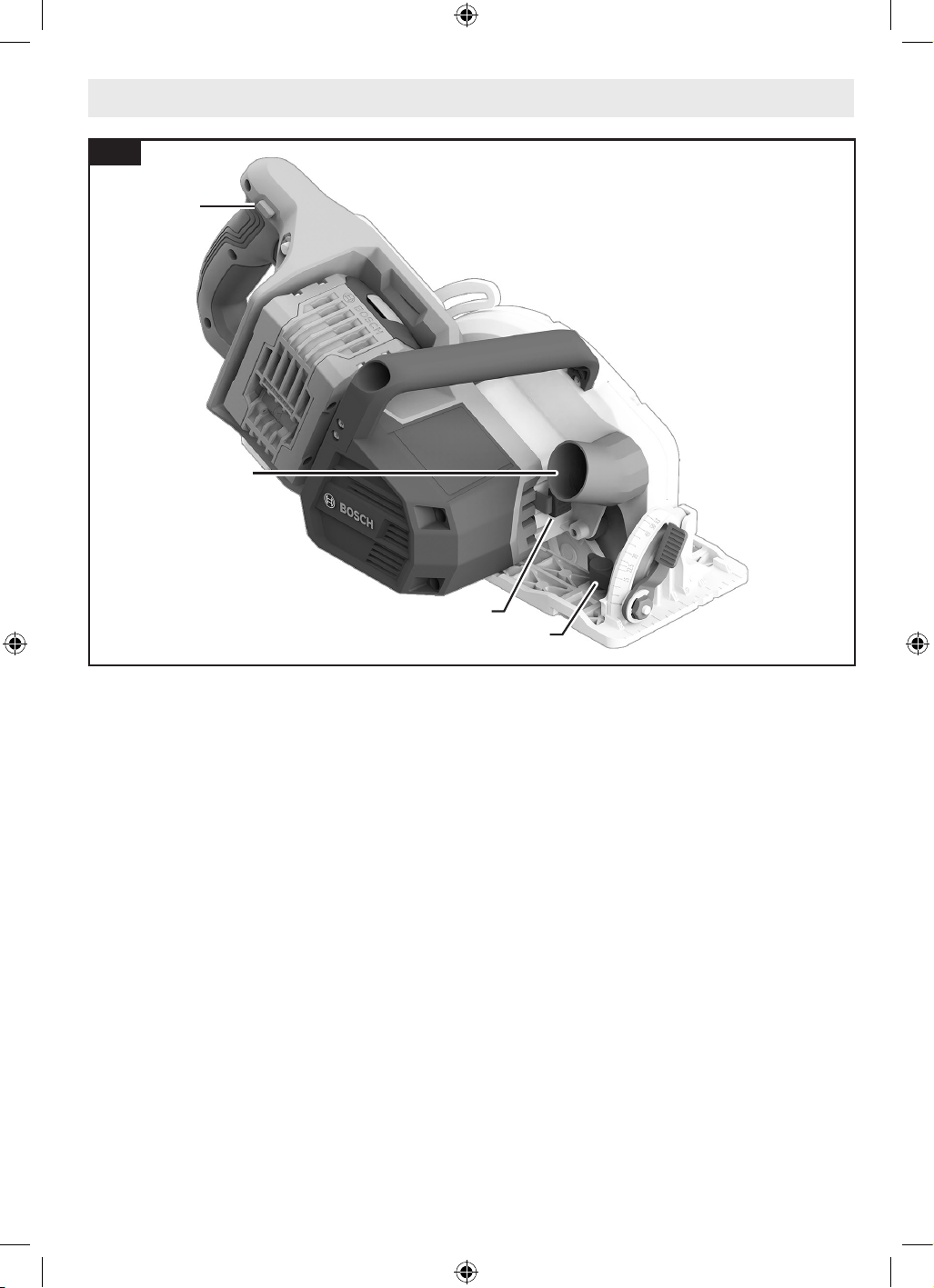

Fig. 3
GKW18V-26 Circular Saw OSI Final 20240730.indd 57GKW18V-26 Circular Saw OSI Final 20240730.indd 57 7/30/2024 3:55:54 PM7/30/2024 3:55:54 PM
58
Especificaciones
Número de modelo GKW18V-26
Tensión nominal 18V
Capacidad sin carga 5,000 rpm
Hoja* 7-1/4 pulgadas
Agujero de eje porta-herramienta de la hoja 5/8 pulgadas (16 mm) redonda
Grosor de los dientes de la hoja
1/16 pulgadas (1.6 mm)
mínimo 3/64 pulgadas (1.0 mm)
Grosor del cuerpo de la hoja 0.079 pulgadas (2.0 mm) máximo
Profundidad de corte a 0° 2-5/8 pulgadas (66 mm) máxima
Profundidad de corte a 45° 1-13/16 pulgadas (46 mm) máxima
Profundidad de corte a 50° 1-1/2 pulgadas (38 mm) máxima
Température admissible des piles pendant la charge +32…+113°F (0…+45°C)
Température ambiante admissible pendant le
fonctionnement et le stockage
-4…+122°F (-20…+50°C)
Température ambiante recommandée pendant la charge +32…+95°F (0...+35°C)
* Para hojas de repuesto, recomendamos hojas de sierra circular inalámbrica Bosch. Su diseño de sección de corte delgada y
dientes delgados ofrece una velocidad extraordinaria y gran calidad de corte, y reduce el desgaste de la batería. El uso de hojas
estándar afectará sustancialmente al rendimiento y reducirá el tiempo de funcionamiento.
Paquetes de batería/Cargadores de baterías:
Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.
GKW18V-26 Circular Saw OSI Final 20240730.indd 58GKW18V-26 Circular Saw OSI Final 20240730.indd 58 7/30/2024 3:55:54 PM7/30/2024 3:55:54 PM
59
Ensamblaje de la sierra
Colocación de la hoja
(Fig. 2, Fig. 4, Fig. 5, Fig. 6)
Utilice solo una hoja de
6-1/2 pulgadas. Utilice solo
una hoja con una capacidad nominal de 5000 rpm o mayor. La
utilización de una hoja que no esté diseñada para la sierra
puede causar lesiones corporales graves y daños materiales.
1. Presione y mantenga presionado el botón de fijación
del eje 11 . Gire el perno de la hoja 21 con la llave
hexagonal suministrada 22 en el sentido y retire el
perno de la hoja 21 y la arandela externa 23.
Nota: la llave hexagonal se almacena cerca del compar-
timiento de la batería.
2. Asegúrese de que los dientes de la sierra y la flecha de la
hoja 8 están dirigidos en la misma dirección que la flecha
del protector inferior 6.
3. Retraiga el protector inferior 6 por completo hasta el
interior del protector superior 5. Mientras que retrae el
protector inferior, revise el funcionamiento y el estado
del muelle del protector inferior.
4. Deslice la hoja 8 a través de la ranura de la base 7 y
móntela junto a la arandela interior 24 en el eje 25.
Asegúrese de que no queda espacio entre el diámetro
grande de la arandela exterior 23 y la hoja 8 .
5. Reinstale la arandela externa 23 y apriete el perno de
la hoja 21 con los dedos en el sentido . Presione y
Desconecte el paquete de batería de la herramienta antes de realizar cualquier ensamblaje,
ajuste o cambio de accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de
arrancar la herramienta accidentalmente.
mantenga presionado el botón de fijación 11 para fijar el
eje y apriete el perno de la hoja 21 en sentido contrario al
de las agujas del reloj 1/4 de vuelta con la llave hexagonal
suministrada 22 .
No utilice llaves con mangos más largos, ya que pueden hacer
que el perno de la hoja quede excesivamente apretado 21.
11
11
Fig. 4
21
23
8
24
25
22
Fig. 5
22
Fig. 6
GKW18V-26 Circular Saw OSI Final 20240730.indd 59GKW18V-26 Circular Saw OSI Final 20240730.indd 59 7/30/2024 3:55:54 PM7/30/2024 3:55:54 PM
60
Embrague de par motor variable
(Fig. 5)
Esta acción de embrague es proporcionada por la fricción de
la arandela exterior 23 contra la hoja 8 y permite que el eje de
la hoja gire cuando la hoja encuentra una resistencia excesiva.
Cuando el perno de la hoja 21 esté apretado adecuadamente
(tal como se describe en el No. 5 de Colocación de la hoja), la
hoja 8 patinará al encontrar una resistencia excesiva, por lo
que reducirá la tendencia de la sierra al retroceso.
Una posición de ajuste puede no ser suficiente para cortar
todos los materiales. Si se produce un resbalamiento excesivo
de la hoja, apriete el perno de la hoja 21 una fracción de vuelta
más (menos de 1/8 de vuelta). El apretar excesivamente el
perno de la hoja 21 anula la eficacia del embrague.
Extracción de polvo
Para reducir el riesgo de
lesiones, posicione si-empre
el orificio para polvo y la manguera de aspiración de
manera que no interfieran con el protector inferior ni con
la operación de corte en todas las configuraciones.
Tenga sumo cuidado cuando
deseche el pol-vo. Los
materiales en forma de partículas finas pueden ser explosivos.
No arroje aserrín a un fuego al descubierto. Con el tiempo se
puede producir una combustión espontánea como resultado
de la mezcla de aceite o agua con las partículas de polvo.
Orificio para polvo
(Fig. 7)
El orificio para polvo 14 gira para que el polvo se pueda dirigir
en el sentido deseado.
Ensamblaje de la sierra
14
14
Fig. 7
GKW18V-26 Circular Saw OSI Final 20240730.indd 60GKW18V-26 Circular Saw OSI Final 20240730.indd 60 7/30/2024 3:55:54 PM7/30/2024 3:55:54 PM
61
Conexión a una aspiradora / un extractor de
polvo
(Fig. 8)
Conecte la manguera de la aspiradora al orificio para polvo
14.
• Mangueras Bosch serie VH 26: Se requiere el adaptador
de manguera VX120 27 (incluido con las mangueras
serie VH).
• Otras mangueras de 35 y 22 mm, tales como las
mangueras Bosch serie VAC 28: Conecte la manguera
directamente a la herramienta.
• Mangueras comunes de 1-1/4 o 1-1/2 pulgadas 29: Se
requiere el adaptador Bosch VAC024 30 (vendido por
separado).
Conecte la manguera de aspiración a una aspiradora.
La aspiradora debe ser adecuada para el material en el
cual se esté trabajando.
Cuando aspire polvo seco que sea especialmente
perjudicial para la salud o cancerígeno, utilice una
aspiradora o un extractor de polvo especial.
Introducción y suelta del paquete de baterías
(Fig. 9)
Utilice únicamente baterías
Bosch reco-mendadas en la
lista de baterías/cargadores incluida con su herramienta.
Es posible que el uso de otros tipos de baterías cause lesiones
corporales o daños materiales.
Deslice el paquete de baterías cargado 15 al interior de la
carcasa hasta que dicho paquete 15 se acople en su sitio .
La herramienta está equipado con un pestillo de fijación
secundario para impedir que dicho paquete 15 se caiga y
salga completamente del mango, en caso de que se afloje
debido a la vibración.
Para quitar el paquete de baterías 15, oprima el botón de
liberación del paquete de baterías 16 y deslice dicho paquete
15 hacia delante .
Oprima de nuevo el botón de liberación del paquete de
baterías 16 y deslice dicho paquete completamente hacia
afuera hasta sacarlo de la carcasa de la herramienta .
Ensamblaje de la sierra
14
27
26
29
28
30
Fig. 8
15
16
Fig. 9
GKW18V-26 Circular Saw OSI Final 20240730.indd 61GKW18V-26 Circular Saw OSI Final 20240730.indd 61 7/30/2024 3:55:54 PM7/30/2024 3:55:54 PM
62
Protección contra sobrecargas
La sierra está equipada con protección electrónica del motor
(PEM), la cual apaga la herramienta en condiciones de
sobrecarga que podrían dañar la herramienta. Esta función
se puede reestablecer simplemente soltando el gatillo y
apretando de nuevo el gatillo para rearrancar la herramienta.
Ajuste de profundidad
(Fig. 2, Fig. 10)
Ajuste la profundidad de
corte de manera que no más
de un diente sea visible debajo de la pieza de trabajo. Una
exposición excesiva de la hoja por debajo de la pieza de
trabajo podría causar lesiones corporales y/o daños
materiales.
El sistema de ajuste de
profundidad no se deberá
utilizar para cambiar la profundidad mientras la sierra
esté en funcionamiento ni para cortar por inmersión. Si el
ajuste de la hoja cambia mientras se realiza el corte, es
posible que cause atoramiento y retroceso.
Para ajustar la profundidad de corte, siga estas instrucciones:
1. Desconecte el paquete de batería 15 de la herramienta.
2. Afloje la palanca de ajuste de profundidad 9 ubicada en el
lado izquierdo de la herramienta.
3. Sostenga el pie 7 hacia abajo con una mano y suba o baje
la sierra por la empuñadura de control 3.
• Para obtener una profundidad de corte más peque-
ña, jale la sierra alejándola del pie 7;
• Para obtener una profundidad de corte más grande,
empuje la sierra hacia el pie 7. La escala de profun-
didad de corte 21 tiene una escala en pulgadas.
También hay una escala secundaria visible en el pro-
tector inferior.
4. Apriete la palanca de ajuste de profundidad 9 en la
posición de profundidad deseada.
Nota: No más de la longitud de un diente de la hoja 8 de
debería sobresalir por debajo del material que se vaya a
cortar, para que el astillamiento sea mínimo .
Acción de freno
Deje que la hoja de la sierra
se detenga por completo
antes de dejar la herramienta en algún lugar. La acción de
freno de esta sierra circular no está diseñada como
función de seguridad. Un contacto accidental con una hoja
de sierra que esté rotando puede causar daños materiales y/o
lesiones corporales.
Conozca el estado de carga
de la batería. La acción de
frenado eléctrico es iniciada SOLO por la liberación del
interruptor gatillo y en una herramienta que tanga
alimentación eléctrica disponible. Cuando se pierda la
alimentación eléctrica debido a que la batería se haya
descargado o a otras causas, el freno eléctrico no
funcionará y el motor reducirá su velocidad gradualmente.
Es posible que un tiempo inesperado de desaceleración
cause daños materiales y/o lesiones corporales.
Esta sierra circular está equipada con un freno eléctrico
automático, el cual está diseñado para hacer que la hoja de
sierra deje de girar en aproximadamente dos (2) segundos
después de que usted suelte el interruptor gatillo. Esta función
ayuda a mejorar la productividad en el sitio de construcción.
La acción de frenado comienza una vez que se apague la
herramienta. Para que el freno funcione es necesario que la
batería esté cargada.
El tiempo de parada variará dependiendo, entre otros
factores, de la hoja de sierra que se esté utilizando y del
número de accionamientos. El freno eléctrico de esta sierra
circular ha sido diseñado para ofrecer un alto grado de
confiabilidad, pero las circunstancias inesperadas, tales
como la contaminación o una falla de los componentes del
motor, pueden hacer que el freno no detenga uniformemente
la hoja en aproximadamente 2 segundos. NO utilice la sierra
circular y haga que reciba servicio de ajustes y reparaciones
por un Centro de Servicio de Fábrica Bosch o por un centro
de servicio autorizado Bosch.
Protección contra la descarga profunda
La batería de ion litio está protegida contra la descarga
profunda por la “Protección Electrónica de Celda (ECP)”.
Cuando la batería esté vacía, la herramienta se apagará por
medio de un circuito protector.
Desconecte el paquete de batería de la herramienta antes de realizar cualquier ensamblaje,
ajuste o cambio de accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de
arrancar la herramienta accidentalmente.
Instrucciones de funcionamiento
GKW18V-26 Circular Saw OSI Final 20240730.indd 62GKW18V-26 Circular Saw OSI Final 20240730.indd 62 7/30/2024 3:55:55 PM7/30/2024 3:55:55 PM
63
Verificación del ángulo de corte de 90°
(Fig. 2, Fig. 10, Fig. 11, Fig. 12)
1. Desconecte el paquete de batería 15 de la herramienta.
2. Ajuste el pie 7 a la configuración de profundidad de corte
máxima.
3. Afloje la palanca de ajuste 10, ajuste el ángulo a 0° en la
escala de bisel 19 y reapriete la palanca 10.
4. Compruebe si el ángulo es de 90° entre la hoja 8 y el
plano inferior del pie 7 con una escuadra. Si es necesario,
haga ajustes girando el tornillo de alineación pequeño 31
ubicado en el lado inferior del pie 7 con una llave Allen de
2,5 mm [no incluida].
Instrucciones de funcionamiento
9
15
17
3
8
6
7
10
19
Fig. 10
8
90°
7
Fig. 11
7
31
Fig. 12
GKW18V-26 Circular Saw OSI Final 20240730.indd 63GKW18V-26 Circular Saw OSI Final 20240730.indd 63 7/30/2024 3:55:55 PM7/30/2024 3:55:55 PM
64
Instrucciones de funcionamiento
Ajuste de inclinación
(Fig. 10, Fig. 13)
1. Desconecte el paquete de batería 15 de la herramienta.
2. Afloje la palanca de ajuste de bisel 10.
3. Realice la alineación al ángulo deseado en la escala de
bisel 19. El pie se puede ajustar hasta 53°.
4. Apriete la palanca 10.
Debido al aumento en la cantidad de acoplamiento de la hoja
en la pieza de trabajo y a la disminución en la estabilidad de
la base, se puede producir el atasco de la hoja. Mantenga la
sierra estable y la base firme sobre la pieza de trabajo.
Muescas de guía de la línea de corte
(Fig. 14, Fig. 15)
La muesca de guía de la línea de corte de 0° 32 y la muesca
de guía de la línea de corte de 45° 33 ubicadas en la parte
delantera del pie 7 indican la línea de corte aproximada.
• Para realizar un corte no biselado, utilice la muesca de
guía de la línea de corte de 0° 32.
• Para realizar cortes en bisel a 45° y 50°, utilice la muesca
de guía de la línea de corte de 45° 33.
• Haga cortes de muestra en madera de desecho para
verificar la línea de corte real. Esto será útil debido
a la variedad de tipos y grosores de hoja que están
disponibles.
• Utilice el lado DERECHO de la muesca cuando la parte de
la pieza de trabajo que está a la izquierda de la hoja 8 sea
la pieza de desecho.
• Utilice el lado IZQUIERDO de la muesca cuando la parte
de la pieza de trabajo que está a la derecha de la hoja 8
sea la pieza de desecho.
Fig. 13
Fig. 14
7
8
7
32
(0°)
GKW18V-26 Circular Saw OSI Final 20240730.indd 64GKW18V-26 Circular Saw OSI Final 20240730.indd 64 7/30/2024 3:55:55 PM7/30/2024 3:55:55 PM

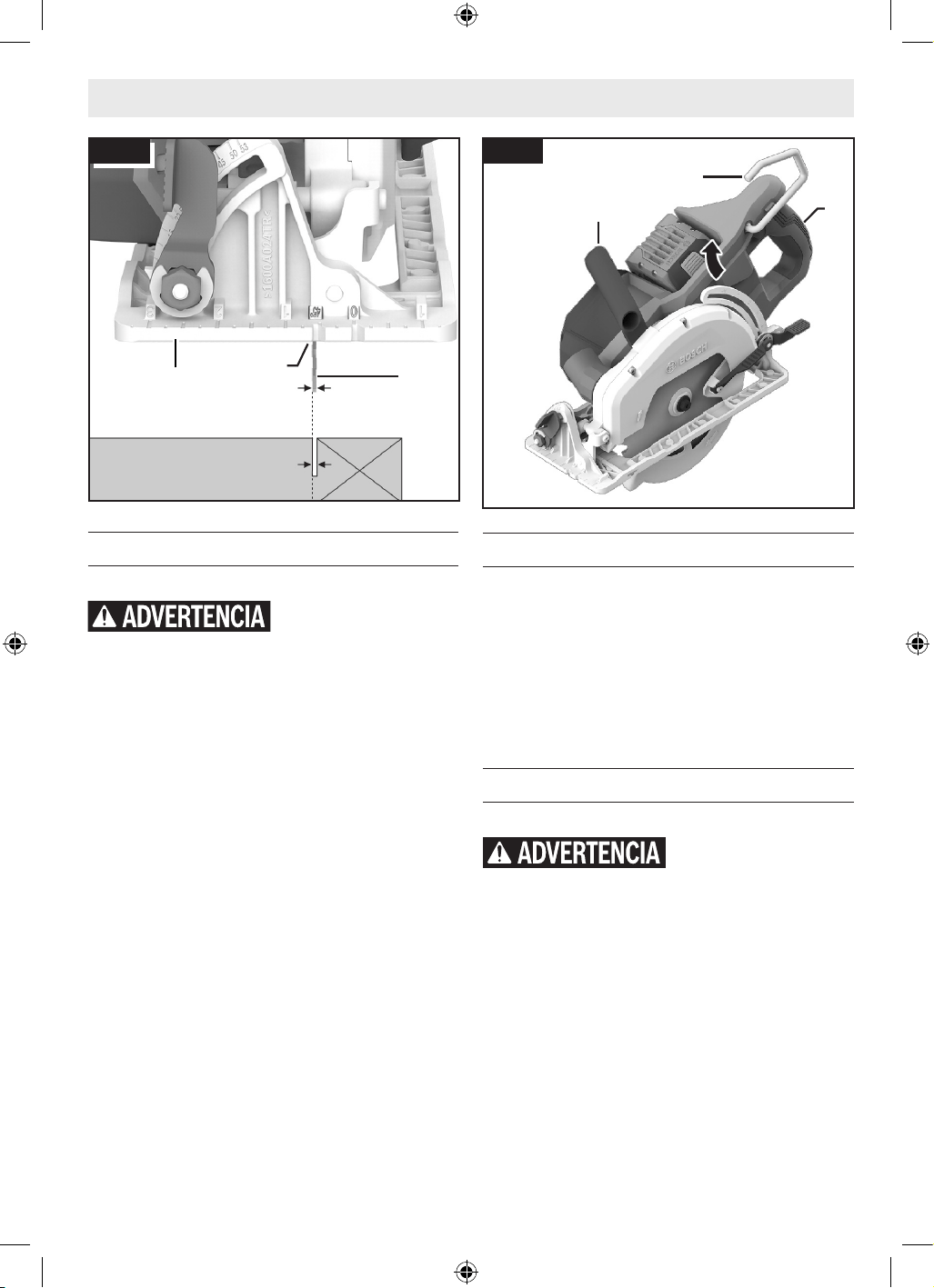

65
Instrucciones de funcionamiento
Gancho de sierra
(Fig. 16)
Para reducir el riesgo de
lesiones, no utilice el gancho
de la sierra si parece estar dañado o deformado. Esto
podría tener como resultado una suspensión inestable y que
la herramienta se caiga inesperadamente.
Para reducir el riesgo de lesiones, tenga cuidado al seleccionar
la ubicación para colgar la herramienta.
• Seleccione un objeto de tamaño y forma adecuados que
proporcione una estabilidad de suspensión adecuada.
Una superficie de suspensión que no sea adecuada podría
hacer que la herramienta se caiga inesperadamente.
• Asegúrese de que la herramienta se cuelgue apartada de
pasillos y áreas de trabajo en las que haya otras personas.
La herramienta podría resultar golpeada o alguien
que pase cerca se podría enganchar, haciendo que la
herramienta se caiga inesperadamente.
Para utilizar el gancho de la sierra 13, simplemente levante
el gancho de la sierra 13 180° hasta que se acople a presión
en la posición abierta. Cuando no se esté utilizando, cierre
siempre el gancho de la sierra 13 hasta que se acople a
presión en la posición cerrada.
Botones de liberación de fijación en apagado
(Fig. 2)
Los botones de liberación de fijación 2 en apagado están
diseñados para prevenir los arranques accidentales. Para
utilizarlos, presione el botón de liberación 2 con el dedo
pulgar en cualquiera de los dos lados del asa para desacoplar
el cierre y luego apriete el gatillo 1. Al soltar el interruptor
gatillo 1, el botón de liberación de fijación en apagado 2
acoplará automáticamente el interruptor gatillo 1 y dicho
interruptor gatillo 1 ya no funcionará.
Interruptor
(Fig. 2)
Cuando arranque la
herramienta, agárrela con
las dos manos. La fuerza de torsión producida por el motor
puede hacer que la herramienta se tuerza.
Para encender la herramienta, presione el botón de
liberación de fijación de apagado 2 con el dedo pulgar en
cualquiera de los dos lados del asa para desacoplar el cierre y
luego apriete el gatillo 1.
Para “APAGAR” la herramienta, suelte el interruptor
gatillo 1, que está accionado por resorte y regresará
automáticamente a la posición de apagado.
La sierra debe funcionar a toda velocidad ANTES de comenzar
el corte y se debe apagar únicamente DESPUES que se haya
terminado el corte. Para aumentar la vida del interruptor, no
apague y encienda el interruptor mientras esté cortando.
7
8
33
(45°)
Fig. 15
13
3
4
Fig. 16
GKW18V-26 Circular Saw OSI Final 20240730.indd 65GKW18V-26 Circular Saw OSI Final 20240730.indd 65 7/30/2024 3:55:55 PM7/30/2024 3:55:55 PM

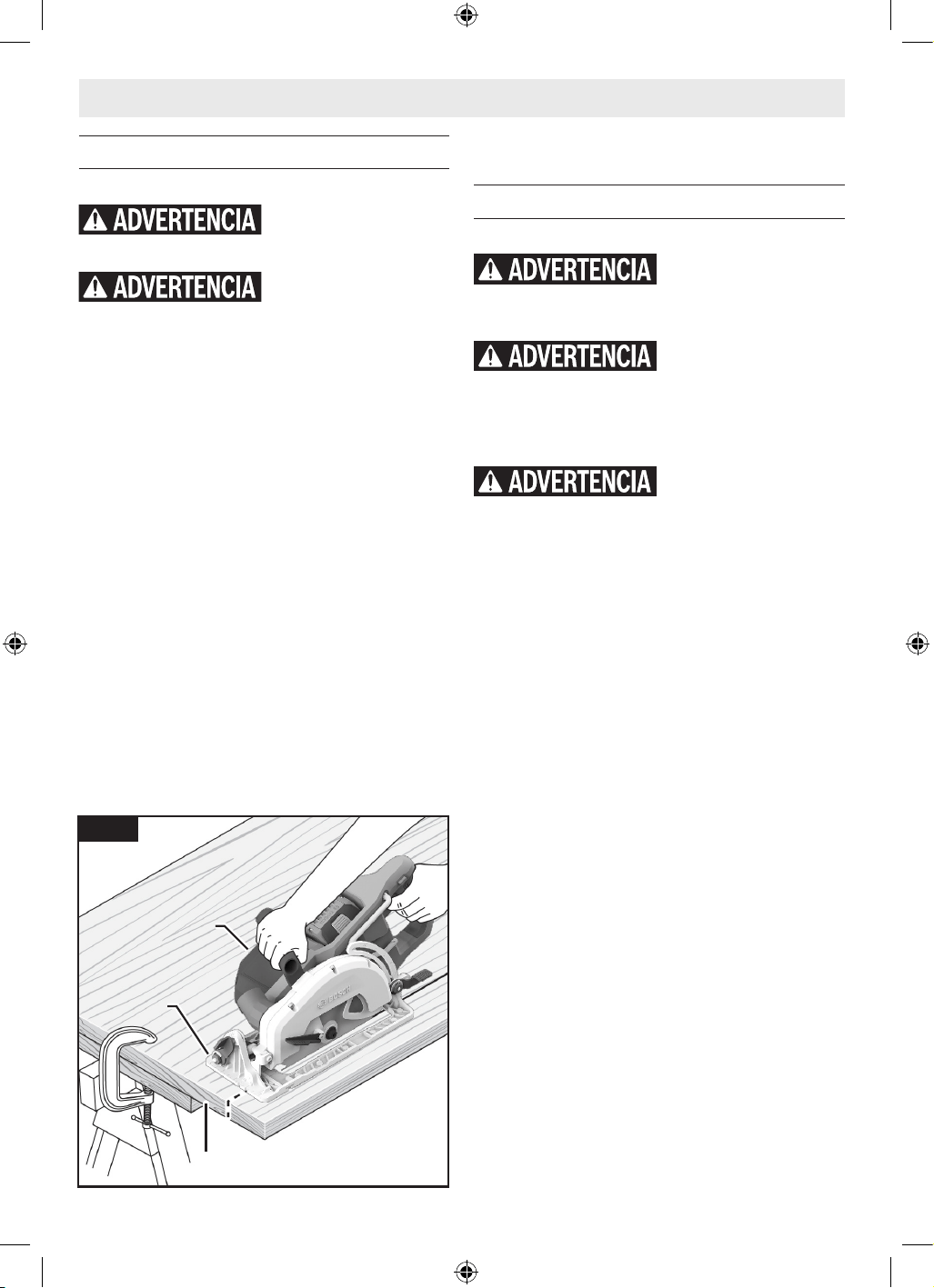

66
Todos los cortes
(Fig. 2, Fig. 16, Fig. 17)
Asegúrese siempre de que
las manos no interfieran con
el movimiento libre del protector inferior.
Después de completar un
corte y haber soltado el
gatillo, tenga en cuenta el tiempo que se necesita para que
la hoja se detenga por completo durante la desaceleración
con movimiento por inercia. No permita que la sierra le roce
la pierna o el lado, ya que como el protector inferior es retráctil
podría engancharse en la ropa y poner la hoja al descubierto.
Tenga en cuenta los sitios en que la hoja está al descubierto
por necesidad tanto en las áreas del protector inferior como
del superior.
Agarre siempre la empuñadura de control 3 con una mano y el
mango auxiliar 4 con la otra.
Asegúrese siempre de que el lado del pie de la sierra 7 en el
que está el motor 34 descanse sobre la parte soportada de la
pieza de trabajo 35.
Agarre firmemente y accione el interruptor 1 con una acción
decidida. Nunca fuerce la sierra. Utilice una presión ligera y
continua.
Cuando se interrumpe el corte, para seguir cortando: apriete
el gatillo 1 y deje que la hoja 8 se ponga a toda velocidad,
vuelva a entrar en el corte lentamente y siga cortando.
No corte materiales apilados. Corte una pieza a la vez.
Cuando se corta a contrahilo, las fibras de la madera tienden a
rasgarse y levantarse. El hacer que la sierra avance lentamente
minimiza este efecto. Para un corte acabado se recomienda
una hoja de corte transversal o una hoja de cortar a inglete.
Cortes por penetración
(Fig. 2, Fig. 14, Fig. 15, Fig. 18)
Ajuste la profundidad de
corte al grosor de la pieza de
trabajo. Menos de un diente completo de los dientes de la
hoja debería ser visible debajo de la pieza de trabajo.
Cuando la hoja comience a
cortar el material, suelte el
protector inferior inmediatamente. Cuando la base
descanse horizon talmente sobre la superficie que se está
cortando, siga cortando en dirección hacia adelante hasta el
final del corte.
Deje que la hoja se detenga
por completo antes de
levantar la sierra para sacarla del corte. No jale nunca la
sierra hacia atrás. Si se jala la sierra hacia atrás, es posible
que eso haga que la hoja trepe hasta salirse del material y
cause RETROCESO.
1. Desconecte el paquete de batería 15 de la herramienta
antes de hacer ajustes.
2. Coloque la palanca de ajuste de profundidad 9 de
acuerdo con el material que se vaya a cortar.
3. Reinstale el paquete de batería 15 en la sierra.
4. Incline la sierra hacia delante con la muesca de guía de la
línea de corte de 0° 32 o la muesca de guía de la línea de
corte de 45° 33 alineada con la línea que se ha trazado.
5. Suba el protector inferior 6 utilizando la palanca de
elevación del protector inferior 12 y agarre la sierra por
la empuñadura de control 3.
6. Con la hoja 8 ubicada de manera que justo no toque el
material que se va a cortar, arranque el motor apretando
el interruptor gatillo 1 con el botón de liberación de
fijación en apagado 2 acoplado.
7. Baje gradualmente el extremo trasero de la sierra
utilizando el extremo delantero del pie 7 como punto de
bisagra.
8. Suelte inmediatamente la palanca de elevación del
protector inferior 12 cuando la hoja comience a cortar el
material.
9. Una vez que la sierra se haya bajado completamente
hasta el material y la placa-base esté en posición plana
sobre la pieza de trabajo, proceda a cortar en dirección
hacia delante. No corte hacia atrás.
Instrucciones de funcionamiento
34
34
35
35
7
7
Fig. 17
GKW18V-26 Circular Saw OSI Final 20240730.indd 66GKW18V-26 Circular Saw OSI Final 20240730.indd 66 7/30/2024 3:55:55 PM7/30/2024 3:55:55 PM
67
10. Para completar el corte, APAGUE la sierra y deje que
la hoja se detenga por completo. Luego, voltee la sierra
y acabe el corte de manera normal, aserrando hacia
delante. Si las esquinas del corte de bolsillo no se cortan
completamente, utilice una sierra caladora o una sierra
de mano para acabar las esquinas.
Corte de planchas grandes
(Fig. 19)
Las planchas grandes y los tableros largos se comban o se
doblan según el apoyo. Si usted intenta cortar sin nivelar y sin
apoyar la pieza ade cuadamente, la hoja tenderá a atascarse,
produciendo RETROCESO y una sobrecarga en el motor.
Apoye el panel o el tablero cerca del corte. Asegúrese de
ajustar la profundidad de corte para cortar la plan cha o el
tablero solamente y no la mesa o el banco de trabajo. Las
tablas de dos por cuatro pulgadas utilizadas para elevar y
apoyar la pieza de trabajo deben colocarse de manera que los
lados más anchos soporten la pieza de trabajo y descansen
en la mesa o en el banco. No apoye la pieza de trabajo en los
lados estrechos, ya que esta disposición es inestable. Si la
plancha o el tablero a cortar es demasiado grande para una
mesa o un banco de trabajo, utilice los tablas de apoyo de dos
por cuatro pulgadas sobre el suelo y fije la pieza de trabajo.
Instrucciones de funcionamiento
7
Fig. 18
Fig. 19
GKW18V-26 Circular Saw OSI Final 20240730.indd 67GKW18V-26 Circular Saw OSI Final 20240730.indd 67 7/30/2024 3:55:55 PM7/30/2024 3:55:55 PM
68
Cortes al hilo
(Fig. 20, Fig. 21)
Después de instalar o
ajustar el tope-guía para
cortar al hilo, asegúrese de que dicho tope-guía no toque
el protector inferior ni interfiera con el movimiento libre
de dicho protector, y asegúrese también de que dicho
tope-guía no entre en contacto con la hoja de sierra.
La hoja combinada suministrada con la sierra sirve tanto para
cortes transversales como para cortes al hilo. El corte al hilo
consiste en cortar a lo largo siguiendo la veta de la madera.
Los cortes al hilo estrechos son fáciles de hacer con un tope-
guía para cortar al hilo 20. Para instalar el tope-guía para
cortar al hilo opcional 20, inserte dicho tope-guía a través de
las ranuras ubicadas en el pie 7 hasta la anchura deseada, de
la manera que se muestra en la ilustración, y fíjelo con el pomo
18.
18
Fig. 20
20
7
Fig. 21
Instrucciones de funcionamiento
GKW18V-26 Circular Saw OSI Final 20240730.indd 68GKW18V-26 Circular Saw OSI Final 20240730.indd 68 7/30/2024 3:55:55 PM7/30/2024 3:55:55 PM
69
Las aberturas de ventilación y las palancas de interruptor
deben mantenerse limpias y libres de materias extrañas. No
intente lim piar introduciendo objetos puntiagudos a través de
las aberturas.
Desarrolle un programa de mantenimiento periódico de
la herramienta. Cuando limpie una herramienta, tenga
cuidado de no desmontar ninguna de sus partes, ya que
los cables internos podrían reubicarse incorrectamente
o pellizcarse, o los resortes de retorno de los protectores
de seguridad podrían montarse incorrectamente. Ciertos
agentes de limpieza, tales como gasolina, tetracloruro de
carbono, amoníaco, etc., podrían dañar las piezas de plástico.
Cuidado de las hojas
Las hojas se desafilan incluso al cortar madera normal. Si
usted tiene que forzar la sierra hacia adelante para que corte,
en vez de simplemente guiar la a través del corte, lo más
probable es que la hoja esté desafilada o cubierta de resina
de madera.
Cuando limpie la hoja para eliminar la goma y la resina de
madera, saque la batería de la sierra y retire la hoja. Recuerde,
las hojas están diseñadas para cortar, así que manipúlelas
cuidadosamente. Limpie la hoja con queroseno o con un
disolvente similar para eliminar la goma y la resina. A menos
que usted tenga experiencia en afilar hojas, le recomendamos
que no lo intente de trabajo.
Mantenimiento
Servicio
NO HAY PIEZAS EN EL
INTERIOR QUE PUEDAN SER
AJUSTADAS O REPA RA DAS POR EL USUARIO. El
mantenimiento preventivo realizado por personal no
autorizado pude dar lugar a la colocación inco rrec ta de cables
y componentes internos que podría constituir un peligro
serio. Recomendamos que todo el servicio de las herramientas
sea realizado en un Centro de servicio de fábrica Bosch o en
una Estación de servicio Bosch autorizada.
Baterías
Esté alerta a los paquetes de baterías que estén
aproximándose al final de su vida útil. Si observa una
disminución del rendimiento de la herramienta o un tiempo
de funcionamiento significativamente más corto entre cargas,
entonces ha llegado el momento de cambiar el paquete de
baterías. Si no se hace esto, el resultado puede ser que la
herramienta funcione incorrectamente o que el cargador se
dañe.
Lubricacion de las herramientas
Su herramienta Bosch ha sido lubricada adecuadamente y
está lista para la utilización.
Motores
El motor de la herramienta ha sido diseñado para muchas
horas de servicio fiable. Para mantener un rendimiento
óptimo del mo tor, recomendamos que éste sea examinado
cada seis me ses. Sólo se debe usar un motor de repuesto
Bosch genuino diseñado especialmente para la herramienta.
Rodamientos
Los roda mientos que se vuelven ruidosos (debido a la pesada
carga o al corte de materiales muy abrasivos) deben ser
sustituidos inme diatamente para evitar el sobrecalentamiento
y el fallo del motor.
Limpieza
Ciertos agentes de limpieza y
disolventes dañan las piezas
de plástico. Algunos de es tos son: gasolina, tetracloruro de
carbono, disolventes de limpie za clorados, amoníaco y
detergentes domésticos que contienen amoníaco.
Para evitar accidentes desconecte el paquete de batería de la herramienta antes de la
limpieza o de la realización de cualquier mantenimiento.
GKW18V-26 Circular Saw OSI Final 20240730.indd 69GKW18V-26 Circular Saw OSI Final 20240730.indd 69 7/30/2024 3:55:55 PM7/30/2024 3:55:55 PM
70
Aditamentos y accesorios
Es posible que el uso de cualquier otro aditamento o accesorio no especificado en este
manual cree un peligro.
Almacene los accesorios en un ambiente seco y templado para evitar la corrosión y el deterioro.
Bosch No. Description Inclus
Vendu
séparément
GKSLPG Tope-guía para cortar al hilo – ●
Varios Mangueras de aspiración – ●
VAC024
Adaptador de manguera de aspiración para
mangueras de 1-1/4 y 1-1/2 pulgadas
– ●
GKW18V-26 Circular Saw OSI Final 20240730.indd 70GKW18V-26 Circular Saw OSI Final 20240730.indd 70 7/30/2024 3:55:55 PM7/30/2024 3:55:55 PM
71
Copyright © 2009–2020 ARM LIMITED
All rights reserved.
Redistribution and use in source and binary forms,
with or withoutmodication, are permitted provided
that the following conditions aremet:
— Redistributions of source code must retain the
above copyright noti-ce, this list of conditions
and the following disclaimer.
— Redistributions in binary form must reproduce
the above copyrightnotice, this list of conditions
and the following disclaimer in the do-cumen-
tation and/or other materials provided with the
distribution.
— Neither the name of ARM nor the names of its
contributors may beused to endorse or promote
products derived from this software wi-thout
specic prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT
HOLDERS ANDCONTRIBUTORS "AS IS" AND ANY
EXPRESS OR IMPLIED WARRANTIES,INCLUDING,
BUT NOT LIMITED TO, THE IMPLIED WARRAN-
TIES OFMERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE AREDISCLAIMED. IN NO
EVENT SHALL THE COPYRIGHT OWNER ORCON-
TRIBUTORS BE LIABLE FOR ANY DIRECT, INDI-
RECT, INCIDENTAL,SPECIAL, EXEMPLARY, OR
CONSEQUENTIAL DAMAGES (INCLUDING,BUT
NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE
GOODS ORSERVICES; LOSS OF USE, DATA, OR
PROFITS; OR BUSINESSINTERRUPTION) HOW-
EVER CAUSED AND ON ANY THEORY OFLIABILITY,
WHETHER IN CONTRACT, STRICT LIABILITY, OR
TORT(INCLUDING NEGLIGENCE OR OTHERWISE)
ARISING IN ANY WAY OUTOF THE USE OF THIS
SOFTWARE, EVEN IF ADVISED OF THEPOSSIBILITY
OF SUCH DAMAGE.
Copyright © 2012–2020 STMicroelectronics
All rights reserved.
Redistribution and use in source and binary forms,
with or withoutmodication, are permitted provided
that the following conditions aremet:
— Redistributions of source code must retain the
above copyright noti-ce, this list of conditions
and the following disclaimer.
— Redistributions in binary form must reproduce
the above copyrightnotice, this list of conditions
and the following disclaimer in the do-cumen-
tation and/or other materials provided with the
distribution.
— Neither the name of STMicroelectronics nor
the names of its contri-butors may be used to
endorse or promote products derived from this
Licenses
software without specic prior written permis-
sion.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT
HOLDERS ANDCONTRIBUTORS "AS IS" AND ANY
EXPRESS OR IMPLIED WARRANTIES,INCLUDING,
BUT NOT LIMITED TO, THE IMPLIED WARRAN-
TIES OFMERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE AREDISCLAIMED. IN NO
EVENT SHALL THE COPYRIGHT OWNER ORCON-
TRIBUTORS BE LIABLE FOR ANY DIRECT, INDI-
RECT, INCIDENTAL,SPECIAL, EXEMPLARY, OR
CONSEQUENTIAL DAMAGES (INCLUDING,BUT
NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE
GOODS ORSERVICES; LOSS OF USE, DATA, OR
PROFITS; OR BUSINESSINTERRUPTION) HOW-
EVER CAUSED AND ON ANY THEORY OFLIABILITY,
WHETHER IN CONTRACT, STRICT LIABILITY, OR
TORT(INCLUDING NEGLIGENCE OR OTHERWISE)
ARISING IN ANY WAY OUTOF THE USE OF THIS
SOFTWARE, EVEN IF ADVISED OF THEPOSSIBILITY
OF SUCH DAMAGE.
Warranty Disclaimer
This product contains Open Source Software
components whichunderly Open Source Software
Licenses. Please note that Open Source
Licenses contain disclaimer clauses. The text of the
Open SourceLicenses that apply are included in this
manual under "Licenses".
GKW18V-26 Circular Saw OSI Final 20240730.indd 71GKW18V-26 Circular Saw OSI Final 20240730.indd 71 7/30/2024 3:55:55 PM7/30/2024 3:55:55 PM
1605A002FN 07/2024
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
!1605A002FN!
LIMITED WARRANTY
For details on the terms of the limited warranty for this product, go to https://rb-pt.io/PowerToolWarranty or
call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site https://rb-pt.io/PowerToolWarranty ou téléphonez au
1-877-BOSCH99.
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía limitada de este producto, visite https://rb-pt.io/PowerToolWarranty o llame al
1-877-BOSCH99.
GKW18V-26 Circular Saw OSI Final 20240730.indd 72GKW18V-26 Circular Saw OSI Final 20240730.indd 72 7/30/2024 3:55:56 PM7/30/2024 3:55:56 PM
