Manuel de l'Utilisateur
Manual de Usuario
K120
SMART LOCK
WITH BUILT-IN
WI-FI AND
15,000 mAh
LITHIUM
BATTERY
English
01
1. Product Description..............................................................................01
2. Installation Instructions...................................................................02
3. Operation Instructions......................................................................10
4. Product Disclaimer...............................................................................11
1. Description du produit........................................................................12
2. Instructions d’ installation...............................................................13
3. Instructions d’ utilisation..................................................................21
4. Clause de non-responsabilité relative au produit.......22
1. Descripción del producto...............................................................23
2. Instrucciones de instalación.......................................................24
3. Instrucciones de operación.........................................................32
4. Descargo de responsabilidad del producto....................33
Français
12
Español
23
<01>
1. Product Description
Interior Lock
Exterior Lock
Fingerprint
Reader
Keypad
Keyhole
Battery
cover
Knob
Bottom view of exterior lock
Emergency power cord
<02>
2. Installation Instructions

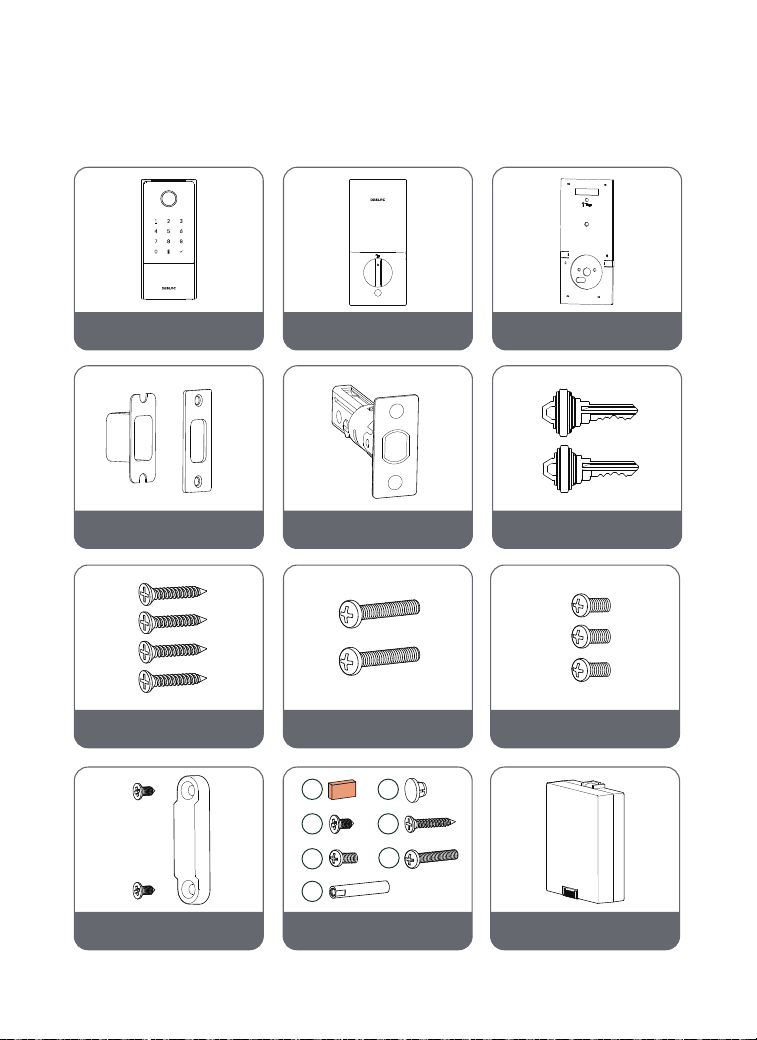

2.1 List of Parts
I. Interior Lock Screws
A. Exterior Lock
D. Strike Plate
G. Deadbolt/Strike
Plate Screws
J. Door Contact
with Screws
K. Spare Parts L. Li-ion battery
H. Mounting plate screws
E. Deadbolt F. Mechanical Keys
B. Interior Lock C. Mounting Plate
1
5
7
3
2
4
6
<03>

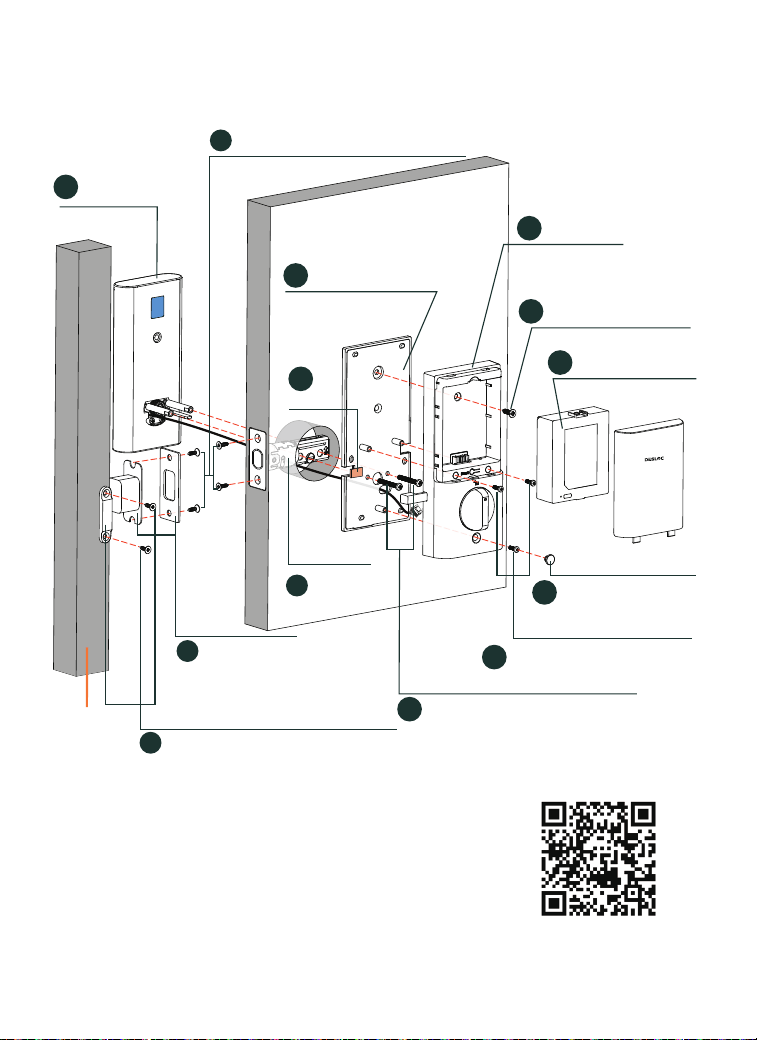

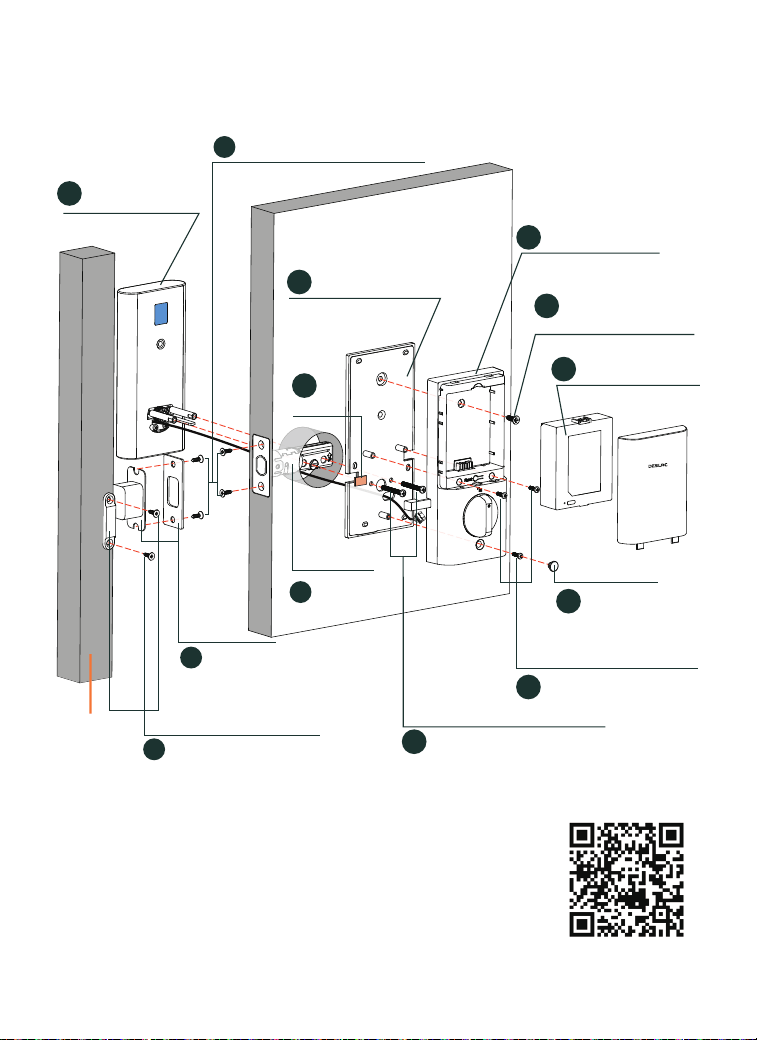

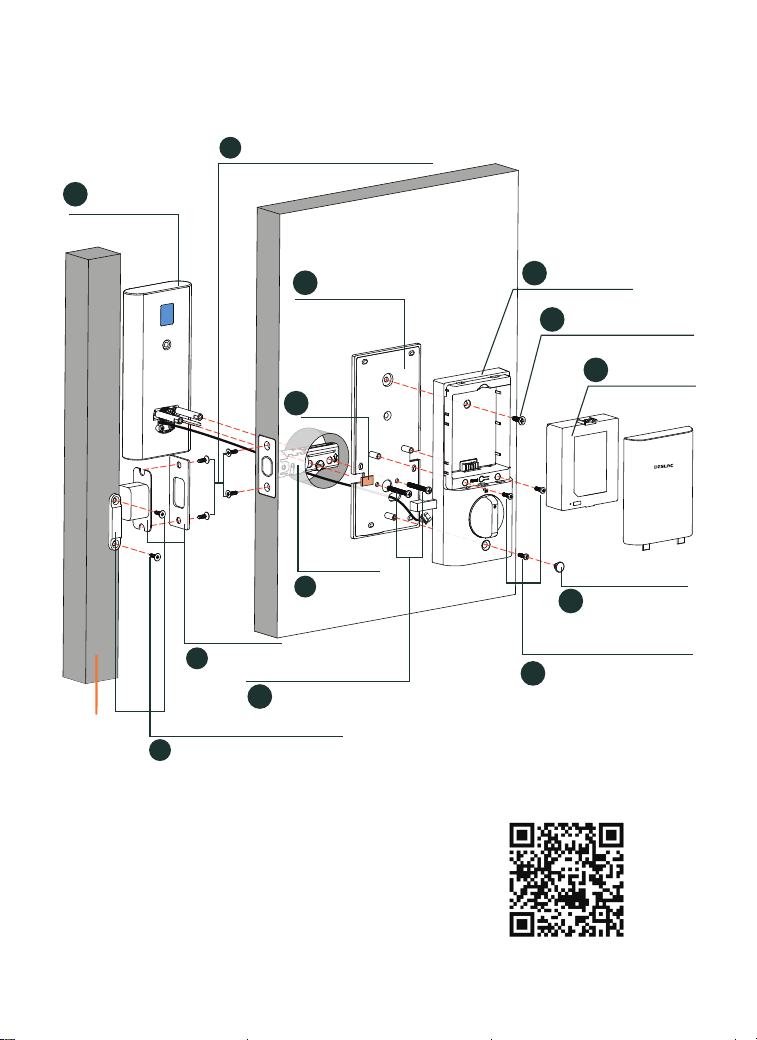

2.2 Installation Exploded View and Video
Scan the QR code to
watch the installation video
Interior Lock Screws
Decorative part
Exterior Lock
Deadbolt/Strike Plate Screws
Li-ion battery
D
Strike Plate
Deadbolt
J
G
A
K-3
K-2
I
L
B
E
H
Mounting Plate Screws
Door Contact with Screws
C
Door frame
Inside
Interior Lock
Mounting Plate
Self-tapping screw
(Select as needed)
K-1
Foam
<04>

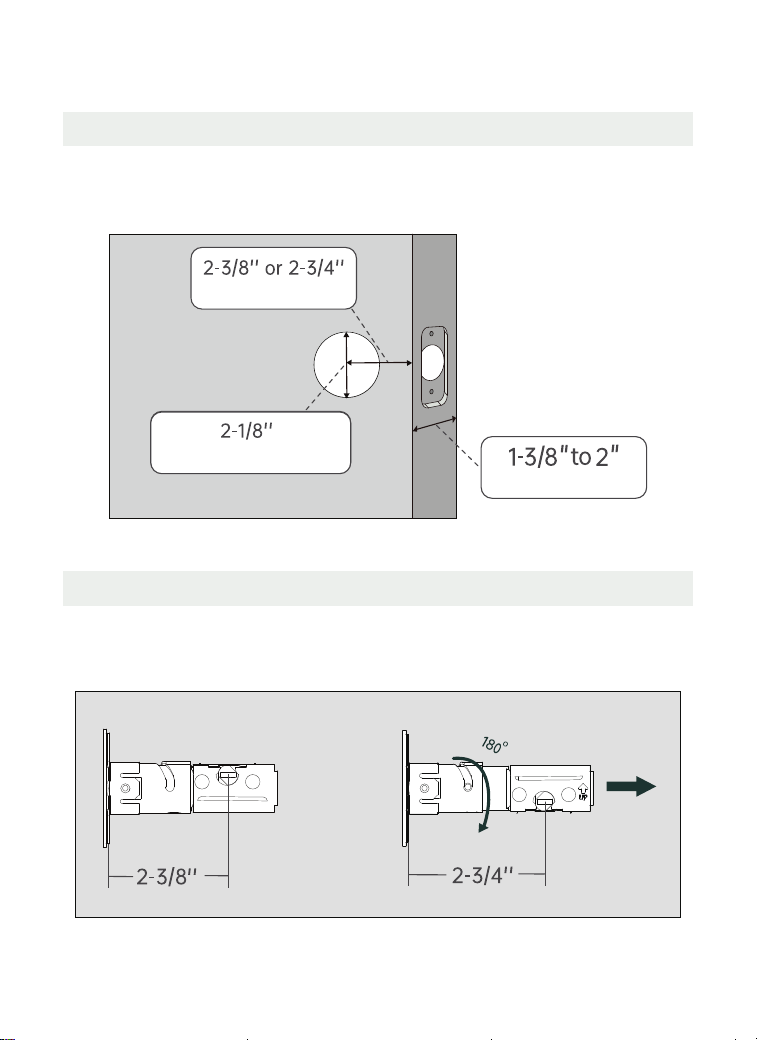

(Cross-bore diameter)
(Door thickness)
(Backset)
Make sure the door has a thickness of 1-3/8" to 2", a hole diameter of 2-1/8",
and a measured backset size of 2-3/8" or 2-3/4" with the deadbolt.
Check your door to see if the deadbolt requires adjustment.
If the backset is 70 mm, turn the faceplate 180° to extend the length.
(60mm)
(70mm)
2.3 Installation Steps
2.3.1 Measuring the Door Size
2.3.2 Adjusting the Deadbolt Length
<05>
Make sure that the deadbolt is in the unlocked state (that is, the deadbolt is
retracted).
Ensure that the arrow " " faces up.

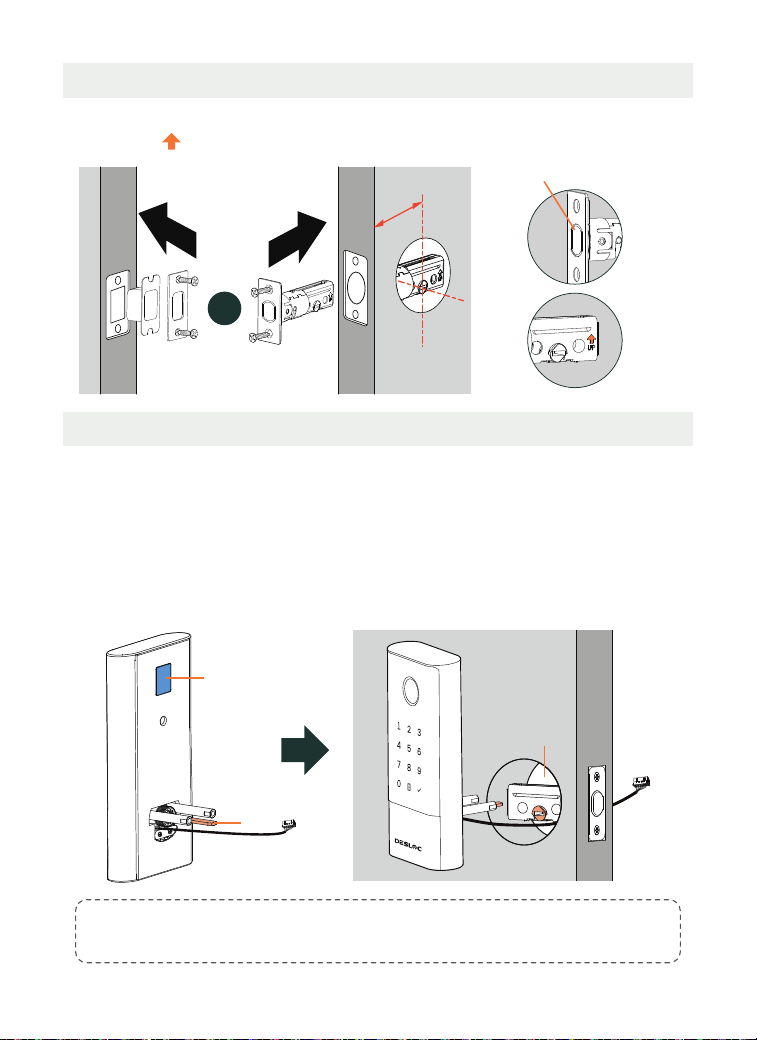

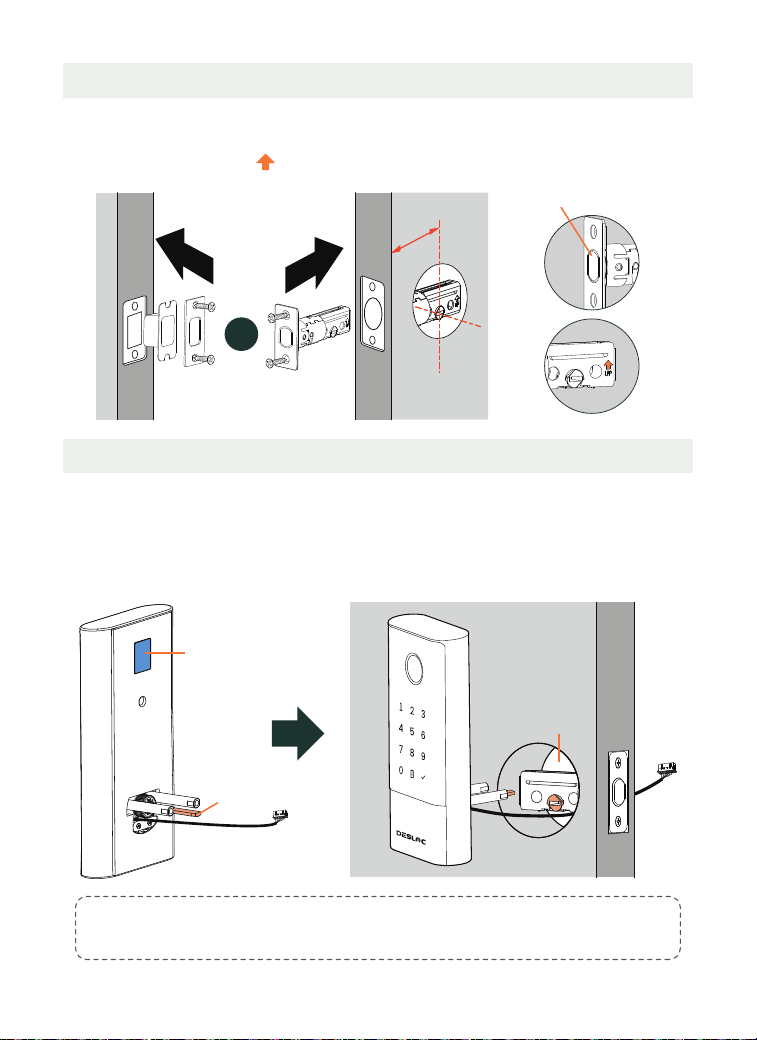

2.3.3 Installing the Deadbolt
2.3.4 Installing the Exterior Lock
Step 1: Remove the double-sided adhesive backing paper on the exterior lock.
Step 2: Route the cable through the door opening from beneath the deadbolt.
Pass the paddle of the exterior lock "horizontally" through the deadlock, and
attach the exterior lock to the outside of the door panel.
Tips:
1. Do not insert the key during installation.
2. The paddle is in a horizontal position.
G
Deadbolt retracted
Double-sided
adhesive tape
Paddle
Outside
Door opening
<06>

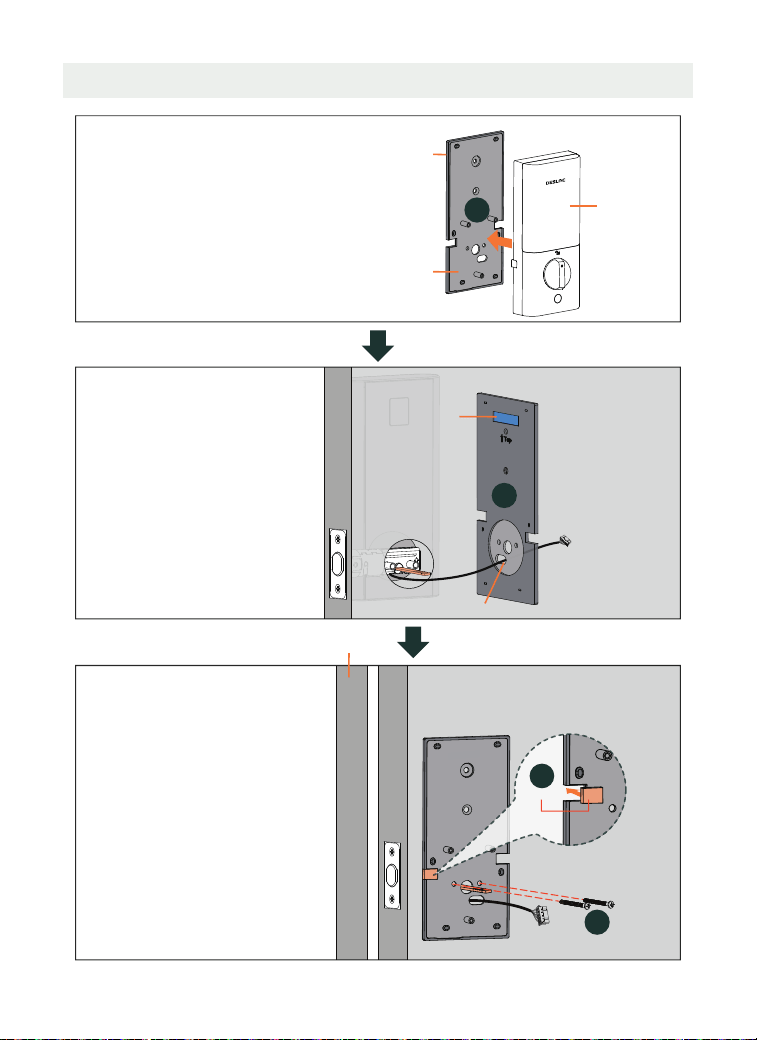

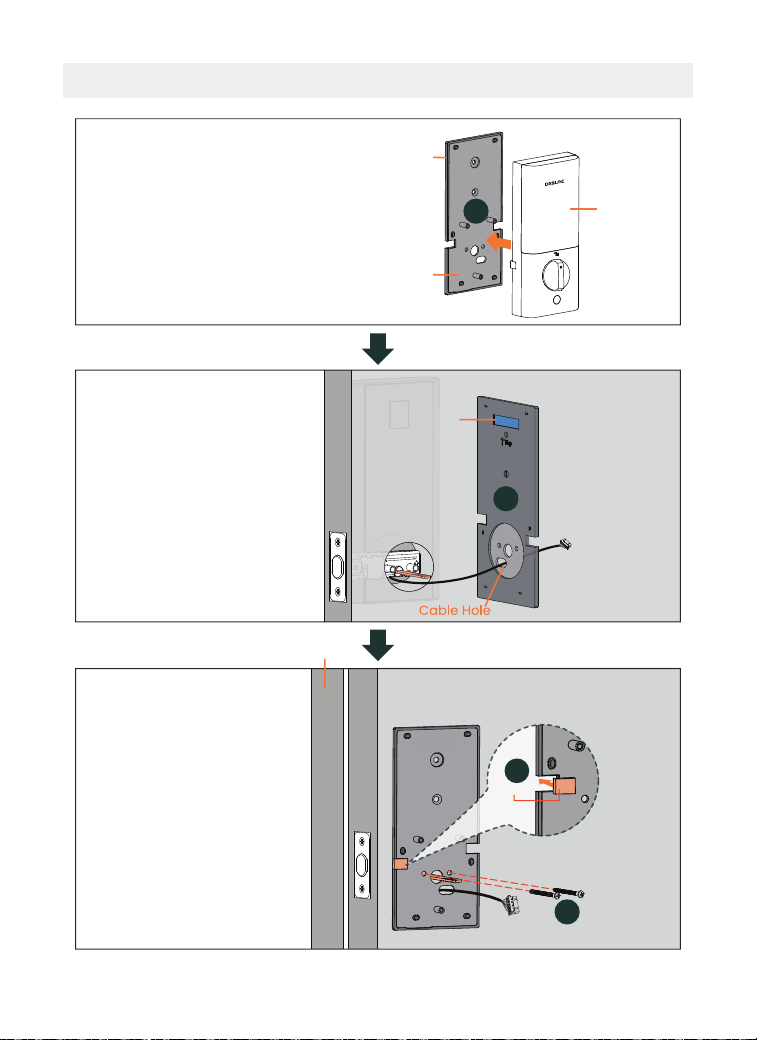

2.3.5 Fixing the Mounting Plate
H
Tip:
Attaching the foam from the attached
package "K-1" into the groove of the
mounting plate near the door frame.
Foam
C
Interior lock
Silicon rubber
gasket
Iron plate
Door frame
Step 1: Remove the mounting
plate from the interior lock
(the mounting plate consists
of silicone rubber gasket
and
iron plate).
Step 2: Route the cable
through the cable hole on
the mounting plate.
Remove the double-sided
adhesive backing paper on
the mounting plate.
Step 3: Adhere the silicone
rubber side of the mounting
plate to the inner side of the
door panel. After aligning
the long edge of the
mounting plate parallel to
the door frame, tighten the
two mounting plate screws
(marked "H"). Attach the
foam piece from the
accessory pack (marked
"K-1") into the groove on the
side of the mounting plate
closest to the door frame.
Double-sided
adhesive tape
Inside
Inside
C
K-1
<07>

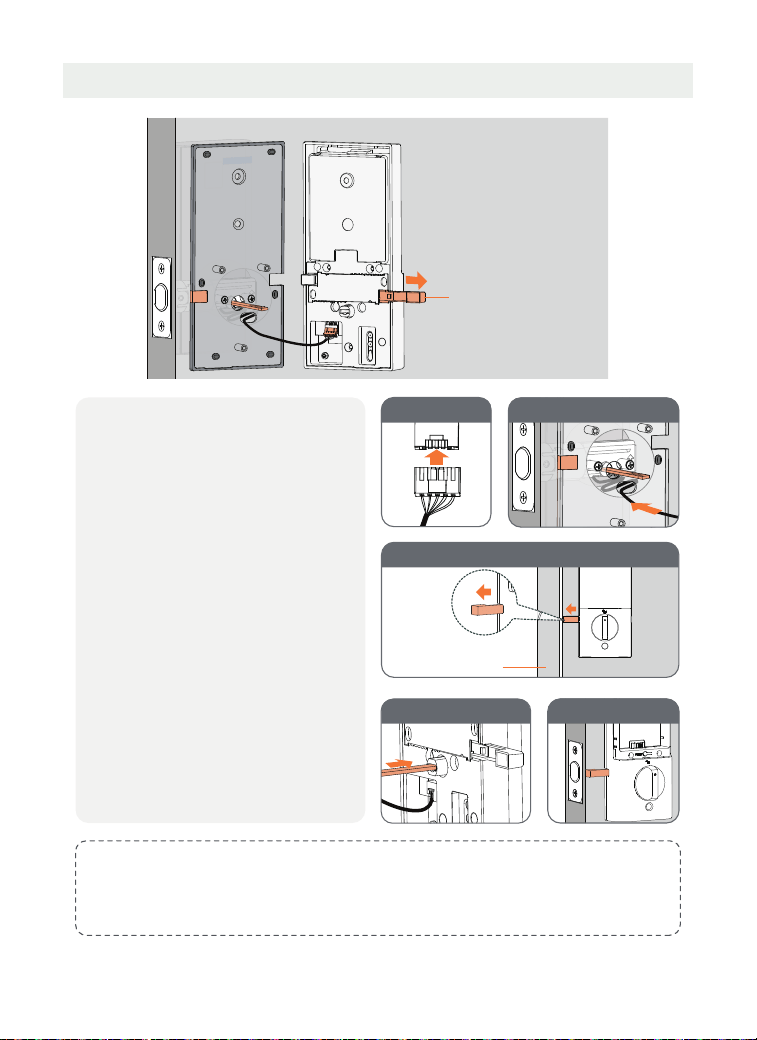

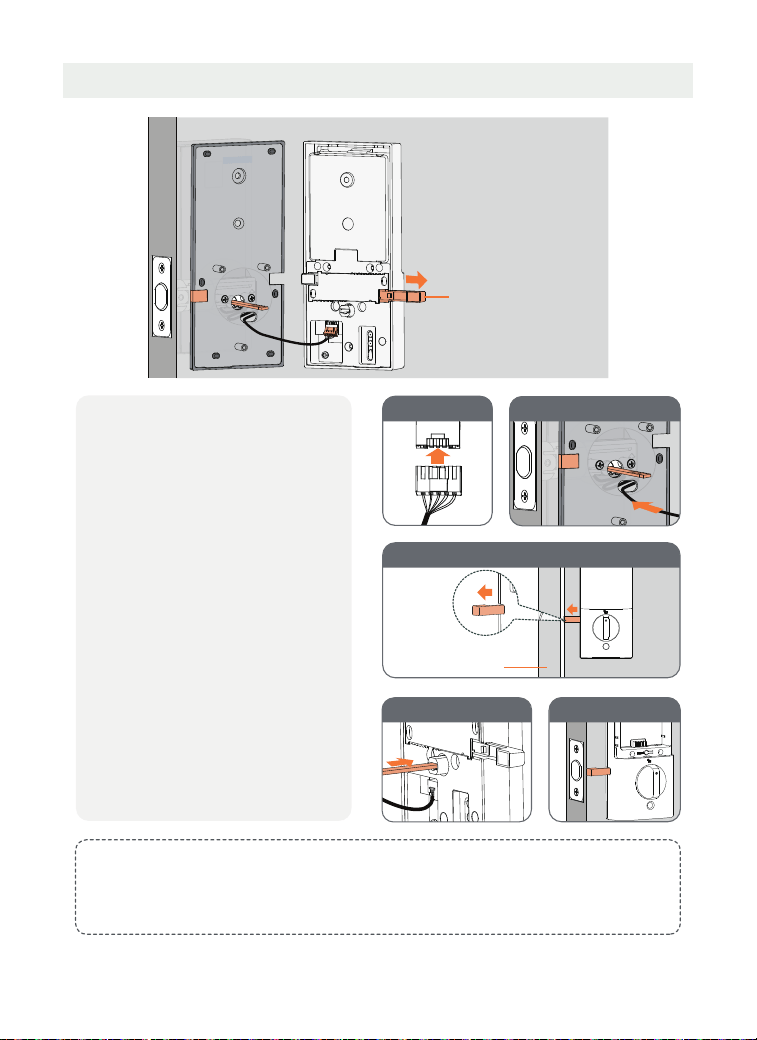

2.3.6 Installing the Interior Lock
Tips:
1. Do not insert the li-ion battery before the interior lock is installed in place.
2. The pull-out length of the door contact sensor should be flush with the edge of the
door. Being too long or too short will affect the closing effect.
Step 1: Connect the cable.
Step 2: Tuck the excess cable
portion into the door opening.
Step 3: Pull out the door contact
sensor on the side near the door
frame.
Step 4: Adjust the rectangular hole
on the inner side of the knob to the
horizontal position and insert the
cylinder.
Step 5: Adjust the length of the
door contact sensor until it is flush
with the edge of the door.
Step 1
Step 5
Step 2
Door contact sensor
Inside
Step 4
Step 3
Door
contact
sensor
Door frame
<08>

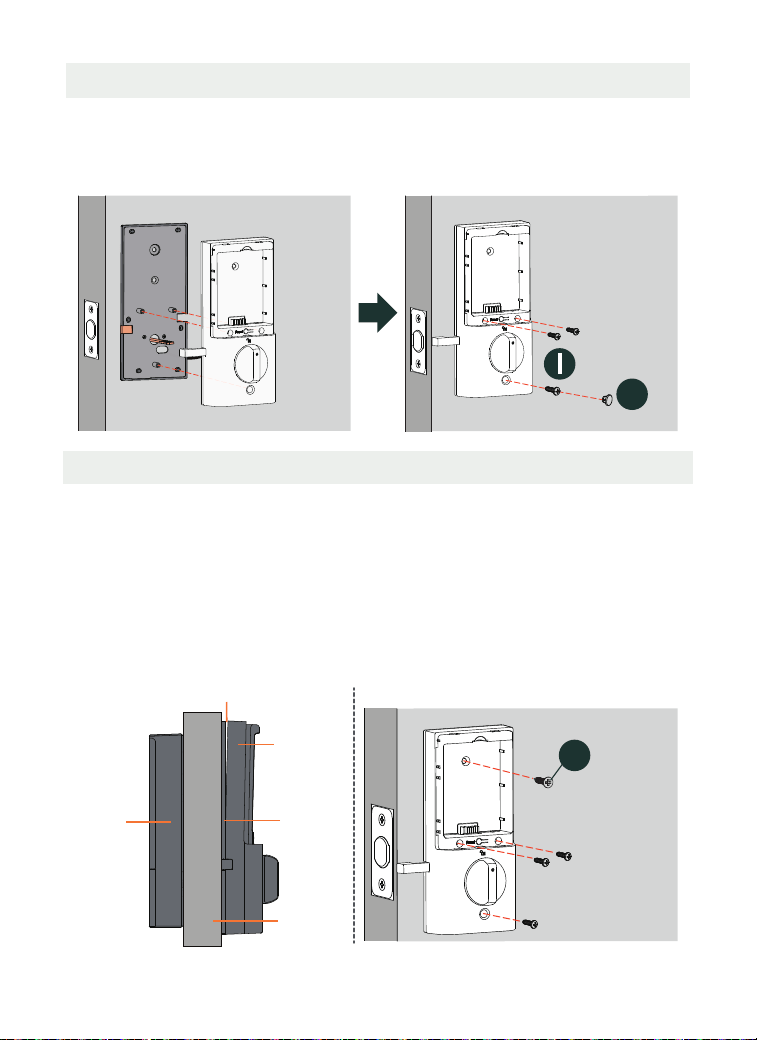

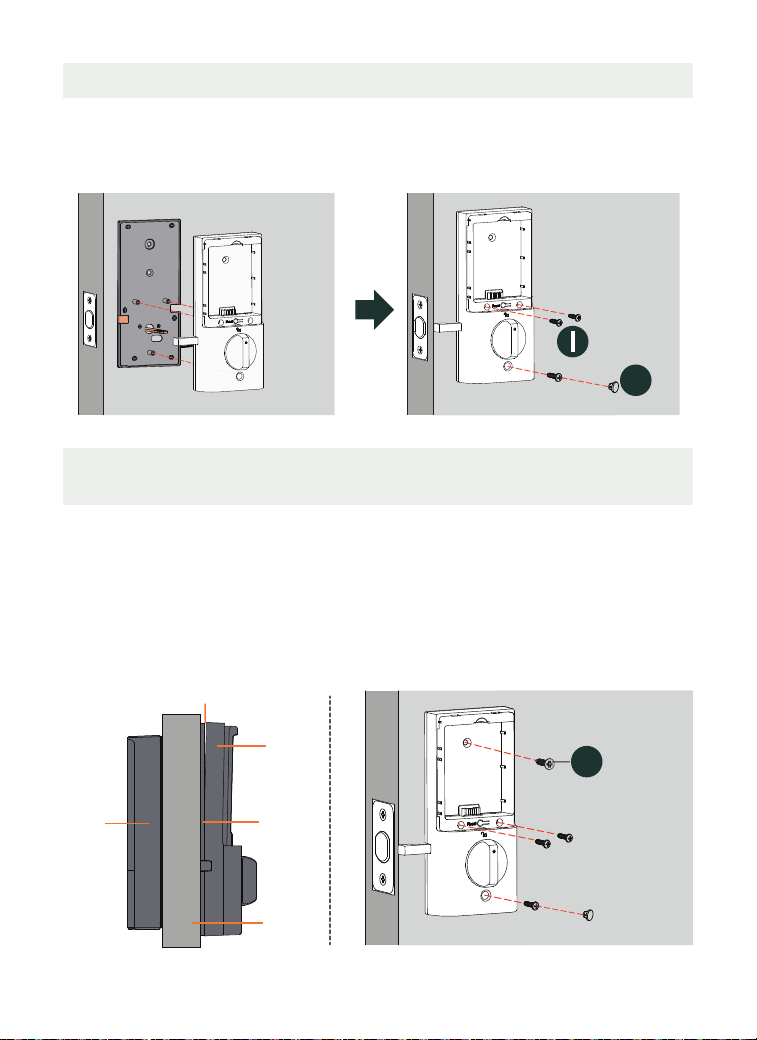

2.3.8 Check Whether the Interior Lock Is Securely
Mounted
2.3.7 Fixing the Interior Lock Screws
Step 1:
Open the battery cover of the interior lock. Then install the three interior
lock screws “I”.
Step 2: Attach the screw decorative part on the bottom
“K-2”
.
Inside
Inside
Perform this step as necessary
a. Directly go to Step 2.3.9 if the interior lock is not warped at the top.
b. Perform the following step when the interior lock is warped at the top, as
shown in the figure on the left below. That is, based on Step 2.3.7, install the
self-tapping screws (see K-3) to additionally secure the interior lock, and
then go to Step 2.3.9.
Warped at the top
Exterior
lock
Interior
lock
Door
Mounting
plate
Self-tapping
screw
Inside
Decorative part
K-2
K-3
<09>

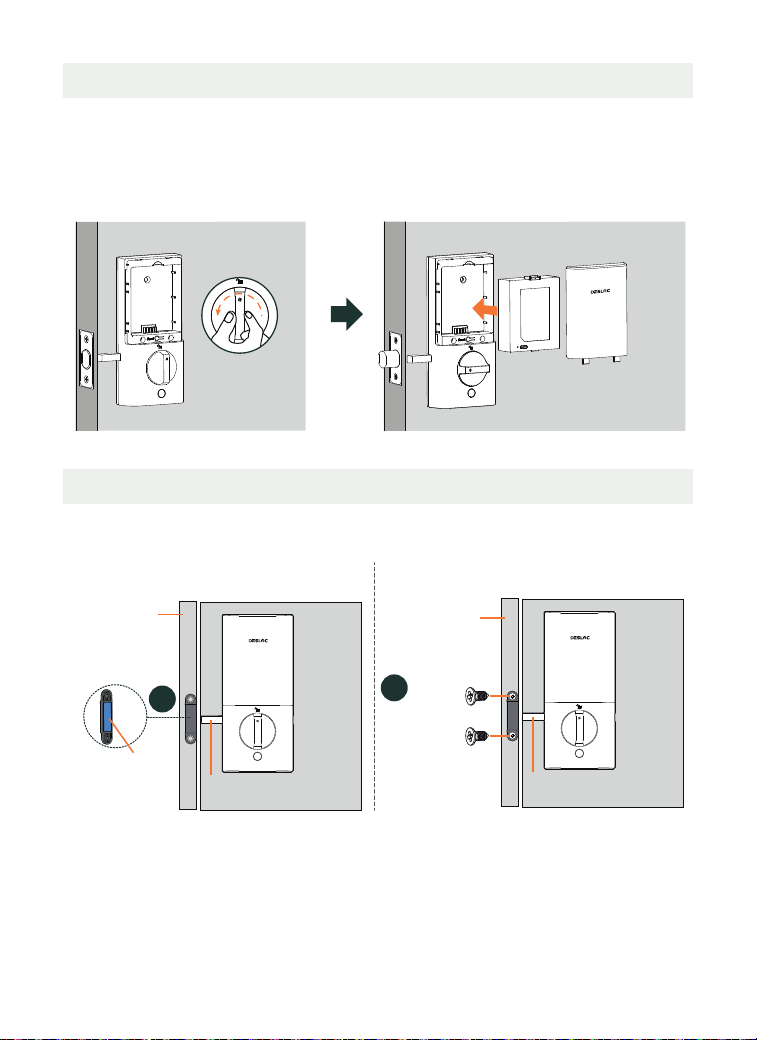

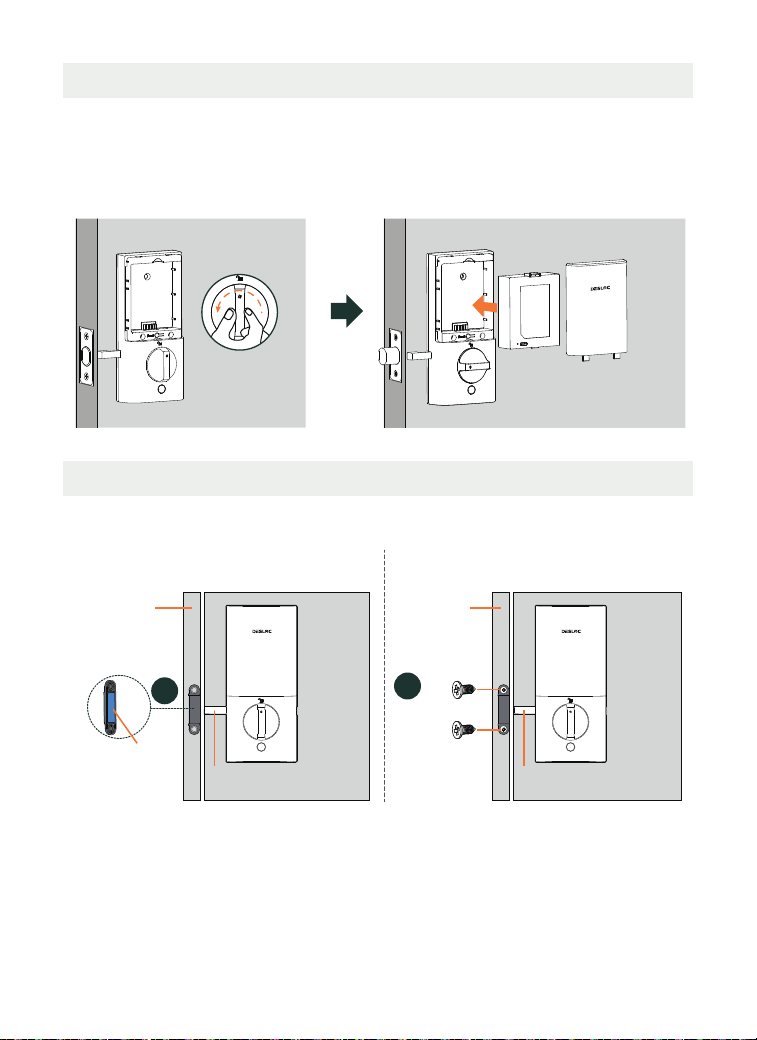

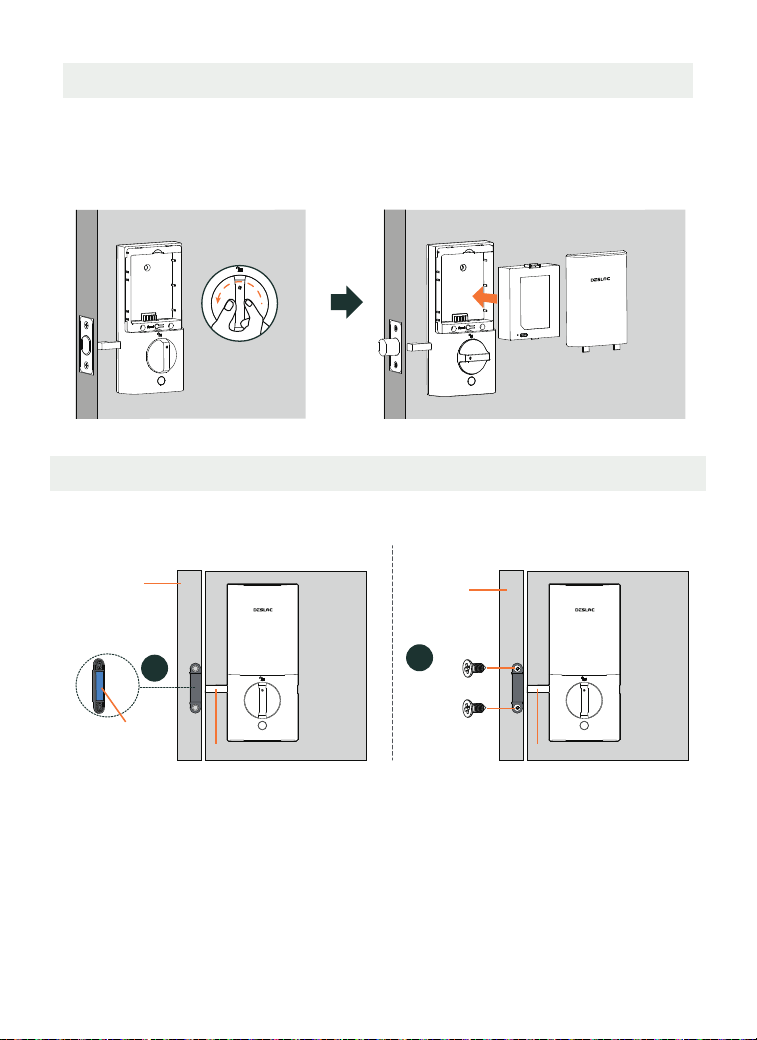

2.3.9 Installing the Battery
2.3.10 Installing the Door Contact
Step 1: Determine the horizontal installation position. The door contact should
be flush with the edge of the door frame.
Step 2: Determine the vertical installation position. The door contact should
be centered vertically with respect to the position of the door contact sensor.
Step 3: After determining the installation position, choose either Method 1 or
Method 2 for fixing.
Step 1: Turn the knob to check whether the deadbolt can slide out smoothly.
Step 2: Install the li-ion battery and battery cover.
The lithium battery is not fully charged; please fully charge it before use
.
The door contact can be fixed by using either of the following two methods:
Method 2: Fix with screws
Method 1: Fix with double-sided adhesive tape
J
J
Door contact sensor
Door
contact
Double-sided
adhesive tape
Door
frame
Inside
Door contact sensor
Door
contact
screws
Door
frame
Inside
Inside Inside
<10>
3. Operation Instructions

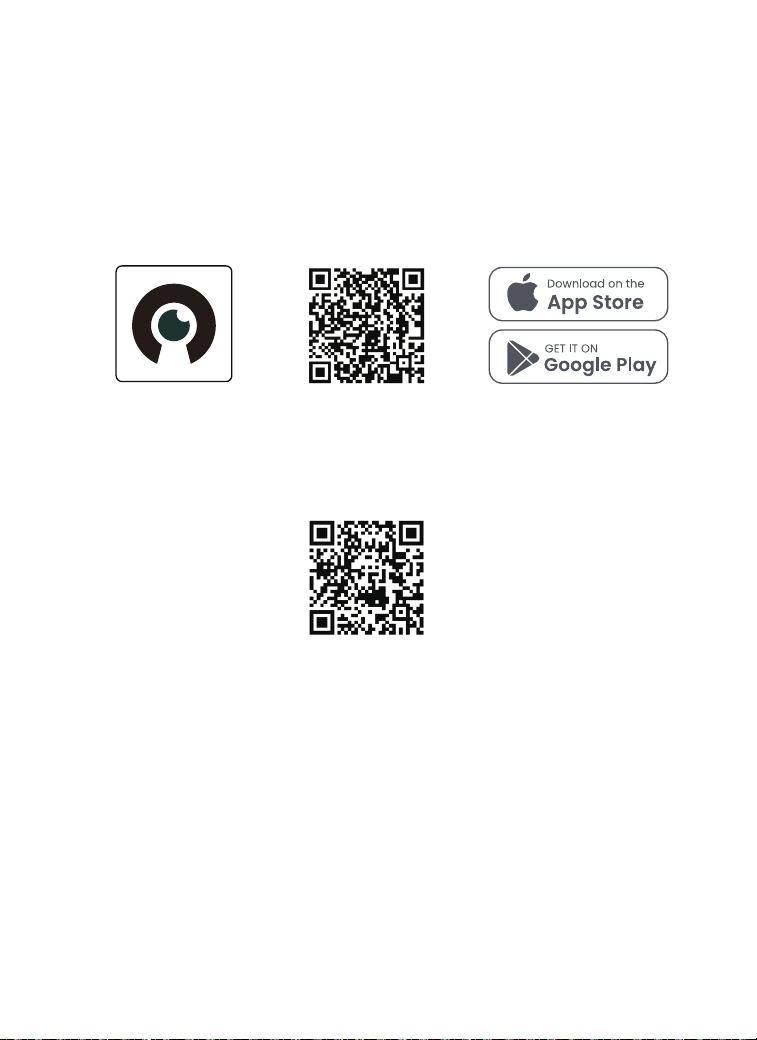

3.1 Downloading the App
Scan the QR code below, follow the instructions on the webpage to
download the DESLOC app on the App Store or Google Play, and learn about
the relevant features and information of the DESLOC app on this webpage.
Scan the QR code below to watch the operation video and get the User
Manual.
3.2 Operations
Scan the QR code to get the
installation and operation guide
<11>
We (DESLOC) will not be liable for any of the following actions or circumstanc-
es.
The touch screen of this product is made of glass. If this product is dropped
on a hard surface or subjected to a serious collision, the glass may break. To
reduce the risk of being cut by glass fragments or cracks, do not touch or
attempt to remove broken glass.
This product contains small parts that may pose a choking hazard to
children under the age of 3. Please keep children away from these small
parts.
The product may not work normally due to your own behavior or the
malicious act of a third party or a low probability of quality problems. Do not
attempt to gain access to the house through the window or break the door
violently, which may lead to property damage or even personal damage. If
you find this kind of situation, please put safety first and contact DESLOC
after-sales team at support@desloc.com or its designated staff through
other channels in time. DESLOC will offer technical support for you as soon as
possible and provide you with a replacement if the lock cannot be repaired
in time.
4. Product Disclaimer
<12>
Serrure intérieureSerrure extérieure
Vue de dessous de la serrure extérieure
Cordon d’alimentation de secours
Pavé
numérique
Trou de la
serrure
Lecteur d'Empreinte
digitale
Cache de la
batterie
Bouton
1. Description du produit
<13>
2. Instructions d’installation

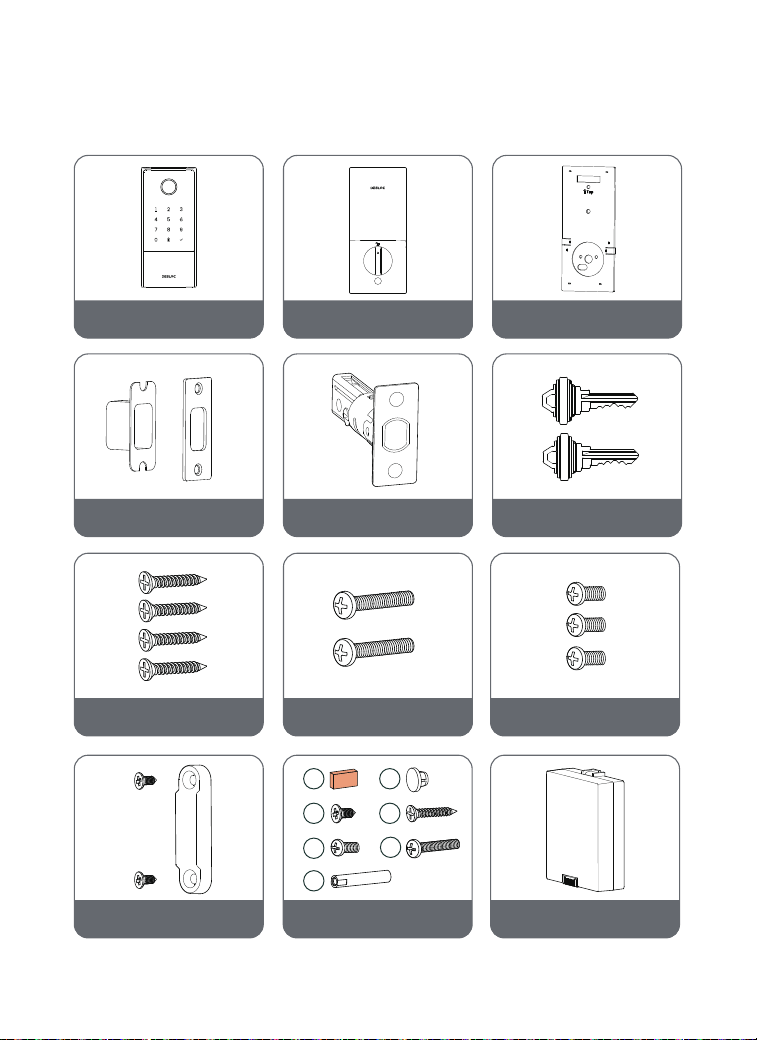

2.1 Liste des pièces
I. Vis de serrure
intérieure
A. Serrure extérieure
D. Gâche
G. Vis de pêne
dormant/gâche
J. Contact de
porte et vis
K. Pièces de rechange L. Batterie au lithium
H. Vis de la plaque de
montage
E. Pêne dormant F. Clés mécaniques
B. Serrure intérieure C. Plaque de montage
1
5
7
3
2
4
6
<14>
2.2 Vue éclatée et vidéo de l’installation
Scannez le codeQR pour
afficher la vidéo d’installation
Vis de serrure intérieure
Pièce de
décoration
Serrure extérieure
Vis de pêne dormant/gâche
Batterie au lithium
D
Gâche
Pêne
dormant
J
G
A
K-3
K-2
I
L
B
E
H
Vis de plaque de montage
Contact de porte et vis
C
Encadremen
t de la porte
Intérieure
Serrure intérieure
Plaque de montage
Vis autotaraudeuse
(Au choix, selon la situation
spécifique)
K-1
Mousse
<15>
(60mm)
(70mm)
Vérifiez si le pêne dormant de la porte doit être ajusté.
Si l’entraxe est de 70mm (2-3/4"), faites pivoter la têtière de180° pour
agrandir la longueur.
(épaisseur de la porte)
35mm (1-3/8") à 51mm (2")
(entraxe)
60mm (2-3/8") ou 70mm (2-3/4")
(diamètre de l’alésage transversal)
54mm (2-1/8")
2.3 Étapes d’installation
2.3.1 Mesure des dimensions de la porte
2.3.2 Réglage de la longueur du pêne dormant
Assurez-vous que la porte présente une épaisseur de 35mm (1-3/8") à 51
mm (2"), un diamètre de trou de 54mm (2-1/8") et une taille d’entraxe de 60
mm (2-3/8") ou 70mm (2-3/4") avec le pêne dormant.
<16>

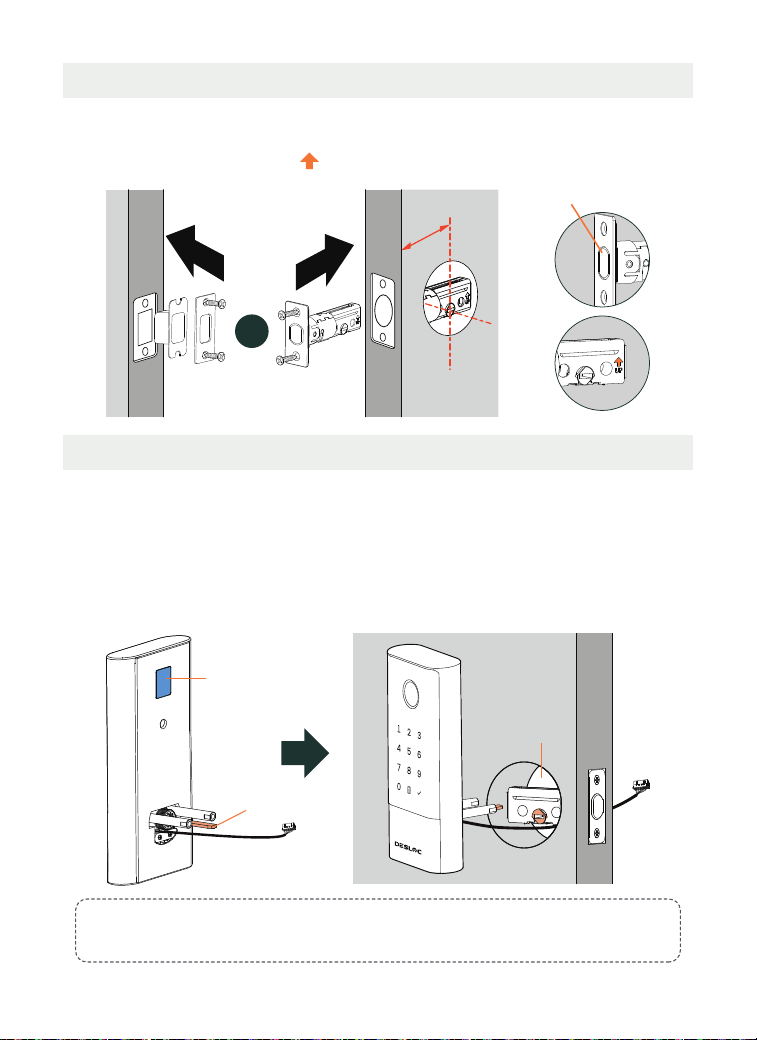

2.3.3 Installation du pêne dormant
2.3.4 Installation de la serrure extérieure
Étape1 : Retirez de la serrure extérieure le papier protecteur situé sur le ruban
adhésif double face.
Étape2 : Faites passer le câble à travers l’ouverture de la porte, sous le pêne
dormant. Faites passer la tige de la serrure extérieure (orientée horizontalement) à
travers le pêne dormant, puis fixez la serrure extérieure à l’autre côté du panneau
de porte.
Astuces :
1. N’insérez pas la clé lors de l’installation.
2. La tige doit être en position horizontale.
Extérieur
Ouverture de
la porte
Ruban
adhésif
double
face
Tige
Le pêne dormant doit être déverrouillé (c’est-à-dire rétracté).
La flèche « » doit pointer vers le haut.
Pêne dormant rétracté
G
<17>

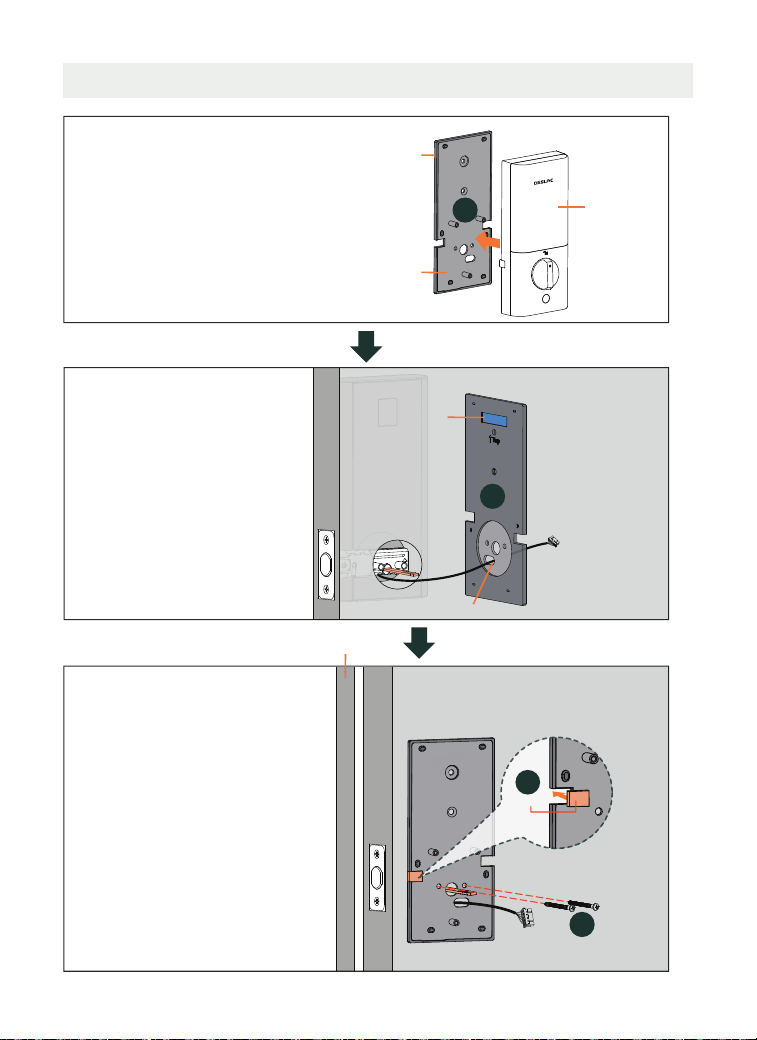

2.3.5 Fixation de la plaque de montage
H
Astuce:
Fixez la mousse fournie dans le
paquet d‘accessoires « K-1 » dans
la rainure de la plaque de montage
près du cadre de la porte.
C
Serrure
intérieure
Joint en
silicone
Plaque de fer
Étape1 : Retirez la plaque de
montage de la serrure
intérieure (la plaque est en
fer et recouverte de joint en
silicone ).
Étape2 : Faites passer le
câble par l’orifice de câble
sur la plaque de montage.
Retirez de la plaque de
montage le papier
protecteur situé sur le
ruban adhésif double face.
Étape3 : Collez la face en
caoutchouc de silicone de la
plaque de montage sur la
face intérieure du panneau de
porte. Alignez d’abord le bord
long de la plaque de montage
parallèlement au cadre de
porte, puis serrez les deux vis
de la plaque de montage
(marquées «H»). Attachez la
pièce de mousse du sachet
d’accessoires (marqué «K-1»)
dans la rainure sur le côté de
la plaque de montage la plus
proche du cadre de porte.
Ruban adhésif
double face
Orifice de câble
Intérieure
Intérieure
Encadrement de la porte
C
Mousse
K-1
<18>
2.3.6 Installation de la serrure intérieure
Astuces :
1. N’insérez pas la batterie au lithium avant que la serrure intérieure ne soit installée.
2. La longueur de sortie du capteur de contact de porte doit être au ras du bord de la porte.
Si elle est trop longue ou trop courte, cela aura un impact sur la fermeture.
Étape1 : Connectez le câble.
Étape2 : Rentrez l’excédent de câble
dans l’ouverture de la porte.
Étape3 : Retirez le capteur de
contact de porte près de
l’encadrement de la porte.
Étape4 : Orientez l’orifice
rectangulaire situé côté intérieur du
bouton à l’horizontale et insérez le
cylindre de serrure.
Étape5 : Ajustez la longueur du
capteur de contact de porte jusqu’à
ce qu’il affleure le bord de la porte.
Étape 1
Étape 5
Capteur de
contact de porte
Intérieure
Étape 4
Étape 2
Étape 3
Capteur de
contact de
porte
Encadrement
de la porte
<19>
Effectuez cette étape si nécessaire
a. Passez directement à l’étape2.3.9 si la serrure intérieure n’est pas
déformée en haut.
b. Effectuez l’étape suivante si la serrure intérieure est déformée en haut (voir
la figure ci-dessous à gauche). En effet, suite à l’étape2.3.7, posez les vis
autotaraudeuses (voir K-3) pour fixer davantage la serrure intérieure, puis
passez à l’étape 2.3.9.

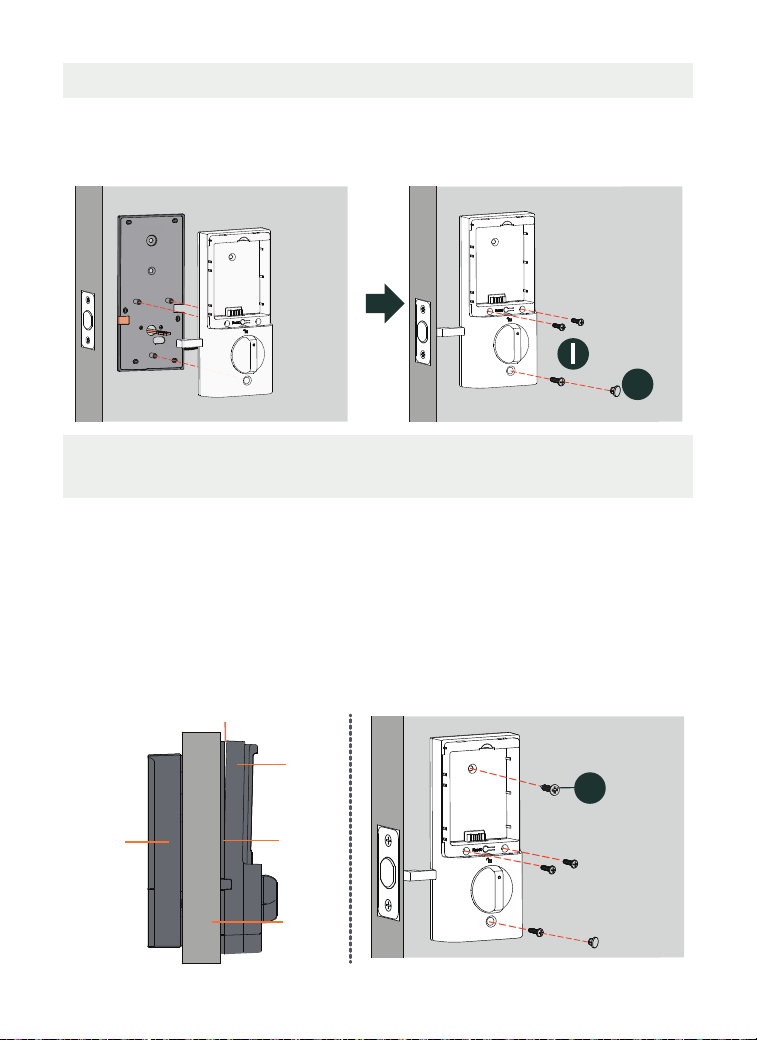

2.3.8 Vérification de la bonne fixation de la serrure
intérieure
2.3.7 Fixation des vis de serrure intérieure
Étape1 :
Ouvrez le cache de la batterie de la serrure intérieure. Posez ensuite les
trois vis de la serrure intérieure “I”.
Étape2 : Fixez la pièce décorative de la vis sur la partie inférieure « K-2 ».
Déformation en haut
Serrure
extérieure
Serrure
intérieure
Porte
Plaque de
montage
Vis autotaraudeuse
Intérieure
Intérieure Intérieure
K-2
K-3
Pièce de décoration
<20>
2.3.9 Installation de la batterie
2.3.10 Installation du contact de porte
Étape1 : Déterminez la position d’installation horizontale. Le contact de porte
doit être au ras du bord de l’encadrement de la porte.
Étape2 : Déterminez la position d’installation verticale. Le contact de porte
doit être centré verticalement par rapport à la position du capteur de
contact de porte.
Étape3 : Après avoir déterminé la position d’installation, choisissez la
méthode de fixation1 ou2.
Le contact de porte peut être fixé en suivant l’une des deux méthodes ci-dessous:
Méthode1 : Fixer avec du ruban adhésif
double face
Méthode2 : Fixer avec des vis
Étape1 : Tournez le bouton pour vérifier que le pêne sort normalement.
Étape2 : Installez la batterie au lithium et le cache correspondant.
La batterie au lithium n’est pas complètement chargée. Veuillez la charger complètement
avant utilisation
.
J
J
Vis de
contact
de porte
Contact
de porte
Capteur de
contact de porte
Capteur de
contact de porte
Ruban
adhésif
double face
Encadrement
de la porte
Encadrement
de la porte
Intérieure Intérieure
Intérieure Intérieure
<21>
3. Instructions d’utilisation
3.1 Téléchargement de l’appli

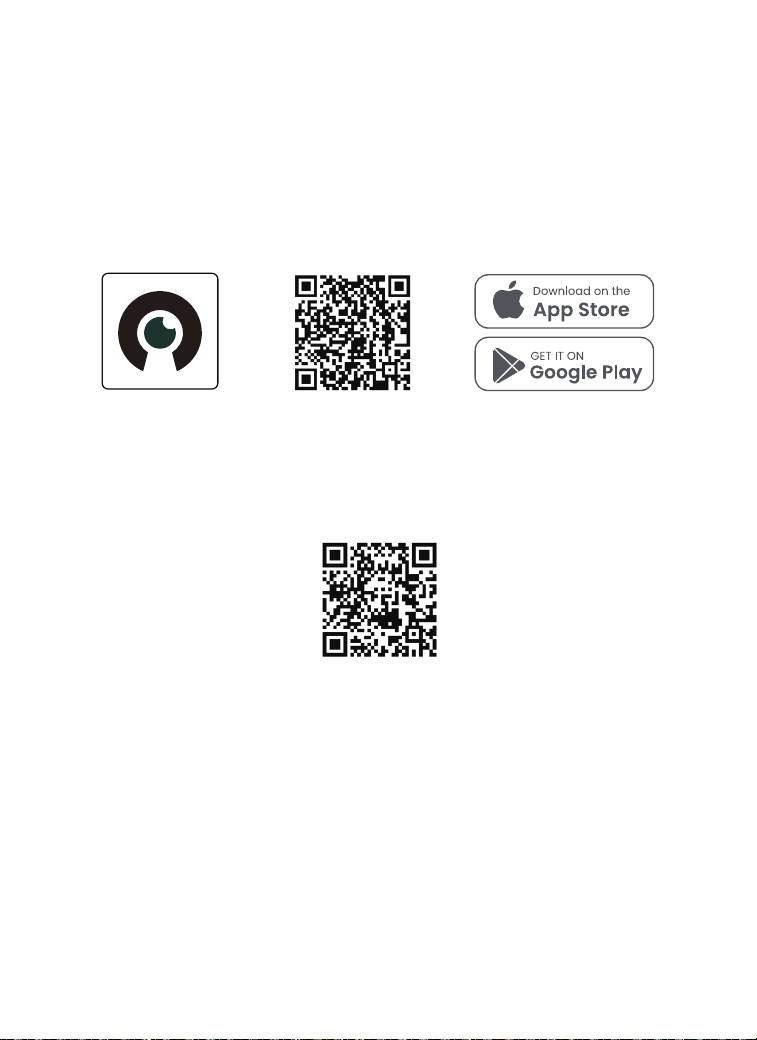

Scannez le code QR ci-dessous, puis suivez les instructions sur la page Web
pour télécharger l’appli DESLOC depuis l’AppStore ou GooglePlay. Découvrez
les fonctionnalités et informations à connaître de l’application DESLOC sur
cette même page Web.
Scannez le codeQR ci-dessous pour afficher la vidéo d’utilisation et obtenir
le manuel correspondant.
Scannez le codeQR pour obtenir le
guide d’installation et d’utilisation
3.2 Utilisation de l’appareil
<22>
4. Clause de non-responsabilité
relative au produit
Nous (DESLOC) ne saurions être tenus responsables des actes ou circonstances
suivants.
L’écran tactile de ce produit est en verre. Si ce produit tombe sur une surface dure
ou qu’il est soumis à un fort impact, le verre pourrait se briser. Pour réduire le risque
de coupure par des éclats de verre ou du verre fissuré, ne touchez pas et n’essayez
pas de retirer le verre brisé.
Ce produit contient de petites pièces pouvant présenter un risque d’étouffement
pour les enfants âgés de moins de 3ans. Veuillez garder les enfants à l’écart de ces
petites pièces.
Le produit peut présenter un dysfonctionnement suite à votre propre utilisation ou
à un acte malveillant d’un tiers ou encore, dans une moindre mesure, un défaut de
qualité. N’essayez pas d’accéder à la maison par la fenêtre ou de forcer
violemment la porte, car vous pourriez entraîner des dommages matériels, voire
vous blesser. Si une telle situation devait se produire, veuillez privilégier la sécurité.
Pour cela, contactez rapidement l’équipe après-vente DESLOC à l’adresse
[email protected] ou le personnel concerné par d’autres canaux. DESLOC
s’engage à fournir une assistance technique dans les plus brefs délais. Si la
réparation n'est pas effectuée à temps, une serrure de remplacement sera fournie.
<23>
1. Descripción del producto
Cerradura interiorCerradura exterior
Teclado
Ojo de la
cerradura
Lector de huellas
dactilares
Cubierta de
la batería
Pomo
Vista inferior de la cerradura exterior
Cable de alimentación de emergencia
<24>
2. Instrucciones de instalación
2.1 Lista de piezas
I. Tornillos para cerradura
interior
A. Cerradura exterior
D. Placa de cierre
G. Tornillos de
cerrojo/placa de cierre
J. Contacto de la
puerta con tornillos
K. Piezas de repuesto L. Batterie au lithium
H. Tornillos de la placa de
montaje
E. Cerrojo F. Llaves mecánicas
B. Cerradura interior
C. Placa de montaje
1
5
7
3
2
4
6
<25>
2.2 Vista en despiece y video
Escanee el código QR para
mirar el video de instalación
Tornillos para cerradura
interior
Pieza decorativa
Cerradura
exterior
Tornillos de cerrojo/placa de cierre
Batterie au lithium
D
Placa de cierre
Cerrojo
J
G
A
K-3
K-2
I
L
B
E
H
Tornillos de la placa de montaje
Contacto de la puerta con tornillos
C
Marco de la
puerta
Interior
Cerradura interior
Placa de montaje
Tornillo autorroscante
(Seleccione según sea necesario)
K-1
Espuma
<26>
(60mm)
(70mm)
2.3 Pasos de instalación
2.3.1 Medición del tamaño de la puerta
Asegúrese de que la puerta tiene un grosor de 1-3/8" a 2", un diámetro de
orificio de 2-1/8", y un tamaño de encaje medido de 2-3/8" o 2-3/4" con el
cerrojo.
2.3.2 Ajuste de la longitud del cerrojo
Revise su puerta para ver si el cerrojo requiere ajustes.
Si el encaje es de 70 mm, gire la placa frontal 180° para extender la longitud.
(Diámetro transversal)
(Grosor de la puerta)
1-3/8" a 2"
(Encaje)
2-3/8" o 2-3/4"
2-1/8"
<27>
2.3.3 Instalación del cerrojo
2.3.4 Instalación de la cerradura exterior
Paso 1: Retire el papel del adhesivo de doble cara de la cerradura exterior.
Paso 2: Pase el cable a través de la abertura de la puerta desde abajo del
cerrojo. Pase la lengüeta de la cerradura exterior "horizontalmente" por el
mecanismo de seguridad, y fije la cerradura exterior al exterior del panel de la
puerta.
Consejos:
1. No inserte la llave durante la instalación.
2. La lengüeta está en posición horizontal.
Asegúrese de que el cerrojo está desbloqueado (es decir, el cerrojo está
retraído).
Asegúrese de que la flecha " " esté hacia arriba.
Exteriorta
Abertura de
la puerta
Cinta adhesiva
de doble cara
Lengüeta
Cerrojo retraído
G
<28>
2.3.5 Fijación de la placa de montaje
H
Consejo:
Fije el espuma del paquete
adjunto "K-1" en la ranura de
la placa de montaje contigua
del marco de la puerta.
C
Serrure
intérieure
Junta silicona
Placa metálica
Paso 1: Retire la placa de
montaje de la cerradura
interior (la placa de montaje
se compone de caucho de
junta silicona y una placa de
hierro).
Paso 2: Pase el cable por el
orificio del cable en la
placa de montaje. Retire el
papel del adhesivo de
doble cara de la placa de
montaje.
Paso 3: Pegue el lado de goma de
silicón de la placa de montaje en
el interior del panel de la puerta.
Después de alinear el borde largo
de la placa de montaje paralelo
al marco de la puerta, apriete los
dos tornillos de la placa de
montaje (marcados con "H").
Coloque la pieza de espuma del
paquete de accesorios (marcada
con "K-1") en la ranura del lado
de la placa de montaje más
cercana al marco de la puerta.
Cinta adhesiva
de doble cara
Interior
Interior
Orificio del cable
Marco de la puerta
C
Espuma
K-1
<29>
2.3.6 Instalación de la cerradura interior
Consejos:
1. No inserte la batería de litio antes de que la cerradura interior esté instalada en su sitio.
2. La longitud de extracción del sensor de contacto de la puerta debe estar a ras del borde
de la puerta. Si es demasiado larga o demasiado corta, el efecto de cierre se verá
afectado.
Paso 1: Conecte el cable.
Paso 2: Introduzca el sobrante del
cable en la abertura de la puerta.
Paso 3: Tire del sensor de contacto
de la puerta en el lado cercano al
marco de la puerta.
Paso 4: Ajuste el orificio
rectangular del lado interior del
pomo a la posición horizontal e
inserte el cilindro.
Paso 5: Ajuste la longitud del
sensor de contacto de la puerta
hasta que esté al ras con el borde
de la puerta.
Paso 1
Paso 5
Paso 4
Paso
3
Sensor de
contacto
de la
puerta
Marco de la
puerta
Interior
Sensor de contacto
de la puerta
Paso
2
<30>
Realice este paso según sea necesario
a. Vaya directamente al Paso 2.3.9 si la cerradura interior no está
deformada en la parte superior.
b. Realice el siguiente paso cuando la cerradura interior esté deformada en
la parte superior, como se muestra en la figura de la izquierda. Es decir,
según el Paso 2.3.7, instale los tornillos autorroscantes (ver K-3) para
asegurar adicionalmente la cerradura interior y después vaya al Paso 2.3.9.
2.3.8 Compruebe si la cerradura interior está bien montada
2.3.7 Fijación de los tornillos de la cerradura interior
Paso 1:
Abra la cubierta de la batería de la cerradura interior. A continuación,
instale los tres tornillos de la cerradura interior “I”.
Paso 2: Coloque la pieza decorativa del tornillo en la parte inferior "K-2".
Deformado en la parte superior
Cerradura
exterior
Cerradura
interior
Puerta
Placa de
montaje
Tornillo
autorroscante
Interior
Pieza decorativa
Interior Interior
K-2
K-3
<31>
2.3.9 Instalación de la batería
Paso 1: Determine la posición de instalación horizontal. El contacto de la puerta
debe estar al ras con el borde del marco de la puerta.
Paso 2: Determine la posición de instalación vertical. El contacto de la puerta
debe estar centrado verticalmente con relación a la posición del sensor de
contacto de la puerta.
Paso 3: Después de determinar la posición de instalación, elija el Método 1 o el
Método 2 para la fijación.
J
J
Método 2: Fije con tornillosMétodo 1: Fíjelo con la cinta adhesiva de
doble cara
El contacto de la puerta puede fijarse usando cualquiera de los dos métodos:
Tornillos del
contacto de
la puerta
Sensor de contacto
de la puerta
Sensor de contacto
de la puerta
Marco de
la puerta
Marco de
la puerta
Contacto de
la puerta
Cinta
adhesiva de
doble cara
Interior
Interior
Paso 1: Gire el pomo para comprobar si el cerrojo sale con facilidad.
Paso 2: Instale la batería y la cubierta de la batería de litio.
La batería de litio no está completamente cargada; por favor, cárguela completamente
antes de usarla
.
2.3.10 Instalación del contacto de la puerta
Interior
Interior
<32>
3. Instrucciones de operación
3.1 Descarga de la aplicación

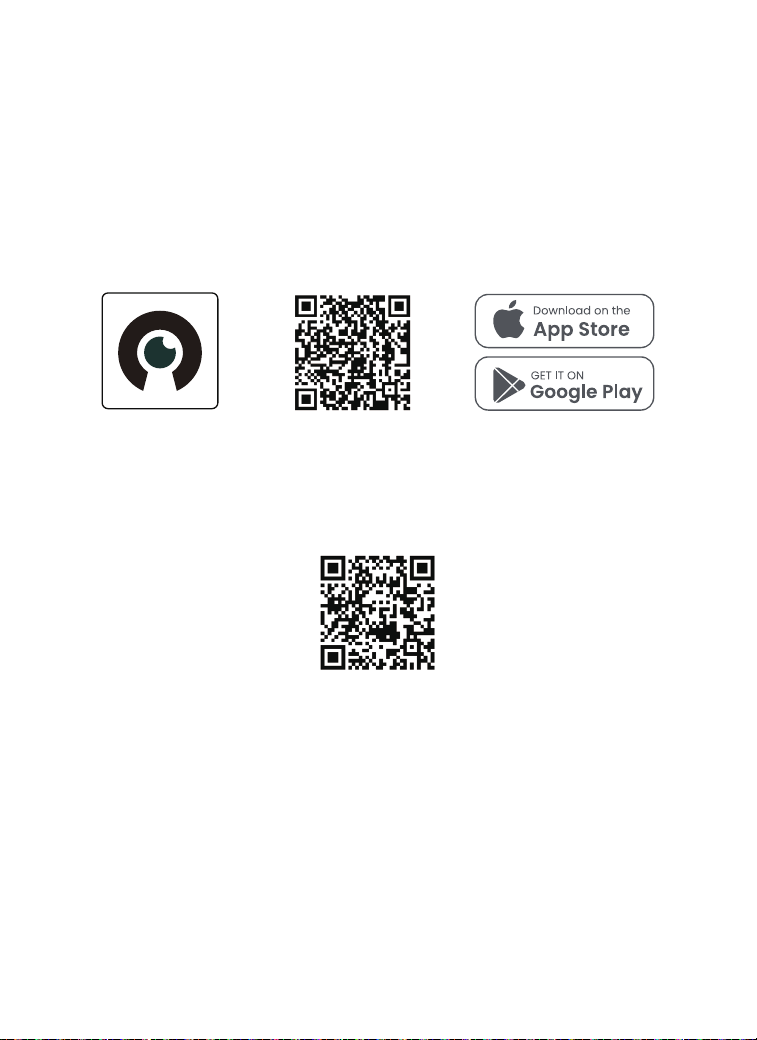

Escanee el código QR a continuación, siga las instrucciones de la
página web para descargar la aplicación DESLOC en la App Store o
Google Play, y conozca las funciones y la información relevantes de
la aplicación DESLOC en esta página web.
Escanee el siguiente código QR para ver el video de operación y
obtener el manual de usuario.
Escanee el código QR para obtener la
guía de instalación y operación
3.2 Funcionamiento
<33>
4. Descargo de responsabilidad del
producto
Nosotros (DESLOC) no seremos responsables de ninguna de las siguientes
acciones o circunstancias.
La pantalla táctil de este producto es de cristal. Si este producto se deja caer
sobre una superficie dura o sufre una colisión grave, el cristal se puede
romper. Para reducir el riesgo de cortarse con fragmentos o grietas de
cristal, no toque ni intente retirar el cristal roto.
Este producto contiene piezas pequeñas que pueden suponer un riesgo de
asfixia para los niños menores de 3 años de edad. Mantenga a los niños
alejados de estas piezas pequeñas.
Es posible que el producto no funcione normalmente debido a su propio
comportamiento o al acto malintencionado de un tercero o a una baja
probabilidad de problemas de calidad. No intente acceder a la vivienda a
través de la ventana ni rompa la puerta violentamente, ya que podría
provocar daños materiales o incluso personales. Si se encuentra ante este
tipo de situación, ponga su seguridad primero y comuníquese
oportunamente con el equipo posventa de desloc en [email protected]
o con su personal designado a través de otros canales. DESLOC le ofrecerá
asistencia técnica lo antes posible y le proporcionará un reemplazo si la
cerradura no puede repararse a tiempo.
Garantie de 12 mois
Garantía con 12 meses
www.desloc.com
+1 (888) 572 6136
12-month warranty
