Thank you for purchasing this HARBOR BREEZE product.
Questions, problems or missing parts?
Before returning, contact us on: 888-251-1003, 8 a.m. - 8 p.m., EST,
Monday - Sunday or [email protected].
Safety Information .................................................................................................................................... 2
Package Contents .................................................................................................................................... 5
Hardware Contents .................................................................................................................................. 6
Preparation ............................................................................................................................................... 6
Initial Installation ........................................................................................................................................ 6
Wiring ...................................................................................................................................................... 11
Final Installation ...................................................................................................................................... 13
Operating Instructions ............................................................................................................................ 16
Care and Maintenance ........................................................................................................................... 17
Troubleshooting ...................................................................................................................................... 18
Limited Lifetime Warranty ....................................................................................................................... 19
Replacement Parts List .......................................................................................................................... 19
TABLE OF CONTENTS
2
SAFETY INFORMATION
CAUTION: Changes or modifications not approved by the party responsible for compliance could
void the user's authority to operate the equipment.
*NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or more of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
Distributed by: Litex Industries Inc., P.O. Box 535639, Grand Prairie, TX, 75053; 800-527-1292
The device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, (2) this device must accept any interference
received, including interference that may cause undesired operation.
NOTE: Dimmable to 10% with select dimmers. See Lowes.com for more information.
READ AND SAVE THESE INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, install or operate
the product. Review the accompanying assembly diagrams.
• Do not discard fan carton or packing material. Should this fan need to be returned to the factory for
repairs, it must be shipped in its original packaging to ensure proper protection against damage that
might exceed the initial cause for return.
• Make sure all electrical connections comply with local codes, ordinances, the National Electrical Code
and ANSI/NFPA 70-1999. Hire a qualified electrician or consult a do-it-yourself wiring handbook if you
are unfamiliar with installing electrical wiring.
• Make sure the installation site you choose allows a minimum clearance of 7 ft. from the blades to the
floor and at least 30 in. from the end of the blades to any obstruction.
• After you install the fan, make sure all connections are secure to prevent the fan from falling.
• The net weight of this fan including the light kit is: 14.55 lbs.
SAFETY INFORMATION
3
To reduce the risk of fire, electrical shock or personal injury, mount fan to outlet box
marked "ACCEPTABLE FOR FAN SUPPORT OF 35 LBS. (15.9 KG) OR LESS" and use
mounting screws provided with the outlet box. Most outlet boxes commonly used for the
support of lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a
qualified electrician if in doubt.
When mounting fan to a ceiling outlet box, use a METAL octagonal outlet box; do NOT use a plastic
outlet box. Secure the outlet box directly to the building structure. The outlet box and its support must
be able to support the moving weight of the fan (at least 35 lbs.).
To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp
edges.
WARNING
DANGER
When using an existing outlet box, make sure the outlet box is securely attached to the building
structure and can support the full weight of the fan. Failure to do this can result in serious injury or
death. The stability of the outlet box is essential in minimizing wobble and noise in the fan after
installation is complete.
To reduce the risk of serious bodily injury, DO NOT use power tools to assemble any part of the fan,
including the blades.
Before installation, be sure to shut off electricity at main switch or circuit breaker in order to avoid
electrical shock.
SAFETY INFORMATION
4
To reduce the risk of fire, electrical shock or personal injury, lever wire connectors provided with this
fan are designed to accept only one 12-gauge house wire and one lead wire from the fan. If your
house wire is larger than 12-gauge or there is more than one house wire to connect to the
corresponding fan lead wires, consult an electrician for the proper size lever wire connectors to use.
To reduce the risk of fire or electrical shock, do not use the fan with any solid state speed control
device or control fan speed with a full range dimmer switch.
To reduce the risk of fire, electrical shock or personal injury, do not bend the blade arms when
installing them, balancing the blades or cleaning the fan. Do not insert objects between the rotating fan
blades.
To reduce the risk of personal injury, use ONLY parts provided with this fan. The use of parts OTHER
than those provided with this fan will void the warranty.
WARNING
CAUTION
Be sure outlet box is properly grounded and that a ground wire (green or bare) is present.
Once installation is complete, carefully check all screws, bolts and nuts on fan motor assembly to
ensure that they are secured.
Do NOT tamper with or attempt to repair LED component. The light source is designed for this specific
application and should not be serviced by untrained personnel. If any servicing is required, call our
customer service department.

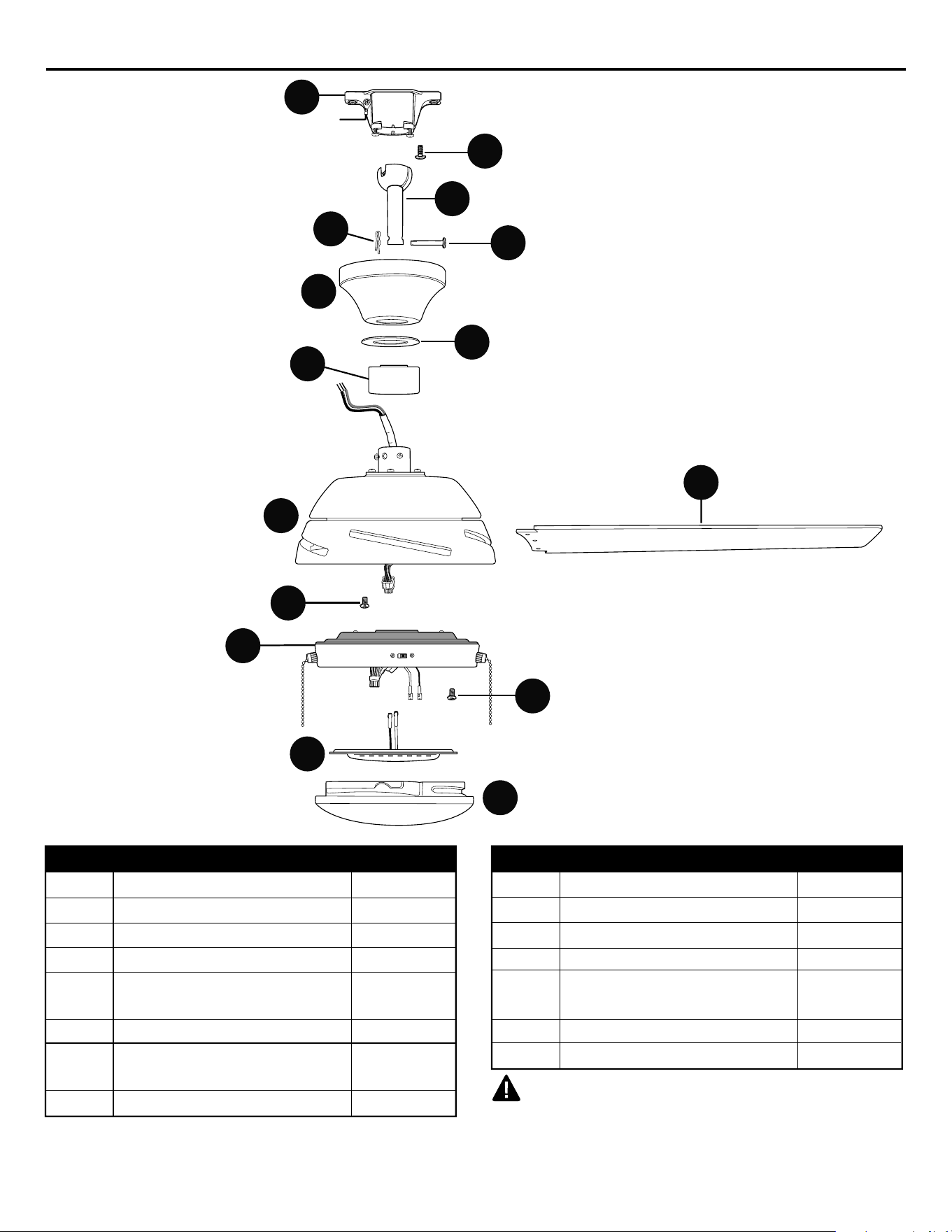

PACKAGE CONTENTS
5
D
E
F
H
I
L
I LED Light Kit 1
J Pin (preassembled) 1
K Clip (preassembled) 1
L Yoke Cover 1
M Canopy Mounting Screw 2
(preassembled)
N Shade 1
O Canopy Cover 1
IMPORTANT: You must use the parts
provided with this fan for proper installation and
safety.
A Downrod 1
B Canopy 1
C Mounting Bracket 1
D Motor Housing 1
E Motor Plate Screw 3
(preassembled)
F Switch Housing 1
G Switch Housing Screw 3
(preassembled)
H Blade 5
DESCRIPTIONPART
QUANTITY
DESCRIPTIONPART
QUANTITY
N
A
B
J
K
O
M
C
G
6
PREPARATION

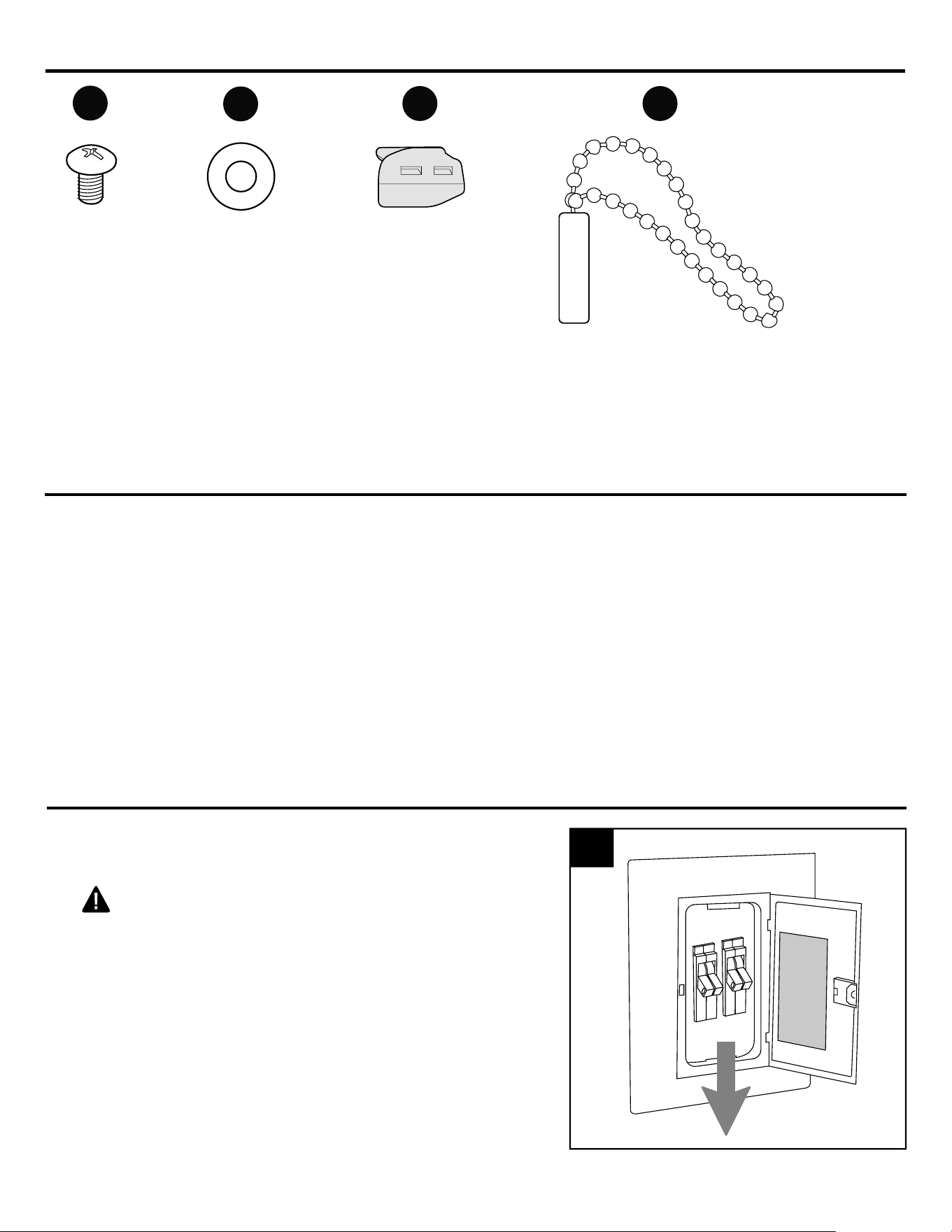

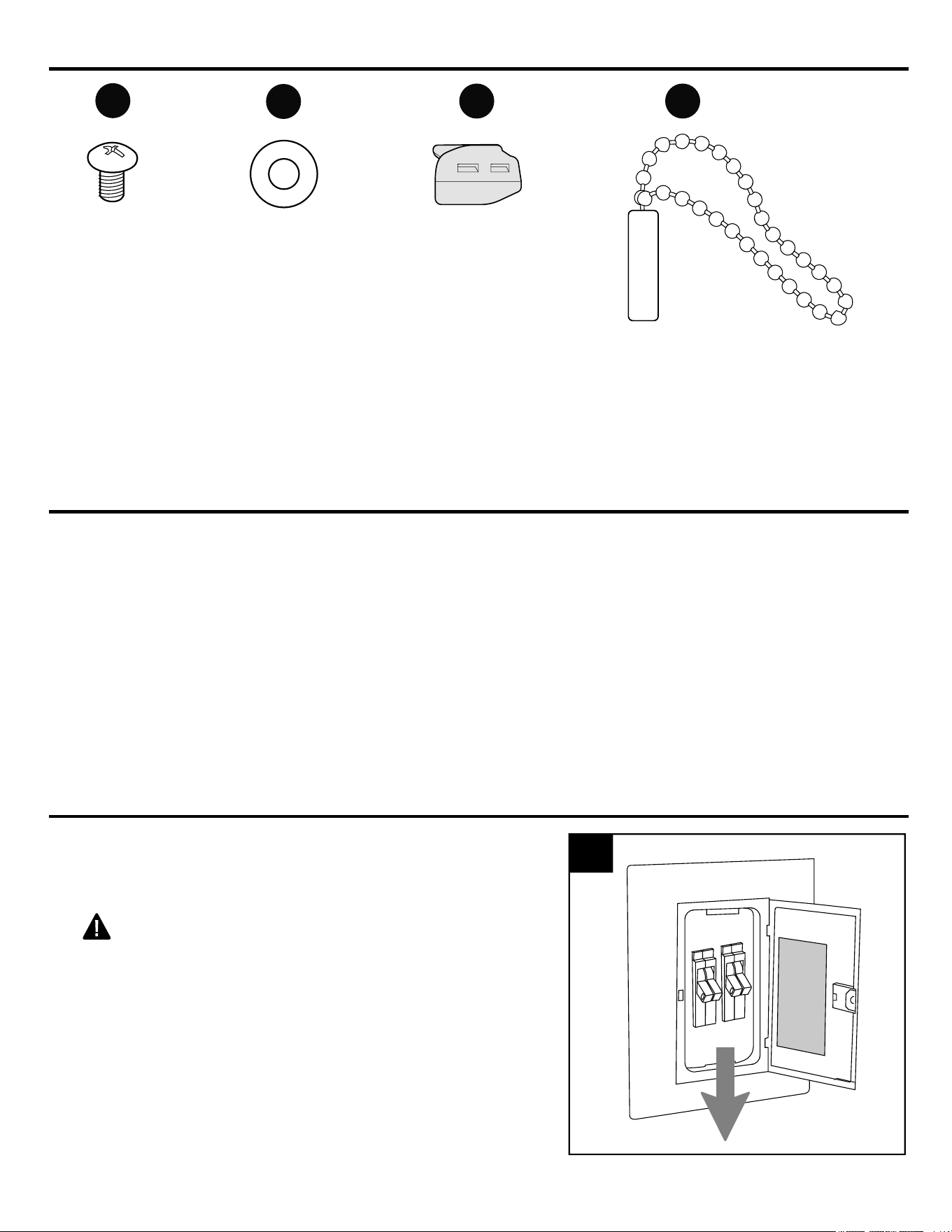

HARDWARE CONTENTS (shown actual size)
Before beginning assembly of product, make sure all parts are present. Place motor on carpet or on
foam to avoid damage to finish. Compare parts with package contents list and hardware contents list. If
any part is missing or damaged, do not attempt to install the product.
Estimated Assembly Time: 120 minutes
Tools Required for Assembly (not included): Electrical Tape, Phillips Screwdriver, Pliers, Safety Glasses,
Stepladder and Wire Strippers
Helpful Tools (not included): AC Tester Light, Tape Measure, Do-It-Yourself Wiring Handbook and Wire
Cutters
Turn off circuit breakers or fuse and wall switch
to the fan supply line leads.
DANGER: Failure to disconnect power
supply prior to installation may result in serious
injury or death.
1.
INITIAL INSTALLATION
ON
OFF
ON
OFF
1
Lever Wire
Connector
Qty. 4
Blade
Screw
Qty. 15
+ 1 extra
Fiber Blade
Washer
Qty. 15
+ 1 extra
Pull Chain
Extension
Qty. 2
AA
BB
CC DD
If applicable, remove existing fan and fan parts,
including the mounting bracket, from outlet box
and disconnect all electrical wiring.
WARNING: To reduce the risk of personal
injury, use ONLY parts provided with your new
fan. The use of parts OTHER than those
provided with this fan will void the warranty.
Set aside screws, spring washers and flat
washers (provided with the outlet box) for fan
installation.
7
INITIAL INSTALLATION
3.

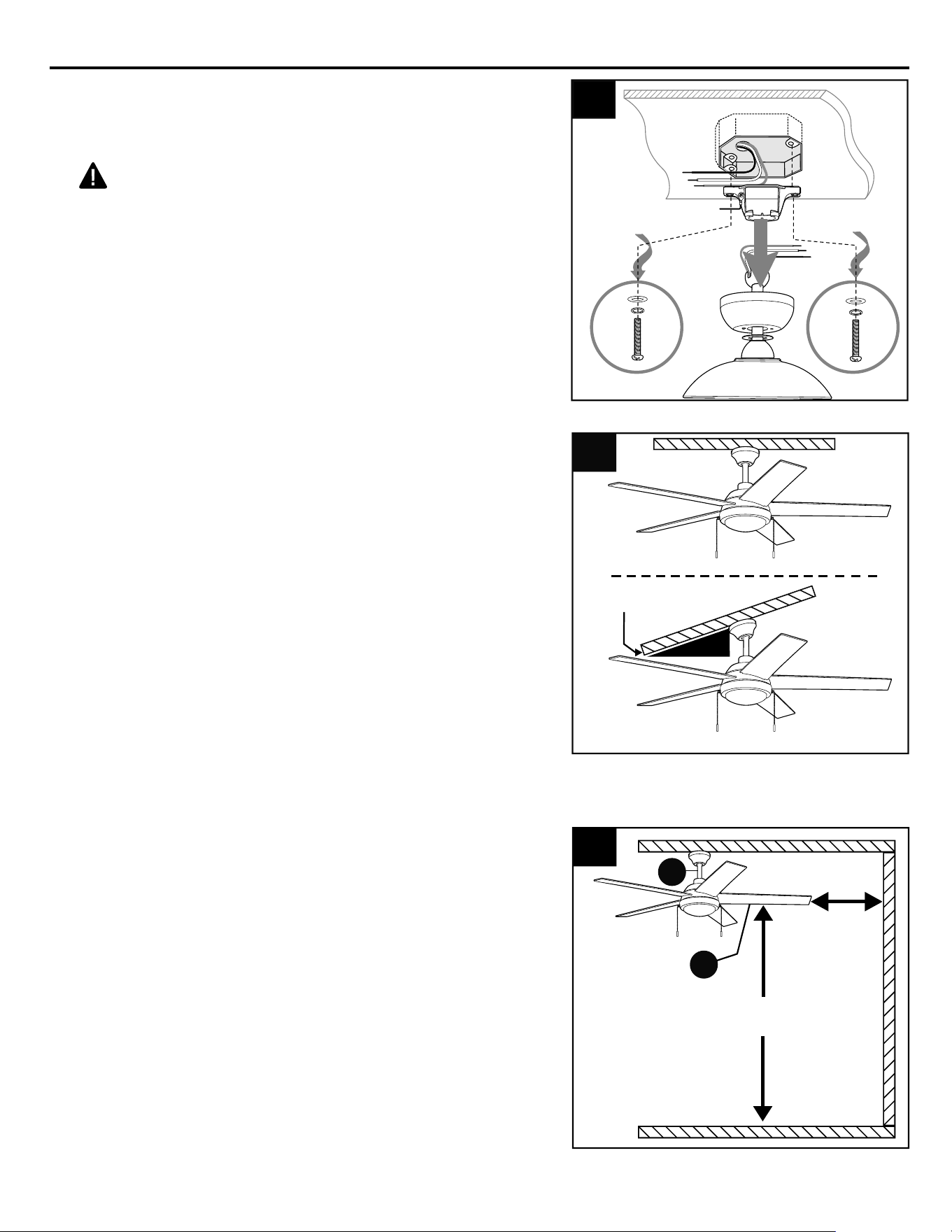

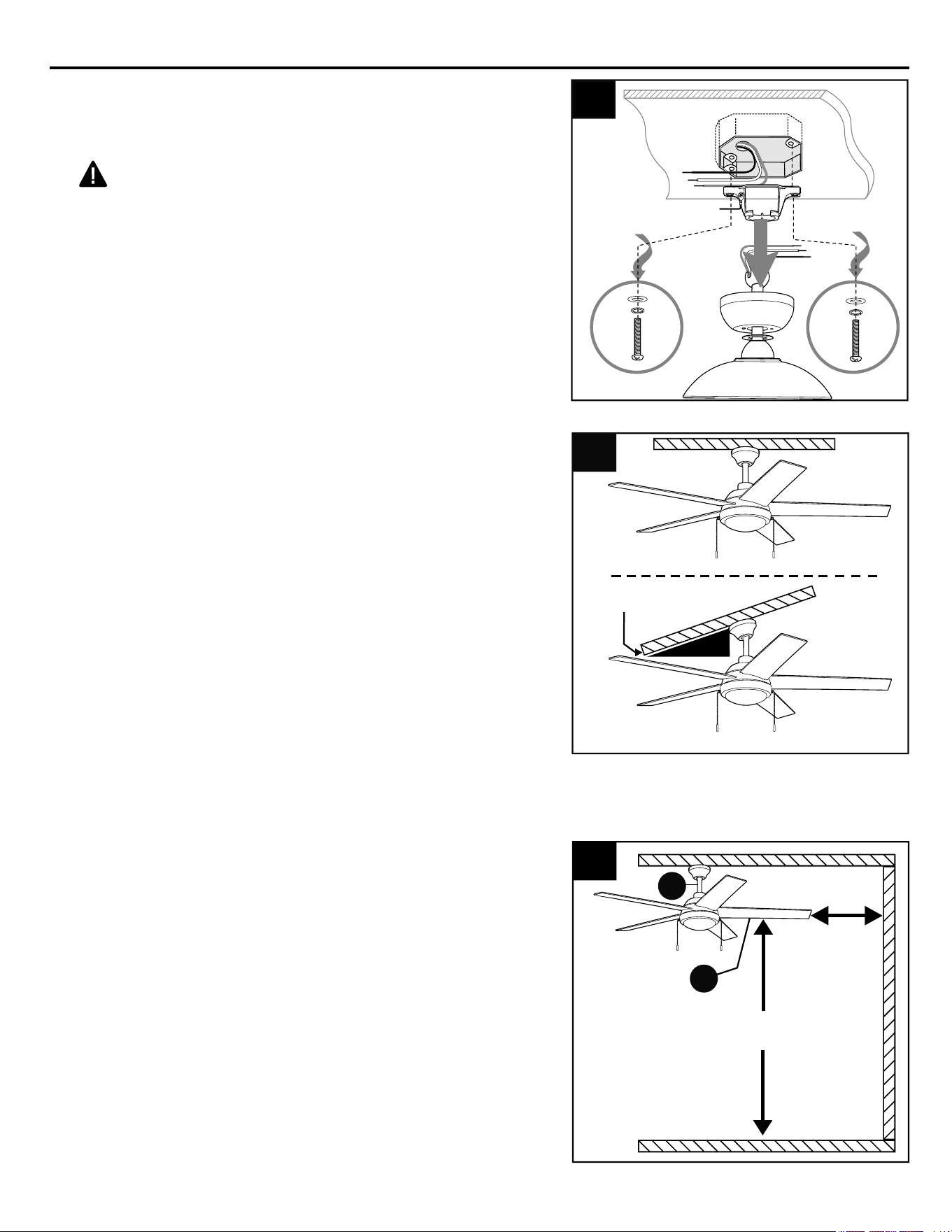

Determine mounting method to use for new fan.
A. Standard mount
B. Angle mount
IMPORTANT: If using the angle mount, ensure
the ceiling angle is not steeper than 19°.
NOTE: Closemount option is not available for
this fan.
*Helpful Hint: Downrod-style mounting is best
suited for ceilings 8 ft. high or higher. For taller
ceilings you may want to use a longer downrod
(not included). Angle-style mounting is best
suited for angled or vaulted ceilings. A longer
downrod is sometimes necessary to ensure
proper blade clearance.
Check to make sure blades (H) will be at least
30 inches from any obstruction. Check downrod
(A) length to ensure blades (H) will be at least
7 ft. above the floor.
4.
7 ft.
min.
30 in.
min.
4
3
B
A
19° max.
2.
2
A
H
INITIAL INSTALLATION
8
5
Open
End
Wall

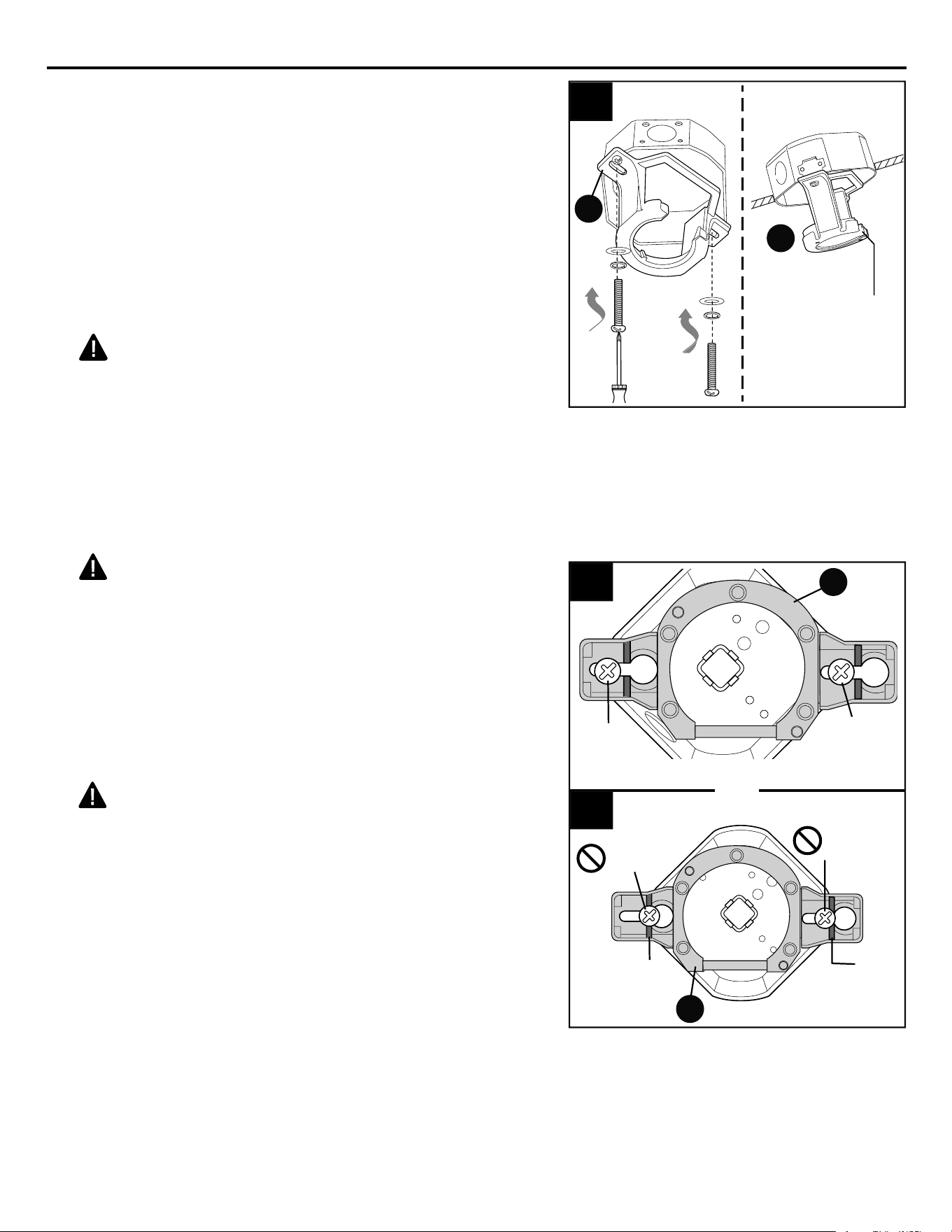

DANGER: To reduce the risk of serious
injury or death, the outlet box screws MUST
be installed somewhere within the long slots
of the mounting bracket and then
TIGHTENED DOWN COMPLETELY. [See
Fig. 5a.]
DANGER: To reduce the risk of fire,
electrical shock, serious personal injury or
damage to the fan, make sure outlet box
screws DO NOT get installed on or near the
wall that separates the keyhole and the long,
narrow slot on each side of the mounting
bracket. [Refer to Fig. 5b.]

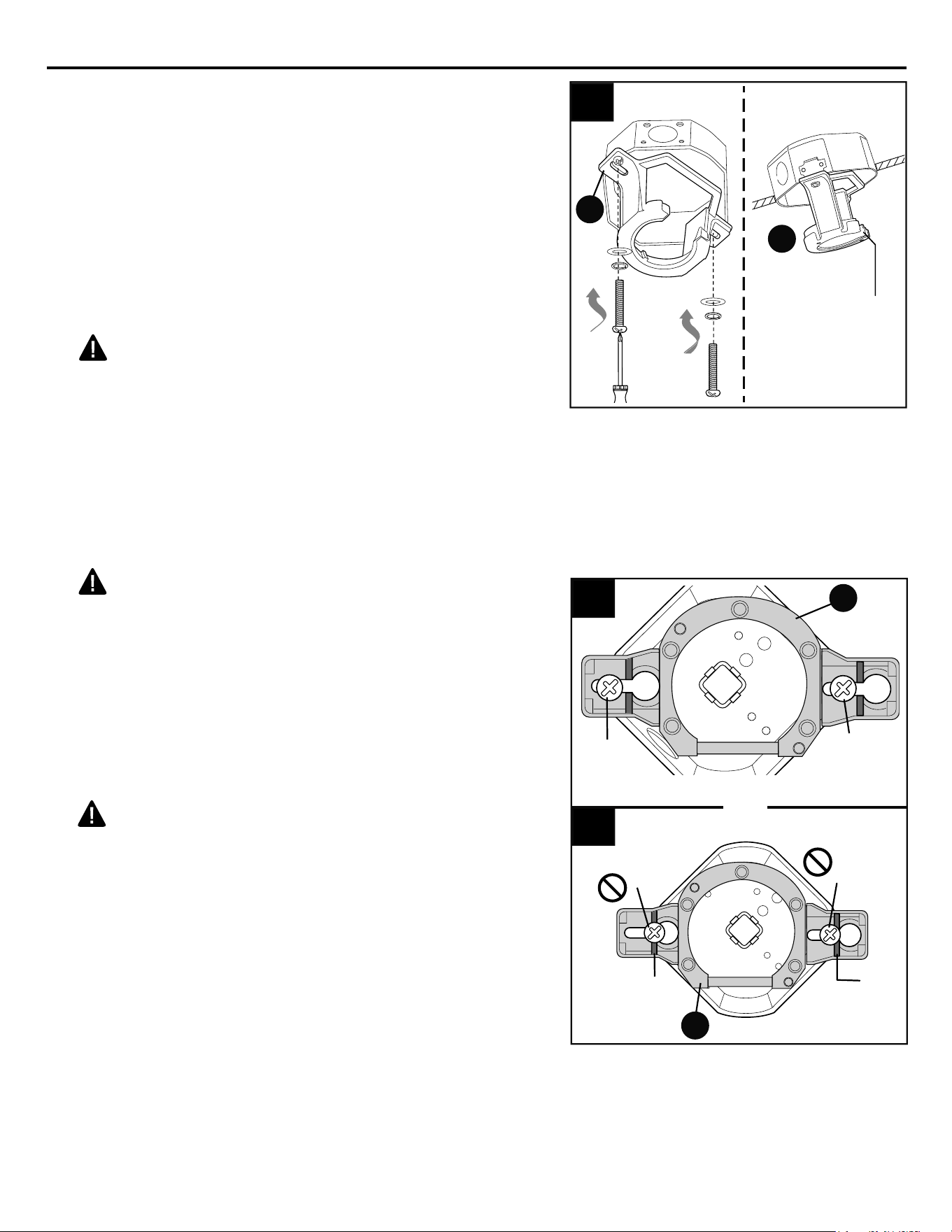

5.
ANGLE
MOUNT
STANDARD
MOUNT
CORRECT Screw Position
VS
INCORRECT Screw Position
5a
C
Wall
5b
(underside)
C
(underside)
C
C
5a.
Secure mounting bracket (C) to outlet box
(not included) using the screws, spring
washers and flat washers provided with the
outlet box. [These may have already been
removed in Step 2, page 7.]
For proper installation of the mounting
bracket (C), make sure to observe the
CORRECT screw position in Fig. 5a while
also taking into account the INCORRECT
screw position seen in Fig. 5b.
WARNING: It is very important you use
the proper hardware when installing the
mounting bracket as this will support the fan.
IMPORTANT: If using the angle mount,
make sure open end of mounting bracket (C)
is installed facing the higher point of the
ceiling, and ensure the ceiling angle is not
steeper than 19°.
5b.
Screw
Screw
Screw
Position
Screw
Position
INITIAL INSTALLATION
9

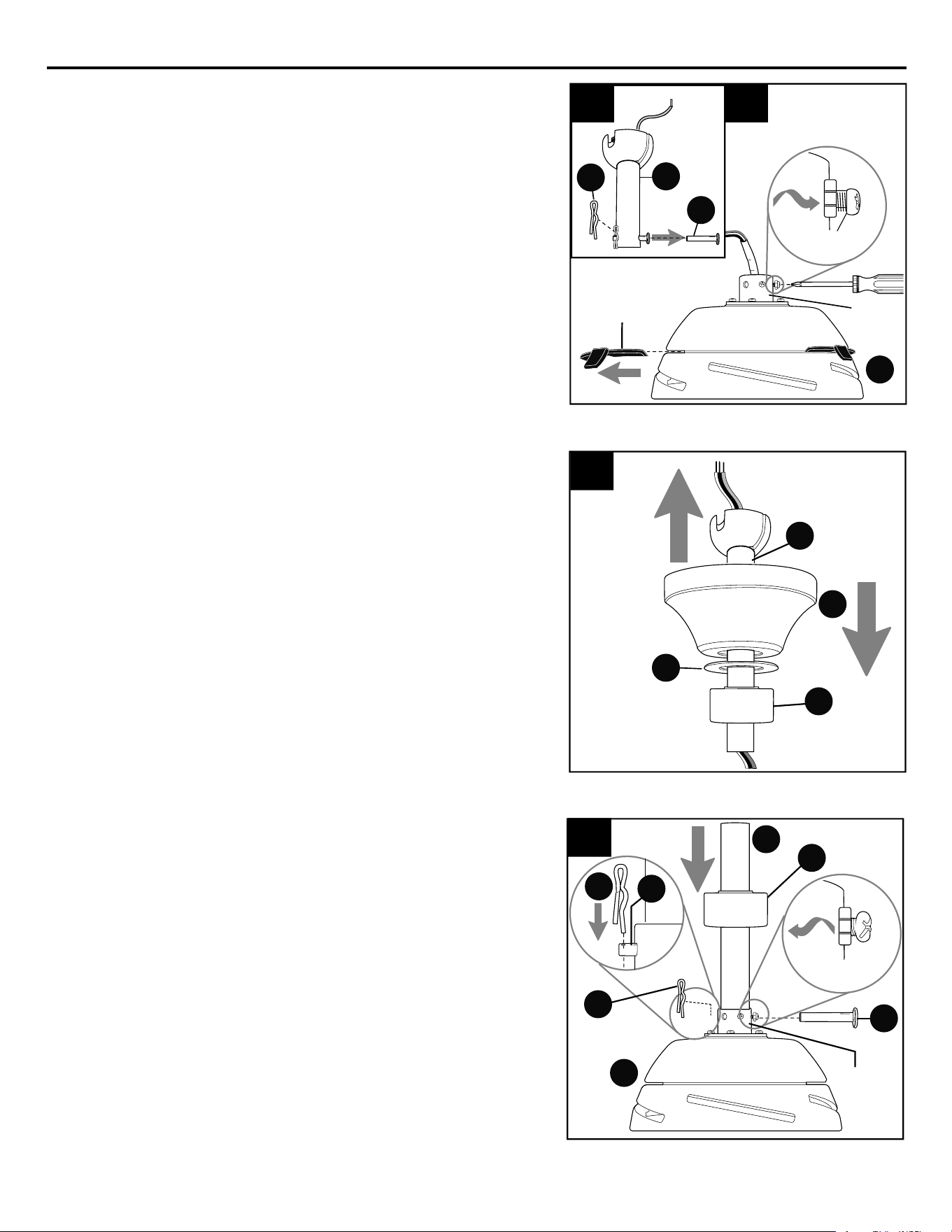

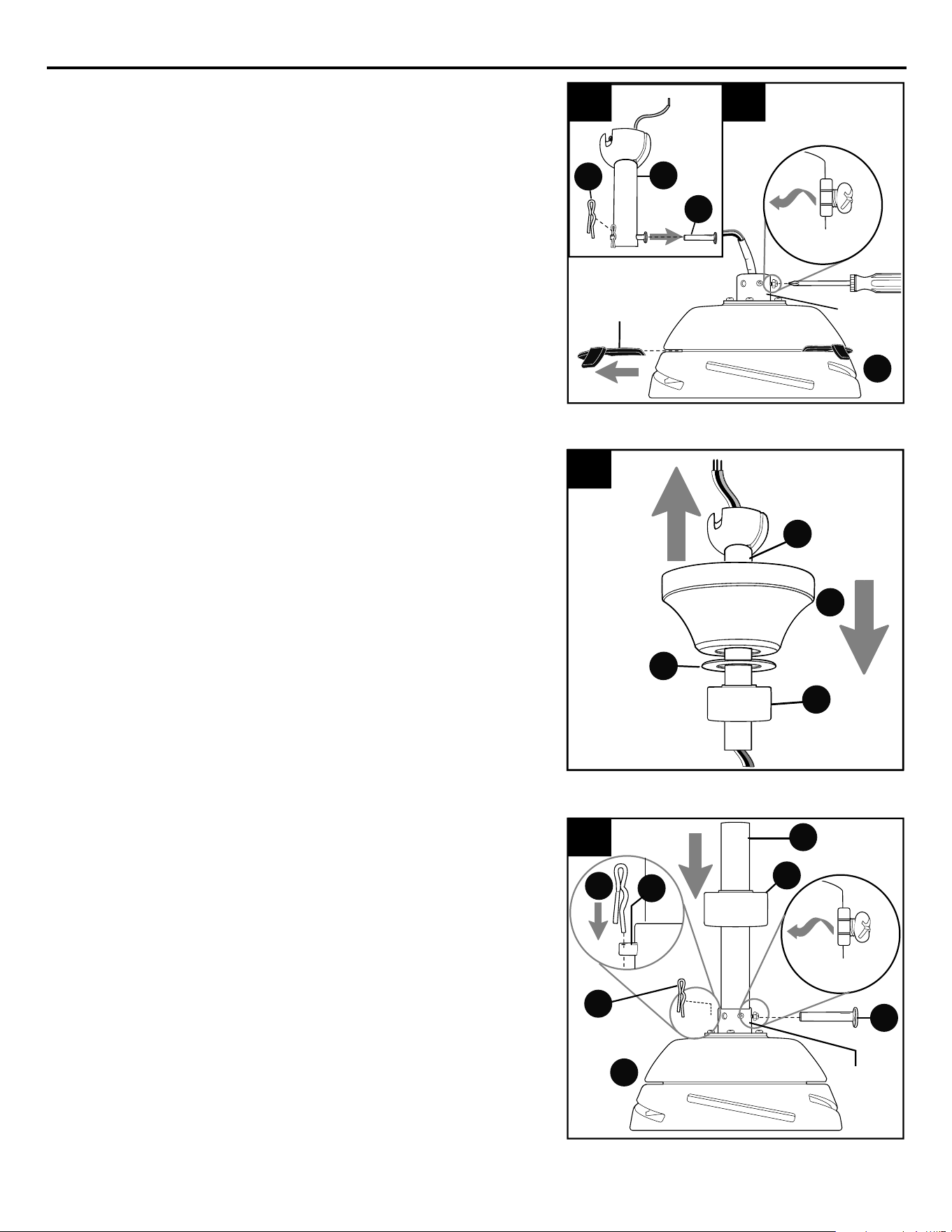

7.
Remove pin (J) and clip (K) from downrod (A).
Partially loosen preassembled set screws and
nut in motor housing yoke at top of motor
housing (D).
Remove all three preassembled motor
stabilization pieces from motor housing (D).
The motor stabilization pieces may be
discarded at this time.
6a.
6a 6b
Set
Screw
Sideview
Yoke
6b.
K
A
D
J
Motor
Stabilization
Piece
Insert downrod (A) through canopy (B), canopy
cover (O and yoke cover (L). NOTE: Canopy
cover (O) must be turned with the smooth side
toward the motor housing (D).
Then, thread wires from motor housing (D)
through downrod (A).
7
A
B
L
Slip downrod (A) into motor housing yoke, align
holes and re-install pin (J) and clip (K). Tighten set
screws in motor housing yoke and then tighten
preassembled nut on one of the set screws. Then,
slide yoke cover (L) down until it rests on top of
motor housing (D).
8
Yoke
Sideview
A
K
K
D
J
J
L
Set Screw
and Nut
O
8.
INITIAL INSTALLATION
10

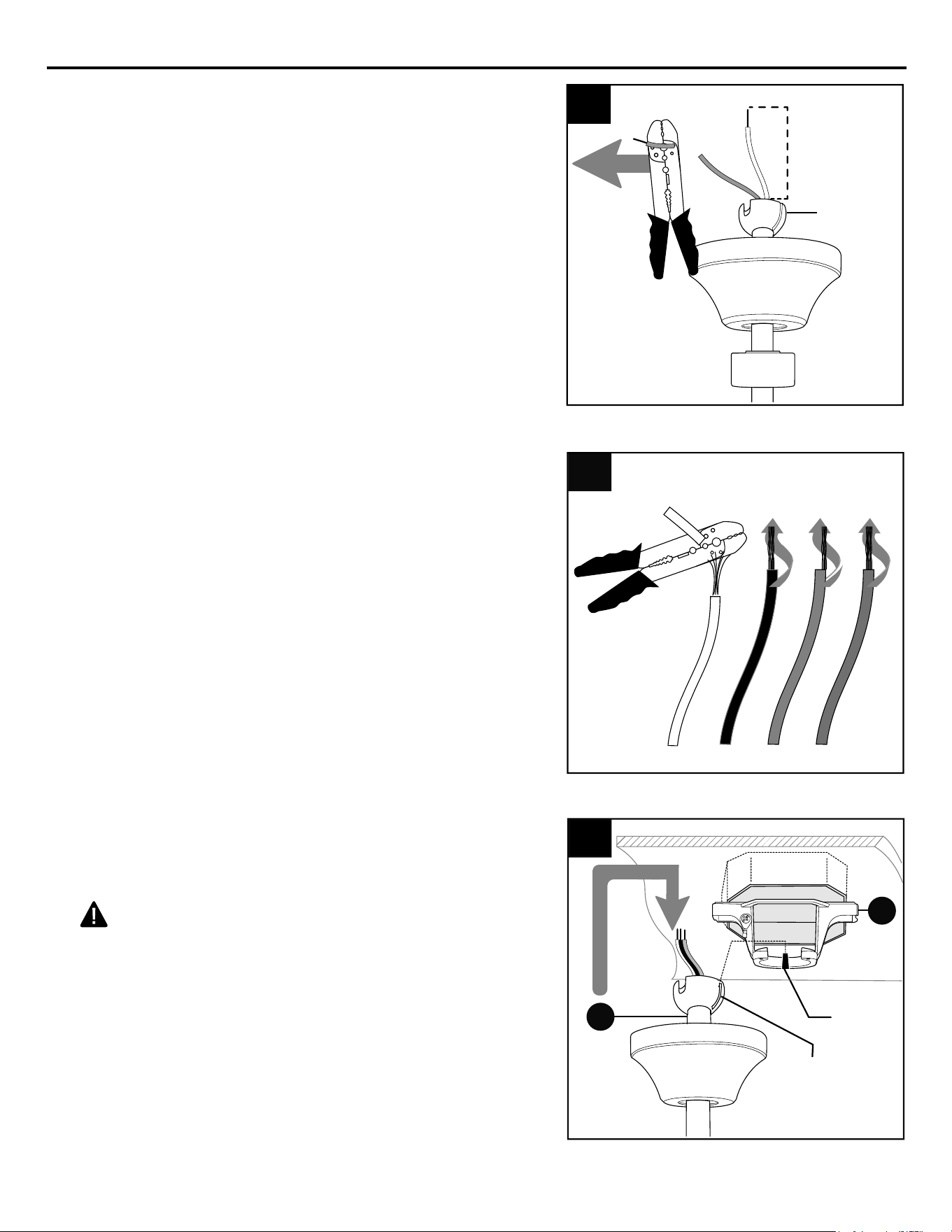

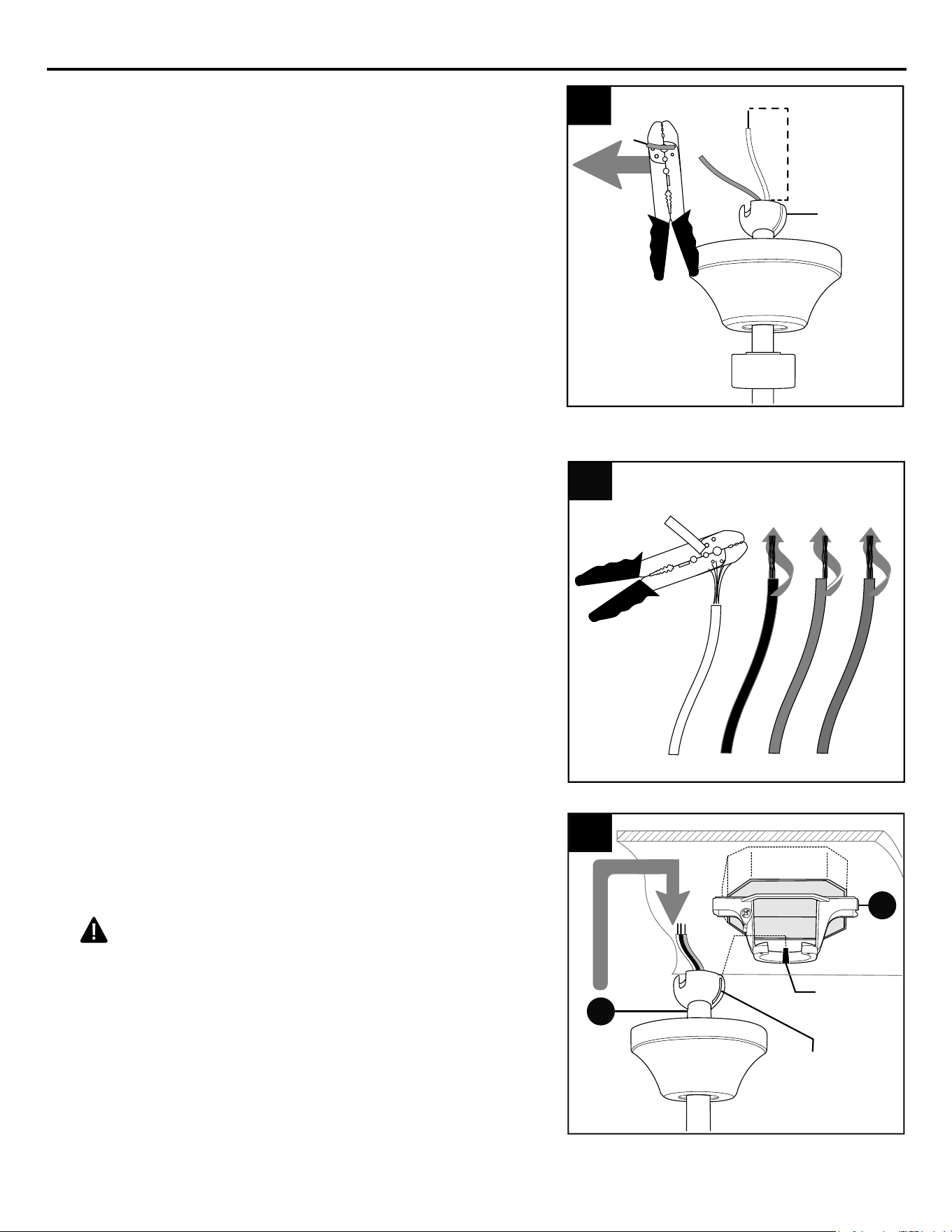

Depending on the length of downrod you use, you
may need to cut the lead wires back to simplify the
wiring. If you decide to cut back the lead wires, it is
suggested you do so in the following manner:
Take the lead wires and make sure you have
pulled them all the way through the top of the
downrod. Start at the TOP of the hanging ball on
the downrod and measure 8 in. of lead wire, then
cut the excess wire off with wire cutters (not
included).
NOTE: If you do not cut back the lead wires,
Steps 9 and 10 are not necessary and you may
proceed to Step 11 instead.
9.
If you decided to cut back the lead wires in Step 9,
strip 3/8 in. of insulation from end of each wire --
WHITE, BLACK, GREEN and BLUE (if
applicable). Twist stripped ends of each strand of
wire within the insulation with pliers (not included).
10.
10
Install hanging ball of downrod (A) into opening of
mounting bracket (C). Align one of the slots in
hanging ball with tab in mounting bracket (C).
DANGER: Failure to align one of the slots in
the ball with the tab may result in serious injury or
death.
11.
11
Tab
Slot
A
C
Hanging
Ball
9
8 in.
11
WIRING
WIRING
WARNING: To reduce the risk of fire, electrical shock or personal injury, lever wire connectors provided
with this fan are designed to accept only one 12-gauge house wire and one lead wire from the fan. If your
house wire is larger than 12-gauge or there is more than one house wire to connect to the corresponding
fan lead wires, consult an electrician for the proper size lever wire connectors to use.
CAUTION: Be sure outlet box is properly grounded and that a ground (GREEN or BARE) wire is
present.
WARNING: If house wires are different colors than referred to in the following steps, stop immediately.
A professional electrician is recommended to determine wiring.
WARNING: Using a full range dimmer switch (not included) to control fan speed will cause a loud
humming noise from fan. To reduce the risk of fire or electrical shock, do NOT use a full range dimmer
switch to control fan speed.
NOTE: This fan is remote control adaptable (remote control not included). Please refer to instructions
provided with the remote control before proceeding with these wiring instructions.
1.

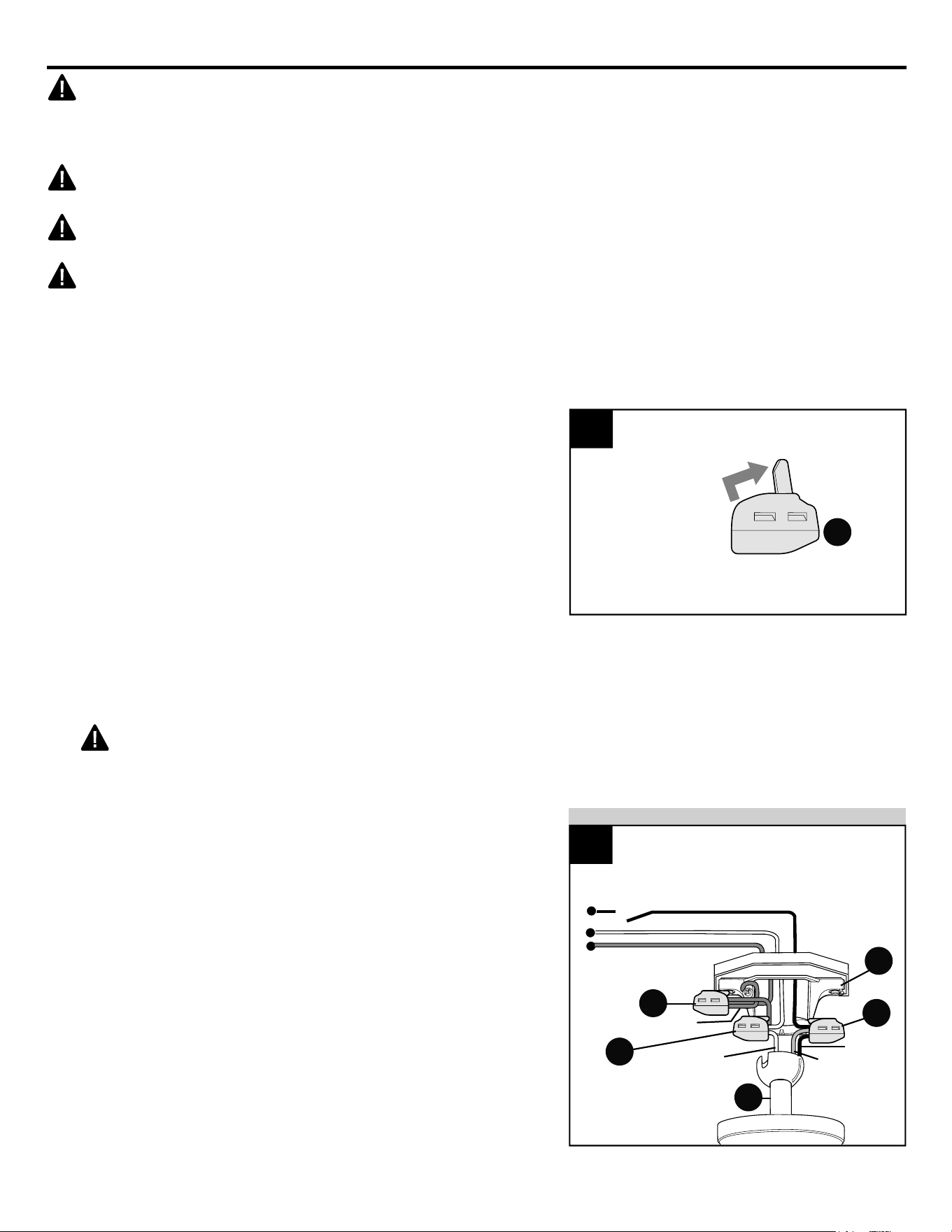

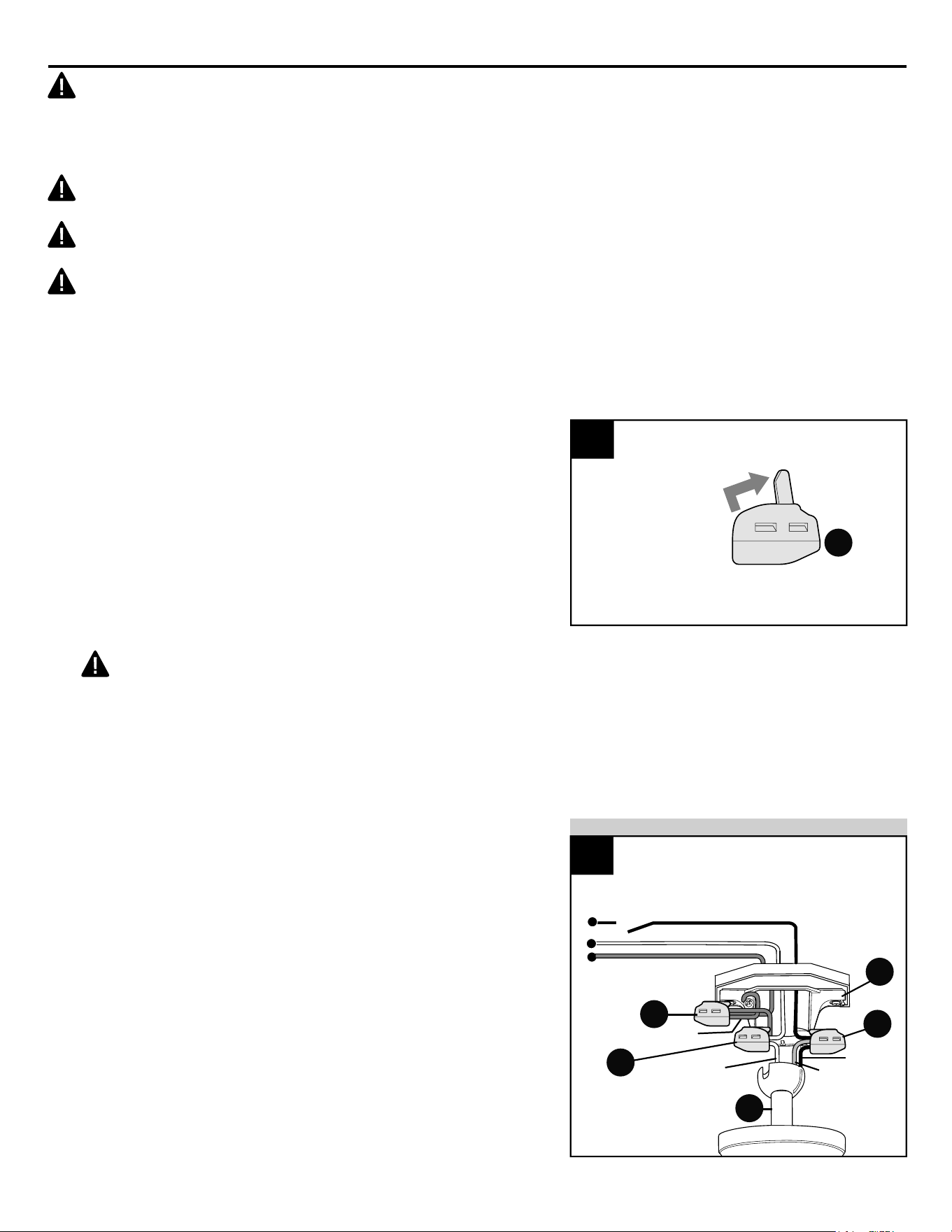

IMPORTANT: Each wire connection is made by
firmly raising the levers on each lever wire connector
(CC), as shown. Then, ONE wire is inserted into
each opening.
1
CC
Choose wiring diagram (Fig. 2a, Fig. 2b or Fig. 2c)
that fits your situation and make appropriate wiring
connections per your selection in Step 2.
WARNING: In order for wire connections to be
secure, all levers on the lever wire connectors (CC)
must be completely returned to their original position
as shown in the wiring diagram, option 2a, 2b or 2c,
which corresponds to your wiring needs.
2.
FAN AND LIGHT CONTROLLED BY TWO WALL SWITCHES
2a
FAN AND LIGHT CONTROLLED BY PULL CHAINS
120V POWER
FROM CEILING
BLACK (POWER)
WHITE (NEUTRAL)
GROUND/GREEN (BARE)
GREEN
WHITE
BLACK
BLUE
CC
CC
CC

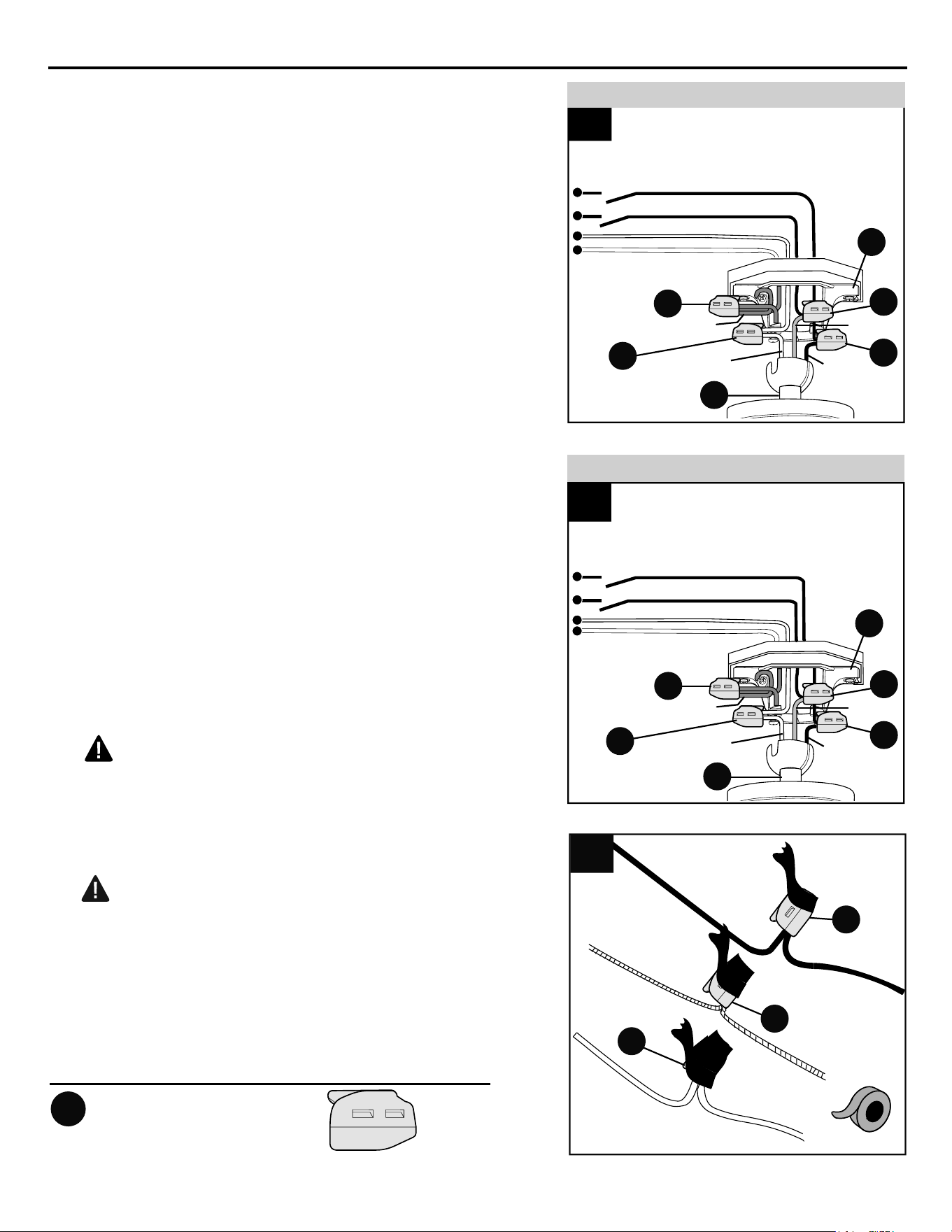

2a. FAN AND LIGHT CONTROLLED BY PULL
CHAINS: Insert each GROUND (GREEN) wire
from fan (on downrod (A) and mounting bracket
(C)) and the BARE/GREEN wire from ceiling into
openings in lever wire connector (CC) with three
levers.
Insert BLACK wire and BLUE wire from fan and
BLACK wire from ceiling into openings in lever
wire connector (CC) with three levers.
Insert WHITE wire from fan and WHITE wire from
ceiling into openings in lever wire connector (CC)
with two levers.
A
C
NOTE: BLACK wire is hot power for fan. BLUE wire is hot
power for light kit. WHITE wire is common for fan and light
kit. GREEN or BARE wire is ground.
WIRING
WARNING: GENTLY pull on wire in each lever wire
connector (CC) to confirm the lock is engaged and that all
wires are secure.
12
Wrap electrical tape around each individual lever wire
connector (CC) down to the wire.
WARNING: Make sure no bare wire or wire strands
are visible after making connections. Place GREEN and
WHITE connections on opposite side of box from the
BLACK and BLUE (if applicable) connections.
Turn spliced/taped wires upward and gently push wires
and lever wire connectors (CC) into outlet box.
3.
3
CC
CC
Lever Wire
Connector
x 4
Hardware Used
CC
CC

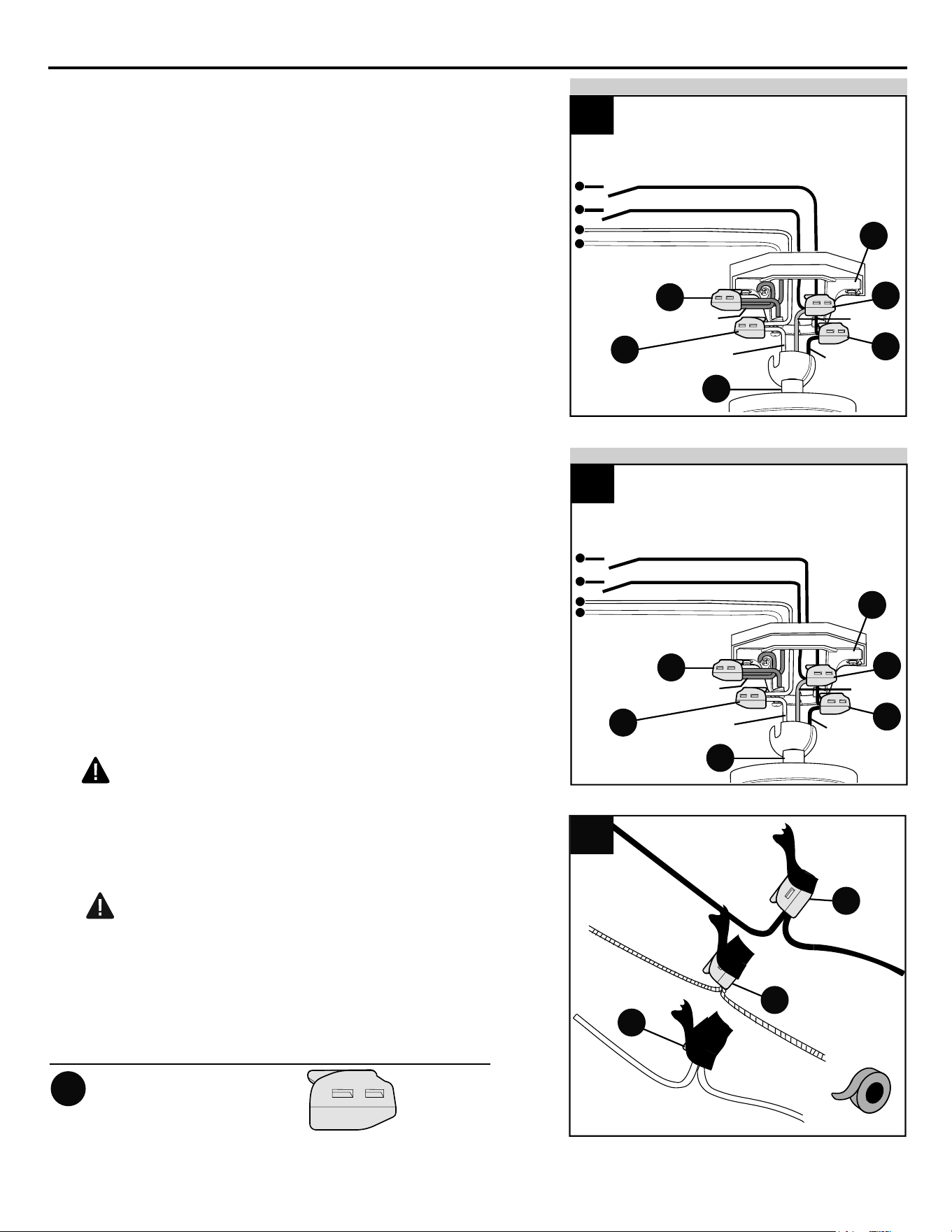

2b. FAN CONTROLLED BY PULL CHAIN, LIGHT BY
WALL SWITCH: Insert each GROUND (GREEN) wire
from fan (on motor housing (D) and mounting bracket
(C)) and the BARE/GREEN wire from ceiling into
openings in lever wire connector (CC) with three levers.
Insert BLACK wire from fan and BLACK wire from
ceiling into openings in lever wire connector (CC) with
three levers.
Insert WHITE wire from fan and WHITE wire from
ceiling into openings in lever wire connector (CC) with
two levers.
Insert BLUE wire and BLACK (or RED) wire from the
independent wall switch for the light into openings in
lever wire connector (CC) with two levers.
FAN CONTROLLED BY PULL CHAIN, LIGHT BY WALL SWITCH
2b
120V POWER
FROM CEILING
BLACK (POWER)
BLACK (WALL SWITCH)
WHITE (NEUTRAL)
GROUND/GREEN (BARE)
WHITE
BLACK
BLUE
GREEN
CC
CC
CC
CC
A
C
2c. FAN AND LIGHT CONTROLLED BY TWO WALL
SWITCHES: Insert each GROUND (GREEN) wire from
fan (on downrod (A) and mounting bracket (C)) and the
BARE/GREEN wire from ceiling into openings in lever
wire connector (CC) with three levers.
Insert BLACK wire from fan and BLACK (or RED) wire
from the independent wall switch for the fan into
openings in lever wire connector (CC) with three levers.
Insert BLUE wire from fan and BLACK (or RED) wire
from the other independent wall switch for the light into
openings in lever wire connector (CC) with two levers.
Insert WHITE wire from fan and WHITE wire from
ceiling into openings in lever wire connector (CC) with
two levers.
FAN AND LIGHT CONTROLLED BY TWO WALL SWITCHES
2c
120V POWER
FROM CEILING
BLACK (WALL SWITCH)
BLACK (WALL SWITCH FOR LIGHT)
WHITE (NEUTRAL)
GROUND/GREEN (BARE)
WHITE
BLACK
BLUE
GREEN
CC
CC
CC
CC
A
C
13
FINAL INSTALLATION
1.

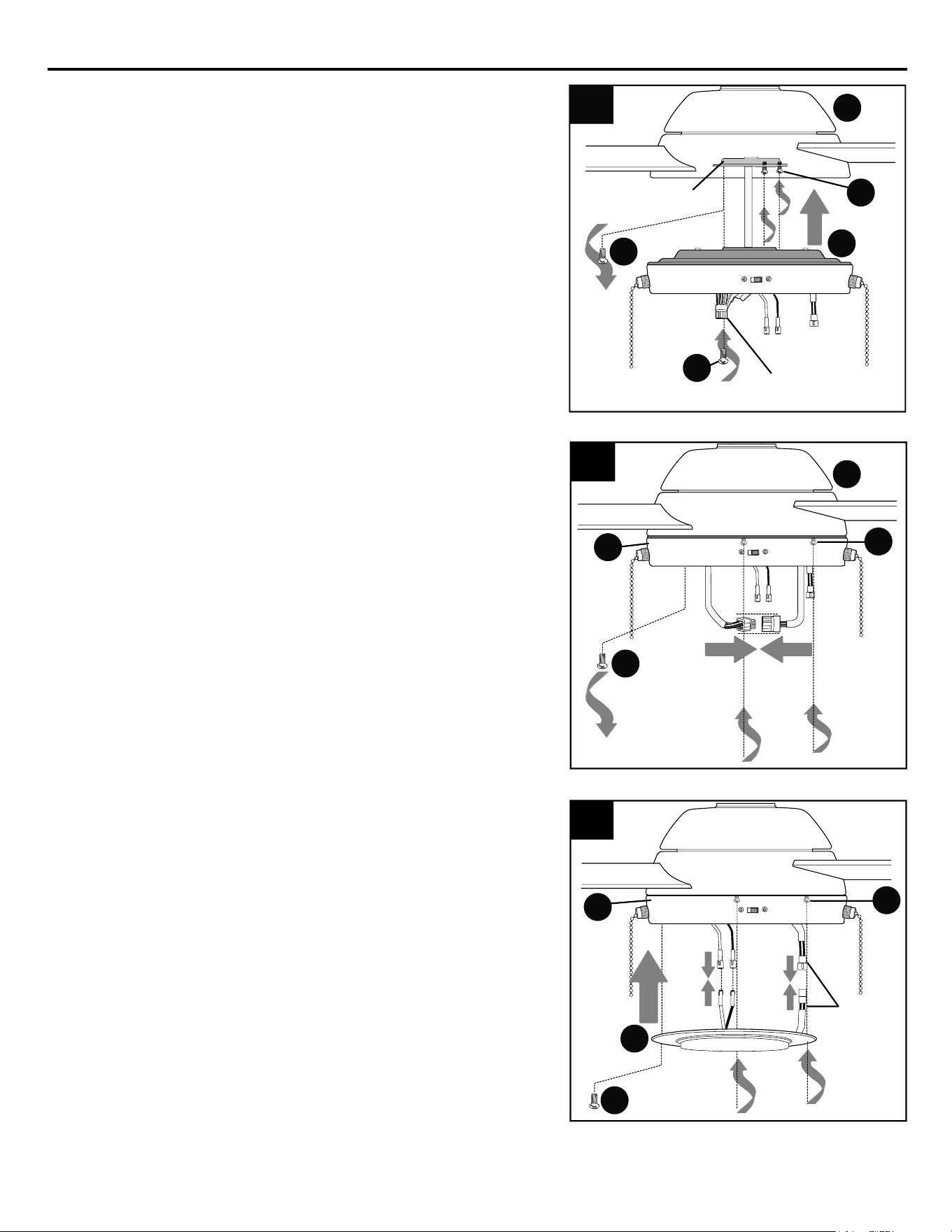

Locate two canopy mounting screws (M) on
underside of mounting bracket (C) and remove
canopy mounting screw (M) closest to the open end
of the mounting bracket (C). Partially loosen the
other canopy mounting screw (M). Lift canopy (B)
to mounting bracket (C). Place rounded part of
slotted hole in canopy (B) over loosened canopy
mounting screw (M) and push up. Twist canopy (B)
to lock. Re-insert canopy mounting screw (M) that
was removed, then tighten both canopy mounting
screws (M).
Locate knobs on center ring of canopy cover (O).
Slide canopy cover (O) up to canopy (B), aligning
knobs on canopy cover (O) with notches in the
center opening in bottom of canopy (B). Press up
firmly on the canopy cover (O) until it fits into the
bottom of the canopy (B) and then turn canopy
cover (O) about 1/2 in.
H
DANGER: To reduce the risk of serious
bodily injury, DO NOT use power tools to
assemble the blades (H). If screws are
overtightened, blades (H) may crack and break.

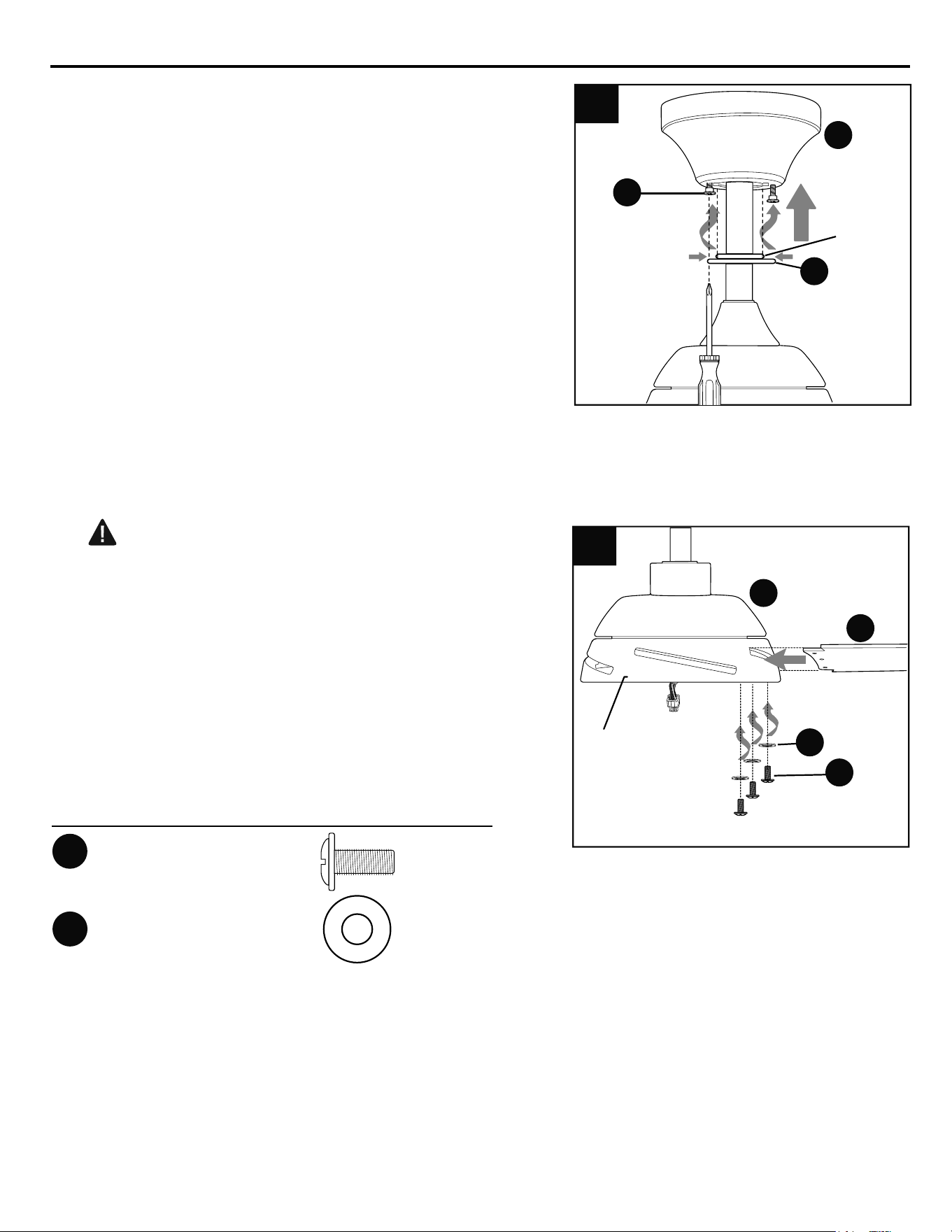

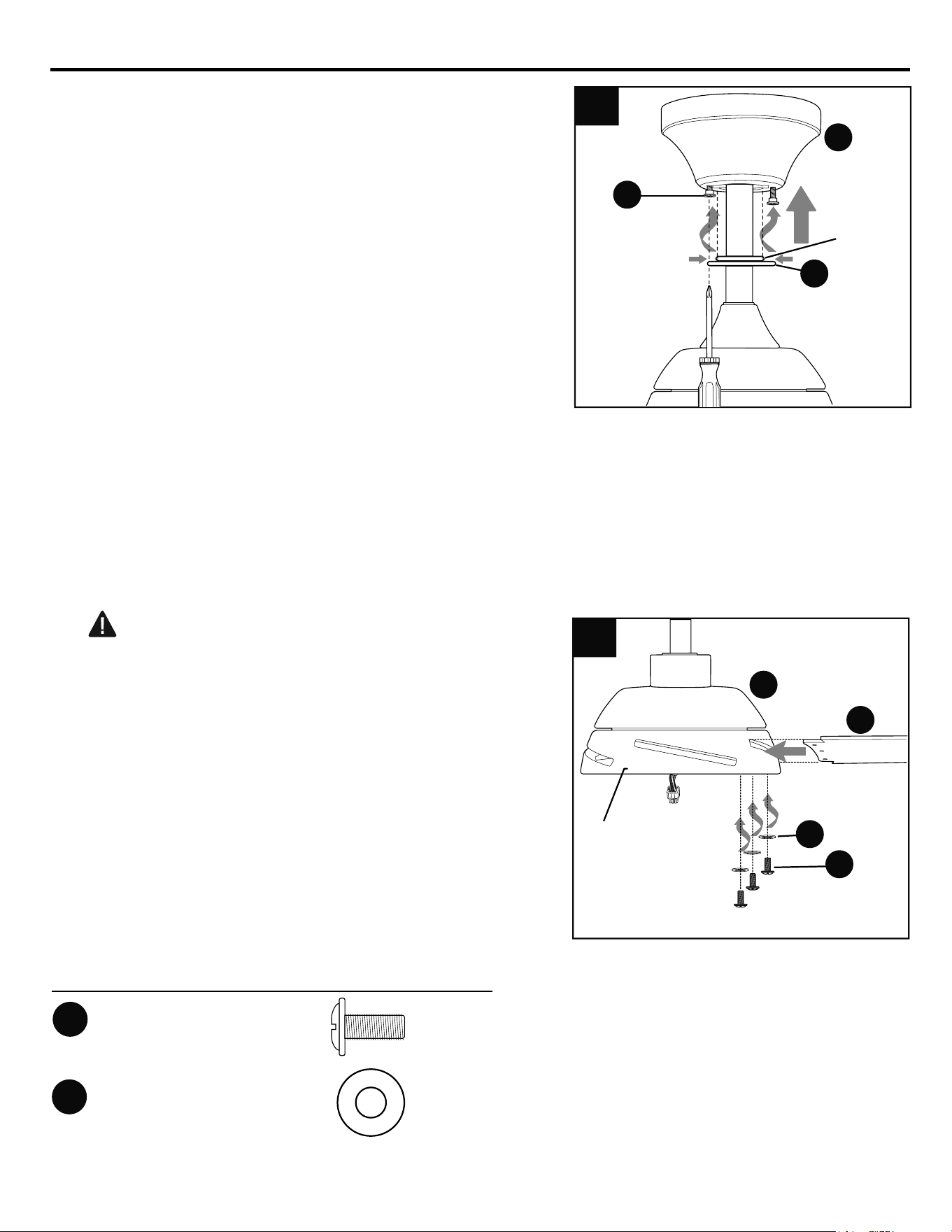

Insert one blade (H) through a slot on the band of
the motor housing (D). Align holes in blade (H)
with holes in plate on underside of motor. Attach
the blade (H) with blade screws (AA) and fiber
blade washers (BB). Then, tighten each blade
screw (AA), starting with the one in the middle.
Repeat for remaining blades (H).
2.
3
2
Band
D
AA
BB
Blade Screw
x 15
Hardware Used
AA
Fiber Blade Washer
x 15
BB
1
Knobs
B
M
O
FINAL INSTALLATION
14
3.

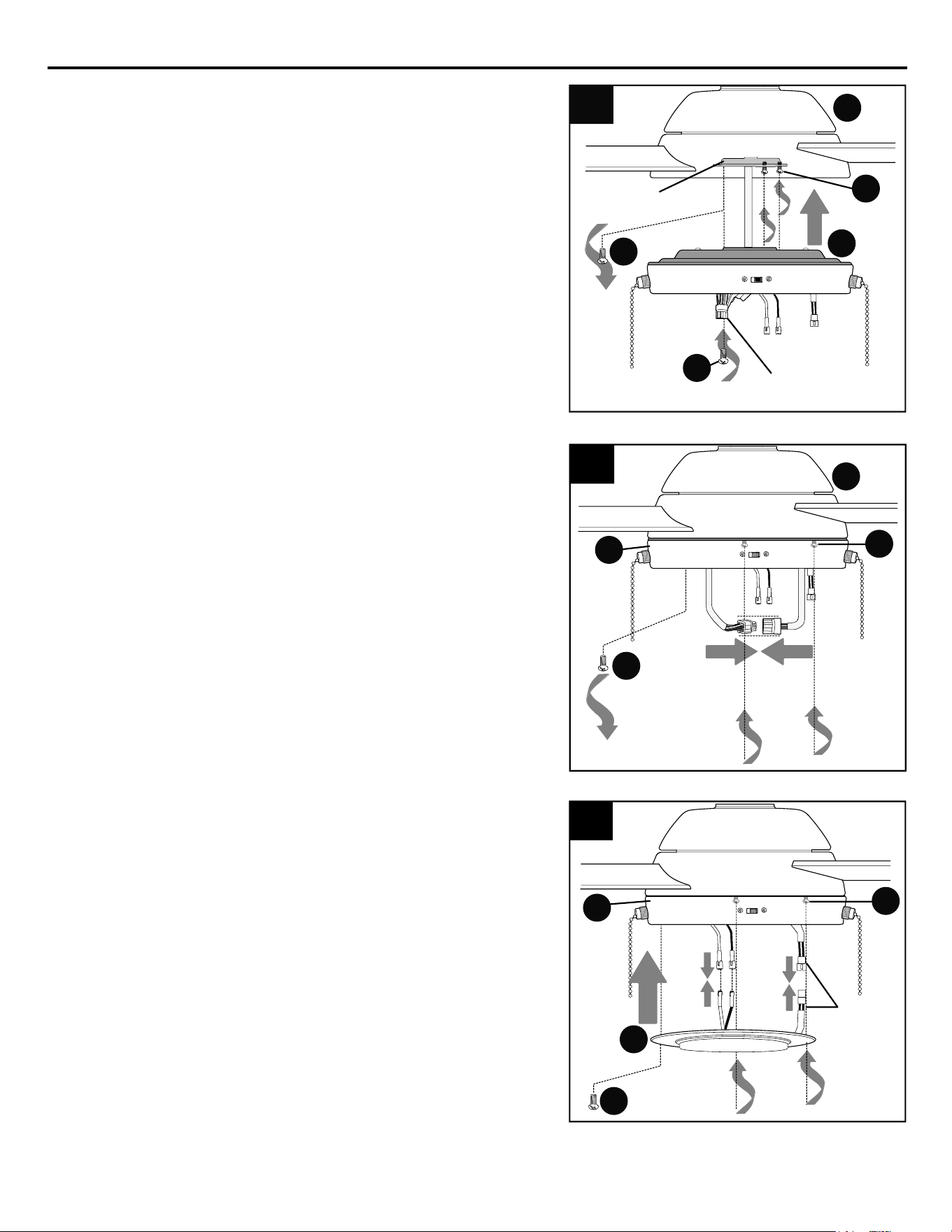

Remove one motor plate screw (E) from motor plate
preassembled on the underside of the motor housing
(D) and partially loosen the other two motor plate
screws (E). Align slotted holes in switch housing (F)
with loosened motor plate screws (E), allowing male
plug from motor housing (D) to come through hole in
switch housing (F). Twist switch housing (F) to lock.
Re-insert the motor plate screw (E) that was removed
and securely tighten all three motor plate screws (E).
3
Locate BLUE and WHITE wires in switch housing (F).
Connect WHITE wire from LED light kit (I) to WHITE
wire from switch housing (F). Connect BLUE wire
from LED light kit (I) to BLUE wire from switch
housing (F). Make sure molex connections are
secure.
Connect two-wire molex plug from switch housing (F)
to two-wire molex plug from LED light kit (I). Make
sure molex plugs connect securely.
Carefully arrange wires inside switch housing (F).
Align slotted holes in LED light kit (I) with loosened
switch housing screws (G) and twist LED light kit (I)
to lock. Re-insert switch housing screw (G) previously
removed and securely tighten all three switch housing
screws (G).
5.
4.
Remove one switch housing screw (G) from
underside of switch housing (F) and partially loosen
the other two switch housing screws (G).
Connect male plug from motor housing (D) to female
plug from switch housing (F), matching up the colors
on the plugs for correct fit. Make sure plugs connect
tightly.
4
E
Motor Plate
E
F
Male Plug
E
D
D
G
F
Two-wire
Molex
Plugs
5
BLUE
(or BLACK)
WHITE
WHITE
BLUE
I
G
Male Plug Female Plug
G
G
F
FINAL INSTALLATION
15
7.

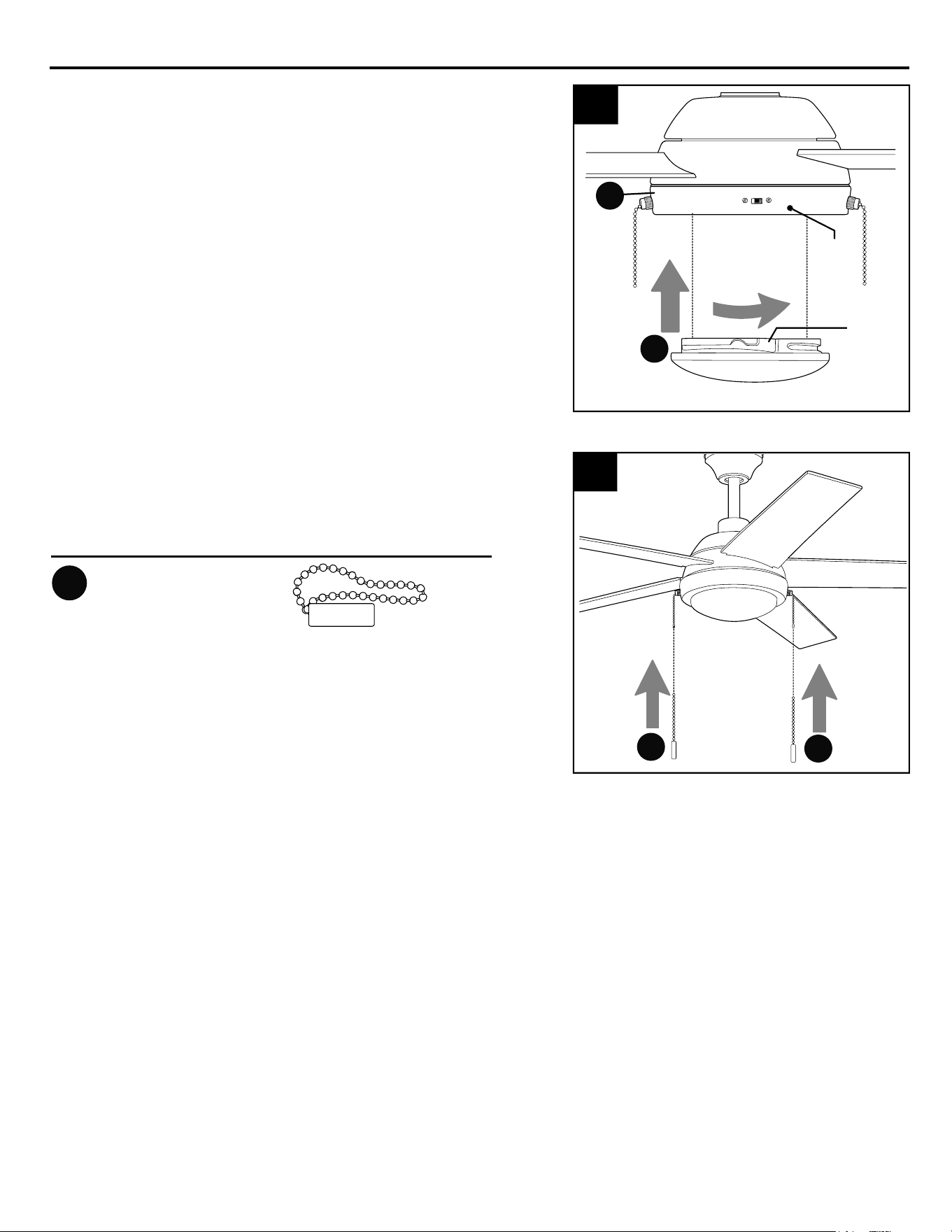

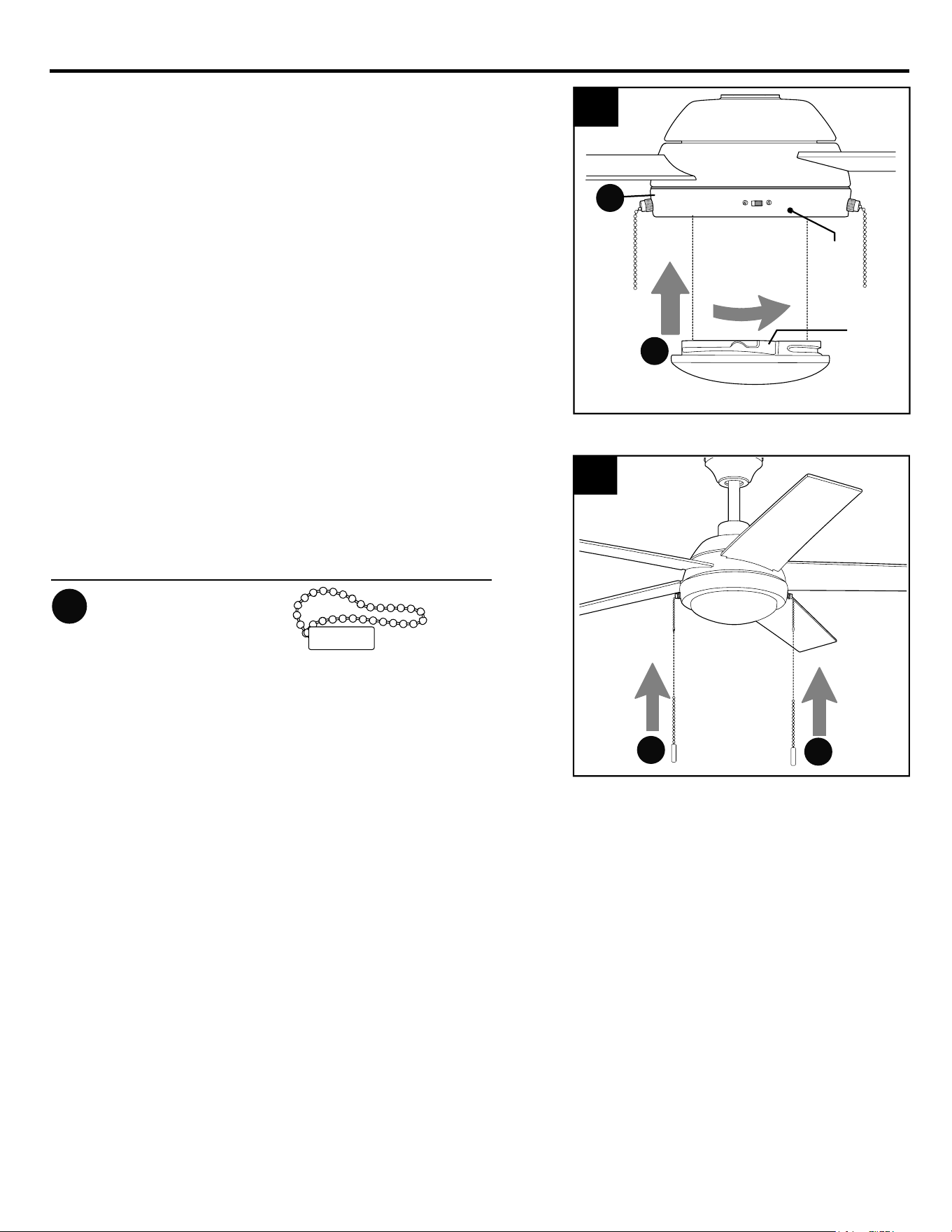

Attach pull chain extensions (DD) or custom pull
chain extensions (not included) to corresponding
fan and light pull chains.
7
6.
Align slots on shade (N) with protrusions on
underside of switch housing (F). Turn shade (N)
CLOCKWISE until it no longer turns.
NOTE: Pull down gently on the shade (N) to make
sure it is secured completely.
Pull Chain
Extension
x 2
Hardware Used
DD
DD
DD
6
Slot
Protrusion
N
F
OPERATING INSTRUCTIONS
16

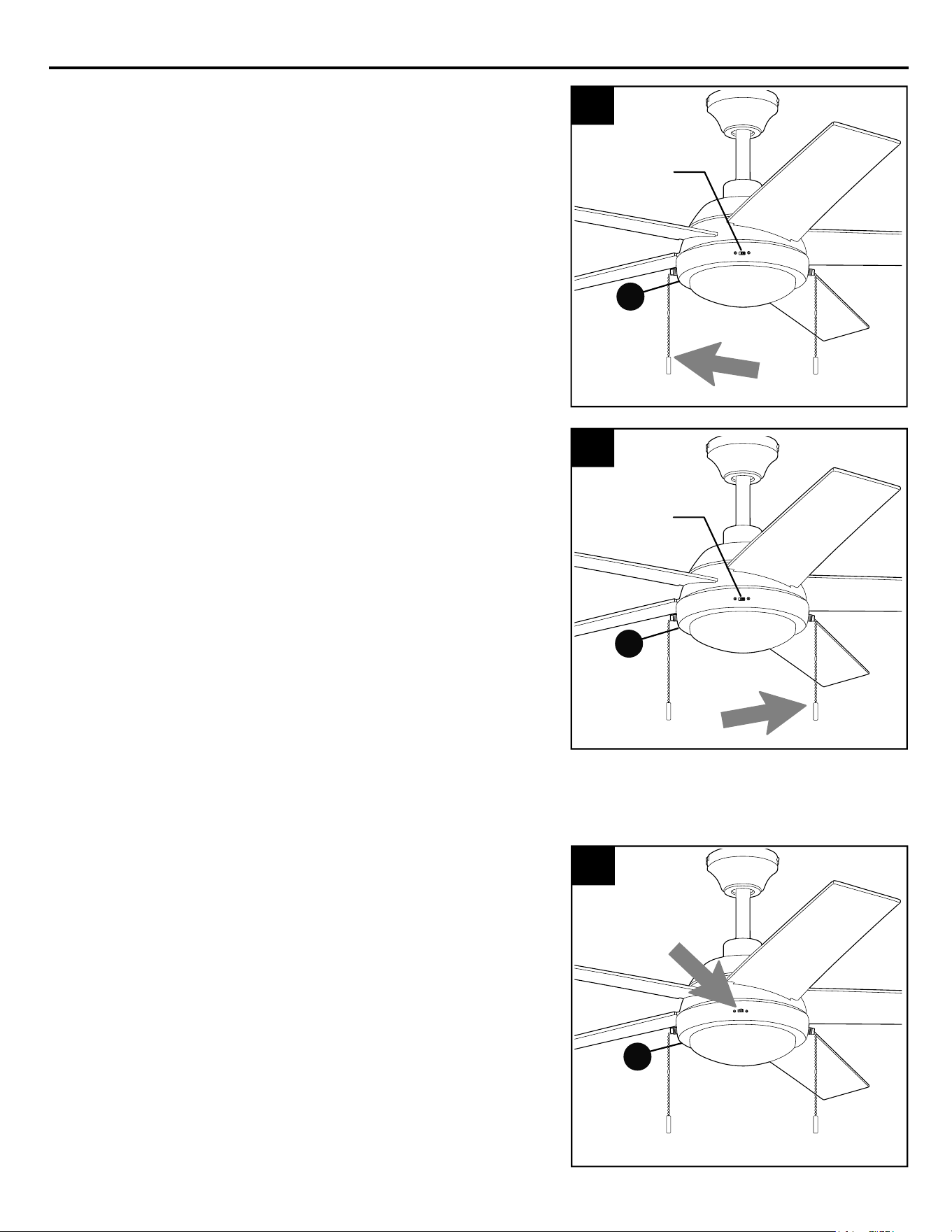

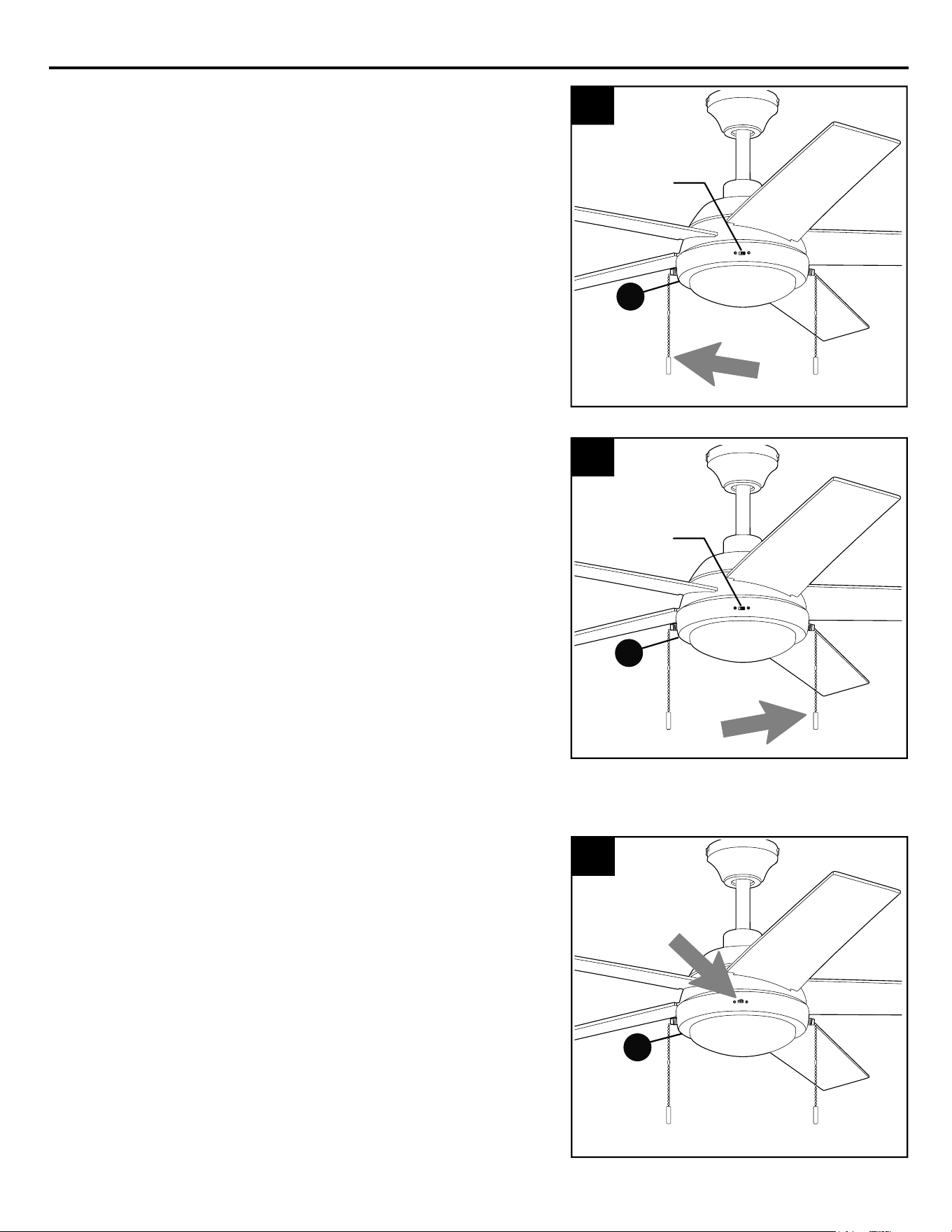

3.
Use the fan reverse switch, located on the switch
housing (F), to optimize your fan for seasonal
performance. A ceiling fan will allow you to raise
your thermostat setting in summer and lower
your thermostat setting in winter without feeling
a difference in your comfort.
NOTE: Wait for fan to stop before moving the
reverse switch.
3
2.
The pull chain located to the right of the reverse
switch on the switch housing (F) is labeled LIGHT
and is used to control the light.
To turn the light ON or OFF, simply pull down on
and then let go of the light pull chain.
To use the COLOR MODE feature for the light,
pull on and hold the light pull chain down. When
the desired color temperature appears, let go of
the pull chain.
Color temperature settings:
– soft white
– warm white
– cool white
– daylight
– cool daylight
The pull chain located to the left of the reverse
switch on the switch housing (F) is labeled FAN
and has four positions to control fan speed. One
pull is HIGH, two is MEDIUM, three is LOW and
four turns the fan OFF.
1.
1
2
F
F
F
Reverse
Switch
Reverse
Switch
OPERATING INSTRUCTIONS
17
CARE AND MAINTENANCE
At least twice each year, lower canopy to check downrod assembly, and then tighten all screws on the
fan. Clean motor housing with only a soft brush or lint-free cloth to avoid scratching the finish. Clean
blades with a lint-free cloth. You may occasionally apply a light coat of furniture polish to wood blades
for added protection.
IMPORTANT: Shut off main power supply before beginning any maintenance. Do not use water or a
damp cloth to clean the ceiling fan.
Total wattage for the light kit for this fan is 20 watts; do not attempt to replace the LEDs.

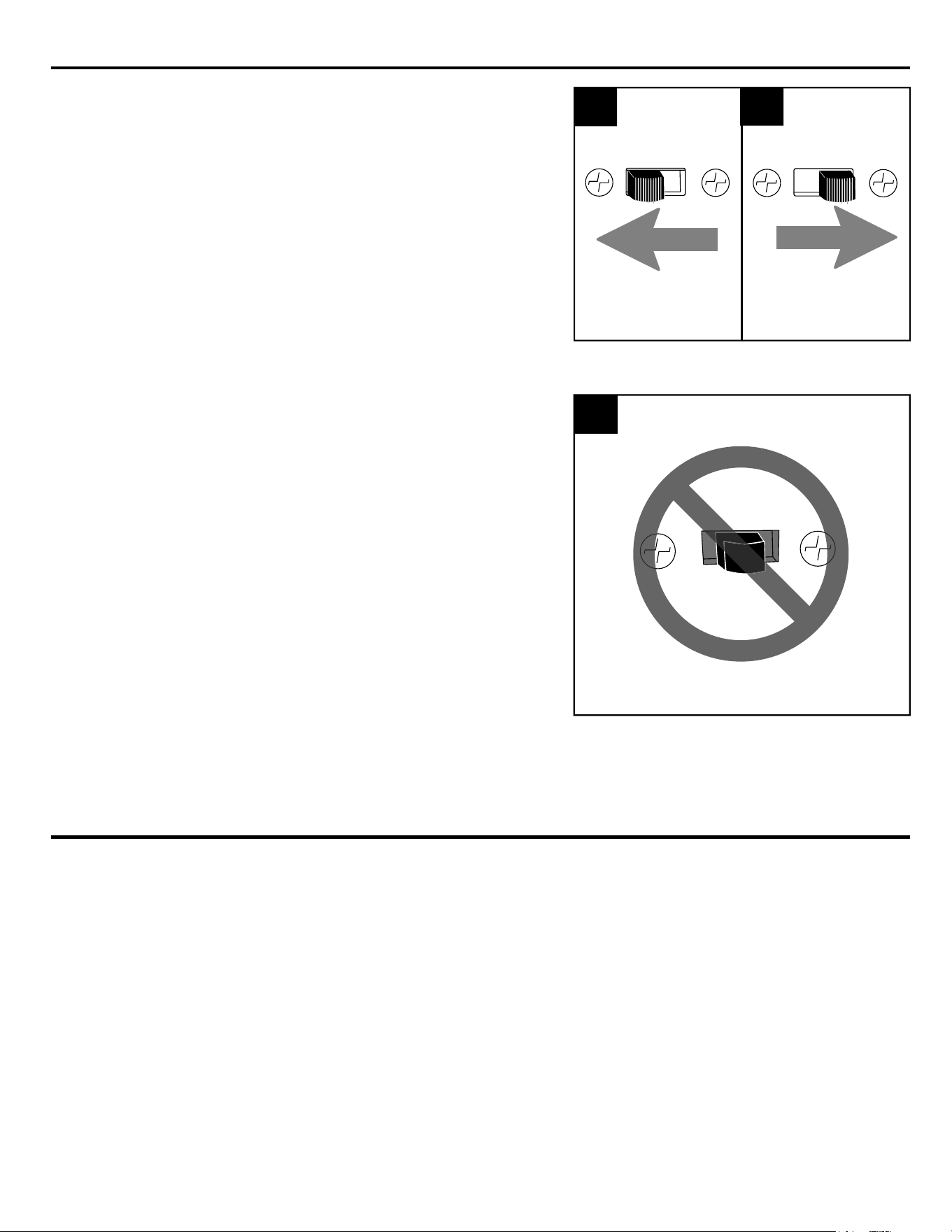

3c. IMPORTANT: Reverse switch must be set
either completely LEFT or completely RIGHT
for fan to function. If the reverse switch is set in
the middle position, fan will not operate.
3c
3a. In warmer weather, setting the reverse
switch in the LEFT position will result in
downward airflow creating a wind chill effect.
3b. In cooler weather, setting the reverse
switch in the RIGHT position will result in
upward airflow that can help move stagnant,
hot air off the ceiling area.
3a
3b
18
Excessive wobbling.
1. Blades are loose.
2. Unbalanced blades.
3. Fan not securely mounted.
4. Fan too close to vaulted ceiling.
5. Set screw(s) on motor housing
yoke is (are) not tightened properly.
6. Set screw on hanging ball is not
tightened properly.
1. Tighten all blade screws.
2. Switch one blade with a blade from
the opposite side.
3. Turn power off. Carefully loosen
canopy and verify that mounting
bracket is secure.
4. Use a longer downrod or move fan to
another location.
5. Tighten yoke set screw(s) securely.
6. Carefully loosen and lower canopy
and verify that set screw on hanging
ball is tightened securely.
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fan does not move.
1. Reverse switch not engaged.
2. Power is off or fuse is blown.
3. Faulty wire connection.
1. Push switch firmly either left or right.
2. Turn power on or check fuse.
3. Turn power off. Loosen canopy and
check all connections.
Noisy operation.
1. Blades are loose.
2. Cracked blade.
3. Full range dimmer switch.
4. Fan is new.
1. Tighten all blade screws.
2. Replace blade.
3. Replace with an approved speed
control device.
4. Allow fan a “break in” period of a few
days, especially when running the fan
at Medium and High speeds.
TROUBLESHOOTING
Fan operates but
light fails.
1. Wires in canopy not wired properly.
2. Wall switch to light is off.
3. Wires from LED light kit not wired
correctly.
1.Check wires in canopy and, if
necessary, re-wire according to
instructions on pages 11 - 12.
2. Make sure that wall switch to light is
on.
3. Check that all connections in LED
light kit are connected properly
according to instructions on page 14.
NOTE: A small amount of "wobble" is normal and should not be considered a defect.
19
KHLI2403
REPLACEMENT PARTS LIST
A Downrod
B Canopy
C Mounting Bracket
H Blade
5971308-A
5971308-B
5971308-C
5971308-H
PART DESCRIPTION PART #
Printed in China
LIMITED LIFETIME WARRANTY
Set forth below, the manufacturer warrants the fan motor for this ceiling fan to be free from defects in
workmanship and material for the life of the product. Also, subject to the limitations below, the manufacturer
warrants all ceiling fan parts (“ceiling fan parts” excludes the motor and parts made in whole or in part with
glass) to be free from defects in workmanship and material for a period of one year after the date of
purchase by the original purchaser at retail.
All claims must be made by the original purchaser, whether such purchaser purchased the product through
a store or contractor. Ceiling fan part defects must be reported within the first year from the date of
purchase. Parts made in whole or in part with glass and the finishes of metal and other surfaces are not
warranted.
Purchasers are responsible for all costs of removing and reinstalling the product. Any damage to any part
caused by ordinary wear and tear, accident, misuse, or improper installation, is not covered by this
warranty. The manufacturer assumes no responsibility whatsoever for fan installation. Any service
performed by a non-licensed electrician will render the warranty invalid.
The manufacturer’s sole responsibility shall be to repair or replace the motor, parts, or product within the
terms stated above. The manufacturer shall not be liable for any loss or damage of any kind, including any
incidental or consequential damages resulting directly or indirectly, from any breach of warranty, express or
implied, or any other failure of this product. Some states do not allow the exclusion or limitation of incidental
or consequential damages so this limitation may not apply to you.
If the original purchaser ceases to own the fan, this warranty is voided.
Should the purchaser encounter a problem with your fan related to defects in workmanship or materials
within the warranty period associated with the defective part, the manufacturer agrees to replace the
defective part without charge, or at its option, to replace the ceiling fan with a comparable or superior model.
The manufacturer’s warranties are limited to the written warranties set out in this ceiling fan limited lifetime
warranty. All other express and implied warranties, including, without limitation, the implied warranty of
fitness for a particular purpose and the implied warranty of merchantability are disclaimed. Some states do
not allow the disclaimer of implied warranties, so this disclaimer may not apply to you.
For replacement parts, call our customer service department at 888-251-1003, 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected].
A
B
H
C
VENTILADOR DE TECHO
AMBERWOOD
ARTÍCULO #5971308
MODELO #COV52BNK5L
4007498
ADJUNTE SU RECIBO AQUÍ
HARBOR BREEZE y el diseño del logotipo son
marcas comerciales o marcas registradas de
LF, LLC. Todos los derechos reservados.
20
Fecha de compra
Gracias por comprar este producto HARBOR BREEZE.
¿Preguntas, problemas o piezas faltantes?
Antes de volver, póngase en contacto con nosotros al 888-251-1003, de lunes a
domingo de 8 a.m. a 8 p.m., o en [email protected].
21
Información de seguridad ........................................................................................................................ 21
Contenido del paquete ........................................................................................................................... 24
Aditamentos ........................................................................................................................................... 25
Preparación ............................................................................................................................................. 25
Instalación inicial .................................................................................................................................... 25
Cableado ................................................................................................................................................ 30
Instalación final ...................................................................................................................................... 32
Instrucciones de funcionamiento ............................................................................................................. 35
Cuidado y mantenimiento ...................................................................................................................... 36
Solución de problemas ............................................................................................................................ 37
Garantía limitada de por vida ................................................................................................................. 38
Lista de piezas de repuesto ................................................................................................................... 38
ÍNDICE
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA: los cambios y las modificaciones que no estén aprobadas por la parte responsable del
cumplimiento podrían anular la autorización del usuario para utilizar el equipo.
*NOTA: este equipo ha sido probado y se ha verificado que cumple con los límites para un dispositivo
digital clase B, conforme a la sección 15 de las reglas de la FCC. Estos límites se han diseñado para
proporcionar una protección razonable contra la interferencia perjudicial en una instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y se usa de
acuerdo con las instrucciones, puede causar interferencia perjudicial a las comunicaciones de radio. Sin
embargo, no se garantiza que no se producirán interferencias en una instalación en especial. Si este
equipo genera una interferencia perjudicial para la recepción de radio o televisión, que se puede
determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la
interferencia con una o más de las siguientes medidas:
* Reoriente o reubique la antena de recepción.
* Aumente la separación entre el equipo y el receptor.
* Conecte el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
Solicite ayuda al distribuidor o a un técnico con experiencia en radio/TV.
Distribuido por: Litex Industries Inc., P.O. Box 535639, Grand Prairie, TX, 75053; 800-527-1292
Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las dos
siguientes condiciones: (1) este dispositivo no provoca ninguna interferencia perjudicial; (2) este
dispositivo aceptará cualquier interferencia que reciba, incluyendo aquellas que provoquen una
operación no deseada.
NOTA: se puede regular al 10% con reguladores seleccionados. Consulte Lowes.com para obtener
más información.
22
INFORMACIÓN DE SEGURIDAD
Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte el
ventilador en una caja de salida marcada como "ACCEPTABLE FOR FAN SUPPORT OF
35 LBS. OR LESS" (“APTA PARA SOSTENER VENTILADORES DE 15.88 KG O MENOS”)
y utilice los tornillos de montaje que se proporcionan con la caja de salida. La mayoría de las cajas
de salida que se usan comúnmente para sostener lámparas no son aptas para sostener un
ventilador y puede ser necesario reemplazarlas. Si tiene dudas, consulte a un electricista calificado.
Cuando monte el ventilador en una caja de salida del techo, use una caja de salida octogonal de
METAL; NO use una caja de salida de plástico. Asegure la caja de salida directamente a la
estructura del edificio. La caja de salida y el soporte deben ser capaces de sostener el peso del
ventilador en movimiento (al menos 15.88 kg).
ADVERTENCIA
PELIGRO
Si utiliza una caja de salida existente, asegúrese de que esté bien sujeta a la estructura del edificio y
que pueda sostener el peso del ventilador. El incumplimiento de dicho paso podría provocar lesiones
graves o la muerte. La estabilidad de la caja de salida es fundamental para minimizar el balanceo y
el ruido en el ventilador una vez que la instalación esté completa.
Para reducir el riesgo de lesiones corporales graves, NO utilice herramientas eléctricas para
ensamblar las piezas del ventilador, incluidas las aspas.
Antes de proceder, asegúrese de cortar la alimentación eléctrica de la caja principal de fusibles o
interruptor de circuito a fin de evitar descargas eléctricas.
LEA Y GUARDE ESTAS INSTRUCCIONES
Lea todas las instrucciones y la información de seguridad antes de instalar el ventilador nuevo.
Revise los diagramas de ensamble adjuntos.
• No deseche la caja del ventilador ni el material de embalaje. En caso de que deba devolver este
ventilador a la fábrica para realizarle reparaciones, se debe enviar en su embalaje original para asegurar
una protección adecuada contra daños que puedan aumentar la causa inicial de la devolución.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos y ordenanzas locales, el
Código Eléctrico Nacional y la norma ANSI/NFPA 70-1999. Si no está familiarizado con la instalación
del cableado eléctrico, contrate a un electricista calificado o consulte un manual de cableado para
hacerlo usted mismo.
• Asegúrese de que en el lugar de instalación que elija se pueda establecer una distancia mínima de
2.13 m desde las aspas hasta el piso y al menos 76.2 cm desde los extremos de las aspas hasta
cualquier obstáculo.
• Una vez que el ventilador esté instalado, asegúrese de que todas las conexiones sean seguras a fin
de evitar que se caiga.
• El peso neto de este ventilador, junto con el kit de iluminación, es de: 6.6 kg.
23
PRECAUCIÓN
Asegúrese de que la caja de salida tenga la debida puesta a tierra y de que haya un conductor
(verde o desnudo) de puesta a tierra.
Una vez que termine la instalación, revise cuidadosamente todos los tornillos, pernos y tuercas del
ensamble del motor del ventilador para comprobar que estén asegurados.
NO manipule ni intente reparar el componente LED. La fuente de luz está diseñada para esta
aplicación específica y el mantenimiento no debe estar a cargo de personal sin capacitación. Si
necesita algún tipo de mantenimiento, llame a nuestro Departamento de Servicio al Cliente.
Para evitar lesiones personales, puede ser necesario usar guantes al manipular las piezas del
ventilador con bordes filosos.
Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, los conectores de
cables de palanca incluidos con este ventilador están diseñados para soportar solo un cable de la
casa de calibre 12 y un cable conductor desde el ventilador. Si el cable de la casa es de un calibre
superior a 12 o hay más de un cable de la casa para conectar a los cables conductores del
ventilador correspondientes, consulte a un electricista cuál es el tamaño adecuado de los conectores
de cables de palanca que debe utilizar.
Para reducir el riesgo de incendios o descargas eléctricas, no use el ventilador con dispositivos de
control de velocidad para ventiladores de estado sólido ni controle la velocidad del ventilador con un
regulador de intensidad de rango completo.
Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, no doble las aspas al
instalarlas, al equilibrarlas o al limpiar el ventilador. No introduzca objetos entre las aspas en
movimiento.
Para reducir el riesgo de lesiones personales, use solo las piezas que se proporcionan con este
ventilador. El uso de piezas DISTINTAS a aquellas que se proporcionan con este ventilador anulará
la garantía.
ADVERTENCIA
INFORMACIÓN DE SEGURIDAD
CONTENIDO DEL PAQUETE
24
I Kit de iluminación LED 1
J Pasador (preensamblado) 1
K Sujetador (preensamblado) 1
L Cubierta de la horquilla 1
M Tornillo de montaje de 2
la base (preensamblado)
N Pantalla 1
O Cubierta de la base 1
IMPORTANTE: debe utilizar las piezas que
se incluyen con este ventilador para la
instalación adecuada y por seguridad.
A Varilla 1
B Base 1
C Soporte de montaje 1
D Carcasa del motor 1
E Tornillo de la placa del 3
motor (preensamblado)
F Carcasa del interruptor 1
G Tornillo de la carcasa del 3
interruptor (preensamblado)
H Aspa 5
DESCRIPCIÓNPIEZA
CANTIDAD
DESCRIPCIÓNPIEZA
CANTIDAD
D
E
F
H
I
L
N
A
B
J
K
O
M
C
G
25
PREPARACIÓN
ADITAMENTOS (se muestran en tamaño real)
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Ubique el motor
sobre una alfombra o espuma para evitar dañar el acabado. Compare las piezas con la lista del
contenido del paquete y la lista de aditamentos. No intente instalar el producto si falta alguna pieza o si
están dañadas.
Tiempo estimado de ensamblaje: 120 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): cinta aislante, destornillador Phillips,
pinzas, gafas de seguridad, escalera de tijera y pinzas pelacables
Herramientas útiles (no se incluyen): luz de prueba CA, cinta métrica, manual de cableado Hágalo
usted mismo y pinzas cortacables
Interrumpa el suministro de energía hacia el
ventilador apagando los interruptores de
circuito o el fusible y el interruptor de pared.
PELIGRO: si no interrumpe el suministro
de electricidad antes de la instalación, pueden
producirse lesiones graves o la muerte.
1.
INSTALACIÓN INICIAL
ON
OFF
ON
OFF
1
Extensión para la
cadena de tiro
Cant. 2
Conector de
cables de
palanca
Cant. 4
Tornillo
para aspa
Cant. 15
+ 1 adicional
Arandela para
aspa de fibra
Cant. 15
+ 1 adicional
AA
BB
CC DD
Si corresponde, retire el ventilador existente,
inclusive el soporte de montaje, de la caja de
salida y desconecte todo el cableado eléctrico.
ADVERTENCIA: para reducir el riesgo de
lesiones personales, use SOLO las piezas que se
proporcionan con su ventilador nuevo. El uso de
piezas DISTINTAS a aquellas que se proporcionan
con este ventilador anulará la garantía.
Guarde los tornillos, las arandelas de resorte y las
arandelas planas (que se incluyen con la caja de
salida) para utilizarlos en la instalación del
ventilador.
26
INSTALACIÓN INICIAL
3.
Determine el método de instalación que utilizará.
A. Montaje estándar
B. Montaje en ángulo
Nota: las opciones de montaje cerrado y de
montaje al ras no se encuentran disponibles para
este ventilador.
IMPORTANTE: si realiza el montaje en ángulo,
verifique que el ángulo del techo no tenga una
inclinación superior a los 19°.
*Consejo útil: el montaje de varilla es mejor para
los techos de 2,44 m o más de alto. Para los
techos más altos, se recomienda utilizar una
varilla más larga (no incluida). El montaje en
ángulo es el mejor para los techos en ángulo o de
bóveda. En ocasiones, es necesaria una varilla
más larga para asegurar una adecuada
separación de las aspas.
Compruebe que las aspas (H) estarán, al menos,
a 76.2 cm de cualquier obstáculo. Verifique el
largo de la varilla (A) para asegurarse de que las
aspas (H) estarán al menos a 2.13 m por encima
del piso.
4.
2.13 m
mín.
76.2 cm
mín.
4
3
B
A
19° máx.
2.
2
A
H
Asegure el soporte de montaje (C) a la caja de
salida (no se incluye) con los tornillos, las arandelas
de resorte y las arandelas planas que incluye la
caja de salida. [Es posible que estas se hayan
retirado previamente en el Paso 2, página 26.]
Para la instalación correcta del soporte de montaje
(C), asegúrese de observar la posición del tornillo
CORRECTA de la Fig. 5a, sin dejar de tener en
cuenta la posición del tornillo INCORRECTA de la
Fig. 5b.
ADVERTENCIA: es muy importante que use
los aditamentos adecuados para instalar el soporte
de montaje, ya que este soportará el ventilador.
IMPORTANTE: si realiza el montaje en ángulo,
asegúrese de que el extremo abierto del soporte de
montaje (C) esté instalado en dirección hacia el
punto más alto del techo y asegúrese de que el
ángulo del techo no sea superior a 19º.
INSTALACIÓN INICIAL
27
5
Extremo
abierto
5.
C
C
MONTAJE
ESTÁNDAR
MONTAJE
EN ÁNGULO
Posición
del tornillo
Posición del tornillo CORRECTA
VS
Posición del tornillo INCORRECTA
5a
C
5b
(vista desde el
lado inferior)
C
Tornillo
Tornillo
Tope
PELIGRO: para reducir el riesgo de lesiones
graves o la muerte, los tornillos de la caja de salida
DEBEN instalarse en algún lugar dentro de las
ranuras largas del soporte de montaje y luego
APRETARSE COMPLETAMENTE. [Vea la Fig. 5a.]
PELIGRO: para reducir el riesgo de incendio,
descarga eléctrica, lesiones corporales graves o
daños al ventilador, asegúrese de que los tornillos
de la caja de salida NO se instalen en o cerca del
tope que separa el ojo de la cerradura y la ranura
larga y estrecha en cada lado del soporte de
montaje. [Consulte la Fig. 5b.]
Tope
(vista desde el lado inferior)
Posición del
tornillo
5b.
5a.
INSTALACIÓN INICIAL
28
8.
Deslice la varilla (A) en la horquilla de la carcasa
del motor, alinee los orificios y vuelva a instalar el
pasador (J) y el sujetador (K). Apriete los tornillos
de fijación en la horquilla de la carcasa del motor y
apriete la tuerca previamente ensamblada a uno de
los tornillos de fijación. Luego, deslice la cubierta de
la horquilla (L) hacia abajo hasta que quede sobre
la carcasa del motor (D).
Horquilla
Tornillo de fijación
y tuerca
Vista lateral
8
A
K
K
D
J
J
L
Retire el pasador (J) y el sujetador (K) de la varilla
(A).
Afloje parcialmente los tornillos de fijación y la
tuerca preensamblados en la horquilla en la parte
superior de la carcasa del motor (D).
Retire las tres piezas de estabilización del motor
preensambladas de la carcasa del motor (D). Se
pueden desechar las piezas de estabilización del
motor en este momento.
6a.
6a
6b
6b.
K
A
D
J
Pieza de
estabilización
del motor
7.
Introduzca la varilla (A) a través de la base (B), la
cubierta de la base (O) y la cubierta de la horquilla
(L). NOTA: se tiene que voltear la cubierta de la
base (O) para que el lado brillante dé a la carcasa
del motor (D).
Luego, pase los cables desde la carcasa del motor
(D) a través de la varilla (A)
Horquilla
Tornillo de fijación
y tuerca
Vista lateral
7
A
B
L
N
7
A
B
L
O
INSTALACIÓN INICIAL
29
10
20.32 cm
Bola para
colgar
Instale la bola para colgar en la varilla (A) en la
abertura del soporte de montaje (C). Alinee una de
las ranuras en la bola para colgar con la lengüeta
del soporte de montaje (C).
PELIGRO: si no alinea una de las ranuras de
la bola con la lengüeta, pueden producirse lesiones
graves o la muerte.
11.
Ranura
Lengüeta
11
A
C
9
Dependiendo del largo de la varilla que utilice, es
posible que necesite cortar los cables conductores
para simplificar el cableado. Si decide cortar los
cables conductores, se sugiere hacerlo de la
siguiente manera:
Sujete los cables conductores y asegúrese de
jalarlos completamente a través de la parte superior
de la varilla. Comience en la parte SUPERIOR de la
bola para colgar en la varilla y mida 20.32 cm de
cable conductor y corte el exceso de cable con las
pinzas cortacables (no se incluyen).
NOTA: si no cortó los cables conductores, los
Pasos 9 y 10 no son necesarios y puede
proceder con el Paso 11 en su lugar.
9.
Si decidió acortar los cables conductores en el
Paso 9, pele 0.95 cm del aislamiento del extremo
de cada cable: BLANCO, NEGRO, VERDE y
AZUL (si corresponde). Tuerza los extremos
pelados de cada filamento de cable dentro del
aislamiento con pinzas (no se incluyen).
10.
30
1.
IMPORTANTE: cada conexión de cables se realiza
levantando firmemente las palancas en cada
conector de cables de palanca (CC), como se
muestra. Luego, se introduce UN cable en cada
abertura.
1
CC
CABLEADO
ADVERTENCIA: para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, los
conectores de cables de palanca incluidos con este ventilador están diseñados para soportar solo un cable de la
casa de calibre 12 y un cable conductor del ventilador. Si el cable de la casa es de un calibre superior a 12 o hay
más de un cable para conectar a los cables conductores del ventilador correspondientes, consulte a un
electricista cuál es el tamaño adecuado de los conectores de cables que debe utilizar.
PRECAUCIÓN: asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya un
conductor (VERDE o DESNUDO) de puesta a tierra.
ADVERTENCIA: si los cables de la casa no tienen los mismos colores que se mencionan en los siguientes
pasos, deténgase de inmediato. Se recomienda que un electricista profesional determine el cableado adecuado.
ADVERTENCIA: el uso de un regulador de intensidad de rango completo (no se incluye) para controlar la
velocidad del ventilador provocará un zumbido intenso del ventilador. Para reducir el riesgo de incendios o
descargas eléctricas, NO use un regulador de intensidad de rango completo para controlar la velocidad del
ventilador.
NOTA: este ventilador puede adaptarse para control remoto (el control remoto no se incluye). Consulte las
instrucciones que se proporcionan con el control remoto antes de proceder con estas instrucciones de cableado.
Escoja el diagrama de cableado (Fig. 2a, Fig. 2b o
Fig. 2c) que se ajuste a su situación y realice las
conexiones del cableado adecuadas de acuerdo con
la selección que hizo en el Paso 2.
ADVERTENCIA: para que las conexiones de
los cables estén seguras, todas las palancas en los
conectores de cables de palanca (CC) se deben de
volver a poner en su posición original como se
muestra en el diagrama de cableado, opción 2a, 2b
o 2c, que corresponda a sus necesidades de
cableado.
2.
2a. VENTILADOR Y LUZ CONTROLADOS POR
CADENAS DE TIRO: introduzca cada cable de
PUESTA A TIERRA (VERDE) del ventilador (en
la varilla (A) y la placa de montaje (C)) y el cable
DESNUDO/VERDE del techo en las aberturas del
conector de cables de palanca (CC) que tenga tres
palancas.
Introduzca el cable NEGRO y el cable AZUL del
ventilador y el cable NEGRO del techo en las
aberturas del conector de cables de palanca (CC)
que tenga tres palancas.
Introduzca el cable BLANCO del ventilador y el
cable BLANCO del techo en las aberturas del
conector de cables de palanca (CC) que tenga dos
palancas.
ALIMENTACIÓN
DE 120 V DESDE
EL TECHO
VERDE
BLANCO
NEGRO
AZUL
NEGRO (ALIMENTACIÓN)
BLANCO (NEUTRO)
PUESTA A TIERRA/VERDE
(DESNUDO)
2a
CC
CC
CC
A
C
VENTILADOR Y LUZ CONTROLADOS POR CADENAS DE TIRO
NOTA: el cable NEGRO es el que proporciona alimentación al
ventilador. El cable AZUL es el que proporciona alimentación al
kit de iluminación. El cable BLANCO es para el ventilador y el
kit de iluminación. El cable VERDE o DESNUDO es la puesta
a tierra.
CABLEADO
ADVERTENCIA: jale SUAVEMENTE los cables en cada
conector de cables de palanca (CC) para asegurar que el
bloqueo esté activado y que los cables estén seguros.
31
Cubra con cinta aislante cada uno de los conectores de cables
de palanca (CC) hacia abajo del cable.
ADVERTENCIA: asegúrese de que no haya cables
desnudos ni filamentos de cables visibles después de realizar
las conexiones. Coloque las conexiones VERDES y
BLANCAS en el lado opuesto de la caja con respecto a las
conexiones NEGRAS y AZULES (si corresponde).
Gire los cables empalmados o cubiertos con cinta hacia arriba
y empuje suavemente los cables y los conectores de cables
de palanca (CC) hacia dentro de la caja de salida.
3.
3
CC
CC
CC
Conector de cables
de palanca
x 4
Aditamentos Utilizados
CC
2b
BLANCO (NEUTRO)
BLANCO
VERDE
CC
CC
CC
CC
A
C
NEGRO
AZUL
ALIMENTACIÓN
DE 120 V DESDE
EL TECHO
NEGRO (ALIMENTACIÓN)
NEGRO (INTERRUPTOR DE PARED)
PUESTA A TIERRA/VERDE (DESNUDO)
VENTILADOR CONTROLADO POR CADENA DE TIRO Y LUZ
CONTROLADA POR INTERRUPTOR DE PARED
2b. VENTILADOR CONTROLADO POR CADENA DE TIRO
Y LUZ CONTROLADA POR INTERRUPTOR DE PARED:
introduzca cada cable de PUESTA A TIERRA (VERDE) del
ventilador (en la varilla (A) y la placa de montaje (C)) y el
cable DESNUDO/VERDE del techo en las aberturas de un
conector de cables de palanca (CC) que tenga tres
palancas./Introduzca el cable NEGRO del ventilador y el
cable NEGRO del techo en las aberturas de un conector de
cables de palanca (CC) que tenga tres palancas./Introduzca
el cable AZUL y el cable NEGRO (o ROJO) del interruptor
de pared independiente para la luz en las aberturas de un
conector de cables de palanca (CC) que tenga dos
palancas./Introduzca el cable BLANCO del ventilador y el
cable BLANCO del techo en las aberturas del conector de
cables de palanca (CC) que tenga dos palancas.
2c. VENTILADOR Y LUZ CONTROLADOS POR DOS
INTERRUPTORES DE PARED: introduzca cada cable de
PUESTA A TIERRA (VERDE) del ventilador (en la varilla (A)
y la placa de montaje (C)) y el cable DESNUDO/VERDE del
techo en las aberturas de un conector de cables de palanca
(CC) que tenga tres palancas./Introduzca el cable NEGRO
del ventilador y el cable NEGRO del techo en las aberturas
de un conector de cables de palanca (CC) que tenga tres
palancas./Introduzca el cable AZUL y el cable NEGRO (o
ROJO) del interruptor de pared independiente para la luz en
las aberturas de un conector de cables de palanca (CC) que
tenga dos palancas./Introduzca el cable BLANCO del
ventilador y el cable BLANCO del techo en las aberturas del
conector de cables de palanca (CC) que tenga dos
palancas.
ALIMENTACIÓN
DE 120 V DESDE
EL TECHO
NEGRO (INTERRUPTOR DE PARED)
NEGRO
(INTERRUPTOR DE PARED
PARA LA LUZ)
BLANCO (NEUTRO)
PUESTA A TIERRA/VERDE (DESNUDO)
VENTILADOR Y LUZ CONTROLADOS POR DOS
INTERRUPTORES DE PARED
2c
BLANCO
NEGRO
AZUL
VERDE
CC
CC
CC
CC
A
C
32
INSTALACIÓN FINAL
1.
Ubique dos tornillos de montaje de la base (M)
debajo del soporte de montaje (C) y retire el
tornillo de montaje de la base (M) más cercano al
extremo abierto del soporte de montaje (C).
Afloje parcialmente el otro tornillo de montaje de
la base (M). Levante la base (B) hasta el soporte
de montaje (C). Coloque la parte redondeada del
orificio ranurado de la base (B) sobre el tornillo
de montaje de la base (M) aflojado y empuje
hacia arriba. Gire la base (B) para bloquearla.
Vuelva a insertar el tornillo de montaje de la base
(M) que se retiró, luego apriete firmemente
ambos tornillos de montaje de la base (M).
Ubique las perillas en el aro central de la cubierta
de la base (O). Deslice la cubierta de la base (O)
hacia arriba hasta la base (B), alineando las
perillas de la cubierta de la base (O) con las
aberturas en la parte inferior de la base (B).
Presione hacia arriba firmemente en la cubierta
de la base (O) hasta que encaje en la parte
inferior de la base (B), y luego gire la cubierta de
la base (O) como 1.27 cm.
H
PELIGRO: para reducir el riesgo de lesiones
corporales graves, NO utilice herramientas
eléctricas para ensamblar las aspas (H). Si los
tornillos están demasiado apretados, las aspas
(H) se pueden agrietar y quebrar.
Introduzca el aspa (H) en una ranura de la
banda de la carcasa del motor (D). Alinee los
orificios del aspa (H) con los orificios de la placa
del lado inferior del motor. Fije el aspa (H) con
los tornillos para aspas (AA) y con las arandelas
para aspas de fibra (BB). Luego, apriete cada
uno de los tornillos para aspas (AA). Comience
por el que está en el centro. Repita estos pasos
para el resto de las aspas (H).
2.
3
2
Banda
D
AA
BB
Tornillo para aspa
x 15
Aditamentos Utilizados
AA
Arandela para aspa
de fibra
x 15
BB
1
Perillas
B
M
O
INSTALACIÓN FINAL
33
3.
Retire un tornillo de la placa del motor (E)
preensamblado en la parte inferior de la carcasa
del motor (D) y afloje parcialmente los otros dos
tornillos de la placa del motor (E). Alinee los orificios
ranurados en la carcasa del interruptor (F) con los
tornillos de la placa del motor (E) aflojados y permita
que las conexión macho pase por el orificio de la
carcasa del interruptor (F). Gire la carcasa del
interruptor (F) para fijarla. Vuelva a insertar el tornillo
de la placa del motor (E) que retiró y luego apriete
firmemente los tres tornillos de la placa del motor (E).
3
Localice los cables AZUL y BLANCO en la carcasa del
interruptor (F). Conecte el cable BLANCO de la carcasa
del interruptor (F) con el cable BLANCO del kit de
iluminación LED (I). Conecte el cable AZUL (o NEGRO)
de la carcasa del interruptor (F) con el cable AZUL del kit
de iluminación LED (I). Asegúrese de que las conexiones
molex estén seguras.
Conecte el enchufe molex de dos cables del kit de
iluminación LED (I) al enchufe molex de dos cables de
la carcasa del interruptor (F). Asegúrese de que los
enchufes molex estén firmemente conectados.
Ordene los cables dentro de la carcasa del interruptor (F)
con cuidado. Alinee los orificios ranurados en el kit de
iluminación LED (I) con los tornillos de la carcasa
del interruptor (G) aflojados y gire el kit de iluminación
LED (I) para fijarla. Vuelva a insertar el tornillo de la
carcasa del interruptor (G) que retiró previamente y luego
apriete firmemente los tres tornillos de la carcasa del
interruptor (G).
5.
4.
E
Placa del motor
E
F
E
D
Enchufe
macho
Retire un tornillo de la carcasa del interruptor (G)
de la parte inferior de la carcasa del interruptor (F)
y afloje parcialmente los otros dos tornillos de la
carcasa del interruptor (G).
Conecte el enchufe macho de la carcasa del motor
(D) al enchufe hembra de la carcasa del interruptor
(F); para ello, haga coincidir los colores de los
enchufes para que encastren correctamente.
Asegúrese de que los enchufes estén firmemente
conectados.
Enchufe hembra
Enchufe
macho
Enchufes
molex de
dos
cables
AZUL
(o NEGRO)
BLANCO
BLANCO
AZUL
4
D
G
F
5
I
G
G
G
F
INSTALACIÓN FINAL
34
7.
Conecte las extensiones para la cadena de tiro
(DD) o las extensiones para la cadena de tiro
personalizadas (no incluidas) con las cadenas de
tiro del ventilador y luz correspondientes.
7
6.
Extensión para
la cadena de tiro
x 2
Aditamentos Utilizados
DD
DD
DD
6
Ranura
Protuberancia
N
F
Alinee las ranuras de la pantalla (N) con las
protuberancias en la parte inferior de la carcasa del
interruptor (F). Gire la pantalla (N) EN DIRECCIÓN
DE LAS MANECILLAS DEL RELOJ hasta el tope.
NOTA: jale suavemente la pantalla (N) hacia abajo
para asegurarse de que esté bien sujeta.
35
3.
Utilice el interruptor de reversa del ventilador,
ubicado en la carcasa del interruptor (F), para
optimizar el rendimiento de su ventilador según la
estación del año. Un ventilador de techo le permitirá
elevar la configuración de su termostato en verano y
disminuirla en invierno, sin sentir una diferencia en
su comodidad.
NOTA: espere a que el ventilador se detenga antes
de mover el interruptor de reversa.
3
2.
La cadena de tiro de iluminación, ubicada al lado
derecho del interruptor de reversa en la carcasa del
interruptor (F) y etiquetada LUZ, se utiliza para la
luz.
Para ENCENDER o APAGAR la luz, solo jale la
cadena de tiro de iluminación hacia abajo y luego
suéltela.
Para utilizar la función MODO COLOR para la
iluminación, jale hacia abajo en la cadena de tiro de
iluminación y manténgala en esta posición. Cuando
se aparece temperatura de color, suelte la cadena
de tiro de iluminación.
Niveles de temperatura de color:
– blanco suave
– blanco cálido
– blanco frío
– luz de día
– luz de día fría
La cadena de tiro del ventilador, ubicada al lado
izquierdo del interruptor de reversa en la carcasa
del interruptor (F) y etiquetada VENTILADOR,
tiene cuatro posiciones para controlar la velocidad
del ventilador. Un movimiento activa la velocidad
ALTA; dos para la velocidad MEDIA; tres para la
velocidad BAJA; y cuatro para APAGAR el
ventilador.
1.
1
2
F
F
F
Interruptor
de reversa
INSTRUCCIONES DE FUNCIONAMIENTO
Interruptor
de reversa
36
CUIDADO Y MANTENIMIENTO
Al menos dos veces al año, baje la base para revisar el ensamble de la varilla y luego apriete todos
los tornillos en el ventilador. Limpie la carcasa del motor solo con un cepillo suave o un paño que no
produzca pelusas para evitar rayar el acabado. Limpie las aspas con un paño que no produzca
pelusas. De vez en cuando puede aplicar una fina capa de cera para muebles en las aspas de
madera para darles más protección.
IMPORTANTE: antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro de
electricidad. No utilice agua ni un paño húmedo para limpiar el ventilador de techo.
El vataje total de este ventilador es de 20 vatios; no intente reemplazar las bombillas LED.
3c. IMPORTANTE: el interruptor de reversa se
debe configurar ya sea completamente a la
IZQUIERDA o completamente a la DERECHA
para que funcione el ventilador. Si el interruptor
de reversa se configura en la posición del
medio, el ventilador no funcionará.
3c
3a. En climas más cálidos, la configuración del
interruptor de reversa en la posición
IZQUIERDA creará un flujo de aire descendente
que generará un efecto de viento refrescante.
3b. En climas más fríos, la configuración del
interruptor de reversa en la posición DERECHA
creará un flujo de aire ascendente que puede
ayudar a mover el aire caliente estancado fuera
del área del techo.
3a
3b
INSTRUCCIONES DE FUNCIONAMIENTO
37
ADVERTENCIA: antes de comenzar cualquier trabajo, desconecte el suministro de electricidad
para evitar descargas eléctricas.
SOLUCIÓN DE PROBLEMAS
Hay un tambaleo
excesivo.
1. Las aspas están flojas.
2. Las aspas no están equilibradas.
3. El ventilador no está bien colocado.
4. El ventilador está demasiado cerca
del techo de bóveda.
5. Los tornillos de fijación en la
horquilla de la carcasa del motor no
están bien apretados.
6. El tornillo de fijación en la bola para
colgar no está bien apretado.
1. Apriete todos los tornillos de las aspas.
2. Cambie un aspa por la del lado opuesto.
3. Desconecte la alimentación. Afloje
cuidadosamente la base y verifique que el
soporte de montaje esté firme.
4. Utilice una varilla más larga o mueva el
ventilador a otra ubicación.
5. Apriete firmemente los tornillos de
fijación.
6. Afloje y baje cuidadosamente la base y
verifique que el tornillo de fijación de la
bola para colgar esté bien apretado.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ventilador no
se mueve.
1. El interruptor de reversa no está
activado.
2. No hay alimentación eléctrica o hay
un fusible quemado.
3. La conexión de los cables es
incorrecta.
1. Mueva firmemente el interruptor hacia la
izquierda o hacia la derecha.
2. Conecte la alimentación eléctrica o revise
el fusible.
3. Desconecte la alimentación. Afloje la
base y revise todas las conexiones.
El funcionamiento
es ruidoso.
1. Las aspas están flojas.
2. Hay un aspa partida.
3. Se está utilizando un regulador de
intensidad de rango completo.
4. El ventilador es nuevo.
1. Apriete todos los tornillos de las aspas.
2. Reemplace el aspa.
3. Reemplace por un dispositivo de control
de velocidad autorizado.
4. Permita que el ventilador tenga un
período de asentamiento de un par de
días, especialmente al encender el
ventilador a velocidades media y alta.
El ventilador
funciona pero la
luz no.
1. Los conductores de la base no están
bien conectados.
2. El interruptor de pared de la luz está
apagado.
3. Los cables del kit de iluminación LED
no están conectados correctamente.
1. Revise los conductores de la base y, si es
necesario, vuelva a conectarlos de
acuerdo con las instrucciones de las
páginas 30 y 31.
2. Asegúrese de que el interruptor de pared
de la luz esté en la posición de
encendido.
3. Verifique que todas las conexiones molex
en el kit de iluminación LED estén bien
conectadas de acuerdo con las
instrucciones de la página 33.
NOTA: cierto "tambaleo" es normal y no se debe considerar como un defecto.
38
Impreso en China
A
B
H
C
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
888-251-1003, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. Usted también podría
ponerse en contacto con nosotros en [email protected].
A Varilla
B Base
C Soporte de montaje
H Aspa
PIEZA DESCRIPCIÓN PIEZA #
GARANTÍA LIMITADA DE POR VIDA
Se indica a continuación, el fabricante garantiza que el motor de ventilador de este ventilador de techo se encuentra
libre de defectos de fabricación y material durante la vida útil de este producto. Además, conforme a las limitaciones
establecidas a continuación, el fabricante también garantiza que todas las piezas de este ventilador de techo (las
"piezas del ventilador de techo" no incluyen el motor ni las piezas hechas total o parcialmente de vidrio) se encuentran
libres de defectos de fabricación y material durante el periodo de un año siguiente a la fecha de compra del comprador
minorista original.
El comprador original es quien debe realizar todas las reclamaciones, ya sea que haya adquirido el producto a través
de una tienda o por medio de un contratista. Los defectos de las piezas del ventilador de techo deberán informarse
dentro del primer año a partir de la fecha de compra. Las piezas hechas total o parcialmente de vidrio y los acabados
metálicos y otras superficies no tienen garantía.
Los compradores son responsables de los costos de extracción y reinstalación del producto. Los daños de cualquier
pieza que resulten del desgaste o del deterioro normales, de accidentes, del uso inapropiado o de errores de
instalación no cuentan con la cobertura de esta garantía. El fabricante no asume ninguna responsabilidad por la
instalación del ventilador. Cualquier servicio realizado por un electricista no certificado invalidará la garantía.
La única responsabilidad del fabricante será reparar o reemplazar el motor, las piezas o el producto dentro de los
términos establecidos anteriormente. El fabricante no asume ninguna responsabilidad por las pérdidas o los daños de
ningún tipo, incluidos los daños accidentales o resultantes que sean la consecuencia directa o indirecta de cualquier
incumplimiento de la garantía, ya sean explícitos o implícitos, o de cualquier otra falla de este producto. Algunos
estados no permiten la exclusión o limitación de los daños accidentales o resultantes, de modo que esta limitación
puede no aplicarse en su caso.
Si el comprador original deja de ser el propietario del ventilador, la garantía se anula.
Si el comprador detecta un problema en el ventilador relacionado con defectos de fabricación o material dentro del
periodo de garantía asociado a la pieza defectuosa, el fabricante acepta reemplazar la pieza defectuosa sin cargo o,
como alternativa, reemplazar el ventilador de techo por uno de un modelo similar o superior.
Las garantías del fabricante se encuentran sujetas a las limitaciones de las garantías escritas que se establecen en
esta garantía limitada de por vida para este ventilador de techo. Se rechazan todas las demás garantías implícitas y
explícitas, incluidas, entre otras, la garantía implícita de idoneidad para un fin particular y la garantía implícita de
comercialización. Algunos estados no permiten la exención de garantías implícitas, de modo que es posible que esta
exención no se aplique a su caso.
5971308-A
5971308-B
5971308-C
5971308-H
