ITEM #5407126
5519817
JENSON CEILING FAN
Español p. 20
MODEL #DN84MBK6LR
DN96MBK6LR
ATTACH YOUR RECEIPT HERE
4007498
APPROVED FOR USE
IN WET LOCATIONS
Purchase Date
1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-527-1292, 8:30 a.m. - 5 p.m., CST, Monday - Friday.
2
TABLE OF CONTENTS
Safety Information .................................................................................................................2
Package Contents .................................................................................................................5
Hardware Contents ................................................................................................................6
Preparation ............................................................................................................................6
Initial Installation ....................................................................................................................6

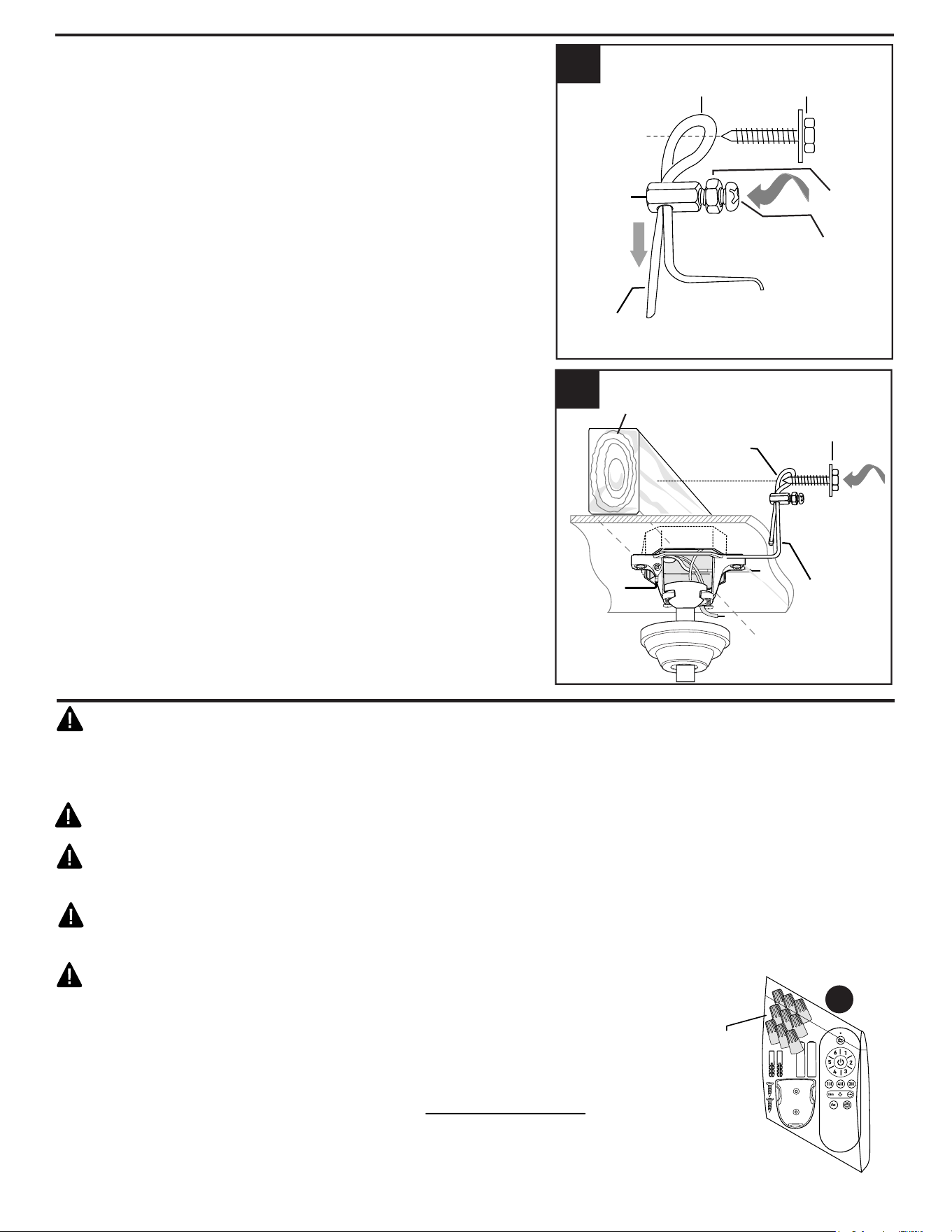

Installing Safety Cable .........................................................................................................
.
11
Wiring ...................................................................................................................................11

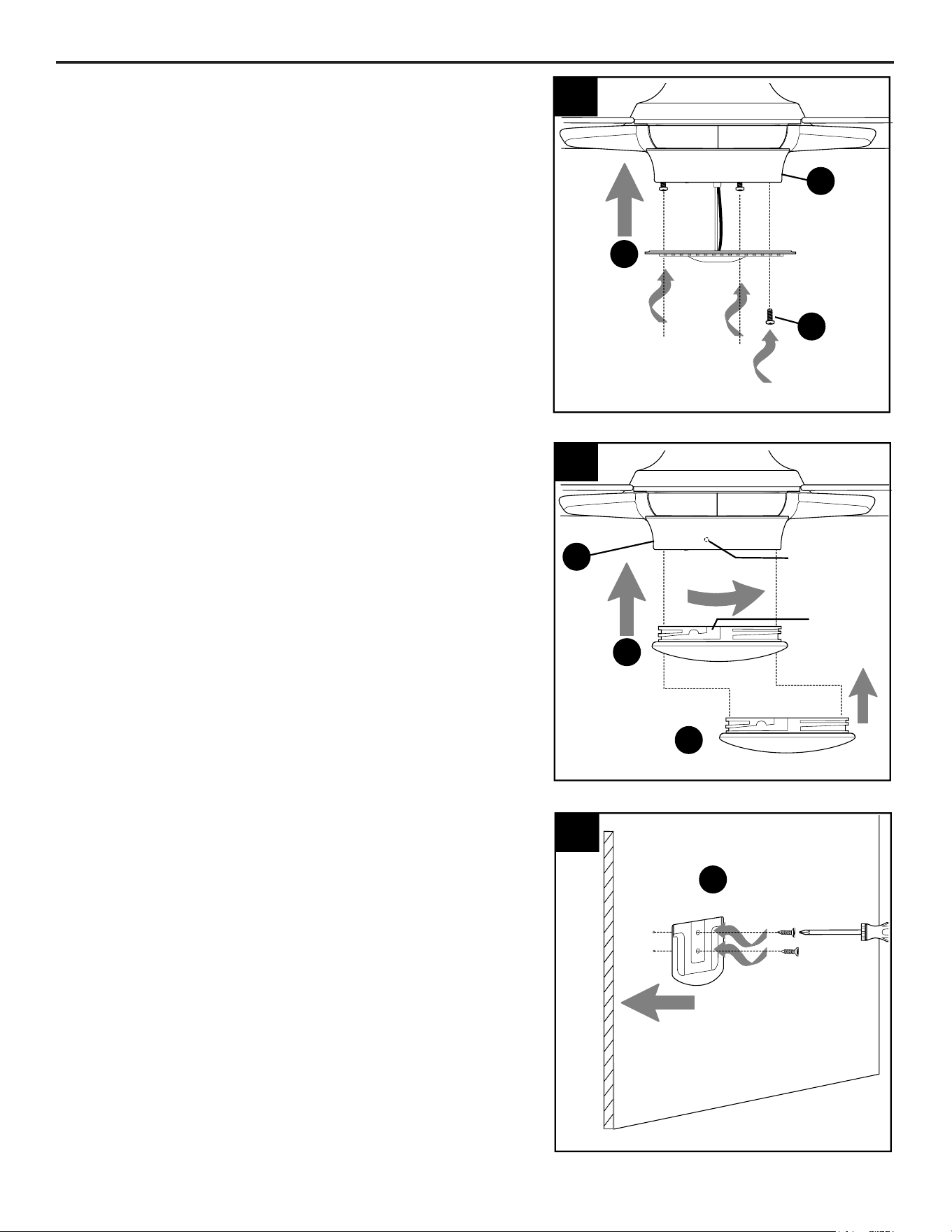

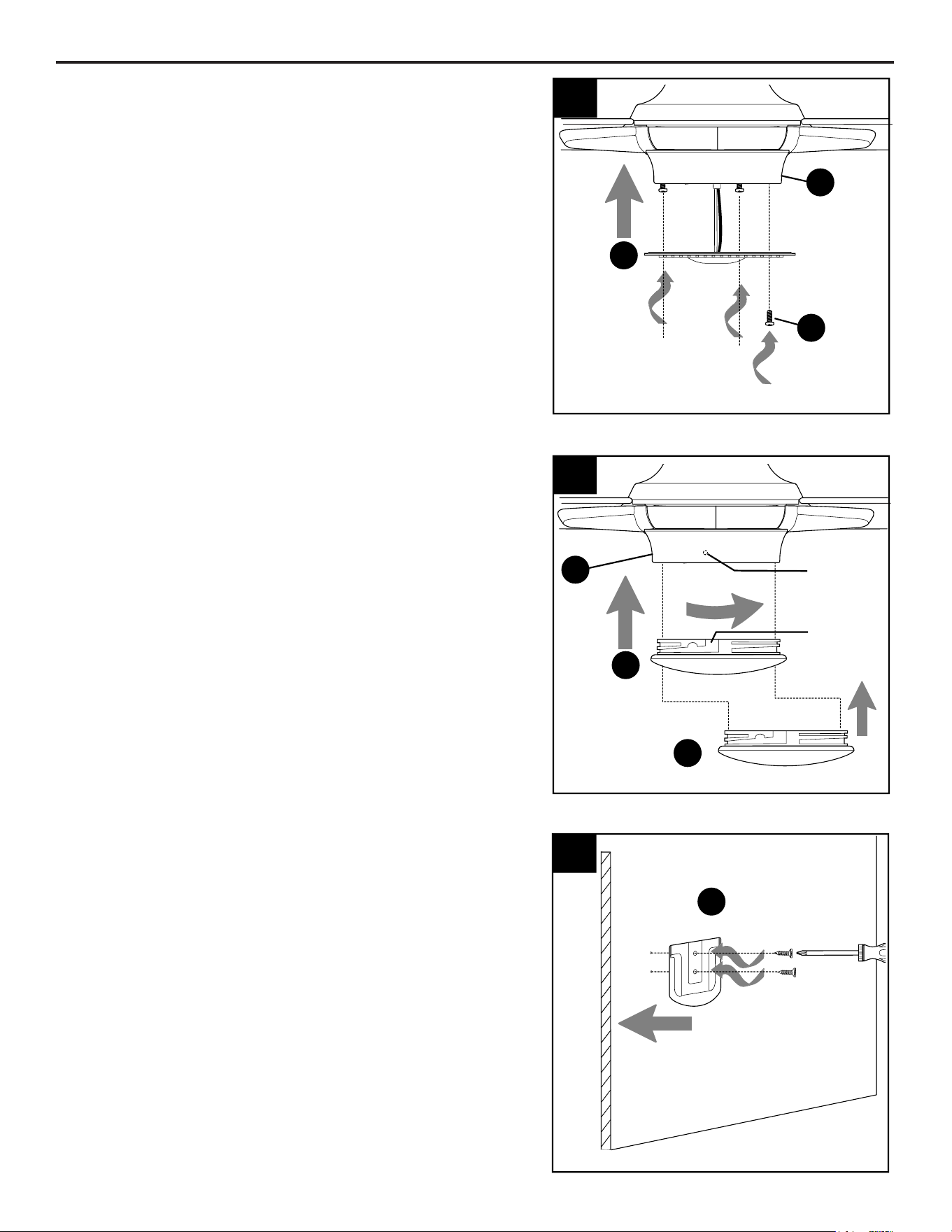

Final Installation ...................................................................................................................13

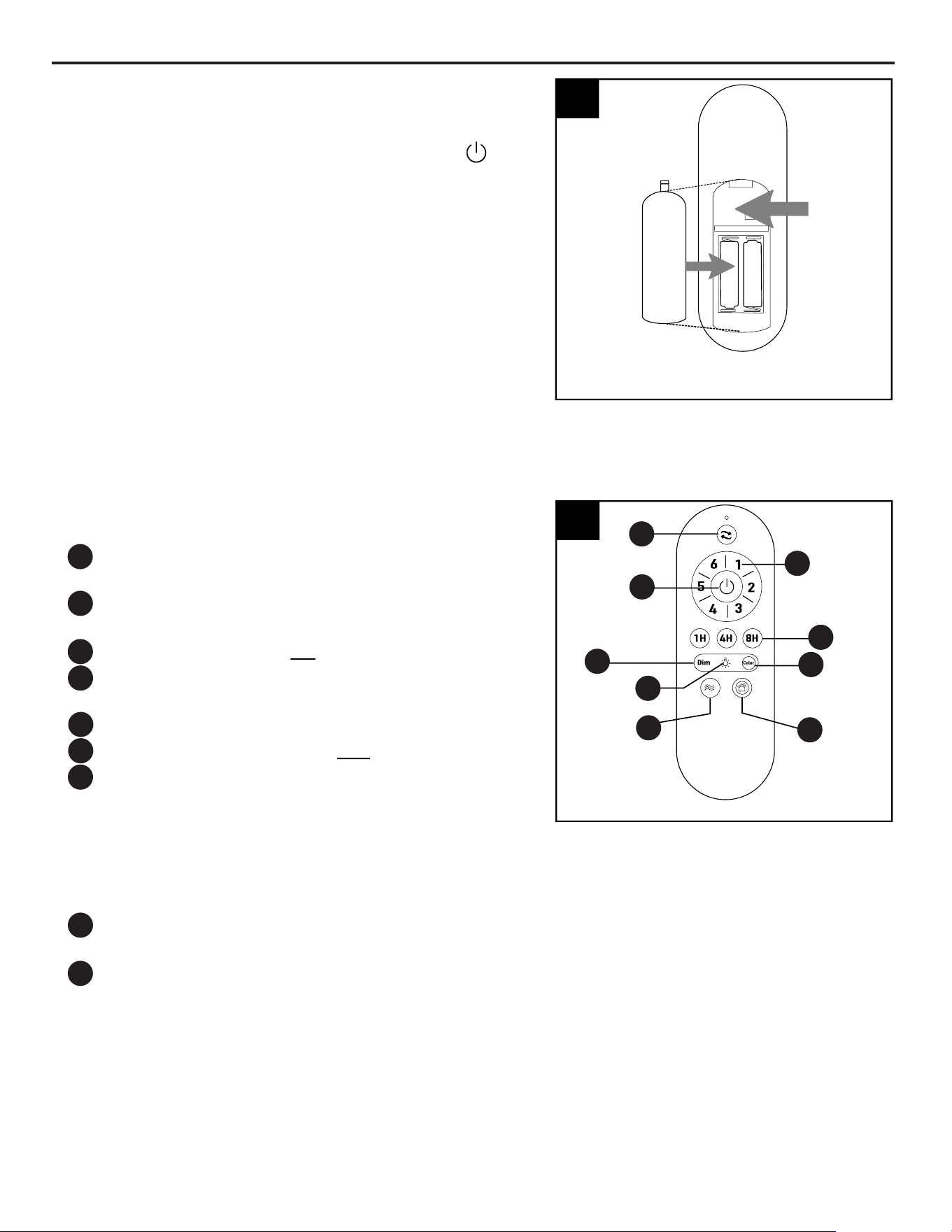

Operating Instructions .........................................................................................................16
Care and Maintenance .......................................................................................................
.
18
Troubleshooting ..................................................................................................................
.
18
Limited Lifetime Warranty ...................................................................................................
.
19

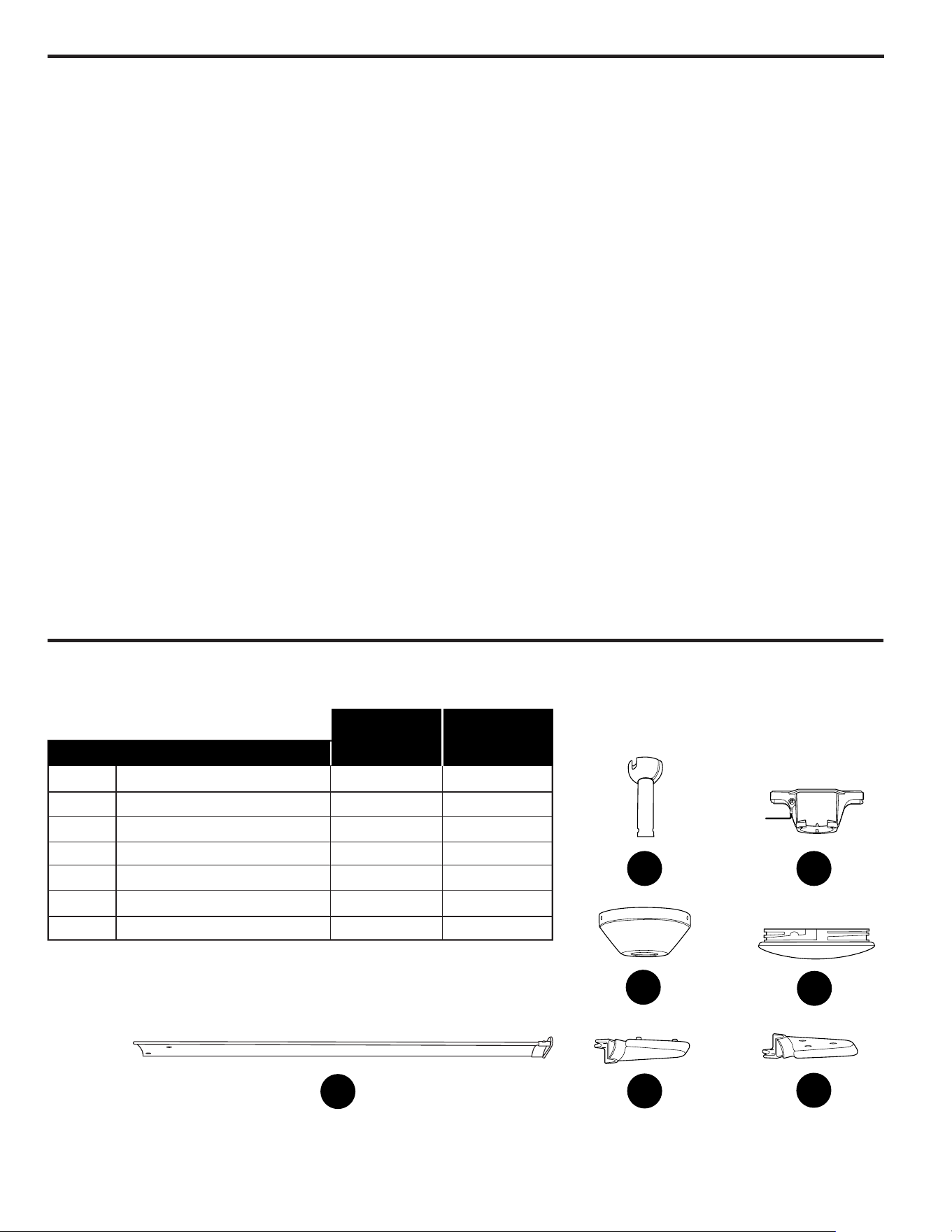

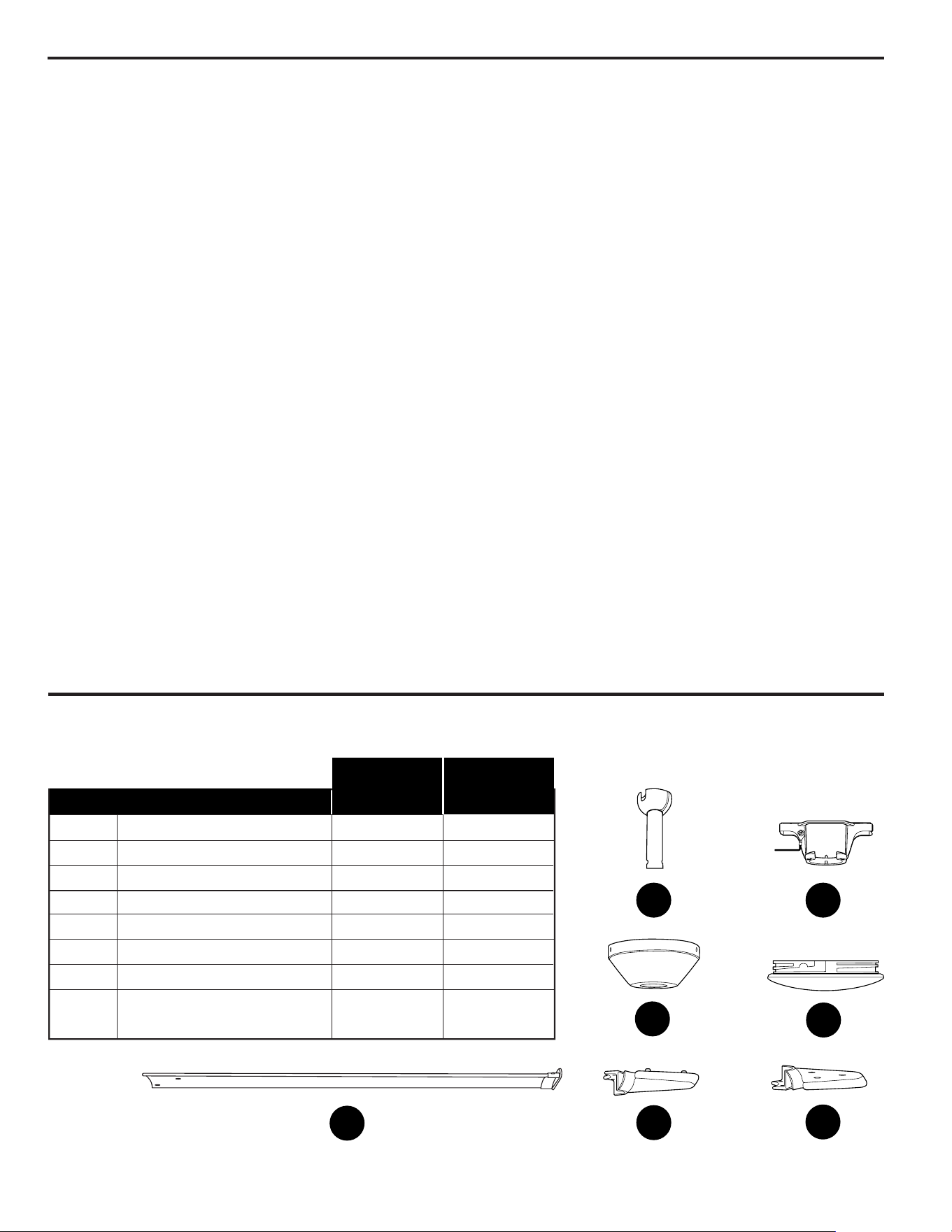

Replacement Parts List .......................................................................................................19
SAFETY INFORMATION
CAUTION: Changes or modifications not approved by the party responsible for compliance could
void the user's authority to operate the equipment.
*NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
The device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, (2) this device must accept any
interference received, including interference that may cause undesired operation.
Distributed by: Litex Industries Inc., P.O. Box 535639, Grand Prairie, TX, 75050; 800-527-1292
NOTE: Dimmable to 10%.
3
READ AND SAVE THESE INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, install or
operate the product. Review the accompanying assembly diagrams.
• Do not discard fan carton or foam inserts. Should this fan need to be returned to the factory for
repairs, it must be shipped in its original packaging to ensure proper protection against damage
that might exceed the initial cause for return.
• Make sure all electrical connections comply with local codes, ordinances, the National Electrical
Code and ANSI/NFPA 70-1999. Hire a qualified electrician or consult a do-it-yourself wiring
handbook if you are unfamiliar with installing electrical wiring.
• Make sure the installation site you choose allows a minimum clearance of 10 ft. from the blades to
the floor and at least 30 in. from the end of the blades to any obstruction.
• After you install the fan, make sure all connections are secure to prevent the fan from falling.
• The net weight of this fan including the light kit is: 27.12 lbs.
SAFETY INFORMATION
DANGER
When using an existing outlet box, make sure the outlet box is securely attached to the building
structure and can support the full weight of the fan. Failure to do this can result in serious injury or
death. The stability of the outlet box is essential in minimizing wobble and noise in the fan after
installation is complete.
To reduce the risk of serious bodily injury, DO NOT use power tools to assemble any part of the fan,
including the blades.
If using this fan in a WET location, connect this product to a Ground Fault Circuit Interrupting (GFCI)
outlet to reduce the risk of personal injury, electrical shock or death. If one is not provided, contact a
qualified electrician for proper installation.
To reduce the risk of fire, electrical shock or personal injury, mount fan to outlet box
marked "ACCEPTABLE FOR FAN SUPPORT OF 35 LBS. (15.87 KG) OR LESS" and
use mounting screws provided with the outlet box. Most outlet boxes commonly used for
the support of lighting fixtures are not acceptable for fan support and may need to be replaced.
Consult a qualified electrician if in doubt.
When mounting fan to a ceiling outlet box, use a METAL octagonal outlet box; do NOT use a
plastic outlet box. Secure the outlet box directly to the building structure. The outlet box and its
support must be able to support the moving weight of the fan (at least 35 lbs.).
To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp
edges.
WARNING
4
SAFETY INFORMATION
To reduce the risk of fire, electrical shock or personal injury, wire connectors provided with this fan
are designed to accept only one 12-gauge house wire and two lead wires from the fan. If your
house wire is larger than 12-gauge or there is more than one house wire to connect to the
corresponding fan lead wires, consult an electrician for the proper size wire connectors to use.
To reduce the risk of fire or electrical shock, do not use the fan with any solid state speed control
device or control fan speed with a full range dimmer switch.
To reduce the risk of fire, electrical shock or personal injury, do not bend the blades when
installing them, balancing the blades or cleaning the fan. Do not insert objects between the
rotating fan blades.
To reduce the risk of personal injury, use ONLY parts provided with this fan. The use of parts
OTHER than those provided with this fan will void the warranty.
Before installation, be sure to shut off electricity at main switch or circuit breaker in order to avoid
electrical shock.
WARNING
CAUTION
Be sure outlet box is properly grounded and that a ground wire (green or bare) is present.
Once installation is complete, carefully check all screws, bolts and nuts on fan motor assembly to
ensure that they are secured.
Do NOT tamper with or attempt to repair LED component. The light source is designed for this
specific application and should not be serviced by untrained personnel. If any servicing is
required, call our customer service department.
The DC Motor will not operate until blades are installed.
A Downrod 1
B Mounting Bracket 1
C Canopy 1
D Yoke Cover 1
E Motor Housing 1
F Shade 1
G LED Light Kit 1
H Fitter Plate 1
I Blade 6
J Pin (preassembled) 1
K Clip (preassembled) 1
5

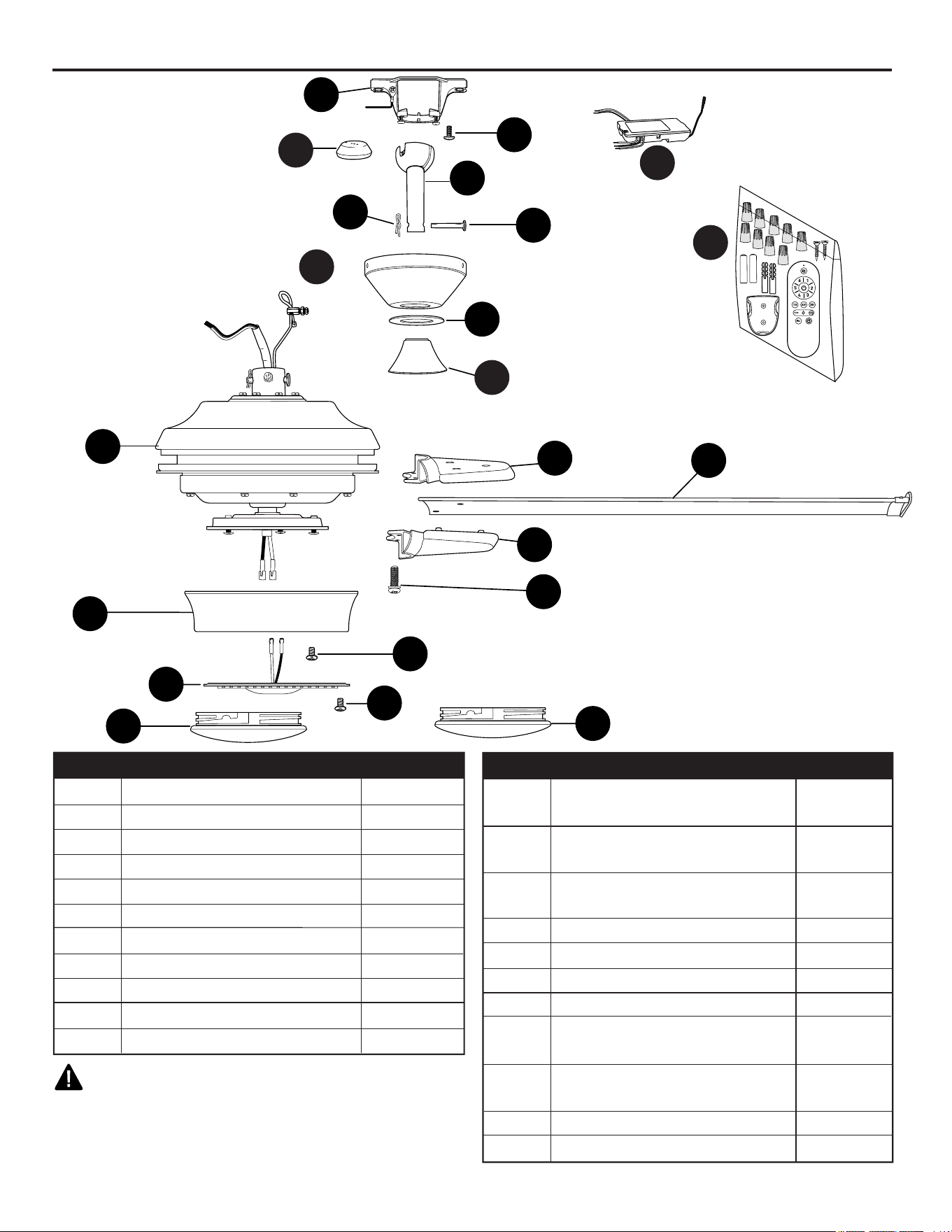

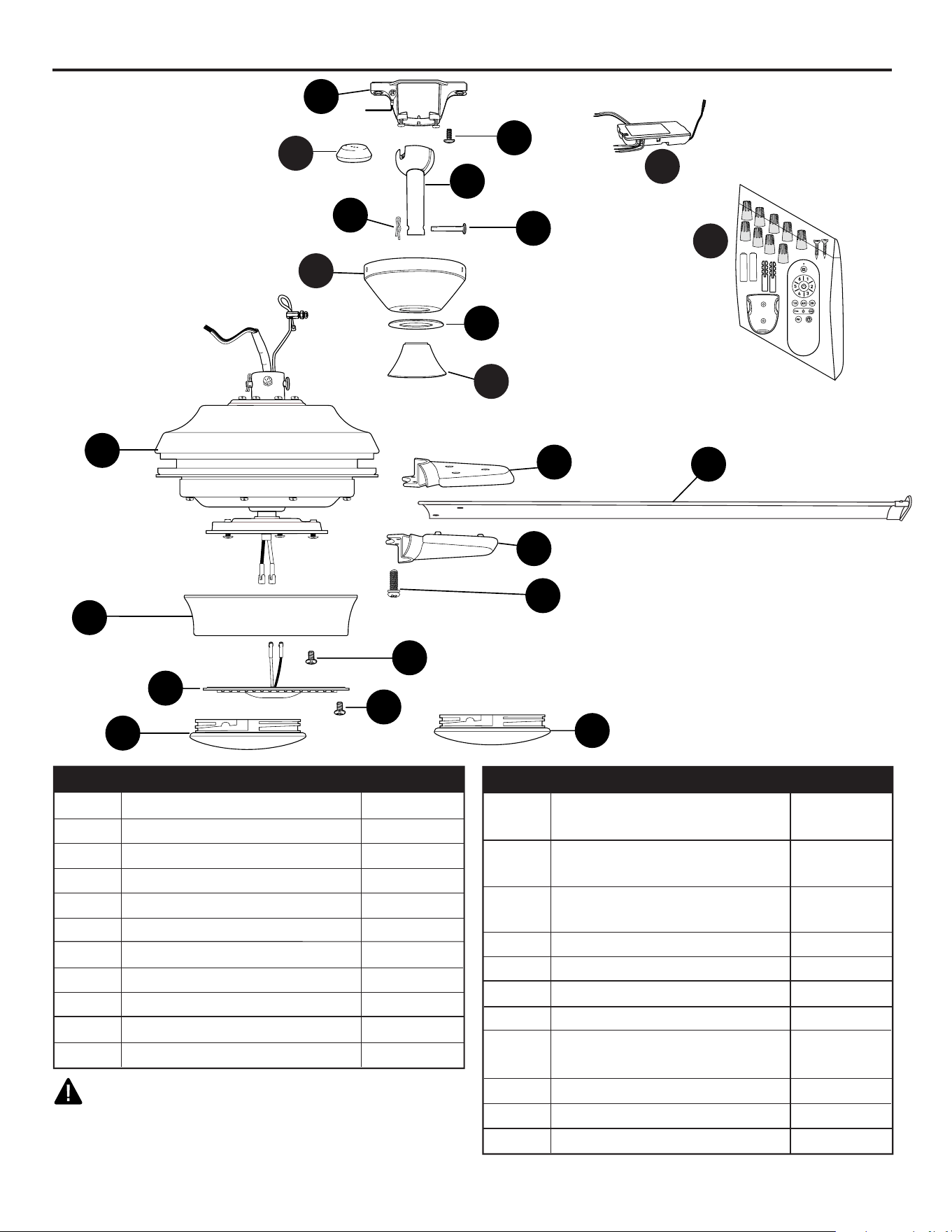

PACKAGE CONTENTS
G
F
I
E
O
P
N
J
A
K
T
M
R
S
L
C
B
L Motor Plate Screw 3
(preassembled)
M Fitter Plate Screw 3
(preassembled)
N Canopy Mounting Screw 2
(preassembled)
O Remote Control Receiver 1
P Remote Pack 1
Q Metal Cover 1
R Lower Blade Arm 6
S Motor Screw/Lock Washer 12
(preassembled) + 1 extra
T Hanging Ball Cover 1
U Canopy Cover 1
V Upper Blade Arm 6
DESCRIPTIONPART
QUANTITY
DESCRIPTIONPART
QUANTITY
IMPORTANT REMINDER: You must use the
parts provided with this fan for proper installation
and safety.
D
H
Q
U
V
6

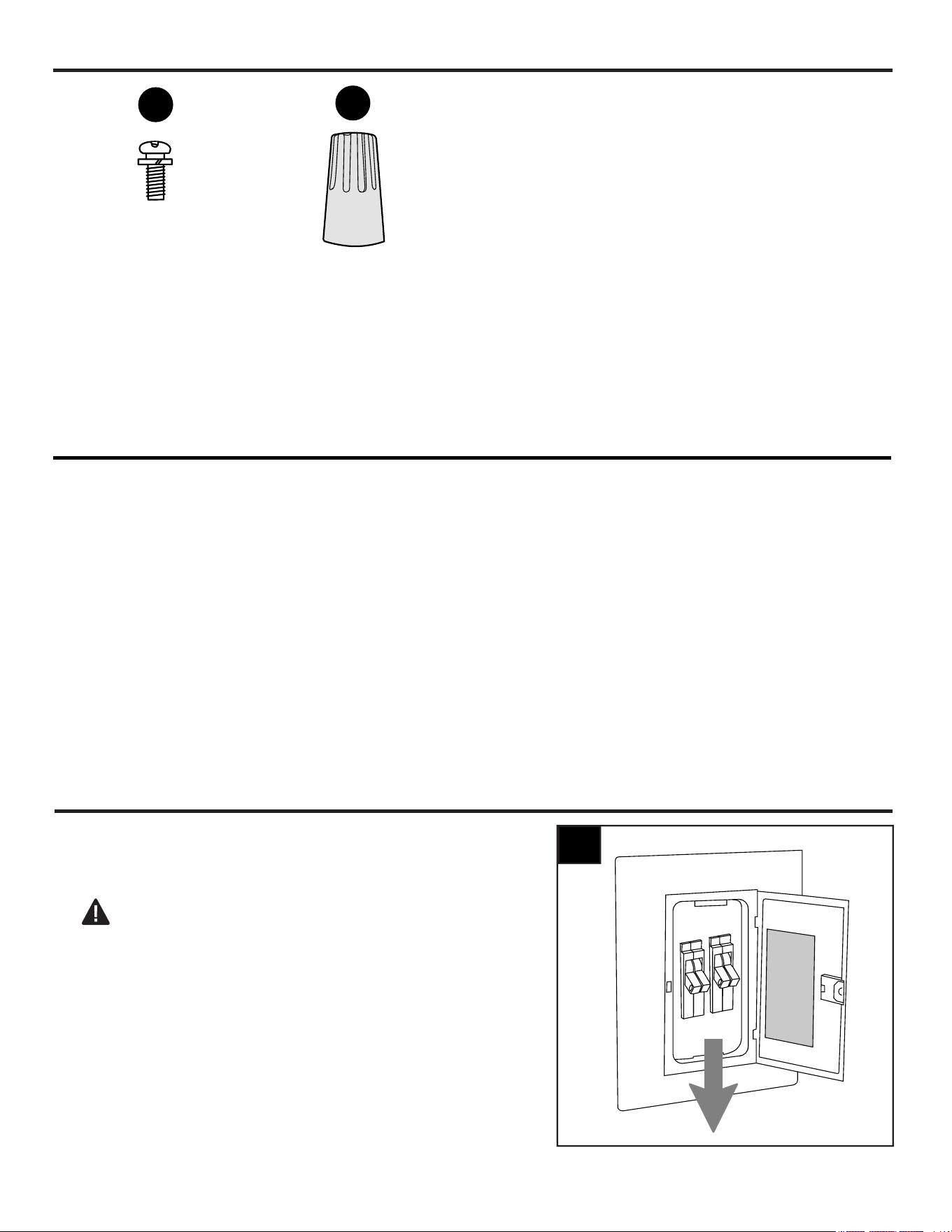

HARDWARE CONTENTS (shown actual size)
Before beginning assembly of product, make sure all parts are present. Place motor on carpet or on
foam to avoid damage to finish. Compare parts with package contents list and hardware contents list.
If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 120 minutes
Tools Required for Assembly (not included): Electrical Tape, Phillips Screwdriver, Pliers, Safety
Glasses, Stepladder, Wire Strippers and Precision Screwdriver (0 x 2 in.).
Helpful Tools (not included): AC Tester Light, Tape Measure, Do-It-Yourself Wiring Handbook and
Wire Cutters.

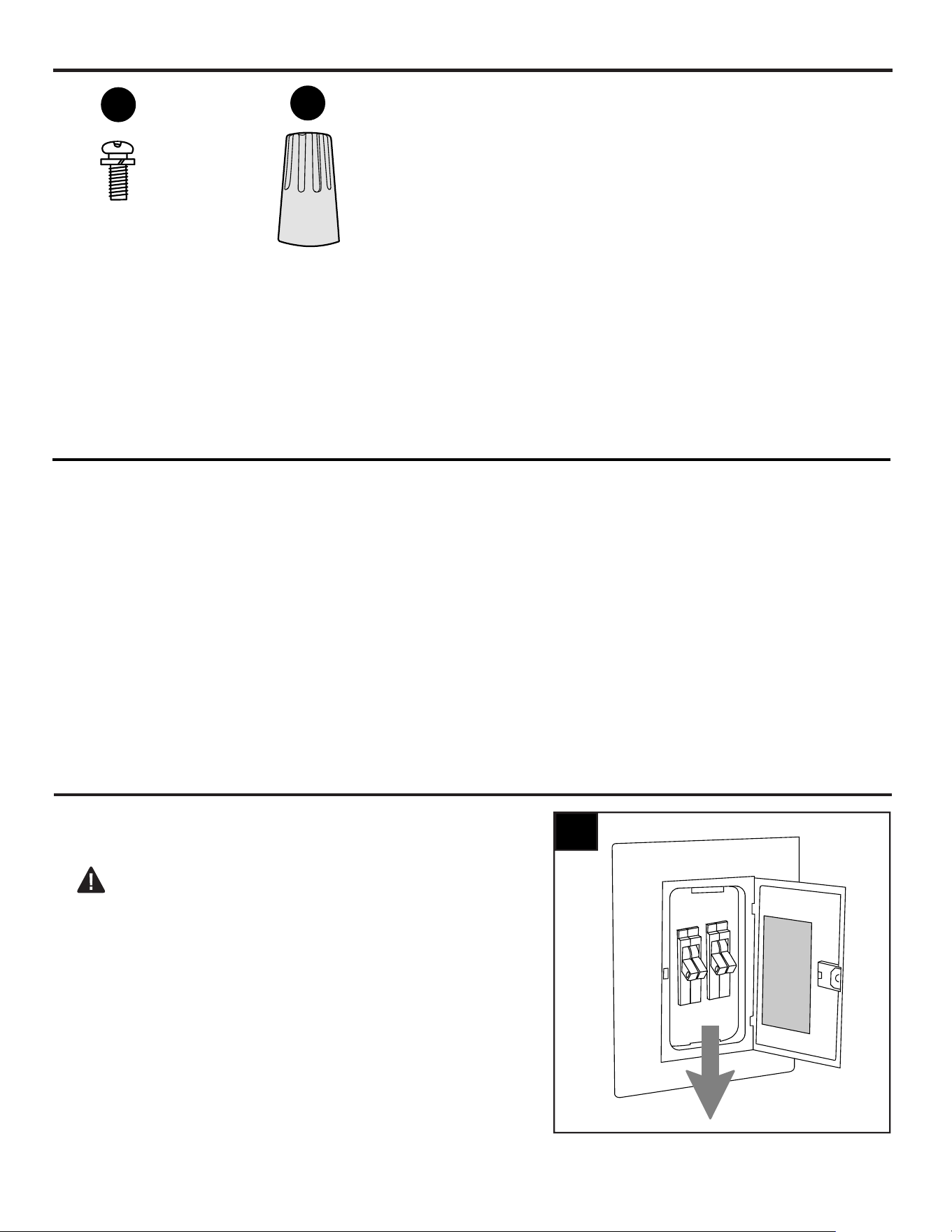

PREPARATION
AA
BB
CC
Wire
Connector
Qty. 6
ON
OFF
ON
OFF
1
Turn off circuit breakers and wall switch to the
fan supply line leads.
DANGER: Failure to disconnect power
supply prior to installation may result in serious
injury or death.
1.
INITIAL INSTALLATION
Blade Screw/
Lock Washer
Qty. 18
+ 1 extra
INITIAL INSTALLATION
7

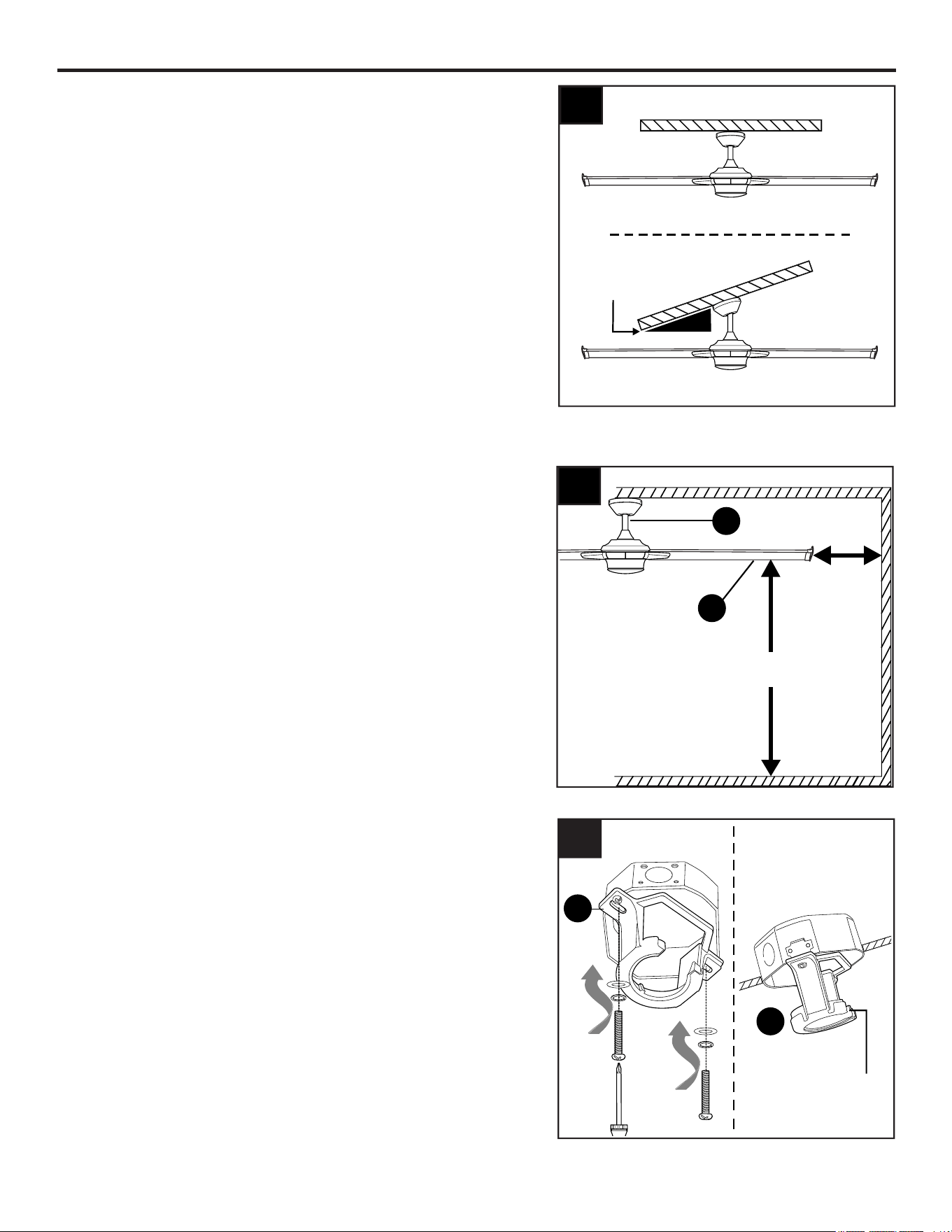

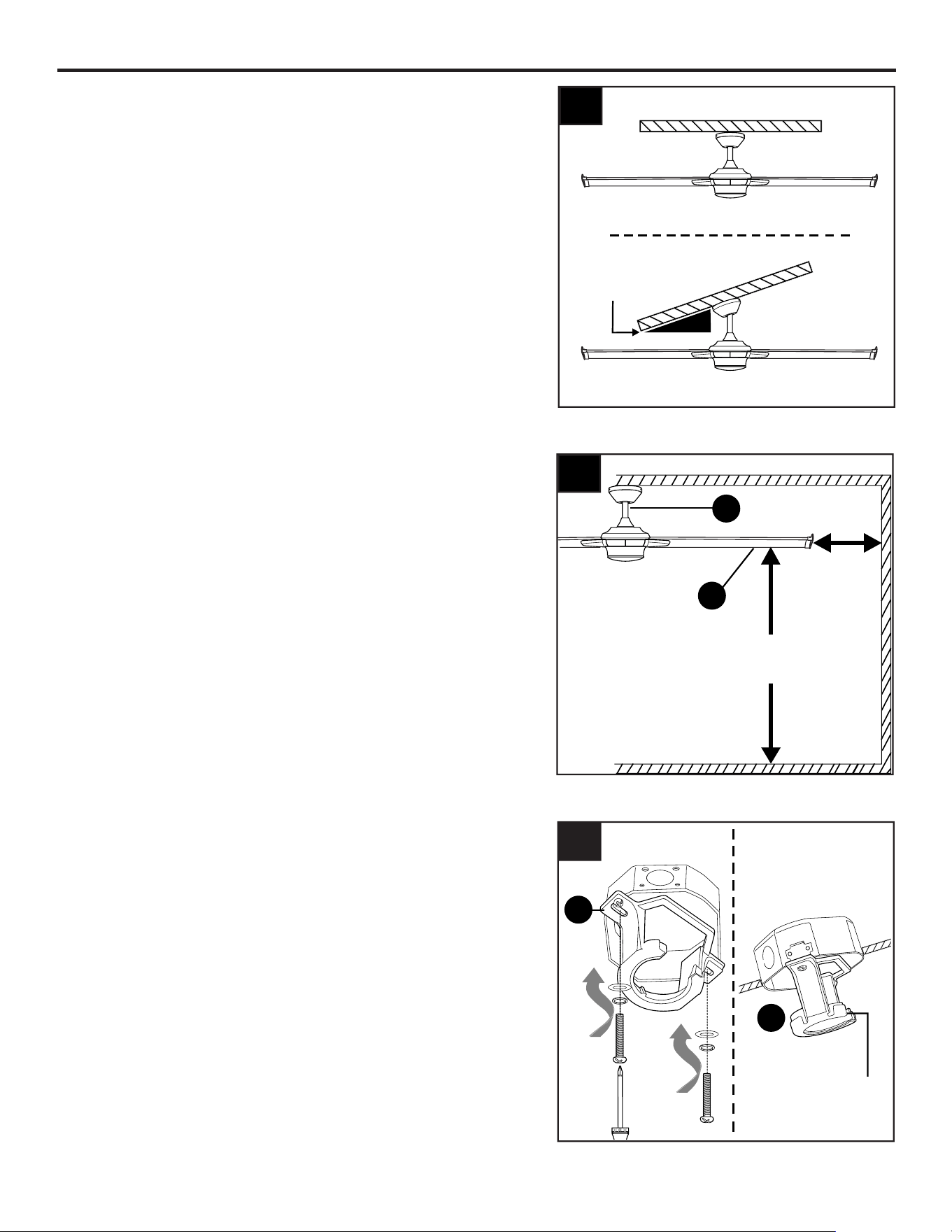

2.
Check to make sure blades (I) will be at least
30 inches from any obstruction. Check
downrod (A) length to ensure blades (I) will
be at least 10 ft. above the floor.
3.
A
B
10 ft.
min.
30 in.
min.
I
2
3
A
Secure mounting bracket (B) to outlet box
(not included) using screws, spring washers
and flat washers provided with the outlet box.
*NOTE: It is very important you use the
proper hardware when installing the mounting
bracket (B) as this will support the fan.
IMPORTANT: If using the angle mount, make
sure open end of mounting bracket (B) is
installed facing the higher point of the ceiling,
and ensure the ceiling angle is not steeper
than 15°.
Open End
4
ANGLE
MOUNT
STANDARD
MOUNT
4.
4
B
B
Determine mounting method to use.
A. Standard mount
B. Angle mount
IMPORTANT: If using the angle mount, ensure
the ceiling angle is not steeper than 15°.
NOTE: Closemount option is not available for
this fan.
*Helpful Hint: Downrod-style mounting is best
suited for ceilings 10 ft. high or higher. For taller
ceilings you may want to use a longer downrod
(not included). Angle-style mounting is best
suited for angled or vaulted ceilings. A longer
downrod is sometimes necessary to ensure
proper blade clearance.
15° max.
8
INITIAL INSTALLATION
S
5

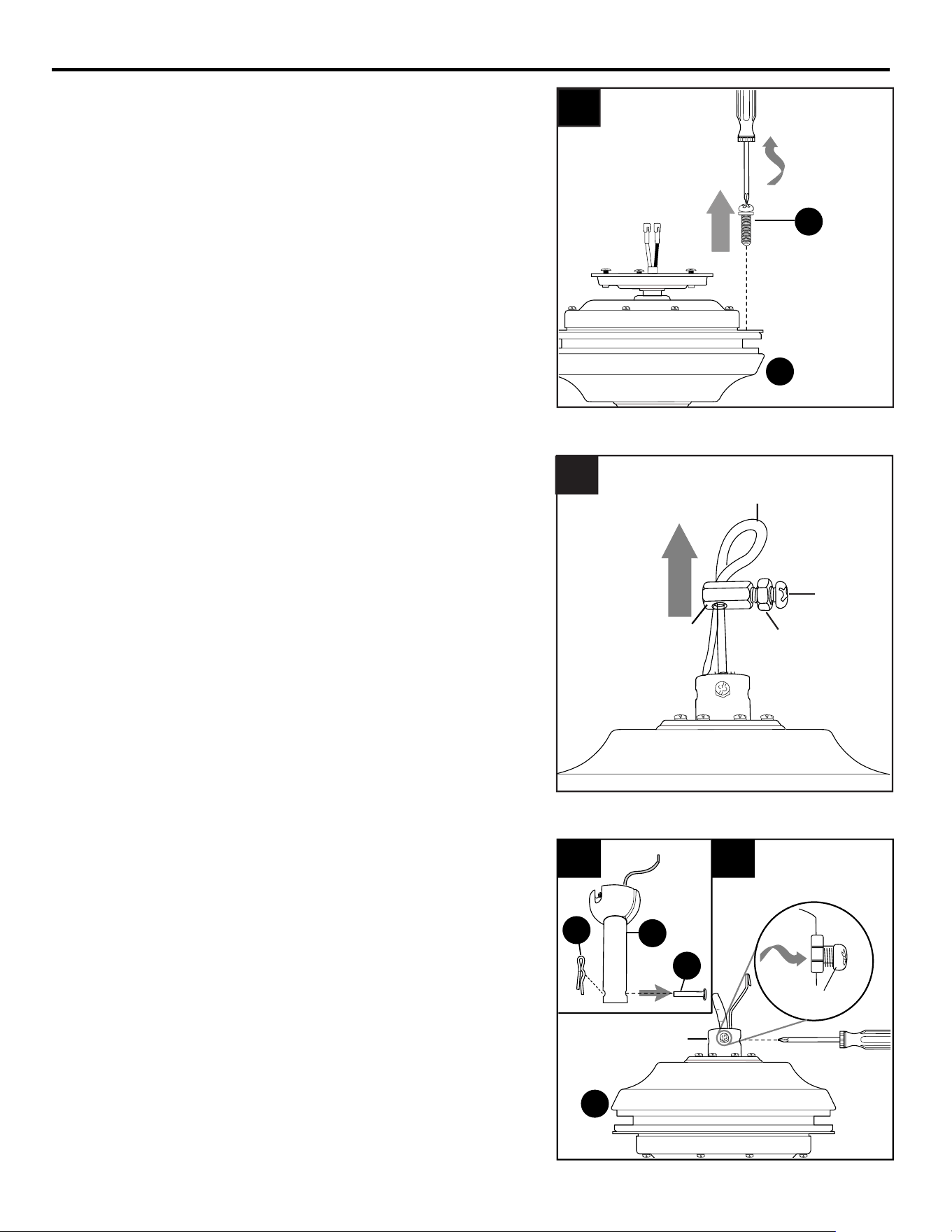

5.
Remove motor screws/lock washers (S) from
underside of motor housing (E). [Save motor
screws/lock washers (S) for later use.]
Note: Make sure to keep loose hardware
separate to avoid confusion during installation.
E
Remove pin (J) and clip (K) from downrod (A).
Partially loosen preassembled set screws and nut
in motor housing yoke at top of motor housing (E).
6b.
6b
K
J
6c
A
Set Screw
Sideview
E
Yoke
6c.
Remove vice from preassembled safety cable by
loosening preassembled screw and nut on vice.
6a.
Nut
Screw
6a
Vice
Safety Cable
9
INITIAL INSTALLATION

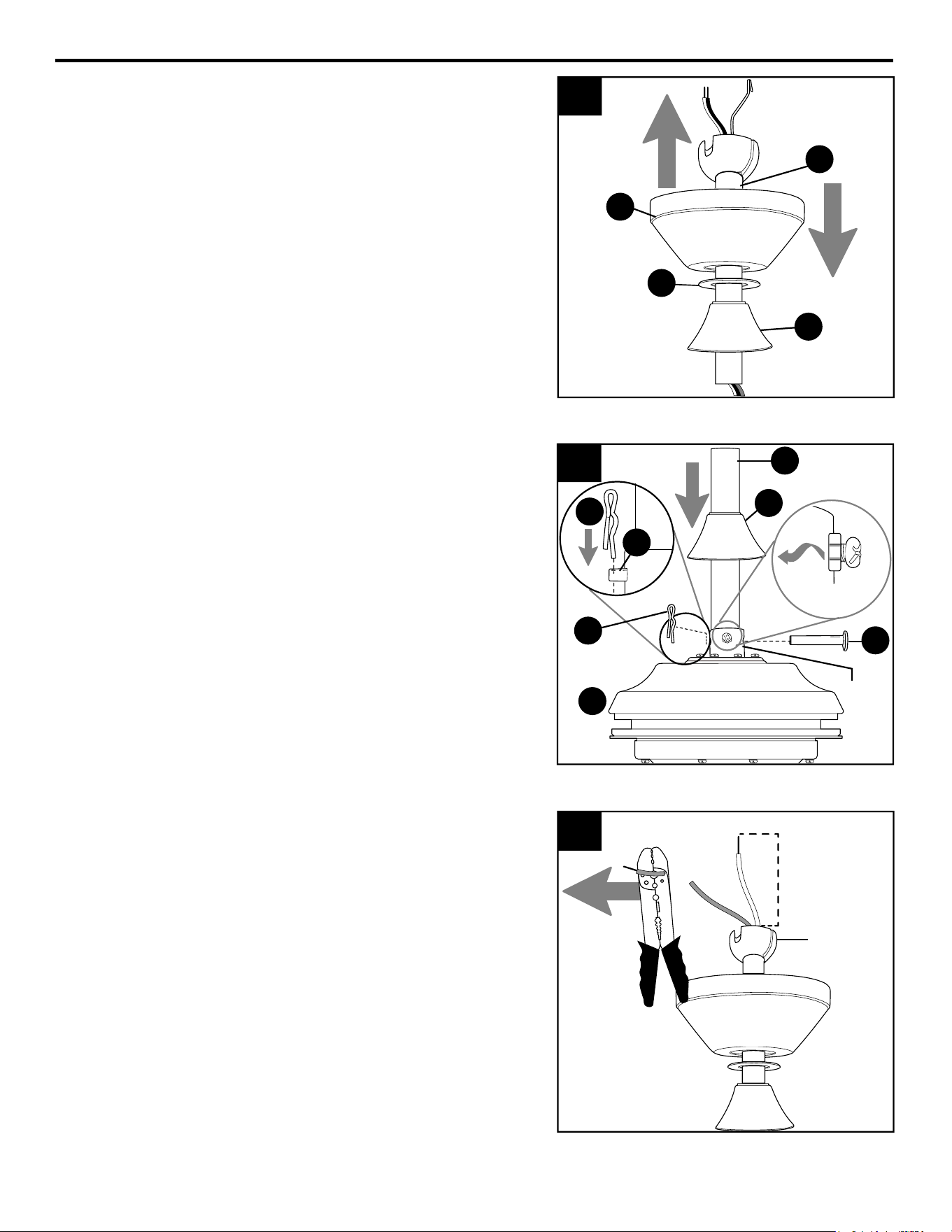

7.

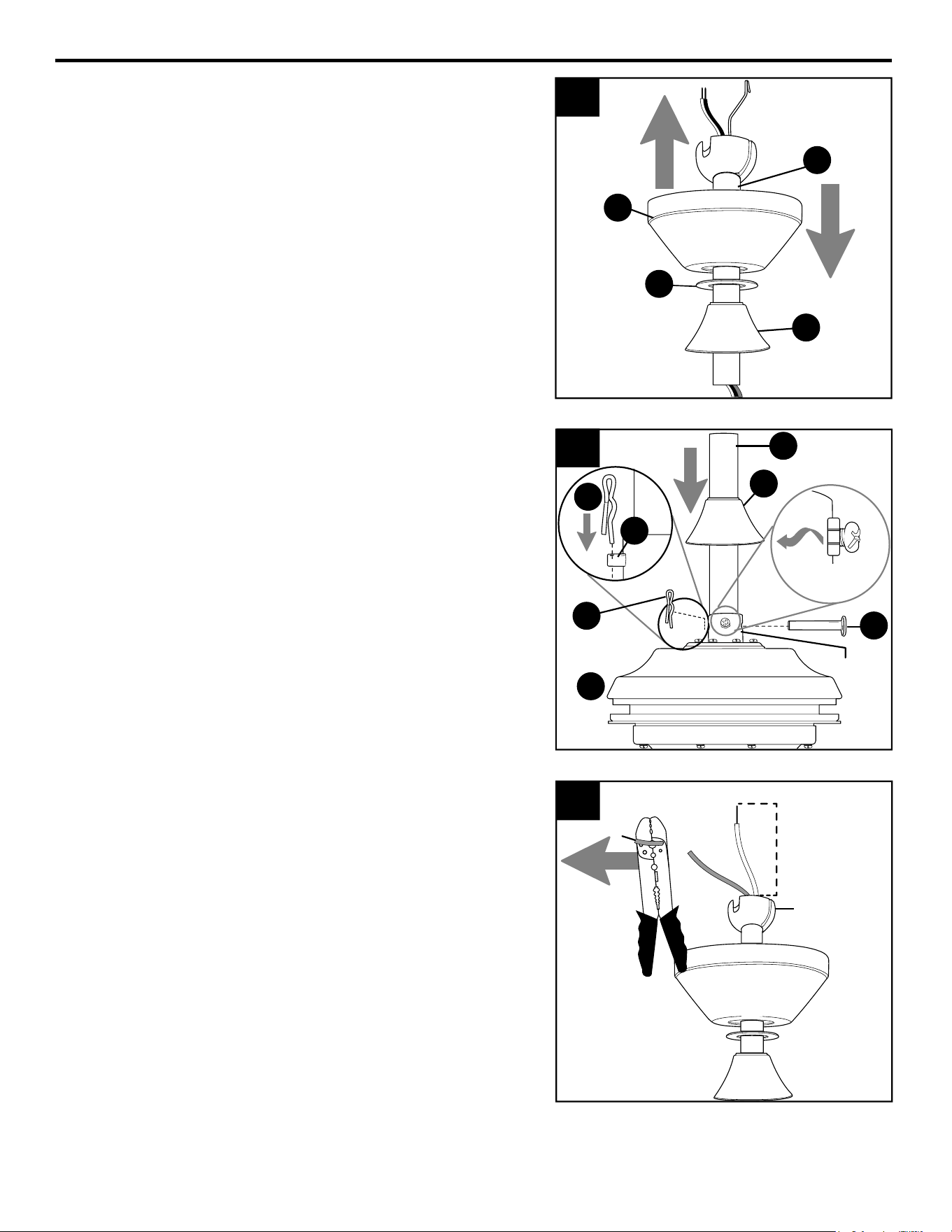

Insert downrod (A) through canopy (C), canopy
cover (U) and yoke cover (D). NOTE: Canopy
cover (U) must be turned with the smooth side
toward the motor housing (E).
Then, thread wires from motor housing (E)
through downrod (A).
7
C
D
A
8.
Slip downrod (A) into motor housing yoke, align
holes and re-install pin (J) and clip (K). Tighten
set screws in motor housing yoke and then tighten
preassembled nut on one of the set screws. Then,
slide yoke cover (D) down until it rests on top of
motor housing (E).
8
E
K
Yoke
K
Sideview
A
Depending on the length of downrod you use, you
may need to cut the lead wires back to simplify
the wiring. If you decide to cut back the lead
wires, it is suggested you do so in the following
manner:
Take the lead wires and make sure you have
pulled them all the way through the top of the
downrod. Start at the TOP of the hanging ball on
the downrod and measure 8 in. of lead wire, then
cut the excess wire off with wire cutters (not
included).
NOTE: If you do not cut back the lead wires,
Steps 9 and 10 are not necessary and you may
proceed to Step 11 instead.
9.
Hanging
Ball
9
8 in.
J
J
Set Screw &
Nut
D
U
10

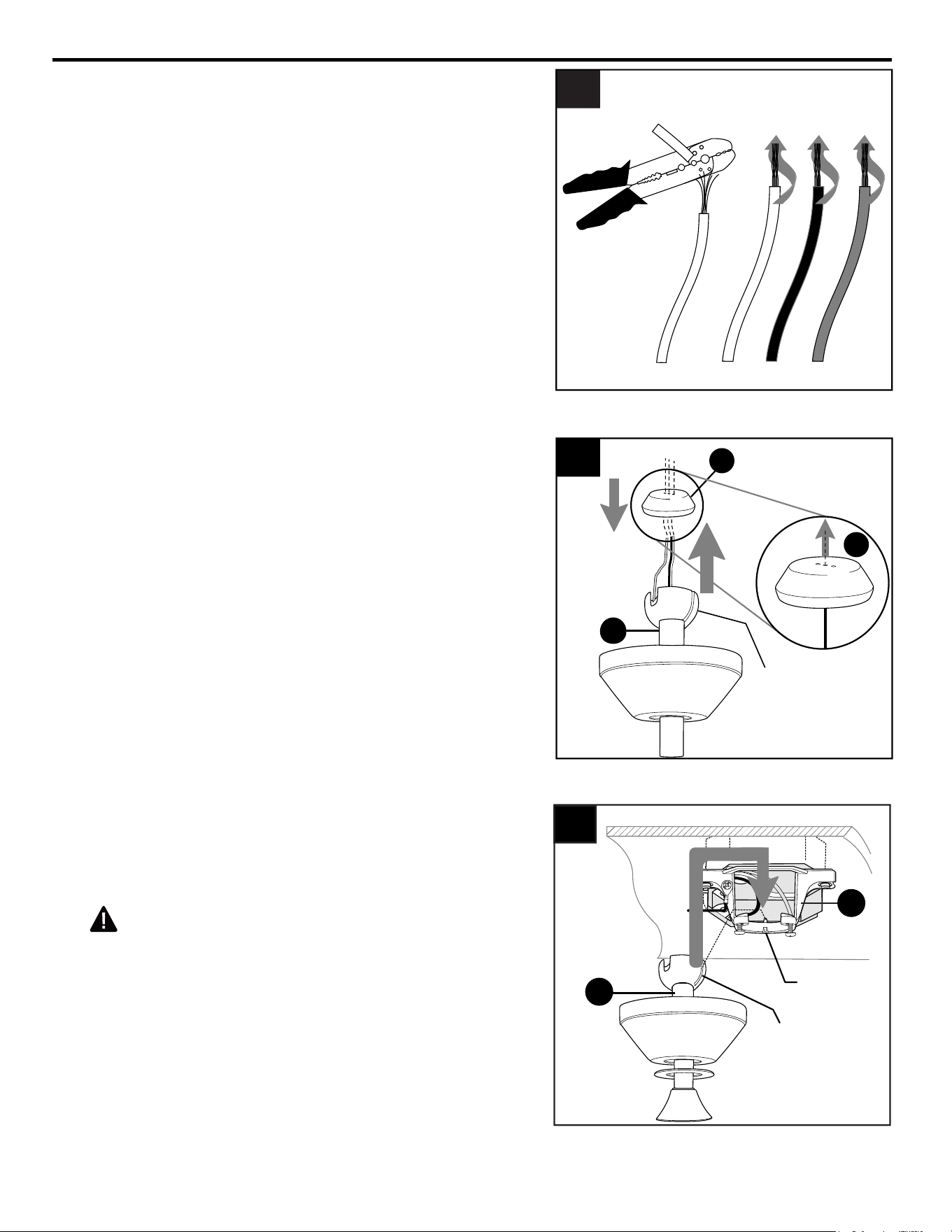

If you decided to cut back the lead wires in Step 9,
strip 1/2 in. of insulation from end of each wire --
white, black, green and blue (if applicable). Twist
stripped ends of each strand of wire within the
insulation with pliers (not included).
10.
10
INITIAL INSTALLATION
11.
Thread each of the wires through a different hole
in the hanging ball cover (T). Pull hanging ball
cover (T) down securely over hanging ball on
downrod (A).
11
T
T
A
Hanging
Ball
Install hanging ball of downrod (A) into opening
of mounting bracket (B). Align one of the slots in
hanging ball with tab in mounting bracket (B).
DANGER: Failure to align one of the slots in
the ball with the tab may result in serious injury
or death.
12.
Tab
12
Slot
A
B
11
WARNING: To reduce the risk of fire, electrical shock or personal injury, wire connectors provided with this
fan are designed to accept only one 12-gauge house wire and two lead wires from the fan. If your house wire
is larger than 12-gauge or there is more than one house wire to connect to the corresponding fan lead wires,
consult an electrician for the proper size wire connectors to use.
CAUTION: Be sure outlet box is properly grounded and that a ground (green or bare) wire is present.
WARNING: If house wires are different colors than referred to in the following steps, stop immediately. A
professional electrician is recommended to determine wiring.
WARNING: Using a full range dimmer switch (not included) to control fan speed will cause a loud humming
noise from fan. To reduce the risk of fire or electrical shock, do NOT use a full range dimmer switch to control
fan speed.
DANGER: If using this fan in a WET location, this fan
must be connected to a supply circuit that is protected by a
Ground Fault Circuit Interrupter (GFCI) to reduce the risk of
personal injury, electrical shock or death.
WIRING
IMPORTANT: Make the necessary wiring connections for
remote control operation as detailed in Step 1 on the
following page. For each wire connection, use one of the
wire connectors from the remote pack (P), making sure to
screw wire connector on in a clockwise direction.
Wire
Connectors
P
1.
1
Replace vice on safety cable and adjust length of
safety cable by pulling on the safety cable. Adjust
slack in safety cable to a hand’s length and then
tighten screw and nut on vice securely. The loop
at the end of the safety cable should just fit over
the threads on the wood screw (not included)
used to secure it.
Screw
Nut
Loop
Wood
Screw
INSTALLING SAFETY CABLE
Wood Screw,
Washer and
Lock Washer
Wood
Joist
Loop
2.
2
Find a secure attachment point (wood ceiling joist
recommended) and secure preassembled safety
cable. Use a heavy-duty wood screw, washer and
lock washer (none included) to secure safety cable
loop.
Test safety cable by pulling on loose end of cable
with pliers. If the safety cable slips, then screw and
nut on vice must be set tighter.
NOTE: Extra cable slack can be left in ceiling area.
Safety
Cable
Vice
Safety
Cable
12

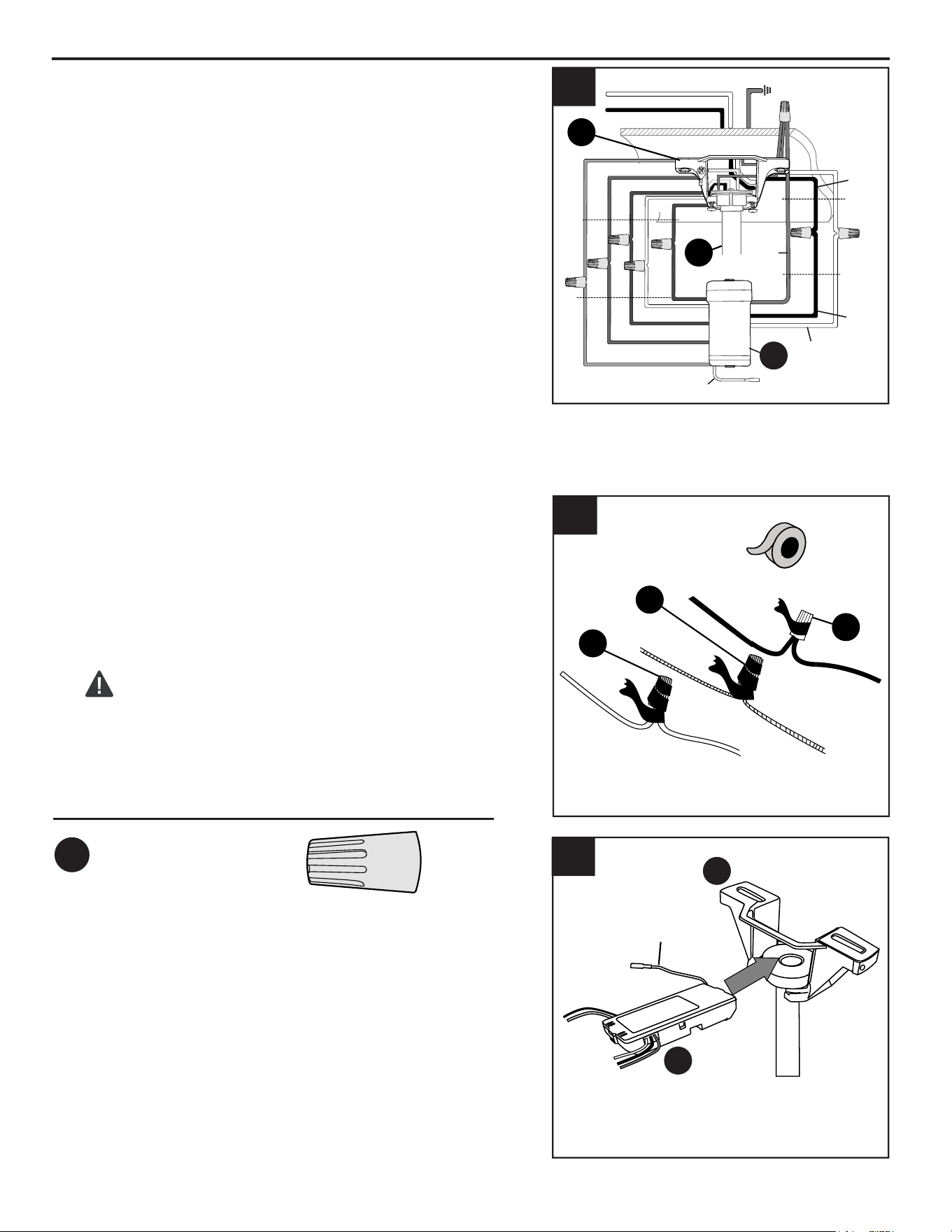

Connect all GROUND (GREEN) wires from fan (on
downrod (A) and mounting bracket (B)) and remote control
receiver (O) to BARE/GREEN supply wire from ceiling.
Connect BLACK wire (labeled AC IN L) from remote
control receiver (O) to BLACK supply wire from ceiling.
Connect WHITE wire (labeled AC IN N) from remote
control receiver (O) to WHITE supply wire from ceiling.
Connect PINK wire (labeled TO MOTOR) from remote
control receiver (O) to PINK wire from motor housing (E).
Connect GRAY wire (labeled TO MOTOR) from remote
control receiver (O) to GRAY wire from motor housing (E).
Connect RED wire (labeled TO MOTOR) from remote
control receiver (O) to RED wire from motor housing (E).
Connect WHITE wire (labeled FOR LIGHT N) from remote
control receiver (O) to WHITE wire from motor housing (E).
Connect BLUE wire (labeled FOR LIGHT L) from remote
control receiver (O) to BLUE wire from motor housing (E).
1.
1
WHITE SUPPLY WIRE
BLACK SUPPLY WIRE
PINK
WHITE
BLUE
BLUE
WHITE
BLACK
AC IN L
WHITE
AC IN N
WHITE
GROUND (GREEN OR BARE)
GROUND
(GREEN OR BARE)
BLACK
FROM
RECEIVER
FROM
FAN
FROM
RECEIVER
FROM
CEILING
B
PINK
GRAY
RED
GRAY
RED
ANTENNA
O
A
WIRING
Wrap electrical tape (not included) around each
individual wire connector (BB) down to the wire.
WARNING: Make sure no bare wire or wire
strands are visible after making connections. Place
GREEN and WHITE connections on opposite side
of the outlet box from the BLACK and BLUE (if
applicable) connections.
2.
2
Hardware Used
Wire Connector
x 6
BB
BB
BB
BB
3
Gently slide remote control receiver (O) flat-side up
into mounting bracket (B). Turn spliced/taped wires
upward and gently push wires and wire connectors
into outlet box. Let antenna from remote control
receiver (O) hang to the side.
NOTE: The remote control included with this fan
meets the following requirements:
a. Not for use with solid state fans.
b. Electrical rating: 120V / 60 Hz;
motor amps:1.25 MAX.
motor: 65W MAX.
3.
Antenna
O
B
GREEN
/GROUND
13
1.

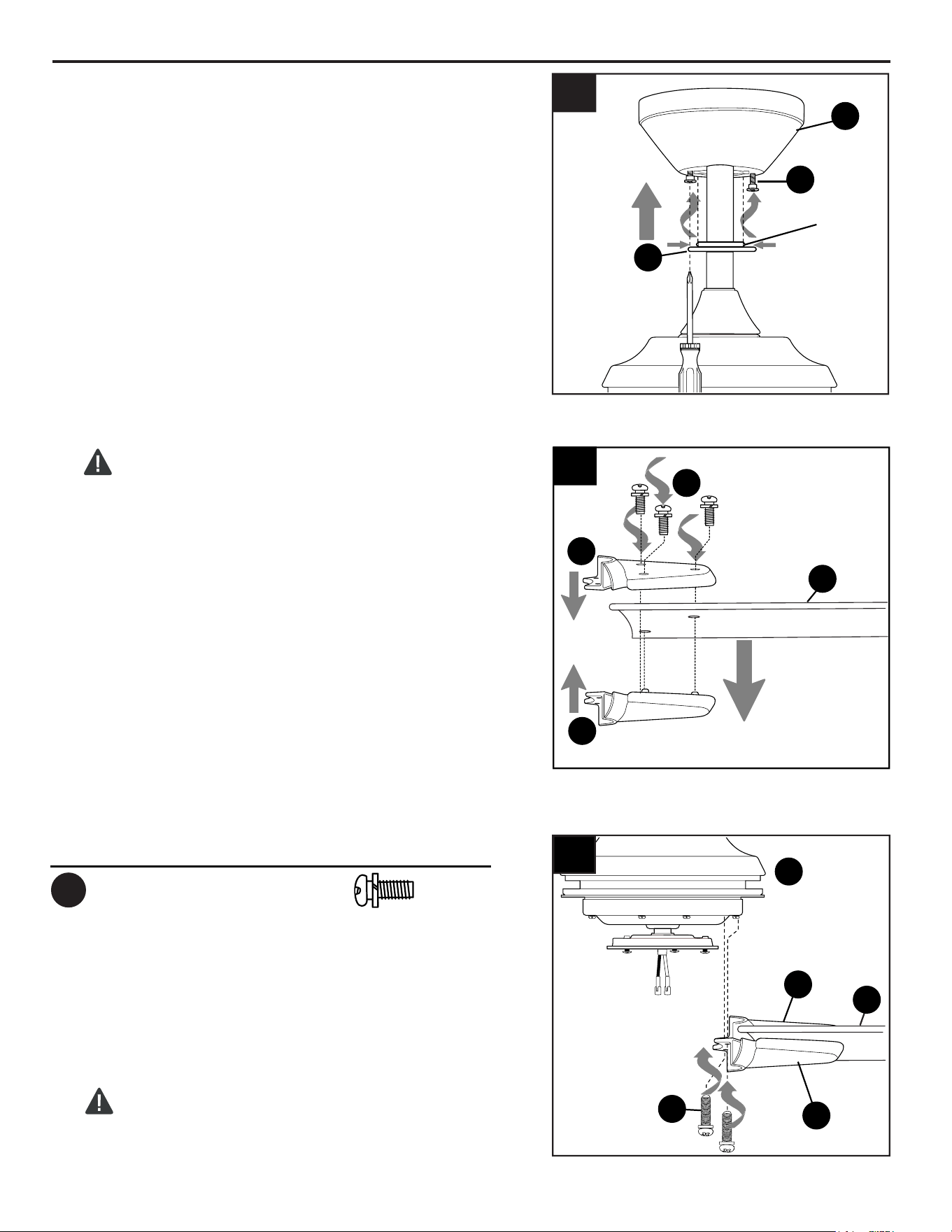

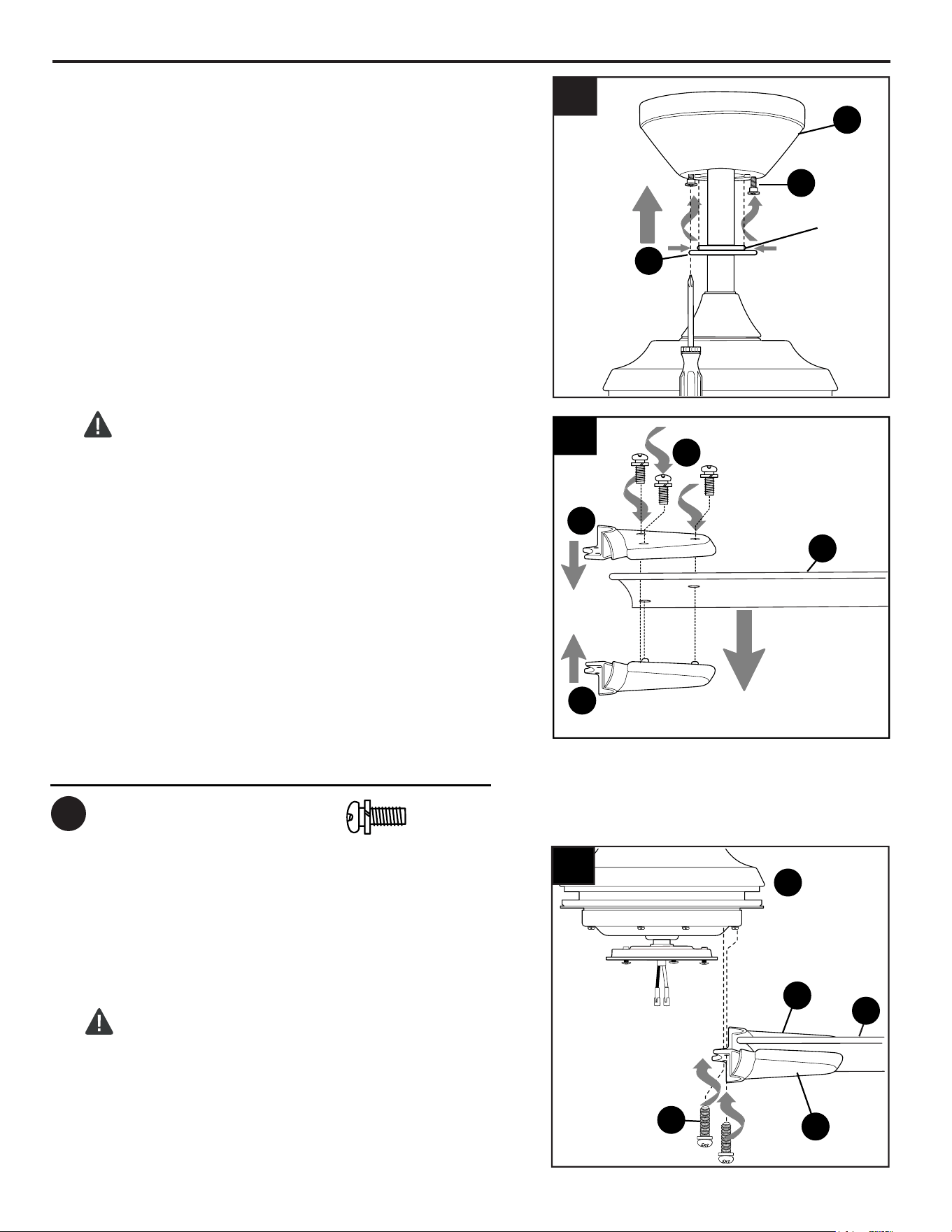

Locate two canopy mounting screws (N) on underside of
mounting bracket (B) and remove canopy mounting screw
(N) closest to the open end of the mounting bracket (B).
Partially loosen the other canopy mounting screw (N). Lift
canopy (C) to mounting bracket (B). Place rounded part
of slotted hole in canopy (C) over loosened canopy
mounting screw (N) and push up. Twist canopy (C) to
lock. Re-insert canopy mounting screw (N) that was
removed, then tighten both canopy mounting screws (N).
Locate knobs on center ring of canopy cover (U). Slide
canopy cover (U) up to canopy (C), aligning knobs on
canopy cover (U) with openings in bottom of canopy (C).
Press up firmly on the canopy cover (U) until it fits into the
bottom of the canopy (C) and then turn canopy cover (U)
about ½ in.
1
Knobs
FINAL INSTALLATION
N
U
DANGER: To reduce the risk of serious bodily injury,
DO NOT use power tools to assemble the blades (I). If
blade screws (AA) are overtightened, blades (I) may crack
and break.
Note label on blade (I) and upper blade arm (V) indicating
THIS SIDE UP. Place lower blade arm (R) on underside of
blade (I) and align posts with holes in blade (I); place
upper blade arm (V) on top side of blade (I). Then align
holes in upper blade arm (V) with holes on top of blade (I)
and push up on lower blade arm (R) until posts go
through the holes in blade (I). Partially insert three blade
screws/lock washers (AA) into holes in upper blade arms
(V) to attach blade arms (R and V) to blade (I). Tighten
each blade screw/lock washer (AA) starting with the one
in the middle.
Repeat Step 2 for remaining blades (I) and blade arms (R
and V).
2.
3.
Attach blade arms (R and V) to the bottom of motor
housing (E) with motor screws/lock washers (S)
previously removed (Step 5, page 8). Tighten motor
screws/lock washers (S) securely.
IMPORTANT: Assistance from another person is
recommended for this step due to the length of the
blades (I).
CAUTION: Make sure to completely secure both the
lower blade arm (R) and the upper blade arm (V) to the
blade (I) before attaching the next blade (I).
Blade Screw/ x 18
Lock Washer
AA
Hardware Used
C
2
R
V
AA
I
3
E
I
R
S
V
14
FINAL INSTALLATION
4.

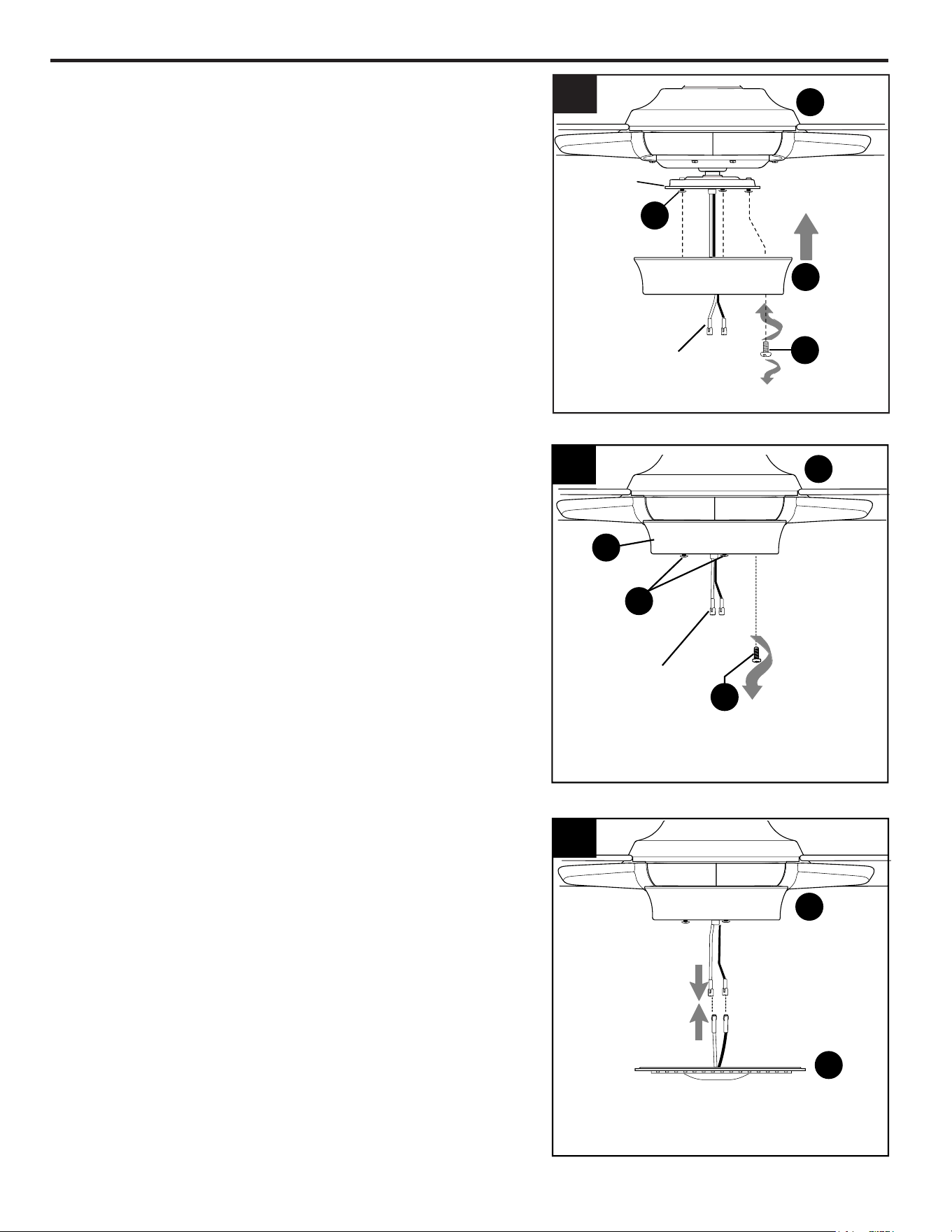

Remove one motor plate screw (L) in motor plate on
underside of motor housing (E) and partially loosen
the other two motor plate screws (L). Align slotted
holes in fitter plate (H) with loosened motor plate
screws (L), allowing molex connections from motor
housing (E) to come through hole in the middle of
the fitter plate (H). Twist fitter plate (H) to lock.
Re-insert the motor plate screw (L) previously
removed and securely tighten all three motor plate
screws (L).
4
Motor
Plate
Molex
Connections
I
H
E
I
L
I
L
5.
Remove one fitter plate screw (M) in post on
underside of the fitter plate (H) and partially loosen
the other two fitter plate screws (M).
Locate molex connections from motor housing (E)
and remove plastic that holds these two wires
together.
5
Molex
Connections
M
E
6.
Connect WHITE wire from LED light kit (G) to
WHITE wire from motor housing (E). Connect
BLUE wire from LED light kit (G) to BLUE (or
BLACK) wire from motor housing (E). Make sure
molex connections snap together securely.
G
6
WHITE
BLUE (or BLACK)
WHITE
BLUE
E
M
H
FINAL INSTALLATION
15
8.
Align slots on shade (F) with protrusions on inside
of fitter plate (H). Turn shade (F) clockwise until it
no longer turns.
Pull down gently on the shade (F) to make sure it is
secured completely.
NOTE: Alternatively, if you wish to use fan
WITHOUT light kit, you may install metal cover (Q)
instead of shade (F).
8
H
Slot
F
9
Remote Control
Bracket
Wall
9.
If you wish to use the remote control bracket
from remote pack (P), install screws from remote
pack (P) through bracket and into the desired
installation site. The remote control transmitter
from remote pack (P) rests inside the bracket.
Bracket
Screws
P
Protrusion
Q
(or)
G
7.
Carefully arrange wiring within the fitter plate (H) to
ensure wires do not get pinched when attaching the
LED light kit (G).
Align slotted holes in LED light kit (G) with loosened
fitter plate screws (M) on posts on fitter plate (H).
Twist LED light kit (G) to lock. Re-insert the
previously removed fitter plate screw (M) (Step 4,
page 13) and securely tighten all fitter plate screws
(M).
7
H
M
16
Locate remote control transmitter in remote pack (P).
Remove battery cover. Install two AAA batteries from
remote pack (P). Observe diagram inside battery
compartment to install batteries correctly.
WARNING: Batteries are to be inserted with
correct polarity.
WARNING: Choking/Ingestion Hazard - Small
parts. Keep batteries away from children.
NOTE: DO NOT mix old and new batteries; DO NOT
mix alkaline, standard (carbon - zinc) or rechargeable
(nickel - cadmium) batteries or equivalent.
NOTE: Batteries are NOT rechargeable. Remove
batteries with low or no charge and dispose of
properly.
1.
1
Battery
Cover
Remote Control
Transmitter (back side)
Batteries
AAA
-
+
-
+
AAA
P
CAUTION: “DO NOT DISPOSE OF BATTERIES IN FIRE, BATTERIES MAY EXPLODE OR
LEAK.” - When disposing of household alkaline batteries, it is best to check with your local and state
recycling or household hazardous waste coordinators concerning the specifics of the program in your
area. You may also locate a recycling center by calling 1-800-8-BATTERY or 1-877-2-RECYCLE or
visit www.epa.gov/epawaste/index.htm or www.earth911.org for more information.
OPERATING INSTRUCTIONS
CAUTION: The remote control transmitter can be programmed to multiple receivers or fans. If
this is not desired, turn wall switch off to any other programmable receiver or fan.
FCC Compliance Notice for Remote Control and LED Light Kit
CAUTION: Changes or modifications not approved by the party responsible for compliance
could void the user's authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, (2) this device must accept any
interference received, including interference that may cause undesired operation.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
Consult the dealer or an experienced radio/TV technician for help.
Distributed by: Litex Industries Inc., P.O. Box 535639, Grand Prairie, TX, 75053; 800-527-1292
17
OPERATING INSTRUCTIONS
2.
Replace battery cover on remote control transmitter.
Restore electrical power. Within 30 seconds of
powering fan, press and hold ON/OFF button ( )
on remote control transmitter for 5 seconds until fan
beeps once in order to synchronize remote with fan
motor. Use the remote control transmitter to test the
light and fan functions to confirm the learning process
is complete.
IMPORTANT: To prevent damage to remote control
transmitter, remove the battery if not used for long
periods. Store the remote control transmitter away
from excess heat or humidity.
NOTE: If fan and/or remote control fail(s) to operate or
you have purchased a new remote control transmitter,
make sure to turn the power off first.
Remote Control Transmitter
(back side)
2
3.
Operation buttons on the front panel of the remote control
transmitter:
- Reverse function ─ fan must be set on low before
reversing blade direction
- Fan speeds: 1 (lowest) to 6 (highest) and
to turn fan ON
- OFF power button for fan
- Timer mode: fan may be set to run for
– 1 hour / 4 hours / 8 hours
- Dimmer mode: press and hold to dim light
- ON / OFF, power button for light
- Color mode: change/select light color
– soft white
– warm white
– cool white
– daylight
– cool daylight
- Breeze mode: fan automatically cycles between all
6 different speeds
- Vacation mode: light kit switches on for 5 minutes
every 2 hours
3
1
2
4
5
6
8
9
7
Remote Control Transmitter
3
1
3
8
9
2
4
7
5
6
18
CARE AND MAINTENANCE
At least twice each year, lower canopy to check downrod assembly, and then tighten all screws on fan.
Clean motor housing with only a soft brush or lint-free cloth to avoid scratching the finish. Clean blades
with a lint-free cloth. If applicable, you may occasionally apply a light coat of furniture polish to wood
blades for added protection.
IMPORTANT: Shut off main power supply before beginning any maintenance. Do not use water or a
damp cloth to clean the ceiling fan.
Total wattage for this fan is 20 watts; do not attempt to replace the LEDs.
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fan does not move.
1. Power is off or fuse is blown.
2. Faulty wire connection.
3. Wires in LED light kit not wired
correctly.
4. Blades are not installed.
1. Turn power on or check fuse.
2. Turn power off. Loosen canopy and
check all connections.
3. Check that molex connections in LED
light kit are connected properly
according to instructions on page 14.
4. Install all blades (see page 13).
Noisy operation.
1. Blades are loose.
2. Cracked blade.
3. Fan is new.
1. Tighten all blade screws.
2. Replace blade.
3. Allow fan a “break in” period of a few
days, especially when running the fan
at Medium and High speeds.
Excessive wobbling.
1. Blades are loose.
2. Unbalanced blades.
3. Fan not securely mounted.
4. Fan too close to vaulted ceiling.
5. Set screw(s) on motor housing yoke is
(are) not tightened properly.
6. Set screw on hanging ball is not
tightened properly.
1. Tighten all blade screws.
2. Switch one blade with a blade from the
opposite side.
3. Turn power off. Carefully loosen
canopy and verify that mounting
bracket is secure.
4. Use a longer downrod or move fan to
another location.
5. Tighten yoke set screw(s) securely.
6. Carefully loosen and lower canopy and
verify that set screw on hanging ball is
tightened securely.
TROUBLESHOOTING
Fan operates but
light fails.
1. Wires in canopy not wired properly.
2. Wall switch to fan is off.
3. Wires from LED light kit not wired
correctly.
1. Check wires in canopy and, if
necessary, re-wire according to
instructions on pages 11 - 12.
2. Make sure wall switch to fan is on.
3. Check wires from LED light kit and, if
necessary, re-wire according to
instructions on page 14.
Remote control fails
to operate.
1. Remote control transmitter not synced
with fan.
2. Batteries not installed correctly.
3. Battery/Batteries no longer working.
1. Refer to instructions in Step 2 on
page17.
2. Check that batteries have been
installed with correct polarity.
3. Replace both batteries according to
instructions on page 16.
NOTE: A small amount of "wobble" is normal and should not be considered a defect.
5407126-A
5407126-B
5407126-C
5407126-D
5407126-I
5407126-R
5407126-V
KHLI2308
Printed in China
19
PART DESCRIPTION
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 800-527-1292,
8:30 a.m. - 5 p.m., CST, Monday - Friday.
LIMITED LIFETIME WARRANTY
Set forth below, the manufacture warrants the fan motor for this ceiling fan to be free from defects in
workmanship and material for the life of the product. Also, subject to the limitations below, the manufacturer
warrants all ceiling fan parts (“ceiling fan parts” excludes the motor and parts made in whole or in part with
glass) to be free from defects in workmanship and material for a period of one year after the date of purchase
by the original purchaser at retail.
All claims must be made by the original purchaser, whether such purchaser purchased the product through a
store or contractor. Ceiling fan part defects must be reported within the first year from the date of purchase.
Parts made in whole or in part with glass and the finishes of metal and other surfaces are not warranted.
Purchasers are responsible for all costs of removing and reinstalling the product. Any damage to any part
caused by ordinary wear and tear, accident, misuse, or improper installation, is not covered by this warranty.
The manufacturer assumes no responsibility whatsoever for fan installation. Any service performed by a
non-licensed electrician will render the warranty invalid.
The manufacturer’s sole responsibility shall be to repair or replace the motor, parts, or product within the terms
stated above. The manufacturer shall not be liable for any loss or damage of any kind, including any incidental
or consequential damages resulting directly or indirectly, from any breach
of warranty, express or implied, or any other failure of this product. Some states do not allow the exclusion or
limitation of incidental or consequential damages so this limitation may not apply to you.
If the original purchaser ceases to own the fan, this warranty is voided.
Should the purchaser encounter a problem with your fan related to defects in workmanship or materials within
the warranty period associated with the defective part, the manufacturer agrees to replace the defective part
without charge, or at its option, to replace the ceiling fan with a comparable or superior model.
The manufacturer’s warranties are limited to the written warranties set out in this ceiling fan limited lifetime
warranty. All other express and implied warranties, including, without limitation, the implied warranty of fitness
for a particular purpose and the implied warranty of merchantability are disclaimed. Some states do not allow
the disclaimer of implied warranties, so this disclaimer may not apply to you.
#5407126
PART #
#5519817
PART #
5519817-A
5519817-B
5519817-C
5519817-D
5519817-I
5519817-R
5519817-V
A Downrod
B Mounting Bracket
C Canopy
D Shade
I Blade
R Upper Blade Arm
V Lower Blade Arm
A
B
C
V
I
R
D
4007498
HOMOLOGADO PARA
UBICACIÓN MOJADA
20
ARTÍCULO #5407126
5519817
VENTILADOR DE TECHO
JENSON
MODELO #DN84MBK6LR
DN96MBK6LR
ADJUNTE SU RECIBO AQUÍ
Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 800-527-1292, de lunes a viernes de 8:30 a.m. a
5 p.m., hora estándar del centro.
21
ÍNDICE
PRECAUCIÓN: los cambios o las modificaciones que no estén aprobados por la parte
responsable del cumplimiento podrían anular la autorización del usuario para utilizar el equipo.
*NOTA: este equipo se probó y se verificó que cumple con los límites para un dispositivo digital
de clase B, conforme a la Sección 15 de las reglas de la FCC. Estos límites están diseñados para
proporcionar protección razonable contra interferencias perjudiciales en una instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se usa
de acuerdo con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones
de radio. Sin embargo, no se garantiza que no se producirán interferencias en una instalación en
especial. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, lo que
se puede determinar al encender y apagar el equipo, se recomienda al usuario que intente corregir
la interferencia con una o más de las siguientes medidas:
* Reoriente o reubique la antena receptora.
* Aumente la separación entre el equipo y el receptor.
* Conecte el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
Solicite ayuda al distribuidor o a un técnico con experiencia en radio/TV.
El dispositivo cumple con la Parte 15 de las reglas FCC. Su funcionamiento está sujeto a las siguientes
condiciones: (1) este dispositivo no debe causar interferencia perjudicial, (2) debe aceptar cualquier
interferencia recibida, incluida la interferencia que pudiese causar un funcionamiento no deseado.
Distribuido por: Litex Industries Inc., P.O. Box 535639, Grand Prairie, TX, 75053; 800-527-1292
NOTA: regulable al 10%
INFORMACIÓN DE SEGURIDAD
Información de seguridad ......................................................................................................21
Contenido del paquete ..........................................................................................................24
Aditamentos ..........................................................................................................................25
Preparación ...........................................................................................................................25
Instalación inicial ...................................................................................................................25
Instalación del cable de seguridad ........................................................................................30
Cableado ...............................................................................................................................30
Instalación final .....................................................................................................................32
Instrucciones de funcionamiento ...........................................................................................35
Cuidado y mantenimiento .....................................................................................................37
Solución de problemas ..........................................................................................................37
Garantía limitada de por vida ................................................................................................38
Lista de piezas de repuesto ..................................................................................................38
22
PELIGRO
Si utiliza una caja de salida existente, asegúrese de que esté bien sujeta a la estructura del edificio y
que pueda sostener el peso del ventilador. El incumplimiento de dicho paso podría provocar lesiones
graves o la muerte. La estabilidad de la caja de salida es fundamental para minimizar el tambaleo y el
ruido en el ventilador una vez que la instalación esté completa.
Para reducir el riesgo de lesiones corporales graves, NO utilice herramientas eléctricas para
ensamblar las piezas del ventilador, incluidas las aspas.
Si utiliza este ventilador en un área MOJADA, conecte este producto a un tomacorriente de interruptor
de circuito de falla de puesta a tierra (GFCI, por sus siglas en inglés) para disminuir el riesgo de
lesiones personales, descargas eléctricas o la muerte. Si no se le proporcionó uno de estos, póngase
en contacto con un electricista calificado para que realice la instalación adecuada.
INFORMACIÓN DE SEGURIDAD
LEA Y GUARDE ESTAS INSTRUCCIONES
Lea y comprenda completamente este manual antes de intentar ensamblar, instalar o usar el
producto. Revise los diagramas de ensamble adjuntos.
• No deseche la caja del ventilador ni los accesorios de espuma. En caso de que deba devolverse este
ventilador a la fábrica para realizarle reparaciones, debe ser enviado en su empaque original para asegurar
una protección adecuada contra daños que puedan agravar la causa inicial de la devolución.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos y ordenanzas locales, el
Código Eléctrico Nacional y la norma ANSI/NFPA 70-1999. Si no está familiarizado con la instalación del
cableado eléctrico, contrate a un electricista calificado o consulte un manual de cableado para hacerlo
usted mismo.
• Asegúrese de que el sitio de instalación que elija permita establecer una distancia mínima de 3.05 m desde
las aspas hasta el piso y que los extremos de las aspas estén, como mínimo, a 76.2 cm de cualquier
obstáculo.
• Una vez instalado el ventilador, asegúrese de que todas las conexiones sean seguras a fin de evitar que se
caiga.
• El peso neto de este ventilador, incluido el kit de iluminación es: 12.3 kg
Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte el
ventilador en una caja de salida marcada como “ACCEPTABLE FOR FAN SUPPORT OF
35 LBS. OR LESS” (APTA PARA SOSTENER VENTILADORES DE 15.87 KG O MENOS)
y utilice los tornillos de montaje que se proporcionan con la caja de salida. La mayoría de
las cajas de salida que se usan comúnmente para sostener lámparas no son aptas para sostener un
ventilador y puede ser necesario reemplazarlas. Si tiene dudas, consulte a un electricista calificado.
Cuando monte el ventilador en una caja de salida del techo, use una caja de salida octogonal de
METAL; NO use una caja de salida de plástico. Asegure la caja de salida directamente a la estructura
del edificio. La caja de salida y su soporte deben ser capaces de sostener el peso del ventilador en
movimiento (al menos 15.87 kg).
ADVERTENCIA
23
INFORMACIÓN DE SEGURIDAD
PRECAUCIÓN
Asegúrese de que la caja de salida tenga la debida puesta a tierra y de que haya un conductor (verde
o desnudo) de puesta a tierra.
Una vez que termine la instalación, revise cuidadosamente todos los tornillos, pernos y tuercas
del ensamble del motor del ventilador para comprobar que estén asegurados.
NO manipule ni intente reparar el componente LED. La fuente de luz está diseñada para esta
aplicación específica y el mantenimiento no debe estar a cargo de personal sin capacitación. Si
necesita algún tipo de mantenimiento, llame a nuestro Departamento de Servicio al Cliente.
Para evitar lesiones personales, puede ser necesario usar guantes al manipular las piezas del
ventilador con bordes filosos.
Para reducir el riesgo de incendios, descargas eléctricas o lesiones personales, los conectores de
cables incluidos con este ventilador están diseñados para soportar solo un cable interior de calibre
12 y dos cables conductores del ventilador. Si el cable de la casa es de un calibre superior a 12 o hay
más de un cable para conectar a los cables conductores del ventilador correspondientes, consulte a
un electricista cuál es el tamaño adecuado de los conectores de cables que debe utilizar.
Para reducir el riesgo de incendios o descargas eléctricas, no use el ventilador con dispositivos de
control de velocidad para ventiladores de estado sólido ni controle la velocidad del ventilador con un
regulador de intensidad de rango completo.
Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, no doble las aspas al
instalarlas, al equilibrarlas o al limpiar el ventilador. No introduzca objetos entre las aspas en
movimiento.
Para reducir el riesgo de lesiones personales, use SOLO las piezas que se proporcionan con este
ventilador. El uso de piezas DISTINTAS a aquellas que se proporcionan con este ventilador anulará
la garantía.
Antes de proceder, asegúrese de cortar la alimentación eléctrica de la caja principal de fusibles o
interruptor de circuito a fin de evitar descargas eléctricas.
ADVERTENCIA
El motor DC no funcionará hasta que se instalen las aspas.
A Varilla 1
B Soporte de montaje 1
C Base 1
D Cubierta de la horquilla 1
E Carcasa del motor 1
F Pantalla 1
G Kit de iluminación LED 1
H Placa de soporte 1
I Aspa 6
J Pasador (preensamblado) 1
K Sujetador (preensamblado) 1
24
O
P
N
J
A
K
T
L Tornillo de la placa del 3
motor (preensamblado)
M Tornillo de la placa de 3
soporte (preensamblado)
N Tornillo de montaje de 2
la base (preensamblado)
O Receptor del control remoto 1
P Paquete remoto 1
Q Cubierta de metal 1
R Brazo inferior para el aspa 6
S Tornillo del motor/arandela 12
de seguridad
(preensamblado) + 1 adicional
T Cubierta de la bola para 1
colgar
U Cubierta de la base 1
V Brazo superior para el aspa 6
DESCRIPCIÓNPIEZA
CANTIDAD
DESCRIPCIÓNPIEZA
CANTIDAD
CONTENIDO DEL PAQUETE
RECORDATORIO IMPORTANTE: debe
utilizar las piezas que se incluyen con este
ventilador para la instalación adecuada y por
seguridad.
B
G
F
E
M
R
S
L
C
D
H
Q
U
V
I
25
AA
BB
ADITAMENTOS (se muestran en tamaño real)
Tornillo para aspa
/arandela de seguridad
Cant. 18
+ 1 adicional
Conector
de cables
Cant. 6
+ 1 adicional
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Ubique el motor
sobre una alfombra o espuma para evitar dañar el acabado. Compare las piezas con la lista del
contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna
pieza o si alguna está dañada.
Tiempo estimado de ensamblaje: 120 minutos
Herramientas necesarias para el montaje (no incluidas): cinta aislante, destornillador Phillips,
alicates, gafas de seguridad, escalera de tijera, pelacables y destornillador de precisión (0 x 5,08 cm).
Herramientas útiles (no incluidas): luz de prueba de CA, cinta métrica, manual de cableado para que
lo haga usted mismo y pinzas de corte.
PREPARACIÓN
INSTALACIÓN INICIAL
ENCEND
IDO
APAGADO
ENCENDID
O
APAGADO
1
Interrumpa el suministro de energía del
ventilador al apagar los interruptores de
circuito y el interruptor de pared.
PELIGRO: si no interrumpe el suministro
de electricidad antes de la instalación, podrían
producirse lesiones graves o la muerte.
1.
INSTALACIÓN INICIAL
26
2.
Compruebe que las aspas (I) estarán, al menos, a
76.2 cm de cualquier obstáculo. Verifique el largo de
la varilla (A) para asegurarse de que las aspas (I)
estarán al menos a 3.05 m por encima del piso.
3.
15° máx.
I
3
A
Asegure el soporte de montaje (B) a la caja de salida
(no se incluye) con los tornillos, las arandelas de
resorte y las arandelas planas que incluye la caja de
salida.
*NOTA: es muy importante que use los aditamentos
adecuados para instalar el soporte de montaje (B),
ya que este soportará el ventilador.
IMPORTANTE: si realiza el montaje en ángulo,
asegúrese de que el extremo abierto del soporte de
montaje (B) esté instalado en dirección hacia el
punto más alto del techo y de que el ángulo del
techo no sea superior a 15°.
4.
Extremo abierto
4
MONTAJE
EN ÁNGULO
MONTAJE
ESTÁNDAR
4
3.05 m mín.
76.2 cm
mín.
B
B
A
B
2
Determine el método de instalación que utilizará.
A. Montaje estándar
B. Montaje en ángulo
IMPORTANTE: si utiliza el montaje en ángulo,
asegúrese de que el ángulo del techo no sea
superior a los 15°.
NOTA: la opción de montaje cerrado no está
disponible para este ventilador.
*Consejo útil: el montaje de varilla es mejor para los
techos de 3.05 m (10 pies) de alto o más. Para los
techos más altos, se recomienda utilizar una varilla
más larga (no incluida). El montaje en ángulo es el
mejor para los techos en ángulo o de bóveda. En
ocasiones, es necesaria una varilla más larga para
asegurar una adecuada separación de las aspas.
27
S
5
5.
Retire los tornillos del motor/arandelas de
seguridad (S) desde la parte inferior de la
carcasa del motor (E). [Guarde los tornillos del
motor/arandelas de seguridad (S) para su uso
posterior.]
Nota: asegúrese de mantener todo el aditamento
separado para evitar confundirlo durante la
instalación.
E
INSTALACIÓN INICIAL
Retire el pasador (J) y el sujetador (K) de la
varilla (A).
Afloje parcialmente los tornillos de fijación y las
tuercas preensamblados en la horquilla en la
parte superior de la carcasa del motor (E).
6b.
6b
K
J
6c
A
E
6c.
Horquilla
Tornillo de fijación
y tuerca
Vista lateral
Retire el seguro del cable de seguridad
preensamblado aflojando el tornillo y la tuerca
preensamblados en el seguro.
6a.
Tuerca
Tornillo
6a
Seguro
Cable de
seguridad
28
7.
Inserte la varilla (A) a través de la base (C), la
cubierta de la base (U) y la cubierta de la
horquilla (D). NOTA: la cubierta de la base (U)
debe girarse con el lado liso apuntando hacia la
carcasa del motor (E).
Luego, pase el cableado desde la carcasa del
motor (E) a través de la varilla (A).
INSTALACIÓN INICIAL
8.
Deslice la varilla (A) en la horquilla de la carcasa
del motor, alinee los orificios y vuelva a instalar el
pasador (J) y el sujetador (K). Apriete los tornillos
de fijación en la horquilla de la carcasa del motor
y apriete la tuerca previamente ensamblada a uno
de los tornillos de fijación. Luego, deslice la
cubierta de la horquilla (D) hacia abajo hasta que
quede sobre la carcasa del motor (E).
8
E
K
K
A
Dependiendo del largo de la varilla que utilice, es
posible que necesite cortar los cables
conductores para simplificar el cableado. Si
decide cortar los cables conductores, se sugiere
hacerlo de la siguiente manera:
Tome los cables conductores y asegúrese de
jalarlos completamente a través de la parte
superior de la varilla. Comience en la parte
SUPERIOR de la bola para colgar en la varilla y
mida 20.32 cm de cable conductor; luego, corte el
exceso de cable con las pinzas de corte (no se
incluyen).
NOTA: si no cortó los cables conductores, los
Pasos 9 y 10 no son necesarios y puede
proceder con el Paso 11 en su lugar.
9.
9
J
J
Horquilla
D
Tornillo de
fijación y tuerca
Vista lateral
Bola para
colgar
20,32 cm
7
C
D
A
U
29
Si decidió cortar los cables conductores en el
Paso 9, pele 1.27 cm del aislamiento del extremo
de cada cable: blanco, negro, verde y azul (si
corresponde). Tuerza los extremos pelados de
cada filamento de cable dentro del aislante con
pinzas (no incluidas).
10.
10
INSTALACIÓN INICIAL
11.
Pase cada cable a través de un orificio diferente
en la cubierta de la bola para colgar (T). Tire de
la cubierta de la bola para colgar (T) hacia abajo
para asegurarla a la bola para colgar en la varilla
(A).
11
T
T
A
Instale la bola para colgar de la varilla (A) en la
abertura del soporte de montaje (B). Alinee una
de las ranuras de la bola para colgar con la
lengüeta del soporte de montaje (B).
PELIGRO: si no alinea una de las ranuras
de la bola con la lengüeta, podrían producirse
lesiones graves o la muerte.
12.
12
A
B
Bola para
colgar
Lengüeta
Ranura
30
Conectores
de cable
P
IMPORTANTE: haga las conexiones de cableado necesarias para el
funcionamiento del control remoto como se detalla en la página siguiente
en el Paso 1. Para cada conexión de cables, utilice uno de los conectores
de cables del paquete remoto (P) asegurándose de atornillar el conector
de cables en dirección de las manecillas del reloj.
PELIGRO: si utiliza este ventilador en un área MOJADA, conecte
este producto a un tomacorriente de interruptor de circuito de falla de
puesta a tierra (GFCI, por sus siglas en inglés) para disminuir el riesgo de
lesiones personales, descargas eléctricas o la muerte. Si no se le
proporcionó uno de estos, póngase en contacto con un electricista
calificado para que realice la instalación adecuada.
ADVERTENCIA: para reducir el riego de incendios, descargas eléctricas o lesiones personales, los conectores
de cables proporcionados con este ventilador están diseñados para soportar solo un cable de la casa de calibre 12
y dos cables conductores del ventilador. Si el cable de la casa es de un calibre superior a 12 o hay más de un
cable de la casa para conectar a los cables conductores del ventilador correspondientes, consulte a un electricista
cuál es el tamaño adecuado de los conectores de cables que se debe utilizar.
PRECAUCIÓN: asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya un
conductor (verde o desnudo) de puesta a tierra.
ADVERTENCIA: si los conductores de la casa no tienen los mismos colores que se mencionan en los pasos
siguientes, deténgase de inmediato. Se recomienda que un electricista profesional determine el cableado
adecuado.
ADVERTENCIA: el uso de un regulador de intensidad de rango completo (no se incluye) para controlar la
velocidad del ventilador provocará un zumbido intenso del ventilador. Para reducir el riesgo de incendios o descargas
eléctricas, NO use un regulador de intensidad de rango completo para controlar la velocidad del ventilador.
CABLEADO
1.
1
Vuelva a reemplazar el seguro en el cable de
seguridad y ajuste el largo del cable de seguridad
jalando en el cable de seguridad. Ajuste la parte floja
del cable para que mida como el largo de una mano y
luego asegure el seguro apretando bien el tornillo y la
tuerca El bucle en el extremo del cable de seguridad
debe ser de tal tamaño que pase justo sobre la punta
de la parte roscada del tornillo para madera (no se
incluye).
Tornillo
Tuerca
Tornillo para
madera
INSTALACIÓN DEL CABLE DE SEGURIDAD
Viga de
madera
Bucle
2.
2
Ubique un punto de acoplamiento seguro (se
recomienda la viga de madera en el techo) y asegure
el cable de seguridad. Utilice tornillo para madera para
trabajos pesados, arandela y arandela de seguridad
(no provistos) en el bucle del cable de seguridad.
Ponga el cable a prueba jalando con alicate la parte
suelta en la punta del cable. Si el cable se desliza o se
reduce el bucle del cable por donde pasa el tornillo,
hay que apretar el tornillo y la tuerca del seguro
nuevamente.
NOTA: se puede poner el cable en exceso en el área
del techo.
Cable de
seguridad
Tornillo para
madera y
arandela
Cable de
seguridad
Bucle
Seguro
31
CABLEADO
Cubra con cinta aislante (no se incluye) cada conector
de cables (BB) individual hacia abajo del cable.
ADVERTENCIA: asegúrese de que no haya
conductores desnudos ni filamentos de conductores
visibles después de hacer las conexiones. Coloque los
cables VERDE y BLANCO en el lado opuesto de la caja
de salida con respecto a las conexiones de los cables
NEGRO y AZUL, si corresponde.
2.
Deslice cuidadosamente el receptor del control remoto (O),
con el lado plano hacia arriba, en el soporte de montaje
(B). Gire los cables empalmados o cubiertos con cinta
hacia arriba y empuje suavemente los cables y los
conectores de cables hacia dentro de la caja de salida.
Deje que la antena del receptor del control remoto (O)
cuelgue por el costado.
NOTA: el control remoto que se incluye con este
ventilador cumple los siguientes requisitos:
a. No es para el uso con ventiladores de estado
sólido.
b. Clasificación eléctrica: 120 V/60 Hz;
amperios del motor: 1.25 MÁX.
motor: 65W MÁX.
3.
2
BB
BB
BB
Aditamentos utilizados
Conector de cables
x 6
BB
3
Antena
O
B
Conecte juntos todos los conductores de PUESTA A
TIERRA (VERDES) desde el ventilador [en la varilla (A) y el
soporte de montaje (B)] y el receptor del control remoto (O)
con el conductor de suministro DESNUDO/VERDE del
techo.
Conecte el conductor NEGRO (marcado AC IN L) desde el
receptor del control remoto (O) al conductor de suministro
NEGRO desde el techo.
Conecte el conductor BLANCO (marcado AC IN N) desde
el receptor del control remoto (O) al conductor de
suministro BLANCO desde el techo.
Conecte el conductor ROSADO (marcado TO MOTOR)
desde el receptor del control remoto (O) al conductor
ROSADO desde la carcasa del motor (E).
Conecte el conductor GRIS (marcado TO MOTOR) desde
el receptor del control remoto (O) al conductor GRIS
desde la carcasa del motor (E).
Conecte el conductor ROJO (marcado TO MOTOR) desde
el receptor del control remoto (O) al conductor ROJO
desde la carcasa del motor (E).
Conecte el conductor BLANCO (marcado FOR LIGHT N)
desde el receptor del control remoto (O) al conductor
BLANCO desde la carcasa del motor (E).
Conecte el conductor AZUL (marcado FOR LIGHT L)
desde el receptor del control remoto (O) al conductor
AZUL desde la carcasa del motor (E).
1.
1
CONDUCTOR DE SUMINISTRO BLANCO
CONDUCTOR DE SUMINISTRO NEGRO
ROSADO
ROJO
GRIS
ROJO
NEGRO
(AC IN L)
BLANCO
(AC IN N)
BLANCO
PUESTA A TIERRA (DESNUDO O VERDE)
PUESTA A TIERRA
(DESNUDO O VERDE)
NEGRO
DEL
RECEPTOR
DESDE
EL
VENTI-
LADOR
DESDE
EL RECEPTOR
DESDE
EL TECHO
VERDE
/PUESTA A
TIERRA
GRIS
AZUL
AZUL
BLANCO
BLANCO
ROSADO
O
B
ANTENA
A
32
INSTALACIÓN FINAL
2.
3.
Fije los brazos para las aspas (R y V) a la parte inferior de
la carcasa del motor (E) con los tornillos del
motor/arandelas de seguridad (S) que retiró previamente
(paso 5, página 27). Apriete bien los tornillos del
motor/arandelas de seguridad (S).
IMPORTANTE: para este paso, se recomienda solicitar
ayuda a otra persona debido al largo de las aspas (I).
PRECAUCIÓN: asegúrese de fijar completamente el
brazo inferior para el aspa (R) y el brazo superior para el
aspa (V) antes de sujetar el siguiente aspa (I).
Tornillo para aspa x 18
/arandela de seguridad
AA
Aditamentos utilizados
PELIGRO: para reducir el riesgo de lesiones
corporales graves, NO utilice herramientas eléctricas para
ensamblar las aspas (I). Si se aprietan los tornillos para
las aspas (AA) demasiado, las aspas (I) se pueden
agrietar y quebrar.
Observe la etiqueta en el aspa (I) y el brazo superior para
el aspa ESTE LADO ARRIBA. Coloque el brazo inferior
para el aspa (R) en la parte inferior del aspa (I) y alinee
los postes con los orificios del aspa (I). Luego alinee los
orificios en el brazo superior del aspa (V) con los orificios
en la parte superior del aspa (I) y presione el brazo inferior
para aspa (R) hacia arriba hasta que los postes pasen a
través de los orificios del aspa (I). Inserte parcialmente
tres tornillos para aspa/arandelas de seguridad (AA) en
los orificios del aspa (I) para fijar los brazos para el aspa
(R y V) al aspa (I). Apriete cada uno de los tornillos para
las aspas/arandela de seguridad (AA), comenzando por el
que está en el centro.
Repita el Paso 2 para las aspas (I) y brazos para el aspa
(R y V) restantes.
1.
1
Perillas
N
U
Ubique dos tornillos de montaje de la base (N) debajo del
soporte de montaje (B) y retire el tornillo de montaje de la
base (N) más cercano al extremo abierto del soporte de
montaje (B). Afloje parcialmente el otro tornillo de montaje de
la base (N). Levante la base (C) hasta el soporte de montaje
(B). Coloque la parte redondeada del orificio ranurado de la
base (C) sobre el tornillo de montaje de la base (N) aflojado y
empuje hacia arriba. Gire la base (C) para bloquearla. Vuelva
a insertar el tornillo de montaje de la base (N) que se retiró,
luego apriete firmemente ambos tornillos de montaje de la
base (N).
Ubique las perillas en el aro central de la cubierta de la base
(U). Deslice la cubierta de la base (U) hacia arriba hasta la
base (C), alineando las perillas de la cubierta de la base (U)
con las aberturas en la parte inferior de la base (C). Presione
hacia arriba suave pero firmemente en la cubierta de la base
(U), hasta que escuche que encaja en la parte inferior de la
base (C), y luego gire la cubierta de la base (U) en dirección
contraria a las manecillas del reloj en alrededor de 1.27 cm.
C
2
R
V
AA
I
3
E
I
R
S
V
33
INSTALACIÓN FINAL
4.
Retire un tornillo de la placa del motor (L) de la placa
del motor en la parte inferior de la carcasa del motor
(E) y afloje los otros dos tornillos de la placa del motor
(L). Alinee los orificios ranurados en la placa de
soporte (H) con los tornillos en la placa del motor (L)
aflojados, permitiendo que las conexiones molex de la
carcasa del motor (E) pasen a través del orificio de en
medio de la placa de soporte (H). Gire la placa de
soporte (H) para fijarla. Vuelva a insertar el tornillo de
la placa del motor (L) que retiró previamente y luego
apriete firmemente los tres tornillos de la placa del
motor (L).
4
Placa del
motor
I
H
E
I
L
I
L
Conexiones
molex
5.
Retire un tornillo de la placa del soporte (M)
preensamblado en los postes en la parte inferior de
la placa del soporte (H) y afloje parcialmente los
otros dos tornillos de la placa del soporte (M).
Ubique las conexiones molex de la carcasa del
motor (E) y retire el plástico de estos dos cables.
5
M
E
6.
Conecte el conductor BLANCO del kit de
iluminación LED (G) con el conductor BLANCO de
la carcasa del motor (E). Conecte el conductor
AZUL del kit de iluminación LED (G) con el
conductor AZUL (o NEGRO) de la carcasa del
motor (E). Asegúrese de que las conexiones molex
queden bien ensambladas.
G
6
BLANCO
AZUL (o NEGRO)
BLANCO
AZUL
E
M
H
Conexiones
molex
INSTALACIÓN FINAL
34
G
7.
Distribuya cuidadosamente el cableado dentro de
la placa de soporte (H) para asegurarse de que no
queden atrapados cuando fije el kit de iluminación
LED (G).
Alinee los orificios ranurados del kit de iluminación
LED (G) con los tornillos de la placa de soporte (M)
aflojados en la placa de soporte (H). Gire el kit de
iluminación LED (G) para fijarlo en su lugar. Vuelva
a insertar el tornillo de la placa de soporte (M) que
retiró previamente (Paso 4, página 32) y apriete
firmemente todos los tornillos de la placa de
soporte (M).
7
H
M
8.
Alinee las ranuras de la pantalla (F) con las
protuberancias en la parte interior de la placa
de soporte (H). Jale la pantalla (F) en dirección
de las manecillas del reloj hasta el tope.
Jale suavemente la pantalla (F) para
asegurarse de que esté bien sujeta.
NOTA: alternativamente, si usted desea
utilizar el ventilador SIN el juego de luz, puede
instalar la cubierta de metal (Q) en vez de la
pantalla (F).
8
H
F
9
9.
Q
(o)
Ranura
Abrazadera de
control remoto
Pared
Tornillos de
la abrazadera
Si desea usar el soporte del control remoto
del paquete remoto (P), pase los tornillos del
soporte del paquete remoto (P) a través del
soporte y en el lugar de instalación deseado.
El transmisor del control remoto del paquete
remoto (G) queda dentro del soporte.
P
Protuberancia
35
1
AAA
-
+
-
+
AAA
P
INSTRUCCIONES DE FUNCIONAMIENTO
Ubique el transmisor del control remoto en el paquete
remoto (P). Retire la cubierta de la batería. Instale dos
baterías AAA del paquete remoto (P). Observe el
diagrama dentro del compartimiento de la batería para
instalar las baterías correctamente.
ADVERTENCIA: las baterías se deben insertar en
la polaridad correcta.
NOTA: cuando reemplace las baterías, no mezcle tipos
diferentes de baterías, como alcalinas, carbono o zinc o
baterías recargables. No mezcle baterías viejas y
nuevas.
ADVERTENCIA: riesgo de asfixia/ingerir: piezas
pequeñas. Mantenga las baterías alejadas de los niños.
1.
Cubierta de
la batería
PRECAUCIÓN: “NO INCINERE LAS BATERÍAS YA QUE PODRÍAN EXPLOTAR O TENER
FUGAS”. - Antes de desechar baterías alcalinas domésticas, se recomienda consultar a los
coordinadores de residuos domésticos peligrosos o de reciclaje locales y estatales para solicitarles
información específica sobre el programa vigente en su zona. A su vez, puede localizar un centro
de reciclaje llamando al 1-800-8-BATTERY o 1-877-2-RECYCLE o visitando
www.epa.gov/epawaste/index.htm o www.earth911.org para obtener más información.
Transmisor para
control remoto
(lado posterior)
Baterías
NOTA: las baterías NO son recargables. Retire las
baterías con poca carga o sin carga y deséchelas
adecuadamente.
PRECAUCIÓN: el transmisor para control remoto se puede programar para varios receptores o
ventiladores. Si usted no desea hacer esto, desactive el interruptor de pared para cualquier otro receptor
o ventilador programable.
Aviso de cumplimiento de la FCC para el control remoto y kit de iluminación LED
PRECAUCIÓN: los cambios o las modificaciones que no estén aprobados por la parte responsable
del cumplimiento podrían anular la autorización del usuario para utilizar el equipo.
*NOTA: este equipo se probó y se verificó que cumple con los límites para un dispositivo digital de
clase B, conforme a la Sección 15 de las reglas de la FCC. Estos límites están diseñados para
proporcionar protección razonable contra interferencias perjudiciales en una instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se usa de
acuerdo con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones de
radio. Sin embargo, no se garantiza que no se producirán interferencias en una instalación en especial.
Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, lo que se puede
determinar al encender y apagar el equipo, se recomienda al usuario que intente corregir la
interferencia con una o más de las siguientes medidas:
* Reoriente o reubique la antena receptora.
* Aumente la separación entre el equipo y el receptor.
* Conecte el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
Solicite ayuda al distribuidor o a un técnico con experiencia en radio/TV.
Litex Industries Inc., P.O. Box 535639, Grand Prairie, TX, 75053; 1-800-527-1292
Vuelva a colocar la tapa de la batería en el
transmisor de control remoto.
Restaure la alimentación. Antes de que transcurran
30 segundos de haber restablecido la alimentación
eléctrica, mantenga presionado el botón “ON/OFF”
( ) del control remoto durante 5 segundos o hasta
que el ventilador pite una vez. Use el trasmisor del
control remoto para probar las funciones de la luz y
del ventilador, y así confirmar que el proceso de
aprendizaje esté completo.
IMPORTANTE: para evitar daños al transmisor
del control remoto, retire las baterías si no se
usan durante períodos prolongados. Almacene el
transmisor para control remoto alejado del exceso
de calor o humedad.
NOTA: si el ventilador y/o el control remoto no
funcionana(n) o si ha comprado un nuevo
transmisor de control remoto, asegúrese de
cortar la alimentación eléctrica primero.
36
INSTRUCCIONES DE FUNCIONAMIENTO
2.
Transmisor para control remoto
3
1
2
4
5
6
7
8
3
1
3
8
9
2
4
7
5
6
Transmisor para control remoto
(lado posterior)
2
9
3.
Botones de operación en el panel frontal del
transmisor de control remoto:
- Función inversa ─ el ventilador debe estar
ajustado en low (bajo) antes de invertir la
dirección de las aspas
- Velocidades del ventilador: 1 (más bajo) a
6 (más alto) y para encender el ventilador
- OFF (apagado) para ventilador
- Temporizador: el ventilador se puede configurar
para funcionar durante
– 1 hora / 4 horas / 8 horas
- Regulador de intensidad de luz: mantenga
presionado para aumentar o disminuir la luz
- ON / OFF(encendido/apagado) para iluminación
- Modo Color: cambia/selecciona el color de la luz
– blanco suave
– blanco cálido
– blanco frío
– luz de día
– luz de día fría
- Modo Brisa: el ventilador alterna
automáticamente entre las 6 velocidades
diferentes
- Modo Vacaciones: el kit de iluminación se
enciende durante 5 minutos cada 2 horas
37
NOTA: cierto "balanceo" es normal y no se debe considerar como un defecto.
CUIDADO Y MANTENIMIENTO
ADVERTENCIA: antes de comenzar cualquier trabajo, desconecte el suministro de electricidad para evitar
descargas eléctricas.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ventilador no se
mueve.
1. No hay alimentación eléctrica o hay un fusible
quemado.
2. La conexión de los cables es incorrecta.
3. Los cables del kit de iluminación LED no están
conectados correctamente.
4. Las aspas no están instaladas.
1. Conecte la alimentación eléctrica o revise el
fusible.
2. Desconecte la alimentación. Afloje la base y
revise todas las conexiones.
3. Verifique que las conexiones molex en el kit de
iluminación LED estén conectadas
correctamente de acuerdo con las
instrucciones en la página 33.
4. Instale todas las aspas (consulte la página 32).
El funcionamiento
es ruidoso.
1. Las aspas están sueltas.
2. Una de las aspas está partida.
3. El ventilador es nuevo.
1. Apriete todos los tornillos de las aspas.
2. Reemplace el aspa.
3. Permita que el ventilador tenga un período
de asentamiento de un par de días,
especialmente al encender el ventilador a
velocidades media y alta.
Balanceo excesivo.
1. Las aspas están sueltas.
2. Las aspas no están equilibradas.
3. El ventilador no está montado de manera segura.
4. El ventilador está demasiado cerca del techo de
bóveda.
5. Los tornillos de fijación en la horquilla de la
carcasa del motor no están bien apretados.
6. El tornillo de fijación en la bola para colgar no
está bien apretado.
1. Apriete todos los tornillos de las aspas.
2. Intercambie un aspa con otra del lado opuesto.
3. Desconecte la alimentación. Afloje
cuidadosamente la base y verifique que el
soporte de montaje esté asegurado.
4. Utilice una varilla más larga o mueva el
ventilador a otra ubicación.
5. Apriete bien el(los) tornillo(s) de fijación de la
horquilla.
6. Afloje y baje cuidadosamente la base y
verifique que el tornillo de ajuste de la bola
para colgar esté bien apretado.
SOLUCIÓN DE PROBLEMAS
El ventilador
funciona pero la
luz no.
1. Los cables de la base no están conectados
correctamente.
2. El interruptor de pared del ventilador está
apagado.
3. Los cables del kit de iluminación no están
conectados correctamente.
1. Revise los cables de la base y, si es necesario,
vuelva a conectarlos de acuerdo con las
instrucciones de la página 30 y 31.
2. Asegúrese de que el interruptor de pared del
ventilador esté encendido.
3. Revise los conductores del kit de iluminación
LED y, si es necesario, vuelva a conectarlos de
acuerdo con las instrucciones de la página 33.
El control remoto
no funciona.
1. Refiérase a las instrucciones del paso 2 de la
página 36.
2. Verifique que las baterías se instalaron en la
polaridad correcta.
3. Reemplace las dos baterías de acuerdo con las
instrucciones de la página 35.
1. El transmisor del control remoto no está
sincronisado con el ventilador.
2. Las baterías no están instaladas correctamente.
3. Una batería/Las baterías ya no funciona(n).
Al menos dos veces al año, baje la base para revisar el ensamblaje de la varilla y luego apriete todos los
tornillos del ventilador. Limpie la carcasa del motor sólo con un cepillo suave o un paño que no produzca
pelusas para evitar rayar el acabado. Limpie las aspas con un paño sin pelusas. Si aplica, de vez en
cuando puede aplicar una fina capa de cera para muebles en las aspas de madera para darles más
protección.
IMPORTANTE: antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro de
electricidad principal. No utilice agua ni un paño húmedo para limpiar el ventilador de techo.
El vataje total de este ventilador es de 20 vatios; no intente reemplazar las bombillas LED.
Impreso en China
38
LISTA DE PIEZAS DE REPUESTO
GARANTÍA LIMITADA DE POR VIDA
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
800-527-1292, de lunes a viernes de 8:30 a.m. a 5 p.m., hora estándar del centro.
Se indica a continuación, el fabricante garantiza que el motor de ventilador de este ventilador de techo se encuentra
libre de defectos de fabricación y material durante la vida útil de este producto. Además, conforme a las limitaciones
establecidas a continuación, el fabricante también garantiza que todas las piezas de este ventilador de techo (las
"piezas del ventilador de techo" no incluyen el motor ni las piezas hechas total o parcialmente de vidrio) se
encuentran libres de defectos de fabricación y material durante el periodo de un año siguiente a la fecha de compra
del comprador minorista original.
El comprador original es quien debe realizar todas las reclamaciones, ya sea que haya adquirido el producto a
través de una tienda o por medio de un contratista. Los defectos de las piezas del ventilador de techo deberán
informarse dentro del primer año a partir de la fecha de compra. Las piezas hechas total o parcialmente de vidrio y
los acabados metálicos y otras superficies no tienen garantía.
Los compradores son responsables de los costos de extracción y reinstalación del producto. Los daños de
cualquier pieza que resulten del desgaste o del deterioro normales, de accidentes, del uso inapropiado o de errores
de instalación no cuentan con la cobertura de esta garantía. El fabricante no asume ninguna responsabilidad por la
instalación del ventilador. Cualquier servicio realizado por un electricista no certificado invalidará la garantía.
La única responsabilidad del fabricante será reparar o reemplazar el motor, las piezas o el producto dentro de los
términos establecidos anteriormente. El fabricante no asume ninguna responsabilidad por las pérdidas o los daños
de ningún tipo, incluidos los daños accidentales o resultantes que sean la consecuencia directa o indirecta de
cualquier incumplimiento de la garantía, ya sean explícitos o implícitos, o de cualquier otra falla de este producto.
Algunos estados no permiten la exclusión o limitación de los daños accidentales o resultantes, de modo que esta
limitación puede no aplicarse en su caso. Si el comprador original deja de ser el propietario del ventilador, la
garantía se anula.
Si el comprador detecta un problema en el ventilador relacionado con defectos de fabricación o material dentro del
periodo de garantía asociado a la pieza defectuosa, el fabricante acepta reemplazar la pieza defectuosa sin cargo
o, como alternativa, reemplazar el ventilador de techo por uno de un modelo similar o superior.
Las garantías del fabricante se encuentran sujetas a las limitaciones de las garantías escritas que se establecen en
esta garantía limitada de por vida para este ventilador de techo. Se rechazan todas las demás garantías implícitas y
explícitas, incluidas, entre otras, la garantía implícita de idoneidad para un fin particular y la garantía implícita de
comercialización. Algunos estados no permiten la exención de garantías implícitas, de modo que es posible que
esta exención no se aplique a su caso.
5407126-A
5407126-B
5407126-C
5407126-D
5407126-I
5407126-R
5407126-V
PIEZA DESCRIPCIÓN
#5407126
PIEZA #
#5519817
PIEZA #
5519817-A
5519817-B
5519817-C
5519817-D
5519817-I
5519817-R
5519817-V
A Varilla
B Soporte de montaje
C Base
D Pantalla
I Aspa
R Brazo inferior para
el aspa
V Brazo superior para
el aspa
A
B
C
V
I
R
D
