Español p. 23
CANDO
INDOOR /OUTDOOR
CEILING FAN
MODEL #AR15-72BN/AR15-84BN/AR15-72MBK/AR15-84MBK/
AR15-72MWH/AR15-84MWH
ITEM #5508799/5508797/5660220/5508794/5508785/5508793
HARBOR BREEZE and logo design are
trademarks or registered trademarks of LF,
LLC. All rights reserved.
Purchase Date
Serial Number
SG26271
Thank you for purchasing this HARBOR BREEZE product.
Questions, problems or missing parts?
Before returning, contact us on:
888-251-1003, 8 a.m. - 8 p.m., EST, Monday - Sunday.
1
2
TABLE OF CONTENTS
Package Contents ................................................................................................................................
Hardware Contents ..............................................................................................................................
Safety Information ................................................................................................................................
Preparation ...........................................................................................................................................
Initial Installation ...................................................................................................................................
Fan Installation ....................................................................................................................................
Wiring ..................................................................................................................................................
Final Installation...................................................................................................................................
Operating Instructions..........................................................................................................................
Care and Maintenance ......................................................................................................................
Troubleshooting ..................................................................................................................................
Limited Lifetime Warranty ...................................................................................................................
Replacement Parts List .......................................................................................................................
3
4
4
6
7
8
10
12
16
19
20
21
22
3
IMPORTANT REMINDER: You must use
the parts provided with this fan for proper
installation and safety.
B
Canopy
D
Downrod
1
A Mounting Bracket 1
C Canopy Bottom Cover 1
E Coupling Cover
1
1
F Fan motor Assembly 1
DESCRIPTIONPART QUANTITY
5G Blade
I
K
H 5
J
1
Receiver + Remote Pack
1
1
DESCRIPTIONPART QUANTITY
A
B
D
E
G
F
I
J
H
K

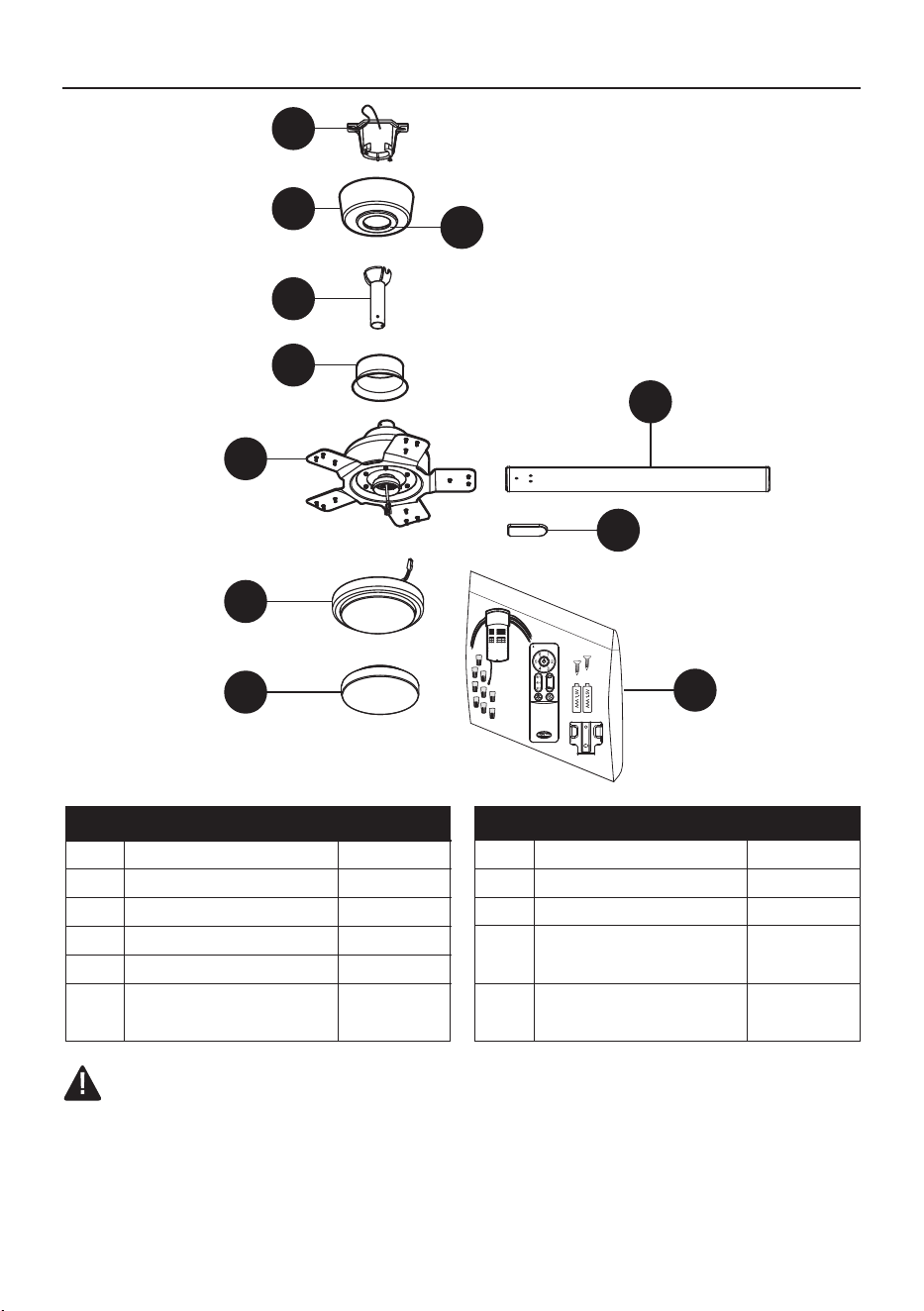

PACKAGE CONTENTS
C
Medallion
20W LED Light Kit
Decorative Cover
(for no light use)
4
CAUTION: Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.
*NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or more of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
Consult the dealer or an experienced radio/TV technician for help.

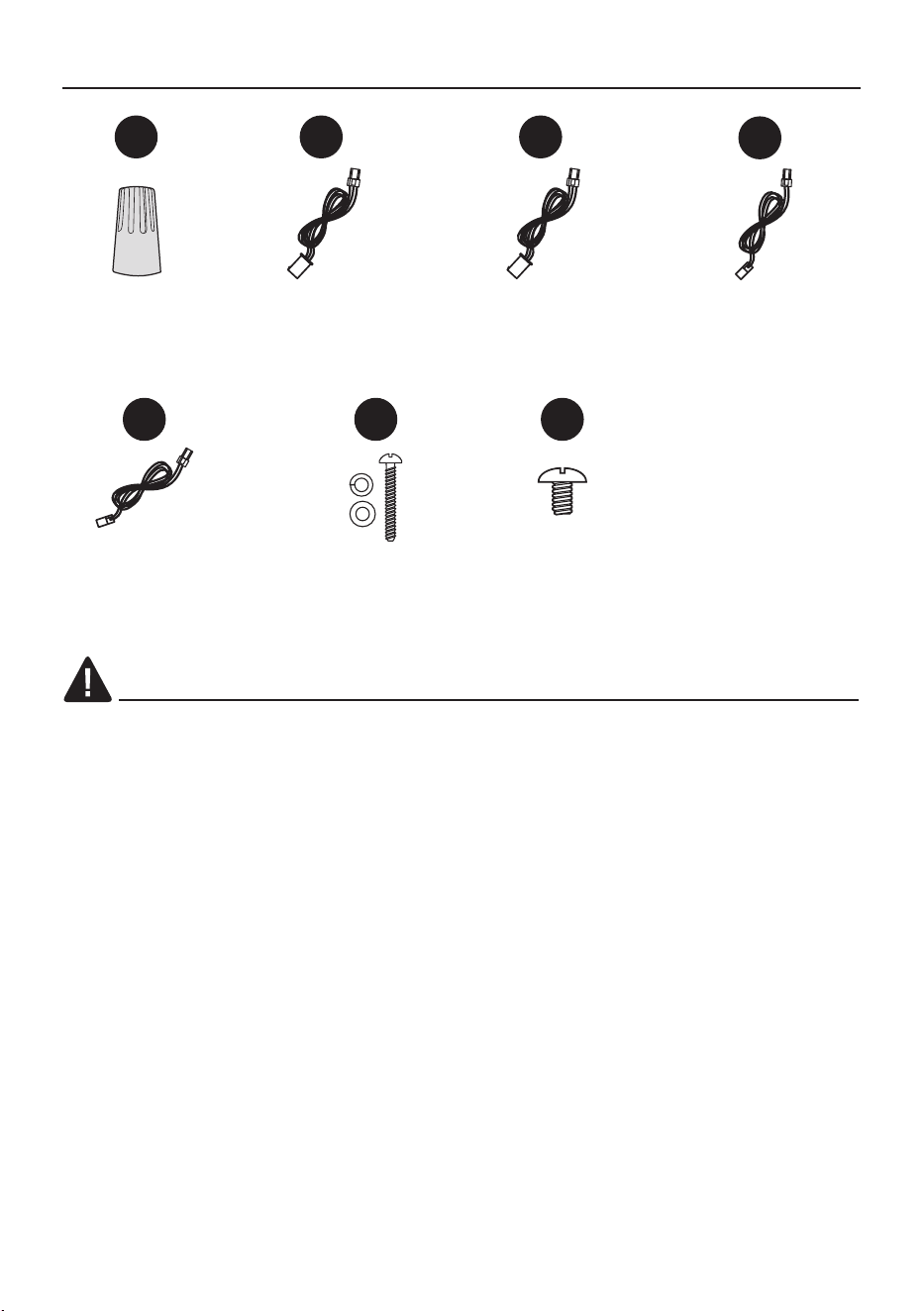

AA
Wire Nut
Qty. 3
+ 1 extra

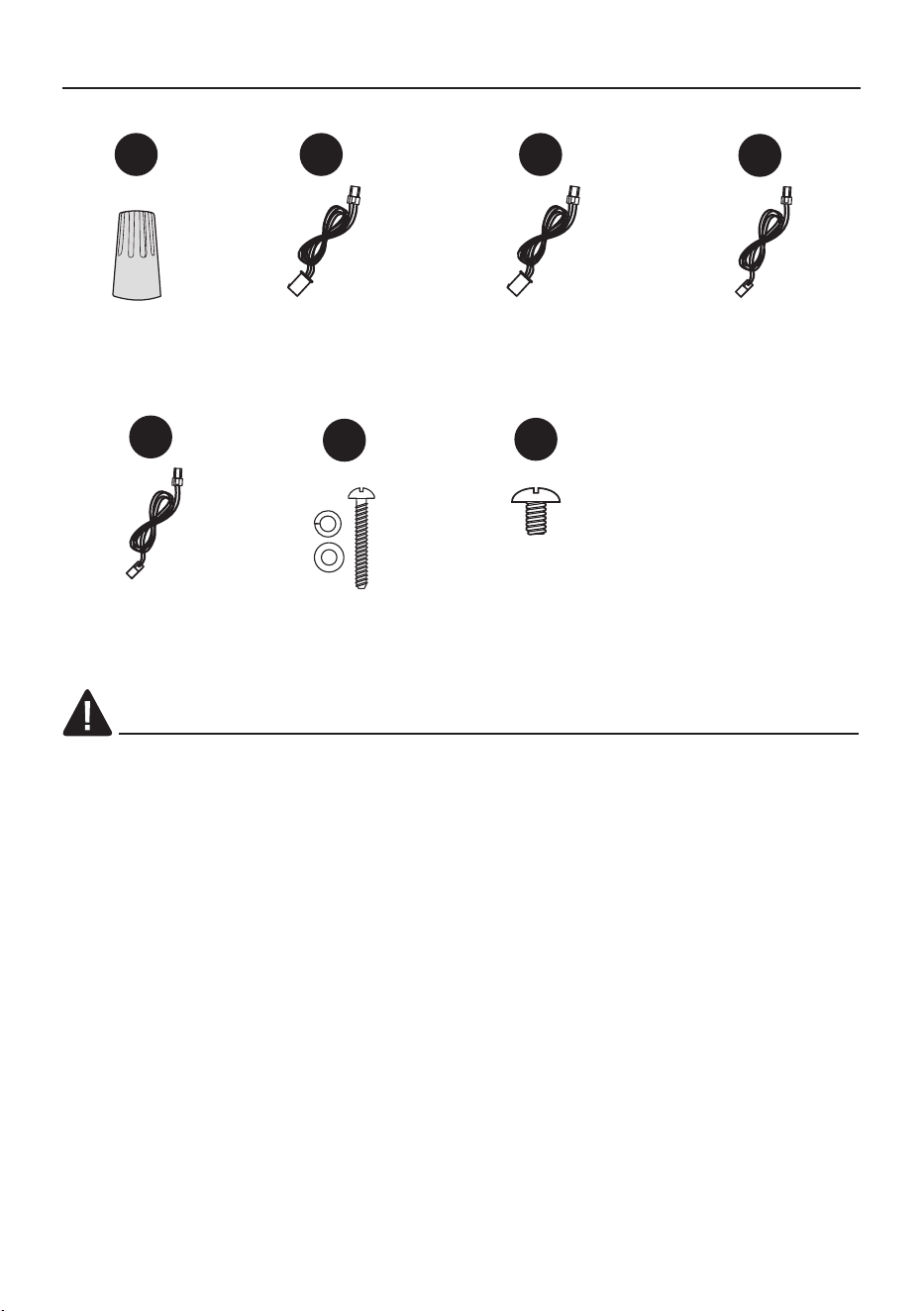

HARDWARE CONTENTS
GG
Decorative Cover
Screw
Qty. 3
+ 1 extra
FF
Safety Cable Screw,
Lock Washer and
Flat Washer
Qty. 1
The device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, (2) this device must accept any
interference received, including interference that may cause undesired operation.
NOTE: Dimmable to 10% with select dimmers. See lowes.com for more information.
BB
24 in. 3-Pin
Extension cords
(use longer downrod)
Qty. 1
CC
42 in. 3-Pin
Extension cords
(use longer downrod)
Qty. 1
DD
24 in. 2-Pin
Extension cords
(use longer downrod)
Qty. 1
EE
42 in. 2-Pin
Extension cords
(use longer downrod)
Qty. 1
SAFETY INFORMATION
5
READ AND SAVE THESE INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, install or operate the
product.
• Do not discard fan carton or foam inserts. Should this fan need to be returned to the factory for
repairs, it must be shipped in its original packaging to ensure proper protection against damage that
might exceed the initial cause for return.
• Make sure all electrical connections comply with local codes, ordinances, the National Electrical
Code and ANSI/NFPA 70. Hire a qualified electrician or consult a do-it-yourself wiring handbook if
you are unfamiliar with installing electrical wiring.
• Make sure the installation site you choose allows a minimum clearance of 7 ft. from the blades to the
floor and at least 30 in. from the end of the blades to any obstruction.
• After you install the fan, make sure all connections are secure to prevent the fan from falling.
• The net weight of this fan including the light kit is: 24.16 lbs.(72 in.), 25.50 lbs.(84 in.).
WARNING
To reduce the risk of fire, electrical shock or personal injury, mount to an outlet box
UL-Listed acceptable for fan support of 35 lb. (15.9 kg) or less and use mounting
screws provided with the outlet box. Most outlet boxes commonly used for the support
of lighting fixtures are not acceptable for fan support and may need to be replaced.
Consult a qualified electrician if in doubt.
To reduce the risk of fire, electric shock or personal injury, mount the fan to the outlet box marked
acceptable for fan support with the screws provided with the outlet box.
NEED HELP? In the event you have broken glass or are missing parts, call 888-251-1003. Do
not return the ceiling fan to the place of purchase. Be sure to have available the owner's manual,
item or model number, finish, color, type of glass, etc.
Attention Statement needs to read this way.
ATTENTION: The use of a fan brace with all ceiling fans is recommended. Application style
vary. Braces are sold separately in the lighting or electrical department.
ATTENTION: Do not use an extension cord with this fan.
To reduce the risk of personal injury, use only parts provided with this fan. The use of parts
OTHER than those provided with this fan will void the warranty.
Before proceeding, be sure to shut off electricity at main switch or circuit breaker in order to
avoid electrical shock.
Risk of Fire and Electric Shock: Do not repair or service this light kit. The light source is designed
for this specific application and can overheat if serviced by untrained personnel. If any servicing
is required, call our customer service department (at 888-251-1003) for return authorization and
shipping instructions.
SAFETY INFORMATION
6
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble
the product.
Estimated Assembly Time: 120 minutes.
Tools Required for Assembly (not included): Electrical Tape, Phillips Screwdriver, Pliers, Safety
Glasses, Stepladder and Wire Strippers.
Helpful Tools (not included): AC Tester Light, Tape Measure, Do-It-Yourself Wiring Handbook and
Wire Cutters.
DANGER: When using an existing outlet box, make sure the outlet box is securely attached to
the building structure and can support the full weight of the fan. Failure to do this can result in serious
injury or death. The stability of the outlet box is essential in minimizing wobble and noise in the fan
after installation is complete.
CAUTION: Be sure outlet box is properly grounded and a ground wire (green or bare) is
present.
After opening top of carton, remove mounting hardware package from foam inserts. Remove motor
from packing and place on carpet or on foam to avoid damage to finish.
CAUTION: Carefully check all screws, bolts and nuts on fan motor assembly to ensure they are
secured.
WARNING
Risk of Fire and Electric Shock: Do not repair or service this light kit. The light source is designed
for this specific application and can overheat if serviced by untrained personnel. If any servicing is
required, call our customer service department (at 888-251-1003) for return authorization and
shipping instructions.
CAUTION
To reduce the risk of personal injury, use only the screws provided with the outlet box.
Be sure outlet box is properly grounded and that a ground wire (green or bare) is present.
Before beginning installation, carefully check all screws, bolts and nuts on fan motor assembly to
ensure that they are secured.
SAFETY INFORMATION
PREPARATION
7

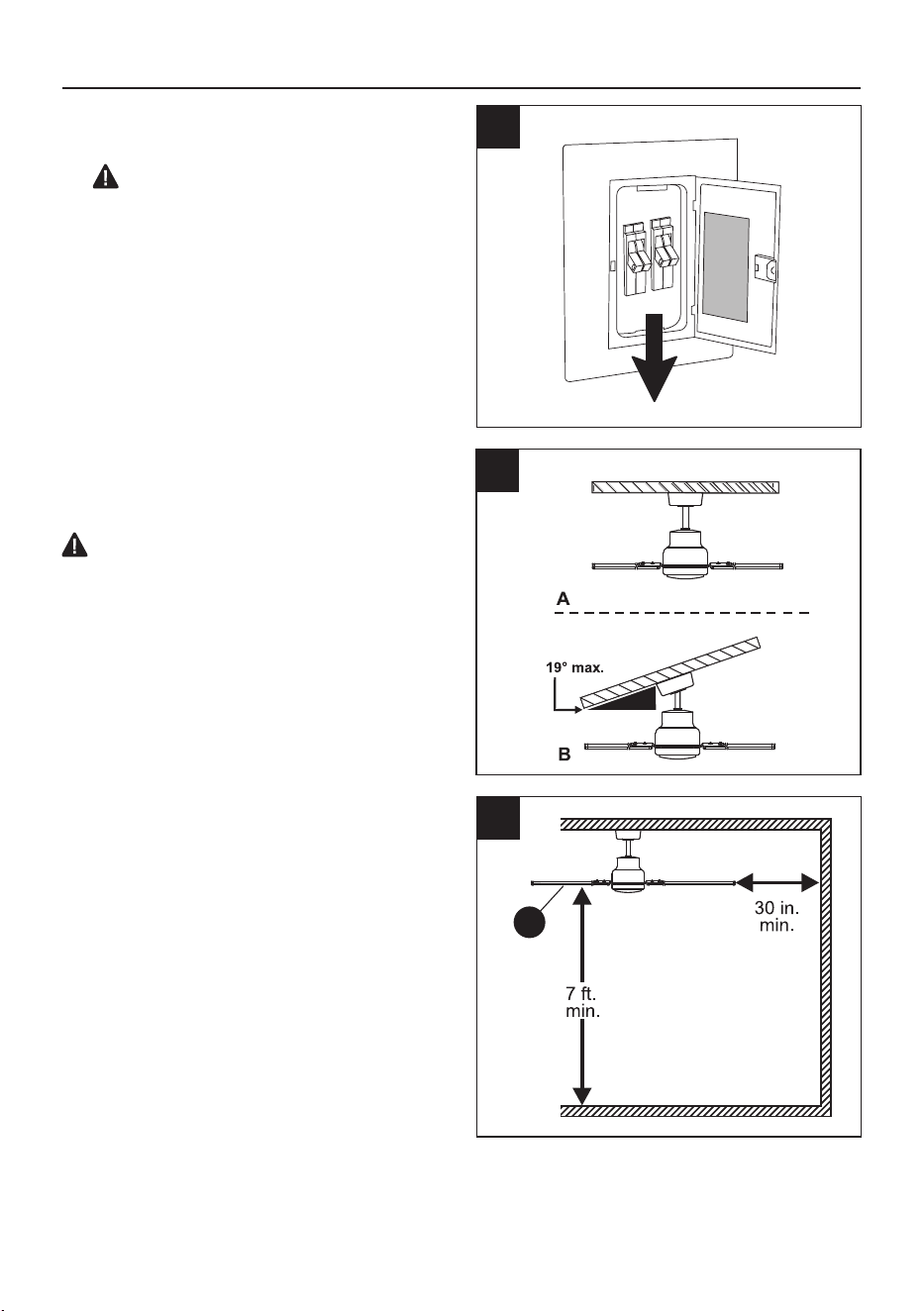

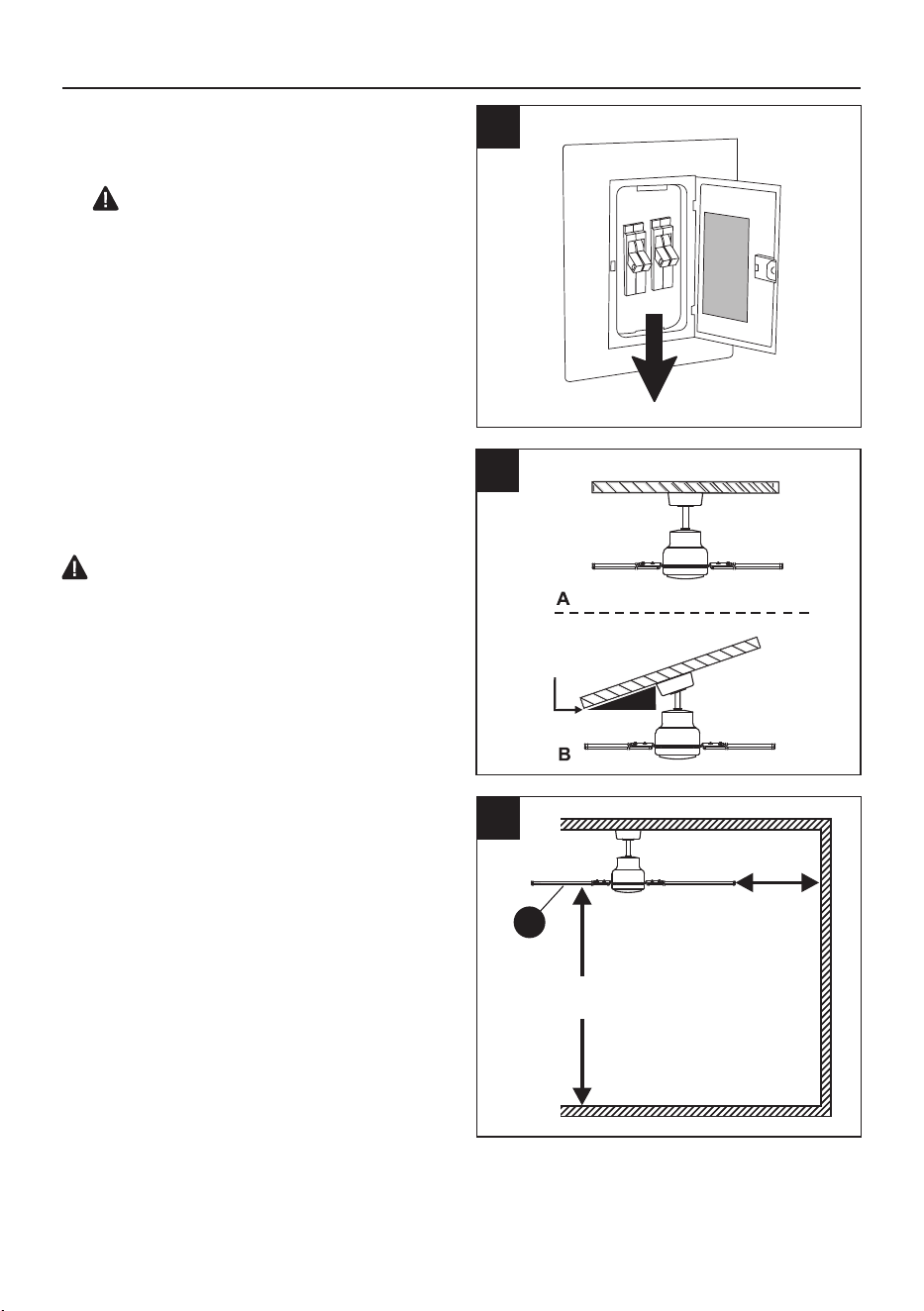

1. Turn off circuit breakers and wall switch to the
fan supply line leads.
2. Determine mounting method to use.
A. Standard mount
B. Angle mount
IMPORTANT: If using the angle mount,
ensure the ceiling angle is not steeper than 19°.
*Helpful Hint: Standard mounting is best suited
for ceilings 7 ft. high or higher. For taller ceilings
you may want to use a longer downrod (not
included). Angle mounting is best suited for
angled or vaulted ceilings. A longer downrod is
sometimes necessary to ensure proper blade
clearance.
3. Check to make sure blades (G) will be at
least 30 in. from any obstruction and at least
7 ft. above the floor.
DANGER: Failure to disconnect power
supply prior to installation may result in
serious injury or death.
1
ON
OFF
ON
OFF
6
3
G
2
INITIAL INSTALLATION
8
A
B
C
Canopy
Mounting
Screw
Canopy
Mounting
Screw

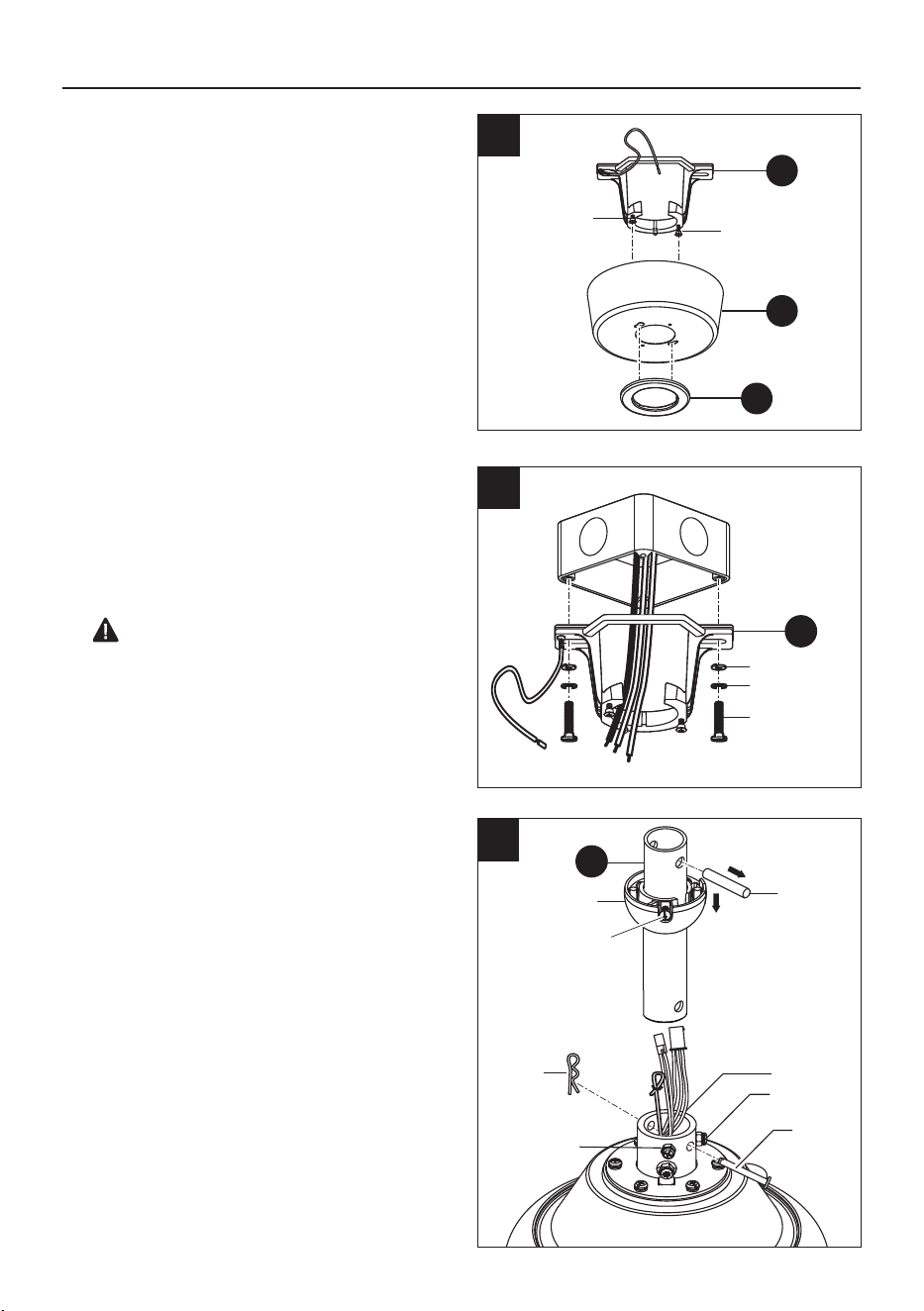

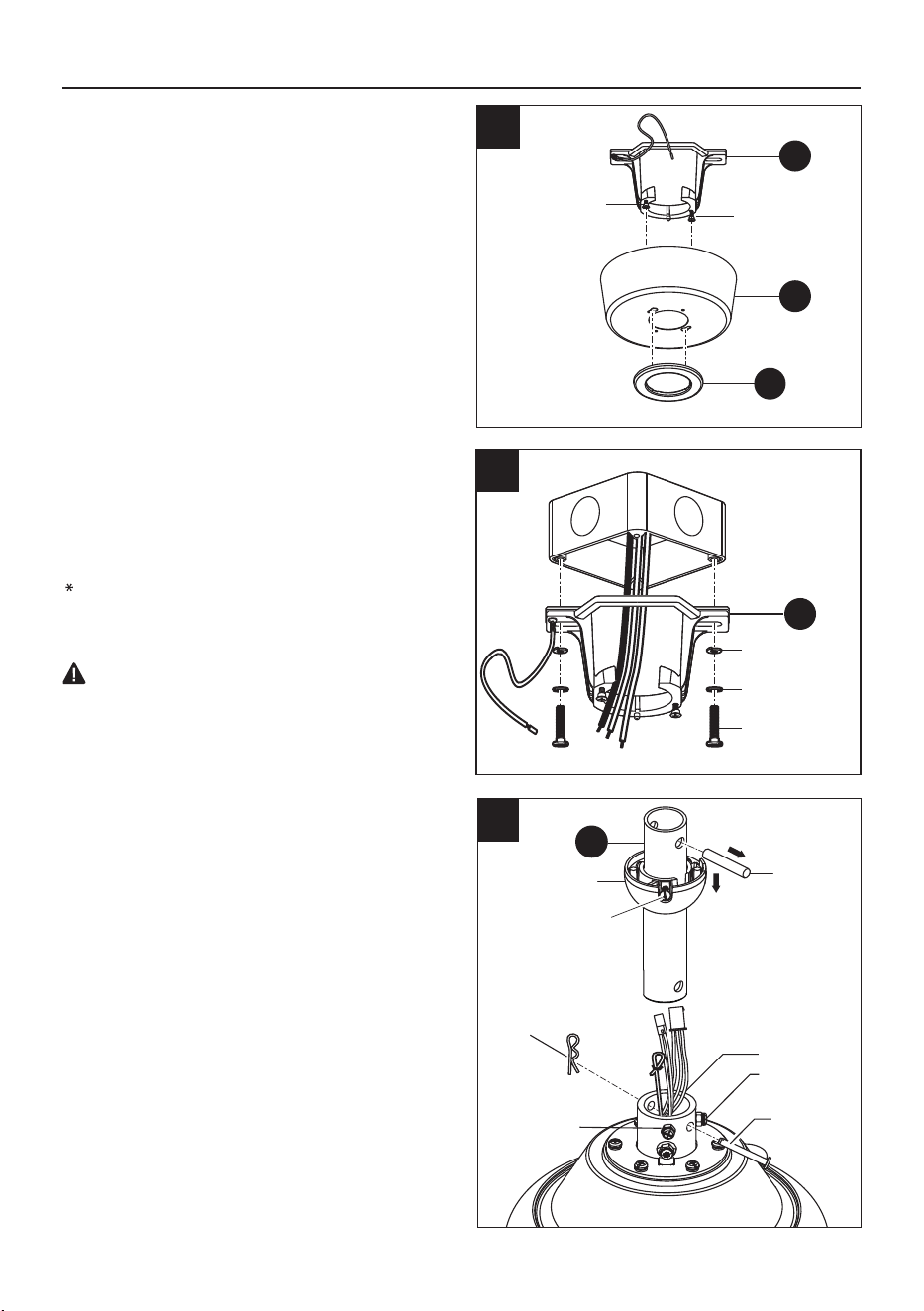

Remove the canopy bottom cover (C) from
the canopy (B) by turning the canopy bottom
cover (C) counterclockwise.
Remove the mounting bracket (A) from the
canopy (B) by loosening canopy mounting
screws a half turn from the screw head. Next,
turn the canopy (B) counterclockwise to
remove the mounting bracket (A) from the
canopy (B).
Secure mounting bracket (A) to outlet box
(not included) using screws, lock washers
and flat washers provided with the outlet box.
*NOTE: It is very important you use the
proper hardware when installing the mounting
bracket (A) as this will support the fan.
IMPORTANT: If using the angle mount,
make sure open end of mounting bracket (A)
is installed facing the higher point of the
ceiling.
1.
2.
Remove the cotter pin and clevis pin, and
loosen the two collar set screws from the
motor collar.
Unscrew the set screw located in the hanger
ball, lower the hanger ball and remove the
cross pin. Remove the hanger ball from the
downrod (D).
3.
FAN INSTALLATION
1
3
2
A
Flat Washers
Outlet Box
Screws
Lock Washers
Set Screw
Cotter
Pin
Clevis
Pin
Collar
Set Screw
Cross Pin
Hanger Ball
Set Screw
D
9

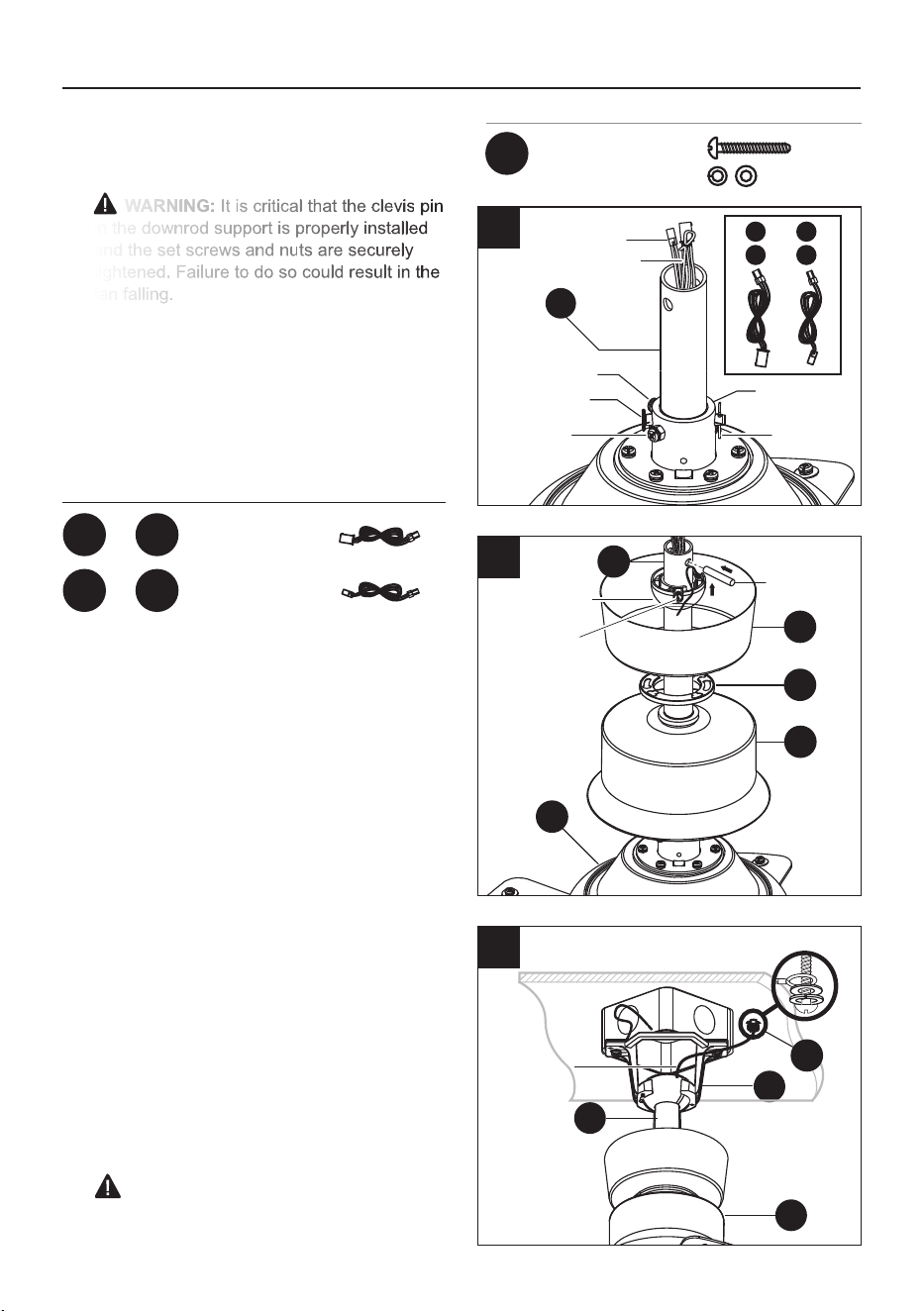

Carefully lift the fan motor assembly (F) up to
the mounting bracket (A) and seat the
downrod (D) in the mounting bracket (A)
socket. Make sure the tab on the mounting
bracket (A) socket is properly seated in the
groove in the downrod (D). This will help to
balance the ceiling fan.
Secure the safety cable to the building
structure that independent to the outlet box
using safety cable screw, lock washer and flat
washer (FF) (included). The safety cable
should be in a stress-free state after
installation.
6.
DANGER: Failure to align slot in ball with
tab may cause the fan to wobble or fall, which
could result in serious injury or death.
FAN INSTALLATION
Hardware Used
FF
x 1
Safety Cable Screw,
Lock Washer and
Flat Washer
4
E
F
C
Cross Pin
Hanger Ball
Set Screw
D
B
5

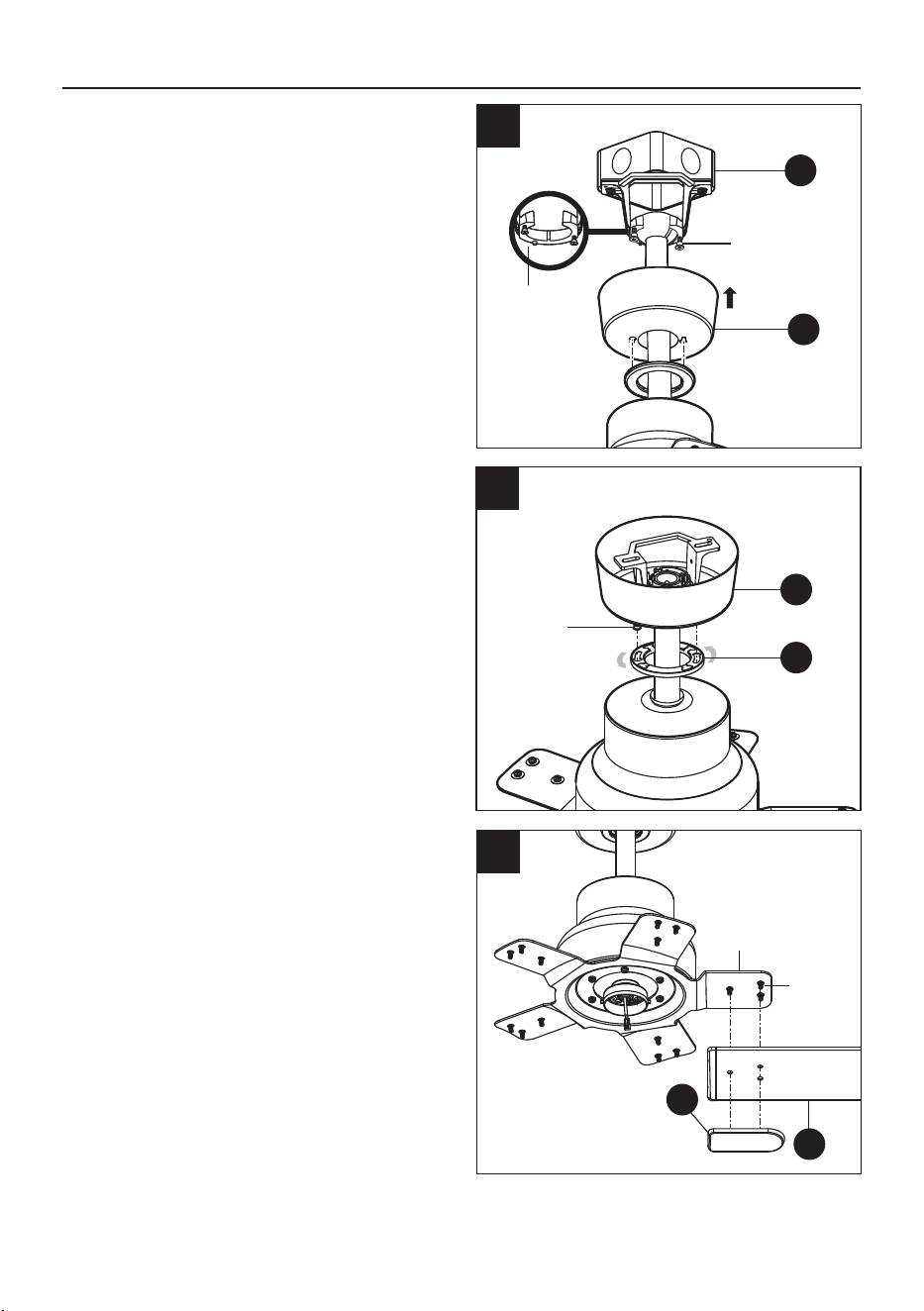

5. Slip the coupling cover (E), the canopy
bottom cover (C), and the canopy (B) onto
the downrod (D).
Carefully reinstall the hanger ball onto the
downrod (D). Being sure that the pin is in the
correct position, the set screw is tightened
and wires are not twisted.
4. Slip downrod (D) into collar, align holes and
re-install clevis pin and cotter pin. Tighten
two set screws in collar.
NOTE: If a longer downrod (not included) is
needed, Be sure to snap together the 3-pin
and 2-pin connectors, the two male plugs
from the fan and female plugs from the 24 in.
& 42 in. 3-pin & 2-pin extension cords (BB,
CC, DD and EE).
WARNING: It is critical that the clevis pin
in the downrod support is properly installed
and the set screws and nuts are securely
tightened. Failure to do so could result in the
fan falling.
BB
CC
DD
EE
D
Cotter Pin
Clevis Pin
Set Screw
Collar
Motor Wires
Set Screw
Safety Cable
A
F
FF
D
Safety
cable
6
Hardware Used
x 2
BB CC
24 in. & 42 in. 3-Pin
Extension Cords
&
x 2
DD EE
24 in. & 42 in. 2-Pin
Extension Cords
&
2-pin and 3-pin
connectors
10
WIRING
If you feel you do not have enough electrical
wiring knowledge or experience, have your fan
installed by a licensed electrician.
Follow the steps below to connect the fan to your
household wiring. Use the plastic wire nuts (AA)
with your fan. Secure the plastic wire nuts with
electrical tape. Make sure there are no loose
strands or connections.

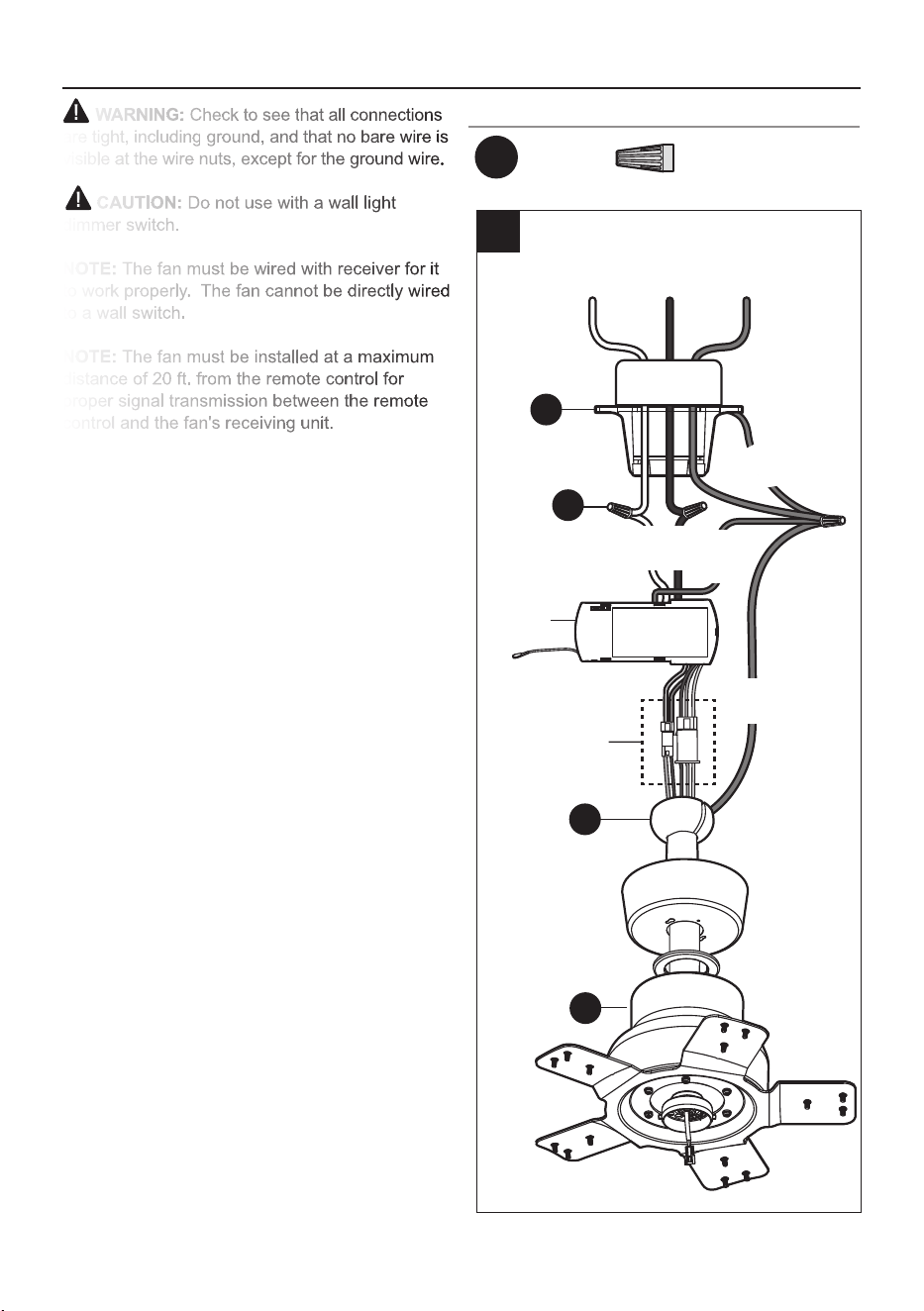

1. Make wire connections from the fan to the
receiver as follows.
From fan To receiver
2-pin connector----------- 2-pin connector
3-pin connector----------- 3-pin connector
NOTE: If you will using a longer downrod, select
an extension cord of appropriate length for wiring.
1A. Make wire connections from the receiver to
the outlet box as follows, using the wire nuts
(AA).
From receiver To outlet box
Black wire "AC in L"------ Black wire (hot)
White wire "AC in N"----- White wire (neutral)
From fan and receiver To outlet box
Green / yellow wire*------ Green or bare wire
(ground)
* There are two green grounding leads: one
from the mounting bracket, one from the
hanger ball/downrod assembly. There is one
green/yellow grounding lead from the receiver.
Hardware Used
Wire Nut x 3
AA
1
Receiver
White
Black
Neutral
Black
Ground
Conductor
Hot
White
Outlet Box
A
AA
Green
A
AA
D
WARNING: Check to see that all connections
are tight, including ground, and that no bare wire is
visible at the wire nuts, except for the ground wire.
CAUTION: Do not use with a wall light
dimmer switch.
NOTE: The fan must be wired with receiver for it
to work properly. The fan cannot be directly wired
to a wall switch.
NOTE: The fan must be installed at a maximum
distance of 20 ft. from the remote control for
proper signal transmission between the remote
control and the fan's receiving unit.
Green/
yellow
Green
F
11
3
2
Gently slide remote control receiver smooth
side up into mounting bracket (A). Turn
spliced/taped wires upward and gently push
wires and wire nuts (AA) into outlet box. Let
antenna from remote control receiver hang to
the side.
NOTE: The remote control included with this
fan meets the following requirements:
a. Not for use with solid state fans.
b. Electrical rating: 120V/60 Hz; motor
amps:1.5 MAX.
Should you choose to use a different remote
control with this fan, it must also meet these
same requirements.
3.

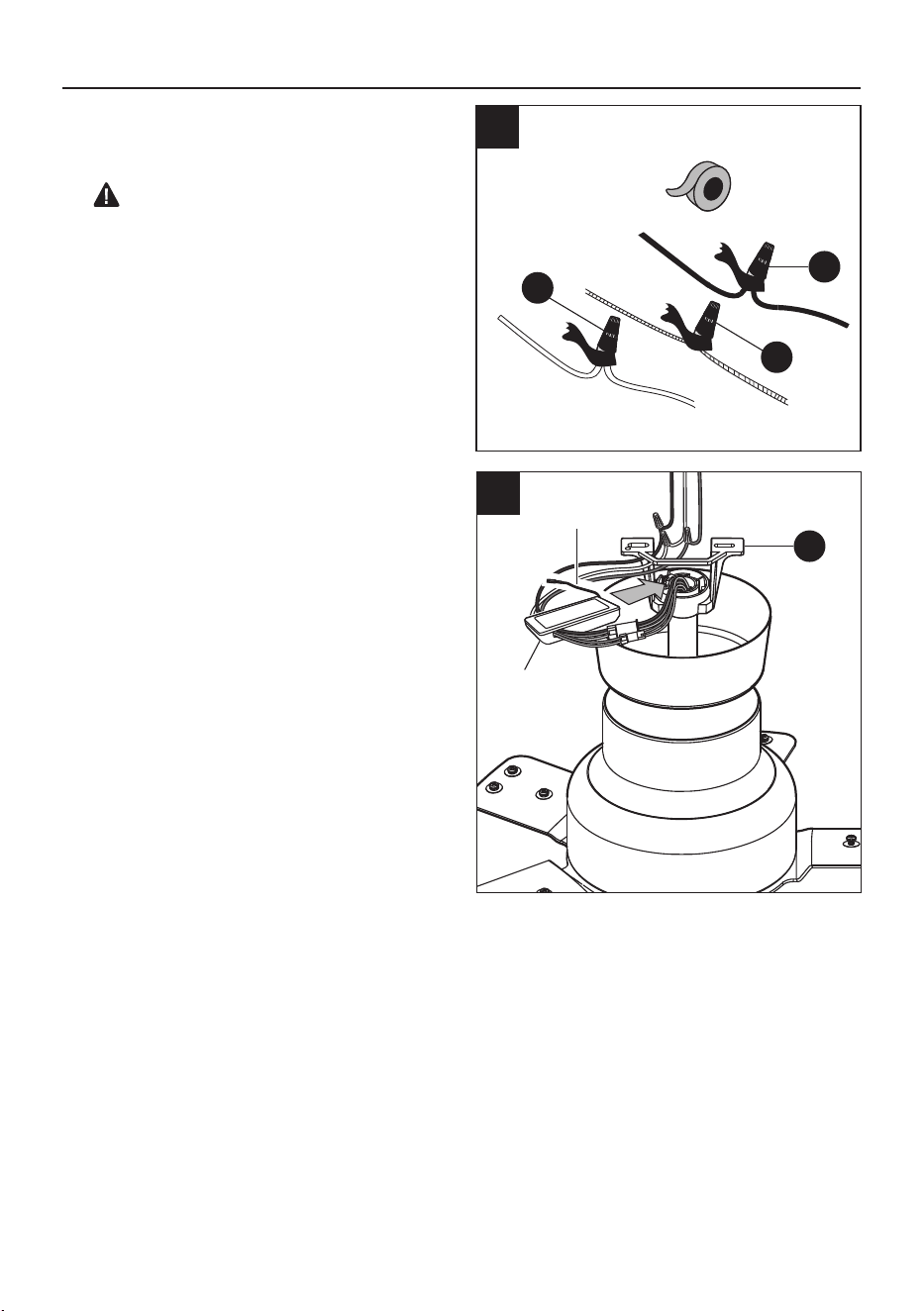

2. Wrap electrical tape (not included) around
each individual wire nuts (AA) down to the
wire.
Turn spliced/taped wires upward and gently
push wires and wire nuts (AA) into outlet box.
WARNING: Make sure no bare wire or
wire strands are visible after making
connections. Place GREEN and WHITE
connections on opposite side of box from the
BLACK connections.
WIRING
AA
AA
AA
A
Receiver
Antenna
12
Attach the blade (G) to the blade arm using
the blade screw and the medallion (H). Make
sure the blade (G) is straight. Repeat these
steps for the remaining blades.
3.
Make sure connections are neatly tucked into
the ceiling outlet box.
Slide the canopy (B) up to the mounting
bracket (A) and place the key holes on the
canopy (B) over the loose canopy mounting
screws on the mounting bracket (A). Turn the
canopy (B) clockwise until it locks in place at
the narrow section of the key holes. Make
sure the positioning pin on the mounting
bracket falls into one of two holes on the
canopy (B), and then tighten the two canopy
mounting screws.
1.
Attach the canopy bottom cover (C) to the
canopy (B) by inserting the screw heads into
the key slots in the canopy bottom cover (C)
and rotating it clockwise.
NOTE: Adjust the canopy mounting screws
as necessary until the canopy (B) and canopy
bottom cover (C) are snug.
2.
FINAL INSTALLATION
3
2
1
Positioning
Pin
B
A
Canopy Mounting
Screw
Canopy
Mounting
Screw
B
C
Blade Arm
Screw
G
H
13
4

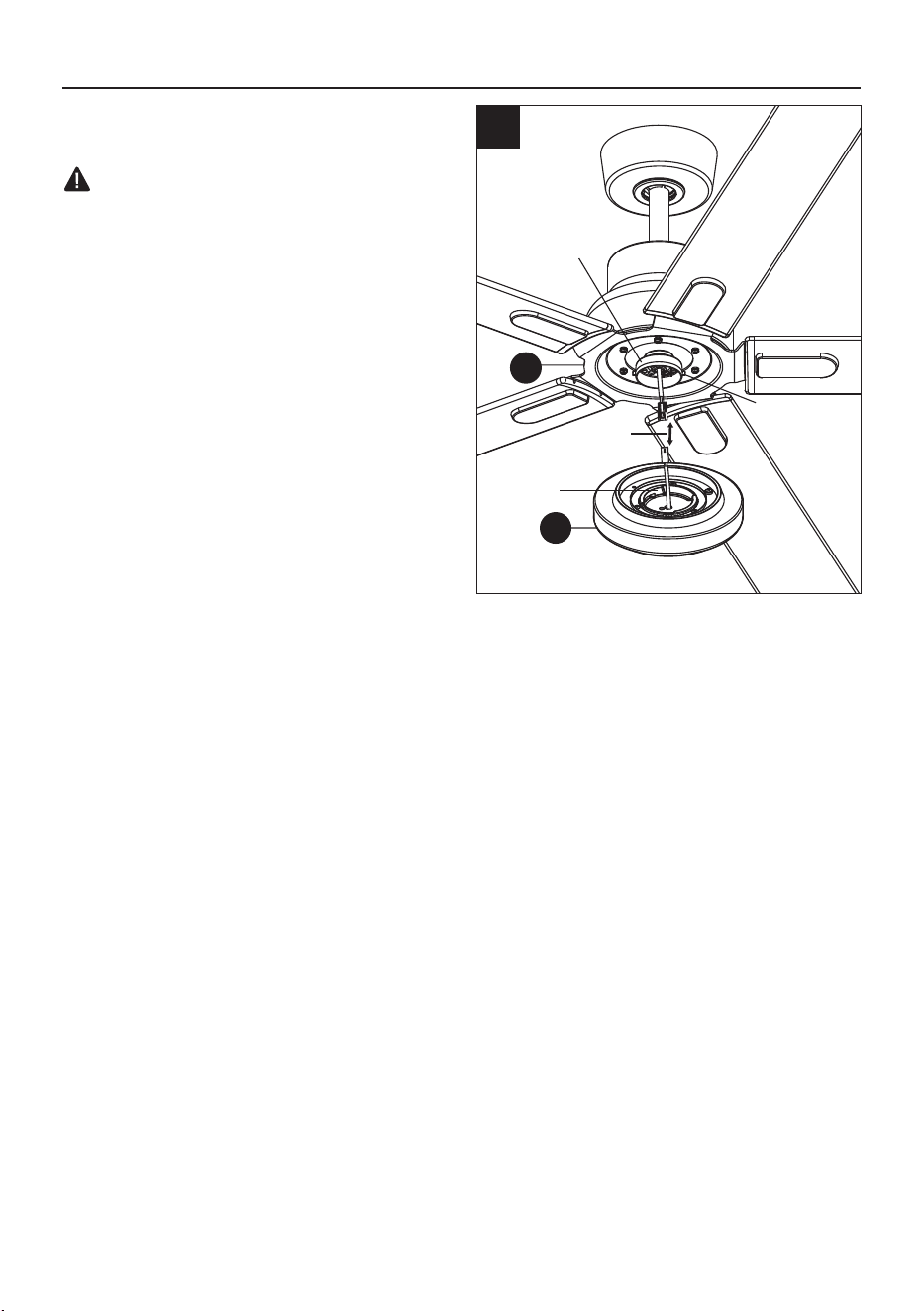

While holding the 20W LED light kit (I) under
the fan motor assembly (F), snap together
the wire connection plugs :
White to white
Black to black
Position the notches on the inner edge of
the 20W LED light kit (I) so they match the
tabs on the outside of the rim on the light kit
mounting plate. Carefully lift the 20W LED
light kit (I) inside the light kit mounting plate
and secure it to the fan by turning the 20W
LED light kit (I) clockwise until snug.
4.
FINAL INSTALLATION
If you do not plan to install the light kit with your fan
at this time, skip step 4 and proceed to next step.
I
F
Wire
Connection
Plugs
Notches
Light Kit
Mounting
Plate
Tabs
CAUTION: Before starting installation,
disconnect the power by turning off the circuit
breaker or removing the fuse at the fuse box.
Turning power off using the fan switch is not
sufficient to prevent electric shock.
NOTE:If the light kit could be wobbled by hand, it
means the light kit (I) is not twisted completely till
the right position. Keep twisting the light kit till it
could not be wobbled by hand.
14

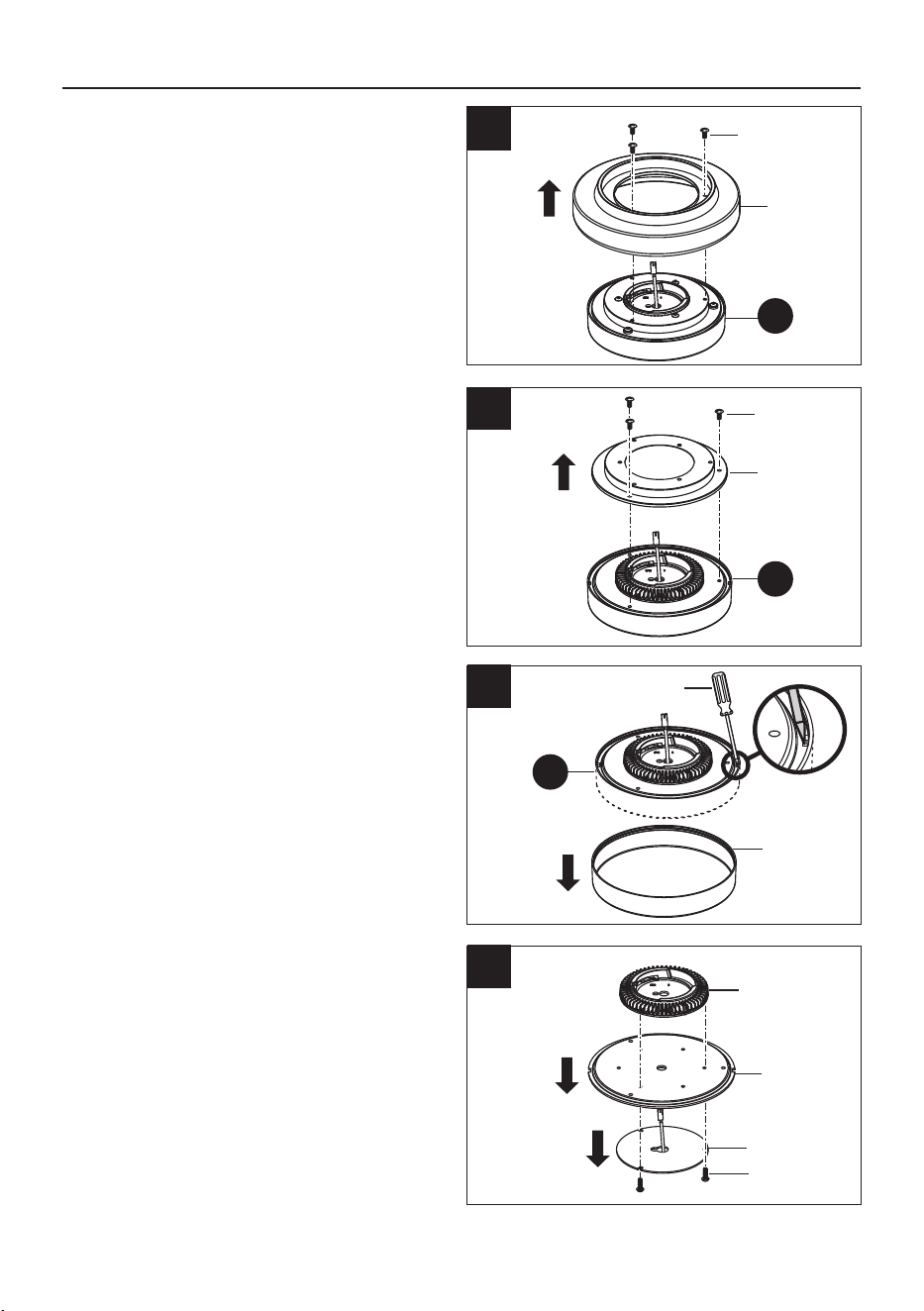

Remove the light plate from the LED light kit
(I) by remove three screws on top of the LED
light kit (I).
1.
Remove the adapter plate from the LED light
kit (I) by remove three screws on top of the
LED light kit (I).
2.
Carefully take off the plastic shade from the
LED light kit (I) by use the flat blade
screwdriver into the two holes on top of the
LED light kit (I).
3.
Remove the LED module plate from the light
mounting kit by remove three screws on the
light mounting kit. Take off the LED module
plate and LED module.
4.
1
4
FINAL INSTALLATION
Screws
Light Plate
I
2
Screws
Adapter Plate
I
3
Plastic
Shade
I
Flat Blade
Screwdriver
Light
Mounting Kit
LED Module
Plate
FAN WITHOUT LIGHT KIT
Screws
LED Module
15
Hardware Used
Decorative cover screws x 3
GG

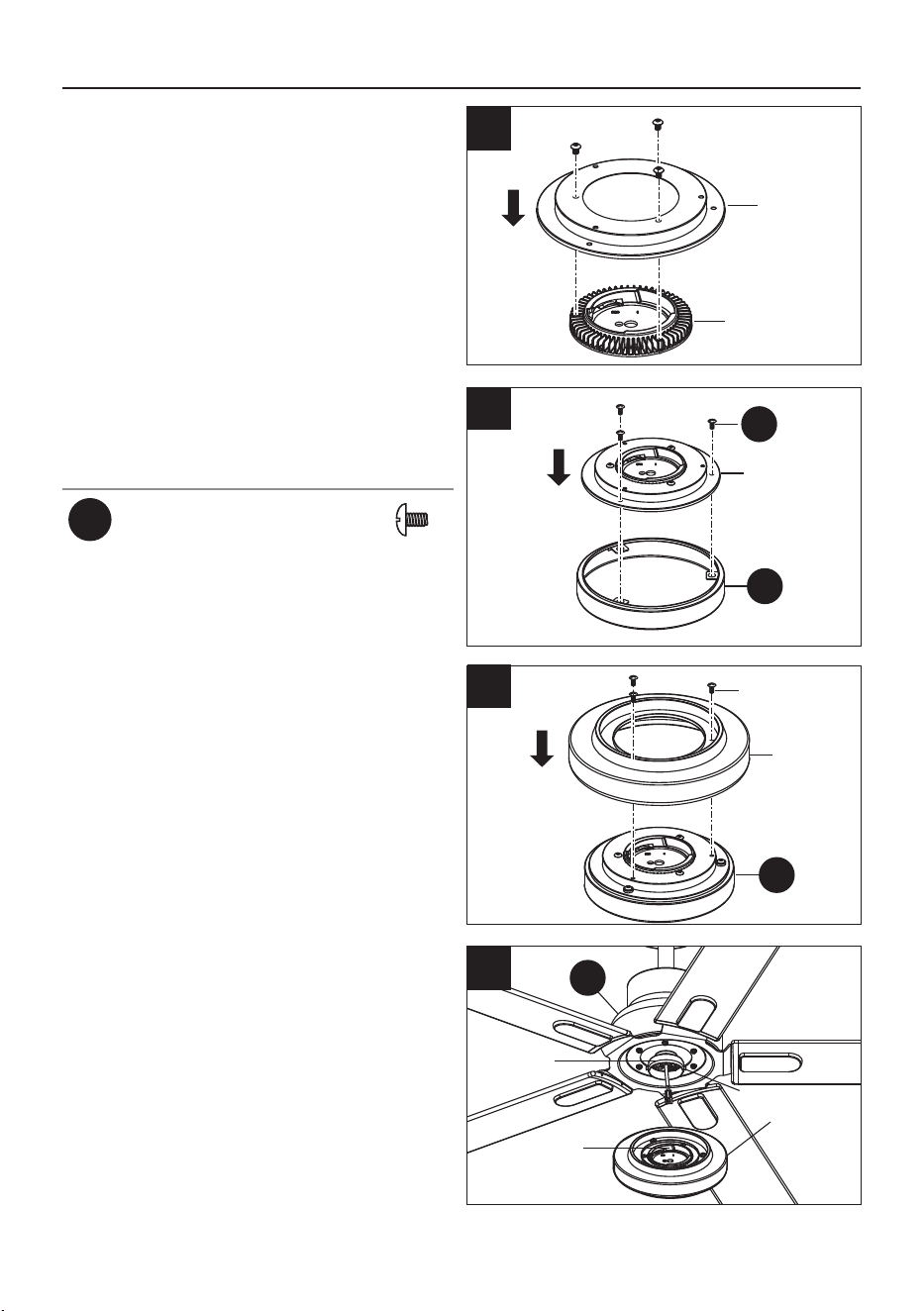

Attach the decorative cover (J) to the light
plate with the three decorative cover screw
(GG) provided.
6.
Attach the decorative cover (J) to the light kit
mounting plate with the three mounting screw
previously removed.
NOTE: You can keep the extra parts for
future use.
7.
Position the notches on the inner edge of
the decorative cover assembly so they match
the tabs on the outside of the rim on the light
kit mounting plate. Carefully lift the decorative
cover assembly inside the light kit mounting
plate and secure it to the fan by turning the
decorative cover assembly clockwise until
snug.
8.
8
FINAL INSTALLATION
6
7
Light
Mounting Kit
Light Plate
Light Kit
Mounting
Plate
Screws
Decorative
Cover
Assembly
GG
Light Plate
Attach the light mounting kit to the light plate
with the three mounting screw previously
removed.
5.
5
Light Kit
Mounting
Plate
Tabs
Notches
F
J
J
16
OPERATING INSTRUCTIONS
NOTE: The remote has been pre-paired in the
factory for your convenience.
NOTE: Batteries will weaken with age and should
be replaced before leaking takes place as this
will damage the remote control. Dispose used
batteries properly and keep them out of the reach
of children. Do not dispose batteries in fire.
Batteries may explode or leak. Do not mix old
and new batteries. Do not mix alkaline, standard
(carbon - zinc), or rechargeable (nickel-cadmium)
batteries. Exhausted batteries are to be removed
from the product. Non-rechargeable batteries are
not to be recharged.
1. Remove the battery cover by pressing firmly
on the arrow and sliding the cover off.
2. Install two 1.5V AAA batteries (included).
Batteries are to be inserted with the correct
polarity.
3. Slide the battery cover on the remote control
till it click in place.

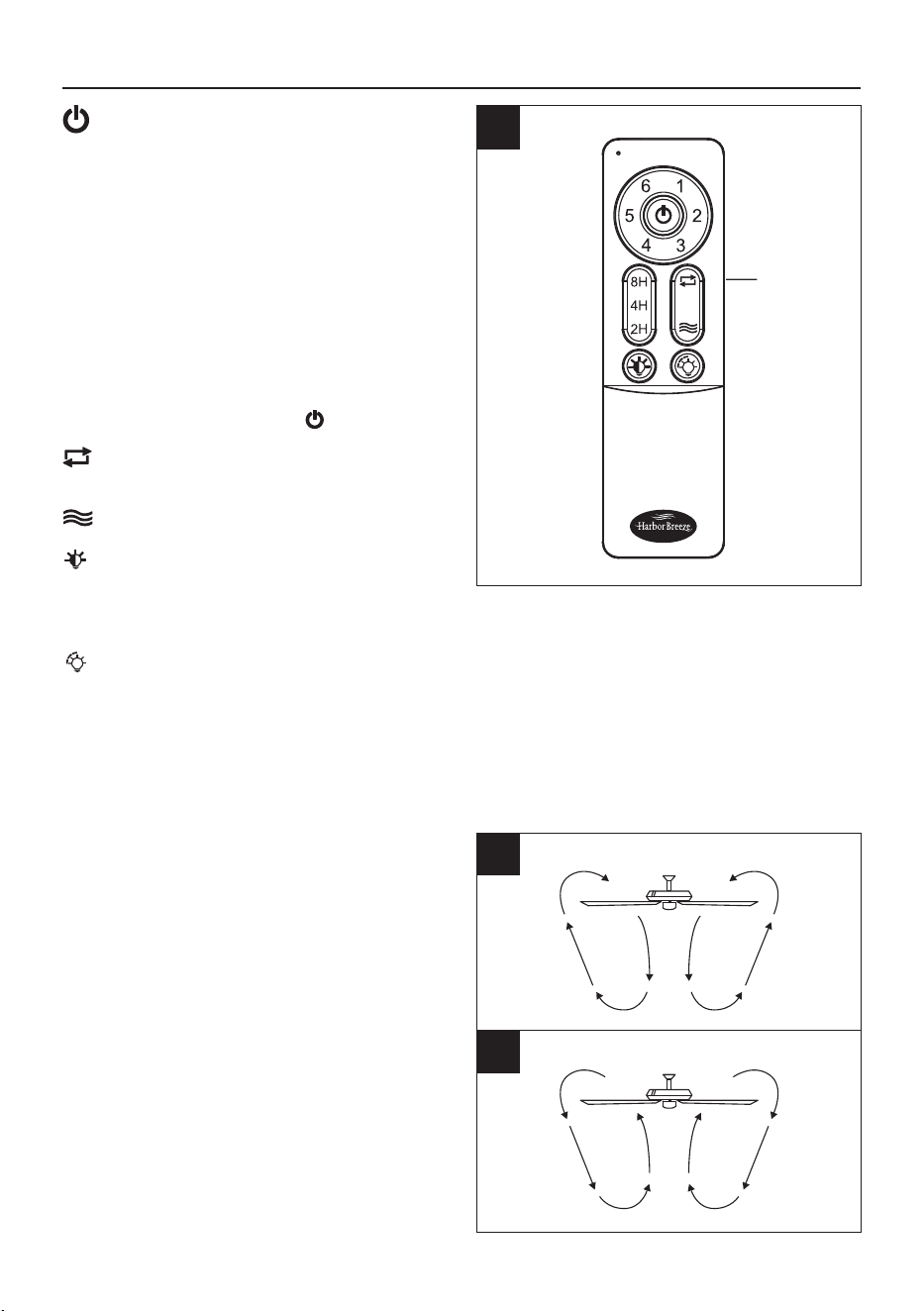

Remote
Control
Batteries
Battery Cover
1
17
OPERATING INSTRUCTIONS
LEARNING PROCESS
2
IMPORTANT: This fan has been pre-paired
at the factory and the fan can be used now. If
you have two or more fans, please follow steps
below to control each fan independently. Also
follow steps below to re-pair the remote and the
receiver when needed.
NOTE: The dip switch in the battery
compartment has been set on “0” position for
your convenience. If you want to re-pair the
remote, please set the dip switch on “1” position.
To add a remote to your fan’s memory, use the
steps below:
Ensure AC power to the fan is OFF to begin the
learning process.
Slide the dip switch in the battery compartment
to the "1" position.
Turn the fan’s AC power ON.
Within 30 seconds of turning AC power on, press
and release the "LEARN" button located in the
remote's battery compartment to enter the learning
function. The fan blades will start to spin.
The fan will now accept commands from the
added remote.
If you would like to set the dip switch back to the
"0" position after a learning, please re-pair the
remote by following the learning process again.
NOTE: If installing multiple fans on separate
remotes, only the fan being programmed should
have AC power turned ON. All other fans, even if
they have already been programmed, should
have AC power OFF so they do not memorize
other remotes during the learning process.
Separate the fan power switches by
approximately 2 meters.
Remote
Control
LEARN
3
4A
4B
Remote
Control
1, 2, 3, 4, 5, 6 Speed functions:
1 = for fan MINIMUM speed
2 = for fan LOWER speed
3 = for fan LOW speed
4 = for fan MEDIUM speed
5 = for fan HIGH speed
6 = for fan MAXIMUM speed
2H, 4H, 8H Timer:
Pressing the timer button will automatically turn
fan off after 2, 4, or 8 hours. To cancel the timer
settings, press and release the button.
Power OFF: Press and release the power
button to turn the fan off.
button: Controls rotation of the entire fan
direction.
button: Natural wind speed control.
4A. Warm weather - (Counter- clockwise
Direction) A downward air flow creates a
cooling effect. This allows you to set your air
conditioner on a warmer setting without
affecting your comfort.
4B. Cool weather - (Clockwise Direction) An
upward air flow moves warm air off the
ceiling. This allows you to set your heating
unit on a cooler setting without affecting your
comfort.
Light color temperature
Press and release the button to cycle
through the five color temperature options.
Option 1: 2700K (Soft White).
Option 2: 3000K (Warm White).
Option 3: 4000K (Cool White).
Option 4: 5000K (Daylight).
Option 5: 6500K (Cool Daylight).
Light ON/OFF and Dimming
Press and release the button to turn the
light on or off. Press and hold the button to
activate the dimmer function.
18
OPERATING INSTRUCTIONS
5
CARE AND MAINTENANCE
Check the support connections, brackets, and blade attachments twice a year. Make sure they are
secure. Because of the fan’s natural movement, some connections may become loose over time. It is
not necessary to remove the fan from the ceiling. Clean your fan periodically. Use only a soft brush or
lint-free cloth to avoid scratching the finish. The plating is sealed with a lacquer to minimize discoloration
or tarnishing.
IMPORTANT: Shut off main power supply before beginning any maintenance. Do not use water
or a damp cloth to clean the ceiling fan.
INSTALLING THE REMOTE CONTROL HOLDER
5. Attach the remote control holder with the two
remote control holder mounting screws.
Remote
Control
Holder
Mounting Screws
19
OPERATING INSTRUCTIONS
NOTE: A small amount of "wobble" is normal and should not be considered a defect.
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fan does not move. 1. Reverse switch not engaged.
2. Power is off or fuse is blown.
3. Faulty wire connection.
4. Plugs not connected properly.
1. Push switch firmly either left or right.
2. Turn power on or check fuse.
3. Turn power off. Loosen canopy and
check all connections.
4. Check that wire nuts from fan and
receiver to the outlet box are
connected properly according to
instructions on page 10.
Noisy operation. 1. Blades are loose.
2. Cracked blade.
3. Full range dimmer switch.
4. Fan is new.
1. Blades are loose.
2. Blade arms incorrectly attached.
3. Unbalanced blades.
4. Fan not securely mounted.
5. Fan too close to vaulted ceiling.
6. Set screw(s) on motor housing
yoke is (are) not tightened properly.
7. Set screw on hanging ball is not
tightened properly.
1. Tighten all blade screws.
2. Replace blade.
3. Replace with an approved speed
control device.
4. Allow fan a “break in” period of a
few days, especially when running
the fan at Medium and High
speeds.
Excessive wobbling. 1. Tighten all blade screws.
2. Re-install blade arms.
3. Switch one blade with a blade
from the opposite side. Or balance
the fan using a blade balancing kit
(sold separately).
4. Turn power off. Carefully loosen
canopy and verify that mounting
bracket is secure.
5. Use a longer downrod or move
fan to another location.
6. Tighten yoke set screw(s)
securely.
7. Carefully loosen and lower canopy
and verify that set screw on
hanging ball is tightened securely.
Fan operates but
light fails.
1. Wires in canopy not wired properly.
2. Wall switch to fan is off.
3. Plugs not connected properly.
1. Check wires in canopy and, if
necessary, re-wire according to
instructions on page 10.
2. Make sure that wall switch to fan
is on.
3. Check that male and female plugs
in light kit are connected properly
according to instructions on page
13.
20
TROUBLESHOOTING
The distributor warrants this fan motor to be free from defects in workmanship and materials present at
time of shipment from the factory for Lifetime limited from the date of purchase. This warranty applies
only to the original purchaser. The distributor agrees to correct any defect at no charge or, at our
option, replace the ceiling fan with a comparable or superior model.
To obtain warranty service, you must present a copy of your sales receipt as proof of purchase. All
cost of removal and reinstallation are the express responsibility of the purchaser. Any damage to the
ceiling fan by accident, misuse or improper installation, or by using parts not produced by the
manufacturer of this fan or affixing accessories not produced by the manufacturer of this fan, are the
purchaser's own responsibility. The distributor assumes no responsibility whatsoever for fan
installation during the limited lifetime warranty. Any service performed by an unauthorized person will
render the warranty invalid.
Due to varying climatic conditions, this warranty does not cover changes in brass finish, rusting, pitting,
tarnishing, corroding or peeling. Brass finish fans maintain their beauty when protected from varying
weather conditions. Any glass or acrylic blades provided with this fan is not covered by the warranty.
Any replacement of defective parts for the ceiling fan must be reported within the first year from the
date of purchase. For the balance of the warranty, call our customer service department (at
888-251-1003) for return authorization and shipping instructions so that we may repair or replace the
ceiling fan. Any fan or parts returned improperly packaged is/are the sole responsibility of the
purchaser. There is no further express warranty. The distributor disclaims any and all implied
warranties. The duration of any implied warranty which cannot be disclaimed is limited to the limited
lifetime period as specified in our warranty. The distributor shall not be liable for incidental,
consequential or special damages arising at or in connection with product use or performance except
as may otherwise be accorded by law. This warranty gives you specific legal rights and you may also
have other rights which vary from state to state. This warranty supersedes all prior warranties.
21
LIMITED LIFETIME WARRANTY
For replacement parts, call our customer service department at
888-251-1003
, 8 a.m. - 8 p.m., EST,
Monday - Sunday.
Decorative Cover
24 in. 3-Pin
Extension Cords
42 in. 3-Pin
Extension Cords
24 in. 2-Pin
Extension Cords
42 in. 2-Pin
Extension Cords
PART DESCRIPTION PARTS # COVERED UNDER WARRANTY
Mounting BracketA
B
C
D
E
G
Canopy
Canopy Bottom Cover
Downrod
Coupling Cover
H
Blade
I
J
BB
CC
DD
EE
5508799-A 5660220-A 5508785-A
5508797-A 5508794-A 5508793-A
5508799-J 5660220-J 5508785-J
5508797-J 5508794-J 5508793-J
4512995-BB
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
4512895-BB
4512995-AA
4512895-AA
5508799-I 5660220-I 5508785-I
5508797-I 5508794-I 5508793-I
5508799-H 5660220-H 5508785-H
5508797-H 5508794-H 5508793-H
5508799-G 5660220-G 5508785-G
5508797-G 5508794-G 5508793-G
5508799-E 5660220-E 5508785-E
5508797-E 5508794-E 5508793-E
5508799-D 5660220-D 5508785-D
5508797-D 5508794-D 5508793-D
5508799-C 5660220-C 5508785-C
5508797-C 5508794-C 5508793-C
5508799-B 5660220-B 5508785-B
5508797-B 5508794-B 5508793-B
Medallion
20W LED Light Kit
22

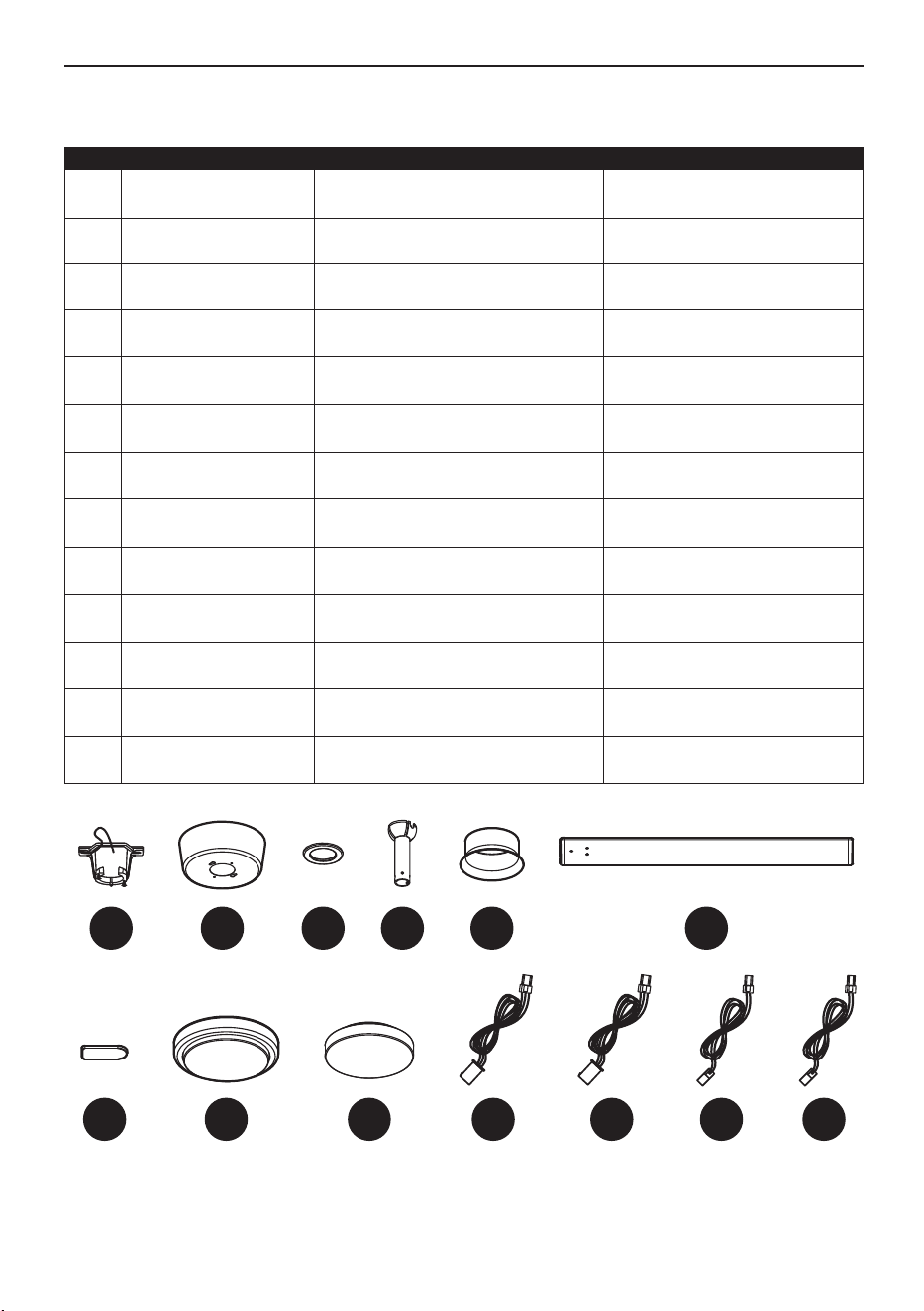

REPLACEMENT PARTS LIST
Printed in China
A
D
C
I
E
G
H
B
J
BB
CC
DD
EE
VENTILADOR DE TECHO
PARA INTERIORES Y
EXTERIORES
CANDO
MODELO #AR15-72BN/AR15-84BN/AR15-72MBK/AR15-84MBK/
AR15-72MWH/AR15-84MWH
ARTÍCULO #5508799/5508797/5660220/5508794/5508785/5508793
HARBOR BREEZE y el diseño del logotipo
son marcas comerciales o marcas
registradas de LF, LLC. Todos los derechos
reservados.
Fecha de compra
Número de serie
SG24522
Gracias por comprar este producto HARBOR BREEZE.
¿Preguntas, problemas o piezas faltantes?
Antes de volver a la tienda, póngase en contacto:
al teléfono 888-251-1003, de lunes a domingo, de 8 a.m. a 8 p.m.,
hora estándar del Este.
23
24
ÍNDICE
Contenido del paquete ..........................................................................................................................
Aditamentos .........................................................................................................................................
Información de seguridad .....................................................................................................................
Preparación ...........................................................................................................................................
Instalación inicial ...................................................................................................................................
Instalación del ventilador.......................................................................................................................
Cableado ..............................................................................................................................................
Instalación final ....................................................................................................................................
Instrucciones de funcionamiento...........................................................................................................
Cuidado y mantenimiento ....................................................................................................................
Solución de problemas.........................................................................................................................
Garantía limitada de por vida ..............................................................................................................
Lista de piezas de repuesto ................................................................................................................
25
26
26
28
29
30
32
34
38
41
42
43
44
25
RECORDATORIO IMPORTANTE: debe
utilizar las piezas que se incluyen con este
ventilador para la instalación adecuada y
por seguridad.
B
Base
D
Varilla
1
A Soporte de montaje 1
C Cubierta inferior de la base 1
E Cubierta del acoplador
1
1
F
Ensamble del motor
del ventilador
1
DESCRIPCIÓNPIEZA CANTIDAD
5G Aspa
I
K
H 5
J
1
Receptor + paquete del
control remoto
1
1
A
B
D
E
G
F
I
J
H
K
CONTENIDO DEL PAQUETE
C
Medallion
Kit de luces LED 20 W
Cubierta decorativa
(para uso sin luz)
DESCRIPCIÓNPIEZA CANTIDAD
26
PRECAUCIÓN: Todo cambio o modificación que no esté expresamente aprobado por la parte
responsable del cumplimiento podría anular la autorización del usuario para utilizar el equipo.
*NOTA: este equipo se probó y se verificó que cumple con los límites para un dispositivo digital de
clase B, conforme a la sección 15 de las reglas de la FCC. Estos límites están diseñados para
proporcionar una protección razonable contra interferencias perjudiciales en una instalación
residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala
ni se usa de acuerdo con las instrucciones, puede causar interferencias perjudiciales para las
comunicaciones de radio. Sin embargo, no se garantiza que no se producirán interferencias en una
instalación en especial. Si este equipo genera una interferencia perjudicial para la recepción de radio
o televisión, que se puede determinar al encender y apagar el equipo, se recomienda al usuario que
intente corregir la interferencia con una o más de las siguientes medidas:
* Reorientar o reubicar la antena de recepción.
* Aumentar la separación entre el equipo y el receptor.
* Conectar el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
Solicitar ayuda al distribuidor o a un técnico con experiencia en radio/TV.
INFORMACIÓN DE SEGURIDAD
ADITAMENTOS
El dispositivo cumple con la sección 15 de las reglas de la FCC. Su funcionamiento está sujeto a las
siguientes condiciones: (1) este dispositivo no debe causar interferencias perjudiciales, (2) debe
aceptar cualquier interferencia recibida, incluida la interferencia que pudiese causar un
funcionamiento no deseado.
NOTA: se puede regular al 10 % con reguladores seleccionados. Consulte lowes.com para obtener
más información.
AA
Conector de
alambres
Cant. 3
+ 1 adicional
GG
Tornillo de la cubierta
decorativa
Cant. 3
+ 1 adicional
FF
Tornillo para cable
de seguridad,
arandela de seguridad y
arandela plana
Cant. 1
BB
Cable de extensión de
3 pines de 61 cm
(use una varilla más larga)
Cant. 1
CC
Cable de extensión de
3 pines de 107 cm
(use una varilla más larga)
Cant. 1
DD
Cable de extensión de
2 pines de 61 cm
(use una varilla más larga)
Cant. 1
EE
Cable de extensión de
2 pines de107 cm
(use una varilla más larga)
Cant. 1
27
LEA Y GUARDE ESTAS INSTRUCCIONES.
Lea y comprenda completamente este manual antes de intentar ensamblar, instalar o usar el
producto.
• No deseche la caja del ventilador ni los accesorios de espuma. En caso de que deba devolverse
este ventilador a la fábrica para realizarle reparaciones, debe enviarse en su empaque original para
asegurar una protección adecuada contra daños que puedan agravar la causa inicial de la
devolución.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos locales, las ordenanzas,
el Código Eléctrico Nacional y la ANSI/NFPA 70. Contrate a un electricista calificado o consulte un
manual de cableado para hacerlo usted mismo si no está familiarizado con la instalación de
cableado eléctrico.
• Asegúrese de que en el lugar de instalación que elija se pueda establecer una distancia mínima de
2.13 m desde las aspas hasta el piso y al menos 76.20 cm desde los extremos de las aspas hasta
cualquier obstáculo.
• Una vez instalado el ventilador, asegúrese de que todas las conexiones sean seguras a fin de evitar
que se caiga.
• El peso neto de este ventilador, incluido el kit de iluminación, es de 10.96 kg (182.88 cm) u 11.57 kg
(213.36 cm).
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte
en una caja de salida de clasificación UL apta para sostener ventiladores de 15,90 kg
(35 lb), o menos, y use los tornillos de montaje provistos con la caja de salida. La
mayoría de las cajas de salida que se utilizan comúnmente para sostener las lámparas no son
aptas para sostener un ventilador y puede ser necesario reemplazarlas. Si tiene dudas, consulte
a un electricista calificado.
Para reducir los riesgos de incendios, descargas eléctricas o lesiones personales, utilice para el
montaje una caja de salida clasificada como aceptables para soportar de ventiladores y utilice los
tornillos incluidos en la caja de salida.
¿NECESITA AYUDA? En caso de que el vidrio esté roto o haya piezas faltantes, llame al
888-251-1003. No devuelva el ventilador de techo al lugar donde lo compró. Asegúrese de tener
a mano el manual del propietario, el número de artículo o de modelo, el acabado, el color, el tipo
de vidrio, etc.
La declaración de atención debe leerse de esta manera.
ATENCIÓN: se recomienda la utilización de un soporte de ventilador con todos los ventiladores de
techo. El estilo de aplicación varía. Los soportes se venden por separado en el Departamento de
Iluminación o de Electricidad.
ATENCIÓN: no utilice una extensión eléctrica con este ventilador.
Para reducir el riesgo de lesiones personales, use solo las piezas que se incluyen con este
ventilador. El uso de piezas DISTINTAS de aquellas que se proporcionan con este ventilador
anulará la garantía.
Antes de proceder, asegúrese de cortar la alimentación eléctrica de la caja principal de fusibles
o interruptor de circuito a fin de evitar descargas eléctricas.
Riesgo de incendio y descarga eléctrica: no repare ni realice mantenimiento a este kit de luces.
La fuente de luz está diseñada para esta aplicación específica y puede sobrecalentarse si
personal sin capacitación le realiza mantenimiento. Si requiere mantenimiento, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para enviarle una autorización de
devolución y las instrucciones de envío.
28
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si alguna está dañada.
Tiempo estimado de ensamblaje: 120 minutos.
Herramientas necesarias para el ensamblaje (no se incluyen): cinta aislante, destornillador Phillips,
pinzas, gafas de seguridad, escalera de tijera y pelacables.
Herramientas útiles (no se incluyen): luz de prueba de CA, cinta métrica, manual de cableado Hágalo
usted mismo y pinzas de corte.
PELIGRO: si utiliza una caja de salida existente, asegúrese de que esté bien sujeta a la
estructura de construcción y que pueda sostener todo el peso del ventilador. El incumplimiento de
dicho paso podría provocar lesiones graves o la muerte. La estabilidad de la caja de salida es
fundamental para minimizar el balanceo y el ruido en el ventilador una vez que la instalación esté
completa.
PRECAUCIÓN: asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que
haya un conductor (verde o desnudo) de puesta a tierra.
Después de abrir la parte superior de la caja, retire el paquete de aditamentos de montaje de los
accesorios de espuma. Retire el motor del empaque y ubíquelo sobre una alfombra o espuma para
evitar daños en el acabado.
PRECAUCIÓN: revise cuidadosamente todos los tornillos, las tuercas y los pernos del ensamble
del motor del ventilador para comprobar que estén seguros.
ADVERTENCIA
Riesgo de incendio y descarga eléctrica: no repare ni realice mantenimiento a este kit de luces. La
fuente de luz está diseñada para esta aplicación específica y puede sobrecalentarse si personal
sin capacitación le realiza mantenimiento. Si requiere mantenimiento, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para enviarle una autorización de
devolución y las instrucciones de envío.
PRECAUCIÓN
Para reducir el riesgo de lesiones personales, use solo los tornillos que se incluyen con esta caja
de salida.
Asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya un conductor
(verde o desnudo) de puesta a tierra.
Antes de comenzar la instalación, revise cuidadosamente todos los tornillos, pernos y tuercas del
ensamble del motor del ventilador para comprobar que estén asegurados.
INFORMACIÓN DE SEGURIDAD
PREPARACIÓN
29
1. Interrumpa la línea de entrada del ventilador
al apagar los interruptores de circuito y el
interruptor de pared.
2. Determine el método de instalación que
utilizará.
A. Montaje estándar
B. Montaje en ángulo
IMPORTANTE: si realiza el montaje en
ángulo, verifique que el ángulo del techo no
tenga una inclinación superior a los 19°.
*Consejo útil: el montaje estándar es mejor para
los techos de 2.13 m de alto o más. Para los
techos más altos, se recomienda utilizar una varilla
más larga (no incluida). El montaje en ángulo es
mejor para los techos en ángulo o de bóveda. En
ocasiones, es necesaria una varilla más larga para
asegurar una adecuada separación de las aspas.
3. Compruebe que las aspas (G) estén al
menos a 76,2 cm de cualquier obstáculo y al
menos a 2,13 m sobre el piso.
PELIGRO: si no desconecta el suministro
de electricidad antes de realizar la instalación,
se pueden producir lesiones graves o la
muerte.
1
ON
OFF
ON
OFF
6
3
G
2
INSTALACIÓN INICIAL
19° máx.
76.20 cm
min.
2,13 m
min.
30
A
A
B
C
1
2
Arandelas
planas
Tornillos para la
caja de salida
Arandelas de
seguridad
Tornillo de
montaje de
la base
Tornillo de
montaje de
la base
INSTALACIÓN DEL VENTILADOR
3
Tornillo de
fijación
Pasador
de horquilla
Anillo
Tornillo de
fijación
D
Pasador de
chaveta
Pasador
de horquilla
Bola colgante
Tornillo de
fijación
1. Retire la cubierta inferior de la base (C) de la
base (B) girándola (C) en dirección contraria
a las manecillas del reloj.
Afloje media vuelta los tornillos de montaje
de la base, desde la cabeza del tornillo, para
retirar el soporte de montaje (A) de la base
(B). Después, gire la base (B) en dirección
contraria a las manecillas del reloj para retirar
el soporte de montaje (A) de la base (B).
3. Dale la vuelta al motor. Retire el pasador de
chaveta y el pasador de horquilla, y afloje los
dos tornillos de fijación del anillo del
ensamblaje del motor del ventilador.
Desenroscar la tornillo de fijación de la bola
de soporte, baje la bola colgante y retire el
pasador de horquilla. Retire la bola colgante
del conjunto de varilla (D).
2. Asegure el soporte de montaje (A) a la caja
de salida (no se incluye) con los tornillos, las
arandelas de seguridad y las arandelas
planas que incluye la caja de salida.
NOTA: es muy importante que use los
aditamentos adecuados para instalar el soporte
de montaje (A), ya que este soportará el ventilador.
IMPORTANTE: si realiza el montaje en
ángulo, asegúrese de que el extremo abierto del
soporte de montaje (A) esté instalado en dirección
hacia el punto más alto del techo.
31
Levante con cuidado el ensamble del motor
del ventilador (F) hasta el soporte de montaje
(A) y asiente la varilla (D) en el portalámparas
del soporte de montaje (A). Asegúrese de que
la lengüeta del portalámparas del soporte de
montaje (A) esté bien asentada en la ranura
de la varilla (D). Esto ayudará a equilibrar el
ventilador de techo.
Asegure el cable de seguridad a la estructura
de la construcción que es independiente de la
caja de salida usando el tornillo para cable de
seguridad, la arandela de seguridad y la
arandela plana (FF) (incluidas). El cable de
seguridad no debe estar tenso después de la
instalación.
6.
PELIGRO: la alineación incorrecta de la
ranura de la bola con la pestaña puede
provocar que el ventilador se balancee o se
caiga, lo que podría causar lesiones graves o
la muerte.
INSTALACIÓN DEL VENTILADOR
E
F
C
D
B
5
4
D
Pasador de
chaveta
Pasador de
horquilla
Anillo
Cables de motor
Tornillo de
fijación
Tornillo de
fijación
Cable de seguridad
Pasador
de horquilla
Bola colgante
Tornillo de
fijación

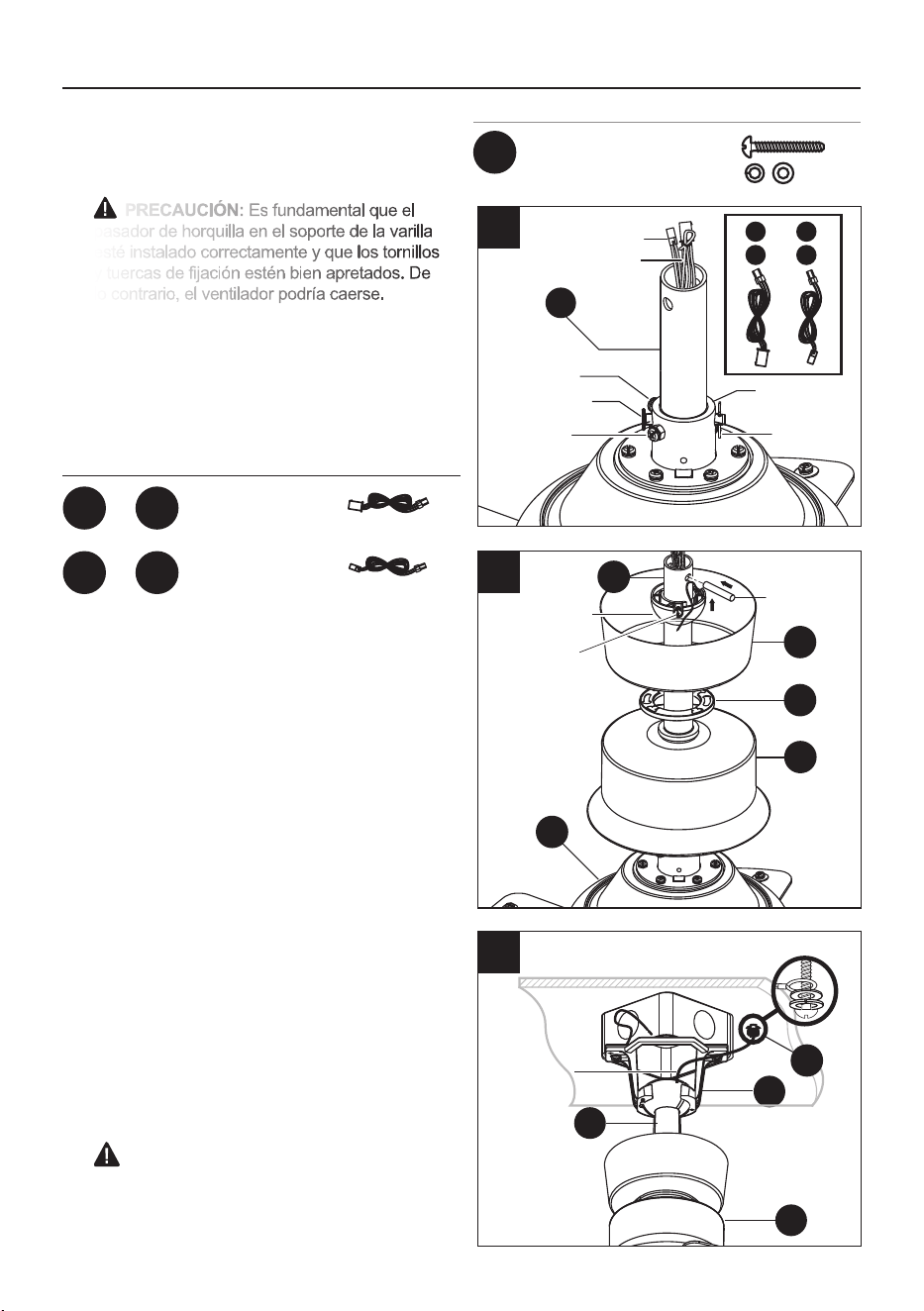

5. Desliza la cubierta del acoplador (E), el
cubierta inferior de la base (C) y la través de
la base (B) a través de la varilla (D).
Vuelva a instalar con cuidado la bola
colgante en la varilla (D). Asegurándose de
que el pasador esté en la posición correcta,
el tornillo de fijación esté apretado y los
cables no estén torcidos.
4. Inserte la varilla (D) en el anillo, alinee los
orificios y vuelva a instalar el pasador de
horquilla y el pasador de chaveta. Apriete los
dos tornillos de fijación en el anillo.
NOTA: Si necesita una varilla más larga (no
incluida), asegúrese de unir los conectores de
3 clavijas y 2 clavijas, el enchufe macho del
ventilador y el enchufe hembra del cable de
extensión de 3 pines y 2 pines de 61 y 107
cm (BB, CC, DD and EE).
PRECAUCIÓN: Es fundamental que el
pasador de horquilla en el soporte de la varilla
esté instalado correctamente y que los tornillos
y tuercas de fijación estén bien apretados. De
lo contrario, el ventilador podría caerse.
A
F
FF
D
Cable de
seguridad
6
FF
Aditamentos utilizados
Tornillo para cable de
seguridad, arandela de
seguridad y arandela plana
x 1
BB
CC
DD
EE
Hardware Used
x 2
BB CC
Cable de extensión
de 3 pines de 61
y 107 cm
Cable de extensión
de 2 pines de 61
y 107 cm
&
x 2
DD EE
&
Conectores de
2-pine y 3-pine
D
F
32

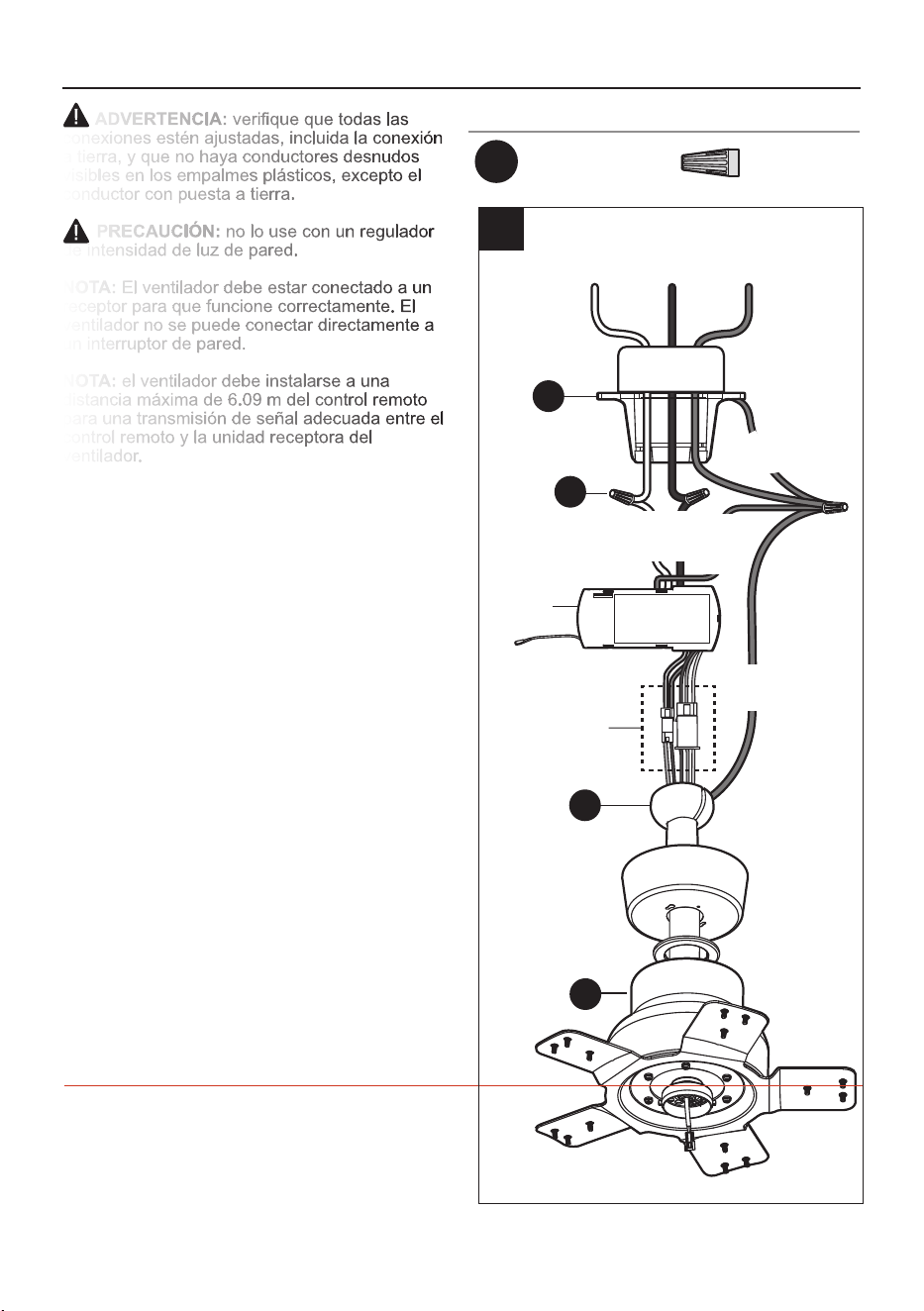

CABLEADO
Si considera que no tiene suficiente conocimiento
o experiencia en cableados eléctricos, es
recomendable que un electricista autorizado
instale el ventilador.
Siga los pasos que se muestran a continuación
para conectar el ventilador al cableado
doméstico. Utilice los empalmes plásticos (AA)
con el ventilador. Asegure los empalmes plásticos
con cinta aislante. Asegúrese de que no haya
conexiones ni filamentos sueltos.
1. Realice las conexiones del cableado desde el
receptor como se indica a continuación.
Desde el ventilador Al receptor
Conector de 2 pine ---- Conector de 2 pine
Conector de 3 pine ---- Conector de 3 pine
NOTA: Si va a utilizar una varilla más larga,
seleccione un cable de extensión de longitud
adecuada para el cableado.
1A. Realice las conexiones del cableado desde el
receptor hasta la caja de salida de la siguiente
manera, utilizando los empalmes plásticos (AA).
Del receptor A la caja de salida
Cable negro "CA en L"----Cable negro (vivo)
Cable blanco "CA en N---Cable blanco (neutro)
Del ventilador y A la caja de salida
receptor
Cable verde/amarillo*-----Cable verde o desnudo
(tierra)
*Hay dos cables de conexión a tierra verdes:
uno desde el soporte de montaje y otro desde el
conjunto de bola colgante/barra bajante. Hay un
cable de conexión a tierra verde/ amarillo desde
el receptor.
Aditamentos utilizados
Empalme plástico x 3
AA
1
Receptor
Blanco
Negro
Negro
neutro
Conductor
a tierra
Blanco
vivo
Caja de salida
A
AA
Verde
A
AA
ADVERTENCIA: verifique que todas las
conexiones estén ajustadas, incluida la conexión
a tierra, y que no haya conductores desnudos
visibles en los empalmes plásticos, excepto el
conductor con puesta a tierra.
PRECAUCIÓN: no lo use con un regulador
de intensidad de luz de pared.
NOTA: El ventilador debe estar conectado a un
receptor para que funcione correctamente. El
ventilador no se puede conectar directamente a
un interruptor de pared.
NOTA: el ventilador debe instalarse a una
distancia máxima de 6.09 m del control remoto
para una transmisión de señal adecuada entre el
control remoto y la unidad receptora del
ventilador.
Verde/
Amarillo
Verde
33
2
Deslice cuidadosamente el receptor del
control remoto, con el lado liso hacia arriba,
en el soporte de montaje (A). Gire los cables
empalmados o cubiertos con cinta hacia
arriba y empuje suavemente los cables y los
empalmes plásticos (AA) hacia dentro de la
caja de salida. Deje que la antena del
receptor del control remoto cuelgue por el
costado.
NOTA: el control remoto que se incluye con
este ventilador cumple los requisitos que se
detallan a continuación:
a. No apto para el uso con ventiladores
de estado sólido.
b. Clasificación eléctrica: 120 V/60 Hz;
amperios del motor: 1.50 máx.
Si utilizara otro control remoto con este
ventilador, también debe cumplir estos
mismos requisitos.
3.
2. Cubra con cinta aislante (no se incluye) cada
empalme plástico (AA) individual hacia abajo
del cable.
Gire los cables empalmados o cubiertos con
cinta hacia arriba y empuje suavemente los
cables y los empalmes plásticos (AA) hacia
dentro de la caja de salida.
ADVERTENCIA: asegúrese de que no
haya cables desnudos ni filamentos de
cables visibles después de hacer las
conexiones. Coloque las conexiones
VERDES y BLANCAS en el lado opuesto de
la caja donde se ubican las conexiones
NEGRAS.
CABLEADO
AA
AA
AA
3
A
Receptor
Antena
34
Fije las aspas (G) al brazo del aspa con el
tornillo para aspa y el medallón (H).
Asegúrese de que el aspa (G) esté derecha.
Repita estos pasos para las aspas restantes.
3.
Asegúrese de que los cables estén bien
colocados en la caja de salida del techo.
Desplace la base (B) hasta el soporte de
montaje (A) y ubique los orificios principales
en la base (B) sobre los tornillos de montaje
de la base flojos en el soporte de montaje
(A). Gire la base (B) en dirección de las
manecillas del reloj hasta que esta se ubique
en su lugar en la sección estrecha de los
orificios principales. Asegúrese de que el
pasador de posicionamiento en el soporte de
montaje caiga en uno de los dos orificios de
la base (B) y luego apriete los dos tornillos de
montaje de la base.
1.
Fije la cubierta inferior de la base (C) a la
base (B) insertando las cabezas de los
tornillos en las ranuras principales en la
cubierta inferior de la base (C) y girándola en
dirección de las manecillas del reloj.
NOTA: ajuste los tornillos de montaje de la
base como sea necesario hasta que la base
(B) y su cubierta de la parte inferior (C) estén
ajustadas.
2.
INSTALACIÓN FINAL
3
2
1
Pasador de
posicionamiento
B
A
Tornillo de
montaje de la
base
Tornillo de
montaje de la
base
B
C
Brazo del aspa
Tornillo
G
H
35
4
Mientras sostiene el kit de luces LED de 20
W (I) debajo del ensamblaje del motor del
ventilador (F), enganche los enchufes de la
conexión de los cables:
Blanco con blanco
Negro con negro
Coloque las muescas en el borde interior del
kit de luces LED de 20 W (I) de modo que
coincidan con las pestañas en el exterior del
borde de la placa de montaje del kit de luces.
Levante con cuidado el kit de luces LED de
20 W (I) dentro de la placa de montaje del kit
de luces y gírelo en dirección de las
manecillas del reloj para asegurarlo y que
quede ajustado.
4.
INSTALACIÓN FINAL
Si no planea instalar el kit de iluminación con el
ventilador en este momento, omita el paso 4 y
continúe con el siguiente.
I
F
Enchufes
de la conexión
de cables
Muescas
Placa de montaje
del kit de luces
Lengüetas
PRECAUCIÓN: antes de comenzar la
instalación, desconecte la alimentación
colocando el interruptor de circuito en la posición
de apagado o retirando el fusible de la caja de
fusibles. No basta con colocar el interruptor del
ventilador en la posición de apagado para evitar
descargas eléctricas.
NOTA: si el kit de luces (I) se puede mover con
la mano, significa que no se ha girado por
completo hasta la posición correcta. Siga girando
el kit de luces hasta que no moverlo con la mano.
36
Quite los tres tornillos en la parte superior del
kit de luz LED (I) para retirar la placa de luz
del kit de luz LED (I).
1.
Quite los tres tornillos en la parte superior del
kit de luz LED (I) para retirar la placa del
adaptador del kit de luz LED (I).
2.
Retire con cuidado la pantalla de plástico del
kit de luz LED (I) utilizando el destornillador
de punta plana en los dos orificios en la parte
superior del kit de luz LED (I).
3.
Quite los tres tornillos en el kit de montaje de
la luz para retirar la placa del módulo LED del
kit de montaje de la luz. Retire la placa del
módulo LED y el módulo LED.
4.
1
4
INSTALACIÓN FINAL
Tornillos
Placa de
iluminación
I
2
Tornillos
Placa del
adaptador
I
3
Pantalla de
plástico
I
Destornillador de
cabeza plana
Kit de montaje
de la lámpara
Placa del
módulo LED
VENTILADOR SIN KIT DE LUZ
Tornillos
Módulo de LED
37
Aditamentos Utilizados
Tornillos de la cubierta decorativa x 3
GG
Fije la cubierta decorativa (J) a la placa de luz
con los tres tornillos de la cubierta decorativa
(GG) proporcionados.
6.
Fije la cubierta decorativa (J) a la placa del kit
de montaje de la luz con los tres tornillos de
montaje que quitó anteriormente.
NOTA: puede conservar las piezas
adicionales para usarlas en el futuro.
7.
Coloque las muescas en el borde interior del
ensamblaje de la cubierta decorativa de
modo que coincidan con las pestañas en el
exterior del borde de la placa de montaje del
kit de la luz. Levante con cuidado el
ensamblaje de la cubierta decorativa dentro
de la placa de montaje del kit de la luz y
gírelo en dirección de las manecillas del reloj
para asegurarlo en el ventilador y que quede
ajustado.
8.
8
INSTALACIÓN FINAL
6
7
Kit de montaje de
la lámpara
Placa de
iluminación
Placa de
montaje del
kit de luces
Tornillos
Ensamble
de la cubierta
decorativa
GG
Placa de
iluminación
Fije el kit de montaje de la luz a la placa de
luz con los tres tornillos de montaje que quitó
anteriormente.
5.
5
Placa de
montaje del
kit de luces
Lengüetas
Muescas
F
J
J
38
INSTRUCCIONES DE FUNCIONAMIENTO
NOTA: el control remoto se ha emparejado
previamente en la fábrica para su comodidad.
NOTA: las baterías se debilitarán con el tiempo
y deben reemplazarse antes de que se
produzcan fugas, ya que esto dañará el control
remoto. Deseche las baterías usadas de forma
correcta y manténgalas fuera del alcance de los
niños. No incinere las baterías. Estas podrían
explotar o filtrarse. No mezcle baterías antiguas
con nuevas. No mezcle pilas alcalinas, estándar
(carbono-zinc), o recargables (níquel-cadmio).
Las baterías agotadas se deben retirar del
producto. No deben recargarse las baterías que
no estén creadas para tal fin.
1. Presione firmemente la flecha y deslice la
cubierta de las baterías para retirarla.
2. Coloque dos baterías AAA de 1,5 voltios
(incluidas). Las baterías se deben introducir
en la polaridad correcta.
3. Deslice la tapa de la batería en el control
remoto hasta que empalme en su lugar.
Control
remoto
Baterías
Cubierta de la batería
1
39
INSTRUCCIONES DE FUNCIONAMIENTO
PROCESO DE APRENDIZAJE
2
IMPORTANTE: este ventilador se emparejó
previamente desde fábrica y se puede utilizar
ahora. Si tiene dos o más ventiladores, siga los
pasos que se presentan a continuación para
controlar cada unidad de forma independiente.
También siga los siguientes pasos para volver a
emparejar el control remoto y el recibidor cada
vez que sea necesario.
NOTA: el interruptor magnético en el
compartimiento de la batería se ha configurado
en la posición "0" para su comodidad. Si desea
volver a emparejar el control remoto, configure el
interruptor magnético en la posición "1".
Para agregar un control remoto a la memoria de
su ventilador, siga los pasos a continuación:
Asegúrese de que la alimentación de CA al
ventilador esté APAGADA para comenzar el
proceso de aprendizaje.
Deslice el interruptor magnético en el
compartimiento de la batería a la posición "1".
ENCIENDA la alimentación de CA del ventilador.
Dentro de los 30 segundos de encender la
alimentación de CA, presione y suelte el botón
"LEARN" ubicado en el compartimiento de la
batería del control remoto para ingresar a la
función de aprendizaje. Las aspas del ventilador
comenzarán a girar.
El ventilador ahora aceptará comandos del
control remoto agregado.
Si desea volver a configurar el interruptor
magnético en la posición "0" después de un
aprendizaje, vuelva a emparejar el control
remoto siguiendo el proceso de aprendizaje de
nuevo.
NOTA: si instala varios ventiladores en controles
remotos separados, solo el ventilador que se
está programando debe tener la alimentación de
CA ENCENDIDA. Todos los demás ventiladores,
incluso si ya se han programado, deben tener la
alimentación de CA APAGADA para que no
memoricen otros controles remotos durante el
proceso de aprendizaje. Separe los interruptores
de alimentación de los ventiladores
aproximadamente 2 metros.
Control
remoto
LEARN
3
4A
4B
Control
remoto
1, 2, 3, 4, 5, 6 Funciones de velocidad:
1= para la velocidad MÍNIMA del ventilador
2= para la velocidad MÁS BAJA del ventilador
3= para la velocidad BAJA del ventilador
4= para la velocidad MEDIA del ventilador
5= para la velocidad ALTA del ventilador
6= para la velocidad MÁXIMA del ventilador
2H, 4H, 8H Temporizador:
Al presionar el botón del temporizador, el
ventilador se apagará automáticamente después
de 2, 4 u 8 horas. Para cancelar la configuración
del temporizador, presione y suelte el botón .
Apagado: presione y suelte el botón de
encendido para apagar el ventilador.
botón: Controla la rotación de toda la
dirección del ventilador.
botón: control de la velocidad natural
del viento.
4A. Clima cálido - (en dirección contraria a
las manecillas del reloj) Un flujo de aire
descendente crea un efecto de enfriamiento.
Esto permite establecer el aire acondicionado
en un ajuste más cálido sin afectar la
comodidad.
4B. Clima frío - (en dirección de las
manecillas del reloj) Un flujo de aire
ascendente mueve el aire cálido fuera del
techo. Esto permite establecer la unidad de
calefacción en un ajuste de temperatura más
frío sin afectar la comodidad.
Presione y suelte el botón para pasar a través de
las cinco opciones de temperatura de color.
through the five color temperature options.
Opción 1: 2700K (blanco suave)
Opción 2: 3000K (blanco Cálido)
Opción 3: 4000K (blanco frío)
Opción 4: 5000K (luz de dia)
Opción 5: 6500K (luz de dia fría)
Encendido, apagado y atenuación de la luz
Presione y suelte el botón para encender o
apagar la luz. Mantenga presionado el botón
para activar la función de atenuador.
40
INSTRUCCIONES DE FUNCIONAMIENTO
5
INSTALACIÓN DEL SOPORTE DEL CONTROL REMOTO
5. Fije el soporte del control remoto con los dos
tornillos de montaje del soporte del control
remoto.
Soporte del
control remoto
Tornillos de montaje
41
INSTRUCCIONES DE FUNCIONAMIENTO
CUIDADO Y MANTENIMIENTO
Compruebe las conexiones de soporte, los soportes y las fijaciones de las aspas dos veces al año.
Cerciórese de que estén aseguradas. Debido al movimiento natural del ventilador, algunas
conexiones pueden soltarse con el tiempo. No es necesario retirar el ventilador del techo. Limpie el
ventilador periódicamente. Use solo un cepillo suave o un paño sin pelusas para evitar rayar el
acabado. El enchapado está sellado con una laca que reduce al mínimo la decoloración o el
deslustre.
IMPORTANTE: antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro
principal de electricidad. No utilice agua ni un paño húmedo para limpiar el ventilador de techo.
43
NOTA: cierto "balanceo" es normal y no se debe considerar como un defecto.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ventilador funciona
pero la luz no.
1. Los conductores de la base no
están bien conectados.
2. El interruptor de pared del
ventilador está apagado.
3. Los enchufes no están conectados
apropiadamente.
1. Revise los cables de la base y, si es
necesario, vuelva a conectarlos de
acuerdo con las instrucciones de la
página 10.
2. Asegúrese de que el interruptor de
pared del ventilador esté en la
posición de encendido.
3. Verifique que los enchufes macho y
hembra en el del kit de la luz estén
bien conectados de acuerdo con las
instrucciones de la página 13.
El distribuidor garantiza que este motor del ventilador no presenta defectos en la mano de obra ni en
los materiales presentes al momento del transporte desde la fábrica durante un período limitado de
por vida a partir de la fecha de compra. Esta garantía es válida solo para el comprador original. El
distribuidor acepta reparar cualquier defecto sin cargo o, según nuestro criterio, remplazar el
ventilador de techo por un modelo comparable o superior.
Para obtener el servicio de garantía, debe presentar una copia de su recibo de venta como
comprobante de compra. Todos los costos de extracción y reinstalación son responsabilidad absoluta
del comprador. Cualquier daño al ventilador de techo producido por accidente, uso indebido o
instalación incorrecta, o por el uso de piezas no producidas por el fabricante de este ventilador o
accesorios de fijación que no son del fabricante de este ventilador, será responsabilidad del
comprador. El distribuidor no asume ningún tipo de responsabilidad por la instalación del ventilador
durante la garantía limitada de por vida. Cualquier servicio realizado por una persona no autorizada
invalidará la garantía.
Debido a las cambiantes condiciones climáticas, esta garantía no cubre cambios en el acabado de
latón, óxido, picaduras, deslustre, corrosión o descascarado. Los ventiladores con acabado de latón
mantienen su belleza cuando se los protege de las condiciones climáticas cambiantes. La garantía no
cubre los elementos de vidrio o aspas de acrílico incluidos con este ventilador.
Cualquier reemplazo de piezas defectuosas para el ventilador de techo debe informarse dentro del
primer año a partir de la fecha de compra. Para conocer el saldo de la garantía, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para obtener la autorización para la devolución
y las instrucciones de envío, de modo que podamos reparar o reemplazar el ventilador de techo. Un
ventilador o piezas devueltas con un embalaje incorrecto son de responsabilidad única del comprador.
No existe otro tipo de garantía explícita. El distribuidor rechaza cualquiera y todas las garantías
implícitas. La duración de cualquier garantía implícita que no pueda rechazarse se limita al período de
garantía limitada de por vida especificado en nuestra garantía. El distribuidor no se hará responsable
por daños accidentales, resultantes ni especiales que surjan en relación con el uso o el
funcionamiento del producto, excepto que la ley indique lo contrario. Esta garantía le otorga derechos
legales específicos, pero podría tener también otros derechos que varían según el estado. Esta
garantía sustituye cualquier garantía previa.
GARANTÍA LIMITADA DE POR VIDA
SOLUCIÓN DE PROBLEMAS
42
ADVERTENCIA: antes de comenzar cualquier trabajo, desconecte el suministro de electricidad
para evitar descargas eléctricas.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
1. El interruptor de reversa no está
activado.
2. No hay alimentación eléctrica o
hay un fusible quemado.
3. La conexión de los cables es
incorrecta.
4. Los enchufes no están conectados
apropiadamente.
1. Mueva firmemente el interruptor
hacia la izquierda o hacia la derecha.
2. Conecte la alimentación eléctrica o
revise el fusible.
3. Desconecte la alimentación. Afloje la
base y revise todas las conexiones.
4. Verifique que los empalmes plásticos
del ventilador y el receptor a la caja
de salida estén conectados
correctamente de acuerdo con las
instrucciones en la página 10.
1. Las aspas están flojas.
2. Hay un aspa partida.
3. Se está utilizando un regulador
de intensidad de rango completo.
4. El ventilador es nuevo.
1. Las aspas están flojas.
2. Los brazos de las aspas no están
ajustados correctamente.
3. Las aspas no están equilibradas.
4. El ventilador no está colocado
firmemente.
5. El ventilador está demasiado
cerca del techo de bóveda.
6. El(los) tornillo(s) de fijación en la
horquilla de la carcasa del motor
no está(n) bien apretado(s).
7. El tornillo de fijación en la bola
para colgar no está bien apretado.
1. Apriete todos los tornillos de las
aspas.
2. Reemplace el aspa.
3. Reemplace por un dispositivo de
control de velocidad autorizado.
4. Permita que el ventilador tenga un
período de asentamiento de un par
de días, especialmente al encender
el ventilador a velocidades media y
alta.
1. Apriete todos los tornillos de las
aspas.
2. Vuelva a instalar los brazos de las
aspas.
3. Intercambie un aspa con otra del
lado opuesto. O bien, equilibre el
ventilador mediante el kit de
equilibrio del aspa (se vende por
separado).
4. Desconecte la alimentación. Afloje
cuidadosamente la base y verifique
que el soporte de montaje esté
firme.
5. Utilice una varilla más larga o
mueva el ventilador a otra
ubicación.
6. Apriete firmemente el(los) tornillo(s)
de fijación de la horquilla.
7. Afloje y baje cuidadosamente la
base y verifique que el tornillo de
ajuste de la bola para colgar esté
bien apretado.
El ventilador no se
mueve.
El funcionamiento
es ruidoso.
Balanceo excesivo.
SOLUCIÓN DE PROBLEMAS

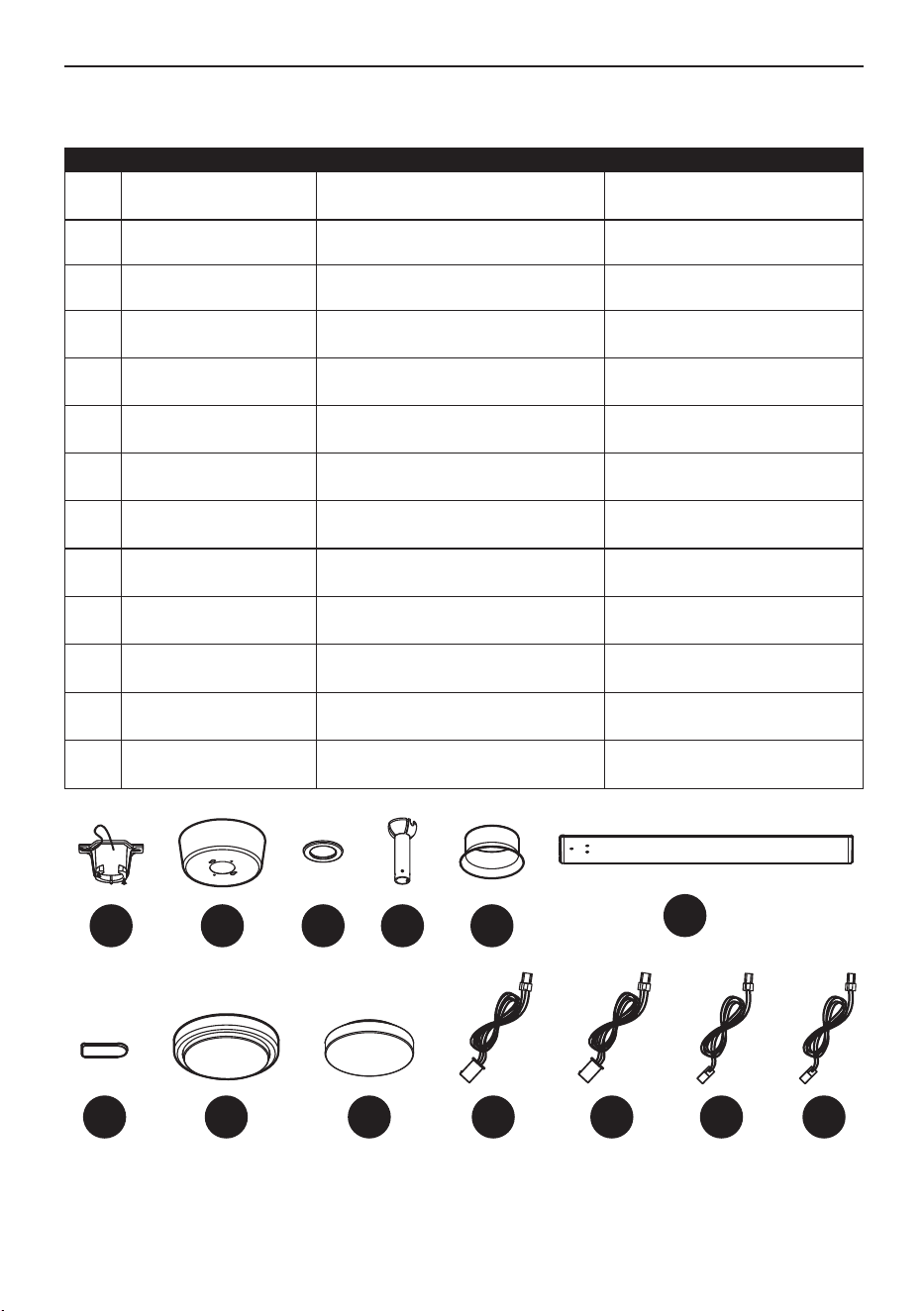

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
888-251-1003
, de lunes a domingo, de 8 a.m. a 8 p.m., hora estándar del Este.
Cubierta decorativa
PIEZA DESCRIPCIÓN PIEZAS # CUBIERTO POR LA GARANTÍA
Soporte de montajeA
B
C
D
E
G
Base
Cubierta inferior de la
base
Varilla
Cubierta del acoplador
H
Aspa
I
J
5508799-A 5660220-A 5508785-A
5508797-A 5508794-A 5508793-A
5508799-J 5660220-J 5508785-J
5508797-J 5508794-J 5508793-J
5508799-I 5660220-I 5508785-I
5508797-I 5508794-I 5508793-I
5508799-H 5660220-H 5508785-H
5508797-H 5508794-H 5508793-H
5508799-G 5660220-G 5508785-G
5508797-G 5508794-G 5508793-G
5508799-E 5660220-E 5508785-E
5508797-E 5508794-E 5508793-E
5508799-D 5660220-D 5508785-D
5508797-D 5508794-D 5508793-D
5508799-C 5660220-C 5508785-C
5508797-C 5508794-C 5508793-C
5508799-B 5660220-B 5508785-B
5508797-B 5508794-B 5508793-B
Medallion
Kit de luces LED 20 W
44
LISTA DE PIEZAS DE REPUESTO
Impreso en China
Cable de extensión de
3 pines de 61cm
Cable de extensión de
3 pines de 107cm
Cable de extensión de
2 pines de 61cm
Cable de extensión de
2 pines de 107cm
A
D
C
I
E
G
H
B
J
BB
CC
DD
EE
BB
CC
DD
EE
4512995-BB
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
4512895-BB
4512995-AA
4512895-AA
