2
English
Assembly (see page 4)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 8)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Dimensions (see page10 )
Flow diagram (see page 10)
Spare parts (see page 12)
XX = Colors
00 = Chrome Plated
14 = Brushed Bronze
31 = Brushed Redgold
34 = Brushed Black Chrome
67 = Matt Black
95 = Brushed Brass

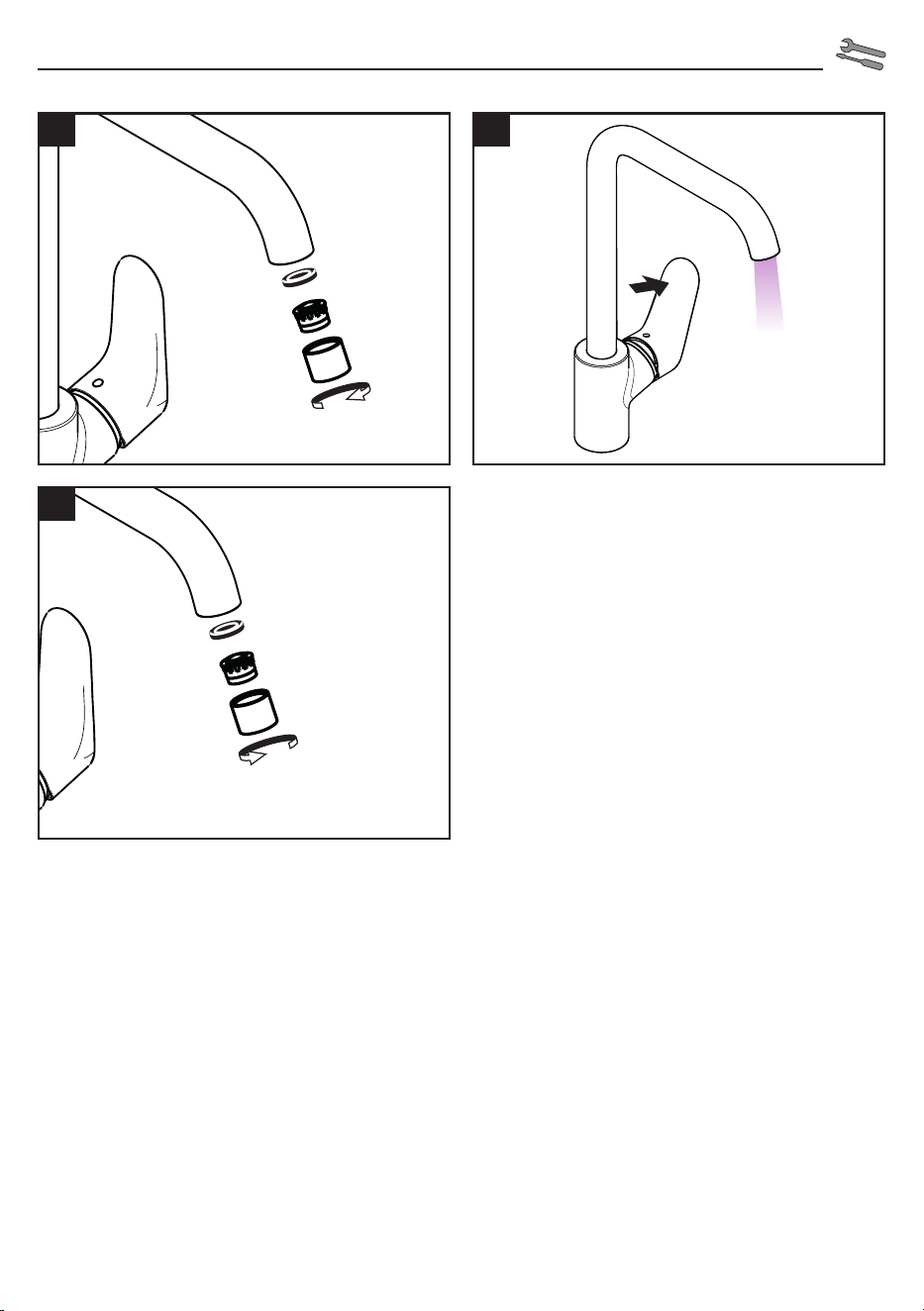

Cleaning (see page 14)
Operation (see page 9)
Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or after
a prolonged period of non-use.
Fault Cause Remedy
Insufficient water - Aerator calcified, dirty - Clean aerator, replace as
necessary
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Water escaping in area of swivel
spout
- O-ring defective - Exchange O-ring
Water escaping at the threaded
base
- connection hoses not completely
screwed into basic body
- Tighten connection hoses by hand
- Dirt or sedimentation on valve seat. - Exchange O-ring
3
Deutsch
Montage (siehe Seite 4)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 8)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Maße (siehe Seite10 )
Durchflussdiagramm
(siehe Seite 10)
Serviceteile (siehe Seite 12)
XX = Farbcodierung
00 = Chrom
14 = Brushed Bronze
31 = Brushed Redgold
34 = Brushed Black Chrome
67 = Mattschwarz
95 = Brushed Brass
Reinigung (siehe Seite 14)
Bedienung (siehe Seite 9)
Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
Störung Ursache Abhilfe
Wenig Wasser - Luftsprudler verkalkt, verschmutzt - Luftsprudler reinigen / austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
Wasseraustritt im Bereich des
Schwenkauslaufes
- O-Ring defekt - O-Ring austauschen
Wasseraustritt am Befestigungs-
schaft
- Anschlussschläuche nicht ganz in
den Grundkörper eingeschraubt
- Anschlussschläuche von Hand
festziehen
- Schmutz oder Ablagerungen auf
dem Dichtsitz
- O-Ring austauschen
4
4
SW 10 mm
SW 24 mm
(4 Nm)
6a
6b
5b
1a
2
1b
3
(3 Nm)
5a
max. 45
max. 70

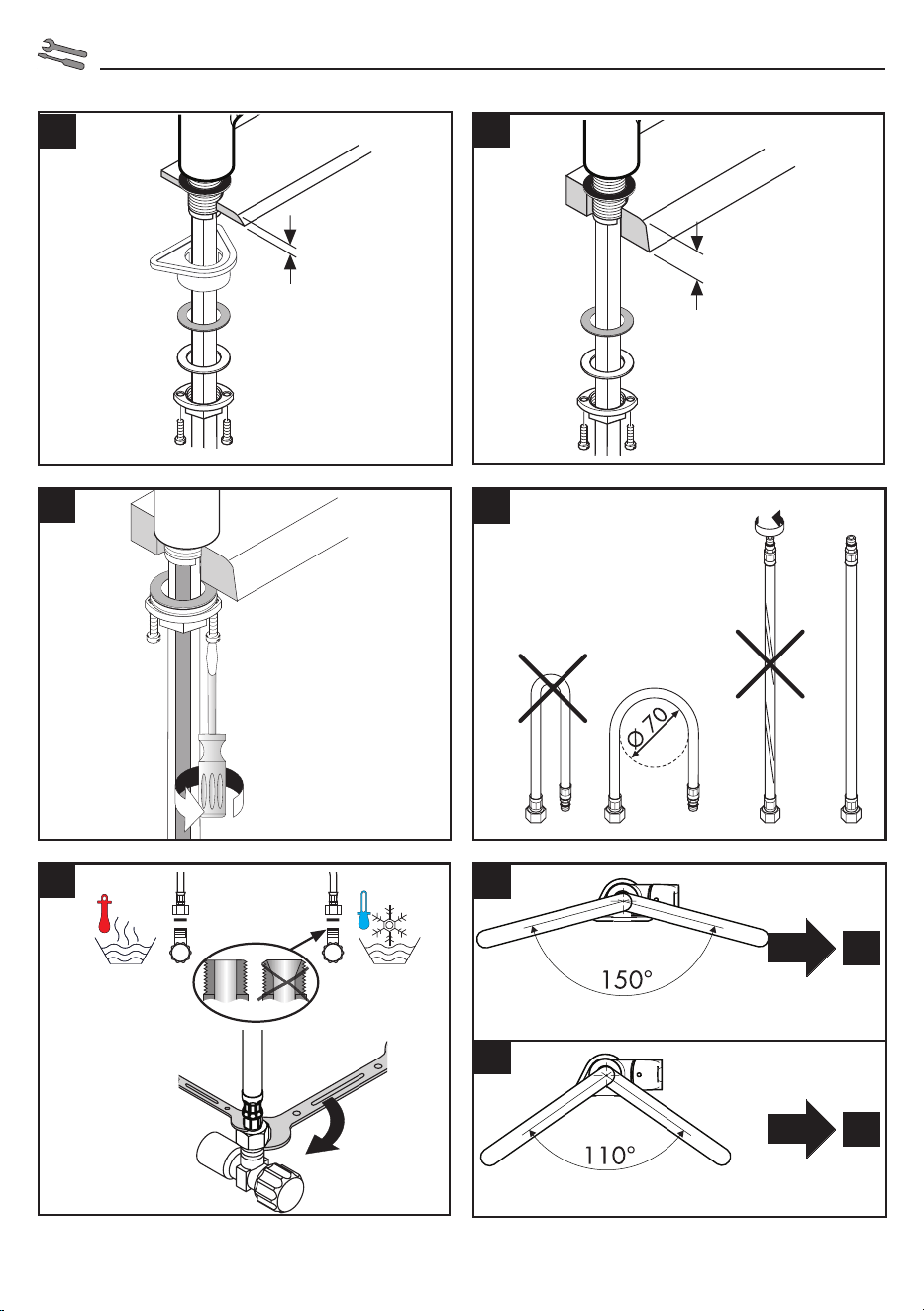

Montage
5
6a
150°
Montage
6
6b
110 °
Montage
7
7
9
8
> 2 min

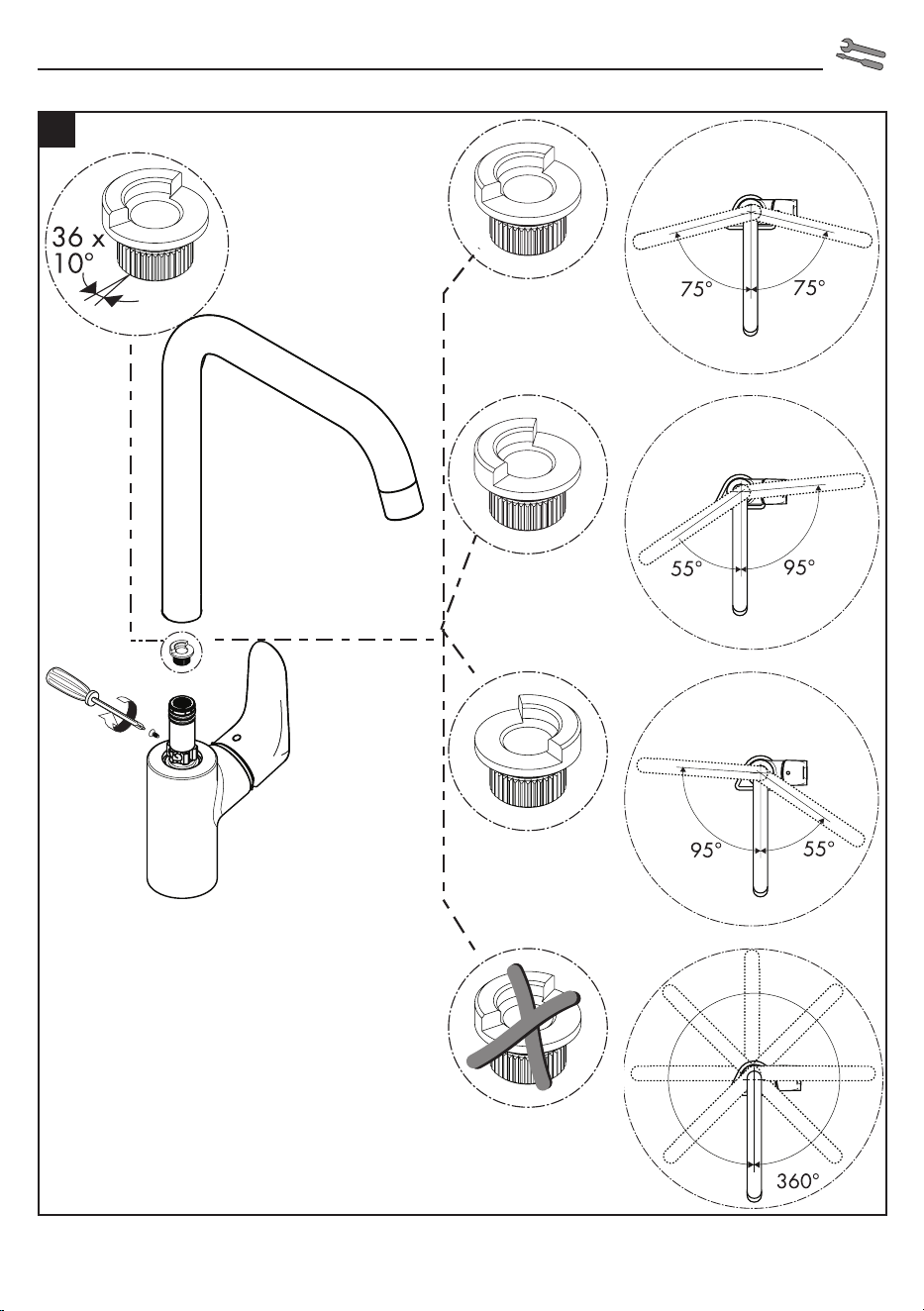

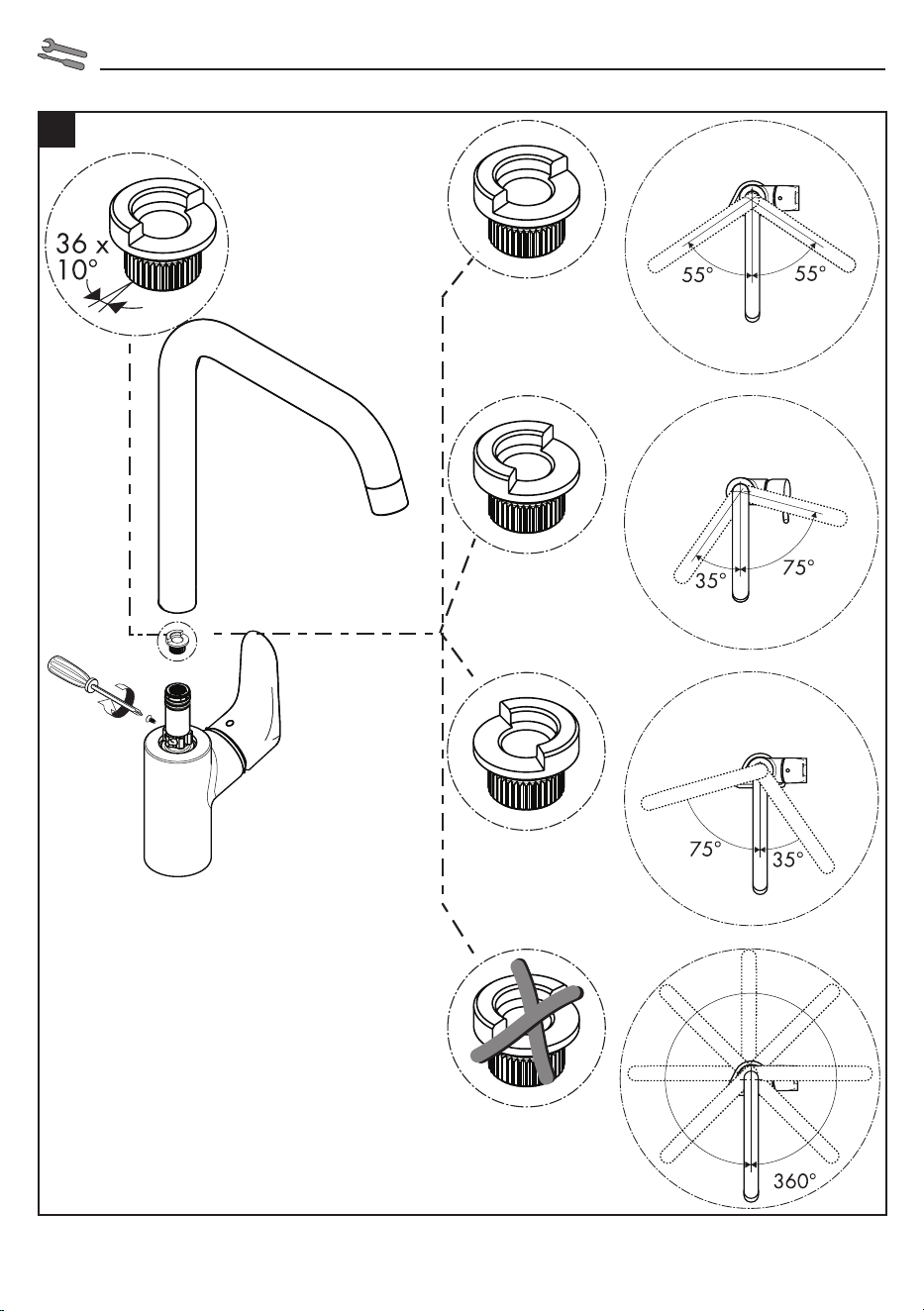

Montage
60 °C
10 °C
0,3 MPa
+
21 3
4
5
6 7
4.
3.
1.
2.
3.
1.
2.
6 x
36°C
38°C
43°C
50°C
55°C
60°C
17 x
SW 4 mm
SW 4 mm
(5 Nm)
SW 4 mm
SW 4 mm
8

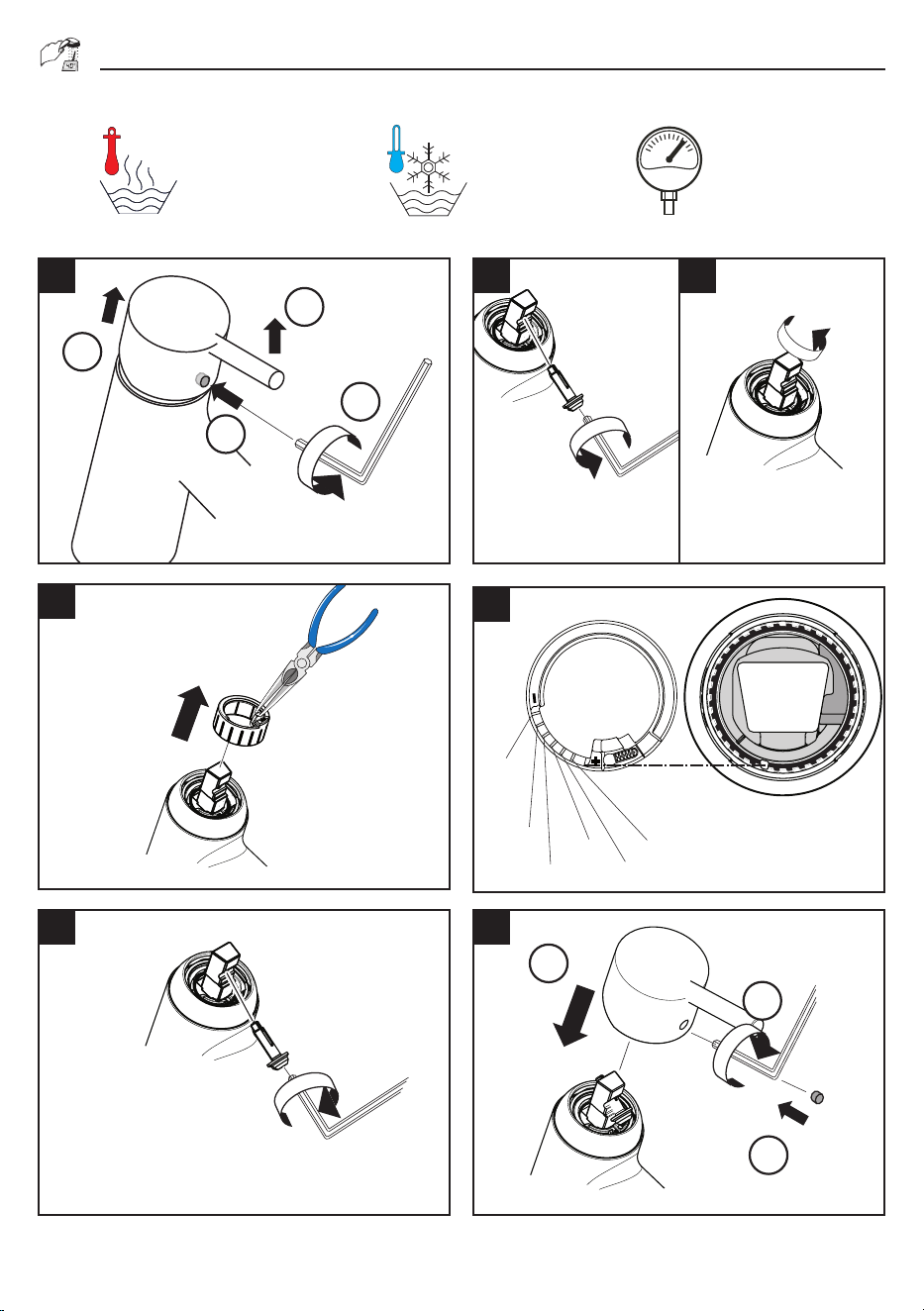

Justierung
9

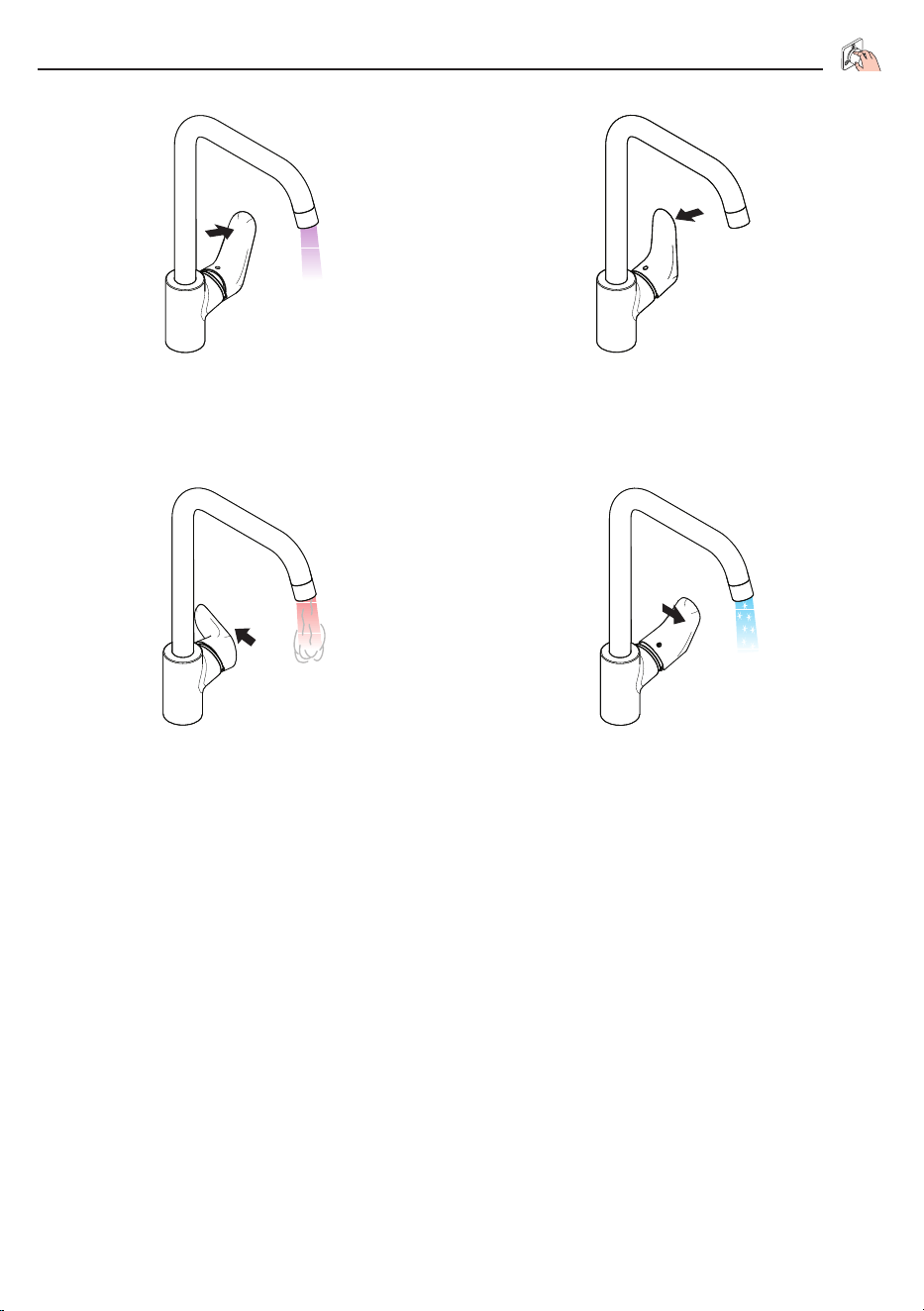

open / öffnen close / schließen
hot / warm cold / kalt
BedienungBedienung
10
bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912151821242730
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
277
90
46Ø
81
160
25Ø
132
125
237
305
46Ø
160
222
Ø 34
277
max. 70
G 1/2
25Ø
535
74 74
42
5 °
Decor 280 1jet
31817XX3

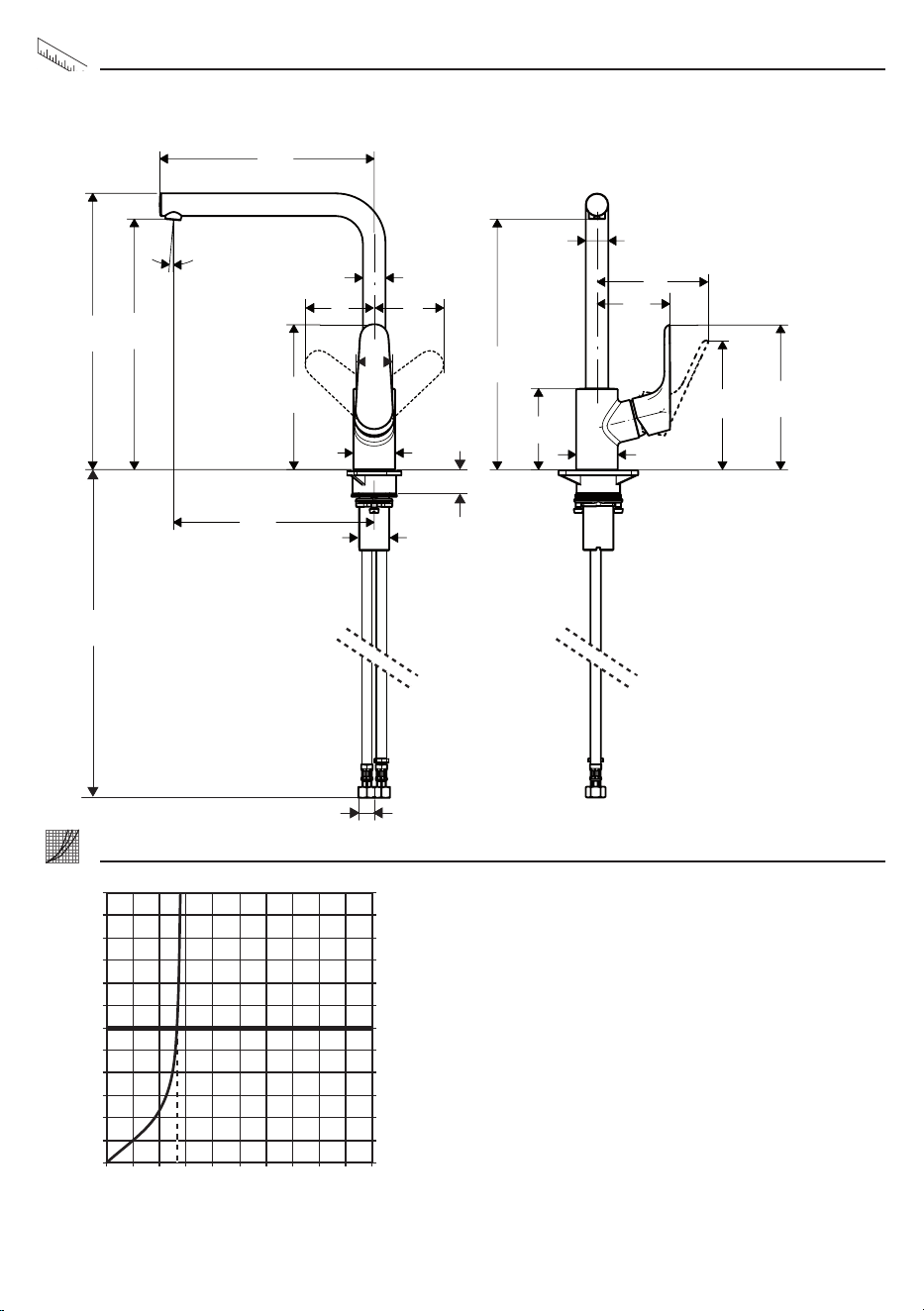

Maße / Durchflussdiagramm
11
G 1/2
577
bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912151821242730
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
Decor 260 1jet
31820XX3

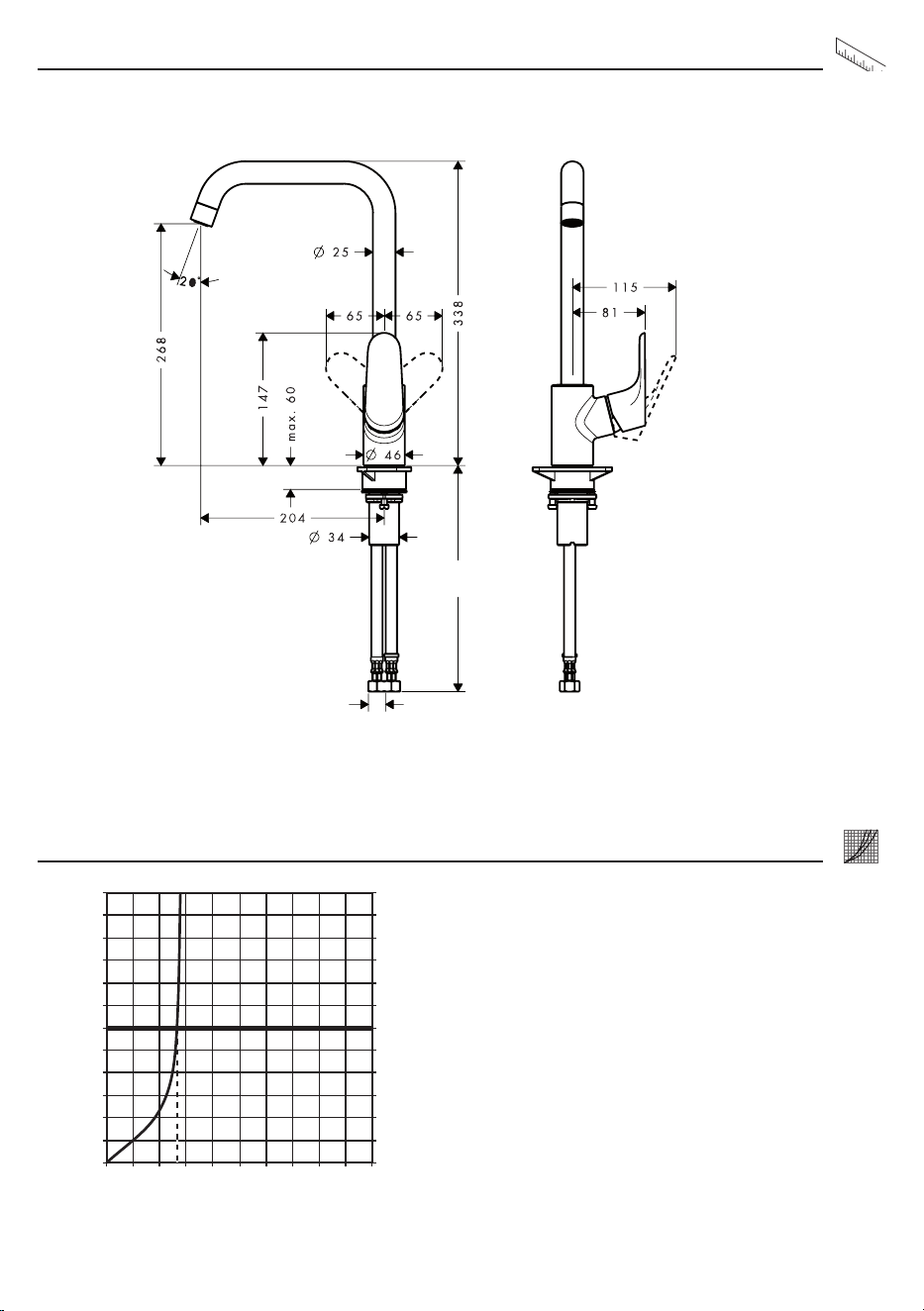

Maße / Durchflussdiagramm
12
96338000
98460XX0
95498XX0
97209000
(M37x1,5)
SW 30 mm
92730000
95049000
92482000
(600 mm)
SW 24 mm
92646000
98193000
(32x2)
97523000
95140000
(M4x20)
SW 4 mm
95008000
98489XX0
96673XX0
(M18x1 - 7 l/min)
SW 17 mm
98486000
98749000
97548000
98422000
(7x1,5)
Decor 280 1jet
31817XX3

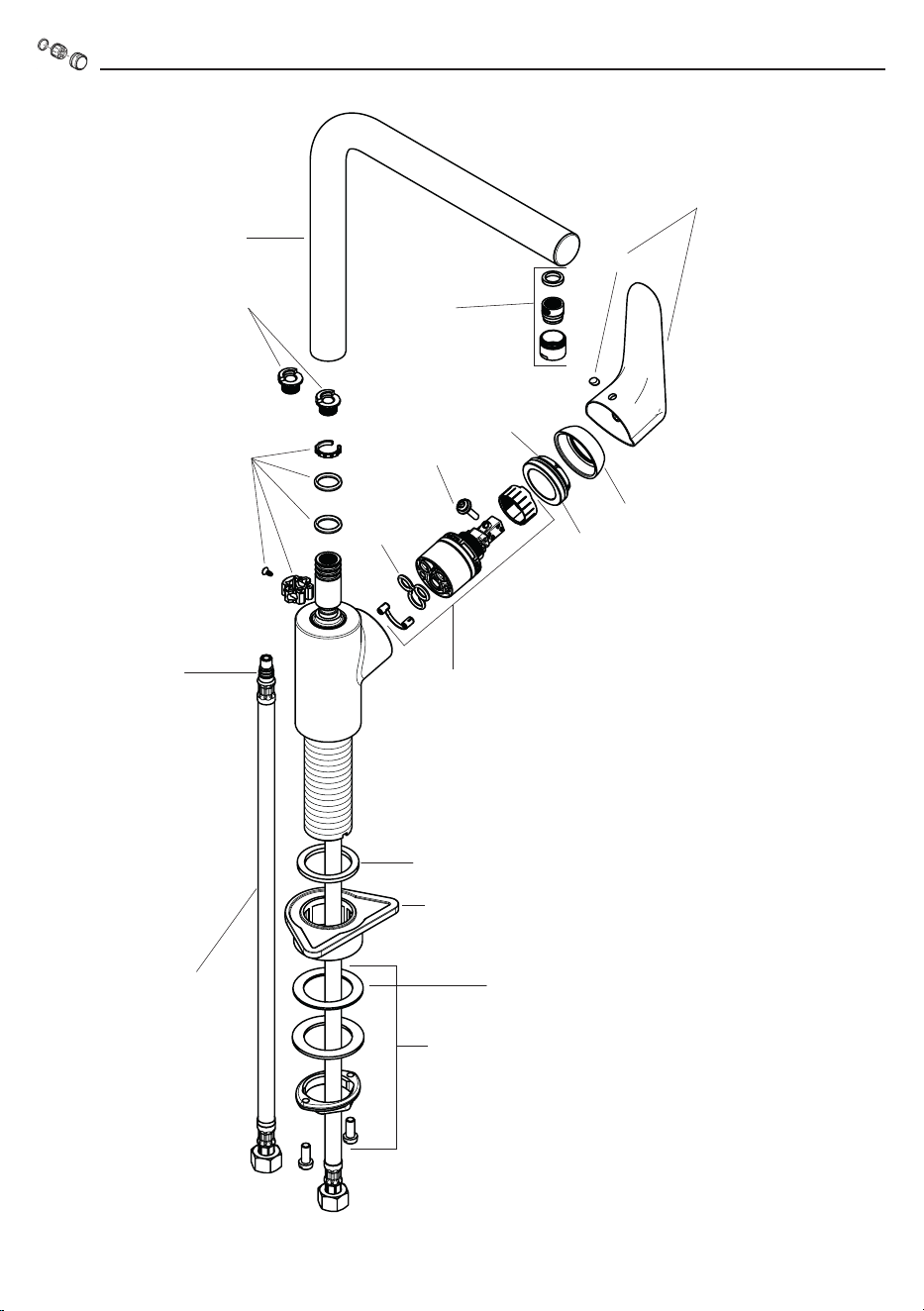

Serviceteile
13
96338000
98532XX0
95498XX0
92730000
95049000
92646000
98193000
(32x2)
97523000
95008000
95822XX0
98486000
94005XX0
(M24x1 - 7 l/min)
98749000
97548000
98422000
(7x1,5)
95140000
(M4x20)
SW 4 mm
97209000
(M37x1,5)
SW 30 mm
92482000
(600 mm)
SW 24 mm
Decor 260 1jet
31820XX3

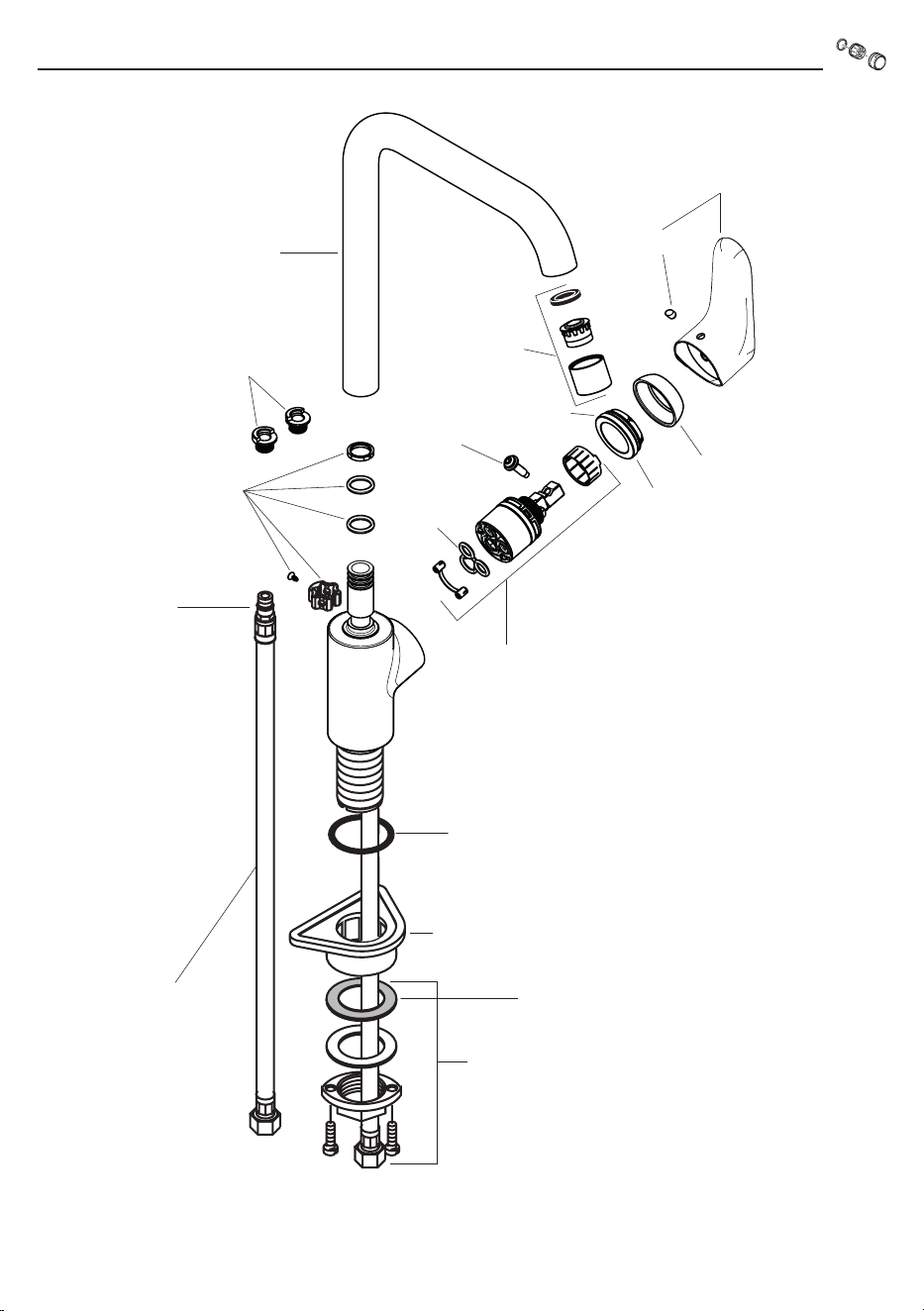

Serviceteile
15
