2
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 6)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Maintenance (see page 9)
The check valves must be checked regularly according
to EN 806-5 in accordance with national or regional
regulations (at least once a year).
Dimensions (see page 8)
Flow diagram (see page 8)
Normal spray
Regular
Spare parts (see page 7)
XX = Colors
00 = Chrome Plated
34 = Brushed Black Chrome
67 = Matt Black
Cleaning (see page 9)
Operation (see page 10)
• Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or
after a prolonged period of non-use.
• Do not rotate the spout further than 360º or damage
to the hose will result.
Assembly (see page 4)
Fault Cause Remedy
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Water escaping at the threaded
base
- connection hoses not completely
screwed into basic body
- Tighten connection hoses by hand
- O-ring at the connection hose
defective.
- Exchange O-ring
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
3
Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 6)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Wartung (siehe Seite 9)
Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
Maße (siehe Seite 8)
Durchflussdiagramm (siehe Seite 8)
Normalstrahl
Brausestrahl
Serviceteile (siehe Seite 7)
XX = Farbcodierung
00 = Chrom
34 = Brushed Black Chrome
67 = Mattschwarz
Reinigung (siehe Seite 9)
Bedienung (siehe Seite 10)
• Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
• Auslauf nicht weiter drehen als 360º, da sonst der
Schlauch beschädigt werden kann.
Montage (siehe Seite 4)
Störung Ursache Abhilfe
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Wasseraustritt am Befestigungs-
schaft
- Anschlussschläuche nicht ganz in
den Grundkörper eingeschraubt
- Anschlussschläuche von Hand
festziehen
- O-Ring am Anschlussschlauch
defekt
- O-Ring austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
4

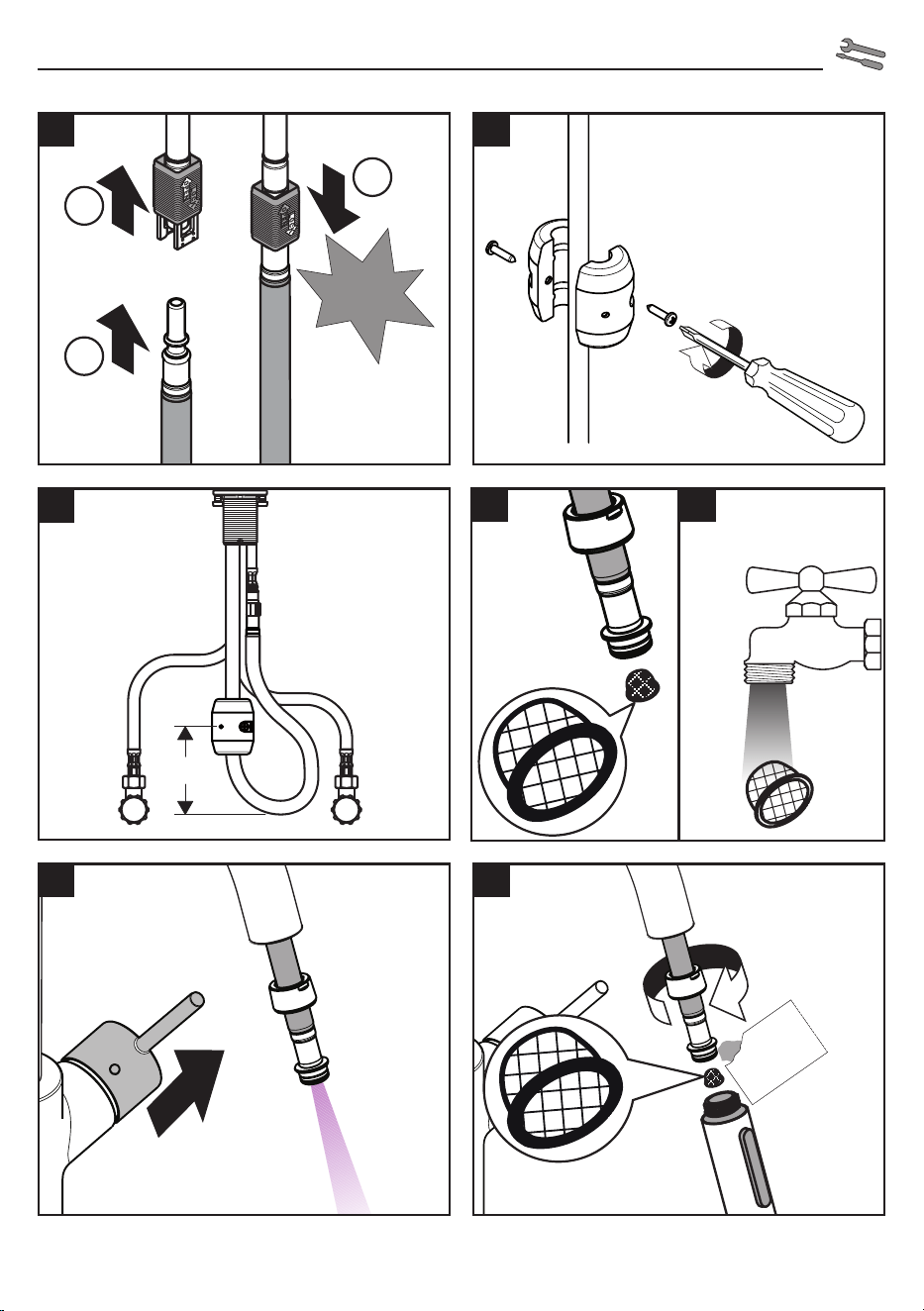

SW 10 mm
SW 24 mm
(4 Nm)
(3 Nm)
3 4
5
86
1.
2.
!
max. 45 mm
max. 70 mm
2a 2b
1

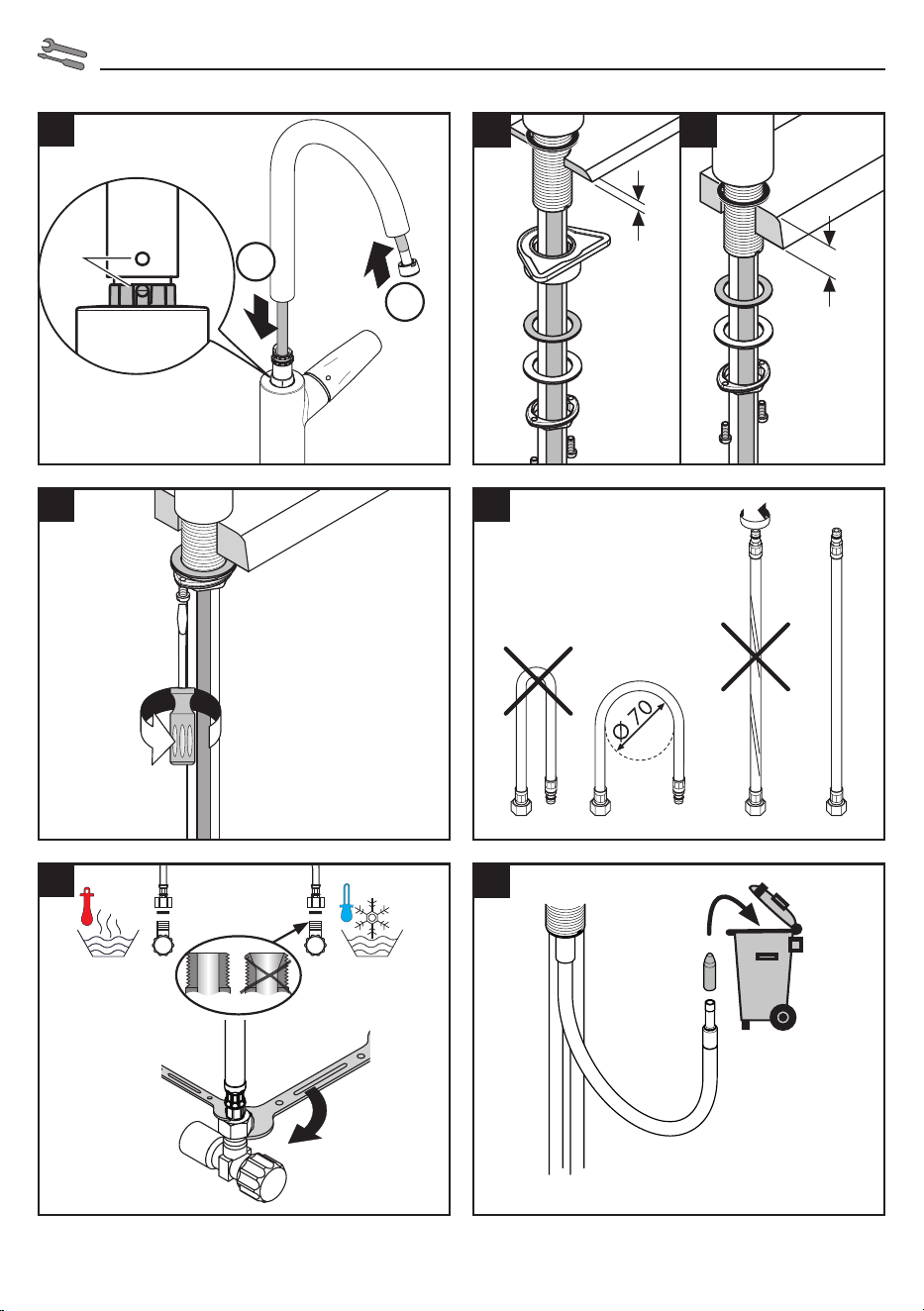

Montage
5
101
CLICK
2.
3.
1.
7 8
80
9
10 11
> 2 min
12 13
Armaturenfett
Grease
䀵滑油

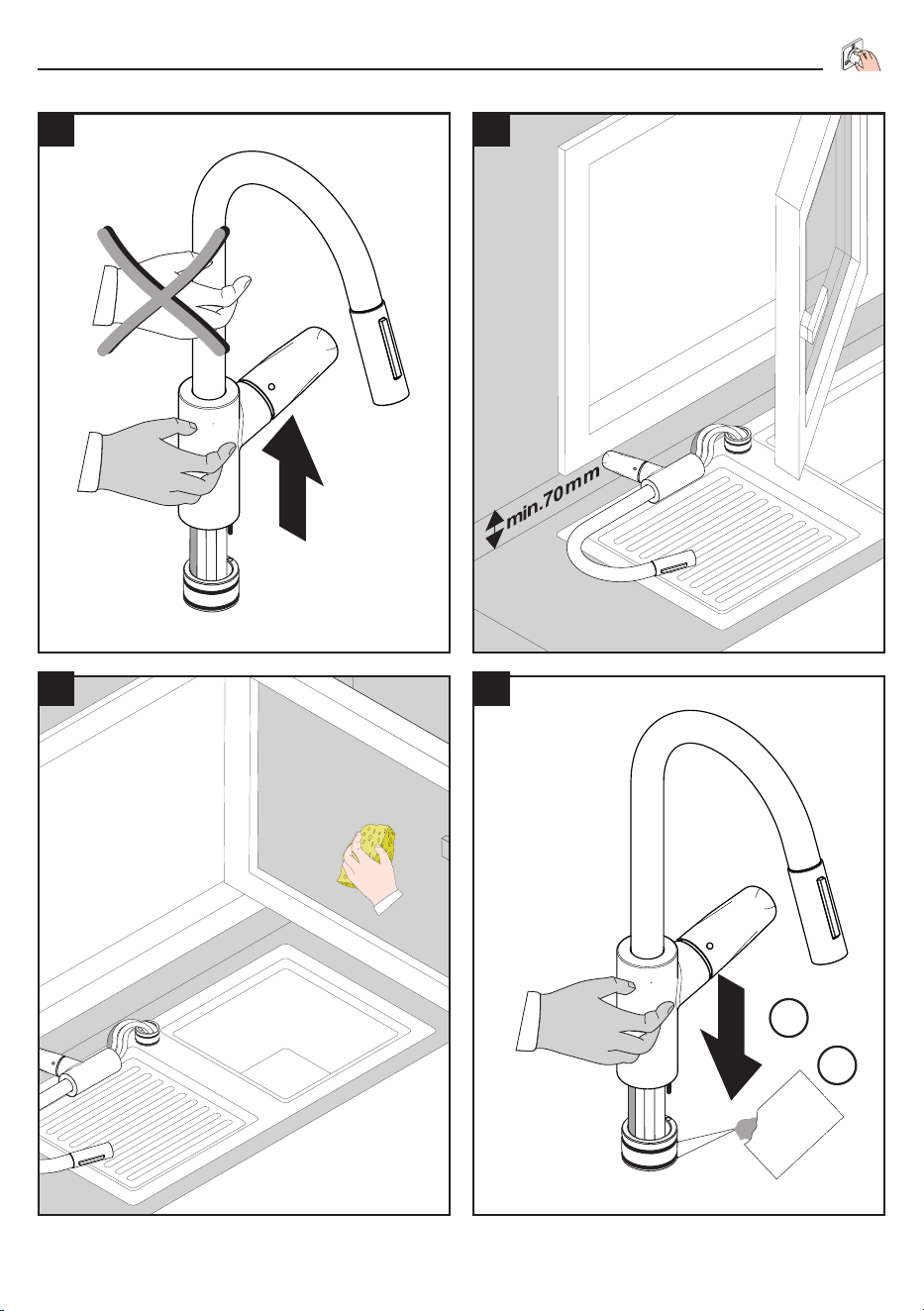

Montage
0,3 MPa
60 °C
10 °C
+
+
21 3
4 5
6 7
4.
3.
1.
2.
3.
1.
2.
6 x
36°C
38°C
43°C
50°C
55°C
60°C
17 x
SW 4 mm
SW 4 mm
(5 Nm)
SW 4 mm
SW 4 mm
6

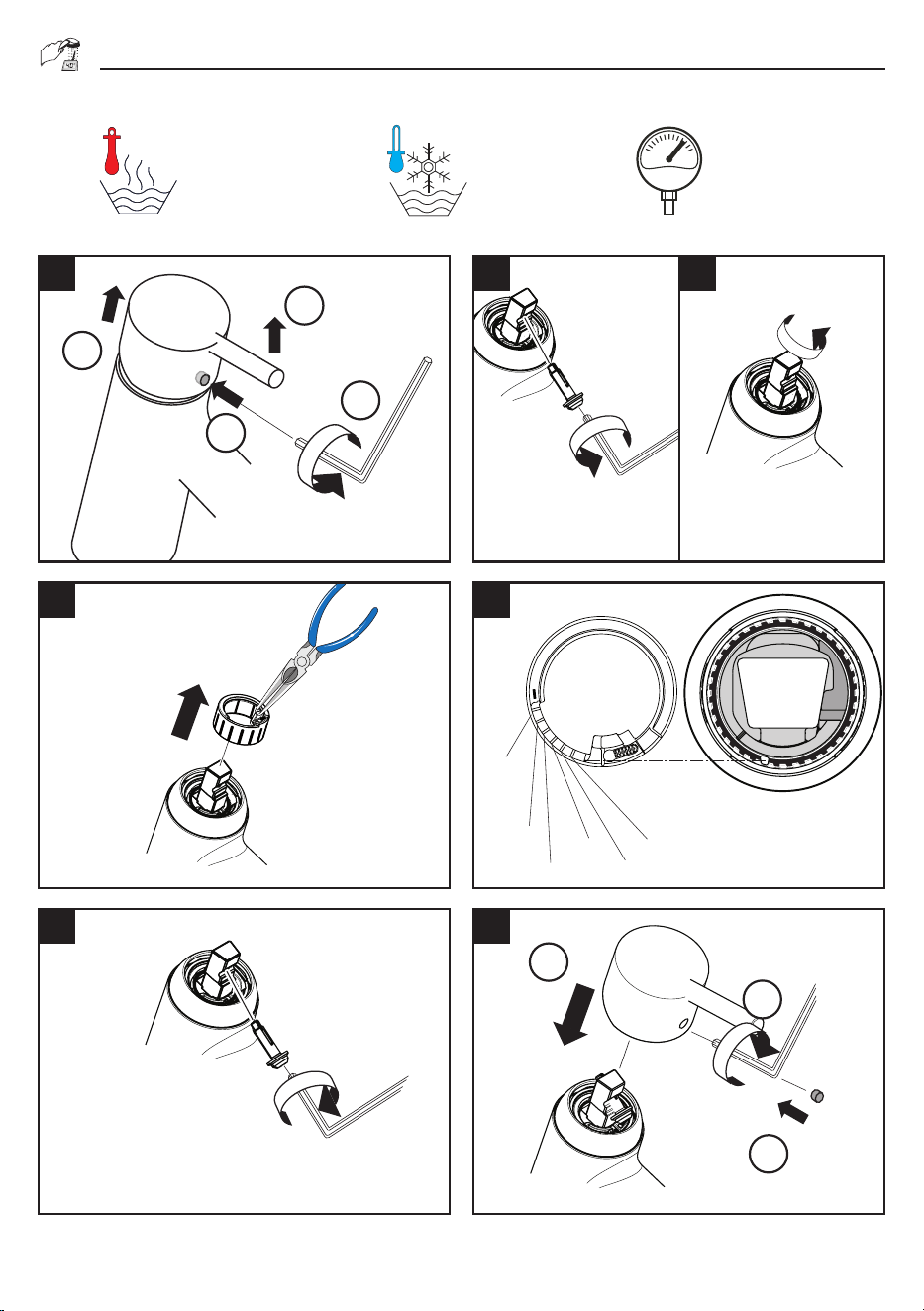

Justierung
7
98356XX0
96338000
98193000
(32x2)
98127000
(11x2)
97735000
92730000
95008000
95140000
(M4x20)
SW 4 mm
95562XX0
92482000
(600 mm)
SW 24 mm
98212000
(41x2)
97523000
98422000
(7x1,5)
97548000
95049000
98551000
95507000
(1500 mm)
95561000
(600 mm)
95909000
(M22x1)
98140000
(20x1)
98459XX3
98231000
(18x1,5)
95332000
95332000
97209000
(M37x1,5)
SW 30 mm
95498XX0
95910000

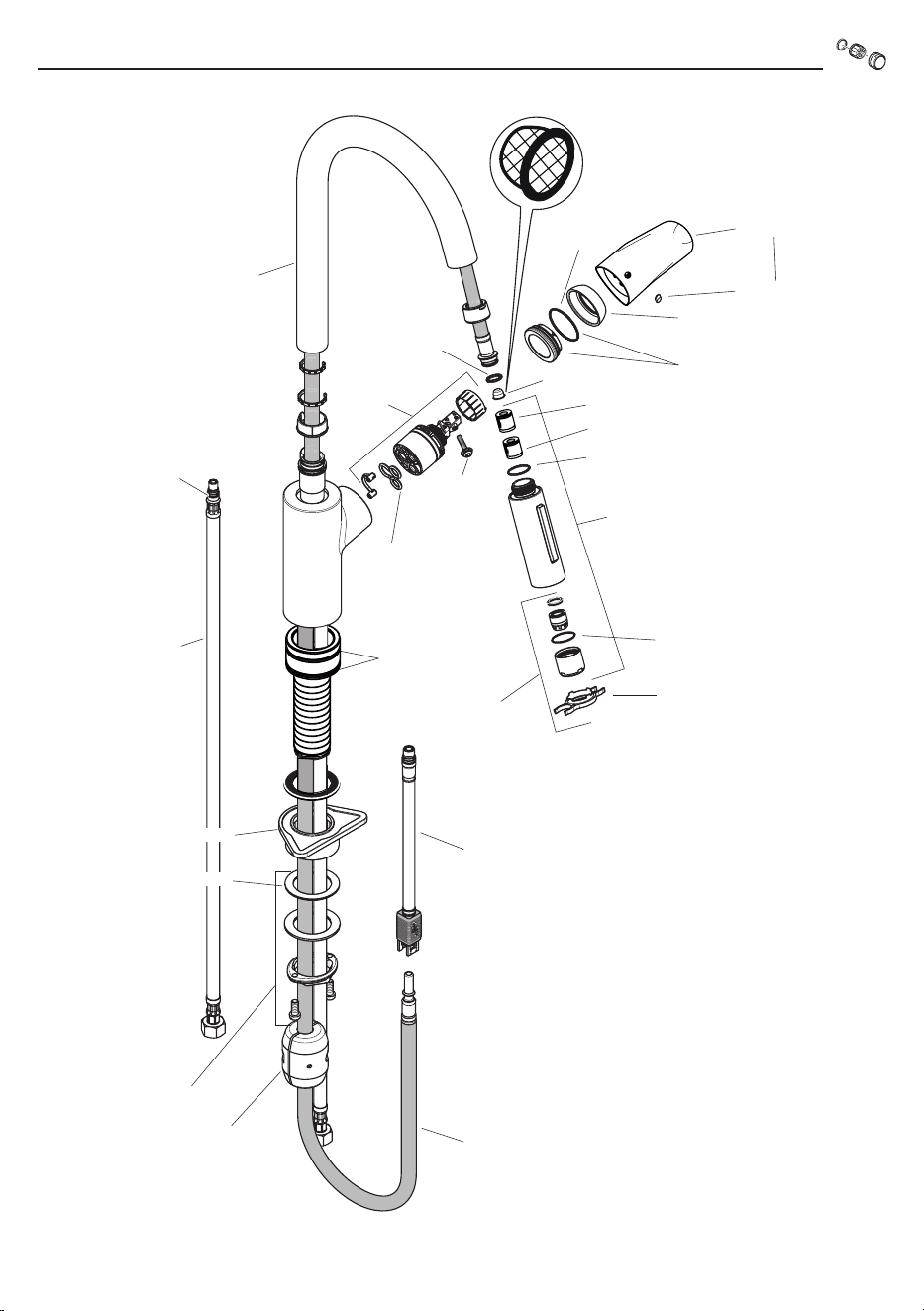

Serviceteile
8
bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912151821242730
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
1
2
165
148
131
G 1/2
535
G 1/2
411
230
235
ca. 500
20
28Ø
220
85
57
181
max. 70
Ø 34
52Ø
165
75
°
75
°

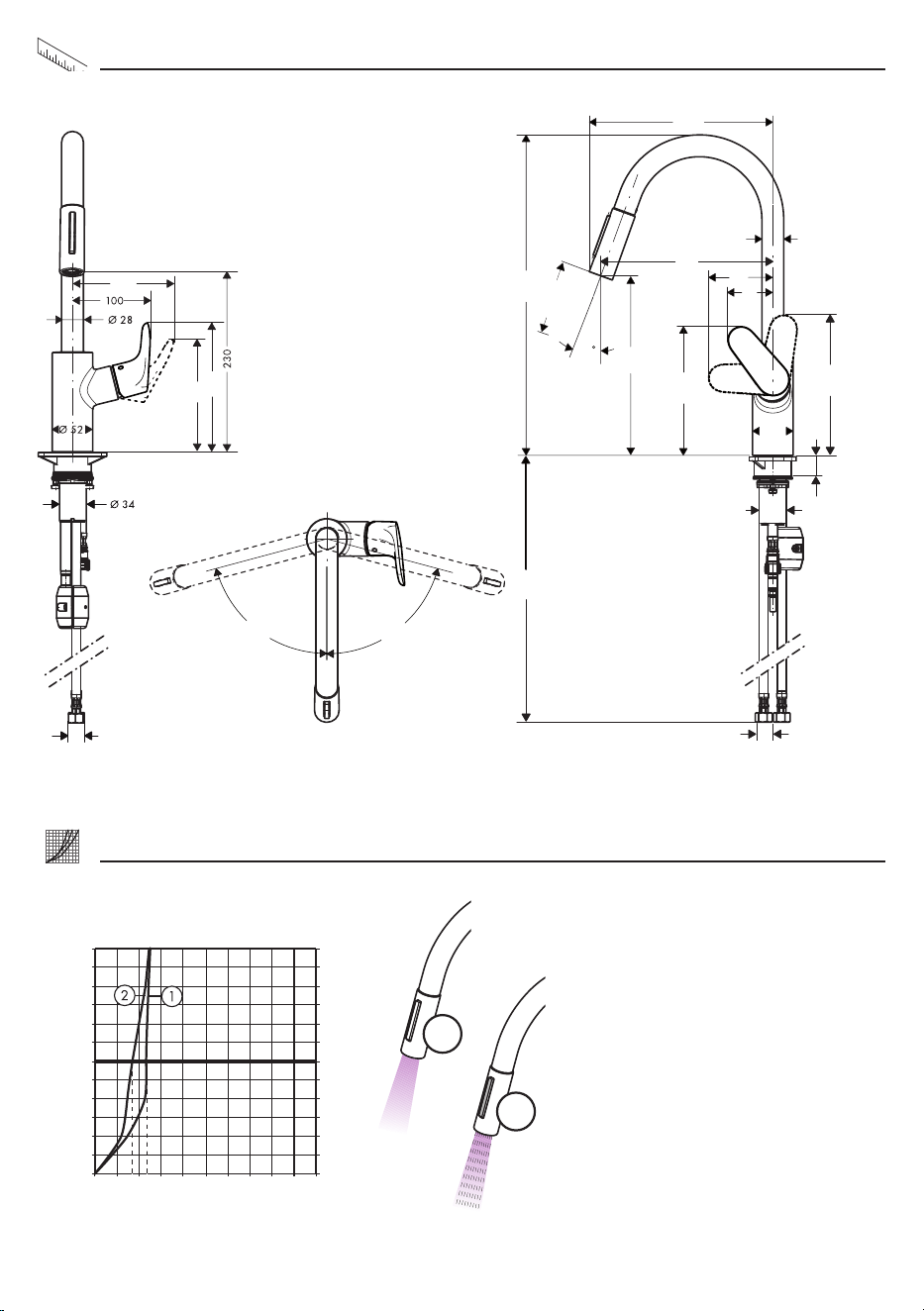

Maße / Durchflussdiagramm
9
1 2 3
2
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
ww
w.hansgr
ohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
www.hansgrohe.com/
cleaning-recommendation
EN Cleaning recommendation / Warranty / Contact
DE Reinigungsempfehlung / Garantie / Kontakt
1 3
95332000
95332000

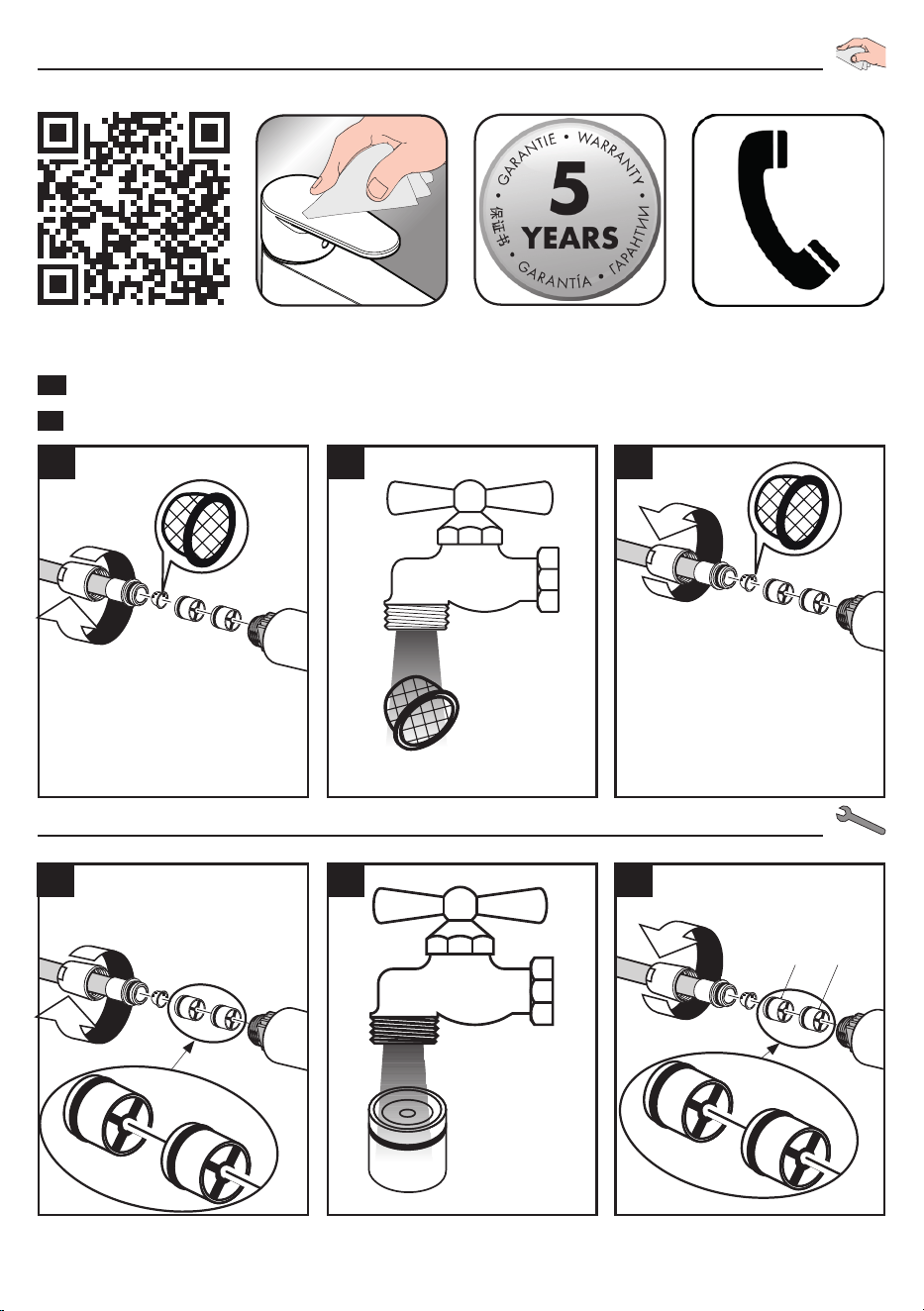

Reinigung/ Wartung
10
open / öffnen
cold / kalthot / warm
close / schließen
1.
2.
open / öffnen

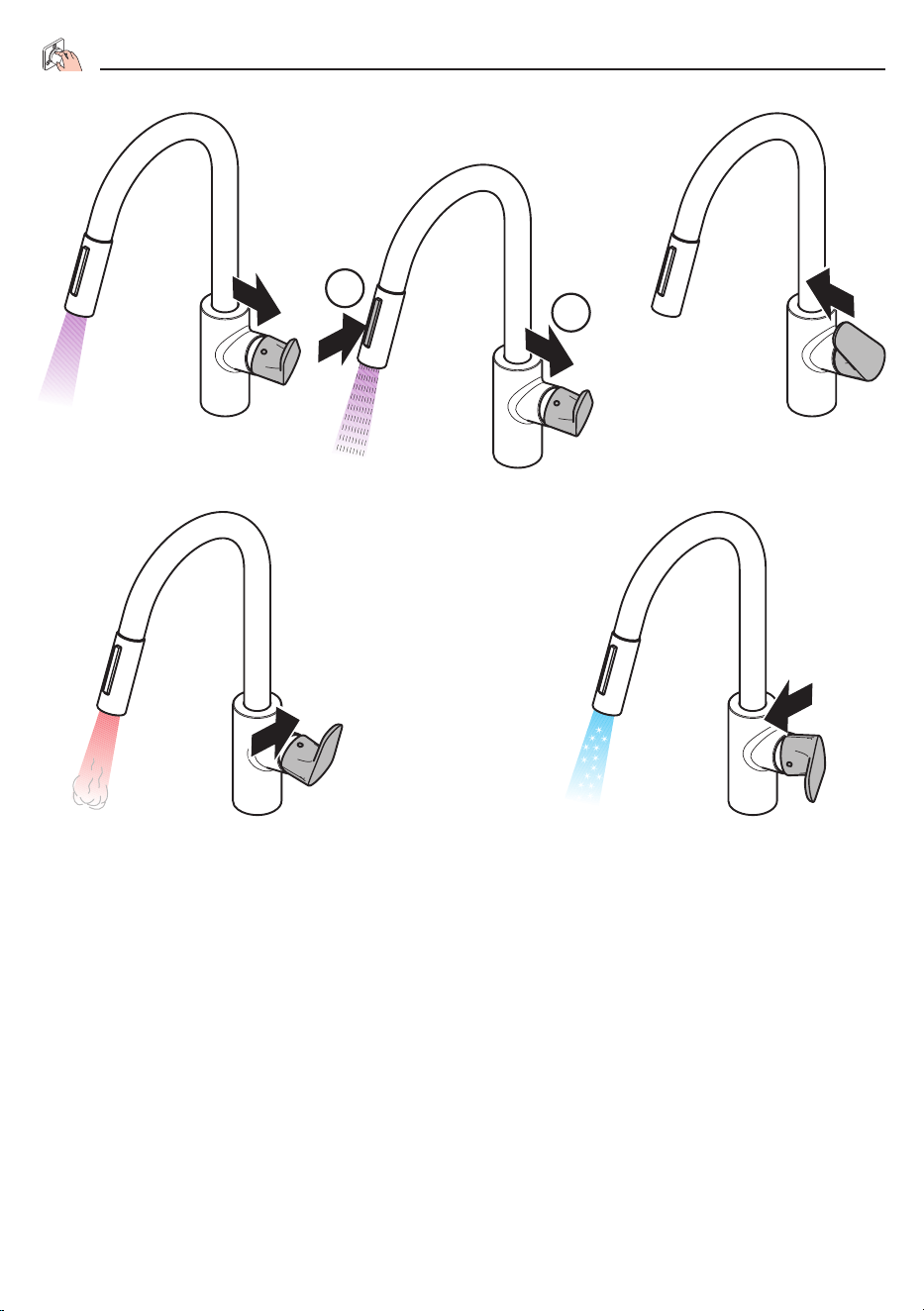

Bedienung
11
2.
1 2
3 4
Armaturenfett
Grease
䀵滑油
1.
Bedienung
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
06/2020
9.05546.32
