2
English
Assembly
(see page 3)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 5)
To adjust the hot water limiter. Using a hot water limiter in
combination with a continuous flow water heater is not
recommended.
Dimensions (see page 6)
Flow diagram (see page 6)
Spare parts (see page 7)
Cleaning (see page 8)
Operation (see page 8)
Hansgrohe recommends not to use as drinking water the
first half liter of water drawn in the morning or after a
prolonged period of non-use.
Deutsch
Montage
(siehe Seite 3)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 5)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Maße (siehe Seite 6)
Durchflussdiagramm (siehe Seite 6)
Serviceteile (siehe Seite 7)
Reinigung (siehe Seite 8)
Bedienung (siehe Seite 8)
Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.

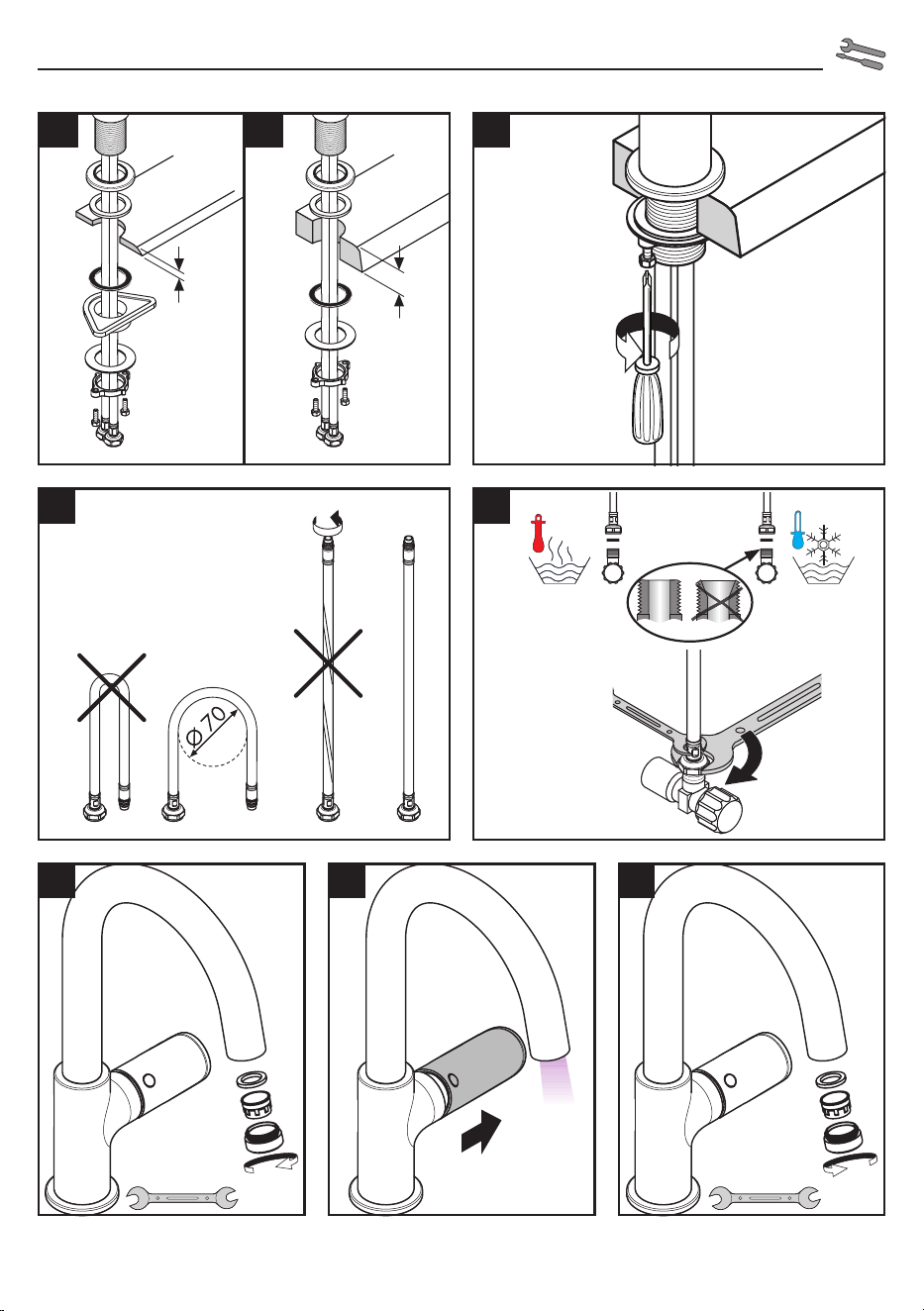

3
SW 9 mm
SW 23 mm
(4 Nm)
(3 Nm)
max. 40 mm
max. 60 mm
> 2 min
SW 22 mm
(2 Nm)SW 22 mm
3
4
2
1a
1b
5 76

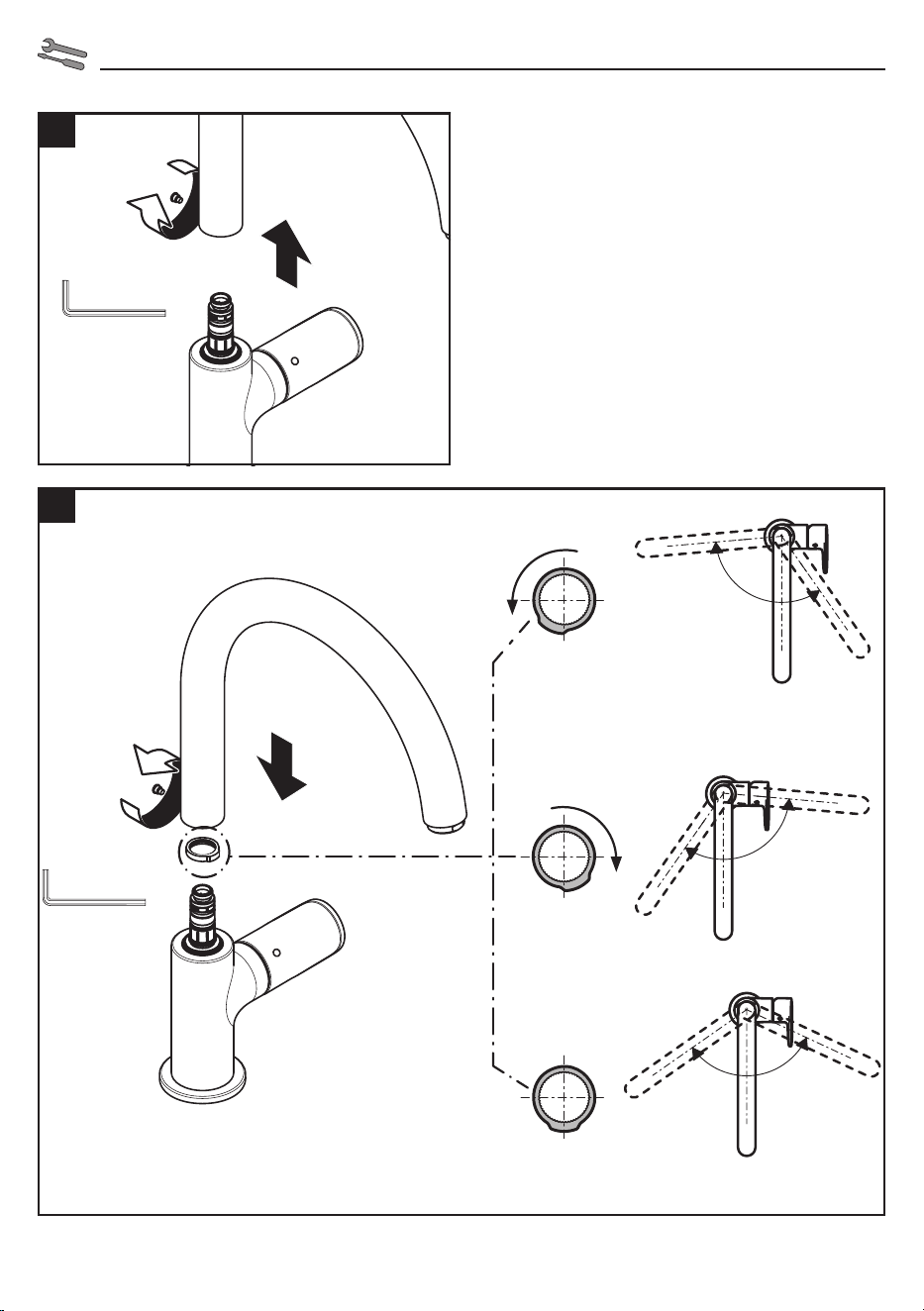

Montage
4
SW 2,5 mm
(2 Nm)
SW 2,5 mm
120°
120°
120°
A
B
Montage
60 °C
10 °C
0,3 MPa
+
+
21 3
4 5
6 7
4.
3.
1.
2.
3.
1.
2.
6 x
36°C
38°C
43°C
50°C
55°C
60°C
17 x
SW 4 mm
SW 4 mm
(5 Nm)
SW 4 mm
SW 4 mm
5

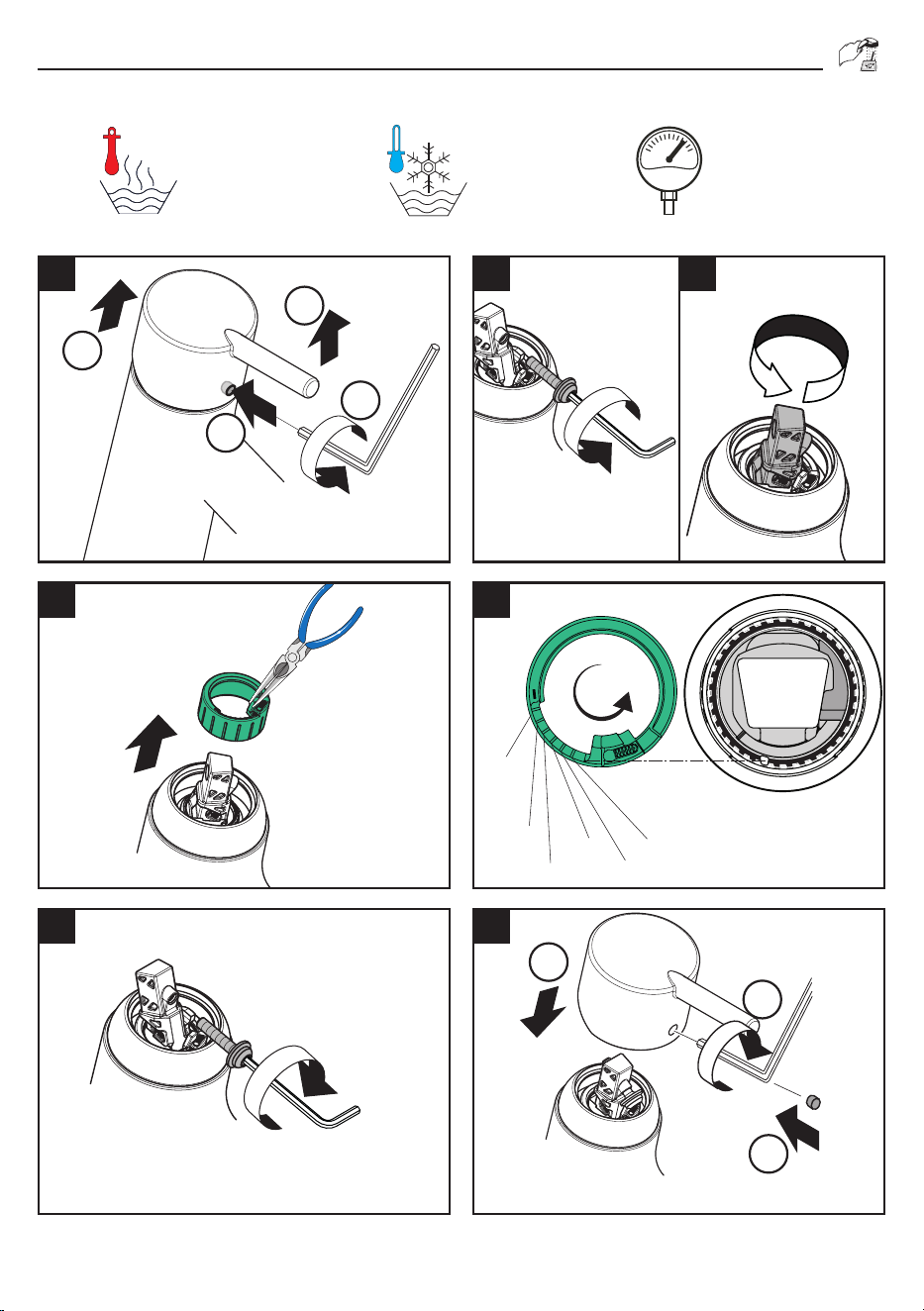

Justierung
6
74
40Ø
28Ø
10
°
221
209
332
55Ø
max. 60
552
G 1/2
Ø 32
99
73
360°
bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912 15 18 21 24 27 30
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l
/sec

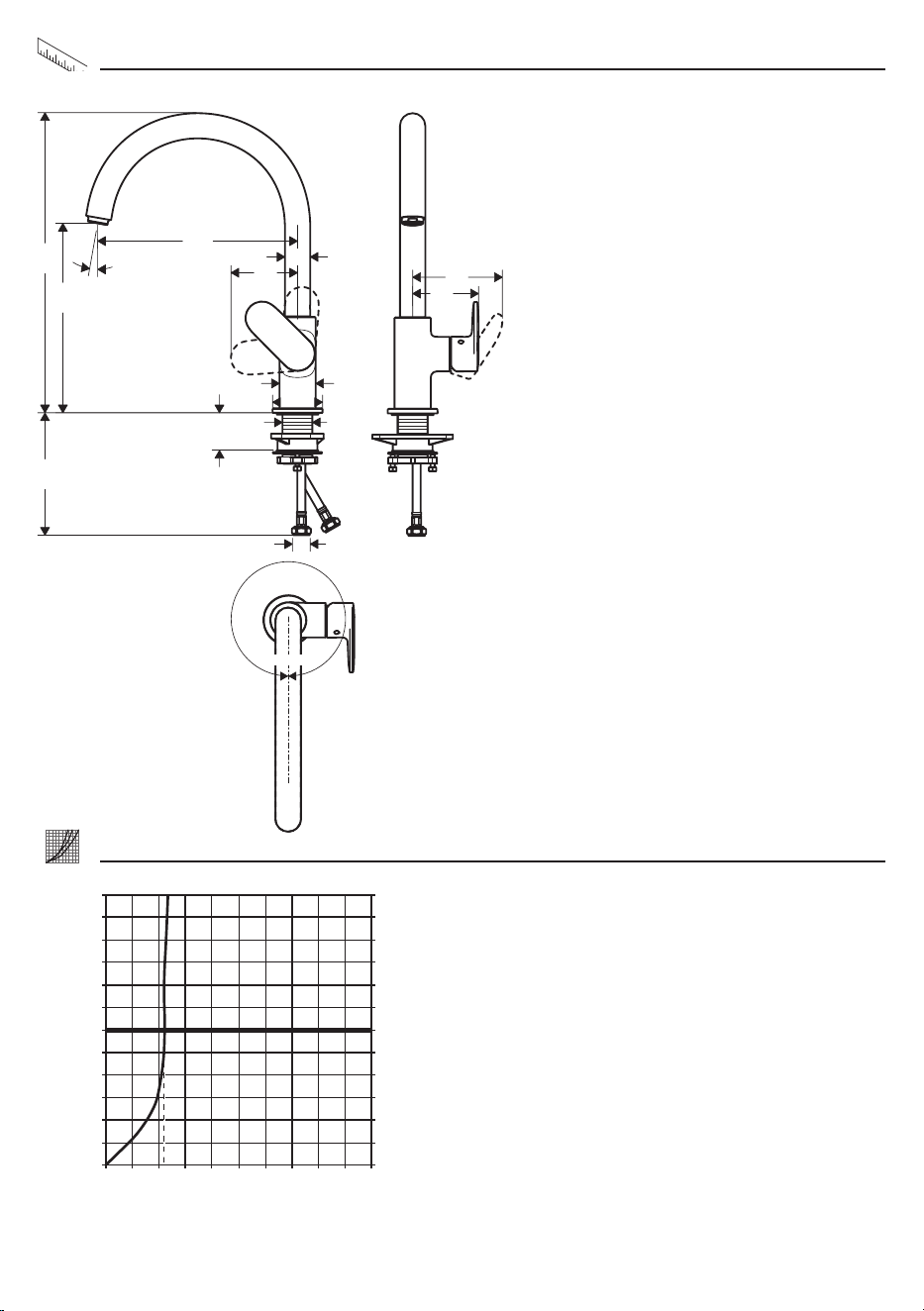

Maße / Durchflussdiagramm
7
XX = Colors / Farbcodierung
00 = Chrome
67 = Matt Black
95140000
98865000
93693000
96338000
93691XX0
97685000
93692XX0
97523000
13961000
93649000
93880XX0

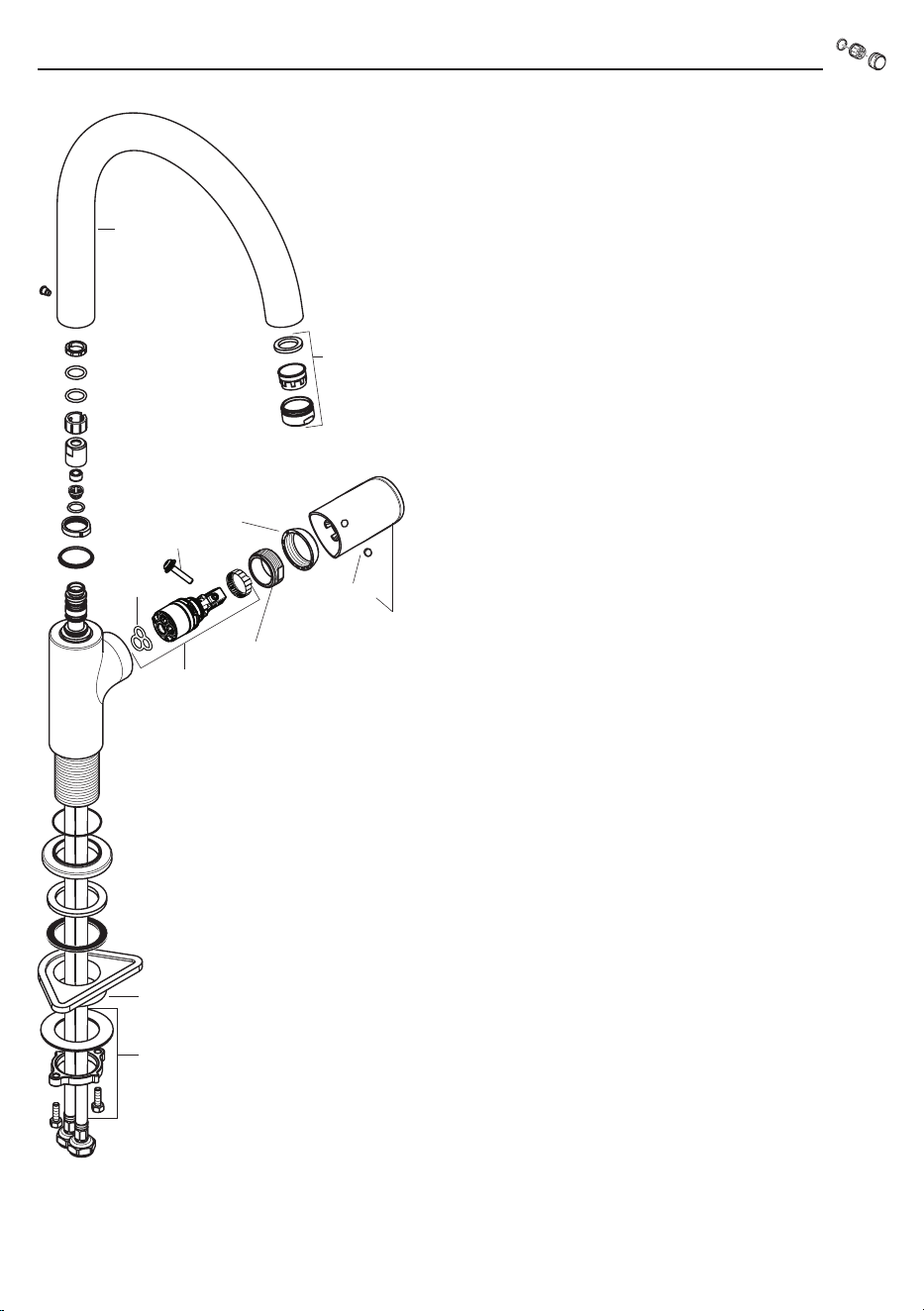

Serviceteile
9
1.
2.
SW 2,5 mm
SW 14 mm
1.
2.
SW 2,5 mm
(2 Nm)
SW 14 mm
3.
1 32
1
2
3
4
5
6

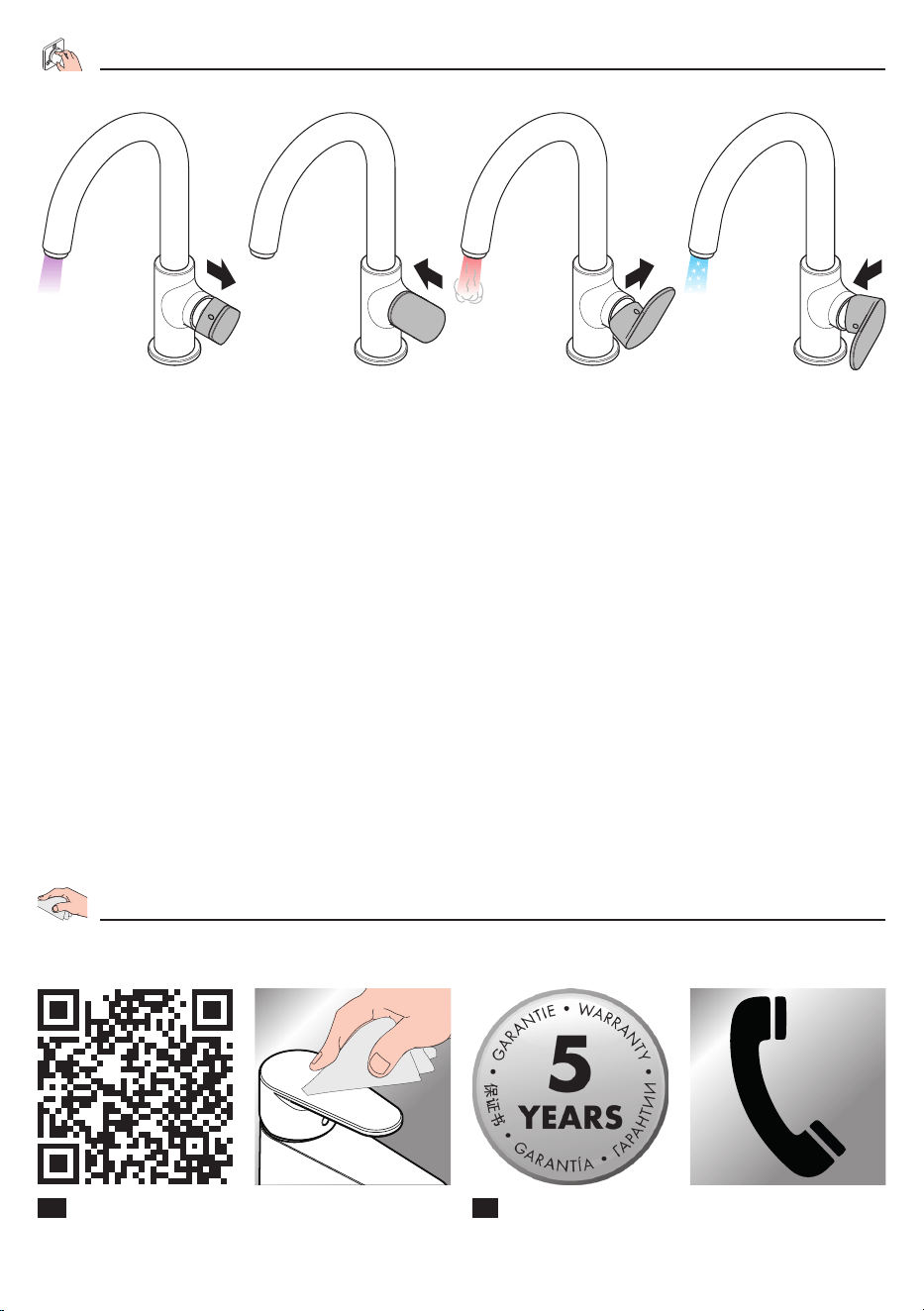

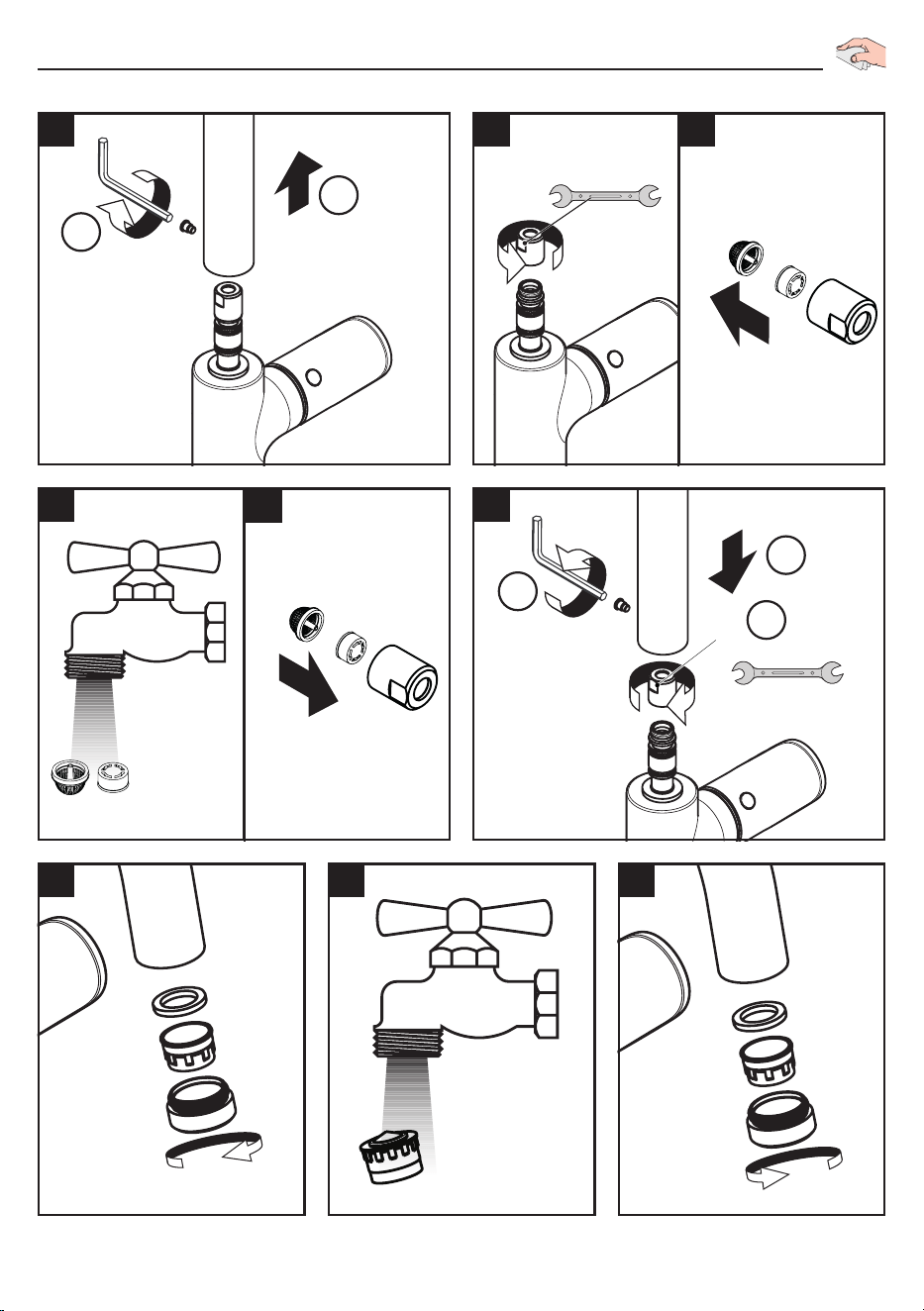

Reinigung
10
11
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
04/2023
9.07220.31 R01
