Ecos L
14816000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство
за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR
30
2
Montage siehe Seite 31
Reinigung
siehe beiliegende Broschüre
Serviceteile (siehe Seite 36)
Bedienung (siehe Seite 33)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Durchflussdiagramm
(siehe Seite 35)
mit EcoSmart
®
ohne EcoSmart
®
Maße (siehe Seite 35)
Justierung (siehe Seite 34)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Kein essigsäurehaltiges Silikon verwenden!
Prüfzeichen (siehe Seite 36)
3
Montage voir pages 31
Nettoyage
voir la brochure ci-jointe
Pièces détachées (voir pages 36)
Instructions de service (voir
pages 33)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Diagramme du débit
(voir pages 35)
avec EcoSmart
®
sans EcoSmart
®
Dimensions (voir pages 35)
Etalonnage (voir pages 34)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Ne pas utiliser de silicone contenant de
l'acide acétique!
Classification acoustique et
débit (voir pages 36)
4
Assembly see page 31
Cleaning
see enclosed brochure
Spare parts (see page 36)

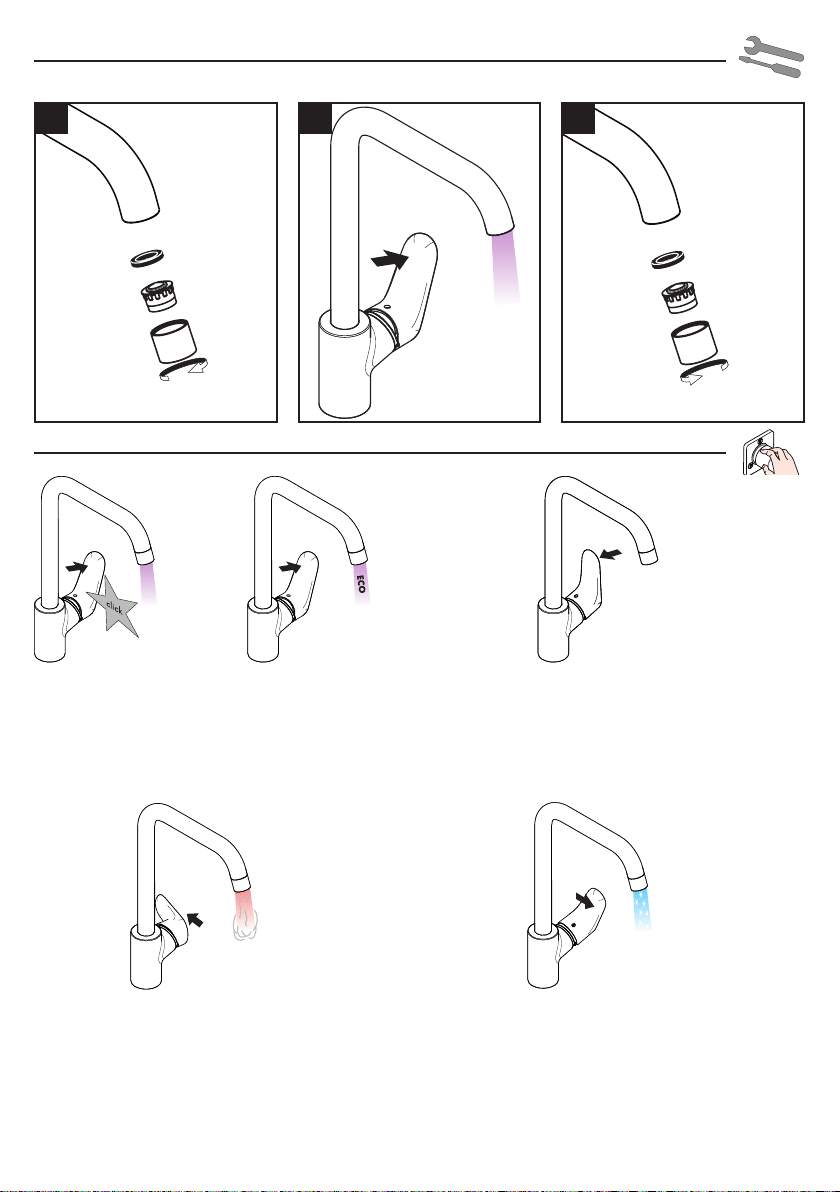

Operation (see page 33)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Flow diagram
(see page 35)
with EcoSmart
®
without EcoSmart
®
Dimensions (see page 35)
Adjustment (see page 34)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Do not use silicone containing acetic acid!
Test certificate (see page 36)
5
Montaggio vedi pagg. 31
Pulitura
vedi il prospetto accluso
Parti di ricambio (vedi pagg. 36)
Procedura (vedi pagg. 33)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Diagramma flusso
(vedi pagg. 35)
con EcoSmart
®
senza EcoSmart
®
Ingombri (vedi pagg. 35)
Taratura (vedi pagg. 34)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Non utilizzare silicone contenente acido
acetico!
Segno di verifica (vedi pagg. 36)
6
Montaje ver página 31
Limpiar
ver el folleto adjunto
Repuestos (ver página 36)
Manejo (ver página 33)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Diagrama de circulación
(ver página 35)
con EcoSmart
®
sin EcoSmart
®
Dimensiones (ver página 35)
Ajuste (ver página 34)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
No utilizar silicona que contiene ácido
acético!
Marca de verificación (ver pági-
na 36)
7
Montage zie blz. 31
Reinigen
zie bijgevoegde brochure
Service onderdelen (zie blz. 36)
Bediening (zie blz. 33)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Doorstroomdiagram
(zie blz. 35)
met EcoSmart
®
zonder EcoSmart
®
Maten (zie blz. 35)
Instellen (zie blz. 34)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Gebruik geen zuurhoudende silicone!
Keurmerk (zie blz. 36)
8
Montering se s. 31
Rengøring
se venligst den vedlagte brochure
Reservedele (se s. 36)
Brugsanvisning (se s. 33)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Gennemstrømningsdiagram
(se s. 35)
med EcoSmart
®
uden EcoSmart
®
Målene (se s. 35)
Forindstilling (se s. 34)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Der må ikke benyttes eddikesyreholdig
silikone!
Godkendelse (se s. 36)
9
Montagem ver página 31
Limpeza
consultar a seguinte brochura
Peças de substituição (ver página
36)
Funcionamento (ver página 33)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Fluxograma
(ver página 35)
com EcoSmart
®
sem EcoSmart
®
Medidas (ver página 35)
Afinação (ver página 34)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Não utilizar silicone que contenha ácido
acético!
Marca de controlo (ver página 36)
10
Montaż patrz strona 31
Czyszczenie
patrz dołączona broszura
Części serwisowe (patrz strona 36)
Obsługa (patrz strona 33)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Schemat przepływu
(patrz strona 35)
z EcoSmart
®
bez EcoSmart
®
Wymiary (patrz strona 35)
Ustawianie (patrz strona 34)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Nie stosować silikonów zawierających kwas
octowy!
Znak jakości (patrz strona 36)
11
Montáž viz strana 31
Čištění
viz přiložená brožura
Servisní díly (viz strana 36)
Ovládání (viz strana 33)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Diagram průtoku
(viz strana 35)
se zařízením EcoSmart
®
bez zařízení EcoSmart
®
Rozmìry (viz strana 35)
Nastavení (viz strana 34)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Nepoužívat silikon s obsahem kyseliny
octové!
Zkušební značka (viz strana 36)
12
Montáž viď strana 31
Čistenie
nájdete v priloženej brožúre
Servisné diely (viď strana 36)
Obsluha (viď strana 33)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Diagram prietoku
(viď strana 35)
so zariadením EcoSmart
®
bez zariadenia EcoSmart
®
Rozmery (viď strana 35)
Nastavenie (viď strana 34)
Nastavenie obmedzenia teplej vody. V spo-
jení s prietokovými ohrievačmi sa neodporú-
ča použitie obmedzovača teplej vody.
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Nepoužívať silikón s obsahom kyseliny
octovej!
Osvedčenie o skúške (viď strana
36)
13
安装 参见第页 31
清洗
附有小手册
备用零件 (参见第页36)
操作 (参见第页33)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
流量示意图
(参见第页35)
带有EcoSmart
®
无EcoSmart
®
大小 (参见第页35)
调节 (参见第页34)
热水温度调节。如果使用即热式喷头，
则不建议安装热水阀门。
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
请勿使用含有乙酸的硅胶！
检验标记 (参见第页36)
14
Монтаж см. стр. 31
Очистка
см прилагаемая брошюра
Κомплеκт (см. стр. 36)
Эксплуатация (см. стр. 33)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
Схема потока
(см. стр. 35)
C EcoSmart
®
Без EcoSmart
®
Размеры (см. стр. 35)
Подгонка (см. стр. 34)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя не
-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
Не применяйте силикон, содержащий
уксусную кислоту.
Знак технического контроля
(см. стр. 36)
15
Szerelés lásd a oldalon 31
Tisztítás
lásd a mellékelt brosúrát
Tartozékok (lásd a oldalon 36)
Használat (lásd a oldalon 33)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne hasz-
nálja ivóvízként.
Átfolyási diagramm
(lásd a oldalon 35)
EcoSmart
®
berendezéssel
EcoSmart
®
nélkül
Méretet (lásd a oldalon 35)
Beállítás (lásd a oldalon 34)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó haszná-
lata nem ajánlott.
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Ne használjon ecetsavtartalmú szilikont!
Vizsgajel (lásd a oldalon 36)
16
Asennus katso sivu 31
Puhdistus
katso oheinen esite
Varaosat (katso sivu 36)
Käyttö (katso sivu 33)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä aamui-
sin eikä silloin, kun laitetta ei ole käytetty
pitkään aikaan.
Virtausdiagrammi
(katso sivu 35)
sisältää EcoSmart
®
ilman EcoSmart
®
Mitat (katso sivu 35)
Säätö (katso sivu 34)
Lämpötilan rajoittimen säätäminen. Emme
suosittele käyttämään lämpötilan rajoitinta
vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Älä käytä etikkahappopitoista silikonia!
Koestusmerkki (katso sivu 36)
17
Montering se sidan 31
Rengöring
se den medföljande broschyren
Reservdelar (se sidan 36)
Hantering (se sidan 33)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Flödesschema
(se sidan 35)
med EcoSmart
®
utan EcoSmart
®
Måtten (se sidan 35)
Justering (se sidan 34)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Använd inte silikon som innehåller ättiksyra!
Testsigill (se sidan 36)
18
Montavimas žr. psl. 31
Valymas
žr. pridedamoje brošiūroje
Atsarginės dalys (žr. psl. 36)
Eksploatacija (žr. psl. 33)
Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Pralaidumo diagrama
(žr. psl. 35)
su EcoSmart
®
be EcoSmart
®
Išmatavimai (žr. psl. 35)
Reguliavimas (žr. psl. 34)
Karšto vandens ribojimas. Kartu su cirkuliaci-
niais šildytuvais nerekomenduojama naudoti
karšto vandens blokavimo įtaisų.
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Bandymo pažyma (žr. psl. 36)
19
Sastavljanje pogledaj stranicu 31
Čišćenje
se u priloženoj brošuri
Rezervni djelovi (pogledaj strani-
cu 36)
Upotreba (pogledaj stranicu 33)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Dijagram protoka
(pogledaj stranicu 35)
s limitatorom EcoSmart
®
bez limitatora EcoSmart
®
Mjere (pogledaj stranicu 35)
Regulacija (pogledaj stranicu 34)
Namještanje limitera tople vode. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Oznaka testiranja (pogledaj
stranicu 36)
20
Montajı bakınız sayfa 31
Temizleme
birlikte verilen broşür
Yedek Parçalar (bakınız sayfa 36)
Kullanımı (bakınız sayfa 33)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Akış diyagramı
(bakınız sayfa 35)
EcoSmart
®
dahil
EcoSmart
®
hariç
Ölçüleri (bakınız sayfa 35)
Ayarlama (bakınız sayfa 34)
Sıcak su sınırlamasının ayarlanması. Sıcak su
kilidinin sürekli ısıtıcıyla kullanılması tavsiye
edilmez.
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Asetik asit içeren silikon kullanmayın!
Kontrol işareti (bakınız sayfa 36)
21
Montare vezi pag. 31
Curăţare
vezi broşura alăturată
Piese de schimb (vezi pag. 36)
Utilizare (vezi pag. 33)
Hansgrohe vă recomandă, ca dimineaţa
sau după perioade mai lungi de pauză să
nu folosiţi prima jumătate de litru de apă
pentru băut.
Diagrama de debit
(vezi pag. 35)
cu EcoSmart
®
fără EcoSmart
®
Dimensiuni (vezi pag. 35)
Reglare (vezi pag. 34)
Reglarea limitatorului de apă caldă. Nu se
recomandă folosirea unui limitator de apă
caldă în combinaţie cu un boiler instant.
Descrierea simbolurilor
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare vala-
bile în ţara respectivă.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 70°C
Temperatura recomandată a apei calde: 65°C
Dezinfecţie termică: max. 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Română
Nu utilizaţi silicon cu conţinut de acid acetic!
Certificat de testare (vezi pag. 36)
22
Συναρμολόγηση βλ. Σελίδα 31
Καθαρισμός
βλ. συνημμένο φυλλάδιο
Ανταλλακτικά (βλ. Σελίδα 36)
Χειρισμός (βλ. Σελίδα 33)
Η Hansgrohe συνιστά το πρωί ή μετά από
μεγάλα χρονικά διαστήματα αχρησίας να
μην χρησιμοποιείτε το πρώτο μισό λίτρο νερό
σαν πόσιμο.
Διάγραμμα ροής
(βλ. Σελίδα 35)
με EcoSmart
®
χωρίς EcoSmart
®
Διαστάσεις (βλ. Σελίδα 35)
Ρύθμιση (βλ. Σελίδα 34)
Ρύθμιση του δοσομετρητή ζεστού νερού. Δεν
συνιστάται η διάταξη φραγής ζεστού νερού
σε συνδυασμό με ταχυθερμοσίφωνα.
Περιγραφή συμβόλων
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν
για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν
αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 70°C
Συνιστώμενη θερμοκρασία ζεστού νερού: 65°C
Θερμική απολύμανση: έως 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Ελληνικά
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Σήμα ελέγχου (βλ. Σελίδα 36)
23
Montaža glejte stran 31
Čiščenje
glejte priloženi brošuri
Rezervni deli (glejte stran 36)
Upravljanje (glejte stran 33)
Hansgrohe priporoča, da zjutraj ali po dalj-
šem času stagnacije prvega pol litra vode ne
uporabite kot pitno vodo.
Diagram pretoka
(glejte stran 35)
z omejevalnikom pretoka EcoSmart
®
brez omejevalnika pretoka EcoSmart
®
Mere (glejte stran 35)
Justiranje (glejte stran 34)
Nastavitev omejevalnika tople vode. V po-
vezavi s pretočnimi grelniki uporaba zapore
tople vode ni priporočljiva.
Opis simbola
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebi-
tnih transportnih poškodb. Po vgradnji transportne ali
površinske poškodbe ne bodo več priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
Tehnični podatki
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 70°C
Priporočena temperatura tople vode: 65°C
Termična dezinfekcija: maks. 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Preskusni znak (glejte stran 36)
24
Paigaldamine vt lk 31
Puhastamine
vt kaasasolevast brošüürist
Varuosad (vt lk 36)
Kasutamine (vt lk 33)
Hansgrohe soovitab mitte kasutada esimest
poolt liitrit hommikuti või pärast pikemat
seisakuaega joogiveena.
Läbivooludiagramm
(vt lk 35)
EcoSmart
®
olemas
EcoSmart
®
puudub
Mõõtude (vt lk 35)
Reguleerimine (vt lk 34)
Sooja vee piirangu seadistamine. Ühendu-
ses boileritega ei ole sooja vee blokeeringu
soovitatav.
Sümbolite kirjeldus
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Kui külma ja kuuma vee ühenduste surve on väga
erinev, tuleb need tasakaalustada.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja kont-
rollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
Tehnilised andmed
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 70°C
Soovitatav kuuma vee temperatuur: 65°C
Termiline desinfektsioon: maks. 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Estonia
Ärge kasutage äädikhapet sisaldavat
silikooni!
Kontrollsertifikaat (vt lk 36)
25
Montāža skat. lpp. 31
Tīrīšana
skatiet pievienotajā brošūrā
Rezerves daļas (skat. lpp. 36)
Lietošana (skat. lpp. 33)
Hansgrohe iesaka no rīta vai pēc ilgākiem
pārtraukumiem nelietot pirmo puslitru ūdens
dzeršanai.
Caurplūdes diagramma
(skat. lpp. 35)
ar EcoSmart
®
bez EcoSmart
®
Izmērus (skat. lpp. 35)
Ieregulēšana (skat. lpp. 34)
Karsta ūdens ierobežotāja regulēšana.
Kopā ar caurteces sildītājiem nav ieteicams
izmantot ūdens bloķētāju.
Simbolu nozīme
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Jāizlīdzina spiediena atšķirības starp aukstā un
karstā ūdens pievadiem.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produk-
tam transportēšanas laikā nav radušies bojājumi. Pēc
iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
Tehniskie dati
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 70°C
Ieteicamā karstā ūdens temperatūra: 65°C
Termiskā dezinfekcija : maks. 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Latvian
Neizmantot silikonu, kas satur etiķskābi!
Pārbaudes zīme (skat. lpp. 36)
26
Montaža vidi stranu 31
Čišćenje
vidi priloženoj brošuri
Rezervni delovi (vidi stranu 36)
Rukovanje (vidi stranu 33)
Hansgrohe preporučuje da ujutru ili nakon
dužeg nekorišćenja prvih pola litre vode ne
koristite za piće.
Dijagram protoka
(vidi stranu 35)
sa ograničavačem EcoSmart
®
bez ograničavača EcoSmart
®
Mere (vidi stranu 35)
Podešavanje (vidi stranu 34)
Podešavanje ograničivača tople vode.
U kombinaciji sa protočnim bojlerima
ne preporučuje se primena sistema za
blokiranje dotoka tople vode.
Opis simbola
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
Tehnički podaci
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 70°C
Preporučena temperatura vruće vode: 65°C
Termička dezinfekcija: maks. 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Srpski
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Ispitni znak (vidi stranu 36)
27
Montasje se side 31
Rengjøring
se vedlagt brosjyre
Servicedeler (se side 36)
Betjening (se side 33)
Om morgen og etter lengre stagnasjonstider
anbefaler Hansgrohe å ikke bruke den første
halvliteren som drikkevann.
Gjennomstrømningsdiagram
(se side 35)
med EcoSmart
®
uten EcoSmart
®
Mål (se side 35)
Justering (se side 34)
Innstilling av varmtvannsbegrensning. I
forbindelse med gjennomstrømningsvarmere
er det ikke anbefalt å bruke en varmtvann-
sperre.
Symbolbeskrivelse
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 70°C
Anbefalt temperatur for varmt vann 65°C
Termisk desinfisering: maks. 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Norsk
Ikke bruk silikon som inneholder eddiksyre!
Prøvemerke (se side 36)
28
Монтаж вижте стр. 31
Почистване
от приложената брошура
Сервизни части (вижте стр. 36)
Обслужване (вижте стр. 33)
Hansgrohe препоръчва, сутрин и след по-
продължително спиране първият половин
литър да не се използва като питейна
вода.
Диаграма на потока
(вижте стр. 35)
с EcoSmart
®
без EcoSmart
®
Размери (вижте стр. 35)
Юстиране (вижте стр. 34)
Настройка на ограничителя за топлата
вода. Във връзка с проточни нагреватели
не се препоръчва блокировка за топлата
вода
Описание на символите
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Големите разлики в налягането между изводите за
студената и топлата вода трябва да се изравняват.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се монти-
рат, промият и проверят в съответствие с валидните
норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
Технически данни
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 70°C
Препоръчителна температура на горещата
вода: 65°C
Термична дезинфекция: макс. 70°C / 4 мин
Продуктът е разработен само за питейна вода!
БЪЛГАРСКИ
Не използвайте силикон, съдържащ оцет-
на киселина!
Контролен знак (вижте стр. 36)
29
Montimi shih faqen 31
Pastrimi
shikoni broshurën bashkëngjitur
Pjesët e servisit (shih faqen 36)
Përdorimi (shih faqen 33)
Hansgrohe rekomandon që në mëngjes ose
pas periudhave të gjata që gjysmë litri i parë
mos të pihet
Diagrami i qarkullimit
(shih faqen 35)
me EcoSmart
®
pa EcoSmart
®
Përmasat (shih faqen 35)
Justimi (shih faqen 34)
Rregullimi i kufizimit me ujë të nxehtë. Nje
kombinim me një bojler ujit nuk është i
rekomanduar.
Përshkrimi i simbolit
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Ndryshimet e mëdha të presionit mes lidhjeve të ujit
të ftohtë dhe atij të ngrohtë duhen ekuilibruar.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
Të dhëna teknike
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 70°C
Temperatura e rekomanduar e ujit të ngrohtë: 65°C
Dezinfektim Termik: maks. 70°C / 4 min
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
Mos përdorni silikon që në përbërje ka acid
acetik.
Shenja e kontrollit (shih faqen 36)
30
31
)36
)
33
Hansgrohe
)
35
®
EcoSmart
®
EcoSmart
)
35
)
34
1
0,50,1
1,6
)
PSI147101
70°C
65°C
470°C
)36
31
Montage
4
SW 10 mm
SW 19 mm
8 Nm
1a
2
1b
3
3 Nm
32
Montage
5
150°
33
Montage
Bedienung
6 7 8
öffnen / ouvert / open / aperto / abierto / open / åbne /
abrir / otworzyć / otevřít / otvoriť / 开 / открыть / nyitás /
avaaminen / öppna / atidaryti / Otvaranje / açmak /
deschide / ανοικτό /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
/ odpreti / avage / atvērt /
otvoriti / åpne / отваряне / hape
schließen / fermé / close / chiudere / cerrar / sluiten /
lukke / fechar / zamknąć / zavřít / uzavrieť / 关 /
закрыть / bezárás / sulkeminen / stänga / uždaryti /
Zatvaranje / kapatmak / închide / κλειστό /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
/
zapreti / sulgege / aizvērt / zatvori / lukke / затваряне /
mbylle
warm / chaud / hot / caldo / caliente / warm / varmt /
quente / ciepła / teplá / teplá / 热 / горячая / meleg /
lämmin / varmt / karštas / Vruća voda / sıcak / cald /
ζεστό /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
/ toplo / kuum / karsts / topla / varm /
топло / i ngrohtë
kalt / froid / cold / freddo / frío / koud / koldt / fria /
zimna / studená / studená / 冷 / холодная / hideg /
kylmä / kallt / šaltas / Hladno / soğuk / rece / κρύο /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
/ mrzlo / külm / auksts / hladno / kaldt / студено /
i ftohtë
34
JustierungJustierung
+
2
1
3
4
5
6
7
60 °C
10 °C
0,3 MPa
0,3 МПа
35
Maße
Durchflussdiagramm
Maße
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
bar
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
036912 15 18 21 24 27 30
Q = l/min
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/sec
Ecos L 14816000
Ecos L 14816000
1
2
36
Prüfzeichen
Serviceteile
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
04/2016
9.01970.03
96338000
98532000
95498000
97209000
(M37x1,5)
SW 30 mm
95730000
95049000
96316000
(900 mm)
SW 19 mm
92646000
98193000
(32x2)
97523000
95140000
(M4x20)
SW 4 mm)
95008000
95822000
98486000
95824000
(M22x1 -
15 l/min)
P-IX DVGW SVGW ACS ETA
14816000
X
1.42/20352
04/00058
