For English Version
See page 2
Version française
Voir page 31
Versión en español
Ver la página 60
IMPORTANT
Read Before Using
IMPORTANT
Lire avant usage
IMPORTANTE
Leer antes de usar
Operating/Safety Instructions
Consignes d’utilisation/de sécurité
Instrucciones de funcionamiento y seguridad
Call Toll Free for Consumer Information & Service Locations
Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y ubicaciones de servicio
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
GWX18V-8-2
GWX18V-8-2.indd 1GWX18V-8-2.indd 1 8/27/2025 7:57:42 AM8/27/2025 7:57:42 AM
page heading
2
Table of Contents
General Power Tool Safety Warnings .......3
Safety Rules for Cordless Angle Grinders ...5
Additional Safety Warnings ..............8
Intended Use .......................10

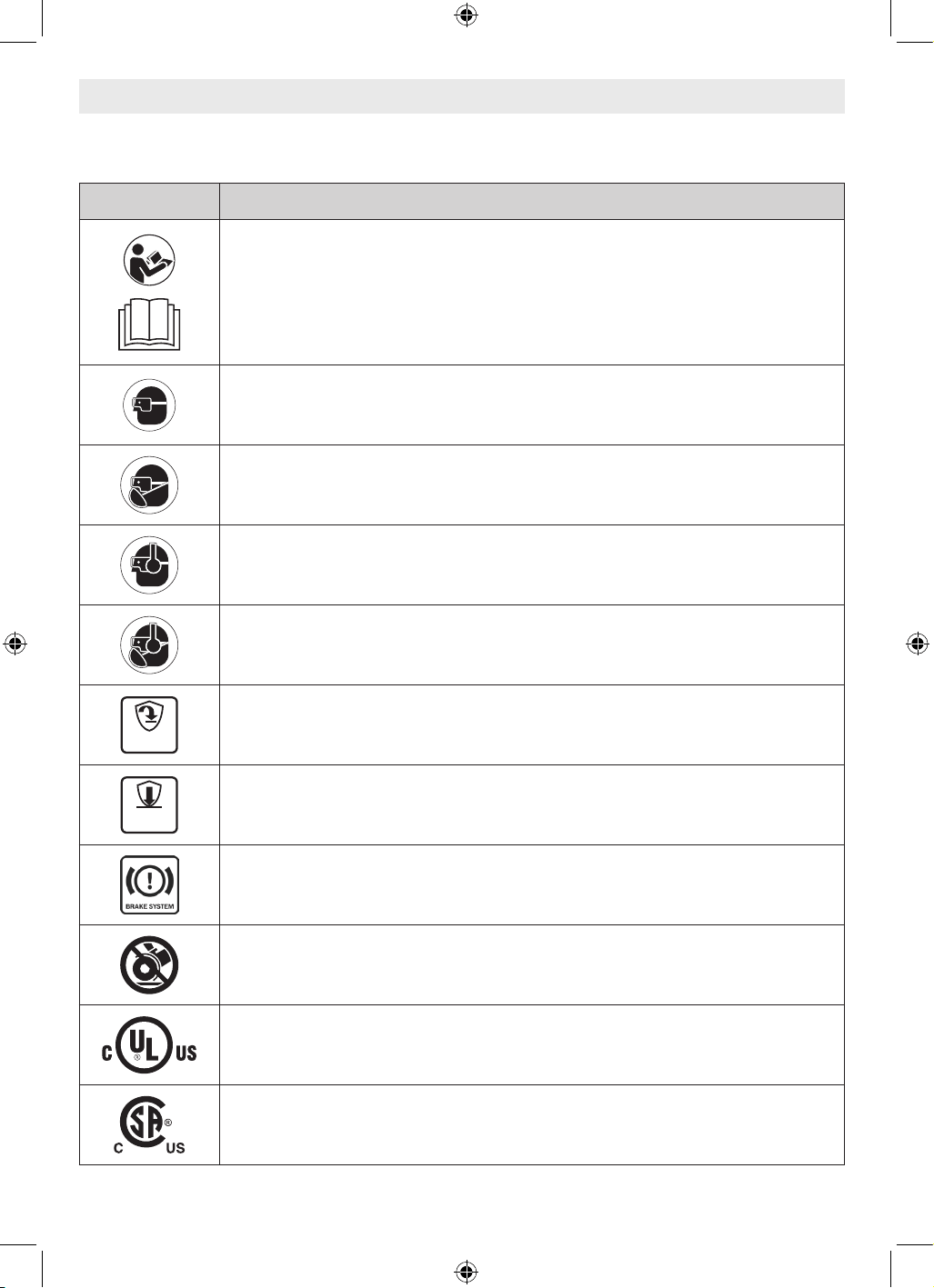

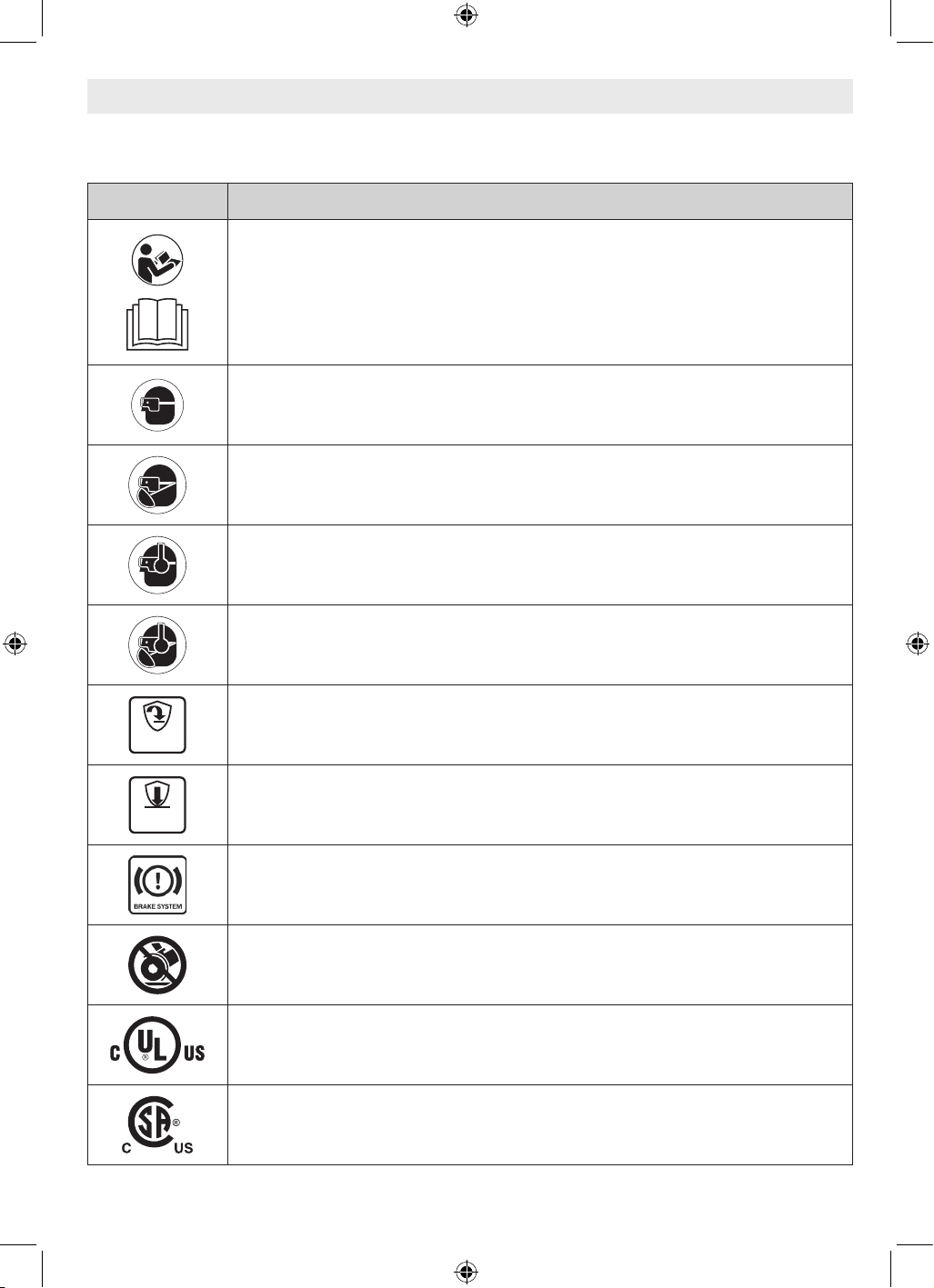

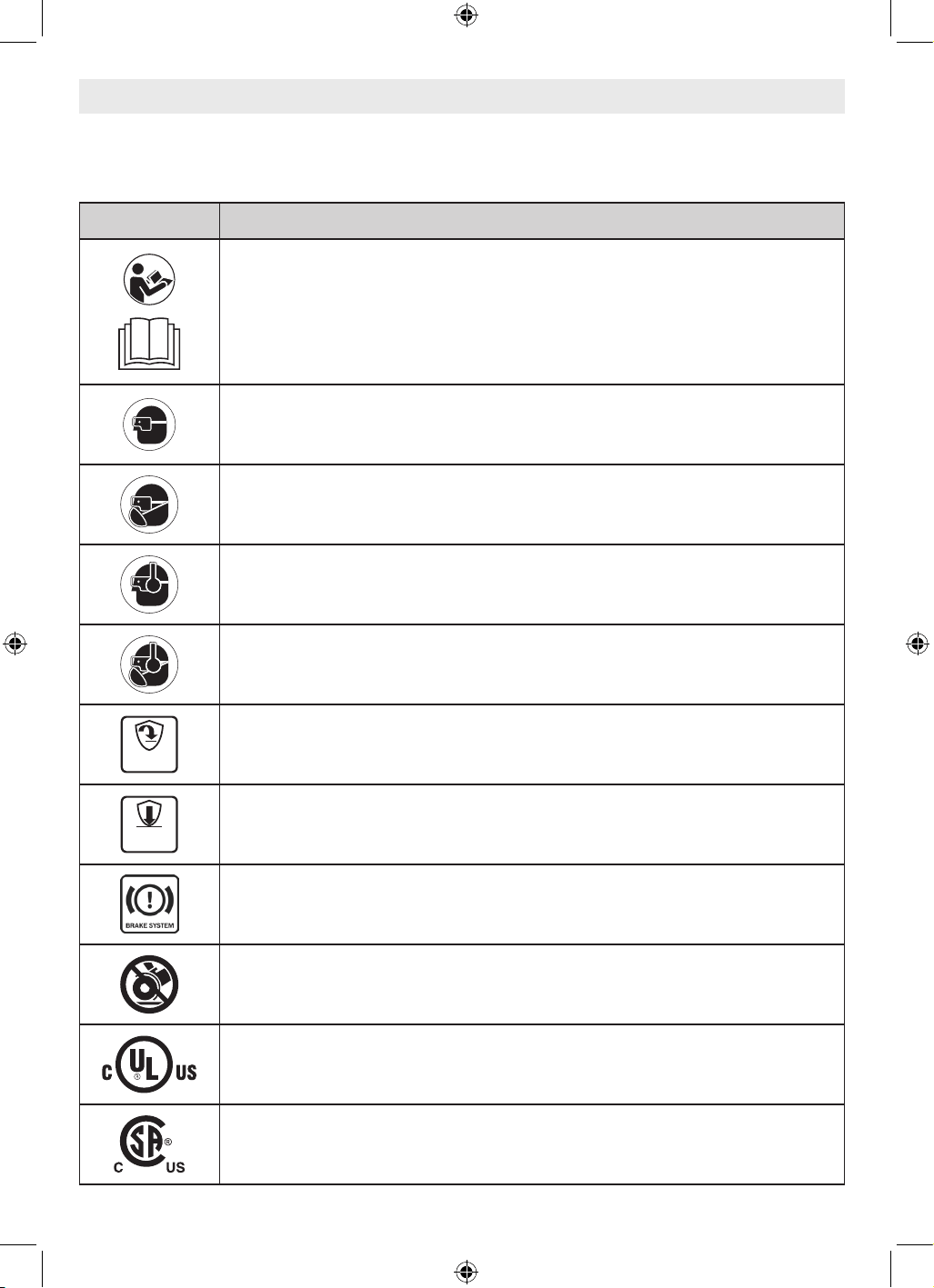

Symbols ...........................11

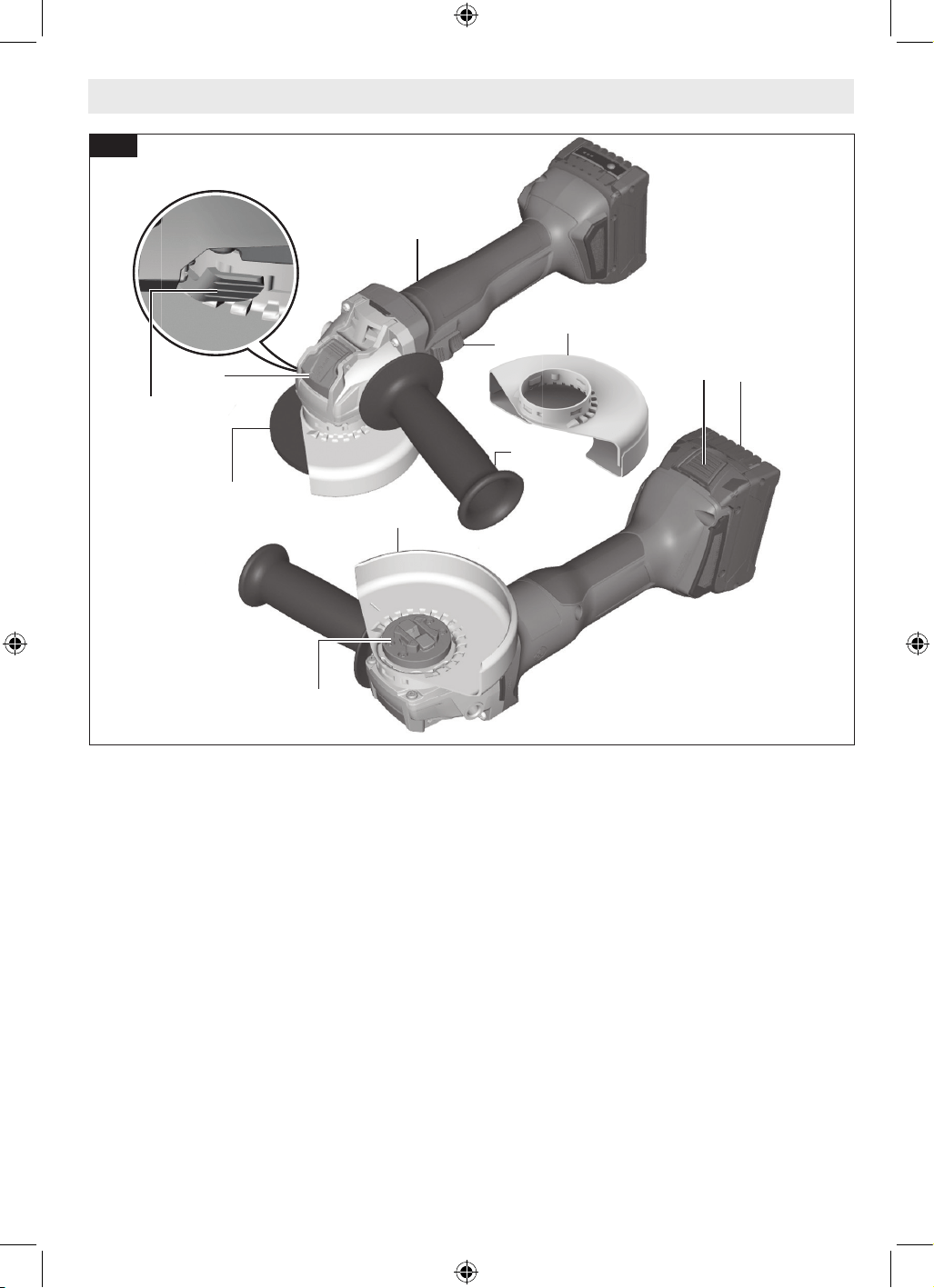

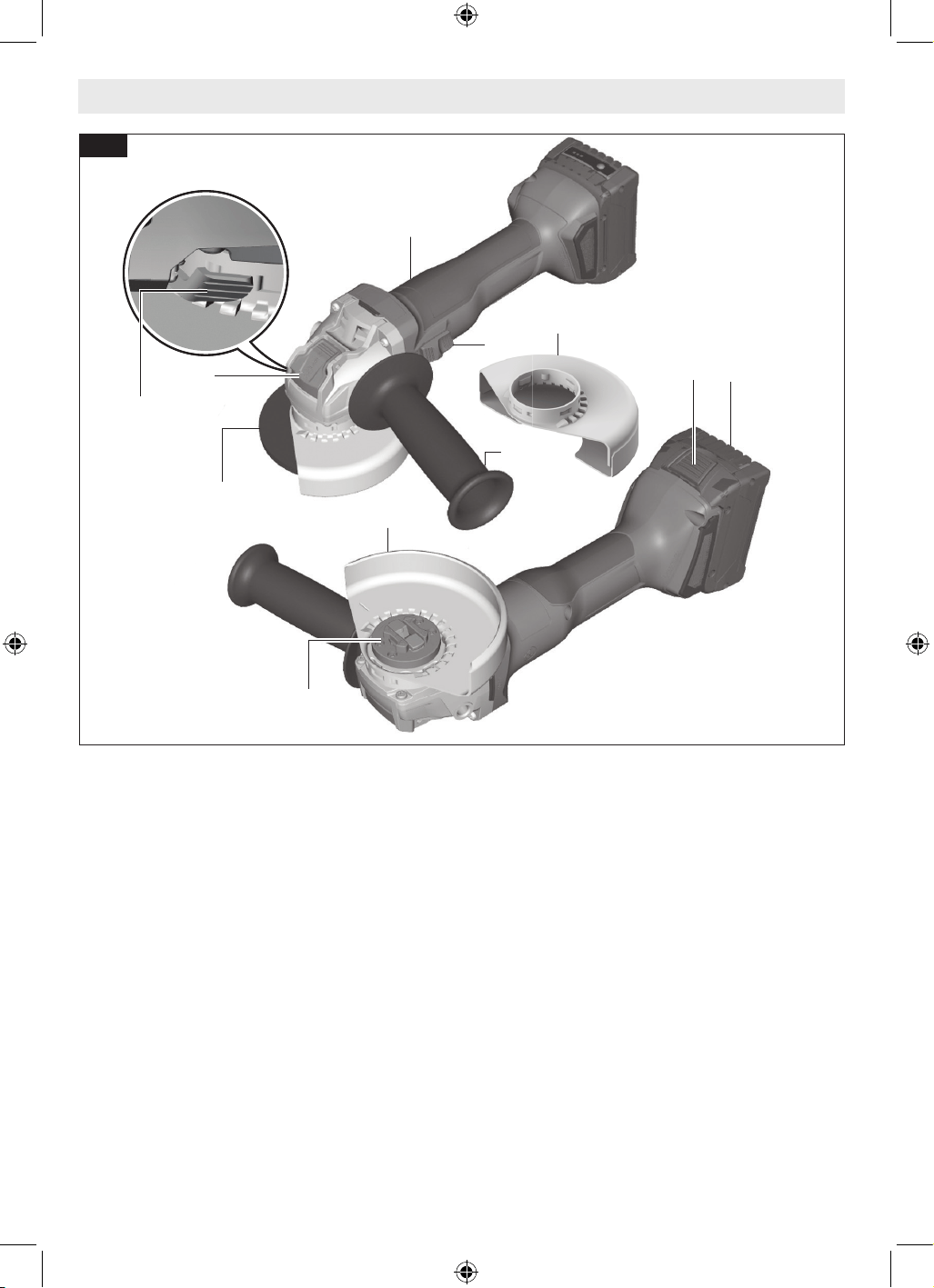

Getting to Know Your GWX18V-8-2
Cordless Angle Grinder ...............13

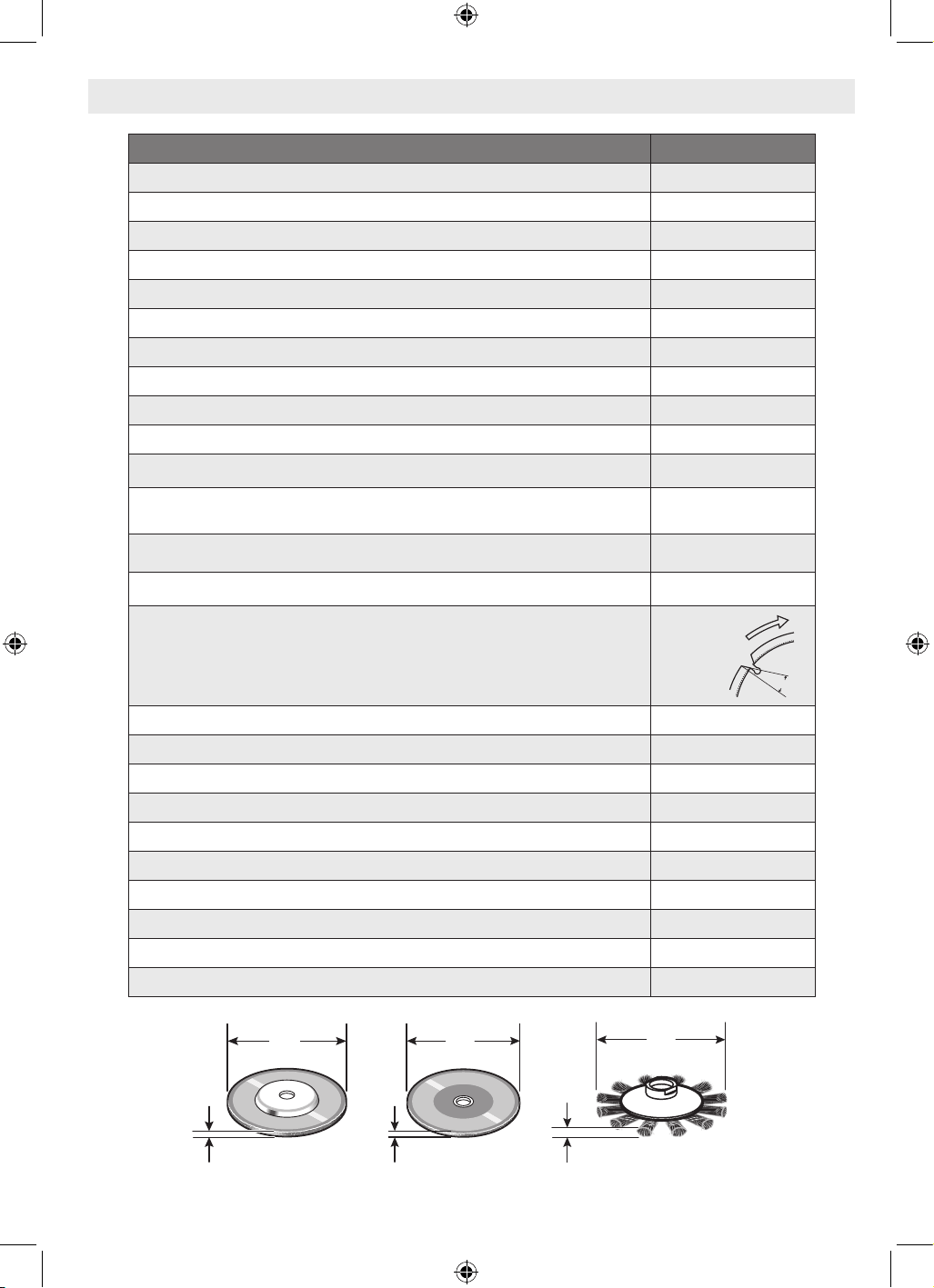

Specications .......................14
Application .........................15
Functional Descriptions ...............16
Assembly ..........................17

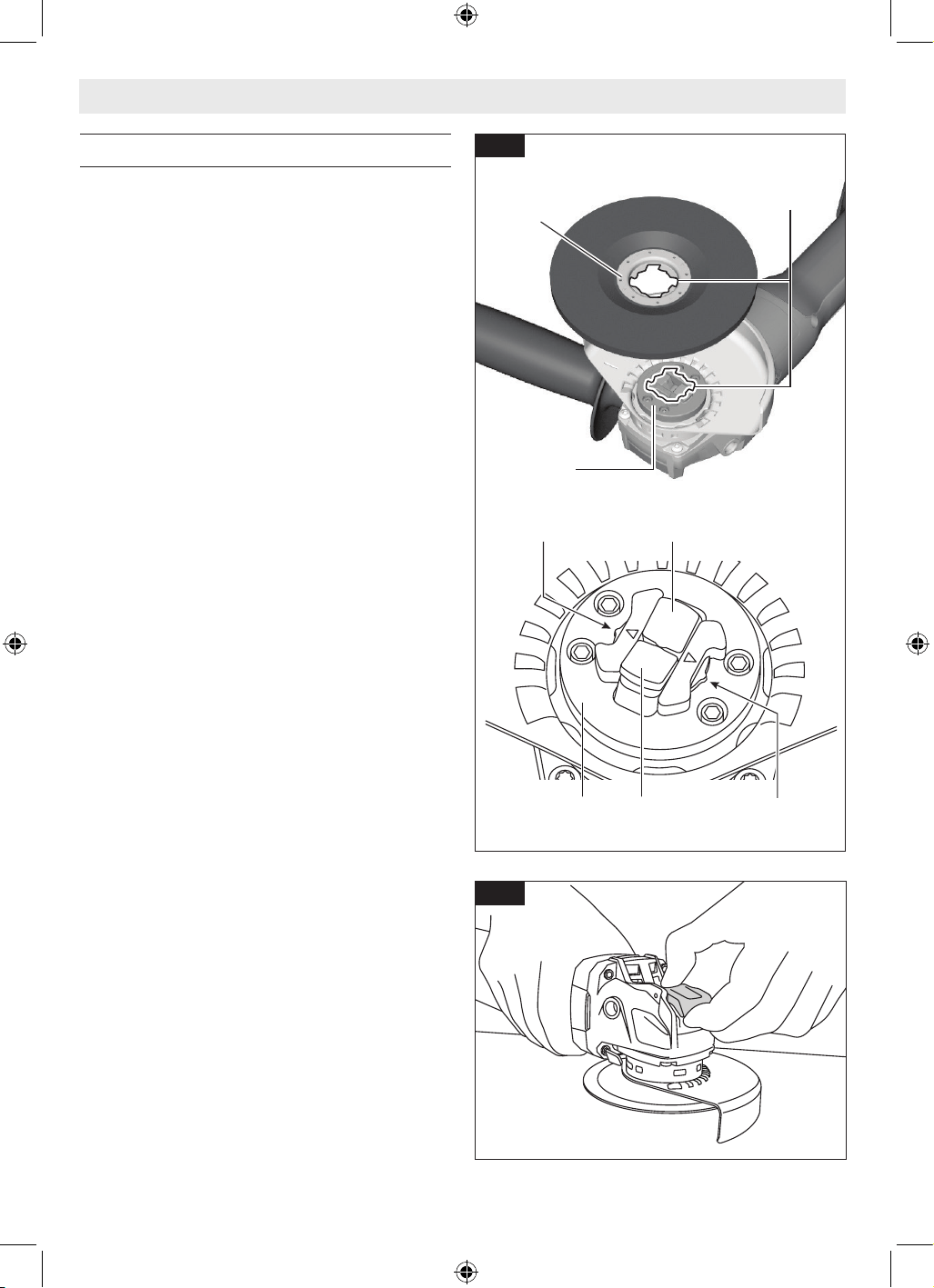

X-Lock System .....................17
Installing the Side Handle .............18

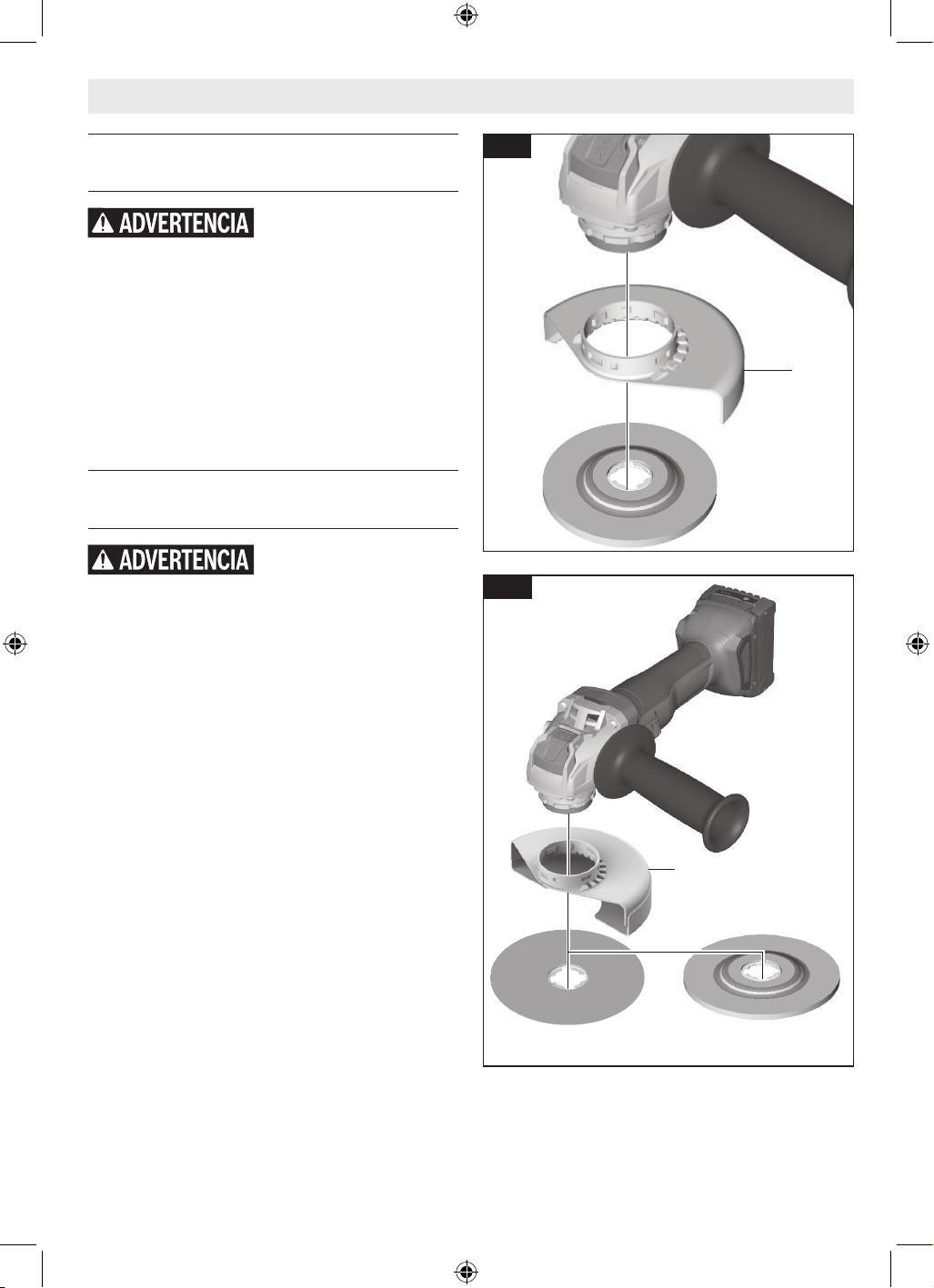

Wheel Guard Installation (Type 27 and
Type 1A/41 Wheel Guards) ............18

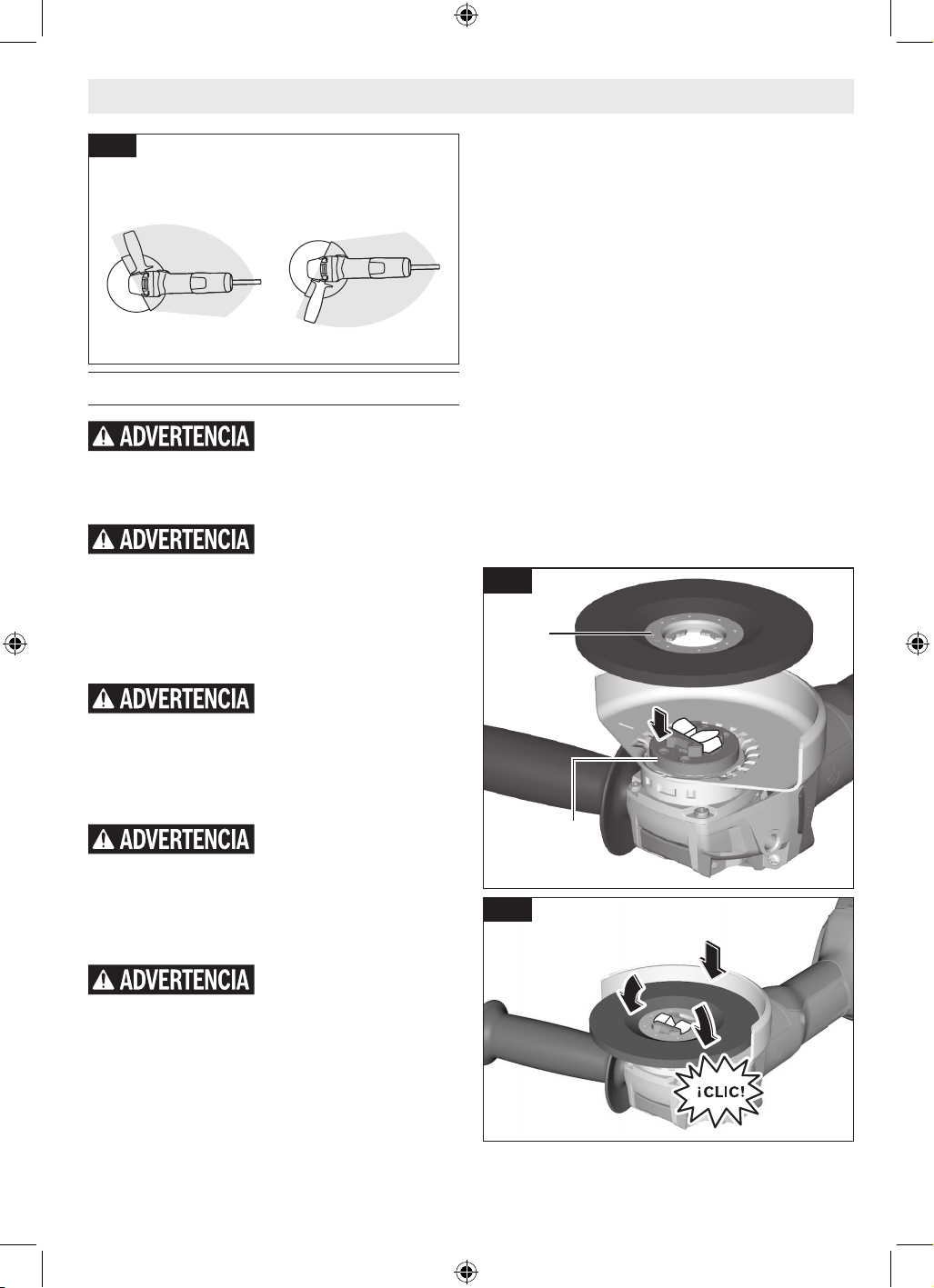

Mounting and Removing
X-Lock Accessories ..................19
Grinding Wheel & Sanding Flap Disk
Assembly .........................21
Type 1A/41 and 27A/42 Wheel
Assembly .........................21

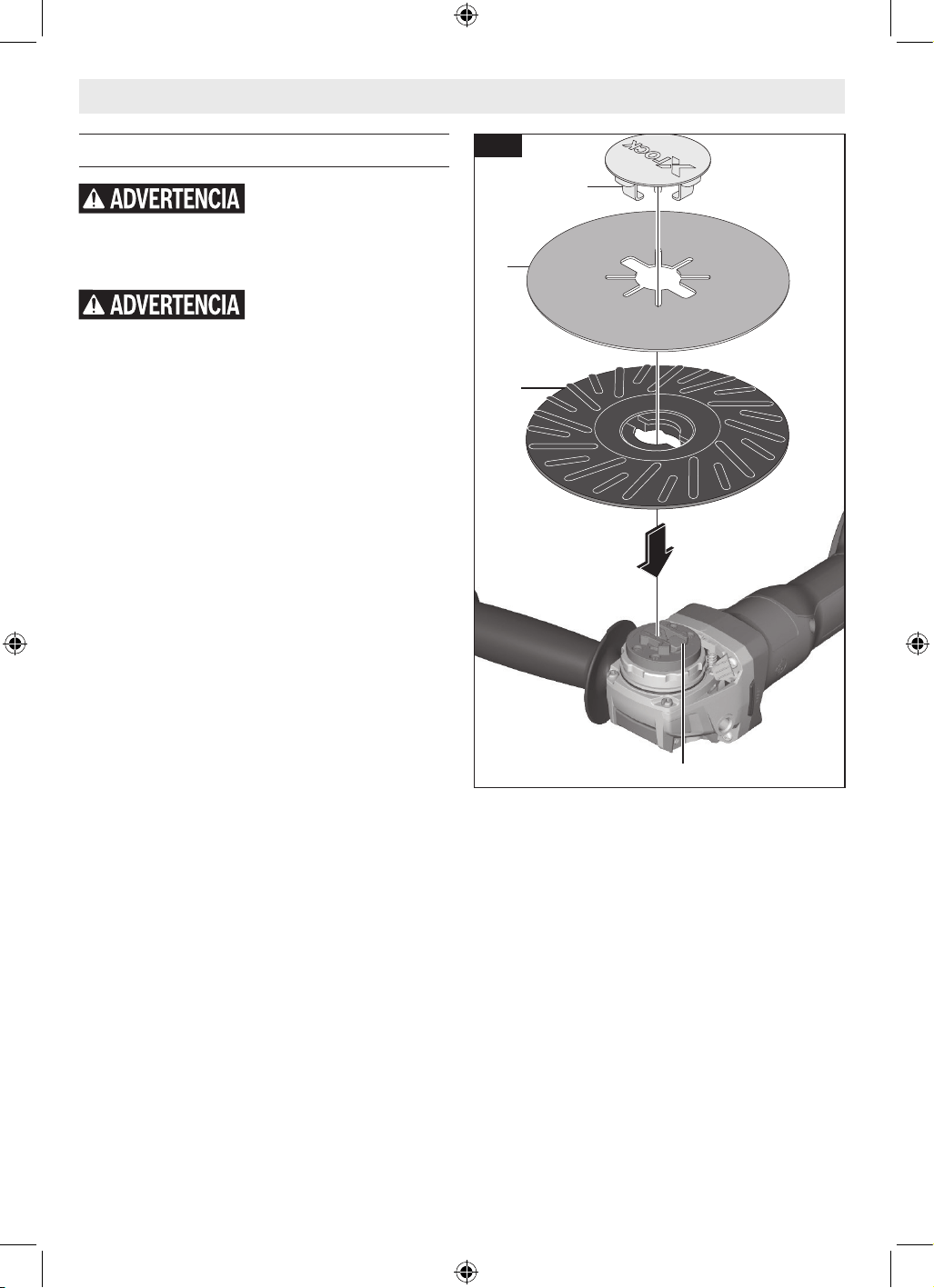

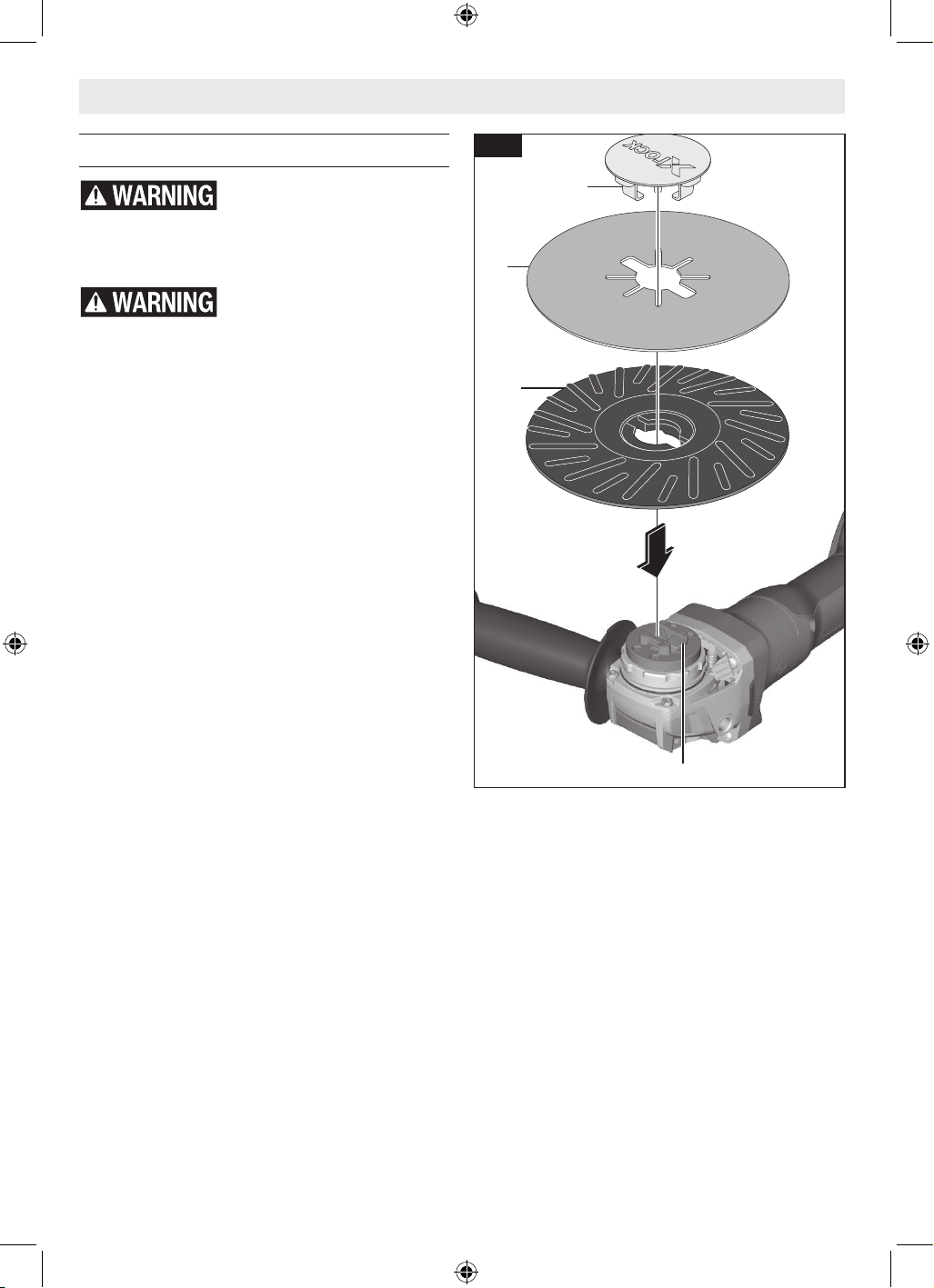

Sanding Assembly ..................22

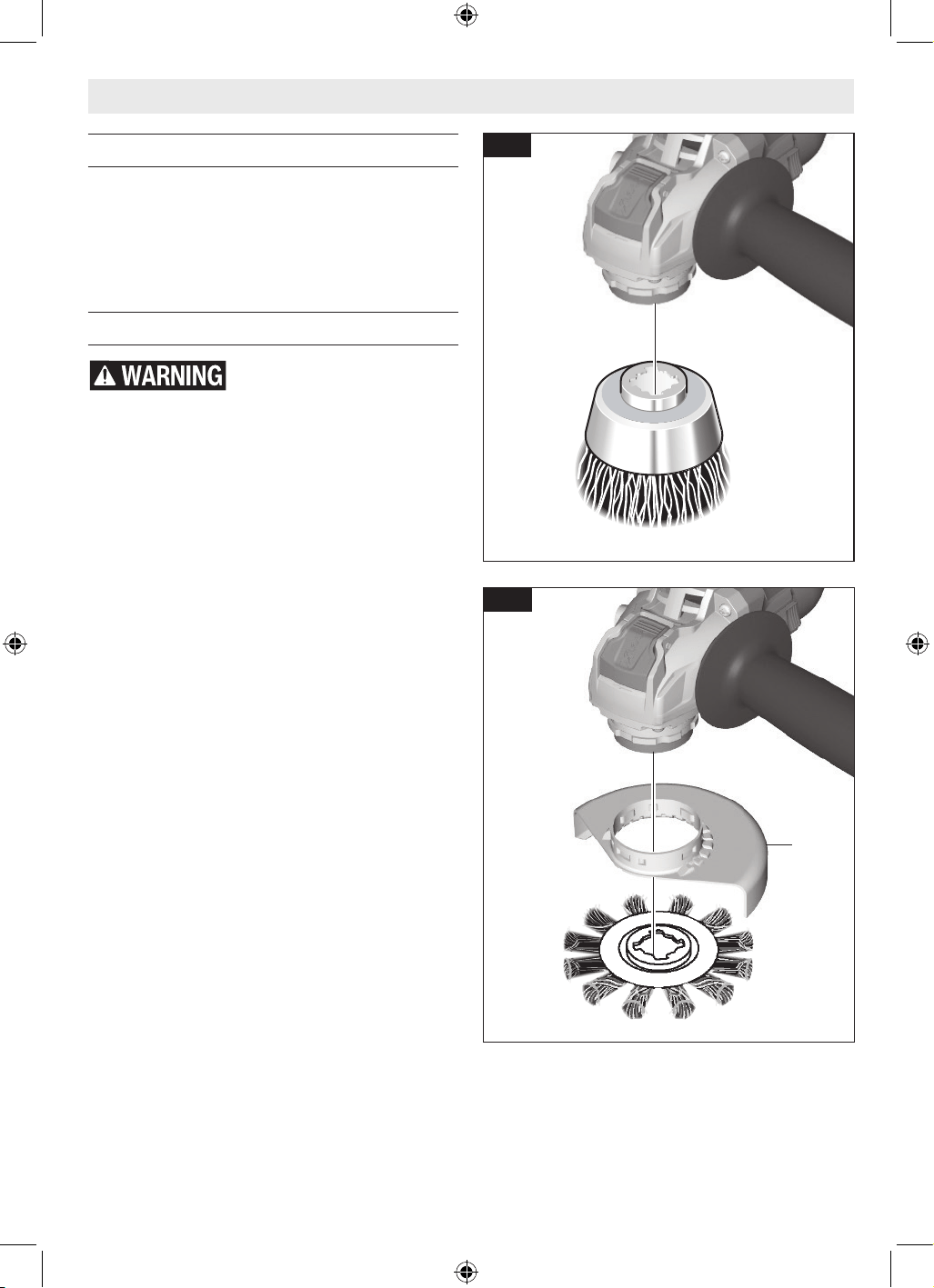

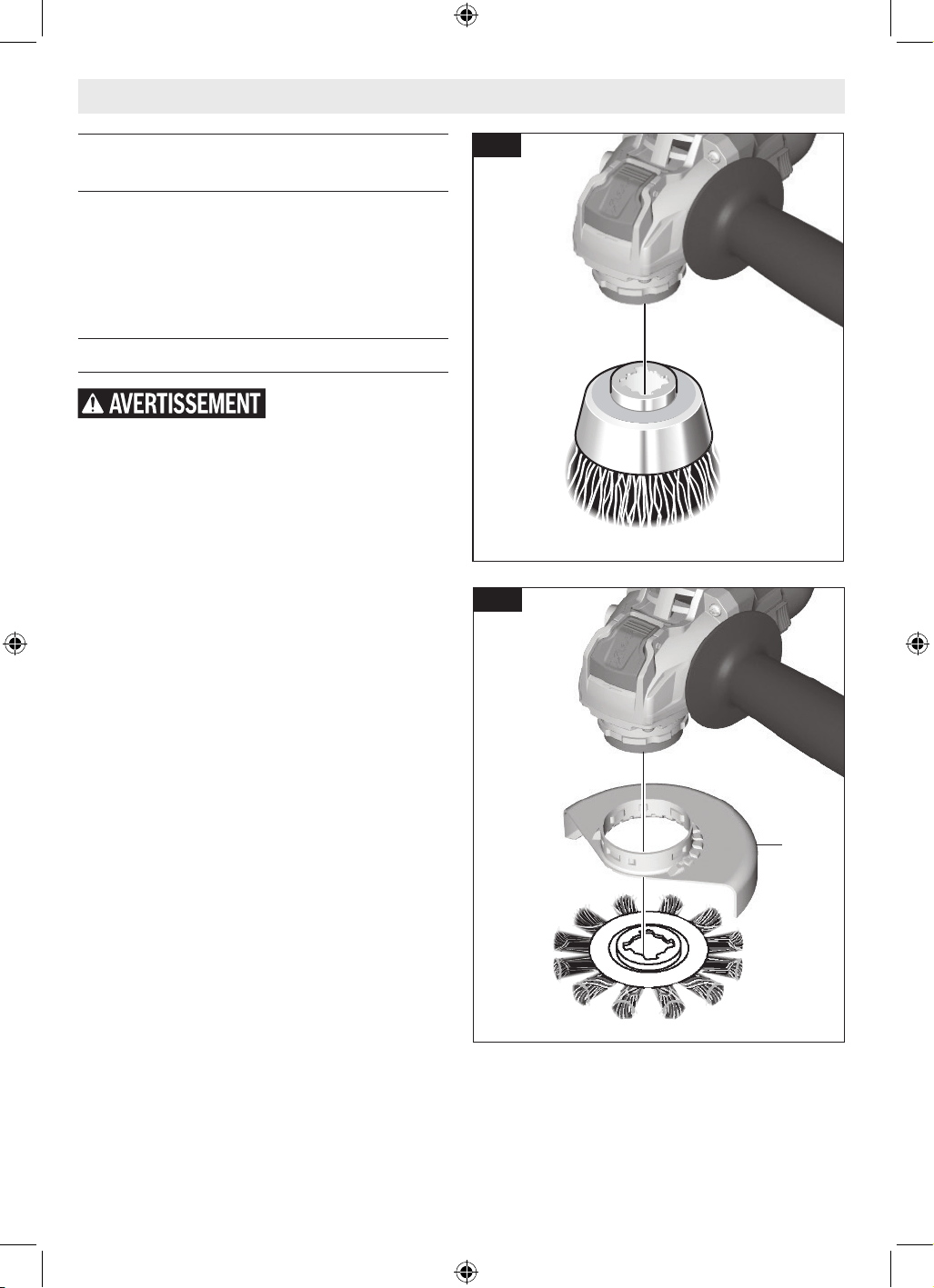

Wire Cup Brush Assembly .............23
Safety Symbols
The definitions below describe the level of severity for each signal word.
Please read the manual and pay attention to these symbols.
This is the safety alert symbol. It is used to alert you to potential
personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided, will
result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided, could
result in death or serious injury.
CAUTION indicates a hazardous situation which, if not avoided, could
result in minor or moderate injury.
Wire Wheel Assembly ................23

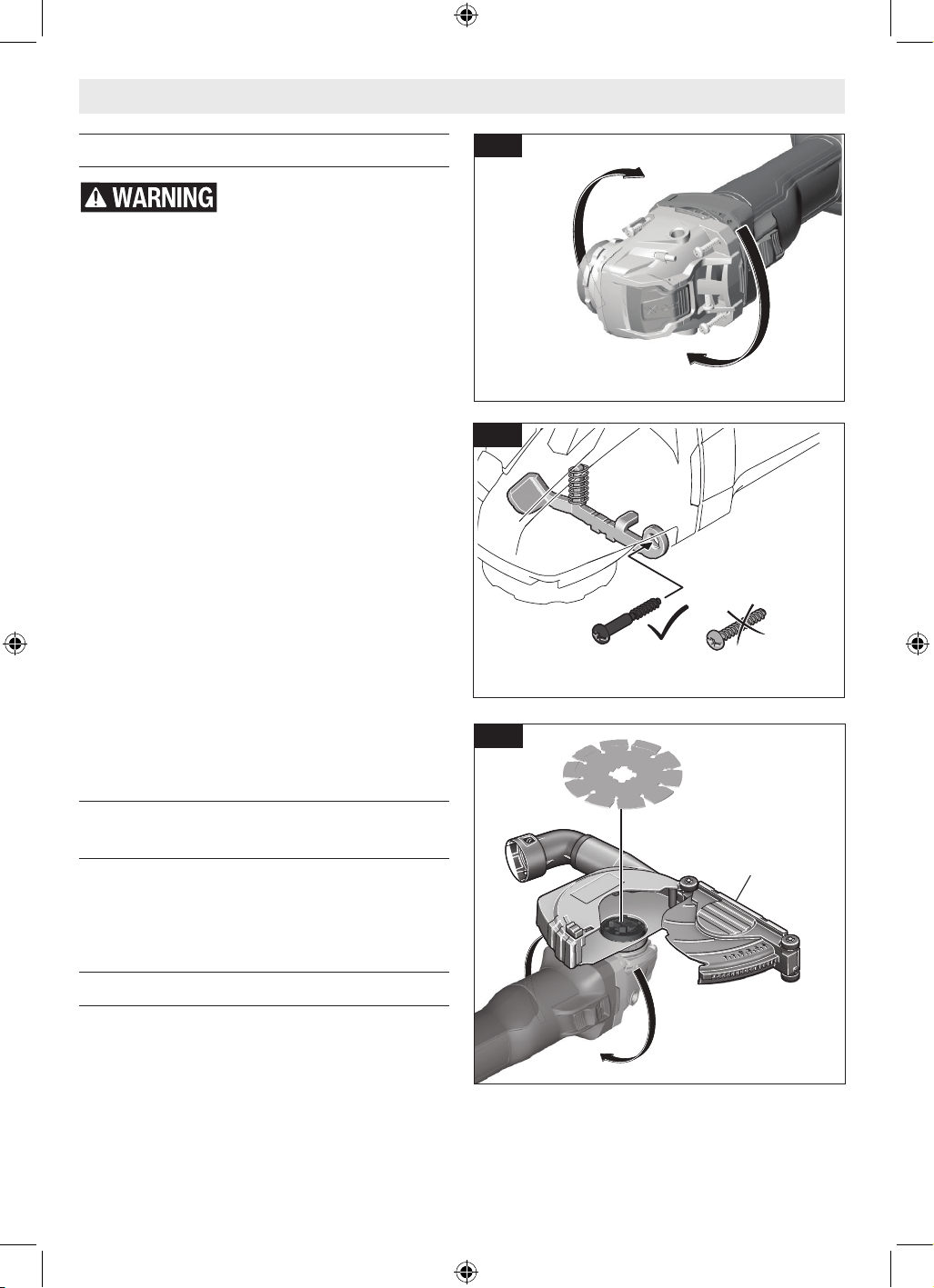

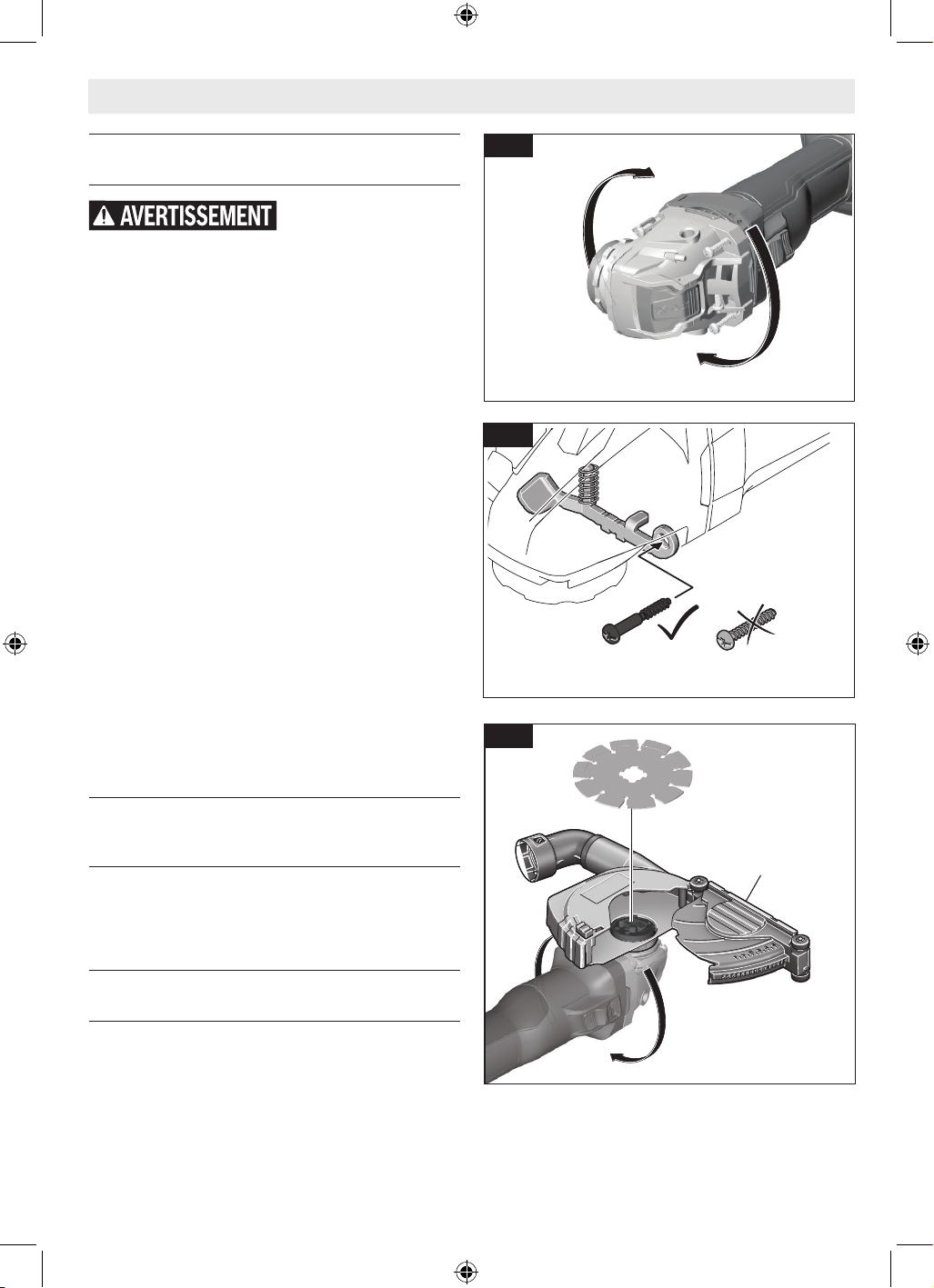

Masonry Cutting Guard Assembly .......24
Installing Masonry Type F (1A/41)
Cutting Guard with Footplate ..........24
Installing Dry Diamond Wheel ..........24

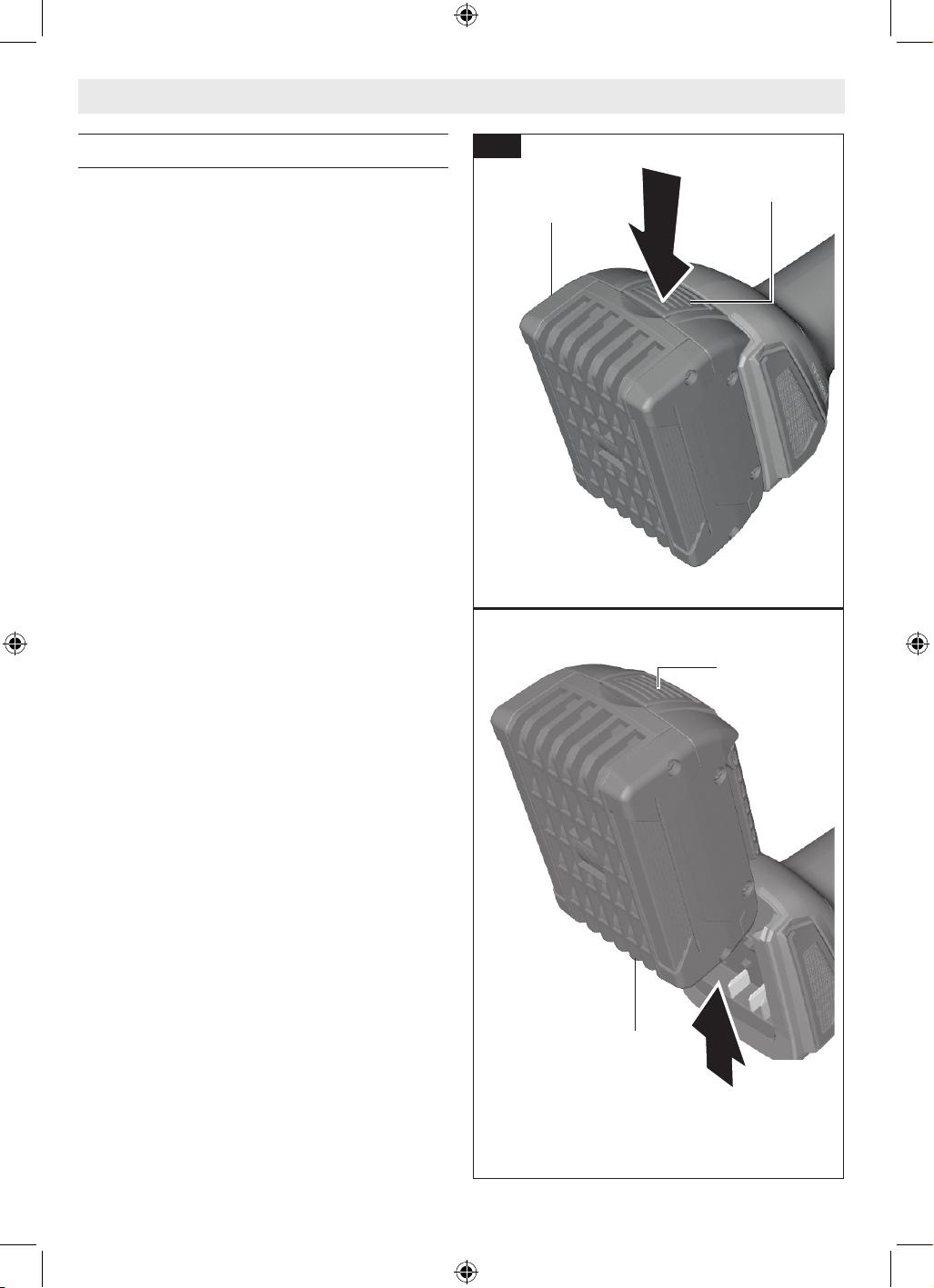

Inserting and Removing Battery Pack .....25
Operation ..........................26

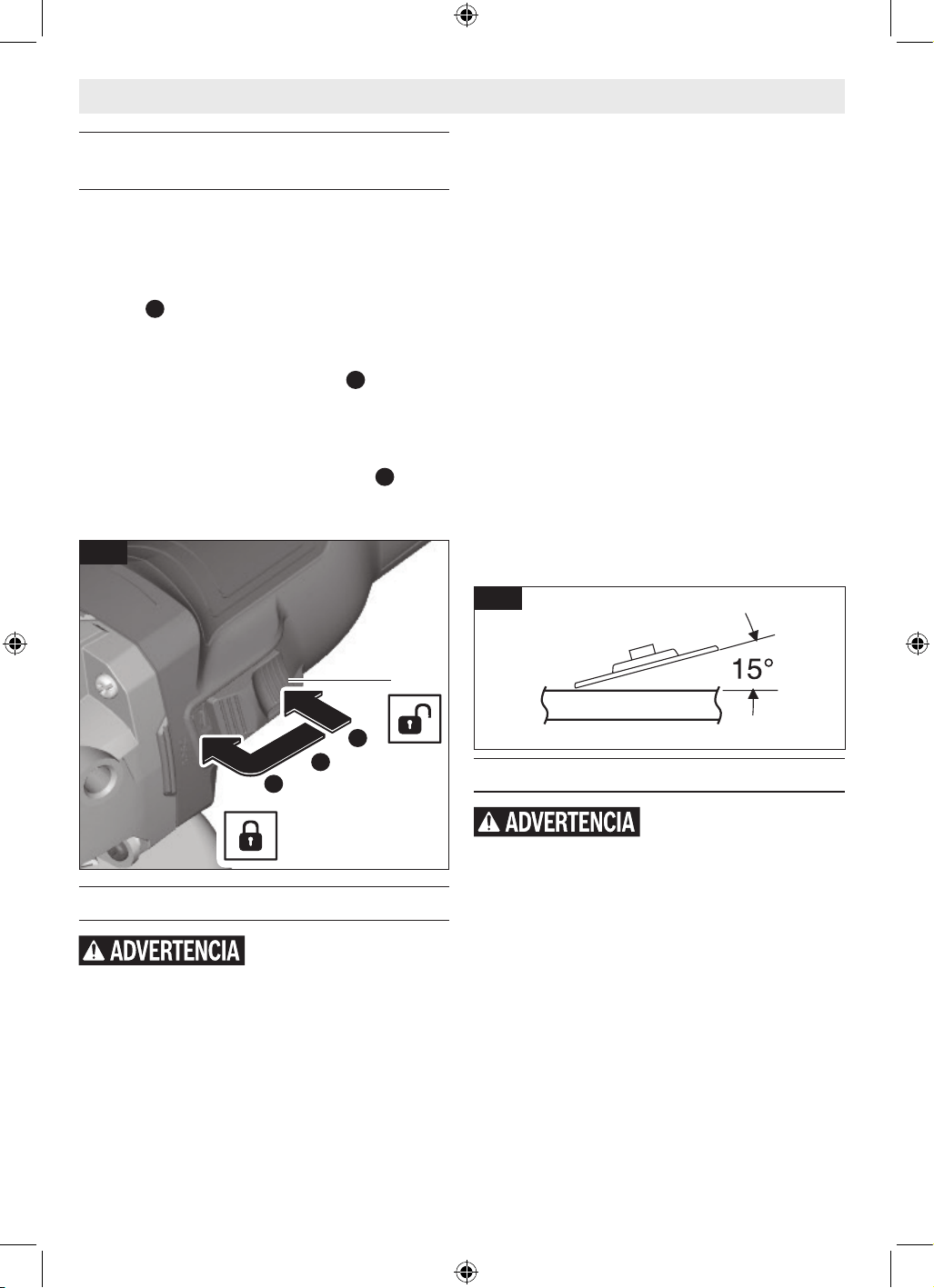

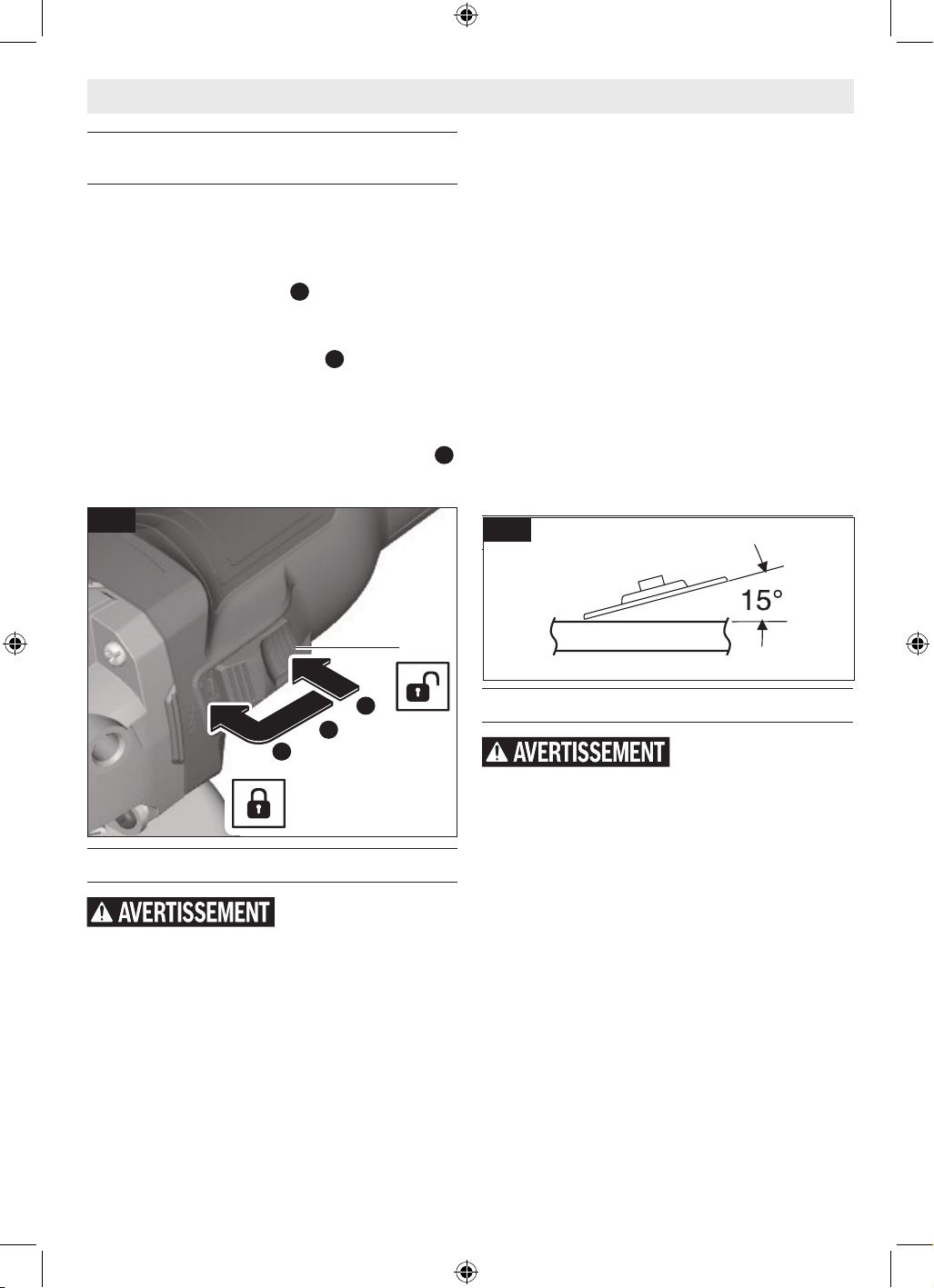

Slide Switch with Lock-ON ............26
Metal Grinding .....................26
Metal Cutting ......................26

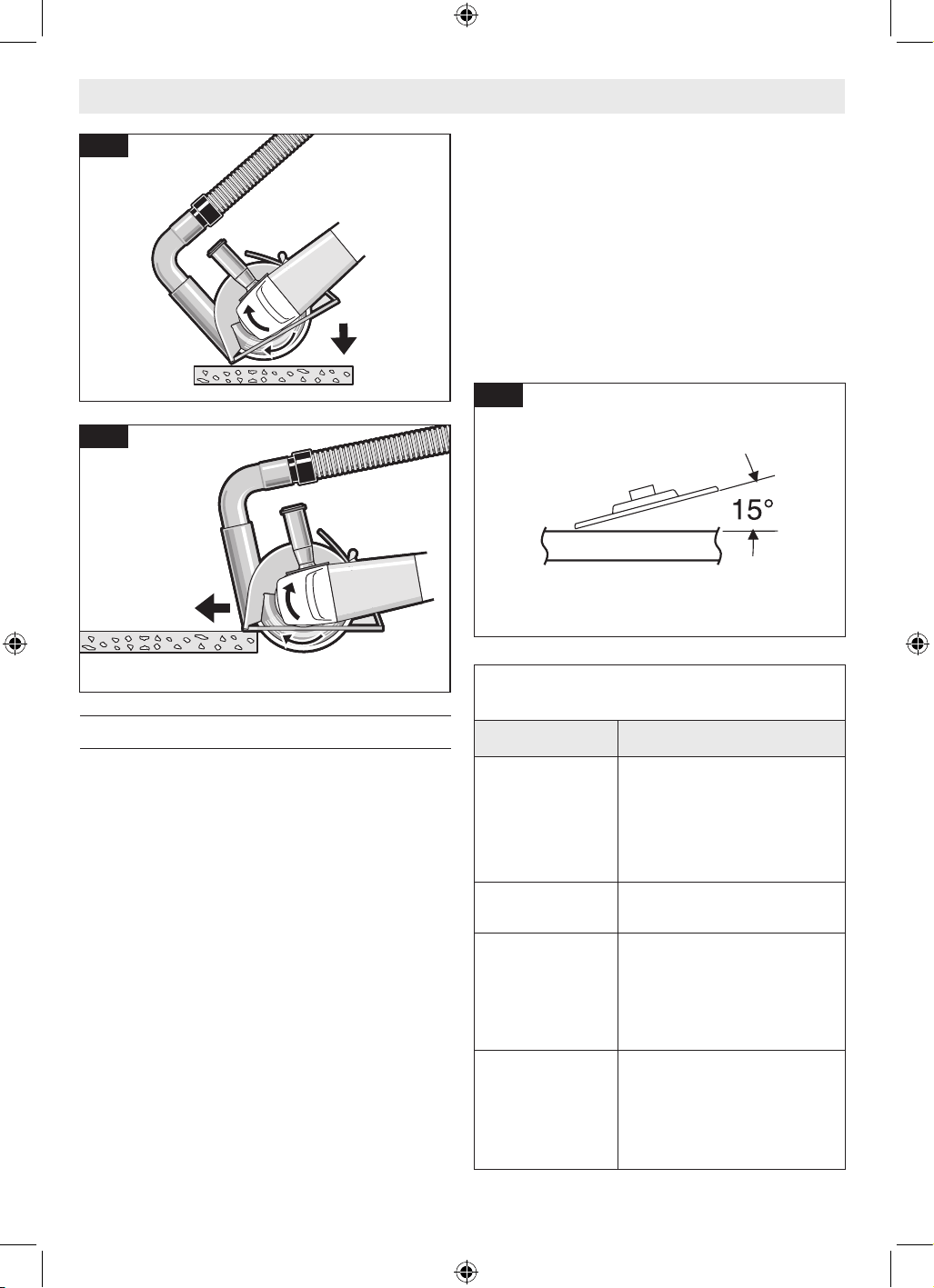

Masonry / Concrete Cutting ...........27
Sanding ..........................28
Polishing Metal and Concrete ..........29

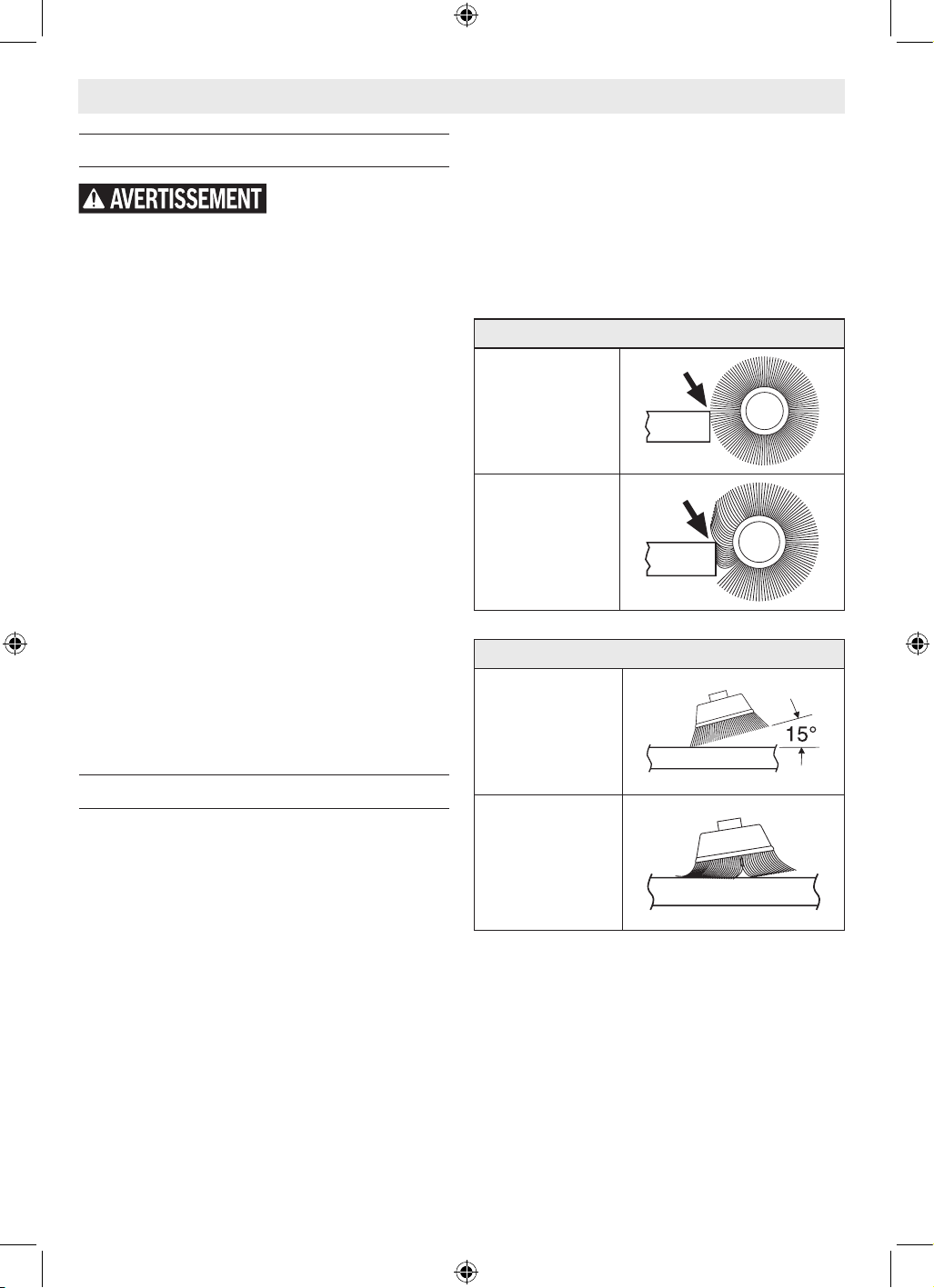

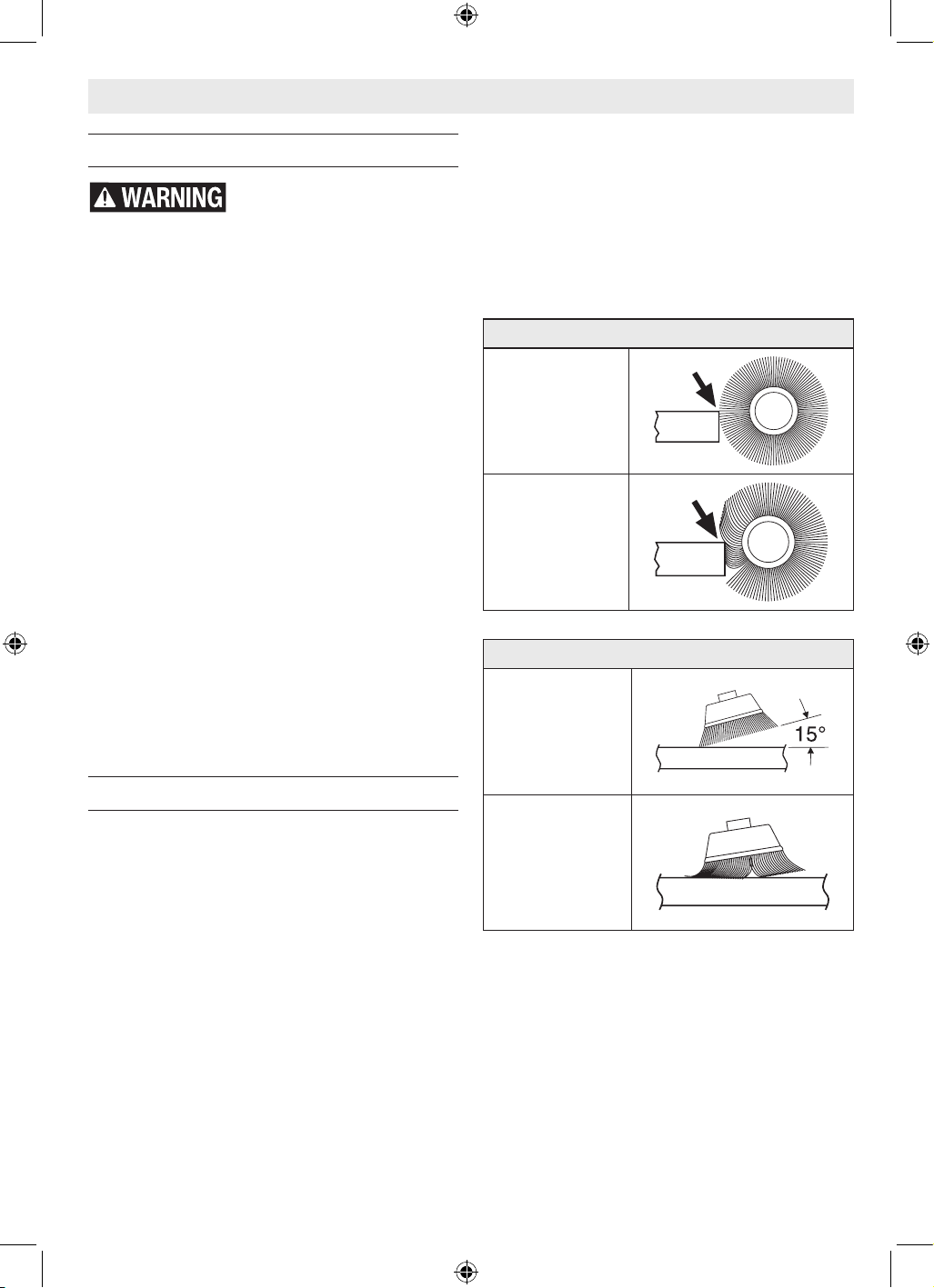

Wire Brush (Wheels and Cups) .........29
Maintenance ........................30
Service ...........................30
Tool Lubrication ....................30
Batteries ..........................30
Cleaning ..........................30
Accessory Storage and Maintenance .....30
Accessories .........................30
2 SAVE THESE INSTRUCTIONS
GWX18V-8-2.indd 2GWX18V-8-2.indd 2 8/27/2025 7:57:43 AM8/27/2025 7:57:43 AM
page heading
3
General Power Tool Safety Warnings
Read all safety warnings, instructions, illustrations and specifications pro-
vided with this power tool. Failure to follow all instructions listed below may
result in electric shock, re, and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
1. Work area safety
a. Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
b. Do not operate power tools in explosive at-
mospheres, such as in the presence of am-
mable liquids, gases or dust. Power tools
create sparks which may ignite the dust or
fumes.
c. Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
2. Electrical safety
a. Power tool plugs must match the out-
let. Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodied plugs
and matching outlets will reduce risk of elec-
tric shock.
b. Avoid body contact with earthed or ground-
ed surfaces, such as pipes, radiators, rang-
es and refrigerators. There is an increased
risk of electric shock if your body is earthed
or grounded.
c. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d. Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat, oil,
sharp edges or moving parts. Damaged or
entangled cords increase the risk of electric
shock.
e. When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduc-
es the risk of electric shock.
f. If operating a power tool in a damp location
is unavoidable, use a Ground Fault Circuit
Interrupter (GFCI) protected supply. Use of
a GFCI reduces the risk of electric shock.
SAVE THESE INSTRUCTIONS 3
3. Personal safety
a. Stay alert, watch what you are doing and
use common sense when operating a power
tool. Do not use a power tool while you are
tired or under the inuence of drugs, alco-
hol or medication. A moment of inattention
while operating power tools may result in se-
rious personal injury.
b. Use personal protective equipment. Always
wear eye protection. Protective equipment
such as a dust mask, non-skid safety shoes,
hard hat, or hearing protection used for ap-
propriate conditions will reduce personal in-
juries.
c. Prevent unintentional starting. Ensure the
switch is in the off-position before connect-
ing to power source and/or battery pack,
picking up or carrying the tool. Carrying
power tools with your nger on the switch or
energizing power tools that have the switch
on invites accidents.
d. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power
tool may result in personal injury.
e. Do not overreach. Keep proper footing and
balance at all times. This enables better con-
trol of the power tool in unexpected situa-
tions.
f. Dress properly. Do not wear loose clothing
or jewelry. Keep your hair and clothing away
from moving parts. Loose clothes, jewelry or
long hair can be caught in moving parts.
g. If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
h. Do not let familiarity gained from frequent
use of tools allow you to become compla-
cent and ignore tool safety principles. A
careless action can cause severe injury within
a fraction of a second.
GWX18V-8-2.indd 3GWX18V-8-2.indd 3 8/27/2025 7:57:43 AM8/27/2025 7:57:43 AM
4 SAVE THESE INSTRUCTIONS
General Power Tool Safety Warnings
4. Power tool use and care
a. Do not force the power tool. Use the cor-
rect power tool for your application. The
correct power tool will do the job better and
safer at the rate for which it was designed.
b. Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is dan-
gerous and must be repaired.
c. Disconnect the plug from the power source
and/or remove the battery pack, if detach-
able, from the power tool before making
any adjustments, changing accessories, or
storing power tools. Such preventive safety
measures reduce the risk of starting the pow-
er tool accidentally.
d. Store idle power tools out of the reach of
children and do not allow persons unfamil-
iar with the power tool or these instructions
to operate the power tool. Power tools are
dangerous in the hands of untrained users.
e. Maintain power tools and accessories.
Check for misalignment or binding of mov-
ing parts, breakage of parts and any other
condition that may affect the power tool’s
operation. If damaged, have the power tool
repaired before use. Many accidents are
caused by poorly maintained power tools.
f. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier
to control.
g. Use the power tool, accessories and tool
bits etc. in accordance with these instruc-
tions, taking into account the working con-
ditions and the work to be performed. Use
of the power tool for operations different
from those intended could result in a hazard-
ous situation.
h. Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slippery
handles and grasping surfaces do not allow
for safe handling and control of the tool in
unexpected situations.
5. Battery tool use and care
a. Recharge only with the charger specified by
the manufacturer. A charger that is suitable
for one type of battery pack may create a risk
of re when used with another battery pack.
b. Use power tools only with specifically des-
ignated battery packs. Use of any other bat-
tery packs may create a risk of injury and re.
c. When battery pack is not in use, keep it
away from other metal objects like paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a con-
nection from one terminal to another.
Shorting the battery terminals together may
cause burns or a re.
d. Under abusive conditions, liquid may be
ejected from the battery, avoid contact. If
contact accidentally occurs, ush with wa-
ter. If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery
may cause irritation or burns.
e. Do not use a battery pack or tool that is
damaged or modified. Damaged or modied
batteries may exhibit unpredictable behavior
resulting in re, explosion or risk of injury.
f. Do not expose a battery pack or tool to fire
or excessive temperature. Exposure to re
or temperature above 265°F (130°C) may
cause explosion.
g. Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specified in the instruc-
tions. Charging improperly or at tempera-
tures outside the specied range may dam-
age the battery and increase the risk of re.
6. Service
a. Have your power tool serviced by a quali-
fied repair person using only identical re-
placement parts. This will ensure that the
safety of the power tool is maintained.
b. Never service damaged battery packs. Ser-
vice of battery packs should only be per-
formed by the manufacturer or authorizedb-
service providers.
GWX18V-8-2.indd 4GWX18V-8-2.indd 4 8/27/2025 7:57:43 AM8/27/2025 7:57:43 AM
SAVE THESE INSTRUCTIONS 5
1. Safety warnings common for
grinding, sanding, wire brushing,
polishing or cutting-off opera-
tions
a. This power tool is intended to function as
a grinder, sander, wire brush, polisher, or
cut-off tool. Read all safety warnings, in-
structions, illustrations and specifications
provided with this power tool. Failure to fol-
low all instructions listed below may result
in electric shock, re and/or serious injury.
b. Operations such as hole cutting are not rec-
ommended to be performed with this power
tool. Operations for which the power tool
was not designed may create a hazard and
cause personal injury.
c. Do not convert this power tool to operate in
a way which is not specifically designed and
specified by the tool manufacturer. Such a
conversion may result in a loss of control and
cause serious personal injury.
d. Do not use accessories which are not spe-
cifically designed and specified by the tool
manufacturer. Just because the accessory
can be attached to your power tool, it does
not assure safe operation.
e. The rated speed of the accessory must be at
least equal to the maximum speed marked
on the power tool. Accessories running fast-
er than their rated speed can break and y
apart.
f. The outside diameter and the thickness of
your accessory must be within the capacity
rating of your power tool. Incorrectly sized
accessories cannot be adequately guarded or
controlled.
g. The dimensions of the accessory mount-
ing must fit the dimensions of the mount-
ing hardware of the power tool. Accessories
that do not match the mounting hardware of
the power tool will run out of balance, vibrate
excessively and may cause loss of control.
Safety Rules for Cordless Angle Grinders
h. Do not use a damaged accessory. Before
each use inspect the accessory such as
abrasive wheels for chips and cracks, back-
ing pad for cracks, tear or excess wear, wire
brush for loose or cracked wires. If power
tool or accessory is dropped, inspect for
damage or install an undamaged accessory.
After inspecting and installing an accesso-
ry, position yourself and bystanders away
from the plane of the rotating accessory
and run the power tool at maximum no-load
speed for one minute. Damaged accessories
will normally break apart during this test
time.
i. Wear personal protective equipment. De-
pending on application, use face shield,
safety goggles or safety glasses. As ap-
propriate, wear dust mask, hearing protec-
tors, gloves and workshop apron capable of
stopping small abrasive or workpiece frag-
ments. The eye protection must be capable
of stopping ying debris generated by vari-
ous applications. The dust mask or respirator
must be capable of ltrating particles gener-
ated by the particular application. Prolonged
exposure to high intensity noise may cause
hearing loss.
j. Keep bystanders a safe distance away from
work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of workpiece or of a broken acces-
sory may y away and cause injury beyond
immediate area of operation.
k. Hold the power tool by insulated gripping
surfaces only, when performing an opera-
tion where the cutting accessory may con-
tact hidden wiring. Contact with a “live”
wire will also make exposed metal parts of
the power tool “live” and could give the op-
erator an electric shock.
l. Never lay the power tool down until the ac-
cessory has come to a complete stop. The
spinning accessory may grab the surface and
pull the power tool out of your control.
m. Do not run the power tool while carrying
it at your side. Accidental contact with the
spinning accessory could snag your clothing,
pulling the accessory into your body.
n. Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside the
housing and excessive accumulation of pow-
dered metal may cause electrical hazards.
GWX18V-8-2.indd 5GWX18V-8-2.indd 5 8/27/2025 7:57:43 AM8/27/2025 7:57:43 AM
6 SAVE THESE INSTRUCTIONS
Safety Rules for Cordless Angle Grinders
o. Do not operate the power tool near am-
mable materials. Sparks could ignite these
materials.
p. Do not use accessories that require liquid
coolants. Using water or other liquid cool-
ants may result in electrocution or shock.
2. Kickback and related warnings
Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad, brush
or any other accessory. Pinching or snagging
causes rapid stalling of the rotating accessory
which in turn causes the uncontrolled power
tool to be forced in the direction opposite of
the accessory’s rotation at the point of the
binding.
For example, if an abrasive wheel is snagged
or pinched by the workpiece, the edge of the
wheel that is entering into the pinch point can
dig into the surface of the material causing the
wheel to climb out or kick out. The wheel may
either jump toward or away from the operator,
depending on direction of the wheel’s move-
ment at the point of pinching. Abrasive wheels
may also break under these conditions.
Kickback is the result of power tool misuse
and/or incorrect operating procedures or con-
ditions and can be avoided by taking proper
precautions as given below.
a. Maintain a firm grip with both hands on the
power tool and position your body and arms
to allow you to resist kickback forces. Al-
ways use auxiliary handle, if provided, for
maximum control over kickback or torque
reaction during start-up. The operator can
control torque reactions or kickback forces,
if proper precautions are taken.
b. Never place your hand near the rotating ac-
cessory. Accessory may kickback over your
hand.
c. Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction op-
posite to the wheel’s movement at the point
of snagging.
d. Use special care when working corners,
sharp edges, etc. Avoid bouncing and snag-
ging the accessory. Corners, sharp edges or
bouncing have a tendency to snag the rotat-
ing accessory and cause loss of control or
kickback.
e. Do not attach a saw chain woodcarving
blade, segmented diamond wheel with a pe-
ripheral gap greater than 10 mm (13/32”)
or toothed saw blade. Such blades create
frequent kickback and loss of control.
3. Safety warnings specific for
grinding and cutting-off opera-
tions
a. Use only wheel types that are specified for
your power tool and the specific guard de-
signed for the selected wheel. Wheels for
which the power tool was not designed can-
not be adequately guarded and are unsafe.
b. The grinding surface of center depressed
wheels must be mounted below the plane
of the guard lip. An improperly mounted
wheel that projects through the plane of the
guard lip cannot be adequately protected.
c. The guard must be securely attached to
the power tool and positioned for maxi-
mum safety, so the least amount of wheel
is exposed towards the operator. The guard
helps to protect the operator from broken
wheel fragments, accidental contact with
wheel and sparks that could ignite clothing.
d. Wheels must be used only for specified ap-
plications. For example: do not grind with
the side of cut-off wheel. Abrasive cut-off
wheels are intended for peripheral grind-
ing, side forces applied to these wheels may
cause them to shatter.
e. Always use undamaged wheel anges that
are of correct size and shape for your se-
lected wheel. Proper wheel anges support
the wheel thus reducing the possibility of
wheel breakage. Flanges for cut-off wheels
may be different from grinding wheel anges.
f. Do not use worn down wheels from larger
power tools. A wheel intended for larger
power tool is not suitable for the higher
speed of a smaller tool and may burst.
g. When using dual purpose wheels always
use the correct guard for the application
being performed. Failure to use the correct
guard may not provide the desired level of
guarding, which could lead to serious injury.
GWX18V-8-2.indd 6GWX18V-8-2.indd 6 8/27/2025 7:57:43 AM8/27/2025 7:57:43 AM
SAVE THESE INSTRUCTIONS 7
Safety Rules for Cordless Angle Grinders
4. Additional safety warnings
specific for cutting-off operations
a. Do not “jam” the cut-off wheel or apply ex-
cessive pressure. Do not attempt to make
an excessive depth of cut. Overstressing the
wheel increases the loading and susceptibil-
ity to twisting or binding of the wheel in the
cut and the possibility of kickback or wheel
breakage.
b. Do not position your body in line with and
behind the rotating wheel. When the wheel,
at the point of operation, is moving away
from your body, the possible kickback may
propel the spinning wheel and the power
tool directly at you.
c. When the wheel is binding or when inter-
rupting a cut for any reason, switch off the
power tool and hold it motionless until the
wheel comes to a complete stop. Never at-
tempt to remove the cutoff wheel from the
cut while the wheel is in motion otherwise
kickback may occur. Investigate and take
corrective action to eliminate the cause of
wheel binding.
d. Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed
and carefully re-enter the cut. The wheel
may bind, walk up or kickback if the power
tool is restarted in the workpiece.
e. Support panels or any oversized workpiece
to minimize the risk of wheel pinching and
kickback. Large workpieces tend to sag un-
der their own weight. Supports must be
placed under the workpiece near the line of
cut and near the edge of the workpiece on
both sides of the wheel.
f. Use extra caution when making a “pocket
cut” into existing walls or other blind areas.
The protruding wheel may cut gas or water
pipes, electrical wiring or objects that can
cause kickback.
g. Do not attempt to do curved cutting. Over-
stressing the wheel increases the leading
and susceptibility to twisting or binding of
the wheel in the cut and the possibility of
kickback or wheel breakage, which can lead
to serious injury.
5. Safety warnings specific for
sanding operations
a. Use proper sized sanding disc paper. Follow
manufacturer’s recommendations, when se-
lecting sanding paper. Larger sanding paper
extending beyond the sanding pad presents
a laceration hazard and may cause snagging,
tearing of the disc or kickback.
6. Safety warnings specific for pol-
ishing operations:
a. Do not allow any loose portion of the pol-
ishing bonnet or its attachment strings to
spin freely. Tuck away or trim any loose
attachment strings. Loose and spinning at-
tachment strings can entangle your ngers or
snag on the workpiece.
7. Safety warnings specific for wire
brushing operations
a. Be aware that wire bristles are thrown by
the brush even during ordinary operation.
Do not overstress the wires by applying ex-
cessive load to the brush. The wire bristles
can easily penetrate light clothing and/or
skin.
b. If the use of a guard is recommended for
wire brushing, do not allow any interfer-
ence of the wire wheel or brush with the
guard. Wire wheel or brush may expand in
diameter due to work load and centrifugal
forces.
GWX18V-8-2.indd 7GWX18V-8-2.indd 7 8/27/2025 7:57:43 AM8/27/2025 7:57:43 AM
page heading
8
Additional Safety Warnings
Use either Type A (Type
1A/41) cut-off or Type C
(combination) WHEEL GUARD, when using
dual purpose (combined grinding and cutting-
off abrasive) ange mounted wheels.
Use Type B (Type 27) grinding WHEEL GUARD
for facial grinding. When using a Type A (Type
1A/41) cut-off WHEEL GUARD for facial grind-
ing, the WHEEL GUARD may interfere with the
workpiece causing poor control;
Use Type A (Type 1A/41) cut-off or Type C
(combination) WHEEL GUARD for cut-off op-
erations. When using a Type B (Type 27) grind-
ing WHEEL GUARD for cutting-off operations
with bonded abrasive wheels, there is an in-
creased risk of exposure to emitted sparks and
particles, as well as exposure to wheel frag-
ments in the event of wheel burst;
Use Type E (diamond surface grinding)
WHEEL GUARD or Type F (masonry cut-off)
WHEEL GUARD for cutting-off and facial op-
erations in concrete or masonry. When using
a Type A (Type 1A/41) cut-off, Type B (Type
27) grinding or Type C (combination) WHEEL
GUARD for cutting-off and facial grinding op-
erations in concrete or masonry, there is an
increased risk of exposure to dust and loss of
control resulting in kickback;
Use wheel-type wire brushes having thickness
and diameter not greater than specified in this
manual. When using a Type A (Type 1A/41) cut-
off, Type B (Type 27) grinding or Type C (combi-
nation) WHEEL GUARD with a wheel-type wire
brush with a thickness greater than the maxi-
mum thickness as specied the wires may catch
on the guard leading to breaking off wires.
Do not use AC only rated tools with a DC pow-
er supply. While the tool may appear to work,
the electrical components of the AC rated tool
are likely to fail and create a hazard to the op-
erator.
Keep handles dry, clean and free from oil and
grease. Slippery hands cannot safely control
the power tool.
Use clamps or other practical way to secure
and support the workpiece to a stable plat-
form. Holding the work by hand or against your
body is unstable and may lead to loss of con-
trol.
8 SAVE THESE INSTRUCTIONS
Develop a periodic maintenance schedule for
your tool. When cleaning a tool be careful not
to disassemble any portion of the tool since
internal wires may be misplaced or pinched or
safety guard return springs may be improperly
mounted. Certain cleaning agents such as gas-
oline, carbon tetrachloride, ammonia, etc. may
damage plastic parts.
Do not use vacuum or other dust collection
system when cutting metal. Sparks from met-
al cutting can cause re in the collector.
Use this grinder only as intended. Unintend-
ed use may result in personal injury and prop-
erty damage.
Do not use Type 11 abrasive (cup) wheels
with this tool. This tool is not designed for
use with Type 11 (cup) abrasive grinding
wheels.
Let the grinder accessory come to a com-
plete stop before setting the tool down. The
brake action of this grinder is not intended
as a safety feature. Using the appropriate
guard when operating the grinder is your best
protection against unintentional contact with a
spinning accessory. Unintended contact with a
rotating accessory can cause property damage
and/or personal injury.
Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
A Type 27 guard must be used with all grind-
ing wheels, bonded body sanding ap discs,
wire brushes and wheels. The tool may be
used without a guard only when sanding with
conventional sanding discs.
A Type 1A/41A guard must be used for all
cutting operations.
Only use Bosch or Bosch licensed X-LOCK ac-
cessories. Incompatible accessories may not
clamp properly resulting in personal injury
and/or property damage.
GWX18V-8-2.indd 8GWX18V-8-2.indd 8 8/27/2025 7:57:43 AM8/27/2025 7:57:43 AM
SAVE THESE INSTRUCTIONS 9
Additional Safety Warnings

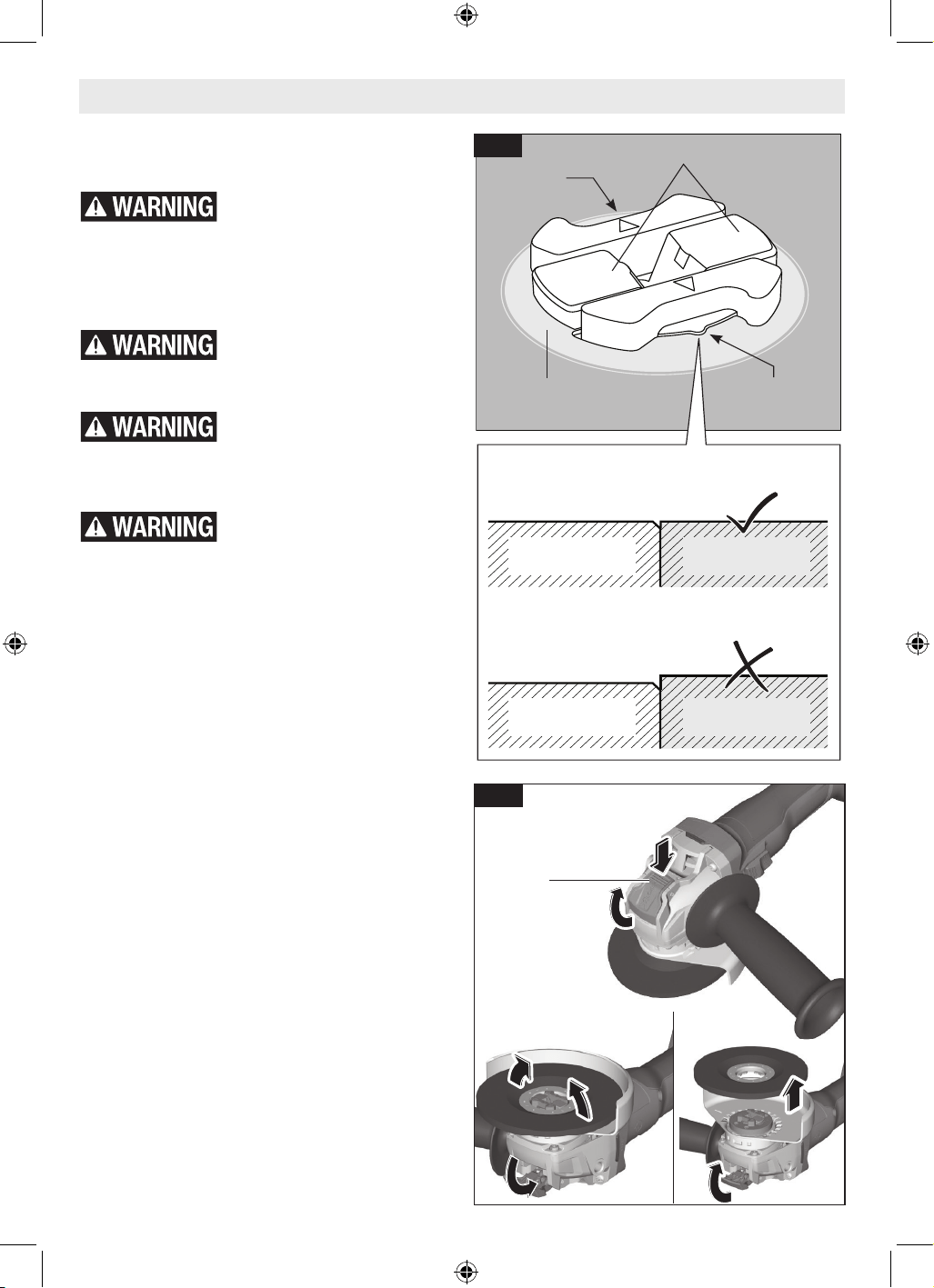

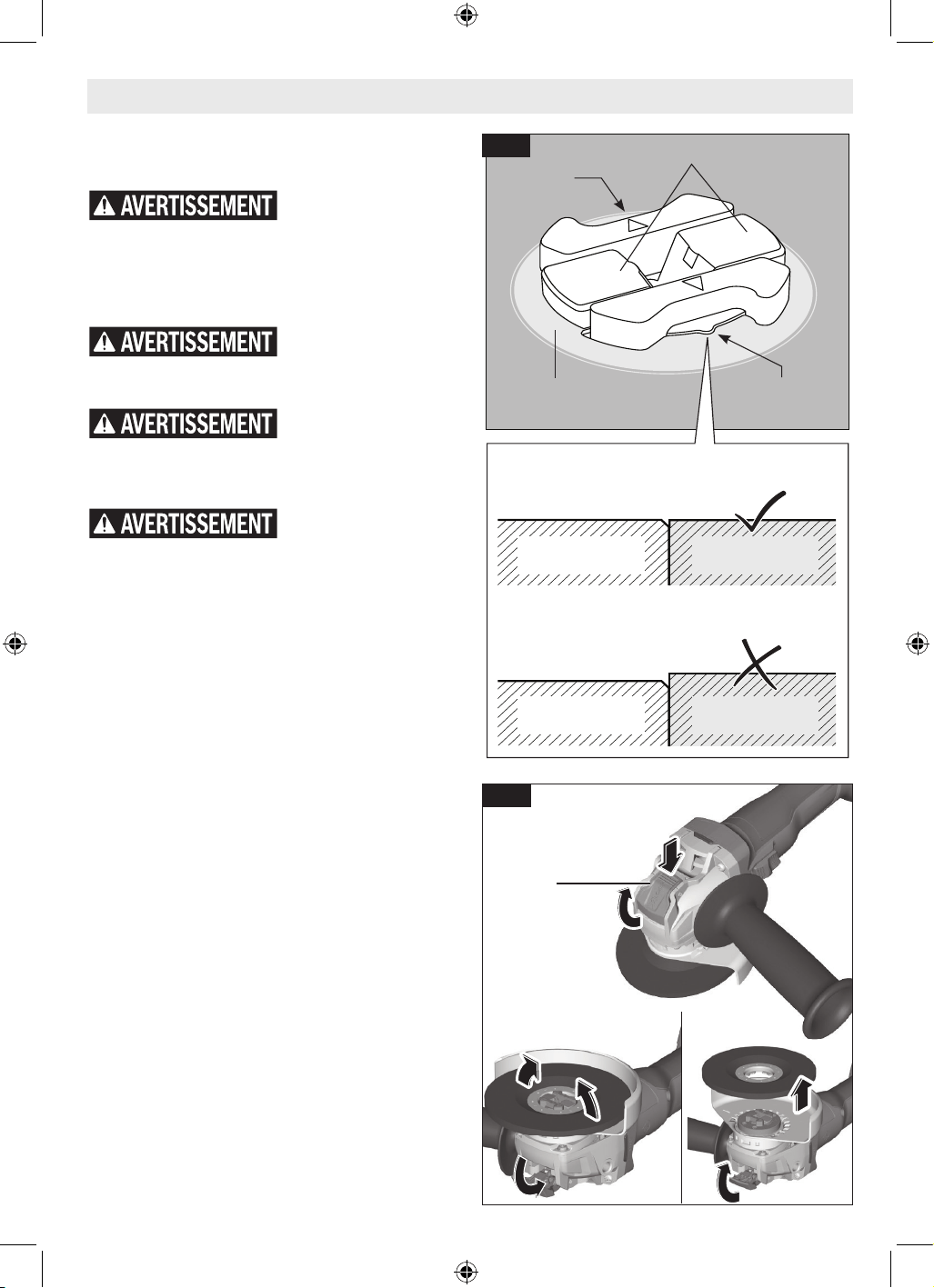

Confirm proper clamping
by ensuring that top of the
accessory X-Lock mounting hub surface is not
above the top of the clamping height gauge.
Accessories that are above the clamping height
gauge may not be xed properly and separate
from the the tool causing personal injury and/
or property damage.
Always inspect accessory mount and acces-
sory clamping ange before use. Do not use
the tool or accessory if the accessory mount
or accessory is damaged or deformed. Acces-
sories that are not clamped properly may cause
personal injury and/or property damage.
Check for presence or buildup of foreign ma-
terial on clamping surfaces and remove be-
fore use. Unwanted material can cause incom-
plete clamping and may cause personal injury
and/or property damage.
Never actuate X-Lock Release Lever while
accessory is moving. Make sure that the ac-
cessory has come to a complete stop before
removing the accessory. Releasing accessory
while still spinning could cause personal injury
and/or property damage.
Do not touch grinding and cutting discs until
they have cooled down. The discs can become
very hot while working.
Do not allow accessories to fall uncontrolla-
bly after release. Falling accessories can be-
come damaged and may cause personal injury
and/or property damage.
Do not use a damaged accessory. Before
each use inspect the accessory such as abra-
sive wheels for chips and cracks, backing pad
for cracks, tear or excess wear, wire brush for
loose or cracked wires. If power tool or acces-
sory is dropped, inspect for damage or install
an undamaged accessory. After inspecting and
installing an accessory, position yourself and
bystanders away from the plane of the rotating
accessory and run the power tool at maximum
no-load speed for one minute. Damaged acces-
sories will normally break apart during this test
time.
Do not use accessories that run eccentrical-
ly. The tool will vibrate excessively and may
cause loss of control and the accessory may
burst.
Always use Type A (1A/41) cutting wheel
guard for cutting.
The rated speed of the accessory must be at
least equal to the maximum speed marked on
the power tool. Accessories running faster than
their rated speed can break and y apart.
Wheel guard may not be used for most sand-
ing operations. Always reinstall wheel guard
when converting back to grinding operations.
Always use Type B (27) grinding wheel guard
with wire wheels (brushes). Not using wheel
guard with wire wheels may cause injury.
A Type B (27) grinding wheel guard may not
be used for all tool operations. Do not discard
guard when not in use. Always reinstall wheel
guard when converting back to grinding opera-
tions.
Always use Type A (1A/41) cutting wheel
guard for cutting. Cutting with a Type B (27)
wheel guard may not provide the operator suf-
cient protection in the event of a wheel burst.

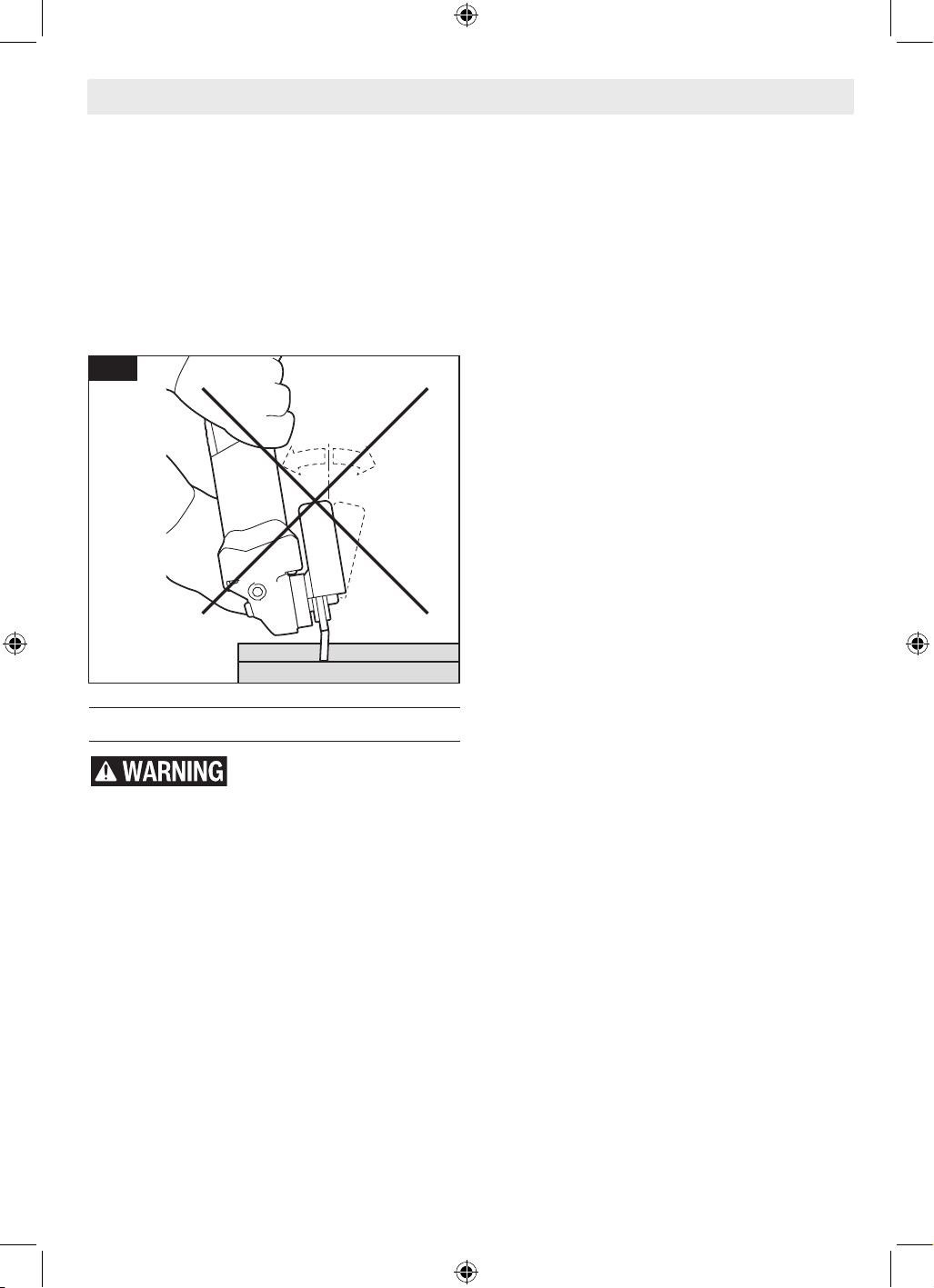

When cutting never pull the tool backward
since wheel will climb out of the material and
KICKBACK will occur.
Do not use angle grinder for polishing painted
surfaces or plastics. Using angle grinders for
such applications may damage materials and
surfaces.
To avoid accidents, always disconnect the tool
and/or charger from the power supply before
servicing or cleaning.
Have your power tool serviced by a qualified
repair person using only identical replace-
ment parts. This will ensure that the safety of
the power tool is maintained.
If an extension cord is necessary, a cord with
adequate size conductors that is capable of
carrying the current necessary for your tool
must be used. This will prevent excessive volt-
age drop, loss of power or overheating. Ground-
ed tools must use 3-wire extension cords that
have 3-prong plugs and receptacles.
Do not use attachments/accessories other
than those specified by Bosch. Use of attach-
ments/accessories not specied for use with
the tool described in this manual may result in
damage to tool, property damage, and or per-
sonal injury.
GWX18V-8-2.indd 9GWX18V-8-2.indd 9 8/27/2025 7:57:43 AM8/27/2025 7:57:43 AM
page heading
10 SAVE THESE INSTRUCTIONS
Intended Use
Use this grinder only as intended. Unintended use may result in personal in-
jury and property damage.
The GWX18V-8-2 small angle grinder is intended for professional grinding, cutting, sanding, wire
brushing, and polishing applications described in this manual.
Do not use Type 1 abrasive wheels designed
for straight grinding.
Do not attempt to cut large stock or sheets of
metal as this machine is not designed to be a
dedicated cut-off machine.
Some dust created by pow-
er sanding, sawing, grind-
ing, drilling, and other construction activities
contains chemicals known to cause cancer,
birth defects or other reproductive harm.
Some examples of these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement and
other masonry products, and
• Arsenic and chromium from chemically-treat-
ed lumber.
Your risk from these exposures varies, depend-
ing on how often you do this type of work. To
reduce your exposure to these chemicals: work
in a well ventilated area, and work with ap-
proved safety equipment, such as those dust
masks that are specially designed to lter out
microscopic particles.
Disposal
This section is part of Robert Bosch Tool Cor-
poration’s commitment to preserving our envi-
ronment and conserving our natural resources.
Tool Disposal
Do not dispose of power tools and batteries/
rechargeable batteries into household waste!
Battery Disposal
Do not attempt to disassemble the battery or
remove any components projecting from the
battery terminals. Fire or injury may result. Pri-
or to disposal, protect exposed terminals with
heavy insulating tape to prevent shorting.
Lithium-Ion Batteries
If equipped with a lithium-ion battery, the bat-
tery must be collected, recycled, or disposed of
in an environmentally sound manner.
The EPA certied RBRC
Battery Recycling Seal on
the lithium-ion (Li-ion)
battery indicates Robert
Bosch Tool Corporation is
voluntarily participating
in an industry program to
collect and recycle these
batteries at the end of their useful life, when
taken out of service in the United States or Can-
ada. The RBRC program provides a convenient
alternative to placing used Li-ion batteries into
the trash or the municipal waste stream, which
may be illegal in your area.
Please call 1-800-8-BATTERY for information
on Li-ion battery recycling and disposal bans/
restrictions in your area or return your batteries
to a Bosch/Dremel Service Center for recycling.
Robert Bosch Tool Corporation’s involvement
in this program is part of our commitment to
preserving our environment and conserving our
natural resources.
Additional Safety Warnings
GWX18V-8-2.indd 10GWX18V-8-2.indd 10 8/27/2025 7:57:43 AM8/27/2025 7:57:43 AM
page heading
11
Symbols
Symbols
Important: Some of the following symbols may be used on your tool. Please study them and learn
their meaning. Proper interpretation of these symbols will allow you to operate the tool better
and safer.
Symbol Designation/Explanation
V Volts (voltage)
lb Pounds (weight)
kg Kilograms (weight)
ft Feet (dimension)
m Meters (dimension)
in Inches (dimension)
cm Centimeter (dimension)
mm Millimeter (dimension)
A Amperes (current)
Hz Hertz (frequency, cycles per second)
W Watt (power)
min Minutes (time)
s Seconds (time)
⌀
Diameter (size of drill bits, grinding wheels, etc.)
n
0
No load speed (rotational speed, at no load)
.../min
Revolutions or reciprocation per minute (revolutions, strokes, surface speed,
orbits etc. per minute)
0 Off position (zero speed, zero torque...)
1, 2, 3, ...
I, II, III,
Selector settings (speed, torque or position settings. Higher number means
greater speed)
Innitely variable selector with off (speed is increasing from 0 setting)
Arrow (action in the direction of arrow)
Direct current (type or a characteristic of current)
GWX18V-8-2.indd 11GWX18V-8-2.indd 11 8/27/2025 7:57:44 AM8/27/2025 7:57:44 AM
page heading
12
Symbols
Symbols
Important: Some of the following symbols may be used on your tool. Please study them and learn
their meaning. Proper interpretation of these symbols will allow you to operate the tool better
and safer.
Symbol Designation/Explanation
Alerts user to read manual.
Alerts user to wear eye protection.
Alerts user to wear respiratory protection.
Alerts user to wear hearing protection.
Alerts user to wear eye, respiratory, and hearing protection.
KICKBACK
CONTROL
Indicates kickback control in the tool.
DROP
CONTROL
Indicates drop control in the tool.
Indicates brake system in the tool.
The Type B (27) Grinding Guard must not be used for cutting.
This symbol designates that this tool is listed by Underwriters Laboratories,
to United States and Canadian Standards.
This symbol designates that this tool is listed by the Canadian Standards
Association, to United States and Canadian Standards.
GWX18V-8-2.indd 12GWX18V-8-2.indd 12 8/27/2025 7:57:45 AM8/27/2025 7:57:45 AM
13
Getting to Know Your GWX18V-8-2 Cordless Angle Grinder
Fig. 1
1 Slide Switch
2 Side Handle
(Insulated Gripping Surface)
3 Type B (27) Grinding Wheel Guard
4 X-Lock Accessory Mount
5 Grinding Wheel
6 X-Lock Release Lever
7 Guard Release/Adjustment Lever
8 Type A (1A/41) Cutting Wheel Guard
9 Insulated Gripping Surface
10 Battery Pack
11 Battery Pack Release Button
1
2
3
4
5
7
8
9
10
11
6
GWX18V-8-2.indd 13GWX18V-8-2.indd 13 8/27/2025 7:57:46 AM8/27/2025 7:57:46 AM
page heading
14
Model Number GWX18V-8-2
Volts (DC)
18V
Rated Speed (RPM), /min
11,000
Switch type
Slide
Max. grinding wheel ⌀
4-1/2” (115mm)
Max. cutting wheel ⌀
4-1/2” (115mm)
Max. sanding disc ⌀
4-1/2” (115mm)
Max. ap disc ⌀
4-1/2” (115mm)
Max. wire wheel ⌀
4” (102mm)
Max. wire cup ⌀
3” (76mm)
Grinding wheel thickness (b) s1/4” (6mm)
Type 1/41 cut off wheel thickness (b)
.045” (1.2mm)
Type 27/42 cutting wheel thickness (b)
1/8” (3.0mm)
Max. wire wheel face width (thickness) (b)
1/2” (12.7mm)
Max. Type 1/41 segmented diamond cutting wheel peripheral gap
10mm
Type 1/41 segmented diamond cutting wheel rake angle
NEGATIVE
Kickback control
•
Restart protection
•
Drop control —
Soft start
•
Overload protection
•
Speed selection —
Brake —
Permitted battery temperature during charging +32…+95°F (0…+35°C)
Permitted ambient temperature during operation and storage -4…+122°F (-20…+50°C)
Recommended ambient temperature during charging -4…+122°F (-20…+50°C)
• = Tool is provided with this feature. — = Tool is not provided with this feature.
Specifications
b
⌀
⌀
b
⌀ = Wheel diameter. b = Wheel thickness.
b
⌀
GWX18V-8-2.indd 14GWX18V-8-2.indd 14 8/27/2025 7:57:46 AM8/27/2025 7:57:46 AM
page heading
15
Application
Model Number
Description GWX18V-8-2
Metal Grinding (Type 27) X
Metal Grinding (Type 11) N
Metal Cutting (Type 41/1A) X
Flap Disc Type 29 O
Concrete Cutting O
Sanding O
Wire Brushing (Wheel) O
Wire Brushing (Cup) O
X = Tool is provided with attachments to perform this application.
O = Tool can use optional attachments to perform this application.
N = Tool is not capable of this application.
Accessory speed rating must be equal to or greater than the tool’s speed rating. Do not exceed the
recommended wheel diameter.
Do not use Type 11 abrasive (cup) wheels with this tool. This tool is not de-
signed for use with Type 11 (cup) abrasive grinding wheels.
Do not use Type 1 abrasive wheels designed for straight/die grinding. This
tool is not designed for use with Type 1 abrasive straight/die grinding wheels.
Battery Packs/Chargers
Read all safety warnings, instructions, illustrations and specifications pro-
vided with this power tool and charger. Failure to follow all instructions listed
below may result in electric shock, re and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
Use only Bosch or AMPShare 18V Li-ion battery packs listed below. Use of
any other battery packs may create a risk of injury and re.
Use only Bosch or AMPShare 18V chargers listed below. Use of any other
chargers may create a risk of injury and re.
Battery Packs*
BAT000 to BAT999, GBA18V000 to GBA18V999, EXBA18V000 to EXBA18V999
Chargers*
BC1880, GAL12V/18V-80, GAL18V6-80, GAX1218V-30, GAL18V-000 to GAL18V-999
*For most up to date battery compatibility, please refer to www.boschtools.com.
GWX18V-8-2.indd 15GWX18V-8-2.indd 15 8/27/2025 7:57:47 AM8/27/2025 7:57:47 AM
page heading
16
Functional Descriptions
Kickback Control
The electronics in the power tool detects situations where
the wheel or accessory may be at risk to bind. The electronics
prevents further rotation of the drive spindle by switching the
power tool o (it does not prevent kickback). To resume oper-
ation, turn on/o switch to the o position, then restart tool.
Constant Response Circuitry
Helps maintain near constant RPMs between no-load and load
conditions.
Soft Start
Helps reduce stress on the motor that occurs from a high
torque start. Helps bring accessory smoothly up to speed.
Automatic Restart Protection
Helps prevent accidental startups after power has been inter-
rupted, e.g. the tool was unplugged with the switch locked in
the on position. To resume operation, turn on/o switch to
the o position, then restart the tool.
Overload Protection
Helps protect tool from excessive heat that may damage mo-
tor. If tool stops or slows during operation, allow motor to cool
for 30 seconds by running no-load. If the overload protection
stops the tool repeatedly, excessive force is causing the tool
to overload. Stop excessive force and readjust work piece to
reduce force applied.
GWX18V-8-2.indd 16GWX18V-8-2.indd 16 8/27/2025 7:57:47 AM8/27/2025 7:57:47 AM
17
Assembly
X-Lock System
(Fig. 2, Fig. 3)
The X-Lock system is a combination of patented
tool mount and accessory designs that provide
the operator with fast accessory changes. Avail-
able on select Bosch angle grinders, X-Lock al-
lows tool free installation and removal of grind-
er accessories (grinding, cut-off wheels, wire
brushes, sanding discs, etc.). The X-Lock sys-
tem is a replacement for the traditional method
of attaching grinder accessories.
Traditional grinders have 5/8”-11 threaded
spindles that require a nut and backing ange
to hold the accessory in place. To replace an
accessory, a wrench is used to loosen or tighten
the nut. X-Lock equipped grinders have a tool
free interface system, eliminating the spindle,
backing ange and lock nut.
The X-Lock interface has a tool component –
X-Lock Accessory Mount 4, and an accessory
component – typically an Accessory X-Lock
Mounting Hub 12. The two components have
keyed alignment contours, which help to ensure
correct assembly of accessory to tool.
The X-Lock Accessory Mount 4 consists of a
round Base 16, Clamping Height Gages 13 and
locking mechanism, which activates the Clamp-
ing Tabs 14. X-Lock equipped grinders can
only use X-Lock accessories since the specially
designed Accessory X-Lock Mounting Hub 12
matches the Alignment Contours 15 of the X-
Lock Accessory Mount 4 on the tool. However,
select X-Lock accessories are backward com-
patible with the traditional threaded spindle
design.

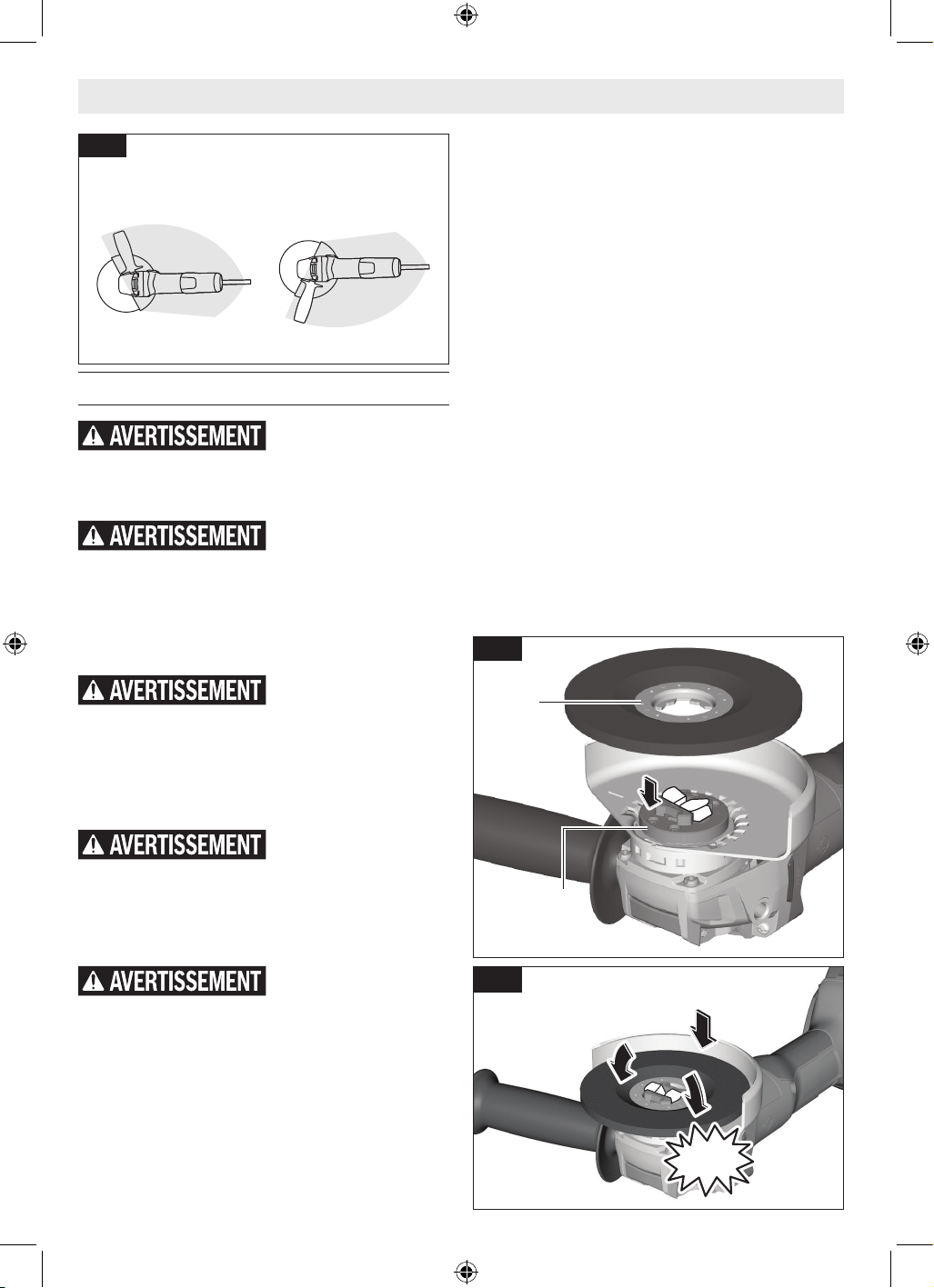

Attachment of the X-Lock accessory to the X-
Lock Accessory Mount 4 on the grinder requires
alignment of the Accessory X-Lock Mounting
Hub 12 with the X-Lock Accessory Mount 4
mechanism. Once the Accessory X-Lock Mount-
ing Hub 12 is aligned, and pressed against the
Base 16 of the X-Lock Accessory Mount 4, the
locking mechanism is activated. This causes
the two opposing Clamping Tabs 14 to lock the
accessory to the grinder. An audible ‘click’ in
combination with the alignment of the at sur-
face of the Accessory X-Lock Mounting Hub 12
with the Clamping Height Gages 13 means the
accessory is rmly attached to the tool. To re-
move the accessory, a lever on the grinder gear-
head is actuated which will release the locking
tabs, allowing the accessory to be detached
from the tool.
12
4
13
14
13
14
15
Fig. 2
Fig. 3
16
GWX18V-8-2.indd 17GWX18V-8-2.indd 17 8/27/2025 7:57:47 AM8/27/2025 7:57:47 AM
page heading
18
— Always position wheel guard between the
operator and the work pieces and direct
sparks away from the operator.
— Ensure that the wheel guard is fully en-
gaged with the Guard Release/Adjust-
ment Lever 7. The wheel guard should
rotate only when the Guard Release/Ad-
justment Lever 7 is pressed. If the wheel
guard rotates without pressing the Guard
Release/Adjustment Lever 7 then stop us-
ing the grinder and have it serviced at a
Bosch Authorized Service Center.
Note: The encoding keys on the guard ensure
that only a guard that ts the tool type can be
mounted.
To Remove Guard
1. Press Guard Release/Adjustment Lever 7.
2. Rotate guard until the keys on guard line up
with the notches on the guard mounting ange.
3. Lift guard off the guard mounting ange.
Installing the Side Handle
(Fig. 1)
The Side Handle 2 is used to control and bal-
ance the tool.
Securely thread Side Handle 2 into either side
of gear housing, depending on personal prefer-
ence, comfort, and operation being performed.
The Side Handle 2 should always be installed
onto the guard protected side of the tool, see
Fig. 5. Use the Side Handle 2 for safe control
and ease of operation.
Assembly
Disconnect the battery pack before making any adjustments, changing acces-
sories, or storing power tools. Such preventive safety measures reduce the risk
of starting the power tool accidentally.

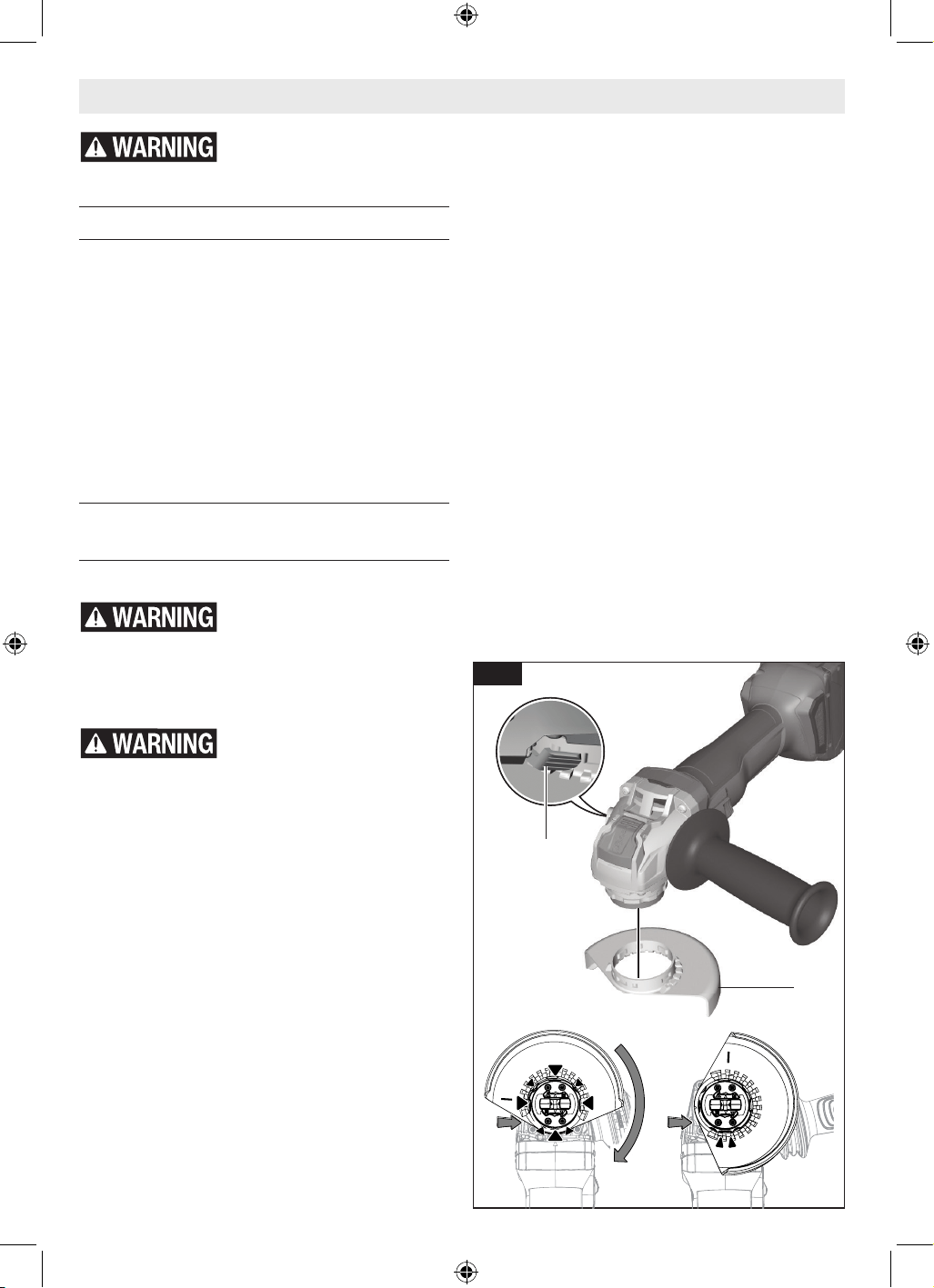

Wheel Guard Installation (Type 27
and Type 1A/41 Wheel Guards)
(Fig. 4, Fig. 5)
A Type 27 guard must be
used with all grinding
wheels, bonded body sanding ap discs, wire
brushes and wheels. The tool may be used
without a guard only when sanding with con-
ventional sanding discs.
A Type 1A/41A guard must
be used for all cutting op-
erations.

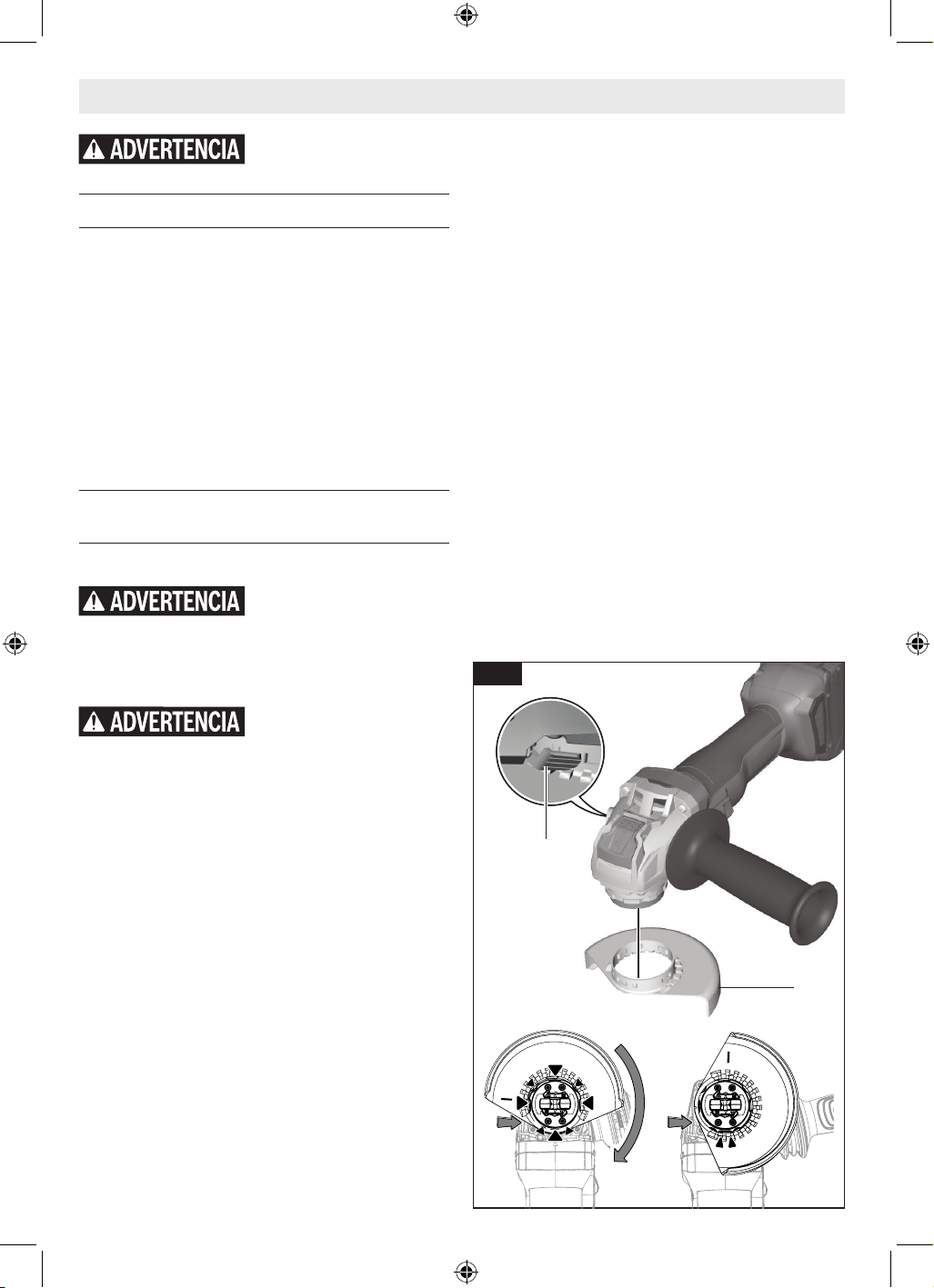

To Attach Wheel Guard
1. Remove Battery Pack 10 from power tool.
2. Press and hold the Guard Release/Adjust-
ment Lever 7, and place the guard on the
guard mounting ange until the guard’s
keys line up with the notches in the spindle
collar.
3. Press the guard onto the guard mounting
ange until the shoulder of the guard is
seated against the ange of the tool, and ro-
tate the wheel guard clockwise until it clicks
in place.
4. Adjust the position of the guard to the re-
quirements of the work process. Press the
Guard Release/Adjustment Lever 7 and turn
the guard until it clicks into place then ad-
just as needed.
A B
Fig. 4
7
3
GWX18V-8-2.indd 18GWX18V-8-2.indd 18 8/27/2025 7:57:47 AM8/27/2025 7:57:47 AM
page heading
19
Assembly
OPERATING ZONE

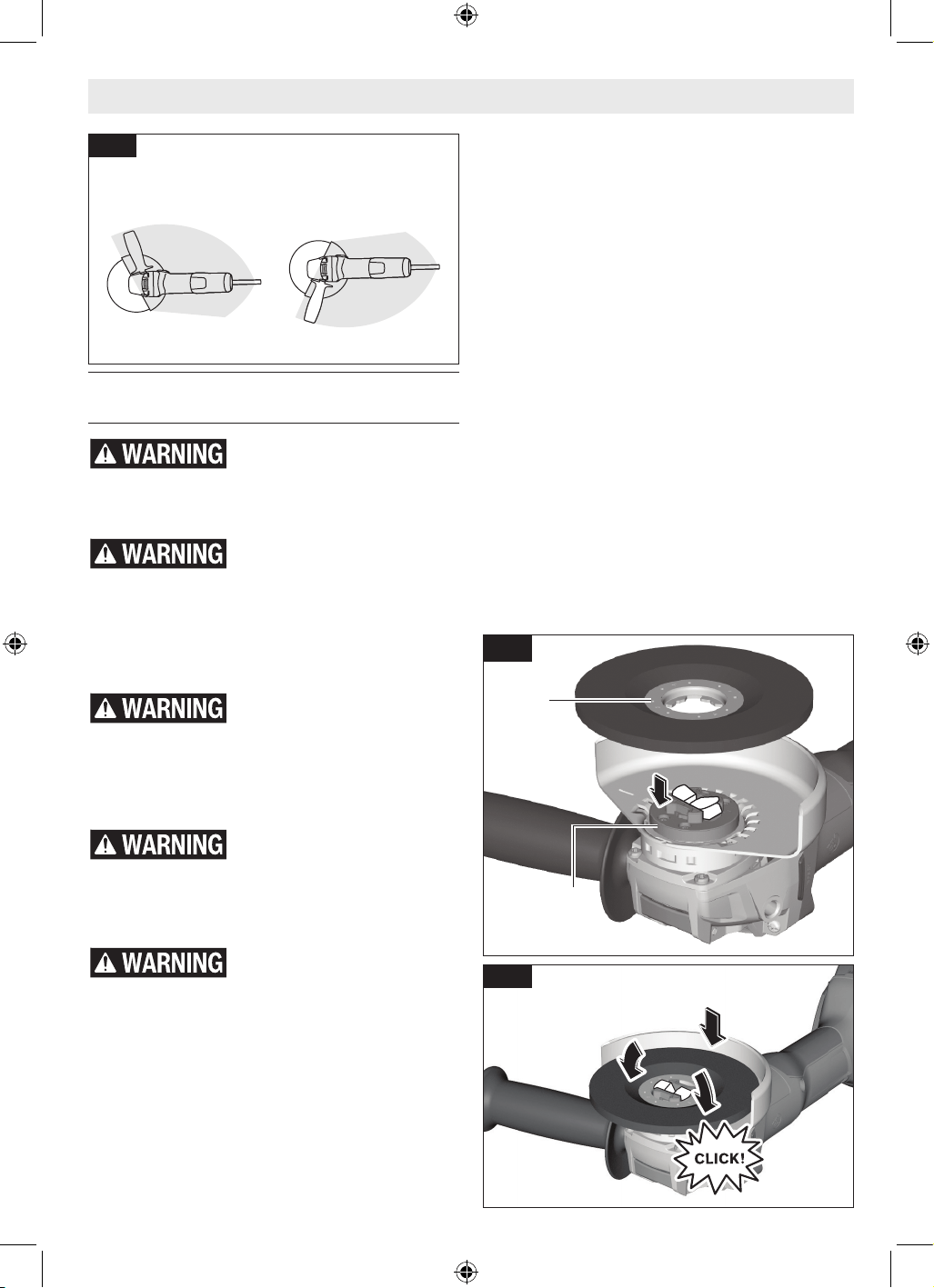

Fig. 5
Mounting and Removing
X-Lock Accessories
Only use Bosch or Bosch li-
censed X-LOCK accesso-
ries. Incompatible accessories may not clamp
properly resulting in personal injury and/or
property damage.
Confirm proper clamping
by ensuring that top of the
accessory X-Lock mounting hub surface is not
above the top of the clamping height gage. Ac-
cessories that are above the clamping height
gauge may not be xed properly and separate
from the the tool causing personal injury and/
or property damage.
Always inspect accessory
mount and accessory
clamping ange before use. Do not use the
tool or accessory if the accessory mount or
accessory is damaged or deformed. Accesso-
ries that are not clamped properly may cause
personal injury and/or property damage.
Check for presence or
buildup of foreign material
on clamping surfaces and remove before use.
Unwanted material can cause incomplete
clamping and may cause personal injury and/or
property damage.
Never actuate X-Lock re-
lease lever while accessory
is moving. Make sure that the accessory has
come to a complete stop before removing the
accessory. Releasing accessory while still spin-
ning could cause personal injury and/or prop-
erty damage.
Verify that the accessory and the X-Lock Ac-
cessory Mount 4 are not deformed and are free
from dirt. If necessary, clean the area around
the two X-Lock Clamping Tabs 14.
Verify that both X-Lock Clamping Tabs 14 are
open (see Fig. 6) before tting the X-Lock ac-
cessory.
Mounting Accessory to the Tool
(Fig 6, Fig. 7, Fig. 8)
1. Place the accessory on the X-Lock Acces-
sory Mount 4, by aligning the alignment
contours of the Accessory X-Lock Mounting
Hub 12 with the X-Lock Accessory Mount 4
on the grinder.
2. Push the accessory into the X-Lock Acces-
sory Mount 4. The accessory audibly clicks
as the Clamping Tabs 14 lock into place.
3. Check that the edge of the Accessory X-
Lock Mounting Hub 12 is correctly engaged
in the slots of the X-Lock Clamping Tabs 14.
If the top surface of the Accessory X-Lock
Mounting Hub 12 is higher than the Clamp-
ing Height Gages 13 (located on each side
of the X-Lock Accessory Mount), the X-Lock
accessory must not be used until this condi-
tion is eliminated by cleaning the X-Lock Ac-
cessory Mount 4 or replacing the accessory.
12
4
Fig. 6
Fig. 7
GWX18V-8-2.indd 19GWX18V-8-2.indd 19 8/27/2025 7:57:48 AM8/27/2025 7:57:48 AM
page heading
20
Assembly
Removing Accessories
(Fig. 8, Fig. 9)
Never actuate X-Lock re-
lease lever while accessory
is moving. Make sure that the accessory has
come to a complete stop before removing the
accessory. Releasing accessory while still spin-
ning could cause personal injury and/or prop-
erty damage.
Do not touch grinding and
cutting discs until they have
cooled down. The discs can become very hot
while working.
Do not allow accessories to
fall uncontrollably after re-
lease. Falling accessories can become dam-
aged and may cause personal injury and/or
property damage.
Do not use a damaged ac-
cessory. Damaged accessory
may break and y apart, and cause injury to the
user or bystanders.
Before each use inspect the accessory such
as abrasive wheels for chips and cracks, back-
ing pad for cracks, tear or excess wear, wire
brush for loose or cracked wires. If power tool
or accessory is dropped, inspect for damage or
install an undamaged accessory. After inspect-
ing and installing an accessory, position your-
self and bystanders away from the plane of the
rotating accessory and run the power tool at
maximum no-load speed for one minute. Dam-
aged accessories will normally break apart dur-
ing this test time.
Before removing the accessory: Make sure that
the power tool has come to a complete stop
and is disconnected from power.
1. Orient the tool to prevent the accessory
from being dropped during release.
2. Open the X-Lock Release Lever 6:
(A) Press on the backside of the lever.
(B) Lift the front-side of the lever.
3. Remove the accessory from the tool with
care, preventing it from being dropped.
CORRECT: Height of Accessory
X-Lock Mounting Hub is equal or less
than X-Lock Accessory Mount
INCORRECT: Height of Accessory
X-Lock Mounting Hub is greater
than X-Lock Accessory Mount
X-Lock Accessory
Mount
Accessory X-Lock
Mounting Hub
X-Lock Accessory
Mount
Accessory X-Lock
Mounting Hub
12
13
13
14
A
B
Fig. 8
Fig. 9
6
GWX18V-8-2.indd 20GWX18V-8-2.indd 20 8/27/2025 7:57:49 AM8/27/2025 7:57:49 AM
21

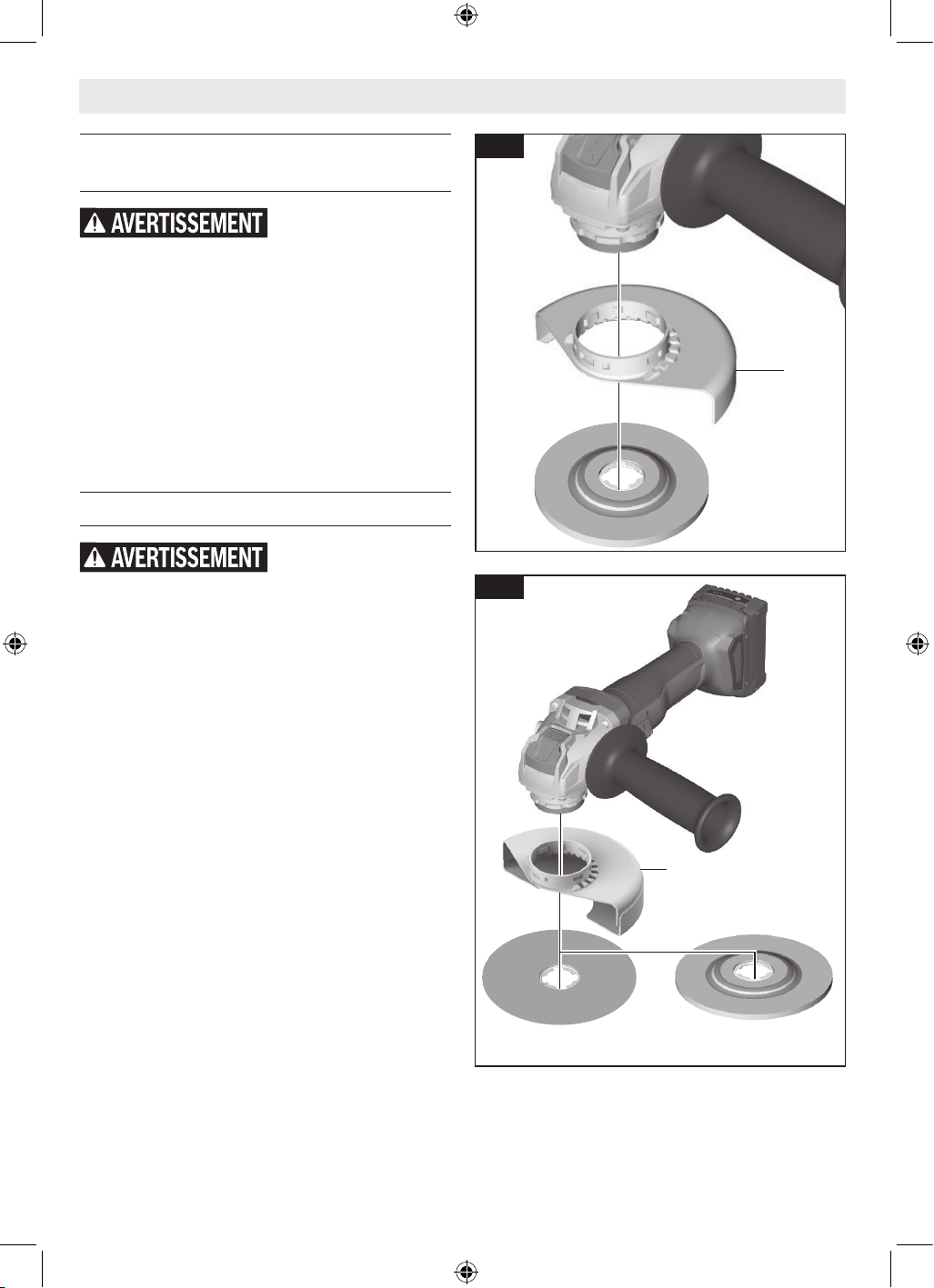

Fig. 10
Fig. 11
Assembly
Grinding Wheel & Sanding Flap Disk
Assembly
Do not use accessories that
run eccentrically. The tool
will vibrate excessively and may cause loss of
control and the accessory may burst.
To Install Grinding Wheel or Flap Disk
(Fig. 10)
1. Inspect and adjust Type B (27) Grinding
Wheel Guard 3 to the proper position, as
shown in Fig. 4 on page 18.
2. Follow instructions for Mounting and Re-
moving X-Lock Accessories starting on page
19.
Type 1A/41 and 27A/42 Wheel
Assembly
Always use Type A (1A/41)
cutting wheel guard for cut-
ting.
To Install Cutting Wheel
(Fig. 11)
1. Inspect and adjust Type A (1A/41) Cutting
Wheel Guard 8 to the proper position, as
shown in gure 5 on page 19.
2. Follow instructions for Mounting and Re-
moving X-Lock Accessories starting on page
19.
3
8
GWX18V-8-2.indd 21GWX18V-8-2.indd 21 8/27/2025 7:57:50 AM8/27/2025 7:57:50 AM
22
Assembly
Sanding Assembly
The rated speed of the ac-
cessory must be at least
equal to the maximum speed marked on the
power tool. Accessories running faster than
their rated speed can break and y apart.
Wheel guard may not be
used for most sanding op-
erations. Always reinstall wheel guard when
converting back to grinding operations.
To Install Backing Pad and Sanding Disc
(Fig. 12)
1. Place the Backing Pad 17 onto the X-Lock
Accessory Mount 4 with the rectangular
openings positioned around the X-Lock
Clamping Tabs 14.
2. Center the Sanding Disc 18 on top of the
Backing Pad 17 and align the rectangular
cut-outs with the Clamping Tabs 14 on the
X-Lock Accessory Mount 4.
3. Align the X-Lock Clip 19 with the slots in
the Sanding Disc 18. Insert the X-Lock Clip
19 through the Sanding Disc 18 and apply
pressure to it, until it is fully engaged by the
Clamping Tabs 14, which will be indicated
by an audible “click”.
4. To remove the sanding assembly from the
grinder, follow instructions for Mounting
and Removing X-Lock Accessories starting
on page 19.

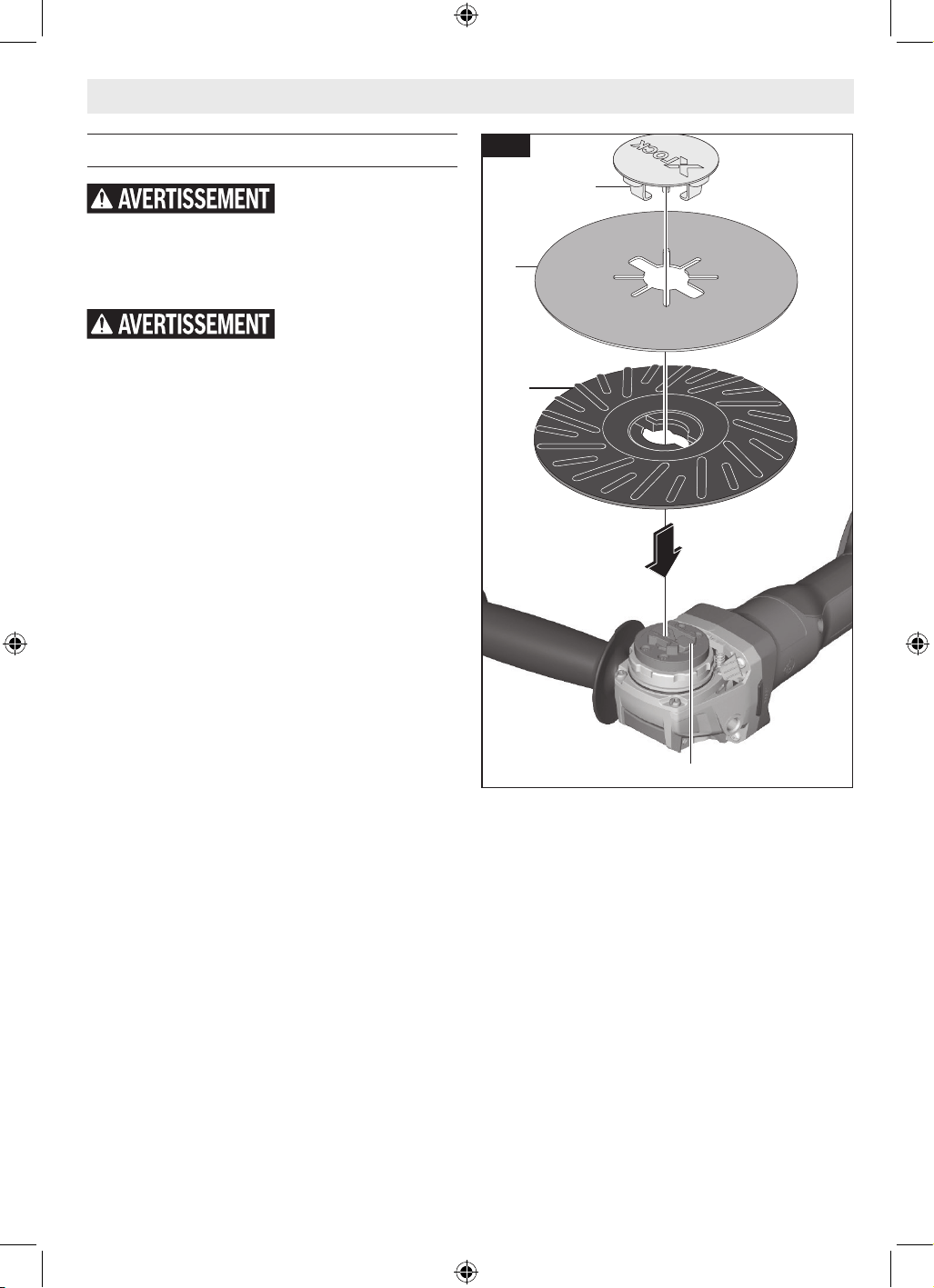

Fig. 12
18
19
17
14
GWX18V-8-2.indd 22GWX18V-8-2.indd 22 8/27/2025 7:57:50 AM8/27/2025 7:57:50 AM
23
Assembly
Wire Cup Brush Assembly
To Install Wire Cup Brush
(Fig. 13)
1. Follow instructions for Mounting and Re-
moving X-Lock Accessories starting on page
19.
Wire Wheel Assembly
Always use Type B (27)
grinding wheel guard with
wire wheel brushes. Not using wheel guard
with wire wheels may cause injury.
To Install Wire Wheel
(Fig. 14)
1. Inspect and adjust Type B (27) Grinding
Wheel Guard 3 to the proper position, as
shown in Fig. 5 on page 19.
2. Follow instructions for Mounting and Re-
moving X-Lock Accessories starting on page
19.

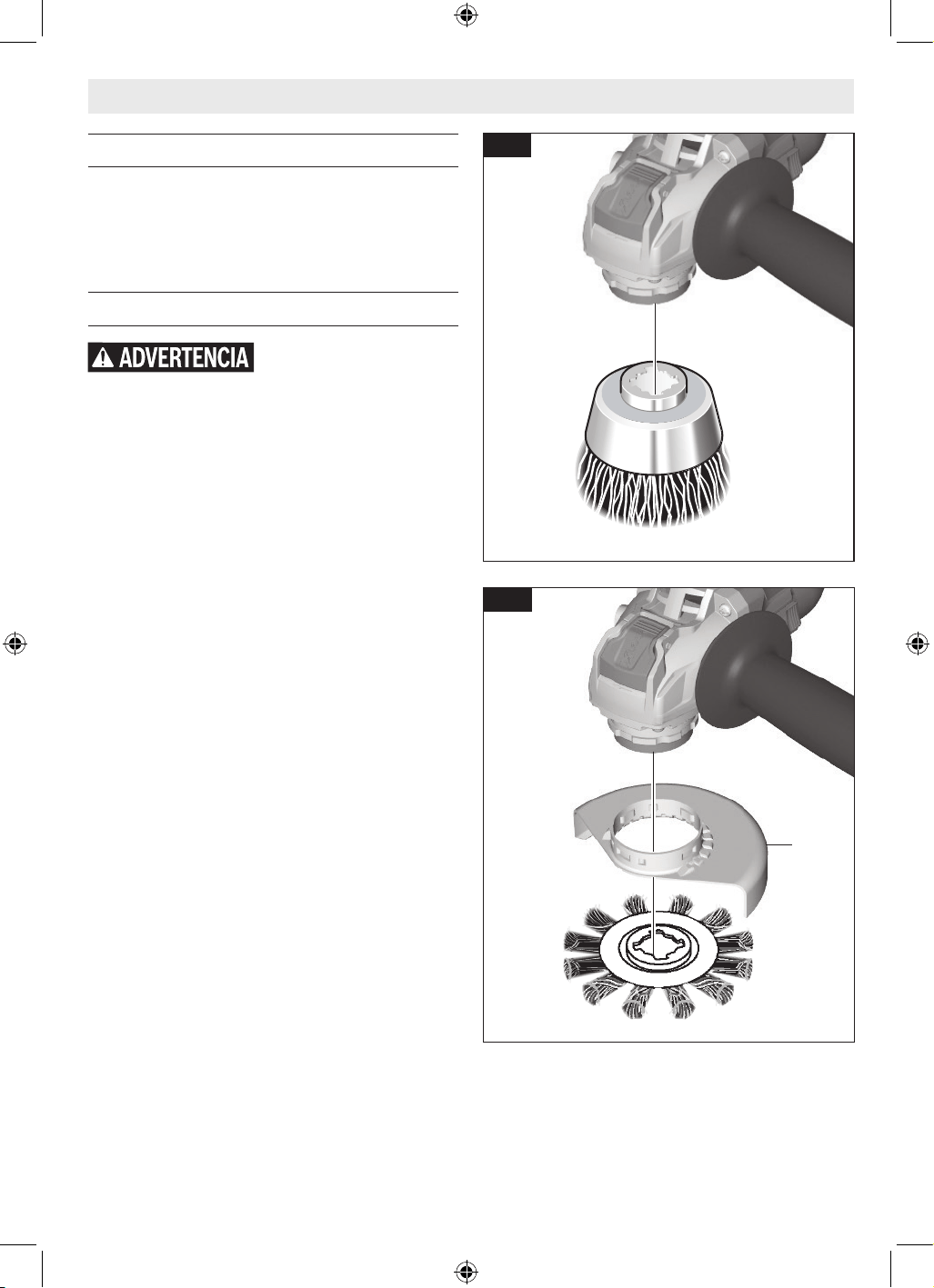

Fig. 13
Fig. 14
3
GWX18V-8-2.indd 23GWX18V-8-2.indd 23 8/27/2025 7:57:50 AM8/27/2025 7:57:50 AM
24
Assembly
Masonry Cutting Guard Assembly
A Type B (27) grinding
wheel guard may not be
used for all tool operations. Do not discard
guard when not in use. Always reinstall wheel
guard when converting back to grinding opera-
tions.
To improve ergonomics of your grinder when
cutting masonry, gearbox must be rotated rela-
tive to the position of the switch as the tool
was assembled at the factory.
Rotate Gearbox
(Fig. 15, Fig. 16)
1. Remove Battery Pack 10 from power tool.
2. Completely unscrew the four screws be-
tween the gear housing and motor body.
3. Rotate gear housing 90 degrees without re-
moving motor from the housing.
4. After adjusting the position of the gear hous-
ing, screw in and tighten the four screws.
5. The screw holding the Guard Release/Ad-
justment Lever 7 is longer than the other
screws, this long screw must stay with the
Guard Release/Adjustment Lever 7 when re-
attaching gear housing for the guard release
button to operate properly.
6. To install proper guard follow instructions
in the next section.
Installing Masonry Type F (1A/41)
Cutting Guard with Footplate
(Fig. 17)
Follow all instructions provided with the ma-
sonry Type F (1A/41) cutting guard to install
and use it with this grinder.
Installing Dry Diamond Wheel
Follow all instructions provided with the Ma-
sonry Cutting Guard 20 to prepare it for instal-
lation of compatible accessories and operation.
To install Dry Diamond Wheel
(Fig. 17)
Follow instructions for Mounting and Removing
X-Lock Accessories starting on page 19.
Fig. 15
Fig. 16
90 °
90 °
Fig. 17
20
GWX18V-8-2.indd 24GWX18V-8-2.indd 24 8/27/2025 7:57:51 AM8/27/2025 7:57:51 AM
page heading
25
Assembly
Inserting and Removing Battery
Pack
(Fig. 18)
Make sure that the Slide Switch 1 is in the off
position before inserting or removing the Bat-
tery Pack 10. To insert the Battery Pack 10,
slide it into the tool housing until the Battery
Pack 10 locks into position.
Your tool is equipped with a secondary lock-
ing latch to prevent the Battery Pack 10 from
completely falling out of the housing, should it
become loose due to vibration.
To remove the Battery Pack 10, press the Bat-
tery Pack Release Button 11 and slide the Bat-
tery Pack 10 forward.
Press the Battery Pack Release Button 11 again
and slide the Battery Pack 10 completely out of
the tool housing.

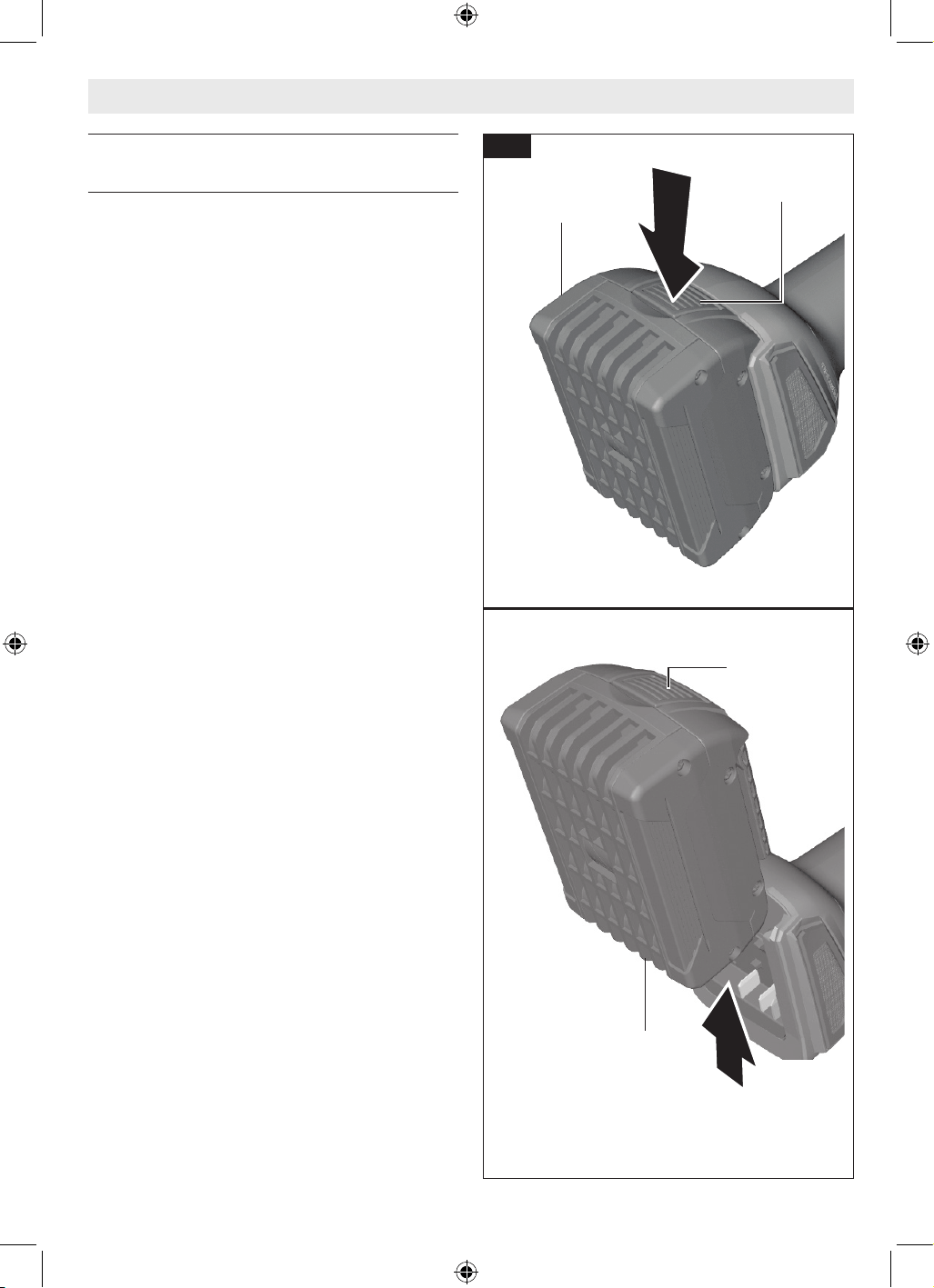

Fig. 18
11
11
10
10
GWX18V-8-2.indd 25GWX18V-8-2.indd 25 8/27/2025 7:57:52 AM8/27/2025 7:57:52 AM
page heading
26
heavy weld beads, steel casting, stainless steel
and other ferrous metals.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed. Grinding rate is greatest when the
tool operates at high speed.
3. Maintain a 10° to 15° angle between the
tool and work surface.
4. Continuously move the tool at a moderate
speed to avoid creating gouges in the work
surface.
5. Remove the tool from work surface before
turning tool off. Allow the tool to stop rotat-
ing before laying it down.
Tip: When grinding with a new wheel be cer-
tain to grind while pulling tool backwards until
the wheel becomes rounded on its edge. New
wheels have sharp edges which tend to “bite”
or cut into the work piece when pushed for-
ward.
Metal Cutting
Always use Type A (1A/41)
cutting wheel guard for cut-
ting. Cutting with a Type B (27) wheel guard
may not provide the operator sufcient protec-
tion in the event of a wheel burst.
(Fig. 21)
Operation
Slide Switch with Lock-ON
To Turn the Tool ON
(Fig. 19)
Slide the Slide Switch 1 forward towards the
gear housing until it comes to a stop and the
motor starts running
A
.
For Lock-ON, when the Slide Switch 1 is in the
ON position, press the front of the Slide Switch
1
B
, and release it. The Slide Switch 1 should
remain in the Lock-ON position, and the tool
will continue to run.
To Turn the Tool OFF
Press the rear portion of the Slide Switch 1
C
. The
Slide Switch 1 is spring loaded and will return
to the OFF position automatically.
B
A
C

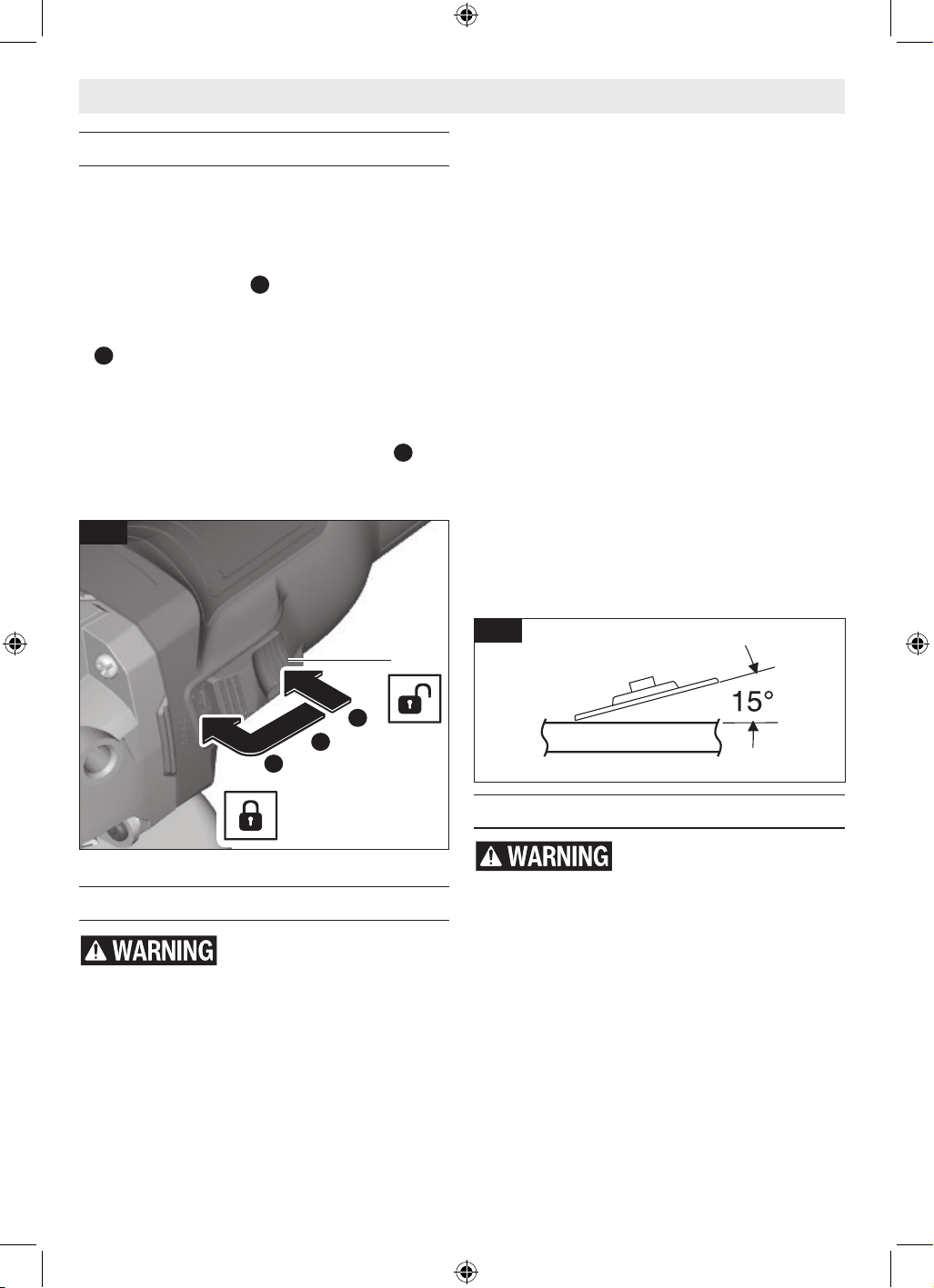

Fig. 19
1
Metal Grinding
The rated speed of the ac-
cessory must be at least
equal to the maximum speed marked on the
power tool. Accessories running faster than
their rated speed can break and y apart.
(Fig. 20)
Grinding wheels should be carefully selected
in order to use the grinder most efciently.
Wheels vary in type of abrasive, bond, hard-
ness, grit size and structure. The correct wheel
to use is determined by the job. Use disc grind-
ing wheels for fast grinding of structural steel,
Fig. 20
With this grinder it is possible to perform cut-
ting of limited small stock such as metal tubes,
piping or rebar. When cutting, work with mod-
erate feed, adapted to the material being cut.
When cutting proles and square bar, it is best
to start at the smallest cross section.
Always follow precautions for kickback.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. The tool should always be used in such way
that the sparks are directed away from user.
GWX18V-8-2.indd 26GWX18V-8-2.indd 26 8/27/2025 7:57:54 AM8/27/2025 7:57:54 AM
page heading
27
Operation

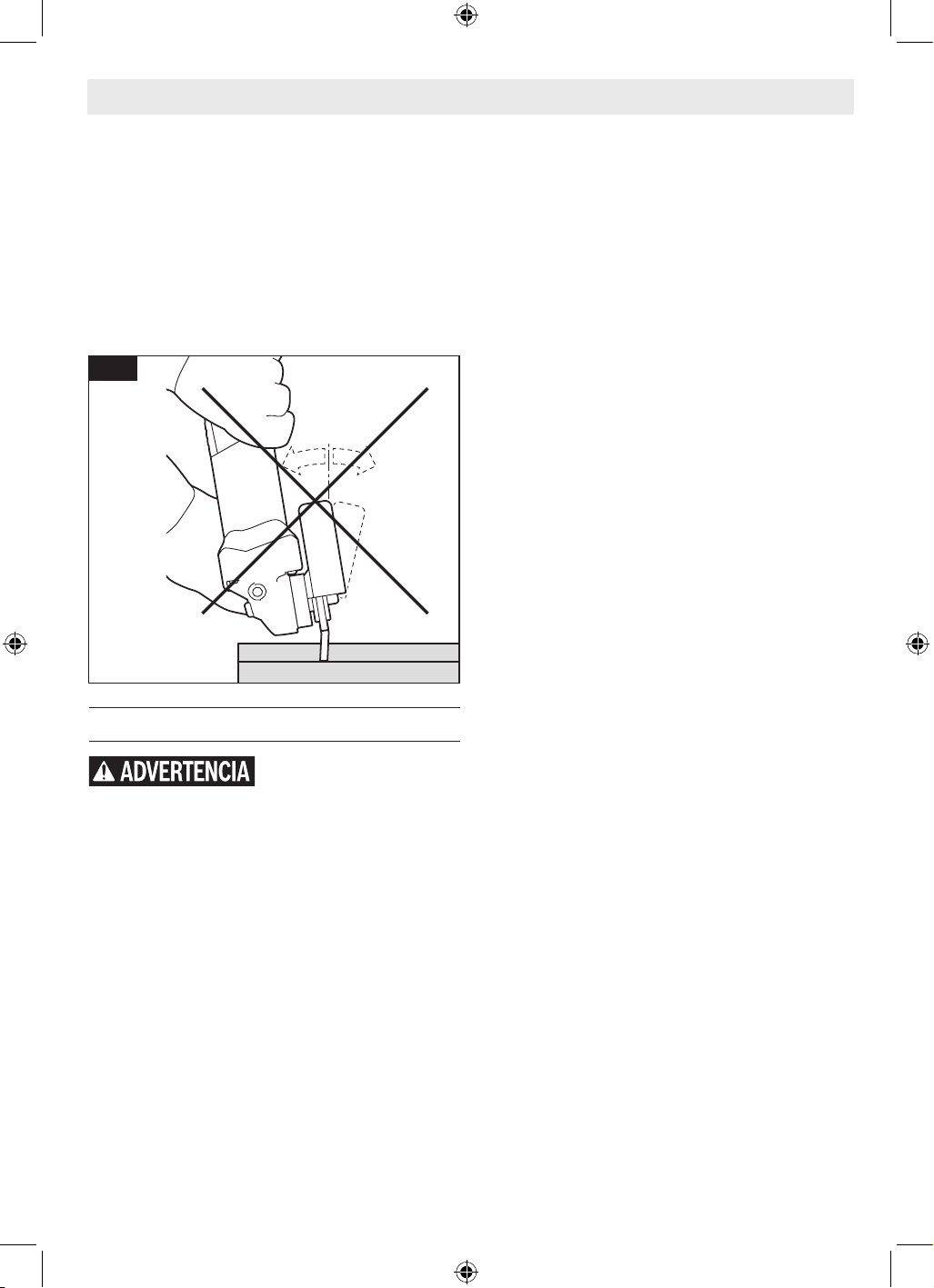

Fig. 21
3. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed. Cutting rate is greatest when the
tool operates at high speed.
4. Do not exert side pressure onto the cut-
ting disc. Do not tilt or oscillate the tool as
wheel may burst.
5. Remove the tool from the work surface be-
fore turning the tool off. Allow the tool to
stop rotating before laying it down.
Masonry / Concrete Cutting
When cutting never pull the
tool backward since wheel
will climb out of the material and KICKBACK
will occur.
(Fig. 22, Fig. 23)
With this grinder it is possible to perform cut-
ting of concrete and masonry materials. When
cutting, work with moderate feed, adapted to
the material being cut.
Always follow precautions for kickback.
Operate the tool with a dust extraction system
and personal dust protection, e.g. respirator,
dust mask, etc. The vacuum used for this ap-
plication must be approved for the extraction
of masonry and concrete dust. Bosch sells suit-
able vacuum cleaners.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. If plunge cutting:
a. Tilt tool forward with wheel lined up
with the cut line and hold the tool by the
grinder body and the auxiliary handle.
b. Gradually lower the rear of tool using
the front end of the foot as the hinge
point.
c. When the foot rests at on the surface
being cut, proceed cutting in forward di-
rection to end of cut.
3. Always maintain contact between the guard
foot and work piece.
4. Slide the tool forward at a moderate speed
adapted to the material being cut. Always
cut towards the dust extraction port to max-
imize dust extraction and reduce likelihood
of kickback.
5. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed. Cutting rate is greatest when the
tool operates at high speed.
6. When the cut is completed, remove tool
from work piece before turning off. Allow
wheel to stop rotating before setting tool
down.
Tip: When performing deep cuts, it is best to
cut in several shallow passes. Each pass should
be only to the segment depth of the wheel. Ma-
sonry dust is abrasive and may wear and weak-
en the segment bond.
When cutting especially hard material, e. g.,
concrete with high pebble content, the dry
diamond wheel can overheat and become dam-
aged. This is clearly indicated by circular spark-
ing of the rotating dry diamond wheel. In this
case, interrupt the cutting process and allow
the dry diamond wheel to cool by running the
tool for a short period of time at the maximum
speed with no-load.
Noticeable decreasing work progress and circu-
lar sparking are indications of a dry diamond
wheel that has become dull. Briey cutting into
abrasive materials (e. g. brick) can resharpen
the wheel.
GWX18V-8-2.indd 27GWX18V-8-2.indd 27 8/27/2025 7:57:54 AM8/27/2025 7:57:54 AM
page heading
28
Operation
Fig. 22
Fig. 23
Sanding
(Fig. 24)
Sanding discs range in grit from 16 (very
course) to 180 (very ne). They also vary in size
and spacing of grit.
Open coat (Type H) is used for soft materials
and on paint and varnish. Closed coat (Type
K) is used for metal, hardwood, stone, marble
and other materials. To obtain best results, se-
lect sanding discs carefully. Many jobs require
the use of several grit sizes and at times both
open coat and closed coat discs are required
to complete the job. See chart for application
examples.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed. Sanding rate is greatest when the
tool operates at high speed.
Fig. 24
3. Maintain a 10° to 15° angle between the
tool and work surface.
4. Continuously move the tool at a moderate
speed to avoid creating gouges in the work
surface.
5. Remove the tool from work surface before
turning tool off. Allow the tool to stop rotat-
ing before laying it down.
Tip: Guide the disc with crisscross strokes. Do
not use a circular motion as this makes swirl
marks.
Operation: Renishing painted wood or
metal surfaces.
REMARKS GRIT
To remove
paint and to
smooth sur-
face irregulari-
ties.
Coarse 16-24-30
To smooth the
rough sanding.
Medium 36-50-80
To remove
scratches left
by previous
discs.
Fine 100-120
To smooth
surfaces for
painting,
polishing or
waxing.
Very Fine 150-180
GWX18V-8-2.indd 28GWX18V-8-2.indd 28 8/27/2025 7:57:54 AM8/27/2025 7:57:54 AM
29
Operation
Polishing Metal and Concrete
Do not use angle grinder for
polishing painted surfaces
or plastics. Using angle grinders for such ap-
plications may damage materials and surfaces.
Angle grinders may be used for some polishing
operations such as creating smooth surfaces
on metal, concrete or stone. Polishing these
materials requires certain skill and involves se-
lection of proper accessories and grinder set-
ting. All polishing operations begin with grind-
ing to remove imperfections such as welds or
burrs on metal, leveling uneven concrete areas,
or making cuts in stone such as marble. Next
step is to remove tool markings using backing
pad with proper grit sanding disc, or polishing
stones mounted on a Type 27 ber/epoxy back-
ing wheel, like a ap wheel having typical grit
between 200-600.
To create a nal smooth nish, a ne sand-
ing disc or polishing stone having 1600 grit
should be used. For best polishing results, a
grinder with variable speed is recommended
and the speed should be set to approximately
4000 RPM. If available, a felt wheel for angle
grinders and polishing compound may also be
used. When using a grinder without the vari-
able speed adjustment, surface being worked
on should be monitored carefully to avoid over-
heating due to friction.
Wire Brush (Wheels and Cups)
Wire brushes are intended to “clean” structural
steel, castings, sheet metal, stone, and con-
crete. They are used to remove rust, scale, and
paint.
1. Allow the tool to reach full speed before
touching the tool to the work surface.
2. Apply minimum pressure to the work sur-
face, allowing the tool to operate at high
speed.
3. Continuously move the tool at a moderate
speed to avoid creating gouges in the work
surface.
4. Remove the tool from work surface before
turning tool off. Allow the tool to stop rotat-
ing before laying it down.
Tip: The tips of the brush do the work. Operate
wire brushes with the lightest pressure so only
the tips of the wire come in contact with the
work piece. If heavier pressures are used, the
wires will be overstressed, resulting in a wiping
action and a shortened brush life due to wire
fatigue. Applying the side or edge of the brush
to the work piece will result in wire breakage
and shortened brush life.

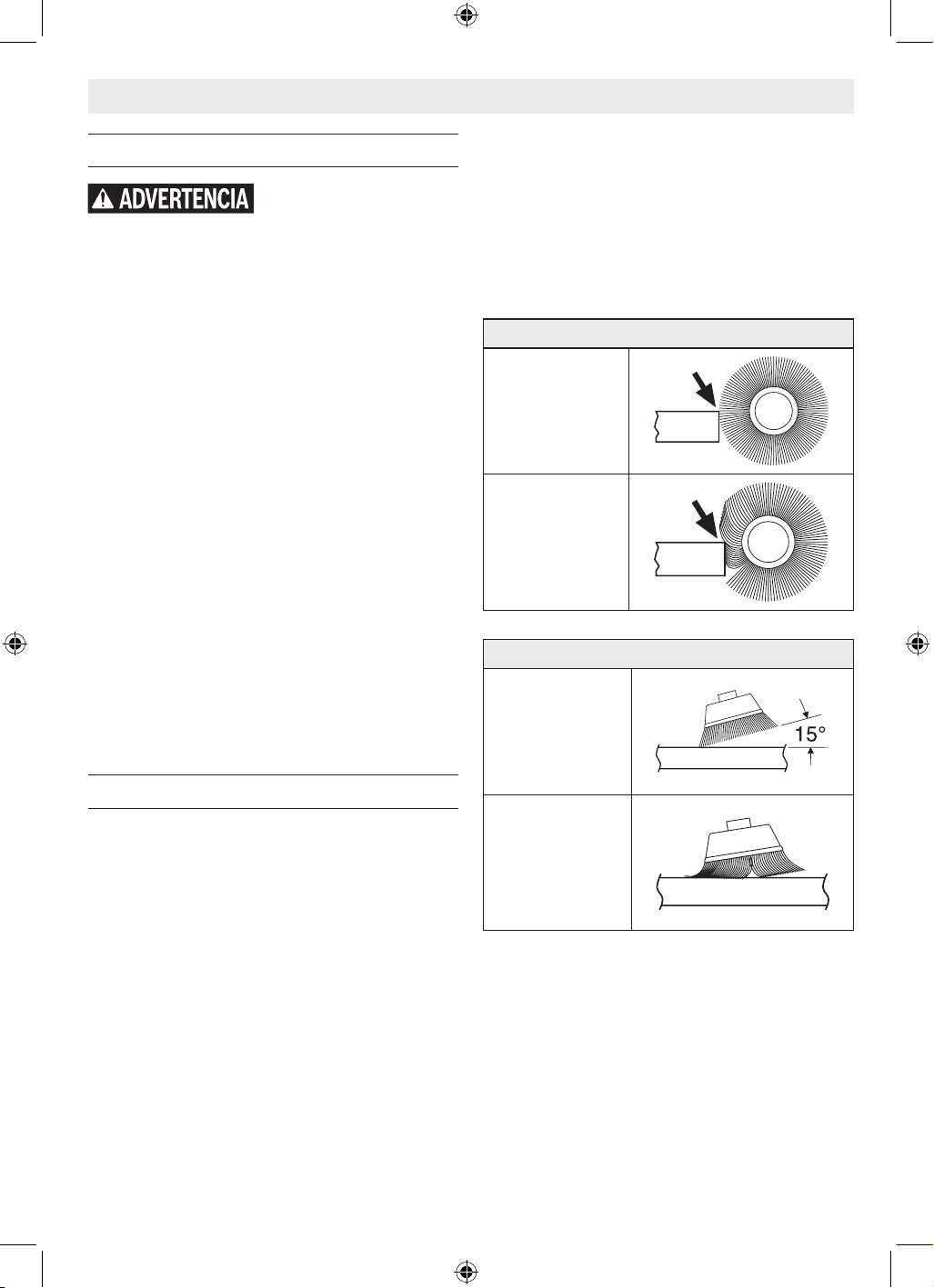

WIRE WHEEL BRUSH
CORRECT:
Wire tips
doing
the work.
INCORRECT:
Excessive
pressure can
cause wire
breakage.
WIRE CUP BRUSH
CORRECT:
Wire tips
doing
the work.
INCORRECT:
Excessive
pressure can
cause wire
breakage.
GWX18V-8-2.indd 29GWX18V-8-2.indd 29 8/27/2025 7:58:01 AM8/27/2025 7:58:01 AM
30
Maintenance
Service
Have your tool serviced by
a qualified repair person us-
ing only identical replacement parts. This will
ensure that the safety of the tool is maintained.
Tool Lubrication
Your Bosch tool has been properly lubricated
and is ready to use.
Batteries
Be alert for battery packs that are nearing their
end of life. If you notice decreased tool per-
formance or signicantly shorter running time
between charges then it is time to replace the
battery pack. Failure to do so can cause the tool
to operate improperly or damage the charger.
To avoid accidents, always disconnect the tool and/or charger from the pow-
er supply before servicing or cleaning.
Cleaning
Certain cleaning agents and
solvents damage plastic
parts. Some of these are: gasoline, carbon tet-
rachloride, chlorinated cleaning solvents, am-
monia and household detergents that contain
ammonia.
Ventilation openings and buttons must be kept
clean and free of foreign matter. Do not attempt
to clean by inserting pointed objects through
opening.
Accessory Storage and Maintenance
Store accessories in a cool dry place and avoid
freezing. Before use, check accessory for cracks
and fractures, do not use if damage is suspect-
ed.
Accessories
Do not use attachments/accessories other than those specified by Bosch. Use
of attachments/accessories not specied for use with the tool described in this
manual may result in damage to tool, property damage, and/or personal injury.
Do not use Type 11 abrasive (cup) wheels with this tool. This tool is not de-
signed for use with Type 11 (cup) abrasive grinding wheels.
Optional Accessories and Attachments Catalog Number
Type F Concrete and/or Masonry Cutting Guards 18DC-5E, TG503, or GA50DC
Backing Pad Assembly MG0450 or MG0500
GWX18V-8-2.indd 30GWX18V-8-2.indd 30 8/27/2025 7:58:02 AM8/27/2025 7:58:02 AM
page heading
31
Table des matières
Avertissements généraux concernant la sécurité
des outils lectroportatifs. .......................... 32
Règles relatives à la sécurité pour les
meuleuses d’angle sans l .......................... 34
Avertissements supplémentaires concernant la sécurité . 37
Utilisation prévue. ................................39
Symboles .......................................40
Familiarisez-vous avec votre meuleuse
d’angle sans l GWX18V-8-2. ......................42
Spécications .................................... 43
Applications ..................................... 44
Descriptions fonctionnelles ......................... 45
Assemblage ..................................... 46
Système X-Lock .................................46
Installation de la poignée latérale ...................47
Installation des dispositifs de protection de la
meule (dispositifs de protection de meules de
Type 27 et de Type 1A/41). .......................47
Montage et retrait des accessoires X-Lock ............ 48
Montage d’un disque de support et d’un
disque de ponçage ............................... 50
Ensemble de meule de Type 1A/41 et 27A/42. ....... 50
Ensemble de ponçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Symboles relatifs à la sécurité
Les dénitions ci-dessous décrivent le niveau de gravité pour chaque terme concernant des précautions à prendre. Veuillez
lire le mode d’emploi et lire la signication de ces symboles.
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de l’existence pos-
sible d’un risque de blessure. Obéissez à tous les messages relatifs à la sécurité qui suivent
ce symbole pour éviter tout risque de blessure ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera la mort d’une
personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
causer la mort d’une personne ou une blessure grave.
MISE EN GARDE indique une situation dangereuse qui, si elle n’est pas évitée, pourrait caus-
er une blessure légère ou modérée.
Montage de la brosse métallique en forme de coupelle. . 52
Montage de la brosse métallique ...................52
Montage du dispositif de protection pour
un outil de coupe de maçonnerie. ................... 53
Installation d’un dispositif de protection pour la coupe de
maçonnerie de Type F (1A/41) avec plaque de base. ... 53
Installation de la meule diamantée pour coupe à sec ...53
Insertion et retrait du bloc-piles ....................54
Opération ....................................... 55
Interrupteur coulissant avec verrouillage
en position activée ............................... 55
Meulage des métaux .............................55
Coupe de métaux ................................ 55
Coupe de maçonnerie/béton ......................56
Ponçage ....................................... 57
Polissage du métal et du béton. ....................58
Brosse métallique (meules et coupelles) .............58
Entretien ........................................ 59
Service ........................................ 59
Lubrication de l’outil ............................ 59
Piles ..........................................59
Nettoyage ...................................... 59
Rangement & maintenance des accessoires .......... 59
Accessories .....................................59
CONSERVER CES INSTRUCTIONS
GWX18V-8-2.indd 31GWX18V-8-2.indd 31 8/27/2025 7:58:02 AM8/27/2025 7:58:02 AM
page heading
32
Avertissements généraux concernant la sécurité des outils lectroportatifs
Lisez toutes les consignes de sécurité, instructions, illustrations et spécications
fournies avec cet outil électrique. Le non-respect de toutes les instructions gurant ciaprès
pourrait causer un choc électrique, un incendie et/ou des blessures graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec l) ou à votre
outil alimenté par piles (sans l).
1. Sécurité du lieu de travail
a. Maintenez le lieu de travail propre et bien éclairé. Les
risques d’accident sont plus élevés quand on travaille dans
un endroit encombré ou sombre.
b. N’utilisez pas d’outils électroportatifs dans des atmo-
sphères explosives, comme par exemple en présence
de gaz, de poussières ou de liquides inammables. Les
outils électroportatifs produisent des étincelles qui ris-
quent d’enammer les poussières ou les vapeurs.
c. Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une perte
de contrôle si on vous distrait.
2. Sécurité électrique
a. Les ches des outils électroportatifs doivent corre-
spondre à la prise. Il ne faut absolument jamais modi-
er la che. N’utilisez pas d’adaptateur de prise avec
des outils électroportatifs munis d’une che de terre.
Le risque de choc électrique est moindre si on utilise une
che non modiée sur une prise qui lui correspond.
b. Évitez tout contact du corps avec des surfaces reliées à
la terre tels que tuyaux, radiateurs, gazinières ou réfri-
gérateurs. Le risque de choc électrique augmente si votre
corps est relié à la terre.
c. N’exposez pas les outils électroportatifs à la pluie ou à
l’humidité. Si de l’eau pénètre dans un outil électroporta-
tif, le risque de choc électrique augmente.
d. Ne maltraitez pas le cordon. Ne vous en servez jamais
pour transporter l’outil électroportatif, pour le tirer ou
pour le débrancher. Éloignez le cordon de la chaleur,
des huiles, des arêtes coupantes ou des pièces mobiles.
Les cordons abîmés ou emmêlés augmentent les risques
de choc électrique.
e. Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces ral-
longes sont faites pour l’extérieur et réduisent le risque de
choc électrique.
f. S’il est absolument nécessaire d’utiliser l’outil électro-
portatif dans un endroit humide, utilisez une alimen-
tation protégée par un disjoncteur de fuite de terre
(GFCI). L’utilisation d’un disjoncteur GFCI réduit les ris-
ques de choc électrique.
CONSERVER CES INSTRUCTIONS
3. Sécurité personnelle
a. Restez concentré, faites attention à ce que vous faites,
et servez-vous de votre bon sens lorsque vous utilisez
un outil électroportatif. N’employez pas d’outils élec-
troportatifs quand vous êtes fatigué ou sous l’emprise
de drogues, d’alcool ou de médicaments. Quand on
utilise des outils électroportatifs, il sut d’un moment
d’inattention pour causer des blessures corporelles graves.
b. Utilisez des équipements de sécurité personnelle.
Portez toujours une protection oculaire. Le port
d’équipements de sécurité tels que des masques anti-
poussières, des chaussures de sécurité antidérapantes,
des casques de chantier et des protecteurs d’oreilles dans
des conditions appropriées réduira le risque de blessure
corporelle.
c. Évitez les démarrages intempestifs. Assurez-vous que
l’interrupteur est dans la position arrêt (O) avant de
brancher l’outil dans une prise de courant et/ou un
bloc-piles, de le ramasser ou de le transporter. Le trans-
port d’un outil électroportatif avec le doigt sur la gâchette
ou le branchement de cet outil quand l’interrupteur est en
position de marche (ON) est une invite aux accidents.
d. Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé sur
une pièce tournante de l’outil électroportatif, il y a risque
de blessure corporelle.
e. Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de mieux
maîtriser l’outil électroportatif dans des situations inatten-
dues.
f. Habillez-vous de manière appropriée. Ne portez pas de
vêtements amples ou de bijoux. Attachez les cheveux
longs. N’approchez pas les cheveux, les vêtements ou
les gants des pièces en mouvement. Les vêtements am-
ples, les bijoux ou les cheveux longs risquent d’être happés
par les pièces en mouvement.
g. Si l’outil est muni de dispositifs permettant le raccorde-
ment d’un système d’aspiration et de collecte des pous-
sières, assurez-vous que ces dispositifs sont raccordés
et utilisés correctement. L’utilisation d’un dépoussiéreur
peut réduire les dangers associés à l’accumulation de
poussière.
h. Ne laissez pas la familiarité résultant de l’utilisation
fréquente des outils vous inciter à devenir
complaisant(e) et à ignorer les principes de sécurité
des outils. Une action négligente pourrait causer des bles-
sures graves en une fraction de seconde.
GWX18V-8-2.indd 32GWX18V-8-2.indd 32 8/27/2025 7:58:02 AM8/27/2025 7:58:02 AM
page heading
33
CONSERVER CES INSTRUCTIONS
Avertissements généraux concernant la sécurité des outils lectroportatifs
4. Utilisation et entretien des outils électro-
portatifs
a. Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à eectuer.
L’outil qui convient à la tâche fait un meilleur travail et est
plus sûr à la vitesse pour lequel il a été conçu.
b. Ne vous servez pas de l’outil électroportatif si son in-
terrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas être
commandé par son interrupteur est dangereux et doit être
réparé.
c. Débranchez la che de la prise secteur et/ou retirez le
bloc-piles de l’outil électrique (s’il est amovible) avant
d’y apporter de quelconques modications, de changer
d’accessoire ou de ranger l’outil électrique. De telles
mesures de sécurité préventive réduisent le risque de dé-
marrage intempestif de l’outil électroportatif.
d. Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil élec-
troportatif ou qui ignorent ces consignes de s’en servir.
Les outils électroportatifs sont dangereux dans les mains
d’utilisateurs inexpérimentés.
e. Entretenez de façon appropriée les outils électriques et
les accessoires. Assurez-vous que les pièces en mouve-
ment sont bien alignées et qu’elles ne se coincent pas,
qu’il n’y a pas de pièces cassées ou qu’il n’existe aucune
situation pouvant aecter le fonctionnement de l’outil
électrique. Si l’outil est abîmé, faites-le réparer avant
de l’utiliser. De nombreux accidents sont causés par des
outils électroportatifs mal entretenus.
f. Maintenez les outils coupants aûtés et propres. Les
outils coupants entretenus correctement et dotés de bords
tranchants aûtés sont moins susceptibles de coincer et
sont plus faciles à maîtriser.
g. Utilisez l’outil électroportatif, les accessoires et les em-
bouts d’outil, etc. conformément à ces instructions, en
tenant compte des conditions de travail et des travaux
à réaliser. L’emploi d’outils électroportatifs pour des tâch-
es diérentes de celles pour lesquelles ils ont été prévus
peut résulter en une situation dangereuse.
h. Gardez les poignées et les surfaces de préhension pro-
pres, sèches et exemptes de toute trace d’huile ou de
graisse. Les poignées et les surfaces de préhension glis-
santes ne permettent pas une manipulation et un contrôle
sûrs de l’outil dans des situations inattendues.
5. Utilisation et entretien des outils à piles
a. Rechargez les piles uniquement avec le chargeur spéci-
é par le fabriquant. Un chargeur qui convient à un type
de bloc-piles peut entraîner un risque d’incendie quand il
est utilisé avec un autre bloc-piles.
b. Utilisez des outils électroportatifs uniquement avec
les bloc-piles spéciquement désignés pour eux.
L’utilisation de tout autre bloc-piles peut créer un risque de
blessures et d’incendie.
c. Lorsque le bloc-piles n’est pas utilisé, gardez-le à dis-
tances d’autres objets métalliques tels que des trom-
bones, des pièces de monnaie, des clés, des clous, des
vis ou de tout autre objet métallique pouvant faire une
connexion entre une borne et une autre. Court-circuiter
les bornes des piles peut causer des brûlures ou un in-
cendie.
d. Dans des conditions abusives, du liquide peut être éjec-
té de la pile ; dans un tel cas, évitez tout contact avec ce
liquide. Si un contact se produit accidentellement, rincez
avec de l’eau. Si le liquide entre en contact avec les yeux,
consultez un médecin. Du liquide éjecté de la pile peut
causer des irritations ou des brûlures.
e. N’utilisez pas un bloc-piles ou un outil qui est endom-
magé ou a été modié. Des piles endommagées ou modi-
ées peuvent se comporter de façon imprévisible et causer
un incendie ou une explosion, ou entraîner des blessures.
f. N’exposez pas un bloc-piles ou un outil à un incendie ou
à une température excessive. L’exposition à un incendie
ou à une température supérieure à 265° F (130° C) pour-
rait causer une explosion.
g. Suivez toutes les instructions relatives à la charge et ne
chargez pas le bloc-piles ou l’outil en dehors de la plage
de température indiquée dans les instructions. Une
charge dans des conditions appropriées ou à des tempéra-
tures en dehors de la plage spéciée pourrait endommager
les piles et augmenter le risque d’incendie.
6. Entretien
a. Faites réparer votre outil électroportatif par un agent
de service qualié n’utilisant que des pièces de re-
change identiques. Ceci assure que la sécurité de l’outil
électroportatif est préservée.
b. Ne tentez jamais de réparer des blocs-piles endomma-
gés. La réparation de blocs-piles ne doit être eectuée que
par le fabricant ou un prestataire de services agréé.
GWX18V-8-2.indd 33GWX18V-8-2.indd 33 8/27/2025 7:58:02 AM8/27/2025 7:58:02 AM
page heading
34
CONSERVER CES INSTRUCTIONS
1. Avertissements courants relatifs à la
sécurité pour les opérations de meulage,
de ponçage, de brossage métallique ou de
tronçonnage
a. Cet outil électroportatif a été conçu pour fonctionner
comme un outil de rectication, de ponçage, de bros-
sage métallique ou de tronçonnage. Veuillez lire toute la
documentation relative à la sécurité qui a été fournie avec
cet outil électroportatif, notamment, les avertissements,
les consignes, les illustrations et les spécications. Si l’on
n’observe pas toutes les consignes indiquées ci-dessous,
il existe un risque de choc électrique, d’incendie et/ou de
blessures corporelles graves.
b. Les opérations telles que la découpe de trous ne doi-
vent pas être eectuées avec cet outil électrique. Des
opérations pour lesquelles l’outil électrique n’a pas été
conçu peuvent créer des dangers et causer des blessures.
c. Ne convertissez pas cet outil électrique de façon à ce
qu’il fonctionne d’une manière qui n’est pas spécique-
ment conçue et indiquée par le fabricant de l’outil. Une
telle conversion peut entraîner une perte de contrôle et
causer des blessures graves.
d. N’utilisez pas d’accessoires qui n’ont pas été spéci-
quement conçus et recommandés par le fabricant
de l’outil. Le simple fait qu’un accessoire puisse être at-
taché à votre outil électroportatif ne garantit pas un fonc-
tionnement sans danger.
e. La vitesse nominale de l’accessoire doit être au moins
égale à la vitesse maximum indiquée sur l’outil électro-
portatif. Les accessoires que l’on fait tourner à une vitesse
supérieure à leur vitesse nominale peuvent se casser et
voler en éclats.
f. Le diamètre externe et l’épaisseur de votre accessoire
doivent être dans les limites de capacité de votre outil
électroportatif. Des accessoires de la mauvaise taille ne
peuvent pas être adéquatement protégés ou contrôlés.
g. Les dimensions du support de montage de l’accessoire
doivent correspondre aux dimensions du matériel de
xation de l’outil électrique. Les accessoires qui ne cor-
respondent pas au petit matériel de montage de l’outil élec-
trique fonctionneront de manière déséquilibrée, vibreront
de façon excessive et risquent de causer une perte de con-
trôle de l’outil.
h. N’utilisez pas d’accessoires endommagés. Inspectez
vos accessoires avant chaque utilisation : vériez
par exemple que votre meule abrasive n’est ni fêlée,
ni ébréchée, que votre disque d’appui n’est ni fêlé, ni
déchiré, ni trop usé et que votre brosse métallique ne
contient pas de ls cassés ou détachés. Si vous laissez
tomber l’outil ou l’accessoire, vériez que ce dernier
n’est pas endommagé ou remplacez-le par un acces-
soire en bon état. Après l’inspection et l’installation
d’un accessoire, tenez-vous à distance du plan de
l’accessoire en mouvement et demandez à toute per-
Règles relatives à la sécurité pour les meuleuses d’angle sans fil
sonne présente de faire de même, et faites fonctionner
l’outil à sa vitesse à vide maximale pendant une minute.
Si un accessoire est endommagé, il se cassera habituelle-
ment en plusieurs morceaux pendant cette période de test.
i. Portez des équipements de protection personnelle.
Suivant le travail eectué, portez un masque de pro-
tection, des lunettes à coques ou des lunettes de sé-
curité. S’il y a lieu, portez un masque antipoussières,
des dispositifs de protection de l’ouïe, des gants et un
tablier d’atelier capable d’arrêter des petits fragments
abrasifs ou des fragments de la pièce. Les dispositifs
de protection des yeux doivent pouvoir arrêter des débris
volants produits par diverses opérations. Le masque an-
tipoussières ou le respirateur doit être capable de ltrer
des particules générées par votre travail. Une exposition
prolongée à un bruit de haute intensité peut entraîner une
perte de l’ouïe.
j. Gardez toute personne présente à une distance sûre de
l’aire de travail. Toute personne qui entre dans l’aire de
travail doit porter des équipements de protection per-
sonnelle. Des fragments d’une pièce ou d’un accessoire
peuvent être projetés et causer des blessures au-delà de
l’aire d’opération immédiate.
k. Tenez l’outil électrique exclusivement par ses sur-
faces de préhension isolées lorsque vous eectuez
une opération dans le cadre de laquelle l’accessoire
de coupe risque d’entrer en contact avec un l caché.
L’entrée en contact d’un outil de coupe avec un l sous
tension pourrait rendre conductrices des parties en
métal exposées de l’outil électrique et causer un choc
électrique à l’opérateur.
l. Ne posez jamais l’outil électroportatif tant que
l’accessoire n’a pas complètement cessé de tourner.
L’accessoire en mouvement risque d’accrocher la surface
sur laquelle il est posé et de vous faire perdre contrôle de
l’outil.
m. Ne laissez pas l’outil électroportatif en marche quand
vous le portez sur le côté. Un contact accidentel avec
l’accessoire en mouvement risquerait d’accrocher vos
vêtements et d’attirer l’accessoire vers votre corps.
n. Nettoyez régulièrement les prises d’air de l’outil élec-
troportatif. Le ventilateur du moteur attirera de la pous-
sière à l’intérieur du boîtier de l’outil et une accumulation
excessive de poudre métallique risque de causer des dan-
gers électriques.
o. Ne faites pas fonctionner l’outil électroportatif à prox-
imité de matériaux inammables. Des étincelles pour-
raient enammer ces matériaux.
p. N’utilisez pas d’accessoires qui exigent des liquides de
refroidissement. L’utilisation d’eau ou d’autres liquides
de refroidissement peut entraîner une électrocution ou un
choc électrique.
GWX18V-8-2.indd 34GWX18V-8-2.indd 34 8/27/2025 7:58:02 AM8/27/2025 7:58:02 AM
page heading
35
CONSERVER CES INSTRUCTIONS
Règles relatives à la sécurité pour les meuleuses d’angle sans fil
q. Ne laissez pas une quelconque partie mal assujettie du
capuchon de polissage ou de ses courroies de xation
tourner librement. Rangez les courroies de xation mal
assujetties à l’intérieur ou coupez-les. Des courroies de
xation mal assujetties et en rotation pourraient se pren-
dre dans vos doigts ou coincer l’ouvrage.
2. Avertissements sur les rebonds et eets
associés
L’eet de rebond est une réaction soudaine au pincement ou
à l’accrochage d’une meule, d’un disque d’appui, d’une brosse
ou de tout autre accessoire pivotant. Un tel pincement ou ac-
crochage fait rapidement caler l’accessoire en mouvement,
ce qui force l’outil électroportatif hors de contrôle à aller dans
la direction opposée à celle de la rotation de l’accessoire à
l’emplacement du blocage.
Par exemple, si une meule abrasive est accrochée ou pincée
par la pièce, le bord de la meule à l’emplacement du pinçage
peut creuser la surface du matériau et forcer la meule à se «
hisser » sur la pièce ou à être éjectée. La meule peut alors sau-
ter soit en direction de l’utilisateur, soit dans la direction op-
posée, en fonction de la direction du mouvement de la meule
à l’emplacement du pincement. Les meules abrasives peuvent
également se briser dans de telles conditions.
Les rebonds résultent d’une mauvaise utilisation de l’outil
électroportatif et/ou de procédures ou de conditions
d’utilisation incorrectes, et ils peuvent être évités en prenant
les précautions nécessaires indiquées ci-dessous :
a. Maintenez une prise ferme sur l’outil électroportatif et
positionnez votre bras et le reste de votre corps de fa-
çon à vous permettre de résister aux forces de rebond.
Utilisez toujours la poignée auxiliaire, quand elle vous a
été fournie, pour un contrôle maximum du rebond ou de
la réaction de couple qui se produit pendant la mise en
marche de l’outil. L’utilisateur peut contrôler les réactions
de couple ou les forces de rebond en prenant les précau-
tions nécessaires.
b. Ne placez jamais votre main à proximité de l’accessoire
en mouvement. L’accessoire risquerait de rebondir sur
votre main.
c. Ne vous placez jamais dans la zone où l’outil électro-
portatif se dirigerait si un rebond se produisait. L’eet
de rebond projetterait l’outil dans la direction opposée
à celle du mouvement de la meule à l’emplacement de
l’accrochage.
d. Faites particulièrement attention quand vous travaillez
des coins ou des arêtes tranchantes, etc. Évitez de faire
rebondir ou d’accrocher l’accessoire. Les coins, les arêtes
tranchantes et les rebondissements ont tendance à faire
accrocher l’accessoire en mouvement et à entraîner une
perte de contrôle ou un rebond.
e. N’attachez pas de chaîne de scie, de lame pour couper
du bois ou de meule diamantée segmentée avec un
écart périphérique supérieur à 10 mm / 13/32 po ou
une lame de scie dentée. De telles lames produisent sou-
vent des rebonds et une perte de contrôle.
3. Avertissements spéciques à la sécurité
des opérations de rectication et de tronçon-
nage à la meule
a. N’utilisez que des types de meules qui sont recom-
mandées pour votre outil électroportatif et que des
protecteurs conçus pour la meule sélectionnée. Les
meules pour lesquelles l’outil n’a pas été conçu ne peuvent
pas être adéquatement protégées et sont par conséquent
dangereuses.
b. La surface de meulage des meules déprimées au cen-
tre doit être montée au-dessous du plan de la lèvre de
protection. Une meule montée de façon incorrecte qui dé-
passerait à travers le plan de la lèvre de protection ne peut
pas être protégée de façon adéquate.
c. Le protecteur doit être fermement xé à l’outil électro-
portatif et positionné pour un maximum de sécurité en
s’arrangeant pour que la plus petite portion possible de
meule exposée soit tournée vers l’utilisateur. Le pro-
tecteur aide à protéger l’utilisateur contre des fragments
d’une meule cassée et contre un contact accidentel avec
la meule.
d. Les meules ne doivent être utilisées que pour des
opérations pour lesquelles elles ont été conçues. Par
exemple : ne meulez pas avec le côté de la meule à tronçon-
ner. Les meules à tronçonner sont conçues pour une recti-
cation périphérique et l’application de forces latérales à
ces meules peuvent les faire éclater.
e. Utilisez toujours des brides non endommagées d’une
taille et d’une forme qui conviennent à la meule sélec-
tionnée. Les brides de meule appropriées soutiennent la
meule, réduisant ainsi la possibilité que la meule se casse.
Les brides pour meules de tronçonnage peuvent être dif-
férentes des brides pour d’autres types de meules.
f. N’utilisez pas de meules usées provenant d’outils élec-
troportatifs de plus grande taille. Une meule qui a été
conçue pour un outil électroportatif de grande taille n’est
pas compatible avec un outil plus petit qui tourne à une
plus grande vitesse, et elle risque d’éclater si elle est posée
sur ce dernier.
4. Avertissements supplémentaires spéci-
ques à la sécurité des opérations de tronçon-
nage à la meule abrasive
a. Ne bloquez pas la meule à tronçonner et n’appliquez
pas une pression excessive sur celle-ci. Ne tentez pas
GWX18V-8-2.indd 35GWX18V-8-2.indd 35 8/27/2025 7:58:02 AM8/27/2025 7:58:02 AM
page heading
36
CONSERVER CES INSTRUCTIONS
Règles relatives à la sécurité pour les meuleuses d’angle sans fil
de réaliser une coupe d’une profondeur excessive. La
surcharge de la meule augmente sa susceptibilité à la tor-
sion et au blocage pendant la coupe et la possibilité d’un
eet de rebond ou d’une cassure de la meule.
b. Ne positionnez pas votre corps de façon à ce qu’il soit
aligné avec la meule pivotante et derrière celle-ci.
Quand la meule, à l’emplacement de l’opération, se dé-
place dans la direction opposée à celle de votre corps, le
rebond potentiel risque de projeter la meule en mouve-
ment ainsi que l’outil électroportatif directement sur vous.
c. Quand la meule se coince, ou quand vous interrompez
une coupe pour une raison quelconque, mettez l’outil
électroportatif à l’arrêt et tenez-le sans bouger jusqu’à
ce que la meule s’arrête complètement. N’essayez ja-
mais de retirer la meule de tronçonnage au milieu d’une
coupe tant que la meule tourne toujours; cela risquerait
de provoquer un eet de rebond. Trouvez la cause du coin-
çage de la meule et prenez les mesures nécessaires pour
y remédier.
d. Ne recommencez pas votre opération de coupe en
plaçant l’outil directement dans la pièce. Permettez à
la meule d’atteindre sa vitesse optimale avant de la ré-
introduire prudemment dans la pièce. Si vous remettez
l’outil en marche directement dans la pièce, la meule risque
de se bloquer, de « grimper » sur la pièce ou de faire un
rebond.
e. Soutenez les panneaux ou toute pièce surdimension-
née an de réduire le plus possible le risque de pince-
ment ou de rebond de la meule. Les pièces de grande
taille ont tendance à échir sous leur propre poids. Des
supports doivent être placés sous la pièce à proximité de
la ligne de coupe et près du bord de la pièce des deux côtés
de la meule.
f. Faites particulièrement attention quand vous exécutez
une coupe « en poche » dans des murs déjà en place ou
dans d’autres endroits cachés. Il se peut que la meule
saillante coupe des tuyaux de gaz, des conduites d’eau,
des ls électriques ou des objets qui risquent d’entraîner
un rebond.
g. Ne tentez pas d’eectuer des coupes recourbées. Une
contrainte excessive sur la meule accroît la charge et le
risque de torsion ou de coincement de la meule pendant
la coupe ainsi que la possibilité d’un eet de rebond ou
de cassure de la meule, qui pourrait causer des blessures
graves.
5. Avertissements spéciques à la sécurité
des opérations de ponçage
a. Utilisez un papier abrasif de taille appropriée pour le
disque de ponçage. Suivez les recommandations du fabri-
cant lors du choix du papier abrasif. Un papier abrasif plus
grand dépassant trop du patin de ponçage présente un
risque de lacération et peut provoquer un accrochage, une
déchirure du disque ou un choc en retour.
6. Avertissements spéciques relatifs à la
sécurité pour les opérations de polissage
a. Lors de l’utilisation de meules à double usage, utilisez
toujours le dispositif de protection approprié pour
l’application eectuée. Si vous n’utilisez pas le dispositif
de protection approprié, vous risquez de ne pas obtenir le
niveau de protection souhaité, ce qui pourrait entraîner
des blessures graves.
7. Avertissements spéciques à la sécurité
des opérations de brossage métallique
a. Soyez conscient du fait que la brosse éjecte des soies
métalliques pendant son opération normale. Ne sur-
chargez pas les ls métalliques en appliquant une charge
excessive sur la brosse. Les soies métalliques peuvent fac-
ilement pénétrer dans des vêtements légers et/ou dans la
peau.
b. Bien qu’il soit recommandé d’utiliser un protecteur
pour le brossage métallique, ne laissez pas la meule
ou la brosse métallique interférer avec le protecteur.
Le diamètre de la meule ou de la brosse métallique risque
d’augmenter à cause de la charge de travail et des forces
centrifuges.
GWX18V-8-2.indd 36GWX18V-8-2.indd 36 8/27/2025 7:58:02 AM8/27/2025 7:58:02 AM
page heading
37
Avertissements supplémentaires concernant la sécurité
Utilisez un DISPOSITIF DE
PROTECTION DE MEULE de
Type A (Type 1A/41) pour le tronçonnage ou de Type C
(combinaison) lorsque vous utilisez des meules à double
usage (pouvoir abrasif combiné pour le meulage et le tron-
çonnage) montées sur asque.
Pour le ponçage avec façonnage, utilisez le DISPOSITIF DE
PROTECTION DE MEULE à pouvoir abrasif de Type B (Type
27). Lors de l’utilisation d’un DISPOSITIF DE PROTECTION DE
MEULE de Type A (Type 1A/41) pour le ponçage avec façon-
nage, le DISPOSITIF DE PROTECTION DE MEULE peut inter-
férer avec la pièce à travailler et entraîner une réduction de la
capacité de contrôle ;
Utilisez un DISPOSITIF DE PROTECTION DE MEULE de
Type A (Type 1A/41) pour le tronçonnage ou de Type
C (combinaison) pour les opérations de tronçonnage.
L’utilisation d’un DISPOSITIF DE PROTECTION DE MEULE de
Type B (Type 27) à pouvoir abrasif pour des opérations de
tronçonnage avec des meules abrasives agglomérées aug-
mente le risque d’exposition aux étincelles et aux particules
émises, ainsi qu’aux fragments de meule en cas d’éclatement
de la meule ;
Utilisez un DISPOSITIF DE PROTECTION DE MEULE de
Type E (meulage de surface losangée) ou un DISPOSITIF
DE PROTECTION DE MEULE de Type F (tronçonnage de
maçonnerie) pour les opérations de tronçonnage et de fa-
çonnage dans le béton ou la maçonnerie. L’utilisation d’un
dispositif de protection de meules de Type A (Type 1A/41)
pour le tronçonnage, de Type B (Type 27) pour le meulage ou
de Type C (combinaison) pour les opérations de tronçonnage
et de meulage facial dans le béton ou la maçonnerie augmente
le risque d’exposition à la poussière et de perte de contrôle,
ce qui peut entraîner ;
Utilisez des brosses métalliques en forme de meule dont
l’épaisseur et le diamètre ne sont pas supérieurs à ceux
qui sont spéciés dans le présent mode d’emploi. Lors de
l’utilisation d’un DISPOSITIF DE PROTECTION DE MEULE pour
le tronçonnage de Type A (Type 1A/41), pour le meulage de
Type B (Type 27) ou de Type C (combinaison) avec une brosse
métallique en forme de meule d’une épaisseur supérieure à
l’épaisseur maximale spéciée, les ls peuvent s’accrocher au
dispositif de protection, ce qui pourrait entraîner la rupture
des ls.
N’utilisez pas d’outils conçus pour le courant alternatif
uniquement avec une alimentation en courant continu.
Même si l’outil semble fonctionner, les composants élec-
triques de l’outil à courant alternatif sont susceptibles de
tomber en panne et de présenter un danger pour l’opérateur.
Maintenez les poignées sèches et exemptes d’huile et de
graisse. On ne pas maîtriser un outil électroportatif en toute
sécurité quand on a les mains glissantes.
CONSERVER CES INSTRUCTIONS
Utilisez des brides ou d’autres moyens pratiques de brid-
er ou de supporter la pièce sur une plate-forme stable.
Tenir la pièce à la main ou contre le corps est instable et ris-
que de résulter en une perte de contrôle.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention de n’en
démonter aucune pièce car il est toujours possible de mal
remonter ou de pincer les ls internes ou de remonter incor-
rectement les ressorts de rappel des capots de protection.
Certains agents de nettoyage tels que l’essence, le tétrachlo-
rure de carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
N’utilisez pas d’aspirateur ou d’autre système de ramas-
sage de la poussière lorsque vous coupez du métal. Des
étincelles provenant de la coupe du métal pourraient causer
l’inammation des poussières ainsi ramassées.
Utilisez cette meuleuse uniquement de la manière
prévue. Une utilisation inappropriée pourrait causer des
blessures et des dommages matériels.
N’utilisez pas de meules abrasives de Type 11 (boisseau)
avec cet outil. Cet outil n’est pas conçu pour emploi avec
des meules abrasives de Type 11 (boisseau).
L’action de freinage de cette meuleuse n’est pas conçue
pour servir de fonction de sécurité. L’utilisation du disposi-
tif de protection approprié lorsque vous utilisez la meuleuse
est votre meilleure protection contre un contact accidentel
avec un accessoire en train de tourner. Un contact accidentel
avec un accessoire en train de tourner peut causer des dom-
mages matériels et/ou des blessures.
Débranchez la che de la prise de courant avant
de procéder à des réglages ou des changements
d’accessoires, ou avant de ranger des outils électriques.
De telles mesures de sécurité préventives réduisent le risque
de démarrage acccidentel de l’outil électrique.
Un dispositif de protection de Type 27 doit être utilisé
avec toutes les meules abrasives, avec les disques à
lamelles pour le ponçage des carrosseries, avec les
brosses métalliques et avec les meules. L’outil ne peut être
utilisé sans dispositif de protection que pour le ponçage avec
des disques de ponçage conventionnels.
Utilisez toujours un dispositif de protection de meule de
coupe de Type A (1A/41) pour la coupe.
Utilisez seulement des accessoires XLOCK de Bosch ou
sous licence de Bosch. Les accessoires incompatibles
peuvent ne pas être xés correctement, ce qui peut en-
traîner des blessures et/ou des dommages matériels.
GWX18V-8-2.indd 37GWX18V-8-2.indd 37 8/27/2025 7:58:02 AM8/27/2025 7:58:02 AM
page heading
38
CONSERVER CES INSTRUCTIONS
Avertissements supplémentaires concernant la sécurité
Assurez-vous que la sur-
face supérieure de la bride
de l’accessoire n’est pas au-dessus du sommet de la jauge
de hauteur de l’accessoire pour s’assurer qu’elle est bien
sécurisée. Les accessoires qui se trouvent au-dessus de la
jauge de hauteur de l’accessoire peuvent ne pas être sécuri-
sés correctement et se détacher de l’outil, causant des bles-
sures et/ou des dommages matériels.
Inspectez toujours le mécanisme de support de
l’accessoire et la bride de xation de l’accessoire avant
toute utilisation. N’utilisez pas l’outil ou l’accessoire si le
mécanisme de support de l’accessoire ou l’accessoire est en-
dommagé ou déformé. Les accessoires qui ne sont pas com-
plètement sécurisés peuvent causer des blessures et/ou des
dommages matériels.
Inspectez les surfaces de xation de l’accessoire et l’outil
pour vous assurer qu’il n’y a pas de corps étrangers, et
retirez-les s’il y en a qui se sont accumulés. La présence de
matériaux indésirables pourrait réduire l’ecacité de la xa-
tion et causer des blessures et/ou des dommages matériels.
N’actionnez jamais un levier de libération d’un accessoire
X-Lock pendant que cet accessoire est en mouvement. As-
surez-vous que l’accessoire s’est complètement arrêté avant
de le retirer. L’éjection d’un accessoire encore en train de
tourner pourrait causer des blessures et/ou des dommages
matériels.
Ne touchez pas les disques de meulage et de coupe tant
qu’ils ne sont pas refroidis. Les disques peuvent devenir très
chauds pendant le travail.
Ne laissez pas d’accessoire tomber de façon incontrôlée
après son détachement. Des accessoires qui tombent pour-
raient être endommagés et risqueraient de causer des bles-
sures et/ou des dommages matériels.
N’utilisez pas d’accessoires endommagés. Inspectez vos
accessoires avant chaque utilisation : vériez par exemple
que votre meule abrasive n’est ni fêlée, ni ébréchée, que votre
disque d’appui n’est ni fêlé, ni déchiré, ni trop usé et que votre
brosse métallique ne contient pas de ls cassés ou détachés.
Si vous laissez tomber l’outil ou l’accessoire, vériez que ce
dernier n’est pas endommagé ou remplacez-le par un ac-
cessoire en bon état. Après l’inspection et l’installation d’un
accessoire, tenez-vous à distance du plan de l’accessoire en
mouvement et demandez à toute personne présente de faire
de même, et faites fonctionner l’outil à sa vitesse à vide maxi-
male pendant une minute. Si un accessoire est endommagé,
il se cassera habituellement en plusieurs morceaux pendant
cette période de test.
N’utilisez pas d’accessoires qui tournent de façon excen-
trique. L’outil vibrera excessivement, ce qui pourrait caus-
er une perte de contrôle et l’éclatement de l’accessoire.
Utilisez toujours un dispositif de protection de meule de
coupe de Type A (1A/41) pour la coupe.
La vitesse nominale des accessoires doit être au moins
égale à la vitesse de fonctionnement maximum indiquée
sur l’outil électrique. Si des accessoires fonctionnent à une
vitesse supérieure à leur vitesse nominale, ils risquent de se
casser et d’être projetés dans l’air.
La plupart des travaux de ponçage s’eectuent sans le
protecteur. Remettez toujours le pro tecteur en place sur
l’outil avant de vous en servir pour le meulage.
Utilisez toujours un protège-meule de Type B (27) avec
des meules métalliques (brosses). Ne pas utiliser le pro-
tège-roue avec les roues à rayons peut provoquer des bles-
sures.
Il n’est pas possible d’utiliser un protègemeule de Type B
(27) pour toutes les opérations de l’outil. Ne jetez pas ce
dispositif de protection, même si vous ne l’utilisez pas. Ré-
installez toujours le protège-meule avant de réaliser de nou-
velles opérations de meulage.
Utilisez toujours un dispositif de protection de meule de
coupe de Type A (1A/41) pour la coupe. La coupe avec
un dispositif de protection de meule de Type B (27) peut
ne pas orir à l’opérateur une protection susante en cas
d’éclatement de la meule.

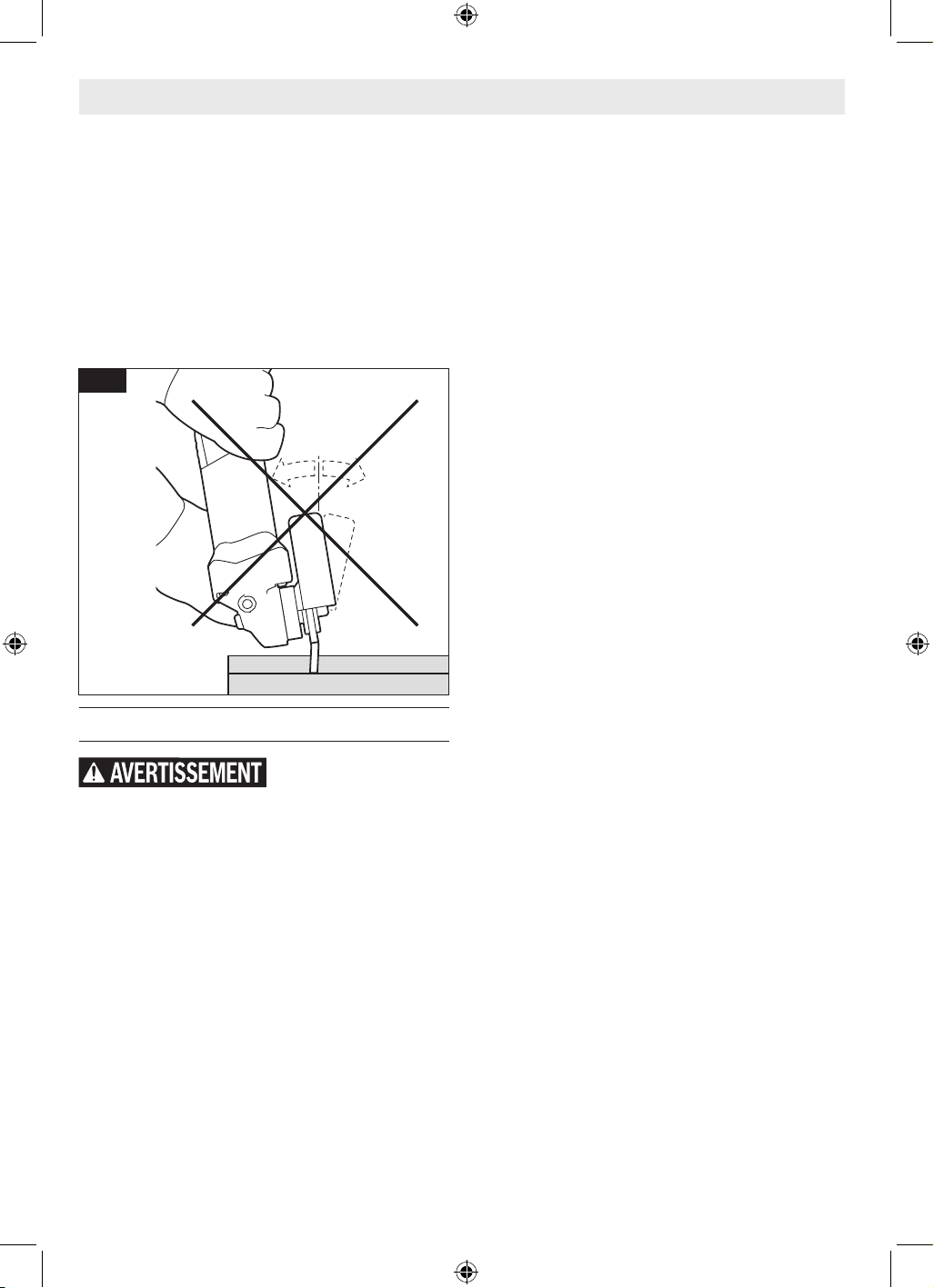

Par ailleurs, ne tirez jamais l’outil vers l’arrière car la
meule sortirait alors du matériau, et un CHOC EN RETOUR
se produirait.
N’utilisez pas de meuleuse d’angle pour polir les surfaces
peintes ou les plastiques. L’utilisation de meuleuses d’angle
pour de telles applications peut endommager les matériaux et
les surfaces.
Pour éviter les accidents, débranchez toujours l’outil et/
ou le chargeur de sa source d’alimentation secteur avant
toute opération de maintenance ou de nettoyage.
Faites réparer votre outil par un réparateur compétent
n’utilisant que des pièces de rechange identiques. Ceci as-
surera le maintien de la sécurité de l’outil.
Si un cordon de rallonge s’avère nécessaire, vous devez
utiliser un cordon avec conducteurs de dimension adé-
quate pouvant porter le courant nécessaire à votre outil.
Ceci préviendra une chute excessive de tension, une perte
de courant ou une surchaue. Les outils mis à la terre doivent
utiliser des cordons de rallonge trilaires pourvus de ches à
trois broches ainsi que des prises à trois broches.
N’utilisez pas d’attachements/d’accessoires autres
que ceux qui sont spéciés par Bosch. L’utilisation
d’attachements/d’accessoires non spéciés pour une utilisa-
tion avec l’outil décrit dans ce mode d’emploi peut entraîner
des dommages à l’outil, des dommages matériels ou des bles-
sures.
GWX18V-8-2.indd 38GWX18V-8-2.indd 38 8/27/2025 7:58:02 AM8/27/2025 7:58:02 AM
page heading
39
CONSERVER CES INSTRUCTIONS
Utilisation prévue
Utilisez cette meuleuse uniquement de la manière prévue. Une utilisation inappropriée
pourrait causer des blessures et des dommages matériels.
Les meuleuses à petit angle GWX18V-8-2 sont conçues pour les applications professionnelles de meulage, de découpe, de
ponçage, de brossage métallique et de polissage qui sont décrites dans ce mode d’emploi.
N’utilisez pas de meules abrasives de Type 1 conçues pour
le meulage droit.
N’essayez pas de couper des feuilles de métal ou des
pièces de grande taille avec cette machine, car elle n’a pas
été conçue pour servir de machine réservée au tronçon-
nage.
Les travaux à la machine
tel que ponçage, sciage,
meulage, perçage et autres travaux du bâtiment peuvent
créer des poussières contenant des produits chimiques
qui sont des causes reconnues de cancer, de malformation
congénitale ou d’autres problèmes reproductifs. Ces
produits chimiques sont, par exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du ci-
ment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités chi-
miquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire l’exposition
à ces produits chimiques, il faut travailler dans un lieu bien
ventilé et porter un équipement de sécurité approprié tel que
certains masques à poussière conçus spécialement pour l-
trer les particules microscopiques.
Mise au rebut
Cette section fait partie de l’engagement de Robert Bosch
Tool Corporation à préserver notre environnement et à con-
server nos ressources naturelles.
Mise au rebut de outil
Ne jetez pas les outils électriques et les piles/batteries re-
chargeables avec les ordures ménagères !
Mise au rebut des piles
Ne tentez pas de désassembler le bloc-piles ou d’enlever tout
composant faisant saillie des bornes de piles, ce qui peut pro-
voquer un incendie ou des blessures. Avant la mise au rebut,
protégez les bornes exposées à l’aide d’un ruban isolant épais
pour prévenir le court-circuitage.
Piles lithium-ion
Si le produit est équipé d’une pile lithium-ion, la pile doit être
ramassée, recyclée ou mise au rebut d’une manière qui ne soit
pas nocive pour l’environnement.
Le sceau RBRC de recyclage des
piles, homologué par l’EPA
(Agence pour la protection de
l’environnement des États-Unis),
qui se trouve sur les piles au lithi-
um-ion (Liion) indique que Robert
Bosch Tool Corporation participe
volontairement à un programme
industriel de ramassage et de recy-
clage de ces piles au terme de leur vie utile, pourvu qu’elles
soient mises hors service aux États-Unis ou au Canada. Le
programme du RBRC ore une alternative pratique à la mise
des piles au Li-ion usées au rebut ou au ramassage d’ordures
municipal, ce qui pourrait être interdit dans votre région.
Veuillez appeler le 1-800-8-BATTERY pour obtenir de plus
amples renseignements sur le recyclage des piles au Li-ion
et sur les restrictions ou interdictions de mise au rebut qui
s’appliquent à votre région ou renvoyez vos piles à un Centre
de Service Bosch/Dremel pour recyclage. La participation
de Robert Bosch Tool Corporation à ce programme s’insère
dans le contexte de notre engagement à préserver notre envi-
ronnement et à conserver nos ressources naturelles.
Avertissements supplémentaires concernant la sécurité
GWX18V-8-2.indd 39GWX18V-8-2.indd 39 8/27/2025 7:58:02 AM8/27/2025 7:58:02 AM
40
Symboles
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signi-
cation. Une interprétation appropriée de ces symboles vous permettra d’utiliser l’outil de façon plus ecace et plus sûre.
Symbole Désignation / Explication
V Volts (voltage)
lb Livres (poids)
kg Kilogrammes (poids)
ft Pieds (dimension)
m Mètres (distance)
in po (dimension)
cm Centimètres (dimension)
mm Millimètres (dimension)
A Ampéres (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
min Minutes (temps)
s Seconds (temps)
⌀
Diamétre (taille des mèches de perceuse, meules, etc.)
n
0
Vitesse à vide (vitesse de rotation, à vide)
.../min Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute)
0 Position d’arrêt (vitesse zéro, couple zéro ...)
1, 2, 3, ...
I, II, III,
Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé signie une
vitesse plus grande)
Sélecteur variable à l’inni avec arrêt (La vitesse augmente depuis le réglage 0)
Flèche (action dans la direction de la èche)
Courant continu (type ou caractéristique du courant)
GWX18V-8-2.indd 40GWX18V-8-2.indd 40 8/27/2025 7:58:02 AM8/27/2025 7:58:02 AM
41
Symbols
Symboles
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signi-
cation. Une interprétation appropriée de ces symboles vous permettra d’utiliser l’outil de façon plus ecace et plus sûre.
Symbole Désignation / Explication
Alerte l’utilisateur pour lire le mode d’emploi.
Alerte l’utilisateur pour porter des lunettes de sécurité.
Alerte l’utilisateur pour porter une protection respiratoire.
Alerte l’utilisateur pour porter des protecteurs d’oreilles.
Fait savoir à l’utilisateur qu’il doit porter des protections oculaires, respiratoires et auditives.
KICKBACK
CONTROL
Indique le contrôle d’un eet de rebond dans l’outil.
DROP
CONTROL
Indique le contrôle d’une chute dans l’outil.
Indique le système de freinage dans l’outil.
Le dispositif de protection de type B (27) ne doit pas être utilisé pour couper.
Ce symbole signie que cet outil est approuvé par Underwriters Laboratories selon les normes des
États-Unis et du Canada.
Ce symbole signie que cet outil est approuvé par l’Association canadienne de normalisation selon
les normes des États-Unis et du Canada.
GWX18V-8-2.indd 41GWX18V-8-2.indd 41 8/27/2025 7:58:03 AM8/27/2025 7:58:03 AM
page heading
42
Familiarisez-vous avec votre meuleuse d’angle sans fil GWX18V-8-2
Fig. 1
1 Interrupteur coulissant
2 Poignée latérale (surface de préhension isolée)
3 Dispositif de protection de la meuleuse
de Type B (27)
4 Fixation d’accessoire X-Lock
5 Meuleuse abrasive
6 Levier de libération X-Lock
7 Levier de relâchement/réglage du
dispositif de protection
8 Dispositif de protection pour outil de
coupe de Type A (1A /41)
9 Surface de préhension isolée
10 Bloc-piles
11 Bouton de déclenchement du bloc-piles
1
2
3
4
5
7
8
9
10
11
6
GWX18V-8-2.indd 42GWX18V-8-2.indd 42 8/27/2025 7:58:03 AM8/27/2025 7:58:03 AM
page heading
43
Numéro de modèle GWX18V-8-2
Volts (c.c.) 18V
Vitesse nominale (tr/min) 11,000
Type de interrupteur Glissement
⌀ max. de la meule 4-1/2” (115mm)
⌀ max. du disque de coupe 4-1/2” (115mm)
⌀ max. du disque de ponçage 4-1/2” (115mm)
⌀ max. du disque à volets abrasifs 4-1/2” (115mm)
⌀ max. de la brosse métallique circulaire 4” (102mm)
⌀ max. de la brosse en coupe métallique 3” (76mm)
Épaisseur de la meule (b) 1/4” (6mm)
Épaisseur de la meules de coupe de Type 1/41 (b) .045” (1.2mm)
Épaisseur de la meule de tronçonnage de Type 27/42 (b) 1/8” (3.0mm)
Largeur maximale de la face de la meule métallique (épaisseur) (b) 1/2” (12.7mm)
Écart périphérique max. de la meule de coupe diamantée segmentée de Type 1/41 10mm
Angle d’inclinaison de la meule de coupe diamantée segmentée de Type 1/41
NÉGATIF
Contrôle du risque d’eet de rebond •
Protection contre le redémarrage •
Contrôle du risque de chute —
Démarrage en douceur •
Protection contre les surcharges •
Sélection de la vitesse —
Frein —
Température admissible de la pile pendant la charge +32…+95°F (0…+35°C)
Température ambiante admissible pendant le fonctionnement et le stockage -4…+122°F (-20…+50°C)
Température ambiante recommandée pendant la charge -4…+122°F (-20…+50°C)
• = L’outil est doté de cette fonction. — = L’outil n’est pas doté de cette fonction.
Spécifications
b
⌀
⌀
b
⌀ = Diamètre de la meule. b = Épaisseur de la meule.
b
⌀
GWX18V-8-2.indd 43GWX18V-8-2.indd 43 8/27/2025 7:58:03 AM8/27/2025 7:58:03 AM
44
Applications
Numéro de modèle
Description GWX18V-8-2
Meulage de métaux (Type 27) X
Meulage de métaux (Type 11) N
Coupe de métaux (Type 1A/41) X
Disque à lamelles de Type 29 O
Coupe de béton O
Ponçage O
Passage à la brosse métallique (meule) O
Passage à la brosse métallique (boisseau) O
X = L’outil est muni d’accessoires permettant d’exécuter cette application.
O = L’outil peut utiliser des accessoires en option permettant d’exécuter cette application.
N = L’outil n’est pas capable d’exécuter cette application.
La vitesse nominale de l’accessoire doit être égale ou supérieure à celle de l’outil. Il ne faut pas dépasser le diamètre de meule
recommandé.
N’utilisez pas de meules abrasives de Type 11 (boisseau) avec cet outil. Cet outil n’est pas
conçu pour emploi avec des meules abrasives de Type 11 (boisseau).
N’utilisez pas de meules abrasives de Type 1 qui sont conçues pour le meulage droit/de
coins. Cet outil n’est pas conçu pour être utilisé avec des meuleuses abrasives pour le meulage
droit/de coins de Type 1.
Blocs-piles/chargeurs
Lisez toutes les consignes de sécurité, instructions, illustrations et spéci-cations
fournies avec cet outil électrique et ce chargeur. Le non-respect de toutes les instructions
gurant ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES
LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Utilisez uniquement avec les blocs-piles au lithium-ion Bosch ou AMPShare de 18 V
indiqués ci-dessous. L’emploi de tout autre bloc-piles risquerait de causer des blessures et un
incendie.
Utilisez uniquement avec les chargeurs Bosch ou AMPShare de 18 V indiqués ci-dessous.
L’emploi de tous autres chargeur risquerait de causer des blessures et un incendie.
Blocs-piles *
BAT000 à BAT999, GBA18V000 à GBA18V999, EXBA18V000 à EXBA18V999
Chargeurs*
BC1880, GAL12V/18V-80, GAL18V6-80, GAX1218V-30, GAL18V-000 à GAL18V-999
* Pour les toutes dernières informations sur la compatibilité des piles, veuillez vous référer à www.boschtools.com.
GWX18V-8-2.indd 44GWX18V-8-2.indd 44 8/27/2025 7:58:03 AM8/27/2025 7:58:03 AM
page heading
45
Descriptions fonctionnelles
Embrayage électronique
L’électronique de l’outil électroportatif détecte les situations
dans lesquelles la meule ou l’accessoire peut risquer de se
coincer. Elle empêche la poursuite de la rotation de l’arbre
d’entraînement en mettant l’outil hors tension (mais elle ne
peut pas empêcher les eets de rebond). Pour recommencer
à travailler, mettez l’interrupteur de marche/arrêt (on/o)
dans la position de marche (on) et remettez l’outil en marche.
Circuit « Constant Response »
Ce circuit contribue à maintenir une vitesse presque con-
stante entre les conditions de fonctionnement en charge et de
fonctionnement à vide.
Démarrage progressif
Cette caractéristique permet de réduire la fatigue du moteur
qui est normalement causée par un démarrage à couple élevé.
Elle contribue à mettre graduellement l’accessoire à la vitesse
requise.
Protection contre les redémarrages automa-
tiques
Cette caractéristique contribue à empêcher les remises en
marche automatiques après une mise hors tension acciden-
telle, p. ex. si l’outil a été débranché avec l’interrupteur ver-
rouillé en position de marche. Pour recommencer à travailler,
mettez l’interrupteur de marche/arrêt (on/o) dans la posi-
tion d’arrêt (o) et remettez l’outil en marche.
Protection contre les surcharges
Cette caractéristique contribue à protéger l’outil contre la
chaleur excessive qui pourrait endommager le moteur. Si
l’outil s’arrête ou ralentit en cours de fonctionnement, patien-
tez pendant 30 secondes jusqu’à ce que le moteur refroidisse
en le laissant fonctionner à vide. Si la fonction de protection
contre les surcharges arrête l’outil de façon répétée, cela
signie qu’une force excessive cause la surcharge de l’outil.
Mettez n à l’application de cette force excessive et réajustez
l’ouvrage pour réduire la force appliquée.
GWX18V-8-2.indd 45GWX18V-8-2.indd 45 8/27/2025 7:58:03 AM8/27/2025 7:58:03 AM
page heading
46
Assemblage
Système X-Lock
(Fig. 2, Fig. 3)
Le système X-Lock est une combinaison de supports d’outils
et d’accessoires brevetés qui permettent à l’opérateur de
changer rapidement les accessoires. Disponible sur cer-
taines meuleuses d’angle Bosch, le système X-Lock permet
l’installation et le retrait sans outil des accessoires de la meu-
leuse (disques de meulage, disques de coupe, brosses métal-
liques, disques de ponçage, etc.). Le système X-Lock est un
remplacement pour la méthode traditionnelle d’attachement
des accessoires d’une meuleuse.
Les meuleuses traditionnelles ont des broches letées de
5/8-11 po qui nécessitent un écrou et une bride de soutien
pour maintenir l’accessoire en place. Pour remplacer un ac-
cessoire, une clé est utilisée pour desserrer ou serrer l’écrou.
Les meuleuses munies d’un système X-Lock comprennent un
mécanisme d’interface ne nécessitant pas d’outil et éliminant
le besoin de broches, de brides de support et d’écrous de ver-
rouillage.
L’interface X-Lock a un composant du côté outil – le sup-
port de montage d’accessoire X-Lock 4, et un composant
du côté accessoire – typiquement un embout de montage
d’accessoire X-Lock 12. Les deux composants ont des con-
tours d’alignement clavetés, qui aident à assurer le montage
correct de l’accessoire sur l’outil.
Le support de montage d’accessoire X-Lock 4 se compose
d’une base ronde 16, de jauges de hauteur de xation 13
et d’un mécanisme de verrouillage qui active les languettes
de xation 14. Les meuleuses équipées du système X-Lock
ne peuvent utiliser que des accessoires X-Lock étant donné
que l’embout de montage d’accessoire X-Lock spécialement
conçu 12 est adapté pour les contours d’alignement 15 du
support de montage d’accessoire X-Lock 4 sur l’outil. Cepen-
dant, certains accessoires X-Lock sont rétrocompatibles avec
les modèles traditionnels des broches letées.
La xation de l’accessoire X-Lock au support de montage
d’accessoire X-Lock 4 sur la meuleuse nécessite l’alignement
de l’embout de montage d’accessoire X-Lock 12 wsur le
mécanisme de montage d’accessoire X-Lock 4 Une fois que
l’embout de montage d’accessoire X-Lock 12 est aligné et
pressé contre la base 16 du support de montage d’accessoire
X-Lock 4, le mécanisme de verrouillage est activé. Ceci a pour
eet que les deux languettes de xation opposées 14 verrouil-
lent l’accessoire en le sécurisant sur la meuleuse. Un déclic en
combinaison avec l’alignement de la surface plate de l’embout
de montage de l’accessoire X-Lock 12 sur les jauges de hau-
teur de xation 13 indique que l’accessoire est fermement
assujetti à l’outil. Pour retirer l’accessoire, il faut actionne
un levier sur la tête d’engrenage de la meuleuse qui libère
les languettes de verrouillage, ce qui permet de détacher
l’accessoire de l’outil.
12
4
13
14
13
14
15
Fig. 2
Fig. 3
16
GWX18V-8-2.indd 46GWX18V-8-2.indd 46 8/27/2025 7:58:03 AM8/27/2025 7:58:03 AM
page heading
47
— Positionnez toujours le dispositif de protection de la meule
entre l’opérateur et l’ouvrage, et dirigez les étincelles dans
le sens opposé à celui de l’opérateur.
— Assurez-vous que le dispositif de protection de la meule
est complètement engagé dans le levier de relâchement/
réglage du dispositif de protection 7. Le dispositif de pro-
tection de la meule ne doit tourner que lorsque le levier de
relâchement/réglage du dispositif de protection 7 est en-
foncé. Si le dispositif de protection de la meule tourne sans
que vous appuyiez sur le levier de relâchement/réglage du
dispositif de protection 7 arrêtez d’utiliser la meuleuse et
faites-la réparer par un centre de service agréé Bosch.
Remarque : Les clés d’encodage sur le protecteur assurent
que seulement un protecteur compatible avec l’outil pourra
être installé.
Retrait du protecteur
1. Appuyez sur le levier de relâchement/réglage du disposi-
tif de protection 7.
2. Faites tourner le protecteur jusqu’à ce que les clés sur le
protecteur soient alignées sur les encoches sur la bride
de xation pour le montage du protecteur.
3. Soulevez le protecteur pour le détacher de la bride de
xation.
Installation de la poignée latérale
(Fig. 1)
La poignée latérale 2 est utilisée pour contrôler et équilibrer
l’outil.
Enlez solidement la poignée latérale 2 dans un côté quel-
conque du carter d’engrenages, en fonction de vos préférenc-
es personnelles, du confort et de l’opération eectuée.
La poignée latérale 2 doit toujours être installée sur le côté
protégé par le dispositif de protection de l’outil ; voir Fig. 5.
Utilisez la poignée latérale 2 pour assurer un contrôle sécurisé
et un fonctionnement facile.
Assemblage
Débranchez le bloc-piles avant d’eectuer des réglages, de changer des accessoires ou
de ranger des outils électriques. De telles mesures de sécurité préventives réduisent le ris-
que de démarrage accidentel de l’outil électrique.
Installation des dispositifs de protection de la
meule (dispositifs de protection de meules de
Type 27 et de Type 1A/41)
(Fig. 4, Fig. 5)
Un dispositif de protection
de Type 27 doit être utilisé
avec toutes les meules abrasives, avec les disques à
lamelles pour le ponçage des carrosseries, avec les bross-
es métalliques et avec les meules. L’outil ne peut être utilisé
sans dispositif de protection que pour le ponçage avec des
disques de ponçage conventionnels.
Un dispositif de protection
de Type 1A/41A doit être
utilisé pour toutes les opérations de coupe.
Fixation du protecteur de meule
1. Détachez le bloc-piles 10 de l’outil électrique.
2. Appuyez sur le levier de relâchement/réglage du dis-
positif de protection 7, mounet maintenez-le enfoncé, et
placez le dispositif de protection sur la bride de xation
du dispositif de protection jusqu’à ce que les clés du dis-
positif de protection soient alignées sur les encoches du
collier de la broche.
3. Continuez à appuyer sur le dispositif de protection contre
la bride de xation du dispositif de protection jusqu’à ce
que l’épaulement du dispositif de protection repose con-
tre la bride de xation de l’outil, et faites tourner le dis-
positif de protection de la meule dans le sens des aiguilles
d’une montre jusqu’à ce que vous entendiez un déclic.
4. Ajustez la position du dispositif de protection en fonc-
tion des besoins de votre activité. Appuyez sur le levier
de relâchement/réglage du dispositif de protection 7 et
faites tourner le dispositif de protection jusqu’à ce que
vous entendiez un déclic indiquant qu’il est bien en place,
puis ajustez suivant les besoins.
A B
Fig. 4
7
3
GWX18V-8-2.indd 47GWX18V-8-2.indd 47 8/27/2025 7:58:03 AM8/27/2025 7:58:03 AM
48
DÉCLIC!
Assemblage
ZONE DE FONCTIONNEMENT
Fig. 5
Montage et retrait des accessoires X-Lock
Utilisez seulement des ac-
cessoires XLOCK de Bosch
ou sous licence de Bosch. Les accessoires incompatibles
peuvent ne pas être xés correctement, ce qui peut entraîner
des blessures et/ou des dommages matériels.
Assurez-vous que la sur-
face supérieure de la bride
de l’accessoire n’est pas au-dessus du sommet de la jauge
de hauteur de l’accessoire pour s’assurer qu’elle est bien
sécurisée. Les accessoires qui se trouvent au-dessus de la
jauge de hauteur de l’accessoire peuvent ne pas être sécuri-
sés correctement et se détacher de l’outil, causant des bles-
sures et/ou des dommages matériels.
Inspectez toujours le mé-
canisme de support de
l’accessoire et la bride de xation de l’accessoire avant
toute utilisation. N’utilisez pas l’outil ou l’accessoire si le mé-
canisme de support de l’accessoire ou l’accessoire est en-
dommagé ou déformé. Les accessoires qui ne sont pas com-
plètement sécurisés peuvent causer des blessures et/ou des
dommages matériels.
Inspectez les surfaces de
xation de l’accessoire et
l’outil pour vous assurer qu’il n’y a pas de corps étrangers,
et retirez-les s’il y en a qui se sont accumulés. La présence
de matériaux indésirables pourrait réduire l’ecacité de la
xation et causer des blessures et/ou des dommages matéri-
els.
N’actionnez jamais un levi-
er de libération d’un acces-
soire X-Lock pendant que cet accessoire est en mouve-
ment. Assurez-vous que l’accessoire s’est complètement
arrêté avant de le retirer. L’éjection d’un accessoire encore en
train de tourner pourrait causer des blessures et/ou des dom-
mages matériels.
Vériez que l’accessoire et le support de montage d’accessoire
X-Lock 4 ne sont pas déformés ou couverts de saletés. Si
nécessaire, nettoyez la zone autour des deux languette de ver-
rouillage X-Lock 14.
Vériez que les deux languettes de xation X-Lock 14 sont
ouvertes (voir Fig. 6) avant de mettre en place l’accessoire
X-Lock.
Montage de l’accessoire sur l’outil
(Fig 6, Fig. 7, Fig. 8)
1. Placez l’accessoire sur le support de montage
d’accessoire X-Lock 4, en alignant les contours
d’alignement de l’embout de montage de l’accessoire X-
Lock 12 sur le support de montage d’accessoire X-Lock
4 sur la meuleuse.
2. Appuyez sur l’accessoire pour le faire entrer dans le sup-
port de montage d’accessoire X-Lock 4. Vous entendrez
un déclic provenant de l’accessoire lorsque les languettes
de xation 14 se verrouilleront en place.
3. Vériez que le bord de l’embout de montage d’accessoire
X-Lock 12 est correctement engagé dans les fentes des
languettes de xation X-Lock 14. Si la surface supérieure
de l’embout de montage d’accessoire X-Lock 12 est plus
haute que les jauges de hauteur de xation 13 (situées
de chaque côté du support de montage d’accessoire X-
Lock), l’accessoire X-Lock ne doit pas être utilisé avant
que cette condition soit éliminée en nettoyant le sup-
port de montage d’accessoire X-Lock 4 ou en remplaçant
l’accessoire.
12
4
Fig. 7
Fig. 6
GWX18V-8-2.indd 48GWX18V-8-2.indd 48 8/27/2025 7:58:04 AM8/27/2025 7:58:04 AM
49
Assemblage
Retrait des accessoires
(Fig. 8, Fig. 9)
N’actionnez jamais un levi-
er de libération d’un acces-
soire X-Lock pendant que cet accessoire est en mouve-
ment. Assurez-vous que l’accessoire s’est complètement
arrêté avant de le retirer. L’éjection d’un accessoire encore en
train de tourner pourrait causer des blessures et/ou des dom-
mages matériels.
Ne touchez pas les disques
de meulage et de coupe
tant qu’ils ne sont pas refroidis. Les disques peuvent deve-
nir très chauds pendant le travail.
Ne laissez pas d’accessoire
tomber de façon incon-
trôlée après son détachement. Des accessoires qui tombent
pourraient être endommagés et risqueraient de causer des
blessures et/ou des dommages matériels.
N’utilisez pas un acces-
soire endommagé. Un ac-
cessoire endommagé peut se briser et voler en éclats, et
causer des blessures à son utilisateur ou aux personnes se
trouvant à proximité.
Inspectez vos accessoires avant chaque utilisation : véri-
ez par exemple que votre meule abrasive n’est ni fêlée, ni
ébréchée, que votre disque d’appui n’est ni fêlé, ni déchiré,
ni trop usé et que votre brosse métallique ne contient pas
de ls cassés ou détachés. Si vous laissez tomber l’outil ou
l’accessoire, vériez que ce dernier n’est pas endommagé ou
remplacez-le par un accessoire en bon état. Après l’inspection
et l’installation d’un accessoire, tenez-vous à distance du plan
de l’accessoire en mouvement et demandez à toute personne
présente de faire de même, et faites fonctionner l’outil à sa vi-
tesse à vide maximale pendant une minute. Si un accessoire
est endommagé, il se cassera habituellement en plusieurs
morceaux pendant cette période de test.
Avant de retirer l’accessoire : Assurez-vous que l’outil élec-
trique s’est complètement arrêté et débranché.
1. Orientez l’outil de façon à éviter que l’accessoire ne
tombe lorsqu’il est détaché.
2. Pour ouvrir le levier de libération X-Lock 6:
(A) Appuyez sur le côté arrière du levier.
(B) Soulevez le côté avant du levier en tirant dessus.
3. Prenez des précautions pour retirer l’accessoire de l’outil
an de ne pas risquer de le faire tomber.
CORRECT: La hauteur du moyeu de montage de
l'accessoire X-Lock est égale ou inférieure
à celle de montage accessoire X-Lock.
INCORRECT: la hauteur du moyeu de montage de
l'accessoire X-Lock est supérieure à
celle de montage accessoire X-Lock.
montage
accessoire X-Lock
moyeu de montage
accessoire X-Lock
montage
accessoire X-Lock
moyeu de montage
accessoire X-Lock
12
13
13
14
A
B
Fig. 8
Fig. 9
6
GWX18V-8-2.indd 49GWX18V-8-2.indd 49 8/27/2025 7:58:04 AM8/27/2025 7:58:04 AM
page heading
50
Fig. 10
Fig. 11
Assemblage
Montage de la meule abrasive de et du disque
de ponçage
N’utilisez pas d’accessoires
qui tournent de façon ex-
centrique. L’outil vibrera excessivement, ce qui pourrait
causer une perte de contrôle et l’éclatement de l’accessoire.
Pour installer la meuleuse ou le disque à volet
abrasif
(Fig. 10)
1. Inspectez le dispositif de protection de la meule abrasive
3 de Type B (27) et ajustez-le pour le mettre dans la posi-
tion appropriée, comme illustré à la Fig. 4, page 47.
2. Suivez les instructions pour le « Montage et retrait des ac-
cessoires X-Lock » à partir de la page 48.
Ensemble de meule de Type 1A/41 et 27A/42
Utilisez toujours un dis-
positif de protection de
meule de coupe de Type A (1A/41) pour la coupe.
Pour installer la meule de coupe
(Fig. 11)
1. Inspectez le dispositif de protection de la meule 8 de
Type 1A/41 et ajustez-le pour le mettre dans la position
appropriée, comme illustré à la Figure 5, page 48.
2. Suivez les instructions pour le « Montage et retrait des ac-
cessoires X-Lock » à partir de la page 48.
3
8
GWX18V-8-2.indd 50GWX18V-8-2.indd 50 8/27/2025 7:58:04 AM8/27/2025 7:58:04 AM
page heading
51
Assemblage
Ensemble de ponçage
La vitesse nominale des ac-
cessoires doit être au
moins égale à la vitesse de fonctionnement maximum in-
diquée sur l’outil électrique. Si des accessoires fonction-
nent à une vitesse supérieure à leur vitesse nominale, ils ris-
quent de se casser et d’être projetés dans l’air.
La plupart des travaux de
ponçage s’eectuent sans
le protecteur. Remettez toujours le pro tecteur en place sur
l’outil avant de vous en servir pour le meulage.
Installation du disque de support et du disque de
ponçage
(Fig. 12)
1. Placez le tampon de soutien 17 sur le support de mon-
tage d’accessoire X-Lock 4 de telle façon que les ouver-
tures rectangulaires soient positionnées autour des
languettes de xation X-Lock 14.
2. Centrez le disque de ponçage 18 sur le dessus du tampon
de soutien 17 et alignez les ouvertures rectangulaires sur
les languettes de xation 14 du support de montage
d’accessoire X-Lock 4.
3. Alignez la pince de xation X-Lock 19 sur les fentes dans
le disque de ponçage 18. Insérez la pince de xation X-
Lock 19 à travers le disque de ponçage 18 et appuyez
dessus jusqu’à ce qu’il soit complètement engagé dans
les languettes de xation 14, ce qui sera indiqué par un
déclic.
4. Pour retirer l’ensemble de ponçage de la meuleuse, suiv-
ez les instructions pour le « Montage et retrait des acces-
soires X-Lock » à partir de la page 48.
Fig. 12
18
19
17
14
GWX18V-8-2.indd 51GWX18V-8-2.indd 51 8/27/2025 7:58:05 AM8/27/2025 7:58:05 AM
page heading
52
Assemblage
Montage de la brosse métallique en forme de
coupelle
Installation de la brosse métallique en forme de
coupelle
(Fig. 13)
1. Suivez les instructions pour le « Montage et retrait des ac-
cessoires X-Lock » à partir de la page 48.
Montage de la brosse métallique
Utilisez toujours un dis-
positif de protection de
meule abrasive de Type B (27) avec les brosses de meules
métalliques. Le fait de ne pas utiliser un dispositif de protec-
tion de meule avec des brosses métalliques peut entraîner
des blessures.
Installation de la brosse métallique
(Fig. 14)
1. Inspectez et ajustez le dispositif de protection pour le
meulage 3 de Type B (27) dans la position appropriée,
comme illustré à la Figure 5, page 48.
2. Suivez les instructions des rubriques « Montage de
l’accessoire sur l’outil » et « Retrait des accessoires » à
la page 48.
Fig. 13
Fig. 14
3
GWX18V-8-2.indd 52GWX18V-8-2.indd 52 8/27/2025 7:58:05 AM8/27/2025 7:58:05 AM
page heading
53
3
Assemblage
Montage du dispositif de protection pour un
outil de coupe de maçonnerie
Il n’est pas possible
d’utiliser un protègemeule
de Type B (27) pour toutes les opérations de l’outil. Ne
jetez pas ce dispositif de protection, même si vous ne l’utilisez
pas. Réinstallez toujours le protège-meule avant de réaliser de
nouvelles opérations de meulage.
Pour améliorer l’ergonomie de votre meuleuse lorsque vous
coupez de la maçonnerie, il convient de faire tourner la boîte
de vitesses par rapport à la position de l’interrupteur étant
donné que l’outil avait été assemblé à l’usine.
Rotation de la boîte de vitesses
(Fig. 15, Fig. 16)
1. Détachez le bloc-piles 10 de l’outil électrique.
2. Dévissez complètement les quatre vis entre le carter de la
boîte de vitesses et le corps du moteur.
3. Tournez le carter d’engrenages de 90 degrés sans retirer
le moteur du carter.
4. Après avoir ajusté la position du carter des engrenages,
vissez et serrez les quatre vis.
5. La vis qui maintient le levier de relâchement/réglage du
dispositif de protection 7 est plus longue que les autres
vis. Cette longue vis doit rester engagée dans le levier de
relâchement/réglage du dispositif de protection 7 lors
de la remise en place du carter d’engrenages pour que le
bouton de relâchement du dispositif de protection puisse
fonctionner correctement.
6. Suivez les instructions de la section ci-dessous pour in-
staller correctement le dispositif de protection.
Installation d’un dispositif de protection pour
la coupe de maçonnerie de Type F (1A/41)
avec plaque de base
(Fig. 17)
Suivez toutes les instructions fournies avec le dispositif de
protection du disque de coupe de maçonnerie de Type F
(1A/41) pour l’installer et l’utiliser avec cette meuleuse.
Installation de la meule diamantée pour coupe
à sec
Siga todas las instrucciones suministradas con el protector
para cortar mampostería 20 con el n de prepararlo para la
instalación de accesorios compatibles y la utilización.
Pour installer la meule diamantée pour coupe à sec
(Fig. 17)
Suivez les instructions pour le « Montage et retrait des acces-
soires X-Lock » à partir de la page 48.
Fig. 15
Fig. 16
90 °
90 °
Fig. 17
20
GWX18V-8-2.indd 53GWX18V-8-2.indd 53 8/27/2025 7:58:05 AM8/27/2025 7:58:05 AM
page heading
54
Assemblage
Insertion et retrait du bloc-piles
(Fig. 18)
Assurez-vous que l’interrupteur coulissant 1 dans en position
d’arrêt avant d’insérer ou de retirer le bloc-piles 10. Pour in-
sérer le bloc-piles 10, faites-le glisser dans le boîtier de l’outil
jusqu’à ce que le bloc-piles 10 se verrouille en place.
Votre outil est muni d’un mécanisme de verrouillage secon-
daire pour empêcher le bloc-piles 10 de tomber complète-
ment de la poignée au cas il s’en détacherait en conséquence
des vibrations.
Pour retirer le bloc-piles 10, appuyez sur le bouton de
déclenchement du bloc-piles 11 et faites glisser le bloc-piles
10 vers l’avant.
Appuyez à nouveau sur le bouton d’éjection du bloc-piles 11
et faites glisser le bloc-piles 10 complètement en dehors du
boîtier de l’outil.
Fig. 18
11
11
10
10
GWX18V-8-2.indd 54GWX18V-8-2.indd 54 8/27/2025 7:58:05 AM8/27/2025 7:58:05 AM
page heading
55
1. Laissez l’outil atteindre sa vitesse normale avant de le
mettre en contact avec la surface de travail.
2. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse. Plus la vitesse de l’outil sera élevée, plus le meu-
lage sera rapide.
3. Maintenez un angle de 10 à 15 degrés entre l’outil et la
surface de travail.
4. Déplacez continument l’outil à une vitesse modérée pour
éviter de faire des rayures sur la surface de travail.
5. Éloignez l’outil de la surface de travail avant de l’arrêter.
Laissez l’outil s’arrêter de tourner complètement avant de
le poser sur une surface quelconque.
Suggestion : lorsque vous commencez à travailler avec une
nouvelle meule, il est important de meuler en tirant l’outil vers
l’arrière jusqu’à ce que le bord de la meule s’arrondisse. Les
meules neuves ont des bords tranchants qui ont tendance à
« mordre » ou rayer l’ouvrage quand on les pousse en avant.
Coupe de métaux
Utilisez toujours un dis-
positif de protection de
meule de coupe de Type A (1A/41) pour la coupe. La coupe
avec un dispositif de protection de meule de Type B (27) peut
ne pas orir à l’opérateur une protection susante en cas
d’éclatement de la meule.
(Fig. 21)
Opération
Interrupteur coulissant avec verrouillage en
position activée
Mise de l’outil sous tension
(Fig. 19)
Faites glisser l’interrupteur coulissant 1 vers l’avant, en direc-
tion du carter d’engrenages, jusqu’à ce qu’il s’arrête et que le
moteur commence à fonctionner
A
.
Pour verrouiller en position activée, lorsque l’interrupteur
coulissant 1 est en position sous tension, appuyez sur
l’avant de l’interrupteur coulissant 1
B
, puis relâchez-le.
L’interrupteur coulissant 1 doit rester verrouillé en position
activée pour que l’outil puisse continuer à fonctionner.
Mise de l’outil hors tension
Appuyez sur la partie arrière de l’interrupteur coulissant 1
C
.
L’interrupteur coulissant 1 est un interrupteur à ressort qui
retournera automatiquement dans la position désactivée.
B
A
C
Fig. 19
1
Meulage des métaux
La vitesse nominale des ac-
cessoires doit être au
moins égale à la vitesse de fonctionnement maximum in-
diquée sur l’outil électrique. Si des accessoires fonction-
nent à une vitesse supérieure à leur vitesse nominale, ils ris-
quent de se casser et d’être projetés dans l’air.
(Fig. 20)
Les meules abrasives doivent être sélectionnées soigneuse-
ment pour permettre l’utilisation la plus ecace possible.
Les diérences entre les meules portent sur le type d’abrasif,
la technique d’adhérence du matériau abrasive, la dureté,
la structure et la taille des grains. La meilleure meule à em-
ployer est déterminée par l’application. Utilisez des meules
abrasives à disque pour meuler rapidement de l’acier de con-
struction, des cordons de soudure épais, de l’acier moulé, de
l’acier inoxydable et d’autres métaux ferreux.
Fig. 20
Avec cet outil, il est possible de couper des quantités limi-
tées de matériaux, comme des tubes, des canalisations ou
des barres d’armature. Lorsque vous coupez de tels matéri-
aux, travaillez à une vitesse modérée, adaptée au matériau
que vous êtes en train de couper. Lorsque vous coupez des
prolés et des barres à section carrée, il est conseillé de com-
mencer par la partie du matériau ayant la section transversale
la plus petite.
Prenez toujours les précautions nécessaires pour éviter les
chocs en retour.
1. Attendez que l’outil atteigne sa vitesse de fonctionnement
normale avant de le mettre en contact avec la surface de
travail.
2. L’outil doit toujours être utilisé de telle façon que les
étincelles soient dirigées dans le sens opposé à celui de
l’opérateur.
GWX18V-8-2.indd 55GWX18V-8-2.indd 55 8/27/2025 7:58:05 AM8/27/2025 7:58:05 AM
page heading
56
3. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse. Plus la vitesse de l’outil sera élevée, plus la coupe
sera rapide.
4. N’exercez pas une pression latérale sur le disque de
coupe. N’inclinez pas l’outil et ne le faites pas osciller car
cela risquerait de faire éclater la roue.
5. Retirez l’outil de la surface de travail avant de le mettre
hors tension. Attendez que l’outil ait cessé de tourner
complètement avant de le poser sur une surface que
conque.
Opération
Fig. 21
Coupe de maçonnerie/béton
Par ailleurs, ne tirez jamais
l’outil vers l’arrière car la
meule sortirait alors du matériau, et un CHOC EN RETOUR
se produirait.
(Fig. 22, Fig. 23)
Cette meule vous permet de couper des matériaux en béton et
en maçonnerie. Lorsque vous coupez de tels matériaux, tra-
vaillez à une vitesse modérée, adaptée au matériau que vous
êtes en train de couper.
Prenez toujours les précautions nécessaires pour éviter les
chocs en retour.
Utilisez cet outil avec un système d’extraction de la poussière
et un équipement de protection personnelle contre la pous-
sière, comme un appareil respiratoire, un masque antipous-
sière, etc. L’aspirateur employé pour cette application doit
être approuvé pour l’extraction de poussière de maçonnerie
et de béton. Bosch vend des aspirateurs appropriés dans ce
but.
1. Attendez que l’outil atteigne sa vitesse de fonctionnement
normale avant de le mettre en contact avec la surface de
travail.
2. En cas de coupe en plongée :
a. Inclinez l’outil vers l’avant de façon que la meule soit
alignée sur le trait de coupe, et tenez l’outil par le
corps de la meule et la poignée auxiliaire.
b. Abaissez progressivement la partie arrière de l’outil
en utilisant l’extrémité avant du pied comme point
d’articulation.
c. Lorsque l’outil repose à plat sur la surface en train
d’être coupée, coupez vers l’avant jusqu’à ce que
vous ayez atteint le point nal du trait de coupe.
3. Maintenez toujours un contact entre le pied du dispositif
de protection et l’ouvrage.
4. Faites glisser l’outil vers l’avant à une vitesse modérée,
adaptée au matériau en train d’être coupé. Coupez tou-
jours en direction de l’orice d’extraction de la poussière
an de maximiser l’extraction de poussière et de réduire
le risque d’eet de rebond.
5. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse. Plus la vitesse de l’outil sera élevée, plus la coupe
sera rapide.
6. Retirez l’outil de la surface de travail avant de le mettre
hors tension. Attendez que l’outil ait cessé de tourner
complètement avant de le poser sur une surface quel-
conque.
Suggestion : lorsque vous devez réaliser des coupes pro-
fondes, il est préférable de couper le matériau en plusieurs
passes peu profondes. Aucune passe ne doit dépasser la pro-
fondeur du segment de la meule. La poussière de maçonnerie
est abrasive, et elle risquerait d’aaiblir et d’user l’adhérence
du segment.
Lorsque vous coupez un matériau particulièrement dur, p.
ex. du béton avec une teneur en cailloux élevée, la meule dia-
mantée sèche risque de surchauer et d’être endommagée.
Ceci est indiqué très clairement par les étincelles circulaires
produites par la rotation de la meule diamantée sèche. Dans
ce cas, interrompez l’opération de coupe et laissez refroidir la
roue diamantée sèche pendant une brève période à la vitesse
maximum à vide.
Un ralentissement notable de la progression de l’opération et
la production d’étincelles circulaires indiquent qu’une meule
diamantée sèche est devenue émoussée. Eectuez alors
quelques brèves coupes dans des matériaux abrasifs (p. ex.,
des briques) pour essayer de réaûter la meule.
GWX18V-8-2.indd 56GWX18V-8-2.indd 56 8/27/2025 7:58:05 AM8/27/2025 7:58:05 AM
57
Opération
Fig. 22
Fig. 23
Ponçage
(Fig. 24)
Les disques de ponçage peuvent avoir une densité de grains
comprise entre 16 (très grossier) à 180 (très n). Ils varient
également en termes de taille et d’espacement des grains.
Le type de disque à COUCHE OUVERTE (Type H) est utilisé
pour les matériaux doux, et sur la peinture et le vernis, alors
que le type de disque à COUCHE FERMÉE (Type K) est utilisé
pour le métal, le bois dur, la pierre, le marbre et d’autres ma-
tériaux. Sélectionnez soigneusement les disques de ponçage
an d’obtenir les meilleurs résultats possibles. De nombreus-
es applications nécessitent l’emploi de plusieurs tailles de
grains, et il arrive qu’une application nécessite l’utilisation à la
fois de disques à couche ouverte et de disques à couche fer-
mée. Consultez le tableau pour des exemples d’applications.
1. Attendez que l’outil atteigne sa vitesse de fonctionnement
normale avant de le mettre en contact avec la surface de
travail.
2. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse. Plus la vitesse de l’outil sera élevée, plus le pon-
çage sera rapide.
Fig. 24
3. Maintenez un angle de 10 à 15 degrés entre l’outil et la
surface de travail.
4. Déplacez continument l’outil à une vitesse modérée pour
éviter de faire des rayures sur la surface de travail.
5. Éloignez l’outil de la surface de travail avant de le mettre
hors tension. Laissez l’outil s’arrêter de tourner com-
plètement avant de le poser sur une surface quelconque.
Suggestions : guidez le disque à l’aide de mouvements en-
trecroisés. Ne faites pas de mouvements circulaires car ceci
laisserait des marques de tourbillonnement.
Opération : remise en état de surfaces en métal ou en bois
peintes.
REMARQUES GRAIN
Pour retirer une
couche de peinture
et pour lisser de
petites irrégularités
de surface.
Gros 16-24-30
Pour lisser une
surface poncée
grossièrement.
Moyen 36-50-80
Pour retirer les
rayures laissées
par des disques
utilisés antérieure-
ment.
Fin 100-120
Pour lisser des
surfaces en vue
de les peindre, de
les polir ou de les
cirer.
Très Fin 150-180
GWX18V-8-2.indd 57GWX18V-8-2.indd 57 8/27/2025 7:58:06 AM8/27/2025 7:58:06 AM
page heading
58
Opération
Polissage du métal et du béton
N’utilisez pas de meuleuse
d’angle pour polir les sur-
faces peintes ou les plastiques. L’utilisation de meuleuses
d’angle pour de telles applications peut endommager les ma-
tériaux et les surfaces.
Les meuleuses d’angle peuvent être utilisées pour certaines
opérations de polissage telles que la création de surfaces liss-
es sur le métal, le béton ou la pierre. Le polissage de ces maté-
riaux nécessite certaines compétences, et il implique le choix
d’accessoires appropriés ainsi que le réglage de la meuleuse.
Toutes les opérations de polissage commencent par un pon-
çage destiné à éliminer les imperfections telles que les sou-
dures ou les bavures sur le métal, à niveler les zones de béton
irrégulières ou à eectuer des coupes dans la pierre, comme
le marbre. L’étape suivante consiste à éliminer les marques
laissées par les outils à l’aide d’un disque de ponçage à grain
approprié ou de pierres de polissage montées sur un support
en bre/époxy de Type 27, comme une roue à lamelles ayant
un grain abrasif typique compris entre 200 et 600.
Pour obtenir une nition lisse, il convient d’utiliser un disque
de ponçage n ou une pierre à polir à grain abrasif de 1 600.
Pour obtenir les meilleurs résultats de polissage possibles, il
est recommandé d’utiliser une meuleuse à vitesse variable, la
vitesse devant être réglée sur environ 4 000 tr/min. Si possi-
ble, on peut également utiliser une meule en feutre pour meu-
leuse d’angle et un produit de polissage. Lors de l’utilisation
d’une meuleuse sans réglage de vitesse variable, la surface
travaillée doit être surveillée attentivement an d’éviter une
surchaue pouvant être due au frottement.
Brosse métallique (meules et coupelles)
Les brosses métalliques sont conçues pour « nettoyer » l’acier
de construction, les pièces coulées, la tôle, la pierre et le bé-
ton. Elles sont utilisées pour retirer la rouille, les écailles et la
peinture.
1. Attendez que l’outil atteigne sa vitesse de fonctionnement
normale avant de le mettre en contact avec la surface de
travail.
2. Appliquez le minimum de pression sur la surface de tra-
vail de façon à permettre à l’outil de fonctionner à grande
vitesse.
3. Déplacez continument l’outil à une vitesse modérée pour
éviter de faire des rayures sur la surface de travail.
4. Éloignez l’outil de la surface de travail avant de le mettre
hors tension. Laissez l’outil s’arrêter de tourner com-
plètement avant de le poser sur une surface quelconque.
Suggestion : ce sont les bouts de la brosse qui font le travail.
Utilisez les brosses métalliques en appliquant le moins de
pression possible an que seules leurs extrémités entrent en
contact avec l’ouvrage. Si vous exercez une pression exces-
sive, les soies s’useront et se limiteront à essuyer l’ouvrage au
lieu de le frotter vigoureusement, et leur durée de vie en sera
raccourcie. L’application du côté ou du bord de la brosse sur
l’ouvrage causera le bris de certains poils et raccourcira la du-
rée de vie utile de la brosse.
BROSSE MÉTALLIQUE (TYPE MEULE)
CORRECT:
Les extrémités de la
brosse font le travail.
INCORRECT:
Une pression exces-
sive peut causer le
bris de certaines
soies.
BROSSE MÉTALLIQUE (TYPE COUPELLE)
CORRECT:
Ce sont les extrémi-
tés de la brosse qui
font le travail.
INCORRECT:
Une pression exces-
sive peut causer le
bris de certaines
soies.
GWX18V-8-2.indd 58GWX18V-8-2.indd 58 8/27/2025 7:58:06 AM8/27/2025 7:58:06 AM
page heading
59
Entretien
Service
Faites réparer votre outil
par un réparateur compé-
tent n’utilisant que des pièces de rechange identiques.
Ceci assurera le maintien de la sécurité de l’outil.
Lubrication de l’outil
Votre outil Bosch a été lubrié correctement et est prêt à
l’emploi.
Piles
Vériez régulièrement les blocs-piles pour vous assurer
qu’ils n’approchent pas de la n de leur durée de vie. Si vous
constatez une réduction de la performance de l’outil ou de
l’autonomie de fonctionnement entre deux charges, cela
signie que le moment est venu de remplacer le bloc-piles.
Si vous ne le remplacez pas, l’outil risquerait de fonctionner
de façon inappropriée ou le chargeur risquerait d’être endom-
magé.
Pour éviter les accidents, débranchez toujours l’outil et/ou le chargeur de sa source
d’alimentation secteur avant toute opération de maintenance ou de nettoyage.
Nettoyage
Certains agents de nettoy-
ages et certains dissolvants
abîment les pièces en plastique. Parmi ceux-ci se trouvent:
l’essence, le tétrachlorure de carbone, les dissolvants de net-
toyage chlorés, l’ammoniaque ainsi que les détergents do-
mestiques qui en contiennent.
Les ouvertures de ventilation et les boutons doivent être
gardés propres et ne doivent être obstrués par aucun corps
étranger. Ne tentez pas de les nettoyer en insérant des objets
pointus à travers les ouvertures.
Rangement & maintenance des accessoires
Rangez les accessoires dans un endroit frais et sec, et évitez
le gel. Avant de vous en servir, inspectez les accessoires pour
vous assurer qu’ils ne sont pas ssurés ou fracturés ; ne les
utilisez pas si vous suspectez qu’ils sont endommagés.
Accessories
N’utilisez pas d’attachements/d’accessoires autres que ceux qui sont spéciés par
Bosch. L’utilisation d’attachements/d’accessoires non spéciés pour une utilisation avec l’outil
décrit dans ce mode d’emploi peut entraîner des dommages à l’outil, des dommages matériels ou des blessures.
N’utilisez pas de meules abrasives de Type 11 (boisseau) avec cet outil. Cet outil n’est pas
conçu pour emploi avec des meules abrasives de Type 11 (boisseau).
Accessoires et pièces jointes en option Numéro de catalogue
Dispositifs de protection de Type F pour la coupe de béton et/ou de maçonnerie 18DC-5E, TG503, ou GA50DC
Ensemble de plateau de support MG0450 ou MG0500
GWX18V-8-2.indd 59GWX18V-8-2.indd 59 8/27/2025 7:58:06 AM8/27/2025 7:58:06 AM
page heading
60
Tabla de contenido
Advertencias generales de seguridad
para herramientas mecánicas. ......................61
Normas de seguridad para amoladoras
angulares inalámbricas ............................63
Advertencias de seguridad adicionales. ............... 66
Uso previsto. ..................................... 68
Símbolos ........................................ 69
Familiarización con su amoladora angular
inalámbrica GWX18V-8-2 .......................... 71
Especicaciones .................................72
Aplicaciones ..................................... 73
Descripciones funcionales .......................... 74
Ensamblaje ...................................... 75
Sistema X-Lock. ................................. 75
Instalación del mango lateral. . . . . . . . . . . . . . . . . . . . . . . 76
Instalación del protector de la rueda (protectores
de la rueda de Tipo 27 y Tipo 1A/41). ............... 76
Montaje y remoción de los accesorios X-Lock .........77
Ensamblaje de la rueda de amolar y el disco
de aletas de lijar. ................................79
Ensamblaje de la rueda abrasiva de Tipo
1A/41 y 27A/42 ................................79
Ensamblaje para lijar .............................80
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad. Por
favor, lea el manual y preste atención a estos símbolos.
Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles
peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a
este símbolo para evitar posibles lesiones o muerte.
PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones
graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte o
lesiones graves.
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones
leves o moderadas.
Ensamblaje del cepillo acopado de alambre. .......... 81
Ensamblaje de una rueda de alambre. ...............81
Ensamblaje del protector para cortar mampostería. .... 82
Instalación del protector de Tipo F (1A/41)
para cortar mampostería. .........................82
Instalación de una rueda de diamante
para cortar en seco. .............................. 82
Inserción y desinserción del paquete de batería ....... 83
Operación ....................................... 84
Interruptor deslizante con jación en ENCENDIDO ..... 84
Amolado de metales .............................84
Corte de metal. .................................84
Corte de mampostería / concreto. ..................85
Lijado .........................................86
Pulido de metal y concreto ........................ 87
Cepillo de alambre (ruedas y copas). ................ 87
Mantenimiento. .................................. 88
Servicio .......................................88
Lubricacion de las herramientas .................... 88
Baterías .......................................88
Limpieza ....................................... 88
Almacenamiento y mantenimiento
de los accesorios. ...............................88
Accesorios ......................................88
CONSERVE ESTAS INSTRUCCIONES
GWX18V-8-2.indd 60GWX18V-8-2.indd 60 8/27/2025 7:58:06 AM8/27/2025 7:58:06 AM
page heading
61
Advertencias generales de seguridad para herramientas mecánicas
Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones
suministradas con esta herramienta eléctrica. Si no se siguen todas las instrucciones que se
indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA
La expresión “herramienta mecánica” en las advertencias se reere a su herramienta mecánica alimentada por la red eléctrica
(herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).
1. Seguridad del área de trabajo
a. Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se produz-
can accidentes.
b. No utilice herramientas mecánicas en atmósferas ex-
plosivas, como por ejemplo en presencia de líquidos,
gases o polvos inamables. Las herramientas mecáni-
cas generan chispas que pueden incendiar el polvo o los
vapores.
c. Mantenga alejados a los niños y a las personas que es-
tén presentes mientras esté utilizando una herramien-
ta mecánica. Las distracciones pueden hacerle perder el
control de la herramienta.
2. Seguridad eléctrica
a. Los enchufes de las herramientas mecánicas deben co-
incidir con el tomacorriente. No modique nunca el en-
chufe de ningún modo. No use enchufes adaptadores con
herramientas mecánicas conectadas a tierra (puestas a
tierra). Los enchufes no modicados y los tomacorrientes
coincidentes reducirán el riesgo de sacudidas eléctricas.
b. Evite el contacto del cuerpo con las supercies co-
nectadas o puestas a tierra, tales como tuberías, ra-
diadores, estufas y refrigeradores. Hay un aumento del
riesgo de sacudidas eléctricas si el cuerpo del operador se
conecta o pone a tierra.
c. No exponga las herramientas mecánicas a la lluvia o a
condiciones mojadas. La entrada de agua en una herra-
mienta mecánica aumentará el riesgo de que se produzcan
sacudidas eléctricas.
d. No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica, tirar
de ella o desenchufarla. Mantenga el cordón alejado
del calor, el aceite, los bordes alados o las piezas mó-
viles. Los cordones dañados o enganchados aumentan el
riesgo de que se produzcan sacudidas eléctricas.
e. Cuando utilice una herramienta mecánica en el exte-
rior, use un cordón de extensión adecuado para uso a
la intemperie. La utilización de un cordón adecuado para
uso a la intemperie reduce el riesgo de que se produzcan
sacudidas eléctricas.
f. Si es inevitable utilizar una herramienta mecánica en
un lugar húmedo, utilice una fuente de energía prote-
gida por un interruptor de circuito accionado por corri-
ente de pérdida a tierra (GFCI). El uso de un GFCI reduce
el riesgo de sacudidas eléctricas.
CONSERVE ESTAS INSTRUCCIONES
3. Seguridad personal
a. Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando esté utilizando una her-
ramienta mecánica. No use una herramienta mecánica
cuando esté cansado o bajo la inuencia de drogas, al-
cohol o medicamentos. Un momento de distracción mien-
tras esté utilizando herramientas mecánicas podría causar
lesiones corporales graves.
b. Use equipo de protección personal. Use siempre pro-
tección de los ojos. El equipo de protección, como por
ejemplo una máscara antipolvo, calzado de seguridad anti-
deslizante, casco o protección de oídos, utilizado para las
condiciones apropiadas, reducirá las lesiones corporales.
c. Evite el arranque accidental. Asegúrese de que el inter-
ruptor esté en la posición de apagado antes de conec-
tar la herramienta a la fuente de energía y / o al paquete
de batería, levantar la herramienta o transportarla.
Transportar herramientas mecánicas con un dedo en el in-
terruptor o encender herramientas mecánicas que tengan
el interruptor en la posición de encendido invita a que se
produzcan accidentes.
d. Quite todas las llaves de ajuste o de tuerca antes de en-
cender la herramienta mecánica. Una llave de tuerca o
de ajuste que se deje colocada en una pieza giratoria de la
herramienta mecánica podría causar lesiones corporales.
e. No intente alcanzar demasiado lejos. Mantenga un apoyo
de los pies y un equilibrio apropiados en todo momento.
Esto permite controlar mejor la herramienta mecánica en
situaciones inesperadas.
f. Vístase adecuadamente. No use ropa holgada ni alhajas
holgadas. Mantenga el pelo y la ropa de las piezas mó-
viles. La ropa holgada, las alhajas holgadas o el pelo largo
pueden quedar atrapados en las piezas móviles.
g. Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que dichas instalaciones estén conecta-
das y se usen correctamente. El uso de dispositivos de
recolección de polvo puede reducir los peligros relaciona-
dos con el polvo.
h. No deje que la familiaridad obtenida del uso frecuente
de las herramientas le permita volverse complaciente
e ignorar los principios de seguridad de las herramien-
tas. Una acción descuidada puede causar lesiones graves
en una fracción de segundo.
GWX18V-8-2.indd 61GWX18V-8-2.indd 61 8/27/2025 7:58:06 AM8/27/2025 7:58:06 AM
page heading
62 CONSERVE ESTAS INSTRUCCIONES
Advertencias generales de seguridad para herramientas mecánicas
4. Uso y cuidado de las herramientas mecáni-
cas
a. No fuerce la herramienta mecánica. Use la herramienta
mecánica correcta para la aplicación que desee reali-
zar. La herramienta mecánica correcta hará el trabajo me-
jor y con más seguridad a la capacidad nominal para la que
fue diseñada.
b. No use la herramienta mecánica si el interruptor no la
enciende y apaga. Toda herramienta mecánica que no se
pueda controlar con el interruptor es peligrosa y debe ser
reparada.
c. Desconecte el enchufe de la fuente de alimentación y/o
retire el paquete de batería de la herramienta eléctrica
antes de hacer cualquier ajuste, cambiar accesorios
o almacenar herramientas eléctricas. Dichas medidas
preventivas de seguridad reducen el riesgo de arrancar ac-
cidentalmente la herramienta mecánica.
d. Guarde las herramientas que no esté usando fuera del
alcance de los niños y no deje que personas que no es-
tén familiarizadas con la herramienta mecánica o con
estas instrucciones utilicen la herramienta. Las herra-
mientas mecánicas son peligrosas en manos de usuarios
que no hayan recibido capacitación.
e. Mantenga las herramientas eléctricas y sus acceso-
rios. Compruebe si hay piezas móviles desalineadas o
atoradas, si hay piezas rotas y cualquier otra situación
que pueda afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está dañada, haga
que sea reparada antes de utilizarla. Muchos accidentes
son causados por herramientas mecánicas mantenidas
decientemente.
f. Mantenga las herramientas de corte aladas y limpias.
Es menos probable que las herramientas de corte man-
tenidas apropiadamente, con bordes de corte alados, se
atoren, y dichas herramientas son más fáciles de controlar.
g. Utilice la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas in-
strucciones, teniendo en cuenta las condiciones de trabajo
y el trabajo que se vaya a realizar. El uso de la herramienta
mecánica para operaciones distintas a aquéllas para las
que fue diseñada podría causar una situación peligrosa.
h. Mantenga los mangos y las supercies de agarre secos,
limpios y libres de aceite y grasa. Los mangos resbalo-
sos y las supercies de agarre resbalosas no permiten un
manejo y un control seguros de la herramienta en situacio-
nes inesperadas.
5. Uso y cuidado de las herramientas alimen-
tadas por baterías
a. Recargue las baterías solamente con el cargador espe-
cicado por el fabricante. Un cargador que es adecuado
para un tipo de paquete de batería puede crear un riesgo
de incendio cuando se utiliza con otro paquete de batería.
b. Utilice las herramientas mecánicas solamente con pa-
quetes de batería designados especícamente. El uso
de cualquier otro paquete de batería puede crear un riesgo
de lesiones e incendio.
c. Cuando el paquete de batería no se esté usando, man-
téngalo alejado de otros objetos metálicos, tales como
sujetapapeles, monedas, llaves, clavos, tornillos u
otros objetos metálicos pequeños que pueden hacer
una conexión de un terminal a otro. Si se cortocircuitan
los terminales de la batería uno con otro, se pueden causar
quemaduras o un incendio.
d. En condiciones abusivas, es posible que se eyecte líqui-
do de la batería. Evite el contacto. Si se produce un con-
tacto accidental, enjuáguese con agua. Si el líquido entra
en contacto con los ojos, obtenga además ayuda médica.
El líquido que salga eyectado de la batería puede causar
irritación o quemaduras.
e. No utilice un paquete de batería o una herramienta
que hayan sido dañados o modicados. Es posible que
las baterías dañadas o modicadas exhiban un comporta-
miento impredecible que cause un incendio, una explosión
o riesgo de lesiones.
f. No exponga un paquete de batería o una herramienta a
un fuego o una temperatura excesiva. Es posible que la
exposición a un fuego o una temperatura superior a 265°F
(130°C) cause una explosión.
g. Siga todas las instrucciones de carga y no cargue el pa-
quete de batería ni la herramienta fuera del intervalo
de temperatura especicado en las instrucciones. Es
posible que realizar una carga incorrectamente o a temper-
aturas que estén fuera del intervalo especicado dañe la
batería y aumente el riesgo de incendio.
6. Servicio
a. Haga que su herramienta mecánica reciba servicio de
un técnico de reparaciones calicado, utilizando única-
mente piezas de repuesto idénticas. Esto asegurará que
se mantenga la seguridad de la herramienta mecánica.
b. No haga nunca servicio de ajustes y reparaciones de
paquetes de batería dañados. El servicio de ajustes y
reparaciones de los paquetes de batzería deberá ser real-
izado únicamente por el fabricante o por proveedores de
servicio autorizados.
GWX18V-8-2.indd 62GWX18V-8-2.indd 62 8/27/2025 7:58:06 AM8/27/2025 7:58:06 AM
page heading
63 CONSERVE ESTAS INSTRUCCIONES
1. Advertencias de seguridad comunes para
las operaciones de amolado, lijado, cepillado
con cepillo de alambre o tronzado
a. Esta herramienta mecánica está diseñada para fun-
cionar como amoladora, lijadora, cepillo de alambre o
herramienta recortadora. Lea todas las advertencias de
seguridad, instrucciones, ilustraciones y especicaciones
suministradas con esta herramienta mecánica. Si no se
siguen todas las instrucciones que se indican a continu-
ación, el resultado podría ser descargas eléctricas, incen-
dio y/o lesiones graves.
b. No se recomienda realizar operaciones tales corte de
agujeros con esta herramienta eléctrica. Es posible que
las operaciones para las cuales no se diseñó la herramienta
eléctrica creen un peligro y causen lesiones corporales.
c. No convierta esta herramienta eléctrica para que fun-
cione de una manera para la que no esté diseñada es-
pecícamente ni especicada por el fabricante de la
herramienta. Es posible que dicha conversión tenga como
resultado pérdida de control y cause lesiones corporales
graves.
d. No utilice accesorios que no estén diseñados y reco-
mendados especícamente por el fabricante de la her-
ramienta. Sólo porque el accesorio se pueda instalar en
su herramienta mecánica, eso no garantiza una operación
segura.
e. La velocidad nominal del accesorio debe ser al menos
igual a la velocidad marcada en la herramienta mecáni-
ca. Los accesorios que funcionen más rápidamente que su
velocidad nominal se pueden romper y salir despedidos.
f. El diámetro exterior y el grosor de su accesorio deben
estar dentro de la capacidad nominal de su herramien-
ta mecánica. Los accesorios de tamaño incorrecto no se
pueden proteger ni controlar adecuadamente.
g. Las dimensiones de montaje del accesorio deben en-
cajar con las dimensiones de los herrajes de montaje
de la herramienta eléctrica. Los accesorios que no co-
incidan con los herrajes de montaje de la herramienta
eléctrica funcionarán desequilibrados, vibrarán excesiva-
mente y es posible que causen pérdida de control.
h. No utilice un accesorio que esté dañado. Antes de
cada uso, inspeccione el accesorio, como por ejemplo
las ruedas abrasivas para comprobar si tienen picadu-
ras y grietas, la zapata de soporte para comprobar si
tiene grietas, desgarraduras o desgaste excesivo, y
el cepillo de alambre para comprobar si hay alambres
ojos o agrietados. Si la herramienta mecánica o el ac-
cesorio se cae, realice una inspección para comprobar
si se ha dañado o instale un accesorio que no esté da-
ñado. Después de inspeccionar e instalar un accesorio,
posiciónese usted y posicione a las personas que estén
presentes alejados del plano del accesorio que gira y
haga funcionar la herramienta mecánicaa la máxima
velocidad sin carga durante un minuto. Normalmente,
Normas de seguridad para amoladoras angulares inalámbricas
los accesorios dañados seromperán en pedazos durante
este tiempo de prueba.
i. Utilice equipo de protección personal. Dependiendo
de la aplicación, use una careta, anteojos de seguridad
o lentes de seguridad. Según sea apropiado, use una
máscara antipolvo, protectores de la audición, guantes
y un delantal de taller capaz de detener pequeños frag-
mentos de abrasivo o de la pieza de trabajo. La protec-
ción de los ojos debe ser capaz de detener los residuos
que salgan despedidos al ser generados por diversas op-
eraciones. La máscara antipolvo o el respirador debe ser
capaz de ltrar las partículas generadas por la operación
que usted realice. La exposición prolongada a ruido de alta
intensidad puede causar pérdida de audición.
j. Mantenga a las personas presentes a una distancia se-
gura del área de trabajo. Toda persona que entre al área
de trabajo debe usar equipo de protección personal.
Los fragmentos de la pieza de trabajo o de un accesorio
roto pueden salir despedidos y causar lesiones más allá
del área inmediata de operación.
k. Agarre la herramienta eléctrica solo por las super-
cies de agarre con aislamiento cuando realice una op-
eración en la que es posible que el accesorio de corte
entre en contacto con cables ocultos. El contacto con
un cable que tenga corriente también hará que las par-
tes metálicas de la herramienta eléctrica que estén al
descubierto tengan corriente, lo cual podría causar una
descarga eléctrica al operador.
l. No deje nunca la herramienta mecánica en ningún lugar
hasta que el accesorio se haya detenido por completo.
El accesorio que gira se puede enganchar en la supercie
y tirar de la herramienta mecánica hasta hacer que usted
pierda el control.
m. No haga funcionar la herramienta mecánica mientras
la lleva a su lado. El contacto accidental con el accesorio
que gira podría enganchar la ropa del operador y tirar del
accesorio hacia su cuerpo.
n. Limpie regularmente las aberturas de ventilación de la
herramienta mecánica. El ventilador del motor absorberá
el polvo al interior de la carcasa y la acumulación excesiva
de metal en polvo puede causar peligros eléctricos.
o. No utilice la herramienta mecánica cerca de materiales
inamables. Las chispas podrían incendiar estos materia-
les.
p. No utilice accesorios que requieran enfriadores líqui-
dos. La utilización de agua u otros enfriadores líquidos
puede causar electrocución o descargas eléctricas.
q. No deje que ninguna parte oja del bonete de pulir o
sus cordeles de sujeción giren libremente. Meta por
completo o recorte todo cordel de sujeción que esté
ojo. Los cordeles de sujeción ojos y que giran pueden
enredarse en los dedos del usuario o engancharse en la
pieza de trabajo.
GWX18V-8-2.indd 63GWX18V-8-2.indd 63 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
64
2. Retroceso y advertencias relacionadas
El retroceso es una reacción repentina a una rueda que gira,
una zapata de soporte, un cepillo o cualquier otro accesorio
que resulte pellizcado o enganchado. El pellizcamiento o el
enganche causan una parada rápida del accesorio que gira, lo
cual a su vez hace que la herramienta mecánica descontrolada
sea forzada en sentido opuesto al de rotación del accesorio en
el punto del atoramiento.
Por ejemplo, si la pieza de trabajo engancha o pellizca una
rueda abrasiva, el borde de la rueda que esté entrando en el
punto de pellizcamiento puede penetrar en la supercie del
material, haciendo que la rueda se salga del corte o experi-
mente retroceso. La rueda puede saltar hacia el operador o
alejándose de éste, dependiendo del sentido de movimiento
de dicha rueda en el punto de pellizcamiento. Las ruedas
abrasivas también se pueden romper en estas condiciones.
El retroceso es el resultado de la utilización indebida de la her-
ramienta mecánica y/o de procedimientos o condiciones de
operación incorrectos, y se puede evitar tomando las precau-
ciones apropiadas que se indican a continuación.
a. Mantenga un agarre rme de la herramienta mecánica
y posicione el cuerpo y el brazo para permitir que ust-
ed resista las fuerzas de retroceso. Utilice siempre el
mango auxiliar, si se suministra, para tener el máximo
control sobre el retroceso o la reacción de fuerza de
torsión durante el arranque. El operador puede controlar
las reacciones de fuerza de torsión o las fuerzas de retro-
ceso, si se toman las precauciones apropiadas.
b. No coloque nunca la mano cerca del accesorio que gira.
El accesorio puede experimentar retroceso sobre la mano.
c. No ubique el cuerpo en el área donde la herramienta
mecánica se moverá si se produce retroceso. El retro-
ceso propulsará la herramienta en sentido contrario al del
movimiento de la rueda en el punto de enganche.
d. Tenga cuidado especial cuando trabaje en esquinas,
bordes alados, etc. Evite hacer rebotar y enganchar el
accesorio. Las esquinas, los bordes alados o los rebotes
tienen tendencia a enganchar el accesorio que gira y cau-
sar pérdida de control o retroceso.
e. No instale una hoja de cadena de sierra para tallar
madera, una rueda de diamante segmentada con una
holgura periférica de más de 10 mm (13/32 de pul-
gada) o una hoja de sierra dentada. Dichas hojas crean
retroceso y pérdida de control frecuentes.
3. Advertencias de seguridad especícas
para las operaciones de amolado y corte con
ruedas abrasivas
a. Utilice únicamente los tipos de rueda que estén reco-
mendados para su herramienta mecánica y el protec
tor especíco diseñado para la rueda seleccionada.
Las ruedas para las cuales no se diseñó la herramienta
mecánica no pueden ser protegidas adecuadamente y son
inseguras.
b. La supercie de amolado de las ruedas con depresión
en el centro se debe montar de manera que esté debajo
del plano del reborde del protector. Una rueda montada
incorrectamente que sobresalga a través del plano del re-
borde del protector no se puede proteger adecuadamente.
c. El protector se debe instalar rmemente en la herra-
mienta mecánica y se debe posicionar de manera que
brinde la máxima seguridad, para que la cantidad de
rueda que esté expuesta hacia el operador sea mínima.
El protector ayuda a proteger al operador contra los frag-
mentos de rueda rota y el contacto accidental con la rueda.
d. Las ruedas se deben utilizar solamente para las aplica-
ciones recomendadas. Por ejemplo: no amuele con el
lado de una rueda recortadora. Las ruedas recortadoras
abrasivas están diseñadas para realizar amolado periféri-
co; las fuerzas laterales aplicadas a estas ruedas pueden
hacer que se rompan en pedazos.
e. Utilice siempre pestañas de rueda no dañadas que ten-
gan el tamaño y la forma correctos para la rueda que
usted seleccione. Las pestañas de rueda apropiadas so-
portan la rueda, con lo cual reducen la posibilidad de que
la rueda se rompa. Las pestañas para las ruedas recorta-
doras pueden ser diferentes a las pestañas para las ruedas
de amolar.
f. No utilice ruedas desgastadas de herramientas
mecánicas más grandes. La rueda diseñada para una
herramienta mecánica más grande no es adecuada para
la velocidad más alta de una herramienta más pequeña y
puede reventar.
g. Cuando utilice ruedas de uso dual, use siempre el
protector correcto para la aplicación que se esté reali-
zando. Si no se utiliza el protector correcto, es posible que
no se proporcione el nivel de protección deseado, lo cual
podría causar lesiones graves.
CONSERVE ESTAS INSTRUCCIONES
Normas de seguridad para amoladoras angulares inalámbricas
GWX18V-8-2.indd 64GWX18V-8-2.indd 64 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
65
4. Advertencias de seguridad especícas
para las operaciones de corte con ruedas
abrasivas
a. No “atore” la rueda recortadora ni ejerza una presión
excesiva. No intente lograr una profundidad de corte
excesiva. Si se somete la rueda a una tensión excesiva, se
aumenta la carga y la susceptibilidad de la rueda a torcerse
o atorarse en el corte, así como la posibilidad de retroceso
o rotura de la rueda.
b. No posicione el cuerpo en línea con la rueda que gira ni
detrás de ella. Cuando la rueda, en el punto de operación,
se esté moviendo alejándose del cuerpo del operador, el
posible retroceso podría propulsar la rueda que gira y la
herramienta mecánica directamente hacia usted.
c. Cuando la rueda se esté atorando o cuando se interrum-
pa un corte por cualquier motivo, apague la herramien-
ta mecánica y sujétela en posición inmóvil hasta que la
rueda se detenga por completo. No intente nunca sacar
del corte la rueda recortadora mientras dicha rueda
esté en movimiento, ya que si lo hace podría ocurrir
retroceso. Investigue la causa del atoramiento de la rueda
y tome medidas correctivas para eliminar dicha causa.
d. No reinicie la operación de corte en la pieza de trabajo.
Deje que la rueda alcance su velocidad máxima y re-
entre cuidadosamente en el corte. La rueda se puede
atorar, desviar o experimentar retroceso si la herramienta
mecánica es rearrancada en la pieza de trabajo.
e. Soporte los paneles o cualquier pieza de trabajo muy
grande para minimizar el riesgo de pellizcamiento y
retroceso de la rueda. Las piezas de trabajo grandes
tienden a combarse bajo su propio peso. Se deben colo-
car soportes debajo de la pieza de trabajo cerca de la línea
de corte y cerca del borde de la pieza de trabajo a ambos
lados de la rueda.
f. Tenga precaución adicional cuando haga un “corte de
bolsillo” en paredes existentes u otras áreas ciegas. La
rueda que sobresale podría cortar tuberías de gas o agua,
cables eléctricos y objetos que pueden causar retroceso.
g. No intente hacer cortes curvos. Si el disco se somete a
un esfuerzo excesivo, se aumentan la carga y la suscepti-
bilidad a que el disco se tuerza o se atore en el corte, así
como la posibilidad de retroceso o rotura del disco, lo cual
puede causar lesiones graves.
5. Advertencias de seguridad especícas
para las operaciones de lijado
a. Utilice papel de disco de lijar de tamaño adecuado. Siga
las recomendaciones del fabricante cuando seleccione
el papel de lija. Un papel de lija más grande que sobresal-
ga demasiado de la almohadilla de lijar presenta un peligro
de laceraciones y es posible que cause enganche, desgar-
ramiento del disco o retroceso.
6. Advertencias de seguridad especícas
para las operaciones de pulido
a. No deje que ninguna parte oja del bonete de pulir o
sus cordeles de sujeción giren libremente. Meta por
completo o recorte todo cordel de sujeción que esté
ojo. Los cordeles de sujeción ojos y que giran pueden
enredarse en los dedos del usuario o engancharse en la
pieza de trabajo.s
7. Advertencias de seguridad para las opera-
ciones con cepillo de alambre
a. Tenga presente que el cepillo lanza cerdas de alambre
incluso durante la operación ordinaria. No someta los
alambres a una tensión excesiva al aplicar una carga ex-
cesiva al cepillo. Las cerdas de alambre pueden penetrar
fácilmente en la ropa ligera y/o la piel.
b. Si se recomienda utilizar un protector para realizar op-
eraciones con cepillo de alambre, no permita ninguna
interferencia de la rueda con rayos de alambre o el
cepillo de alambre con el protector. La rueda con rayos
de alambre o el cepillo de alambre se puede expandir en
diámetro debido a la carga de trabajo y las fuerzas cen-
trífugas.
CONSERVE ESTAS INSTRUCCIONES
Normas de seguridad para amoladoras angulares inalámbricas
GWX18V-8-2.indd 65GWX18V-8-2.indd 65 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
66
Advertencias de seguridad adicionales
Utilice ya sea UN PROTECTOR
DE LA RUEDA para tronzado
abrasivo de Tipo A (Tipo 1A/41) o de Tipo C (de combi-
nación) cuando se utilicen ruedas de propósito dual (de
amolado y tronzado abrasivo combinados) montadas con
pestañas.
Utilice un PROTECTOR DE LA RUEDA para amolar de Tipo
B (Tipo 27) para realizar amolado facial. Cuando utilice un
PROTECTOR DE LA RUEDA para tronzado abrasivo de Tipo A
(Tipo 1A/41) para realizar amolado facial, es posible que el
PROTECTOR DE LA RUEDA interera con la pieza de trabajo y
con ello cause un control deciente;
Utilice un PROTECTOR DE LA RUEDA para tronzado abra-
sivo de Tipo A (Tipo 1A/41) o de Tipo C (de combinación)
para operaciones de tronzado abrasivo. Cuando se utilice
un PROTECTOR DE LA RUEDA para amolar de Tipo B (Tipo 27)
para operaciones de tronzado abrasivo con ruedas abrasivas
adheridas, hay un mayor riesgo de exposición a las chispas y
las partículas emitidas, así como de exposición a fragmentos
de la rueda en caso de que ésta reviente;
Utilice un PROTECTOR DE LA RUEDA de Tipo E (de dia-
mante para amolar supercies) o un PROTECTOR DE LA
RUEDA de Tipo F (para tronzado abrasivo de mampos-
tería) para operaciones de tronzado abrasivo y amolado
facial en concreto o mampostería. Cuando se utilice un
PROTECTOR DE LA RUEDA para tronzado abrasivo de Tipo A
(Tipo 1A/41), para amolar de Tipo B (Tipo 27) o de Tipo C
(combinación) para operaciones de tronzado abrasivo y amo-
lado facial en concreto o mampostería, hay un mayor riesgo
de exposición a polvo y pérdida de control que tendrá como
resultado retroceso;
Utilice cepillos de alambre tipo rueda que tengan un gro-
sor y un diámetro que no sean mayores que el grosor y el
diámetro que se especiquen en este manual. Cuando se
utilice un PROTECTOR DE LA RUEDA para tronzado abrasivo
de Tipo A (Tipo 1A/41), para amolar de Tipo B (Tipo 27) o de
Tipo C (de combinación) con un cepillo de alambre tipo rueda
con un grosor superior al grosor máximo que se especique,
es posible que los alambres se enganchen en el protector y el
resultado sea rotura de los mismos.
No utilice herramientas especicadas solo para CA con
una fuente de alimentación de CC. Aunque pueda parecer
que la herramienta funciona, es probable que los componen-
tes eléctricos de la herramienta especicada para CA fallen y
creen un peligro para el operador.
Mantenga los mangos secos, limpios y libres de aceite y
grasa. Las manos resbalosas no pueden controlar de modo
seguro la herramienta mecánica.
CONSERVE ESTAS INSTRUCCIONES
Use abrazaderas u otro modo práctico de sujetar y sopor-
tar la pieza de trabajo en una plataforma estable. Si se su-
jeta la pieza de trabajo con la mano o contra el cuerpo, se crea
una situación inestable que podría causar pérdida de control.
Desarrolle un programa de mantenimiento periódico de la
herramienta. Cuando limpie una herramienta, tenga cuidado
de no desmontar ninguna de sus partes, ya que los cables in-
ternos podrían reubicarse incorrectamente o pellizcarse, o los
resortes de retorno de los protectores de seguridad podrían
montarse incorrectamente. Ciertos agentes de limpieza, tales
como gasolina, tetracloruro de carbono, amoníaco, etc., po-
drían dañar las piezas de plástico.
No utilice sistemas de aspiración u otro sistema de re-
colección de polvo al cortar metal. Las chispas generadas al
cortar metal pueden causar un incendio en el colector.
Utilice esta amoladora solo tal como está previsto. Es po-
sible que un uso no previsto tenga como resultado lesiones
corporales y daños materiales.
No utilice ruedas abrasivas (acopadas) de Tipo 11 con
esta herramienta. Esta herramienta no está diseñada para
utilizarse con ruedas de amolar abrasivas (acopadas) de
Tipo 11.
La acción del freno de esta amoladora no está diseñada
como dispositivo de seguridad. El uso del protector adec-
uado cuando se utilice la amoladora es la mejor protección
de la que usted dispone contra el contacto accidental con un
accesorio que esté girando. Un contacto accidental con un ac-
cesorio que esté rotando puede causar daños materiales y/o
lesiones corporales.
Desconecte el enchufe de la fuente de alimentación antes
de hacer cualquier ajuste, cambiar accesorios o alma-
cenar herramientas eléctricas. Dichas medidas preventivas
de seguridad reducen el riesgo de arrancar accidentalmente
la herramienta eléctrica.
Se debe utilizar un protector de Tipo 27 con todas las
ruedas de amolar, todos los discos de aletas de lijar con
cuerpo adherido y todos los cepillos y ruedas de alambre.
La herramienta se puede utilizar sin protector solo cuando se
lije con discos de lijar convencionales.
Se debe utilizar un protector de Tipo 1A/41A para todas
las operaciones de corte.
Utilice únicamente accesorios X-LOCK Bosch o con licen-
cia de Bosch. Es posible que los accesorios incompatibles
no se sujeten adecuadamente y con ello causen lesiones
corporales y/o daños materiales.
GWX18V-8-2.indd 66GWX18V-8-2.indd 66 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
67
Advertencias de seguridad adicionales
CONSERVE ESTAS INSTRUCCIONES
Conrme que la sujeción es
adecuada asegurándose de
que la parte superior de la supercie de la pestaña del ac-
cesorio no esté por encima de la parte superior del calibre
de altura para el accesorio. Es posible que los accesorios
que estén por encima de dicho calibre de altura no queden
sujetos adecuadamente y se separen de la herramienta, cau-
sando lesiones corporales y/o daños materiales.
Inspeccione siempre la montura para accesorios y la
pestaña de sujeción del accesorio antes de usar la herra-
mienta. No utilice la herramienta ni el accesorio si la montura
del accesorio o el accesorio están dañados o deformados. Es
posible que los accesorios que no estén sujetos adecuada-
mente causen lesiones corporales y/o daños materiales.
Compruebe si hay presencia o acumulación de material
extraño en las supercies de sujeción de la herramienta
y del accesorio, y retire dicho material antes de utilizar la
herramienta. El material no deseado puede causar una su-
jeción incompleta y es posible que cause lesiones corporales
y/o daños materiales.
No accione nunca la palanca de liberación X-Lock mientras
el accesorio se esté moviendo. Asegúrese de que el acceso-
rio se haya detenido por completo antes de retirarlo. Si libera
el accesorio mientras aún esté girando podría causar lesiones
corporales y/o daños materiales.
No toque los discos de amolar y de corte hasta que se
hayan enfriado. Los discos se pueden poner muy calientes
mientras se estén utilizando en el trabajo.
No deje que los accesorios se caigan de manera incontrol-
able después de liberarlos. Los accesorios que se caigan
pueden resultar dañados y es posible que causen lesiones
corporales y/o daños materiales.
No utilice un accesorio que esté dañado. Antes de cada uso,
inspeccione el accesorio, como por ejemplo las ruedas abra-
sivas para comprobar si tienen picaduras y grietas, la zapata
de soporte para comprobar si tiene grietas, desgarraduras o
desgaste excesivo, y el cepillo de alambre para comprobar si
hay alambres ojos o agrietados. Si la herramienta mecánica
o el accesorio se cae, realice una inspección para comprobar
si se ha dañado o instale un accesorio que no esté dañado.
Después de inspeccionar e instalar un accesorio, posiciónese
usted y posicione a las personas que estén presentes aleja-
dos del plano del accesorio que gira y haga funcionar la her-
ramienta mecánicaa la máxima velocidad sin carga durante un
minuto. Normalmente, los accesorios dañados seromperán
en pedazos durante este tiempo de prueba.
No utilice accesorios que funcionen excéntricamente. La
herramienta vibrará excesivamente y podrá causar pér-
dida de control, y es posible que el accesorio reviente.
Utilice siempre un protector de la rueda de corte de Tipo A
(1A/41) para cortar.
La velocidad nominal del accesorio debe ser al menos
igual a la velocidad máxima marcada en la herramienta
eléctrica. Los accesorios que giren más rápidamente que su
velocidad nominal pueden romperse y ser lanzados al aire.
El protector de la muela no se puede utilizar para la may-
oría de las operaciones de lijado. Reinstale siempre el pro-
tector de la muela cuando realice la conversión a operaciones
de amolado.
Utilice siempre un protector para muela abrasiva Tipo B
(27) con muelas de alambre (cepillos). No utilizar el protec-
tor de ruedas con ruedas de alambre puede causar lesiones.
No se puede utilizar un protector de la rueda de Tipo B (27)
para todas las operaciones de la herramienta. No deseche
el protector cuando no lo esté usando. Reinstale siempre el
protector de la rueda cuando realice la conversión de vuelta
para operaciones de amolado.
Utilice siempre un protector de la rueda de corte de Tipo
A (1A/41) para cortar. Si se realizan cortes con un protec-
tor de la rueda de Tipo B (27), es posible que no se propor-
cione una protección suciente al operador en el caso de un
reventón de la rueda.
Cuando corte, no jale nunca la herramienta hacia atrás,
ya que el disco trepará hasta salirse del material y se pro-
ducirá RETROCESO.
No utilice la amoladora angular para pulir supercies pin-
tadas o plásticos. Es posible que la utilización de amoladoras
angulares para dichos tipos de aplicaciones dañe los materia-
les y las supercies.
Para evitar accidentes, siempre desconecte el paquete de
baterías de la herramienta antes de limpiar o realizar cual-
quier mantenimiento.
Haga que su herramienta reciba servicio de ajustes y repa-
raciones por un técnico de servicio calicado que utilice
únicamente piezas de repuesto idénticas. Esto garantizará
que se mantenga la seguridad del producto.
Si es necesario un cordón de extensión, se debe usar un
cordón con conductores de tamaño adecuado que sea
capaz de transportar la corriente necesaria para la herra-
mienta. Esto evitará caídas de tensión excesivas, pérdida de
potencia o recalentamiento. Las herramientas conectadas a
tierra deben usar cordones de extensión de 3 hilos que tengan
enchufes de 3 terminales y receptáculos para 3 terminales.
No utilice aditamentos/accesorios que no sean los espe-
cicados por Bosch. Es posible que el uso de aditamentos/
accesorios no especicados para utilizarse con la herramien-
ta descrita en este manual cause daños a la herramienta, da-
ños materiales y/o lesiones corporales.
GWX18V-8-2.indd 67GWX18V-8-2.indd 67 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
68
Uso previsto
Utilice esta amoladora solo según está previsto. Es posible que un uso no previsto cause lesio-
nes corporales y daños materiales.
La amoladora angulare pequeña GWX18V-8-2 está diseñada para realizar las aplicaciones profesionales de amolado, corte,
lijado, cepillado con cepillo de alambre y pulido descritas en este manual.
No utilice ruedas abrasivas de Tipo 1 diseñadas para amo-
ladoras rectas.
No intente cortar material grande ni chapas de metal, ya
que esta máquina no está diseñada para ser una máquina
recortadora dedicada.
Cierto polvo generado por las
operaciones de lijado, aserra-
do, amolado y taladrado con herramientas eléctricas, así
como por otras actividades de construcción, contiene sus-
tancias químicas que se sabe que causan cáncer, defectos
de nacimiento u otros daños sobre la reproducción. Algu-
nos ejemplos de estas sustancias químicas son:
• Plomo procedente de pinturas a base de plomo,
• Sílice cristalina procedente de ladrillos y cemento y otros
productos de mampostería, y
• Arsénico y cromo procedentes de madera de construcción
tratada químicamente.
El riesgo para usted por causa de estas exposiciones varía,
dependiendo de qué tan a menudo realice este tipo de tra-
bajo. Para reducir su exposición a estas sustancias químicas:
trabaje en un área bien ventilada y trabaje con equipo de
seguridad aprobado, tal como máscaras antipolvo que estén
diseñadas especialmente para impedir mediante ltración el
paso de partículas microscópicas.
Eliminación
Esta sección es parte del compromiso de Robert Bosch Tool
Corporation de preservar nuestro medio ambiente y conser-
var nuestros recursos naturales.
Eliminación de herramientas
¡No deseche las herramientas eléctricas y las baterías/bat-
erías recargables en la basura doméstica!
Eliminación de las baterías
No intente desarmar la batería ni quitar ninguno de los com
ponentes que sobresalen de los terminales de la batería. Se
pueden producir lesiones o un incendio. Antes de desecharla,
proteja los terminales que están al descubierto con cinta ad-
hesiva aislante gruesa para prevenir cortocircuitos.
Baterías de iones de litio
Si este producto está equipado con una batería de iones de
litio, dicha batería debe recogerse, reciclarse o eliminarse de
manera segura para el medio ambiente.
El sello de reciclaje de baterías
RBRC certicado por la EPA que se
encuentra en la batería de iones de
litio (ion Li) indica que Robert
Bosch Tool Corporation está par-
ticipando voluntariamente en un
programa de la industria para reco-
ger y reciclar estas baterías al nal
de su vida útil, cuando se retiran de servicio en los Estados
Unidos y Canadá. El programa RBRC proporciona una alterna-
tiva conveniente a tirar las baterías de ion Li usadas a la basura
o a la corriente municipal de aguas residuales, lo cual quizás
sea ilegal en su área.
Tenga la amabilidad de llamar al 1-800-8-BATTERY para ob-
tener información acerca de las prohibiciones/restricciones
sobre el reciclaje y la eliminación de baterías de ion Li en su
lugar o devuelva las baterías a un Centro de servicio Bosch/
Dremel para reciclarlas. La participación de Robert Bosch
Tool Corporation en este programa es parte de nuestro com-
promiso hacia preservar nuestro medio ambiente y conservar
nuestros recursos naturales.
Advertencias de seguridad adicionales
CONSERVE ESTAS INSTRUCCIONES
GWX18V-8-2.indd 68GWX18V-8-2.indd 68 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
69
Symbols
Símbolos
Importante: Es posible que se utilicen algunos de los siguientes símbolos en esta herramienta. Por favor, estúdielos y aprenda
su signicado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta mejor y de manera más segura.
Símbolo Designación / explicación
V Voltios (tensión)
lb Libras (peso)
kg Kilogramos (peso)
ft Pies (longitud)
m Metro (longitud)
in Pulgadas (longitud)
cm Centímetro (longitud)
mm Minutos (tiempo)
A Amperios (corriente)
Hz Hercios (frecuencia, ciclos por segundo)
W Vatios (potencia)
min Minutos (tiempo)
s Segundos (tiempo)
⌀
Diámetro (tamaño de las brocas taladradoras, los discos de amolar, etc.)
n
0
Velocidad sin carga (velocidad rotacional sin carga)
.../min
Revoluciones o reciprocaciones por minuto (revoluciones, carreras, velocidad supercial, órbitas, etc.,
por minuto)
0 Posición de apagado (velocidad cero, fuerza de torsión cero... )
1, 2, 3, ...
I, II, III,
Ajustes del selector (ajustes de velocidad, fuerza de torsión o posición. Un número más alto signica
mayor velocidad)
Selector innitamente variable con apagado (la velocidad aumenta desde el ajuste 0)
Flecha (acción en el sentido de la echa)
Corriente continua (tipo o característica de corriente)
GWX18V-8-2.indd 69GWX18V-8-2.indd 69 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
70
Symbols
Símbolos
Importante: Es posible que se utilicen algunos de los siguientes símbolos en esta herramienta. Por favor, estúdielos y aprenda
su signicado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta mejor y de manera más segura.
Símbolo Designación / explicación
Alerta al usuario para que lea el manual.
Alerta al usuario para que use protección de los ojos.
Alerta al usuario para que use protección respiratoria.
Alerta al usuario para que use protección de la audición.
Alerta al usuario para que use protección de los ojos, respiratoria y de la audición.
KICKBACK
CONTROL
Indica control antirretroceso en la herramienta.
DROP
CONTROL
Indica control de caídas en la herramienta.
Indica control de caídas en la herramienta.
El protector para amolar de Tipo B (27) no se debe utilizar para cortar.
Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando que
cumple con las normas estadounidenses y canadienses.
Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta indi-
cando que cumple con las normas estadounidenses y canadienses.
GWX18V-8-2.indd 70GWX18V-8-2.indd 70 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
71
Familiarización con su amoladora angular inalámbrica GWX18V-8-2
Fig. 1
1 Interruptor deslizante
2 Poignée latérale
(supercie de agarre con aislamiento)
3 Protector de la rueda de amolar de Tipo B (27)
4 Soporte para accesorios X-Lock
5 Rueda de amolar
6 Palanca de liberación X-Lock
7 Palanca de liberación/ajuste del protector
8 Protector para cortar de Tipo A (1A /41)
9 Supercie de agarre con aislamiento
10 Paquete de baterías
11 Botón de liberación del paquete de baterías
1
2
3
4
5
7
8
9
10
11
6
GWX18V-8-2.indd 71GWX18V-8-2.indd 71 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
72
Número de modelo GWX18V-8-2
Voltios (CC) 18V
Velocidad nominal (RPM), /min 11,000
Tipo de interruptor Deslizante
⌀ máximo de la rueda de amolar 4-1/2” (115mm)
⌀ máximo de la rueda de corte 4-1/2” (115mm)
⌀ máximo del disco de lijar 4-1/2” (115mm)
⌀ máximo del disco de aletas 4-1/2” (115mm)
⌀ máximo de la rueda de alambre 4” (102mm)
⌀ máximo del cepillo acopado de alambre 3” (76mm)
Grosor de la rueda de amolar (b) 1/4” (6mm)
Grosor del disco tronzador de Type 1/41 (b) .045” (1.2mm)
Grosor del disco de corte de Type 27/42 (b) 1/8” (3.0mm)
Anchura máx. de la cara de la rueda de alambre (grosor) (b) 1/2” (12.7mm)
Holgura periférica máx. del disco de corte de diamante segmentado de Tipo 1/41 10mm
Ángulo de inclinación del disco de corte de diamante segmentado de Tipo 1/41
NEGATIVO
Control antirretroceso •
Protección contra rearranques •
Control de caídas —
Arranque suave •
Protección contra sobrecargas •
Selección de velocidad —
Freno —
Temperatura permitida de la batería durante el proceso de carga +32…+95°F (0…+35°C)
Temperatura ambiente permitida durante almacenamiento y la utilización -4…+122°F (-20…+50°C)
Temperatura ambiente recomendada durante el proceso de carga -4…+122°F (-20…+50°C)
• = La herramienta se suministra con esta característica. — = La herramienta no se suministra con esta característica.
Especificaciones
⌀ = Diámetro de la rueda. b = Grosor de la rueda.
b
⌀
⌀
b
b
⌀
GWX18V-8-2.indd 72GWX18V-8-2.indd 72 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
73
Aplicaciones
Número de modelo
Descripción GWX18V-8-2
Amolado de metal (Tipo 27) X
Amolado de metal (Tipo 11) N
Corte de metal (Tipo 41/1A) X
Disco de aletas de Tipo 29 O
Corte de concreto O
Lijado O
Cepillado con alambre (rueda) O
Cepillado con alambre (cepillo acopado) O
X = La herramienta está provista con aditamentos para realizar esta aplicación.
O = La herramienta puede usar aditamentos opcionales para realizar esta aplicación.
N = La herramienta no es capaz de realizar esta aplicación.
La velocidad nominal del accesorio debe ser igual o mayor que la velocidad nominal de la herramienta. No exceda el diámetro
recomendado para la rueda.
No utilice ruedas abrasivas (acopadas) de Tipo 11 con esta herramienta. Esta herramienta no
está diseñada para utilizarse con ruedas de amolar abrasivas (acopadas) de Tipo 11.
No utilice discos abrasivos de Tipo 1 diseñados para realizar amolado recto/de matriz. Esta
herramienta no está diseñada para utilizarse con discos de amolar abrasivos rectos/de matriz de
Tipo 1.
Paquetes de batería/cargadores
Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especi-caciones
suministradas con esta herramienta eléctrica y este cargador. Si no se siguen todas las
instrucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA
Utilice únicamente los paquetes de batería de ion Li Bosch o AMPShare de 18 V que se
indican a continuación. Es posible que el uso de cualquier otro paquete de batería cree un riesgo
de lesiones e incendio.
Utilice únicamente los cargadores Bosch o AMPShare de 18 V que se indican a continuación.
Es posible que el uso de cualquier otro cargador cree un riesgo de lesiones e incendio.
Paquetes de batería*
BAT000 a BAT999, GBA18V000 a GBA18V999, EXBA18V000 a EXBA18V999
Cargadores*
BC1880, GAL12V/18V-80, GAL18V6-80, GAX1218V-30, GAL18V-000 a GAL18V-999
* Para informarse sobre la compatibilidad de baterías más actualizada, sírvase visitar www.boschtools.com.
GWX18V-8-2.indd 73GWX18V-8-2.indd 73 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
74
Descripciones funcionales
Control de retroceso
El sistema electrónico de la herramienta eléctrica detecta las
situaciones en las que es posible que la rueda o el accesorio
corra el riesgo de atorarse. El sistema electrónico impide la
rotación adicional del husillo de accionamiento, apagando
la herramienta eléctrica (no previene el retroceso). Para re-
anudar el funcionamiento, ponga al interruptor de encendido
y apagado en la posición de apagado y luego rearranque la
herramienta.
Circuitería de respuesta constante
Ayuda a mantener unas RPM casi constantes entre las situa-
ciones sin carga y con carga.
Arranque suave
Ayuda a reducir el esfuerzo sobre el motor que ocurre como
consecuencia de un arranque con alta fuerza de torsión.
Ayuda a que el accesorio alcance suavemente la velocidad de
funcionamiento.
Protección automática contra rearranques
Ayuda a reducir el esfuerzo sobre el motor que ocurre como
consecuencia de un arranque con alta fuerza de torsión.
Ayuda a que el accesorio alcance suavemente la velocidad de
funcionamiento.
Protección contra sobrecargas
Ayuda a proteger la herramienta contra el calor excesivo que
podría dañar el motor. Si la herramienta se detiene o pierde
velocidad durante la operación, deje que el motor se enfríe
durante 30 segundos, haciendo funcionar la herramienta sin
carga. Si la protección contra sobrecargas detiene repetida-
mente la herramienta, una fuerza excesiva está haciendo
que la herramienta se sobrecargue. Pare la fuerza excesiva
y reajuste la pieza de trabajo para reducir la fuerza aplicada.
GWX18V-8-2.indd 74GWX18V-8-2.indd 74 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
75
Ensamblaje
Sistema X-Lock
(Fig. 2, Fig. 3)
El sistema X-Lock es una combinación de diseños patentados
de montura de la herramienta y accesorios que permiten al
operador realizar cambios rápidos de accesorios. Disponible
en amoladoras angulares Bosch selectas, el X-Lock permite la
instalación y remoción de accesorios de amoladora (ruedas
de amolar, ruedas de corte, cepillos de alambre, discos de li-
jar, etc.) sin tener que utilizar herramientas. El sistema X-Lock
es un reemplazo del método tradicional de sujeción de los ac-
cesorios de amoladora.
Las amoladoras tradicionales tienen husillos roscados de
5/8 de pulgada-11 que requieren una tuerca y una pestaña
de soporte para sujetar el accesorio en la posición correcta.
Para reemplazar un accesorio se utiliza una llave de tuerca
para aojar o apretar la tuerca. Las amoladoras equipadas
con XLock tienen un sistema de interfaz libre de herramien-
tas, lo cual elimina el husillo, la pestaña de soporte y la tuerca
de jación.
La interfaz X-Lock tiene un componente en la herramienta –la
montura para accesorios X-Lock 4, y un componente en el
accesorio –típicamente un núcleo de montaje X-Lock del ac-
cesorio 12. Los dos componentes tienen contornos de alin-
eación enchavetados, que ayudan a garantizar el ensamblaje
correcto del accesorio en la herramienta.
La montura para accesorios X-Lock 4 consiste en una base
redonda 16, , unos calibres de altura de sujeción 13 y un me-
canismo de jación, que activa las lengüetas de sujeción 14.
Las amoladoras equipadas con X-Lock solo pueden utilizar
accesorios X-Lock, ya que el núcleo de montaje X-Lock del
accesorio 12 diseñado especialmente coincide con los con-
tornos de alineación 15 de la montura para accesorios X-Lock
4 ubicada en la herramienta. Sin embargo, los accesorios X-
Lock selectos son retrocompatibles con el diseño tradicional
de husillo roscado.
La instalación del accesorio X-Lock en la montura para ac-
cesorios X-Lock 4 ubicada en la amoladora requiere la alin-
eación del núcleo de montaje X-Lock del accesorio 12 con la
montura para accesorios X-Lock 4 . Una vez que el núcleo de
montaje X-Lock del accesorio 12 esté alineado y presionado
contra la base 16 con la montura para accesorios X-Lock 4,
se activará el mecanismo de jación. Esto hace que las dos
lengüetas de sujeción 14 opuestas jen el accesorio a la amo-
ladora. Un “clic” audible en combinación con la alineación de
la supercie plana del núcleo de montaje X-Lock del accesorio
12 con los calibres de altura de sujeción 13 signica que el
accesorio está rmemente sujeto a la herramienta. Para reti-
rar el accesorio, se acciona una palanca ubicada en el cabezal
de engranajes de la amoladora, lo cual liberará las lengüetas
de sujeción, permitiendo que el accesorio sea desinstalado
de la herramienta.
12
4
13
14
13
14
15
Fig. 2
Fig. 3
16
GWX18V-8-2.indd 75GWX18V-8-2.indd 75 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
76
— Posicione siempre el protector del disco entre el operador
y las piezas de trabajo, y dirija las chispas alejándolas del
operador.
— Asegúrese de que el protector del disco esté completa-
mente acoplado con la palanca de liberación/ajuste del
protector 7. El protector del disco deberá rotar solo cu-
ando la palanca de liberación/ajuste del protector 7 esté
presionada. SI el protector del disco rota sin presionar la
palanca de liberación/ajuste del protector 7, entonces
deje de utilizar la amoladora y haga que reciba servicio de
ajustes y reparaciones en un Centro de Servicio Autorizado
Bosch.
Nota: Las chavetas de codicación ubicadas en el protecto
aseguran que solamente se pueda montar un protector que
sea compatible con el tipo de herramienta.
Para retirar el protector
1. Presione la palanca de liberación/ajuste del protector 7.
2. Rote el protector hasta que las chavetas ubicadas en el
mismo se alineen con las muescas que se encuentran en
la pestaña de montaje del protector.
3. Levante el protector hasta separarlo de la pestaña de
montaje del protector.
Instalación del mango lateral
(Fig. 1)
El mango lateral 2 se utiliza para controlar y equilibrar la her-
ramienta.
Enrosque rmemente el mango lateral 2 en cualquiera de los
dos lados de la caja de engranajes, dependiendo de su pref-
erencia personal, la comodidad y la operación que se esté
realizando.
El mango lateral 2 se deberá instalar siempre en el lado de la
herramienta resguardado por el protector, vea la Fig. 5. Utilice
el mango lateral 2 para tener un control seguro y facilitar la
utilización de la herramienta.
Ensamblaje
Desconecte el paquete de batería antes de hacer cualquier ajustes, cambiar accesorios o al-
macenar herramientas eléctricas. Dichas medidas preventivas de seguridad reducen el riesgo
de arrancar accidentalmente la herramienta eléctrica.
Instalación del protector de la rueda (protec-
tores de la rueda de Tipo 27 y Tipo 1A/41)
(Fig. 4, Fig. 5)
Se debe utilizar un protector
de Tipo 27 con todas las rue-
das de amolar, todos los discos de aletas de lijar con cuer-
po adherido y todos los cepillos y ruedas de alambre. La
herramienta se puede utilizar sin protector solo cuando se lije
con discos de lijar convencionales.
Se debe utilizar un protector
de Tipo 1A/41A para todas las
operaciones de corte.
Instalación del protector de la rueda
1. Retire el paquete de batería 10 de la herramienta eléc-
trica.
2. Presione y mantenga presionada la palanca de liber-
ación/ ajuste del protector 7, y coloque el protector sobre
la pestaña de montaje del protector hasta que las chave-
tas del protector se alineen con las muescas ubicadas en
el collarín del husillo.
3. Presione el protector sobre la pestaña de montaje del
protector hasta que el hombro del protector esté asenta-
do contra la pestaña de la herramienta y rote el protector
de la rueda en el sentido de las agujas del reloj hasta que
se acople con un clic en la posición correcta.
4. Ajuste la posición del protector conforme a los requisitos
del proceso de trabajo. Presione la palanca de liberación/
ajuste del protector 7, gire el protector hasta que encaje
con un clic en la posición correcta y luego ajústelo según
sea necesario.
A B
Fig. 4
7
3
GWX18V-8-2.indd 76GWX18V-8-2.indd 76 8/27/2025 7:58:07 AM8/27/2025 7:58:07 AM
page heading
77
Ensamblaje
ZONA DE OPERACIÓN
Fig. 5
Montaje y remoción de los accesorios X-Lock
Utilice únicamente accesorios
X-LOCK Bosch o con licencia
de Bosch. Es posible que los accesorios incompatibles no se
sujeten adecuadamente y con ello causen lesiones corporales
y/o daños materiales.
Conrme que la sujeción es
adecuada asegurándose de
que la parte superior de la supercie de la pestaña del ac-
cesorio no esté por encima de la parte superior del calibre
de altura para el accesorio. Es posible que los accesorios
que estén por encima de dicho calibre de altura no queden
sujetos adecuadamente y se separen de la herramienta, cau-
sando lesiones corporales y/o daños materiales.
Inspeccione siempre la mon-
tura para accesorios y la
pestaña de sujeción del accesorio antes de usar la herra-
mienta. No utilice la herramienta ni el accesorio si la montura
del accesorio o el accesorio están dañados o deformados. Es
posible que los accesorios que no estén sujetos adecuada-
mente causen lesiones corporales y/o daños materiales.
Compruebe si hay presencia o
acumulación de material ex-
traño en las supercies de sujeción de la herramienta y
del accesorio, y retire dicho material antes de utilizar la
herramienta. El material no deseado puede causar una su-
jeción incompleta y es posible que cause lesiones corporales
y/o daños materiales.
No accione nunca la palanca
de liberación X-Lock mientras
el accesorio se esté moviendo. Asegúrese de que el acceso-
rio se haya detenido por completo antes de retirarlo. Si libera
el accesorio mientras aún esté girando podría causar lesiones
corporales y/o daños materiales.
Verique que el accesorio y la montura para accesorios X-
Lock 4 no estén deformados y que estén libres de suciedad.
Si es necesario, limpie el área alrededor de las dos lengüetas
de sujeción X-Lock 14.
Verique que las dos lengüetas de sujeción X-Lock 14 estén
abiertas (vea la Fig. 6) antes de ajustar el accesorio X-Lock.
Montaje del accesorio en la herramienta
(Fig 6, Fig. 7, Fig. 8)
1. Coloque el accesorio sobre la montura para accesorios X-
Lock 4, alineando los contornos de alineación del núcleo
de montaje X-Lock del accesorio 12 con la montura para
accesorios X-Lock 4 ubicada en la amoladora.
2. Empuje el accesorio hacia el interior de la montura para
accesorios X-Lock 4. El accesorio hará un clic audible
cuando las lengüetas de sujeción 14 se bloqueen en la
posición correcta.
3. Compruebe que el borde del núcleo de montaje X-Lock
del accesorio 12 esté acoplado correctamente en las
ranuras de las lengüetas de sujeción X-Lock 14. Si la
supercie superior del núcleo de montaje X-Lock del
accesorio 12 está más alta que los calibres de altura de
sujeción 13 (ubicados a cada lado de la montura para ac-
cesorios X-Lock), el accesorio X-Lock no se debe utilizar
hasta que esta situación haya sido eliminada limpiando
la montura para accesorios X-Lock 4 o reemplazando el
accesorio.
12
4
Fig. 6
Fig. 7
GWX18V-8-2.indd 77GWX18V-8-2.indd 77 8/27/2025 7:58:08 AM8/27/2025 7:58:08 AM
page heading
78
Ensamblaje
Remoción de los accesorios
(Fig. 8, Fig. 9)
No accione nunca la palanca
de liberación X-Lock mientras
el accesorio se esté moviendo. Asegúrese de que el acceso-
rio se haya detenido por completo antes de retirarlo. Si libera
el accesorio mientras aún esté girando podría causar lesiones
corporales y/o daños materiales.
No toque los discos de amolar
y de corte hasta que se hayan
enfriado. Los discos se pueden poner muy calientes mientras
se estén utilizando en el trabajo.
No deje que los accesorios se
caigan de manera incontrol-
able después de liberarlos. Los accesorios que se caigan
pueden resultar dañados y es posible que causen lesiones
corporales y/o daños materiales.
No utilice un accesorio daña-
do. Es posible que un accesorio
dañado se rompa y sea lanzado al aire en pedazos, y cause le-
siones al usuario o a las personas presentes.
Antes de cada uso, inspeccione el accesorio, como por ejem-
plo las ruedas abrasivas para comprobar si tienen picaduras y
grietas, la zapata de soporte para comprobar si tiene grietas,
desgarraduras o desgaste excesivo, y el cepillo de alambre
para comprobar si hay alambres ojos o agrietados. Si la her-
ramienta mecánica o el accesorio se cae, realice una inspec-
ción para comprobar si se ha dañado o instale un accesorio
que no esté dañado. Después de inspeccionar e instalar un
accesorio, posiciónese usted y posicione a las personas que
estén presentes alejados del plano del accesorio que gira y
haga funcionar la herramienta mecánicaa la máxima velo-
cidad sin carga durante un minuto. Normalmente, los acceso-
rios dañados seromperán en pedazos durante este tiempo de
prueba.
Antes de retirar el accesorio: Asegúrese de que la herramienta
eléctrica se haya detenido por completo y que esté desco-
nectada de la fuente de alimentación.
1. Oriente la herramienta de manera que se impida que el
accesorio se caiga durante su liberación.
2. Para abrir la palanca de liberación X-Lock 6:
(A) Presione sobre el lado trasero de la palanca.
(B) Levante el lado delantero de la palanca jalándolo.
3. Retire el accesorio de la herramienta con cuidado, evi-
tando que se caiga.
CORRECTO: la altura del accesorio X-Lock hub
esigual o menor que el soporte para
accesorios X-Lock
INCORRECTO: la altura del accesorio X-Lock hub
es mayor que el soporte para
accesorios X-Lock
Montura para
accesorios X-Lock
Accesorio X-Lock
hub de montaje
Montura para
accesorios X-Lock
Accesorio X-Lock
hub de montaje
12
13
13
14
A
B
Fig. 8
Fig. 9
6
GWX18V-8-2.indd 78GWX18V-8-2.indd 78 8/27/2025 7:58:08 AM8/27/2025 7:58:08 AM
79
Fig. 10
Fig. 11
Ensamblaje
Ensamblaje de la rueda de amolar y el disco
de aletas de lijar
No utilice accesorios que fun-
cionen excéntricamente. La
herramienta vibrará excesivamente y podrá causar pérdida de
control, y es posible que el accesorio reviente.
Para instalar la rueda de amolar o el disco de aletas
(Fig. 10)
1. Inspeccione el protector de la rueda de Tipo B (27) 3
y ajústelo en la posición correcta, de la manera que se
muestra en la gura 4 de la página 76.
2. Siga las instrucciones de “Montaje y remoción de los ac-
cesorios X-Lock” en la página 77.
Ensamblaje de la rueda abrasiva de Tipo
1A/41 y 27A/42
Utilice siempre un protector
de la rueda de corte de Tipo A
(1A/41) para cortar.
Para instalar la rueda de corte
(Fig. 11)
1. Inspeccione el protector de la rueda de Tipo 1A/41 8
y ajústelo en la posición correcta, de la manera que se
muestra en la gura 5 de la página 77.
2. Siga las instrucciones de “Montaje y remoción de los ac-
cesorios X-Lock” en la página 77.
3
8
GWX18V-8-2.indd 79GWX18V-8-2.indd 79 8/27/2025 7:58:08 AM8/27/2025 7:58:08 AM
80
Ensamblaje
Ensamblaje para lijar
La velocidad nominal del ac-
cesorio debe ser al menos
igual a la velocidad máxima marcada en la herramienta
eléctrica. Los accesorios que giren más rápidamente que su
velocidad nominal pueden romperse y ser lanzados al aire.
El protector de la muela no se
puede utilizar para la mayoría
de las operaciones de lijado. Reinstale siempre el protector
de la muela cuando realice la conversión a operaciones de
amolado.
Para instalar la almohadilla de refuerzo y el disco
de lijar
(Fig. 12)
1. Coloque la almohadilla de soporte 17 sobre la montura
para accesorios X-Lock 4 con las aberturas rectangulares
posicionadas alrededor de las lengüetas de sujeción X-
Lock 14.
2. Centre el disco de lijar 18 encima de la almohadilla de
soporte 17 y alinee las aberturas rectangulares con las
lengüetas de sujeción 14 ubicadas en la montura para ac-
cesorios X-Lock 4.
3. Alinee el clip X-Lock 19 con las ranuras ubicadas en el dis-
co de lijar 18. Inserte el clip X-Lock a través del disco de
lijar 19 through the Sanding Disc 18 y aplíquele presión,
hasta que sea completamente acoplado por las lenguetas
de sujeción 14,lo cual será indicado por un “clic” audible.
4. Para retirar el ensamblaje de lijar de la amoladora, siga
las instrucciones de Montaje y remoción de accesorios
X-Lock que comienzan en la página 77.
Fig. 12
18
19
17
14
GWX18V-8-2.indd 80GWX18V-8-2.indd 80 8/27/2025 7:58:08 AM8/27/2025 7:58:08 AM
81
Ensamblaje
Ensamblaje del cepillo acopado de alambre
Para instalar el cepillo acopado de alambre
(Fig. 13)
1. Siga las instrucciones de “Montaje y remoción de los ac-
cesorios X-Lock” en la página 77.
Ensamblaje de una rueda de alambre
Utilice siempre un protector
para discos de amolar de Tipo
B (27) con los cepillos de disco de alambre. Si no se utiliza
el protector del disco con los discos de alambre, es posible
que se produzcan lesiones.
Para instalar una rueda de alambre
(Fig. 14)
1. Inspeccione y ajuste el protector para amolar Tipo B (27)
3 en la posición correcta, de la manera que se muestra en
la gura 5 de la página 77.
2. Siga las instrucciones de “Montaje y remoción de los ac-
cesorios X-Lock” en la página 77.
Fig. 13
Fig. 14
3
GWX18V-8-2.indd 81GWX18V-8-2.indd 81 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
82
Ensamblaje
Ensamblaje del protector para cortar mam-
postería
No se puede utilizar un protec-
tor de la rueda de Tipo B (27)
para todas las operaciones de la herramienta. No deseche
el protector cuando no lo esté usando. Reinstale siempre el
protector de la rueda cuando realice la conversión de vuelta
para operaciones de amolado.
Para mejorar la ergonomía de su amoladora cuando corte
mampostería, la caja de engranajes se debe rotar respecto a
la posición del interruptor con que la herramienta se ensam-
bló en la fábrica.
Rote la caja de engranajes
(Fig. 15, Fig. 16)
1. Retire el paquete de batería 10 de la herramienta eléc-
trica.
2. Desenrosque completamente los cuatro tornillos ubica-
dos entre la caja de engranajes y el cuerpo del motor.
3. Rote la caja de engranajes 90 grados sin retirar el motor
de la carcasa.
4. Enrosque y apriete los cuatro tornillos que retiró an-
Después de ajustar la posición de la caja de engranajes,
atorníllela y apriete los cuatro tornillos.
5. El tornillo que sujeta la palanca de liberación/ajuste del
protector 7 es más largo que los otros tornillos. Este tor-
nillo largo debe permanecer con la palanca de liberación/
ajuste del protector 7 cuando se reinstale la caja de en-
granajes, para que el botón de liberación del protector
funcione correctamente.
6. Para instalar el protector adecuado, siga las instruccio-
nes de la siguiente sección.
Instalación del protector de Tipo F (1A/41)
para cortar mampostería
(Fig. 17)
Siga todas las instrucciones suministradas con el protector
para cortar Tipo F (1A/41) para mampostería con el n de
instalarlo y utilizarlo con esta amoladora.
Instalación de una rueda de diamante para
cortar en seco
Siga todas las instrucciones suministradas con el protector
para cortar mampostería 20 con el n de prepararlo para la
instalación de accesorios compatibles y la utilización.
Para instalar una rueda de diamante para cortar en
seco
(Fig. 17)
Siga las instrucciones de “Montaje y remoción de los acceso-
rios X-Lock” en la página 77.
Fig. 15
Fig. 16
90 °
90 °
Fig. 17
20
GWX18V-8-2.indd 82GWX18V-8-2.indd 82 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
page heading
83
Ensamblaje
Inserción y desinserción del paquete de
batería
(Fig. 18)
Asegúrese de que el interruptor deslizante 1 esté en la
posición de apagado antes de insertar o retirar el paquete de
batería 10. Para insertar el paquete de batería 10, deslícelo
hacia el interior de la carcasa de la herramienta hasta que el
paquete de batería 10 se bloquee en la posición correcta.
Esta herramienta está equipada con un pestillo de jación se-
cundario para impedir que el paquete de batería 10 se caiga
completamente fuera de la carcasa, en el caso de que se aoje
debido a la vibración.
Para quitar el paquete de baterías 10, oprima el botón de lib-
eración del paquete de baterías 11 y deslice dicho paquete
10 hacia delante.
Presione de nuevo el botón de liberación del paquete de bat-
ería 11 y deslice el paquete de batería 10 completamente
hacia fuera de la carcasa de la herramienta.
Fig. 18
11
11
10
10
GWX18V-8-2.indd 83GWX18V-8-2.indd 83 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
page heading
84
fundidas de acero, así como acero inoxidable y otros metales
ferrosos.
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la supercie de trabajo con ella.
2. Aplique una presión mínima a la supercie de trabajo,
dejando que la herramienta funcione a alta velocidad. La
tasa de amolado es máxima cuando la herramienta fun-
ciona a alta velocidad.
3. Mantenga un ángulo de 10° a 15° entre la herramienta y la
supercie de trabajo.
4. Mueva continuamente la herramienta a una velocidad
moderada para evitar crear surcos en la supercie de
trabajo.
5. Retire la herramienta de la supercie de trabajo antes de
apagarla. Deje que la herramienta pare de rotar antes de
dejarla en algún sitio.
Consejo: Al amolar con una muela nueva, asegúrese de amo-
lar mientras que tira de la herramienta hacia atrás hasta que
el borde de la muela quede redondeado. Las muelas nuevas
tienen esquinas aladas que tienden a “morder” o cortar la
pieza de trabajo al empujar hacia adelante.
Corte de metal
Utilice siempre un protector
de la rueda de corte de Tipo A
(1A/41) para cortar. Si se realizan cortes con un protector
de la rueda de Tipo B (27), es posible que no se proporcione
una protección suciente al operador en el caso de un
reventón de la rueda.
(Fig. 21)
Con esta amoladora es posible realizar corte de material
pequeño limitado, como por ejemplo tubos, tuberías o bar-
ras de refuerzo de metal. Cuando corte, trabaje con una velo-
cidad de avance moderada, adaptada al material que se esté
cortando. Cuando corte perles y barra cuadrada, lo mejor es
comenzar en la sección transversal más pequeña.
Siga siempre las precauciones para evitar el retroceso.
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la supercie de trabajo con el ella.
2. La herramienta se deberá usar siempre de manera que
las chispas se dirijan alejándose del usuario.
Operación
Interruptor deslizante con jación en ENCEN-
DIDO
Para ENCENDER la herramienta
(Fig. 19)
Deslice el interruptor deslizante 1 hacia delante, hacia la caja
de engranajes, hasta que se detenga y el motor comience a
funcionar
A
.
Para realizar la jación en ENCENDIDO, cuando el interruptor
deslizante 1 esté en la posición de ENCENDIDO, presione la
parte delantera del interruptor deslizante 1
B
, y suéltela. El
interruptor deslizante 1 debería permanecer en la posición de
jación en ENCENDIDO y la herramienta seguirá funcionando.
Para APAGAR la herramienta
Presione la parte trasera del interruptor deslizante 1
C
. El inter-
ruptor deslizante 1 esta accionado por resorte y regresará
automáticamente a la posición de APAGADO.
B
A
C
Fig. 19
1
Amolado de metales
La velocidad nominal del ac-
cesorio debe ser al menosigual
a la velocidad máxima marcada en la herramienta eléctri-
ca. Los accesorios que giren más rápidamente que su veloci-
dad nominal pueden romperse y ser lanzados al aire.
(Fig. 20)
Las ruedas de amolar se deben seleccionar cuidadosamente
para utilizar la amoladora con una eciencia máxima. Las
muelas varían en cuanto a tipo de abrasivo, adhesivo, dureza,
tamaño del grano y estructura. El tipo correcto de rueda de
amolar que se debe utilizar es determinado por el trabajo. Uti-
lice ruedas de amolar de disco para realizar amolado rápido
de acero estructural, cordones de soldadura pesada y piezas
Fig. 20
GWX18V-8-2.indd 84GWX18V-8-2.indd 84 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
page heading
85
Operación
Fig. 21
Corte de mampostería / concreto
Cuando corte, no jale nunca la
herramienta hacia atrás, ya
que el disco trepará hasta salirse del material y se pro-
ducirá RETROCESO.
(Fig. 22, Fig. 23)
Con esta amoladora es posible realizar corte de materiales de
concreto y de mampostería. Cuando corte, trabaje con una
velocidad de avance moderada, adaptada al material que se
esté cortando.
Siga siempre las precauciones para evitar el retroceso.
Utilice la herramienta con un sistema de extracción de polvo
y protección personal contra el polvo, como por ejemplo, un
respirador, una máscara antipolvo, etc. La aspiradora utiliza-
da para esta aplicación debe estar aprobada para la extrac-
ción de polvo de mampostería y de concreto. Bosch vende
aspiradoras adecuadas.
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la supercie de trabajo con ella.
2. Si realiza cortes de inmersión:
a. Incline la herramienta hacia delante con la rueda
alineada con la línea de corte y sujete la herramienta
por el cuerpo de la amoladora y el mango auxiliar.
b. Baje gradualmente la parte trasera de la herra-
mienta, utilizando el extremo delantero del pie como
punto de bisagra.
c. Cuando el pie descanse en posición plana sobre la
supercie que se esté cortando, proceda a cortar en
dirección hacia delante hasta el nal del corte.
3. Mantenga siempre el contacto entre el pie del protector y
la pieza de trabajo.
4. Deslice la herramienta hacia delante a una velocidad
moderada, adaptada al material que se esté cortando.
Corte siempre hacia el puerto de extracción de polvo
para maximizar la extracción de polvo y reducir las proba-
bilidades de retroceso.
5. Aplique una presión mínima a la supercie de trabajo,
dejando que la herramienta funcione a alta velocidad. La
tasa de corte es máxima cuando la herramienta funciona
a alta velocidad.
6. Cuando se haya completado el corte, retire la herra-
mienta de la pieza de trabajo antes de apagarla. Deje que
la rueda pare de rotar antes de dejar la herramienta en
algún sitio.
Consejo: Cuando realice cortes profundos, lo mejor es cortar
en varias pasadas poco profundas. Cada pasada debería ser
sólo hasta la profundidad del segmento de la rueda. El polvo
de mampostería es abrasivo y es posible que desgaste y debil-
ite la adhesión del segmento.
Cuando corte material especialmente duro, como por ejem-
plo concreto con un alto contenido de grava, la rueda de
diamante para cortar en seco se puede recalentar y resultar
dañada. Esto es indicado claramente por la generación circu-
lar de chispas por la rueda de diamante para cortar en seco
durante su rotación. En este caso, interrumpa el proceso de
corte y deje que la rueda de diamante para cortar en seco se
enfríe, haciendo funcionar la herramienta durante un corto
periodo de tiempo a la máxima velocidad sin carga.
Una disminución notable del progreso del trabajo y la gener-
ación circular de chispas son indicaciones de que la rueda de
diamante para cortar en seco se ha desalado. Cortar breve-
mente en materiales abrasivos (por ejemplo, ladrillo) puede
realar la rueda.
3. Aplique una presión mínima a la supercie de trabajo,
dejando que la herramienta funcione a alta velocidad. La
tasa de corte es máxima cuando la herramienta funciona
a alta velocidad.
4. No ejerza presión lateral sobre el disco de corte. No in-
cline ni oscile la herramienta, ya que puede que la rueda
reviente.
5. Retire la herramienta de la supercie de trabajo antes de
apagarla. Deje que la herramienta pare de rotar antes de
dejarla en algún sitio.
GWX18V-8-2.indd 85GWX18V-8-2.indd 85 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
page heading
86
Operación
Fig. 22
Fig. 23
Lijado
(Fig. 24)
Los discos de lijar oscilan en grano desde 16 (muy grueso)
hasta 180 (muy no). También varían en tamaño y separación
del grano.
Los discos de capa abierta (Tipo H) se utilizan para materiales
blandos y sobre pintura y barniz. Los discos de capa cerrada
(Tipo K) se utilizan para metal, madera dura, piedra, mármol
y otros materiales. Para obtener los mejores resultados, se-
leccione cuidadosamente los discos de lijar. Muchos trabajos
requieren el uso de varios tamaños de grano y, a veces, se re-
quieren discos tanto de capa abierta como de capa cerrada
para completar el trabajo. Consulte el cuadro para obtener
ejemplos de aplicaciones.
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la supercie de trabajo con ella.
2. Aplique una presión mínima a la supercie de trabajo,
dejando que la herramienta funcione a alta velocidad. La
tasa de lijado es máxima cuando la herramienta funciona
a alta velocidad.
Fig. 24
3. Mantenga un ángulo de 10° a 15° entre la herramienta y la
supercie de trabajo.
4. Mueva continuamente la herramienta a una velocidad
moderada para evitar crear surcos en la supercie de
trabajo.
5. Retire la herramienta de la supercie de trabajo antes de
apagarla. Deje que la herramienta pare de rotar antes de
dejarla en algún sitio.
Consejos: Guíe el disco con pasadas entrecruzadas. No uti-
lice un movimiento circular, ya que esto produce marcas de
espiral.
Operación: Reacabado de supercies de
madera o metal pintadas.
OBSERVACIONES GRANO
Para retirar
pintura y alisar las
irregularidades de
la supercie.
Grueso 16-24-30
Para alisar el lijado
basto.
Mediano 36-50-80
Para retirar los
surcos dejados
por los discos
anteriores.
Fino 100-120
Para alisar super-
cies para pintar,
pulir o encerar.
Muy Fino150-180
GWX18V-8-2.indd 86GWX18V-8-2.indd 86 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
87
Operación
Pulido de metal y concreto
No utilice la amoladora angu-
lar para pulir supercies pin-
tadas o plásticos. Es posible que la utilización de amoladoras
angulares para dichos tipos de aplicaciones dañe los materia-
les y las supercies.
Las amoladoras angulares se podrán utilizar para algunas
operaciones de pulido, tales como la creación de supercies
lisas en metal, concreto o piedra. El pulido de estos materiales
requiere cierta destreza e involucra la selección de los acceso-
rios adecuados y un ajuste de amoladora adecuado. Todas las
operaciones de pulido comienzan con un amolado para elimi-
nar las imperfecciones, tales como soldaduras o rebabas en
metal, una nivelación de las áreas de concreto desiguales o la
realización de cortes en piedra, tal como mármol. El próximo
paso es eliminar las marcas de la herramienta utilizando una
almohadilla de soporte con un disco de lijar de grano adec-
uado o piedras de pulido montadas en un disco de soporte de
bra/epoxi Tipo 27, como por ejemplo un disco de aletas que
tenga un grano típico entre 200 y 600.
Para crear un acabado nal liso, se deberá utilizar un disco de
lijado no o una piedra de pulido que tenga un grano de 1600.
Para obtener los mejores resultados de pulido, se recomienda
una amoladora con velocidad variable y la velocidad se deberá
ajustar aproximadamente a 4000 RPM. Si están disponibles,
también se podrán utilizar un disco de eltro para amoladoras
angulares y compuesto de pulido. Cuando utilice una amola-
dora sin el ajuste de velocidad variable, la supercie en la que
se esté trabajando deberá ser monitoreada minuciosamente
para evitar su sobrecalentamiento debido a la fricción.
Cepillo de alambre (ruedas y copas)
Los cepillos de alambre están diseñados para “limpiar” acero
estructural, piezas fundidas, chapa metálica, piedra y con-
creto. Se utilizan para retirar óxido, costra y pintura.
1. Deje que la herramienta alcance la máxima velocidad an-
tes de tocar la supercie de trabajo con ella.
2. Aplique una presión mínima a la supercie de trabajo, de-
jando que la herramienta funcione a alta velocidad.
3. Mueva continuamente la herramienta a una velocidad
moderada para evitar crear surcos en la supercie de
trabajo.
4. Retire la herramienta de la supercie de trabajo antes de
apagar la herramienta. Deje que la herramienta pare de
rotar antes de dejarla en algún sitio.
Consejo: Las puntas del cepillo hacen el trabajo. Utilice los
cepillos de alambre con la presión más ligera posible, para
que sólo las puntas del alambre entren en contacto con la
pieza de trabajo. Si se usan presiones más elevadas, los alam-
bres serán sometidos a sobreesfuerzo, lo cual causará una
acción de barrido y acortará la vida útil del cepillo debido a la
fatiga del alambre. Si se aplica el lado o el borde del cepillo a
la pieza de trabajo, el resultado será rotura del alambre y una
vida útil más corta del cepillo.
CEPILLO DE RUEDA DE ALAMBRE
CORRECTO:
Las puntas de los
alambres están haci-
endo el trabajo.
INCORRECTO:
Una presión excesiva
puede causar la ro-
tura de los alambres.
CEPILLO ACOPADO DE ALAMBRE
CORRECTO:
Las puntas de los
alambres están haci-
endo el trabajo.
INCORRECTO:
Una presión excesiva
puede causar la ro-
tura de los alambres.
GWX18V-8-2.indd 87GWX18V-8-2.indd 87 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
88
Mantenimiento
Servicio
Haga que su herramienta reci-
ba servicio de ajustes y repa-
raciones por un técnico de servicio calicado que utilice
únicamente piezas de repuesto idénticas. Esto garantizará
que se mantenga la seguridad del producto.
Lubricación de la herramienta
Esta herramienta Bosch ha sido lubricada adecuadamente y
está lista para utilizarse.
Baterías
Este alerta a los paquetes de batería que estén acercándose al
nal de su vida útil. Si observa una reducción en el rendimien-
to de la herramienta o un tiempo de funcionamiento signica-
tivamente más corto entre cargas, entonces es momento de
reemplazar el paquete de batería. Si no lo hace así, el resul-
tado puede ser que la herramienta funcione incorrectamente
o que se causen daños al cargador.
Para evitar accidentes, siempre desconecte el paquete de baterías de la herramienta antes
de limpiar o realizar cualquier mantenimiento.
Limpieza
Ciertos agentes de limpieza y
disolventes dañan las piezas de
plástico. Algunos de es tos son: gasolina, tetracloruro de car-
bono, disolventes de limpie za clorados, amoníaco y deter-
gentes domésticos que contienen amoníaco.
Las aberturas de ventilación y los botones se deben mantener
limpios y libres de materia extraña. No intente limpiar inser-
tando objetos puntiagudos a través de las aberturas.
Almacenamiento y mantenimiento de los
accesorios
Almacene los accesorios en un lugar fresco y seco y evite que
se congelen. Antes de usarlos, compruebe si hay grietas y
fracturas y no los use si se sospecha que están dañados.
Accesorios
No utilice aditamentos/accesorios que no sean los especicados por Bosch. Es posible que el
uso de aditamentos/accesorios no especicados para utilizarse con la herramienta descrita en
este manual cause daños a la herramienta, daños materiales y/o lesiones corporales.
No utilice ruedas abrasivas (acopadas) de Tipo 11 con esta herramienta. Esta herramienta no
está diseñada para utilizarse con ruedas de amolar abrasivas (acopadas) de Tipo 11.
Accesorios y complementos opcionales Numero de catalogo
Protectores para cortar concreto y/o mampostería de Tipo F 18DC-5E, TG503, o GA50DC
Ensamblaje de la almohadilla de refuerzo MG0450 o MG0500
GWX18V-8-2.indd 88GWX18V-8-2.indd 88 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
page heading
89
Licenses
Legal Information and Licenses
Copyright © 2015, Inneon Technologies AG
All rights reserved.
Redistribution and use in source and binary forms, with or without modication, are permitted provided that the following condi-
tions are met:
– Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
– Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer
in the documentation and/or other materials provided with the distribution.
– Neither the name of the copyright holders nor the names of its contributors may be used to endorse or promote products
derived from this software without specic prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED
WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT OWNER OR CONTRIBUTORS BE LIABLE FOR
ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED
TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)
HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING
NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POS-
SIBILITY OF SUCH DAMAGE.
Warranty Disclaimer
This product contains Open Source Software components which underly Open Source Software Licenses. Please note that
Open Source Licenses contain disclaimer clauses. The text of the Open Source Licenses that apply are included in this manual
under “Legal Information and Licenses”.
GWX18V-8-2.indd 89GWX18V-8-2.indd 89 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
Notes / Remarques / Notas
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco
GWX18V-8-2.indd 90GWX18V-8-2.indd 90 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
Notes / Remarques / Notas
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco
GWX18V-8-2.indd 91GWX18V-8-2.indd 91 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
LIMITED WARRANTY
For details on the terms of the limited warranty for this product, go to
https://rb-pt.io/PowerToolWarranty or call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site
https://rb-pt.io/PowerToolWarranty ou téléphonez au 1-877-BOSCH99
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía limitada de este producto,
visite https://rb-pt.io/PowerToolWarranty o llame al 1-877-BOSCH99
!160992AD1G!
160992AD1G 08/2025
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
GWX18V-8-2.indd 92GWX18V-8-2.indd 92 8/27/2025 7:58:09 AM8/27/2025 7:58:09 AM
