USE AND CARE GUIDE
ELLARD LED 52 IN. CEILING FAN
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
THANK YOU
Item #1003880454 Model #YG629A-MBK
#YG629A-MWH
#1004357164 #YG629A-BN
#1004357136
Scan the QR code for a step-by-step installation video.
2
Table of Contents
Table of Contents ..........................................................
Safety Information .........................................................
Warranty .........................................................................
Pre-Installation ..............................................................
Tools Required .........................................................................
Hardware Included ..................................................................
Package Contents ....................................................................
Dual Mounting Instructions ......................................................
Installation .....................................................................
Assembly ........................................................................
Standard Ceiling Mounting .......................................................
Close-to-Ceiling Mounting .....................................................
Hanging the Fan ....................................................................

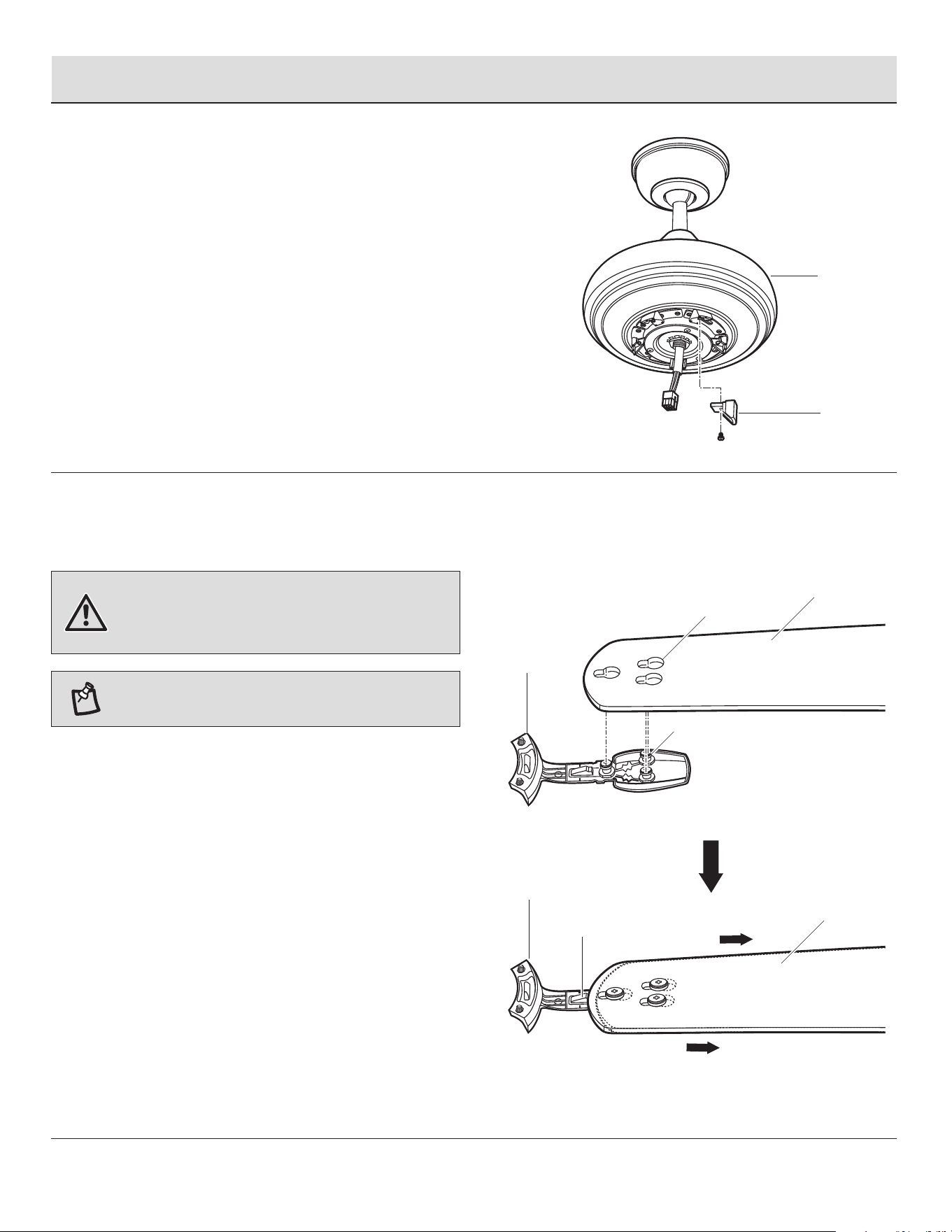

Attaching the Fan Blades .......................................................

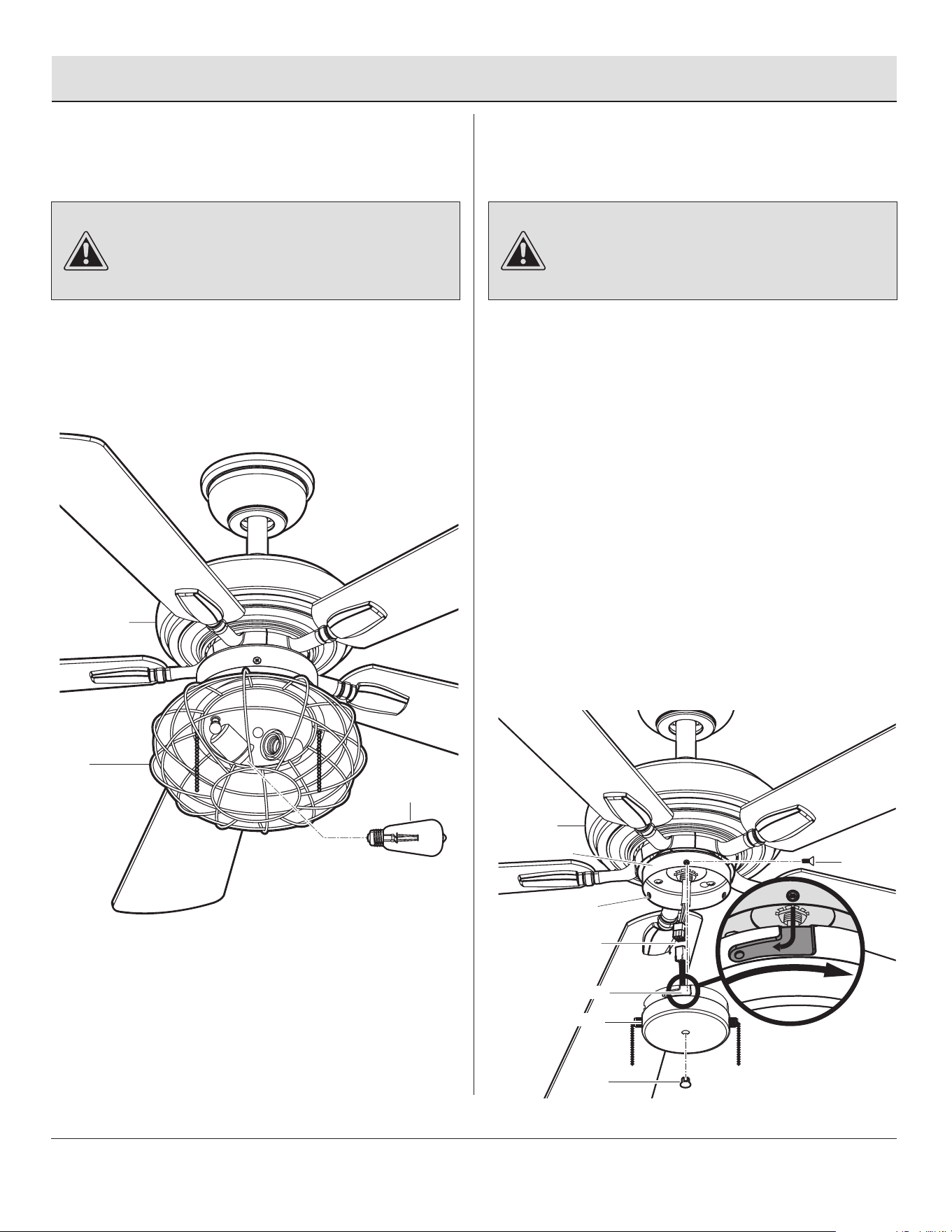

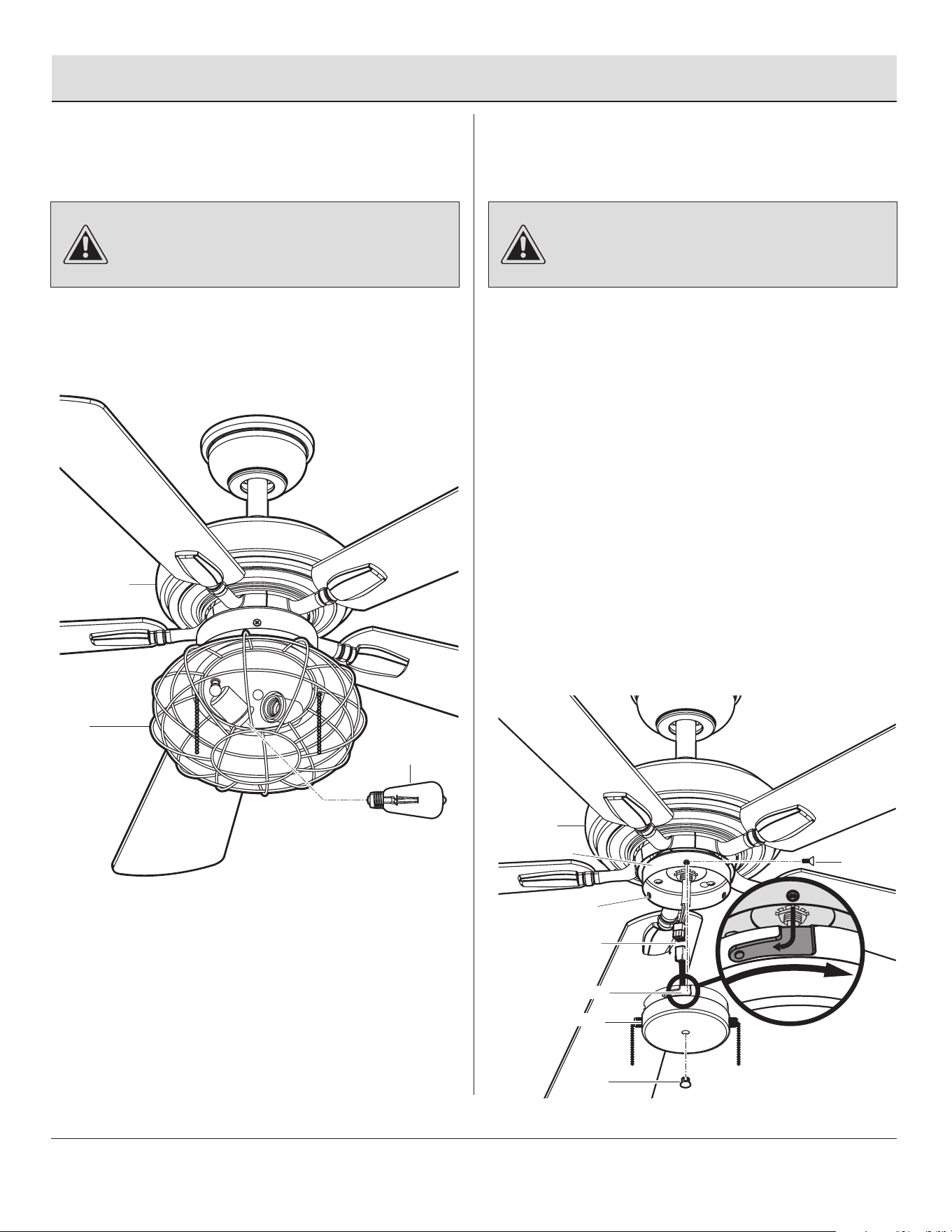

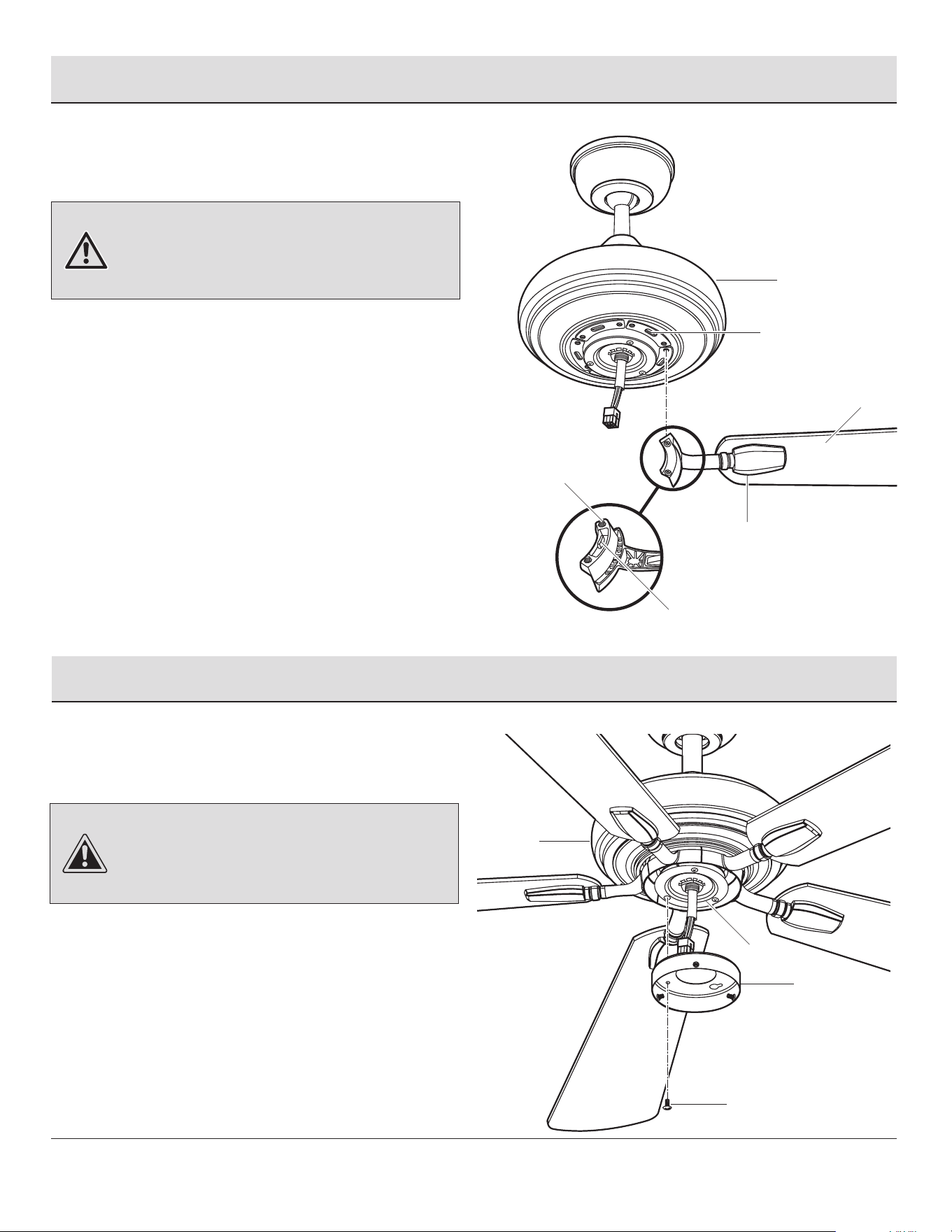

Installing the Light Kit Assembly ............................................
2
3
4
4
4
4
5
6
7
8
9
9
10
11
15
16
Operation .....................................................................

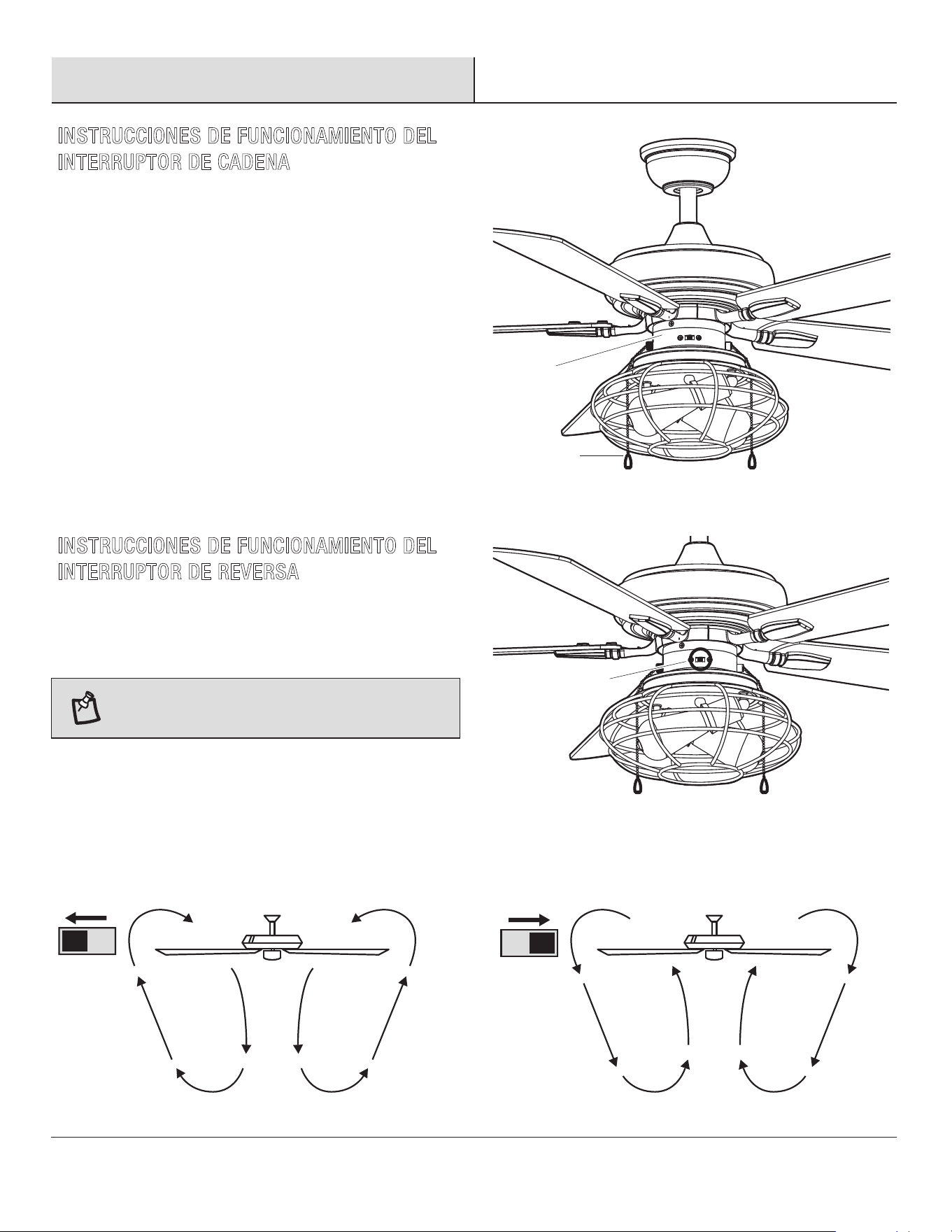

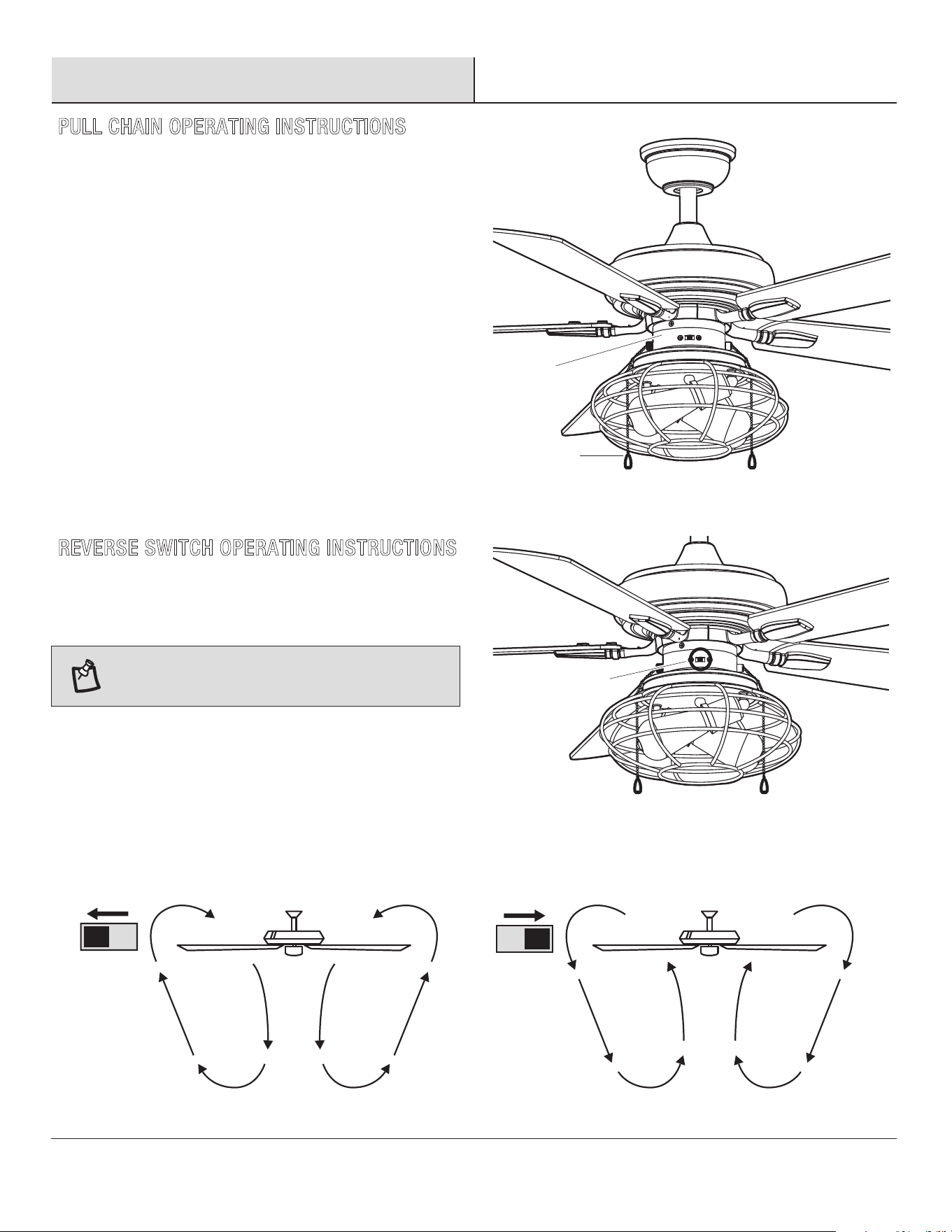

Pull Chain Operating Instructions ..........................................
Reverse Switch Operating Instructions ..................................
Care and Cleaning .......................................................
Troubleshooting ..........................................................
Service Parts ...............................................................
19
19
19
20
20
22
READ AND SAVE THESE INSTRUCTIONS
Safety Information
3
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
WARNING: To reduce the risk of electrical shock or fire, do
not use this fan with any solid-state fan speed control device.
It will permanently damage the electronic circuitry.
WARNING: To reduce the risk of personal injury, do not
bend the blade arms (also referred to as flanges), when
installing the brackets, balancing the blades or cleaning the
fan.
WARNING: Do not insert foreign objects between rotating
fan blades.
WARNING: To reduce the risk of fire, electric shock or
personal injury, mount the fan to the outlet box marked
acceptable for fan support with the screws provided with the
outlet box.
CAUTION: To reduce the risk of personal injury, use only
the screws provided with the outlet box.
However, there is no guarantee that interference will not occur
in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of
the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for
help.
1. To reduce the risk of electric shock, ensure electricity has
been turned off at the circuit breaker or fuse box before
beginning.
2. All wiring must be in accordance with the National Electrical
Code “ANSI/NFPA 70” and local electrical codes. Electrical
installation should be performed by a qualified licensed
electrician.
3. The outlet box and support structure must be securely
mounted and capable of reliably supporting a minimum of 35
lbs (15.9 kg) or less. Use only UL-listed outlet boxes marked
“FOR FAN SUPPORT.”
4. The fan must be mounted with a minimum of 7 ft (2.1m)
clearance from the trailing edge of the blades to the floor.
5. Avoid placing objects in the path of the blades.
6. To avoid personal injury or damage to the fan and other
items, be cautious when working around or cleaning the fan.
7. Do not use water or detergents when cleaning the fan or fan
blades. A dry dust cloth or lightly dampened cloth will be
suitable for most cleaning.
8. After making electrical connections, spliced conductors
should be turned upward and pushed carefully up into the
outlet box. The wires should be spread apart with the
grounded conductor and the equipment-grounding conductor
on one side of the outlet box and ungrounded conductor on
the other side of the outlet box.
9. All setscrews must be checked and retightened where
necessary before installation.
10. This device complies with part 15 of the FCC Rules. Operation
is subject to the following two conditions: (1) This device may
not cause harmful interference, and (2) this device must
accept any interference received, including interference that
may cause undesired operation.
Warning: Changes or modifications to this unit not expressly
approved by the party responsible for compliance could void
the user's authority to operate the equipment.
NOTE: This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to Part 15
of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and
can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful
interference to radio communications.
The following responsible party designated in FCC §2.909 is
responsible for this declaration:
Model Number: YG629A-MBK, YG629A-MWH,YG629A-BN
Company Name: TAL INTERNATIONAL CORPORATION
Company Address: 2919 E. Philadelphia St., Ontario, CA 91761, U.S.A.
Telephone Number: (909) 923-2888 Fax: (909) 923-8337
NOTE: These are approximate measures. They do not
include amps and wattage used by the light kit.
Warranty
4
Pre-InstallationPre-Installation
SPECIFICATIONS
9 kg
(19.8 lb)
The manufacturer warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the
factory for a period of lifetime after the date of purchase by the original purchaser. The manufacturer warrants the light kit (excluding any
glass), to be free from defects in workmanship and material present at time of shipment from the factory for a period of five years after
the date of purchase by the original purchaser. The manufacturer also warrants that all other fan parts, excluding any glass or acrylic
blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the
date of purchase by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or
superior model if the product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All
costs of removing and reinstalling the product are your responsibility. Damage to any part such as by accident, misuse, improper
installation or by affixing any accessories, is not covered by this warranty. Because of varying climatic conditions this warranty does not
cover any changes in brass finish, including rusting, pitting, corroding, tarnishing or peeling. Brass finishes of this type give the longest
useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered a
defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. We hereby
disclaim any and all warranties, including but not limited to those of merchantability and fitness for a particular purpose to the extent
permitted by law. The duration of any implied warranty which cannot be disclaimed is limited to the time period as specified in the
express warranty. Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to
you. The retailer shall not be liable for incidental, consequential, or special damages arising out of or in connection with product use or
performance except as may otherwise be accorded by law. Some states do not allow the exclusion of incidental or consequential
damages, so the above exclusion or limitation may not apply to you. This warranty gives specific legal rights, and you may also have other
rights which vary from state to state. This warranty supersedes all prior warranties. Shipping costs for any return of product as part of a
claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HOMEDEPOT.COM/HOMEDECORATORS

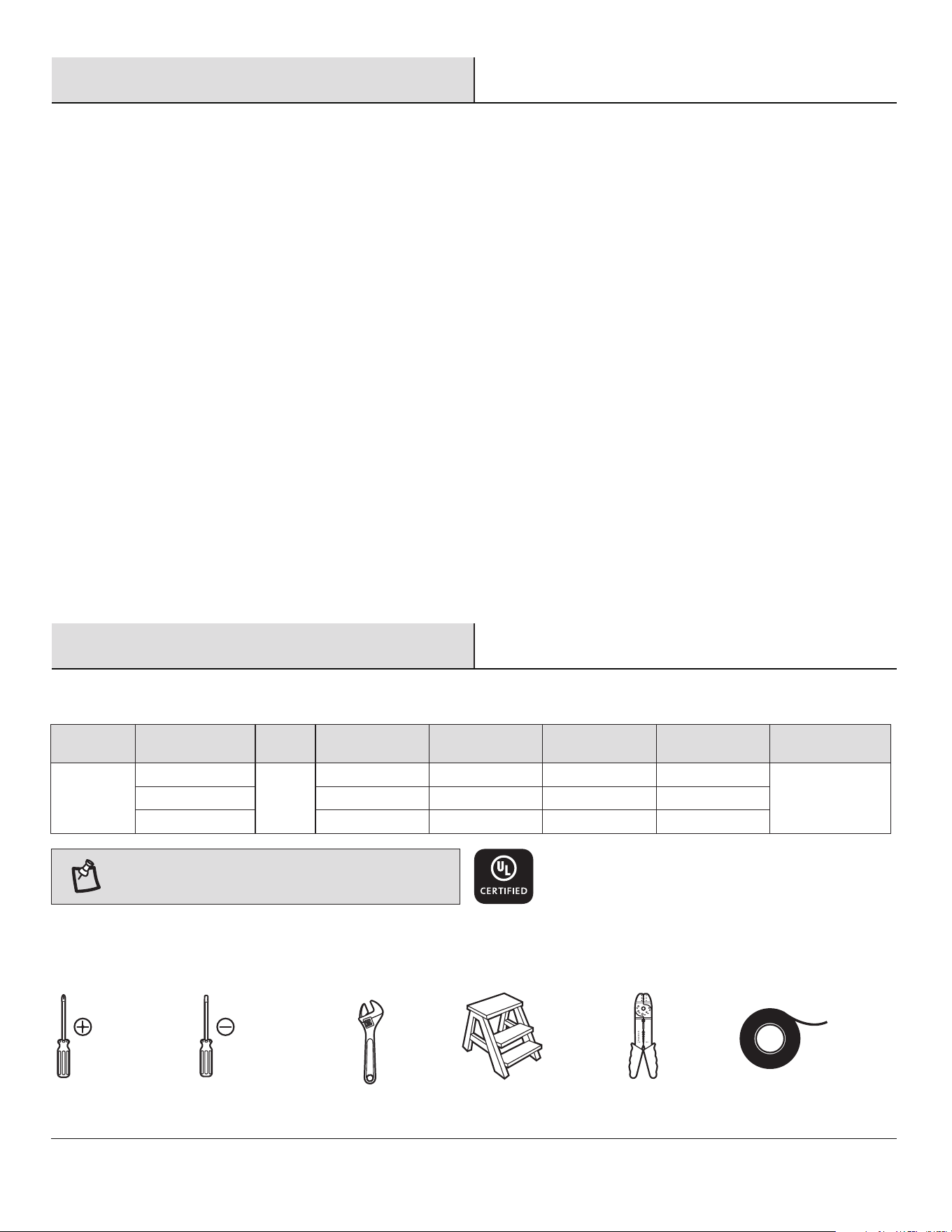

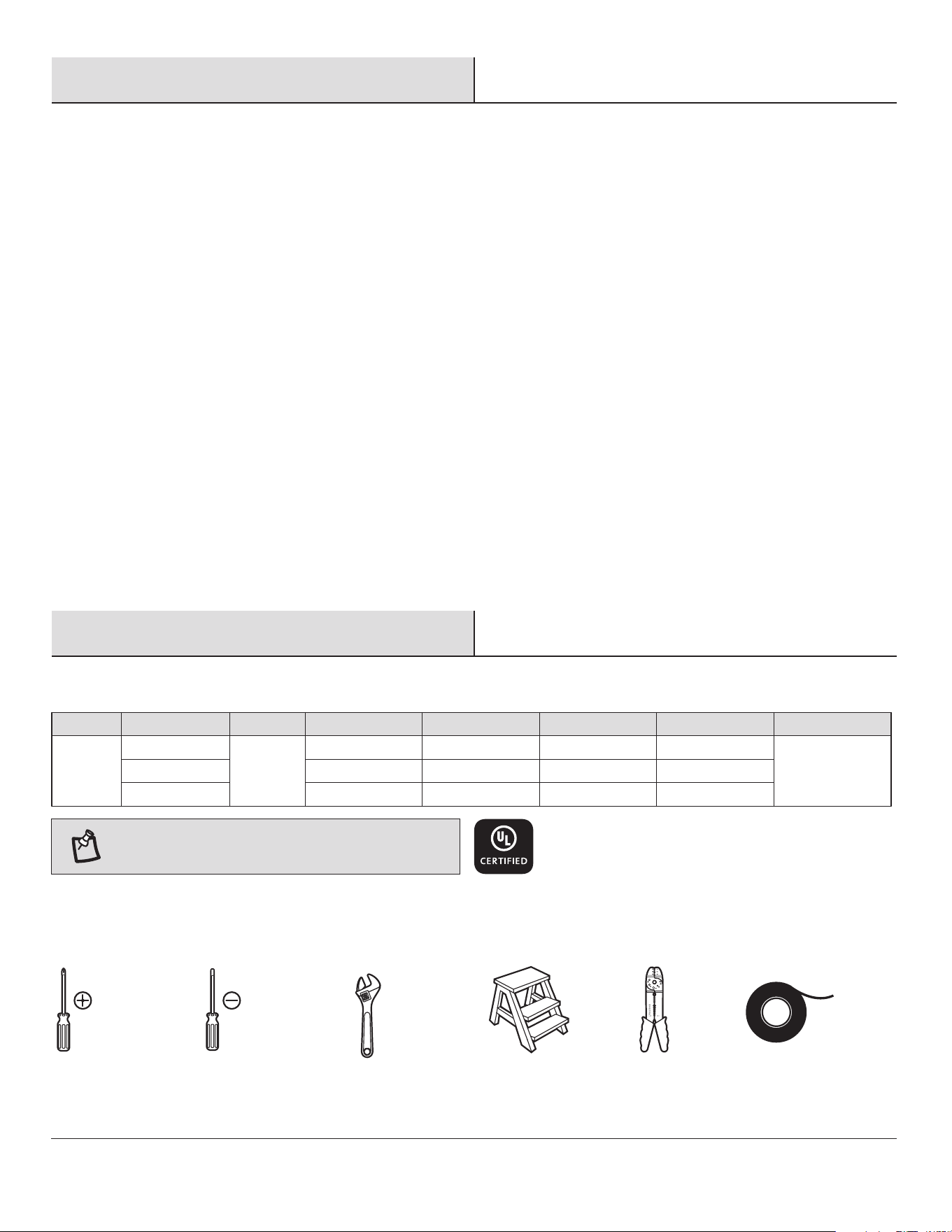

TOOLS REQUIRED
Phillips
screwdriver
Flat blade
screwdriver
Step
ladder
Wire
stripper
Electrical
tape
Adjustable
wrench
52 in.
Low
Medium
High
120
Fan size Watts RPM CFMSpeed Volts Amps N.W.
0.22
0.4
0.58
9.54
32.55
69.09
60
122
182
1657
3492
5047
Pre-Installation (continued)

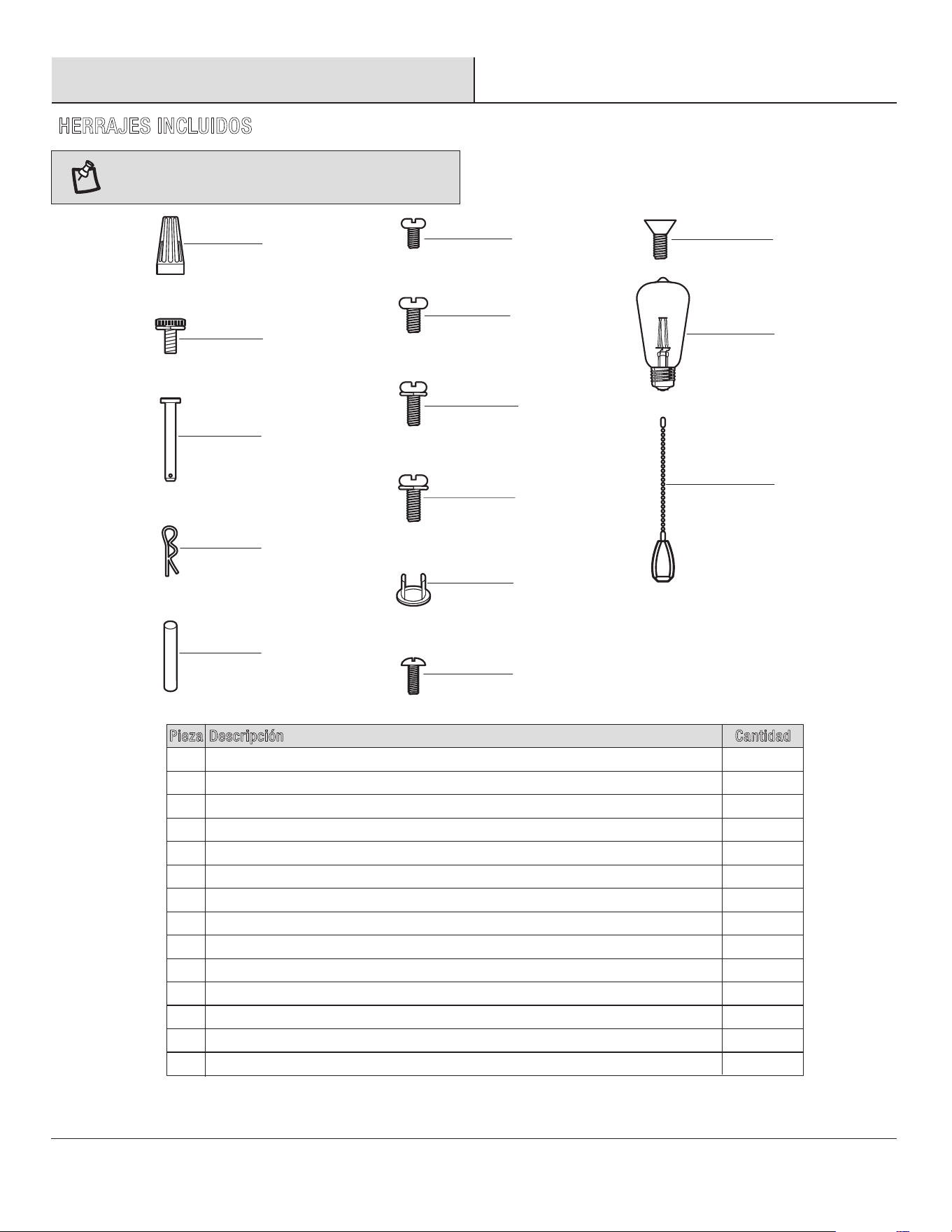

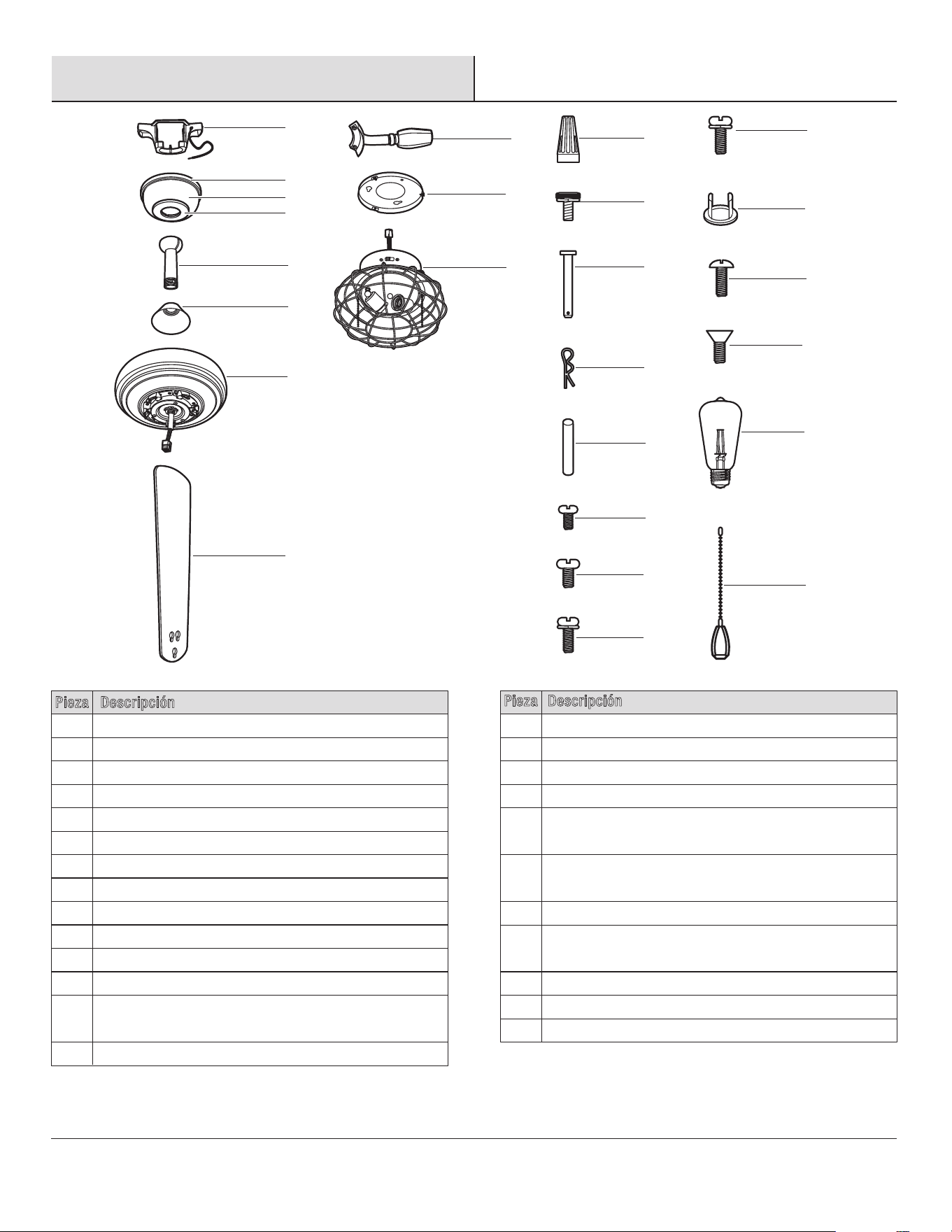

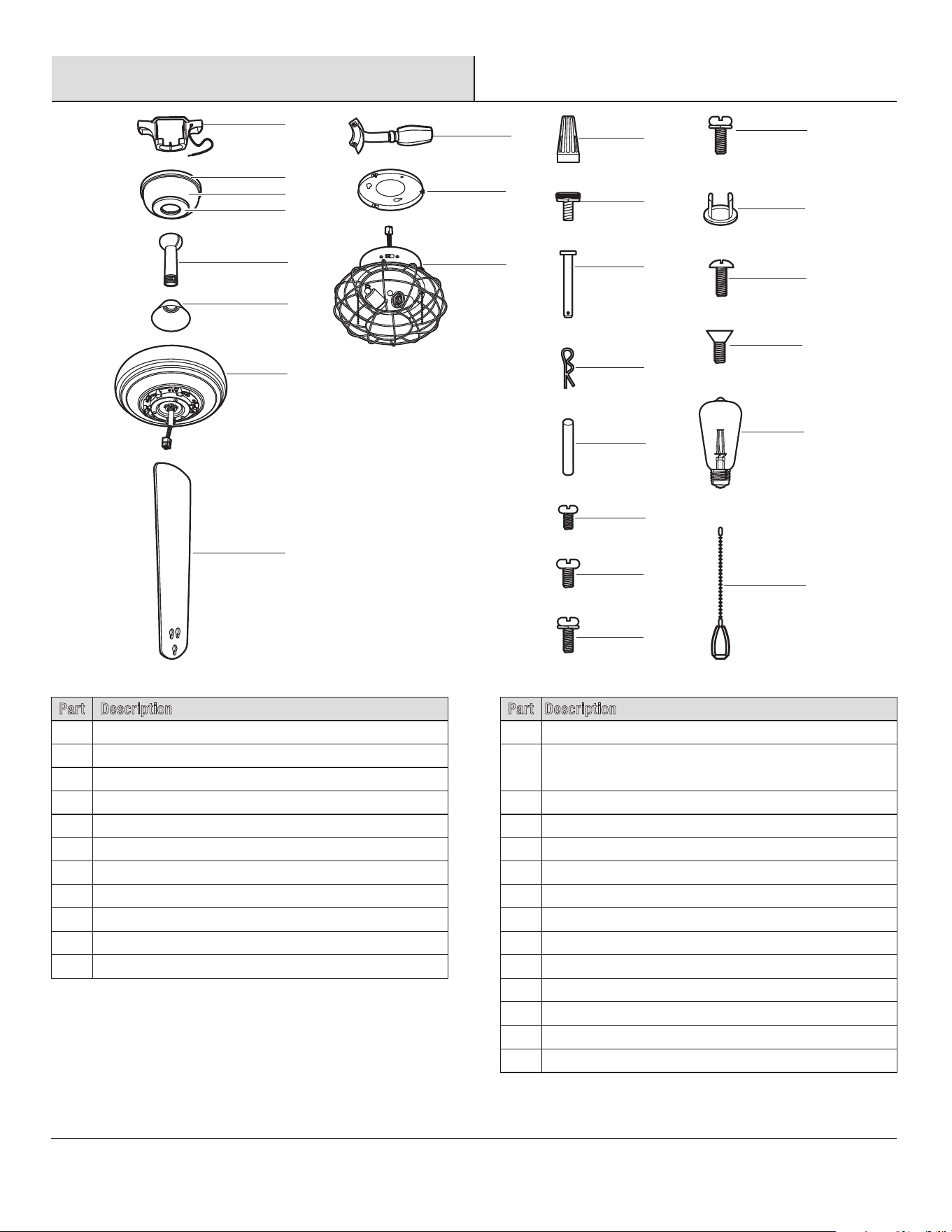

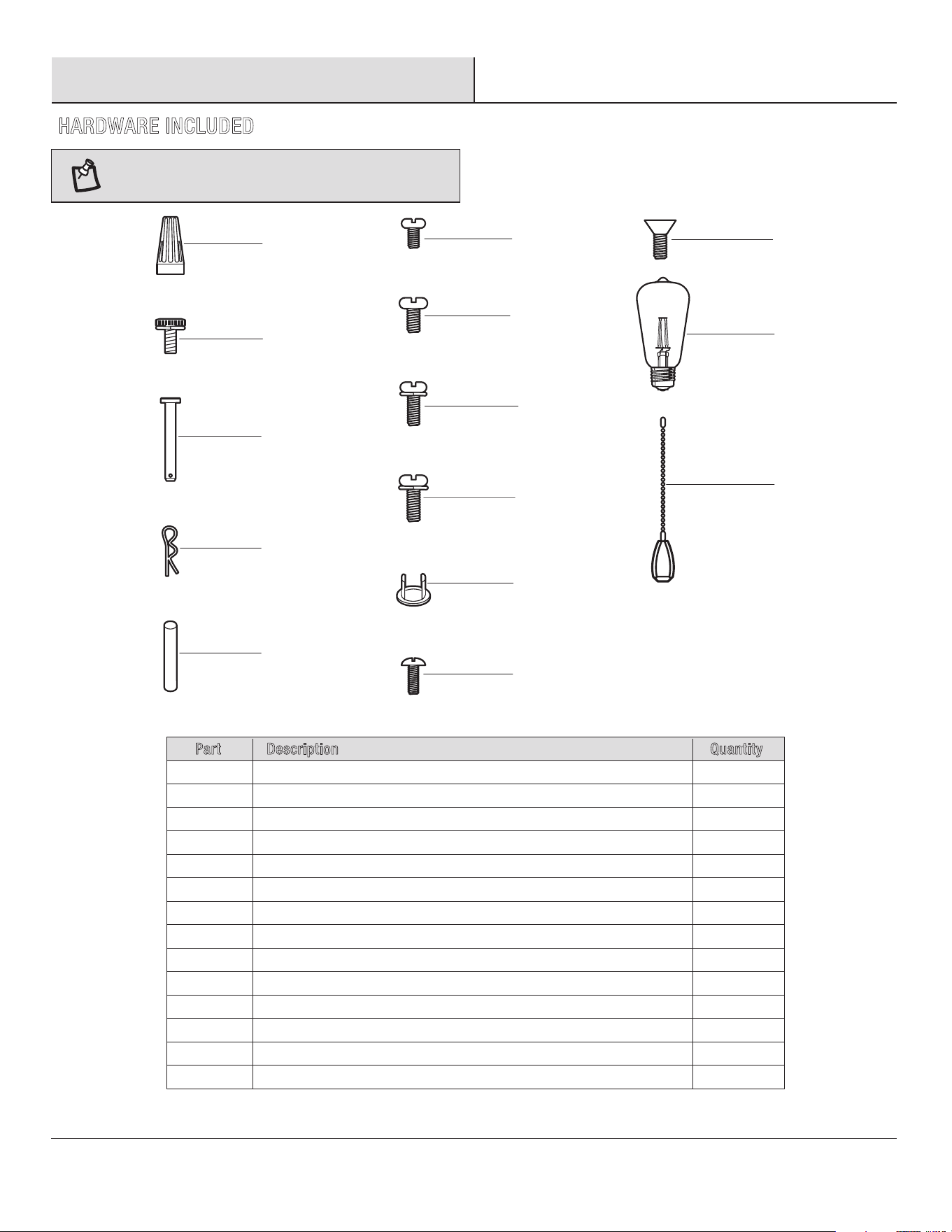

HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
Plastic wire nut
Canopy mounting screw with lock washer (preassembled)
Clevis pin (preassembled)
Cotter pin (preassembled)
Cross pin (preassembled)
Setscrew (preassembled)
Collar setscrew (preassembled)
Collar mounting screw with lock washer (preassembled)
Blade arm screw with lock washer (preassembled)
Plastic plug
Light kit mounting plate screw (preassembled)
Light kit mounting screw (preassembled)
7 Watt LED medium base bulb
Pull chain and fob
Part
Description
3
4
1
1
1
1
2
6
10
1
3
3
2
2
Quantity
5
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
FF
MM
LL
NN
GG
HH
II
JJ
KK
AA
BB
CC
DD
EE
Part
G
H
I
J
K
Description
Fan motor assembly
Blade
Blade arm
Light kit mounting plate
Light kit assembly
Quantity
1
5
5
1
1
Part
A
B
C
D
E
F
Quantity
1
1
1
1
1
1
Description
Mounting bracket (preassembled)
Canopy ring (preassembled)
Canopy
Canopy bottom cover (preassembled)
Hanger ball/downrod assembly
Coupling cover

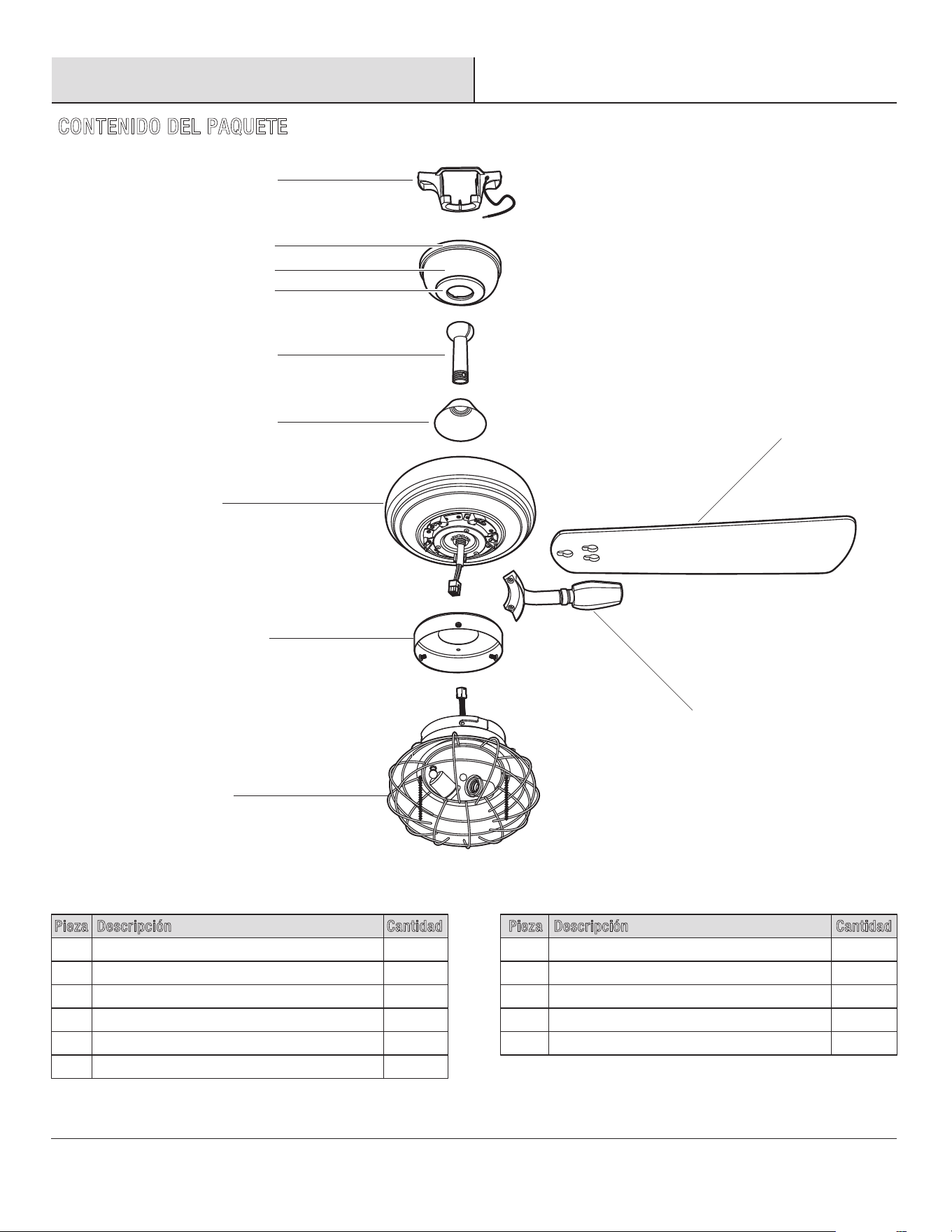

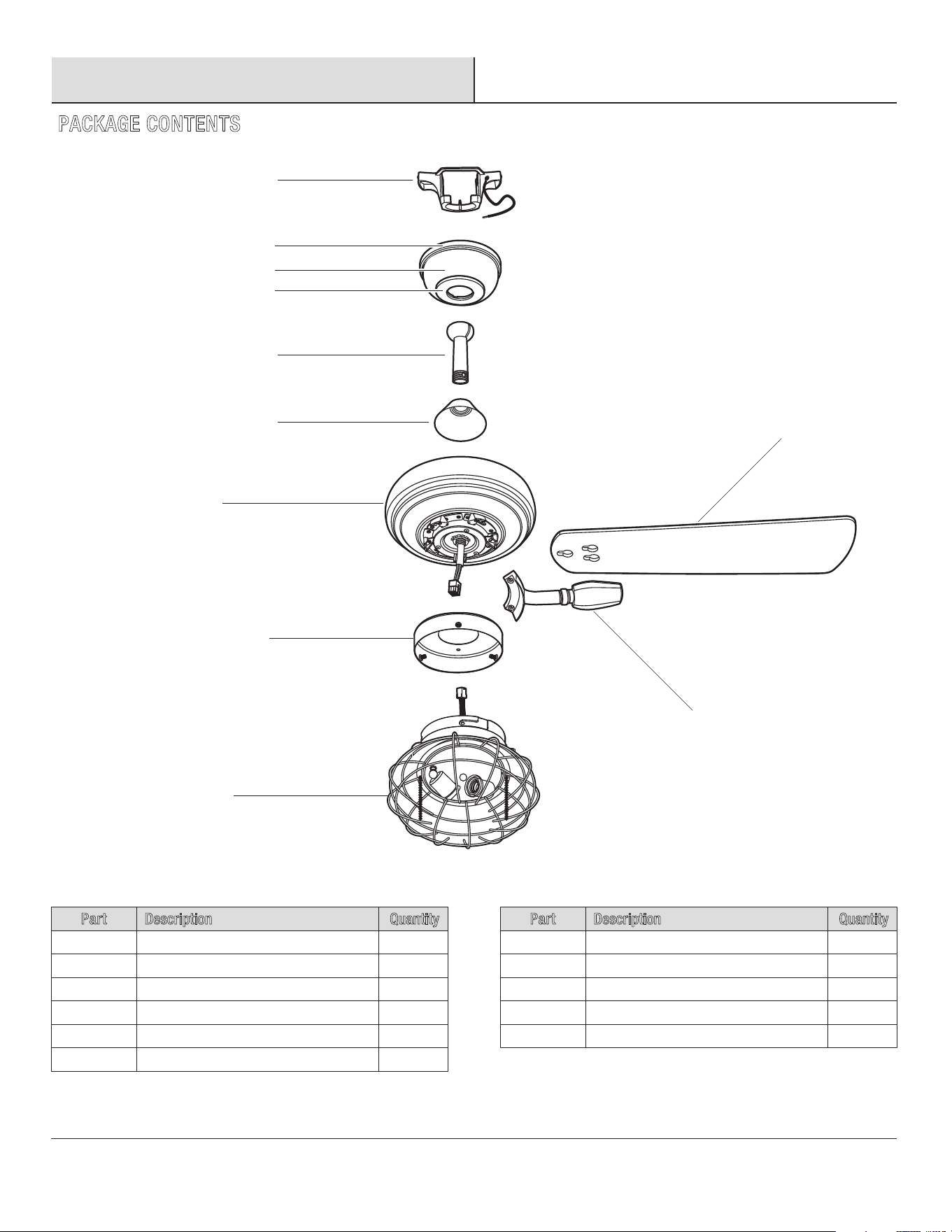

PACKAGE CONTENTS
Pre-Installation (continued)
6
H
I
A
E
F
J
K
G
B
C
D
Pre-Installation (continued)

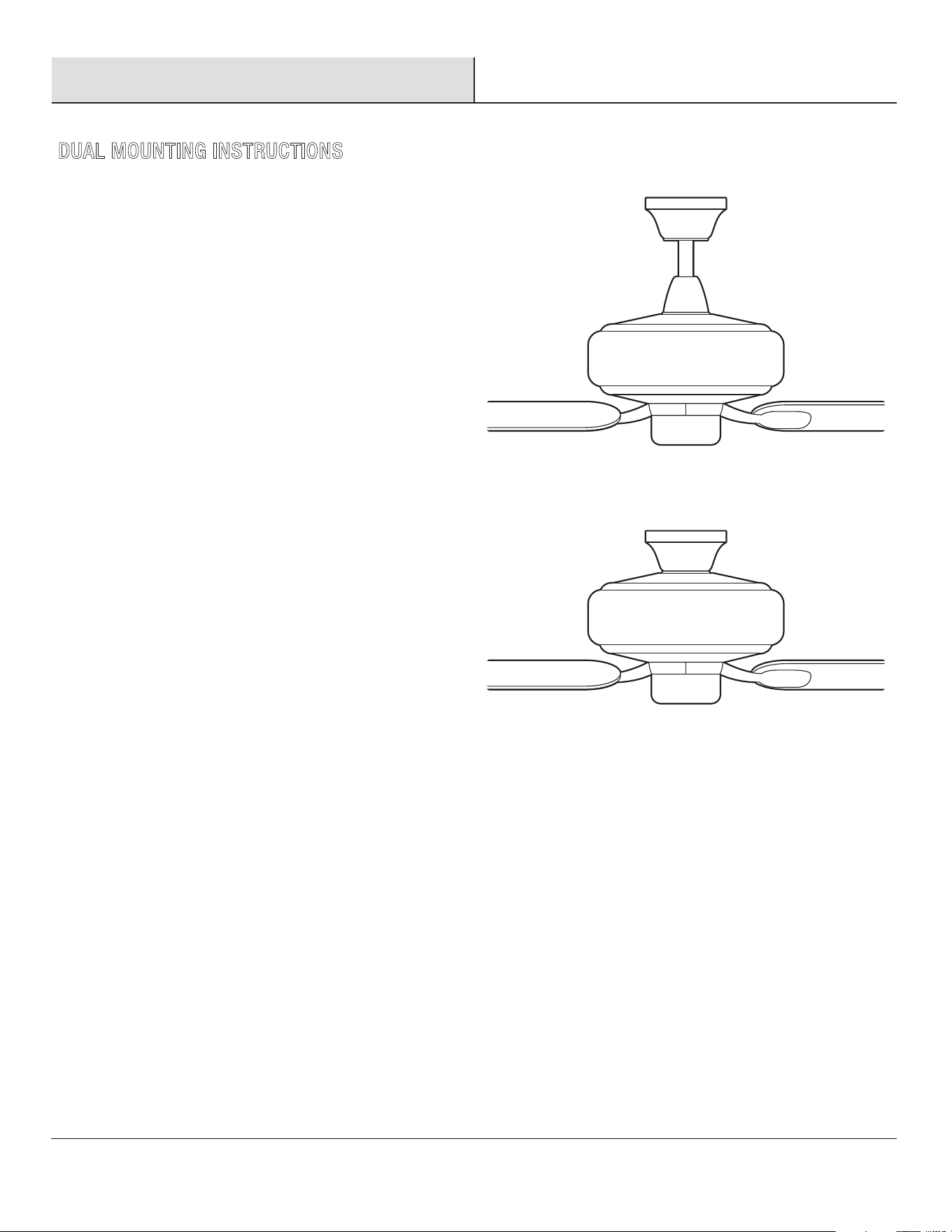

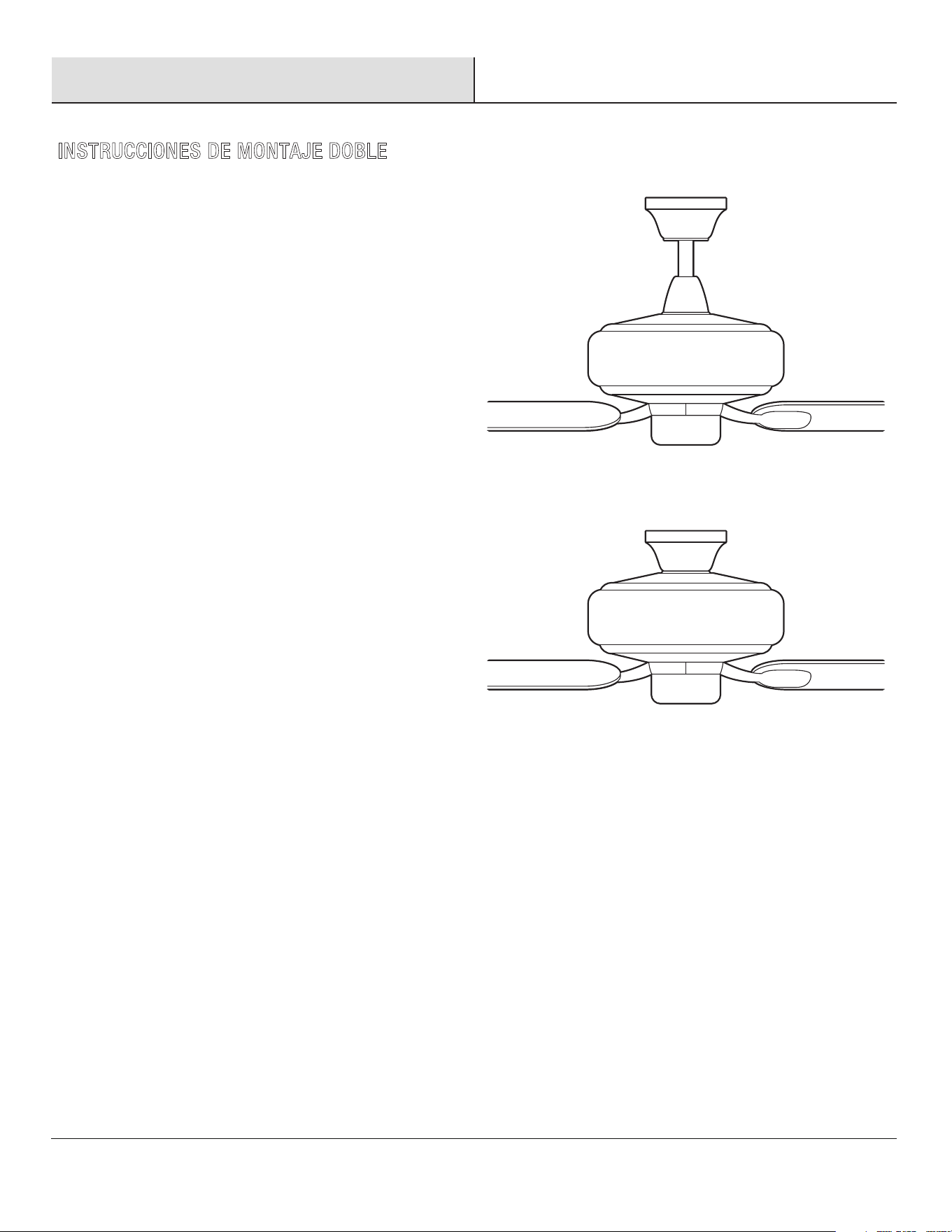

DUAL MOUNTING INSTRUCTIONS
This ceiling fan is supplied with two types of hanging assemblies: the
standard ceiling installation using the downrod with ball and socket
mounting, and the "close-to-ceiling" mounting. The "close-to-ceiling"
mounting is recommended in rooms with less than 8 ft. ceilings or in
areas where additional space is desired from the floor to the fan blades.
When using the standard downrod installation, the distance from the
ceiling to the bottom of the fan blades will be approximately 12 in. The
"close-to-ceiling" installation reduces the distance from the ceiling to the
bottom of the fan blades to approximately 9 in.
Once you have decided which ceiling installation you will use, refer to the
corresponding sections and procedures during the assembly period.
Where necessary, each section of the instructions will note the different
procedures to follow for the two types of installation.

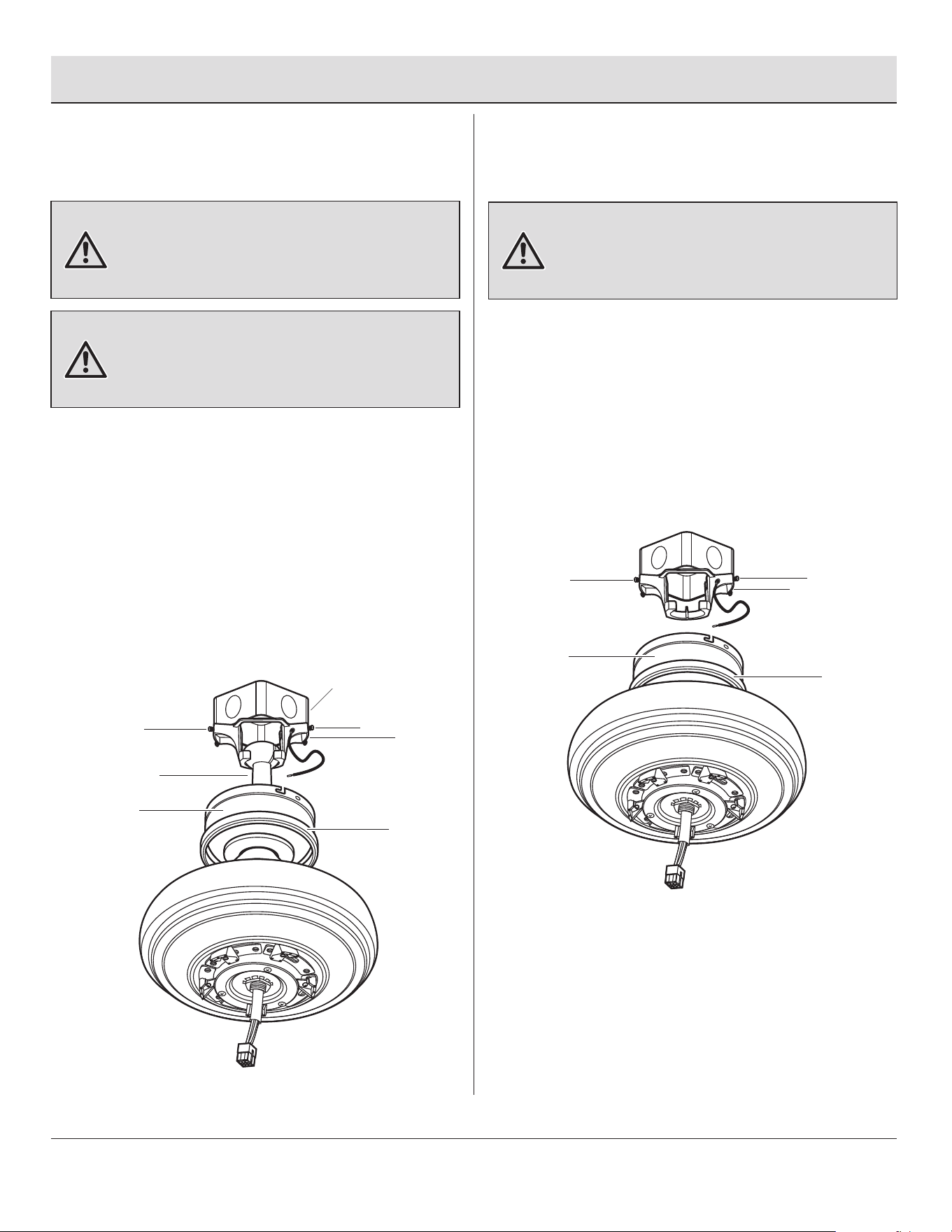

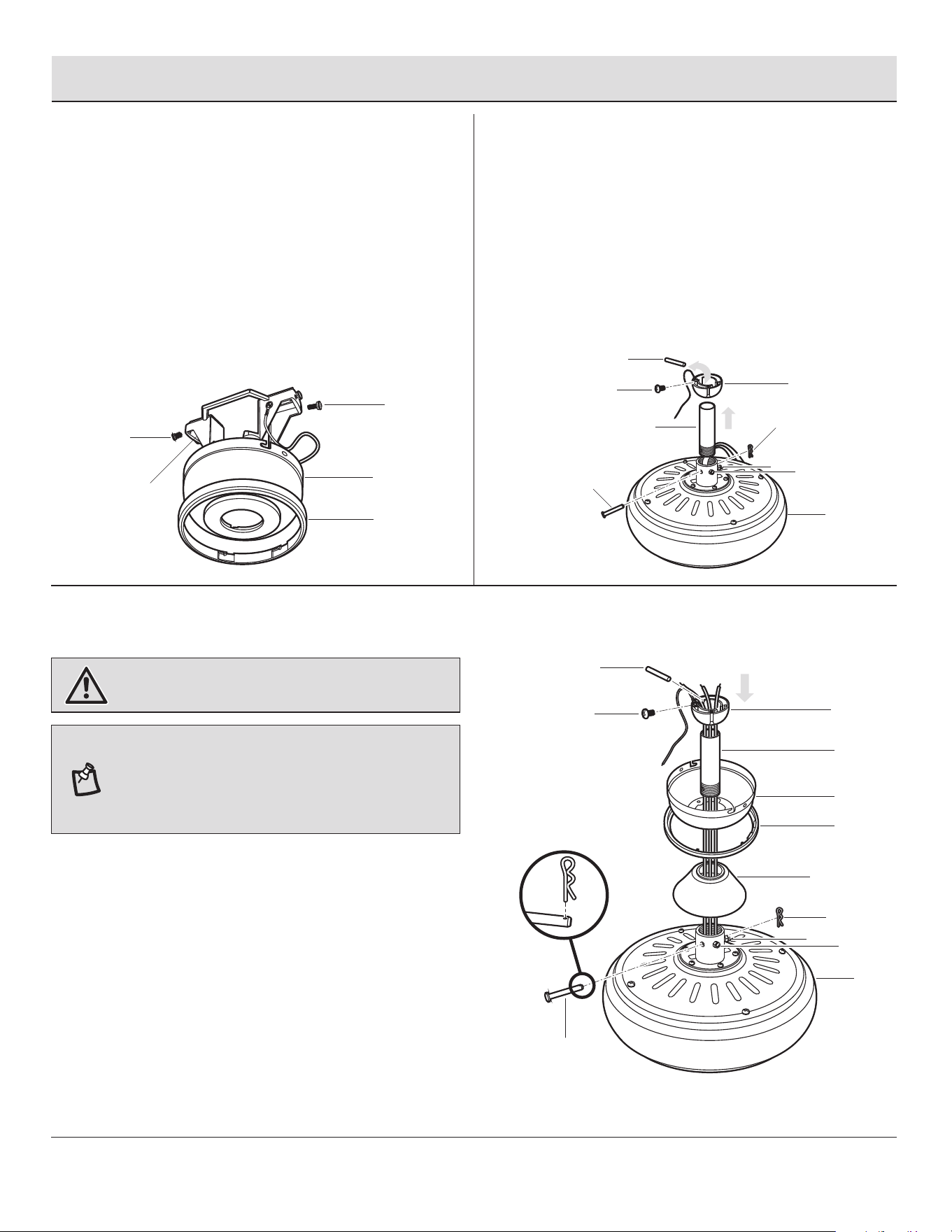

Standard Ceiling Mounting

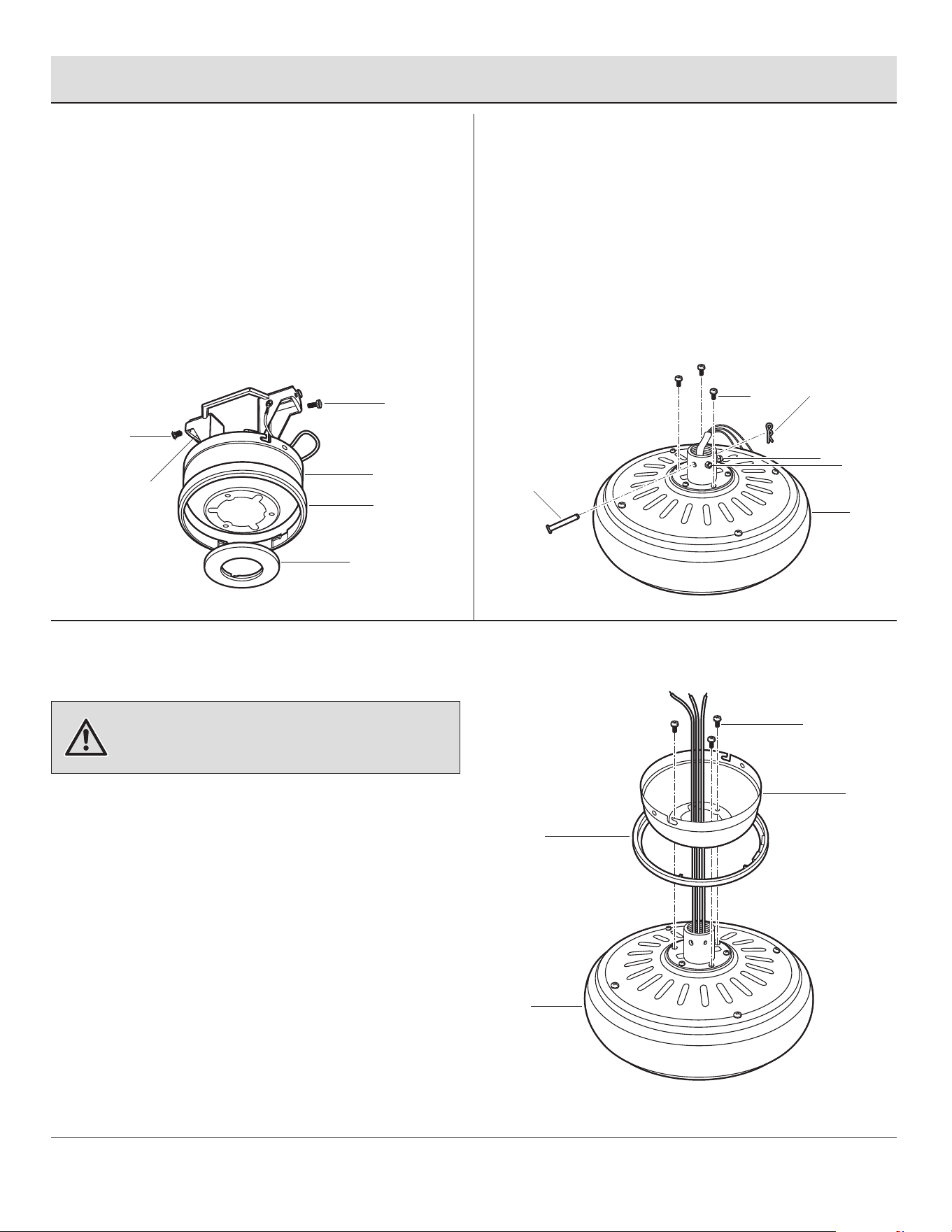

Close-to-Ceiling Mounting
7 HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

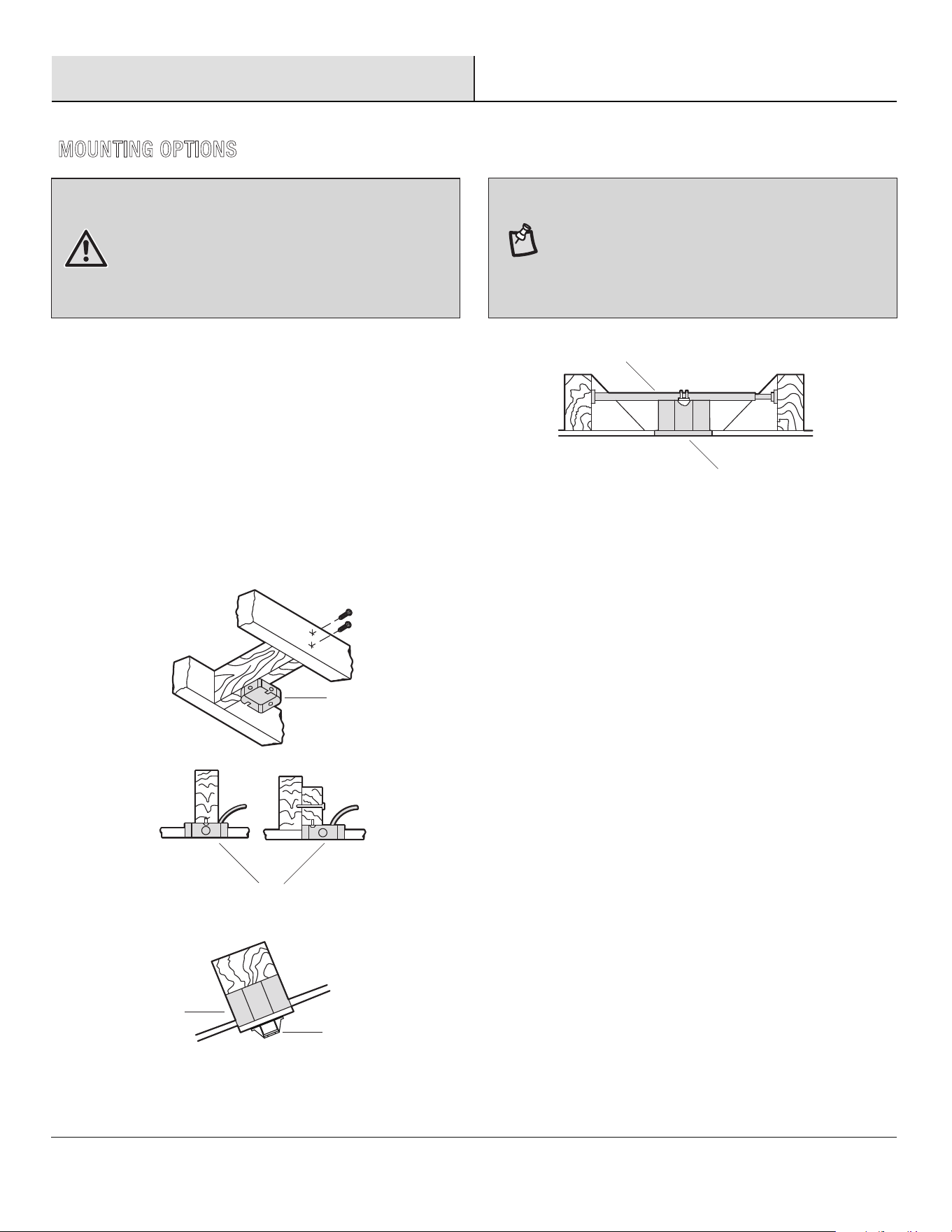

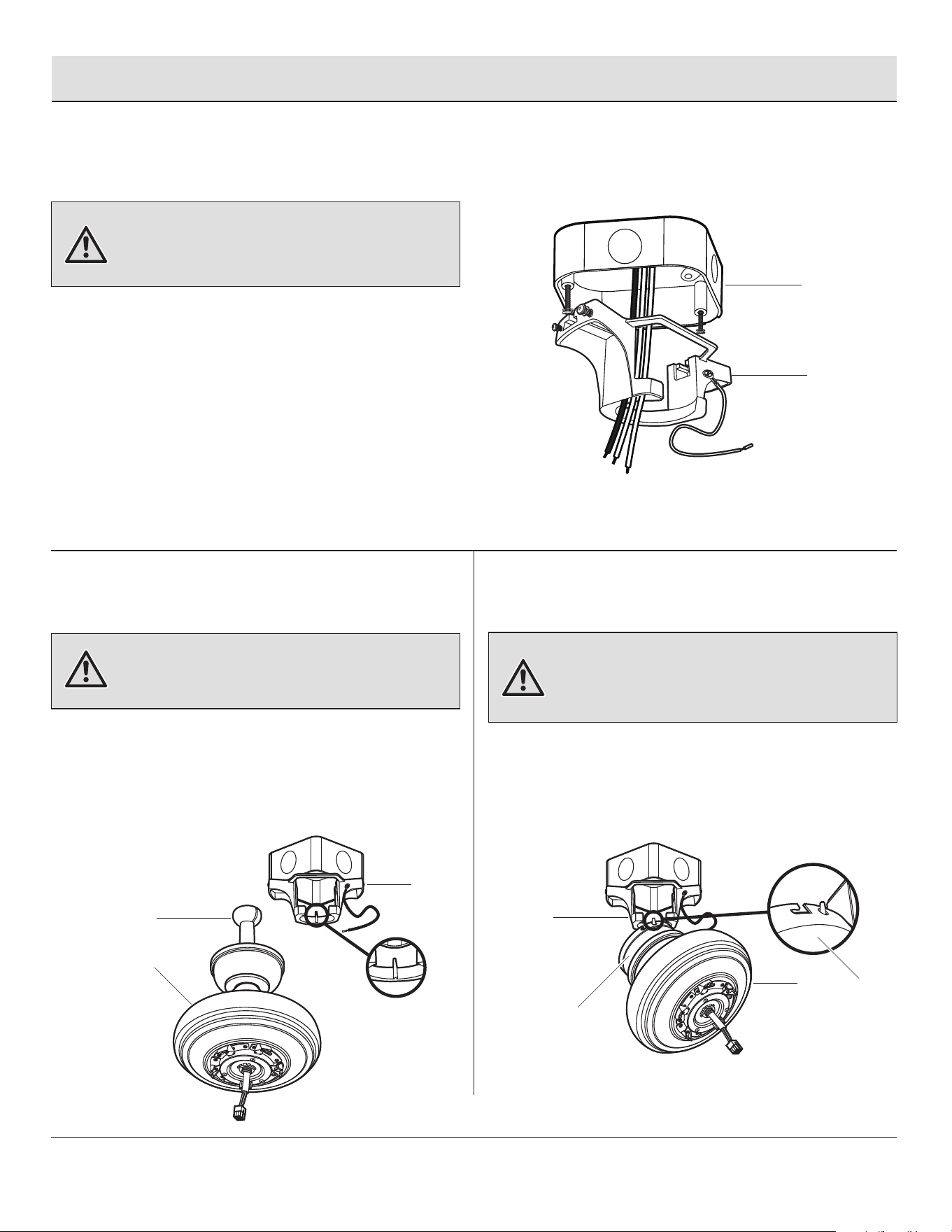

To hang your fan where there is an existing fixture but no ceiling
joist, you may need an installation hanger bar (PP) (not included)
as shown above.
If your ceiling fan does not have an existing UL-listed mounting
box, then install one using the following instructions:
□ Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box (OO) (not included) directly to the
building structure. Use appropriate fasteners and materials
(not included). The outlet box and its bracing must be able
to fully support the weight of the moving fan (at least 35
lbs.). Do not use a plastic outlet box.
The illustrations below show three different ways to mount the
outlet box (OO) (not included).
OO
OO
PP
OO
OO
A
Installation
MOUNTING OPTIONS
WARNING: To reduce the risk of fire, electric shock, or
personal injury, mount the fan to an outlet box marked
acceptable for fan support using the screws provided with the
outlet box. An outlet box commonly used for the support of
lighting fixtures may not be acceptable for fan support and
may need to be replaced. If in doubt, consult a qualified
electrician.
NOTE: You may need a longer downrod to maintain proper
blade clearance when installing on a steep, sloped ceiling.
The maximum angle allowable is 18° away from horizontal. If
the canopy (C) touches the hanger ball/downrod assembly (E),
then remove the decorative canopy bottom cover (D) and turn
the canopy (C) 180° before attaching the canopy (C) to the
mounting bracket (A).
8

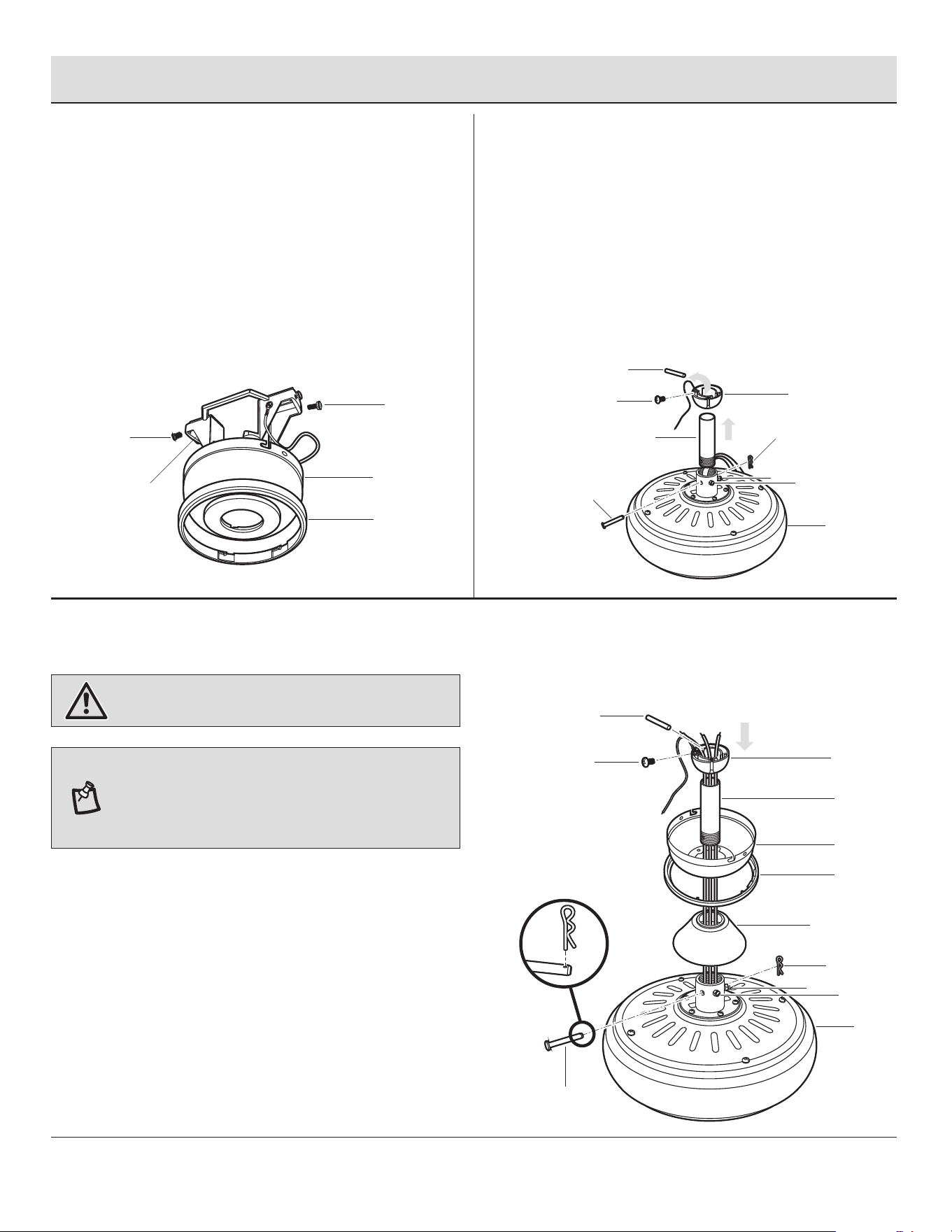

Assembly — Standard Ceiling Mounting
1
Preparing the canopy
2
Preparing the motor
□ Remove the canopy ring (B) from the canopy (C).
□ Remove the two non-slotted canopy mounting
screws with lock washers (BB) from the canopy (C),
and loosen the slotted canopy mounting screws with
lock washers (BB) on the canopy (C).
□ Remove the canopy (C) from the mounting bracket
(A) by turning the canopy (C) counterclockwise.
3
Assembling the fan
RR
C
B
F
G
G
A
BB
BB
C
B
CC
GG
GG
DD
DD
CC
GG
GG
9
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
FF
E
EE
QQ
□ Remove the cotter pin (DD) and clevis pin (CC), and
loosen the two collar setscrews (GG) from the motor
collar.
□ Take out the setscrew (FF) located in the hanger ball
(QQ), lower the hanger ball (QQ) and remove the
cross pin (EE). Remove the hanger ball (QQ) from the
hanger ball/downrod assembly (E).
QQ
FF
EE
□ Carefully feed the motor wires up through the
downrod (RR). Thread the downrod (RR) into the
collar.
□ Align the holes and replace clevis pin (CC) and cotter
pin (DD). Tighten the two collar setscrews (GG).
□ Slip coupling cover (F), canopy ring (B), and canopy
(C) onto the downrod (RR).
□ Carefully reinstall the hanger ball (QQ) onto the
downrod (RR). Ensure that the cross pin (EE) is in the
correct position, the setscrew (FF) is tightened and
the wires are not twisted.
WARNING: Failure to properly install the cotter pin (DD)
could result in the fan loosening and possibly falling.
NOTE: If a longer downrod (not included) is needed, take
out the screw located in the hanger ball (QQ), lower the
hanger ball (QQ) and remove the pin (EE). Remove all three
pieces from the downrod and assemble them onto the new
longer downrod before proceeding to the downrod
installation.
10

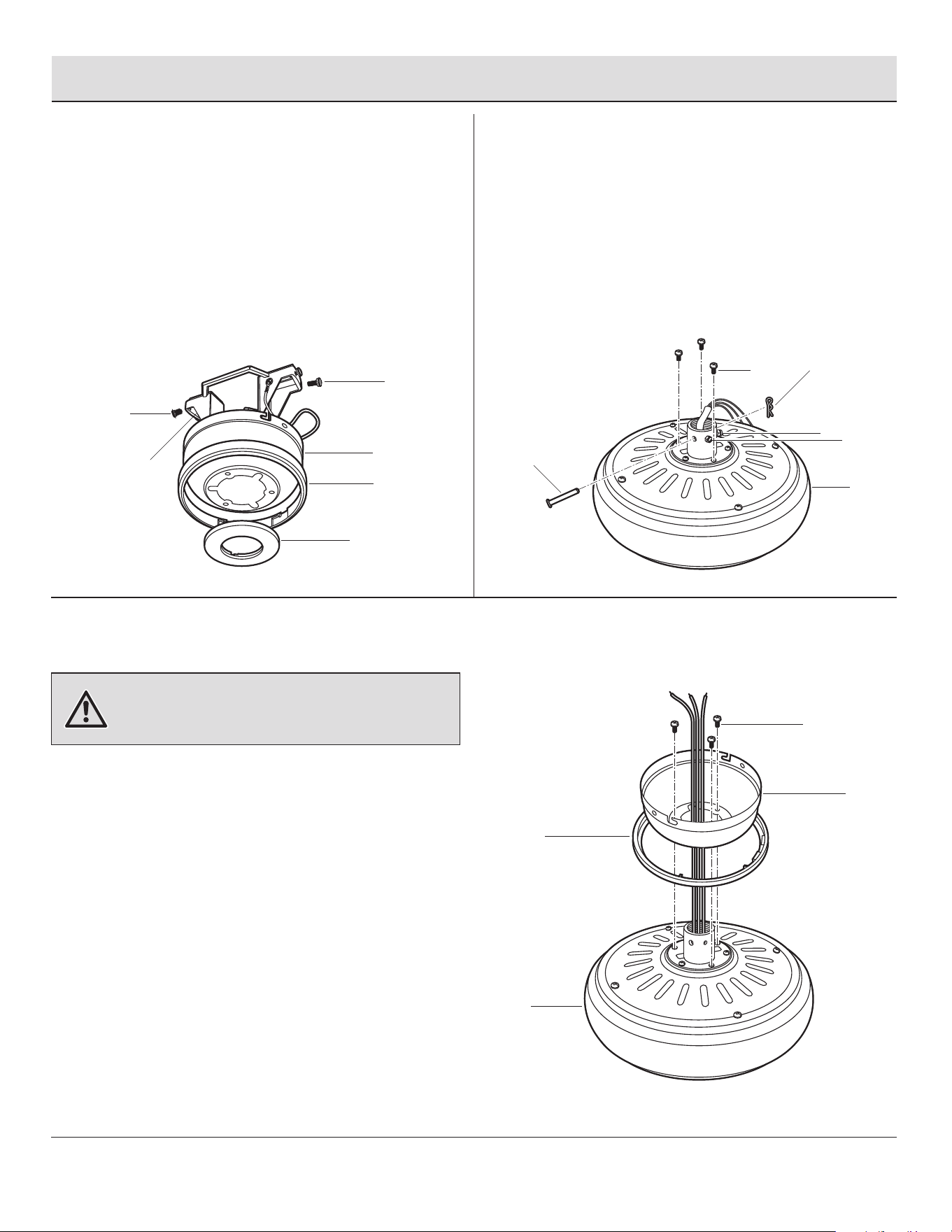

Assembly — Close-to-Ceiling Mounting
1 2
3
Assembling the fan
Preparing the motorPreparing the canopy
□ Remove the canopy ring (B) from the canopy (C).
□ Remove the two non-slotted canopy mounting screws
with lock washers (BB) from the canopy (C), and
loosen the slotted canopy mounting screws with lock
washers (BB) on the canopy (C).
□ Remove the canopy bottom cover (D) from the
canopy (C).
□ Route the wires exiting from the top of the fan motor
assembly (G) through the canopy ring (B).
□ Make sure the slot openings of the canopy ring (B)
are on top, and then proceed to place the canopy ring
(B) and canopy (C) over the collar at the top of the fan
motor assembly (G).
□ Align the mounting holes on the bottom of the canopy
(C) with the holes on the top of the fan motor
assembly (G), and fasten using the three collar
mounting screws with lock washers (HH) previously
removed.
□ Tighten the collar mounting screws (HH) securely.
WARNING: Failure to completely tighten the three collar
mounting screws (HH) could result in the fan becoming loose
and possibly falling.
D
A
BB
BB
C
B
□ Remove the cotter pin (DD), clevis pin (CC) and two
collar setscrews (GG) from the motor collar.
□ Remove three of the six collar mounting screws with
lock washers (HH) (every other one) from the collar
on top of the fan motor assembly (G).
G
HH
GG
GG
CC
DD
C
B
G
HH

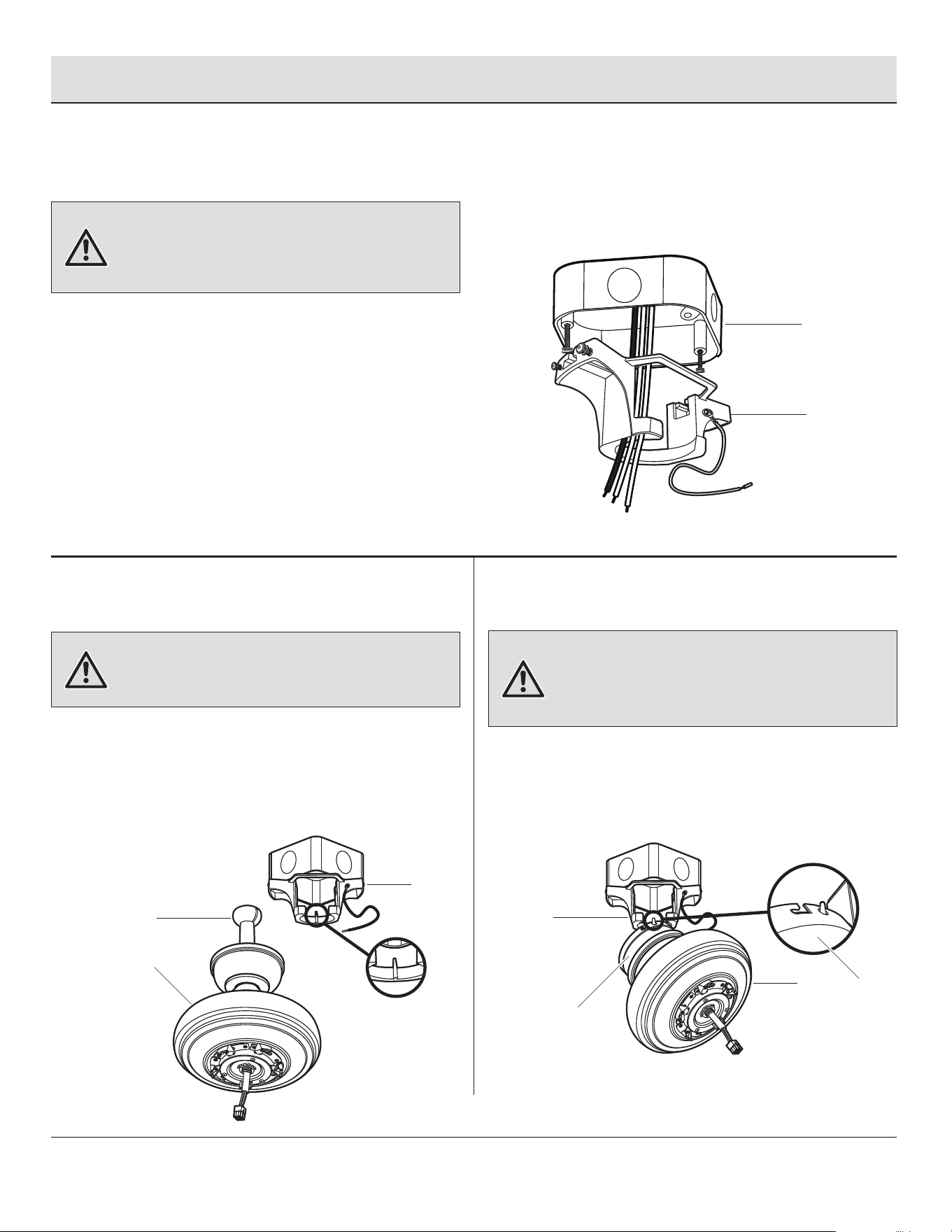

Assembly — Hanging the Fan
4
Attaching the fan to the
electrical box
5b5a
Hanging instructions for
standard mounting
Hanging instructions for
close-to-ceiling mounting
WARNING: To reduce the risk of fire, electric shock or
other personal injury, mount the fan only to an outlet box or
supporting system marked acceptable for fan support and
use the mounting screws provided with the outlet box.
WARNING: The tab in the ring must rest in the groove of
the hanger ball (E). Failure to properly seat the tab in the
groove could cause damage to the wiring.
WARNING: The hook is only to hold the fan while attaching
wiring. Failure to hang as instructed may result in the tab
breaking causing the fan to fall. The hook must pass from the
inside to the outside of the canopy.
□ Carefully lift the fan motor assembly (G) up to the
mounting bracket (A) and seat the hanger ball (E) in
the mounting bracket (A) socket. Make sure the tab
on the mounting bracket socket is properly seated in
the groove in the hanger ball (E). This will help to
balance the ceiling fan.
□ Carefully lift the fan motor assembly (G) up to the
mounting bracket (A) and hang the fan on the hook
provided using one of the holes at the outer rim of
the canopy (C).
□ Pass the 120-volt supply wires through the center
hole in the mounting bracket (A).
□ Attach the mounting bracket (A) on the outlet box
(OO) by sliding the mounting bracket (A) over the
screws provided with the outlet box. When using
“close-to-ceiling” mounting, it is important that the
mounting bracket (A) be level. If necessary, use
leveling washers (not included) between the
mounting bracket (A) and the outlet box (OO). Note
that the flat side of the mounting bracket (A) is
toward the outlet box (OO).
□ Securely tighten the two mounting screws.
E
G
A
G
C
A
C
11
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
A
OO
6a
12

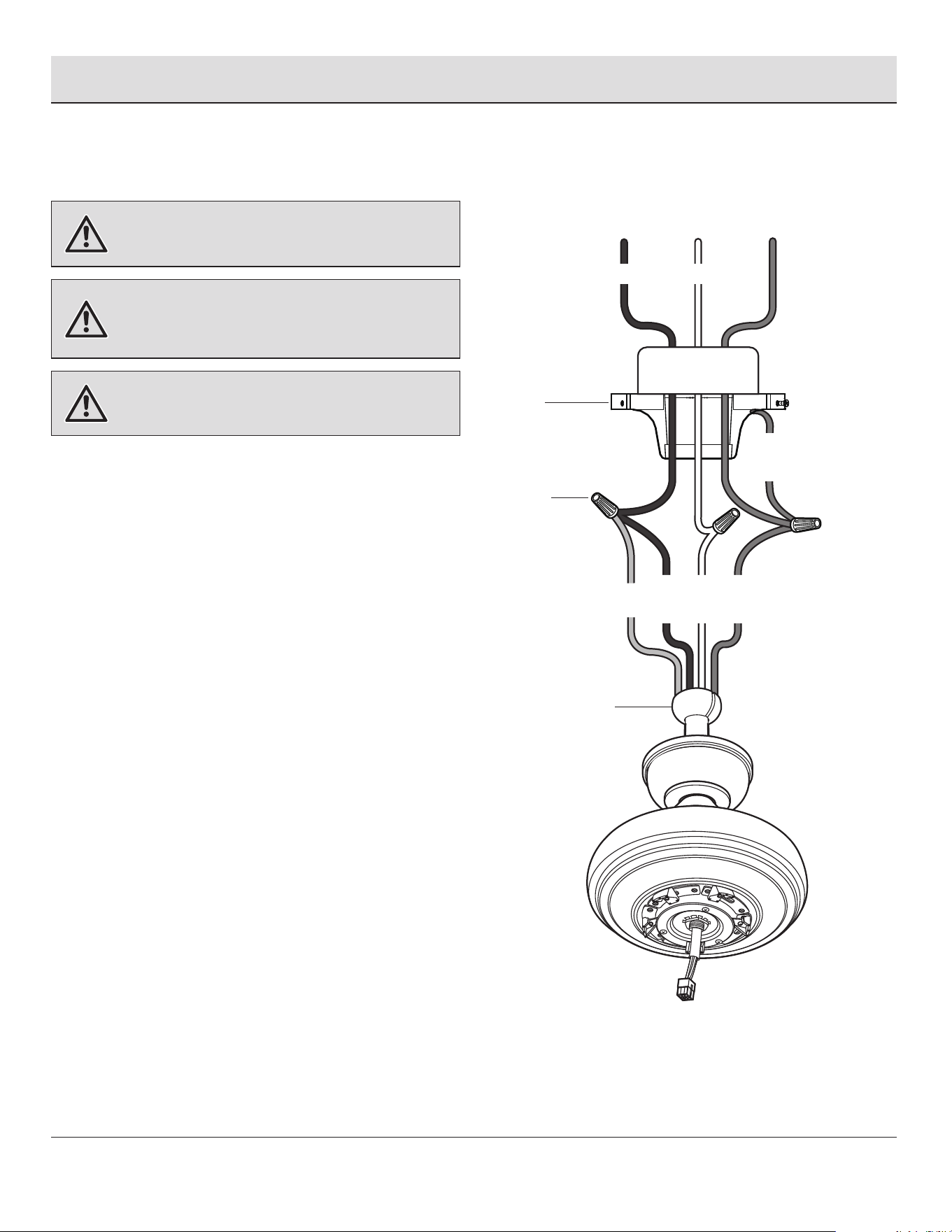

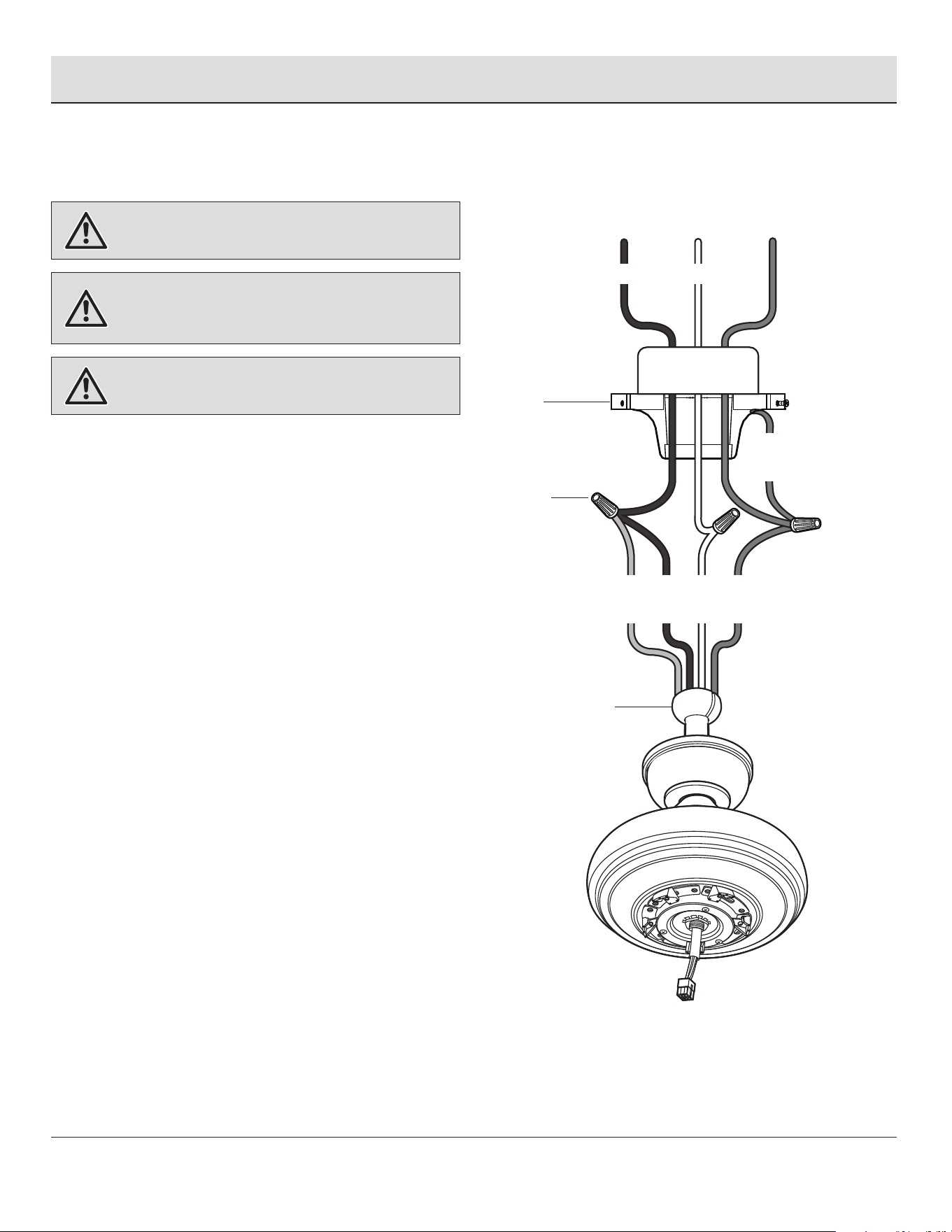

Making the electrical
connections
WARNING: Check to see that all connections are tight,
including ground, and that no bare wire is visible at the wire
nuts (except for the ground wire).
WARNING: To reduce the risk of fire or electric shock, do
not use this fan with any solid-state speed control device.
WARNING: To avoid possible electrical shock, be sure
electricity is turned off at the main fuse box before wiring.
Assembly — Hanging the Fan (continued)
If you feel you do not have enough electrical wiring knowledge
or experience, have your fan installed by a licensed
electrician.
Follow the steps below to connect the fan to your household
wiring. Use the plastic wire nuts (AA) with your fan. Secure the
plastic wire nuts (AA) with electrical tape. Make sure there are
no loose strands or connections.
□ Make wire connections as follows, using the wire nuts
(AA).
From Fan To Outlet Box
Black + Blue Wires ---------- Black Wire (Hot)
White Wire ------------------- White Wire (Neutral)
Green Wires* ---------------- Green or Bare Wire (Ground)
* There are two green grounding leads: one from the mounting
bracket (A) and one from the hanger ball/ downrod assembly (E)
if installed.
□ Turn the wire nut connections upward, spreading them
apart so the green (ground) and white wires will be on
one side of the outlet box (OO) and the black and blue
wires will be on the other side. Carefully tuck the
connections up into the outlet box (OO).
AA
NeutralHot
Black
Ground
conductor
White
Blue
Black
Green
White
Green
OO
A
E
A
Assembly — Hanging the Fan (optional)
6b

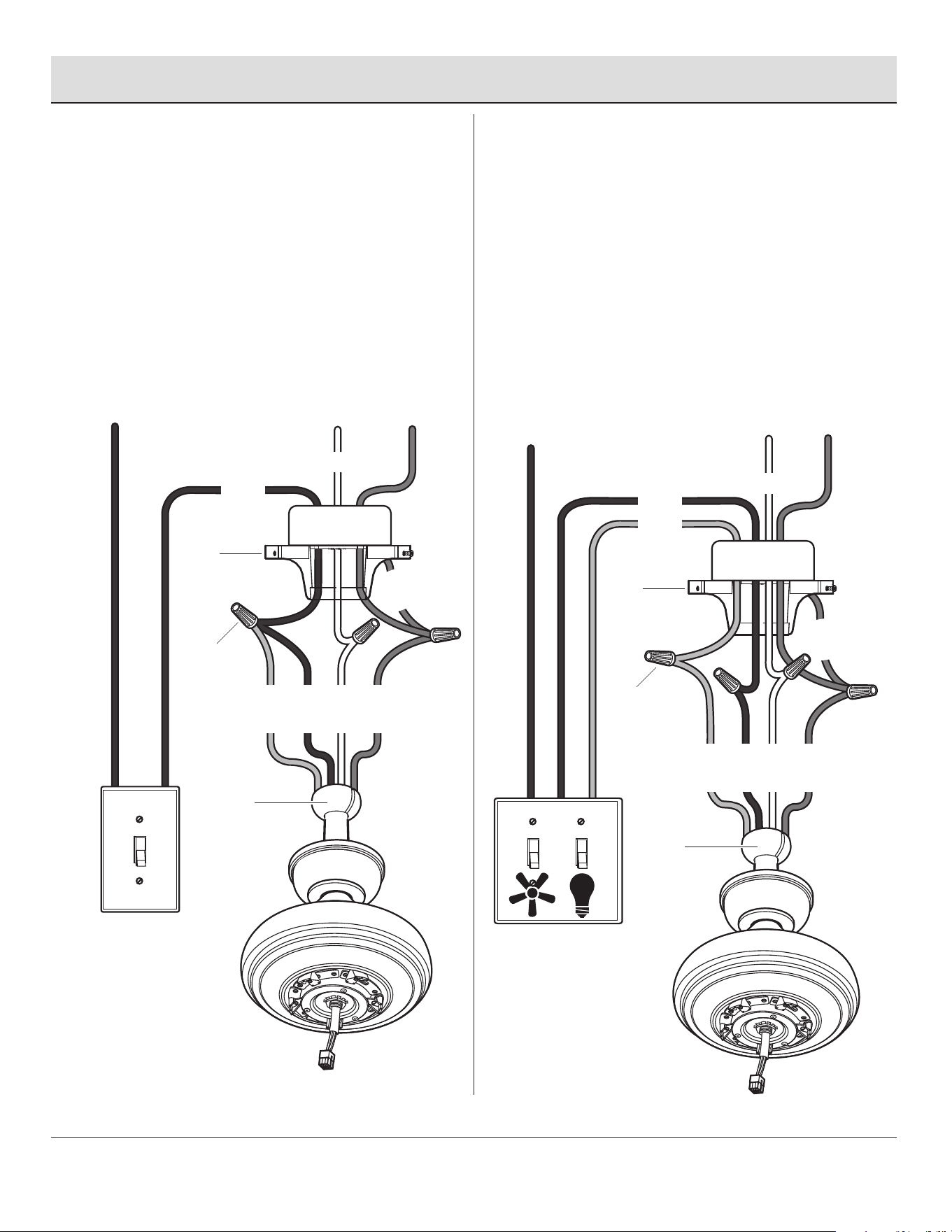

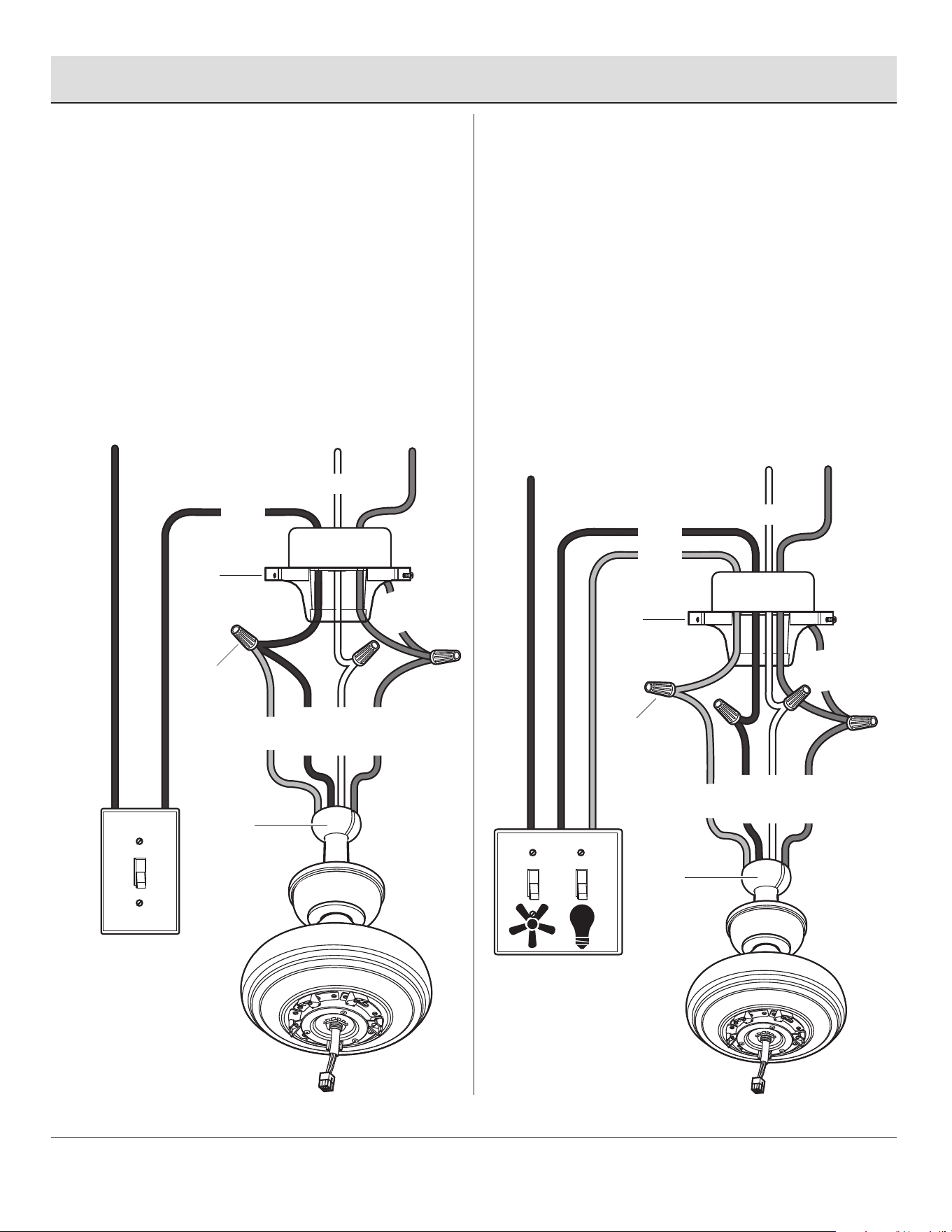

Single Switch Connections
6c
Dual Switch Connections
□ On a single switch the fan and light can be turned on or
off together. Make wire connections as follows, using
the wire nuts (AA). Wall switch not included.
□ On a dual switch the fan and light can be turned on or off
separately. Make wire connections as follows, using the
wire nuts (AA). Wall switch not included.
13
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
From Fan To Outlet Box
Black + Blue Wires ---------- Black Wire (Hot)
White Wire ------------------- White Wire (Neutral)
Green Wires* ---------------- Green or Bare Wire (Ground)
From Fan To Outlet Box
Black Wire (for Fan) --------- Black Wire (Hot #1)
Blue Wire (for Light) --------- Red Wire (Hot#2 but maybe
be in another color other
than black, white or green)
White Wire ------------------- White Wire (Neutral)
Green Wires* ---------------- Green or Bare Wire (Ground)
AA
SINGLE SWITCH
AC IN
Black
Neutral
Ground
conductor
White
Blue
Black
Green
White
Green
Green
A
E
Black
AA
Neutral
Ground
conductor
White
Blue
Black
Green
White
AC IN
Red
DUAL SWITCH
OO
OO
E

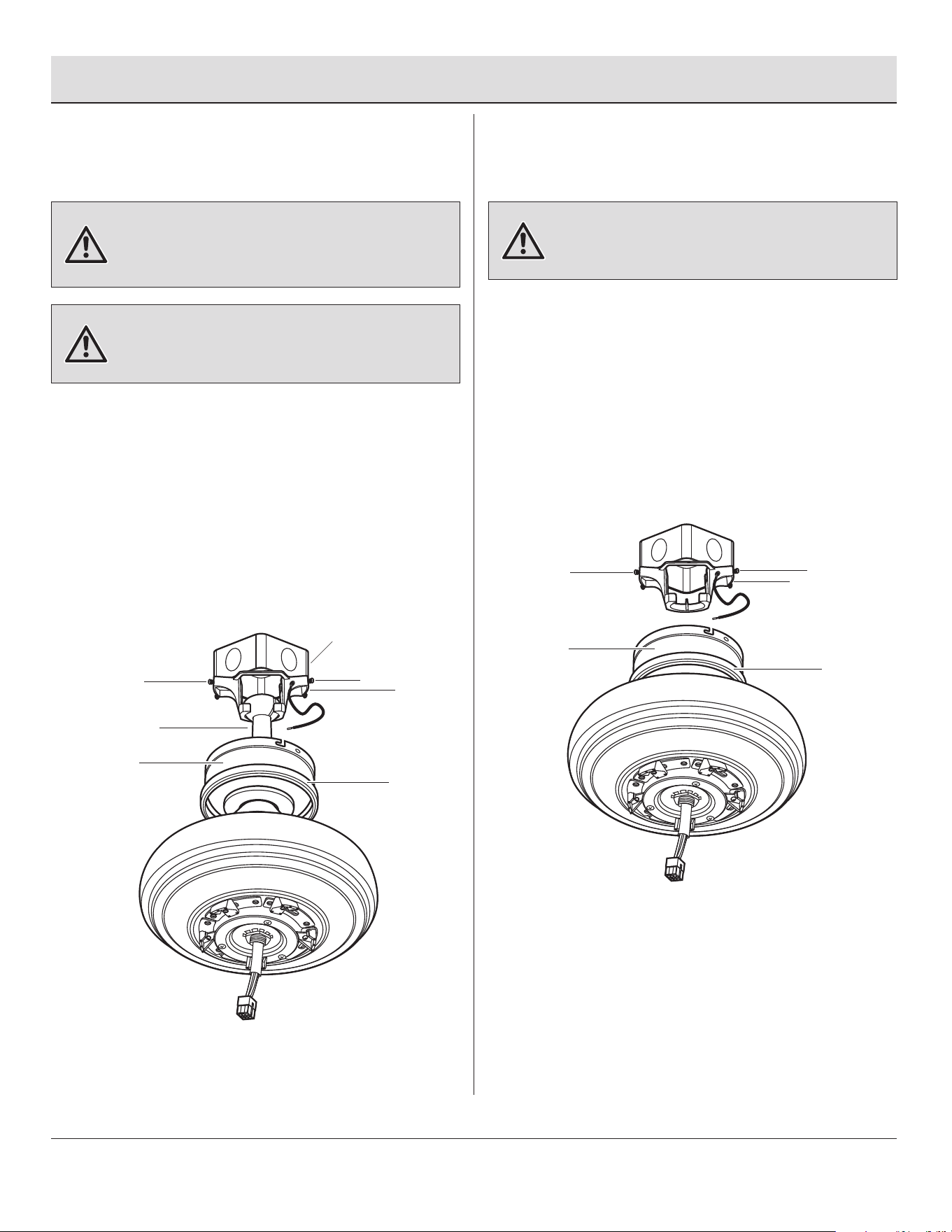

Assembly — Hanging the Fan (continued)
7a
Standard ceiling mounting
7b
Close-to-ceiling mounting
WARNING: The locking slots of the canopy (C) are provided
only as an aid to mounting. Do not leave the fan assembly
unattended until all four canopy mounting screws with lock
washers (BB) are engaged and firmly tightened.
WARNING: Make sure the tab on the mounting bracket (A)
properly sits in the groove in the hanger ball (E) before
attaching the canopy (C) to the mounting bracket (A) by
turning the canopy (C) until it drops into place.
WARNING: Locking slots of the canopy (C) are provided
only as an aid to mounting. Do not leave the fan assembly
unattended until all four canopy mounting screws with lock
washers (BB) are engaged and firmly tightened.
□ Slide the canopy (C) up to the ceiling. Make sure you
have placed the wires safely into the outlet box (OO).
□ Secure the canopy (C) to the mounting bracket (A)
with the four canopy mounting screws with lock
washers (BB) included with your fan.
□ Raise up canopy ring (B) and line up the four grooves
with the four screw heads on the canopy (C). Once
lined up, slide the canopy ring (B) and secure it to the
canopy (C) until snug.
□ Remove the fan from the hook on the mounting
bracket (A).
□ Secure the canopy (C) to the mounting bracket (A)
with the four canopy mounting screws with lock
washers (BB) provided.
□ Raise up canopy ring (B) and line up the four grooves
with the four screw heads on the canopy (C). Once
lined up, slide the canopy ring (B) and secure it to the
canopy (C) until snug.
14
BB
A
BB
B
C
BB
OO
A
BB
C
B
E
H
I
VV
H
TT
UU
I

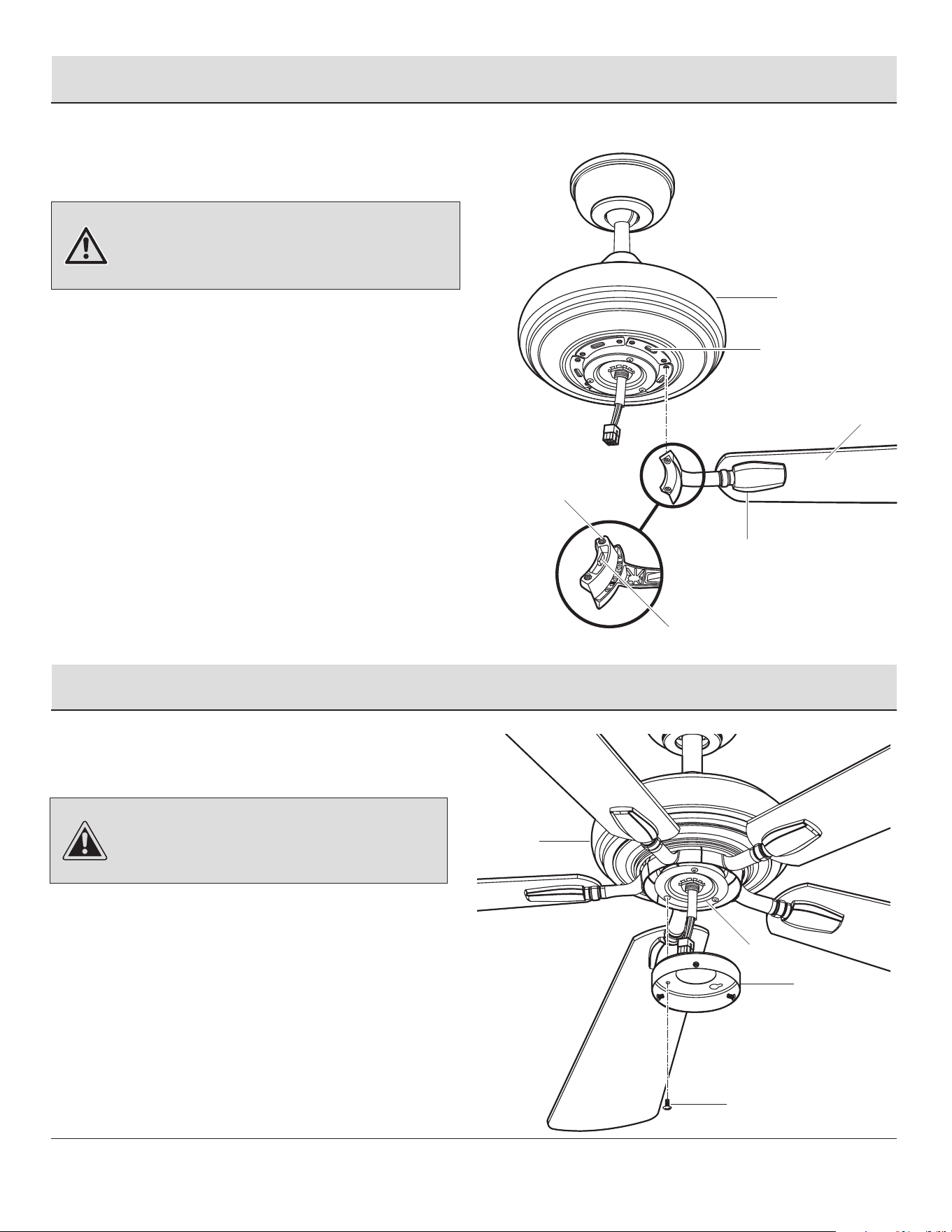

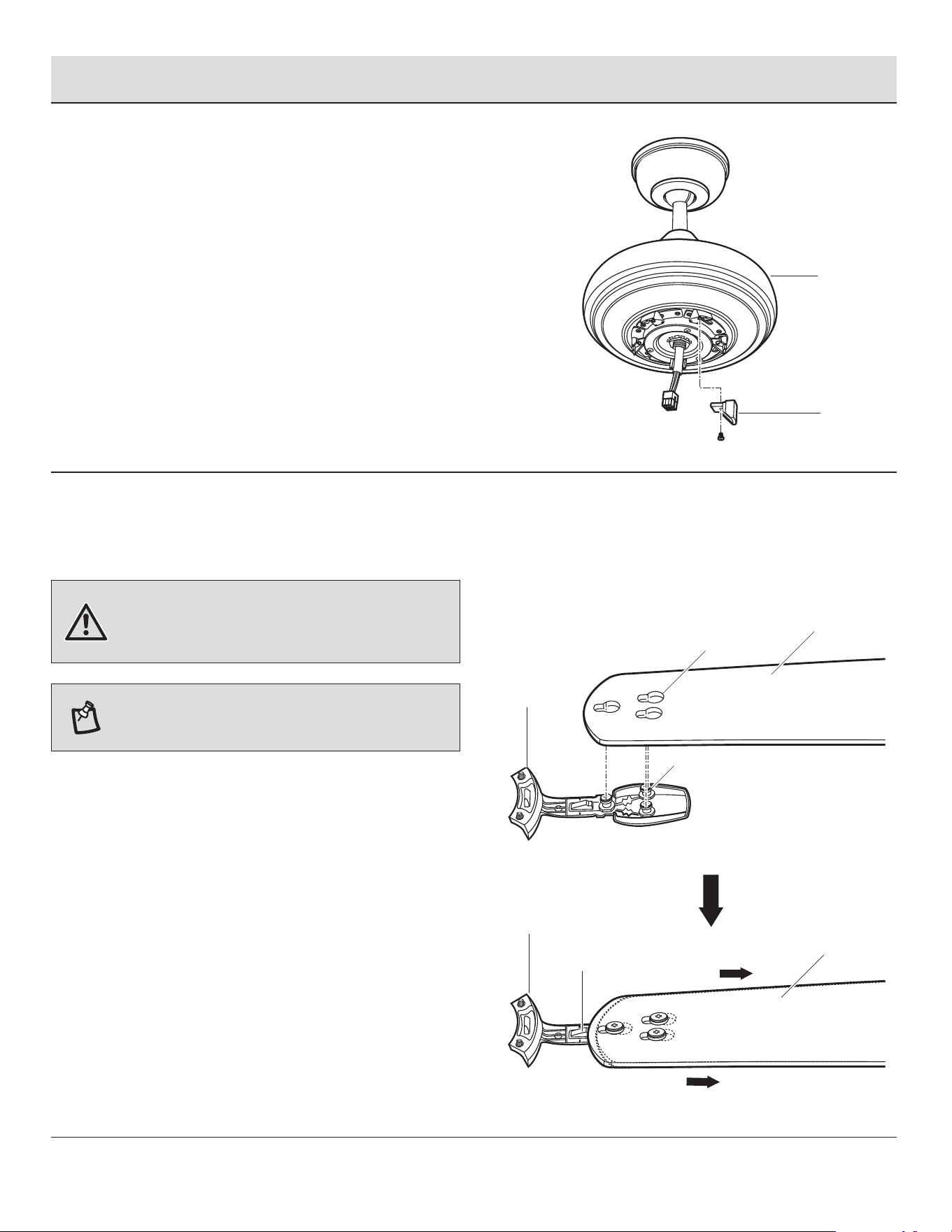

Assembly — Attaching the Fan Blades
8
Removing the rubber
packing mounts
G
SS
□ The fan motor assembly (G) is shipped with rubber
packing mounts (SS) to prevent movement during
transportation. Remove the five rubber packing
mounts (SS) from the fan motor assembly (G) and
discard prior to attaching the blade arms (I).
9
Attaching the blades to
the blade arms
□ Hold the blade (H) with hands close to the blade arm
(I), align the key-slot holes (TT) with the blade arm
posts (UU) and press the blade down firmly. Ensure
the key-slot holes (TT) are properly seated on the
blade arm posts (UU).
□ Firmly slide the blade (H) away from the blade arm (I)
until the blade (H) engages in the spring locking
mechanism (VV). Make sure the spring of the spring
locking mechanism (VV) is upward and the butt of the
spring locking mechanism (VV) is against the edge of
the blade.
NOTE: Your fan blades are reversible. Select the blade side
finish which best accentuates your decor.
To install the blade to the blade arm:
□ Press down the spring locking mechanism (VV) to
release the blade (H) from the blade arm (I). Slide the
blade (H) toward the blade arm (I) until the blade (H)
disengages from the spring locking mechanism (VV).
Carefully push the blade (H) up to detach from the
blade arm (I).
To detach the blade from the blade arm:
WARNING: Failure to properly seat the blades (H) on the
blade arms (I) and engage in the spring locking mechanism
(VV) could result in the fan blades (H) loosening and possibly
falling.
15
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
I
H
G
WW
II
XX
Assembly — Attaching the Fan Blades (continued)
10
Fastening the blade
assemblies to the motor
WARNING: To reduce the risk of personal injury, do not
bend the blade arms (I) while installing, balancing the blades
(H), or cleaning the fan. Do not insert foreign objects between
rotating fan blades (H).
□ Fasten the blade assemblies to the fan motor
assembly (G) by lining up the slots (WW) of the motor
with the tabs on the blade arms (XX).
□ Tighten the two blade arm screws with lock washers
(II) already installed in the blade arms (I).
□ Repeat this procedure for the remaining blade arms
(I).
16
11
Attaching the light kit mounting
plate to the mounting ring
□ Remove one of the three light kit mounting plate
screws (KK) from the mounting ring (YY) and loosen
the other two screws (KK). (Do not remove)
□ Place the key holes in the light kit mounting plate (J)
over the two screws (KK) previously loosened from
the mounting ring (YY), and turn the light kit
mounting plate (J) until the light kit mounting plate
(J) locks in place at the narrow section of the key
holes.
□ Securely tighten the two light kit mounting plate
screws (KK) previously loosened and the one
previously removed.
CAUTION: Before starting installation, disconnect the
power by turning off the circuit breaker or removing the fuse
at the fuse box. Turning power off using the fan switch is not
sufficient to prevent electric shock.
G
KK
J
YY
Assembly — Installing the Light Kit Assembly
Assembly — Installing the Light Kit Assembly (continued)
17
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
12

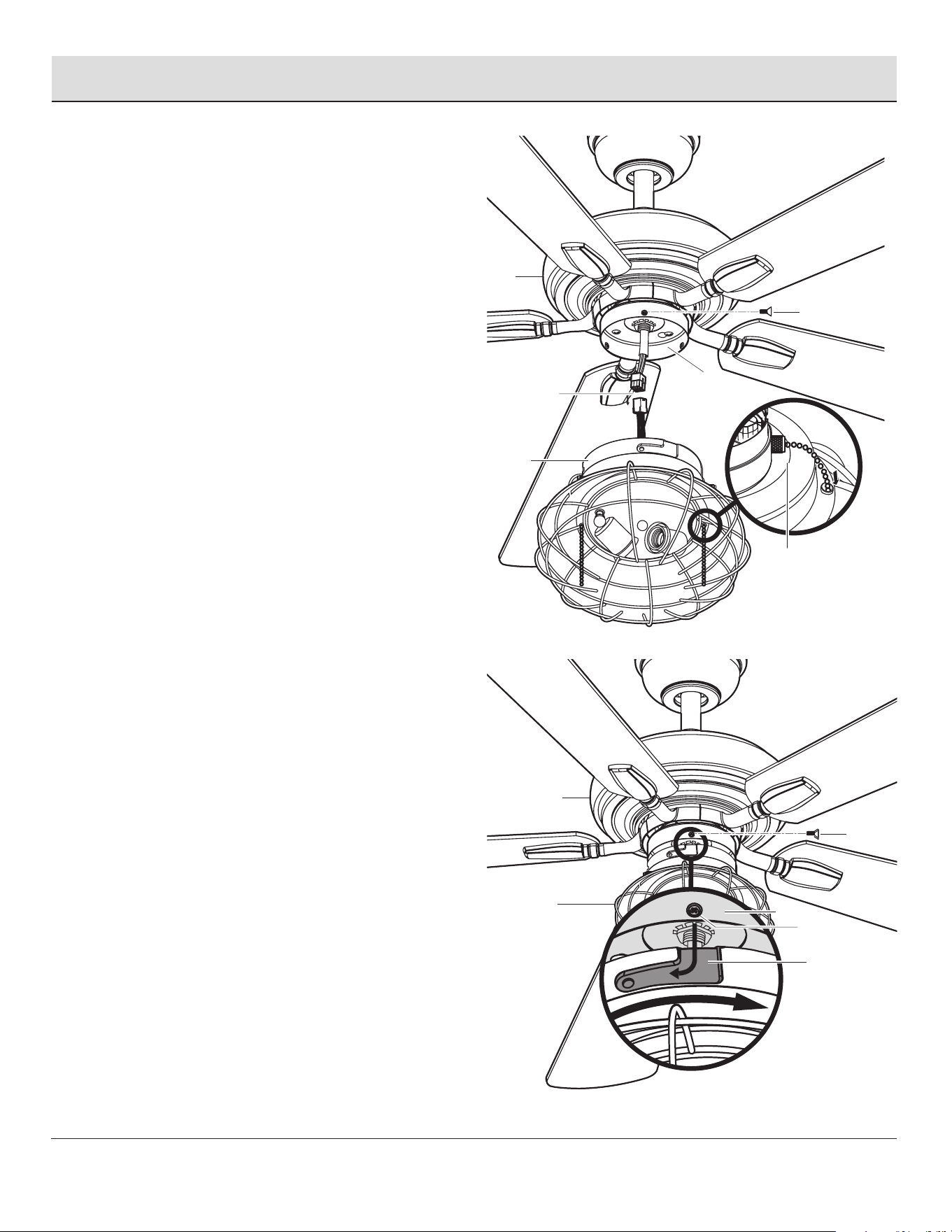

Attaching the light kit assembly to
the light kit mounting plate
□ Feed two pull chains through eyelets on the light kit
housing.
□ While holding the light kit assembly (K) under the fan
motor assembly (G), snap together the wire
connection plugs (ZZ).
□ Position to the notches in the outer rim of the light kit
(K) to line up with the three holes on the light kit
mounting plate (J).
□ Carefully lift the light kit (K) into the light kit mounting
plate (J) and secure it to the fan by turning the light
kit (K) clockwise. The light kit will now rest attached
to the rest of the fan, keep one hand on the assembly
to ensure stability and install the three light kit mounting
screws (LL) previously removed. Be sure to tighten all
screws.
G
ZZ
LL
J
Pull chain
K
G
K
LL
Holes
Notches
J
G
K
MM
□ Install 2 x 7 Watt LED medium base bulbs (MM).
□ Restore power and your light kit is ready for
operation.
13
Installing the bulbs
CAUTION: Before starting installation, disconnect the
power by turning off the circuit breaker or removing the fuse
at the fuse box. Turning power off using the fan switch is not
sufficient to prevent electric shock.
14
Installing the fan without the
light kit (optional)
Assembly — Installing the Light Kit Assembly (continued)
CAUTION: Before starting installation, disconnect the
power by turning off the circuit breaker or removing the fuse
at the fuse box. Turning power off using the fan switch is not
sufficient to prevent electric shock.
18
□ Disassemble the switch housing (AAA) from the light
kit assembly (K). You can keep the light kit for future
use.
□ While holding the switch housing (AAA) under the fan,
snap together the wire connection plugs (ZZ).
□ Attach the plastic plug (JJ) to the switch housing
(AAA).
□ Position to the notches in the outer rim of the switch
housing (AAA) to line up with the three holes on the
light kit mounting plate (J).
□ Carefully lift the switch housing (AAA) into the light kit
mounting plate (J) and secure it to the fan by turning
the switch housing (AAA) clockwise. The light kit will
now rest attached to the rest of the fan, keep one
hand on the assembly to ensure stability and install
the three light kit mounting screws (LL) previously
removed. Be sure to tighten all screws.
G
ZZ
LL
J
Holes
JJ
Notches
AAA
AAA
NN
Operation
PULL CHAIN OPERATING INSTRUCTIONS
Install the pull chains and fobs (NN) onto the pull chains located in
the switch housing (AAA). Turn on the power and check the
operation of the fan.
The pull chain controls the fan speed as follows:
1 pull - High, 2 pulls - Medium, 3 pulls - Low, and 4 pulls - Off.
Speed settings for warm or cool weather depend on factors such
as the room size, ceiling height, and numbers of fans.
NOTE: Wait for the fan to stop before reversing the direction
of the blade rotation.
REVERSE SWITCH OPERATING INSTRUCTIONS
The reverse switch is located on the surface of the switch housing.
Slide the switch to the left for warm weather operation. Slide the
switch to the right for cool weather operation.
Warm weather - (Counterclockwise Direction) A downward air flow
creates a cooling effect. This allows you to set your air conditioner
on a warmer setting without affecting your comfort.
Cool weather - (Clockwise Direction) An upward air flow moves
warm air off the ceiling. This allows you to set your heating unit
on a cooler setting without affecting your comfort.
Reverse switch
19
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Care and Cleaning
Troubleshooting
□ Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure.
Because of the fan’s natural movement, some
connections may become loose over time. It is not
necessary to remove the fan from the ceiling.
□ Clean your fan periodically. Use only a soft brush or
lint-free cloth to avoid scratching the finish. The plating is
sealed with a lacquer to minimize discoloration or
tarnishing.
□ (Optional) Apply a light coat of furniture polish to the wood
blades.
□ (Optional) Cover small scratches with a light application of
shoe polish.
Do
□ Use water when cleaning. Water could damage the motor,
or the wood, or possibly cause an electrical shock.
□ Apply oil to your fan or motor. The motor has
permanently-lubricated sealed ball bearings.
Do not
WARNING: Make sure the power is off at the electrical
panel box before you attempt any repairs. Refer to step 6
“Making the Electrical Connections” on page 12.
Problem Solution
□ Check the main and branch circuit fuses or breakers.
□ Check the line wire connections to the fan and switch wire connections in the switch housing.
□ Make sure all motor housing screws are snug.
□ Make sure the screws that attach the fan blade arm to the motor hub are tight.
□ Make sure wire nut connections are not rattling against each other or the interior wall of the switch
housing.
□ Allow a 24-hour "breaking-in" period. Most noises associated with a new fan disappear during this
time.
□
If using the ceiling light kit, make sure the glassware are secured tight. Check that the light bulb is also
secure.
□
Make sure there is a short distance from the ceiling to the canopy. It should not touch the ceiling.
□
Make sure your ceiling box is secure and rubber isolator pads are used between the mounting bracket
and outlet box.
The fan will not start.
The fan sounds noisy.
20
Troubleshooting (continued)
Problem Solution
The fan wobbles.
□
Verify that all blades and blade bracket screws are secure (most fan wobble problems are caused by
loose parts). Once the fan is properly installed, run the ceiling fan for 10 minutes to let the fan
self-adjust.
If wobble occurs after running the fan for 10 minutes, verify blade level using the following process:
- Select a point on the ceiling above the tip of one of the blades, then select any fan blade and
measure from the center of the selected blade to the point on the ceiling. Rotate the fan until the next
blade is positioned and repeat the measurement using the same point from the ceiling for every blade.
Measurement deviations should be within 1/8 in..
- If all deviations are less than 1/8 in. and the fan continues to wobble, please call Customer Service
(
1-800-986-3460) to order a complimentary Blade Balancing Kit.
- If deviation is greater than 1/8 in. , please call Customer Service (
1-800-986-3460) to order
complimentary replacements of your brackets.
21
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Part
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
Description
Plastic wire nut
Canopy mounting screw with lock washer
(preassembled)
Clevis pin (preassembled)
Cotter pin (preassembled)
Cross pin (preassembled)
Setscrew (preassembled)
Collar setscrew (preassembled)
Collar mounting screw with lock washer (preassembled)
Blade arm screw with lock washer (preassembled)
Plastic plug
Light kit mounting plate screw (preassembled)
Light kit mounting screw (preassembled)
7 Watt LED medium base bulb
Pull chain and fob
Service Parts
Part
A
B
C
D
E
F
G
H
I
J
K
Description
Mounting bracket (preassembled)
Canopy ring (preassembled)
Canopy
Canopy bottom cover (preassembled)
Hanger ball/downrod assembly
Coupling cover
Fan motor assembly
Blade
Blade arm
Light kit mounting plate
Light kit assembly
I
J
K
A
E
F
G
H
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
B
C
D
22
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
MPPV3
GUÍA DE USO Y MANTENIMIENTO
VENTILADOR DE TECHO ELLARD, DE 1,32 m
GRACIAS POR TU COMPRA
Apreciamos la confianza que has depositado en Home Decorators Collection al comprar este ventilador de techo. Nos esfor-
zamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir
Home Decorators Collection!
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al
Servicio al Cliente de Home Decorators Collection
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
De lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).
Artículo Núm.1003880454 Modelo Núm.YG629A-MBK
YG629A-MWH
1004357164 YG629A-BN
1004357136
Escanee el código QR para ver un vídeo de instalación paso a paso.
2
Índice
Índice ..............................................................................
Información de Seguridad.............................................
Garantía ..........................................................................
Pre-Instalación ..............................................................
Especificaciones ......................................................................
Herramientas necesarias .........................................................
Herrajes incluidos ....................................................................
Contenido del paquete .............................................................
Instrucciones de montaje doble ...............................................
Instalación .....................................................................
Ensamblado ...................................................................
Montaje estándar en techo ......................................................
Montaje "cerca del techo" .....................................................
Cómo colgar el ventilador ......................................................
Cómo montar las aspas del ventilador ...................................
Cómo instalar el ensamblado de kit de luces ........................
2
3
4
4
4
4
5
6
7
8
9
9
10
11
15
16
Funcionamiento ...........................................................
Instrucciones de funcionamiento del interruptor de cadena....
Instrucciones de funcionamiento del interruptor de reversa.......
Mantenimiento y Limpieza .........................................
Solución de Problemas ...............................................
Piezas de Repuesto.....................................................
19
19
19
20
20
22
LEA Y MANTENER ESTAS INSTRUCCIONES
Información de Seguridad
3
HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
ADVERTENCIA: Para disminuir el riesgo de incendio o
descarga eléctrica, no utilices este ventilador con ningún
dispositivo de control de velocidad del ventilador de estado
sólido. Dañará permanentemente el circuito electrónico.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no dobles los brazos de las aspas (también
llamados “rebordes”) durante la instalación de los soportes,
compensación de las aspas o limpieza del ventilador.
ADVERTENCIA: No insertes objetos extraños entre las
aspas en funcionamiento.
PRECAUCIÓN: Para reducir el riesgo de lesiones físicas,
usa sólo los tornillos incluidos con la caja eléctrica.
ADVERTENCIA: Para disminuir el riesgo de incendio,
descarga eléctrica o lesiones personales, monta el ventilador
sobre la caja eléctrica marcada como “aprobada como
soporte de ventilador” y usa los tornillos de montaje que
vienen con la misma.
Sin embargo, no es posible garantizar que el equipo no provoque
interferencias en una instalación particular. Si este equipo
provoca interferencias perjudiciales a la recepción de radio o
televisión, lo que puede determinarse encendiéndolo y
apagándolo, es recomendable intentar corregir dichas
interferencias mediante una o varias de las siguientes medidas:
- Vuelva a orientar o cambie de lugar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo en una toma de corriente en un circuito
diferente al que el receptor está conectado.
- Consulte con el distribuidor o con un técnico especialista en
radio/televisión para más ayuda.
1. Para disminuir el riesgo de descarga eléctrica, asegúrate de
que la electricidad ha sido apagada en el cortacircuitos o la
caja de fusibles antes de comenzar la instalación.
2. Todo el cableado debe cumplir con el Código Nacional de
Electricidad "ANSI/NFPA 70" y con los códigos locales de
electricidad. La instalación eléctrica debe ser hecha por un
electricista certificado y calificado.
3. La caja eléctrica y estructura de soporte deben montarse de
forma segura y tener capacidad para sostener de manera
confiable un mínimo de 35 libras (15,9 kg) o menos. Usa
solamente cajas eléctricas aprobadas por UL marcadas como
“PARA SOPORTE DE VENTILADOR”.
4. El ventilador debe ir montado con un mínimo de 7 pies (2,1m)
de separación entre el borde trasero de las aspas y el piso.
5. Evita colocar objetos en la trayectoria de las aspas.
6. Para evitar lesiones físicas o daños al ventilador y otros
artículos, ten cuidado al limpiar o trabajar cerca del ventilador.
7. No usar agua o detergentes al limpiar el ventilador o las aspas.
Para la limpieza, será adecuado un paño seco para quitar el
polvo o ligeramente humedecido.
8. Después de concluir con las conexiones eléctricas, debes
voltear los conductores empalmados hacia arriba y empujarlos
con cuidado hacia dentro de la caja eléctrica. Los cables deben
estar separados, con el cable a tierra y el conductor a tierra del
equipo hacia uno de los lados de la caja eléctrica y el conductor
sin conexión a tierra hacia el lado opuesto.
9. Todos los tornillos colocados se deben verificar y ajustar donde
sea necesario antes de la instalación.
10. Este equipo cumple con lo establecido en la Parte 15 de la
Normativa FCC. Su funcionamiento está sujeto a las dos
condiciones siguientes: (1) Este equipo no causará
interferencias perjudiciales y (2) este equipo tolerará cualquier
interferencia recibida, incluidas las interferencias que puedan
provocar un funcionamiento no deseado.
Advertencia: los cambios o modificaciones en esta unidad no
aprobados expresamente por la parte responsable del
cumplimiento podrían anular la autoridad del usuario para
utilizar el equipo.
NOTA: este equipo ha sido probado y cumple con los límites
establecidos para dispositivos digitales de clase B, según el
apartado 15 de las Normas de la FCC. Dichos límites han sido
definidos para proporcionar una protección razonable frente a
interferencias perjudiciales en una instalación residencial. Este
equipo genera, utiliza y puede desprender energía de
radiofrecuencia y, si no se instala y se utiliza según las
instrucciones, puede causar interferencias dañinas a la
radiocomunicación.
La siguiente parte responsable designada en FCC §2.909 es
responsable de esta declaración:
Modelo Número: YG629A-MBK, YG629A-MWH,YG629A-BN
Nombre de empresa: TAL INTERNATIONAL CORPORATION
Dirección de la empresa: 2919 E. Philadelphia St., Ontario, CA 91761, U.S.A.
Número de teléfono: (909) 923-2888 Fax: (909) 923-8337
Garantía
Pre-Instalación
4
El fabricante garantiza de por vida, a partir de la fecha en que el comprador original lo adquiere, que el motor del ventilador no presenta
defectos de fabricación ni de material al momento en que es enviado desde la fábrica. El fabricante garantiza, por un período de cinco
años a partir de la fecha de compra por el comprador original, el kit de luces, sin incluir ningun de vidrio, no presentarán ningún defecto de
fabricación o de material desde el momento de su salida de la fábrica. El fabricante también garantiza, por un período de dos años a partir
de la fecha de compra por el comprador original, que todas las demás piezas del ventilador, sin incluir ningún aspa de vidrio o acrílico, no
presentarán ningún defecto de fabricación o de material desde el momento de su salida de la fábrica. Acordamos reparar todos los
defectos del tipo antes mencionado, sin cargo alguno o, a nuestra discreción, reemplazar el producto por un modelo de igual calidad o
superior si el producto es devuelto. Para obtener un servicio de garantía, debe presentar una copia del recibo como comprobante de
compra. Todos los costos de retiro y reinstalación del producto son su responsabilidad. Los daños a cualquiera de las piezas como
resultado de accidentes, uso inadecuado, instalación inadecuada, o debidos a la instalación de cualquier accesorio, no están cubiertos
bajo esta garantía. Debido a que las condiciones climáticas pueden variar, esta garantía no cubre ningún cambio en el acabado en bronce,
incluyendo óxido, perforación, corrosión, manchas o descascaramiento. Los acabados en bronce de este tipo tienen una vida útil más
prolongada cuando se protegen de las condiciones climáticas cambiantes. Es normal cierta “oscilación” y no se considerará una falla.
Cualquier servicio técnico realizado por personas no autorizadas invalidará la garantía. No hay ninguna otra garantía expresa. Mediante la
presente, nos eximimos de cualquier garantía, incluyendo pero sin limitarnos a aquellas de comercialización e idoneidad para un
finparticular, de acuerdo a lo contemplado por la ley. La duración de cualquier garantía implícita de la cual no se pueda eximir está
limitada al período de tiempo especificado en la garantía explícita. Algunos estados no permiten limitaciones a la duración de la
garantía,por consiguiente la limitación anterior puede no aplicarse a su caso. El minorista no será responsable por daños directos,
indirectos o especiales que resulten o deriven del uso o rendimiento del producto excepto en casos en que lo estipule la ley. Algunos
estados no permiten la exclusión o limitación de daños directos o indirectos, por lo que la limitación o exclusión anterior podría no
aplicarse a su caso. Esta garantía le otorga derechos legales específicos y es posible que también tenga otros derechos que varían de un
estado a otro. Eta garantía sustituye todas las garantías anteriores. Los costos de envío de cualquier devolución de productos hecha como
parte de una reclamación de garantía están a cargo del cliente.
Comuníquese con el Equipo de Servicio al Cliente al 1-800-986-3460 o visite www.HOMEDEPOT.COM/HOMEDECORATORS
HERRAMIENTAS NECESARIAS
Destornillador
Phillips
Destornillador de
Aspa Plana
Escalera de
tijera
Pelacables Cinta de
electricista
Llave
ajustable
ESPECIFICACIONES
NOTA: Estas medidas son aproximadas. No incluyen ni el
amperaje ni el vataje consumido por el kit de luces.
0.22
0.4
0.58
9.54
32.55
69.09
60
122
182
1657
3492
5047
52”
(1,32 m)
Baja
Media
Alta
120
Tamaño del
ventilador
Vatios RPMVelocidad Voltios Amperios
9 kg
(19.8 lb)
PESO NETO
PIES
3
/ MIN.
Pre-Instalación (continuación)
HERRAJES INCLUIDOS
NOTA: El hardware no se muestra en tamaño real.
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
Tuercas de conexión de cables de plástico
Tornillo de montaje del cubierta con arandela (preensamblado)
Pasador tipo horquilla (preensamblado)
Pasador de chaveta (preensamblado)
Chaveta atravesda (preensamblado)
Tornillo de fijación (preensamblado)
Tornillo de ajuste del collarín (preensamblado)
Tornillo de montaje del collarín con arandela de seguridad (preensamblado)
Tornillo del brazo del aspa con arandela de seguridad (preensamblado)
Tapón plástico
Tornillo para placa de montaje del kit de luces (preensamblado)
Tornillo de kit de luces (preensamblado)
Bombilla base mediana LED de 7 vatios
Interruptore de cadena y llave
Pieza
Descripción
3
4
1
1
1
1
2
6
10
1
3
3
2
2
Cantidad
5 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
FF
MM
LL
NN
GG
HH
II
JJ
KK
AA
BB
CC
DD
EE
Pieza
G
H
I
J
K
Descripción
Ensamblaje del motor del ventilador
Aspa
Brazo de aspa
Placa de montaje del kit de luces
Ensamblado de kit de la luces
Pieza
A
B
C
D
E
F
Cantidad
1
1
1
1
1
1
Cantidad
1
5
5
1
1
Descripción
Soporte de montaje (preensamblado)
Anillo de lacubierta (preensamblado)
Cubierta
Tapa del fondo de la cubierta (preensamblado)
Ensamblado de tubo bajante/bola de soporte
Cubierta del acoplamiento
6
CONTENIDO DEL PAQUETE
Pre-Instalación (continuación)
H
I
A
E
F
J
K
G
B
C
D
Preinstalación (continuación)
INSTRUCCIONES DE MONTAJE DOBLE
Este ventilador de techo viene con dos tipos de ensamblajes de soporte: la
instalación de techo estándar con tubo bajante y bola y soporte de
montaje; y el montaje “cerca del techo”. El montaje “cerca del techo” se
recomienda en habitaciones con techos de menos de 2.44 metros de
altura o en áreas donde se desee espacio adicional entre el piso y las
aspas del ventilador.
Cuando uses una instalación con un tubo bajante estándar, la distancia
desde el techo a la parte inferior de las aspas será aproximadamente de
30.5 cm. La instalación “cerca del techo” reduce la distancia desde el
techo a la parte inferior de las aspas a 22.9 cm aproximadamente.
Una vez que hayas elegido el tipo de instalación en techo, adáptate a las
secciones y procedimientos correspondientes durante el período de
ensamblaje. Cuando sea necesario, cada sección de las instrucciones
indicará los diferentes procedimientos a seguir para los dos tipos de
instalación.
Montaje estándar en techo
Montaje cerca del techo
7 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Para colgar el ventilador donde ya haya una lámpara pero
ninguna viga de techo, tal vez necesites una barra de instalación
colgante (PP) (no provistas) como se muestra arriba.
Si tu ventilador de techo no posee una caja de montaje aprobada
por UL, instala una siguiendo las instrucciones a continuación:
□ Desconecta la energía retirando los fusibles o apagando los
cortacircuitos.
□ Fija la caja eléctrica (OO) (no provistas) directamente a la
estructura del edificio. Usa sujetadores y materiales (no
provistas) apropiados. La caja eléctrica y su soporte deben
sostener completamente el peso en movimiento del
ventilador (al menos 35 libras). No uses una caja eléctrica
de plástico.
Las ilustraciones a continuación muestran tres formas diferentes
de montar la caja eléctrica (OO) (no provistas).
ADVERTENCIA: Para disminuir el riesgo de incendio,
descarga eléctrica o lesiones personales, monta el ventilador
sobre una caja eléctrica marcada como “aprobada como
soporte de ventilador” y usa los tornillos de montaje que
vienen con la misma. Las cajas eléctricas utilizadas
comúnmente para el soporte de artículos de iluminación
pueden no servir como soporte de ventilador, y tal vez deban
reemplazarse. En caso de duda, consulta a un electricista
calificado.
Instalación
OPCIONES DE MONTAJE
OO
PP
NOTA: Tal vez necesites un tubo bajante más largo para
mantener la altura mínima adecuada de las aspas al instalar
el ventilador en un techo inclinado. El ángulo máximo
permitido es de 18º de la posición horizontal. Si la cubierta
(C) toca el ensamblado de tubo bajante/ bola de soporte (E),
retira la tapa inferior decorativa de la cubierta (D) y gira la
cubierta (C) 180º antes de fijarla (C) al soporte de montaje (A).
8
OO
OO
OO
A
1
Cómo preparar la cubierta
2
Cómo preparar el motor
3
Cómo ensamblar el ventilador
□ Retira el anillo de la cubierta (B) de la cubierta (C).
□ Quita los dos tornillos sin ranura de montaje del
cubierta con arandelas de cierre (BB) de la cubierta (C)
y afloja los tornillos ranurados de montaje del cubierta
con arandelas de cierre (BB) en la cubierta (C).
□ Retira la cubierta (C) del ensamblaje del soporte de
montaje (A) girando la misma en sentido contrario a
las manecillas del reloj.
Ensamblado — Montaje estándar en techo
9 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
□ Retira el pasador tipo horquilla (DD) y pasador de
chaveta (CC), y afloja los dos tornillos de ajuste de
collarín (GG) del collarín del motor.
□ Retira el tornillo de fijación (FF) de la bola de soporte
(QQ), bájala y retira el pasador transversal (EE). Quita
la bola de soporte (QQ) del ensamblaje del tubo
bajante/bola de soporte (E).
ADVERTENCIA: Si no instalas correctamente el pasador
de chaveta (DD) es posible que el ventilador se afloje y caiga.
NOTA: Si necesitas un tubo bajante más largo (no incluido),
retira el tornillo de la bola de soporte (QQ), bájala y retira el
pasador (EE). Retira las tres piezas del tubo bajante y
ensámblalas en un tubo bajante nuevo más largo antes de
continuar con la instalación de este.
□ Con cuidado, introduce los cables del motor hacia
arriba a través del tubo bajante (RR). Enrosca el tubo
bajante (RR) en el collarín.
□ A continuación, alinea los orificios y reemplaza el
pasador tipo horquilla (CC) y el pasador de chaveta
(DD). Ajusta los dos tornillos de fijación del collarín
(GG).
□ Desliza la cubierta del acoplamiento (F), el anillo de la
cubierta (B) y la cubierta (C) hacia el tubo bajante
(RR).
□ Con cuidado, vuelve a colocar la bola de soporte (QQ)
sobre el tubo bajante (RR). Asegúrate de que el
pasador transversal (EE) esté en la posición correcta,
el tornillo de fijación (FF) esté ajustado y los cables
no estén torcidos.
A
BB
BB
C
B
G
CC
GG
GG
DD
FF
E
EE
QQ
RR
C
B
F
G
DD
CC
GG
GG
QQ
FF
EE
10
Ensamblado — Montaje "cerca del techo"
1 2
3
Cómo ensamblar el ventilador
Cómo preparar el motorCómo preparar la cubierta
□ Retira el anillo de la cubierta (B) de la cubierta (C).
□ Quita los dos tornillos sin ranura de montaje del
cubierta con arandelas de cierre (BB) de la cubierta (C)
y afloja los tornillos ranurados de montaje del cubierta
con arandelas de cierre (BB) en la cubierta (C).
□ Retira la tapa del fondo de la cubierta (D) de la
cubierta (C).
□ Retira el pasador tipo horquilla (DD) y pasador de
chaveta (CC), y dos tornillos de ajuste de collarín
(GG) del collarín del motor.
□ Retira tres de los seis tornillos de montaje del collarín
con las arandelas de seguridad (HH) (intercalados)
del collarín de la parte superior del ensamblaje del
motor del ventilador (G).
□ Pasa los cables que salen por la parte superior del
ensamblaje del motor del ventilador (G) a través de la
tapa del fondo de la cubierta (B).
□ Asegúrate de que las ranuras del anillo de la cubierta
(B) estén en la parte superior y luego, procede a
colocar el anillo de la cubierta (B) y la cubierta (C)
sobre el collarín en la parte superiordel ensamblaje
del motor del ventilador (G).
□ Alinea los orificios de montaje en la parte inferior de
la cubierta (C) con los orificios en la parte superior
del ensamblaje del motor del ventilador (G) y aprieta
usando los tres tornillos de montaje del collarín con
las arandelas de seguridad (HH) previamente
retirados.
□ Aprieta bien los tornillos de montaje (HH) del collarín.
ADVERTENCIA: Si no ajustas completamente los tres
tornillos de montaje del collarín (HH), el ventilador se puede
aflojar y caer.
D
A
BB
BB
C
B
G
HH
C
B
G
HH
GG
GG
CC
DD
Ensamblado — Cómo colgar el ventilador
4
Cómo fijar el ventilador a la
caja eléctrica
5b5a
Instrucciones de cómo colgar
para montaje estándar
Instrucciones de cómo colgar para
montaje "cerca del techo"
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesiones físicas, sólo instala el ventilador
en una caja eléctrica o sistema de soporte aprobados para
ventiladores y usa los tornillos de montaje que vienen con la
caja eléctrica.
ADVERTENCIA: La pestaña en el anillo debe encajar en la
ranura de la bola de soporte (E). Si la pestaña no se asienta
correctamente en la ranura, se puede dañar el cableado.
ADVERTENCIA: El gancho sólo es para sostener el
ventilador mientras se conectan los cables. Si no se cuelga
como se indica, puede romperse la pestaña, y el ventilador se
caerá. El gancho debe pasar de adentro hacia fuera de la
cubierta.
□ Levanta con cuidado el ensamblaje del motor (G)
hacia el soporte de montaje (A) y encaja la bola de
soporte (E) en el soporte de montaje (A). Asegúrate
de que la pestaña del soporte de montaje (A) encaje
bien dentro de la ranura de la bola de soporte (E).
Esto ayudará a compensar el ventilador de techo.
□ Con cuidado alza el ensamblaje del motor (G) hacia el
soporte de montaje (A) y cuelga el ventilador en el
gancho suministrado usando uno de los orificios en el
borde exterior de la cubierta (C).
□ Pasa los cables de suministro de 120 voltios a través
del orificio central en el soporte de montaje (A).
□ Monta el soporte de montaje (A) sobre la caja
eléctrica (OO) deslizando el soporte de montaje (A)
sobre los tornillos suministrados con la caja eléctrica.
Cuando uses el montaje “cerca del techo” es
importante que el soporte de montaje (A) esté
nivelado. Si fuera necesario, utiliza arandelas
niveladoras (no incluidas) entre el soporte de montaje
(A) y la caja eléctrica (OO). Fíjate que el lado plano del
soporte de montaje (A) esté hacia la caja eléctrica
(OO).
□ Ajusta firmemente los dos tornillos de montaje.
11 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
E
G
A
G
C
A
C
A
OO
12
Cómo hacer las conexiones
eléctricas
Ensamblado — Cómo colgar el ventilador (continuación)
ADVERTENCIA: Para evitar una posible descarga
eléctrica, asegúrate de que la electricidad esté apagada de la
caja de fusibles principal antes de realizar el cableado.
ADVERTENCIA: Verifica que todas las conexiones estén
bien ajustadas, incluida la conexión a tierra, y que no haya
ningún cable pelado visible en las tuercas para cable
(excepto el de tierra).
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, no utilices este ventilador con ningún
dispositivo de control de velocidad de estado sólido.
6a
Si crees que no tienes suficiente experiencia o conocimientos
en cableado eléctrico, contrata a un electricista con licencia
para que instale el ventilador.
Sigue estos pasos para conectar tu ventilador a tu circuito
doméstico. Usa las tuercas de plástico para cable (AA) con tu
ventilador. Asegura las tuercas de cables (AA) con cinta de
electricista. Asegúrate de que no existan conexiones o cables
sueltos.
□ Hacer las conexiones de cables de la siguiente manera,
usando las tuercas de cable (AA).
Del ventilador A la caja de eléctrica
Cables negro + azul ----- Negro alambre (caliente)
Cable blanco ------------- Cable blanco (neutro)
Cables verdes * ---------- Cable verde o desnudo (tierra)
* Hay dos cables de conexión a tierra verdes: uno del soporte de
montaje (A) y otro del conjunto de bola de suspensión / varilla
(E) si está instalado.
□ Gire las conexiones de la tuerca del cable hacia arriba,
separándolas de modo que el cable verde (tierra) y el
cable blanco estén en un lado de la caja de eléctrica (OO)
y el cables negro y azul en el otro lado. Introduzca con
cuidado las conexiones en la caja de eléctrica (OO).
NeutroCaliente
Conductor
a tierra
AA
OO
A
E
Negro
Blanco
Azul
Negro
Verde
Blanco
Verde
Ensamblado — Cómo colgar el ventilador (opcional)
13 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
6b 6c
□ Con un solo interruptor, el ventilador y la luz se pueden
encender o apagar juntos. Realice las conexiones de
cables de la siguiente manera, utilizando las tuercas
para cables (AA). Interruptor de pared no incluido.
□ En un interruptor doble, el ventilador y la luz se pueden
encender o apagar por separado. Realice las conexiones
de cables de la siguiente manera, utilizando las tuercas
para cables (AA). Interruptor de pared no incluido.
Del Ventilador A la caja de eléctrica
Cables negro + azul ------ Negro alambre (caliente)
Cable blanco -------------- Cable blanco (neutro)
Cables verdes * ----------- Cable verde o desnudo (tierra)
Del Ventilador A la caja de eléctrica
Cable negro (para ventilador) ------- Negro alambre (caliente #1)
Cable azul (para luz) --------------- Roja alambre (caliente #2
pero tal vez sea de otro
color que no sea negro,
blanco o verde)
Cable blanco ---------------------- Cable blanco (neutro)
Cables verdes * ------------------- Cable verde o desnudo
(tierra)
Conexiones de un solo interruptor Conexiones de interruptor doble
INTERRUPTORE
DOBLE
AA
AC IN
Verde
A
E
OO
INTERRUPTOR
SENCILLO
Neutro
Conductor
a tierra
Blanco
Negro
Azul
Negro
Verde
Blanco
A
Verde
AA
AC IN
OO
E
Neutro
Conductor
a tierra
Blanco
Negro
Roja
Azul
Negro
Verde
Blanco
Ensamblado — Cómo colgar el ventilador (continuación)
7a
Montaje estándar en techo
□ Desliza la cubierta (C) hacia el techo. Asegúrate de
colocar los cables con cuidado dentro de la caja
eléctrica (OO).
□ Asegura la cubierta (C) al soporte de montaje (A) con
los cuatro tornillos de montaje del cubierta con
arandelas (BB) incluidas con tu ventilador.
□ Levante el anillo de la cubierta (B) y alinee las 4
ranuras con las 4 cabezas de tornillo de la cubierta
(C). Una vez alineadas, deslice el anillo de la cubierta
(B) y fíjelo a la cubierta (C) hasta que quede ajustado.
7b
Montaje "cerca del techo"
□ Retira el ventilador del gancho del soporte de
montaje (A).
□ Asegura la cubierta (C) al soporte de montaje (A) con
los cuatro tornillos de montaje del cubierta con
arandelas (BB) proporcionadas.
□ Levante el anillo de la cubierta (B) y alinee las 4
ranuras con las 4 cabezas de tornillo de la cubierta
(C). Una vez alineadas, deslice el anillo de la cubierta
(B) y fíjelo a la cubierta (C) hasta que quede ajustado.
ADVERTENCIA: Asegúrate de que la pestaña del soporte
de montaje (A) encaje bien dentro de la ranura de la bola de
soporte (E) antes de sujetar la cubierta (C) al soporte de
montaje (A), girando la cubierta (C) hasta que encaje en su
lugar.
ADVERTENCIA: Las ranuras de cierre de la cubierta (C)
sólo sirven de ayuda durante el montaje. No dejes sin
supervisión el ensamblaje del ventilador hasta que los cuatro
tornillos de montaje del cubierta con arandelas (BB) estén
fijos y firmemente ajustados.
ADVERTENCIA: Las ranuras de cierre de la cubierta (C)
sólo sirven de ayuda durante el montaje. No dejes sin
supervisión el ensamblaje del ventilador hasta que los cuatro
tornillos de montaje del cubierta con arandelas (BB) estén
fijos y firmemente ajustados.
14
BB
OO
A
BB
C
B
E
BB
A
BB
B
C
8
9
NOTA: Las aspas de tu ventilador son reversibles. Elige el
acabado del aspa que mejor resalte tu decoración.
Ensamblado — Cómo montar las aspas del ventilador
Cómo retirar los soportes de
embalaje de goma
□ El ensamblaje del motor del ventilador (G) se envía
con soportes de embalaje de goma (SS) para evitar
que se muevan durante el transporte. Retira los cinco
soportes de embalaje de goma (SS) del ensamblaje
del motor del ventilador (G) y deséchalos antes de
montar los brazos de las aspas (I).
Cómo montar las aspas a los
brazos de las aspas
ADVERTENCIA: Si no instalas correctamente las aspas (H)
en los brazos de estas (I) y activas el mecanismo de cierre de
los resortes (VV), se pueden aflojar las aspas del ventilador
(H) y posiblemente se caigan.
□ Sostén el aspa (H) con ambas manos cerca del brazo
del aspa (I), alinea los orificios tipo ojo de cerradura
(TT) con los postes del brazo del aspa (UU) y presiona
el aspa hacia abajo firmemente. Asegúrate de que los
orificios tipo ojo de cerradura (TT) estén
correctamente apoyados sobre los postes del brazo
del aspa (UU).
□ Desliza el aspa (H) hacia el lado opuesto del brazo del
esta (I) con firmeza, hasta que el aspa (H) se acople
al mecanismo de cierre con resorte (VV). Asegúrate
de que el resorte del mecanismo de cierre con
resorte (VV) esté hacia arriba y el tope de este
mecanismo de cierre con resorte (VV) esté apoyado
sobre el borde del aspa.
Cómo conectar las aspas a los brazos de estas:
□ Presiona el mecanismo de cierre con resorte (VV)
para liberar el aspa (H) del brazo de esta (I). Desliza
el aspa (H) hacia el brazo del ésta (I) hasta que el
aspa (H) se desenganche del mecanismo de cierre
con resorte (VV). Con cuidado, empuja el aspa (H)
hacia arriba para separarla del brazo de ésta (I).
Cómo desconectar el aspa del brazo de esta:
15 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
G
SS
H
I
VV
H
TT
UU
I
10
Cómo ajustar los ensamblajes
de las aspas al motor
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no doblar los brazos del aspa (I) durante la
instalación, compensación de las aspas (H) o limpieza del
ventilador. No insertes objetos extraños entre las aspas (H)
en funcionamiento.
□ Aprieta los ensamblajes de aspas al ensamblaje del
motor del ventilador (G) alineando las ranuras del
motor (WW) con las pestañas en los brazos de las
aspas (XX).
□ Ajusta los dos tornillos del brazo del aspa y las
arandelas de seguridad (II) ya instaladas en los
brazos de las armas (I).
□ Repite este procedimiento con los brazos del aspa (I)
restantes.
Ensamblado — Cómo montar las aspas del ventilador (continuación)
16
I
H
G
WW
II
XX
PRECAUCIÓN: Antes de empezar la instalación, corta el
suministro de electricidad, apagando el cortacircuitos o
retirando el fusible en la caja de fusibles. Cortar el suministro
de electricidad con el interruptor del ventilador no es
suficiente para evitar una descarga eléctrica.
Ensamblado — Cómo Instalar el Ensamblado Kit de luces
11
Cómo instalar la placa de
montaje del kit de luces en
el anillo de montaje
□ Quite 1 de los 3 tornillos (KK) del anillo de montaje
(YY) y afloje los otros 2 tornillos (KK). (No los quite)
□ Coloque los agujeros del plato de montaje (J) en los 2
tornillos (KK) previamente aflojados del anillo de
montaje (YY), gire el plato de montaje (J) hasta que
quede fijo en su lugar en la parte estrecha de los
agujeros.
□ Asegurela apretando los 2 tornillos (KK) aflojados y
tambien el que quito anteriormente.
G
KK
J
YY
12
Ensamblado — Cómo Instalar el Ensamblado Kit de luces (continuación)
Cómo instalar el ensamblado del
kit de luces al kit de luces
placa de montaje
□ Pase los dos cadena de tiro a través de los ojales en
la carcasa del kit de luces.
□ Mientras sostiene el ensamblado de kit de la luces (K)
bajo el ventilador (G), monte el enchufe de conexión
(ZZ) de los alambres.
□ Coloque las muescas en el borde exterior del kit de
luz (K) para alinearlas con los tres orificios de la
placa de montaje del kit de luz (J).
□ Levante con cuidado el kit de luz (K) en la placa de
montaje del kit de luz (J) y fíjelo al ventilador girando
el kit de luz (K) en el sentido de las agujas del reloj. El
kit de luz descansará ahora unido al resto del
ventilador, mantenga una mano sobre el conjunto
para asegurar la estabilidad e instale los tres tornillos
de montaje del kit de luz (LL) retirados anteriormente.
Asegúrese de apretar todos los tornillos.
17 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
G
ZZ
LL
J
Cadena
de tiro
K
G
K
LL
Agujeros
Muescas
J
13
PRECAUCIÓN: Antes de empezar la instalación, corta el
suministro de electricidad, apagando el cortacircuitos o
retirando el fusible en la caja de fusibles. Cortar el suministro
de electricidad con el interruptor del ventilador no es
suficiente para evitar una descarga eléctrica.
14
Cómo instalar la bombillas
Cómo instalar el ventilador sin
el kit de luces (opcional)
Ensamblado — Cómo Instalar el Ensamblado Kit de luces
(continuación)
□ Coloque 2 bombilla base mediana LED de 7 vatios
(MM).
□ Vuelva a conectar la corriente y su kit de luces estará
listo para funcionar.
PRECAUCIÓN: Antes de empezar la instalación, corta el
suministro de electricidad, apagando el cortacircuitos o
retirando el fusible en la caja de fusibles. Cortar el suministro
de electricidad con el interruptor del ventilador no es
suficiente para evitar una descarga eléctrica.
18
□ Desarma las caja del interruptora (AAA) del
ensamblado de kit de la luces (K). Ud. Puede guarder
el kit de la luces para uso futuro.
□ Mientras sostiene el ensamblaje de caja del
interruptor (AAA) bajo el ventilador, monte el enchufe
de conexión (ZZ) de los alambres.
□ Coloque la tapa de goma (JJ) adicional en la caja del
interruptor (AAA).
□ Coloque las muescas del borde exterior de la carcasa
del interruptor (AAA) en línea con los tres orificios de
la placa de montaje del kit de luces (J).
□ Levante con cuidado la carcasa del interruptor (AAA) en
la placa de montaje del kit de luces (J) y fíjela al
ventilador girando la carcasa del interruptor (AAA) en el
sentido de las agujas del reloj. El kit de luz descansará
ahora unido al resto del ventilador, mantenga una
mano sobre el conjunto para asegurar la estabilidad e
instale los tres tornillos de montaje del kit de luces (LL)
retirados anteriormente. Asegúrese de apretar todos
los tornillos.
G
K
MM
G
ZZ
LL
J
Agujeros
JJ
Muescas
AAA
Funcionamiento
INSTRUCCIONES DE FUNCIONAMIENTO DEL
INTERRUPTOR DE CADENA
Instala la interruptores de cadena y colgantes (NN) en los
interruptores de cadena ubicados en la caja del interruptor (AAA).
Enciende la electricidad y verifica el funcionamiento del ventilador.
El interruptor de cadena controla las velocidades del ventilador de
la siguiente manera: 1 vez: Alto, 2 veces: Medio, 3: Bajo y 4:
Apagado.
Las configuraciones de velocidad para clima cálido o frío
dependen de factores como tamaño de la habitación, altura del
techo y cantidad de ventiladores.
NOTA: Espera a que se detenga el ventilador antes de
invertir la dirección de giro de las aspas.
Clima cálido - (Hacia la izquierda) Un flujo de aire hacia abajo crea
un efecto refrescante. Esto te permite fijar tu aire acondicionado
en una configuración más alta sin afectar tu comodidad.
Clima frío - (Hacia la derecha) Un flujo de aire hacia arriba mueve
el aire cálido lejos del techo. Esto te permite fijar tu unidad de
calefacción en una configuración más baja sin afectar tu
comodidad.
El Interruptor de Reversa está ubicado en la superficie de la caja
del interruptor. Desliza el interruptor hacia a la izquierda para
funcionamiento en clima cálido. Desliza el interruptor hacia a la
derecha para funcionamiento en clima fresco.
INSTRUCCIONES DE FUNCIONAMIENTO DEL
INTERRUPTOR DE REVERSA
Interruptor de
Reversa
19 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
AAA
NN
Mantenimiento y Limpieza
Solución de Problemas
Hacer
Problema Solución
El ventilador no
enciende.
El ventilador hace ruido.
□ Uses agua al limpiarlo. El agua puede dañar el motor o
la madera, o causar descargas eléctricas.
□ Apliques lubricador al ventilador o al motor. El motor
tiene cojinetes de bola sellados permanentemente
lubricados.
□ Revisa las conexiones de soporte, soportes y accesorios
de aspas dos veces al año. Verifica que estén seguros.
Debido al movimiento natural del ventilador, algunas
conexiones pueden aflojarse con el tiempo. No es
necesario desmontar el ventilador del techo.
□ Limpia tu ventilador con frecuencia. Usa solamente un
cepillo suave o un paño sin pelusas para evitar arañar el
acabado. El revestimiento está sellado con laca para
minimizar la decoloración u opacidad.
□ (Opcional) Aplica una fina capa de pulimento para
muebles a la madera de las aspas.
□ (Opcional) Cubre los arañazos pequeños con una leve
aplicación de lustrador para calzado.
No hacer
□ Verifica fusibles o disyuntores principales y secundarios.
□ Verifica conexiones de cables en línea al ventilador y conexiones de cables del interruptor en la caja del
interruptor.
□ Asegúrate de que los tornillos de la carcasa del motor estén ajustados.
□ Asegúrate de que los tornillos que unen el brazo del aspa del ventilador al cuerpo del motor están bien
ajustados.
□ Asegúrate de que las conexiones de tuerca de cable no choquen unas con otras o con la pared interior
de la caja del interruptor.
□ Permite un período de 24 horas de “adaptación”. La mayoría de los ruidos asociados con un nuevo
ventilador desaparecen en ese período.
□ Si usas el kit de luces de techo, asegúrate de que los tornillos sujetadores estén bien ajustados. Verifica
que la bombilla también esté bien asegurada.
□ Asegúrate de que la cubierta esté a corta distancia del techo. No debería tocar el techo.
□ Asegúrate de que tu caja del techo esté bien segura y las almohadillas aislantes de goma se hayan
instalado entre el soporte de montaje y la caja eléctrica.
ADVERTENCIA: Asegúrate de que la electricidad esté
cortada en el panel de electricidad antes de intentar hacer
reparaciones. Consulta el paso 6 “Cómo Hacer las Conexiones
Eléctricas” en la página 12.
20
Solución de Problemas (continuación)
Problema Solución
El Ventilador oscila.
□
Verifica que todas las aspas y los tornillos de los soportes de aspas estén seguros (la mayoría de los
problemas de oscilación del ventilador se deben a piezas sueltas). Una vez que el ventilador ha sido
instalado correctamente, enciéndelo durante 10 minutos para que se autoajuste.
Si luego de 10 minutos de estar encendido el ventilador aún oscilara, verifica el nivel de las aspas
utilizando el siguiente procedimiento:
- Ubica un punto en el techo sobre la punta de una de las aspas, luego elige cualquier aspa del
ventilador y mide desde el centro del aspa seleccionada hasta el punto en el techo. Rota el ventilador
hasta que la siguiente aspa esté posicionada y repite la medición utilizando el mismo punto en el techo
para cada aspa. Las desviaciones de la medición deben estar dentro de 3.2 mm.
- Si todas las desviaciones son menores a 3.2 mm y el ventilador continúa oscilando, llama al servicio
al cliente al (
1-800-986-3460) para ordenar sin costo alguno un kit de compensación de aspas.
- Si la desviación es mayor a 3.2 mm, llama al servicio al cliente al (
1-800-986-3460) para ordenar sin
costo alguno los reemplazos de los soportes.
21 HOMEDEPOT.COM/HOMEDECORATORS
Para obtener asistencia, llama al 1-800-986-3460.
Pieza
A
B
C
D
E
F
G
H
I
J
K
AA
BB
CC
Descripción
Soporte de montaje (preensamblado)
Anillo de lacubierta (preensamblado)
Cubierta
Tapa del fondo de la cubierta (preensamblado)
Ensamblado de tubo bajante/bola de soporte
Cubierta del acoplamiento
Ensamblaje del motor del ventilador
Aspa
Brazo de aspa
Placa de montaje del kit de luces
Ensamblado de kit de la luces
Tuercas de conexión de cables de plástico
Tornillo de montaje del cubierta con arandela
(preensamblado)
Pasador tipo horquilla (preensamblado)
Pieza
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
Descripción
Pasador de chaveta (preensamblado)
Chaveta atravesda (preensamblado)
Tornillo de fijación (preensamblado)
Tornillo de ajuste del collarín (preensamblado)
Tornillo de montaje del collarín con arandela de
seguridad (preensamblado)
Tornillo del brazo del aspa con arandela de seguridad
(preensamblado)
Tapón plástico
Tornillo para placa de montaje del kit de luces
(preensamblado)
Tornillo de kit de luces (preensamblado)
Bombilla base mediana LED de 7 vatios
Interruptore de cadena y llave
Piezas de Repuesto
22
I
J
K
A
E
F
G
H
B
C
D
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para referencias futuras.
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al
Servicio al Cliente de Home Decorators Collection
1-800-986-3460
De lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).
MPPV3
