GEO GRID
Model:50-400/50-450/50-500/75-450/75-500/100-450
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
background
- 1 -
Model:50-400/50-450/50-500/75-450/75-500/100-450
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Geo Grid
background
- 2 -
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before
operating or servicing this product. Failure to follow these
warnings and instructions can cause personal injury or
damage to valuable property.
Avoid children using geo grid. And this product is not a toy. Do not allow
children to play with.
Keep away from sharp points,blades and other items.
2. Wear ANSI-approved work gloves during construction.
3. Keep construction area well-lit.
4. Keep bystanders out of the area during construction.
5. Do not operate when tired or when under the influence of alcohol, drugs
or medication.
6.Product capabilities apply to properly and completely assembled product
only.
7. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap and
separate all parts in a clean work area. Please keep small spare parts out
of children's reach.
SAVE THESE INSTRUCTIONS
SPECIFICATIONS
Model
50-400
50-450
50-500
75-450
100-450
Depth
(mm)
50
50
50
75
100
Load
(t/㎡)
9.2
background
- 3 -
Unfold
size
(mm)
8200*
1200
5200*
2700/
5000*1980
10000*
3000
5200*
2700
5200*
2700
Cell size
(mm)
200*20
0
240*210
250*25
0
250*25
0
240*210
Material
HDPE
Color
black
PREPARATIONS
◆ Clean the project area according to the requirements of the drawings,
ensuring the flatness and cleanliness of the area.
◆ When the ground area is uneven, it is necessary to clean the ground or
add a layer of supplementary material to pave it.
◆ Before construction, the size of each exposed compartment hopper
should be calculated based on the stretching length of each group of
compartments. The excess part at the connection is generally not within
the calculated length to prevent uneven hopper size and affect the
appearance.
SIMPLE INSTRUCTION

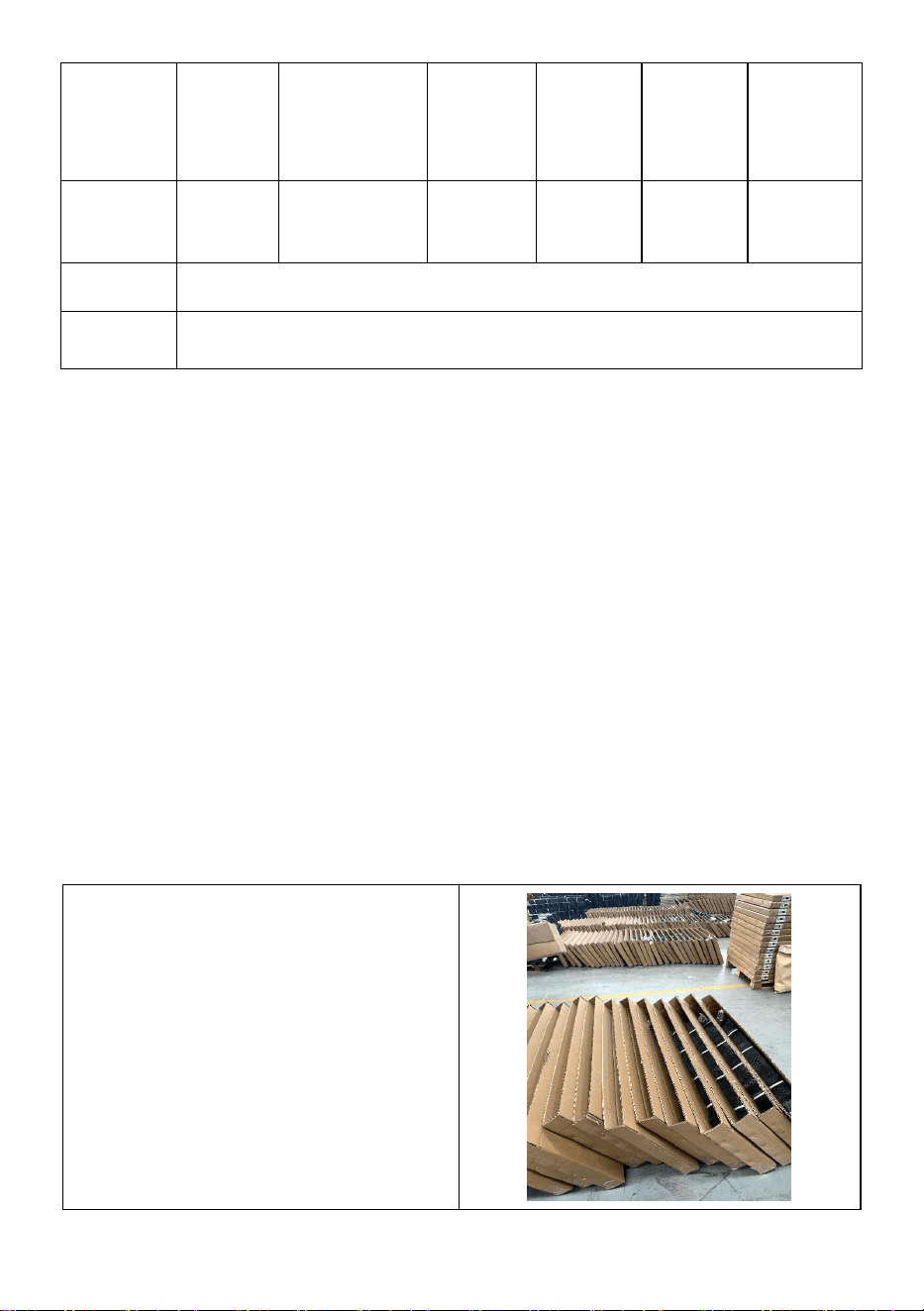

Step1:Open the cardboard box
and take out the geo grid.
background
- 4 -

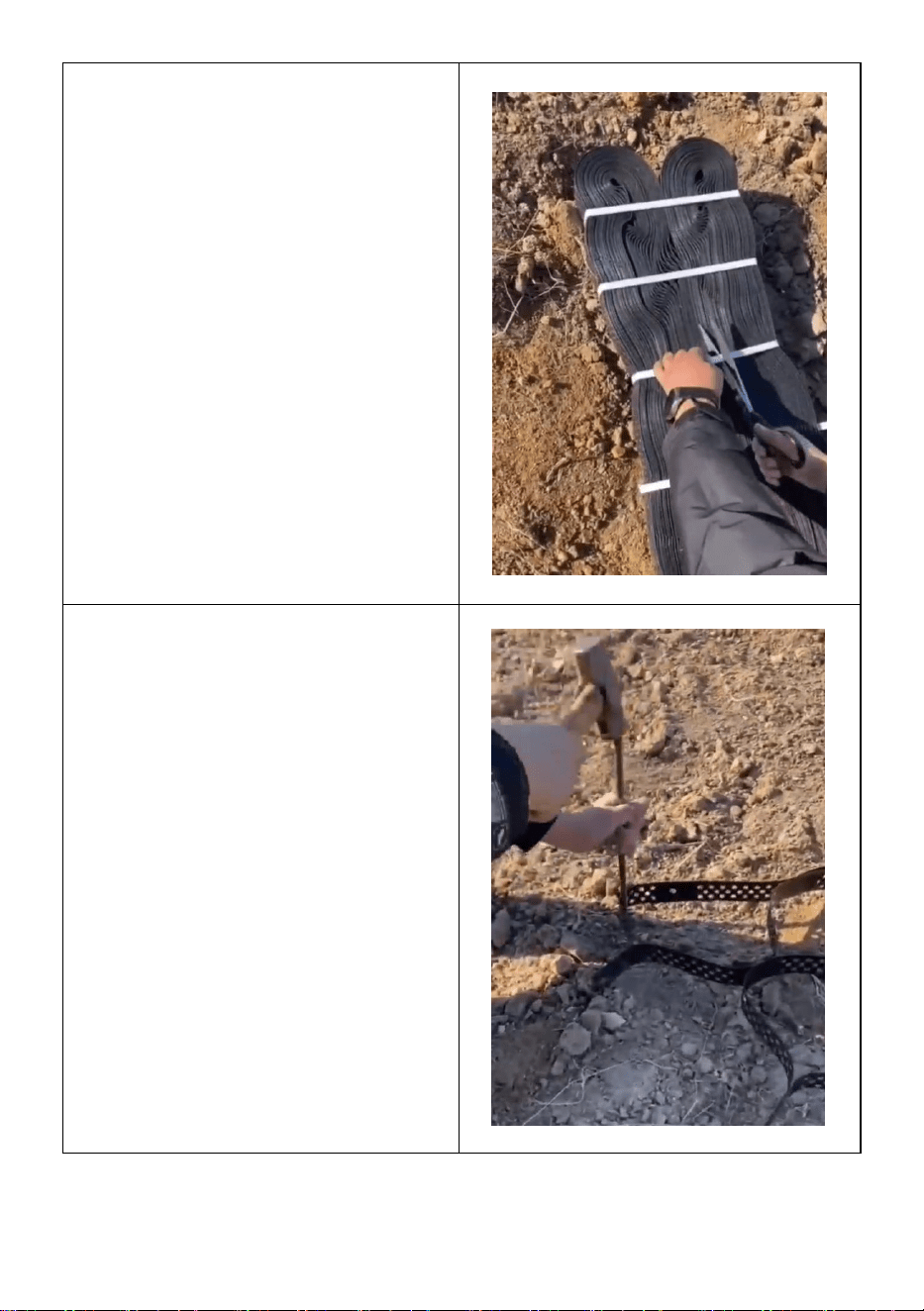

Step2: After leveling the
construction ground, use a
scissors to cut the package tape of
the geo grid.
Step3: Fix the edge of the geo grid
with a steel bar to ensure full
expanded out.
background
- 5 -

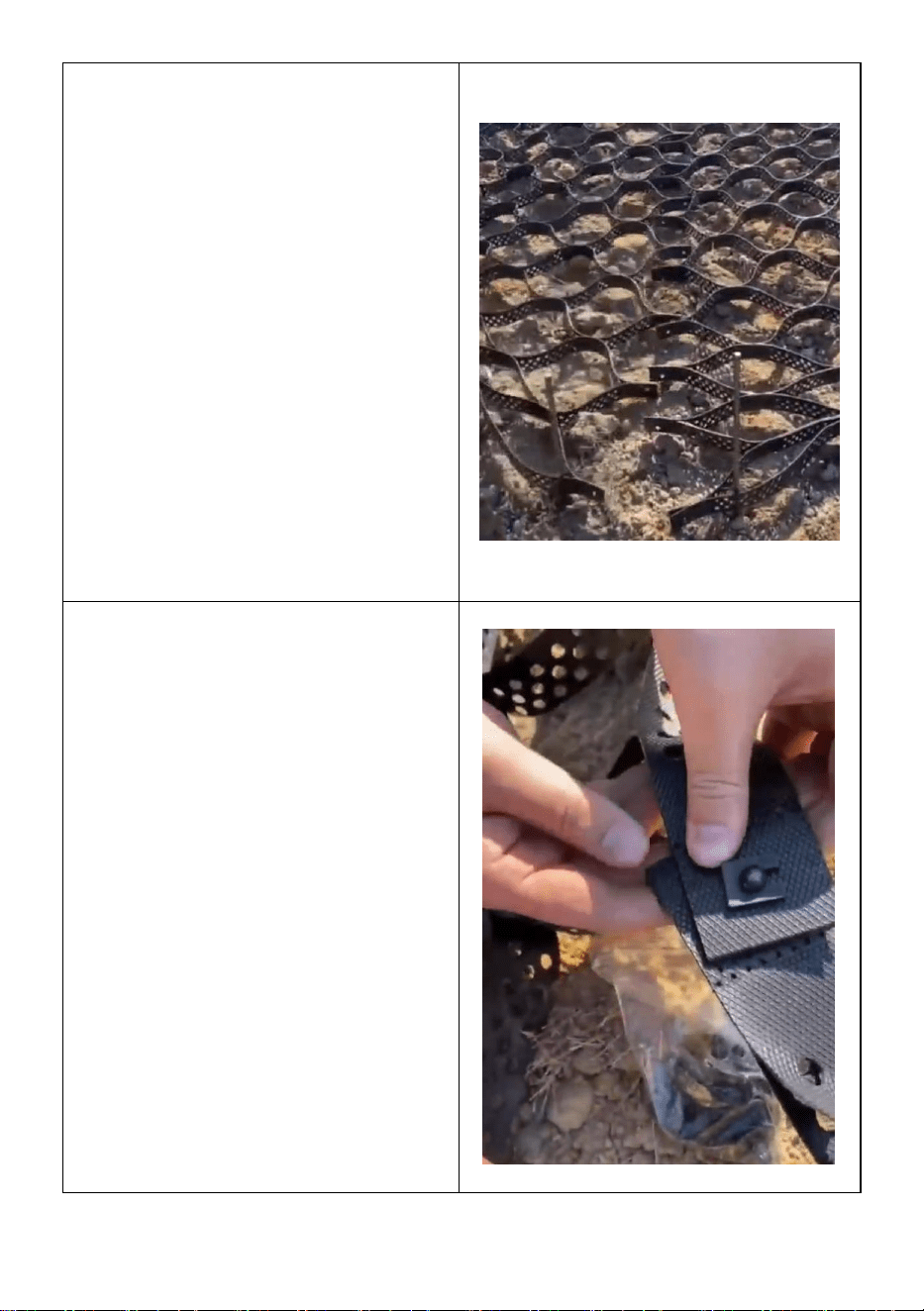

Step4: Install geo girds near
together, there are connecting
holes at the edge of the geo gird.
Step5: Use the link to join two
connecting holes of geo grids
together.
background
- 6 -

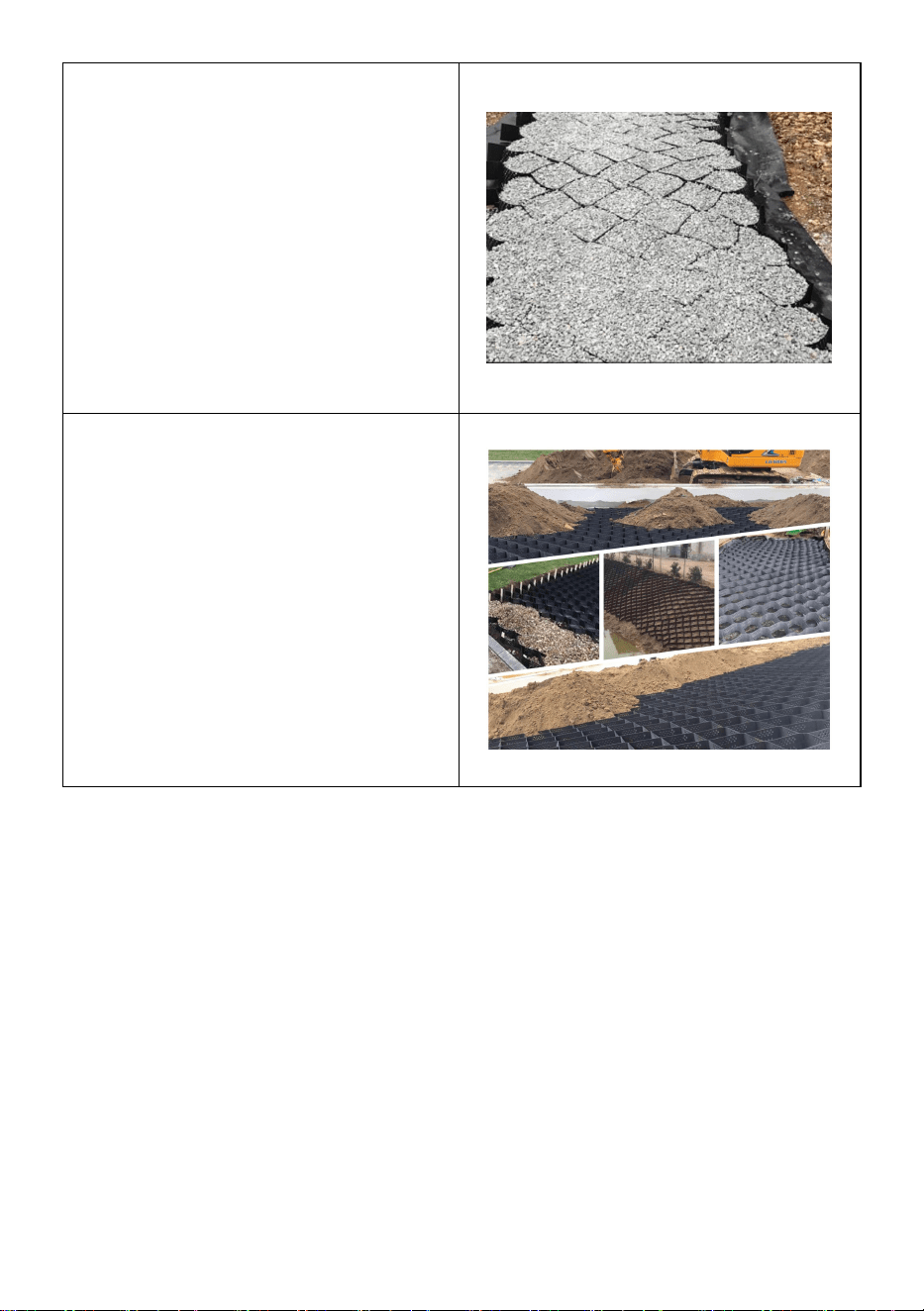

Step6: Start backfilling and
compact the filling material firmly.
The filling material should cover
the grid, ENSURE THE GEO
GRIDS ARE NOT EXPOSED
ABOVE THE FILLING MATERIAL,
otherwise the geo grid is possible
to be pulled out of the filling
material and will be damaged.
The geo grid driveway is perfect
for slopes or flat areas and works
for patios, parking areas,
driveways, walking paths, and
more.
LAYING PROCESS AND SPECIFIC METHODS:
1. Organize the ground to make it flat and compact. Unfold the bundled
grid, place its outer edge along the gray line, and fix both ends with grid
attachment anchor rods. Each grid is fixed with a steel bar or U-shaped nail.
The steel bar is inserted 30-50 cm into the ground, and then the grid is fully
unfolded. The middle grid is fixed with a steel bar or U-shaped nail every
1-2 square meters (fixing this step is crucial, as it will affect the
performance of subsequent grids. If not fixed properly, the product will not
be able to fully play its role) to fill the soil inside the unit. Usually, it is first
filled to two-thirds of the height of the geotechnical unit, and then the soil
background
- 7 -
inside is compacted with an iron rod.
2.The main purpose is to promote overall linear adjustment after the
formation of geotechnical units.
At this point, the connection of the second compartment can be made, and
the interior of the first compartment can continue to be filled with soil, with a
height exceeding two-thirds of the panel height. Then, use an iron rod and
a heavy hammer to compact the soil.
During the process of filling the wall unit, the remaining soil can be filled
together until the construction of the entire unit is completed. The filled soil
should completely cover the unit grid and not expose it to the outside,
which may affect the performance of the grid.
3.When adjusting the panel line type, attention should be paid to identifying
parts that are not easily deformed for line type control. (Each edge grid
should be fixed with steel bars or U-shaped nails, and a point should be
fixed every 1-2 square meters in the middle part)
For compartment panels, attachments connected to the panel can serve as
control points.
4.After positioning, the filling material should be evenly distributed to
ensure uniform size inside the battery; In addition, it is necessary to fill the
interior of the battery with fine-grained soil, especially in the areas in
contact with the exposed materials of the battery panel, to avoid local
protrusions on the surface of the panel, which may affect its aesthetics.
5. For stacked flexible retaining walls, the panels and walls are fixed
together without the need to control the elevation of each layer. After
controlling the elevation of the bottom layer, the subsequent layers can be
controlled according to the filling thickness.
Caution:
◆ It is necessary to pay attention to the weight of the rolling machine and
use a construction machine that is suitable for the foundation condition;
◆ Determine the height of the filling soil based on the foundation
conditions, generally greater than or equal to 30 centimeters of the geo
grid;
background
- 8 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
