BENCH GRINDER PEDESTAL

- 2 -

Warning-To reduce the risk of injury, user must read instructions

manual carefully.

INSTRUCTIONS

Thank you for purchasing a VEVOR product. Manufactured to a high standard, this

product will, if used according to these instructions, and properly maintained, give

you years of trouble free performance.

Read the instruction manual.

IMPORTANT: please read these instructions carefully. note the safe operational

requirements,warnings & cautions. use the product correctly and with care for the

purpose for which it is intended. failure to do so may cause damage and/or

personal injury and will invalidate the warranty. keep these instructions safe for

future use.

1. Only use on firm, level, unobstructed surfaces which are capable of supporting

the bench grinder floor stand and bench grinder.

2. Ensure bench grinder floor stand is fixed to surface capable of supporting stand,

bench grinder and work piece.

3. Always use bench grinder floor stand in a well lit clean and dry place.

Make sure surface is firm under foot. preferably concrete.

4. Enlist help to place and remove the bench grinder from its working position.

5. Replace or repair any damaged parts using only the recommended

components. Unauthorized parts may pose a safety hazard and will void the

warranty.

6. Ensure the bench grinder floor stand remains dry at all times. Keep children

and unauthorized individuals away from the work area.

Ensure that the unit is properly and securely assembled before use.

WARNING! Failure to comply with these instructions may result in damage to the

stand or other property and/or personal injury.

- 3 -

WARNING! The warnings, cautions and instructions discussed in this instruction

manual cannot cover all possible conditions and situations that may occur. It must

be understood that common sense and caution are factors which cannot be built

into this product, but must be applied by the operator.

INTRODUCTION

Sturdy bench grinder stand with floor mounting holes for added security.

Heavy-duty cast iron base. Adjustable heights from 700mm to 900mm, a total of

five gears can be adjusted.Features accessory tray and two compartments for the

storage of grinding wheels. Power cable hook for safe storage of grinder power

cords. Compatible with the VOVER range of bench grinders, and also suitable for

other leading brands of bench grinders.

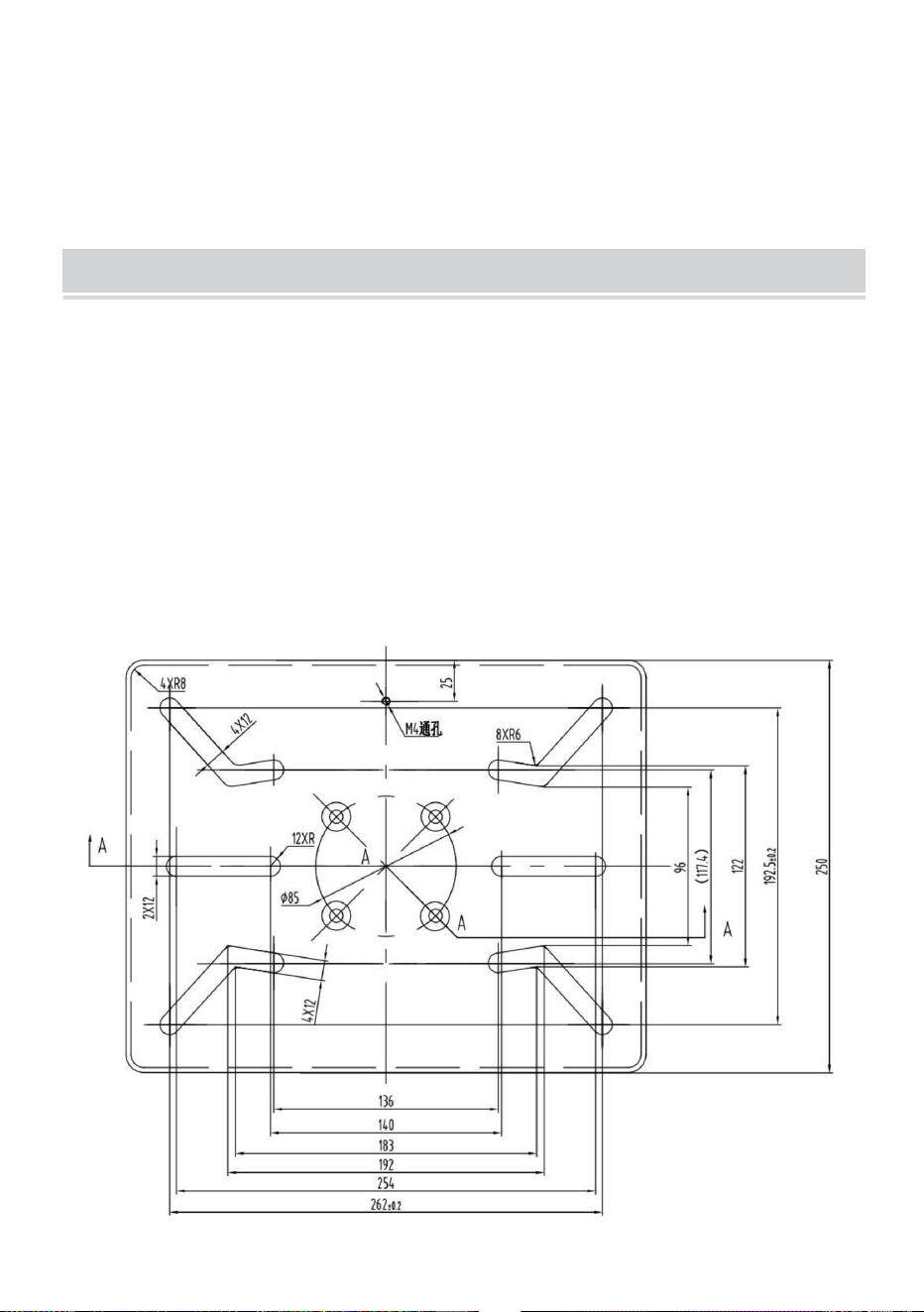

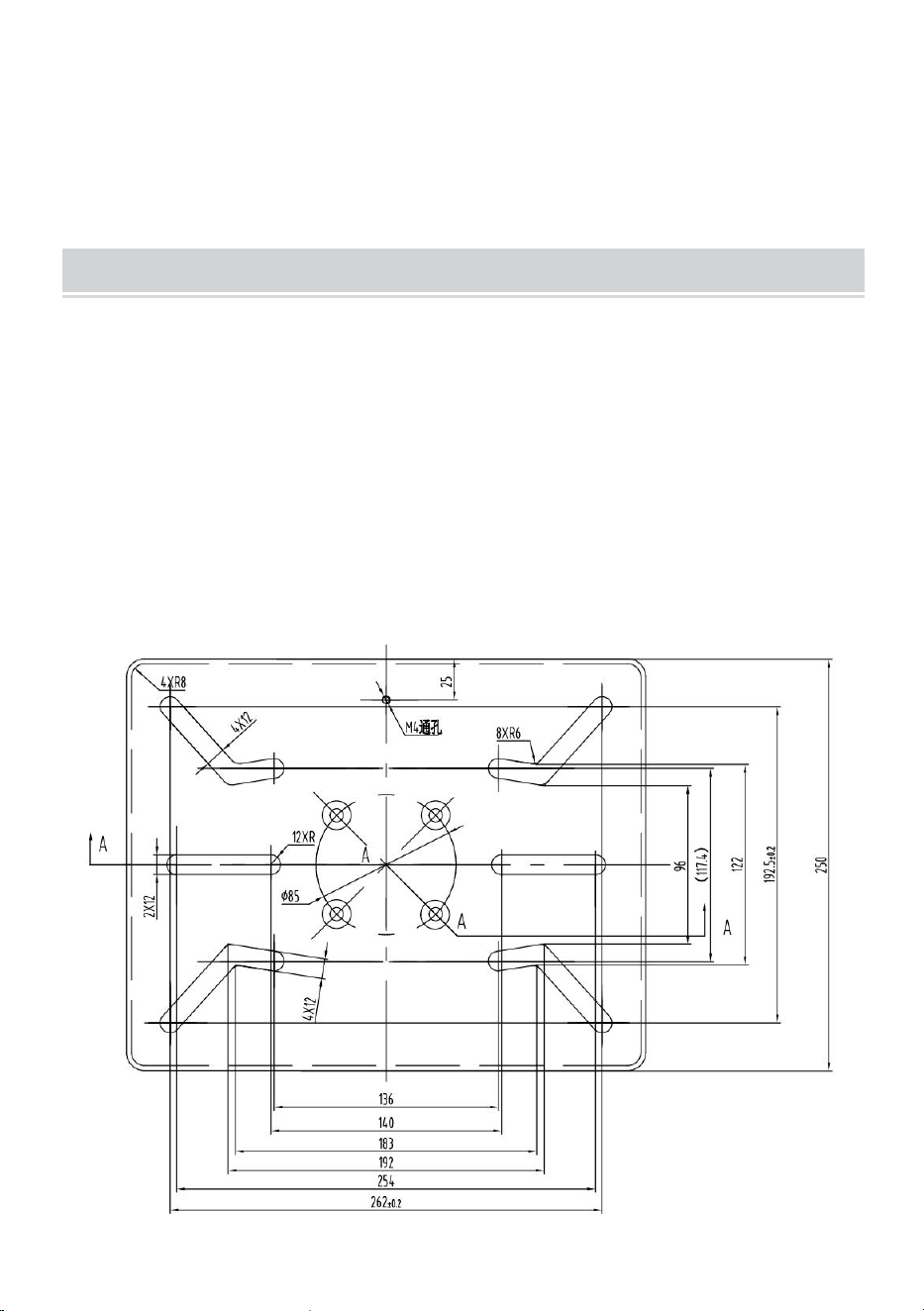

NOTE: Dimensions of the mesa mounting holes, Consumers can choose the

appropriate fixing hole position according to the installation size of the fixed

machine base.

- 4 -

ASSEMBLY

Numbers refer to attached parts list.

Before you begin, separate all parts and group by size and style. If any parts are

missing, contact your VEVOR stockist immediately.

NOTE: finger tighten nuts and bolts when assembling. Once assembled, use an

adjustable wrench to ensure all fixings are secure.

WARNING! This stand must be installed on solid level ground and in combination

with compatible bench grinders.

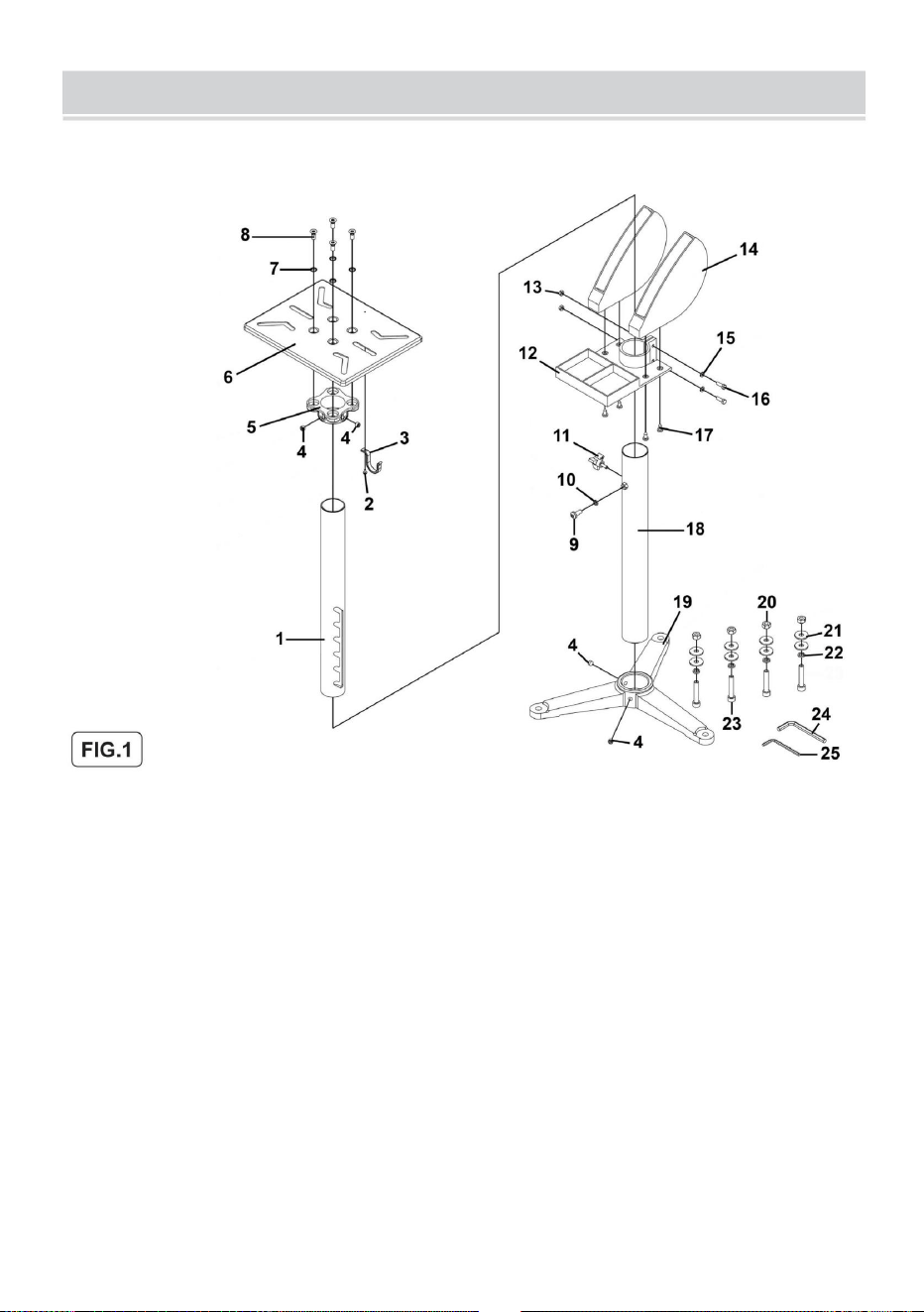

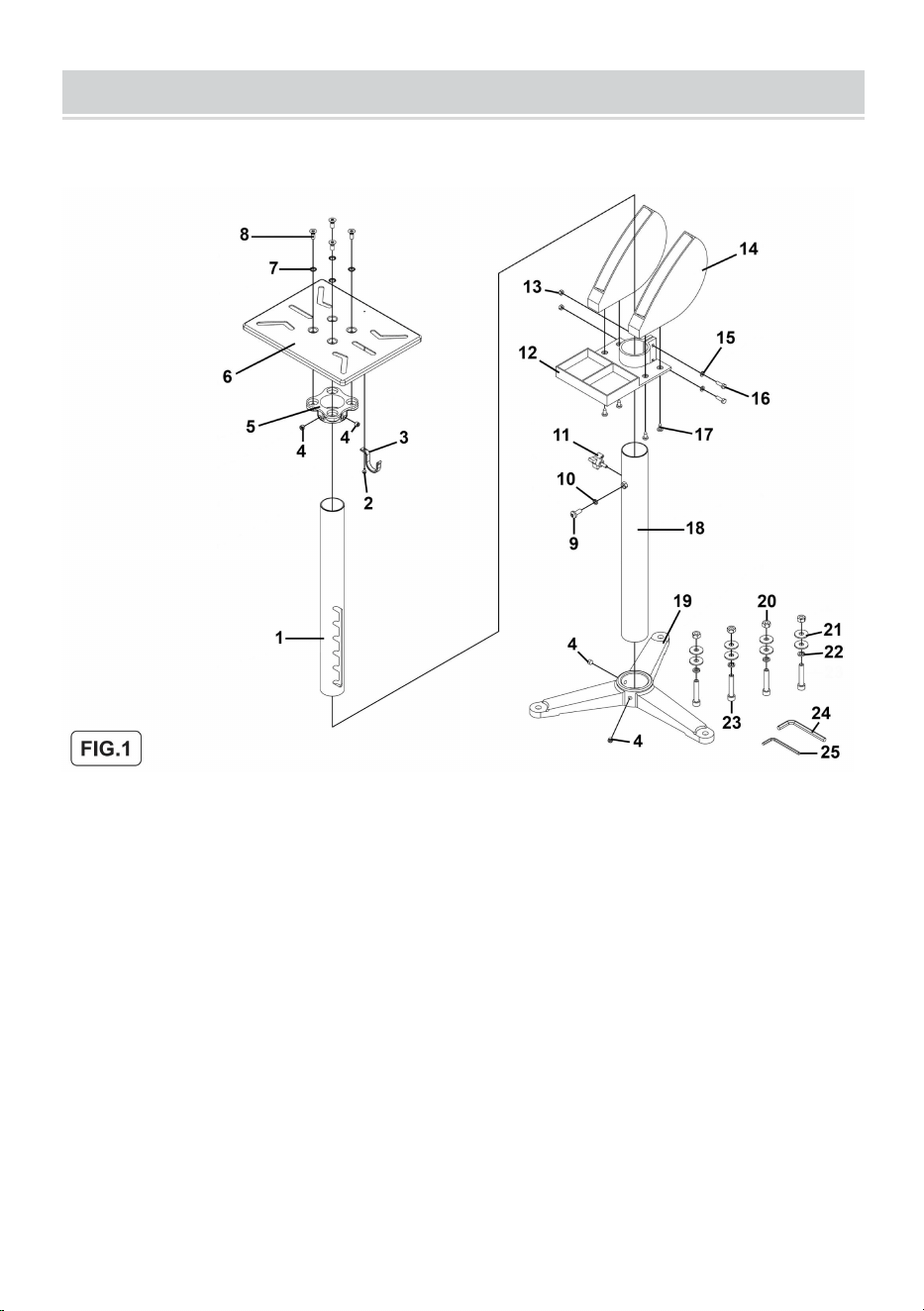

4.1. ASSEMBLING THE STAND (FIG.1)

4.1.1. Slide upright (18) into base (19) use grub screws M10 x 10 (4) to secure.

4.1.2. Attach grinding wheel storage compartment (14) to accessory tray (12)

using self-tapping screws ST6,3 x 16 (17). Slide completed unit over upright (18).

Use flat M6 zinc washer (15), hex head set screws M6 x 20 zinc (16), and steel

nuts M6 zinc (13) to attach.

- 5 -

4.1.3. ASSEMBLING THE TOP TRAY

4.1.4. Assemble top tray holding bracket (5) to top tray (6) using retaining washers

(7) and countersunk Phillips machine screw M8 x 20 zinc

(8). Slide unit over movable bracket arm (1) and secure using grub screws M10 ×

10 (4).

4.1.5. Attach storage hook (3) to top tray (6) using machine screw pan head

Phillips M4 x 8mm (2).

4.1.6. Slide the completed table assembly onto the upright (18) secure using knob,

adjustable threaded (11) and spring washer M8 zinc (10)

and machine screw pan head Phillips M8 x 20mm (single) (9).

4.2. SECURING A GRINDER

4.2.1. Make sure bench grinder stand is bolted down securely to the floor before

installing bench grinder to the top.

WARNING! To avoid injury, turn the grinder switch OFF and unplug from the

power source before mounting onto the stand.

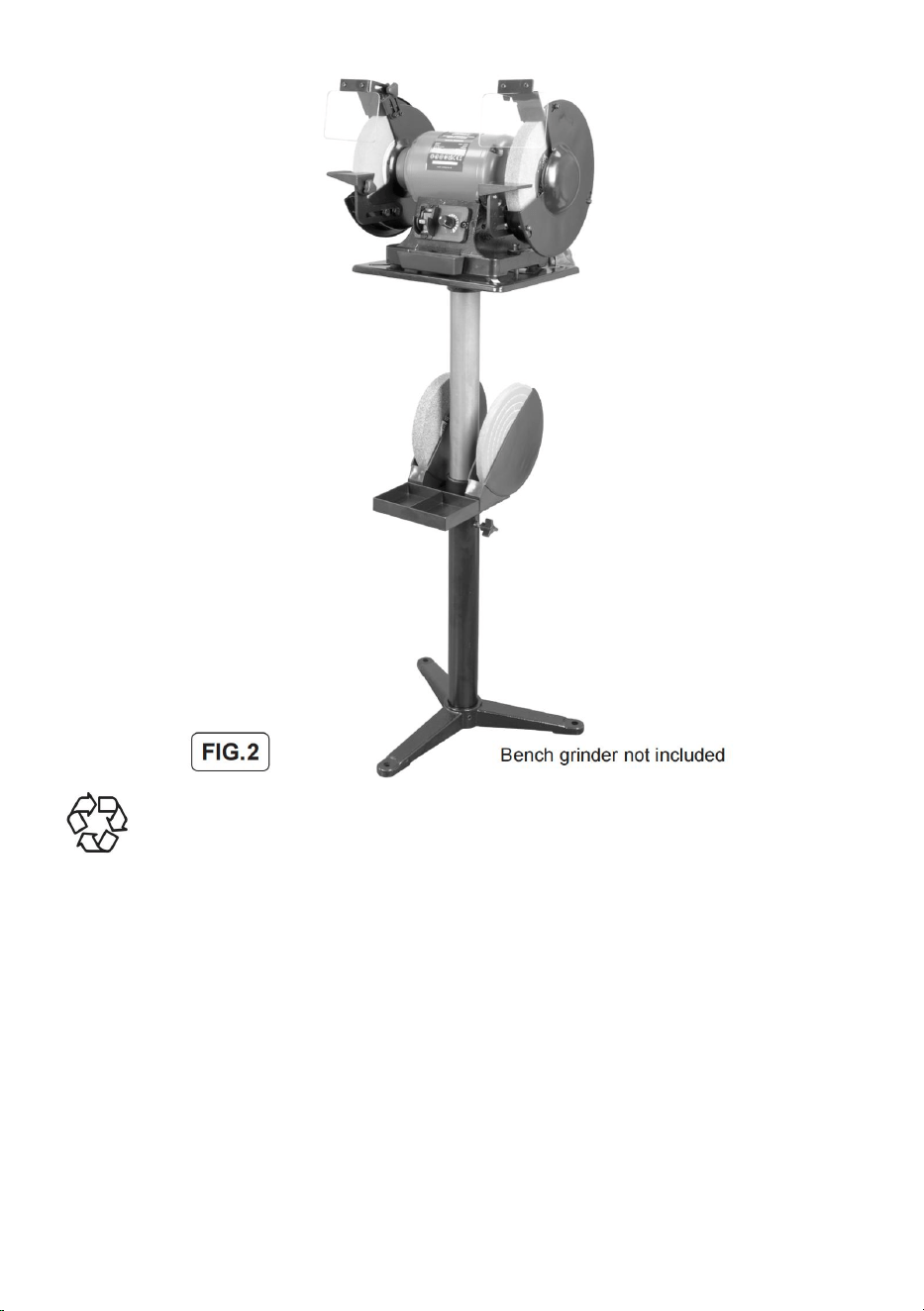

4.2.2. Mount grinder onto the grinder floor stand. See (fig.2).

- 6 -

ENVIRONMENT PROTECTION

Recycle unwanted materials instead of disposing of them as waste. All tools,

accessories and packaging should be sorted, taken to a recycling centre and

disposed of in a manner which is compatible with the environment. When the

product becomes completely unserviceable and requires disposal, drain any fluids

(if applicable) into approved

containers and dispose of the product and fluids according to local regulations.

Note: It is our policy to continually improve products and as such we reserve the

right to alter data, specifications and component parts without prior notice.

Important: No Liability is accepted for incorrect use of this product.

- 7 -

CARE & MAINTENANCE

1. Maintain the tool with care. A tool in good condition is efficient, easier to control

and will have fewer problems.

2. Inspect the tool components periodically. Repair or replace damaged or worn

components. Only use identical replacement parts when servicing.

3. Maintain the tool's labels and name plates. These carry important information. If

unreadable or missing, contact Princess Auto Ltd.

for replacements.

WARNING! Only qualified service personnel should repair the tool. An improperly

repaired tool may present a hazard to the user and/or others.

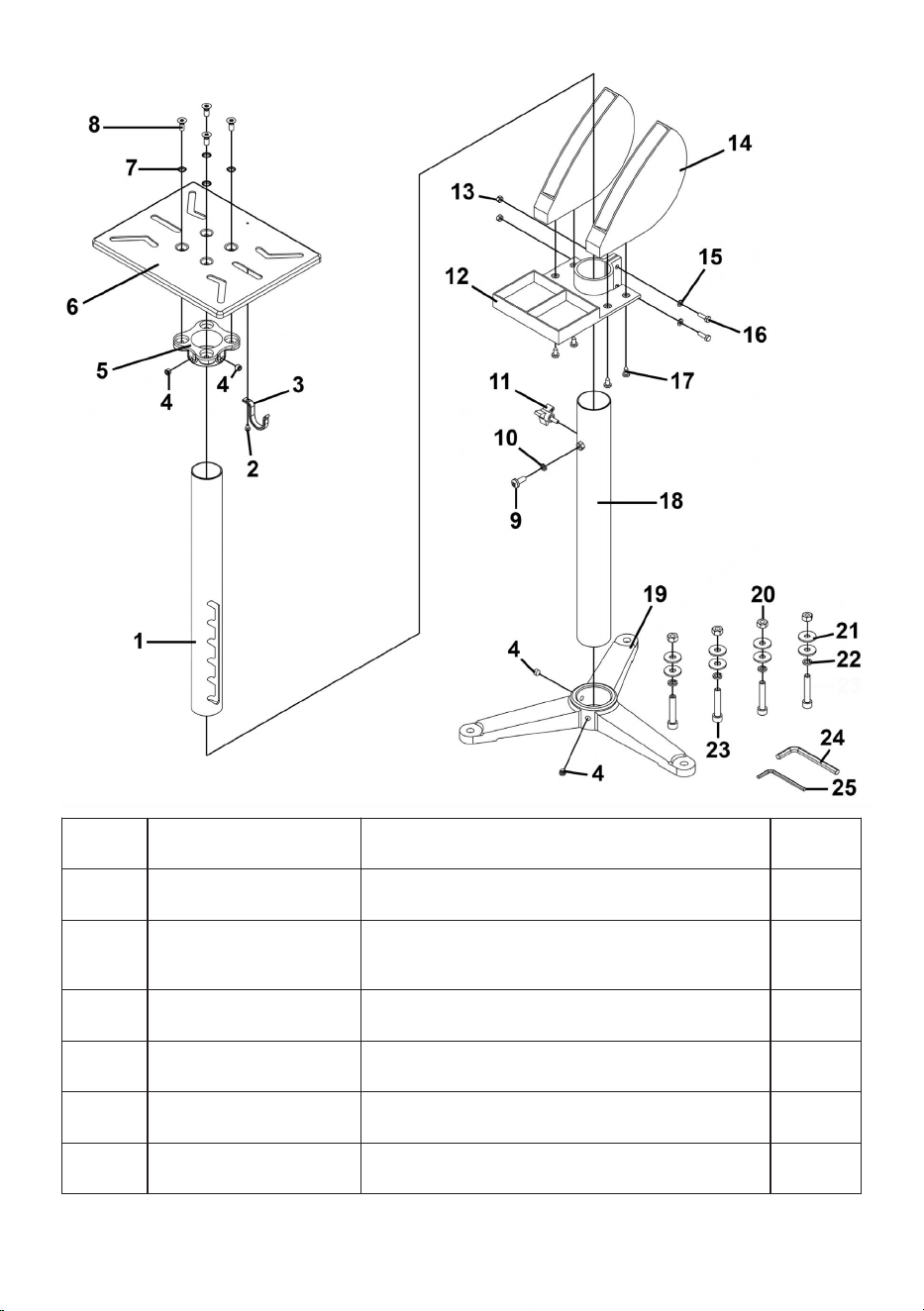

BREAKDOWN AND PARTS

- 8 -

Item

part No.

Description

Qty

BGST1 - 01

Movable Bracket Arm

MSP48.S

Machine screw pan Head phillips M4 X

8mm

BGST1 - 03

storage HooK

GSM1010 .S

Grub screw M10 X 10

BGST1 - 05

TOP Tray Holding Bracket

BGST1 - 06

TOP Tray

- 9 -

BGST1 - 07

Retaining washer

MSC820 .S

csk phillips Machine screw M8x20 zinc

MSP820 .S

Machine screw pan Head phillips

M8x20mm (single)

SWM8.S

spring washer M8zinc

BGST1 -11

knob, Adjustable Threaded

BGST1 -12

Accessory Tray

SN6 .S

steel Nut M6 zinc

BGST1 -14

Grinding wheel storage compartment

FWM6 .S

Flat washer M6 zinc

SS620 .S

Hex Head set screw M6 X 20 zinc

BGST1 -17

self-Tapping screw ST6 . 3 x 16

BGST1 -18

upright

BGST1 -19

Base

SN10 .S

steel Nut M10 zinc

FWM10 . S

Flat washer M10 zinc

SWM10 .S

spring washer M10 zinc

SCB1055 .S

socket cap Bolt M10 x 55mm

BGST1 -24

Hex key8mm

BGST1 -25

Hex key 5mm

- 10 -

SPECIFICATIONS

Model

GS-E

Color

Black

Adjustable height

700-900mm

The steel table size

315*254mm

Applicable size of grinding machines:

125-250mm

Other functions

A tank for the grinding wheel ,

A water tank.

Net weight

7.45kg

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support
