Black+Decker BLCS78E1 Cordless Brushless Circular Saw Kit User Manual

INSTRUCTION MANUAL

MODE D’EMPLOI

MANUAL DE INSTRUCCIONES

Please read before returning this product for anyreason.

Àlire avant de retourner ce produit pour quelque raison que cesoit.

Lea el manual antes de devolver este producto por cualquiermotivo.

BLCS78

Cordless Brushless Circular Saw

Scie circulaire sans fil à moteur sans balais

Sierra circular inalámbrica sin escobillas

Définitions : symboles et termes

d'alarmes sécurité

Ces guides d'utilisation utilisent les

symboles et termes d'alarmes sécurité

suivants pour vous prévenir de

situations dangereuses et de risques de

dommages corporels ou matériels.



DANGER: indique une situation

dangereuse imminente qui, si elle n’est

pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique

une situation potentiellement

dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des

blessuresgraves.



ATTENTION: indique une situation

potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique

un message propre à la sécurité.

AVIS : indique une pratique ne

posant aucun risque de dommages

corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser

des risques de dommages matériels.

Definiciones: Símbolos y

Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza

los siguientes símbolos y palabras de

alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de

lesiones corporales o daños materiales.



PELIGRO: Indica una situación

de peligro inminente que, si no

se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una

situación de peligro potencial que, si no

se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación

de peligro potencial que, si no se evita,

posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) Indica un

mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no

relacionada a lesiones corporales

que de no evitarse puede resultar en

daños a lapropiedad.

Definitions: Safety Alert Symbols

and Words

This instruction manual uses the

following safety alert symbols and

words to alert you to hazardous

situations and your risk of personal

injury or property damage.



DANGER: Indicates an imminently

hazardous situation which, if not

avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a

safety related message.

NOTICE: Indicates a practice

not related to personal injury

which, if not avoided, may result in

propertydamage.

AVERTISSEMENT: lire tous les

avertissements de sécurité, les

instructions, les illustrations

et les caractéristiques de ce

manuel, y compris les sections

sur les piles et les chargeurs fournies

dans un manuel d’origine de l’outil

ou dans le manuel séparé sur les

piles et les chargeurs. Les manuels

peuvent être obtenus en contactant le

service à la clientèle. Le fait de ne pas

suivre les avertissements et les

instructions peut entraîner un choc

électrique, un incendie et/ou des

blessures graves.

ADVERTENCIA: Lea todas las

advertencias de seguridad,

instrucciones, ilustraciones y

especificaciones de este

manual, incluyendo las

secciones sobre la batería y el

cargador proporcionadas en un

manual original de la herramienta o

en el manual de Baterías y

Cargadores por separado. Los

manuales se pueden obtener poniéndose

en contacto con el Servicio de atención

al cliente. La falla en seguir las

advertencias e instrucciones puede

resultar en descarga eléctrica, incendio

y/o lesiones serias.

WARNING: Read all safety

warnings, instructions,

illustrations, and

specifications in this manual,

including the battery and

charger sections provided in an

original tool manual or the separate

Batteries and Chargers manual.

Manuals can be obtained by contacting

Customer Service. Failure to follow the

warnings and instructions may result in

electric shock, fire and/or serious injury.

English (original instructions) 5

Français (traduction de la notice d’instructions originale) 11

Español (traducido de las instrucciones originales) 18

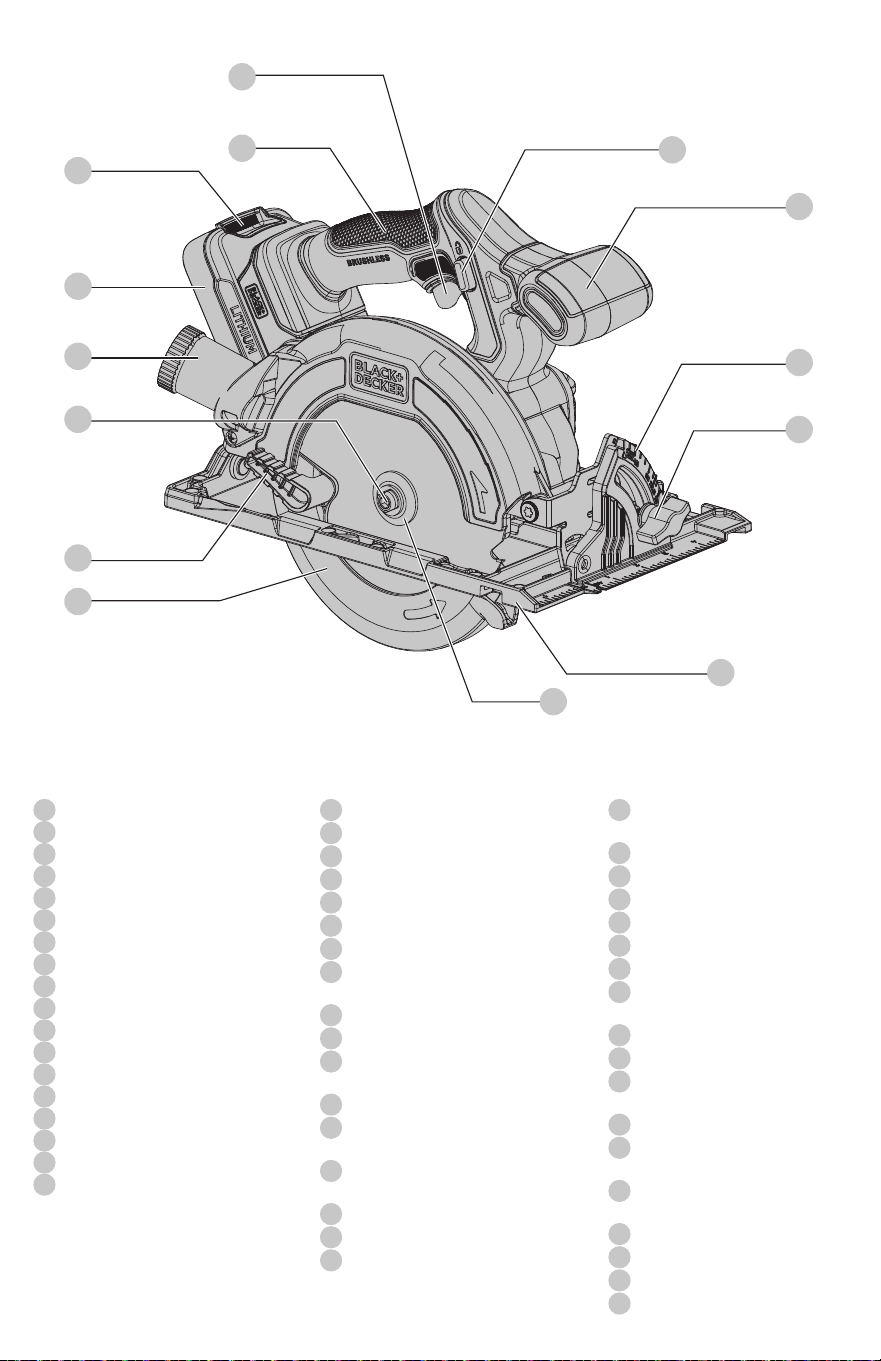

Fig. A

On/off switch

Lock‑off button

Main handle

Secondary handle

Shoe

Saw blade (Fig. C)

Lower blade guard

Lower guard retracting lever

Bevel adjustment lever

Bevel angle scale

Outer blade clamp washer

Blade retaining bolt

Depth adjustment lever (Fig. H)

Spindle lock button (Fig. C)

Battery pack

Battery release button

Hex wrench (Fig. C)

Dust extraction port

Interrupteur marche/arrêt

Bouton de déverrouillage

Poignée principale

Poignée secondaire

Sabot

Lame de scie (Fig. C)

Protection inférieure de la lame

Levier de rétraction du

protecteur inférieur

Levier de réglage du biseau

Échelle d’angle de biseau

Rondelle de serrage de lame

extérieure

Boulon de retenue de lame

Levier d’ajustement de la

profondeur(Fig. H)

Bouton de verrouillage de la

tige (Fig. C)

Bloc‑piles

Bouton de libération de la pile

Clé hexagonale (Fig. C)

Interruptor On/off (Encendido/

Apagado)

Botón de bloqueo de apagado

Manija principal

Manija secundaria

Zapata

Cuchilla de sierra (Fig.C)

Protección de cuchilla inferior

Palanca retráctil de protección

inferior

Palanca de ajuste de bisel

Escala de ángulo de bisel

Arandela de sujeción de cuchilla

exterior

Perno de retención de cuchilla

Palanca de ajuste de

profundidad(Fig.H)

Botón de bloqueo de husillo

(Fig. C)

Paquete de batería

Botón de liberación de batería

Llave hexagonal (Fig.C)

Puerto de extracción de polvo

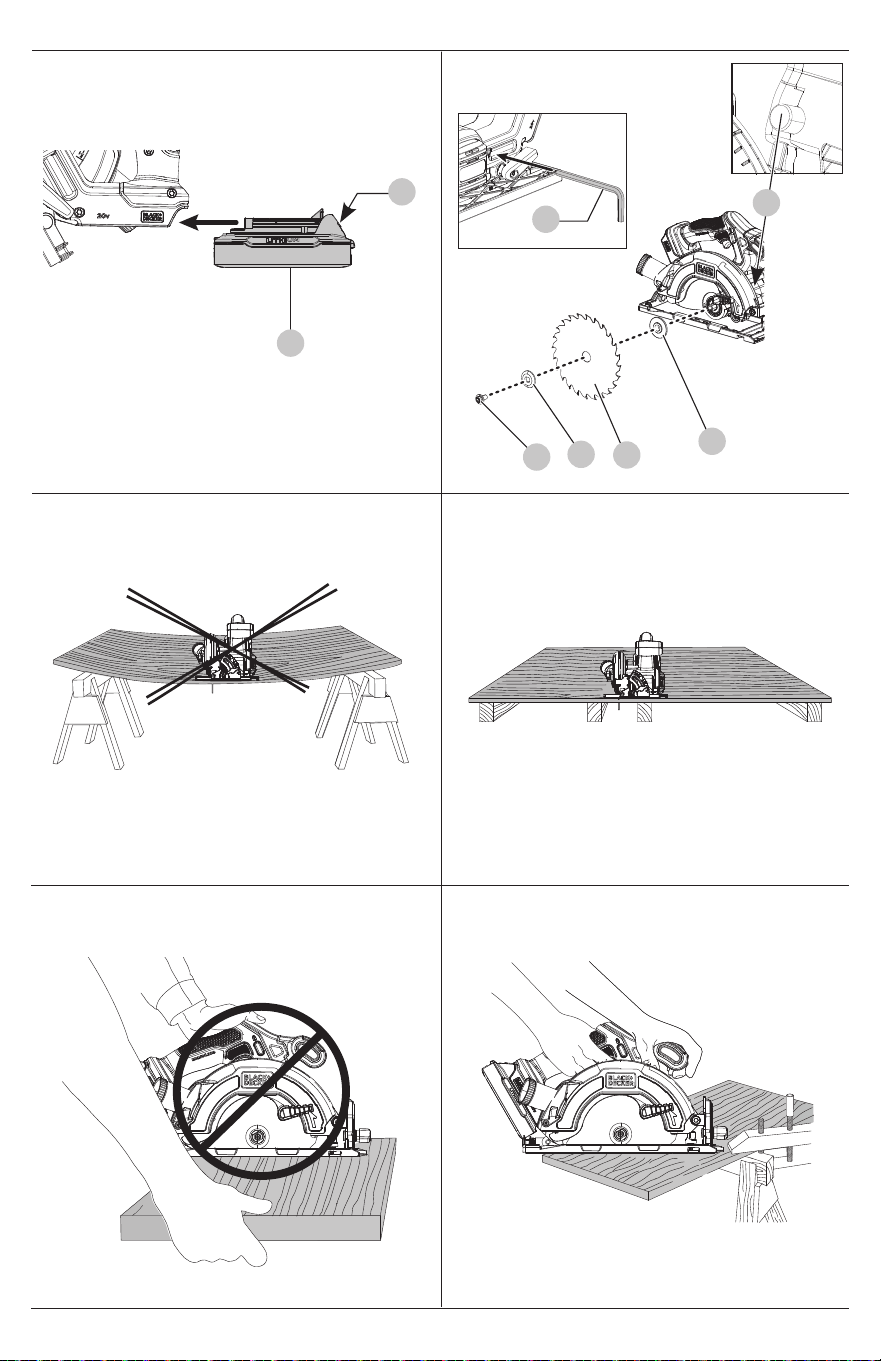

Fig. B

Fig. C

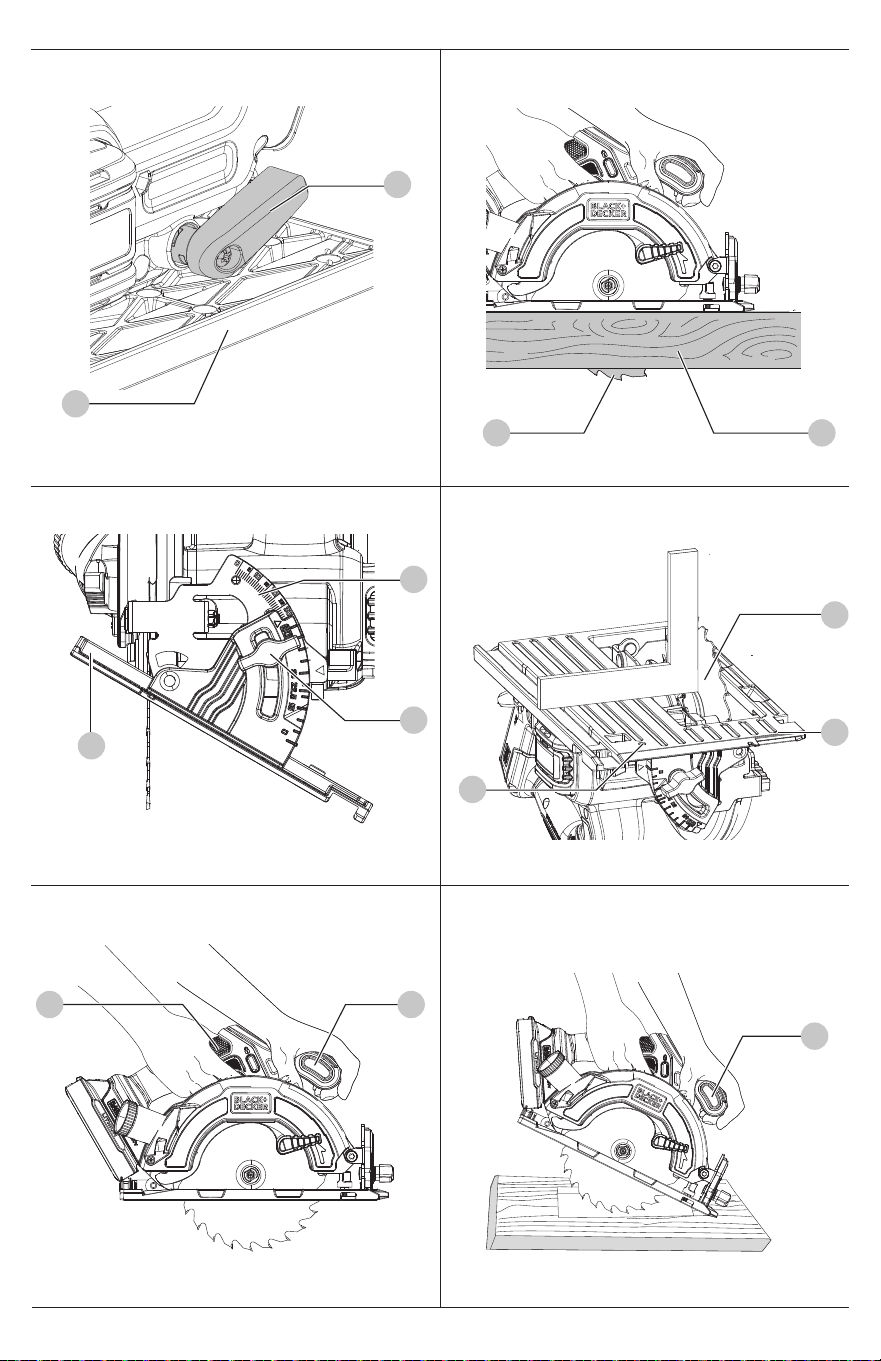

Fig. D Fig. E

Fig. F Fig. G

Fig. I

Fig. J

Fig. K

Fig. L Fig. M

Fig. H

19 20

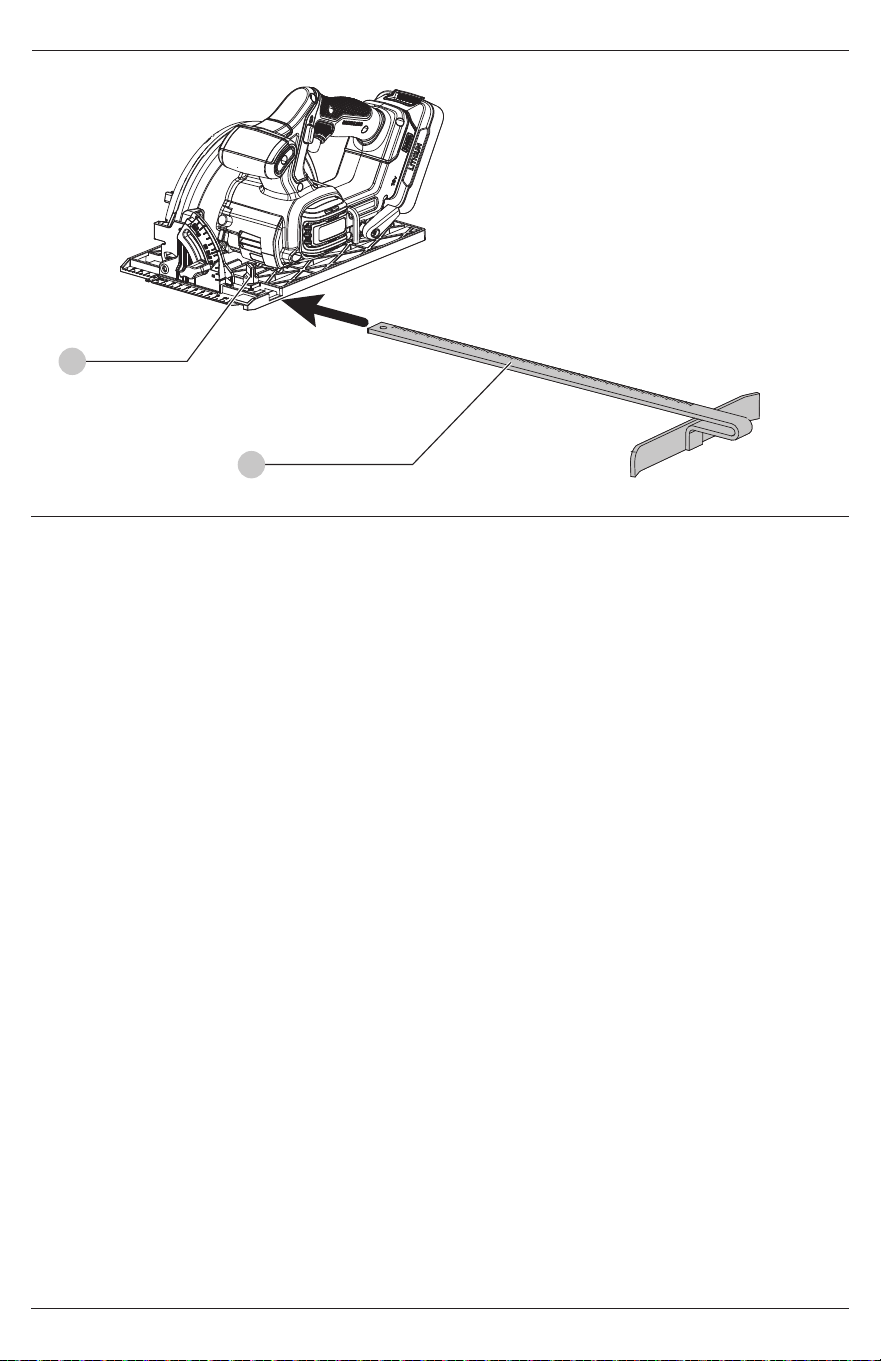

Fig. N

English

influence of drugs, alcohol or medication. A moment of

inattention while operating power tools may result in serious

personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust mask,

non‑skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personalinjuries.

c ) Prevent unintentional starting. Ensure the switch is in

the off‑position before connecting to power source and/

or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energizing power

tools that have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personalinjury.

e ) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool in

unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from moving

parts. Loose clothes, jewelry or long hair can be caught in

movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool

safety principles. A careless action can cause severe injury

within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do the

job better and safer at the rate for which it wasdesigned.

b ) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled with

the switch is dangerous and must berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the

power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power toolaccidentally.

d ) Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power tools

are dangerous in the hands of untrainedusers.

e ) Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

of parts and any other condition that may affect the

power tool’s operation. If damaged, have the power tool

repaired before use. Many accidents are caused by poorly

maintained powertools.

f ) Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and

are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this power

tool. Failure to follow all instructions listed below may result in

electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FORFUTUREREFERENCE.

The term "power tool" in the warnings refers to your mains‑operated

(corded) power tool or battery‑operated (cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

orfumes.

c ) Keep children and bystanders away while operating a

power tool. Distractions can cause you to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter

plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your

body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter (GFCI)

protected supply. Use of a GFCI reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not

use a power tool while you are tired or under the

Intended Use

This circular saw is designed for do‑it‑yourself, wood‑cutting

applications.



WARNING: Do not cut any metals, masonry, glass, tile or

plastic with this saw. A dull blade will cause slow, inefficient

cutting overload on the saw motor, excessive splintering, and

could increase the possibility ofkickback.

• DO NOT use any abrasivewheels.

• Use only blades designed for wood cutting

• DO NOT use under wet conditions or in the presence of

flammable liquids orgases.

• DO NOT let children come in contact with thetool.

Supervision is required when inexperienced users operate

thetool.

English (original instructions)

English

Further Safety Instructions for All Saws

Kickback Causes and Related Warnings:

• Kickback is a sudden reaction to a pinched, jammed or

misaligned saw blade, causing an uncontrolled saw to lift up

and out of the workpiece toward the operator;

• When the blade is pinched or jammed tightly by the kerf

closing down, the blade stalls and the motor reaction drives the

unit rapidly back toward the operator;

• If the blade becomes twisted or misaligned in the cut, the

teeth at the back edge of the blade can dig into the top surface

of the wood causing the blade to climb out of the kerf and

jump back toward theoperator.

Kickback is the result of saw misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip with both hands on the saw and

position your arms to resist kickback forces. Position

your body to either side of the blade, but not in line with

the blade. Kickback could cause the saw to jump backwards,

but kickback forces can be controlled by the operator, if proper

precautions aretaken.

b ) When blade is binding, or when interrupting a cut

for any reason, release the trigger and hold the saw

motionless in the material until the blade comes to a

complete stop. Never attempt to remove the saw from

the work or pull the saw backward while the blade is

in motion or kickback may occur. Investigate and take

corrective actions to eliminate the cause of bladebinding.

c ) When restarting a saw in the workpiece, center the

saw blade in the kerf so that saw teeth are not engaged

into the material. If a saw blade binds, it may walk up or

kickback from the workpiece as the saw isrestarted.

d ) Support large panels to minimize the risk of blade

pinching and kickback. Large panels tend to sag under

their own weight. Supports must be placed under the

panel on both sides, near the line of cut and fnear the edge of

thepanel.

e ) Do not use dull or damaged blades. Unsharpened or

improperly set blades produce narrow kerf causing excessive

friction, blade binding andkickback.

f ) Blade depth and bevel adjusting locking levers

must be tight and secure before making the cut. If

blade adjustment shifts while cutting, it may cause binding

andkickback.

g ) Use extra caution when sawing into existing walls or

other blind areas. The protruding blade may cut objects

that can cause kickback.

h ) After completing the cut release the

triggerimmediately.

also make exposed metal parts of the power tool "live" and

could give the operator an electricshock.

f ) When ripping, always use a rip fence or straight edge

guide. This improves the accuracy of cut and reduces the

chance of bladebinding.

g ) Always use blades with correct size and shape

(diamond versus round) of arbor holes. Blades that do not

match the mounting hardware of the saw will run off‑center,

causing loss ofcontrol.

h ) Never use damaged or incorrect blade washers or

bolt. The blade washers and bolt were specially designed for

your saw, for optimum performance and safety ofoperation.

i ) DO NOT wear loose fitting gloves or gloves withfingers.

Safety Instructions for All Saws

CuttingProcedures

a ) DANGER: Keep hands away from cutting area and

the blade. Keep your second hand on auxiliary handle. If

both hands are holding the saw, they cannot be cut by theblade.

b ) Do not reach underneath the workpiece. The guard

cannot protect you from the blade below theworkpiece.

c ) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth should be

visible below theworkpiece.

d ) Never hold the workpiece in your hands or across

your leg while cutting. Secure the workpiece to a stable

platform. It is important to support the work properly to

minimize body exposure, blade binding, or loss ofcontrol.

e ) Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting tool

may contact hidden wiring. Contact with a "live" wire will

Use of the power tool for operations different from those

intended could result in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the tool

in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another

batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may create a

risk of injury andfire.

c ) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or afire.

d ) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the battery may cause

irritation orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to fire or excessive

temperature. Exposure to fire or temperature above 265°F

(130°C) may causeexplosion.

g ) Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage the

battery and increase the risk offire.

6) Service

a ) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool ismaintained.

b ) Never service damaged battery packs. Service of

battery packs should only be performed by the manufacturer or

authorized serviceproviders.

English

Attaching and Removing the Blade (Fig. A–C)

1. Rotate (clockwise) the lower guard retracting lever

8

to retract the lower blade guard

7

and disassemble inner

clamp washer

22

, saw blade

6

, and outer blade clamp

washer

11

as shown in Fig.C.

2. Depress the spindle lock button

14

while turning the

blade retaining bolt

12

with the hex wrench

17

until the

blade lock engages and the blade stopsrotating.

3. Tighten the blade retaining bolt securely with the

hexwrench.

nOTE: Hex wrench is stored on the saw as shown in Fig.C.

nOTE: Bolt has a right‑handed thread. To loosen, turn

counterclockwise. To tighten, turnclockwise.

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V .......................... volts

Hz ........................hertz

min ...................... minutes

or DC ......direct current

....................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per minute

RPM ....................

revolutions per minute

sfpm ...................

surface feet per minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square inch

......................earthing terminal

.....................safety alert symbol

...................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

.....................

read all documentation

.....................

do not expose to rain

lay on the skin may promote absorption of harmfulchemicals.

Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to the

operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body is unstable and may lead to

loss of control andinjury.

• Air vents often cover moving parts and should be avoided.

Loose clothes, jewelry or long hair can be caught in movingparts.



CAUTION: When not in use, place tool on its side on a

stable surface where it will not cause a tripping or falling

hazard. Some tools with large battery packs will stand upright

on the battery pack but may be easily knockedover.

Additional Safety Information



WARNING: Never modify the power tool or any part of it.

Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains

chemicals known to the State of California to cause cancer,

birth defects or other reproductive harm. Some examples of

these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Wear protective clothing and wash exposed areas with

soap and water. Allowing dust to get into your mouth, eyes, or

Additional Safety Instructions for Circular Saws

• Do not use blades of larger or smaller diameter than

recommended. For the proper blade rating refer to the

CUTTing sPECiFiCATiOns section. Use only the blades

specified in thismanual.

• Use only saw blades that are marked with a speed

equal or higher than the speed marked on thetool.

• Avoid overheating the bladetips.

Lower Guard Function Safety Instructions

a ) Check the lower guard for proper closing before each

use. Do not operate the saw if lower guard does not

move freely and close instantly. Never clamp or tie the

lower guard into the open position. If saw is accidentally

dropped, lower guard may be bent. Raise the lower guard with

the retracting handle and make sure it moves freely and does

not touch the blade or any other part, in all angles and depths

ofcut.

b ) Check the operation of the lower guard spring. If the

guard and the spring are not operating properly, they

must be serviced before use. Lower guard may operate

sluggishly due to damaged parts, gummy deposits, or a

build‑up ofdebris.

c ) The lower guard may be retracted manually only for

special cuts such as “plunge cuts” and “compound cuts.”

Raise the lower guard by the retracting handle and as

soon as blade enters the material, the lower guard must

be released. For all other sawing, the lower guard should

operateautomatically.

d ) Always observe that the lower guard is covering

the blade before placing saw down on bench or floor.

An unprotected, coasting blade will cause the saw to walk

backwards, cutting whatever is in its path. Be aware of the time

it takes for the blade to stop after switch isreleased.

English

Lower Blade Guard (Fig. A, L)



WARNING: Laceration hazard. The lower blade guard

7

is a safety feature which reduces the risk of serious personal

injury. Never use the saw if the lower guard is missing,

damaged, mis‑assembled or not working properly. Do

not rely on the lower blade guard to protect you under all

circumstances. Your safety depends on following all warnings

and precautions as well as proper operation of the saw. Check

lower guard for proper closing before each use as outlined

in Further safety instructions for All saws. If the lower

blade guard is missing or not working properly, have the saw

serviced before using. To assure product safety and reliability,

repair, maintenance and adjustment should be performed

Automatic Electric Brake

Your saw is equipped with an electric blade brake which

stops the saw blade within 1–2 seconds of trigger release.

This is automatic and requires noadjustment.

CUTTING SPECIFICATIONS

Bevel angle 0 ° and 50°

Blade size 6 1/2" (165 mm)

Max cut depth, 45 ° bevel 1 4/7" (40 mm)

Max cut depth, 0 ° bevel 2 1/16" (55 mm)

RPM no load 4300

Arbor diameter 5/8" (15.8 mm)

On/Off Switch (Fig. A)

Saw is equipped with a switch lock‑off feature to prevent

unintentionaloperation.

1. To operate the tool, press in on the lock‑off button

2

from either side of the saw and hold it in as you depress the

on/off switch

1

2. After you have depressed the on/off switch and the tool is

running, release the lock‑off button. The tool will continue to

run as long as the on/off switch isdepressed.

3. To turn the tool off, release the on/offswitch.

nOTE: This tool has no provision for locking the tool on, and

the switch should never be locked on by any othermeans.

Proper Hand Position (Fig. L)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a suddenreaction.

Proper hand position requires one hand on the main

handle

3

and one hand on the secondary handle

4

Installing and Removing the Battery Pack (Fig. B)

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

15

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide

it into the handle until the battery pack is firmly seated in the

tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the battery

release button

16

and firmly pull the battery pack out of the

tool handle. Insert it into the charger.

nOTE: For best results, use a 2.5 ah batterypack.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/installing

attachments or accessories. An accidental start‑up can

causeinjury.

Shoe Adjustment for 90 ° Cuts (Fig. A, K)

The shoe

5

has been set by the factory to assure that the

blade is perpendicular to the shoe at 0° bevelsetting.

If realignment is needed:

1. Adjust the saw to 0°bevel.

2. Rotate (clockwise) the lower guard retracting lever

8

retract the lower blade guard

7

3. Loosen (counterclockwise) the bevel adjustment lever

9

Place a square against the blade

6

and shoe

5

to adjust the

90°setting.

4. Turn the calibration screw

21

with a T15 driver bit or

3mm hex key so that the shoe will stop at the properangle.

5. Confirm the accuracy of the setting by checking the

squareness of an actual cut on a scrap piece ofmaterial.

Bevel Angle Adjustment (Fig. J)

This tool can be set to bevel angles between 0° and 50°.

1. Loosen (counterclockwise) the bevel adjustment lever

9

to unlock the saw shoe

5

2. Move the saw shoe into the desired position corresponding

with the bevel angle markings on thebevel angle scale

10

3. Tighten (clockwise) the bevel adjustment lever to lock the

saw shoe inplace.

4. Confirm the accuracy of the setting by checking the bevel

angle of an actual cut on a scrap piece ofmaterial.

Cutting Depth Adjustment (Fig. H, I)

The depth of cut should be set according to the thickness of

theworkpiece.

1. Loosen the depth adjustment lever

13

to unlock the saw

shoe

5

2. Align the saw shoe with the desired depth of cut

indicated on the scale markings on the depthstrap.

3. Set depth adjustment of saw such that one tooth

19

of the

blade projects below the workpiece

20

as shown in Fig.I.

4. Tighten the depth adjustment lever to lock the saw shoe

inplace.

Supporting Large Panels/Securing Workpiece

(Fig. D–G)

Support large panels to minimize the risk of blade pinching

and kickback. Large panels tend to sag under their own

weight as shown in Fig.D.

Supports must be placed under the panel on both sides, near

the line of cut and near the edge of the panel (Fig.E).



WARNING: To reduce the risk of injury, never hold the piece

being cut with your hands or lay it across your leg (Fig.F).

Secure the workpiece to a stable platform as shown in Fig.G.

It is important to support the work properly to minimize

body exposure, blade binding, or loss ofcontrol.

nOTE: Never engage the spindle lock while the saw is

running, or engage in an effort to stop the tool. Never

turn the tool on while the spindle lock is engaged. Serious

damage to your saw willresult.

English

Accessories



WARNING: Since accessories, other than those offered by

BLACK+DECKER, have not been tested with this product, use

of such accessories with this product could be hazardous. To

reduce the risk of injury, only BLACK+DECKER‑recommended

accessories should be used with thisproduct.

Recommended accessories for use with your product

are available at extra cost from your local dealer or

authorized service center. If you need assistance in locating

any accessory, please contact BLACK+DECKER. Call

1‑800‑544‑6986.

MAINTENANCE



WARNING: To reduce the risk of serious personal injury,

turn unit off and remove the battery pack before making

any adjustments or removing/installing attachments or

accessories. An accidental start‑up can causeinjury.

Your BLACK+DECKER power tool has been designed

to operate over a long period of time with minimum

maintenance. Continuous satisfactory operation depends

upon proper tool care and regularcleaning.

Ripping (Fig. C, N)

Ripping is the process of cutting wider boards into

narrower strips – cutting grain lengthwise. Hand guiding

is more difficult for this type of sawing and the use of a

BLACK+DECKER rip fence is recommended. A rip guide is

available at extra cost from your local dealer or authorized

servicecenter.

installing the Rip Fence (soldseparately)

You can install a rip fence

23

on your circular saw by

loosening the rip fence locking screw

24

with the included hex

wrench

17

and inserting the rip fence as shown in Fig.N.

When the rip fence is at the desired position, use the hex

wrench to tighten the rip fence locking screw, locking it

inplace.

A pocket cut is one that is made when the edge of the

material does not push the lower guard open, but the

bottom edge of the rotating blade cuts into the middle of

thematerial.

1. Adjust the shoe

5

so the blade cuts at desireddepth.

2. Tilt the saw forward and rest front of the shoe on material

to becut.

3. Using the retracting lever, retract lower blade guard to an

upward position. Lower rear of shoe until blade teeth almost

touch cuttingline.

4. Release the blade guard (its contact with the work

will keep it in position to open freely as you start the cut).

Remove hand from guard lever and firmly grip secondary

handle

4

, as shown in Fig. M. Position your body and arm to

allow you to resist kickback if itoccurs.

5. Make sure blade is not in contact with cutting surface

before startingsaw.

6. Start the motor, allow saw to come to full speed, and

then gradually lower the saw until its shoe rests flat on the

material to be cut. Advance saw along the cutting line until

cut iscompleted.

7. Release trigger and allow blade to stop completely before

withdrawing the blade from thematerial.

8. When starting each new cut, repeat asabove.

Pocket Cutting (Fig. A, M)



WARNING: Never tie the blade guard in a raised position.

Never move the saw backwards when pocket cutting. This may

cause the unit to raise up off the work surface which could

causeinjury.

General Cuts (Fig. A)



WARNING: To reduce the risk of injury, remove the battery,

and follow all assembly, adjustment and set upinstructions.

Make sure lower guard operates. Select the proper blade for

the material to becut.

• Measure and mark work forcutting.

• Support and secure work properly (refer to Supporting

Large Panels/SecuringWorkpiece).

• Use appropriate and required safety equipment (refer to

Additional SafetyInformation).

• Secure and maintain work area (refer to Safety

Instructions for AllSaws).

• With battery

15

inserted, make sure on/off switch

1

turns

saw on andoff.

Sawing



WARNING: To reduce the risk of serious personal injury,

always hold the tool with bothhands.

• Keep your body positioned to either side of the blade, but

not in line with the saw blade. Kickback could cause the saw

to jump backwards. Refer to Further Safety Instructions for

All Saws and Kickback Causes and RelatedWarnings.

• Let the blade run freely for a few seconds before starting

thecut.

• Apply only a gentle pressure to the tool while performing

thecut.

• Work with the shoe pressed against theworkpiece.

Hints for Optimum Use

• As some splintering along the line of cut on the top side

of the workpiece cannot be avoided, cut on the side where

splintering isacceptable.

• Where splintering is to be minimized, e.g., when cutting

laminates, clamp a piece of plywood onto the top of

theworkpiece.

Blade Selection

Your circular saw is designed for use with 61/2" (165 mm)

diameter blades that have a 5/8" (15.8mm) diameter bore.

Use only saw blades that are marked with a speed equal or

higher than the speed marked on thetool. DO NOT use any

abrasive or dry diamondwheels.

by an authorized service center or other qualified service

organization, always using identical replacementparts.



WARNING: To minimize the risk of eye injury, always use

eye protection. Carbide is a hard but brittle material. Foreign

objects in the workpiece such as wire or nails can cause tips

to crack or break. Only operate saw when proper saw blade

guard is in place. Mount blade securely in proper rotation

before using, and always use a clean, sharpblade.



WARNING: To reduce the risk of injury, It is important to

support the work properly and to hold the saw firmly to prevent

loss of control which could cause personal injury.

Fig. L illustrates typical handsupport.



WARNING: To reduce the risk of serious personal injury,

read, understand and follow all important safety warnings and

instructions prior to usingtool.

English

Thank you for your purchase. Register your product now for:

• ADDiTiOnAl 3‑YEAR liMiTED WARRAnTY: Registering

within 30days of purchase will activate your additional

warranty for this product (proof of purchase required).

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is a

problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an insurance

loss, such as fire, flood or theft, your registration of ownership

will serve as your proof ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification is

required under the Federal Consumer SafetyAct.

Quebec Disclosure

We do not guarantee the availability of replacement parts,

repair services or information necessary to maintain or repair

products subject to and under the meaning of the Quebec

Consumer Protection Act, as amended by Bill29.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETYand RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should be

performed by a factory service center or an authorized service

center. Always use identical replacementparts.

Cleaning



WARNING: Blo

w dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk of eye

injury, always wear ANSI Z87.1 approved eye protection when

perform

ing thisprocedure.



WARNING: Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These chemicals

may weaken the plastic materials used in these parts. Use a cloth

dampened only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool into aliquid.

Dust Extraction (Fig.A)



WARNING: Risk of dust inhalation. To reduce the risk of

personal injury, ALWAYS wear an approved dustmask.



WARNING: ALWAYS use a vacuum extractor designed

in compliance with the applicable directives regarding dust

emission when sawing wood. Vacuum hoses of most common

vacuum cleaners will fit directly into the dust extractionoutlet.

A dust extraction port

18

is available at extra cost from your

local dealer or authorized servicecenter.

2+3 Year Limited Warranty

2‑Year Limited Warranty provided as standard. Product

registration, with proof of purchase, required within 30days

of purchase for additional 3‑Year LimitedWarranty.

For warranty terms go to

www.blackanddecker.com/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at Black & Decker, 701East Joppa Road,

Towson, MD 21286or call 1‑800‑544‑6986.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

check country specific warranty information contained in

the packaging, call the local company or see the website for

suchinformation.

FRAnçAis

de l’huile, des bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette application.

L’utilisation d’une rallonge conçue pour l’extérieur réduira les

risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un outil

électrique dans un endroit humide, brancher l’outil dans

une prise ou sur un circuit d’alimentation dotés d’un

disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type

de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est utilisé.

Ne pas utiliser d’outil électrique en cas de fatigue ou sous

l’influence de drogues, d’alcool ou de médicaments. Un

simple moment d’inattention en utilisant un outil électrique

peut entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection individuelle.

Toujours porter une protection oculaire. L’utilisation

d’équipements de protection comme un masque antipoussière,

des chaussures antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert réduira les

risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer que

l’interrupteur se trouve à la position d’arrêt avant de

relier l’outil à une source d’alimentation et/ou d’insérer

un bloc‑piles, de ramasser ou de transporter l’outil.

Transporter un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont l’interrupteur

est à la position de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage attachée à

une partie pivotante de l’outil électrique peut provoquer des

blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son équilibre

en tout temps. Cela permet de mieux maîtriser l’outil

électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter de

vêtements amples ni de bijoux. Garder les cheveux et

les vêtements à l’écart des pièces mobiles. Les vêtements

amples, les bijoux ou les cheveux longs risquent de rester

coincés dans les piècesmobiles.

g ) Si des composants sont fournis pour le raccordement

de dispositifs de dépoussiérage et de ramassage,

s’assurer que ceux‑ci sont bien raccordés et utilisés.

L’utilisation d’un dispositif de dépoussiérage peut réduire les

dangers engendrés par lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité de

l’outil. Un acte irréfléchi peut causer une blessure grave en une

fraction deseconde.

4) Utilisation et entretien d’un outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil électrique

approprié effectuera un meilleur travail, de façon plus sûre et à

la vitesse pour laquelle il aétéconçu.

AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ

DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les

caractéristiques fournis avec cet outil électrique. Ne

pas suivre toutes les instructions comprises aux présentes

peut conduire à un choc électrique, un incendie et/ou des

blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux

encombrés ou sombres sont propices auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques dans

un milieu déflagrant, tel qu’en présence de liquides, de

gaz ou de poussières inflammables. Les outils électriques

produisent des étincelles qui pourraient enflammer la poussière

ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une distraction

pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent correspondre

à la prise. Ne jamais modifier la fiche d’aucune façon.

Ne jamais utiliser de fiche d’adaptation avec un outil

électrique mis à la terre. Le risque de choc électrique sera

réduit par l’utilisation de fiches non modifiées correspondant

àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc électrique

est plus élevé si votre corps est mis àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou à

l’humidité. La pénétration de l’eau dans un outil électrique

augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher

un outil électrique. Tenir le cordon éloigné de la chaleur,

Utilisation prévue

Cette scie circulaire est conçue pour des applications de

coupe de bois destinées au bricolage.



AVERTISSEMENT: ne pas couper de métal, maçonnerie,

vitre, tuile ou plastique avec cette scie. ExcessifsUne lame

émoussée cause une surcharge de coupe lente et inefficace

sur le moteur, des éclats de bois excessifs et peut augmenter le

risque derebond.

• NE PAS utiliser de disquesabrasifs.

• Utilisez seulement des lames conçues pour la coupe

dubois.

• NE PAS utiliser en conditions mouillées ou en présence de

liquides ou de gazinflammables.

• NE PAS laisser les enfants toucherl’outil.

Une surveillance est nécessaire lorsque des utilisateurs

inexpérimentés utilisentl'outil.

Français (traduction de la notice d’instructions originale)

FRAnçAis

Consignes de sécurité supplémentaires pour toutes

les scies

Avertissements de causes de recul intempestif

et autres dangers

• Le rebond est une réaction soudaine d’une la lame de la scie

pincée, bloquée ou désalignée, causant une scie non contrôlée

qui se soulève et sort de la pièce de travail vers l’utilisateur;

Consignes de sécurité pour toutes les scies

Procédures de coupe

a ) DANGER: gardez vos mains à l’écart de la zone de

coupe et de la lame. Gardez votre deuxième main sur la

poignée auxiliaire. Si vos deux mains tiennent la scie, elles ne

peuvent pas être coupées par lalame.

b ) Ne touchez pas le dessous de la pièce de travail. La

protection ne peut pas vous protéger de la lame sous la pièce

detravail.

c ) Réglez la profondeur de la coupe selon l’épaisseur de

la pièce de travail. Moins qu’une dent entière des dents de la

lame doit être visible sous la pièce detravail.

d ) Ne jamais tenir la pièce à travailler dans vos mains

entre vos jambes pendant que vous coupez. Fixez la pièce

de travail sur une plateforme stable. Il est important de

bien soutenir le travail afin de réduire l’exposition du corps, le

coincement de la lame ou la perte decontrôle.

e ) Tenez l’outil électrique par les surfaces de prise

isolées, lorsque vous effectuez une tâche où l’outil de

coupe peut entrer en contact avec le câblage dissimulé.

Entrer en contact avec un câble «sous tension» exposera aussi

les pièces métalliques de l’outil électrique «sous tension» et

pourrait donner un choc électrique àl’utilisateur.

f ) Lorsque vous sciez en longueur, utilisez toujours

un guide longitudinal ou un guide de bord droit. Cela

améliore la précision de la coupe et réduit la possibilité que la

lame secoince.

g ) Toujours utiliser des lames à trous d’arbre de bon

diamètre ou forme (rond ou losange). Les lames qui

ne correspondent pas à la quincaillerie de montage seront

décentrées causant la perte de contrôle dutravail.

h ) Ne jamais utiliser des rondelles ou des boulons de lames

endommagés ou incorrects. Les rondelles et les boulons des

lames ont été spécialement conçus pour votre scie, pour une

performance optimale et une sécurité defonctionnement.

i ) NE PAS porter de gants amples ou de gants avec desdoigts.

à une température au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et ne

rechargez pas le bloc‑piles ou l’outil à des températures

hors de la plage de température indiquée dans les

instructions. Une recharge non conforme ou à une

température hors des limites spécifiées peut endommager les

piles et augmenter le risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de rechange

identiques. Cela permettra de maintenir une utilisation

sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés. La

réparation de blocs‑piles doit seulement être effectuée par le

fabricant ou les fournisseurs de serviceautorisé.

b ) Ne pas utiliser un outil électrique dont l’interrupteur

est défectueux. Tout outil électrique dont l’interrupteur est

défectueux est dangereux et doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant d’effectuer

tout ajustement, changement et entreposage de celui‑ci.

Ces mesures préventives réduisent les risques de démarrage

accidentel de l’outilélectrique.

d ) Ranger les outils électriques hors de la portée des

enfants et ne permettre à aucune personne n’étant

pas familière avec un outil électrique ou son mode

d’emploi d’utiliser cet outil. Les outils électriques deviennent

dangereux entre les mains d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les pièces

mobiles sont mal alignées ou coincées, si des pièces sont

brisées ou présentent toute autre condition susceptible

de nuire au bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents sont causés

par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés sont

moins susceptibles de se coincer et sont plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en tenant

compte des conditions de travail et du travail à effectuer.

L’utilisation d’un outil électrique pour toute opération autre

que celle pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les mains et les

surfaces de prise glissante ne permettent pas la manutention

et le contrôle sécuritaires de l’outil dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé

par le fabricant. L’utilisation d’un chargeur qui convient à un

type de bloc‑piles risque de provoquer un incendie s’il est utilisé

avec un autre type de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec les

blocs‑piles conçus à cet effet. L’utilisation de tout autre

bloc‑piles risque de causer des blessures ou unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné

des objets métalliques, notamment des trombones, de

la monnaie, des clés, des clous, des vis ou autres petits

objets métalliques qui peuvent établir une connexion

entre les deux bornes. Le court‑circuit des bornes du

bloc‑piles risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler hors

du bloc‑piles; éviter tout contact avec ce liquide. Si un

contact accidentel se produit, laver à grande eau. Si le

liquide entre en contact avec les yeux, obtenir également

des soins médicaux. Le liquide qui gicle hors du bloc‑piles

peut provoquer des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées ou

modifiées peuvent avoir une réaction imprévisible résultant en

un incendie, une explosion ou un potentiel deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes ou

à des températures excessives. L’exposition aux flammes ou

FRAnçAis

Renseignements de sécurité supplémentaires



AVERTISSEMENT: ne modifiez jamais l’outil électrique ou

toute pièce de celui‑ci. Cela pourrait entraîner des dommages

matériels ou des blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes de

sécurité. Les lunettes ordinaires NE SONT PAS des lunettes de

sécurité. Utilisez également un masque facial ou anti‑poussière

si l’opération de coupe est poussiéreuse. PORTEZ TOUJOURS UN

ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• protection oculaire ANSIZ87.1 (CAN/CSAZ94.3),

• protection auditive ANSIS12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières créées par le ponçage

mécanique, le sciage, l’aiguisage, le perçage et autres activités

de construction contiennent des produits chimiques reconnus

dans l’État de la Californie pour causer le cancer et des anomalies

congénitales ou autres effets nuisibles sur la reproduction. Certains

exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et

d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de construction

traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence dont vous

effectuez ce type de travail. Pour réduire votre exposition à ces produits

chimiques: travaillez dans un endroit bien aéré et avec un équipement

de sécurité homologué, comme les masques anti‑poussière

spécialement conçus pour filtrer les particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la poussière

d’entrer dans votre bouche, vos yeux ou la laisser sur la peau peut

Consignes de sécurité supplémentaires pour les

scies circulaires

• N’utilisez pas de lames d’un diamètre supérieur

ou inférieur à celui recommandé. Pour connaître le

calibre approprié de la lame, reportez‑vous à la section

CARACTÉRisTiQUEs DE COUPE. N’utilisez que les lames

spécifiées dans cemanuel.

• N’utilisez que des lames de scie dont la vitesse est égale

ou supérieure à celle indiquée surl’outil.

• Évitez de surchauffer les dents de lalame.

b ) Vérifiez le fonctionnement du ressort de la protection

inférieure. Si la protection et le ressort ne fonctionnent

pas correctement, ils doivent être réparés avant

l’utilisation. La protection inférieure peut fonctionner

mollement en raison de pièces endommagées, de dépôts

collants ou d’une accumulation dedébris.

c ) La protection inférieure peut être rétractée à la

main seulement pour les coupes spéciales comme les

«coupes en plongée» ou les «coupes combinées». Levez

la protection inférieure en rétractant la poignée et dès

que la lame pénètre le matériau, la protection inférieure

doit être relâchée. Pour tous les autres sciages, la protection

inférieure doit fonctionnerautomatiquement.

d ) Observez toujours la protection inférieure couvre la

lame avant de déposer la scie sur banc ou sur le plancher.

Une lame glissante non protégée fera en sorte que la scie

retournera en arrière en coupant tout ce qui se trouve dans sa

trajectoire. Tenez compte du temps que cela prend pour que la

lame s’arrête après que la gâchette estrelâchée.

• Lorsque la lame est pincée ou bloquée serrée par la fermeture

du trait de scie, la lame bloque et la réaction du moteur ramène

rapidement l’outil vers l’utilisateur;

• Si la lame devient tordue ou désalignée dans la coupe, les

dents du bord arrière de la lame peuvent pénétrer dans la

surface supérieure du bois faisant sortir la lame du trait et

rebondir versl’utilisateur.

Le rebond est le résultat d’une mauvaise utilisation de la scie

et/ou de procédures, ou de conditions de fonctionnement

incorrectes, et il peut être évité en prenant les précautions

appropriées définies ci‑dessous :

a ) Maintenez solidement la scie avec les deux mains et

placez vos bras de façon à ce qu’ils résistent aux forces

des rebonds. Placez votre corps d’un côté ou l’autre de la

lame, mais non en ligne avec la lame. Le rebond pourrait

faire en sorte que la scie saute vers l’arrière, mais les forces

des rebonds peuvent être contrôlées par l’utilisateur si des

précautions appropriées sontprises.

b ) Lorsque la lame se coince ou si vous cessez une coupe

pour quelque raison que ce soit, relâchez la gâchette

et tenez la scie de coupe sans bouger dans le matériau

jusqu’à ce que la scie s’arrête complètement. Ne jamais

tenter de retirer la scie du travail ou tirer la scie vers

l’arrière pendant que la scie est en mouvement sinon un

rebond peut se produire. Examinez‑la et prenez des mesures

correctives pour éliminer la cause du coincement de lalame.

c ) Lors du redémarrage de la scie avec la pièce de

travail, centrez la lame de la scie dans le trait de sorte

que les dents de la scie ne sont pas engagées dans le

matériau. Si la lame de scie se coince, elle pourrait se soulever

ou rebondir de la pièce de travail lors du redémarrage de lascie.

d ) Soutenez les panneaux de grandes dimensions

afin de réduire le risque de pincements de la lame et

de rebonds. Les panneaux de grandes dimensions ont

tendance à s’affaisser sous leur propre poids. Des supports

doivent être placés sous le panneau sur les deux côtés, près de

la ligne de coupe et près du bord dupanneau.

e ) N’utilisez pas de lames émoussées ou endommagées.

Les lames non aiguisées ou mal placées produisent un trait de

scie étroit causant une friction excessive, le coincement de la

lame et lerebond.

f ) La profondeur de la lame et les leviers de verrouillage

de l’ajustement du biseau doivent être serrés et sécurisés

avant de faire la coupe. Si l’ajustement de la lame change

pendant la coupe, cela peut causer un coincement et

unrebond.

g ) Soyez très prudent lorsque vous sciez dans les murs

actuels ou d’autres zones cachées. La lame qui dépasse

peut couper des objets qui peuvent causer un rebond.

h ) Une fois la coupe terminée, relâchez immédiatement

lagâchette.

Consignes de sécurité sur les fonctions de la

protection inférieure

a ) Vérifiez la protection inférieure pour une fermeture

appropriée avant chaque utilisation. Ne pas utiliser la

scie si la protection inférieure ne bouge pas librement

et se ferme instantanément. Ne jamais fixer ou attacher

la protection inférieure en position ouverte. Si la scie est

accidentellement échappée, la protection inférieure peut être

pliée. Levez la protection inférieure avec la poignée rétractable

et assurez‑vous qu’elle se déplace librement et qu’il ne touche

pas la lame ou toute autre pièce, dans tous les angles et toutes

lesprofondeurs.

FRAnçAis

Réglage du sabot pour coupes à 90 ° (Fig. A, K)

Le sabot

5

a été réglé en usine pour vérifier que la lame est

perpendiculaire au sabot au réglage 0° dubiseau.

Si un réalignement est nécessaire:

1. Réglez la scie à un biseau de 0°.

Ajustement de l’angle du biseau (Fig. J)

Cet outil peut être réglé sur des angles de biseau compris

entre 0° et 50°.

1. Desserrez (dans le sens inverse antihoraire) le levier de

réglage du biseau

9

pour déverrouiller le sabot de scie

5

2. Déplacez le sabot de scie dans la position souhaitée

correspondant aux marques d’angle de biseau sur l’échelle

d’angle de biseau

10

3. Serrez (dans le sens horaire) le levier de réglage du biseau

pour verrouiller le sabot de scie enplace.

4. Confirmez la précision du réglage en vérifiant l’angle de

biseau d’une coupe réelle sur une chute dematériau.

Ajustement de la profondeur de la coupe (Fig. H, I)

La profondeur de coupe doit être réglée en fonction de

l’épaisseur de lapièce.

1. Pour ajuster la profondeur de coupe, desserrez le

levier

13

qui déverrouillera le sabot de la scie

5

2. Alignez le sabot de la scie à la profondeur de coupe

désirée indiquée sur l’échelle la bande deprofondeur.

3. Réglez la profondeur de la scie de manière à ce qu’une

dent

19

de la lame dépasse en dessous de la pièce

20

comme indiqué dans la Fig.I.

4. Serrez le levier de réglage de la profondeur pour bloquer

le sabot de scie enplace.

Soutenir les panneaux de grandes dimensions/

sécuriser la pièce à travailler (Fig. D–G)

Soutenez les panneaux de grandes dimensions afin de

réduire le risque de pincements de la lame et de rebonds. Les

panneaux de grandes dimensions ont tendance à s’affaisser

sous leur propre poids, comme indiqué dans la Fig.D.

Des supports doivent être placés sous le panneau sur les

deux côtés, près de la ligne de coupe et près du bord du

panneau (Fig.E).



AVERTISSEMENT: pour réduire le risque de blessure, ne

JAMAIS tenir la pièce à couper avec vos mains ou la placer sur

vos genoux (Fig.F).

Fixez la pièce de travail sur une plateforme stable, comme

indiqué dans la Fig.G. Il est important de bien soutenir le

travail afin de réduire l’exposition du corps, le coincement de

la lame ou la perte decontrôle.

de la clé hexagonale

17

jusqu’à ce que le verrouillage de la

lame s’enclenche et que la lame arrête detourner.

3. Serrez fermement le dispositif de retenue de la lame à

l’aide de la cléhexagonale.

REMARQUE: la clé hexagonale est rangée sur la scie comme

illustré dans la Fig.C.

REMARQUE: le boulon a un filetage à droite. Pour dévisser,

tournez dans le sens antihoraire. Pour visser, tournez dans le

senshoraire.

REMARQUE: ne jamais enclencher le verrou de la tige

pendant que la scie fonctionne ni s’efforcer d’arrêter

l’outil. Ne jamais allumer l'outil lorsque le verrou de la tige

est enclenché. Cela entraînera des dommages graves à

votrescie.

Fixation et retrait de la lame (Fig. A–C)

1. Tournez (dans le sens horaire) le levier de rétraction

de la protection inférieure

8

pour rétracter la protection

de lame inférieure

7

et démontez la rondelle de serrage

intérieure

22

, la lame de scie

6

et la rondelle de serrage de

lame extérieure

11

comme illustré dans la Fig.C.

2. Appuyez sur le bouton de verrouillage de la tige

14

tout

en tournant le dispositif de retenue de la lame

12

à l’aide

ASSEMBLAGE ET RÉGLAGES



AVERTISSEMENT:

afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et

retirez

le blocs‑piles

avant d’effectuer tout réglage ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

v .......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Structure de classe I

(mise à la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM ....................

oscillations par minute

Tr/min ................

tours par minute

sfpm ...................

pieds de surface

par minute

CPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................Wattheures

Ah ....................... ampères‑heures

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Structure de classe II

(doublement isolé)

.......................vitesse à vide

n .........................vitesse nominale

PSI.......................

livres par pouce carré

......................borne de terre

..................... symbole d’alertes

de sécurité

.....................

rayonnement visible

‑ ne regardez pas

directement la lampe

..................... p

ortez une protection

respiratoire

..................... portez une

protection oculaire

..................... portez une

protection auditive

.....................

lisez toute la

documentation

.....................

ne pas exposer à

la pluie

favoriser l’absorption des produits chimiques dangereux. Dirigez

les particules loin du visage et ducorps.

• Utilisez l’extracteur de poussière approprié pour

enlever la grande majorité de la poussière statique et en

suspension dans l’air. Ne pas enlever la poussière statique et

en suspension dans l’air peut contaminer l’environnement de

travail ou présenter un risque accru pour la santé de l’utilisateur

et les personnes àproximité.

• Utilisez des pinces ou d’autres méthodes pratiques

pour sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail d’une main ou contre votre

corps est instable et peut mener à une perte de contrôle et

uneblessure.

• Les évents couvrent souvent des pièces qui se déplacent et

doivent être évités. Des vêtements amples, les bijoux ou les cheveux

longs peuvent se coincer dans des pièces quidéplacent.



ATTENTION:

lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou de chute.

Certains outils avec de gros blocs‑piles se tiendront debout sur

le bloc‑piles, mais ils peuvent facilement êtrerenversés.

FRAnçAis

Choix de la lame

Votre scie circulaire est conçue pour utilisation avec des

lames de 61/2 pouces (165 mm) de diamètre avec un

alésage de 5/8 pouce (15,8 mm) de diamètre. N’utilisez que

des lames de scie dont la vitesse est égale ou supérieure à

celle indiquée surl’outil. NE PAS utiliser des disques abrasifs

ou diamantéssecs.

Protection inférieure de la lame (Fig. A, L)



AVERTISSEMENT: risque de lacération. La protection

inférieure de la lame

7

est une fonction de sécurité qui réduit

le risque de blessure corporelle grave. Ne jamais utiliser la scie

si la protection inférieure est manquante, endommagée, mal

assemblée ou ne fonctionne pas correctement. Ne pas compter

sur la protection inférieure de la lame pour vous protéger

en toutes circonstances. Votre sécurité dépend de tous les

avertissements et toutes les précautions ainsi qu’une utilisation

appropriée de la scie. Vérifiez la protection inférieure pour

une fermeture appropriée avant chaque utilisation comme

indiqué dans Consignes de sécurité supplémentaires

pour toutes les scies. Si la protection inférieure de la lame

est manquante ou ne fonctionne pas correctement, faites

réparer la scie avant l’utilisation. Afin d’assurer votre sécurité

et la fiabilité du produit, les réparations, l’entretien et les

ajustements doivent être effectués dans un centre de service ou

une organisation de service autorisée, toujours en utilisant des

pièces de remplacementidentiques.



AVERTISSEMENT: afin de minimiser le risque de blessure

aux yeux, portez toujours une protection pour les yeux. Le

carbure est un matériau dur mais friable. Les objets étrangers

dans la pièce de travail comme des fils ou des clous peuvent

faire en sorte que les extrémités craquent ou se brisent. La scie

fonctionne seulement lorsque la protection appropriée de la

lame de la scie est en place. Installez solidement la lame dans

la bonne rotation avant l’utilisation et utilisez toujours une

lame affûtéepropre.



AVERTISSEMENT: pour réduire le risque de blessure, il

est important de bien soutenir le travail et de tenir fermement

la scie afin de prévenir une perte de contrôle qui pourrait

causer une blessure corporelle. La Fig.L illustre un support

manueltypique.



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle, lisez, comprenez et suivez tous les avertissements et

les consignes de sécurité importants avant d’utiliserl’outil.

Frein électrique automatique

Votre scie est équipée d’un frein de lame électrique qui arrête

la lame dans les 1à 2secondes qui suivent le relâchement

de la gâchette. Ce système est automatique et ne nécessite

aucunréglage.

CARACTÉRISTIQUES DE COUPE

Angle de biseau 0 ° et 50°

Taille de la lame 6 1/2 po (165 mm)

Profondeur de coupe maximale,

biseau à 45°

1 4/7 po (40 mm)

Profondeur de coupe maximale,

biseau à 0°

2 1/16 po (55 mm)

Tr/min à vide 4300

Diamètre de l'arbre 5/8 po (15,8 mm)

Bouton Marche/Arrêt (Fig. A)

La scie est équipée d’un dispositif de verrouillage de

l’interrupteur afin d’éviter tout fonctionnementinvolontaire.

1. Pour faire fonctionner l’outil, appuyez sur le bouton

de verrouillage

2

d’un côté ou de l’autre de la scie et

maintenez‑le enfoncé pendant que vous appuyez sur

l’interrupteur marche/arrêt

1

2. Une fois que vous avez appuyé sur l’interrupteur marche/

arrêt et que l’outil est en marche, relâchez le bouton de

verrouillage. L’outil continuera à fonctionner tant que

l’interrupteur marche/arrêt seraenfoncé.

3. Pour éteindre l’outil, relâchez l’interrupteur marche/arrêt.

REMARQUE: cet outil n’est pas équipé d’un dispositif de

verrouillage, et l’interrupteur ne doit jamais être verrouillé par

d’autresmoyens.

Position correcte des mains (Fig. L)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des mains

appropriée comme illustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS fermement l’outil en prévision d’une

réactionsoudaine.

Une position des mains appropriée nécessite une main

sur la poignée principale

3

et une main sur la poignée

auxiliaire

4

Installer et retirer le bloc‑piles (Fig. B)

REMARQUE: pour de meilleurs résultats, assurez‑vous que

le bloc‑piles est entièrementchargé.

Pour installer le bloc‑piles

15

dans l’outil, alignez le

bloc‑piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez‑le dans la poignée jusqu’à ce que le

bloc‑piles soit bien placé dans l’outil et assurez‑vous qu’il

estenclenché.

Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton

de libération de la pile

16

et tirez‑le fermement hors de la

poignée de l’outil. Insérez‑le dans lechargeur.

REMARQUE: pour de meilleurs résultats, utilisez un

bloc‑piles 2,5Ah.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et retirez

le bloc‑piles avant d’effectuer tout réglage ou de retirer/

installer des fixations ou des accessoires. Un démarrage

accidentel peut causer desblessures.

2. Tournez (dans le sens horaire) le levier de rétraction de la

protection inférieure

8

pour rétracter la protection de lame

inférieure

7

3. Desserrez (dans le sens antihoraire) le levier de réglage du

biseau

9

. Placez une équerre contre la lame

6

et le sabot

5

pour régler la position à 90°.

4. Tournez la vis de calibrage

21

à l’aide d’un embout de

vissage T15 ou d’une clé hexagonale de 3mm, afin que le

sabot s'arrête à l’angleapproprié.

5. Confirmez la précision de l’ajustement en vérifiant

l’équerrage d’une véritable coupe sur une retaille

dematériau.

FRAnçAis

Dépoussiérage (Fig.A)



AVERTISSEMENT: risque d’inhalation de la poussière. Afin

de réduire le risque de blessure corporelle, portez TOUJOURS

un masque anti‑poussièreapprouvé.



AVERTISSEMENT: utilisez TOUJOURS un dépoussiéreur

conçu conformément aux directives applicables concernant les

émissions de poussière lorsque vous sciez du bois. Les tuyaux de

la plupart ses aspirateurs s’ajusteront directement dans la prise

dudépoussiéreur.

Accessoires



AVERTISSEMENT: les accessoires autres que

BLACK+DECKER n’ayant pas été testés avec ce produit, leur

utilisation avec cet outil peut s’avérer dangereuse. Pour réduire

le risque de blessure, seuls les accessoires recommandés par

BLACK+DECKER doivent être utilisés avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé.

Si vous avez besoin d’aide pour localiser un accessoire,

contactez BLACK+DECKER. Appelez au 1‑800‑544‑6986.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et retirez

le blocs‑piles avant d’effectuer tout réglage ou de retirer/

installer des pièces ou des accessoires. Un démarrage

accidentel peut causer desblessures.

Votre chariot BLACK+DECKER a été conçu pour fonctionner

sur une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

Sciage en longueur (Fig. C, N)

Le sciage en longueur est le processus de coupe de planches

plus larges en bandes plus étroites en coupant dans le sens

de la longueur du grain. Le guidage manuel est plus difficile

pour ce type de sciage et l'utilisation d'un guide longitudinal

BLACK+DECKER est recommandée. Un guide longitudinal

est disponible à un coût supplémentaire chez votre détaillant

local ou dans un centre de serviceautorisé.

installation du guide longitudinal (venduséparément)

Vous pouvez installer un guide longitudinal

23

sur votre

scie circulaire en desserrant la vis de verrouillage du guide

longitudinal

24

avec la clé hexagonale

17

fournie et en

insérant le guide longitudinal comme illustré dans la Figure

N. Lorsque le guide longitudinal est à la position désirée,

utilisez la clé hexagonale pour serrer la vis de verrouillage du

guide longitudinal, le verrouillant enplace.

5. Assurez‑vous que la lame n’est pas en contact avec la

surface à couper avant de démarrer lascie.

6. Démarrez le moteur, laissez la scie atteindre sa vitesse

maximale, puis abaissez progressivement la scie jusqu’à

ce que son sabot repose à plat sur le matériau à découper.

Avancez la scie le long de la ligne de coupe jusqu’à ce que la

coupe soitterminée.

7. Relâchez la gâchette et laissez la lame s’arrêter

complètement avant de retirer la lame dumatériau.

8. Lorsque vous démarrez chaque nouvelle coupe, répétez

ce quiprécède.

Couper des encoches (Fig. A, M)



AVERTISSEMENT: ne jamais attacher la protection de la

lame en position élevée. Ne jamais déplacer la scie vers l’arrière

lorsque vous coupez une encoche. Cela peut faire en sorte que

l’outil se soulève de la surface de travail ce qui pourrait causer

uneblessure.

Une coupe de poche est réalisée lorsque le bord du matériau

ne pousse pas la protection inférieure vers l’extérieur, mais

que le bord inférieur de la lame rotative coupe le milieu

dumatériau.

1. Ajustez le sabot

5

afin que la lame coupe à la

profondeurdésirée.

2. Inclinez la scie vers l’avant et déposez l’avant du sabot sur

le matériau àcouper.

3. A l’aide du levier de rétraction, rétractez la protection

inférieure de la lame en position haute. Abaissez l’arrière du

sabot jusqu’à ce que les dents de la lame touchent presque

la ligne decoupe.

4. Relâchez la protection de la lame (son contact avec le travail

le gardera en position pour ouvrir librement lorsque vous

commencez la coupe). Retirez la main du levier de protection et

saisissez fermement la poignée secondaire

4

, comme indiqué

dans la Fig.M. Positionnez votre corps et votre bras de manière à

pouvoir résister au rebond, s’il seproduit.

Coupes générales (Fig. A)



AVERTISSEMENT: pour réduire les risques de blessures,

retirez la pile et suivez toutes les instructions de montage, de

réglage etd’installation.

Assurez‑vous que la protection inférieure est opérationnelle.

Sélectionnez la lame appropriée pour le matériau àcouper.

• Mesurez et marquez le travail àcouper.

• Soutenez et fixez correctement le travail (voir la section

Soutenir les panneaux de grandes dimensions/Sécuriser

lapièce).

• Utilisez l’équipement de sécurité approprié et requis (voir

Consignes de sécuritésupplémentaires).

• Sécurisez et entretenez la zone de travail (voir les

Consignes de sécurité pour toutes lesscies).

• Une fois la pile

15

insérée, assurez‑vous que le commutateur

marche/arrêt

1

met la scie en marche etl’éteint.

Sciage



AVERTISSEMENT: pour réduire le risque de blessures

graves, tenez toujours l’outil à deuxmains.

• Gardez votre corps placé d’un côté ou l’autre de la lame,

mais non en ligne avec la lame de la scie. Le rebond pourrait

faire en sorte que saute vers l’arrière. Consultez Consignes de

sécurité supplémentaires pour toutes les scies et Causes

de rebonds et avertissementsreliés.

• Laissez la lame fonctionner librement pendant quelques

secondes avant de commencer lacoupe.

• Appliquez seulement une pression douce à l’outil pendant

lacoupe.

• Travaillez avec le de sabot appuyé contre la pièce àtravailler.

Conseils pour une utilisation optimale

• Comme il est impossible d’éviter des éclats le long de la

ligne de coupe sur la face supérieure de la pièce, coupez du

côté où les éclats sontacceptables.

• Lorsque les éclats doivent être réduits au minimum, par

exemple lors de la découpe de stratifiés, fixez un morceau de

contreplaqué sur le dessus de lapièce.

FRAnçAis

Pour connaître les conditions de garantie, rendez‑vous sur

www.blackanddecker.com/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: Service à la clientèle chez Black &

Decker, 701East Joppa Road, Towson, MD 21286ou appelez

le 1‑800‑544‑6986.

AMÉRiQUE lATinE: la présente garantie ne s’applique pas

aux produits vendus en Amérique latine. Pour les produits

vendus en Amérique latine, vérifiez les renseignements sur

la garantie particulière au pays comprise dans l’emballage,

appelez l’entreprise locale ou consultez le site Web pour les

renseignements complets à propos de lagarantie.

Garantie limitée de 2+3 ans

Garantie limitée de 2ans fournie en standard. Enregistrement

du produit, avec preuve d’achat, requis dans les 30jours

suivant l’achat pour bénéficier d’une garantie limitée

supplémentaire de 3ans.

S’enregistrer en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• gARAnTiE liMiTÉE sUPPlÉMEnTAiRE DE 3Ans:

l’enregistrement dans les 30jours suivant l’achat activera

votre garantie supplémentaire pour ce produit (preuve

d’achat requise).

• sERViCE DE gARAnTiE: l’enregistrement de votre

produit vous permettra de bénéficier d’un service de garantie

plus efficace en cas de problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation ou un

vol, votre enregistrement de propriété servira de preuve de

votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Enregistrement en ligne sur www.blackanddecker.com/

account/login.

Divulgation pour le Québec

Nous ne garantissons pas la disponibilité des pièces de

rechange, des services de réparation ni des informations

nécessaires pour l’entretien ou la réparation des produits

visés par la Loi sur la protection du consommateur du

Québec, telle que modifiée par le projet de loi29.

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et les

réglages doivent être réalisés (cela comprend l’inspection

et le remplacement du balai, le cas échéant) par un centre

de réparation en usine

BLACK+DECKER

ou un centre de

réparation agréé

BLACK+DECKER

. Toujours utiliser des pièces de

rechangeidentiques.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au moins une

fois par semaine. Pour minimiser le risque de blessure aux yeux,

toujours porter une protection oculaire conforme à la norme

ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces

non métalliques de l’outil. Ces produits chimiques peuvent

affaiblir les matériaux de plastique utilisés dans ces pièces.

Utiliser un chiffon humecté uniquement d’eau et de savon

doux. Ne jamais laisser de liquide pénétrer dans l’outil et

n’immerger aucune partie de l’outil dans unliquide.

Un port de dépoussiérage

18

est disponible à un coût

supplémentaire chez votre détaillant local ou dans un centre

de serviceautorisé.

EsPAñOl

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal uso.

Utilice un cable adecuado para uso en exteriores a fin de

reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un lugar

húmedo es imposible de evitar, utilice un suministro

protegido con un interruptor de circuito por falla

a tierra (GFCI). El uso de un GFCI reduce el riesgo de

descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo y

utilice el sentido común cuando emplee una herramienta

eléctrica. No utilice una herramienta eléctrica si

está cansado o bajo el efecto de drogas, alcohol o

medicamentos. Un momento de descuido mientras se

opera una herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección, como máscaras

para polvo, calzado de seguridad antideslizante, cascos o

protección auditiva, reducirá las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía o paquete

de baterías, o antes de levantar o transportar la

herramienta. Transportar herramientas eléctricas con el

dedo apoyado en el interruptor o enchufar herramientas

eléctricas con el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas antes

de encender la herramienta eléctrica. Una llave de

tuercas o una clavija de ajuste que quede conectada a una

pieza giratoria de la herramienta eléctrica puede provocar

lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas holgadas

ni joyas. Mantenga el cabello y la ropa alejados de

las piezas en movimiento. Las ropas holgadas, las joyas

o el cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción de polvo,

asegúrese de que estén conectados y que se utilicen

correctamente. El uso de dispositivos de recolección de polvo

puede reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan volverse

descuidado e ignorar los principios de seguridad de la

herramienta. Una acción descuidada puede causar lesiones

severas en una fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite trabajar

mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

ADVERTENCIAS GENERALES DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones, ilustraciones y especificaciones

incluidas con esta herramienta eléctrica. La falla en seguir

todas las instrucciones siguientes puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien iluminada.

Las áreas abarrotadas y oscuras propicianaccidentes.

b ) No opere las herramientas eléctricas en atmósferas

explosivas, como ambientes donde haya polvo, gases o

líquidos inflamables. Las herramientas eléctricas originan

chispas que pueden encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los espectadores

de la herramienta eléctrica en funcionamiento. Las

distracciones pueden provocar la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún enchufe

adaptador con herramientas eléctricas con conexión a

tierra. Los enchufes no modificados y que se adaptan a los

tomacorrientes reducirán el riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores. Existe

mayor riesgo de descarga eléctrica si su cuerpo está puesto

atierra.

c ) No exponga las herramientas eléctricas a la lluvia o a

condiciones de humedad. Si entra agua a una herramienta

eléctrica, aumentará el riesgo de descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta eléctrica.

Mantenga el cable alejado del calor, el aceite, los bordes

filosos y las piezas móviles. Los cables dañados o enredados

aumentan el riesgo de descargaeléctrica.

Uso pretendido

Esta sierra circular está diseñada para aplicaciones de corte

de madera de bricolaje.



ADVERTENCIA: No corte metales, mampostería, vidrio,

azulejos o plástico con esta sierra. Una cuchilla desafilada

causará una sobrecarga de corte lenta e ineficiente en el motor

de la sierra, astillas excesivas y podría aumentar la posibilidad

deretroceso.

• NO use ruedasabrasivas.

• Use sólo cuchillas diseñadas para cortar madera

• NO lo use en condiciones húmedas o en presencia de

líquidos o gasesinflamables.

• NO permita que niños entren en contacto con

laherramienta.

Se requiere supervisión cuando usuarios sin experiencia

operen laherramienta.

Español (traducido de las instrucciones originales)

EsPAñOl

Instrucciones de seguridad para todas las sierras

Procedimientos de corte

a ) PELIGRO: Mantenga las manos alejadas del área

de corte y la cuchilla. Mantenga su segunda mano en

la manija auxiliar. Si ambas manos sostienen la sierra, la

cuchilla no puedecortarlas.

b ) No meta la mano debajo de la pieza de trabajo. La

protección no puede protegerlo de la cuchilla debajo de la

pieza detrabajo.

c ) Ajuste la profundidad de corte al grosor de la pieza

de trabajo. Debe verse menos de un diente completo de los

dientes de la cuchilla debajo de la pieza detrabajo.

d ) Nunca sostenga la pieza de trabajo en sus manos o a

través de su pierna mientras corta. Asegure la pieza de

trabajo a una plataforma estable. Es importante apoyar

el trabajo adecuadamente para minimizar la exposición del

cuerpo, la fijación de la cuchilla o la pérdida decontrol.

e ) Sostenga la herramienta eléctrica por las superficies

de sujeción aisladas cuando realice una operación en la

que la herramienta de corte pueda hacer contacto con

cableado oculto. El contacto con un cable “vivo” también

hará que las partes de metal expuestas de la herramienta

eléctrica estén “vivas” y podrían dar al operador una

descargaeléctrica.

f ) Al rasgar, use siempre una guía de corte al ras o una

guía de borde recto. Esto mejora la precisión del corte y

reduce la posibilidad de que la cuchilla seatasque.

g ) Utilice siempre cuchillas con el tamaño y forma

correctos (diamante versus redondo) de los agujeros del

eje. Las cuchillas que no coinciden con el hardware de montaje

de la sierra se desplazarán fuera del centro, causando pérdida

decontrol.

h ) Nunca use arandelas o pernos de cuchilla dañados

o incorrectos. Las arandelas y pernos de la cuchilla fueron

diseñados especialmente para su sierra, para un desempeño

óptimo y seguridad deoperación.

i ) NO use guantes holgados o guantes condedos.

impredecible que resulte en incendios, explosión o riesgo

delesiones.

f ) No exponga un paquete de batería o una herramienta

a fuego o temperatura excesiva. La exposición a fuego

o temperaturas mayores a 130°C (265 °F) pueden causar

unaexplosión.

g ) Siga todas las instrucciones de carga y no cargue el

paquete de batería o la herramienta fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango de

temperatura especificado puede dañar la batería e incrementar

el riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones que

realice el mantenimiento de su herramienta eléctrica

y que sólo utilice piezas de repuesto idénticas. Esto

garantizará la seguridad de la herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería dañados. El

servicio de paquetes de batería sólo debe ser realizado por el

fabricante o proveedores de servicioautorizados.

herramienta eléctrica que no pueda ser controlada mediante el

interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de alimentación

y/o retire la batería, o paquete si es desmontable, de la

herramienta eléctrica antes de realizar cualquier ajuste,

cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de

encender la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita que

otras personas no familiarizadas con ella o con estas

instrucciones operen la herramienta. Las herramientas

eléctricas son peligrosas si son operadas por usuarios

nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas y

accesorios. Revise que no haya piezas en movimiento

mal alineadas o trabadas, piezas rotas o cualquier otra

situación que pueda afectar el funcionamiento de la

herramienta eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla. Se producen

muchos accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas y

limpias. Las herramientas de corte con mantenimiento

adecuado y con los bordes de corte afilados son menos

propensas a trabarse y son más fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de

la herramienta eléctrica para operaciones diferentes de

aquéllas para las que fue diseñada podría originar una

situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción secas,

limpias y libres de aceite y grasa. Las manijas y superficies

de sujeción resbalosas no permiten el manejo y control seguros

de la herramienta en situacionesinesperadas.

5) Uso y Mantenimiento de la Herramienta

conBaterías

a ) Recargue solamente con el cargador especificado por

el fabricante. Un cargador adecuado para un tipo de paquete

de baterías puede originar riesgo de incendio si se utiliza con

otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier

otro paquete de baterías puede producir riesgo de incendio

ylesiones.

c ) Cuando no utilice el paquete de baterías, manténgalo

lejos de otros objetos metálicos como sujetapapeles,

monedas, llaves, clavos, tornillos u otros objetos

metálicos pequeños que puedan realizar una conexión

desde un terminal al otro. Los cortocircuitos en los

terminales de la batería pueden provocar quemaduras

oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si entra en

contacto accidentalmente, enjuague con agua. Si el

líquido entra en contacto con los ojos, busque atención

médica. El líquido expulsado de la batería puede provocar

irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

EsPAñOl

Información de seguridad adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en daño o

lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE EQUIPO DE

SEGURIDADCERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado, aserrado,

pulido, perforación eléctricos y otras actividades de construcción

contienen químicos conocidos por el Estado de California como

causantes de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de

mampostería, y

Instrucciones de seguridad adicionales para sierras

circulares

• No use cuchillas de diámetro mayor o menor al

recomendado. Consulte la sección EsPECiFiCACiOnEs DE

CORTE para la clasificación de la cuchilla adecuada. Sólo use

las cuchillas especificadas en estemanual.

• Use sólo cuchillas de sierra que estén marcadas con

una velocidad igual o superior a la velocidad marcada en

laherramienta.

• Evite el sobrecalentamiento de las puntas de lascuchillas.

Instrucciones de seguridad de función de

protección inferior

a ) Verifique que la protección inferior esté bien

cerrada antes de cada uso. No opere la sierra si la

protección inferior no se mueve libremente y se cierra

instantáneamente. Nunca sujete ni ate la protección

inferior en la posición abierta. Si la sierra se cae

accidentalmente, la protección inferior puede doblarse. Levante

la protección inferior con la manija de retracción y asegúrese

que se mueva libremente y no toque la cuchilla ni ninguna otra

parte, en todos los ángulos y profundidades decorte.

b ) Compruebe la operación del resorte de la protección

inferior. Si la protección y el resorte no funcionan

correctamente, se deben reparar antes de su uso. La

protección inferior puede funcionar lentamente debido a piezas

dañadas, depósitos gomosos o acumulación deescombros.

c ) La protección inferior se puede retraer manualmente

sólo para cortes especiales como "cortes de caída" y

"cortes compuestos". Levante la protección inferior

retrayendo la manija y tan pronto como la cuchilla

ingrese al material, se debe liberar la protección inferior.

Para todas las demás sierras, la protección inferior debe

funcionarautomáticamente.

d ) Observe siempre que la protección inferior esté

cubriendo la cuchilla antes de colocar la sierra en el

banco o el piso. Una cuchilla desprotegida desacelerando

por inercia hará que la sierra se mueva hacia atrás, cortando

todo lo que se encuentre en su camino. Tenga en cuenta el

tiempo que tarda la cuchilla en detenerse después de soltar

elinterruptor.

Instrucciones de seguridad adicionales para todas

las sierras

Causas de Retroceso y Advertencias

Relacionadas:

• El retroceso es una reacción repentina a una hoja de sierra

atrapada, adherida o desalineada, que hace que una sierra no

controlada se levante y salga de la pieza de trabajo hacia el

operador;

• Cuando la cuchilla se atrapa o atasca fuertemente por la

ranura que se cierra, la cuchilla se detiene y la reacción del

motor impulsa la unidad rápidamente hacia el operador;

• Si la cuchilla se tuerce o se desalinea en el corte, los dientes en

el borde posterior de la cuchilla pueden cavar en la superficie

superior de la madera haciendo que la cuchilla salga de la

ranura y salte hacia eloperador.

El retroceso es el resultado de un mal uso de la sierra y/o

procedimientos o condiciones de operación incorrectos y se

puede evitar tomando las precauciones adecuadas que se

detallan a continuación:

a ) Mantenga un agarre firme con ambas manos en

la sierra y coloque los brazos para resistir las fuerzas

de retroceso. Coloque su cuerpo a ambos lados de la

cuchilla, pero no en línea con la cuchilla. El retroceso

puede hacer que la sierra salte hacia atrás, pero el operador

puede controlar las fuerzas de retroceso si se toman las

precaucionesadecuadas.

b ) Cuando la cuchilla está atascada, o cuando se

interrumpe un corte por cualquier motivo, suelte el

gatillo y mantenga la sierra inmóvil en el material hasta

que la cuchilla se detenga por completo. Nunca intente

retirar la sierra del trabajo ni tirar de la sierra hacia atrás

mientras la hoja está en movimiento o puede producirse

un retroceso. Investigue y tome acciones correctivas para

eliminar la causa del atascamiento de lacuchilla.

c ) Cuando vuelva a arrancar una sierra en la pieza de

trabajo, centre la cuchilla de la sierra en la ranura para

que los dientes de la sierra no queden atrapados en el

material. Si una cuchilla de sierra se adhiere, puede subir

o retroceder desde la pieza de trabajo cuando se vuelve a

arrancar lasierra.

d ) Soporte paneles grandes para minimizar el riesgo de

pellizcos y retrocesos de la cuchilla. Los paneles grandes

tienden a combarse por su propio peso. Los soportes deben

colocarse debajo del panel en ambos lados, cerca de la línea de

corte y cerca del borde delpanel.

e ) No utilice cuchillas desafiladas o dañadas. Las

cuchillas sin afilar o mal ajustadas producen una ranura

estrecha que causa fricción excesiva, atascamiento de la

cuchilla yretroceso.

f ) Las palancas de bloqueo de ajuste de la profundidad

de la cuchilla y el bisel deben estar apretadas y seguras

antes de hacer el corte. Si el ajuste de la cuchilla cambia

durante el corte, puede causar atascamiento yretroceso.

g ) Tenga especial cuidado al cortar en paredes

existentes u otras áreas ciegas. La cuchilla sobresaliente

puede cortar objetos que pueden causar retroceso.

h ) Después de completar el corte, libere el

gatilloinmediatamente.

EsPAñOl

Ajuste de ángulo de bisel (Fig. J)

Esta herramienta se puede configurar para ángulos de bisel

entre 0° y 50°.

Ajuste de profundidad de corte (Fig. H, I)

La profundidad de corte debe establecerse de acuerdo con el

espesor de la pieza detrabajo.

1. Afloje la palanca de ajuste de profundidad

13

para

desbloquear la zapata de la sierra

5

2. Alinee la zapata de la sierra con la profundidad de corte

deseada indicada en las marcas de la escala en la correa

deprofundidad.

3. Establezca el ajuste de profundidad de la sierra de manera

que un diente

19

de la cuchilla sobresalga por debajo de la

pieza de trabajo

20

como se muestra en la Fig. I.

4. Apriete la palanca de ajuste de profundidad para bloquear

la zapata de la sierra en sulugar.

Soporte de tableros grandes/Aseguramiento de

pieza de trabajo (Fig. D–G)

Soporte paneles grandes para minimizar el riesgo de

pellizcos y retrocesos de la cuchilla. Los paneles grandes

tienden a combarse por su propio peso como se muestra en

la Fig. D.

Los soportes deben colocarse debajo del panel en ambos

lados, cerca de la línea de corte y cerca del borde del panel

(Fig. E).



ADVERTENCIA: Para reducir el riesgo de lesiones, nunca

sostenga la pieza que está cortando con las manos ni la

coloque sobre su pierna (Fig. F).

Asegure la pieza de trabajo a una plataforma estable como

se muestra en la Fig. G. Es importante apoyar el trabajo

adecuadamente para minimizar la exposición del cuerpo, la

fijación de la cuchilla o la pérdida decontrol.

Conexión y desinstalación de cuchilla (Fig. A–C)

1. Gire (en el sentido de las manecillas del reloj) la palanca

de retracción de la protección inferior

8

para retraer la

protección de cuchilla inferior

7

y desensamblar la arandela

de sujeción interna

22

, la cuchilla de sierra

6

y la arandela

de sujeción externa de la cuchilla

11

como se muestra en

la Fig. C.

2. Presione el botón de bloqueo del husillo

14

mientras

gira el perno de retención de la cuchilla

12

con la llave

hexagonal

17

hasta que el bloqueo de la cuchilla se conecte

y la cuchilla deje degirar.

3. Apriete firmemente el perno de retención de la cuchilla

con la llavehexagonal.

nOTA: La llave hexagonal se guarda en la sierra como se

muestra en la Fig. C.

nOTA: El perno tiene rosca a la derecha. Para aflojar, gire en

sentido contrario a las manecillas del reloj. Para apretar, gire

en sentido de las manecillas delreloj.

nOTA: Nunca conecte el bloqueo de husillo mientras la

sierra está en funcionamiento, ni realice un esfuerzo para

detener la herramienta. Nunca encienda la herramienta

mientras el bloqueo del husillo esté activado. Se producirá un

daño grave a susierra.

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM ....................

oscilaciones por

minuto

RPM ....................

revoluciones por

minuto

sfpm ...................

pies de superficie por

minuto

SPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

Wh ......................Watt Horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase II

(aislamiento doble)

....................... velocidad sin carga

n .........................velocidad nominal

PSI.......................

libras por pulgada

cuadrada

......................terminal de tierra

.....................símbolo de alerta

............................de seguridad

..................... radiación visible–

no mirar

directamente a la luz

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

.....................

lea toda la

documentación

.....................

no exponga a la lluvia

• arsénico y cromo a partir de madera tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo de

qué tan a menudo realice este tipo de trabajo. Para reducir su

exposición a estos químicos: trabaje en un área bien ventilada, y

trabaje con equipo de seguridad aprobado, tal como máscaras

de polvo que estén diseñadas específicamente para filtrar

partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas con

agua y jabón. Permitir que el polvo entre en su boca, ojos, o que

quede sobre la piel puede promover la absorción de químicos

peligrosos. Dirija las partículas lejos de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada para

retirar la mayoría de polvo estático y transportado por

aire. La falla en retirar el polvo estático y transportado por aire

podría contaminar el ambiente de trabajo y presentar un riesgo

de salud mayor al operador y personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una plataforma

estable. Sostener el trabajo a mano o contra su cuerpo es

inestable y puede guiar a la pérdida de control ylesiones.

• Las ventilas de aire a menudo cubren las partes móviles y

se deben evitar. La ropa suelta, joyería, o cabello largo podrían

quedar atrapados en las partesmóviles.



ATENCIÓN

Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie estable

donde no cause un peligro de tropiezo o caída. Algunas

herramientas con paquetes de batería grandes pueden

quedar verticales sobre el paquete de batería pero se pueden

voltearfácilmente.

EsPAñOl

Protección de cuchilla inferior (Fig. A, L)



ADVERTENCIA: Peligro de laceración. La protección

de cuchilla inferior

7

es una característica de seguridad

que reduce el riesgo de lesiones personales serias. Nunca

use la sierra si falta la protección inferior, está dañada, mal

ensamblada o no funciona correctamente. No confíe en

la protección de cuchilla inferior para protegerlo en todas

las circunstancias. Su seguridad depende de seguir todas

las advertencias y precauciones, así como de la correcta

operación de la sierra. Verifique que la protección inferior

cierre correctamente antes de cada uso como se describe en

instrucciones de seguridad adicionales para todas

las sierras. Si falta la protección de cuchilla inferior o no

funciona correctamente, pida que den servicio a la sierra antes

de usarla. Para garantizar la seguridad y confiabilidad del

producto, la reparación, el mantenimiento y el ajuste deben

ser realizados por un centro de servicio autorizado u otra

organización de servicio calificada, utilizando siempre partes

de repuestoidénticas.



ADVERTENCIA: Para minimizar el riesgo de lesiones

oculares, use siempre protección para los ojos. El carburo es

un material duro pero quebradizo. Los objetos extraños en la

pieza de trabajo, como alambre o clavos, pueden hacer que

las puntas se agrieten o rompan. Sólo opere la sierra cuando la

protección adecuada de la cuchilla de sierra esté en su lugar.

Monte la cuchilla de forma segura en la rotación adecuada

antes de usarla, y siempre use una cuchilla limpia yafilada.

Freno eléctrico automático

Su sierra está equipada con un freno de hoja eléctrico que

detiene la hoja de la sierra dentro de 1–2 segundos después

de soltar el gatillo. Esto es automático y no requiereajuste.

ESPECIFICACIONES DE CORTE

Ángulo de bisel 0 ° y 50°

Tamaños de cuchilla 6 1/2" (165 mm)

Profundidad máxima de corte,

Bisel 45°

1 4/7" (40 mm)

Profundidad máxima de corte,

Bisel 0°

2 1/16" (55 mm)

RPM, sin carga 4300

Diámetro de eje 5/8" (15,8 mm)

Interruptor de encendido/apagado (Fig. A)

La sierra está equipada con una función de bloqueo del

interruptor para evitar una operación nointencional.

1. Para operar la herramienta, presione el botón de

bloqueo en apagado

2

desde cualquier lado de la sierra y

manténgalo presionado mientras presiona el interruptor de

encendido/apagado

1

2. Una vez que haya presionado el interruptor de

encendido/apagado y la herramienta esté funcionando,

suelte el botón de bloqueo en apagado. La herramienta

seguirá funcionando mientras se presione el interruptor de

encendido/apagado.

3. Para apagar la herramienta, libere el interruptor de

encendido/apagado.

nOTA: Esta herramienta no tiene ninguna disposición para

bloquear la herramienta en encendido y el interruptor nunca

debe bloquearse en encendido por ningún otromedio.

Colocación adecuada de manos (Fig. L)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las manos

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones personales

serias, SIEMPRE sostenga firmemente en anticipación de una

reacciónrepentina.

La posición adecuada de las manos requiere una mano sobre

la manija principal

3

y una sobre la manija secundaria

4

Instalación y desinstalación de Paquete de batería

(Fig. B)

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

Para instalar el paquete de batería

15

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente

en la herramienta y asegúrese que no sedesconecte.

Para retirar el paquete de batería de la herramienta, presione

el botón de liberación de batería

16

y jale firmemente el

paquete de batería fuera de la manija de la herramienta.

Insértelo en elcargador.

nOTA: Para mejores resultados, use un paquete de baterías

de 2.5ah.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios. Un arranque accidental

puede causarlesiones.

Ajuste de zapata para cortes de 90 ° (Fig. A, K)

La zapata

5

se ha ajustado en fábrica para asegurar que la

cuchilla esté perpendicular a la zapata en un ajuste de bisel

de 0°.

Si se necesita realinear:

1. Ajuste la sierra al bisel de 0°.

2. Gire (en sentido de las manecillas del reloj) la palanca

de retracción de la protección inferior

8

para retraer la

protección inferior

7

3. Afloje (en sentido contrario a las manecillas del reloj) la

palanca de ajuste de bisel

9

. Coloque una escuadra contra la

cuchilla

6

y la zapata

5

para ajustar la configuración de 90°.

4. Gire el tornillo de calibración

21

con una punta de

destornillador T15 o una llave hexagonal de 3mm de forma

que la zapata se detenga en el ánguloadecuado.

5. Confirme la precisión del ajuste verificando la cuadratura

de un corte real en una pieza de desecho delmaterial.

1. Afloje (en sentido contrario a las manecillas del reloj) la

palanca de ajuste de bisel

9

para desbloquear la zapata de

la sierra

5

2. Mueva la zapata de la sierra a la posición deseada

correspondiente con las marcas de ángulo de bisel en la

escala de ángulo de bisel

10

3. Apriete (en sentido de las manecillas del reloj) la palanca

de ajuste de bisel para bloquear la zapata de la sierra en

sulugar.

4. Confirme la precisión del ajuste comprobando el ángulo

de bisel de un corte real en un trozo de material dedesecho.

EsPAñOl

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a los

ofrecidos por BLACK+DECKER, no han sido probados con este

producto, el uso de tales accesorios con esta herramienta

podría ser peligroso. Para reducir el riesgo de lesiones, sólo se

deben usar accesorios recomendados por BLACK+DECKER con

esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o retirar/

instalar conexiones o accesorios o antes de la limpieza.

Un arranque accidental puede causarlesiones.

Su herramienta BLACK+DECKER ha sido diseñada para funcionar

durante un largo período de tiempo con un mínimo de

mantenimiento. La operación satisfactoria continua depende del

cuidado adecuado de la herramienta y la limpiezaregular.

Desgarre (Fig. C, N)

El corte es el proceso de cortar tablas más anchas en

tiras más angostas, cortando el grano longitudinalmente.

Guiar a mano es más difícil para este tipo de aserrado y se

recomienda el uso de la guía de corte BLACK+DECKER. Una

guía de corte está disponible por un costo adicional en su

distribuidor o centro de servicio autorizadolocal.

instalación de guía de corte (sevende por separado)

Puede instalar una guía de corte

23

en su sierra circular

aflojando el tornillo de bloqueo de la guía de corte

24

con

la llave hexagonal incluida

17

e insertando la guía de corte

como se muestra en la Fig. N. Cuando la guía de corte está

en la posición deseada, use la llave hexagonal para apretar

el tornillo de bloqueo de la guía de corte, asegurándolo en

sulugar.

el borde inferior de la cuchilla giratoria corta en el medio

delmaterial.

1. Ajuste la zapata

5

para que la cuchilla corte a la

profundidaddeseada.

2. Incline la sierra hacia adelante y apoye la parte delantera

de la zapata sobre el material acortar.

3. Con la palanca de retracción, retraiga la protección de

cuchilla inferior hacia arriba. Baje la parte trasera de la zapata

hasta que los dientes de la sierra casi toquen la línea decorte.

4. Suelte la protección de cuchilla (su contacto con el

trabajo lo mantendrá en posición para abrirse libremente

al comenzar el corte). Retire la mano de la palanca de

protección y sujete firmemente la manija secundaria

4

como se muestra en la Fig. M. Coloque su cuerpo y brazo

para permitirle resistir el contragolpe siocurre.

5. Asegúrese que la cuchilla no esté en contacto con la

superficie de corte antes de arrancar lasierra.

6. Encienda el motor, permita que la sierra alcance la

velocidad máxima y luego baje gradualmente la sierra hasta

que su zapata descanse sobre el material que se va a cortar.

Avance la sierra a lo largo de la línea de corte hasta que se

complete elcorte.

7. Suelte el gatillo y permita que la cuchilla se detenga por

completo antes de retirar la cuchilla delmaterial.

8. Al comenzar cada nuevo corte, repita losanterior.

Corte de cavidad (Fig. A, M)



ADVERTENCIA: Nunca ate la protección de cuchilla en una

posición elevada. Nunca mueva la sierra hacia atrás cuando

corte cavidades. Esto puede hacer que la unidad se levante de la

superficie de trabajo, lo que podría causarlesiones.

Un corte de cavidad es aquel que se realiza cuando el borde

del material no empuja el protector inferior para abrirlo, sino

Cortes generales (Fig. A)



ADVERTENCIA: Para reducir el riesgo de lesiones, retire

la batería y siga todas las instrucciones de montaje, ajuste

yconfiguración.

Asegúrese que funcione la protección inferior. Seleccione la

cuchilla adecuada para el material acortar.

• Mida y marque el trabajo paracortar.

• Apoye y asegure el trabajo correctamente (consulte Apoyo

de tableros grandes/Aseguramiento de pieza detrabajo).

• Utilice el equipo de seguridad apropiado y requerido

(consulte Información de seguridadadicional).

• Asegure y mantenga el área de trabajo (consulte

Instrucciones de seguridad para todas lassierras).

• Con la batería

15

insertada, asegúrese que el interruptor

de encendido/apagado

1

encienda y apague lasierra.

Aserrado



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, sujete siempre la herramienta con

ambasmanos.

• Mantenga su cuerpo colocado en el otro lado de la cuchilla,

pero no alineado con la cuchilla de la sierra. El retroceso podría

causar que la sierra salte hacia atrás. Consulte Instrucciones

de seguridad adicionales para todas las sierras y Causas de

retroceso y advertenciasrelacionadas.

• Deje que la cuchilla corra libremente durante unos

segundos antes de comenzar elcorte.

• Aplique sólo una presión suave a la herramienta mientras

realiza elcorte.

• Trabaje con la zapata presionada contra la pieza detrabajo.

Consejos para uso óptimo

• Como no se pueden evitar algunas astillas a lo largo de la

línea de corte en el lado superior de la pieza de trabajo, corte

en el lado donde las astillas seanaceptables.

• Cuando se deba minimizar el astillado, por ej., al cortar

laminados, sujete una pieza de madera contrachapada en la

parte superior de la pieza detrabajo.

Selección de cuchilla

Su sierra circular está diseñada para usarse con cuchillas de

61/2" (165 mm) de diámetro que tienen un diámetro interior

de 5/8" (15,8mm). Use sólo cuchillas de sierra que estén

marcadas con una velocidad igual o superior a la velocidad

marcada en laherramienta. NO use ruedas abrasivas o ruedas

de diamante enseco.



ADVERTENCIA: Para reducir el riesgo de lesiones, es

importante soportar el trabajo apropiadamente y sostener

la sierra firmemente para prevenir la pérdida de control que

podría causar lesiones personales. La Fig. L ilustra el soporte de

manotípico.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, lea, entienda y siga todas las advertencias

de seguridad e instrucciones importantes antes de usar

laherramienta.

EsPAñOl

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)53267100

si se encuentra en U.s., por favor llame al

1‑800‑544‑6986

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con

el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar

la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y el

cambio de las escobillas, cuando proceda) deben ser realizados

en un centro de mantenimiento en la fábrica BLACK+DECKER

u en un centro de mantenimiento autorizado BLACK+DECKER.

Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779‑ Col. Americana Sector Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente ‑

Col.Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

Limpieza



ADVERTENCIA: Sople la suciedadyel polvo de todos

los conductos de ventilación con aire seco, al menos una vez

por semana. Para reducir el riesgo de lesiones, utilice siempre

protección para los ojos aprobada ANSIZ87.1 al realizar

estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas de la

herramienta. Estos productos químicos pueden debilitar los

materiales plásticos utilizados en estas piezas. Utilice un paño

humedecido sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

Extracción de polvo(Fig.A)



ADVERTENCIA: Riesgo de inhalación de polvo. Para

reducir el riesgo de lesiones personales, SIEMPRE use una

máscara de polvoaprobada.



ADVERTENCIA: SIEMPRE use un extractor de aspirado

diseñado en cumplimiento con las directivas aplicables

respecto a la emisión de polvo cuando corte madera. Las

mangueras de aspirado de las aspiradoras más comunes se

adaptarán directamente en la salida de extracción depolvo.

Un puerto de extracción de polvo

18

está disponible por

un costo adicional en su distribuidor o centro de servicio

autorizadolocal.

asistencia para localizar cualquier accesorio, póngase en

contacto con BLACK+DECKER. Llame al 1‑800‑544‑6986.

EsPAñOl

Garantía limitada de 2+3 años

Se incluye una Garantía limitada de 2años de forma

estándar. Se requiere el registro del producto, junto con el

comprobante de compra, dentro de los 30días posteriores

a la compra para obtener una garantía limitada adicional de

3años.

Para consultar los términos de la garantía, visite

www.blackanddecker.com/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al cliente en Black &

Decker, 701East Joppa Road, Towson, MD 21286o llame al

1‑800‑544‑6986.

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, revise la información de garantía

del país específico contenida en el empaque, llame a la

compañía local o consulte la página de Internet respecto a

talinformación.

Registro en Línea

Gracias por su compra. Registre su producto ahora para:

• gARAnTÍA liMiTADA DE 3AñOs ADiCiOnAl: Registrar

su producto dentro de los 30días posteriores a su compra

activará la garantía adicional. (se requiere comprobante de

compra).

• sERViCiO DE gARAnTÍA: Registrar su producto le ayudará

a obtener un servicio de garantía más eficiente en caso de

que surja algúnproblema.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una pérdida

de seguro, tal como un incendio, inundación o robo, su

registro de propiedad servirá como una evidencia decompra.

• PARA sU sEgURiDAD: Registrar su producto nos

permitirá ponernos en contacto con usted en el evento

improbable que se requiera una notificación de seguridad

bajo la Ley Federal de Seguridad alConsumidor.

Regístrese en línea en www.blackanddecker.com/

account/login.

Divulgación de Quebec

No garantizamos la disponibilidad de partes de repuesto,

servicios de reparación ni la información necesaria para

mantener o reparar productos sujetos a la Ley de Protección

al Consumidor de Quebec, modificada por el Proyecto de

Ley29.

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Black and Decker S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

NB109237 11/25

Black & Decker (U.S.) Inc., 701East Joppa Road, Towson, MD 21286

BLACK+DECKER

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs‑piles

Baterías

LBXR20, LBXR20BT, LBXR2020, LBXR2025, LBXR2520, LB2X3020, LB2X4020,

LBD2020S, LBD1520S, LBD2520S, LBD2520, LBD4020S

Chargers

Chargeurs

Cargadores

LCS20, L2AFC, L2AFCBST, LCS201, LCS1620, LCS200, BDCA202, BDCAC202B, BDDC201,

BDDC201B, BDCB101, LCS1620B

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool

and battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc‑piles est en dessous de 4,5° C (40° F) ou au‑dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni

use la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

Black+Decker BLCS78E1 Cordless Brushless Circular Saw Kit with Battery and Charger for Efficient Cutting Performance

Product's Documents

Instruction Manual

Specifications

Black+Decker BLCS78E1 Questions and Answers

Related Products

Black + Decker HLVA325JP07 Pet dust buster Handheld Vacuum, Cordless, Purple

Black+Decker Black+Decker BDECS300C BLACK+DECKER 7-1/4-Inch Circular Saw with Laser, 13-Amp

Black+Decker Black+Decker CS1015 15 Amp 7-1/4 Inch Circular Saw

Black+Decker BDCCS20C 20V MAX* Powerconnect 5-1/2 In. Cordless Circular Saw

Black+Decker BDCCS20B 20-Volt Max 5-1/2-in Cordless Circular Saw

ALEAPOW K4 Cordless Circular Saw, 20V 4-1/2" Lightweight Mini Saw
