ENGLISH
Galaxy™ Series
(GSS74 illustrated)

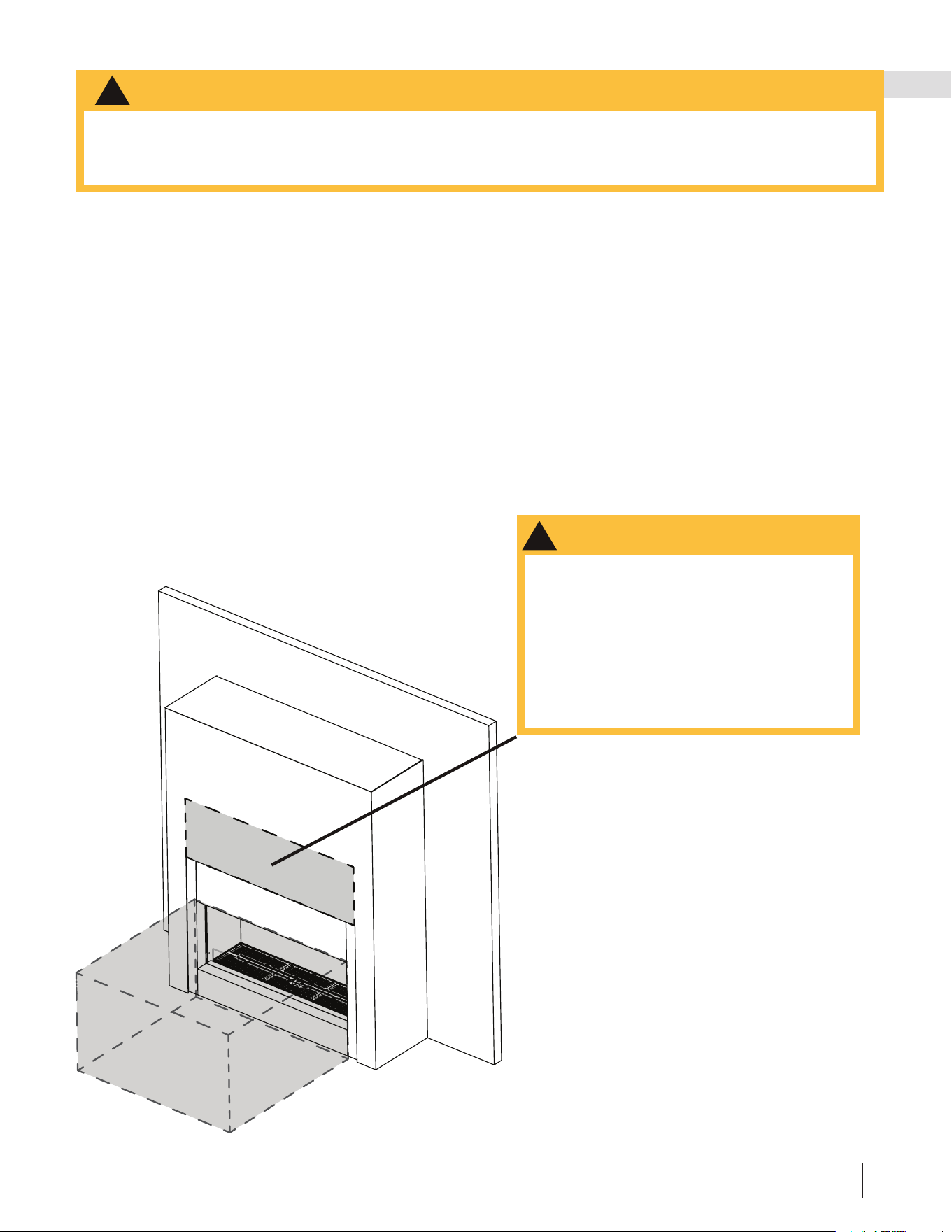

- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.
- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use any phone in your building.
• Immediately call your gas supplier from a neighbour’s phone. Follow the gas supplier’s instructions.
• If you cannot reach your gas supplier, call the fire department.
- Installation and service must be performed by a qualified installer, service agency, or the supplier.
WARNING
!
For outdoor use only
FIRE OR EXPLOSION HAZARD
Failure to follow safety warnings exactly could result in serious injury, death, or property damage.
OWNER’S MANUAL
SAFETY INFORMATION
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
Phone 1 (866) 820-8686 • www.napoleon.com • [email protected]
W415-10003180 / C-0 / 12.15.25
FRENCH PG. 21
EN
W415-10003180 / C-0 / 12.15.25
2
safety information
• This appliance is hot when operated and can cause
severe burns if contacted.
• Any changes to this appliance or its control can be
dangerous and are prohibited.
• Do not operate appliance before reading and
understanding operating instructions. Failure
to operate appliance according to operating
instructions could cause fire or injury.
• Do not connect 110 volts to the control valve.
• Risk of burns. The appliance should be turned off
and cooled before servicing.
• Do not install damaged, incomplete or substitute
components.
• Risk of cuts and abrasions. Wear protective gloves
and safety glasses during installation. Sheet metal
edges may be sharp.
• Children and adults should be alerted to the
hazards of high surface temperature and should
stay away to avoid burns or clothing ignition.
• Young children should be carefully supervised
when they are in the same room as the appliance.
Toddlers, young children, and others may be
susceptible to accidental contact burns. A
physical barrier is recommended if there are at
risk individuals in the house. To restrict access to
an appliance or stove, install an adjustable safety
gate to keep toddlers, young children and other at
risk individuals out of the room and away from hot
surfaces.
• Clothing or other flammable material should not be
placed on or near the appliance.
• Due to high temperatures, the appliance should be
located out of traffic and away from furniture and
draperies.
• Ensure you have incorporated adequate safety
measure to protect infants/toddlers from touching
hot surfaces.
• Even after the appliance is off, the glass and/or
screen will remain hot for an extended period of
time.
• Check with your local hearth specialty dealer
for safety screens and hearth guards to protect
children from hot surfaces. These screens and
guards must be fastened to the floor.
• Any safety screen, guard or barrier removed for
servicing the appliance, must be replaced prior to
operating the appliance.
• The appliance is a vented gas-fired appliance. Do
not burn wood or other materials in the appliance.
• The appliance area must be kept clear and free
from combustible materials, gasoline and other
flammable vapors and liquids.
• Under no circumstances should this appliance be
modified.
!
WARNING
• This appliance must not be connected to a chimney
flue pipe serving a separate solid fuel burning
appliance.
• Do not use this appliance if any part has been
under water. Immediately call a qualified service
technician to inspect the appliance and to replace
any part of the control system and any gas control
which has been under water.
• Only doors / optional fronts certified with the unit
are to be installed on the appliance.
• Keep the packaging material out of reach of
children and dispose of the material in a safe
manner. As with all plastic bags, these are not toys
and should be kept away from children and infants.
• As with any combustion appliance, we recommend
having your appliance regularly inspected and
serviced as well as having a carbon monoxide
detector installed in the same area to defend you
and your family against carbon monoxide.

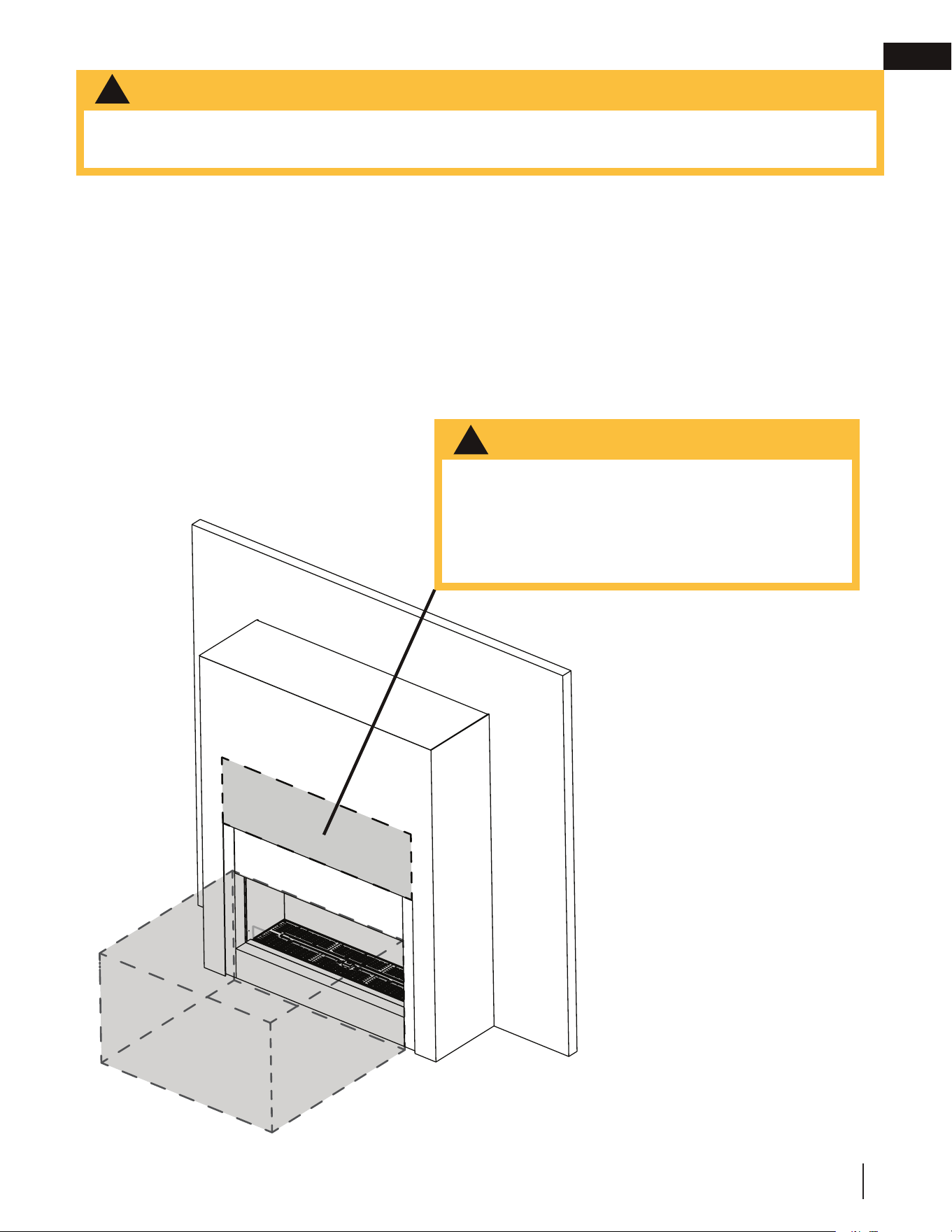

• Ensure clearances to combustibles are maintained
when building a mantel or shelves above the
appliance. Elevated temperatures on the wall or
in the air above the appliance can cause melting,
discolouration or damage to decorations, a T.V. or
other electronic components.
• A barrier designed to reduce the risk of burns is
available for this appliance and can be installed.
• If the barrier becomes damaged, the barrier shall
be replaced with the manufacturer’s barrier for this
appliance.
• Installation and repair should be done by a qualified
service person. The appliance should be inspected
before use and at least annually by a professional
service person. More frequent cleaning may be
required due to excessive lint from carpeting,
bedding material, etc. It is imperative that control
compartments, burners and circulating air
passageways of the appliance be kept clean.
WARNING: This product can expose you to
chemicals including lead and lead compounds,
which are known to the State of California to
cause cancer, and chemicals including BBP and
DEHP, which are known to the State of California
to cause birth defects or other reproductive
harm. For more information, go to www.
P65Warnings.ca.gov.
!
EN
W415-10003180 / C-0 / 12.15.25
3
table of contents
1.0 getting to know your appliance 5
1.1 control access 6
1.2 rating plate information 6
2.0 operating your appliance 7
2.1 using your appliance 7
2.2 operating and lighting instructions 8
3.0 clearances around appliance 9
4.0 maintenance 10
4.1 care of plated parts 11
4.2 screen kit / weather cover 11

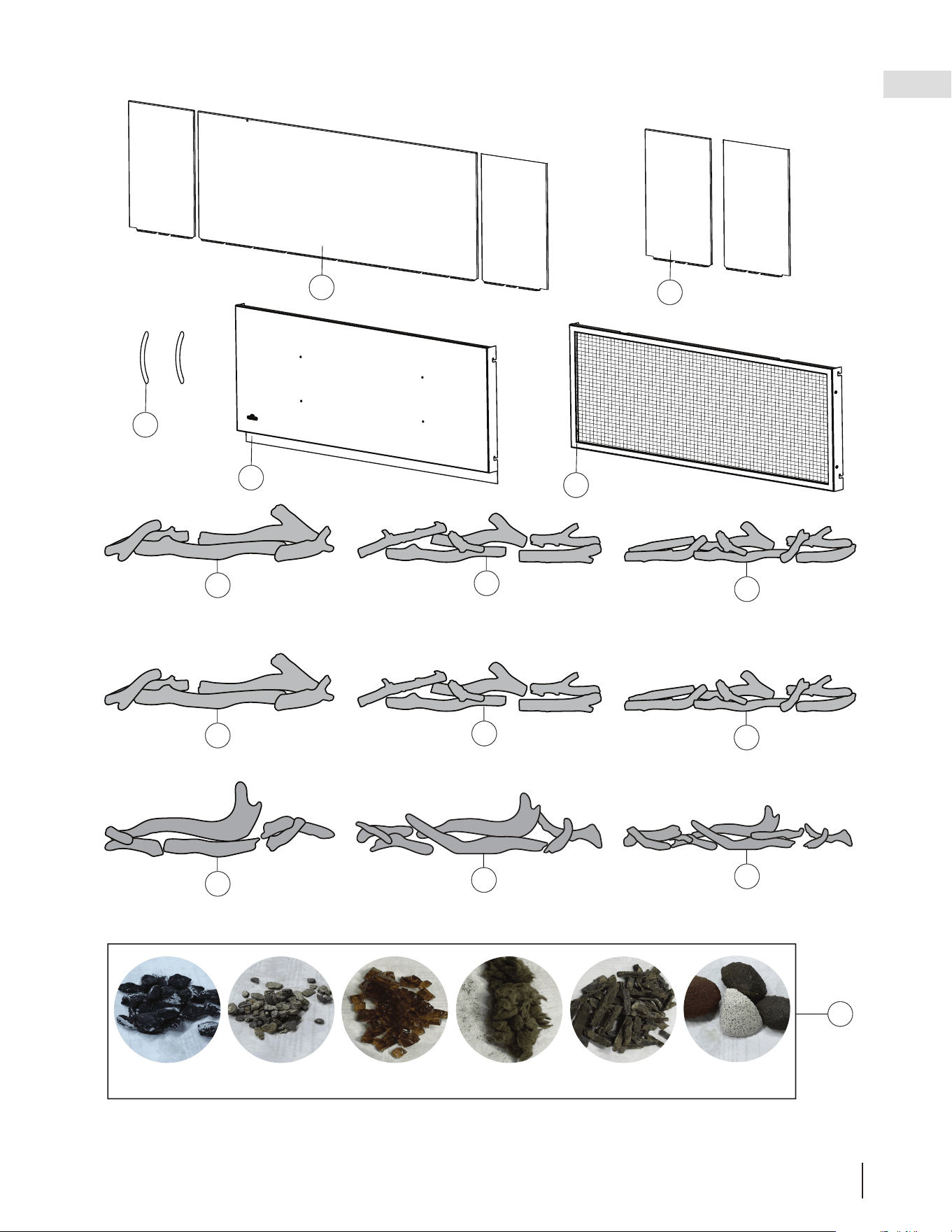

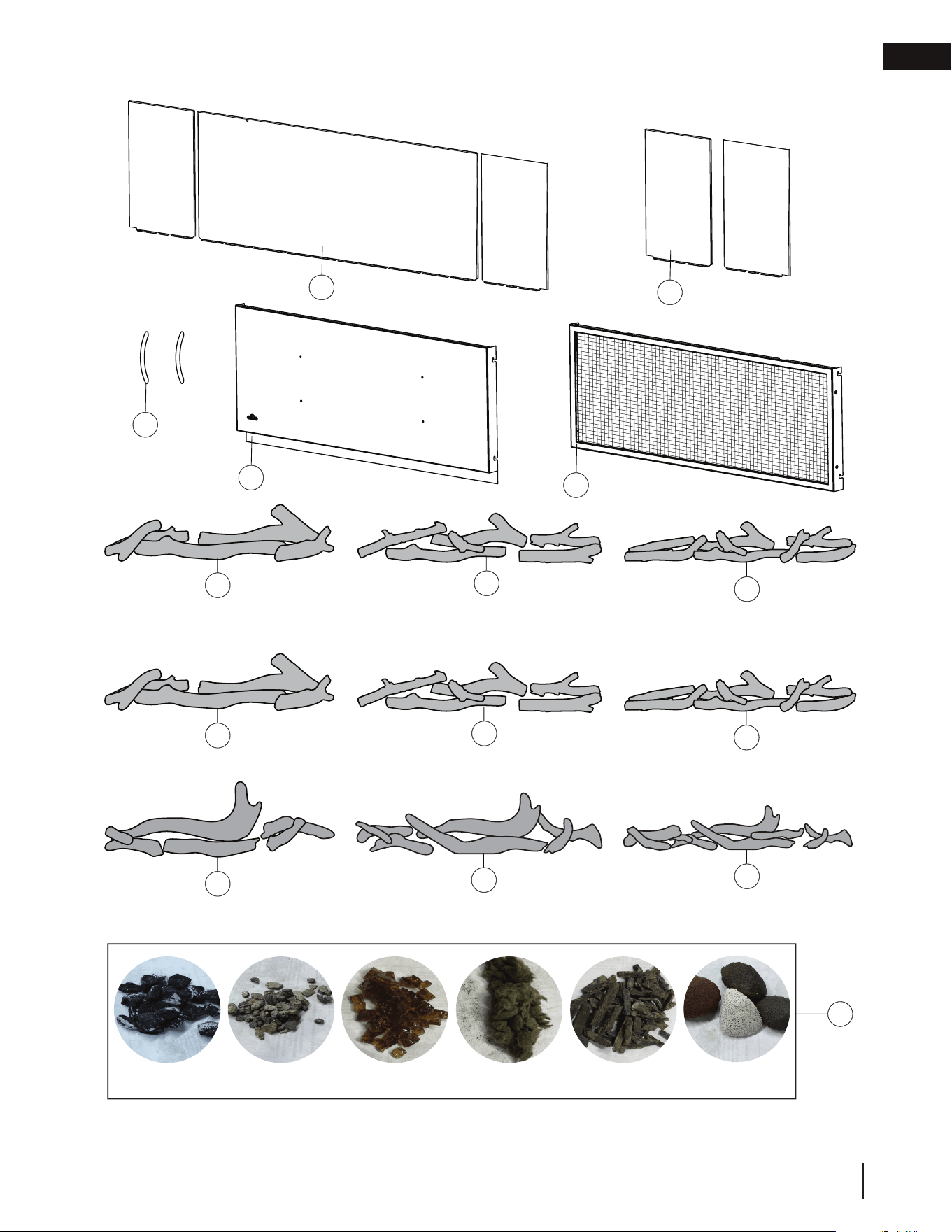

5.0 replacement parts 12
6.0 accessories 12
7.0 troubleshooting 14
8.0 warranty 15
9.0 service history 16
Changes, other than editorial, are denoted by a vertical line in the margin.
Before reading this manual, be sure you know which model of appliance that you have. This information will have
been filled out by the installer on the following page and on the rating plate that is permanently attached to the ap-
pliance (see “rating plate information” section).
This manual is for the:
• GSS50, GSS62 and GSS74 models
If required, more detailed technical information is included in the appliance installation manual.
The information throughout this manual is believed to be correct at the time of printing. Wolf Steel Ltd. reserves
the right to change or modify any information within this manual at any time without notice.
Visit the Napoleon website for the most current version of your appliance’s manual.
Batteries must be disposed of according to the local laws and regulations. Some batteries may be
recycled, and may be accepted for disposal at your local recycling center. Check with your
municipality for recycling instructions.
Les piles doivent être mises au rebut conformément aux lois et à la réglementation locales.
Certaines piles peuvent être recyclées et acceptées dans votre centre de recyclage local. Rensei-
gnez-vous auprès de votre municipalité au sujet des directives de recyclage.
Las baterías deben desecharse de acuerdo con las leyes y regulaciones locales. Algunas baterías
pueden reciclarse, y es posible que su centro de reciclado local las acepte para desecharlas.
Consulte en su municipalidad sobre las instrucciones para el reciclado.
EN
W415-10003180 / C-0 / 12.15.25
4
welcome
Dealer Information
Name of Dealer:
Dealer Location:
Dealer Phone:
Dealer E-mail:
Customer:
Customer Address:
Date of Installation:
Location of the appliance:
Installer:
Napoleon is proudly committed to your total home comfort. We are proud to say that our products continunously
surpass industry standards and our inspiration is you! More than anything, we want you to feel confident in
choosing Napoleon for your home. Our products are designed to provide that confidence and ensure that every
Napoleon product is beyond compare.
Napoleon products are designed with superior components and materials assembled by trained craftsmen who
take great pride in their work.
A barrier designed to reduce the risk of burns is available for the appliance for your safety.
Your Napoleon appliance has been thoroughly inspected by a qualified technician before packaging to ensure that
you, the customer, receives the quality product that you expect from Napoloen.
Dealer : Fill in your dealer information (or business card) and the appliance installation information
below.
congratulations!
Model:
Serial Number:
Dealer: Business card location
Natural Gas: GSS50NE
GSS62NE
GSS74NE
Propane: GSS50PE
GSS62PE
GSS74PE
EN
W415-10003180 / C-0 / 12.15.25
5
getting to know your appliance

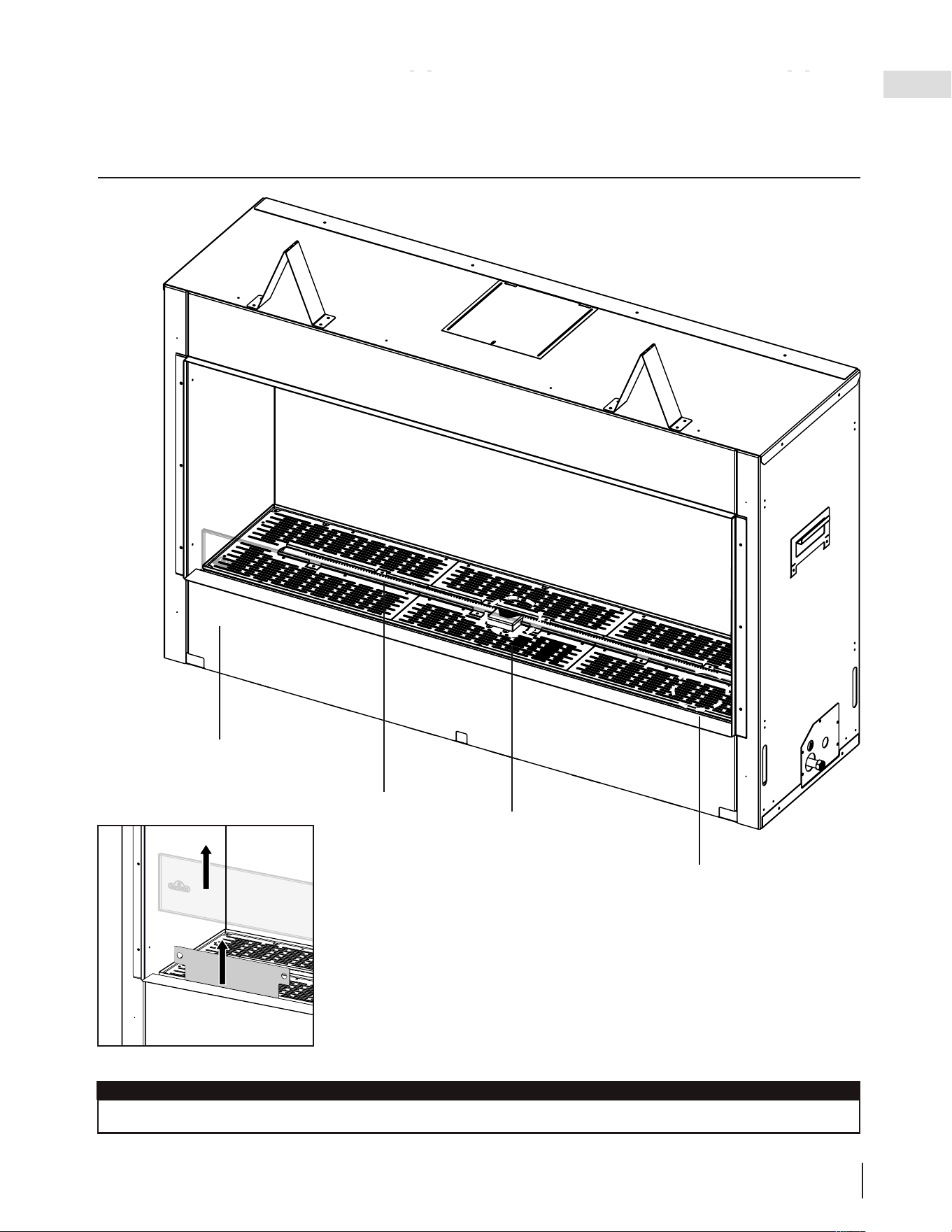

1.0 getting to know your appliance
Some features and locations may vary depending on the model.
note:
The area above the appliance opening including the surface of the wall can get very
hot during operation and should never be touched until the appliance is off and
completely cooled.

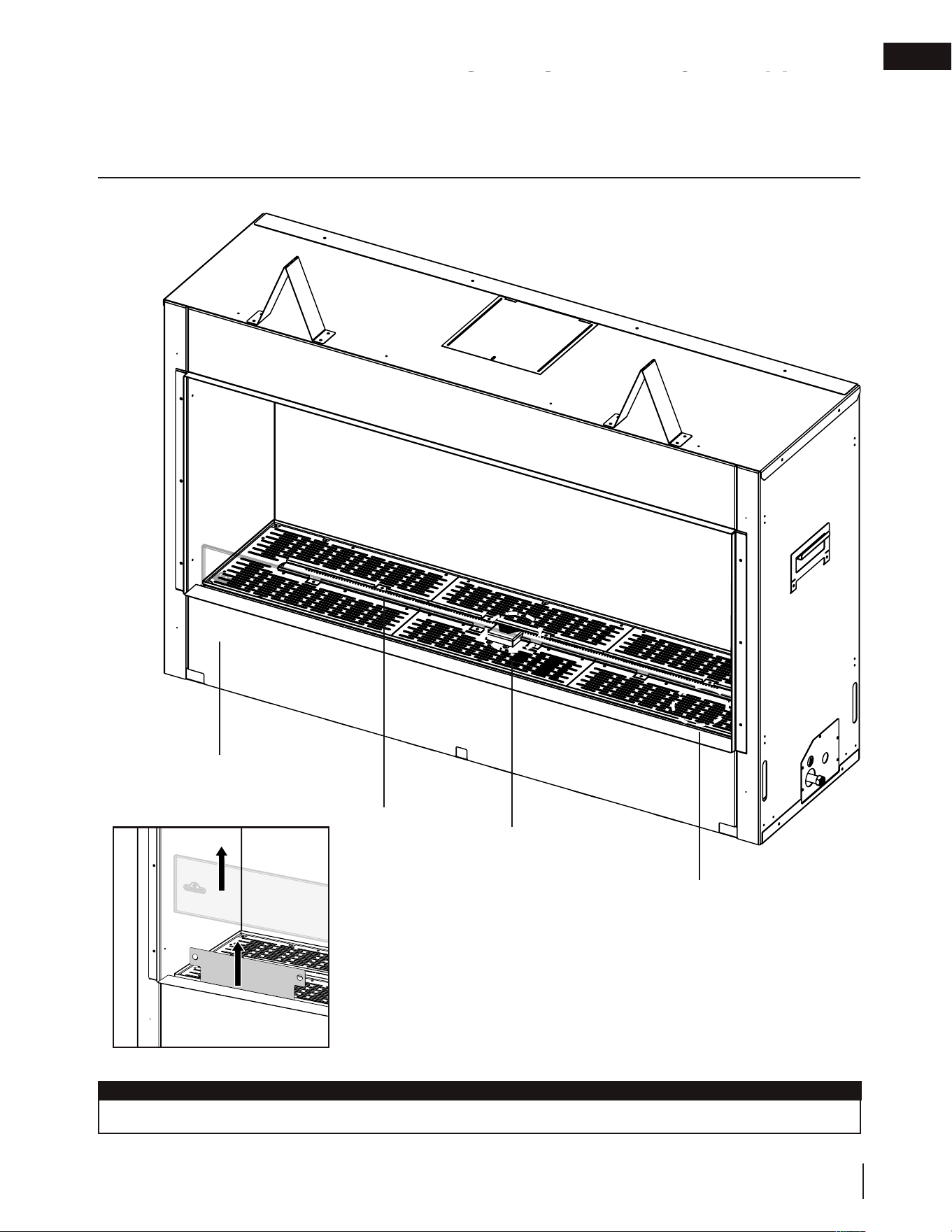

Burner
Pilot
Valve
Rating Plate/Lighting
Instructions (located
under the wind guard)
EN
W415-10003180 / C-0 / 12.15.25
6
getting to know your appliance

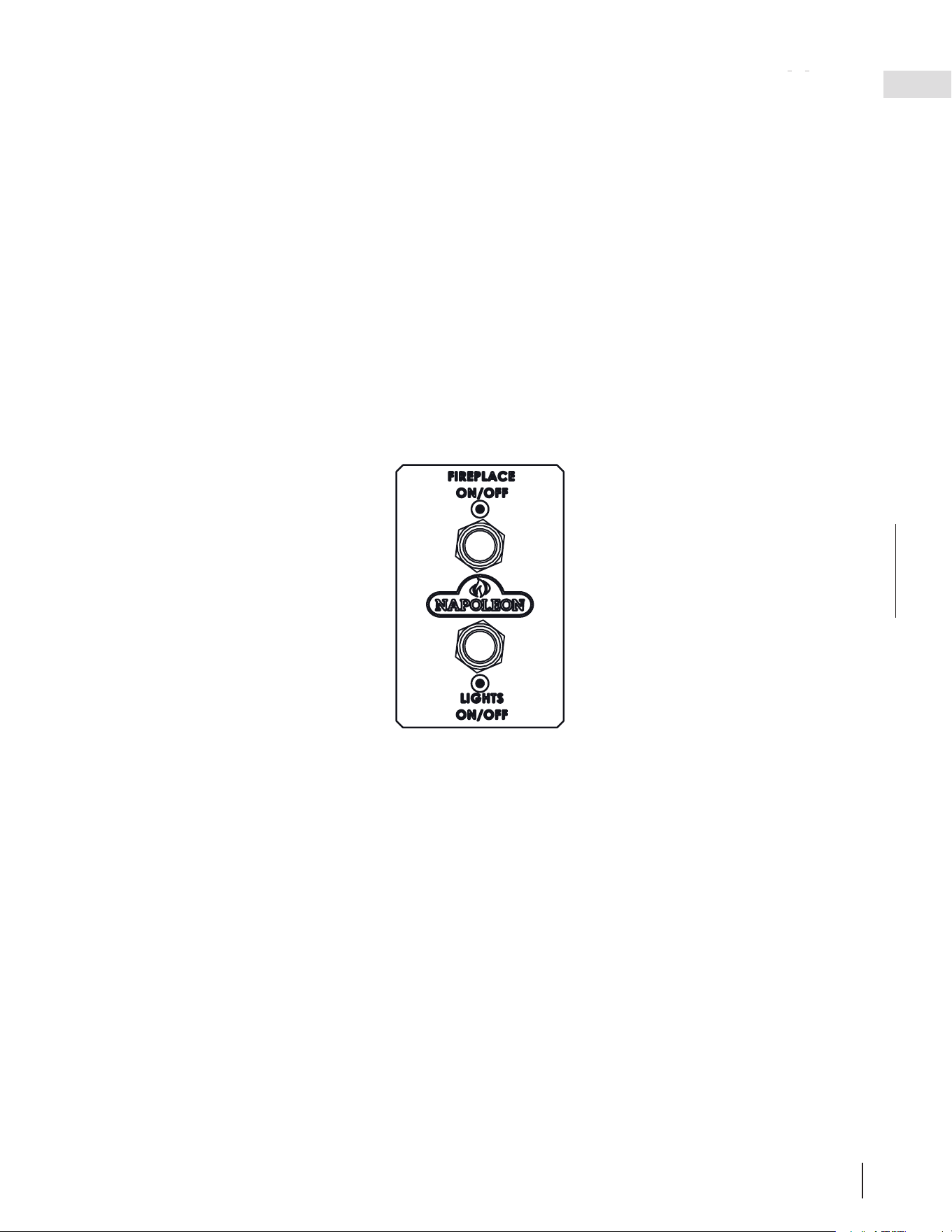

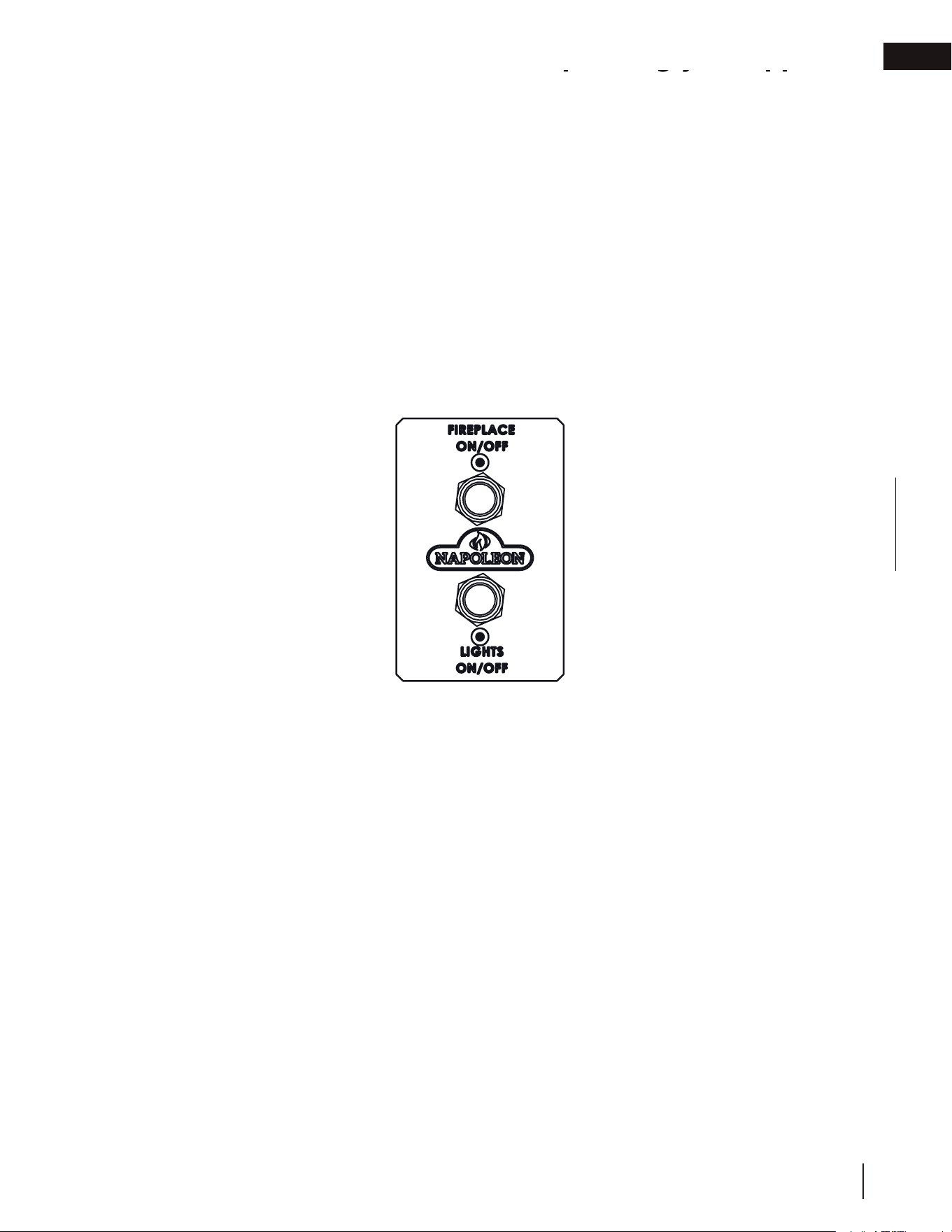

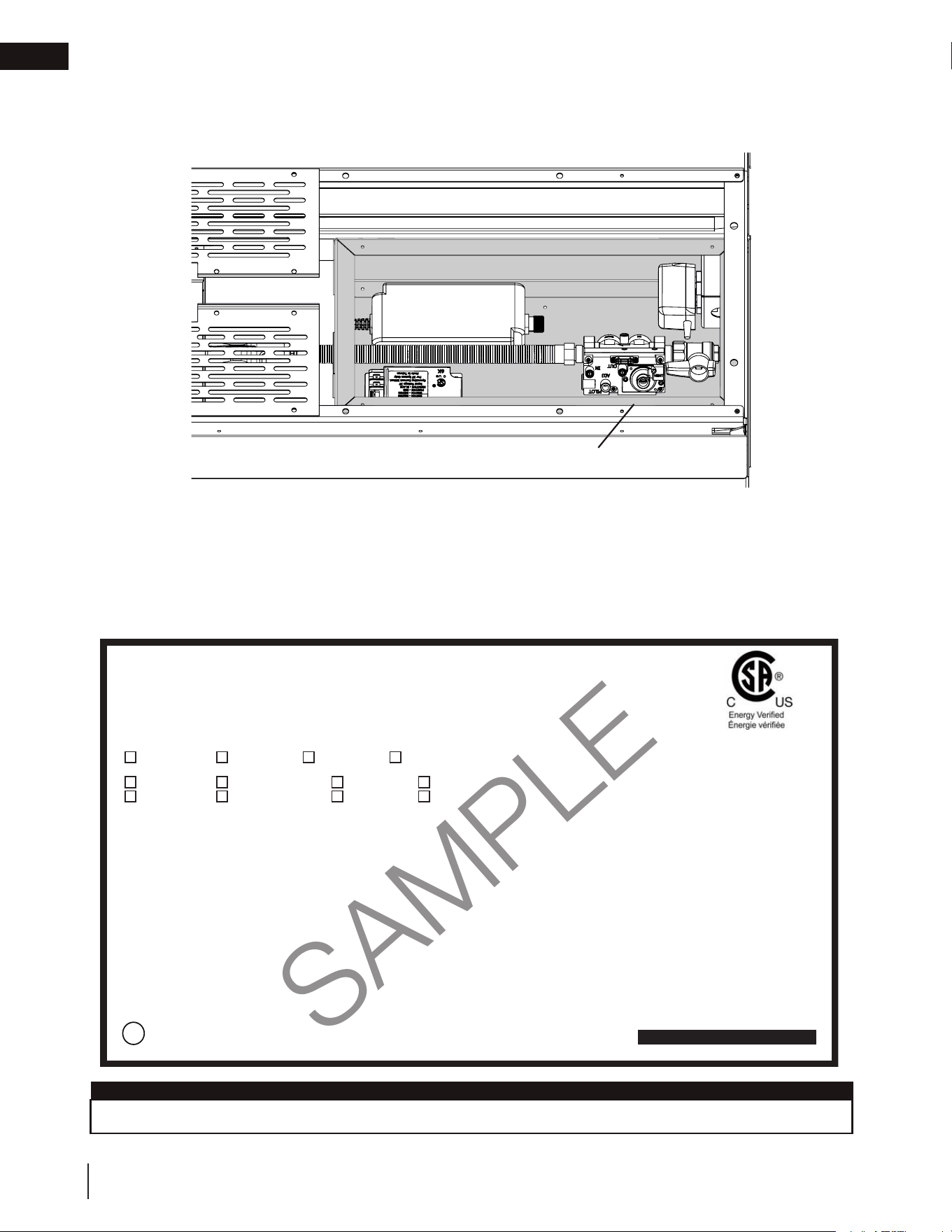

Valve access instructions are located in the installation manual. Access to be performed by a qualified technician.
1.1 control access

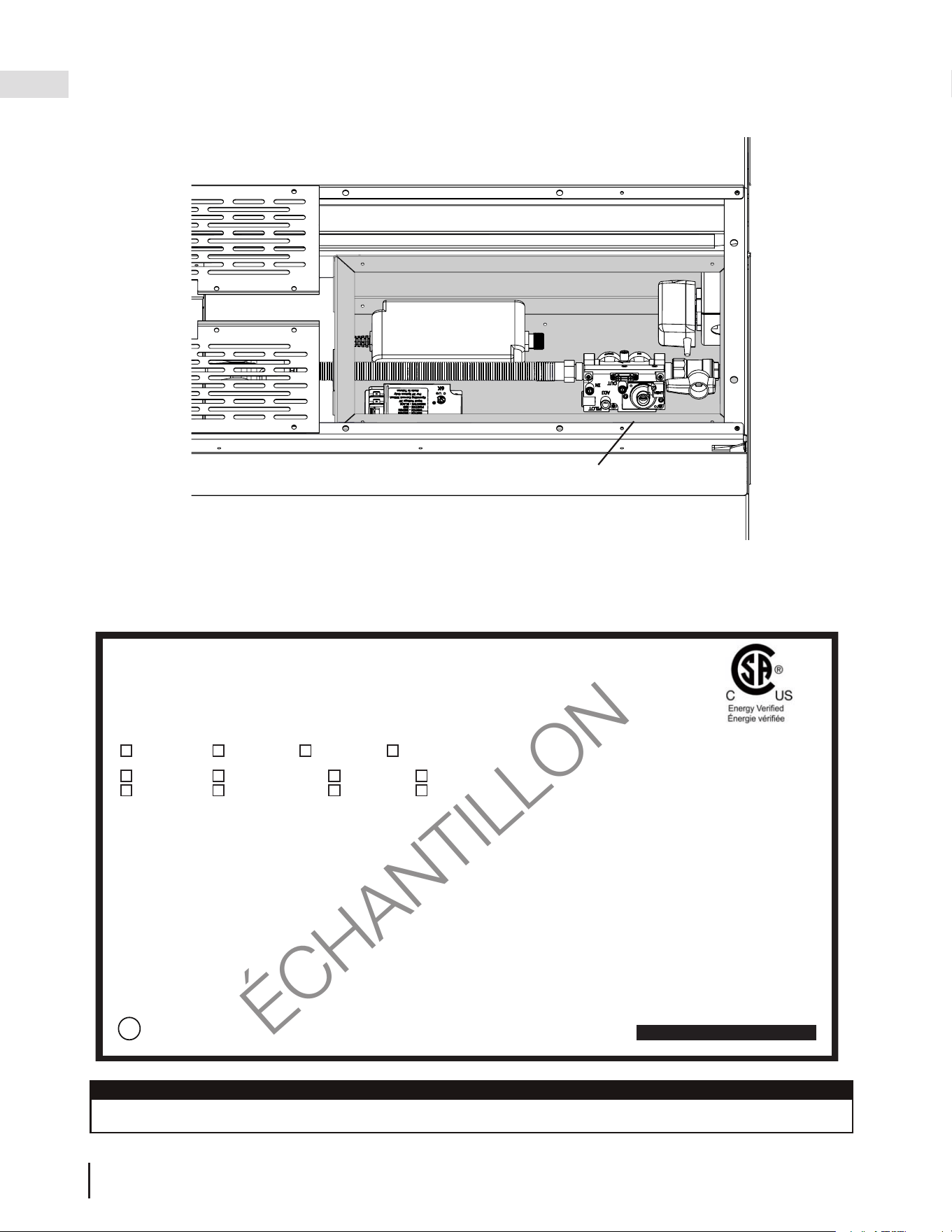

This illustration is for reference only. Refer to the rating plate on the appliance for accurate information.
1.2 rating plate information
The rating plate must remain with the appliance at all times. It must not be removed.
note:
Certified to Canadian and American National Standards: CSA 2.22-XXXX / ANSI Z21.50-XXXX for Vented Decorative Gas Appliances
Certifié selon les normes Nationales Canadiennes et Américaines: CSA 2.22-XXXX / ANSI Z21.50-XXXX pour les Appareils à gaz décoratif à évacuation
Direct vent, vented gas fireplaces. Approved for bedroom, bathroom and bed-sitting room installation. Suitable for mobile home installation, if installed in accordance with the current
standard CAN / CSA Z240MH Series gas equipped mobile homes in Canada, or, in the United States, the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part
3280. When this US Standard is not applicable, use the Standard for Fire Safety Criteria for Manufactured Home Installations, Sites and Communities, ANSI / NFPA 501A. This appliance
must be installed in accordance with local codes, if any; if none, follow the current ANSI Z223.1 or CSA B149. For use with barrier WXXX-XXXX. Follow installation instructions.
Foyer à gaz ventilé. Homologué pour installation dans une chambre à coucher, une salle de bain et un studio. Approprié pour installation dans une maison mobile si son installation
conforme aux exigences de la norme CAN / CSA Z240MH Séries de maisons mobile équipées au gaz en vigueur au Canada, ou, aux États-Unis selon la norme 24 CFR, Part 3280,
Manufactured Home Construction and Safety Standard. Dans le cas ou cette norme d’États-Unis n’est pas pertinentes, utiliser la norme NFPA 501A, Fire Safety Criteria for Manufactured
Home Installations, Sites and Communities. Installer l’appareil selon les codes ou règlements locaux ou, en l’absence de tels règlements, selon les codes d’installation ANSI Z223.1 ou
CSA B149 en vigueur. Utiliser uniquement avec l’écran WXXX-XXXX. Suivre les instructions d’installation.
9700539 (WSL) 4001658 (NAC) 4001657 (NGZ) 4001659 (WUSA)
WOLF STEEL LTD. 24 Napoleon Road, Barrie, ON, L4M 0G8 Canada
XXXX XXXX XXXX XXXX
MODEL / MODÈLE
Altitude
Input
Reduced Input
P4
Élévation
Alimentation
Alimentation Réduite
P4
Manifold Pressure: 3.5” w.c. (NG)
Minimum Supply Pressure: 4.5” w.c. (NG)
Maximum Supply Pressure: 7”* w.c. (NG)
Pression au Collecteur: 3,5” d’une colonne d’eau (GN)
Pression d’Alimentation Min.: 4,5” d’une colonne d’eau (GN)
Pression d’Alimentation Max.: 7” ** d’une colonne d’eau (GN)
** Maximum inlet pressure not to exceed 13”.
Manifold Pressure: 10” w.c. (P)
Minimum Supply Pressure: 11” w.c. (P)
Maximum Supply Pressure: 13”* w.c. (P)
Pression au Collecteur: 10” d’une colonne d’eau (P)
Pression d’Alimentation Min.: 11” d’une colonne d’eau (P)
Pression d’Alimentation Max.: 13” * d’une colonne d’eau (P)
** Pression d’alimentation maximale ne devait pas dépasser 13”.
0-XXXXft (0-XXXXm)
Minimum clearance to combustible materials:
Top, sides & back: per standoff spacers for framing and finishing
materials. For non-combustible framing and finishing materials,
see installation manual.
Top X”
Floor X”
Sides X”
Back X”
Vent top X”
Vent sides & bottom X”
Recessed depth X”
*** Mantel X” from appliance opening
Dégagements minimaux des matériaux combustibles:
Dessus, côtés et arrière: selon les espaceurs de dégagements
pour les matériaux d’ossature selon le manuel du propriétaire
pour les matériaux de finition.
Dessus X”
Plancher X“
Côtés X”
Arrière X“
Dessus du conduit d’évent X”
Côtés et dessous du conduit d’évent X”
Profondeur d’encastré une face X”
*** Tablette X” de l’ouverture de l’appareil
WARNING
:
Do not add any material to the appliance which will come in contact with the
flames, other than that supplied by the manufacturer with the appliance.
AVERTISSEMENT
:
N’ajoutez pas à cet appareil aucun matériau devant entretien
contact avec les flammes autre que celui qui est fourni avec cet appareil par le fabricant.
*** Maximum horizontal extension:
X”. See installation manual for
greater extensions, minimum vent
lengths and maximum vent lengths.
*** L’extension horizontale maximale: X”.
Référez au manuel d’installation pour des
extensions plus grandes, les longueurs
d’évacuation minimaux et maximum.
The appliance must be vented using the appropriate Napoleon vent kits. See installation
manual for venting specifications. Proper reinstallation and resealing is necessary after servicing
the vent-air intake system.
L’appareil doit être ventilé à l’aide de l’ensemble d’évacuation propre à Napoleon. Référez au
manuel d’installation pour les spécifications d’évacuation. Il est nécessaire de bien réinstaller et
resceller l’évacuation après avoir executer l’entretien du système de prise d’air.
Serial Number / N° de Série:
W385-XXXX
REFERENCE# 161746
XXXX
VENTED DECORATIVE GAS APPLIANCE: NOT A SOURCE OF
HEAT, NOT INTENDED FOR USE AS A HEATING
APPLIANCE, NOT FOR USE WITH SOLID FUEL.
APPAREIL À GAZ DÉCORATIF À ÉVACUATION: N’EST PAS
UNE SOURCE DE CHALEUR; N’EST PAS DESTINÉ À ÈTRE
UTILISÉ COMME UN APPAREIL DE CHAUFFAGE; NE
CONVIENT PAS AUX COMBUSTIBLES SOLIDES.
FOR USE WITH GLASS DOORS CERTIFIED WITH THIS APPLIANCE ONLY.
POUR UTILISATION UNIQUEMENT AVEC LES PORTES EN VERRE
CERTIFIÉES AVEC L’APPAREIL.
XX,XXX XX,XXX
XX,XXX XX,XXX
For natural gas when equipped with No. XX drill size orifice.
For propane when equipped with No. XX drill size orifice.
Convient au gaz naturel quand l’appareil est muni d’un injecteur de diamètre no. XX.
Convient au propane quand l’appareil est muni d’un injecteur de diamètre no. XX.
Electrical rating: 115V, 60HZ. Less than 12 amperes.
Spécifications électriques: 115V, 60HZ. Moins de 12 ampère.
XX.X% XX.X%
XXXX XXXX XXXX XXXX
SAMPLE
VALVE
EN
W415-10003180 / C-0 / 12.15.25
7
operating your appliance
2.0 operating your appliance
To turn the appliance on:
When operating your appliance for the first time, there is a required burn-in process that cures materials used
to manufacture the appliance that may emit both vapors and an odor. These are normal when operating a new
appliance for the first time. Ensure adequate air circulation is provided during burn-in process, if this was not
completed by the installer during installation.
2.1 using your appliance
For more detailed information, see your installation manual or contact your authorized dealer.
A Turn the on/off switch on.
B After 3-5 seconds, the control will start a spark at the pilot, light the pilot and then the burner. The spark pe-
riod will last 60 seconds, or until the pilot has lit.
C When used for the first time, if the burn-in process was not completed by the installer; run appliance continu-
ously for 4 hours (burn-in).
D Turn the appliance off.
Wall switch
Your wall switch comes equipped with two switches: one to operate the appliance, and the other to control the
lights.
EN
W415-10003180 / C-0 / 12.15.25
8
operation
2.2 operating and lighting instructions
!
WARNING
• Do not turn on if children or other at risk individuals are near the appliance.
• This appliance is equipped with an ignition device which automatically lights the pilot. Do not try to light the
pilot by hand.
• Before operating, smell all around the appliance area for gas and next to the floor because some gas is
heavier than air and will settle on the floor.
• Do not use this appliance if any part has been under water. Immediately call a qualified service technician
to inspect the appliance and replace any part of the control system and any gas control which has been
underwater.
FOR YOUR SAFETY READ BEFORE LIGHTING
WHAT TO DO IF YOU SMELL GAS
LIGHTING INSTRUCTIONS
TO TURN OFF GAS
A. Stop! Read the above safety information on this label.
B. Turn off all electrical power to the appliance.
C. Remove screen assembly, if equipped.
D. Turn the manual shut-off valve clockwise to the “OFF” position. (Shut-off
valve is located on the flex connector).
E. Wait five (5) minutes to clear out any gas. If you smell gas including near
the floor, STOP! Follow the instructions above in the “WHAT TO DO IF YOU
SMELL GAS” section. If you don’t smell gas; close the glass door and go to
the next step.
F. Turn the manual shut-off valve counter clockwise to the “ON” position.
G. Turn on all electrical power to the appliance.
H. Turn on the wall switch to the appliance.
I. If the appliance will not operate, follow instructions “TO TURN OFF GAS”
and call your service technician or gas supplier.
A. Turn off the wall switch to the appliance.
B. Turn off all electric power to the appliance if service is to be performed.
C. Turn manual shutoff valve clockwise to the “OFF” positon. Do not force.
• Turn off all gas to the appliance.
• Open windows.
• Do not try to light any appliance.
• Do not touch any electric switch; do not use
any phone in your building
• Immediately call your gas supplier from a
neighbour’s phone. Follow the gas supplier’s
instructions.
• If you cannot reach your gas supplier, call
the fire department.
If you do not follow these instructions exactly, a fire or explosion may result causing property damage, personal
injury, or loss of life.
When lit for the first time, the appliance will emit an odor for a few hours. This is a normal temporary condition
caused by the “burn-in” of paints and lubricants used in the manufacturing process and will not occur again. After
extended periods of non-operation, such as, following a vacation or warm weather season, the appliance may
emit a slight odor for a few hours. This is caused by dust particules in the heat exchanger burning off. In both
cases, open a window to sufficiently ventilate the room.
This appliance is equipped with an ignition device which automatically lights the pilot. Do not try to light the
pilot by hand.
note:
EN
W415-10003180 / C-0 / 12.15.25
9
clearances around fireplace
!
WARNING
• Your appliance, gas/electrical connections, venting and various key components are hidden behind the wall. It is
critical that no screws penetrate these components. Failure to follow instructions may cause improper operation,
damage, personal injury or fire. Always use a stud finder and only screw into studs.
3.0 clearances around appliance
Without making adequate provisions to account for the heat, the temperatures above the appliance will be hot,
making it unsuitable for mounting a TV or other objects sensitive to heat without risk of damage.
Installing a mantel between this appliance and electronics or other materials that may be sensitive to heat will
reduce the effect of direct heat on them.
The size and material of the mantel will affect the allowable clearance above your appliance and incorrect place-
ment could become a fire hazard. Consult your installation manual and/or authorized dealer for more information
before mounting a mantel, a shelf or any other object above your appliance.
Your appliance, gas/electrical connections and vent are hidden directly behind the finished wall. Great care should
be taken to avoid screwing or nailing into these components. Always use a stud finder to determine stud location
and only screw into studs.
Do not screw into the area around the appliance opening as some of your appliance may be hidden behind the
finished wall. Refer to your installation manual and/or contact your local dealer for more information.
The area above an appliance gets hot.
Combustible objects or materials must
never be placed in this area. For minimum
clearances, refer to installation manual or
your authorized dealer.
!
WARNING
Fireplaces generate radi-
ant heat. Do not put objects
in front og the appliance
(minimum distance of 4 feet
[1.12m]).
EN
W415-10003180 / C-0 / 12.15.25
10
maintenance4.0 maintenance
!
WARNING
• Turn off the gas and electrical power before servicing the appliance.
• Appliance may be hot. Do not service until appliance has cooled.
For qualified technicians only:
• Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous
operation. Verify proper operation after servicing.
• This appliance and its venting system should be inspected before use and at least annually by a qualified service
person.
• The flow of combustion and ventilation air must not be obstructed.
DOS
• Clean your screen kit regularly to prevent the build
up of excessive dirt/debris that can accumulate on
outdoor appliances. Simply brush it off with a soft
bristle brush or vacuum using the brush attach-
ment.
• Service your appliance annually and/or as required.
Service must be conducted by a qualified techni-
cian.
• Keep your appliance area clear and free of com-
bustible materials, gasoline, or other flammable
vapors and liquids.
• Check to see that the burner ignites completely
on all openings when turned on. A 5 to 10 sec-
ond total light-up period is satisfactory. Service as
required.
DON’TS
• Attempt to service the electrical or gas compo-
nents. Contact a qualified technician.
• Use excessive force.
• Paint the pilot assembly.
• Place objects too close to the appliance opening.
For any questions and/or concerns regarding your appliance, maintenance and service, please contact your
authorized dealer.
note:
EN
W415-10003180 / C-0 / 12.15.25
11
maintenance
4.1 care of plated parts
6.1
If the appliance is equipped with plated parts, you must clean fi ngerprints or other marks from the plated surfaces
before operating the appliance for the fi rst time. Use an ammonia-free or vinegar-based cleaner and a towel
to clean. If not cleaned properly before operating for the fi rst time, the marks can cause permanent blemishes
on the plating. After the plating is cured, the fi ngerprints and oils will not affect the fi nish and little maintenance
is required, just wipe clean as needed. Prolonged high temperature burning with the door ajar may cause
discolouration on plated parts.
The protective wrap on plated parts is best removed when the assembly is at room temperature but this can
be improved if the assembly is warmed (i.e. using a hair dryer or similar heat source).
note:

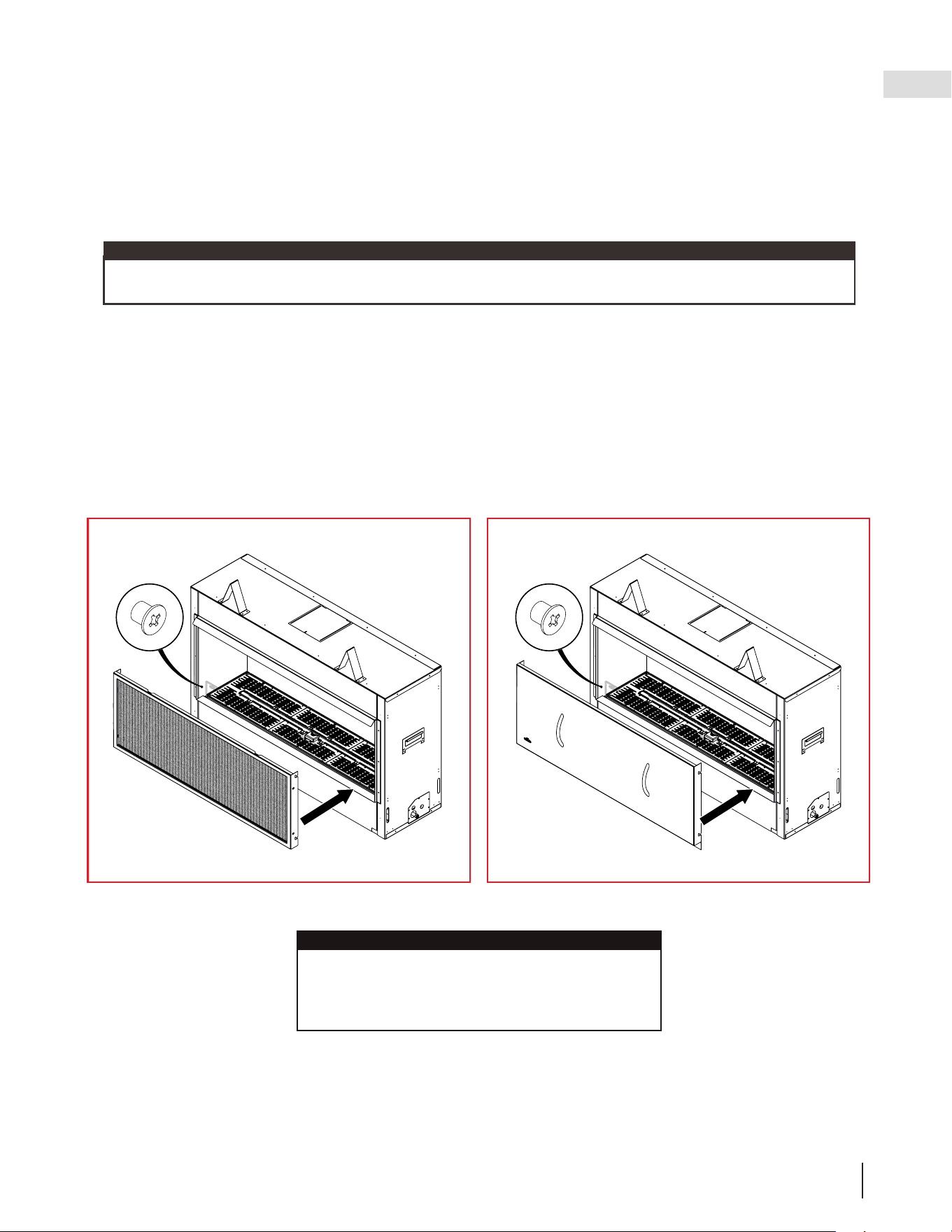

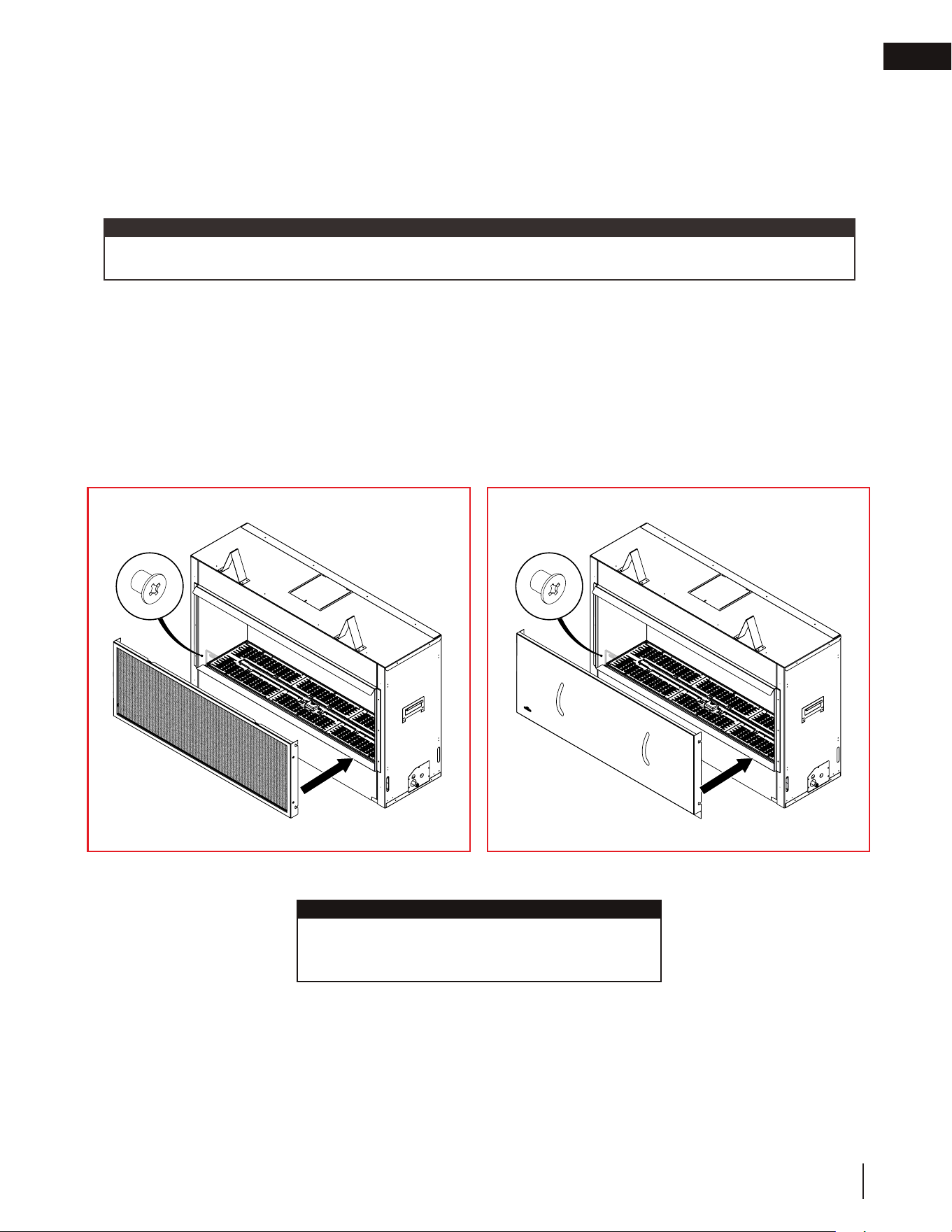

4.2 screen kit / weather cover
A screen kit designed to prevent dirt and debris from
accumulating in the fireplace is an option for this ap-
pliance.
A weather cover designed to protect the interior of the
fireplace from the elements when not in use is an option
for this appliance. Allow appliance to cool down com-
pletely before installing the weather cover. It is recom-
mended to shut off the gas prior to installing the cover
for long term storage.
x4
Required for installtion: Remove the 4 screws
indicated in Fig. 1 & 2. See Screen Kit, or Weather
Cover Kit install leaflets for details.
note:
Fig. 1
x4
Fig. 2
EN
W415-10003180 / C-0 / 12.15.25
12
replacements
5.0 replacement parts
!
WARNING
26.1
• Failure to position the parts in accordance with this manual or failure to use only parts specifi cally approved
with this appliance may result in property damage or personal injury.
Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts can
be ordered through your Authorized dealer / distributor.
For warranty replacement parts, a photocopy of the original invoice will be required to honour the
claim.
When ordering replacement parts always give the following information:
• Model & Serial Number of appliance
• Installation date of appliance
• Part number
• Description of part
• Finish
Parts, part numbers, and availability are subject to change without notice.
Parts identifi ed as stocked will be delivered within 2 to 5 business days for most delivery
destinations.
Parts not identifi ed as stocked will be delivered within a 2 to 4 week period, for most cases.
Parts identifi ed as ‘SO’ are special order and can take up to 90 days for delivery.
Consult your installation manual for replacement parts.
6.0 accessories
Ref. Part # Description Stock
1 PRPGS50 Porcelain Panel Kit (PRPGS50)
PRPGS62 Porcelain Panel Kit (PRPGS62)
PRPGS74 Porcelain Panel Kit (PRPGS74)
2 PRPGSST Porcelain Panel Kit (PRPGSST)
3 N325-0049-SER Door Handle Yes
4 GSS50WC Stainless Steel Weather Cover (GSS50)
GSS62WC Stainless Steel Weather Cover (GSS62)
GSS74WC Stainless Steel Weather Cover (GSS74)
5 GSS50SK Screen Kit (GSS50)
GSS62SK Screen Kit (GSS62)
GSS74SK Screen Kit (GSS74)
6 BLKTLV50 Birch High Def Log Kit (TLV50)
7 BLKTLV62 Birch High Def Log Kit (TLV62)
8 BLKTLV74 Birch High Def Log Kit (TLV74)
9 OLKTLV50 Oak High Def Log Kit (TLV50)
10 OLKTLV62 Oak High Def Log Kit (TLV62)
11 OLKTLV74 Oak High Def Log Kit (TLV74)
12 DLKTLV50 Driftwood High Def Log Kit (TLV50)
13 DLKTLV62 Driftwood High Def Log Kit (TLV62)
14 DLKTLV74 Driftwood High Def Log Kit (TLV74)
15 WLKM Kit, Woodland (Medium)
WLKL Kit, Woodland (Large)
WLKXL Kit, Woodland (Extra Large)
EN
W415-10003180 / C-0 / 12.15.25
13
accessories
6
15
BLKTLV50 BLKTLV74BLKTLV62
OLKTLV50 OLKTLV74OLKTLV62
DLKTLV50 DLKTLV74DLKTLV62
7
8
9
10
11
12
13
14
1
3
4
5
2
Charcoal Vermiculite Glass Glowing Embers Splinters Rocks
Oak Log Kit OLKTLV50
Birch Log Kit BLKTLV50
Driftwood Log Kit DLKTLV50
Birch Log Kit BLKTLV62 Birch Log Kit BLKTLV74
Oak Log Kit OLKTLV62 Oak Log Kit OLKTLV74
Driftwood Log Kit DLKTLV62 Driftwood Log Kit DLKTLV74
EN
W415-10003180 / C-0 / 12.15.25
14
troubleshooting
7.0 troubleshooting
symptom problem test solution
Pilot will not light.
Makes noise with
no spark at pilot
burner.
Wiring: short, loose, or
damaged connections
(poor flame rectification).
- Contact a qualified technician.
Improper switch wiring. - Contact a qualified technician.
No noise/spark, high limit
switch tripped.
- High limit switch will need to be reset. Contact a
qualified technician.
Pilot sparks but
will not light.
Gas supply. - Contact a qualified technician.
Out of propane gas. - Fill the tank.
Flame is blue, lazy,
transparent flame.
Blockage in vent. - Remove blockage. In really cold conditions, ice buildup
may occur on the terminal and should be removed as
required.
Appliance won’t
perform any
functions.
No power to the system.
- Check breaker to verify it’s in the “on” position.
EN
W415-10003180 / C-0 / 12.15.25
15
warranty
8.0 warranty
2.1C
Napoleon warrants its products against manufacturing defects to the original purchaser only. Registering your warranty is
not necessary. Simply provide your proof of purchase along with the model and serial number to make a warranty claim.
Napoleon reserves the right to have its representative inspect any product or part thereof prior to honouring any warranty
claim. Provided that the purchase was made through an authorized Napoleon dealer your appliance is subject to the
following conditions and limitations:
Warranty coverage begins on the date of original installation. This factory warranty is non-transferable and may not
be extended whatsoever by any of our representatives. The gas appliance must be installed by a licensed, authorized
service technician or contractor qualifi ed and authorized installer, service agency or supplier. Installation must be done in
accordance with the installation instructions included with the product and all local and national building and fi re codes.
This limited warranty does not cover damages caused by misuse, lack of maintenance, accident, alterations, abuse or
neglect, and parts installed from other manufacturers will nullify this warranty. This limited warranty further does not cover
any scratches, dents, corrosion or discoloring caused by excessive heat, abrasive and chemical cleaners nor chipping
on porcelain enamel parts, mechanical breakage of Phazer™ logs and embers. This warranty extends to the repair or
replacement of warranted parts which are defective in material or workmanship provided that the product has been
operated in accordance with the operation instructions and under normal conditions. After the fi rst year, with respect to
this President’s Lifetime Limited Warranty, Napoleon may, at its discretion, fully discharge all obligations with respect to this
warranty by refunding to the original warranted purchaser the wholesale price of any warranted but defective part(s).
After the fi rst year, Napoleon will not be responsible for installation, labour, or any other expenses related to the reinstallation
of a warranted part and such expenses are not covered by this warranty. Notwithstanding any provisions contained in the
President’s Lifetime Limited Warranty, Napoleon’s responsibility under this warranty is defi ned as above and it shall not in
any event extend to any incidental, consequential or indirect damages. This warranty defi nes the obligations and liability
of Napoleon with respect to the Napoleon gas appliance and any other warranties expressed or implied with respect to
this product, its components or accessories are excluded. Napoleon neither assumes, nor authorizes any third party to
assume, on its behalf, any other liabilities with respect to the sale of this product. Napoleon will not be responsible for: over-
fi ring, downdrafts, spillage caused by environmental conditions such as rooftops, buildings, nearby trees, hills, mountains,
inadequate vents or ventilation, excessive venting confi gurations, insuffi cient makeup air, or negative air pressures which
may or may not be caused by mechanical systems such as exhaust fans, furnaces, clothes dryers, etc. Any damages to
the appliance, combustion chamber, heat exchanger, plated trim or other components due to water, weather damage, long
periods of dampness, condensation, damaging chemicals or cleaners will not be the responsibility of Napoleon.
During the fi rst 10 years Napoleon will replace or repair the defective parts covered by the lifetime warranty at our
discretion free of charge. From 10 years to life, Napoleon will provide replacement parts at 50% of the current retail price.
The manufacturer may require that defective parts or products be returned or that digital pictures be provided to support
the claim. Returned products are to be shipped prepaid to the manufacturer for investigation. If a product is found to be
defective, the manufacturer will repair or replace such defect. Before shipping your appliance or defective components,
your dealer must obtain an authorization number. Any merchandise shipped without authorization will be refused and
returned to sender. Shipping costs are not covered under this warranty. Additional service fees may apply if you are
seeking warranty service from a dealer. Warranty labour allowance is only for the replacement of the warranted part. Travel,
diagnostic tests, shipping and other related charges are not covered by this warranty.
Napoleon products are manufactured under the strict Standard of the world recognized ISO 9001 : 2015 Quality Management
System.
Napoleon products are designed with superior components and materials assembled by trained craftsmen who take great
pride in their work. The burner and valve assembly are leak and test-fi red at a quality test station. The complete appliance is
again thoroughly inspected by a qualifi ed technician before packaging to ensure that you, the customer, receive the quality
product that you expect from Napoleon.
The following materials and workmanship in your new Napoleon gas appliance are warranted against defects for as long
as you own the appliance. This covers: combustion chamber, heat exchanger, stainless / steel burner, Phazer™ logs
and embers, rocks, ceramic glass (thermal breakage only), gold plated parts against tarnishing, porcelainized enameled
components and aluminum extrusion trims.*
Electrical (110V and millivolt) components and wearable parts are covered and Napoleon will provide replacement parts free
of charge during the fi rst year of the limited warranty. This covers: blowers, gas valves, thermal switches, switches, wiring,
remote controls, ignitors, gaskets and pilot assemblies.*
Labour related to warranty repair is covered free of charge during the fi rst year (labour warranty is not applicable for the Gas
Log Sets). Repair work, however, requires the prior approval of an authorized company offi cial. Labour costs to the account
of Napoleon are based on a predetermined rate schedule and any repair work must be done through an authorized
Napoleon dealer.
* Construction of models vary. Warranty applies only to components included with your specifi c appliance.
Napoleon Gas Appliance President’s Lifetime Limited Warranty
Conditions and Limitations
All specifi cations and designed are subject to change without prior notice due to on-going product improvements. Napoleon is a registered
trademark of Wolf Steel Ltd.
EN
W415-10003180 / C-0 / 12.15.25
16
service history
Appliance Service History
This appliance must be serviced annually depending on usage.
Date Dealer Name Service Technician Name Service Performed Special Concerns
9.0 service history
EN
W415-10003180 / C-0 / 12.15.25
17
notes
EN
W415-10003180 / C-0 / 12.15.25
18
notes
EN
W415-10003180 / C-0 / 12.15.25
19
notes
NAPOLEON CELEBRATING OVER 40 YEARS
OF HOME COMFORT PRODUCTS
Phone: 1-866-820-8686
napoleon.com
7200, Route Transcanadienne, Montréal, Québec H4T 1A3
24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8
214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8
103 Miller Drive, Crittenden, Kentucky, USA 41030
De Riemsdijk 22, 4004 LC Tiel, The Netherlands
Série Galaxy
MC
- N’entreposez pas et n’utilisez pas d’essence ou autres liquides et vapeurs inflammables à proximité de cet appareil ou tout
autre appareil.
- QUE FAIRE SI VOUS DÉTECTEZ UN ODEUR DE GAZ:
• N’allumez aucun appareil.
• Ne touchez à aucun téléphone dans votre immeuble.
• Appelez immédiatement votre fournisseur de gaz d’un téléphone dans l’immeuble de votre voisin. Suivez les instructions du
fournisseur de gaz.
• Si vous ne pouvez pas rejoindre votre fournisseur de gaz, appelez le service des incendies.
- L’installation et l’entretien doivent être faits par un installateur qualifié, une agence d’entretien ou le fournisseur.
AVERTISSEMENT
!
Pour usage extérieur seulement
RISQUE D’INCENDIE OU D’EXPLOSION
Incapacité à suivre ces avertissements exactement peuvent entraîner de grave blessures, des pertes de vie ou des dommages
matériels.
MANUEL DU
PROPRIÉTAIRE
CONSIGNES DE SÉCURITÉ
Wolf Steel Ltée., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
Téléphone 1 (866) 820-8686 • www.napoleonfoyers.com • [email protected]
(GSS74 illustré)
FRANÇAIS
W415-10003180 / C-0 / 12.15.25
FR
W415-10003180 / C-0 / 12.15.25
22
consignes de sécurité
• Cet appareil est chaud lorsqu’il fonctionne et peut
causer de grave brûlures en cas de contact.
• Toute modification apportée à cet appareil ou aux
contrôles peut être dangereux et est interdit.
• Ne faites pas fonctionner l’appareil avant d’avoir
lu et compris les instructions d’opération. Omettre
d’utiliser l’appareil selon les instructions dopération
pourrait causer un incendie ou des blessures.
• Ne branchez pas la soupape à du courant 110
volts.
• Risque de brûlures. L’appareil doit être éteint et
refroidi avant d’effectuer un entretien.
• N’installez pas de composants endommagés ou
incomplets ni des composants substituts.
• Risque de coupures et d’éraflures. Portez des
gants protecteurs et des lunettes de sécurité lors
de l’installation. Les bordures des pièces de métal
peuvent être coupantes.
• Les enfants et les adultes devraient être informés
des dangers que posent les températures
de surface élevées et se tenir à distance afin
d’éviter des brûlures ou que leurs vêtements ne
s’enflamment.
• Les jeunes enfants doivent être surveillés
attentivement lorsqu’ils sont dans la même
pièce que l’appareil. Les jeunes enfants et autres
personnes à risque sont sujets aux brûlures
accidentelles. Une barrière de protection est
recommandée si des individus à risque se trouvent
dans la maison. Afin de renstreindre l’accès à
l’appareil, installez une barrière de protection
ajustable pour garder les jeunes enfants ou autres
personnes à risque hors de la pièce et loin des
surfaces chaudes.
• Les vêtements et autres matériaux combustibles ne
doivent pas être posés sur l’appareil ou à proximité.
• En raison des températures élevées, l’appareil
devrait être placé loin des endroits passants et loin
des meubles et des rideaux.
• Assurez-vous de disposer de mesures de sécurité
adéquates pour empêcher les jeunes enfants de
toucher aux surfaces chaudes.
• Même lorsque l’appareil est éteint, la vitre et/ou
l’écran restent chauds pendant une période prolon-
gée.
• Consultez votre détaillant local de foyer pour
connaître les grillages de sécurité et les écrans
offerts pour protéger les enfants des surfaces
chaudes. Ces grillages de sécurité et ces écrans
doivent être fixés au plancher.
• Tout grillages de sécurité, écrans ou barrières
enlevès pour faire l’entretien devront être remis en
place avant d’utiliser l’appareil.
• Cet appareil est un appareil à gaz ventilé. Ne brûlez
pas de vois ou autres matériaux dans cet appareil.
• L’emplacement de l’appareil doit être gardé libre de
tous matériaux combustibles, essence ou d’autres
liquides et vapeurs inflammables.
• N’utilisez pas cet appareil si une partie quelconque
a été submergée. Contactez immdiatement un
technicien de service qualifié pour inspecter
l’appareil et pour remplacer toute pièce du système
de contrôle et du contrôle du gaz qui aurait été
submergée.
!
AVERTISSEMENT
• Seules les portes/façades certifiées pour cet
appareil peuvent être utilisées avec cet appareil.
• Gardez les matériaux d’emballage hors de la portée
des enfants et mettez ces matériaux au rebut de
façon sécuritaire. Comme tous les emballages de
plastique, ces matériaux ne sont pas des jouets et
doivent demeurer hors la portée des enfants et des
bébés.
• Comme dans le cas de tout appareil à combustion,
il est recommandé de faire inspecter et entretenir
votre appareil régulièrement. De même, installez un
détecteur de monoxyde de carbone dans la pièce
pour vous protéger, ainsi que votre famille, contre
les intoxications.
• Assurez-vous de respecter les dégagements aux
matériaux combustibles lorsque vous installez un
manteau ou des tablettes au-dessus de l’appareil.
Les températures élevées sur le mur ou de l’air au-
dessus de l’appareil peuvent faire fondre, décolorer
ou endommager les décorations, les téléviseurs ou
autres composants électroniques.
• Une barrière conçue pour réduire le risque de
brûlures est disponible pour cet appareil et peut
être installée.
• Si la barrière est endommagée, elle devra
être remplacée par la barrière conçu par le
manufacturier pour cet appareil.
• L’installation et la réparation devraient être
effectuées par un technicien qualifié. L’appareil
et son système d’évacuation devraient être
inspectés avant l’utilisation initiale et au moins
une fois l’an par un professionel qualifié. Un
nettoyage plus fréquent peut être requis en
raison de la poussière excessive laissée par les
moquettes, les couvertures, etc. Il est impératif que
les compartiments de contrôle, le brûleur et les
passages de circulation d’air soient gardés propres
afin de fourni une combustion et une circulation
d’air adéquates.
AVERTISSEMENT: Ce produit peut vous
exposer à des substances chimiques incluant
le plomb et les composés de plomb qui, selon
l’État de Californie, causeraient le cancer, et des
substances chimiques incluant le monoxyde
de carbone qui, selon d’État de Californie,
causeraient des malformations congénitales ou
autres dangers pour la reproduction. Pour de
plus amples renseignements, visitez le www.
P65Warnings.ca.gov.
!
FR
W415-10003180 / C-0 / 12.15.25
23
table des matières
1.0 apprendre à connaître votre appareil 25
1.1 accès aux contrôles 26
1.2 information à propos de la plaque d’homologation 26
2.0 faite fonctionner votre appareil 27
2.1 utilisation de votre appareil 27
2.2 instructions d’opération et d’allumage 28
3.0 dégagements autour de l’appareil 29
4.0 entretien 30
4.1 soins des pièces plaquées 31
4.2 kit écran / protection contre les intempéries 31
5.0 pièces de rechange 32
6.0 accessoires 32
7.0 guide de dépannage 34
8.0 garantie 35
9.0 historique d’entretien 36
Les changements, autres que de nature éditoriale, sont dénoté par une ligne verticale dans la marge.
Avant de lire ce manuel, assurez-vous de que savoir quel modèle vous avez. Ces informations vont ont été rem-
plies sur la page suivant et sur la plaque signalétique qui est fixée en permanence à l’appareil (voir la section «
apprendre à connaître votre appareil »).
Ce manuel s’adresse aux
• modèles GSS50, GSS62 et GSS74
Si nécessaire, plus d’information technical est inclus dans le manuel d’installation de votre appareil.
L’information tout au long de ce manuel est censée être correctes au moment de l’impression. Wolf Steel Ltée. se
réserve le droit de changer ou modifier toute information dans ce manuel à tout moment sans préavis.
Visitez le site web de Napoléon pour la version le plus récent de votre manuel.
Batteries must be disposed of according to the local laws and regulations. Some batteries may be
recycled, and may be accepted for disposal at your local recycling center. Check with your
municipality for recycling instructions.
Les piles doivent être mises au rebut conformément aux lois et à la réglementation locales.
Certaines piles peuvent être recyclées et acceptées dans votre centre de recyclage local. Rensei-
gnez-vous auprès de votre municipalité au sujet des directives de recyclage.
Las baterías deben desecharse de acuerdo con las leyes y regulaciones locales. Algunas baterías
pueden reciclarse, y es posible que su centro de reciclado local las acepte para desecharlas.
Consulte en su municipalidad sobre las instrucciones para el reciclado.
FR
W415-10003180 / C-0 / 12.15.25
24
bienvenue
félicitations!
Modèle:
Information du Détaillant
Nom du détaillant:
Location du détaillant:
Téléphone du détaillant:
E-mail du détaillant:
Client:
Addresse du Client:
Date d’Installation:
Location de l’appareil:
Installateur:
Napoléon tient fièrement à votre confort domestique. Nous sommes fiers de dire que nos produits continuellement
surpassent les normes de l’industrie et notre source d’inspiration c’est vous! Plus que tout, nous voulons vous
faire sentir confiant dans le choix de Napoléon pour votre maison. Nos produits sont conçus pour fournir cette
confiance et s’assurer que chaque produit de Napoléon est incomparable.
Les produits Napoléon sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par
des artisans qualifié qui sont fiers de leur travail.
Une barrière conçue pour réduire le risque de brûlures est disponible pour l’appareil pour votre sécurité.
Votre appareil de Napoléon a été soigneusement inspecté par un technicien qualifié avant d’être emballé pour
garantir que vous, le client, recevez le produit de qualité dont vous vous attendez de Napoléon.
Détaillant: Renseignez votre information (ou carte de visite) et l’information de l’installation de
l’appareil ci-dessous.
Nº de série:
Détaillant: Location du Carte de
Visite
Gaz Naturel: GSS50NE
GSS62NE
GSS74NE
Propane: GSS50PE
GSS62PE
GSS74PE
FR
W415-10003180 / C-0 / 12.15.25
25
apprendre à connaître votre appareil
1.0 apprendre à connaître votre appareil
Quelque caractéristiques et locations peuvent varier dépendant de votre appareil.
note:
La zone située au-dessus de l’ouverture de la cheminée incluant la surface du
mur pouvoir devenir très chaud durant l’opération et ne pas être toucher tant que
l’appareil est éteint est complètement refroidi.
Plaque de caractéri-
stiques / Instructions
d’éclairage (située sous le
pare-vent)
Brûleur
Allumeur pilote
Valve
FR
W415-10003180 / C-0 / 12.15.25
26
apprendre à connaître votre appareil
Certified to Canadian and American National Standards: CSA 2.22-XXXX / ANSI Z21.50-XXXX for Vented Decorative Gas Appliances
Certifié selon les normes Nationales Canadiennes et Américaines: CSA 2.22-XXXX / ANSI Z21.50-XXXX pour les Appareils à gaz décoratif à évacuation
Direct vent, vented gas fireplaces. Approved for bedroom, bathroom and bed-sitting room installation. Suitable for mobile home installation, if installed in accordance with the current
standard CAN / CSA Z240MH Series gas equipped mobile homes in Canada, or, in the United States, the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part
3280. When this US Standard is not applicable, use the Standard for Fire Safety Criteria for Manufactured Home Installations, Sites and Communities, ANSI / NFPA 501A. This appliance
must be installed in accordance with local codes, if any; if none, follow the current ANSI Z223.1 or CSA B149. For use with barrier WXXX-XXXX. Follow installation instructions.
Foyer à gaz ventilé. Homologué pour installation dans une chambre à coucher, une salle de bain et un studio. Approprié pour installation dans une maison mobile si son installation
conforme aux exigences de la norme CAN / CSA Z240MH Séries de maisons mobile équipées au gaz en vigueur au Canada, ou, aux États-Unis selon la norme 24 CFR, Part 3280,
Manufactured Home Construction and Safety Standard. Dans le cas ou cette norme d’États-Unis n’est pas pertinentes, utiliser la norme NFPA 501A, Fire Safety Criteria for Manufactured
Home Installations, Sites and Communities. Installer l’appareil selon les codes ou règlements locaux ou, en l’absence de tels règlements, selon les codes d’installation ANSI Z223.1 ou
CSA B149 en vigueur. Utiliser uniquement avec l’écran WXXX-XXXX. Suivre les instructions d’installation.
9700539 (WSL) 4001658 (NAC) 4001657 (NGZ) 4001659 (WUSA)
WOLF STEEL LTD. 24 Napoleon Road, Barrie, ON, L4M 0G8 Canada
XXXX XXXX XXXX XXXX
MODEL / MODÈLE
Altitude
Input
Reduced Input
P4
Élévation
Alimentation
Alimentation Réduite
P4
Manifold Pressure: 3.5” w.c. (NG)
Minimum Supply Pressure: 4.5” w.c. (NG)
Maximum Supply Pressure: 7”* w.c. (NG)
Pression au Collecteur: 3,5” d’une colonne d’eau (GN)
Pression d’Alimentation Min.: 4,5” d’une colonne d’eau (GN)
Pression d’Alimentation Max.: 7” ** d’une colonne d’eau (GN)
** Maximum inlet pressure not to exceed 13”.
Manifold Pressure: 10” w.c. (P)
Minimum Supply Pressure: 11” w.c. (P)
Maximum Supply Pressure: 13”* w.c. (P)
Pression au Collecteur: 10” d’une colonne d’eau (P)
Pression d’Alimentation Min.: 11” d’une colonne d’eau (P)
Pression d’Alimentation Max.: 13” * d’une colonne d’eau (P)
** Pression d’alimentation maximale ne devait pas dépasser 13”.
0-XXXXft (0-XXXXm)
Minimum clearance to combustible materials:
Top, sides & back: per standoff spacers for framing and finishing
materials. For non-combustible framing and finishing materials,
see installation manual.
Top X”
Floor X”
Sides X”
Back X”
Vent top X”
Vent sides & bottom X”
Recessed depth X”
*** Mantel X” from appliance opening
Dégagements minimaux des matériaux combustibles:
Dessus, côtés et arrière: selon les espaceurs de dégagements
pour les matériaux d’ossature selon le manuel du propriétaire
pour les matériaux de finition.
Dessus X”
Plancher X“
Côtés X”
Arrière X“
Dessus du conduit d’évent X”
Côtés et dessous du conduit d’évent X”
Profondeur d’encastré une face X”
*** Tablette X” de l’ouverture de l’appareil
WARNING
:
Do not add any material to the appliance which will come in contact with the
flames, other than that supplied by the manufacturer with the appliance.
AVERTISSEMENT
:
N’ajoutez pas à cet appareil aucun matériau devant entretien
contact avec les flammes autre que celui qui est fourni avec cet appareil par le fabricant.
*** Maximum horizontal extension:
X”. See installation manual for
greater extensions, minimum vent
lengths and maximum vent lengths.
*** L’extension horizontale maximale: X”.
Référez au manuel d’installation pour des
extensions plus grandes, les longueurs
d’évacuation minimaux et maximum.
The appliance must be vented using the appropriate Napoleon vent kits. See installation
manual for venting specifications. Proper reinstallation and resealing is necessary after servicing
the vent-air intake system.
L’appareil doit être ventilé à l’aide de l’ensemble d’évacuation propre à Napoleon. Référez au
manuel d’installation pour les spécifications d’évacuation. Il est nécessaire de bien réinstaller et
resceller l’évacuation après avoir executer l’entretien du système de prise d’air.
Serial Number / N° de Série:
W385-XXXX
REFERENCE# 161746
XXXX
VENTED DECORATIVE GAS APPLIANCE: NOT A SOURCE OF
HEAT, NOT INTENDED FOR USE AS A HEATING
APPLIANCE, NOT FOR USE WITH SOLID FUEL.
APPAREIL À GAZ DÉCORATIF À ÉVACUATION: N’EST PAS
UNE SOURCE DE CHALEUR; N’EST PAS DESTINÉ À ÈTRE
UTILISÉ COMME UN APPAREIL DE CHAUFFAGE; NE
CONVIENT PAS AUX COMBUSTIBLES SOLIDES.
FOR USE WITH GLASS DOORS CERTIFIED WITH THIS APPLIANCE ONLY.
POUR UTILISATION UNIQUEMENT AVEC LES PORTES EN VERRE
CERTIFIÉES AVEC L’APPAREIL.
XX,XXX XX,XXX
XX,XXX XX,XXX
For natural gas when equipped with No. XX drill size orifice.
For propane when equipped with No. XX drill size orifice.
Convient au gaz naturel quand l’appareil est muni d’un injecteur de diamètre no. XX.
Convient au propane quand l’appareil est muni d’un injecteur de diamètre no. XX.
Electrical rating: 115V, 60HZ. Less than 12 amperes.
Spécifications électriques: 115V, 60HZ. Moins de 12 ampère.
XX.X% XX.X%
XXXX XXXX XXXX XXXX
La plaque d’homologation doit rester avec l’appareil à tout instant. Elle ne doit pas être enlevée.
note:
Cette illustration est fournie à titre de référence seulement. Pour les renseignements exacts, consultez la plaque
d’homologation fixée sur l’appareil.
1.1 accès aux contrôles
1.2 information à propos de la plaque d’homologation
ÉCHANTILLON
Les instructions d’accès à la valve se trouvent dans le manuel d’installation. L’accès doit être effectué par un tech-
nicien qualifié.
VALVE
FR
W415-10003180 / C-0 / 12.15.25
27
faites fonctionner votre appareil
2.0 faite fonctionner votre appareil
Pour allumer l’appareil :
Lorsque vous utilisez votre appareil pour la première fois, il y a un rodage processus requis qui guérit les matériaux
utilisés pour la fabrication de la cheminée qui peut émettre une odeur inhabituelle. Ces vapeurs sont normales
lorsque vous utilisez un nouvel appareil pour la première fois. Assurer la circulation d’air suffisante est prévue au
cours de la procédure de gravure.
2.1 utilisation de votre appareil
Pour plus d’informations, consultez votre manuel d’Installation ou de contacter votre revendeur agréé.
A Allumez l’interrupteur marche/arrêt.
B Après 3 à 5 secondes, le contrôle va commencer une étincelle à la veilleuse, allumer le pilote, puis le brûleur.
La période d’allumage sera 60 dernières secondes, ou jusqu’à ce que le pilote a allumé.
C Lorsqu’il est utilisé pour la première fois, si le processus de rodage n’était pas rempli par l’installateur faites
fonctionner les appareil en permanence pendant 4 heures (burn-in).
D Mettez l’appareil hors tension.
Interrupteur mural
Votre interrupteur mural est équipé de deux commutateurs : l’un pour faire fonctionner l’appareil, et l’autre pour
contrôler les lumières.
FR
W415-10003180 / C-0 / 12.15.25
28
faites fonctionner votre appareil
2.2 instructions d’opération et d’allumage
!
AVERTISSEMENT
• Ne pas allumer si des enfants ou d’autres individus à risque son à proximité de la veilleuse.
• Cet appareil est équipé d’un dispositif d’allumage qui allume automatiquement la veilleuse. N’essayez pas de
l’allumer manuellement.
• Avant d’allumer, sentez autour de l’appareil et près du plancher afin de vous assurer qu’il n’y a pas de fuite
de gaz. Certains gaz sont plus lourds que l’air et se déposeront au niveau du plancher.
• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un
technicien qualifié pour l’inspecter et pour remplacer toute pièce du système de contrôle et du contrôle du
gaz qui aurait été submergée.
POUR VOTRE SÉCURITÉ, LISTEZ CE QUI SUIT AVANT D’ALLUMER L’APPAREIL:
QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ
INSTRUCTIONS D’ALLUMAGE
COUPEZ L’ALIMENTATION DE GAZ
A. Arrêtez! Lisez les consignes de sécurité ci-dessus.
B. Coupez l’alimentation électrique à l’appareil.
C. Retirer l’écran, le cas échéant.
D. Tournez le bouton de contrôle du gaz vers la droite à « OFF ». (Elle est situé
sur le connecteur flexible).
E. Attendez cinq (5) minutes pour que le gaz puisse s’échapper. Si vous détectez
une odeur de gaz, incluant au niveau du plancher, ARRÊTEZ! et suivez les
instructions ci-dessus « QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE
GAZ ». Continuez à l’étape suivante si vous ne sentez pas de gaz.
F. Tournez le soupape fermeture manuelle vers la gauche à « ON ».
G. Rétablissez l’alimentation électrique à l’appareil et installez les piles dans le
télécommande, si équipé. Régler le thermostat à la position désirée, si équipé.
H. Tournez l’interrupteur murale de l’appareil à la position « ON ».
I. Si l’appareil ne fonctionne pas, suivre les instructions de « couper
l’alimentation de gaz « et puis appelez votre technicien de service ou
fournisseur de gaz.
A. Coupez l’interrupteur mural de l’appareil.
B. Coupez l’alimentation électrique à l’appareil si un travail d’entretien doit être faites.
C. Tournez le soupape fermeture manuelle vers la gauche « OFF ». Ne forcez pas.
• Coupez l’alimentation en gaz à l’appareil.
• Ouvrez les fenêtres.
• N’allumez aucun appareil.
• Ne touchez à aucun interrupteur électrique;
n’utilisez aucun téléphone dans votre immeuble.
• De la maison d’un voisin, appelez immédiatement
votre fournisseur de gaz et suivez ses instructions.
• Si vous ne pouvez pas rejoindre votre fournisseur
de gaz, appelez le service des incendies.
Si ces instructions ne sont pas suivies à la lettre, un incendie ou une explosion pourraient s’ensuivre, causant des
dommages matériels, des blessures corporelles ou des pertes de vie.
Lorsqu’il est allumé pour la première fois, l’appareil dégagera une légère odeur pendant quelques heures. Cela
est une condition normale temporaire causée par le conditionnement des bûches et l’évaporation des peintures
et lubrifiants internes utilisés dans le processus de fabrication; elle ne se reproduira plus. Après de longues
périodes sans utiliser l’appareil, comme à la suite de vacances ou à la fin de l’été, il se peut qu’une légère odeur
se dégage pendant quelques heures. Ceci est causé par des particules de poussière brûlant dans l’échangeur de
chaleur. Dans les deux cas, ouvrez une fenêtre pour aérer la pièce.
Cet appareil est équipé d’un dispositif d’allumage qui s’allume automatiquement la veilleuse. N’essayez pas de
l’allumer manuellement.
note:
FR
W415-10003180 / C-0 / 12.15.25
29
dégagements autour de l’appareil
3.0 dégagements autour de l’appareil
!
AVERTISSEMENT
• Votre appareil, raccordement gaz/électrique, ventilation et divers composants clés sont cachés derrière le mur. Il
est essentiel qu’aucune vis pénètrent ces composants. Non-respect des instructions peut provoquer un fonc-
tionnement incorrect, dommages, blessures ou feu. Utilisez toujours un localisateur de montants et seulement
visser dans les montants.
Sans prendre les dispositions adéquates pour tenir compte de la chaleur, les températures au-dessus de la
cheminée sera chauds, rendant impropres pour le montage d’un téléviseur ou autres objets sensibles à la chaleur
sans risques de dommages.
Installation d’un manteau de cheminée entre cet appareil et électronique ou d’autres matériaux qui peut-être être
sensibles à la chaleur réduira l’effet de la chaleur directe sur eux.
La taille et le matériel du manteau affecteront le jeu autorisé au-dessus de votre cheminée et un positionnement
incorrect pourrait devenir un risque d’incendie. Consultez votre revendeur d’autorisé et/ou manuel d’installation
pour plus d’informations avant d’installer un manteau, une étagère, ou n’importe quel autre objet au-dessus de
votre appareil.
Votre appareil, de branchements gaz/électriques et de ventilation sont cachés derrière le mur fini. Il faut en grand
pour éviter de visser ou clouer dans ces composants. Utilisez toujours un localisateur de montants pour déter-
miner l’emplacement des montants et seulement visser dans les montants.
Ne pas vissez dans les environs de lʼouverture de l’appareil car une partie de votre appareil peut être cachée
derrière le mur fini. Référez-vous à votre manuel d’installation et/ou contactez votre revendeur local pour plus
d’information.
La zone située au-dessus de la
cheminée devient chaud. Objets
combustibles ne doivent jamais
être placés dans ce domaine. Pour
les exigences minimaux, référez au
manuel d’installation ou de votre
revendeur agréé.
!
AVERTISSEMENT
Les foyers génèrent la
chaleur radiante. Ne
placez pas des objets
devant l’appareil (distance
minimum de 4 pieds
[1,21m])
FR
W415-10003180 / C-0 / 12.15.25
30
entretien
IL FAUT
• Nettoyez régulièrement votre kit d’écran pour éviter
l’accumulation excessive de saleté ou de débris
sur les appareils d’extérieur. Il suffit de le brosser
doucement avec une brosse à poils souples ou de
passer l’aspirateur avec l’embout brosse.
• Nécessiter un entretien qui devra être effectué sur
une base annuelle. L’entretien doit être conduit pas
un technicien qualifié.
• Laisser l’espace entourant l’appareil propre et libre
de matériaux combustibles, d’essence ou autres
liquides et vapeurs inflammables.
• Vérifiez si le brûleur allume sur tous les orifices
lorsque l’appareil marche. Un temps d’allumage
total de 5 à 10 seconds est satisfaisant. Service
selon les besoins.
IL NE FAUT PAS
• Essayez d’entretenir l’électrique ou des com-
posants de gaz. Contacter un technicien qualifié.
• Utiliser une force excessive..
• Peinturez l’ensemble du pilote.
• Placer pas les objets trop près de l’ouverture de
l’appareil.
4.0 entretien
!
AVERTISSEMENT
• Coupez l’alimentation en gaz et l’alimentation électrique avant de procéder à l’entretien de l’appareil.
• L’appareil peut être chaud. Attendez qu’il soit refroidi avant d’en faire l’entretien.
Pour les techniciens qualifié seulement:
• Lors de l’entretien des contrôles, assurez-vous d’identifier chacun des fils avant de les débrancher. Une réinstalla-
tion incorrecte des fils peut occasionner un mauvais fonctionnement et être dangereuse.
• Cet appareil est son système d’évacuation devraient être inspectés avant la première utilisation et au moins une
fois l’an par un technicien service qualifié.
• Les apports d’air comburant et d’air de convection ne doivent pas être obstrués.
Pour toute question ou des préoccupations au sujet de votre appareil, l’entretien et le service, contacter votre
détaillant agréé.
note:
FR
W415-10003180 / C-0 / 12.15.25
31
entretien
4.1 soins des pièces plaquées
6.1
Si l’appareil est muni de pièces plaquées, vous devez enlever toutes traces de doigts ou autres marques des
surfaces plaquées avant d’allumer l’appareil pour la première fois. Utilisez les nettoyants sans ammoniaque ou
à base de vinaigre. Si la surface plaquée n’est pas bien nettoyée avant le premier allumage de l’appareil, elle
risque de rester marquée en permanence. Une fois que la surface plaquée aura chauffé, les traces de doigts et
le gras n’affecteront plus la surface et très peu d’entretien sera requis; vous n’aurez qu’à l’essuyer au besoin.
Une combustion prolongée à haute température avec la porte ouverte peut causer une décoloration des pièces
plaquées.
L’emballage de protection sur les pièces plaquées s’enlève mieux lorsque l’assemblage est à température
ambiante ou lorsqu’il est chauffé (c.à.d. avec un séchoir à cheveux ou une autre source de chaleur similaire).
note:
Un kit écran conçu pour empêcher l’accumulation de
saletés et de débris dans la cheminée est une option
pour cet appareil.
4.2 kit écran / protection contre les intempéries
Une housse de protection conçue pour protéger
l’intérieur de la cheminée des intempéries lorsqu’elle
n’est pas utilisée est disponible en option pour cet ap-
pareil. Laissez l’appareil refroidir complètement avant
d’installer la housse de protection. Il est recommandé
de couper le gaz avant d’installer le couvercle pour un
stockage à long terme.
x4
Nécessaire pour l’installation : Retirer les 4 vis
indiquées sur les figures 1 et 2. Voir les brochures
d’installation du kit écran ou du kit de protection
contre les intempéries pour plus de détails.
note:
Fig. 1
x4
Fig. 2
FR
W415-10003180 / C-0 / 12.15.25
32
replacements
5.0 pièces de rechange
!
AVERTISSEMENT
26.1
• Omettre de positionner les pièces conformément à ce manuel ou d’utiliser uniquement des pièces
spécifi quement approuvées pour cet appareil peut causer des dommages matériels ou des blessures
corporelles.
Contactez votre détaillant pour les questions concernant les prix et la disponibilité des pièces de remplace-
ment. Normalement, toutes les pièces peuvent être commandées chez votre détaillant autorisé.
Pour un remplacement de pièce sous garantie, une photocopie de la facture originale sera requise
afi n de pouvoir honorer la demande.
Lorsque vous commandez des pièces, donnez toujours l’information suivante:
• Modèle et numéro de série de l’appareil
• Date d’installation de l’appareil
• Numéro de la pièce
• Description de la pièce
• Fini
Pièces, numéro des pièces et s’il soit disponible peut changer sans préavis.
Parties identifi ées comme garnie seront livrés dans 2 à 5 jours pour la plupart des destinations de
livraison.
Pièces non identifi ées que stockés seront livrés dans un délai de 2 à 4 semainres pour la plupart des
cas.
Pièces identifi ées comme « SO » sont commande spéciale et peuvent prendre jusqu’à 90 jours pour
la livraison.
6.0 accessoires
Réf. Pièce no Description En stock
1 PRPGS50 Trousse de panneaux en porcelaine (PRPGS50)
PRPGS62 Trousse de panneaux en porcelaine (PRPGS62)
PRPGS74 Trousse de panneaux en porcelaine (PRPGS74)
2 PRPGSST Trousse de panneaux en porcelaine (PRPGSST)
3 N325-0049-SER La poignée de porte Oui
4 GSS50WC Le couvercle météo en acier inoxydable (GSS50)
GSS62WC Le couvercle météo en acier inoxydable (GSS62)
GSS74WC Le couvercle météo en acier inoxydable (GSS74)
5 GSS50SK Kit écran (GSS50)
GSS62SK Kit écran (GSS62)
GSS74SK Kit écran (GSS74)
6 BLKTLV50 Kit de bûches haute définition en bouleau (TLV50)
7 BLKTLV62 Kit de bûches haute définition en bouleau (TLV62)
8 BLKTLV74 Kit de bûches haute définition en bouleau (TLV74)
9 OLKTLV50 Kit de bûches haute définition en chêne (TLV50)
10 OLKTLV62 Kit de bûches haute définition en chêne (TLV62)
11 OLKTLV74 Kit de bûches haute définition en chêne (TLV74)
12 DLKTLV50 Kit de bûches haute définition en bois flotté (TLV50)
13 DLKTLV62 Kit de bûches haute définition en bois flotté (TLV62)
14 DLKTLV74 Kit de bûches haute définition en bois flotté (TLV74)
15 WLKM Kit, Bois (moyen)
WLKL Kit, Bois (grand)
WLKXL Kit, Bois (très grand)
Consultez votre manuel d’installation pour les pièces de rechange.
FR
W415-10003180 / C-0 / 12.15.25
33
accessoires
6
15
BLKTLV50 BLKTLV74BLKTLV62
OLKTLV50 OLKTLV74OLKTLV62
DLKTLV50 DLKTLV74DLKTLV62
7
8
9
10
11
12
13
14
1
3
4
5
2
Charbon Vermiculite Verre Braises incandescentes Éclats Roches
Kit de bûches de bouleau BLKTLV50
Kit de bûches en chêne OLKTLV50
Kit de bûches en bois flotté DLKTLV50
Kit de bûches de bouleau BLKTLV62 Kit de bûches de bouleau BLKTLV74
Kit de bûches en chêne OLKTLV62 Kit de bûches en chêne OLKTLV74
Kit de bûches en bois flotté DLKTLV62 Kit de bûches en bois flotté DLKTLV74
FR
W415-10003180 / C-0 / 12.15.25
34
guide de dépannage
7.0 guide de dépannage
symptom problem test solution
Pilote ne s’allume
pas. Fait du bruit
avec aucune
étincelle à veilleuse.
Câblage : connexions
courtes, lâches ou en-
dommagées
(mauvaise rectification de
la flamme).
- Contactez un technicien qualifié.
Mauvais câblage de
l’interrupteur.
- Contactez un technicien qualifié.
Pas de bruit/étincelle, le
disjoncteur de limite haute
s’est déclenché.
- Le limiteur de température maximal devra être
réinitialisé. Contactez un technicien qualifié.
La veilleuse
produit des
étincelles mais ne
s’allume pas.
Alimentation en gaz. - Contactez un technicien qualifié.
Plus de gaz propane. - Remplir le réservoir.
La flamme est
bleue, paresseuse
et transparente.
Blocage de l’évent. - Éliminez les blocages. Dans des conditions de froid
intense, la glace peut s’accumuler sur le terminal et
doit être enlevée si nécessaire.
L’appareil
n’exécutera
aucune
fonctions.
Le système n’est pas
alimenté.
- Vérifier le disjoncteur pour s’assurer qu’il est en
position « on. »
FR
W415-10003180 / C-0 / 12.15.25
35
guide de dépannage
8.0 garantie
2.1A
Napoléon garantit ses produits contre les défauts de fabrication à l’acheteur d’origine seulement. L’enregistrement de la garantie n’est pas
nécessaire. Fournissez simplement une preuve d’achat ainsi que la modèle et le numéro de série afi n d’effectuer une réclamation de garantie.
Napoléon se réserve le droite de demander à son représentant d’inspecter tous produits ou pièces avant d’honorer toute réclamation. L’achat doit
avoir été fait par l’entremise d’un détaillant Napoléon autorisé et sous réserve des conditions et limitations suivantes:
La couverture de la garantie débute à partir de la date d’installation originale. Cette garantie du fabricant n’est pas transférable et ne peut être
prolongée par aucun de nos représentants. L’appareil au gaz doit être installé par un installateur autorisée qualifi é, une agence de service ou
fournisseur. L’installation doit être faite conformément aux instructions d’installation incluses avec le produit et à tous les codes d’incendie et de
construction locaux et nationaux. Cette garantie limitée ne couvre pas les dommages causés par un mauvais usage, un manque d’entretien, un
accident, des altérations, des abus ou de la négligence et l’installation de pièces d’autres fabricants annulera cette garantie.
Cette garantie limitée
ne couvre pas non plus les égratignures, les bossellements, la corrosion ou la décoloration causés par une chaleur excessive, des produits d’entretien
chimiques et abrasifs ou l’écaillage des pièces en porcelaine émaillée, le bris par manipulation des bûches PHAZER
TM
et des braises.
Cette garantie s’étend à la réparation ou au remplacement des pièces garanties dont les matériaux ou la fabrication sont défectueux à la condition
que le produit ait été utilisé conformément aux instructions de fonctionnement et dans des conditions normales.
Après la première année,
concernant cette Garantie à Vie Limitée du Président,
Napoléon
peut, à sa discrétion, se libérer entièrement de toutes obligations en ce qui concerne
cette garantie en remboursant à l’acheteur d’origine le prix de gros de toute pièce garantie qui est défectueuse.
Napoléon ne sera pas responsable de l’installation, de la main-d’oeuvre ou autres dépenses relatives à la réinstallation d’une pièce garantie et de
telles dépenses ne sont pas couvertes par cette garantie.
Nonobstant toutes les dispositions contenues dans cette Garantie à Vie Limitée du Président, la responsabilité de Napoléon sous cette garantie
est défi nie comme ci-dessus et elle ne s’appliquera à aucun dommage accidentel, consécutif ou indirect. Cette garantie défi nit l’obligation et la
responsabilité de Napoléon en ce qui concerne l’appareil au gaz Napoléon et toute autre garantie énoncée ou implicite en ce qui concerne ce
produit, ses composants ou accessoires est exclue.
Napoléon n’endosse ni n’autorise aucun tiers à assumer en son nom, toute autre responsabilité concernant la vente de ce produit.
Napoléon ne sera pas responsable d’une surchauffe, des refoulements, des déversements causés par des conditions environnementales telles que
des toits, des bâtiments, la proximité d’arbres, de collines, de montagnes, une ventilation ou des évents inadéquats, une confi guration d’évacuation
excessive, un apport d’air insuffi sant ou des pressions négatives qui peuvent ou non être causés par des systèmes mécaniques tels que les
ventilateurs d’évacuation, les fournaises, les sécheuses de linge, etc. Tout dommage causé à l’appareil, à la chambre de combustion, à l’échangeur
de chaleur, aux garnitures plaquées ou autres composants par l’eau, les dommages causés par les intempéries, de longues périodes d’humidité, la
condensation, des produits chimiques ou produits d’entretien nuisibles ne seront pas la responsabilité de Napoléon. Toutes les pièces remplacées
en vertu de la politique de Garantie à vie limitée du Président ne peuvent faire l’objet que d’une seule réclamation. Durant les dix premières années,
Napoléon remplacera ou réparera les pièces défectueuses qui sont couvertes par la garantie à vie limitée à sa discrétion gratuitement. Après les dix
premières années, Napoléon fournira les pièces de rechange à 50% du prix de détail courant. Toutes les pièces remplacées au titre de la garantie
seront couvertes pour une période de 90 jours à partir de leur date d’installation. Le fabricant peut exiger que les pièces défectueuses ou les
produits soient retournés ou que des photos numériques soient fournies pour valider la réclamation. Les produits retournés doivent être expédiés
port payé au fabricant pour une inspection en usine. Si un produit est déclaré défectueux, le fabricant le réparera ou le remplacera. Avant d’expédier
votre appareil ou les pièces défectueuses, votre détaillant doit obtenir un numéro d’autorisation. Toute marchandise expédiée à notre usine sans
autorisation sera refusée et retournée à l’expéditeur.
Les coûts d’expédition ne sont pas couverts par cette garantie.
Des frais de service supplémentaires peuvent être appliqués si vous cherchez à obtenir des services au titre de la garantie auprès d’un détaillant.
Les indemnités de main-d’oeuvre au titre de la garantie s’appliquent uniquement pour le remplacement d’une pièce garantie.
Les frais de déplacement, de tests de diagnostic, d’expédition et autres frais afférents ne sont pas couverts par cette garantie.
Les produtits Napoléon sont fabriqués conformément aux normes strictes du Système de Gestion de la Qualité mondialement
reconnu ISO 9001 : 2015.
Les produits Napoléon sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par des
artisans qualifi és qui sont fi ers de leur travail. Le brûleur et le montage de la soupape subissent un test de détection de fuite et
d’allumage à une station de test de qualité. Une fois assemblé, chaque appareil est soigneusement inspecté par un technicien
qualifi é avant d’être emballé pour garantie que vous, le client, recevez le produit de qualité dont vous vous attendez de
Napoléon.
Les matériaux suivants et la fabrication de votre nouveau appareil au gaz Napoléon sont garantis contre les défauts tant que vous en êtes
le propriétaire. Ceci couvre: la chambre de combustion, l’échangeur de chaleur, le brûleur en acier / inoxydable, les bûches Phazer™ et les
braises, les roches, la vitre en céramique (cassure thermique seulement), les pièces plaquées ou contre le ternissement, les composants
en porcelaine émaillée et les moulures d’extrusion en aluminium.*
Les composants électriques (110V et millivolt) et les pièces soumises à l’usure sont couverts et Napoléon fournira gratuitement les pices
de rechange durant la première année de la garantie limitée. Ceci couvre: la souffl erie, les soupapes de gaz, l’interrupteur thermique, les
interrupteurs, l’installation électrique, les télécommandes, l’allumeur, les joints d’étanchéité et l’assemblage de la veilleuse.*
Les coûts de main-d’oeuvre relatifs aux réparations garanties sont couverts gratuitement durant la première année. (Les coûts de main-
d’oeuvre n’est pas disponible pour l’ensemble de bûches à gaz). Cepedenant, les travaux de réparation nécessitent l’approbation préalable
d’un représentant autorisé de la compagnie. Les coûts de main-d’oeuvre à la charge de Napoléon sont basés sur un programme de tarifs
prédéterminé et tout travail de réparation doit être accompli par l’entremise d’un représentant autorisé Napoléon.
* La fabrication de chaque modèle varie. La garantie s’applique uniquement aux composants disponibles avec votre appareil.
Garantie à Vie Limité du Président des Appareils au Gaz Napoléon
Conditions et Limitations
Toutes les spécifi cations et les conceptions sont sujettes à modifi cations sans préavis en raison des améliorations constantes
apportées au produit. Napoléon est une marque de commerce déposée de Wolf Steel Ltée.
FR
W415-10003180 / C-0 / 12.15.25
36
historique d'entretien
Historique de service de l’appareil
Cet appareil doit être entretenu annuellement selon son usage.
Date Détaillant Nom du Technicien Travail Effectué Problèmes Particuliers
9.0 historique d’entretien
FR
W415-10003180 / C-0 / 12.15.25
37
notes
FR
W415-10003180 / C-0 / 12.15.25
38
notes
NAPOL
É
ON C
É
L
È
BRE PLUS DE 40 ANS D’EXISTENCE
CONSACRÉS À LA CONCEPTION DE PRODUITS DE CONFORT
Téléphone : 1-866-820-8686
napoleon.com
7200, Route Transcanadienne, Montréal, Québec H4T 1A3
24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8
214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8
103 Miller Drive, Crittenden, Kentucky, USA 41030
De Riemsdijk 22, 4004 LC Tiel, Pays-Bas
