Karcher 1.194-701.0 G 7.10 M User Manual

www.kaercher.com

G 7.10 M

87820030 09/17

Deutsch 3

English 12

Français 21

Italiano 30

Nederlands 39

Español 48

Português 58

Dansk 67

Norsk 76

Svenska 84

Suomi 92

Ελληνικά 100

Türkçe 110

Русский 119

Magyar 130

Čeština 139

Slovenščina 148

Polski 156

Româneşte 166

Slovenčina 175

Hrvatski 184

Srpski 192

Български 201

Eesti 211

Latviešu 219

Lietuviškai 228

Українська 237

Deutsch

– 1

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Verwenden Sie diesen Hochdruckreiniger

ausschließlich für den Privathaushalt:

– zum Reinigen von Maschinen, Fahr-

zeugen, Bauwerken, Werkzeugen,

Fassaden, Terrassen, Gartengeräten

usw. mit Hochdruck-Wasserstrahl (bei

Bedarf mit Zusatz von Reinigungsmit-

teln).

– mit von KÄRCHER zugelassenen Zu-

behörteilen, Ersatzteilen und Reini-

gungsmitteln. Beachten Sie die

Hinweise, die den Reinigungsmitteln

beigegeben sind.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

(Adresse siehe Rückseite)

 Gefahr

Für eine unmittelbar drohende Gefahr, die

zu schweren Körperverletzungen oder zum

Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa-

tion, die zu schweren Körperverletzungen

oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa-

tion, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

Hochdruckstrahl nicht auf Per-

sonen, Tiere, aktive elektri-

sche Ausrüstung oder auf das

Gerät selbst richten. Gerät vor

Frost schützen.

Inhaltsverzeichnis

Inhaltsverzeichnis. . . . . . . . DE . . .1

Allgemeine Hinweise . . . . . DE . . .1

Sicherheitshinweise . . . . . . DE . . .2

Bedienung . . . . . . . . . . . . . DE . . .4

Transport . . . . . . . . . . . . . . DE . . .7

Lagerung . . . . . . . . . . . . . . DE . . .7

Pflege und Wartung . . . . . . DE . . .7

Hilfe bei Störungen. . . . . . . DE . . .8

Technische Daten . . . . . . . DE . . .8

EG-Konformitätserklärung . DE . . .9

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Umweltschutz

Garantie

Symbole in der Betriebsanleitung

Symbole auf dem Gerät

Verbrennungsgefahr durch heiße

Oberflächen!

Vergiftungsgefahr! Abgase nicht

einatmen.

3DE

– 2

 Gefahr

 Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.

 Beim Einsatz des Gerätes in Gefahrbe-

reichen (z.B. Tankstellen) sind die ent-

sprechenden Sicherheitsvorschriften

zu beachten.

 Bei Betrieb des Gerätes in Räumen

muss für ausreichende Belüftung und

Abführung der Abgase gesorgt werden

(Vergiftungsgefahr).

 Das Gerät nicht in Betrieb setzen, wenn

wichtige Teile des Gerätes, z.B. Sicher-

heitselemente, Hochdruckschläuche,

Spritzpistole, beschädigt sind.

 Hochdruckschlauch vor jedem Betrieb

auf Schäden prüfen. Beschädigten

Hochdruckschlauch unverzüglich aus-

tauschen.

 Hochdruckstrahlen können bei unsach-

gemäßem Gebrauch gefährlich sein.

Der Strahl darf nicht auf Personen, Tie-

re, aktive elektrische Ausrüstung oder

auf das Gerät selbst gerichtet werden.

 Den Hochdruckstrahl nicht auf andere

oder sich selbst richten, um Kleidung

oder Schuhwerk zu reinigen.

 Keine Gegenstände abspritzen, die ge-

sundheitsgefährdende Stoffe (z.B. As-

best) enthalten.

 Fahrzeugreifen/Reifenventile können

durch den Hochdruckstrahl beschädigt

werden und platzen. Erstes Anzeichen

hierfür ist eine Verfärbung des Reifens.

Beschädigte Fahrzeugreifen/Reifen-

ventile sind lebensgefährlich. Mindes-

tens 30 cm Strahlabstand bei der

Reinigung einhalten!

 Niemals lösungsmittelhaltige Flüssig-

keiten oder unverdünnte Säuren und

Lösungsmittel ansaugen! Dazu zählen

z.B. Benzin, Farbverdünner oder Heiz-

öl. Der Sprühnebel ist hochentzündlich,

explosiv und giftig. Kein Aceton, unver-

dünnte Säuren und Lösungsmittel ver-

wenden, da sie die am Gerät

verwendeten Materialien angreifen.

 Es darf nur der in der Betriebsanleitung

angegebene Kraftstoff verwendet wer-

den. Bei ungeeigneten Kraftstoffen be-

steht Explosionsgefahr.

 Hochdruckreiniger nicht betreiben,

wenn Kraftstoff verschüttet worden ist,

sondern das Gerät an einen anderen

Ort bringen und jegliche Funkenbildung

vermeiden.

 Kraftstoff nicht in der Nähe von offenem

Feuer oder Geräten wie Öfen, Heizkes-

sel, Wassererhitzer usw. aufbewahren,

verschütten oder verwenden, die eine

Zündflamme haben oder Funken erzeu-

gen können.

 Beim Tanken und im Aufbewahrungs-

bereich des Kraftstoffes nicht Rauchen

oder offenes Feuer verwenden.

 Den Tank nicht überfüllen. Im Einfüll-

stutzen darf sich kein Kraftstoff befin-

den.

 Das Nachfüllen des Kraftstoffes darf

nur in einem gut belüfteten Raum und

bei abgestelltem Motor erfolgen. Benzin

ist äußerst feuergefährlich und unter

gewissen Bedingungen explosiv. Nach

Beendigung des Tankvorgangs sicher-

stellen, dass der Deckel am Kraftstoff-

tank gut verschlossen ist.

 Wiederholten oder längeren Kontakt

zwischen Kraftstoff und Haut, sowie

das Einatmen von Dämpfen vermeiden.

 Leicht entzündbare Gegenstände und

Materialien vom Schalldämpfer fernhal-

ten (mindestens 2 m).

 Motor nicht ohne Schalldämpfer betrei-

ben und diesen regelmäßig kontrollie-

ren, reinigen und nötigenfalls erneuern.

 Motor nicht in wald-, busch- oder gras-

bestandenem Gelände einsetzen, ohne

dass der Auspuff mit einem Funkenfän-

ger ausgerüstet ist.

 Außer bei Einstellarbeiten den Motor

nicht mit abgenommenem Luftfilter oder

ohne Abdeckung über dem Ansaugstut-

zen laufen lassen.

Sicherheitshinweise

4 DE

– 3

 Keine Verstellungen an Regelfedern,

Reglergestängen oder anderen Teilen

vornehmen, die eine Erhöhung der Mo-

tordrehzahl bewirken können.

 Verbrennungsgefahr! Heiße Schall-

dämpfer, Zylinder oder Kühlrippen nicht

berühren.

 Hände und Füße nie in die Nähe be-

wegter oder umlaufender Teile bringen.

몇 Warnung

 Hochdruckschläuche, Armaturen und

Kupplungen sind wichtig für die Geräte-

sicherheit. Nur vom Hersteller empfoh-

lene Hochdruckschläuche, Armaturen

und Kupplungen verwenden.

 Dieses Gerät ist nicht dafür bestimmt,

durch Personen mit eingeschränkten

physischen, sensorischen oder geisti-

gen Fähigkeiten benutzt zu werden.

Das Gerät darf nicht von Kindern oder

nicht unterwiesenen Personen betrie-

ben werden.

Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem

Gerät spielen.

 Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

 Dieses Gerät wurde entwickelt für die

Verwendung von Reinigungsmittel, die

vom Hersteller geliefert oder empfohlen

werden. Die Verwendung von anderen

Reinigungsmitteln oder Chemikalien

kann die Sicherheit des Gerätes beein-

trächtigen.

 Der Benutzer hat das Gerät bestim-

mungsgemäß zu verwenden. Er hat die

örtlichen Gegebenheiten zu berück-

sichtigen und beim Arbeiten mit dem

Gerät auf Personen im Umfeld zu ach-

ten.

 Gefahr von Gehörschäden. Bei der Ar-

beit mit dem Gerät unbedingt einen ge-

eigneten Gehörschutz tragen.

 Das Gerät nicht verwenden, wenn sich

andere Personen in Reichweite befin-

den, es sei denn, sie tragen Schutzklei-

dung.

 Zum Schutz vor zurückspritzendem

Wasser oder Schmutz geeignete

Schutzkleidung und Schutzbrille tra-

gen.

 Das Gerät darf im Betrieb nicht so auf-

gestellt werden, dass Personen gefähr-

det werden z.B. auf Gerüsten oder

ähnlichem.

 Längere Benutzungsdauer des Gerätes

kann zu vibrationsbedingten Durchblu-

tungsstörungen in den Händen führen.

Eine allgemein gültige Dauer für die Benut-

zung kann nicht festgelegt werden, weil

diese von mehreren Einflussfaktoren ab-

hängt:

– Persönliche Veranlagung zu schlechter

Durchblutung (häufig kalte Finger, Fin-

gerkribbeln).

– Niedrige Umgebungstemperatur. War-

me Handschuhe zum Schutz der Hän-

de tragen.

– Ununterbrochener Betrieb ist schlech-

ter als durch Pausen unterbrochener

Betrieb.

Bei regelmäßiger, langandauernder Benut-

zung des Gerätes und bei wiederholtem

Auftreten entsprechender Anzeichen (zum

Beispiel Fingerkribbeln, kalte Finger) emp-

fehlen wir eine ärztliche Untersuchung.

Vorsicht

 Mindestens 30 cm Strahlabstand bei

der Reinigung von lackierten Oberflä-

chen einhalten, um Beschädigungen zu

vermeiden.

 Das Gerät niemals unbeaufsichtigt las-

sen, solange das Gerät in Betrieb ist.

 Alle stromführenden Teile im Arbeitsbe-

reich müssen strahlwassergeschützt

sein.

 Arbeiten am Gerät immer mit geeigne-

ten Handschuhen durchführen.

 Reinigungsarbeiten, bei denen ölhalti-

ges Abwasser entsteht z.B. Motoren-

wäsche, Unterbodenwäsche dürfen nur

an Waschplätzen mit Ölabscheider

durchgeführt werden.

5DE

– 4

Vorsicht

Sicherheitseinrichtungen dienen dem

Schutz des Benutzers und dürfen nicht ver-

ändert oder umgangen werden.

Die Verriegelung sperrt den Hebel der

Handspritzpistole und verhindert den unbe-

absichtigten Start des Gerätes.

Das Thermoventil schützt die Pumpe vor

Überhitzung.

Durch den Kreislaufbetrieb wird das Was-

ser erwärmt. Bei 60 °C Wassertemperatur

öffnet das Thermoventil und lässt heißes

Wasser ab.

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät

Standsicherheit herstellen um Unfälle oder

Beschädigungen zu vermeiden.

– Die Standsicherheit des Gerätes ist ge-

währleistet wenn es auf einer ebenen

Fläche abgestellt wird.

Prüfen Sie beim Auspacken den Pa-

ckungsinhalt auf fehlendes Zubehör oder

Beschädigungen. Benachrichtigen Sie bei

Transportschäden bitte Ihren Händler.

Abbildungen siehe Seite 2

1 Strahlrohr mit Druckregulierung (Vario

Power)

2 Strahlrohr mit Dreckfräser

3 Handspritzpistole

4 Verriegelung Handspritzpistole

5 Hochdruckschlauch

6 Taste zum Trennen des Hochdruck-

schlauches von der Handspritzpistole

7 Transportgriff

8 Aufbewahrung für Handspritzpistole

Aufbewahrung für Hochdruckschlauch

9 Aufbewahrung für Strahlrohr

10 Befestigung für Schlauchtrommel (opti-

onal)

11 Saugschlauch für Reinigungsmittel (mit

Filter)

12 Thermoventil

13 Hochdruckanschluss

14 Kupplungsteil für Wasseranschluss

15 Doppelnippel

16 Wasseranschluss mit Sieb

17 Motor; Details siehe Betriebsanleitung

des Motorenherstellers

18 Betriebsanleitung Motor

Sonderzubehör erweitert die Nutzungs-

möglichkeiten Ihres Gerätes. Nähere Infor-

mationen dazu erhalten Sie bei Ihrem

KÄRCHER-Händler.

Dem Gerät lose beigelegte Teile vor Inbe-

triebnahme montieren.

Abbildungen siehe Seite 2

Abbildung

 Transportgriff am Rahmen befestigen.

Dazu die Bohrungen ausrichten, die

Schrauben durchstecken und mit den

Muttern befestigen.

Abbildung

 Aufbewahrung für Zubehör montieren.

Abbildung

 Frontplatte mit beiliegenden Kunststoff-

nieten montieren.

Abbildung

 Hochdruckschlauch in Handspritzpisto-

le stecken, bis dieser hörbar einrastet.

Hinweis: Auf richtige Ausrichtung des

Anschlussnippels achten.

Abbildung

 Saugschlauch für Reinigungsmittel mit

Anschluss verbinden.

Sicherheitseinrichtungen

Verriegelung Handspritzpistole

Thermoventil an der Pumpe

Voraussetzungen für die Standsi-

cherheit

Bedienung

Gerätebeschreibung

Sonderzubehör

Vor Inbetriebnahme

6 DE

– 5

Gemäß gültiger Vorschriften darf

das Gerät nie ohne Systemtrenner

am Trinkwassernetz betrieben

werden. Es ist ein geeigneter Sys-

temtrenner der Fa. KÄRCHER oder alter-

nativ ein Systemtrenner gemäß EN 12729

Typ BA zu verwenden. Wasser, das durch

einen Systemtrenner geflossen ist, wird als

nicht trinkbar eingestuft.

Vorsicht

Systemtrenner immer an der Wasserver-

sorgung, niemals direkt am Gerät anschlie-

ßen!

Hinweis: Verunreinigungen im Wasser

können die Hochdruckpumpe und das Zu-

behör beschädigen. Zum Schutz wird die

Verwendung des KÄRCHER-Wasserfilters

(Sonderzubehör, Bestellnr. 4.730-059)

empfohlen.

Vorschriften des Wasserversorgungsunter-

nehmens beachten.

Anschlusswerte siehe Typenschild/Techni-

sche Daten.

 Einen gewebeverstärkten Wasser-

schlauch (nicht im Lieferumfang) mit ei-

ner handelsüblichen Kupplung

verwenden. (Durchmesser mindestens

1/2 Zoll bzw. 13 mm; Länge mindestens

7,5 m).

 Mitgeliefertes Kupplungsteil am Was-

seranschluss des Gerätes anschrau-

ben.

 Wasserschlauch auf Kupplungsteil des

Gerätes stecken, und an die Wasser-

versorgung anschließen.

Dieser Hochdruckreiniger ist mit dem KÄR-

CHER-Saugschlauch mit Rückschlagventil

(Sonderzubehör, Bestellnr. 4.440-238)

zum Ansaugen von Oberflächenwasser z.

B. aus Regentonnen oder Teichen geeig-

net (Maximale Ansaughöhe siehe techni-

sche Daten).

 KÄRCHER-Saugschlauch mit Rück-

schlagventil mit Wasser füllen, an Was-

seranschluss schrauben und in

Regentonne hängen.

 Hochdruckschlauch vom Hochdruckan-

schluss des Gerätes trennen.

 Gerät entlüften.

Ohne angeschlossenen Hochdruck-

schlauch das Gerät laufen lassen, bis

Wasser blasenfrei am Hochdruckan-

schluß austritt. Gerät ausschalten und

Hochdruckschlauch anschließen.

Vorsicht

Trockenlauf von mehr als 2 Minuten führt

zu Beschädigungen an der Hochdruck-

pumpe. Baut das Gerät innerhalb von 2 Mi-

nuten keinen Druck auf, Gerät abschalten

und gemäß Hinweisen im Kapitel „Hilfe bei

Störungen“ verfahren.

Vorsicht

Das Gerät wird ohne Motorenölfüllung ge-

liefert. Vor dem ersten Start Motorenöl ein-

füllen.

 Kraftstofftank füllen und Ölstand kont-

rollieren.

Siehe Motor Betriebsanleitung.

 Hochdruckschlauch mit dem Hoch-

druckanschluss des Gerätes verbin-

den.

 Strahlrohr in Handspritzpistole einste-

cken und durch 90° Drehung fixieren.

 Wasserhahn vollständig öffnen.

 Motor starten.

Siehe Motor Betriebsanleitung.

몇 Gefahr

Durch den austretenden Wasserstrahl an

der Hochdruckdüse wirkt eine Rückstoß-

kraft auf die Handspritzpistole. Für siche-

ren Stand sorgen, Handspritzpistole und

Strahlrohr gut festhalten.

 Hebel der Handspritzpistole entsper-

ren.

 Hebel ziehen, das Gerät schaltet ein.

Wasserversorgung

Wasserversorgung aus Wasserleitung

Wasser aus offenen Behältern ansaugen

Inbetriebnahme

Betrieb

7DE

– 6

Für die gängigsten Reinigungsaufgaben.

Der Arbeitsdruck ist stufenlos zwischen

„Min“ und „Max“ regelbar.

 Hebel der Handspritzpistole loslassen.

 Strahlrohr auf die gewünschte Stellung

drehen.

Für hartnäckige Verschmutzungen.

Nicht zum Arbeiten mit Reinigungsmittel

geeignet.

Verwenden Sie zur jeweiligen Reinigungs-

aufgabe ausschließlich KÄRCHER Reini-

gungs- und Pflegemittel, da diese speziell

für die Verwendung mit Ihrem Gerät entwi-

ckelt wurden. Die Verwendung von ande-

ren Reinigungs- und Pflegemitteln kann zu

schnellerem Verschleiß und dem Erlö-

schen der Garantieansprüche führen. Bitte

informieren Sie sich im Fachhandel oder

fordern Sie direkt bei KÄRCHER Informati-

onen an.

 Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

 Strahlrohr auf Stellung „Mix“ drehen.

Hinweis: Dadurch wird bei Betrieb die

Reinigungsmittellösung dem Wasser-

strahl zugemischt.

 Ansaugmenge der Reinigungsmittellö-

sung am Reinigungsmittelfilter einstel-

len.

– Mittlere Menge: Mittelstellung

– Große Menge: Stellung „+“

– Kleine Menge: Stellung „–“

 Saugschlauch für Reinigungsmittel in

einen Behälter mit Reinigungsmittellö-

sung hängen.

 Reinigungsmittel sparsam auf die tro-

ckene Oberfläche sprühen und einwir-

ken (nicht trocknen) lassen.

 Gelösten Schmutz mit Hochdruckstrahl

abspülen.

 Hebel der Handspritzpistole loslassen.

Hinweis: Wenn der Hebel der

Handspritzpistole losgelassen wird,

läuft der Motor mit Leerlaufdrehzahl

weiter. Dadurch zirkuliert das Wasser

innerhalb der Pumpe und erwärmt sich.

Wenn das Wasser die maximal zulässi-

ge Temperatur (60°C) erreicht hat, öff-

net das Thermoventil und erwärmtes

Wasser strömt aus.

 Hebel der Handspritzpistole verriegeln.

 Handspritzpistole in Aufbewahrung für

Handspritzpistole stecken.

 Bei längeren Arbeitspausen (über 5 Mi-

nuten) zusätzlich den Motor ausschal-

ten.

Vorsicht

Den Hochdruckschlauch nur von der

Handspritzpistole oder dem Gerät trennen,

wenn kein Druck im System vorhanden ist.

 Nach Arbeiten mit Reinigungsmittel:

Saugschlauch in einen Behälter mit kla-

rem Wasser hängen, Gerät etwa 1 Mi-

nute lang mit demontiertem Strahlrohr

einschalten und klarspülen.

 Hebel der Handspritzpistole loslassen.

 Motor stoppen.

Siehe Motor Betriebsanleitung.

 Wasserhahn schließen.

 Hebel der Handspritzpistole drücken,

um den noch vorhandenen Druck im

System abzubauen.

 Gerät von der Wasserversorgung tren-

nen.

 Hebel der Handspritzpistole verriegeln.

 Handspritzpistole in Aufbewahrung für

Handspritzpistole stecken.

 Hochdruckschlauch in Aufbewahrung

für Hochdruckschlauch hängen.

Strahlrohr mit Druckregulierung

(Vario Power)

Strahlrohr mit Dreckfräser

Arbeiten mit Reinigungsmittel

Empfohlene Reinigungsmethode

Betrieb unterbrechen

Betrieb beenden

8 DE

– 7

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den beim Transport das Gewicht des Gerä-

tes beachten (siehe technische Daten).

Warnung

Kraftstoffdämpfe oder verschütteter Kraft-

stoff können sich entzünden. Gerät beim

Transport waagerecht halten, um ein Ver-

schütten von Kraftstoff zu vermeiden.

 Gerät am Transportgriff ziehen.

 Kraftstofftank entleeren.

 Gerät gegen Verrutschen und Kippen

sichern.

 Gerät nur stehend transportieren.

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den bei der Auswahl des Lagerortes das

Gewicht des Gerätes beachten (siehe tech-

nische Daten).

 Gerät auf einer ebenen Fläche abstel-

len.

 Trenntaste an der Handspritzpistole

drücken und Hochdruckschlauch von

der Handspritzpistole trennen.

 Handspritzpistole in Aufbewahrung für

Handspritzpistole stecken.

 Hochdruckschlauch in Aufbewahrung

für Hochdruckschlauch hängen.

Vor längerer Lagerung, z.B. im Winter zu-

sätzlich die Hinweise im Kapitel Pflege be-

achten.

Vorsicht

Gerät und Zubehör vor Frost schützen.

Das Gerät und das Zubehör werden von

Frost zerstört, wenn sie nicht vollständig

von Wasser entleert sind. Um Schäden zu

vermeiden:

 Gerät vollständig von Wasser entlee-

ren: Gerät ohne angeschlossenen

Hochdruckschlauch und ohne ange-

schlossene Wasserversorgung ein-

schalten (max. 1 min) und warten, bis

kein Wasser mehr am Hochdruckan-

schluss austritt. Gerät ausschalten.

 Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

Warnung

Vor Beginn aller Pflege und Wartungsar-

beiten das Gerät ausschalten und Motor

abkühlen lassen. Um ein unbeabsichtigtes

Starten des Motors zu verhindern, den

Zündkerzenstecker abziehen.

Um Gefährdungen zu vermeiden, dürfen

Reparaturen und der Einbau von Ersatztei-

len nur vom autorisierten Kundendienst

durchgeführt werden.

Vor längerer Lagerung, z. B. im Winter:

 Filter vom Saugschlauch für Reini-

gungsmittel abziehen und unter fließen-

dem Wasser reinigen.

 Sieb im Wasseranschluss mit einer

Flachzange herausziehen und unter

fließendem Wasser reinigen.

 Feinfilter im Wasseranschluss mit einer

Flachzange herausziehen und unter

fließendem Wasser reinigen.

 Vor dem Korrigieren des Reifenfüll-

drucks, Druckminderer am Kompres-

sor auf 103 kPa (1,03 bar) einstellen.

 Reifenfülldruck darf 103 kPa (1,03 bar)

nicht überschreiten.

Die Pumpe ist wartungsfrei.

Transport

Transport von Hand

Transport in Fahrzeugen

Lagerung

Gerät aufbewahren

Frostschutz

Pflege und Wartung

Pflege

Reifenluftdruck einstellen

Wartung Pumpe

9DE

– 8

 Gerät auf einer ebenen Fläche abstel-

len.

 Führen Sie die Wartungsarbeiten am

Motor entsprechend den Angaben in

der Betriebsanleitung des Motorenher-

stellers aus.

Verwenden Sie ausschließlich Original

KÄRCHER Ersatzteile. Eine Ersatzteilüber-

sicht finden Sie am Ende dieser Betriebs-

anleitung.

Kleinere Störungen können Sie mit Hilfe

der folgenden Übersicht selbst beheben.

Im Zweifelsfall wenden Sie sich bitte an den

autorisierten Kundendienst.

 Hinweise in Betriebsanleitung des Mo-

torenherstellers beachten!

 Einstellung am Strahlrohr prüfen.

 Gerät entlüften: Gerät ohne ange-

schlossenen Hochdruckschlauch ein-

schalten und warten (max. 2 Minuten),

bis Wasser blasenfrei am Hochdruck-

anschluss austritt. Gerät ausschalten

und Hochdruckschlauch wieder an-

schließen.

 Wasserversorgung überprüfen.

 Sieb im Wasseranschluss reinigen.

 Überströmventil blockiert: Hebel der

Handspritzpistole mehrfach betätigen.

 Hochdruckdüse reinigen: Verschmut-

zungen aus der Düsenbohrung mit ei-

ner Nadel entfernen und von vorne mit

Wasser ausspülen.

 Wasserzulaufmenge überprüfen.

 Eine geringe Undichtheit des Gerätes

ist technisch bedingt. Bei starker Un-

dichtheit den autorisierten Kunden-

dienst beauftragen.

 Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

Strahlrohr auf Stellung „Mix“ drehen.

 Filter am Saugschlauch für Reinigungs-

mittel reinigen.

 Saugschlauch für Reinigungsmittel auf

Knickstellen überprüfen.

Wartung Motor

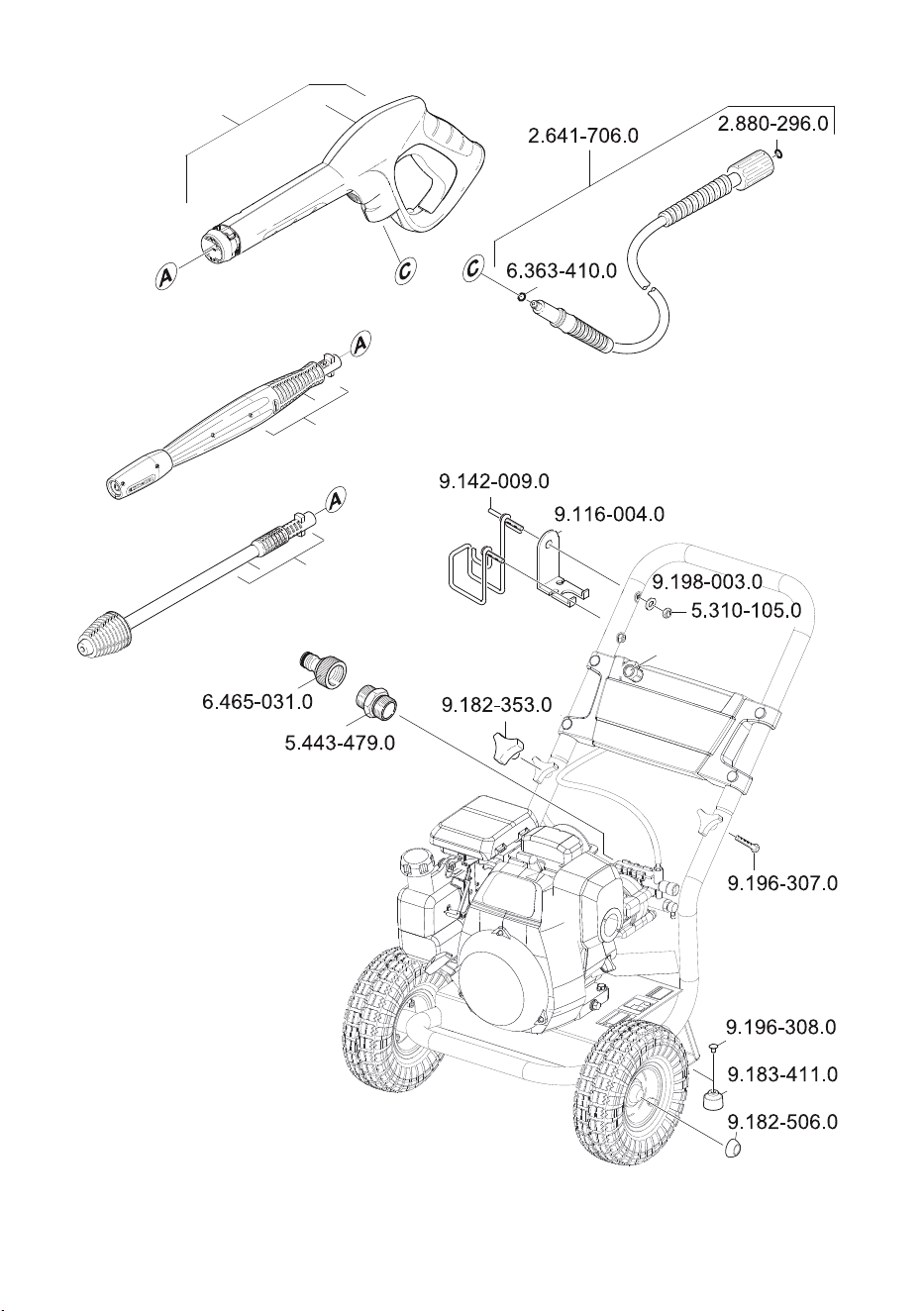

Ersatzteile

Hilfe bei Störungen

Gerät läuft nicht

Gerät kommt nicht auf Druck

Starke Druckschwankungen

Gerät undicht

Reinigungsmittel wird nicht angesaugt

10 DE

– 9

Technische Änderungen vorbehalten!

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EG-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

Technische Daten

Wasseranschluss

Zulauftemperatur (max.) °C 40

Zulaufmenge (min.) l/min 10

Zulaufdruck (max.) MPa 1,2

Max. Ansaughöhe m 0,5

Motor

Typ Honda GC

160

Hubraum cm

160

Details siehe Betriebsanleitung des Moto-

renherstellers

Leistungsdaten

Arbeitsdruck MPa 14

Max. zulässiger Druck MPa 16

Fördermenge, Wasser l/min 7,9

Fördermenge, Reinigungs-

mittel

l/min 0,3

Rückstoßkraft der

Handspritzpistole

N 26,5

Maße und Gewichte

Länge mm 835

Breite mm 580

Höhe mm 800

Gewicht kg 28

Reifendruck (max.) kPa 172

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert

Unsicherheit K

m/s

3,1

0,3

Schalldruckpegel L

Unsicherheit K

dB(A)

Schallleistungspegel L

Unsicherheit K

dB(A) 104

EG-Konformitätserklärung

Produkt: Hochdruckreiniger

Typ: 1.133-xxx

Typ: 1.194-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Angewandte harmonisierte Normen

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Angewandtes Konformitätsbewer-

tungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 103

Garantiert: 104

CEO

Head of Approbation

11DE

English

– 1

Dear Customer,

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

This high-pressure cleaner is designed for

domestic use only:

– to clean machines, vehicles, buildings,

tools, facades, terraces, garden equip-

ment etc. using a high-pressure water

jet (and detergents if required).

– with accessories, replacement parts

and detergents approved by KÄRCH-

ER. Observe the instructions provided

with these detergents.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection sys-

tems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

(See address on the reverse)

 Danger

Immediate danger that can cause severe

injury or even death.

몇 Warning

Possible hazardous situation that could

lead to severe injury or even death.

Caution

Possible hazardous situation that could

lead to mild injury to persons or damage to

property.

The high pressure jet may not

be directed at persons, ani-

mals, live electrical equipment

or at the appliance itself. Pro-

tect the appliance against frost.

Contents

General information . . . . . . EN . . .1

Safety instructions . . . . . . . EN . . .2

Operation . . . . . . . . . . . . . . EN . . .4

Transport . . . . . . . . . . . . . . EN . . .7

Storage. . . . . . . . . . . . . . . . EN . . .7

Maintenance and care . . . . EN . . .7

Troubleshooting . . . . . . . . . EN . . .8

Technical specifications . . . EN . . .8

EC Declaration of Conformity EN . . .9

General information

Proper Use

Environmental protection

Warranty

Symbols in the operating

instructions

Symbols on the machine

Risk of burns on account of hot

surfaces!

Risk of poisoning! Do not breathe

in the exhaust fumes.

12 EN

– 2

 Danger

 The appliance may not be used in areas

where a risk of explosion is present.

 If the appliance is used in hazardous ar-

eas (e.g. filling stations) the corre-

sponding safety provisions must be

observed.

 Ensure that there is adequate ventila-

tion or provision for diverting the ex-

haust gas while operating the appliance

in closed rooms (risk of poisoning).

 The appliance must not be used if the

power cord or important parts of the ap-

pliance, e.g. safety devices, high-pres-

sure hoses, spray guns, are damaged.

 Check the high-pressure hose for dam-

age before every use. Please arrange

for the immediate replacement of a

damaged high-pressure hose.

 High-pressure jets can be dangerous if

improperly used. The jet may not be di-

rected at persons, animals, live electri-

cal equipment or at the appliance itself.

 The high-pressure jet must not be di-

rected at other persons or directed by

the user at him/herself to clean clothing

or footwear.

 Never use the appliance to clean ob-

jects containing hazardous substances

(e.g. asbestos).

 Vehicle tyres or tyre valves are suscep-

tible to damage from the high-pressure

jet and may burst. The first indication of

this is a discolouration of the tyre. Dam-

aged vehicle tyres/tyre valves are high-

ly dangerous. Ensure that a distance of

at least 30 cm is observed when clean-

ing with the jet!

 Never draw in fluids containing solvents

or undiluted acids and solvents! This in-

cludes petrol, paint thinner and heating

oil. The spray mist thus generated is

highly inflammable, explosive and poi-

sonous. Do not use acetone, undiluted

acids and solvents as they are damag-

ing to the materials from which the ap-

pliance is made.

 Only use the fuels specified in the Oper-

ating Manual. Risk of explosion due to

the use of inappropriate fuels.

 Do not use high pressure cleaners

when there has been an oil spill; move

the appliance to another spot and avoid

any sort of spark formation.

 Do not store, spill or use fuel in the vi-

cinity of open flames or appliances such

as ovens, boilers, water heaters, etc.

that have an ignition flame or can gen-

erate sparks.

 Do not smoke or use open fire while fill-

ing and storing fuels.

 Do not overfill the tank. There must not

be any fuel in the filling nozzle.

 Fuels may only be filled in a well-venti-

lated room and while the engine is

switched off. Petrol is highly prone to

fire hazards and is explosive under

some circumstances. After filling, make

sure that the lid on the fuel tank is

closed properly.

 Avoid repeated or extended contact be-

tween fuel and your skin as well as

breathing the vapors.

 Keep even mildly inflammable objects

and materials away from the silencer (at

least 2 m).

 Do not start the engine without the si-

lencer; check, clean and replace, if re-

quired, the silencer at regular intervals.

 Do not use the engine in forest, bushes

or grassy areas without fitting a spark

receiver at the exhaust.

 Except for setting jobs, do not run the en-

gine when the air filter is removed or there

is no cover over the suction support.

 Do not make any adjustments to the

regulator springs, regulator bars or oth-

er parts that can bring forth an increase

in the engine speed.

 Risk of burns! Do not touch hot silenc-

ers, cylinders or radiator ribs.

 Do not put hands or feet close to mov-

ing or rotating parts.

Safety instructions

13EN

– 3

몇 Warning

 High-pressure hoses, fixtures and cou-

plings are important for the safety of the

appliance. Only use high-pressure hos-

es, fixtures and couplings recommend-

ed by the manufacturer.

 This appliance is not intended for use

by persons with reduced physical, sen-

sory or mental capabilities.

The appliance must not be operated by

children or persons who have not been

instructed accordingly.

Children should be supervised to pre-

vent them from playing with the appli-

ance.

 Keep packaging film away from children

- risk of suffocation!

 This appliance was designed to be

used with detergents which are sup-

plied or recommended by the manufac-

turer. The use of other detergents or

chemicals may compromise the safety

of the appliance.

 The operator must use the appliance

correctly. When working with the appli-

ance, he must consider the local condi-

tions and pay due care and attention to

other persons, in particular children,

who are nearby.

 Risk of hearing impairment. Always use

proper ear-protection aids while work-

ing with the appliance.

 Do not use the appliance when there

are other persons around unless they

are also wearing safety equipment.

 Wear protective clothing and safety

goggles to protect against splash back

containing water or dirt.

 When operating the machine, do not

place it in such a way that it can cause

damage to persons, for e.g. on scaffold-

ings, etc.

 Long hours of using the appliance can

cause circulation problems in the hands

on account of vibrations.

It is not possible to specify a generally valid

operation time, since this depends on sev-

eral factors:

– Proneness to blood circulation deficien-

cies (cold, numb fingers).

– Low ambient temperature. Wear warm

gloves to protect hands.

– Continuous operation is worse than an

operation interrupted by pauses.

In case of regular, long-term operation of

the device and in case of repeated occur-

rence of the symptoms (e.g. cold, numb fin-

gers) please consult a physician.

Caution

 Observe a distance of at least 30 cm

when using the jet to clean painted sur-

faces to avoid damaging paintwork.

 Never leave the appliance unattended

when it is in operation.

 All current-conducting parts in the work-

ing area must be protected against jet

water.

 Always use appropriate gloves while

working on the device.

 Cleaning operations which produce oily

waste water, e.g. engine washes, un-

derbody washes, may only be carried

out using washing stations equipped

with an oil separator.

Caution

Safety devices protect the user and must

not be modified or bypassed.

This lock locks the lever of the trigger gun

and prevents the inadvertent start of the ap-

pliance.

The thermostat valve prevents the pump

from over-heating.

The circulation heats up the water. At 60 °C

water temperature, the thermostat valve

opens and lets out hot water.

Safety Devices

Lock trigger gun

Thermo-valve at the pump

14 EN

– 4

Caution

Create stability for the appliance prior to all

work on or with the appliance to prevent ac-

cidents or damage.

– The stability of the appliance is warrant-

ed when it is placed onto an even sur-

face.

When unpacking the product, make sure

that no accessories are missing and that

none of the package contents have been

damaged. If you detect any transport dam-

ages please contact your dealer.

Illustrations on Page 2

1 Spray lance with pressure regulation

(Vario Power)

2 Spray lance with Dirtblaster

3 Trigger gun

4 Lock trigger gun

5 High pressure hose

6 Key to detach the high pressure hose

from the trigger gun

7 Transport handle

8 Storage for trigger gun

Storage for high-pressure hose

9 Storage for spray lance

10 Fastening for tube drum (optional)

11 Detergent suction hose (with sieve)

12 Thermostat valve

13 High pressure connection

14 Coupling element for water connection

15 Double adapter

16 Connection for water supply with filter

17 Motor; see operations instructions of

the motor manufacturer

18 Operating instructions for the motor

Special accessories expand the possibilities of

using your appliance. Please contact your

KÄRCHER dealer for further information.

Mount loose parts delivered with appliance

prior to start-up.

Illustrations on Page 2

Illustration

 Fasten the transport handle to the

frame.

Align the holes in such a way that the

screws can pass through and then fas-

ten the nuts.

Illustration

 Attach the accessories holder.

Illustration

 Mount the front plate using the included

plastic rivets.

Illustration

 Push the high pressure hose into the

trigger gun until it locks audibly.

Note: Make sure the connection nipple

is aligned correctly.

Illustration

 Connect the suction hose for detergent

to the connection.

Prerequisites for the appliance's

stability

Operation

Description of the Appliance

Special accessories

Before Startup

15EN

– 5

According to the applicable regula-

tions, the appliance must never be

used on the drinking water supply

without a system separator. Use a

suitable system separator manufactured by

KÄRCHER; or, as an alternative, a system

separator as per EN 12729 Type BA. Water

flowing through a system separator is con-

sidered non-drinkable.

Caution

Always connect the system separator to

the water supply, never directly to the appli-

ance!

Note: Impurities in the water can damage

the high-pressure pump and accessories.

For protection, the use of the KÄRCHER

water filter (optional accessory, order no.

4.730-059) is recommended.

Observe regulations of water supplier.

For connection values, see type plate/tech-

nical data.

 Use a fibre-reinforced water hose (not

included) with a standard coupling.

(Minimum diameter 1/2 inch (13 mm),

minimum length 7.5 m).

 Screw the supplied coupling element to

the water connection on the appliance.

 Push the water supply hose onto the

coupling unit, then connect it to the wa-

ter supply.

This high-pressure cleaner is suited to work

with the KÄRCHER suction hose with back-

flow valve (Optional accessory, order no.

4.440-238) to draw in surface water, e.g.

from water butts or ponds (see specifica-

tions for max. suction height).

 Fill the KÄRCHER suction hose with

backflow valve with water, screw to wa-

ter supply and hang into the water butt.

 Separate the high pressure hose from

the high pressure connection of the ap-

pliance.

 Appliance ventilation.

Let the appliance run when the high-

pressure hose is not connected and run

it until the water which discharges from

the high-pressure outlet is free of bub-

bles. Switch off appliance and recon-

nect high-pressure hose.

Caution

Dry runs lasting longer than two minutes

lead to damages to the high pressure

pump. If the appliance does not build up

pressure within two minutes, switch it off

and proceed as instructed in the Chapter

"Troubleshooting".

Caution

The appliance is delivered without engine

oil. Please fill in engine oil before using the

appliance for the first time.

 Fill up the fuel tank and check the oil

level.

See Operating Instructions of motor.

 Connect the high pressure hose to the

high pressure connection of the appli-

ance.

 Push the spray lance into the trigger

gun and fasten it by turning it through

90°.

 Completely open the water tap.

 Start the motor.

See Operating Instructions of motor.

Water supply

Water supply from mains

Drawing in water from open reservoirs

Start up

16 EN

– 6

몇 Danger

The trigger gun is subjected to a recoil force

when the water jet is discharged. Make

sure that you have a firm footing and are

also holding the trigger gun and spray lance

firmly.

 Unlock the lever on the trigger gun.

 Pull on the lever of the trigger gun; the

device will switch on.

Carrying out the most common cleaning

tasks. The work pressure can be stageless-

ly regulated between "Min" and "Max".

 Release the lever on the trigger gun.

 Turn the spray lance to the desired po-

sition.

For particularly dirty items or areas.

Not suitable for use with detergents.

Please use exclusively KÄRCHER deter-

gents and care products to carry out the re-

spective cleaning task, as these were

specifically developed for your appliance.

The use of other detergents and care prod-

ucts may lead to premature wear and can

invalidate your warranty claims. Please ob-

tain information at your local dealer or re-

quest information directly from KÄRCHER.

 Use spray lance with pressure regula-

tion (Vario Power).

 Turn the spray lance to "Mix" position.

Note: This will mix the detergent with

the water stream.

 Adjust the suction volume of the deter-

gent solution at the detergent filter.

- Medium quantity: Central position

- Large quantity: "+" position

- Small quantity: "-" position

 Suspend end of detergent suction hose

in a container filled with detergent.

 Spray the detergent sparingly on the

dry surface and allow it to react, but not

to dry.

 Spray off loosened dirt with the high-

pressure jet.

 Release the lever on the trigger gun.

Note:When the lever of the hand spray

gun is released, the engine continues to

run at zero speed. The water thus circu-

lates within the pump and gets heated.

When the water has reached the maxi-

mum permissible temperature (60°C),

the themostat valve opens and water

flows out.

 Lock the lever on the trigger gun.

 Insert the trigger gun in its holder.

 During longer breaks (more than 5 min-

utes), also turn off the motor.

Caution

Only separate the high-pressure hose from

the trigger gun or the appliance while there

is no pressure in the system.

 After working with detergent, suspend

detergent suction hose in a container

filled with clear water, switch the appli-

ance on for around 1 minute once the

spray lance has been removed and

rinse until water runs clear.

 Release the lever on the trigger gun.

 Stop the motor.

See Operating Instructions of motor.

 Turn off tap.

 Press the lever on the trigger gun to re-

lease any remaining pressure in the

system.

 Detach the appliance from the water

supply.

 Lock the lever on the trigger gun.

 Insert the trigger gun in its holder.

 Suspend the high-pressure hose into its

holder.

Operation

Spray lance with pressure regulation

Spray lance with Dirtblaster

Working with detergent

Recommended cleaning method

Interrupting operation

Finish operation

17EN

– 7

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

during transport (see Specifications).

Warning

Fuel vapors or spilled fuel are flammable.

Keep the appliance horizontal during trans-

port to avoid spilling fuel.

 Pull the appliance by its transport handle.

 Empty fuel tank.

 Secure the appliance against shifting

and tipping over.

 Only transport the appliance in an up-

right position.

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

when selecting a storage location for it (see

Specifications).

 Park the machine on an even surface.

 Press the disconnect on the hand spray

gun and remove the high pressure hose

from the hand spray gun.

 Insert the trigger gun in its holder.

 Suspend the high-pressure hose into its

holder.

Prior to extended storage periods, as dur-

ing the winter, also observe the instructions

in the Care section.

Caution

Protect the appliance and its accessories

against frost.

The appliance and its accessories can get

destroyed through frost if there are any wa-

ter residues in them. To avoid damage to

them:

 Completely drain all water from the ap-

pliance: Switch the appliance on with

detached high-pressure hose and de-

tached water supply (max. 1 minute)

and wait, until no more water exits at the

high-pressure connection. Turn off the

appliance.

 Store the appliance and the entire ac-

cessories in a frost-safe room.

Warning

Prior to any care or maintenance work,

switch the appliance off and let the engine

cool off. In order to avoid an inadvertent

startup of the engine, pull off the spark plug.

To avoid risks, all repairs and replacement

of spare parts may only be carried out by

the authorised customer service personnel.

Prior to longer periods of storage, e.g. in

the winter:

 Remove filter from suction hose for de-

tergent and clean under running water.

 Pull out the sieve in the water connec-

tion using flat-nose pliers and clean un-

der running water.

 Pull out the fine filter in water connec-

tion using flat-nose pliers and clean with

running water.

 Set the pressure reducer on the com-

pressor at 103 kPa (1.03 bar) before

correcting the tire pressure.

 Tire pressure should not exceed

103 kPa (1.03 bar).

Transport

When transporting by hand

When transporting in vehicles

Storage

Storing the Appliance

Frost protection

Maintenance and care

Care

Adjust the air pressure in the tyres

18 EN

– 8

The pump is maintenace-free.

 Park the machine on an even surface.

 Carry out maintenance tasks to the mo-

tor according to the specifications pro-

vided in the operating instructions of the

motor manufacturer.

Use only original KÄRCHER spare parts.

You will find a list of spare parts at the end

of these operating instructions.

You can rectify minor faults yourself with

the help of the following overview.

If in doubt, please consult the authorized

customer service.

 Follow operating instructions of the mo-

tor manufacturer!

 Check setting at the spray lance.

 Appliance ventilation: Switch the appli-

ance on with the high-pressure hose

detached and operate (max. 2 minutes)

until the water exits the high-pressure

connection without bubbles. Switch off

appliance and reconnect high-pressure

hose.

 Check the water supply.

 Clean the sieve in the water connection.

 Overflow valve blocked: Press the lever

on the handgun many times.

 Clean high-pressure nozzle: Remove

dirt and debris from the nozzle bore, us-

ing a needle and rinse through with wa-

ter from the front.

 Check water flow quantity.

 Slight leakage from the appliance pump

is normal. If the leakage increases con-

tact the authorized customer service.

 Use spray lance with pressure regulation

(Vario Power).

Turn the spray lance to "Mix" position.

 Clean the detergent suction hose filter.

 Check the detergent suction hose for kinks.

Subject to technical modifications!

Pump maintenance

Engine maintenance

Spare parts

Troubleshooting

Appliance is not running

Pressure does not build up in the appli-

ance

Strong pressure fluctuations

Appliance is leaking

No detergent infeed

Technical specifications

Water connection

Max. feed temperature °C 40

Min. feed volume I/min 10

Max. feed pressure MPa 1,2

Max. Suction height m 0,5

Motor

Type Honda GC 160

Cylinder capacity cm

160

Motor; see operations instructions of the

motor manufacturer

Performance data

Working pressure MPa 14

Max. permissible pressure MPa 16

Water flow rate I/min 7,9

Detergent flow rate I/min 0,3

Recoil force of trigger gun N 26,5

Dimensions and weights

Length mm 835

Width mm 580

Height mm 800

Weight kg 28

Tyre pressure (max.) kPa 172

Values determined as per EN 60335-2-79

Hand-arm vibration value

Uncertainty K

m/s

3,1

0,3

Sound pressure level L

Uncertainty K

dB(A)

Sound power level L

Uncertainty K

dB(A) 104

19EN

– 9

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The undersigned act on behalf and under

the power of attorney of the company man-

agement.

Authorised Documentation Representative

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Phone: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

EC Declaration of Conformity

Product: High-pressure cleaner

Type: 1.133-xxx

Type: 1.194-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2004/108/EC

2000/14/EC

Applied harmonized standards

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 103

Guaranteed: 104

CEO

Head of Approbation

20 EN

Français

– 1

Cher client,

Lire cette notice originale avant

la première utilisation de votre

appareil, se comporter selon ce qu'elle re-

quièrt et la conserver pour une utilisation ul-

térieure ou pour le propriétaire futur.

Ce nettoyeur haute pression ne doit être

utilisé que pour un usage privé:

– pour le nettoyage de machines, véhi-

cules, bâtiments, outils, fassades, ter-

rasses, outils de jardinage etc. avec un

jet d'eau sous pression (et si besoin en

ajoutant des détergents).

– avec des accessoires, pièces de re-

change et détergents homologués par

Kärcher

. Veuillez respecter les

consignes livrées avec les détergents.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison,

utilisez des systèmes de collecte adéquats

afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

(Adresse au dos)

 Danger

Pour un danger immédiat qui peut avoir

pour conséquence la mort ou des bles-

sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures légères ou des dommages maté-

riels.

Le jet haute pression ne doit

être dirigé ni sur des per-

sonnes ou des animaux, ni sur

des installations électriques

actives, ni sur l'appareil lui-même. Mettre

l'appareil à l'abri du gel.

Table des matières

Consignes générales . . . . . FR . . .1

Consignes de sécurité . . . . FR . . .2

Utilisation . . . . . . . . . . . . . . FR . . .4

Transport . . . . . . . . . . . . . . FR . . .7

Entreposage. . . . . . . . . . . . FR . . .7

Entretien et maintenance . . FR . . .8

Assistance en cas de panne FR . . .8

Caractéristiques techniques FR . . .9

Déclaration de conformité CE FR . . .9

Consignes générales

Utilisation conforme

Protection de l’environnement

Garantie

Symboles utilisés dans le mode

d'emploi

Symboles sur l'appareil

Risque de brûlure provoqué par

les pièces chaudes de l'installa-

tion!

Danger d'intoxication! Ne pas ins-

pirer les gaz d'échappement.

21FR

– 2

 Danger

 Il est interdit d’utiliser l’appareil dans

des zones présentant des risques d’ex-

plosion.

 Si l’appareil est utilisé dans des zones

de danger (par exemple des stations

essence), il faut tenir compte des

consignes de sécurité correspon-

dantes.

 Pour une utilisation de l'appareil dans

des locaux fermés, il doit être garanti

une ventilation suffisante et une éva-

cuation des gazes résiduels (danger

d'intoxication).

 Ne jamais mettre l’appareil en service si

des pièces importantes de l’appareil,

telles que par exemple les éléments de

sécurité, les flexibles haute pression, le

pistolet, sont endommagés.

 Vérifier avant chaque utilisation que le

flexible haute-pression n'est pas en-

dommagé. Un flexible haute pression

endommagé doit immédiatement être

remplacé.

 Une utilisation incorrecte des jets haute

pression peut présenter des dangers.

Le jet ne doit pas être dirigé sur des per-

sonnes, des animaux, des installations

électriques actives ni sur l'appareil lui-

même.

 Ne jamais diriger le jet haute pression

sur soi-même ni sur d’autres personnes

dans le but de nettoyer les vêtements

ou les chaussures.

 Ne jamais laver au jet des objets conte-

nant des substances nocives (par

exemple de l’amiante).

 Le jet haute pression risque d’endom-

mager les pneus/valves de véhicules et

les pneus risquent d’éclater. Le premier

indice d’endommagement est une dé-

coloration du pneu. Des pneus/valves

de véhicules endommagés présentent

des dangers de mort. Il faut toujours se

tenir au moins à 30 cm des pièces pour

les laver au jet !

 Ne jamais aspirer des liquides conte-

nant des solvants ni des acides ou des

solvants non dilués, tels que par

exemple de l’essence, du diluant pour

peinture ou du fuel ! Le nuage de pulvé-

risation est extrêmement inflammable,

explosif et toxique. Ne pas utiliser

d’acétone, d’acides ni de solvants non

dilués, du fait de leur effet corrosif sur

les matériaux constituant l’appareil.

 Seul le carburant insiqué dans la notice

d'utilisation peut être utilisé. En cas

d'utilisation de carburant non adaptés, il

y a risque d'explosion.

 Ne pas mettre en marche le nettoyeur à

haute pression si carburant était renver-

sé, mais installer l'appareil dans en

autre lieu et éviter toute formation

d'étincelles.

 Ne pas garder, renverser ou utiliser carbu-

rant prêt de feu ou des appareil comme des

poêles, des chaudières, des chauffe-eau

etc., qui ont une veilleuse ou qui provo-

quent d'étincelles.

 Ne pas fumer en faisant le plein ni dans

la zone de stockage du carburant et ne

pas utiliser de flamme libre.

 Ne pas trop remplir le réservoir. Il ne

doit pas y avoir de carburant sur le

manche de remplissage.

 Le remplissage de carburant ne doit

être effectué que dans une pièce bien

ventilée et le moteur coupé. L'essence

est extrêmement inflammable et explo-

sif sous certaines conditions. Une fois

le processus de remplissage terminé,

assurez-vous que le couvercle du ré-

servoir d'essence soit bien fermé.

 Eviter tout contact prolongé ou répété

entre le carburant et la peau, ainsi que

de respirer des vapeurs.

 Maintenir des objets et des matériaux

facilement inflammables loin du silen-

cieux (au moins 2 m).

 Ne pas mettre en marche le moteur

sans silencieux et contrôler, nettoyer et

en cas de besoin échanger celui-ci

Consignes de sécurité

22 FR

– 3

 Ne pas utiliser le moteur dans un envi-

ronnement de bois, de buisson ou

d'herbe, sans que le pot d'échappe-

ment soit équipé avec un pare-étin-

celles.

 Ne laisser pas fonctionner le moteur par

la pipe d'aspiration sans filtre d'air ou

sans couverture, seulement en cas des

travaux de réglage.

 Ne pas faire des réglages aux ressorts

de réglage, aux barres de réglage ou à

des autres pièces que peuvent provo-

quées une augmentation de la rotation

du moteur.

 Risque de brûlure ! Ne pas toucher les

silencieux chauds, les cylindres ou les

ailettes de refroidissement.

 Ne pas mettre des mains ou des pieds

prêt des pièces mobiles ou courants.

몇 Avertissement

 Les flexibles haute pression, les robi-

nets et les raccords sont importants

pour la sécurité de l’appareil. N'utiliser

que des flexibles haute pression, des

robinets et des raccords recommandés

par le fabricant.

 Cet appareil n'est pas destiné à être uti-

lisé par des personnes avec des capa-

cités physiques, sensorielles ou

mentales restreintes.

L’appareil ne doit jamais être utilisé par

des enfants ni par des personnes non

avisées.

Les enfants doivent être surveillés pour

s'assurer qu'ils ne jouent pas avec l'ap-

pareil.

 Tenir les films plastiques d'emballages

hors de portée des enfants, risque

d'étouffement !

 Cet appareil a été conçu pour l’utilisa-

tion de détergents ayant été fournis ou

recommandés par le fabricant. L’utilisa-

tion d’autres détergents ou d’autres

produits chimiques peut nuire à la sécu-

rité de l’appareil.

 L’utilisateur doit faire preuve d'un usage

conforme de l'appareil. Il doit prendre

en considération les données locales et

lors du maniement de l’appareil, il doit

prendre garde aux tierces personnes,

et en particulier aux enfants.

 Danger de trouble auditif. À l'utilisation

de l'appareil utiliser absolument un pro-

tecteur d'oreille approprié.

 L’appareil ne doit jamais être utilisé si

d’autres personnes figurent dans le

rayon de portée de l’appareil, à moins

que ces personnes ne portent des vête-

ments de protection.

 Pour se protéger contre les éclabous-

sures ou les poussières, porter le cas

échéant des vêtements et des lunettes

de protection.

 Em cas de fontionnement, l'appareil ne

peut être installé de façon qu'il y a un

risque pour les personnes p.ex. sur

d'échafaudage ou similaire.

 Une durée d'utilisation prolongée de

l'appareil peut conduire à des pro-

blèmes de circulation dans les mains,

dûs aux vibrations.

Il est impossible de définir une durée d'utili-

sation universelle. Celle-ci dépend en effet

de plusieurs facteurs d'influence :

– Mauvaise circulation sanguine de l'utili-

sateur (doigts souvent froids, sensation

de picotement dans les doigts).

– Température ambiante faible. Porter

des gants chauds pour protéger les

mains.

– Il est conseiller de ponctuer le travail de

pauses plutôt que d'assurer un service

ininterrompu.

En cas d'utilisation régulière et de longue

durée de l'appareil et en cas d'apparition

répétée des symptômes caractéristiques

(par exemple, une sensation de picotement

dans les doigts, les doigts froids), nous re-

commandons de consulter un médecin.

23FR

– 4

Attention

 Une distance d'au moins 30 cm entre la

lance et les surfaces peintes est néces-

saire pour éviter tout endommagement.

 Ne jamais laisser l’appareil sans sur-

veillance lorsqu’il est en marche.

 Toutes les pièces conductrices dans la

zone de travail doivent être protégées

contre les jets d’eau.

 Effectuer les travaux à l'appareil tou-

jours avec des gants appropriées.

 Tous travaux de nettoyage produisant

des eaux usées contenant de l’huile,

par exemple un nettoyage de moteur ou

de bas de chassis, doivent uniquement

être effectués à des postes de lavage

équipés d’un séparateur d’huile.

Attention

Le but des dispositifs de sécurité est de

protéger l'utilisateur. Ils ne doivent en au-

cun cas être transformés ou désactivés.

Le verrouillage verrouille le levier de la poi-

gnée-pistolet et empêche un démarrage

non désiré de l'appareil.

Le clapet térmique potége la pompe de sur-

chauffe.

Avec le fontionnement de circulation, l'eau

est chauffée. A 60 °C de température

d'eau, le clapet térmique s'ouvre et vide

eua chaude.

Attention

Avant d'effectuer toute opération avec ou

sur le travail, en assurer la stabilité afin

d'éviter tout accident ou tout endommage-

ment.

– La stabilité de l'appareil est assurée

lorsqu'il peut être posé sur une surface

plane.

Contrôler le matériel lors du déballage pour

constater des accessoires manquants ou

des dommages. Si des dégâts dus au

transport sont constatés, il faut en informer

le revendeur.

Illustrations voir page 2

1 Lance avec réglage de la pression (Va-

rio Power)

2 Lance avec rotabuse

3 Poignée-pistolet

4 Verrouillage poignée-pistolet

5 Flexible haute pression

6 Touche pour séparer le flexible haute

pression de la poignée-pistolet

7 Poignée de transport

8 Support pour la poignée-pistolet

Support pour le flexible haute pression

9 Support pour la lance

10 Fixation pour dévidoir (option)

11 Flexible d'aspiration du détergent (avec

filtre)

12 Clapet térmique

13 Raccord haute pression

14 Raccord pour l'arrivée d'eau

15 Double graisseur

16 Arrivée d'eau avec tamis

17 Moteur , pour plus de information cf.

mode d'emploi du fabricant du moteur.

18 Mode d'emploi du moteur

Les accessoires spéciaux élargissent le

champ d'action de votre appareil. Vous

trouverez de plus amples informations

chez votre revendeur Kärcher

Dispositifs de sécurité

Verrouillage poignée-pistolet

Soupape thérmique à la pompe

Conditions pour la stabilité

Utilisation

Description de l’appareil

Accessoires en option

24 FR

– 5

Monter les pièces jointes en vrac à l'appa-

reil avant la mise en service.

Illustrations voir page 2

Illustration

 Fixer le poignée de transport au cadre.

Pour cela, faire des forages, mettre les

vis et fixer avec des écrous.

Illustration

 Monter le support pour les accessoires.

Illustration

 Monter la plaque frontale avec les rivets

en plastique joints.

Illustration

 Enficher le flexible haute pression dans

la poignée-pistolet jusqu'à ce qu'il s'en-

clenche de manière audible.

Remarque : Veiller à un alignement

correct du nipple de raccordement.

Illustration

 Connecter le flexible d'aspiration pour

le détergent avec le raccord.

Selon les directives en vigueur,

l'appareil ne doit jamais être ex-

ploité sans séparateur système

sur le réseau d'eau potable. Utili-

ser un séparateur système approprié de la

Sté. Kärcher

ou en alternative un sépara-

teur système selon EN 12729 type BA.

L'eau qui s'est écoulée à travers un sépara-

teur systeme est classifiée comme non po-

table.

Attention

Toujours raccorder le séparateur du sys-

tème au niveau de l'alimentation en eau et

jamais directement sur l'appareil!

Remarque : Des impuretés dans l'eau

peuvent endommager la pompe haute

pression et les accessoires. Il est recom-

mandé d'utiliser le filtre à eau Kärcher

(ac-

cessoires spéciaux, référence : 4.730-059)

à des fins de protection.

Respecter les prescriptions de votre socié-

té distributrice en eau.

Données de raccordement, voir plaque si-

gnalétique / caractéristiques techniques

 Utiliser un flexible renforcé (non livré)

avec un raccord standard. (diamètre

minimum 1/2 pouce ou 13 mm, lon-

gueur au moins 7,5 m).

 Visser le raccord livré à l'arrivée d'eau

de l'appareil.

 Fixer le flexible d'eau sur le raccord de

l'appareil et raccorder à l'alimentation

en eau.

Ce nettoyeur haute pression est approprié

pour l'aspiration de l'eau de surface, par ex.

des cuves d'eau de pluie ou étangs (hau-

teur manométrique maximale cf. caracté-

ristiques techniques) avec le flexible

d'aspiration avec soupape antiretour

Kärcher

(accessoires spéciaux, référence

: 4.440-238).

 Remplir le flexible d'aspiration Kärcher

avec soupape antiretour avec de l'eau,

le visser sur le raccord d'eau et l'accro-

cher dans la cuve d'eau.

 Séparer le flexible haute pression du

raccord haute pression de l'appareil.

 Purger l'appareil.

Laisser l'appareil tourner sans tuyau à

haute pression relié,jusqu'à ce que

l'eau sorte du raccord à haute pression

sans bulles. Eteindre l'appareil et rac-

corder le tuyau à haute pression.

Attention

Une marche à sec de plus de 2 minutes en-

traîne des endommagements de la pompe

haute pression. Si l'appareil n'établit pas de

pression dans les deux minutes, le mettre

hors service et procéder de la manière indi-

quée dans les instructions du chapitre

"Aide en cas de défauts".

Avant la mise en service

Alimentation en eau

Raccordement à la conduite d'eau du ré-

seau public

Aspiration d'eau depuis des réservoirs

ouverts

Mise en service

25FR

– 6

Attention

L'appareil est livré sans huile moteur. Avant

le premier démarrage, remplir de l'huile

moteur.

 Remplir le réservoir du carburant et

contrôler le niveau d'huile.

Cf. mode d'emploi du moteur.

 Connecter le flexible haute pression

avec le raccord haute pression de l'ap-

pareil.

 Raccorder la lance à la poignée-pistolet

et la fixer en effectuant une rotation à

90°.

 Ouvrir le robinet d'eau complètement.

 Lancer le moteur.

Cf. mode d'emploi du moteur.

몇 Danger

Le jet d'eau sortant de la buse haute pres-

sion provoque une force de réaction sur la

poignée-pistolet. Veiller à adopter une po-

sition stable et à tenir la poignée et la lance

fermement.

 Déverrouiller la manette de la poignée-

pistolet.

 Tirer le levier, l'appareil se met en ser-

vice.

Pour les travaux courants de nettoyage. La

pression de travail peut être réglable de

manière continue entre "Min" et "Max".

 Relâcher la manette de la poignée-pis-

tolet.

 Tourner la lance sur la position souhai-

tée.

Pour les salissures tenaces.

Pas approprié pour un travail avec du dé-

tergent.

Utilisez pour la tâche de nettoyage respec-

tive exclusivement des détergents et des

produits d'entretien Kärcher

, car ceux-ci

ont été mis au point spécialement pour une

utilisation avec votre appareil. L'emploi

d'autres détergents ou produits de soin

peut entraîner une usure plus rapide et l'an-

nulation de la garantie. Veuillez vous infor-

mer chez votre distributeur spécialisé ou

consultez Kärcher

directement.

 Utiliser la lance avec réglage de la pres-

sion (Vario Power).

 Tourner la lance sur la position "Mix".

Remarque : Ainsi, la solution de détergent

est mélangée au jet d'eau lors du fonction-

nement.

 Régler la quantité d'aspiration de la solution

de détergent sur le filtre de détergent.

- Quantité moyenne: Position au centre

- Grande quantité : Position "+"

- Petite quantité: Position "-"

 Plonger le flexible d’aspiration pour le

détergent dans un récipient contenant

une solution de détergent.

 Pulvériser le détergent sur la surface

sèche et laisser agir sans toutefois le

laisser sécher complètement.

 Retirer les saletés dissoutes au moyen

du jet haute pression.

 Relâcher la manette de la poignée-pistolet.

Indication: Lorsque vous relâchez le levier

du pistolet pulvérisateur à main, le moteur

continue à tourner avec un nombre de tours

ralenti. L'eau circule ainsi à l'intérieur de la

pompe et se réchauffe. Une fois que l'eau a

atteint la température maximale autorisée

(60°C), la soupape thermique s'ouvre et

l'eau réchauffée s'écoule à l'extérieur.

 Verrouiller le levier de la poignée-pistolet.

 Enficher la poignée-pistolet dans le

support de poignée-pistolet.

 En cas de pauses plus longues (plus de

5 minutes), mettre également l'appareil

hors marche.

Fonctionnement

Lance avec réglage de la pression

(Vario Power)

Lance avec rotabuse

Travail avec le détergent

Méthode de nettoyage conseillée

Interrompre le fonctionnement

26 FR

– 7

Attention

Séparer le tuyau haute pression de la poi-

gnée-pistolet ou de l'appareil uniquement

quand il n'y a pas de pression dans le sys-

tème.

 Après le travail avec le détergent, ac-

crocher le flexible d'aspiration dans un

récipient contenant de l'eau propre,

mettre l'appareil en marche environ

pendant une minute après avoir dé-

monté la lance et rincer.

 Relâcher la manette de la poignée-pis-

tolet.

 Arrêter le moteur.

Cf. mode d'emploi du moteur.

 Fermer le robinet d'eau.

 Actionner la gachette de la poignée-pis-

tolet afin de faire échapper la pression

restante dans le système.

 Séparer l'appareil de l'alimentation en

eau.

 Verrouiller le levier de la poignée-pisto-

let.

 Enficher la poignée-pistolet dans le

support de poignée-pistolet.

 Accrocher le flexible haute pression au

support pour flexible haute pression.

Attention

Afin d'éviter tout accident ou toute blessure

lors du transport, tenir compte du poids de

l'appareil (voir les caractéristiques tech-

niques).

몇 Avertissement

Les vapeurs de carburant ou le carburant

renversé peuvent s'enflammer. Conserver

l'appareil à l'horizontale lors du transport,

afin d'éviter une perte de carburant.

 Tirer l'appareil à l'aide de la poignée de

transport.

 Vider le réservoir de carburant.

 Freiner l'appareil pour l'empêcher de

glisser et de basculer.

 Ne transporter l'appareil que debout.

Attention

Afin d'éviter tout accident ou toute bles-

sure, tenir compte du poids de l'appareil

(voir les caractéristiques techniques) en

choisissant son emplacement pour le stoc-

kage.

 Garer l'appareil sur une surface plane.

 Appuyer sur la touche de séparation de

la poignée-pistolet et séparer le flexible

haute pression de celle-ci.

 Enficher la poignée-pistolet dans le

support de poignée-pistolet.

 Accrocher le flexible haute pression au

support pour flexible haute pression.

En cas de stockage prolongé, par ex. en hi-

ver, respecter en plus les recommanda-

tions fournies au chapitre Entretien.

Attention

Mettre l'appareil et les accessoires à l'abri

du gel.

L'appareil et les accessoires sont détruits

par le gel si l'eau n'a pas été totalement vi-

dée. Pour éviter tout endommagement :

 Vider complètement l'eau de l'appareil :

Mettre l'appareil en service avec le

flexible haute pression raccordé et sans

alimentation d'eau raccordé (max. 1

min.) et attendre jusqu''à ce qu'il ne

sorte plus d'eau du raccord haute pres-

sion. Désactiver l'appareil.

 Conserver l'appareil et l'intégralité des

accessoires dans un endroit à l'abri du

gel.

Fin de l'utilisation

Transport

Transport manuel

Transport dans des véhicules

Entreposage

Ranger l’appareil

Protection antigel

27FR

– 8

Avertissement

Avant de commencer soins et travaux d'en-

tretien, éteindre l'appareil et laisser refroidir

le moteur. Afin d'empêcher un démarrage

involontaire du moteur, retirer la prise des

bougies.

Afin d'éviter tout danger, seul le service

après-vente agréé est habilité à effectuer

des réparations ou à monter des pièces de

rechanger sur l'appareil.

Avant un stockage prolongé, par exemple

en hiver :

 Retirer le filtre du flexible d'aspiration

pour détergent et le nettoyer à l'eau

courante.

 Enlever le tamis de l'arrivée d'eau à

l'aide d'une pince et le nettoyer à l'eau

courante.

 Enlever le filtre finisseur dans le raccor-

dement d'eau à l'aide d'une pince et le

nettoyer à l'eau courante.

 Avant de corriger la pression des

pneus, régler le réducteur de pression

sur le compresseur sur 103 kPa

(1,03 bar).

 La pression des pneus ne doit pas dé-

passer 103 kPa (1,03 bar).

La pompe ne nécessite pas d'entretien.

 Garer l'appareil sur une surface plane.

 Effectuez les travaux d'entretien du mo-

teur conformément aux indications don-

nées dans la notice d'utilisation du

fabricant du moteur.

Utiliser uniquement des pièces de re-

change de la marque Kärcher

. Vous trou-

verez une liste des pièces de rechanges à

la fin de cette notice.

Il est possible de résoudre des pannes

sans trop grande gravité en utilisant la liste

suivante.

En cas de doute, s'adresser au service

après-vente agréé.

 Respecter les consignes données dans

la notice d'utilisation du fabricant du

moteur !

 Contrôler le réglage sur la lance.

 Purger l'appareil : Mettre l'appareil en

service sans flexible haute pression et

attendre (max. 2 minutes) jusqu'à ce

qu'il s'écoule de l'eau sans bulle du rac-

cord haute pression. Mettre l'appareil

hors tension et raccorder le flexible

haute pression.

 Contrôler l'alimentation en eau.

 Nettoyer le tamis de l'arrivée d'eau.

 Le clapet de décharge est bloqué: Ac-

tionner plusieurs fois la manette de la

poignée-pistolet.

 Nettoyer la buse à haute pression :

Ôtez les salissures situées dans l'orifice

de la buse à l'aide d'une aiguille et rin-

cez-la avec de l'eau.

 Contrôler la quantité d'eau alimentée.

 Une fuite minime au niveau de l'appareil

peut survenir sous certaines conditions

techniques. Si la fuite est importante,

contacter le service après-vente agréé.

 Utiliser la lance avec réglage de la pres-

sion (Vario Power).

Tourner la lance sur la position "Mix".

 Nettoyer le filtre situé sur le flexible

d'aspiration du détergent.

 Contrôler le flexible d'aspiration pour le

détergent afin de détecteur tout pli.

Entretien et maintenance

Entretien

Régler la pression des pneus

Entretien de la pompe

Entretien moteur

Pièces de rechange

Assistance en cas de panne

L'appareil ne fonctionne pas

L'appareil ne monte pas en pression

Fluctuations de pression importantes

Appareil non étanche

Le détergent n'est pas aspirée

28 FR

– 9

Sous réserve de modifications

techniques !

Nous certifions par la présente que la ma-

chine spécifiée ci-après répond de par sa

conception et son type de construction ain-

si que de par la version que nous avons

mise sur le marché aux prescriptions fon-

damentales stipulées en matière de sécuri-

té et d’hygiène par les directives

européennes en vigueur. Toute modifica-

tion apportée à la machine sans notre ac-

cord rend cette déclaration invalide.

Les soussignés agissent sur ordre et sur

procuration de la Direction commerciale.

Responsable de la documentation:

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Téléphone : +49 7195 14-0

Télécopieur : +49 7195 14-2212

Winnenden, 2010/07/01

Caractéristiques techniques

Arrivée d'eau

Température d'ali-

mentation (max.)

° C 40

Débit d'alimenta-

tion (min.)

l/min 10

Pression d'alimenta-

tion (max.)

MPa 1,2

Hauteur max. de

l'aspiration

m 0,5

Moteur

Type Honda GC 160

Cylindrée cm

160

Pour plus de informations cf. mode d'em-

ploi du fabricant du moteur.

Performances

Pression de service MPa 14

Pression maximale

admissible

MPa 16

Débit (eau) l/min 7,9

Débit (détergent) l/min 0,3

Force de réaction

sur la poignée-pis-

tolet

N 26,5

Dimensions et poids

Longueur mm 835

Largeur mm 580

Hauteur mm 800

Poids kg 28

Pression de gon-

flage des pneuma-

tiques (max.)

kPa 172

Valeurs déterminées selon EN 60335-2-79

Valeur de vibrations

bras-main

Incertitude K

m/s

3,1

0,3

Niveau de pression

sonore L

Incertitude K

dB(A)

Niveau de pression

sonore L

+ incer-

titude K

dB(A) 104

Déclaration de conformité CE

Produit: Nettoyeur haute pression

Type: 1.133-xxx

Type: 1.194-xxx

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normes harmonisées appliquées :

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 103

Garanté: 104

CEO

Head of Approbation

29FR

Italiano

– 1

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Utilizzate questa idropulitrice esclusivamente

nell'uso domestico:

– per la pulizia di macchine, veicoli, edifici, at-

trezzi, facciate, terrazzi, attrezzi da giardi-

naggio ecc. con getto d'acqua ad alta

pressione (se necessario con l'aggiunta di

detergenti).

– con accessori, pezzi di ricambio e deter-

genti autorizzati da KÄRCHER. Rispettate

le indicazioni allegate ai detergenti.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dismessi mediante i sistemi di rac-

colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si

prega di rivolgersi al proprio rivenditore, op-

pure al più vicino centro di assistenza auto-

rizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

 Pericolo

Per un rischio imminente che determina le-

sioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che po-

trebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che

potrebbe determinare danni leggeri a per-

sone o cose.

Il getto ad alta pressione non

va mai puntato su persone,

animali, equipaggiamenti elet-

trici attivi o sull'apparecchio

stesso. Proteggere l'apparecchio dal gelo.

Indice

Avvertenze generali . . . . . . IT . . .1

Norme di sicurezza . . . . . . IT . . .2

Uso. . . . . . . . . . . . . . . . . . . IT . . .4

Trasporto . . . . . . . . . . . . . . IT . . .7

Supporto. . . . . . . . . . . . . . . IT . . .7

Cura e manutenzione. . . . . IT . . .7

Guida alla risoluzione dei guasti IT . . .8

Dati tecnici . . . . . . . . . . . . . IT . . .9

Dichiarazione di conformità CE IT . . .9

Avvertenze generali

Uso conforme a destinazione

Protezione dell’ambiente

Garanzia

Simboli riportati nel manuale d'uso

Simboli riportati sull’apparecchio

Pericolo di scottature causate da

superfici calde!

Pericolo di avvelenamento! Non

inalare i gas di scarico.

30 IT

– 2

 Pericolo

 E' vietato l'utilizzo in ambienti a rischio

di esplosione.

 In caso di utilizzo dell'apparecchio in

ambienti a rischio (per es. stazioni di

servizio) devono essere rispettate le re-

lative norme di sicurezza.

 Se si utilizza l'apparecchio all'interno di

locali, accertarsi che vi sia una ventila-

zione sufficiente e che i gas di scarico

vengano eliminati (pericolo di avvelena-

mento).

 Non accendere l'apparecchio nel caso

in cui parti importanti dell'apparecchio,

per es. componenti di sicurezza, tubi

flessibili alta pressione, pistola a spruz-

zo siano danneggiati.

 Prima di ogni utilizzo controllare che il

tubo flessibile alta pressione non sia

danneggiato. Sostituire immediatamen-

te il tubo flessibile alta pressione dan-

neggiato.

 Getti ad alta pressione possono risulta-

re pericolosi se usati in modo non con-

forme a destinazione. Il getto non va

mai puntato su persone, animali, equi-

paggiamenti elettrici attivi o sull'appa-

recchio stesso.

 Non puntare il getto ad alta pressione

su altri o su se stessi per pulire indu-

menti o calzature.

 Non spruzzare oggetti che possano

contenere sostanze tossiche (per es.

amianto).

 Pneumatici/valvole di pneumatici pos-

sono essere danneggiati e scoppiare se

trattati con getto ad alta pressione. Il

primo segno è dato dal cambiamento

del colore del pneumatico. Pneumatici/

valvole di pneumatici danneggiati pos-

sono essere pericolosissimi. Mantene-

re una distanza del getto di almeno 30

cm durante la pulizia!

 Non aspirare mai liquidi contenenti sol-

venti o acidi allo stato puro o solventi!

Ne fanno parte per es. benzina, diluenti

per vernici o gasolio. La nebbia di pol-

verizzazione è altamente infiammabile,

esplosiva e velenosa. Non utilizzare

acetone, acidi allo stato puro e solventi,

in quanto corrodono i materiali utilizzati

nell'apparecchio.

 Utilizzare solo il carburante indicato nel

manuale d'uso. L'uso di carburanti non

idonei comporta il rischio di esplosioni.

 Non adoperare l’idropulitrice dove sia

stato rovesciato accidentalmente del

carburante, ma trasportare altrove l’ap-

parecchio ed evitare qualsiasi formazio-

ne di scintille.

 Non conservare, spandere accidental-

mente o usare il carburante nelle vici-

nanze di fiamme libere o apparecchi

come forni, caldaie o riscaldatori d’ac-

qua da cui potrebbero sprigionarsi scin-

tille o fiamme pilota.

 Durante il rifornimento e nell'area di

conservazione del carburante non fu-

mare e non utilizzare fiamme libere.

 Non riempire troppo il serbatoio. Nel

bocchettone di riempimento non deve

essere presente del carburante.

 Il rifornimento di carburante può essere

eseguito solo in un ambiente ben aera-

to ed a motore spento. La benzina è al-

tamente infiammabile ed in determinate

condizioni esplosiva. Al termine del ri-

fornimento è necessario accertarsi che

il coperchio del serbatoio del carburan-

te sia ben chiuso.

 Evitare un contatto ripetuto o prolunga-

to tra il carburante e la pelle, nonché

l'inalazione di vapori.

 Materiali e oggetti facilmente infiamma-

bili vanno tenuti a una distanza di alme-

no 2 metri dal sistema di scarico.

 Non avviare il motore se non è dotato di

un sistema di scarico. Quest’ultimo va

controllato regolarmente, pulito ed

eventualmente sostituito.

 Non adoperare mai il motore su terreni

erbosi o in presenza di alberi o cespu-

gli, se lo scarico non è munito di para-

scintille.

 Non lasciare mai in funzione il motore

dopo aver tolto il filtro aria o il coperchio

posto sopra il condotto di aspirazione, a

Norme di sicurezza

31IT

– 3

meno di non dover eseguire lavori di re-

golazione del motore.

 Non eseguire interventi di regolazione

su molle di regolazione, tiranti di regola-

zione o altre parti del motore che pos-

sano aumentare il numero di giri del

motore.

 Pericolo di ustioni! Non toccare il siste-

ma di scarico, cilindri o alette di raffred-

damento quando sono caldi.

 Non avvicinare mai le mani o i piedi a

parti dell’apparecchio in rotazione o co-

munque in movimento.

몇 Attenzione

 I tubi flessibili alta pressione, i raccordi

e i giunti di accoppiamento sono impor-

tanti per la sicurezza dell'apparecchio.

Utilizzare esclusivamente tubi flessibili

alta pressione, raccordi e giunti di sicu-

rezza raccomandati dal produttore.

 Questo apparecchio non è indicato ad

essere utilizzato da persone con limita-

te capacità fisiche, sensoriali o mentali.

L'apparecchio non deve essere utilizza-

to da bambini e da persone non autoriz-

zate.

I bambini devono essere sorvegliati af-

finché non giochino con l'apparecchio.

 Tenere le pellicole di imballaggio fuori

dalla portata dei bambini. Rischio di

asfissia!

 Questo apparecchio è stato concepito

per essere utilizzato con i detergenti

forniti dal produttore o da esso racco-

mandati. L'utilizzo di altri detergenti o

agenti chimici può compromettere la si-

curezza dell'apparecchio.

 L'operatore deve utilizzare l'apparec-

chio in modo conforme a destinazione.

Deve tener conto delle condizioni pre-

senti in loco e durante il lavoro con l'ap-

parecchio fare attenzione alle persone

nelle vicinanze.

 Pericolo di danni all’apparato uditivo. Si

raccomanda perciò di indossare un di-

spositivo di protezione per le orecchie

durante l'utilizzo dell'apparecchio.

 Non utilizzare l'apparecchio in presen-

za di persone nelle immediate vicinan-

ze, a meno che non indossino gli

indumenti protettivi adeguati.

 Per proteggersi dagli spruzzi d'acqua o

di sporco indossare indumenti e occhia-

li di protezione adatti.

 Non installare l'apparecchio su impal-

cature o similare al fine di non mettere

in pericolo il personale.

 Un uso prolungato dell'apparecchio può

causare disturbi vascolari nelle mani,

dovuti alle vibrazioni.

Non è possibile stabilire tempi generalizzati

di utilizzo, dato che sono soggetti a diversi

fattori:

– Predisposizione alla circolazione san-

guigna insufficiente (dita spesso fredde

e formicolio).

– Bassa temperatura d'ambiente. Indossare

guanti caldi per proteggere le mani.

– Un funzionamento interrotto da pause è

meglio di un funzionamento continuo.

Consigliamo di effettuare una visita medica

in caso di utilizzo regolare e continuo

dell'apparecchio o se tali fenomeni si verifi-

cano ripetutamente (p.es. formicolio e dita

fredde).

Attenzione

 Mantenere una distanza minima di 30

cm del getto durante la pulizia di super-

fici verniciate, in modo da evitare dan-

neggiamenti.

 Non lasciare mai l'apparecchio incusto-

dito quando è acceso.

 Tutti i componenti conduttori nell'area di

lavoro devono essere protetti contro i

getti di acqua.

 Lavorare sull'apparecchio indossando

sempre guanti protettivi idonei.

 I lavori di pulizia durante i quali si produ-

ce acqua di scarico contenente olio, per

es.la pulizia di motori, di sottoscocche

vanno effettuati esclusivamente in luo-

ghi di lavaggio provvisti di separatori

d'olio.

32 IT

– 4

Attenzione

I dispositivi di sicurezza servono alla prote-

zione dell'utente e non devono essere mo-

dificati o essere utilizzati al di fuori della loro

funzione.

Il dispositivo di blocco inibisce la leva della

pistola a spruzzo ed impedisce l'aziona-

mento accidentale dell'apparecchio.

La termovalvola protegge la pompa dal sur-

riscaldamento.

La modalità di circolazione consente di

scaldare l'acqua. Ad una temperatura

dell'acqua di 60 °C, la termovalvola si apre

e fuoriesce l'acqua calda.

Attenzione

Prima di qualsiasi intervento con o sull'ap-

parecchio è necessario renderlo stabile per

evitare incidenti o danneggiamenti.

– La stabilità dell'apparecchio è garantita

quando viene posizionato su una su-

perficie piana.

Durante il disimballaggio controllare l'even-

tuale mancanza di accessori o la presenza

di danni del contenuto. Nel caso in cui si ri-

scontrino danni dovuti al trasporto, informa-

re immediatamente il proprio rivenditore.

Figure vedi pag. 2

1 Lancia con regolazione della pressione

(Vario Power)

2 Lancia con fresa per lo sporco

3 Pistola a spruzzo

4 Blocco della pistola a spruzzo.

5 Tubo flessibile alta pressione

6 Tasto per scollegare il tubo flessibile di

alta pressione dalla pistola a spruzzo

7 Maniglia per trasporto

8 Custodia per pistola a spruzzo

Custodia per tubo flessibile di alta pres-

sione

9 Custodia per lancia

10 Fissaggio dell'avvolgitubo (opzionale)

11 Tubo flessibile di aspirazione per deter-

gente (con filtro)

12 Termovalvola

13 Attacco alta pressione

14 Giunto per collegamento dell'acqua

15 Raccordo doppio

16 Collegamento dell'acqua con filtro

17 Motore: per i dettagli vedi il manuale

d'uso del produttore del motore

18 Manuale d'uso del motore

Gli accessori optional aumentano le possi-

bilità di utilizzo dell'apparecchio. Maggiori

informazioni sono a vostra disposizione dal

vostro rivenditore KÄRCHER.

Prima della messa in funzione montare i

componenti singoli dell'apparecchio.

Figure vedi pag. 2

Figura

 Fissare la maniglia per il trasporto al te-

laio.

A questo scopo allineare i fori, inserire

le viti e fissarle con i dadi.

Figura

 Montare la custodia degli accessori.

Figura

 Montare la piastra frontale con i rivetti di

plastica compresi nella fornitura.

Figura

 Introdurre il tubo di alta pressione alla

pistola a spruzzo fino al suo aggancio.

Avviso: Verificare la corretta posizione

del nipplo di raccordo.

Figura

 Collegare il tubo flessibile di aspirazio-

ne per detergente al raccordo.

Dispositivi di sicurezza

Blocco della pistola a spruzzo

Termovalvola della pompa

Presupposti per la stabilità

Uso

Descrizione dell’apparecchio

Accessori optional

Prima della messa in funzione

33IT

– 5

Secondo quanto prescritto dalle

regolamentazioni in vigore è ne-

cessario che l'apparecchio non

venga usato mai senza disgiunto-

re di rete sulla rete di acqua potabile. Utiliz-

zare un idoneo disgiuntore di rete della ditta

KÄRCHER oppure in alternativa un di-

sgiuntore di rete secondo la normativa

EN 12729 Tipo BA. L'acqua che scorre at-

traverso un separatore di sistema non è

classificata come acqua potabile.

Attenzione

Collegare il sezionatore del sistema sem-

pre all’alimentazione idrica, mai diretta-

mente all’apparecchio!

Avviso: Impurità nell'acqua possono dan-

neggiare la pompa ad alta pressione e gli

accessori. Consigliamo come protezione di

utilizzare il filtro per l'acqua KÄRCHER (ac-

cessorio speciale, N. ordine 4.730-059).

Rispettare le disposizioni fornite dalla so-

cietà per l'approvvigionamento idrico.

Valori di collegamento: vedi targhetta e

Dati tecnici.

 Utilizzare un tubo flessibile per l'acqua

rafforzato di tessuto (non in dotazione)

con un giunto commerciale. (Diametro

minimo 1/2 pollici o 13 mm; Lunghezza

minima 7,5 m).

 Avvitare il giunto fornito sul collegamen-

to acqua dell'apparecchio.

 Inserire il tubo flessibile acqua sul giun-

to dell'apparecchio e collegarlo all'ali-

mentazione idrica.

Questa idropulitrice con il tubo di aspirazio-

ne KÄRCHER con valvola di non ritorno

(accessoro speciale, N. ordine 4.440-238)

è adatta all'aspirazione di acqua di superfi-

cie per es. da raccoglitori di acqua piovana

o da stagni (altezza di aspirazione max.

vedi Dati tecnici).

 Riempire d'acqua il tubo di aspirazione

KÄRCHER con valvola di non ritorno,

avvitarlo al raccordo dell'acqua ed ag-

ganciarlo nel raccoglitore di acqua pio-

vana.

 Scollegare il tubo flessibile alta pressio-

ne dall'attacco alta pressione dell'appa-

recchio.

 Eliminare l'aria dall' apparecchio.

Lasciare attivato l'apparecchio senza il

tubo flessibile di alta pressione collega-

to, finché l’acqua che fuoriesce dal rac-

cordo del tubo flessibile di alta

pressione non sia priva di bolle d’aria.

Spegnere l'apparecchio e collegare il

tubo flessibile di alta pressione.

Attenzione

Un funzionamento a secco di oltre 2 minuti

determina dei danneggiamenti sulla pompa

ad alta pressione. Nel caso in cui l'apparec-

chio non produca alcuna pressione entro 2

minuti, disattivare l'apparecchio e procede-

re secondo le indicazioni riportate al capito-

lo „Guida alla risoluzione dei guasti“.

Attenzione

L'apparecchio viene fornito senza lubrifi-

cante per il motore. Prima dell'utilizzo ver-

sare dell'olio per il motore.

 Riempire il serbatoio del carburante e

controllare il livello dell'olio.

Vedi manuale d'uso del motore.

 Collegare il tubo flessibile alta pressio-

ne all'attacco alta pressione dell'appa-

recchio.

 Inserire la lancia sulla pistola a spruzzo

e fissarla con una rotazione di 90°.

 Aprire completamente il rubinetto.

 Avviare il motore.

Vedi manuale d'uso del motore.

Alimentazione dell'acqua

Alimentazione da rete idrica

Aspirazione di acqua da contenitori

aperti

Messa in funzione

34 IT

– 6

몇 Pericolo

L'uscita del getto d'acqua dall'ugello alta

pressione causa una forza repulsiva della

pistola a spruzzo. Assumere una posizione

sicura, tenere con forza la pistola a spruzzo

e la lancia.

 Sbloccare la leva della pistola a spruzzo.

 Tirare la leva e l'apparecchio si attiva.

Per i compiti di pulizia più comuni. La pres-

sione di esercizio può essere regolata in

continuo tra "Min“ e "Max“.

 Rilasciare la leva della pistola a spruzzo.

 Ruotare la lancia sulla posizione desi-

derata.

Per lo sporco più resistente.

Non adatto per interventi con detergenti.

Utilizzare per il relativo intervento di pulizia

solo detergenti e prodotti di cura KÄR-

CHER poiché sviluppati appositamente per

l’utilizzo con il vostro apparecchio. L’utilizzo

di altri detergenti e prodotti di cura può de-

terminare una più rapida usura e la cancel-

lazione dei diritti di garanzia. Per maggiori

informazioni rivolgetevi ai negozi specializ-

zati o direttamente a KÄRCHER.

 Utilizzare la lancia con regolazione del-

la pressione (Vario Power).

 Ruotare la lancia in posizione „Mix“.

Avviso: In questo modo durante il fun-

zionamento al getto d'acqua viene ag-

giunta la soluzione detergente.

 Regolare la quantità di aspirazione del-

la soluzione detergente sul filtro del de-

tergente.

- Quantità media: posizione media

- Quantità grande: posizione "+“

- Quantità piccola: posizione "-“

 Appendere il tubo flessibile di aspirazio-

ne per detergente in un contenitore con

una soluzione detergente.

 Spruzzare misuratamente il detergente

e lasciare agire (non asciugare) sulla

superficie asciutta.

 Sciacquare lo sporco sciolto con il getto

alta pressione.

 Rilasciare la leva della pistola a spruzzo.

Avviso:Quando la leva della pistola a

spruzzo viene rilasciata, il motore conti-

nua a girare a vuoto. In tal modo l'acqua

circola all'interno della pompa e si ri-

scalda. Quando la temperatura massi-

ma consentita dell'acqua (60°C) è stata

raggiunta, la termovalvola si apre e l'ac-

qua riscaldata fuoriesce.

 Bloccare la leva della pistola a spruzzo.

 Introdurre la pistola a spruzzo nella cu-

stodia per la pistola a spruzzo.

 Durante pause di lavoro prolungate (più

di 5 min.) spegnere anche il motore.

Attenzione

Scollegare il tubo flessibile di alta pressione

dalla pistola a spruzzo o l'apparecchio solo

quando la pressione è scaricata dal sistema.

 Dopo gli interventi con il detergente, ag-

ganciare il tubo flessibile di aspirazione

in un contenitore di acqua pulita, azio-

nare l'apparecchio per almeno un minu-

to con lancia smontata e lavare.

 Rilasciare la leva della pistola a spruzzo.

 Arrestare il motore.

Vedi manuale d'uso del motore.

 Chiudere il rubinetto.

 Premere la leva della pistola a spruzzo

in modo da scaricare la pressione anco-

ra presente nel sistema.

 Scollegare l'apparecchio dall'alimenta-

zione idrica.

 Bloccare la leva della pistola a spruzzo.

 Introdurre la pistola a spruzzo nella cu-

stodia per la pistola a spruzzo.

 Conservare il tubo flessibile di alta pres-

sione nella custodia per il tubo flessibile

di alta pressione.

Funzionamento

Lancia con regolazione della pressione

(Vario Power)

Lancia con fresa per lo sporco

Operare con detergente

Metodo di pulizia consigliato

Interrompere il funzionamento

Terminare il lavoro

35IT

– 7

Attenzione

Per prevenire incidenti o lesioni durante il

trasporto è necessario rispettare il peso

dell'apparecchio (vedi dati tecnici).

몇 Attenzione

I vapori di carburante o il carburante versa-

to possono infiammarsi. Per il trasporto te-

nere l'apparecchio in posizione orizzontale

per evitare che si possa versare del carbu-

rante.

 Sollevare l'apparecchio dal manico di

trasporto.

 Svuotare il serbatoio del carburante.

 Bloccare l'apparecchio in modo tale che

non possa scivolare o ribaltarsi.

 Trasportare l'apparecchio solo in posi-

zione verticale.

Attenzione

Per prevenire incidenti o lesioni nella scelta

del luogo di stoccaggio è necessario rispet-

tare il peso dell'apparecchio (vedi dati tec-

nici).

 Depositare la spazzatrice su una super-

ficie piana.

 Premere il tasto di sblocco sulla pistola

a spruzzo e scollegare il tubo flessibile

di alta pressione dalla pistola a spruzzo.

 Introdurre la pistola a spruzzo nella cu-

stodia per la pistola a spruzzo.

 Conservare il tubo flessibile di alta pres-

sione nella custodia per il tubo flessibile

di alta pressione.

Prima di depositi di lunga durata, per es. in

inverno, rispettare anche le avvertenze ri-

portate al capitolo Cura.

Attenzione

Proteggere l'apparecchio e gli accessori

dal gelo.

L'apparecchio e gli accessori saranno di-

strutti dal gelo se non saranno svuotati

completamente dell'acqua contenuta in es-

si. Per prevenire danni:

 Svuotare completamente l'acqua

dall'apparecchio: accendere l'apparec-

chio senza il tubo flessibile di alta pres-

sione collegato e senza l'alimentazione

idrica collegata (max. 1 min) ed atten-

dere fino a quando dal raccordo di alta

pressione non fuoriesce più dell'acqua.

Spegnere l’apparecchio.

 Conservare l'apparecchio e tutti gli ac-

cessori in un ambiente protetto dal gelo.

몇 Attenzione

Prima di ogni intervento di cura e di manu-

tenzione, spegnere l'apparecchio e far raf-

freddare il motore. Per impedire un avvio

involontario del motore, estrarre la spina

delle candele.

Per escludere qualsiasi rischio, gli interven-

ti di riparazione e il montaggio dei pezzi di

ricambio vanno effettuati esclusivamente

dal servizio assistenza autorizzato.

Prima di depositi di lunga durata, per es. in

inverno:

 Staccare il filtro dal tubo flessibile di

aspirazione per detergente e lavarlo

sotto acqua corrente.

 Estrarre il filtro nel raccordo dell'acqua

con una pinza piatta e lavarlo sotto ac-

qua corrente.

 Estrarre il microfiltro nel collegamento

idrico con una pinza piatta e lavarlo sot-

to acqua corrente.

Trasporto

Posizione manuale

Posizione in veicoli

Supporto

Deposito dell’apparecchio

Antigelo

Cura e manutenzione

Cura

36 IT

– 8

 Prima di correggere la pressione delle

gomme, impostare il riduttore di pres-

sione sul compressore a 103 kPa

(1,03 bar).

 La pressione delle gomme non deve

superare 103 kPa (1,03 bar).

la pompa non richiede manutenzione.

 Depositare la spazzatrice su una super-

ficie piana.

 eseguire i lavori di manutenzione sul

motore attenendosi alle indicazioni con-

tenute nelle istruzioni per l’uso fornite

dalla casa produttrice del motore.

Impiegare solamente ricambi originali

KÄRCHER. La lista dei pezzi di ricambio è

riportata alla fine del presente manuale

d'uso.

Piccoli guasti o disfunzioni possono essere

eliminati seguendo le seguenti istruzioni.

In caso di dubbi si prega di rivolgersi al ser-

vizio assistenza autorizzato.

 Rispettare le indicazioni contenute nelle

istruzioni per l’uso della casa produttri-

ce del motore!

 Verificare la regolazione della lancia.

 Eliminare l'aria dall' apparecchio: Ac-

cendere l'apparecchio senza il tubo

flessibile di alta pressione collegato ed

attendere (max. 2 minuti) finché l’acqua

che fuoriesce sia priva di bolle d’aria dal

raccordo di alta pressione. Spegnere

l'apparecchio e collegare il tubo flessibi-

le di alta pressione.

 Controllare l'alimentazione idrica.

 Pulire il filtro del collegamento acqua.

 Valvola di troppo pieno bloccata: attivare

più volte la leva della pistola a spruzzo.

 Pulire l’ugello ad alta pressione: Rimuo-

vere con un ago lo sporco dai fori degli

ugelli e sciacquare con acqua dalla par-

te anteriore.

 Controllare l'afflusso di acqua.

 Alcune cause tecniche fanno sì che ci

sia una lieve permeabilità dell'apparec-

chio. In caso di permeabilità elevata ri-

volgersi al servizio clienti autorizzato.

 Utilizzare la lancia con regolazione del-

la pressione (Vario Power).

Ruotare la lancia in posizione „Mix“.

 Pulire il filtro sul tubo flessibile di aspira-

zione per detergente.

 Controllare se il tubo flessibile di aspira-

zione per detergente presenti delle in-

crinature.

Regolare la pressione dei pneumatici

Manutenzione della pompa

Manutenzione del motore

Ricambi

Guida alla risoluzione dei

guasti

L'apparecchio non funziona

L'apparecchio non raggiunge pressione

Forti variazioni di pressione

L'apparecchio perde

Il detergente non viene aspirato

37IT

– 9

Con riserva di modifiche tecniche!

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è

conforme ai requisiti fondamentali di sicu-

rezza e di sanità delle direttive CE. In caso

di modifiche apportate alla macchina senza

il nostro consenso, la presente dichiarazio-

ne perde ogni validità.

I firmatari agiscono su incarico e con la pro-

cura dell’amministrazione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

Dati tecnici

Collegamento acqua

Temperatura in entra-

ta (max.)

°C 40

Portata (min.) l/min 10

Pressione in entrata

(max.)

MPa 1,2

Max. altezza di aspira-

zione

m 0,5

Motore

Modello Honda GC 160

Cilindrata cm

160

Per i dettagli vedi il manuale d'uso del pro-

duttore del motore

Prestazioni

Pressione di esercizio MPa 14

Pressione max. con-

sentita

MPa 16

Portata, acqua l/min 7,9

Portata, detergente l/min 0,3

Forza repulsiva della

pistola a spruzzo

N 26,5

Dimensioni e pesi

Lunghezza mm 835

Larghezza mm 580

Altezza mm 800

Peso kg 28

Pressione pneumatici

(max.)

kPa 172

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione

mano-braccio

Dubbio K

m/s

3,1

0,3

Pressione acustica L

Dubbio K

dB(A)

Pressione acustica

+ Dubbio K

dB(A) 104

Dichiarazione di conformità

Prodotto: Idropulitrice

Modelo: 1.133-xxx

Modelo: 1.194-xxx

Direttive CE pertinenti

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Norme armonizzate applicate

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Procedura di valutazione della confor-

mità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 103

Garantito: 104

CEO

Head of Approbation

38 IT

Nederlands

– 1

Beste klant,

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar deze voor later gebruik of voor

een latere eigenaar.

Gebruik deze hogedrukreiniger uitsluitend

voor de huishouding:

– voor het reinigen van machines, voertui-

gen, gebouwen, gereedschappen, ge-

vels, terrassen, tuingereedschap,

enzovoort, met een hogedrukspuit (indien

nodig onder toevoeging van reinigings-

middel).

– met door KÄRCHER goedgekeurde ac-

cessoires, onderdelen en reinigingsmid-

delen. Neem de aanwijzingen die bij de

reinigingsmiddelen gevoegd zijn, in acht.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

(adres zie achterzijde)

 Gevaar

Voor een onmiddellijk dreigend gevaar dat

leidt tot ernstige en zelfs dodelijke lichame-

lijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die

zou kunnen leiden tot ernstige en zelfs do-

delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die

kan leiden tot lichte lichamelijke letsels of

materiële schade.

De hogedrukstraal mag niet

gericht worden op personen,

dieren, actieve elektrische uit-

rusting of het apparaat zelf.

Apparaat tegen vorst beschermen.

Inhoud

Algemene instructies . . . . . NL . . .1

Veiligheidsinstructies . . . . . NL . . .2

Bediening . . . . . . . . . . . . . . NL . . .4

Vervoer. . . . . . . . . . . . . . . . NL . . .7

Opslag . . . . . . . . . . . . . . . . NL . . .7

Onderhoud . . . . . . . . . . . . . NL . . .7

Hulp bij storingen . . . . . . . . NL . . .8

Technische gegevens . . . . NL . . .9

EG-conformiteitsverklaring. NL . . .9

Algemene instructies

Doelmatig gebruik

Zorg voor het milieu

Garantie

Symbolen in de gebruiksaanwijzing

Symbolen op het toestel

Verbrandingsgevaar door hete

oppervlakken!

Vergiftigingsgevaar! Uitlaatgas-

sen niet inademen.

39NL

– 2

 Gevaar

 U mag het apparaat niet in gebieden

met explosiegevaar gebruiken.

 Wanneer u het apparaat in gevaarlijke

gebieden gebruikt (bijvoorbeeld tank-

stations), moet u de betreffende veilig-

heidsvoorschriften naleven.

 Bij de werking van het apparaat in ruim-

tes moet gezorgd worden voor voldoen-

de verluchting en afvoer van de

uitlaatgassen (vergiftigingsgevaar).

 Het apparaat niet in werking stellen in-

dien belangrijke onderdelen van het ap-

paraat, zoals bijvoorbeeld

veiligheidselementen, hogedrukleidin-

gen, sproeipistolen, beschadigd zijn.

 Controleer de hogedrukslang vóór ieder

gebruik altijd op beschadigingen. Ver-

vang een beschadigde hogedrukslang

onmiddellijk.

 Hogedrukstralen kunnen gevaarlijk zijn

bij niet-reglementair gebruik. De straal

mag niet gericht worden op personen,

dieren, onder stroom staande voorwer-

pen of het apparaat zelf.

 De hogedrukstraal niet op anderen of

op uzelf, richten om bijvoorbeeld kle-

ding of schoeisel te reinigen.

 Sproei geen voorwerpen af die stoffen

bevatten die gevaarlijk zijn voor de ge-

zondheid (bijvoorbeeld asbest).

 Hogedrukstralen kunnen banden / ven-

tielen van voertuigen beschadigen,

waardoor de banden springen. Eerste

teken hiervoor is een verkleuring van de

band. Beschadigde voertuigbanden /

ventielen zijn levensgevaarlijk. Houd

minstens 30 cm straalafstand aan bij

het reinigen!

 Zuig nooit oplosmiddelhoudende vloei-

stof of onverdunde zuren en oplosmid-

delen op! Tot deze stoffen behoren

bijvoorbeeld benzine, verfverdunner en

stookolie. De sproeinevel is zeer licht

ontvlambaar, explosief en giftig. Ge-

bruik geen aceton, onverdund zuur of

oplosmiddel, omdat die de materialen

aantasten die in het apparaat zijn ver-

werkt.

 Uitsluitend de in de gebruiksaanwijzing

aangegeven brandstof mag worden ge-

bruikt. Bij het gebruik van ongeschikte

brandstoffen bestaat explosiegevaar.

 Hogedrukreinigers niet gebruiken als

brandstof werd gemorst, het apparaat

naar een andere plaats brengen en

vonkvorming vermijden.

 Brandstof niet bewaren, morsen of ge-

bruiken in de buurt van open vuur of

toestellen zoals ovens, verwarmingske-

tels, waterverwarmers, enz. die een

ontstekingsvlam hebben of vonken kun-

nen vormen.

 Bij het tanken en in de opslagruimte van de

brandstof mag niet gerookt worden en mag

geen open vuur gebruikt worden.

 De tank niet laten overlopen. In de vul-

opening mag zich geen brandstof be-

vinden.

 Het navullen van de brandstof mag al-

leen gebeuren in een goed verluchte

ruimte en bij een uitgezette motor. Ben-

zine is uiterst vuurgevaarlijk en in be-

paalde omstandigheden explosief. Na

het beëindiging van het tanken, moet

gegarandeerd worden dat het deksel

van de brandstoftank goed gesloten is.

 Herhaaldelijk of langdurig contact van de

brandstof met de huid en het inademen van

dampen moet vermeden worden.

 Licht ontvlambare voorwerpen en mate-

rialen uit de buurt van de geluiddemper

houden (min. 2 m).

 Motor niet zonder geluiddemper gebrui-

ken en deze regelmatig controleren, rei-

nigen en indien nodig vernieuwen.

 Motor niet op bos-, struik- en grasrijk

terrein gebruiken zonder dat de uitlaat

uitgerust is met een vonkenvanger.

 Behalve bij instelwerkzaamheden de

motor niet laten draaien met een weg-

genomen luchtfilter of zonder afdekking

boven de luchttoevoer.

Veiligheidsinstructies

40 NL

– 3

 Geen verstellingen uitvoeren aan regel-

veren, regelstangen of andere onderde-

len die een verhoging van het

motortoerental kunnen teweegbrengen.

 Verbrandingsgevaar! Hete geluiddempers,

cilinders of koelribben niet aanraken.

 Handen en voeten nooit in de buurt van

bewegende of circulerende onderdelen

brengen.

몇 Waarschuwing

 Hogedrukslangen, wateraansluitpunten

en koppelingen zijn belangrijk voor de

veiligheid van het apparaat. Gebruik uit-

sluitend hogedrukslangen, wateraan-

sluitpunten en koppelingen die de

producent heeft aanbevolen.

 Dit apparaat is niet bedoeld om door

personen met beperkte psychische,

sensorische of geestelijke vaardighe-

den te worden gebruikt.

Kinderen of niet-geïnstrueerd personeel

mogen het apparaat niet gebruiken.

Kinderen moeten onder toezicht blijven

om te garanderen dat ze niet met het

apparaat spelen.

 Verpakkingsfolie buiten het bereik van

kinderen houden, er bestaat verstik-

kingsgevaar!

 Dit apparaat werd ontwikkeld voor ge-

bruik van reinigingsmiddelen die de

producent levert of aanbeveelt. Gebruik

van andere reinigingsmiddelen of che-

micaliën kan de veiligheid van het ap-

paraat beïnvloeden.

 De gebruiker moet het apparaat voor het

juiste doel gebruiken. De gebruiker moet re-

kening houden met de plaatselijke omstan-

digheden en speciaal letten op personen

die zich in de buurt bevinden.

 Gevaar van gehoorschade. Bij het wer-

ken met het apparaat in elk geval een

geschikte gehoorbescherming dragen.

 Het apparaat niet gebruiken als er zich

andere personen binnen bereik bevin-

den, tenzij ze veiligheidskledij dragen.

 Draag de juiste beschermende kleding

en een veiligheidsbril ter bescherming

tegen terugspattend water.

 Het apparaat mag tijdens de werking

niet zodanig opgesteld worden dat per-

sonen in gevaar worden gebracht, bij-

voorbeeld op stellingen e.d.

 Langere gebruiksduur van het apparaat

kan door de vibraties leiden tot door-

bloedingstoornissen in de handen.

Een algemeen geldende duur voor het ge-

bruik kan niet vastgelegd worden aange-

zien die afhangt van verschillende factoren:

– persoonlijke neiging tot slechte door-

bloeding (vaak koude vingers, kriebelen

van de vingers).

– Lage omgevingstemperatuur. Warme

handschoenen dragen ter bescherming

van de handen.

– Ononderbroken werking is slechter dan

een werking met pauzen.

Bij een regelmatig, langdurig gebruik van

het apparaat en bij herhaaldelijk optreden

van die symptomen (bijvoorbeeld kriebelen

van de vingers, koude vingers) bevelen wij

een medisch onderzoek aan.

Voorzichtig

 Houd minstens 30 cm straalafstand aan

bij het reinigen van gelakte oppervlak-

ken, teneinde beschadigingen te ver-

mijden.

 Laat het apparaat niet zonder toezicht

achter zolang het aan staat.

 Alle stroomvoerende delen in het werk-

bereik moeten zijn beschermd tegen

straalwater.

 Werkzaamheden aan het apparaat al-

tijd met geschikte handschoenen uit-

voeren.

 Reinigingswerkzaamheden waarbij af-

valwater ontstaat dat olie bevat (bijvoor-

beeld het reinigen van de motor of de

onderkant van een motorvoertuig), mag

u uitsluitend verrichten in wasplaatsen

met een olieafscheider.

41NL

– 4

Voorzichtig

Veiligheidsinrichtingen dienen ter bescher-

ming van de gebruiker en mogen niet wor-

den gewijzigd of omzeild.

De vergrendeling blokkeert de hendel van

het handspuitpistool en verhindert de on-

voorziene start van het apparaat.

Het thermoventiel beschermt de pomp te-

gen oververhitting.

Door de circulatiewerking wordt het water

verwarmd. Bij een watertemperatuur van

60 °C gaat het thermoventiel open en wordt

heet water afgelaten.

Voorzichtig

Voor alle handelingen met of aan het appa-

raat moet de stabiliteit gegarandeerd wor-

den om ongevallen of beschadigingen te

vermijden.

– De stabiliteit van het apparaat is gega-

randeerd wanneer het op een effen on-

dergrond wordt geplaatst.

Controleer bij het uitpakken de inhoud van

de verpakking op ontbrekende toebehoren,

of beschadigingen. Neem bij transport-

schades contact op met uw leverancier.

Afbeeldingen: zie pagina 2

1 Spuitlans met drukregeling (Vario Power)

2 Spuitlans met vuilfrees

3 Handpistool

4 Vergrendeling handspuitpistool

5 Hogedrukslang

6 Toets voor het scheiden van de hoge-

drukslang van het handspuitpistool

7 Transportgreep

8 Houder voor het handspuitpistool

Houder voor de hogedrukslang

9 Houder voor de straalpijp

10 Bevestiging voor slangtrommel (optioneel)

11 Zuigslang voor reinigingsmiddel(met filter)

12 Thermoventiel

13 Hogedrukaansluiting

14 Koppelinggedeelte voor wateraansluiting

15 Dubbele nippel

16 Wateraansluiting met zeef

17 Motor; details zie gebruiksaanwijzing

van de motorfabrikant

18 Gebruiksaanwijzing motor

Met extra accessoires breidt u de gebruiks-

mogelijkheden van uw apparaat uit. Nade-

re informatie daarover kunt u verkrijgen bij

uw KÄRCHER-dealer.

Losse onderdelen die bij het apparaat gele-

verd werden, moeten voor de inbedrijfstel-

ling gemonteerd worden.

Afbeeldingen: zie pagina 2

Afbeelding

 Transportgreep aan het frame bevesti-

gen.

Daartoe de boorgaten richten, de

schroeven erdoor steken en ze met de

moeren bevestigen.

Afbeelding

 Houder voor accessoires monteren.

Afbeelding

 Frontplaat monteren met bijgevoegde

kunststofnagels.

Afbeelding

 Hogedrukslang in handspuitpistool ste-

ken tot die hoorbaar vastklikt.

Instructie: Letten op een correcte uit-

richting van de aansluitnippel.

Afbeelding

 Zuigslang voor reinigingsmiddel met

aansluiting verbinden.

Veiligheidsinrichtingen

Vergrendeling handspuitpistool

Thermoventiel aan de pomp

Voorwaarden voor de stabiliteit

Bediening

Beschrijving apparaat

Bijzondere toebehoren

Voor ingebruikneming

42 NL

– 5

Volgens de geldige voorschriften

mag het apparaat nooit zonder sy-

steemscheider aangesloten wor-

den op het drinkwaternet. Er moet

een geschikte systeemscheider van de fir-

ma KÄRCHER of als alternatief een sy-

steemscheider conform EN 12729 type BA

gebruikt worden. Water dat door een sy-

steemscheider is gestroomd, wordt als niet

drinkbaar geclassificeerd.

Voorzichtig

Systeemscheider altijd aan de watertoe-

voer en nooit direct aan het apparaat aan-

sluiten!

Instructie: Verontreinigingen in het water

kunnen de hogedrukpomp en de accessoi-

res beschadigen. Ter bescherming wordt

het gebruik van de KÄRCHER-waterfilter

(speciale accessoires, bestelnr. 4.730-059)

aanbevolen.

Voorschriften van de watermaatschappij in

acht nemen.

Aansluitwaarden zie typeplaatje/Techni-

sche gegevens.

 Een met weefsel versterkte waterslang

(niet in de levering inbegrepen) met een

in de handel verkrijgbare koppeling ge-

bruiken. (diameter minimum 1/2 duim

resp. 13 mm; lengte minimum 7,5 m).

 De meegeleverde koppeling aan het

wateraansluitpunt van het apparaat

schroeven.

 De waterslang op het koppelingsdeel

van het apparaat steken en op de wa-

tertoevoer aansluiten.

Deze hogedrukreiniger is met de KÄR-

CHER-zuigslang met terugslagklep (speci-

ale accessoires, bestelnr. 4.440-238)

geschikt voor het opzuigen van oppervlak-

tewater bv. uit regentonnen of vijvers (max.

aanzuighoogte zie technische gegevens).

 KÄRCHER-zuigslang met terugslag-

klep met water vullen, aan het water-

aansluitpunt schroeven en in de

regenton hangen.

 Hogedrukslang van de hogedrukaan-

sluiting van het apparaat scheiden.

 Apparaat ontluchten.

Apparaat zonder aangesloten hoge-

drukslang laten draaien tot het water

zonder luchtbellen aan de hogedruk-

aansluiting naar buiten komt. Apparaat

uitschakelen en hogedrukslang aan-

sluiten

Voorzichtig

Droogloop gedurende meer dan 2 minuten

leidt tot beschadigingen van de hogedruk-

pomp. Indien het apparaat binnen 2 minu-

ten geen druk opbouwt, moet het apparaat

uitgeschakeld worden en volgt u de instruc-

ties in het hoofdstuk „Hulp bij storingen“.

Voorzichtig

Het apparaat wordt geleverd zonder motor-

olie. Voor de eerste start moet motorolie

gevuld worden.

 Brandstofreservoir vullen en oliepeil

controleren.

Zie gebruiksaanwijzing motor.

 Hogedrukslang met de hogedrukaan-

sluiting van het apparaat verbinden.

 Straalpijp in het handspuitpistool steken

en vastschroeven door hem 90° te

draaien.

 Waterkraan volledig opendraaien.

 Motor starten.

Zie gebruiksaanwijzing motor.

몇 Gevaar

Door het uittreden van de waterstraal uit de

hogedruksproeier werkt er een reactie-

kracht op de spuitlans. Ervoor zorgen dat u

stevig staat en handspuitpistool en lans

goed vasthouden.

 Hefboom van het handspuitpistool ont-

grendelen.

 Hendel aantrekken, het apparaat wordt

ingeschakeld.

Watertoevoer

Watertoevoer vanuit de waterleiding

Water aanzuigen uit open reservoirs

Inbedrijfstelling

Werking

43NL

– 6

Voor de meest courante reinigingstaken.

De werkdruk kan traploos tussen „Min“ en

„Max“ ingesteld worden.

 Hefboom van het handspuitpistool los-

laten.

 Straalpijp in de gewenste stand draaien.

voor hardnekkig vervuilde oppervlakken.

Niet geschikt voor de werking met reini-

gingsmiddelen.

Gebruik voor de overeenkomstige reini-

gingstaak uitsluitend reinigings- en onder-

houdsproducten van KÄRCHER,

aangezien die speciaal ontwikkeld werden

voor het gebruik met uw apparaat. Het ge-

bruik van andere reinigings- en onder-

houdsproducten kan leiden tot een

versnelde slijtage en het vervallen van de

garantiebepalingen. Gelieve u te laten ad-

viseren in de vakhandel of direct bij KÄR-

CHER informatie aan te vragen.

 Straalpijp met drukregeling (Vario Po-

wer) gebruiken.

 Straalpijp in stand „Mix“ draaien.

Instructie: Daardoor wordt tijdens de

werking de reinigingsmiddeloplossing

bij de waterstraal gemengd.

 Aanzuighoeveelheid van de reinigings-

middeloplossing instellen aan de reini-

gingsmiddelfilter.

- Gemiddelde hoeveelheid: Middenste

stand

- Grote hoeveelheid: Stand „+“

- Kleine hoeveelheid: Stand „–“

 Reinigingsmiddel-zuigslang in een re-

servoir met reinigingsmiddeloplossing

hangen.

 Reinigingsmiddel in geringe hoeveel-

heid op het droge oppervlak sproeien

en laten inwerken (niet laten opdro-

gen!).

 losgekomen vuil met hogedrukstraal af-

spoelen.

 Hefboom van het handspuitpistool los-

laten.

Instructie:Indien de hefboom van het

handspuitspistool losgelaten wordt,

draait de motor met nullasttoerental

verder. Daardoor circuleert het water in

de pomp en warmt het op. Indien het

water de maximum toegelaten tempe-

ratuur (60°C) bereikt heeft, gaat het

thermoventiel open en stroomt ver-

warmd water naar buiten.

 Hefboom van het handspuitpistool ver-

grendelen.

 Handspuitpistool in houder voor hand-

spuitpistool steken.

 Bij langere werkonderbrekingen (meer

dan 5 minuten) ook de motor uitschake-

len.

Voorzichtig

De hogedrukstraal alleen van het handspuit-

pistool of het apparaat scheiden wanneer

geen druk in het systeem voorhanden is.

 Na het werken met reinigingsmiddel de

zuigslang in een bak met schoon water

hangen. Het apparaat ongeveer 1 mi-

nuut met gedemonteerde straalpijp la-

ten draaien en schoonspoelen.

 Hefboom van het handspuitpistool los-

laten.

 Motor stilleggen.

Zie gebruiksaanwijzing motor.

 Draai de waterkraan dicht.

 Druk de hendel van het handspuitpi-

stool in, om de nog aanwezige druk in

het systeem af te laten nemen.

 Apparaat scheiden van de watertoe-

voer.

 Hefboom van het handspuitpistool ver-

grendelen.

 Handspuitpistool in houder voor hand-

spuitpistool steken.

 Hogedrukslang in houder voor hoge-

drukslang hangen.

Straalpijp met drukregeling (Vario Power)

Spuitlans met vuilfrees

Werken met reinigingsmiddelen

Aanbevolen reinigingsmethode

Werking onderbreken

Werking stopzetten

44 NL

– 7

Voorzichtig

Om ongevallen of verwondingen bij het

transport te vermijden, moet het gewicht

van het apparaat in acht genomen worden

(zie technische gegevens).

몇 Waarschuwing

Brandstofdampen of gemorste brandstof

kunnen ontvlammen. Apparaat bij het

transport horizontaal houden om te vermij-

den dat de brandstof gemorst wordt.

 Apparaat aan de transportgreep ver-

plaatsen.

 Brandstoftank leegmaken.

 Apparaat beveiligen tegen verschuiven

en kantelen.

 Apparaat enkel staand transporteren.

Voorzichtig

Om ongevallen of verwondingen te vermij-

den, moet bij de keuze van de opslagplaats

het gewicht van het apparaat in acht geno-

men worden (zie technische gegevens).

 Apparaat op een egaal oppervlak neer-

zetten.

 Ontgrendelknop op het handspuitpi-

stool induwen en hogedrukslang van

het handspuitpistool scheiden.

 Handspuitpistool in houder voor hand-

spuitpistool steken.

 Hogedrukslang in houder voor hoge-

drukslang hangen.

Voor langdurige opslag, bv. tijdens de win-

termaanden, moeten tevens de instructies

in het hoofdstuk Onderhoud in acht geno-

men worden.

Voorzichtig

Apparaat en accessoires tegen vorst be-

schermen.

Het apparaat en de accessoires worden

beschadigd door vorst indien het water niet

volledig afgelaten is. Om schade te vermij-

den:

 Water volledig uit het apparaat aflaten:

Apparaat zonder aangesloten hoge-

drukslang en zonder aangesloten wa-

tertoevoer inschakelen (max. 1 min) en

wachten tot geen water meer uit de ho-

gedrukaansluiting komt. Apparaat uit-

schakelen.

 Apparaat met alle accessoires in een

vorstvrije ruimte bewaren.

몇 Waarschuwing

Voor het begin van alle instandhoudings-

en onderhoudswerkzaamheden het appa-

raat uitschakelen en de motor laten afkoe-

len. Om een onbedoeld starten van de

motor te vermijden, de bougiestekker ver-

wijderen.

Om risico 's te vermijden, mogen reparaties

en het vervangen van onderdelen aan het

apparaat alleen worden uitgevoerd door

een erkende klantendienst.

Voor langdurige opslag, bijvoorbeeld tij-

dens de winter:

 Filter van de reinigingsmiddel-zuig-

slang trekken en onder stromend water

reinigen.

 De zeef in het wateraansluitpunt er met

een platte tang uittrekken en onder stro-

mend water reinigen.

 fijne filter in de wateraansluiting verwij-

deren met een platte tang en reinigen

onder stromend water.

Vervoer

Transport met de hand

Transport in voertuigen

Opslag

Apparaat opslaan

Vorstbescherming

Onderhoud

Zorg

45NL

– 8

 Vooraleer u de vuldruk van de banden

corrigeert, moet de drukverlager op de

compressor ingesteld worden op

103 kPa (1,03 bar).

 Vuldruk banden mag 103 kPa (1,03 bar)

niet overschrijden.

De pomp is onderhoudsvrij.

 Apparaat op een egaal oppervlak neer-

zetten.

 Onderhoudswerkzaamheden aan de

motor overeenkomstig de gegevens in

de gebruiksaanwijzing van de motorfa-

brikant uitvoeren.

Gebruik uitsluitend originele KÄRCHER-

onderdelen. Een overzicht van de onderde-

len vindt u aan het eind van deze gebruiks-

aanwijzing.

Kleinere storingen kunt u zelf oplossen met

behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de be-

voegde klantenservice.

 Instructies in de gebruiksaanwijzing van

de motorfabrikant in acht nemen!

 Instelling aan de straalpijp controleren.

 Apparaat ontluchten: Apparaat zonder

aangesloten hogedrukslang inschake-

len en wachten (max. 2 minuten) tot wa-

ter zonder bellen uit de

hogedrukaansluiting komt. Apparaat

uitschakelen en hogedrukslang op-

nieuw aansluiten.

 Watertoevoer controleren.

 Zeef in de wateraansluiting reinigen.

 Overstroomklep geblokkeerd: Hefboom

van het handspuitpistool meermaals

bedienen.

 Hogedruksproeier reinigen: Verontrei-

nigingen met een naald uit het gat van

de sproeier verwijderen en met water

naar voren toe uitspoelen.

 Watertoevoervolume controleren.

 Een geringe ondichtheid van het appa-

raat is technisch bepaald. Als de pomp

echter erg lekt, moet contact worden

opgenomen met de bevoegde klanten-

service.

 Straalpijp met drukregeling (Vario Po-

wer) gebruiken.

Straalpijp in stand „Mix“ draaien.

 Filter aan de reinigingsmiddel-zuig-

slang reinigen.

 Zuigslang voor reinigingsmiddel contro-

leren op knikplaatsen.

Bandendruk

Onderhoud pomp

Onderhoud motor

Reserveonderdelen

Hulp bij storingen

Apparaat draait niet

Apparaat komt niet op druk

Sterke drukschommelingen

Apparaat ondicht

Reinigingsmiddel wordt niet aangezogen

46 NL

– 9

Technische veranderingen voorbehouden!

Hierbij verklaren wij dat de hierna vermelde

machine door haar ontwerp en bouwwijze

en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fun-

damentele veiligheids- en gezondheidsei-

sen, zoals vermeld in de desbetreffende

EG-richtlijnen. Deze verklaring verliest

haar geldigheid wanneer zonder overleg

met ons veranderingen aan de machine

worden aangebracht.

De ondergetekenden handelen in opdracht

en met volmacht van de bedrijfsleiding.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

Technische gegevens

Wateraansluitpunt

Toevoertemperatuur

(max.)

°C 40

Toevoerhoeveelheid (min.) l/min 10

Toevoerdruk (max.) MPa 1,2

Max. aanzuighoogte m 0,5

Motor

Type Honda GC

160

Slagvolume cm

160

Details zie gebruiksaanwijzing van de mo-

torfabrikant

Capaciteit

Werkdruk MPa 14

Maximaal toegestane druk MPa 16

Opbrengst, water l/min 7,9

Opbrengst, reinigingsmiddel l/min 0,3

Reactiekracht van het pistool N 26,5

Maten en gewichten

Lengte mm 835

Breedte mm 580

Hoogte mm 800

Gewicht kg 28

Bandendruk (max.) kPa 172

Bepaalde waarden conform EN 60335-2-79

Hand-arm vibratiewaarde

Onzekerheid K

m/s

3,1

0,3

Geluidsdrukniveau L

Onzekerheid K

dB(A)

Geluidskrachtniveau L

onveiligheid K

dB(A) 104

EG-conformiteitsverklaring

Product: Hogedrukreiniger

Type: 1.133-xxx

Type: 1.194-xxx

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Toegepaste conformiteitsbeoordelings-

procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 103

Gegaran-

deerd:

104

CEO

Head of Approbation

47NL

Español

– 1

Estimado cliente:

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

Utilice esta limpiadora de alta presión, ex-

clusivamente, en el ámbito doméstico:

– para limpiar máquinas, vehículos, edifi-

cios, herramientas, fachadas, terrazas,

herramientas de jardín, etc. con un cho-

rro de agua de alta presión (en caso ne-

cesario, mediante el uso adicional de

detergentes).

– con los accesorios, repuestos y deter-

gentes autorizados por KÄRCHER.

Tenga en cuenta las indicaciones que

incluyen los detergentes.

Los materiales de embalaje son reci-

clables. Po favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este moti-

vo, entregue los aparatos usados en los

puntos de recogida previstos para su reci-

claje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se de-

ban a defectos de material o de fabricación.

En un caso de garantía, le rogamos que se

dirija con el comprobante de compra al dis-

tribuidor donde adquirió el aparato o al ser-

vicio al cliente autorizado más próximo a su

domicilio.

(La dirección figura al dorso)

 Peligro

Para un peligro inminente que acarrea le-

siones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones de grave-

dad o la muerte.

Precaución

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones leves o

daños materiales.

No dirija el chorro de alta pre-

sión hacia personas, anima-

les, equipamiento eléctrico

activo, ni apunte con él al pro-

pio aparato. Proteger el aparato de las he-

ladas.

Índice de contenidos

Indicaciones generales . . . ES . . .1

Indicaciones de seguridad . ES . . .2

Manejo . . . . . . . . . . . . . . . . ES . . .4

Transporte . . . . . . . . . . . . . ES . . .7

Almacenamiento . . . . . . . . ES . . .7

Cuidados y mantenimiento. ES . . .8

Ayuda en caso de avería . . ES . . .9

Datos técnicos . . . . . . . . . . ES . .10

Declaración de conformidad CE ES . .10

Indicaciones generales

Uso previsto

Protección del medio ambiente

Garantía

Símbolos del manual de

instrucciones

Símbolos en el aparato

¡Riesgo de quemaduras por su-

perficies calientes!

¡Peligro de intoxicación! No se

deben respirar los gases de es-

cape.

48 ES

– 2

 Peligro

 Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

 Para usar el aparato en zonas con peli-

gro de explosión (p. ej., gasolineras)

son de obligado cumplimiento las nor-

mas de seguridad correspondientes.

 Si el funcionamiento del aparato se pro-

duce en locales cerrados, es necesario

que éstos cuenten con suficiente venti-

lación y buena salida de los gases de

escape (peligro de intoxicación).

 No ponga el aparato en funcionamiento

si partes importantes del aparato, como

pueden ser los dispositivos de seguri-

dad, las mangueras de alta presión o la

pistola pulverizadora, presentan daños.

 Antes de cada puesta en servicio, com-

pruebe si la manguera de alta presión

presenta daños. Si la manguera de alta

presión presentase daños, debe susti-

tuirla sin demora.

 Los chorros a alta presión pueden ser

peligrosos si se usan indebidamente.

No dirija el chorro hacia personas, ani-

males o equipamiento eléctrico activo,

ni apunte con él al propio aparato.

 No dirija el chorro hacia otras personas

o hacia sí mismo para limpiar ropa o

calzado.

 No rocíe objetos que puedan contener

sustancias nocivas para la salud (p. ej.,

asbesto).

 El chorro a alta presión puede dañar los

neumáticos del vehículo y sus válvulas

y los puede reventar. Un primer sínto-

ma de que se están provocando daños

es el cambio de tonalidad de los neu-

máticos. Los neumáticos de vehículo y

las válvulas de neumáticos deteriora-

dos suponen un peligro mortal. Al efec-

tuar la limpieza, aplique el chorro a una

distancia mínima de 30 cm.

 No aspire nunca líquidos que conten-

gan disolventes o ácidos y disolventes

sin diluir. Entre estos se encuentran, p.

ej., la gasolina, los diluyentes cromáti-

cos o el fuel. La neblina pulverizada es

altamente inflamable, explosiva y tóxi-

ca. No utilice acetona ni ácidos o disol-

ventes sin diluir, ya que pueden afectar

negativamente a los materiales em-

pleados en el aparato.

 Sólo se debe utilizar el combustible in-

dicado en el manual de instrucciones.

Si el combustible no es adecuado se

corre peligro de explosión.

 No use la limpiadora a alta presión si se

ha derramado combustible. Lleve el

aparato a otro lugar para evitar que se

formen chispas.

 No conserve no derrame ni use com-

bustible cerca del fuego o de aparatos

como hornos, calderas, calentadores

de agua, etc., que tengan una llama o

que puedan causar chispas.

 No fumar ni utilizar fuego al repostar ni

en la zona de almacenamiento del com-

bustible.

 No llenar demasido el depósito. En el

racor de llenado no debe haber com-

bustible.

 Sólo se puede llenar con combustible en un

lugar bien ventilado y con el motor apaga-

do. Gasolina es muy inflamable al fuego y

explosiva en ciertas condiciones. Una vez

acabado de repostar, asegúrese de que la

tapa del depósito de combustible esté bien

cerrada.

 Evitar el contacto repetido y largo entre el

combustible y la piel, así como la inhalación

de los vapores.

 Mantenga al menos una separación de 2

metros entre los objetos y materiales y el

amortiguador de sonido.

 No ponga en funcionamiento el motor sin el

amortiguador de sonido, e inspeccione

este último con regularidad, así como lim-

piarlo y cambiarlo si se da el caso.

 No use el motor en terreno con árboles,

arbustos o hierba, sin que se haya do-

tado al escape de un parachispas.

Indicaciones de seguridad

49ES

– 3

 Excepto en trabajos de configuración,

no permita que el motor funcione sobre

el apoyo de aspiración sin el el filtro de

aire o sin la cubierta.

 No cambie los ajustes en las lengüetas

de regulación, las varillas de regulación

u otros componentes que pudieran cau-

sar un aumento en la cantidad de revo-

luciones del motor.

 ¡Peligro de quemaduras! No toque el

amortiguador de sonido, los cilindros o

las costillas de ventilación estando ca-

lientes.

 No acerque ni los pies ni las manos a

los componentes en movimiento o rota-

tivos.

몇 Advertencia

 Las mangueras de alta presión, la grife-

ría y los acoplamientos son importantes

para la seguridad del aparato. Utilice

sólo las mangueras de alta presión, la

grifería y los acoplamientos recomen-

dados por el fabricante.

 Este aparato no es apto para ser utiliza-

do por personas con capacidades físi-

cas, sensoriales e intelectuales

limitadas.

Los niños o las personas no instruidas

sobre su uso no deben utilizar el aparato.

Se debe supervisar a los niños para

asegurarse de que no juegan con el

aparato.

 Mantener alejado el plástico del emba-

laje de los niños, se pueden ahogar.

 Este aparato ha sido concebido para el

uso con los detergentes suministrados

por el fabricante o recomendados por el

mismo. La utilización de otros deter-

gentes o sustancias químicas puede

menoscabar la seguridad del aparato.

 El usuario deberá utilizar el aparato de

conformidad con sus instrucciones. De-

berá tener en cuenta las condiciones lo-

cales y tener cuidado de no causar

daños a las personas que se encuen-

tren en las proximidades cuando use el

aparato.

 Peligro de daños del aparato auditivo. Es

imprescindible utilizar orejeras adecuadas

cuando se trabaje con el aparato.

 No utilizar el aparato cuando se en-

cuentren otras personas al alcance a

no ser que lleven ropa protectora.

 Póngase ropa y gafas protectoras ade-

cuadas para protegerse de las salpica-

duras de agua y de la suciedad.

 No se puede montar el aparato en fun-

cionamiento de modo que se pueda da-

ñar personas, por ejemplo sobre

andamios o similares.

 Si se utiliza el aparato durante un perío-

do de tiempo largo, se pueden producir

problemas de circulación en las manos

provocados por las vibraciones.

No se puede establecer una duración ge-

neral válida para el uso porque este depen-

de de varios factores:

– Factor personal debido a una mala cir-

culación de la sangre (dedos fríos fre-

cuentemente, sensación de

hormigueo).

– Temperatura ambiente baja. Lleve guan-

tes calientes para proteger las manos.

– El funcionamiento ininterrumpido es

peor que el funcionamiento interrumpi-

do por pausas.

Si se utiliza durante mucho tiempo y con re-

gularidad el aparato y se aparecen sínto-

mas repetidas veces (como por ejemplo

hormigueo en los dedos, dedos fríos) reco-

mendamos hacerse una revisión médica.

Precaución

 Para evitar daños, mantenga el chorro a

una distancia mínima de 30 cm durante la

limpieza de superficies pintadas.

 No deje nunca el aparato sin vigilancia

mientras esté en funcionamiento.

 Todas las partes conductoras de co-

rriente de la zona de trabajo tienen que

estar protegidas contra los chorros de

agua.

 Llevar a cabo los trabajos en el aparato

siempre con guantes de seguridad ade-

cuados.

50 ES

– 4

 Los trabajos de limpieza que producen

aguas residuales que contienen aceite

(p. ej., el lavado de motores o el lavado

de los bajos) sólo se deben realizar en

zonas de lavado que dispongan de se-

parador de aceite.

Precaución

Los dispositivos de seguridad sirven para

proteger al usuario y no se deben modificar

o ignorar.

El bloqueo bloquea la palanca de la pistola

pulverizadora manual e impide que el apa-

rato se ponga en marcha de forma involun-

taria.

La válvula térmica protege la bomba de so-

brecalentamiento.

Gracias al servicio de circuito se caliente el

agua. Cuando la temperatura del agua es

de 60 °C se abre la válvula térmica y se

purga agua caliente.

Precaución

Antes de realizar cualquier trabajo con el

aparato o en el aparato, asegúrese de que

está bien posicionado para evitar acciden-

tes o daños.

– La posición segura del aparato se ga-

rantía si se coloca sobre una superficie

lisa.

Cuando desempaque el contenido del pa-

quete, compruebe si faltan accesorios o si

el aparato presenta daños. Informe a su

distribuidor en caso de detectar daños oca-

sionados durante el transporte.

Ilustraciones, véase la página 2

1 Lanza dosificadora con regulación de la

presión (Vario Power)

2 Lanza de agua con fresadora de suciedad

3 Pistola pulverizadora manual

4 Bloqueo de la pistola pulverizadora manual

5 Manguera de alta presión

6 Tecla para separar la manguera de alta

presión de la pistola pulverizadora ma-

nual

7 Mango para el transporte

8 Zona de recogida para pistola pulveri-

zadora manual

Zona de recogida para la manguera de

alta presión

9 Zona de recogida para la lanza dosifi-

cadora

10 Fijación para enrollador de mangueras

(opcional)

11 Manguera de aspiración para detergen-

te (con filtro)

12 Válvula térmica

13 Conexión de alta presión

14 Pieza de acoplamiento para la co-

nexión de agua

15 Boquilla doble

16 Conexión de agua con filtro

17 Motor; véase más información en el

manual de funcionamiento del fabrican-

te del motor

18 Manual de funcionamiento del motor

Los accesorios especiales amplian las po-

sibilidades de uso del aparato. Su distribui-

dor KÄRCHER le dará información más

detallada.

Dispositivos de seguridad

Bloqueo de la pistola pulverizadora ma-

nual

Válvula térmica en la bomba

Requisitos para la seguridad de

posición

Manejo

Descripción del aparato

Accesorios especiales

51ES

– 5

Antes de la puesta en marcha montar las pie-

zas sueltas suministradas con el aparato.

Ilustraciones, véase la página 2

Figura

 Fijar el mango para el transporte al bas-

tidor.

Para ello alinear los orificios, introducir

los tornillos y fijar con las tuercas.

Figura

 Montar la zona de recogida para acce-

sorios.

Figura

 Montar la plancha frontal con los rema-

ches de plástico suministrados.

Figura

 Introducir la manguera de alta presión

en la pistola pulverizadora manual has-

ta que esta haga un ruido al encajarse.

Nota: Procurar que el racor de co-

nexión esté alineado correctamente.

Figura

 Unir la manguera de aspiración de de-

tergente con la conexión.

De acuerdo con las normativas vigen-

tes, está prohibido utilizar el aparato

sin un separador de sistema en la red

de agua potable. Se debe utilizar un

separador de sistema apropiado de la empresa

KÄRCHER o, alternativamente, un separador

de sistema que cumpla la norma EN 12729 tipo

BA. El agua que haya pasado por un separador

del sistema será catalogada como no potable.

Precaución

Conectar el separador del sistema siempre

a la toma de agua, nunca directamente al

aparato!

Nota: Las impurezas en el agua pueden

dañar la bomba de alta presión y los acce-

sorios. Como medida de protección se re-

comienda el uso del filtro de agua de

KÄRCHER (accesorio especial,

Ref.:4.730-059).

Tenga en cuenta las normas de la empresa

suministradora de agua.

Valores de conexión: véase la placa de ca-

racterísticas/datos técnicos.

 Utilice una manguera de agua de tejido

resistente (no está incluida en el volu-

men de suministro) con un acoplamien-

to de los habituales en el mercado.

(Diámetro mínimo 1/2 pulgada o 13

mm; longitud mínima 7,5 m).

 Atornille la pieza de acoplamiento a la

conexión de agua del aparato suminis-

trada.

 Meta la manguera de agua en la pieza

de acoplamiento del aparato y conécte-

la al suministro de agua.

Esta limpiadora de alta presión es apta con

la manguera de aspiración KÄRCHER con

válvula de retorno (accesorio especial, Ref.

4.440-238) para la aspiración de agua de

superficie, p. ej. de los bidones para agua

pluvial o de los estanques (altura de aspira-

ción máxima, véase los datos técnicos).

 Llenar de agua la manguera de aspira-

ción KÄRCHER con válvula de retorno,

atornillar a la conexión de agua y colgar

en el bidón para agua pluvial.

 Desconectar la manguera de alta pre-

sión de la conexión de alta presión del

aparato.

 Purgue el aparato.

No dejar funcionar el aparato sin el tubo

de alta presión hasta que salga el agua

sin burbujas por la conexión de alta pre-

sión. Desconecte el aparato y conecte

la manguera de alta presión.

Antes de la puesta en marcha

Suministro de agua

Suministro de agua desde la tubería de

agua

Aspiración del agua de depósitos abiertos

52 ES

– 6

Precaución

La marcha en seco durante más de 2 minu-

tos produce daños en la bomba de alta pre-

sión. Si el aparato no genera presión en un

lapso de 2 minutos, desconectar el aparato

y proceder según las indicaciones del capí-

tulo "Averías".

Precaución

Se suministra el aparato sin aceite del mo-

tor. Antes de arrancar por primera vez,

añada aceite del motor.

 Llenar el depósito de combustible y

controlar el nivel de aceite.

Véase el manual de instrucciones del

motor.

 Unir la manguera de alta presión con la

conexión de alta presión del aparato.

 Inserte la lanza dosificadora en la pisto-

la pulverizadora manual y fíjela girán-

dola 90°.

 Abrir totalmente el grifo del agua.

 Arrancar el motor.

Véase el manual de instrucciones del

motor.

몇 Peligro

El chorro de agua que sale de la boquilla de

alta presión provoca una fuerza de retroce-

so en la pistola pulverizadora manual. Ase-

gúrese de estar en una posición segura y

sujete con firmeza la pistola pulverizadora

manual y la lanza dosificadora.

 Desbloquear la palanca de la pistola

pulverizadora manual.

 Tirar de la palanca, el aparato se en-

ciende.

Para las tareas de limpieza más habituales.

La presión de trabajo se puede regular en

pasos entre „Min“ y „Max“.

 Suelte la palanca de la pistola pulveri-

zadora manual.

 Girar la lanza dosificadora a la posición

deseada.

Para las suciedades más difíciles de eliminar.

No apto para trabajar con detergentes.

Utilice sólo detergentes y productos de lim-

pieza KÄRCHER para cada tipo de tarea

de limpieza. Han sido especialmente crea-

dos para su aparato. El uso de otros deter-

gentes y productos de limpieza pueden

provocar un desgaste más rápido y la inva-

lidación de la garantía. Solicite el asesora-

miento oportuno en una tienda

especializada y pida la información corres-

pondiente a KÄRCHER.

 Utilizar la lanza dosificadora con regu-

lación de la presión (Vario Power).

 Girar la lanza dosificadora hasta la po-

sición "Mix".

Nota: De este modo se añade durante

el funcionamiento la solución de deter-

gente al chorro de agua.

 Ajustar la cantidad de absorción de so-

lución de detergente del filtro de deter-

gente.

- Cantidad media: Posición central

- Cantidad grande: Posición "+"

- Cantidad pequeña: Posición "-"

 Cuelgue la manguera de aspiración de

detergente en un depósito que conten-

ga una solución de detergente.

 Rocíe la superficie seca con detergente

y déjelo actuar pero sin dejar que se se-

que.

 Aplicar el chorro de agua a alta presión

sobre la suciedad disuelta para elimi-

narla.

Puesta en marcha

Funcionamiento

Lanza dosificadora con regulación de la

presión (Vario Power)

Lanza dosificadora con fresadora de su-

ciedad

Trabajo con detergentes

Método de limpieza recomendado

53ES

– 7

 Suelte la palanca de la pistola pulveri-

zadora manual.

Nota:Si se suelta la palanca de la pisto-

la pulverizadora de mano, el motor se-

guirá funcionando en régimen de

marcha en vacío. De esta forma, el

agua circula dentro del agua y se ca-

lienta. Cuando el agua ha alcanzado la

temperatura máxima permitida (60°C),

se abre la válvula térmica y sale agua

caliente.

 Bloquear la palanca de la pistola pulve-

rizadora manual.

 Insertar la pistola pulverizadora manual

en la zona de recogida para pistolas

pulverizadoras manuales.

 Durante las pausas de trabajo prolon-

gadas (con una duración superior a 5

minutos), apague también el motor.

Precaución

Separar la manguera de alta presión de la

pistola pulverizadora manual o del aparato

solamente cuando no haya presión en el

sistema.

 Después de trabajar con detergentes,

cuelgue la manguera de aspiración en

un depósito de agua limpia, conectar el

aparato durante aprox. 1 minuto con la

lanza dosificadora desmontada y en-

juagarlo.

 Suelte la palanca de la pistola pulveri-

zadora manual.

 Parar el motor.

Véase el manual de instrucciones del

motor.

 Cierre el grifo de agua.

 Apriete la palanca de la pistola pulveri-

zadora manual para eliminar la presión

que todavía hay en el sistema.

 Desconectar el aparato del suministro

de agua.

 Bloquear la palanca de la pistola pulve-

rizadora manual.

 Insertar la pistola pulverizadora manual

en la zona de recogida para pistolas

pulverizadoras manuales.

 Colgar la manguera de alta presión en

la zona de recogida para mangueras de

alta presión.

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato para el transpor-

te (véase Datos técnicos).

몇 Advertencia

Los vapores de combustible o el combusti-

ble derramado se pueden inflamar. Mante-

ner el aparato horizontal durante el

transporte, para evitar que se derrame

combustible.

 Tirar del aparato por el asa de transporte.

 Vaciar el depósito de combustible.

 Asegurar el aparato para evitar que se

deslice o vuelque.

 Transportar el aparato sólo en posición

vertical.

Precaución

Para evitar accidentes o lesiones, tener en

cuenta el peso del aparato al elegir el lugar de

almacenamiento (véase Datos técnicos).

Interrupción del funcionamiento

Finalización del funcionamiento

Transporte

Transporte manual

Transporte en vehículos

Almacenamiento

54 ES

– 8

 Coloque la dispositivo sobre una super-

ficie plana.

 Pulsar el botón de desconexión en la

pistola pulverizadora manual y desco-

nectar manguera de alta presión de la

pistola pulverizadora manual.

 Insertar la pistola pulverizadora manual

en la zona de recogida para pistolas

pulverizadoras manuales.

 Colgar la manguera de alta presión en

la zona de recogida para mangueras de

alta presión.

Antes de almacenar el aparato durante un

período prolongado, como por ejemplo en

invierno, respetar también las indicaciones

del capítulo Cuidados.

Precaución

Proteger el aparato y los accesorios de las

heladas.

El aparato y los accesorios sufren daños

con las heladas, si no se vacía totalmente

el agua. Para evitar daños:

 Vaciar totalmente el aparato, sacando

todo el agua: conectar el aparato (máx.

1 min) con la manguera de alta presión

y el suministro de agua desconectados,

hasta que ya no salga agua de la co-

nexión de alta presión. Desconectar el

aparato.

 Almacenar el aparato en un lugar a

prueba de heladas con todos los acce-

sorios.

Advertencia

Apague el aparato y deje enfriar el motor

antes de efectuar los trabajos de cuidado y

mantenimiento. Para evitar arrancar el mo-

tor accidentalmente, desenchufar e, conec-

tor de bujía.

Para evitar riesgos, es necesario que las

reparaciones y el montaje de piezas de re-

puesto sean realizados únicamente por el

servicio técnico autorizado.

Antes de un almacenamiento prolongado,

p. e., durante el invierno:

 Quitar el filtro de la manguera de aspi-

ración del detergente y limpiarlo colo-

cándolo bajo agua corriente.

 Extraer el tamiz de la conexión del agua

con unos alicates de punta plana y lim-

piarlo colocándolo bajo agua corriente.

 Quite el filtro fino de la toma de agua

con unos alicates de punta plana y lím-

pielo colocándolo debajo del chorro de

agua corriente.

 Antes de corregir la presión de los neu-

máticos, ajustar el reductor de presión

del compresor a 103 kPa (1,03 bar).

 La presión de los neumáticos no debe

superar 103 kPa (1,03 bar).

La bomba no precisa mantenimiento.

 Coloque la dispositivo sobre una super-

ficie plana.

 Realice los trabajos de mantenimiento

del motor de acuerdo con las indicacio-

nes del manual de instrucciones del fa-

bricante del motor.

Almacenamiento del aparato

Protección antiheladas

Cuidados y mantenimiento

Cuidado del aparato

Presión de neumático

Mantenimiento de la bomba

Mantenimiento del motor

55ES

– 9

Emplear únicamente repuestos originales

de KÄRCHER. Al final de este manual de

instrucciones encontrará un listado resumi-

do de repuestos.

Usted mismo puede solucionar las peque-

ñas averías con ayuda del resumen si-

guiente.

En caso de duda, diríjase al servicio de

atención al cliente autorizado.

 ¡Observar las indicaciones del manual de

instrucciones del fabricante dle motor!

 Comprobar el ajuste de la lanza dosifi-

cadora.

 Purgar el aparato: conectar el aparato

sin conectar la manguera de alta pre-

sión y esperar (máx. 2 minutos) hasta

que salga el agua sin burbujas por la

conexión de alta presión. Desconectar

el aparato y volver a conectar la man-

guera de alta presión.

 Comprobar el suministro de agua.

 Limpie el tamiz en la conexión del agua.

 Válvula de derivación bloqueada: Pul-

sar varias veces la palanca de la pistola

pulverizadora manual.

 Limpiar la boquilla de alta presión: eli-

minar las impurezas del orificio de la

boquilla con una aguja y aclarar con

agua desde la parte delantera.

 Comprobar el caudal de agua.

 El aparato presenta una ligera falta de

estanqueidad por razones técnicas. En

caso de que la falta de estanqueidad

sea grande, contactar al Servicio técni-

co autorizado.

 Utilizar la lanza dosificadora con regu-

lación de la presión (Vario Power).

Girar la lanza dosificadora hasta la po-

sición "Mix".

 Limpiar el filtro de la manguera de aspi-

ración de detergente.

 Comprobar si la manguera de aspira-

ción presenta dobleces.

Piezas de repuesto

Ayuda en caso de avería

El aparato no funciona

El aparato no alcanza la presión necesaria

Grandes oscilaciones de la presión

El aparato presenta fugas

El aparato no aspira detergente

56 ES

– 10

Reservado el derecho a realizar modifi-

caciones técnicas.

Por la presente declaramos que la máqui-

na designada a continuación cumple, tanto

en lo que respecta a su diseño y tipo cons-

tructivo como a la versión puesta a la venta

por nosotros, las normas básicas de segu-

ridad y sobre la salud que figuran en las di-

rectivas comunitarias correspondientes. La

presente declaración perderá su validez en

caso de que se realicen modificaciones en

la máquina sin nuestro consentimiento ex-

plícito.

Los abajo firmantes actúan con plenos po-

deres y con la debida autorización de la di-

rección de la empresa.

Persona autorizada para la documentación:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tfno.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

Datos técnicos

Conexión de agua

Temperatura de entrada

(máx.)

°C 40

Velocidad de alimentación

(mín.)

l/min 10

Presión de entrada (máx.) MPa 1,2

Altura de absorción máx. m 0,5

Motor

Modelo Honda GC 160

Cilindrada cm

160

Véase más información en el manual de fun-

cionamiento del fabricante del motor

Potencia y rendimiento

Presión de trabajo MPa 14

Presión máx. admisible MPa 16

Caudal, agua l/min 7,9

Caudal, detergente l/min 0,3

Fuerza de retroceso de la

pistola pulverizadora ma-

nual

N 26,5

Medidas y pesos

Longitud mm 835

Anchura mm 580

Altura mm 800

Peso kg 28

Presión de neumático

(máx.)

kPa 172

Valores calculados conforme a la norma

EN 60335-2-79

Valor de vibración mano-

brazo

Inseguridad K

m/s

3,1

0,3

Nivel de presión acústica

Inseguridad K

dB(A)

Nivel de potencia acústica

+ inseguridad K

dB(A) 104

Declaración de conformidad

Producto: limpiadora a alta presión

Modelo: 1.133-xxx

Modelo: 1.194-xxx

Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normas armonizadas aplicadas

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Procedimiento de evaluación de la con-

formidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 103

Garantizado: 104

CEO

Head of Approbation

57ES

Português

– 1

Estimado cliente,

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Utilize esta lavadora de alta pressão unica-

mente para o uso privado:

– para a limpeza de máquinas, veículos,

edifícios, ferramentas, fachadas, terra-

ços, aparelhos de jardinagem etc. com

jacto de água de alta pressão (se for

necessário com detergentes).

– com acessórios, peças de reposição e

detergentes homologados por KÄR-

CHER. Observe as indicações que

acompanham os detergentes.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização.

Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem

encargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

(Endereços no verso)

 Perigo

Para um perigo eminente que pode condu-

zir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que

pode conduzir a graves ferimentos ou à

morte.

Atenção

Para uma possível situação perigosa que

pode conduzir a ferimentos leves ou danos

materiais.

O jacto de alta pressão não

deve ser dirigido contra pes-

soas, animais, equipamento

eléctrico activo ou contra o

próprio aparelho. Proteger o aparelho con-

tra congelamento.

Índice

Instruções gerais . . . . . . . . PT . . .1

Avisos de segurança . . . . . PT . . .2

Manuseamento . . . . . . . . . PT . . .4

Transporte . . . . . . . . . . . . . PT . . .7

Armazenamento. . . . . . . . . PT . . .7

Conservação e manutenção PT . . .8

Ajuda em caso de avarias . PT . . .8

Dados técnicos. . . . . . . . . . PT . . .9

Declaração de conformidade

CE . . . . . . . . . . . . . . . . . . . PT . . .9

Instruções gerais

Utilização correcta

Protecção do meio-ambiente

Garantia

Símbolos no Manual de Instruções

Símbolos no aparelho

Perigo de queimaduras devido a

superfícies quentes!

Perigo de envenenamento! Não

inalar os gases de escape.

58 PT

– 2

 Perigo

 É proibido pôr o aparelho em funcionamen-

to em áreas com perigo de explosão.

 Na utilização do aparelho em zonas de

perigo (p. ex. bombas de gasolina), de-

verão ser observadas as respectivas

normas de segurança.

 Na operação deste aparelho em am-

bientes fechados deve-se providenciar

uma ventilação e evacuação adequada

dos gases de escape (perigo de intoxi-

cação).

 O aparelho não deve ser colocado em

funcionamento se, partes importantes

do aparelho como, p.ex., dispositivos

de segurança, mangueiras de alta pres-

são ou pistola de injecção, estiverem

danificadas.

 Verificar a mangueira de alta pressão a

respeito de danos antes de cada colo-

cação em funcionamento. Substituir

imediatamente uma mangueira de alta

pressão danificada.

 Os jactos de alta pressão podem ser

perigosos em caso de uso incorrecto. O

jacto não deve ser dirigido contra pes-

soas, animais, equipamento eléctrico

activo ou contra o próprio aparelho.

 Não dirigir o jacto de alta pressão con-

tra terceiros ou contra si próprio para a

limpeza de roupa ou sapatos.

 Não projectar jactos de água contra ob-

jectos, que contenham substâncias no-

civas à saúde (p.ex. amianto).

 O jacto de alta pressão pode danificar

pneus e as válvulas dos mesmos ou

provocar até o seu rebentamento. O

primeiro sinal de danos é a alteração da

cor do pneu. Os pneus / válvulas dos

pneus danificados podem causar le-

sões mortais. Guardar pelo menos uma

distância do jacto de 30 cm durante a

limpeza de superfícies!

 Nunca aspirar líquidos com teores de

diluentes ou ácidos e dissolventes não

diluídos! Trata-se de materiais como

gasolina, diluentes de cores ou óleo

combustível. A neblina de pulverização

é altamente inflamável, explosiva e tó-

xica. Não utilizar acetona, ácidos e dis-

solventes não diluídos, dado que

podem atacar os materiais utilizados no

aparelho.

 Só pode utilizar os combustíveis especifica-

dos no manual de instruções. Existe perigo

de explosão caso utilize combustíveis que

não sejam adequados.

 Não utilizar a máquina de limpeza de

alta pressão se tiver existido um derra-

me de combustível, deslocar o apare-

lho para outro local e evitar qualquer

formação de faíscas.

 Não guardar, derramar, nem utilizar

combustível nas proximidades de cha-

mas livres ou aparelhos como fogões,

caldeiras, esquentadores, etc., que

possuam uma chama piloto ou que

possam produzir faíscas.

 Não fumar nem foguear durante o

abastecimento ou no local de armaze-

namento do combustível.

 Não encher o depósito em demasia. No

bocal de enchimento não pode existir

nenhum combustível.

 O reabastecimento do combustível só

pode ser efectuado num local bem ven-

tilado e com o motor desligado. A gaso-

lina é altamente inflamável e explosiva

em determinadas condições. Após o

abastecimento assegurar que a tampa

do depósito do combustível está cor-

rectamente fechada.

 Evitar o contacto prolongado entre a

pele e o combustível e evitar a inalação

dos vapores.

 Manter afastados do silenciador objec-

tos e materiais inflamáveis (mín. 2m).

 Não utilizar o motor sem silenciador e,

regularmente, controlar, limpar e, se

necessário, substituí-lo.

 Não utilizar o motor em campos de flo-

restas, arbustos ou de pastagens sem

que o escape esteja equipado com um

captador de faíscas.

Avisos de segurança

59PT

– 3

 Excepto em trabalhos de afinação do

motor, este não deve funcionar sem o

filtro de ar nem sem a cobertura de pro-

tecção sobre o bocal de aspiração apli-

cados.

 Não executar quaisquer alterações em

molas de regulação, nem em tirantes

de reguladores ou outros componen-

tes, que possam provocar um aumento

das rotações do motor.

 Perigo de queimaduras! Não tocar em

silenciadores, cilindros ou alhetas de

refrigeração muito quentes. Perigo de

queimaduras.

 Não pôr as mãos ou pés na proximidade

de componentes móveis ou rotativos.

몇 Advertência

 As mangueiras de alta pressão, as tor-

neiras e os acoplamentos são impor-

tantes para a segurança do aparelho.

Utilizar unicamente mangueiras de alta

pressão, torneiras e acoplamentos re-

comendados pelo fabricante.

 Este aparelho não é adequado para a

utilização por pessoas com capacida-

des físicas, sensoriais e psíquicas re-

duzidas.

Este aparelho não deve ser manobrado

por crianças ou pessoas não instruídas.

As crianças devem ser supervisionadas

de modo a assegurar que não brincam

com o aparelho.

 Manter as películas da embalagem fora

do alcance das crianças! Perigo de as-

fixia!

 Este aparelho foi desenvolvido para a

utilização de detergentes, fornecidos

ou recomendados pelo fabricante. A

utilização de outros detergentes ou

agentes químicos pode afectar a segu-

rança do aparelho.

 O utilizador deve usar o aparelho de

acordo com as especificações. Deve

ter em consideração as condições lo-

cais e, ao utilizar o aparelho, ter em

conta o comportamento de pessoas

nas proximidades.

 Perigo de danos no aparelho auditivo.

Nos trabalhos com este aparelho é im-

prescindível a utilização de uma protec-

ção adequada para os ouvidos.

 Não utilizar o aparelho se outras pesso-

as se situarem no raio de acção da

mesma, a não ser que estas utilizem

vestuário de protecção.

 Utilizar roupa de protecção e óculos de

protecção contra salpicos de água ou

sujidades.

 O aparelho em funcionamento não

pode ser montado, de modo que pesso-

as possam sofrer ferimento (p. ex. em

plataformas, andaimes, etc.).

 Uma utilização mais prolongada do

aparelho pode causar problemas de cir-

culação do sangue nas mãos.

Não é possível determinar, de um modo

geral, um limite de tempo para a utilização

da máquina porque depende de vários fac-

tores:

– Predisposição para perturbações circu-

latórias (frequentemente dedos frios,

dedos formigando).

– Temperatura ambiente baixa. Usar lu-

vas quentes para proteger as mãos.

– Recomenda-se fazer pausas de vez em

quando.

Se o aparelho for utilizado regularmente e

por muito tempo e se os sintomas ocorre-

rem frequentemente (por exemplo dedos

formigando ou dedos frios), recomenda-

mos que consulte o seu médico a respeito.

Atenção

 Guardar uma distância do jacto mínima

de 30 cm durante a limpeza de superfí-

cies laqueadas para evitar danos.

 Nunca deixar o aparelho sem vigilância

enquanto o mesmo estiver em funcio-

namento.

 Todas as peças condutoras de corrente

na área de trabalho devem estar prote-

gidas contra jactos de água.

 Realizar os trabalhos no aparelho sem-

pre com luvas adequadas.

60 PT

– 4

 Efectuar os trabalhos de limpeza com

formação de águas sujas oleosas, p.ex.

lavagem do motor, lavagem do chassi

inferior, só em lugares de lavagem

onde existem colectores de óleo.

Atenção

Os dispositivos de segurança protegem o

utilizador e não podem ser alterados ou co-

locados fora de serviço.

O bloqueio trava a alavanca da pistola e

impede um arranque inadvertido do apare-

lho.

A válvula térmica protege a bomba contra

sobreaquecimento.

A água é aquecida através do funciona-

mento de circulação. A uma temperatura

de 60 °C da água, a válvula térmica abre e

permite a saída de água quente.

Atenção

Antes de iniciar quaisquer trabalhos com

ou no aparelho, deve-se assegurar o posi-

cionamento estável do aparelho, de modo

a evitar acidentes ou danos.

– A segurança de estabilidade do apare-

lho é assegurada se este for posiciona-

do sobre uma superfície plana.

Verifique o conteúdo da embalagem a res-

peito de acessórios não incluídos ou da-

nos. No caso de danos provocados

durante o transporte, informe o seu reven-

dedor.

Figuras veja página 2

1 Lança com regulação da pressão (Va-

rio Power)

2 Tubo de jacto com fresadora de sujidade

3 Pistola de injecção manual

4 Bloqueio da pistola pulverizadora manual

5 Mangueira de alta pressão

6 Botão para separar a mangueira de alta

pressão da pistola pulverizadora manual

7 Alça de transporte

8 Local de armazenamento da pistola

pulverizadora manual

Local de armazenamento para man-

gueira de alta pressão

9 Local de armazenamento para lança

10 Fixação para o carretel da mangueira

(opcional)

11 Mangueira de aspiração do detergente

(com filtro)

12 Válvula térmica

13 Ligação de alta pressão

14 Peça de acoplamento para ligação da

água

15 Bocais duplos

16 Conexão de água com peneira

17 Motor; consulte as informações deta-

lhadas no manual de instruções do fa-

bricante do motor

18 Manual de instruções do motor

Os acessórios especiais oferecem amplas

possibilidades de utilização. Contacte o

seu revendedor KÄRCHER para obter

mais informações.

Equipamento de segurança

Bloqueio da pistola pulverizadora manual

Válvula térmica na bomba

Pré-requisitos para a segurança da

estabilidade do aparelho

Manuseamento

Descrição da máquina

Acessórios especiais

61PT

– 5

Montar os componentes soltos na embala-

gem no aparelho, antes de proceder à co-

locação em funcionamento.

Figuras veja página 2

Figura

 Fixar a pega de transporte no quadro.

Para tal, alinhar os furos, inserir os pa-

rafusos e fixá-los com as porcas.

Figura

 Montar o dispositivo de armazenamen-

to para os acessórios.

Figura

 Montar placa frontal com os rebites de

plástico, incluídos no volume de forne-

cimento.

Figura

 Encaixar a mangueira de alta pressão

na pistola pulverizadora manual, até

encaixar audivelmente.

Aviso: ter atenção ao alinhamento cor-

recto do bocal de conexão.

Figura

 Ligar a mangueira de aspiração do de-

tergente à respectiva ligação.

De acordo com as prescrições em

vigor o aparelho nunca pode ser li-

gado à rede de água potável sem

separador de sistema. Deve-se

utilizar um separador de sistema adequado

da firma KÄRCHER ou, alternativamente,

um separador de sistema segundo EN

12729 tipo BA. A água que tenha entrado

no separador de sistema é considerada im-

própria para consumo.

Atenção

Ligar o separador de sistema sempre à ali-

mentação da água e nunca directamente

ao aparelho!

Aviso: sujidade na água pode danificar a

bomba de alta pressão e os acessórios.

Como meio de protecção é recomendado o

filtro de água KÄRCHER (acessórios espe-

ciais, n.º enc. 4.730-059).

Respeite as normas da companhia de

abastecimento de água.

Para os valores de ligação veja a placa de

características / dados técnicos.

 Utilizar uma mangueira de água de ma-

terial reforçado (não incluída no mate-

rial fornecido) com um acoplamento

normal. (Diâmetro mínimo de 1/2 pole-

gada resp., 13 mm; comprimento míni-

mo 7,5 m).

 Fixar o elemento de acoplamento na

conexão de água da máquina.

 Colocar a mangueira de água sobre o

elemento de acoplamento da máquina

e ligar à alimentação da água.

Esta lavadora de alta pressão com tubo de

aspiração KÄRCHER e válvula de reten-

ção (acessório especial, n.º enc. 4.440-

238), é adequada para a aspiração de

água superficial como, por exemplo, de va-

silhas de água pluvial ou lagos domésticos

(altura máxima de aspiração, ver dados

técnicos).

 Encher a mangueira de aspiração KÄR-

CHER (com válvula de retenção) com

água, ligar à alimentação da água e po-

sicionar na vasilha de captura de águas

pluviais.

 Separar a mangueira de alta pressão

na ligação de alta pressão do aparelho.

 Eliminar o ar da máquina.

Deixar o aparelho funcionar, sem a

mangueira de alta pressão ligada, até

sair água da ligação de alta pressão

sem bolhas de ar. Desligar o aparelho e

ligar a mangueira de alta pressão.

Antes de colocar em funcionamento

Alimentação de água

Alimentação de água a partir da canali-

zação

Aspirar a água de recipientes abertos

62 PT

– 6

Atenção

O funcionamento a seco durante mais de 2

minutos conduz a danos irreparáveis na

bomba de alta pressão. Se o aparelho não

estabelecer nenhuma pressão dentro de 2

minutos, deve desligar o aparelho e proce-

der conforme indicado no capítulo "Ajuda

em caso de avarias".

Atenção

O aparelho é fornecido sem óleo no motor. Adi-

cionar óleo de motor antes de ligar o aparelho.

 Encher o depósito do combustível e contro-

lar o nível do óleo.

Consulte o manual de instruções do motor.

 Ligar a mangueira de alta pressão à res-

pectiva ligação no aparelho.

 Introduzir a lança na pistola manual e rodar

90° para fixá-la.

 Abrir a torneira totalmente.

 Colocar o motor em funcionamento.

Consulte o manual de instruções do motor.

몇 Perigo

Devido ao jacto que sai do bico de alta

pressão uma força de recuo age sobre a

pistola manual. Garantir uma posição se-

gura e segurar bem a pistola de injecção

manual e o tubo de jacto.

 Desbloquear a alavanca da pistola pul-

verizadora.

 Puxar a alavanca e o aparelho entra em

funcionamento.

Para os trabalhos de limpeza mais frequen-

tes. A pressão de serviço pode ser ajusta-

da continuamente entre "Min" e "Max".

 Soltar a alavanca da pistola pulveriza-

dora manual.

 Ajustar a lança na posição pretendida.

Para sujidade resistente.

Inadequado para trabalhos com detergente.

Para os respectivos trabalhos de limpeza

utilize apenas produtos de limpeza e de

conservação KÄRCHER, uma vez que es-

tes foram especialmente concebidos para

a utilização no seu aparelho. A utilização

de outros produtos de limpeza e de conser-

vação pode provocar o desgaste prematu-

ro e a anulação da garantia. P. f. informe-

se no comércio especializado ou requisite

informações directamente à KÄRCHER.

 Utilizar lança com regulação da pres-

são (Vario Power).

 Ajustar a lança na posição "Mix".

Aviso: Deste modo, a solução de de-

tergente é adicionada ao jacto de água.

 Ajustar a quantidade de aspiração de

detergente no filtro do detergente.

- Quantidade média: Posição central

- Alta quantidade: Posição "+"

- Pouca quantidade: Posição "-"

 Pendurar a mangueira de aspiração do

detergente num recipiente com o pro-

duto.

 Espalhar o detergente de forma econó-

mica sobre a superfície seca e deixá-lo

actuar (não secar).

 Remover a sujidade solta com o jacto

de alta pressão.

 Soltar a alavanca da pistola pulveriza-

dora manual.

Aviso:Se a alavanca da pistola pulveriza-

dora manual for libertada, o motor continua

a funcionar com as rotações de ponto mor-

to. A água circula dentro da bomba e aque-

ce. Assim que a água tiver atingido a

temperatura máxima permissível (60°C), a

válvula térmica abre permitindo a saída da

água quente.

 Bloquear a alavanca da pistola pulveri-

zadora.

 Colocar a pistola pulverizadora no local

de armazenamento.

 Desligue o motor do aparelho se não traba-

lhar com o mesmo durante um período pro-

longado (superior a 5 minutos).

Colocação em funcionamento

Funcionamento

Lança com regulação da pressão (Vario

Power)

Lança com fresadora de sujidade

Trabalhar com detergentes

Métodos de limpeza recomendados

Interromper o funcionamento

63PT

– 7

Atenção

Separar apenas a mangueira de alta pres-

são da pistola pulverizadora manual ou do

aparelho se o sistema estiver livre de pres-

são.

 Pendurar a mangueira de sucção DT

num recipiente com água clara, operar

o aparelho aprox. 1 minuto com o tubo

de jacto desmontado e enxaguá-lo,

após os trabalhos com detergente.

 Soltar a alavanca da pistola pulveriza-

dora manual.

 Parar o motor.

Consulte o manual de instruções do

motor.

 Fechar a torneira de água.

 Premir a alavanca da pistola de injec-

ção manual para eliminar a pressão

ainda existente no sistema.

 Separar o aparelho da alimentação da

água.

 Bloquear a alavanca da pistola pulveri-

zadora.

 Colocar a pistola pulverizadora no local

de armazenamento.

 Engatar a mangueira de alta pressão

no respectivo local de armazenamento.

Atenção

De modo a evitar acidentes ou ferimentos

durante o transporte, deve ter-se atenção

ao peso do aparelho (ver dados técnicos).

몇 Advertência

Vapores de combustível ou combustível

vertido podem inflamar-se. Manter o apare-

lho, durante o transporte, na horizontal e de

modo a evitar que o combustível seja verti-

do.

 Puxar o aparelho pelo manípulo de

transporte.

 Esvaziar o depósito de combustível.

 Proteger o aparelho contra deslizamen-

tos e tombamentos.

 Transportar o aparelho apenas em es-

tado erigido.

Atenção

De modo a evitar acidentes ou ferimentos

durante a selecção do local de armazena-

mento, deve ter-se em consideração o

peso do aparelho (ver dados técnicos).

 Estacionar o aparelho sobre uma su-

perfície plana.

 Premir o botão de separação na pistola

pulverizadora manual e separar a man-

gueira de alta pressão da pistola pulve-

rizadora manual.

 Colocar a pistola pulverizadora no local

de armazenamento.

 Engatar a mangueira de alta pressão

no respectivo local de armazenamento.

Antes de armazenar o aparelho durante

um longo período (p. ex. no Inverno), deve-

se prestar especial atenção ao capítulo da

conservação.

Atenção

Proteger o aparelho e os acessórios contra

congelamento.

Os aparelhos e os acessórios são destruí-

dos pela geada se não estiverem totalmen-

te esvaziados (sem água). Para evitar

danos:

 Esvaziar toda a água do aparelho: ligar

o aparelho sem a mangueira de alta

pressão conectada e sem a alimenta-

ção de água conectada (máx. 1 min) e

aguardar até não sair mais nenhuma

água da ligação de alta pressão. Desli-

gar o aparelho.

 Guardar o aparelho com todos os aces-

sórios um local protegido contra geada.

Desligar o aparelho

Transporte

Transporte manual

Transporte em veículos

Armazenamento

Guardar a máquina

Protecção contra o congelamento

64 PT

– 8

Advertência

Antes de iniciar todos os trabalhos de con-

servação e de manutenção deve-se desli-

gar o aparelho e permitir o arrefecimento

do motor. Retirar o conector da vela de ig-

nição, de modo a evitar uma activação

inadvertida.

De modo a evitar riscos, as reparações e a

montagem de peças sobressalentes só po-

dem ser efectuadas pelo serviço de assis-

tência autorizado.

Antes dum armazenamento prolongado,

p.ex. durante o inverno:

 Retirar o filtro da mangueira de aspira-

ção do detergente e limpá-lo com água

corrente.

 Extrair o coador da conexão de água

por meio de um alicate de pontas cha-

tas e lavá-lo com água corrente.

 Extrair o filtro fino na ligação da água

por meio de um alicate de pontas cha-

tas e lavá-la com água corrente.

 Antes de proceder à correcção do ar

dos pneus deve ajustar o redutor da

pressão no compressor em 103 kPa

(1,03 bar).

 A pressão dos pneus não pode exceder

103 kPa (1,03 bar).

A bomba não requer quaisquer trabalhos

de manutenção.

 Estacionar o aparelho sobre uma su-

perfície plana.

 Proceda às operações de manutenção

no motor, em conformidade com as in-

dicações referidas nas Instruções de

Serviço do fabricante do motor.

Utilize exclusivamente peças de reposição

originais da KÄRCHER. No final do presen-

te Manual de instruções, encontra-se uma

lista das peças sobressalentes.

Com a ajuda da seguinte tabela sinóptica,

você mesmo pode eliminar pequenas ava-

rias.

Em caso de dúvida contacte o serviço de

assistência técnica autorizado.

 Observar os avisos e indicações no

manual de instruções do fabricante do

motor!

 Verificar o ajuste na lança.

 Eliminar o ar da máquina: Ligar o apa-

relho sem a mangueira de alta pressão

conectada e esperar (máx. 2 minutos),

até a água sair sem bolhas de ar na res-

pectiva ligação de alta pressão. Desli-

gar o aparelho e voltar a ligar a

mangueira de alta pressão.

 Controlar a alimentação da água.

 Limpar o coador na conexão de água.

 Válvula de descarga bloqueada: Accio-

nar várias vezes a alavanca da pistola

pulverizadora manual.

 Limpar o bocal de alta pressão: Elimine

a sujidade da abertura do bocal com

uma agulha e lave pela frente com

água.

 Verificar a quantidade de alimentação

de água.

 Uma pequena fuga no aparelho é nor-

mal e deve-se a razões técnicas. Se

houver fortes fugas de água, manda

inspeccionar pelo Serviço Técnico au-

torizado.

Conservação e manutenção

Conservação

Pressão dos pneumáticos

Manutenção da bomba

Manutenção do motor

Peças sobressalentes

Ajuda em caso de avarias

A máquina não funciona

A máquina não atinge a pressão de ser-

viço

Fortes variações de pressão

Aparelho com fuga

65PT

– 9

 Utilizar lança com regulação da pres-

são (Vario Power).

Ajustar a lança na posição "Mix".

 Limpar o filtro na mangueira de aspira-

ção do detergente.

 Controlar a mangueira de aspiração do

detergente quanto a dobras.

Reservados os direitos a alterações téc-

nicas!

Declaramos que a máquina a seguir desig-

nada corresponde às exigências de segu-

rança e de saúde básicas estabelecidas

nas Directivas CE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Os abaixo assinados têm procuração para

agirem e representarem a gerência.

Responsável pela documentação:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

O detergente não é aspirado

Dados técnicos

Conexão de água

Temperatura de admissão

(máx.)

°C 40

Quantidade de admissão

(mín.)

l/mín 10

Pressão de admissão (máx.) MPa 1,2

Máx. altura de aspiração m 0,5

Motor

Tipo Honda GC

160

Cilindrada cm

160

Consulte as informações detalhadas no manu-

al de instruções do fabricante do motor

Dados relativos à potência

Pressão de serviço MPa 14

Pressão máxima admissível MPa 16

Débito, água l/mín 7,9

Débito, detergente l/mín 0,3

Força de recuo da pistola manual N 26,5

Medidas e pesos

Comprimento mm 835

Largura mm 580

Altura mm 800

Peso kg 28

Pressão dos pneumáticos

(máx.)

kPa 172

Valores obtidos segundo EN 60335-2-79

Valor de vibração mão/braço

Insegurança K

m/s

3,1

0,3

Nível de pressão acústica L

Insegurança K

dB(A)

Nível de potência acústica L

Insegurança K

dB(A) 104

Declaração de conformidade

Produto: Maquinas de lavar de alta

pressão

Tipo: 1.133-xxx

Tipo: 1.194-xxx

Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Normas harmonizadas aplicadas

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Processo aplicado de avaliação de con-

formidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 103

Garantido: 104

CEO

Head of Approbation

66 PT

Dansk

– 1

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Denne højtryksrenser må kun anvendes til

privat brug:

– Til rengøring af maskiner, køretøjer,

bygninger, værktøj, facader, terrasser,

haveredskaber etc. med højtryksvand-

stråle (efter behov med tilsætning af

rengørningsmiddel).

– Med tilbehør, reservedele og rengø-

ringsmidler, der er godkendt af KÄR-

CHER. Følg de anvisninger, der er

vedlagt rengøringsmidlerne.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation

eller lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice

medbringende kvittering for købet.

(Se adressen på bagsiden)

 Risiko

En umiddelbar truende fare, som kan føre

til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til

alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

Strålen må ikke rettes mod

personer, dyr, tændt elektrisk

udstyr eller mod selve maski-

nen. Beskyt maskinen imod

frost.

Indholdsfortegnelse

Generelle henvisninger . . . DA . . .1

Sikkerhedsanvisninger . . . . DA . . .2

Betjening . . . . . . . . . . . . . . DA . . .4

Transport . . . . . . . . . . . . . . DA . . .6

Opbevaring. . . . . . . . . . . . . DA . . .7

Pleje og vedligeholdelse . . DA . . .7

Hjælp ved fejl . . . . . . . . . . . DA . . .8

Tekniske data. . . . . . . . . . . DA . . .8

EU-overensstemmelseserklæ-

ring . . . . . . . . . . . . . . . . . . . DA . . .9

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Garanti

Symbolerne i driftsvejledningen

Symboler på maskinen

Skoldningsfare på grund af var-

me anlægskomponenter!

Forgiftningsfare! Røggas må ikke

indåndes.

67DA

– 2

 Risiko

 Det er forbudt at bruge højtryksrense-

ren i områder, hvor der er eksplosions-

fare.

 Overhold de gældende sikkerhedsfor-

skrifter ved anvendelse af højtryksren-

seren i fareområder (f.eks.

tankstationer).

 Ved brug af maskinen i rum, skal der

sørges for en tilstrækkelig ventilation og

udluftning af forbrændingsgas (forgift-

ningsfare).

 Tag ikke højtryksrenseren i brug, hvis

strømtilslutningsledningen eller vigtige

dele af aggregatet, f.eks. sikkerheds-

elementer, højtryksslanger eller sprøj-

tepistoler, er beskadigede.

 Kontroller altid højtryksslangen for be-

skadigelser, før den tages i brug. Ud-

skift højtryksslangen med det samme,

hvis den er beskadiget.

 Højttryksstråler kan være farlige, hvis de

ikke anvendes korrekt. Strålen må ikke ret-

tes mod personer, dyr, tændt elektrisk ud-

styr eller mod selve maskinen.

 Ret ikke strålen mod Dem selv eller an-

dre for at rengøre tøj eller skotøj.

 Spul ikke genstande, der indeholder sund-

hedsskadelige stoffer (f.eks. asbest).

 Dæk/dækventiler kan beskadiges og

punktere ved brug af højtryksstrålen.

Første tegn herpå er, at dækkene æn-

drer farve. Beskadigede dæk/dækventi-

ler er livsfarlige. Hold mindst 30 cm

stråleafstand ved rengøringen!

 Opsug aldrig opløsningsmiddelholdige

væsker eller ufortyndede syrer og op-

løsningsmidler! Herunder hører f.eks.

benzin, farvefortynder og fyringsolie.

Sprøjtetågen er meget let antændelig,

eksplosiv og giftig. Undgå brug af ace-

tone, ufortyndede syrer og opløsnings-

midler, da disse angriber maskinens

materialer.

 Der må kun bruges den brændselsstof

som er angivet i betjeningsvejlednin-

gen. Ved uegnet brændselsstof består

eksplosionsfare.

 Brug højtryksrenseren ikke hvis benzin

blev spildt. Bring maskinen til et andet

sted for at undgå enhver form for gnist-

dannelse.

 Benzin må ikke opbevares, spildes eller

bruges i nærhed af ild eller apparater

som ovne, varmekedler, vandvarmer

osv., som har en spildes, eller bruges

som danner et tændingsblus eller gnist.

 Der må ikke ryges eller bruges åben ild

hvis der tankes og i brændstoffets opbe-

varingsområde.

 Tanken må ikke overfyldes. Der må ikke

være brændstof i påfyldningsstudsen.

 Brændstof må kun påfyldes i et godt

ventileret rum og hvis motoren er slået

fra. Benzin er meget brandfarligt og un-

der visse omstændigheder eksplosiv.

Efter afslutningen af tankningen skal

der sørges for, at dækslet på brænd-

stoftanken låses tæt.

 Undgå en længere kontakt af huden

med brændstof, som også indåndingen

af dampe.

 Genstande og materialer som er let

brændbar skal holdes fjernt fra stød-

dæmperen (mindst 2 m).

 Motoren må ikke drives uden støddæm-

per og støddæmperen skal kontrolleres

regelmæssigt, renses og evt. udskiftes.

 Motoren må ikke bruges i skove eller

arealer der er overgroet med buske el-

ler græs uden at udstødningsrøret er

forsynet med en gnistfanger.

 Med undtagelse af indstillingsarbejder,

må motoren ikke køre med fjernet luftfil-

ter og uden dæksel over indsugnings-

studsen.

 Der må ikke gennemføres justeringer på re-

guleringsfjedre, reguleringsstænger eller

andre dele som kan forårsage en forhøjelse

af motorens omdrejningstal.

 Forbrændingsfare! Rør ikke ved varme

støddæmper, cylinder eller køleribben.

 Hold hænder og føder fjern fra dele som

bevæger sig eller roterer.

Sikkerhedsanvisninger

68 DA

– 3

몇 Advarsel

 Højtryksslanger, armaturer og tilkoblin-

ger er vigtige for højtryksrenserens sik-

kerhed. Benyt udelukkende de af

producenten anbefalede højtryksslan-

ger, armaturer og tilkoblinger.

 Dette apparat er ikke beregnet til brug

af personer med nedsatte fysiske, sen-

soriske eller åndelige evner.

Højtryksrenseren må ikke anvendes af

børn eller af personer, der ikke er blevet

instrueret i brugen.

Børn skal være under opsyn, så de ikke

har mulighed for at lege med maskinen.

 Emballagefolie skal holdes væk fra

børn p.gr.a. kvælningsfare!

 Højtryksrenseren er udviklet til brug

sammen med de rengøringsmidler, der

leveres og anbefales af producenten.

Brug af andre rengøringsmidler eller ke-

mikalier kan påvirke højtryksrenserens

sikkerhed negativt.

 Brugeren skal anvende højtryksrense-

ren iht. dens anvendelsesformål. Han

skal tage hensyn til de lokale forhold og

holde øje med, om der er personer i

nærheden, når han arbejder med høj-

tryksrenseren.

 Fare for høreskader. Ved arbejdet med

maskinen skal der bruges en velegnet

høreværn.

 Maskinen må ikke bruges, hvis der er

andre personer uden beskyttelsesdrag-

ter i nærheden.

 Bær passende sikkerhedstøj og beskyt-

telsesbriller som værn mod vand eller

snavs, der sprøjter bagud.

 Maskinen må under driften ikke opstilles

således, at personer kan komme til ska-

de, f.eks. på stilladser eller lignende.

 Længere brug af maskinen, kan på

grund af vibrationen nedsætte blodgen-

nemstrømningen i hænderne.

En generel gyldig varighed for brugen kan

ikke fastlægges fordi det er afhængig af fle-

re faktorer:

– Personligt anlæg for en dårlig blodtilfør-

sel (ofte kolde finger, kriblen i fingerne).

– Lave temperaturer. Du bør bære hand-

sker til beskyttelse.

– Et uafbrudt drift er dårligere end et drift

som afbrydes ind imellem med pauser.

Ved regelmæssigt og lanvarig brug af ap-

paratet og ved gentagende fremkaldelse af

de tilsvarende symptomer (f.eks. kriblen i

fingerne, kolde finger), anbefaler vi at kon-

sultere en læge.

Forsigtig

 Hold mindst 30 cm stråleafstand ved

rengøring af lakerede overflader for at

undgå lakskader.

 Lad aldrig højtryksrenseren være uden

opsyn, mens den er i drift.

 Alle strømførende dele i arbejdsområ-

det skal være beskyttet mod strålevand.

 Arbejder på apparatet skal altid gen-

nemføres med egnede handsker.

 Rengøringsarbejde, der medfører olie-

holdigt spildevand, f.eks. motorvask el-

ler undervognsvask må kun foregå på

vaskepladser udstyret med en olieud-

skiller.

Forsigtig

Sikkerhedsanordninger skal beskytte mod

kvæstelser og må hverken ændres eller

omgås.

Låseanordningen blokerer sprøjtepistolens

greb og forhindrer maskinens utilsigtede

start.

Termoventilen beskytter pumpen mod

overhedning.

Kredsløbsdriften varmer vandet. Ved 60 °C

vandtemperatur åbnes termoventilen og af-

leder varmt vand.

Sikkerhedsanordninger

Låseanordning på håndsprøjtepistolen

Termoventilen på pumpen.

69DA

– 4

Forsigtig

Før hvert arbejde med eller på maskinen,

skal der sørges for stabilitet for at undgå

ulykker eller beskadigelser.

– Maskinens stabilitet er garanteret, hvis

den sættes på en plan overflade.

Kontroller pakningens indhold for manglen-

de tilbehør eller beskadigelser, når den

pakkes ud. Kontakt Deres forhandler i til-

fælde af transportskader.

Se figurerne på side 2

1 Strålerør med trykregulering (Vario Power)

2 Strålerør med rotordyse

3 Håndsprøjtepistol

4 Låseanordning på håndsprøjtepistolen

5 Højtryksslange

6 Knap til at adskille højtryksslangen fra

håndsprøjtepistolen.

7 Transportgreb

8 Opbevaring til håndsprøjtepistolen

Opbevaring til højtryksslangen

9 Opbevaring til strålerøret

10 Befæstning til slangetrommel (optional)

11 Sugeslange til rensemiddel (med filter)

12 Termoventil

13 Højtrykstilslutning

14 Tilkoblingsdel til vandforsyning

15 Dobbelnippel

16 Vandtilslutning med si

17 Motor; se motorproducentens driftsvej-

ledning for detaljer

18 Driftsvejledning motor

Ekstratilbehøret udvider maskinens anven-

delsesmuligheder. Nærmere informationer

herom fås hos Deres KÄRCHER-forhand-

ler.

Løse komponenter, som er vedlagt maski-

nen, skal før brugen monteres.

Se figurerne på side 2

Figur

 Transportgrebet gøres fast på rammen.

Juster hertil hullerne, stik skruerne

igennem og stram dem med møtrikker-

ne.

Figur

 Monter holderen til tilbehøret.

Figur

 Forpladen monteres med de vedlagte

plastnitter.

Figur

 Skru højtryksslangen ind i håndsprøjte-

pistolen indtil det kan høres at den går i

hak.

Bemærk: Tag hensyn til den rigtige ori-

entering af tilslutningsstykket.

Figur

 Forbind sugeslangen til rensemidlet

med tilslutningen.

Forudsætninger til stabiliteten

Betjening

Beskrivelse af apparatet

Ekstratilbehør

Inden idrifttagning

70 DA

– 5

Ifølge de gældende love, må maski-

nen aldrig anvendes på drikkevands-

nettet uden en tilbageløbsventil. Der

skal anvendes en velegnet tilbage-

løbsventil fra KÄRCHER eller en alternativ tilba-

geløbsventil ifølge EN 12729 type BA. Vand,

som strømmer igennem en systemseparator,

kan ikke drikkes.

Forsigtig

Systemadskiller skal altid kobles til vand-

forsyningen, ikke direkte til apparatet!

Bemærk: Forureninger i vandet kan be-

skadige højtrykspumpen og tilbehøret.

Som beskyttelse anbefaler vi at bruge

KÄRCHER-vandfilteret (ekstratilbehør, be-

stillingsnr. 4.730-059).

Læg mærke til vandforsyningsselskabets

reglementer.

Se typeskilt/tekniske data for tilslutnings-

værdier

 Benyt en vævarmeret vandslange (le-

veres ikke med) med en gængs tilkob-

ling: (diameter mindst 1/2 tomme, hhv.

13 mm; længde mindst 7,5 m).

 Skru den medfølgende koblingsdel på

højtryksrenserens vandtilslutning.

 Stik vandslangen på højtryksrensernes

tilkoblingsdel og slut den til vandhanen.

Denne højtryksrenser er sammen med

KÄRCHER-sugeslangen med kontraventil

(ekstratilbehør, bestillingsnr. 4.440-238)

beregnet til opsugning af overfladevand,

som f.eks vand af regntønder eller damme

(max. opsugningshøjde, se tekniske data).

 Påfyld KÄRCHER-sugeslangen med

kontraventil med vand, skru den på

vandtilslutningen og hæng den i regn-

tønden.

 Adskille højtryksslangen fra maskinens

højtrykstilslutning.

 Renseren skal afluftes.

Lad maskinen køre så længe uden høj-

tryksslange, indtil vandet træder blæse-

frit ud. Sluk for højtryksrenseren og

tilslut højtryksslangen igen.

Forsigtig

Tørkørsel på mere end 2 minutter fører til

skader på højtrykspumpen. Afbryd maski-

nen hvis den ikke opbygger tryk indenfor 2

minutter og gå frem ifølge anvisningerne i

kapitel "Hjælp ved fejl".

Forsigtig

Maskinen kommer uden påfyldning af mo-

torolie. Inden første start skal der påfyldes

olie.

 Påfyld brændstoftanken og kontroller

oliestanden.

Se driftsvejledning motor.

 Højtryksslangen kobles til maskinens

højtrykstilslutning.

 Strålerør sættes ind i sprøjtepistolen og

fikseres med en 90° omdrejning.

 Åbn for vandhanen.

 Tænd motoren

Se driftsvejledning motor.

몇 Risiko

Pga. den vandstråle, der kommer ud af høj-

tryksdysen, stødes pistolgrebet bagud.

Sørg for at stå godt og hold godt fast i pi-

stolgrebet og strålerøret.

 Brug håndsprøjtepistolens greb.

 Højtryksrenseren tændes ved at trække

i grebet.

Til de mest almindelige rengøringsopgaver.

Arbejdstrykket kan reguleres trinløst imel-

lem "Min" og "Max".

 Slip pistolgrebets håndtag.

 Drej strålerøret til den ønskede position.

Til svære tilsmudsninger

Ikke egnet til arbejde med rensemidler.

Vandforsyning

Vandforsyning fra vandledning

Opsugning af vand fra åbne beholdere

Ibrugtagning

Drift

Strålerør med trykregulering (Vario Power)

Strålerør med rotordyse

71DA

– 6

Brug udelukkende rense- og plejemidler fra

KÄRCHER til den pågældende rengørings-

dopgave, da disse produkter er specielt ud-

viklet til deres maskine. Brugen af andre

rense- og plejemidler kan føre til hurtigere

slitage og ophør af garantikravene. Infor-

mer dig venligst ved din forhandler eller re-

kvirer direkte informationer hos KÄRCHER.

 Brug strålerør med trykregulering (Vario

Power).

 Drej strålerøret til position "Mix".

Bemærk: På den måde tilsættes der

rensemiddelopløsning til vandstrålen

under driften.

 Juster opsugningsmængden af rense-

middelopløsning på rensemiddelfilteret.

- middelstor mængde: Mellemstilling

- stor mængde: Stilling „+“

- små mængde: Stilling „–“

 Hæng rensemiddel-sugeslangen ned i

en beholder med rensemiddelopløs-

ning.

 Sprøjt lidt rengøringsmiddel på den tør-

re overflade og lad det virke (skal ikke

tørre).

 Vask det løsnede snavs af med høj-

tryksstrålen.

 Slip pistolgrebets håndtag.

Bemærk:Hvis man giver slip for hånd-

sprøjtepistolens arm, kører motoren vi-

dere med tomgangsomdrejningstal.

Derved cirkulerer vandet inden i pum-

pen og opvarmes. Hvis vandet har op-

nået den maksimal tilladte temperatur

(60°C), åbner termoventilen og varmt

vand strømmer ud.

 Brug håndsprøjtepistolens greb.

 Sæt håndsprøjtepistolen i dens holder.

 Sluk endvidere for højtryksrenseren på

startknappen ved længere arbejdspau-

ser (mere end 5 minutter).

Forsigtig

Højtryksslangen må kun adskilles fra hånd-

sprøjtepistolen eller maskinen, hvis syste-

met er uden tryk.

 Hæng rensemiddel-sugeslangen ned i

en beholder med rent vand, tænd og

skyl maskinen i ca. 1 minut med afmon-

teret strålerør.

 Slip pistolgrebets håndtag.

 Standse motoren.

Se driftsvejledning motor.

 Luk vandhanen.

 Tryk på pistolgrebet for at fjerne det

tryk, der er i systemet.

 Adskil maskinen fra vandforsyningen.

 Brug håndsprøjtepistolens greb.

 Sæt håndsprøjtepistolen i dens holder.

 Hæng højtryksslangen i den påtænkte

holder.

Forsigtig

Tag hensyn til maskinens vægt under

transporten (se tekniske data) for at undgå

ulykker og personskader.

몇 Advarsel

Brændstofdampe eller spildt brændstof er

let antændelige. Hold maskinen vandret

under transporten for at undgå spild af

brændstof.

 Træk maskinen i transportgrebet.

 Tøm brændstoftanken.

 Maskinen sikres/fastgøres, så den ikke

kan vælte eller flytte sig.

 Maskinen må kun transporteres i opret

stilling.

Arbejde med rensemidler

Anbefalet rensemetode

Afbrydelse af driften

Efter brug

Transport

Manuel transport

Transport i køretøjer

72 DA

– 7

Forsigtig

Tag hensyn til maskinens vægt ved valg af

opbevaringssted (se tekniske data) for at

undgå ulykker og personskader.

 Stil fejemaskinen på et plant underlag.

 Tryk på håndsprøjtepistolens skilleknap

og adskil højtryksslangen fra hånd-

sprøjtepistolen.

 Sæt håndsprøjtepistolen i dens holder.

 Hæng højtryksslangen i den påtænkte

holder.

Inden maskinen opbevares over et længe-

re tidsrum, f.eks. om vinteren, skal der ta-

ges hensyn til anvisningerne i kapitel

"Pleje".

Forsigtig

Beskyt maskinen og tilbehøret imod frost.

Maskinen og tilbehøret ødelægges af frost

hvis der er vand i maskinen. For at undgå

skader:

 Tømme maskinen for vand: Tænd ma-

skinen uden tilsluttet højtryksslange og

uden tilsluttet vandforsyning (max. 1

min.) og vent, indtil der ikke længere

kommer vand ud af højtrykstilslutnin-

gen. Sluk for maskinen.

 Maskinen og alt tilbehør opbevares i et

frostfrit rum.

Advarsel

Inden der begyndes med pleje- og vedlige-

holdelsesarbejder skal maskinen slås fra

og motoren køles ned. Træk tændingsnøg-

len fra for at undgå en utilsigtet tænding af

motoren.

For at undgå truende farer, må reparationer

og udskiftning af reservedele på maskinen

kun gennemføres af en godkendt kunde-

service.

Inden længere tids opbevaring, f.eks. om

vinteren:

 Træk filteret af rensemiddel-sugeslan-

gen og rens det under løbende vand.

 Træk sien i vandtilslutningen ud med en

fladtang og rens den under løbende

vand.

 Træk finfilteret i vandtilslutningen ud

med en fladtang og rens den under rin-

dende vand.

 Inden dæktrykket rettes, skal redukti-

onsventilen ved kompressoren stilles

på 103 kPa (1,03 bar).

 Dæktryk må ikke overskride 103 kPa

(1,03 bar).

Pumpen er servicefri.

 Stil fejemaskinen på et plant underlag.

 Service på motoren skal gennemføres

ifølge vejledningen i producentens be-

tjeningsvejledning.

Benyt udelukkende originale reservedel fra

KÄRCHER. Bag i denne betjeningsvejled-

ning finder De en oversigt over reservede-

le.

Opbevaring

Opbevaring af damprenseren

Frostbeskyttelse

Pleje og vedligeholdelse

Pleje

Indstil hjulenes lufttryk

Vedligeholdelse pumpe

Vedligeholdelse motor

Reservedele

73DA

– 8

Ved hjælp af denne oversigt kan De selv af-

hjælpe mindre fejl.

Kontakt den autoriserede kundeservice i

tvivlstilfælde.

 Hold øje med motorproducentens betje-

ningsvejledning!

 Kontroller indstillingerne på strålerøret.

 Maskinen skal afluftes: Tænd maskinen

uden tilsluttet højtryksslange og vent

(max. 2 minutter), indtil vandet kommer

ud af højtrykstilslutningen uden bobler.

Sluk for maskinen og tilslut højtryks-

slangen igen.

 Kontroller vandforsyningen.

 Rens vandtilslutningens filter.

 Overstrømningsventilen blokeret: Brug

Håndsprøjtepistolens arm flere gange.

 Rens højtryksdysen: Fjern snavs fra dy-

seborehullet med en nål og skyl ved at

spule vand fremad.

 Kontroller den tilløbende vandmængde.

 Teknisk betinget er maskinen lidt utæt.

Kontakt den autoriserede kundeser-

vice, hvis den er meget utæt.

 Brug strålerør med trykregulering (Vario

Power).

Drej strålerøret til position "Mix".

 Rens filteret på rensemiddelsugeslangen.

 Kontroller rensemiddel-sugeslangen for

knæk.

Forbehold for tekniske ændringer!

Hjælp ved fejl

Maskinen kører ikke

Maskinen kommer ikke op på det nød-

vendige tryk

Kraftige trykudsving

Maskinen er utæt

Rensemiddel bliver ikke indsuget

Tekniske data

Vandtilslutning

Forsyningstempe-

ratur, maks.

°C 40

Forsyningsmæng-

de, min.

l/min. 10

Tilførselstryk,

maks.

MPa 1,2

Max. indsugnings-

højde

m 0,5

Motor

Type Honda GC 160

Kubikindhold cm

160

Motor; se motorproducentens driftsvejled-

ning for detaljer

Ydelsesdata

Arbejdstryk MPa 14

Maks. tilladt tryk MPa 16

Kapacitet, vand l/min. 7,9

Kapacitet, rengø-

ringsmiddel

l/min. 0,3

Pistolgrebets tilba-

gestødskraft

N 26,5

Mål og vægt

Længde mm 835

Bredde mm 580

Højde mm 800

Vægt kg 28

Dæktryk (maks.) kPa 172

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrati-

onsværdi

Usikkerhed K

m/s

3,1

0,3

Lydtryksniveau L

Usikkerhed K

dB(A)

74 DA

– 9

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EF-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

Undertegnede agerer på vegne af og med

fuldmagt fra ledelsen.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

EU-overensstemmelseserklæ-

ring

Produkt: Højtryksrenser

Type: 1.133-xxx

Type: 1.194-xxx

Gældende EF-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

2000/14/EF

Anvendte harmoniserede standarder

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Anvendte overensstemmelsesvurde-

ringsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 103

Garanteret: 104

CEO

Head of Approbation

75DA

Norsk

– 1

Kjære kunde,

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen , følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Denne høytrykksvaskeren må kun brukes

til private formål:

– som rengjøring av maskiner, biler, byg-

ninger, verktøy, fasader, terrasser, ha-

geutstyr, etc. med høytrykkvannstråle

(ved behov tilsatt rengjøringsmidler)

– med tilbehør, reservedeler og rengjø-

ringsmidler som er godkjent av KÄR-

CHER. Følg anvisningene som følger

med rengjøringsmiddelet.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i garan-

titiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

(Se adresse på baksiden)

 Fare

For en umiddelbar truende fare som kan

føre til store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til

store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til

mindre personskader eller til materielle

skader.

Høytrykksstrålen må ikke ret-

tes mot personer, dyr, elek-

trisk utstyr som er på, eller

maskinen selv. Skal ikke ut-

settes for frost.

Innholdsfortegnelse

Generelle merknader . . . . . NO . . .1

Sikkerhetsanvisninger . . . . NO . . .2

Betjening . . . . . . . . . . . . . . NO . . .4

Transport . . . . . . . . . . . . . . NO . . .6

Lagring . . . . . . . . . . . . . . . . NO . . .6

Pleie og vedlikehold . . . . . . NO . . .7

Feilretting . . . . . . . . . . . . . . NO . . .7

Tekniske data. . . . . . . . . . . NO . . .8

EU-samsvarserklæring. . . . NO . . .8

Generelle merknader

Forskriftsmessig bruk

Miljøvern

Garanti

Symboler i bruksanvisningen

Symboler på maskinen

Forbrenningsfare fra varme over-

flater!

Forgiftningsfare! Ikke pust inn ek-

sosen.

76 NO

– 2

 Fare

 Bruk i eksplosjonsfarlige områder er

forbudt.

 Ved bruk av høytrykksvaskeren i risiko-

områder (f.eks. bensinstasjoner) må

gjeldende sikkerhetsforskrifter følges.

 Ved drift av apparatet innendørs må det

sikres tilstrekkelig ventilasjon og avled-

ning av eksosgasser (fare for forgift-

ning).

 Ikke bruk høystrykksvaskeren når vikti-

ge deler, f. eks. sikkerhetselementer,

høytrykkslange, eller sprøytepistol er

skadet.

 Kontroller alltid høytrykkslangen for

skader før bruk av høytrykksvaskeren.

Høytrykkslanger med skader må skiftes

ut umiddelbart.

 Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot perso-

ner, dyr, elektrisk utstyr som er på, eller

maskinen selv.

 Ikke rett høytrykkstrålen mot deg selv eller

andre for å rengjøre klær eller skotøy.

 Ikke spyl gjenstander som inneholder hel-

seskadelige materialer (f. eks. asbest).

 Dekk og ventiler på kjøretøy kan ska-

des med høytrykkstrålen, noe som kan

føre til at dekk eksploderer. Første tegn

på at dekket er skadet er at det misfar-

ges. Skadde dekk/dekkventiler er livs-

farlige. Hold en stråleavstand på minst

30 cm ved rengjøring av dekk!

 Sug aldri inn væsker som inneholder lø-

semidler eller ufortynnede syrer og lø-

semidler! Eksempler på slike væsker

kan være bensin, malingstynner og fy-

ringsolje. Sprøytetåken er høytanten-

nelig, eksplosiv og giftig. Ikke bruk

aceton, ufortynnede syrer og løsemid-

ler, da disse angriper materialet som er

brukt i høytrykksvaskeren.

 Det skal kun brukes drivstoff som angitt

i bruksanvisningen. Det er eksplosjons-

fare dersom det brukes uegnet drivstoff.

 Høytrykksvaskeren må ikke settes i

gang der det er sølt drivstoff. Flytt appa-

ratet til et annet sted og unngå gnist-

dannelser.

 Drivstoff må ikke oppbevares, søles el-

ler brukes i nærheten av åpen ild eller

ovner, varmekjeler, varmtvannsvarme-

re etc., som har åpen flamme eller som

kan danne gnister.

 Ved tanking og i området der drivstoff

oppbevares skal det ikke røkes eller

brukes åpen ild.

 Ikke overfyll tanken. Det skal ikke være

drivstoff i påfyllingsstussen.

 Etterfylling av drivstoff skal kun gjøres i

et godt ventilert rom med motoren slått

av. Bensin er svært brannfarlig og un-

der visse forhold eksplosiv. Etter avslut-

tet tanking, forsikre deg om at lokket på

drivstofftanken er godt lukket.

 Unngå gjentatt eller lengre tids kontakt

mellom drivstoff og hud, såvel som inn-

ånding av dampen.

 Lettantennelige gjenstander og materi-

aler må holdes på god avstand fra mas-

kinens eksosanlegg (minst 2 m).

 Motoren må ikke brukes uten eksosan-

legg, og dette må regelmessig kontrol-

leres, rengjøres og ved behov skiftes.

 Motoren må ikke tas i bruk i skog, bus-

kas eller gressbevokste områder, uten

at eksosanlegget er utstyrt med gnist-

fanger.

 Unntatt ved justeringsarbeider, må mo-

toren ikke startes med demontert luftfil-

ter eller uten deksel over

innsugingsstussen.

 Det må ikke foretas justeringer på regu-

leringsfjærer, reguleringsstag eller an-

dre komponenter, som kan bevirke et

høyere motorturtall.

 Fare for brannskader! Kom aldri i berø-

ring med eksosanlegg, sylinder eller

kjøleribber.

 Stikk aldri hender og føtter inn mellom

bevegelige deler.

Sikkerhetsanvisninger

77NO

– 3

몇 Advarsel

 Høytrykkslange, armatur og koblinger

er viktige for sikkerheten ved bruk av

høytrykksvaskeren. Bruk kun høytrykk-

slanger, armatur og koblinger som er

anbefalt av produsenten.

 Dette apparatet er ikke ment for bruk av

personer med nedsatte fysiske, senso-

riske eller mentale ferdigheter.

Høytrykksvaskeren må ikke brukes av

barn, eller personer som ikke er kjent

med hvordan høytrykksvaskeren fun-

gerer.

Barn skal holdes under tilsyn for å sikre

at de ikke leker med apparatet.

 Emballasjefolien holdes unna barn, fare

for kvelning!

 Denne maskinen er konstruert for bruk

sammen med rengjøringsmidler levert

av, eller anbefalt av produsenten. Bruk

av andre rengjøringsmidler eller kjemi-

kalier kan virke inn på høytrykkksvaske-

rens sikkerhet.

 Høytrykksvaskeren må brukes på kor-

rekt måte. Brukeren må ta hensyn til

forholdene på det aktuelle bruksstedet,

og være oppmerksom på andre perso-

ner som måtte befinne seg i nærheten.

 Fare for hørselsskader. Ved arbeid med

maskinen må det absolutt brukes egnet

hørselsvern.

 Ikke bruk maskinen hvis andre perso-

ner er innen rekkevidde, med mindre de

har på seg verneklær.

 Bruk egnede verneklær og vernebriller

som beskyttelse mot tilbakesprut av

vann og smuss.

 Apparatet skal ikke settes opp slik i drift

at personer kommer i fare, f.eks. på stil-

laser eller lignende.

 Lengre tids bruk av maskinen kan pga.

vibrasjonene føre til blodomløpsforstyr-

relser i hendene.

En generell brukstid kan ikke fastsettes, da

denne er avhengig av flere faktorer:

– Personlig anlegg for dårlig blodomløp

(ofte kalde fingre, kribling i fingrene).

– Lav omgivelsestemperatur. Bruk varme

hansker for beskyttelse av hendene.

– Uavbrutt arbeid er mer ugunstig enn ar-

beid med innlagte pauser.

Ved regelmessig, langvarig bruk av maski-

nen og ved gjentatte tilfeller av tegn på dår-

lig blodomløp (f.eks. kribling i fingrene,

kalde fingre), vil vi anbefale undersøkelse

av lege.

Forsiktig!

 Hold en avstand på minst 30 cm ved

rengjøring av lakkerte flater, for å unngå

skader lakkskader.

 La aldri høytrykksvaskeren stå uten

oppsyn når den er i gang.

 Alle strømførende deler i arbeidsområ-

det må være spylesikre.

 Arbeid ved maskinen skal alltid utføres

med egnede hansker.

 Rengjøringsarbeid som medfører olje-

holdig avløpsvann, f. eks. motorvask,

karosserivask, må bare utføres på vas-

keplasser med oljeutskiller.

Forsiktig!

Sikkerhetsinnretningen fungerer som be-

skyttelse for brukeren, og må ikke endres

eller omgås.

Låsingen sperrer hendelen på høytrykk-

spistolen og forhindrer utilsiktet start av ap-

paratet.

Termoventilen beskytter pumpen mot over-

oppvarming.

Vannet varmes opp ved sirkulasjon. Ved 60

°C vanntemperatur åpnes termoventilen og

slipper ut varmt vann.

Forsiktig!

Før alle arbeider på maskinen, sørg for at

den står støtt for å forhindre personskader

eller materielle skader.

– Maskinen står støtt når den står på et

flatt underlag.

Sikkerhetsinnretninger

Låsin høytrykkspistol

Termoventil på pumpe

Forutsetning for at den står støding

78 NO

– 4

Kontroller ved utpakkingen at innholdet i

pakken er komplett og uskadd. Kontakt din

forhandler ved eventuelle transportskader.

Se side 2 for illustrasjoner

1 Strålerør med trykkregulering (Vario

Power)

2 Strålerør med Rotojet

3 Høytrykkspistol

4 Låsin høytrykkspistol

5 Høytrykksslange

6 Tast for å skille høytrykkslangen fra

høytrykkspistolen

7 Transportgrep

8 Oppbevaring for høytrykkspistol

Oppbevaring for høytrykkslange

9 Oppbevaring for strålerør

10 Feste for slangetrommel (ekstrautstyr)

11 Rengjøringsmiddel-sugeslange (med

filter)

12 Termoventil

13 Høytrykksforsyning

14 Koblingsdel for vanntilkoblingen

15 Dobbelnippel

16 Vanntilkobling med sugeinntak

17 Motor; for detaljer se bruksanvisning fra

motorprodusenten.

18 Bruksanvisning motor

Med spesialtilbehør kan du utvide bruks-

mulighetene for maskinen. Ta kontakt med

din KÄRCHER-forhandler for mer informa-

sjon.

De løse delene som følger apparatet skal

monteres før det tas i bruk.

Se side 2 for illustrasjoner

Figur

 Feste transporthåndtak på rammen.

Rett inn hullene, sett inn skruene og

fest med mutterne.

Figur

 Monter oppbevaring for tilbehør.

Figur

 Frontplate monteres med vedlagte

plastnagler.

Figur

 Sett høytrykkslangen i høytrykkspisto-

len til du hører den går i lås.

Merk: Pass på riktig innretning av til-

koblingsnippel.

Figur

 Sugeslange for rengjøringsmiddel ko-

bles til.

I henhold til gjeldende forskrifter

skal apparatet aldri kobles til drik-

kevannsnettet uten systemskiller.

Det skal brukes en egnet system-

skiller fra KÄRCHER eller alternativt en

systemskiller iht. EN 12729 type BA. Vann

som har passert gjennom en systemskiller

regnes ikke som drikkbart vann.

Forsiktig!

Koble alltid systemskilleren til vannforsy-

ningen, aldri direkte til apparatet!

Merk: Forurensning i vannet kan skade

høytrykkspumpen og tilbehøret. For be-

skyttelse anbefales bruk av KÄRCHER

vannfilter (spesialtilbehør, bestillingsnr.

4.730-059).

Følg vannverkets forskrifter.

Se typeskilt/tekniske data for tilkoblingsver-

dier.

 Bruk en vevforsterket slange (medføl-

ger ikke) med en alminnelig kobling:

(Diameter minst 1/2" eller 13 mm; leng-

de minst 7,5 m).

 Skru den medfølgende koblingsdelen

på vanntilkoblingen på høytrykksvaske-

ren.

 Sett vannslangen på koblingsdelen på

høytrykksvaskeren, og koble den til

vannkranen.

Betjening

Beskrivelse av apparatet

Tilleggsutstyr

Før igangsetting

Vanntilførsel

Vanntilførsel fra vannledning

79NO

– 5

Denne høytrykksvaskeren er egnet for bruk

med KÄRCHER sugeslange med tilbake-

slagsventil (spesialtibehør, bestillingsnr.

4.440-238) for oppsuging av overflatevann

f.eks. fra regnvanns-tønne eller dammer

(maks. oppsugingshøyde se Tekniske da-

ta).

 KÄRCHER sugeslange med tilbake-

slagsventil fylles med vann, skrus til

vannkranen og henges ned i regn-

vanns-tønnen.

 Skille høytrykkslange fra apparatets

høytrykkstilkobling.

 Luft maskinen.

Uten tilkoblet høytrykksslange, la mas-

kinen gå så lenge at vannet kommer fritt

for bobler gjennom høytrykksutgangen.

Slå av maskinen og koble på høytrykks-

slangen igjen.

Forsiktig!

Tørrkjøring i mer enn 2 minutter fører til

skader på høytrykkspumpen. Dersom ap-

paratet ikke bygger opp trykk innen 2 mi-

nutter, slå av apparatet og gå frem som

beskrevet i kapittel "Feilretting".

Forsiktig!

Apparatet leveres uten motorolje påfylt. Før

første start må du fylle motorolje.

 Fyll drivstofftanken og kontroller oljeni-

vå.

Se motorens bruksanvisning.

 Høytrykkslangen kobles til høytrykk-

skoblingen på apparatet.

 Sett inn ønsket strålerør i høytrykkspis-

tolen og fest det ved å dreie 90°.

 Åpne vannkranen helt.

 Starte motoren.

Se motorens bruksanvisning.

몇 Fare

Når vannet stråler ut av høytrykksdysen ut-

settes håndsprøytepistolen for rekylkraft.

Sørg for at du står støtt, og holder godt fast

i håndsprøytepistolen og strålerøret.

 Lås spaken på håndsprøytepistolen.

 Betjen hendelen, og maskinen starter.

For enkle rengjøringsoppgaver. Arbeids-

trykket er trinnløst regulerbar mellom "Min"

og "Max".

 Slipp spaken på høytrykkpistolen.

 Drei strålerøret til ønsket stilling.

For hardnakket smuss.

Ikke egnet for bruk med rengjøringsmiddel.

For de ulike rengjøringsoppgavene, an-

vend utelukkende rengjørings- og pleiemid-

ler fra KÄRCHER, de er spesielt utviklet for

bruk med dette apparatet. Bruk av rengjø-

rings- og pleiemidler fra andre leverandører

kan føre til raskere slitasje, og garantien

kan bortfalle. Du kan få informasjon hos

faghandleren eller direkte fra KÄRCHER.

 Bruk strålerør med trykkregulering (Va-

rio Power).

 Drei strålerøret til stilling "Mix".

Merk: Derved vil rengjøringsløsning

blandes med vannstrålen ved drift.

 Still inn innsugingsmengde av rengjø-

ringsmiddel-løsning på rengjørings-

midddelfilteret.

– Middels mengde: Midtstilling

– Stor mengde: Posisjon "+"

– Liten mengde: Posisjon "–"

 Heng rengjøringsmiddelsugeslangen ned i

en beholder med rengjøringsmiddel.

 Sprøyt litt rengjøringsmiddel på den tør-

re overflaten og la det virke (men ikke

tørke).

 Spyl det oppløste smusset vekk med

høytrykksstrålen.

Suging av vann fra åpen beholder

Ta i bruk

Drift

Strålerør med trykkregulering (Vario Power)

Strålerør med Rotojet

Arbeide med rengjøringsmiddel

Anbefalt rengjøringsmetode

80 NO

– 6

 Slipp spaken på håndsprøytepistolen.

Merk:Når du slipper høytrykkspistolens

avtrekker, fortsetter motoren å gå på

tomgangsturtall. Dermed sirkulerer

vannet i pumpen og varmes opp. Når

vannet har nådd den maksimalt tillatt

temperaturen (60°C) åpnes termoventi-

len og det oppvarmede vannet strøm-

mer ut.

 Lås spaken på håndsprøytepistolen.

 Sett høytrykkspistol i oppbevaring for

høytrykkspistol.

 Ved lengre arbeidspauser (mer enn 5

minutter) må i tillegg motoren slås av.

Forsiktig!

Høytrykkslangen må bare tas av høytrykk-

spistolen eller apparatet når det ikke er noe

trykk i systemet.

 Etter arbeide med rengjøringsmiddel,

heng sugeslangen ned i en beholder

med rent vann, slå høytrykksvaskeren

på med strålerøret tatt av i ca 1 minutt,

og skyll ren.

 Slipp spaken på håndsprøytepistolen.

 Stoppe motor.

Se motorens bruksanvisning.

 Steng vannkranen.

 Trykk inn spaken på håndsprøytepisto-

len for å utligne det gjenværende tryk-

ket i systemet.

 Skill apparatet fra vannforsyningen.

 Lås spaken på håndsprøytepistolen.

 Sett høytrykkspistol i oppbevaring for

høytrykkspistol.

 Høytrykkslangen henges i oppbreva-

ring for høytrykkslange.

Forsiktig!

For å unngå uhell eller personskader ved

transport, vær oppmerksom på vekten av

maskinen (se tekniske data).

몇 Advarsel

Drivstoffdamp eller drivstoff-søl kan anten-

nes. Hold apparatet vannrett ved transport

for å unngå søl av drivstoff.

 Trekk maskinen i transporthåndtaket.

 Tøm drivstofftanken.

 Sikre maskinen mot å skli eller vippe.

 Maskinen skal kun transporteres stående.

Forsiktig!

For å unngå uhell eller personskader ved

valg av lagringssted, vær oppmerksom på

vekten av maskinen (se tekniske data).

 Sett høytrykksvaskeren på et jevnt un-

derlag.

 Trykk skilletast på høytrykkpistolen og skill

høytrykkslangen fra høytrykkpistolen.

 Sett høytrykkspistol i oppbevaring for

høytrykkspistol.

 Høytrykkslangen henges i oppbreva-

ring for høytrykkslange.

Før lengre tids lagring, f.eks. om vinteren,

pass på anvisningene i kapittelet Pleie.

Forsiktig!

Apparat og tilbehør skal ikke utsettes for

frost.

Apparat og tilbehør kan ødelegges av frost,

dersom de ikke er tømt fullstendig for vann.

For å unngå skader.

 Tømme apparatet helt for vann: Slå på

apparatet uten tilkoblet høytrykkslange

og uten tilkoblet vannforsyninf (maks 1

Opphold i arbeidet

Etter bruk

Transport

Transport for hånd

Transport i kjøretøy

Lagring

Oppbevaring av apparatet

Frostbeskyttelse

81NO

– 7

min.) og vent til det ikke kommer mer

vann ut av høytrykkslangen. Slå av

maskinen.

 Oppbevar apparat med alt utstyr i et

frostsikkert rom.

Advarsel

Før start av alt stell og av vedlikehold, slå

av apparatet og la motoren kjøle seg av.

For å unngå utilsiktet oppstart av motoren,

trekk ut tenningsnøkkelen.

For å unngå farer skal reparasjon og skifte

av reservedeler på maskinen kun utføres

av autorisert kundeservice.

Før langvarig oppbevaring, f. eks. over vin-

teren:

 Ta ut filteret fra rengjøringsmiddel-su-

geslangen og rengjør det under rennen-

de vann.

 Ta ut sugeinntaket i vanntilkoblingen

med en flattang, og rengjør det under

rennende vann.

 Ta ut finfilter i vanntilkoblingen med en

flattang, og rengjør det under rennende

vann.

 Før korrigerig av dekktrykket, still inn

trykkreduserer på kompressoren til 103

kPa (1,03 bar).

 Dekktrykket skal ikke overstige 103 kPa

(1,03 bar).

Pumpen er vedlikeholdsfri.

 Sett høytrykksvaskeren på et jevnt un-

derlag.

 Utfør vedlikeholdsarbeider på motoren

iht. motorprodusentens bruksanvisning.

Det må kun brukes originale KÄRCHER re-

servedeler. En reservedelsoversikt finnes

på slutten av denne bruksanvisningen.

Mindre funksjonsfeil kan du ved hjelp av

følgende oversikt utbedre selv.

Ved tvilstilfeller, ta kontakt med autorisert

kundeservice.

 Ta hensyn til anvisningene i motorpro-

dusentens bruksanvisning!

 Kontroller innstilling på strålerøret.

 Lufte maskinen: Slå på apparatet uten

tilkoblet høytrykkslange og kjør det til

det kommer ut vann (maks. 2 minutter)

uten bobler fra høytrykkstilkoblingen.

Slå av maskinen og koble på høytrykks-

slangen igjen.

 Kontroller vannforsyningen.

 Rengjør sil i vanntilkobling.

 Overstrømsventil blokkert: Trykk inn

spaken på høytrykkspistolen.

 Rengjøre høytrykksdyse: Fjern smuss

fra dysehullene med en nål, og skyll

med vann i retning fra fremsiden.

 Kontroller vanntilførselsmengde.

 Små utettheter i apparatet skyldes tek-

niske årsaker. Ved større utettheter, ta

kontakt med autorisert kundeservice.

 Bruk strålerør med trykkregulering (Va-

rio Power).

Drei strålerøret til stilling "Mix".

 Rengjør filter på rengjøringsmiddelsu-

geslange.

 Kontroller at sugeslange for rengjø-

ringsmiddel ikke er i klem ("knekk").

Pleie og vedlikehold

Vedlikehold

Kontroller dekktrykk

Vedlikehold pumpe

Vedlikehold motor

Reservedeler

Feilretting

Apparatet går ikke

Høytrykksvaskeren bygger ikke opp

trykk

Sterke trykksvingninger

Apparatet er utett

Maskinen suger ikke rengjøringsmiddel

82 NO

– 8

Det tas forbehold om tekniske endringer!

Vi erklærer hermed at maskinen angitt ned-

enfor oppfyller de grunnleggende sikker-

hets- og helsekravene i de relevante EF-

direktivene, med hensyn til både design,

konstruksjon og type markedsført av oss.

Ved endringer på maskinen som er utført

uten vårt samtykke, mister denne erklærin-

gen sin gyldighet.

De undertegnede handler på oppdrag fra,

og med fullmakt fra selskapsledelsen.

Dokumentasjonsansvarlig:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/07/01

Tekniske data

Vanntilkobling

Vanntilførsels-tempera-

tur (max)

°C 40

Tilførselsmengde (min) l/min 10

Tilførselstrykk (max) MPa 1,2

Maks. sugehøyde m 0,5

Motor

Type Honda GC 160

Slagvolum cm

160

For detaljer se bruksanvisning fra motor-

produsenten.

Effektspesifikasjoner

Arbeidstrykk MPa 14

Maks. tillatt trykk MPa 16

Vannmengde l/min 7,9

Rengjøringsmiddel-

mengde

l/min 0,3

Rekylkraft høytrykkspistol N 26,5

Mål og vekt

Lengde mm 835

Bredde mm 580

Høyde mm 800

Vekt kg 28

Dekktrykk (maks.) kPa 172

Registrerte verdier etter EN 60335-2-79

Hånd-arm vibrasjonsverdi

Usikkerhet K

m/s

3,1

0,3

Støytrykksnivå L

Usikkerhet K

dB(A)

EU-samsvarserklæring

Produkt: Høytrykksvasker

Type: 1.133-xxx

Type: 1.194-xxx

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

2000/14/EF

Anvendte overensstemmende normer

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 103

Garanteret: 104

CEO

Head of Approbation

83NO

Svenska

– 1

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Högtryckstvätten får endast användas för

privat bruk:

– för rengöring av maskiner, fordon, byggna-

der, verktyg, fasader, terasser, trädgårdsfö-

remål o.s.v. med högtrycksstråle (använd

vid behov rengöringsmedel).

– tillsammans med av KÄRCHER god-

kända tillbehör, reservdelar och rengö-

ringsmedel. Beakta anvisningarna som

medföljer rengöringsmedlen.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

(Se baksidan för adress)

 Fara

För en omedelbart överhängande fara som

kan leda till svåra skador eller döden.

몇 Varning

För en möjlig farlig situation som kan leda

till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda

till lätta skador eller materiella skador.

Högtrycksstrålen får inte riktas

mot människor, djur, aktiv

elektrisk utrustning eller mot

själva maskinen. Skydda ap-

paraten mot frost.

Innehållsförteckning

Allmänna anvisningar. . . . . SV . . .1

Säkerhetsanvisningar. . . . . SV . . .2

Handhavande. . . . . . . . . . . SV . . .4

Transport . . . . . . . . . . . . . . SV . . .6

Förvaring . . . . . . . . . . . . . . SV . . .6

Skötsel och underhåll. . . . . SV . . .7

Åtgärder vid störningar. . . . SV . . .7

Tekniska data. . . . . . . . . . . SV . . .8

Försäkran om EU-överens-

stämmelse . . . . . . . . . . . . . SV . . .8

Allmänna anvisningar

Användning enligt bestämmelse

Miljöskydd

Garanti

Symboler i bruksanvisningen

Symboler på aggregatet

Risk för brännskador på grund av

mycket varma ytor!

Risk för förgiftning! Andas inte in

avgaser.

84 SV

– 2

 Fara

 Användning av aggregatet i utrymmen

med explosionsrisk är förbjuden.

 Vid användning av aggregatet i riskom-

råden (t.ex. bensinmackar) ska motsva-

rande säkerhetsföreskrifter beaktas.

 När maskinen används inomhus måste

tillräcklig ventilation samt utflöde för av-

gaserna finnas (risk för förgiftning).

 Använd inte aggregatet om nätkabeln

eller viktiga delar av aggregatet som

t.ex. säkerhetselement, högtrycks-

slangar, sprutpistoler är skadade.

 Kontrollera före drift att högtrycksslang-

en inte är skadad. Byt genast ut skada-

de högtrycksslangar.

 Högtrycksstrålar kan vid felaktig an-

vändning vara farliga. Strålen får inte

riktas mot människor, djur, aktiv elek-

trisk utrustning eller mot själva aggre-

gatet.

 Rikta inte högtrycksstrålen mot dig själv

eller mot andra för att rengöra kläder el-

ler skor.

 Spruta aldrig på föremål som innehåller

hälsovådliga ämnen (t.ex. asbest).

 Däck eller däckventiler kan skadas och

gå sönder av högtrycksstrålen. Första

tecknet är att däcket missfärgas. Ska-

dade däck/däckventiler kan innebära

livsfara. Håll minst 30 cm strålavstånd

vid rengöring!

 Sug aldrig upp vätskor som innehåller

lösningsmedel eller outspädda syror

och lösningsmedel! Hit räknas bl.a.

bensin, tinner eller eldningsolja. Ångan

är lättantändlig, explosiv och giftig. An-

vänd inte aceton, outspädda syror och

lösningsmedel eftersom de angriper de

material som använts i aggregatet.

 Endast det drivmedel som anges i

bruksanvisningen får användas. Med

olämpligt bränsle föreligger explosions-

risk.

 Använd inte högtryckstvätten när driv-

medel spillts ut utan flytta aggregatet till

annan plats och undvik all gnistbildning.

 Förvara, spill eller använd inte drivme-

del i närheten av öppen eld eller nära

produkter som ugnar, värmepannor,

varmvattenberedare o.s.v. vilka har

tändlåga, eller kan skapa gnistor

 Det är förbjudet att röka eller medföra

öppen låga vid tankning och inom om-

rådet där drivmedlet förvaras.

 Fyll inte över tanken. Det får inte finnas

något drivmedel i påfyllningshalsen.

 Påfyllning av drivmedel får endats utfö-

ras i ett väl ventilerat utrymme och med

avstängd motor. Bensin är mycket

brandfarligt och är under vissa förutsätt-

ningar explosiv. Se till att drivmedel-

stankens lock är ordentligt tillslutet efter

avslutad tankning.

 Undvik längre kontakt mellan drivmedel

och hud och undvik att andas in ben-

sinångor.

 Håll lättantändliga föremål och material

borta från ljuddämparen (minst 2 m).

 Låt inte motorn arbeta utan ljuddämpa-

re samt kontrollera och rengör denna

regelbundet, byt ut vid behov.

 Låt inte motorn arbeta i områden med

skog, buskar eller gräs om inte avgasut-

släppet är utrustat med gnistsamlare.

 Motorn får, förutom vid inställningsarbe-

ten, inte arbeta med borttaget luftfilter

eller utan skydd över suganslutningen.

 Genomför inga justeringar av styr-

fjädrar, styrstänger eller andra delar

som kan resultera i att motorns varvtal

ökar.

 Risk för brännskador! Vidrör inte heta

ljuddämpare, cylindrar eller kylelement.

 Placera inte händer och fötter i närhe-

ten av flyttade eller roterande delar.

Säkerhetsanvisningar

85SV

– 3

몇 Varning

 Högtrycksslangar, armaturer och kopp-

lingar är viktiga för aggregatets säker-

het. Använd endast högtrycksslangar,

armaturer och kopplingar som rekom-

menderas av tillverkaren.

 Aggregatet är inte avsett att användas

av personer med fysiska, sensoriska el-

ler psykiska funktionshinder.

Aggregatet får inte användas av barn

eller personer som inte har tillräcklig

kunskap.

Barn ska hållas under uppsikt så att de

inte leker med aggregatet.

 Håll förpackningsfolien borta från barn,

risk för kvävning!

 Aggregatet har utvecklats för använd-

ning av rengöringsmedel som levere-

rats eller rekommenderats av

tillverkaren. Användning av andra ren-

göringsmedel eller kemikalier kan på-

verka aggregatets säkerhet.

 Användaren ska använda aggregatet i

enlighet med gällande bestämmelser.

Användaren ska ta hänsyn till lokala för-

utsättningar och kontrollera att ingen

uppehåller sig i närheten vid arbete

med aggregatet.

 Risk för hörselskador. Vid arbete med

aggregatet måste ovillkorligen lämpligt

hörselskydd användas.

 Använd inte apparaten om andra perso-

ner befinner sig i dess närhet, detta gäl-

ler om de inte bär skyddskläder.

 Bär lämpliga skyddskläder och skydds-

glasögon som skydd mot tillbakaspru-

tande vatten eller smuts.

 Apparaten får inte placeras så att per-

soner kan skadas, t ex på ställningar el-

ler liknande.

 Längre användning av aggregatet kan

leda till vibrationsbetingade cirkula-

tionsstörningar i händerna.

En allmängiltig tidslängd för användningen

kan inte fastläggas eftersom denna påver-

kas av många faktorer:

– Personlig fallenhet för dålig cirkulation

(ofta kalla fingrar, kliande fingrar).

– Låg omgivande temperatur Bär varma

handskar för att skydda händerna.

– Drift utan pauser är sämre än drift med

inlagda pauser.

Vid regelbunden, långvarig användning av

apparaten och återkommande symptom

(t.ex. kliande fingrar, kalla fingrar), rekom-

menderar vi läkarbesök.

Varning

 Håll aldrig strålen närmare än 30 cm vid

rengöring av lackerade ytor för att und-

vika skador.

 Lämna aldrig aggregatet utan uppsikt

så länge det är i drift.

 Alla strömförande delar i arbetsutrym-

met måste skyddas mot vattenstrålen.

 Bär alltid lämpliga handskar när arbete

utförs på aggregatet.

 Rengöringsarbeten som orsakar olje-

haltigt avloppsvatten som t.ex. motor-

tvätt och underredestvätt får endast

utföras på tvättplatser med oljeavskilja-

re.

Varning

Säkerhetsanordningar är till för att skydda

användaren och får inte ändras eller sättas

ur spel.

Spärren låser spolhandtagets avtryckare

och förhindrar att aggretatet startas av

misstag.

Termoventilen skyddar pumpen mot över-

hettning.

Tack vare cirkulationsdriften värms vattnet

upp. Vid en vattentemperatur på 60 °C öpp-

nas termoventilen och släpper ut hett vat-

ten.

Säkerhetsanordningar

Spärr spolhandtag

Termoventil på pumpen

86 SV

– 4

Varning

Säkerställ innan all typ av arbete med eller

på maskinen dess stabilitet för att undvika

olyckor eller sakskador.

– Maskinens stabilitet är säkerställd när

den ställs upp på ett jämnt underlag.

Kontrollera vid uppackningen att inga tillbe-

hör saknas eller är skadade. Kontakta åter-

försäljaren om skador uppkommit vid

transporten.

Figurer, se sida 2

1 Spolrör med tryckreglering (Vario Po-

wer)

2 Spolrör med rotojet

3 Spolhandtag

4 Spärr spolhandtag.

5 Högtrycksslang

6 Knapp för att lossa högtrycksslangen

från spolhandtaget

7 Transporthandtag

8 Förvaring för spolhandtaget

Förvaring för högtrycksslang

9 Förvaring för stålrör

10 Hållare för slangtrumman (tillval)

11 Sugslang för rengöringsmedel (med fil-

ter)

12 Termoventil

13 Högtrycksanslutning

14 Kopplingsdel för vattenanslutning

15 Dubbelnippel

16 Vattananslutning med sil

17 Motor; för detaljer se motortillverkarens

bruksanvisning

18 Bruksanvisning motor

Specialtillbehören utökar aggregatets an-

vändningsmöjligheter. Din KÄRCHER åter-

försäljare har mer information.

Montera de bifogade lösa delarna på ag-

gregatet innan det tas i drift.

Figurer, se sida 2


 Montera transporthandtaget på ramen.

Rikta upp borrhålen, stick igenom skru-

varna och fäst med muttrarna.


 Montera fästen för tillbehör.


 Montera frontplattan med de bifogade

plastnitarna.


 Tryck in högtrycksslangens nippel i

spolhandtaget tills den hakar fast med

ett hörbart „klick“.

Hänvisning: Se till att anslutningsnip-

peln är rätt placerad.


 Koppla samman sugslangen för rengö-

ringsmedel med anslutningen.

Enligt gällande föreskrifter får ag-

gregatet aldrig användas på

dricksvattennätet utan backventil.

Passande backventil från KÄR-

CHER, eller alternativt annan backventil

enligt EN 12729 typ BA, skall användas.

Vatten som runnit genom en backventil an-

ses inte vara drickbart.

Varning

Anslut alltid systemavskiljare på vattenför-

sörjningen, aldrig direkt på apparaten!

Rekommendation: Föroreningar i vattnet

kan skada högtryckspumpen eller tillbehö-

ren. Som skydd rekommenderas att använ-

da KÄRCHERs vattenfilter

(specialtillbehör, beställningsnr 4.730-

059).

Förutsättningar för stabilitet

Handhavande

Beskrivning av aggregatet

Specialtillbehör

Före idrifttagandet

Vattenförsörjning

87SV

– 5

Beakta vattenleverantörens föreskrifter.

Anslutningsvärde, se typskylt/Tekniska Data.

 Använd en vävförstärkt vattenslang (in-

går ej) med standardkoppling. (Diame-

ter minst 1/2 tum eller 13 mm: längd

minst 7,5 m).

 Skruva fast den medföljande koppling-

en på aggregatets vattenanslutning.

 Sätt fast vattenslangen på aggregatets

koppling och anslut den till vattenför-

sörjningen.

Denna högtryckstvätt är med KÄRCHER-

sugslang med backventil (specialtillbehör,

beställningnr. 4.440-238) lämpad att suga

upp ytvatten t.ex. ur regntunnor eller dam-

mar (max sughöjd se tekniska data).

 Fyll KÄRCHER-sugslang med back-

ventil med vatten, skruva fast på vatten-

anslutning och häng ner i regntunnan.

 Koppla bort högtrycksslangen från hög-

trycksanslutningen på aggregatet.

 Lufta aggregatet.

Låt maskinen arbeta utan ansluten hög-

trycksslang tills vattnet är fritt från blå-

sor när det kommer ut vid

högtrycksanslutningen. Stäng av ag-

gregatet och anslut högtrycksslangen.

Varning

Torrkörning under mer än 2 minuter leder

till skador på högrtryckspumpen. Om ma-

skinen inte bygger upp tryck inom 2 minu-

ter, stäng av maskinen och följ

hänvinsingarna i kapitlet "Åtgärder vid stör-

ning"

Varning

Maskinen levereras utan påfylld motorolja.

Fyll på motorolja innan maskinen startas

första gången.

 Fyll på bränsle i tanken och kontrollera

oljenivån.

Se bruksanvisning för motor.

 Koppla ihop högtrycksslangen med

högtrycksanslutningen på aggregatet.

 Sätt i spolröret i spolhandtaget och fixe-

ra det genom att vrida det 90°.

 Öppna vattenkranen helt.

 Starta motorn.

Se bruksanvisning för motor.

몇 Fara

P.g.a. vattenstrålen vid högtrycksmun-

stycket får spolhandtaget en rekyl. Se till att

stå stadigt och håll fast spolhandtaget och

spolröret ordentligt.

 Lossa spärren på spolhandtaget.

 Aktivera avtryckaren, aggregatet startar.

För ofta förekommande rengöring. Arbets-

trycket kan regleras steglöst mellan "Min"

och "Max".

 Aktivera avtryckaren på spolhandtaget.

 Vrid spolröret till önskad position.

För envisa smutslager.

Ej lämpad för arbeten med rengöringsmedel.

Använd endast rengöringsmedel och un-

derhållsmedel från KÄRCHER för de olika

rengöringarna, eftersom dessa medel ut-

vecklats speciellt för rengöringen av er ma-

skin. Användning av andra rengörings- och

underhållsmedel kan leda till snabbare för-

slitning samt att garantianspråken upphör.

Be om information i fackhandeln eller begär

att få information direkt från KÄRCHER.

 Använd spolröret med tryckregulator

(Vario Power).

 Vrid spolrör till position "Mix".

Anmärkning: Därigenom tillsätts ren-

göringsmedelslösningen till vattenstrå-

len vid körning.

 Ställ in mängden rengöringsmedel som

sugs in på rengöringsmedelsfiltret.

- medelhög mängd: Mittposition

- stor mängd: Position "+":

- liten mängd: Position "-":

 Applicera slangen för rengöringsmedel i

en behållare med rengöringsmedels-

lösning.

Vattenförsörjning från vattenledning

Suga upp vatten ur öppna behållare

Idrifttagning

Drift

Spolrör med tryckreglering (Vario Po-

wer)

Spolrör med rotojet

Arbeten med rengöringsmedel

88 SV

– 6

 Spruta sparsamt med rengöringsmedel

på den torra ytan och låt det verka (låt

det inte torka).

 Spola bort upplöst smuts med hög-

trycksstråle.

 Släpp avtryckaren på spolhandtaget.

Anmärkning:När spaken på handspru-

tan släpps arbetar motorn vidare på

tomgång. Vattnet cirkulerar då i pum-

pen och värms upp. När vattnet har

värmts upp till maximalt tillåten tempe-

ratur (60°C), öppnas termoventilen och

uppvärmt vatten strömmar ut.

 Spärra avtryckaren på spolhandtaget.

 Placera spolhandtaget i dess fäste.

 Vid längre pauser i arbetet (över fem

minuter) bör motorn stängas av.

Varning

Lossa högtrycksslangen från spolhandta-

get eller från aggregatet endast när det inte

finns något tryck i systemet.

 Efter arbeten med rengöringsmedel ska

sugslangen hängas i en behållare med

rent vatten, kör aggregatet under ca 1

minut med demonterat strålrör och spo-

la rent.

 Släpp avtryckaren på spolhandtaget.

 Stanna motorn.

Se bruksanvisning för motor.

 Stäng av vattenkranen.

 Tryck avtryckaren på spolhandtaget på

handsprutan för att reducera trycket i

systemet.

 Koppla bort aggregatet från vattenför-

sörjningen.

 Spärra avtryckaren på spolhandtaget.

 Placera spolhandtaget i dess fäste.

 Häng högtrycksslangen på därför av-

sedd förvaringsplats.

Varning

Observera för att undvika olyckor eller ska-

dor vid transport, notera maskinens vikt (se

teknisk data).

몇 Varning

Drivmedelsångor eller utspillt drivmedel

kan självantända. Se till att maskinen står

vågrätt vid transport för att undvika att driv-

medel spills ut.

 Dra maskinen med hjälp av transport-

handtaget.

 Töm drivmedelstanken.

 Säkra maskinen så att den inte kan gli-

da eller tippa.

 Transportera endas maskinen i stående

läge.

Varning

Observera för att undvika olyckor eller ska-

dor lagring av maskinen, beakta maskinens

vikt (se teknisk data).

 Ställ maskinen på ett jämnt underlag.

 Tryck på frånskiljningsknappen på

handsprutpistolen och ta loss hög-

trycksslangen från handsprutpistolen.

 Placera spolhandtaget i dess fäste.

 Häng högtrycksslangen på därför av-

sedd förvaringsplats.

Beakta innan lägre lagring, t.ex. över vin-

tern, även de extra anvisningarna i kapitlet

om skötsel.

Rekommenderade rengöringsmetoder

Avbryta driften

Avsluta driften

Transport

Transport för hand

Transport i fordon

Förvaring

Förvara aggregatet

89SV

– 7

Varning

Skydda aggregatet och tillbehören mot

frost.

Aggregatet och tillbehören förstörs av frost

om de inte är helt tömda på vatten. För att

undvika skador:

 Töm aggregatet helt på vatten: Slå på ag-

gregatet utan ansluten högtrycksslang och

utan ansluten vattenförsörjning (max 1 min)

och vänta tills det inte längre kommer ut vat-

ten från högtrycksanslutningen. Stäng av

apparaten.

 Förvara aggregatet med alla tillbehör i

frostsäkert utrymme.

Varning

Stäng alltid av maskinen och låt motorn ky-

las av innan skötsel- och underhållsarbeten

utförs. För att förhindra att motorn startas

av misstag, dra ur kontakten till tändstift.

För att undvika risker får reparationer och

reservdelsmontering endast utföras av

auktoriserad kundservice.

Före längre förvaring, t.ex. på vintern:

 Lossa filtret från sugslangen för rengö-

ringsmdel och rengör det under rinnan-

de vatten.

 Lossa filtret i vattenanslutningen med

ett plattång och rengör den under rin-

nande vatten.

 Lossa silen i vattenanslutningen med

ett plattång och rengör den under rin-

nande vatten.

 Innan lufttrycket i däcken korrigeras

måste tryckregulatorn på kompressorn

ställas in på 103 kPa (1,03 bar).

 Lufttrycket får inte överskrida 103 kPa

(1,03 bar).

Pumpen är underhållsfri.

 Ställ maskinen på ett jämnt underlag.

 Utför underhållsarbete på motorn i en-

lighet med anvisningarna i motortillver-

karens bruksanvisning.

Använd endast originalreservdelar från

KÄRCHER. En reservdelslista finns i slutet

av denna bruksanvisning.

Med hjälp av följande översikt kan du själv

åtgärda ett flertal störningar.

Kontakta auktoriserad serviceverkstad om

du är osäker.

 Beakta anvisningar i motortillverkarens

bruksanvisning!

 Kontrollera inställningen på strålrör.

 Lufta ur aggregatet: Starta aggregatet

utan ansluten högtrycksslang och låt gå

(max 2 minuter) tills vattnet som kom-

mer ut från högtrycksanslutningen är

fritt från luftbubblor. Stäng av aggrega-

tet och anslut högtrycksslangen igen.

 Kontrollera vattenförsörjningen.

 Rengör sil i vattenanslutningen.

 Överströmningsventilen blockerad:

Tryck på spaken på handsprutan flera

gånger.

 Rengör högtrycksmunstycke: Ta bort

smuts från munstyckshålet med en nål

och spola ut det framifrån med vatten.

 Kontrollera vattenflödesmängden.

 En lätt otäthet på aggregatet är normal.

Kontakta auktoriserad serviceverksstad

om det finns stora otätheter.

Frostskydd

Skötsel och underhåll

Underhåll

Ställ in däcktryck

Underhåll pump

Underhåll motor

Reservdelar

Åtgärder vid störningar

Apparaten arbetar inte

Aggregatet ger inget tryck

Kraftiga tryckvariationer

Aggregatet ej tätt

90 SV

– 8

 Använd spolröret med tryckregulator

(Vario Power).

Vrid spolrör till position "Mix".

 Rengör filtret på sugslangen för rengö-

ringsmedel.

 Kontrollera att slangen för rengörings-

medel inte är knäckt.

Med reservation för tekniska ändringar!

Härmed försäkrar vi att nedanstående be-

tecknade maskin i ändamål och konstruk-

tion samt i den av oss levererade versionen

motsvarar EU-direktivens tillämpliga grund-

läggande säkerhets- och hälsokrav. Vid

ändringar på maskinen som inte har god-

känts av oss blir denna överensstämmelse-

förklaring ogiltig.

Undertecknade agerar på order av och

med fullmakt från företagsledningen.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

Rengöringsmedel sugs inte in

Tekniska data

Vattenanslutning

Inmatningstemperatur

(max.)

°C 40

Inmatningsmängd (min.) l/min 10

Inmatningsstryck (max.) MPa 1,2

Max. uppsugningshöjd m 0,5

Motor

Typ Honda GC

160

Slagvolym cm

160

För detaljer se motortillverkarens bruksan-

visning

Prestanda

Arbetstryck MPa 14

Max. tillåtet tryck MPa 16

Matningsmängd, vatten l/min 7,9

Matningsmängd, rengö-

ringsmedel

l/min 0,3

Spolhandtagets rekylkraft N 26,5

Mått och vikt

Längd mm 835

Bredd mm 580

Höjd mm 800

Vikt kg 28

Däcktryck (max.) kPa 172

Beräknade värden enligt EN 60335-2-79

Hand-Arm Vibrationsvärde

Osäkerhet K

m/s

3,1

0,3

Ljudtrycksnivå L

Osäkerhet K

dB(A)

Ljudteffektsnivå L

+ Osä-

kerhet K

dB(A) 104

Försäkran om

EU-överensstämmelse

Produkt: Högtryckstvätt

Typ: 1.133-xxx

Typ: 1.194-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Tillämpade harmoniserade normer

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Tillämpad metod för överensstämmel-

sevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 103

Garantterad: 104

CEO

Head of Approbation

91SV

Suomi

– 1

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myö-

hempää omistajaa varten.

Käytä tätä korkeapainepesuria yksinomaan

kotitalouskäytössä:

– koneiden, ajoneuvojen, rakennusten,

työkalujen, julkisivujen, terassien, puu-

tarhavälineiden jne. puhdistamista var-

ten käyttäen korkeapainesuihkua

(tarvittaessa lisäten puhdistusaineita).

– KÄRCHERin hyväksymien varusteiden,

varaosien ja puhdistusaineiden kanssa.

Huomioi ohjeet, jotka on liitetty puhdis-

tusaineiden mukaan.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

(Osoite, katso takasivua)

 Vaara

Välittömästi uhkaava vaara, joka aiheuttaa

vakavan ruumiinvamman tai johtaa kuole-

maan.

몇 Varoitus

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa vakavan ruumiinvamman tai voi

johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa lievän ruumiinvamman tai aineel-

lisia vahinkoja.

Suihkua ei saa suunnata ihmi-

siin, eläimiin, jännitteellisiin

sähkövarusteisiin tai itse lait-

teeseen. Suojaa laite jäätymi-

seltä.

Sisällysluettelo

Yleisiä ohjeita . . . . . . . . . . . FI . . .1

Turvaohjeet . . . . . . . . . . . . FI . . .2

Käyttö . . . . . . . . . . . . . . . . . FI . . .4

Kuljetus . . . . . . . . . . . . . . . FI . . .6

Säilytys. . . . . . . . . . . . . . . . FI . . .6

Hoito ja huolto . . . . . . . . . . FI . . .7

Häiriöapu . . . . . . . . . . . . . . FI . . .7

Tekniset tiedot . . . . . . . . . . FI . . .8

EU-standardinmukaisuustodis-

tus . . . . . . . . . . . . . . . . . . . FI . . .8

Yleisiä ohjeita

Tarkoituksenmukainen käyttö

Ympäristönsuojelu

Takuu

Käyttöohjeessa esiintyvät symbolit

Laitteessa olevat symbolit

Kuumien pintojen aiheuttama pa-

lovammavaara!

Myrkytysvaara! Älä hengitä pako-

kaasuja.

92 FI

– 2

 Vaara

 Käyttö räjähdysalttiilla alueilla on kielletty.

 Käytettäessä laitetta vaara-alueilla

(esim. huoltoasemilla) on noudatettava

vastaavia turvallisuusmääräyksiä.

 Käytettäessä laitetta sisätiloissa on

huolehdittava riittävästä ilmastoinnista

ja siitä, että pakokaasut poistuvat tilasta

(myrkytysvaara).

 Älä ota laitetta käyttöön, jos laitteen tär-

keät osat, esim. varmuuselementit,

suurpaineletkut, ruiskupistooli, ovat

vaurioituneet.

 Tarkasta korkeapaineletkun kunto aina

ennen käyttöä. Vaihda vaurioitunut kor-

keapaineletku välittömästi.

 Epäasianmukaisesti käytettyinä suur-

painesuihkut voivat olla vaarallisia.

Suihkua ei saa suunnata ihmisiin, eläi-

miin, jännitteellisiin sähkövarusteisiin

tai itse laitteeseen.

 Älä suuntaa korkeapainesuihkua mui-

hin ihmisiin tai itseesi vaatteiden tai

kenkien puhdistamiseksi.

 Älä ruiskuta esineitä, jotka sisältävät

terveydelle haitallisia aineita (esim. as-

besti).

 Korkeapainesuihku voi vaurioittaa ajo-

neuvon renkaita/renkaiden venttiilejä,

jolloin ne saattavat puhjeta. Ensimmäi-

nen merkki siitä on renkaan värin muut-

tuminen. Vaurioituneet ajoneuvon

renkaat/ renkaiden venttiilit ovat hen-

genvaarallisia. Pidä puhdistuksessa vä-

hintään 30 cm suihkutusetäisyys!

 Älä koskaan ime liuotinpitoisia nesteitä

tai laimentamattomia happoja tai liuotti-

mia! Niihin kuuluvat esim. bensiini, vä-

rinohennusaineet tai polttoöljy.

Ruiskutussumu on erittäin herkästi syt-

tyvää, helposti räjähtävää ja myrkyllistä.

Älä käytä asetonia, laimentamattomia

happoja eikä liuottimia, koska ne syö-

vyttävät laitteessa käytettyjä materiaa-

leja.

 Laitteessa saa käyttää ainoastaan käyt-

töohjeessa ilmoitettua polttoainetta. So-

pimattomia polttoaineita käytettäessä

on olemassa räjähdysvaara.

 Älä käytä korkeapainepesuria, jos polt-

toainetta on räiskynyt maahan. Vie laite

toiseen paikkaan ja vältä kipinän aihe-

uttamista.

 Älä säilytä polttoainetta avotulen tai

kuumien laitteiden, kuten uunit, lämmi-

tyskattilan, veden lämmittimien tms. lä-

heisyydessä. Älä myöskään päästä

polttoainetta vuotamaan äläkä käsittele

sitä sytytysliekin tai kipinää aiheuttavien

laitteiden läheisyydessä.

 Älä tupakoi tai käytä avointa tulta tanka-

tessa tai polttoaineen säilytystiloissa.

 Älä täytä säiliötä liian täyteen. Täyttöau-

kon kailuksessa ei saa olla polttoainetta.

 Polttoainetta saa lisätä polttoainesäili-

öön vain hyvin tuuletetussa tilassa

moottorin ollessa sammutettuna. Ben-

siini on erittäin palovaarallista ja tietyis-

sä olosuhteissa räjähdysherkkää.

Varmista tankkaamisen jälkeen, että

polttoainesäiliön tulppa on kunnolla sul-

jettu.

 Vältä polttoaineen toistuvaa ja pidem-

pää ihokosketusta ja polttoainehöyryjen

sisään hengittämistä.

 Pidä helposti syttyvät esineet ja materi-

aalit etäällä äänenvaimentimesta (vä-

hintään 2 m).

 Älä käytä moottoria ilman äänenvai-

menninta ja tarkasta vaimennin sään-

nöllisesti. Puhdista ja vaihda

tarvittaessa uuteen.

 Älä käytä moottoria metsä-, pensas- tai

ruohikkoalueilla, ellei pakoputkea ole

varustettu kipinäsuojuksella.

 Älä käytä moottoria ilman ilmansuodatinta

tai imuistukan suojaa muutoin kuin säätötöi-

tä tehdessäsi.

 Älä suorita sellaisia säätöjousien, säätöosi-

en tai muiden osien säätöjä, joka saattavat

nostaa moottorin kierroslukua.

 Palovammavaara! Älä koske kuumaan

äänenvaimentimeen, sylinteriin tai

jäähdytyslaippoihin.

 Älä laita käsiäsi tai jalkojasi koskaan

liikkuvien tai pyörivien osien lähelle.

Turvaohjeet

93FI

– 3

몇 Varoitus

 Korkeapaineletku, varusteet ja liittimet

ovat tärkeitä laitteen turvallisuudelle.

Käytä vain valmistajan suosittelemia

korkeapaineletkuja, varusteita ja liitti-

miä.

 Tätä laitetta ei ole tarkoitettu sellaisten

henkilöiden käytettäväksi, joiden aistit,

fyysiset tai henkiset kyvyt ovat rajoittu-

neet.

Lapset tai perehtymättömät henkilöt ei-

vät saa käyttää laitetta.

Lapsia on valvottava sen varmistami-

seksi, että he eivät leiki laitteen kanssa.

 Pidä pakkausfoliot lasten ulottumatto-

missa, tukehtumisvaara!

 Tämä laite on kehitetty puhdistusainei-

den käyttöön, jotka laitteen valmistaja

toimittaa tai suosittelee. Muiden puhdis-

tusaineiden tai kemikalioiden käyttö voi

haitata laitteen turvallisuutta.

 Käyttäjän on käytettävä laitetta tarkoi-

tuksenmukaisesti. Käyttäjä on huomioi-

tava paikalliset olosuhteet ja

työskennellessään laitteen kanssa huo-

mioitava ympäristössä oleskelevat hen-

kilöt.

 Kuulovammavaara. Laitetta käytettäes-

sä on ehdottomasti käytettävä asian-

mukaisia kuulonsuojaimia.

 Älä käytä laitetta, jos läheisyydessä on

muita henkilöitä, joilla ei ole asianmu-

kaista suojavarustusta.

 Käytä sopivia suojavaatteita ja suojala-

seja takaisin ruiskuvalta vedeltä tai lial-

ta suojaamiseksi.

 Kun laitetta käytetään, sitä ei saa sijoittaa si-

ten, että henkilöitä on vaarassa esim. teli-

neillä tai vastaavissa paikoissa.

 Laitteen pitempiaikainen käyttäminen

voi johtaa tärinän aiheuttamiin käsien

verenkiertohäiriöihin.

Yleispätevää käyttöaikaa ei voida ilmoittaa,

sillä käyttöaika riippuu monista eri tekijöistä:

– Jos käyttäjällä on verenkierto-ongelmia

(usein kylmät sormet, tunnottomuutta

tai kutinaa sormissa).

– Alhainen lämpötila laitteen käyttöpai-

kalla. Suojaa kätesi lämpimillä hansik-

kailla.

– Laitetta on parempi käyttää pitäen tau-

koja välillä.

Mikäli laitteen säännöllisen, pitkäaikaisen

käytön yhteydessä ilmenee oireita, kuten

esimerkiksi sormien kylmyys, tunnotto-

muus tai kutina, suosittelemme lääkärintar-

kastusta.

Varo

 Pidä lakattujen pintojen puhdistuksessa

vähintään 30 cm suihkutusetäisyys

vaurioiden välttämiseksi.

 Älä koskaan jätä laitetta valvomatta niin

kauan kuin se on käytössä.

 Kaikkien työalueella olevien sähköä

johtavien osien on oltava suojatut ruis-

kutusvedeltä.

 Käytä aina tarkoitukseen soveltuvia kä-

sineitä käyttäessäsi laitetta.

 Puhdistustöitä, joissa syntyy öljynpitois-

ta jätevettä, esim. moottorinpesu, alus-

tanpesu, saa suorittaa vain

pesupaikoissa, joissa on öljyn erottimet.

Varo

Turvalaitteet on tarkoitettu loukkaantumisil-

ta suojaamiseksi, niitä ei saa muuttaa eikä

ohittaa.

Lukitus lukitsee suihkupistoolin liipaisimen

ja estää täten laitteen tahattoman käynnis-

tymisen

Lämpöventtiili suojaa pumppua ylikuume-

nemiselta.

Vesi kuumenee, kun se kiertää pumpussa.

Kun lämpötila nousee 60 °C asteeseen ter-

mostaatti avautuu ja päästää kuumaa vettä

ulos.

Turvalaitteet

Suihkupistoolin lukitus

Pumpun lämpöventtiili

94 FI

– 4

Varo

Varmista ennen laitteen jokaista käyttämis-

tä tai laitteeseen kohdistuvaa toimenpidet-

tä, että laite seisoo kantavalla alustalla

tukevasi paikallaan.

– Kun laite asetetaan vaakasuoralle alus-

talle, sen seisontavakavuus on taattu.

Tarkasta purkaessasi pakkauksesta, ovat-

ko kaikki varusteet olemassa ja ovatko osat

vaurioituneet Jos havaitset kuljetusvaurioi-

ta ota yhteyttä myyjäliikkeeseen.

Kuvat, katso sivu 2

1 Paineensäädöllä (Vario Power) varus-

tettu suihkuputki

2 Suihkuputki ja Pyörivä pistesuutin

3 Suihkupistooli

4 Suihkupistoolin lukitus

5 Korkeapaineletku

6 Paina painiketta korkeapaineletkun ir-

roittamiseksi suihkupistoolista

7 Kuljetuskahva

8 Pidike pistoolille

Pidike korkeapaineletkulle

9 Pidike suihkuputkelle

10 Letkurummun kiinnitys (optio)

11 Puhdistusaineen imuletku (varustettu

suodattimella)

12 Lämpöventtiili

13 Korkeapaineliitäntä

14 Tulovesiliitäntä

15 Kaksoisnippa

16 Vesiliitäntä ja sihti

17 Moottori; katso yksityiskohdat mootto-

rinvalmistajan käyttöohje.

18 Moottorin käyttöohje

Erikoisvarusteet laajentavat laitteesi käyt-

tömahdollisuuksia.Tarkempia tietoja saat

KÄRCHER -myyjäliikkeeltäsi.

Kiinnitä laitteen mukana irtonaisena tulleet

osat laitteeseen ennen käyttöönottamista.

Kuvat, katso sivu 2

Kuva

 Kiinnitä kantokahva kehykseen.

Aseta reiät kohdakkain, pistä ruuvit rei-

kien lävitse ja kiristä muttereilla.

Kuva

 Asenna lisävarusteiden pidike paikal-

leen.

Kuva

 Kiinnitä etulevy mukana olevilla muovi-

niiteillä,

Kuva

 Pistä korkeapaineletku niin syvälle

suihkupistooliinkäsiruiskupistooliin, että

kuulet sen napsahtavan lukitukseen.

Huomautus: Huomioi liitinnipan oikea

suuntaus.

Kuva

 Kiinnitä puhdistusaineen imuletku liitti-

meen.

Voimassa olevien määräysten mu-

kaan laitetta ei saa käyttää milloin-

kaan juomavesiverkossa ilman

takaisinimusuojaa. Tällöin on käy-

tettävä KÄRCHERin soveltuvaa takaisini-

musuojaa tai vaihtoehtoisesti normin EN

12729 tyyppi BA mukaista takaisinimusuo-

jaa. Vesi, joka on valunut takaisinimusuo-

jan lävitse, ei ole juomakelpoista.

Varo

Asenna järjestelmäerotin aine vedensyöt-

töön, ei koskaan suoraan laitteeseen!

Huomautus: Veden epäpuhtaudet voivat

vahingoittaa korkeapainepumppua ja va-

rusteita. Vahinkojen estämiseksi suositte-

lemme käyttämään KÄRCHER-

syöttövesisuodatinta (lisävaruste, tilausnu-

mero 4.730-059).

Edellytykset seisontavakavuudelle

Käyttö

Laitekuvaus

Erikoisvarusteet

Ennen käyttöönottoa

Vedensyöttö

95FI

– 5

Noudata vesilaitoksen ohjeita.

Liitäntäarvot katso tyyppikilpi/tekniset tiedot.

 Käytä kaupasta saatavalla liittimellä va-

rustettua, kudosvahvistettua vesiletkua

(ei kuulu toimitukseen). (halkaisija vä-

hintään 1/2 tuuma tai 13 mm, pituus vä-

hintään 7,5 m).

 Ruuvaa mukana toimitettu liitin laitteen

vesiliitäntään.

 Liitä vesiletku laitteen liittimeen ja sitten

vedensyöttöpisteeseen.

Käyttämällä KÄRCHERin pohjaventtiilillä

varustettua imuletkua (erityisvaruste, tila-

usnumero 4.440-238) tämä korkeapaine-

pesuri soveltuu pintavesien imemiseen

esim. sadevesitynnyreistä tai lammista

(katso maks. imukorkeus kohdasta Tekni-

set tiedot).

 Täytä KÄRCHERin pohjaventtiilillä va-

rustettu imuletku vedellä, kiinnitä letku

laitteen vesiliittimeen ja ripusta letkun

toinen pää sadevesitynnyriin.

 Irrota korkeapaineletku laitteen korkea-

paineliittimestä.

 Ilmaa laite.

Anna laitteen käydä ilman korkeapaine-

letkua, kunnes korkeapaineliittimestä

ulos tulevassa vedessä ei enää ole ilma-

kuplia. Sammuta laite ja kiinnitä korkea-

paineletku jälleen takaisin paikalleen.

Varo

Yli 2 minuuttia kestävä kuivakäynti vahin-

goittaa korkeapainepumppua. Jos laittee-

seen ei muodostu painetta 2 minuutin

sisällä, kytke laite pois ja toimi luvun "Apu

häiriötapauksissa"ohjeiden mukaan.

Varo

Toimitettaessa koneen moottori ei ole täy-

tetty öljyllä. Täytä moottoriin öljyä ennen

ensimmäistä käynnistämistä.

 Täytä polttoainesäiliö ja tarkasta öljyn

pinnankorkeus.

Katso moottorin käyttöohje.

 Kiinnitä korkeapaineletku laitteen kor-

keapaineliitäntään.

 Pistä suihkuputki pistooliin ja kiinnitä

paikalleen kiertämällä putkea 90°.

 Avaa vesihana kokonaan.

 Käynnistä moottori.

Katso moottorin käyttöohje.

몇 Vaara

Korkeapainesuuttimesta ulostuleva vesi-

suihku saa aikaan suihkupistooliin vaikutta-

van takaiskuvoiman. Ota tukeva asento ja

pidä pistoolista ja suihkuputkesta tukevasti

kiinni.

 Vapauta suihkupistoolin liipaisin luki-

tuksesta.

 Vedä liipaisimesta, laite käynnistyy.

Tarkoitettu yleisimpiin puhdistustehtäviin.

Työpaine on säädettävissä portaattomasti

välillä „Min“ ja „Max“.

 Päästä suihkupistoolin vipu irti.

 Kierrä suihkuputki haluamaasi asen-

toon.

Pinttyneen lian poistoon.

Ei sovellu töihin, joissa käytetään puhdis-

tusaineita.

Käytä kulloiseenkin puhdistustehtävään ai-

noastaan KÄRCHER puhdistus- ja hoitoai-

neita, koska ne on kehitetty erityisesti

laitteessasi käytettäväksi. Muiden puhdis-

tus- ja hoitoaineiden käyttäminen voi johtaa

laitteen nopeampaan kulumiseen ja takuun

raukeamiseen. Pyydä lähempiä tietoja

KÄRCHER erikoisliikkeestäsi tai suoraan

Kärcheriltä.

 Käytä paineensäädöllä (Vario Power)

varustettua suihkuputkea.

 Kierrä suihkuputki asentoon „Mix“.

Vedensyöttö vesijohdosta

Veden ottaminen avoimista säiliöistä

Käyttöönotto

Käyttö

Paineensäädöllä (Vario Power) varuste-

tu suihkuputki

Suihkuputki ja Pyörivä pistesuutin

Työskentely puhdistusaineita

käyttäen

96 FI

– 6

Huomautus: Tällöin laitetta käytettäes-

sä vesisuihkuun lisätään puhdistusai-

neliuosta.

 Säädä puhdistusaineliuoksen käyttö-

määrä puhdistusainesuodattimesta.

– Keskinkertainen määrä: keskiasento

– Suuri määrä: asento "+"

– Pieni määrä: asento "–"

 Ripusta puhdistusaineen imuletku asti-

aan, jossa on puhdistusaineliuosta.

 Suihkuta puhdistusainetta säästeliäästi

kuivalle pinnalle ja anna sen vaikuttaa

(ei kuivua).

 Huuhdo irrotettu lika pois korkeapaine-

suihkulla.

 Päästä suihkupistoolin vipu irti.

Huomautus:Kun käsiruiskupistoolin lii-

paisin päästetään irti, moottori jatkaa

käyntiään tyhjäkäynnillä. Tällöin vesi

kiertää pumpun sisällä ja lämpenee.

Kun vesi saavuttaa maksimin sallitun

lämpötilan (60°C), lämpöventtiili avau-

tuu ja lämmennyttä vettä virtaa ulos.

 Lukitse suihkupistoolin liipaisin.

 Pistä suihkupistooli pitimeensä.

 Pidempien työtaukojen (yli 5 minuuttia)

ajaksi laite on lisäksi kytkettävä pois

päältä.

Varo

Irrota korkeapaineletku suihkupistoolista tai

laitteesta vain, kun järjestelmässä ei ole

painetta.

 Kun työ puhdistusainetta käyttäen on

suoritettu, ripusta imuletku astiaan, jossa

on puhdasta vettä, kytke laite n. 1 minuu-

tin ajaksi päälle suihkuputken ollessa irro-

tettuna ja huuhtele puhtaaksi.

 Päästä suihkupistoolin vipu irti.

 Sammuta moottori.

Katso moottorin käyttöohje.

 Sulje vesihana.

 Paina suihkupistoolin vipua järjestel-

mässä vielä olevan paineen laskemi-

seksi ulos.

 Irrota laite vedensyötöstä.

 Lukitse suihkupistoolin liipaisin.

 Pistä suihkupistooli pitimeensä.

 Ripusta korkeapaineletku pitimeensä.

Varo

Onnettomuuksien tai vammojen välttämi-

seksi, huomioi laitetta kuljetettaessa sen

paino (katso Tekniset tiedot).

몇 Varoitus

Polttoainehöyryt tai läikkynyt polttoaine voi-

vat syttyä tuleen. Pidä laite kuljetettaessa

vaakasuorassa asennossa, jotta polttoai-

neen läikkyminen ulos estyisi.

 Vedä laitetta kuljetuskahvasta.

 Tyhjennä polttoainetankki.

 Varmista laite siirtymisen ja kaatumisen

varalta.

 Kuljeta laitetta vain pystyasennossa

seisaallaan.

Varo

Onnettomuuksien tai vammojen välttämi-

seksi, huomioi säilytyspaikkaa valittaessa

laitteen paino (katso Tekniset tiedot).

 Pysäytä laite tasaiselle pinnalle.

 Paina käsiruiskupistoolin irrotuspaini-

ketta ja irrota korkeapaineletku käsiruis-

kupistoolista.

 Pistä suihkupistooli pitimeensä.

 Ripusta korkeapaineletku pitimeensä.

Jos säilytys on pitempiaikaista, esim talven

ajaksi, huomioi lisäksi luvussa Hoito olevat

ohjeet.

Suositeltavat puhdistusmenetelmät

Käytön keskeytys

Käytön lopetus

Kuljetus

Kuljetus käsin

Kuljetus ajoneuvoissa

Säilytys

Laitteen säilytys

97FI

– 7

Varo

Suojaa laite ja varusteet jäätymiseltä.

Pakkanen rikkoo laitteen ja lisävarusteet,

jos niistä ei ole poistettu kaikkea vettä. Va-

hinkojen välttämiseksi:

 Veden poistaminen laitteesta: Käynnis-

tä laite ilman korkeapaineletkua ja vesi-

liitäntää (maks. 1 min) ja odota kunnes

korkeapaineliittimestä ei tule enää vet-

tä. Kytke laite pois päältä.

 Säilytä laitetta kaikkine varusteineen

pakkaselta suojatuissa tiloissa.

Varoitus

Ennen kaikkia hoito- ja huoltotöitä laite on

kytkettävä pois päältä ja vedettävä virtapis-

toke irti. Vedä sytytystulpan pistoke irti ta-

hattoman käynnistämisen estämiseksi.

Vaaratilanteiden eliminoimiseksi, vain val-

tuutettu asiakaspalvelupiste saa korjata ko-

neen ja vaihtaa sen varaosat.

Ennen pitempää varastointia, esim. talvella:

 Vedä suodatin irti puhdistusaineen imu-

letkusta ja puhdista suodatin juokse-

vassa vedessä.

 Vedä suodatin ulos vesiliitännästä latta-

pihtiä käyttäen ja puhdista sihti juokse-

vassa vedessä.

 Vedä sihti ulos vesiliitännästä lattapihtiä

käyttäen ja puhdista sihti juoksevalla

vedellä.

 Säädä kompressorin paineenalennin

arvoon 103 kPa (1,03 baaria) ennen

rengaspaineiden asettamista.

 Rengaspaineine saa olla maks. 103

kPa (1,03 baaria).

Pumppu on huoltovapaa.

 Pysäytä laite tasaiselle pinnalle.

 Suorita moottorin huoltotyöt moottorin

valmistajan käyttöohjeiden mukaisesti.

Käytä vain alkuperäisiä KÄRCHER-vara-

osia. Varaosaluettelo löytyy tämän käyttö-

ohjeen lopusta.

Pienemmät häiriöt voit itse poistaa seuraa-

van yhteenvedon avulla.

Epäselvissä tapauksissa käänny valtuute-

tun asiakaspalvelun puoleen.

 Noudata moottorin valmistajan käyttö-

ohjeita!

 Tarkasta suihkuputken säätö.

 Ilmanpoisto laitteesta: Käynnistä laite il-

man korkeapaineletkua ja odota (kork.

2 minuuttia), kunnes korkeapaineliitti-

mestä tulee vettä ilman ilmakuplia. Kyt-

ke laite pois päältä ja kiinnitä

korkeapaineletku jälleen takaisin pai-

kalleen.

 Tarkasta vedensaanti

 Puhdista vesiliitännän sihti.

 Ylivirtausventtiili on tukossa: Paina kä-

siruiskupistoolin liipaisinta useaan ker-

taan.

 Korkeapainesuuttimen puhdistus: Pois-

ta suuttimen reiän likaantumat neulan

avulla ja huuhtele reikää edestäpäin ve-

dellä.

 Tarkasta veden tulomäärä.

 Laitteen vähäinen epätiiviys on teknii-

kasta johtuvaa ja normaalia. Jos epätii-

viys on suurempaa, ota yhteys

valtuutettuun asiakaspalveluun.

Suojaaminen pakkaselta

Hoito ja huolto

Hoito

Renkaiden ilmanpaineen säätö

Pumpun huolto

Moottorin huolto

Varaosat

Häiriöapu

Laite ei toimi

Laitteeseen ei tule painetta

Suuret paineenvaihtelut

Laite ei ole tiivis

98 FI

– 8

 Käytä paineensäädöllä (Vario Power)

varustettua suihkuputkea.

Kierrä suihkuputki asentoon „Mix“.

 Puhdista puhdistusaineen imuletkun

suodatin.

 Tarkasta, että puhdistusaineen imulet-

ku ei ole nurjahtanut.

Oikeus teknisiin muutoksiin pidätetään!

Vakuutamme, että alla mainitut tuotteet

vastaavat suunnittelultaan ja rakenteeltaan

sekä valmistustavaltaan EU-direktiivien

asianomaisia turvallisuus- ja terveysvaati-

muksia. Jos tuotteeseen/tuotteisiin teh-

dään muutoksia, joista ei ole sovittu

kanssamme, tämä vakuutus ei ole enää

voimassa.

Allekirjoittaneet toimivat yrityksen johton

puolesta ja sen valtuuttamina.

Dokumentointivaltuutettu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Winnenden, 2010/07/01

Laite ei ime puhdistusainetta

Tekniset tiedot

Vesiliitäntä

Tulolämpötila (maks.) °C 40

Tulomäärä (min.) l/min 10

Tulopaine (maks.) MPa 1,2

Maks. alkuimukorkeus m 0,5

Moottori

Tyyppi Honda GC

160

Iskutilavuus cm

160

Katso yksityiskohdat moottorinvalmistajan

käyttöohjeesta.

Suoritustiedot

Työpaine MPa 14

Maks. sallittu paine MPa 16

Syöttömäärä, vesi l/min 7,9

Syöttömäärä, puhdistusaine l/min 0,3

Käsiruiskupistoolin takais-

kuvoima

N 26,5

Mitat ja painot

Pituus mm 835

Leveys mm 580

Korkeus mm 800

Paino kg 28

Rengaspaine (maks.) kPa 172

Mitatut arvot EN 60335-2-79 mukaisesti

Käsi-käsivarsi tärinäarvo

Epävarmuus K

m/s

3,1

0,3

Äänenpainetaso L

Epävarmuus K

dB(A)

Äänitehotaso L

+ epä-

varmuus K

dB(A) 104

EU-standardinmukaisuusto-

distus

Tuote: korkeapainepesuri

Tyyppi: 1.133-xxx

Tyyppi: 1.194-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2004/108/EY

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Sovellettu yhdenmukaisuuden analy-

sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 103

Taattu: 104

CEO

Head of Approbation

99FI

– 1

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες

χρήσης, ενεργήστε σύμφωνα με αυτές και

κρατήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Χρησιμοποιήστε αυτό το σύστημα καθαρι-

σμού υψηλής πίεσης αποκλειστικά για οικι

ακή χρήση:

– για τον καθαρισμό μηχανών, οχημάτων,

κτιρίων, εργαλείων, προσόψεων, βερα-

ντών, εργαλείων κήπου κτλ. με δέσμη νε-

ρού υψηλής πίεσης (αν χρειαστεί, με

προσθήκη απορρυπαντικών).

– με τα εξαρτήματα, ανταλλακτικά και απορ-

ρυπαντικά που έχουν εγκριθεί από τον

Οίκο KARCHER. Προσέξτε τις υποδείξεις

που συνοδεύουν τα απορρυπαντικά.

Τα υλικά συσκευασίας είναι ανακυκλώσι-

μα. Μην πετάτε τη συσκευασία στα οικια-

κά απορρίμματα, αλλά παραδώστε την προς

ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανακυ-

κλώσιμα υλικά, τα οποία θα πρέπει να

παραδίδονται προς επαναχρησιμοποίη

ση. Για το λόγο αυτό αποσύρετε τις παλιές συ-

σκευές με κατάλληλες διαδικασίες συγκέντρω-

σης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά

μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων. Αναλαμβά-

νουμε τη δωρεάν αποκατάσταση οποιασ-

δήποτε βλάβης στη συσκευή σας, εφόσον

οφείλεται σε αστοχία υλικού ή κατασκευα-

στικό σφάλμα, εντός της προθεσμίας που

ορίζεται στην εγγύηση. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή

στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

 Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί-

ος μπορεί να οδηγήσει σε σοβαρό τραυμα-

τισμό ή θάνατο.

몇 Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε σοβαρό τραυ-

ματισμό ή θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε ελαφρό τραυ-

ματισμό ή υλικές βλάβες.

Η δέσμη υψηλής πίεσης δεν

πρέπει να κατευθύνεται πάνω

σε άτομα, ζώα, ενεργοποιημέ-

νο ηλεκτρικό εξοπλισμό ή στην

ίδια

τη συσκευή. Προστατέψτε τη συσκευή

από τον παγετό.

Πίνακας περιεχομένων

Γενικές υποδείξεις . . . . . . . EL . . .1

Υποδείξεις ασφαλείας . . . . EL . . .2

Χειρισμός . . . . . . . . . . . . . . EL . . .4

Μεταφορά. . . . . . . . . . . . . . EL . . .7

Αποθήκευση. . . . . . . . . . . . EL . . .7

Φροντίδα και συντήρηση . . EL . . .8

Αντιμετώπιση βλαβών . . . . EL . . .9

Τεχνικά χαρακτηριστικά . . . EL . . .9

Δήλωση Συμμόρφωσης των

Ε.Κ. . . . . . . . . . . . . . . . . . . EL . .10

Γενικές υποδείξεις

Κανονική χρήση

Προστασία περιβάλλοντος

Εγγύηση

Σύμβολα στο εγχειρίδιο οδηγιών

Σύμβολα στη συσκευή

Κίνδυνος εγκαυμάτων από καυ-

τές επιφάνειες!

Κίνδυνος δηλητηρίασης! Μην ει-

σπνέετε τα καυσαέρια.

100 EL

– 2

 Κίνδυνος

 Απαγορεύεται η χρήση σε σημεία, όπου

υφίσταται κίνδυνος έκρηξης.

 Κατά τη χρήση της συσκευής σε επικίν-

δυνα σημεία (π.χ. σε πρατήρια καυσί-

μων), πρέπει να τηρούνται οι ανάλογες

προδιαγραφές ασφαλείας.

 Κατά τη λειτουργία του μηχανήματος σε

κλειστούς χώρους, πρέπει να έχετε

προβλέψει επαρκή αερισμό και καλή

εξαγωγή των

καυσαερίων (κίνδυνος δη-

λητηρίασης).

 Η συσκευή δεν πρέπει να τεθεί σε λει-

τουργία, εάν σημαντικά τμήματα της συ-

σκευής, π.χ. στοιχεία ασφαλείας,

ελαστικοί σωλήνες υψηλής πίεσης, πι-

στολέτα, έχουν υποστεί βλάβη.

 Πριν από κάθε λειτουργία, ελέγχετε τον

εύκαμπτο σωλήνα υψηλής πίεσης για

ζημιές. Αντικαθιστάτε άμεσα τον εύκα-

μπτο

σωλήνα υψηλής πίεσης που πα-

ρουσιάζει βλάβες.

 Οι δέσμες υψηλής πίεσης μπορεί να

αποδειχτούν επικίνδυνες σε περίπτωση

μη ενδεδειγμένης χρήσης. Η δέσμη δεν

πρέπει να κατευθύνεται πάνω σε άτομα,

ζώα, ενεργοποιημένο ηλεκτρικό εξοπλι-

σμό ή στην ίδια τη συσκευή.

 Μην στρέφετε τη δέσμη υψηλής πίεσης

πάνω σε άλλους ή σε

εσάς τους ίδιους,

για να καθαρίσετε ρούχα ή παπούτσια.

 Μην ψεκάζετε αντικείμενα που περιέ-

χουν ουσίες επικίνδυνες για την υγεία

(π.χ. αμίαντο).

 Ελαστικά οχημάτων/βαλβίδες ελαστι-

κών ενδέχεται να υποστούν ζημιές από

τον ψεκασμό με δέσμη υψηλής πίεσης

και να σπάσουν. Η πρώτη ένδειξη για

κάτι τέτοιο είναι

η χρωματική μεταβολή

του ελαστικού. Τυχόν βλάβες στα ελα-

στικά των οχημάτων και στις βαλβίδες

τους μπορούν να αποδειχθούν μοιραί-

ες. Κατά τον καθαρισμό, διατηρείτε από-

σταση τουλάχιστον 30cm από τη δέσμη

νερού!

 Να μην χρησιμοποιείται ποτέ για την

αναρρόφηση υγρών που περιέχουν δι-

αλυτικά ή συμπυκνωμένων οξέων και

διαλυτικών μέσων

! Σε αυτά συγκαταλέ-

γονται π.χ. η βενζίνη, το διαλυτικό χρω-

μάτων ή το πετρέλαιο θέρμανσης. Το

νέφος ψεκασμού είναι άκρως εύφλεκτο,

εκρηκτικό και δηλητηριώδες. Απαγο-

ρεύεται η χρήση ακετόνης, τα αδιάλυ-

των οξέων και διαλυτικών, επειδή

προκαλούν διάβρωση των υλικών που

χρησιμοποιούνται στο μηχάνημα.

 Να χρησιμοποιούνται μόνον τα καύσιμα

που αναφέρονται στις οδηγίες χρήσης.

Σε περίπτωση χρήσης ακατάλληλων

καυσίμων υφίσταται κίνδυνος έκρηξης.

 Μη χρησιμοποιείτε τη συσκευή καθαρι-

σμού με υψηλή πίεση, όταν έχει χυθεί

καύσιμο. Να μεταφερθεί η συσκευή σε

ασφαλές μέρος και να αποφευχθεί κάθε

σχηματισμός σπινθήρων.

 Να μη φυλάγονται, χύνονται ή χρησιμο-

ποιούνται καύσιμα κοντά σε

φωτιά χω-

ρίς προστατευτικό εξοπλισμό ή κοντά σε

συσκευές, π.χ. θερμάστρες, λέβητες

θέρμανσης, μπόϊλερ κλπ., από τις οποί-

ες υπάρχει κίνδυνος φλόγας ανάφλεξης

ή σχηματισμός σπινθήρων.

 Μην καπνίζετε και μην χρησιμοποιείτε

ακάλυπτη φλόγα κατά τον εφοδιασμό με

καύσιμα και στο χώρο φύλαξης του καυ-

σίμου.

 Μην υπερπληρώνετε τη δεξαμενή

. Στο

στόμιο πλήρωσης δεν πρέπει να υπάρ-

χουν υπολείμματα καυσίμου.

 Ο ανεφοδιασμός με καύσιμο πρέπει να

πραγματοποιείται σε καλά αεριζόμενους

χώρους με απενεργοποιημένο τον κινη-

τήρα. Η βενζίνη είναι εξαιρετικά εύφλε-

κτη και, υπό ορισμένες συνθήκες,

εκρηκτική. Μετά την ολοκλήρωση της

διαδικασίας εφοδιασμού με καύσιμο, βε-

βαιωθείτε ότι το καπάκι

της δεξαμενής

καυσίμου είναι καλά κλεισμένο.

 Αποφεύγετε την επανειλημμένη ή παρα-

τεταμένη επαφή του καυσίμου με το δέρ-

μα, καθώς και την εισπνοή ατμών.

Υποδείξεις ασφαλείας

101EL

– 3

 Κρατάτε τα εύφλεκτα υλικά και αντικείμε-

να μακριά από τον σιγαστήρα (τουλάχι-

στον 2 m).

 Να μη λειτουργεί ο κινητήρας χωρίς σι-

γαστήρα και να ελέγχεται τακτικά, να κα-

θαρίζεται και, αν χρειάζεται, να

αντικατασταθεί.

 Μη χρησιμοποιείτε τον κινητήρα σε δα-

σώδεις, θαμνώδεις εκτάσεις ή σε χορτά-

ρια, όταν η εξάτμιση

δεν είναι

εξοπλισμένη με συλλέκτη σπινθήρων.

 Ο κινητήρας επιτρέπεται να λειτουργεί

χωρίς φίλτρο αέρα ή χωρίς κάλυμμα

πάνω από τους συνδέσμους αναρρό-

φησης μόνον κατά την εκτέλεση εργασι-

ών ρύθμισης.

 Να μην εκτελούνται αλλαγές ρυθμίσεων

σε ελατήρια, ράβδους ρυθμίσεων ή άλλα

εξαρτήματα, όταν αποτέλεσμα θα είναι η

αύξηση των

στροφών του κινητήρα.

 Κίνδυνος εγκαυμάτων!! Μην αγγίζετε

τους σιγαστήρες, τους κυλίνδρους ή τις

περσίδες εξαερισμού, όταν η θερμοκρα-

σία τους είναι πολύ υψηλή.

 Κρατάτε μακριά τα πόδια και τα χέρια

σας από κινούμενα ή περιστρεφόμενα

μέρη.

몇 Προειδοποίηση

 Οι εύκαμπτοι σωλήνες υψηλής πίεσης,

οι παταρίες και οι σύνδεσμοι είναι σημα-

ντικά για την ασφάλεια της συσκευής.

Χρησιμοποιείτε μόνο εύκαμπτους σω-

λήνες πίεσης, μπαταρίες και συνδέ-

σμους που προτείνει ο κατασκευαστής.

 Η συσκευή αυτή δεν ενδείκνυται για

χρήση από άτομα με περιορισμένες σω-

ματικές, αισθητηριακές ή πνευματικές

ικανότητες.

Δεν επιτρέπεται η χρήση της συσκευής

από παιδιά ή άτομα που δεν έχουν ενη-

μερωθεί σχετικά με το χειρισμό της.

Τα παιδιά πρέπει να βρίσκονται υπό

επιτήρηση, ώστε να εξασφαλιστεί ότι

δεν παίζουν με τη συσκευή.

 Κρατάτε τα παιδιά μακριά από τα πλα-

στικά φύλλα συσκευασίας, υφίσταται

κίνδυνος ασφυξίας!

 Αυτή

η συσκευή σχεδιάστηκε για τη

χρήση απορρυπαντικών, τα οποία πα-

ρέχονται ή συνιστώνται από τον κατα-

σκευαστή. Η χρήση άλλων

απορρυπαντικών ή χημικών μπορεί να

μειώσει την ασφάλεια της συσκευής.

 Ο χρήστης πρέπει να χρησιμοποιεί τη

συσκευή σύμφωνα με τις προδιαγρα-

φές. Πρέπει να έχει υπόψη τις τοπικές

συνθήκες και

κατά την εργασία με τη συ-

σκευή πρέπει να προσέχει τα άτομα

που βρίσκονται κοντά της.

 Κίνδυνος ακουστικής βλάβης. Κατά την

εργασία με τη συσκευή, να φοράτε

οπωσδήποτε κατάλληλες ωτοασπίδες.

 Μη χρησιμοποιείτε τη συσκευή, αν άλλα

άτομα βρίσκονται στην εμβέλεια λει-

τουργίας της, εκτός αν φορούν προστα-

τευτικό ρουχισμό.

 Για να προστατευθείτε από τις πιτσιλιές

του νερού ή από τους ρύπους, φοράτε

προστατευτική στολή και γυαλιά.

 Η υπό λειτουργία συσκευή δεν πρέπει

να είναι έτσι τοποθετημένη, ώστε να θέ-

τει σε κίνδυνο άλλα άτομα, π.χ. σε ικρι-

ώματα ή παρόμοιες βάσεις.

 Η χρήση της συσκευής για μεγάλο

χρο-

νικό διάστημα ενδέχεται να προκαλέσει

διαταραχές κυκλοφορίας αίματος στα

χέρια που οφείλονται σε κραδασμούς.

Η γενική διάρκεια χρήσης δεν μπορεί να

προδιοριστεί, διότι αυτή εξαρτάται από

πολλούς παράγοντες:

– Ατομική προδιάθεση για διαταραχή κυ-

κλοφορίας αίματος (συχνά κρύα χέρια,

μούδιασμα δακτύλων).

– Χαμηλή θερμοκρασία περιβάλλοντος.

Χρησιμοποιείτε ζεστά γάντια για την

προστασία των χεριών.

– Η αδιάκοπη λειτουργία έχει αρνητικότε-

ρα αποτελέσματα απ' ότι η λειτουργία

με διακοπές.

Κατά την τακτική, μακρόχρονη χρήση της

συσκευής και εφόσον εκδηλώνονται επα-

νειλημμένα τα συμπτώματα (για παράδειγ-

μα μούδιασμα δακτύλων, κρύα χέρια)

συνιστάται να υποβληθείτε σε ιατρική εξέ-

ταση.

102 EL

– 4

Προσοχή

 Κατά τον καθαρισμό βαμμένων επιφα-

νειών, κρατήστε απόσταση ψεκασμού

τουλ. 30 cm, για την αποφυγή πρόκλη-

σης ζημιών.

 Μην αφήνετε τη συσκευή ποτέ χωρίς

επίβλεψη, εφόσον βρίσκεται σε λειτουρ-

γία.

 Όλα τα ρευματοφόρα εξαρτήματα στο

χώρο εργασίας πρέπει να διαθέτουν

αδιάβροχη προστασία από ρίψη νερού.

 Εκτελείτε τις εργασίες στη συσκευή

φο-

ρώντας πάντα τα κατάλληλα γάντια.

 Οι εργασίες καθαρισμού, κατά τις οποί-

ες προκύπτουν απόνερα που περιέ-

χουν λάδι π.χ. πλύσιμο κινητήρων,

πλύσιμο του κάτω μέρους των οχημά-

των επιτρέπονται μόνο σε πλυντήρια

που διαθέτουν διαχωριστή λαδιών.

Προσοχή

Οι διατάξεις ασφαλείας αποσκοπούν στην

προστασία του χρήστη και δεν πρέπει

να

τροποποιούνται ή να παραλείπονται.

Η ασφάλεια κλειδώνει το μοχλό του πιστο-

λέτου χειρός και αποτρέπει την τυχαία

ενεργοποίηση του μηχανήματος.

Η θερμική βαλβίδα προστατεύει την αντλία

από την υπερθέρμανση.

Το νερό θερμαίνεται με τη λειτουργία κυ-

κλοφορίας νερού. Η θερμική βαλβίδα ανοί-

γει σε θερμοκρασία 60 °C και επιτρέπει την

εκροή καυτού

νερού.

Προσοχή

Πριν από κάθε ενέργεια με ή στη συσκευή,

φροντίστε για την ευστάθεια της συσκευής,

ώστε να αποφύγετε ατυχήματα ή βλάβες.

– Η ευστάθεια της συσκευής είναι βέβαιη,

όταν την αποθέτετε σε επίπεδη επιφά-

νεια.

Κατά τον άνοιγμα της συσκευασίας, ελέγξτε

το περιεχόμενο για τυχόν ελλείψεις σε

εξαρτήματα ή γιαβλάβες. Σε περίπτωση ζη-

μιών που προκλήθηκαν από τη μεταφορά,

παρακαλείσθε να πληροφορήσετε αμέσως

το κατάστημα, από το οποίο αγοράσατε το

μηχάνημα.

Εικόνες βλέπε

σελίδα 2

1 Σωλήνας εκτόξευσης με ελεγκτή πίεσης

(Vario Power)

2 Σωλήνας ψεκασμού με φρέζα ρύπων

3 Πιστολέτο χειρός

4 Ασφάλεια πιστολέτου χειρός

5 Ελαστικός σωλήνας υψηλής πίεσης

6 Πλήκτρο διαχωρισμού του ελαστικού

σωλήνα υψηλής πίεσης από το πιστο-

λέτο χειρός

7 Λαβή μεταφοράς

8 Θήκη φύλαξης του πιστολέτου χειρός

Θήκη φύλαξης του ελαστικού σωλήνα

υψηλής πίεσης

9 Θήκη φύλαξης του

σωλήνα ρίψης

10 Στήριγμα για τύμπανο περιέλιξης ελα-

στικού σωλήνα (προαιρετικό)

11 Ελαστικός σωλήνας αναρρόφησης

απορρυπαντικού (με φίλτρο)

12 Θερμική βαλβίδα

13 Σύνδεση υψηλής πίεσης

14 Σύζευξη για τη σύνδεση με το δίκτυιο

παροχής νερού

15 Διπλός οδηγός

16 Σύνδεση νερού με φίλτρο

17 Κινητήρας, για λεπτομέρειες ανατρέξτε

στις οδηγίες λειτουργίας του κατασκευ-

αστή του κινητήρα

18 Οδηγίες λειτουργίας

κινητήρα

Με τον προαιρετικό εξοπλισμό διευρύνο-

νται οι δυνατότητες χρήσης της συσκευής

σας. Περισσότερες πληροφορίες μπορείτε

να ζητήσετε από το κατάστημα διάθεσης

των προϊόντων KARCHER.

Μηχανισμοί ασφάλειας

Ασφάλεια πιστολέτου χειρός

Θερμική βαλβίδα στην αντλία

Προϋποθέσεις ευστάθειας

Χειρισμός

Περιγραφή συσκευής

Πρόσθετα εξαρτήματα

103EL

– 5

Πριν την ενεργοποίηση συναρμολογήστε

στο μηχάνημα τα μη συνδεδεμένα συνο

δευτικά εξαρτήματα.

Εικόνες βλέπε σελίδα 2

Εικόνα

 Στερεώστε τη λαβή μεταφοράς στο

πλαίσιο.

Για να το επιτύχετε, ευθυγραμμίστε τις

οπές, εισάγετε τους κοχλίες και σφίξτε

τους με τα περικόχλια.

Εικόνα

 Συναρμολογήστε τη θήκη φύλαξης

εξαρτημάτων.

Εικόνα

 Συναρμολογήστε την πρόσθια πλάκα

με τα συνοδευτικά συνθετικά καρφιά.

Εικόνα

 Εισάγετε τον ελαστικό σωλήνα υψηλής

πίεσης στο πιστολέτο χειρός έως ότου

κλειδώσει με το χαρακτηριστικό ήχο.

Υπόδειξη: Φροντίστε να ευθυγραμμί-

σετε σωστά τους οδηγούς σύνδεσης.

Εικόνα

 Προσαρτήστε τον ελαστικό σωλήνα

αναρρόφησης απορρυπαντικού με το

συνδετικό του εξάρτημα.

Σύμφωνα με τους ισχύοντες κανο-

νισμούς,

το μηχάνημα δεν πρέπει

να λειτουργεί στο δίκτυο πόσιμου

νερού χωρίς διαχωριστή συστήμα-

τος. Να χρησιμοποιείται ένας κατάλληλος

διαχωριστής συστήματος της εταιρείας

KARCHER ή εναλλακτικά ένας διαχωρι-

στής συστήματος κατά το EN 12729 τύπος

BA. Το νερό που ρέει μέσα από ένα διαχω-

ριστή συστήματος θεωρείται μη πόσιμο.

Προσοχή

Συνδέετε πάντα το διαχωριστή συστήματος

στο δίκτυο παροχής νερού και ποτέ απευ-

θείας στη συσκευή!

Υπόδειξη: Οι ρύποι που περιέχονται στο

νερό μπορούν να προκαλέσουν βλάβες

στην αντλία υψηλής πίεσης και στα εξαρτή-

ματα. Για λόγους προστασίας, συνιστάται η

χρήση του φίλτρου νερού της KARCHER

(ειδικός εξοπλισμός, κωδ. παραγγελίας

4.730-059).

Τηρείτε τους κανονισμούς της υπηρεσίας

του

δικτύου ύδρευσης.

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνι-

κά χαρακτηριστικά.

 Χρησιμοποιήστε έναν ελαστικό σωλή

να νερού με ενισχυμένους ιστούς (δεν

συμπεριλαμβάνεται στη συσκευασία)

με συνηθισμένη σύνδεση. (Διάμετρος

τουλάχιστον 1/2 ίντσες ή 13 mm;Μήκος

τουλάχιστον 7,5 m).

 Βιδώστε το τεμάχιο ζεύξης που περιέ

χεται στη συσκευασία στην σύνδεση νε-

ρού του μηχανήματος.

 Τοποθετήστε τον ελαστικό

σωλήνα νε

ρού στο τεμάχιο ζεύξης του μηχανήμα-

τος και συνδέστε το με το δίκτυο.

Το παρόν μηχάνημα καθαρισμού υψηλής

πίεσης ενδείκνυται για χρήση με τον ελαστι-

κό σωλήνα αναρρόφησης της KARCHER

με βαλβίδα αντεπιστροφής (ειδικός εξοπλι-

σμός, κωδ. παραγγελίας 4.440-238) για

αναρρόφηση επιφανειακών υδάτων, π.χ.,

από δοχεία όμβριων υδάτων ή μικρές

λί-

μνες (μέγιστο ύψος αναρρόφησης, βλ. τε-

χνικά χαρακτηριστικά).

 Γεμίστε με νερό τον ελαστικό σωλήνα

αναρρόφησης της KARCHER με βαλβί-

δα αντεπιστροφής, βιδώστε τον στη

σύνδεση νερού και αναρτήστε τον στο

δοχείο όμβριων υδάτων.

 Συνδέστε τον ελαστικό σωλήνα υψηλής

πίεσης στη σύνδεση υψηλής πίεσης του

μηχανήματος.

 Εξαέρωση της συσκευής:

Αφήστε

τη συσκευή να λειτουργήσει

χωρίς τον ελαστικό σωλήνα υψηλής πί-

εσης, έως ότου εξέλθει νερό χωρίς φυ-

σαλίδες από τη σύνδεση υψηλής πίε

σης. Θέστε τη συσκευή εκτός λειτουργί-

ας και συνδέστε πάλι τον ελαστικό σω-

λήνα υψηλής πίεσης.

Πριν τη θέση σε λειτουργία

Παροχή νερού

Παροχή νερού από τον αγωγό νερού

Αναρρόφηση νερού από ανοιχτό δοχείο

104 EL

– 6

Προσοχή

Η ξηρή λειτουργία για περισσότερο από 2

λεπτά προκαλεί βλάβες στην αντλία υψηλής

πίεσης. Εάν η συσκευή δεν εκτονώσει την

πίεση εντός δύο λεπτών, απενεργοποιήστε

την και ενεργήστε σύμφωνα με τις υποδεί-

ξεις στο κεφάλαιο "Βοήθεια σε περίπτωση

βλάβης".

Προσοχή

Η συσκευή παραδίδεται χωρίς λάδι κινητή-

ρα. Εφοδιάστε την με λάδι

κινητήρα πριν

την ενεργοποιήσετε για πρώτη φορά.

 Γεμίστε τη δεξαμενή καυσίμου κι ελέγ-

ξτε τη στάθμη του λαδιού.

Ανατρέξτε στις οδηγίες λειτουργίας του

κινητήρα.

 Συνδέστε τον ελαστικό σωλήνα υψηλής

πίεσης με τη σύνδεση υψηλής πίεσης

του μηχανήματος.

 Εισάγετε το σωλήνα ρίψης στο πιστο-

λέτο χειρός και στερεώστε τον περι-

στρέφοντάς τον κατά 90°.

 Ανοίξτε εντελώς τη βάνα νερού.

 Βάλτε μπρος τον κινητήρα.

Ανατρέξτε στις οδηγίες λειτουργίας του

κινητήρα.

몇 Κίνδυνος

Μέσω της δέσμης νερού που εξέρχεται από

το ακροφύσιο υψηλής πίεσης, μια δύναμη

αντεπιστροφής επενεργεί στο πιστολέτο.

Φροντίστε για την ασφαλή θέση της συ-

σκευής και στερεώστε καλά το πιστολέτο

και το σωλήνα ρίψης.

 Απασφαλίστε τον μοχλό του πιστολέ-

του χειρός.

 Πατώντας ξανά το μοχλό τίθεται το μη-

χάνημα

και πάλι σε λειτουργία.

Για τις απλούστερες εργασίες καθαρισμού.

Η πίεση εργασίας ρυθμίζεται χωρίς διαβαθ-

μίσεις μεταξύ „Min“ και „Max“.

 Ελευθερώστε τον μοχλό του πιστολέ-

του χειρός.

 Περιστρέψτε το σωλήνα εκτόξευσης

στην επιθυμητή θέση.

Για επίμονους ρύπους.

Δεν ενδείκνυται για εργασία με απορρυπα-

ντικό.

Για την εκάστοτε εργασία καθαρισμού χρη-

σιμοποιείτε αποκλειστικά

τα προϊόντα κα-

θαρισμού και περιποίησης της KARCHER,

τα οποία σχεδιάστηκαν ειδικά για χρήση με

τη συσκευή σας. Η χρήση άλλων προϊό-

ντων καθαρισμού και περιποίησης μπορεί

να προκαλέσει ταχύτερη φθορά και ακύρω-

ση της εγγύησης. Ενημερωθείτε από το

εξειδικευμένο κατάστημα αγοράς ή ζητήστε

πληροφορίες απευθείας από την

KARCHER.

 Χρησιμοποιήστε έναν σωλήνα

εκτόξευ-

σης με ελεγκτή πίεσης (Vario Power).

 Περιστρέψτε το σωλήνα ρίψης στη

θέση "Mix".

Υπόδειξη: Έτσι προστίθεται καθαριστι-

κό διάλυμα στον πίδακα νερού κατά τη

λειτουργία της συσκευής.

 Ρυθμίστε την ποσότητα αναρρόφησης

απορρυπαντικού στο φίλτρο απορρυ-

παντικού.

- Μεσαία ποσότητα: Μεσαία θέση

- Μεγάλη ποσότητα: Θέση „+“

- Μικρή ποσότητα: Θέση „-“

 Κρεμάστε τον ελαστικό

σωλήνα αναρ-

ρόφησης απορρυπαντικού σε δοχείο με

απορρυπαντικό.

 Ψεκάστε με οικονομία το απορρυπαντι-

κό σε στεγνή επιφάνεια και αφήστε το

να δράσει (όχι να στεγνώσει).

 Ξεπλένετε τους διαλυμένους ρύπους,

ψεκάζοντας με ριπή υψηλής πίεσης.

Έναρξη λειτουργίας

Λειτουργία

Σωλήνας εκτόξευσης με ελεγκτή πίεσης

(Vario Power)

Σωλήνας ψεκασμού με φρέζα ρύπων

Εργασία με απορρυπαντικό

Προτεινόμενη μέθοδος καθαρισμού

105EL

– 7

 Ελευθερώστε τον μοχλό του πιστολέ-

του.

Υπόδειξη:Όταν αφήσετε ελεύθερη τη

σκανδάλη του πιστολέτου, εξακολουθεί

να λειτουργεί ο κινητήρας στο ρελαντί.

Έτσι κυκλοφορεί το νερό μέσα στην

αντλία και θερμαίνεται. Όταν το νερό

επιτύχει τη μέγιστη επιτρεπόμενη θερ-

μοκρασία (60°C), η θερμική βαλβίδα

ανοίγει και εκρέει το ζεστό νερό.

 Ασφαλίστε

το μοχλό του πιστολέτου χειρός.

 Τοποθετήστε το πιστολέτο χειρός στη

θήκη φύλαξης του πιστολέτου χειρός.

 Σε περίπτωση μεγάλων διαλειμμάτων

από τις εργασίες (πάνω από 5 λεπτά)

απενεργοποιήστε επιπλέον και τον κι-

νητήρα.

Προσοχή

Αποσυνδέστε τον ελαστικό σωλήνα υψηλής

πίεσης από το πιστολέτο χειρός ή τη συ-

σκευή μόνον εάν στο σύστημα

δεν υπάρχει

πίεση.

 Μετά την ολοκλήρωση των εργασιών,

αναρτήστε το σωλήνα αναρρόφησης σε

ένα δοχείο με καθαρό νερό, ενεργοποι-

ήστε το μηχάνημα για περίπου 1 λεπτό

χωρίς να έχετε τοποθετήσει το σωλήνα

ρίψης και ξεπλύνετε με καθαρό νερό.

 Ελευθερώστε τον μοχλό του πιστολέτου.

 Απενεργοποιήστε τον κινητήρα.

Ανατρέξτε στις οδηγίες λειτουργίας

του

κινητήρα.

 Κλείστε τη βρύση.

 Πιέστε τον μοχλό του πιστολέτου για να

εξαλείψετε την εναπομένουσα πίεση

του συστήματος.

 Αποσυνδέστε το μηχάνημα από το δίκτυο

παροχής νερού.

 Ασφαλίστε το μοχλό του πιστολέτου χειρός.

 Τοποθετήστε το πιστολέτο χειρός στη

θήκη φύλαξης του πιστολέτου χειρός.

 Αναρτήστε τον ελαστικό σωλήνα υψη-

λής

πίεσης στη θήκη αποθήκευσης του

σωλήνα αυτού.

Προσοχή

Για να αποφύγετε ατυχήματα ή τραυματι-

σμού, λάβετε υπόψη κατά τη μεταφορά το

βάρος της συσκευής (βλ. τεχνικά χαρακτη-

ριστικά).

몇 Προειδοποίηση

Το εξατμιζόμενο ή χυμένο καύσιμο μπορεί

να αναφλεγεί. Κατά τη μεταφορά κρατάτε τη

συσκευή σε όρθια θέση, ώστε να εμποδίσε-

τε το καύσιμο να χυθεί.

 Τραβήξτε τη συσκευή από τη λαβή με-

ταφοράς.

 Αδειάστε τη δεξαμενή καυσίμων.

 Ασφαλίστε τη συσκευή έναντι της ολί-

σθησης και της ανατροπής.

 Μεταφέρετε

τη συσκευή μόνο σε όρθια

θέση.

Προσοχή

Για να αποφύγετε ατυχήματα ή τραυματι-

σμούς, λάβετε υπόψη κατά την επιλογή του

χώρου αποθήκευσης το βάρος της συσκευ-

ής (βλ. τεχνικά χαρακτηριστικά).

 Αποθέστε το μηχάνημα σε επίπεδη επι-

φάνεια.

 Πιέστε το πλήκτρο απόσπασης του πι-

στολέτου χειρός και αφαιρέστε τον ελα-

στικό

σωλήνα υψηλής πίεσης από το

πιστολέτο χειρός.

 Τοποθετήστε το πιστολέτο χειρός στη

θήκη φύλαξης του πιστολέτου χειρός.

 Αναρτήστε τον ελαστικό σωλήνα υψη-

λής πίεσης στη θήκη αποθήκευσης του

σωλήνα αυτού.

Πριν από την αποθήκευση για μεγαλύτερο

διάστημα, π.χ. το χειμώνα, λάβετε επιπλέ-

ον υπόψη τις υποδείξεις στο κεφάλαιο

Φροντίδα

Διακοπή λειτουργίας

Τερματισμός λειτουργίας

Μεταφορά

Μεταφορά με το χέρι

Μεταφορά σε οχήματα

Αποθήκευση

Φύλαξη της συσκευής

106 EL

– 8

Προσοχή

Προστατέψετε το μηχάνημα και τα εξαρτή-

ματά του από τον παγετό.

Ο παγετός μπορεί να καταστρέψει το μηχά-

νημα και τα εξαρτήματά του, εάν δεν αδειά-

σει εντελώς από το νερό. Για να αποφύγετε

τις βλάβες:

 Αδειάστε εντελώς το νερό από το μηχά-

νημα: Ενεργοποιήστε το μηχάνημα χω-

ρίς να έχετε συνδέσει τον ελαστικό

σωλήνα υψηλής πίεσης και το σωλήνα

παροχής νερού (έως 1 λεπτό) και περι-

μένετε, έως ότου το νερό σταματήσει να

εκρέει από τη σύνδεση υψηλής πίεσης.

Απενεργοποιήστε το μηχάνημα.

 Αποθηκεύετε το μηχάνημα μαζί με όλα

τα εξαρτήματα σε χώρο όπου δεν επι-

κρατεί παγετός.

Προειδοποίηση

Πριν την έναρξη όλων των εργασιών φρο-

ντίδας και συντήρησης απενεργοποιήστε τη

συσκευή και αφήστε τον κινητήρα να κρυώ-

σει. Για να αποφύγετε την ακούσια ενεργο-

ποίηση του κινητήρα, αποσυνδέστε το

βύσμα του σπινθηριστή.

Για την αποφυγή ενδεχόμενων κινδύνων, οι

επιδιορθώσεις και η τοποθέτηση ανταλλα-

κτικών θα πρέπει να εκτελούνται μόνον

από την εξουσιοδοτημένη υπηρεσία εξυπη-

ρέτησης πελατών.

Πριν από την αποθήκευση για μεγάλο χρο-

νικό διάστημα π.χ. το χειμώνα:

 Αφαιρέστε το φίλτρο από τον ελαστικό σω-

λήνα αναρρόφησης απορρυπαντικού και

ξεπλύνετέ το κάτω από τρεχούμενο νερό.

 Με μια μικρή πένσα, τραβήξτε προς τα έξω

το φίλτρο της σύνδεσης νερού και ξεπλύνε-

τέ το κάτω από τρεχούμενο νερό.

 Τραβήξτε το λεπτό φίλτρο από την

υδραυλική σύνδεση με μια μικρή πένσα

και καθαρίστε το με τρεχούμενο νερό.

 Πριν διορθώσετε την πίεση των ελαστι-

κών, ρυθμίστε το μειωτήρα πίεσης του

συμπιεστή στα 103 kPa (1,03 bar).

 Η πίεση στα ελαστικά δεν πρέπει να

υπερβαίνει τη μέγιστη

τιμή των 103 kPa

(1,03 bar).

Η αντλία δεν χρειάζεται συντήρηση.

 Αποθέστε το μηχάνημα σε επίπεδη επι

φάνεια.

 Εκτελέστε τις εργασίες συντήρησης του

κινητήρα σύμφωνα με τις οδηγίες λει

τουργίας του κατασκευαστή του κινητή

ρα.

Χρησιμοποιείτε αποκλειστικά γνήσια

ανταλλακτικά KARCHER. Επισκόπηση

ανταλλακτικών θα βρείτε στο τέλος των πα

ρόντων οδηγιών χειρισμού.

Αντιπαγετική προστασία

Φροντίδα και συντήρηση

Φροντίδα

Ρύθμιση της πίεσης αέρα των

ελαστικών

Συντήρηση της αντλίας

Συντήρηση κινητήρα

Ανταλλακτικά

107EL

– 9

Με τη βοήθεια του παρακάτω πίνακα μπο

ρείτε να αντιμετωπίσετε μόνες/οι σας απλές

βλάβες.

Εάν έχετε αμφιβολίες, παρακαλούμε απευ-

θυνθείτε στην εξουσιοδοτημένη υπηρεσία

εξυπηρέτησης πελατών.

 Τηρείτε τις υποδείξεις στις οδηγίες λειτουρ-

γίας του κατασκευαστή του κινητήρα!

 Ελέγξτε τη ρύθμιση του σωλήνα ρίψης.

 Εξαέρωση της συσκευής: Ενεργοποιήστε

τη συσκευή

χωρίς να έχετε συνδέσει τον

ελαστικό σωλήνα υψηλής πίεσης και πε-

ριμένετε (έως 2 λεπτά), μέχρις ότου από

τη σύνδεση υψηλής πίεσης σταματήσει

να εκρέει νερό με φυσαλίδες. Θέστε τη

συσκευή εκτός λειτουργίας και συνδέστε

πάλι τον ελαστικό σωλήνα υψηλής πίε-

σης.

 Ελέγξτε την παροχή νερού.

 Καθαρισμός του φίλτρου παροχής νερού

 Φραγή στη βαλβίδα υπερχείλισης: Πιέ-

στε αρκετές φορές τη σκανδάλη του πι

στολέτου.

 Καθαρίστε το ακροφυσίο υψηλής πίεσης:

Αφαιρέστε τις ακαθαρσίες από την οπή του

ακροφυσίου με μια βελόνα και ξεπλύνετε

από την μπροστινή πλευρά με νερό.

 Ελέγξτε την ποσότητα προσαγωγής νερού.

 Μια ελάχιστη διαρροή στο μηχάνημα

θεωρείται φυσιολογική

για τεχνικούς λό-

γους. Σε περίπτωση έντονης έλλειψης

στεγανότητας, ενημερώστε την εξουσι-

οδοτημένη υπηρεσία εξυπηρέτησης πε-

λατών.

 Χρησιμοποιήστε έναν σωλήνα εκτόξευ-

σης με ελεγκτή πίεσης (Vario Power).

Περιστρέψτε το σωλήνα ρίψης στη

θέση "Mix".

 Καθαρίστε το φίλτρο στον ελαστικό σω-

λήνα απορρυπαντικού.

 Ελέγξτε τον ελαστικό σωλήνα αναρρό-

φησης απορρυπαντικού για τυχόν τσα

κίσματα.

Με την επιφύλαξη τεχνικών αλλαγών!

Αντιμετώπιση βλαβών

Η συσκευή δεν λειτουργεί

Η συσκευή δεν αναπτύσσει πίεση

Έντονες διακυμάνσεις πίεσης

Το μηχάνημα δεν είναι στεγανό

Το απορρυπαντικό δεν αναρροφάται

Τεχνικά χαρακτηριστικά

Σύνδεση νερού

Θερμοκρασία προσαγωγής

(μέγ.)

°C 40

Ποσότητα προσαγωγής (ελάχ.) l/min 10

Πίεση προσαγωγής (μέγ.) MPa 1,2

Μέγ. ύψος αναρρόφησης m 0,5

Κινητήρας

Tύπος Honda GC

160

Κυβισμός cm

160

Για λεπτομέρειες ανατρέξτε στις οδηγίες λει-

τουργίας του κατασκευαστή του κινητήρα

Επιδόσεις

Πίεση λειτουργίας MPa 14

Μέγ. επιτρεπόμενη πίεση MPa 16

Παροχή, νερό l/min 7,9

Παροχή, απορρυπαντικό l/min 0,3

Δύναμη οπισθοδρόμησης πι-

στολέτου χειρός

N 26,5

Διαστάσεις και βάρη

Μήκος mm 835

Πλάτος mm 580

Ύψος mm 800

Βάρος kg 28

Πίεση ελαστικών (μέγ.) kPa 172

Μετρούμενες τιμές κατά EN 60335-2-79

Κραδασμοί στο χέρι/στο βρα-

χίονα

Αβεβαιότητα K

m/s

3,1

0,3

Επιτρεπόμενη στάθμη ηχητικής

ισχύος L

Αβεβαιότητα K

dB(A)

Επιτρεπόμενη στάθμη ηχητικής

ισχύος L

+ Αβεβαιότητα K

dB(A) 104

108 EL

– 10

Δια της παρούσης δηλώνουμε ότι το μηχά

νημα που χαρακτηρίζεται παρακάτω, με

βάση τη σχεδίαση και την κατασκευή του,

υπό τη μορφή που διατίθεται στην αγορά,

πληροί στις σχετικές βασικές απαιτήσεις

ασφαλείας και υγιεινής των οδηγιών της

ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε

περίπτωση τροποποιήσεων του μηχανή

ματος χωρίς

προηγούμενη συνεννόηση

μαζί μας.

Οι υπογράφοντες ενεργούν κατ' εντολή του

και με εξουσιοδότηση της διεύθυνσης της

επιχείρησης.

Υπεύθυνος τεκμηρίωσης:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Winnenden, 2010/07/01

Δήλωση Συμμόρφωσης των

Ε.Κ.

Προϊόν: Σύστημα καθαρισμού υψη-

λής πίεσης

Τύπος: 1.133-xxx

Τύπος: 1.194-xxx

Σχετικές οδηγίες των Ε.Κ.

2006/42/EK (+2009/127/EK)

2004/108/EΚ

2000/14/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/EΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 103

Εγγυημένη: 104

CEO

Head of Approbation

109EL

Türkçe

– 1

Sayın müşterimiz,

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Bu yüksek tazyikli temizleyiciyi sadece evi-

nizde şu amaçlar için kullanın:

– makineleri, araçları, inşaat malzemesi-

ni, aletleri, bina cephesini, terasları,

bahçe malzemeleri v.s. yüksek tazyikle

temizelemek (gerektiğinde temizlik

maddelerinin katkısını kullanarak).

– KÄRCHER firmasının izin verdiği akse-

suar parçaları, yedek parçalar ve temiz-

lik maddeleri de dahildir. Temizlik

maddelerinin ekinde yer alan uyarıları

dikkate alın.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan

muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece üc-

retsiz olarak karşılıyoruz. Garanti

hakkınızdan yararlanmanızı gerektiren bir

durum olduğu zaman, ilgili faturanız ile bir-

likte satıcınıza veya size en yakın yetkili

servisimize başvurunuz.

(Adres için Bkz. Arka sayfa)

 Tehlike

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlike için.

몇 Uyarı

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir durum

için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli

bir durum için.

Yüksek basınçlı tazyiki insan-

lara, hayvanlara, elektrikli

aletlere ve makinenin kendisi-

ne doğru tutmayın. Cihazı

donmaya karşı koruyun.

İçindekiler

Genel bilgiler . . . . . . . . . . . TR . . .1

Güvenlik uyarıları . . . . . . . . TR . . .2

Kullanımı . . . . . . . . . . . . . . TR . . .4

Taşıma . . . . . . . . . . . . . . . . TR . . .6

Depolama. . . . . . . . . . . . . . TR . . .6

Koruma ve Bakım. . . . . . . . TR . . .7

Arızalarda yardım. . . . . . . . TR . . .8

Teknik Bilgiler. . . . . . . . . . . TR . . .8

AB uygunluk bildirisi . . . . . . TR . . .9

Genel bilgiler

Doğru bir şekilde kullanmak

Çevre koruma

Garanti

Kullanım kılavuzundaki semboller

Cihazdaki semboller

Sıcak yüzeyler nedeniyle yanma

tehlikesi!

Zehirlenme tehlikesi! Egzoz gaz-

larını solumayın.

110 TR

– 2

 Tehlike

 Patlama tehlikesi olan bölgelerde ciha-

zın çalıştırılması yasaktır.

 Tehlikeli alanlarda (örneğin benzin is-

tasyonu) cihazın kullanılması durumun-

da gerekli emniyet tedbirlerinin dikkate

alınması gerekir.

 Cihazın kapalı alanlarda kullanılması

sırasında, havalandırma ve egzoz gaz-

larının yeterli oranda dışarı atılması

sağlanmalıdır (zehirlenme tehlikesi).

 Cihazın örneğin güvenlik elemanları,

yüksek basınç hortumları, tabancalar

gibi önemli parçaları zarar görmüşse ci-

hazı çalıştırmayın.

 Her kullan

ımdan önce yüksek basınç

hortumuna hasar kontrolü yapın. Zarar

görmüş yüksek basınç hortumunu he-

men değiştirin.

 Yüksek basınçlı tazyik, düzgün kullanıl-

madığı zaman tehlikeli olabilir. Tazyik

kişilere, hayvanlara, etkin elektrik dona-

nıma veya cihazın kendisine doğru tu-

tulmalıdır.

 Yüksek basınçlı tazyiki başka yerlere

veya elbise veya ayakkabıyı temizle-

mek için kendinize doğru tutmayın.

 Sağlığa zarar verebilecek maddeler

(örn. asbest) içeren nesnelere püskürt-

meyin.

 Araç lastikleri/lastik supapları, yüksek

basınçlı tazyik nedeniyle zarar görebilir

ve patlayabilir. Buradaki ilk belirti lastik-

te meydana gelen bir renklendirmedir.

Hasar görmüş araç lastikleri/lastik su-

papları hayati tehlike taşımaktadır. Te-

mizlik sırasında en az 30 cm tazyik

mesafesi bırakın!

 Makineye asla çözücümadde içerikli sı-

vılar veya inceltici asitler ve çözücü-

maddeler çekmeyin! Bunlar arasında

Örn; benzin, tiner veya sıcak yağbulun-

maktadır. Püskürtme tozu patlayıcıdır

ve zehirlidir. Cihazda kullanılan malze-

melere yapıştıkları için, aseton, inceltil-

miş asitler ve çözücü maddeler

kullanmayın.

 Sadece kullanım kılavuzunda belirtilen

yakıt kullanılmalıdır. Uygun olmayan

yakıtlarda patlama tehlikesi bulunmak-

tadır.

 Yakıtın çalkalanmış olması durumunda,

yüksek basınçlı temizleyiciyi kullanmak

yerine cihazı başka bir yere götürün ve

her türlü kıvılcım oluşumunu önleyin.

 Yakıtı kıvı

lcım ateşine sahip ya da kıvıl-

cım oluşturabilecek fırın, ısıtma kazanı,

su ısıtıcı, vb gibi açık ateşin yakınında

saklamayın, çalkalamayın ya da kullan-

mayın.

 Yakıt doldururken ve yakıtın saklama

bölgesinde sigara içmeyin ya da açık

ateş kullanmayın.

 Depoyu aşırı doldurmayın. Doldurma

ağzında yakıt bulunmamalıdır.

 Yakıt, sadece iyi havalandırılmış bir bö-

lümde ve motor dururken eklenmelidir.

Benzin çok yanıcı ve ve belirli ko

şullar-

da patlayıcıdır. Yakıt doldurma işlemini

tamamladıktan sonra, yakıt deposu ka-

pağının iyice kapanmış olduğundan

emin olun.

 Yakıt ve deri arasında tekrarlanan ya da

uzun süreli temastan ve buharları solu-

maktan kaçının.

 Kolay alev alabilecek cisimler ve malze-

meleri susturucudan uzak tutun (en az

2 m).

 Motoru susturucu olmadan çalıştırma-

yın ve susturucuyu düzenli olarak kon-

trol edin, temizleyin ve gerekirse

yenileyin.

 Egzozun bir kıvılcım tutucu ile donatıl-

mamış olması durumunda, ağaç, çalı

ya da ot bulunan arazilerde motoru kul-

lanmayın.

 Ayar çalışmaları dışında, hava filtresi

çıkartılmışken ya da emme ağ

zının

üzerindeki kapak olmadan motoru ça-

lıştırmayın.

 Ayar yayları, regülatör çubukları ya da

motor devrinin yükselmesi etkisini yara-

tabilecek diğer parçalarda hiçbir ayar

yapmayın.

Güvenlik uyarıları

111TR

– 3

 Yanma tehlikesi! Sıcak susturucular, si-

lindirler ya da soğutma kanatlarına do-

kunmayın.

 Ellerinizi ve ayaklarınızı hareketli ya da

dönen parçaların yakınına getirmeyin.

몇 Uyarı

 Yüksek basınç hortumları, armatürler

ve bağlantılar cihazın güvenliği için

önemlidir. Sadece üretici tarafından

önerilen yüksek basınç hortumları, ar-

matürleri ve bağlantıları kullanın.

 Bu cihazın kısıtlıfiziksel, duyusal veya

ruhsal özelliklere sahip kişiler tarafın-

dan kullanılmasısakıncalıdır.

Cihaz çocuklar veya eğitimsiz kişiler ta-

rafından kullanılmamalıdır.

Cihazla oynamamalarını sağlamak için

çocuklar gözetim altında tutulmalıdır.

 Ambalaj folyolarını çocuklardan uzak

tutun, boğulma tehlikesi bulunmaktadır!

 Bu cihaz, üretici taraf

ından gönderilen

veya önerilen temizlik maddesinin kulla-

nılması için geliştirilmiştir. Diğer temizlik

maddeleri veya kimyasal maddelerin

kullanılması cihazın güvenliğini olum-

suz yönde etkileyebilir.

 Kullanıcı, cihazı talimatlara uygun ola-

rak kullanmak zorundadır. Yerel kural-

ları dikkate almalı ve çalışma

esnasında çevredeki kişilere dikkat et-

melidir.

 Duyma kusurları tehlikesi. Cihazla çalı-

şırken mutlaka uygun bir kulaklık takın.

 Kapsama alanı içinde başka kişiler var-

ken cihazı kullanmayın; bu kişilerin ko-

ruyucu elbise giymesi gereklidir.

 Geri sıçrayabilecek su veya kirden ko-

runmak için uygun koruyucu elbise ve

koruyucu gözlük takın.

 Cihaz, çalışma sırasında kişiler tehlike-

ye girecek şekilde kurulmamalıdı

r, Örn;

iskeleler ya da benzerleri üzerine.

 Cihazın uzun süre çalışması, titreşim

nedeniyle ellerdeki kan dolaşım siste-

minde sorunlara neden olabilir.

Bir çok etki faktörüne bağlı olduğu için ge-

nel geçerli kullanım verileri belirleneme-

mektedir.

– Kötü kan dolaşımı olan kişisel mizaç

(parmakların sık aralıklarla soğuması,

uyuşması).

– Düşük çevre sıcaklığı. Ellerinizi koru-

mak için sıcak tutan eldivenler kullanın.

– Kesintisiz bir çalışma, molalarla ara ve-

rilmiş çalışmadan daha kötüdür.

Cihazın düzenli, uzun süreli kullanılması ve

söz konusu belirtilerin (Örn; parmakların

uyuşması, soğuk parmaklar) tekrarlanarak

ortaya çıkması durumunda, bir doktora mu-

ayene olmanızı öneriyoruz.

Dikkat

 Hasar oluşumunu önlemek için, boyalı

üst yüzeyleri temizlerklen minimum 30

cm püskürtme mesafesine uyulmalıdır.

 Cihaz çalışır durumdayken başından

asla ayrılmayınız.

 Çalışma bölgesindeki akımla yönlendi-

rilen tüm parçalar tazyikli suya karşı ko-

runmuş olmalıdır.

 Cihazdaki çalışmaları her zaman uygun

eldivenlerle yapın.

 Örneğin motorların yıkanmas

ı, zeminin

yıkanması gibi yağ içerikli atık suyun

oluştuğu temizlik çalışmaları sadece yı-

kama yerlerinde yağ seperatörüyle ya-

pılmalıdır.

Dikkat

Güvenlik tertibatları kullanıcıyı korur ve de-

ğiştirilmemelidir veya herhangi bir işlem ya-

pılmamalıdır.

Kilit, el püskürtme tabancasının kolunu blo-

ke eder ve cihazın farkında olmadan çalış-

tırılmasını önler.

Termik valf, pompayı aşırı ısınmaya karşı

korur.

Devir daim modu ile su ısınır. 60 °C su sı

caklığında termik valf açılır ve sıcak suyu

boşaltır.

Güvenlik tertibatları

El püskürtme tabancasının kilidi

Pompadaki termik valf

112 TR

– 4

Dikkat

Cihazla veya cihazdaki tüm çalışmalardan

önce, kazaları ya da hasarları önlemek için

devrilme emniyetinin sağlanmış olduğun-

dan emin olun.

– Düz bir yüzeye konması durumunda ci-

hazın devrilme emniyeti sağlanmış olur.

Ambalajı çıkartırken, ambalajın içinde bulu-

nan malzemelerde eksik aksesuar ya da

hasar olup olmadığını kontrol edin. Nakliye

hasarlarında yetkili satıcınızı bilgilendirin.

Şekiller Bkz. Sayfa 2

1 Basınç ayarlı püskürtme borusu (Vario

Power)

2 Kir frezeli püskürtme borusu

3 El püskürtme tabancası

4 El püskürtme tabancasının kilidi

5 Yüksek basınç hortumu

6 Yüksek basınç hortumunu el püskürtme

tabancasından ayırma tuşu

7Taşıma kolu

8 El püskürtme tabancasının saklama

parçası

Yüksek basınç hortumunun saklama

parçası

9 Püskürtme borusunun saklama parçası

10 Hortum tamburunun sabitlemesi (isteğe

bağlı)

11 Temizlik maddesi emme hortumu (filtreli)

12 Termik valf

13 Yüksek basınç bağlantısı

14 Su ba

ğlantısının bağlantı parçası

15 Çift nipel

16 Süzgeçli su bağlantısı

17 Motor; Ayrıntılar için Bkz. Motor üretici-

sinin kullanma kılavuzu

18 Motorun kullanma kılavuzu

Özel aksesuar, cihazınızın kullanım ola-

naklarını genişletir. Buna ilişkin detaylı bil-

gileri KÄRCHER-satıcınızdan

edinebilirsiniz.

Cihazla birlikte gelen gevşek parçaları işle-

time almadan önce yerine takın.

Şekiller Bkz. Sayfa 2

Şekil

 Taşıma kolunu çerçeveye sabitleyin.

Bu amaçla delikleri hizalayın, cıvataları

yerine takın ve somunlarla sabitleyin.

Şekil

 Aksesuar saklama parçasını takın.

Şekil

 Ön plakay

ı ekteki plastik perçinlerle ta-

kın.

Şekil

 Duyulur şekilde kilitlenene kadar yük-

sek basınç hortumunu el püskürtme ta-

bancasına sokun.

Not: Bağlantı nipelinin doğru hizada ol-

masına dikkat edin.

Şekil

 Temizlik maddesi emme hortumunu

bağlantı parçasına bağlayın.

Geçerli talimatlar uyarınca, içme

suyu şebekesinde sistem ayırıcısı

olmadan cihaz kesinlikle çalıştırıl-

mamalıdır. EN 12729 Tip BA uya-

rınca KÄRCHER firmasına ait ya da

alternartif uygun bir sistem ayırıcısı kullanıl-

malıdır. Bir sistem ayırıcısından akan su,

içilemez olarak sı

nıflandırılmıştır.

Dikkat

Sistem ayırıcısını her zaman su beslemesi-

ne bağlayın, kesinlikle doğrudan cihaza

bağlamayın!

Not: Sudaki kirlenmeler yüksek basınç

pompası ve aksesuarlara zarar verebilir.

Korumak için, KÄRCHER su filtresinin (özel

aksesuar, Sipariş No. 4.730-059) kullanıl-

ması önerilir.

Devrilme emniyetinin koşulları

Kullanımı

Cihaz tanımı

Özel aksesuar

Cihazı çalıştırmaya başlamadan

önce

Su beslemesi

113TR

– 5

Su besleme işletmesinin talimatlarını dikka-

te alın.

Bağlantı değerleri için Bkz. Tip levhası/Tek-

nik bilgiler.

 Kumaşla güçlendirilmiş bir su hortumu-

nu (teslimat kapsamının dışındadır) pi-

yasadan temin edilen bir kavramayla

birlikte kullanın. (Çap en az 1/2 inç ya

da 13 mm; uzunluk en az 7,5 m).

 Gönderilen kavrama parçasını cihazın

su girişine takın.

 Su hortumunu cihazın kavrama parça-

sına takın ve su beslemesine bağlayın.

Bu yüksek basınçlı temizleyici, tek yönlü

valf (özel aksesuar, Sipariş No. 4.440-238)

bulunan KÄRCHER emme hortumuyla

Örn; yağmur havuzları ya da göletlerden

(maksimum emme yüksekliği için Bkz. Tek-

nik bilgiler) yüzey suyunun emilmesi için

uygundur.

 Tek yönlü valf bulunan KÄRCHER

emme hortumunu suyla doldurun, su

bağlantısına vidalayın ve yağmur havu-

zuna asın.

 Yüksek bas

ınç hortumunu cihazın yük-

sek basınç bağlantısından ayırın.

 Cihazdaki havayı boşaltın.

Su kabarcıksız bir şekilde yüksek ba-

sınç bağlantısından çıkana kadar cihazı

yüksek basınç hortumu olmadan çalıştı-

rın. Cihazı kapatın ve yüksek basınç

hortumunu bağlayın.

Dikkat

2 dakikadan daha uzun süreli kuru çalışma,

yüksek basınç pompasında hasarlara ne-

den olur. Cihaz 2 dakika içinde basınç oluş-

turmazsa, cihazı kapatın ve "Arızalarda

yardım" bölümündeki uyarıları uygulayın.

Dikkat

Cihaz motor yağ

ı doldurulmadan teslim

edilir. İlk çalıştırmadan önce motor yağı dol-

durun.

 Yakıt deposunu doldurun ve yağ sevi-

yesini kontrol edin.

Bkz. Motorun kullanma kılavuzu.

 Yüksek basınç hortumunu cihazın yük-

sek basınç bağlantısına bağlayın.

 Püskürtme borusunu el püskürtme ta-

bancasına takın ve 90° döndürerek sa-

bitleyin.

 Su musluğunu tamamen açın.

 Motoru çalıştırın.

Bkz. Motorun kullanma kılavuzu.

몇 Tehlike

Yüksek basınç memesinden çıkan tazyik

sonucunda el püskürtme tabancasında tep-

me kuvveti etkisi oluşur. Doğru duruşu sağ-

layın, el tabancasını ve püskürtme

borusunu sıkı tutun.

 El tabancasının kolundaki kilidi açın.

 Kolu çekin, cihaz çalışır.

En yaygın temizlik görevleri için. Çalışma

basıncı, „Min“ ve „Max“ arasında kademe-

siz olarak ayarlanabilir.

 El püskürtme tabancasının kolunu bıra-

kın.

 Püskürtme borusunu istediğiniz konu-

ma getirin.

İnatçı kirler için.

Temizlik maddesi ile çalışmak için uygun

değildir.

İlgili temizlik görevi için sadece KÄRCHER

temizlik ve bakım maddelerini kullanın; bu

maddeler cihazınızla kullanım için özel ola-

rak geliştirilmi

ştir. Başka temizlik ve bakım

maddelerinin kullanılması, aşınmanın hız-

lanmasına ve garanti yükümlülüklerinin ge-

çersiz olmasına neden olabilir. Lütfen

yetkili satıcınızdan bilgi alın ya da direkt

olarak KÄRCHER’den bilgi talep edin.

Su boru hattından su beslemesi

Açık kaplardan su emilmesi

İşletime alma

Çalıştırma

Basınç ayarlı püskürtme borusu (Vario

Power)

Kir frezeli püskürtme borusu

Temizlik maddesi ile çalışma

114 TR

– 6

 Basınç ayarlı püskürtme borusu (Vario

Power) kullanın.

 Püskürtme borusunu „Mix“ konumuna

getirin.

Not: Bunun sonucunda, çalışma sıra-

sında temizlik maddesi çözeltisi püskür-

tülen suya karıştırılır.

 Temizlik maddesi çözeltisinin emme

miktarını temizlik maddesi filtresinden

ayarlayın.

- Ortalama miktar: Orta konum

- Büyük miktar: "+" konumu

- Küçük miktar: "-" konumu

 Temizlik maddesi emme hortumunu te-

mizlik maddesi çözeltisi dolu bir kaba

asın.

 Temizlik maddesini ekonomik bir şekil-

de üst yüzeye sıkın ve etkili olmasını

(kurutmayın) sağlayın.

 Çözülen kiri yüksek basınç huzmesiyle

yıkayın.

 El tabancasının kolunu bırakın.

Not:El püskürtme tabancasının kolu bı-

rakılı

rsa, motor rölanti devriyle çalışma-

ya devam eder. Bunun sonucunda, su

pompa içinde dolaşır ve ısınır. Su izin

verilen maksimum sıcaklığa (60°C) ula-

şınca, termik valf açılır ve ısınan su dı-

şarı akar.

 El püskürtme tabancasının kolunu kilit-

leyin.

 El püskürtme tabancasını el püskürtme

tabancasının saklama parçasına takın.

 Uzun çalışma molalarında (5 dakikanın

üstünde) ek olarak motoru kapatın.

Dikkat

Sistemde basınç yoksa, yüksek basınç hor-

tumunu sadece el püskürtme tabancası ya

da cihazdan ayırın.

 Temizlik maddesi ile çalıştıktan sonra,

emme hortumunu temiz suyla dolu olan

bir kaba asın, püskürtme borusu sökül-

müşken cihazı yaklaş

ık 1 dakika boyun-

ca çalıştırın ve yıkayın.

 El tabancasının kolunu bırakın.

 Motoru durdurun.

Bkz. Motorun kullanma kılavuzu.

 Musluğu kapatın.

 Mevcut basıncı sistemden azaltmak için

el tabancasının kolunu bastırın.

 Cihazı su beslemesinden ayırın.

 El püskürtme tabancasının kolunu kilit-

leyin.

 El püskürtme tabancasını el püskürtme

tabancasının saklama parçasına takın.

 Yüksek basınç hortumunu yüksek ba-

sınç hortumu saklama parçasına asın.

Dikkat

Kazaları veya yaralanmaları önlemek için,

taşıma s

ırasında cihazın ağırlığına dikkat

edin (bkz. Teknik bilgiler).

몇 Uyarı

Yakıt buharları ya da dökülen yakıt alev

alabilir. Yakıtın dökülmesini önlemek için,

taşıma sırasında cihazı yatay konumda tu-

tun.

 Cihazı taşıma kolundan çekin.

 Yakıt deposunu boşaltın.

 Cihazı kaymaya ve devrilmeye karşı

emniyete alın.

 Cihazı sadece dik konumda taşıyın.

Dikkat

Kazaları veya yaralanmaları önlemek için,

depolama yerini seçerken cihazın ağırlığı-

na dikkat edin (bkz. Teknik bilgiler).

Önerilen temizlik yöntemleri

Çalışmaya ara verme

Çalışmanın tamamlanması

Taşıma

Elle taşıma

Araçlarda taşıma

Depolama

115TR

116 TR

– 7

 Cihazı düz bir yüzeye bırakın.

 El püskürtme tabancasındaki ayırma tu-

şuna basın ve yüksek basınç hortumu-

nu el püskürtme tabancasından ayırın.

 El püskürtme tabancasını el püskürtme

tabancasının saklama parçasına takın.

 Yüksek basınç hortumunu yüksek ba-

sınç hortumu saklama parçasına asın.

Örn. kış aylarında olduğu gibi uzun süreli

depolamadan önce, bakım bölümündeki

uyarılara dikkat edin.

Dikkat

Cihazı ve aksesuarlarını donmaya karşı ko-

ruyun.

İçlerindeki su tamamen boşaltılmazsa, ci-

haz ve aksesuarları donma nedeniyle zarar

görür. Hasarları önlemek için.

 Cihazdaki suyun komple boşaltılması:

Yüksek basınç hortumu ve su besleme

bağlı değilken cihazı çalıştırın (maksi-

mum 1 dakika) ve yüksek basınç bağ-

lantısından su çıkmayana kadar

bekleyin. Cihazı kapatın

 Cihazı komple aksesuarları ile birlikte

donyama karşı korunmuş bir bölümde

saklayın.

Uyarı

Tüm koruma ve bakım çalışmalarına başla-

madan önce cihazı kapatın ve motoru so-

ğutun. Motorun farkında olmadan

çalıştırılmasını önlemek için, buji soketini

çekin.

Tehlikeleri önlemek için, onaronarımlar ve ye-

dek parça montajı sadece yetkili müşteri

hizmetleri tarafından yapılmalıdır.

Uzun saklama döneminden önce, örneğin

kış aylarında:

 Filtreyi temizlik maddesi emme hortumun-

dan çekin ve suyun altında temizleyin.

 Su bağlantısındaki süzgeci düz bir pen-

seyle dışarı çıkartın ve suyun altında te-

mizleyin.

 bağlantısındaki mikro filtreyi düz bir

penseyle dışarı çıkartın ve suyun altın-

da temizleyin.

 Lastik hava basıncını düzeltmeden ön-

ce, kompresördeki basınç düşürücüyü

103 kPa (1,03 bar) ayarlayın.

 Lastik hava basıncı maksimum 103 kPa

(1,03 bar) aşmamalıdır.

Popa bakım gerektirmez.

 Cihazı düz bir yüzeye bırakın.

 Motordaki bakım çalışmalarını, motor

üreticisinin kullanım kılavuzundaki bilgi-

lere uygun olarak yapın.

Sadece orijinal KÄRCHER yedek parçaları

kullanın. Bir yedek parça genel bakışını bu

kullanım kılavuzunun sonunda bulabilirsiniz.

Cihazın saklanması

Antifriz koruma

Koruma ve Bakım

Temizlik

Lastik hava basıncının ayarlanması

Pompanın bakımı

Motorun bakımı

Yedek parçalar

116 TR

– 8

Küçük arızaları aşağıdaki genel bakışın

yardımıyla kendiniz giderebilirsiniz.

Şüphe etmeniz durumunda, yetkili müşteri

hizmetlerine başvurun.

 Motor üreticisinin kullanım kılavuzunda-

ki uyarılara dikkat edin!

 Püskürtme borusundaki ayarı kontrol

edin.

 Cihazdaki havanın boşaltılması: Yük-

sek basınç hortumu bağlanmadan ciha-

zı açın ve su kabarcıksız bir şekilde

yüksek basınç bağlantısından dışarı çı-

kana kadar (maksimum 2 dakika) bek-

leyin. Cihazı kapatın ve yüksek basınç

hortumunu tekrar bağlayın.

 Su beslemesini kontrol edin.

 Su bağlant

ısındaki süzgeci temizleyin.

 Taşma valfı bloke: El tabancasının ko-

luna birkaç kez basın.

 Yüksek basınç memesinin temizlenme-

si: Meme deliğindeki kirleri bir iğneyle

çıkartın ve suyla öne doğru yıkayın.

 Su besleme miktarını kontrol edin.

 Cihazda az bir sızıntı olması teknik ola-

rak normaldir. Ağır sızıntılarda yetkili

müşteri hizmetini çağırın.

 Basınç ayarlı püskürtme borusu (Vario

Power) kullanın.

Püskürtme borusunu „Mix“ konumuna

getirin.

 Temizlik maddesi emme hortumundaki

filtreyi temizleyin.

 Temizlik maddesi emme hortumunda

bükülme yerleri olup olmadığını kontrol

edin.

Teknik değişiklik yapma hakkı

saklıdır!

Arızalarda yardım

Cihaz çalışmıyor

Cihaz basınca gelmiyor

Güçlü basınç dalgalanmaları

Cihaz sızdırıyor

Temizlik maddesi emilmiyor

Teknik Bilgiler

Su bağlantısı

Besleme sıcaklığı

(maks.)

°C 40

Besleme miktar l/dk 10

Besleme bas MPa 1,2

Maksimum emme yük-

sekliği

m 0,5

Motor

Tip: Honda GC 160

Motor hacmi cm

160

Ayrıntılar için Bkz. Motor üreticisinin kul-

lanma kılavuzu

Performans değerleri

Çalışma basıncı MPa 14

Maksimum müsaade edi-

len basınç

MPa 16

Besleme miktarı, su l/dk 7,9

Besleme miktarı, temizlik

maddesi

l/dk 0,3

El püskürtme tabancası-

nın geri tepme kuvveti

N 26,5

Ölçüler ve ağırlıklar

Uzunluk mm 835

Genişlik mm 580

Yükseklik mm 800

Ağırlıkkg28

Lastik hava basıncı

(maksimum)

kPa 172

60335-2-79'a göre belirlenen değerler

El-kol titreşim değeri

Güvensizlik K

m/s

3,1

0,3

Ses basıncı seviyesi L

Güvensizlik K

dB(A)

Ses basıncı seviyesi L

+ Güvensizlik K

dB(A) 104

117TR

– 9

İşbu belge ile aşağıda tanımlanan makine-

nin konsepti ve tasarımı ve tarafımızdan pi-

yasaya sürülen modeliyle AB

yönetmeliklerinin temel teşkil eden ilgili gü-

venlik ve sağlık yükümlülüklerine uygun ol-

duğunu bildiririz. Onayımız olmadan

cihazda herhangi bir değişiklik yapılması

durumunda bu beyan geçerliliğini yitirir.

İmzası bulunanlar, işletme yönetimi adına

ve işletme yönetimi tarafından verilen veka-

lete dayanarak işlem yapar.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/07/01

AB uygunluk bildirisi

Ürün: Yüksek basınç temizleyicisi

Tip: 1.133-xxx

Tip: 1.194-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Kullanılan uyumluluk değerlendirme

yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 103

Garanti edilen: 104

CEO

Head of Approbation

118 TR

– 1

Уважаемый покупатель!

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соот-

ветственно и сохраните ее для дальней

шего пользования или для следующего

владельца.

Данный высоконапорный моющий аппа-

рат предназначен только для использо-

вания в домашнем хозяйстве:

– для мойки машин, автомобилей,

строений, инструментов, фасадов,

террас, садовых принадлежностей и

т.д. с помощью струи воды под высо-

ким давлением (при необходимости

с добавлением моющих средств).

– При этом применению подлежат при-

надлежности, запасные части и мою-

щие средства, разрешенные для

использования фирмой KARCHER.

Указания, приложенные к моющим

средствам, подлежат соблюдению.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с до-

машними отходами, а сдайте ее в один

из пунктов приема вторичного сырья.

Старые приборы содержат

ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот

ветствующие системы приемки отходов.

Инструкции по применению компоне-

нтов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

В каждой стране действуют соответс-

твенно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей

продукции в данной стране. Воз-

можные неисправности прибора в тече-

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек

о покупке, в торговую организацию, про-

давшую вам прибор или в

ближайшую

уполномоченную службу сервисного об-

служивания.

(Адрес указан на обороте)

Оглавление

Общие указания . . . . . . . . RU . . .1

Указания по технике безопас-

ности . . . . . . . . . . . . . . . . . RU . . .2

Управление. . . . . . . . . . . . RU . . .5

Транспортировка . . . . . . . RU . . .8

Хранение. . . . . . . . . . . . . . RU . . .8

Уход и техническое обслужи-

вание . . . . . . . . . . . . . . . . . RU . . .9

Помощь в случае неполадок RU . . .9

Технические данные . . . . RU . .10

Заявление о соответствии ЕС RU . .11

Общие указания

Применение в соответствии с

назначением

Защита окружающей среды

Гарантия

119RU

– 2

 Опасность

Для непосредственно грозящей опас-

ности, которая приводит к тяжелым

увечьям или к смерти.

몇 Предупреждение

Для возможной потенциально опасной

ситуации, которая может привести к

тяжелым увечьям или к смерти.

Внимание!

Для возможной потенциально опасной

ситуации, которая может привести к

легким травмам или повлечь матери

альный ущерб.

Не направлять струю воды

на людей, животных, вклю-

ченное электрическое обо-

рудование или на сам высо

конапорный моющий аппарат. Защи-

щать прибор от мороза.

 Опасность

 Эксплуатация прибора во взрывоо-

пасных зонах запрещается.

 При использовании прибора в опас-

ных зонах (например, на автозапра-

вочных станциях) следует

соблюдать соответствующие пра-

вила техники безопасности.

 При работе прибора в помещениях

следует обеспечивать достаточ-

ную вентиляцию и отвод выхлоп-

ных газов (опасность отравления).

 Включение прибора запрещается, если

существенные

части прибора, напри-

мер, элементы безопасности прибора,

высоконапорные шланги, пистолет-

распылитель повреждены.

 Перед началом работы высокона-

порный шланг необходимо всегда

проверять на повреждения. Повреж-

денный высоконапорный шланг под-

лежит незамедлительной замене.

 Находящаяся под высоким давлени-

ем струя воды может при непра-

вильном использовании

представлять опасность. Запре-

щается направлять струю воды

на

людей, животных, включенное элек-

трическое оборудование или на сам

высоконапорный моющий аппарат.

 Не разрешается также направлять

струю воды, находящуюся под высо-

ким давлением, на других или себя

для чистки одежды или обуви.

 Не чистить струей воды предме-

ты, содержащие вещества, вред-

ные для здоровья (например,

асбест).

 Автомобильные шины

/шинные вен-

тили могут быть повреждены

струей воды под давлением и лоп-

нуть. Первым признаком этого слу-

жит изменение цвета шины.

Поврежденные автомобильные

шины/шинные вентили представля-

ют опасность для жизни. Во время

чистки шин необходимо выдержи-

вать расстояние между форсункой

и шиной, как минимум, 30 см!

 Всасывание аппаратом жидкостей,

содержащих

растворители, а так-

же неразбавленных кислот или рас-

творителей не допускается! К

таким веществам относятся, на-

пример, бензин, растворители кра-

сок и мазут. Образующийся из

таких веществ туман легковоспла-

меняем, взрывоопасен и ядовит. Не

использовать ацетон, неразбав-

ленные кислоты и растворители,

Символы в руководстве по

эксплуатации

Символы на приборе

Опасность ожогов о горячие

поверхности!

Опасность отравления! Не

вдыхать выхлопные газы.

Указания по технике

безопасности

120 RU

– 3

так как они разрушают материалы,

из которых изготовлен прибор.

 Разрешается использовать только

топливо, указанное в руководстве

по эксплуатации. При использова-

нии неподходящих видов топлива

существует опасность взрыва.

 Если было пролито топливо, то мо-

ечный аппарат высокого давления

не приводить в действие, а пере-

нести его в другое место и

избе-

гать любого искрообразования.

 Не хранить, не проливать и не ис-

пользовать топливо в близи откры-

того огня или таких устройств, как

печь, отопительный котел или на-

греватель воды, у которых имеет-

ся факел поджига или которые

могут издавать искры.

 Не курить и не использовать от-

крытый огонь во время

заправки и в

области хранения топлива.

 Не допускать переполнения резер-

вуара. В заливном патрубке не

должно находиться топливо.

 Долив топлива можно производить

только в хорошо проветриваемом

помещении и при остановленном

двигателе. Бензин - крайне огне-

опасен и при определенных условиях

взрывоопасен. По окончании процес-

са заправки топливом удостове-

риться в

том, что крышка

топливного бака хорошо закрыта.

 Избегать повторного или длитель-

ного контакта топлива с кожей, а

так же вдыхания паров.

 Держать на безопасном расстоя-

нии от звукопоглотителя легко

воспламеняемые предметы и мате-

риалы (минимум 2 м).

 Не приводить в действие мотор

без звукопоглотителя и регулярно

проверять и чистить его,

а в слу-

чае необходимости заменить.

 Не устанавливать мотор в лесной

местности, в кустах или в траве,

при этом не оборудовав его искроу-

ловителем.

 За исключением наладочных работ

не запускать мотор при снятом

воздушном фильтре или кожухе над

воздухозаборником.

 Не производить никаких смещений

регулировочных пружин, рычажных

систем или других

частей, кото-

рые могут привети к увеличению

числа оборотов мотора.

 Опасность ожога! Не прикасаться к

горячему звукопоглотителю, ци-

линдрам или охлаждающим ребрам.

 Никогда не подносить руки и ноги

близко к движущимся или вращаю-

щимся частям.

몇 Предупреждение

 Высоконапорные шланги, арматура

и муфты имеют большое значение

для безопасности прибора. В этой

связи следует применять только

высоконапорные шланги, арматуру

и муфты, рекомендованные изго-

товителем прибора.

 Эти приборы не предназначены для

использования людьми с ограничен-

ными физическими, сенсорными или

умственными способностями.

Эксплуатация прибора детьми или

лицами, не прошедшими инструк-

таж, запрещается.

Необходимо следить за детьми,

чтобы они не играли с прибором.

 Упаковочную пленку держите по-

дальше от детей, существует

опасность удушения!

 Данный прибор был разработан для

использования моющих средств, ко-

торые поставляются или были ре-

комендованы изготовителем

прибора. Использование других мо-

ющих средств или химикатов мо-

жет негативно повлиять

на

безопасность прибора.

 Пользователь должен использовать

прибор в соответствии с назначени-

121RU

– 4

ем. Он должен учитывать местные

особенности и обращать внимание

при работе с прибором на других лиц,

находящихся поблизости.

 Опасность нарушения слуха. При

работе с аппаратом обязательно

носить соответствующие слухо-

вые защитные средства.

 Не использовать аппарат, когда в

зоне действия находятся другие

люди, если только они не носят за-

щитную

одежду.

 Для защиты от разлетающихся

брызгов воды и грязи следует но-

сить соответствующую защит-

ную одежду и защитные очки.

 Аппарат во время работы нельзя

поставить таким образом, чтобы

это угрожало людям, например, на

мостки и т.д.

 Длительное использование прибора

может привести к нарушению кро-

воснабжения рук.

Невозможно указать

конкретное время

использование аппарата, так как это за-

висит от нескольких факторов:

– Личная предрасположенность к пло-

хому кровообращению (часто зябну-

щие пальцы, формикация пальцев).

– Низкая внешняя температура. Для

защиты рук носите теплые перчатки.

– Непрерывная работа хуже, чем рабо-

та с паузами.

При регулярном использовании прибора

и повторном появлении соответствую-

щих признаков (например, формикации

пальцев, зябнущие пальцы) мы реко-

мендуем пройти врачебное обследова-

ние.

Внимание!

 При мойке лакированный поверхнос-

тей следует выдерживать рассто-

яние 30 см от форсунки до

поверхности, чтобы избежать пов-

реждения лакировки.

 Запрещается оставлять работаю-

щий прибор без присмотра.

 Все токопроводящие элементы в

рабочей зоне должны быть защище-

ны от струй воды.

 Работы с прибором следует всегда

проводить только в соответству-

ющих защитных рукавицах.

 Моющие работы, при которых по-

являются сточные воды, содержа-

щие машинное масло, например,

мойка двигателей, днища автомо

биля, разрешается проводить

только в специальных местах, обо-

рудованных маслоотделителем.

Внимание!

Защитные устройства служат для за-

щиты пользователей. Видоизменение

защитных устройств или пренебреже-

ние ими не допускается.

Блокировка блокирует рычаг ручного

пистолета-распылителя и защищает от

непроизвольного запуска аппарата.

Термоклапан защищает насос от пере-

грева.

В рециркуляционном режиме вода со-

гревается. При температуре воды 60 °C

термоклапан открывается и сливает го-

рячую воду.

Внимание!

Перед выполнением любых действий с

прибором или у прибора необходимо

обеспечить устойчивость во избежа-

ние несчастных случаев или поврежде-

ний.

– Устойчивость прибора гарантирова-

на только в том случае, если он уста-

новлен на ровной поверхности.

Защитные устройства

Блокировка ручного пистолета-рас-

пылителя

Термоклапан на насосе

Условия для обеспечения

устойчивости

122 RU

– 5

При распаковке прибора проверьте его

комплектность, а также его целостность.

При обнаружении повреждений, полу-

ченных во время транспортировки, сле-

дует уведомить торговую организацию,

продавшую прибор.

Изображения прибора см. на стр. 2

1 Струйная трубка с регулятором дав-

ления (Vario Power)

2Cтруйная трубка с фрезой для уда-

ления грязи

3 Ручной пистолет-распылитель

4 Блокировка ручного

пистолета-рас-

пылителя

5 Шланг высокого давления

6 Кнопка для отсоединения шланга вы-

сокого давления от ручного пистоле-

та-распылителя

7Pукоятка

8 Хранение ручного пистолета-распы-

лителя

Хранение шланга высокого давления

9 Хранение струйной трубки

10 Крепление для барабана шланга (оп-

ция)

11 Всасывающий шланг для моющего

средства (с фильтром)

12 Темоклапан

13 Соединение высокого давления

14 Cоединительный элемент

для под-

ключения воды,

15 Двойной ниппель

16 Элемент подключения водоснабже-

ния с сетчатым фильтром

17 Мотор: детали смотреть в инструк-

ции по эксплуатации изготовителя

мотора

18 Инструкция по эксплуатации мотора

Специальные принадлежности расши-

ряют возможности применения прибора.

Более детальную информацию можно

получить у торговой организации фирмы

KARCHER.

Перед началом эксплуатации аппарата

установить прилагаемые незакреплен

ные части.

Изображения прибора см. на стр. 2

Рисунок

 Закрепить на раме ручку для транс-

портировки.

Для этого выпрямить отверстия, про-

деть шурупы и закрепить гайками.

Рисунок

 Установить держатель для прина-

длежностей.

Рисунок

 Смонтировать переднюю панель с

прилагаемой пластиковой заклепкой.

Рисунок

 Вставить шланг высокого давления в

ручной пистолет-распылитель

до

щелчка.

Указание: Соблюдать правильность

расположения соединительного нип-

пеля.

Рисунок

 Соединить всасывающий шланг для

моющего средства с элементом под-

ключения.

Согласно действующим пред-

писаниям устройство запре-

щается эксплуатировать без

системного разделителя в

трубопроводе с питьевой водой. Сле-

дует использовать соответствую-

щий системный сепаратор фирмы

KARCHER или альтернативный сис-

темный сепаратор,

соответствую-

щий EN 12729 тип BA. Вода,

прошедшая через системный сепара

тор, считается непригодной для пи-

тья.

Управление

Описание прибора

Специальные принадлежности

Перед началом работы

Подача воды

123RU

– 6

Внимание!

Системный разделитель всегда под-

ключать к системе водоснабжения, и

никогда непосредственно к прибору!

Указание: Загрязнения, содержащиеся

в воде, могут вызвать повреждения на-

соса высокого давления и принадлеж

ностей. Для защиты рекомендуется ис-

пользовать водяной фильтр KARCHER

(специальные принадлежности, номер

заказа 4.730-059).

Соблюдайте предписания предприятия

водоснабжения.

Параметры для подключения указаны

на заводской

табличке и в разделе "Тех-

нические данные".

 Используйте водяной шланг из про

чного материала (в комплект постав-

ки не входит) с обычной соедини-

тельной муфтой. (диаметр: минимум

1/2 дюйма или 13 мм; рекомендуе-

мая длина 7,5 м).

 Находящуюся в комплекте соедини

тельную муфту подсоедините к эле

менту аппарата для подачи воды.

 Наденьте водяной

шланг на соеди

нительную муфту аппарата, после

чего подсоедините его к водопрово

ду.

Данный высоконапорный моющий аппа-

рат со всасывающим шлангом

KARCHER и обратным клапаном (специ-

альные принадлежности, номер заказа.

4.440-238) предназначен для всасыва-

ния воды из открытых резервуаров, на-

пример, из бочек для дождевой воды

или прудов (максимальную высоту вса-

сывания

см. в разделе "Технические

данные").

 Наполнить всасывающий шланг

KARCHER с обратным клапаном во-

дой, привинтить к элементу подклю-

чения воды и повесить в дождевую

бочку.

 Отсоединить шланг высокого давления

от соединения высокого давления.

 Удаление воздуха из прибора.

Дать прибору поработать без под-

ключенного шланга высокого давле-

ния до тех пор

, пока вода без

пузырьков воздуха не начнет выте-

кать из соединительного элемента

высокого давления. Выключить при-

бор и подсоединить шланг высокого

давления.

Внимание!

Работа всухую в течение более 2 ми-

нут приводит к выходу из строя высо-

конапорного насоса. Если прибор в

течение 2 минут не набирает давле-

ние, то его следует

выключить и дейс-

твовать в соответствии с указаниям,

которые приводятся в главе „Помощь

в случае неполадок“.

Внимание!

Прибор поставляется без моторного мас-

ла. Перед первым вводом в эксплуатацию

следует залить моторное масло.

 Заполнить топливный бак и прове-

рить уровень масла.

См. руководство по эксплуатации

мотора.

 Соединить шланг высокого давления

соединением высокого давления.

 Наденьте на ручной пистолет-распы-

литель струйную трубку и зафикси-

руйте ее, повернув на 90°.

 Полностью откройте водопроводный

кран.

 Запустить двигатель.

См. руководство по эксплуатации

мотора.

Подача воды из водопровода

Подача воды из открытых водоемов

Начало работы

124 RU

– 7

몇 Опасность

Выходящая из высоконапорной форсун-

ки струя воды вызывает отдачу ручно-

го пистолета-распылителя. По этой

причине необходимо занять устойчи-

вую позицию, крепко держать ручной

пистолет-распылитель со струйной

трубкой.

 Разблокировать рычаг ручного пистоле-

та-распылителя.

 Потянуть за рычаг, аппарат включится.

Трубка предназначена для самых рас-

пространенных задач по чистке.

Рабо-

чее давление регулируется бесступен

чато между „Min“ и „Max“.

 Отпустить рычаг ручного пистолета-

распылителя.

 Повернуть струйную трубку в желае-

мое положение.

для удаления устойчивых загрязнений.

Не предназначена для работы с мою-

щим средством.

Для выполняемой задачи по чистке ис-

пользуйте исключительно чистящие

средства и средства по уходу фирмы

KARCHER, так как они

разработаны спе-

циально для применения в вашем при-

боре. Применение других чистящих

средств и средств по уходу может при-

вести к ускоренному износу и потери

права на гарантийное обслуживание.

Подробную информацию можно узнать

в специализированном месте торговли

или получить непосредственно в пред-

ставительстве KARCHER.

 Использовать струйную трубку с ре-

гулятором давления

(Vario Power).

 Повернуть струйную трубку в поло-

жение „Mix“.

Указание: Такми образом, при экс-

плуатации раствор моющего средс-

тва смешивается со струей воды.

 Установить объем всасывания рас-

твора моющего средства у фильтра

для моющего средства.

- среднее количество: среднее поло-

жение

- большое количество: положение „+“

- малое количество: положение „-“

 Опустить всасывающий шланг для

моющего

средства в резервуар с

раствором моющего средства.

 Экономно разбрызгать моющее

средство по сухой поверхности и

дать ему подействовать (не позво-

лять высыхать).

 Растворенную грязь смыть струей

высокого давления.

 Отпустить рычаг ручного пистолета-

распылителя.

Указание:Когда рычаг ручного пис-

толета-распылителя отпускается,

мотор продолжает работать на хо-

лостых оборотах. Таким

образом,

вода циркулирует внутри насоса и

нагревается. Когда вода достигает

максимально допустимой температу-

ры (60°C), термоклапан открывается

и нагретая вода выходит.

 Заблокировать рычаг ручного писто-

лета-распылителя.

 Вставить ручной пистолет-распыли-

тель в держатель.

 При более продолжительных пере-

рывах в работе (свыше 5 минут) до-

полнительно выключить мотор.

Эксплуатация

Струйная трубка с регулятором дав-

ления (Vario Power)

Струйная трубка с фрезой для удале-

ния грязи

Работа с моющим средством

Рекомендуемый способ мойки

Перерыв в работе

125RU

– 8

Внимание!

Высоконапорный шланг отсоединять

от ручного пистолета-распылителя

или прибора, когда в системе отсутс-

твует давление.

 При работах с моющим средством

всасывающий шланг для моющего

средства опустить в резервуар с чис-

той водой, включить аппарат, пред-

варительно сняв струйную трубку, и

дать ему поработать в течение 1 ми-

нуты.

 Отпустить

рычаг ручного пистолета-

распылителя.

 Остановить мотор.

См. руководство по эксплуатации

мотора.

 закрыть водный кран.

 нажать рычаг ручного пистолета-рас-

пылителя для сброса давления в сис

теме.

 Отделить аппарат от водоснабжения.

 Заблокировать рычаг ручного писто-

лета-распылителя.

 Вставить ручной пистолет-распыли-

тель в держатель.

 Вставить шланг высокого давления в

держатель.

Внимание!

Во избежание несчастных случаев или

травмирования, при транспортировке

необходимо принять во внимание вес

прибора (см. раздел "Технические дан-

ные").

몇 Предупреждение

Пары топлива или пролившееся топли-

во могут воспламеняться. При транс-

портировке удерживать прибор в

горизонтальном положении во избежа-

ние проливания топлива.

 Прибор тянуть за ручку для транс-

портирования.

 Опорожнить бензобак.

 Зафиксировать прибор от смещения

и опрокидывания.

 Транспортировку прибора осущест-

влять только в вертикальном поло-

жении.

Внимание!

Во избежание

несчастных случаев или

травмирования, при выборе места хра-

нения необходимо принять во внима-

ние вес прибора (см. раздел

"Технические данные").

 Установить подметающую машину

на ровную поверхность.

 Нажать размыкающую кнопку на руч-

ном пистолете-распылителе и отде-

лить высоконапорный шланг от

ручного пистолета-распылителя.

 Вставить ручной пистолет-распыли-

тель в

держатель.

 Вставить шланг высокого давления в

держатель.

При длительном хранении, например зи-

мой, дополнительно следует принять во

внимание указания в разделе "Уход".

Внимание!

Защищать аппарат и принадлежности

от мороза.

Прибор и принадлежности могут быть

повреждены морозом, если если из них

полностью не удалена вода. Во избежа-

ние повреждений:

 Из

аппарата следует полностью уда-

лить воду. Включить аппарат без

подключенного шланга высокого

давления и без присоединенного во-

доснабжения (максимум на 1 минуту)

и подождать до тех пор, пока не пре-

кратиться вытекание воды из шланга

Окончание работы

Транспортировка

Транспортировка вручную

Транспортировка на

транспортных средствах

Хранение

Хранение прибора

Защита от замерзания

126 RU

– 9

высокого давления. Выключите ап-

парат.

 Храните прибор и все принадлежнос-

ти в защищенном от мороза помеще-

нии.

Внимание:

Перед началом проведения любых ра-

бот по уходу и техническому обслужи-

ванию прибор следует выключить, а

двигателю дать остыть. Во избежа-

ние непроизвольного запуска двигате-

ля вытащить наконечник свечи

зажигания.

Во избежание опасности, ремонт и уста-

новку запасных деталей должны выпол-

нять только авторизированные

сервисные центры.

Перед длительным хранением, напри-

мер, зимой:

 Снимите фильтр из всасывающего

шланга для моющего средства и про-

мойте его проточной водой,

 Выньте с помощью плоскогубцев се-

тевой фильтр из элемента для водо-

снабжения и промойте его проточной

водой.

 С помощью плоскогубцев выньте

фильтр тонкой очистки и промойте

его под проточной водой.

 Перед коррекцией давления в шинах

установите редуктора давления на

компрессоре на 103 кПа (1,03 бар).

 Максимальное давление в шинах не

должно превышать 103 кПа (1,03 бар).

Насос является необслуживаемым.

 Установить подметающую машину

на ровную поверхность.

 Выполняйте работы по техобслужи-

ванию двигателя в соответствии с

указаниями инструкции по эксплуа-

тации производителя двигателя.

Используйте только оригинальные за-

пасные части фирмы KARCHER. Описа-

ние запасных частей находится в конце

данной инструкции по эксплуатации.

Небольшие неисправности можно уст-

ранить самостоятельно с помощью сле-

дующего описания.

В случае сомнения следует обращаться

в уполномоченную службу сервисного

обслуживания.

 Соблюдать указания в соответствии

с инструкцией по эксплуатации про-

изводителя двигателя!



Проверить настройку струйной труб-

ки.

 Удаление воздуха из прибора: Вклю-

чить аппарат без подключенного вы-

соконапорного шланга и подождать

(не более 2 минут), пока из высокона-

порного шланга не начнет выходить

вода без пузырьков воздуха. Выклю-

чить прибор и заново подсоединить

высоконапорный шланг.

 Проверить подачу воды.

 Очистить сетчатый фильтр подклю-

чения подачи воды.

 Перепускной клапан блокируется:

Несколько раз понажимать клапан

пистолета-распылителя.

Уход и техническое

обслуживание

Уход

Установка давления в покрышках

Техническое обслуживание

насоса

Техническое обслуживание

двигателя

Запасные части

Помощь в случае неполадок

Прибор не работает

Давление в приборе не увеличивается

127RU

– 10

 Очистить форсунку высокого давле

ния: Иголкой удалить загрязнение из

отверстия форсунки и промыть ее

спереди водой.

 Проверьте количество подаваемой

воды.

 Незначительная негерметичность

аппарата обусловлена техническими

особенностями. При сильной негер-

метичности обратитесь в авторизо

ванную службу сервисного обслужи-

вания.

 Использовать струйную трубку с ре

гулятором давления (Vario Power).

Повернуть струйную трубку в поло

жение „Mix“.

 Очистить фильтр во всасывающем

шланге моющего средства.

 Проверить всасывающий шланг для

моющего средства на перегибы.

Изготовитель оставляет за собой

право внесения технических измене-

ний!

Сильные перепады давления

Прибор негерметичен

Чистящее средство не всасывается

Технические данные

Подключение водоснабжения

Температура подаваемой

воды (макс.)

°C 40

Количество подаваемой

воды (мин.)

л/мин.10

Давление напора (макс.) МПа 1,2

Макс. высота всасывания м 0,5

Мотор

Тип Honda GC

160

Рабочий объем cm

160

Детали смотреть в инструкции по экс-

плуатации изготовителя мотора

Данные о производительности

Рабочее давление МПа 14

Макс. допустимое давление МПа 16

Подача, вода л/мин. 7,9

Подача, моющее средство л/мин. 0,3

Сила отдачи ручного пис-

толета-распылителя

Н 26,5

Размеры и массы

Длина мм 835

Ширина мм 580

высота мм 800

Вес кг 28

Давление воздуха в пок-

рышке (макс.)

kPa 172

Значение установлено согласно

стандарту EN 60335-2-79

Значение вибрации рука-

плечо

Опасность K

м/с

3,1

0,3

Уровень шума дб

Опасность K

дБ(А)

Уровень мощности шума

+ опасность K

дБ(А) 104

128 RU

– 11

Настоящим мы заявляем, что нижеуказан-

ный прибор по своей концепции и конструк-

ции, а также в осуществленном и

допущенном нами к продаже исполнении

отвечает соответствующим основным тре-

бованиям по безопасности и здоровью со-

гласно директивам ЕС. При внесении

изменений, не согласованных с нами, дан-

ное заявление теряет свою силу.

Нижеподписавшиеся

лица действуют по

поручению и по доверенности руководс-

тва предприятия.

уполномоченный по документации:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2010/07/01

Заявление о соответствии

ЕС

Продукт высоконапорный моющий

прибор

Тип: 1.133-xxx

Тип: 1.194-xxx

Основные директивы ЕС

2006/42/EC (+2009/127/EC)

2004/108/ÅÑ

2000/14/ЕС

Примененные гармонизированные

нормы

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Примененный порядок оценки соот-

ветствия

2000/14/ЕС: Приложение V

Уровень мощности звука dB(A)

Измерено: 103

Гарантиро-

вано:

104

CEO

Head of Approbation

129RU

Magyar

– 1

Tisztelt Vásárló,

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a

következő tulajdonos számára.

A készüléket kizárólag magáncélra szabad

használni a háztartásban:

– gépek, járművek, építmények, szerszá-

mok, homlokzatok, teraszok, kertápolá-

si eszközök stb. nagynyomású

vízsugárral történő tisztítására (szük-

ség esetén tisztítószer hozzáadásával).

– a KÄRCHER cég által engedélyezett

tartozékokkal, pótalkatrészekkel és

tisztítószerekkel. Tartsa be a tisztító-

szerhez mellékelt utasításokat.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével

ártalmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Minden országban az illetékes forgalma-

zónk által kiadott garancia feltételek érvé-

nyesek. Az esetleges üzemzavarokat az

Ön készülékén a garancia lejártáig költség-

mentesen elhárítjuk, amennyiben anyag-

vagy gyártási hiba az oka. Garanciális eset-

ben kérjük, forduljon a vásárlást igazoló bi-

zonylattal kereskedőjéhez vagy a

legközelebbi hivatalos szakszervizhez.

(A címet lásd a hátoldalon)

 Balesetveszély

Azonnal fenyegető veszély, amely súlyos

testi sérüléshez vagy halálhoz vezet.

몇 Figyelem!

Esetlegesen veszélyes helyzet, amely sú-

lyos testi sérüléshez vagy halálhoz vezet-

het.

Vigyázat

Esetlegesen veszélyes helyzet, amely kön-

nyű sérüléshez vagy kárhoz vezethet.

A nagynyomású sugarat soha

ne irányítsa személyek, álla-

tok, aktív elektromos szerel-

vények vagy maga a készülék

felé. A készüléket fagy ellen védje.

Tartalomjegyzék

Általános megjegyzések . . HU . . .1

Biztonsági tanácsok . . . . . . HU . . .2

Használat . . . . . . . . . . . . . . HU . . .4

Transport . . . . . . . . . . . . . . HU . . .6

Tárolás . . . . . . . . . . . . . . . . HU . . .6

Ápolás és karbantartás . . . HU . . .7

Segítség üzemzavar esetén HU . . .7

Műszaki adatok . . . . . . . . . HU . . .8

EK konformitási nyiltakozat HU . . .9

Általános megjegyzések

Rendeltetésszerű használat

Környezetvédelem

Garancia

Szimbólumok az üzemeltetési

útmutatóban

Szimbólumok a készüléken

Égési sérülésveszély forró felüle-

tek által!

Mérgezésveszély! A kipufogó-

gázt ne lélegezze be.

130 HU

– 2

 Balesetveszély

 Tilos a tűzveszélyes helyiségekben tör-

ténő üzemeltetés.

 A készülék veszélyes területen (pl.:

benzinkúton) történő alkalmazása ese-

tén figyelembe kell venni a megfelelő

biztonsági előírásokat.

 A készülék beltéri használatakor gon-

doskodni kell a megfelelő szellőzésről

és a kipufogógáz elvezetéséről (mérge-

zésveszély).

 A készüléket ne üzemeltesse, ha a ké-

szülék fontos alkatrészei, pl. biztonsági

elemek, magasnyomású tömlők, szóró-

pisztoly megrongálódtak.

 Ellenőrize a nagynyomású tömlő épsé-

gét minden használat előtt. A sérült

nagynyomású tömlőt azonnal ki kell

cserélni.

 A nagynyomású vízsugár veszélyes le-

het szakszerűtlen használat esetén. A

vízsugarat soha ne irányítsa szemé-

lyek, állatok, aktív elektromos szerelvé-

nyek vagy maga a készülék felé.

 A magasnyomású vízsugarat ne irányít-

sa se önmagára se másokra, a ruházat

vagy a lábbeli tisztítására.

 Nem szabad olyan tárgyat lelocsolni,

amely egészségre káros anyagot (pl.

azbesztet) tartalmaz.

 Az autógumit/szelepet a nagynyomású

sugár károsíthatja és roncsolhatja. A

károsodás első jele az autógumi elszí-

neződése. A sérült autógumik/kerék-

szelepek veszélyforrást jelentenek. A

tisztítás során legalább 30 cm távolsá-

got kell betartani!

 Soha ne szívjon fel oldószer tartalmú

folyadékot vagy hígítatlan savakat és

oldószereket! Ide tartozik pl. a benzin, a

hígító vagy a fűtőolaj. A permetköd na-

gyon gyúlékony, robbanékony és mér-

gező. Ne használjon acetont, hígítatlan

savakat és oldószereket, mivel ezek a

készülékben lévő anyagokat megtá-

madják.

 Kizárólag a használati utasításban

megadott üzemanyagot szabad hasz-

nálni. Nem megfelelő üzemanyag hasz-

nálata esetén robbanásveszély áll fenn.

 Ne üzemeltesse a magasnyomású tisz-

títóberendezést, ha üzemanyag ömlött

ki, hanem vigye el a berendezést egy

másik helyre és kerüljön mindenféle

szikraképződést.

 Üzemanyagot ne tároljon, öntsön ki

vagy használjon nyílt láng, vagy olyan

készülékek mellett, mint a fű

tőkazán,

vízmelegítő stb., amelyek gyújtólánggal

rendelkeznek vagy szikrát termelnek.

 Tankoláskor és az üzemanyag tárolási

területén nem szabad dohányozni vagy

nyílt lángot használni.

 Ne töltse túl a tankot. A betöltőcsonk-

ban nem szabad üzemanyagnak lenni.

 Az üzemanyag utántöltését jól szellőző

helyiségben, és leállított motor mellett

kell végezni. A benzin rendkívül tűzve-

szélyes és bizonyos körülmények kö-

zött robbanékony. A tankolás

befejezése után győződjön meg róla,

hogy a tanksapka jól be legyen zárva.

 Ismételt vagy hosszabb érintkezést az

üzemanyag és a bőr között, valamint a

gőzök belélegzését kerülni kell.

 Gyúlékony tárgyakat vagy anyagokat

tartson távol a hangtompítótól (legalább

2 m).

 A motort ne üzemeltesse hangtompító

nélkül, és ezt rendszeresen ellenőrizze,

tisztítsa és szükség esetén újítsa fel.

 A motort ne használja erdős, bokros,

vagy füves területen, anélkül, hogy a ki-

pufogó ne lenne ellátva szikrafogóval.

 A beállítási munkákon kívül ne járassa a

motort a szívócsatlakozók felett leszerelt

légszűrővel vagy burkolat nélkül.

 Ne végezzen állításokat a szabályozó

rugókon, a szabályozó rudakon vagy

más alkatrészeken, amelyek a motor

fordulatszámának növekedését ered-

ményezhetik.

 Égési sérülésveszély! Ne érjen hozzá a

forró hangtompítókhoz, hengerekhez

vagy hűtőbordákhoz.

Biztonsági tanácsok

131HU

– 3

 Kezét és lábát soha ne vigye mozgatott

vagy forgó alkatrészek közelébe.

몇 Figyelem!

 A nagynyomású tömlők, szerelvények

és csatlakozók fontosak a készülék biz-

tonságos üzemeltetése szempontjából.

Csak a gyártó által ajánlott nagynyomá-

sú tömlőket, szerelvényeket és csatla-

kozókat szabad alkalmazni.

 Ez a készülék nem alkalmas arra, hogy

korlátozott fizikai, érzékelő vagy szelle-

mi képességgel rendelkező személyek

használják.

A készüléket nem használhatják gyerme-

kek és olyan személyek, akiket nem tanítot-

tak be a készülék használatára.

Gyerekeket felügyelni kell, annak biztosítá-

sáért, hogy a készülékkel ne játszanak.

 A csomagolófóliát tartsa gyermekektől

távol, fulladás veszélye áll fenn!

 Ezt a készüléket a gyártó által szállított

vagy ajánlott tisztítószerek alkalmazá-

sára feljesztettük ki. Más tisztítószerek

vagy vegyszerek használata csökkent-

heti a készülék biztonságosságát.

 A felhasználónak rendeltetésszerűen

kell használnia a készüléket. Figyelem-

be kell venni a helyi viszonyokat, és a

készülékkel történő munkavégzés so-

rán ügyelni kell másokra, főként a gye-

rekekre.

 Halláskárosodás veszély. A készülék-

kel való munka közben feltétlenül visel-

jen megfelelő fülvédőt.

 A készüléket ne használja, ha hatótá-

volságon belül más személyek is tartóz-

kodnak, kivéve ha védőruházatot

viselnek.

 A visszafröccsenő víz vagy szennyező-

dés elleni védelemhez viseljen alkal-

mas védőruházatot és

védőszemüveget.

 A készüléket üzemhez nem szabad úgy

felállítani, hogy személyeket veszélyez-

tessen, pl. állványon vagy hasonlón.

 A készülék hosszabb használati ideje

esetén a kezekben vibráció okozta vér-

keringési zavar léphet fel.

Általánosan érvényes használati időt nem lehet

meghatározni, mert ez több befolyásoló ténye-

zőtől függ:

– Személyes hajlam a rossz vérkeringésre

(gyakran hideg ujjak, ujjak bizsergése).

– Alacsony környezeti hőmérséklet. Viseljen

meleg kesztyűt a kéz védelmére.

– A folyamatos üzem rosszabb, mint a szü-

netekkel megszakított üzem.

A készülék rendszeres, hosszan tartó

használatánál és a megfelelő jelek (például

ujjak zsibbadása, hideg ujjak) ismételt elő-

fordulásánál orvosi vizsgálatot ajánlunk.

Vigyázat

 A sérülések elkerüléséhez tisztítás so-

rán legalább 30 cm távolságot kell tarta-

ni a lakkozott felületektől.

 A készüléket nem szabad felügyelet

nélkül hagyni, amíg üzemel.

 A munkaterületen belüli összes, áram-

vezető alkatrésznek vizsugárral szem-

beni védelemmel kell rendelkeznie.

 A készüléken végzendő munkákat min-

dig erre alkalmas kesztyűvel végezze.

 Olyan tisztítási munkát, amelynek so-

rán olajtartalmú szennyvíz keletkezik

(pl. motormosás, alvázmosás), csak

olajleválasztóval ellátott mosóhelyen

szabad végezni.

Vigyázat

A biztonsági berendezések a felhasználó

védelmét szolgálják, ezeket nem szabad

módosítani vagy megkerülni.

A zár lezárja a kézi szórópisztoly karját és

megakadályozza a készülék véletlen bein-

dítását.

A hőszelep védi a szivattyút túlmelegedés

ellen.

A keringető üzemmód miatt a víz felmeleg-

szik. 60 °C-os vízhőmérséklet esetén a hő-

szelep kinyílik és leengedi a forró vizet.

Biztonsági berendezések

Kézi szórópisztoly zárja

Hőfokszabályzó a szivattyún

132 HU

– 4

Vigyázat

A készülékkel való tevékenység vagy a ké-

szüléken történő munka esetén biztosítani

kell a stabilitást, hogy a baleseteket vagy

rongálódásokat elkerülje.

– A készülék stabilitása akkor biztosított,

ha sík felületen áll.

Ellenőrizze kicsomagoláskor a csomag tar-

talmának teljességét és sértetlenségét.

Szállítás közben keletkezett sérülés esetén

értesítse az eladót.

Ábrákat lásd a 2. oldalon

1 Sugárcső nyomásszabályozóval (Vario

Power)

2 Sugárcső szennymaróval

3 Kézi szórópisztoly

4 Kézi szórópisztoly zárja

5 Magasnyomású tömlő

6 Gomb a magasnyomású tömlő levá-

lasztásához a kézi szórópisztolyról

7 Szállító markolat

8 A kézi szórópisztoly tárolója

A magasnyomású tömlő tárolója

9 A sugárcső tárolója

10 A tömlődob rögzítése (opcionális)

11 Tisztítószer szívócső (szűrővel)

12 Hőfokszabályzó

13 Magasnyomású csatlakozás

14 Csatlakozóelem a vízcsatlakozáshoz

15 Dupla nipli

16 Vízcsatlakozás szűrővel

17 Motor; részleteket lásd a motor gyártó-

jának üzemeltetési útmutatójában

18 Motor üzemeltetési útmutatója

Az extra tartozékok további felhasználási

lehetőséget biztosítanak a készülékhez.

Erre vonatkozólag részletes információkat

a KÄRCHER-kereskedőknél kaphat.

Üzembevétel előtt szerelje fel a mellékelt

különálló alkatrészeket.

Ábrákat lásd a 2. oldalon

Ábra

 A szállítófogantyút a rögzítse a keretre.

Ehhez a furatot beigazítani, a csavaro-

kat átdugni és az anyákkal felerősíteni.

Ábra

 A tartozékok tárolóját felszerelni.

Ábra

 Az előlapot a mellékelt műanyag sze-

geccsel szerelje fel.

Ábra

 Helyezze a magasnyomású tömlőt a

kézi szórópisztolyba, amíg ez hallható-

an bekattan.

Megjegyzés: Ügyeljen a csatlakozási

nipli helyes beállítására.

Ábra

 A tisztítószer szívócsövet kösse össze

a csatlakozóval.

Az érvényes előírások alapján a

készüléket soha nem szabad

rendszer-elválasztó nélkül az ivó-

víz-hálózatban üzemeltetni. Hasz-

nálja a KÄRCHER vállalat megfelelő

rendszer-elválasztóját vagy alternatívaként

egy EN 12729 BA típusnak megfelelő rend-

szer-elválasztót. Az olyan víz, amely rend-

szer elválasztón átfolyt, nem minősül

ihatónak.

Vigyázat

A rendszer elválasztót mindig a vízellátás-

hoz csatlakoztassa, soha ne közvetlenül a

készülékhez!

Megjegyzés: A víz szennyeződései a ma-

gasnyomású szivattyút és a tartozékokat

megrongálhatják. A védelemért a KÄR-

CHER vízszűrő használata (különleges tar-

tozék, megrend. szám 4.730-059) ajánlott.

A stabilitás feltételei

Használat

Készülék leírása

Különleges tartozékok

Üzembevétel előtt

Vízellátás

133HU

– 5

Vegye figyelembe víz-szolgáltató vállalat

előírásait.

A csatlakozási értékeket lásd a típus táb-

lán/Műszaki adatoknál.

 Használjon megerősített anyagú víz-

tömlőt (nem része a szállítási tételnek)

kereskedelmi forgalomban kapható

csatlakozóval. (Átmérő legalább 1/2 coll

ill. 13 mm; hosszúság legalább 7,5 m).

 Csavarozza a szállított csatlakozó al-

katrészt a készülék vízcsatlakozójára.

 Helyezze be víztömlőt a készülék csat-

lakozó alkatrészébe és kösse a vízellá-

táshoz.

Ez a a magasnyomású tisztító a KÄRCHER

visszacsapó szeleppel ellátott szívótömlő-

vel (különleges tartozék, megrend. szám

4.440-238) felületi vizek pl. esővíztartályból

vagy tóból, felszívására alkalmas (A maxi-

mális felszívási magasságot lásd a Műsza-

ki adatoknál).

 A KÄRCHER visszacsapó szeleppel el-

látott szívótömlőt vízzel megtölteni, a

vízcsatlakozásra csavarni és az esővíz-

tartályba lógatni.

 A magasnyomású tömlőt a berendezés

magasnyomású csatlakozásáról levá-

lasztani.

 Légtelenítse a készüléket.

Csatlakoztatott magasnyomású tömlő

nélkül, addig járassa a készüléket, míg

a víz buborékmentesen nem lép ki a

nagynyomású csatlakozón. Kapcsolja

ki a készüléket, és csatlakoztassa a

magasnyomású tömlőt.

Vigyázat

A 2 percnél hosszabb ideig tartó szárazme-

net a magasnyomású szivattyú rongálódá-

sához vezet. Ha a készülék 2 percen belül

nem termel nyomást, kapcsolja ki a készü-

léket és járjon el a „Segítség üzemzavar

esetén“ fejezet utasításai alapján.

Vigyázat

A készülék motorolaj feltöltése nélkül kerül

szállításra. Az első indítás előtt töltse fel

motorolajjal.

 Az üzemanyagtartályt töltse fel és ellen-

őrizze az olajszintet.

Lásd Motor üzemeltetési útmutatója.

 A magasnyomású tömlőt a berendezés

magasnyomású csatlakozásával ös-

szekapcsolni.

 A sugárcsövet helyezze be a kézi szó-

rópisztolyba és 90°-os elfordítással rög-

zítse.

 Teljesen nyissa ki a vízcsapot.

 Motor elindítása.

Lásd Motor üzemeltetési útmutatója.

몇 Balesetveszély

A magasnyomású szórófejből kilépő vízsu-

gár a pisztoly visszalökődését idézi elő. Áll-

jon biztosan és fogja erősen a kézi

szórópisztolyt és a sugárcsövet.

 Oldja ki a kézi szórópisztoly karját.

 Húzza meg a kart, a készülék bekapcsol.

A legáltalánosabb tisztítási feladatokhoz. A

munkanyomás fokozat nélkül „Min“ és

„Max“ között szabályozható.

 Engedje el a kézi szórópisztoly karját.

 Fordítsa a sugárcsövet a kívánt állásba.

A makacs szennyeződésekhez.

Nem alkalmas munkavégzésre tisztítószerrel.

Az adott tisztítási feladathoz kizárólag

KÄRCHER tisztító- és ápolószereket hasz-

náljon, mivel ezeket speciálisan az Ön ké-

szülékével történő használatra fejlesztették

ki. Más tisztító- és ápolószerek gyorsabb

kopáshoz, és a garancia érvényességének

elvesztéséhez vezethetnek. Kérem, érdek-

lődjön a szakkereskedésben vagy kérjen

tájékoztatást közvetlenül a KÄRCHER-től.

Vízellátás a vízvezetékből

Víz kiszívása nyitott tartályokból

Üzembevétel

Üzem

Sugárcső nyomásszabályozóval (Vario

Power)

Sugárcső szennymaróval

Munkavégzés tisztítószerrel

134 HU

– 6

 Használja a nyomásszabályozós su-

gárcsövet (Vario Power).

 Állítsa a sugárcsövet a „Mix“ állásba.

Megjegyzés: Ezáltal az üzem alatt a

tisztítószeroldatot a vízsugárhoz keveri.

 A tisztítószer oldat felszívási mennyisé-

gét a tisztítószer szűrőn beállítani.

– Közepes mennyiség: Közép állás

– Nagy mennyiség: „+“ állás

– Kis mennyiség: „–“ állás

 A tisztítószer szívócsövet lógassa be

egy tisztítószeroldatot tartalmazó tar-

tályba.

 Takarékosan permetezze fel a tisztító-

szert a száraz felületre és hagyja hatni

(ne hagyja megszáradni).

 A feloldott szennyeződést magasnyo-

mású sugárral mossa le.

 Engedje el a kézi szórópisztoly karját.

Megjegyzés:Ha elengedi a kézi szóró-

pisztoly karját, akkor a motor üresjárat

fordulatszámmal jár tovább. Ezáltal a

víz a szivattyúban tovább kering és fel-

melegszik. Ha a víz elérte a maximális

megengedett hőmérsékletet (60°C), a

hőszelep kinyílik és a felmelegedett víz

kiáramlik.

 A kézi szórópisztoly karját lezárni.

 A kézi szórópisztolyt helyezze a kézi

szórópisztoly tárolójába.

 Hosszabb munkaszünetekben (5 per-

cen túl) továbbá kapcsolja ki a motort.

Vigyázat

A magasnyomású tömlőt csak a kézi szóró-

pisztolyról vagy a készülékről válassza le,

ha nincs nyomás a rendszerben.

 Tisztítószeres munka után a szívócsö-

vet helyezze egy tiszta vízzel teli tar-

tályba, kb. egy percig járassa és öblítse

át a készüléket leszerelt sugárcső mel-

lett.

 Engedje el a kézi szórópisztoly karját.

 Állítsa le a motort.

Lásd Motor üzemeltetési útmutatója.

 Zárja el a vízcsapot.

 Nyomja a kézi szórópisztoly karját,

hogy a rendszerben még meglevő nyo-

mást kiengedje.

 Válassza le a készüléket vízellátásról.

 A kézi szórópisztoly karját lezárni.

 A kézi szórópisztolyt helyezze a kézi

szórópisztoly tárolójába.

 A magasnyomású tömlőt akassza a

magasnyomású tömlő tárolójába.

Vigyázat

A készülék szállításánál a balesetek vagy

sérülések elkerülése érdekében vegye fi-

gyelembe a készülék súlyát (lásd a műsza-

ki adatokat).

몇 Figyelem!

Az üzemanyaggőzök vagy a kifröccsent

üzemanyag meggyulladhat. A készüléket

szállításkor tartsa vízszintesen, hogy az

üzemanyag kifröccsenését elkerülje.

 A készüléket a szállítófogantyúnál húzza.

 Ürítse ki az üzemanyagtartályt.

 A készüléket elcsúszás és borulás ellen

biztosítani kell.

 A készüléket csak állítva szállítsa.

Vigyázat

A tárolási hely kiválasztásánál, a balesetek

vagy sérülések elkerülése érdekében, ve-

gye figyelembe a készülék súlyát (lásd a

műszaki adatokat).

Javasolt tisztítási módszer

A használat megszakítása

Használat befejezése

Transport

Szállítás kézzel

Szállítás járműben

Tárolás

135HU

– 7



A készüléket sík területen állítsa le.



Nyomja meg a leválasztó gombot a kézi

szórópisztolyon és válassza le a magasnyo-

mású tömlőt a kézi szórópisztolyról.



A kézi szórópisztolyt helyezze a kézi szóró-

pisztoly tárolójába.



A magasnyomású tömlőt akassza a magasnyo-

mású tömlő tárolójába.

Hosszabb tárolás előtt, ill. tél idején vegye figyelembe

az "Ápolás" fejezet utasításait is.

Vigyázat

A készüléket és a tartozékokat védje fagy

ellen.

A fagy tönkreteszi a készüléket és a tarto-

zékokat, ha előtte nem ürítette le a vizet.

Károk elkerülése érdekében:



A készülékből teljesen ürítse ki a vizet: A ké-

szüléket magasnyomású tömlő és vízellátás

csatlakoztatása nélkül kapcsolja be (max. 1

perc) és várjon, amíg nem jön ki víz a ma-

gasnyomású csatlakozóból. A készüléket

kikapcsolni.



A készüléket az össze tartozékkal együtt

fagymentes helyen tárolja.

Figyelmeztetés

Ápolás és karbantartási munkák megkez-

dése előtt kapcsolja ki a készüléket és

hagyja lehűlni a motort. A motor véletlen

beindításának elkerülése érdekében húzza

le a gyújtógyertya dugós kapcsolóját.

Veszélyek elkerülés végett az alkatrészek

javítását és beépítését csak jóváhagyott

szerviz szolgálat végezhet el.

Hosszabb tárolás előtt, pl. télen

 Húzza le a szűrőt a tisztítószer szívó-

csőről és folyóvíz alatt tisztítsa meg.

 A vízcsatlakozóban található szűrőszi-

tát húzza ki laposfogóval és tisztítsa

meg folyó víz alatt.

 Húzza ki a vízcsatlakozás finomszűrő-

jét egy laposfogóval és folyóvíz alatt

tisztítsa meg.

 A gumiabroncsok nyomásának korrigá-

lása előtt, a nyomáscsökkentőt a komp-

resszoron 103 kPa (1,03 bar) beállítani.

 A gumiabroncsok nyomásának a

103 kPa (1,03 bar) értéket nem szabad

meghaladnia.

A szivattyú nem igényel karbantartást.

 A készüléket sík területen állítsa le.

 A motor karbantartási munkáit a motor-

gyártó üzemeltetési utasításában kö-

zöltek szerint végezze.

Kizárólag eredeti KÄRCHER alkatrészeket

használjon. Ezen Gépkönyv végén talál-

hatja a pótalkatrészek rövid áttekintését.

A kisebb meghibásodásokat a következő

áttekintő táblázat segítségével Ön is meg-

szüntetheti.

Kétség esetén kérjük, forduljon jogosult

ügyfélszolgálathoz.

 A motorgyártó üzemeltetési utasításá-

nak utasításait be kell tartani!

 Ellenőrizze a sugárcső beállítását.

 A készülék légtelenítése: Készüléket

magasnyomású tömlő csatlakoztatása

nélkül bekapcsolni, és várni (max. 2

percig), amíg a víz buborékmentesen

jön ki a magasnyomású csatlakozásból.

Kapcsolja ki a készüléket, és kösse vis-

sza a magasnyomású tömlőt.

 Ellenőrizze a vízellátást.

 Tisztítsa ki a vízcsatlakozás szűrőjét.

 A túlfolyó szelep elzáródott: Működtes-

se többször a kézi szórópisztoly karját.

A készülék tárolása

Fagyás elleni védelem

Ápolás és karbantartás

Ápolás

A gumiabroncsok légnyomásának

beállítása

Szivattyú karbantartása

Motor karbantartása

Alkatrészek

Segítség üzemzavar esetén

A készülék nem megy

A készülék nem termel nyomást

136 HU

– 8

 Magasnyomású fúvóka tisztítása: A

szennyeződéseket a szórófej furatból

egy tű segítségével távolítsa el és víz-

zel előrefelé öblítse ki.

 Ellenőrizze a vízellátás mennyiségét.

 A készülék kismértékű szivárgása mű-

szaki okok miatt lehetséges. Erős szi-

várgás esetén hívja a jóváhagyott

szerviz szolgálatot.

 Használja a nyomásszabályozós su-

gárcsövet (Vario Power).

Állítsa a sugárcsövet a „Mix“ állásba.

 Tisztítsa ki a tisztítószer szívócső szű-

rőjét.

 Ellenőrizze, hogy a tisztítószer szívó-

cső nem törik-e meg valahol.

A műszaki adatok módosításának jogát

fenntartjuk!

Erős nyomásingadozások

A készülék szivárog

Nem szívja fel a tisztítószert

Műszaki adatok

Vízcsatlakozó

Hozzáfolyási hőmérséklet

(max.)

°C 40

Hozzáfolyási mennyiség

(min.)

l/perc 10

Hozzáfolyási nyomás (max.) MPa 1,2

Max. felszívási magasság m 0,5

Motor

Típus Honda GC

160

Lökettérfogat cm

160

A részleteket lásd a motor gyártójának

üzemeltetési útmutatójában

Teljesítményre vonatkozó adatok

Üzemi nyomás MPa 14

Max. megengedett nyomás MPa 16

Szállított mennyiség, víz l/perc 7,9

Szállított mennyiség, tisztí-

tószer

l/perc 0,3

A kézi szórópisztoly vissza-

lökő erőhatása

N 26,5

Méretek és súly

Hossz mm 835

Szélesség mm 580

Magasság mm 800

Súly kg 28

Abroncsnyomás (max.) kPa 172

Az EN 60335-2-79 szerint megállapított

értékek

Kéz-kar vibrációs kibocsátá-

si érték

Bizonytalanság K

m/s

3,1

0,3

Hangnyomás szint L

Bizonytalanság K

dB(A)

Hangnyomás szint L

+ bi-

zonytalanság K

dB(A) 104

137HU

– 9

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési

módja alapján az általunk forgalomba ho-

zott kivitelben megfelel az EK irányelvek

vonatkozó, alapvető biztonsági és egész-

ségügyi követelményeinek. A gép jóváha-

gyásunk nélkül történő módosítása esetén

ez a nyilatkozat elveszti érvényességet.

Alulírottak az ügyvezetés megbízásából és

felhatalmazásával lépnek fel.

A dokumentációért felelős személy:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

EK konformitási nyiltakozat

Termék: Nagynyomású tisztító

Típus: 1.133-xxx

Típus: 1.194-xxx

Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK)

2004/108/EK

2000/14/EK

Alkalmazott harmonizált szabványok:

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Követett megfelelés megállapítási eljárás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

Mért: 103

Garantált: 104

CEO

Head of Approbation

138 HU

eština

– 1

Vážený zákazníku,

Před prvním použitím svého zaříze-

ní si přečtěte tento původní návod k

používání, řiďte se jím a uložte jej pro pozdější

použití nebo pro dalšího majitele.

Tento vysokotlaký čistič používejte výhradně v

domácnosti, a sice

– k čištění strojů, vozů, budov, nářadí, fasád,

teras, zahradního náčiní apod. K čištění

využívejte vysokotlakého paprsku vody, dle

potřeby používejte čisticí prostředky.

– Při práci s čističem používejte pouze příslu-

šenství, náhradní díly a čisticí prostředky

schválené výrobcem, tj. firmou KÄRCHER.

Při používání čisticích prostředků se řiďte

pokyny na nich uvedenými.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Informace o obsažených látkách

(REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

V každé zemi platí záruční podmínky vyda-

né příslušnou distribuční společností. Pří-

padné poruchy zařízení odstraníme během

záruční lhůty bezplatně, pokud byl jejich

příčinou vadný materiál nebo výrobní záva-

dy. V případě uplatňování nároku na záru-

ku se s dokladem o zakoupení obraťte na

prodejce nebo na nejbližší oddělení služeb

zákazníkům.

(Adresy poboč

ek najdete na zadní straně)

 Pozor!

Pro bezprostředně hrozící nebezpečí, které

vede k těžkým fyzickým zraněním nebo k

smrti.

몇 Upozornění

Pro potencionálně nebezpečnou situaci,

která by mohla vést k těžkým fyzickým zra-

něním nebo k smrti.

Pozor

Pro potencionálně nebezpečnou situaci,

která může vést k lehkým fyzickým zraně-

ním nebo k věcným škodám.

Vysokotlakým vodním

paprskem se nesmí mířit na

osoby, zvířata, elektrickou

výstroj pod napětím ani na

zařízení samotné. Přístroj chraňte před

mrazem.

Obsah

Obecná upozornění . . . . . . CS . . .1

Bezpečnostní pokyny . . . . . CS . . .2

Obsluha . . . . . . . . . . . . . . . CS . . .4

Přeprava. . . . . . . . . . . . . . . CS . . .6

Ukládání . . . . . . . . . . . . . . . CS . . .6

Ošetřování a údržba. . . . . . CS . . .7

Pomoc při poruchách . . . . . CS . . .7

Technické údaje . . . . . . . . . CS . . .8

Prohlášení o shodě pro ES CS . . .9

Obecná upozornění

Oblasti využití přístroje

Ochrana životního prostředí

Záruka

Symboly použité v návodu k

obsluze

Symboly na zařízení

Nebezpečí popálení o horké plo-

chy!

Nebezpečí otravy! Nevdechujte

výfukové plyny.

139CS

– 2

 Pozor!

 Nikdy nepracujte s vysokotlakým čisti-

čem v prostorách, ve kterých hrozí

nebezpečí exploze!

 Používáte-li přístroj v nebezpečných

prostorách (např. benzinová pumpa),

dodržujte bezpodmínečně příslušné

bezpečnostní předpisy.

 Při provozu přístroje v místnostech je

třeba dbát o dostatečné větrání a odvod

spalin (nebezpečí otravy).

 Zařízení neuvádějte do provozu, jsou-li

poškozeny důležité díly zařízení, např.

bezpečnostní prvky, vysokotlaké hadi-

ce či stříkací pistole.

 Vždy než začnete s přístrojem praco-

vat, zkontrolujte vysokotlakou hadici,

zda není poškozená. Poškozenou hadi-

ci ihned vyměňte.

 Paprsek vysokého tlaku může být

nebezpečný, je-li s ním zacházeno

neodborným způsobem. Vysokotlakým

vodním paprskem se nesmí mířit na

osoby, zvířata, elektrickou výstroj pod

napětím ani na zařízení samotné.

 Vysokotlakým vodním paprskem nikdy

nemi

řte na jiné osoby ani na sebe za

účelem očištění oděvu či obuvi.

 Nikdy neostřikujte předměty obsahující

látky životu nebezpečné (např. azbest).

 Pneumatikám/ventilům pneumatik hro-

zí poškození resp. prasknutí při ostřiko-

vání vysokotlakým paprskem. Prvním

příznakem takového poškození je

zabarvení pneumatiky. Poškozené

pneumatiky/ventily pneumatik jsou

životu nebezpečné. Při čištění dodržuj-

te vzdálenost paprsku vody nejméně 30

cm!

 Nikdy nenasávejte kapaliny obsahující

rozpouštědla či neředěné kyseliny a

rozpouštědla! Sem patří např. benzín,

ředidla do barev nebo topný olej. Roz-

prášená mlha je vysoce vznětlivá,

výbušná a jedovatá. Nepoužívejte ace-

ton, neředěné kyseliny a rozpouštědla,

neboť mohou poškodit materiál, z

něhož je zařízení vyrobeno.

 Smí se používat pouze palivo uvedené

v provozním návodu. U nevhodných

paliv hrozí nebezpečí výbuchu.

 Vysokotlaký čistič neprovozujte, když

jsou pohonné látky rozlité. Přístroj nej-

dřív přeneste na jiné místo a vyvarujte

se jisker.

 Pohonné látky neskladujte, nerozlévej-

te ani nepoužívejte v blízkosti otevřené-

ho ohně nebo přístrojů, jako jsou

kamna, kotle, ohřívače vody pod., ve

kterých hoří nebo jiskří.

 Při tankování a v oblasti, kde je usklad-

něno palivo, se nesmí kouřit ani použí-

vat otevřený oheň.

 Nádrž nepřeplňujte. V plnicím hrdle se

nesmí nacházet palivo.

 Doplňování paliva se smí provádět pou-

ze v dobře větraných prostorách a při

vypnutém motoru. Benzin je vysoce

hořlavý a za určitých podmínek výbuš-

ný. Po ukončení tankování zabezpečte,

aby bylo víko palivové nádrže řádně

uzavřeno.

 Vyhýbejte se jak opakovanému kontak-

tu mezi palivem a pokožkou, tak i vde-

chování par.

 Lehce zápalné předměty a materiály

udržujte v bezpečné vzdálenosti (nej-

méně 2 m) od zvukové izolace.

 Motor neprovozujte bez zvukové izola-

ce a pravideln

ě ho kontrolujte, čistěte a

v potřebném případě vyměňte.

 Motor nepoužívejte v zalesněné, křovi-

naté nebo zatravněné krajině bez toho,

aby byl výfuk vybaven lapačem jisker.

 Motor nepoužívejte kromě seřizování s

vyjmutým vzduchovým filtrem nebo bez

krytu přes nasávací podpěry.

 Neprovádějte úpravy na vodících pruži-

nách, součástech ovladačů nebo jiných

částech, které mohou způsobit zvýšení

otáček motoru.

 Nebezpečí popálenin! Nedotýkejte se

horké zvukové izolace, válců nebo chla-

dicích žeber.

Bezpečnostní pokyny

140 CS

– 3

 Nedávejte ruce a nohy do blízkosti

pohybujících se nebo otáčejících se

dílů.

몇 Upozornění

 Kvalita vysokotlakých hadic, armatur a spo-

jek je důležitá pro bezpečnost práce s čisti-

čem. Používejte proto pouze vysokotlaké

hadice, armatury a spojky doporučené

autorizovaným distributorem.

 Toto zařízení není určeno k tomu, aby

ho používaly osoby s omezenými fyzic-

kými, smyslovými nebo duševními

schopnostmi.

S přístrojem nesmí pracovat děti nebo

osoby, které nebyly seznámeny s návo-

dem k jeho použití.

Na děti je třeba dohlížet, aby bylo zajiš-

těno, že si se zařízením nebudou hrát.

 Balicí fólii udržujte mimo dosah dětí,

hrozí nebezpečí udušení!

 Tento přístroj byl koncipován pro použi-

tí jen takových čisticích prostředků, kte-

ré jsou dodávány, resp. doporučeny

autorizovaným distributorem. Použití

jiných čisticích prostředků či chemikálií

by mohlo mít negativní vliv na bezpeč-

nost přístroje.

 Uživatel smí přístroj používat pouze k

účelům, ke kterým byl přístroj vyroben.

Při práci s přístrojem je uživatel povinen

dbát místních specifik a brát ohled na

osoby, nacházející se v blízkosti pří-

stroje.

 Nebezpečí poškození sluchu. P

ři práci

s přístrojem noste bezpodmínečně vho-

dou ochranu sluchu.

 Přístroj nepoužívejte, pokud se v dosa-

hu nacházejí jiné osoby, které nemají

ochranný oděv.

 Za účelem ochrany před odstřikující vodou

či nečistotami noste při práci s čističem

ochranný oděv a ochranné brýle.

 Zařízení nesmí být za provozu instalováno

tak, aby mohlo dojít k ohrožení osob, tedy

např. na lešení nebo podobně.

 Delší doba používání zařízení může

vést k poruchám prokrvení rukou

následkem vibrací.

Obecně platná doba užívání nemůže být stano-

vena, protože závisí na více faktorech.

– Sklony ke špatnému průtoku krve (čas-

to studené prsty, brnění prstů).

– Nízká teplota okolí. Nostě teplé rukavi-

ce k ochraně rukou.

– Nepřerušovaný provoz je horší než pro-

voz přerušovaný pauzami.

Při pravidelném, dlouhodobém používání

přístroje a při opětovném objevení se odpo-

vídajících příznaků (například brnění prstů,

studené prsty) doporučujeme lékařské

vyšetření.

Pozor

 Při čištění lakovaných povrchových

ploch dodržujte vzdálenost paprsku

vysokého tlaku vody od plochy min. 30

cm, abyste zabránili poškození plochy.

 Nikdy přístroj nenechávejte bez dozoru,

je-li v provozu.

 Veškeré části přístroje, kterými je

veden el. proud, musí být chráněny

před stříkající vodou.

 Práce na zařízení provádějte vždy ve

vhodných rukavicích.

 Čisticí práce, při kterých vzniká odpa-

dová voda obsahující olej (např. při čiš-

tění motoru či podvozku automobilu),

se smějí provádět výhradně na místech

k tomu určených (myčky), disponujících

odlu

čovačem oleje.

Pozor

Bezpečnostní mechanismy slouží na

ochranu uživatele a nesmějí být měněny či

obcházeny.

Pojistné ústrojí blokuje páčku ruční stříkací pis-

tole a brání nahodilému spuštění zařízení.

Tepelný ventil chrání čerpadlo před přehřátím.

Voda se zahřívá oběhem po okruhu. Při

teplotě vody 60 °C se otevře tepelný ventil

a odpustí horkou vodu.

Bezpečnostní prvky

Zajištění ruční stříkací pistole

Termostatický ventil na čerpadle

141CS

– 4

Pozor

Před každými činnostmi na nebo s přístro-

jem zajistěte stabilitu přístroje, aby bylo

zabráněno poraněním nebo poškozením.

– Stabilita přístroje je zajištěna, pokud

přístroj stojí na rovné ploše.

Při vybalení zkontrolujte obsah zásilky, zda

nechybí příslušenství či zda dodaný přístroj

není poškozen. Při škodách způsobených

dopravou informujte laskavě Vašeho

obchodníka.

ilustrace viz stránka 2

1 Používejte ocelovou trubku s regulací

tlaku (Vario Power)

2 Vysokotlaká trubka s frézou na nečistoty

3Ruční stříkací pistole

4 Zajištění ruční stříkací pistole

5 Vysokotlaká hadice

6 Tlačítko k oddělení vysokotlaké hadice

od ruční stříkací pistole

7Přepravní držadlo

8 Uložení pro ruční stříkací pistoli

Uložení pro vysokotlakou hadici

9 Uložení pro stříkací trubku

10 Připevnění pro hadicový buben (volitelné)

11 Sací hadice na čisticí prostředek (s filt-

rem)

12 Termoventil

13 Přípojka vysokého tlaku

14 Spojovací element pro přívod vody

15 Dvojitá vsuvka

16 Přípojka na vodu se sítkem

17 Motor; podrobnosti si najděte v provoz-

ním návodu výrobce motoru

18 Provozní návod motoru

Zvláštní příslušenství rozšiřuje možnosti

využití vysokotlakého čističe. Bližší infor-

mace obdržíte u Vašeho obchodníka s p

ří-

stroji KÄRCHER.

Před uvedením do provozu namontujte díly

volně přiložené k zařízení.

ilustrace viz stránka 2

ilustrace

 K rámu připevněte přepravní rukojeť.

Slícujte otvory, prostrčte jimi šrouby a

upevněte maticemi.

ilustrace

 Namontujte uložení pro příslušenství.

ilustrace

 Čelní desku montujte přiloženými umě-

lohmotnými nýty.

ilustrace

 Zasuňte vysokotlakou hadici do ruční

stříkací pistole tak, aby slyšitelně

zaskočila.

Upozornění: Dbejte na správné seříze-

ní připojovací matice.

ilustrace

 Sací hadici na čisticí prostředek propoj-

te se spojkou.

Podle platných předpisů nesmí být

zařízení nikdy provozováno na

vodovodní síti bez systémového

oddělovače. Jedná se o vhodný

systémový oddělovač firmy KÄRCHER

nebo alternativně systémový oddělovač

odpovídající normě EN 12729 typ BA.

Voda, která protekla systémovým děličem,

je hodnocena jako nikoliv pitná.

Pozor

Systémový oddělovač připojujte vždy k pří-

vodu vody nikoliv k přístroji!

Upozornění: Nečistoty ve vodě mohou

poškodit vysokotlaké čerpadlo a příslušen-

ství. Na ochranu před nimi se doporučuje

používat vodní filtr KÄRCHER (zvláštní pří-

slušenství, obj. číslo 4.730-059).

Podmínky pro zachování stability

Obsluha

Popis zařízení

Zvláštní příslušenství

Pokyny před uvedením přístroje do

provozu

Přívod vody

142 CS

– 5

Dbejte pokynů příslušné místní organizace

zajišťující zásobování vodou.

Hodnoty připojení viz typový štítek, resp.

Technické údaje.

 Používejte vodní hadici vyztuženou tka-

ninou (není součástí dodávky) vybave-

nou obvyklou spojkou. (Průměr alespoň

1/2 palce popř. 13 mm; délka alespoň

7,5 m).

 Spojku, která je součástí dodávky,

našroubujte na vodní přípojku zařízení.

 Vodní hadici nasaďte na spojovací díl a

připojte k přívodu vody.

Tento vysokotlaký čistič je díky sací hadici

KÄRCHER se zpětným ventilem (zvláštní

příslušenství obj. č. 4.440-238) vhodný k

nasávání povrchové vody např. z kádí na

dešťovou vodu nebo tůní apod. (ohledně

max. sací výšky viz technická data).

 Sací hadici KÄRCHER se zpětným ven-

tilem naplňte vodou, našroubujte na

vodní přípojku a zavěste do kádě na

dešťovou vodu.

 Vysokotlakou hadici odmontujte od

vysokotlaké přípojky zařízení.

 Přístroj odvzdušněte.

Zařízení nechte běžet bez připojené

vysokotlaké hadice, dokud voda na

vysokotlaké přípojce nevytéká bez bub-

lin. Zařízení vypněte a připojte vysoko-

tlakou hadici.

Pozor

Běh na prázdno po dobu delší než 2 minuty

vede k poškození vysokotlakého čerpadla.

Pokud přístroj nevytvoří tlak během 2

minut, vypněte jej a postupujte podle poky-

nů v kapitole „Nápověda při poruchách“.

Pozor

Zařízení se dodává bez olejové náplně v

motoru. Před prvním startem naplňte moto-

rovým olejem.

 Naplňte palivovou nádrž a zkontrolujte

hladinu.

Viz provozní návod k motoru.

 Vysokotlakou hadici propojte s vysoko-

tlakou přípojkou zařízení.

 Stříkací trubku nasaďte na stříkací pis-

toli a otočením o 90° ji zajistěte.

 Zcela otevřete vodovodní kohoutek.

 Spusťte motor.

Viz provozní návod k motoru.

몇 Pozor!

Vodní paprsek, vycházející z vysokotlaké

trysky, působí na stříkací pistoli reaktivní

silou. Zaujměte bezpečný postoj a pevně

držte ruční stříkací pistoli a stříkací trubku.

 Odjistěte páčku na stříkací pistoli.

 Zatáhněte za páčku, zařízení se zapne.

Pro obvyklé čištění. Pracovní tlak lze nasta-

vit stupňovitě mezi „Min“ a „Max“.

 Uvolněte stisk páčky na stříkací pistoli.

 Nastavte ocelovou trubku do požadova-

né polohy.

Pro těžká znečištění.

Nehodí se pro práci s čisticími prostředky.

Při realizaci chystané čisticí úlohy používej-

te výhradně čisticí a ošetřovací prostředky

firmy KÄRCHER, neboť byly vyvinuty spe-

ciálně k použití s Vaším zařízením. Použití

jiných čisticích a ošetřovacích prostředků

může vést k rychlému opotřebení a zániku

záručních nároků. Dejte si poradit ve speci-

alizovaném obchodě nebo si vyžádejte

informace přímo u firmy KÄRCHER.

 Používejte ocelovou trubku s regulací

tlaku (Vario Power).

 Stříkací trubku natočte do polohy „Mix“.

Upozornění: Tímto způsobem se roz-

tok čisticího prostředku za provozu při-

míchává k vodnímu paprsku.

 Nasávané množství roztoku čisticího

prostředku nastavte na filtru čisticího

prostředku.

- střední množství: střední poloha

Zásobování vodou z přívodu vody

Nasávání vody z otevřených nádrží

Uvedení do provozu

Provoz

Používejte ocelovou trubku s regulací tla-

ku (Vario Power).

Vysokotlaká trubka s frézou na nečistoty

Práce s čisticím prostředkem

143CS

– 6

- velké množství: poloha „+“

- malé množství: poloha „-“

 Zavěste hadici na čisticí prostředek do

nádoby s roztokem čisticího prostředku.

 Čisticí prostředek úsporně nastříkejte

na suchý povrch a nechte působit (ne

však zaschnout).

 Uvolněnou nečistotu opláchněte

paprskem vysokého tlaku.

 Uvolněte stisk páčky na stříkací pistoli.

Upozornění:Při uvolnění páky ruční

stříkací pistole běží motor dále s otáč-

kami naprázdno. Díky tomu voda uvnitř

čerpadla cirkuluje a ohřívá se. Když

voda dosáhne maximálně přípustnou

teplotu (60°C), otevře se tepelný ventil

a ohřátá voda proudí ven.

 Zajistěte páčku stříkací pistole.

 Ruční stříkací pistoli zasuňte do uložení

pro ruční stř

íkací pistoli.

 Při delších přestávkách v práci (déle

než 5 minut) dodatečně vypněte motor.

Pozor

Když v systému není tlak, oddělte vysoko-

tlakou hadici jen od ruční stříkací pistole

nebo zařízení.

 Po práci s čisticími prostředky zavěste

sací hadici do nádoby s čistou vodou,

zapněte zařízení na cca 1 minutu s

odmontovanou stříkací trubkou a pro-

pláchněte je dočista.

 Uvolněte stisk páčky na stříkací pistoli.

 Vypněte motor.

Viz provozní návod k motoru.

 Zavřete vodovodní kohoutek.

 Stiskněte páčku na stříkací pistoli za

účelem odstranění zbylého tlaku ze

systému.

 Odpojte zařízení od přívodu vody.

 Zajistěte páčku stříkací pistole.

 Ruční stříkací pistoli zasu

ňte do uložení

pro ruční stříkací pistoli.

 Vysokotlakou hadici zavěste do úložné-

ho prostoru pro vysokotlakou hadici.

Pozor

Aby bylo zabráněno poraněním nebo neho-

dám při přepravě, berte ohled na hmotnost

přístroje (viz. technické údaje).

몇 Upozornění

Palivové páry nebo rozlité palivo mohou

vzplanout. Zařízení držte při dopravě vodo-

rovně, abyste předešli rozlití paliva.

 Přístroj tahejte za přepravní úchyt.

 Plivovou nádrž vyprázdněte.

 Zajistěte přístroj proti sklouznutí a pře-

vrácení.

 Zařízení přepravujte pouze ve stojící

poloze.

Pozor

Aby bylo zabráněno poraněním nebo neho-

dám, zohledněte při výběru místa usklad-

nění hmotnost přístroje (viz. technické

údaje).

 Přístroj odstavte na rovné ploše.

 Stiskněte tlačítko pro odpojení na ruční

stříkací pistoli a odpojte vysokotlakou

hadici od ruční stříkací pistole.

 Ruční stříkací pistoli zasuňte do uložení

pro ruční stříkací pistoli.

 Vysokotlakou hadici zavěste do úložné-

ho prostoru pro vysokotlakou hadici.

Př

ed dlouhodobím uskladněním, např. v

zimě navíc dodržujte pokyny v kapitole

Péče.

Doporučovaná metoda čištění

Přerušení provozu

Ukončení provozu

Přeprava

Ruční přeprava

Přeprava ve vozidle

Ukládání

Uložení přístroje

144 CS

– 7

Pozor

Zařízení a příslušenství chraňte před mra-

zem.

Není-li ze zařízení a příslušenství beze

zbytku vypuštěna voda, mráz zařízení a

příslušenství zničí. Jak předcházet škodám

 Ze zařízení vypusťte veškerou vodu:

zařízení zapněte bez připojené vysoko-

tlaké hadice a bez připojeného přívodu

vody (na max. 1 minutu) a počkejte,

dokud z vysokotlakého přípoje nepře-

stane vytékat voda. Zařízení vypněte.

 Zařízení s úplným příslušenstvím uklá-

dejte na místo chráněné před mrazem.

Varování

Než začnete na zařízení provádět jakékoli

pečovatelské a údržbové práce, vytáhněte

zástrčku ze sítě a nechte motor vychlad-

nout. Abyste předešli nezamýšlenému

spuštění motoru, sejměte koncovku kabelu

zapalování.

Aby nedošlo k ohrožení, smí opravy a mon-

táže náhradních dílů provádět pouze auto-

rizovaná zákaznická služba.

Před uskladněním na delší dobu, např. na

zimu:

 Sejměte filtr ze sací hadice na čisticí

prostředky a opláchněte jej pod tekoucí

vodou.

 Síto ve vodní přípojce vyjměte plochými

kleštěmi a vyčistěte je pod tekoucí

vodou.

 Jemný filtr přípojky na vodu vyjměte

plochými kleštěmi a vyčistěte jej pod

tekoucí vodou.

 Vor dem Korrigieren des Reifenfźll-

drucks, Druckminderer am Kompres-

sor auf 103 kPa (1,03 bar) einstellen.

 Tlak v pneumatikách nesmí překročit

maximum 103 kPa (1,03 baru).

Čerpadlo je bezúdržbové.

 Přístroj odstavte na rovné ploše.

 Práce na údržbě motoru provádějte

podle pokynů v provozním návodu od

výrobce motoru.

Používejte výhradně originální náhradní

díly firmy KÄRCHER. Přehled náhradních

dílů najdete na konci tohoto provozního

návodu.

Drobné poruchy můžete odstranit sami s

pomocí následujících údajů.

V případě nejistoty se laskavě obraťte na

autorizovaný zákaznický servis.

 Dodržujte pokyny uváděné v provozním

návodu od výrobce motoru!

 Zkontrolujte nastavení stříkací trubky.

 Zařízení odvzdušněte: Zařízení zapně-

te bez připojené vysokotlaké hadice a

čekejte (max. 2 minuty), dokud z vyso-

kotlaké přípojky nezačne vystupovat

voda bez bublin. Zařízení vypněte a

znovu připojte vysokotlakou hadici.

 Zkontrolujte přívod vody.

 Vyčistěte síto v přípojce vody.

 Přepouštěcí ventil blokován: několikrát

stiskněte páčku na stříkací pistoli.

Ochrana proti zamrznutí

Ošetřování a údržba

Péče

Nastavte tlak vzduchu v

pneumatikách

Údržba čerpadla

Údržba motoru

Náhradní díly

Pomoc při poruchách

Přístroj neběží

Zařízení nelze natlakovat

145CS

– 8

 Vyčistěte vysokotlakou trysku: Odstraň-

te jehlou nečistoty z otvoru trysky a

zpředu ji propláchněte vodou.

 Zkontrolujte množství přiváděné vody.

 Mírná netěsnost zařízení je podmíněna

technicky. Při značné netěsnosti je tře-

ba řešením pověřit autorizovaný zákaz-

nický servis.

 Používejte ocelovou trubku s regulací

tlaku (Vario Power).

Stříkací trubku natočte do polohy „Mix“.

 Filtr očistěte na sací hadici čisticího pro-

středku.

 Zkontrolujte, zda na sací hadici nejsou

zlomy.

Technické změny vyhrazeny.

Silné kolísání tlaku

Zařízení je netěsné

Čisticí prostředek není nasáván

Technické údaje

Přívod vody

Teplota přívodu (max.) °C 40

Přiváděné množství (min.) l/min 10

Přívodní tlak (max.) MPa 1,2

Max. sací výška m 0,5

Motor

Typ Honda GC

160

Zdvihový objem cm

160

podrobnosti si najděte v provozním návodu

od výrobce motoru

Výkonnostní parametry

Pracovní tlak MPa 14

Max. přípustný tlak MPa 16

Čerpané množství vody l/min 7,9

Množství naplněného čisticí-

ho prostředku

l/min 0,3

Síla zpětného nárazu vyso-

kotlaké pistole

N 26,5

Rozměry a hmotnost

Délka mm 835

Šířka mm 580

Výška mm 800

Hmotnost kg 28

tlak v pneumatikách (max.) kPa 172

Zjištěné hodnoty dle EN 60335-2-79

Hodnota vibrace ruka-paže

Kolísavost K

m/s

3,1

0,3

Hladina akustického tlaku L

Kolísavost K

dB(A)

Hladina akustického výkonu

+ Kolísavost K

dB(A) 104

146 CS

– 9

Tímto prohlašujeme, že níže označené

stroje odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako

námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním

požadavkům o bezpečnosti a ochraně

zdraví směrnic ES. Při jakýchkoli na stroji

provedených změnách, které nebyly námi

odsouhlaseny, pozbývá toto prohlášení

svou platnost.

Podepsaní jednají v pověření a s plnou

mocí jednatelství

Osoba zplnomocněná sestavením doku-

mentace:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

Prohlášení o shodě pro ES

Výrobek: Vysokotlaký čistič

Typ: 1.133-xxx

Typ: 1.194-xxx

Příslušné směrnice ES:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Použité harmonizační normy

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Namerenou: 103

Garantova-

nou:

104

CEO

Head of Approbation

147CS

Slovenšina

– 1

Spoštovani kupec,

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Ta visokotlačni čistilec uporabljajte izključ-

no za privatno gospodinjstvo:

– za čiščenje strojev, vozil, zgradb, orodij,

fasad, teras, vrtnih naprav itn. z visoko-

tlačnim vodnim curkom (po potrebi z

dodatkom čistilnega sredstva).

– z deli pribora, nadomestnimi deli in či-

stilnimi sredstvi, ki jih je dovolil KÄR-

CHER. Upoštevajte napotke, ki so

priloženi čistilnim sredstvom.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih

sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledi-

ca materialnih ali proizvodnih napak, v času

garancije brezplačno odpravljamo. V pri-

meru uveljavljanja garancije, se z original-

nim računom obrnite na prodajalca oziroma

najbližji uporabniški servis.

(naslov glejte na hrbtni strani)

 Nevarnost

Za neposredno grozečo nevarnost, ki vodi

do težkih telesnih poškodb ali smrti.

몇 Opozorilo

Za možno nevarno situacijo, ki bi lahko vo-

dila do težkih telesnih poškodb ali smrti.

Pozor

Za možno nevarno situacijo, ki lahko vodi

do lahkih poškodb ali materialne škode.

Visokotlačnega curka ne

usmerjajte v osebe, živali, ak-

tivno električno opremo ali na

samo napravo. Napravo za-

ščitite pred zmrzaljo.

Vsebinsko kazalo

Splošna navodila . . . . . . . . SL . . .1

Varnostna navodila . . . . . . SL . . .2

Uporaba . . . . . . . . . . . . . . . SL . . .4

Transport . . . . . . . . . . . . . . SL . . .6

Skladiščenje . . . . . . . . . . . . SL . . .6

Nega in vzdrževanje. . . . . . SL . . .7

Pomoč pri motnjah . . . . . . . SL . . .7

Tehnični podatki . . . . . . . . . SL . . .8

ES-izjava o skladnosti . . . . SL . . .8

Splošna navodila

Namenska uporaba

Varstvo okolja

Garancija

Simboli v navodilu za uporabo

Simboli na napravi

Nevarnost opeklin zaradi vročih

površin!

Nevarnost zastrupitve! Ne vdiha-

vajte odpadnih plinov.

148 SL

– 2

 Nevarnost

 Prepovedano je obratovanje v podro-

čjih, kjer obstaja nevarnost eksplozij.

 Pri uporabi naprave v nevarnih področjih

(npr. bencinske črpalke) je treba upošte-

vati ustrezne varnostne predpise.

 Pri obratovanju aparata v prostorih je

potrebno skrbeti za zadostno prezrače-

vanje in odvajanje odpadnih plinov (ne-

varnost zastrupitve).

 Naprave ne vklapljajte, če so poškodo-

vani pomembni deli naprave, npr.varno-

stni elementi, visokotlačne gibke cevi,

brizgalna pištola.

 Pred vsakim zagonom preverite gibko

visokotlačno cev na poškodbe. Poško-

dovano visokotlačno gibko cev takoj za-

menjajte.

 Visokotlačni curki so lahko pri nestro-

kovni uporabi nevarni. Curka se ne sme

usmerjati v osebe, živali, aktivno elek-

trično opremo ali na samo napravo.

 Visokotlačnega curka ne usmerjajte na

druge osebe ali nase, da bi očistili obla-

čila ali obutev.

 S paro ne škropite predmetov, ki vsebu-

jejo zdravstveno škodljive snovi (npr.

azbest).

 Pnevmatike vozil/ventili pnevmatik se

lahko z visokotlačnim curkom poškodu-

jejo in počijo. Prvi znak tega je spre-

memba barve pnevmatike.

Poškodovanje avtomobilske pnevmati-

ke/ventili pnevmatik so smrtno nevarni.

Pri čiščenju ohranite najmanjšo odda-

ljenost curka od 30 cm!

 Nikoli ne vsesavajte tekočin s topili ali

nerazredčenih kislin in topil! Sem spa-

dajo npr. bencin, razredčila ali kurilno

olje. Razpršeno sredstvo je visoko vne-

tljivo, eksplozivno in strupeno. Ne upo-

rabljajte acetona, nerazredčenih kislin

in topil, ker le-ti uničujejo materiale,

uporabljene na napravi.

 Uporabljati se sme le gorivo, ki je nave-

deno v navodilu za obratovanje. Pri ne-

primernih gorivih obstaja nevarnost

eksplozije.

 V primeru razlitja goriva visokotlačnega

čistilnika ne smete uporabljati, temveč

ga morate prenesti na drugo mesto in

preprečiti vsakršno tvorbo isker.



Goriva ne smete shranjevati, izlivati ali

uporabljati v bližini odprtega ognja ali

priprav kot so peči, ogrevalni kotli, vodni

grelci itd, ki imajo vžigalni plamen ali

lahko tvorijo iskre.

 Pri tankanju in na področju shranjeva-

nja goriva ne kadite ali uporabljajte od-

prtega ognja.

 Ne prenapolnite rezervoarja. V polnilni

cevi se ne sme nahajati gorivo.

 Polnjenje goriva sme potekati le v dobro

prezračevanem prostoru in pri ugasnje-

nem motorju. Bencin je izredno vnetljiv

in pod določenimi pogoji eksploziven.

Po končanem postopku tankanja zago-

tovite, da je pokrov na rezervoarju za

gorivo dobro zaprto.

 Preprečite ponavljajoč ali daljši kontakt

med gorivom in kožo, ter vdihavanje

hlapov.

 Lahko vnetljive predmete in materiale

odstranite iz bližine dušilnika zvoka

(najmanj 2 m).

 Motorja ne uporabljajte brez dušilnika

zvoka in slednjega redno preverjajte, či-

stite in po potrebi zamenjajte.

 Če izpuh motorja ni opremljen z lovilni-

kom isker, ga ne smete uporabljati na

terenu poraščenem z gozdom, grmov-

jem ali travo.

 Razen pri nastavitvenih delih motor ne

sme teči z odstranjenim zračnim filtrom

ali brez pokrova preko sesalnega na-

stavka.

 Na regulirnih vzmeteh, palicah ali dru-

gih delih ne smete izvajati nastavitev, ki

bi lahko povzročile povečanje števila vr-

tljajev motorja.

Varnostna navodila

149SL

– 3

 Nevarnost opeklin! Ne dotikajte se vro-

čega dušilnika zvoka, zilindra ali hladil-

nih reber.

 Nikoli ne držite rok ali nog v bližini giba-

jočih ali vrtečih delov.

몇 Opozorilo

 Visokotlačne gibke cevi, armature in ve-

zave so pomembne za varnost stroja.

Uporabljajte le visokotlačne gibke cevi,

armature in vezave, ki jih je priporočil

proizvajalec.

 Ta naprava ni namenjena uporabi oseb

z omejenimi fizičnimi, senzoričnimi ali

duševnimi sposobnostmi .

S strojem ne smejo delati otroci, mlado-

letne ali neusposobljene osebe.

Otroke je potrebno nadzorovati, da bi

zagotovili, da se z napravo ne igrajo.

 Embalažne folije hranite proč od otrok,

obstaja nevarnost zadušitve!

 Ta stroj je razvit za uporabo čistilnih

sredstev, ki jih je dostavil ali priporočil

proizvajalec. Uporaba drugih čistilnih

sredstev ali kemikalij lahko ovira var-

nost stroja.

 Uporabnik mora stroj uporabljati v skla-

du z njegovim namenom. Mora upošte-

vati lokalne danosti in pri delu s strojem

paziti na osebe v okolici.

 Nevarnost poškodbe sluha. Pri delu z

napravo obvezno uporabljajte ustrezno

zaščito sluha.

 Naprave ne uporabljajte, če se v nje-

nem dosegu nahajajo druge osebe, ra-

zen, če slednje nosijo zaščitna oblačila.

 Za zaščito pred brizganjem vode ali

umazanije nosite primerno zaščitno

obleko in zaščitne očale.

 Naprava med delovanjem ne sme biti

postavljena tako, da so ogrožene ose-

be, npr. na ogrodju ali podobnem.

 Daljša uporaba naprave lahko privede

do vibracijsko pogojenih motenj prekr-

vavitve rok.

Splošno veljavnega časa uporabe ni mo-

žno določiti, saj je ta odvisen od številnih

dejavnikov:

– osebno nagnjenje k slabi prekrvavitvi (po-

gosto hladni prsti, mravljinčasti prsti).

– nizka temperatura okolice. Za zaščito

rok nosite tople rokavice.

– Neprekinjeno obratovanje je slabše kot

delo s premori.

Pri redni daljši uporabi naprave in pri pona-

vljajočem pojavu določenih simptomov (na

primer mravljinci ali hladni prsti) svetujemo

zdravniški pregled.

Pozor

 Pri čiščenju lakiranih površin ohranjujte

oddaljenost curka od najmanj 30 cm, da

se izognete poškodbam.

 Stroja med obratovanjem nikoli ne pu-

ščajte brez nadzora.

 Vsi deli pod napetostjo v delovnem ob-

močju morajo biti zaščiteni pred vodnim

curkom.

 Dela na napravi vedno izvajajte s pri-

mernimi rokavicami.

 Čistilna dela, pri katerih nastajajo oljna-

te odpadne vode, kot je npr. pomivanje

motorjev, podvozja se smejo izvajati

samo v pralnicah z odvodom za olje.

Pozor

Varnostne naprave služijo za zaščito upo-

rabnika in se jih ne sme spreminjati ali igno-

rirati.

Zapah zapira ročico ročne brizgalne pištole

in preprečujejo nehoten vklop naprave.

Termoventil ščiti črpalko pred pregreva-

njem.

Zaradi krožnega delovanja se voda segre-

je. Pri temperaturi vode 60 °C se odpre ter-

mo ventil in izpusti vročo vodo.

Varnostne naprave

Zapah ročne brizgalne pištole

Termoventil na črpalki

150 SL

– 4

Pozor

Pred vsemi aktivnostmi z ali na napravi

vzpostavite stojno varnost, da preprečite

nesreče ali poškodbe.

– Stojna varnost naprave je zagotovljena,

ko je naprava postavljena na ravni povr-

šini.

Pri razpakiranju preverite ali v vsebini pake-

ta manjka pribor oz. ali obstajajo poškodbe.

V primeru transportnih poškodb obvestite

svojega prodajalca.

Slike glejte na strani 2

1 Brizgalna cev z reguliranjem tlaka (Va-

rio Power)

2 Brizgalna cev s strgalom za umazanijo

3Ročna brizgalna pištola

4 Zapah ročne brizgalne pištole

5 Visokotlačna cev

6 Tipka za ločitev visokotlačne gibke cevi

od ročne brizgalne pištole

7 Transportni ročaj

8 Shranjevalo za ročno brizgalno pištolo

Shranjevalo za visokotlačno gibko cev

9 Shranjevalo za brizgalno cev

10 Pritrditev za cevni boben (opcijsko)

11 Gibka sesalna cev za čistilno sredstvo

(s filtrom)

12 Termoventil

13 Visokotlačni priključek

14 Spojni del za priključek za vodo

15 Dvojna izboklina

16 Vodni priključek s sitom

17 Motor; za podrobnosti glejte navodila za

uporabo proizvajalca motorja

18 Navodilo za uporabo motorja

Posebni pribor razširja možnosti uporabe

vašega stroja. Podrobnejše informacije o

tem boste prejeli pri vašem prodajalcu

KÄRCHER.

Pred zagonom montirajte napravi prosto

priložene dele.

Slike glejte na strani 2

Slika

 Transportni ročaj pritrdite na ogrodje.

V ta namen poravnajte izvrtine, vtaknite

skozi vijake in pritrdite z maticami.

Slika

 Montirajte shranjevalo za pribor.

Slika

 Sprednjo ploščo montirajte s priloženi-

mi plastičnimi kovicami.

Slika

 Vtaknite visokotlačno gibko cev v ročno

brizgalno pištolo, dokler se slišno ne za-

skoči.

Opozorilo: Pazite na pravilno usmerje-

nost priključne električne napeljave.

Slika

 Gibko sesalno cev za čistilno sredstvo

povežite s priključkom.

V skladu z veljavnimi predpisi aparat

ne sme nikoli delovati brez ločilnika

sistemov na omrežju za pitno vodo.

Uporabiti je potrebno ustrezen ločilnik

sistemov podjetja KÄRCHER ali alternativni lo-

čilnik sistemov v skladu z EN 12729 Tip BA. Vo-

da, ki je tekla skozi sistemski ločevalnik, je

klasificirana kot nepitna.

Pozor

Sistemski ločevalnik vedno priključite na oskrbo

z vodo, nikoli neposredno na napravo!

Opozorilo: Nečistoče v vodi lahko poško-

dujejo visokotlačno črpalko in pribor. Za za-

ščito se priporoča uporaba

KÄRCHERjevega vodnega filtra (poseben

pribor, naroč št. 4.730-059).

Predpogoji za stojno varnost

Uporaba

Opis naprave

Poseben pribor

Pred zagonom

Oskrba z vodo

151SL

– 5

Upoštevajte predpise vodovodnega podjetja.

Priključne vrednosti glejte na tipski tablici /

v tehničnih podatkih.

 Uporabljajte s platnom ojačano vodno

gibko cev (ni v obsegu dobave) z obi-

čajnim priključkom. (premer najmanj 1/

2 cole oz. 13 mm; dolžina najmanj

7,5 m).

 Priložen spojni del privijte na vodni pri-

ključek naprave.

 Vodno gibko cev nataknite na spojni del

naprave in jo priključite na oskrbo z vodo.

Ta visokotlačni čistilnik je s KÄRCHERjevo gib-

ko sesalno cevjo s protipovratnim filtrom (po-

sebni pribor, naroč.št. 4.440-238) primeren za

sesanje površinske vode npr. iz sodov za de-

ževnico ali ribnikov (za maksimalno višino črpa-

nja glejte tehnične podatke).

 KÄRCHERevo gibko sesalno cev s pro-

tipovratnim ventilom napolnite z vodo,

privijte na vodni priključek in obesite v

sod za deževnico.

 Visokotlačno cev ločite od visokotlačne-

ga priključka naprave.

 Prezračite stroj.

Napravo pustite teči brez visokotlačne

cevi, dokler voda na visokotlačnem pri-

ključku ne izstopa brez mehurčkov. Na-

pravo izklopite in priklopite visokotlačno

gibko cev.

Pozor

Suhi tek v trajanju več kot 2 minuti lahko

vodi do poškodb na visokotlačni črpalki. Če

naprave v 2 minutah ne izgradi nobenega

tlaka, napravo izklopite in postopajte v skla-

du z napotki v poglavju „Pomoč pri mo-

tnjah“.

Pozor

Naprava je dobavljena brez polnitve motor-

nega olja. Pred prvim zagonom nalijte mo-

torno olje.

 Napolnite rezervoar za gorivo in preve-

rite nivo olja.

Glejte navodilo za uporabo motorja.



Visokotlačno gibko cev spojite z visoko-

tlačnim priključkom naprave.

 Brizgalno cev vtaknite v ročno brizgalno

pištolo in jo pritrdite z obračanjem za

90°.

 Vodno pipo popolnoma odprite.

 Zaženite motor.

Glejte navodilo za uporabo motorja.

몇 Nevarnost

Zaradi izstopajočega vodnega curka iz vi-

sokotlačne šobe deluje na ročno brizgalno

pištolo povratna sila. Poskrbite, da trdno

stojite, ročno brizgalno pištolo in brizgalno

cev trdno držite.

 Deblokirajte ročico ročne brizgalne pi-

štole.

 Potegnite ročico, naprava se vklopi.

Za običajne čistilne naloge. Delovni tlak se

lahko zvezno regulira med "Min" in Max".

 Spustite ročico ročne brizgalne pištole.

 Brizgalno cev obrnite na željen položaj.

Za trdovratno umazanijo.

Ni primerno za delo s čistilnimi sredstvi.

Za vsakokratno čistilno nalogo uporabljajte

izključno čistilna in negovalna sredstva

podjetja KÄRCHER, ker so bila le-ta razvita

posebej za uporabo z Vašo napravo. Upo-

raba drugih čistilnih in negovalnih sredstev

lahko vodi do hitrejše obrabe in ugasnitve

garancijskih zahtevkov. Prosimo, da se po-

zanimate v specializirani trgovini ali pa zah-

tevate informacije neposredno pri podjetju

KÄRCHER.

 Uporabite brizgalno cev z reguliranjem

tlaka (Vario Power).

 Brizgalno cev obrnite na položaj "Mix".

Opozorilo: S tem se pri obratovanju

raztopina čistilnega sredstva primeša

vodnemu curku.

Oskrba z vodo iz vodovoda

Sesanje vode iz odprtih posod

Zagon

Obratovanje

Brizgalna cev z reguliranjem tlaka (Vario

Power)

Brizgalna cev s frezalom za umazanijo

Delo s čistilnimi sredstvi

152 SL

– 6

 Sesalno količino raztopine čistilnega

sredstva nastavite na filtru čistilnega

sredstva.

– Srednja količina: Srednji položaj

– Velika količina: Položaj „+“

– Majhna količina: Položaj „–“

 Gibko sesalno cev za čistilno sredstvo

obesite v posodo z raztopino čistilnega

sredstva.

 Čistilno sredstvo varčno razpršite po

suhi površini in pustite, da učinkuje

(vendar se ne sme posušiti).

 Raztopljeno umazanijo splaknite z viso-

kotlačnim curkom.

 Spustite ročico ročne brizgalne pištole.

Opozorilo:Če ročico ročne brizgalne

pištole spustite, bo motor deloval naprej

v prostem teku. Na tak način po črpalki

kroži voda in se tako ogreva. Ko voda

doseže maksimalno dovoljeno tempe-

raturo (60°C), se termoventil odpre in

segreta voda izteče.

 Zaprite ročico ročne brizgalne pištole.

 Ročno brizgalno pištolo vtaknite v shra-

njevalo za ročno brizgalno pištolo.

 Pri daljših delovnih premorih (več kot 5

minut) dodatno izklopite motor.

Pozor

Visokotlačno gibko cev ločite od ročne bri-

zgalne pištole ali naprave le, če v sistemu

ni tlaka.

 Po delu s čistilnim sredstvom obesite

gibko sesalno cev v posodo s čisto vo-

do, napravo vklopite za približno 1 mi-

nuto z demontirano brizgalno cevjo in

spirajte.



Spustite ročico ročne brizgalne pištole.

 Zaustavite motor.

Glejte navodilo za uporabo motorja.

 Zaprite pipo.

 Pritisnite ročico ročne brizgalne pištole,

da iz sistema izpustite še obstoječi tlak.

 Napravo ločite z oskrbe z vodo.

 Zaprite ročico ročne brizgalne pištole.

 Ročno brizgalno pištolo vtaknite v shra-

njevalo za ročno brizgalno pištolo.

 Visokotlačno gibko cev obesite v shra-

njevalo za visokotlačno gibko cev.

Pozor

Da preprečite nesreče ali poškodbe, pri

transportu upoštevajte težo naprave (glejte

tehnične podatke).

몇 Opozorilo

Hlapi goriva ali razlito gorivo se lahko vna-

mejo. Naprava naj bo med transportom v

vodoravnem položaju, da se prepreči razli-

vanje goriva.

 Napravo vlecite za transportni ročaj.

 Izpraznite rezervoar za gorivo.

 Napravo zavarujte proti zdrsu in prevr-

nitvi.

 Napravo transportirajte le v stoječem

stanju.

Pozor

Da preprečite nesreče ali poškodbe, pri iz-

biri kraja shranjevanja upoštevajte težo na-

prave (glejte tehnične podatke).

 Postavite napravo na ravno površino.

 Pritisnite ločilno na ročni brizgalni pištoli

in ločite visokotlačno gibko cev od roč-

ne brizgalne pištole.

 Ročno brizgalno pištolo vtaknite v shra-

njevalo za ročno brizgalno pištolo.

 Visokotlačno gibko cev obesite v shra-

njevalo za visokotlačno gibko cev.

Pred daljšim shranjevanjem, npr. v času zi-

me, dodatno upoštevajte napotke v poglav-

ju Nega.

Priporočljiva metoda čiščenja

Prekinitev obratovanja

Zaključek obratovanja

Transport

Ročni transport

Transport v vozilih

Skladiščenje

Shranjevanje naprave

153SL

– 7

Pozor

Napravo in pribor zaščitite pred zmrzaljo.

Če voda ni popolnoma izpraznjena, zmrzal

uniči napravo in pribor. Za preprečitev

škod.

 Popolna izpraznitev vode iz naprave:

Napravo vklopite brez priključene viso-

kotlačne gibke cevi in brez priključene

oskrbe z vodo (max. 1 min.) in počakaj-

te, dokler iz visokotlčanega priključka

ne izstopa več voda. Izklopite napravo.

 Napravo s celotnim priborom shranjujte

v prostoru, varnem pred zmrzaljo.

Opozorilo

Pred začetkom vseh negovalnih in vzdrže-

valnih del izklopite napravo in pustite, da se

motor ohladi. Da bi preprečili nehoten za-

gon motorja, izvlecite vtič vžigalne svečke.

Za preprečitev nevarnosti sme popravila in

vgradnjo nadomestnih delov izvajati zgolj

avtoriziran uporabniški servis.

Pred daljšim skladiščenjem, npr. pozimi:

 Filter izvlecite iz gibke sesalne cevi za

čistilno sredstvo in ga očistite pod teko-

čo vodo.

 Sito v priključku za vodo izvlecite s plo-

ščatimi kleščami in ga očistite pod teko-

čo vodo.

 Filter za drobno umazanijo v vodnem

priključku izvlecite s ploščatimi klešča-

mi in ga očistite pod tekočo vodo.

 Pred popravljanjem tlaka polnjenja v

zračnicah nastavite reducirni ventil na

kompresorju na 103 kPa (1,03 bar).

 Tlak polnjenja v zračnicah ne sme pre-

seči 103 kPa (1,03 bar).

Črpalke ni treba servisirati.

 Postavite napravo na ravno površino.

 Izvedite vzdrževalna dela na motorju v

skladu z navedbami v navodilu za obra-

tovanje proizvajalca motorja.

Uporabljajte samo originalne KÄRCHERje-

ve nadomestne dele. Pregled nadomestnih

delov boste našli na koncu tega navodila za

uporabo.

Manjše motnje lahko odpravite sami s po-

močjo naslednjega pregleda.

V primeru dvoma se obrnite pooblaščeni

servisni službi.

 Upoštevajte opozorila v navodilu za

uporabo proizvajalca motorja!

 Preverite nastavitev na brizgalni cevi.

 Prezračite napravo: Napravo vklopite

brez priključene visokotlačne gibke cevi

in počakajte (najve

č 2 minuti), dokler

voda na visokotlačnem priključku ne iz-

stopa brez mehurčkov. Napravo izklopi-

te in ponovno priklopite visokotlačno

cev.

 Preverite oskrbo z vodo.

 Očistite sito v vodnem priključku.

 Prelivni ventil blokira: Ročico ročne bri-

zgalne pištole večkrat aktivirajte.

 Čiščenje visokotlačne šobe: Iz šobne

izvrtine z iglo odstranite umazanijo in jo

od spredaj splaknite z vodo.

 Preverite količino dotoka vode.

 Neznatna netesnost naprave je tehnič-

no pogojena. Pri močnejši netesnosti se

obrnite na pooblaščeno servisno služ-

bo.

Zaščita pred zamrznitvijo

Nega in vzdrževanje

Nega

Nastavitev zraènega tlaka v

pnevmatikah

Servisiranje črpalke

Servisiranje motorja

Nadomestni deli

Pomoč pri motnjah

Naprava ne deluje

Naprava ne dosega zadostnega tlaka

Močna nihanja tlaka

Naprava je netesna

154 SL

– 8

 Uporabite brizgalno cev z reguliranjem

tlaka (Vario Power).

Brizgalno cev obrnite na položaj "Mix".

 Očistite filter na gibki sesalni cevi za či-

stilno sredstvo.

 Preverite gibko sesalno cev za čistilno

sredstvo glede pregibov.

Pridržana pravica do tehničnih spre-

memb!

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina izdela-

ve ustreza temeljnim varnostnim in zdra-

vstvenim zahtevam EU-standardov. Ta

izjava izgubi svojo veljavnost, če kdo na-

pravo spremeni brez našega soglasja.

Podpisniki ravnajo po navodilih in s poobla-

stilom vodstva podjetja.

Pooblaščenec za dokumentacijo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/07/01

Čistilno sredstvo se ne vsesava

Tehnični podatki

Vodni priključek

Temperatura dotoka

(maks.)

°C 40

Količina dotoka (min.) l/min 10

Pritisk dotoka (maks.) MPa 1,2

Max. sesalna višina m 0,5

Motor

Tip Honda GC

160

Delovna prostornina cm

160

Za podrobnosti glejte navodila za uporabo

proizvajalca motorja

Podatki o zmogljivosti

Delovni tlak MPa 14

Maks. dovoljeni tlak MPa 16

Črpalna količina, voda l/min 7,9

Črpalna količina, čistilno

sredstvo

l/min 0,3

Povratna sila ročne brizgal-

ne pištole

N 26,5

Mere in teža

Dolžina mm 835

Širina mm 580

Višina mm 800

Teža kg 28

Tlak v zračnicah (max.) kPa 172

Ugotovljene vrednosti v skladu z EN

60335-2-79

Vrednost vibracij dlan-roka

Negotovost K

m/s

3,1

0,3

Nivo hrupa L

Negotovost K

dB(A)

Nivo hrupa ob obremenitviL-

+ negotovost K

dB(A) 104

ES-izjava o skladnosti

Proizvod: visokotlačni čistilec

Tip: 1.133-xxx

Tip: 1.194-xxx

Zadevne ES-direktive:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Uporabljene usklajene norme:

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 103

Zajamčeno: 104

CEO

Head of Approbation

155SL

Polski

– 1

Szanowny Kliencie!

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do póź-

niejszego wykorzystania lub dla następne-

go użytkownika.

Wysokociśnieniowe urządzenie czyszczą-

ce przeznaczone jest wyłącznie do zasto-

sowania w gospodarstwach domowych:

– do czyszczenia maszyn, pojazdów, bu-

dynków, narzędzi, fasad, tarasów, na-

rzędzi ogrodowych itp. za pomocą

strumienia wody pod dużym ciśnieniem

(w razie potrzeby z dodatkiem środków

czyszczących),

– w połączeniu z akcesoriami, częściami

zamiennymi i środkami czyszczącymi

dopuszczonymi przez firmę KÄR-

CHER. Należy przestrzegać wskazó-

wek załączonych do środków

czyszczących.

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

W każdym kraju obowiązują warunki gwa-

rancji określone przez odpowiedniego lo-

kalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie gwaran-

cji bezpłatnie, o ile spowodowane są błę-

dem materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystry-

butora lub do autoryzowanego punktu ser-

wisowego.

(Adres znajduje się na odwrocie)

 Niebezpieczeństwo

Przy bezpośrednim niebezpieczeństwie,

prowadzącym do ciężkich obrażeń ciała lub

do śmierci.

몇 Ostrzeżenie

Na możliwie niebezpieczną sytuację, mo-

gącą prowadzić do ciężkich obrażeń ciała

lub śmierci.

Uwaga

Na możliwie niebezpieczną sytuację, mo-

gącą prowadzić do lekkich obrażeń ciała

lub szkód materialnych.

Spis treści

Instrukcje ogólne . . . . . . . . PL . . .1

Wskazówki bezpieczeństwa PL . . .2

Obsługa . . . . . . . . . . . . . . . PL . . .4

Transport . . . . . . . . . . . . . . PL . . .7

Przechowywanie . . . . . . . . PL . . .7

Czyszczenie i konserwacja PL . . .8

Usuwanie usterek. . . . . . . . PL . . .8

Dane techniczne . . . . . . . . PL . . .9

Deklaracja zgodności UE . . PL . .10

Instrukcje ogólne

Użytkowanie zgodne z

przeznaczeniem

Ochrona środowiska

Gwarancja

Symbole w instrukcji obsługi

156 PL

– 2

Nie wolno kierować strumie-

nia wysokociśnieniowego na

ludzi, zwierzęta, czynny

osprzęt elektryczny ani na

samo urządzenie. Urządzenie chronić

przed mrozem.

 Niebezpieczeństwo

 Eksploatacja urządzenia w miejscach za-

grożonych wybuchem jest zabroniona.

 Podczas użytkowania w obszarach za-

grożonych (np. na stacjach benzyno-

wych) należy przestrzegać stosownych

przepisów bezpieczeństwa.

 Przy pracy z urządzeniem w pomiesz-

czeniach należy zabezpieczyć wystar-

czającą wentylację i odprowadzanie

spalin (niebezpieczeństwo zatrucia).

 Nie uruchamiać urządzenia w przypad-

ku, gdy ważne części urządzenia, np.

elementy zabezpieczające, przewody

ciśnieniowe czy pistolet natryskowy, są

uszkodzone.

 Przed każdym użyciem sprawdzać, czy

przewód ciśnieniowy nie jest uszkodzo-

ny. Uszkodzony przewód ciśnieniowy

należy niezwłocznie wymienić.

 W przypadku niewłaściwego użycia

strumień wody pod ciśnieniem moż

być niebezpieczny. Nie wolno kierować

strumienia na ludzi, zwierzęta, czynny

osprzęt elektryczny ani na samo urzą-

dzenie.

 Przy czyszczeniu odzieży lub obuwia

nie kierować strumienia na siebie ani na

inne osoby.

 Nie czyścić strumieniem przedmiotów

zawierających materiały szkodliwe dla

zdrowia (np. azbest).

 Strumień wody pod ciśnieniem może

uszkodzić wentyle lub opony samocho-

dowe i doprowadzić do pęknięcia opo-

ny. Pierwszym sygnałem takiego

niebezpieczeństwa jest przebarwienie

opony. Uszkodzone opony samocho-

dowe i wentyle stanowią zagrożenie dla

życia. Podczas czyszczenia zachować

odległość strumienia minimum 30 cm!

 Nigdy nie zasysać płynów zawierają-

cych rozpuszczalniki ani nierozcieńczo-

nych kwasów czy rozpuszczalników!

Zaliczają się do nich np. benzyna, roz-

puszczalnik do farb lub olej grzewczy.

Mgła powstająca podczas spryskiwania

jest łatwo zapalna, wybuchowa i trują-

ca. Nie zasysać

acetonu, nierozcień-

czonych kwasów ani rozpuszczalników,

ponieważ atakują one materiały zasto-

sowane w urządzeniu.

 Używać można jedynie takiego rodzaju

paliwa, które podane jest w instrukcji

obsługi. Przy używaniu nieodpowied-

nich paliw istnieje niebezpieczeństwo

wybuchu.

 Nie używać wysokociśnieniowego

urządzenia czyszczącego, jeżeli wylało

się paliwo. Wówczas należy przenieść

urządzenia w inne miejsce i nie dopuś-

cić do powstawania iskier.

 Nie przechowywać, nie rozlewać ani nie

używać paliwa w pobliżu otwartego og-

nia lub urządzeń takich, jak piece, kotły

grzewcze, podgrzewacze wody itp.,

które mogą wytwarzać iskry lub ogień

zapalny.

 Przy tankowaniu paliwa oraz w miejscu

jego przechowywanie nie wolno palić ani

używać wolnego ognia.



Nie przepełniać zbiornika. W króćcu wle-

wowym nie może być żadnego paliwa.

 Dolewanie paliwa może odbywać się

tylko w dobrze wietrzonym pomieszcze-

niu i przy wyłączonym silniku. Benzyna

jest bardzo niebezpieczna i w określo-

Symbole na urządzeniu

Niebezpieczeństwo oparzenia

przez gorące powierzchnie!

Niebezpieczeństwo zatrucia! Nie

wdychać spalin.

Wskazówki bezpieczeństwa

157PL

– 3

nych warunkach wybuchowa. Po za-

kończeniu tankowania upewnić się, że

pokrywa zbiornika paliwa jest dobrze

zamknięta.

 Unikać powtarzającego się wzgl. dłuższe-

go kontaktu paliwa ze skórą oraz wdycha-

nia oparów paliwa.

 Łatwopalne przedmioty i materiały trzymać

z dala od tłumika (prezynajmniej 2 m).

 Nie używać silnika bez tłumika i regular-

nie go sprawdzać, czyścić i w razie ko-

nieczności wymienić na nowy.

 Nie używać silnika na obszarach leś-

nych, krzaczastych i trawiastych, gdy

wydech nie jest wyposażony w iskro-

chron.

 Poza pracami nastawczymi nie urucha-

miać silnika ze zdjętym filtrem powie-

trza lub bez osłony nad króćcem

ssącym.

 Nie przestawiać sprężyn regulujących,

drążków regulatora lub innych części

powoduj

ących zwiększenie liczby obro-

tów silnika.

 Niebezpieczeństwo oparzenia! Nie do-

tykać gorących tłumików, cylindrów lub

żeber chłodzących.

 Nigdy nie wkładać rąk lub nóg w pobliże

elementów ruchomych lub obrotowych.

몇 Ostrzeżenie

 Przewody ciśnieniowe, elementy wypo-

sażenia i złącza mają istotne znaczenie

dla bezpieczeństwa. Stosować tylko

przewody ciśnieniowe, elementy wypo-

sażenia i złącza zalecane przez produ-

centa.

 Niniejsze urządzenie nie jest przewi-

dziane do użytkowania przez osoby o

ograniczonych możliwościach fizycz-

nych, sensorycznych wzgl. mentalnych.

Obsługa urządzenia przez dzieci lub

osoby nieprzyuczone jest zabroniona.

Dzieci powinny być nadzorowane, żeby

zapewnić, iż nie będą się bawiły urzą-

dzeniem.

 Opakowania foliowe utrzymywać z dala

od dzieci; istnieje niebezpieczeństwo

uduszenia!

 Urządzenie zostało skonstruowane do

stosowania ze środkami czyszczącymi

dostarczanymi lub zalecanymi przez

producenta. Stosowanie innych środ-

ków czyszczących lub chemikaliów

może doprowadzić do uszkodzenia

urządzenia.

 Użytkownik ma obowiązek używania

urządzenia zgodnie z jego przeznacze-

niem. Podczas pracy musi on uwzględ-

niać warunki panujące w otoczeniu i

uważać na osoby znajdujące się w po-

bliżu.

 Niebezpieczeństwo uszkodzenia słu-

chu. W trakcie eksploatacji urządzenia

należy koniecznie zakładać odpowied-

nią ochronę na uszy.

 Nie używać urządzenia, jeżeli w jego

zasięgu znajdują się inne osoby, chyba,

że są one wyposażone w odzież

ochronną.

 W celu ochrony przed rozpryskującą się

wodą lub brudem należy nosić odpo-

wiednią odzież ochronną

i okulary

ochronne.

 Przy pracy urządzenie nie może być

ustawione w taki sposób, by zagrażało

osobom np. na rusztowaniach itp.

 Dłuższe używanie urządzenia może

prowadzić do zaburzeń ukrwienia w

dłoniach na skutek wibracji.

Nie jest możliwe ogólne ustalenie czasu

użytkowania, ponieważ zależy on od szere-

gu czynników:

– Indywidualna sklonność do złego

ukrwienia (często zimne palce, mrowie-

nie w palcach).

– Niska temperatura otoczenia. Dla

ochrony dłoni należy nosić cierpłe ręka-

wice.

– Ciągła praca działa gorzej niż praca z

przerwami.

Jeżeli przy regularnym, długotrwałym uży-

waniu urządzenia wielokrotnie powtarzają

się określone objawy (np. mrowienie w pal-

cach, zimne palce), radzimy zasięgnąć po-

rady lekarza.

158 PL

– 4

Uwaga

 Podczas czyszczenia powierzchni la-

kierowanych zachować odległość stru-

mienia min. 30 cm, aby uniknąć

uszkodzeń.

 Pracującego urządzenia nigdy nie po-

zostawiać bez nadzoru.

 Wszystkie części przewodzące prąd w

miejscu pracy urządzenia muszą być

zabezpieczone przed tryskającą wodą.

 Prace w obrębie urządzenia wykony-

wać zawsze w odpowiednich rękawi-

cach.

 Czyszczenie, podczas którego powsta-

ją ścieki zawierające olej, np. mycie sil-

nika lub podłogi samochodu,

dozwolone jest tylko w myjniach wypo-

sażonych w separator oleju.

Uwaga

Zabezpieczenia chronią użytkownika i nie

wolno ich modyfikować ani obchodzić.

Blokada zablokowuje dźwignię pistoletu

natryskowego i zapobiega niezamierzone-

mu włączeniu się urządzenia.

Termozawór chroni pompę przed przegrza-

niem.

Tryb obiegowy powoduje podgrzanie wody.

Przy 60°C temperatury wody otwiera się

termozawór i pozwala na ujście gorącej wo-

dy.

Uwaga

Przed jakąkolwiek czynnością przy użyciu

urządzenia lub przy urządzeniu należy

stworzyć warunki dla stateczności, w celu

uniknięcia wypadków wzgl. uszkodzeń.

– Stateczność urządzenia jest zagwaran-

towana, gdy stoi ono na równej po-

wierzchni.

Podczas rozpakowywania urządzenia na-

leży sprawdzić, czy w opakowaniu znajdują

się wszystkie elementy i czy nic nie jest

uszkodzone. W przypadku stwierdzenia

uszkodzeń w transporcie należy zwrócić

się do dystrybutora.

Rysunki patrz strona 2

1 Lanca z regulacją ciśnienia (Vario Power)

2 Lanca z frezem do zanieczyszczeń

3 Pistolet natryskowy

4 Blokada pistoletu natryskowego

5Wąż wysokociśnieniowy

6 Przycisk do oddzielenia węża wysokociś-

nieniowego od pistoletu natryskowego

7 Uchwyt transportowy

8 Schowek na pistolet natryskowy

Schowek na wąż wysokociśnieniowy

9 Schowek na lancę

10 Mocowanie bębna na wąż (opcja)

11 Wąż ssący na środek czyszczący (z fil-

trem)

12 Termozawór

13 Przyłącze wysokiego ciśnienia

14 Złączka do przyłącza wody

15 Dwuzłączka

16 Przyłącze wody z sitem

17 Silnik; szczegóły patrz instrukcja obsłu-

gi producenta silnika

18 Instrukcja obsługi silnika

Wyposażenie specjalne zwiększa moż

liwo-

ści zastosowania urządzenia. Bliższych in-

formacji na ten temat udzielają

dystrybutorzy urządzeń KÄRCHER.

Zabezpieczenia

Blokada pistoletu natryskowego

Termozawór na pompie

Warunki dla stateczności

Obsługa

Opis urządzenia

Wyposażenie specjalne

159PL

– 5

Przed uruchomieniem zamontować luźno

dołączone części do urządzenia.

Rysunki patrz strona 2

Rysunek

 Zamocować uchwyt transportowy do ramy.

W tym celu należy ustawić otwory, przeło-

żyć śruby i zamocować nakrętkami.

Rysunek

 Zamontować schowek na akcesoria.

Rysunek

 Zamontować płytę czołową za pomocą

dołączonych nitów z tworzywa sztucz-

nego.

Rysunek

 Włożyć wąż wysokociśnieniowy do pi-

stoletu natryskowego, aż się w słyszal-

ny sposób zatrzaśnie.

Wskazówka: Zwrócić uwagę na właści-

we ustawienie złączki przyłączeniowej.

Rysunek

 Po

łączyć wąż ssący na środek czysz-

czący z przyłączem.

Zgodnie z obowiązującymi przepi-

sami urządzenie nigdy nie może

być używane bez odłącznika sy-

stemowego przy sieci wodociągo-

wej. Należy używać odpowiedniego

odłącznika systemowego firmy KÄRCHER

albo odłącznika systemowego zgodnego z

EN 12729, typ BA. Woda, która przepłynęła

przez odłącznik systemowy, katalogowana

jest jako nie nadająca się do picia.

Uwaga

Oddzielacz systemowy podłączać zawsze

do dopływu wody, a nigdy bezpośrednio do

urządzenia!

Wskazówka: Zanieczyszczenia w wodzie

mogą uszkodzić pompę wysokociśnienio-

wą i akcesoria. Jako ochronę zaleca się

użycie filtra wodnego KÄRCHER (wyposa-

żenie specjalne, nr katalogowy 4.730-059).

Przestrzegać przepisów lokalnego przed-

siębiorstwa wodociągowego.

Wartości przyłączenia patrz tabliczka zna-

mionowa/dane techniczne.

 Stosować wąż gumowy wzmocniony

tkaniną (nie objęty dostawą) ze zwy-

kłym złączem. (Średnica przynajmniej

1/2 cala wzgl. 13 mm; długość przynaj-

mniej 7,5 m).

 Przykręcić dołączoną złączkę do przy-

łącza wody na urządzeniu.

 Nałożyć wąż wodny na złączkę urzą-

dzenia i podłączyć dopływ wody.

Ta myjka wysokociśnieniowa nadaje się

wraz wężem ssącym KÄRCHER z zawo-

rem zwrotnym (wyposażenie specjalne, nr

katalogowy 4.440-238) do zasysania wody

powierzchniowej np. z beczek na desz-

czówkę lub stawów (maks. wysokość zasy-

sania, patrz dane techniczne).

 Wypełnić wod

ą wąż ssący KÄRCHER z

zaworem zwrotnym, przykręcić do przy-

łącza wody i zawiesić na zbiorniku

wody deszczowej.

 Odłączyć wąż wysokociśnieniowy od

przyłącza wysokociśnieniowego urzą-

dzenia.

 Odpowietrzyć urządzenie

Uruchomić urządzenie bez podłączo-

nego węża wysokociśnieniowego, aż

woda zacznie wydostawać się bez pę-

cherzyków. Wyłączyć urządzenie i pod-

łączyć wąż wysokociśnieniowy.

Przed uruchomieniem

Doprowadzenie wody

Dopływ wody z instalacji wodnej

Zasysanie wody z otwartych zbiorników

160 PL

– 6

Uwaga

Praca na sucho trwająca przez ponad 2 mi-

nuty prowadzi do uszkodzenia pompy wy-

sokociśnieniowej. Jeżeli urządzenie nie

wytworzy ciśnienia w ciągu 2 minut, należy

je wyłączyć i postąpić zgodnie ze wskazów-

kami z rozdziału „Pomoc przy usterkach“.

Uwaga

Urządzenie dostarczane jest bez wlanego

oleju silnikowego. Przed pierwszym uru-

chomieniem wlać olej silnikowy.

 Napełnić zbiornik paliwa i kontrolować

poziom oleju.

Patrz instrukcja obsługi silnika.

 Połączyć wąż wysokociśnieniowy z

przyłączem wysokociśnieniowym urzą-

dzenia.

 Włożyć lancę w pistolet natryskowy i

zablokować, obracając o 90°.

 Całkowicie otworzyć kran.

 Uruchomić silnik.

Patrz instrukcja obsługi silnika.

몇 Niebezpieczeństwo

Poprzez strumień wody wytryskujący z dy-

szy wysokociśnieniowej na pistolet oddzia-

łuje siła odrzutu. Należy zapewnić sobie

bezpieczne ustawienie i mocno trzymać pi-

stolet natryskowy i lancę.

 Odblokować dźwignię pistoletu natry-

skowego.

 Pociągnąć za dźwignię, urządzenie się

włącza.

Do najczęstszych zadań czyszczenia. Ciś-

nieni robocze można regulować stopniowo

w zakresie od „Min“ do „Max“.

 Zwolnić dźwignię pistoletu natryskowe-

go.

 Obrócić lancę do żądanego położenia.

Do przywartych zanieczyszczeń, trudnych

do usunięcia.

Nie nadaje się do pracy ze środkami czysz-

czącymi.

Do każdego czyszczenia nale

ży używać

wyłączenie środków czyszczących i pielęg-

nacyjnych firmy KÄRCHER, ponieważ zo-

stały one przeznaczone specjalnie do

użytku z Państwa urządzeniem. Używanie

innych środków czyszczących i pielęgna-

cyjnych może prowadzić do szybszego zu-

życia i wygaśnięcia uprawnień związanych

z roszczeniami gwarancyjnymi. Dalsze in-

formacje dostępne są w handlu branżowym

albo bezpośrednio w firmie KÄRCHER.

 Zastosować lancę z regulacją ciśnienia

(Vario Power).

 Obrócić lancę do położenia „Mix“.

Wskazówka: W ten sposób miesza się

przy pracy roztwór środka czyszczące-

go ze strumieniem wody.

 Ustawić zasysaną ilość roztworu

środ-

ka czyszczącego przy filtrze środka

czyszczącego.

– Średnia ilość: Położenie środkowe

– Wielka ilość: Położenie „+“

– Mała ilość: Położenie „–“

 Zawiesić wąż ssący środka czyszczą-

cego w zbiorniku ze środkiem czysz-

czącym.

 Cienko spryskać suchą powierzchnię

środkiem czyszczącym i pozostawić na

pewien czas (ale nie do wyschnięcia).

 Spłukać rozpuszczony brud strumie-

niem wysokociśnieniowym.

Uruchamianie

Działanie

Lanca z regulacją ciśnienia (Vario Po-

wer)

Lanca z frezem do zanieczyszczeń

Praca ze środkiem czyszczącym

Zalecana metoda czyszczenia

161PL

– 7

 Zwolnić dźwignię pistoletu natryskowe-

go.

Wskazówka:Jeżeli dźwignia pistoletu

zostanie zwolniona, silnik pracuje nadal

z prędkością obrotową biegu jałowego.

Dzięki temu woda krąży wewnątrz pom-

py i ogrzewa się. Gdy woda osiągnie

maksymalnie dopuszczalną temperatu-

rę (60°C), otwiera się termozawór i go-

rąca woda wypływa na zewnątrz.

 Zablokować dźwignię pistoletu natry-

skowego.

 Włożyć pistolet natryskowy do schowka.

 W przypadku dłuższych przerw w pracy

(ponad 5 minut) dodatkowo wyłączać

silnik.

Uwaga

Wąż wysokociśnieniowy oddzielić od ręcz-

nego pistoletu natryskowego albo urządze-

nia tylko wtedy, gdy w systemie nie ma

ciśnienia.

 Po pracy ze

środkiem czyszczącym, za-

wiesić wąż ssący w zbiorniku z czystą

wodą, włączyć urządzenie na ok. 1 min.

bez zamontowanej lancy i przepłukać.

 Zwolnić dźwignię pistoletu natryskowego.

 Zatrzymać silnik.

Patrz instrukcja obsługi silnika.

 Zakręcić kran.

 Nacisnąć dźwignię pistoletu natrysko-

wego, aby całkowicie usunąć ciśnienie

z systemu.

 Oddzielić urządzenie od dopływu wody.

 Zablokować dźwignię pistoletu natry-

skowego.

 Włożyć pistolet natryskowy do schow-

ka.

 Zawiesić wąż wysokociśnieniowy w

schowku.

Uwaga

W celu unikni

ęcia wypadków wzgl. zranień

przy transporcie należy zwrócić uwagę na

ciężar urządzenia (patrz dane techniczne).

몇 Ostrzeżenie

Opary paliwa lub wylane paliwo mogą się

zapalić. W czasie transportu urządzenie

utrzymywać w pozycji poziomej, żeby unik-

nąć wylania paliwa.

 Pociągnąć urządzenie za uchwyt trans-

portowy

 Opróżnić zbiornik paliwa.

 Zabezpieczyć urządzenie przed prze-

sunięciem i przewróceniem się.

 Urządzenie transportować tylko w po-

zycji stojącej.

Uwaga

W celu uniknięcia wypadków wzgl. zranień,

przy wyborze miejsca składowania należy

zwrócić uwagę na ciężar urządzenia (patrz

dane techniczne).

 Pozostawić urządzenie na równej po-

wierzchni.

 Nacisnąć przycisk oddzielający pistole-

tu natryskowego i oddzielić wąż wyso-

kociśnieniowy od pistoletu

natryskowego.

 W

łożyć pistolet natryskowy do schow-

ka.

 Zawiesić wąż wysokociśnieniowy w

schowku.

Przed dłuższym okresem przechowywania,

np. w zimie należy zwrócić uwagę na wska-

zówki w rozdziale „Ochrona przeciwmrozo-

wa.

Przerwanie pracy

Zakończenie pracy

Transport

Transport ręczny

Transport w pojazdach

Przechowywanie

Przechowywanie urządzenia

162 PL

– 8

Uwaga

Urządzenie i akcesoria chronić przed mro-

zem.

Urządzenie i akcesoria zostaną zniszczone

przez mróz, jeżeli nie zostaną w pełni

opróżnione z wody. W celu uniknięcia

szkód:

 Całkowicie opróżnić urządzenie z wo-

dy: Włączyć urządzenie bez podłączo-

nego węża wysokociśnieniowego i bez

podłączonego dopływu wody (maks. 1

min.) i zaczekać, aż z przyłącza wyso-

kociśnieniowego już nie będzie się wy-

dobywać woda. Wyłączyć urządzenie.

 Przechowywać urządzenie z wszystki-

mi akcesoriami w ogrzewanym po-

mieszczeniu.

Ostrzeżenie

Przed rozpoczęciem jakichkolwiek prac

pielęgnacyjnych i konserwacyjnych wyłą-

czyć urządzenie i wystudzić silnik. W celu

uniknięcia niezamierzonego uruchomienia

silnika, należy zdjąć końcówkę przewodu

świecy zapłonowej.

Aby wykluczyć zagrożenia, naprawy i mon-

taż części zamiennych mogą być przepro-

wadzane jedynie przez autoryzowany

serwis.

Przed dłuższym okresem przechowywania,

np. w zimie:

 Zdjąć filtr z węża ssącego środka

czyszczącego i oczyścić go pod bieżą-

cą wodą.

 Wyciągnąć szczypcami płaskimi sito z

przyłącza wody i oczyścić je pod bieżą-

cą wodą.

 Wyciągnąć szczypcami płaskimi filtr do-

kładny z przyłącza wody i oczyścić go

pod bieżącą wodą.

 Przed skorygowaniem ciśnienia w opo-

nach, ustawić reduktor ciśnienia przy

sprężarce na 103 kPa (1,03 bar).

 Ciśnienie w oponach nie może przekra-

czać 103 kPa (1,03 bar).

Pompa jest bezobsługowa.

 Pozostawić urządzenie na równej po-

wierzchni.

 Prace konserwacyjne przy silniku prze-

prowadzać zgodnie ze wskazówkami z

instrukcji obsługi producenta silnika.

Stosować wyłącznie oryginalne części za-

mienne firmy KÄRCHER. Lista części za-

miennych znajduje się na końcu niniejszej

instrukcji obsługi.

Mniejsze usterki można usunąć samodziel-

nie, korzystając z poniższych wskazówek.

W razie wątpliwości prosimy zwrócić się do

autoryzowanego serwisu.

 Przestrzegać wskazówek zawartych w

instrukcji obsługi producenta silnika!

 Sprawdzić ustawienie lancy.

 Odpowietrzyć urządzenie: Włączyć

urządzenie bez podłączonego węża

wysokociśnieniowego i zaczekać

(maks. 2 minuty), aż z przyłącza wyso-

kociśnieniowego zacznie wydobywać

się woda bez bąbelków. Wyłączyć urzą-

dzenie i ponownie podłączyć wąż wyso-

kociśnieniowy.

 Sprawdzić dopływ wody.

 Oczyścić sitko na przyłączu wody.

 Zablokowany zawór przelewowy: Kilka-

krotnie nacisnąć dźwignię pistoletu na-

tryskowego.

Ochrona przeciwmrozowa

Czyszczenie i konserwacja

Konserwacja

Ustawić ciśnienie opon

Konserwacja pompy

Konserwacja silnika

Części zamienne

Usuwanie usterek

Urządzenie nie działa

Urządzenie nie wytwarza ciśnienia

163PL

– 9

 Czyszczenie dyszy wysokociśnienio-

wej: Usunąć zanieczyszczenia z otworu

dyszy za pomocą igły i wypłukać wodą

od przodu.

 Sprawdzić ilość dopływającej wody.

 Niewielka nieszczelność urządzenia

wynika z jej konstrukcji. W przypadku

większej nieszczelności zlecić naprawę

w autoryzowanym serwisie.

 Zastosować lancę z regulacją ciśnienia

(Vario Power).

Obrócić lancę do położenia „Mix“.

 Oczyścić filtr przy wężu ssącym środka

czyszczącego.

 Sprawdzić wąż ssący środka czyszczą-

cego czy nie ma załamań.

Zmiany techniczne zastrzeżone!

Silne wahania ciśnienia

Nieszczelne urządzenie

Środek czyszczący nie jest zasysany

Dane techniczne

Przyłącze wody

Temperatura doprowadzenia

(maks.)

°C 40

Ilość doprowadzenia (min.) l/min 10

Ciśnienie dopływowe (maks.) MPa 1,2

Maks. wysokość ssania m 0,5

Silnik

Typ Honda GC

160

Pojemność skokowa cm

160

Szczegóły patrz instrukcja obsługi producenta silnika

Parametry robocze

Ciśnienie robocze MPa 14

Maks. dopuszczalne ciśnienie MPa 16

Ilość pobieranej wody l/min 7,9

Ilość pobieranego środka czyszczą-

cego

l/min 0,3

Siła odrzutu pistoletu natryskowego N 26,5

Wymiary i ciężar

Długość mm 835

Szerokość mm 580

Wysokość mm 800

Masa kg 28

Ciśnienie w oponach (maks.) kPa 172

Wartości określone zgodnie z EN 60335-2-79

Drgania przenoszone przez kończy-

ny górne

Niepewność pomiaru K

m/s

3,1

0,3

Poziom ciśnienie akustycznego L

Niepewność pomiaru K

dB(A)

Poziom mocy akustycznej L

+ Nie-

pewność pomiaru K

dB(A) 104

164 PL

– 10

Niniejszym oświadczamy, że określone po-

niżej urządzenie odpowiada pod względem

koncepcji, konstrukcji oraz wprowadzonej

przez nas do handlu wersji obowiązującym

wymogom dyrektyw UE dotyczącym wy-

magań w zakresie bezpieczeństwa i zdro-

wia. Wszelkie nie uzgodnione z nami

modyfikacje urządzenia powodują utratę

ważności tego oświadczenia.

Z upoważnienia zarządu przedsiębiorstwa.

Pełnomocnik dokumentacji:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

tel.: +49 7195 14-0

faks: +49 7195 14-2212

Winnenden, 2010/07/01

Deklaracja zgodności UE

Produkt: Myjka wysokociśnieniowa

Typ: 1.133-xxx

Typ: 1.194-xxx

Obowiązujące dyrektywy WE

2006/42/WE (+2009/127/WE)

2004/108/WE

2000/14/WE

Zastosowane normy zharmonizowane

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 103

Gwarantowany: 104

CEO

Head of Approbation

165PL

Românete

– 1

Mult stimate client,

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţi-

uni original, respectaţi instrucţiunile

cuprinse în acesta şi păstraţi-l pentru între-

buinţarea ulterioară sau pentru următorii

posesori.

Utilizaţi acest aparat de curăţat sub presiu-

ne exclusiv pentru gospodăria particulară:

– la curăţarea maşinilor, vehiculelor, utila-

jelor, faţadelor, teraselor, aparatelor de

grădinărit, etc. cu jet de apă sub presiu-

ne (în caz de nevoie se poate adăuga şi

detergent).

– cu accesoriile, piesele de schimb şi de-

tergenţii aprobaţi de KÄRCHER. Res-

pectaţi instrucţiunile de utilizare ale

detergenţilor.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai apro-

piată unitate de service autorizată.

(Pentru adresă vedeţi pagina din spate)

 Pericol

Pericol iminet, care duce la vătămări corpo-

rale grave sau moarte.

몇 Avertisment

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale grave sau moarte.

Atenţie

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare sau pa-

gube materiale.

Nu îndreptaţi jetul de înaltă

presiune spre persoane, ani-

male, echipamente electrice

active sau asupra aparatului

însuşi. Feriţi aparatul de îngheţ.

Cuprins

Observaţii generale . . . . . . RO . . .1

Măsuri de siguranţă . . . . . . RO . . .2

Utilizarea . . . . . . . . . . . . . . RO . . .4

Transport . . . . . . . . . . . . . . RO . . .7

Depozitarea . . . . . . . . . . . . RO . . .7

Îngrijirea şi întreţinerea. . . . RO . . .7

Remedierea defecţiunilor . . RO . . .8

Date tehnice . . . . . . . . . . . . RO . . .8

Declaraţie de conformitate CE RO . . .9

Observaţii generale

Domeniul de utilizare

Protecţia mediului înconjurător

Garanţie

Simboluri din manualul de utilizare

Simboluri pe aparat

Pericol de arsuri din cauza supra-

feţelor fierbinţi!

Pericol de otrăvire! Nu inspiraţi

gazele de eşapament.

166 RO

– 2

 Pericol

 Este interzisă funcţionarea în zone cu

pericol de explozie.

 La utilizarea aparatului în zone pericu-

loase (de ex. recipiente de combustibil)

se vor respecta instrucţiunile de securi-

tate corespunzătoare.

 În cazul folosirii aparatului în încăperi

trebuie să se asigure o aerisire cores-

punzătoare şi evacuarea gazelor de

eşapament (pericol de intoxicare).

 Nu puneţi aparatul în funcţiune dacă

elemente importante ale aparatului,

precum de ex. elementele de siguranţă,

furtunurile de presiune, pistolul de stro-

pit sunt deteriorate.

 Verificaţi furtunurile de presiune înainte

de fiecare utilizare. Înlocuiţi-le neîntârzi-

at pe cele care prezintă defecţiuni.

 Jeturile sub presiune pot fi periculoase

în cazul utilizării neconforme. Jetul nu

trebuie îndreptat spre persoane, anima-

le, echipamente electrice active sau

asupra aparatului însuşi.

 Nu îndreptaţi jetul de presiune spre dvs.

înşivă sau spre altcineva, pentru a cură-

ţa îmbrăcămintea sau încălţămintea.

 Nu stropiţi obiecte ce conţin materiale

periculoase (de ex. azbest).

 Cauciucurile vehiculelor/ventilele lor

pot fi deteriorate de jetul sub presiune şi

se pot fisura. Primul semn este o deco-

lorare a cauciucului. Anvelopele/supa-

pele anvelopelor deteriorate pun în

pericol viaţa persoanelor. La curăţare

păstraţi o distanţă minimă de cel puţin

30 cm !

 Nu se vor aspira niciodată lichide conţi-

nând solvenţi, dizolvanţi sau acizi nedi-

luaţi! În această categorie intră de ex.

benzina, diluantul pentru vopsea, uleiul.

Ceaţa formată la stropire este inflama-

bilă, explozivă şi toxică. Nu folosiţi ace-

tonă, acizi nediluaţi şi dizolvanţi, căci

atacă materialele folosite la aparat.

 Folosiţi numai combustibilul specificat

în instrucţiunile de utilizare. În cazul

unor combustibili neadecvaţi există pe-

ricolul de explozie.

 Nu folosiţi aparatul de curăţat sub presi-

une dacă s-a vărsat carburant; duceţi

aparatul în alt loc şi evitaţi formarea de

scântei.

 Nu păstraţi, nu vărsaţ

i şi nu folosiţi car-

buranţii în apropierea unor surse de foc

deschis sau a unor aparate precum

cuptoare, cazane de încălzire, încălzi-

toare de apă, care au flacără sau care

pot genera scântei.

 Nu fumaţi şi nu utilizaţi focul liber în tim-

pul alimentării cu combustibil sau în zo-

nele de depozitare a combustibilului.

 Nu umpleţi rezervorul excesiv. Ştuţul de

umplere nu trebuie să fie plin cu com-

bustibil.

 Efectuaţi alimentarea cu combustibil

numai în încăperi bine aerisite şi cu mo-

torul oprit. Benzina poate cauza incen-

dii şi în anumite condiţii explozii. După

terminarea procesului de alimentare cu

combustibil asiguraţi-vă în privinţa în-

chiderii capacului de la rezervorul de

combustibil.

 Evitaţi contactul repetat sau prea lung

între combustibil şi piele, cât şi aspira-

rea vaporilor.

 Ţineţi departe de amortizoare obiectele

şi materialele inflamabile (la o distanţă

de cel puţin 2 m).

 Nu folosiţi motorul fără amortizor şi ve-

rificaţi-l periodic, curăţaţi-l şi dacă este

nevoie, înlocuiţi-l.

 Nu folosiţi motorul în zone de pădure,

respectiv zone cu arbuşti sau cu iarbă,

fără ca ţeava de eşapament să fie pre-

văzută cu un dispozitiv împotriva scân-

teilor.

 Nu lăsaţi motorul să funcţioneze cu fil-

trul de aer demontat sau fără capacul

ştuţului de aspirare, decât atunci când

efectuaţi lucrări de reglare.

Măsuri de siguranţă

167RO

– 3

 Nu modificaţi arcurile de reglare, tijele

regulatoarelor sau alte piese care pot

duce la creşterea turaţiei motorului.

 Pericol de arsuri! Nu atingeţi amortizoa-

rele, cilindrii sau nervurile de răcire fier-

binţi.

 Nu apropiaţi mâinile sau picioarele de

părţile aflate în mişcare.

몇 Avertisment

 Furtunurile de presiune, armăturile şi

cuplajele sunt importante pentru securi-

tatea aparatului. Utilizaţi furtunuri de

presiune, armături şi cuplaje numai de

tipul celor recomandate de producător.

 Acest aparat nu este destinat pentru a fi

utilizat de către persoane cu capacităţi

psihice, senzoriale sau mintale limitate.

Nu este permisă utilizarea aparatului de

către copii sau persoane neinstruite.

Nu lăsaţi copii nesupravegheaţi, pentru a

vă asigura, că nu se joacă cu aparatul.

 Ţineţi foliile de ambalaj departe de co-

pii, pentru a evita pericolul de sufocare!

 Acest aparat a fost proiectat pentru uti-

lizarea împreună cu detergenţi livraţi

sau recomandaţi de producător. Utiliza-

rea altor detergenţi sau a chimicalelor

poate prejudicia aparatul.

 Beneficiarul are obligaţia de a utiliza

aparatul conform prevederilor. El trebu-

ie să ţină cont de împrejurările de la faţa

locului şi, în timpul lucrului, să fie atent

la persoanele din preajmă.

 Există pericolul unor afecţiuni ale auzu-

lui. În timpul lucrului cu aparatul, purtaţ

protecţie pentru urechi.

 Nu folosiţi aparatul când în raza de ac-

ţiune a acestuia se află alte persoane,

decât dacă acestea poartă echipament

de protecţie.

 Se vor purta îmbrăcăminte adecvată

precum şi ochelari de protecţie împotri-

va stropilor de apă şi murdăriei.

 Este interzisă amplasarea aparatului în

timpul funcţionării în aşa fel, ca acesta

să reprezinte pericol pentru persoane,

de ex. pe schele sau obiecte asemănă-

toare.

 Utilizarea aparatului pe o perioadă în-

delungată poate duce la deteriorarea

circulaţiei sângelui în zona braţelor, da-

torită vibraţiilor.

Nu se poate stabili o durată de funcţionare

general valabilă, deoarece ea este influen-

ţată de mai mulţi factori:

– Predispoziţie personală pentru o circu-

laţie deficitară (degete reci, amorţeală

în degete).

– Temperatură ambiantă scăzută. Purtaţi

mănuşi călduroase pentru protecţia

mâinilor.

– Folosirea continuă este mai dăunătoare

decât o utilizare întreruptă de pauze.

În cazul utilizării regulate a aparatului pe

perioade mai lungi şi a apariţiei repetate a

simptomelor respective (de ex. amorţeală

în degete, degete reci), vă recomandăm să

consultaţi un medic.

Atenţie

 La curăţarea suprafeţelor lăcuite, trebuie

respectată o distanţă minimă de 30 cm,

pentru a evita deteriorarea acestora.

 Aparatul nu va fi lăsat să funcţioneze

nesupravegheat.

 Toate piesele din zona de lucru, şi care

sunt străbătute de curentul electric tre-

buie protejate de jetul de apă.

 Efectuaţi lucrările la acest aparat întot-

deauna cu mănuşi potrivite.

 Curăţiri la care se obţine apă reziduală cu

un conţinut de ulei de maşină, de exem-

plu spălarea motoarelor şi şasiurilor tre-

buie să fie făcute numai în locuri special

amenăjate cu dispozitive de sepărare şi

de înlăturare uleiului de maşină.

168 RO

– 4

Atenţie

Dispozitivele de siguranţă servesc pentru

protecţia utilizatorului şi nu este permisă

modificarea sau scoaterea din funcţiune a

acestora.

Zăvorul blochează maneta pistolului de

pulverizat şi împiedică pornirea accidentală

a aparatului.

Termoventilul protejează pompa contra su-

praîncălzirii.

Prin funcţioarea în circuit se încălzeşte

apa. La temperatura de 60 °C se deschide

termoventilul şi apa fierbinte se descarcă.

Atenţie

Înainte de toate activităţile cu sau pe aparat

asiguraţi stabilitatea acestuia pentru a evita

accidentele şi deteriorările.

– Aparatul se află în poziţie stabilă, când

este amplasată pe o suprafaţă plană.

La despachetare verificaţi conţinutul pa-

chetului în privinţa existenţei tuturor acce-

soriilor sau a deteriorărilor. În cazul în care

constataţi deteriorări cauzate de un trans-

port necorespunzător, vă rugăm să anun-

ţaţi imediat comerciantul dvs.

Pentru imagini vezi pagina 2

1 Lance cu reglaj de presiune (Vario

Power)

2 Lance cu freză pentru murdărie

3 Pistol de pulverizare

4Zăvor pistol de pulverizat

5 Furtun de înaltă presiune

6 Buton de detaşare a furtunului de înaltă

presiune de pistolul de pulverizat

7 Mâner pentru transport

8 Spaţiu de depozitare pentru pistolul de

pulverizat

Spaţiu de depozitare pentru furtunul de

presiune

9 Spaţiu de depozitare pentru lance

10 Element de fixare pentru tamburul furtu-

nului (opţional)

11 Furtun de aspiraţie pentru detergent (cu

filtru)

12 Termoventil

13 Racord de presiune înaltă

14 Piesă de cuplare pentru conexiunea de

apă

15 Niplu dublu

16 Racord de apă cu sită

17 Motor; conform instrucţiunilor de utiliza-

re ale producătorului motorului

18 Manual de utilizare motor

Accesoriile speciale extind sfera de utiliza-

re a aparatului dvs. Informaţii detaliate ob-

ţineţi de la distribuitorul dvs. KÄRCHER.

Înainte de punerea în funcţiune montaţi pie-

sele nefixate, livrate împreună cu aparatul.

Pentru imagini vezi pagina 2

Figura

 Fixaţi mânerul de transport la cadru.

Pentru aceasta îndreptaţi găurile, intro-

duceţi şuruburile şi fixaţi-le cu piuliţele.

Figura

 Montaţi spaţiul de depozitare pentru ac-

cesorii.

Figura

 Montaţi placa frontală cu niturile de

plastic anexate.

Figura

 Împingeţi furtunul de presiune în pistolul

de pulverizare, până când se aude că

acesta intră în locaş.

Observaţie: Atenţie la poziţia corectă a

niplului de conectare.

Figura

 Conectaţi furtunul de aspiraţie pentru

soluţia de curăţat la racord.

Dispozitive de siguranţă

Zăvor pistol de pulverizat

Termoventil pe pompă

Condiţiile pentru siguranţa

stabilităţii

Utilizarea

Descrierea aparatului

Accesorii opţionale

Înainte de punerea în funcţiune

169RO

– 5

Conform normelor în vigoare, apa-

ratul nu trebuie exploatat niciodată

fără un separator de sistem la re-

ţeaua de apă potabilă. Se va utili-

za un separator de sistem adecvat, de la

firma KÄRCHER, sau un separator de sis-

tem alternativ, conform EN 12729 tip

BA.Apa, care curge printr-un separator de

sistem este clasificată ca fiind nepotabilă.

Atenţie

Racordaţi separatorul de sistem întotdeau-

na la sursa de alimentare cu apă şi nicioda-

tă direct la aparat!

Observaţie:Impurităţile din apă pot afecta

pompa de înaltă presiune şi accesoriile.

Pentru protecţia acestora vă recomandăm

filtrul de apă KÄRCHER (accesoriu special,

nr. de comandă 4.730-059).

Respectaţi prevederile companiei de furni-

zare a apei.

Pentru valorile de racordare se vor consulta

datele tehnice/plăcuţa de tip.

 Se utilizează un furtun cu inserţie textilă

(nu este inclus în livrare) cu un cuplaj

obişnuit: (Diametru minim 1/2 ţoli sau

13 mm; lungime min. 7,5 m).

 Se înşurubează piesa de cuplare de la

racordul de apă al aparatului, livrată

odată cu furnitura.

 Se montează furtunul de ap

ă la piesa

de cuplare a aparatului şi se racordea-

ză la sursa de alimentare cu apă.

Acest aparat de curăţare sub presiune poa-

te fi folosit cu furtunul de absorbţie KÄR-

CHER cu supapă de refulare (accesoriu

special, nr. de comandă 4.440-238) şi este

adecvat pentru aspirarea apei de la supra-

faţă, de ex. din rezervoare cu apă de ploaie

sau din iazuri (înălţimea maximă de aspira-

re vezi Datele tehnice).

 Umpleţi furtunul de aspiraţie KÄRCHER

cu supapă de refulare cu apă, înşuru-

baţi-l la racordul de apă şi introduceţi-l

în rezervorul cu apă de ploaie.

 Deconectaţi furtunul de înaltă presiune

de la racordul de înaltă presiune al apa-

ratului.

 Scoateţi aerul din aparat.

Lăsaţi aparatul să funcţioneze fără fur-

tun de presiune, până când apa, care

iese la racordul de presiune, nu mai

conţine bule de aer. Opriţi aparatul şi

racordaţi furtunul de înalt

ă presiune.

Atenţie

Funcţionarea uscată timp de mai mult de 2

minute poate ducă la deteriorarea pompei

de înaltă presiune. În cazul în care aparatul

nu mai generează presiune timp de 2 minu-

te, opriţi aparatul şi procedaţi conform in-

strucţiunilor din capitolul "Remedierea

defecţiunilor".

Atenţie

Aparatul se livrează fără ulei de motor. In-

troduceţi ulei de motor înainte de prima por-

nire.

 Alimentaţi aparatul cu combustibil şi ve-

rificaţi nivelul de ulei.

Vezi manualul de utilizare a motorului

 Conectaţi furtunul de înaltă presiune cu

racordul de înaltă presiune de la aparat.

 Montaţi lancea la pistolul de pulverizare

manual şi fixaţi-o prin rotire la dreapta

90°.

 Deschideţi robinetul de apă în totalitate.

 Porniţi motorul.

Vezi manualul de utilizare a motorului

Alimentarea cu apă

Alimentarea cu apă din conducta de apă

Aspirarea apei din rezervoare deschise

Punerea în funcţiune

170 RO

– 6

몇 Pericol

Datorită jetului de apă care iese din pistol

prin duza de înaltă presiune, la pistol apare

o forţă de recul. Asiguraţi-vă o poziţie fermă

şi strângeţi bine pistolul şi lancea.

 Deblocaţi maneta pistolului de stropit.

 Trageţi maneta, aparatul porneşte.

Pentru lucrările de curăţare uzuale. Presiu-

nea de lucru poate fi reglată fără trepte în-

tre „Min” şi „Max”.

 Eliberaţi maneta pistolului.

 Rotiţi lancea în poziţia dorită.

Pentru murdărie persistentă.

Nu este adecvat pentru funcţionare cu so-

luţie de curăţat.

Utilizaţi pentru orice operaţiune de curăţare

exclusiv soluţii de curăţat şi de îngrijire

KÄRCHER, deoarece acestea au fost dez-

voltate special pentru curăţare cu aparatul

dvs. Utilizarea altor soluţii de curăţat şi de

îngrijire poate cauza uzura mai rapid

ă şi

poate atrage după sine anularea garanţiei.

Vă rugăm să cereţi informaţii în magazinele

de specialitate sau direct de la firma KÄR-

CHER.

 Folosiţi lancea cu reglaj de presiune

(Vario Power).

 Rotiţi lancea în poziţia „Min”.

Observaţie: Prin acesta, în timpul func-

ţionării, soluţia de curăţat se amestecă

cu jetul de apă.

 Reglaţi cantitatea de aspiraţie la filtrul

de soluţie de curăţat.

– Cantitate medie: poziţia din mijloc

– Cantitate mare: Poziţia „+”

– Cantitate mică: Poziţia „–”

 Introduceţi furtunul de aspirare pentru

soluţia de curăţat într-un rezervor cu so-

luţie de curăţat.

 Se pulverizează cu economie soluţie de

curăţat pe suprafaţa uscată şi se lasă

să acţioneze (nu să se usuce).

 Mizeria desprinsă se spală cu jetul de

înaltă presiune.

 Eliberaţi maneta pistolului.

Notă:Când maneta pistolului manual

de stropit este eliberată, motorul funcţi-

onează mai departe cu turaţia de mers

în gol. Astfel apa circulă prin pompă şi

se încălzeşte. Când apa atinge tempe-

ratura maximă admisă (60°C), termo-

ventilul se deschide şi apa încălzită se

revarsă.

 Blocaţi maneta pistolului de stropit.

 Introduceţi pistolul de pulverizare în

spaţiul de depozitare a pistolului.

 În cazul pauzelor mai lungi (peste 5 min)

deconectaţi suplimentar şi motorul.

Atenţie

Deconectaţi furtunul de presiune de la pis-

tolul manual de stropit sau de la aparat nu-

mai atunci, când sistemul de află în stare

depresurizată.

 După funcţionarea cu soluţie de curăţat

se introduce furtunul de detergent într-

un rezervor cu apă curată, se conec-

tează aparatul cam 1 minut, cu lancea

demontată, şi se clăteşte.

 Eliberaţi maneta pistolului.

 Opriţi motorul.

Vezi manualul de utilizare a motorului

 Închideţi robinetul de apă.

 Apăsaţi maneta pistolului pentru a elimina

presiunea încă existentă în sistem.

 Deconectaţi aparatul de la sursa de ali-

mentare cu apă.

 Blocaţi maneta pistolului de stropit.

 Introduceţi pistolul de pulverizare în

spaţiul de depozitare a pistolului.

 Agăţaţi furtunul de presiune în spaţiul

de depozitare a acestuia.

Funcţionarea

Lance cu reglaj de presiune (Vario

Power)

Lance cu freză pentru murdărie

Funcţionare cu soluţie de curăţat

Metoda de curăţare recomandată

Întreruperea utilizării

Încheierea utilizării

171RO

– 7

Atenţie

Pentru a evita accidentele şi vătămările

corporale în timpul transportului ţineţi cont

de greutatea aparatului (vezi datele tehni-

ce).

Avertisment

Vaporii de combustibil, cât şi combostibilul

scurs pot să se aprindă. La transport ţineţi

aparatul în poziţie orizontală, pentru a evita

scurgerea combustibilului.

 Trageţi aparatul de mânerul de transport.

 Goliţi rezervorul de combustibil.

 Asiguraţi aparatul contra alunecării şi

răsturnării.

 Transportaţi aparatul doar în poziţie

verticală.

Atenţie

Pentru a evita accidentele şi vătămările

corporale la alegerea locului de depozitare

ţineţi cont de greutatea aparatului (vezi da-

tele tehnice).

 Amplasaţi aparatul pe o suprafaţă plană.

 Apăsaţi butonul de separare de pe pis-

tolul manual de pulverizat şi separaţi

furtunul de înaltă presiune de pistolul

manual de pulverizat.

 Introduceţi pistolul de pulverizare în

spaţiul de depozitare a pistolului.

 Agăţaţi furtunul de presiune în spaţiul

de depozitare a acestuia.

În cazul depozitării pe perioade îndelunga-

te, de ex. iarna, ţineţi cont suplimentar de

indicaţiile din capitolul Îngrijire.

Atenţie

Feriţi aparatul de îngheţ.

Aparatul şi accesoriile sunt distruse de în-

gheţ dacă nu sunt golite complet de apă.

Pentru a evita deteriorarea:

 Goliţi în totalitate apa din aparat: Porniţi

aparatul cu furtunul de înaltă presiune

şi racordul la sursa de alimentare cu

apă deconectaţi (max. 1 minut) şi aş-

teptaţi până când nu mai iese apă din

racordul de presiune înaltă. Opriţi apa-

ratul.

 Aparatul şi toate accesoriile trebuie de-

pozitate într-o încăpere ferită de îngheţ.

Avertisment

Înainte de orice lucrări de îngrijire şi întreţi-

nere decuplaţi aparatul şi lăsaţi motorul să

se răcească. Pentru a evita pornirea acci-

dentală a motorului, scoateţi fişa bujiei.

Pentru a evita pericolele, reparaţiile şi mon-

tarea pieselor de schimb se vor face doar

de service-ul autorizat.

Înainte de depozitarea pe perioade înde-

lungate, de ex. iarna:

 Se scot filtrele de la furtunul de aspiraţie

detergent şi se curăţă sub jet de apă.

 Se scoate, cu un cleşte, filtrul de la ra-

cordul de apă şi se spală sub jet de apă.

 Se scoate, cu un cleşte, filtrul fin din ra-

cordul de apă şi se spală sub jet de apă.

 Înainte de a corecta presiunea în anve-

lope, reglaţi reductorul de presiune de

la compresor la 103 kPa (1,03 bari).

 Presiunea în anvelope nu trebuie să de-

păşească 103 kPa (1,03 bari).

Pompa nu necesită întreţinere.

Transport

Transportul manual

Transportul în vehicule

Depozitarea

Depozitarea aparatului

Protecţia împotriva îngheţului

Îngrijirea şi întreţinerea

Îngrijirea

Reglarea presiunii în anvelope

Întreţinerea pompei

172 RO

– 8

 Amplasaţi aparatul pe o suprafaţă plană.

 Efectuaţi lucrările de întreţinere a moto-

rului conform instrucţiunilor de utilizare

ale producătorului motorului.

Utilizaţi numai piese de schimb KÄRCHER

originale. Lista pieselor de schimb se află la

sfârşitul acestor instrucţiuni de utilizare.

Multe defecţiuni pot fi remediate de către

dvs. apelând la ajutorul următoarei prezen-

tări de ansamblu.

În caz de neclarităţi vă rugăm să vă adre-

saţi serviciului pentru clienţi autorizat.

 Respectaţi indicaţiile din instrucţiunile

de utilizare ale producătorului motoru-

lui!

 Verificaţi reglajul la lance.

 Evacuarea aerului din aparat: Porniţi

aparatul cu furtunul de înaltă presiune

deconectat şi lăsaţi-l să funcţioneze

(max. 2 min.), până ce apa iese pe ieşi-

rea de înalt

ă presiune fără a conţine

bule de aer. Opriţi aparatul şi racordaţi

furtunul de înaltă presiune.

 Verificaţi alimentarea cu apă.

 Curăţaţi sita din racordul de apă.

 Supapa de preaplin se blochează: Acţi-

onaţi de mai multe ori maneta pistolului

de stropit.

 Curăţaţi duza de înaltă presiune: înde-

părtaţi cu un ac murdăria din gaura du-

zei şi apoi clătiţi din faţă cu apă.

 Verificaţi cantitatea de apă de alimentare.

 O mică neetanşeitate a aparatului este

condiţionată de motive tehnice. În caz

de neetanşeitate mare, adresaţi-vă ser-

vice-ului.

 Folosiţi lancea cu reglaj de presiune

(Vario Power).

Rotiţi lancea în pozi

ţia „Min”.

 Curăţaţi filtrul furtunului de aspirare a

soluţiei de curăţat.

 Verificaţi furtunul de aspiraţie pentru so-

luţia de curăţat să nu fie îndoit.

Ne rezervăm dreptul de a efectua modi-

ficări tehnice !

Întreţinerea motorului

Piese de schimb

Remedierea defecţiunilor

Aparatul nu funcţionează

Aparatul nu ajunge la presiunea dorită

Oscilaţii puternice de presiune

Aparatul nu este etanş

Soluţia de curăţat nu este aspirată

Date tehnice

Racordul de apă

Temperatura de circulare

(max.)

°C 40

Debitul de circulare (min.) l/min 10

Presiunea de circulare (max.) MPa 1,2

Înălţimea maximă de ab-

sorbţie

m 0,5

Motorul

Tip Honda GC

160

Capacitate cilindrică cm

160

Detalii vezi instrucţiunile de utilizare ale

producătorului motorului

Caracteristicile de performanţă

Presiunea de lucru MPa 14

Presiunea maximă admisă MPa 16

Debit, apă l/min 7,9

Debit, agent de curăţare l/min 0,3

Reculul pistolului de pulve-

rizat

N 26,5

Dimensiuni şi masa

Lungime mm 835

Lăţime mm 580

Înălţime mm 800

Masa kg 28

Presiune anvelope (max.) kPa 172

Valori determinate conform EN 60335-2-79

Valoare vibraţie mână-braţ

Nesiguranţă K

m/s

3,1

0,3

Nivel de zgomot L

Nesiguranţă K

dB(A)

Nivelul puterii energiei L

+ nesiguranţă K

dB(A) 104

173RO

– 9

Prin prezenta declarăm că aparatul desem-

nat mai jos corespunde cerinţelor funda-

mentale privind siguranţa în exploatare şi

sănătatea incluse în directivele CE aplica-

bile, datorită conceptului şi a modului de

construcţie pe care se bazează, în varianta

comercializată de noi. În cazul efectuării

unei modificări a aparatului care nu a fost

convenită cu noi, această declaraţie îşi

pierde valabilitatea.

Semnatarii acţionează în numele şi prin îm-

puternicirea conducerii societăţii.

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

Declaraţie de conformitate CE

Produs: Aparat de curăţare sub pre-

siune

Tip: 1.133-xxx

Tip: 1.194-xxx

Directive EG respectate:

2006/42/CE (+2009/127/CE)

2004/108/CE

2000/14/CE

Norme armonizate utilizate:

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Procedura de evaluare a conformităţii:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 103

garantat: 104

CEO

Head of Approbation

174 RO

Slovenina

– 1

Vážený zákazník,

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Tento vysokotlakový čistič používajte vý-

hradne na práce v domácnosti:

– na umývanie strojov, vozidiel, stavieb,

náradia, fasád, terás, záhradného nára-

dia atď. spolu s vysokotlakovým prú-

dom vody (v prípade potreby s pridaním

čistiacich prostriedkov).

– s dielmi príslušenstva, náhradnými diel-

mi a čistiacimi prostriedkami schválený-

mi spoločnosťou KÄRCHER.

Rešpektujte pokyny priložené k čistia-

cim prostriedkom.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas zá-

ručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predaj-

cu alebo na najbližší autorizovaný zákaz-

nícky servis.

(Adresu nájdete na zadnej strane)

 Nebezpečenstvo

Pri bezprostredne hroziacom nebezpečen-

stve, ktoré spôsobí vážne zranenia alebo

smrť.

몇 Pozor

V prípade nebezpečnej situácie by mohla

viesť k vážnemu zraneniu alebo smrti.

Pozor

V prípade možnej nebezpečnej situácie by

mohla viesť k ľahkým zraneniam alebo vec-

ným škodám.

Vysokotlakový prúd sa ne-

smie nasmerovať na osoby,

zvieratá, aktívne elektrické za-

riadenia alebo na samotný prí-

stroj. Prístroj chráňte pred mrazom.

Obsah

Všeobecné pokyny. . . . . . . SK . . .1

Bezpečnostné pokyny . . . . SK . . .2

Obsluha . . . . . . . . . . . . . . . SK . . .4

Transport . . . . . . . . . . . . . . SK . . .6

Uskladnenie . . . . . . . . . . . . SK . . .7

Starostlivosť a údržba . . . . SK . . .7

Pomoc pri poruchách . . . . . SK . . .8

Technické údaje . . . . . . . . . SK . . .8

Vyhlásenie o zhode s normami

EÚ . . . . . . . . . . . . . . . . . . . SK . . .9

Všeobecné pokyny

Používanie výrobku v súlade s jeho

určením

Ochrana životného prostredia

Záruka

Symboly v návode na obsluhu

Symboly na prístroji

Nebezpečie popálenia horúcim

povrchom!

Nebezpečenstvo otrávenia! Ne-

vdychovať odvádzané plyny.

175SK

– 2

 Nebezpečenstvo

 Používanie v priestoroch so zvýšením

nebezpečenstvom výbuchu je zakázané.

 Pri používaní zariadenia v oblastiach so

zvýšeným nebezpečím (napr. čerpacie

stanice pohonných hmôt) sa musia do-

držiavať príslušné bezpečnostné pred-

pisy.

 Pri prevádzke zariadenia v uzavretých

miestnostiach je nutné zaistiť dostatoč-

né vetranie a odvod výfukových plynov

(nebezpečie otravy).

 Zariadenie nepoužívajte, ak má poško-

dené dôležité diely zariadenia, napr.

bezpečnostné prvky, vysokotlakové ha-

dice alebo striekaciu pištoľ.

 Pred každým použitím skontrolujte, či

vysokotlaková hadica nie je poškodená.

Poškodenú vysokotlakovú hadicu ne-

odkladne vymeňte.

 Vysokotlakový prúd môže byť pri neod-

bornom použití nebezpečný. Prúd sa

nesmie nasmerovať na osoby, zvieratá,

aktívne elektrické zariadenia alebo na

samotný prístroj.

 Pri čistení odevu alebo obuvi nesmie

byť vysokotlakový prúd nasmerovaný

na iných ani na seba.

 Neostrekujte žiadne predmety obsahu-

júce látky škodlivé pre zdravie (napr.

azbest).

 Pneumatiky automobilu a ventily

pneumatík môže vysokotlakový prúd

poškodiť a môžu prasknúť. Prvým príz-

nakom poškodenia je zmena sfarbenia

pneumatiky. Poškodené pneumatiky

automobilu a ventily sú životne nebez-

pečné. Pri čistení prúdom vody dodržia-

vajte odstup najmenej 30 cm!

 Nikdy nevysávajte kvapaliny s obsa-

hom rozpúšťadla alebo neriedené kyse-

liny a rozpúšťadlá! Do tejto skupiny

patrí napr. benzín, riedidlo na farby ale-

bo vykurovací olej. Rozprašovaná hmla

je vysoko horľavá, výbušná a jedovatá.

Je zakázané použitie acetónu, neriede-

ných kyselín a rozpúšťadiel, pretože

napadajú materiály použité v zariadení.

 Smie sa používať iba palivo uvedené

v návode na obsluhu. Pri nevhodných pa-

livách hrozí nebezpečenstvo výbuchu.

 Vysokotlaký čistič neprevádzkujte, ak je

rozliate palivo, ale stroj prevezte na iné

miesto a zabráňte akejkoľvek tvorbe is-

kier.

 Neuchovávajte, nerozlievajte alebo ne-

používajte palivo v blízkosti otvoreného

ohňa alebo zariadení ako sú pece, vy-

kurovacie kotle, ohrievače vody atď.,

ktoré majú zapaľovací plamienok alebo

môžu tvoriť iskry.

 Pri tankovaní a v priestore uschovania

paliva nefajčite alebo nepoužívajte ot-

vorený oheň.

 Nádrž neprepĺňajte. V plniacom hrdle

sa nesmie nachádzať žiadne palivo.

 Doplnenie paliva je nutné vykonať v

dobre vetranej miestnosti, ak je motor

odstavený. Benzín je veľmi horľavý a za

určitých podmienok výbušný. Po ukon-

čení tankovania zabezpečte, aby bolo

veko palivovej nádrže dobre uzavreté.

 Zabráňte opakovanému alebo dlhšie-

mu kontaktu paliva s pokožkou ako aj

vdýchnutiu pár.

 Ľahko zápalné predmety a materiály

udržiavajte v dostatočnej vzdialenosti

od tlmiča výfuku (najmenej 2 m).

 Neprevádzkujte motor bez tlmiča výfu-

ku a tento tlmič pravidelne kontrolujte,

čistite a v prípade potreby ho vymeňte.

 Tento motor nepoužívajte v lesnom,

krovinatom alebo trávnatom teréne, bez

toho, aby nebol výfuk vybavený lapa-

čom iskier.

 Okrem nastavovacích prác nenechajte

motor bežať so zloženým vzduchovým

filtrom alebo bez krytu nad sacím nát-

rubkom.

 Na regula

čných pružinách, tiahlach re-

gulátora alebo iných dieloch nevykoná-

vajte žiadne prestavenia, ktoré môžu

spôsobiť zvýšenie otáčok motora.

Bezpečnostné pokyny

176 SK

– 3

 Nebezpečenstvo popálenia! Nedotýkaj-

te sa horúceho tlmiča výfuku, valca ale-

bo chladiacich rebier.

 Nikdy nedávajte ruky a nohy do blízkosti

pohybujúcich sa alebo rotujúcich dielov.

몇 Pozor

 Vysokotlakové hadice, armatúry a spoj-

ky majú veľký význam z hľadiska bez-

pečnosti zariadenia. Používajte

výhradne vysokotlakové hadice, arma-

túry a spojky odporúčané výrobcom.

 Toto zariadenie nie je určené na to, aby

ho používali osoby s obmedzenými fy-

zickými, zmyslovými alebo duševnými

schopnosťami.

Zariadenie nesmú používať deti ani

osoby neznalé.

Deti by mali byť pod dozorom, aby sa

zaistilo, že sa so zariadením nehrajú.

 Obalové fólie uchovávajte mimo dosa-

hu detí. Vzniká nebezpečenstvo uduse-

nia!

 Toto zariadenie bolo skonštruované na

použitie čistiacich prostriedkov dodáva-

ných alebo odporúčaných výrobcov.

Použitie iných čistiacich prostriedkov

alebo chemikálií môže zhoršiť bezpeč-

nosť zariadenia.

 Používateľ je povinný používať zariade-

nie v súlade s jeho určením. Je povinný

prihliadať na miestne podmienky a pri

práci so zariadením dávať pozor aj na

osoby vo svojom okolí.

 Nebezpečenstvo poškodenia sluchu.

Pri práci s prístrojom bezpodmienečne

noste vhodnú ochranu sluchu.

 Zariadenie nepoužívajte, ak sa v blíz-

kosti dosahu nachádzajú iné osoby s

výnimkou osôb, ktoré majú oblečený

ochranný odev.

 Na ochranu pred odstrekujúcou vodou

alebo nečistotami noste vhodný

ochranný odev a ochranné okuliare.

 Zariadenie sa nesmie pri prevádzke po-

staviť tak, aby boli ohrozené osoby, na-

pr. na lešeniach a pod.

 Dlhšie používanie zariadenia môže

viesť k zlému prekrveniu rúk, spôsobe-

ného vibráciami.

Nie je možné určiť všeobecne platnú dobu

používania, pretože tá je závislá na viace-

rých ovplyvňujúcich sa faktoroch:

– Osobné dispozície k zlému prekrveniu

(často studené prsty, tŕpnutie v prs-

toch).

– Nízka teplota okolia. Na ochranu rúk

noste teplé rukavice.

– Neprerušovaná prevádzka pôsobí

škodlivejšie ako práca s prestávkami.

V prípade pravidelného, dlhodobejšieho

používania prístoja a v prípade opakované-

ho výskytu daných príznakov (napr. tŕpnu-

tie v prstoch, studené prsty) doporučujeme

lekársku prehliadku.

Pozor

 Pri čistení lakovaných povrchov dodr-

žiavajte vzdialenosť najmenej 30 cm,

aby ste vylúčili poškodenia.

 Zariadenie sa nesmie nikdy ponechá-

vať bez dozoru, ak je v činnosti.

 Všetky diely pod napätím v pracovnej

zóne musia byť chránené pred prúdom

vody.

 Práce na zariadení vždy vykonávajte s

vhodnými rukavicami.

 Čistiace práce, pri ktorých vznikajú od-

padové vody s obsahom oleja, napr.

umývanie motora, umývanie podvozku,

sa môžu vykonávať výhradne na umý-

vacích miestach s odlučovačom oleja.

Pozor

Bezpečnostné prvky slúžia na ochranu po-

užívateľa pred poranením a nesmú byť

zmenené ani vyradené z činnosti.

Zaistenie zablokujte páku ručnej striekacej

pištole a zabraňuje neúmyselnému spuste-

niu zariadenia.

Termoventil chráni čerpadlo pred prehriatím.

Prevádzkou v okruhu sa voda zohreje. Pri

teplote vody 60 °C sa otvorí termoventil a

vypustí horúca voda.

Bezpečnostné prvky

Zasitenie ručnej striekacej pištole

Termoventil na čerpadle

177SK

– 4

Pozor

Pred všetkými činnosťami s prístrojom ale-

bo na prístroji vytvorte stabilitu, aby sa za-

bránilo vzniku nehôd alebo poškodení.

– Stabilita prístroja sa zabezpečí tak, že

ho postavíte na rovnú plochu.

Pri vybalení skontrolujte, či z obsahu obalu

nechýba príslušenstvo alebo či obsah nie

je poškodený. Akékoľvek poškodenia po-

čas prepravy láskavo oznámte predajcovi.

Ilustrácie – pozri na strane 2

1 Tryska s reguláciou tlaku (Vario Power)

2 Prúdnica s frézou na nečistoty

3Ručná striekacia pištoľ

4 Zaistenie ručnej striekacej pištole

5 Vysokotlaková hadica

6 Tlačidlo na odpojenie vysokotlakovej

hadice od ručnej striekacej pištole.

7 Prenosný držiak

8 Uloženie ručnej striekacej pištole

Uloženie vysokotlakovej hadice

9 Uloženie trysky

10 Upevnenie hadicového bubna (voliteľne)

11 Nasávacia hadica čistiaceho prostried-

ku (s filtrom)

12 Termoventil

13 Vysokotlaková prípojka

14 Spojovací diel na pripojenie prívodu

vody

15 Obojstranná vsuvka

16 Prípojka vody s filtrom

17 Motor; Podrobnosti nájdete v návode

na prevádzku výrobcu motora

18 Návod na prevádzku motora

Osobitné príslušenstvo rozširuje možnosti

použitia zariadenia. Bližšie informácie vám

poskytne predajca zariadení značky KÄR-

CHER.

Pred uvedením zariadenia do prevádzky

namontujte dielce voľne priložené k zaria-

deniu.

Ilustrácie – pozri na strane 2

Obrázok

 Prepravný držiak upevnite na rám.

Na to nastavte otvory do jednej roviny,

prestrčte skrutky a upevnite ich pomo-

cou matíc.

Obrázok

 Namontujte uložné miesto pre príslu-

šenstvo.

Obrázok

 Namontujte čelnú dosku pomocou prilo-

žených plastových nitov.

Obrázok

 Vysokotlakovú hadicu zasuňte do ruč-

nej striekacej pištole tak, aby bolo po-

čuť, ako zapadne na svoje miesto.

Upozornenie: Dbajte na správne na-

stavenie prípojky.

Obrázok

 Saciu hadicu na čistiaci prostriedok

spojte s prípojkou.

Podľa platných predpisov sa ne-

smie zariadenie prevádzkovať

sieti pitnej vody bez systémového

oddeľovacieho zariadenia. Je nut-

né použiť systémové oddeľovacie zariade-

nie firmy KÄRCHER alebo alternatívne

podľa EN 12729 typ BA. Voda, ktorá prete-

ká cez systémový odlučovač, nie je pitná.

Pozor

Systémový separátor pripojte vždy k záso-

bovaniu vodou, nikdy nie priamo na prí-

stroj!

Upozornenie: Nečistoty vo vode môžu po-

škodiť vysokotlakové čerpadlo a príslušen-

stvo. Na ochranu sa odporúča použitie

vodného filtra spoločnosti KÄRCHER (špe-

ciálne príslušenstvo, objednávacie číslo

4.730-059).

Predpoklady pre stabilitu

Obsluha

Popis prístroja

Špeciálne príslušenstvo

Pred uvedením do prevádzky

Napájanie vodou

178 SK

– 5

Rešpektujte platné predpisy vodárenského

podniku.

Pripojovacie parametre sa uvádzajú na ty-

povom štítku a v technických údajoch.

 Používajte vodovodnú hadicu vystuže-

nú tkaninou (nie je súčasťou dodávky)

so spojkou, ktorá sa bežne predáva.

(Priemer minimálne 1/2 palca resp.

13 mm; dĺžka minimálne 7,5 m).

 Dodávaný spojovací diel naskrutkujte

na vodnú prípojku zariadenia.

 Hadicu na vodu nasuňte na spojovací

diel zariadenia a pripojte k vodovodné-

mu kohútu.

Toto vysokotlakové čistiace zariadenie je

spolu so sacou hadicou spoločnosti KÄR-

CHER so spätným ventilom (špeciálne prí-

slušenstvo, objednávacie číslo 4.440-238)

vhodné na odsávanie povrchovej vody na-

pr. z nádrží na dažďovú vodu alebo rybní-

kov (maximálnu nasávaciu výšku nájdete v

technických údajoch).

 Vysávaciu hadicu KÄRCHER so spät-

ným ventilom naplňte vodou, naskrut-

kujte vodovodnú prípojku a zaveste do

nádrže na dažďovú vodu.

 Vysokotlakovú hadicu odpojte od vyso-

kotlakovej prípojky zariadenia.

 Zariadenie odvzdušnite.

Zariadenie nechajte v chode bez pripo-

jenej vysokotlakovej hadice tak dlho, až

vyteká z vysokotlakej prípojky voda bez

bublín. Vypnite zariadenie a opäť pri-

pojte vysokotlakovú hadicu.

Pozor

Chod na sucho viac ako 2 minúty spôsobí

poškodenie vysokotlakového čerpadla. Ak

zariadenie do 2 minút nevytvorí tlak, zaria-

denie vypnite a postupujte podľa pokynov

uvedených v kapitole „Pomoc v prípade po-

rúch“.

Pozor

Zariadenie sa dodáva bez náplne motoro-

vým olejom. Pred prvým spustením naplňte

motorovým olejom.

 Naplňte palivovú nádrž a skontrolujte

stav oleja.

Viď návod na prevádzku motora.

 Vysokotlakovú hadicu spojte s vysokotlako-

vou prípojkou zariadenia.

 Na ručnú striekaciu pištoľ nasaďte požado-

vanú trysku a upevnite otočením o 90°.

 Úplne otvorte vodovodný kohút.

 Naštartujte motor.

Viď návod na prevádzku motora.

몇 Nebezpečenstvo

V dôsledku vychádzajúceho prúdu vody

cez vysokotlakovú trysku ručnej striekacej

pištole pôsobí reaktívna sila. Dbajte na

pevný postoj a pevne držte ručnú striekaciu

pištoľ s tryskou.

 Uvoľnite páku ručnej striekacej pištole.

 Potiahnutím páky sa zariadenie zapne.

Na najčastejšie čistiace práce. Pracovný

tlak sa dá plynule nastavovať medzi „Min“ a

„Max“.

 Uvoľnite páčku ručnej striekacej pištole.

 Trysku otočte do požadovanej polohy.

Pri silnom znečistení.

Nie je vhodné na prácu s čistiacim pros-

triedkom.

Napájanie vodou z vodovodu

Nasávanie vody z otvorených nádrží

Uvedenie do prevádzky

Prevádzka

Tryska s reguláciou tlaku (Vario Power)

Tryska s frézou na nečistoty

179SK

– 6

Na príslušné čistenie používajte výlučne

čistiaci a ošetrovací prostriedok firmy KÄR-

CHER, keďže tento bol špeciálny vyvinutý

na používanie s vašim prístrojom.Používa-

nie iných čistiacich a ošetrovacích pros-

triedkov môže spôsobiť rýchlejšie

opotrebovanie a zrušenie nároku na záru-

ku. Informujte sa prosím v odbornej predaj-

ni alebo žiadajte informácie priamo u firmy

KÄRCHER.

 Používajte trysku s reguláciou tlaku

(Vario Power).

 Trysku otočte do polohy „Mix“.

Upozornenie: Tým sa pri prevádzke

primiešava roztok čistiaceho prostried-

ku do prúdu vody.

 Na filtri čistiaceho prostriedku nastavte

nasávané množstvo roztoku čistiaceho

prostriedku.

-- Stredné množstvo: Stredná poloha

-- Veľké množstvo: Poloha „+“

-- Malé množstvo: Poloha „+“

 Zaveste saciu hadicu čistiaceho prostried-

ku do nádrže s čistiacim prostriedkom.

 Nastriekajte malé množstvo čistiaceho

prostriedku na suchý povrch a nechajte

pôsobiť (nevysušiť).

 Rozpustenú nečistotu odstráňte prú-

dom vysokého tlaku vody.

 Uvoľnite páčku ručnej striekacej pištole.

Upozornenie:Ak uvoľníte páku ručnej

striekacej pištole, beží motor ďalej pri

voľnobežných otáčkach. Tým voda cir-

kuluje vo vnútri čerpadla a ohrieva sa.

Ak voda dosiahla maximálnu prípustnú

teplotu (60°C), otvorte termoventil a ne-

chajte prúdiť ohriatu vodu smerom von.

 Uzavrite páku ručnej striekacej pištole.

 Ruč

nú striekaciu pištoľ zasuňte do úlož-

ného priestoru, ktorý je pre ňu vyhrade-

ný.

 Pri dlhších prestávkach pri práci (viac

ako 5 minút) vypnite aj motor.

Pozor

Vysokotlakovú hadicu odpojte len od ručnej

striekacej pištole alebo zariadenia, ak nie je

v systéme žiadny tlak.

 Po ukončení práce s čistiacim pros-

triedkom saciu hadicu na čistiaci pros-

triedok zaveste do nádrže s čistou

vodou, zapnite zariadenie pribl. na 1 mi-

nútu s demontovanou tryskou a pre-

pláchnite ho.

 Uvoľnite páčku ručnej striekacej pištole.

 Zastavte motor.

Viď návod na prevádzku motora.

 Vodovodný kohút uzavrite.

 Zatlačte páku ručnej striekacej pištole a tým

spustíte ešte existujúci tlak v systéme.

 Zariadenie odpojte od vodovodnej prí-

pojky.

 Uzavrite páku ručnej striekacej pištole.

 Ručnú striekaciu pištoľ zasuňte do úlož-

ného priestoru, ktorý je pre ňu vyhradený.

 Vysokotlakovú hadicu zaveste do úlož-

ného priestoru, ktorý je pre ňu určený.

Pozor

Aby sa pri preprave zabránilo vzniku nehôd

alebo zranení, zohľadnite hmotnosť prístro-

ja (viď technické údaje).

몇 Pozor

Pary paliva alebo vyliate palivo sa môžu za-

páliť. Motor pri preprave držte vodorovne,

aby sa zabránilo rozliatiu paliva.

 Prístroj ťahajte za prepravnú rukoväť.

 Vypustite palivovú nádrž.

 Prístroj zaistite proti zošmyknutiu a pre-

vráteniu.

 Prístroj prepravujte len postojačky.

Práce s čistiacim prostriedkom

Odporúčaný spôsob čistenia

Prerušenie prevádzky

Ukončenie prevádzky

Transport

Ručná preprava

Preprava vo vozidlách

180 SK

– 7

Pozor

Aby sa pri výbere miesta skladovania zabránilo

vzniku nehôd alebo zranení, zohľadnite hmot-

nosť prístroja (viď technické údaje).

 Prístroj postavte na rovnú plochu.

 Stlačte odpojovacie tlačidlo ručnej strie-

kacej pištole a vysokotlakovú hadicu

odpojte od ručnej striekacej pištole.

 Ručnú striekaciu pištoľ zasuňte do úložné-

ho priestoru, ktorý je pre ňu vyhradený.

 Vysokotlakovú hadicu zaveste do úlož-

ného priestoru, ktorý je pre ňu určený.

Pred dlhším skladovaním, napr. v zime, do-

datočne zohľadnite pokyny uvedené v kapi-

tole Ošetrovanie.

Pozor

Zariadenie a príslušenstvo chráňte pred

mrazom.

Zariadenie a príslušenstvo zničené mra-

zom, ak nie sú úplne zbavené vody. Aby sa

zbránilo vzniku škôd.

 Zo zariadenia vypustite všetku vodu:

Zapnite zariadenie bez pripojenej vyso-

kotlakovej hadice a vodovodnej prípoj-

ky (max. 1 min.) a počkajte, kým už z

vysokotlakovej prípojky nebude vytekať

žiadna voda. Zariadenie vypnite.

 Zariadenie s kompletným príslušen-

stvom uschovajte na mieste chránenom

pred mrazom.

Pozor

Pred začatím každého ošetrovania a údrž-

bárskych prác zariadenie vypnite a motor

nechajte ochladiť. Aby sa zabránilo neúmy-

selnému spusteniu motora, vytiahnite zá-

strčku zapaľovacích sviečok.

Aby sa zabránilo vzniku nebezpečných si-

tuácií, môže opravy a výmenu náhradných

dielov prístroja vykonávať len autorizované

servisné stredisko.

Pred dlhším skladovaním, napr. v zime:

 Vytiahnite filter zo sacej hadice na čis-

tiaci prostriedok a umyte ho pod tečú-

cou vodou.

 Plochými kliešťami vytiahnite sitko z vo-

dovodnej prípojky a umyte ho pod tečú-

cou vodou.

 Jemný filter vo vodorovnej prípojke vy-

tiahnite pomocou plochých klieští a vy-

čistite pod tečúcou vodou.

 Pred korekciou tlaku v pneumatikách,

nastavte redukčný ventil kompresora

na 103 kPa (1,03 bar).

 Tlak v pneumatikách nesmie prekročiť

103 kPa (1,03 bar).

Čerpadlo nevyžaduje údržbu.

 Prístroj postavte na rovnú plochu.

 Údržbárske práce na motore vykoná-

vajte podľa údajov v Návode na obslu-

hu výrobcu motora.

Používajte výhradne originálne náhradné

diely značky KÄRCHER. Prehľad náhrad-

ných dielov nájdete na konci tohto prevádz-

kového návodu.

Uskladnenie

Uskladnenie prístroja

Ochrana proti zamrznutiu

Starostlivosť a údržba

Ošetrovanie

Nastavenie tlaku vzduchu v

pneumatikách

Údržba čerpadla

Údržba motora

Náhradné diely

181SK

– 8

Pomocou nasledujúceho prehľadu možno

ľahko odstrániť drobné poruchy.

V prípade pochybností sa láskavo obráťte

na autorizovanú servisnú službu.

 Dodržiavajte pokyny v Návode na ob-

sluhu výrobcu motora!

 Skontrolujte nastavenie trysky.

 Zariadenie odvzdušnite: Zariadenie za-

pnite bez vysokotlakovej hadice a po-

čkajte (max. 2 minúty), kým voda

nevystupuje na vysokotlakovej prípojke

bez bubliniek. Zariadenie vypnite a

opäť pripojte vysokotlakovú hadicu.

 Skontrolujte vodovodnú prípojku.

 Vyčistite sitko vo vodnej prípojke.

 Prepúšťací ventil je upchatý: Viackrát

stlačte páčku ručnej striekacej pištole.

 Vyčistite vysokotlakovú dýzu: Ihlou od-

stráňte nečistoty z vŕtania dýzy a vy-

pláchnite vodou smerom dopredu.

 Skontrolujte pritekajúce množstvo vody.

 Malá netesnosť zariadenia je technicky

normálna. Pri veľkej netesnosti sa ob-

ráťte na autorizovanú servisnú službu.

 Používajte trysku s reguláciou tlaku

(Vario Power).

Trysku otočte do polohy „Mix“.

 Vyčistite filter na nasávacej hadici čis-

tiaceho prostriedku.

 Skontrolujte nasávaciu hadicu čistiace-

ho prostriedku, či nie je zlomená.

Technické zmeny vyhradené!

Pomoc pri poruchách

Spotrebič sa nezapína

Zariadenie nedosahuje požadovaný tlak

Silné výkyvy tlaku

Zariadenie netesní

Čistiaci prostriedok sa nenasáva

Technické údaje

Pripojenie vody

Prívodná teplota (max.) °C 40

Prívodné množstvo (min.) l/min 10

Prívodný tlak (max.) MPa 1,2

Maximálna výška nasávania m 0,5

Motor

Typ Honda GC

160

Zdvihový objem cm

160

Podrobnosti nájdete v návode na prevádz-

ku výrobcu motora

Výkonové parametre

Prevádzkový tlak MPa 14

Max. prípustný tlak MPa 16

Dopravované množstvo,

voda

l/min 7,9

Dopravované množstvo,

čistiaci prostriedok

l/min 0,3

Reaktívna sila ručnej strie-

kacej pištole

N 26,5

Rozmery a hmotnost'

Dĺžka mm 835

Šírka mm 580

Výška mm 800

Hmotnosť kg 28

Tlak v pneumatikách

(max.)

kPa 172

Zistené hodnoty podľa EN 60335-2-79

Hodnota vibrácií v ruke/ra-

mene

Nebezpečnosť K

m/s

3,1

0,3

Hlučnosť L

Nebezpečnosť K

dB(A)

Hlučnosť L

+ nebezpeč-

nosť K

dB(A) 104

182 SK

– 9

Týmto vyhlasujeme, že ďalej označený

stroj zodpovedá na základe jeho koncepcie

a konštrukcie a takisto vyhotovenia, ktoré

sme dodali, príslušným základným požia-

davkám na bezpečnost' a ochranu zdravia

uvedeným v smerniciach EÚ. Pri zmene

stroja, ktorá nebola nami odsúhlasená,

stráca toto prehlásenie svoju platnost'.

Podpísaný jednajú v poverení a s plnou

mocou jednateľstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2010/07/01

Vyhlásenie o zhode s normami

EÚ

Výrobok: Vysokotlakový čistič

Typ: 1.133-xxx

Typ: 1.194-xxx

Príslušné Smernice EÚ:

2006/42/ES (+2009/127/ES)

2004/108/ES

2000/14/ES

Uplatňované harmonizované normy:

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Uplatňované postupy posudzovania

zhody:

2000/14/ES: Príloha V

Úroveň akustického výkonu dB(A)

Nameraná: 103

Zaručovaná: 104

CEO

Head of Approbation

183SK

Hrvatski

– 1

Poštovani kupče,

Prije prve uporabe Vašeg uređaja

pročitajte ove originalne radne upu-

te, postupajte prema njima i sačuvajte ih za ka-

sniju uporabu ili za sljedećeg vlasnika.

Ovaj visokotlačni čistač upotrebljavajte isklju-

čivo za primjenu u privatnom kućanstvu:

– za čišćenje strojeva, vozila, zgrada, alata,

fasada, terasa, vrtnih strojeva itd. s viso-

kotlačnim vodenim mlazom (prema po-

trebi uz dodatak sredstava za čišćenje).

– s dijelovima pribora, zamjenskim dijelovi-

ma i sredstvima za čišćenje koje je do-

zvolio KÄRCHER. Poštujte sve naputke,

koji su priloženi sredstvima za čišćenje.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih su-

stava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za distri-

buciju. Eventualne smetnje na stroju za vri-

jeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proi-

zvodnji. U slučaju koji podliježe garanciji

obratite se, uz prilaganje potvrde o kupnji,

Vašem prodavaču ili najbližoj ovlaštenoj

servisnoj službi.

(Adresu ćete naći na poleđini)

 Opasnost

Za neposredno prijeteću opasnost koja za

posljedicu ima teške tjelesne ozljede ili

smrt.

몇 Upozorenje

Za eventualno opasnu situaciju koja može

prouzročiti teške tjelesne ozljede ili smrt.

Oprez

Za eventualno opasnu situaciju koja može

prouzročiti lake tjelesne ozljede ili materijal-

nu štetu.

Visokotlačni mlaz ne usmjera-

vajte na osobe, životinje, ak-

tivnu električnu opremu ili na

sam uređaj. Uređaj zaštitite od

mraza.

Pregled sadržaja

Opće napomene. . . . . . . . . HR . . .1

Sigurnosni napuci. . . . . . . . HR . . .2

Rukovanje . . . . . . . . . . . . . HR . . .4

Transport . . . . . . . . . . . . . . HR . . .6

Skladištenje . . . . . . . . . . . . HR . . .6

Njega i održavanje . . . . . . . HR . . .7

Otklanjanje smetnji. . . . . . . HR . . .7

Tehnički podaci . . . . . . . . . HR . . .8

EZ izjava o usklađenosti . . HR . . .8

Opće napomene

Namjenska uporaba

Zaštita okoliša

Jamstvo

Simboli u uputama za rad

Simboli na uređaju

Opasnost od opeklina na vrelim

površinama!

Opasnost od trovanja! Ne udišite

ispušne plinove.

184 HR

– 2

 Opasnost

 Zabranjen je rad u područjima ugrože-

nim eksplozijom.

 Kod uporabe stroja u opasnim područji-

ma (na pr. benzinske postaje) valja vo-

diti računa o odgovarajućim

sigurnosnim propisima.

 Pri radu uređaja u zatvorenim prostori-

jama treba zajamčiti dostatnu ventilaci-

ju i odvođenje ispušnih plinova

(opasnost od trovanja).

 Uređaj ne pokrećite ako su oštećeni važni

dijelovi uređaja, npr. sigurnosni elementi,

visokotlačna crijeva, prskalica.

 Prije svakog rada provjerite ima li na vi-

sokotlačnom crijevo oštećenja. Ošteće-

no visokotlačno crijevo odmah

zamijenite.

 Visokotlačni mlazovi mogu pri nestruč-

nom rukovanju biti opasni. Mlaz se ne

smije usmjeravati na osobe, životinje,

aktivnu električnu opremu ili na sam

uređaj.

 Ne usmjeravajte visokotlačni mlaz pre-

ma drugima ili sebi kako biste očistili

odjeću ili obuću.

 Ne prskajte predmete koji sadržavaju

tvari opasne za zdravlje (na pr. azbest).

 Automobilske gume/ventili guma se

mogu oštetiti visokotlačnim mlazom i

puknuti. Prvi znak toga je promjena

boje gume. Oštećene automobilske

gume/ventili guma su opasne po život.

Kod čišćenja održavajte najmanje 30

cm razmaka!

 Nikada ne usisavajte tekućine s otapali-

ma ili nerazrijeđ

ene kiseline i otapala!

Tu spadaju primjerice benzin, razrjeđi-

vači za boje ili loživo ulje. Raspršena

magla je lako zapaljiva, eksplozivna i

otrovna. Ne koristite aceton, nerazrije-

đene kiseline i otapala, jer mogu nagri-

sti materijale od kojih je uređaj sačinjen.

 Smije se koristiti samo gorivo navedeno

u uputama za rad. U slučaju primjene

neodgovarajućih vrsta goriva postoji

opasnost od eksplozije.

 Nemojte koristiti visokotlačni čistač na

mjestima gdje je proliveno gorivo, već

ga odnesite negdje drugdje te spriječite

stvaranje bilo kakvih iskri.

 Gorivo nemojte držati, prelijevati niti ko-

ristiti blizu otvorenog plamena ili uređa-

ja kao što su pećnice, grijaći kotlovi,

grijači za vodu te sličnih uređaja kod ko-

jih se stvaraju otvoren plamen ili iskre.

 Za vrijeme točenja goriva i u području

čuvanja goriva nemojte pušiti, niti kori-

stiti otvoreni plamen.

 Nemojte prepuniti spremnik. Gorivo se

ne smije nalaziti u nastavku za punje-

nje.

 Dolijevanje goriva mora se obavljati

samo u dobro prozračenom prostoru te

uz isključeni motor. Benzin je izuzetno

zapaljiv, a pod određenim uvjetima i ek-

splozivan. Po završetku točenja provje-

rite je li poklopac spremnika za gorivo

dobro zatvoren.

 Izbjegavajte ponovljeni i duži kontakt go-

riva s kožom, kao i udisanje isparenja.

 Lako zapaljive predmete i materijale dr-

žite podalje od prigušivača buke (naj-

manje 2m).

 Motor ne smije raditi bez prigušivača

buke, a istog treba redovito provjerava-

ti, čistiti i po potrebi zamijeniti novim.

 Motor se ne smije koristiti na terenu po

kojem ima šumskog rastinja, grmlja ili

trave, a da mu se na ispušnu cijev pret-

hodno ne dogradi hvatač iskri.

 Osim pri radovima na podešavanju mo-

tor se ne smije uključivati bez filtra za

zrak niti bez poklopca iznad usisnog na-

stavka.

 Nemojte mijenjati podešenost regulacij-

skih opruga i poluga niti bilo kojih drugih

dijelova koji mogu dovesti do povećanja

broja okretaja motora.

 Opasnost od opeklina! Ne dodirujte vre-

le prigušivače buke, cilindre i rebra

hladnjaka.

 Nikada ne stavljajte ruke ili noge u blizi-

nu pokretnih ili rotirajućih dijelova.

Sigurnosni napuci

185HR

– 3

몇 Upozorenje

 Visokotlačna crijeva, armature i spojke

su važne za sigurnost uređaja. Upotre-

bljavajte samo visokotlačna crijeva, ar-

mature i spojke koje je preporučio

proizvođač.

 Ovaj uređaj nije namijenjen za upotrebu

od strane osoba s ograničenim tjele-

snim, osjetilnim ili psihičkim sposobno-

stima.

Uređajem ne smiju rukovati djeca ili ne-

osposobljene osobe.

Nadgledajte djecu kako bi ste bili sigur-

ni da se igraju s uređajem.

 Folije za pakiranje čuvajte van dosega

djece, jer postoji opasnost od gušenja!

 Ovaj uređaj je razvijen za uporabu sred-

stava za čišćenje, koja isporučuje i pre-

poručuje proizvođač. Uporaba drugih

sredstava za čišćenje ili kemikalija

može smanjiti sigurnost uređaja.

 Korisnik mora uređaj upotrebljavati u

skladu s njegovom namjenom. Mora

uzeti u obzir lokalne uvjete i pri radu s

uređajem paziti na osobe u okružju.

 Opasnost od oštećenja sluha. Pri radu

sa strojem morate obavezno nositi pri-

kladnu zaštitu sluha.

 Nemojte raditi s uređajem ako se u nje-

govom dometu nalaze osobe, osim ako

one nose zaštitnu odjeću.

 Za zaštitu od prskajuće vode ili prljavšti-

ne nosite odgovarajuću zaštitnu odjeću

i zaštitne naočale.



Uređaj pri radu ne smije biti tako po-

stavljen da predstavlja opasnost za

osobe, npr. na skelama ili sličnim kon-

strukcijama.

 Dugotrajniji rad s uređajem može iza-

zvati smetnje krvotoka u rukama uvjeto-

vane vibracijama.

Uobičajeno trajanje besprekidnog rukova-

nja nije moguće odrediti, budući da ovisi o

više čimbenika:

– Loš krvotok rukovatelja (često hladni pr-

sti, utrnulost prstiju).

– Niska temperatura okoline. Radi zaštite

ruku nosite tople rukavice.

– Besprekidan rad je nepovoljniji od rada

sa stankama.

Pri redovitom, dugotrajnijem radu s uređa-

jem i učestalom nastupanju odgovarajućih

simptoma (primjerice utrnulost prstiju, hlad-

ni prsti) preporučamo liječničke pretrage.

Oprez

 Kod čišćenja lakiranih površina valja

održavati najmanje 30 cm razmaka

kako bi se izbjegla oštećenja.

 Uređaj tijekom rada nikada ne ostavljaj-

te bez nadzora.

 Svi dijelovi pod naponom moraju u po-

dručju rada biti zaštićeni od prskanja.

 Prilikom radova na uređaju uvijek nosite

prikladne rukavice.

 Radovi na čišćenju, kod kojih nastaju

uljne otpadne vode, kao što su pranje

motora, pranje donjeg dijela vozila, smi-

ju se izvoditi samo u praonicama sa se-

paratorom ulja.

Oprez

Sigurnosni uređaji služe za zaštitu korisnika te

se stoga ne smiju mijenjati i zaobilaziti.

Zapor blokira polugu ručne prskalice i spr-

ječava nehotično pokretanje uređaja.

Termo-ventil štiti pumpu od pregrijavanja.

Cirkulacijskim se radom voda zagrijava.

Kad voda dosegne 60°C, otvara se termo-

ventil i ispušta vruću vodu.

Oprez

Prije bilo kakvih radova koji se vrše uređa-

jem ili na njemu, pobrinite se za statičku

stabilnost kako biste izbjegli nesreće ili

oštećenja.

– Statička stabilnost uređaja zajamčena

je njegovim postavljanjem na ravnu

podlogu.

Sigurnosni uređaji

Zapor ručne prskalice

Termo-ventil na pumpi

Preduvjeti za statičku stabilnost

186 HR

– 4

Kod vađenja iz ambalaže provjerite manjka

li u sadržaju paketa pribor i ima li oštećenja.

U slučaju transportnih oštećenja odmah se

obratite svome prodavaču.

Slike pogledajte na stranici 2

1 Cijev za prskanje s regulacijom tlaka

(Vario Power)

2 Crijev za prskanje sa strugalom za pr-

ljavštinu

3Ručna prskalica

4 Zapor ručne prskalice

5 Visokotlačno crijevo

6 Tipka za odvajanje visokotlačnog crije-

va s ručne prskalice

7 Transportni rukohvat

8 Prihvatni držač ručne prskalice

Prihvatni držač visokotlačnog crijeva

9 Prihvatni držač cijevi za prskanje

10 Pričvršćenje bubnja za namatanje crije-

va (opcija)

11 Crijevo za usis sredstva za pranje (s fil-

trom)

12 Termo-ventil

13 Priključak visokog tlaka

14 Dio spojke za priključak za vodu

15 Dvostruka nazuvica

16 Priključak za vodu s mrežicom

17 Motor; pojedinosti potražite u uputama

za rad koje je izdao proizvođač motora.

18 Upute za rad motora

Posebni pribor proširuje mogućnosti kori-

štenja Vašeg uređaja. Detaljnije informacije

o tome dobit ćete kod svoga prodavača

KÄRCHER.

Prije puštanja u rad montirajte nespojene

dijelove koji su priloženi uz uređaj.

Slike pogledajte na stranici 2

Slika

 Pričvrstite transportni rukohvat za okvir.

U tu svrhu namjestite provrte, provucite

vijke i pričvrstite ih maticama.

Slika

 Montirajte prihvatni držač

pribora.

Slika

 Montirajte čeonu ploču pomoću prilože-

nih plastičnih zakovica.

Slika

 Utaknite visokotlačno crijevo u ručnu

prskalicu tako da čujno dosjedne.

Napomena: Pazite na pravilnu usmje-

renost priključne nazuvice.

Slika

 Spojite crijevo za usis sredstva za pra-

nje s priključkom.

Sukladno važećim propisima ure-

đaj nikada ne smije raditi na vodo-

vodnoj mreži bez odvajača.

Potrebno je koristiti prikladni odva-

jač tvrtke KÄRCHER ili alternativno odva-

jač koji je u skladu s EN 12729 tip BA. Voda

koju izdvoji odvajač nije podesna za piće.

Oprez

Odvajač uvijek treba priključiti na dovod vo-

de, a ne izravno na uređaj!

Napomena: Nečistoće u vodi mogu oštetiti

visokotlačnu pumpu i pribor. Radi zaštite se

preporuča primjena KÄRCHERovog filtra

za vodu (poseban pribor, kataloški br.

4.730-059).

Vodite računa o propisima vodoopskrbnog

poduzeća.

Za priključne vrijednosti pogledajte natpi-

snu pločicu odnosno tehničke podatke.

 Koristite crijevo za vodu ojačano tka-

njem (nije u opsegu isporuke) s uobiča-

jenom spojkom. (promjer najmanje 1/2"

Rukovanje

Opis uređaja

Poseban pribor

Prije stavljanja u pogon

Dovod vode

Dovod vode iz vodovoda

187HR

– 5

odnosno 13 mm; dužina najmanje

7,5 m).

 Priloženi spojni dio navijte na priključak

za vodu uređaja.

 Crijevo za vodu nataknite na spojni dio

uređaja i priključite na dovod vode.

Ovaj visokotlačni čistač je u spoju s KÄR-

CHERovim usisnim crijevom s povratnim

udarnim ventilom (poseban pribor, kataloš-

ki br. 4.440-238) prikladan za usisavanje

površinske vode npr. iz bačvi za kišnicu ili

vrtnih ribnjaka (za maksimalnu usisnu visi-

nu vidi tehničke podatke).

 Usisno crijevo s povratnim udarnim

ventilom marke KÄRCHER navijte na

priključak za vodu i objesite u bačvu za

kišnicu.

 Odvojite visokotlačno crijevo od pri-

ključka visokog tlaka uređaja.

 Odzračite stroj.

Pustite uređaj da radi bez priključivanja

visokotlačnog crijeva sve dok voda bez

mjehurića ne počne istjecati na priključ-

ku visokotlačnog crijeva. Isključite ure-

đaj te priključite visokotlačno crijevo.

Oprez

Rad na suho koji traje više od 2 minute

može oštetiti visokotlačnu pumpu. Ako ure-

đaj unutar 2 minute ne uspostavi tlak, isklju-

čite ga i postupite sukladno uputama u

poglavlju "Otklanjanje smetnji".

Oprez

Uređaj se isporučuje bez natočenog motor-

nog ulja. Prije prvog pokretanja natočite

motorno ulje.

 Napunite spremnik za gorivo i provjerite

razinu ulja.

Pogledajte upute za rad motora.

 Spojite visokotlačno crijevo na priklju-

čak visokog tlaka uređaja.

 Cijev za prskanje utaknite u ručnu pr-

skalicu i fiksirajte okretanjem za 90°.

 Otvorite pipu za vodu do kraja.

 Pokrenite motor.

Pogledajte upute za rad motora.

몇 Opasnost

Zbog vode koja u mlazu izlazi iz visokotlač-

ne mlaznice na ručnu prskalicu djeluje po-

vratna udarna sila. Pobrinite se za sigurno

uporište i čvrsto držite ručnu prskalicu i ci-

jev za prskanje.

 Otkočite polugu ručne prskalice.

 Povucite polugu, nakon čega će se ure-

đaj uključiti.

Za uobičajeno čišćenje. Radni tlak se može

nestupnjevito mijenjati između "Min" i

"Max".

 Pustite polugu ručne prskalice.

 Cijev za prskanje okrenite u željeni po-

ložaj.

Za tvrdokornu nečistoću.

Nije prikladna za rad sa sredstvima za pranje.

Za čišćenje rabite isključivo KÄRCHERova

sredstva za pranje i njegu, budući da su ona

specijalno razvijena za rad s Vašim uređajem.

Primjena drugih sredstava za pranje i njegu

može prouzročiti brže habanje i dovesti do gu-

bitka prava na jamstvene usluge. Informacije

možete dobiti u specijaliziranim trgovinama ili

izravno od KÄRCHER.

 Koristite cijev za prskanje s regulacijom tla-

ka (Vario Power)

 Cijev za prskanje okrenite u položaj "Mix".

Napomena: Time se pri radu mlazu vode

dodaje otopina sredstva za pranje.

 Količinu usisane otopine sredstva za

pranje namjestite na filtru sredstva za

pranje.

- Srednja količina: središnji položaj

- Velika količina: položaj "+"

- Mala količina: položaj "–"

 Crijevo za usis sredstva za pranje obje-

site u spremnik s otopinom sredstva za

pranje.

Usisavanje vode iz otvorenih posuda

Stavljanje u pogon

U radu

Cijev za prskanje s regulacijom tlaka

(Vario Power)

Cijev za prskanje sa strugalom za prljav-

štinu

Rad sa sredstvom za pranje

188 HR

– 6

 Sredstvo za pranje štedljivo poprskajte

po suhoj površini i pustite ga da djeluje

(a da se ne osuši).

 Smekšalu prljavštinu isperite visoko-

tlačnim mlazom.

 Pustite polugu ručne prskalice.

Napomena: Kada se poluga ručne pr-

skalice pusti, motor nastavlja raditi u

praznom hodu. Na taj način voda kruži

unutar pumpe i zagrijava se. Kada voda

dostigne maksimalno dopuštenu tem-

peraturu (60°C), otvara se termo-ventil,

nakon čega zagrijana voda istječe van.

 Zakočite polugu ručne prskalice.

 Ručnu prskalicu utaknite u prihvatni dr-

žač.

 Kod duljih radnih stanki (više od 5 minu-

ta) dodatno isključite motor.

Oprez

Visokotlačno crijevo odvojite od ručne pr-

skalice ili od uređaja samo ako je sustav

rastlačen.

 Nakon rada sa sredstvom za pranje,

objesite crijevo sredstva za pranje u

sud s čistom vodom, uključite uređaj s

demontiranom cijevi za prskanje i pusti-

te ga da se ispira u trajanju od oko 1 mi-

nute.

 Pustite polugu ručne prskalice.

 Zaustavite motor.

Pogledajte upute za rad motora.

 Zatvorite pipu za vodu.

 Pritisnite polugu ručne prskalice kako

biste rastlačili sustav.

 Odvojite uređaj od dovoda vode.

 Zakočite polugu ručne prskalice.

 Ručnu prskalicu utaknite u prihvatni dr-

žač.

 Objesite visokotlačno crijevo u odgova-

rajući prihvatni držač.

Oprez

Kako bi se izbegle nesreće ili ozljede, prili-

kom transporta imajte u vidu težinu uređaja

(pogledajte tehničke podatke).

몇 Upozorenje

Isparenja iz goriva ili razliveno gorivo mogu

se zapaliti. Pri transportu držite uređaj vo-

doravno, kako biste izbjegli izlijevanje gori-

va.

 Uređaj vucite držeći ga za transportni

rukohvat.

 Ispraznite spremnik za gorivo.

 Osigurajte uređaj od proklizavanja i na-

ginjanja.

 Prevozite ga samo u uspravnom polo-

žaju.

Oprez

Kako bi se izbegle nesreće ili ozljede, pri

odabiru mjesta za skladištenje imajte u vidu

težinu uređaja (pogledajte tehničke podat-

ke).

 Stroj postavite na ravnu podlogu.

 Pritisnite razdvojnu tipku na ručnoj pr-

skalici i razdvojite visokotlačno crijevo

od ručne prskalice.

 Ručnu prskalicu utaknite u prihvatni dr-

žač.

 Objesite visokotlačno crijevo u odgova-

rajući prihvatni držač.

Prije dužeg skladištenja, primjerice zimi,

postupite dodatno u skladu s napomenama

iz poglavlja "Njega".

Preporučena metoda čišćenja

Prekid rada

Kraj rada

Transport

Ručni transport

Transport vozilima

Skladištenje

Čuvanje uređaja

189HR

– 7

Oprez

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije

u potpunosti ispuštena voda. Spriječite

oštećenja:

 Ispraznite svu vodu iz uređaja: Uključite

uređaj bez priključenog visokotlačnog

crijeva i bez priključenog dovoda vode

(maks. 1 min) te pričekajte da na viso-

kotlačnom priključku prestane istjecati

voda. Isključite uređaj.

 Uređaj zajedno sa cjelokupnim pribo-

rom čuvajte u prostoriji zaštićenoj od

mraza.

Upozorenje

Prije svakog čišćenja i održavanja isključite

uređaj i pričekajte da se motor ohladi. Za

izbjegavanje nehotičnog pokretanja motora

izvucite utikač svjećica.

Radi sprječavanja opasnosti, popravke i

ugradnju pričuvnih dijelova smiju obavljati

samo ovlaštene servisne službe.

Prije dužeg skladištenja, primjerice zimi:

 Skinite filtar sa crijeva za usisavanje

sredstva za pranje i operite pod teku-

ćom vodom.

 Mrežicu u priključku za vodu izvucite

plosnatim kliještima i operite pod teku-

ćom vodom.

 Fini filtar u priključku za vodu izvucite

plosnatim kliještima i očistite pod teku-

ćom vodom.

 Prije nego što popravite tlak u gumama,

namjestite reduktor tlaka na kompreso-

ru na 103 kPa (1,03 bara).

 Tlak u gumama smije iznositi 103 kPa

(1,03 bara).

Pumpu nije potrebno održavati.

 Stroj postavite na ravnu podlogu.

 Radove na održavanju motora obavite

u skladu s navodima iz uputa za rad

koje je izdao proizvođač motora.

Upotrebljavajte samo originalne KÄRCHE-

Rove pričuvne dijelove. Pregled pričuvnih

dijelova naći ćete na kraju ovih uputa za

rad.

Manje smetnje možete ukloniti sami uz po-

moć sljedećeg pregleda.

U slučaju dvojbe obratite se ovlaštenoj ser-

visnoj službi.

 Obratite pozornost na upute za rad koje

je izdao proizvođač motora!

 Provjerite podešenost cijevi za prska-

nje.

 Odzračite uređ

aj: Uključite uređaj bez

priključenog visokotlačnog crijeva i pri-

čekajte (najviše 2 minute) da voda iz vi-

sokotlačnog priključka počne izlaziti

bez mjehurića. Isključite uređaj te pono-

vo priključite visokotlačno crijevo.

 Provjerite dovod vode.

 Očistite mrežicu u priključku za vodu.

 Preljevni ventil je blokiran: Više puta pri-

tisnite polugu ručne prskalice.

 Čišćenje visokotlačne mlaznice: Neči-

stoću iz otvora mlaznice uklonite iglom i

vodom isperite s prednje strane.

 Provjerite dovodnu količinu vode.

 Mala propusnost uređaja je tehnički

uvjetovana. U slučaju jače propusnosti

obratite se ovlaštenoj servisnoj službi.

Zaštita od smrzavanja

Njega i održavanje

Njega

Podešavanje tlaka u gumama

Održavanje pumpe

Održavanje motora

Pričuvni dijelovi

Otklanjanje smetnji

Stroj ne radi

U uređaju se ne uspostavlja tlak

Jaka kolebanja tlaka

Uređaj ne brtvi

190 HR

– 8

 Koristite cijev za prskanje s regulacijom

tlaka (Vario Power)

Cijev za prskanje okrenite u položaj

"Mix".

 Očistite filtar na crijevu za usis sredstva

za pranje.

 Provjerite je li crijevo za usis sredstva

za pranje presavijeno.

Pridržavamo pravo na tehničke izmjene!

Izjavljujemo da navedeni uređaj u svojoj za-

misli i konstrukciji te kod nas korištenoj

izvedbi odgovara osnovnim sigurnosnim i

zdravstvenim zahtjevima u skladu s niže

navedenim direktivama Europske Zajedni-

ce. Ova izjava gubi valjanost u slučaju iz-

mjene stroja koja nisu ugovorene s nama.

Potpisnici rade po nalogu i s ovlaštenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks:+49 7195 14-2212

Winnenden, 2010/07/01

Sredstvo za pranje se ne usisava

Tehnički podaci

Priključak za vodu

Dovodna temperatura

(maks.)

°C 40

Dovodni protok (min.) l/min 10

Dovodni tlak (maks.) MPa 1,2

Maks. usisna visina m 0,5

Motor

Tip Honda GC

160

Radna zapremnina cm

160

Pojedinosti potražite u uputama za rad

koje je izdao proizvođač motora.

Podaci o snazi

Radni tlak MPa 14

Maks. dozvoljeni tlak MPa 16

Protok vode l/min 7,9

Protok sredstva za čišćenje l/min 0,3

Povratna udarna sila ručnog

pištolja za prskanje

N 26,5

Dimenzije i težine

Duljina mm 835

Širina mm 580

Visina mm 800

Težina kg 28

Pritisak u gumama (maks.) kPa 172

Utvrđene vrijednosti prema EN 60335-2-79

Vrijednost vibracije na ruci

Nepouzdanost K

m/s

3,1

0,3

Razina zvučnog tlaka L

Nepouzdanost K

dB(A)

Razina zvučne snage L

nepouzdanost K

dB(A) 104

EZ izjava o usklađenosti

Proizvod: Visokotlačni čistač

Tip: 1.133-xxx

Tip: 1.194-xxx

Odgovarajuće smjernice EZ:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

2000/14/EZ

Primijenjene usklađene norme:

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Primijenjeni postupak ocjenjivanja su-

glasja:

2000/14/EZ: privitak V

Razina jačine zvuka dB(A)

Izmjerena: 103

Zajamčena: 104

CEO

Head of Approbation

191HR

Srpski

– 1

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Ovaj čistač visokog pritiska upotrebljavajte

isključivo za privatno domaćinstvo:

– za čišćenje mašina, vozila, zgrada,

alata, fasada, terasa, baštenskih

uređaja itd. sa vodenim mlazom

visokog pritiska (prema potrebi uz

dodatak sredstava za čišćenje).

– sa delovima pribora, rezervnim

delovima i sredstvima za čišćenje koje

je dozvolio KÄRCHER. Vodite računa o

savetima koji su priloženi sredstvima za

čišćenje.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

(Adresu ćete naći na poleđini)

 Opasnost

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇 Upozorenje

Ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih

povreda ili smrti.

Oprez

Ukazuje na eventualno opasnu situaciju

koja može dovesti do lakših telesnih

povreda ili izazvati materijalnu štetu.

Mlaz pod visokim pritiskom ne

usmeravajte na ljude,

životinje, aktivnu električnu

opremu ili na sam uređaj.

Uređaj zaštitite od mraza.

Pregled sadržaja

Opšte napomene . . . . . . . . SR . . .1

Sigurnosne napomene . . . . SR . . .2

Rukovanje . . . . . . . . . . . . . SR . . .4

Transport . . . . . . . . . . . . . . SR . . .7

Skladištenje . . . . . . . . . . . . SR . . .7

Nega i održavanje . . . . . . . SR . . .7

Otklanjanje smetnji. . . . . . . SR . . .8

Tehnički podaci . . . . . . . . . SR . . .8

Izjava o usklađenosti sa

propisima EZ . . . . . . . . . . . SR . . .9

Opšte napomene

Namenska upotreba

Zaštita životne sredine

Garancija

Simboli u uputstvu za rad

Simboli na uređaju

Opasnost od opekotina na vrelim

površinama!

Opasnost od trovanja! Ne udišite

izduvne gasove.

192 SR

– 2

 Opasnost

 Zabranjen je rad u područjima

ugroženim eksplozijom.

 Kod upotrebe uređaja u opasnim

područjima (npr. benzinskim

pumpama) treba da se poštuju

odgovarajući sigurnosni propisi.

 Pri radu uređaja u zatvorenim

prostorijama treba obezbediti dovoljnu

ventilaciju i odvođenje izduvnih gasova

(opasnost od trovanja).

 Uređaj ne pokrećite ako su oštećeni

važni delovi uređaja, npr. sigurnosni

elementi, creva visokog pritiska,

prskalica.

 Pre svakog pokretanja proverite da li na

crevu visokog pritiska ima oštećenja.

Oštećeno crevo visokog pritiska odmah

zamenite.

 Mlazevi pod visokim pritiskom mogu pri

nestručnom rukovanju biti opasni. Mlaz

ne sme da se usmerava na ljude,

životinje, aktivnu električnu opremu ili

na sam uređaj.

 Mlaz pod visokim pritiskom ne

usmeravajte prema drugima ili sebi

kako biste očistili odeću ili obuću.

 Parom ne prskajte predmete koji sadrže

materijale opasne za zdravlje (na pr.

azbest).

 Automobilske gume/ventili guma se

mogu oštetiti mlazom pod visokim

pritiskom i pući. Prvi znak toga je

promena boje gume: Oštećene

automobilske gume/ventili guma su

opasni po život. Kod čišćenja

održavajte najmanje 30 cm razmaka!

 Nikada ne usisavajte tečnosti sa

rastvaračima ili nerazređene kiseline i

rastvarače! U to se na primer ubrajaju

benzin, razređivači za boje ili mazut.

Raspršena magla je lako zapaljiva,

eksplozivna i otrovna. Ne koristite

aceton, nerazređ

ene kiseline i

rastvarače, jer mogu nagristi materijale

upotrebljene na uređaju.

 Sme da se upotrebljava samo gorivo

navedeno u uputstvu za rad. U slučaju

upotrebe neodgovarajućih vrsta goriva

postoji opasnost od eksplozije.

 Nemojte koristiti uređaj za čišćenje pod

visokim pritiskom na mestima gde je

proliveno gorivo, već ga odnesite negde

drugde i sprečite stvaranje bilo kakvih

varnica.

 Gorivo nemojte držati, prelivati niti

koristiti blizu otvorenog plamena ili

uređaja kao što su pećnice, grejni

kotlovi, grejači za vodu i sličnih uređaja

kod kojih se stvaraju otvoren plamen ili

varnice.

 Za vreme točenja goriva i u oblastima u

kojima se čuva gorivo, nemojte pušiti,

niti koristiti otvoren plamen.

 Nemojte prepunjavati rezervoar. Gorivo

ne sme da se nalazi u nastavku za

punjenje.

 Dolivanje goriva mora da se obavlja

samo u dobro provetrenom prostoru i

dok je motor isključen. Benzin je

izuzetno zapaljiv, a u određenim

uslovima i eksplozivan. Po završetku

točenja proverite da li je poklopac

rezervoara za gorivo dobro zatvoren.

 Izbegavajte ponovljeni i duži kontakt

goriva sa kožom, kao i udisanje

isparenja.

 Lako zapaljive predmete i materijale

držite podalje od prigušivača buke

(najmanje 2m).

 Motor ne sme raditi bez prigušivača

buke, a istog treba redovito proveravati,

čistiti i po potrebi zameniti novim.

 Motor se ne sme koristiti na terenu po

kojem ima šumskog rastinja, grmlja ili

trave, a da mu se na izduvnu cev

prethodno ne dogradi hvatač varnica.

 Osim pri radovima na podešavanju

motor se ne sme uključivati bez filtera

za vazduh niti bez poklopca iznad

usisnog nastavka.

Sigurnosne napomene

193SR

– 3

 Nemojte menjati podešenost

regulacionih opruga i poluga niti bilo

kojih drugih delova koji mogu dovesti do

povećanja broja obrtaja motora.

 Opasnost od opekotina! Ne dodirujte

vrele prigušivače buke, cilindre i rebra

hladnjaka.

 Nikada ne stavljajte ruke ili noge u

blizinu pokretnih ili rotirajućih delova.

몇 Upozorenje

 Creva visokog pritiska, armature i

spojnice su važni za sigurnost uređaja.

Upotrebljavajte samo creva visokog

pritiska, armature i spojnice koje

preporučuje proizvođač.

 Ovaj uređaj nije predviđen da njime

rukuju osobe sa smanjenim fizičkim,

senzornim ili mentalnim mogućnostima

opažanja.

Uređajem ne smeju da rukuju deca,

maloletne ili neosposobljene osobe.

Deca se moraju nadgledati kako bi se

sprečilo da se igraju s uređajem.

 Ambalažne folije čuvajte van dohvata

dece, jer postoji opasnost od gušenja!

 Ovaj uređaj je razvijen za upotrebu

sredstava za čišćenje koje isporučuje ili

preporučuje proizvođač. Upotreba

drugih sredstava za čišćenje ili

hemikalija može smanjiti bezbednost

uređaja.

 Korisnik mora uređaj upotrebljavati u

skladu sa njegovom namenom. Mora

voditi računa o lokalnim uslovima i kod

rada sa uređajem paziti na ljude u

okolini.

 Opasnost od oštećenja sluha. Pri radu

sa uređajem morate obavezno nositi

prikladnu zaštitu sluha.

 Nemojte raditi sa uređajem ako se u

njegovom dometu nalaze osobe, osim

ako one nose zaštitnu odeću.

 Za zaštitu od prskanja vode ili

prljavštine nosite primerenu zaštitnu

odeću i zaštitne naočare.



Uređaj pri radu ne sme da bude tako

postavljen da predstavlja opasnost po

osobe, npr. na skelama ili sličnim

konstrukcijama.

 Dugotrajniji rad sa uređajem može

izazvati smetnje krvotoka u rukama

uslovljene vibracijama.

Uobičajeno trajanje neprekidnog rukovanja

je nemoguće odrediti, pošto zavisi od više

faktora:

– Loš krvotok rukovaoca (često hladni

prsti, utrnulost prstiju).

– Niska temperatura okoline. Radi zaštite

ruku nosite tople rukavice.

– Neprekidan rad je nepovoljniji od rada

sa pauzama.

Pri redovnom, dugotrajnijem radu sa

uređajem i učestalom nastupanju

odgovarajućih simptoma (na primer

utrnulost prstiju, hladni prsti)

preporučujemo konsultaciju lekara.

Oprez

 Kod čišćenja lakovanih površina

održavajte minimalnu udaljenost od 30

cm kako biste izbegli oštećenja.

 Uređaj za vreme rada nikada ne

ostavljajte bez nadzora.

 Svi delovi pod naponom u području

rada moraju biti zaštićeni od prskanja.

 Radove na uređaju uvek obavljajte

noseći odgovarajuće rukavice.

 Radovi na čišćenju, kod kojih nastaje

uljasta otpadna voda, na pr. pranje

motora, pranje podvozja, smeju da se

izvode samo u praonicama sa

separatorom ulja.

194 SR

– 4

Oprez

Sigurnosni elementi služe za zaštitu

korisnika i ne smeju se ni menjati niti

zaobilaziti.

Bravica blokira polugu ručne prskalice i

sprečava nehotično pokretanje uređaja.

Termo-ventil štiti pumpu od pregrevanja.

Voda se cirkulacionim radom zagreva. Kad

temperatura vode dostigne 60°C, otvara se

termo-ventil i ispušta vruću vodu.

Oprez

Pre bilo kakvih radova koji se vrše

uređajem ili na njemu, pobrinite se za

statičku stabilnost kako biste izbegli

nesreće ili oštećenja.

– Statička stabilnost uređaja je

obezbeđena njegovim postavljanjem

na ravnu površinu.

Pre vađenja iz ambalaža proverite ima li u

sadržini paketa delova koji nedostaju ili

oštećenja. U slučaju transportnih oštećenja

obavestite Vašeg prodavca.

Slike pogledajte na stranici 2

1 Cev za prskanje sa regulacijom pritiska

(Vario Power)

2 Crevo za prskanje sa glodalom za

prljavštinu

3Ručna prskalica

4 Bravica ručne prskalice

5 Crevo visokog pritiska

6 Taster za odvajanje creva visokog

pritiska sa ručne prskalice

7 Transportna ručka

8 Prihvatni držač ručne prskalice

Prihvatni držač creva visokog pritiska

9 Prihvatni držač cevi za prskanje

10 Pričvrsnik doboša za namotavanje

creva (opcija)

11 Crevo za usisavanje deterženta (sa

filterom)

12 Termo-ventil

13 Priključak visokog pritiska

14 Spojni deo za priključak za vodu

15 Dvostruka nazuvica

16 Priključak za vodu sa mrežicom

17 Motor; pojedinosti potražite u uputstvu

za rad koje je izdao proizvođač motora.

18 Uputstvo za rad motora

Poseban pribor proširuje mogućnosti

korištenja Vašeg uređaja. Detaljnije

informacije o tome dobićete od Vašeg

prodavca KÄRCHER.

Pre puštanja u rad montirajte nespojene

delove koji su priloženi uz uređaj.

Slike pogledajte na stranici 2

Slika

 Pričvrstite transportnu ručku za okvir.

U tu svrhu usmerite rupe, provucite

zavrtnje i pričvrstite ih navrtkama.

Slika

 Montirajte prihvatni držač pribora.

Slika

 Montirajte čeonu ploču pomoću

priloženih plastičnih zakovica.

Slika

 Utaknite crevo visokog pritiska u ručnu

prskalicu tako da se čujno uglavi.

Napomena: Pazite na pravilnu

usmerenost priključne nazuvice.

Slika

 Spojite crevo za usisavanje

deterdženta sa priključkom.

Sigurnosni elementi

Bravica ručne prskalice

Termo-ventil na pumpi

Preduslovi za statičku stabilnost

Rukovanje

Opis uređaja

Poseban pribor

Pre upotrebe

195SR

– 5

Prema važećim propisima uređaj

nikada ne sme da radi na

vodovodnoj mreži bez separatora.

Treba da se koristi podesan

separator proizvođača KÄRCHER ili

alternativno separator koji je u skladu sa

EN 12729 tip BA. Voda koju izdvoji odvajač

nije za piće.

Oprez

Separator uvek treba priključiti na dovod

vode, a ni u kom slučaju direktno na uređaj!

Napomena: Nečistoće u vodi mogu da

oštete pumpu visokog pritiska i pribor. U

cilju zaštite preporučujemo primenu

KÄRCHER-ovog filtera za vodu (poseban

pribor, kataloški br. 4.730-059).

Vodite računa o propisima vodovodnog

preduzeća.

Za priključne vrednosti pogledajte natpisnu

pločicu odnosno tehničke podatke.

 Koristite crevo za vodu ojačano tkanjem

(nije u obimu isporuke) sa uobičajenom

spojnicom. (prečnk najmanje 1/2"

odnosno 13 mm; dužina najmanje

7,5 m).

 Priloženi spojni deo navijte na priključak

za vodu uređaja.

 Crevo za vodu nataknite na spojni deo

uređaja i priključite na slavinu za vodu.

Ovaj uređaj za čišćenje pod visokim

pritiskom je u spoju sa KÄRCHER-ovim

usisnim crevom s nepovratnim ventilom

(poseban pribor, kataloški br. 4.440-238)

podesan za usisavanje površinske vode

npr. iz buradi za kišnicu ili baštenskih

ribnjaka (za maksimalnu usisnu visinu vidi

tehničke podatke).

 Usisno crevo sa nepovratnim ventilom

proizvođača KÄRCHER navijte na

priključak za vodu i okačite u bure sa

kišnicom.

 Odvojite crevo visokog pritiska od

priklju

čka visokog pritiska uređaja.

 Ispustite vazduh iz uređaja.

Pustite uređaj da radi bez priključivanja

creva visokog pritiska sve dok na

priključku creva visokog pritiska ne

počne da ističe voda bez mehurića.

Isključite uređaj i priključite crevo

visokog pritiska.

Oprez

Rad na suvo koji traje duže od 2 minuta

može da ošteti pumpu visokog pritiska.

Ukoliko u roku od 2 minuta uređaj ne

uspostavi pritisak, isključite ga i postupite u

skladu sa napomenama u poglavlju

"Otklanjanje smetnji".

Oprez

Uređaj se isporučuje bez natočenog

motornog ulja. Pre prvog pokretanja sipajte

motorno ulje.

 Napunite rezervoar za gorivo i proverite

nivo ulja.

Pogledajte uputstvo za rad motora.

 Spojite crevo visokog pritiska na

priključak visokog pritiska uređaja.

 Cev za prskanje utaknite u ručnu

prskalicu i fiksirajte okretanjem za 90°.

 Otvorite slavinu za vodu do kraja.

 Pokrenite motor.

Pogledajte uputstvo za rad motora.

몇 Opasnost

Zbog vode koja u mlazu izbija iz mlaznice

visokog pritiska na ručnu prskalicu deluje

povratna udarna sila. Pobrinite se za

sigurno uporište i čvrsto držite ručnu

prskalicu i cev za prskanje.

 Otkočite polugu ručne prskalice.

 Povucite polugu, nakon čega će se

uređaj uključiti.

Snabdevanje vodom

Snabdevanje vodom iz vodovoda

Usisavanje vode iz otvorenih posuda

Stavljanje u pogon

Rad

196 SR

– 6

Za uobičajeno čišćenje. Radni pritisak se

može kontunualno menjati između "Min" i

"Max".

 Pustite polugu ručne prskalice.

 Cev za prskanje okrenite u željeni

položaj.

Za tvrdokornu nečistoću.

Nije podesna za rad sa deterdžentima.

Za čišćenje koristite isključivo KÄRCHER-

ova sredstva za čišćenje i negu, zato što su

ona specijalno razvijena za rad sa Vašim

uređajem. Upotreba drugih sredstava za

čišćenje i negu može izazvati prerano

habanje ili imati za posledicu gubitak prava

na reklamaciju. Bliže informacije možete

naći u specijalizovanim prodavnicama ili ih

zatražite direktno od KÄRCHER.

 Koristite cev za prskanje sa regulacijom

pritiska (Vario Power).

 Cev za prskanje okrenite u položaj

"Mix".

Napomena: Na taj način se za vreme

rada mlazu vode dodaje rastvor

deterdženta.

 Preko filtera deterdženta podesite

količinu usisanog rastvora deterdženta.

- Srednja količina: srednji položaj

- Velika količina: položaj "+"

- Mala količina: položaj "–"

 Crevo za usisavanje deterdženta

stavite u rezervoar sa rastvorom

deterdženta.

 Deteržent štedljivo poprskajte po suvoj

površini i pustite ga da deluje (a da se

ne osuši).

 Smekšalu prljavštinu isperite mlazom

pod visokim pritiskom.

 Pustite polugu ručne prskalice.

Napomena: Kada se poluga ručne

prskalice pusti, motor nastavlja da radi

u praznom hodu. Na taj način voda

kruži unutar pumpe i zagreva se. Kada

voda dostigne maksimalno dozvoljenu

temperaturu (60°C), otvara se termo-

ventil, nakon čega zagrejana voda

ističe napolje.

 Zakočite polugu ru

čne prskalice.

 Ručnu prskalicu utaknite u prihvatni

držač.

 Prilikom dužih pauza u radu (više od 5

minuta) dodatno isključite motor.

Oprez

Crevo vsokog pritiska odvojite od ručne

prskalice ili od uređaja samo ako je sistem

rasterećen od pritiska.

 Nakon rada sa deterdžentom obesite

usisno crevo u posudu sa čistom

vodom, uključite uređaj sa

demontiranom cevi za prskanje i

isperite ga u trajanju od oko 1 minuta.

 Pustite polugu ručne prskalice.

 Zaustavite motor.

Pogledajte uputstvo za rad motora.

 Zatvorite slavinu za vodu.

 Pritisnite polugu ručne prskalice kako

biste ispustili preostali pritisak iz

sistema.

 Odvojite uređaj od dovoda vode.

 Zakočite polugu ručne prskalice.

 Ručnu prskalicu utaknite u prihvatni

držač.

 Zakačite crevo visokog pritiska u

odgovarajući prihvatni držač.

Cev za prskanje sa regulacijom pritiska

(Vario Power)

Cev za prskanje sa glodalom za

prljavštinu

Rad sa deterdžentom

Preporučena metoda čišćenja

Prekid rada

Kraj rada

197SR

– 7

Oprez

Kako bi se izbegle nesreće ili povrede,

prilikom transporta imajte u vidu težinu

uređaja (vidi tehničke podatke).

Upozorenje

Isparenja iz goriva ili prosuto gorivo mogu

da se zapale. Pri transportu držite uređaj

vodoravno, kako biste izbegli prosipanje

goriva.

 Uređaj vucite držeći ga za transportnu

ručku.

 Ispraznite rezervoar za gorivo.

 Osigurajte uređaj od proklizavanja i

nakretanja.

 Transportujte ga samo u uspravnom

položaju.

Oprez

Kako bi se izbegle nesreće ili povrede, pri

odabiru mesta za skladištenje imajte u vidu

težinu uređaja (vidi tehničke podatke).

 Uređaj postavite na ravnu podlogu.

 Pritisnite razdvojni taster na ručnoj

prskalici i razdvojite crevo visokog

pritiska od ručne prskalice.

 Ručnu prskalicu utaknite u prihvatni

držač.

 Zakačite crevo visokog pritiska u

odgovarajući prihvatni držač.

Pre dužeg skladištenja, npr. tokom zime,

postupajte dodatno u skladu sa

napomenama iz poglavlja "Nega".

Oprez

Uređaj i pribor štitite od mraza.

Mraz će uništiti uređaj i pribor iz kojeg nije

u potpunosti ispuštena voda. Sprečite

oštećenja.

 Ispustite svu vodu iz uređaja: Uključite

uređaj bez priključenog creva visokog

pritiska i bez priključenog dovoda vode

(maks. 1 min) pa sačekajte da voda

prestane da ističe na priključku visokog

pritiska. Isključ

ite uređaj.

 Uređaj zajedno sa kompletnim

priborom čuvajte u prostoriji zaštićenoj

od smrzavanja.

Upozorenje

Pre svakog čišćenja i održavanja isključite

uređaj i sačekajte da se motor ohladi. Za

izbegavanje nehotičnog pokretanja motora

izvucite utikač svećice.

U cilju sprečavanja opasnosti, popravke i

ugradnju rezervnih delova sme izvoditi

samo ovlašćena servisna služba.

Pre dužeg skladištenja, npr. zimi:

 Skinite filter sa creva za usisavanje

deterdženta pa ga operite pod tekućom

vodom.

 Mrežicu u priključku za vodu izvucite

pljosnatim kleštima i operite pod

tekućom vodom.

 Fini filter u priključku za vodu izvucite

pljosnatim kleštima i očistite pod

tekućom vodom.

 Pre nego što popravite pritisak u

gumama, podesite reduktor pritiska na

kompresoru na 103 kPa (1,03 bara).

 Pritisak u gumama ne sme da bude veći

od 103 kPa (1,03 bara).

Transport

Ručni transport

Transport u vozilima

Skladištenje

Skladištenje uređaja

Zaštita od smrzavanja

Nega i održavanje

Održavanje

Podešavanje pritiska vazduha u

gumama

198 SR

– 8

Pumpu nije potrebno održavati.

 Uređaj postavite na ravnu podlogu.

 Radove na održavanju motora obavite

u skladu sa navodima iz uputstva za rad

koje je izdao proizvođač motora.

Upotrebljavajte samo originalne rezervne

delove firme KÄRCHER. Pregled rezervnih

delova naći ćete na kraju ovog uputstva za

rad.

Manje smetnje možete sami ukloniti uz

pomoć sledećeg pregleda.

U slučaju nedoumice obratite se ovlašćenoj

servisnoj službi.

 Obratite pažnju na uputstvo za rad koje

je izdao proizvođač motora!

 Proverite podešenost cevi za prskanje.

 Ispustite vazduh iz uređaja: Uključite

uređaj bez priključenog creva visokog

pritiska pa sačekajte (najviše 2 minuta)

da voda iz priključka visokog pritiska

počne da ističe bez mehurića. Isključite

uređaj pa ponovo priključite crevo

visokog pritiska.

 Proverite snabdevanje vodom.

 Očistite mrežicu u priključku za vodu.

 Prelivni ventil je blokiran: Više puta

pritisnite polugu ručne prskalice.

 Čišćenje mlaznice visokog pritiska:

Prljavštinu iz otvora mlaznice uklonite

iglom i isperite je vodom s prednje

strane.

 Proverite dovodnu količinu vode.

 Mala propusnost uređaja je tehnič

uslovljena. U slučaju jače propusnosti

obratite se ovlašćenoj servisnoj službi.

 Koristite cev za prskanje sa regulacijom

pritiska (Vario Power).

Cev za prskanje okrenite u položaj

"Mix".

 Očistite filter na crevu za usisavanje

deterdženta.

 Proverite da li je crevo za usisavanje

deterdženta presavijeno.

Zadržavamo pravo na tehničke

promene!

Održavanje pumpe

Održavanje motora

Rezervni delovi

Otklanjanje smetnji

Uređaj ne radi

U uređaju se ne uspostavlja pritisak

Jaka kolebanja pritiska

Uređaj je nedovoljno zaptiven

Deterdžent se ne usisava

Tehnički podaci

Priključak za vodu

Dovodna temperatura

(maks.)

°C 40

Dovodni protok (min.) l/min 10

Dovodni pritisak (maks.) MPa 1,2

Maks. usisna visina m 0,5

Motor

Tip Honda GC

160

Radna zapremina cm

160

Pojedinosti potražite u uputstvu za rad koje

je izdao proizvođač motora.

Podaci o snazi

Radni pritisak MPa 14

Maks. dozvoljeni pritisak MPa 16

Protok vode l/min 7,9

Protok sredstva za čišćenje l/min 0,3

Povratna udarna sila ručnog

pištolja za prskanje

N 26,5

Dimenzije i težine

Dužina mm 835

Širina mm 580

Visina mm 800

Težina kg 28

Pritisak u gumama (maks.) kPa 172

Izračunate vrednosti prema EN 60335-2-79

Vrednost vibracije na ruci

Nepouzdanost K

m/s

3,1

0,3

Nivo zvučnog pritiska L

Nepouzdanost K

dB(A)

Nivo zvučne snage L

nepouzdanost K

dB(A) 104

199SR

– 9

Ovim izjavljujemo da ovde opisana mašina

po svojoj koncepciji i načinu izrade, sa svim

njenim modelima koje smo izneli na tržište,

odgovara osnovnim zahtevima dole

navedenih propisa Evropske Zajednice o

sigurnosti i zdravstvenoj zaštiti. Ova izjava

prestaje da važi ako se bez naše

saglasnosti na mašini izvedu bilo kakve

promene.

Potpisnici rade po nalogu i sa ovlašćenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/07/01

Izjava o usklađenosti sa

propisima EZ

Proizvod: Uređaj za čišćenje pod

visokim pritiskom

Tip: 1.133-xxx

Tip: 1.194-xxx

Odgovarajuće EZ-direktive:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

2000/14/EZ

Primenjene usklađene norme:

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Primenjeni postupak ocenjivanja

usklađenosti:

2000/14/EZ: Prilog V

Nivo jačine zvuka dB(A)

Izmerena: 103

Zagarantovana: 104

CEO

Head of Approbation

200 SR

– 1

Уважаеми клиенти,

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя упътване за ра

бота, действайте според него и го запа-

зете за по-късно използване или за

следващия притежател.

Използвайте пароструйката за работа

под налягане само в личното си дома

кинство:

– за почистване на машини, превозни

средства, строителни конструкции,

инструменти, фасади, тераси, гра-

дински уреди и др. със силна водна

струя под налягане (ако е необходи-

мо с добавка на почистващи препа

рати).

– с разрешените от фирма KARCHER

принадлежности от окомплектовка

та, резервни части и препарати за по-

чистване. Спазвайте указанията на

препаратите за почистване.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни ма

териали, подлежащи на

рецикли-

ране, които могат да бъдат употре-

бени повторно. Поради това моля

отстранявайте старите уреди, използ-

вайки подходящи за целта системи за

събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма. Евенту-

ални повреди на

Вашия уред ще отстра-

ним в рамките на гаранционния срок

безплатно, ако се касае за дефект в ма-

териалите или при производство. В га-

ранционен случай се обърнете към

дистрибутора или най-близкия оторизи-

ран сервиз, като представите касовата

бележка.

(Адресите ще намерите на задната стра-

ница)

 Опасност

За непосредствено грозяща опасност,

която води до тежки телесни повреди

или до смърт.

몇 Предупреждение

За възможна опасна ситуация, която

би могла да доведе до тежки телесни

повреди или смърт.

Внимание

За възможна опасна ситуация, която

би могла да доведе до леки телесни по-

вреди или материални щети.

Съдържание

Общи указания . . . . . . . . . BG . . .1

Указания за безопасност . BG . . .2

Обслужване . . . . . . . . . . . BG . . .4

Tранспoрт . . . . . . . . . . . . . BG . . .7

Съхранение. . . . . . . . . . . . BG . . .8

Грижи и поддръжка . . . . . BG . . .8

Помощ при неизправности BG . . .9

Технически данни. . . . . . . BG . .10

Декларация за съответствие

на ЕО . . . . . . . . . . . . . . . . . BG . .10

Общи указания

Употреба по предназначение

Опазване на околната среда

Гаранция

Символи в Упътването за работа

201BG

– 2

Не насочвайте струята

под високо налягане към хо-

ра, животни, активно елек-

трическо оборудване или

към самия уред. Пазете уреда от зам-

ръзване.

 Опасност

 Забранена е работата във взривоо-

пасни помещения.

 Да се спазват мерките за безопас-

ност при работа с уреда в опасни

зони (например на бензиностанции).

 При експлоатация на уреда в затво-

рени пространства трябва да се

осигури достатъчно проветряване

и правилно отвеждане на отрабо-

тените газове (Опасност от отра-

вяне

 Не работете с уреда, ако важни

части на уреда, например обезопа-

сителни елементи, маркучи за ра-

бота под налягане, пистолетът за

разпръскване, са повредени.

 Преди всяка експлоатация проверя-

вайте маркуча за работа под наля-

гане за повреди. Незабавно

подменете повредения маркуч.

 Силните струи под налягане могат

при неправилно ползване

да са опас-

ни. Не насочвайте струята към хо-

ра, животни, активни електрически

уреди или към самия уред.

 Не насочвайте струята под високо

налягане към други или към себе си,

за да почистите облеклото си или

обувките си.

 Да не се обливат предмети, които

съдържат опасни за здравето ве-

щества (напр. азбест).

 Гумите на автомобилите и венти-

лите на автомобилните гуми мо-

гат да се повредят или спукат от

високото налягане. Първият при-

знак за това е обезцветяването на

гумата. Повредените автомобилни

гуми и вентили могат да доведат

до фатални последици. При почист-

ване оставете разстояние от поне

30 см

 Никога не засмуквайте течности,

съдържащи разтворители, или не-

разредени киселини и разтворите-

ли! Такива са например бензин,

разредители за бои или нафта.

Силно разпръскваната струя е лес-

но възпламенима, експлозивна и от-

ровна. Не използвайте ацетон,

неразредени киселини и разтвори-

тели, защото те атакуват използ-

ваните в уреда материали.



Позволено е използването само на

посоченото в Инструкцията за упо-

треба гориво. При неподходящи го-

рива съществува опасност от

експлозия.

 Уредите за почистване с високо на-

лягане да не се използват, когато

е изсипано гориво, а уреда да се из-

несе на подходящо место и да се из-

бегне каквото

и да било

искрообразуване.

 Горивата да не се съхраняват, из-

сипват или използват в близост до

открит огън или уреди като печки,

отоплителни котли, водонагрева-

тели и т.н., които могат да предиз-

викат запалващ огън или искри.

 При зареждане в зоната за съхране-

ние на гориво не пушете и

не из-

ползвайте открит огън.

 Не препълвайте резервоара. В гър-

ловината на пълнене не трябва да

се намира гориво.

Символи на уреда

Опасност от изгаряне поради

горещи повърхности!

Опасност от отравяне! Не

вдишвайте отработените

газове.

Указания за безопасност

202 BG

– 3

 Доливането на гориво може да се

извършва в добре проветриво поме-

щение както и при изключен двига-

тел. Бензинът е особено

огнеопасен и при определени усло-

вия експлозивен. След приключване

на процеса на зареждане се увере-

те, че капачката на резервоара за

гориво е добре затворена.

 Избягвайте повторен или

по-про-

дължителен контакт между гори-

вото и кожата, както и вдишване

на пари.

 Леко запалими предмети или мате-

риали да се държат далече от шу-

мозаглушители (минимум 2 м).

 Мотора да не се задейства без шу-

мозаглушител и той да се контро-

лира редовно, да се почиства и при

необходимост

да се сменя.

 Мотора да не се прилага в гористи

местности или такива с храсти и

треви, без предварително ауспуха

да е снабден с искроуловител.

 Освен при настройка мотора да не

се остава да работи със свален

въздушен филтър или без капак над

смукателния щуцер.

 Да не се

извършва регулиране на

регулиращите пружини, регулира-

щите лостови механизми или други

части, които могат да предизви-

кат повишение на оборотите на

мотора.

 Опасност от изгаряне! Горещите

шумозаглушители, цилиндри и ох-

лаждащи ребра да не се докосват.

 Ръцете и ходилата никога да не се

доближават до въртящи се или цир-

кулиращи

части.

몇 Предупреждение

 Маркучите за работа под налягане,

арматурата и връзките са важни за

безопасността на уреда. Използ-

вайте само препоръчаните от про-

изводителя маркучи за работа под

налягане, арматури и връзки.

 Този уред не е предназначен за об-

служване от лица с ограничени фи-

зически, сензорни или умствени

способности.

Уредът не

трябва да се използва

от деца, младежи или неоторизира-

ни лица.

Децата трябва да бъдат под над-

зор, за да се гарантира, че няма да

играят с уреда.

 Дръжте опаковъчното фолио дале-

че от деца, съществува опасност

от задушаване!

 Този уред е разработен за ползване

на препарати за почистване, които

се доставят или препоръчват от

производителя. Използването на

други препарати за почистване или

химикали може да влоши надежд-

ността и безопасността на уреда.

 Потребителят трябва да използва

уреда според предписанията. Той

трябва да се съобразява с даде-

ностите на място и да внимава при

работа с уреда дали наоколо няма

хора.

 Опасност от увреждане на слуха.

При работа с уреда непременно но-

сете подходяща защита за слуха.

 Не използвайте уреда, ако в обсега

се намират други лица, освен ако не

носят защитно облекло.

 За защита от напръскване с вода

или мръсотия носете подходящо

предпазно облекло и предпазни очи-

ла

/маска.

 При работа уредът не трябва да се

разполага така, че да има заплаха за

хора, напр. на скелета или подобни.

 При продължителна употреба на

уреда поради вибрациите може да

се получи смущение в оросяването

с кръв на ръцете.

Не може да се определи общовалидна про-

дължителност за използването,

защото то

може да зависи от много фактори:

203BG

– 4

– Лично предразположение към лошо

оросяване (често студени пръсти,

сърбеж на пръстите).

– Ниска околна температура. Носете

топли ръкавици за защита на ръцете.

– Непрекъснатата работа е по-лоша от

прекъсвана от паузи работа.

При редовно продължаващо дълго из-

ползване на уреда и при повторна поява

на съответните признаци (например

сърбеж на пръстите, студени пръсти) Ви

препоръчваме преглед при лекар.

Внимание

 За да избегнете повреди, при по-

чистване осигурете минимално

разстояние от 30 см между струя

та и боядисаните повърхности.

 По време на работа уредът да не се

оставя без надзор.

 Всички електрически части и еле-

менти в обсега на работа трябва

да са защитени от водната струя.

 Извършвайте работата по уреда с

подходящи ръкавици.

 Почистване, при което се отделят

маслосъдържащи отпадъчни води,

напр.,

при миене на двигателя и до-

лната част на корпуса, трябва да

става само на мивки със сепаратор

за масла.

Внимание

Предпазните приспособления служат

за защита на потребителя и не тряб-

ва да се променят или заобикалят.

Блокировката спира лоста на пистолета

за ръчно пръскане и предотвратява не-

преднамерения старт на

уреда.

Термовентилът предпазва помпата от

прегряване.

Водата се затопля от режима на цирку-

лация. При 60 °C температура на водата

термовентилът се отваря и изпуска горе-

ща вода.

Внимание

Преди всички дейности с уреда устано-

вете неговата устойчивост, за да из-

бегнете злополуки или увреждания.

– Устойчивостта на уреда е гарантира-

на, ако той бъде оставен на равна по-

върхност.

При разопаковане проверете дали в

опаковката липсват принадлежности от

окомплектовката или има повредени

елементи. При повреди при транспорта

уведомете търговеца, от когото сте заку-

пили уреда.

Виж изображенията на страница 2

1 Тръба за разпраскване с регулиране

на

налягането (Vario Power)

2 Тръба за разпръскване с мелачка за

мръсотията

3 Пистолет за ръчно пръскане

4 Блокировка пистолет за ръчно пръ-

скане

5 Маркуч за работа под налягане

6 Бутон за отделяне на маркуча за ра-

бота под налягане от пистолета з

ръчно пръскане

7 Дръжка за транспортиране

8 Място за съхранение на пистолета

за ръчно пръскане

Място за

съхранение на маркуча за

работа под налягане

9 Място за съхранение на стоманената

тръба

10 Закрепване на барабана на маркуча

(опция)

11 Всмукателен маркуч за почистващо

средство (с филтър)

12 Термовентил

13 Извод за високо налягане

14 Куплунг за свързване към захранва-

не с вода

15 Двоен нипел

16 Връзка за вода с цедка

Предпазни приспособления

Блокировка пистолет за ръчно пръ-

скане

Термовентил на помпата

Предпоставки за устойчивост

Обслужване

Описание на уреда

204 BG

– 5

17 Мотор; детайлите вижте в инструкци-

ята за употреба на производителя на

мотора

18 Инструкция за употреба на мотора

Елементите от специалната окомплек-

товка разширяват възможностите за из-

ползване на Вашия уред. По-подробна

информация ще получите от оторизира-

ния представител за уредите KARCHER.

Монтирайте приложените свободно към

уреда части преди пускане в

експлоата

ция.

Виж изображенията на страница 2

Фигура

 Закрепете транспортната дръжка на

рамата.

За целта подравнете отворите, по-

ставете болтовете и ги закрепете с

гайките.

Фигура

 Да се монтира мястото за съхране

ние на принадлежностите.

Фигура

 Монтирайте предния панел с прило

жените пластмасови нитове.

Фигура

 Маркуча за работа под налягане да

се постави в пистолета за ръчно пръ

скане, докато се чуе неговото фикси-

ране.

Указание: Внимавайте за правилна-

та посока на присъединителния ни

пел.

Фигура

 Свържете всмукателния маркуч за

почистващото средство с извода.

Съгласно валидните разпоред-

би не се позволява използване

на уреда в мрежата за питейна

вода без разделител на

систе-

мата. Използвайте подходящ раздели-

тел на системата на фирма KARCHER

или като алтернатива разделител на

системата съгл. EN 12729 тип BA.

Преминалата през разделителя на

системата вода се определя като не-

годна за пиене.

Внимание

Разделителят на системата трябва

да бъде свързван винаги към захранва-

нето с вода, никога директно към уре-

да!

Указание

: Замърсяванията във водата

могат да повредят помпата под високо

налягане и принадлежностите. За защи-

та си препоръчва използването на воден

филтър на KARCHER (специална при-

надлежност, № за поръчка 4.730-059).

Съблюдавайте разпоредбите на водо-

снабдителната компания.

За параметрите за свързване виж та-

белката на уреда/техническите параме-

три.

 Използвайте усилен маркуч

за вода

(не е включен в доставката) с обича-

ен куплунг. (диаметър минимум 1/2

цола респ. 13 мм; дължина минимум

7,5 м).

 Завийте куплунга, доставен заедно с

уреда, на мястото за свързване на

уреда със захранването с вода.

 Поставете маркуча за водата върху

куплунга на уреда и свържете със за-

хранването с

вода.

Елементи от специалната окомплек-

товка

Преди пускане в експлоатация

Захранване с вода

Захранване с вода от водопровода

205BG

– 6

Този уред за работа под високо наляга-

не е подходящ за работа с всмукателния

маркуч на KARCHER с възвратен клапан

(специални принадлежности, № за по

ръчка 4.440-238) за изсмукване на вода

от открити резервоари напр. от варели

за събиране на дъждовна вода или езе

ра (максимална височина на засмукване

вижте в техническите данни

 Напълнете всмукателния маркуч с

възвратен клапан с вода, завинтете

извода за вода и го окачете във варе

ла за събиране на вода.

 Отделете маркуча за работа под на-

лягане от извода за високо налягане

на уреда.

 Обезвъздушаване на уреда.

Оставете уреда да работи без мар-

куч за работа под

налягане, докато

водата започне да излиза без мехур

чета на извод високо налягане. Из-

ключете уреда и подвържете марку-

ча за работа под налягане.

Внимание

Сух ход при повече от 2 минути води до

увреждания на помпа високо налягане.

Ако уредът не създаде налягане в рам-

ките на 2 минути, изключете уреда и

подходете

според указанията в глава

"Помощ при неизправности“.

Внимание

Уредът се доставя без да е напълнен с

моторно масло. Преди първото стар-

тиране налейте моторно масло.

 Напълнете резервоара за гориво и

проверете нивото на маслото.

Вижте инструкцията за употреба

на мотора.

 Маркуча за работа под налягане да

се свърже с

извода за високо наляга

не на уреда.

 Поставете тръбата за разпръскване

в пистолета за ръчно пръскане и я

фиксирайте със завъртане на 90°.

 Отворете напълно крана за водата.

 Стартиране на мотора.

Вижте инструкцията за употреба

на мотора.

몇 Опасност

Излизащата през дюзата за високо на-

лягане струя вода упражнява отпор

върху пистолета за ръчно пръскане.

Осигурете си сигурно положение за

стоеж, дръжте здраво пистолета за

ръчно пръскане и тръбата за разпръс-

кване.

 Деблокирайте лоста на пистолета за

ръчно пръскане.

 Издърпайте лоста, уредът се включва.

За най-обичайните работи

по почиства-

не. Работното налягане може да се регу-

лира безстепенно между „Min“ и „Max“.

 Отпуснете лоста на пистолета за

пръскане на ръка.

 Тръбата за разпраскване да се за-

върти в желаното положение.

За упорити замърсявания.

Не е подходящ за работа с почистващо

средство.

За съответната задача за почистване

използвайте само средства

за почиства-

не и поддръжка на KARCHER, тъй като

те са разработени специално за използ-

ване с Вашия уред. Използването на

други средства за почистване и под-

дръжка може да доведе до бързо износ-

ване и отмяна на претенциите за гаран

ция. Моля, информирайте се в специ-

ализираната търговска мрежа или изис

кайте информации от KARCHER.

 Да се използва тръба за разпрасква-

не с регулиране на налягането (Vario

Power)

 Тръбата за разпръскване да се за-

върти в положение „Mix“.

Всмукване на вода от открити контей-

нери

Пускане в експлоатация

Експлоатация

Тръба за разпраскване с регулиране

на налягането (Vario Power)

Тръба за разпръскване с мелачка за

мръсотията

Работа с почистващо средство

206 BG

– 7

Указание: По този начин при експло-

атация почистващият транспорт се

смесва с водната струя.

 Настройте количеството на изсмук-

ване на разтвора на почистващо

средство на филтъра на почиства-

щото средство.

– средно количество: средно положе-

ние

– голямо количество: Положение „+“

– малко количество: Положение „–“

 Окачете всмукателния маркуч за по-

чистващо средство

в съд с разтвор

на почистващо средство.

 Напръскайте сухата повърхност с малко

препарат за почистване и оставете да

подейства (но да не изсъхва).

 Разтворената мръсотия да се изплакне

със струя под високо налягане.

 Отпуснете лоста на пистолета за

пръскане на ръка.

Указание:Когато се пусне лоста на

пистолета за

ръчно пръскане, мото-

рът продължава да работи с обороти

на празен ход. По този начин водата

циркулира вътре в помпата и се за-

топля. Когато водата достигне макс.

допустимата температура (60°C),те-

рмовентилът отваря и затоплената

вода изтича.

 Блокирайте лоста на пистолета за

ръчно пръскане.

 Поставете пистолета за ръчно пръ-

скане

в мястото за съхранение на

пистолета за ръчно пръскане.

 При прекъсване на работа за по-про-

дължително време (над 5 минути),

допълнително изключете мотора.

Внимание

Само отделете маркуча за работа под

налягане от пистолета за ръчно пръ-

скане или от уреда, ако в системата

няма налично налягане.

 След работа с почистващо

средство

закачете маркуча за всмукване в съд

с чиста вода, включете уреда за око-

ло 1 минута с демонтирана тръба за

разпръскване и изплакнете.

 Отпуснете лоста на пистолета за

пръскане на ръка.

 Спиране на мотора.

Вижте инструкцията за употреба

на мотора.

 Затворете крана за водата.

 Притиснете лоста на пистолета

за

пръскане на ръка, за да освободите

системата от остатъчното налягане.

 Отделете уреда от захранването с

вода.

 Блокирайте лоста на пистолета за

ръчно пръскане.

 Поставете пистолета за ръчно пръ-

скане в мястото за съхранение на

пистолета за ръчно пръскане.

 Маркуча за работа под налягане за-

качете в мястото за

съхранение на

маркуча за работа под налягане.

Внимание

За да се избегнат злополуки или нара-

нявания при транспортиране, вземете

под внимание теглото на уреда (виж

техническите данни).

몇 Предупреждение

Горивните пари или разлято гориво

могат да се възпламенят. При транс-

порт дръжте уреда водоравно, за да се

избегне разливане на гориво.

 Теглете уреда за транспортната

дръжка.

Препоръчителен метод на почистване

Прекъсване на работа

Край на работата

Tранспoрт

Ръчен транспорт

207BG

– 8

 Изпразнете резервоара за гориво.

 Осигурете уреда против изплъзване

и преобръщан.

 Транспортирайте уреда само в из-

правено положение.

Внимание

За да се избегнат злополуки или нара-

нявания при избора на мястото за съх

ранение, вземете под внимание тегло-

то на уреда (виж техническите данни).

 Уредът се поставя върху равна плос-

кост.

 Натиснете разделителния бутон на пис-

толета за ръчно пръскане и отделете

маркуча за работа под налягане от пис

толета за ръчно пръскане.

 Поставете пистолета за ръчно пръскане

в мястото за съхранение на пистолета

за ръчно пръскане.

 Маркуча за работа под налягане закаче-

те в мястото за съхранение на маркуча

за работа под налягане.

Преди по-продължително съхранение, на-

пр. през зимата спазвайте допълнително

указанията в глава

Поддръжка.

Внимание

Уреда и принадлежностите да се па-

зят от замръзване.

Уредът и принадлежностите се разру-

шават при замръзване, ако са напълно

изпразнени от вода. За да се избегнат

увреждания:

 Изпразнете уреда напълно от вода-

та: Включете уреда без подвързан

маркуч за работа под налягане и без

подвързано захранване с вода (макс.

1 мин) и изчакайте, докато от извода

за високо налягане спре да излиза

вода. Изключете уреда.

 Уреда и всички принадлежности да

се съхраняват в защитено от замръз-

ване място.

Предупреждение

Преди начало на поддръжката и об-

служването изключете уреда и оста-

вете мотора да изстине. За да се

избегне непреднамерено стартиране

на мотора, извадете ключа на запали-

телните свещи.

За да се избегнат усложнения, ремонти-

те и монтажа на резервни части на уре-

да да се извършват само от

оторизирания сервиз.

Преди по-продължително съхранение,

например през зимата:

 Изтеглете филтъра от всмукателния

маркуч за почистващо средство и по

почистете под течаща вода.

 Изтеглете цедката от връзката за кра-

на за вода с помощта на плоски клещи

и я почистете под течаща вода.

 Изтеглете финия филтър в захранва-

нето с вода с помощта на плоски кле-

щи и го почистете под течаща вода.

 Преди коригиране на налягането на

пълнене на гумите настройте редук-

тора за налягане на компресора на

103 kPa (1,03 bar).

 Налягането на пълнене на гумите не

трябва да надвишава макс.103 kPa

(1,03 bar).

Помпата не се нуждае от поддръжка.

 Уредът се поставя върху равна плос

кост.

 Работите по поддръжката на мотора

извършвайте в съответствие с да

нните в Инструкцията за употреба на

производителя на мотора.

Транспорт в превозни средства

Съхранение

Съхранение на уреда

Защита от замръзване

Грижи и поддръжка

Поддръжка

Настройка на налягането на гумите

Поддръжка на помпата

Поддръжка на мотора

208 BG

– 9

Използвайте само оригинални резервни

части на KARCHER. Списък на резерв-

ните части ще намерите в края на насто

ящото Упътване за работа.

Можете сами да отстраните дребните

повреди, като следвате дадените по-

долу описания.

В случай на съмнение се обърнете към

оторизиран сервиз.

 Спазвайте указанията на Инструкци

ята за употреба на производителя

на

мотора!

 Проверете настройката на тръбата

за разпръскване.

 Обезвъздушаване на уреда: Включе-

те уреда без маркуч за работа под

налягане и изчакайте (макс. 2 мину-

ти), докато водата започне да излиза

без мехурчета от извода за високо

налягане. Изключете уреда и отново

подвържете маркуча за работа под

налягане.

 Проверете захранването

с вода.

 Да се почисти цедката към захранва

нето с вода.

 Блокиран преливен вентил: Задей-

ствайте многократно лоста на писто

лета за ръчно пръскане.

 Почистване на дюза високо наляга

не: Махнете замърсяванията от от-

вора на дюзата с помощта на игла и

изплакнете с вода напред.

 Проверете дебита на водата

 Малката липса на херметичност на

уреда е обусловена технически. При

силна липса на херметичност се

обърнете към оторизиран сервиз.

 Да се използва тръба за разпрасква-

не с регулиране на налягането (Vario

Power)

Тръбата за разпръскване да се за-

върти в положение „Mix“.

 Почистете филтъра на всмукателния

маркуч за почистващо средство.

 Проверете

всмукателния маркуч за

почистващо средство за огънати

места.

Резервни части

Помощ при неизправности

Уредът не работи

Уредът не достига налягане

Силни колебания в налягането

Уредът не е херметичен

Почистващото средство не се засму-

ква

209BG

– 10

Запазваме си правото на техниче-

ски изменения!

С настоящото декларираме, че цитира-

ната по-долу машина съответства по

концепция и конструкция, както и по на-

чин на производство, прилаган от нас,

на съответните основни изисквания за

техническа безопасност и безвредност

на Директивите на ЕО. При промени на

машината, които не

са съгласувани с

нас, настоящата декларация губи валид-

ност.

Подписалите действат по възложение и

като пълномощници на управителното

тяло.

пълномощник по документацията:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2010/07/01

Технически данни

Захранване с вода

Температура на постъпва-

щата вода (макс.)

°C 40

Дебит за постъпващата

вода (мин.)

л/мин 10

Налягане на постъпваща-

та вода (макс.)

MPa 1,2

Макс. височина на засму-

кване

м 0,5

Мотор

Тип Honda GC

160

Обем на двигателя cm

160

Детайлите вижте в инструкцията за

употреба на производителя на мотора

Данни за мощността

Работно налягане MPa 14

Максимално допустимо

налягане

MPa 16

Дебит, вода л/мин 7,9

Дебит, препарати за по-

чистване

л/мин 0,3

Сила на отпора на писто-

лета за ръчно пръскане

N 26,5

Мерки и тегла

Дължина мм 835

Широчина мм 580

Височина мм 800

Тегло кг 28

Налягане на гумите (макс.) kPa 172

Установени стойности съгласно EN

60335-2-79

Стойност

на вибрациите в

областта на дланта – ръка-

та

Несигурност K

м/сек

3,1

0,3

Ниво на звука L

Неустойчивост K

dB(A)

Ниво на звукова мощност

+ неустойчивост K

dB(A) 104

Декларация за съответствие

на ЕО

Продукт: Парочистачка/пароструй-

ка за работа под налягане

Тип: 1.133-xxx

Тип: 1.194-xxx

Намиращи приложение Директиви на ЕО:

2006/42/EO (+2009/127/EO)

2004/108/ÅÎ

2000/14/ЕО

Намерили приложение хармонизира-

ни стандарти:

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Приложен метод за оценка на съответ-

ствието:

2000/14/ЕО: Приложение V

ниво на шум dB(A)

Измерено: 103

Гарантирано: 104

CEO

Head of Approbation

210 BG

Eesti

– 1

Väga austatud klient,

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutami-

se või uue omaniku tarbeks alles.

Seda kõrgsurvepesurit tohib kasutada ai-

nult kodumajapidamises:

– seadmete, sõidukite, ehitiste, tööriista-

de, fassaadide, terrasside, aiatööriista-

de jms puhastamiseks kõrgsurvelise

veejoaga (vajadusel lisatakse puhas-

tusvahendeid).

– koos KÄRCHERi poolt kasutamiseks

lubatud tarvikute, varuosade ja puhas-

tusvahenditega. Järgida puhastusva-

henditega kaasasolevaid juhiseid.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vas-

tavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või valmistusviga. Garantiijuhtumi kor-

ral palume pöörduda müüja või lähima

volitatud klienditeenistuse poole, esitades

ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

 Oht

Vahetult ähvardava ohu puhul, mis toob

kaasa raskeid kehavigastusi või surma.

몇 Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada raskeid kehavigastusi või sur-

ma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada kergeid vigastusi või materiaal-

set kahju.

Kõrgsurvejuga ei tohi suunata

inimestele, loomadele, tööta-

vatele elektriseadmetele ega

seadmele endale. Kaitske

seadet külma eest.

Sisukord

Üldmärkusi . . . . . . . . . . . . . ET . . .1

Ohutusalased märkused . . ET . . .2

Käsitsemine . . . . . . . . . . . . ET . . .4

Transport . . . . . . . . . . . . . . ET . . .6

Hoiulepanek . . . . . . . . . . . . ET . . .6

Korrashoid ja tehnohooldus ET . . .7

Abi häirete korral . . . . . . . . ET . . .7

Tehnilised andmed. . . . . . . ET . . .8

EÜ vastavusdeklaratsioon . ET . . .8

Üldmärkusi

Sihipärane kasutamine

Keskkonnakaitse

Garantii

Kasutusjuhendis olevad sümbolid

Seadmel olevad sümbolid

Tulistest pindadest lähtuv põle-

tusoht!

Mürgitusoht! Heitgaase mitte sis-

se hingata.

211ET

– 2

 Oht

 Plahvatusohtlikes piirkondades kasuta-

mine on keelatud.

 Seadme kasutamisel ohtlikes piirkon-

dades (nt tanklates) tuleb järgida asja-

kohaseid ohutuseeskirju.

 Seadet ruumides käitades tuleb hoolit-

seda küllaldase õhutamise ja heitgaasi-

de väljajuhtimise eest (mürgitusoht).

 Seadet ei tohi käivitada, kui seadme

olulised osad nagu ohutusseadised,

kõrgsurvevoolikud või püstol on kahjus-

tatud.

 Enne igakordset kasutamist tuleb kant-

rollida, et kõrsurvevoolik oleks terve.

Kahjustatud kõrgsurvevoolik kohe välja

vahetada.

 Kõrgsurveline veejuga võib mittesihipä-

rasel kasutamisel ohtlik olla. Juga ei

tohi suunata inimestele, loomadele,

töötavale elektrilisele aparatuurile ega

seadmele endale.

 Kõrgsurvejuga ei tohi suunata teistele

inimestele ega iseendale, et puhastada

riideid või jalanõusid.

 Mitte pritsida esemeid, mis sisaldavad

tervisele ohtlikke materjale (nt asbesti).

 Kõrgsurveline veejuga võib kahjustada

või purustada sõidukite rehvid/rehvi-

ventiilid. Selle ohu esimeseks tunde-

märgiks on rehvi värvuse muutus.

Vigastatud sõiduki rehvid/rehviventiilid

on eluohtlikud. Puhastamisel peab va-

hekaugus olema vähemalt 30 cm!

 Mitte kunagi ei tohi seadmesse imeda

lahusteid sisaldavat vedelikku või lah-

jendamata happeid ja lahusteid! Selliste

ainete hulka kuuluvad nt bensiin, värvi-

vedeldi ja kütteõli. Pihustumisel tekkiv

udu on eriti tuleohtlik, plahvatusohtlik ja

mürgine. Mitte kasutada atsetooni, lah-

jendamata happeid ja lahusteid, sest

need söövitavad seadmes kasutatud

materjale.

 Kasutada tohib ainult kasutusjuhendis

nimetatud kütust. Plahvatusoht sobima-

tute kütuste puhul.

 Ärge kasutage kõrgsurvepesurit, kui kü-

tust on maha loksunud. Viige masin tei-

se kohta ja vältige sädemete tekkimist.

 Ärge säilitage, valage ega kasutage kü-

tust lahtise tule või selliste süüteleegiga

või sädemeid tekitavate seadmete lähe-

duses nagu ahjud, küttekatlad, veesoo-

jendajad jne.

 Tankides ja kütuse säilituskohas on

keelatud suitsestamine ning lahtise tule

kasutamine.

 Ärge valage paaki liiga täis. Täitetutsis

ei tohi kütust olla.

 Kütuse lisamine peab toimuma hästi

õhutatud ruumis, kui mootor seisab.

Bensiin on äärmiselt tuleohtlik ja teatud

tingimustel plahvatusohtlik. Pärast tan-

kimise lõpetamist veenduge, et kütuse-

paagi kaas oleks korralikult kinni.

 Vältige kütuse korduvat või pikemaajalist

kontakti nahaga ning aurude sissehinga-

mist.

 ´Hoidke kergestisüttivad esemed ja mater-

jalid summutist kaugel (vähemalt 2 m).

 Ärge laske mootoril ilma summutita töö-

tada ning kontrollige ja puhastage sum-

mutit regulaarselt; vajadusel vahetage

välja.

 Ärge kasutage mootorit metsas, võsas või

rohuga kaetud pinnal, kui väljalasketakt ei

ole varustatud sädemepüüdjaga.

 Välja arvatud seadistustööde puhul

ärge laske mootoril töötada, kui puudub

õhufilter või imitutsi kate.

 Ärge reguleerige kalibreerimisvedrusid,

regulaatori varbmehhanismi ega muid

osi, mis võivad põhjustada mootori pöö-

rete arvu suurenemist.

 Põletusoht! Ärge puudutage tulist sum-

mutit, silindreid ega radiaatori ribisid.

 Ärge asetage käsi ja jalgu liikuvate või

pöörlevate osade lähedale.

Ohutusalased märkused

212 ET

– 3

몇 Hoiatus

 kõrgsurvevoolikud, liitmikud ja ühendu-

sed on seadme ohutuse seisukohalt

olulised osad. Kasutada ainult tootja

soovitatud kõrgsurvevoolikuid, liitmikke

ja ühendusi.

 See seade ei ole ette nähtud kasutami-

seks isikute poolt, kelle füüsilised, sen-

soorsed või vaimsed võimed on

piiratud.

Lapsed ega instrueerimata isikud ei tohi

seadmega töötada.

Lapsi tuleb jälgida, kontrollimaks, et

nad seadmega ei mängi.

 Hoidke pakendikiled lastele kättesaa-

matuna - lämbumisoht!

 Antud seade töötati välja kasutamiseks

tootja poolt tarnitava ja soovitatud pu-

hastusvahendiga. Muude puhastusva-

hendite või kemikaalide kasutamine

võib seadme töökindlust vähendada.

 Seadet tuleb kasutada selle otstarbe

kohaselt. Arvestada tuleb kohalikke ise-

ärasusi ning seadmega töötades pööra-

ta tähelepanu ka läheduses viibivatele

inimestele.

 Kuulmiskahjustuste oht. Kandke sead-

mega töötades kindlasti sobivat kuul-

miskaitset.

 Ärge kasutage seadet, kui tööpiirkon-

nas viibib kõrvalisi isikuid, sel juhul pea-

vad need isikud kandma

kaitserõivastust.

 Kaitseks tagasipritsiva vee ja mustuse

eest kasutada sobivat kaitseriietust ja

kaitseprille.

 Seadet ei tohi töötades paigutada selli-

selt, et inimesed ohtu satuksid (nt tellin-

gutele vms).

 Seadme pikem kasutamine võib vibrat-

sioonist tingituna põhjustada käte vere-

varustuse häireid.

Üldkehtivat aega seadme kasutamiseks ei

ole võimalik kindlaks määrata, sest see sõl-

tub mitmetest mõjuteguritest:

– Isiklik kalduvus halvale verevarustusele

(sageli külmetavad sõrmed, kribelev

tunne sõrmedes).

– Madal õhutemperatuur. Kandke käte

kaitseks kindaid.

– Katkematu töö on halvem kui pauside-

ga töötamine.

Kui seadet kasutatakse regulaarselt ja pi-

kemat aega ning kui sümptomid ilmnevad

korduvalt (näit. sõrmede kribelemine, kül-

metavad sõrmed), soovitame pöörduda

arsti poole.

Ettevaatust

 Värvitud pindade puhastamisel peab

vahekaugus olema vähemalt 30 cm, et

vältida kahjustusi.

 Töötavat seadet ei tohi mitte kunagi jät-

ta järelevalveta.

 Kõik töötamispiirkonnas asuvad pin-

gestatud detailid peavad olema veeju-

gade eest kaitstud.

 Viige tööd seadme juures alati läbi sobi-

vate kinnastega.

 Puhastustöid, mille juures tekib õline

heitvesi, nt mootoripesu, aluspõhja pe-

su, võib teha ainult õlieraldiga pesuväl-

jakul.

Ettevaatust

Ohutusseadised on mõeldud kasutaja

kaitsmiseks ning neid ei tohi muuta ega

neid mitteaktiivseks seada.

Lukustus blokeerib pesupüstoli hoova ja ta-

kistab seadme kogemata käivitamist.

Termoventiil kaitseb pumpa ülekuumene-

mise eest.

Vett soojendatakse ringlusrežiimi abil. 60

°C veetemperatuuri juures avaneb termo-

ventiil ja laseb tulise vee välja.

Ettevaatust

Enne igasugust tegevust seadmega või

seadme juures tuleb tagada stabiilne

asend, et vältida õnnetusjuhtumeid või vi-

gastusi.

– Seadme stabiilne asend on tagatud, kui

seade asetatakse tasasele pinnale.

Ohutusseadised

Pesupüstoli lukustus

Termoventiil pumba juures

Stabiilse asendi eeldused

213ET

– 4

Pakendi lahtipakkimisel kontrollida, kas

kõik osad on olemas ning kahjustamata.

Transportimisel tekkinud kahjustuste korral

palun teavitada toote müüjat.

Joonised vt lk 2

1 Rõhu reguleerimisega joatoru (Vario

Power)

2 Pritsetoru mustusefreesiga

3 Pesupüstol

4 Pesupüstoli lukustus

5 Kõrgsurvevoolik

6 Klahv kõrgsurvevooliku lahutamiseks

pesupüstolist

7 Transpordikäepide

8 Pesupüstoli hoiukoht

Kõrgsurvevooliku hoiukoht

9 Joatoru hoiukoht

10 Voolikutrumli kinnitus (lisavarustus)

11 Puhastusvahendi sissevõtuvoolik (filtriga)

12 Termoventiil

13 Kõrgsurveühendus

14 Ühendusdetail veevõtuliitmikule

15 Topeltnippel

16 Veevõtuliitmik, sõelaga

17 Mootor; üksikasju vt mootori tootja ka-

sutusjuhendist

18 Mootori kasutusjuhend

Erivarustus laiendab seadme kasutusvõi-

malusi. Täpsemat teavet selle kohta saab

KÄRCHERi volitatud edasimüüjalt.

Paigaldage enne kasutuselevõttu seadme-

ga kaasas olevad lahtised osad.

Joonised vt lk 2

Joonis

 Kinnitage transpordikäepide raami külge.

Selleks rihtige puuritud augud välja, tor-

gake neist kruvid läbi ja kinnitage mutri-

tega.

Joonis

 Paigaldage tarvikute hoiukoht.

Joonis

 Paigaldage eesmine plaat juuresoleva-

te plastmassist neetidega.

Joonis

 Torgake kõrgsurvevoolik pesupüstolis-

se, kuni see kuuldavalt asendisse fik-

seerub.

Märkus: Jälgige, et ühendusnippel

oleks õiges suunas.

Joonis

 Ühendage puhastusvahendi imivoolik

liidesega.

Vastavalt kehtivatele eeskirjadele

ei tohi seadet kunagi kasutada

ilma joogiveevõrgu juurde paigal-

datud süsteemieraldajata. Kasuta-

da tuleb firma KÄRCHER sobivat

süsteemieraldajat või alternatiivina stan-

dardile EN 12729 tüüp BA vastavat süstee-

mieraldajat.Läbi süsteemieraldaja

voolanud vesi ei ole joogikõlbulik.

Ettevaatust

Ühendage tagasivoolutakisti alati veeva-

rustusega, mitte kunagi vahetult seadme

külge!

Märkus: Vees olev mustus võib vigastada

kõrgsurvepumpa ja tarvikuid. Kaitseks soo-

vitatakse kasutada KÄRCHERi veefiltrit (li-

savarustus, tellimisnr 4.730-059).

Käsitsemine

Seadme osad

Erivarustus

Enne seadme kasutuselevõttu

Veevarustus

214 ET

– 5

Jälgige veevärgiettevõtte eeskirju.

Ühendamiseks vajalikke andmeid vt tüübi-

sildilt/tehnilisest dokumentatsioonist.

 Kasutada tuleb tekstiiliga tugevdatud

veevoolikut (ei sisaldu tarnekomplektis)

kaubanduses saadaoleva liitmikuga.

(Läbimõõt vähemalt 1/2 tolli või vasta-

valt 13 mm; pikkus vähemalt 7,5 m).

 Keerake kaasasolev ühendusdetail

seadme veevõtuliitmiku külge.

 Asetage veevoolik seadme ühendusde-

tailile ja ühendage veevarustusega.

See kõrgsurvepesur koos KÄRCHERi ta-

gasilöögiventiiliga imivoolikuga (lisavarus-

tus, tellimisnr 4.440-238) sobib pinnavee

imemiseks nt vihmaveetünnidest või tiiki-

dest (maksimaalset imikõrgust vt tehnilis-

test andmetest).

 Täitke KÄRCHERi tagasilöögiventiiliga

imivoolik veega, keerake veeühendu-

sele ja riputage vihmavee tünni.

 Lahutage kõrgsurvevoolik seadme

kõrgsurveühenduse küljest.

 Õhutage seadet.

Laske masinal ilma ühendatud kõrgsur-

vevoolikuta töötada, kuni kõrgsurve liit-

mikust väljuvas vees ei ole mulle.

Lülitage masin välja ja ühendage kõrg-

survevoolik.

Ettevaatust

Kuivalt töötamine rohkem kui 2 minuti vältel

põhjustab kõrgsurvepumbal kahjustusi. Kui

seade ei tekita 2 minuti vältel rõhku, tuleb

see välja lülitada ja toimida vastavalt peatü-

kis "Abi häirete korral" toodud juhistele.

Ettevaatust

Masin tarnitakse ilma mootoriõlita. Enne

esmakordset käitivamist valage sisse moo-

toriõli.

 Täitke kütusepaak ja kontrollige õlitaset.

Vt mootori kasutusjuhendit.

 Ühendage kõrgsurvevoolik masina

kõrgsurveliitmikuga.

 Torgake joatoru pesupüstolile ja fiksee-

rige, pöörates seda 90°.

 Avage veekraan täielikult.

 Käivitage mootor.

Vt mootori kasutusjuhendit.

몇 Oht

Kõrgsurveotsikust väljuva veejoa tõttu mõ-

jub pesupüstolile reaktiivjõud. Seiske kind-

lalt paigal ning hoidke pesupüstolit ja

joatoru tugevasti kinni.

 Vabastage pesupüstoli hoob.

 Tõmmake uuesti hoovast, seade lülitub

tööle.

Kõige tavalisemateks puhastustöödeks.

Töörõhku saab sujuvalt reguleerida „Min“ ja

„Max“ vahel.

 Vabastage püstoli päästik.

 Keerake joatoru soovitud asendisse.

Tugevalt määrdunud pindade jaoks.

Ei sobi puhastusvahendiga töötamiseks.

Kasutage puhastamiseks eranditule

KÄRCHER puhastus- ja hooldusvahen-

deid, sest need on välja töötatud spetsiaal-

selt teie seadmega kasutamiseks. Teiste

puhastus- ja hooldusvahendite kasutamine

võib põhjustada kiiremat kulumist ja garan-

tiiõiguse kaotamist. Palun küsige spetsiali-

seeritud kauplustest või pöörduge info

saamiseks otse KÄRCHER poole.

 Kasutage rõhu reguleerimisega joatoru

(Vario Power)

 Keerake joatoru asendisse „Mix“.

Märkus: Nii lisatakse töö käigus puhas-

tusvahendi lahus veejoale.

 Reguleerige puhastusvahendi kogust

puhastusvahendi filtrist.

– keskmine kogus: keskmine asend

– suur kogus: Asend „+“

– väike kogus: Asend „-“

 Riputage puhastusvahendi imivoolik

puhastusvahendi anumasse.

Veevarustus veevärgist

Vett võtke lahtistest mahutitest

Kasutuselevõtt

Käitamine

Rõhu reguleerimisega joatoru (Vario

Power)

Mustusefreesiga pritsetoru

Töötamine puhastusvahendiga

215ET

– 6

 Puhastusvahend piserdada säästlikult

kuivale pinnale ja lasta mõjuda (mitte

kuivatada).

 Lahtileotatud mustus kõrgsurvejoaga

maha pesta.

 Vabastage pesupüstoli päästik.

Märkus: Kui pesupüstoli hoob vbasta-

takse, töötab mootor tühikäigu pööretel

edasi. Seeläbi ringleb vesi pumbas ja

soojeneb. Kui vesi on saavutanud mak-

simaalselt lubatud temperatuuri (60°C),

avaneb termoventiil ja soe vesi voolab

välja.

 Blokeerige pesupüstoli hoob.

 Torgake pesupüstol pesupüstoli hoidi-

kusse.

 Pikematel tööpausidel (üle 5 minuti) lü-

litage lisaks ka mootor välja.

Ettevaatust

Lahutage kõrgsurvevoolik pesupüstolilt või

seadme küljest ainult siis, kui süsteemis ei

ole rõhku.

 Pärast puhastusvahendiga töötamist ri-

putage imivoolik puhta veega anumas-

se, võtta pritsetoru küljest ära ja lülitada

seade umbes 1 minutiks sisse ning see-

ga loputada puhtaks.

 Vabastage pesupüstoli päästik.

 Mootor peatada.

Vt mootori kasutusjuhendit.

 Veekraan sulgeda.

 Vajutage püstoli päästikule, et eemal-

dada süsteemist jääkrõhk.

 Lahutage masin veevarustusest.

 Blokeerige pesupüstoli hoob.

 Torgake pesupüstol pesupüstoli hoidi-

kusse.

 Riputage kõrgsurvevoolik kõrgsurve-

vooliku hoidikusse.

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb jälgida seadme kaalu (vt

tehnilised andmed).

몇 Hoiatus

Kütuseaurud või mahaläinud kütus võivad

põlema süttida. Hoidke seadet transpordil

horisontaalses asendis, et vältida kütuse

mahaloksumist.

 Tõmmake seadet transpordikäepide-

mest.

 Tühjendage kütusepaak.

 Kinnitage seade libisemise ja ümbermi-

neku vastu.

 Transportige seadet ainult püstises

asendis.

Ettevaatust

Et vältida transportimisel õnnetusjuhtumeid

või vigastusi, tuleb ladustamiskoha valikul

jälgida seadme kaalu (vt tehnilised and-

med).

 Pange pühkimismasin tasasele pinna-

le.

 Suruge pesupüstoli eraldusklahvile ja

võtke kõrgsurvevoolik pesupüstoli kül-

jest ära.

 Torgake pesupüstol pesupüstoli hoidi-

kusse.

 Riputage kõrgsurvevoolik kõrgsurve-

vooliku hoidikusse.

Enne pikemat ladustamist, nt talvel, tuleb li-

saks silmas pidada hoolduspeatükis too-

dud nõudeid.

Soovitatav puhastusmeetod

Töö katkestamine

Töö lõpetamine

Transport

Käsitsi transportimine

Transportimine sõidukites

Hoiulepanek

Seadme ladustamine

216 ET

– 7

Ettevaatust

Kaitske seadet ja tarvikuid külma eest.

Külm lõhub seadme ja tarvikud, kui need ei

ole täielikult veest tühjad. Kahjustuste välti-

miseks.

 Tühjendage masin täielikult veest: Lüli-

tage masin ilma külgeühendatud kõrg-

survevoolikuta ja ilma ühendatud

veevarustuseta sisse (maks. 1 min)

ning oodake, kuni kõrgsurveliitmikust ei

tule enam vett. Lülitage seade välja.

 Säilitage masinat ja kõiki tarvikuid ruu-

mis, mille temperatuur ei lange allapoo-

le nulli.

Hoiatus

Enne kõigi hooldustööde algust tuleb sea-

de välja lülitada ja lasta mootoril jahtuda. Et

vältida mootori kogemata käivitumists tuleb

süüteküünla konnektor maha tõmmata.

Et vältida ohtlikke olukordi, tohib remont-

töid ja varuosade paigaldamist teostada ai-

nult volitatud klienditeenindus.

Enne pikemat seismajätmist, näiteks talveks:

 Tõmmake maha puhastusvahendi imi-

vooliku filter ja peske voolava vee all

puhtaks.

 Tõmmake veevõtuliitmiku sõel näpits-

tangidega välja ja peske voolava vee all

puhtaks.

 Tõmmake veevõtuliitmiku peenfilter nä-

pitstangidega välja ja peske voolava

vee all puhtaks.

 Enne rehvide täiterõhu korrigeerimist

tuleb kompressori rõhualandaja seada

väärtusele 103 kPa (1,03 baari).

 Rehvide täiterõhk ei tohi üleatda

103 kPa (1,03 baari).

Pump on hooldusvaba.

 Pange pühkimismasin tasasele pinnale.

 Viige mootori hooldustööd läbi vastavalt

mootori tootja kasutusjuhendis toodud

andmetele.

Kasutage eranditult KÄRCHERi originaal-

varuosi. Varuosade loend on käesoleva ka-

sutusjuhendi lõpus.

Paljud tõrked saate alljärgneva loendi abi-

ga ise kõrvalda.

Kahtluse korral palun pöörduda volitatud

hooldustöökoja poole.

 Järgige mootori tootja kasutusjuhendi

märkusi!

 Kontrollige joatoru seadistust.

 Seadme õhutamine: Lülitage seade

ilma ühendatud kõrgsurvevoolikkuta

sisse ja oodake (maks. 2 minutit), kuni

kõrgsurveliitmikust väljuvas vees ei ole

mulle. Lülitage seade välja ja ühendage

uuesti kõrgsurvevoolik.

 Kontrollige veevarustust.

 Puhastage veeühenduse sõela.

 Ülevooluventiil blokeerunud: Vajutage

mitu korda pesupüstoli hooba.

 Kõrgsurvedüüsi puhastamine: Eemal-

dage nõelaga mustus düüsiavast ning

peske eest veega üle.

 Kontrollige pealevoolava vee kogust.

 Masina väike leke on tehniliselt tingitud.

Tugeva lekke korral pöörduge volitatud

hooldustöökoja poole.

 Kasutage rõhu reguleerimisega joatoru

(Vario Power)

Keerake joatoru asendisse „Mix“.

 Puhastage puhastusvahendi imivooliku

filtrit.

 Kontrollige, et puhastusvahendi imivoo-

likus ei ole murdekohti.

Jäätumiskaitse

Korrashoid ja tehnohooldus

Hooldus

Rehvirõhu reguleerimine

Pumba hooldus

Mootori hooldus

Varuosad

Abi häirete korral

Seade ei tööta

Seadmes puudub surve

Surve tugev kõikumine

Seade lekib

Puhastusainet ei võeta sisse

217ET

– 8

Tehniliste muudatuste õigused reser-

veeritud!

Käesolevaga kinnitame, et allpool kirjelda-

tud seade vastab meie poolt turule toodud

mudelina oma kontseptsioonilt ja konstrukt-

sioonilt EÜ direktiivide asjakohastele põhi-

listele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste tege-

mise korral seadme juures kaotab käesolev

deklaratsioon kehtivuse.

Allakirjutanud toimivad juhatuse korraldu-

sel ja volitusel.

dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2010/07/01

Tehnilised andmed

Veevõtuühendus

Juurdevoolava vee tempe-

ratuur (max)

°C 40

Juurdevoolu hulk (min) l/min 10

Juurdevoolurõhk (max) MPa 1,2

Maks. imikõrgus m 0,5

Mootor

Tüüp Honda GC

160

Silindri maht cm

160

Üksikasju vt mootori tootja kasutusjuhen-

dist

Jõudluse andmed

Töörõhk MPa 14

Max lubatud rõhk MPa 16

Jõudlus, vesi l/min 7,9

Jõudlus, puhastusvahend l/min 0,3

Pritsepüstoli reaktiivjõud N 26,5

Mõõtmed ja kaalud

Pikkus mm 835

Laius mm 580

Kõrgus mm 800

Kaal kg 28

Rehvirõhk (maks.) kPa 172

Tuvastatud väärtused vastavalt stan-

dardile EN 60335-2-79

Käte/käsivarte vibratsiooni-

väärtus

Ebakindlus K

m/s

3,1

0,3

Helirõhu tase L

Ebakindlus K

dB(A)

Müratase L

+ ebakindlus

dB(A) 104

EÜ vastavusdeklaratsioon

Toode: Kõrgsurvepesur

Tüüp: 1.133-xxx

Tüüp: 1.194-xxx

Asjakohased EÜ direktiivid:

2006/42/EU (+2009/127/EU)

2004/108/EÜ

2000/14/EÜ

Kohaldatud ühtlustatud standardid:

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Järgitud vastavushindamise protseduur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 103

Garanteeritud: 104

CEO

Head of Approbation

218 ET

Latviešu

– 1

Godājamais klient,

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Augstspiediena tīrīšanas aparātu izmanto-

jiet tikai un vienīgi mājsaimniecībā:

– mašīnu, transportlīdzekļu, ēku, darbarī-

ku, fasāžu, terašu, dārzkopības darba-

rīku u.c. tīrīšanai ar augstspiediena

ūdens strūklu (nepieciešamības gadīju-

mā pievienojot tīrīšanas līdzekļus).

– ar KÄRCHER atļautajiem piederumiem,

rezerves daļām un tīrīšanas līdzekļiem.

Ievērojiet tīrīšanas līdzekļiem pievieno-

tos norādījumus.

Iepakojuma materiālus ir iespējams at-

kārtoti pārstrādāt. Lūdzu, neizmetiet ie-

pakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā, kur tiek

veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ier

īces ar atbilstošu

savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības traucē-

jumus mēs novērsīsim bez maksas, ja to

cēlonis ir materiāla vai ražošanas defekts.

Garantijas remonta nepieciešamības gadī-

jumā ar pirkumu apliecinošu dokumentu

griezieties pie tirgotāja vai tuvākajā pilnva-

rotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē

)

 Bīstami

Norāda uz tiešām draudošām briesmām,

kuras rada smagus ķermeņa ievainojumus

vai izraisa nāvi.

몇 Brīdinājums

Norāda uz iespējami bīstamu situāciju,

kura var radīt smagus ķermeņa ievainoju-

mus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus vai ma-

teriālos zaudējumus.

Nevērsiet augstspiediena

strūklu pret personām, dzīv-

niekiem, ieslēgtām elektris-

kām ierīcēm vai pret pašu

aparātu. Sargiet aparātu no sala.

Satura rādītājs

Vispārējas piezīmes . . . . . . LV . . .1

Drošības norādījumi . . . . . . LV . . .2

Apkalpošana . . . . . . . . . . . LV . . .4

Transportēšana . . . . . . . . . LV . . .7

Glabāšana . . . . . . . . . . . . . LV . . .7

Kopšana un tehniskā apkope LV . . .7

Palīdzība darbības traucējumu

gadījumā . . . . . . . . . . . . . . LV . . .8

Tehniskie dati . . . . . . . . . . . LV . . .9

EK Atbilstības deklarācija. . LV . . .9

Vispārējas piezīmes

Noteikumiem atbilstoša lietošana

Vides aizsardzība

Garantija

Lietošanas instrukcijā izmantotie

simboli

Simboli uz aparāta

Apdegumu gūšanas risks, strā-

dājot pie sakarsētām virsmām!

Saindēšanās risks! Neieelpojiet

atgāzes.

219LV

– 2

 Bīstami

 Aparāta lietošana aizliegta sprādzien-

bīstamās zonās.

 Strādājot ar aparātu paaugstinātas bīs-

tamības apstākļos (piemēram, degvie-

las uzpildes stacijās), jāievēro

atbilstošie drošības noteikumi.

 Izmantojot aparātu telpās, ir jānodroši-

na pietiekoša ventilācija un atgāzu izva-

de (saindēšanās briesmas).

 Nelietojiet aparātu, ja ir bojātas svarī-

gas aparāta daļas, piem., drošības ele-

menti, augstspiediena šļūtenes vai

smidzinātājs.

 Pirms katras lietošanas reizes pārbau-

diet, vai nav bojāta augstspiediena šļū-

tene. Nekavējoties nomainiet bojā

augstspiediena šļūteni.

 Nepareizi lietojot, augstspiediena strūk-

la var būt bīstama. Nevērsiet strūklu

pret personām, dzīvniekiem, ieslēgtām

elektriskām ierīcēm vai pret pašu apa-

rātu.

 Augstspiediena strūklu nedrīkst vērst

arī uz citiem cilvēkiem vai pats uz sevi,

lai notīrītu apģērbu vai apavus.

 Neapsmidzināt priekšmetus, kas satur

veselību apdraudošas vielas (piemē-

ram, azbestu).

 Augstspiediena strūkla var bojāt un pār-

sist transportlīdzekļu riepas/riepu venti-

ļus. Tā pirmā pazīme ir riepas krāsas

maiņa. Bojātas transportlīdzekļa riepas/

riepu ventiļi ir dz

īvībai bīstami. Tīrot ie-

vērojiet vismaz 30 cm lielu attālumu no

smidzinātāja līdz objektam!

 Nekādā gadījumā neiesūciet šķīdinātā-

jus saturošus šķidrumus, neatšķaidītas

skābes vai šķīdinātājus! Pie tiem pie-

skaitāmi, piemēram, benzīns, krāsu šķī-

dinātāji vai šķidrais kurināmais.

Izsmidzinātā migla ir ļoti ugunsnedroša,

sprādzienbīstama un indīga. Neizman-

tojiet acetonu, neatšķaidītas skābes un

šķīdinātā

jus, jo tie var bojāt aparātā iz-

mantotos materiālus.

 Drīkst izmantot tikai lietošanas instruk-

cijā norādīto degvielu. Lietojot neatbil-

stošu degvielu, pastāv

sprādzienbīstamība.

 Neizmantojiet augstspiediena tīrītāju, ja

ir izlieta degviela; aiznesiet aparātu uz

citu vietu un novērsiet jebkāda veida

dzirksteļu rašanos.

 Neuzglabājiet, neizlejiet vai neizmanto-

jiet degvielu atklātas uguns vai tādu ie-

kārtu kā krāšņu, apkures katlu, ūdens

sildītāju utt. tuvumā, kur var rasties aiz-

dedzes liesma vai dzirksteles.

 Uzpildot degvielu un degvielas uzglabā-

šanas vietas tuvumā nedrīkst smēķēt

vai izmantot atklātu liesmu.

 Nepārpildiet tvertni. Iepildes caurulē ne-

drīkst b

ūt degviela.

 Degvielas uzpildi drīkst veikt tikai labi

vēdinātā telpā un kad ir izslēgts motors.

Benzīns ir īpaši ugunsbīstams un eks-

plodē noteiktos apstākļos. Pēc degvie-

las uzpildes pārliecinieties, ka ir labi

noslēgts degvielas tvertnes vāciņš.

 Izvairieties no atkārtota vai ilgstoša

degvielas kontakta ar ādu, kā arī no

tvaiku ieelpošanas.

 Turiet no trokšņu slāpētāja atstatus

(vismaz 2 m) viegli uzliesmojošus

priekšmetus un materiālus.

 Nedarbiniet motoru bez trokšņu slāpē-

tāja un veiciet tam regulāru pārbaudi, tī-

rīšanu un vajadzības gadījumā to

atjaunojiet.

 Neizmantojiet motoru mežā, krūmos vai

zālē, neaprīkojot izpūtēju ar dzirksteļu

uztvērēju.

 Izņemot regulēšanas darbus, nedarbi-

niet motoru ar noņemtu gaisa filtru vai

ieplūdes caurules pārsegu.

 Neveiciet regulēšanas atsperu, regulē-

šanas stieņu vai citu daļu pārregulēša-

nu, kas var veicināt motora apgriezienu

skaita palielināšanos.

Drošības norādījumi

220 LV

– 3

 Apdegumu gūšanas risks! Nepieskarie-

ties karstiem trokšņu slāpētājiem, cilin-

driem vai dzesētājribām.

 Nelieciet rokas un kājas kustīgu vai ro-

tējošu daļu tuvumā.

몇 Brīdinājums

 Augstspiediena šļūtenes, armatūra un

savienojumi ir svarīgi aparāta drošībai.

Izmantojiet tikai ražotāja ieteiktās

augstspiediena šļūtenes, armatūru un

savienojumus.

 Šī ierīce nav paredzēta, lai to lietotu

personas ar ierobežotām fiziskām, sen-

soriskām un garīgām spējām.

Ar aparātu nedrīkst strādāt bērni vai ne-

apmācītas personas.

Bērni ir jāuzrauga, lai pārliecinātos, ka

tie nespēlējas ar ierīci.

 Nelaidiet bērnus iepakojuma plēvju tu-

vumā, pastāv nosmakšanas risks!

 Šī ierī

ce tika izveidota darbam ar tīrīša-

nas līdzekļiem, ko piegādā vai iesaka

izmantošanai ražotājs. Citu tīrīšanas lī-

dzekļu vai ķimikāliju izmantošana var

kaitēt aparāta drošībai.

 Lietotājam jāizmanto aparāts tikai atbil-

stoši noteikumiem. Viņam jāņem vērā

vietējie apstākļi un strādājot ar aparātu

jāpievērš uzmanība apkārtnē esoša-

jiem cilvēkiem.

 Risks gūt dzirdes traucējumus. Strādā-

jot ar aparātu, noteikti valkājiet piemē-

rotus ausu aizsargus.

 Neizmantojiet ier

īci, ja tās tuvumā atro-

das citas personas, ja vien tās nevalkā

aizsargdrēbes.

 Aizsardzībai pret ūdens šļakatām vai

netīrumiem valkājiet piemērotu aizsar-

gapģērbu un aizsargbrilles.

 Aparātu ekspluatācijas vajadzībām ne-

drīkst uzstādīt tā, ka tas apdraud perso-

nas, piem., uz stalažām vai tml.

 Ilgāks aparāta lietošanas ilgums var ra-

dīt vibrācijas izraisītus asinsrites trau-

cējumus rokās.

Vispārēji ieteicamu aparāta lietošanas laiku

noteikt nevar, jo tas ir atkarīgs no vairākiem

ietekmes faktoriem:

– Personīga predispozīcija uz sliktu

asinsriti (bieži auksti pirksti, pirkstu kņu-

dēšana).

– Zema apkārtējā temperatūra. Roku aiz-

sardzībai valkāt siltus cimdus.

– Nepārtrāukts darba režīms ir sliktāks

nekā ar pauzēm pārtraukts režīms.

Aparāta regulāras un ilglaicīgas lietošanas

gadījumā un, atkārtoti iestājoties atbilstoša-

jām pazīmēm (piemēram, pirkstu kņudēša-

na, auksti pirksti), mēs iesakām iziet

medicīnisko apsekošanu.

Uzmanību

 Lai izvairītos no bojājumiem, tīrot lako-

tas virsmas ievērojiet vismaz 30 cm lie-

lu attālumu no smidzinātāja līdz

objektam.

 Aparātam darbojoties nekad neatstājiet

to bez uzraudzības.

 Visām darba zonā esošajām strāvu va-

došajām da

ļām jābūt aizsargātām pret

ūdens šļakatām.

 Pie ierīces strādājiet ar piemērotiem

cimdiem.

 Tīrīšanu, kuras laikā rodas eļļu saturoši

notekūdeņi, piemēram, mazgājot moto-

ru vai šasiju, drīkst izdarīt tikai ar eļļas

separatoru aprīkotās mazgāšanas vie-

tās.

Uzmanību

Drošības iekārtas kalpo lietotāja aizsardzī-

bai un tās nekādā veidā nedrīkst mainīt vai

atstāt neievērotas.

Fiksators nobloķēt rokas smidzināšanas

pistoles sviru un novērš apar

āta nejaušu ie-

darbināšanu.

Termovārsts pasargā sūkni no pārkarša-

nas.

Cirkulējot tiek uzkarsēts ūdens. Kad ūdens

temperatūra ir 60 °C, atveras termovārsts

un izlaiž karsto ūdeni.

Drošības ierīces

Rokas smidzināšanas pistoles fiksators

Sūkņa termovārsts

221LV

– 4

Uzmanību

Pirms jebkuriem darbiem ar vai pie aparāta

nodrošiniet stabilitāti, lai novērstu negadīju-

mus vai bojājumus.

– Aparāta stabilitāte ir nodrošināta, ja to

novieto uz līdzenas virsmas.

Izsaiņojot pārbaudiet, vai iesaiņojumā eso-

šais saturs ir pilnīgs un nebojāts. Pārvadā-

šanas laikā radušos bojājumu gadījumā

lūdzam par to informēt tirgotāju.

Attēlus skatiet 2. lapā

1 Strūklas caurule ar spiediena regulēju-

mu (Vario Power)

2 Uzgalis ar netīrumu griezni

3 Rokas smidzinātājpistole

4 Rokas smidzināšanas pistoles fiksators

5 Augstspiediena šļūtene

6 Poga augstspiediena šļūtenes atvieno-

šanai no rokas smidzināšanas pistoles

7 Transportēšanas rokturis

8 Rokas smidzināšanas pistoles glabāša-

nas nodalījums

Augstspiediena šļūtenes glabāšanas

nodalījums

9 Uzgaļa glabāšanas nodalījums

10 Š

ļūtenes uztīšanas trumuļa stiprinā-

jums (opcija)

11 Tīrīšanas līdzekļa sūkšanas šļūtene (ar

filtru)

12 Termovārsts

13 Augstspiediena padeve

14 Savienojuma detaļa ūdens pieslēgu-

mam

15 Dubultnipelis

16 Ūdens pieslēgums ar sietu

17 Motors; detalizētu informāciju skatiet

motora ražotāja ekspluatācijas instruk-

cijā

18 Motora ekspluatācijas instrukcija

Speciālie piederumi paplašina aparāta iz-

mantošanas iespējas. Plašāku informāciju

Jūs varat saņemt pie Jūsu KÄRCHER tirgo-

tāja.

Pirms ekspluatācijas sākšanas uzmontējiet

aparātam atsevišķi komplektā esošās da-

ļas.

Attēlus skatiet 2. lapā

Attēls

 Nostipriniet aparāta pārvietošanas rok-

turi pie rāmja.

Šim nolūkam noregulējiet urbumus, ie-

lieciet tajos skrūves un nostipriniet ar

uzgriežņiem.

Attēls

 Uzmontējiet nodalījumu piederumu gla-

bāšanai.

Attēls

 Piemontējiet priekšējo paneli ar kom-

plektā pievienotajām plastmasas knie-

dēm.

Attēls

 Spraudiet augstspiediena šļūteni rokas

smidzināšanas sprauslā tik ilgi, līdz tā

dzirdami nofiksējas.

Norāde: Sekojiet, lai būtu pareizs pie-

slēguma nipeļa novietojums.

Attēls

 Savienojiet tīrīšanas līdzekļa sūkšanas

šļūteni ar pieslēgumu.

Stabilitātes priekšnoteikumi

Apkalpošana

Aparāta apraksts

Speciālie piederumi

Pirms ekspluatācijas sākšanas

222 LV

– 5

Saskaņā ar spēkā esošajiem no-

teikumiem ierīci nedrīkst izmantot

bez dzeramā ūdens sistēmas dalī-

tāja. Jāizmanto piemērots firmas

KÄRCHER sistēmas dalītājs vai kā alterna-

tīva - sistēmas dalītājs atbilstoši EN 12729

tipam BA. Ūdens, kurš izplūdis cauri sistē-

mas dalītājam, tiek uzskatīts par dzeršanai

nederīgu.

Uzmanību

Sistēmas dalītāju vienmēr pieslēdziet

ūdens padeves pieslēgumam, bet nevis tie-

ši pie aparāta!

Norāde: Netīrumi ūdenī var sabojāt

augstspiediena sūkni un piederumus. Aiz-

sardz

ības nolūkos iesakām izmantot

KÄRCHER ūdens filtru (speciālais piede-

rums, pasūt. Nr. 4.730-059).

Ievērojiet ūdensapgādes uzņēmuma izstrā-

dātos noteikumus.

Pieslēgumu lielumus skatīt uz ražotāja datu

plāksnītes/tehniskajos datos.

 Izmantojiet ar audumu nostiprinātu

ūdens šļūteni (piegādes komplektā ne-

ietilpst) ar tirdzniecībā pieejamu savie-

nojumu: (diametrs vismaz 1/2 collas jeb

13 mm; garums vismaz 7,5 m).

 Piegādes komplektā ietilpstošo savie-

nojuma detaļu ieskrūvējiet aparāta

ūdens pievades vietā.

 Ūdens šļūteni uzspraudiet uz aparāta

savienojuma detaļas un pievienojiet to

ūdens padeves pieslēgumam.

Šis augstspiediena tīrītājs ar KÄRCHER

sūkšanas š

ļūteni un pretvārstu (speciālais

piederums, pasūt. Nr. 4.440-238) paredzēti

virszemes ūdeņu uzsūkšanai, piem., no lie-

tus ūdens mucām vai dīķiem (maksimālo

sūkšanas augstumu skat. tehniskajos da-

tos).

 KÄRCHER sūkšanas šļūteni ar pretvār-

stu piepildiet ar ūdeni, pieskrūvējiet

ūdens pieslēgumam un iekariniet lietus

ūdens mucā.

 Atvienojiet augstspiediena šļūteni apa-

rāta augstspiediena pieslēgvietas.

 Atgaisojiet aparātu.

Darbiniet aparātu bez pieslēgtas

augstspiediena šļūtenes tik ilgi, līdz no

augstspiediena pieslēguma izplūst

ūdens, kurš nesatur gaisa burbulīšus.

Izslēdziet aparātu un pievienojiet

augstspiediena šļūteni.

Uzmanību

Par 2 minūtēm ilg

āka tukšgaita rada

augstspiediena sūkņa bojājumus. Ja apa-

rātā 2 minūšu laikā nepalielinās spiediens,

izslēdziet aparātu un rīkojieties saskaņā ar

norādījumiem nodaļā "Palīdzība darbības

traucējumu gadījumā".

Uzmanību

Aparātu piegādā bez uzpildītas motoreļļas.

Pirms pirmās lietošanas reizes iepildiet mo-

toreļļu.

 Uzpildiet degvielas tvertni un pārbau-

diet eļļas līmeni.

Skatiet motora ekspluatācijas instrukci-

ju.

 Augstspiediena šļūteni savienojiet ar

aparāta augstspiediena pieslēgumu.

 Uzgali iespraudiet rokas smidzināša-

nas pistolē un nofiksējiet to, pagriežot

par 90°.

 Pilnībā atveriet ūdens krānu.

 Iedarbiniet motoru.

Skatiet motora ekspluatācijas instrukci-

ju.

Ūdens padeve

Ūdens padeve no ūdensvada

Ūdens sūknēšana no atklātām tvertnēm

Ekspluatācijas uzsākšana

223LV

– 6

몇 Bīstami

No augstspiediena sprauslas izplūstot ūdens

strūklai, uz rokas smidzinātāju iedarbojas atsi-

tiena spēks. Nostājieties stabili un stingri turiet

rokas smidzināšanas pistoli un uzgali.

 Atbloķējiet rokas smidzināšanas pisto-

les sviru.

 Pavelciet sviru, aparāts ieslēdzas.

Visparastākajai tīrīšanai. Darba spiediens

ir regulējams bez pakāpēm starp „Min“ un

„Max“.

 Atlaidiet rokas smidzinātāja sviru.

 Pagriezt strūklas cauruli vēlamajā pozī-

cijā.

Stipriem netīrumu sabiezējumiem.

Nav piemērots darbam ar tīrīšanas līdzek-

ļiem.

Izmantojiet attiecīgajam tīrīšanas uzdevu-

mam tikai atbilstošos KÄRCHER tīrīšanas

un kopšanas līdzekļ

us, jo tie ir izgatavoti

speciāli izmantošanai kopā ar Jūsu ierīci.

Citu tīrīšanas un kopšanas līdzekļu izman-

tošana var būt par iemeslu ātrākam nodilu-

mam un garantijas zaudēšanai. Lūdzu,

saņemiet informāciju speciālajās tirdzniecī-

bas vietās vai jautājiet informāciju tieši pie

KÄRCHER.

 Izmantot strūklas cauruli ar spiediena

regulējumu (Vario Power).

 Pagriezt uzgali pozīcijā „Mix“.

Norāde: Šādi darba laikā tīrīšanas lī-

dzekļa šķīdums tiek piejaukts ūdens

strūklai.

 Tīrīšanas līdzekļa filtram noregulējiet tī-

īšanas līdzekļa šķīduma sūkšanas

daudzumu.

- Vidējs daudzums: vidējā pozīcijā

- Liels daudzums: pozīcija „+“

- Mazs daudzums: pozīcija „-“

 Tīrīšanas līdzekļa sūkšanas šļūteni ie-

kariet tvertnē ar tīrīšanas līdzekļa šķī-

dumu.

 Izsmidziniet tīrīšanas līdzekli taupīgi uz

sausas virsmas un ļaujiet tam iedarbo-

ties (neļaujiet izžūt).

 Atmērcētos netīrumus noskalot ar

augstpiediena šļūteni.

 Atlaidiet rokas smidzinātāja sviru.

Norāde:Ja atlaiž rokas smidzināšanas

pistoles sviru, motors turpina darboties

ar tukšgaitas apgriezieniem. Līdz ar to

ūdens cirkul

ē pa sūkni un uzsilst. Kad

ūdens sasniedzis maksimāli pieļaujamo

temperatūru (60°C), atveras termo-

vārsts un uzkarsētais ūdens izplūst.

 Nobloķējiet rokas smidzināšanas pisto-

les sviru.

 Rokas smidzināšanas pistoli ievietojiet

tais paredzētajā glabāšanas nodalīju-

mā.

 Garākos darba pārtraukumos (ilgākos

par 5 minūtēm) papildus izslēdziet arī

motoru.

Uzmanību

Atvienojiet augstspiediena šļūteni tikai no

rokas smidzināšanas pistoles vai ierīces,

kad sistēmā nav spiediena.

 Pēc darbiem ar tīrīšanas līdzekli sūkšanas

šļūteni iekariet kādā tvertnē ar tī

ru ūdeni,

aparātu ar noņemtu uzgali ieslēdziet apmē-

ram uz 1 minūti un izskalojiet tīru.

 Atlaidiet rokas smidzinātāja sviru.

 Apturiet motoru.

Skatiet motora ekspluatācijas instrukciju.

 Aizveriet ūdens krānu.

 Nospiediet rokas smidzinātāja sviru, lai

izlaistu sistēmā atlikušo spiedienu.

 Atvienojiet aparātu no ūdens padeves

pieslēguma.

 Nobloķējiet rokas smidzināšanas pisto-

les sviru.

 Rokas smidzināšanas pistoli ievietojiet tais

paredzētajā glabāšanas nodalījumā.

 Iekabiniet augstspiediena šļūteni tai pa-

redzētajā glabāšanas nodalījumā.

Darbība

Strūklas caurule ar spiediena regulēju-

mu (Vario Power)

Strūklas caurule ar netīrumu griezni

Darbs ar tīrīšanas līdzekļiem

Ieteicamā tīrīšanas metode

Darba pārtraukšana

Darba beigšana

224 LV

– 7

Uzmanību

Lai novērstu negadījumus vai ievainoju-

mus, transportējot ņemiet vērā aparāta

svaru (skat. tehniskos datus).

Brīdinājums

Degvielas tvaiki vai izlijusi degviela var uz-

liesmot. Lai neizlītu degviela, transportēša-

nas laikā aparātam jāatrodas horizontālā

pozīcijā.

 Velciet aparātu aiz roktura tā pārvieto-

šanai.

 Iztukšojiet degvielas tvertni.

 Nodrošiniet aparātu pret izslīdēšanu un

apgāšanos.

 Transportējiet aparātu, tam atrodoties

tikai stāvus pozīcijā.

Uzmanību

Lai novērstu negadījumus vai ievainoju-

mus, izvēloties uzglabāšanas vietu ņemiet

vērā aparāta svaru (skat. tehniskos datus).

 Novietojiet aparātu uz līdzenas virs-

mas.

 Nospiediet rokas smidzinātājpistoles

atvienošanas taustiņu un atvienojiet

augstspiediena šļūteni no rokas smidzi-

nātājpistoles.

 Rokas smidzināšanas pistoli ievietojiet

tais paredzētajā glabāšanas nodalīju-

mā.

 Iekabiniet augstspiediena šļūteni tai pa-

redzētajā glabāšanas nodalījumā.

Pirms ilgākas uzglabāšanas, piem., ziemā,

ievērojiet papildu norādījumus nodaļā

"Kopšana".

Uzmanību

Aparātu un piederumus sargājiet no sala.

Ja no ierīces un piederumiem neizlej visu ūde-

ni, pastāv risks, ka tie tiks sabojāti sala iedarbī-

bas rezultātā. Lai novērstu bojājumus:

 Pilnībā izlejiet no aparāta ūdeni: Ieslē-

dziet (maks. 1 min) aparātu bez pie-

slēgtas augstspiediena šļūtenes un bez

pievienošanas ūdens padeves pieslē-

gumam un pagaidiet, līdz no augstspie-

diena pieslēguma vairs neizplūst

ūdens. Izslēdziet ierīci.

 Uzglabājiet ierīci ar visiem piederu-

miem no sala aizsargātā telpā.

Brīdinājums

Pirms visu tīrīšanas un apkopes darbu sāk-

šanas izslēdziet aparātu un ļaujiet atdzist

motoram. Lai novērstu motora nejaušu ie-

slēgšanos, izņemiet aizdedzes sveces

spraudni.

Lai izvairītos no apdraudējumiem, laboša-

nas darbus un maiņas detaļu iebūvi drīkst

veikt tikai autorizēts klientu apalpošanas

dienests.

Pirms ilgākas uzglabāšanas, piemēram,

ziemā:

 Novelciet filtru no tīrīšanas līdzekļa sūk-

šanas šļūtenes un izskalojiet to zem

tekoša ūdens.

 Ar plakanknaiblēm izvelciet ūdens pie-

vades vietā ievietoto sietu un izskalojiet

to zem tekoša ūdens.

 Ar plakanknaiblēm izvelciet smalkās at-

tīrīšanas filtru un izskalojiet to zem tek-

oša ūdens.

 Pirms riepu gaisa spiediena koriģēša-

nas, uzstādiet kompresora spiediena

samazinātāju uz 103 kPa (1,03 bar)

 Gaisa spiediens riepās nedrīkst pār-

sniegt 103 kPa (1,03 bar).

Transportēšana

Transportēšana ar rokām

Transportēšana automašīnās

Glabāšana

Aparāta uzglabāšana

Aizsardzība pret aizsalšanu

Kopšana un tehniskā apkope

Kopšana

Riepu gaisa spiediena regulēšana

225LV

– 8

Sūknim apkope nav nepieciešama.

 Novietojiet aparātu uz līdzenas virs-

mas.

 Veiciet motora apkopes darbus atbilsto-

ši motora ražotāja ekspluatācijas ins-

trukcijā dotajām norādēm.

Izmantojiet tikai oriģinālās KÄRCHER re-

zerves daļas. Pārskatu pār rezerves daļām

Jūs varat atrast šīs lietošanas pamācības

beigās.

Mazākos traucējumus Jūs varat novērst

patstāvīgi, izmantojot sekojošo pārskatu.

Šaubu gadījumos lūdzam griezties pilnva-

rotā klientu apkalpošanas dienestā.

 Ievērojiet norādījumus motora ražotāja

ekspluatācijas instrukcijā!

 Pārbaudiet uzgaļ

a iestatījumus.

 Aparāta atgaisošana: Ieslēdziet aparātu

bez pieslēgtas augstspiediena šļūtenes un

pagaidiet (maks. 2 minūtes), līdz no

augstspiediena pieslēguma izplūst burbu-

ļus nesaturošs ūdens. Izslēdziet aparātu un

pievienojiet atpakaļ augstspiediena šļūteni.

 Pārbaudiet ūdens padevi.

 Iztīriet ūdens pieslēguma sietu.

 Bloķēts pārplūdes vārsts: Vairākkārt no-

spiediet rokas smidzinātājpistoles sviru.

 Augstspiediena sprauslas tīrīšana: iztīriet

netīrumus no sprausla urbuma ar adatas

palīdzību un izskalojiet sprauslu no priekš-

puses ar ūdeni.

 Pārbaudiet ūdens pieplūdes daudzumu.

 Neliels apar

āta neblīvums ir tehniski ie-

spējams. Spēcīga neblīvuma gadījumā

konsultējieties ar pilnvaroto klientu ap-

kalpošanas centru.

 Izmantot strūklas cauruli ar spiediena

regulējumu (Vario Power).

Pagriezt uzgali pozīcijā „Mix“.

 Iztīriet tīrīšanas līdzekļa sūkšanas šļū-

tenes filtru.

 Pārbaudiet, vai tīrīšanas līdzekļa sūk-

šanas šļūtenei nav lūzuma vietu.

Sūkņa apkope

Motora apkope

Rezerves daļas

Palīdzība darbības

traucējumu gadījumā

Aparāts nestrādā

Aparāts nerada spiedienu

Spēcīgas spiediena maiņas

Neblīvs aparāts

Netiek iesūkts tīrīšanas līdzeklis

226 LV

– 9

Rezervētas tiesības veikt tehniskas iz-

maiņas!

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu apgrozī-

bā laistajā izpildījumā atbilst ES direktīvu

attiecīgajām galvenajām drošības un vese-

lības aizsardzības prasībām. Iekārtā izda-

rot ar mums nesaskaņotas izmaiņas, šis

paziņojums zaudē savu spēku.

Apakšā parakstījušās personas rīkojas uz-

ņēmuma vadības uzdevumā un pēc tās

pilnvarojuma.

Par dokumentā

ciju sastādīšanu atbildīgā

persona:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Winnenden, 2010/07/01

Tehniskie dati

Ūdens pieslēgums

Pievadāmā ūdens tempera-

tūra (maks.)

°C 40

Pievadāmā ūdens dau-

dzums (min.)

l/min 10

Pievadāmā ūdens spie-

diens (maks.)

MPa 1,2

Maks. sūkšanas augstums m 0,5

Motors

Tips Honda GC

160

Ietilpība cm

160

Detalizētu informāciju skatiet motora ra-

žotāja ekspluatācijas instrukcijā

Tehniskie dati attiecībā uz jaudu

Darba spiediens MPa 14

Maks. pieļaujamais spie-

diens

MPa 16

Ūdens patēriņš l/min 7,9

Tīrīšanas līdzekļa patēriņš l/min 0,3

Rokas smidzināšanas pis-

toles reaktīvais spēks

N 26,5

Izmēri un svars

Garums mm 835

Platums mm 580

Augstums mm 800

Svars kg 28

Gaisa spiediens riepās

(maks.)

kPa 172

Saskaņā ar EN 60335-2-79 aprēķinātās

vērtības

Plaukstas-rokas vibrācijas

lielums

Nenoteiktība K

m/s

3,1

0,3

Skaņas spiediena līmenis

Nenoteiktība K

dB(A)

Skaņas jaudas līmenis L

+ nenoteiktība K

dB(A) 104

EK Atbilstības deklarācija

Produkts: Augstspiediena tīrīšanas

aparāts

Tips: 1.133-xxx

Tips: 1.194-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2004/108/EK

2000/14/EK

Piemērotās harmonizētās normas:

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skanas intensitates līmenis dB(A)

Izmērītais: 103

Garantētais: 104

CEO

Head of Approbation

227LV

Lietuviškai

– 1

Gerbiamas kliente,

Prieš pirmą kartą pradedant naudo-

tis prietaisu, būtina atidžiai perskai-

tyti originalią instrukciją, ja vadovautis ir saugoti,

kad ja galima būtų naudotis vėliau arba perduoti

naujam savininkui.

Šią aukšto slėgio valymo mašiną naudokite

tik privačiai:

– mašinoms, transporto priemonėms,

pastatams, įrankiams, fasadams, tera-

soms, sodo įrenginiams ir kt. valyti

aukšto slėgio vandens srove (jei reikia,

papildomai įpylus valymo priemonių);

– su originaliais KÄRCHER priedais, at-

sarginėmis dalimis ir valymo priemonė-

mis. Laikykitės prie valymo priemonių

pridėtų instrukcijų.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į

savo pardavėją arba artimiausią klientų ap-

tarnavimo tarnybą pateikdami pirkimą pa-

tvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

 Pavojus

Žymi gresiantį tiesioginį pavojų, galintį su-

kelti sunkius sužalojimus arba mirtį.

몇 Įspėjimas

Žymi galimą pavojų, galintį sukelti sunkius

sužalojimus arba mirtį.

Atsargiai

Žymi galimą pavojų, galintį sukelti lengvus

sužalojimus arba materialinius nuostolius.

Jokiu būdu nenukreipkite

aukšto slėgio srovės į asme-

nis, gyvūnus, veikiančią elek-

tros įrangą arba patį prietaisą.

Saugokite prietaisą nuo šalčio.

Turinys

Bendrieji nurodymai . . . . . . LT . . .1

Saugos reikalavimai . . . . . . LT . . .2

Valdymas . . . . . . . . . . . . . . LT . . .4

Transportavimas . . . . . . . . LT . . .6

Laikymas . . . . . . . . . . . . . . LT . . .7

Priežiūra ir aptarnavimas . . LT . . .7

Pagalba gedimų atveju. . . . LT . . .8

Techniniai duomenys . . . . . LT . . .8

EB atitikties deklaracija . . . LT . . .9

Bendrieji nurodymai

Naudojimas pagal nurodymus

Aplinkos apsauga

Garantija

Naudojimo instrukcijoje naudojami

simboliai

Simboliai ant prietaiso

Pavojus nusideginti prisilietus

prie įkaitusių paviršių!

Pavojus apsinuodyti! Stenkitės

neįkvėpti išmetamųjų dujų.

228 LT

– 2

 Pavojus

 Draudžiama naudoti prietaisą sprogioje

aplinkoje.

 Jei naudojate prietaisą pavojingoje

aplinkoje (pvz., degalinėje), paisykite

atitinkamų nurodymų dėl saugos.

 Naudodami prietaisais patalpose, užti-

krinkite pakankamą vėdinimą ir tinkamą

išmetamųjų dujų pašalinimo sistemą

(gali kilti pavojus apsinuodyti).

 Nenaudokite prietaiso, jei pažeistos

svarbios prietaiso dalys, pvz., apsaugi-

nės detalės, aukšto slėgio žarnos, purš-

kimo pistoletai.

 Kiekvieną kartą prieš pradėdami nau-

doti patikrinkite, ar nepažeista aukšto

slėgio žarna. Pažeistą aukšto slėgio

žarną nedelsdami pakeiskite.

 Netinkamai naudojama aukšto slėgio

srovė kelia pavojų. Draudžiama srovę

nukreipti į asmenis, gyvūnus, veikiančią

elektros įrangą arba patį prietaisą.

 Jokiu bū

du nenukreipkite srovės į kitus

asmenis arba save norėdami nuvalyti

drabužius arba avalynę.

 Nepurkškite vandens ar valymo priemo-

nių ant daiktų, kurių sudėtyje yra svei-

katai pavojingų medžiagų (pvz.,

asbesto).

 Aukšto slėgio srovė gali pažeisti trans-

porto priemonių padangas/padangų ka-

merų ventilius, ir šie gali sprogti. Pirmas

pažeidimo požymis – išblukusi padangų

spalva. Pažeistos transporto priemonių

padangos/padangų kamerų ventiliai

gali sukelti pavojų gyvybei. Valymo

metu išlaikykite mažiausiai 30 cm atstu-

mą nuo srovės!

 Jokiu būdu nesiurbkite skysčių, kurių

sudėtyje yra tirpiklių, arba neskiestų

rūgščių ir tirpiklių! Šioms medžiagoms

priklauso, pvz., benzinas, dažų skiedi-

kliai arba mazutas. Susidariusi šių me-

džiagų dulksna yra ypač degi, sprogi ir

nuodinga. Jokiu būdu nenaudokite ace-

tono, neskiestų rūgščių ir tirpiklių, ka-

dangi jie gali pažeisti prietaiso

medžiagas.

 Naudokite tik naudojimo instrukcijoje

nurodytus degalus. Naudojant netinka-

mus degalus, kyla sprogimo pavojus.

 Jei ištekėję degalai, nenaudokite aukšto

slėgio valymo įrenginio, o perkelkite jį į kitą

vietą ir saugokite nuo kibirkščiavimo.

 Nelaikykite, nepilkite ir nenaudokite de-

galų prie liepsną ar kibirkščiavimą galin-

čių sukelti prietaisų, pavyzdžiui,

krosnių, šiluminių katilų, vandens šildy-

tuvų ir pan.

 Pildami degalus ir jų laikymo srityje ne-

rūkykite ir venkite atviros ugnies.

 Bako neperpildykite. Pildymo vamzdyje

negali būti degalų.

 Degalai gali būti pilami tik tinkamai vėdi-

namoje patalpoje ir išjungus variklį.

Benzinas yra degi medžiaga ir esant

tam tikroms sąlygoms gali sukelti spro-

gimą. Baigę pildymo procesą įsitikinki-

te, kad gerai užsukote degalų

bako

dangtelį.

 Venkite pakartotinio arba ilgesnio dega-

lų sąlyčio su oda, stenkitės neįkvėpti

garų.

 Lengvai užsidegančius daiktus ir me-

džiagas laikykite toliau nuo duslintuvų

(mažiausiai už 2 m).

 Neeksploatuokite variklio be duslintuvo

ir reguliariai tikrinkite, valykite ir, jei bū-

tina, pakeiskite duslintuvą.

 Nenaudokite variklio miške, krūmuose

ar ant žolės, jei prie išmetamosios an-

gos nesumontuota kibirkščių gaudyklė.

 Neeksploatuokite variklio nuėmę oro fil-

trą arba įsiurbiamojo vamzdžio uždan-

gą, nebent norėdami nustatyti prietaisą.

 Nenustatinėkite spyruoklinių reguliatorių,

reguliuojamųjų svirčių ir kitų dalių, kurios

gali padidinti variklio apsukų kiekį.

 Pavojus nudegti! Nelieskite įkaitusių

duslintuvų, cilindrų ir aušinimo briaunų.

 Jokiu būdu nekiškite rankų ir kojų prie

judančių ir skriejančių dalių.

Saugos reikalavimai

229LT

– 3

몇 Įspėjimas

 Aukšto slėgio žarnos, prietaiso dalys ir

movos turi būti saugios. Naudokite tik

gamintojo rekomenduotas aukšto slė-

gio žarnas, dalis ir movas.

 Šis įrenginys neskirtas naudoti asme-

nims su fizine, sensorine ar psichine

negalia.

Su prietaisu draudžiama dirbti vaikams

arba asmenims, kurie nėra išmokyti juo

naudotis.

Vaikus būtina prižiūrėti, kad jie nežaistų

su įrenginiu.

 Saugokite pakuotės plėveles nuo vaikų,

galimas uždusimo pavojus!

 Šis prietaisas sukurtas valymo priemo-

nių, kurias pateikia arba rekomenduoja

naudoti gamintojas, naudojimui. Nau-

dojant kitas valymo priemones arba

chemikalus gali sumažėti prietaiso sau-

gumas.

 Vartotojas prietaisą turi naudoti pagal

nurodymus. Jis turi paisyti aplinkos są-

lygų, o dirbdamas – netoliese esančių

žmonių laikytis

 Pavojus pažeisti klausą. Dirbdami prie-

taisu, būtinai naudokite tinkamą klau-

sos apsaugą.

 Nenaudokite prietaiso, jei jo darbo zo-

noje asmenų, nedėvinčių apsauginės

aprangos.

 Kad apsisaugotumė

te nuo atgalinės

vandens srovės arba atšokusio purvo,

dėvėkite tinkamus apsauginius rūbus

bei užsidėkite apsauginius akinius.

 Eksploatavimo metu prietaisas negali

būti pastatytas tokioje padėtyje, kurioje

gali būti sužeisti asmenys, pvz., stovin-

tys ant pastolių ar panašiai.

 Ilgą laiką laikant prietaisą rankose, dėl

vibracijos gali atsirasti kraujosruvų.

Tačiau negalima nustatyti tam tikros nau-

dojimo trukmės, kadangi tai priklauso nuo

daugybės veiksnių:

– Asmens kraujotakos sutrikimų (dažnai

šąlančių pirštų, pirštų formikacijos).

– Žemos aplinkos temperatūros. Ran-

koms apsaugoti dėvėkite šiltas apsau-

gines pirštines.

– Netrūkstamas naudojimas yra pavojin-

gesnis nei naudojimas su pertraukomis.

Reguliariai ilgą laiką naudojant prietaisą ir

pasikartojant tokiems požymiams (pavyz-

džiui, pirštų šalimui ir formikacijai), pataria-

me kreiptis į gydytoją.

Atsargiai

 Mažiausiai 30 cm atstumu nuo jų, kad

išvengtumėte sužeidimų.

 Niekada nepalikite veikiančio prietaiso

be priežiūros.

 Visos dalys, kuriomis teka elektros sro-

vė, dirbant turi būti apsaugotos nuo

vandens.

 Prietaisą naudoti tik mūvint apsaugines

pirštines.

 Valymo darbus, kurių metu išsiskiria

vanduo su naftos priemaišomis, pvz.,

variklio ar dugno plovimą galima atlikti

tik plovimo aikštelėse su įrengtu naftos

separatorium.

Atsargiai

Saugos įranga saugo naudotoją, todėl jos

negalima keisti ar nenaudoti.

Fiksatorius užblokuoja rankinio purškimo

pistoleto svirtį ir užtikrina, kad prietaisas ne-

būtų įjungtas atsitiktinai.

Temperatūros reguliavimo vožtuvas saugo

siurblį nuo perkaitimo.

Vanduo įkaista cirkuliacijos metu. Esant 60

°C vandens temperatūrai temperatūros re-

guliavimo vožtuvas atsidaro ir išleidžia

karštą vanden

į.

Saugos įranga

Rankinio purškimo pistoleto fiksatorius

Siurblio temperatūros reguliavimo vož-

tuvas

230 LT

– 4

Atsargiai

Prieš visus darbus su prietaisu arba prie jo

užtikrinkite stabilumą, kad būtų išvengta

nelaimingų atvejų arba pažeidimų.

– Prietaiso stabilumas yra užtikrintas, kai

jis pastatomas ant lygaus paviršiaus.

Išpakuodami prietaisą patikrinkite, ar ne-

trūksta priedų ir ar nėra pažeidimų. Jei prie-

taisas pažeistas gabenimo metu,

praneškite apie tai pardavėjui.

Paveikslėlius rasite 2 psl.

1 Purškimo antgalis ir slėgio reguliatoriu-

mi (Vario Power)

2 Purškimo antgalis su purvo skutikliu

3 Rankinis purkštuvas

4 Rankinio purškimo pistoleto fiksatorius

5 Aukšto slėgio žarna

6 Aukšto slėgio žarnos atskyrimo nuo

rankinio purškimo pistoleto mygtukas

7 Transportavimo rankena

8 Rankinio purškimo pistoleto laikiklis

Aukšto slėgio žarnos laikiklis

9 Purškimo antgalio laikiklis

10 Vandens žarnos tvirtinimas (pasirenka-

mas priedas)

11 Valomųjų priemonių siurbimo žarna (su fil-

tru)

12 Temperatūros reguliavimo vožtuvas

13 Aukšto slėgio jungtis

14 Movos dalis vandens prijungimo antgaliui

15 Dviguba įvorė

16 Vandens prijungimo antgalis su filtru

17 Variklis; išsamesnės informacijos patei-

kiama variklio gamintojo eksploatavimo

instrukcijoje

18 Variklio eksploatavimo instrukcija

Specialūs priedai padidina Jūsų prietaiso

naudojimo galimybes. Daugiau informaci-

jos apie tai galite gauti iš savo KÄRCHER

pardavėjo.

Prieš pradėdami naudoti prietaisą, sumon-

tuokite kartu patiektas atskiras dalis.

Paveikslėlius rasite 2 psl.

Paveikslas

 Transportavimo rankeną pritvirtinkite

prie rėmo.

Tam reikia išlygiuoti angas, įstatyti varž-

tus ir pritvirtinti veržlėmis.

Paveikslas

 Sumontuokite priedų dėtuvę.

Paveikslas

 Priekinę plokštę pritvirtinkite naudoda-

mi pridėtas plastmasines kniedes.

Paveikslas

 Aukšto slėgio žarną įkiškite į rankinio

purškimo pistoletą taip, kad pasigirstų

spragtelėjimas.

Pastaba:Įsitikinkite, ar tinkama kryptimi

nustatytas jungiamasis elementas.

Paveikslas

 Valomųjų priemonių siurbimo žarną pri-

junkite prie movos.

Jokiu būdu nenaudokite prietaiso

geriamojo vandens tiekimo siste-

moje be sistemos atskyriklio. Nau-

dokite KÄRCHER arba alternatyvų

sistemos atskyriklį, atitinkantį EN 12729 BA

tipo reikalavimus. Sistemos atskyrikliu te-

kėjusio vandens gerti negalima.

Atsargiai

Sistemos skyriklį visada junkite prie van-

dentiekio, niekada nejunkite tiesiogiai prie

įrenginio!

Pastaba: Vandenyje esantys nešvarumai

gali pažeisti aukšto slėgio siurblį ir priedus.

Apsaugai patariame naudoti KÄRCHER

vandens filtrą (specialusis priedas, užsaky-

mo Nr. 4.730-059).

Stabilumą užtikrinančios sąlygos

Valdymas

Prietaiso aprašymas

Specialūs priedai

Prieš pradedant naudoti

Vandens tiekimas

231LT

– 5

Laikykitės vandens tiekimo nurodymų.

Jungties dydžius rasite ant prietaiso skyde-

lio/techninėje specifikacijoje.

 Naudokite audiniu sutvirtintą žarną (ne-

tiekiama kartu su prietaisu) su įprasta

jungiamąja dalimi. (Skersmuo turi būti

bent 1/2 colio arba 13 mm; ilgis -

7,5 m).

 Pridėtą movos detalę priveržkite prie

prietaiso vandens movos.

 Vandens žarną užmaukite ant jungia-

mosios dalies, kad galėtumėte prijungti

prie vandentiekio čiaupo.

Šis aukšto slėgio valymo įrenginys su KÄR-

CHER siurbimo žarna ir atbuliniu vožtuvu

(specialusis priedas, užsakymo Nr. 4.440-

238) skirtas paviršinio vandens, pvz., lie-

taus vandens iš talpyklų arba tvenkinių, si-

urbimui (maksimalus siurbimo aukštis

pateikti skyriuje „Techniniai duomenys“).

 KÄRCHER siurbimo žarną su atbuliniu

vožtuvu pripildykite vandens, prisukite

prie vandens movos ir įkabinkite lietaus

vandens talpykloje.

 Aukšto slėgio žarną atjunkite nuo prie-

taiso aukšto slėgio movos.

 Nuorinkite prietaisą.

Laikykite prietaisą įjungtą be aukšto slė-

gio žarnos, kol vanduo ims tekėti be oro

burbulų. Išjunkite prietaisą ir prijunkite

aukšto slėgio žarną.

Atsargiai

Aukšto slė

gio siurblys gali sugesti, jei jis il-

giau kaip 2 minutes veiks be skysčio. Jei

prietaisas per 2 minutes nesukuria slėgio,

prietaisą išjunkite ir vykdykite skyriuje „Pa-

galba gedimų atveju“ pateiktus nurodymus.

Atsargiai

Į pristatytą prietaisą neįpilta variklinės aly-

vos. Prieš pradedėdami naudoti pirmą kar-

tą, įpilkite variklinės alyvos.

 Pripildykite degalų baką ir patikrinkite

alyvos lygį.

Žr. variklio eksploatavimo instrukciją.

 Aukšto slėgio žarną prijunkite prie prie-

taiso aukšto slėgio movos.

 Purškimo antgalį įkiškite į rankinio purš-

kimo pistoletą ir užfiksuokite pasukdami

90° kampu.

 Iki galo atsukite vandentiekio čiaupą.

 Paleiskite variklį.

Žr. variklio eksploatavimo instrukciją.

몇 Pavojus

Į aukšto slėgio purkštuką atitekantis van-

duo sukelia rankinio purškimo pistoleto ata-

tranką. Užtikrinkite stabilumą - tvirtai

laikykite rankinį purškimo pistoletą ir purški-

mo antgalį.

 Atblokuokite rankinio purkštuvo svirtį.

 Patraukite svirtį – prietaisas įsijungia.

Paprasčiausiems valymo darbams. Darbinį

slėgį galima tolygiai nustatyti nuo žemiau-

sio „Min“ iki aukščiausio „Max“.

 Atlaisvinkite rankinio purškimo pistoleto

svertą.

 Pasukite purškimo antgalį į norimą pa-

dėtį.

Sukietėjusio purvo plotams.

Netinka naudoti su valomosiomis priemo-

nėmis.

Vandentiekio vanduo

Vandenį siurbkite iš atvirų rezervuarų

Naudojimo pradžia

Naudojimas

Purškimo antgalis ir slėgio reguliatoriu-

mi (Vario Power)

Purškimo antgalis su purvo skutikliu

232 LT

– 6

Naudokite tik šias KÄRCHER valymo ir ap-

saugos priemones atitinkamiems pavir-

šiams valyti, kadangi priemonės sukurtos

naudojimui būtent su šiuo prietaisu. Naudo-

jant kitas valymo ir apsaugos priemones

prietaisas gali greitai susidėvėti, tuomet ga-

rantijos reikalavimai nebegalios. Norėdami

gauti daugiau informacijos, kreipkitės į spe-

cialius prekybos centrus arba tiesiai į KÄR-

CHER įmonę.

 Purškimo antgalio ir slėgio reguliato-

riaus (Vario Power) naudojimas.

 Pasukite purškimo antgalį į padėtį „Mix“.

Pastaba: Taip naudojant įrenginį į van-

dens srovę įmaišoma valomųjų priemo-

nių tirpalo.

 Valomųjų priemonių filtru nustatykite įsi-

urbiamą tirpalo kiekį.

– Vidutinis kiekis: viduryje

– Didelis kiekis: padėtis „+“

– Mažas kiekis: padėtis „-“

 Valomųjų priemonių siurbimo žarną įka-

binkite talpykloje su valomosios priemo-

nės tirpalu.

 Šiek tiek ploviklio užpurkškite ant sauso

paviršiaus ir leiskite įsigerti (bet ne iš-

džiūti).

 Ištirpusius nešvarumus nuplaukite

aukšto slėgio srove.

 Atlaisvinkite rankinio purkštuvo svertą.

Pastaba: Atleidus rankinio purškimo

pistoleto svirtį variklis veikia laisvos ei-

gos apsukų kiekiu. Vanduo cirkuliuoja

siurblyje ir įšyla. Kai vanduo įkaista iki

aukščiausios leistinos temperatūros

(60°C), atsidaro temperatūros reguliavi-

mo vožtuvas ir išbėga įkaitęs vanduo.

 Užfiksuokite rankinio purškimo pistoleto

svirtį.

 Rankinio purškimo pistoletą įstatykite į

laikiklį.

 Jei pertraukos ilgesnės (daugiau nei 5

minutės), taip pat išjunkite ir variklį.

Atsargiai

Aukšto slėgio žarną nuo rankinio purškimo

pistoleto arba prietaiso atjunkite tik, jei sis-

temą nėra veikiama slėgio.

 Baigę naudoti valomąsias priemones,

siurbimo žarną pritvirtinkite prie talpy-

klos su švariu vandeniu, nuimkite purš-

kimo antgalį, prietaisą įjunkite maždaug

1 minutei ir išskalaukite.



Atlaisvinkite rankinio purkštuvo svertą.

 Sustabdykite variklį.

Žr. variklio eksploatavimo instrukciją.

 Užsukite vandentiekio čiaupą.

 Paspauskite rankinio purškimo pistole-

to svertą, kad pašalintumėte sistemoje

dar esantį slėgį.

 Atjunkite prietaisą nuo vandens tiekimo

sistemos.

 Užfiksuokite rankinio purškimo pistoleto

svirtį.

 Rankinio purškimo pistoletą įstatykite į

laikiklį.

 Aukšto slėgio žarną užkabinkite ant jos

laikiklio.

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir

sužalojimų transportuojant reikia atsižvelgti

į prietaiso svorį (žr. „Techniniai duome-

nys“).

몇 Įspėjimas

Degalų garai arba ištekėję degalai gali

įkaisti. Prietaisas transportuojamas hori-

zontalioje padėtyje, kad neišsipiltų degalai.

 Prietaisą traukite už transportavimo

rankenos.

Naudojimas su valomosiomis

priemonėmis

Rekomenduojame tokį plovimo metodą

Darbo nutraukimas

Darbo pabaiga

Transportavimas

Transportavimas rankomis

233LT

– 7

 Ištuštinkite degalų baką.

 Prietaisą užfiksuokite, kad nenuslystų ir

neapvirstų.

 Prietaisą transportuokite tik vertikalioje

padėtyje.

Atsargiai

Siekiant išvengti nelaimingų atsitikimų ir

sužalojimų pasirenkant sandėliavimo vietą

reikia atsižvelgti į prietaiso svorį (žr. „Tech-

niniai duomenys“).

 Pastatykite prietaisą ant lygaus pavir-

šiaus.

 Paspauskite rankinio purškimo pistole-

to atjungimo mygtuką ir aukšto slėgio

žarną atjunkite nuo rankinio purškimo

pistoleto.

 Rankinio purškimo pistoletą įstatykite į

laikiklį.

 Aukšto slėgio žarną užkabinkite ant jos

laikiklio.

Prieš ilgesnį sandėliavimą, pvz., žiemą, pa-

pildomai laikykitės skyriaus „Priežiūra“ nu-

rodymų.

Atsargiai

Saugokite prietaisą ir priedus nuo šalčio.

Jei iš prietaiso ir priedų

nevisiškai pašalina-

mas vanduo, jie gali būti pažeisti. Siekdami

apsaugoti prietaisą ir priedus:

 Viso vandens pašalinimas iš prietaiso:

įjunkite prietaisą (ilgiausiai 1 min.) be

aukšto slėgio žarnos bei neprijungę prie

vandens tiekimo sistemos ir palaukite,

kol iš aukšto slėgio movos nustos tekėti

vanduo. Išjunkite prietaisą.

 laikykite juos nuo šalčio apsaugotoje

patalpoje.

Įspėjimas

Prieš pradėdami apžiūros ir techninės prie-

žiūros darbus, prietaisą išjunkite ir leiskite

varikliui ataušti. Ištraukite uždegimo žvakės

kištuką, kad variklis netyčia neįsijungtų.

Siekiant išvengti gedimų, prietaisą remon-

tuoti ir jo atsargines detales keisti gali tik

įgaliota klientų aptarnavimo tarnyba.

Jei prietaiso ilgą laiką nenaudosite, pvz.,

žiemą:

 Nuimkite filtrą nuo valomųjų priemonių

siurbimo žarnos ir išplaukite po tekan-

čiu vandeniu.

 Plokščiareplėmis ištraukite sietą, esantį

vandens tiekimo movoje, ir išplaukite

tekančiu vandeniu.

 Smulkų filtrą, esantį vandens prijungi-

mo antgalyje, ištraukite su plokščiare-

plėmis ir išplaukite po tekančiu

vandeniu.

 Prieš keisdami padangų pripūtimo slė-

gį, kompresoriaus reduktoriuje nustaty-

kite 103 kPa (1,03 bar) slėgį.

 Padangų slėgis negali viršyti 103 kPa

(1,03 bar).

Nereikia atlikti siurblio techninės priežiūros.

 Pastatykite prietaisą ant lygaus pavir-

šiaus.

 Vadovaudamiesi variklio gamintojo

naudojimo instrukcijos reikalavimais,

atlikite variklio techninės priežiūros dar-

bus.

Naudokite tik originalias KÄRCHER atsar-

gines dalis. Atsarginių dalių apžvalgą rasite

šios naudojimo instrukcijos pabaigoje.

Transportavimas transporto

priemonėmis

Laikymas

Prietaiso laikymas

Apsauga nuo šalčio

Priežiūra ir aptarnavimas

Priežiūra

Padangų oro slėgio nustatymas

Siurblio techninė priežiūra

Variklio techninė priežiūra

Atsarginės dalys

234 LT

– 8

Naudodamiesi toliau pateiktu aprašu ma-

žesnius gedimus pašalinsite patys.

Abejotinais atvejais kreipkitės į klientų ap-

tarnavimo tarnybą.

 Laikykitės variklio gamintojo naudojimo

instrukcijos reikalavimų!

 Patikrinkite purškimo antgalio nuostatas.

 Oro išleidimas iš prietaiso: Įjunkite prie-

taisą be aukšto slėgio žarnos ir palauki-

te (maks. 2 minutes), kol vanduo iš

aukšto slėgio movos bus purškiamas

be purslų. Išjunkite prietaisą ir vėl pri-

junkite purškimo aukšto slėgio žarną.

 Patikrinkite vandens tiekimą.

 Išvalykite vandens tiekimo čiaupo filtrą.

 Redukcinis vožtuvas užblokuotas:

Daug kartų paspauskite rankinio purški-

mo pistoleto svertą.

 Aukšto slėgio purkštuko valymas: Ada-

ta pašalinkite nešvarumus iš purkštuko

ertmių ir palenkę į priekį išskalaukite.

 Patikrinkite tiekiamo vandens kiekį.

 Nedidelį prietaiso nesandarumą lemia

techninės priežastys. Tačiau jei nesan-

darumas yra per didelis, kreipkitės į kli-

entų aptarnavimo tarnybą.

 Purškimo antgalio ir slėgio reguliato-

riaus (Vario Power) naudojimas.

Pasukite purškimo antgalį į padėtį „Mix“.

 Išvalykite valomųjų priemonių žarnos

filtrą.

 Patikrinkite, ar neperlenkta valomųjų

priemonių žarna.

Gamintojas pasilieka teisę keisti techni-

nius duomenis!

Pagalba gedimų atveju

Prietaisas neveikia

Nesusidaro slėgis

Stiprūs slėgio svyravimai

Prietaisas nesandarus

Nesiurbiamos valomosios priemonės

Techniniai duomenys

Vandens prijungimo antgalis

Maks. atitekančio vandens

temperatūra

°C 40

Maž. atitekančio vandens

kiekis

l/min 10

Maks. atitekančio vandens

slėgis

MPa 1,2

Didžiausias siurbimo aukštis m 0,5

Variklis

Tipas Honda GC

160

Darbinė eiga cm

160

Išsamesnės informacijos pateikiama vari-

klio gamintojo eksploatavimo instrukcijoje

Galia

Darbinis slėgis MPa 14

Maks. leistinas slėgis MPa 16

Vandens debitas l/min 7,9

Valymo priemonės debitas l/min 0,3

Rankinio purškimo pistoleto

sukuriama atatranka

N 26,5

Matmenys ir masė

Ilgis mm 835

Plotis mm 580

Aukštis mm 800

Masė kg 28

Slėgis ratuose (maks.) kPa 172

Nustatytos vertės pagal EN 60335-2-79

Delno / rankos vibracijos po-

veikis

Nesaugumas K

m/s

3,1

0,3

Garso slėgio lygis L

Neapibrėžtis K

dB(A)

Garantuotas triukšmo lygis

+ neapibrėžtis K

dB(A) 104

235LT

– 9

Šiuo pareiškiame, kad toliau aprašyto apa-

rato brėžiniai ir konstrukcija bei mūsų į rinką

išleistas modelis atitinka pagrindinius EB

direktyvų saugumo ir sveikatos apsaugos

reikalavimus. Jei mašinos modelis keičia-

mas su mumis nepasitarus, ši deklaracija

nebegalioja.

Pasirašantys asmenys yra įgalioti parduo-

tuvės vadovybės.

Dokumentaciją tvarkyti įgaliotas asmuo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faksas: +49 7195 14-2212

Winnenden, 2010/07/01

EB atitikties deklaracija

Gaminys: Aukšto slėgio valymo maši-

Tipas: 1.133-xxx

Tipas: 1.194-xxx

Specialios EB direktyvos:

2006/42/EB (+2009/127/EB)

2004/108/EB

2000/14/EB

Taikomi darnieji standartai:

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Taikyta atitikties vertinimo procedura:

2000/14/EB: V priedas

Garso galios lygis dB(A)

Išmatuotas: 103

Garantuotas: 104

CEO

Head of Approbation

236 LT

– 1

Шановний покупець!

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з

експлуатації, після цього дійте

відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

Використовуйте цей очищувач високого

тиску тільки для приватних цілей:

– для очищення машин, автомобілів,

будівель, інструментів, фасадів,

терас, присадибних приладів та ін.

струменм води під тиском (при

необхідності, з додаванням засобів

для чищення).

– з допоміжним обладнанням та

запчастинами, допущеними фірмою

KARCHER. Будь ласка, слідуйте

вказівкам до засобів для чищення.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Тому, будь ласка, утилізуйте старі

пристрої за допомогою спеціальних

систем збору сміття.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на веб-вузлі за адресою:

www.kaercher.com/REACH

У кожній країні діють умови гарантії,

наданої відповідною фірмою-

продавцем. Неполадки в роботі

пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками виготовлення. У випадку

чинності гарантії звертіться до продавця

чи в найближчий авторизований

сервісний центр з документальним

підтвердженням покупки.

(Адреси див. на звороті)

 Обережно!

Для небезпеки, яка безпосередньо

загрожує та призводить до тяжких

травм чи смерті.

몇 Попередження

Для потенційно можливої небезпечної

ситуації, що може призвести до

тяжких травм чи смерті.

Увага!

Для потенційно можливої небезпечної

ситуації, що може призвести до легких

травм чи спричинити матеріальні

збитки.

Зміст

Загальні вказівки. . . . . . . . UK . . .1

Правила безпеки . . . . . . . UK . . .2

Експлуатація . . . . . . . . . . . UK . . .4

Транспортування . . . . . . . UK . . .7

Зберігання. . . . . . . . . . . . . UK . . .8

Догляд та технічне

обслуговування. . . . . . . . . UK . . .8

Допомога у випадку

неполадок . . . . . . . . . . . . . UK . . .9

Технічні характеристики. . UK . .10

Заява при відповідність

Європейського

співтовариства . . . . . . . . . UK . .10

Загальні вказівки

Область застосування

Захист навколишнього

середовища

Гарантія

Знаки у посібнику

237UK

– 2

Не скеровувати струмінь

води на людей, тварин,

увімкнене електричне

обладнання чи на сам

високонапірний мийний апарат

Захищати прилад від морозу.

 Обережно!

 Робота у вибухонебезпечних умовах

не дозволяється.

 При заміні пристрою в

небезпечному місці (наприклад,

бензоколонка) необхідно

притримуватись спеціальних порад

по техніці безпеки.

 При експлуатації пристрою у

приміщенні необхідно забезпечити

достатнє провітрювання та

належний відвід виникаючих газів

(небезпека отруєння).

 Забороняється вмикати пристрій у

випадку пошкодження важливих

частин пристрою, наприклад,

захисних елементів, шлангів,

розпилювача.

 Перевіряти шлаг на предмет

пошкодження перед кожним

використанням. Негайно замініть

дефектний шланг.

 Струмінь води, що знаходиться під

високим тиском, може становити

небезпеку при неправильному

використанні. Забороняється

скеровувати струмінь води на

людей, тварин, увімкнене

електричне обладнання чи на сам

високонапірний миючий апарат.

 Також не дозволяється

скеровувати струмінь води, що

перебуває під високим тиском, на

інших людей чи на себе для чищення

взуття чи одягу.

 Не мити предмети, що містять

шкідливі для здоров’я речовини

(наприклад, азбест).

 Струменем під тиском можуть

буди пошкоджені або лопнути

колеса автомобілів. Першою

ознакою пошкодження є зміна

кольору колеса. Пошкоджені колеса

становлять небезпеку для здоров'я.

В ході очищення слід зберігати

дистанцію щонайменше 30 см!

 Всмоктування апаратом рідин, що

містять розчинники, та

нерозведених кислот чи розчинників

забороняється! До таких речовин

належать, наприклад, бензин,

розчинники фарб та мазут. Туман,

що утворюється з таких речовин,

легкозаймистий,

вибохонебезпечний та отруйний.

Не використовувати ацетон,

нерозведені кислоти та розчинники,

бо вони руйнують матеріали, з яких

виготовлено апарат.

 Необхідно використовувати лише

той тип палива, що зазначений у

інструкції з експлуатації. Під час

використання непридатних видів

палива існує небезпека вибуху.

 Якщо було пролите паливо, то

мийний апарат високого тиску не

пускати в хід, а перенести його в

інше місце й уникати будь-якого

іскроутворення.

 Не зберігати, не проливати й не

використовувати паливо поблизу

відкритого вогню або таких

пристроїв, як піч, опалювальний

казан або нагрівач води, у яких є

смолоскип підпалювання або які

можуть видавати іскри.

 Не курити та не використовувати

відкритий вогонь під час заправки

та в місцях зберігання палива.

Символи на пристрої

Небезпека опіку об гарячу

поверхню!

Небезпека отруєння! Не

вдихати вихлопні гази.

Правила безпеки

238 UK

– 3

 Не допускати переповнення

резервуара. В заливному патрубку

не повинне перебувати паливо.

 Долив палива можна виконувати

тільки в добре провітрюваному

приміщенні та при зупиненому

двигуні. Бензин - надзвичайно

вогненебезпечний та за певних

умов вибухонебезпечний. Після

заправки впевнитися в тому, що

кришка паливного бака добре

закрита.

 Уникати повторного або

тривалого контакту палива

зі

шкірою, а так само вдихання пар.

 Тримати на безпечній відстані від

звукопоглинача легко займисті

предмети й матеріали (мінімум 2 м).

 Не пускати в хід мотор без

звукопоглинача й регулярно

перевіряти й чистити його, а якщо

буде потреба замінити.

 Не встановлювати мотор у лісовій

місцевості, у кущах або в траві

, при

цьому не обладнавши його

іскроуловлювачем.

 За винятком налагоджувальних

робіт не запускати мотор при

знятому повітряному фільтрі або

кожусі над повітрозабірником.

 Не робити ніяких зміщень

регулювальних пружин, важільних

систем або інших частин, які

можуть привести до збільшення

числа оборотів мотора.

 Небезпека опіку! Не торкатися

гарячого звукопоглинача, циліндра

або ребер

охолодження.

 Ніколи не підносити руки й ноги

близько до частин, що рухаються

або обертаються.

몇 Попередження

 Шланги, арматури та з'єднання -

маєть важливе значення для

безпеки роботи з приладом.

Дозволяється використання

шлангів, арматур та з'єднань,

допущених для використання

виробником.

 Ці пристрої не призначені для

використання людьми з

обмеженими фізичними, сенсорними

або розумовими здібностями.

Забороняється експлуатація

пристрою дітьми або

некваліфікованими особами.

Необхідно стежити за дітьми,

щоб

вони не грали із пристроєм.

 Пакувальну плівку тримайте подалі

від дітей, існує небезпека

задушення!

 Цей прилад було розроблено для

використання у ньому миючих

засобів, що постачаються або

рекомендуються виробником.

Використання інших засобів може

вплинути на безпеку приладу.

 Користувач повинен

використовувати пристрій у

відповідності до інструкції. Він

повинен враховувати

умови

місцевості та звертати увагу на

третіх осіб під час роботи з

пристроєм.

 Небезпека враження органів слуху.

При роботі з апаратом обов'язково

носити відповідні слухові захисні

засоби.

 Пристрій не використовуйте, коли

в зоні досяжності є інші люди,

особливо, якщо вони не мають

захисного одягу.

 Одягайте захисну одежу та

захисні

окуляри для захисту від води та

бруду, що відбризкуються.

 Апарат під час роботи не можна

встановлювати таким чином, щоб

це загрожувало людям, наприклад,

на поміст і т.д.

 Тривале використання пристроїв

може призвести до порушення

кровопостачання в руках.

Визначити точно час використання

пристрою неможливо, через те що це

залежить

від багатьох іфакторів:

239UK

– 4

– Особиста схильність до порушення

кровооббігу (часто холодні пальці,

зуд пальців).

– Низька температура навколишнього

середовища. Необхідно носити теплі

рукавички для захисту.

– Безперервна робота пристрою - це

гурше, ніж робота з паузами.

При регулярному довгому використанні

пристроя та при повторному прояві

відповідних симптомів (наприклад, зуд в

пальцях, холодні пальці) ми радимо

пройти обстеження у лікаря.

Увага!

 Для запобігання пошкодження при

очищенні слід зберігати відстань

щонайменше 30 см від лакованих

поверхонь.

 Не можна залишати пристрій без

нагляду під час роботи.

 Всі частини, що проводять струм у

робочій зоні, повинні бути захищені

від потрапляння крапель води.

 Роботи із пристроєм слід завжди

проводити тільки у відповідних

захисних рукавицях.

 Роботи з очищення, в ході яких

з'являються стічні води з вмістом

мастила, наприклад, миття

моторів, днища, слід виконувати

тільки в спецальних місцях для

миття з мастильним сепаратором.

Увага!

Захисні пристрої слугують для захисту

користувачів. Видозміна захисних

пристроїв чи нехтування ними не

допускається.

Блокування блокує важіль ручного

пістолету-розпилювача та захищає від

самовільного запуску апарата.

Термоклапан захищає насос від

перегріву.

В рециркуляційному режимі вода

нагрівається. При температурі води 60

°C термоклапан відкривається та зливає

гарячу воду.

Увага!

Перед виконанням будь-яких дій з

приладом або біля нього необхідно

забезпечити стійкість, щоб запобігти

нещасним випадкам та травмуванню.

– Стійкість приладу гарантована лише

у тому випадку, коли його

встановлено на рівній поверхні.

При розпакуванні перевірте вміст

упаковки на наявність додаткового

обладнання чи пошкоджень. У випадку

пошкоджень при транспортуванні

повідомте про це своєму продавцю.

Див. малюнки на сторінці 2

1 Струменева трубка з регулюванням

тиску (Vario Power)

2 Стуменева трубка з фрезою

3 Ручний пістолет-розпилювач

4 Блокування ручного пістолету-

розпилювача

5 Рукав високого тиску

6 Кнопка для від'єднання шлангу

високого тиску від ручного пістолету-

розпилювача

7 Ручка для транспортування

8 Зберігання ручного пістолету-

розпилювача

Зберігання шлангу високого тиску

9 Зберігання струминної трубки

10 Кріплення для барабана шланга

(опція)

11 Всмоктувальний шланг для мийного

засобу (з фільтром)

12 Термоклапан

13 З’єднання високого тиску

Захисні засоби

Блокування ручного пістолету-

розпилювача

Термоклапан на насосі

Умови для забезпечення стійкості

Експлуатація

Опис пристрою

240 UK

– 5

14 Частина з’єднання для підведення води

15 Подвійний ніпель

16 Підведення води з фільтром

17 Двигун; подробиці дивіться в

інструкції з експлуатації виробника

двигуна

18 Інструкція з експлуатації двигуна

Додаткове обладнання розширює

можливості використання Вашого

пристрою. Додаткову інформацію Ви

можете отримати у Вашого торгового

агента фірми KARCHER.

Перед початком експлуатації апарату

встановити додані незакріплені частини.

Див. малюнки на сторінці 2

Малюнок

 Закріпити на рамі ручку для

транспортування.

Для цього випрямити отвори,

просмикнути шурупи та закріпити

гайками.

Малюнок

 Установить тримач для приладдя.

Малюнок

 Установити передню пластину,

використовуючи пластмасові

заклепки, що додаються.

Малюнок

 Вставити шланг високого тиску в

ручний пістолет-розпилювач до

клацання.

Вказівка: Дотримуватись

правильного

розміщення

з'єднувального ніпелю.

Малюнок

 Приєднати всмоктувальний шланг

для мийного засобу з елементом

підключення.

Відповідно до діючих директив

забороняється експлуатація

приладу без сепаратору

систем у системі

водопостачання питної води. Слід

використовувати відповідний

сепаратор систем фірми KARCHER

або альтернативний сепаратор

систем, згідно EN 12729 типу BA. Вода,

що пройшла через системний

сепаратор, вважається непридатною

для

пиття.

Увага!

Системний роздільник завжди

підключати до системи

водопостачання, і ніколи

безпосередньо до приладу!

Вказівка: Водяні забруднення можуть

спричинити пошкодження насосу

високого тиску та приладдя. Для захисту

радимо скористатись водяним фільтром

KARCHER (спеціальне приладдя, номер

замовлення 4.730-059).

Дотримуйтесь порад підприємства

водопостачання.

Потужність див. на Зводській табличці/ в

Технічних даних.

 Скористайтесь водяним

шлангом з

міцного матеріалу (в комплект

постачання не входить) зі звичайною

з'єднувальною муфтою. (діаметр:

мінімум 1/2 дюйма або 13 мм;

рекомендована довжина 7,5 м).

 З'єднувальну муфту з комплекту

під'єднайте до елементу апарата для

подавання води.

 Надіньте водяной шланг на

з'єднувальну муфту апарату, після

чого під'єднайте його до водогону

Спеціальне допоміжне обладнання

Перед введенням в експлуатацію

Подавання води

Подавання води з водогону

241UK

– 6

Даний високонапірний мийний апарат зі

всмоктувальним шлангом KARCHER та

зворотним клапаном (спеціальне

приладдя, номер замовлення. 4.440-

238) призначено для всмоктування води

з відкритих резервуарів, приміром, з

діжок для дощової води чи ставків

(максимальну висоту всмоктування див.

у розділі "Технічні дані").

 Наповнити всмоктувальний шланг

KARCHER зі зворотним клапаном

водою, приґвинтити до елементу

під'

єднання води та повісити у

дощову діжку.

 Від'єднати шланг високого тиску від

з'єднання високого тиску.

 Видаліть повітря із пристрою.

Дати пристрою попрацювати без

підключеного шлангу для миття під

тиском, поки вода не буде виходити

зі з'єднувального елемента високого

тиску без бульбашок. Вимкніть

пристрій та під’єднайте шланг

високого тиску.

Увага!

Робота всуху протягом більше 2

хвилин приводить до виходу з ладу

високонапірного насоса. Якщо пристрій

протягом 2 хвилин не набирає тиск, то

його слід вимкнути і діяти відповідно

вказівкам, які приводяться в главі

"Допомога у випадку неполадок".

Увага!

Пристрій постачається без

моторного мастила. Перед першим

уведенням в експлуатацію слід

залити

моторне мастило.

 Заповнити паливний бак та

перевірити рівень мастила.

Див. посібник з експлуатації

двигуна.

 З'єднати шланг високого тиску с

під'єднанням високого тиску.

 Надіньте на ручний пістолет-

розпилювач струминну трубку та

зафіксуйте її, повернувши на 90°.

 Цілком відкрийте водогінний кран.

 Запустити двигун.

Див. посібник з експлуатації

двигуна

몇 Обережно!

Струмінь води, що виходить з

форсунки під високим напором,

спричиняє віддачу ручного пістолету-

розпилювача. З цієї причини слід

зайняти стійке положення, міцно

тримати ручний пістолет-розпилювач

зі струминною трубкою.

 Розблокувати важіль ручного

пістолету-розпилювача.

 Потягнути за важіль, апарат

увімкнеться.

Для швидких задач з чищення. Робочий

тиск плавно регулюється між

"Мін." та

"Макс."

 Відпустити ручку розпилювача.

 Поставити струменеву трубку у

необхідне положення.

Для стійких забруднень.

Не призначено для роботи з мийним

засобом.

Для виконуваного завдання по чищенню

використовуйте виключно засоби для

чищення та засоби по догляду фірми

KARCHER, оскільки вони розроблені

спеціально для застосування у ваших

пристроях. Застосування інших

засобів

для чищення та засобів по догляду може

призвести до прискореного зносу та

втрати права на гарантійне

обслуговування. Докладну інформацію

можна одержати в спеціалізованому

Подавання води з відкритих

водоймищ

Введення в експлуатацію

Експлуатація

Струменева трубка з регулюванням

тиску (Vario Power)

Стуменева трубка з фрезою

Робота з мийним засобом

242 UK

– 7

місці торгівлі або безпосередньо в

представництві KARCHER.

 Використовувати струменеву трубку

з регулюванням тиску (Vario Power)

 Повернути струминну трубку в

положення „Mix“.

Вказівка: Таким чином, при

експлуатації розчин мийного засобу

змішується зі струменем води.

 Установити об'єм всмоктування

розчину мийного засобу у фільтра

для мийного засобу.

– Середня кількість: Середнє

положення

– Велика кількість: Положення „+“

– Мала кількість: Положення „–“

 Опустити всмоктувальний шланг для

мийного засобу в резервуар з

розчином мийного засобу.

 Розпилити невелику кількість засобу

для чищення на суху поверхню та

залишити діяти (не висихати).

 Змийте розчинений бруд струменем

високого тиску.

 Звільніть важіль з ручним

розпилювачем

Вказівка:Коли важіль ручного

пістолета-розпилювача

відпускається, мотор продовжує

працювати на неробочих оборотах.

Таким чином, вода циркулює

всередині насоса та нагрівається.

Коли вода досягає максимально

припустимої температури (60°C),

відкривається та нагріта нагріта вода

виходить.

 Заблокувати важіль ручного

пістолету-розпилювача.

 Вставити ручний пістолет-

розпилювач у тримач.

 Під час довгих перерв у роботі (понад

5 хв) додатково вимикайте двигун.

Увага!

Шланг

високого тиску від'єднувати від

ручного розпилювача або пристрою

тільки тоді, коли в системі відсутній

тиск.

 При роботах з мийним засобом

всмоктувальний шланг для мийного

засобу опустити в резервуар з

чистою водою, увымкнутиь апарат,

попередньо знявши струминну

трубку, та давши йому попрацювати

впродовж 1 хвилини.

 Звільніть важіль з ручним

розпилювачем

 Зупинити

двигун.

Див. посібник з експлуатації

двигуна.

 Закрити водопровідний кран.

 Натиснути на ручку розпилювача,

щоб зменшити тиск у системі.

 Відокремити апарат від

водопостачання.

 Заблокувати важіль ручного

пістолету-розпилювача.

 Вставити ручний пістолет-

розпилювач у тримач.

 Вставити шланг високого тиску у

тримач.

Увага!

Для запобігання нещасним випадкам та

травмуванню при

транспортуванні

приладу слід прийняти до уваги вагу

приладу (див. розділ "Технічні дані").

몇 Попередження

Пари палива або паливо, що пролилося,

можуть запалитися. При

транспортуванні втримувати

пристрій у горизонтальному

положенні, щоб уникнути проливания

палива.

 Прилад тягти за ручку для

транспортування.

Рекомендовані методи очищення

Припинити експлуатацію

Закінчення роботи

Транспортування

Транспортування вручну

243UK

– 8

 Спорожнити паливний бак.

 Зафіксувати прилад від зсунення та

перекидання.

 Транспортування приладу

здійснювати лише у вертикальному

положенні.

Увага!

Для запобігання нещасним випадкам та

травмуванню при виборі місця

зберігання приладу слід прийняти до

уваги вагу приладу (див. розділ "Технічні

дані").

 Встановити пристрій на рівній

поверхні.

 Натиснути розмикальну кнопку на

ручному пістолеті-розпилювачі та

відділити високонапірний шланг від

ручного пістолета-розпилювача.

 Вставити ручний пістолет-

розпилювач у тримач.

 Вставити шланг високого тиску у

тримач.

Перед тривалим зберіганням, наприклад

взимку, слід додатково звернути увагу

на вказівки в розділі "Догляд".

Увага!

Захищати апарат та приладдя від

морозу.

Прилад та приналежності можуть

постраждати від морозу, якщо з них

повністю не спущено воду. Для

уникнення пошкоджень.

 З апарату слід цілком видалити воду.

Вмикати апарат без приєднаного

шланга високого тиску і без

приєднаного водопостачання

(максимум на 1 хвилину) та почекати

доти, доки припиниться витік води зі

шлангу високого тиску. Вимкніть

апарат.

 Зберігати пристрій з усіма

аксесуарами у теплому приміщенні.

Попередження

Перед початком проведення будь-яких

робіт з догляду та технічного

обслуговування пристрій слід

виключити, а двигуну дати охолонути.

Для уникнення мимовільного запуску

двигуна слід витягти наконечник свічки

запалювання.

Щоб уникнути небезпеки, ремонт і

установку запасних деталей повинні

виконувати тільки авторизовані сервісні

центри.

Перед довгим періодом зберігання,

наприклад узимку:

 Зніміть фільтр зі всмоктувального

шлангу для мийного засобу та

промийте його проточною водою.

 Витягніть з допомогою плоскогубців

мережевий фільтр з елементу для

водопостачання та промийте його у

проточній воді.

 За допомогою плоскогубців

витягнути фільтр з підведення води

та промити проточною водою.

 Перед регулюванням тиску в шині

встановіть редукційний клапан

компресора на 103 кПа (1,03 бар).

 Тиск в шині не повинен

перевищувати 103 кПа (1,03 бар).

Насос не потребує технічного

обслуговування.

Транспортування транспортними

засобами

Зберігання

Зберігати пристрій

Захист від морозів

Догляд та технічне

обслуговування

Догляд

Установка тиску в шинах

Технічне обслуговування насоса

244 UK

– 9

 Встановити пристрій на рівній

поверхні.

 Виконуйте роботи з техдогляду

відповідно до вказівок виробника

двигуна, наведених в інструкції для

експлуатації.

Використовуйте тыльки оригынальны

запасні частини фірми KARCHER. Опис

запасних частин наприкінці даної

інструкції з експлуатації.

Незначні ушкодження ви можете

виправити самостійно за допомогою

наступного огляду.

У сумнійних випадках, будь ласка,

звертайтеся

до компетентної служби

технічної підтримки.

 Дотримуватись вказівок відповідно

до інструкції з експлуатації

виробника двигуна.

 Перевірити настроювання

струминної трубки.

 Видалення повітря із пристрою:

Ввімкнути пристрій без підключеного

високонапірного шланга та почекати

(не більше 2 хвилин), поки з

високонапірного шланга не почне

виходити вода без бульбашок

повітря. Вимкнути пристрій та заново

приєднати

шланг високого тиску.

 Перевірити подавання води.

 Очистити сітчастий фільтр елементу

підключення подачі води.

 Пропускний клапан блокується:

Кілька разів натисніть важіль

пістолета-розпилювача.

 Очистити форсунку високого тиску:

Голкою прибрати бруд з отвору

форсунки та промити її спереду

водою.

 Перевірте кількість подаваної води.

 Незначну негерметичність апарату

зумовлено технічними

особливостями.

При сильній

негерметичності зверніться до

авторизованої служби сервісного

обслуговування.

 Використовувати струменеву трубку

з регулюванням тиску (Vario Power)

Повернути струминну трубку в

положення „Mix“.

 Почистити фільтр у всмоктувальному

шлангу мийного засобу.

 Перевірити всмоктувальний шланг

для мийного засобу на перегини.

Технічне обслуговування

двигуна

Запасні частини

Допомога у випадку

неполадок

Пристрій не працює

Пристрій не працює під тиском

Великі перепади тиску

Апарат негерметичний

Очисний засіб не всмоктується

245UK

– 10

Можливі зміни у конструкції

пристрою!

Цим ми повідомляємо, що нижче

зазначена машина на основі своєї

конструкції та конструктивного

виконання, а також у випущеної у

продаж моделі, відповідає спеціальним

основним вимогам щодо безпеки та

захисту здоров'я представлених нижче

директив ЄС. У випадку неузгодженої з

нами зміни машини ця заява втрачає

свою силу.

Ті, хто підписалися діють за запитом та

дорученням керівництва.

уповноважений по документації:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2010/07/01

Технічні характеристики

Подача води

Температура струменя

(макс.)

°C 40

Об’єм, що подається (мін). л/хв.10

Тиск, що подається (макс.) МПа 1,2

Mакс. висота всасування м 0,5

Двигун

Тип Honda GC

160

Літраж cm

160

Подробиці дивіться в інструкції з

експлуатації виробника двигуна

Робочі характеристики

Робочий тиск МПа 14

Макс. допустимий тиск МПа 16

Продуктивність насоса,

вода

л/хв. 7,9

Об’єм подачі, засоби для

чищення

л/хв. 0,3

Реактивна сила ручного

розпилювача

Н 26,5

Розміри та вага

Довжина мм 835

Ширина мм 580

Висота мм 800

Вага кг 28

Тиску у колесах (макс.) kPa 172

Значення встановлено згідно

стандарту EN 60335-2-79

Значення вібрації рука-

плече

Небезпека K

м/с

3,1

0,3

Рівень шуму L

Небезпека K

дБ(А)

Рівень потужності шуму

+ небезпека K

дБ(А) 104

Заява при відповідність

Європейського

співтовариства

Продукт: Очищувач високого тиску

Тип: 1.133-xxx

Тип: 1.194-xxx

Відповідна директива ЄС

2006/42/ЄС (+2009/127/ЄС)

2004/108/ЄС

2000/14/ЄС

Прикладні гармонізуючі норми

EN 60335–1

EN 60335–2–79

EN 55014–2: 1997 + A2: 2008

EN 55012: 2007 + A1: 2009

Застосовуваний метод оцінки

відповідності

2000/14/ЄС: Доповнення V

Рівень потужності dB(A)

Виміряний: 103

Гарантований: 104

CEO

Head of Approbation

246 UK

4.862-225.0

4.760-142.0

2.642-889.0

4.764-295.0

Alfred Kärcher Ges.m.b.H.

Lichtblaustraße 7

1220 Wien

(01) 250 600

AUS

Kärcher Pty. Ltd.

40 Koornang Road

Scoresby VIC 3179

(03) 9765 - 2300

B / LUX

Kärcher N . V.

Industrieweg 12

2320 Hoogstraten

B: 0900 10027

LUX: 0032 900 10027

Kärcher Indústria e Comércio Ltda.

Av.Prof. Benedicto Montenegro

CEP 13.140-000 - Paulínia - SP

0800 176 111

CDN

Kärcher Canada Inc.

6975 Creditview Road Unit #2

Mississauga, Ontario L5N 8E9

1- 800- 465-4980

Kärcher AG

Industriestße 16

8108 D

llikon

0844 850 863

Kärcher spol s r.o.

Modletice č.p. 141

251 01 Říčany u Prahy

0323 606 014

Alfred Kärcher GmbH & Co. KG

Service - Center Gissigheim

Im Gewerbegebiet 2

97953 Königheim-Gissigheim

(07195 ) 903 2065

Kärcher Rengøringssystemer A/S

Gejlhavegård 5

6000 Kolding

70 206 667

Kärcher S.A.

Pol. Industrial Font del Radium

Calle Doctor Trueta 6-7

08400 Granollers (Barcelona)

902 170 068

Kärcher S.A.S.

5 Avenue des Coquelicots

Z.A. des Petits Carreaux

94865 Bonneuil-sur-Marne

(01) 43 996 770

FIN

Kärcher OY

Yrittäjäntie 17

01800 Klaukkala

0207 413 600

Käecher (UK) Limited

Kärcher House

Beaumont Road

Banbury

Oxon, OX16 1TB

01295 752 200

Kärcher Cleaning Systems A.E.

31-33, Nikitara str. &

Konstantinoupoleos str.

13671 Acharnes

210 - 2316 153

Kärcher Hungária Kft

Tormásrét ut 2.

2051 Biatorbágy

(023) 530 640

Kärcher Limited

Unit 10, 17/F.

APEC Plaza

49 Hoi Yuen Road

Kwun Tong, Kowlooon

(02) 357-5863

Kärcher S.p.A.

Via A. Vespucci 19

21013 Gallarate (VA)

848 - 99 88 77

IRL

Karcher Ltd

C1 Centrepoint Business Park

OaK Road

Dublin 12

(01) 409 7777

KOR

Karcher (Korea) Co. Ltd.

62 Gukhoe-daero

(872-2 Sinjeong-Dong)

Seoul, Korea

02-322-6588, A/S. 1544-6577

MAL

Karcher Cleaning Systems Sdn. Bhd.

No. 8, Jalan Serindit 2

Bandar Puchong Jaya

47100 Puchong, Selangor

(

03) 5885 1148

MEX

Karcher México, SA de CV

Av. Gustavo Baz No. 29-C

Col. Naucalpan Centro

Naucalpan, Edo. de México

C.P. 53000 México

01 800 024 13 13

Kärcher AS

Stanseveien 31

0976 Oslo

24 17 77 00

Kärcher AS

Postbus 474

4870 AL Etten-Leur

0900-33 444 33

N Z

Karcher Limited

12 Ron Driver Place

East Tamaki, Auckland

(09) 274-4603

NEOPARTS II-Equipamentos, S.A.

Av. Infante D. Henrique, Lote 35

1800-218 Lisboa

21 8558300

Kärcher Sp. z o.o.

Ul. Stawowa 140

31-346 Kraków

(01) 6397-222

PRC

Kärcher Cleaning Systems Co., Ltd.

Part B, Building 30,

No. 390 Ai Du Road

Shanghai Waigaoquiao 200131

(021) 5046-3579

Karcher Romania s.r.l.

Sos. Odaii Nr. 439

013606 Bucureşti

0372 709 001

RUS

(495) 228 39 45

Kärcher AB

Tagenevägen 31

42502 Hisings-Kärra

(031) 577-300

SGP

Karcher Asia Paciﬁc Pte. Ltd.

5 Toh Guan Road East

#01-00 Freight Links

Express Distripark

Singapore 608831

6897 - 1811

Kärcher Slovakia, s.r.o.

Beniakova 2

94901 Nitra

037 6555 798

Karcher Servis Ticaret A.S.

Mahmutbey Mahallesi Ìstoç

Petrol Plaza C-Blok Kat: 2-3

Bagcilar/34218ISTANBUL

0212 659 43 69

TWN

Karcher Limited

5F/6. No.7

Wu-Chuan 1stRd

Wu-Ku Industrial Zone

Taipei County

(02) 2299-9626

Kärcher Ukraine

Kilzevadoroga, 9

03191, Kyiv

(044) 594 75 75

UAE

Karcher FZE

Jebel Ali Free Zone

RA 8, XB 1, Jebel Ali, Dubai

(04) 8836-776

USA

Alfred Karcher, Inc

2170 Satellite Blvd

Suite350

Duluth, GA 30097

678-935-4545;877-527-2437

Kärcher (Pty.) Limited

144 Kuschke Street

Meadowdale

Edenvale 1614

(011) 574-5360

09/2017
