USE AND CARE GUIDE
KITTERIDGE 52-INCH INDOOR CEILING FAN
THANK YOU
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
Item #/ Model #: 34777-HBUG
Item #/ Model #: 34777-HBUW
Item #/ Model #: 34777-HBUM
Item #/ Model #: 34777-HBUB
(1004292203)
(1004292254)
(1004292201)
(1004292211)
Questions, problems, missing parts? Before returning to the store,
call Home Depot Customer Service
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
2
Table of Contents ................................................................ 2
Safety Information ............................................................... 2
Warranty ............................................................................... 3
Pre-Installation ....................................................................3
Installation ............................................................................ 6
Assembly ............................................................................ 7
Operation ........................................................................... 15
Care and Cleaning .............................................................15
Troubleshooting ................................................................. 16
1. To reduce the risk of electric shock, ensure the electricity has
been turned off at the circuit breaker or fuse box before you
begin.
2. All wiring must be in accordance with the National Electrical
Code ANSI/NFPA 70 and local electrical codes. Electrical
electrician.
3. The outlet box and support structure must be securely mounted
and capable of reliably supporti
ng 35 lbs. (15.9 kg). Use only UL
Listed outlet boxes marked “Acceptable for Fan Support of 35
lbs. (15.9 kg) or less.”
4. Do not operate the reversing switch while the fan blades are in
motion. You must turn the fan off and stop the blades before
you reverse the blade direction.
5. Do not place objects in the path of the blades.
Safety Information
Table of Contents
READ AND SAVE THESE INSTRUCTIONS.
installation should be performed by a qualified licensed
FCC Statement .
...................................................................17
WARNING: To reduce the risk of personal injury, do not
WARNING:
WARNING: To avoid possible electrical shock,
turn the electricity off at the main fuse box before
wiring. If you feel you do not have enough electrical
wiring knowledge or experience, contact a licensed
electrician.
CAUTION: To reduce the risk of personal injury,
use only the screws provided with the outlet box.
CAUTION: To avoid personal injury or damage to the fan
and other items, use caution when working around or
cleaning the fan.
bend the blade brackets when installing the brackets
balancing the blades, or cleaning the fan. Do not insert
foreign objects in between rotating fan blades.
To reduce the risk of fire, electric shock
or personal injury, mount to outlet box marked
“acceptable for fan support of 35 lbs. (15.9Kg)
or less” and use screws provided with the outlet box.
After making electrical connections, spliced conductors
should be turned upward and pushed carefully up into the
outlet box. The wires should be spread apart with the
grounded conductor and the equipment-grounding conductor
on one side of the outlet box and ungrounded conductor on
the other side of the outlet box.
All setscrews must be checked and retightened where
necessary before installation.
6.
7.
Changes or modifications not expresslyCAUTION:
approved by the party responsible for compliance could
void the user’s authority to operate the equipment.
WARNING:
shock, do not use this fan with any solid-state speed
control device.
To reduce the risk of fire or electric
The fan must be mounted with a minimumCAUTION:
of 7 ft (2.1 m) clearance from the trailing edge of the
blades to the floor.
79.19
99.68
128.36
3842.99
3267.42
1821.39
3
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Pre-Installation
Warranty

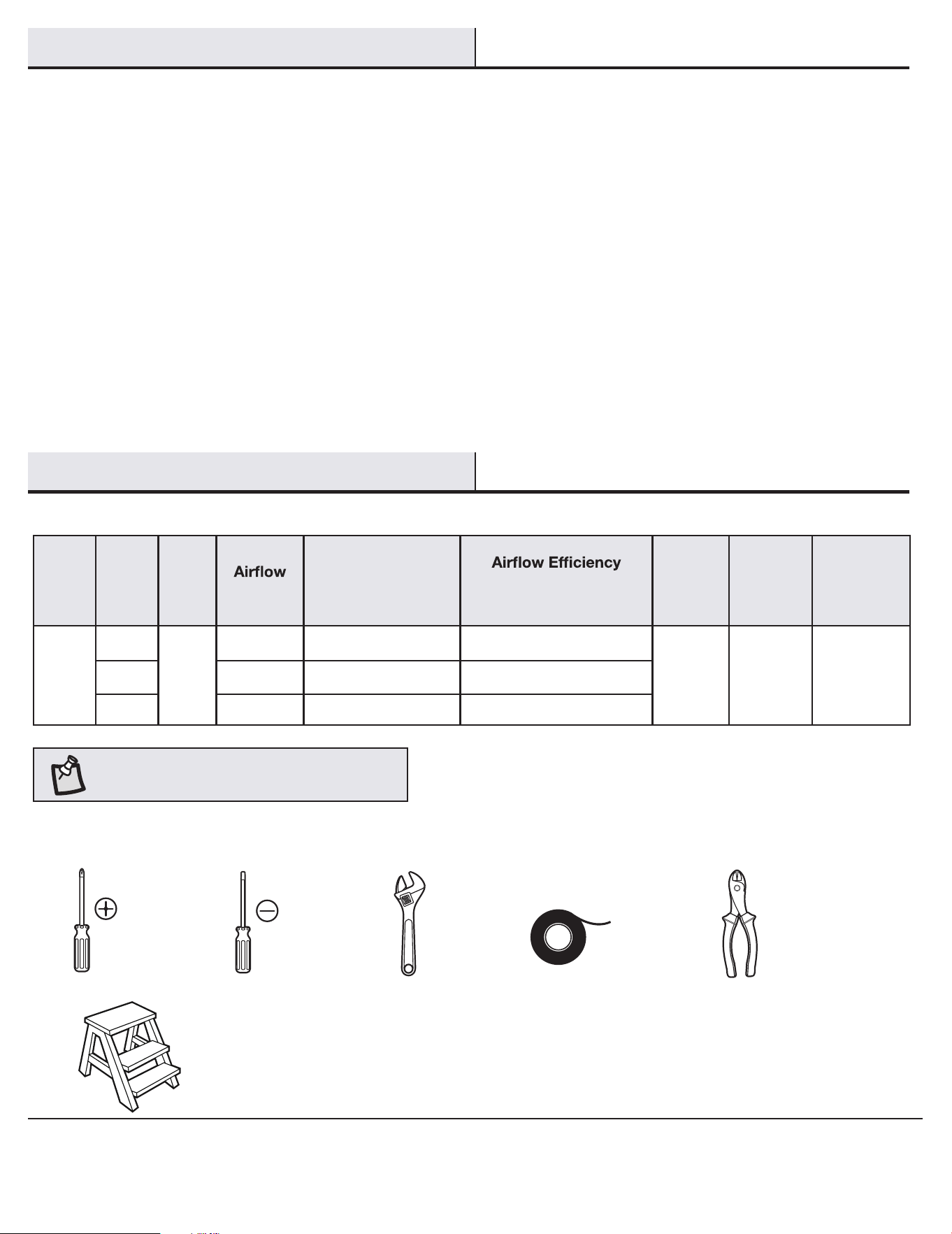

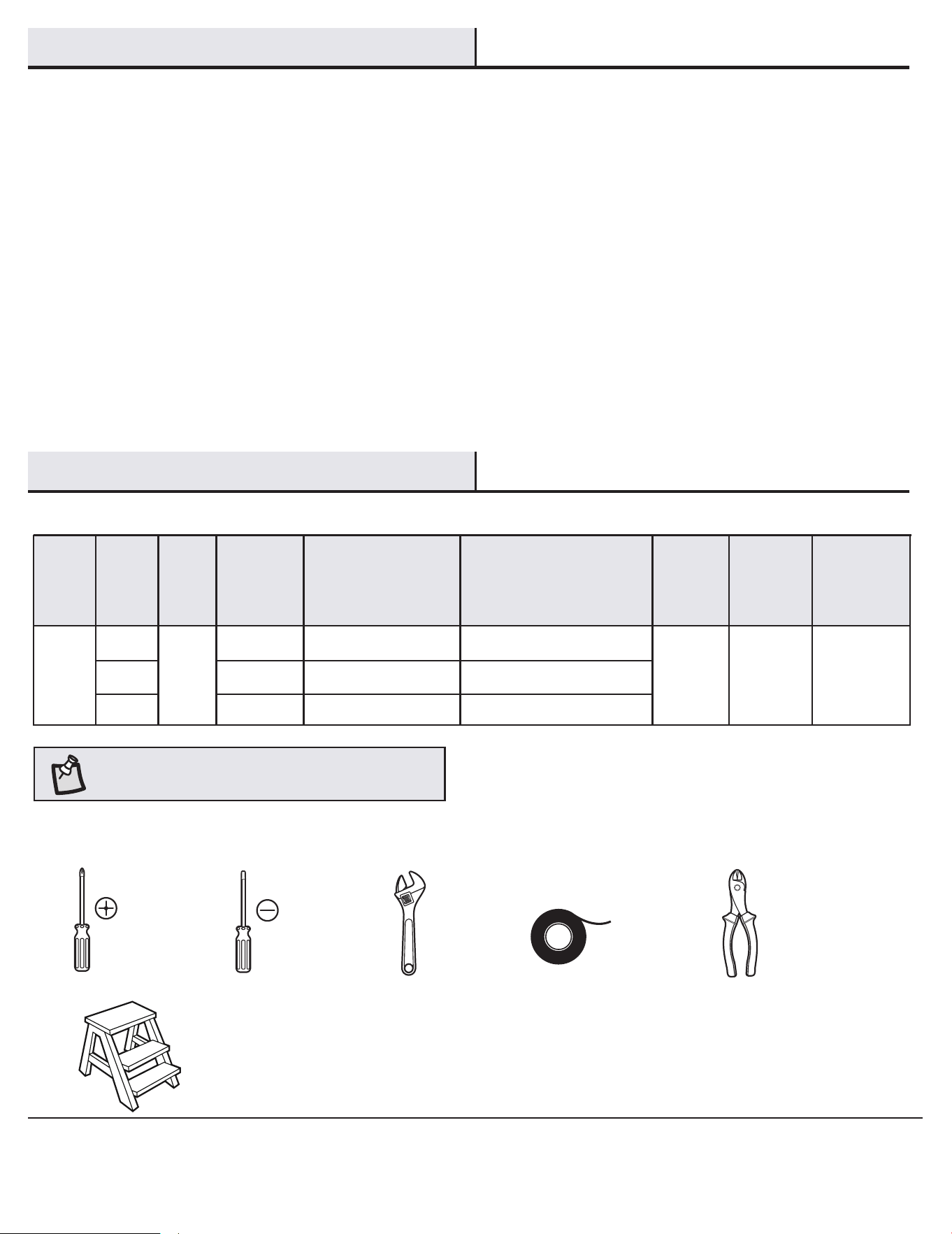

SPECIFICATIONS
TOOLS REQUIRED
NOTE: These are approximate measures. They do not
include the Amps and Wattage used by the light kit.
Phillips
screwdriver
Flat blade
screwdriver
Adjustable
wrench
Electrical
tape
Wire
cutter
Step ladder
Size Speed Volts
CFM
Fan Power
Consumption
(Without Lights)
WATT
(Higher Is Better)
CFM/WATT
Net
Weight
Gross
Weight
Cube Feet
52 in.
Low
120
14.19
13.07 lbs
(5.93 kgs)
14.64 lbs
(6.64kgs)
1.11 cu.ft
Medium 32.78
High 48.53
Contact the Customer Service Team at 1-800-986-3460 or visit www.HomeDepot.com/homedecorators.
We warrant the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a period
of lifetime after the date of purchase by the original purchaser. We also warrant that all other fan parts, excluding any glass or acrylic
blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of one year after the
date of purchase by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or
superior model if the product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All
costs of removing and reinstalling the product are your responsibility. Damage to any part such as by accident, misuse, improper installa-
tion or by affixing any accessories, is not covered by this warranty. Because of varying climatic conditions this warranty does not cover
any changes in brass finish, including rusting, pitting, corroding, tarnishing or peeling. Brass finishes of this type give their longest useful
life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered a defect.
Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. We hereby disclaim
any and all warranties, including but not limited to those of merchantability and fitness for a particular purpose to the extent permitted by
law. The duration of any implied warranty which cannot be disclaimed is limited to the time period as specified in the express warranty.
Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you. The retailer shall
not be liable for incidental, consequential, or special damages arising out of or in connection with product use or performance except as
may otherwise be accorded by law. Some states do not allow the exclusion of incidental or consequential damages, so the above
exclusion or limitation may not apply to you. This warranty gives specific legal rights, and you may also have other rights which vary from
state to state. This warranty supersedes all prior warranties. Shipping costs for any return of product as part of a claim on the warranty
must be paid by the customer.
4
Pre-Installation (continued)

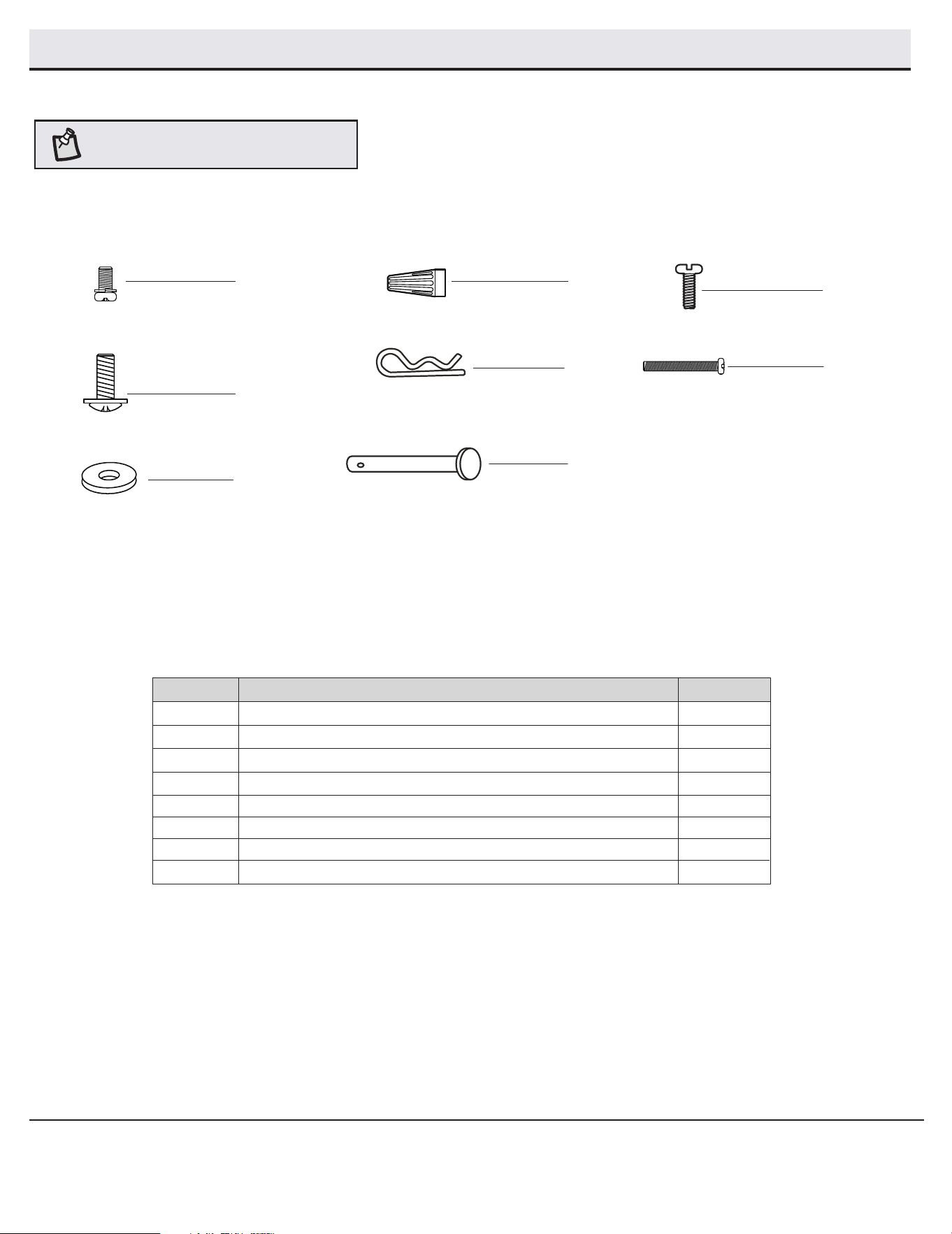

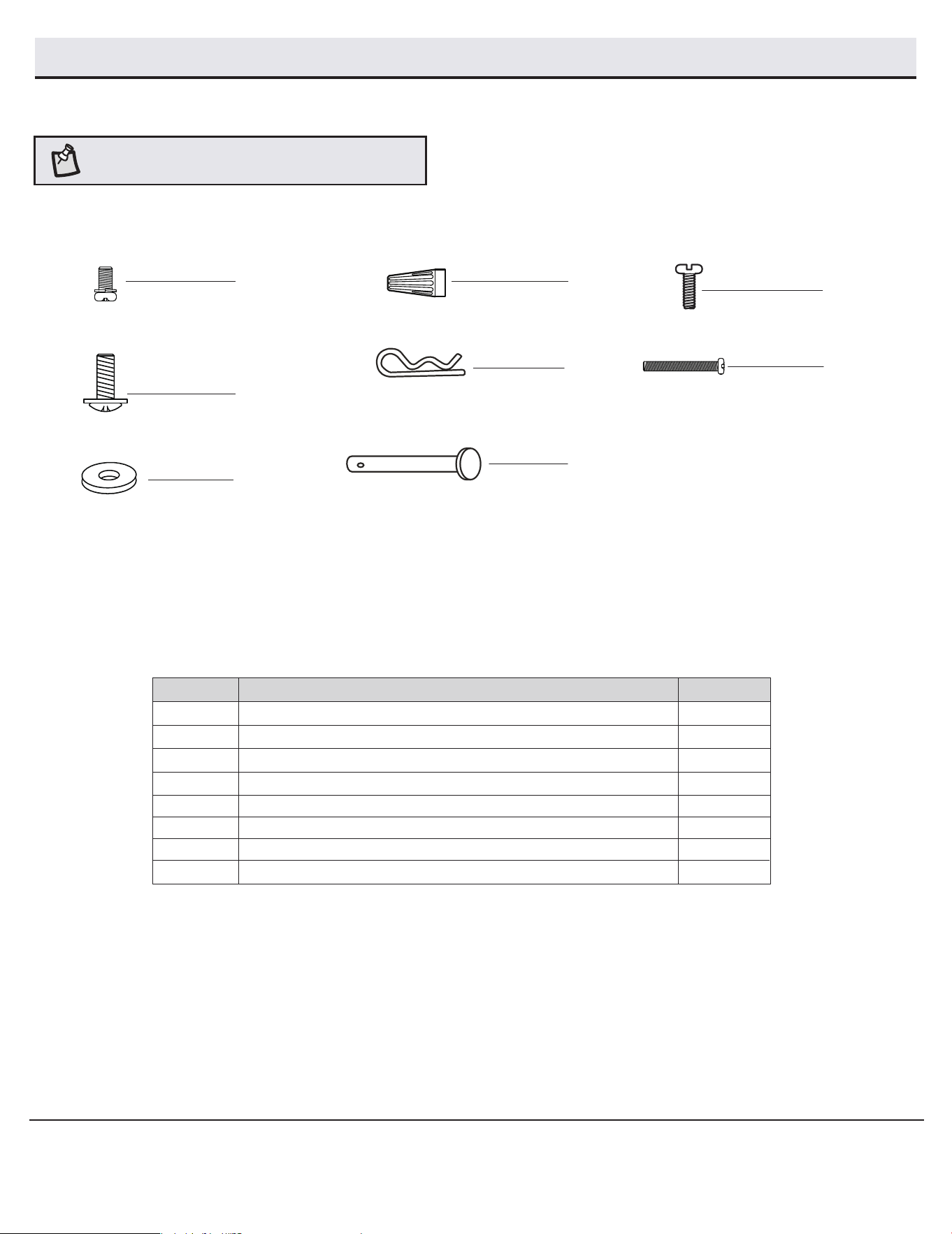

HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA
BB
CC
DD
EE
Blade screw (not to scale)
Canopy screw (not to scale) (preassembled) 4
Wire nuts (not to scale)
8
7
1
8
1
Hitch pin (not to scale) (preassembled)
Fiber washer (not to scale)
2
FF
GG
Set screw (not to scale) (preassembled)
AA
BB
EE
FF
GG
CC
DD
Part
Description
Quantity
Lock pin (not to scale) (preassembled)
HH
2
HH Wall control mounting screw (not to scale)
5
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
PACKAGE CONTENTS
D
E
F
Hanger ball (preassembled)
Downrod (preassembled)
1
1
1
A
B
C
4
1
1
Blade
Mounting bracket
Canopy
Fan motor assembly
Wall control
1
Coupling cover
H
I
1
1
G
Bottom cover
B
F
E
D
C
A
H
Part
Description
Quantity
Part
Description
Quantity
Pre-Installation (continued)
G
I
L
M
H
0
6
Installation

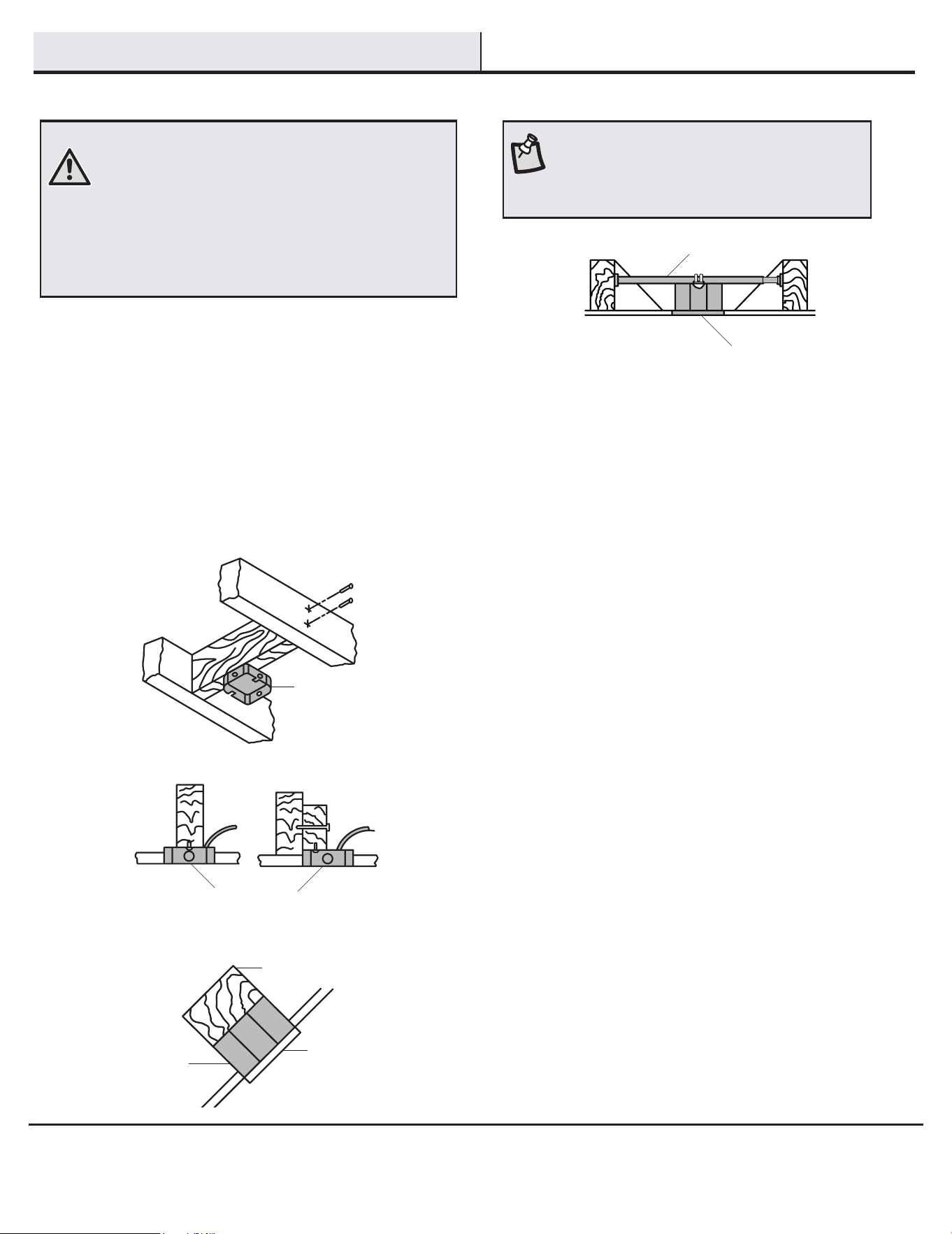

MOUNTING OPTIONS
WARNING:
personal injury, mount to outlet box marked “acceptable
for fan support of 35 lbs. (15.9 Kg) or less” using the
screws provided with the outlet box. An outlet box
not be acceptable for fan support and may need to be
If your ceiling fan does not have an existing UL-listed mounting
box, then install one using the following instructions:
□
Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box directly to the building structure.
Use the appropriate fasteners and materials. The outlet box
and its bracing must be able to fully support the weight
of the moving fan (at least 35 lbs.). Do not use a plastic
outlet box.
The illustrations below show three different ways to mount the
outlet box.
If the canopy touches the downrod, then remove the decorative canopy
bottom cover, and turn the canopy 180° before attaching the canopy to
the mounting plate.
you may need an installation hanger bar as shown above.
NOTE: You may need a longer downrod to maintain
proper blade clearance when installing on a steep, sloped
ceiling. The maximum angle allowable is 23° away from
horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
To reduce the risk of fire, electric shock, or
commonly used for the support of lighting fixtures may
replaced. If in doubt, consult a qualified electrician.
To hang your fan where there is an existing fixture but no ceiling joist
7
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Standard Ceiling Mount
Routing the wires
Assembling the fan
Preparing for mounting

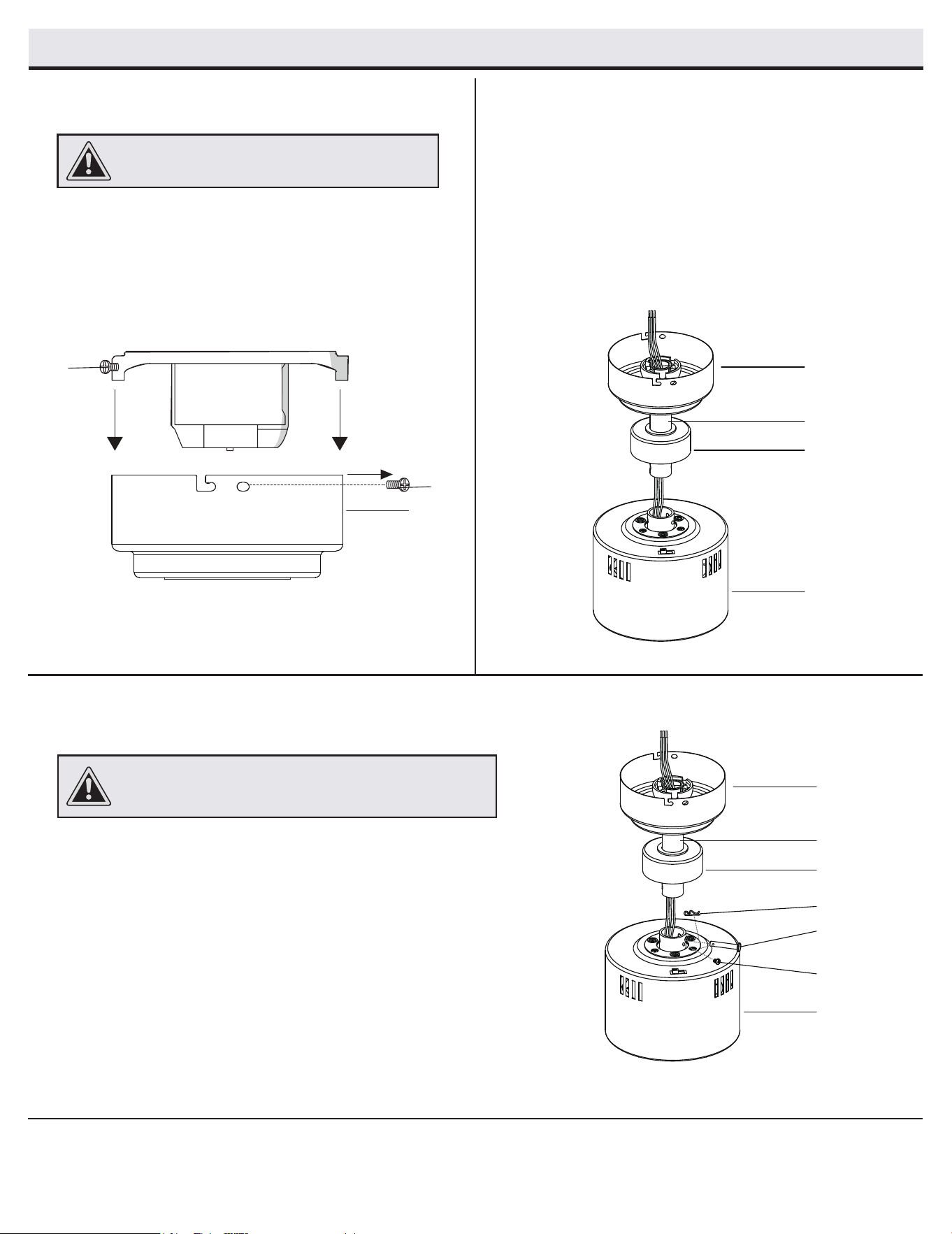

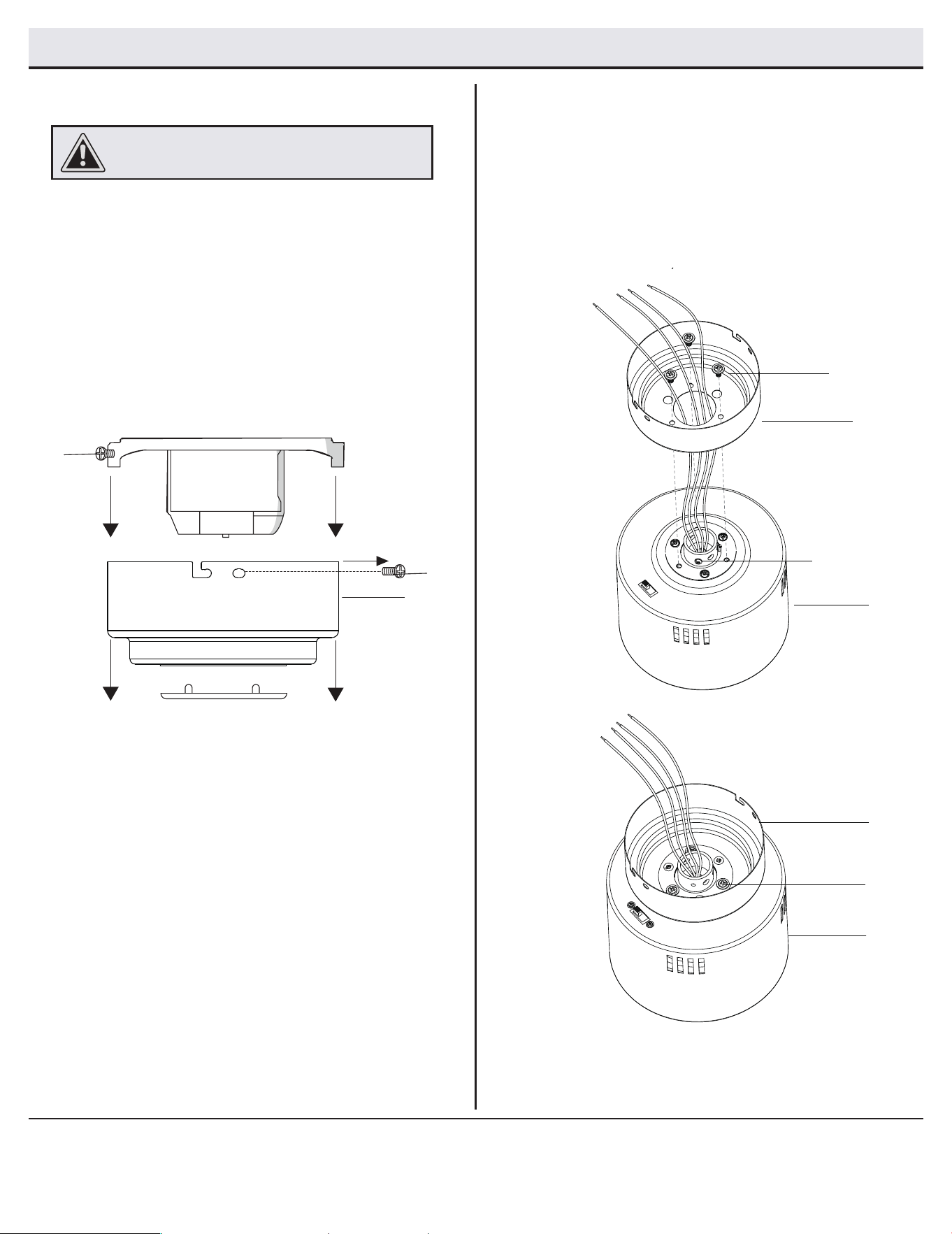

□ Route the wires exiting the top of the fan motor
assembly (G) into the coupling cover (F).
□ Make sure the slot openings are on top and route the
wires through the canopy (C) and then through the ball
and downrod (E) assembly.
2
3
1
□
□
□
CAUTION: To ensure wobble-free operation and to avoid
damage to the fan, the downrod (E) and the set screw
(GG) must be completely tightened.
WARNING: Make sure power is off before attempting
installation.

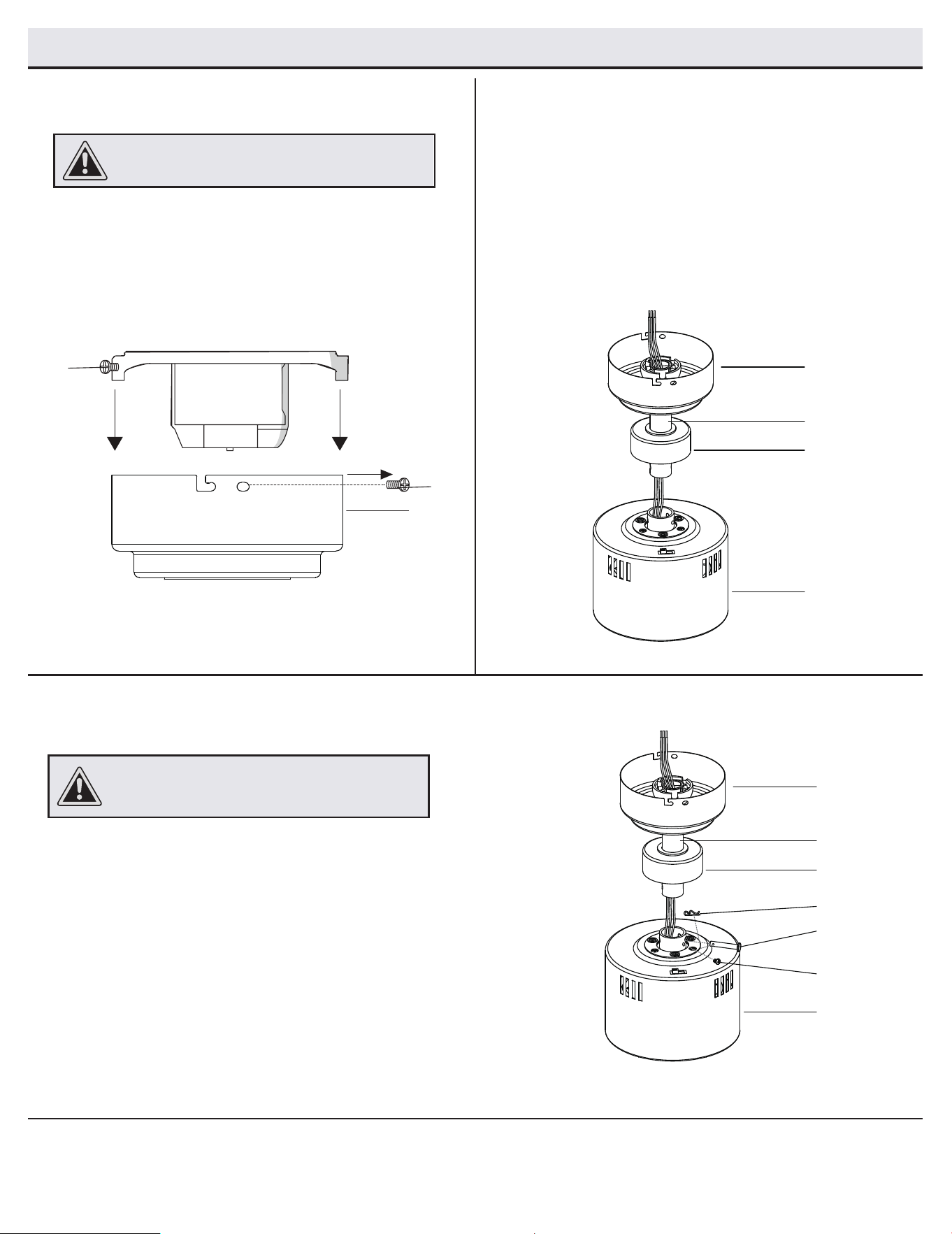

□ Loosen the two canopy screws (AA) located in the “L
shaped” slots.
□ Remove and save the two canopy screws (AA) in the round
holes.
AA
AA
C
C
E
F
G
Loosen the set screws (GG) in the downrod coupler until the inside
of the channel is clear of the screw tip.
Remove and save the lock pin (FF) on
the end of the downrod (E).
Slide the ceiling canopy (C) onto the downrod (E) followed by the
coupling cover (F).
Attach the downrod (E) into the coupler until the lock pin (FF) can
be inserted through the hole in both the rod and coupler.
Tighten both set screws on the coupler.
Insert the lock pin (FF) through the hole in the
coupler and
downrod (E) then attach the hitch pin (EE) on the other side.
□
□
□
C
E
F
G
GG
FF
EE
8
Assembly - Standard Ceiling Mount (continued)

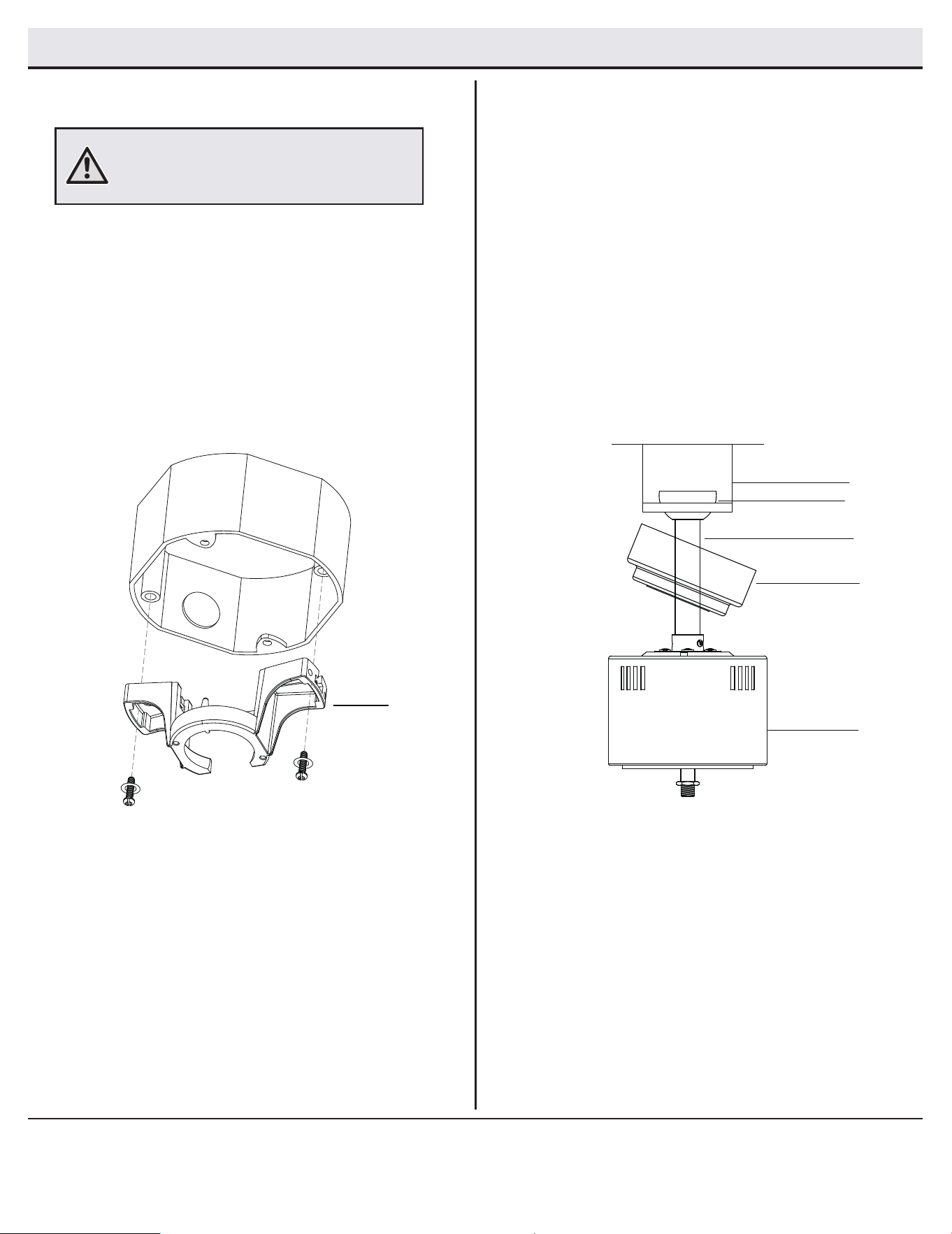

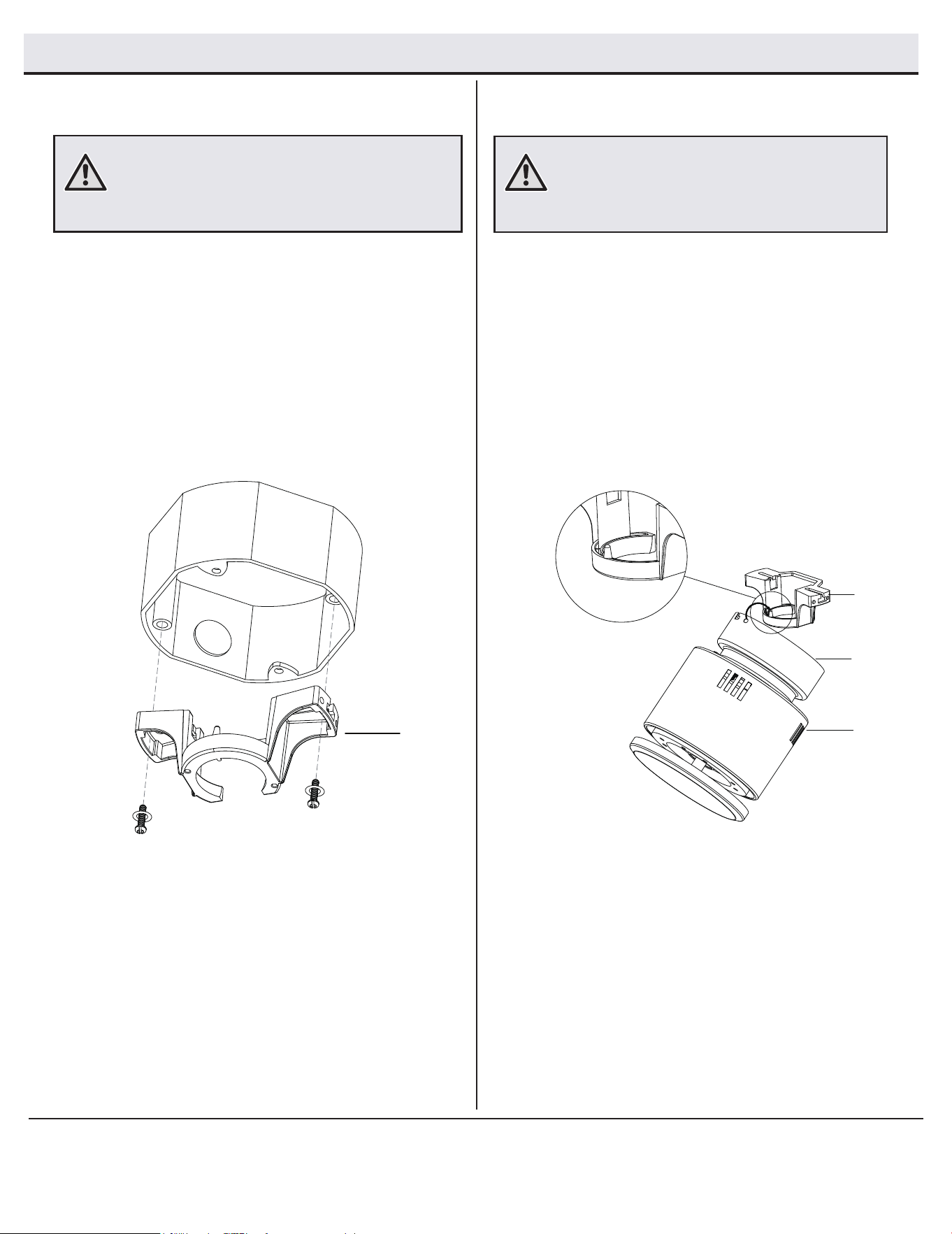

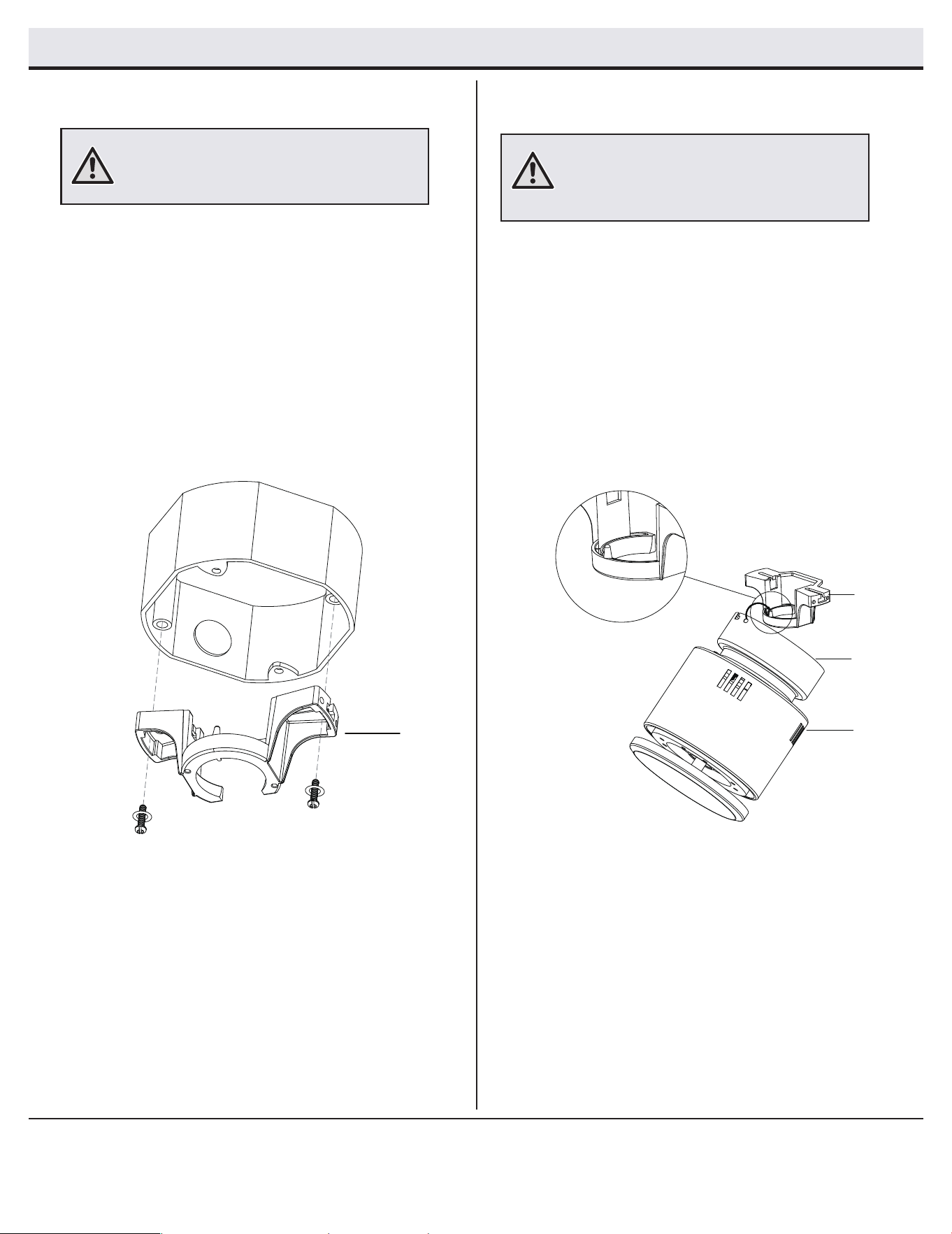

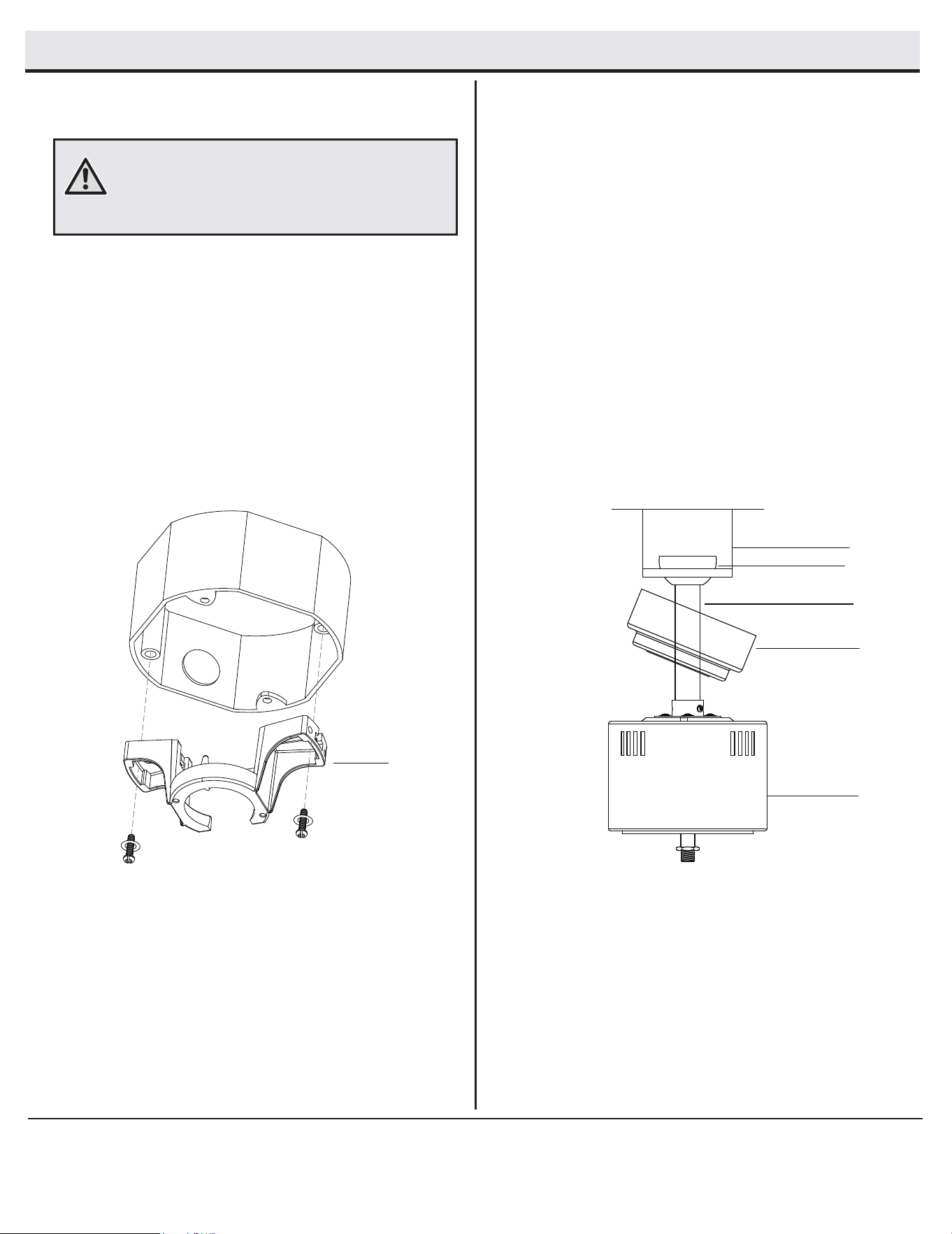

Attaching the fan to the electrical box
4
Hanging the fan
□
Carefully lift the fan motor assembly (G) up to the mounting
bracket (B).
□
Seat the hanger ball (D) portion of the downrod assembly (E)
in the mounting bracket socket. Ensure that the tab on the
mounting bracket (B) socket is properly seated in the groove
in the hanger ball. If using flushmount, hang the fan on the
hook provided by utilizing one of the holes at the outer rim
of the ceiling canopy (C).
5
B
E
□
Pass the 120-Volt supply wires through the center hole in the
mounting bracket (B).
□
□
Securely tighten the two outlet box screws.
Install the ceiling mounting bracket (B) on the outlet box using the
two mounting screws provided with the outlet box. If necessary
use leveling washers (not included) between the mounting
bracket (B) and outlet box.
Note that the flat side of the mouting bracket (B) is toward the
outlet box. When using flushmount, it is important that the
mounting bracket be level.
WARNING:
To reduce the risk of fire, electric shock
or personal injury, mount to outlet box marked
“acceptable for fan support of 35 lbs. (15.9Kg)
or less” and use screws provided with the outlet box.
B
D
C
G
9
Assembly - Standard Ceiling Mount (continued)

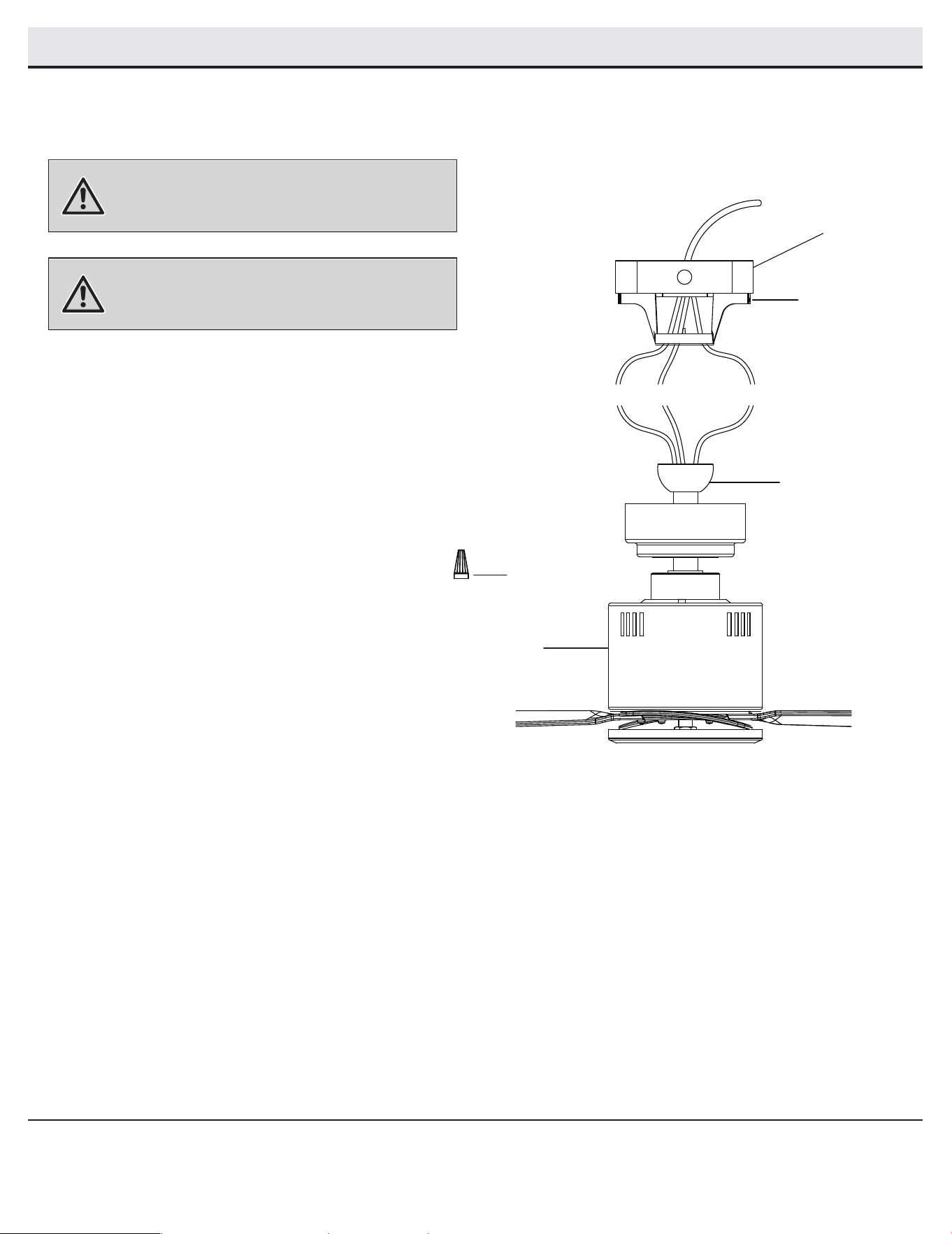

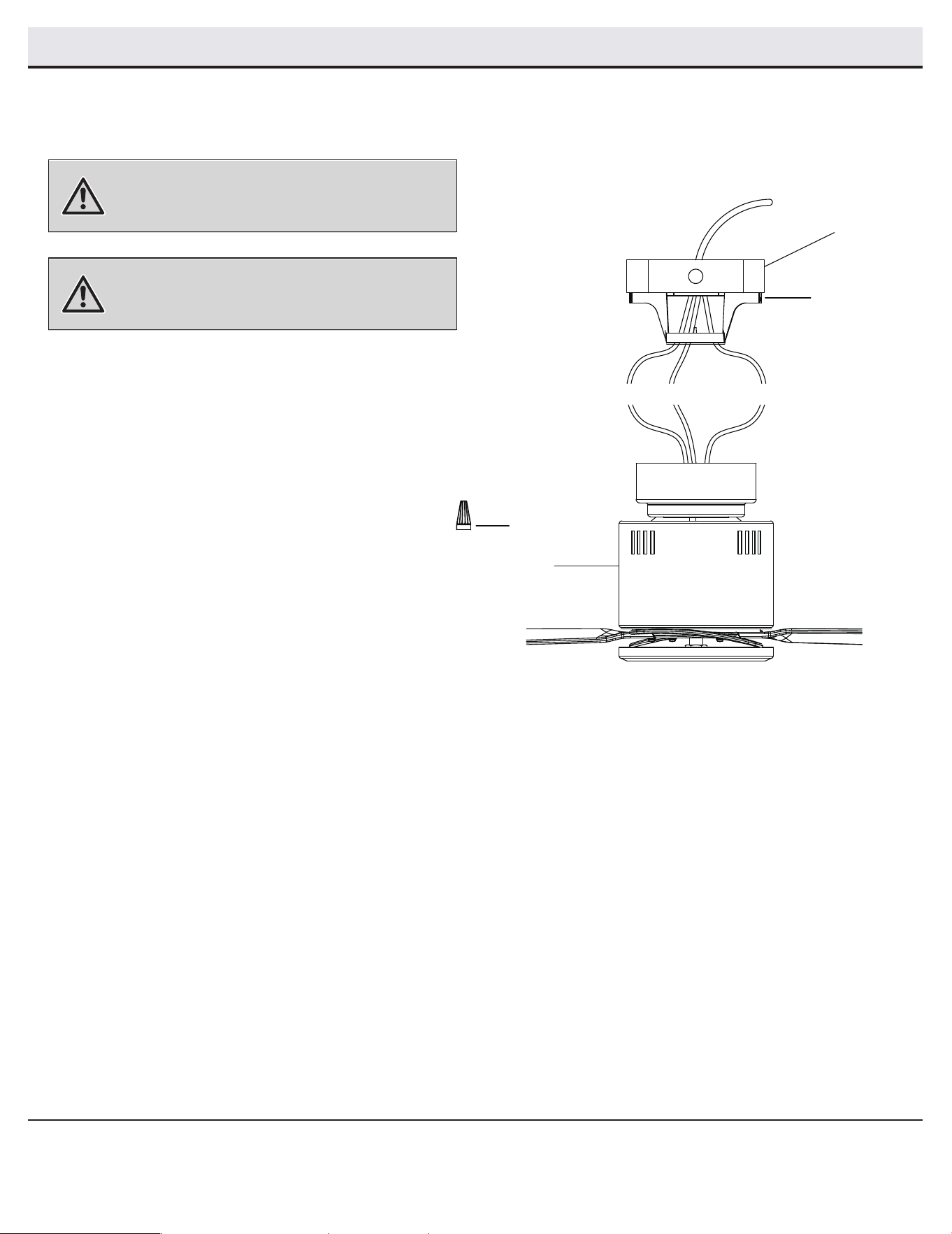

Making the electrical connections
6
WARNING:
WARNING:
Follow the steps below to connect the fan to your house
supply wires. Secure the wire nuts (DD) supplied with your
fan by wrapping the connections with electrical tape.
□ Connect the black (live) wire from the ceiling to the
black wire from the fan motor assembly (G).
□ Connect the white (neutral) wire from the ceiling to
the white wire from the fan motor assembly (G).
□ Connect the ground conductor of the 120-VOLT supply
(this may be a bare wire or a wire with green colored
insulation) to the green ground lead(s) of the fan.
There are two green grounding leads: one from the
mounting bracket (B) and one from the hanger ball/
downrod (E) assembly.
□ Secure the wire connections with plastic wire nuts
(DD) provided with the electrical hardware.
□ After connecting the wires, spread them apart so that
the green and white wires are on one side of the
outlet box (1) and the black and blue wires are on the
other side. Carefully tuck the wire connections up
into the outlet box (1).
the electricity is turned off at the circuit breaker or main
fuse box before wiring.
To avoid possible electrical shock, ensure
including the ground, and that no bare wire is visible at
the wire nuts, except for the ground wire.
Check to see that all connections are tight,
G
DD (X3)
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
1
Green
WhiteBlack
B
E
10
Assembly - Standard Ceiling Mount (continued)

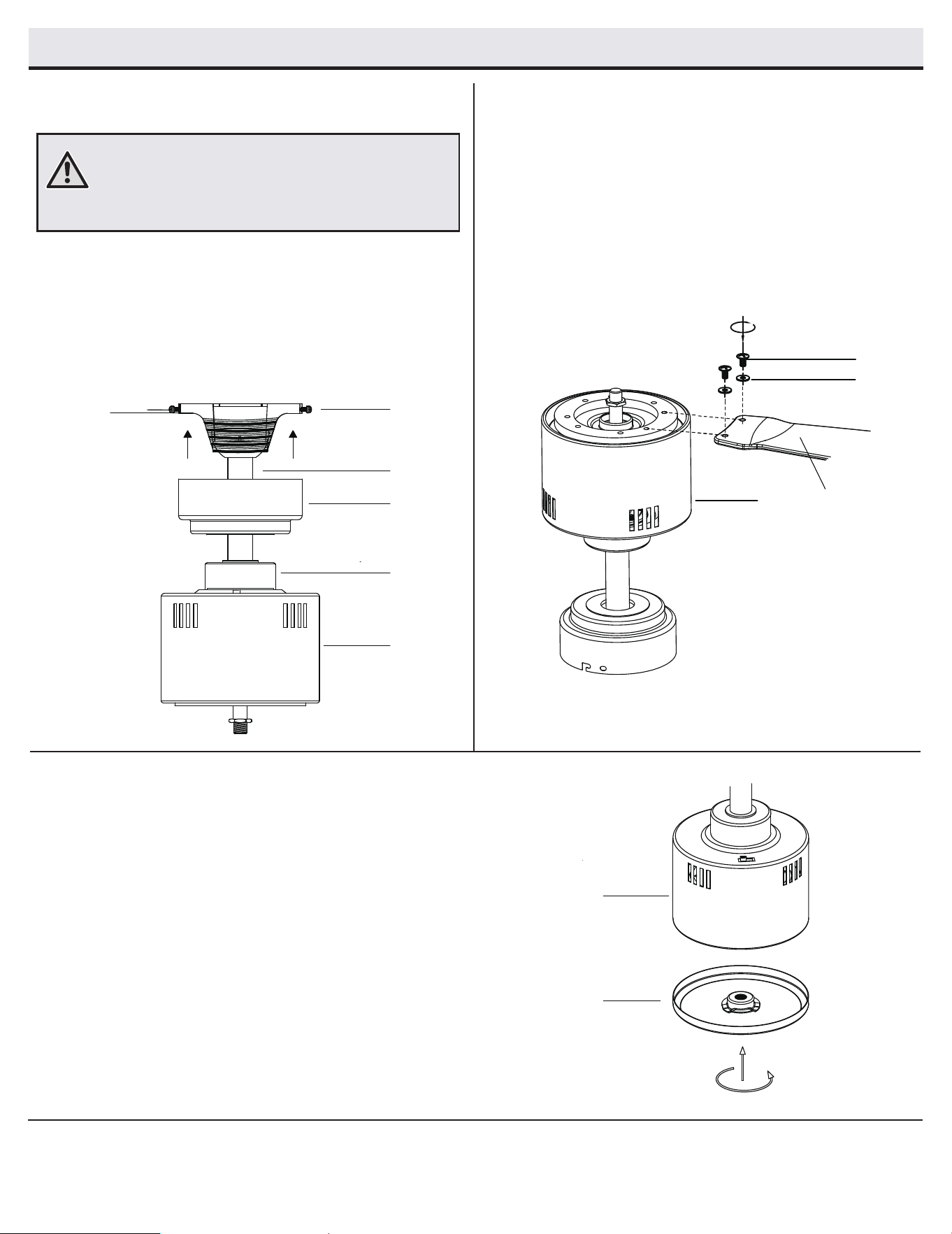

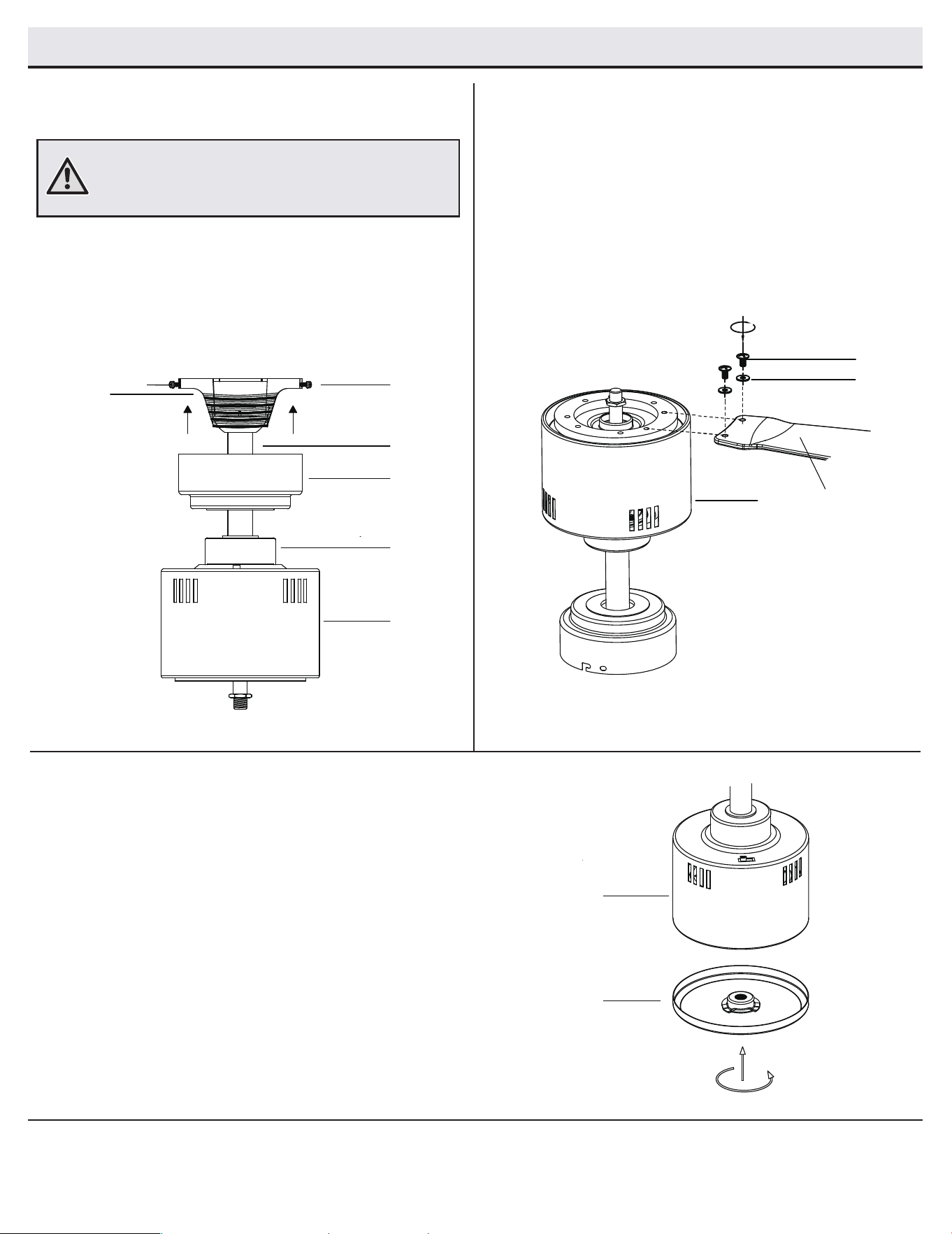

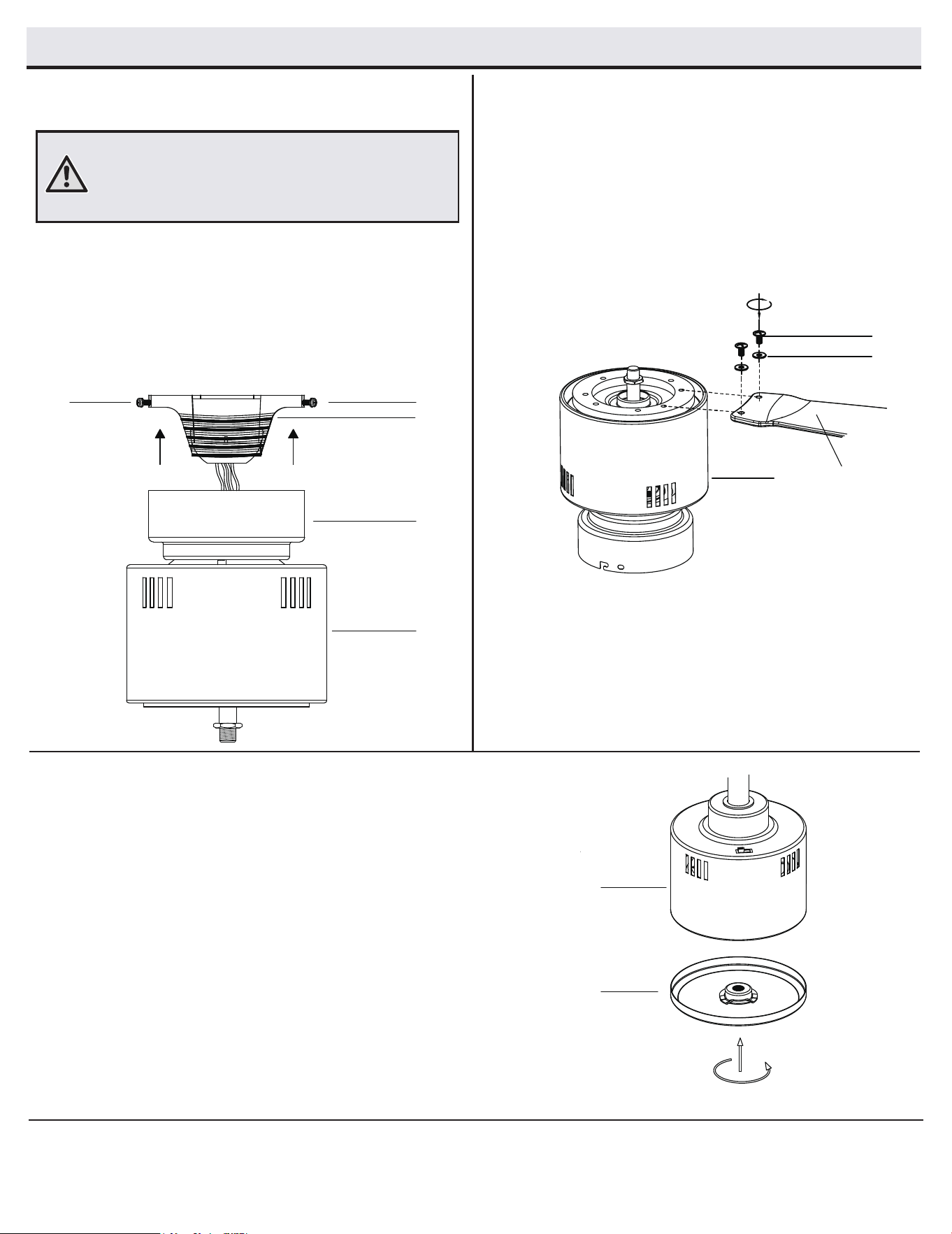

Mounting the fan
7
WARNING: When using the standard ball/downrod mounting, the
tab in the ring at the bottom of the mounting bracket must rest in
the groove of the hanger ball. Failure to properly seat the tab in
the groove could cause damage to the wiring.
B
AA
AA
C
E
Attaching the fan blades
8
□
Attach the fan blades (A) to the fan motor assembly (G)
by using the blade screws (BB) and fiber washers (CC).
Tighten blade screws (BB) securely.
□
Repeat these steps for the remaining blades (A).
□
Installing the bottom cover
9
Place the bottom cover (H) into the fan motor assembly (G)
and rotate securely.
BB
CC
A
F
G
G
H
G
□ Align the locking slots of the ceiling canopy (C) with the two
canopy screws (AA) in the mounting bracket (B). Push up tor
engage the slots and turn clockwise to lock in place.
□ Firmly tighten the two canopy screws (AA).
□ Install the two canopy screws (AA) (saved from Assembly
Step 1 “Preparing for mounting”) into the holes in the
canopy (C) and tighten firmly.
11

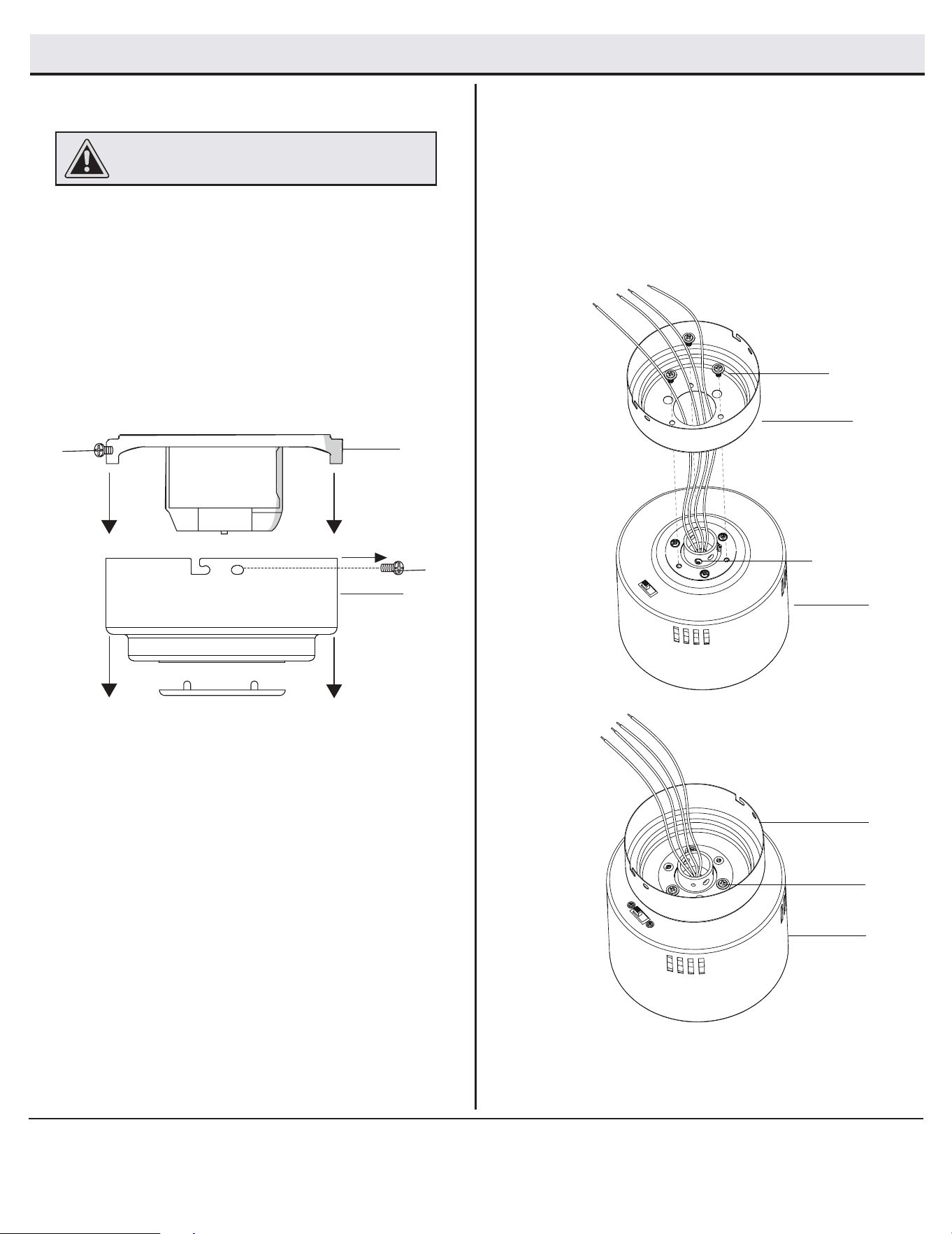

Assembly - Flushmount
Preparing for mounting Routing the wires
1 2
□
□
□
C
G
□
Loosen the two canopy screws (AA) located in the “L
shaped” slots.
□ Remove and save the two canopy screws (AA) in the round
holes.
□ Remove the decorative canopy bottom cover from the
canopy (C).
Loosen three mounting screws (II) in the coupler located
on the top center of the motor housing until the inside
channel is clear.
Remove and save the set screws (GG) from the coupler.
Place the ceiling canopy (C) on top of the motor housing
and secure with the three mounting screws (II).
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
AA
AA
C
G
WARNING: Make sure power is off before attempting
installation.
II
II
C
GG
12
Assembly - Flushmount (continued)
Attaching the fan to the electrical box
3
Hanging the fan
4
WARNING: The hook as shown is only to balance the
fan while attaching wiring. Failure to hang as shown
may result in hook breaking, causing the fan to fall.
The hook must pass from inside to the outside of the
canopy.
□
Pass the 120-Volt supply wires through the center hole in the
mounting bracket (B).
□
□
Securely tighten the two outlet box screws.
Install the ceiling mounting bracket (B) on the outlet box using the
two mounting screws provided with the outlet box. If necessary
use leveling washers (not included) between the mounting
bracket (B) and outlet box.
Note that the flat side of the mouting bracket (B) is toward the
outlet box. It is important that the mounting bracket be level.
WARNING:
To reduce the risk of fire, electric shock
or personal injury, mount to outlet box marked
“acceptable for fan support of 35 lbs. (15.9Kg)
or less” and use screws provided with the outlet box.
BB
□
Carefully lift the fan motor assembly (G) up to the mounting
bracket (B).
□
B
C
G
If using flushmount, hang the fan on the hook provide by
utilizing one of the holes at the outer rim of the ceiling
canopy (C).
13
Assembly - Flushmount (continued)

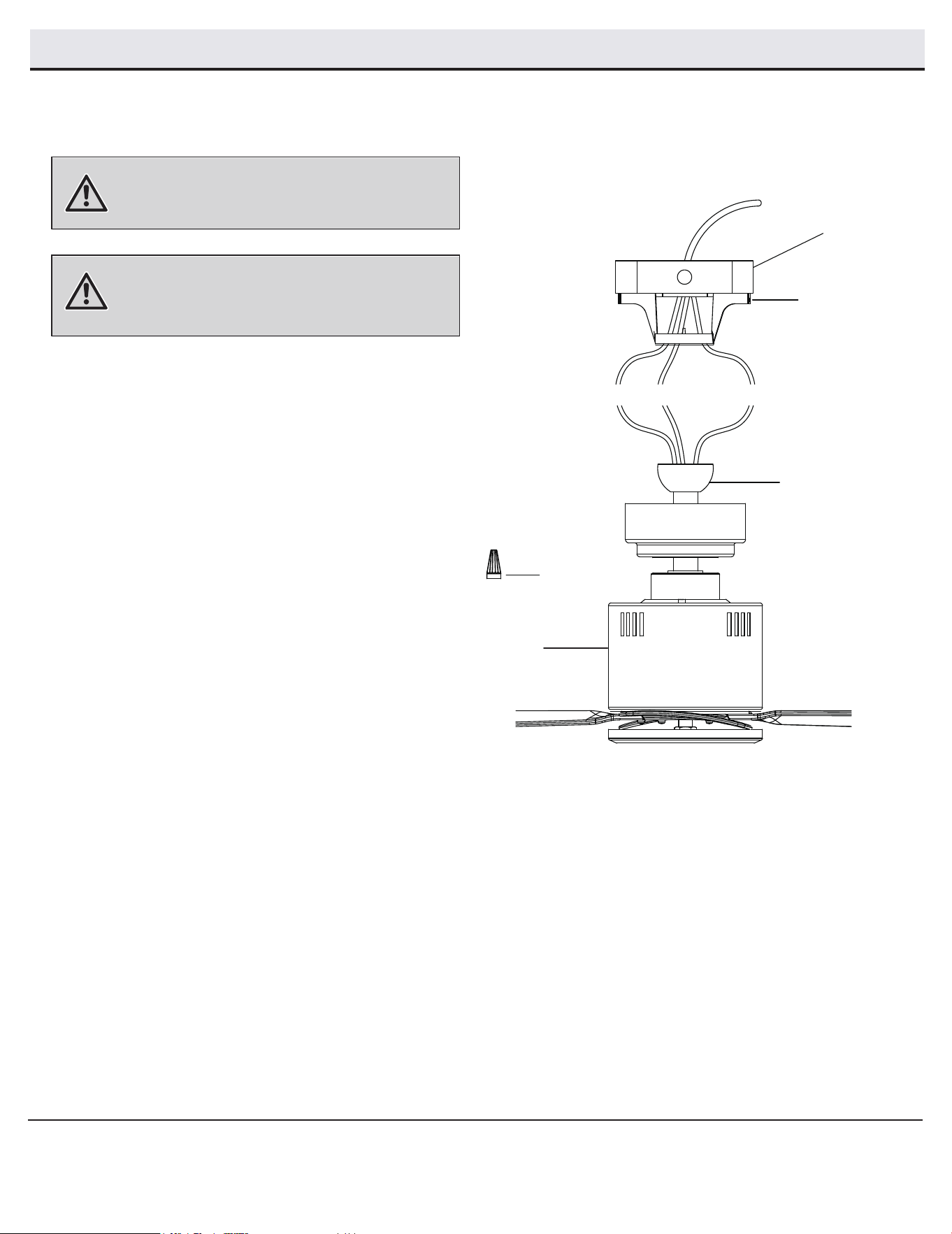

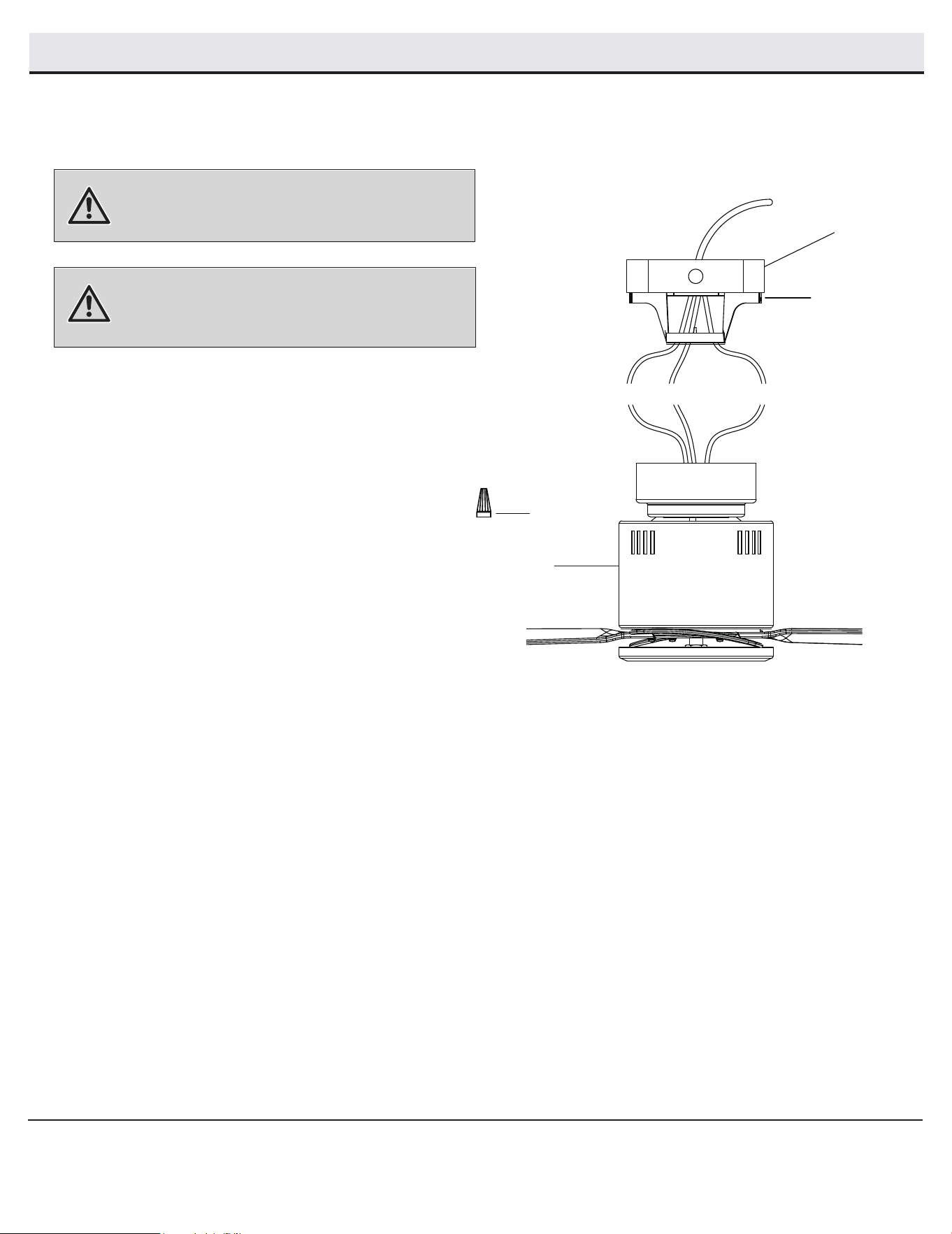

Making the electrical connections
5
WARNING:
WARNING:
Follow the steps below to connect the fan to your house
supply wires. Secure the wire nuts (DD) supplied with your
fan by wrapping the connections with electrical tape.
□ Connect the black (live) wire from the ceiling to the
black wire from the fan motor assembly (G).
□ Connect the white (neutral) wire from the ceiling to
the white wire from the fan motor assembly (G).
□ Connect the ground conductor of the 120-VOLT supply
(this may be a bare wire or a wire with green colored
insulation) to the green ground lead(s) of the fan.There
is only one green ground lead from the mounting bracket (B),
since the hanger ball/downrod assembly is not used.
□ Secure the wire connections with plastic wire nuts
(DD) provided with the electrical hardware.
□ After connecting the wires, spread them apart so that
the green and white wires are on one side of the
outlet box (1) and the black and blue wires are on the
other side. Carefully tuck the wire connections up
into the outlet box (1).
the electricity is turned off at the circuit breaker or main
fuse box before wiring.
To avoid possible electrical shock, ensure
including the ground, and that no bare wire is visible at
the wire nuts, except for the ground wire.
Check to see that all connections are tight,
DD (X3)
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
G
1
Green
WhiteBlack
B
14
Assembly - Flushmount (continued)

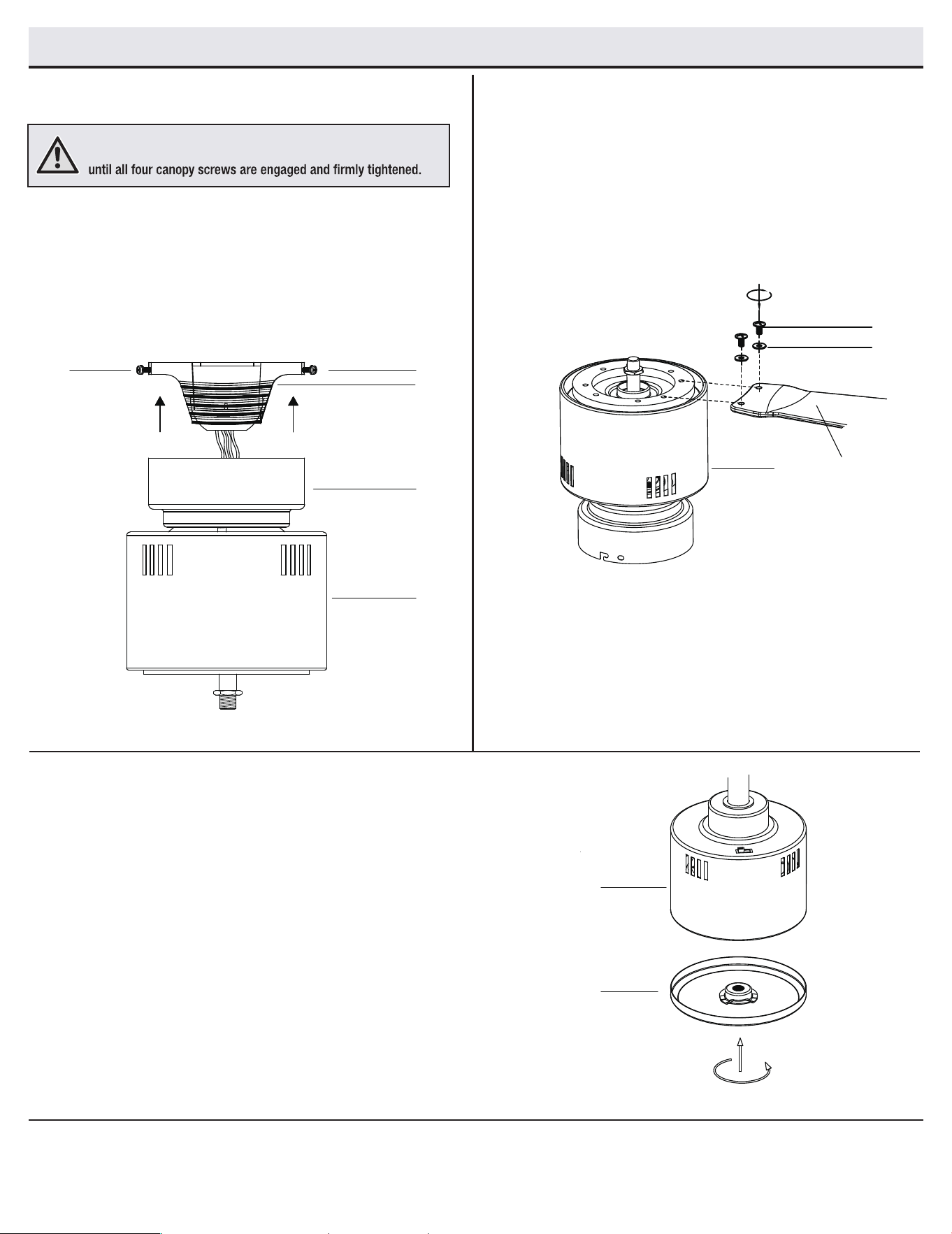

Mounting the fan
6
WARNING: The locking slots of the celling canopy are provided only
as an aid to mounting. Do not leave the fan assembly unattended
AA
AA
□ Carefully unhook the fan from the mounting bracket (B) and
align the locking slots of the ceiling canopy (C) with the two
screws in the mounting bracket (B). Push up to engage the
slots and turn clockwise to lock the canopy (C) in place. Im-
□
Install the remaining two canopy screws (AA) into the holes in
the canopy (C) and tighten firmly.
mediately tighten the two canopy screws (AA) firmly.
C
G
Attaching the fan blades
7
□
Attach the fan blades (A) to the fan motor assembly (G)
by using the blade screws (BB) and fiber washers (CC).
Tighten blade screws (BB) securely.
□
Repeat these steps for the remaining blades (A).
B
BB
CC
A
G
□
Installing the bottom cover
9
Place the bottom cover (H) into the fan motor assembly (G)
and rotate securely.
G
H
15

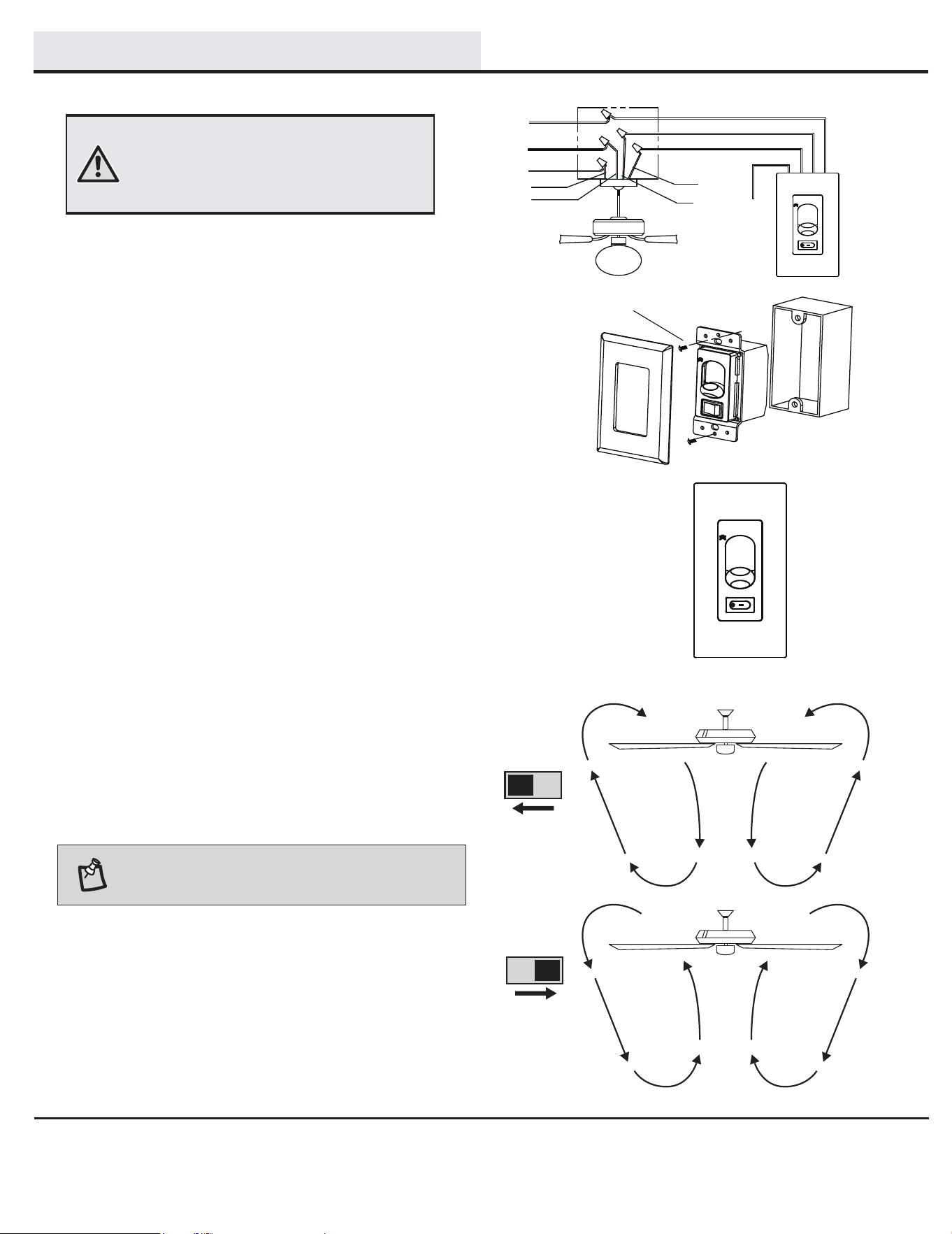

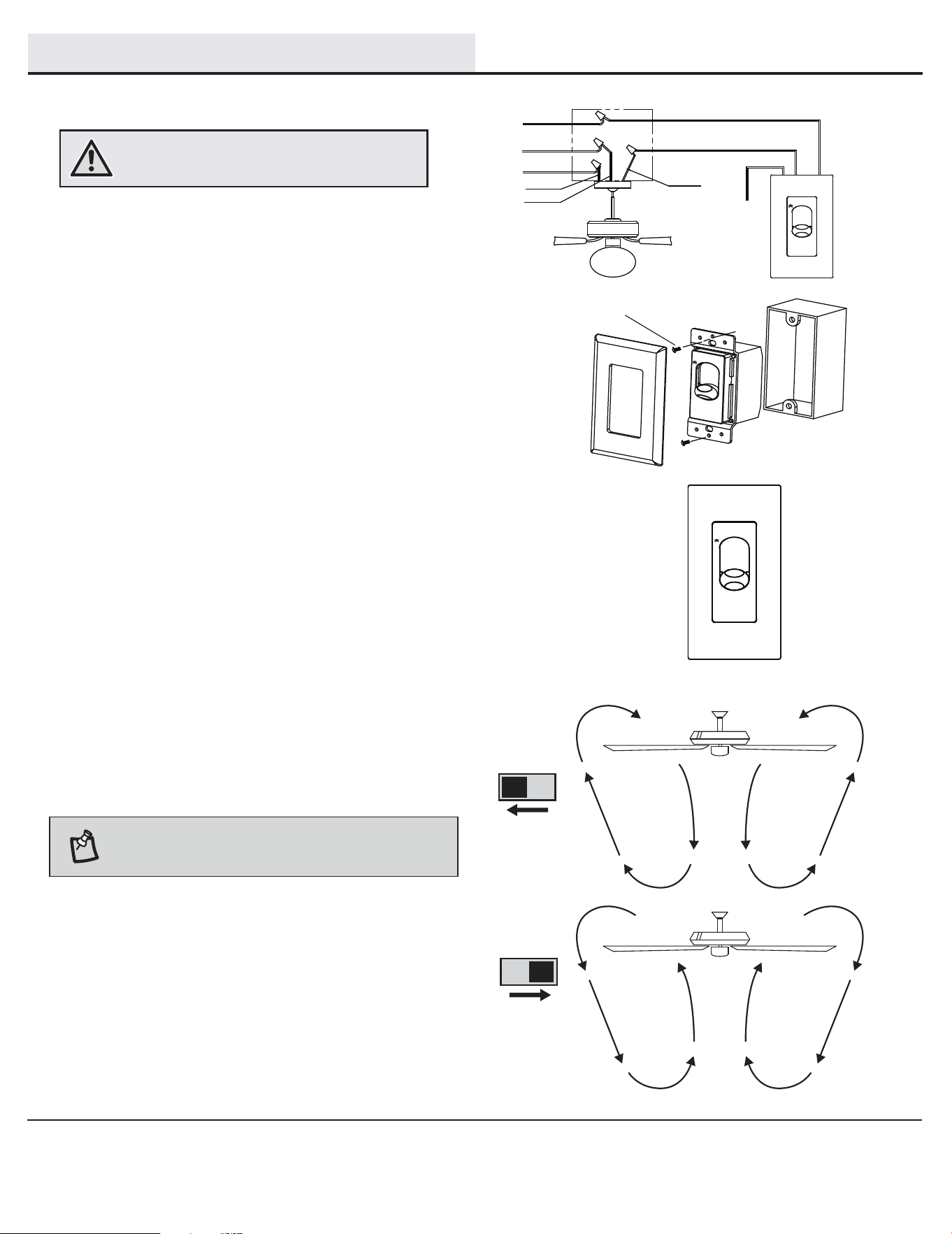

Operation
NOTE: Wait for the fan to stop before reversing the direction
of the blade rotation.
The reverse switch is located on the surface of the motor assembly.
This switch controls directions: forward (switch left) or reverse
(switch right).
Warm weather - (Counterclockwise Direction) A downward air flow
creates a cooling effect. This allows you to set your air conditioner
on a warmer setting without affecting your comfort.
Cool weather - (Clockwise Direction) An upward air flow moves
warm air off the ceiling. This allows you to set your heating unit on
a cooler setting without affecting your comfort.
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Disconnect the power and remove the existing wall plate and
switch. Set all knobs on the dual slide wall-mounted control
in the OFF position. Installation of this control requires that a
three- conductor cable with ground wire be run between the
control wall box and the ceiling fan outlet box. Make wire
connections and secure with wire nuts supplied.
GREEN
BLACK
GROUND
GROUND
TO MOTOR L
AC IN L
L
M
H
0
BLACK
BLACK
Push the control unit into the switch box and secure it with the
two screws at each end of the unit (this procedure is the same
as if you were to put the original wall switch back into the wall).
Now attach the face plate to the wall control.
Speed Control
0: POWER OFF
H: HIGHT SPEED
M: MEDIUM SPEED
L: LOW SPEED
L
M
H
0
WHITE
WALL CONTROL INSTALLATION
REVERSE SWITCH OPERATING INSTRUCTIONS
L
M
H
0
LIVE
NEUTRAL
Connect the Black wire from the ceiling fan to the Black wire
“TO MOTOR L” from the wall-mounted control.
Make sure to use wire nuts on all connections.
Connect the Black (live) wire from the power supply to the Black
wire “AC IN L” from the wall-mounted control.
Connect the White (neutral) wire from the power supply to the
White wire from the fan motor assembly (G).
120V
POWER
SUPPLY
BLACK
WHITE
HH
Before you begin, TURN OFF THE ELECTRICITY at the main
circuit panel or fuse box. If you feel unsure of this procedure,
have a qualified electrician install this unit.
WALL CONTROL OPERATION
16
Care and Cleaning
Troubleshooting
Problem Solution
The fan will not start. □ Check the main and branch circuit fuses or breakers.
□ Check the line wire connections to the fan and switch wire connections in the switch housing.
□ Check the battery in the remote control.
□ Ensure you are in the normal range of 10-20 feet.
□ Turn the power off and ensure that the dip switch settings are the same on the remote control and receiver.
The fan is noisy. □ Ensure all motor housing screws are snug.
□ Ensure the screws that attach the fan blade bracket to the motor hub are tight.
□ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing.
□ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.
□ If you are using the Ceiling Fan light kit, ensure the screws securing the glassware are tight. Check that the light
bulbs are also secure.
□ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.
□ Ensure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.
The fan wobbles. □ Check that all blade and blade arm screws are secure.
□ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on
the ceiling above the tip of one of the blades. Measure from a point on the center of the blade to the point on the
ceiling. Rotate the fan until the next blade is positioned for measurement, and measure from the same point on
each blade to the ceiling. Repeat for each blade. Any measurement deviation should be within 1/8 in. Run the fan
for ten minutes. If the fan continues to wobble please contact Hampton Bay Customer Service and a balancing kit
will be sent to you at no charge.
□ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.
□ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage
plating is sealed with a lacquer to minimize discoloration or tarnishing.
□ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a
light application of shoe polish.
□ You do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.
WARNING: Make sure the power is off before cleaning
your fan.
the motor, or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the finish. The
□
Always unplug the fan before cleaning, disassembly or servicing.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses and can radiate
radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio
or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one
or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
CAUTION:
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
Any changes or modifications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.
17
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
FCC Statement
The following responsible party designated in FCC §2.909 is responsible for this declaration：
Model Number:
34777-HBUG, 34777-HBUW, 34777-HBUM, 34777-HBUB
Company Name: Eurofase Inc
Company Address: 60 Industrial Parkway, Unit 802, Cheektowaga, NY
Full Name: Kent Yin Title: Product Development Manager
Telephone Number: 905-695-2055 Ext. 259 Fax: 905-695-2056
Questions, problems, missing parts? Before returning to the store,
call Home Depot Customer Service
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
GUÍA DE USO Y CUIDADO
VENTILADOR DE TECHO PARA
INTERIORES, 52 PLG KITTERIDGE
(1004292203)
(1004292254)
(1004292201)
(1004292211)
Artículo #/ Modelo #: 34777-HBUG
Artículo #/ Modelo #: 34777-HBUW
Artículo #/ Modelo #: 34777-HBUM
Artículo #/ Modelo #: 34777-HBUB
GRACIAS POR TU COMPRA
Apreciamos la plena confianza que has depositado en la colección Home Decorators al comprar este ventilar de techo. Nos esforzamos en
crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de
productos disponibles a fin de satisfacer la necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!
¿Preguntas, problemas, partes o piezas faltantes? Antes de devolver a la tienda,
llamar al servicio al cliente de Home Decorators Collection de lunes a viernes,
entre 8:00 a.m. y 7:00 p.m. (hora del Este), y los sábados de 9:00 a.m. a 6:00 p.m. (hora del Este).
1-800-986 3460
HOMEDEPOT.COM/HOMEDECORATORS
2
Tabla de contenido................................................................ 2
Información de seguridad ..................................................... 2
Garantía ................................................................................ 3
Preinstalación........................................................................ 3
Instalación ............................................................................. 6
Ensamblaje .......................................................................... 7
Funcionamiento .................................................................. 15
Mantenimiento y limpieza .................................................... 16
Solución de problemas.......................................................... 16
Información de seguridad
Tabla de contenido
LEE Y GUARDA ESTAS INSTRUCCIONES.
Declaración de FCC...............................................................17
1. Para disminuir el riesgo de descarga eléctrica, asegura cortar la
electricidad en el cortacircuitos o en la caja de fusibles antes de
comenzar.
2. Todo el cableado tiene que cumplir con el Código Nacional de
Electricidad ANSI/NFPA 70 y los códigos eléctricos locales. La
instalación eléctrica debe hacerse por un electricista calificado
con licencia.
3. La caja eléctrica y estructura de soporte tienen que montarse de
forma segura para poder sostener con confianza 35 lb (15.9 kg).
(15.9 kg). Usar ya solo cajas eléctricas aprobadas por UL y
marcadas como“apropiadas para sostener ventiladores de 35 lb
(15.9 kg) o menos.”
4. No uses el interruptor de reversa mientras las aspas del
ventilador estén en movimiento. Tienes que apagar el ventilador
y detener las aspas antes de invertir el sentido de giro de las
aspas.
5. No colocar objetos en la trayectoria de las aspas.
6. Después de concluir las conexiones eléctricas, los conductores
empalmados deben voltearse hacia arriba y empujarse con
cuidado hacia dentro de la caja eléctrica. Los cables deben
quedar separados: el cable y el conductor a tierra del equipo
hacia uno de los lados de la caja eléctrica y el conductor sin
conexión a tierra, hacia el lado opuesto.
7. Antes de instalar, todos los tornillos de fijación tienen que
comprobarse y reajustarse donde sea necesario.
CUIDADO: Para evitar una posible descarga eléctrica,
desconecta la electricidad en la caja principal de
fusibles antes cablear. Si crees que no tienes suficiente
experiencia o conocimientos en cableado eléctrico,
contrata a un electricista con licencia.
CUIDADO:
Para reducir el riesgo de lesiones personales
hay que usar sólo los tornillos incluidos con la caja
eléctrica.
CUIDADO: Para evitar lesiones personales o daños al
ventilador y otros artículos, hay que tener cuidado al
limpiarlo y al trabajar cerca de él.
CUIDADO: Para reducir el riesgo de lesiones personales,
no doblar los soportes de las aspas al instalar estos,
compensar las aspas o limpiar el ventilador. No insertes
objetos extraños entre las aspas del ventilador en
rotación.
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesiones, montar sólo en una caja
eléctrica clasificada como “apropiada para sostener
ventiladores de 35 lb. (15.9 kg) o menos”, y usa sólo
los tornillos incluidos con la caja eléctrica.
CUIDADO: El ventilador tiene que montarse con
separación mínima de 7 pies (2.1 m) entre el borde de
salida de las aspas y el piso.
CUIDADO: Los cambios o modificaciones sin previa
aprobación expresa de parte responsable de su
cumplimiento podrían anular la autorización al usuario
para operar el equipo.
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, no utilices este ventilador con ningún
dispositivo de estado sólido para control de velocidad.
79.19
99.68
128.36
3842.99
3267.42
1821.39
52 plg
120
14.19
13.07 lb
(5.93 kg)
14.64 lb
(6.64kg)
32.78
48.53
Garantía
ESPECIFICACIONES
Baja
Media
Alta
1.11 en pies.
cúbicos.
Garantizamos de por vida, a partir de la fecha de adquisición por el comprador original, que el motor del ventilador no presenta defectos de
fabricación ni de materiales al momento del envío desde la fábrica. También garantizamos por un año, a partir de la fecha de adquisición por el
comprador original, que las demás piezas del ventilador, sin incluir aspas de vidrio o acrílico, no presentan ningún defecto de fabricación ni de
material al momento de la salida de la fábrica. Si el producto es devuelto, aceptamos reparar sus defectos sin cargo alguno o, a nuestra entera
discreción, reemplazarlo con modelo similar o superior. Para obtener servicio de garantía tiene que presentarse una copia del recibo como
comprobante de compra. Todos los costos de retiro y reinstalación del producto correrán por cuenta del cliente. Los daños a cualquier parte o
pieza por accidente, instalación inapropiada o uso inadecuado, o por montar cualquier accesorio, no están cubiertos por esta garantía. Debido a
las condiciones climáticas variables, esta garantía no cubre ningún cambio del acabado en latón, inclusive óxido, perforación, corrosión, manchas
o descascaramiento. Los acabados en latón de este tipo proveen la vida útil más larga al proteger contra las condiciones climáticas cambiantes.
Cierta “oscilación” es normal y no debe considerarse un defecto. Todo servicio prestado por personal no autorizado invalidará la garantía. No hay
ninguna otra garantía expresa. Por este medio rechazamos toda garantía, incluso, pero sin limitarse a ellas, de comercialización e idoneidad para
determinado fin, en el alcance permitido por la ley. La duración de cualquier garantía implícita que no pudiera rechazarse se limita al plazo
especificado en la garantía expresa. Algunos estados no permiten limitaciones a la duración de la garantía, así que la limitación precitada pudiera
no aplicarse a su caso. El minorista no será responsable por daños directos, indirectos ni especiales que resulten o deriven del uso o
funcionamiento del producto, excepto en los casos que pudieran estar estipulados de otro modo por ley. Algunos estados no permiten excluir ni
limitar daños directos o indirectos, así que la limitación o exclusión anterior pudiera no aplicarse a su caso. Esta garantía concede derechos
legales específicos y es posible que usted tenga también otros derechos, que varían de estado a estado. Esta garantía sustituye todas las
precedentes. Los costos de envío en cualquier devolución de productos como parte de una reclamación tienen que ser pagados por el cliente.
Comuníquese con el equipo de servicio al cliente (1-800-986-3460) o visite www.HomeDepot.com/homedecorators.
Preinstalación
Tamaño
Velocidad
Voltios
CONSUMO DE
ENERGÍA (SIN
LUCES) EN
VATIOS
Peso neto
Peso bruto
Pies Cúbicos
FLUJO DE AIRE
EN PIES
3
X MIN
EFICIENCIA DE FLUJO
DE AIRE (MIENTRAS
MÁS ALTA MEJOR) EN
PIES
3
X MIN / VATIOS)
3
HERRAMIENTAS NECESARIAS
NOTA: Estas medidas son aproximadas. No incluyen el
amperaje ni el vataje consumido por el kit de luces.
Destornillador
Phillips
Destornillador
plano
Llave
ajustable
Cinta de
electricista
Cortacables
Escalera de tijera
HOMEDEPOT.COM/HOMEDECORATORS
Favor de comunicarse con el 1-800-986 3460 para asistencia adicional.
4
AA
BB
CC
DD
EE
4
8
7
1
8
1
2
FF
GG
AA
BB
EE
FF
GG
CC
DD
HH
2
HH
Tornillo para montar el control de pared (no se muestra a escala)
Preinstalación (continuación)
SE INCLUYEN HERRAJES
Tornillo del aspa (no se muestra a escala)
Tornillo de la cubierta (no se muestra a escala - preensamblado)
Tuercas para cable (no se muestran a escala)
Pasador de enganche (no se muestra a escala - preensamblado)
Arandela de fibra (no se muestra a escala)
Tornillo de fijación (no se muestra a escala - preensamblado)
Parte o pieza
Descripción
Cantidad
Pasador de seguridad (no se muestra a escala - preensamblado)
NOTA: Los herrajes no se muestran en tamaño real.
5
D
E
F
1
1
1
A
B
C
4
1
1
Control de pared
1
H
I
1
1
G
Cubierta inferior
B
F
E
D
C
A
H
G
I
L
M
H
0
CONTENIDO DEL PAQUETE
Preinstalación (continuación)
Ensamblaje del motor del ventilador
Cubierta del acoplamiento
Esfera de soporte (preensamblada)
Tubo bajante (preensamblado)
Aspa
Soporte de montaje
Cubierta
Parte o pieza
Descripción
Cantidad
Parte o pieza
Descripción
Cantidad
HOMEDEPOT.COM/HOMEDECORATORS
Favor de comunicarse con el 1-800-986 3460 para asistencia adicional.
6
Instalación
OPCIONES DE MONTAJE
Si tu ventilador de techo no tiene una caja de montaje aprobada por
UL, instala otra conforme a las instrucciones siguientes:
□
□
Desconectar la energía retirando los fusibles o apagando
los cortacircuitos.
Asegura la caja eléctrica directamente a la estructura de
la edificación. Usa los materiales y sujetadores
apropiados. La caja eléctrica y su soporte tienen que ser
capaces de sostener completamente el peso en
movimiento del ventilador (al menos 35 lb = 15.9 kg). No
usar una caja eléctrica de plástico.
Las ilustraciones más abajo muestran tres formas
distintas de montar la caja eléctrica.
NOTA: Tal vez necesites un tubo bajante más largo
para mantener la altura mínima adecuada de las
aspas, al instalar el ventilador en un techo
inclinado. El ángulo máximo permitido es 23º
desde la horizontal.
Caja eléctrica
Caja eléctrica
Caja
eléctrica
empotrada
Provee un
soporte fuerte
Placa de
montaje en
cielo raso
Caja eléctrica
Barra para colgar
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesiones, montar sólo en una caja
eléctrica clasificada como “apropiada para sostener
ventiladores de 35 lb. (15.9 kg) o menos”, y usa sólo los
tornillos incluidos con la caja eléctrica. Una caja eléctrica
que suele utilizarse para el soporte de lámparas pudiera
no servir como soporte del ventilador y tal vez deba
reemplazarse. En caso de duda, consulta a un electricista
calificado.
Si la cubierta toca el tubo bajante, retira la tapa inferior
decorativa de la cubierta y gira 180º esta última antes de
fijarla a la placa de montaje.
Para colgar el ventilador donde hay una lámpara, pero
ninguna viga de techo, tal vez necesites una barra colgante
como se muestra anteriormente.
7
AA
AA
C
C
E
F
G
C
E
F
G
GG
FF
EE
Ensamblaje - Montaje Estándar en Techo
Disposición de los cables
2
Preparación para el montaje
1
Cómo ensamblar el ventilador
3
□ Pasa los cables que salen por la parte superior del
conjunto motor-ventilador (G) a través de la cubierta del
acoplamiento (F).
□ Asegúrate de que las aberturas de ranura queden arriba
y pasa los cables a través de la cubierta (C) y enseguida
a través del conjunto tubo bajante/esfera (E).
CUIDADO: Asegúrate de que la electricidad está
cortada antes de proceder a la instalación.
□ Aflojar los dos tornillos de la cubierta (AA) ubicados en las
ranuras con forma de “L”.
□ Quita y guarda los dos tornillos de la cubierta (AA) en los
orificios redondos.
□
CUIDADO: Para asegurar operación libre de oscilación y
evitar daños al ventilador, el tubo bajante (E) y el tornillo del
fijación (GG) tienen que quedar completamente ajustados.
Aflojar los tornillos de fijación (GG) en el acoplador del tubo bajante
hasta que el interior del canal quede despejado sin punta de
tornillo.
Retira y guarda el pasador de seguridad (FF) en el extremo del tubo
bajante (E).
Desliza la cubierta del cielo raso (C) hacia el tubo bajante (B).
seguida de la cubierta del acoplamiento (F).
Engancha el tubo bajante (E) en el acoplador hasta que el pasador
de seguridad (EE) pueda insertarse a través del orificio tanto en el
tubo como en el acoplador.
Inserta el pasador de seguridad (FF) a través del orificio en el
acoplador y el tubo bajante (E) para enseguida fijar el pasador de
enganche (EE) en el otro lado.
Ajustar los dos tornillos de fijación en el acoplador.
□
□
□
□
□
HOMEDEPOT.COM/HOMEDECORATORS
Favor de comunicarse con el 1-800-986 3460 para asistencia adicional.
8
B
E
B
D
C
G
Ensamblaje - Montaje estándar en techo (continuación)
Instalar el ventilador en la caja eléctrica
4
Cómo colgar el ventilador
5
□ Con cuidado levanta el conjunto motor-ventilador (G) hasta el
soporte de montaje (B).
□ Coloca la parte de esfera de soporte (D) del conjunto del tubo
bajante (E) en el casquillo del soporte de montaje. Asegúrate
que la pestaña sobre el casquillo del soporte de montaje (B)
quede bien asentada dentro de la ranura de la esfera de
soporte. En caso de montar a ras, cuelga el ventilador del
gancho incluido usando uno de los orificios en el borde
exterior de la cubierta de techo (C).
□
□
□
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesiones, montar sólo en una caja
eléctrica clasificada como “apropiada para sostener
ventiladores de 35 lb. (15.9 kg) o menos”, y usa sólo los
tornillos incluidos con la caja eléctrica.
Pasa los cables de alimentación de 120 voltios a través del orificio
central en el soporte de montaje (B).
Instala el soporte de montaje de techo (B) sobre la caja eléctrica
usando los dos tornillos de montaje suministrados con esta. De
ser necesario, emplear arandelas de nivelación (no incluidas)
entre el soporte (B) y la caja.
Ten en cuenta que el lado plano del soporte de montaje (B) debe
mirar hacia la caja eléctrica. Al montar a ras, es importante que
que quede nivelado.
Apretar bien los dos tornillos de la caja eléctrica del
tomacorriente.
9
G
DD (X3)
1
BlancoVerde Negro
B
E
Ensamblaje - Montaje estándar en techo (continuación)
Cómo hacer las conexiones eléctricas
6
Seguir los siguientes pasos para conectar tu ventilador los
cables de alimentación domésticos. Asegurar las tuercas de
cable (DD) incluidas con tu ventilador envolviendo las
conexiones con cinta adhesiva de electricista.
□
□
□
ADVERTENCIA: Para evitar posible descarga eléctrica,
asegura que no circule electricidad en el cortacircuitos
ni en la caja principal de fusibles antes de cablear.
ADVERTENCIA: Verifica que todas las conexiones estén
bien ajustadas, incluida la conexión a tierra, y que no
haya ningún cable pelado visible en las tuercas para
cable (excepto el cable a tierra).
Conecta el cable negro (activo) del cielo raso al cable
negro del conjunto motor-ventilador (G).
Conecta el cable blanco (neutral) del cielo raso al cable
blanco del conjunto motor-ventilador (G).
Conecta el conductor a tierra del cable de la línea de
alimentación de 120 V (puede ser un cable desnudo o
con aislante de color verde) al (los) cable(s) terminal(es)
a tierra verde(s) del ventilador. Hay dos cables verdes a
tierra: uno desde el soporte de montaje (B) y otro desde
el conjunto del tubo bajante-esfera de soporte (E).
Asegura las conexiones de cable usando las tuercas
plásticas (DD) correspondientes incluidas con los
herrajes eléctricos.
Después de conectar los cables, sepáralos de manera
que aquellos verde y blanco queden a un lado de la caja
eléctrica (1) y los cables negro y azul, del otro lado. Con
cuidado, mete todas las conexiones eléctricas dentro de
la caja (1).
□
□
HOMEDEPOT.COM/HOMEDECORATORS
Favor de comunicarse con el 1-800-986 3460 para asistencia adicional.
10
C
E
8
□
9
Coloca la cubierta inferior (H) dentro del conjunto motor-
ventilador (G) y gírala para asegurarla.
BB
CC
A
F
G
G
H
G
Ensamblaje - Montaje estándar en techo (continuación)
Cómo montar el ventilador
7
Cómo montar las aspas del ventilador
CUIDADO: Cuando uses el montaje de tubo bajante-
esfera estándar, la pestaña en el aro en la parte inferior
del soporte de montaje tiene que encajar en la ranura de
la esfera de soporte. Si la pestaña no se asienta
correctamente en la ranura, se puede dañar el cableado.
□ Alinea las ranuras de cierre de la cubierta de techo (C) con
los dos tornillos de esta (AA) en el soporte de montaje (B).
Empuja hacia arriba para enganchar en las ranuras y gira
hacia la derecha para asegurar en el lugar.
□ Apretar con firmeza los dos tornillos de la cubierta (AA).
□ Instala los dos tornillos de la cubierta (AA) (guardados en el
Paso 1 del Ensamblaje: “Preparación de la instalación”) en
sus orificios correspondientes (C) y aprieta firmemente.
□ Fija cada aspa de ventilador (A) al conjunto motor-
ventilador (G) usando los tornillos correspondientes (BB) y
las arandelas de fibra (CC). Aprieta bien los tornillos (BB).
□ Repite estos pasos para ensamblar las restantes aspas (A).
Cómo instalar la lámpara
11
C
G
G
II
II
C
GG
Ensamblaje - A ras
Preparación para el montaje Disposición de los cables
1 2
□
□
□
□
□
□
CUIDADO: Asegúrate de que la electricidad está
cortada antes de proceder a la instalación.
Aflojar los dos tornillos de la cubierta (AA) ubicados en
las ranuras con forma de “L”.
Quita y guarda los dos tornillos de la cubierta (AA) en los
orificios redondos.
Retira la cubierta inferior decorativa (L) del cubierta (C).
Afloja los tres tornillos de montaje en el acoplador ubicado
en el centro de la carcasa del motor hasta despejar el
canal interior.
Retira y guarda el tornillo de fijación (GG) del acoplador.
Coloca la cubierta del cielo raso (C) en la parte superior de
la carcasa del motor y asegura con los tres tornillos de
montaje (II).
HOMEDEPOT.COM/HOMEDECORATORS
Favor de comunicarse con el 1-800-986 3460 para asistencia adicional.
AA
AA
B
C
12
BB
B
C
G
Ensamblaje - A ras (continuación)
Instalar el ventilador en la caja eléctrica
3
Cómo colgar el ventilador
4
□
□
CUIDADO: El gancho, tal y como se muestra, es solo
para sostener el ventilador mientras se conectan los
cables. Si no se cuelga como se muestra, el gancho
puede romperse y el ventilador caerá. El gancho tiene
que pasar de dentro hacia afuera de la cubierta.
□
□
Pasa los cables de alimentación de 120 voltios a través del orificio
central en el soporte de montaje (B).
Instala el soporte de montaje de techo (B) sobre la caja eléctrica
usando los dos tornillos de montaje suministrados con esta. De
ser necesario, emplear arandelas de nivelación (no incluidas)
entre el soporte (B) y la caja.
Ten en cuenta que el lado plano del soporte de montaje (B) debe
mirar hacia la caja eléctrica. Al montar a ras, es importante que
quede nivelado.
Apretar bien los dos tornillos de la caja eléctrica del
tomacorriente.
Con cuidado levanta el conjunto motor-ventilador (G) hasta el
soporte de montaje (B).
En caso de montar a ras, cuelga el ventilador del gancho
incluido usando uno de los orificios en el borde exterior de la
cubierta de techo (C).
CUIDADO: Para reducir el riesgo de incendio, descarga
eléctrica o lesiones, montar sólo en una caja eléctrica
marcada como “aceptable para sostener ventiladores
de 35
lb. (15.9 kg) o menos”, y usa sólo los tornillos
incluidos con la caja eléctrica.
□
13
DD (X3)
G
1
B
Ensamblaje - A ras (continuación)
Cómo hacer las conexiones eléctricas
5
ADVERTENCIA: Para evitar posible descarga eléctrica,
asegura que no circule electricidad en el cortacircuitos ni
en la caja principal de fusibles antes de cablear.
ADVERTENCIA: Verifica que todas las conexiones estén
bien ajustadas, incluida la conexión a tierra, y que no haya
ningún cable pelado visible en las tuercas para cable
(excepto el cable a tierra).
Seguir los siguientes pasos para conectar tu ventilador los
cables de alimentación domésticos. Asegurar las tuercas de
cable (DD) incluidas con tu ventilador envolviendo las
conexiones con cinta adhesiva de electricista.
□
□
□
Conecta el cable negro (activo) del cielo raso al cable
negro del conjunto motor-ventilador (G).
Conecta el cable blanco (neutral) del cielo raso al cable
blanco del conjunto motor-ventilador (G).
Conecta el conductor a tierra del cable de 120 V (puede
ser un cable desnudo o con aislamiento verde) al (los)
cable(s) terminal(es) a tierra verde(s) del ventilador. Hay
un solo cable terminal a tierra verde desde la placa de
montaje (B), ya que no se usa el conjunto tubo esfera-
bola.
Asegura las conexiones de cable usando las tuercas
plásticas (DD) correspondientes incluidas con los
herrajes eléctricos.
Después de conectar los cables, sepáralos de manera
que aquellos verde y blanco queden a un lado de la caja
eléctrica (1) y los cables negro y azul, del otro lado. Con
cuidado, mete todas las conexiones eléctricas dentro de
la caja (1).
□
□
Verde Negro Blanco
HOMEDEPOT.COM/HOMEDECORATORS
Favor de comunicarse con el 1-800-986 3460 para asistencia adicional.
14
AA
AA
C
G
7
B
BB
CC
A
G
G
H
□
Coloca la cubierta inferior (H) dentro del conjunto motor-
ventilador (G) y gírala para asegurarla.
Cómo montar las aspas del ventilador
8
Ensamblaje - A ras (continuación)
Cómo montar el ventilador
6
CUIDADO: Las ranuras de cierre de la cubierta del techo
sólo sirven de ayuda durante el montaje. No dejes sin
atención el ensamblaje del ventilador hasta que los cuatro
tornillos de la cubierta queden bien fijados y apretados.
□
□
Con cuidado, desengancha el ventilador del soporte de
montaje (B) y alinea las ranuras de cierre de la cubierta del
techo (C) con los dos tornillos en el soporte (B). Empuja hacia
arriba para enganchar las ranuras y gira a la izquierda para
asegurar la cubierta (C) en su sitio. Apretar de inmediato y
con firmeza los dos tornillos de la cubierta (AA).
Instala los dos tornillos de montaje restantes (AA) en los
orificios de la cubierta (C) y aprieta firmemente.
□ Fija cada aspa de ventilador (A) al conjunto motor-
ventilador (G) usando los tornillos correspondientes
(BB) y las arandelas de fibra (CC). Aprieta bien los
tornillos (BB).
□ Repite estos pasos para ensamblar las restantes
aspas (A).
Cómo instalar la lámpara
15
Funcionamiento
NOTA: Espera a que se detenga el ventilador antes
de invertir la dirección de giro de las aspas.
Clima cálido - (Hacia la izquierda) Un flujo de aire hacia abajo surte
efecto refrescante. Esto permite configurar tu equipo de aire
acondicionado a temperatura más alta sin afectar tu comodidad.
Clima frío: (en sentido de las manecillas del reloj) Un flujo de aire
hacia arriba desplaza el aire cálido lejos del techo. Esto permite
configurar la unidad de calefacción a temperatura más baja sin
afectar tu comodidad.
Antes de comenzar la instalación, CORTA LA
ELECTRICIDAD en el panel del circuito principal o
en la caja de fusible. De no sentirte seguro con
este procedimiento, recurre a un electricista
calificado para instalar esta unidad.
Verde
Negro
Azul
FOR LIGHT
TO MOTOR L
AC IN L
L
M
H
0
Negro
Azul
Negro
Control de velocidad
0: APAGADO
H: VELOCIDAD ALTA
M: VELOCIDAD MEDIA
LARGO: VELOCIDAD BAJA
L
M
H
0
INSTALACIÓN DEL CONTROL DE PARED
INSTRUCCIONES PARA OPERAR EL
INTERRUPTOR DE REVERSA
El interruptor de reversa está ubicado en la superficie del
conjunto del motor. Este interruptor controla los sentidos de giro:
hacia adelante (a la izquierda) o en reversa (a la derecha).
Blanco
Blanco
FUENTE DE
ALIMENTACIÓN
DE 120 V
L
M
H
0
neutral
Negro
activo
HH
Desconecta la electricidad y retira la placa de pared y el interruptor
existentes. Poner en posición “OFF” todas las perillas del control dual
deslizante montado en pared. La instalación de este control requiere pasar
un cable de tres conductores con cable a tierra entre la caja del control de
pared y la caja eléctrica del ventilador de techo. Haz las conexiones de
cables y asegúralas con las tuercas para cable incluidas.
Conecta el cable negro (activo) del suministro de corriente al cable negro
“AC IN L” del control montado en pared.
Conecta el cable blanco (neutral) del suministro de corriente al cable
blanco del conjunto motor-ventilador (G).
Conecta el cable negro del ventilador de techo al cable negro marcado “TO
MOTOR L” [Para motor L] del control montado en pared.
Conecta el cable azul del ventilador al cable azul marcado “FOR
LIGHT” [Para Luz] del control montado en pared.
Asegúrate de utilizar tuercas de cable en todas las conexiones.
Empuja la unidad de control dentro de la caja del interruptor y asegura con
los dos tornillos en cada extremo de la unidad (este procedimiento es el
mismo que se emplearía en caso de volver a poner el interruptor de pared
en esta última). Ahora fija la placa frontal encaja en el control de pared.
OPERACIÓN DEL CONTROL DE PARED
Tierra
Tierra
HOMEDEPOT.COM/HOMEDECORATORS
Favor de comunicarse con el 1-800-986 3460 para asistencia adicional.
16
Mantenimiento y limpieza
Solución de problemas
Problema Solución
El ventilador no
enciende.
□ Verifica los fusibles o cortacircuitos principales y secundarios.
□ Verifica las conexiones de cables en línea al ventilador y las conexiones de cables del interruptor
en la caja correspondiente.
□ Revisa la batería del control remoto.
□ Garantiza que está dentro del margen normal de 10-20 pies (3 a 6 metros).
□ Desconecta la electricidad y garantiza que coincidan las configuraciones del interruptor en el
control remoto y en el receptor.
El ventilador hace
ruido.
□ Garantiza que todos los tornillos de la carcasa del motor estén ajustados.
□ Garantiza que los tornillos que unen el soporte de aspa al motor estén bien apretados.
□ Garantiza que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja
del interruptor.
□ Deja que pasen 24 horas como período de “adaptación”. La mayoría de los ruidos asociados a un ventilador
nuevo desaparecen en ese lapso.
□ Si usas el kit de luz de ventilador de techo, asegura que los tornillos que sujetan el vidrio estén bien apretados.
Verifica que
las bombillas también estén aseguradas.
□ Garantiza que la cubierta quede a corta distancia del cielo raso. No debe tocar el cielo raso.
□ Garantiza que la caja eléctrica quede bien ajustada y se hayan instalado almohadillas aislantes de goma entre
la placa de montaje y la caja eléctrica.
El ventilador
oscila.
□ Verifica que todas las aspas y los tornillos de sus brazos estén bien ajustados.
□ La mayoría de los problemas de oscilación del ventilador traen su causa de que las aspas no están al mismo
nivel. Verifica este nivel seleccionando un punto en el cielo raso sobre la punta de una de las aspas. Mide desde
un punto en el centro de cada aspa a un punto en el techo. Rota el ventilador hasta que la siguiente aspa esté
en posición para medir y mide desde el mismo punto en cada aspa hasta el cielo raso. Repite el procedimiento
para cada aspa. Las desviaciones de la medición no deben pasar de 1/8 plg (0.32 cm). Dejar que el ventilador
funcione durante diez minutos. Si el ventilador continúa oscilando, comunícate con el servicio al cliente de
Hampton Bay y te enviarán un kit de compensación de aspas, sin costo alguno.
CUIDADO: Asegúrate de que la electricidad esté
apagada antes de limpiar el ventilador.
□ Debido al movimiento natural del ventilador, algunas conexiones pueden aflojarse. Revisa dos veces al año las conexiones de soporte, los
soportes y los accesorios de las aspas. Comprueba que estén seguros. No es necesario desmontar el ventilador del cielo raso.
□ Hay que limpiar el ventilador con frecuencia para que luzca como nuevo al paso de los años. No usar agua para limpiarlo. Esto puede dañar
el motor o la madera e incluso provocar una descarga eléctrica. Usar ya sólo un cepillo suave o un paño sin pelusas para evitar arañar el
acabado. El revestimiento está sellado con laca para minimizar la decoloración u opacidad.
□ Puedes aplicar a la madera una fina capa de pulimento de muebles para dar mayor protección y superior belleza. Cubre los arañazos
diminutos con una ligera aplicación de lustrador para calzado.
□ Tu ventilador no necesita lubricarse. El motor tiene cojinetes de esfera sellados y permanentemente lubricados.
□ Siempre desenchufa el ventilador antes de limpiarlo, desarmarlo o darle mantenimiento.
17
Este equipo fue sometido a prueba y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B, de acuerdo con la
Parte 15 de las Normas FCC. Estos límites fueron establecidos para dar protección razonable contra la interferencia dañina en instalación
residencial. Este equipo genera, consume y puede irradiar energía de radiofrecuencia; si no se instala y usa de acuerdo con las instrucciones,
puede causar interferencia nociva a comunicaciones radiales. Sin embargo, no hay garantía de que no ocurrirá interferencia en determinada
instalación. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, que puede determinarse encendiendo y apagando el
equipo, se exhorta al usuario a tratar de corregir la interferencia mediante una o más de las siguientes medidas:
• Reorientar o reubicar la antena receptora.
• Incrementar la distancia entre el equipo y el receptor.
• Conectar el equipo a un tomacorriente de circuito distinto al que el receptor esté conectado.
• Consultar al distribuidor o algún técnico de radio/TV con experiencia.
(1) Este dispositivo no debe causar interferencia dañina, y
(2) tiene que aceptar cualquier interferencia recibida, incluso aquella que pudiera causar
funcionamiento no deseado.
CUIDADO:
Los cambios o modificaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derechodel usuario a operar el equipo.
Este dispositivo cumple con la Parte 15 de las Normas FCC. La operación está sujeta a las dos condiciones siguientes:
Declaración de FCC
La siguiente parte responsable designada en la norma FCC §2.909 responde por esta declaración：
Modelo # 34777-HBUG, 3
4777-HBUW, 34777-HBUM, 34777-HBUB
Nombre de la Compañía: Eurofase Inc
Domicilio social de la compañía: 60 Industrial Parkway, Unit 802, Cheektowaga, NY
Nombre completo: Kent Yin
Número de teléfono: 905-695-2055 Ext. 259
Título: Gerente de desarrollo del producto
Facsímil: 905-695-2056
HOMEDEPOT.COM/HOMEDECORATORS
Favor de comunicarse con el 1-800-986 3460 para asistencia adicional.
¿Preguntas, problemas, partes o piezas faltantes? Antes de devolver a la tienda,
llamar al servicio al cliente de Home Decorators Collection de lunes a viernes,
entre 8:00 a.m. y 7:00 p.m. (hora del Este), y los sábados de 9:00 a.m. a 6:00 p.m. (hora del Este).
1-800-986 3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para uso futuro
