Art.Nr.

5901226901, 5901226904,

5801226901

AusgabeNr.

5901226901_0106

Rev.Nr.

21/08/2025

HM210L, MT210L

Kapp- und Gehrungssäge |

Originalbetriebsanleitung............................... 5

Cross-cut mitre saw | Translation of the

original operating instructions...................... 21

Scie à onglet pendulaire | Traduction du

mode d’emploi original ................................ 34

Sega troncatrice e per tagli obliqui |

Traduzione delle istruzioni per l'uso originali .. 48

Afkort- en verstekzaag | Vertaling van de

originele gebruiksaanwijzing ....................... 62

Sierra tronzadora y de cortar ingletes |

Traducción del manual de instrucciones

original......................................................... 76

Serra de esquadria e angular | Tradução do

manual de operação original ....................... 91

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung.

Technische Änderungen vorbehalten. Abbildungen beispielhaft!

3 4

E 11 A

914

15a

3a13

1 2 3

21 18 18 D C

1920

2 www.scheppach.com

5 6

7 8

9 10

11 12

6 5

28a

28b

28c

15a

142013

26a

8b 8a

22a

3www.scheppach.com

13 14

6 5

19 19

28a

28b

28c

15a

max. 2 mm

4 www.scheppach.com

Inhaltsverzeichnis

1 Einleitung ........................................................... 5

2 Produktbeschreibung (Abb.1-16) ...................... 5

3 Lieferumfang (Abb. 1, 2) .................................... 6

4 Bestimmungsgemäße Verwendung ................... 6

5 Sicherheitshinweise ........................................... 6

6 Technische Daten .............................................. 10

7 Auspacken ......................................................... 11

8 Montage ............................................................. 11

9 Inbetriebnahme .................................................. 12

10 Betrieb................................................................ 12

11 Wartung.............................................................. 15

12 Transport (Abb.14) ............................................ 16

13 Lagerung ............................................................ 16

14 Elektrischer Anschluss ....................................... 16

15 Reparatur und Ersatzteilbestellung .................... 16

16 Entsorgung und Wiederverwertung.................... 17

17 Störungsabhilfe .................................................. 18

18 EU-Konformitätserklärung.................................. 18

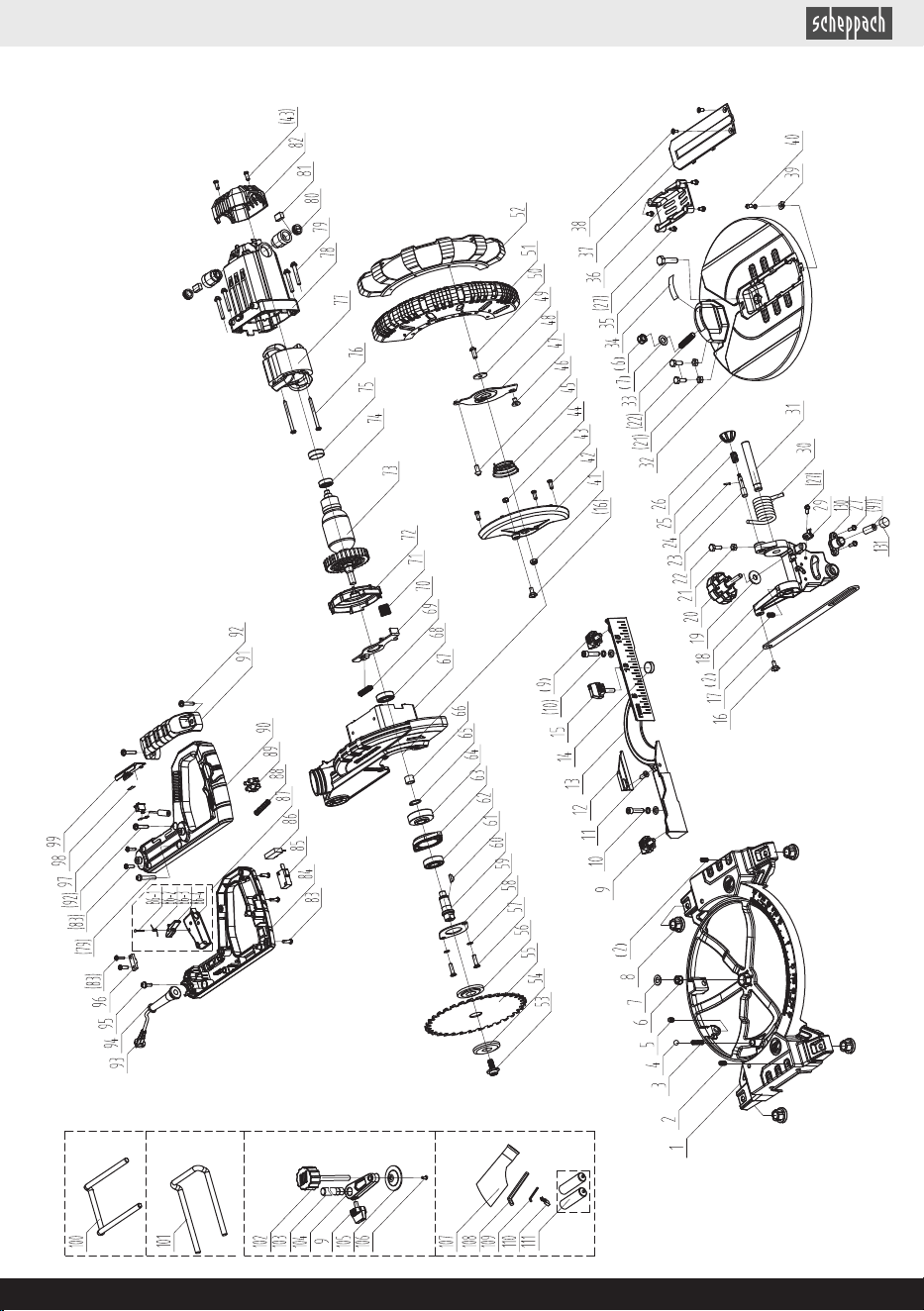

19 Explosionszeichnung ......................................... 105

Erklärung der Symbole auf dem

Produkt

Die Verwendung von Symbolen in diesem Handbuch soll

Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si-

cherheitssymbole und Erklärungen, die diese begleiten,

müssen genau verstanden werden. Die Warnungen

selbst beseitigen keine Risiken und können korrekte Maß-

nahmen zum Verhüten von Unfällen nicht ersetzen.

Vor Inbetrieb-

nahme Be-

triebsanleitung

und Sicher-

heitshinweise

lesen und be-

achten!

Achtung! La-

serstrahlung

Tragen Sie ei-

nen Gehör-

schutz.

Schutzklasse II

(Doppelisolie-

rung).

Bei Stauben-

twicklung

Atemschutz

tragen!

Das Produkt

entspricht den

geltenden eu-

ropäischen

Richtlinien.

Tragen Sie ei-

ne Schutzbrille.

Das Produkt

entspricht den

geltenden ser-

bischen Richtli-

nien.

Achtung! Ver-

letzungsgefahr!

Nicht in das

laufende Säge-

blatt greifen!

1 Einleitung

Hersteller:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Verehrter Kunde

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten

mit Ihrem neuen Produkt.

Hinweis:

Der Hersteller dieses Produkts haftet nach dem geltenden

Produkthaftungsgesetz nicht für Schäden, die an diesem

Produkt oder durch dieses Produkt entstehen bei:

• Unsachgemäßer Behandlung

• Nichtbeachtung der Betriebsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fachkräfte

•

Einbau und Austausch von nicht originalen Ersatzteilen

• Nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeachtung

der elektrischen Vorschriften und VDE-Bestimmungen

0100, DIN 57113 / VDE0113.

Beachten Sie:

Die Betriebsanleitung ist Bestandteil dieses Produkts.

Sie enthält wichtige Hinweise, wie Sie mit dem Produkt si-

cher, fachgerecht und wirtschaftlich arbeiten, wie Sie Ge-

fahren vermeiden, Reparaturkosten sparen, Ausfallzeiten

verringern und die Zuverlässigkeit und Lebensdauer des

Produkts erhöhen. Zusätzlich zu den Sicherheitsbestim-

mungen dieser Betriebsanleitung müssen Sie unbedingt

die für den Betrieb des Produkts geltenden Vorschriften

Ihres Landes beachten.

Machen Sie sich vor der Benutzung des Produkts mit al-

len Bedien- und Sicherheitshinweisen vertraut. Betreiben

Sie das Produkt nur wie beschrieben und für die angege-

benen Einsatzbereiche. Bewahren Sie die Betriebsanlei-

tung gut auf und händigen Sie alle Unterlagen bei Weiter-

gabe des Produkts an Dritte mit aus.

2 Produktbeschreibung (Abb.1-16)

1. Ein-/Ausschalter

2. Sperrschalter

3. Handgriff

4. Sägekopf

5. Sägeblattschutz beweglich

5a. Befestigungsschraube

6. Sägeblatt

7. Feststellschraube für Drehtisch

8. Anschlagschiene

8a. Verschiebbare Anschlagschiene

8b. Feststellschraube

9. Feststehender Sägetisch

10. Tischeinlage

11. Skala

12. Zeiger

13. Drehtisch

14. Feststellschraube für Werkstückauflage

15. Spannvorrichtung (Werkstückspanner)

16. Feststellschraube

17. Spänefangsack

18. Werkstückauflage

19. Feststellschraube für Spannvorrichtung

DE | 5www.scheppach.com

20. Feststellschraube für Kippsicherung

21. Standbügel

22. Justierschraube (45°)

22a. Sicherungsmutter Justierschraube (45°)

23. Feststellschraube

24. Klemmgriff

25. Sicherungsbolzen

26. Justierschraube (90°)

26a. Sicherungsmutter Justierschraube (90°)

27. Skala

28. Zeiger

29. Flanschschraube

30. Außenflansch

31. Führungsbügel

32. Sägewellensperre

33. Ein-/Ausschalter Laser

34. Batterieabdeckung

35. Laser

36. Schraube (Laser)

37. Transportgriff

A. 90° Anschlagwinkel

(Im Lieferumfang nicht enthalten)

B. 45° Anschlagwinkel

(Im Lieferumfang nicht enthalten)

C. Innensechskantschlüssel, 6 mm

D. Innensechskantschlüssel, 3 mm

E. Kreuzschlitzschraube (Tischeinlage)

3 Lieferumfang (Abb. 1, 2)

Pos. Anzahl Bezeichnung

6. 1 x Sägeblatt (24 Zähne)

6. 1 x Sägeblatt* (48 Zähne)

15. 1 x Spannvorrichtung

17. 1 x Spänefangsack

18. 2 x Werkstückauflagen

21. 1 x Standbügel

C. 1 x Innensechskantschlüssel, 6 mm

D. 1 x Innensechskantschlüssel, 3 mm

1 x Kapp- und Gehrungssäge

2 x Kohlebürste

2 x Batterie (AAA)

1 x Betriebsanleitung

* = nicht zwingend im Lieferumfang enthalten!

4 Bestimmungsgemäße

Verwendung

Die Kapp- und Gehrungssäge dient zum Kappen von Holz

und Kunststoff, entsprechend der Maschinengröße. Die Sä-

ge ist nicht zum Schneiden von Brennholz geeignet.

WARNUNG

Verwenden Sie das Produkt nicht zum Schneiden ande-

rer Materialien als in der Betriebsanleitung beschrieben.

WARNUNG

Das mitgelieferte Sägeblatt ist ausschließlich zum Sä-

gen von Holz bestimmt! Verwenden Sie dieses nicht

zum Sägen von Brennholz!

Das Produkt darf nur nach seiner Bestimmung verwendet

werden. Jede weitere darüberhinausgehende Verwen-

dung ist nicht bestimmungsgemäß. Für daraus hervorge-

rufene Schäden oder Verletzungen aller Art haftet der Be-

nutzer/Bediener und nicht der Hersteller.

Es dürfen nur für das Produkt geeignete Sägeblätter ver-

wendet werden. Die Verwendung von Trennscheiben aller

Art ist untersagt.

Bestandteil der bestimmungsgemäßen Verwendung ist

auch die Beachtung der Sicherheitshinweise, sowie die

Montageanleitung und Betriebshinweise in der Bedie-

nungsanleitung.

Personen, die das Produkt verwenden und warten, müs-

sen mit diesem vertraut und über mögliche Gefahren un-

terrichtet sein.

Veränderungen an dem Produkt schließen eine Haftung

des Herstellers und daraus entstehende Schäden gänz-

lich aus.

Trotz bestimmungsmäßiger Verwendung können be-

stimmte Restrisikofaktoren nicht vollständig ausgeräumt

werden. Bedingt durch Konstruktion und Aufbau des Pro-

dukts können folgende Punkte auftreten:

• Berührung des Sägeblattes im nicht abgedeckten Sä-

gebereich.

• Eingreifen in das laufende Sägeblatt (Schnittverlet-

zung).

• Rückschlag von Werkstücken und Werkstückteilen.

• Sägeblattbrüche.

• Herausschleudern von fehlerhaften Hartmetallteilen

des Sägeblattes.

• Gehörschäden bei Nichtverwendung des nötigen Ge-

hörschutzes.

• Gesundheitsschädliche Emissionen von Holzstäuben

bei Verwendung in geschlossenen Räumen.

Bitte beachten Sie, dass unsere Produkte bestimmungs-

gemäß nicht für den gewerblichen, handwerklichen oder

industriellen Einsatz konstruiert wurden. Wir übernehmen

keine Gewährleistung, wenn das Produkt in Gewerbe-,

Handwerks- oder Industriebetrieben sowie bei gleichzu-

setzenden Tätigkeiten eingesetzt wird.

5 Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG

Lesen Sie alle Sicherheitshinweise, Anwei-

sungen, Bebilderungen und technischen Da-

ten, mit denen dieses Elektrowerkzeug verse-

hen ist.

Versäumnisse bei der Einhaltung der nachfolgenden

Anweisungen können elektrischen Schlag, Brand und/

oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff

„Elektrowerkzeug“ bezieht sich auf netzbetriebene Elekt-

rowerkzeuge (mit Netzleitung) oder auf akkubetriebene

Elektrowerkzeuge (ohne Netzleitung).

6 | DE www.scheppach.com

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut

beleuchtet. Unordnung oder unbeleuchtete Arbeits-

bereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in ex-

plosionsgefährdeter Umgebung, in der sich brenn-

bare Flüssigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub

oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern. Bei Ab-

lenkung können Sie die Kontrolle über das Elektro-

werkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs

muss in die Steckdose passen. Der Stecker darf in

keiner Weise verändert werden. Verwenden Sie

keine Adapterstecker gemeinsam mit schutzgeer-

deten Elektrowerkzeugen. Unveränderte Stecker

und passende Steckdosen verringern das Risiko ei-

nes elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Ober-

flächen wie von Rohren, Heizungen, Herden und

Kühlschränken. Es besteht ein erhöhtes Risiko durch

elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Näs-

se fern. Das Eindringen von Wasser in ein Elektro-

werkzeug erhöht das Risiko eines elektrischen Schla-

ges.

d) Zweckentfremden Sie die Anschlussleitung nicht,

um das Elektrowerkzeug zu tragen, aufzuhängen

oder um den Stecker aus der Steckdose zu ziehen.

Halten Sie die Anschlussleitung fern von Hitze, Öl,

scharfen Kanten oder sich bewegenden Teilen.

Beschädigte oder verwickelte Anschlussleitungen er-

höhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien ar-

beiten, verwenden Sie nur Verlängerungsleitun-

gen, die auch für den Außenbereich geeignet sind.

Die Anwendung einer für den Außenbereich geeigne-

ten Verlängerungsleitung verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuch-

ter Umgebung nicht vermeidbar ist, verwenden

Sie einen Fehlerstromschutzschalter. Der Einsatz

eines Fehlerstromschutzschalters vermindert das Risi-

ko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie kein Elekt-

rowerkzeug, wenn Sie müde sind oder unter dem

Einfluss von Drogen, Alkohol oder Medikamenten

stehen. Ein Moment der Unachtsamkeit beim Ge-

brauch des Elektrowerkzeugs kann zu ernsthaften

Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und im-

mer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste Si-

cherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeugs, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnah-

me. Vergewissern Sie sich, dass das Elektrowerk-

zeug ausgeschaltet ist, bevor Sie es an die Strom-

versorgung und/oder den Akku anschließen, es

aufnehmen oder tragen. Wenn Sie beim Tragen des

Elektrowerkzeugs den Finger am Schalter haben oder

das Elektrowerkzeug eingeschaltet an die Stromver-

sorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug ein-

schalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Teil des Elektrowerkzeugs befindet,

kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung.

Sorgen Sie für einen sicheren Stand und halten

Sie jederzeit das Gleichgewicht. Dadurch können

Sie das Elektrowerkzeug in unerwarteten Situationen

besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare

und Kleidung fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können

von sich bewegenden Teilen erfasst werden.

Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, sind diese anzuschließen

und richtig zu verwenden. Verwendung einer Staub-

absaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und

setzen Sie sich nicht über die Sicherheitsregeln

für Elektrowerkzeuge hinweg, auch wenn Sie nach

vielfachem Gebrauch mit dem Elektrowerkzeug

vertraut sind. Achtloses Handeln kann binnen Se-

kundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des

Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Ver-

wenden Sie für Ihre Arbeit das dafür bestimmte

Elektrowerkzeug. Mit dem passenden Elektrowerk-

zeug arbeiten Sie besser und sicherer im angegebe-

nen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schal-

ter defekt ist. Ein Elektrowerkzeug, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und

muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/

oder entfernen Sie einen abnehmbaren Akku, be-

vor Sie Geräteeinstellungen vornehmen, Einsatz-

werkzeugteile wechseln oder das Elektrowerkzeug

weglegen. Diese Vorsichtsmaßnahme verhindert den

unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge au-

ßerhalb der Reichweite von Kindern auf. Lassen

Sie keine Personen das Elektrowerkzeug benut-

zen, die mit diesem nicht vertraut sind oder diese

Anweisungen nicht gelesen haben. Elektrowerk-

zeuge sind gefährlich, wenn Sie von unerfahrenen

Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerk-

zeug mit Sorgfalt. Kontrollieren Sie, ob bewegli-

che Teile einwandfrei funktionieren und nicht

DE | 7www.scheppach.com

klemmen, ob Teile gebrochen oder so beschädigt

sind, dass die Funktion des Elektrowerkzeugs be-

einträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Elektrowerkzeugs reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarte-

ten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerk-

zeug, Einsatzwerkzeuge usw. entsprechend die-

sen Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende Tätig-

keit. Der Gebrauch von Elektrowerkzeugen für andere

als die vorgesehenen Anwendungen kann zu gefährli-

chen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber

und frei von Öl und Fett. Rutschige Griffe und Grifff-

lächen erlauben keine sichere Bedienung und Kontrol-

le des Elektrowerkzeugs in unvorhergesehenen Situa-

tionen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi-

ziertem Fachpersonal und nur mit Original-Ersatz-

teilen reparieren. Damit wird sichergestellt, dass die

Sicherheit des Elektrowerkzeugs erhalten bleibt.

5.1 Sicherheitshinweise für

Gehrungskappsägen

a) Gehrungskappsägen sind zum Schneiden von

Holz oder holzartigen Produkten vorgesehen, sie

können nicht zum Schneiden von Eisenwerkstof-

fen wie Stäben, Stangen, Schrauben usw. verwen-

det werden. Abrasiver Staub führt zum Blockieren

von beweglichen Teilen wie der unteren Schutzhaube.

Schneidfunken verbrennen die untere Schutzhaube,

die Einlegeplatte und andere Kunststoffteile.

Fixieren Sie das Werkstück nach Möglichkeit mit

Zwingen. Wenn Sie das Werkstück mit der Hand

festhalten, müssen Sie Ihre Hand immer mindes-

tens 100 mm von jeder Seite des Sägeblatts entfernt

halten. Verwenden Sie diese Säge nicht zum

Schneiden von Stücken, die zu klein sind, um sie

einzuspannen oder mit der Hand zu halten. Wenn Ih-

re Hand zu nahe am Sägeblatt ist, besteht ein erhöhtes

Verletzungsrisiko durch Kontakt mit dem Sägeblatt.

c) Das Werkstück muss unbeweglich sein und ent-

weder festgespannt oder gegen den Anschlag und

den Tisch gedrückt werden. Schieben Sie das

Werkstück nicht in das Sägeblatt und schneiden

Sie nie ,,freihändig“. Lose oder sich bewegende

Werkstücke könnten mit hoher Geschwindigkeit her-

ausgeschleudert werden und zu Verletzungen führen.

d) Schieben Sie die Säge durch das Werkstück. Ver-

meiden Sie es, die Säge durch das Werkstück zu

ziehen. Für einen Schnitt heben Sie den Sägekopf

und ziehen ihn über das Werkstück, ohne zu

schneiden. Dann schalten Sie den Motor ein,

schwenken den Sägekopf nach unten und drü-

cken die Säge durch das Werkstück. Bei ziehen-

dem Schnitt besteht die Gefahr, dass das Sägeblatt

am Werkstück aufsteigt und die Sägeblatteinheit dem

Bediener gewaltsam entgegengeschleudert wird.

Kreuzen Sie nie die Hand über die vorgesehene

Schnittlinie, weder vor noch hinter dem Sägeblatt.

Abstützen des Werkstücks ,,mit gekreuzten Händen“, d.

h. Halten des Werkstücks rechts neben dem Sägeblatt

mit der linken Hand oder umgekehrt, ist sehr gefährlich.

f) Greifen Sie bei rotierendem Sägeblatt nicht hinter

den Anschlag. Unterschreiten Sie nie einen Si-

cherheitsabstand von 100 mm zwischen Hand und

rotierendem Sägeblatt (gilt auf beiden Seiten des

Sägeblatts, z. B. beim Entfernen von Holzabfällen).

Die Nähe des rotierenden Sägeblatts zu ihrer Hand ist

möglicherweise nicht erkennbar, und Sie können

schwer verletzt werden.

g) Prüfen Sie das Werkstück vor dem Schneiden.

Wenn das Werkstück gebogen oder verzogen ist,

spannen Sie es mit der nach außen gekrümmten

Seite zum Anschlag. Stellen Sie immer sicher,

dass entlang der Schnittlinie kein Spalt zwischen

Werkstück, Anschlag und Tisch ist. Gebogene oder

verzogene Werkstücke können sich verdrehen oder

verlagern und ein Klemmen des rotierenden Säge-

blatts beim Schneiden verursachen. Es dürfen keine

Nägel oder Fremdkörper im Werkstück sein.

h) Verwenden Sie die Säge erst, wenn der Tisch frei

von Werkzeugen, Holzabfällen usw. ist; nur das

Werkstück darf sich auf dem Tisch befinden. Klei-

ne Abfälle, lose Holzstücke oder andere Gegenstän-

de, die mit dem rotierenden Blatt in Berührung kom-

men, können mit hoher Geschwindigkeit wegge-

schleudert werden.

i) Schneiden Sie jeweils nur ein Werkstück. Mehrfach

gestapelte Werkstücke lassen sich nicht angemessen

spannen oder festhalten und können beim Sägen ein

Klemmen des Blatts verursachen oder verrutschen.

j) Sorgen Sie dafür, dass die Gehrungskappsäge vor

Gebrauch auf einer ebenen, festen Arbeitsfläche

steht. Eine ebene und feste Arbeitsfläche verringert

die Gefahr, dass die Gehrungskappsäge instabil wird.

k) Planen Sie Ihre Arbeit. Achten Sie bei jedem Ver-

stellen der Sägeblattneigung oder des Gehrungs-

winkels darauf, dass der verstellbare Anschlag

richtig justiert ist und das Werkstück abstützt, oh-

ne mit dem Blatt oder der Schutzhaube in Berüh-

rung zu kommen. Ohne die Maschine einzuschalten

und ohne Werkstück auf dem Tisch ist eine vollständi-

ge Schnittbewegung des Sägeblatts zu simulieren, um

sicherzustellen, dass es nicht zu Behinderungen oder

der Gefahr des Schneidens in den Anschlag kommt.

l) Sorgen Sie bei Werkstücken, die breiter oder län-

ger als die Tischoberseite sind, für eine angemes-

sene Abstützung, z. B. durch Tischverlängerun-

gen oder Sägeböcke. Werkstücke, die länger oder

breiter als der Tisch der Gehrungskappsäge sind,

können kippen, wenn sie nicht fest abgestützt sind.

Wenn ein abgeschnittenes Stück Holz oder das Werk-

stück kippt, kann es die untere Schutzhaube anheben

oder unkontrolliert vom rotierenden Blatt wegge-

schleudert werden.

m) Ziehen Sie keine anderen Personen als Ersatz für

eine Tischverlängerung oder zur zusätzlichen Ab-

stützung heran. Eine instabile Abstützung des Werk-

stücks kann zum Klemmen des Blatts führen.

8 | DE www.scheppach.com

Auch kann sich das Werkstück während des Schnitts

verschieben und Sie und den Helfer in das rotierende

Blatt ziehen.

n) Das abgeschnittene Stück darf nicht gegen das

rotierende Sägeblatt gedrückt werden. Wenn wenig

Platz ist, z. B. bei Verwendung von Längsanschlägen,

kann sich das abgeschnittene Stück mit dem Blatt ver-

keilen und gewaltsam weggeschleudert werden.

o) Verwenden Sie immer eine Zwinge oder eine ge-

eignete Vorrichtung, um Rundmaterial wie Stan-

gen oder Rohre ordnungsgemäß abzustützen.

Stangen neigen beim Schneiden zum Wegrollen, wo-

durch sich das Blatt ,,festbeißen“ und das Werkstück

mit Ihrer Hand in das Blatt gezogen werden kann.

p) Lassen Sie das Blatt die volle Drehzahl erreichen,

bevor Sie in das Werkstück schneiden. Dies verrin-

gert das Risiko, dass das Werkstück fortgeschleudert

wird.

q) Wenn das Werkstück eingeklemmt wird oder das

Blatt blockiert, schalten Sie die Gehrungskappsä-

ge aus. Warten Sie, bis alle beweglichen Teile zum

Stillstand gekommen sind, ziehen Sie den Netzste-

cker und/oder nehmen Sie den Akku heraus. Ent-

fernen Sie anschließend das eingeklemmte Materi-

al. Wenn Sie bei einer solchen Blockierung weitersä-

gen, kann es zum Verlust der Kontrolle oder zu Be-

schädigungen der Gehrungskappsäge kommen.

r) Lassen Sie nach beendetem Schnitt den Schalter

los, halten Sie den Sägekopf unten und warten Sie

den Stillstand des Blatts ab, bevor Sie das abge-

schnittene Stück entfernen. Es ist sehr gefährlich,

mit der Hand in die Nähe des auslaufenden Blatts zu

reichen.

s) Halten Sie den Handgriff gut fest, wenn Sie einen

unvollständigen Sägeschnitt ausführen oder wenn

Sie den Schalter loslassen, bevor der Sägekopf

seine untere Lage erreicht hat. Durch die Bremswir-

kung der Säge kann der Sägekopf ruckartig nach un-

ten gezogen werden und dadurch zu einem Verlet-

zungsrisiko führen.

5.2 Sicherheitshinweise für den

Umgang mit Sägeblättern

• Vermeiden Sie ein unkontrolliertes Loslassen des Sä-

geaggregats in der unteren Endlage.

• Verwenden Sie keine beschädigten oder deformierten

Sägeblätter.

• Verwenden Sie keine Sägeblätter mit Rissen. Mustern

Sie gerissene Sägeblätter aus. Eine Instandsetzung

ist nicht zulässig.

• Verwenden Sie keine aus Schnellarbeitsstahl gefertig-

ten Sägeblätter.

• Kontrollieren Sie den Zustand der Sägeblätter, bevor

Sie die Säge benutzen.

• Verwenden Sie ausschließlich Sägeblätter, die für den

zu schneidenden Werkstoff geeignet sind.

• Verwenden Sie nur die vom Hersteller festgelegten

Sägeblätter.

Die Sägeblätter müssen, wenn Sie zum Bearbeiten

von Holz oder ähnlichen Werkstoffen vorgesehen

sind, EN 847-1 entsprechen.

• Verwenden Sie keine Sägeblätter aus hochlegiertem

Schnellarbeitsstahl (HSS).

• Verwenden Sie nur Sägeblätter, deren höchstzulässi-

ge Drehzahl nicht geringer ist als die maximale Spin-

deldrehzahl der Säge und die für den zu schneiden-

den Werkstoff geeignet sind.

• Beachten Sie die Drehrichtung des Sägeblatts.

• Setzen Sie nur Sägeblätter ein, wenn Sie den Um-

gang damit beherrschen.

• Beachten Sie die Höchstdrehzahl. Die auf dem Säge-

blatt angegebene Höchstdrehzahl darf nicht über-

schritten werden. Halten Sie, falls angegeben, den

Drehzahlbereich ein.

• Reinigen Sie die Spannflächen von Verschmutzun-

gen, Fett, Öl und Wasser.

• Verwenden Sie keine losen Reduzierringe oder -buch-

sen zum Reduzieren von Bohrungen bei Sägeblättern.

• Achten Sie darauf, dass fixierte Reduzierringe zum Si-

chern des Sägeblatts den gleichen Durchmesser und

mindestens 1/3 des Schnittdurchmessers haben.

• Stellen Sie sicher, dass fixierte Reduzierringe parallel

zueinander sind.

• Handhaben Sie Sägeblätter mit Vorsicht. Bewahren

Sie sie am besten in der Originalverpackung oder

speziellen Behältnissen auf. Tragen Sie Schutzhand-

schuhe, um die Griffsicherheit zu verbessern und das

Verletzungsrisiko weiter zu mindern.

• Stellen Sie vor der Benutzung von Sägeblättern si-

cher, dass alle Schutzvorrichtungen ordnungsgemäß

befestigt sind.

• Vergewissern Sie sich vor dem Einsatz, dass das von

Ihnen benutzte Sägeblatt den technischen Anforde-

rungen dieser Säge entspricht und ordnungsgemäß

befestigt ist.

• Benutzen Sie das mitgelieferte Sägeblatt nur für Sä-

gearbeiten in Holz, niemals zum Bearbeiten von Me-

tallen.

• Verwenden Sie nur ein Sägeblatt mit einem Durch-

messer entsprechend den Angaben auf der Säge.

•

Verwenden Sie zusätzliche Werkstück-Auflagen, wenn

dies für die Stabilität des Werkstück notwendig ist.

• Die Verlängerungen der Werkstückauflage müssen

während der Arbeit immer befestigt und verwendet

werden.

• Ersetzen Sie die abgenutzte Tischeinlage!

• Vermeiden Sie ein Überhitzen der Sägezähne.

• Vermeiden Sie beim Sägen von Kunststoffen, dass

der Kunststoff schmilzt.

Verwenden Sie für das zu bearbeitende Material die

richtigen Sägeblätter. Tauschen Sie die beschädigten

oder abgenutzten Sägeblätter rechtzeitig aus.

Wenn sich das Sägeblatt überhitzt, stoppen Sie die

Maschine. Lassen Sie das Sägeblatt zuerst abkühlen,

bevor Sie mit dem Gerät erneut arbeiten.

•

Verwenden Sie nur Sägeblätter, die mit einer gleich

großen oder höheren Drehzahl gekennzeichnet sind als

der auf dem Elektrowerkzeug angegebenen Drehzahl.

• Sorgen Sie immer für Standsicherheit und Sicherung

der Säge.

DE | 9www.scheppach.com

5.3 Laserstrahlung

Achtung: Laserstrahlung

Nicht in den Strahl blicken

Laserklasse 2

Schützen Sie sich und Ihre Umwelt durch geeignete

Vorsichtsmaßnahmen vor Unfallgefahren!

• Nicht direkt mit ungeschütztem Auge in den Laser-

strahl blicken.

• Niemals direkt in den Strahlengang blicken.

• Den Laserstrahl nie auf reflektierende Flächen und

Personen oder Tiere richten. Auch ein Laserstrahl mit

geringer Leistung kann Schäden am Auge verursa-

chen.

VORSICHT

Wenn andere als die hier angegebenen Ver-

fahrensweisen ausgeführt werden, kann dies

zu einer gefährlichen Strahlungsexposition

führen.

• Lasermodul niemals öffnen. Es könnte unerwartet zu

einer Strahlenexposition kommen.

• Wenn Sie das Produkt längere Zeit nicht benutzen,

sollten die Batterien entfernt werden.

• Der Laser darf nicht gegen einen Laser anderen Typs

ausgetauscht werden.

• Reparaturen am Laser dürfen nur vom Hersteller des

Lasers oder einem autorisierten Vertreter vorgenom-

men werden.

Restrisiken

Das Produkt ist nach dem Stand der Technik und den

anerkannten sicherheitstechnischen Regeln gebaut.

Dennoch können beim Arbeiten einzelne Restrisiken

auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwen-

dung nicht ordnungsgemäßer Elektro-Anschlussleitun-

gen.

• Des Weiteren können trotz aller getroffener Vorkeh-

rungen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si-

cherheitshinweise“ und die „Bestimmungsgemäße

Verwendung“, sowie die Betriebsanleitung insgesamt

beachtet werden.

• Belasten Sie das Produkt nicht unnötig: zu starker

Druck beim Sägen beschädigt das Sägeblatt schnell,

was zu einer Leistungsverminderung des Produkts bei

der Verarbeitung und in der Schnittgenauigkeit führt.

• Beim Schneiden von Plastikmaterial verwenden Sie

bitte immer Klemmen: die Teile, die gesägt werden

sollen, müssen immer zwischen den Klemmen fixiert

werden.

• Vermeiden Sie zufällige Inbetriebsetzungen des Pro-

dukts: beim Einführen des Steckers in die Steckdose

darf der Ein-/Ausschalter nicht gedrückt werden.

• Verwenden Sie das Produkt so, wie es in dieser Be-

triebsanleitung empfohlen wird. So erreichen Sie,

dass Ihr Produkt optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn

das Produkt in Betrieb ist.

• Bevor Sie Einstell- oder Wartungsarbeiten vorneh-

men, lassen Sie den Ein-/Ausschalter los und ziehen

den Netzstecker.

• Halten Sie die vorgegebenen Wartungs- und Sicher-

heitshinweise der Betriebsanleitung ein.

WARNUNG

Dieses Elektrowerkzeug erzeugt während des Betrie-

bes ein elektromagnetisches Feld. Dieses Feld kann

unter bestimmten Umständen aktive oder passive medi-

zinische Implantate beeinträchtigen. Um die Gefahr von

ernsthaften oder tödlichen Verletzungen zu verringern,

empfehlen wir Personen mit medizinischen Implantaten

ihren Arzt und den Hersteller vom medizinischen Im-

plantat zu konsultieren, bevor das Elektrowerkzeug be-

dient wird.

6 Technische Daten

Kapp- und Gehrungssäge:

Wechselstrommotor 220 - 240 V~ 50 Hz

Nennleistung S1 1200 Watt

Betriebsart S6 25%* 1500W

Leerlaufdrehzahl n

4900 min

-1

Hartmetallsägeblatt ø 210 x ø 30 x 2,6 mm

Anzahl der Zähne 24/48

Maximale Zahnbreite des

Sägeblattes

3 mm

Schwenkbereich -45° / 0°/ +45°

Gehrungsschnitt 0° bis 45° nach links

Sägebreite bei 90° 120 x 60 mm

Sägebreite bei 45° 80 x 60 mm

Sägebreite bei 2 x 45°

(Doppelgehrungsschnitt)

80 x 35 mm

Schutzklasse

II /

(Doppelisolierung)

Gewicht ca. 6,5 kg

Laser:

Laserklasse 2

Wellenlänge Laser 650 nm

Leistung Laser < 1 mW

Batterie:

Batterie Typ LR03

Nennkapazität 2000 mAh

Nennspannung 1,5 V

Baugröße Micro AAA

Technische Änderungen vorbehalten!

10 | DE www.scheppach.com

Betriebsart S6

Ununterbrochener periodischer Betrieb. Der Betrieb setzt

sich aus einer Anlaufzeit, einer Zeit mit konstanter Belas-

tung und einer Leerlaufzeit zusammen. Die Spieldauer

beträgt 10 min, die relative Einschaltdauer beträgt 25%

der Spieldauer.

Das Werkstück muss mindestens eine Höhe von 3

mm und eine Breite von 10 mm haben. Achten Sie da-

rauf, dass das Werkstück immer mit der Spannvor-

richtung gesichert wird.

Geräuschkennwerte

WARNUNG

Lärm kann gravierende Auswirkungen auf Ihre Gesund-

heit haben. Übersteigt der Maschinenlärm 85 dB, tra-

gen Sie und Personen, die sich in der Nähe befinden

bitte einen geeigneten Gehörschutz.

Die Geräusch- und Vibrationswerte wurden entsprechend

nach EN 62841-1 ermittelt.

Schalldruckpegel L

91,6 dB

Unsicherheit K

3 dB

Schallleistungspegel L

104,6 dB

Unsicherheit K

3 dB

Die angegebenen Geräuschemissionswerte sind nach ei-

nem genormten Prüfverfahren gemessen worden und

können zum Vergleich eines Elektrowerkzeugs mit einem

anderen verwendet werden.

Die angegebenen Geräuschemissionswerte können auch

zu einer vorläufigen Einschätzung der Belastung verwen-

det werden.

WARNUNG

Die Geräuschemissionen können während

der tatsächlichen Benutzung des Elektro-

werkzeugs von den Angabewerten abwei-

chen, abhängig von der Art und Weise, in der

das Elektrowerkzeug verwendet wird, insbe-

sondere, welche Art von Werkstück bearbei-

tet wird.

Versuchen Sie, die Belastung so gering wie möglich zu

halten. Beispielhafte Maßnahmen: die Begrenzung der

Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus

zu berücksichtigen (beispielsweise Zeiten, in denen das

Elektrowerkzeug abgeschaltet ist, und solche, in denen

es zwar eingeschaltet ist, aber ohne Belastung läuft).

7 Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Pro-

dukt vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpa-

ckungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Produkt und die Zubehörteile auf

Transportschäden. Etwaige Schäden sofort dem

Transportunternehmen melden, mit dem das Produkt

angeliefert wurde. Spätere Reklamationen werden

nicht anerkannt.

ACHTUNG

Produkt und Verpackungsmaterialien sind

kein Kinderspielzeug! Kinder dürfen nicht mit

Kunststoffbeuteln, Folien und Kleinteilen

spielen! Es besteht Verschluckungs- und Er-

stickungsgefahr!

8 Montage

Sorgen Sie immer für Standsicherheit und Sicherung

des Produkts, indem Sie dieses z.B. an einer Werk-

bank befestigen.

• Das Produkt muss standsicher aufgestellt werden. Si-

chern Sie das Produkt durch die Bohrungen am fest-

stehenden Sägetisch mit 4 Schrauben (nicht im Liefer-

umfang enthalten) auf einer Werkbank, einem Unter-

gestell o. ä..

• Vor Inbetriebnahme müssen alle Abdeckungen und

Sicherheitsvorrichtungen ordnungsgemäß montiert

sein.

• Das Sägeblatt muss frei laufen können.

• Bei bereits bearbeitetem Holz auf Fremdkörper, wie

z.B. Nägel oder Schrauben usw., achten.

• Bevor Sie den Ein-/Ausschalter betätigen, vergewis-

sern Sie sich, ob das Sägeblatt richtig montiert ist und

bewegliche Teile leichtgängig sind.

• Überzeugen Sie sich vor dem Anschließen des Pro-

dukts, dass die Daten auf dem Typenschild mit den

Netzdaten übereinstimmen.

8.1 Werkstückspanner (15) montieren

(Abb.3)

1. Lösen Sie die Feststellschraube (19) und montieren

den Werkstückspanner (15) links oder rechts am fest-

stehenden Sägetisch.

2. Anschließend ziehen Sie die Feststellschraube (19)

wieder an.

8.2 Werkstückauflagen (18) montieren

(Abb.3-4)

Benötigtes Werkzeug:

• Innensechskantschlüssel, 3 mm (D)

1. Lösen Sie die Feststellschraube (14) und führen die

Werkstückauflage (18) durch die vorgesehene Boh-

rung seitlich am feststehenden Sägetischs.

2. Achten Sie darauf, dass die Werkstückauflage (18)

ebenso durch die beiden Laschen an der Unterseite

geführt wird.

3. Anschließend ziehen Sie die Feststellschraube (14)

wieder fest.

4. Diesen Vorgang wiederholen Sie ebenso auf der an-

deren Seite.

DE | 11www.scheppach.com

8.3 Standbügel (21) montieren (Abb.3-4)

Benötigtes Werkzeug:

• Innensechskantschlüssel, 3 mm (D)

1. Lösen Sie die Feststellschraube (20) an der Untersei-

te der Säge und führen Sie den Standbügel (21) durch

die vorgesehenen Bohrungen an der Rückseite der

Säge.

2. Anschließend ziehen Sie die Feststellschraube (20)

wieder an.

8.4 Spänefangsack (17) anbringen

(Abb.5)

Die Säge ist mit einem Spänefangsack (17) für Späne

ausgestattet.

1. Drücken Sie die Metallringflügel des Staubbeutels zu-

sammen und bringen Sie ihn an der Auslassöffnung

im Motorbereich an.

2. Der Spänefangsack (17) kann über den Reißver-

schluss auf der Unterseite entleert werden.

8.4.1 Anschluss an eine externe

Staubabsaugung

1. Schließen Sie den Absaugschlauch an die Staubab-

saugung an.

2. Die Staubabsaugung muss für das zu bearbeitende

Material geeignet sein.

3. Benutzen Sie zum Absaugen von besonders gesund-

heitsschädlichen oder krebserregenden Stäuben eine

spezielle Absaugvorrichtung.

9 Inbetriebnahme

ACHTUNG

Vor der Inbetriebnahme das Produkt unbedingt

komplett montieren!

9.1 Sicherheitseinrichtung des

Sägeblattschutz (5) prüfen (Abb.11)

Der Sägeblattschutz schützt vor versehentlichem Berüh-

ren des Sägeblattes und vor herumfliegenden Spänen.

Funktion überprüfen

Dazu die Säge nach unten klappen:

• Der Sägeblattschutz muss das Sägeblatt beim Herun-

terschwenken freigeben, ohne andere Teile zu berüh-

ren.

• Beim Hochklappen der Säge in die Ausgangsstellung

muss der Sägeblattschutz automatisch das Sägeblatt

abdecken.

9.2 Kapp- und Gehrungssäge

aufbauen (Abb.2-4)

Hinweis:

Die Kapp- und Gehrungssäge kann mit dem Drehtisch

nach links und rechts gedreht werden. Anhand der Skala

ist eine absolut exakte Winkeleinstellung möglich.

Die Winkel 0° bis 45° können durch Rastereinstellungen

nach jeweils 0°, 5° 10°, 15°, 22,5°, 31,6°, 40° und 45°

präzise und schnell eingestellt werden.

1. Den Drehtisch (13) durch Lockern der Feststellschrau-

be (7) lösen.

2. Mit dem Handgriff (3) den Drehtisch (13) auf den ge-

wünschten Winkel einstellen.

3. Die Feststellschraube (7) wieder festziehen, um den

Drehtisch zu fixieren.

4. Durch leichtes Drücken des Sägekopfes (4) nach un-

ten und gleichzeitiges Herausziehen des Sicherungs-

bolzens (25) aus der Motorhalterung, wird die Säge

aus der unteren Stellung entriegelt.

5. Sägekopf (4) nach oben schwenken.

6. Die Spannvorrichtung (15) kann sowohl links als auch

rechts an dem feststehenden Sägetisch (9) befestigt

werden. Stecken Sie die Spannvorrichtung (15) in die

dafür vorgesehene Bohrung an der Hinterseite der

Anschlagschiene (8) und sichern diese über die Fest-

stellschraube (19).

7. Der Sägekopf (4) kann durch Lösen der Feststell-

schraube (23), nach links auf max. 45° geneigt wer-

den.

8. Die Werkstückauflagen (18) müssen während der Ar-

beit immer befestigt und verwendet werden.

9.3 Feinjustierung des Anschlags für

Kappschnitt 90° (Abb.6)

Benötigtes Werkzeug:

• 90° Anschlagwinkel (A)*

* = nicht im Lieferumfang enthalten!

1. Den Sägekopf (4) nach unten senken und mit dem Si-

cherungsbolzen (25) fixieren.

2. Feststellschraube (23) lockern.

3. 90° Anschlagwinkel (A) zwischen Sägeblatt (6) und

Drehtisch (13) anlegen.

4. Lösen Sie die Sicherungsmutter (26a).

5. Die Justierschraube (26) soweit verstellen, bis der

Winkel zwischen Sägeblatt (6) und Drehtisch (13) 90°

beträgt.

6. Ziehen Sie die Sicherungsmutter (26a) wieder fest.

10 Betrieb

10.1 Kappschnitt 90° und Drehtisch 0°

(Abb.1,3,4,7)

ACHTUNG

Die verschiebbare Anschlagschiene muss für 90°-Kapp-

schnitte in der inneren Position fixiert werden.

Hinweise zum Festspannen:

• Bearbeiten Sie keine Werkstücke, die zu klein zum

Festspannen sind.

• Verstärken Sie sehr dünne Werkstücke dadurch, dass

Sie diese mit einer zusätzlichen Leiste gemeinsam

durchsägen. Sehr dünne Werkstücke können beim

Sägen „flattern“ oder brechen

Benötigtes Werkzeug:

• Innensechskantschlüssel 3 mm (D)

12 | DE www.scheppach.com

1. Öffnen Sie die Feststellschraube (8b) der verschieb-

baren Anschlagschiene (8a) und schieben Sie die ver-

schiebbare Anschlagschiene (8a) nach innen.

2. Die verschiebbare Anschlagschiene (8a) muss soweit

vor der innersten Position arretiert werden, dass der

Abstand zwischen der verschiebbaren Anschlagschie-

ne (8a) und dem Sägeblatt (6) maximal 8mm beträgt.

3. Prüfen Sie vor dem Schnitt, dass zwischen der ver-

schiebbaren Anschlagschiene (8a) und dem Sägeblatt

(6) keine Kollision möglich ist.

4. Feststellschraube (8b) wieder anziehen.

5. Sägekopf (4) in die obere Position bringen.

6. Legen Sie das zu schneidende Holz an die Anschlag-

schiene (8) und auf den Drehtisch (13).

7. Das Material mit der Spannvorrichtung (15) auf dem

feststehenden Sägetisch (9) feststellen, um ein Ver-

schieben während des Schneidvorgangs zu verhin-

dern. Siehe Punkt 10.9

8. Sperrschalter (2) entriegeln und Ein-/Ausschalter (1)

drücken, um den Motor einzuschalten.

9. Sägekopf (4) mit dem Handgriff (3) gleichmäßig und

mit leichtem Druck nach unten bewegen, bis das Sä-

geblatt (6) das Werkstück durchschnitten hat.

10. Nach Beendigung des Sägevorgangs Sägekopf wie-

der in die obere Ruhestellung bringen und Ein-/Aus-

schalter (1) loslassen.

ACHTUNG

Durch die Rückholfeder schlägt das Produkt automa-

tisch nach oben. Lassen Sie den Handgriff nach Schnit-

tende nicht los, sondern lassen Sie den Sägekopf lang-

sam und unter leichtem Gegendruck nach oben bewe-

gen.

10.2 Kappschnitt 90° und Drehtisch

0°-45° (Abb.1,3,4,7)

Mit der Kapp- und Gehrungssäge können Schrägschnitte

nach links und rechts von 0°-45° ausgeführt werden.

ACHTUNG

Die verschiebbare Anschlagschiene muss für 90°-Kapp-

schnitte in der inneren Position fixiert werden.

Benötigtes Werkzeug:

• Innensechskantschlüssel 3 mm (D)

1. Öffnen Sie die Feststellschraube (8b) der verschieb-

baren Anschlagschiene (8a) und schieben Sie die ver-

schiebbare Anschlagschiene (8a) nach innen.

2. Die verschiebbare Anschlagschiene (8a) muss soweit

vor der innersten Position arretiert werden, dass der

Abstand zwischen der verschiebbaren Anschlagschie-

ne (8a) und dem Sägeblatt (6) maximal 8 mm beträgt.

3. Prüfen Sie vor dem Schnitt, dass zwischen der ver-

schiebbaren Anschlagschiene (8a) und dem Sägeblatt

(6) keine Kollision möglich ist.

4. Feststellschraube (8b) wieder anziehen.

5. Den Drehtisch (13) durch Lockern der Feststellschrau-

be (7) lösen.

6. Mit dem Handgriff (3) den Drehtisch (13) auf den ge-

wünschten Winkel einstellen.

7. Die Feststellschraube (7) wieder festziehen, um den

Drehtisch (13) zu fixieren.

8. Schnitt wie unter 10.1 beschrieben ausführen.

10.3 Feinjustierung des Anschlags für

Gehrungsschnitt45°

(Abb.1,3,4,7,8,9)

Benötigtes Werkzeug:

• Innensechskantschlüssel 3mm(D)

• 45° Anschlagwinkel (B)*

* = nicht im Lieferumfang enthalten!

1. Den Sägekopf (4) nach unten senken und mit dem Si-

cherungsbolzen (25) fixieren.

2. Den Drehtisch (13) auf 0° Stellung fixieren.

ACHTUNG

Die verschiebbare Anschlagschiene muss für Geh-

rungsschnitte (geneigter Sägekopf) in der äußeren Po-

sition fixiert werden.

3. Öffnen Sie die Feststellschraube (8b) der verschieb-

baren Anschlagschienen (8a) und schieben Sie die

verschiebbaren Anschlagschienen (8a) nach außen.

4. Die verschiebbare Anschlagschiene (8a) muss so weit

vor der innersten Position arretiert werden, dass der

Abstand zwischen der verschiebbaren Anschlagschie-

nen (8a) und dem Sägeblatt (6) maximal 8 mm be-

trägt.

5. Prüfen Sie vor dem Schnitt, dass zwischen der ver-

schiebbaren Anschlagschiene (8a) und dem Sägeblatt

(6) keine Kollision möglich ist.

6. Feststellschraube (8b) wieder anziehen.

7. Die Feststellschraube (23) lösen und mit dem Hand-

griff (3) den Sägekopf (4) nach links, auf 45° neigen.

8. 45°-Anschlagwinkel (B) zwischen Sägeblatt (6) und

Drehtisch (13) anlegen.

9. Sicherungsmutter (22a) lösen und Justierschraube

(22) so weit verstellen, bis der Winkel zwischen Säge-

blatt (6) und Drehtisch (13) genau 45° beträgt.

10. Ziehen Sie die Sicherungsmutter (22a) wieder fest.

11.

Überprüfen Sie abschließend die Position der Winke-

lanzeige. Falls erforderlich, Zeiger (28) mit Kreuzschlitz-

schraubendreher lösen, auf 45°-Position der Skala (27)

setzen und Halteschraube wieder festziehen

10.4 Gehrungsschnitt 0°-45° und

Drehtisch0° (Abb.1,3,4,7)

Mit der Kapp- und Gehrungssäge können Gehrungs-

schnitte nach links von 0°- 45° zur Arbeitsfläche ausge-

führt werden.

ACHTUNG

Die verschiebbare Anschlagschiene muss für Geh-

rungsschnitte (geneigter Sägekopf) in der äußeren Po-

sition fixiert werden.

ACHTUNG

Bei Gehrungsschnitten 0° - 45° ist die Spannvorrichtung

(Werkstückspanner) nur rechts zu montieren.

DE | 13www.scheppach.com

Benötigtes Werkzeug:

• Innensechskantschlüssel 3 mm (D)

1. Öffnen Sie die Feststellschraube (8b) der verschieb-

baren Anschlagschienen (8a) und schieben Sie die

verschiebbaren Anschlagschienen (8a) nach außen.

2. Die verschiebbare Anschlagschiene (8a) muss so weit

vor der innersten Position arretiert werden, dass der

Abstand zwischen der verschiebbaren Anschlagschie-

nen (8a) und dem Sägeblatt (6) maximal 8 mm be-

trägt.

3. Prüfen Sie vor dem Schnitt, dass zwischen der ver-

schiebbaren Anschlagschiene (8a) und dem Sägeblatt

(6) keine Kollision möglich ist.

4. Feststellschraube (8b) wieder anziehen.

5. Sägekopf (4) in die obere Stellung bringen.

6. Den Drehtisch (13) auf 0° Stellung fixieren.

7. Die Feststellschraube (23) lösen und mit dem Hand-

griff (3) den Sägekopf (4) nach links neigen, bis der

Zeiger (28) auf das gewünschte Winkelmaß an der

Skala (27) zeigt.

8. Feststellschraube (23) wieder festziehen.

9. Schnitt wie unter 10.1 beschrieben durchführen.

10.5 Gehrungsschnitt 0°- 45° und

Drehtisch 0°-45° (Abb.1,3,4,7)

Mit der Kapp- und Gehrungssäge können Gehrungs-

schnitte nach links von 0°- 45° zur Arbeitsfläche und

gleichzeitig 0°- 45° zur Anschlagschiene ausgeführt wer-

den (Doppelgehrungsschnitt).

ACHTUNG

Die verschiebbare Anschlagschiene muss für Geh-

rungsschnitte (geneigter Sägekopf) in der äußeren Po-

sition fixiert werden.

Bei der Schwenkung einer Kappsäge auf 31,6° und einer

Aggregatneigung von 33,9° können gleichschenklige

Dreiecksleisten und Profile wie Stuckrandprofile mit der

Profilseite nach unten auf Gehrung geschnitten werden.

Das ist vor allem bei großen Profilen, die bei normalem

Einlegen die maximale Schnitthöhe überschreiten, von

Vorteil.

Auch die Probleme, mit der häufig nicht rechtwinkligen

Ausarbeitung des Winkels an den Ecken, sind so einfach

zu lösen.

ACHTUNG

Bei Gehrungsschnitten 0° - 45° ist die Spannvorrichtung

(Werkstückspanner) nur rechts zu montieren.

Benötigtes Werkzeug:

• Innensechskantschlüssel 3 mm (D)

1. Öffnen Sie die Feststellschraube (8b) der verschieb-

baren Anschlagschienen (8a) und schieben Sie die

verschiebbaren Anschlagschienen (8a) nach außen.

2. Die verschiebbare Anschlagschiene (8a) muss so weit

vor der innersten Position arretiert werden, dass der

Abstand zwischen der verschiebbaren Anschlagschie-

nen (8a) und dem Sägeblatt (6) maximal 8 mm be-

trägt.

3. Prüfen Sie vor dem Schnitt, dass zwischen der ver-

schiebbaren Anschlagschiene (8a) und dem Sägeblatt

(6) keine Kollision möglich ist.

4. Feststellschraube (8b) wieder anziehen.

5. Sägekopf (4) in die obere Stellung bringen.

6. Den Drehtisch (13) durch Lockern der Feststellschrau-

be (7) lösen.

7. Mit dem Handgriff (3) den Drehtisch (13) auf den ge-

wünschten Winkel einstellen

8. Die Feststellschraube (7) wieder festziehen, um den

Drehtisch zu fixieren.

9. Die Feststellschraube (23) lösen.

10. Mit dem Handgriff (3) den Sägekopf (4) nach links, auf

das gewünschte Winkelmaß neigen (siehe hierzu

auch 10.2).

11. Feststellschraube (23) wieder festziehen.

12. Schnitt wie unter 10.1 beschrieben ausführen.

10.6 Austausch des Sägeblatts (6)

(Abb.1,4,10,11)

WARNUNG

Vor jeglicher Einstellung, Instandhaltung

oder Instandsetzung Netzstecker ziehen!

ACHTUNG

Tragen Sie zum Wechseln des Sägeblatts

Schutzhandschuhe! Verletzungsgefahr!

Benötigtes Werkzeug:

• Innensechskantschlüssel 6mm (C)

1. Den Sägekopf (4) nach oben schwenken und mit dem

Sicherungsbolzen (25) arretieren.

2. Lösen Sie die Befestigungsschraube (5a) der Abde-

ckung mit einem Kreuzschlitzschraubendreher.

3. Sägeblattschutz (5) soweit nach oben klappen, dass

der Sägeblattschutz (5) über der Flanschschraube

(29) ist.

4. Mit einer Hand den Innensechskantschlüssel 6mm (C)

auf die Flanschschraube (29) setzen.

5. Sägewellensperre (32) festdrücken und Flansch-

schraube (29) langsam im Uhrzeigersinn drehen.

Nach max. einer Umdrehung rastet die Sägewel-

lensperre (32) ein.

6. Jetzt mit etwas mehr Kraftaufwand Flanschschraube

(29) im Uhrzeigersinn lösen.

7. Flanschschraube (29) ganz herausdrehen und Außen-

flansch (30) abnehmen.

8. Das Sägeblatt (6) vom Innenflansch abnehmen und

nach unten herausziehen.

9. Flanschschraube (29), Außenflansch (30) und Innen-

flansch sorgfältig reinigen.

10. Das neue Sägeblatt (6) in umgekehrter Reihenfolge

wieder einsetzen und festziehen.

11. Sägeblattschutz (5) nach unten klappen, bis der Sä-

geblattschutz (5) in die Befestigungsschraube (5a)

einhängt.

12. Ziehen Sie die Befestigungsschraube (5a) wieder fest.

14 | DE www.scheppach.com

ACHTUNG

Die Schnittschräge der Zähne, d.h. die Drehrichtung

des Sägeblattes, muss mit der Richtung des Pfeils auf

dem Gehäuse übereinstimmen.

13. Vor dem Weiterarbeiten die Funktionsfähigkeit der

Schutzeinrichtungen prüfen.

ACHTUNG

Nach jedem Sägeblattwechsel prüfen, ob das Sägeblatt

in senkrechter Stellung sowie auf 45° gekippt, frei in der

Tischeinlage läuft.

ACHTUNG

Das Wechseln und Ausrichten des Sägeblattes muss

ordnungsgemäß ausgeführt werden.

10.7 Ein-/ Ausschalten des Lasers

(Abb.12)

Einschalten:

1. Ein-/Ausschalter Laser (33) 1x drücken. Auf das zu

bearbeitende Werkstück wird eine Laserlinie projiziert,

die die genaue Schnittführung anzeigt.

Ausschalten:

1. Ein-/Ausschalter Laser (33) erneut drücken.

10.8 Justieren des Lasers (35) (Abb.13)

Falls der Laser (35) nicht mehr die korrekte Schnittlinie

anzeigt, kann dieser nachjustiert werden. Öffnen Sie hier-

zu die Schrauben (36) und stellen Sie den Laser durch

seitliches verschieben so ein, dass der Laserstrahl die

Schneidzähne des Sägeblattes (6) trifft.

10.9 Bedienung des

Werkstückspanners (15) (Abb.1,3)

Über die Feststellschraube (16) kann der Werkstückspan-

ner (15) in der Höhe eingestellt werden.

1. Senken Sie den Werkstückspanner (15) auf das

Werkstück ab.

2. Ziehen Sie die Feststellschraube (16) fest an.

3. Klemmgriff (24) im Uhrzeigersinn drehen, um das

Werkstück zu spannen.

4. Um das Werkstück zu lösen, gehen Sie in umgekehr-

ter Reihenfolge vor.

11 Wartung

WARNUNG

Vor jeglicher Einstellung, Instandhaltung

oder Instandsetzung Netzstecker ziehen!

11.1 Allgemeine Wartungsmaßnahmen

• Halten Sie Schutzvorrichtungen, Luftschlitze und Mo-

torengehäuse so staub- und schmutzfrei wie möglich.

Reiben Sie das Produkt mit einem sauberen Tuch* ab

oder blasen Sie es mit Druckluft* bei niedrigem Druck

aus. Wir empfehlen, dass Sie das Produkt direkt nach

jeder Benutzung reinigen.

• Ölen Sie einmal pro Monat alle beweglichen Teile.

• Reinigen Sie das Produkt regelmäßig mit einem

feuchten Tuch* und etwas Schmierseife. Verwenden

Sie keine Reinigungs- oder Lösungsmittel; diese

könnten die Kunststoffteile des Produkts angreifen.

Achten Sie darauf, dass kein Wasser in das Produkt-

innere gelangen kann.

11.2 Sicherheitseinrichtung

Sägeblattschutz (5) reinigen

(Abb. 11)

Prüfen Sie vor jeglicher Inbetriebnahme den Sägeblatt-

schutz auf Verunreinigungen.

Entfernen Sie alte Sägespäne sowie Holzsplitter unter Zu-

hilfenahme eines Pinsels oder eines ähnlich geeigneten

Werkzeuges.

Achten Sie auf Leichtgängigkeit des Führungsbügels (31).

11.3 Wechseln der Laserbatterien

(Abb. 12)

1. Entfernen Sie die Batterieabdeckung (34) (siehe Ein-

setzen der Laserbatterien (Abb. 12).) Entnehmen Sie

die zwei Batterien.

2. Ersetzen Sie beide Batterien durch die gleichen oder

gleichwertige Batterietypen. Achten Sie darauf, dass

sie in der gleichen Polrichtung eingesetzt sind wie die

verbrauchten Batterien.

3. Schließen Sie die Batterieabdeckung (34).

11.4 Tischeinlage (10) wechseln

(Abb. 1, 15)

WARNUNG

Bei einer beschädigten Tischeinlage besteht die Gefahr,

dass sich kleine Gegenstände zwischen Tischeinlage und

Sägeblatt verklemmen und das Sägeblatt blockieren.

Tauschen Sie beschädigte Tischeinlagen sofort

aus!

1. Demontieren Sie die Kreuzschlitzschraube (E) an der

Tischeinlage (10). Drehen Sie ggf. den Drehtisch (13)

und neigen Sie den Sägekopf (4), um die Kreuz-

schlitzschraube (E) erreichen zu können.

2. Nehmen Sie die Tischeinlage (10) ab.

3. Setzen Sie die neue Tischeinlage (10) ein.

4. Ziehen Sie die Kreuzschlitzschraube (E) an der Ti-

scheinlage (10) fest.

11.5 Bürsteninspektion (Abb. 16)

Prüfen Sie die Kohlebürsten bei einem neuen Produkt

nach den ersten 50 Betriebsstunden, oder wenn neue

Bürsten montiert wurden. Prüfen Sie sie nach der ersten

Prüfung alle 10 Betriebsstunden.

• Wenn der Kohlenstoff auf 6 mm Länge abgenutzt ist,

die Feder oder der Nebenschlussdraht verbrannt oder

beschädigt sind, müssen Sie beide Bürsten ersetzen.

• Wenn die Bürsten nach dem Ausbau für einsatzfähig

befunden werden, können Sie sie wieder einbauen.

• Zur Wartung der Kohlebürsten öffnen Sie die beiden

Verriegelungen entgegen dem Uhrzeigersinn. Entneh-

men Sie anschließend die Kohlebürsten.

DE | 15www.scheppach.com

• Setzen Sie die Kohlebürsten in umgedrehter Reihen-

folge wieder ein.

12 Transport (Abb.14)

1. Feststellschraube (7) festziehen, um den Drehtisch

(13) zu verriegeln.

2. Sägekopf (4) nach unten drücken und mit Sicherungs-

bolzen (25) arretieren. Die Säge ist nun in der unteren

Stellung verriegelt.

3. Produkt am Transportgriff (37) tragen.

4. Zum erneuten Aufbau des Produkts, wie unter 8, Inbe-

triebnahme, 10 beschrieben vorgehen.

13 Lagerung

Lagern Sie das Produkt und dessen Zubehör an einem

dunklen, trockenen und frostfreien sowie für Kinder unzu-

gänglichen Ort.

Die optimale Lagertemperatur liegt zwischen 5°C und

30˚C.

Bewahren Sie das Produkt in der Originalverpackung auf.

Decken Sie das Produkt ab, um es vor Staub oder Feuch-

tigkeit zu schützen. Bewahren Sie die Betriebsanleitung

bei dem Produkt auf.

14 Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange-

schlossen. Der Anschluss entspricht den einschlägi-

gen VDE- und DIN-Bestimmungen. Der kundenseitige

Netzanschluss sowie die verwendete Verlängerungs-

leitung müssen diesen Vorschriften entsprechen.

14.1 Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbständig

ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt

sich der Motor wieder einschalten.

WARNUNG

Die maximal zulässige Netzimpedanz Zmax des Pro-

dukts beträgt 0,323 Ohm. Als Benutzer dieses Produkts

müssen Sie, wenn nötig in Rücksprache mit dem Ener-

gieversorgungsunternehmen bestimmen, dass das Pro-

dukt nur an eine Versorgung angeschlossen wird, deren

Impedanz kleiner oder gleich Zmax ist!

14.2 Sonderanschlussbedingungen

• Das Produkt erfüllt die Anforderungen der EN

61000-3-11 und unterliegt Sonderanschlussbedingun-

gen. Das heißt, dass eine Verwendung an beliebigen

frei wählbaren Anschlusspunkten nicht zulässig ist.

•

Das Produkt kann bei ungünstigen Netzverhältnissen

zu vorübergehenden Spannungsschwankungen führen.

• Das Produkt ist ausschließlich zur Verwendung an

Anschlusspunkten vorgesehen, die

a) eine maximale zulässige Netzimpedanz „Z” (Zmax.

= 0,323 Ω) nicht überschreiten, oder

b) die eine Dauerstrombelastbarkeit des Netzes von

mindestens 100 A je Phase haben.

• Sie müssen als Benutzer sicherstellen, wenn nötig in

Rücksprache mit Ihrem Energieversorgungsunterneh-

men, dass Ihr Anschlusspunkt, an dem Sie das Pro-

dukt betreiben möchten, eine der beiden genannten

Anforderungen a) oder b) erfüllt.

14.3 Schadhafte Elektro-

Anschlussleitungen

An elektrischen Anschlussleitungen entstehen oft Isolati-

onsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster

oder Türspalten geführt werden,

• Knickstellen durch unsachgemäße Befestigung oder

Führung der Anschlussleitung,

• Schnittstellen durch Überfahren der Anschlussleitung,

• Isolationsschäden durch Herausreißen aus der Wand-

steckdose,

• Risse durch Alterung der Isolation.

Solch schadhafte elektrische Anschlussleitungen dürfen

nicht verwendet werden und sind aufgrund der Isolations-

schäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden

überprüfen. Achten Sie darauf, dass beim Überprüfen die

Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägi-

gen VDE- und DIN-Bestimmungen entsprechen. Verwen-

den Sie nur Anschlussleitungen mit gleicher Kennzeich-

nung.

Ein Aufdruck der Typenbezeichnung auf dem Anschluss-

kabel ist Vorschrift.

Sicherheitshinweise für den Austausch beschädigter

oder defekter Netzanschlussleitungen

Anschlussart X

Wenn die Netzanschlussleitung dieses Produkts beschä-

digt wird, muss sie durch eine speziell vorgerichtete Net-

zanschlussleitung ersetzt werden, die vom Hersteller oder

seinem Kundendienst erhältlich ist.

14.4 Wechselstrommotor

Anschlüsse und Reparaturen der elektrischen Ausrüstung

dürfen nur von einer Elektro-Fachkraft durchgeführt wer-

den.

• Die Netzspannung muss 220 V – 240V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen ei-

nen Querschnitt von 1,5 Quadratmillimeter aufweisen.

15 Reparatur und

Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob

alle sicherheitstechnischen Teile angebracht und in ein-

wandfreiem Zustand sind. Verletzungsgefährdende Teile

vor anderen Personen und Kindern unzugänglich aufbe-

wahren.

ACHTUNG

Laut Produkthaftungsgesetz wird nicht für Schäden ge-

haftet, die durch unsachgemäße Reparaturen oder

durch Nichtverwendung von Originalersatzteilen verur-

sacht werden.

Beauftragen Sie einen Kundendienst oder eine autori-

sierte Fachkraft. Entsprechendes gilt auch für Zubehör-

teile.

16 | DE www.scheppach.com

Ersatzteile und Zubehör erhalten Sie in unserem Service-

Center. Scannen Sie hierzu den QR-Code auf der Titel-

seite.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung

dürfen nur von einer Elektro-Fachkraft durchgeführt wer-

den.

15.1 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende

Teile einem gebrauchsgemäßen oder natürlichen Ver-

schleiß unterliegen bzw. folgende Teile als Verbrauchs-

materialien benötigt werden.

Verschleißteile*: Kohlebürsten, Sägeblatt, Tischeinlage,

Spänefangsack

* = nicht zwingend im Lieferumfang enthalten!

16 Entsorgung und

Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind

recycelbar. Bitte Verpackungen

umweltgerecht entsorgen.

Hinweise zum Batteriegesetz (BattG)

Altbatterien und -akkus gehören nicht in den

Hausmüll, sondern sind einer getrennten Er-

fassung bzw. Entsorgung zuzuführen!

• Zur sicheren Entnahme von Batterien oder Akkus aus

dem Elektrogerät und für Informationen über deren

Typ bzw. chemisches System beachten Sie die weite-

ren Angaben innerhalb der Bedienungs- bzw. Monta-

geanleitung.

• Besitzer bzw. Nutzer von Batterien und Akkus sind

nach deren Gebrauch gesetzlich zur Rückgabe ver-

pflichtet. Die Rückgabe beschränkt sich auf die Abga-

be von haushaltsüblichen Mengen.

• Altbatterien können Schadstoffe oder Schwermetalle

enthalten, die der Umwelt und der Gesundheit Scha-

den zufügen können. Eine Verwertung der Altbatterien

und Nutzung der darin enthaltenen Ressourcen trägt

zum Schutz dieser beiden wichtigen Güter bei.

• Das Symbol der durchgestrichenen Mülltonne bedeu-

tet, dass Batterien und Akkus nicht über den Hausmüll

entsorgt werden dürfen.

• Befinden sich zudem die Zeichen Hg, Cd oder Pb un-

terhalb des Mülltonnensymbols, so steht dies für Fol-

gendes:

– Hg: Batterie enthält mehr als 0,0005 % Quecksil-

ber

– Cd: Batterie enthält mehr als 0,002 % Cadmium

– Pb: Batterie enthält mehr als 0,004 % Blei

• Akkus und Batterien können bei folgenden Stellen un-

entgeltlich abgeben werden:

– Öffentlich-rechtliche Entsorgungs- bzw. Sammel-

stellen (z. B. kommunale Bauhöfe)

– Verkaufsstellen von Batterien und Akkus

– Rücknahmestellen des gemeinsamen Rücknah-

mesystems für Geräte-Altbatterien

– Rücknahmestelle des Herstellers (falls nicht Mit-

glied des gemeinsamen Rücknahmesystems)

• Diese Aussagen sind nur gültig für Akkus und Batteri-

en, die in den Ländern der Europäischen Union ver-

kauft werden und die der Europäischen Richtlinie

2023/1542/EG unterliegen. In Ländern außerhalb der

Europäischen Union können davon abweichende Be-

stimmungen für die Entsorgung von Akkus und Batte-

rien gelten.

Hinweise zum Elektro- und Elektronikgerätegesetz

(ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht

in den Hausmüll, sondern sind einer getrennten

Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät

verbaut sind, müssen vor Abgabe zerstörungsfrei ent-

nommen werden! Deren Entsorgung wird über das

Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronikgerä-

ten sind nach deren Gebrauch gesetzlich zur Rückga-

be verpflichtet.

• Der Endnutzer trägt die Eigenverantwortung für das

Löschen seiner personenbezogenen Daten auf dem

zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne bedeu-

tet, dass Elektro- und Elektronikaltgeräte nicht über

den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgenden

Stellen unentgeltlich abgegeben werden:

– Öffentlich-rechtliche Entsorgungs- bzw. Sammel-

stellen (z. B. kommunale Bauhöfe)

– Verkaufsstellen von Elektrogeräten (stationär und

online), sofern Händler zur Rücknahme verpflich-

tet sind oder diese freiwillig anbieten.

– Bis zu drei Elektroaltgeräte pro Geräteart, mit ei-

ner Kantenlänge von maximal 25 Zentimetern,

können Sie ohne vorherigen Erwerb eines Neuge-

rätes vom Hersteller kostenfrei bei diesem abge-

ben oder einer anderen autorisierten Sammelstelle

in Ihrer Nähe zuführen.

– Weitere ergänzende Rücknahmebedingungen der

Hersteller und Vertreiber erfahren Sie beim jeweili-

gen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerätes

durch den Hersteller an einen privaten Haushalt, kann

dieser die unentgeltliche Abholung des Elektroaltgerä-

tes, auf Nachfrage vom Endnutzer, veranlassen. Set-

zen Sie sich hierzu mit dem Kundenservice des Her-

stellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Län-

dern der Europäischen Union installiert und verkauft

werden und die der Europäischen Richtlinie 2012/19/

EU unterliegen. In Ländern außerhalb der Europäi-

schen Union können davon abweichende Bestimmun-

gen für die Entsorgung von Elektro- und Elektronik-

Altgeräten gelten.

DE | 17www.scheppach.com

17 Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihr Produkt ein-

mal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre

Service-Werkstatt.

Störung Mögliche Ursache Abhilfe

Motor funktioniert nicht Motor, Kabel oder Stecker defekt,

Netzsicherungen durchgebrannt.

Produkt vom Fachmann überprüfen lassen. Nie

Motor selbst reparieren. Gefahr! Netzsicherungen

kontrollieren, evtl. auswechseln

Der Motor geht langsam an

und erreicht die Betriebsge-

schwindigkeit nicht.

Spannung zu niedrig, Wicklungen be-

schädigt, Kondensator durchgebrannt.

Spannung durch Elektro-Fachkraft kontrollieren

lassen. Motor durch einen Fachmann kontrollie-

ren lassen. Kondensator durch einen Fachmann

auswechseln lassen.

Motor macht zu viel Lärm. Wicklungen beschädigt, Motor defekt. Motor durch einen Fachmann kontrollieren las-

sen.

Der Motor erreicht nicht die

volle Leistung.

Stromkreise in Netzanlage überlastet

(Lampen, andere Motoren, etc.).

Verwenden Sie keine anderen Produkte oder Mo-

toren auf demselben Stromkreis.

Motor überhitzt sich leicht. Überlastung des Motors, ungenügen-

de Kühlung des Motors.

Überlastung des Motors beim Schneiden verhin-

dern, Staub vom Motor entfernen, damit eine opti-

male Kühlung des Motors gewährleistet ist.

Sägeschnitt ist rau oder ge-

wellt.

Sägeblatt stumpf, Zahnform nicht ge-

eignet für die Materialdicke.

Sägeblatt nachschärfen bzw. geeignetes Säge-

blatt einsetzen.

Werkstück reißt aus bzw.

splittert.

Schnittdruck zu hoch bzw. Sägeblatt

für Einsatz nicht geeignet.

Geeignetes Sägeblatt einsetzen.

18 EU-Konformitätserklärung

Originalkonformitätserklärung

Hersteller:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Wir erklären in alleiniger Verantwortung, dass das hier

beschriebene Produkt mit den geltenden Richtlinien und

Normen übereinstimmt.

Marke: SCHEPPACH

Art.-Bezeichnung: Kapp- und Gehrungssäge -

HM210L, MT210L

Art.-Nr. 5901226901, 5901226904,

5801226901

EU-Richtlinien:

2014/30/EU, 2006/42/EG, 2011/65/EU*,

* Der oben beschriebene Gegenstand der Erklärung er-

füllt die Vorschriften der Richtlinie 2011/65/EU des Euro-

päischen Parlaments und des Rates vom 8. Juni 2011 zur

Beschränkung der Verwendung bestimmter gefährlicher

Stoffe in Elektro- und Elektronikgeräten.

Angewandte Normen:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-9:2020/A11:2020;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-11:2019

Dokumentationsbevollmächtigter:

Matthias Herz

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, 21.08.2025

Simon Schunk

Division Manager Product Center

Andreas Pecher

Head of Project Management

18 | DE www.scheppach.com

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren,

bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden.

Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen

Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endver-

braucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt.

Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf

einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur sol-

cher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte

Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht

für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet

wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

– Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeach-

tung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs-

und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie

durch mangelnde Pflege und Wartung entstanden sind.

– Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Ge-

rätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das

Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z.

B. Schäden durch Herunterfallen) entstanden sind.

– Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten)

oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißtei-

len.

– Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die

keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

– Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

– Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts un-

erheblich sind.

– Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Drit-

ten, vorgenommen wurden.

– Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber)

fehlen oder unlesbar sind.

– Geräte, die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des

Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniser-

langung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit

ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantie-

zeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in

Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zu-

sammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung

- der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferum-

fang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausge-

tauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall

akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die

Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.)

an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Ser-

vice (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Be-

achtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse einge-

sendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen -

frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass

Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Aus-

tausch senden wir das Gerät frei an Sie zurück.

DE | 19www.scheppach.com

Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geld-

betrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Ab-

nutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers

und sind nicht abtret- oder übertragbar.

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage:

https://www.scheppach.com/de/service

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-

Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende

Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem

Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle mo-

dellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entla-

dene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berech-

nung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag ein-

senden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfrei-

gabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf.

unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maß-

geblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 ·

E-Mail: [email protected] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile

Zubehör

Reparatur

Kontakt Dokumente

20 | DE www.scheppach.com

Table of contents

1 Introduction ........................................................ 21

2 Product description (Fig. 1-16)........................... 21

3 Scope of delivery (Fig. 1, 2) ............................... 22

4 Proper use.......................................................... 22

5 Safety instructions.............................................. 22

6 Technical data.................................................... 26

7 Unpacking .......................................................... 26

8 Assembly............................................................ 26

9 Commissioning................................................... 27

10 Operation ........................................................... 27

11 Maintenance....................................................... 30

12 Transport (Fig. 14) ............................................. 30

13 Storage............................................................... 30

14 Electrical connection .......................................... 30

15 Repair and ordering spare parts ........................ 31

16 Disposal and recycling ....................................... 31

17 Troubleshooting ................................................. 32

18 EU Declaration of Conformity............................. 33

19 Exploded view .................................................... 105

Explanation of the symbols on the

product

Symbols are used in this manual to draw your attention to

potential hazards. The safety symbols and the accompa-

nying explanations must be fully understood. The warn-

ings themselves will not rectify a hazard and cannot re-

place proper accident prevention measures.

Before com-

missioning,

read and ob-

serve the oper-

ating manual

and safety in-

structions!

Attention! La-

ser radiation

Wear hearing

protection.

Protection

class II (double

insulation).

If dust builds

up, wear respi-

ratory protec-

tion!

The product

complies with

the applicable

European di-

rectives.

Wear safety

goggles.

The product

complies with

the applicable

Serbian direc-

tives.

Attention! Dan-

ger of injury!

Do not reach

into saw blade

while it is run-

ning!

1 Introduction

Manufacturer:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Dear Customer

We hope your new product brings you much enjoyment

and success.

Note:

In accordance with the applicable product liability laws,

the manufacturer of this product assumes no liability for

damage to the product or caused by the product arising

from:

• Improper handling

• Failure to comply with the operating manual

• Repairs carried out by third parties, unauthorised spe-

cialists

• Installing and replacing non-original spare parts

• Improper use

• Failures of the electrical system in the event of the

electrical regulations and VDE provisions 0100, DIN

57113 / VDE0113 not being observed.

Note:

The operating manual is part of this product.

It includes important instructions for the safe, proper and

economic operation of the product, for avoiding danger,

for minimising repair costs and downtimes and for in-

creasing the reliability and extending the service life of the

product. In addition to the safety instructions in this oper-

ating manual, you must also observe the regulations ap-

plicable to the operation of the product in your country.

Familiarise yourself with all operating and safety instruc-

tions before using the product. Only operate the product as

described and for the specified areas of application. Keep

the operating manual in a good place and hand over all

documents when passing the product on to third parties.

2 Product description (Fig. 1-16)

1. On/off switch

2. Locking switch

3. Handle

4. Saw head

5. Moving saw blade guard

5a. Fixing screw

6. Saw blade

7. Locking screw for rotary table

8. Stop rail

8a. Moveable stop rail

8b. Locking screw

9. Fixed saw table

10. Table inlay

11. Scale

12. Pointer

13. Rotary table

14. Locking screw for workpiece support

15. Clamping device (workpiece clamp)

16. Locking screw

17. Dust bag

18. Workpiece support

19. Locking screw for clamping device

GB | 21www.scheppach.com

20. Locking screw for tilt protection

21. Stand bracket

22. Adjustment screw (45°)

22a. Adjustment screw locknut (45°)

23. Locking screw

24. Clamping handle

25. Locking pin

26. Adjustment screw (90°)

26a. Adjustment screw locknut (90°)

27. Scale

28. Pointer

29. Flange screw

30. Outer flange

31. Guide bar

32. Sawing shaft lock

33. Laser ON/OFF switch

34. Battery cover

35. Laser

36. Screw (laser)

37. Transport handle

A. 90° engineers square

(not included in the scope of delivery)

B. 45° engineers square

(not included in the scope of delivery)

C. Allen key, 6mm

D. Allen key, 3mm

E. Philips screw (table inlay)

3 Scope of delivery (Fig. 1, 2)

Item Quantity Designation

6. 1 x Saw blade (24 teeth)

6. 1 x Saw blade* (48 teeth)

15. 1 x Clamping device

17. 1 x Dust bag

18. 2 x Workpiece supports

21. 1 x Stand bracket

C. 1 x Allen key, 6mm

D. 1 x Allen key, 3mm

1 x Cross-cut mitre saw

2 x Carbon brush

2 x Batteries (AAA)

1 x Operating manual

* = may not be included in the scope of delivery!

4 Proper use

The cross-cut mitre saw is used for the cutting of wood

and plastic, according to the machine size. The saw is not

suitable for cutting firewood.

WARNING

Do not use the product to cut materials other than those

described in the operating manual.

WARNING

The supplied saw blade is only intended for the sawing

of wood! Do not use this blade for sawing firewood!

The product may only be used in the intended manner.

Any use beyond this is improper. The user/operator, not

the manufacturer, is responsible for damages or injuries

of any type resulting from this.

Only suitable saw blades may be used for the product.

The use of any type of cutting wheels is prohibited.

An element of the intended use is also the observance of

the safety instructions, as well as the assembly instruc-

tions and operating information in the operating manual.

Persons who operate and maintain the product must be

familiar with the manual and must be informed about po-

tential dangers.

The liability of the manufacturer and resulting damages

are excluded in the event of modifications of the product.

Despite use as intended, specific risk factors cannot be

entirely eliminated. Due to the design and layout of the

product, the following risks remain:

• Contact with the saw blade in the exposed sawing ar-

ea.

• Reaching into the running saw blade (cutting injury).

• Kick-back of workpieces and workpiece parts.

• Saw blade breakage.

• Ejection of faulty carbide parts of the saw blade.

• Hearing damage when the necessary hearing protec-

tion is not used.

• Harmful emissions of wood dusts during use in en-

closed areas.

Please note that our products were not designed with the

intention of use for commercial or industrial purposes. We

assume no guarantee if the product is used in commercial

or industrial applications, or for equivalent work.

5 Safety instructions

General power tool safety warnings

WARNING

Read all safety warnings, instructions, illus-

trations and specifications provided with this

power tool.

Failure to follow all instructions listed below may result

in electric shock, fire and/or serious injury.

Save all warnings and instructions for future

reference.

The term “power tool” in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

1) Work area safety

a) Keep your work area clean and well-lit. Cluttered or

dark areas invite accidents.

b) Do not operate power tools in explosive atmo-

spheres, such as in the presence of flammable liq-

uids, gases or dust. Power tools create sparks which

may ignite the dust or fumes.

c) Keep children and bystanders away while operat-

ing a power tool. Distractions can cause you to lose

control.

2) Electrical safety

a) The connection plug of the electric tool must fit in-

to the socket. Never modify the plug in any way.

Do not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

22 | GB www.scheppach.com

b) Avoid body contact with earthed or grounded sur-

faces, such as pipes, radiators, ranges and refrig-

erators. There is an increased risk of electric shock if

your body is earthed or grounded.

c) Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the

risk of electric shock.

d) Do not abuse the cord. Never use the cord for car-

rying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving

parts. Damaged or entangled cords increase the risk

of electric shock.

e) When operating a power tool outdoors, use an ex-

tension cord suitable for outdoor use. Use of a

cord suitable for outdoor use reduces the risk of elec-

tric shock.

f) If operating a power tool in a damp location is un-

avoidable, use a residual current device (RCD)

protected supply. Use of an RCD reduces the risk of

electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use com-

mon sense when operating a power tool. Do not

use a power tool while you are tired or under the

influence of drugs, alcohol or medication. A mo-

ment of inattention while operating power tools may

result in serious personal injury.

b) Wear personal protective equipment and always

safety goggles. Protective equipment such as a dust

mask, non-skid safety shoes, safety helmet or hearing

protection used for appropriate conditions will reduce

personal injuries.

c) Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power

source and/or rechargeable battery, picking up or

carrying the tool. Carrying power tools with your fin-

ger on the switch or energising power tools that have

the switch on invites accidents.

d) Remove any adjusting tools or spanners/keys be-

fore turning the power tool on. A wrench or a key

left attached to a rotating part of the power tool may

result in personal injury.

e) Avoid abnormal postures. Keep proper footing

and balance at all times. This enables better control

of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jew-

ellery. Keep your hair and clothing away from

moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust ex-

traction can reduce dust-related hazards.

h) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of a second.

4) Power tool use and care

a) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was

designed.

b) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be con-

trolled with the switch is dangerous and must be re-

paired.

c) Disconnect the plug from the power source and/or

remove the battery pack, if detachable, from the

power tool before making any adjustments,

changing accessories, or storing power tools.

Such precautionary measures reduce the risk of start-

ing the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the pow-

er tool or these instructions to operate the power

tool. Power tools are dangerous in the hands of un-

trained users.

e) Maintain power tools and attachments. Check for

misalignment or binding of moving parts, break-

age of parts and any other condition that may af-

fect the power tool’s operation. If damaged, have

the power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly main-

tained cutting tools with sharp cutting edges are less

likely to bind and are easier to control.

g) Use electric tools, insertion tools, etc. according

to these instructions. Take into account the work-

ing conditions and the work to be performed. Use

of the power tool for operations different from those in-

tended could result in a hazardous situation.

h) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Service

a) Only have your power tool repaired by qualified

specialists and only with original spare parts. This

will ensure that the safety of the power tool is main-

tained.

5.1 Safety instructions for chop and

mitre saws

a) Mitre saws are intended to cut wood or woodlike

products, they cannot be used with abrasive cut-

off wheels for cutting ferrous material such as

bars, rods, studs, etc. Abrasive dust causes moving

parts such as the lower protective cover to jam.

Sparks from abrasive cutting will burn the lower pro-

tective cover, the kerf insert and other plastic parts.

b) Use clamps to support the workpiece whenever

possible. If supporting the workpiece by hand,

you must always keep your hand at least 100 mm

from either side of the saw blade. Do not use this

saw to cut pieces that are too small to be securely

clamped or held by hand. If your hand is placed too

close to the saw blade, there is an increased risk of in-

jury from blade contact.

GB | 23www.scheppach.com

c) The workpiece must be stationary and clamped or

held against both the fence and the table. Do not

feed the workpiece into the saw blade or cut “free-

hand” in any way. Unrestrained or moving workpiec-

es could be thrown at high speeds, causing injury.

d) Push the saw through the workpiece. Do not pull

the saw through the workpiece. To make a cut,

raise the saw head and pull it out over the work-

piece without cutting. Start the motor, press the

saw head down and push the saw through the

workpiece. Cutting on the pull stroke is likely to cause

the saw blade to climb on top of the workpiece and vi-

olently throw the blade assembly towards the opera-

tor.

e) Never cross your hand over the intended line of

cutting either in front or behind the saw blade.

Supporting the workpiece “cross handed” i.e. holding

the workpiece to the right of the saw blade with your

left hand or vice versa is very dangerous.

f) Do not reach behind the fence while the saw blade

is spinning. Observe the 100 mm safety distance

between hands and the rotating saw blade (this

applies to both sides of the saw blade, e.g. also

when removing waste pieces of wood). The prox-

imity of the spinning saw blade to your hand may not

be obvious and you may be seriously injured.

g) Inspect your workpiece before cutting. If the work-

piece is bowed or warped, clamp it with the out-

side bowed face toward the fence. Always make

certain that there is no gap between the work-

piece, fence and table along the line of the cut.

Bent or warped workpieces can twist or shift and may

cause binding on the spinning saw blade while cutting.

There should be no nails or foreign objects in the

workpiece.

h) Do not use the saw until the table is clear of all

tools, wood scraps, etc., except for the workpiece.

Small debris or loose pieces of wood or other objects

that contact the revolving blade can be thrown with

high speed.

i) Only cut one workpiece at a time. Stacked multiple

workpieces cannot be adequately clamped or braced

and may bind on the blade or shift during cutting.

j) Ensure the mitre saw is mounted or placed on a

level, firm work surface before use. A level and firm

work surface reduces the risk of the mitre saw becom-

ing unstable.

k) Plan your work. Every time you adjust the bevel or

mitre angle setting, make sure the adjustable

fence is set correctly to support the workpiece

and will not interfere with the blade or the protec-

tive cover. Without turning the machine “ON” and

with no workpiece on the table, move the saw blade

through a complete simulated cut to assure there will

be no interference or danger of cutting the fence.

l) Provide adequate support such as table exten-

sions, saw horses, etc. for a workpiece that is wid-

er or longer than the table top. Workpieces that are

longer or wider than the table of the chop and mitre

saw can tip if they are not properly supported. If the

cut-off piece or workpiece tips, it can lift the lower pro-

tective cover or be thrown by the spinning blade.

m) Do not use another person as a substitute for a ta-

ble extension or as additional support. Unstable

support of the workpiece can lead to the blade becom-

ing jammed. Also, the workpiece could shift during the

cutting process, pulling you or your assistant into the

rotating blade.

n) The cut-off piece must not be jammed or pressed

by any means against the spinning saw blade. If

confined, i.e. using length stops, the cut-off piece

could get wedged against the blade and thrown vio-

lently.

o) Always use a clamp or a fixture designed to prop-

erly support round material such as rods or tub-

ing. Rods have a tendency to roll while being cut,

causing the blade to “bite” and pull the work with your

hand into the blade.

p) Let the blade reach full speed before contacting

the workpiece. This will reduce the risk of the work-

piece being thrown.

q) If the workpiece or blade becomes jammed, turn

the mitre saw off. Wait for all moving parts to stop

and disconnect the mains plug from the power

source and/or remove the rechargeable battery.

Then, remove the jammed material. Continued saw-

ing with a jammed workpiece could cause loss of con-

trol or damage to the mitre saw.

r) After finishing the cut, release the switch, hold the

saw head down and wait for the blade to stop be-

fore removing the cut-off piece. Reaching with your

hand near the coasting blade is dangerous.

s) Hold the handle firmly when making an incom-

plete cut or when releasing the switch before the

saw head is completely in the down position. The

braking action of the saw may cause the saw head to

be suddenly pulled downward, causing a risk of injury.

5.2 Safety instructions for the use of

saw blades

• Avoid uncontrolled release of the saw unit in the lower

end position.

• Do not use damaged or deformed saw blades.

• Do not use saw blades with cracks. Separate cracked

saw blades. Repairs are not permitted.

• Do not use saw blades made of high speed steel.

• Check the condition of the saw blades before using

saws.

• Make sure that a suitable saw blade for the material to

be cut is selected.

• Use only saw blades specified by the manufacturer.

Saw blades designed to cut wood and similar materi-

als must comply with EN 847-1.

• Do not use saw blades made of high-speed alloy steel

(HSS steel).

• Only use saw blades for which the maximum permis-

sible speed is not lower than the maximum spindle

speed of the saw and which are suitable for the mate-

rial to be cut.

• Observe the direction of rotation of the saw blade.

• Only use saw blades if you have mastered their use.

24 | GB www.scheppach.com

• Observe the maximum speed. The maximum speed

specified on the saw blade may not be exceeded. If

specified, observe the speed range.

• Clean dirt, grease, oil and water off of the clamping

surfaces.

• Do not use any loose reducing rings or bushes for the

reducing of holes on saw blades.

• Make sure that fixed reducer rings for securing the

saw blade have the same diameter and have at least

1/3 of the cutting diameter.

• Make sure that fixed reducer rings are parallel to each

other.

• Handle saw blade with caution. They are ideally

stored in the originally package or special containers.

Wear protective gloves in order to improve grip and to

further reduce the risk of injury.

• Prior to the use of saw blades, make sure that all pro-

tective devices are properly fastened.

• Prior to use, make sure that the saw blade meets the

technical requirements of this saw and is properly fas-

tened.

• Only use the supplied saw blade for cutting wood,

never for the processing of metals.

• Use only a saw blade with a diameter that matches

the specifications on the saw.

• Use additional workpiece supports, if required for

workpiece stability.

• Workpiece support extensions must always be se-

cured and used during work.

• Replace table inlays when worn!

• Avoid overheating the saw teeth.

• When sawing plastics, avoid melting the plastic.

Use the correct saw blade for this purpose. Replace

damaged or worn saw blades in good time.

If the saw blade overheats, stop the machine. Allow

the saw blade to cool down before using the machine

again.

• Use only saw blades that are marked with an equal or

higher rotational speed than the rotational speed

specified on the electric tool.

• Always ensure that the saw is stable and secure.

5.3 Laser beam

Attention: Laser beam

Do not look into the beam

Laser class 2

Protect yourself and you environment from accidents

using suitable precautionary measures!

• Do not look directly into the laser beam with unpro-

tected eyes.

• Never look into the path of the beam.

• Never point the laser beam towards reflecting surfac-

es and persons or animals. Even a laser beam with a

low output can cause damage to the eyes.

CAUTION

Methods other than those specified here can

result in dangerous radiation exposure.

• Never open the laser module. Unexpected exposure

to the beam can occur.

• If the product is not used for an extended period of

time, the batteries should be removed.

• The laser may not be replaced with a different type of

laser.

• Repairs of the laser may only be carried out by the la-

ser manufacturer or an authorised representative.

Residual risks

The product has been built according to state-of-the-

art and the recognised technical safety rules.

However, individual residual risks can arise during

operation.

• Health hazard due to electrical power, with the use of

improper electrical connection cables.

• Furthermore, despite all precautions having been met,

some non-obvious residual risks may still remain.

• Residual risks can be minimised if the "Safety Instruc-

tions" and the "Intended Use" together with the oper-

ating manual as a whole are observed.

• Do not load the product unnecessarily: excessive

pressure when sawing will quickly damage the saw

blade, which results in reduced output of the product

in the processing and in cut precision.

• When cutting plastic material, please always use

clamps: the parts which should be cut must always be

fixed between the clamps.

• Avoid accidental start-up of the product: when insert-

ing the plug into the socket, do not press the on/off

switch.

• Use the product in the way that is recommended in

this operating manual. This is how to ensure that your

product provides optimum performance.

• Keep your hands away from the working area when

the product is in operation.

• Before performing setting or maintenance work, re-

lease the on/off switch and pull out the mains plug.

• Comply with the stipulated maintenance and safety in-

structions in the operating instructions.

WARNING

This power tool generates an electromagnetic field

during operation. This field can impair active or passive

medical implants under certain circumstances. In order

to prevent the risk of serious or deadly injuries, we rec-

ommend that persons with medical implants consult

with their physician and the manufacturer of the medical

implant prior to operating the power tool.

GB | 25www.scheppach.com

6 Technical data

Cross-cut mitre saw:

AC motor 220 - 240 V~ 50 Hz

Nominal power S1 1200 Watts

Operating mode S6 25%* 1500 W

Idle speed n

4900 rpm

Carbide saw blade ø 210 x ø 30 x 2.6 mm

Number of teeth 24/48

Maximum tooth width of the

saw blade

3 mm

Pivot range -45 ° / 0° / +45 °

Mitre cut 0° to 45° to the left

Saw width at 90° 120 x 60 mm

Saw width at 45° 80 x 60 mm

Saw width at 2 x 45°

(double mitre cut)

80 x 35 mm

Protection class

II /

(Double insulation)

Weight approx. 6.5 kg

Laser:

Laser class 2

Laser wavelength 650 nm

Power of laser < 1 mW

Battery:

Battery type LR03

Nominal capacity 2000 mAh

Rated voltage 1.5 V

Size Micro AAA

Subject to technical changes!

Operating mode S6

Uninterrupted periodic operation. The mode comprises of

a start-up period, a time with constant load and an idle

time. The operating time is 10 mins, the relative duty cy-

cle is 25% of the operating time.

The workpiece must have a minimum height of 3 mm

and a minimum width of 10 mm. Make sure that the

workpiece is always secured with the clamping device.

Noise data

WARNING

Noise can have serious effects on your health. If the

machine noise exceeds 85 dB, please wear suitable

hearing protection for you and persons in the vicinity.

The noise and vibration values have been determined in

accordance with EN 62841-1.

Sound pressure level L

91.6 dB

Uncertainty K

3 dB

Sound power level L

104.6 dB

Uncertainty K

3 dB

The specified noise emission values have been measured

in accordance with a standardised test procedure and can

be used to compare one power tool with another.

The specified device emissions values can also be used

for an initial estimation of the load.

WARNING

The noise emission values can vary from the

specified values during the actual use of the

power tool, depending on the type and the

manner in which the electric tool is used, and

in particular the type of workpiece being pro-

cessed.

Try to keep the stress as low as possible. For example:

Limit working time. In doing so, all parts of the operating

cycle must be taken into account (such as times in

which the power tool is switched off or times in which it

is switched on, but is not running under a load).

7 Unpacking

• Open the packaging and carefully remove the product.

• Remove the packaging material, as well as the pack-

aging and transport safety devices (if present).

• Check whether the scope of delivery is complete.

• Check the product and accessory parts for transport

damage. Immediately report any damage to the trans-

port company that delivered the Product. Later claims

will not be recognised.

ATTENTION

The product and the packaging material are

not children's toys! Do not let children play

with plastic bags, films or small parts! There

is a danger of choking or suffocating!

8 Assembly

Always ensure that the product is stable and secured

by fastening it to a workbench, for example.

• The product must be securely installed. Secure the

product through the holes on the fixed saw table with

4 screws (not included in the scope of delivery) to a

workbench, machine stand or similar.

• Prior to commissioning, all covers and safety devices

must be mounted correctly.

• The saw blade must be able to run freely.

• In case of previously machined wood, be aware of any

foreign bodies, such as nails or screws, etc.

• Before pressing the on/off switch, make sure that the

saw blade is correctly fitted, and that moving parts run

smoothly.

• Before connecting of the product, make certain that

the data on the type plate matches with the mains

power data.

8.1 Fitting the workpiece clamp (15)

(Fig. 3)

1. Loosen the locking screw (19) and mount the left or

right workpiece clamp (15) to the fixed saw table.

2. Then retighten the locking screw (19).

26 | GB www.scheppach.com

8.2 Fitting the workpiece supports (18)

(Fig. 3-4)

Tool required:

• Allen key, 3 mm (D)

1. Loosen the locking screw (14) and guide the work-

piece support (18) laterally through the hole provided

on the fixed saw table.

2. Ensure that the workpiece support (18) is also guided

through the two tabs on the underside.

3. Then retighten the locking screw (14) again.

4. Repeat this process on the other side.

8.3 Fitting the stand bracket (21)

(Fig. 3-4)

Tool required:

• Allen key, 3 mm (D)

1. Loosen the locking screw (20) on the underside of the

saw and guide the stand bracket (21) through the

holes provided in the rear of the saw.

2. Then retighten the locking screw (20).

8.4 Attaching the dust bag (17) (Fig. 5)

The saw is equipped with a dust bag (17) for chips.

1. Squeeze together the metal ring on the dust bag and

attach it to the outlet opening in the motor area.

2. The dust bag (17) can be emptied via the zip on the

underside.

8.4.1 Connection to an external dust

extraction system

1. Connect the suction hose to the dust extraction.

2. The dust extraction system must be suitable for the

material to be processed.

3. Use a special extraction device to extract dusts that

are particularly harmful to health or carcinogenic.

9 Commissioning

ATTENTION

Always make sure the product is fully assembled

before commissioning!

9.1 Checking the safety equipment of

the saw blade guard (5) (Fig. 11)

The saw blade guard protects against accidental contact

with the saw blade and against flying chips.

Check function

To do this, fold the saw down:

• The saw blade guard must expose the saw blade

when it is swung down without touching other parts.

•

When the saw is folded up to the initial position, the saw

blade guard must automatically cover the saw blade.

9.2 Assembling the cross-cut mitre

saw (Fig.2-4)

Note:

The cross-cut mitre saw can be pivoted left and right with

the rotary table. Exact angle adjustment is possible on the

basis of the scale.

The angle can be precisely and quickly adjusted from 0°

to 45° with locking positions at 0°, 5° 10°, 15°, 22,5°,

31,6°, 40° and 45°.

1. Loosen the rotary table (13) by loosening the locking

screw (7).

2. Use the handle (3) to adjust the rotary table (13) to the

desired angle.

3. Retighten the locking screw (7) to lock the rotary table

in position.

4. The saw is unlocked from the lower position by gently

pressing down on the saw head (4) and, at the same

time, pulling out the locking pin (25) from the engine

mount.

5. Swivel the saw head (4) upwards.

The clamping device (15) can be attached to both sides

of the fixed saw table (9). Insert the clamping device

(15) into the hole provided on the rear side of the stop

rail (8) and secure it with the locking screw (19).

7. The saw head (4) can be tilted to the left to max. 45°

by loosening the locking screw (23).

8. Workpiece supports (18) must always be secured and

used during work.

9.3 Fine adjustment of the stop for 90°

chop cut (Fig.6)

Tool required:

• 90° engineers square (A)*

* = not included in the scope of delivery!

1. Lower the saw head (4) and fix it with the locking pin

(25).

2. Loosen the locking screw (23).

3. Place 90° engineers square (A) between saw blade

(6) and rotary table (13).

4. Loosen the locknut (26a).

Adjust the adjustment screw (26) until the angle be-

tween the saw blade (6) and the rotary table (13) is 90°.

6. Re-tighten the locknut (26a).

10 Operation

10.1 90° chop cut and rotary table 0°

(Fig.1,3,4,7)

ATTENTION

For 90° chop cuts, the moveable stop rail must be fixed

in the inner position.

Hints for clamping:

• Do not work with workpieces that are to small to be

clamped in place.

• Reinforce very thin workpieces by sawing through

them together with an additional bar. Very thin work-

pieces may “flutter” or break when sawing

GB | 27www.scheppach.com

Tool required:

• Allen key 3 mm (D)

1. Loosen the locking screw (8b) on the moveable stop

rail (8a) and push the moveable stop rail (8a) inwards.

2. The moveable stop rail (8a) must be locked in a posi-

tion far enough from the inner position that the dis-

tance between the moveable stop rail (8a) and the

saw blade (6) is no more than 8mm.

3. Before making the cut, check that no collision could

occur between the moveable stop rail (8a) and the

saw blade (6).

4. Tighten the locking screw (8b) again.

5. Move the saw head (4) to the upper position.

6. Place the wood to be cut against the stop rail (8) and

on the rotary table (13).

7. Secure the material with the clamping device (15) on

the fixed saw table (9) to prevent it from shifting during

the cutting process. See point 10.9

8. Unlock the locking switch (2) and press the on/off

switch (1) to switch the motor on.

9. Move the saw head (4) with the handle (3) evenly and

with light pressure downwards until the saw blade (6)

has cut through the workpiece.

10. When the sawing process is finished, return the saw

head to the upper resting position and release the ON/

OFF switch (1).

ATTENTION

The return spring automatically raises the product. Do

not release the handle after finishing cutting but allow

the saw head to move upwards slowly and with a little

counterpressure.

10.2 90° chop cut and rotary table 0°-45°

(Fig.1, 3, 4, 7)

The cross-cut mitre saw can be used for angled cuts of

0°-45° to the left and right.

ATTENTION

For 90° chop cuts, the moveable stop rail must be fixed

in the inner position.

Tool required:

• Allen key 3 mm (D)

1. Loosen the locking screw (8b) on the moveable stop

rail (8a) and push the moveable stop rail (8a) inwards.

2. The moveable stop rail (8a) must be locked in a posi-

tion far enough from the inner position that the dis-

tance between the moveable stop rail (8a) and the

saw blade (6) is no more than 8mm.

3. Before making the cut, check that no collision could

occur between the moveable stop rail (8a) and the

saw blade (6).

4. Tighten the locking screw (8b) again.

5. Loosen the rotary table (13) by loosening the locking

screw (7).

6. Use the handle (3) to adjust the rotary table (13) to the

desired angle.

7. Retighten the locking screw (7) to lock the rotary table

(13) in position.

8. Make a cut as described in 10.1.

10.3 Fine adjustment of the stop for 45°

mitre cut (Fig.1,3,4,7,8,9)

Tool required:

• Allen key 3mm (D)

• 45° engineers square (B)*

* = not included in the scope of delivery!

1. Lower the saw head (4) and fix it with the locking pin

(25).

2. Fix the rotary table (13) in the 0° position.

ATTENTION

For mitre cuts (inclined saw head), the moveable stop

rail must be fixed in the outer position.

3. Loosen the locking screw (8b) on the moveable stop

rails (8a) and push the moveable stop rails (8a) out-

wards.

4. The moveable stop rail (8a) must be locked in a posi-

tion far enough from the inner position that the dis-

tance between the moveable stop rail (8a) and the

saw blade (6) is no more than 8mm.

5. Before making the cut, check that no collision could

occur between the moveable stop rail (8a) and the

saw blade (6).

6. Tighten the locking screw (8b) again.

7. Loosen the locking screw (23) and tilt the saw head

(4) to the left, to 45°, using the handle (3).

8. Place 45° engineers square (B) between saw blade

(6) and rotary table (13).

9. Loosen the locknut (22a) and the adjustment screw

(22) until the angle between the saw blade (6) and the

rotary table (13) is exactly 45°.

10. Re-tighten the locknut (22a).

11. Then check the position of the angle display. If neces-

sary, loosen the pointer (28) with a Phillips screw-

driver, set the scale (27) to 45° position and re-tighten

the retaining screw

10.4 0°-45° mitre cut and rotary table 0°

(Fig.1, 3, 4, 7)

The cross-cut mitre saw can be used for mitre cuts of 0°-

45° to the left of the work surface.

ATTENTION

For mitre cuts (inclined saw head), the moveable stop

rail must be fixed in the outer position.

ATTENTION

For 0°- 45° mitre cuts, only the clamping device (work-

piece clamp) on the right must be mounted.

Tool required:

• Allen key 3 mm (D)

1. Loosen the locking screw (8b) on the moveable stop

rails (8a) and push the moveable stop rails (8a) out-

wards.

28 | GB www.scheppach.com

2. The moveable stop rail (8a) must be locked in a posi-

tion far enough from the inner position that the dis-

tance between the moveable stop rail (8a) and the

saw blade (6) is no more than 8mm.

3. Before making the cut, check that no collision could

occur between the moveable stop rail (8a) and the

saw blade (6).

4. Tighten the locking screw (8b) again.

5. Move the saw head (4) to the upper position.

6. Fix the rotary table (13) in the 0° position.

7. Loosen the locking screw (23) and tilt the saw head

(4) to the left with the handle (3) until the pointer (28)

points to the desired angle on the scale (27).

8. Retighten the locking screw (23).

9. Perform the cut as described under 10.1.

10.5 0°- 45° mitre cut and rotary table

0°- 45° (Fig. 1, 3, 4, 7)

The cross-cut mitre saw can be used for mitre cuts of 0°-

45° to the left of the work surface and of 0°- 45° to the

stop rail (double mitre cut).

ATTENTION

For mitre cuts (inclined saw head), the moveable stop

rail must be fixed in the outer position.

When tilting a cross-cut mitre saw to 31.6° and with a unit

incline of 33.9°, isosceles triangular strips and profiles

such as stucco edge profiles can be mitred with the profile

side down.

This is particularly advantageous for large profiles that ex-

ceed the maximum cutting height when inserted normally.

Even problems with the often not right-angled composi-

tion of the angle at the corners are easy to solve.

ATTENTION

For 0°- 45° mitre cuts, only the clamping device (work-

piece clamp) on the right must be mounted.

Tool required:

• Allen key 3 mm (D)

1. Loosen the locking screw (8b) on the moveable stop

rails (8a) and push the moveable stop rails (8a) out-

wards.

2. The moveable stop rail (8a) must be locked in a posi-

tion far enough from the inner position that the dis-

tance between the moveable stop rail (8a) and the

saw blade (6) is no more than 8mm.

3. Before making the cut, check that no collision could

occur between the moveable stop rail (8a) and the

saw blade (6).

4. Tighten the locking screw (8b) again.

5. Move the saw head (4) to the upper position.

6. Loosen the rotary table (13) by loosening the locking

screw (7).

7. Use the handle (3) to adjust the rotary table (13) to the

desired angle

8. Retighten the locking screw (7) to lock the rotary table

in position.

9. Loosen the locking screw (23).

10. Use the handle (3) to tilt the saw head (4) to the left to

the desired angle (see also 10.2).

11. Retighten the locking screw (23).

12. Make a cut as described in 10.1.

10.6 Replacing the saw blade (6)

(Fig.1, 4, 10, 11)

WARNING

Pull out the mains plug before carrying out

any setting, servicing or repair work!

ATTENTION

Wear protective gloves when changing the

saw blade! Danger of injury!

Tool required:

• Allen key, 6mm (C)

1. Swivel the saw head (4) upwards and lock it with the

locking pin (25).

2. Loosen the fixing screw (5a) of the cover with a Phil-

lips screwdriver.

3. Fold the saw blade guard (5) up sufficiently that the

saw blade guard (5) is above the flange screw (29).

4. With one hand, fit the 6mm Allen key (C) to the flange

screw (29).

5. Firmly press the saw shaft lock (32), and slowly turn

the flange screw (29) clockwise. After max. one turn,

the saw shaft lock (32) engages.

6. Then undo the flange screw (29), by applying a slight-

ly greater force in a clockwise direction.

7. Fully unscrew the flange screw (29) and remove the

outer flange (30).

8. Remove the saw blade (6) from the inner flange and

pull it out downwards.

9. Carefully clean the flange screw (29), outer flange

(30) and inner flange.

10. Insert the new saw blade (6) in the reverse sequence

and tighten.

11. Fold the saw blade guard (5) downwards until the saw

blade guard (5) engages in the fixing screw (5a).

12. Re-tighten the fixing screw (5a).

ATTENTION

The cutting angle of the teeth, i.e. the direction of rota-

tion of the saw blade, must correspond to the direction

of the arrow on the housing.

13. Before continuing work, check that the safety devices

are functioning properly.

ATTENTION

After each saw blade change, check that the saw blade

runs freely in the table inlay in vertical position as well

as when tilted to 45°.

GB | 29www.scheppach.com

ATTENTION

Changing and aligning the saw blade must be carried

out properly.

10.7 Switching the laser on / off (Fig. 12)

Switching on:

1. Press the laser ON/OFF switch (33) 1x. A laser line is

projected onto the workpiece to be cut, indicating the

exact cutting path.

Switching off:

1. Press the laser ON/OFF switch (33) again.

10.8 Calibrating the laser (35) (Fig.13)

If the laser (35) is no longer showing the correct cutting

line, it can be readjusted. Open the screws (36) and ad-

just the laser by sliding it sideways such that the laser

beam hits the cutting teeth of the saw blade (6).

10.9 Operating the workpiece clamp

(15) (Fig. 1, 3)

The height of the workpiece clamp (15) can be adjusted

via the locking screw (16).

1. Lower the workpiece clamp (15) onto the workpiece.

2. Tighten the locking screw (16).

3. Turn the clamping handle (24) clockwise to clamp the

workpiece.

4. In order to loosen the workpiece, proceed in reverse

order.

11 Maintenance

WARNING

Pull out the mains plug before carrying out

any setting, servicing or repair work!

11.1 General maintenance tasks

• Keep protective devices, air vents and the motor

housing as free of dust and dirt as possible. Rub the

product clean with a clean cloth* or blow it off with

compressed air* at low pressure. We recommend that

you clean the product directly after every use.

• Oil all moving parts once a month.

• Clean the product at regular intervals using a damp

cloth* and a little soft soap. Do not use any cleaning

products or solvents; they could attack the plastic

parts of the product. Make sure that no water can pen-

etrate the product interior.

11.2 Cleaning the safety equipment of

the saw blade guard (5) (Fig. 11)

Check the saw blade guard for dirt before each start-up.

Remove old shavings and wood splinters using a brush or

similar suitable tool.

Make sure the guide bar (31) moves smoothly.

11.3 Replacing laser batteries (Fig. 12)

1. Remove the battery cover (34)(see Inserting laser bat-

teries (Fig. 12).) Take out the two batteries.

2. Replace both batteries with the same or equivalent

battery types. Make sure that they are inserted with

the same polarity as the used batteries.

3. Close the battery cover (34).

11.4 Replacing the table inlay (10)

(Fig. 1, 15)

WARNING

With a damaged table inlay there is a risk of small parts

jamming between table inlay and saw blade, blocking

the saw blade.

Immediately replace damaged table inlays!

1. Remove the Phillips screw (E) on the table inlay (10).

If necessary, rotate the rotary table (13) and angle the

saw head (4) to be able to reach the Phillips screw

(E).

2. Remove the table inlay (10).

3. Insert the new table inlay (10).

4. Tighten the Phillips screw (E) on the table inlay (10).

11.5 Brush inspection (Fig. 16)

If the product is new, check the carbon brushes after the

first 50 operating hours or if a new brush has been mount-

ed. After the initial check, check every 10 operating hours.

• If the carbon is worn down to a length of 6 mm, or the

spring or the shunt wire is burnt or damaged, both

brushes must be replaced.

• If the brushes are found to be usable after removal,

they can be reinstalled.

• To maintain the carbon brushes, open both locks anti-

clockwise. Then remove the carbon brushes.

• Re-insert the carbon brushes in reverse order.

12 Transport (Fig. 14)

1. Tighten the locking screw (7) to lock the rotary table

(13).

2. Push the saw head (4) downwards and lock it with the

locking pin (25). The saw is now locked in the lower

position.

3. Carry the product by the transport handle (37).

4. To reassemble the product, proceed as described in

8, Commissioning, 10.

13 Storage

Store the product and its accessories in a dark, dry and

frost-free place that is inaccessible to children.

The optimum storage temperature is between 5°C and

30˚C.

Store the product in its original packaging.

Cover the product to protect it from dust or moisture.

Store the operating manual with the product.

14 Electrical connection

The electrical motor installed is connected and ready

for operation. The connection complies with the ap-

plicable VDE and DIN provisions. The customer's

mains connection as well as the extension cable used

must also comply with these regulations.

30 | GB www.scheppach.com

14.1 Important information

In the event of overloading, the motor will switch itself off.

After a cool-down period (time varies) the motor can be

switched back on again.

WARNING

The maximum permissible mains impedance Zmax of

the product is 0.323 Ohm. As a user of this product, you

must determine, in consultation with the power supply

company if necessary, that the product is only connect-

ed to a supply whose impedance is less than or equal

to Zmax!

14.2 Special connection conditions

• The product fulfils the requirements of EN 61000-3-11

and is subject to special connection requirements.

This means that use at any freely selectable connec-

tion points is not permitted.

• The product can cause temporary voltage fluctuations

in unfavourable mains conditions.

• The product is intended exclusively for use at connec-

tion points which

a) do not exceed a maximum permitted mains imped-

ance “Z” (Zmax. = 0.323 Ω), or

b) have a continuous current carrying capacity of the

mains of at least 100 A per phase.

• As the user, you are required to ensure that the con-

nection point at which you wish to operate the product

fulfils one of the requirements mentioned, a) or b). If

necessary, consult with your energy supplier in this re-

gard.

14.3 Damaged electrical connection

cables

The insulation on electrical connection cables is often

damaged.

This may have the following causes:

• Pressure points, where connection cables are passed

through windows or doors,

• Kinks where the connection cable has been improper-

ly fastened or routed,

• Places where the connection cables have been cut

due to being driven over,

• Insulation damage due to being ripped out of the wall

socket,

• Cracks due to the insulation ageing.

Such damaged electrical connection cables must not be

used and are life-threatening due to the insulation dam-

age.

Check the electrical connection cables for damage regu-

larly. Ensure that the connection cables are disconnected

from electrical power when checking for damage.

Electrical connection cables must comply with the appli-

cable VDE and DIN provisions. Only use connection ca-

bles of the same designation.

The printing of the type designation on the connection ca-

ble is mandatory.

Safety information for replacing damaged or defective

mains connection cables

Connection type X

If the mains connection cable of this product is damaged,

it must be replaced by a specially prepared mains con-

nection cable which can be obtained from the manufactur-

er or its service department.

14.4 AC motor

Connections and repair work on the electrical equipment

may only be carried out by electricians.

• The mains voltage must be 220 V - 240V~.

• Extension cables up to 25 m long must have a cross-

section of 1.5 mm².

15 Repair and ordering spare parts

After repairs or maintenance, make sure that all safety-re-

lated parts are installed and are in perfect condition. All

parts which may cause injury must be kept where they

are inaccessible to children or others.

ATTENTION

According to the German Product Liability Act, no liabili-

ty is accepted for damage caused by improper repairs

or by not using original spare parts.

Such work should be performed by a customer service

centre or an authorised specialists. The same applies to

accessory parts.

Spare parts and accessories can be obtained from our

Service Centre. To do this, scan the QR code on the front

page.

Connections and repairs

Connections and repair work on the electrical equipment

may only be carried out by electricians.

15.1 Service information

With this product, it is necessary to note that the following

parts are subject to natural or usage-related wear, or that

the following parts are required as consumables.

Wearing parts*: carbon brushes, saw blade, table inlay,

saw dust bag

* = may not be included in the scope of delivery!

16 Disposal and recycling

Notes for packaging

The packaging materials are recy-

clable. Please dispose of packag-

ing in an environmentally friendly

manner.

Information on the battery act [BattG]

Used batteries and rechargeable batteries do

not belong in household waste, but should be

collected and disposed of separately.

• For safe removal of batteries or rechargeable batter-

ies from the electrical device and for information on

their type or chemical system, please refer to the addi-

tional information in the operating or assembly instruc-

tions.

GB | 31www.scheppach.com

• Owners or users of batteries and rechargeable batter-

ies are legally obliged to return them after use. The re-

turn is limited to household quantities.

• Old batteries may contain pollutants or heavy metals

that can harm the environment or human health. Re-

cycling old batteries and using the resources they

contain helps to protect these two important issues.

• The symbol of the crossed-out dustbin means that

batteries and rechargeable batteries must not be dis-

posed of with household waste.

• If the signs Hg, Cd or Pb are also located below the

dustbin symbol, this stands for the following:

– Hg: Battery contains more than 0.0005% mercury

– Cd: Battery contains more than 0.002% cadmium

– Pb: Battery contains more than 0.004% lead

• Rechargeable batteries and batteries can be returned

free of charge to the following places:

– Public disposal or collection points (e.g. municipal

works yards)

– Sales points for batteries and rechargeable batter-

ies

– Take-back points of the common take-back sys-

tem for old device batteries

– Take-back point of the manufacturer (if not a

member of the common take-back system)

• These statements are only valid for rechargeable bat-

teries and batteries sold in the countries of the Euro-

pean Union and subject to the European Directive

2023/1542/EC. Different provisions can apply to the

disposal of rechargeable batteries and batteries in

countries outside the European Union.

Notes on the electrical and electronic equipment act

[ElektroG]

Waste electrical and electronic equipment

does not belong in household waste, but must

be collected and disposed of separately!

• Used batteries or rechargeable batteries that are not

installed permanently in the old appliance must be re-

moved non-destructively before disposal! Their dis-

posal is regulated by the battery act.

• Owners or users of electrical and electronic devices

are legally obliged to return them after use.

• The end user is responsible for deleting their personal

data from the old device being disposed of!

• The symbol of the crossed-out dustbin means that

waste electrical and electronic equipment must not be

disposed of with household waste.

• Waste electrical and electronic equipment can be

handed in free of charge at the following places:

– Public disposal or collection points (e.g. municipal

works yards)

– Points of sale of electrical appliances (stationary

and online), provided that dealers are obliged to

take them back or offer to do so voluntarily.

– Up to three waste electrical devices per type of de-

vice, with an edge length of no more than 25 centi-

metres, can be returned free of charge to the man-

ufacturer without prior purchase of a new device

from the manufacturer or taken to another autho-

rised collection point in your vicinity.

– Further supplementary take-back conditions of the

manufacturers and distributors can be obtained

from the respective customer service.

• If the manufacturer delivers a new electrical appliance

to aprivate household, the manufacturer can arrange

for the free collection of the old electrical appliance

upon request from the end user. Please contact the

manufacturer’s customer service for this.

• These statements only apply to devices installed and

sold in the countries of the European Union and which

are subject to the European Directive 2012/19/EU. In

countries outside the European Union, different regu-

lations may apply to the disposal of waste electrical

and electronic equipment.

17 Troubleshooting

The following table shows fault symptoms and describes remedial measures in the event of your product failing to work

properly. If you cannot localise and rectify the problem with this, please contact your service workshop.

Fault Possible cause Remedy

Motor does not work Engine, cable or connector defective,

mains fuses blown.

Arrange for inspection of the product by a special-

ist. Never repair the motor yourself. Danger!

Check mains fuses and replace as necessary

The engine runs slowly and

does not reach the operating

speed.

Voltage too low, coils damaged, ca-

pacitor burnt.

Have an electrician check the voltage. Arrange for

inspection of the motor by a specialist. Arrange

for replacement of the capacitor by a specialist.

Engine producing excessive

noise.

Coils damaged, motor defective. Arrange for inspection of the motor by a special-

ist.

The engine does not reach

full power.

Circuits in the network are overloaded

(lamps, other motors, etc.).

Do not use any other products or motors on the

same circuit.

32 | GB www.scheppach.com

Fault Possible cause Remedy

Motor overheats easily. Overloading of the motor, insufficient

cooling of the motor.

Avoid overloading the motor while cutting, remove

dust from the motor in order to ensure optimal

cooling of the motor.

Saw cut is rough or wavy. Saw blade dull, tooth shape not ap-

propriate for the material thickness.

Resharpen saw blade and/or use suitable saw

blade.

Workpiece pulls away and/or

splinters.

Excessive cutting pressure and/or saw

blade not suitable for use.

Insert suitable saw blade.

18 EU Declaration of Conformity

Translation of the original Declaration of Conformity

Manufacturer:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

We declare under our sole responsibility that the product

described here complies with the applicable directives

and standards.

Brand: SCHEPPACH

Art. designation: Cross-cut mitre saw -

HM210L, MT210L

Art. no. 5901226901, 5901226904,

5801226901

EU directives:

2014/30/EU, 2006/42/EG, 2011/65/EU*,

* The object of the declaration described above fulfils the

regulations of the directive 2011/65/EU of the European

Parliament and Council from 8th June 2011, on the re-

striction of the use of certain hazardous substances in

electrical and electronic equipment.

Applied standards:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-9:2020/A11:2020;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-11:2019

Documentation authorised representative:

Matthias Herz

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, 21.08.2025

Simon Schunk

Division Manager Product Center

Andreas Pecher

Head of Project Management

GB | 33www.scheppach.com

Sommaire

1 Introduction ........................................................ 34

2 Description du produit (fig. 1-16)........................ 34

3 Fournitures (fig.1, 2).......................................... 35

4 Utilisation conforme............................................ 35

5 Consignes de sécurité........................................ 36

6 Caractéristiques techniques............................... 39

7 Déballage ........................................................... 40

8 Montage ............................................................. 40

9 Mise en service .................................................. 41

10 Fonctionnement ................................................. 41

11 Maintenance....................................................... 44

12 Transport (fig.14)............................................... 44

13 Stockage ............................................................ 45

14 Raccordement électrique ................................... 45

15 Réparation et commande de pièces de re-

change ............................................................... 45

16 Élimination et recyclage ..................................... 46

17 Dépannage......................................................... 47

18 Déclaration de conformité UE ............................ 47

19 Vue éclatée ........................................................ 105

Explication des symboles sur le

produit

L’utilisation de symboles dans ce manuel permet d’attirer

votre attention sur les éventuels risques. Les symboles de

sécurité et les explications qui les accompagnent doivent

être parfaitement compris. Les avertissements en eux-

mêmes ne permettent pas d’éliminer les risques et ne dis-

pensent pas de prendre des mesures adaptées pour la

prévention des accidents.

Lisez le mode

d’emploi et ob-

servez les

consignes de

sécurité avant

de procéder à

la mise en ser-

vice!

Attention!

Rayonnement

laser

Portez une pro-

tection audi-

tive.

Classe de pro-

tection II

(double isola-

tion).

En cas de gé-

nération de

poussières,

portez une pro-

tection respira-

toire!

Le produit res-

pecte les direc-

tives euro-

péennes en vi-

gueur.

Portez des lu-

nettes de pro-

tection.

Le produit res-

pecte les direc-

tives serbes en

vigueur.

Attention!

Risque de

blessures! Ne

touchez pas la

lame de scie

en marche!

1 Introduction

Fabricant:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Cher client,

Nous espérons que votre nouveau produit vous apportera

satisfaction et de bons résultats.

Remarque:

Conformément à la loi en vigueur sur la responsabilité du

fait des produits, le fabricant de ce produit n'est pas res-

ponsable des dommages survenus sur ce produit dans

les cas suivants:

• Manipulation incorrecte

• Non-respect de la notice d'utilisation

• Réparations effectuées par des tiers, des spécialistes

non autorisés

• Montage et remplacement des pièces de rechange

non originales

• Utilisation non conforme

• Pannes de l’installation électrique en cas de non-res-

pect des prescriptions électriques et des dispositions

de la VDE 0100, DIN 57113 / VDE0113.

Attention:

Le mode d’emploi fait partie du produit.

Il contient des remarques importantes sur l'utilisation sé-

curitaire, réglementaire et économique du produit et sur la

façon d'éviter les dangers, de limiter les frais de répara-

tion, de réduire les périodes d'arrêt et d’augmenter la fia-

bilité et la durée de vie du produit. Outre les dispositions

de sécurité figurant dans cette notice d'utilisation, vous

devez absolument observer les prescriptions concernant

le fonctionnement du produit en vigueur dans votre pays.

Avant d’utiliser le produit, familiarisez-vous avec les

consignes de sécurité et d’utilisation. Utilisez le produit

uniquement conformément aux descriptions et pour les

domaines d’utilisation prescrits. Conservez bien le mode

d’emploi et transmettez tous les documents en cas de re-

mise du produit à un tiers.

2 Description du produit (fig. 1-16)

1. Interrupteur On/Off

2. Commande de blocage

3. Poignée

4. Tête de scie

5. Protection mobile de la lame de scie

5a. Vis de fixation

6. Lame de scie

7. Vis de blocage pour plateau rotatif

8. Rail de butée

8a. Rail de butée mobile

8b. Vis de fixation

34 | FR www.scheppach.com

9. Table de scie fixe

10. Insert de table

11. Échelle

12. Pointeur

13. Plateau rotatif

14. Vis de fixation pour support de pièce

15. Dispositif de serrage

(dispositif de serrage des pièces)

16. Vis de fixation

17. Sac récepteur des copeaux

18. Support de pièce

19. Vis de fixation pour dispositif de serrage

20. Vis de fixation pour protection contre le

basculement

21. Étrier de support

22. Vis d’ajustage (45°)

22a. Écrou d’arrêt de la vis d’ajustage (45°)

23. Vis de fixation

24. Poignée de serrage

25. Boulon d’arrêt

26. Vis d’ajustage (90°)

26a. Écrou d’arrêt de la vis d’ajustage (90°)

27. Échelle

28. Pointeur

29. Vis à bride

30. Bride extérieure

31. Étrier de guidage

32. Blocage de l’arbre de scie

33. Interrupteur On/Off de laser

34. Cache des piles

35. Laser

36. Vis (laser)

37. Poignée de transport

A. Équerre de butée à 90°

(non fournie)

B. Équerre de butée à 45°

(non fournie)

C. Clé à six pans creux, 6mm

D. Clé à six pans creux, 3mm

E. Vis cruciforme (insert de table)

3 Fournitures (fig.1, 2)

Pos. Quantité Désignation

6. 1 x Lame de scie (24 dents)

6. 1 x Lame de scie* (48 dents)

15. 1 x Dispositif de serrage

17. 1 x Sac récepteur des copeaux

18. 2 x Support de pièce

21. 1 x Étrier de support

C. 1 x Clé à six pans creux, 6mm

D. 1 x Clé à six pans creux, 3mm

1 x Scie à onglet pendulaire

2 x Balais de charbon

2 x Piles (AAA)

1 x Mode d’emploi

* = ne sont pas des composants obligatoires des fourni-

tures!

4 Utilisation conforme

La scie à onglet pendulaire sert à découper le bois et le

plastique correspondant à la taille de la machine. La scie

ne convient pas à la coupe du bois de chauffe.

AVERTISSEMENT

N’utilisez jamais le produit pour couper un autre maté-

riau que celui indiqué dans la notice d’utilisation.

AVERTISSEMENT

La lame de scie fournie a pour unique vocation de scier

le bois ! Ne l’utilisez jamais pour scier du bois de

chauffe!

Le produit doit être utilisé selon les dispositions corres-

pondantes. Toute autre utilisation est considérée comme

étant non conforme. Le fabricant décline toute responsa-

bilité quant aux dommages ou blessures qui en résulte-

raient. Dans ce cas, l'utilisateur/opérateur est le seul res-

ponsable.

Seules des lames de scie correspondant au produit

peuvent être utilisées. Il est interdit d'utiliser des disques

pour meuleuse.

Une utilisation conforme consiste également à respecter

les consignes de sécurité, ainsi que les instructions de

montage et les consignes d'utilisation de la notice d’utili-

sation.

Les personnes utilisant le produit et en assurant la main-

tenance doivent être familiarisés avec celui-ci et connaître

les dangers possibles qu'il implique.

Toute modification du produit annule toute garantie du fa-

bricant pour les dommages en résultant.

Une utilisation conforme ne permet pas d'exclure totale-

ment certains facteurs de risque résiduels. En raison de

la construction et de la structure du produit, les événe-

ments suivants peuvent se produire:

• Contact avec la lame de scie dans la zone de sciage

non protégée.

• Contact avec la lame de scie en cours de fonctionne-

ment (blessure par coupure).

• Mouvement de recul des pièces.

• Cassure de la lame de scie.

• Projection de pièces de métal dur défaillantes de la

lame de scie.

• Dommages au niveau de l'ouïe en cas de négligence

quant au port de la protection auditive nécessaire.

• Émissions de sciure de bois nocives pour la santé en

cas d'utilisation en espaces clos.

Remarque: conformément aux dispositions, nos produits

n'ont pas été conçus pour une utilisation commerciale, ar-

tisanale ou industrielle. Nous déclinons toute responsabi-

lité si le produit est utilisé dans des exploitations commer-

ciales, artisanales ou industrielles, ou dans le cadre d'ac-

tivités comparables.

FR | 35www.scheppach.com

5 Consignes de sécurité

Consignes de sécurité générales pour les outils

électriques

AVERTISSEMENT

lisez toutes les consignes de sécurité, les

instructions, les illustrations et les caracté-

ristiques techniques fournies avec cet outil

électrique.

Toute négligence dans le respect des instructions sui-

vantes peut entraîner un choc électrique, un incendie

et/ou des blessures graves.

Conserver à l'avenir toutes les consignes de sécurité

et instructions.

Le terme d'«outil électrique» utilisé dans les consignes

de sécurité désigne les outils électriques sur secteur

(avec câble secteur) et les outils électriques sur batterie

(sans câble secteur).

1) Sécurité au poste de travail

a) Faire en sorte que la zone de travail soit propre et

bien éclairée. Le désordre ou des zones de travail

non éclairées peuvent entraîner des accidents.

b) Ne pas utiliser l’outil électrique dans un environ-

nement propice aux explosions, où se trouvent

des liquides, gaz ou poussières inflammables. Les

outils électriques génèrent des étincelles, susceptibles

de mettre le feu à la poussière ou aux vapeurs.

c) Pendant l'utilisation de l'outil électrique, maintenir

les enfants et tiers à bonne distance. Toute dévia-

tion peut entraîner une perte de contrôle de l'outil

électrique.

2) Sécurité électrique

Le connecteur de raccordement de l'outil électrique

doit correspondre à la prise. Ne modifier d'aucune

manière le connecteur. N'utiliser aucun connecteur

adaptateur avec des outils électriques mis à la

terre. Des connecteurs non modifiés et fiches adaptées

réduisent le risque de choc électrique.

b) Éviter tout contact corporel avec les surfaces

mises à la terre, par exemple, tuyaux, chauffages,

fours et réfrigérateurs. Si le corps est mis à la terre,

le risque de choc électrique est plus important.

c) Mettre les outils électriques à l'abri de la pluie ou

de l'humidité. La pénétration d’eau dans un outil

électrique augmente le risque de choc électrique.

d) Ne pas utiliser le câble de raccordement pour

transporter ou suspendre l’outil électrique, ni pour

débrancher le connecteur de la prise de courant.

Maintenir le câble de raccordement à l'abri de la

chaleur, de l'huile, des arêtes coupantes ou des

pièces mobiles. Des câbles de raccordement en-

dommagés ou emmêlés augmentent le risque de choc

électrique.

e) Si l’outil électrique est utilisé à l'extérieur, se ser-

vir d’une rallonge autorisée pour l'extérieur. Le re-

cours à une rallonge convenant à l'extérieur réduit le

risque de choc électrique.

f) Si l’outil électrique doit impérativement être utilisé

en milieu humide, utiliser un disjoncteur différen-

tiel. L’utilisation d’un disjoncteur différentiel réduit le

risque de choc électrique.

3) Sécurité des personnes

Se montrer attentif et faire attention à ses actes et

procéder avec prudence lors du travail avec un outil

électrique. Ne pas utiliser l'outil électrique en cas

de fatigue ou si l'on est sous l'influence de drogues,

de l'alcool ou de médicaments. Tout moment d'inat-

tention lors de l'utilisation de l’outil électrique peut

conduire à des blessures extrêmement graves.

b) Toujours porter un équipement de protection indi-

viduelle et des lunettes de protection. Quel que soit

le type d’outil électrique et son mode d’utilisation, le

port d'un équipement de protection individuelle, tel

qu’un masque antipoussières, des chaussures de sé-

curité antidérapantes, un casque de protection ou une

protection auditive réduit le risque de blessures.

c) Éviter toute mise en service involontaire. Veiller à

ce que l'outil électrique soit arrêté avant de le

brancher sur l’alimentation électrique et/ou la bat-

terie, de le prendre ou de le porter. Le fait de porter

l’outil électrique avec le doigt sur l’interrupteur ou

alors que l'outil électrique est activé et raccordé à l’ali-

mentation électrique peut entraîner des accidents.

d) Avant d'activer l'outil électrique, retirer les outils

de réglage ou clés de serrage. Tout outil ou clé se

trouvant dans une pièce rotative de l'outil électrique

peut entraîner des blessures.

Évitez toute position du corps anormale. Veiller à

adopter une position stable et à toujours maintenir

son équilibre. Ainsi, il est possible de mieux contrôler

l'outil électrique en cas de situation inattendue.

f) Porter des vêtements adaptés. Ne pas porter de

vêtements amples ou de bijoux. Maintenir les che-

veux et vêtements à bonne distance des pièces

mobiles. Les vêtements amples, bijoux ou cheveux

longs risquent d'être happés par les pièces mobiles.

g) Si des dispositifs d'aspiration et de collecte des

poussières peuvent être montés, veiller à ce qu'ils

soient raccordés et utilisés correctement. Le re-

cours à une aspiration des poussières peut réduire les

risques liés à la poussière.

h) Ne pas se laisser aller à une fausse impression de

sécurité et négliger de respecter les règles de sé-

curité applicables aux outils électriques, même

une fois parfaitement familiarisé avec l’utilisation

de cet outil électrique. Toute manipulation né-

gligente peut entraîner des blessures graves en

quelques fractions de seconde.

4) Utilisation et manipulation de l’outil

électrique

a) Ne pas surcharger l'outil électrique. Utiliser l'outil

électrique qui convient au travail à réaliser. L’outil

électrique adapté fonctionne en effet de manière plus

satisfaisante et plus sûre dans la plage de puissance

indiquée.

b) Ne pas utiliser un outil électrique dont l’interrup-

teur est défectueux. Un outil électrique qu'il est de-

venu impossible d'activer ou de désactiver représente

un danger et doit être réparé.

36 | FR www.scheppach.com

c) Retirer le connecteur de la prise de courant et/ou

retirer la batterie amovible avant d’entreprendre

de régler l'appareil, de remplacer les pièces de

l’outil d’insertion ou de déposer l'outil électrique.

Cette mesure de sécurité empêche le démarrage in-

volontaire de l'outil électrique.

Conserver les outils électriques inutilisés hors de

portée des enfants. L’outil électrique ne doit pas

être utilisé par des personnes qui ne sont pas fami-

lières de ces outils ou qui n'ont pas lu ces instruc-

tions. Les outils électriques représentent un danger

s'ils sont utilisés par des personnes inexpérimentées.

Prendre soin des outils électriques et outils auxi-

liaires. Vérifier si les pièces mobiles fonctionnent

parfaitement, ne sont pas bloquées ou si certaines

pièces sont cassées ou si endommagées qu'elles

nuisent au bon fonctionnement de l'outil électrique.

Faire réparer les pièces endommagées avant d’uti-

liser l’outil électrique. De nombreux accidents sont

dus à des outils électriques mal entretenus.

f) Maintenir les outils de coupe aiguisés et propres.

Des outils de coupe bien entretenus, aux arêtes de

coupe aiguisées, se coincent moins et sont plus fa-

ciles à guider.

g) Utiliser l'outil électrique, les outils auxiliaires, etc.

conformément à ces instructions. Tenir compte

des conditions de travail et de l’activité à réaliser.

Toute utilisation des outils électriques dans des buts

autres que ceux prévus peut entraîner des situations

de danger.

h) Veillez à ce que les poignées et leurs surfaces de

préhension soient sèches, propres et exemptes

d'huile et de graisse. Des poignées et surfaces de

préhension de poignées glissantes compromettent la

sécurité d’utilisation et de contrôle de l’outil électrique

dans les situations inattendues.

5) Service après-vente

a) Ne confier la réparation de l'outil électrique qu'à

des spécialistes qualifiés et utiliser uniquement

des pièces de rechange d’origine. Ainsi, la sécurité

de l'outil électrique est maintenue.

5.1 Consignes de sécurité pour les

scies à onglet pendulaires

a) Les scies circulaires à onglet sont conçues pour

découper le bois ou les produits ligneux, elles ne

peuvent pas être utilisées pour découper des pro-

duits métalliques comme des tiges, des barres,

des vis, etc. Les poussières abrasives peuvent blo-

quer les pièces mobiles comme le capot de protection

inférieur. Les étincelles de coupe brûlent le capot de

protection inférieur, la plaque d’insertion et les autres

pièces en plastique.

b) Fixez la pièce usinée avec des serre-joints si pos-

sible. Si la pièce usinée est maintenue à la main,

votre main doit se trouver à une distance d’au

moins 100mm de chaque côté de la lame de scie.

N’utilisez pas cette scie pour découper des pièces

trop petites pour être serrées ou maintenues à la

main. Si votre main est trop proche de la lame de

scie, le risque de blessures par contact avec la lame

de scie est accru.

c) La pièce usinée doit être immobile et serrée ou ap-

puyée contre la butée et la table. Ne poussez pas

la pièce usinée vers la lame de scie et ne décou-

pez jamais «à main levée». Les pièces desserrées

ou mobiles peuvent être projetées à haute vitesse et

causer des blessures.

d) Poussez la scie à travers la pièce usinée. Évitez

de tirer la scie à travers la pièce usinée. Pour ef-

fectuer une coupe, soulevez la tête de scie et pla-

cez-la au-dessus de la pièce usinée sans la décou-

per. Allumez ensuite le moteur, abaissez la tête de

scie et appuyez la scie contre la pièce usinée. Si

vous découpez en tirant la scie, il existe un risque de

montée de la scie sur la pièce usinée et de propulsion

violente de l’unité de lame de scie vers l’utilisateur.

e) Votre main ne doit jamais croiser la ligne de

coupe prévue, ni devant ni derrière la lame de

scie. Le maintien de la pièce usinée «avec les mains

croisées», c’est-à-dire tenir la pièce usinée à droite à

côté de la lame de scie avec la main gauche ou l’in-

verse, est très dangereux.

f) Ne mettez pas les mains derrière la butée lorsque

la lame de scie est en rotation. Observez toujours

une distance de sécurité minimale de 100 mm

entre votre main et la lame de scie en rotation

(vaut pour les deux côtés de la lame de scie, p. ex.

lors du retrait des chutes de bois). La proximité de

la lame de scie avec votre main peut être difficile à

détecter et vous pourriez vous blesser grièvement.

g) Vérifiez la pièce usinée avant d’effectuer la coupe.

Si la pièce usinée est coudée ou déformée, serrez-

la avec le côté courbé vers l’extérieur par rapport

à la butée. Assurez-vous toujours qu’il n’y a au-

cune fente le long de la ligne de coupe entre la

pièce usinée, la butée et la table. Les pièces cou-

dées ou déformées peuvent se tordre ou se déplacer

et coincer la lame de scie en rotation lors de la dé-

coupe. Aucun clou ou corps étranger ne doit se trou-

ver dans la pièce usinée.

h) N’utilisez la scie que lorsque plus aucun outil,

chute de bois, etc. ne se trouve sur la table, seule

la pièce usinée doit s’y trouver. Les petites chutes

et les morceaux de bois détachés ou les autres objets

qui entrent en contact avec la lame en rotation

peuvent être propulsés à haute vitesse.

i) Ne découpez qu’une pièce usinée à la fois. Les

pièces usinées empilées sont difficiles à serrer ou à

tenir correctement et peuvent causer un blocage de la

lame lors de la découpe ou glisser.

j) Veillez à ce que la scie circulaire à onglet se

trouve sur une surface de travail plane et fixe

avant l’utilisation. Une surface plane et fixe réduit le

risque d’instabilité de la scie circulaire à onglet.

k) Planifiez vos travaux. Lors de chaque réglage de

l’inclinaison de la lame de scie ou de l’angle d'on-

glet, veillez à ce que la butée réglable soit bien

ajustée et maintienne la pièce usinée sans entrer

en contact avec la lame ou le capot de protection.

Simulez le mouvement de coupe intégral de la lame

de scie sans mettre la machine en marche et sans

pièce usinée sur la table afin de vous assurer qu’il n’y

a pas d’obstacle et qu’il n’y a pas de risque de coupe

de la butée.

FR | 37www.scheppach.com

l) Sur les pièces usinées qui sont plus larges ou

plus longues que la partie supérieure de la table,

assurez-vous d’avoir un support approprié, par

exemple des rallonges de table ou des chevalets

de sciage. Les pièces usinées qui sont plus longues

ou plus larges que la table de la scie circulaire à on-

glet peuvent basculer si elles ne sont pas bien calées.

Un bout de bois découpé ou une pièce usinée qui

bascule peut soulever le capot de protection arrière

ou être projeté de manière incontrôlée par la lame en

rotation.

m) Ne faites pas appel à une autre personne pour

remplacer une rallonge de table ou servir de sup-

port supplémentaire. Un support instable de la pièce

usinée peut causer un blocage de la lame. La pièce

usinée peut également se déplacer pendant la coupe

et vous tirer vous et votre auxiliaire vers la lame en ro-

tation.

n) La pièce découpée ne doit pas être appuyée

contre la lame de scie en rotation. S’il y a peu de

place, par exemple en cas d’utilisation de butées lon-

gitudinales, la pièce découpée peut se bloquer contre

la lame et être projetée violemment.

o) Utilisez toujours un serre-joint ou un dispositif

adapté pour caler correctement les pièces rondes

comme les barres ou les tuyaux. Lors de la dé-

coupe, les barres ont tendance à rouler, ce qui peut

« bloquer » la lame et happer la pièce usinée avec

votre main vers la lame.

p) Laissez la lame atteindre son régime maximal

avant de découper la pièce usinée. Cela réduit le

risque de projection de la pièce usinée.

q) Si la pièce usinée est coincée ou que la lame est

bloquée, arrêtez la scie circulaire à onglet. Atten-

dez que toutes les pièces mobiles se soient immo-

bilisées, débranchez la fiche secteur et/ou retirez

la batterie. Retirez ensuite le matériau coincé. Si

vous continuez à scier alors que la lame est coincée,

vous risquez de perdre le contrôle de la scie à onglet

radiale ou de l’endommager.

r) Après avoir effectué votre coupe, relâchez l’inter-

rupteur, maintenez la tête de scie en bas et atten-

dez que la lame soit immobilisée avant de retirer

la pièce découpée. Approcher sa main de la lame en

mouvement est très dangereux.

s) Tenez bien la poignée lorsque vous effectuez une

coupe de scie incomplète ou que vous relâchez

l’interrupteur avant que la tête de scie ait atteint

sa position inférieure. L’effet de freinage de la scie

peut provoquer un mouvement soudain de la tête de

scie vers le bas et présenter un risque de blessures.

5.2 Consignes de sécurité concernant

la manipulation des lames de scie

• Ne laissez jamais le module de sciage vous échapper

en position inférieure.

• N'utilisez pas de lames de scie endommagées ou dé-

formées.

• N’utilisez pas de lames de scie présentant des fis-

sures. Cessez d’utiliser les lames de scie fissurées. Il

est interdit de les réparer.

• N’utilisez pas de lames de scie en acier rapide.

• Contrôlez l'état des lames de scie avant d'utiliser la

scie.

• Utilisez uniquement des lames de scie adaptées au

matériau à découper.

• Utilisez exclusivement les lames de scie indiquées par

le fabricant.

Lorsqu’elles sont destinées à usiner du bois ou des

matériaux similaires, les lames de scie doivent être

conformes à la norme EN 847-1.

• N’utilisez pas de lames de scie en acier rapide forte-

ment allié (HSS).

• Utilisez uniquement des lames de scie dont la vitesse

maximale autorisée n'est pas inférieure à la vitesse de

broche maximale de la scie. Elles devront en outre

être adaptées au matériau à découper.

• Respectez le sens de rotation de la lame de scie.

• Utilisez uniquement des lames de scie si vous savez

comment les manipuler.

• Respectez la vitesse maximale. La vitesse maximale

indiquée sur la lame de scie ne doit pas être dépas-

sée. Si une plage de vitesse de rotation est indiquée,

la respecter.

• Nettoyez les surfaces de serrage afin d’éliminer les

impuretés, la graisse, l'huile et l'eau.

• N'utilisez pas de bagues ou de douilles de réduction

desserrées pour réduire les trous des lames de scie.

• Veillez à ce que les bagues de réduction destinées à

fixer la lame de scie présentent le même diamètre et

au moins 1/3 du diamètre de coupe.

• Assurez-vous que les bagues de réduction mises en

place sont à la parallèle les unes des autres.

• Manipulez les lames de scie avec prudence. Conser-

vez-les de préférence dans leur emballage d'origine

ou dans des contenants spéciaux. Portez des gants

de protection pour une prise en main plus sûre et pour

réduire encore le risque de blessures.

• Avant d'utiliser les lames de scie, veillez à ce que tous

les dispositifs de protection soient bien fixés.

• Avant utilisation, assurez-vous que la lame de scie

que vous utilisez satisfait aux exigences techniques

de cette scie et qu'elle est correctement fixée.

• Utilisez la lame de scie fournie uniquement pour scier

du bois, mais jamais pour usiner des métaux.

• Utilisez uniquement une lame de scie présentant un

diamètre correspondant aux indications figurant sur la

scie.

• Utilisez des porte-pièces supplémentaires si ceux-ci

sont nécessaires à la stabilité de la pièce usinée.

• Les rallonges du support de pièce doivent toujours

être fixées et utilisées pendant les travaux.

• Remplacez les inserts de table usés!

• Évitez toute surchauffe des dents de scie.

• Éviter que le plastique ne fonde en sciant les plas-

tiques.

Utilisez la lame de scie adaptée au matériau à usiner.

Remplacez à temps les lames de scie endommagées

ou usées.

Si la lame de scie surchauffe, arrêtez la machine.

Laissez la lame de scie refroidir avant de reprendre

les travaux avec l’appareil.

38 | FR www.scheppach.com

• Utilisez uniquement des lames de scie dont le régime

est supérieur ou égal à celui figurant sur l’outil élec-

trique.

• Faites en sorte que la scie soit toujours stable et fixée.

5.3 Rayonnement laser

Attention: Rayonnement laser

Ne pas regarder le rayon

Classe de laser 2

Protégez-vous et votre environnement en appliquant

des mesures de prévention des accidents adaptées!

• Ne pas regarder directement le rayon laser.

• Ne jamais regarder directement dans le trajet du fais-

ceau.

• Ne jamais orienter le rayon laser vers des surfaces ré-

fléchissantes, des personnes ou des animaux. Un

rayon laser à faible puissance suffit à endommager

les yeux.

PRUDENCE

Une utilisation différente de celle indiquée ici

peut causer une exposition dangereuse au

rayonnement.

• Ne jamais ouvrir le module laser. Une exposition inat-

tendue au rayon pourrait survenir.

• Si vous n’utilisez pas le produit pendant une longue

période, retirez les piles.

• Le laser ne doit pas être remplacé par un laser d'un

autre type.

• Les réparations sur le laser ne doivent être réalisées

que par le fabricant du laser ou un représentant

agréé.

Risques résiduels

Le produit est construit selon l’état actuel de la

technique et selon les règles techniques de sécurité

reconnues. Toutefois, des risques résiduels peuvent

survenir lors des travaux.

• Danger pour la santé dû au courant en cas d'utilisa-

tion de lignes de raccordement électrique non

conformes.

• En outre, malgré toutes les précautions prises, il peut

demeurer des risques résiduels qui ne sont pas évi-

dents.

• Les risques résiduels peuvent être réduits au mini-

mum si les «Consignes de sécurité » et les instruc-

tions d’« Utilisation conforme», ainsi que l'ensemble

de la notice d’utilisation sont respectés.

• Ne chargez pas le produit inutilement : une pression

trop importante lors du sciage endommage rapide-

ment la lame de scie, ce qui peut nuire à la précision

de coupe et aux performances du produit lors de l'usi-

nage.

• Lors de la découpe de plastiques, utilisez toujours des

pinces: les pièces à scier doivent toujours être fixées

entre les pinces.

• Évitez toute mise en service impromptue du produit:

lors de l'introduction du connecteur dans la prise de

courant, l'interrupteur On/Off ne doit pas être action-

né.

• Utilisez le produit recommandé dans ce mode d’em-

ploi. Le produit présentera ainsi des performances op-

timales.

• Maintenez vos mains à distance de la zone de travail

si le produit est en cours de fonctionnement.

• Avant d’entreprendre une intervention de réglage ou

de maintenance, relâchez l'interrupteur On/Off et dé-

branchez la fiche secteur.

• Respecter les consignes de sécurité et de mainte-

nance prédéfinies dans la notice d’utilisation.

AVERTISSEMENT

Pendant son fonctionnement, cet outil électrique génère

un champ électromagnétique. Ce champ peut dans cer-

taines circonstances nuire aux implants médicaux actifs

ou passifs. Pour réduire les risques de blessures

graves voire mortelles, nous recommandons aux per-

sonnes porteuses d'implants médicaux de consulter

leur médecin, ainsi que le fabricant de leur implant

avant d'utiliser l'outil électrique.

6 Caractéristiques techniques

Scie à onglet pendulaire:

Moteur à courant alternatif 220 - 240V~ 50Hz

Puissance nominale S1 1200W

Mode de fonctionnement S6 25%* 1500W

Vitesse de rotation à vide n

4900 min

-1

Lame de scie au carbure ø 210 x ø 30 x 2,6 mm

Nombre de dents 24/48

Largeur maximale des dents

de la lame de scie

3 mm

Plage de pivotement −45° / 0°/ +45°

Coupe à onglet De 0° à 45° vers la gauche

Largeur de sciage à 90° 120x60 mm

Largeur de sciage à 45° 80x60 mm

Largeur de sciage à 2 x 45°

(coupe à double onglet)

80x35 mm

Classe de protection

II /

(double isolation)

Poids env. 6,5 kg

Laser:

Classe de laser 2

Longueur d’onde laser 650nm

Puissance du laser < 1mW

Pile:

Type de pile LR03

Capacité nominale 2000mAh

FR | 39www.scheppach.com

Tension nominale 1,5V

Dimensions Micro AAA

Sous réserve de modifications techniques!

Mode de fonctionnement S6

Fonctionnement périodique ininterrompu. Ce fonctionne-

ment est composé d’un temps de démarrage, d’un temps

avec charge constante et d'un temps de marche à vide.

Sa durée de fonctionnement est de 10min, sa durée d'ac-

tivation relative représente 25% de la durée de fonction-

nement.

La pièce usinée doit au moins présenter une hauteur

de 3mm et une largeur de 10mm. Veiller à ce que la

pièce usinée soit toujours fixée avec le dispositif de

serrage.

Valeurs caractéristiques sonores

AVERTISSEMENT

Le bruit peut avoir des conséquences graves sur la

santé. Si le niveau sonore de la machine dépasse

85dB, vous devez, ainsi que les personnes à proximité,

porter une protection auditive adaptée.

Les valeurs de bruit et de vibrations ont été calculées

conformément à la norme EN62841-1.

Niveau de pression sonore L

91,6 dB

Incertitude K

3 dB

Niveau de puissance sonore L

104,6 dB

Incertitude K

3 dB

Les valeurs d’émission de bruit indiquées ont été mesu-

rées dans le cadre d'une méthode de contrôle normalisée

et peuvent être utilisées pour comparer un outil électrique

avec un autre.

Les valeurs d'émission de bruit indiquées peuvent être

utilisées également afin de réaliser une estimation préa-

lable de la charge.

AVERTISSEMENT

Les émissions sonores peuvent varier par

rapport aux valeurs indiquées lors de l'utili-

sation réelle de l'outil électrique selon la ma-

nière dont l’outil électrique est utilisé, en par-

ticulier, selon le type de pièce usinée traitée.

Faites en sorte que la charge demeure la plus faible

possible. Exemple de mesures: limitation du temps de

travail. À ce niveau, tous les éléments du cycle de fonc-

tionnement doivent être pris en compte (par exemple,

les périodes d’arrêt de l’outil électrique et les périodes

de fonctionnement sans charge).

7 Déballage

• Ouvrez l'emballage et sortez délicatement le produit.

• Retirez le matériau d'emballage, ainsi que les protec-

tions d'emballage et de transport (s'il y a lieu).

• Vérifiez que les fournitures sont complètes.

• Vérifiez que le produit et les accessoires n'ont pas été

endommagés lors du transport. Signalez immédiate-

ment tout dommage au transporteur qui a livré le pro-

duit. Les réclamations ultérieures ne seront pas ac-

ceptées.

ATTENTION

Le produit et les matériaux d'emballage ne

sont pas des jouets! Les enfants ne doivent

pas jouer avec les sacs en plastique, films

d'emballage et pièces de petite taille ! Il

existe un risque d'ingestion et d'étouffe-

ment!

8 Montage

Veillez toujours à la stabilité et à la sécurité du pro-

duit, en le fixant à un établi p. ex.

• Le produit doit être stable. Fixez le produit à un établi,

à un bâti ou à une structure similaire en plaçant 4 vis

(non fournies) dans les alésages situés sur la table de

scie fixe.

• Avant la mise en service, tous les capots et dispositifs

de sécurité doivent être montés correctement.

• La lame de scie doit pouvoir fonctionner sans entrave.

• Dans le cas de bois déjà usiné, veillez à ce qu'il ne

présente pas de corps étrangers, par exemple, des

clous, des vis, etc.

• Avant d'actionner l’interrupteur On/Off, veillez à ce

que la lame de scie soit bien montée et à ce que les

pièces mobiles se déplacent sans entrave.

• Avant de raccorder le produit, vérifiez que les indica-

tions figurant sur la plaque signalétique correspondent

aux données du secteur.

8.1 Montage du dispositif de serrage

des pièces-(15) (fig. 3)

1. Desserrez la vis de fixation(19) et montez le dispositif

de serrage des pièces (15) à gauche ou à droite de la

table de scie fixe.

2. Resserrez ensuite la vis de fixation (19).

8.2 Montage du support de pièce (18)

(fig. 3-4)

Outils nécessaires:

• Clé à six pans creux, 3mm (D)

1. Desserrez la vis de fixation (14) et faites passer le

support de pièce (18) à travers l'alésage prévu à cet

effet sur le côté de la table de scie fixe.

2. Veillez à ce que le support de pièce (18) passe égale-

ment à travers les deux brides au niveau de la partie

inférieure.

3. Resserrez ensuite la vis de fixation (14).

4. Répétez ce processus de l'autre côté.

8.3 Montage de l’étrier de support (21)

(fig. 3-4)

Outils nécessaires:

• Clé à six pans creux, 3mm (D)

40 | FR www.scheppach.com

1. Desserrez la vis de fixation (20) au niveau de la partie

inférieure de la scie et faites passer l'étrier de support

(21) à travers les alésages prévus à cet effet au dos

de la scie.

2. Resserrez ensuite la vis de fixation (20).

8.4 Montage du sac récepteur des

copeaux (17) (fig.5)

La scie est dotée d'un sac récepteur des copeaux (17)

pour les copeaux.

1. Rapprochez les ailes à bague métallique du sachet à

poussières et placez-le au niveau de l'ouverture

d'évacuation de la zone du moteur.

2. Le sac récepteur des copeaux (17) peut être vidé par

la fermeture éclair située sur la partie inférieure.

8.4.1 Raccordement à une aspiration des

poussières externe

1. Raccordez le tuyau d'aspiration à l’aspiration des

poussières.

2. L’aspiration des poussières doit être adaptée au ma-

tériau usiné.

3. Utilisez un dispositif d'aspiration spécial pour aspirer

les poussières particulièrement nocives ou cancéri-

gènes.

9 Mise en service

ATTENTION

Avant la mise en service, monter impérativement le

produit en entier!

9.1 Contrôle du dispositif de protection

de lame de scie (5) (fig. 11)

La protection de la lame de scie empêche d’entrer en

contact involontairement avec la lame de scie et protège

l’opérateur des copeaux projetés.

Vérification du fonctionnement

Pour ce faire, rabattez la scie vers le bas:

• la protection de la lame de scie doit libérer la lame de

scie lors du pivotement vers le bas, sans toucher les

autres pièces.

• Lorsque vous relevez la scie en position initiale, la

protection de la lame de scie doit automatiquement

recouvrir la lame de scie.

9.2 Assemblage de la scie à onglet

pendulaire (fig.2-4)

Remarque:

La scie à onglet pendulaire peut être pivotée vers la

gauche et vers la droite avec le plateau rotatif. L'échelle

permet de réaliser un réglage d'angle parfaitement exact.

Les angles 0° à 45° peuvent être réglés de manière pré-

cise et rapide par des réglages de la trame à 0°, 5° 10°,

15°, 22,5°, 31,6°, 40° et 45°.

1. Desserrez le plateau rotatif (13) en desserrant la vis

de fixation (7).

2. À l'aide de la poignée (3), réglez le plateau rotatif (13)

sur l'angle souhaité.

3. Resserrez la vis de fixation (7) pour fixer le plateau ro-

tatif.

4. Appuyez légèrement sur la tête de scie (4) tout en re-

tirant le boulon d’arrêt (25) du support de moteur pour

débloquer la scie de sa position inférieure.

5. Pivotez la tête de scie (4) vers le haut.

6. Le dispositif de serrage (15) peut être fixé aussi bien à

gauche qu'à droite sur la table de scie fixe (9). Insérez

le dispositif de serrage (15) dans l’alésage prévu à cet

effet à l’arrière du rail de butée (8) et fixez-le à l'aide

de la vis de fixation (19).

7. La tête de scie (4) peut être inclinée vers la gauche de

max. 45° en desserrant la vis de fixation (23).

8. Les supports de pièce (18) doivent toujours être fixés

et utilisés pendant les travaux.

9.3 Ajustage précis de la butée pour

une coupe circulaire à 90° (fig. 6)

Outils nécessaires:

• Équerre de butée à 90° (A)*

* = non fourni!

1. Abaissez la tête de scie (4) et fixez-la à l'aide du bou-

lon d'arrêt (25).

2. Desserrez la vis de fixation (23).

3. Placez une équerre de butée à 90° (A) entre la lame

de scie (6) et la plateau rotatif (13).

4. Desserrez l’écrou d’arrêt (26a).

5. Réglez la vis d’ajustage (26) jusqu'à ce que l’angle

entre la lame de scie (6) et le plateau rotatif (13) soit

de 90°.

6. Resserrez l’écrou d’arrêt (26a).

10 Fonctionnement

10.1 Coupe circulaire à 90° et plateau

rotatif à 0° (fig.1,3,4,7)

ATTENTION

Le rail de butée mobile doit être fixé en position inté-

rieure pour les coupes circulaires à 90°.

Instructions pour le serrage:

• N’usinez pas de pièces trop petites pour être serrées

fermement.

• Renforcez les pièces très fines en les sciant en même

temps qu'un tasseau supplémentaire. Les pièces très

fines peuvent vibrer ou rompre pendant le sciage

Outils nécessaires:

• Clé à six pans creux 3mm (D)

1. Ouvrez la vis de fixation (8b) du rail de butée mobile

(8a) et poussez ce rail de butée (8a) vers l'intérieur.

2. Le rail de butée mobile (8a) doit être bloqué avant la

position la plus intérieure de manière à ce que l'écart

entre le rail de butée mobile (8a) et la lame de scie (6)

ne dépasse pas 8mm.

3. Avant de procéder à la découpe, vérifiez qu'il n'existe

aucun risque de collision entre le rail de butée mobile

(8a) et la lame de scie (6).

4. Resserrez la vis de fixation (8b).

FR | 41www.scheppach.com

5. Mettez la tête de scie (4) dans la position supérieure.

6. Placez le bois à couper contre le rail de butée (8) et

sur le plateau rotatif (13).

7. Fixer le matériau avec le dispositif de serrage (15) sur

la table de scie fixe (9) afin d’empêcher un déplace-

ment pendant le processus de coupe. Voir le point

10.9

8. Déverrouillez la commande de blocage (2) et action-

nez l’interrupteur On/Off (1) pour mettre le moteur en

marche.

9. Avec une légère pression régulière sur la poignée (3),

poussez la tête de scie (4) vers le bas jusqu’à ce que

la lame de scie (6) ait découpé la pièce usinée.

10. Une fois l’opération de sciage terminée, ramenez la

tête de scie dans sa position de repos supérieure et

relâchez l’interrupteur On/Off (1).

ATTENTION

Le ressort de maintien remonte automatiquement le

produit. Ne relâchez pas la poignée à l'issue de la

coupe, mais faites lentement remonter la tête de scie

en exerçant une légère contre-pression.

10.2 Coupe circulaire à 90° et plateau

rotatif à 0°-45° (fig. 1, 3, 4, 7)

La scie à onglet pendulaire permet de réaliser des coupes

en biais vers la gauche et vers la droite de 0° à 45°.

ATTENTION

Le rail de butée mobile doit être fixé en position inté-

rieure pour les coupes circulaires à 90°.

Outils nécessaires:

• Clé à six pans creux 3mm (D)

1. Ouvrez la vis de fixation (8b) du rail de butée mobile

(8a) et poussez ce rail de butée (8a) vers l'intérieur.

2. Le rail de butée mobile (8a) doit être bloqué avant la

position la plus intérieure de manière à ce que l'écart

entre le rail de butée mobile (8a) et la lame de scie (6)

ne dépasse pas 8 mm.

3. Avant de procéder à la découpe, vérifiez qu'il n'existe

aucun risque de collision entre le rail de butée mobile

(8a) et la lame de scie (6).

4. Resserrez la vis de fixation (8b).

5. Desserrez le plateau rotatif (13) en desserrant la vis

de fixation (7).

6. À l'aide de la poignée (3), réglez le plateau rotatif (13)

sur l'angle souhaité.

7. Resserrez la vis de fixation (7) pour fixer le plateau ro-

tatif (13).

8. Réalisez la coupe comme décrit au point 10.1.

10.3 Ajustage précis de la butée pour

une coupe d'onglet à 45°

(fig. 1,3,4,7,8,9)

Outils nécessaires:

• Clé à six pans creux 3mm (D)

• Équerre de butée à 45° (B)*

* = non fourni!

1. Abaissez la tête de scie (4) et fixez-la à l'aide du bou-

lon d'arrêt (25).

2. Fixez le plateau rotatif (13) en position 0°.

ATTENTION

Le rail de butée mobile doit être fixé en position exté-

rieure pour les coupes à onglet (tête de scie inclinée).

3. Ouvrez la vis de fixation (8b) des rails de butée mo-

biles (8a) et poussez ces mêmes rails (8a) vers l’exté-

rieur.

4. Le rail de butée mobile (8a) doit être bloqué avant la

position la plus intérieure de manière à ce que l'écart

entre le rail de butée mobile (8a) et la lame de scie (6)

ne dépasse pas 8mm.

5. Avant de procéder à la découpe, vérifiez qu'il n'existe

aucun risque de collision entre le rail de butée mobile

(8a) et la lame de scie (6).

6. Resserrez la vis de fixation (8b).

7. Desserrez la vis de fixation (23) et, à l'aide de la poi-

gnée (3), inclinez la tête de scie (4) de 45° vers la

gauche.

8. Veillez à observer un angle de butée de 45° (B) entre

la lame de scie (6) et le plateau rotatif (13).

9. Desserrez l’écrou d’arrêt (22a) et déplacez la vis

d’ajustage (22) jusqu'à ce que l'angle entre la lame de

scie (6) et le plateau rotatif (13) mesure exactement

45°.

10. Resserrez l’écrou d’arrêt (22a).

11. Vérifiez ensuite la position de l'indicateur d'angle. Au

besoin, desserrez le pointeur (28) à l’aide d’un tourne-

vis cruciforme, placez-le sur la position 45° de

l'échelle (27) et resserrez la vis d’arrêt

10.4 Coupe à onglet de 0° à 45° et

plateau rotatif à 0° (fig.1,3,4,7)

La scie à onglet pendulaire permet de réaliser des coupes

d'onglet vers la gauche de 0° à 45° par rapport à la sur-

face de travail.

ATTENTION

Le rail de butée mobile doit être fixé en position exté-

rieure pour les coupes à onglet (tête de scie inclinée).

ATTENTION

Pour les coupes à onglet à 0°- 45°, le dispositif de ser-

rage (dispositif de serrage des pièces) doit être monté à

droite uniquement.

Outils nécessaires:

• Clé à six pans creux 3mm (D)

1. Ouvrez la vis de fixation (8b) des rails de butée mo-

biles (8a) et poussez ces mêmes rails (8a) vers l’exté-

rieur.

2. Le rail de butée mobile (8a) doit être bloqué avant la

position la plus intérieure de manière à ce que l'écart

entre le rail de butée mobile (8a) et la lame de scie (6)

ne dépasse pas 8 mm.

3. Avant de procéder à la découpe, vérifiez qu'il n'existe

aucun risque de collision entre le rail de butée mobile

(8a) et la lame de scie (6).

42 | FR www.scheppach.com

4. Resserrez la vis de fixation (8b).

5. Mettez la tête de scie (4) dans la position supérieure.

6. Fixez le plateau rotatif (13) en position 0°.

7. Desserrez la vis de fixation (23) et à l'aide de la poi-

gnée (3), inclinez la tête de scie (4) vers la gauche

jusqu'à ce que le pointeur (28) indique la dimension

d’angle souhaitée sur l'échelle (27).

8. Resserrez la vis de fixation (23).

9. Réalisez la coupe comme décrit au point 10.1.

10.5 Coupe d’onglet de 0° à 45° et

plateau rotatif à 0°- 45° (fig. 1, 3, 4, 7)

La scie à onglet pendulaire permet de réaliser des coupes

d'onglet vers la gauche de 0° à 45° par rapport à la sur-

face de travail et simultanément de 0° à 45° par rapport

au rail de butée (double coupe d'onglet).

ATTENTION

Le rail de butée mobile doit être fixé en position exté-

rieure pour les coupes à onglet (tête de scie inclinée).

Avec l'inclinaison d'une scie de coupe à 31,6° et une incli-

naison de l'agrégat de 33,9°, il est possible de couper en

onglet des baguettes triangulaires isocèles et des profilés

tels que les profilés de bordure de stuc, avec le côté du

profilé vers le bas.

Ceci est particulièrement avantageux pour les grands pro-

filés qui dépassent la hauteur de coupe maximale lors

d'une insertion normale.

Cela permet également de résoudre facilement les pro-

blèmes liés à la finition souvent non perpendiculaire de

l'angle dans les coins.

ATTENTION

Pour les coupes à onglet à 0°- 45°, le dispositif de ser-

rage (dispositif de serrage des pièces) doit être monté à

droite uniquement.

Outils nécessaires:

• Clé à six pans creux 3mm (D)

1. Ouvrez la vis de fixation (8b) des rails de butée mo-

biles (8a) et poussez ces mêmes rails (8a) vers l’exté-

rieur.

2. Le rail de butée mobile (8a) doit être bloqué avant la

position la plus intérieure de manière à ce que l'écart

entre le rail de butée mobile (8a) et la lame de scie (6)

ne dépasse pas 8 mm.

3. Avant de procéder à la découpe, vérifiez qu'il n'existe

aucun risque de collision entre le rail de butée mobile

(8a) et la lame de scie (6).

4. Resserrez la vis de fixation (8b).

5. Mettez la tête de scie (4) dans la position supérieure.

6. Desserrez le plateau rotatif (13) en desserrant la vis

de fixation (7).

7. À l'aide de la poignée (3), réglez le plateau rotatif (13)

sur l'angle souhaité

8. Resserrez la vis de fixation (7) pour fixer le plateau ro-

tatif.

9. Desserrez la vis de fixation (23).

10. À l'aide de la poignée (3), inclinez la tête de scie (4)

vers la gauche, selon la dimension d’angle souhaitée

(à ce sujet, voir aussi le point 10.2).

11. Resserrez la vis de fixation (23).

12. Réalisez la coupe comme décrit au point 10.1.

10.6 Remplacement de la lame de scie

(6) (fig. 1, 4, 10, 11)

AVERTISSEMENT

Avant tout réglage, entretien ou réparation,

débranchez la fiche secteur!

ATTENTION

Portez des gants de protection lors du change-

ment de la lame de scie! Risque de blessures!

Outils nécessaires:

• Clé à six pans creux 6mm (C)

1. Pivotez la tête de scie (4) vers le haut et bloquez-la à

l'aide du boulon d’arrêt (25).

2. Desserrez la vis de fixation (5a) du couvercle avec un

tournevis cruciforme.

3. Rabattez la protection de la lame de scie (5) vers le

haut jusqu’à ce que la protection de la lame de scie

(5) se trouve au-dessus de la vis à bride (29).

4. D’une main, placez la clé à six pans creux 6mm (C)

sur la vis à bride (29).

5. Appuyez fermement sur le blocage de l'arbre de scie

(32) et faites tourner lentement la vis à bride (29) dans

le sens des aiguilles d'une montre. Après max. un

tour, le blocage de l'arbre de scie (32) s'enclenche.

6. Desserrez à présent la vis à bride (29) en insistant un

peu plus dans le sens des aiguilles d'une montre.

7. Dévissez totalement la vis à bride (29) et retirez la

bride extérieure (30).

8. Retirez la lame de scie (6) de la bride intérieure et ti-

rez-la vers le bas.

9. Nettoyez soigneusement la vis à bride (29), la bride

extérieure (30) et la bride intérieure.

10. Remettez en place et fixez la nouvelle lame de scie

(6) dans l'ordre inverse.

11. Rabattez la protection de la lame de scie (5) vers le

bas jusqu’à ce que la protection de la lame de scie (5)

s’enclenche dans la vis de fixation (5a).

12. Resserrez la vis de fixation (5a).

ATTENTION

L'inclinaison de coupe des dents, autrement dit, le sens

de rotation de la lame de scie, doit correspondre au

sens de la flèche figurant sur le carter.

13. Vérifiez le bon fonctionnement des dispositifs de pro-

tection avant de continuer les travaux.

ATTENTION

Après chaque changement de la lame de scie, vérifiez

que la lame de scie peut se mouvoir librement dans le

insert de table en position verticale et inclinée à 45°.

FR | 43www.scheppach.com

ATTENTION

Le remplacement et l'alignement de la lame de scie

doivent être réalisés conformément aux consignes.

10.7 Mise en marche/arrêt du laser

(fig.12)

Mise en marche:

1. Appuyez 1x sur l'interrupteur On/Off du laser (33).

Une ligne laser est projetée sur la pièce usinée, elle

indique le tracé précis de coupe.

Arrêt:

1. Appuyez de nouveau sur l'interrupteur On/Off du laser

(33).

10.8 Réglage du laser (35) (fig. 13)

Si le laser (35) n’indique plus la bonne ligne de coupe, il

peut être ajusté. Pour ce faire, desserrez les vis (36) et ré-

glez le laser en le déplaçant sur le côté afin que le rayon

tombe sur les dents de coupe de la lame de scie (6).

10.9 Utilisation du dispositif de serrage

des pièces (15) (fig. 1, 3)

La vis de fixation (16) permet de régler en hauteur le dis-

positif de serrage des pièces (15).

1. Abaissez le dispositif de serrage des pièces (15) sur

la pièce usinée.

2. Serrez à fond la vis de fixation (16).

3. Tourner la poignée de serrage (24) dans le sens ho-

raire afin de serrer la pièce usinée.

4. Pour desserrer la pièce usinée, procédez dans l’ordre

inverse.

11 Maintenance

AVERTISSEMENT

Avant tout réglage, entretien ou réparation,

débranchez la fiche secteur!

11.1 Mesures de maintenance générales

• Veillez à ce que les dispositifs de protection, le volet

d’aération et le logement du moteur restent aussi

exempts de poussières et d’impuretés que possible.

Frottez le produit avec un chiffon* propre ou soufflez

dessus avec de l’air comprimé* à faible pression.

Nous vous recommandons de nettoyer le produit

après chaque utilisation.

• Lubrifiez toutes les pièces mobiles une fois par mois.

• Nettoyez régulièrement le produit avec un chiffon* hu-

mide et un peu de savon noir. N’utilisez pas de pro-

duits de nettoyage ou de solvants qui risqueraient

d’attaquer les pièces en plastique du produit. Veillez à

ce que l’eau ne puisse pas pénétrer à l’intérieur du

produit.

11.2 Nettoyage du dispositif de

protection de lame de scie (5)

(fig. 11)

Avant chaque mise en service, vérifiez les encrassements

éventuels de la protection de la lame de scie.

Retirez les vieux copeaux de bois et les éclats en utilisant

un pinceau ou un outil similaire.

Veillez à ce que l’étrier de guidage se déplace facilement

(31).

11.3 Remplacement des piles du laser

(fig. 12)

1. Retirez le cache des piles (34) (voir Insertion des piles

du laser (fig.12).) Retirez les 2piles.

2. Remplacez les deux piles par des modèles de même

type ou de type comparable. Veillez à respecter la po-

larité.

3. Refermez le cache des piles (34).

11.4 Remplacement de l’insert de table

(10) (fig. 1, 15)

AVERTISSEMENT

Si l’insert de table est endommagé, des objets risquent

de se coincer entre l’insert de table et la lame de scie et

donc de bloquer la lame de scie.

Remplacez immédiatement les plateaux de table en-

dommagés!

1. Démontez la vis cruciforme (E) de l'insert de table

(10). Au besoin, pivotez le plateau rotatif (13) et incli-

nez la tête de scie (4) pour pouvoir atteindre la vis

cruciforme (E).

2. Retirez l’insert de table (10).

3. Mettez le nouvel insert de table (10) en place.

Resserrez la vis cruciforme (E) de l'insert de table (10).

11.5 Inspection des balais (fig.16)

Si le produit est neuf, vérifiez les balais de carbone au

bout des 50 premières heures de fonctionnement ou

lorsque de nouveaux balais ont été montés. À l'issue du

premier contrôle, procédez à un contrôle toutes les

10heures de fonctionnement.

• Si le carbone est usé sur 6mm ou si les ressorts ou le

fil de connexion de dérivation sont brûlés ou endom-

magés, les deux balais doivent être remplacés.

• Si les balais sont considérés comme utilisables après

démontage, il est possible de les remonter.

• Pour la maintenance des balais de carbone, ouvrez

les deux verrouillages dans le sens anti-horaire. Puis

retirez les balais de carbone.

• Remontez les balais de carbone dans l’ordre inverse.

12 Transport (fig.14)

1. Serrez la vis de fixation (7) pour verrouiller le plateau

rotatif (13).

2. Poussez la tête de scie (4) vers le bas et fixez-la avec

le boulon d’arrêt (25). La scie est à présent verrouillée

en position inférieure.

44 | FR www.scheppach.com

3. Tenez le produit par la poignée de transport (37).

4. Pour un nouvel assemblage du produit, procédez

comme indiqué au point 8, Mise en service, 10.

13 Stockage

Stockez le produit, ainsi que des accessoires à un endroit

sombre, sec, exempt de gel et inaccessible aux enfants.

La température de stockage optimale se situe entre 5 et

30˚C.

Conservez le produit dans son emballage d'origine.

Recouvrez le produit afin de le protéger de la poussière ou

de l'humidité. Conservez la notice d'utilisation à proximité

du produit.

14 Raccordement électrique

Le moteur électrique installé est prêt à fonctionner

une fois raccordé. Le raccordement correspond aux

dispositions de la VDE et aux normes DIN en vigueur.

Le branchement au secteur effectué par le client et la

rallonge électrique utilisée doivent correspondre à

ces prescriptions.

14.1 Consignes importantes

En cas de surcharge du moteur, ce dernier s'arrête de lui-

même. Après un temps de refroidissement (d'une durée

variable), le moteur peut être remis en marche.

AVERTISSEMENT

L'impédance réseau maximale autorisée Zmax du produit

est de 0,323 ohms. En tant qu'utilisateur de ce produit,

vous devez vous assurer, si nécessaire en consultant le

fournisseur d’énergie, que le produit est raccordé à une

alimentation dont l'impédance est inférieure ou égale à

Zmax!

14.2 Conditions spéciales de

raccordement

• Le produit remplit les exigences de la norme EN

61000-3-11 et est soumis à des conditions de raccor-

dement spéciales. Autrement dit, il est interdit de l’uti-

liser aux points de raccordement de son propre choix.

• En cas de conditions secteur défavorables, le produit

peut conduire à des variations de tension temporaires.

• Le produit est uniquement conçu pour un raccorde-

ment à des points qui

a) ne dépassent pas l’impédance réseau maximale

autorisée «Z» (Zmax. = 0,323Ω), ou

b) présentant un courant de charge permanent admis-

sible du secteur d’au moins 100A par phase.

• En tant qu’utilisateur, vous devez vous assurer, si né-

cessaire après avoir consulté votre fournisseur d’éner-

gie, que votre point de raccordement du produit rem-

plissent la condition a) ou b).

14.3 Câbles de raccordement

électriques défectueux

Des détériorations de l'isolation sont souvent présentes

sur les lignes de raccordement électriques.

Les causes peuvent en être:

• Des points de pression, si les lignes de raccordement

passent par des fenêtres ou interstices de portes.

• Des points de pliure dus à une fixation ou à un chemi-

nement incorrects du câble de raccordement.

• Des points d'intersection si les câbles de raccorde-

ment se croisent.

• Des détériorations de l'isolation dues à un arrache-

ment hors de la prise murale.

• Des fissures dues au vieillissement de l'isolation.

Des câbles de raccordement électriques défectueux de la

sorte ne doivent pas être utilisés et font encourir, en rai-

son de leur isolation défectueuse, un danger de mort.

Vérifiez régulièrement que les câbles de raccordement

électriques ne sont pas endommagées. Assurez-vous

que le câble de raccordement ne soit pas raccordée au

réseau d'électricité lors de la vérification.

Les lignes de raccordement électriques doivent corres-

pondre aux dispositions VDE et DIN en vigueur. N'utilisez

que les câbles de raccordement dotés du même signe.

L'indication de la désignation du type sur le câble de rac-

cordement est obligatoire.

Consignes de sécurité pour le remplacement de

câbles de raccordement secteur endommagés ou

défectueux

Type de raccord X

Si le câble de raccordement secteur de ce produit est en-

dommagé, il doit être remplacé par un câble de raccorde-

ment secteur spécialement conçu, disponible auprès du

fabricant ou de son service clients.

14.4 Moteur à courant alternatif

Les raccordements et réparations sur l'équipement élec-

trique ne doivent être effectués que par un électricien

spécialisé.

• La tension secteur doit être de 220V – 240V~.

• Les rallonges d'une longueur max. de 25 m doivent

présenter une section de 1,5mm2.

15 Réparation et commande de

pièces de rechange

Assurez-vous après toute réparation ou travail de mainte-

nance que toutes les pièces relatives à la sécurité sont bien

montées et en état irréprochable. Placez les pièces dange-

reuses hors de portée des autres personnes et des enfants.

ATTENTION

La loi allemande de responsabilité produit décharge le

fabricant de toute responsabilité en cas de dommages

dus à des réparations incorrectes ou à la non-utilisation

de pièces de rechange d’origine.

Faites-les effectuer dans un atelier de service après-

vente ou par un spécialiste dûment autorisé. Il en va de

même pour les accessoires.

Les pièces de rechange et accessoires sont disponibles

auprès de notre centre de service après-ventre. Pour ce

faire, scannez le QR Code figurant sur la page d'accueil.

Raccords et réparations

Les raccordements et réparations sur l'équipement élec-

trique ne doivent être effectués que par un électricien

spécialisé.

FR | 45www.scheppach.com

15.1 Informations de service

Notez que, pour ce produit, les composants suivants sont

soumis à une usure naturelle ou due à l’utilisation et que

les composants suivants sont nécessaires en tant que

consommables.

Pièces d'usure*: balais de carbone, lame de scie, insert

de table, sac récepteur des copeaux

* = ne sont pas des composants obligatoires des fourni-

tures!

16 Élimination et recyclage

Consignes relatives à l'emballage

Les matériaux d’emballage sont

recyclables. Merci d’éliminer les

emballages de manière respec-

tueuse de l’environnement.

Consignes relatives à la loi allemande sur les piles

Les piles et batteries usagées ne doivent pas

être jetées avec les ordures ménagères, mais

éliminées séparément!

• Pour retirer en toute sécurité les piles ou batteries de

l’appareil électronique et pour obtenir des informations

sur leur modèle et leur composition chimique, repor-

tez-vous aux informations de la notice d’utilisation ou

de montage.

• Les propriétaires et utilisateurs de piles et batteries

sont légalement tenus de les rapporter à l’issue de

leur utilisation. Le retour des piles et batteries se limite

aux quantités habituelles pour les ménages.

• Les piles usagées peuvent contenir des substances

nocives ou des métaux lourds qui peuvent nuire à

l’environnement ou à la santé. Le recyclage des piles

usagées et la réutilisation des ressources qu’elles

contiennent participent à leur protection.

• Le symbole représentant une poubelle barrée signifie

que les piles et batteries ne doivent pas être jetées

avec les ordures ménagères.

• Si les symboles chimiques Hg, Cd ou Pb se trouvent

sous le symbole de poubelle, cela signifie:

– Hg: la pile contient plus de 0,0005% de mercure

– Cd: la pile contient plus de 0,002% de cadmium

– Pb: la pile contient plus de 0,004% de plomb

• Les piles et batteries peuvent être gratuitement dépo-

sées:

– Dans les points de collecte et d’élimination publics

(dépôts municipaux p. ex.)

– Dans les points de vente de piles et batteries

– Dans les points de collecte faisant partie du sys-

tème allemand de reprise des piles usagées d’ap-

pareils

– Dans les points de collecte du fabricant (si celui-ci

n’est pas membre du système allemand de reprise

de piles usagées)

• Ces déclarations ne s’appliquent qu’aux piles et batte-

ries vendues dans les pays membres de l’Union euro-

péenne et visées par la directive européenne

2023/1542/UE. D’autres dispositions d’élimination des

piles et batteries peuvent s’appliquent dans les pays

hors de l’Union européenne.

Consignes relatives à la loi allemande sur les

appareils électriques et électroniques

Les appareils électriques et électroniques usa-

gés ne doivent pas être jetés avec les ordures

ménagères, mais éliminés séparément!

• Retirer les piles ou batteries amovibles usagées de

manière non destructive avant de déposer vos dé-

chets électroniques dans un point de collecte! L’élimi-

nation des piles et batteries est réglementée par la loi

allemande sur les piles.

• Les propriétaires et utilisateurs d’appareils électriques

et électroniques sont légalement tenus de les rappor-

ter à l’issue de leur utilisation.

• Il incombe à l’utilisateur final de supprimer ses don-

nées à caractère personnel enregistrées sur l’appareil

usagé!

• Le symbole représentant une poubelle barrée signifie

que les appareils électriques et électroniques ne

doivent pas être jetés avec les ordures ménagères.

• Les appareils électriques et électroniques peuvent

être gratuitement déposés:

– Dans les points de collecte et d’élimination publics

(dépôts municipaux p. ex.)

– Dans les points de vente d’appareils électroniques

(sur place ou en ligne) si le distributeur est tenu de

les reprendre ou propose ce service.

– Vous pouvez déposer jusqu’à trois appareils élec-

troniques usagés dont les bords ne dépassent pas

25 centimètres de longueur auprès du fabricant ou

d’un point de collecte agréé situé près de chez

vous sans acheter de nouvel appareil.

– Pour plus de détails concernant les conditions de

reprise des fabricants et distributeurs, contactez le

service client correspondant.

•

En cas de livraison d’un nouvel appareil électronique à

un consommateur privé par le fabricant, le fabricant

peut accepter de reprendre l’appareil électronique usa-

gé gratuitement sur demande de l’utilisateur final. Pour

en être sûr, contactez le service client du fabricant.

• Ces déclarations ne s’appliquent qu’aux appareils

vendus et installés dans les pays membres de l’Union

européenne et visés par la directive européenne

2012/19/UE. D’autres dispositions relatives à l’élimi-

nation des appareils électriques et électroniques usa-

gés peuvent s’appliquent dans les pays hors de

l’Union européenne.

46 | FR www.scheppach.com

17 Dépannage

Le tableau suivant indique les symptômes d’erreurs et décrit les solutions possibles si votre produit ne fonctionne pas

correctement. Si vous n’arrivez pas à localiser et éliminer le problème de cette manière, adressez-vous à l’atelier de ser-

vice après-vente.

Défaut Cause possible Solution

Le moteur ne fonctionne pas Moteur, câble ou connecteur défec-

tueux, fusibles secteurs grillés.

Faire vérifier le produit par un spécialiste. Ne ja-

mais réparer le moteur soi-même. Danger !

Contrôler les fusibles secteur, les remplacer au

besoin

Le moteur démarre lente-

ment et n'atteint pas la vi-

tesse de service.

Tension trop faible, bobinages endom-

magés, condensateur grillé.

Faire contrôler la tension par un électricien spé-

cialisé. Faire contrôler le moteur par un spécia-

liste. Faire remplacer le condensateur par un spé-

cialiste.

Le moteur est trop bruyant. Bobinages endommagés, moteur dé-

fectueux.

Faire contrôler le moteur par un spécialiste.

Le moteur ne fonctionne pas

à plein régime.

Circuit de l'installation électrique sur-

chargé (lampes, autres moteurs, etc.).

N'utilisez aucun autre produit ou moteur sur le

même circuit électrique.

Le moteur surchauffe facile-

ment.

Surcharge du moteur, refroidissement

insuffisant du moteur.

Empêcher la surcharge du moteur lors de la dé-

coupe, éliminer la poussière du moteur pour ga-

rantir un refroidissement optimal du moteur.

La coupe de scie est ru-

gueuse ou gondolée.

Lame de scie émoussée, forme de

dents inadaptée à l'épaisseur du ma-

tériau.

Réaffûter la lame de scie ou utiliser une lame

adaptée.

La pièce usinée casse ou se

fend.

Pression de découpe trop élevée ou

lame de scie inadaptée à cette utilisa-

tion.

Utiliser une lame de scie adaptée.

18 Déclaration de conformité UE

Traduction de la déclaration de conformité originale

Fabricant:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Nous déclarons, sous notre propre responsabilité, que le

produit décrit ici est conforme aux directives et normes en

vigueur.

Marque: SCHEPPACH

Désignation: Scie à onglet pendulaire -

HM210L, MT210L

Réf. 5901226901, 5901226904,

5801226901

Directives UE:

2014/30/UE, 2006/42/EG, 2011/65/EU*,

* L’objet de la déclaration décrit ci-dessus répond aux

prescriptions de la directive 2011/65/UE du Parlement eu-

ropéen et du Conseil du 8 juin 2011 relative à la limitation

de l’utilisation de certaines substances dangereuses dans

les équipements électriques et électroniques.

Normes appliquées:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-9:2020/A11:2020;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-11:2019

Responsable de la documentation:

Matthias Herz

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, 21.08.2025

Simon Schunk

Division Manager Product Center

Andreas Pecher

Head of Project Management

FR | 47www.scheppach.com

Indice

1 Introduzione ....................................................... 48

2 Descrizione del prodotto (fig. 1-16) .................... 48

3 Contenuto della fornitura (Fig. 1, 2) ................... 49

4 Impiego conforme alla destinazione d'uso ......... 49

5 Indicazioni di sicurezza ...................................... 50

6 Dati tecnici.......................................................... 53

7 Disimballaggio.................................................... 54

8 Montaggio .......................................................... 54

9 Messa in funzione .............................................. 55

10 Funzionamento .................................................. 55

11 Manutenzione..................................................... 58

12 Trasporto (Fig. 14) ............................................. 58

13 Stoccaggio ......................................................... 59

14 Allacciamento elettrico ....................................... 59

15 Riparazione e ordinazione dei ricambi ............... 59

16 Smaltimento e riciclaggio ................................... 60

17 Risoluzione dei guasti ........................................ 61

18 Dichiarazione di conformità UE.......................... 61

19 Disegno esploso................................................. 105

Spiegazione dei simboli sul prodotto

L'utilizzo di simboli in questo manuale serve ad attirare la

vostra attenzione sui possibili rischi. I simboli di sicurezza

e le spiegazioni che li accompagnano devono essere per-

fettamente compresi. Le avvertenze in quanto tali non eli-

minano i rischi e non possono sostituire le misure atte a

prevenire gli infortuni.

Prima della

messa in fun-

zione leggere e

osservare le i-

struzioni per

l'uso e le nor-

me di sicurez-

za!

Attenzione! Ra-

diazione laser

Indossare degli

otoprotettori.

Classe di pro-

tezione II (iso-

lamento dop-

pio).

In caso di pro-

duzione di pol-

vere indossare

la maschera a

protezione del-

le vie respirato-

rie!

Il prodotto è

conforme alle

direttive euro-

pee in vigore.

Indossare degli

occhiali protet-

tivi.

Il prodotto è

conforme alle

direttive serbe

in vigore.

Attenzione! Pe-

ricolo di lesioni!

Non mettere

nella lama del-

la sega in mo-

vimento!

1 Introduzione

Produttore:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen, Germania

Egregio cliente,

Le auguriamo un lavoro piacevole e di successo con il

suo nuovo prodotto.

Nota:

Sulla base della legge attualmente in vigore sulla respon-

sabilità per prodotti difettosi, il fabbricante del presente

prodotto non risponde dei danni al prodotto in questione o

derivanti da esso in caso di:

• Trattamento improprio

• Mancato rispetto delle istruzioni per l'uso

• Riparazioni da parte di terzi, personale tecnico non

autorizzato

• Montaggio e sostituzione di pezzi di ricambio non ori-

ginali

• Utilizzo non conforme

• guasti all'impianto elettrico dovuti alla mancata osser-

vanza delle norme elettriche e delle disposizioni VDE

0100, DIN 57113 / VDE0113.

Da osservare:

Le istruzioni per l'uso sono parte integrante del prodotto.

Esse contengono avvertenze importanti su come utilizza-

re il prodotto in modo sicuro, corretto ed economico, su

come evitare i pericoli, risparmiare sui costi di riparazione,

ridurre i tempi di inattività ed aumentare l'affidabilità e la

durata di vita del prodotto. Oltre alle disposizioni di sicu-

rezza contenute nelle qui presenti istruzioni per l'uso, è

necessario altresì osservare le norme in vigore nel pro-

prio Paese per il prodotto.

Cerchi di prendere dimestichezza, prima dell'utilizzo, con

tutte le avvertenze di sicurezza e di comando. Utilizzare il

prodotto solo come descritto e per i campi di applicazione

specificati. Conservare le istruzioni per l'uso in un luogo

sicuro e consegnare personalmente tutta la documenta-

zione all'atto del passaggio del prodotto a terzi.

2 Descrizione del prodotto

(fig. 1-16)

1. Interruttore ON/OFF

2. Interruttore di blocco

3. Maniglia

4. Testa della sega

5. Coprilama mobile

5a. Vite di fissaggio

6. Lama della sega

7. Vite di bloccaggio per tavolo rotante

8. Guida di arresto

8a. Guida di arresto mobile

48 | IT www.scheppach.com

8b. Vite di bloccaggio

9. Banco sega fisso

10. Inserto da banco

11. Scala

12. Indicatore

13. Tavolo rotante

14. Vite di bloccaggio per portapezzi

15. Dispositivo di serraggio (dispositivo di serraggio

pezzo)

16. Vite di bloccaggio

17. Sacco raccoglitore di trucioli

18. Portapezzi

19. Vite di bloccaggio per dispositivo di serraggio

20. Vite di bloccaggio per dispositivo antiribaltamento

21. Cavalletto

22. Vite di regolazione (45°)

22a. Dado di sicurezza vite di regolazione (45°)

23. Vite di bloccaggio

24. Maniglia di bloccaggio

25. Bullone di sicurezza

26. Vite di regolazione (90°)

26a. Dado di sicurezza vite di regolazione (90°)

27. Scala

28. Indicatore

29. Vite flangiata

30. Flangia esterna

31. Staffa di guida

32. Bloccaggio dell'albero della sega

33. Interruttore ON/OFF laser

34. Copertura della batteria

35. Laser

36. Vite (Laser)

37. Maniglia di trasporto

A. Squadra a cappello a 90°

(non inclusa nel contenuto della fornitura)

B. Squadra a cappello a 45°

(non inclusa nel contenuto della fornitura)

C. Chiave a brugola, 6 mm

D. Chiave a brugola, 3 mm

E. Vite con intaglio a croce (inserto da banco)

3 Contenuto della fornitura

(Fig. 1, 2)

Pos. Quantità Denominazione

6. 1 x Lama (24 denti)

6. 1 x Lama* (48 denti)

15. 1 x Dispositivo di serraggio

17. 1 x Sacco raccoglitore di trucioli

18. 2 x Portapezzi

21. 1 x Cavalletto

C. 1 x Chiave a brugola, 6 mm

D. 1 x Chiave a brugola, 3 mm

1 x Sega troncatrice e per tagli obliqui

2 x Spazzola di carbone

2 x Batterie (AAA)

1 x Istruzioni per l'uso

* non necessariamente compreso nel contenuto della for-

nitura!

4 Impiego conforme alla

destinazione d'uso

La sega troncatrice e per tagli obliqui serve per tagliare

legno e plastica, in funzione delle dimensioni della mac-

china. La sega non è adatta al taglio di legna da ardere.

AVVISO

Non utilizzare il prodotto per tagliare materiali diversi da

quelli indicati nelle istruzioni per l'uso.

AVVISO

La lama della sega fornita in dotazione è destinata e-

sclusivamente al taglio del legno! Non utilizzare l’appa-

recchio per tagliare legna da ardere!

È consentito impiegare il prodotto solo conformemente al-

la sua destinazione d'uso. Qualsiasi ulteriore impiego che

esuli dalla suddetta finalità non è conforme alla destina-

zione d'uso. L'utente/l'operatore, e non il produttore, è u-

nico responsabile dei danni o di qualsiasi tipo di lesione

derivante.

Si possono utilizzare solo lame per sega adatte alla mac-

china. È vietato l'utilizzo di dischi sezionatori di qualsiasi

tipo.

L'osservanza delle indicazioni di sicurezza, nonché il ri-

spetto delle istruzioni di montaggio e delle indicazioni o-

perative contenute nelle istruzioni per l'uso sono fonda-

mentali al fine di un utilizzo del dispositivo conforme alla

destinazione d'uso.

Le persone che utilizzano il prodotto e ne eseguono la ma-

nutenzione devono possedere una certa dimestichezza

con lo stesso ed essere al corrente dei possibili pericoli.

Modifiche al prodotto escludono completamente la re-

sponsabilità del produttore per i danni che ne derivano.

Nonostante l'uso conforme alla destinazione d'uso, alcuni

fattori di rischio non possono essere completamente eli-

minati. A causa della struttura e del montaggio del prodot-

to si può presentare quanto segue:

• Contatto della lama della sega in zona non coperta

della sega stessa.

• Accesso alla lama della sega in funzione (pericolo di

taglio).

• Contraccolpo di pezzi da lavorare e parti dei pezzi da

lavorare.

• Rotture della lama della sega.

• Proiezione di pezzi in metallo duro difettosi della lama

della sega.

• Danni all'udito a causa del non utilizzo dei necessari

otoprotettori.

• Emissioni dannose per la salute di polvere di legno se

si utilizza il prodotto in ambienti chiusi.

Si prega di osservare che i nostri prodotti non sono desti-

nati a un uso commerciale, artigianale o industriale. Si de-

clina ogni responsabilità qualora il prodotto venga impie-

gato nel quadro di un'attività commerciale, artigianale, in-

dustriale o simili.

IT | 49www.scheppach.com

5 Indicazioni di sicurezza

Indicazioni generali di sicurezza per gli attrezzi

elettrici

AVVISO

Leggere tutte le indicazioni di sicurezza, le i-

struzioni, le illustrazioni e i dati tecnici dei

quali è dotato questo attrezzo elettrico.

L'inosservanza delle seguenti istruzioni può provocare

scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le

istruzioni per ulteriore consultazione.

Il termine "attrezzo elettrico" utilizzato nelle indicazioni di

sicurezza si riferisce ad attrezzi elettrici alimentati dalla

rete (con cavo di rete) e ad attrezzi elettrici funzionanti a

batteria (senza cavo di rete).

1) Sicurezza sul posto di lavoro

a) Tenere pulita e correttamente illuminata la propria

area di lavoro. Zone di lavoro disordinate e non illu-

minate potrebbero provocare infortuni.

Non lavorare con l’attrezzo elettrico in aree a ri-

schio di esplosione, nelle quali si trovino fluidi, gas

o polveri infiammabili. Gli elettroutensili generano

scintille che possono infiammare la polvere o i vapori.

c) Tenere i bambini e le altre persone distanti duran-

te l'utilizzo dell’attrezzo elettrico. In caso di devia-

zione, si potrebbe perdere il controllo dell’attrezzo e-

lettrico.

2) Sicurezza elettrica

a) Il connettore dell’attrezzo elettrico deve essere a-

datto per la presa di corrente Non deve essere as-

solutamente modificato. Non utilizzare spine di a-

dattamento insieme ad elettroutensili con collega-

mento a terra di protezione. Spine non modificate e

prese adatte riducono il rischio di scarica elettrica.

b) Evitare il contatto tra il corpo e le superfici che

scaricano a terra, come ad es. tubi, elementi ri-

scaldanti, fornelli e frigoriferi. Sussiste un rischio e-

levato di scarica elettrica, se il proprio corpo è a po-

tenziale di terra.

c) Conservare gli attrezzi elettrici al riparo da pioggia

o umidità. La penetrazione di acqua in un attrezzo e-

lettrico aumenta il rischio di scarica elettrica.

d) Non utilizzare in modo scorretto il cavo di collega-

mento per trasportare e appendere l’attrezzo elet-

trico o per estrarre la spina dalla presa. Tenere il

cavo di collegamento lontano da calore, olio, spi-

goli appuntiti o parti in movimento. Il rischio di

scossa elettrica aumenta se si utilizzano cavi di colle-

gamento danneggiati o aggrovigliati.

e) Quando si lavora all’aperto con un attrezzo elettri-

co, utilizzare soltanto un cordone di prolunga indi-

cato anche per l’uso in ambienti esterni. L'impiego

di un cordone di prolunga idoneo all’uso in ambienti e-

sterni riduce il rischio di scossa elettrica.

f) Se non è possibile evitare di utilizzare l’attrezzo e-

lettrico in un ambiente umido, utilizzare un inter-

ruttore differenziale. L'uso di un interruttore differen-

ziale riduce il rischio di scossa elettrica.

3) Sicurezza delle persone

a) Essere vigili, prestare attenzione a quello che si fa

e procedere in modo ragionevole quando si lavora

con un elettroutensile. Non utilizzare un elettrou-

tensile quando si è stanchi o sotto l'effetto di dro-

ghe, alcool o medicinali. Un momento di disattenzio-

ne durante l'uso dell’attrezzo elettrico può causare le-

sioni gravi.

b) Indossare dispositivi di protezione individuale e,

sempre, occhiali protettivi. Indossare dispositivi di

protezione individuale, quali maschera antipolvere,

scarpe antinfortunistiche antiscivolo, elmetto di sicu-

rezza o otoprotettori, a seconda del tipo di utilizzo

dell’attrezzo elettrico, riduce il rischio di lesioni.

c) Evitare una messa in funzione accidentale. Accer-

tarsi che l'elettroutensile sia disattivato prima di

collegarlo all'alimentazione elettrica e/o alla batte-

ria, sollevarlo o trasportarlo. Se durante il trasporto

dell’attrezzo elettrico si tiene il dito sull'interruttore o

se si collega l’attrezzo elettrico già acceso alla corren-

te elettrica, possono verificarsi incidenti.

d) Rimuovere eventuali strumenti di regolazione o

chiavi per dadi prima di accendere l’attrezzo elet-

trico. Un attrezzo elettrico o una chiave che si trova

all’interno di una parte dell’attrezzo elettrico in rotazio-

ne può provocare lesioni.

e) Evitare una postura anomala. Accertarsi che la po-

sizione sia sicura e mantenere sempre l'equilibrio.

In questo modo è possibile controllare in modo miglio-

re l'elettroutensile in situazioni inattese.

f) Indossare abbigliamento adeguato. Non indossare

indumenti larghi o gioielli. Tenere capelli e capi

d’abbigliamento lontani dalle parti in movimento.

Vestiti larghi, gioielli o capelli lunghi possono impigliar-

si nelle parti in movimento.

Se si possono installare dispositivi di aspirazione e

raccolta della polvere, collegarli e utilizzarli corret-

tamente. L'utilizzo di un sistema di aspirazione della

polvere può ridurre i rischi dovuti alla polvere stessa.

h) Fare in modo di non trovarsi in condizioni di peri-

colo e tenere conto delle regole di sicurezza per

gli attrezzi elettrici anche nel caso in cui, dopo va-

ri utilizzi dell'attrezzo elettrico, sia stata acquisita

una certa familiarità. Un comportamento incauto può

portare a gravi lesioni in poche frazioni di secondo.

4) Utilizzo e trattamento

dell'elettroutensile

a) Non sovraccaricare l’attrezzo elettrico. Utilizzare

per il proprio lavoro l'elettroutensile appositamen-

te previsto. Con un elettroutensile adatto, si lavora

meglio e con maggior sicurezza mantenendosi entro

l'intervallo di potenza specificato.

b) Non utilizzare elettroutensili con interruttore difet-

toso. Un elettroutensile che non si riesce più ad ac-

cendere o spegnere è pericoloso e deve essere ripa-

rato.

c) Estrarre la spina dalla presa e/ o rimuovere la bat-

teria prima di impostare i parametri del dispositi-

vo, sostituire i componenti dell'utensile impiegato

o riporre l’elettroutensile. Questa precauzione impe-

disce l’avvio accidentale dell’attrezzo elettrico.

50 | IT www.scheppach.com

d) Tenere gli elettroutensili non utilizzati fuori dalla

portata dei bambini. Non lasciare che l’attrezzo e-

lettrico venga utilizzato da chi non ha dimesti-

chezza nel suo uso o non ha letto le presenti istru-

zioni. Gli attrezzi elettrici sono pericolosi se utilizzati

da persone inesperte.

e) Conservare gli attrezzi elettrici e l'attrezzo ausilia-

rio con la massima cura. Controllare che i compo-

nenti mobili funzionino in modo impeccabile e non

si blocchino; verificare che non ci siano compo-

nenti rotti o danneggiati che possano influenzare

il funzionamento dell’attrezzo elettrico. Fare ripa-

rare i componenti danneggiati prima dell’utilizzo

dell’attrezzo elettrico. Molti infortuni sono causati da

una cattiva manutenzione degli apparecchi.

f) Tenere gli utensili di taglio affilati e puliti. Utensili

di taglio con bordi affilati e sottoposti ad una manuten-

zione accurata si bloccano con una frequenza minore

e sono più agevoli da controllare.

g) Utilizzare l’elettroutensile, le relative parti, gli stru-

menti impiegati ecc. attenendosi alle istruzioni E

prendendo in considerazione le condizioni opera-

tive e l’attività da svolgere. Un utilizzo degli elettrou-

tensili per applicazioni diverse da quelle previste può

comportare situazioni pericolose.

h) Mantenere le maniglie e le relative superfici a-

sciutte, pulite e libere da olio e grasso. Impugnatu-

re e superfici di presa scivolose non consentono un

funzionamento e un controllo sicuri dell'elettroutensile

in situazioni impreviste.

5) Assistenza

Far riparare l’elettroutensile soltanto da personale

specializzato e qualificato e solo utilizzando pezzi di

ricambio originali. In questo modo si garantisce il co-

stante funzionamento sicuro dell’attrezzo elettrico.

5.1 Indicazioni di sicurezza per seghe

troncatrici

a) Le seghe troncatrici sono progettate per tagliare

legno o prodotti lignei; non possono essere utiliz-

zate per tagliare materiali ferrosi come sbarre, a-

ste, viti ecc. La polvere abrasiva porta al blocco di

parti mobili come la calotta di protezione inferiore. Le

scintille prodotte dal taglio bruciano la calotta di prote-

zione inferiore, gli inserti e altre parti in plastica.

Se possibile, utilizzare gli appositi morsetti per so-

stenere il pezzo in lavorazione. Se si tiene l’utensile

in mano, questa deve essere mantenuta sempre al-

meno a 100 mm di distanza da ogni lato della lama

della sega. Non utilizzare la sega per tagliare pezzi

troppo piccoli per essere fissati saldamente median-

te i morsetti o per essere tenuti fermi con la mano.

Nel caso in cui si tenesse la mano troppo vicina alla lama

della sega, ci sarebbe un rischio maggiore di lesioni deri-

vanti dal possibile contatto con la lama stessa.

c) Il pezzo in lavorazione deve essere stabile e fissa-

to mediante morsetti oppure tenuto sia contro l’ar-

resto, sia contro il tavolo. Non spingere il pezzo in

lavorazione contro la lama della sega né eseguire

in alcun caso tagli “a mano libera”. Pezzi in lavora-

zione fuori controllo o mobili possono essere scagliati

lontano ad alta velocità, causando lesioni.

d) Muovere la sega attraverso l’utensile. Evitare di ti-

rare la sega attraverso l’utensile. Sollevare la testa

della lama per ogni taglio e tirarla sopra il pezzo in

lavorazione senza tagliare. Poi accendere il moto-

re, girare la testa della lama verso il basso e pre-

mere la sega attraverso l’utensile. Se si esegue un

taglio tirante, vi è il pericolo che la lama "salga" sopra

il pezzo in lavorazione e che l’unità della lama venga

scagliata violentemente verso l’operatore.

e) Non passare mai con la mano sopra la linea di ta-

glio prestabilita, né davanti, né dietro la lama della

sega. È estremamente pericoloso tenere il pezzo in

lavorazione “a mani incrociate”, cioè tenendo il pezzo

in lavorazione alla destra della lama della sega con la

mano sinistra o viceversa.

f) Finché la lama della sega è in rotazione, non met-

tere la mano dietro l’arresto. Mantenere una di-

stanza di sicurezza di almeno 100 mm tra la mano

e la lama rotante della sega (vale per entrambi i la-

ti della lama, per esempio in caso di rimozione di

frammenti di legno). È possibile che la vicinanza del-

la lama rotante della sega alla mano non sia misurabi-

le, comportando il rischio di gravi lesioni.

g) Controllare il pezzo prima del taglio. Se il pezzo è

piegato o curvo, bisogna tenderlo verso l'arresto

con il lato curvo rivolto verso l’esterno. Assicurar-

si sempre che lungo la linea di taglio non ci sia

nessuno spazio tra il pezzo, l’arresto e la tavola.

Pezzi piegati o curvi possono girarsi o spostarsi e far

sì che la lama della sega rotante si incastri al momen-

to del taglio. Non devono essere presenti chiodi o cor-

pi estranei nel pezzo da lavorare.

h) Utilizzare la sega solo se il banco è libero da at-

trezzi, frammenti di legno ecc.; solo il pezzo da la-

vorare può trovarsi sul banco. Piccoli frammenti,

tondelli liberi o altri oggetti che entrano in contatto con

la lama rotante possono essere scagliati via ad alta

velocità.

i) Tagliare solamente un pezzo alla volta. Impilare più

pezzi non permette di lavorarli in maniera adeguata o

di tenerli fermi e questo può far sì che la lama della

sega si incastri o scivoli.

Fare attenzione che la sega troncatrice sia fissata

su di una superficie di lavoro piana e stabile prima

dell’utilizzo. Una superficie di lavoro piana e salda ri-

duce il pericolo che la sega troncatrice diventi instabile.

Pianificare il lavoro. Fare attenzione a ogni regola-

zione dell’inclinazione della lama della sega o

dell’angolo obliquo, in modo che l’arresto sia sem-

pre regolato correttamente e che il pezzo sia soste-

nuto senza entrare mai in contatto con la calotta di

protezione o con la lama. Senza mettere in funzione

la macchina e senza pezzi in lavorazione sul tavolo,

spostare la lama della sega in modo da simulare un ta-

glio completo per assicurarsi che non ci sia alcun osta-

colo né pericolo di tagliare la guida di arresto.

Per pezzi da lavorare più larghi o più lunghi del pia-

no del banco, prevedere un sostegno adeguato, per

esempio con prolunghe del banco o cavalletti. Pez-

zi più lunghi o più larghi del tavolo della sega troncatri-

ce possono ribaltarsi se non vengono sostenuti in mo-

do corretto. Se il pezzo di legno tagliato o il pezzo in la-

IT | 51www.scheppach.com

vorazione si ribaltano, possono causare il sollevamento

della calotta di protezione inferiore oppure possono es-

sere scagliati via dalla lama in rotazione.

m) Non farsi aiutare da altre persone in sostituzione

di una prolunga banco o come supporto aggiunti-

vo. Un supporto instabile per il pezzo in lavorazione

può far sì che la lama si incastri. Può anche portare

allo spostamento del pezzo durante le operazioni di

taglio, trascinando l’utilizzatore e il suo aiutante verso

la lama in rotazione.

n) Il pezzo tagliato non deve essere premuto contro

la lama della sega in rotazione. Se c’è poco spazio,

per esempio in caso di utilizzo di dispositivi di arresto

della lunghezza, il pezzo tagliato può rimanere blocca-

to assieme alla lama ed essere scagliato via con vio-

lenza.

o) Utilizzare sempre un morsetto o un dispositivo di

serraggio adatto per sostenere correttamente ele-

menti rotondi come sbarre o tubi. Le sbarre scivola-

no quando vengono tagliate, per cui è come se la la-

ma le “mordesse”, trascinando il pezzo in lavorazione

e la mano verso la lama.

p) Lasciare che la lama raggiunga la velocità massi-

ma prima di tagliare il pezzo. Questo riduce il rischio

che il pezzo sia scagliato via.

Se il pezzo si incastra o se la lama si blocca, spe-

gnere la sega troncatrice. Aspettare che tutte le par-

ti mobili siano ferme, estrarre la spina elettrica e/o

rimuovere la batteria. In seguito, rimuovere il mate-

riale inceppato. Se si dovesse continuare ad utilizzare

l’utensile anche dopo un blocco, c’è il rischio di perdere

il controllo o di danneggiare la sega troncatrice.

r) Dopo aver portato a termine il taglio spegnere l’in-

terruttore, tenere la testa della sega verso il basso

e aspettare che la lama si fermi prima di rimuovere

il pezzo tagliato. È molto pericoloso avvicinare la ma-

no alla lama in funzione.

Tenere la maniglia saldamente nel caso in cui si e-

segua un taglio incompleto o nel caso in cui si rila-

sci l’interruttore, prima che la testa della sega ab-

bia raggiunto la posizione inferiore. Attraverso l’a-

zione frenante della sega, la testa della sega può esse-

re trascinata all’improvviso verso il basso, aumentando

in questo modo il rischio di provocare lesioni.

5.2 Indicazioni di sicurezza per la

manipolazione delle lame

• Evitare un rilascio incontrollato del gruppo sega nella

posizione finale inferiore.

• Non usare lame per sega danneggiate o deformate.

• Non utilizzare le lame della sega se sono fessurate,

bensì eliminarle. Non è consentito ripararle.

• Non utilizzare lame realizzate in acciaio rapido.

• Controllare lo stato delle lame per sega prima di utiliz-

zare la sega.

• Accertarsi che venga scelta una lama per sega adatta

al materiale da tagliare.

• Utilizzare solo lame per sega raccomandate dal pro-

duttore.

Le lame devono corrispondere alla norma EN 847-1,

quando sono previste per la lavorazione di legno o di

materiali simili.

• Non utilizzare lame in acciaio rapido fortemente legato

(RFL).

• Utilizzare solo lame per sega il cui numero di giri mas-

simo consentito non sia inferiore al numero massimo

di giri del mandrino della sega e adatte al materiale da

tagliare.

• Prestare attenzione al senso di rotazione della lama.

• Utilizzare solo lame di cui si padroneggia l'uso.

• Rispettare il numero di giri massimo. Il numero massi-

mo di giri riportato sulla lama della sega non deve es-

sere superato. Se indicato, rispettare l'intervallo del

numero di giri.

• Pulire le superfici di serraggio da sporco, grasso, olio

e acqua.

• Non utilizzare anelli o boccole di riduzione allentate

per ridurre i fori delle lame.

• Accertarsi che gli anelli di riduzione fissati per blocca-

re la lama abbiano lo stesso diametro e almeno 1/3

del diametro di taglio.

• Accertarsi che gli anelli di riduzione fissati siano paral-

leli tra loro.

• Maneggiare le lame con cautela. Conservarle preferi-

bilmente nella confezione originale o in contenitori

speciali. Indossare guanti protettivi per migliorare la

sicurezza di presa e ridurre il rischio di lesione.

• Prima dell'utilizzo delle lame per sega, accertarsi che

tutti i dispositivi di protezione siano fissati corretta-

mente.

• Prima dell’utilizzo, accertarsi che la lama della sega u-

tilizzata soddisfi i requisiti tecnici di questo dispositivo

e che sia fissata correttamente.

• Utilizzare la lama della sega fornita in dotazione solo

per tagliare il legno, mai per la lavorazione di metalli.

• Utilizzare solo una lama della sega il cui diametro sia

corrispondente ai dati della sega.

• Utilizzare supporti aggiuntivi per il pezzo in lavorazio-

ne se necessario ai fini della stabilità del pezzo.

• Le prolunghe del portapezzi devono sempre essere

fissate e utilizzate durante il lavoro.

• Sostituire l’inserto da banco se consumato!

• Evitare di surriscaldare i denti della sega.

• Fare in modo di evitare che, durante il taglio di mate-

riali in plastica, questa si sciolga.

Utilizzare per il materiale da lavorare le lame per sega

corrette. Sostituire tempestivamente le lame per sega

danneggiate o consumate.

Se la lama della sega dovesse surriscaldarsi, arresta-

re la macchina. Lasciare, prima di tutto, che la lama

della sega si raffreddi prima di rimettere in funzione

l’apparecchio.

• Utilizzare solo lame per sega contrassegnate con un

regime uguale o superiore al regime dell'attrezzo elet-

trico.

• Garantire sempre la stabilità e la messa in sicurezza

della sega.

52 | IT www.scheppach.com

5.3 Radiazione laser

Attenzione: Radiazione laser

Non orientare lo sguardo verso il raggio

Classe laser 2

Proteggere sé e l'ambiente da pericoli di incidenti con

opportune misure precauzionali!

• Non orientare lo sguardo direttamente verso il raggio

laser in assenza di protezioni per gli occhi.

• Non orientare mai lo sguardo direttamente verso la

traccia del raggio.

• Non puntare mai il raggio laser su superfici riflettenti o

su persone o animali. Anche un raggio laser a bassa

potenza può causare danni all'occhio.

CAUTELA

Se vengono eseguite procedure diverse da

quelle qui specificate, si può verificare un'e-

sposizione pericolosa alle radiazioni.

• Non aprire mai il modulo laser. Si rischia altrimenti di

esporsi accidentalmente al raggio laser.

• Se il prodotto non viene utilizzato per lungo tempo,

provvedere a rimuovere le batterie.

• Non è consentito sostituire il laser con un altro tipo di

laser.

• Le riparazioni al laser possono essere effettuate solo

dal produttore del laser o da un rappresentante auto-

rizzato.

Rischi residui

Il prodotto è stato costruito secondo lo stato dell'arte

e le regole tecniche di sicurezza riconosciute.

Tuttavia, durante il suo impiego, si possono

presentare rischi residui.

• Pericolo di lesioni dovuti a elettricità a causa dell'utiliz-

zo di cavi di alimentazione elettrica inadeguati.

• Inoltre, nonostante tutte le misure precauzionali adot-

tate, possono comunque venirsi a creare dei rischi re-

sidui non evidenti.

• I rischi residui possono essere ridotti al minimo se si

osservano le "Istruzioni di sicurezza" e "Uso previsto",

nonché le istruzioni per l'uso nel loro complesso.

• Non sovraccaricare il prodotto: una pressione eccessi-

va quando si sega danneggia rapidamente la lama

della sega, causando una riduzione delle prestazioni

del prodotto nella lavorazione e nella precisione del

taglio.

• In caso di taglio di materiale plastico, si prega di utiliz-

zare sempre morsetti: le parti da tagliare, devono

sempre essere fissati tra i morsetti.

• Evitare le messe in funzione accidentali del prodotto:

quando si inserisce la spina nella presa di corrente

non deve essere premuto il l'interruttore ON/OFF.

• Utilizzare il prodotto come raccomandato nelle pre-

senti istruzioni d'uso. In questo modo è possibile ga-

rantire che il prodotto funzioni con prestazioni ottimali.

• Tenere lontane le mani dalla zona di lavoro quando il

prodotto è in funzione.

• Prima di eseguire lavori di regolazione o manutenzio-

ne, rilasciare l'interruttore ON/OFF e staccare la spina

elettrica dalla presa di corrente.

• Rispettare le indicazioni di manutenzione e sicurezza

definite all'interno delle istruzioni per l'uso.

AVVISO

Questo attrezzo elettrico genera un campo magnetico

durante l'esercizio. Tale campo può danneggiare im-

pianti medici attivi o passivi in particolari condizioni. Per

ridurre il rischio di lesioni serie o mortali, si raccomanda

alle persone con impianti medici di consultare il proprio

medico e il fabbricante dell'impianto medico prima di uti-

lizzare l'attrezzo elettrico.

6 Dati tecnici

Sega troncatrice e per tagli

obliqui:

Motore a corrente alternata 220 - 240 V~ 50Hz

Potenza nominale S1 1200 watt

Modalità operativa S6 25%* 1500 W

Velocità di minimo n

4900 min

-1

Lama della sega in metallo duro ø 210 x

ø 30 x 2,6 mm

Numero dei denti 24/48

Larghezza massima dei denti della

lama per sega

3 mm

Raggio di rotazione -45° / 0°/ +45°

Taglio obliquo da 0° a 45°

verso sinistra

Larghezza della sega a 90° 120 x 60 mm

Larghezza della sega a 45° 80 x 60 mm

Larghezza della sega a 2 x 45° (ta-

glio obliquo doppio)

80 x 35 mm

Classe di protezione

II / (doppio

isolamento)

Peso circa 6,5 kg

Laser:

Classe laser 2

Lunghezza d'onda laser 650 nm

Potenza laser < 1 mW

Batteria:

Tipo di batteria LR03

Capacità nominale 2000 mAh

Tensione nominale 1,5 V

Dimensioni strutturali Micro AAA

Con riserva di modifiche tecniche!

IT | 53www.scheppach.com

Modalità operativa S6

Funzionamento periodico ininterrotto. Il funzionamento è da-

to da un tempo di avviamento, un tempo a carico costante e

un tempo di inattività. La durata del ciclo è di 10 min, il rela-

tivo fattore di servizio è pari al 25% della durata del ciclo.

Il pezzo deve avere almeno un'altezza di 3 mm e una

larghezza di 10 mm. Accertarsi che il pezzo sia fissato

sempre con il dispositivo di bloccaggio.

Valori caratteristici delle emissioni sonore

AVVISO

Il rumore può avere un grave impatto sulla salute. Se il

rumore del prodotto è superiore a 85 dB, occorre che

voi e le persone nelle vicinanze indossiate degli otopro-

tettori adeguati.

I valori di rumorosità e vibrazione sono stati determinati in

conformità alla norma EN 62841-1.

Livello di pressione acustica L

91,6 dB

Incertezza K

3 dB

Livello di potenza acustica L

104,6 dB

Incertezza K

3 dB

I valori di emissione di rumore indicati sono stati misurati

con una procedura di controllo standardizzata e possono

essere utilizzati per confrontare un elettroutensile con un

altro.

I valori delle emissioni sonore indicati possono essere uti-

lizzati anche per una prima valutazione del carico.

AVVISO

I valori delle emissioni sonore possono diffe-

rire dai valori specificati durante l'uso effetti-

vo dell'attrezzo elettrico a seconda del modo

in cui l'attrezzo elettrico viene utilizzato e, in

particolare, del tipo di pezzo da lavorare su

cui si opera.

Provare a mantenere il carico il più basso possibile.

Provvedimenti esemplificativi: limitazione del tempo di

lavoro. A tal fine è necessario prendere in considerazio-

ne tutte le parti del ciclo di lavoro (per esempio, i tempi

in cui l'attrezzo elettrico rimane spento, e quelli in cui, è

acceso, ma in assenza di carico).

7 Disimballaggio

• Aprite l'imballaggio ed estraete con cautela il prodotto.

•

Rimuovere il materiale d'imballaggio nonché le staffe di

sicurezza per il trasporto e l'imballaggio (se presenti).

• Controllate se il contenuto della fornitura è completo.

• Controllate il prodotto e gli accessori per rilevare l'e-

ventuale presenza di danni dovuti al trasporto. Segna-

lare immediatamente eventuali danni al corriere che

ha consegnato il prodotto. Non si accettano reclami

successivi.

ATTENZIONE

Il prodotto e i materiali d'imballaggio non so-

no giocattoli per bambini! I bambini non de-

vono giocare con i sacchetti di plastica, pelli-

cole e piccole parti! Sussiste il pericolo di in-

gerimento e soffocamento!

8 Montaggio

Garantire sempre la stabilità e la messa in sicurezza

del prodotto, fissandolo ad es. a un banco da lavoro.

• Il prodotto deve essere posizionato in modo stabile.

Assicurare il prodotto su un banco da lavoro, telaio di

base o simili praticando dei fori sul banco sega fisso

con 4 viti (non incluse nel contenuto della fornitura).

• Prima della messa in funzione devono essere montati

in modo corretto tutte le coperture e i dispositivi di si-

curezza.

• La lama della sega deve poter scorrere liberamente.

• In caso di legno prelavorato, fare attenzione alla pre-

senza di corpi estranei, come ad es. chiodi o viti, ecc.

• Prima di azionare l'interruttore ON/OFF, assicurarsi

che la lama della sega sia montata correttamente e le

parti mobili si spostino facilmente.

• Prima di collegare il prodotto verificare che i dati sulla

targhetta corrispondano ai dati di rete.

8.1 Montaggio del dispositivo di

serraggio pezzo (15) (fig. 3)

1. Allentare la vite di bloccaggio (19) e montare il dispo-

sitivo di serraggio pezzo (15) a sinistra o a destra del

banco fisso della sega.

2. Quindi stringere nuovamente la vite di bloccaggio

(19).

8.2 Montaggio dei portapezzi (18)

(fig. 3-4)

Attrezzo necessario:

• Chiave a brugola, 3 mm (D)

1. Allentare la vite di bloccaggio (14) e inserire il porta-

pezzi (18) attraverso il foro previsto nel lato del banco

sega fisso.

2. Assicurarsi che il portapezzi (18) venga fatto passare

anche attraverso entrambe le linguette poste sul lato

inferiore.

3. Quindi serrare nuovamente la vite di bloccaggio (14).

4. Ripetere questa operazione anche sull'altro lato.

8.3 Montaggio del cavalletto (21)

(fig. 3-4)

Attrezzo necessario:

• Chiave a brugola, 3 mm (D)

1. Allentare la vite di bloccaggio (20) sul lato inferiore

della sega e infilare il cavalletto (21) attraverso i fori

previsti sul retro della sega.

2. Quindi stringere nuovamente la vite di bloccaggio

(20).

54 | IT www.scheppach.com

8.4 Applicazione del sacco

raccoglitore di trucioli (17) (fig. 5)

La sega è dotata di un sacco raccoglitore di trucioli (17).

1. Premere insieme le due alette dell'anello di metallo

del sacco raccoglipolvere e montarlo sull'apertura di

scarico nella zona motore.

2. Il sacco raccoglitore di trucioli (17) può essere svuota-

to tramite la cerniera sul lato inferiore.

8.4.1 Collegamento a un'unità di

aspirazione della polvere esterno

1. Collegare il flessibile di aspirazione all'unità di aspira-

zione della polvere.

2. L'unità di aspirazione della polvere deve essere adat-

ta al materiale da lavorare.

3. Per l'aspirazione di polveri particolarmente nocive alla

salute o cancerogene, utilizzare un dispositivo di aspi-

razione speciale.

9 Messa in funzione

ATTENZIONE

Prima della messa in funzione del prodotto, è obbli-

gatorio montarlo completamente!

9.1 Controllo del dispositivo di

sicurezza del coprilama (5) (fig. 11)

Il coprilama protegge la lama della sega da contatti invo-

lontari e da trucioli volanti.

Verificare il funzionamento

Rovesciare verso il basso la sega:

• Il coprilama deve sbloccare la lama della sega nel ca-

so in cui venga girata verso il basso, senza toccare al-

tre parti.

• Quando si solleva la sega in posizione di partenza, il

coprilama deve coprire automaticamente la lama della

sega.

9.2 Smontaggio della sega troncatrice

e per tagli obliqui (fig. 2-4)

Nota:

La sega troncatrice e per tagli obliqui per può essere ruo-

tata con il tavolo rotante a sinistra e a destra. Utilizzando

la scala è possibile impostare l'angolo con assolutamente

precisione.

Gli angoli da 0°a 45° possono essere impostati in modo

rapido e preciso tramite le impostazioni a griglia ogni 0°,

5° 10°, 15°, 22,5°, 31,6°, 40°, 45°.

1. Allentare il tavolo rotante (13) allentando la vite di

bloccaggio (7).

2. Con l'impugnatura (3) regolare il tavolo rotante (13)

all'angolo desiderato.

3. Stringere nuovamente la vite di bloccaggio (7) per fis-

sare il tavolo rotante.

4. Premendo leggermente verso il basso la testa della

sega (4) ed estraendo contemporaneamente il bullone

di sicurezza (25) dal supporto del motore, la sega vie-

ne sbloccata dalla posizione inferiore.

5. Ribaltare verso l'alto la testa della sega (4).

6. Il dispositivo di serraggio (15) può essere fissato sia a

sinistra che a destra del banco sega (9) fisso. Inserire

il dispositivo di serraggio (15) nel foro appositamente

previsto sul lato posteriore della guida di arresto (8) e

fissarlo tramite la vite di bloccaggio (19).

7. La testa della sega (4) può essere inclinata a sinistra

a max. 45° allentando la vite di bloccaggio (23).

8. I portapezzi (18) devono essere sempre fissati e utiliz-

zati durante il lavoro.

9.3 Regolazione fine della battuta di

arresto per taglio passante a 90°

(Fig. 6)

Attrezzo necessario:

• Squadra di arresto 90° (A)*

* = non incluso nel contenuto della fornitura!

1. Abbassare la testa della sega (4) e fissarla con il bul-

lone di sicurezza (25).

2. Allentare la vite di bloccaggio (23).

3. Posizionare la squadra di arresto da 90°(A) tra la lama

della sega (6) e il tavolo rotante (13).

4. Allentare il dado di sicurezza (26a).

5. Regolare la vite di regolazione (26) fino a quando l'an-

golo tra la lama della sega (6) e il tavolo rotante (13) è

di 90°.

6. Stringere di nuovo il dado di sicurezza (26a).

10 Funzionamento

10.1 Taglio passante a 90° e tavolo

rotante a 0° (fig. 1, 3, 4, 7)

ATTENZIONE

La guida di arresto mobile deve essere fissata nella po-

sizione interna per tagli di troncatura a 90°.

Avvertenze per il serraggio:

• Non lavorare pezzi troppo piccoli per essere serrati in

posizione.

• Rinforzare i pezzi molto sottili segandoli insieme con

un listello supplementare. I pezzi molto sottili possono

vibrare o rompersi durante l'operazione di segatura

Attrezzo necessario:

• Chiave a brugola 3 mm (D)

1. Aprire la vite di bloccaggio (8b) della guida di arresto

mobile (8a) e spingere la guida di arresto mobile (8a)

verso l'interno.

2. La guida di arresto mobile (8a) deve essere arrestata

davanti alla posizione più interna nella misura in cui la

distanza tra guida di arresto mobile (8a) e lama della

sega (6) risulti al massimo 8 mm.

3. Controllare prima del taglio che non siano possibili

collisioni tra la guida di arresto mobile (8a) e la lama

della sega (6).

4. Avvitare nuovamente la vite di bloccaggio (8b).

5. Portare la testa della sega (4) nella posizione superio-

re.

6. Appoggiare la legna da tagliare sulla guida di arresto

(8) e sul tavolo rotante (13).

IT | 55www.scheppach.com

7. Fissare il materiale con il dispositivo di serraggio (15)

sul banco sega fisso (9) per evitare uno spostamento

durante il processo di taglio. Vedere punto 10.9

8. Sbloccare l'interruttore di blocco (2) e premere l'inter-

ruttore ON/OFF (1) per avviare il motore.

9. Muovere verso il basso la testa della sega (4) con l'im-

pugnatura (3) in maniera uniforme e con una leggera

pressione finché la lama (6) non ha tagliato il pezzo

da lavorare.

10. Al termine dell'operazione di segatura, riportare la te-

sta della sega nella posizione di riposo superiore e ri-

lasciare l'interruttore ON/OFF (1).

ATTENZIONE

La molla di ritorno fa scattare automaticamente il pro-

dotto verso l'alto. Al termine del taglio non rilasciare

l'impugnatura, ma lasciare lentamente la testa della se-

ga e spostarla verso l'alto con una leggera contropres-

sione.

10.2 Taglio passante a 90° e tavolo

rotante a 0°-45° (fig. 1, 3, 4, 7)

Con la sega troncatrice e per tagli obliqui è possibile rea-

lizzare tagli obliqui verso sinistra e destra di 0°- 45°.

ATTENZIONE

La guida di arresto mobile deve essere fissata nella po-

sizione interna per tagli di troncatura a 90°.

Attrezzo necessario:

• Chiave a brugola 3 mm (D)

1. Aprire la vite di bloccaggio (8b) della guida di arresto

mobile (8a) e spingere la guida di arresto mobile (8a)

verso l'interno.

2. La guida di arresto mobile (8a) deve essere arrestata

davanti alla posizione più interna nella misura in cui la

distanza tra guida di arresto mobile (8a) e lama della

sega (6) risulti al massimo 8 mm.

3. Controllare prima del taglio che non siano possibili

collisioni tra la guida di arresto mobile (8a) e la lama

della sega (6).

4. Avvitare nuovamente la vite di bloccaggio (8b).

5. Allentare il tavolo rotante (13) allentando la vite di

bloccaggio (7).

6. Con l'impugnatura (3) regolare il tavolo rotante (13)

all'angolo desiderato.

7. Stringere nuovamente la vite di bloccaggio (7) per fis-

sare il tavolo rotante (13).

8. Eseguire il taglio come descritto al punto 10.1.

10.3 Regolazione di precisione della

battuta di arresto per taglio obliquo

a 45° (fig.1,3,4,7,8,9)

Attrezzo necessario:

• Chiave a brugola 3mm (D)

• Squadra di arresto 45° (B)*

* = non incluso nel contenuto della fornitura!

1. Abbassare la testa della sega (4) e fissarla con il bul-

lone di sicurezza (25).

2. Fissare il tavolo rotante (13) in posizione 0°.

ATTENZIONE

La guida di arresto mobile deve essere fissata nella po-

sizione esterna per i tagli obliqui (testa della sega incli-

nata).

3. Aprire la vite di bloccaggio (8b) della guida di arresto

mobile (8a) e spingere la guida di arresto mobile (8a)

verso l'esterno.

4. La guida di arresto mobile (8a) deve essere arrestata

davanti alla posizione più interna nella misura in cui la

distanza tra guide di arresto mobili (8a) e lama della

sega (6) risulti al massimo 8 mm.

5. Controllare prima del taglio che non siano possibili

collisioni tra la guida di arresto mobile (8a) e la lama

della sega (6).

6. Avvitare nuovamente la vite di bloccaggio (8b).

7. Allentare la vite di bloccaggio (23) e con la maniglia

(3) inclinare la testa della sega (4) a 45°, verso sini-

stra.

8. Posizionare la squadra di arresto a 45° (B) tra la lama

della sega (6) e il tavolo rotante (13).

9. Allentare il dado di sicurezza (22a) e regolare la vite di

regolazione (22) fino a quando l'angolo tra la lama

della sega (6) e il tavolo rotante (13) non sia di 45°.

10. Stringere di nuovo il dado di sicurezza (22a).

11.

Controllare infine la posizione dell'indicatore di angolo.

Se necessario, allentare l'indicatore (28) con un caccia-

vite a lama cruciforme, portarlo in posizione 45° della

scala (27) e stringere nuovamente la vite di fermo

10.4 Taglio obliquo a 0°- 45° e tavolo

rotante a 0° (fig.1,3,4,7)

Con la sega troncatrice e per tagli obliqui è possibile rea-

lizzare tagli obliqui verso sinistra di 0°- 45° rispetto alla

superficie di lavoro.

ATTENZIONE

La guida di arresto mobile deve essere fissata nella po-

sizione esterna per i tagli obliqui (testa della sega incli-

nata).

ATTENZIONE

In caso di tagli obliqui 0° - 45° , il dispositivo di serrag-

gio (dispositivo di serraggio pezzo) deve essere monta-

to solo a destra.

Attrezzo necessario:

• Chiave a brugola 3 mm (D)

1. Aprire la vite di bloccaggio (8b) della guida di arresto

mobile (8a) e spingere la guida di arresto mobile (8a)

verso l'esterno.

2. La guida di arresto mobile (8a) deve essere arrestata

davanti alla posizione più interna nella misura in cui la

distanza tra guide di arresto mobili (8a) e lama della

sega (6) risulti al massimo 8 mm.

3. Controllare prima del taglio che non siano possibili

collisioni tra la guida di arresto mobile (8a) e la lama

della sega (6).

4. Avvitare nuovamente la vite di bloccaggio (8b).

56 | IT www.scheppach.com

5. Portare la testa della sega (4) in posizione superiore.

6. Fissare il tavolo rotante (13) in posizione 0°.

7. Allentare la vite di bloccaggio (23) e con l'impugnatura

(3) inclinare la testa della sega (4) verso sinistra fino a

quando l'indicatore (28) non indica l'angolazione desi-

derata sulla squadra (27).

8. Stringere nuovamente la vite di bloccaggio (23).

9. Eseguire il taglio come descritto al punto 10.1.

10.5 Taglio obliquo a 0°- 45° e tavolo

rotante a 0°- 45° (Fig. 1, 3, 4, 7)

La sega troncatrice e per tagli obliqui consente di realiz-

zare tagli obliqui verso sinistra/destra di 0°- 45° rispetto

alla superficie di lavoro e contemporaneamente di 0°- 45°

rispetto alla guida di arresto (taglio obliquo doppio).

ATTENZIONE

La guida di arresto mobile deve essere fissata nella po-

sizione esterna per i tagli obliqui (testa della sega incli-

nata).

Con la rotazione di una sega troncatrice a 31,6° e un'incli-

nazione dell'unità di 33,9° si possono tagliare sul taglio o-

bliquo listelli triangolari e profili quali profili bordati dei

pezzi con il lato profilato verso il basso.

Questo è vantaggioso soprattutto in caso di grandi profili

che superano l'altezza di taglio massima con normali in-

serti.

Anche i problemi derivanti dalla lavorazione non ad ango-

lo retto sui bordi possono essere in questo modo risolti fa-

cilmente.

ATTENZIONE

In caso di tagli obliqui 0° - 45° , il dispositivo di serrag-

gio (dispositivo di serraggio pezzo) deve essere monta-

to solo a destra.

Attrezzo necessario:

• Chiave a brugola 3 mm (D)

1. Aprire la vite di bloccaggio (8b) della guida di arresto

mobile (8a) e spingere la guida di arresto mobile (8a)

verso l'esterno.

2. La guida di arresto mobile (8a) deve essere arrestata

davanti alla posizione più interna nella misura in cui la

distanza tra guide di arresto mobili (8a) e lama della

sega (6) risulti al massimo 8 mm.

3. Controllare prima del taglio che non siano possibili

collisioni tra la guida di arresto mobile (8a) e la lama

della sega (6).

4. Avvitare nuovamente la vite di bloccaggio (8b).

5. Portare la testa della sega (4) in posizione superiore.

6. Allentare il tavolo rotante (13) allentando la vite di

bloccaggio (7).

7. Con l'impugnatura (3) regolare il tavolo rotante (13)

all'angolo desiderato

8. Stringere nuovamente la vite di bloccaggio (7) per fis-

sare il tavolo rotante.

9. Allentare la vite di bloccaggio (23).

10. Con la maniglia (3) inclinare la testa della sega (4)

verso sinistra, sulla squadra desiderata (vedere a

questo proposito anche il punto 10.2).

11. Stringere nuovamente la vite di bloccaggio (23).

12. Eseguire il taglio come descritto al punto 10.1.

10.6 Sostituzione della lama della sega

(6) (Fig. 1, 4, 10, 11)

AVVISO

Prima di qualsiasi regolazione, manutenzione

o riparazione, estrarre la spina elettrica!

ATTENZIONE

Indossare, per il cambio della lama della se-

ga, guanti protettivi! Pericolo di lesioni!

Attrezzo necessario:

• Chiave a brugola 6 mm (C)

1. Ruotare verso l'alto la testa della sega (4) e fermarla

con il bullone di sicurezza (25).

2. Allentare la vite di fissaggio (5a) della copertura con

un cacciavite a lama cruciforme.

3. Aprire verso l'alto il coprilama della sega (5) tanto da

fare in modo che il coprilama (5) sia sopra la vite flan-

giata (29).

4. Con una mano posizionare la chiave a brugola da

6mm (C) sulla vite flangiata (29).

5. Premere con forza il bloccaggio dell'albero della sega

(32) e ruotare lentamente la vite flangiata (29) in sen-

so orario. Dopo max. un giro, scatta il bloccaggio

dell'albero della sega (32).

6. Allentare ora in senso orario la vite flangiata (29) con

forza leggermente maggiore.

7. Svitare completamente la vite flangiata (29) e rimuo-

vere la flangia esterna (30).

8. Rimuovere la lama della sega (6) dalla flangia interna

ed estrarla verso il basso.

9. Pulire a fondo la vite flangiata (29), la flangia esterna

(30) e la flangia interna.

10. Inserire nuovamente e stringere la nuova lama della

sega (6) seguendo l'ordine inverso.

11. Piegare il coprilama (5) verso il basso fino a quando il

coprilama (5) si aggancia alla vite di fissaggio (5a).

12. Serrare nuovamente la vite di fissaggio (5a).

ATTENZIONE

La lunghezza di taglio dei denti, cioè il senso di rotazio-

ne della lama della sega, deve coincidere con la dire-

zione della freccia sulla scatola di alloggiamento.

13. Prima di continuare il lavoro, controllare la funzionalità

dei dispositivi di protezione.

ATTENZIONE

A ogni sostituzione della lama della sega, controllare

che la lama della sega scorra liberamente nell'inserto

da banco in posizione verticale e inclinata di 45°.

ATTENZIONE

La sostituzione e l'allineamento della lama devono es-

sere eseguiti regolarmente.

IT | 57www.scheppach.com

10.7 Accensione / spegnimento del

laser (Fig. 12)

Accensione:

1. Premere 1 volta l'interruttore ON/OFF per laser (33).

Sul pezzo di legno da lavorare viene proiettata una li-

nea laser che indica la precisa guida del taglio.

Spegnimento:

1. Premere nuovamente l'interruttore ON/OFF per laser

(33).

10.8 Regolazione del laser (35) (Fig. 13)

Nel caso in cui il laser (35) non mostri più la traiettoria di

taglio corretta, è possibile regolarlo a posteriori. Aprire a

tal fine le viti (36) e regolare il laser spostandolo lateral-

mente, in modo che il raggio del laser incontri i denti di ta-

glio della lama della sega (6).

10.9 Comando del dispositivo di

serraggio pezzo (15) (fig. 1, 3)

Con la vite di bloccaggio (16) è possibile regolare in altez-

za il dispositivo di serraggio pezzo (15).

1. Abbassare il dispositivo di serraggio pezzo (15) sul

pezzo da lavorare.

2. Stringere poi la vite di bloccaggio (16).

3. Ruotare la maniglia di bloccaggio (24) in senso orario

per stringere il pezzo da lavorare.

4. Per allentare il pezzo da lavorare, procedere in ordine

inverso.

11 Manutenzione

AVVISO

Prima di qualsiasi regolazione, manutenzione

o riparazione, estrarre la spina elettrica!

11.1 Misure di manutenzione generali

• Mantenere i dispositivi di protezione, le feritoie di ven-

tilazione e l'alloggiamento del motore il più possibile

privi di polvere e di sporcizia. Pulire il prodotto strofi-

nando con un panno* pulito o soffiando con aria com-

pressa* a bassa pressione. Si raccomanda di pulire il

prodotto subito dopo ogni utilizzo.

• Oliate tutte le parti mobili una volta al mese.

• Pulire regolarmente il prodotto con un panno* umido e

un po' di sapone lubrificante. Non impiegare detergen-

ti o solventi; questi potrebbero corrodere i componenti

in plastica del prodotto. Assicurarsi che non possa pe-

netrare acqua all'interno del prodotto.

11.2 Pulizia della protezione della lama

della sega (5) (Fig. 11)

Controllare, prima di ogni messa in servizio, che il coprila-

ma non contenga impurità.

Rimuovere i trucioli di segatura e le schegge di legno con

l’ausilio di un pennello o di un utensile ugualmente adatto.

Assicurarsi che la staffa di guida (31) si muova agevol-

mente.

11.3 Sostituzione delle batterie del laser

(fig. 12)

1. Rimuovere il coperchio della batteria (34) (vedere In-

serimento delle batterie del laser (fig. 12).) Rimuovere

le due batterie.

2. Sostituire entrambe le batterie con tipi di batterie dello

stesso tipo o di tipo equivalente. Assicurarsi che ven-

gano inserite nella stessa direzione polarità, come e-

rano precedentemente inserite le batterie scariche.

3. Chiudere il coperchio delle batterie (34).

11.4 Sostituzione dell'inserto da banco

(10) (Fig. 1, 15)

AVVISO

Nel caso di un inserto del tavolo danneggiato, c’è il peri-

colo che piccoli oggetti si incastrino tra l’inserto da ban-

co e la lama della sega, bloccandola.

Sostituire subito l'inserto da banco danneggiato!

1. Smontare la vite con intaglio a croce (E) sull'inserto da

banco (10). Ruotare se necessario il tavolo rotante

(13) e inclinare la testa della sega (4) per potere rag-

giungere la vite con intaglio a croce (E).

2. Rimuovere l’inserto da banco (10).

3. Inserire il nuovo inserto da banco (10).

4. Stringere la vite con intaglio a croce (E) sull'inserto da

banco (10).

11.5 Ispezione delle spazzole (Fig. 16)

In un prodotto nuovo controllare le spazzole di carbone

dopo le prime 50 ore di servizio oppure quando vengono

montate spazzole nuove. Dopo il primo controllo ripetere i

controlli ogni 10 ore di servizio.

• Quando il carbone si è usurato fino a raggiungere una

lunghezza di 6 mm, la molla o il cavo di derivazione

sono bruciati o danneggiati, è necessario sostituire

entrambe le spazzole.

• Se dopo aver smontato le spazzole ci si accorge che

queste sono ancora utilizzabili, è possibile rimontarle.

• Per la manutenzione delle spazzole di carbone, aprire

entrambi i fermi in senso antiorario. Rimuovere quindi

le spazzole di carbone.

• Reinserire le spazzole di carbone eseguendo la pro-

cedura in senso contrario.

12 Trasporto (Fig. 14)

1. Stringere la vite di bloccaggio (7) per bloccare il tavolo

rotante (13).

2. Spingere verso il basso la testa della sega (4) e bloc-

care con il bullone di sicurezza (25). La sega è bloc-

cata solo in posizione inferiore.

3. Reggere il prodotto afferrando la maniglia di trasporto

(37).

4. Per rimontare il prodotto, procedere come descritto al

punto 8, Messa in funzione, 10.

58 | IT www.scheppach.com

13 Stoccaggio

Conservare il prodotto e i suoi accessori in un luogo buio,

asciutto e al riparo dal gelo, inaccessibile ai bambini.

La temperatura di stoccaggio ottimale è compresa tra 5 e

30 ˚C.

Conservare il prodotto nella sua confezione originale.

Coprire il prodotto per proteggerlo da polvere o umidità.

Conservare le istruzioni per l'uso nei pressi del prodotto.

14 Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per

l'esercizio. L'allacciamento è conforme alle disposi-

zioni VDE e DIN pertinenti. L'allacciamento alla rete

lato cliente e il cavo di prolunga utilizzato devono es-

sere conformi a tali norme.

14.1 Avvertenze importanti

In caso di sovraccarico il motore si disinserisce automati-

camente. Dopo un tempo di raffreddamento (di durata di-

versa) è possibile inserire nuovamente il motore.

AVVISO

L’impedenza massima ammessa Zmax del prodotto è di

0,323 Ohm. In qualità di utente di questo prodotto, è ne-

cessario, all’occorrenza in consultazione con la società

di fornitura di energia, determinare che il prodotto è col-

legato solo a un'alimentazione la cui impedenza è infe-

riore o uguale a Zmax!

14.2 Condizioni speciali per

l'allacciamento

• Il prodotto soddisfa i requisiti della EN 61000-3-11 ed

è soggetto a condizioni speciali per l'allacciamento.

Ciò significa che non ne è consentito l'uso con colle-

gamento a punti scelti a proprio piacimento.

• In caso di condizioni di rete sfavorevoli, il prodotto può

portare a temporanee oscillazioni di tensione.

• Il prodotto è concepito esclusivamente per l'utilizzo in

punti di collegamento che

a) non superino un'impedenza di rete massima am-

messa "Z” (Zmax. = 0,323 Ω), oppure

b) abbiano una resistenza di corrente continua della

rete di almeno 100 A per fase.

• In qualità di utilizzatore, ove necessario dopo aver

parlato con il proprio ente di fornitura di energia elettri-

ca, è necessario assicurare che il punto di collega-

mento in cui si desidera azionare il prodotto soddisfi

uno dei due requisiti sopra riportati a) o b).

14.3 Cavi di collegamento elettrico

difettosi

Sui cavi di alimentazione elettrica si verificano spesso

danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengo-

no fatti passare attraverso finestre o interstizi di porte,

• Piegature a causa del fissaggio o della conduzione

dei cavi stessi eseguiti in modo non appropriato,

• Tagli causati dal transito sui cavi di alimentazione,

• Danni all'isolamento causati dalle operazioni di distac-

co dalla presa a parete,

• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrici difettosi non possono

essere utilizzati e rappresentano un pericolo mortale a

causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elet-

trica non siano danneggiati. Assicurarsi che, durante tale

controllo, il cavo di alimentazione non sia collegato alla

rete elettrica.

I cavi per il collegamento elettrico devono essere confor-

mi alle disposizioni VDE e DIN pertinenti. Impiegare solo

linee di allacciamento con il medesimo contrassegno.

La designazione del tipo deve essere stampata sul cavo

di collegamento.

Indicazioni di sicurezza per la sostituzione di cavi di

allacciamento alla rete danneggiati o difettosi

Tipo di collegamento X

Se il cavo di allacciamento alla rete di questo prodotto è

danneggiato, occorre sostituirlo con un apposito cavo di

allacciamento alla rete, disponibile presso il produttore o il

suo servizio di assistenza clienti.

14.4 Motore a corrente alternata

Gli allacciamenti e le riparazioni all'impianto elettrico pos-

sono essere eseguiti soltanto da un elettricista qualificato.

• La tensione di rete deve essere 220 V – 240V~.

• I cordoni di prolunga fino a 25 m di lunghezza devono

avere una sezione di 1,5 millimetri quadrati.

15 Riparazione e ordinazione dei

ricambi

Dopo la riparazione o la manutenzione, accertarsi che tut-

ti i componenti tecnici di sicurezza siano applicati e si tro-

vino in stato impeccabile. Conservare in un posto inac-

cessibile i componenti potenzialmente pericolosi per altre

persone e bambini.

ATTENZIONE

Come da legge di responsabilità sui prodotti, non si è

responsabili di danni dovuti a riparazioni improprie o

non utilizzo di pezzi di ricambio originali.

Incaricare un servizio clienti o un tecnico specializzato e

autorizzato. Lo stesso vale anche per gli accessori.

I pezzi di ricambio e gli accessori sono reperibili presso il

nostro Service Center. Scansionare a tal fine il codice QR

che si trova in prima pagina.

Allacciamenti e riparazioni

Gli allacciamenti e le riparazioni all'impianto elettrico pos-

sono essere eseguiti soltanto da un elettricista qualificato.

15.1 Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti compo-

nenti sono soggetti a naturale usura o usura legata all'uso e

sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Spazzole di carbone, lama della

sega, inserto da banco, sacco raccoglitore di trucioli

* non necessariamente compreso nel contenuto della for-

nitura!

IT | 59www.scheppach.com

16 Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è ricicla-

bile. Si prega di smaltire gli imbal-

laggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sulle batterie (BattG)

Le batterie e gli accumulatori esausti non van-

no smaltiti con i rifiuti domestici ma devono

essere separati e/o smaltiti conformemente!

• Per un'estrazione sicura delle batterie o degli accumu-

latori dal dispositivo elettrico e per informazioni sul re-

lativo tipo e/o il sistema chimico, osservare le altre in-

dicazioni contenute nelle istruzioni per l'uso e il mon-

taggio.

• I proprietari o gli utilizzatori di batterie e accumulatori

sono tenuti per legge a restituirli al termine della loro

durata utile. La restituzione si limita alla consegna di

quantità di normale uso domestico.

• Le batterie usate possono contenere sostanze nocive

o metalli pesanti che possono generare danni all'am-

biente e alla salute. Un riciclaggio delle batterie usate

e l'uso delle risorse in esse contenute contribuisce alla

protezione di questi due importanti fattori.

• Il simbolo del bidone della spazzatura barrato indica

che le batterie e gli accumulatori non possono essere

smaltiti insieme ai normali rifiuti domestici.

• Se si trovano in aggiunta i simboli Hg, Cd o Pb sotto

al simbolo del bidone dei rifiuti, il significato è il se-

guente:

– Hg: La batteria contiene più dello 0,0005 % di

mercurio

–

Cd: La batteria contiene più dello 0,002 % di cadmio

–

Pb: La batteria contiene più dello 0,004 % di piombo

• Le batterie e gli accumulatori possono essere restituiti

gratuitamente presso i seguenti centri:

– Centri di raccolta e smaltimento di diritto pubblico

(ad es. depositi comunali)

– Punti vendita di batterie e accumulatori

– Centri di ritiro del sistema di ritiro comune per ap-

parecchi-batterie usate

– Centro di ritiro del produttore (se non appartenen-

te al sistema di ritiro comune)

• Quanto esposto si applica solo a batterie e accumula-

tori distribuiti in un paese dell'Unione Europea e sog-

getti alla Direttiva europea 2023/1542/CE. In paesi

fuori dall'Unione europea possono essere in vigore

definizioni diverse per lo smaltimento di batterie e ac-

cumulatori.

Avvertenze relative alla legge sui dispositivi elettrici

ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non ri-

entrano nei rifiuti domestici, ma devono esse-

re trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel

dispositivo usato devono essere rimossi prima della

consegna, senza distruggerli! Il loro smaltimento è re-

golato dalla legge sulle batterie.

• I proprietari o gli utilizzatori di dispositivi elettrici ed e-

lettronici sono tenuti per legge a restituirli al termine

della loro durata utile.

• L'utente finale è responsabile in prima persona per la

cancellazione dei suoi dati personali in relazione al di-

spositivo usato da smaltire!

• Il simbolo del bidone della spazzatura barrato indica

che i dispositivi elettrici ed elettronici non possono es-

sere smaltiti insieme ai normali rifiuti domestici.

• I dispositivi elettrici ed elettronici possono essere re-

stituiti gratuitamente presso i seguenti centri:

– Centri di raccolta e smaltimento di diritto pubblico

(ad es. depositi comunali)

– Punti vendita di dispositivi elettronici (fisici e onli-

ne), nella misura in cui il distributore sia tenuto al

ritiro o lo offra in modo volontario.

– È possibile consegnare gratuitamente al produtto-

re, senza dovere acquistare prima un nuovo di-

spositivo da questi, fino a tre dispositivi elettronici

usati per ogni tipo di dispositivo con una lunghez-

za del bordo di massimo 25 centimetri, oppure

portare il dispositivo presso un altro centro di rac-

colta autorizzato nelle proprie vicinanze.

– Altre condizioni di ritiro complementari del produt-

tore e del distributore sono reperibile presso il ri-

spettivo servizio clienti.

•

In caso di consegna da parte del produttore di un nuovo

dispositivo elettronico presso un privato, quest'ultimo

può richiedere il ritiro gratuito del dispositivo elettronico

usato, su richiesta dell'utente finale stesso. Contattare a

tale proposito il servizio clienti del produttore.

• Quanto esposto si applica solo ad apparecchi installati

e distribuiti in un paese dell'Unione Europea e sogget-

ti alla Direttiva europea 2012/19/UE. Nei paesi al di

fuori dell'Unione Europea possono applicarsi norme

diverse per lo smaltimento di dispositivi elettrici ed e-

lettronici usati.

60 | IT www.scheppach.com

17 Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora il prodotto non funzio-

nasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Azione correttiva

Il motore non funziona Motore, cavo o spina difettosi, fusibili

di rete bruciati.

Far ispezionare il prodotto da una persona com-

petente ed esperta. Non riparare mai il motore da

soli. Pericolo! Controllare i fusibili di rete, sostitui-

re se necessario

Il motore si avvia lentamente

e non raggiunge la velocità o-

perativa.

Tensione troppo bassa, bobine dan-

neggiate, condensatore bruciato.

Fare verificare la tensione da un'elettricista spe-

cializzato. Fare controllare il motore da una per-

sona competente ed esperta. Fare controllare il

condensatore da una persona competente ed e-

sperta.

Il motore è troppo rumoroso. Bobine danneggiate, motore difettoso. Fare controllare il motore da una persona compe-

tente ed esperta.

Il motore non raggiunge la

piena potenza.

Il circuito di alimentazione del sistema

è sovraccarico (lampade, motori, altri,

ecc.).

Non utilizzare altri prodotti o altri motori sullo stes-

so circuito.

Il motore si surriscalda facil-

mente.

Motore sovraccarico, insufficiente raf-

freddamento del motore.

Evitare il sovraccarico del motore durante il taglio,

rimuovere la polvere dal motore al fine di assicu-

rare un raffreddamento ottimale del motore.

Il taglio è ruvido o ondulato. Lama poco affilata, forma del dente

non adatta per lo spessore del mate-

riale.

Riaffilare la lama e/o utilizzare una lama appro-

priata.

Il pezzo da lavorare si strap-

pa e/o si scheggia.

Pressione di taglio troppo forte o lama

non idonea all'uso.

Utilizzare la lama appropriata.

18 Dichiarazione di conformità UE

Traduzione della dichiarazione di conformità originale

Produttore:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Dichiariamo sotto la nostra esclusiva responsabilità che il

prodotto qui descritto è conforme alle direttive e alle nor-

me vigenti.

Marchio: SCHEPPACH

Denominazione art.: Sega troncatrice e per tagli obliqui -

HM210L, MT210L

N. art. 5901226901, 5901226904,

5801226901

Direttive UE:

2014/30/UE, 2006/42/EG, 2011/65/EU*,

* L'oggetto della dichiarazione, sopra descritto, soddisfa

le disposizioni della Direttiva 2011/65/UE del Parlamento

Europeo e del Consiglio dell'8 giugno 2011, sulla restrizio-

ne nell'utilizzo di determinate sostanze pericolose negli

apparecchi elettrici ed elettronici.

Norme applicate:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-9:2020/A11:2020;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-11:2019

Responsabile per la documentazione:

Matthias Herz

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, 21.08.2025

Simon Schunk

Division Manager Product Center

Andreas Pecher

Head of Project Management

IT | 61www.scheppach.com

Inhoudsopgave

1 Inleiding.............................................................. 62

2 Productbeschrijving (afb. 1-16) .......................... 62

3 Meegeleverd (afb. 1, 2) ...................................... 63

4 Beoogd gebruik .................................................. 63

5 Veiligheidsvoorschriften ..................................... 63

6 Technische gegevens ........................................ 67

7 Uitpakken ........................................................... 68

8 Montage ............................................................. 68

9 Ingebruikname ................................................... 69

10 Bedrijf ................................................................. 69

11 Onderhoud ......................................................... 72

12 Transport (afb. 14) ............................................. 72

13 Opslag................................................................ 72

14 Elektrische aansluiting ....................................... 73

15 Reparatie en reserveonderdelen bestellen ........ 73

16 Afvalverwerking en hergebruik........................... 73

17 Verhelpen van storingen .................................... 75

18 EU-conformiteitsverklaring ................................. 75

19 Explosietekening ................................................ 105

Verklaring van de symbolen op het

product

Het gebruik van symbolen in deze handleiding is bedoeld

om uw aandacht te vestigen op eventuele risico's. De vei-

ligheidssymbolen en de bijbehorende uitleg moeten goed

worden begrepen. De waarschuwingen zelf voorkomen

geen risico's en kunnen de juiste maatregelen betreffende

ongevallenpreventie niet vervangen.

Lees vooraf-

gaand aan de

ingebruikname

de gebruiks-

handleiding en

de veiligheids-

voorschriften!

Let op! Laser-

straling

Draag gehoor-

bescherming.

Beschermings-

klasse II (dub-

bel geïsoleerd).

Bescherm de

luchtwegen bij

stofontwikke-

ling!

Het product

voldoet aan de

geldende EU-

bepalingen.

Draag een vei-

ligheidsbril.

Het product

voldoet aan de

geldende Ser-

vische richtlij-

nen.

Let op! Gevaar

voor letsel!

Raak het draai-

ende zaagblad

niet aan!

1 Inleiding

Fabrikant:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Geachte klant,

Wij wensen u veel plezier en succes bij het werken met

uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijn-

de wet inzake productaansprakelijkheid niet aansprakelijk

voor schade die aan dit product of door dit product ont-

staan bij:

• Ondeskundige behandeling

• Het niet in acht nemen van de gebruikshandleiding

• Reparaties door derden, niet geautoriseerde vakmen-

sen

• Inbouw en vervanging van niet-originele reserveon-

derdelen

• Gebruik dat niet conform de voorschriften is

• uitvallen van de elektrische installatie bij het niet in

acht nemen van de elektrische voorschriften en VDE-

voorschriften 0100, DIN 57113 / VDE0113.

Let op:

De gebruikshandleiding maakt deel uit van dit product.

Deze bevat belangrijke aanwijzingen, hoe u met het pro-

duct veilig, vakkundig en economisch werkt, hoe u geva-

ren vermijdt, reparatiekosten uitspaart, uitvaltijden vermin-

dert en de betrouwbaarheid en levensduur van het pro-

duct verhoogt. Aanvullend op de veiligheidsbepalingen

van deze gebruikshandleiding moet u absoluut de voor de

werking van het product geldende voorschriften van uw

land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend

met alle bedienings- en veiligheidsinstructies. Gebruik het

product uitsluitend als beschreven en voor de aangege-

ven toepassingen. Bewaar de gebruikshandleiding daar-

om goed, en verstrek alle documentatie als het product

wordt doorgegeven aan derden.

2 Productbeschrijving (afb. 1-16)

1. Aan/uit-schakelaar

2. Blokkeerschakelaar

3. Handgreep

4. Zaagkop

5. Beweegbare zaagbladbescherming

5a. Bevestigingsschroef

6. Zaagblad

7. Borgschroef voor draaitafel

8. Aanslagrail

8a. Verschuifbare aanslagrail

8b. Vastzetschroef

9. Vaste zaagtafel

10. Tafelinzetstuk

11. Schaalverdeling

12. Aanwijzer

13. Draaitafel

14. Vastzetschroef voor werkstuksteun

15. Kleminrichting (werkstukklem)

16. Vastzetschroef

62 | NL www.scheppach.com

17. Spaanopvangzak

18. Werkstuksteun

19. Vastzetschroef voor kleminrichting

20. Vastzetschroef voor kantelbeveiliging

21. Standbeugel

22. Stelschroef (45°)

22a. Borgmoer stelschroef (45°)

23. Vastzetschroef

24. Klemgreep

25. Borgbout

26. Stelschroef (90°)

26a. Borgmoer stelschroef (90°)

27. Schaalverdeling

28. Aanwijzer

29. Flensbout

30. Buitenflens

31. Geleidebeugel

32. Zaagasblokkering

33. Aan/uit-schakelaar laser

34. Batterijdeksel

35. Laser

36. Bout (laser)

37. Transportgreep

A. 90° aanslaghoek

(niet meegeleverd)

B. 45° aanslaghoek

(niet meegeleverd)

C. Inbussleutel, 6 mm

D. Inbussleutel, 3 mm

E. Kruiskopschroef (tafelinzetstuk)

3 Meegeleverd (afb. 1, 2)

Pos. Aantal Aanduiding

6. 1 x Zaagblad (24 tanden)

6. 1 x Zaagblad* (48 tanden)

15. 1 x kleminrichting

17. 1 x Spaanopvangzak

18. 2 x Werkstuksteunen

21. 1 x Standbeugel

C. 1 x Inbussleutel, 6 mm

D. 1 x Inbussleutel, 3 mm

1 x Afkort- en verstekzaag

2 x Koolborstel

2 x Batterijen (AAA)

1 x Gebruiksaanwijzing

* = niet altijd meegeleverd!

4 Beoogd gebruik

De afkort- en verstekzaag wordt gebruikt voor het afkor-

ten van hout en kunststof, overeenkomstig de machine-

grootte. De zaag is niet geschikt voor het zagen van

brandhout.

WAARSCHUWING

Gebruik het product uitsluitend voor het zagen van ma-

terialen die in de gebruikshandleiding zijn gespecifi-

ceerd.

WAARSCHUWING

Het meegeleverde zaagblad is uitsluitend bestemd voor

het zagen van hout! Gebruik deze niet voor het zagen

van brandhout!

Het product mag uitsluitend worden gebruikt waarvoor het

bedoeld is. Elk ander of verdergaand gebruik is niet vol-

gens de voorschriften. De gebruiker/bediener en niet de

fabrikant is aansprakelijk voor ontstane schade of elke

vorm van letsel.

Er mogen uitsluitend voor het product geschikte zaagbla-

den worden gebruikt. Het gebruik van alle type snijwielen

is verboden.

Ook de naleving van de veiligheidsvoorschriften, de mon-

tagehandleiding en de aanwijzingen in de gebruikshand-

leiding maken deel uit van het beoogd gebruik.

Personen die het product gebruiken of onderhoud aan het

product verrichten, moeten hiermee bekend zijn en op de

hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan

het product worden aangebracht en de hieruit voortvloei-

ende schade.

Ondanks beoogd gebruik kunnen bepaalde restrisicofac-

toren niet volledig worden vermeden. Op grond van de

constructie en montage van het product kan het volgende

optreden:

• Aanraken van het zaagblad in het niet afgedekte

zaaggebied.

• In het draaiende zaagblad grijpen (snijwonden).

•

Terugslag van werkstukken en delen van werkstukken.

• Zaagbladbreuk.

• Wegslingeren van slechte hardmetalen delen van het

zaagblad.

• Gehoorschade wanneer de vereiste gehoorbescher-

ming niet wordt gedragen.

• Schadelijke emissies van houtstof bij gebruik in afge-

sloten ruimtes.

Let erop dat onze producten volgens het beoogd gebruik

niet voor bedrijfsmatige, ambachtelijke of industriële toe-

passingen zijn ontworpen. Wij aanvaarden geen aanspra-

kelijkheid wanneer het product in bedrijfsmatige, ambach-

telijke of industriële ondernemingen of bij soortgelijke

werkzaamheden worden ingezet.

5 Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische

apparaten

WAARSCHUWING

Lees alle veiligheidsvoorschriften, aanwijzin-

gen, afbeeldingen en technische gegevens

die bij dit elektrische gereedschap zijn mee-

geleverd.

Nalatigheden bij het niet naleven van de onderstaande

aanwijzingen kunnen elektrische schok, brand en/of

ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen

voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip "Elek-

trisch gereedschap" is van toepassing op netgevoed elek-

trisch gereedschap (met netsnoer) of op accugevoed

elektrisch gereedschap (zonder netsnoer).

NL | 63www.scheppach.com

1) Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht.

Rommel of slecht verlichte werkplaatsen kunnen lei-

den tot ongevallen.

b) Werk met het elektrisch gereedschap niet in een

explosiegevaarlijke omgeving, waarin zich brand-

bare vloeistoffen, gas of stof bevinden. Elektrisch

apparaat produceert vonken, waardoor stof of dam-

pen kunnen ontbranden.

c) Houd kinderen en andere personen tijdens het ge-

bruik uit de buurt van het elektrische gereed-

schap. Bij afbuiging kunt u de controle over het elek-

trische apparaat verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereed-

schap moet in het stopcontact passen. De stekker

mag op geen enkele wijze worden gewijzigd. Ge-

bruik geen adapterstekker samen met geaard elek-

trisch gereedschap. Ongewijzigde stekkers en pas-

sende stopcontacten verminderen het risico op elektri-

sche schok.

b) Let op dat u geen fysiek contact maakt met geaar-

de onderdelen zoals bijv. buizen, radiatoren, elek-

trische haarden, koelkasten. Er bestaat een ver-

hoogd risico op een elektrische schok als uw lichaam

geaard is.

Houd elektrisch gereedschap uit de buurt van regen

of vocht. Het indringen van water in een elektrisch ap-

paraat vergroot het risico op een elektrische schok.

d) Gebruik het netsnoer niet om het elektrische ge-

reedschap te dragen, aan op te hangen of om de

stekker uit het stopcontact te trekken. Houd het

netsnoer uit de buurt van hitte, scherpe randen of

bewegende delen. Beschadigde of opgewikkelde

snoeren verhogen het risico op een elektrische schok.

Als u met een elektrisch gereedschap in de open

lucht werkt, gebruik dan alleen een verlengsnoer dat

ook geschikt is voor gebruik buitenshuis. De toepas-

sing van een voor buitenshuis gebruik geschikt verleng-

snoer vermindert het risico op een elektrische schok.

f) Als het gebruik van het elektrische gereedschap

in een vochtige omgeving niet kan worden verme-

den, gebruik dan een aardlekschakelaar. Het ge-

bruik van een aardlekschakelaar voorkomt het risico

op een elektrische schok.

3) Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig

bent en ga verstandig te werk bij werkzaamheden

met elektrisch gereedschap. Maak geen gebruik

van elektrisch gereedschap als u moe bent of on-

der invloed bent van drugs, alcohol of medica-

menten. Een moment van onachtzaamheid bij ge-

bruik van het elektrische gereedschap kan leiden tot

ernstig letsel.

b) Draag persoonlijke beschermingsmiddelen en ook

altijd een veiligheidsbril. Het dragen van persoonlij-

ke beschermingsmiddelen zoals een stofmasker, an-

tislip-veiligheidsschoenen, een veiligheidshelm of ge-

hoorbescherming, al naar gelang het soort gereed-

schap en de toepassing ervan, verkleint het risico op

verwondingen.

Vermijd ingebruikname zonder toezicht. Controleer

of het elektrisch gereedschap is uitgeschakeld

voordat u het op de stroomvoorziening en/of de ac-

cu aansluit, het gereedschap oppakt of draagt. Als u

tijdens het dragen van het elektrische gereedschap uw

vinger op de schakelaar hebt of het reeds ingeschakel-

de elektrische apparaat op de stroomvoorziening aan-

sluit, kan dit tot letsel en ongevallen leiden.

d) Verwijder instelgereedschap of de moersleutel,

voordat u het elektrische gereedschap inschakelt.

Een gereedschap of sleutel dat/die zich in een draai-

end onderdeel van het elektrische gereedschap be-

vindt, kan verwondingen veroorzaken.

e) Voorkom een onnatuurlijke lichaamshouding.

Zorg voor een stabiele positie en zorg ervoor dat u

altijd stabiel staat. Daardoor kunt u het elektrische

gereedschap in onverwachte situaties beter onder

controle houden.

f) Draag geschikte kleding. Draag geen wijde kleding

of sieraden. Houd haren en kleding uit de buurt

van bewegende delen. Loszittende kleding, sieraden

of lange haren kunnen worden vastgegrepen door be-

wegende delen.

g) Als stofafzuig- en -opvanginrichtingen kunnen

worden gemonteerd, moeten deze worden aange-

sloten en juist worden toegepast. Het gebruik van

een stofafzuiging kan gevaar door stof verminderen.

Voorkom een vals gevoel van zekerheid en houd u al-

tijd aan de veiligheidsvoorschriften voor elektrische

apparaten, ook als u ervaren bent met het elektrisch

apparaat. Achteloos handelen kan in een fractie van een

seconde tot ernstige verwondingen leiden.

4) Gebruik en behandeling van het

elektrische gereedschap

a) Zorg dat het elektrische gereedschap niet overbe-

last raakt. Gebruik voor de werkzaamheden het

daarvoor bedoelde elektrische gereedschap. Met

het juiste elektrische apparaat werkt u beter en veili-

ger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch apparaat, waarvan de

schakelaar defect is. Een elektrisch gereedschap,

dat niet meer in- of uitgeschakeld kan worden, is ge-

vaarlijk en moet gerepareerd worden.

Trek de stekker uit het stopcontact en/of verwijder de

uitneembare accu voordat u de apparaatinstellingen

wijzigt, inzetstukken vervangt of het elektrische appa-

raat weglegt. Deze voorzorgsmaatregel voorkomt dat het

elektrische gereedschap per ongeluk wordt gestart.

d) Bewaar niet-gebruikte elektrische apparaten bui-

ten bereik van kinderen. Laat het elektrisch appa-

raat niet gebruiken door personen die er niet mee

vertrouwd zijn of deze aanwijzingen niet hebben

gelezen. Elektrische apparaten zijn gevaarlijk als ze

door onervaren personen worden gebruikt.

e) Voer zorgvuldig onderhoud uit aan elektrische ap-

paraten en inzetstukken. Controleer of bewegende

delen probleemloos functioneren en niet klem-

men, of onderdelen gebroken of beschadigd zijn,

waardoor de functie van het elektrische gereed-

schap wordt beïnvloed. Laat beschadigde onder-

delen voor gebruik van het elektrische apparaat

eerst repareren. Veel ongevallen ontstaan door

slecht onderhouden elektrische apparaten.

64 | NL www.scheppach.com

f) Houd snijgereedschap scherp en schoon. Zorgvul-

dig onderhouden snijgereedschap met scherpe snij-

randen klemt minder snel vast en is makkelijker te ge-

bruiken.

g) Gebruik elektrische apparaten, inzetstuk, inzet-

stukken enz. overeenkomstig deze aanwijzingen.

Houd daarbij rekening met de omstandigheden

waarin gewerkt wordt en de uit te voeren werk-

zaamheden. Het gebruik van elektrisch gereedschap

voor andere toepassingen dan het voorgeschreven

gebruik kan leiden tot gevaarlijke situaties.

h) Houd grepen en greepoppervlakken droog,

schoon en vrij van olie en vet. Als grepen en gree-

poppervlakken glad zijn, kan het elektrisch gereed-

schap in onvoorziene situaties niet veilig bediend en

onder controle gehouden worden.

5) Service

a) Laat uw elektrisch gereedschap uitsluitend door

gekwalificeerd deskundig personeel repareren

met uitsluitend originele reserveonderdelen. Hier-

mee wordt de veiligheid van het elektrische gereed-

schap gewaarborgd.

5.1 Veiligheidsvoorschriften voor

afkort- en verstekzagen

a) Afkort- en verstekzagen zijn bedoeld voor het za-

gen van hout en houtachtige materialen. Ze zijn

niet geschikt voor het zagen van ijzerhoudende

materialen, zoals staven, stangen, bouten enz. Be-

wegende delen zoals de onderste beschermkap kun-

nen blokkeren door de schurende werking van het

stof. Zaagvonken veroorzaken verbranding van de on-

derste beschermkap, de inlegplaat en andere kunst-

stof onderdelen.

Zet het werkstuk indien mogelijk vast met klemmen.

Als u het werkstuk met de hand vasthoudt, moet u

uw hand altijd minimaal 100 mm verwijderd houden

van elke zijde van het zaagblad. Zaag met deze zaag

geen werkstukken die te klein zijn om vast te klem-

men of met uw hand vast te houden. Als uw hand te

dicht bij het zaagblad is, bestaat er een verhoogd risico

op letsel door contact met het zaagblad.

Het werkstuk mag niet kunnen worden bewogen en

moet worden vastgeklemd of tegen de aanslag en

de tafel worden aangedrukt. Duw het werkstuk niet

in het zaagblad en zaag het nooit uit de vrije hand.

Losse en bewegende werkstukken kunnen met hoge

snelheid worden weggeslingerd en letsel veroorzaken.

d) Beweeg de zaag door het werkstuk. Voorkom dat

u de zaag door het werkstuk trekt. Om een zaags-

nede te maken, moet u eerst de zaagkop omhoog

bewegen en zonder te zagen over het werkstuk

trekken. Schakel vervolgens de motor in, zwenk

de zaagkop naar beneden en duw de zaag door

het werkstuk. Bij een trekkende zaagbeweging be-

staat het risico dat het zaagblad bij het werkstuk om-

hoog komt en de gebruiker hard door de zaagbla-

deenheid wordt geraakt.

Kom nooit met uw hand voorbij de beoogde zaag-

lijn, noch voor noch achter het zaagblad. Het is erg

gevaarlijk om het werkstuk met gekruiste handen te on-

dersteunen door het werkstuk met uw linkerhand rechts

van het zaagblad vast te houden, of omgekeerd.

f) Kom niet met uw hand achter de aanslag als het

zaagblad draait. Overschrijd nooit de veiligheids-

afstand van 100 mm tussen uw hand en het draai-

ende zaagblad (dit geldt voor beide zijden van het

zaagblad, bijv. om houtresten te verwijderen). U

hebt wellicht niet in de gaten dat uw hand zich dicht bij

het draaiende zaagblad bevindt, wat ernstig letsel tot

gevolg kan hebben.

g) Controleer het werkstuk vóór het zagen. Als het

werkstuk gebogen of kromgetrokken is, moet u

het met de naar buiten gekromde zijde op de aan-

slag vastklemmen. Zorg er altijd voor dat er langs

de zaaglijn geen spleet is tussen het werkstuk, de

aanslag en de tafel. Gebogen of kromgetrokken

werkstukken kunnen verdraaien of verschuiven, waar-

door het draaiende zaagblad tijdens het zagen kan

vastlopen. In het werkstuk mogen geen spijkers of an-

dere vreemde objecten zitten.

h) Gebruik de zaag pas als er geen gereedschappen,

houtresten en dergelijke meer op de tafel liggen;

alleen het werkstuk mag op de tafel liggen. Klein

afvalresten, losse stukken hout en andere voorwerpen

die met het draaiende zaagblad in contact komen,

kunnen met hoge snelheid worden weggeslingerd.

i) Zaag altijd maar één werkstuk tegelijk. Als er meer-

dere op elkaar gestapelde werkstukken worden ge-

zaagd, kunnen ze niet goed vastgeklemd of vastge-

houden worden, waardoor het zaagblad kan vastlopen

of de werkstukken kunnen wegglijden.

j) Zorg ervoor dat de afkort- en verstekzaag vóór ge-

bruik op een vlak en stevig werkoppervlak staat.

Een vlak en stevig werkoppervlak verkleint het risico

op instabiliteit van de afkort- en verstekzaag.

k) Plan uw werkzaamheden. Let er bij het instellen

van de zaagbladhelling of verstekhoek op dat de

verstelbare aanslag correct is afgesteld en dat het

werkstuk wordt ondersteund, zonder in contact te

komen met het zaagblad of de beschermkap. Si-

muleer, zonder werkstuk op de tafel en zonder de ma-

chine in te schakelen, een volledige zaagbeweging

met het zaagblad om te controleren of er geen belem-

meringen zijn en er geen gevaar is dat in de aanslag

wordt gezaagd.

l) Bij werkstukken die breder of langer zijn dan het

tafelblad, moet u voor voldoende ondersteuning

zorgen, bijvoorbeeld met tafelverlengingen of

zaagbokken. Werkstukken die langer of breder zijn

dan de tafel van de afkort- en verstekzaag, kunnen

omkantelen als ze niet stevig worden ondersteund.

Als een afgezaagd stuk hout of het werkstuk omkan-

telt, kan het de onderste beschermkap optillen of on-

gecontroleerd door het draaiende zaagblad worden

weggeslingerd.

m) Zet geen andere personen in als vervanging van

een tafelverlenging of extra ondersteuning. Bij een

instabiele ondersteuning van het werkstuk kan het

zaagblad vastlopen. Ook kan het werkstuk dan tijdens

de snede verschuiven, waardoor u of uw assistent in

het draaiende zaagblad wordt getrokken.

n) Het afgezaagde deel mag niet tegen het draaiende

zaagblad worden gedrukt. Als er weinig ruimte is,

bijvoorbeeld bij gebruik van lengteaanslagen, kan het

afgezaagde deel in het zaagblad vastklemmen en met

geweld worden weggeslingerd.

NL | 65www.scheppach.com

o) Gebruik altijd een klem of een geschikte voorzie-

ning om ronde voorwerpen zoals staven of buizen

naar behoren te ondersteunen. Staven hebben de

neiging om weg te rollen tijdens het zagen, waardoor

het zaagblad zich vastgrijpt en het werkstuk met uw

hand in het zaagblad kan worden getrokken.

p) Laat het zaagblad op volle snelheid komen voor-

dat u het in het werkstuk zaagt. Dit verkleint het risi-

co dat het werkstuk wordt weggeslingerd.

q) Als het werkstuk wordt vastgeklemd of het zaag-

blad vastloopt, moet u de afkort- en verstekzaag

uitschakelen. Wacht tot alle bewegende delen tot

stilstand zijn gekomen, trek de voedingsstekker

uit het stopcontact en/of verwijder de accu. Ver-

wijder vervolgens het vastgeklemde materiaal. Als

u bij een dergelijk blokkering doorgaat met zagen,

kunt u de controle verliezen of kan de afkort- en ver-

stekzaag beschadigd raken.

r) Als de zaagsnede is voltooid, laat u de schakelaar

los, houdt u de zaagkop omlaag en wacht u tot het

zaagblad is gestopt voordat u het afgezaagde deel

verwijdert. Het is erg gevaarlijk om met uw hand in

de buurt van het uitlopende zaagblad te komen.

s) Houd de handgreep stevig vast als u een onvolle-

dige zaagsnede uitvoert of als u de schakelaar lo-

slaat voordat de zaagkop de onderste positie heeft

bereikt. Door de remwerking van de zaag kan de

zaagkop abrupt omlaag worden getrokken, en daar-

door tot verwonding leiden.

5.2 Veiligheidsvoorschriften voor de

behandeling van zaagbladen

• Vermijd het ongecontroleerd loslaten van het zaagag-

gregaat in de onderste eindpositie.

• Gebruik geen beschadigde of vervormde zaagbladen.

• Gebruik geen zaagbladen met barsten of scheuren.

Gooi zaagbladen met barsten weg. Reparatie is niet

toegestaan.

• Gebruik geen zaagbladen die van sneldraaistaal zijn

vervaardigd.

• Controleer de staat van de zaagbladen voordat u de

zaag gebruikt.

• Gebruik uitsluitend zaagbladen die geschikt zijn voor

het te zagen materiaal.

• Gebruik uitsluitend de door de fabrikant aanbevolen

zaagbladen.

De zaagbladen moeten, als ze bedoeld zijn om hout

of dergelijk materiaal te bewerken, voldoen aan EN

847-1.

• Gebruik geen zaagbladen van hooggelegeerd snel-

draaistaal (HSS).

• Gebruik alleen zaagbladen waarvan het maximaal

toegestane toerental is niet lager is dan het maximale

spiltoerental van de zaag en die geschikt zijn voor het

te bewerken materiaal.

• Let op de draairichting van het zaagblad.

• Gebruik zaagbladen alleen dan, als u ook weet hoe u

ermee om moet gaan.

• Houd rekening met het maximale toerental. Het maxi-

male toerental dat op het zaagblad staat vermeld,

mag niet worden overschreden. Houd u, indien aan-

gegeven, aan het toerentalbereik.

• De klemoppervlakken moeten van vuil, vet, olie en

water worden ontdaan.

• Gebruik geen losse pasringen of -bussen om de bo-

ring van zaagbladen te verkleinen.

• Zorg ervoor dat de bevestigde pasringen voor de bor-

ging van het zaagblad dezelfde diameter hebben en

dat ze minimaal 1/3 van de snijdiameter hebben.

• Zorg, dat bevestigde pasringen evenwijdig staan aan

elkaar.

• Wees voorzichtig bij het hanteren van de zaagbladen.

Bewaar ze liefst in de originele verpakking of in speci-

ale houders. Draag veiligheidshandschoenen om de

grip te vergroten en de kans op persoonlijk letsel nog

verder terug te dringen.

• Controleer voordat u zaagbladen gebruikt, of de veilig-

heidsvoorzieningen correct zijn bevestigd.

• Controleer vóór gebruik of het toegepaste zaagblad

aan de technische eisen van deze zaag voldoet en of

het op de juiste wijze bevestigd is.

•

Gebruik het meegeleverde zaagblad alleen voor het za-

gen van hout en nooit voor het bewerken van metalen.

• Gebruik alleen een zaagblad met een diameter die op

de zaag staat aangegeven.

• Gebruik extra werkstuksteunen als dit nodig is voor de

stabiliteit van het werkstuk.

• De verlengstukken van de werkstuksteun moeten tij-

dens de werkzaamheden altijd bevestigd en gebruikt

worden.

• Vervang een versleten tafelinzetstuk!

• Voorkom oververhitting van de zaagtanden.

• Voorkom bij het zagen van kunststof dat de kunststof

smelt.

Gebruik voor het te verwerken materiaal de juiste

zaagbladen. Vervang beschadigde of versleten zaag-

bladen tijdig.

Stop de machine als het zaagblad oververhit raakt.

Laat het zaagblad afkoelen voordat u verder werkt

met het apparaat.

• Gebruik alleen zaagbladen, die met een gelijk of ho-

ger toerental zijn aangeduid dan op het elektrisch ge-

reedschap aangegeven toerental.

• Zorg altijd voor een stabiele positie en borging van de

zaag.

5.3 Laserstraling

Let op: Laserstraling

Niet in de laserstraal kijken

Laserklasse 2

66 | NL www.scheppach.com

Bescherm uzelf en uw omgeving door het nemen van

de juiste voorzorgsmaatregelen ten behoeve van

ongevallenpreventie!

• Niet direct in de laserstraal kijken zonder oogbescher-

ming.

• Nooit direct in de straalbundel kijken.

• Richt de laserstraal nooit op reflecterende oppervlak-

ken en personen of dieren. Ook een laserstraal met

een laag vermogen kan oogletsel veroorzaken.

VOORZICHTIG

Als andere dan de hier aangegeven handels-

wijzen worden toegepast, kan dit tot een ge-

vaarlijke stralingsexplosie leiden.

• Lasermodule nooit openen. Dit kan tot onverwachte

blootstelling aan straling leiden.

• Als u het product langere tijd niet gebruikt, moet u de

accu's verwijderen.

• De laser mag niet door laser van een ander type wor-

den vervangen.

• Reparaties aan de laser mogen uitsluitend door de fa-

brikant van de laser of een bevoegde dealer worden

uitgevoerd.

Restrisico's

Het product is vervaardigd volgens de stand van de

techniek en de erkende veiligheidstechnische regels.

Toch kan tijdens de werkzaamheden sprake zijn van

enkele restrisico's.

• Gevaar voor de gezondheid, veroorzaakt door elektri-

citeit bij gebruik van onjuiste snoeren.

• Bovendien kunnen er ondanks alle getroffen voorzie-

ningen verborgen restrisico's bestaan.

• Restrisico's kunnen worden geminimaliseerd als de

“veiligheidsvoorschriften” en het “gebruik conform de

voorschriften” alsook de bedieningshandleiding wor-

den opgevolgd.

• Voorkom onnodige belasting van het product: als bij

het zagen teveel druk wordt uitgeoefend, zal het zaag-

blad snel beschadigen, wat leidt tot geringere presta-

ties van het product bij de verwerking en minder

nauwkeurige zaagsneden.

• Gebruik altijd klemmen wanneer u kunststof moet za-

gen: de te zagen delen moeten altijd met klemmen

worden vastgezet.

• Voorkom dat u het product onbedoeld inschakelt: als

u de stekker in het stopcontact steekt, mag de aan/uit-

schakelaar niet worden ingedrukt.

• Gebruik het product zoals in deze gebruikshandleiding

wordt aanbevolen. U verkrijgt dan optimale prestaties

met uw product.

• Houd uw handen buiten de werkomgeving, wanneer

het product in bedrijf is.

• Voordat u instel- of onderhoudswerkzaamheden uit-

voert, laat u de aan/uit-schakelaar los en trekt u de

voedingsstekker uit het stopcontact.

• Volg de in de gebruikshandleiding voorgeschreven

onderhouds- en veiligheidsvoorschriften op.

WAARSCHUWING

Dit elektrisch apparaat genereert een elektromagne-

tisch veld als het is ingeschakeld. Dit veld kan onder

bepaalde omstandigheden interfereren met actieve of

passieve medische implantaten. Om het risico op ern-

stig of dodelijk letsel te beperken, raden we personen

met medische implantaten aan om hun arts en de fabri-

kant van het medische implantaat te raadplegen voor-

dat het elektrische apparaat wordt gebruikt.

6 Technische gegevens

Afkort- en verstekzaag:

Wisselstroommotor 220 - 240 V~ 50 Hz

Nominaal vermogen S1 1200 Watt

Bedrijfsmodus S6 25%* 1500W

Stationair toerental n

4900 min

-1

Hardmetalen zaagblad ø 210 x ø 30 x 2,6 mm

Aantal tanden 24/48

Maximale tandbreedte

van het zaagblad

3 mm

Draaibereik -45° / 0°/ +45°

Versteksnede 0° tot 45° naar links

Zaagbreedte bij 90° 120 x 60 mm

Zaagbreedte bij 45° 80 x 60 mm

Zaagbreedte bij 2 x 45°

(dubbele versteksnede)

80 x 35 mm

Beschermingsklasse

II /

(dubbele isolatie)

Gewicht ca. 6,5 kg

Laser:

Laserklasse 2

Aslengte laser 650 nm

Vermogen laser < 1 mW

Batterij:

Batterijtype LR03

Nominale capaciteit 2000 mAh

Nominale spanning 1,5 V

Bouwgrootte Micro AAA

Technische wijzigingen voorbehouden!

Bedrijfsmodus S6

Ononderbroken periodiek bedrijf. Het gebruik is opge-

bouwd uit een opstarttijd, een tijd met een constante be-

lasting en een uitlooptijd. De cyclusduur bedraagt 10 mi-

nuten en de relatieve inschakelduur bedraagt 25% van de

cyclustijd.

Het werkstuk moet minimaal een hoogte van 3 mm en

een breedte van 10 mm hebben. Zorg ervoor dat het

werkstuk altijd met de kleminrichting is geborgd.

NL | 67www.scheppach.com

Geluidswaarden

WAARSCHUWING

Lawaai kan ernstige gezondheidsklachten tot gevolg

hebben. Als het geluid van de machine hoger is dan 85

dB, draag dan geschikte gehoorbescherming voor u en

personen in de omgeving.

De geluids- en trillingswaarden zijn bepaald volgens

EN 62841-1.

Geluidsdrukniveau L

91,6 dB

Onzekerheid K

3 dB

Geluidsvermogensniveau L

104,6 dB

Onzekerheid K

3 dB

De opgegeven geluidsemissiewaarden zijn gemeten vol-

gens een standaardtestmethode en kunnen worden ge-

bruikt om elektrische apparaten met elkaar te vergelijken.

De aangegeven geluidsemissiewaarden kunnen ook wor-

den gebruikt als eerste indicatie van de belasting.

WAARSCHUWING

De geluidsemissies kunnen van de opgege-

ven waarde afwijken wanneer de machine

daadwerkelijk wordt gebruikt. Dit is afhanke-

lijk van de wijze waarop het elektrisch appa-

raat wordt gebruikt en de aard van het werk-

stuk dat wordt bewerkt.

Probeer om de belasting zo gering mogelijk te houden.

Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbij

moeten alle aspecten van de bedrijfscyclus in aanmer-

king worden genomen (zoals de tijd dat de machine uit-

geschakeld is en de tijd dat deze ingeschakeld is, maar

onbelast draait).

7 Uitpakken

• Open de verpakking en haal het product er voorzichtig

uit.

• Verwijder het verpakkingsmateriaal evenals de ver-

pakkings- en transportbeveiligingen (indien voorhan-

den).

• Controleer of de inhoud van de levering volledig is.

• Controleer het product en de hulpstukken op trans-

portschade. Meld eventuele schade direct bij het

transportbedrijf dat het product heeft bezorgd. Recla-

maties op een later tijdstip worden niet erkend.

LET OP

Het product en de verpakkingsmaterialen zijn

geen kinderspeelgoed! Kinderen mogen niet

met plastic zakken, folies en kleine onderde-

len spelen! Er bestaat gevaar voor inslikken

en verstikkingsgevaar!

8 Montage

Zorg altijd voor een stabiele positie en zekering van

het product, door deze bijv. op een werkbank te be-

vestigen.

• Het product moet stabiel staan. Zet het product via de

boorgaten in de vaste zaagtafel stevig met 4 bouten

(niet meegeleverd) vast op een werkbank, onderstel

of iets dergelijks.

• Voor ingebruikname moeten alle afdekkingen en vei-

ligheidsvoorzieningen conform de voorschriften zijn

gemonteerd.

• Het zaagblad moet vrij kunnen draaien.

• Let bij al bewerkt hout op vreemde voorwerpen, zoals

bijv. spijkers of schroeven enz.

• Controleer, voordat u op de aan/uit-schakelaar drukt,

of het zaagblad correct gemonteerd is en of de bewe-

gende delen soepel lopen.

• Overtuig u voor het aansluiten van het product, dat de

gegevens op het typeplaatje overeenkomen met de

gegevens van het stroomnet.

8.1 Werkstukklem (15) monteren (afb. 3)

1. Draai de borgschroef (19) los en monteer de werk-

stukklem (15) links of rechts aan de vaste zaagtafel.

2. Draai vervolgens de borgschroef (19) weer vast.

8.2 Werkstuksteun (18) monteren

(afb. 3-4)

Benodigd gereedschap:

• Inbussleutel, 3 mm (D)

1. Draai de vastzetschroef (14) los en voer de werkstuk-

steun (18) door het daartoe bestemde boorgat aan de

zijkant van de vaste zaagtafel.

2. Zorg ervoor dat de werkstuksteun (18) ook door beide

ogen aan de onderkant wordt gevoerd.

3. Draai vervolgens de vastzetschroef (14) weer vast.

4. Herhaal deze procedure aan de andere kant.

8.3 Standbeugel (21) monteren

(afb. 3-4)

Benodigd gereedschap:

• Inbussleutel, 3 mm (D)

1. Draai de vastzetschroef (20) aan de onderkant van de

zaag los en voer de standbeugel (21) door de daartoe

bestemde boorgaten aan de achterkant van de zaag.

2. Draai vervolgens de borgschroef (20) weer vast.

8.4 Spaanopvangzak (17) monteren

(afb. 5)

De zaag is uitgerust met een spaanopvangzak (17) voor

spaanders.

1. Knijp de uiteinden van de metalen klem van de stof-

zak samen en breng de zak aan op de uitlaatopening

bij de motor.

2. De spaanopvangzak (17) kan met de ritssluiting aan

de onderzijde worden geleegd.

68 | NL www.scheppach.com

8.4.1 Aansluiting op een externe

stofafzuiging

1. Sluit de afzuigslang aan op de stofafzuiging.

2. De stofafzuiging moet geschikt zijn voor het te verwer-

ken materiaal.

3. Gebruik voor het afzuigen van met name stoffen die

gevaarlijk zijn voor de gezondheid of kankerverwek-

kend kunnen zijn, een speciale afzuiginrichting.

9 Ingebruikname

LET OP

Het product voor de ingebruikstelling in ieder geval

volledig monteren!

9.1 Veiligheidsinrichting van de

zaagbladbescherming (5)

controleren (afb. 11)

De zaagbladbescherming biedt bescherming tegen onbe-

doeld contact met het zaagblad en tegen rondvliegende

spanen.

Werking controleren

Klap hiervoor de zaag naar beneden:

• De zaagbladbescherming moet het zaagblad bij het

omlaag zwenken vrijgeven zonder andere delen aan

te raken.

• Als de zaag naar de uitgangspositie omhoog wordt

geklapt, moet de zaagbladbescherming automatisch

het zaagblad afdekken.

9.2 Afkort- en verstekzaag monteren

(afb. 2 - 4)

Aanwijzing:

De afkort- en verstekzaag kan met de draaitafel naar links

en rechts gedraaid worden. Met de schaalverdeling is een

nauwkeurige hoekinstelling mogelijk.

De hoek van 0° tot 45 ° kan snel en nauwkeurig worden

vastgezet op 0°, 5° 10°, 15°, 22,5°, 31,6°, 40°, 45°.

1. De draaitafel (13) losdraaien door de vastzetschroef

(7) los te draaien.

2. Met de handgreep (3) de draaitafel (13) op de ge-

wenste hoek instellen.

3. De vastzetschroef (7) weer vastdraaien om de draai-

tafel te fixeren.

4. Door de zaagkop (4) licht naar beneden te drukken en

gelijktijdig de borgbout (25) uit de motorbeugel te trek-

ken, wordt de zaag uit de onderste stand ontgrendeld.

5. Zwenk de zaagkop (4) omhoog.

6. De kleminrichting (15) kan zowel links als rechts aan

de vaste zaagtafel (9) bevestigd worden. Steek de

kleminrichting (15) in het daartoe voorziene boorgat

aan de achterkant van de aanslagrail (8) en borg deze

met de vastzetschroef (19).

7. De zaagkop (4) kan door de vastzetschroef (23) los te

draaien, naar links tot max. 45° schuin geplaatst wor-

den.

8. De werkstuksteunen (18) moeten tijdens de werk-

zaamheden altijd bevestigd en gebruikt worden.

9.3 Fijnafstelling van de aanslag voor

afkortsnede 90° (afb. 6)

Benodigd gereedschap:

• 90° aanslaghoek (A)*

* = niet meegeleverd!

1. De zaagkop (4) naar beneden laten zakken en met de

borgbout (25) vastzetten.

2. Draai vastzetschroef (23) los.

3. 90°-aanslaghoek (A) tussen zaagblad (6) en draaitafel

(13) plaatsen.

4. Draai de borgmoer (26a) los.

5. De stelschroef (26) zover verstellen, tot de hoek tus-

sen zaagblad (6) en draaitafel (13) 90° bedraagt.

6. Draai de borgmoer (26a) weer vast.

10 Bedrijf

10.1 Afkortsnede 90° en draaitafel 0°

(afb. 1, 3, 4, 7)

LET OP

De verschuifbare aanslagrail moet voor 90°-afkortbe-

werking in de binnenste positie gefixeerd worden.

Hints voor vastklemmen:

• Bewerk geen werkstukken die te klein zijn om te kun-

nen worden vastgeklemd.

• Versterk zeer dunne werkstukken door ze samen met

een extra lat door te zagen. Zeer dunne werkstukken

kunnen "fladderen" of breken bij het zagen

Benodigd gereedschap:

• Inbussleutel 3 mm (D)

1. Open de vastzetschroef (8b) van de verschuifbare

aanslagrail (8a) en schuif de verschuifbare aanslagrail

(8a) naar binnen.

2. De verschuifbare aanslagrails (8a) moeten zover voor

de binnenste positie worden vastgezet, dat de afstand

tussen de verschuifbare aanslagrail (8a) en het zaag-

blad (6) maximaal 8mm bedraagt.

3. Controleer vóór de zaagsnede of de verschuifbare

aanslagrail (8a) en het zaagblad (6) niet met elkaar in

botsing kunnen komen.

4. Draai de vastzetschroef (8b) weer vast.

5. De zaagkop (4) in de bovenste positie brengen.

6. Leg het te zagen hout tegen de aanslagrail (8) en op

de draaitafel (13).

7. Het materiaal met de kleminrichtingen (15) op de vast-

staande zaagtafel (9) vastzetten, om verschuiven tij-

dens het zagen te voorkomen. Zie punt 10.9

8. Ontgrendel de blokkeerschakelaar (2) en druk op de

aan/uit-schakelaar (1) om de motor in te schakelen.

9. Zaagkop (4) met de handgreep (3) gelijkmatig en met

lichte druk omlaag bewegen, tot het zaagblad (6) het

werkstuk heeft doorgezaagd.

10. Na het beëindigen van het zagen de zaagkop weer in

de bovenste rustpositie brengen en de aan/uit-scha-

kelaar (1) loslaten.

NL | 69www.scheppach.com

LET OP

Door de terughaalveer slaat het product automatisch

naar boven. Laat de handgreep na het einde van de

zaagsnede niet los, maar laat de zaagkop langzaam en

onder lichte tegendruk omhoog bewegen.

10.2 Afkortsnede 90° en draaitafel

0°- 45° (afb. 1, 3, 4, 7)

Met de afkort- en verstekzaag kunnen schuine verstek-

sneden naar links en rechts van 0°- 45° worden uitge-

voerd.

LET OP

De verschuifbare aanslagrail moet voor 90°-afkortbe-

werking in de binnenste positie gefixeerd worden.

Benodigd gereedschap:

• Inbussleutel 3 mm (D)

1. Open de vastzetschroef (8b) van de verschuifbare

aanslagrail (8a) en schuif de verschuifbare aanslagrail

(8a) naar binnen.

2. De verschuifbare aanslagrails (8a) moeten zover voor

de binnenste positie worden vastgezet, dat de afstand

tussen de verschuifbare aanslagrail (8a) en het zaag-

blad (6) maximaal 8mm bedraagt.

3. Controleer vóór de zaagsnede of de verschuifbare

aanslagrail (8a) en het zaagblad (6) niet met elkaar in

botsing kunnen komen.

4. Draai de vastzetschroef (8b) weer vast.

5. De draaitafel (13) losdraaien door de vastzetschroef

(7) los te draaien.

6. Met de handgreep (3) de draaitafel (13) op de ge-

wenste hoek instellen.

7. De vastzetschroef (7) weer vastdraaien om de draai-

tafel (13) te fixeren.

8. De bewerking uitvoeren als onder punt 10.1 beschre-

ven.

10.3 Fijnafstelling van de aanslag voor

versteksnede 45° (afb. 1, 3, 4, 7, 8, 9)

Benodigd gereedschap:

• Inbussleutel 3 mm (D)

• 45° aanslaghoek (B)*

* = niet meegeleverd!

1. De zaagkop (4) naar beneden laten zakken en met de

borgbout (25) vastzetten.

2. Zet de draaitafel (13) vast op de 0°-stand.

LET OP

De verschuifbare aanslagrail moet voor versteksneden

(schuin staande zaagkop) in de buitenste positie ge-

fixeerd worden.

3. Open de vastzetschroef (8b) van de verschuifbare

aanslagrails (8a) en schuif de verschuifbare aanslag-

rails (8a) naar buiten.

4. De verschuifbare aanslagrails (8a) moeten zover voor

de binnenste positie worden vastgezet, dat de afstand

tussen de verschuifbare aanslagrails (8a) en het

zaagblad (6) maximaal 8mm bedraagt.

5. Controleer vóór de zaagsnede of de verschuifbare

aanslagrail (8a) en het zaagblad (6) niet met elkaar in

botsing kunnen komen.

6. Draai de vastzetschroef (8b) weer vast.

7. De borgschroef (23) losdraaien en met de handgreep

(3) de zaagkop (4) naar links, schuin plaatsen op 45°.

8. De 45°-aanslaghoek (B) tussen zaagblad (6) en draai-

tafel (13) plaatsen.

9. Maak de borgmoer (22a) los en verstel de stelschroef

(22) tot de hoek tussen zaagblad (6) en draaitafel (13)

precies 45° bedraagt.

10. Draai de borgmoer (22a) weer vast.

11. Controleer ten slotte de positie van de hoekweergave.

Indien nodig, de aanwijzer (28) met een kruiskop-

schroevendraaier losdraaien, op de 45°-positie van de

schaalverdeling (27) zetten en de borgschroef weer

vastdraaien

10.4 Versteksnede 0°- 45° en draaitafel

0° (afb. 1, 3, 4, 7)

Met de afkort- en verstekzaag kunnen versteksneden

naar links van 0°- 45° ten opzichte van het werkoppervlak

worden uitgevoerd.

LET OP

De verschuifbare aanslagrail moet voor versteksneden

(schuin staande zaagkop) in de buitenste positie ge-

fixeerd worden.

LET OP

Voor versteksneden van 0° - 45° moet de kleminrichting

(werkstukklem) slechts aan rechts worden gemonteerd.

Benodigd gereedschap:

• Inbussleutel 3 mm (D)

1. Open de vastzetschroef (8b) van de verschuifbare

aanslagrails (8a) en schuif de verschuifbare aanslag-

rails (8a) naar buiten.

2. De verschuifbare aanslagrails (8a) moeten zover voor

de binnenste positie worden vastgezet, dat de afstand

tussen de verschuifbare aanslagrails (8a) en het

zaagblad (6) maximaal 8mm bedraagt.

3. Controleer vóór de zaagsnede of de verschuifbare

aanslagrail (8a) en het zaagblad (6) niet met elkaar in

botsing kunnen komen.

4. Draai de vastzetschroef (8b) weer vast.

5. De zaagkop (4) in de bovenste stand brengen.

6. Zet de draaitafel (13) vast op de 0°-stand.

7. De borgschroef (23) losdraaien en met de handgreep

(3) de zaagkop (4) naar links, schuin plaatsen, tot de

naald (28) naar de gewenste hoek van de schaal (27)

wijst.

8. De vastzetschroef (23) weer vastdraaien.

9. Zaagsnede uitvoeren zoals onder punt 10.1 is be-

schreven.

70 | NL www.scheppach.com

10.5 Versteksnede 0°- 45° en draaitafel

0°- 45° (afb. 1, 3, 4, 7)

Met de afkort- en verstekzaag kunnen versteksneden

naar links van 0°- 45° ten opzichte van het werkoppervlak

en tegelijk van 0°- 45° ten opzichte van de aanslagrail

worden uitgevoerd (dubbele versteksnede).

LET OP

De verschuifbare aanslagrail moet voor versteksneden

(schuin staande zaagkop) in de buitenste positie ge-

fixeerd worden.

Met een afkort- en verstekzaag gekanteld op 31,6° en een

eenheidskanteling van 33,9° kunnen gelijkbenige driehoe-

kige lijsten en profielen zoals stucrandprofielen in verstek

worden gezaagd met de profielzijde naar beneden.

Dit is bijzonder voordelig voor grote profielen die de maxi-

male snijhoogte bij normaal plaatsen overschrijden.

Het maakt het ook gemakkelijk om problemen op te lossen

met de hoek op de hoeken, die vaak niet rechthoekig is.

LET OP

Voor versteksneden van 0° - 45° moet de kleminrichting

(werkstukklem) slechts aan rechts worden gemonteerd.

Benodigd gereedschap:

• Inbussleutel 3 mm (D)

1. Open de vastzetschroef (8b) van de verschuifbare

aanslagrails (8a) en schuif de verschuifbare aanslag-

rails (8a) naar buiten.

2. De verschuifbare aanslagrails (8a) moeten zover voor

de binnenste positie worden vastgezet, dat de afstand

tussen de verschuifbare aanslagrails (8a) en het

zaagblad (6) maximaal 8mm bedraagt.

3. Controleer vóór de zaagsnede of de verschuifbare

aanslagrail (8a) en het zaagblad (6) niet met elkaar in

botsing kunnen komen.

4. Draai de vastzetschroef (8b) weer vast.

5. De zaagkop (4) in de bovenste stand brengen.

6. De draaitafel (13) losdraaien door de vastzetschroef

(7) los te draaien.

7. Met de handgreep (3) de draaitafel (13) op de ge-

wenste hoek instellen

8. De vastzetschroef (7) weer vastdraaien om de draai-

tafel te fixeren.

9. De vastzetschroef (23) losdraaien.

10. Met de handgreep (3) de zaagkop (4) naar links bui-

ten en op de gewenste hoek van de schaal instellen

(zie daartoe ook 10.2).

11. De vastzetschroef (23) weer vastdraaien.

12. De bewerking uitvoeren als onder punt 10.1 beschre-

ven.

10.6 Vervangen van het zaagblad (6)

(afb. 1, 4, 10, 11)

WAARSCHUWING

Trek altijd de voedingsstekker uit het stop-

contact voordat u instellings-, onderhouds-

of reparatiewerkzaamheden uitvoert!

LET OP

Draag veiligheidshandschoenen bij het wis-

selen van het zaagblad! Gevaar voor letsel!

Benodigd gereedschap:

• Inbussleutel 6 mm (C)

1. De zaagkop (4) naar boven zwenken en met de borg-

bout (25) vastzetten.

2. Draai de bevestigingsschroef (5a) van het deksel los

met behulp van een kruiskopschroevendraaier.

3. Klap de zaagbladbescherming (5) zover omhoog dat

de zaagbladbescherming (5) zich boven de flensbout

(29) bevindt.

4. Zet met de ene hand de inbussleutel 6 mm (C) op de

flensbout (29).

5. Zaagasblokkering (32) goed aandrukken en de flens-

bout (29) langzaam rechtsom draaien. Na max. een

omwenteling wordt de zaagasblokkering (32) vergren-

deld.

6. Nu met iets meer kracht de flensbout (29) rechtsom

draaien.

7. Flensbout (29) volledig er uitdraaien en de buitenflens

(30) wegnemen.

8. Het zaagblad (6) van de binnenflens wegnemen en

omlaag wegtrekken.

9. Flensbout (29), buitenflens (30) en binnenflens zorg-

vuldig reinigen.

10. Het nieuwe zaagblad (6) in de omgekeerde volgorde

weer terugplaatsen en aandraaien.

11. Klap de zaagbladbescherming (5) zover omlaag tot de

zaagbladbescherming (5) in de bevestigingsschroef

(5a) hangt.

12. Draai de bevestigingsschroef (5a) weer vast.

LET OP

De versteksnede van de tanden, dit betekent de draai-

richting van het zaagblad moet overeenkomen met de

richting van de pijl op de behuizing.

13. Controleer voor het vervolgen van de werkzaamheden

de werking van de veiligheidsvoorzieningen.

LET OP

Controleer na elke vervanging van het zaagblad, of het

zaagblad in verticale positie alsook op 45° is gekanteld,

vrij in het tafelinzetstuk loopt.

LET OP

Het vervangen en uitlijnen van de zaagbladen moet

conform de voorschriften worden uitgevoerd.

10.7 Laser in- en uitschakelen (afb. 12)

Inschakelen:

1. Druk 1x op de aan/uit-schakelaar laser (33). Op het te

bewerken werkstuk wordt een laserlijn geprojecteerd

die precies de plaats van de zaagsnede aangeeft.

Uitschakelen:

1. Druk nogmaals op de aan/uit-schakelaar laser (33).

NL | 71www.scheppach.com

10.8 Instellen van de laser (35) (afb. 13)

Als de laser (35) niet meer de juiste zaaglijn aangeeft,

kan deze worden bijgesteld. Open hiertoe de schroeven

(36) en stel de laser in door deze zijwaarts te verschuiven

zodat de laserstraal de snijtanden van het zaagblad (6)

raakt.

10.9 Bediening van de werkstukklem

(15) (afb. 1, 3)

Door het verstellen van de vastzetschroef (16) kan de

werkstukklem (15) in de hoogte worden versteld.

1. Laat de werkstukklem (15) op het werkstuk zakken.

2. Haal de vastzetschroef (16) goed aan.

3. Draai de klemgreep (24) rechtsom om het werkstuk

vast te klemmen.

4. Om het werkstuk los te maken, gaat u in omgekeerde

volgorde te werk.

11 Onderhoud

WAARSCHUWING

Trek altijd de voedingsstekker uit het stop-

contact voordat u instellings-, onderhouds-

of reparatiewerkzaamheden uitvoert!

11.1 Algemene

onderhoudswerkzaamheden

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleu-

ven en de motorbehuizing zo stof- en vuilvrij mogelijk

zijn. Wrijf het product met een schone doek* af en

blaas deze met perslucht* bij lage druk uit. Wij advise-

ren u, om het product direct na elk gebruik te reinigen.

• Olie alle bewegende delen eenmaal per maand.

• Maak het product regelmatig schoon met een vochtige

doek* en een beetje zachte zeep. Gebruik geen reini-

gingsmiddelen of oplosmiddelen; deze kunnen de

kunststofonderdelen van het product aantasten. Zorg

ervoor dat er geen water in het product kan komen.

11.2 Veiligheidsinrichting

zaagbladbescherming (5) reinigen

(afb. 11)

Controleer voor ingebruikname altijd de zaagbladbescher-

ming op vervuiling.

Verwijder oud zaagsel en oude houtsplinters met behulp

van een borstel of een vergelijkbaar geschikt gereed-

schap.

Let op het soepel lopen van de geleidingsbeugel (31).

11.3 Vervangen van de laserbatterijen

(afb. 12)

1. Verwijder de batterijdeksel (34) (zie Plaatsen van de

laserbatterijen (afb. 12).) Verwijder de twee accu's.

2. Vervang beide batterijen door dezelfde batterijen of

een gelijkwaardig type. Let erop dat ze in dezelfde po-

lariteitsrichting worden geplaatst als de oude batterij-

en.

3. Sluit het batterijdeksel (34).

11.4 Tafelinzetstuk (10) vervangen

(afb. 1, 15)

WAARSCHUWING

Als het tafelinzetstuk beschadigd is, bestaat het risico

dat kleine voorwerpen tussen het tafelinzetstuk en het

zaagblad vast komen te zitten en het zaagblad blokke-

ren.

Vervang beschadigde tafelinzetstukken onmiddel-

lijk!

1. Verwijder de kruiskopschroef (E) van het tafelinzet-

stuk (10). Draai evt. de draaitafel (13) en kantel de

zaagkop (4), om de kruiskopschroef (E) te kunnen be-

reiken.

2. Neem het tafelinzetstuk (10) weg.

3. Plaats het nieuwe tafelinzetstuk (10).

4. Haal de kruiskopschroef (E) van het tafelinzetstuk (10)

aan.

11.5 Inspectie van de koolborstels

(afb. 16)

Controleer de koolborstels bij een nieuw product na de

eerste 50 bedrijfsuren of wanneer nieuwe koolborstels

worden gemonteerd. Controleer na de eerste controle om

de 10 bedrijfsuren.

• Wanneer de koolstof tot een lengte van 6 mm versle-

ten is of de veer of shuntdraad verbrand of bescha-

digd is, moet u beide borstels vervangen.

• Wanneer de borstels na het demonteren als inzetbaar

beschouwd worden, kunt u ze weer inbouwen.

• Voor het onderhoud van de koolborstels opent u de

beide vergrendelingen tegen de wijzers van de klok in.

Verwijder vervolgens de koolborstels.

• Plaats de koolborstels in omgekeerde volgorde terug.

12 Transport (afb. 14)

1. Trek de vastzetschroef (7) vast om de draaitafel (13)

te vergrendelen.

2. De zaagkop (4) omlaag drukken en met de borgbout

(25) vastzetten. De zaag is nu in de onderste positie

vergrendeld.

3. Product aan de transportgreep (37) dragen.

4. Voor de hermontage van de machine, zoals onder 8,

Ingebruikname, 10 beschreven procedure.

13 Opslag

Bewaar het product en de bijbehorende accessoires op

een donkere, droge en vorstvrije en voor kinderen ontoe-

gankelijke plaats.

De optimale bewaartemperatuur ligt tussen 5 °C en 30 ˚C.

Bewaar het product in de originele verpakking.

Dek het product af om het te beschermen tegen stof of

vocht. Bewaar de gebruikshandleiding bij het product.

72 | NL www.scheppach.com

14 Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aange-

sloten. De aansluiting voldoet aan de relevante VDE-

en DIN-voorschriften. De netaansluiting van de klant

en het gebruikte verlengsnoer moeten eveneens aan

deze voorschriften voldoen.

14.1 Belangrijke aanwijzingen

Bij overbelasting van de motor schakelt deze vanzelf uit.

Na een afkoeltijd (deze tijd is verschillend) kan de motor

weer worden ingeschakeld.

WAARSCHUWING

De maximaal toegestane netimpendantie Zmax van het

product is 0,323 Ohm. Als gebruiker van dit product

moet u, indien nodig, in overleg met het elektrabedrijf

afstemmen, dat het product alleen wordt aangesloten

op een voeding waarvan de impedantie kleiner is dan of

gelijk is aan Zmax!

14.2 Speciale aansluitvoorwaarden

• Het product voldoet aan de eisen van EN 61000-3-11

en valt onder de speciale aansluitvoorwaarden. Dit

betekent dat gebruik op een willekeurig vrij te kiezen

aansluitpunt niet toegestaan is.

• Het product kan tijdelijke spanningsschommelingen

veroorzaken bij ongunstige condities van het elektrici-

teitsnet.

• Het product is uitsluitend bestemd voor gebruik op

aansluitpunten, die

a) een maximale toelaatbare netimpedantie “Z”

(Zmax. = 0,323 Ω) niet overschrijden, of

b) een belastbaarheid voor onafgebroken stroom van

het net van minstens 100 A per fase hebben.

• Als gebruiker moet u, zo nodig in overleg met uw

energiebedrijf, ervoor zorgen dat het aansluitpunt dat

u voor het product wilt gebruiken aan een van beide

genoemde eisen a) of b) voldoet.

14.3 Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de

isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuro-

peningen worden geleid,

• Knikken door een onvakkundige bevestiging of gelei-

ding van het netsnoer,

• Snijplekken omdat over de snoer is gereden,

• Beschadigde isolatie omdat de stekker uit de wand-

contactdoos is getrokken,

• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet

worden gebruikt en zijn levensgevaarlijk als de isolatie is

beschadigd.

Controleer de elektrische aansluitkabels regelmatig op

schade. Let erop dat bij het controleren het netsnoer niet

op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE-

en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren

met dezelfde aanduiding.

Op de aansluitkabel moet de type-aanduiding vermeld

staan.

Veiligheidsvoorschriften voor het vervangen van

beschadigde of defecte netsnoeren

Aansluittype X

Als het netsnoer van dit product beschadigd is, moet dit

worden vervangen door een speciaal uitgevoerd net-

snoer, dat verkrijgbaar is bij de fabrikant of diens klanten-

service.

14.4 Wisselstroommotor

Aansluitingen en reparaties van de elektrische apparatuur

mogen uitsluitend door een elektromonteur worden uitge-

voerd.

• De netspanning moet 220 V – 240 V~ zijn.

• Verlengsnoeren moeten tot een lengte van 25 m een

doorsnede hebben van 1,5 vierkante millimeter.

15 Reparatie en reserveonderdelen

bestellen

Na reparatie of onderhoud controleren of alle veiligheids-

technische delen zijn bevestigd en in optimale toestand

zijn. Delen, waarbij er gevaar voor verwonding voor andere

personen en kinderen bestaat, ontoegankelijk bewaren.

LET OP

Conform de wetgeving voor productgaranties wordt er

geen garantie geboden voor schade die ontstaan is

door incorrecte reparaties of door het niet gebruiken

van originele reserveonderdelen.

Neem contact op met een servicecentrum of een erken-

de specialist. Overeenkomstig geldt dit ook voor acces-

soires.

Reserveonderdelen en accessoires zijn verkrijgbaar bij

ons servicecentrum. Scan hiertoe de QR-code op de titel-

pagina.

Aansluitingen en reparaties

Aansluitingen en reparaties van de elektrische apparatuur

mogen uitsluitend door een elektromonteur worden uitge-

voerd.

15.1 Service-informatie

Let op dat bij dit product de volgende delen onderhevig

zijn aan gebruiksmatige of natuurlijke slijtage, resp. de

volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtageonderdelen*: Koolborstels, zaagblad, tafelinzet-

stuk, spaanopvangzak

* = niet altijd meegeleverd!

16 Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn re-

cyclebaar. Verpakkingen milieu-

vriendelijk afvoeren.

Aanwijzingen voor de wetgeving op batterijen (het

Duitse BattG)

Oude batterijen en accu's behoren niet bij het

huishoudelijke afval, maar moeten worden in-

gezameld resp. gescheiden worden afgevoerd!

NL | 73www.scheppach.com

• Voor het veilig verwijderen van batterijen of accu's uit

het elektrische apparaat en voor informatie over het

type resp. het chemische systeem dient u de overige

gegevens in de bedienings- en montagehandleiding in

acht te nemen.

• Eigenaars resp. gebruikers van batterijen en accu's

zijn wettelijk verplicht om na gebruik de batterijen en

accu's in te leveren. Het inleveren beperkt zich tot te-

ruggave van huishoudelijke hoeveelheden.

• Oude batterijen kunnen schadelijke stoffen of zware

metalen bevatten die schadelijk kunnen zijn voor het

milieu en de gezondheid. Het recyclen van oude bat-

terijen en het gebruik van de hierin opgenomen res-

sources levert u een bijdrage om deze twee belangrij-

ke goederen te beschermen.

• Het symbool van de doorgekruiste vuilnisbak betekent

dat afgedankte batterijen en accu's niet bij het huis-

houdelijk afval mag worden gegooid.

• Als er onder het vuilnisbaksymbool ook de tekens Hg,

Cd of Pb staan, betekent dit het volgende:

– Hg: Accu bevat meer dan 0,0005% kwikzilver

– Cd: Accu bevat meer dan 0,002% cadmium

– Pb: Accu bevat meer dan 0,004% lood

• Accu's en batterijen kunnen bij de volgende punten

kosteloos worden ingeleverd:

– Openbare afvalverwijderings- of inzamelpunten

(bijv. gemeentewerven)

– Verkooppunten van batterijen en accu's

– Verzamelpunten van het gezamenlijke inzamel-

systeem voor oude batterijen van een apparaat

– Verzamelpunten van de fabrikant (indien geen

deelnemer van het gezamenlijke inzamelsysteem)

• Deze uitspraken zijn alleen geldig voor accu's en bat-

terijen die in de landen van de Europese Unie worden

verkocht en die onder de Europese Richtlijn

2023/1542/EG vallen. In landen buiten de Europese

Unie kunnen andere voorschriften gelden voor het af-

voeren van accu's en batterijen.

Aanwijzingen betreffende de wetgeving Afgedankte

elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische appa-

ratuur behoort niet bij het huishoudelijke af-

val, maar moeten worden ingezameld resp. ge-

scheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge-

dankte apparatuur zijn geïntegreerd, moeten vóór het

afvoeren op niet-destructieve wijze worden verwijderd!

Het afvoeren hiervan is geregeld in de wetgeving in-

zake batterijen.

• Eigenaars resp. gebruikers van elektrische en elektro-

nische apparaten zijn wettelijk verplicht om na gebruik

de batterijen en accu's in te leveren.

• De eindgebruiker is verantwoordelijk voor het wissen

van persoonsgerelateerde gegevens op het af te voe-

ren afgedankte apparaat!

•

Het symbool van de doorgekruiste vuilnisbak betekent

dat afgedankte elektrische en elektronische apparatuur

niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur

kunnen bij de volgende punten kosteloos worden in-

geleverd:

– Openbare afvalverwijderings- of inzamelpunten

(bijv. gemeentewerven)

– Verkooppunten van elektrische apparaten (statio-

nair en online), voor zover dealers verplicht zijn ze

terug te nemen of dit vrijwillig aanbieden.

– Tot drie afgedankte elektronische apparaten per

apparaattype, met een randlengte van niet meer

dan 25 centimeter, kunnen gratis naar de fabrikant

worden teruggebracht zonder eerst een nieuw ap-

paraat van de fabrikant te hoeven kopen, of naar

een ander erkend verzamelpunt in je omgeving

worden gebracht.

– Voor verdere aanvullende terugnamevoorwaarden

van de fabrikanten en distributeurs verzoeken wij

u contact op te nemen met de betreffende klanten-

service.

• Bij levering van een nieuw elektrisch apparaat door de

fabrikant aan een particulier huishouden, kan de fabri-

kant op verzoek van de eindgebruiker zorgen voor het

kosteloos afhalen van het afgedankte elektrische ap-

paraat. Neem hiertoe contact op met de klantenser-

vice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die

in de landen van de Europese Unie worden geïnstal-

leerd en verkocht en die onder de Europese Richtlijn

2012/19/EU vallen. In landen buiten de Europese

Unie kunnen andere voorschriften gelden voor het af-

voeren van afgedankte elektrische en elektronische

apparatuur.

74 | NL www.scheppach.com

17 Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als

u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing

De motor functioneert niet Motor, kabel of stekker defect, Netze-

kering doorgebrand.

Product door een specialist laten controleren. Re-

pareer de motor nooit zelf. Gevaar! Netzekerin-

gen controleren, evt. vervangen

De motor draait langzaam en

bereikt het bedrijfstoerental

niet.

Spanning te laag, wikkelingen bescha-

digd of condensator doorgebrand.

Laat de spanning controleren door een elektro-

monteur. Laat de motor controleren door een spe-

cialist. Laat de condensator vervangen door een

specialist.

De motor maakt te veel la-

waai.

Wikkelingen beschadigd, motor de-

fect.

Laat de motor controleren door een specialist.

De motor bereikt niet het vol-

ledige vermogen.

Groep van stroomnet overbelast (lam-

pen, andere motoren enz.).

Gebruik geen andere producten of motoren op

hetzelfde stroomcircuit.

Motor raakt snel oververhit. Overbelasting van de motor, ontoerei-

kende koeling van de motor.

Voorkom overbelasting van de motor tijdens het

zagen, verwijder stof van de motor om een opti-

male koeling van de motor te garanderen.

Zaagsnede is ruw of gegolfd. Zaagblad bot, tandvorm niet geschikt

voor materiaaldikte.

Zaagblad slijpen of een geschikt zaagblad plaat-

sen.

Werkstuk breekt uit of

versplintert.

Zaagdruk te hoog of zaagblad niet ge-

schikt voor gebruik.

Plaats een geschikt zaagblad.

18 EU-conformiteitsverklaring

Vertaling van de originele conformiteitsverklaring

Fabrikant:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Wij verklaren onder eigen verantwoordelijkheid dat het

hier beschreven product voldoet aan de geldende richtlij-

nen en normen.

Merk: SCHEPPACH

Art.-aanduiding: Afkort- en verstekzaag -

HM210L, MT210L

Art.nr. 5901226901, 5901226904,

5801226901

EU-richtlijnen:

2014/30/EU, 2006/42/EG, 2011/65/EU*,

* Het hierboven beschreven onderwerp van deze verkla-

ring voldoet aan de voorschriften van richtlijn 2011/65/EU

van het Europese Parlement en de Raad van 8 juni 2011

omtrent de beperking van het gebruik van bepaalde ge-

vaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste normen:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-9:2020/A11:2020;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-11:2019

Documentatie gevolmachtigde:

Matthias Herz

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, 21.08.2025

Simon Schunk

Division Manager Product Center

Andreas Pecher

Head of Project Management

NL | 75www.scheppach.com

Índice

1 Introducción........................................................ 76

2 Descripción del producto (figs.1-16) ................. 76

3 Volumen de suministro (fig. 1, 2) ....................... 77

4 Uso previsto ....................................................... 77

5 Indicaciones de seguridad ................................. 78

6 Datos técnicos.................................................... 81

7 Desembalaje ...................................................... 82

8 Montaje .............................................................. 82

9 Puesta en marcha .............................................. 83

10 Utilización........................................................... 83

11 Mantenimiento.................................................... 86

12 Transporte (fig.14)............................................. 87

13 Almacenamiento ................................................ 87

14 Conexión eléctrica.............................................. 87

15 Reparación y pedido de piezas de repuesto...... 88

16 Eliminación y reciclaje........................................ 88

17 Solución de averías............................................ 89

18 Declaración de conformidad UE ........................ 90

19 Plano de explosión............................................. 105

Explicación de los símbolos del

producto

Este manual utiliza símbolos para llamar su atención so-

bre los posibles riesgos. Los símbolos de seguridad y ex-

plicaciones que acompañan a estos deben ser compren-

didos perfectamente. Las propias advertencias no des-

cartan ningún riesgo y no sustituyen las medidas correc-

tas para prevenir accidentes.

Antes de la

puesta en mar-

cha, leer y se-

guir el manual

de instruccio-

nes, así como

las indicacio-

nes de seguri-

dad.

Atención Ra-

diación láser

Utilice protec-

ción auditiva.

Clase de pro-

tecciónII (do-

ble aislamien-

to).

En caso de for-

mación de pol-

vo, llevar pro-

tección respira-

toria.

El producto

cumple con las

normativas eu-

ropeas vigen-

tes.

Use gafas de

protección.

El producto

cumple con las

normativas ser-

bias vigentes.

Atención Peli-

gro de lesiones

No tocar la ho-

ja de sierra

mientras se en-

cuentre en fun-

cionamiento.

1 Introducción

Fabricante:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen (Alemania)

Estimado cliente:

Esperamos que el trabajo con su nuevo producto sea

muy satisfactorio y fructífero.

Nota:

El fabricante de este producto, de acuerdo con la legisla-

ción alemana de responsabilidad sobre productos, no se

hace responsable de los daños originados en este pro-

ducto o causados por éste en los siguientes casos:

• Tratamiento incorrecto

• Inobservancia del manual de instrucciones

• Reparaciones efectuadas por personal técnico no au-

torizado, ajeno a nuestra empresa

• Montaje y sustitución de piezas de repuesto no origi-

nales

• Uso no conforme a lo previsto

• Fallos de la instalación eléctrica en caso de incumpli-

miento de las normas eléctricas y disposiciones VDE

0100, DIN 57113 / VDE 0113.

Observe lo siguiente:

El manual de instrucciones forma parte de este producto.

Contiene indicaciones importantes sobre cómo trabajar

con el producto de forma segura, adecuada y rentable y

cómo evitar peligros, ahorrar costes de reparaciones, re-

ducir periodos de inactividad y aumentar la fiabilidad y la

vida útil del producto. Además de las normas de seguri-

dad incluidas en este manual de instrucciones, se debe-

rán observar estrictamente las prescripciones vigentes en

su país para el funcionamiento del producto.

Antes de utilizar el producto, familiarícese con todas las

indicaciones de funcionamiento y seguridad. Utilice el

producto únicamente de la forma descrita y para los usos

indicados. Guarde bien el manual de instrucciones y en-

tregue todos los documentos en caso de ceder el produc-

to a terceros.

2 Descripción del producto

(figs.1-16)

1. Interruptor de encendido/apagado

2. Interruptor de bloqueo

3. Asidero

4. Cabezal de la sierra

5. Protección de la hoja de sierra móvil

5a. Tornillo de fijación

6. Hoja de sierra

7. Tornillo fijador para mesa giratoria

8. Carril de tope

76 | ES www.scheppach.com

8a. Carril de tope desplazable

8b. Tornillo fijador

9. Mesa fija de aserrado

10. Inserción de la mesa

11. Escala

12. Indicador

13. Mesa giratoria

14.

Tornillo fijador para el soporte de la pieza de trabajo

15.

Dispositivo de sujeción (tensor de la pieza de trabajo)

16. Tornillo fijador

17. Saco de recogida de virutas

18. Soporte de la pieza de trabajo

19. Tornillo fijador para el dispositivo de sujeción

20. Tornillo fijador para la protección contra ladeo

21. Estribo de apoyo

22. Tornillo de ajuste (45°)

22a. Tuerca de seguridad del tornillo de ajuste (45°)

23. Tornillo fijador

24. Mango de sujeción

25. Perno de seguridad

26. Tornillo de ajuste (90°)

26a. Tuerca de seguridad del tornillo de ajuste (90°)

27. Escala

28. Indicador

29. Tornillo de brida

30. Brida exterior

31. Estribo de guía

32. Bloqueador del eje de la sierra

33. Interruptor de conexión/desconexión de láser

34. Tapa de las baterías

35. Láser

36. Tornillo (láser)

37. Mango de transporte

A. Escuadra con espaldón de 90°

(no incluida en el volumen de suministro)

B. Escuadra con espaldón de 45°

(no incluida en el volumen de suministro)

C. Llave Allen, 6 mm

D. Llave Allen, 3 mm

E. Tornillo de cabeza ranurada en cruz

(inserción de la mesa)

3 Volumen de suministro (fig. 1, 2)

Pos. Cantidad Denominación

6. 1 Hoja de sierra de (24 dientes)

6. 1 Hoja de sierra de* (48 dientes)

15. 1 Dispositivo de sujeción

17. 1 Saco de recogida de virutas

18. 2 Soportes de la pieza de trabajo

21. 1 Estribo de apoyo

C. 1× Llave Allen, 6 mm

D. 1× Llave Allen, 3 mm

1× Sierra tronzadora y de cortar ingletes

2 Escobilla de carbón

2 Baterías (AAA)

1 Manual de instrucciones

* = ¡No incluidos obligatoriamente en el volumen de sumi-

nistro!

4 Uso previsto

La sierra tronzadora y de cortar ingletes sirve para cortar

madera y plástico, según el tamaño de la máquina. La

sierra no es apropiada para el corte de leña.

ADVERTENCIA

No utilice nunca el producto para el corte de otros ma-

teriales distintos a los descritos en el manual de instruc-

ciones.

ADVERTENCIA

La hoja de sierra suministrada está pensada exclusiva-

mente para el aserrado de madera. No lo utilice para el

aserrado de leña.

El producto solo debe utilizarse para el uso previsto. Se

considerará inapropiado cualquier uso que vaya más allá.

Los daños o lesiones de cualquier tipo producidos a con-

secuencia de lo anterior serán responsabilidad del usua-

rio/operario, no del fabricante.

Solo se deben utilizar las hojas de sierra apropiadas para

el producto. Se prohíbe la utilización de muelas de tron-

zado de todo tipo.

El cumplimiento de las indicaciones de seguridad también

forma parte del uso conforme al previsto, al igual que el

manual de montaje y las instrucciones de funcionamiento

en el manual de instrucciones.

Las personas que se ocupen del manejo y uso del pro-

ducto, deben estar familiarizadas con el mismo e informa-

das sobre los posibles peligros.

Si el usuario hiciera modificaciones en el producto, el fa-

bricante no se responsabilizará de ningún daño que ello

pueda causar.

A pesar de que el uso sea conforme a lo previsto, no se

pueden descartar por completo determinados factores de

riesgos residuales. Condicionados por la construcción y

la estructura del producto, se pueden producir las si-

guientes situaciones:

• Contacto de la hoja de sierra en la zona de aserrado

no cubierta.

• Contacto con la hoja de sierra mientras está en fun-

cionamiento (lesión de corte).

• Retroceso de piezas de trabajo y de partes de piezas.

• Fracturas de la hoja de sierra.

• Evacuación de piezas defectuosas de metales duros

de la hoja de sierra.

• Lesiones en los oídos debido a la falta de uso de la

protección auditiva.

• Emisiones nocivas para la salud de serrín de madera

durante el uso en espacios cerrados.

Recuerde que nuestros productos no están diseñados

para usos comerciales, artesanales ni industriales. No

concedemos ningún tipo de garantía si se utiliza el pro-

ducto en empresas comerciales, artesanales o industria-

les, ni en actividades de características similares.

ES | 77www.scheppach.com

5 Indicaciones de seguridad

Indicaciones generales de seguridad para

herramientas eléctricas

ADVERTENCIA

Lea todas las indicaciones de seguridad, ins-

trucciones, ilustraciones y datos técnicos

que acompañan a esta herramienta eléctrica.

Si no se respetan las siguientes instrucciones, puede

producirse una descarga eléctrica, un incendio y/o le-

siones graves.

Conserve todas las indicaciones de seguridad e

instrucciones para futuros usos.

El término empleado en las indicaciones de seguridad

«herramienta eléctrica» se refiere tanto a las herramien-

tas eléctricas conectadas a la red eléctrica (con línea de

alimentación), como a las herramientas eléctricas que

funcionan por batería (sin línea de alimentación).

1) Seguridad en el lugar de trabajo

a) Tenga su zona de trabajo ordenada y bien ilumina-

da. Las zonas de trabajo desordenadas o mal ilumi-

nadas pueden causar accidentes.

b) Con la herramienta eléctrica, no trabaje en entor-

nos en peligro de explosión en los que haya líqui-

dos, gases o polvos inflamables. Las herramientas

eléctricas producen chispas que pueden inflamar el

polvo o los vapores.

c) Cuando use esta herramienta eléctrica, no permita

que se acerquen niños u otras personas. Al dis-

traerse puede perder el control de la herramienta

eléctrica.

2) Seguridad eléctrica

a) La clavija de conexión de la herramienta eléctrica

debe ser compatible con la toma de enchufe. Bajo

ningún concepto se debe modificar la clavija. No

utilice adaptadores de conexión en las herramien-

tas eléctricas con toma de tierra. Las clavijas com-

patibles y sin modificar reducen el riesgo de una des-

carga eléctrica.

b) Evite el contacto corporal con las superficies co-

nectadas a tierra tales como tuberías, calentado-

res, estufas y refrigeradores. Existe un mayor ries-

go de descarga eléctrica si su cuerpo está en contac-

to con la tierra.

c) Mantenga las herramientas eléctricas alejadas de

la lluvia o la humedad. La entrada de agua en la he-

rramienta eléctrica aumenta el riesgo de una descar-

ga eléctrica.

d) No modifique la finalidad del cable de conexión

para cargar, colgar la herramienta eléctrica o para

desenchufar la clavija de la toma de enchufe. Ale-

je el cable de conexión de fuentes de calor, de

aceite, de bordes afilados o de componentes mó-

viles. Unos cables de conexión dañados o enredados

aumentan el riesgo de una descarga eléctrica.

e) Si trabaja con una herramienta eléctrica al aire li-

bre, emplee solo cables alargadores que también

sean adecuados para zonas exteriores. El uso de

un cable alargador adecuado para zonas exteriores

reduce el riesgo de una descarga eléctrica.

f) Si no se puede evitar el funcionamiento de la he-

rramienta eléctrica en un entorno húmedo, emplee

un interruptor de corriente de defecto. El uso de un

interruptor de protección de corriente residual reduce

el riesgo de una descarga eléctrica.

3) Seguridad de las personas

a) Sea cuidadoso y preste atención a lo que hace, y

realice con prudencia el trabajo con una herra-

mienta eléctrica. No use ninguna herramienta

eléctrica si está cansado o si está bajo el efecto

de drogas, alcohol o medicamentos. Un descuido

durante el uso de la herramienta eléctrica puede cau-

sar lesiones graves.

b) Use equipo de protección individual y lleve siem-

pre gafas de protección. La utilización del equipo de

protección individual, tales como mascarilla antipolvo,

calzado de seguridad antideslizante, casco protector

o protección auditiva, etc. adecuados al tipo de herra-

mienta eléctrica y a su empleo reduce el riesgo de su-

frir lesiones.

c) Evite una puesta en marcha accidental. Asegúrese

de que la herramienta eléctrica se encuentre des-

conectada antes de cogerla o transportarla o co-

nectarla a la alimentación de corriente y/o a la ba-

tería. Si transporta la herramienta eléctrica con el de-

do puesto en el interruptor o conecta la herramienta

eléctrica a la toma de corriente estando ésta en posi-

ción de encendido, puede causar un accidente.

d) Antes de proceder al encendido de la herramienta

eléctrica, retire cualquier herramienta de ajuste o

llave de tuercas. Una herramienta o una llave puesta

en una pieza giratoria de la herramienta eléctrica pue-

den causar lesiones.

e) Evite posturas forzadas. Procure una buena esta-

bilidad y mantenga siempre el equilibrio. Así con-

trolará mejor la herramienta eléctrica si surge una si-

tuación imprevista.

f) Use ropa adecuada. No use ropa holgada ni ador-

nos. No acerque el cabello ni la ropa a las piezas

móviles. La ropa holgada, los adornos y el cabello

largo pueden engancharse en las piezas móviles.

Si pueden instalarse dispositivos de aspiración y

recogida de polvo, estos deberán conectarse y em-

plearse de forma correcta. El uso de un aspirador de

polvo puede reducir los riesgos derivados del polvo.

h) No se confíe ni ignore las reglas de seguridad de

las herramientas eléctricas, ni siquiera en caso de

estar familiarizado con la herramienta eléctrica

por un uso frecuente de la misma. Un manejo poco

atento puede causar lesiones de extrema gravedad

en fracciones de segundo.

4) Uso y manejo de la herramienta

eléctrica

a) No sobrecargue la herramienta eléctrica. Trabaje

con la herramienta eléctrica adecuada. Si usa la

herramienta eléctrica adecuada, trabajará mejor y

más seguro dentro del rango de potencia indicado.

b) No emplee una herramienta eléctrica con un inte-

rruptor defectuoso. Una herramienta eléctrica que

ya no se pueda conectar o desconectar de nuevo, es

peligrosa y se debe reparar.

78 | ES www.scheppach.com

c) Retire la clavija de conexión de la toma de enchu-

fe y/o retire una batería extraíble antes de realizar

ajustes en el aparato, cambiar piezas intercambia-

bles de la herramienta o guardar la herramienta

eléctrica. Esta medida de precaución evita el arran-

que involuntario de la herramienta eléctrica.

Mantenga las herramientas eléctricas que no utilice

fuera del alcance de los niños. No deje utilizar la

herramienta eléctrica a ninguna persona que no es-

té familiarizada con ella o que no haya leído estas

instrucciones. Las herramientas eléctricas son peli-

grosas si son utilizadas por personas sin experiencia.

e) Cuide con esmero las herramientas eléctricas y

los insertos intercambiables de la misma. Com-

pruebe que las piezas móviles funcionan bien y

no se atascan, que no hay piezas rotas ni daña-

das, y que la herramienta eléctrica funciona co-

rrectamente. Si hay alguna pieza dañada, repárela

antes de usar la herramienta eléctrica. Muchos ac-

cidentes se deben a herramientas eléctricas que no

han recibido el debido mantenimiento.

f) Mantenga las herramientas de corte afiladas y lim-

pias. Las herramientas de corte con bordes cortantes

y afilados conservadas cuidadosamente se atascan

menos y son más fáciles de conducir.

g) Use la herramienta eléctrica, la herramienta inter-

cambiable, etc. conforme a estas instrucciones.

Tenga en cuenta las condiciones de trabajo y los

trabajos que se deben realizar. El uso de herra-

mientas eléctricas para fines no previstos puede ser

peligroso.

h) Mantenga las empuñaduras y sus superficies se-

cas, limpias y libres de aceite y grasa. Unas empu-

ñaduras y unas superficies de agarre resbaladizas no

permiten realizar un manejo y control seguro de la he-

rramienta eléctrica en situaciones imprevistas.

5) Servicio técnico

a) Encargue la reparación de su herramienta eléctri-

ca solamente a personal técnico cualificado y úni-

camente con piezas de repuesto originales. Así se

garantizará que la herramienta eléctrica siga siendo

segura.

5.1 Indicaciones de seguridad para

sierras de tronzado y de cortar

ingletes

a) Las sierras de tronzado y de cortar ingletes se

han previsto para cortar madera o productos de

materiales similares, pero no se pueden emplear

para cortar materiales de hierro como varillas, ba-

rras, tornillos, etc. El polvo de abrasión causa un

bloqueo de las piezas móviles, como la cubierta pro-

tectora inferior. Las chispas de corte queman la cu-

bierta protectora inferior, la placa de inserción y otras

piezas de plástica.

b) Si fuera posible, fije siempre la pieza de trabajo

con prensatornillos o sargentos. Si sujeta la pieza

de trabajo con la mano, debe mantener siempre

su mano alejada de la hoja de sierra en cada lado,

una distancia mínima de 100 mm. No utilice esta

sierra para cortar piezas que sean demasiado pe-

queñas como para sujetarlas o mantenerlas suje-

tas con la mano. Si su mano estuviera demasiado

cerca de la hoja de sierra, existe un gran peligro de

lesiones por contacto con la hoja de sierra.

c) La pieza de trabajo debe estar inmovilizada y, o

bien estar firmemente sujeta o bien apretada con-

tra el tope y la mesa. No deslice la pieza de trabajo

en la hoja de sierra ni corte nunca "a pulso". Las

piezas de trabajo sueltas o móviles podrían salir des-

pedidas a gran velocidad y causar lesiones.

Deslice la sierra a través de la pieza de trabajo. Evi-

te tirar de la sierra a través de la pieza de trabajo.

Para efectuar un corte, levante el cabezal de la sie-

rra y tire de este sobre la pieza, sin cortar. A conti-

nuación, conecte el motor, gire el cabezal de la sie-

rra hacia abajo y empuje la sierra a través de la pie-

za de trabajo. En caso de corte con presión progresi-

va, existe el peligro de que la hoja de sierra ascienda

por la pieza y que la unidad de la hoja de sierra experi-

mente un violento retroceso hacia el usuario.

e) No cruce nunca la mano sobre la línea de corte

prevista, ni por delante ni por detrás de la hoja de

sierra. Soportar la pieza de trabajo "con las manos

cruzadas", es decir, manteniendo la pieza de trabajo a

la derecha junto a la hoja de sierra con la mano iz-

quierda o viceversa, es muy peligroso.

f) No agarre por detrás del tope mientras esté giran-

do la hoja de sierra. No deje nunca que la distan-

cia de seguridad disminuya por debajo de 100 mm

entre la mano y la hoja de sierra en rotación (ello

es válido a ambos lados de la hoja de sierra, por

ejemplo, al retirar desperdicios de madera). La

proximidad de la hoja de sierra en rotación hasta su

mano podría resultar imperceptible y usted podría su-

frir lesiones graves.

g) Compruebe la pieza de trabajo antes del corte. Si

la pieza de trabajo está arqueada o deformada, su-

jétela con el lado curvado hacia fuera contra el to-

pe. Asegúrese siempre de que a lo largo de la lí-

nea de corte no haya ninguna ranura entre la pie-

za de trabajo, el tope y la mesa. Las piezas de tra-

bajo combadas o deformadas pueden darse la vuelta

o cambiar súbitamente de posición, aprisionando la

hoja de sierra en rotación durante el corte. No debe

haber ningún clavo ni cuerpo extraño en la pieza de

trabajo.

h) Emplee la sierra solo cuando la mesa esté libre de

herramientas, residuos de madera, etc.; solo la

pieza de trabajo debe estar sobre la mesa. Los pe-

queños residuos, trozos de madera sueltos u otros

objetos que entren en contacto con la hoja en rota-

ción, pueden salir despedidos a gran velocidad.

Corte cada vez una única pieza de trabajo. Las pie-

zas de trabajo apiladas varias veces no se dejan apre-

tar o sujetar apropiadamente y pueden causar un apri-

sionamiento de la hoja o patinar durante el aserrado.

j) Ocúpese de que la sierra de tronzado y de cortar

ingletes se encuentre sobre una superficie de tra-

bajo lisa y firme antes de su uso. Una superficie de

trabajo lisa y firme reduce el peligro de que la sierra

de tronzado y de cortar ingletes se vuelva inestable.

k) Planifique el trabajo. Preste atención con cada re-

gulación de la inclinación de la hoja de sierra o

del ángulo de tronzado a que el tope regulable es-

té ajustado correctamente y que la pieza de traba-

ES | 79www.scheppach.com

jo apoye sin entrar en contacto con la hoja o la cu-

bierta protectora. Hay que simular un movimiento de

corte completo sin llegar a conectar la máquina y sin

pieza de trabajo sobre la mesa, para garantizar que

no haya obstáculos ni peligro de corte en el tope.

En el caso de las piezas de trabajo que sean más

anchas o más largas que la superficie de la mesa,

hay que proporcionar un apoyo apropiado como,

por ejemplo, prolongaciones de la mesa o caballe-

tes de aserrado. Las piezas de trabajo que sean más

largas o más anchas que la mesa de la sierra de tron-

zado y de cortar ingletes podrían ladearse y caer en

caso de no estar firmemente afianzadas. Si se cae un

taco de madera cortado o la propia pieza de trabajo, la

cubierta protectora inferior podría levantarse o salir

despedida descontroladamente por la hoja en rotación.

m) No recurra a ninguna otra persona como sustituti-

vo de una extensión de la mesa o para proporcio-

nar un soporte adicional. Un soporte inestable de la

pieza de trabajo puede causar el aprisionamiento de

la hoja. También la pieza de trabajo durante el corte

podría desplazarse y tirar del ayudante hacia la hoja

en rotación.

n) La pieza cortada no debe empujarse en contra de

la hoja de sierra en rotación. Si hay poco espacio,

por ejemplo, por utilizarse topes longitudinales, la pie-

za cortada podría enchavetarse contra la hoja y salir

despedida violentamente.

o) Utilice siempre un prensatornillo o sargento, o un

dispositivo adecuado, para afianzar apropiada-

mente materiales redondos como barras o tubos.

Las barras tienden a rodar durante el corte, con lo

que la hoja puede ser "aprisionada" y tirar de la pieza

de trabajo junto con su mano hacia la hoja.

p) Deje que la hoja alcance el número de revolucio-

nes máximo antes de cortar la pieza de trabajo.

Ello reduce el riesgo de que la pieza de trabajo salga

lanzada.

Si se inmoviliza la pieza de trabajo o si la hoja que-

da bloqueada, desconecte la sierra de tronzado y

de cortar ingletes. Espere a que todos los compo-

nentes móviles se hayan detenido, desenchufe la

clavija de conexión de la red y/o extraiga la batería.

A continuación, retire el material atascado. En caso

de seguir serrando con un bloqueo de este tipo, podría

producirse una pérdida de control o bien daños en la

sierra de tronzado y de cortar ingletes.

r) Una vez concluido el corte, suelte el interruptor,

mantenga el cabezal de la sierra abajo y espere a

que se detenga la hoja, antes de retirar la pieza

cortada. Es muy peligroso acercar la mano a la hoja

en giro por inercia.

s) Mantenga bien sujeto el asidero cuando ejecute

un corte incompleto con la sierra o si suelta el in-

terruptor, antes de que el cabezal de la sierra haya

alcanzado su posición inferior. En virtud del efecto

de frenado de la sierra, el cabezal de la sierra puede

experimentar un tirón brusco hacia abajo y, de este

modo, ocasionar un peligro de lesión.

5.2 Indicaciones de seguridad para el

manejo de las hojas de sierra

• Evite la liberación incontrolada de la unidad de ase-

rrado en la posición final inferior.

• No utilice hojas de sierra defectuosas o deformadas.

• No utilice hojas de sierra que revistan fisuras. Des-

eche hojas de sierra con fisuras. Se prohíbe la repa-

ración.

• No utilice hojas de sierra fabricadas de acero de corte

rápido.

• Controle el estado de las hojas de sierra antes de uti-

lizar la sierra.

• Emplee exclusivamente hojas de sierra apropiadas

para el material que se vaya a cortar.

• Utilice solo las hojas de sierra estipuladas por el fabri-

cante.

Las hojas de sierra deben, si están previstas para el

mecanizado de madera o materiales similares, cum-

plir la norma EN 847-1.

• No utilice hojas de sierra de acero de corte rápido

(HSS) de alta aleación.

• Utilice solo hojas de sierra cuyo régimen máximo no

sea inferior al régimen máximo de husillo de la sierra

y que sea apropiado para el material que se vaya a

cortar.

• Preste atención a la dirección de giro de la hoja de

sierra.

• Utilice solo hojas de sierra cuando domine su manejo.

• Respete el régimen máximo. No se debe exceder la

velocidad máxima indicada en la hoja de corte. Res-

pete, si se indica, el régimen.

• Limpie las superficies tensoras de suciedad, grasa,

aceite y agua.

• No utilice aros o manguitos reductores sueltos para

reducir los taladrados de las hojas de sierra.

• Preste atención a que los aros reductores fijos para

asegurar la hoja de sierra a emplear dispongan del

mismo diámetro y como mínimo 1/3 del diámetro de

corte.

• Asegúrese de que los aros reductores se encuentren

entre sí en paralelo.

•

Maneje hojas de sierra con precaución. Conserve es-

tas preferiblemente en el embalaje original o en enva-

ses especiales. Vista guantes de protección para mejo-

rar la seguridad de agarre y reducir el riesgo de lesión.

• Asegúrese antes del uso de hojas de sierra que todos

los dispositivos de protección se encuentren fijados

correctamente.

• Compruebe antes del uso que la hoja de sierra usada

por usted cumpla los requisitos técnicos de esta sierra

y se encuentre fijada correctamente.

• Use la hoja de sierra suministrada solo para trabajos

de corte de madera, nunca para el trabajo en metales.

• Utilice únicamente una hoja de sierra con un diámetro

que cumpla las indicaciones de la sierra.

• Utilice los soportes adicionales para piezas de trabajo

si ello fuera necesario para garantizar la estabilidad

de la pieza en cuestión.

• Durante el trabajo, deben fijarse y utilizarse siempre

las extensiones del soporte de la pieza de trabajo.

• Sustituya toda pieza de inserción de la mesa desgas-

tada.

80 | ES www.scheppach.com

• Evite que se produzca un sobrecalentamiento de los

dientes de la sierra.

• Al serrar plásticos, evite que se funda el plástico.

Utilice las hojas de sierra adecuadas para el material

que vaya a procesar. Sustituya a tiempo las hojas de

sierra dañadas o desgastadas.

Si se produce un sobrecalentamiento de la hoja de

sierra, detenga la máquina. Deje primero que la hoja

de sierra se enfríe antes de trabajar de nuevo con el

aparato.

• Utilice únicamente hojas de sierra que estén identifi-

cadas con el mismo número de revoluciones o uno

más alto que el de la herramienta eléctrica.

• Asegúrese de que la sierra se encuentre en un lugar

seguro y firme.

5.3 Radiación láser

Atención: Radiación láser

Nunca mire directamente al rayo

Tipo de láser 2

Protéjase a sí mismo y a su entorno de los riesgos de

accidentes tomando las medidas de precaución

oportunas.

• No mire directamente al haz láser con los ojos des-

protegidos.

• Nunca mire directamente a la trayectoria del haz.

• Nunca apunte el haz láser hacia superficies reflectan-

tes ni hacia personas o animales. Incluso un haz láser

de baja potencia puede provocar lesiones oculares.

PRECAUCIÓN

Si se utilizan procedimientos distintos a los

especificados aquí, puede producirse una ex-

posición peligrosa a la radiación.

• No abra nunca el módulo láser. Podría producirse una

exposición imprevista a la radiación.

• Si no va a utilizarse el producto durante un período

prolongado, deberán extraerse las baterías.

• El láser no debe cambiarse por otro tipo de láser.

• Solo el fabricante del láser o un representante autori-

zado están autorizados a realizar reparaciones en el

láser.

Riesgos residuales

El producto se ha construido de acuerdo con los

últimos avances tecnológicos y las reglas técnicas de

seguridad reconocidas. Aun así, pueden emanar

determinados riesgos residuales durante el trabajo.

• Si no se utilizan las líneas de conexión eléctricas

apropiadas, existe riesgo para la salud.

• Además, a pesar de todas las precauciones adopta-

das puede seguir habiendo riesgos residuales no evi-

dentes.

• Los riesgos residuales pueden minimizarse si se tie-

nen en cuenta las “indicaciones de seguridad” y el

“uso previsto”, así como el ‘‘manual de instrucciones’’.

• No someta al producto a mayor presión de la necesa-

ria: demasiada presión durante el aserrado puede da-

ñar con celeridad la hoja de sierra, provocando una

reducción del rendimiento del producto durante el pro-

cesamiento y para la precisión de corte.

• Durante el aserrado de material de plástico, utilice

siempre prisioneros: las secciones que deban aserrar-

se, deben fijarse siempre entre los prisioneros.

• Evite puestas en marcha fortuitas del producto: al in-

troducir la clavija en la toma de enchufe, no debe pre-

sionarse el interruptor de conexión/desconexión.

• Utilice el producto tal y como se recomienda en este

manual de instrucciones. De este modo conseguirá

que su producto brinde el mejor rendimiento.

• No acerque sus manos a la zona de trabajo cuando el

producto esté en marcha.

• Antes de realizar trabajos de ajuste o de manteni-

miento, suelte el interruptor de conexión/desconexión

y desenchufe la clavija de conexión de la red.

• Cumpla con las instrucciones de mantenimiento y se-

guridad del manual de instrucciones.

ADVERTENCIA

Esta herramienta eléctrica produce un campo electro-

magnético mientras funciona. Este campo puede perju-

dicar bajo circunstancias concretas implantes médicos

activos o pasivos. Con el fin de reducir el peligro de le-

siones graves o mortales, recomendamos a las perso-

nas con implantes médicos que consulten tanto a su

médico como al fabricante del implante médico antes

de manejar la herramienta eléctrica.

6 Datos técnicos

Sierra tronzadora y de

cortar ingletes:

Motor de corriente alterna 220 - 240 V~ 50 Hz

Potencia nominal S1 1200vatios

Modo de servicio S6 25%* 1500W

Número de revoluciones en ré-

gimen de marcha al ralentí n

4900min

-1

Hoja de sierra de metal duro ø 210×ø 30×2,6 mm

Número de dientes 24/48

Ancho máximo del dentado de

la hoja de sierra

3mm

Gama de giro -45° / 0°/ +45°

Corte en inglete de 0° a 45° hacia la iz-

quierda

Anchura de sierra a 90° 120×60mm

Anchura de sierra a 45° 80×60mm

Anchura de sierra con 2×45°

(corte doble inglete)

80×35mm

Clase de protección

II / (aislamiento doble)

Peso aprox. 6,5kg

Láser:

ES | 81www.scheppach.com

Tipo de láser 2

Longitud de onda láser 650 nm

Potencia del láser < 1 mW

Batería:

Tipo de batería LR03

Capacidad nominal 2000mAh

Tensión nominal 1,5 V

Tamaño constructivo Micro-AAA

Reservado el derecho a introducir modificaciones técni-

cas.

Modo de servicio S6

Funcionamiento periódico ininterrumpido. El funciona-

miento se compone por un tiempo de arranque, un tiem-

po con carga constante y un tiempo de marcha en vacío.

La duración de un ciclo es de 10minutos, la duración re-

lativa de conexión equivale al 25% de la duración de co-

nexión.

La pieza de trabajo debe tener como mínimo un alto

de 3 mm y un ancho de 10 mm. Preste atención a que

la pieza de trabajo se asegure siempre con el disposi-

tivo tensor.

Valores característicos de ruido

ADVERTENCIA

El ruido puede tener consecuencias graves para su sa-

lud. Si el ruido de la máquina supera los 85dB, pónga-

se una protección auditiva adecuada y asegúrese de

que las personas que se encuentren cerca hagan lo

mismo.

Los valores de emisión de ruidos y vibraciones han sido

determinados según la norma EN 62841-1.

Nivel de presión acústica L

91,6 dB

Incertidumbre K

3 dB

Nivel de potencia acústica L

104,6 dB

Incertidumbre K

3 dB

Los valores de emisión de ruidos indicados se han medi-

do siguiendo un proceso de comprobación normalizado y

pueden utilizarse para comparar una herramienta eléctri-

ca con otra.

Los valores de emisión de ruidos indicados se pueden

emplear también para una evaluación provisional de la

carga.

ADVERTENCIA

Las emisiones de ruido pueden diferir de los

valores indicados durante el uso real de la

herramienta eléctrica, dependiendo del tipo y

modo de uso de la misma, especialmente, del

tipo de pieza de trabajo con el que se trabaje.

Intente mantener lo más baja posible la carga. Medida

a modo de ejemplo: limitación del tiempo de trabajo.

Para ello, deben tenerse en cuenta todas las fracciones

de los ciclos de funcionamiento (por ejemplo, tiempos

en los que la herramienta eléctrica se encuentra desco-

nectada, y tiempos en los que se encuentra conectada,

pero funcionando sin carga).

7 Desembalaje

• Abra el embalaje y extraiga el producto cuidadosa-

mente.

• Retire el material de embalaje y los seguros de emba-

laje y transporte (si los hubiera).

• Compruebe la integridad del volumen de suministro.

• Compruebe que no haya daños de transporte en el

producto y en los componentes de los accesorios. No-

tifique de inmediato cualquier daño detectado a la em-

presa de transporte encargada de entregar el produc-

to. Las reclamaciones realizadas posteriormente no

serán atendidas.

ATENCIÓN

El producto y los materiales de embalaje no

son aptos como juguetes para niños. Los ni-

ños no deben jugar con bolsas de plástico,

láminas o piezas pequeñas. Existe peligro de

atragantamiento y asfixia.

8 Montaje

Asegúrese siempre de que el producto se encuentre

en posición estable y segura fijándolo, por ejemplo, a

un banco de trabajo.

• El producto debe instalarse en una posición estable.

Asegure el producto a un banco de trabajo, un basti-

dor inferior o similar, con 4 tornillos (no incluidos en el

volumen de suministro) a través de los orificios de la

mesa fija de aserrado.

• Antes de la puesta en marcha, deben estar montadas

todas las tapas y dispositivos de protección de forma

correcta.

• La hoja de sierra debe poder circular libremente.

• En la madera ya mecanizada, prestar atención a los

cuerpos extraños como, p.ej., clavos, tornillos, etc.

• Antes de accionar el interruptor de conexión/desco-

nexión, asegúrese de que la hoja de sierra esté co-

rrectamente montada y de que las piezas móviles se

desplacen con suavidad.

• Antes de conectar el aparato, asegúrese de que los

datos de la placa de características coincidan con los

datos de la red.

8.1 Montar el tensor de la pieza de

trabajo (15) (fig.3)

1. Afloje el tornillo fijador (19) y monte el tensor de la

pieza de trabajo (15) en el lado izquierdo o derecho

de la mesa fija de aserrado.

2. A continuación, apriete de nuevo el tornillo fijador

(19).

8.2 Montar los soportes de la pieza de

trabajo (18) (fig.3-4)

Herramienta necesaria:

• Llave Allen de 3 mm (D)

1. Afloje el tornillo fijador (14) y desplace el soporte de la

pieza de trabajo (18) a través del orificio previsto late-

ralmente de la mesa fija de aserrado.

82 | ES www.scheppach.com

2. Preste atención a introducir también el soporte de la

pieza de trabajo (18) por las dos bridas del lado infe-

rior.

3. A continuación, apriete de nuevo firmemente el torni-

llo fijador (14).

4. Repita este proceso también en el otro lado.

8.3 Montar el estribo de apoyo (21)

(fig.3-4)

Herramienta necesaria:

• Llave Allen de 3 mm (D)

1. Afloje el tornillo fijador (20) en el lado inferior de la

sierra e introduzca el estribo de apoyo (21) por los ori-

ficios previstos del lado posterior de la sierra.

2. A continuación, apriete de nuevo el tornillo fijador

(20).

8.4 Colocar el saco de recogida de

virutas (17) (fig. 5)

La sierra está provista con un saco de recogida de virutas

(17) para las virutas.

1. Junte presionando las aletas metálicas de la bolsa re-

colectora y móntela en la abertura de salida de la zo-

na del motor.

2. El saco de recogida de virutas (17) se puede vaciar

mediante la cremallera de la parte inferior.

8.4.1 Conexión a un sistema de aspiración

de polvo externo

1. Conecte la manguera de aspiración a la aspiración de

polvo.

2. La aspiración de polvo debe ser adecuada para el

material a procesar.

3. Utilice un dispositivo de aspiración especial para ex-

traer el polvo especialmente dañino o cancerígeno.

9 Puesta en marcha

ATENCIÓN

Antes de la puesta en marcha del producto, es im-

prescindible montarlo por completo.

9.1 Comprobar el dispositivo de

seguridad de protección de la hoja

(5) (fig. 11)

La protección de la hoja de sierra protege de un posible

contacto con la hoja de sierra y de las virutas desprendi-

das.

Comprobación del funcionamiento

Para ello, abatir hacia abajo la sierra:

• La protección de la hoja de sierra debe desbloquear

la hoja de sierra durante la basculación hacia abajo,

sin llegar a tocar otras piezas.

• Al abatir hacia arriba la hoja de sierra hasta la posi-

ción inicial, la protección de la hoja de sierra debe cu-

brir automáticamente la hoja.

9.2 Montaje de la sierra tronzadora y

de cortar ingletes (fig. 2-4)

Nota:

La sierra tronzadora y de cortar ingletes puede girarse

con la mesa giratoria hacia la izquierda o derecha. Me-

diante la escala es posible un ajuste exacto del ángulo.

Los ángulos entre 0° y 45° pueden ajustarse de manera

precisa y rápida con una trama de, respectivamente, 0°,

5° 10°, 15°, 22,5°, 31,6°, 40°, 45°.

1. Suelte la mesa giratoria (13) aflojando el tornillo fija-

dor (7).

2. Ajuste la mesa giratoria (13) en el ángulo que desee

por medio del asidero (3).

3. Apriete de nuevo el tornillo fijador (7) para fijar la me-

sa giratoria.

4. Ejerciendo una ligera presión en el cabezal de la sie-

rra (4) hacia abajo y extrayendo simultáneamente el

perno de seguridad (25) del soporte del motor, se

desenclava la sierra de la posición inferior.

5. Gire el cabezal de la sierra (4) hacia arriba.

6. El dispositivo de sujeción (15) se puede fijar tanto a la

izquierda como a la derecha de la mesa fija de ase-

rrado (9). Inserte el dispositivo de sujeción (15) en los

orificios previstos para ello en la parte posterior del

carril de tope (8) y asegúrelo por medio del tornillo fi-

jador (19).

7. El cabezal de la sierra (4) se puede inclinar hacia la

izquierda un máx. de 45° aflojando el tornillo fijador

(23).

8. Durante el trabajo, deben fijarse y utilizarse los sopor-

tes de la pieza de trabajo (18).

9.3 Ajuste de precisión del tope para

un corte de tronzado a 90° (fig. 6)

Herramienta necesaria:

• Escuadra con espaldón 90° (A)*

*=no incluido en el volumen de suministro.

1. Baje el cabezal de la sierra (4) hacia abajo y fíjelo con

el perno de seguridad (25).

2. Afloje el tornillo fijador (23).

3. Coloque la escuadra con espaldón de 90° (A) entre la

hoja de sierra (6) y la mesa giratoria (13).

4. Afloje la tuerca de seguridad (26a).

5. Regule el tornillo de ajuste (26) hasta que el ángulo

entre la hoja de sierra (6) y la mesa giratoria (13) sea

de 90°.

6. Apriete de nuevo la tuerca de seguridad (26a).

10 Utilización

10.1 Corte de tronzado a 90° y mesa

giratoria a 0° (figs. 1, 3, 4 y 7)

ATENCIÓN

El carril de tope desplazable debe fijarse para cortes de

tronzado de 90° en la posición interior.

ES | 83www.scheppach.com

Indicaciones para la sujeción:

• No procese piezas de trabajo que sean demasiado

pequeñas para sujetarlas.

• Refuerce las piezas de trabajo muy finas, serrándolas

con un listón adicional. Las piezas muy finas pueden

"bailar" o romperse al serrar

Herramienta necesaria:

• Llave Allen de 3mm (D)

1. Abra el tornillo fijador (8b) del carril de tope desplaza-

ble (8a) y desplace el carril de tope desplazable (8a)

hacia dentro.

2. El carril de tope desplazable (8a) debe inmovilizarse

tan alejado de la posición más interior que la distancia

entre el carril de tope desplazable (8a) y la hoja de

sierra (6) sea, como máximo, de 8mm.

3. Compruebe, antes de efectuar el corte, que entre el

carril de tope desplazable (8a) y la hoja de sierra (6)

no se pueda producir ningún golpe.

4. Apriete de nuevo el tornillo fijador (8b).

5. Desplace el cabezal de la sierra (4) a la posición su-

perior.

6. Coloque la madera a cortar en el carril de tope (8) y

en la mesa giratoria (13)

Fije el material con el dispositivo de sujeción (15) en la

mesa fija de aserrado (9) para impedir un deslizamiento

durante el proceso de corte. Véase el punto 10.9

8. Desbloquee el interruptor de bloqueo (2) y pulse el in-

terruptor de conexión/desconexión (1) para conectar

el motor.

9. Mueva el cabezal de la sierra (4) con el asidero (3)

hacia abajo de manera uniforme y ejerciendo una li-

gera presión hasta que la hoja de sierra (6) haya atra-

vesado la pieza de trabajo.

10. Tras finalizar el procedimiento de aserrado, coloque el

cabezal de la sierra nuevamente en su posición supe-

rior de reposo y suelte el interruptor de conexión/des-

conexión (1).

ATENCIÓN

El muelle recuperador empuja automáticamente el pro-

ducto hacia arriba. Después de terminar el corte, no

suelte el asidero de golpe. Deje que el cabezal de la

sierra se mueva hacia arriba lentamente, ejerciendo

una ligera contrapresión.

10.2 Corte de tronzado a 90° y mesa

giratoria 0°-45° (figura 1, 3, 4, 7)

Con la sierra tronzadora y de cortar ingletes se pueden

realizar cortes diagonales hacia la izquierda y hacia la de-

recha de 0° a 45°.

ATENCIÓN

El carril de tope desplazable debe fijarse para cortes de

tronzado de 90° en la posición interior.

Herramienta necesaria:

• Llave Allen de 3mm (D)

1. Abra el tornillo fijador (8b) del carril de tope desplaza-

ble (8a) y desplace el carril de tope desplazable (8a)

hacia dentro.

2. El carril de tope desplazable (8a) debe inmovilizarse

tan alejado de la posición más interior que la distancia

entre el carril de tope desplazable (8a) y la hoja de

sierra (6) sea, como máximo, de 8mm.

3. Compruebe, antes de efectuar el corte, que entre el

carril de tope desplazable (8a) y la hoja de sierra (6)

no se pueda producir ningún golpe.

4. Apriete de nuevo el tornillo fijador (8b).

5. Suelte la mesa giratoria (13) aflojando el tornillo fija-

dor (7).

6. Ajuste la mesa giratoria (13) en el ángulo que desee

por medio del asidero (3).

7. Apriete de nuevo el tornillo fijador (7) para fijar la me-

sa giratoria (13).

8. Realice el corte del modo descrito en 10.1.

10.3 Ajuste de precisión del tope para

un corte de inglete de 45°

(fig.1,3,4,7,8,9)

Herramienta necesaria:

• Llave Allen de 3mm(D)

• Escuadra con espaldón 45° (B)*

*=no incluido en el volumen de suministro.

1. Baje el cabezal de la sierra (4) hacia abajo y fíjelo con

el perno de seguridad (25).

2. Fije la mesa giratoria (13) en la posición de 0°.

ATENCIÓN

El carril de tope deslizable debe fijarse en la posición ex-

terior para cortes a inglete (cabezal de sierra inclinado).

3. Afloje el tornillo fijador (8b) de los carriles de tope

desplazable (8a) y desplace los carriles de tope (8a)

desplazable hacia fuera.

4. El carril de tope desplazable (8a) debe inmovilizarse

tan alejado de la posición más interior que la distancia

entre los carriles de tope desplazables (8a) y la hoja

de sierra (6) sea, como máximo, de 8mm.

5. Compruebe, antes de efectuar el corte, que entre el

carril de tope desplazable (8a) y la hoja de sierra (6)

no se pueda producir ningún golpe.

6. Apriete de nuevo el tornillo fijador (8b).

7. Suelte el tornillo fijador (23) e incline el cabezal de la

sierra (4) hacia la izquierda a 45° mediante el asidero

(3).

8. Coloque la escuadra con espaldón (B) a 45° entre la

hoja de sierra (6) y la mesa giratoria (13).

9. Soltar la tuerca de seguridad (22a) y regular el tornillo

de ajuste (22) hasta que el ángulo entre la hoja de

sierra (6) y la mesa giratoria (13) sea exactamente de

45°.

10. Apriete de nuevo la tuerca de seguridad (22a).

11. Compruebe a continuación la posición del indicador

de ángulo. En caso necesario, suelte el indicador (28)

con un destornillador para tornillos de cabeza ranura-

da en cruz, ajústelo en la posición de 45° de la escala

(27) y vuelva a apretar el tornillo de retención.

84 | ES www.scheppach.com

10.4 Corte en inglete de 0°a45° y mesa

giratoria a 0° (figura1,3,4,7)

Con la sierra tronzadora y de cortar ingletes se pueden

realizar cortes de inglete hacia la izquierda de 0° a 45°

con respecto a la superficie de trabajo.

ATENCIÓN

El carril de tope deslizable debe fijarse en la posición

exterior para cortes a inglete (cabezal de sierra inclina-

do).

ATENCIÓN

Para cortes en inglete de 0° a 45°, el dispositivo de su-

jeción (tensor de la pieza de trabajo) solo debe montar-

se a la derecha.

Herramienta necesaria:

• Llave Allen de 3mm (D)

1. Afloje el tornillo fijador (8b) de los carriles de tope

desplazable (8a) y desplace los carriles de tope (8a)

desplazable hacia fuera.

2. El carril de tope desplazable (8a) debe inmovilizarse

tan alejado de la posición más interior que la distancia

entre los carriles de tope desplazables (8a) y la hoja

de sierra (6) sea, como máximo, de 8mm.

3. Compruebe, antes de efectuar el corte, que entre el

carril de tope desplazable (8a) y la hoja de sierra (6)

no se pueda producir ningún golpe.

4. Apriete de nuevo el tornillo fijador (8b).

5. Desplace el cabezal de la sierra (4) a la posición su-

perior.

6. Fije la mesa giratoria (13) en la posición de 0°.

7. Suelte el tornillo fijador (23) e incline el cabezal de la

sierra (4) hacia la izquierda mediante el asidero (3)

hasta que el indicador (28) señale en la escala (27) la

medida angular deseada.

8. Apriete de nuevo el tornillo fijador (23).

9. Realice el corte del modo descrito en 10.1.

10.5 Corte en inglete 0° - 45° y mesa

giratoria a 0º - 45° (fig. 1, 3, 4, 7)

Con la sierra tronzadora y de cortar ingletes se pueden

realizar cortes de inglete hacia la izquierda de 0° a 45°

con respecto a la superficie de trabajo y, al mismo tiem-

po, de 0° a 45° hasta el carril de tope (doble corte de in-

glete).

ATENCIÓN

El carril de tope deslizable debe fijarse en la posición

exterior para cortes a inglete (cabezal de sierra inclina-

do).

Al inclinar una sierra tronzadora a 31,6° y una inclinación

de la unidad de 33,9°, se pueden cortar a inglete barras

triangulares isósceles y perfiles, como perfiles de bordes

de estuco, con el lado del perfil hacia abajo.

Particularmente, esto supone una ventaja en el caso de

perfiles grandes que superan la altura máxima de corte

cuando se insertan de forma normal.

Incluso resultan fáciles de resolver los problemas con la

elaboración a menudo no perpendicular del ángulo en las

esquinas.

ATENCIÓN

Para cortes en inglete de 0° a 45°, el dispositivo de su-

jeción (tensor de la pieza de trabajo) solo debe montar-

se a la derecha.

Herramienta necesaria:

• Llave Allen de 3mm (D)

1. Afloje el tornillo fijador (8b) de los carriles de tope

desplazable (8a) y desplace los carriles de tope (8a)

desplazable hacia fuera.

2. El carril de tope desplazable (8a) debe inmovilizarse

tan alejado de la posición más interior que la distancia

entre los carriles de tope desplazables (8a) y la hoja

de sierra (6) sea, como máximo, de 8mm.

3. Compruebe, antes de efectuar el corte, que entre el

carril de tope desplazable (8a) y la hoja de sierra (6)

no se pueda producir ningún golpe.

4. Apriete de nuevo el tornillo fijador (8b).

5. Desplace el cabezal de la sierra (4) a la posición su-

perior.

6. Suelte la mesa giratoria (13) aflojando el tornillo fija-

dor (7).

7. Ajuste la mesa giratoria (13) en el ángulo que desee

por medio del asidero (3).

8. Apriete de nuevo el tornillo fijador (7) para fijar la me-

sa giratoria.

9. Suelte el tornillo fijador (23).

10. Inclinar el cabezal de la sierra (4) hacia la izquierda

con la medida angular deseada por medio del asidero

(3) (véase también al respecto 10.2).

11. Apriete de nuevo el tornillo fijador (23).

12. Realice el corte del modo descrito en 10.1.

10.6 Cambio de la hoja de sierra (6)

(fig. 1, 4, 10, 11)

ADVERTENCIA

Antes de efectuar cualquier trabajo de ajuste,

conservación o reparación, desenchufar la

clavija de conexión de la red.

ATENCIÓN

Utilice guantes de protección cuando cambie

la hoja de sierra. Peligro de lesiones

Herramienta necesaria:

• Llave Allen de 6mm (C)

1. Bascule el cabezal de la sierra (4) hacia arriba e in-

movilícelo con el perno de seguridad (25).

2. Afloje el tornillo de fijación (5a) de la cubierta con un

destornillador para tornillos de cabeza ranurada en

cruz.

3. Abata hacia arriba la protección de la hoja de sierra

(5) hasta que dicha protección de la hoja de sierra (5)

se encuentre por encima del tornillo de brida (29).

ES | 85www.scheppach.com

4. Coloque con una mano la llave Allen 6mm (C) en el

tornillo de brida (29).

5. Presione firmemente el bloqueador del eje de la sierra

(32) y gire el tornillo de brida (29) en el sentido de las

agujas del reloj. Después de, como máximo, una rota-

ción, encaja el bloqueador del eje de la sierra (32).

6. Ahora, con un poco más de fuerza aplicada, afloje el

tornillo de brida (29) en el sentido de las agujas del

reloj.

7. Retirar completamente el tornillo de brida (29) y la bri-

da exterior (30).

8. Retire la hoja de sierra (6) de la brida interna y sáque-

la hacia abajo.

9. Limpie cuidadosamente el tornillo de brida (29), la bri-

da exterior (30) y la brida interna.

10. Ajuste una vez más la nueva hoja de sierra (6) en la

secuencia inversa y apriétela.

11. Coloque la protección de la hoja de la sierra (5) hacia

abajo hasta que la protección de la hoja de la sierra

(5) cuelgue en el tornillo de fijación (5a).

12. Apriete de nuevo el tornillo de fijación (5a).

ATENCIÓN

La inclinación de corte de los dientes, es decir, el senti-

do de giro de la hoja de sierra, debe coincidir con la di-

rección de la flecha sobre la carcasa.

13. Comprobar la funcionalidad de los dispositivos de pro-

tección antes de continuar con el trabajo.

ATENCIÓN

Después de cada cambio de la hoja de sierra, comprue-

be si la hoja de sierra se mueve libremente en la inser-

ción de la mesa en posición vertical e inclinada a 45°.

ATENCIÓN

El cambio y alineación de la hoja de sierra debe reali-

zarse correctamente.

10.7 Conexión / desconexión del láser

(fig. 12)

Conexión:

1. Pulsar 1 vez el interruptor de conexión/desconexión

del láser (33). Sobre la pieza de trabajo se proyecta

una línea de láser que indica la guía de corte exacta.

Desconexión:

1. Pulsar de nuevo el interruptor de conexión/desco-

nexión del láser (33).

10.8 Calibración del láser (35) (fig.13)

Si el láser (35) no indica la línea de corte correcta, éste

se puede reajustar. Para ello, abra los tornillos (36) y re-

gule el láser moviéndolo hacia los lados para que el haz

láser alcance los dientes de corte de la hoja de sierra (6).

10.9 Manejo del tensor de la pieza de

trabajo (15) (fig.1, 3)

Por medio del tornillo fijador (16) se puede ajustar la altu-

ra del tensor de la pieza de trabajo (15).

1. Baje el tensor de la pieza de trabajo (15) hasta la pie-

za de trabajo.

2. Apriete firmemente el tornillo fijador (16).

3. Gire el mango de sujeción (24) en el sentido de las

agujas del reloj para sujetar la pieza de trabajo.

4. Para soltar la pieza de trabajo, proceda en orden in-

verso.

11 Mantenimiento

ADVERTENCIA

Antes de efectuar cualquier trabajo de ajuste,

conservación o reparación, desenchufar la

clavija de conexión de la red.

11.1 Medidas generales de

mantenimiento

• En lo posible, mantenga los dispositivos de protec-

ción, las ranuras de aire y el cárter del motor libres de

polvo y suciedad. Limpie el producto con un paño*

limpio o sóplelo con aire comprimido* a baja presión.

Recomendamos limpiar el producto directamente des-

pués del uso.

• Aplique aceite una vez al mes en todas las piezas

móviles.

• Limpie regularmente el producto con un paño* húme-

do y algo de jabón blando. No utilice ningún producto

de limpieza ni disolventes; estos podrían deteriorar

las piezas de plástico del producto. Asegúrese de que

no pueda entrar agua en el producto.

11.2 Limpieza del dispositivo de

seguridad de protección de la hoja

(5) (fig.11)

Antes de cada puesta en marcha, compruebe que no ha-

ya suciedad ni impurezas en la protección de la hoja de

sierra.

Retire todas las virutas de serrín y las astillas viejas me-

diante la ayuda auxiliar de un pincel, un cepillo o un uten-

silio similar.

Asegúrese de que el estribo de guía (31) marche con

suavidad.

11.3 Cambio de las baterías de láser

(fig.12)

1. Retire la tapa de las baterías (34) (véase Colocación

de las baterías de láser (fig.12).) Saque las dos bate-

rías.

2. Sustituya ambas baterías por otras del mismo tipo u

otro equivalente. Preste atención a que se encuentren

insertadas con la misma polaridad que las baterías

anteriormente usadas.

3. Cierre la tapa de las baterías (34).

86 | ES www.scheppach.com

11.4 Cambio de la inserción de la mesa

(10) (fig. 1, 15)

ADVERTENCIA

Si la inserción de la mesa está dañada, existe el peligro

de que queden obstruidos pequeños objetos entre la in-

serción de la mesa y la hoja de sierra, bloqueando con

ello la hoja de sierra.

Sustituya inmediatamente las inserciones de la me-

sa dañadas.

1. Desmonte los tornillos de cabeza ranurada en cruz

(E) de la inserción de la mesa (10). En caso necesa-

rio, gire la mesa giratoria (13) e incline el cabezal de

la sierra (4) para poder alcanzar los tornillos de cabe-

za ranurada en cruz (E).

2. Retire la inserción de la mesa (10).

3. Coloque la nueva inserción de la mesa (10).

4. Apriete los tornillos de cabeza ranurada en cruz (E)

de la inserción de la mesa (10).

11.5 Inspección de las escobillas

(fig. 16)

Compruebe las escobillas de carbón en un producto nue-

vo al cabo de las primeras 50 horas de servicio o cuando

se hayan instalado escobillas nuevas. Efectúe nuevas

comprobaciones cada 10 horas de servicio tras la primera

inspección.

• Si el material de carbono está desgastado en una lon-

gitud de 6 mm o si los resortes o el hilo metálico en

derivación están carbonizados o presentan daños, de-

ben sustituirse ambas escobillas.

• Si tras desmontarlas se estima que las escobillas si-

guen siendo aptas para el uso, puede volver a mon-

tarlas.

• Para realizar el mantenimiento de las escobillas de

carbón, abra los dos bloqueos en sentido contrario a

las agujas del reloj. Retire a continuación las escobi-

llas de carbón.

• Vuelva a colocar las escobillas de carbón en el orden

contrario.

12 Transporte (fig.14)

1. Apretar el tornillo fijador (7) para enclavar la mesa gi-

ratoria (13).

2. Presione el cabezal de la sierra (4) hacia abajo e in-

movilícelo con el perno de seguridad (25). La sierra

ahora está bloqueada en la posición inferior.

3. Transporte el producto por el asa de transporte (37).

4. Para volver a montar la máquina, proceda como se

describe en 8, Puesta en marcha, 10.

13 Almacenamiento

Almacene el producto y sus accesorios en un lugar oscu-

ro, seco y sin riesgo de heladas, donde no esté accesible

a ningún niño.

La temperatura de almacenamiento óptima se da entre

un rango de 5°C a 30°C.

Conserve el producto en su embalaje original.

Cubra el producto para protegerlo del polvo o de la hume-

dad. Guarde el manual de instrucciones junto con el pro-

ducto.

14 Conexión eléctrica

El motor eléctrico instalado está conectado listo para

utilizarse. La conexión cumple las disposiciones VDE

y DIN pertinentes. La conexión a la red por parte del

cliente, así como el cable alargador utilizado deben

cumplir estas normas.

14.1 Indicaciones importantes

En caso de sobrecarga del motor, este se desconecta au-

tomáticamente. Tras un tiempo de refrigeración (los tiem-

pos varían), puede conectarse de nuevo el motor.

ADVERTENCIA

La impedancia de red máxima permitida Zmáx del pro-

ducto es de 0,323ohmios. Como usuario de este pro-

ducto, debe determinar, consultando con la empresa de

suministro eléctrico si es necesario, que el producto so-

lo esté conectado a un suministro cuya impedancia es

menor o igual a Zmáx.

14.2 Condiciones especiales de

conexión

•

El producto cumple los requisitos de la norma EN

61000-3-11 y está sometido a condiciones de conexión

especiales. Ello significa que está prohibido un uso en

puntos de conexión escogidos de forma arbitraria.

• El producto puede provocar fluctuaciones de tensión

transitorias ante condiciones desfavorables de la red.

• El producto se ha previsto exclusivamente para su

uso en puntos de conexión que:

a) no superen una impedancia de la red máxima ad-

misible “Z” (Zmáx. =0,323Ω) o

b) aquellos con una capacidad de corriente continua

de red de como mínimo 100A por fase.

• Como usuario deberá asegurarse, si fuera necesario

tras una consulta previa a su compañía suministrado-

ra de electricidad, de que el punto de conexión al que

desea conectar el producto cumpla uno de los dos re-

quisitos indicados, a) o b).

14.3 Líneas de conexión eléctrica

deficientes

En las líneas de conexión eléctrica surgen a menudo da-

ños de aislamiento.

Las causas para ello pueden ser:

• zonas aprisionadas al conducir las líneas de conexión

a través de ventanas o puertas entreabiertas,

• dobleces ocasionadas por una fijación o un guiado in-

correctos de la línea de conexión,

• zonas de corte al sobrepasar la línea de conexión,

• daños de aislamiento por tirar de la caja de enchufe

mural,

•

grietas causadas por la obsolescencia del aislamiento.

Estos cables de conexión eléctrica deficientes no deben

utilizarse, pues suponen un riesgo para la vida debido a

los daños de aislamiento.

ES | 87www.scheppach.com

Supervisar con regularidad las líneas de conexión eléctri-

ca en busca de posibles daños. Durante la comproba-

ción, preste atención a que la línea de conexión no cuel-

gue de la red eléctrica.

Las líneas de conexión eléctrica deben cumplir las perti-

nentes disposiciones VDE y DIN. Utilice solo líneas de

conexión con la misma certificación.

La impresión de la denominación del tipo en el cable de

conexión es obligatoria.

Indicaciones de seguridad para sustituir cables de

conexión a la red dañados o defectuosos

Tipo de conexión X

Si el cable de conexión a la red de este producto estuvie-

ra dañado, deberá sustituirse por un cable de conexión a

la red especialmente preparado, suministrable por el fa-

bricante o por su servicio posventa.

14.4 Motor de corriente alterna

Las conexiones y reparaciones del equipamiento eléctrico

debe realizarlas solo un experto electricista.

• La tensión de red debe ser de 220V a 240V~.

• Los cables alargadores de hasta 25m de longitud de-

ben poseer una sección de 1,5milímetros cuadrados.

15 Reparación y pedido de piezas

de repuesto

Tras la reparación o el mantenimiento, asegúrese de que

todas las piezas de seguridad técnica estén colocadas y

se encuentran en estado óptimo. Las piezas que conlle-

van peligros de lesión deben estar inaccesibles a otras

personas y a los niños.

ATENCIÓN

Según la ley de responsabilidad de los productos, no se

asume ninguna responsabilidad por daños ocasionados

por reparaciones no profesionales o por no utilizar pie-

zas de repuesto originales.

Contrate a un servicio técnico o un profesional autoriza-

do. Esto también es válido para las piezas de acceso-

rios.

Encontrará las piezas de repuesto y los accesorios en

nuestro centro de servicio. Para ello, escanee el código

QR que aparece en la portada.

Conexiones y reparaciones

Las conexiones y reparaciones del equipamiento eléctrico

debe realizarlas solo un experto electricista.

15.1 Información sobre el servicio

técnico

Hay que tener en cuenta que los siguientes componentes

de este producto están sometidos a desgaste natural o

por el uso o que se requieren los siguientes materiales de

consumo.

Piezas de desgaste*: Escobillas de carbón, hoja de sie-

rra, inserción de la mesa, saco de recogida de virutas

* = ¡No incluidos obligatoriamente en el volumen de sumi-

nistro!

16 Eliminación y reciclaje

Notas sobre el embalaje

Los materiales de embalaje son

reciclables. Deseche los embala-

jes de forma respetuosa con el

medio ambiente.

Notas sobre la ley alemana de baterías (BattG)

Las pilas y baterías usadas no forman parte

de la basura doméstica, sino que deben reco-

gerse o eliminarse por separado.

• Para la extracción segura de baterías o pilas del apa-

rato eléctrico y para obtener información sobre su mo-

delo o sistema químico, tenga en cuenta la informa-

ción adicional en las instrucciones de funcionamiento

o de montaje.

• Los propietarios o usuarios de pilas y baterías están

legalmente obligados a devolverlas después de su

uso. La devolución se limita a la entrega de cantida-

des domésticas normales.

• Las baterías usadas pueden contener contaminantes

o metales pesados que pueden dañar el medio am-

biente y la salud humana. Reciclar baterías usadas y

utilizar los recursos contenidos en ellas ayuda a pro-

teger estos dos importantes bienes.

• El símbolo del contenedor con ruedas tachado signifi-

ca que las pilas y las baterías no deben desecharse

junto con la basura doméstica.

• Si los símbolos Hg, Cd o Pb también aparecen debajo

del símbolo del cubo de basura, esto significa lo si-

guiente:

– Hg: La batería contiene más del 0,0005 % de mer-

curio

– Cd: La batería contiene más del 0,002 % de cad-

mio

– Pb: La batería contiene más del 0,004 % de plomo

• Las baterías recargables y las pilas se pueden depo-

sitar de forma gratuita en los siguientes puntos:

– Puntos públicos de eliminación o recogida (p. ej.,

obras públicas municipales)

– Puntos de venta de pilas y baterías

– Puntos de recogida común del sistema de recogi-

da de baterías usadas de aparatos

– Punto de devolución del fabricante (si no es miem-

bro del sistema de recogida común)

•

Estas declaraciones solo son válidas para baterías re-

cargables y baterías de venta en los países de la Unión

Europea y que están sujetas a la Directiva Europea

2023/1542/CE. En países fuera de la Unión Europea,

es posible que se apliquen diferentes regulaciones para

la eliminación de pilas recargables y baterías.

Notas sobre la Ley alemana de aparatos eléctricos y

electrónicos (ElektroG)

¡Los residuos de equipos eléctricos y electró-

nicos no forman parte de la basura doméstica,

sino que deben recogerse o eliminarse por se-

parado!

88 | ES www.scheppach.com

• ¡Antes de la entrega, deben retirarse, libres de daños,

las baterías usadas o las baterías recargables que no

vengan instaladas de manera permanente en el apa-

rato usado! Su eliminación está regulada por la ley

alemana de baterías.

• Los propietarios o usuarios de aparatos eléctricos y

electrónicos están legalmente obligados a devolverlas

después de su uso.

• ¡El usuario final es responsable de eliminar sus datos

personales en el aparato usado que se va a des-

echar!

• El símbolo del contenedor con ruedas tachado signifi-

ca que los equipos eléctricos y electrónicos no deben

desecharse junto con la basura doméstica.

• Los residuos de equipos eléctricos y electrónicos se

pueden entregar de forma gratuita en los siguientes

lugares:

– Puntos públicos de eliminación o recogida (p. ej.,

obras públicas municipales)

– Puntos de venta de dispositivos electrónicos (físi-

cos y online), siempre que los distribuidores co-

merciales estén obligados a retirarlos o los ofrez-

can voluntariamente.

– Puede entregar hasta tres aparatos eléctricos usa-

dos por tipo de aparato, con una longitud máxima

de canto de 25 centímetros, de forma gratuita sin

necesidad de adquirir previamente un aparato

nuevo del fabricante o bien llevarlos a otro punto

de recogida autorizado en su zona.

– En el correspondiente servicio de atención al

cliente podrá encontrar condiciones de devolución

adicionales de los fabricantes y distribuidores.

• Si el fabricante entrega un aparato eléctrico nuevo a

un domicilio particular, el fabricante puede encargarse

de que el aparato eléctrico usado sea recogido de for-

ma gratuita a petición del usuario final. Para ello, pón-

gase en contacto con el servicio de atención al cliente

del fabricante.

• Estas declaraciones solo se aplican a los aparatos

instalados y vendidos en los países de la Unión Euro-

pea y sujetos a la Directiva Europea 2012/19/UE. En

países fuera de la Unión Europea, se pueden aplicar

diferentes regulaciones a la eliminación de residuos

de equipos eléctricos y electrónicos.

17 Solución de averías

La tabla siguiente indica síntomas de fallo y describe cómo se pueden solucionar si su producto no funciona correcta-

mente. Si no es capaz de localizar y eliminar así el problema, póngase en contacto con su taller de servicio.

Avería Posible causa Solución

El motor no funciona Motor, cable o clavija defectuosos, fu-

sibles de la red quemados.

Encargue la comprobación del producto a un ex-

perto. No reparar nunca el motor uno mismo. Pe-

ligro Comprobar los fusibles de red, sustituir en

caso necesario

El motor arranca lentamente

y no alcanza la velocidad de

funcionamiento.

Tensión demasiado baja, bobinas da-

ñadas, condensador quemado.

Deje que un electricista cualificado compruebe la

tensión. Acudir a un experto para que supervise

el motor. Acuda a un profesional para que super-

vise el condensador.

El motor hace demasiado rui-

do.

Bobinas dañadas, motor averiado. Acuda a un experto para que supervise el motor.

El motor no alcanza su po-

tencia máxima.

Circuitos del sistema eléctrico sobre-

cargados (lámparas, otros motores,

etc.).

No utilice otros productos o motores con el mismo

circuito eléctrico.

El motor se sobrecalienta

con facilidad.

Sobrecarga del motor, insuficiente re-

frigeración del motor.

Evitar la sobrecarga del motor durante el corte,

retirar el polvo del motor para garantizar una refri-

geración óptima del motor.

El corte de la sierra es dema-

siado rugoso u ondulado.

La hoja de sierra está roma, el denta-

do no es el apropiado para el espesor

del material.

Afilar la hoja de sierra o emplear una hoja de sie-

rra apropiada.

La pieza de trabajo se des-

garra o se hace astillas.

La presión de corte es demasiado ele-

vada o la hoja de sierra no es la apro-

piada para la tarea.

Colocar una hoja de sierra apropiada.

ES | 89www.scheppach.com

18 Declaración de conformidad UE

Traducción de la Declaración de conformidad original

Fabricante:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Declaramos, bajo nuestra exclusiva responsabilidad, que

el producto aquí descrito cumple las directivas y normas

aplicables.

Marca: SCHEPPACH

Denominación del

art.:

Sierra tronzadora y de cortar ingletes

- HM210L, MT210L

N.º de art. 5901226901, 5901226904,

5801226901

Directivas UE:

2014/30/UE, 2006/42/EG, 2011/65/EU*,

* El asunto descrito más arriba de la declaración cumple

las disposiciones de la Directiva 2011/65/UE del Parla-

mento Europeo y el Consejo del 8 de junio de 2011 sobre

restricciones a la utilización de determinadas sustancias

peligrosas en aparatos eléctricos y electrónicos.

Normas aplicadas:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-9:2020/A11:2020;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-11:2019

Apoderado de la documentación:

Matthias Herz

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, 21.08.2025

Simon Schunk

Division Manager Product Center

Andreas Pecher

Head of Project Management

90 | ES www.scheppach.com

Índice

1 Introdução .......................................................... 91

2 Descrição do produto (Fig.1-16) ....................... 91

3 Âmbito de fornecimento (Fig. 1, 2)..................... 92

4 Utilização correta ............................................... 92

5 Indicações de segurança ................................... 93

6 Dados técnicos................................................... 96

7 Desembalar........................................................ 97

8 Montagem .......................................................... 97

9 Colocação em funcionamento............................ 98

10 Funcionamento .................................................. 98

11 Manutenção ....................................................... 101

12 Transporte (fig. 14)............................................. 102

13 Armazenamento................................................. 102

14 Ligação elétrica .................................................. 102

15 Reparação e encomenda de peças de reposi-

ção ..................................................................... 102

16 Eliminação e reciclagem .................................... 103

17 Resolução de problemas ................................... 104

18 Declaração de conformidade UE ....................... 104

19 Vista explodida................................................... 105

Explicação dos símbolos no produto

A utilização de símbolos neste manual serve para chamar

a sua atenção para potenciais riscos. Os símbolos de se-

gurança e explicações associadas devem ser bem com-

preendidos. Os avisos em si não eliminam quaisquer ris-

cos e não substituem medidas corretas para a prevenção

de acidentes.

Leia e siga o

manual de utili-

zação e as in-

dicações de

segurança an-

tes da coloca-

ção em funcio-

namento!

Atenção! Ra-

diação laser

Use proteção

auditiva.

Classe de pro-

teção II (isola-

mento duplo).

Use uma prote-

ção respirató-

ria, em caso de

formação de

pó!

O produto

cumpre as di-

retivas euro-

peias em vigor.

Utilize óculos

de proteção.

O produto está

em conformi-

dade com as

diretrizes sér-

vias aplicáveis.

Atenção! Peri-

go de ferimen-

tos! Não pegue

na lâmina de

serra em fun-

cionamento!

1 Introdução

Fabricante:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen, Alemanha

Estimado cliente,

Desejamos-lhe muita satisfação e sucesso ao trabalhar

com o seu novo produto.

Nota:

De acordo com a legislação vigente relativa à responsabi-

lidade pelos produtos, o fabricante deste produto não é

responsável por danos que ocorram nele ou através dele

nas seguintes situações:

• Manuseio incorreto

• Incumprimento do manual de instruções

• Reparações efetuadas por técnicos terceiros não au-

torizados

• Incorporação e substituição de peças sobresselentes

que não sejam de origem

• Utilização incorreta

• Falhas da instalação elétrica em caso de incumpri-

mento dos regulamentos elétricos e disposições VDE

0100, DIN 57113 / VDE0113.

Tenha em atenção:

O manual de instruções faz parte deste produto.

Ele contém indicações importantes sobre como trabalhar

com o produto de modo seguro, correto e económico, co-

mo evitar perigos, poupar em custos de reparação, redu-

zir períodos de paragem e aumentar a fiabilidade e vida

útil do produto. Para além dos regulamentos de seguran-

ça deste manual de instruções, deverá cumprir sempre

as diretivas respeitantes à operação do produto vigentes

no seu país.

Antes de utilizar o produto, familiarize-se com todas as in-

dicações de segurança e operação. Opere o produto ape-

nas conforme descrito e para as áreas de aplicação indi-

cadas. Conserve corretamente o manual de instruções e,

em caso de cedência do produto a terceiros, entregue

juntamente toda a documentação.

2 Descrição do produto (Fig.1-16)

1. Interruptor para ligar/desligar

2. Interruptor de bloqueio

3. Pega

4. Cabeça de serra

5. Proteção amovível da lâmina de serra

5a. Parafuso de fixação

6. lâmina de serra

7. Parafuso de fixação para mesa rotativa

8. Carril de batente

8a. Carril de batente deslocável

8b. Parafuso de travamento

PT | 91www.scheppach.com

9. Mesa de serrar fixa

10. Inserto da mesa

11. Escala

12. Ponteiro

13. Mesa rotativa

14. Parafuso de travamento para a base de peça

15. Dispositivo de fixação

(dispositivo de fixação da peça)

16. Parafuso de travamento

17. Saco de captação de aparas

18. Base de peça

19. Parafuso de travamento para o dispositivo de fixa-

ção

20. Parafuso de travamento para a proteção contra

tombo

21. Pé de arco

22. Parafuso de ajuste (45°)

22a. Porca de bloqueio do parafuso de ajuste (45°)

23. Parafuso de travamento

24. Pega de aperto

25. Cavilha de segurança

26. Parafuso de ajuste (90°)

26a. Porca de bloqueio do parafuso de ajuste (90°)

27. Escala

28. Ponteiro

29. Parafuso flangeado

30. Flange exterior

31. Aro de guia

32. Bloqueio do veio da serra

33. Interruptor para ligar/desligar laser

34. Cobertura das baterias

35. Laser

36. Parafuso (laser)

37. Pega de transporte

A. Esquadro de encosto de 90º

(não incluído no âmbito de fornecimento)

B. Esquadro de encosto de 45º

(não incluído no âmbito de fornecimento)

C. Chave Allen de 6 mm

D. Chave Allen de 3 mm

E. Parafuso Phillips (inserto da mesa)

3 Âmbito de fornecimento

(Fig. 1, 2)

Pos. Quantidade Designação

6. 1 x Lâmina de serra de (24 dentes)

6. 1 x Lâmina de serra de* (48 dentes)

15. 1 x Dispositivo de fixação

17. 1 x Saco de captação de aparas

18. 2 x Bases de peça

21. 1 x Pé de arco

C. 1 x Chave Allen de 6 mm

D. 1 x Chave Allen de 3 mm

1 x Serra de esquadria e angular

2 x Escovas de carvão

2 x Baterias (AAA)

1 x Manual de operação

* = Não obrigatoriamente incluídos no âmbito de forneci-

mento!

4 Utilização correta

A serra de esquadria e angular serve para o corte em es-

quadria de madeiras e plásticos, de acordo com o tama-

nho da máquina. A serra não é adequada para o corte de

lenha.

AVISO

Não utilize o produto para cortar outros materiais para

além dos descritos no manual de instruções.

AVISO

A lâmina de serra fornecida serve exclusivamente para

serrar madeira! Não o utilize para serrar lenha!

O produto só deve ser utilizado para a sua finalidade es-

pecificada. Qualquer outra utilização é considerada incor-

reta. Os danos ou ferimentos daí resultantes serão da

responsabilidade da entidade operadora/operador e não

do fabricante.

Só devem ser utilizadas lâminas de serra adequadas ao

produto. Não é permitida a utilização de discos de corte

de qualquer tipo.

Faz igualmente parte da utilização correta o cumprimento

das indicações de segurança, assim como das instruções

de montagem e das indicações de operação no manual

de instruções.

As pessoas responsáveis pela operação e manutenção

da ferramenta deverão estar familiarizadas com a mesma

e ser instruídas relativamente aos possíveis perigos.

Qualquer alteração no produto isenta o fabricante de toda

e qualquer responsabilidade por danos daí resultantes.

Mesmo que a máquina seja corretamente utilizada, não é

possível excluir totalmente determinados riscos residuais.

Consoante a construção e montagem do produto, pode-

rão surgir os seguintes pontos:

• Contacto com a lâmina de serra na área de serragem

desprotegida.

• Pegar na lâmina de serra em funcionamento (ferimen-

to de corte).

• Ressalto de peças de trabalho e de partes de peças

de trabalho.

• Quebras da lâmina de serra.

• Ejeção de peças de carboneto metálico com defeito

da lâmina de serra.

• Danos auditivos em caso de não utilização da prote-

ção dos ouvidos necessária.

• Emissões nocivas à saúde de pós de madeira em ca-

so de utilização em espaços fechados.

Tenha em atenção que os nossos produtos não foram

construídos para utilização em ambientes comerciais, ar-

tesanais ou industriais. Não assumimos qualquer garan-

tia, se o produto for utilizado em ambientes comerciais,

artesanais, industriais ou equivalentes.

92 | PT www.scheppach.com

5 Indicações de segurança

Indicações de segurança gerais para ferramentas

elétricas

AVISO

Leia todas as indicações de segurança, ins-

truções, ilustrações e dados técnicos que

vêm com esta ferramenta elétrica.

O incumprimento das instruções que se seguem pode-

rá causar choques elétricos, incêndio e/ou ferimentos

graves.

Guarde todas as indicações de segurança e

instruções para uso futuro.

O termo "ferramenta elétrica" utilizado nas indicações de

segurança refere-se a ferramentas elétricas alimentadas

pela rede elétrica (com cabo de alimentação) ou a ferra-

mentas elétricas alimentadas por bateria (sem cabo de

alimentação).

1) Segurança no posto de trabalho

a) Mantenha a sua área de trabalho limpa e bem ilu-

minada. Desordem ou áreas de trabalho não ilumina-

das podem provocar acidentes.

b) Não trabalhe com a ferramenta elétrica num am-

biente potencialmente explosivo, no qual estejam

presentes líquidos inflamáveis, gases ou poeiras.

As ferramentas elétricas geram faíscas, que podem

inflamar a poeira ou os vapores.

Mantenha as crianças e outras pessoas afastadas

enquanto usa a ferramenta elétrica. Em caso de dis-

tração, pode perder o controlo da ferramenta elétrica.

2) Segurança elétrica

A ficha de ligação da ferramenta elétrica tem de ca-

ber na tomada. A ficha não deve ser modificada de

forma alguma. Não utilize qualquer ficha de adapta-

dor em conjunto com ferramentas elétricas com li-

gação à terra. As fichas inalteradas e as tomadas ade-

quadas diminuem o risco de um choque elétrico.

b) Evite o contacto do corpo com superfícies ligadas

à terra, como tubos, aquecedores, fogões e frigo-

ríficos. Existe um risco elevado de choque elétrico se

o seu corpo estiver ligado à terra.

c) Mantenha as ferramentas elétricas afastadas de

chuva e humidade. A penetração de água na ferra-

menta elétrica aumenta o risco de um choque elétrico.

d) Não use o cabo de ligação para transportar ou

suspender a ferramenta elétrica ou para desligar a

ficha da tomada. Mantenha o cabo de ligação

afastado de calor, óleo, bordas afiadas ou peças

móveis. Cabos de ligação danificados ou enrolados

aumentam o risco de um choque elétrico.

e) Ao trabalhar com uma ferramenta elétrica ao ar li-

vre, use apenas linhas de prolongamento que

também sejam adequados para utilização no exte-

rior. A utilização de uma linha de prolongamento ade-

quada para a área exterior diminui o risco de um cho-

que elétrico.

f) Se for inevitável a operação da ferramenta elétrica

num ambiente húmido, use um disjuntor diferen-

cial. A utilização de um disjuntor diferencial diminui o

risco de um choque elétrico.

3) Segurança de pessoas

a) Mantenha-se atento, concentre-se no que está a

fazer e proceda com sensatez ao trabalho com

uma ferramenta elétrica. Não utilize qualquer fer-

ramenta elétrica se estiver com sono ou sob a in-

fluência de álcool, drogas ou medicamentos. Um

instante de descuido durante a utilização da ferra-

menta elétrica pode provocar ferimentos graves.

Utilize sempre equipamento de proteção individual

e óculos de proteção. A utilização de equipamento de

proteção individual, como máscara antipoeira, sapatos

de segurança antiderrapantes, capacete de proteção

ou proteção auditiva, dependendo do tipo e uso da fer-

ramenta elétrica, reduz o risco de ferimentos.

c) Evite uma colocação em funcionamento involun-

tária. Assegure-se de que a ferramenta elétrica es-

tá desligada antes de a ligar à fonte de alimenta-

ção e/ou à bateria, receber corrente ou transportá-

la. Se tiver o dedo no interruptor quando estiver a

transportar a ferramenta elétrica ou se conetar a fer-

ramenta elétrica à fonte de alimentação, isso pode

causar um acidente.

d) Remova as ferramentas de ajuste ou as chaves de

caixa antes de ligar a ferramenta elétrica. Uma fer-

ramenta ou chave que se encontre numa peça rotati-

va da ferramenta elétrica pode causar ferimentos.

e) Evite uma posição do corpo anormal. Certifique-

se de que se coloca numa posição segura e que

mantém o equilíbrio em todos os momentos. As-

sim, controla melhor a ferramenta elétrica em situa-

ções inesperadas.

f) Use vestuário adequado. Não use roupas largas

ou joalharia. Mantenha o cabelo e a roupa afasta-

dos de peças móveis. Roupa larga, joalharia ou ca-

belos longos podem ser capturados por peças mó-

veis.

g) Se puderem ser montados equipamentos de aspi-

ração e recolha de pó, certifique-se de que estes

estão ligados e são usados corretamente. A utiliza-

ção de uma aspiração de pó pode reduzir riscos devi-

do a pó.

Não se sinta seguro e nunca transgrida as regras

de segurança para ferramentas elétricas, mesmo

se estiver familiarizado com a ferramenta elétrica

após uso frequente. A atuação descuidada pode pro-

vocar lesões graves, dentro em frações de segundos.

4) Utilização e manuseio da ferramenta

elétrica

a) Não sobrecarregue a ferramenta elétrica. Utilize a

ferramenta elétrica adequada para o seu trabalho.

Com a ferramenta elétrica correta, trabalha melhor e

de forma mais segura na gama de desempenho espe-

cificada.

b) Não utilize qualquer ferramenta elétrica cujo inter-

ruptor esteja defeituoso. Uma ferramenta elétrica

que já não possa ser ligada ou desligada é perigosa e

tem de ser reparada.

PT | 93www.scheppach.com

c) Desconete a ficha da tomada e/ou remova a bate-

ria antes de efetuar quaisquer ajustes no apare-

lho, trocar insertos da ferramenta ou guardar a

ferramenta elétrica. Esta medida de precaução im-

pede o arranque involuntário da ferramenta elétrica.

d) Guarde as ferramentas elétricas não utilizadas fo-

ra do alcance de crianças. Não permita a utiliza-

ção desta ferramenta elétrica a pessoas que não

estejam familiarizadas com ela ou não tenham lido

estas instruções. As ferramentas elétricas são peri-

gosas se forem utilizadas por pessoas inexperientes.

e) Realize a manutenção das ferramentas elétricas e

das ferramentas de colocação com cuidado. Veri-

fique se as peças móveis funcionam na perfeição

e não ficam presas, se peças estão partidas ou

danificadas de forma a prejudicar a função da fer-

ramenta elétrica. Mande reparar as peças danifica-

das antes de utilizar a ferramenta elétrica. Muitos

acidentes são causados por ferramentas elétricas

com a manutenção mal realizada.

f) Mantenha as suas ferramentas de corte afiadas e

limpas. Ferramentas de corte com arestas de corte

afiadas tratadas com cuidado emperram menos e são

mais fáceis de usar.

Utilize ferramentas elétricas, acessórios, ferramen-

tas de colocação, etc. de acordo com estas instru-

ções. Tome em consideração as condições de tra-

balho e a atividade a ser realizada. A utilização de

ferramentas elétricas para aplicações que não sejam

as previstas pode conduzir a situações perigosas.

h) Mantenha as pegas e superfícies para segurar se-

cas, limpas e livres de óleo e massa lubrificante.

Em situações imprevistas, pegas e superfícies para

segurar escorregadias não permitem uma operação e

controlo seguro da ferramenta elétrica.

5) Assistência

a) A ferramenta elétrica só deve ser reparada por

pessoal especializado, usando somente peças so-

bresselentes de origem. Assim assegura-se que a

segurança da ferramenta elétrica é mantida.

5.1 Indicações de segurança para

serras de corte de esquadria

Serras de corte de esquadria estão previstas para o

corte de madeira e produtos semelhantes à madeira

e não podem ser usadas para o corte de materiais

ferrosos como, por exemplo, barras, hastes e para-

fusos. Poeiras abrasivas provocam o bloqueio de pe-

ças móveis como, por ex., da capota de proteção infe-

rior. Faíscas de corte queimam a capota de proteção

inferior, a placa de inserto e outras peças de plástico.

b) Desde que possível, fixe a peça de trabalho com

sargentos. Se segura a peça de trabalho manual-

mente, tem de manter a sua mão sempre afastada,

no mínimo, 100 mm de cada lado da lâmina de

serra. Não utilize a serra para o corte de peças de-

masiado pequenas para fixá-las ou segurá-las

com a mão. Se a sua mão for demasiado perto da lâ-

mina de serra, existe um maior risco de lesões devido

ao contato com a lâmina de serra.

c) A peça de trabalho tem de estar imóvel e tem de

estar fixada ou empurrada contra o batente ou

contra a mesa. Nunca empurre a peça contra a lâ-

mina de serra e nunca corte-a de “mãos-livres”.

Peças de trabalho soltas ou em movimento podem

ser projetadas a alta velocidade e provocar lesões.

Empurra a serra, passando pela peça de trabalho.

Evite puxar a serra, passando pela peça de traba-

lho. Para efetuar um corte, levante a cabeça de ser-

ra e puxe-a por cima da peça de trabalho, sem cor-

tar. Em seguida, ligue o motor, vire a cabeça de

serra para baixo e empurre a serra, passando pela

peça de trabalho. Em caso de um corte puxando a

serra, existe o perigo que a lâmina de serra suba em

relação à peça de trabalho, sendo a unidade da lâmina

de serra projetada fortemente contra o operador.

e) Nunca coloque a mão sobre a linha de corte pre-

vista, nem à frente, nem atrás da lâmina de serra.

Apoiar a peça de trabalho com as “mãos cruzadas”,

ou seja, segurar a peça de trabalho no lado direito

junto à lâmina de serra com a mão esquerda, ou vice-

versa, é muito perigoso.

f) Com a lâmina de serra em rotação, nunca meta a

mão atrás do batente. Mantenha sempre a distân-

cia de segurança de 100 mm entre a mão e a lâmi-

na de serra em rotação (isto é válido para ambos

os lados da lâmina de serra, por ex., ao remover

desperdícios de madeira). Pode não ser discernível

que a sua mão esteja muito perto da lâmina de serra,

e pode ficar ferido com gravidade.

g) Verifique a peça de trabalho antes do corte. Se a

peça de trabalho estiver curvado ou deformado, fi-

xe a peça com o lado curvado virado para fora re-

lativo ao batente. Certifique-se sempre de que, ao

longo da linha de corte não haja nenhuma fenda

entre a peça de trabalho, o batente e a mesa. Pe-

ças de trabalho curvados ou deformados podem tor-

cer-se ou deslocar-se e provocar que a lâmina de ser-

ra em rotação emperre durante o corte. A peça de tra-

balho nunca deve ter pregos ou corpos estranhos.

Utilize a serra apenas se a mesa estiver desobstruí-

da de ferramentas, desperdícios de madeira, etc.;

apenas a peça de trabalho pode estar acima da me-

sa. Pequenos resíduos, peças de madeira soltos ou ou-

tros objetos que entram em contato com a lâmina em

rotação podem ser projetadas a alta velocidade.

i) Corte sempre uma única peça de trabalho. Peças

de trabalho empilhadas não podem ser devidamente

fixadas ou seguradas e, durante o corte, podem desli-

zar ou provocar que a lâmina emperra.

j) Certifique-se antes da utilização, que a serra de

corte de esquadria se encontre numa base plana e

resistente. Uma superfície de trabalho plana e resis-

tente reduz o perigo que a serra de corte de esqua-

dria entra em instabilidade.

k) Planeie o seu trabalho. Ao reajustar a inclinação

da lâmina de serra ou do ângulo da esquadria,

certifique-se de que o batente ajustável está ajus-

tado corretamente, apoiando a peça, sem entrar

em contato direto com a lâmina de serra ou a ca-

pota de proteção. Sem ligar a máquina e sem peça

de trabalho acima da mesa tem de ser simulada uma

movimentação completa do corte da lâmina de serra,

para assegurar que não ocorrerão obstruções, nem o

perigo do corte para dentro do batente.

94 | PT www.scheppach.com

l) No caso de peças de trabalho mais largas ou mais

compridas do que o lado superior da mesa, asse-

gure apoios adequados, porex., através de exten-

sões da mesa ou cavaletes. Peças de trabalho mais

largas ou mais compridas do a mesa da serra de cor-

te de esquadria podem tombar se não forem apoiadas

seguramente. Se um pedaço de madeira cortado ou a

peça de trabalho tomba, pode elevar a capota de pro-

teção inferior ou projetado de forma descontrolada

pela lâmina em rotação.

Nunca recorra a outras pessoas em substituição de

um prolongamento da mesa ou para apoios adicio-

nais. O apoio instável da peça de trabalho pode provo-

car que a lâmina emperra. A peça de trabalho também

pode deslocar-se durante o corte, puxando o operador

e o ajudante para dentro da lâmina em rotação.

n) A peça cortada nunca deve ser empurrada contra

a lâmina de serra em rotação. Se houver pouco es-

paço livre, por ex., no caso da utilização de batentes

longitudinais, a peça cortada pode ficar emperrada

com a lâmina e projetada com força.

Utilize sempre um sargento ou um dispositivo ade-

quado para apoiar devidamente materiais redondos

como, por exemplo, barras ou tubos. As barras ten-

dem de rolar durante o corte, o que pode provocar que

a lâmina fica “preso”, podendo a peça de trabalho e a

sua mão puxado para dentro da lâmina.

p) Deixe que a lâmina alcance primeiro o número de

rotações máxima, antes de cortar a peça de traba-

lho. Isto reduz o risco que a peça de trabalho seja

projetada.

Se a peça de trabalho for emperrada ou se a lâmina

bloquear, desliga a serra de corte de esquadria. Es-

pere até que todos os componentes móveis estive-

rem imobilizados, desconecte a ficha de rede e/ou

remova a bateria. Em seguida, remova o material

emperrado. Se, no caso de um tal bloqueio, continuar

a serrar, pode ocorrer a perda do controlo ou danifica-

ções da serra de corte de esquadria angular.

r) Após concluído o corte, solte o interruptor, man-

tenha a cabeça de serra em baixo e aguarde a

imobilização da lâmina, antes de remover a peça

cortada. É muito perigoso colocar a mão perto da lâ-

mina a parar.

s) Segure a pega muito bem se estiver a efetuar um

corte incompleto ou ao soltar o interruptor, antes

de que a cabeça de serra tenha atingido a sua po-

sição inferior. Devido ao efeito de travagem da ser-

ra, a cabeça de serra pode ser puxada repentinamen-

te para baixo, o que representa um risco de lesões.

5.2 Indicações de segurança para o

manuseio de lâminas de serra

• Evite soltar descontroladamente a unidade da serra

na posição final inferior.

• Não utilize lâminas de serra danificadas ou deforma-

das.

• Não utilize lâminas de serra com fissuras. Rejeite lâ-

minas de serra com fissuras. Não é permitida uma re-

paração.

•

Não utilize lâminas de serra fabricadas em aço rápido.

• Controle o estado das lâminas de serra antes de utili-

zar a serra.

• Utilize apenas lâminas de serra que sejam adequadas

ao material a ser cortado.

• Utilize apenas as lâminas de serra especificadas pelo

fabricante.

Se forem destinadas a trabalhar madeira ou materiais

semelhantes, as lâminas de serra têm de cumprir a

EN 847-1.

• Não utilize lâminas de serra feitas em aço rápido de

alta liga (HSS).

• Utilize apenas lâminas de serra cuja velocidade máxi-

ma permitida não seja inferior à velocidade máxima

da serra e que sejam adequadas ao material a ser

cortado.

• Observe o sentido de rotação da lâmina de serra.

• Utilize apenas lâminas de serra quando dominar o

manuseamento.

• Observe a velocidade máxima. A rotação máxima in-

dicada na lâmina de serra não deve ser ultrapassada.

Se indicado, cumpra a gama de velocidade.

• Remova impurezas, massa lubrificante, óleo e água

das superfícies de fixação.

• Não utilize buchas ou anéis redutores soltos para re-

duzir orifícios nas lâminas de serra.

• Certifique-se de que os anéis redutores fixados para a

fixação da lâmina de serra têm o mesmo diâmetro e

pelo menos 1/3 do diâmetro de corte.

• Garanta que os anéis redutores fixados estão parale-

los uns aos outros.

• Manuseie as lâminas de serra com cuidado. Guarde-

as de preferência dentro da embalagem original ou

em recipientes especiais. Use luvas de proteção para

aumentar a aderência e para reduzir ainda mais o ris-

co de ferimentos.

• Antes da utilização das lâminas de serra garanta que

todos os dispositivos de proteção estão devidamente

fixados.

• Antes da utilização, assegure-se de que a lâmina de

serra por si utilizada cumpre os requisitos técnicos

desta serra e que está devidamente fixada.

• Utilize a lâmina de serra fornecida apenas para serra-

gem de madeira, nunca para o corte de metais.

• Utilize apenas uma lâmina de serra com um diâmetro

conforme as indicações na serra.

• Utilize apoios de peça de trabalho adicionais, desde

que necessário para a estabilidade da peça de traba-

lho.

• As extensões da base de peça têm de ser sempre fi-

xadas e utilizadas nos trabalhos.

• Nunca substitua um inserto da mesa gasto!

• Evite a sobreaquecimento dos dentes da serra.

• Ao serrar materiais sintéticos, evite que o material

funda.

Utilize as lâminas de serra corretas para o material a

ser processado. Substitua atempadamente lâminas

de serra danificadas ou gastas.

Se a lâmina de serra sobreaquece, pare a máquina.

Deixe a lâmina de serra arrefecer primeiro, antes de

trabalhar de novo com o aparelho.

PT | 95www.scheppach.com

• Utilize apenas lâminas de serra que estejam identifi-

cadas com uma velocidade igual ou superior à indica-

da na ferramenta elétrica.

• Assegure sempre a posição estável e a fixação da

serra.

5.3 Radiação laser

Atenção: Radiação laser

Não olhar diretamente para o raio

Classe laser 2

Proteja-se a si e ao meio ambiente praticando

medidas de precaução contra riscos de acidentes!

• Não olhe diretamente para o raio laser com os olhos

desprotegidos.

• Nunca olhe diretamente para a trajetória do raio.

• Nunca aponte o raio laser para superfícies refletoras

nem para pessoas ou animais. Até um raio laser com

uma potência reduzida pode causar danos nos olhos.

CUIDADO

Se forem executados outros procedimentos

que não os aqui descritos, tal poderá levar a

uma exposição perigosa à radiação.

• Nunca abra o módulo laser. Poderia ocorrer uma ex-

posição inesperada à radiação.

• Se o produto não for utilizado durante um período

prolongado, deve-se retirar as baterias.

• O laser não deve ser substituído por um laser de ou-

tro tipo.

• As reparações no laser só devem ser executadas pe-

lo fabricante do laser ou por um representante autori-

zado.

Riscos residuais

O produto foi construído segundo as mais recentes

normas técnicas e as normas de segurança

reconhecidas. No entanto, poderão surgir riscos

residuais durante os trabalhos.

• Risco para a saúde devido à eletricidade em caso de

utilização incorreta de cabos elétricos.

• Além disso, poderão existir riscos residuais não evi-

dentes, apesar de terem sido tomadas todas as medi-

das relevantes.

•

Os riscos residuais podem ser minimizados, se forem

seguidas as "Indicações de segurança", a "Utilização

correta" e as instruções de operação na sua totalidade.

• Não sobrecarregue o produto desnecessariamente:

uma pressão exagerada ao serrar danifica rapida-

mente a lâmina de serra, o que leva a uma redução

do rendimento do produto relativamente ao processa-

mento e à precisão de corte.

• Ao cortar plástico, utilize sempre os grampos: as pe-

ças a serem serradas devem ser sempre fixadas en-

tre os grampos.

• Evite colocações em funcionamento acidentais do

produto: ao inserir a ficha na tomada, nunca prima o

interruptor para ligar/desligar.

• Utilize o produto tal como recomendado neste manual

de operação. É assim que assegura que o seu produ-

to tem um desempenho ótimo.

• Mantenha as suas mãos longe da área de trabalho,

se o produto estiver em funcionamento.

• Antes de efetuar trabalhos de configuração ou de ma-

nutenção, solte o interruptor para ligar/desligar e re-

mova a ficha de rede da tomada.

• Siga as indicações de segurança e de manutenção do

manual de instruções.

AVISO

Esta ferramenta elétrica cria um campo eletromagnético

durante o funcionamento. Esse campo poderá, sob deter-

minadas circunstâncias, afetar implantes médicos ativos

e passivos. Para reduzir o risco de ferimentos graves ou

mortais, recomendamos às pessoas com implantes médi-

cos que consultem o seu médico e o fabricante do seu

implante antes de operarem a ferramenta elétrica.

6 Dados técnicos

Serra de esquadria e

angular:

Motor de corrente alternada 220 - 240 V~ 50 Hz

Potência nominal S1 1200 watts

Modo de operação S6 25%* 1500W

Velocidade em vazio n

4900 rpm

Lâmina de serra de carboneto ø 210 x ø 30 x 2,6 mm

Número de dentes 24/48

Largura máxima dos dentes

da lâmina de serra

3 mm

Ângulo de rotação -45° / 0°/ +45°

Corte em ângulo 0° a 45° para a esquerda

Largura da serra a 90° 120 x 60 mm

Largura da serra a 45° 80 x 60 mm

Largura da serra a 2 x 45°

(corte angular duplo)

80 x 35 mm

Classe de proteção

II / (isolamento duplo)

Peso aprox. 6,5 kg

Laser:

Classe laser 2

Comprimento de onda do laser

650 nm

Potência do laser < 1 mW

Bateria:

Tipo de bateria LR03

Capacidade nominal 2000 mAh

Tensão nominal 1,5 V

Tamanho Micro AAA

Reservam-se alterações técnicas!

96 | PT www.scheppach.com

Modo de operação S6

Funcionamento periódico ininterrupto. O funcionamento é

composto de um tempo de arranque, de um tempo com

uma carga constante e de um tempo de desaceleração. A

duração do ciclo é de 10 minutos, o ciclo de operação re-

lativo representa 25% da duração do ciclo.

A peça deve ter uma altura mínima de 3 mm e uma

largura mínima de 10 mm. Certifique-se de que a peça

é sempre fixada com o dispositivo de fixação.

Valores característicos do ruído

AVISO

o ruído pode ter efeitos graves para a sua saúde. Caso

o ruído da máquina ultrapasse os 85dB, deve utilizar,

assim como as outras pessoas que estejam perto da

máquina, proteção auditiva adequada.

Os valores de ruído e vibração foram determinados de

acordo com a norma EN 62841-1.

Nível de pressão sonora L

91,6 dB

Incerteza K

3 dB

Nível de potência acústica L

104,6 dB

Incerteza K

3 dB

Os valores de emissão de ruído indicados foram medidos

de acordo com um procedimento de ensaio normalizado

e podem ser utilizados para comparar uma ferramenta

elétrica com outra.

Os valores de emissão de ruído indicados podem tam-

bém ser usados para uma primeira estimativa da carga.

AVISO

Os valores de emissão de ruído poderão di-

vergir dos valores indicados durante a utili-

zação da ferramenta elétrica, consoante o ti-

po e a forma como a ferramenta elétrica é uti-

lizada, especialmente conforme o tipo de pe-

ça de trabalho.

Tente manter a carga o mais reduzida possível. Exem-

plo de medidas: limitação do tempo de trabalho. Devem

ser tidas em conta todas as partes do ciclo de funciona-

mento (por exemplo, tempos nos quais a ferramenta

elétrica está desligada e nos quais está ligada, mas a

funcionar sem carga).

7 Desembalar

•

Abra a embalagem e retire cuidadosamente o produto.

• Remova o material de embalagem, assim como as fi-

xações de embalagem/transporte (se presentes).

• Verifique se o âmbito de fornecimento está completo.

• Inspecione o produto e os acessórios quanto a danos

de transporte. Informe imediatamente qualquer dano

à empresa de transporte que efetuou a entrega do

produto. Não são aceites reclamações tardias.

ATENÇÃO

O produto e os materiais de embalagem não

são brinquedos! As crianças não devem brin-

car com sacos de plástico, películas e peças

pequenas! Risco de ingestão e asfixia!

8 Montagem

Assegure-se sempre da estabilidade e fixação do pro-

duto, fixando-o, p. ex., a uma bancada de trabalho.

• O produto deve ser instalado numa posição estável.

Fixe o produto mediante os orifícios na mesa de ser-

rar fixa com 4 parafusos (não incluídos no âmbito de

fornecimento), numa bancada de trabalho, estrutura

inferior ou semelhante.

• Antes da colocação em funcionamento, todas as co-

berturas e dispositivos de segurança devem estar ins-

talados corretamente.

• A lâmina de serra deve poder girar livremente.

• Observe a madeira já processada quando a corpos

estranhos, como p. ex. pregos ou parafusos, etc.

•

Antes ativar o interruptor para ligar/desligar, certifique-

se de que a lâmina de serra está montada corretamen-

te e as peças móveis se movem sem problemas.

• Antes de ligar o produto, certifique-se de que os da-

dos da placa de características correspondem aos da-

dos efetivos da rede.

8.1 Montar o dispositivo de fixação da

peça (15) (Fig. 3)

1. Solte o parafuso de travamento (19) e monte o dispo-

sitivo de fixação da peça (15) no lado esquerdo ou di-

reito da mesa de serrar fixa.

2. De seguida, volte a apertar o parafuso de travamento

(19).

8.2 Montar as bases de peça (18)

(Fig. 3-4)

Ferramentas necessárias:

• Parafuso de sextavado interno, 3 mm (D)

1. Desaperte o parafuso de travamento (14) e conduza a

base de peça (18) através do orifício previsto na parte

lateral da mesa de serrar fixa.

2. Certifique-se de que a base de peça (18) também é

conduzida através de ambas as linguetas na parte in-

ferior.

3. De seguida, volte a apertar o parafuso de travamento

(14).

4. Repita este procedimento do outro lado.

8.3 Montar o pé de arco (21) (Fig. 3-4)

Ferramentas necessárias:

• Chave Allen de 3 mm (D)

1. Desaperte o parafuso de travamento (20) na parte in-

ferior da serra e conduza o pé de arco (21) através

dos orifícios previstos na parte traseira da serra.

2. De seguida, volte a apertar o parafuso de travamento

(20).

PT | 97www.scheppach.com

8.4 Colocar o saco de captação de

aparas (17) (Fig. 5)

A serra está equipada com um saco de captação de apa-

ras (17).

1. Comprima as abas do anel metálico do saco de poei-

ra e coloque-o na abertura de descarga na área do

motor.

2. O saco de captação de aparas (17) pode ser esvazia-

do através do fecho de correr na parte inferior.

8.4.1 Ligação a uma aspiração de pó

externa

1. Ligue a mangueira de sucção à aspiração de pó.

2. A aspiração de pó deve ser apropriada para o mate-

rial a processar.

3. Para aspirar pós particularmente nocivos para a saú-

de ou cancerígenos, utilize um dispositivo de aspira-

ção especial.

9 Colocação em funcionamento

ATENÇÃO

É absolutamente necessário que o produto seja

montado por completo antes da colocação em fun-

cionamento!

9.1 Verificar o dispositivo de

segurança da proteção da lâmina

de serra (5) (Fig. 11)

A proteção da lâmina de serra protege contra contatos

inadvertidos da lâmina de serra e contra aparas projeta-

das.

Verificar o funcionamento

Para o efeito, vire a serra para baixo:

• Ao ser virado para baixo, a proteção da lâmina de

serra tem que libertar a lâmina de serra, sem tocar

em outros componentes.

• Ao virar a serra para cima, para a posição inicial, a

proteção da lâmina de serra tem de tapar automatica-

mente a lâmina de serra.

9.2 Montar a serra de esquadria e

angular (Fig. 2-4)

Nota:

A serra de esquadria e angular pode ser girada com a

mesa rotativa para a esquerda ou para a direita. É possí-

vel uma configuração do ângulo absolutamente exata

graças à escala.

Os ângulos 0° até 45° podem ser ajustados com precisão

e facilidade para 0°, 5° 10°, 15°, 22,5°, 31,6°, 40° e 45°

através de entalhes.

1. Solte a mesa rotativa (13) soltando o parafuso de tra-

vamento (7).

2. Ajuste a mesa rotativa (13) para o ângulo desejado

com a pega (3).

3. Volte a apertar o parafuso de travamento (7) para fi-

xar a mesa rotativa.

4. Pressionando a cabeça de serra (4) ligeiramente para

baixo e puxando ao mesmo tempo a cavilha de segu-

rança (25) para fora do suporte do motor, a serra é

desbloqueada da posição inferior.

5. Rode a cabeça de serra (4) para cima.

6. O dispositivo de fixação (15) pode ser fixado em am-

bos os lados da mesa de serrar fixa (9). Insira o dis-

positivo de fixação (15) no orifício previsto para o efei-

to na parte traseira do carril de batente (8) e fixe-o

com o parafuso de travamento (19).

7. A cabeça de serra (4) pode ser inclinada para a es-

querda em 45°, no máximo, desapertando o parafuso

de travamento (23).

8. Durante o trabalho, as bases de peça (18) devem ser

sempre fixadas e utilizadas.

9.3 Ajuste de precisão do batente para

corte em esquadria a 90° (Fig. 6)

Ferramentas necessárias:

• Esquadro de encosto de 90° (A)*

* = não incluídas no âmbito de fornecimento!

1. Baixe a cabeça de serra (4) e fixe-a com a cavilha de

segurança (25).

2. Solte o parafuso de travamento (23).

3. Coloque o esquadro de encosto de 90° (A) entre a lâ-

mina de serra (6) e a mesa rotativa (13).

4. Desaperte a porca de bloqueio (26a).

Ajuste o parafuso de ajuste (26) até que o ângulo entre

a lâmina de serra (6) e a mesa rotativa (13) seja de 90°.

6. Aperte de novo a porca de bloqueio (26a).

10 Funcionamento

10.1 Corte em esquadria a 90° e mesa

rotativa a 0° (Fig. 1, 3, 4, 7)

ATENÇÃO

O carril de batente deslocável deve ser fixado na posi-

ção interior para cortes em esquadria de 90°.

Indicações para o aperto:

• Não processe peças que sejam demasiado pequenas

para poderem ser fixadas.

• Reforce as peças de trabalho muito finas, serrando-as

juntamente com uma trave adicional. As peças de tra-

balho muito finas podem vibrar ou partir

Ferramentas necessárias:

• Chave Allen de 3 mm (D)

1. Abra o parafuso de travamento (8b) do carril de ba-

tente deslocável (8a) e desloque o carril de batente

deslocável (8a) para o interior.

2. O carril de batente deslocável (8a) deve ser fixado a

uma distância da posição mais interior que faça com

que a distância entre o carril de batente deslocável

(8a) e a lâmina de serra (6) seja, no máximo, de

8mm.

3. Antes do corte, certifique-se de que não é possível

uma colisão entre o carril de batente deslocável (8a) e

a lâmina de serra (6).

98 | PT www.scheppach.com

4. Volte a apertar o parafuso de travamento (8b).

5. Coloque a cabeça de serra (4) na posição superior.

6. Coloque a madeira a cortar encostada ao carril de ba-

tente (8) e sobre a mesa rotativa (13).

7. Fixe o material com o dispositivo de fixação (15) na

mesa de serrar fixa (9), para evitar um deslocamento

durante o processo de corte. Ver 10.9

8. Desbloqueie o interruptor de bloqueio (2) e prima o in-

terruptor para ligar/desligar (1) para ligar o motor.

9. Desloque a cabeça de serra (4) para baixo com a pe-

ga (3) de modo uniforme e com uma pressão ligeira,

até que a lâmina de serra (6) tenha cortado completa-

mente a peça.

10. Terminado o processo de corte, volte a colocar a ca-

beça de serra na posição de repouso superior e solte

o interruptor para ligar/desligar (1).

ATENÇÃO

A mola de retorno faz com que o produto se desloque

rápida e automaticamente para cima. Não solte a pega

após o fim do corte, mas sim permita que a cabeça de

serra se desloque lentamente para cima, com uma con-

trapressão ligeira.

10.2 Corte em esquadria a 90° e mesa

rotativa a 0°-45° (Fig. 1, 3, 4, 7)

Com a serra de esquadria e angular é possível realizar

cortes oblíquos para a esquerda e para a direita de

0°-45°.

ATENÇÃO

O carril de batente deslocável deve ser fixado na posi-

ção interior para cortes em esquadria de 90°.

Ferramentas necessárias:

• Chave Allen de 3 mm (D)

1. Abra o parafuso de travamento (8b) do carril de ba-

tente deslocável (8a) e desloque o carril de batente

deslocável (8a) para o interior.

2. O carril de batente deslocável (8a) deve ser fixado a

uma distância da posição mais interior que faça com

que a distância entre o carril de batente deslocável

(8a) e a lâmina de serra (6) seja, no máximo, de 8

mm.

3. Antes do corte, certifique-se de que não é possível

uma colisão entre o carril de batente deslocável (8a) e

a lâmina de serra (6).

4. Volte a apertar o parafuso de travamento (8b).

5. Solte a mesa rotativa (13) soltando o parafuso de tra-

vamento (7).

6. Ajuste a mesa rotativa (13) para o ângulo desejado

com a pega (3).

7. Volte a apertar o parafuso de travamento (7),para fi-

xar a mesa rotativa (13).

8. Executar o corte conforme descrito em 10.1.

10.3 Ajuste de precisão do batente para

corte em ângulo a 45°

(Fig.1,3,4,7,8,9)

Ferramentas necessárias:

• Chave Allen de 3mm(D)

• Esquadro de encosto de 45° (B)*

* = não incluídas no âmbito de fornecimento!

1. Baixe a cabeça de serra (4) e fixe-a com a cavilha de

segurança (25).

2. Fixe a mesa rotativa (13) na posição de 0°.

ATENÇÃO

O carril de batente deslocável deve ser fixado na posi-

ção exterior para cortes em ângulo (cabeça de serra in-

clinada).

3. Abra o parafuso de travamento (8b) dos carris de ba-

tente deslocáveis (8a) e deslize os carris de batente

deslocáveis (8a) para fora.

4. O carril de batente deslocável (8a) deve ser fixado a

uma distância da posição mais interior que faça com

que a distância entre o carril de batente deslocável

(8a) e a lâmina de serra (6) seja, no máximo, de

8mm.

5. Antes do corte, certifique-se de que não é possível

uma colisão entre o carril de batente deslocável (8a) e

a lâmina de serra (6).

6. Volte a apertar o parafuso de travamento (8b).

7. Desaperte o parafuso de travamento (23) e incline a

cabeça de serra (4) para a esquerda, para 45°, com a

pega (3).

8. Coloque o esquadro de encosto de 45° (B) entre a lâ-

mina de serra (6) e a mesa rotativa (13).

9. Solte a porca de bloqueio (22a) e ajuste o parafuso

de ajuste (22) até o ângulo entre a lâmina de serra (6)

e a mesa rotativa (13) ser exatamente de 45°.

10. Aperte de novo a porca de bloqueio (22a).

11. A seguir, verifique a posição do indicador do ângulo.

Caso necessário, solte o ponteiro (28) com a chave

de fendas Philips, coloque na posição de 45° da esca-

la (27) e volte a apertar o parafuso de retenção

10.4 Corte em ângulo a 0°-45° e mesa

rotativa a 0° (Fig.1,3,4,7)

A serra de esquadria e angular permite a execução de

cortes em ângulo para a esquerda de 0°- 45° relativa-

mente à superfície de trabalho.

ATENÇÃO

O carril de batente deslocável deve ser fixado na posi-

ção exterior para cortes em ângulo (cabeça de serra in-

clinada).

ATENÇÃO

Nos cortes em ângulo de 0°- 45°, o dispositivo de fixa-

ção (dispositivo de fixação da peça) deve ser montado

apenas no lado direito.

Ferramentas necessárias:

• Chave Allen de 3 mm (D)

1. Abra o parafuso de travamento (8b) dos carris de ba-

tente deslocáveis (8a) e deslize os carris de batente

deslocáveis (8a) para fora.

PT | 99www.scheppach.com

2. O carril de batente deslocável (8a) deve ser fixado a

uma distância da posição mais interior que faça com

que a distância entre o carril de batente deslocável

(8a) e a lâmina de serra (6) seja, no máximo, de 8

mm.

3. Antes do corte, certifique-se de que não é possível

uma colisão entre o carril de batente deslocável (8a) e

a lâmina de serra (6).

4. Volte a apertar o parafuso de travamento (8b).

5. Coloque a cabeça de serra (4) na posição superior.

6. Fixe a mesa rotativa (13) na posição de 0°.

7. Desaperte o parafuso de travamento (23) e incline a

cabeça de serra (4) para a esquerda com a pega (3),

até que o ponteiro (28) indique a medida do ângulo

desejada na escala (27).

8. Volte a apertar o parafuso de travamento (23).

9. Efetuar o corte conforme descrito em 10.1.

10.5 Corte em ângulo a 0°- 45° e mesa

rotativa a 0°-45° (Fig. 1, 3, 4, 7)

Com a serra de esquadria e angular é possível realizar

cortes em ângulo para a esquerda de 0°-45° relativamente

à superfície de trabalho e simultaneamente de 0°-45° em

relação ao carril de batente (corte de esquadria dupla).

ATENÇÃO

O carril de batente deslocável deve ser fixado na posi-

ção exterior para cortes em ângulo (cabeça de serra in-

clinada).

Ao oscilar uma serra de esquadria e angular para 31,6° e

uma inclinação da unidade de 33,9°, é possível cortar em

ângulo suportes triangulares e perfis, tais como rebordos

de estuque, com o lado de perfil para baixo.

Tal é uma vantagem, especialmente no caso de perfis de

grandes dimensões que ultrapassam a altura de corte

máxima em caso de inserção normal.

Isto permite igualmente resolver facilmente os problemas

com o processamento frequentemente não perpendicular

do ângulo nos cantos.

ATENÇÃO

Nos cortes em ângulo de 0°- 45°, o dispositivo de fixa-

ção (dispositivo de fixação da peça) deve ser montado

apenas no lado direito.

Ferramentas necessárias:

• Chave Allen de 3 mm (D)

1. Abra o parafuso de travamento (8b) dos carris de ba-

tente deslocáveis (8a) e deslize os carris de batente

deslocáveis (8a) para fora.

2. O carril de batente deslocável (8a) deve ser fixado a

uma distância da posição mais interior que faça com

que a distância entre o carril de batente deslocável

(8a) e a lâmina de serra (6) seja, no máximo, de 8

mm.

3. Antes do corte, certifique-se de que não é possível

uma colisão entre o carril de batente deslocável (8a) e

a lâmina de serra (6).

4. Volte a apertar o parafuso de travamento (8b).

5. Coloque a cabeça de serra (4) na posição superior.

6. Solte a mesa rotativa (13) soltando o parafuso de tra-

vamento (7).

7. Ajuste a mesa rotativa (13) para o ângulo desejado

com a pega (3)

8. Volte a apertar o parafuso de travamento (7) para fi-

xar a mesa rotativa.

9. Desaperte o parafuso de travamento (23).

10. Com a pega (3), incline a cabeça de serra (4) para a

esquerda até à medida do ângulo desejada (ver tam-

bém 10.2).

11. Volte a apertar o parafuso de travamento (23).

12. Executar o corte conforme descrito em 10.1.

10.6 Substituição da lâmina de serra (6)

(Fig. 1, 4, 10, 11)

AVISO

Antes de qualquer ajuste, tarefa de conserva-

ção ou de reparação, deve-se retirar a ficha

de rede da tomada!

ATENÇÃO

Use luvas de proteção ao substituir a lâmina

de serra! Perigo de ferimentos!

Ferramentas necessárias:

• Chave Allen de 6 mm (C)

1. Gire a cabeça de serra (4) para cima e fixe com a ca-

vilha de segurança (25).

2. Solte o parafuso de fixação (5a) da cobertura com

uma chave de fenda Phillips.

3. Vire a proteção da lâmina de serra (5) para cima até

que a proteção da lâmina de serra (5) se encontre por

cima do parafuso flangeado (29).

4. Com uma mão, coloque a chave Allen de 6mm (C) no

parafuso flangeado (29).

5. Pressione com firmeza o bloqueio do veio da serra

(32) e gire lentamente o parafuso flangeado (29) no

sentido dos ponteiros do relógio. O bloqueio do veio

da serra (32) engata no máximo após uma revolução.

6. Solte agora o parafuso flangeado (29) no sentido dos

ponteiros do relógio com um pouco de mais força.

7. Desenrosque totalmente o parafuso flangeado (29) e

retire o flange exterior (30).

8. Retire a lâmina de serra (6) do flange interior e puxe-a

para fora por baixo.

9. Limpe cuidadosamente o parafuso flangeado (29), o

flange exterior (30) e o flange interior.

10. Monte a lâmina de serra (6) nova na sequência inver-

sa e fixe-a.

11. Feche a proteção da lâmina de serra (5) até que a

proteção da lâmina de serra (5) se encontre colocada

no parafuso de fixação (5a).

12. Volte a apertar o parafuso de fixação (5a).

100 | PT www.scheppach.com

ATENÇÃO

A inclinação dos dentes, ou seja, o sentido de rotação

da lâmina de serra tem de coincidir com o sentido da

seta na caixa.

13. Antes de voltar a trabalhar, verifique a funcionalidade

dos dispositivos de proteção.

ATENÇÃO

Após cada substituição da lâmina de serra, verifique se

a lâmina de serra se desloca livremente no inserto da

mesa na posição vertical e inclinada em 45°.

ATENÇÃO

A substituição e alinhamento da lâmina de serra devem

ser corretamente executados.

10.7 Ligação/desconexão do laser

(Fig. 12)

Ligar:

1. prima 1x o interruptor para ligar/desligar laser (33). É

projetado um raio laser sobre a peça de trabalho a

processar que indica a condução de corte exata.

Desligar:

1. prima de novo o interruptor para ligar/desligar Laser

(33).

10.8 Ajuste do laser (35) (Fig. 13)

Se o laser (35) deixar de indicar a linha de corte correta,

é possível ajusta-lo. Para tal, desaparafuse os parafusos

(36) e ajuste o laser mediante deslocamento lateral até

que o raio laser atinja os dentes da lâmina de serra (6).

10.9 Operação do dispositivo de fixação

da peça (15) (Fig. 1, 3)

A altura do dispositivo de fixação da peça (15) pode ser

ajustada com o parafuso de travamento (16).

1. Baixe o dispositivo de fixação da peça (15) para cima

da peça.

2. Aperte o parafuso de travamento (16).

3. Gire a pega de fixação (24) no sentido dos ponteiros

do relógio para apertar a peça.

4. Para soltar a peça, proceda na sequência inversa.

11 Manutenção

AVISO

Antes de qualquer ajuste, tarefa de conserva-

ção ou de reparação, deve-se retirar a ficha

de rede da tomada!

11.1 Medidas gerais de manutenção

• Mantenha os dispositivos de segurança, as grelhas

de ventilação e a estrutura do motor o mais livres pos-

sível de pó e sujidade. Limpe o produto com um pa-

no* limpo ou sopre-o com ar comprimido* sob baixa

pressão. Recomendamos a limpeza do produto ime-

diatamente após cada utilização.

• Lubrifique todas as peças móveis com óleo uma vez

por mês.

• Limpe o produto regularmente com um pano* húmido

e sabão mole. Não utilize produtos de limpeza ou sol-

ventes; estes poderão ser agressivos para com as pe-

ças de plástico do produto. Certifique-se de que não

penetra água no interior do produto.

11.2 Limpar o dispositivo de segurança

Proteção da lâmina de serra (5)

(Fig. 11)

Antes de cada colocação em funcionamento, verifique a

proteção da lâmina de serra quanto a impurezas.

Remova aparas de serragem antigas, bem como peda-

ços de madeira, utilizando um pincel ou uma outra ferra-

menta adequada.

Verifique a facilidade de movimento do aro de guia (31).

11.3 Substituição das baterias do laser

(Fig. 12)

1. Remova a cobertura das baterias (34) (ver Colocação

das baterias do laser (Fig. 12).) Retire as 2 baterias.

2. Substitua ambas as baterias por outras do mesmo ti-

po ou equivalente. Certifique-se de que são montadas

com o mesmo sentido dos pólos que as antigas.

3. Feche a cobertura das baterias (34).

11.4 Substituir o inserto da mesa (10)

(Fig. 1, 15)

AVISO

No caso de um inserto da mesa danificado existe o pe-

rigo que pequenos objetos ficam presos entre o inserto

da mesa e a lâmina de serra, bloqueando a lâmina de

serra.

Substitua imediatamente um inserto de mesa danifi-

cado!

1. Desmonte o parafuso Philips (E) no inserto da mesa

(10). Se necessário, gire a mesa rotativa (13) e incline

a cabeça de serra (4) para poder alcançar o parafuso

Philips (E).

2. Retire o inserto da mesa (10).

3. Coloque o novo inserto da mesa (10).

4. Aperte bem o parafuso Philips (E) no inserto da mesa

(10).

11.5 Inspeção das escovas (Fig. 16)

Verifique as escovas de carvão após as primeiras 50 ho-

ras de funcionamento em caso de um produto novo ou

após a montagem de escovas novas. Após a primeira

inspeção, verifique a cada 10 horas de funcionamento.

•

Se o carbono estiver desgastado até 6 mm de compri-

mento ou a mola ou o fio do shunt estiverem queimados

ou danificados, deve-se substituir ambas as escovas.

• Se, após a desmontagem, as escovas forem conside-

radas operacionais, pode voltar a montá-las.

• Para a manutenção das escovas de carvão, abra am-

bos os bloqueios no sentido oposto ao dos ponteiros

do relógio. Retire de seguida as escovas de carvão.

PT | 101www.scheppach.com

• Volte a colocar as escovas de carvão na sequência

oposta.

12 Transporte (fig. 14)

1. Aperte o parafuso de travamento (7) para bloquear a

mesa rotativa (13).

2. Pressione a cabeça de serra (4) para baixo e fixe-a

com a cavilha de segurança (25). A serra está agora

trancada na posição inferior.

3. Transporte o produto pela pega de transporte (37).

4. Para montar novamente o produto, proceda conforme

descrito em 8, Colocação em funcionamento, 10.

13 Armazenamento

Armazene o produto e os respetivos acessórios num local

escuro, seco e ao abrigo do gelo, bem como inacessível

a crianças.

A temperatura de armazenamento ideal encontra-se en-

tre 5°C e 30˚C.

Guarde o produto na embalagem original.

Cubra o produto para o proteger contra pó ou humidade.

Guarde o manual de instruções junto do produto.

14 Ligação elétrica

O motor elétrico instalado está ligado pronto a ser

utilizado. A ligação cumpre as normas VDE e DIN re-

levantes. A conexão de rede por parte do cliente, as-

sim como a linha de prolongamento utilizada, deve-

rão corresponder a essas normas.

14.1 Notas importantes

O motor desliga-se automaticamente em caso de sobre-

carga. Após um período de arrefecimento (divergente no

tempo), o motor volta a poder ser ligado.

AVISO

A impedância de rede máxima permitida Zmax do pro-

duto é 0,323 Ω. Como utilizador deste produto deve

certificar-se, se necessário após consultar a sua com-

panhia elétrica, de que o produto apenas é ligado a

uma alimentação cuja impedância seja igual ou inferior

a Zmax!

14.2 Ligação condicional

• O produto cumpre os requisitos da norma EN

61000-3-11 e está sujeito a ligação condicional. Tal

significa que não é permitida a utilização em qualquer

ponto de ligação livremente escolhido.

• Em caso de condições de rede desfavoráveis, o pro-

duto pode causar flutuações de tensão temporárias.

• O produto destina-se exclusivamente à utilização em

pontos de ligação que

a) não ultrapassem uma impedância de rede máxima

permitida “Z” (Zmax. = 0,323 Ω), ou

b) que possuam uma capacidade de corrente contí-

nua da rede elétrica de, pelo menos, 100 A por fase.

• Enquanto utilizador, deve garantir, se necessário em

consulta com a sua empresa de fornecimento de

energia, que o seu ponto de ligação onde deseja utili-

zar o produto cumpre um dos dois requisitos a) ou b)

mencionados.

14.3 Cabos de ligação elétrica com

defeito

Ocorrem muitas vezes danos de isolamento em cabos de

ligação elétrica.

As causas para tal poderão ser:

• posições de pressão, se os cabos de ligação passa-

rem através de janelas ou portas,

• vincos devido a uma fixação ou condução incorreta

do cabo de ligação,

• pontos de corte devido a passagem de veículo por ci-

ma do cabo de ligação,

• danos de isolamento devido a puxar com força da to-

mada de parede,

• Fissuras devido ao envelhecimento do isolamento.

Tais cabos de ligação elétrica danificados não devem ser

utilizados e representam perigo de vida devido aos danos

no isolamento.

Inspecione regularmente os cabos de ligação elétrica

quanto a danos. Durante a inspeção, certifique-se de que

o cabo de ligação não está ligado à rede elétrica.

Os cabos de ligação elétrica devem corresponder às nor-

mas VDE e DIN relevantes. Utilize apenas cabos de liga-

ção com a mesma marcação.

É obrigatória uma impressão da designação do tipo no

cabo de ligação.

Indicações de segurança para a substituição de

cabos de ligação à rede danificados ou com defeito

Tipo de ligação X

Se o cabo de ligação à rede deste produto for danificado,

deve ser substituído por um cabo de ligação à rede espe-

cialmente preparado, que pode ser adquirido junto do fa-

bricante ou do serviço de assistência ao cliente.

14.4 Motor de corrente alternada

As ligações e reparações do equipamento elétrico só de-

vem ser executadas por um eletricista.

• A tensão de rede deve ser de 220V - 240 V∼.

• Os cabos de extensão de até 25 m de comprimento

devem ter uma secção transversal de 1,5 milímetros

quadrados.

15 Reparação e encomenda de

peças de reposição

Após a reparação ou manutenção, certifique-se de que

todas as peças de segurança estão colocadas e que se

encontram num estado perfeito. Armazene peças que

possam causar ferimentos fora do alcance de outras pes-

soas e de crianças.

ATENÇÃO

de acordo com a lei sobre a responsabilidade por pro-

dutos, o fabricante não assumirá qualquer responsabili-

dade por danos provocados por reparações incorretas

ou pela não utilização de peças sobresselentes de ori-

gem.

Atribua a tarefa a um serviço de assistência ao cliente

ou a um especialista autorizado. O mesmo se aplica

aos acessórios.

102 | PT www.scheppach.com

Entre em contacto com o nosso centro de assistência pa-

ra obter peças sobresselentes e acessórios. Para isso,

utilize o código QR na capa.

Ligações e reparações

As ligações e reparações do equipamento elétrico só de-

vem ser executadas por um eletricista.

15.1 Informações de assistência

Deve-se ter em conta que as seguintes peças deste pro-

duto estão sujeitas a um desgaste consoante a utilização

ou natural e que as peças seguintes são necessárias co-

mo consumíveis.

Peças de desgaste*: escovas de carvão, lâmina de serra,

inserto da mesa, saco de captação de aparas

* = Não obrigatoriamente incluídos no âmbito de forneci-

mento!

16 Eliminação e reciclagem

Notas relativas à embalagem

Os materiais de embalagem são

recicláveis. Elimine as embala-

gens de forma respeitadora do

ambiente.

Notas relativas à lei alemã sobre baterias (BattG)

As baterias e pilhas usadas não pertencem no

lixo doméstico, devendo ser alvo de uma reco-

lha ou eliminação separadas!

• Para a remoção segura de baterias e pilhas do apare-

lho elétrico e para informações acerca do seu tipo ou

sistema químico, tenha em atenção as indicações no

manual de instruções ou de montagem.

• Os proprietários ou utilizadores de baterias e pilhas

são legalmente obrigados a devolver as mesmas

após a sua utilização. A devolução está limitada a

quantidades comuns a domicílios.

• Baterias usadas podem conter poluentes ou metais

pesados, que podem provocar danos para o ambiente

e para a saúde. A reciclagem de baterias usadas e a

utilização dos recursos nelas contidos contribui para a

proteção do ambiente e da saúde.

• O símbolo do caixote do lixo riscado significa que ba-

terias e pilhas usadas não devem ser eliminadas no li-

xo doméstico.

• Adicionalmente, se os carateres Hg, Cd ou Pb se en-

contrarem por baixo do símbolo do caixote de lixo,

eles representam o seguinte:

– Hg: a bateria contém mais de 0,0005 % de mercú-

rio

– Cd: a bateria contém mais de 0,002 % de cádmio

– Pb: a bateria contém mais de 0,004 % de chumbo

• As baterias e pilhas podem ser entregues sem custos

nos seguintes pontos:

– Centros de recolha ou de eliminação públicos (p.

ex. depósitos municipais)

– Pontos de venda de baterias e pilhas

– Centros de recolha do sistema de recolha comum

para baterias usadas de aparelhos

– Centro de recolha do fabricante (caso ele não seja

membro do sistema de recolha comum)

• Estas declarações são apenas válidas para baterias e

pilhas que sejam vendidas nos países da União Euro-

peia e que estejam sujeitas à Diretiva Europeia

2023/1542/CE. Em países fora da União Europeia, a

eliminação de baterias e pilhas poderá estar regulada

por outra legislação divergente.

Notas relativas à legislação alemã sobre aparelhos

elétricos e eletrónicos (ElektroG)

Os aparelhos elétricos e eletrónicos usados

não pertencem no lixo doméstico, devendo

ser alvo de uma recolha ou eliminação separa-

das!

• As baterias e pilhas usadas que não estejam monta-

das de modo fixo no aparelho usado devem ser retira-

das sem as destruir antes da entrega do aparelho! A

sua eliminação é regulada pela legislação relativa a

baterias.

• Os proprietários ou utilizadores de aparelhos elétricos

e eletrónicos são legalmente obrigados a devolver os

mesmos após a sua utilização.

• O utilizador final tem a responsabilidade pela elimina-

ção dos seus dados pessoais no aparelho usado a

ser eliminado!

• O símbolo do caixote do lixo riscado significa que

aparelhos usados elétricos ou eletrónicos não devem

ser eliminados no lixo doméstico.

• Os aparelhos usados elétricos e eletrónicos podem

ser entregues sem custos nos seguintes pontos:

– Centros de recolha ou de eliminação públicos (p.

ex. depósitos municipais)

– Pontos de venda de aparelhos elétricos (lojas físi-

cas e online), desde que o revendedor esteja obri-

gado a aceitar a devolução ou a aceite de livre

vontade.

– Pode entregar sem custos até três aparelhos elé-

tricos usados com um comprimento de até 25 cen-

tímetros ao fabricante sem que tenha de comprar

um aparelho novo ou a outro centro de recolha

autorizado na sua vizinhança.

– Para se informar acerca de condições de devolu-

ção adicionais dos fabricantes e distribuidores,

queira entrar em contacto com o respetivo serviço

de apoio ao cliente.

• Em caso de fornecimento de um aparelho elétrico no-

vo por parte do fabricante a um domicílio, este pode

efetuar a recolha sem custos do aparelho elétrico

usado a pedido do utilizador final. Para tal, entre em

contacto com o serviço de apoio ao cliente do fabri-

cante.

• Estas declarações são apenas válidas para aparelhos

que sejam instalados e vendidos nos países da União

Europeia e que estejam sujeitos à Diretiva Europeia

2012/19/UE. Em países fora da União Europeia, a eli-

minação de aparelhos usados elétricos e eletrónicos

poderá estar regulada por outra legislação divergente.

PT | 103www.scheppach.com

17 Resolução de problemas

A seguinte tabela indica sintomas de erro e descreve resoluções, se o seu produto não estiver a funcionar corretamente.

Se não for possível localizar e eliminar o problema, entre em contacto com a sua oficina de assistência técnica.

Falha Causa possível Resolução

O motor não funciona Motor, cabo ou ficha com defeito, fusí-

veis de rede queimados.

Pedir a um técnico para inspecionar o produto.

Nunca repare o motor por conta própria. Perigo!

Inspecione os fusíveis de rede e substitua, se ne-

cessário

O motor funciona lentamente

e não alcança a velocidade

de funcionamento.

Tensão demasiado baixa, enrolamen-

tos danificados, condensador queima-

do.

Peça a um eletricista para inspecionar a tensão.

Peça a um técnico para inspecionar o motor. Pe-

ça a um técnico para substituir o condensador.

O motor emite demasiado

ruído.

Enrolamentos danificados, motor com

defeito.

Peça a um técnico para inspecionar o motor.

O motor não alcança a po-

tência total.

Circuitos elétricos na instalação de re-

de sobrecarregados (lâmpadas, ou-

tros motores, etc.).

Não utilize outros produtos ou motores no mesmo

circuito elétrico.

O motor sobreaquece facil-

mente.

Sobrecarga do motor, arrefecimento

insuficiente do motor.

Evite a sobrecarga do motor durante o corte, re-

mova a poeira do motor, para que fique assegu-

rado um arrefecimento ótimo do motor.

Corte da serra áspero ou on-

dulado.

Lâmina de serra romba, formato do

dentado não adequado à espessura

do material.

Amole a lâmina de serra ou coloque uma lâmina

de serra adequada.

A peça parte-se ou racha. Pressão de corte demasiado alta ou

lâmina de serra não adequada à utili-

zação.

Coloque uma lâmina de serra adequada.

18 Declaração de conformidade UE

Tradução da declaração de conformidade original

Fabricante:

Scheppach GmbH

Günzburger Straße 69

D-89335 Ichenhausen

Declaramos, à nossa exclusiva responsabilidade, que o

produto aqui descrito está em conformidade com as dire-

tivas e normas aplicáveis.

Marca: SCHEPPACH

Designação do arti-

go:

Serra de esquadria e angular -

HM210L, MT210L

N.º art. 5901226901, 5901226904,

5801226901

Diretivas UE:

2014/30/UE, 2006/42/EG, 2011/65/EU*,

* O objeto da declaração descrito acima cumpre com as

normas da diretiva 2011/65/UE do Parlamento Europeu e

do Conselho de 8 de junho de 2011 relativamente à res-

trição da utilização de determinadas substâncias perigo-

sas em equipamentos elétricos e eletrónicos.

Normas aplicadas:

EN 62841-1:2015/A11:2022;

EN IEC 62841-3-9:2020/A11:2020;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-11:2019

Representante autorizado responsável pela

documentação:

Matthias Herz

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, 21.08.2025

Simon Schunk

Division Manager Product Center

Andreas Pecher

Head of Project Management

104 | PT www.scheppach.com

| 105www.scheppach.com

Garantie DE

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer

sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die

Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb die-

ser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile,

die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferan-

ten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und

sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Obvious defects must be reported within 8 days after receipt of the goods, otherwise the purchaser loses all claims due to

such defects. We guarantee our machines, if handled correctly, for the duration of the statutory warranty period from

handover in such a way that we will replace free of charge any machine part that demonstrably becomes unusable within

this period as a result of material or manufacturing defects. For parts that we do not manufacture ourselves, we only pro-

vide a warranty to the extent that we are entitled to warranty claims against the upstream suppliers. The purchaser shall

bear the costs of fitting the new parts. Claims for conversion and reduction and other claims for damages are excluded.

Garantie FR

Des défauts évidents doivent être signalés endéans 8 jours après réception de la marchandise. Sinon, l’acheteur perd

tout droit de revendication de tels défauts. Nous fournissons une garantie pour nos machines en cas de traitement correct

sur la durée de garantie légale à partir de la remise et ce de telle manière que nous échangeons gratuitement toute pièce

de la machine, qui, durant cette période de garantie, devait devenir inutilisable suite à une erreur matérielle ou de fabrica-

tion justifiée. Pour les pièces que nous ne fabriquons pas nous-mêmes, nous fournissons uniquement une garantie dans

la mesure où nous disposons de droits de garantie vis-à-vis des sous-traitants. Les frais pour le montage des nouvelles

pièces sont à charge de l’acheteur. Tout droit à modification ou à réduction ainsi que d’autres demandes de dommages

et intérêts sont exclus.

Garanzia IT

I difetti evidenti devono essere comunicati entro 8 giorni dal ricevimento della merce; in caso contrario, l’acquirente perde

qualsiasi diritto su tali difetti. Forniamo la garanzia per le nostre macchine in caso di gestione corretta per la durata del

periodo di garanzia previsto dalla legge a partire dalla data di consegna; a tal proposito, sostituiamo gratuitamente ogni

parte della macchina che diventa inutilizzabile entro questo periodo di tempo a causa di difetti del materiale o di fabbrica-

zione. Per i pezzi non prodotti da noi stessi, forniamo la garanzia solo nel caso in cui abbiamo diritto a richieste di garan-

zia nei confronti dei subfornitori. I costi per l’installazione dei pezzi nuovi sono a carico dell'acquirente. Si escludono even-

tuali richieste di conversione e riduzione così come altre richieste di risarcimento danni.

Garantie NL

Zichtbare defecten moeten binnen 8 dagen na ontvangst van de goederen worden gemeld, anders verliest de koper alle

aanspraken op grond van dergelijke defecten. Wij verstrekken garantie voor onze machines, bij juiste behandeling, voor

de duur van de wettelijke garantieperiode vanaf het moment van overdracht, op dusdanige wijze dat wij elk machineon-

derdeel dat binnen deze periode aantoonbaar onbruikbaar wordt als gevolg van materiaal- of fabricagefouten, kosteloos

vervangen. Voor onderdelen, die wij niet zelf vervaardigen, verlenen wij uitsluitend garantie, voor zover wij recht hebben

op garantieclaims bij de toeleveranciers. De kosten voor het plaatsen van nieuwe onderdelen zijn voor rekening van de

koper. Aanspraak op vorderingen tot omzetting en vermindering en overige vorderingen op schadevergoeding zijn uit-

gesloten.

Garantía ES

Cualquier deficiencia detectada deberá notificarse dentro de un plazo de 8 días tras la recepción de la mercancía. En ca-

so contrario, el comprador perderá cualquier derecho de reclamación. Nuestra garantía cubre el periodo de garantía legal

a partir de la fecha de entrega, siempre que nuestras máquinas se manejen correctamente. Sustituiremos gratuitamente,

dentro de este periodo, cualquier pieza de la máquina cuya funcionalidad se vea afectada de forma demostrable por de-

fectos de material o de fabricación. En el caso de piezas de otros fabricantes, solo ofrecemos garantía en la medida en

que tengamos derecho a reclamarla al proveedor en cuestión. Los costes de montaje de las nuevas piezas correrán a

cargo del comprador. Queda excluido el derecho a redhibición o reducción, así como otras reclamaciones por daños y

perjuicios.

106 www.scheppach.com

Garantia PT

Defeitos evidentes devem ser comunicados até 8 dias após a receção da mercadoria. Após esse período, o comprador

perde qualquer direito a reivindicação relativamente a esses defeitos. Oferecemos garantia para as nossas máquinas,

caso elas sejam alvo de um manuseio correto, pela duração do período legal de garantia, a contar a partir da data de

entrega, sob a forma de substituição gratuita de qualquer peça da máquina que se torne inutilizável em consequência

comprovada de erros de material ou de produção. Para as peças não fabricadas por nós apenas oferecemos a garantia

que possa ser por nós reivindicada junto dos fornecedores. Os custos para a substituição das peças novas são assumi-

dos pelo comprador. Estão excluídos quaisquer pedidos de restituição ou de redução do valor da compra, assim como

quaisquer outros pedidos de indemnização.

107www.scheppach.com

SCHEPPACH GMBH

Günzburger Str. 69

D-89335 Ichenhausen

Stand der Informationen · Status of the information · Version des informations · Versione delle informazioni · Stand van de informatie ·

Información disponible · Versão das informações

Update: 08/2025 · Ident.-No.: 5901226901, 5901226904, 5801226901
