FUJINON LENS
GF32-90mmT3.5 PZ OIS WR
GF19-35mmT3.5 PZ OIS WR
OWNER'S MANUAL
BL00005434-100
日本語
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
NEDERLANDS
SVENSKA
NORSK
SUOMI
РУССКИЙ
ITALIANO
POLSKI
ϔಞᎢ
ʑᄽⅺ㋤
한글
ﻲﺑﺮﻋ
DANSK
JA-1
日本語
ご使用前に必ずお読みください
安全上のご注意
本文は、レンズまたはレンズを取り付けたカメラを
安全に取り扱うための注意内容です。
•ご使用の前に「安全上のご注意」をよくお読みの
上、正しくお使いください。
•お読みになったあとは大切に保管してください。
表示内容を無視して誤った使い方をしたときに生じる
危害や障害の程度を次の表示で説明しています。
警告
この表示の欄は「死亡または重傷などを
負う可能性が想定される」内容です。
注意
この表示の欄は「障害を負う可能性また
は物的損害のみが発生する可能性が想定
される」内容です。
お守りいただく内容の種類を次の絵表示で説明して
います。
このような絵表示は、気をつけていただき
たい「注意喚起」内容です。
このような絵表示は、してはいけない
「禁止」内容です。
このような絵表示は、必ず実行して
いただく「強制」内容です。
警 告
風
呂、シャワー
室での使用禁止
水をかけたり、 水にぬらしたりしな い。
火災・感電の原因になります。
分解禁止
分解や改造は絶対にしない。
火災・感電の原因になります。
また、異常動作を起こしてケガの原因に
なります。
接触禁止
落下などによって破損し、内部が露出した
ときは、露出部に手を触れない。
感電したり、破損部でケガをする原因に
なります。
•感電やケガに注意して速やかにカメラの
電池・バッテリーを取り出し、お買上げ店
にご相談ください。
お取り扱いにご注意ください
JA-2
日本語
不安定な場所に置かない。
バランスがくずれて倒れたり落下したり
して、ケガの原因になります。
レンズまたはカメラで直接太陽をみない。
失明や視力障害になる恐れがあります。
包装の袋を小さいお子様の手の届くところ
に保管や廃棄をしない。
袋をかぶると窒息の恐れがあります。
注 意
油煙、湯気、湿気、ほこりなどが多い
場所に置かない。
火災・感電の原因になることがあります。
異常な高温になる場所に置かない。
窓を閉めきった自動車の中や、直射日光が
当たる場所に置かないでください。
火災の原因になることがあります。
小さいお子様の手の届くところに置かない。
ケガの原因になることがあります。
濡れた手で触らない。
感電の原因になることがあります。
逆光撮影では、画角から太陽を十分に
はずす。
太陽光がカメラ内部に直接入ることで、
カメラ内で焦点を結び、火災ややけどの
原因になることがあります。
使用しない時は、レンズにキャップをつけ、
太陽光のあたらない場所に保管する。
太陽光が内部で焦点を結び、火災や
やけどの原因になることがあります。
三脚にカメラやレンズを取り付けたまま
移動しない。
転倒したり、ぶつけたりしてケガの原因に
なることがあります。
サポートロッドへの取り付けは確実に行う。
レンズやカメラが落下する恐れがあります。
特に高所使用時の落下は重大な事故の原
因となります。
JA-3
日本語
本製品をご使用する前に
カメラ、レンズのファームウエアが古い場合は、レンズ
の性能が十分に発揮できないことや、機能の一部が制限
される場合がありますので、カメラ、レンズのファー
ムウエアは必ず最新版に更新してください。ご使用の
ファームウエアのバージョンの確認方法やアップデート
方法は以下のホームページをご覧ください。
http://fujifilm.jp/support/digitalcamera/download/
パソコンをお持ちでない方は、カメラの使用説明書に記
載のサポートセンターにお問い合わせください。
レンズのお手入れと取り扱い上のご注意
•
レンズ信号接点は汚さないようにご注意ください。
•
レンズ・フィルターのガラス面の清掃はホコリを拭う
程度にしてください。指紋がついたときは、レンズ
クロスやレンズペーパーに少量のレンズクリーナー
を含ませて、レンズの中心から外周へ渦巻状に、
拭きムラ、拭き残りのないように注意して拭いてくだ
さい。
•
シンナーやベンジンなどの有機溶剤は絶対に使用しな
いでください。
•
レンズをケースなどに入れるときは、必ずレンズフロ
ントキャップとレンズリアキャップを取り付けてくだ
さい。
•
レンズ・フィルターを長期間使用しないときは、カビ
やサビを防ぐために、高温多湿のところを避けて保管
してください。また、直射日光のあたるところ、ナフ
タリンや樟脳のあるところも避けてください。
•
レンズを水に濡らすと、部品がサビつくなどして故障
の原因となります。雨や水滴がついたときは、よく拭
いて乾かしてください。
JA-4
日本語
•
ストーブの前など、高温になるところに置かないでく
ださい。極端に温度が高くなると、製品が変形するこ
とがあります。
•
外付けモーターなどの付属品を取り付ける場合、かみ合
い部分の形状に異常はないか、異物の付着はないか十分
に点検してください。異物があるときは確実に取り除い
てください。形状に異常があるときは､ 購入先販売店に
ご相談ください。
•
急な温度変化でレンズが曇ったり、機器表面が結露す
ることがあります。これらの現象が発生した際は、曇
りや結露がなくなるまで放置してからご使用くださ
い。結露したままでのご使用は、機器の故障の原因と
なる場合があります。
JA-5
日本語
各部の名称
Q
このレンズでは、防塵・防滴性能を向上させるため、
マウント部にゴムリングを使用しています。ゴムリングは有
償にて富士フイルム修理サービスセンターで交換できます。
A
フォーカスリング
B
ズームリング
C
絞り（アイリス）リング
D
ズームレバー取り付け穴
E
ズームレバー
F
取り付け指標
G
サポートフット
H
レンズ信号接点
I
OIS
スイッチ
J
ズームレバー
K
ズームモードスイッチ
L
フォーカスモードスイッチ
M
絞り（アイリス）リングロックスイッチ
N
レンズリアキャップ
O
レンズフロントキャップ
JA-6
日本語
付属品一覧
•
レンズフロントキャップ
•
レンズリアキャップ
•
レンズケース
•
ズームレバー
•
サポートフット
カメラへの取り付け方
カメラへの取り付け方・取り外し方については、
カメラの使用説明書をご覧ください。
Q
本製品は富士フイルム
G
マウント専用レンズです。
X
マウントには装着できません。
レンズキャップの取り外し方
ズームレバーの取り付け方
JA-7
日本語
サポートロッドへの取り付け方
レンズとカメラのマウントを保護するために、
市販のブリッジプレートとレンズサポートを使
用してレンズを支持することをおすすめします。
Q
取り付けは確実に行ってください。レンズやカメラが
落下する恐れがあります。特に高所使用時の落下は重
大な事故の原因となります。
1
ブリッジプレートにカメラとレンズサポート
を取り付けます。
R
取り付け方はブリッジプレートやレンズサポートの取
扱説明書を参照してください。
2
レンズをカメラのマウントに取り付けます。
JA-8
日本語
3
レンズを手で支えながら、レンズサポートの高
さと位置を調整して支持枠とレンズサポートを
固定します。
レンズサポートの高さが不足している場合は、
レンズサポートと支持枠の間にサポートフット
を入れてください。
Q
カメラとレンズのマウントに無理な力がかからないよ
う、レンズサポートの高さと位置は慎重に調整してく
ださい。レンズやカメラのマウントを破損する恐れが
あります。
Q
レンズサポートと支持枠は必ず固定して使用してくだ
さい。レンズやカメラのマウントを破損する恐れがあ
ります。
JA-9
日本語
レンズケースの使い方
1
レンズを図の向きにレン
ズケースに入れます。
Q
必ずレンズキャップを取り付けてから入れてください。
Q
レンズがケース内部のくぼみに収まるように入れ
てください。
2
レンズケースのふたを閉
めます。
ズーム操作
ズームレバーやズームリングでズーム操作が行え
ます。
ズームレバー
ズームレバー
ズームモードスイッチを
S
に
してから（
A
）、ズームレバー
をスライドすると（
B
）、ス
ライドしている間電動ズーム
します。スライドする量に
よってズームの速度が変わり
ます。
ズームリング
ズームリング
ズームモードスイッチを
M
にしてから、ズーム
リングを回してズーム操作をします。
JA-10
日本語
絞り操作
絞り（アイリス）リング
絞り（アイリス）リング
絞り（アイリス）リングで、撮影時の絞り（
T
値）
の設定方法を選択できます。
A
C
ポジション
絞り（アイリス）リングを
C
ポジションに合
わせると、カメラ本体のマルチファンクショ
ンダイヤルで絞り（
T
値）を設定できます。
B
A
ポジション
絞り（アイリス）リングを
A
ポジションに合
わせると、カメラが自動で撮影条件に適した
絞り（
T
値）を選択します。
C
絞り目盛り（
A/C
ポジション以外）
絞り
（アイリス）
リングの目盛りで、絞り
（
T
値）
を設定できます。
絞り（アイリス）リングロックスイッチ
絞り（アイリス）リングロックスイッチ
絞り（アイリス）リングが
C
ポジションや
A
ポ
ジションのときに絞り（アイリス）リングをロッ
クすることができます。
フォーカス操作
フォーカスモードスイッチを
S
にするとオート
フォーカスで撮影できます。
M
にするとマニュア
ルフォーカスで撮影できます
R
S
のときは距離指標が実際の距離と異なります。
R
カメラをオートフォーカスに設定していても、レンズ側
を
M
にするとマニュアルフォーカスで撮影できます。
手ブレ補正
手ブレ補正機能を使用するときは、
OIS
スイッチを
ON
の位置に合わ
せます。
JA-11
日本語
主な仕様
型式
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
レンズ構成
19
群
25
枚（非球面レンズ
3
枚）
16
群
23
枚（非球面レンズ
3
枚）
イメージサイズ
43.8
×
32.9mm
（対角
54.78mm
）
43.8
×
32.9mm
（対角
54.78mm
）
焦点距離
f=32
−
90 mm
（
35 mm
判換算：
25
−
71 mm
相当）
f=19
−
35 mm
（
35 mm
判換算：
15
−
28 mm
相当）
画角
81.0
°
−
33.8
°
110
°
−
76
°
最大口径比
（開放絞り）
T3.5 T3.5
最小絞り
T32 T32
絞り形式
羽根枚数：
13
枚（円形絞り）
13
枚（円形絞り）
最短撮影距離
（撮像素子面からの距離）
広角
：
0.8 m
望遠
：
0.8 m
広角
：
0.55 m
望遠
：
0.55 m
最大撮影倍率
0.06
倍（ワイド端）
0.1
倍（テレ端）
外形寸法 最大径（前枠径）×長さ（約）
（先端よりマウント基準面まで）
φ
123.5mm
（φ
114mm
）×
222.5 mm
φ
123.5mm
（φ
114mm
）×
222.5 mm
質量（約）
（レンズキャップ含まず）
2140 g 2090 g
フィルターサイズ φ
111 mm
φ
111 mm
Q
外観及び性能を改良するため、お断りなく一部変更する場合があります。
Q
本レンズは、構造上の都合により距離指標が実際の距離と異なる場合があります。距離指標は、目安としてお使い下さい。
R 本モデルでは、フォーカスレンズ群をリニアモーターで駆動することで、高画質かつ高速・高精度なオートフォーカスを実現し
ています。リニアモーターは構造上、通電されていない時は、フォーカスレンズ群がフリーになるため、レンズ単体の状態や、
カメラの電源を
OFF
にしたときや再生モードにしたときは、振ると音や振動が生じますが、品質・性能上は全く問題ありません。
JA-12
日本語

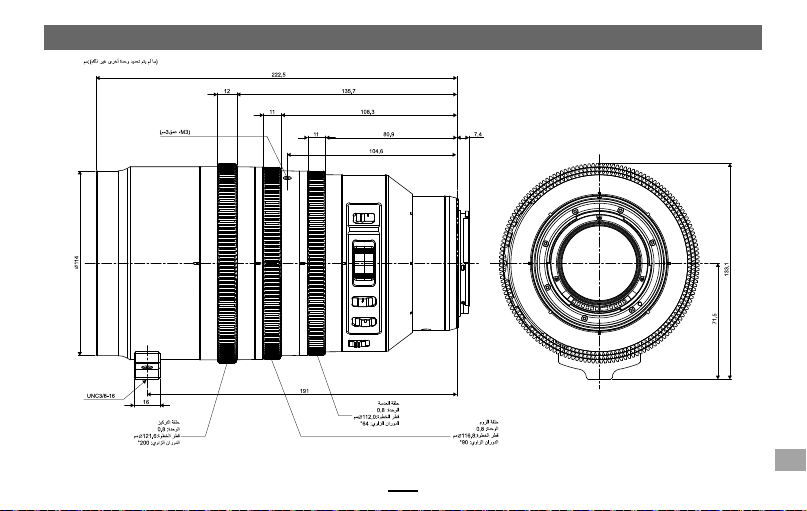

外観寸法図
7.480.9
104.6
108.3
135.7
（M3、深さ3mm）
222.5
191
フォー カ スリン グ
モジュール：0.8
ピッチ円直径：
ෘ
121.6mm
回転角度：200°
ズームリング
モジュール：0.8
ピッチ円直径：
ෘ
116.8mm
回転角度：90°
絞り（アイリス）リング
モジュール：0.8
ピッチ円直径：
ෘ
112.0mm
回転角度：64°
ෘ
114
11
11
12
UNC3/8-16
（指示無き寸法の単位）：mm
71.5
133.1
16
EN-1 ENGLISH
For Your Safety
Be sure to read these notes
before use
Safety Notes
Thank you for your purchase of this prod-
uct. For repair, inspection, and internal
testing, contact your Fujifi lm dealer.
• Make sure that you use the lens correctly.
Read these safety notes and the camera
Owner’s Manual carefully before use.
• After reading these safety notes, store
them in a safe place.
About the Icons
The icons shown below are used in this
document to indicate the severity of the
injury or damage that can result if the in-
formation indicated by the icon is ignored
and the product is used incorrectly as a
result.
WARNING
This icon indicates that
death or serious injury can
result if the information is
ignored.
CAUTION
This icon indicates that
personal injury or material
damage can result if the
information is ignored.
The icons shown below are used to indi-
cate the nature of the instructions which
are to be observed.
Triangular icons tell you that this
information requires attention (“Im-
portant”).
Circular icons with a diagonal bar
tell you that the action indicated is
prohibited (“Prohibited”).
Filled circles with an exclamation
mark indicate an action that must
be performed (“Required”).
WARNING
WARNING
Do not use in
the bathroom
or shower
Do not immerse in or expose to water.
Failure to observe this precaution
can cause a fi re or electric shock.
Do not disas-
semble
Do not disassemble. Failure to ob-
serve this precaution can cause
fi re, electric shock, or injury due to
product malfunction.
Do not touch
internal
parts
Should the case break open as the
result of a fall or other accident, do
not touch the exposed parts. Failure
to observe this precaution could
result in electric shock or in injury
from touching the damaged parts.
Remove the camera battery im-
mediately, taking care to avoid in-
jury or electric shock, and take the
product to the point of purchase
for consultation.
Do not place on unstable surfaces. The
product may fall, causing injury.
EN-2ENGLISH
WARNING
WARNING
Do not view the sun through the lens
or camera view nders. Failure to
observe this precaution can cause
permanent visual impairment.
Keep the packaging bag out of reach
of small children, including during
disposal. The bag poses a suff oca-
tion hazard to small children.
CAUTION
CAUTION
Do not use or store in locations that
are exposed to steam, or smoke or are
very humid or extremely dusty. Fail-
ure to observe this precaution can
cause fi re or electric shock.
Do not leave in direct sunlight or in
locations subject to very high tem-
peratures, such as in a closed vehicle
on a sunny day. Failure to observe
this precaution can cause fi re.
Keep out of the reach of small chil-
dren. This product could cause
injury in the hands of a child.
CAUTION
CAUTION
Do not handle with wet hands. Fail-
ure to observe this precaution can
cause electric shock.
Keep the sun out of the frame when
shooting backlit subjects. Sunlight
focused into the camera when the
sun is in or close to the frame can
cause fi re or burns.
When the product is not in use, re-
place the lens caps and store out of
direct sunlight. Sunlight focused
by the lens can cause fi re or burns.
Do not carry the camera or lens while
they are attached to a tripod. The
product can fall or strike other ob-
jects, causing injury.
Be sure to attach the lens securely
to the support rod. Failure to do
so may cause the lens or camera
to fall. Dropping the lens and/or
camera, especially when used at
a high place, may cause a serious
accident.
For Customers in the U. S. A.
For Customers in the U. S. A.
Tested To Comply With FCC Standards
FOR HOME OR OFFICE USE
FCC Statement: This device complies with Part 15 of
the FCC Rules. Operation is subject to the follow-
ing two conditions: (1) This device may not cause
harmful interference, and (2) this device must ac-
cept any interference received, including interfer-
ence that may cause undesired operation.
CAUTION: This equipment has been tested and
found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protec-
tion against harmful interference in a residential in-
stallation. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may
cause harmful interference to radio communica-
tions. However, there is no guarantee that inter-
ference will not occur in a particular installation.
If this equipment does cause harmful interference
to radio or television reception, which can be de-
termined by turning the equipment off and on, the
user is encouraged to try to correct the interference
by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between
the equipment and receiver.
EN-3 ENGLISH
• Connect the equipment into an outlet on a cir-
cuit diff erent from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV
technician for help.
• You are cautioned that any changes or modifi -
cations not expressly approved in this manual
could void the user’s authority to operate the
equipment.
Notes on the Grant: To comply with Part 15 of the
FCC Rules, this product must be used with a
Fujifi lm-specifi ed ferrite-core A/V cable, USB cable,
and DC supply cord.
For Customers in Canada
For Customers in Canada
CAN ICES (B)/NMB (B)
CAUTION: This Class B digital apparatus complies
with Canadian ICES-003.
IMPORTANT SAFETY INSTRUCTIONS
• Read these instructions.
• Keep these instructions.
• Heed all warnings.
• Follow all instructions.
• Do not use this apparatus near water (excluding
waterproof products).
• Clean only with a dry cloth.
• Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
• Do not install near any heat sources such as ra-
diators, heat registers, stoves, or other apparatus
(including amplifi ers) that produce heat.
• Protect the power cord from being walked on
or pinched particularly at plugs, convenience
receptacles, and the point where they exit from
the apparatus.
• Only use attachments/accessories specifi ed by
the manufacturer.
• Unplug this apparatus during lightning storms or
when unused for long periods of time.
• Refer all servicing to qualifi ed service personal.
Servicing is required when the apparatus has
been damaged in any way, such as power supply
cord or plug is damaged, liquid has been spilled
or objects have fallen into the apparatus, the ap-
paratus has been exposed to rain or moisture,
does not operate normally, or has been dropped.
Disposal of Electrical and Electronic Equipment in
Disposal of Electrical and Electronic Equipment in
Private Households
Private Households
In the European Union, Norway, Iceland
and Liechtenstein: This symbol on the
product, or in the manual and in the
warranty, and/or on its packaging in-
dicates that this product shall not be
treated as household waste. Instead
it should be taken to an applicable
collection point for the recycling of
electrical and electronic equipment.
By ensuring this product is disposed of correctly,
you will help prevent potential negative conse-
quences to the environment and human health,
which could otherwise be caused by inappropriate
waste handling of this product.
The recycling of materials will help to conserve nat-
ural resources. For more detailed information about
recycling this product, please contact your local city
offi ce, your household waste disposal service or the
shop where you purchased the product.
In Countries Outside the European Union, Norway,
Iceland and Liechtenstein: If you wish to discard this
product, including the batteries or accumulators,
please contact your local authorities and ask for the
correct way of disposal.
U.K. Importer:
FUJIFILM UK Ltd.
Fujifi lm House, Whitbread Way, Bedford,
Bedfordshire, MK42 0ZE, United Kingdom
EU Importer:
FUJIFILM Germany GmbH
Balcke-Dürr-Allee 6, 40882 Ratingen, Germany
Australian RCM
EN-4ENGLISH
Before Using This Product
The lens may not perform as expected and
some features may not be available with out-
dated lens or camera rmware. Be sure to up-
date the lens and camera rmware to the latest
versions. Instructions on viewing rmware ver-
sion information and updating rmware are
available from the following website:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
If you do not have access to a computer, sup-
port is available from the local distributor
listed in the “FUJIFILM Worldwide Network”
material provided with your camera.
Product Care
• When using a lens hood, do not pick up or
hold the camera using only the hood.
• Keep the lens signal contacts clean.
• Use a blower to remove dust and lint from the
glass surfaces of the lens or lter. To remove
smudges and ngerprints, apply a small
amount of lens cleaner to a soft, clean cotton
cloth or lens-cleaning tissue and clean from
the center outwards using a circular motion,
taking care not to leave smears or touch the
glass with your ngers.
• Never use organic solvents such as paint
thinner or benzene to clean the lens.
• Attach the front and rear caps when the lens
is not in use.
• Store the lens and lter in cool, dry locations to
prevent mold and rust. Do not store in direct
sunlight or with naphtha or camphor moth balls.
• Keep the lens dry. Rusting can cause irrepara-
ble damage. Wipe o rain and water droplets.
• Leaving the lens in extremely hot locations
could cause damage or warping.
• Note that depending on the positions of the
camera and tripod, the hand holding the
camera grip may contact the tripod or tripod
collar foot when the camera is rotated.
EN-5 ENGLISH
• When attaching accessories such as an exter-
nal motor, thoroughly inspect the joint parts
for any abnormalities in shape or foreign ob-
jects. Be sure to remove any foreign objects
that are present. If any abnormalities are ob-
served in shape, consult your dealer.
• Sudden temperature changes may cause
the lens to fog up or condensation to form
on the surface of the lens. If these phenom-
ena occur, leave the lens until the fogging or
condensation disappears before use. Use of
the lens with condensation may cause it to
malfunction.
EN-6ENGLISH
Parts of the Lens
Q The lens mount includes a rubber ring to ensure that the lens remains
dust- and splash-proof. The ring can be replaced for a fee at any Fujifi lm
service center.
A
Focus ring
B
Zoom ring
C
Aperture (iris) ring
D
Zoom lever socket hole
E
Zoom lever
F
Mounting marks
G
Support foot
H
Lens signal contacts
I
O.I.S. switch
J
Zoom lever
K
Zoom mode switch
L
Focus mode switch
M
Aperture (iris) ring lock switch
N
Rear lens cap
O
Front lens cap
EN-7 ENGLISH
Supplied Accessories
• Front lens cap
• Rear lens cap
• Lens case
• Zoom lever
• Support foot
Attaching the Lens
See the camera manual for information on at-
taching and removing lenses.
Q This lens is for use exclusively with FUJIFILM G mounts and can not be
used with X mounts.
Removing the Caps
Remove the caps as shown.
Attaching the Zoom Lever
EN-8ENGLISH
Attaching to the Support Rod
To protect the lens and camera mount, we
recommend that you use a commercially avail-
able bridge plate and lens support to support
the lens.
Q Be sure to attach the lens securely to the support rod. Failure to do so
may cause the lens or camera to fall. Dropping the lens and/or camera,
especially when used at a high place, may cause a serious accident.
1
Attach the camera and lens support to the
bridge plate.
R For instructions on how to attach, refer to the instruction manuals for the
bridge plate and lens support.
2
Attach the lens to the camera mount.
EN-9 ENGLISH
3
While supporting the lens with your hand,
adjust the height and position of the lens sup-
port to secure the bracket and lens support.
If the lens support is not high enough,
place the support foot between the lens
support and the bracket.
Q Be sure to adjust the height and position of the lens support carefully to
avoid applying excessive force to the camera and lens mount. Failure to
do so may result in damage to the lens or camera mount.
Q Be sure to secure the lens support and bracket before use. Failure to do so
may result in damage to the lens or camera mount.
EN-10ENGLISH
Using the Lens Case
1
Place the lens in the lens
case in the orientation
shown in the illustration.
Q Be sure to attach the lens caps before putting the lens in the case.
Q Fit the assembly into the hollows inside the case.
2
Close the lid of the lens
case.
Zoom
Use the zoom lever or the zoom ring to control
the zoom.
The Zoom Lever
Slide the zoom mode
switch to S (A) and slide
the zoom lever (B) to ac-
tivate power zoom while
sliding. The zoom speed
changes depending on the
amount of sliding.
The Zoom Ring
Slide the zoom mode switch to M and rotate
the zoom ring to control the zoom.
EN-11 ENGLISH
Aperture
Aperture (Iris) Ring
Rotate the lens aperture (iris) ring to choose
the aperture (T-number).
A C (
): Set aperture to the value chosen
with the camera multi-function dial.
B A (
): Set aperture to the value chosen
automatically by the camera.
C Other values (
): Set aperture to the se-
lected value.
Aperture (Iris) Ring Lock Switch
The aperture (iris) ring can be locked when the
aperture (iris) ring is set to the C or A position.
Focus
Slide the focus mode switch to S to shoot with
autofocus. Slide the focus mode switch to M to
shoot with manual focus.
R When the focus mode switch is set to S, the distance shown by the cam-
era focus distance indicator (“distance indicator”) diff ers from the actual
focus distance.
R Even if the camera is set to autofocus, you can shoot with manual focus
by setting the lens to M.
Optical Image Stabilization (OIS)
To use optical image stabiliza-
tion, slide the O.I.S. switch to ON.
EN-12ENGLISH
Speci cations
Type GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Lens construction
25 elements in 19 groups (3 aspherical elements) 23 elements in 16 groups (3 aspherical elements)
Image size (diagonal) 43.8 × 32.9 mm (54.78 mm) 43.8 × 32.9 mm (54.78 mm)
Focal length (35mm format equivalent) f=32–90 mm (25–71 mm)f=19–35 mm (15–28 mm)
Angle of view 81.0°–33.8° 110°–76°
Max. aperture T3.5 T3.5
Min. aperture T32 T32
Aperture control
Number of blades 13 (rounded diaphragm opening) 13 (rounded diaphragm opening)
Minimum focus distance (measured from focal plane) W: 0.8 m T: 0.8 m W: 0.55 m T: 0.55 m
Max. magni cation W: 0.06 × T : 0,1 ×
External dimensions: Diameter (front diameter) × Length*
(approx.)
* distance from front of lens to lens mount ange
123.5 (114) × 222.5 mm 123.5 (114) × 222.5 mm
Weight* (approx.)
* excluding caps
2140 g 2090 g
Filter size
111 m m 111 m m
Q Improvements may result in unannounced changes to specifi cations and appearance.
Q Owing to how this lens is constructed, the “Distance indicator” displayed by the camera may in some cases diff er from the actual focus distance. Use the
“Distance indicator” as a guide only.
R This lens uses linear motors to ensure fast and accurate auto focus while maintaining the highest image quality. When the camera is turned off , the lens
is disconnected from the camera body, or the playback feature is turned on, there may be an audible sound and slight physical vibration due to the linear
motor’s magnets being disengaged. This is perfectly normal and will not negatively aff ect image quality or lens performance.
EN-13 ENGLISH
Outline Drawing
7.480.9
104.6
108.3
135.7
(M3,depth3mm)
222.5
191
Focus ring
MODULE: 0.8
PITCH DIA:
ෘ
121.6mm
ANGULAR ROTATION: 200°
Zoom ring
MODULE: 0.8
PITCH DIA:
ෘ
116.8mm
ANGULAR ROTATION: 90°
Iris ring
MODULE: 0.8
PITCH DIA:
ෘ
112.0mm
ANGULAR ROTATION: 64°
ෘ
114
11
11
12
16
UNC3/8-16
71.5
133.1
(UNLESS OTHERWISE SPECIFIED UNIT):mm
FR-1FRANÇAIS
Pour votre sécurité
Lisez attentivement ces remarques
avant toute utilisation
Consignes de sécurité
Nous vous remercions d’avoir acheté ce pro-
duit. Pour le faire réparer, inspecter ou tester,
contactez votre représentant Fujifi lm.
• Veillez à utiliser correctement votre objectif.
Pour cela, lisez attentivement les consignes de
sécurité suivantes ainsi que le Manuel du pro-
priétaire avant de commencer à vous en servir.
• Après avoir lu ces consignes de sécurité, ran-
gez-les dans un endroit sûr.
À propos des icônes
Les icônes illustrées ci-dessous sont utilisées
dans ce document pour indiquer le degré
de gravité des blessures ou dommages qui
peuvent se produire si vous n’observez pas
les informations indiquées par l’icône et donc
utilisez ce produit de manière incorrecte.
AVERTISSEMENT
Cette icône indique que le fait de
ne pas observer les informations
mentionnées peut entraîner la
mort ou des blessures graves.
ATTENTION
Cette icône indique que le fait
de ne pas observer les infor-
mations mentionnées peut
provoquer des blessures ou
endommager le matériel.
Les icônes illustrées ci-dessous sont utilisées
pour indiquer la nature des instructions que
vous devez observer.
Les icônes triangulaires vous in-
diquent que ces informations néces-
sitent votre attention (« Important »)
Les icônes circulaires barrées en dia-
gonale vous informent que l’action
indiquée est interdite (« Interdit »)
Les cercles pleins qui contiennent
un point d’exclamation vous infor-
ment que l’action doit être réalisée
(« Requis »).
AVERTISSEMENT
AVERTISSEMENT
Ne l’utilisez pas dans
une salle de bain ou
une douche
Ne l’immergez pas et ne l’expo-
sez à l’eau. Le non-respect de
cette précaution peut pro-
voquer un incendie ou une
décharge électrique.
AVERTISSEMENT
AVERTISSEMENT
Ne le démontez pas
Ne le démontez pas. Le non-
respect de cette consigne
peut provoquer un incendie,
une décharge électrique ou
des blessures par le mauvais
fonctionnement du produit.
Ne touchez pas aux
pièces intérieures
Dans le cas où le boîtier s’ouvri-
rait suite à une chute ou à un
autre accident, ne touchez pas
aux pièces mises à nu. Vous
risquez sinon de recevoir une
décharge électrique ou de
vous blesser par la manipu-
lation des pièces endomma-
gées. Retirez immédiatement
la batterie, en évitant de vous
blesser ou de recevoir une
décharge électrique, puis
confi ez le produit au reven-
deur d’origine pour le faire
vérifi er.
Ne le placez pas sur des surfaces
instables. Il risque de tomber
et de blesser quelqu’un.
FR-2 FRANÇAIS
AVERTISSEMENT
AVERTISSEMENT
Ne regardez pas le soleil à
travers l’objectif ou le viseur
de l’appareil photo. Le non-
respect de cette précaution
pourrait entraîner une défi -
cience visuelle permanente.
Con ser vez le s ach et d’e mbal lag e hor s
de la portée des enfants en bas âge,
y compris lors de son élimination.
Ce sachet présente un risque
d’étouff ement pour les enfants
en bas âge.
ATTENTION
ATTENTION
Ne l’utilisez pas et ne le rangez
pas dans des lieux exposés à la
vapeur, à la fumée ou qui sont
très humides ou poussiéreux. Le
non-respect de cette consigne
peut provoquer un incendie ou
une décharge électrique
ATTENTION
ATTENTION
Ne le laissez pas en plein soleil
ou dans des endroits exposés à
des températures très élevées,
comme dans un véhicule fermé
par grand soleil. Le non-res-
pect de cette consigne peut
provoquer un incendie
Conservez-le hors de la portée des
enfants en bas âge. Il peut pro-
voquer des blessures s’il est lais-
sé dans les mains d’un enfant.
Ne le manipulez pas avec des
mains mouillées. Vous risquez
sinon de recevoir un choc
électrique.
Lorsque vous photographiez un
sujet à contre-jour, gardez le
soleil à l’extérieur du cadre. Les
rayons du soleil focalisés dans
l’appareil photo lorsque le
soleil est à l’intérieur ou près
du cadre peuvent provoquer
des feux ou des brûlures.
ATTENTION
ATTENTION
Remettez les bouchons en place
et rangez-le à l’abri du soleil
lorsque vous ne l’utilisez pas.
Les rayons du soleil focalisés
par l’objectif peuvent provo-
quer des feux ou des brûlures.
Ne transportez pas l’appareil
photo ou l’objectif lorsqu’ils sont
xés sur un trépied. Ils peuvent
tomber ou taper d’autres ob-
jets et blesser quelqu’un.
Veillez à bien xer l’objectif
sur la tige de support. Sinon,
l’objectif ou l’appareil photo
risque de tomber. Faire tom-
ber l’objectif et/ou l’appareil
photo, en particulier lorsque
ils sont utilisés en hauteur,
peut provoquer un accident
grave.
FR-3FRANÇAIS
À l’attention des clients résidant aux États-Unis
À l’attention des clients résidant aux États-Unis
Testé pour être en conformité avec les normes de la FCC
POUR UNE UTILISATION RÉSIDENTIELLE OU DE BUREAU
Réglementation de la FCC : Cet appareil est conforme à la
Partie 15 de la réglementation de la FCC. Son fonction-
nement est soumis aux deux conditions suivantes: (1)
Cet appareil ne peut pas causer d’interférence dange-
reuse et (2) cet appareil doit accepter toute interférence
reçue, y compris celle susceptible de provoquer un
fonctionnement indésirable.
ATTENTION : Cet appareil a été testé et déclaré conforme
aux normes d’un appareil numérique de Classe B,
stipulées dans la Partie 15 de la réglementation de la
FCC. Ces normes sont destinées à assurer une protection
suffi sante contre les interférences dangereuses dans
le cadre d’une installation résidentielle. Cet appareil
génère, utilise et peut émettre des fréquences radio
et peut, s’il n’est pas installé et utilisé conformément
aux instructions, être à l’origine d’interférences dans
les communications radio. Néanmoins, il n’est pas
possible de garantir que des interférences ne seront pas
provoquées dans certaines installations particulières. Si
cet appareil est eff ectivement à l’origine d’interférences
nuisibles à la réception radio ou télévisuelle, ce qui peut
être déterminé en éteignant et en allumant l’appareil, il
est conseillé à l’utilisateur de remédier à cette situation
en recourant à une ou plusieurs des mesures suivantes :
• Réorienter ou repositionner l’antenne de réception.
• Augmenter la distance entre l’appareil et le récepteur.
• Brancher l’appareil dans une prise appartenant à
un circuit diff érent de celui sur lequel le récepteur
est branché.
• Consulter le revendeur ou un technicien radio/télé
qualifi é pour obtenir de l’aide.
• Tout changement ou modifi cation apporté à l’appareil
non approuvé expressément dans ce manuel pourrait
annuler le droit d’utiliser cet appareil.
Remarques relatives à l’octroi d’autorisation : Pour être
conforme à la Partie 15 de la réglementation de la FCC,
ce produit doit être utilisé avec un câble A/V, un câble
USB et un cordon d’alimentation CC avec tores de
ferrite, tels que préconisés par Fujifi lm.
À l’attention des clients résidant au Canada
À l’attention des clients résidant au Canada
CAN ICES (B)/NMB (B)
ATTENTION : Cet appareil numérique de classe B est
conforme à la norme canadienne ICES-003.
INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ
• Veuillez lire ces instructions.
• Veuillez conserver ces instructions.
• Veuillez tenir compte de tous les avertissements.
• Veuillez suivre toutes les instructions.
• N’utilisez pas cet appareil à proximité d’eau (sauf si les
produits sont étanches).
• Nettoyez-le uniquement avec un chiff on sec.
• Ne bloquez aucun des orifi ces d’aération. Installez cet
appareil conformément aux instructions du fabricant.
• Ne l’installez pas à proximité de sources de chaleur
telles que des radiateurs, des bouches de chaleur,
des cuisinières ou d’autres appareils (y compris des
amplifi cateurs) qui génèrent de la chaleur.
• Évitez de marcher ou de pincer le cordon d’alimen-
tation, en particulier au niveau des fi ches, des prises
de courant et à l’endroit où ces éléments sortent
de l’appareil.
• Utilisez uniquement les systèmes de fi xation/acces-
soires préconisés par le fabricant.
• Débranchez cet appareil pendant les orages ou si vous
ne l’utilisez pas pendant une période prolongée.
• Confi ez toutes les opérations d’entretien à du person-
nel qualifi é. L’entretien est requis lorsque l’appareil a
été endommagé de quelque manière que ce soit, par
exemple si le cordon d’alimentation ou la fi che est
endommagé, si du liquide a été renversé sur l’appareil
ou que des objets lui sont tombés dessus, s’il a été
exposé à la pluie ou à l’humidité, s’il ne fonctionne pas
normalement ou si vous l’avez fait tomber.
Élimination du matériel électrique et électronique
Élimination du matériel électrique et électronique
chez les particuliers
chez les particuliers
Applicable à l’Union européenne, la Norvège,
l’Islande et le Liechtenstein : Ce symbole
sur le produit, ou dans le manuel et sur
la garantie, et/ou sur son emballage,
indique que l’appareil ne doit pas être
traité comme un déchet ménager. Il doit
être acheminé vers un point de collecte
qui recycle le matériel électrique et
électronique.
En vous assurant de la bonne élimination de ce
produit, vous contribuerez à éviter des conséquences
préjudiciables pour l’environnement et la santé de
l’homme, qui peuvent être provoquées par l’élimination
inappropriée de ce produit.
Le recyclage des matériaux contribuera à préserver les
ressources naturelles. Pour obtenir plus d’informations
sur le recyclage de ce produit, veuillez prendre contact
avec votre mairie, la déchetterie la plus proche de votre
domicile ou le magasin où vous l’avez acheté.
Applicable aux pays n’appartenant pas à l’Union européenne,
la Norvège, l’Islande et le Liechtenstein : Si vous souhaitez
jeter ce produit, y compris les piles ou les accumulateurs,
veuillez prendre contact avec les autorités locales pour
vous informer sur les moyens de retraitement existants.
FR-4 FRANÇAIS
Avant d’utiliser ce produit
L’objectif risque de ne pas fonctionner comme prévu
et certaines fonctionnalités peuvent ne pas être dis-
ponibles avec un rmware de l’objectif ou de l’appareil
photo obsolète. Veillez à mettre à jour le rmware de
l’objectif et celui de l’appareil photo. Vous trouverez des
instructions sur l’a chage des informations de la version
des rmwares et sur leur mise à jour sur le site Internet
suivant :
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
Si vous n’avez pas accès à un ordinateur, demandez de
l’aide auprès du distributeur local indiqué dans le docu-
ment «FUJIFILM Worldwide Network» fourni avec votre
appareil photo.
Entretien
• Si l’objectif est équipé d’un pare-soleil, ne prenez pas,
ni ne tenez l’appareil photo uniquement par ce pare-
soleil.
• Veillez à ce que les contacts du signal de l’objectif
restent propres.
• Utilisez une sou ette pour retirer la poussière et les
peluches des surfaces en verre de l’objectif ou du ltre.
Pour e acer les taches et les traces de doigt, appliquez
un peu de nettoyant optique sur un chi on doux et
propre en coton ou une lingette de nettoyage d’objec-
tif, et nettoyez avec un mouvement circulaire du centre
vers l’extérieur, tout en prenant soin à ne pas laisser de
marbrures, ni à toucher le verre avec vos doigts.
• N’utilisez jamais de solvants organiques comme un
diluant à peinture ou du benzène pour nettoyer l’ob-
jectif.
• Remettez en place les bouchons avant et arrière
lorsque vous n’utilisez pas l’objectif.
• Rangez l’objectif et le ltre dans des endroits frais et
sec pour éviter la moisissure et la rouille. Ne le rangez
pas à la lumière directe du soleil, ni avec de la naphta-
line ou de l’antimite.
• Maintenez l’objectif au sec. La rouille peut provoquer
des dommages irréparables. Essuyez toute goutte de
pluie ou d’eau.
• Laisser l’objectif dans des endroits extrêmement
chauds peut l’endommager ou le déformer.
• Veuillez remarquer qu’en fonction de la position de
l’appareil photo et du trépied, la main maintenant la
poignée de l’appareil photo peut entrer en contact
avec le trépied ou le pied à collier de trépied lorsque
l’appareil photo est tourné.
FR-5FRANÇAIS
• Lorsque vous xez des accessoires comme un moteur
externe, inspectez méticuleusement les jointures pour
détecter toute anomalie de forme ou corps étrangers.
Veillez à retirer tout corps étranger éventuellement
présent. Si vous observez une quelconque anomalie
de forme, prenez contact avec votre revendeur.
• Les changements brusques de température peuvent
avoir pour e et d’embuer l’objectif ou de former de
la condensation à sa surface. Si tel est le cas, attendez
que la buée ou la condensation se dissipe avant d’uti-
liser l’objectif. Si vous utilisez l’objectif alors qu’il pré-
sente de la condensation, il peut dysfonctionner.
FR-6 FRANÇAIS
Descriptif de l’objectif
Q La monture d’objectif comprend une bague en caoutchouc garantis-
sant l’étanchéité de l’objectif à la poussière et aux éclaboussures. Il est
possible de faire remplacer cette bague dans tout centre de réparation
Fujifi lm (service payant).
A
Bague de mise au point
B
Bague de zoom
C
Bague des ouvertures (de diaphragme)
D
Filetage du levier de zoom
E
Levier de zoom
F
Repères de fi xation
G
Sabot de support/d’extension
H
Contacts du signal de l’objectif
I
Commutateur O.I.S.
J
Levier de zoom
K
Commutateur du mode de zoom
L
Commutateur du mode de mise au point
M
Commutateur de verrouillage de la bague des ouvertures
(de diaphragme)
N
Bouchon arrière d’objectif
O
Bouchon avant d’objectif
FR-7FRANÇAIS
Accessoires fournis
• Bouchon avant
d’objectif
• Bouchon arrière
d’objectif
• Etui d’objectif
• Levier de zoom
• Sabot de support/
d’extension
Fixation de l’objectif
Consultez le manuel de l’appareil photo pour savoir
comment installer et retirer les objectifs.
Q Cet objectif est destiné exclusivement aux montures FUJIFILM G et ne
peut pas être utilisé avec les montures X.
Retrait des bouchons
Retirez les bouchons comme indiqué.
Fixation du levier de zoom
FR-8 FRANÇAIS
Fixation sur la tige de support
Pour protéger la monture d’objectif et d’appareil
photo, nous vous recommandons d’utiliser une
plaque d’adaptation et un support d’objectif dispo-
nibles dans le commerce pour soutenir l’objectif.
Q Veillez à bien fi xer l’objectif sur la tige de support. Sinon, l’objectif ou
l’appareil photo risque de tomber. Faire tomber l’objectif et/ou l’appareil
photo, en particulier lorsque ils sont utilisés en hauteur, peut provoquer
un accident grave.
1
Fixez l’appareil photo et le support d’objectif sur
la plaque d’adaptation.
R Pour savoir comment procéder, reportez-vous aux manuels d’instruction
de la plaque d’adaptation et du support d’objectif.
2
Fixez l’objectif sur la monture de l’appareil photo.
FR-9FRANÇAIS
3
Tout en soutenant l’objectif de la main, réglez la
hauteur et la position du support d’objectif pour
bien xer l’adaptateur et le support d’objectif. Si
le support d’objectif n’est pas su samment haut,
placez le sabot de support entre le support d’ob-
jectif et l’adaptateur.
Q Veillez à régler la hauteur et la position du support d’objectif avec pré-
caution pour éviter de trop forcer sur la monture d’objectif et d’appa-
reil photo. Sinon, la monture d’objectif ou d’appareil photo pourrait
s’endommager.
Q Veillez à bien fi xer le support d’objectif et l’adaptateur avant toute
utilisation. Sinon, la monture d’objectif ou d’appareil photo pourrait
s’endommager.
FR-10 FRANÇAIS
Utilisation de l'étui à objectif
1
Placez l'objectif dans
l'étui à objectif dans le
sens indiqué sur l'illus-
tration.
Q Assurez-vous de fi xer les bouchons de l’objectif avant de ranger ce der-
nier dans l’étui.
Q Placez l’ensemble dans les creux à l’intérieur de l’étui.
2
Fermez le couvercle de
l'étui à objectif.
Zoom
Utilisez le levier de zoom ou la bague de zoom pour
contrôler le zoom.
Le levier de zoom
Positionnez le commutateur
du mode de zoom sur S (A)
et faites glisser le levier de
zoom (B) pour activer le zoom
motorisé. La vitesse de zoom
varie selon la distance de glis-
sement.
La bague de zoom
Positionnez le commutateur du mode de zoom sur M
et tournez la bague de zoom pour contrôler le zoom.
FR-11FRANÇAIS
Ouverture
Bague des ouvertures (de diaphragme)
Tournez la bague des ouvertures (de diaphragme) de
l’objectif pour choisir l’ouverture (valeurT).
A C (
): Réglez l’ouverture sur la valeur choisie
avec la molette multi-fonction de l’appareil photo.
B A (
): Réglez l’ouverture sur la valeur choisie
automatiquement par l’appareil photo.
C Autres valeurs (
): Réglez l’ouverture sur la
valeur sélectionnée.
Commutateur de verrouillage de la bague
des ouvertures (de diaphragme)
Il est possible de verrouiller la bague des ouvertures
(de diaphragme) lorsque celle-ci est positionnée sur
C ou A.
Mise au point
Positionnez le commutateur du mode de mise au
point sur S pour e ectuer les prises de vue avec
l’autofocus. Positionnez le commutateur du mode de
mise au point sur M pour e ectuer les prises de vue
avec la mise au point manuelle.
R Lorsque le commutateur du mode de mise au point est positionné sur
S, la distance indiquée par l’indicateur de distance de mise au point de
l’appareil photo («indicateur de distance») diff ère de la distance de mise
au point réelle.
R Même si l’appareil photo est réglé en mode autofocus, vous pouvez utili-
ser la mise au point manuelle en réglant l’objectif sur M.
Stabilisation d’image optique (OIS)
Pour utiliser la stabilisation d’image
optique, positionnez le commuta-
teur O.I.S sur ON.
FR-12 FRANÇAIS
Caractéristiques
Type
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Construction optique
25 lentilles en 19 groupes (3 lentilles
asphériques)
23 lentilles en 16 groupes (3 lentilles
asphériques)
Taille d’image (diagonale) 43,8 × 32,9 mm (54,78 mm)43,8 × 32,9 mm (54,78 mm)
Focale (équivalent au format 35 mm) f=32 – 90 mm (25 – 71 mm) f=19 – 35 mm (15 – 28 mm)
Angle de champ 81,0° – 33,8° 110° – 76°
Ouverture max. T3.5 T3.5
Ouverture min. T32 T32
Contrôle de l’ouverture
Nombre de lamelles 13 (ouverture de diaphragme circulaire) 13 (ouverture de diaphragme circulaire)
Distance minimale de mise au point (mesures e ectuées à partir du plan focal)
W: 0,8 m T: 0,8 m W: 0,55 m T: 0,55 m
Grossissement max. W: 0,06 × T : 0,1 ×
Dimensions extérieures: Diamètre (diamètre frontal) × Longueur* (environ)
* distance entre l’avant de l’objectif et le plan d’appui de la monture d’objectif
123,5 (114) × 222,5 mm 123,5 (114) × 222,5 mm
Poids* (environ)
* sans les bouchons
2140 g 2090 g
Diamètre du ltre
111 m m 111 m m
Q Des améliorations peuvent être apportées aux caractéristiques et au design sans avis préalable.
Q Du fait de la construction de l’objectif, « l’indicateur de distance » affi ché par l’appareil photo peut dans certains cas diff érer de la distance de mise au point
réelle. N’utilisez « l’indicateur de distance » qu’à titre indicatif.
R Cet objectif se sert de moteurs linéaires pour assurer une mise au point rapide et précise tout en garantissant une parfaite qualité d’image. Lors de l’extinc-
tion de l’appareil photo, le retrait de l’objectif du boîtier, ou l’activation de la fonction de lecture, il est possible d’entendre un bruit et de ressentir une
légère vibration, dus à la séparation des aimants des moteurs linéaires. C’est un phénomène tout à fait normal qui n’a aucune incidence sur la qualité de
l’image ou la performance optique.
FR-13FRANÇAIS
Schéma d’encombrement
7,480,9
104,6
108,3
135,7
(M3,profondeur3mm)
222,5
191
Bague de mise au point
MODULE: 0,8
DIA. PRIMITIF:
ෘ
121,6mm
ROTATION ANGULAIRE: 200°
Bague de zoom
MODULE: 0,8
DIA. PRIMITIF:
ෘ
116,8mm
ROTATION ANGULAIRE: 90°
Bague de diaphragme
MODULE: 0,8
DIA. PRIMITIF:
ෘ
112,0mm
ROTATION ANGULAIRE: 64°
ෘ
114
11
11
12
16
UNC3/8-16
71,5
133,1
(UNITÉ SAUF INDICATION CONTRAIRE): mm
DE-1 DEUTSCH
Zu Ihrer eigenen Sicherheit
Vor dem Gebrauch sollten Sie diese Hinweise unbedingt lesen
Sicherheitshinweise
Vielen Dank, dass Sie dieses Gerät erworben haben. Wenden Sie sich
für eine Reparatur, Inspektion und interne Prüfung an Ihren Fujifi lm-
Händler.
• Stellen Sie sicher, dass Sie das Objektiv korrekt benutzen. Lesen Sie
vor dem Gebrauch bitte sorgfältig diese Sicherheitshinweise und die
Bedienungsanleitung der Kamera.
• Bewahren Sie diese Sicherheitshinweise gut auf, nachdem Sie sie
gelesen haben.
Über die Symbole
In diesem Dokument werden die folgenden Symbole verwendet. Sie
zeigen den Schweregrad der Verletzungen oder Sachbeschädigun-
gen an, die entstehen können, wenn die mit dem Symbol markierte
Information ignoriert wird und das Produkt als Folge davon nicht
korrekt benutzt wird.
WARNUNG
Dieses Symbol zeigt an, dass die Nichtbeachtung der
Informationen zu schweren oder tödlichen Verlet-
zungen führen kann.
VORSICHT
Dieses Symbol zeigt an, dass die Nichtbeachtung der
Informationen zu Verletzungen oder Sachbeschädi-
gung führen kann.
Die folgenden Symbole zeigen die Art der zu beachtenden Anwei-
sungen an.
Dreieckige Symbole weisen den Benutzer auf eine Information
hin, die beachtet werden muss („Wichtig“).
Kreisförmige Symbole mit einem diagonalen Strich weisen den
Benutzer darauf hin, dass die angegebene Aktion verboten ist
(„Verboten“).
Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer
darauf hin, dass eine Aktion durchgeführt werden muss („Erfor-
derlich“).
WARNUNG
WARNUNG
Nicht im Badezimmer
oder in der Dusche
benutzen
Nicht in Wasser eintauchen oder mit Wasser in Kontakt brin-
gen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann
zu einem Brand oder Stromschlag führen.
Nicht auseinander-
nehmen
Nicht auseinandernehmen. Die Nichtbeachtung dieser
Vorsichtsmaßnahme kann zu einem Brand, einem Strom-
schlag oder einer Verletzung aufgrund einer Fehlfunktion
des Produktes führen.
DE-2DEUTSCH
WARNUNG
WARNUNG
Berühren Sie keine
internen Teile
Sollte das Gehäuse durch Herunterfallen oder einen anderen
Unfall aufbrechen, berühren Sie die freiliegenden Teile nicht.
Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu
einem Stromschlag oder einer Verletzung durch das Be-
rühren der beschädigten Teile führen. Entfernen Sie um-
gehend die Batterie der Kamera und achten Sie dabei dar-
auf, eine Verletzung und einen Stromschlag zu vermeiden.
Bringen Sie das Produkt dann zwecks weiterer Beratung in
das Geschäft, wo sie es erworben haben.
Nicht auf instabilen Flächen ablegen. Das Produkt könnte
herunterfallen und dabei Verletzungen verursachen.
Sehen Sie beim Blick durch das Objektiv oder die Sucher der
Kamera nicht direkt in die Sonne. Bei Nichtbeachtung dieser
Vorsichtsmaßnahme besteht die Gefahr einer dauerhaften
Schädigung des Sehvermögens.
Halten Sie den Verpackungsbeutel von kleinen Kindern
fern, auch während der Entsorgung. Der Beutel stellt eine
Erstickungsgefahr für kleine Kinder dar.
VORSICHT
VORSICHT
Nicht an Orten verwenden oder aufbewahren, die Dampf oder
Rauch ausgesetzt sind, ebenso nicht an sehr feuchten oder
staubigen Orten. Die Nichtbeachtung dieser Vorsichtsmaß-
nahme kann zu einem Brand oder Stromschlag führen.
VORSICHT
VORSICHT
Nicht dem direkten Sonnenlicht ausgesetzt lassen. Nicht an
Orten lassen, die sehr hohen Temperaturen ausgesetzt sind,
wie z. B. in einem geschlossenen Fahrzeug an einem sonnigen
Tag. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann
zu einem Brand führen.
Außerhalb der Reichweite von Kleinkindern aufbewahren.
Das Produkt könnte zu Verletzungen führen, wenn es in
Kinderhände gerät.
Nicht mit nassen Händen benutzen. Die Nichtbeachtung
dieser Vorsichtsmaßnahme kann zu einem Stromschlag
führen.
Achten Sie bei Gegenlichtaufnahmen darauf, dass sich die Son-
ne außerhalb des Bildbereichs be ndet. Wenn sich die Sonne
innerhalb des Bildbereichs oder sehr nahe daran befi ndet,
kann die in der Kamera gebündelte Sonneneinstrahlung
einen Brand oder Verbrennungen hervorrufen.
Wenn das Produkt nicht benutzt wird, bringen Sie die Objek-
tivdeckel an und lagern Sie es vor direktem Sonnenlicht ge-
schützt. Im Objektiv gebündelte Sonneneinstrahlung kann
einen Brand oder Verbrennungen verursachen.
Die Kamera oder das Objektiv nicht umhertragen, solange sie
auf ein Stativ montiert sind. Das Produkt kann herunter-
fallen oder an andere Gegenstände anstoßen und dabei
Verletzungen verursachen.
DE-3 DEUTSCH
VORSICHT
VORSICHT
Befestigen Sie das Objektiv immer sicher an der Stützstange.
Andernfalls können das Objektiv oder die Kamera
herunterfallen. Wenn Sie das Objektiv und/oder die
Kamera fallen lassen, kann das zu einem schweren Unfall
führen, insbesondere wenn sie an einer hoch gelegenen
Stelle verwendet werden.
Entsorgung elektrischer und elektronischer Geräte in Privathaushalten
Entsorgung elektrischer und elektronischer Geräte in Privathaushalten
In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses
Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garan-
tieschein und/oder auf der Verpackung zeigt an, dass dieses Produkt
nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollte es
zu einer entsprechenden Sammelstelle für zu recycelnde elektrische
und elektronische Geräte gebracht werden.
Wenn Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie damit
bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen
Gesundheit, welche anderenfalls durch die unsachgemäße Entsorgung dieses
Produkts entstehen können.
Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detailliertere
Informationen über das Recycling dieses Produkts erhalten Sie bei Ihren örtlichen
Behörden, Ihrem Entsorgungsdienst oder in dem Geschäft, in dem Sie dieses Produkt
erworben haben.
In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins:
Wenn Sie dieses Produkt einschließlich der Batterien oder Akkus entsorgen möchten,
wenden Sie sich bitte an Ihre örtlichen Behörden und erkundigen Sie sich nach der
korrekten Entsorgung.
DE-4DEUTSCH
Vor dem Gebrauch dieses Produkts
Das Objektiv funktioniert mit veralteten Versionen der
Objektiv- oder Kamera rmware u. U. nicht wie erwartet
und einige Funktionen sind möglicherweise nicht ver-
fügbar. Achten Sie darauf, die Firmware des Objektivs
und der Kamera auf die neuesten Versionen zu aktuali-
sieren. Die Anweisungen zur Einsicht der Versionsinfor-
mationen der Firmware und zur Aktualisierung der Firm-
ware nden Sie auf der folgenden Webseite:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
Falls Sie keinen Zugang zu einem Computer haben,
erhalten Sie Unterstützung bei einer der zuständigen
Niederlassungen, die auf der Kamera-Beilage „FUJIFILM
Worldwide Network“ aufgelistet sind.
Produktp ege
• Beim Gebrauch einer Sonnenblende sollten Sie nicht
versuchen, die Kamera nur durch Anfassen an der Son-
nenblende hochzuheben oder festzuhalten.
• Halten Sie die Signalkontakte des Objektivs sauber.
• Entfernen Sie mit einem Blasebalg Staub und Fusseln
von der Glasober äche des Objektivs oder Filters. Ge-
ben Sie zum Entfernen von Schmutz ecken und Fin-
gerabdrücken eine kleine Menge Objektivreiniger auf
ein weiches, sauberes Baumwolltuch oder Objektivrei-
nigungstuch und reinigen Sie in einer kreisförmigen
Bewegung von der Mitte zu den Rändern hin. Achten
Sie darauf, keine Schlieren zu hinterlassen oder das
Glas nicht mit Ihren Fingern zu berühren.
• Verwenden Sie zum Reinigen des Objektivs auf keinen
Fall organische Lösungsmittel wie Farbverdünner oder
Waschbenzin.
• Bringen Sie die vorderen und hinteren Objektivdeckel
an, wenn das Objektiv nicht benutzt wird.
• Bewahren Sie das Objektiv und den Filter an einem
kühlen und trockenen Ort auf, um Schimmel- und
Rostbildung zu vermeiden. Lagern Sie es nicht in direk-
tem Sonnenlicht oder zusammen mit Mottenkugeln
auf Naphtha- oder Campherbasis.
• Halten Sie das Objektiv trocken. Rosten kann zu irrepa-
rablen Schäden führen. Wischen Sie Regen und Was-
sertropfen ab.
• Wenn das Objektiv an sehr heißen Orten gelassen wird,
kann dies zu Schäden oder Verkrümmungen führen.
• Beachten Sie, dass je nach den Positionen der Kamera
und des Stativs die Hand, die den Kameragri hält, das
Stativ oder den Stativmanschettenfuß berühren kann,
wenn die Kamera gedreht wird.
DE-5 DEUTSCH
• Wenn Sie Zubehörteile anbringen, z. B. einen
externen Motor, überprüfen Sie die Verbindungsteile
sorgfältig auf Formabweichungen und Fremdkörper.
Stellen Sie sicher, dass vorhandene Fremdkörper
entfernt werden. Wenn Sie Abweichungen der Form
bemerken, wenden Sie sich an Ihren Händler.
• Plötzliche Temperaturänderungen können dazu
führen, dass das Objektiv beschlägt oder sich
Kondenswasser auf der Ober äche bildet. Wenn
diese Phänomene auftreten, lassen Sie das Objektiv
vor dem Einsatz so lange liegen, bis der Beschlag
oder das Kondenswasser verschwunden sind. Die
Verwendung des Objektivs mit Kondenswasser
kann zu Defekten führen.
DE-6DEUTSCH
Teile des Objektivs
Q Die Objektivbefestigung ist mit einem Gummiring ausgestattet, um si-
cherzugehen, dass das Objektiv gegen Staub und Spritzer abgedichtet
bleibt. Der Ring kann gegen eine Gebühr bei jedem Fujifi lm-Service-
center ausgetauscht werden.
A
Fokusring
B
Zoomring
C
Blendenring
D
Zoomhebel-Montageöffnung
E
Zoomhebel
F
Markierungen für die Befestigung
G
Stütze
H
Signalkontakte des Objektivs
I
Schalter für Bildstabilisierung (OIS)
J
Zoomhebel
K
Zoommodusschalter
L
Fokusmodusschalter
M
Blendenring-Sperrschalter
N
Hinterer Objektivdeckel
O
Vorderer Objektivdeckel
DE-7 DEUTSCH
Mitgeliefertes Zubehör
• Vorderer Objektivdeckel
• Hinterer Objektivdeckel
• Objektivköcher
• Zoomhebel
• Stütze
Anbringen des Objektivs
Informationen zum Anbringen und Abnehmen von
Objektiven nden Sie in der Bedienungsanleitung
der Kamera.
Q Dieses Objektiv ist ausschließlich für die Verwendung mit FUJI-G-Halte-
rungen und kann nicht mit X-Halterungen verwendet werden.
Abnehmen der Objektivdeckel
Nehmen Sie die Deckel wie in der Abbildung gezeigt ab.
Anbringen des Zoomhebels
DE-8DEUTSCH
Befestigung an der Stützstange
Zum Schutz von Objektiv und Kameraanschluss empfehlen
wir, eine im Handel erhältliche Brückenplatte und
Objektivstütze zu verwenden, um das Objektiv abzustützen.
Q Befestigen Sie das Objektiv immer sicher an der Stützstange. Andernfalls
können das Objektiv oder die Kamera herunterfallen. Wenn Sie das Ob-
jektiv und/oder die Kamera fallen lassen, kann das zu einem schweren
Unfall führen, insbesondere wenn sie an einer hoch gelegenen Stelle
verwendet werden.
1
Montieren Sie die Kamera und die Objektivstütze
an der Brückenplatte.
R Eine Montageanleitung fi nden Sie in der Bedienungsanleitung von Brük-
kenplatte und Objektivstütze.
2
Bringen Sie das Objektiv am Kameraanschluss an.
DE-9 DEUTSCH
3
Stützen Sie das Objektiv mit der Hand ab und
stellen Sie die Höhe und Position der Objek tivstütze
ein, um die Halterung und Objektivstütze zu
sichern. Wenn die Objektivstütze nicht hoch
genug ist, platzieren Sie den Stützfuß zwischen
Objektivstütze und Halterung.
Q Stellen Sie die Höhe und Position der Objektivstütze immer sorgfältig
ein, um keine übermäßige Kraft auf die Kamera und den Objektivan-
schluss auszuüben. Andernfalls können das Objektiv oder der Kamera-
anschluss beschädigt werden.
Q Denken Sie daran, vor dem Einsatz die Objektivstütze und Halterung
zu sichern. Andernfalls können das Objektiv oder der Kameraanschluss
beschädigt werden.
DE-10DEUTSCH
Verwenden des Objektivköchers
1
Setzen Sie das Objektiv
in der Ausrichtung in
den Köcher, die in der
Abbildung gezeigt ist.
Q Achten Sie darauf, die Objektivdeckel aufzusetzen, bevor Sie das Objektiv
in den Köcher stecken.
Q Setzen Sie die Baugruppe in die Vertiefungen im Köcher ein.
2
Schließen Sie den Deckel
des Objektivköchers.
Zoom
Den Zoom können Sie mit dem Zoomhebel oder
dem Zoomring einstellen.
Der Zoomhebel
Schieben Sie den
Zoommodusschalter in die
Stellung
S
(
A
) und betätigen
Sie den Zoomhebel (
B
), um
den Motorzoom während der
Betätigung zu aktivieren.
Die
Zoomgeschwindigkeit ändert
sich je nachdem, wie weit der
Hebel geschoben wird.
Der Zoomring
Schieben Sie den Zoommodusschalter auf M und drehen
Sie den Zoomring, um den Zoom zu steuern.
DE-11 DEUTSCH
Blende
Blendenring
Drehen Sie den Blendenring des Objektivs, um die
Blende auszuwählen (Blendenzahl).
A C (
):
Die Blende wird auf den Wert eingestellt,
der mit dem Multifunktions-Einstellrad der Kamera
ausgewählt wurde.
B A (
): Der Blendenwert wird von der Kamera
automatisch gewählt.
C Andere Werte (
): Die Blende wird auf den
gewählten Wert eingestellt.
Blendenring-Sperrschalter
Der Blendenring kann gesperrt werden, wenn der
Blendenring auf die Stellung C oder A eingestellt ist.
Fokus
Schieben Sie den Fokusmodusschalter auf S, um
Aufnahmen mit Autofokus zu machen. Schieben Sie
den Fokusmodusschalter auf M, um Aufnahmen mit
manuellem Fokus zu machen.
R Wenn der Fokusmodusschalter auf S gestellt ist, weicht die von der
Entfernungsanzeige des Kamerafokus („Entfernungsskala“) angezeigte
Entfernung von der tatsächlichen Fokusentfernung ab.
R Auch wenn die Kamera auf Autofokus eingestellt ist, können Sie Auf-
nahmen mit manuellem Fokus machen, wenn Sie das Objektiv auf M
einstellen.
Optische Bildstabilisierung (OIS)
Zum Einschalten der optischen
Bildstabilisierung den OIS-Schalter
auf ON schieben.
DE-12DEUTSCH
Technische Daten
Typ
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Objektivkonstruktion
25
Elemente in
19
Gruppen (
3 lentilles
asphériques
)
23
Elemente in
16
Gruppen (
3 lentilles
asphériques
)
Bildgröße (diagonal) 43,8 × 32,9 mm (54,78 mm)43,8 × 32,9 mm (54,78 mm)
Brennweite (dem 35-mm-Format entsprechend) f=32–90 mm (25–71 mm)f=19–35 mm (15–28 mm)
Bildwinkel 81,0°–33,8° 110°–76°
Max. Blendenö nung 3.5 3.5
Min. Blendenö nung 32 32
Blendensteuerung
Anzahl der Lamellen 13 (abgerundete Blendenö nung) 13 (abgerundete Blendenö nung)
Minimale Einstellentfernung (von der Fokusebene gemessen) W: 0,8 m T: 0,8 m W: 0,55 m T: 0,55 m
Max. Vergrößerung W: 0,06 × T : 0,1 ×
Externe Abmessungen: Durchmesser (vorderer Durchmesser) × Länge* (ca.)
* Abstand von der Vorderseite des Objektivs zum Objektivhalterungsflansch
123,5 (114) × 222,5 mm 123,5 (114 ) × 222,5 mm
Gewicht* (ca.)
* Ohne deckel
2140 g 2090 g
Filtergröße
111 mm 111 mm
Q Verbesserungen können zu unangekündigten Änderungen der technischen Daten und des äußeren Erscheinungsbildes führen.
Q Aufgrund der Objektivkonstruktion kann die Entfernungsanzeige der Kamera in manchen Fällen von der tatsächlichen Fokussierentfernung abweichen.
Benutzen Sie die Entfernungsanzeige nur zur Orientierung.
R Dieses Objektiv verwendet Linearmotoren, um einen schnellen und genauen Autofokus zu gewährleisten und dabei die höchstmögliche Bildqualität zu
erhalten. Wenn die Kamera ausgeschaltet wird, das Objektiv vom Kamerakörper abgenommen oder die Wiedergabefunktion eingeschaltet wird, kann es
zu einem hörbaren Geräusch und leichten Vibrationen kommen, da die Magneten der Linearmotoren gelöst werden. Dies ist völlig normal und wird die
Bildqualität oder Leistung des Objektivs nicht beeinträchtigen.
DE-13 DEUTSCH
Umrisszeichnung
7,480,9
104,6
108,3
135,7
(M3, Tiefe 3 mm)
222,5
191
Fokusring
MODUL: 0,8
FLANKENDURCHM.:
ෘ
121,6 mm
WINKELDREHUNG: 200°
Zoomring
MODUL: 0,8
FLANKENDURCHM.:
ෘ
116,8 mm
WINKELDREHUNG: 90°
Blendenring
MODUL: 0,8
FLANKENDURCHM.:
ෘ
112,0 mm
WINKELDREHUNG: 64°
ෘ
114
11
11
12
16
UNC3/8-16
71,5
133,1
(EINHEIT, SOWEIT NICHT ANDERS ANGEGEBEN): mm
ES-1ESPAÑOL
Notas y precauciones
Asegúrese de leer estas notas
antes de utilizar el producto
Instrucciones de seguridad
Le agradecemos haber adquirido este pro-
ducto. Para más información acerca de
reparaciones, inspecciones y pruebas inter-
nas, póngase en contacto con su proveedor
Fujifi lm.
• Asegúrese de que utiliza el objetivo correc-
tamente. Antes del uso, lea estas notas de
seguridad y el Manual del propietario de la
cámara con la máxima atención.
• Después de leer estas notas de seguridad,
guárdelas en un lugar seguro.
Acerca de los símbolos
Los símbolos que se explican a continuación
indican la gravedad y el peligro que puede
existir si no se tiene en cuenta la información
indicada por el símbolo o si el producto se
utiliza incorrectamente.
ADVERTENCIA
Este símbolo indica que si se
ignora la advertencia, el uso
inadecuado del producto
puede causar la muerte o le-
siones graves.
PRECAUCIÓN
Este símbolo indica que si se
ignora este aviso, el uso in-
adecuado del producto pue-
de causar lesiones personales
o daños materiales.
Los símbolos que se reproducen más abajo
son utilizados para indicar la naturaleza de las
instrucciones que deben cumplirse.
Los símbolos triangulares indican al
usuario una información que requie-
re su atención (“Importante”).
Los símbolos circulares con una ba-
rra diagonal indican al usuario que la
acción que se indica está prohibida
(“Prohibido”).
Los círculos en negro con un signo
de exclamación indican al usuario
que debe realizar alguna acción
(“Obligatorio”).
ADVERTENCIA
ADVERTENCIA
No utilizar en el baño
o la ducha
No sumergir o exponer al agua. Si
se hace caso omiso de esta pre-
caución, podría producirse un
incendio o descargas eléctricas.
No desmontar
No desmontar. Si hace caso
omiso de esta precaución,
podría producirse un incendio,
sufrir una descarga eléctrica o
lesiones debido a un error en el
funcionamiento del producto.
No toque las partes
internas
Si a causa de una caída o accidente
la tapa se abre, no toque la s partes
expuestas. Si hace caso omiso
de esta precaución, podría su-
frir una descarga eléctrica o una
lesión al tocar las partes daña-
das. Extraiga la pila de la cámara
inmediatamente, teniendo mu-
cho cuidado de evitar lesiones
o descargas eléctricas, y lleve
el producto al punto de adqui-
sición para consulta.
ES-2 ESPAÑOL
ADVERTENCIA
ADVERTENCIA
No colocar sobre super cies
inestables. El producto podría
caer, provocando lesiones.
No mire al sol a través del objetivo
o de lo s visores de la cá mara. Si no
cumple con esta precaución se
podrían causar discapacidades
visuales permanentes.
Mantenga la bolsa de embalaje
fuera del alcance de los niños
pequeños, incluso durante su
eliminación. La bolsa representa
un peligro de asfixia para los
niños pequeños.
PRECAUCIÓN
PRECAUCIÓN
No uti liza r ni al mace nar en u bic a-
ciones expuestas al vapor o humo
o muy húmedas o extremada-
mente polvorientas. Si se hace
caso omiso de esta precaución,
podrían producirse incendios o
descargas eléctricas.
PRECAUCIÓN
PRECAUCIÓN
No dejar expuesto a la luz solar di-
recta o en ubicaciones sometidas a
temperaturas muy altas, como por
ejemplo en el interior de un vehí-
culo en un día soleado. Si se hace
caso omiso de esta precaución
podría producirse un incendio.
Mantener fuera del alcance de
los niños. Este producto puede
producir lesiones en manos
de un niño.
No utilizar con las manos mo-
jadas. Si se hace caso omiso
de esta precaución podrían
sufrirse descargas eléctricas.
Mantenga el sol apartado del
encuadre al fotogra ar sujetos a
contraluz. La luz solar incidien-
do en la cámara con el sol en o
cerca del encuadre puede cau-
sar un incendio o quemaduras.
PRECAUCIÓN
PRECAUCIÓN
Si no va a utili zar el producto, vuel-
va a colocar las tapas del objetivo
y almacénelo fuera del alcance de
la luz solar. La luz solar enfocada
por el objetivo puede causar
incendios o quemaduras.
No desplace la cámara o el objetivo
si e stá n insta lados e n un trípo de. El
producto podría caer o golpear
objetos, provocando lesiones.
Asegúrese de jar el objetivo
rmemente a la barra de soporte.
De lo contrario, el objetivo o la
cámara podrían caerse.
La caída
del objetivo y/o de la cámara,
especialmente cuando se utilizan
en un lugar alto, puede causar un
accidente grave.
ES-3ESPAÑOL
Para los clientes en los EE.UU.
Para los clientes en los EE.UU.
Probada para cumplir con la normativa
FCC PARA USO EN EL HOGAR U OFICINA
Declaración FCC: Este dispositivo cumple con la Parte
15 de las normas FCC. El funcionamiento depende
de las siguientes dos condiciones: (1) Este dispositivo
no puede causar interferencias dañinas, y (2) este
dispositivo debe aceptar las interferencias recibidas,
incluyendo las interferencias que podrían causar un
funcionamiento no deseado.
PRECAUCIÓN: Este dispositivo ha sido probado y
encontrado en pleno cumplimiento con los límites para
dispositivos digitales de Clase B en conformidad con
la Parte 15 de las normas FCC. Dichos límites han sido
diseñados para proporcionar una protección razonable
contra interferencias dañinas en una instalación
residencial. El equipo genera, utiliza, y puede radiar
energía de radio frecuencia y, si no se instala y utiliza de
acuerdo a las instrucciones, podría causar interferencias
dañinas en las comunicaciones de radio. Sin embargo,
no existe garantía alguna de que la interferencia no
se producirá en una instalación en particular. Si este
equipo produce interferencias dañinas en la recepción
de radio o televisión, las cuales pueden determinarse
encendiendo y apagando el equipo, se recomienda al
usuario intentar corregir las interferencias mediante una
de las siguientes medidas:
• Reoriente o coloque la antena receptora en otro lugar.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma con diferente circuito
al cual el receptor esté conectado.
• Consulte al distribuidor o a un técnico experimentado
de radio/televisión para obtener ayuda.
• Se le advierte que cualquier cambio o modificación
que no haya sido expresamente autorizado en este
manual podría anular la autoridad del usuario para
manejar el equipo.
Notas sobre la concesión: Para cumplir con la Parte 15
de las normas FCC, este producto debe utilizarse con
un cable de A/V de núcleo de ferrita especificado por
Fujifilm, un cable USB y un cable de suministro de CC.
Para los clientes en Canadá
Para los clientes en Canadá
CAN ICES (B)/NMB (B)
PRECAUCIÓN: Este aparato digital de Clase B cumple con
la ICES-003 canadiense.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
• Lea estas instrucciones.
• Guarde estas instrucciones.
• Preste atención a todos los avisos.
• Siga todas las instrucciones.
• No utilice este aparato cerca del agua (a excepción de
los productos a prueba de agua).
• Limpie únicamente con un paño seco.
• No bloquee ninguna abertura de ventilación. Instalar
en conformidad con las instrucciones del fabricante.
• No instalar cerca de fuentes de calor tales como
radiadores, o registros de calor, estufas u otros aparatos
que produzcan calor (incluyendo amplificadores).
• Evite que el cable de alimentación sea pisado,
pinzado, especialmente a la altura del enchufe,
tomacorrientes y en el punto de salida del aparato.
• Utilizar únicamente accesorios especificados por
el fabricante.
• Desenchufe este aparato durante tormentas eléctricas
o al no utilizarlo durante largos períodos de tiempo.
• Para cualquier consulta sobre el mantenimiento
póngase en contacto con el personal de servicio
cualificado. El mantenimiento será necesario si
el aparato ha sido dañado de algún modo, como
por ejemplo daños en el cable del suministro de
alimentación o en el enchufe, si se ha derramado
líquido o si objetos han caído sobre el aparato, si el
aparato ha sido expuesto a la lluvia o humedad, si no
funciona con normalidad o si se ha caído.
Desecho de equipos eléctricos y electrónicos en el hogar
Desecho de equipos eléctricos y electrónicos en el hogar
En la Unión Europea, Noruega, Islandia y
Liechtenstein: Este símbolo en el producto,
o en el manual y en la garantía, y/o en
su envoltura indica que este producto
no deberá ser tratado como residuo
doméstico. Por el contrario, deberá llevarlo
al punto de recolección aplicable para el
reciclado del equipo electrónico y eléctrico.
Al asegurarse de que este producto sea desechado
correctamente, ayudará a prevenir daños al medio
ambiente y a la salud de las personas, que podrían
derivarse del desecho incorrecto de este producto.
El reciclaje de materiales ayudará a la conservación de los
recursos naturales. Para obtener más información sobre
el reciclaje de este producto, póngase en contacto con su
oficina municipal local, su servicio de recogida de basuras
o la tienda en la que adquirió el producto.
En países fuera de la Unión Europea, Noruega, Islandia
y Liechtenstein: Si desea desechar este producto,
incluyendo las pilas o acumuladores, póngase en
contacto con sus autoridades locales y consulte cuál es
el mejor modo de desecho.
ES-4 ESPAÑOL
Antes de usar este producto
El objetivo podría no funcionar según lo esperado y es
posible que algunas funciones no estén disponibles con
rmware del objetivo o de la cámara desfasado. Asegúre-
se de actualizar el rmware del objetivo y de la cámara a
las versiones más recientes. Las instrucciones sobre la vi-
sualización de la información de la versión del rmware y
el rmware de actualización se encuentran disponibles en
el siguiente sitio web:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
Si no dispone de acceso a un ordenador, podrá encontrar
ayuda disponible en los distribuidores locales indicados
en el material “FUJIFILM Worldwide Network” suminis-
trado con su cámara.
Cuidado del producto
• Al utilizar un parasol, no eleve o agarre la cámara me-
diante únicamente el parasol.
• Mantenga limpios los contactos de señal del objetivo.
• Utilice una perilla para eliminar el polvo y la pelusilla de
las super cies de cristal del objetivo o del ltro. Para eli-
minar las manchas y las huellas dactilares, aplique una
pequeña cantidad de limpiador de objetivos sobre un
paño de algodón suave y limpio o use un paño de lim-
pieza de objetivos y limpie desde el centro hacia el exte-
rior con movimientos circulares, teniendo cuidado de no
dejar manchas ni tocar el cristal con sus dedos.
• Nunca limpie el objetivo con disolventes orgánicos
como disolvente de pintura o benceno.
• Cuando no utilice el objetivo, coloque las tapas delan-
tera y trasera.
• Guarde el objetivo y el ltro en lugares fríos y secos
para evitar la aparición de moho y oxidación. No lo
almacene en contacto directo con la luz solar o con
naftalina o bolas antipolillas de alcanfor.
• Mantenga el objetivo seco. La oxidación podría causar
daños irreparables. Elimine la lluvia y las gotas de agua.
• Dejar el objetivo en ubicaciones extremadamente calien-
tes puede provocar daños o deformaciones.
• Tenga en cuenta que en función de las posiciones de
la cámara y del trípode, la mano que sostiene la em-
puñadura de la cámara podría entrar en contacto con
el trípode o con el pie del collar del trípode al girar la
cámara.
ES-5ESPAÑOL
• Al acoplar accesorios tales como un motor externo,
inspeccione minuciosamente las piezas de unión
en busca de anomalías en la forma o materia extra-
ña. Asegúrese de retirar cualquier objeto extraño
presente. Si observa alguna anomalía en la forma,
consulte a su distribuidor.
• Los rápidos cambios de temperatura pueden cau-
sar que el objetivo se empañe o que se forme con-
densación en su super cie. Si se producen estos
fenómenos, deje de usar el objetivo hasta que el
empañamiento o la condensación desaparezcan
antes de volver a utilizarlo. El uso del objetivo con
condensación puede causar que no funcione co-
rrectamente.
ES-6 ESPAÑOL
Partes del objetivo
Q La montura del objetivo incluye un anillo de goma para asegurar que el
objetivo permanezca a prueba de polvo y salpicaduras. El anillo puede
sustituirse en cualquier centro de servicio Fujifi lm (servicio sujeto a cargos).
A
Anillo de enfoque
B
Anillo del zoom
C
Anillo de apertura (iris)
D
Orificio de la toma de la palanca del zoom
E
Palanca de zoom
F
Marcas de montaje
G
Pie de soporte
H
Contactos de señal del objetivo
I
Interruptor O.I.S.
J
Palanca de zoom
K
Interruptor del modo del zoom
L
Interruptor del modo de enfoque
M
Interruptor del bloqueo del anillo de apertura (iris)
N
Tapa de objetivo trasera
O
Tapa de objetivo frontal
ES-7ESPAÑOL
Accesorios suministrados
• Tapa de objetivo frontal
• Tapa de objetivo trasera
• Bolsa de la lente
• Palanca de zoom
• Pie de soporte
Colocación del objetivo
Consulte el manual de la cámara para más informa-
ción acerca de la instalación y extracción de objetivos.
Q Esta lente es para uso exclusivo con monturas FUJIFILM G y no se puede
utilizar con monturas X.
Extracción de las tapas
Retire las tapas tal y como se muestra.
Instalación de la palanca del zoom
ES-8 ESPAÑOL
Fijación a la barra de soporte
Para proteger la montura de la cámara y del objetivo,
le recomendamos que utilice una placa de puente y
un soporte de objetivo disponibles en el mercado
para sostener el objetivo.
Q Asegúrese de fi jar el objetivo fi rmemente a la barra de soporte. De lo
contrario, el objetivo o la cámara podrían caerse. La caída del objetivo y/o
de la cámara, especialmente cuando se utilizan en un lugar alto, puede
causar un accidente grave.
1
Coloque la cámara y el soporte del objetivo en la
placa de puente.
R Para obtener instrucciones sobre cómo colocarla, consulte los manuales
de instrucciones de la placa de puente y del soporte del objetivo.
2
Coloque el objetivo en la montura de la cámara.
ES-9ESPAÑOL
3
Mientras sujeta el objetivo con la mano, ajuste la
altura y la posición del soporte del objetivo para
asegurar el soporte y el soporte del objetivo. Si
el soporte del objetivo no es lo su cientemente
alto, coloque el pie de soporte entre el soporte
del objetivo y el soporte.
Q Asegúrese de ajustar la altura y la posición del soporte del objetivo con
cuidado para evitar aplicar una fuerza excesiva a la montura del objetivo
y de la cámara. De lo contrario, podría dañar la montura de la cámara
o del objetivo.
Q Asegúrese de fi jar el soporte del objetivo y el soporte antes del uso. De lo
contrario, podría dañar la montura de la cámara o del objetivo.
ES-10 ESPAÑOL
Uso de la bolsa para objetivo
1
Coloque el objetivo en
el estuche del objetivo
en la orientación
que se muestra en la
ilustración.
Q Asegúrese de colocar las tapas del objetivo antes de colocar el objetivo
en su bolsa.
Q Coloque el conjunto en los huecos dentro de la bolsa.
2
Cierre la tapa del estuche
del objetivo.
Zoom
Utilice la palanca del zoom o el anillo del zoom para
controlar el zoom.
La palanca del zoom
Deslice el interruptor de
modo del zoom hacia S (A) y
deslice la palanca del zoom
(B) para activar el zoom
motorizado mientras desliza.
La velocidad del zoom cambia
dependiendo de la cantidad
de deslizamiento.
El anillo del zoom
Deslice el interruptor del modo del zoom hacia M y
gire el anillo del zoom para controlar el zoom.
ES-11ESPAÑOL
Apertura
Anillo de apertura (iris)
Gire el anillo de apertura del objetivo (iris) para
seleccionar la apertura (número T).
A C (
): Ajuste la apertura al valor seleccionado
con el dial multifunción de la cámara.
B A (
): Ajuste la apertura al valor seleccionado
automáticamente por la cámara.
C Otros valores (
): Ajuste la apertura al valor
seleccionado.
Interruptor del bloqueo del anillo de apertura (iris)
El anillo de apertura (iris) se puede bloquear cuando
el anillo de apertura (iris) se ja en la posición C o A.
Enfoque
Deslice el interruptor de modo de enfoque hacia S
para disparar con el enfoque automático. Deslice
el interruptor de modo de enfoque hacia M para
disparar con el enfoque manual.
R Al ajustar el interruptor del modo de enfoque en S, la distancia mostrada
por el indicador de distancia de enfoque de la cámara (“indicador de dis-
tancia”) difi ere de la distancia de enfoque real.
R Incluso si ajusta la cámara en el enfoque automático, puede disparar con
el enfoque manual ajustando el objetivo en M.
Estabilización de imagen óptica (OIS)
Para utilizar la estabilización de
imagen óptica, deslice el interruptor
O.I.S. hacia ON.
ES-12 ESPAÑOL
Especi caciones
Tipo
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Construcción del objetivo
25
elementos en
19
grupos (3 elementos
asféricos)
23
elementos en
16
grupos (3 elementos
asféricos)
Tamaño de imagen (diagonal)
43,8 × 32,9 mm (54,78 mm)43,8 × 32,9 mm (54,78 mm)
Distancia focal (equivalente al formato de 35 mm) f=32–90 mm (25–71 mm)f=19–35 mm (15–28 mm)
Ángulo de visión 81,0°–33,8° 110°–76°
Apertura máx. T3.5 T3.5
Apertura mín. T32 T32
Control de apertura
Número de láminas 13 (abertura de diafragma redondeada) 13 (abertura de diafragma redondeada)
Distancia mínima de enfoque (Medido desde el plano focal) W: 0,8 m T: 0,8 m W: 0,55 m T: 0,55 m
Magni cación máx. W: 0,06 × T : 0,1 ×
Dimensiones externas: Diámetro (diámetro delantero) × Longitud* (aprox.)
*
distancia a partir de la parte delantera del objetivo hasta la pletina de montaje del objetivo
123,5 (114) × 222,5 mm 123,5 (114) × 222,5 mm
Peso* (aprox.)
* excluyendo las tapas
2140 g 2090 g
Tamaño del ltro
111 m m 111 m m
Q Las mejoras podrían provocar cambios no comunicados en las especifi caciones y en la apariencia.
Q Debido al modo en que se construye el objetivo, el “Indicador de distancia” que muestra la cámara puede, en algunos casos, discrepar con la distancia de
enfoque real. Utilice el “Indicador de distancia” sólo como guía.
R Este objetivo utiliza motores lineales para asegurar un enfoque automático rápido y preciso manteniendo al mismo tiempo la mayor calidad de imagen
posible. Al apagar la cámara, al desconectar el objetivo del cuerpo de la cámara o al activar la función de reproducción, puede que se oiga un sonido y se
note una ligera vibración física a causa del desacople de los imanes de los motores lineales. Esto es perfectamente normal y no afectará negativamente a
la calidad de la imagen ni al desempeño del objetivo.
ES-13ESPAÑOL
Esquema de contorno
7,480,9
104,6
108,3
135,7
(M3, profundidad de 3 mm)
222,5
191
Anillo de enfoque
MÓDULO: 0,8
DIÁM. PASO:
ෘ
121,6 mm
ROTACIÓN ANGULAR: 200°
Anillo del zoom
MÓDULO: 0,8
DIÁM. PASO:
ෘ
116,8 mm
ROTACIÓN ANGULAR: 90°
Anillo de iris
MÓDULO: 0,8
DIÁM. PASO:
ෘ
112,0 mm
ROTACIÓN ANGULAR: 64°
ෘ
114
11
11
12
16
UNC3/8-16
71,5
133,1
(A MENOS QUE SE ESPECIFIQUE OTRA UNIDAD): mm
NL-1 NEDERLANDS
Voor uw veiligheid
Lees deze opmerkingen voordat u de camera gebruikt
Veiligheidsopmerkingen
Dank u voor het vertrouwen dat u in dit product heeft gesteld.
Raadpleeg uw Fujifi lm-dealer voor reparatie, inspectie en interne
testen.
• Zorg ervoor dat u de lens goed gebruikt. Lees voor gebruik
deze veiligheidsopmerkingen en de Gebruikershandleiding van
de camera zorgvuldig door.
• Bewaar deze veiligheidsopmerkingen na het lezen op een vei-
lige plaats.
Informatie over pictogrammen
De hieronder afgebeelde pictogrammen worden in deze ge-
bruiksaanwijzing gebruikt om de ernst aan te geven van een let-
sel of schade die kan ontstaan als de betekenis van het pictogram
niet in acht wordt genomen en het product ten gevolge daarvan
onjuist wordt gebruikt.
WAARSCHUWING
Dit pictogram geeft aan dat het niet
opvolgen van instructies kan leiden tot
ernstig of fataal letsel.
ATTENTIE
Dit pictogram geeft aan dat het niet op-
volgen van instructies kan leiden tot per-
soonlijk letsel of materiële schade.
De hieronder afgebeelde pictogrammen geven de ernst van de
gevolgen aan als de instructies niet worden nageleefd.
Driehoekige pictogrammen geven aan dat deze informatie
uw aandacht behoeft (“Belangrijk”).
Cirkelvormige pictogrammen met een diagonale streep
geven aan dat die handeling verboden is (“Verboden”).
Opgevulde cirkels met een uitroepteken geven aan dat er
een handeling moet worden verricht (“Vereist”).
WAARSCHUWING
WAARSCHUWING
Niet in de bad-
kamer of douche
gebruiken
Niet onderdompelen in of blootstellen aan water. Het niet
in acht nemen van deze voorzorgsmaatregel kan brand
of een elektrische schok tot gevolg hebben.
Haal het apparaat
niet uit elkaar
Haal het apparaat niet uit elkaar. Het niet in acht nemen
van deze voorzorgsmaatregel kan brand, een elektri-
sche schok of letsel door een defect product tot gevolg
hebben.
NL-2NEDERLANDS
WAARSCHUWING
WAARSCHUWING
Raak geen interne
onderdelen aan
Mocht de behuizing openbreken door een val of ander ongeluk,
raak de blootliggende onderdelen niet aan. Het niet in acht
nemen van deze voorzorgsmaatregel kan een elektrische
schok of letsel door het aanraken van beschadigde onder-
delen tot gevolg hebben. Verwijder onmiddellijk de came-
rabatterij en pas op voor letsel of een elektrische schok.
Breng het product naar het verkooppunt voor raadpleging.
Plaats niet op onstabiele oppervlakken. Het product kan
vallen, wat letsel tot gevolg kan hebben.
Kijk niet in de zon door de zoekers van de lens of camera. Het
niet in acht nemen van deze waarschuwing kan perma-
nent oogletsel tot gevolg hebben.
Houd de verpakkingszak buiten het bereik van kleine
kinderen, ook tijdens het afvoeren. De zak vormt
verstikkingsgevaar voor kleine kinderen.
ATTENTIE
ATTENTIE
Gebruik of bewaar niet op plaatsen blootgesteld aan stoom
of rook of die zeer vochtig of uitermate sto g zijn. Het niet
in acht nemen van deze voorzorgsmaatregel kan brand
of een elektrische schok tot gevolg hebben.
Laat niet in direct zonlicht liggen of op plaatsen die onderhe-
vig zijn aan zeer hoge temperaturen, zoals in een afgesloten
voertuig op een zonnige dag. Het niet in acht nemen van
deze voorzorgsmaatregel kan brand tot gevolg hebben.
ATTENTIE
ATTENTIE
Houd buiten het bereik van kleine kinderen. In de handen
van kinderen kan dit product letsel veroorzaken.
Hanteer niet met natte handen. Het niet in acht nemen
van deze voorzorgsmaatregel kan een elektrische schok
tot gevolg hebben.
Houd de zon uit het beeld bij het fotograferen van onder-
werpen met tegenlicht. Zonlicht dat wordt scherpge-
steld in de camera wanneer de zon zich in het beeld of
vlakbij het beeld bevindt, kan brand of brandwonden
veroorzaken.
Wanneer het product niet in gebruik is, plaats de lensdop-
pen terug en bewaar niet in direct zonlicht. Zonlicht dat
wordt scherpgesteld door de lens kan brand of brand-
wonden tot gevolg hebben.
Draag de camera of lens niet terwijl deze op een statief is be-
vestigd. Het product kan vallen of andere voorwerpen
raken, wat letsel tot gevolg kan hebben.
Bevestig het objectief stevig aan de steunstang. Als u dit
niet doet, kan het objectief of de camera vallen. Het
laten vallen van het objectief en/of de camera, vooral
wanneer deze op een hoge plaats wordt gebruikt, kan
een ernstig ongeluk veroorzaken.
NL-3 NEDERLANDS
Inleveren van elektrische en elektronische apparatuur in particuliere
Inleveren van elektrische en elektronische apparatuur in particuliere
huishoudens
huishoudens
In de Europese Unie, Noorwegen, IJsland en Liechtenstein: Dit symbool op
het product of in de handleiding en in de garantievoorwaarden en/
of op de verpakking duidt aan dat dit product niet als huishoudelijk
afval mag worden beschouwd. In plaats daarvan moet het apparaat
bij een inzamelpunt voor recycling van elektrische en elektronische
apparatuur worden ingeleverd.
Door dit product op juiste wijze te verwijderen helpt u potentiële negatieve gevolgen
voor het milieu en de gezondheid van de mens voorkomen. Onjuiste verwerking van
dit product kan het milieu schaden.
De recycling van materialen helpt bij het behoud van natuurlijke bronnen. Neem
contact op met uw gemeente, uw inzamelpunt voor het inleveren van huishoudelijk
afval of de winkel waar u het product hebt gekocht voor meer gedetailleerde
informatie over recycling van dit product.
In landen buiten de Europese Unie, Noorwegen, IJsland en Liechtenstein: Neem contact
op met uw gemeente en vraag naar de juiste wijze waarop u dit product inclusief
batterijen of accu’s dient te verwijderen.
Voordat u dit product gebruikt
De lens werkt mogelijk niet zoals verwacht, en som-
mige functies zijn mogelijk niet beschikbaar bij verou-
derde rmware voor lens of camera. Zorg ervoor dat u
de rmware voor lens of camera bijwerkt naar de laat-
ste versie. Instructies voor het bekijken van informatie
over de rmware-versie en het updaten van rmware
zijn beschikbaar op de volgende website:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
Als u geen toegang hebt tot een computer, is onder-
steuning mogelijk via de plaatselijke verdeler vermeld
in de “FUJIFILM Worldwide Network”-data die met uw
camera wordt meegeleverd.
Productverzorging
• Pak, bij het gebruik van een zonnekap, de camera
niet op of houd de camera niet vast door enkel de
kap vast te houden.
• Houd de lenssignaalcontacten schoon.
• Gebruik een blaaskwast om stof en pluisjes te verwij-
deren van de glazen oppervlakken van het objectief
NL-4NEDERLANDS
of lter. Breng, om vlekken en vingerafdrukken te
verwijderen, een kleine hoeveelheid objectiefrei-
niger aan op een zachte, schone doek of lensreini-
gingsdoekje en reinig vanuit het midden met een
ronddraaiende beweging naar de buitenkant en
zorg ervoor dat er geen vegen achterblijven of dat u
het glas met uw vingers aanraakt.
• Gebruik nooit organische oplosmiddelen zoals verf-
verdunner of benzeen om de lens te reinigen.
• Plaats de voorste en achterste doppen wanneer de
lens niet in gebruik is.
• Bewaar het objectief en lter op een koele, droge
plaats om schimmel en roest te voorkomen. Bewaar
niet in direct zonlicht of met nafta- of kamfermotten-
ballen.
• Houd de lens droog. Roest kan onherstelbare scha-
de veroorzaken. Veeg regen en waterdruppels af.
• Het achterlaten van de lens in uitermate hete ruimten
kan schade of krom trekken tot gevolg hebben
.
• Merk op dat afhankelijk van de posities van de camera
en het statief, de hand die de cameragrip vasthoudt in
aanraking kan komen met het statief of de statiefgon-
delvoet, wanneer de camera wordt gedraaid.
• Bij het bevestigen van accessoires zoals een externe
motor, dient u de verbindingsdelen grondig te in-
specteren op afwijkingen aan de vorm of vreemde
voorwerpen. Zorg ervoor dat u alle aanwezige
vreemde voorwerpen verwijdert. Als er afwijkingen
aan de vorm worden waargenomen, raadpleeg dan
uw dealer.
• Plotselinge temperatuurschommelingen kunnen
ervoor zorgen dat het objectief beslaat of dat zich
condens vormt op het oppervlak van het objectief.
Als deze verschijnselen zich voordoen, moet u het
objectief laten liggen totdat het beslaan of de con-
densatie is verdwenen voordat u het objectief ge-
bruikt. Gebruik van het objectief met condens kan
ervoor zorgen dat het niet goed werkt.
NL-5 NEDERLANDS
Delen van de lens
Q De objectiefvatting is voorzien van een rubberring om er zeker van te
zijn dat het objectief stof- en spatwatervrij blijft. De ring kan tegen ver-
goeding bij elk Fujifi lm-servicecenter worden vervangen.
A
Scherpstelring
B
Zoomring
C
Diafragmaring (iris)
D
Aansluiting zoomhendel
E
Zoomhendel
F
Bevestigingsmarkeringen
G
Steunvoet
H
Lenssignaalcontacten
I
O.I.S.-knop
J
Zoomhendel
K
Zoommodusschakelaar
L
Scherpstelmodusschakelaar
M
Vergrendelingsschakelaar diafragmaring (iris)
N
Achterste lensdop
O
Voorste lensdop
NL-6NEDERLANDS
Meegeleverde accessoires
• Voorste lensdop
• Achterste lensdop
• Objectieftas
• Zoomhendel
• Steunvoet
Een lens bevestigen
Zie de camerahandleiding voor informatie over
het bevestigen en verwijderen van lenzen.
Q Deze lens is uitsluitend bestemd voor gebruik met FUJIFILM G-bevesti-
gingen en kan niet worden gebruikt met X-bevestigingen.
De doppen verwijderen
Verwijder de doppen zoals afgebeeld.
De zoomhendel bevestigen
NL-7 NEDERLANDS
Bevestigen aan de steunstang
Om het objectief en de camerabevestiging te
beschermen, raden wij u aan een in de handel
verkrijgbare brugplaat en objectiefsteun te
gebruiken om het objectief te ondersteunen.
Q Bevestig het objectief stevig aan de steunstang. Als u dit niet doet, kan
het objectief of de camera vallen. Het laten vallen van het objectief en/of
de camera, vooral wanneer deze op een hoge plaats wordt gebruikt, kan
een ernstig ongeluk veroorzaken.
1
Bevestig de camera en de objectiefsteun op de
brugplaat.
R Voor instructies over het bevestigen, raadpleeg de instructiehandleidin-
gen voor de brugplaat en de objectiefsteun.
2
Bevestig het objectief op de camerabevestiging.
NL-8NEDERLANDS
3
Terwijl u het objectief met uw hand ondersteunt,
past u de hoogte en positie van de objectiefsteun
aan om de beugel en de objectiefsteun vast te
zetten. Als de objectiefsteun niet hoog genoeg is,
plaatst u de steunvoet tussen de objectiefsteun
en de beugel.
Q Zorg ervoor dat u de hoogte en positie van de objectiefsteun zorgvuldig
aanpast om overmatige kracht op de camera en objectiefbevestiging te
voorkomen. Als u dit niet doet, kan dit leiden tot schade aan het objectief
of de camerabevestiging.
Q Zorg ervoor dat u de objectiefsteun en de beugel voor gebruik vastzet.
Als u dit niet doet, kan dit leiden tot schade aan het objectief of de ca-
merabevestiging.
NL-9 NEDERLANDS
De objectieftas gebruiken
1
Plaats het objectief
in de objectieftas in
de richting die in de
afbeelding wordt
getoond.
Q Vergeet niet de lensdoppen te bevestigen alvorens u het objectief in de
tas plaatst.
Q Plaats de assemblage in de holtes in de tas.
2
Sluit het deksel van de
objectieftas.
Zoom
Gebruik de zoomhendel of de zoomring om de
zoom te bedienen.
De zoomhendel
Schuif de
zoommodusschakelaar
naar S (A) en schuif
de zoomhendel (B)
om de powerzoom in
te schakelen terwijl u
schuift. De zoomsnelheid
verandert afhankelijk van
de mate van schuiven.
De zoomring
Schuif de zoommodusschakelaar naar M en draai
aan de zoomring om de zoom te bedienen.
NL-10NEDERLANDS
Diafragma
Diafragmaring (iris)
Draai aan de diafragmaring (iris) van het objectief
om het diafragma (T-nummer) te kiezen.
A C ( ): Stel het diafragma in op de waarde
die is gekozen met de multifunctionele
draaiknop van de camera.
B A (
): Stel het diafragma in op de waarde
die automatisch is gekozen door de camera.
C Andere waarden (
): Stel het diafrag-
ma in op de geselecteerde waarde.
Vergrendelingsschakelaar diafragmaring (iris)
De diafragmaring (iris) kan worden vergrendeld
wanneer de diafragmaring (iris) in de stand C of
A staat.
Scherpstelling
Schuif de scherpstelmodusschakelaar naar S om
op te nemen met automatische scherpstelling.
Schuif de scherpstelmodusschakelaar naar M om
op te nemen met handmatige scherpstelling.
R Wanneer de scherpstelmodusschakelaar is ingesteld op S, kan de af-
stand die wordt weergegeven door de scherpstelafstandsindicator van
de camera („afstandsindicator”) van de werkelijke scherpstelafstand
verschillen.
R Zelfs wanneer de camera is ingesteld op automatische scherpstelling,
kunt u opnemen met handmatige scherpstelling door het objectief in
te stellen op M.
Optical Image Stabilization (OIS)
Om optical image stabilization
te gebruiken, schuif de O.I.S.-
knop naar ON.
NL-11 NEDERLANDS
Technische gegevens
Type
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Lensconstructie
25
elementen in
19
groepen (3 asferische
elementen)
23
elementen in
16
groepen (3 asferische
elementen)
Beeldformaat (diagonaal)
43,8 × 32,9 mm (54,78 mm)43,8 × 32,9 mm (54,78 mm)
Brandpuntsafstand (equivalent aan 35 mm formaat) f=32–90 mm (25–71 mm)f=19–35 mm (15–28 mm)
Beeldhoek 81,0°–33,8° 110°–76°
Max. diafragma T3.5 T3.5
Min. diafragma T32 T32
Diafragmabesturing
Aantal bladen 13 (ronde diafragmaopening) 13 (ronde diafragmaopening)
Minimale scherpstelafstand (Gemeten vanaf het brandpuntsvlak) W: 0,8 m T: 0,8 m W: 0,55 m T: 0,55 m
Max. vergroting W: 0,06 × T : 0,1 ×
Buitenafmetingen: Diameter (voorste diameter)
×
Lengte* (ongev.)
* afstand vanaf voorkant lens tot montageflens van de lens
123,5 (114) × 222,5 mm 123,5 (114) × 222,5 mm
Gewicht* (ongev.)
* exclusief doppen
2140 g 2090 g
Filtergrootte
111 m m 111 m m
Q Verbeteringen kunnen onaangekondigde wijzigingen aan de specifi caties en het uiterlijk tot gevolg hebben.
Q Ten gevolge van hoe dit objectief samengesteld is, kan de „Afstandsindicator” die wordt weergegeven door de camera in sommige gevallen verschillen
van de werkelijke scherpstelafstand. Gebruik de „Afstandsindicator” alleen als richtlijn.
R Dit objectief gebruikt lineaire motoren om snelle en nauwkeurige autofocus te verzekeren met behoud van de hoogste beeldkwaliteit. Als de camera wordt
uitgeschakeld, het objectief van de camera wordt losgekoppeld of de afspeelfunctie wordt ingeschakeld, kan er een geluid hoorbaar zijn en een lichte
trilling voelbaar zijn doordat de magneten van de lineaire motor worden uitgeschakeld. Dit is volkomen normaal en zal geen negatieve invloed hebben op
de beeldkwaliteit of de prestaties van het objectief.
NL-12NEDERLANDS
Overzichtstekening
7,480,9
104,6
108,3
135,7
(M3, diepte 3 mm)
222,5
191
Scherpstelring
MODULE: 0,8
AFSTANDSDIAMETER:
ෘ
121,6 mm
HOEKROTATIE: 200°
Zoomring
MODULE: 0,8
AFSTANDSDIAMETER:
ෘ
116,8 mm
HOEKROTATIE: 90°
Irisring
MODULE: 0,8
AFSTANDSDIAMETER:
ෘ
112,0 mm
HOEKROTATIE: 64°
ෘ
114
11
11
12
16
UNC3/8-16
71,5
133,1
(TENZIJ ANDERS VERMELD): mm
SV-1 SVENSKA
För din säkerhet
Se till att läsa dessa anvisningar före användning
Säkerhetsanmärkningar
Tack för att du har köpt denna produkt. För reparation, kontroll
och interna tester, kontakta din Fujifi lm-återförsäljare.
• Försäkra dig om att du använder objektivet korrekt. Läs dessa
säkerhetsanmärkningar och kamerans Användarhandbok nog-
grant före användning.
• Efter att ha läst dessa säkerhetsanmärkningar ska du förvara
dem på ett säkert ställe.
Ang. ikonerna
Ikonerna som visas här nedan används i detta dokument för att
indikera allvarligheten av personskada eller skada som kan resul-
tera om den information som indikeras av ikonen ignoreras, och
produkten på grund av detta används felaktigt.
VARNING
Denna ikon anger att dödsfall eller allvarlig
personskada kan resultera om informationen
ignoreras.
FÖRSIKTIG-
HET
Denna ikon anger att personskada eller materiell
skada kan resultera om informationen ignoreras.
Ikonerna som visas här nedan används för att indikera arten av de
instruktioner som måste följas.
Triangulära ikoner visar dig att denna information kräver
uppmärksamhet (”Viktigt”).
Cirkulära ikoner med ett diagonalt band visar dig att den
angivna handlingen är förbjuden (”Förbjudet”).
Fyllda cirklar med ett utropstecken visar dig att en åtgärd
måste vidtagas (”Krävs”).
VARNING
VARNING
Använd inte i badrum-
met eller i duschen
Sänk inte ned i, eller utsätt produkten för vatten. Under-
låtenhet att följa denna försiktighetsåtgärd kan orsaka
brand eller elektriska stötar.
Ta in te isä r
Ta inte isär produkten. Underlåtenhet att följa denna
försiktighetsåtgärd kan orsaka brand, elektriska stötar
eller skada på grund av tekniska fel i produkten.
SV-2SVENSKA
VARNING
VARNING
Rör ej vid interna delar
Om höljet går sönder på grund av ett fall eller annan
olycka, rör inte vid de interna delarna. Underlåtenhet att
följa denna försiktighetsåtgärd kan leda till elektriska
stötar eller skada som kan uppkomma genom att röra
vid de skadade delarna. Avlägsna genast batteriet, se
till att undvika skada eller elektrisk stöt, och ta med
produkten till det återförsäljningsställe där du köpte
den för råd.
Placera inte produkten på instabila ytor. Produkten kan
falla ner och orsaka skada.
Titta inte på solen genom objektivet eller kamerans sö-
kare. Underlåtenhet att följa denna försiktighetsåtgärd
kan ge bestående synnedsättning.
Håll förpackningspåsen utom räckhåll för små barn, även
vid kassering. Påsen utgör en kvävningsrisk för små barn.
FÖRSIKTIGHET
FÖRSIKTIGHET
Använd eller förvara inte produkten på platser som är ut-
satta för ånga eller rök, eller som är väldigt fuktiga eller
extremt dammiga. Underlåtenhet att följa denna försik-
tighetsåtgärd kan orsaka brand eller elektriska stötar.
FÖRSIKTIGHET
FÖRSIKTIGHET
Lämna inte produkten i direkt solljus eller på platser med
höga temperaturer, såsom i en stängd bil en solig dag.
Följs inte denna försiktighetsåtgärd kan det leda till
brand.
Förvara utom räckhåll för små barn. Denna produkt kan
orsaka personskada i händerna på ett barn.
Ta inte i produkten med våta händer. Underlåtenhet att
följa denna försiktighetsåtgärd kan orsaka elektriska
stötar.
Håll solen utanför bilden när du fotograferar motiv i mot-
ljus. Solljus som fokuseras i kameran när solen är i eller
nära bilden kan orsaka brand eller brännskador.
Sätt tillbaka objektivlocken och förvara produkten utom
räckhåll för direkt solljus när du inte använder den. Sol-
ljus som fokuseras genom objektivet kan orsaka brand
eller brännskador.
Bär inte kameran eller objektivet medan de är monterade
på ett stativ. Produkten kan falla ner eller stöta till andra
föremål, vilket kan leda till skada.
Fäst objektivet säkert mot stödstången. I annat fall finns
det risk att objektivet eller kameran kan trilla ned.
Om objektivet och/eller kameran tappas, särskilt
vid användning på en hög plats, kan det orsaka en
allvarlig olycka.
SV-3 SVENSKA
Kassering av elektrisk och elektronisk utrustning i privata hushåll
Kassering av elektrisk och elektronisk utrustning i privata hushåll
Inom Europeiska unionen, Norge, Island och Liechtenstein: Denna
symbol på produkten, eller i handboken och i garantin, och/eller
på dess förpackning anger att denna produkt inte får hanteras
som hushållsavfall. Istället bör den lämnas in på en utsedd
uppsamlingsplats för återvinning av elektrisk och elektronisk
utrustning.
Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förhindra
möjliga negativa konsekvenser för miljön och människors hälsa, som annars kan bli
följden av olämplig avfallshantering av denna produkt.
Återvinning av batterier bidrar till att bevara naturresurser. För mer detaljerad
information om återvinning av denna produkt, kontakta kommunen, din
sophämtningstjänst eller butiken där du köpte produkten.
I länder utanför den Europeiska unionen, Norge, Island och Lichtenstein: Om du vill göra
dig av med denna produkt, inklusive batterier och ackumulatorer, kontakta de lokala
myndigheterna och be om råd för korrekt kassering.
SV-4SVENSKA
Innan du använder denna produkt
Objektivet kanske inte fungerar som förväntat och
vissa funktioner kanske inte är tillgängliga med föråld-
rade versioner av objektiv- och kamera rmware. Var
noga med att uppdatera både objektiv- och kamera-
rmware till de senaste versionerna. Instruktioner om
hur man kontrollerar rmwareversion samt hur man
uppdaterar rmware nns på följande hemsida:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
Om du inte har tillgång till en dator, kan du få hjälp
hos den lokala återförsäljare som listas i FUJIFILM
Worldwide Network-materialet, vilket medföljer ka-
meran.
Produktvård
• Lyft inte upp kameran och håll inte i den endast med
hjälp av motljusskyddet när det används.
• Håll objektivets signalkontakter rena.
• Använd en blåspensel för att avlägsna damm och
ludd från glasytorna på objektivet eller ltret. För
att ta bort äckar och ngeravtryck, använd en liten
mängd objektivrengöringsmedel på en mjuk, ren
bomullsduk eller objektivrengöringspapper och
rengör från mitten och utåt med en cirkelrörelse, för-
siktigt för att inte lämna äckar eller vidröra glaset
med ngrarna.
• Använd aldrig organiska lösningsmedel såsom thin-
ner eller bensen för att rengöra objektivet.
• Sätt på de främre och bakre locken när objektivet
inte används.
• Förvara objektivet och ltret på en sval och torr
plats för att förhindra mögel och rost. Förvara det
inte i direkt solljus eller tillsammans med nafta eller
malkulor.
• Håll objektivet torrt. Rost kan orsaka ohjälpliga ska-
dor. Torka av regn och vattendroppar.
• Om du lämnar objektivet på extremt varma platser
kan det orsaka skada eller skevhet.
• Notera att beroende på kamerans och stativets po-
sitioner kan handen som håller i kamerans grepp
komma i kontakt med stativet eller stativkragsfo-
ten när kameran roteras.
SV-5 SVENSKA
• När du monterar tillbehör såsom en extern motor,
kontrollera noga om det nns några avvikelser i for-
minpassningen eller om det nns främmande före-
mål som blockerar monteringen. Avlägsna eventu-
ellt främmande föremål. Kontakta din återförsäljare
om du noterar avvikelser i forminpassningen.
• Plötsliga temperaturförändringar kan orsaka att ob-
jektivets linser immar igen eller att kondens bildas
på linsen. Om detta fenomen uppstår, låt objektivet
ligga en stund tills imbildningen eller kondensen
försvinner innan objektivet används. Användning
av objektivet med kondens kan orsaka funktionsfel.
SV-6SVENSKA
Objektivets delar
Q Objektivfästet innefattar en gummiring för att försäkra att objektivet
hålls damm- och stänksäker. Ringen kan bytas ut mot avgift hos ett
Fujifi lm service-center.
A
Fokusring
B
Zoomring
C
Bländarring
D
Zoomspakens monteringshål
E
Zoomspak
F
Monteringsmarkeringar
G
Stödfot
H
Objektivsignalkontakter
I
Knapp för bildstabilisator
J
Zoomspak
K
Zoomlägesomkopplare
L
Fokuseringslägesomkopplare
M
Låsreglage för bländarringen
N
Bakre objektivlock
O
Främre objektivlock
SV-7 SVENSKA
Medföljande tillbehör
• Främre objektivlock
• Bakre objektivlock
• Objektivfodral
• Zoomspak
• Stödfot
Montera ett objektiv
Se kamerahandboken för information om hur
du monterar och tar bort objektiv.
Q Detta objektiv är endast avsett för användning med FUJIFILM G-fästen
och kan inte användas med X-fästen.
Ta bort locken
Ta av locken så som visas.
Montera zoomspaken
SV-8SVENSKA
Montering mot stödstången
För att skydda objektivet och kamerafästet
rekommenderar vi att du använder en kommersiellt
tillgänglig broplatta med ett objektivstöd för att
stödja objektivet.
Q Fäst objektivet säkert mot stödstången. I annat fall fi nns det risk att
objektivet eller kameran kan trilla ned. Om objektivet och/eller kame-
ran tappas, särskilt vid användning på en hög plats, kan det orsaka en
allvarlig olycka.
1
Fäst kameran och objektivstödet på broplattan.
R Se bruksanvisningarna för broplattan och objektivstödet för anvisningar
om korrekt montering.
2
Fäst objektivet i kamerans objektivfattning.
SV-9 SVENSKA
3
Håll objektivet med ena handen och justera
samtidigt objektivstödets höjd och placering
för att säkra att fästet och objektivstödet
sitter ordentligt. Om objektivstödet inte är
tillräckligt högt kan du placera stödfoten
mellan objektivstödet och fästet.
Q Justera objektivstödets höjd och position noggrant för
att undvika att utsätta kameran och objektivfattningen
för allt för stor påfrestning. I annat fall finns det risk att
objektivet eller kamerans objektivfattning skadas.
Q Objektivstödet och fästet ska monteras på förhand innan användningen.
I annat fall fi nns det risk att objektivet eller kamerans objektivfattning
skadas.
SV-10SVENSKA
Använda objektivfodralet
1
Placera objektivet i
objektivfodralet i den
riktning som bilden
visar.
Q Se till att montera objektivlocket innan du placerar objektivet i fodralet.
Q Lägg enheten i fodralet på rätt sätt.
2
Stäng objektivfodralets
lock.
Zoomning
Använd zoomspaken eller zoomringen för att
zooma in eller ut.
Zoomspaken
Ställ zoomlägesomkopplaren
i läge S (A) och skjut
zoomspaken (B) i
endera riktning för att
använda motorzoom.
Zoomhastigheten ändras
beroende på hur långt du
skjuter zoomspaken åt
endera hållet.
Zoomringen
Ställ zoomlägesomkopplaren i läge M och vrid
på zoomringen för att zooma in eller ut.
SV-11 SVENSKA
Bländare
Bländarring
Vrid på bländarringen för att justera bländaren
(T-tal).
A C
(
): Ställ bländaren på det värde som
valts med kamerans multifunktionsratt.
B A
(
): Ställ in bländaren på det värde
som valts automatiskt av kameran.
C Andra värden (
): Ställ in bländaren på
det valda värdet.
Låsreglage för bländarringen
Bländarringen kan låsas när bländarringen är
inställd på läge C eller A.
Fokusering
Ställ fokuslägesomkopplaren i läge S
för att fotografera med autofokus. Ställ
fokuslägesomkopplaren i läge M för att
fokusera manuellt när du tar bilder.
R När fokuslägesomkopplaren är inställd i läge S skiljer sig avståndet, som
visas av kamerans fokusavståndsindikator(”avståndsindikator”), från det
faktiska fokusavståndet.
R Även om kameran är inställd på autofokus kan du fokusera manuellt när
du tar bilder genom att ställa in objektivet i läge M.
Optisk bildstabilisator (Optical Image
Stabilization - OIS)
För att använda den optiska
bildstabilisatorn, skjut knappen
för bildstabilisatorn till ON.
SV-12SVENSKA
Speci kationer
Type
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Objektivkonstruktion
25
element i
19
grupper (3 asfäriska element)
23
element i
16
grupper (3 asfäriska element)
Bildstorlek (diagonalt) 43,8 × 32,9 mm (54,78 mm)43,8 × 32,9 mm (54,78 mm)
Brännvidd (motsvarande 35 mm-format) f=32–90 mm (25–71 mm)f=19–35 mm (15–28 mm)
Bildvinkel 81.0°–33.8° 110°–76°
Största bländare T3.5 T3.5
Minsta bländare T32 T32
Bländarstyrning
Antal blad 13 (rundad diafragmaöppning) 13 (rundad diafragmaöppning)
Minsta fokusavstånd (mätt från fokalplanet) W: 0,8 m T: 0,8 m W: 0,55 m T: 0,55 m
Max. förstoring W: 0,06 × T : 0,1 ×
Externa mått: Diameter (främre diameter) × Längd* (ungefär)
*
avstånd från objektivets framsida till monterings änsen
123,5 (114) × 222,5 mm 123,5 (114 ) × 222,5 mm
Vikt* (ungefär)
* exklusive lock
2140 g 2090 g
Filterstorlek
111 m m 111 mm
Q Förbättringar kan leda till oannonserade ändringar i specifi kationer och utseende.
Q Beroende på hur detta objektiv är konstruerat, kan avståndsindikatorn som visas på kameran i vissa fall skilja sig från det faktiska fokusavståndet. Använd
avståndsindikatorn endast som en riktlinje.
R Detta objektiv använder linjära motorer för att säkerställa snabbt och exakt autofokus samtidigt som högsta möjliga bildkvalitet bibehålls. När kameran
stängs av, när objektivet kopplas loss från kamerahuset eller när uppspelningsfunktionen slås på, kan ett ljud höras och viss vibration uppstå på grund
av att den linjära motorns magneter kopplas ifrån. Detta är helt normalt och kommer inte att påverka bildkvaliteten eller objektivets prestanda negativt.
SV-13 SVENSKA
Ritningsskiss
7,480,9
104,6
108,3
135,7
(M3, djup 3 mm)
222,5
191
Fokusring
MODUL: 0,8
Delningsdiameter:
ෘ
121,6 mm
VRIDNINGSVINKEL: 200°
Zoomring
MODUL: 0,8
Delningsdiameter:
ෘ
116,8 mm
VRIDNINGSVINKEL: 90°
Bländarring
MODUL: 0,8
Delningsdiameter:
ෘ
112,0 mm
VRIDNINGSVINKEL: 64°
ෘ
114
11
11
12
16
UNC 3/8-16
71,5
133,1
ENHET: mm (OM INTE ANNAT ANGES)
NO-1NORSK
For din sikkerhet
Sørg for å lese disse merknadene før bruk
Sikkerhetsmerknader
Takk for at du kjøpte dette produktet. Kontakt din Fujifi lm for-
handler for reparasjon, inspeksjon og intern testing.
• Se til at du bruker objektivet riktig. Les nøye gjennom disse sik-
kerhetsmerknadene og kameraets Brukerveiledning før bruk.
• Etter å ha lest disse sikkerhetsmerknadene, skal de oppbevares
på et trygt sted.
Om ikonene
Ikonene som vises nedenfor brukes i dette dokumentet for å in-
dikere alvorlighetsgraden på skaden eller ødeleggelsen som kan
oppstå hvis informasjonen som indikeres av ikonet og produktet
brukes feil som resultat.
ADVARSEL
Dette ikonet indikerer at døden eller alvorlig
skade kan være resultatet hvis informasjonen
ignoreres.
FORSIKTIG
Dette ikonet indikerer at personlig skade eller
materialskade kan oppstå hvis informasjonen
ignoreres.
Ikonene som vises nedenfor brukes for å indikere typen instruk-
sjoner som skal følges.
Trekantikoner forteller deg at denne informasjonen krever
oppmerksomhet (“Viktig”).
Sirkelikoner med en diagonal strek forteller deg at handlin-
gen som er indikert er forbudt (“Forbudt”).
Fylte sirkler med utropstegn indikerer en handling som må
utføres (“Obligatorisk”).
ADVARSEL
ADVARSEL
Skal ikke brukes på
badet eller i dusjen
Må ikke senkes i eller utsettes for vann. Dersom denne
forhåndsregelen ikke blir fulgt kan det oppstå brann
eller elektrisk støt.
Skal ikke demonteres
Skal ikke demonteres. Hvis denne forholdsregelen ikke
følges kan det medføre brann, elektriske støt eller ska-
der som følge av funksjonsfeil på produktet.
NO-2 NORSK
ADVARSEL
ADVARSEL
Interne deler må ikke
berøres
Skulle kamerahuset åpne seg som følge av et fall eller
et annet uhell, må de interne delene ikke berøres. Hvis
denne forholdsregelen ikke følges kan det medføre
elektriske støt eller skader som følge av å berøre de
skadde delene. Fjern kameraets batteri med en gang,
pass slik at du unngår skader eller elektriske støt, og ta
produktet med til kjøpsstedet for konsultasjon.
Ikke plasser på ustabile over ater. Produktet kan falle og
føre til skade.
Ikke se på sola gjennom objektivet eller kameraets søkere.
Å ikke etterfølge denne forhåndsregelen kan føre til
permanent nedsatt syn.
Hold emballasjeposen utilgjengelig for små barn, også ved
kassering. Posen utgjør en kvelningsfare for små barn.
FORSIKTIG
FORSIKTIG
Må ikke brukes eller oppbevares på steder som er utsatt
for damp eller røyk, eller som er veldig fuktig eller svært
støvete. Dersom denne forhåndsregelen ikke blir fulgt
kan det oppstå brann eller elektrisk støt.
Må ikke legges i direkte sollys eller på steder som er utsatt
for veldig høye temperaturer, som for eksempel i et lukket
kjøretøy på en solfylt dag. Hvis denne forholdsregelen
ikke etterfølges kan det føre til brann.
FORSIKTIG
FORSIKTIG
Skal oppbevares utilgjengelig for små barn. Dette pro-
duktet kan forårsake skade ved håndtering av et barn.
Må ikke håndteres med våte hender. Dersom denne for-
håndsregelen ikke blir fulgt kan det oppstå elektrisk
støt.
Hold sola utenfor bildet når du tar bilde med bakgrunns-
belyst motiv. Sollys fokusert i kameraet når sola er i eller
nært bildet kan føre til brann eller brannskader.
Sett på objektivdekselet når produktet ikke er i bruk, og
oppbevar det utenfor direkte sollys. Sollys fokusert av
objektivet kan føre til brann eller brannskader.
Ikke bær kameraet eller objektivet når de er festet til et
stativ. Produktet kan falle eller slå borti andre gjen-
stander og føre til skade.
Sørg for å feste objektivet godt til støttestangen. Ellers
kan objektivet eller kameraet falle ned. Hvis du mister
objektivet og/eller kameraet, spesielt når det brukes
på et høyt sted, kan det føre til en alvorlig ulykke.
NO-3NORSK
Deponering av elektrisk og elektronisk utstyr fra private husholdninger
Deponering av elektrisk og elektronisk utstyr fra private husholdninger
I EU, Norge, Island og Liechtenstein: Dette symbolet på produktet eller i
bruksanvisningen og i garantien og/eller på emballasjen indikerer at
dette produktet ikke må behandles som husholdningsavfall. I stedet
må det tas med til et egnet innsamlingssted for resirkulering av
elektrisk og elektronisk utstyr.
Ved å sikre at dette produktet deponeres korrekt hjelpe du til med å forhindre
potensielle negative konsekvenser for miljøet og menneskelig helse, som ellers kan
forårsakes av uegnet avfallshåndtering av dette produktet.
Resirkuleringen av materialene vil bidra med å bevare naturlige ressurser. For mer
detaljert informasjon om resirkulering av dette produktet, vennligst ta kontakt med
lokale myndigheter, din lokale tjeneste for håndtering av husholdningsavfall eller med
butikken hvor du kjøpte produktet.
I land utenfor EU, Norge, Island og Liechtenstein: Dersom du ønsker å kassere dette
produktet, inkludert batterier eller akkumulatorer, vennligst ta kontakt med lokale
myndigheter og spør om korrekt metode for kassering.
NO-4 NORSK
Før du bruker dette produktet
Objektivet fungerer kanskje ikke som forventet og
noen funksjoner er kanskje ikke tilgjengelige med
utdaterte versjoner av objektivets eller kameraets
rmware. Sørg for å oppdatere objektivets og ka-
meraets rmware til de siste versjonene. Instruksjo-
ner om å se informasjon om rmware-versjonen og
oppdatering av rmware er tilgjengelig fra følgende
nettside:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
Dersom du ikke har tilgang til en datamaskin, er støtte
tilgjengelig hos den lokale distributøren som står
oppført i ”FUJIFILM Worldwide Network”-materialet
som fulgte med kameraet.
Produktpleie
• Ikke plukk opp eller hold kameraet kun i solblenderen
når du bruker en solblender.
• Hold linsens signalkontakter rene.
• Bruk en blåsebørste til å erne støv og lo fra glassover-
aten på objektivet eller lteret. For å erne ekker og
ngeravtrykk bruker du en liten mengde objektivren-
gjøringsmiddel på en myk, ren bomullsklut eller ob-
jektivrengjøringsklut og rengjør fra midten utover ved
bruk av en sirkulær bevegelse, og pass på at du ikke et-
terlater ekker eller berører glasset med ngrene.
• Bruk aldri organiske løsemidler slik som malingstynner
eller benzen for å rengjøre objektivet.
• Sett på plass dekslene foran og bak når linsen ikke
er i bruk.
• Oppbevar objektivet og lteret på kjølige, tørre steder
for å forhindre mugg og rust. Ikke oppbevar i direkte
sollys eller med møllkuler av nafta eller kamfer.
• Hold objektivet tørt. Rustdannelser kan medføre
skader som ikke lar seg reparere. Tørk av regn og
vanndråper.
• Å forlate linsen på ekstremt varme steder kan føre
til skade eller fordreininger.
• Merk at avhengig av kameraets og stativets posi-
sjoner, kan det hende at hånden som holder ka-
meragrepet kommer i kontakt med stativet eller
stativholderfoten når kameraet dreies.
NO-5NORSK
• Når du monterer tilbehør som f.eks. en ekstern mo-
tor, må du inspisere skjøteområdene grundig for
eventuelle deformasjoner eller fremmedlegemer.
Sørg for å erne eventuelle fremmedlegemer. Kon-
takt forhandleren hvis du oppdager deformasjon.
• Plutselige temperaturendringer kan føre til at objek-
tivet dugger, eller at det dannes kondens på over-
aten av objektivet. Hvis disse fenomenene oppstår,
må du la objektivet stå til duggdannelsen eller kon-
densen forsvinner før du bruker det. Bruk av objekti-
vet med kondens kan føre til funksjonsfeil.
NO-6 NORSK
Linsens deler
Q Objektivfestet har en gummiring som sikrer at objektivet holder seg
støv- og sprutsikkert. Ringen kan byttes ut mot en avgift på ethvert
Fujifi lm servicesenter.
A
Fokusring
B
Zoomring
C
Blenderring (iris)
D
Hull for zoomspakens kontakt
E
Zoomspake
F
Monteringsmerker
G
Støttefot
H
Objektivets signalkontakter
I
O.I.S.-bryter
J
Zoomspake
K
Bryter for zoommodus
L
Bryter for fokusmodus
M
Låsebryter for blenderring (iris)
N
Bakre objektivdeksel
O
Fremre objektivdeksel
NO-7NORSK
Medfølgende tilleggsutstyr
• Fremre linsedeksel
• Bakre linsedeksel
• Linsebeholder
• Zoomspake
• Støttefot
Feste linsen
Se kameraets brukerveiledning for informa-
sjon om festing og erning av linser.
Q Dette objektivet er for bruk utelukkende med FUJIFILM G braketter og
kan ikke brukes sammen med X braketter.
Fjerning av dekselet
Fjern dekselet som vist.
Sette på zoomspaken
NO-8 NORSK
Sette på støttestangen
For å beskytte objektivet og kamerafestet,
anbefaler vi at du bruker en kommersielt
tilgjengelig broplate og objektivstøtte til å
støtte objektivet.
Q Sørg for å feste objektivet godt til støttestangen. Ellers kan objektivet
eller kameraet falle ned. Hvis du mister objektivet og/eller kameraet,
spesielt når det brukes på et høyt sted, kan det føre til en alvorlig ulykke.
1
Fest kameraet og objektivstøtten til broplaten.
R For instruksjoner om montering, se bruksanvisningene for broplaten og
objektivstøtten.
2
Fest objektivet til kamerafestet.
NO-9NORSK
3
Mens du støtter objektivet med hånden,
justerer du høyden og posisjonen til
objektivstøtten for å feste braketten og
objektivstøtten. Hvis objektivstøtten ikke
er høy nok, plasserer du støttefoten mellom
objektivstøtten og braketten.
Q Sørg for å justere høyden og plasseringen av objektivstøtten nøye for å
unngå å bruke for mye kraft på kameraet og objektivfatningen. Ellers kan
det føre til skade på objektivet eller kamerafestet.
Q Sørg for å sikre objektivstøtten og braketten før bruk. Ellers kan det føre
til skade på objektivet eller kamerafestet.
NO-10 NORSK
Bruke linsebeholderen
1
Plasser objektivet
i objektivetuiet i
retningen som vises på
illustrasjonen.
Q Pass på å feste linsedekslene før du legger linsen i beholderen.
Q Plasser monteringen i gropene i beholderen.
2
Lukk lokket på
objektivetuiet.
Zoom
Bruk zoomspaken eller zoomringen til å
kontrollere zoomen.
Zoomspaken
Skyv bryteren for
zoommodus til S (A) og
skyv zoomspaken (B)
for å aktivere elektrisk
zoom mens du skyver.
Zoomhastigheten endres
avhengig av hvor mye du
skyver.
Zoomringen
Skyv bryteren for zoommodus til M og roter
zoomringen for å kontrollere zoomen.
NO-11NORSK
Blenderåpning
Blenderring (iris)
Roter objektivets blenderring (iris) for å
velge blenderåpning (T-tall).
A C (
): Still blenderåpningen til valgt
verdi med kameraets erfunksjonshjul.
B A (
): Still inn blenderåpningen på ver-
dien som velges automatisk av kameraet.
C Andre verdier (
): Sett blenderåp-
ningen til den valgte verdien.
Låsebryter for blenderring (iris)
Blenderringen (iris) kan låses når blenderringen
(iris) er satt til posisjonen C eller A.
Fokus
Skyv bryteren for fokusmodus til S for å ta bilder
med autofokus. Skyv bryteren for fokusmodus
til M for å ta bilder med manuell fokus.
R Når bryteren for fokusmodus er satt til S, vil avstanden som vises av ka-
meraets indikator for fokusavstand («avstandsindikator») avvike fra den
faktiske fokusavstanden.
R Selv om kameraet er satt til autofokus, kan du ta bilder med manuell fo-
kus ved å sette objektivet til M.
Optisk bildestabilisering (OIS)
For å bruke optisk
bildestabilisering, la O.I.S.-
bryteren gli til ON (PÅ).
NO-12 NORSK
Spesi kasjoner
Type
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Linsekonstruksjon
25
elementer i
19
grupper (3 asfæriske
elementer)
23
elementer i
16
grupper (3 asfæriske
elementer)
Bildestørrelse (diagonal)
43,8 × 32,9 mm (54,78 mm)43,8 × 32,9 mm (54,78 mm)
Brennvidde (35 mm format tilsvarende) f=32–90 mm (25–71 mm)f=19–35 mm (15–28 mm)
Bildevinkel 81,0°–33,8° 110°–76°
Største blenderåpning
T3.5 T3.5
Minste blenderåpning
T32 T32
Blenderåpningskontroll
Antall blader 13 (avrundet blenderåpning) 13 (avrundet blenderåpning)
Minste fokusavstand (målt fra fokalplanet) W: 0,8 m T: 0,8 m W: 0,55 m T: 0,55 m
Maksimal forstørrelse W: 0,06 × T : 0,1 ×
Utvendige dimensjoner: Diameter (fremre diameter) × Lengde* (ca.)
* avstand fra objektivets forside til objektivfatningen
123,5 (114) × 222,5 mm 123,5 (114) × 222,5 mm
Vekt* (ca.)
* uten deksler
2140 g 2090 g
Filter størrelse
111 m m 111 m m
Q Forbedringer kan føre til uanmeldte endringer i spesifi kasjoner og utseende.
Q På grunn av dette objektivets utforming, kan ”Avstandsindikatoren” som vises av kameraet i noen tilfeller være forskjellig fra den faktiske fokusavstanden.
Bruk kun ”Avstandsindikatoren” som en veiledning.
R Dette objektivet bruker lineære motorer for å sikre rask og nøyaktig autofokus og samtidig opprettholde høyeste bildekvalitet. Når kameraet er skrudd av,
objektivet koblet fra kameraet, eller avspillingsfunksjonen skrudd på, kan det oppstå en hørbar lyd og en svak fysisk vibrasjon på grunn av frakoblingen av
den lineære motorens magneter. Dette er helt normalt og vil ikke ha negativ eff ekt på bildekvaliteten eller objektivets ytelse.
NO-13NORSK
Oversiktstegning
7,480,9
104,6
108,3
135,7
(M3,dybde3mm)
222,5
191
Fokusring
MODUL: 0,8
PITCH DIA:
ෘ
121,6mm
ROTASJONSVINKEL: 200°
Zoomring
MODUL: 0,8
PITCH DIA:
ෘ
116,8mm
ROTASJONSVINKEL: 90°
Blenderring
MODUL: 0,8
PITCH DIA:
ෘ
112,0mm
ROTASJONSVINKEL: 64°
ෘ
114
11
11
12
16
UNC3/8-16
71,5
133,1
(MED MINDRE ANNEN ENHET ER ANGITT):mm
FI-1 SUOMI
Turvallisuustietoja
Lue nämä ohjeet ennen laitteen käyttöä
Turvallisuustietoja
Kiitos päätöksestäsi hankkia tämä tuote. Korjaukseen, tarkastuk-
seen ja sisäiseen testaukseen liittyvissä asioissa voit ottaa yhteyt-
tä Fujifi lm-jälleenmyyjääsi.
• Varmista, että käytät objektiivia oikein. Lue nämä turvallisuus-
ohjeet ja kameran Omistajan opas huolellisesti ennen käyttöä.
• Säilytä turvallisuusohjeita tämän jälkeen turvallisessa paikassa.
Tietoja kuvakkeista
Seuraavat tässä asiakirjassa käytetyt kuvakkeet osoittavat henki-
lövahinkojen ja aineellisten vahinkojen vakavuuden, jos kuvak-
keen osoittamia tietoja ei oteta huomioon ja laitetta käytetään
virheellisesti.
VAROITUS
Tämä kuvake osoittaa, että tietojen huomiotta
jättäminen voi johtaa kuolemaan tai vakaviin
henkilövahinkoihin.
HUOMIO
Tämä kuvake osoittaa, että tietojen huomiotta
jättäminen voi johtaa henkilövahinkoihin tai ai-
neellisiin vahinkoihin.
Alla olevat kuvakkeet osoittavat huomioitavien tietojen luonteen.
Kolmiomaiset kuvakkeet osoittavat, että tiedot vaativat
huomiota ("Tärkeä").
Poikittaisella viivalla ylivedetyt pyöreät kuvakkeet osoitta-
vat, että kyseinen toiminto on kielletty (”Kielletty”).
Huutomerkillä varustetut täytetyt ympyrät osoittavat, että
kyseinen toiminto on suoritettava ("Pakollinen").
VAROITUS
VAROITUS
Älä käytä
kylpyhuoneessa tai
suihkussa
Älä upota veteen tai altista vedelle. Tämän huomiotta
jättäminen voi aiheuttaa tulipalon tai sähköiskun.
Älä pura osiin
Älä pura. Tämän varotoimen noudattamatta jättämi-
sen seurauksena saattaa olla tuotteen toimintahäiriön
aiheuttama sähköisku tai loukkaantuminen.
Älä kosketa
sisäisiin osiin
Jos kameran kuori rikkoutuu putoamisen tai muun vahingon
seurauksena, älä kosketa esiin tulleisiin osiin. Tämän varo-
toimen noudattamatta jättämisen seurauksena saattaa
olla vaurioituneiden osien koskettamisen aiheuttama
sähköisku tai loukkaantuminen. Poista kameran akku
välittömästi, mutta varo loukkaantumista ja sähköiskua.
Vie tuote sen ostopaikkaan, josta saat jatko-ohjeita.
FI-2SUOMI
VAROITUS
VAROITUS
Älä aseta epävakaille alustoille. Tuote saattaa tippua
aiheuttaen vahinkoa.
Älä katsele aurinkoa objektiivin tai kameran etsimien
läpi. Tämän varotoimen noudattamatta jättäminen
saattaa johtaa pysyvään näön heikkenemiseen.
Pidä pakkauspussi poissa pienten lasten ulottuvilta
pussin hävittämishetki mukaan lukien. Pussi aiheuttaa
tukehtumisvaaran pienille lapsille.
HUOMIO
HUOMIO
Älä käytä tai säilytä paikoissa, jotka ovat alttiita höyrylle
tai savulle tai ovat erittäin kosteita tai pölyisiä. Tämän
varotoimen huomiotta jättäminen voi aiheuttaa tuli-
palon tai sähköiskun.
Älä jätä suoraan auringonvaloon tai paikkoihin, jotka ovat
alttiina erittäin korkeille lämpötiloille, kuten suljettuun
ajoneuvoon aurinkoisena päivänä. Tämän varotoimen
noudattamatta jättäminen saattaa aiheuttaa tulipalon.
Pidä poissa pienten lasten ulottuvilta. Lapsen käsissä
laite voi aiheuttaa henkilövahinkoja.
Älä käsittele märin käsin. Tämän varotoimen noudatta-
matta jättäminen voi aiheuttaa sähköiskun.
HUOMIO
HUOMIO
Pidä aurinko poissa rajauksesta, kun kuvaat taustava-
laistuja kohteita. Auringonvalon tarkentuminen kame-
raan, kun aurinko on rajauksessa tai lähellä sitä, saattaa
aiheuttaa tulipalon tai palovammoja.
Kun tuotetta ei käytetä, aseta objektiivin suojukset pai-
koilleen ja säilytä suoran auringonvalon ulottumatto-
missa. Objektiivin kohdistama auringonvalo saattaa
aiheuttaa tulipalon tai palovammoja.
Älä kanna kameraa tai objektiivia, kun ne ovat kiinnitet-
tyinä kolmijalkaan. Tuote voi pudota tai osua muualle
aiheuttaen vahinkoa.
Varmis ta, että ki innität obj ektiivin tu kevas ti tuki tanko on.
Tämän tekemättä jättäminen voi aiheuttaa objektiivin
tai kameran putoamisen. Objektiivin ja/tai kameran
pudottaminen, erityisesti korkeassa paikassa
käytettäessä, voi aiheuttaa vakavan onnettomuuden.
FI-3 SUOMI
Sähköisten ja elektronisten laitteiden hävittäminen kotitalouksissa
Sähköisten ja elektronisten laitteiden hävittäminen kotitalouksissa
Euroopan unioni, Norja, Islanti ja Liechtenstein: Tämä symboli tuotteessa tai
käyttöohjeessa ja takuussa ja/tai tuotteen pakkauksessa tarkoittaa, että
tuotetta ei voi pitää kotitalousjätteenä. Sen sijaan tuote tulee toimittaa
soveltuvaan sähköisten ja elektronisten laitteiden keräyspisteeseen.
Varmistamalla tämän tuotteen asianmukaisen hävittämisen autat estämään
mahdollisia haittavaikutuksia ympäristölle ja ihmisten terveydelle, joita saattaisi olla
seurauksena tuotteen epäasianmukaisesta hävittämisestä.
Raaka-aineiden kierrättäminen auttaa säästämään luonnonvaroja. Lisätietoa tuotteen
kierrättämisestä saat paikallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit
tuotteen.
Maat Euroopan unionin, Norjan, Islannin ja Liechtensteinin ulkopuolella: Halutessasi hävittää
tuotteen, mukaan lukien paristot ja akut, ota yhteyttä paikalliseen viranomaiseen
kysyäksesi asianmukaisesta hävittämisestä.
FI-4SUOMI
Ennen tuotteen käyttöä
Objektiivi ei välttämättä toimi odotetulla tavalla
eivätkä kaikki toiminnot välttämättä ole käytet-
tävissä vanhentuneilla objektiivin ja kameran
laiteohjelmistoilla. Päivitä objektiivin ja kameran
laiteohjelmistot uusimpiin versioihin. Ohjeet laite-
ohjelmistoversion tarkastelemiseen ja päivittämi-
seen löytyvät seuraavalta verkkosivustolta:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
Jos sinulla ei ole mahdollisuutta käyttää tietokonet-
ta, apua saa paikalliselta maahantuojalta, jonka tie-
dot löydät kameran mukana toimitetusta ”FUJIFILM
Worldwide Network” -materiaalista.
Tuotteen huoltaminen
• Kun käytössä on vastavalosuoja, älä nosta tai kan-
nattele kameraa pelkästään vastavalosuojasta.
• Pidä objektiivin signaalikontaktit puhtaina.
• Poista objektiivin tai suotimen lasipinnoilla
oleva pöly ja lika puhaltimella. Poista tahrat ja
sormenjäljet kostuttamalla pehmeä, puhdas
puuvillaliina tai linssinpuhdistusliina pieneen
määrään linssinpuhdistusainetta ja pyyhkimällä
keskustasta ulospäin kiertävin liikkein varoen
jättämästä tahroja tai koskemasta lasia sormilla.
• Älä koskaan käytä orgaanisia liuottimia kuten
maalin ohenninta tai bentseeniä objektiivin
puhdistamiseen.
• Liitä objektiivin etu- ja takasuojukset, kun ob-
jektiivi ei ole käytössä.
• Säilytä objektiivia ja suodinta viileässä, kuivassa
paikassa estääksesi homeen ja ruosteen muo-
dostumisen. Älä varastoi suoraan auringonva-
loon tai nafta- tai kamferikoipallojen kanssa.
• Pidä objektiivi kuivana. Ruostuminen voi aiheuttaa
pysyviä vaurioita. Pyyhi sade ja vesipisarat pois.
• Objektiivin jättäminen erittäin kuumaan paik-
kaan saattaa aiheuttaa vaurioita tai vääntymistä.
• Huomaa, että kameran ja jalustan asennosta
riippuen kameran kahvaa pitelevä käsi voi osua
jalustaan tai jalustarenkaan jalkaan, kun kame-
raa käännetään.
FI-5 SUOMI
• Kun kiinnität lisävarusteita, kuten ulkoista
moottoria, tarkista liitososat huolellisesti muo-
donmuutosten ja vieraiden esineiden varalta.
Varmista, että mahdolliset vierasesineet tulevat
poistetuiksi. Jos havaitset poikkeavuuksia muo-
dossa, kysy neuvoa jälleenmyyjältä.
• Äkilliset lämpötilavaihtelut voivat saada objek-
tiivin huurtumaan tai kosteuden tiivistymään
objektiivin pinnalle. Jos tällaisia ilmiöitä ilme-
nee, anna objektiivin olla käyttämättä, kunnes
huurtuminen tai tiivistyminen häviää. Konden-
soituneen objektiivin käyttö saattaa aiheuttaa
toimintahäiriön.
FI-6SUOMI
Objektiivin osat
Q Objektiivin asennusrenkaassa on kumirengas, joka varmistaa että
objektiivi pysyy pölyn- ja roiskeenkestävänä. Rengas voidaan vaihtaa
maksua vastaan missä tahansa Fujifi lm-palvelukeskuksessa.
A
Tarkennusrengas
B
Zoomausrengas
C
Himmenninrengas
D
Zoomausvivun liitäntäaukko
E
Zoomausvipu
F
Kiinnitysmerkit
G
Tukijalka
H
Objektiivin signaalin liitännät
I
O.I.S. -kytkini
J
Zoomausvipu
K
Zoomaustilan kytkin
L
Tarkennustilan kytkin
M
Himmenninrenkaan lukituskytkin
N
Objektiivin takasuojus
O
Objektiivin etusuojus
FI-7 SUOMI
Toimitetut lisävarusteet
• Objektiivin etusuojus
• Objektiivin takasuojus
• Objektiivilaukku
• Zoomausvipu
• Tukijalka
Objektiivin kiinnittäminen
Katso kameran käyttöohjeesta tietoa objektii-
vien kiinnittämisestä ja irrottamisesta.
Q Tämä objektiivi on tarkoitettu käytettäväksi yksinomaan FUJIFILM:n G-
kiinnityksen kanssa, eikä sitä voi käyttää X-kiinnityksen kanssa.
Suojusten poistaminen
Irrota suojukset kuvan osoittamalla tavalla.
Zoomausvivun kiinnittäminen
FI-8SUOMI
Kiinnittäminen tukitankoon
Objektiivin ja kameran kiinnityskohdan
suojaamiseksi on suositeltavaa käyttää
kaupallisesti saatavilla olevaa siltalevyä ja
objektiivitukea objektiivin tukemiseen.
Q Varmista, että kiinnität objektiivin tukevasti tukitankoon. Tämän teke-
mättä jättäminen voi aiheuttaa objektiivin tai kameran putoamisen.
Objektiivin ja/tai kameran pudottaminen, erityisesti korkeassa paikassa
käytettäessä, voi aiheuttaa vakavan onnettomuuden.
1
Kii nnit ä k ame ra ja obje ktiivi tuk i sil talev y yn.
R Ohjeita kiinnittämiseen on saatavilla siltalevyn ja objektiivituen käyttö-
oppaissa.
2
Kiinnitä objektiivi kameran kiinnityskohtaan.
FI-9 SUOMI
3
Samalla kun tuet objektiivia kädelläsi,
säädä objektiivituen korkeutta ja asentoa
kiinnikkeen ja objektiivituen kiinnityksen
varmistamiseksi. Jos objektiivituki ei
ole riittävän korkealla, aseta tukijalka
objektiivituen ja kiinnikkeen väliin.
Q Muista säätää objektiivituen korkeutta ja asentoa huolellisesti, jotta
kameraan ja objektiivin kiinnityskohtaan ei kohdistuisi liikaa voimaa.
Tämän tekemättä jättäminen saattaa johtaa objektiivin tai kameran kiin-
nityskohdan vaurioitumiseen.
Q Varmista, että objektiivituki ja kiinnike ovat kiinnittyneet ennen käyttöä.
Tämän tekemättä jättäminen saattaa johtaa objektiivin tai kameran kiin-
nityskohdan vaurioitumiseen.
FI-10SUOMI
Objektiivilaukun käyttäminen
1
Aseta objektiivi
objektiivilaukkuun
kuvan näyttämässä
suunnassa.
Q Muista kiinnittää objektiivin suojus ennen kuin laitat objektiivin lauk-
kuun.
Q Sovita kokoonpano laukun sisällä oleviin syvennyksiin.
2
Sulje objektiivilaukun
kansi.
Zoomaus
Käytä zoomausvipua tai zoomausrengasta
zoomauksen ohjaamiseen.
Zoomausvipu
Liu’uta zoomaustilan
kytkin kohtaan S (A) ja
liu’uta zoomausvipua (B)
sähköisen zoomauksen
aktivoimiseksi
liu’uttamisen aikana.
Zoomausnopeus muuttuu
liu’uttamisen määrän
mukaisesti.
Zoomausrengas
Liu’uta zoomaustilan kytkin kohtaan M ja
käännä zoomausrengasta zoomauksen
ohjaamiseksi.
FI-11 SUOMI
Aukko
Himmenninrengas
Valitse aukko (T-luku) kiertämällä objektiivin
himmenninrengasta.
A C (
): aseta aukolle arvo, joka on valittu
kameran monitoimivalitsimella.
B A (
): aseta aukolle arvo, jonka kamera
on valinnut automaattisesti.
C Muut arvot (
): aseta aukolle valittu
arvo.
Himmenninrenkaan lukituskytkin
Himmenninrengas voidaan lukita, kun
himmenninrengas on asetettu asentoon C
tai A.
Tarkennus
Liu’uta tarkennustilan kytkin kohtaan S
kuvataksesi automaattitarkennuksella. Liu’uta
tarkennustilan kytkin kohtaan M kuvataksesi
manuaalitarkennuksella.
R Kun tarkennustilan kytkin asetetaan kohtaan S, kameran tarkennusetäi-
syyden ilmaisimen (”etäisyysilmaisimen”) ilmoittama etäisyys poikkeaa
todellisesta tarkennusetäisyydestä.
R Vaikka kamera asetettaisiin automaattitarkennukseen, manuaalitarken-
nuksella voi kuvata asettamalla objektiivin kohtaan M.
Optinen kuvanvakautus (Optical Image
Stabilization, OIS)
Jos haluat käyttää optista
kuvanvakautusta, liu’uta O.I.S-
kytkin kohtaan ON.
FI-12SUOMI
Tekniset tiedot
Tyyppi
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Objektiivin rakenne
25
elementtiä
19
ryhmässä (3 asfääristä elementtiä)
23
elementtiä
16
ryhmässä (3 asfääristä elementtiä)
Kuvakoko (diagonaalinen)
43,8 × 32,9 mm (54,78 mm)43,8 × 32,9 mm (54,78 mm)
Polttoväli (35 mm -formaatin vastaava) f=32–90 mm (25–71 mm)f=19–35 mm (15–28 mm)
Kuvakulma 81,0°–33,8° 110°–76°
Suurin aukko
T3.5 T3.5
Pienin aukko
T32 T32
Aukon ohjaus
Levyjen määrä 13 (pyöristetty säädettävä aukko) 13 (pyöristetty säädettävä aukko)
Vähimmäistarkennusetäisyys (polttotasosta mitattuna) W: 0,8 m T: 0,8 m W: 0,55 m T: 0,55 m
Suurin suurennos W: 0,06 × T : 0,1 ×
Ulkomitat: Halkaisija (etuhalkaisija) × Pituus* (noin.)
* etäisyys objektiivin etupuolelta objektiivin kiinnityslaippaan
123,5 (114) × 222,5 mm 123,5 (114 ) × 222,5 mm
Paino* (noin.)
* ilman suojuksia
2140 g 2090 g
Suotimen koko
111 m m 111 m m
Q Parannukset saattavat johtaa ilmoittamattomiin muutoksiin määrityksissä ja ulkonäössä.
Q Objektiivin valmistustavasta johtuen kamerassa näkyvä ”Etäisyysilmaisin” saattaa joissain tapauksissa poiketa todellisesta tarkennusetäisyydestä. Käytä
”Etäisyysilmaisinta” vain ohjeellisena.
R Tässä objektiivissa käytetään lineaarimoottoreita, joiden ansiosta automaattitarkennus on nopea ja tarkka ja kuvanlaatu paras mahdollinen. Kun kamera
kytketään pois päältä, objektiivi irrotetaan kameran rungosta tai toistotoiminto kytketään päälle, lineaarimoottorin magneettien vapautuminen saattaa
aiheuttaa ääntä ja hieman tärinää. Tämä on normaalia eikä vaikuta kuvanlaatuun tai objektiivin toimintaan.
FI-13 SUOMI
Hahmotelman ääriviivat
7,480,9
104,6
108,3
135,7
(M3, syvyys 3 mm)
222,5
191
Tarkennusrengas
MODUULI: 0,8
KESKIÖVIIVAN HALKAISIJA:
ෘ
121,6 mm
KULMAKIERTO: 200°
Zoomausrengas
MODUULI: 0,8
KESKIÖVIIVAN HALKAISIJA:
ෘ
116,8 mm
KULMAKIERTO: 90°
Himmenninrengas
MODUULI: 0,8
KESKIÖVIIVAN HALKAISIJA:
ෘ
112,0 mm
KULMAKIERTO: 64°
ෘ
114
11
11
12
16
UNC3/8-16
71,5
133,1
(ELLEI TOISIN ERIKSEEN MAINITA, YKSIKKÖ): mm
RU-1РУССКИЙ
В целях безопасности
Перед использованием изделия прочтите данные
примечания
Примечания по безопасности
Благодарим Вас за приобретение данного изделия. По вопро-
сам ремонта, осмотра и внутренней проверки обратитесь к
своему дилеру Fujifi lm.
• Необходимо правильно пользоваться объективом. Перед
использованием внимательно прочтите данные примеча-
ния по безопасности и Руководство пользователя фото-
камерой.
• После прочтения данных примечаний по безопасности со-
храните их в надежном месте.
Информация о символах
Приведенные ниже символы используются в данном доку-
менте для обозначения степени тяжести травм или ущерба, к
которым может привести несоблюдение обозначенных сим-
волами требований, и, как следствие, неправильное исполь-
зование устройства.
ПРЕДУПРЕЖДЕНИЕ
Несоблюдение требований, обозначенных
данным символом, может повлечь смерть
или тяжелые травмы.
ПРЕДОСТЕРЕЖЕНИЕ
Несоблюдение требований, обозначенных
данным символом, может повлечь получе-
ние телесных повреждений или материаль-
ный ущерб.
Приведенные ниже символы используются для обозначения
характера инструкций, которые следует соблюдать.
Треугольные значки обозначают информацию, на кото-
рую нужно обратить внимание («Важно»).
Перечеркнутый круг указывает на запрет указанных
действий («Запрещено»).
Круг с восклицательным знаком указывает на обяза-
тельность действий («Обязательно»).
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Не используйте в
ванной или в душе
Не погружайте в воду и не подвергайте воздействию
воды. Невыполнение данного требования может
привести к возгоранию или поражению электри-
ческим током.
RU-2 РУССКИЙ
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Не разбирайте
Не разбирайте. Несоблюдение этой меры предо-
сторожности может привести к возгоранию, пора-
жению электрическим током или возникновению
травм из-за неправильной работы изделия.
Не трогайте вну-
тренние детали
Если корпус разбился в результате падения или дру-
гого чрезвычайного происшествия, не трогайте от-
крытые детали. Несоблюдение этой меры предо-
сторожности может привести к поражению элек-
трическим током или возникновению травм, если
Вы дотронетесь до поврежденных деталей. Не-
медленно выньте батарею фотокамеры, соблюдая
осторожность, чтобы избежать получения травм
или поражения электрическим током, и отнесите
изделие в место приобретения для консультации.
Не кладите на неустойчивые поверхности. Изделие
может упасть, вызвав травму.
Не смотрите на солнце через объектив или видои-
скатели фотокамеры. Несоблюдение данной меры
предосторожности может привести к необратимо-
му нарушению зрения.
Храните упаковочный пакет в недоступном для маленьких
детей месте, в том числе во время утилизации.
Пакет
представляет опасность удушья для маленьких детей.
ПРЕДОСТЕРЕЖЕНИЕ
ПРЕДОСТЕРЕЖЕНИЕ
Не используйте и не храните в местах, подверженных
воздействию пара или дыма, а также в местах, где
присутствует повышенная влажность или большое
количество пыли. Невыполнение данного требова-
ния может привести к возгоранию или поражению
электрическим током.
Не оставляйте на прямом солнечном свету или в ме-
стах, подверженных воздействию высоких темпера-
тур, таких как закрытый автомобиль в солнечный
день. Несоблюдение этих мер предосторожности
может привести к возгоранию.
Храните в местах, не доступных для маленьких де-
тей. В руках ребенка данное изделие может стать
причиной телесных повреждений.
Не дотрагивайтесь мокрыми руками. Невыполнение
данного требования может привести к поражению
электрическим током.
Во время съемки объектов, освещенных сзади, не до-
пускайте попадания солнца в кадр. Солнечный свет,
сфокусированный в фотокамеру, когда солнце на-
ходится в кадре или рядом с ним, может вызвать
возгорание или ожоги.
RU-3РУССКИЙ
ПРЕДОСТЕРЕЖЕНИЕ
ПРЕДОСТЕРЕЖЕНИЕ
Когда изделие не используется, закройте крышки
объектива, и храните изделие там, где на него не па-
дает прямой солнечный свет. Солнечный свет, сфо-
кусированный объективом, может вызвать возго-
рание или ожоги.
Не переносите фотокамеру или объектив, когда они
установлены на штативе. Изделие может упасть
или удариться о другие предметы, вызвав травму.
Надежно закрепите объектив на опорной штанге.
Несоблюдение этого требования может привести
к падению объектива или фотокамеры. Падение
объектива и/или фотокамеры, особенно при
использовании на высоте, может привести к
серьезному несчастному случаю.
Утилизация электрического и электронного оборудования в домашних
Утилизация электрического и электронного оборудования в домашних
условиях
условиях
В странах Европейского союза, Норвегии, Исландии и Лихтенштейне:
Данный символ на изделии, в руководстве, на гарантийном
талоне и/или на упаковке указывает на то, что данное изделие
нельзя утилизировать вместе с бытовыми отходами. Вместо этого
его нужно отнести в приемный пункт по сбору, переработке и
вторичному использованию электрического и электронного
оборудования.
Правильная утилизация поможет предотвратить потенциальные негативные
последствия для окружающей среды и здоровья человека, которые могут
возникнуть в результате несоответствующей утилизации данного изделия.
Повторное использование материалов поможет сохранить природные ресурсы.
Для получения дополнительной информации об утилизации данного изделия
обращайтесь в местные органы власти, в службу по сбору, переработке и
вторичному использованию отходов или в магазин, где вы приобрели изделие.
В странах за пределами Европейского союза, Норвегии, Исландии и Лихтенштейна: Если
необходимо утилизировать данное изделие, включая батареи или аккумуляторы,
свяжитесь с местными властями и уточните правила утилизации.
RU-4 РУССКИЙ
Перед использованием данного изделия
Характеристики объектива могут не соответствовать
ожидаемым, а некоторые функции могут быть недоступ-
ны, если установлены устаревшие версии прошивки объ-
ектива или фотокамеры. Обязательно обновите прошивку
объектива и фотокамеры до последних версий. Инструк-
ции по просмотру информации о версии прошивки и ее
обновлению доступны на следующем веб-сайте:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
В случае, если у Вас нет доступа к компьютеру, обра-
титесь за поддержкой к местному дистрибьютору из
списка “FUJIFILM Worldwide Network”, поставленного
с Вашей фотокамерой.
Уход за изделием
• При использовании бленды объектива не беритесь
за фотокамеру и не держите ее только за бленду.
• Не допускайте загрязнения сигнальных контактов
объектива.
• Пользуйтесь грушей для удаления пыли и пуха со
стеклянных поверхностей объектива или фильтра.
Для удаления пятен и отпечатков пальцев нанесите
небольшое количество жидкости для чистки объек-
тивов на мягкую, чистую хлопчатобумажную ткань
или салфетку для чистки объективов и протрите
объектив от центра к краям круговыми движения-
ми, соблюдая осторожность, не оставляя разводов
и не касаясь стекла пальцами.
• Никогда не используйте для чистки объектива орга-
нические растворители, такие как разбавитель для
краски или бензин.
• Закройте крышку объектива и крышку байонета
объектива, когда объектив не используется.
• Храните объектив и фильтр в прохладных, сухих ме-
стах, чтобы предотвратить образование плесени и
коррозии. Не храните в местах, где на него попадает
прямой солнечный свет, или рядом с нафталиновы-
ми или камфорными шариками от моли.
• Берегите объектив от влаги. Коррозия может нане-
сти непоправимый ущерб. При попадании дожде-
вых капель или брызг воды их следует вытереть.
• Если объектив оставить в местах, подвергающихся
воздействию высоких температур, то это может по-
вредить или деформировать его.
• Имейте в виду, что в зависимости от положений фо-
токамеры и штатива, рука, удерживающая рукоятку
фотокамеры, может соприкасаться со штативом или
лапкой кольца штатива при повороте фотокамеры.
RU-5РУССКИЙ
• При установке принадлежностей, таких как внеш-
ний электродвигатель, тщательно осмотрите сое-
динительные детали на предмет каких-либо дефек-
тов формы или посторонних предметов. Удалите
все обнаруженные посторонние предметы. Если
обнаружены какие-либо дефекты формы, обрати-
тесь к своему дилеру.
• Резкие изменения температуры могут привести к
запотеванию или образованию конденсата на по-
верхности объектива. При возникновении таких
явлений оставьте объектив до тех пор, пока не ис-
чезнет запотевание или конденсат, прежде чем
использовать его. Использование объектива с кон-
денсатом может привести к его неисправности.
RU-6 РУССКИЙ
Части объектива
Q Крепление объектива имеет резиновое кольцо, которое обеспечи-
вает защиту объектива от пыли и брызг. Кольцо можно заменить в
любом сервисном центре Fujifi lm за отдельную плату.
A
Фокусировочное кольцо
B
Кольцо масштабирования
C
Кольцо диафрагмы
D
Отверстие гнезда для ручки масштабирования
E
Поводок
F
Метки для установки
G
Крепление к штативу
H
Сигнальные контакты объектива
I
Переключатель O.I.S.
J
Поводок
K
Переключатель режима масштабирования
L
Переключатель режима фокусировки
M
Переключатель блокировки кольца диафрагмы
N
Задняя крышка объектива
O
Передняя крышка объектива
RU-7РУССКИЙ
Прилагаемые принадлежности
• Передняя крышка
объектива
• Задняя крышка
объектива
• Кофр для объектива
• Поводок
• Крепление к штативу
Установка объектива
См. руководство пользователя фотокамерой для
получения информации об установке и снятии
объектива.
Q Данный объектив предназначен исключительно для использования с
байонетами FUJIFILM G и не может быть использован с байонетами X.
Снятие крышек
Снимите крышки, как показано на рисунке.
Прикрепление ручки масштабирования
RU-8 РУССКИЙ
Прикрепление к опорной штанге
Для защиты объектива и байонета фотокамеры
рекомендуется использовать имеющиеся в
продаже мостовую пластину и опору объектива,
которые обеспечивают поддержку веса объектива.
Q Надежно закрепите объектив на опорной штанге. Несоблюдение
этого требования может привести к падению объектива или фото-
камеры. Падение объектива и/или фотокамеры, особенно при ис-
пользовании на высоте, может привести к серьезному несчастному
случаю.
1
Установите фотокамеру и опору объектива на
мостовую пластину.
R Инструкции по установке см. в руководствах по эксплуатации мосто-
вой пластины и опоры объектива.
2
Установите объектив на байонет фотокамеры.
RU-9РУССКИЙ
3
Поддерживая объектив рукой, отрегулируйте
высоту и положение опоры объектива, чтобы
закрепить кронштейн и опору объектива.
Если опора объектива недостаточно высока,
поместите опорную лапку между опорой
объектива и кронштейном.
Q Регулируйте высоту и положение опоры объектива осторожно,
чтобы не прилагать чрезмерных усилий к фотокамере и байонету
объектива. Несоблюдение этого требования может привести к по-
вреждению объектива или байонета фотокамеры.
Q Зафиксируйте опору объектива и кронштейн перед использовани-
ем. Несоблюдение этого требования может привести к поврежде-
нию объектива или байонета фотокамеры.
RU-10 РУССКИЙ
Использование кофра для объектива
1
Поместите объектив
в кофр для объектива
в ориентации,
показанной на
рисунке.
Q Перед тем как положить объектив в кофр, обязательно наденьте все
крышки на объектив.
Q Расположите собранный узел в углублениях внутри кофра.
2
Закройте крышку кофра
для объектива.
Масштабирование
Для управления масштабированием
используйте ручку масштабирования или кольцо
масштабирования.
Ручка масштабирования
Переместите переключатель
режима масштабирования
в положение S (A) и
переместите ручку
масштабирования (B),
чтобы активировать
автозум при перемещении.
Скорость масштабирования
изменяется в зависимости
от величины перемещения.
Кольцо масштабирования
Переместите переключатель режима масштабирования
в положение M и поверните кольцо масштабирования
для управления масштабированием.
RU-11РУССКИЙ
Диафрагма
Кольцо диафрагмы
Поверните кольцо диафрагмы объектива для
выбора величины диафрагмы (число T).
A C (
): Установите диафрагму на
значение, выбранное с помощью
многофункционального диска фотокамеры.
B A (
): Установите диафрагму на значение,
выбранное фотокамерой автоматически.
C Другие значения (
): Установите диа-
фрагму на выбранное значение.
Переключатель блокировки кольца диафрагмы
Кольцо диафрагмы можно заблокировать, когда
кольцо диафрагмы установлено в положение C или A.
Фокус
Переместите переключатель режима фокусировки
в положение S для съемки с автофокусировкой.
Переместите переключатель режима фокусировки
в положение M для съемки с ручной фокусировкой.
R Когда переключатель режима фокусировки установлен в положение
S, расстояние, отображаемое индикатором расстояния фокусировки
фотокамеры («индикатор расстояния»), отличается от фактического
расстояния фокусировки.
R Даже если фотокамера настроена на режим автофокусировки, вы
можете выполнить съемку с ручной фокусировкой, установив объ-
ектив на M.
Оптическая Стабилизация Изображения (ОIS)
Для использования оптической
стабилизации изображения,
переместите переключатель O.I.S.
в положение ON.
RU-12 РУССКИЙ
Технические характеристики
Тип
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Устройство объектива
25 линз в 19 группах (3 асферических элемента)
23 линз в 16 группах (3 асферических элемента)
Размер изображения (по диагонали)
43,8 × 32,9 мм (54,78 мм)43,8 × 32,9 мм (54,78 мм)
Фокусное расстояние (эквивалент формата 35 мм)
f=32–90 мм (25–71 мм)f=19–35 мм (15–28 мм)
Угол зрения 81,0°–33,8° 110°–76°
Макс. диафрагма
T3.5 T3.5
Мин. диафрагма
T32 T32
Управление диафрагмой
Количество лезвий 13 (округленное отверстие диафрагмы) 13 (округленное отверстие диафрагмы)
Минимальное расстояние фокусировки (измеряется от фокальной
плоскости)
W: 0,8 м T: 0,8 м W: 0,55 м T: 0,55 м
Макс. увеличение W: 0,06 × T : 0,1 ×
Внешние размеры: Диаметр (передний диаметр) × длина* (прибл.)
*
расстояние от передней части объектива до фланца байонета объектива
123,5 (114) × 222,5 мм 123,5 (114 ) × 222,5 мм
Вес* (прибл.)
* без крышек
2140 g 2090 g
Размер фильтра
111 м м 111 м м
Q Вследствие улучшения изделия технические характеристики и внешний вид могут меняться без предварительного уведомления.
Q В связи с конструкцией объектива, «Индикатор расстояния», отображаемый камерой, в некоторых случаях может отличаться от фактического
расстояния фокусировки. Используйте «Индикатор расстояния» только в качестве справки.
R Этот объектив использует линейные двигатели для обеспечения быстрой и точной автофокусировки с одновременным сохранением высокого
качества изображения. Когда камера выключена, объектив отсоединен от корпуса камеры или функция воспроизведения включена, может быть
слышен звук или может возникнуть легкая физическая вибрация вследствие отключения магнитов линейного двигателя. Это совершенно нор-
мально и не будет отрицательно влиять на качество изображения или производительность объектива.
RU-13РУССКИЙ
Габаритный чертеж
7,480,9
104,6
108,3
135,7
(M3, глубина 3 мм)
222,5
191
Кольцо фокусировки
МОДУЛЬ: 0,8
СРЕДНИЙ ДИАМ.:
ෘ
121,6 мм
УГЛОВОЕ ВРАЩЕНИЕ: 200°
Кольцо масштабирования
МОДУЛЬ: 0,8
СРЕДНИЙ ДИАМ.:
ෘ
116,8 мм
УГЛОВОЕ ВРАЩЕНИЕ: 90°
Кольцо диафрагмы
МОДУЛЬ: 0,8
СРЕДНИЙ ДИАМ.:
ෘ
112,0 мм
УГЛОВОЕ ВРАЩЕНИЕ: 64°
ෘ
114
11
11
12
16
UNC3/8-16
71,5
133,1
(ЕДИНИЦА ИЗМЕРЕНИЯ, ЕСЛИ НЕ УКАЗАНА ДРУГАЯ): мм
IT-1 ITALIANO
Sicurezza
Accertatevi di leggere queste informazioni prima
dell’uso della fotocamera
Informazioni sulla sicurezza
Grazie per avere acquistato questo prodotto. Per eff ettuare ripa-
razioni, controlli e test delle parti interne, contattare il rivenditore
Fujifi lm.
• Assicuratevi di usare correttamente l'obiettivo. Leggere atten-
tamente le informazioni sulla sicurezza e il Manuale utente della
fotocamera prima dell’uso.
• Dopo aver letto le informazioni sulla sicurezza, conservarle in
un luogo sicuro.
A proposito delle icone
Le icone mostrate di seguito vengono usate in questo documen-
to per indicare la gravità delle ferite o dei danni alle cose che pos-
sono derivare se le informazioni segnalate dall’icona vengono
ignorate e il prodotto viene di conseguenza utilizzato in modo
scorretto.
AVVISO
Questa icona indica che, se non si seguono
le informazioni, ne può risultare un rischio di
morte o di ferite gravi.
ATTENZIONE
Questa icona indica che, se non si seguono le
informazioni, ne può risultare un rischio di le-
sioni alle persone o di danni agli oggetti.
Le icone visualizzate di seguito sono utilizzate per indicare la na-
tura delle istruzioni da osservare.
Le icone di forma triangolare segnalano all’utente informa-
zioni che richiedono attenzione (“Importante”).
Le icone di forma circolare con una barra diagonale segna-
lano all’utente azioni proibite (“Proibito”).
Le icone di forma circolare piene con la presenza di un pun-
to esclamativo segnalano all’utente un’azione da eseguire
(“Richiesto”).
AVVISO
AVVISO
Non utilizzare
in bagno o nella doccia
Non immergere o esporre all'acqua. La mancata osser-
vanza di questa precauzione potrebbe causare incen-
di o scosse elettriche.
Non smontare
Non smontare. La mancata osservanza di questa pre-
cauzione potrebbe causare incendi, scosse elettriche
o infortuni derivanti dal malfunzionamento del pro-
dotto.
IT-2ITALIANO
AVVISO
AVVISO
Non toccare i
componenti interni
Se la struttura esterna dovesse rompersi in seguito a una
caduta o a un altro incidente, non toccare i componenti
esposti. In caso non ci si attenga a questa precauzione,
potrebbero verifi carsi scosse elettriche o infortuni deri-
vanti dal contatto con le parti danneggiate. Rimuovere
immediatamente la batteria della fotocamera, avendo
cura di evitare infortuni o scosse elettriche, e portare il
prodotto presso il punto vendita per una consulenza.
Non appoggiare su super ci instabili. Il prodotto potreb-
be cadere, causando lesioni personali.
Non guardare il sole attraverso l'obiettivo o i mirini della
fotocamera. La mancata osservanza di questa precau-
zione può provocare danni permanenti alla vista.
Tenere il sacchetto di imballaggio fuori dalla portata
dei bambini, anche al momento dello smaltimento.
Il sacchetto pone un rischio di soffocamento nei
bambini piccoli.
ATTENZIONE
ATTENZIONE
Non usare o conservare il prodotto in luoghi dove c'è pre-
senza di vapore o fumo, e in luoghi molto umidi ed estrema-
mente polverosi. La mancata osservanza di questa pre-
cauzione potrebbe causare incendi o scosse elettriche.
ATTENZIONE
ATTENZIONE
Non lasciare in luoghi esposti alla luce diretta del sole
o ad elevate temperature, come ad esempio all'interno
di un abitacolo chiuso in un giorno di sole. La mancata
osservanza di questa precauzione potrebbe causare
incendi.
Tenere fuori dalla portata dei bambini piccoli. Questo
prodotto può provocare danni fi sici se lasciato nelle
mani di un bambino.
Non maneggiare il prodotto con le mani bagnate. La
mancata osservanza di questa precauzione potrebbe
causare scosse elettriche.
Non inquadrare il sole quando si scattano foto di soggetti
in controluce. Luce solare messa a fuoco nella fotoca-
mera quando il sole si trova all'interno o vicino all'in-
quadratura potrebbe causare incendi o bruciature.
Quando non si usa il prodotto, rimettere i tappi copri ottica
e conservarlo lontano dalla luce diretta del sole. La luce
del sole messa a fuoco dall'obiettivo potrebbe causare
incendi o bruciature.
Non trasportare la fotocamera o l'obiettivo mentre sono
attaccati ad un treppiede. Il prodotto potrebbe cadere o
urtare altri oggetti, causando lesioni personali.
IT-3 ITALIANO
ATTENZIONE
ATTENZIONE
Assicurarsi di ssare saldamente l’obiettivo all’asta di
supporto. In caso contrario, l’obiettivo o la fotocamera
potrebbero cadere. La caduta dell’obiettivo e/o della
fotocamera, specialmente quando sono utilizzati in
luoghi alti, potrebbe causare un grave incidente.
Smaltimento di apparecchi elettrici ed elettronici nelle abitazioni private
Smaltimento di apparecchi elettrici ed elettronici nelle abitazioni private
Nell’Unione Europea, in Norvegia, Islanda e Liechtenstein: questo simbolo
sul prodotto, oppure nel manuale e nella garanzia e/o sulla confezione,
indica che il prodotto non deve essere trattato alla stregua dei rifiuti
domestici. Invece, il prodotto dovrebbe essere portato a un punto
di raccolta predisposto per il riciclo di apparecchiature elettriche ed
elettroniche.
Assicurando un corretto smaltimento del prodotto, si potranno impedire possibili
conseguenze negative per l’ambiente e la salute umana, che potrebbero essere
causate da un inappropriato trattamento del prodotto.
Il riciclo dei materiali aiuterà la conservazione delle risorse naturali. Per informazioni
più dettagliate sul riciclo del prodotto, contattare l’ufficio della propria città, il servizio
di smaltimento dei rifiuti domestici o il negozio dove si è acquistato il prodotto.
In Paesi diversi da Unione Europea, Norvegia, Islanda e Lichtenstein: se si desidera eliminare
questo prodotto, comprese le batterie o gli accumulatori, contattare le autorità locali
per informazioni sul metodo corretto di smaltimento.
IT-4ITALIANO
Prima di usare questo prodotto
L’obiettivo potrebbe non avere le prestazioni previste
e alcune funzionalità potrebbero non essere disponi-
bili con versioni superate del rmware dell’obiettivo o
della fotocamera. Assicurarsi di aggiornare il rmware
dell’obiettivo e della fotocamera alle versioni più re-
centi. Le istruzioni su come visualizzare le informazio-
ni sulla versione del rmware e su come aggiornare il
rmware sono disponibili dal seguente sito web:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
Se non si dispone di un computer, è possibile rivol-
gersi presso il distributore locale presente sull’elenco
“FUJIFILM Worldwide Network” fornito con la fotoca-
mera, per ricevere supporto tecnico.
Cura del prodotto
• Non a errare o tenere la fotocamera dal paraluce
quando se ne usa uno.
• Mantenere i contatti dell’obiettivo puliti.
• Usare un so atore per rimuovere polvere e altri re-
sidui dalle super ci di vetro dell’obiettivo o del ltro.
Per rimuovere macchie e impronte digitali, applicare
una piccola quantità di detergente per obiettivi su
un panno di cotone pulito e morbido o su una velina
per la pulizia dell’obiettivo e pulire dal centro verso
l’esterno con un movimento circolare, assicurandosi
di non lasciare macchie o toccare il vetro con le dita.
• Per pulire l’obiettivo, non usare mai solventi orga-
nici come diluenti o benzene.
• Fissare i tappi copri ottica anteriore e posteriore
quando non si usa l’obiettivo.
• Conservare l’obiettivo e il ltro in luoghi freschi e
asciutti per evitare mu a e ruggine. Non conserva-
re alla luce diretta del sole o con naftalina e canfora.
• Tenere l’obiettivo asciutto. La ruggine potrebbe
causare danni irreparabili. Asciugare pioggia e
goccioline d’acqua.
• Lasciare l’obiettivo in luoghi estremamente caldi
potrebbe causare danni o deformazioni.
• Si noti che, a seconda delle posizioni della fotoca-
mera e del treppiedi, la mano che regge l’impugna-
tura della fotocamera potrebbe entrare in contatto
con il treppiedi o con il piedino angia treppiedi
quando la fotocamera viene ruotata.
IT-5 ITALIANO
• Quando si collegano accessori come un motore
esterno, ispezionare attentamente le parti di giun-
zione per la presenza di anomalie nella forma o di
oggetti estranei. Assicurarsi di rimuovere eventuali
oggetti estranei presenti. Se si notano anomalie
nella forma, consultare il rivenditore.
• Improvvisi sbalzi di temperatura potrebbero cau-
sare l’appannamento o la formazione di condensa
sulla super cie dell’obiettivo. Se si veri cano que-
sti fenomeni, lasciare a riposo l’obiettivo nché
l’appannamento o la condensa non scompaiono
prima di utilizzarlo. L’uso dell’obiettivo con con-
densa potrebbe causarne il malfunzionamento.
IT-6ITALIANO
Componenti dell'obiettivo
Q La montatura dell’obiettivo include un anello di gomma per assicurare
che l’obiettivo resti a prova di polvere e di spruzzi. L’anello può essere
sostituito a pagamento in qualsiasi centro di assistenza Fujifi lm.
A
Ghiera messa a fuoco
B
Anello zoom
C
Ghiera diaframma (iris)
D
Foro attacco leva zoom
E
Leva zoom
F
Guide per il montaggio
G
Piede di supporto
H
Contatti obiettivo
I
Interruttore O.I.S.
J
Leva zoom
K
Interruttore modalità zoom
L
Interruttore modalità di messa a fuoco
M
Interruttore blocco ghiera diaframma (iris)
N
Tappo ottica posteriore
O
Tappo ottica anteriore
IT-7 ITALIANO
Accessori in dotazione
• Tappo ottica anteriore
• Tappo ottica posteriore
• Custodia obiettivo
• Leva zoom
• Piede di supporto
Montaggio obiettivo
Consultare il manuale della fotocamera per informa-
zioni sul montaggio e smontaggio degli obiettivi.
Q Questo obiettivo è adatto all’uso esclusivo con attacchi FUJIFILM G e non
può essere usato con attacchi X.
Rimozione dei tappi copri ottica
Rimuovere i tappi come illustrato in gura.
Collegamento della leva zoom
IT-8ITALIANO
Collegamento dell’asta di supporto
Per proteggere l’obiettivo e l’innesto della fotocamera,
si consiglia di utilizzare una piastra a ponte e un supporto
obiettivo disponibili in commercio per supportare l’obiettivo.
Q Assicurarsi di fi ssare saldamente l’obiettivo all’asta di supporto. In caso
contrario, l’obiettivo o la fotocamera potrebbero cadere. La caduta
dell’obiettivo e/o della fotocamera, specialmente quando sono utilizzati
in luoghi alti, potrebbe causare un grave incidente.
1
Collegare la fotocamera e il supporto
dell’obiettivo alla piastra a ponte.
R Per istruzioni su come collegare, fare riferimento ai manuali di istruzioni
per la piastra a ponte e il supporto dell’obiettivo.
2
Collegare l’obiettivo all’innesto fotocamera.
IT-9 ITALIANO
3
Sorreggendo l’obiettivo con la mano, regolare
l’altezza e la posizione del supporto obiettivo
per ssare la sta a e il supporto obiettivo. Se il
supporto obiettivo non è su cientemente alto,
posizionare il piedino di supporto tra il supporto
obiettivo e la sta a.
Q Assicurarsi di regolare con attenzione l’altezza e la posizione del suppor-
to obiettivo per evitare di applicare una forza eccessiva alla fotocamera
e all’innesto dell’obiettivo. La mancata osservanza di questa operazione
potrebbe causare danni all’obiettivo o all’innesto fotocamera.
Q Assicurarsi di fi ssare il supporto obiettivo e la staff a prima dell’uso. La
mancata osservanza di questa operazione potrebbe causare danni all’o-
biettivo o all’innesto fotocamera.
IT-10ITALIANO
Uso della custodia per obiettivo
1
Posizionare l’obiettivo
nella custodia
per obiettivo
nell’orientamento
mostrato
nell’illustrazione.
Q Assicurarsi di collegare i tappi protezione ottica prima di riporre l’obiet-
tivo nella custodia.
Q Inserire il gruppo negli incavi all’interno della custodia.
2
Chiudere il coperchio della
custodia per obiettivo.
Zoom
Utilizzare la leva zoom o l’anello zoom per controllare
lo zoom.
La leva zoom
Far scorrere l’interruttore
modalità zoom su S (A) e far
scorrere la leva zoom (B) per
attivare lo zoom motorizzato
mentre si scorre. La velocità
dello zoom varia a seconda
della quantità di scorrimento.
L’anello zoom
Far scorrere l’interruttore modalità zoom su M e
ruotare l’anello zoom per controllare lo zoom.
IT-11 ITALIANO
Diaframma
Ghiera diaframma (iris)
Ruotare la ghiera diaframma obiettivo (iris) per
scegliere il diaframma (numero T).
A C (
): impostare il diaframma sul valore scelto
con la ghiera multi-funzionedella fotocamera.
B A (
): impostare il diaframma al valore scelto
automaticamente dalla fotocamera.
C Altri valori (
): impostare il diaframma al va-
lore selezionato.
Interruttore blocco ghiera diaframma (iris)
La ghiera diaframma (iris) può essere bloccata
quando la ghiera diaframma (iris) è impostata sulla
posizione C o A.
Messa a fuoco
Far scorrere il selettore modalità di messa a fuoco su
S per scattare con l’autofocus. Far scorrere il selettore
modalità di messa a fuoco su M per scattare con la
messa a fuoco manuale.
R Quando il selettore modalità di messa a fuoco è impostato su S, la di-
stanza mostrata dall’indicatore della distanza di messa a fuoco della
fotocamera (“indicatore di distanza”) diff erisce dall’eff ettiva distanza di
messa a fuoco.
R Anche se la fotocamera è impostata sulla messa a fuoco automatica, è
possibile scattare con la messa a fuoco manuale impostando l’obiettivo
su M.
Stabilizzazione ottica dell’immagine (Optical
Image Stabilization (OIS))
Per utilizzare la stabilizzazione
ottica dell’immagine, far scorrere
l’interruttore O.I.S. su ON.
IT-12ITALIANO
Speci che
Tipo
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Struttura dell’obiettivo
25
componenti in
19
gruppi (3 elementi
asferici)
23
componenti in
16
gruppi (3 elementi
asferici)
Dimensione immagine (diagonale)
43,8 × 32,9 mm (54,78 mm)43,8 × 32,9 mm (54,78 mm)
Lunghezza focale (equivalente al formato 35 mm) f=32–90 mm (25–71 mm)f=19–35 mm (15–28 mm)
Angolo di visuale 81,0°–33,8° 110°–76°
Massima apertura diaframma
T3.5 T3.5
Minima apertura diaframma
T32 T32
Controllo diaframma
Numero di lame 13 (apertura diaframma circolare) 13 (apertura diaframma circolare)
Distanza minima di messa a fuoco (misurato dal piano di messa a fuoco) W: 0,8 m T: 0,8 m W: 0,55 m T: 0,55 m
Ingrandimento massimo W: 0,06 × T : 0,1 ×
Dimensioni esterne: Diametro (diametro anteriore) × Lunghezza* (circa)
* distanza dalla parte anteriore dell’obiettivo alla angia di innesto obiettivo
123,5 (114) × 222,5 mm 123,5 (114) × 222,5 mm
Peso* (circa)
* esclusi i tappi
2140 g 2090 g
Dimensioni ltro
111 m m 111 m m
Q Miglioramenti possono comportare cambi senza preavviso alle specifi che e all'aspetto.
Q In base al modo in cui questo obiettivo è costruito, l’“Indicatore di distanza” visualizzato dalla fotocamera potrebbe in alcuni casi diff erire dall’eff ettiva
distanza di messa a fuoco. Usare l’“Indicatore di distanza” solo come guida.
R Questo obiettivo usa motori lineari per garantire una rapida e precisa messa a fuoco automatica mantenendo al tempo stesso la massima qualità dell’im-
magine. Quando la fotocamera viene spenta, quando l’obiettivo viene scollegato dal corpo della fotocamera o quando la funzione riproduzione è attivata,
è possibile avvertire un leggero suono e una vibrazione dovuti ai magneti del motore lineare disimpegnati. Questa è una condizione normale e non
compromette la qualità dell’immagine o le prestazioni dell’obiettivo.
IT-13 ITALIANO
Disegno del pro lo
7,480,9
104,6
108,3
135,7
(M3, profondità 3 mm)
222,5
191
Anello messa a fuoco
MODULO: 0,8
DIAM PASSO:
ෘ
121,6 mm
ROTAZIONE ANGOLARE: 200°
Anello zoom
MODULO: 0,8
DIAM PASSO:
ෘ
116,8 mm
ROTAZIONE ANGOLARE: 90°
Anello iris
MODULO: 0,8
DIAM PASSO:
ෘ
112,0 mm
ROTAZIONE ANGOLARE: 64°
ෘ
114
11
11
12
16
UNC3/8-16
71,5
133,1
(TRANNE CHE IN CASO DI ALTRA UNITÀ SPECIFICATA): mm
DA-1DANSK
For din sikkerheds skyld
Sørg for at læse disse bemærkninger, inden du anvender
kameraet
Bemærkninger om sikkerhed
Tak, fordi du har købt dette produkt. For reparation, eftersyn og
intern test, kontakt din Fujifi lm-forhandler.
• Sørg for at anvende objektivet korrekt. Læs disse bemærkninger
om sikkerhed samt Brugervejledning til kameraet omhyggeligt
før anvendelse.
• Når du har læst disse bemærkninger om sikkerhed, skal du op-
bevare dem på et sikkert sted.
Om ikonerne
Nedenfor viste ikoner anvendes i dette dokument som indikation
af, hvor alvorlig en person- eller tingskade kan være, hvis du ig-
norerer de oplysninger, som ikonet indikerer, og produktet som
følge deraf anvendes forkert.
ADVARSEL
Dette ikon indikerer, at der kan indtræff e dødsfald
eller alvorlig tilskadekomst, hvis du ignorerer op-
lysningerne.
FORSIGTIG
Dette ikon indikerer, at der kan ske personskade el-
ler materiel skade, hvis du ignorerer oplysningerne.
Nedenfor viste ikoner anvendes som indikation af arten af oplys-
ninger, der skal overholdes.
Trekantede ikoner betyder, at disse oplysninger kræver din
opmærksomhed (”Vigtigt”).
Cirkelformede ikoner med en diagonal streg over betyder, at
den indikerede handling er forbudt (”Forbudt”).
Udfyldte cirkler med et udråbstegn indikerer en handling,
som skal udføres (“Påkrævet”).
ADVARSEL
ADVARSEL
Anvend det ikke i
badeværelset eller
under bruseren
Må ikke nedsænkes i eller udsættes for vand. Manglende
overholdelse af denne anvisning kan medføre en brand
eller elektrisk stød.
Skil ikke kameraet ad
Skil ikke kameraet ad. Manglende overholdelse af den-
ne anvisning kan medføre brand, elektrisk stød eller
personskade som følge af funktionsfejl ved produktet.
DA-2 DANSK
ADVARSEL
ADVARSEL
Rør ikke ved de
indvendige dele
Hvis kameraet går i stykker som følge af, at du taber det, eller
der sker et andet uheld, må du ikke røre ved de dele, der kom-
mer til syne. Manglende overholdelse af denne anvisning
kan medføre elektrisk stød eller personskade ved berøring
af de beskadigede dele. Tag øjeblikkeligt kameraets batte-
ri ud - pas på, at du ikke kommer til skade eller får elektrisk
stød - og indlevér produktet til eftersyn på købsstedet.
Må ikke anbringes på ustabile over ader. Produktet kan
falde ned og medføre tilskadekomst.
Se ikke på solen gennem objektivets eller kameraets søger.
Manglende overholdelse af denne anvisning kan med-
føre permanent skade på synet.
Opbevar posen fra emballagen utilgængeligt for små børn,
også ved bortska else. Posen udgør en kvælningsfare
for små børn.
FORSIGTIG
FORSIGTIG
Må ikke anvendes eller opbevares på steder med damp el-
ler røg, eller som er meget fugtige eller ekstremt støvede.
Manglende overholdelse af denne anvisning kan med-
føre brand eller elektrisk stød.
FORSIGTIG
FORSIGTIG
Må ikke efterlades i direkte sollys eller på steder med me-
get høje temperaturer, såsom i et lukket køretøj på en solrig
dag. Manglende overholdelse af denne anvisning kan
medføre brand.
Opbevar kameraet utilgængeligt for små børn. Dette pro-
dukt kan medføre personskade, når det er i hænderne
på børn.
Må ikke håndteres med våde hænder. Manglende over-
holdelse af denne anvisning kan medføre elektrisk stød.
Hold sollyset væk fra billedet, når du tager billeder af mo-
tiver i modlys. Hvis sollyset fokuseres i kameraet, når
solen er i eller tæt på billedet kan medføre brand eller
forbrændinger.
Når produktet ikke anvendes, skal du sætte objektivdæks-
le rne på igen og o pbevare det p å et sted uden di rekte sollys.
Sollys fokuseret af objektivet kan medføre brand eller
forbrændinger.
Bær ikke kameraet eller objektivet, mens de er monteret på
et stativ. Produktet kan falde ned eller ramme andre
genstande og medføre tilskadekomst.
Sørg for at montere objektivet forsvarligt på støttestangen.
Gør du ikke det, kan objektivet eller kameraet falde ned.
Hvis du taber objektivet og/eller kameraet, især hvis det
anvendes oppe i højden, kan det medføre alvorlige ulykker.
DA-3DANSK
Bortska else af elektrisk og elektronisk udstyr i private husholdninger
Bortska else af elektrisk og elektronisk udstyr i private husholdninger
I EU, Norge, Island og Liechtenstein: Dette symbol på produktet eller
i brugervejledningen og i garantien og/eller på emballagen bety-
der, at dette produkt ikke bør behandles som husholdningsaff ald.
Det bør i stedet afl everes på et egnet indsamlingssted for genbrug
af elektrisk og elektronisk udstyr.
Når du sikrer en korrekt bortskaff else af dette produkt, bidrager du til at fore-
bygge potentielle negative konsekvenser for miljø og folkesundhed, som ellers
vil kunne opstå ved uhensigtsmæssig aff aldshåndtering af dette produkt.
Genbrug af materialet bidrager til at bevare naturens ressourcer. For mere
detaljerede oplysninger om genbrug af dette produkt, bedes du kontakte de
lokale myndigheder, dit lokale renovationsfi rma eller den forretning, hvor du
har købt produktet.
I lande uden for EU, Norge, Island og Liechtenstein: Hvis du ønsker at kassere dette
produkt, herunder batterier eller akkumulatorer, bedes du kontakte de lokale
myndigheder og få anvist den korrekte bortskaff elsesprocedure.
DA-4 DANSK
Før anvendelse af dette produkt
Objektivet fungerer muligvis ikke som ventet, og visse
funktioner er måske ikke tilgængelige med forældet
rmware for kameraet eller objektivet. Sørg for at op-
datere objektivets og kameraets rmware til de nyeste
versioner. Du kan nde instruktioner i visning af infor-
mation om rmwareversion samt opdatering af rm-
ware på følgende hjemmeside:
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
Hvis du ikke har adgang til en computer, kan du få
support hos den lokale forhandler opstillet i mate-
rialet ”FUJIFILM Worldwide Network”, der følger med
dit kamera.
Produktvedligeholdelse
• Ved anvendelse af modlysblænde må du ikke sam-
le kameraet op eller holde det ved kun at tage fat i
modlysblænden.
• Hold objektivets signalkontakter rene.
• Anvend en pustebørste til ernelse af støv og snavs
på objektivets eller lterets glas ader. For at erne
snavs og ngeraftryk, skal du putte en smule ob-
jektivrens på en blød, ren bomuldsklud eller ob-
jektivrenseserviet og rengøre fra midten og udad
med cirkelbevægelser, mens du passer på ikke at
efterlade udtværinger eller at røre glasset med
ngrene.
• Anvend aldrig organiske opløsningsmidler som
fortynder eller benzol til at rense objektivet.
• Montér forreste og bagerste dæksel, når objektivet
ikke anvendes.
• Opbevar objektivet og lteret på kølige, tørre ste-
der for at undgå mug og rust. Må ikke opbevares
i direkte sollys eller sammen med naftalen eller
kamfermølkugler.
• Hold objektivet tørt. Rust kan medføre uoprette-
lige skader. Tør regn og vanddråber af.
• Efterlades objektivet i meget varme omgivelser,
kan det beskadiges eller bøjes.
• Bemærk, at den hånd, der holder fat i kameraets
håndgreb, kan komme i berøring med stativet el-
ler stativkravefoden, når kameraet drejes alt efter
positionen for kamera og stativ.
DA-5DANSK
• Ved montering af tilbehør, såsom en ekstern mo-
tor, skal du efterse monteringsdelene grundigt for
eventuelle abnormiteter i formen eller fremmed-
legemer. Sørg for at erne eventuelle fremmedle-
gemer. Hvis du opdager abnormiteter ved formen,
skal du rådføre dig med din forhandler.
• Pludselige temperaturændringer kan få objektiv-
linsen til at dugge til, eller der kan dannes kondens
på objektivlinsen. Hvis disse fænomener opstår,
skal du lade objektivet ligge, indtil duggen eller
kondensen forsvinder, før brug. Brug af objektivet
med kondens kan medføre funktionsfejl.
DA-6 DANSK
Objektivets dele
Q Objektivfatningen har en gummiring for at sikre, at objektivet forbli-
ver støv- og stænktæt. Ringen kan udskiftes mod gebyr ved ethvert
Fujifi lm-servicecenter.
A
Fokusring
B
Zoomring
C
Blændering (iris)
D
Fatningshul til zoomhåndtag
E
Zoomhåndtag
F
Monteringsmærker
G
Støttefod
H
Objektivets signalkontakter
I
O.I.S.-kontakt
J
Zoomhåndtag
K
Zoom-tilstandskontakt
L
Fokustilstandskontakt
M
Låsekontakt til blændering (iris)
N
Bagerste objektivdæksel
O
Forreste objektivdæksel
DA-7DANSK
Medfølgende tilbehør
• Forreste objektivdæksel
• Bagerste objektivdæksel
• Objektivetui
• Zoomhåndtag
• Støttefod
Montering af objektivet
Se kameraets brugervejledning for information om
montering og ernelse af objektiver.
Q Dette objektiv er udelukkende til brug med FUJIFILM G-fatninger og kan
ikke anvendes med X-fatninger.
Fjernelse af dækslerne
Fjern dækslerne som vist.
Montering af zoomhåndtaget
DA-8 DANSK
Montering på støttestangen
For at beskytte objektivet og kamerafatningen anbe-
faler vi, at du anvender en broplade og objektivhol-
der, der fås i handelen, til at støtte objektivet.
Q Sørg for at montere objektivet forsvarligt på støttestangen. Gør du ikke
det, kan objektivet eller kameraet falde ned. Hvis du taber objektivet og/
eller kameraet, især hvis det anvendes oppe i højden, kan det medføre
alvorlige ulykker.
1
Montér kameraet og objektivholderen på
bropladen.
R For instruktioner om montering, se instruktionsvejledningerne til bropla-
den og objektivholderen.
2
Montér objektivet på kamerafatningen.
DA-9DANSK
3
Mens du understøtter objektivet med hån-
den, skal du justere objektivholderens høj-
de og position for at fastgøre beslaget og
objektivholderen. Hvis objektivholderen
ikke er høj nok, skal du sætte støttefoden
mellem objektivholderen og beslaget.
Q Sørg for at justere objektivholderens højde og position, idet du passer på
at undgå at udsætte kameraet og objektivfatningen for stor belastning.
Gør du ikke det, kan det beskadige objektivet eller kamerafatningen.
Q Sørg for at fastgøre objektivholderen og beslaget før brug. Gør du ikke
det, kan det beskadige objektivet eller kamerafatningen.
DA-10 DANSK
Anvendelse af objektivetuiet
1
Læg objektivet i objekti-
vetuiet i den retning, der
er vist på illustrationen.
Q Sørg for at montere objektivdækslerne igen, før du lægger objektivet i
etuiet.
Q Få samlingen til at passe i fordybningerne inde i etuiet.
2
Luk låget på objekti-
vetuiet.
Zoom
Anvend zoomknappen eller zoomringen til at styre
zoomet.
Zoomhåndtaget
Skub zoom-tilstandskontak-
ten over på S (A), og skub
zoomhåndtaget (B) for at akt-
givere power-zoom, mens du
skubber. Zoomhastigheden
ændres alt efter, hvor meget
der skubbes.
Zoomringen
Skub zoom-tilstandskontakten over på M, og drej zo-
omringen for at styre zoomet.
DA-11DANSK
Blænde
Blændering (iris)
Drej objektivets blændering (iris) for at vælge blæn-
den (T-tal).
A C (
): Indstil blænden til værdien valgt med
kameraets multifunktionshjul.
B A (
): Indstil blænden til værdien, der auto-
matisk vælges af kameraet.
C Øvrige værdier (
): Indstil blænden til den
valgte værdi.
Låsekontakt til blændering (iris)
Blænderingen (iris) kan låses, når blænderingen (iris)
er indstillet til position C eller A.
Fokus
Skub fokustilstandskontakten over på S for at foto-
grafere med autofokus. Skub fokustilstandskontak-
ten over på M for at fotografere med manuel foku-
sering.
R Når fokustilstandskontakten er indstillet til S, afviger den afstand, der
vises af kameraets fokusafstandsindikator (”afstandsindikator”) fra den
faktiske fokusafstand.
R Selv hvis kameraet er indstillet til autofokus, kan du fotografere med ma-
nuel fokusering ved at indstille objektivet til M.
Optisk billedstabilisering (OIS)
For at anvende optisk billedstabili-
sering skal du skubbe O.I.S.-kontak-
ten over på ON.
DA-12 DANSK
Speci kationer
Type GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Objektivkonstruktion
25
elementer i
19
grupper (
3 asfæriske elementer
)
23
elementer i
16
grupper (
3 asfæriske elementer
)
Billedstørrelse (diagonal) 43,8 × 32,9 mm (54,78 mm)43,8 × 32,9 mm (54,78 mm)
Brændvidde (svarende til 35 mm-format) f=32–90 mm (25–71 mm) f=19–35 mm (15–28 mm)
Billedvinkel 81,0°–33,8° 110°–76°
Maks. blænde T3.5 T3.5
Min. blænde T32 T32
Blændestyring
Antal blændeblade 13 (afrundet blændeåbning) 13 (afrundet blændeåbning)
Tætteste fokusafstand (målt fra fokusplan) W: 0,8 m T: 0,8 m W: 0,55 m T: 0,55 m
Maks. forstørrelse W: 0,06 × T : 0,1 ×
Ydre mål: Diameter (forreste diameter) × længde* (ca.)
*
afstand fra objektivets front til objektivmonterings angen
123,5 (114) × 222,5 mm 123,5 (114) × 222,5 mm
Vægt* (ca.)
* eksklusive dæksler
2140 g 2090 g
Filterstørrelse
111 m m 111 m m
Q Produktforbedringer kan medføre ikke-varslede ændringer af specifi kationer og produktets udseende.
Q Som følge af dette objektivs konstruktion kan kameraets viste “afstandsindikator” i visse tilfælde afvige fra den faktiske fokusafstand. Anvend derfor kun
“afstandsindikatoren” vejledende.
R Dette objektiv anvender lineære motorer til at sikre hurtig og nøjagtig autofokus samtidig med, at den højeste billedkvalitet opretholdes. Når kameraet er
slukket, når objektivet kobles fra kamerahuset, eller afspilningsfunktionen tændes, kan der muligvis høres en lyd og mærkes en let fysisk rystelse som følge
af udkobling af den lineære motors magneter. Dette er helt normalt og påvirker ikke billedkvaliteten eller objektivets ydeevne i negativ retning.
DA-13DANSK
Oversigtstegning
7,480,9
104,6
108,3
135,7
(M3, dybde, 3 mm)
222,5
191
Fokusring
MODUL: 0,8
DELEDIA.:
ෘ
121,6 mm
ROTATIONSVINKEL: 200°
Zoomring
MODUL: 0,8
DELEDIA.:
ෘ
116,8 mm
ROTATIONSVINKEL: 90°
Blændering
MODUL: 0,8
DELEDIA.:
ෘ
112,0 mm
ROTATIONSVINKEL: 64°
ෘ
114
11
11
12
16
UNC3/8-16
71,5
133,1
(MEDMINDRE EN ANDEN ENHED ER ANGIVET): mm
PL-1 POLSKI
Dla własnego bezpieczeństwa
Przed rozpoczęciem użytkowania koniecznie przeczy-
taj poniższe uwagi
Uwagi dotyczące bezpieczeństwa
Dziękujemy za zakup tego produktu. Aby przeprowadzić naprawę,
kontrolę lub testy wewnętrzne, proszę skontaktować się ze sprzedaw-
cą fi rmy Fujifi lm.
• Dopilnuj, aby obiektyw był użytkowany poprawnie. Przed rozpo-
częciem użytkowania przeczytaj uważnie niniejsze uwagi dotyczą-
ce bezpieczeństwa oraz Podręcznik użytkownika aparatu.
• Po przeczytaniu niniejszych uwag dotyczących bezpieczeństwa
przechowuj je w bezpiecznym miejscu.
Informacje osymbolach
Przedstawione poniżej oznaczenia są używane w niniejszym do-
kumencie do wskazania stopnia obrażeń lub uszkodzeń, które
mogą wynikać ze zignorowania towarzyszących im informacji
i niepoprawnego użycia urządzenia.
OSTRZEŻENIE
Oznaczenie wskazuje prawdopodobieństwo
wystąpienia śmierci lub poważnych obrażeń
w przypadku zignorowania informacji.
PRZESTROGA
Oznaczenie wskazuje prawdopodobieństwo
wystąpienia obrażeń ciała lub uszkodzenia
mienia w przypadku zignorowania informacji.
Przedstawione poniżej oznaczenia są używane do wskazania
rodzaju instrukcji, których należy przestrzegać.
Trójkątne oznaczenia informują o konieczności zwrócenia
uwagi na daną informację („Ważne”).
Okrągłe oznaczenia z przekreśleniem informują o zakazie
wykonywania danej czynności („Zabronione”).
Wypełnione koła ze znakiem wykrzyknika informują o ko-
nieczności wykonania danej czynności („Wymagane”).
OSTRZEŻENIE
OSTRZEŻENIE
Nie wolno używać
w łazience lub pod
prysznicem
Nie zanurzać w wodzie i chronić przed wodą. Nieprze-
strzeganie tego środka ostrożności może wywołać
pożar lub spowodować porażenie prądem.
Nie wolno demon-
tować
Nie wolno demontować urządzenia. Nieprzestrzeganie
tego zalecenia może prowadzić do wybuchu pożaru,
porażenia prądem lub uszkodzenia ciała spowodowa-
nych nieprawidłowym działaniem produktu.
PL-2POLSKI
OSTRZEŻENIE
OSTRZEŻENIE
Nie dotykać c zęści we-
wnętrznych
W przypadku, gdy obudowa pęknie, na przykład w wyniku
upadku, nie dotykać odkrytych części. Nieprzestrzeganie
tego zalecenia może prowadzić do porażenia prądem
lub uszkodzenia ciała spowodowanych dotknięciem
uszkodzonych części. Natychmiast wyjąć akumulator
z aparatu, zachowując ostrożność w celu uniknięcia
porażenia prądem lub zranienia, a następnie zanieść
produkt do miejsca zakupu po poradę.
Nie stawiać na niestabilnych powierzchniach. Produkt
może spaść i spowodować obrażenia ciała.
Nie patrzeć na słońce przez obiektyw ani przez wizjery apa-
ratu. Nieprzestrzeganie tego zalecenia może spowo-
dować trwałe uszkodzenie wzroku.
Przechowywać torebkę opakowaniową w miejscu
niedostępnym dla małych dzieci, także podczas jej utylizacji.
Torebka stwarza zagrożenie uduszeniem dla małych dzieci.
PRZESTROGA
PRZESTROGA
Nie używać ani nie przechowywać w miejscach narażo-
nych na działanie pary lub dymu, ani w miejscach bardzo
wilgotnych lub skrajnie zapylonych. Nieprzestrzeganie
tego środka ostrożności może wywołać pożar lub spo-
wodować porażenie prądem.
Nie pozostawiać w miejscach narażonych na bezpośrednie
działanie promieni słonecznych lub bardzo wysokiej tempera-
tur y, np. w zamkniętym pojeździe wsłoneczny dzień. Nieprze-
strzeganie tego środka ostrożności może wywołać pożar.
Przechowywać wmiejscu niedostępnym dla dzieci. Urzą-
dzenie może spowodować obrażenia, gdy znajdzie się
wrękach dziecka.
Nie dotykać mokrymi rękami. Nieprzestrzeganie tego środ-
ka ostrożności może spowodować porażenie prądem.
Podczas fotografowania pod słońce nie umieszczać słońca
w kadrze. Światło słoneczne zogniskowane w aparacie,
gdy słońce znajduje się w kadrze lub w pobliżu kadru,
może spowodować pożar lub poparzenia.
Kiedy produkt nie jest używany, należy założyć pokrywki
obiektywu na miejsce i przechowywać obiektyw w miej-
scu chronionym przed bezpośrednim nasłonecznieniem.
Światło słoneczne zogniskowane przez obiektyw
może wywołać pożar lub spowodować poparzenia.
PL-3 POLSKI
PRZESTROGA
PRZESTROGA
Nie przenosić aparatu ani obiektywu przymocowanych do
statywu. Produkt może spaść lub w coś uderzyć, po-
wodując obrażenia ciała.
Koniecznie solidnie przymocuj obiektyw do pręta
podtrzymującego. W przeciwnym razie może dojść do
upadku obiektywu lub aparatu. Upuszczenie obiektywu
i/lub aparatu, szczególnie podczas użytkowania na dużej
wysokości, może spowodować poważny wypadek.
Utylizacja zużytych urządzeń elektrycznych i elektronicznych w gospodarstwach
Utylizacja zużytych urządzeń elektrycznych i elektronicznych w gospodarstwach
domowych
domowych
W Unii Europejskiej, Norwegii, Islandii i Liechtensteinie: Ten symbol
umieszczony na produkcie lub w instrukcji obsługi i gwarancji oraz/
lub na opakowaniu oznacza, że tego produktu nie należy traktować
jak zwykłego odpadu z gospodarstw domowych. Należy go natomiast
oddać do odpowiedniego punktu zbiórki i recyklingu urządzeń
elektrycznych i elektronicznych.
Dzięki właściwej utylizacji tego produktu pomagasz uniknąć potencjalnie
negatywnych skutków dla środowiska i zdrowia ludzi, na które mogłoby mieć wpływ
nieodpowiednie pozbycie się tego produktu.
Recykling materiałów pomaga oszczędzać zasoby naturalne. Aby uzyskać bardziej
szczegółowe informacje na temat recyklingu tego produktu, skontaktuj się lokalnym
urzędem miasta, firmą odpowiadającą za wywóz odpadów lub miejscem sprzedaży
produktu.
W krajach poza Unią Europejską, Norwegią, Islandią i Liechtensteinem: Jeśli chcesz pozbyć
się tego produktu wraz z bateriami lub akumulatorami, skontaktuj się z lokalnymi
władzami i zapytaj o właściwy sposób utylizacji.
PL-4POLSKI
Przed rozpoczęciem użytkowania tego produktu
Obiektyw może nie działać zgodnie z oczekiwaniami
i niektóre funkcje mogą nie być dostępne w połączeniu
z przestarzałymi wersjami oprogramowania sprzętowe-
go obiektywu lub aparatu. Pamiętaj, aby zaktualizować
oprogramowanie sprzętowe obiektywu i aparatu do
najnowszych wersji. Instrukcje wyświetlania informacji
o wersji oprogramowania sprzętowego oraz jego aktu-
alizacji znajdują się na następującej stronie internetowej:
http://www.fujifilm.com/support/digital_cameras/software/
#firmware
Jeśli nie masz dostępu do komputera, pomoc można uzy-
skać u lokalnego dystrybutora, którego znajdziesz na liście
znajdującej się w materiale „FUJIFILM Worldwide Network”,
dołączonym do aparatu.
Pielęgnacja produktu
• Podczas korzystania z osłony przeciwsłonecznej nie
podnoś aparatu ani go nie trzymaj, chwytając tylko za
osłonę.
• Utrzymuj styki sygnałowe obiektywu w czystości.
• Użyj gruszki, aby usunąć kurz i kłaczki ze szklanych
powierzchni obiektywu lub ltra. Aby usunąć plamy
iodciski palców, nanieś niewielką ilość płynu do czysz-
czenia obiektywów na miękką i czystą bawełnianą
ściereczkę lub ściereczkę do czyszczenia obiektywów
iczyść obiektyw od środka na zewnątrz ruchem koli-
stym, uważając, by nie pozostawić rozmazanych smug
i nie dotykać szkła palcami.
• Do czyszczenia obiektywu nigdy nie używaj rozpusz-
czalników organicznych, takich jak rozcieńczalnik do
farb lub benzen.
• Kiedy obiektyw nie jest używany, zakładaj przednią
itylną pokrywkę obiektywu.
• Przechowuj obiektyw i ltr w chłodnym i suchym
miejscu, aby zapobiec powstawaniu pleśni i rdzy. Nie
przechowuj produktu w miejscu narażonym na bez-
pośrednie działanie promieni słonecznych ani razem
z środkami przeciw molom zawierającymi naftę lub
kamforę.
• Chroń obiektyw przed wilgocią. Rdzewienie może spo-
wodować nieodwracalne uszkodzenia. Zetrzyj krople
deszczu i wody.
• Pozostawienie obiektywu w bardzo gorącym miejscu
może spowodować jego uszkodzenie lub odkształcenie.
• Zwróć uwagę, że w zależności od położenia aparatu
i statywu, ręka trzymająca uchwyt aparatu może ze-
tknąć się ze statywem lub nóżką kołnierza statywu
wprzypadku obracania aparatu.
PL-5 POLSKI
• Podłączając akcesoria, takie jak zewnętrzny monitor,
dokładnie sprawdź części łączące pod względem
wszelkich nieprawidłowości dotyczących kształtu lub
ciał obcych. Koniecznie usuń wszelkie obecne ciała
obce. W przypadku zaobserwowania jakichkolwiek
nieprawidłowości dotyczących kształtu, skonsultuj się
ze sprzedawcą.
• Nagłe zmiany temperatury mogą powodować zapa-
rowanie obiektywu lub skraplanie się pary wodnej na
powierzchni obiektywu. Jeśli wystąpi takie zjawisko,
przed użyciem pozostaw obiektyw do czasu zaniku
zaparowania lub skroplonej pary wodnej. Korzystanie
z obiektywu ze skroploną parą wodną może spowodo-
wać jego nieprawidłowe działanie.
PL-6POLSKI
Części obiektywu
Q Mocowanie obiektywu posiada gumowy pierścień zabezpieczający
obiektyw przed kurzem i wodą. Pierścień może zostać odpłatnie wy-
mieniony w każdym centrum serwisowym Fujifi lm.
A
Pierścień regulacji ostrości
B
Pierścień regulacji zoomu
C
Pierścień przysłony
D
Otwór gniazda dźwigni zoomu
E
Dźwignia zoomu
F
Znaczniki mocowania
G
Nóżka podtrzymująca
H
Styki sygnałowe obiektywu
I
Przełącznik O.I.S.
J
Dźwignia zoomu
K
Przełącznik trybu zoomu
L
Przełącznik trybu ostrości
M
Przełącznik blokady pierścienia przysłony
N
Tylna pokrywka obiektywu
O
Przednia pokrywka obiektywu
PL-7 POLSKI
Dołączone akcesoria
• Przednia pokrywka
obiektywu
• Tylna pokrywka obiektywu
• Futerał na obiektyw
• Dźwignia zoomu
• Nóżka podtrzymująca
Podłączanie obiektywu
Informacje na temat podłączania i odłączania obiekty-
wów znajdują się w podręczniku użytkownika aparatu.
Q Ten obiektyw jest przeznaczony wyłącznie do użytku w połączeniu
z mocowaniami G FUJIFILM i nie można go używać z mocowaniami X.
Zdejmowanie pokrywek
Zdejmij pokrywki zgodnie z ilustracją.
Mocowanie dźwigni zoomu
PL-8POLSKI
Mocowanie do pręta podtrzymującego
W celu ochrony obiektywu i mocowania aparatu
zalecamy korzystanie z dostępnej w sprzedaży płytki
mocującej oraz podpory obiektywu podpierających
obiektyw.
Q Koniecznie solidnie przymocuj obiektyw do pręta podtrzymującego.
W przeciwnym razie może dojść do upadku obiektywu lub aparatu.
Upuszczenie obiektywu i/lub aparatu, szczególnie podczas użytkowania
na dużej wysokości, może spowodować poważny wypadek.
1
Przymocuj aparat i podporę obiektywu do płytki
mocującej.
R Aby uzyskać opis sposobu mocowania, skorzystaj z instrukcji obsługi
płytki mocującej i podpory obiektywu.
2
Przymocuj obiektyw do mocowania aparatu.
PL-9 POLSKI
3
Podtrzymując obiektyw dłonią, wyreguluj
wysokość i położenie podpory obiektywu, aby
zamocować wspornik i podporę obiektywu.
Jeśli podpora obiektywu nie jest wystarczająco
wysoka, umieść nóżkę podtrzymującą między
podporą obiektywu a wspornikiem.
Q Pamiętaj, by ostrożnie regulować wysokość i położenie podpory obiek-
tywu, aby uniknąć wywarcia nadmiernej siły na aparat i mocowanie
obiektywu. W przeciwnym razie może dojść do uszkodzenia obiektywu
lub mocowania aparatu.
Q Przed użyciem koniecznie zamocuj podporę obiektywu i wspornik.
W przeciwnym razie może dojść do uszkodzenia obiektywu lub moco-
wania aparatu.
PL-10POLSKI
Korzystanie z futerału na obiektyw
1
Umieść obiektyw
w futerale na
obiektyw w orientacji
przedstawionej na
ilustracji.
Q Pamiętaj, aby zawsze zakładać pokrywki obiektywu przed włożeniem
obiektywu do futerału.
Q Dopasuj połączone elementy do wgłębień wewnątrz futerału.
2
Zamknij pokrywę futerału
na obiektyw.
Zoom
Używaj dźwigni zoomu lub pierścienia zoomu do
regulacji zoomu.
Dźwignia zoomu
Przesuń przełącznik trybu
zoomu na S (A), a następnie
przesuń dźwignię zoomu (B),
aby włączyć zoom sterowany
elektrycznie podczas
przesuwania. Szybkość zoomu
zmienia się w zależności od
stopnia przesunięcia dźwigni.
Pierścień zoomu
Przesuń przełącznik trybu zoomu na M, a następnie
obracaj pierścieniem zoomu, aby sterować zoomem.
PL-11 POLSKI
Przysłona
Pierścień przysłony
Obracaj pierścieniem przysłony obiektywu, aby
wybrać wartość przysłony (liczbę T).
A C (
): ustaw przysłonę na wartość wybraną
pokrętłem wielofunkcyjnym aparatu.
B A (
): ustaw przysłonę na wartość wybraną
automatycznie przez aparat.
C Inne wartości (
): ustaw przysłonę na wy-
braną wartość.
Przełącznik blokady pierścienia przysłony
Pierścień przysłony można zablokować, gdy pierścień
przysłony jest ustawiony w położeniu C lub A.
Ustawianie ostrości
Przesuń przełącznik trybu ostrości na S, aby fotografować
z użyciem autofokusa. Przesuń przełącznik trybu ostrości
na M, aby fotografować z użyciem ręcznej regulacji
ostrości.
R Kiedy przełącznik trybu ostrości jest ustawiony na S, odległość pokazy-
wana przez wskaźnik odległości ostrzenia aparatu („wskaźnik odległo-
ści”) różni się od rzeczywistej odległości ostrzenia.
R Nawet jeśli aparat jest ustawiony na autofokus, można fotografować
z użyciem ręcznej regulacji ostrości, ustawiając obiektyw na M.
Optyczna stabilizacja obrazu (ang. Optical
Image Stabilization - OIS)
Aby użyć optycznej stabilizacji obrazu,
przesuń przełącznik O.I.S. na ON.
PL-12POLSKI
Dane techniczne
Typ
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
Budowa obiektywu
25 soczewek w 19 grupach (3 soczewki
asferyczne)
23 soczewek w 16 grupach (3 soczewki
asferyczne)
Rozmiar zdjęcia (przekątna)
43,8 × 32,9 mm (54,78 mm)43,8 × 32,9 mm (54,78 mm)
Ogniskowa (odpowiednik formatu małoobrazkowego - 35 mm) f=32–90 mm (25–71 mm)f=19–35 mm (15–28 mm)
Kąt widzenia
81,0°–33,8° 110°–76°
Maksymalna przysłona
T3.5 T3.5
Minimalna przysłona
T32 T32
Regulacja przysłony
Liczba listków 13 (zaokrąglony otwór przysłony) 13 (zaokrąglony otwór przysłony)
Minimalna odległość ostrzenia (mierzony od płaszczyzny ogniskowej) W: 0,8 m T: 0,8 m W: 0,55 m T: 0,55 m
Maksymalne powiększenie W: 0,06 × T : 0,1 ×
Wymiary zewnętrzne: Średnica (średnica przedniej krawędzi) × Długość* (ok.)
*
odległość od przedniej krawędzi obiektywu do kołnierza mocowania obiektywu
123,5 (114) × 222,5 mm 123,5 (114) × 222,5 mm
Ciężar* (ok.)
* bez pokrywek
2140 g 2090 g
Średnica ltra
111 m m 111 m m
Q Wprowadzanie ulepszeń może prowadzić do występowania niezapowiedzianych zmian danych technicznych i wyglądu.
Q Ze względu na budowę obiektywu, „Wskaźnik odległości” wyświetlany przez aparat może w niektórych przypadkach różnić się od rzeczywistej odległości
ogniskowania. „Wskaźnika odległości” należy używać tylko jako wskaźnik orientacyjny.
R Ten obiektyw używa liniowych silników, aby zagwarantować szybkie i dokładne automatyczne ustawianie ostrości, przy jednoczesnym zachowaniu naj-
wyższej jakości obrazu. Podczas wyłączania aparatu, odłączania obiektywu od korpusu aparatu lub włączania funkcji odtwarzania, słyszalny może być
dźwięk i odczuwalne lekkie drganie z powodu rozłączania magnesów silników liniowych. Jest to całkowicie normalne zjawisko, które nie ma negatywnego
wpływu na jakość obrazu ani na działanie obiektywu.
PL-13 POLSKI
Rysunek wymiarowy
7,480,9
104,6
108,3
135,7
(M3, głębokość 3 mm)
222,5
191
Pierścień ustawiania ostrości
MODUŁ: 0,8
ŚREDNICA PODZIAŁOWA:
ෘ
121,6 mm
ZAKRES KĄTOWY RUCHU OBROTOWEGO: 200°
Pierścień zoomu
MODUŁ: 0,8
ŚREDNICA PODZIAŁOWA:
ෘ
116,8 mm
ZAKRES KĄTOWY RUCHU OBROTOWEGO: 90°
Pierścień przysłony
MODUŁ: 0,8
ŚREDNICA PODZIAŁOWA:
ෘ
112,0 mm
ZAKRES KĄTOWY RUCHU OBROTOWEGO: 64°
ෘ
114
11
11
12
16
UNC3/8-16
71,5
133,1
(JEDNOSTKA, JEŚLI NIE PODANO INACZEJ): mm
ZHS-1
ϔಞᎢ
ࣴԘቹ
ҋᅶ֏֩ᯛᢱല༉ଐЀᲇ
ࣴԘҋᅶ༉ଐЀᲇ
ଓᣖૣᤑϹലДڳˊണԟᑢһˉේඇڔԬ᪇༻ᢌሇҴૉƥ
ξ Fujifilm ᭖۩кᄮ۵ᔌᐄˊ
• ኵұኵҋᅶᮨ࠽ˊޗҋᅶ֏аᐷᯛᢱሮസᅶୗୡ
ԯƥႯռмλࣴԘҋᅶ༉ଐЀᲇˊ
• ᯛᢱࣶᨅЌ༉ଐЀᲇَƥԢܐұࣘˊ
ԟЃތඓ
ᢜಞҋᅶλᨕތඓ៨ዥઐᆒތඓዥҴૉڔ౯Ѹ᭯ᢥ
ظᕜᨲୄሇћୈ௬ޫሇώጫˊ
ᡚٴ
ᢜތඓ៨ዥᘧઐᆒᢜҴૉƥظᕜѕᖮ
Џୈώاћˊ
༉ଐ
ᢜތඓ៨ዥᘧઐᆒᢜҴૉƥظᕜѕᖮО
ᦳћୈᡷࠩ௬ޫˊ
λᨕތඓ៨ዥᩓࣳሇҴૉપᤌˊ
ιᡅඓ៨ዥҴૉ᱇ᠳ༉ଐơǼᠳǽƢˊ
ސඓ֨δಧᐰ៨ዥጂϛơǼጂǽƢˊ
ސ֨δ૰فؿ៨ዥᅶୗ୭ሇ౯ѸơǼ
౯ѸǽƢˊ
ᡚٴ
ᡚٴ
ׅޗཎҋᅶ
ׅᮨ࠽ཐԗາϔୈఉᡌտາƥٞմظᕜ
ᖮဟဨୈᡌᆀˊ
ׅᖪஜ
ժׅஜƥٞմظᕜѕݿДڳಉᰧᖮဟဨˉᡌ
ᆀୈاћˊ
ׅᡌԬ
᪇᪇х
ᘧᅽЃᚽୈԢ࣯ଐЀಉᨲୄࠤኞ௬ƥ
ׅᡌ᱘᪇хƥٞմظᕜѕݿᡌኞ௬᪇х
ᖮᡌᆀୈاћˊ፞ئλሮസᆀໆơ༉ଐ
ᩕԏاћୈᡌᆀƢƥၦَലДڳᖭ᭖۩ဿᨆ
ڤᢙˊ
ׅᮨ࠽ಇޗν৮ጴሇޞಲƥٞմᮨ࠽ظᕜ
ᚽƥᖮا௬ˊ
ZHS-2
ϔಞᎢ
ᡚٴ
ᡚٴ
ׅᨦ᧼ᮨ࠽ୈሮസئݥᠷሷ࠷ƥٞմ
ظᕜᖮິϡપሇᠺᠽ௬ћˊ
ׇׅ᠆៸ࣘಇޗԅ፥Ѧୡظؠϥࠨƥׇஷ
ޗࠨᄮˊ៸࣒ԅ፥൛ୄፎૉᰔˊ
༉ଐ
༉ଐ
ׅޗണາᛟພୈ၌᱆ሇޞಲୈᓥᱡয়ྰୈ
ဣϥࠨҋᅶୈࣘಇᮨ࠽ƥٞմظᕜᖮ
ဟဨୈᡌᆀˊ
ׅᮨ࠽ᒳЃԍርୈ൚፨ᴱྛϥࠨƥ
࠶ᯄሇᦹԬƥٞմظᕜѕᖮဟဨˊ
ׅࣘಇޗԅ፥ѦୡظؠϥࠨˊലДڳޗԅ፥
ୡϔظᕜᖮћˊ
ׅᅶྰୡ౯Ѹƥٞմظᕜᖮᡌᆀˊ
ేᔽԍేᣳƥνᠳᡥ࠷ᨆԗ൛ތ
ᘲއˊݿϛ࠷ѬЃୈᱢᨀ൛ތᘲއƥԍ
ظᕜᨭ᧼ᮨ࠽ᔎၢЭᓨᖮဟဨୈဧћˊ
νҋᅶലДڳƥሣ࡛ᮨ࠽ሣৰԢࣘಇޗ
ണԍၯሇޞಲˊݿϛԍᨭ᧼ᮨ࠽ᔎၢ
ظᕜᖮဟဨୈဧћˊ
༉ଐ
༉ଐ
ׅርఉటࣴ᠆Ѓιᕫ൳κሇሮസୈᮨ࠽ƥ
ٞմሮസୈᮨ࠽ظᕜᚽୈౠաԢ࣯Ⴊѱƥ
ᖮا௬ˊ
֩ᮨ࠽Ⴇފޞࣴ᠆տಀഽκˊٞմظᕜ
ᖮᮨ࠽ୈሮസᚽˊᚽᮨ࠽ڔ/ୈሮസƥ
ԢޗᴱࠨҋᅶƥظᕜᖮώЀಉˊ
ZHS-3
ϔಞᎢ
ʻДڳϔണႪᤌሇٍጣؠ٢ണҴૉ៨
᪇хٍጣ
᪇хٍጣ
ണႪᤌ
ണႪᤌ
ᬢ
ᬢ
ơPbƢ
ơPbƢ
ໄ
ໄ
ơHgƢ
ơHgƢ
ᮘ
ᮘ
ơCdƢ
ơCdƢ
ԛцᭃ
ԛцᭃ
ơCr (VI)Ƣ
ơCr (VI)Ƣ
࠰࿁ᔌᘪ
࠰࿁ᔌᘪ
ơPBBƢ
ơPBBƢ
࠰࿁Ёᘪ
࠰࿁Ёᘪ
ơPBDEƢ
ơPBDEƢ
ലѱ
ലѱ
᪇х
᪇х
Ć
Ć
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ඛᕝ᪇х
ඛᕝ᪇х
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ԍࣣ᪇х
ԍࣣ᪇х
Ć
Ć
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
߰൙᪇х
߰൙᪇х
Ć
Ć
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
᪇хٍጣ
᪇хٍጣ
ണႪᤌ
ണႪᤌ
ᩳᘪЁᅾ
ᩳᘪЁᅾ
Ёε
Ёε
ơDBPƢ
ơDBPƢ
ᩳᘪЁᅾ
ᩳᘪЁᅾ
Ёε
Ёε
ơDIBPƢ
ơDIBPƢ
ᩳᘪЁᅾ
ᩳᘪЁᅾ
ε߰ᘏ
ε߰ᘏ
ơBBPƢ
ơBBPƢ
ᩳᘪЁᅾЁ
ᩳᘪЁᅾЁ
ơ2-ϰ߰Ƣ
ơ2-ϰ߰Ƣ
িơDEHPƢ
িơDEHPƢ
ലѱ
ലѱ
᪇х
᪇х
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ඛᕝ᪇х
ඛᕝ᪇х
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ԍࣣ᪇х
ԍࣣ᪇х
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
߰൙᪇х
߰൙᪇х
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ˁ
ZHS-4
ϔಞᎢ
༉1
༉1
ˁƳ ៨ዥᢜണႪᤌޗᢜ᪇хണަᤌൃಥϔሇ٢ަνᥑՠᆀݥᆀ࣒ДڳണႪᤌᰊ
ցҋᅶދඓՋᠳຸˊ
ĆƳ ៨ዥᢜണႪᤌᖭޗᢜ᪇хሇൺδަᤌൃಥϔሇ٢ᥑՠᆀݥᆀ࣒ДڳണႪᤌ
ᰊցҋᅶދඓՋᠳຸˊ
༉2
༉2
мκരղՠሇ᪇хƥ៨ԢണႪᤌ٢ަνᥑՠᆀݥᆀ࣒ДڳണႪᤌᰊցҋᅶދ
ඓՋᠳຸˊ
ʻሡԬهᏚٌ᠆Ⴊڳሇׇ᠆ൃಥሇඓ
ZHS-5
ϔಞᎢ
ҋᅶലДڳ֏
ᓢᮨ࠽ڔሮസފхƥظᕜುᄕ
ᮨ࠽ሇᲒഭપᕜƥৰς ൺ Ќ֧ᕜظᕜνظ
ᅶˊ֩ᮨ࠽ڔሮസފхഛಱᖭഡಱ
ႝലˊണԟඇሷފхႝലҴૉмؠഛಱފ
хሇெዥᢪƥᡸᯅмλᒧ፠Ƴ
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
ᘧૣುᡸᯅᡝᎨസƥЭሮസᰡᰁ
ሇǼFUJIFILM Worldwide Networkǽ᪇թϔ
ղޞᑀ᭖۵ࠨຸಀҴૉˊ
ДڳұԦ
• ᘧҋᅶᮨ࠽ᩑԍᒱƥ᥎ୈతሮസ
ƥժׅЦᩑԍᒱˊ
• ұᮨ࠽Ҵؿఉဿሇྊ༚ˊ
• ҋᅶ٬ພᄬؚᰑᮨ࠽ୈ࿗ᮨᄚᅒ៨ᱤ
ሇဣڔཌˊᘧᠳؚᰑဿڔெᐬƥظ
ҋᅶδޮണᡲᮨ࠽ྊ༚ሇ৭Չᧁ
ොৈୈᮨ࠽ྊ༚ᐫƥмސڄ᧿֬ಲЭ
ّᨆྊ༚ƥ༉ଐνᠳᆎλྍƥϴ
νᠳᅶୡெᡌዉᄚᅒˊ
• ժׅҋᅶདྷಥጧୈᘪᎋണസ࿂
ྊ༚ᮨ࠽ˊ
• νҋᅶᮨ࠽ƥሣκᮨ࠽֏َሣˊ
• ϛؤᱍڔᅴ᭞ƥᮨ࠽ڔ࿗ᮨࣘಇ
ޗՍˉ৭ႉሇޞಲˊժνظࣘಇޗር
ԍλƥϴνظξኀᕥୈัᕥϙδ᥎ࣘಇˊ
• ұᮨ࠽৭ႉˊᅴ᭞ᖮುݽ
ሇ௬ޫˊ౸৭᰾າڔາˊ
• ᮨ࠽ಇᒳޗ᧼Ѓီၔሇޞಲظᕜ
ᖮ௬ޫୈبˊ
• ༉ଐƥට௳ሮസڔιᕫ൳Ѭᒳሇν
ٌƥᦾሮസૣతሮസୡ൸ሇୡظ
ᕜѕᡌዉտιᕫ൳ୈιᕫ൳ފࣽˊ
ZHS-6
ϔಞᎢ
• ࣴ᠆ᒳᳮ᧷ᎋхƥаᐷේඇ
ఉح᪇թٞണчѲয়ჁୈႪˊ
֩ྊᰑՠᄕሇчѲႪˊؤᄕ
ჁണчѲয়ƥڤᢙૣሇᑀ᭖۵ˊ
• ྛፇၦبظᕜᖮᮨ࠽᥎᱆ୈޗᮨ
࠽៨ᱤୄՓ᱘ˊؤᅴᨅЌᄕᣳƥ
ޗҋᅶ֏ᮨ࠽రᒳδ᧵ƥርᖭ᱆ພ
ୈՓ᱘པ࠼ˊҋᅶՓ᱘ሇᮨ࠽ظᕜ
ᖮಉᰧˊ
ZHS-7
ϔಞᎢ
ᮨ࠽᪇х
Q ᮨ࠽ײحׇ٢δϑเᕘᄔмኵұᮨ࠽ሇྲપᕜˊᢜᄔظ
ޗчѲ Fujifilm ദ֩ϔᨆണӧഛ௮ˊ
A
ၢᄔ
B
بၢᄔ
C
ԍޑơᝃᖘƢᄔ
D
بၢഽఠࣕ
E
بၢഽ
F
ࣴ᠆ඓᡫ
G
ಀᕫ
H
ᮨ࠽Ҵؿఉဿ
I
O.I.S. ԟ
J
بၢഽ
K
بၢาԟ
L
ၢาԟ
M
ԍޑơᝃᖘƢᄔ᭗ࣽԟ
N
ᮨ࠽َሣ
O
ᮨ࠽֏ሣ
ZHS-8
ϔಞᎢ
ᰁх
• ᮨ࠽֏ሣ
• ᮨ࠽َሣ
• ᮨ࠽ׇ
• بၢഽ
• ಀᕫ
ࣴ᠆ᮨ࠽
ണԟࣴ᠆ڔئλᮨ࠽ሇҴૉƥ؝ᯛሮസ
ҋᅶୡԯˊ
Q ലᮨ࠽ЦᅶЃ FUJIFILM G ײحƥνᅶЃ X ײحˊ
ئλሣ࣒
ތዥئλሣ࣒ˊ
ࣴ᠆بၢഽ
ZHS-9
ϔಞᎢ
ࣴ᠆տಀഽκ
ϛұᮨ࠽ڔሮസײحƥᡩૣҋᅶে۩
ሇශ൙ڔᮨ࠽ಀхൌಀᮨ࠽ˊ
Q ֩ᮨ࠽Ⴇފޞࣴ᠆տಀഽκˊٞմظᕜᖮᮨ࠽ୈሮസ
ᚽˊᚽᮨ࠽ڔ/ୈሮസƥԢޗᴱࠨҋᅶƥظᕜᖮώ
Ѐಉˊ
1
ሮസڔᮨ࠽ಀхࣴ᠆տශ൙κˊ
R ണԟѲࣴ᠆ሇᢪƥ؝ᯛශ൙ڔᮨ࠽ಀхሇҋᅶᢪϷˊ
2
ᮨ࠽ࣴ᠆ᖭሮസײحˊ
ZHS-10
ϔಞᎢ
3
ᅶୡಀᮨ࠽ƥٌᢹಜᮨ࠽ಀхሇᴱ
ڔѬᒳмފࣽಀ൳ڔᮨ࠽ಀхˊ
ᮨ࠽ಀхν࠲ᴱƥಀᕫಇޗᮨ࠽
ಀхڔಀ൳ϥᯋˊ
Q ֩ᢹಜᮨ࠽ಀхሇᴱڔѬᒳƥмԏሮസڔᮨ࠽ײ
ح֨᧼࠵ሇ֤ˊٞմظᕜᖮᮨ࠽ୈሮസײح௬ޫˊ
Q ֩ޗҋᅶ֏ފࣽᮨ࠽ಀхڔಀ൳ˊٞմظᕜᖮᮨ࠽ୈ
ሮസײح௬ޫˊ
ZHS-11
ϔಞᎢ
ҋᅶᮨ࠽ׇ
1
ைތϔዥሇಲّᮨ
࠽ಇԗᮨ࠽ׇˊ
Q ᮨ࠽ಇԗᮨ࠽ׇϥ֏ƥ֩Ԍࣴ᠆ᮨ࠽ሣˊ
Q ᐵىѱ᠆ԗᮨ࠽ׇԬ᪇ሇ՟ᰛࠨˊ
2
ىκᮨ࠽ׇሇሣ࣒ˊ
بၢ
ҋᅶبၢഽୈبၢᄔఊցبၢˊ
بၢഽ
بၢาԟ࿌ᖭ
SơA Ƣৰ ࿌ ֬ ب ၢ ഽ
ơBƢмޗ࿌֬᧼ጫϔ
٦֬ᆀ֬بၢˊبၢᨱ
ᰡ࿌֬ᓨبˊ
بၢᄔ
بၢาԟ࿌ᖭ M ৰᦾبၢᄔఊ
ցبၢˊ
ZHS-12
ϔಞᎢ
ԍޑ
ԍޑơᝃᖘƢᄔ
ᦾᮨ࠽ԍޑơᝃᖘƢᄔᨢஶԍޑơT ӖƢˊ
A Cơ ƢƳԍޑᡷϛҋᅶሮസ࠰֧
ᕜவሥᨢሇӖˊ
B Aơ
ƢƳԍޑᡷϛሮസᖪ֬ᨢ
ሇӖˊ
C ԢвӖơ
ƢƳԍޑᡷϛᨢӖˊ
ԍޑơᝃᖘƢᄔ᭗ࣽԟ
ԍޑơᝃᖘƢᄔᡷϛ C ୈ A Ѭᒳƥظм
᭗ࣽԍޑơᝃᖘƢᄔˊ
ၢ
ၢาԟ࿌ᖭ S ᅶᖪ֬ၢ
ేˊ ၢ า ԟ ࿌ᖭ M ᅶୡ֬
ၢేˊ
R ၢาԟᡷϛ S ƥሮസၢᥭጌெዥơǼᥭጌெዥǽƢ
ዥሇᥭጌξᰂၢᥭጌνٌˊ
R ҋሮസᡷϛᖪ֬ၢƥૣЬظᨭ᧼ᮨ࠽ᡷϛ M ᅶୡ֬
ၢేˊ
ԍࣣތӵጴࣽơOISƢ
ᘧᠳҋᅶԍࣣތӵጴࣽƥ
O.I.S. ԟఋᖭ ONơƢˊ
ZHS-13
ϔಞᎢ
ഴᠸඨ
Ꮪ߉ GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
ᮨ࠽ᑄ൛
19 ᐵ 25 ႜơ3 ϑᱡᄬᱤԈхƢ 16 ᐵ 23 ႜơ3 ϑᱡᄬᱤԈхƢ
ތӵơᡅƢ 43.8 Ć 32.9 mmơ54.78 mm) 43.8 Ć 32.9 mmơ54.78 mmƢ
ၢᥭơ35 mm ඨሮӖƢ f=32–90 mmơ25–71 mmƢ f=19–35 mmơ15–2 8 mmƢ
ᠺᡅ
81.0ă–33.8ă 110ă–76ă
ഡ࠵ԍޑ
T3.5 T3.5
ഡԍޑ
T32 T32
ԍޑఊց
ؾႜಚሩ 13 ႜơސԍޑࣕƢ 13 ႜơސԍޑࣕƢ
ഡၢᥭጌơЭၢ৮ᱤࡺ༻Ƣ W: 0.8 m T: 0.8 m W: 0.55 m T: 0.55 m
ഡ࠵ಇ࠵Ӄᄈ
W: 0.06 Ć T : 0.1 Ć
᪇ѱጢ: ርơᱤƢ Ć ᮿ*ơᨀѨӖƢ
* Эᮨ࠽֏᪇տᮨ࠽ײح᧵ᒃϥᯋሇᥭጌ
123.5ơ114ƢĆ 222.5 mm 123.5ơ114ƢĆ 222.5 mm
*ơᨀѨӖƢ
* νׇஷሣ࣒
2140 g 2090 g
࿗ᮨ
111 mm 111 m m
Q ϛಅᨆДڳƥрണظᕜഛಅԢᠸඨڔᠷƥνذᨭቹˊ
Q ᅽЃᢜᮨ࠽ሇ൛ᨲಲƥޗൺЌ૮Ճλƥሮസ೪ዥሇǼᥭጌெዥǽظᕜξᰂၢᥭጌνٌˊǼᥭጌெዥǽЦᅶѸ؝ᓣˊ
R ലᮨ࠽ҋᅶᐰપᳮ᧷мኵұઉᨱᏲኵޞᨆᖪ֬ၢሇٌᑢഡᴱތӵᤌˊሮസԟᯄƥᮨ࠽ξሮസസᦳಯᨉఉୈᓥݽಇ֧ᕜ
٦ƥᅽЃᐰપᳮ᧷ሇዐѱᕯጌƥظᕜѕؤՠࠣᲀڔ֬ˊᨅᐣয়ᄕᣳƥތӵᤌڔᮨ࠽પᕜνѕДᅴᤄᱤڻˊ
ZHS-14
ϔಞᎢ
ތ
δ0θᓜPPε
ሯ❜⧥
⁗ඍφ
㢸䐓ᖺφ
ෘ
PP
䀈ᓜᰁ䖢φe
❜⧥
⁗ඍφ
㢸䐓ᖺφ
ෘ
PP
䀈ᓜᰁ䖢φe
㲯㟒⧥
⁗ඍφ
㢸䐓ᖺφ
ෘ
PP
䀈ᓜᰁ䖢φe
ෘ
81&
δঋփθ䲚䶔ᴿ㿺ᇐεφPP
ZHT-1
ʑᄽⅺ㋤
મҚㅱᵧ
ᮢԊՖൕ〇⩊ᘜาʶㅮ
મҚᮢᘜาʶㅮ
⨀෨ⴆ⫵ᮟٴȯሷ〦ℋΔȮᒑውُҙⵒᛵ⥶᱿⫏
⤻Ŋ⦼ ⎞ Fujifilm ⺨ۄ⊓ȯ
• Ύᔌᮢ⽷ㆊȯ⦼߱ᮢԊ˝₳〇⩊ᑨᮢ༆
ҩŊ᧚Ӳᆯ˫ʁમҚᮢᘜาʶㅮȯ
• 〇⩊રⳆˀᘜาʶㅮരŊ⦼૽ҢۧΎᾷȯ
〦ᅠߧḻ
⥿ᄽ˴ᮢʁⲩߧḻ⠧ḻ൸ᯆߧḻḻ⫏⤻ُႽ⼂⦡
ר⋱ⳍໞ᱿Лેံࣺ᱿ް⸅Ễಙȯ
⨸ب
⥿ߧḻ⠧ḻ൸ᯆ⥿⫏⤻Ŋר⋱ሳ⎐ᔘ
˃ް⸅Лેȯ
ᘜา
⥿ߧḻ⠧ḻ൸ᯆ⥿⫏⤻Ŋר⋱ሳ⎐ː
⯿Лે⥑Јံࣺȯ
ʁⲩߧḻ⠧ḻൕㅱⴃભ᱿྆ḻ᱿ඖ⫨ȯ
ɿ⤑ᐻ⦒⠧ḻᔍ⫏⤻ト⣬ᘜาņơ⸅⣬ƢŇȯ
ߥഐᐻ⦒Խɺᅈℬ⠧ḻṮᔋ⠗ᣅņơṮᔋƢŇȯ
૪ൔߥഐԽɺ㊻݂⚦⠧ḻᮢ≛ൕㅱࡠ⠗᱿Ⴝ
ņơൕ⣬ƢŇȯ
⨸ب
⨸ب
⦼խ߱ᙶા
ᚲᙶ⥑Ј
ʑᮢ
⦼խ૽⽷ㆊᙺҘᖛʑ⤯ӷᖛŊ؋ԅר⋱
⎐ᢜᢤヅႻ֭るȯ
ʃרӠ⤟
ʃרӠ⤟Ŋ؋ԅר⋱ሳߌᮟٴᄑゃ⎐ᢜᢤȮ
ヅႻ֭るטЛȯ
⦼խ⤯ႄҙ
ⵒⵒ˴
᮫ᅠၩ┛Ң˟าʶᄑⳍໞᕄᶝံŊ
⦼խ⤯ႄヮⵒ˴Ŋ؋ԅר⋱ሳߌ⤯ႄᶝံⵒ
˴⎐ヅႻ֭るטЛȯ⦼Ἴ֯חʁᑨヅᖷ
ņᘜาⴍ҉טЛ⳼טヅႻŇŊᤋ ര ૽ ᮟ ٴ
Ⲷ⎏⺨ڰ㔄Ⳗ⠗⧖⥴ȯ
ZHT-2
ʑᄽⅺ㋤
⨸ب
⨸ب
⦼խ૽⽷ㆊᄍ߱ʃ౹ỻ᱿߸ᅞŊ؋ԅ⽷ㆊר⋱
ၩ┛Ŋ⎐טံȯ
⦼խⲿ⳧⽷ㆊᑨ⤐ᇓἜ⤐᳖ぬŊ؋ԅ૽
ר⋱⎐ᖝʝඖ᱿⣶⤌ံЛȯ
⦼૽ծ⡶⠿ᄍ⇦߱ಀὄᤀᘍ⤯דʠ⚠Ŋʎፑᆹ
ˇȯᔍծ⡶⠿ר⋱ଃಀὄⳍໞἘㆺるȯ
ᘜา
ᘜา
⦼խ߱ሷᖛ╯ᖎᤞュ᱿߸ᅞ≛ៜᠪ
ᢝࢴഇឫʠ⚠ᮢએᄍ⽷ㆊŊ؋ԅר⋱⎐
ᢜᢤヅႻ֭るȯ
⦼խ૽⽷ㆊ⇦ᅠぬ҆᳅ૼᏎὉ㋧ᝐʠ⚠Ŋ
ᇗ᱿ᗋⰇҙŊ؋ԅר⋱⎐ᢜᢤȯ
⦼ۧΎᾷŊⴍ҉ಀὄ⤯ȯᮟٴ߱Ҋὄ༆
ʑר⋱⎐Лેȯ
⦼խᮢᠪ༆ႽŊ؋ԅר⋱⎐ヅႻ֭るȯ
ཞჶⲻ҆ཞჶଃ⩽ᆹŊ⦼ʃ⣬⩕ぬⳖҘᐉߧ
ߣȯߌᣅᯍぬᅠㄅⲖᐉߧߣᆹŊぬ
҆ר⋱ⲿ⳧⽷ㆊ⊌ᤄഺ≟⎐ᢜᢤᢣЛȯ
ᘜา
ᘜา
ʃᮢᮟٴᆹŊ⦼╾⽷ㆊ╾ʏ૽Ңએᄍ߱
ᤀぬ҆ᤫૼ᱿߸ᅞȯߌᣅぬ҆ⲿ⳧⽷ㆊ⊌ᤄ૽
ר⋱⎐ᢜᢤᢣЛȯ
⦼խ᳅ဏཱྀમ⡶ᅠɿ⌳ከʀ᱿ᑨ⽷ㆊŊ
؋ԅᑨ⽷ㆊר⋱ၩ┛႞ႻҢ˟㋤Ŋ
⎐טံȯ
⦼Ֆൕ૽⽷ㆊߗ߸મ⡶߱ᄄ႓ጥʀȯቍ
ۧߗહŊר⋱⎐⽷ㆊᑨ࣏┛ȯҢ߱㋧
⚠ᮢᆹŊ⽷ㆊُ/ ᑨ࣏┛ר⋱೧ᱹް⸅
ʶᄑȯ
ZHT-3
ʑᄽⅺ㋤
ᮢᮟٴԊ
⸒ଃ⎡ೣ⽷ㆊُᑨㅊ㋤Ŋר⋱ᤀᘍⳭໞ⽷ㆊ
᱿ㅷቅඖ⋱ŊʏʈኽˀԼ⋱ר⋱ᤀᘍᮢȯ⦼
Ֆൕ૽ᑨㅊ㋤ሩᅘ⎏ሱᅘᦹȯሷ〦ᒑ⣶ㅊ
㋤ᦹ⤻˫דሩᅘㅊ㋤᱿྆ḻ⦦ᆙŊ⦼א
〇˫ʁℐἿŘ
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
෨ᤀᘍ⥏ۊヅ〉Ŋ⦼ഺᑨらえ
᱿ơ FUJIFILM Worldwide NetworkƢ⫏ ᅆ ʑ Ӭ
ᯍ߸⺨ۄ⚠ଁᖣᄄိ⫏⤻ȯ
ᮟٴΎ
• ᮢ⽷ㆊ⳽҆⇡Ŋཱྀ⬚ྃဝᑨᆹŊӡ
խХཱྀྃ⳽҆⇡ȯ
• ⦼Ύྃ⽷ㆊΒ⚦㔄᱿ᛤះȯ
• ⦼ᮢ؛ᖎぜ⽷ㆊ⠧ㄇ᱿ᢝࢴُᙳଫȯ
⣬ぜᖸ㔄ُ྆ₕŊרᮢɺ࢘កሷଇ⥓
ʨⷑ⽷ㆊᛤះԵ᱿ʯᛍⰖፕల⽷ㆊᛤះ
₣Ŋ˫ ߥ ش ⳥ Ւ ᅞ ೣ ഺ ⡹ Ⳗ ⠗ ᛤ ះŊᘜ า
ʃ⣬ᮽʁᖸឬŊʬʃ⣬ᮢ༆྆⤯ᬶȯ
• ӡխᮢࢣᅆẽ⸃ԵᾀሷᑨԵᛤះ
⽷ㆊȯ
• ʃᮢ⽷ㆊᆹŊ⦼╾ʀ⽷ㆊԊര╾ȯ
• ᣅ〾ᔋᱹハُᮝ⺩Ŋ⦼૽⽷ㆊُᡇ⽷એᄍ߱
ぢᚥȮʯ᱿߸ᅞȯӡʃרએᄍ߱᳅ૼぬ҆
ʁŊʬ ʃ ר ⎞ ᵲ 〉 ᗴ ᐿ 〉 ʗ ɺ ⬚ એ ᄍȯ
• ⦼Ύྃ⽷ㆊʯȯᮝ⺩૽⎐ᤀᘍྤߊ᱿ံ
ࣺȯ⦼ Ⴭ ʯ ジ ᖛ ُ ᖛ កȯ
• ૽⽷ㆊᄍ⇦߱⳧ᅠᥖ᱿߸ᅞ૽ר⋱⎐
ံࣺ⩐ഐȯ
• ⦼ᘜาŊዾჇᑨُɿ⌳ከ⇦᱿ʃŊᅩ
Ⱨᑨᆹ෨ྃဝᑨ༆ኲ᱿༆ר⋱ሳ⤯
ӷɿ⌳ከɿ⌳ከߗહಎಚȯ
ZHT-4
ʑᄽⅺ㋤
• મ⡶㈸Ⳮᾀⶪ˴ᆹŊ⦼ൌಎᒑውⵒ
ᆯ؋ሷഐ⩐ᯌȯՖൕᛤぜ⚠᱿˶
ᯌȯᱹഐ⩐Ŋ⦼⊓⺨ۄ⧖⥴ȯ
• Ԯᣊᝐదר⋱⎐⽷ㆊ⬚ュ⠧ㄇヮȯ
ᱹᮝᔍ⩽Ŋ⦼⇦⽷ㆊ᳅⎏ュᖎヮᚉ
രҪᮢȯヮᨊ๗ʁᮢ⽷ㆊŊר⋱ሳ
೧ᱹᄑゃȯ
ZHT-5
ʑᄽⅺ㋤
⽷ㆊⵒ˴
Q ⽷ㆊ֦םծؐɺΤᑪ⍑᭔˫Ύ⽷ㆊ᱿〾ࢴ〾ᡄᄓ⋱ȯ⥿᭔
ר߱˶ Fujifilm ሺՖʑൔⳖ⠗ሷѥሩဘȯ
A
ଃᤄ᭔
B
⩐ᤄ᭔
C
҆ߞ᭔
D
⩐ᤄጥတಚઋ
E
⩐ᤄጥ
F
મ⡶ᐻ⥆
G
ᄄ႓⌳
H
⽷ㆊΒ⚦㔄
I
O.I.S. 〦
J
⩐ᤄጥ
K
⩐ᤄᑁೣ〦
L
ଃᤄᑁೣ〦
M
҆ߞ᭔⽁હ〦
N
⽷ㆊര╾
O
⽷ㆊԊ╾
ZHT-6
ʑᄽⅺ㋤
らえⶪ˴
• ⽷ㆊԊ╾
• ⽷ㆊര╾
• ⽷ㆊծ
• ⩐ᤄጥ
• ᄄ႓⌳
મ⡶⽷ㆊ
ሷ〦મ⡶ُחʁ⽷ㆊ᱿⫏⤻Ŋ⦼א〇
ᑨᮢ༆ҩȯ
Q ⽷ㆊХ⳺ᮢᅠ FUJIFILM G ֦םŊʃ⳺ᮢᅠ X ֦םȯ
חʁ╾ઈ
⦼ߧḻחʁ╾ઈȯ
મ⡶⩐ᤄጥ
ZHT-7
ʑᄽⅺ㋤
મ⡶ᄄ႓⌳
ᣅΎ⩂⽷ㆊ⎞ᑨ֦םŊ⩀ᮢఱڰ
ᑙኈُ⽷ㆊᄄከᄄ႓⽷ㆊȯ
Q ⦼Ֆൕ૽⽷ㆊߗ߸મ⡶߱ᄄ႓ጥʀȯቍۧߗહŊר⋱
⎐⽷ㆊᑨ࣏┛ȯҢ߱㋧⚠ᮢᆹŊ⽷ㆊُ/ᑨ࣏┛ר
⋱೧ᱹް⸅ʶᄑȯ
1
૽ᑨُ⽷ㆊᄄከߗહ⎏ᑙኈȯ
R ң㋤Ⴝ⦼אᤫᑙኈ⎞⽷ㆊᄄከ᱿⦦ᆙሬȯ
2
૽⽷ㆊમ⡶⎏ᑨ֦םȯ
ZHT-8
ʑᄽⅺ㋤
3
ᮢ༆༎⽷ㆊŊ⦲ᄮ⽷ㆊᄄከ㋧ಙ⎞⇦Ŋ
˫ߗહ༎ከُ⽷ㆊᄄከȯ⽷ㆊᄄከ㋧
ಙʃ⭁Ŋר૽ᄄ႓⌳ࣆᅠ⽷ㆊᄄከ⎞༎ከ
ʠ⿵ȯ
Q Ֆൕ˝₳⦲ᄮ⽷ㆊᄄከ㋧ಙ⎞⇦Ŋⴍ҉ଃᑨُ⽷ㆊ֦םᅡ
Խ⳧ࣱԻȯቍۧ⦲ᄮŊר⋱⎐⽷ㆊᑨ֦םံࣺȯ
Q ᮢԊŊ⦼Ֆൕߗહ⽷ㆊᄄከُ༎ከȯቍۧ⦲ᄮŊר⋱
⎐⽷ㆊᑨ֦םံࣺȯ
ZHT-9
ʑᄽⅺ㋤
ᮢ⽷ㆊծ
1
૽⽷ㆊྈߧḻᅞᄍҘ
⽷ㆊᲬȯ
Q ૽⽷ㆊᄍҘ⽷ㆊծʠԊŊՖൕ҅મ⡶⽷ㆊ╾ȯ
Q ૽㋤⡶Ҙ⽷ㆊծҙⵒ᱿Ӛど⚠ȯ
2
〦ʀ⽷ㆊᲬ╾ȯ
⩐ᤄ
ᮢ⩐ᤄጥ⩐ᤄ᭔Ӽ⩐ᤄȯ
⩐ᤄጥ
૽⩐ᤄᑁೣ〦⎏
SņAŇŊᤋ ര Ւ ⩐ ᤄ ጥ
ņBŇ˫ ߱ Ւ ᆹ ۓ Ւ
ヅՒ⩐ᤄȯ⩐ᤄⳌಙዾ
ჇՒౘಙ≟⩐ջȯ
⩐ᤄ᭔
૽⩐ᤄᑁೣ〦⎏ MŊᅩ Ⱨ ⩐ ᤄ ᭔
Ӽ⩐ᤄȯ
ZHT-10
ʑᄽⅺ㋤
҆ߞ
҆ߞ᭔
ᅩⱧ⽷ㆊ҆ߞ᭔רⴆႹ҆ߞņT ϊŇȯ
A Cņ
ŇŘ૽҆ߞ⥑ᣅᮢᑨԼ
⋱ⱧᲷⴆ᱿ϊȯ
B Aņ
ŇŘ૽҆ߞ⥑ᣅᑨ⎊Ւⴆ
᱿ϊȯ
C Ң˟ϊņ
ŇŘ૽ ҆ ߞ ⥑ ᣅ ⴆ ϊȯ
҆ߞ᭔⽁હ〦
ᯍ҆ߞ᭔⥑હ⎏ C A ⇦ᆹŊר⽁હ҆
ߞ᭔ȯ
ଃᤄ
૽ଃᤄᑁೣ〦⎏ SŊר ᮢ ⎊ Ւ ଃ ᤄ
ཞჶȯ૽ଃᤄᑁೣ〦⎏ MŊר ᮢ ༆
Ւଃᤄཞჶȯ
R ᯍଃᤄᑁೣ〦⥑ᣅ S ᆹŊᑨଃᤄ⭡サ྆ḻņơ⭡サ྆ḻƢŇ
ḻ᱿⭡サר⋱⎞૪もଃᤄ⭡サʃȯ
R ֯ᑨ⥑ᣅ⎊ՒଃᤄŊ෨ʬר˫ⲿ⳧૽⽷ㆊ⥑ᣅ M ᮢ༆
Ւଃᤄཞჶȯ
҆ણഛЭỻહņOISŇ
⣬ᮢ҆ણഛЭỻહŊ⦼
૽ O.I.S. 〦⎏ ONņŇȯ
ZHT-11
ʑᄽⅺ㋤
⣳ጁ
ㆩࠣ GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
⽷ㆊᐉ 19 25 ᦸņ3 ΤㄇҀ˴Ň 16 23 ᦸņ3 ΤㄇҀ˴Ň
ഛЭଙņଃ⤑ℬŇ 43.8 ć 32.9 mmņ54.78 mmŇ 43.8 ć 32.9 mmņ54.78 mmŇ
ᤄ⭡ņ35 mm ጁೣᯍϊŇ f=32–90 mmņ25–71 mmŇ f=19–35 mmņ15 –28 mmŇ
ᯉ⤑ 81.0Ą–33.8Ą 110Ą–76Ą
ሱ҆ߞ T3.5 T3.5
ሱଅ҆ߞ T32 T32
҆ߞӼ
┤ᦸᄲᲿ 13 ᦸņߥഐ҆ߞઋŇ 13 ᦸņߥഐ҆ߞઋŇ
ሱଅଃᤄ⭡サņഺ ᤄ౹ㄇ আ ᛵ⸇Ň W: 0.8 m T: 0.8 m W: 0.55 m T: 0.55 m
ሱᄍΦ᪓ W: 0.06ć T : 0.1 ć
ⵒ㋤Ử: ᳅ലņᔌㄇ᳅ലŇ ć ಙ*ņⲖϊŇ
* ഺ⽷ㆊԊⵒӷ⽷ㆊ֦םⴗℳʠ⿵᱿⭡サ
123.5ņ114Ňć 222.5 mm 123.5ņ114Ňć 222.5 mm
⸅⸇*ņⲖϊŇ
* ʃծ╾ઈ
2140 g 2090 g
ᡇ⽷ଙ
111 mm 111 mm
Q ᣅᄊⳖᮟٴŊໟΩሷר⋱ሩᄊҢ⣳ጁُ⤐Ŋපʃנ⠗ⳇᵧȯ
Q ᮫ᅠ⥿⽷ㆊ᱿ᐉⳍᅞೣŊ߱ኽˀᗼʁŊᑨㆴḻ᱿ơ⭡サ྆ḻݽƢר⋱⎞૪もଃᤄ⭡サʃȯ⦼૽ơ⭡サ྆ḻݽƢХᮢא≙ȯ
R ⽷ㆊᮢℬඖ㈸Ⳮ˫Ύ൬Ⳍ߸Ⳗ⠗⎊Ւଃᤄ᱿ᆹℋྃሱ㋧ഛЭٴ⫨ȯᯍᑨ〦Ŋ⽷ㆊ⎞ᑨᑨ⯿ᅜⳐ≛ႩᄍԼ⋱
ۓᆹŊ᮫ᅠℬඖ㈸Ⳮ᱿㋤⌉サŊר⋱ሳᱹӛ⊖ㅠُⱀെネՒȯⳆ଼ᔌ⩽ŊଃഛЭٴ⫨ُ⽷ㆊᄓ⋱ʃሳᮟᮝ⪭ㄇഛㅨȯ
ZHT-12
ʑᄽⅺ㋤
ጉከⱐ
7.480.9
104.6
108.3
135.7
ņM3Ŋᛖಙ 3mmŇ
222.5
191
ଃᤄ᭔
˴Ř0.8
➦⭡᳅ലŘ
ෘ
121.6mm
ⱧՒ⤑Ř200Ą
⩐ᤄ᭔
˴Ř0.8
➦⭡᳅ലŘ
ෘ
116.8mm
ⱧՒ⤑Ř90Ą
҆ߞ᭔
˴Ř0.8
➦⭡᳅ലŘ
ෘ
112.0mm
ⱧՒ⤑Ř64Ą
ෘ
114
11
11
12
UNC3/8-16
ņぜנ྆હ܈ŇŘmm
71.5
133.1
16
KO-1
한글
안전상의 주의
사용하시기 전에 반드시 이 참고사항을 읽어
주십시오.
안전 참고사항
본 제품을 구입해주셔서 감사합니다. 수리, 점검, 내부 시
험을 위해 Fujifilm 대리점에 문의하십시오.
• 렌즈는 사용법을 잘 지켜 올바르게 사용해야 합니다. 사
용하시기 전에 이 안전 참고사항과 카메라 사용 설명서
를 꼼꼼히 읽어주십시오.
• 이 안전 참고사항은 읽어보신 후 안전한 장소에 보관해
주십시오.
아이콘 설명
이 설명서에서 사용되는 아래 아이콘은 해당 아이콘이 나
타내는 정보를 무시하거나 본 제품을 잘못 사용할 경우 발
생할 수 있는 부상이나 파손의 정도를 나타냅니다.
경고
이 아이콘은 해당 정보를 무시할 경우 사망
이나 중상을 야기할 수 있다는 표시입니다.
주의
이 아이콘은 해당 정보를 무시할 경우 신체
부상이나 물질적인 피해를 초래할 수 있다
는 표시입니다.
이 설명서에서 사용되는 아래 아이콘은 지켜야 할 지침의
성격을 나타냅니다.
세모꼴 아이콘은 주의를 요하는 의미입니다("중요").
원형에 사선이 그어져 있는 아이콘은 표시된 동작을
금지한다는 의미입니다("금지").
색칠이 된 원 안에 느낌표가 있는 아이콘은 반드시 수
행해야 할 동작을 나타냅니다("필수").
경고
경고
욕실에서나 샤
워 중에는 사용
하지 마십시오.
물에 빠트리거나 물이 들어가지 않게 하십시오.
이 주의사항을 지키지 않으면 화재나 감전 사고
의 위험이 있습니다.
분해하지 마
십시오
분해하지 마십시오. 이 주의사항을 지키지 않으
면 제품 오작동으로 인해 화재나 감전, 부상의 위
험이 있습니다.
KO-2
한글
경고
경고
내부 부품을 만
지지 마십시오
떨어뜨리거나 기타 사고로 인해 외장이 파손되
어 내부가 드러날 경우 노출된 부품을 만지지 마
십시오. 이 주의사항을 지키지 않고 손상된 부품
을 만질 경우 감전 사고나 부상을 당할 수 있습니
다. 부상이나 감전 사고에 주의하면서 즉시 카메
라 배터리를 분리하고 제품을 구입처에 가지고
가서 문의해 주십시오.
불안정한 표면 위에 올려놓지 마십시오. 제품이
떨어져서 상처를 입을 수 있습니다.
렌즈나 카메라 뷰파인더를 통해 태양을 보지 마
십시오. 이 주의사항을 지키지 않으면 영구적인
시력 손상을 입을 수 있습니다.
포장 봉투는 폐기할 때를 포함하여 어린아이의
손이 닿지 않는 곳에 두십시오. 이 봉투는 어린
아이에게 질식 위험을 초래할 수 있습니다.
주의
주의
증기나 연기에 노출되거나 습도가 많거나 먼지
가 많은 곳에서 사용하거나 보관하지 마십시오.
이 주의사항을 지키지 않으면 화재나 감전 사고
의 위험이 있습니다.
주의
주의
맑은 날 문을 닫아 둔 차량 안 등, 직사광선이 내
리쬐거나 온도가 매우 높은 곳에 내버려두지 마
십시오. 이 주의사항을 지키지 않으면 화재의 위
험이 있습니다.
카메라는 어린 아이의 손이 닿지 않는 곳에 두
십시오. 어린 아이가 만지다가 부상을 입을 수
있습니다.
젖은 손으로 만지지 마십시오. 이 주의사항을 지
키지 않으면 감전의 위험이 있습니다.
역광 피사체를 촬영할 때 태양을 구도 안에 넣지
않도록 하십시오. 태양이 구도 안에 있거나 구도
와 가까이 있을 때 햇빛이 카메라 속에 초점을 맞
추어 화재나 화상을 일으킬 수 있습니다.
제품을 사용하지 않을 때 렌즈 캡을 다시 부착
하고 직사광선을 피해 보관하십시오. 렌즈로
초점을 만든 햇빛이 화재나 화상을 일으킬 수
있습니다.
카메라나 렌즈를 삼각대에 부착한 채로 들고 다
니지 마십시오. 제품이 떨어지거나 다른 물체를
쳐서 다칠 수 있습니다.
렌즈를 지지대에 단단히 부착하십시오. 그렇지
않으면 렌즈나 카메라가 떨어질 수 있습니다. 특
히 높은 곳에서 사용할 경우 렌즈 및/또는 카메라
를 떨어뜨리면 심각한 사고가 발생할 수 있습니다.
KO-3
한글
가정에서의 전기 및 전자 장비 폐기 지침
가정에서의 전기 및 전자 장비 폐기 지침
유럽 연합, 노르웨이, 아이슬란드 및 리히텐슈타인: 이
제품이나 설명서, 보증서 또는 포장에 표시된 이 기호
는 제품을 가정의 일반 쓰레기로 처리해서는 안 된다
는 것을 의미합니다. 이러한 제품은 지정된 전기 및 전
자 장비 재활용품 수집 장소에 폐기해야 합니다.
이 제품을 올바른 방법으로 폐기함으로써, 잘못된 폐기 방식 때
문에 환경과 신체 건강에 미칠 수 있는 부정적인 결과를 예방할
수 있습니다.
자원 재활용은 천연 자원 보호에 도움이 됩니다. 이 제품의 재활용
에 대한 자세한 내용은 현지 동사무소나 생활자원 수거 담당부서
또는 제품 구입처에 문의하십시오.
유럽 연합, 노르웨이, 아이슬란드 및 리히텐슈타인 이외 국가: 배터
리나 축전지를 포함하여 본 제품을 폐기할 때는 현지 담당기관에
문의하여 적절한 폐기 방법을 알아보십시오.
Korean Class B ITE
이 기기는 가정용으로 전자파적합등록을 한 기기로서 주거
지역에서는 물론 모든 지역에서 사용할 수 있습니다.
이 제품을 사용하기 전에
렌즈가 예상대로 작동하지 않을 수 있으며 오래
된 렌즈나 카메라 펌웨어에서는 일부 기능을 사
용하지 못할 수 있습니다. 렌즈와 카메라 펌웨어
를 최신 버전으로 업데이트하십시오. 펌웨어 버전
정보 보기 및 펌웨어 업데이트에 대한 지침은 다
음 웹 사이트에서 다운로드할 수 있습니다.
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
컴퓨터를 사용할 수 없으면, 카메라와 함께 제공
된 “FUJIFILM Worldwide Network” 자료에 열거된
현지 지정점에서 지원을 받으실 수 있습니다.
제품 보호
• 렌즈 후드를 사용할 때 후드만 잡은 채로 카메
라를 들어 올리거나 들고 있지 마십시오.
• 렌즈 신호 접점을 깨끗한 상태로 유지하십시오.
• 블로어를 사용하여 렌즈 또는 필터의 유리면
에 붙은 먼지와 보풀을 제거합니다. 얼룩이나
지문을 지우려면 렌즈 클리너를 부드럽고 깨
KO-4
한글
끗한 무명천이나 렌즈 클리닝 티슈에 조금 묻
힌 후 중앙에부터 바깥쪽으로 부드럽게 원을
그리며 닦아줍니다. 이때 얼룩을 남기거나 손
가락으로 유리를 만지지 않도록 주의합니다.
• 절대 페인트 시너나 벤젠과 같은 유기용매를
사용하여 렌즈를 청소하지 마십시오.
• 렌즈를 사용하지 않을 때 앞캡과 뒷캡을 부착
하십시오.
• 곰팡이나 녹이 생기지 않도록 서늘하고 건조
한 곳에 렌즈와 필터를 보관합니다. 직사광선
을 피하고 나프탈렌이나 좀약과 함께 보관하
지 마십시오.
• 렌즈를 건조한 상태로 유지하십시오. 렌즈에
녹이 슬면 수리가 불가능할 수 있습니다. 빗물
과 물방울을 닦아냅니다.
• 렌즈를 매우 뜨거운 곳에 두면 손상이나 뒤틀
림이 발생할 수 있습니다.
• 카메라와 삼각대의 위치에 따라 카메라를 회
전할 때 카메라 그립을 잡은 손이 삼각대 또
는 삼각대 이음 고리발에 닿을 수 있음을 유
의해 주십시오.
• 외부 모터와 같은 부속품을 부착할 경우 접합
부분을 면밀히 검사하여 형태 이상 또는 이물
질이 없는지 확인합니다. 이물질이 있다면 제
거하십시오. 형태 이상이 있으면 판매처에 문
의하십시오.
• 급격한 온도 변화로 인해 렌즈에 김서림이 생
기거나 렌즈 표면에 응결 현상이 발생할 수 있
습니다. 이러한 현상이 발생
할 경우, 렌즈에서
김서림 또는 응결 현상이 사라질 때까지 기다
렸다가 사용하십시오. 응결 현상이 있는 상태
에서 렌즈를 사용하면 오작동이 발생할 수 있
습니다.
KO-5
한글
렌즈 각부
Q 렌즈 마운트에는 렌즈의 방진 및 물튀김방지 유지를 위한 고무
링이 포함되어 있습니다. 고무 링은 Fujifilm 서비스 센터에서 무
료로 교체해드립니다.
A
초점링
B
줌 링
C
조리개(아이리스) 링
D
줌 레버 소켓 홀
E
줌 레버
F
장착 마크
G
지지 받침대
H
렌즈 신호 접점
I
O.I.S. 스위치
J
줌 레버
K
줌 모드 스위치
L
초점 모드 스위치
M
조리개(아이리스) 링 고정 스위치
N
렌즈 뒷 커버
O
앞 렌즈 캡
KO-6
한글
제공되는 액세서리
• 앞 렌즈 캡
• 렌즈 뒷 커버
• 렌즈 케이스
• 줌 레버
• 지지 받침대
렌즈 부착
렌즈를 부착하고 제거하는 방법은 카메라
사용 설명서를 참조하십시오.
Q 이 렌즈는 FUJIFILM G 마운트 전용이며 X 마운트와 함께 사용할
수 없습니다.
캡 제거
그림처럼 캡을 제거합니다.
줌 레버 부착
KO-7
한글
지지대 부착
렌즈와 카메라 마운트를 보호하려면 시판
되는 브리지 플레이트와 렌즈 지지대를 사
용하여 렌즈를 지지하는 것이 좋습니다.
Q 렌즈를 지지대에 단단히 부착하십시오. 그렇지 않으면 렌즈나
카메라가 떨어질 수 있습니다. 특히 높은 곳에서 사용할 경우 렌
즈 및/또는 카메라를 떨어뜨리면 심각한 사고가 발생할 수 있습
니다.
1
카메라와 렌즈 지지대를 브리지 플레이트에
부착합니다.
R 부착 방법에 대한 지침은 브리지 플레이트와 렌즈 지지대의 사용
설명서를 참조하십시오.
2
렌즈를 카메라 마운트에 연결합니다.
KO-8
한글
3
손으로 렌즈를 지지하면서 렌즈 지지대의
높이와 위치를 조정해 브래킷과 렌즈 지지
대를 고정하십시오. 렌즈 지지대가 충분히
높지 않은 경우, 렌즈 지지대와 브래킷 사이
에 지지대를 놓으십시오.
Q 카메라와 렌즈 마운트에 과도한 힘을 가하지 않도록 렌즈 지지대
의 높이와 위치를 조심스럽게 조정하십시오. 그렇지 않으면 렌즈
또는 카메라 마운트가 손상될 수 있습니다.
Q 사용하기 전에 렌즈 지지대와 브래킷을 단단히 고정하십시오.
그렇지 않으면 렌즈 또는 카메라 마운트가 손상될 수 있습니다.
KO-9
한글
렌즈 케이스 사용
1
그림에 표시된 방향으로
렌즈를 렌즈 케이스에 넣
으십시오.
Q 렌즈 캡을 부착한 후에 렌즈를 케이스에 넣습니다.
Q 어셈블리를 케이스 안의 움푹 들어간 부분에 넣습니다.
2
렌즈 케이스의 뚜껑을 닫
습니다.
줌
줌 레버 또는 줌 링으로 줌을 조절합니다.
줌 레버
줌 모드 스위치를 S로 밀
고(A) 줌 레버(B)를 밀
어서 움직이는 동안 파
워 줌을 활성화합니다.
줌 속도는 미는 양에 따
라 달라집니다.
줌 링
줌 모드 스위치를 M으로 밀고 줌 링을 돌
려 줌을 제어합니다.
KO-10
한글
조리개
조리개(아이리스) 링
렌즈 조리개(아이리스) 링을 돌려 조리개(T
값)를 선택합니다.
A C (
): 카메라 다기능 다이얼로 선택
한 값으로 조리개를 설정합니다.
B A (
): 카메라가 자동으로 선택한 값
으로 조리개를 설정합니다.
C 다른 값 (
): 선택한 값으로 조리개를
설정합니다.
조리개(아이리스) 링 고정 스위치
조리개(아이리스) 링을 C 또는 A 위치로 설
정하면 조리개(아이리스) 링을 잠글 수 있
습니다.
초점
초점 모드 스위치를 S로 밀어서 자동 초점
으로 촬영합니다. 초점 모드 스위치를 M으
로 밀어서 수동 초점으로 촬영합니다.
R 초점 모드 스위치가 S로 설정되면 카메라 초점 거리 표시기(“거리
표시기”)로 표시되는 거리와 실제 초점 거리가 달라집니다.
R 카메라가 자동 초점으로 설정되어 있어도 렌즈를 M으로 설정하
면 수동 초점으로 촬영할 수 있습니다.
광학 이미지 보정(OIS)
광학 이미지 보정을 사용하
려면, O.I.S. 스위치를 ON으로
밉니다.
KO-11
한글
사양
유형
GF32-90mmT3.5 PZ OIS WR GF19-35mmT3.5 PZ OIS WR
렌즈 구성
19 그룹의 25 구성(비구면 렌즈 3매)16 그룹의 23 구성(비구면 렌즈 3매)
이미지 크기(대각선)
43.8 × 32.9 mm(54.78 mm) 43.8 × 32.9 mm(54.78 mm)
초점 거리(35 mm 형식과 동등)
f=32–90 mm(25–71 mm) f=19–35 mm(15–28 mm)
화각
81.0°–33.8° 110 °–76°
최대 조리개
T3.5 T3.5
최소 조리개
T32 T32
조리개 제어
블레이드 수
13(원형 조리개)13(원형 조리개)
최소 초점 거리(초점면에서 측정) W: 0.8 m T: 0.8 m W: 0.55 m T: 0.55 m
최대 확대 비율
W: 0
.06 × T
: 0.1 ×
외장 크기 : 직경(전면 직경) × 길이* (약)
*
렌즈 정면에서 렌즈 장착 플랜지까지의
거리
123.5(114 ) × 222.5 mm 123.5(114) × 222.5 mm
중량* (약)
*
렌즈 캡 제외
2140 g 2090 g
필터 크기
111 mm 111 m m
Q 개선 사항은 사양과 외양에 대한 발표되지 않은 변경 사항을 포함할 수 있습니다.
Q 이 렌즈가 구성된 방법 때문에, 카메라에 표시된 “거리 표시”는 특정한 경우에 실제 초점 거리와 다를 수 있습니다. “거리 표시”는 참고용
으로만 사용하십시오.
R 해당 렌즈는 리니어 모터(LM, Linear Motor)를 사용하여 고화질을 유지하면서도 빠르고 정확하게 자동 초점을 맞출 수 있습니다. 카메라가
꺼지거나 카메라 바디에서 렌즈가 분리되거나 재생 기능이 켜지면 리니어 모터의 자석이 분리되면서 약간의 진동과 소음이 발생할 수 있
습니다. 이는 매우 정상적인 현상으로 화질이나 렌즈 성능에 부정적인 영향은 없습니다.
KO-12
한글
외곽선 도면
7.480.9
104.6
108.3
135.7
(M3,깊이3mm)
222.5
191
초점 링
모듈: 0.8
피치 지름:
ෘ
121.6mm
각 회전: 200°
줌 링
모듈: 0.8
피치 지름:
ෘ
116.8mm
각 회전: 90°
아이리스 링
모듈: 0.8
피치 지름:
ෘ
112.0mm
각 회전: 64°
ෘ
114
11
11
12
UNC3/8-16
(별도 명시되지 않는 경우, 단위):mm
71.5
133.1
16
AR-13
ﻲﺑﺮﻋ
ﻲ ﻄ ﻴ ﻄ ﺨ ﺗ ﻢ ﺳ ر
AR-12
ﻲﺑﺮﻋ
تﺎﻔﺻاﻮﳌا
عﻮﻨﻟا
GF32-90mmT3.5 PZ OIS WRGF19-35mmT3.5 PZ OIS WR
ﺔﺳﺪﻌﻟا ﻦﻳﻮﻜﺗ
(ﺔﻳوﺮﻛ ﻪﺒﺷ ﴏﺎﻨﻋ
3) تﺎﻋﻮﻤﺠﻣ 19 ﰲ ﴏﺎﻨﻋ 25(ﺔﻳوﺮﻛ ﻪﺒﺷ ﴏﺎﻨﻋ 3) تﺎﻋﻮﻤﺠﻣ 16 ﰲ ﴏﺎﻨﻋ 23
(يﺮﻄ
ُ
ﻘﻟا) ةرﻮﺼﻟا ﻢﺠﺣ
(ﻢﻠﻣ
54,78) ﻢﻠﻣ 32,9 × 43,8(ﻢﻠﻣ 54,78) ﻢﻠﻣ 32,9 × 43,8
(ﻢﻠﻣ 35 ﺔﻐﻴﺼﻟ يوﺎﺴﻣ) يرﺆﺑ لﻮﻃ(ﻢﻠﻣ 71-25) ﻢﻠﻣ 90-32=f(ﻢﻠﻣ 28-15) ﻢﻠﻣ 35-19=f
ةرﻮﺼﻟا ﺔﻳواز
33,8°-81,0°76°-110 °
ﺔﺤﺘﻓ ﴡﻗأ
T3.5T3.5
ﺔﺤﺘﻓ دأ
T32T32
ﺔﺤﺘﻔﻟا ﻢﻜﺤﺗ
تاﺮﻔﺸﻟا دﺪﻋ
(ﺔﻳﺮﺋاد ﺐﺟﺎﺣ ﺔﺤﺘﻓ)
13(ﺔﻳﺮﺋاد ﺐﺟﺎﺣ ﺔﺤﺘﻓ) 13
(يرﺆﺒﻟا ىﻮﺘﺴﳌا ﻦﻣ سﺎﻘ
ُ
ﻳ) يرﺆﺒﻟا ﺰﻴﻛﱰﻠﻟ ﺔﻓﺎﺴﻣ دأ
م
0,8 :W م 0,8 : T م 0,55 :W م 0,55 : T
ﺒﻜﺗ ﴡﻗأ
× 0,06 :W× 0,1 :
T
(ﺎ
ً
ﺒﻳﺮﻘﺗ) * لﻮﻄﻟا × (ﻲﻣﺎﻣﻷا ﺮﻄﻘﻟا) ﺮﻄﻘﻟا :ﺔﻴﺟرﺎﺨﻟا دﺎﻌﺑﻷا
ﺔﺳﺪﻌﻟا ﺐﻴﻛﺮﺗ ةﺪﻋﺎﻗ ﺔﻓﺎﺣ ﻰﺘﺣ ﺔﺳﺪﻌﻟا ﺔﻣﺪﻘﻣ ﻦﻣ ﺔﻓﺎﺴﳌا *
ﻢﻠﻣ
222,5 × (114)123,5ﻢﻠﻣ 222,5 × (114)123,5
(ﺎ
ً
ﺒﻳﺮﻘﺗ) *نزﻮﻟا
ﺔﻴﻄﻏﻷا ءﺎﻨﺜﺘﺳﺎﺑ *
ﻢﺟ
2140ﻢﺟ 2090
ﺢﺷﺮﳌا سﺎﻴﻘﻣ
ﻢﻠﻣ
111ﻢﻠﻣ 111
Q .ﺮﻬﻈﳌاو تﺎﻔﺻاﻮﳌا ﰲ ﺔﻨﻠﻌﻣ ﻏ تاﻴﻐﺗ ﱃإ تﺎﻨﻴﺴﺤﺘﻟا يدﺆﺗ ﺪﻗ
Q .ﻂﻘﻓ
ّ
يدﺎﺷرإ ﻞﻴﻟﺪﻛ "ﺔﻓﺎﺴﳌا ﴍﺆﻣ" مﺪﺨﺘﺳا .ﺔﻴﻠﻌﻔﻟا ﺰﻴﻛﱰﻟا ﺔﻓﺎﺴﻣ ﻦﻋ تﻻﺎﺤﻟا ﺾﻌﺑ ﰲ ﻒﻠﺘﺨﻳ ﺪﻗ اﻣﺎﻜﻟﺎﺑ ﺮﻬﻈﻳ يﺬﻟا "ﺔﻓﺎﺴﳌا ﴍﺆﻣ" نﺈﻓ ﺔﺳﺪﻌﻟا هﺬﻫ ﺐﻴﻛﺮﺗ ﺔﻌﻴﺒﻄﻟ ا
ً
ﺮﻈﻧ
R تﻮﺻ كﺎﻨﻫ نﻮﻜﻳ ﺪﻗ ،ضﺮﻌﻟا ةﺰﻴﻣ ﻞﻴﻐﺸﺗ وأ ،اﻣﺎﻜﻟا ﻢﺴﺟ ﻦﻋ ﺔﺳﺪﻌﻟا ﻞﺼﻓ وأ ،اﻣﺎﻜﻟا ءﺎﻔﻃإ ﺪﻨﻋ .ةرﻮﺼﻠﻟ ةدﻮﺟ ﲆﻋأ ﲆﻋ ظﺎﻔﺤﻟا ﻊﻣ ﺎﻘﻠﺘﻟا ﺰﻴﻛﱰﻟا ﺔﻗدو ﺔﻋﴎ نﻀﻟ ﺔﻴﻄﺧ تﺎﻛﺮﺤﻣ مﺪﺨﺘﺴﺗ ﺔﺳﺪﻌﻟا هﺬﻫ
.ﺔﺳﺪﻌﻟا ءادأ وأ ةرﻮﺼﻟا ةدﻮﺟ ﲆﻋ ﺎ
ً
ﺒﻠﺳ ﺮﺛﺆﻳ ﻦﻟو ا
ً
ﺪﺟ ﻲﻌﻴﺒﻃ اﺬﻫ .ﻲﻄﺨﻟا رﻮﺗﻮﳌا تﺎﺴﻴﻃﺎﻨﻐﻣ طﺎﺒﺗرا ﻚﻓ ﺐﺒﺴﺑ ﻒﻴﻔﻃ
ّ
ﴘﺣ زاﺰﺘﻫاو عﻮﻤﺴﻣ
AR-11
ﻲﺑﺮﻋ
ﺔﺳﺪﻌﻟا ﺔﺤﺘﻓ
(ﺔﺳﺪﻌﻟا) ﺔﺤﺘﻓ ﺔﻘﻠﺣ
.(T ﻢﻗر) ﺔﺤﺘﻔﻟا ﺔﻤﻴﻗ رﺎﻴﺘﺧﻻ (ﺔﺳﺪﻌﻟا) ﺔﺤﺘﻓ ﺔﻘﻠﺣ ردأ
ةرﺎﺘﺨﳌا ﺔﻤﻴﻘﻟا ﲆﻋ ﺔﺤﺘﻔﻟا ﻂﺒﺿا :(
) C A
.ﻒﺋﺎﻇﻮﻟا دﺪﻌﺘﻣ اﻣﺎﻜﻟا صﺮﻗ ماﺪﺨﺘﺳﺎﺑ
ﺎ
ً
ﻴﺋﺎﻘﻠﺗ ةرﺎﺘﺨﳌا ﺔﻤﻴﻘﻟا ﲆﻋ ﺔﺤﺘﻔﻟا ﻂﺒﺿا :
( ) A B
.اﻣﺎﻜﻟﺎﺑ
.ةرﺎﺘﺨﳌا ﺔﻤﻴﻘﻟا ﲆﻋ ﺔﺤﺘﻔﻟا ﻂﺒﺿا :(
) ىﺮﺧأ ﻢﻴﻗ C
(ﺔﺳﺪﻌﻟا) ﺔﺤﺘﻓ ﺔﻘﻠﺣ ﻞﻔﻗ حﺎﺘﻔﻣ
ﺔﺤﺘﻓ ﺔﻘﻠﺣ ﻂﺒﺿ ﺪﻨﻋ (ﺔﺳﺪﻌﻟا) ﺔﺤﺘﻓ ﺔﻘﻠﺣ ﻞﻔﻗ ﻦﻜ
.A وأ C ﻊﺿﻮﳌا ﲆﻋ (ﺔﺳﺪﻌﻟا)
يرﺆﺒﻟا ﺰﻴﻛﱰﻟا
ﺰﻴﻛﱰﻟا ماﺪﺨﺘﺳﺎﺑ ﺮﻳﻮﺼﺘﻠﻟ S ﱃإ يرﺆﺒﻟا ﺰﻴﻛﱰﻟا ﻊﺿو حﺎﺘﻔﻣ ك
ﱢ
ﺮﺣ
ﺮﻳﻮﺼﺘﻠﻟ M ﱃإ يرﺆﺒﻟا ﺰﻴﻛﱰﻟا ﻊﺿو حﺎﺘﻔﻣ ك
ﱢ
ﺮﺣ .ﺎﻘﻠﺘﻟا يرﺆﺒﻟا
.يوﺪﻴﻟا يرﺆﺒﻟا ﺰﻴﻛﱰﻟا ماﺪﺨﺘﺳﺎﺑ
R ﺰﻴﻛﱰﻟا ﺔﻓﺎﺴﻣ ﴍﺆﻣ ﺎﻫﺮﻬﻈ
ُ
ﻳ ﻲﺘﻟا ﺔﻓﺎﺴﳌا ﻒﻠﺘﺨﺗ ،S ﲆﻋ يرﺆﺒﻟا ﺰﻴﻛﱰﻟا ﻊﺿو حﺎﺘﻔﻣ ﻂﺒﺿ ﺪﻨﻋ
.ﺔﻴﻠﻌﻔﻟا يرﺆﺒﻟا ﺰﻴﻛﱰﻟا ﺔﻓﺎﺴﻣ ﻦﻋ ("ﺔﻓﺎﺴﳌا ﴍﺆﻣ") اﻣﺎﻜﻠﻟ يرﺆﺒﻟا
R يرﺆﺒﻟا ﺰﻴﻛﱰﻟا ماﺪﺨﺘﺳﺎﺑ ﺮﻳﻮﺼﺘﻟا ﻚﻨﻜ ،ﺎﻘﻠﺘﻟا يرﺆﺒﻟا ﺰﻴﻛﱰﻟا ﲆﻋ اﻣﺎﻜﻟا ﻂﺒﺿ لﺎﺣ ﰲ ﻰﺘﺣ
.
M ﲆﻋ ﺔﺳﺪﻌﻟا ﻂﺒﺿ ﻖﻳﺮﻃ ﻦﻋ يوﺪﻴﻟا
ثبات الصورة البصري (OIS)
لاستخدام ثبات الصورة البصري،
حرك مفتاح
O.I.S.I (ثبات الصورة
البصري) إلى الوضع
ON (التشغيل).
AR-10
ﻲﺑﺮﻋ
ﺔﺳﺪﻌﻟا فﻼﻏ ماﺪﺨﺘﺳا
ﺔﺳﺪﻌﻟا فﻼﻏ ﰲ ﺔﺳﺪﻌﻟا ﻊﺿ
1
ﻢﺳﺮﻟﺎﺑ ﺢﺿﻮﳌا هﺎﺠﺗﻻا ﰲ
.ﻲﺤﻴﺿﻮﺘﻟا
Q .فﻼﻐﻟا ﰲ ﺔﺳﺪﻌﻟا ﻊﺿو ﻞﺒﻗ ﺔﺳﺪﻌﻟا ﺔﻴﻄﻏأ ﺐﻴﻛﺮﺗ ﻦﻣ ﺪﻛﺄﺗ
Q .ﺐﺳﺎﻨﳌا ﻮﺤﻨﻟا ﲆﻋ فﻼﻐﻟا ﻞﺧاد تﺎﻔﻳﻮﺠﺘﻟا ﰲ ﺔﻋﻮﻤﺠﳌا ﻊﺿ
.ﺔﺳﺪﻌﻟا فﻼﻏ ءﺎﻄﻏ ﻖﻠﻏأ
2
موﺰﻟا
.ﺒﻜﺘﻟا ﺔﻔﻴﻇو ﰲ ﻢﻜﺤﺘﻠﻟ موﺰﻟا ﺔﻘﻠﺣ وأ ﺒﻜﺘﻟا عارذ مﺪﺨﺘﺳا
ﺒﻜﺘﻟا عارذ
(A) S ﱃإ ﺒﻜﺘﻟا ﻊﺿو حﺎﺘﻔﻣ ك
ﱢ
ﺮﺣ
ﻂﻴﺸﻨﺘﻟ (B) ﺒﻜﺘﻟا عارذ كﺮﺣو
.حﺎﺘﻔﳌا ﻚﻳﺮﺤﺗ ءﺎﻨﺛأ موز روﺎﺑ ﺔﻔﻴﻇو
راﺪﻘﻣ ﺐﺴﺣ ﺒﻜﺘﻟا ﺔﻋﴎ ﻐﺘﺗ
.حﺎﺘﻔﳌا ﻚﻳﺮﺤﺗ
موﺰﻟا ﺔﻘﻠﺣ
ﰲ ﻢﻜﺤﺘﻠﻟ موﺰﻟا ﺔﻘﻠﺣ ردأو
M ﱃإ ﺒﻜﺘﻟا ﻊﺿو حﺎﺘﻔﻣ ك
ﱢ
ﺮﺣ
.ﺒﻜﺘﻟا ﺔﻔﻴﻇو
AR-9
ﻲﺑﺮﻋ
ﻢﻋد ﺎﺼﻋ عﺎﻔﺗرا ﻂﺒﺿا ،كﺪﻴﺑ ﺔﺳﺪﻌﻟا ﻢﻋد ةﺎﻋاﺮﻣ ﻊﻣ
3
ﺔﺳﺪﻌﻟا ﻢﻋد ﺎﺼﻋو ﻞﻣﺎﺤﻟا ﺖﻴﺒﺜﺘﻟ ﺎﻬﻌﺿﻮﻣو ﺔﺳﺪﻌﻟا
،ﺔﻳﺎﻔﻜﻟا ﻪﻴﻓ ﺎ ﺔﻌﻔﺗﺮﻣ ﺔﺳﺪﻌﻟا ﻢﻋد ﺎﺼﻋ ﻦﻜﺗ اذإ .مﺎﻜﺣﺈﺑ
.ﻞﻣﺎﺤﻟاو ﺔﺳﺪﻌﻟا ﻢﻋد ﺎﺼﻋ ﺑ ﻢﻋﺪﻟا مﺪﻗ ﻊﻀﻓ
Q اﻣﺎﻜﻟا ﲆﻋ ﻂﻐﻀﻟا ﺐﻨﺠﺘﻟ ﺔﻳﺎﻨﻌﺑ ﺎﻬﻌﺿﻮﻣ ﻂﺒﺿو ﺔﺳﺪﻌﻟا ﻢﻋد ﺎﺼﻋ عﺎﻔﺗرا ﻂﺒﺿ ﻦﻣ ﺪﻛﺄﺗ
.اﻣﺎﻜﻟا ةﺪﻋﺎﻗ وأ ﺔﺳﺪﻌﻟا ﻒﻠﺗ ﱃإ ﻚﻟذ ةﺎﻋاﺮﻣ مﺪﻋ يدﺆﻳ ﺪﻗ .ﺔﻃﺮﻔﻣ ةﻮﻘﺑ ﺔﺳﺪﻌﻟا ﺐﻴﻛﺮﺗ ةﺪﻋﺎﻗو
Q ﻒﻠﺗ ﱃإ ﻚﻟذ ةﺎﻋاﺮﻣ مﺪﻋ يدﺆﻳ ﺪﻗ .ماﺪﺨﺘﺳﻻا ﻞﺒﻗ ﻞﻣﺎﺤﻟاو ﺔﺳﺪﻌﻟا ﻢﻋد ﺎﺼﻋ ﺖﻴﺒﺜﺗ ﲆﻋ صﺮﺣا
.اﻣﺎﻜﻟا ةﺪﻋﺎﻗ وأ ﺔﺳﺪﻌﻟا
AR-8
ﻲﺑﺮﻋ
ﻢﻋﺪﻟا ﺎﺼﻋ ﰲ ﺐﻴﻛﱰﻟا
ﺔﻳﴪﺟ ﺔﺣﻮﻟ ماﺪﺨﺘﺳﺎﺑ ﴆﻮﻧ ،اﻣﺎﻜﻟا ةﺪﻋﺎﻗو ﺔﺳﺪﻌﻟا ﺔﻳﺤﻟ
.ﺔﺳﺪﻌﻟا ﻢﻋﺪﻟ ﺎ
ً
ﻳرﺎﺠﺗ ﻦﻳﺮﻓﻮﺘﻣ ﺔﺳﺪﻋ ﻢﻋد ﺎﺼﻋو
Q وأ ﺔﺳﺪﻌﻟا طﻮﻘﺳ ﱃإ ﻚﻟذ ةﺎﻋاﺮﻣ مﺪﻋ يدﺆﻳ ﺪﻗ .ﻢﻋﺪﻟا ﺎﺼﻋ ﰲ مﺎﻜﺣﺈﺑ ﺔﺳﺪﻌﻟا ﺐﻴﻛﺮﺗ ﻦﻣ ﺪﻛﺄﺗ
عﻮﻗو ﰲ ،عﺎﻔﺗرا ﲆﻋ ﺎﻬﻣاﺪﺨﺘﺳا ﺪﻨﻋ
ً
ﺔﺻﺎﺧ ،اﻣﺎﻜﻟا وأ/و ﺔﺳﺪﻌﻟا طﻮﻘﺳ ﺐﺒﺴﺘﻳ ﺪﻗو .اﻣﺎﻜﻟا
.ﻄﺧ ثدﺎﺣ
.ﺔﻳﴪﺠﻟا ﺔﺣﻮﻠﻟا ﰲ ﺔﺳﺪﻌﻟا ﻢﻋد ﺎﺼﻋو اﻣﺎﻜﻟا ﺐﱢﻛر
1
R ﺔﻳﴪﺠﻟا ﺔﺣﻮﻠﻟﺎﺑ ﺔﺻﺎﺨﻟا تﻴﻠﻌﺘﻟا تﺎﺒﻴﺘﻛ ﻊﺟار ،ﺐﻴﻛﱰﻟا ﺔﻴﻔﻴﻛ لﻮﺣ تﻴﻠﻌﺗ ﲆﻋ لﻮﺼﺤﻠﻟ
.ﺔﺳﺪﻌﻟا ﻢﻋد ﺎﺼﻋو
.اﻣﺎﻜﻟا ةﺪﻋﺎﻗ ﰲ ﺔﺳﺪﻌﻟا ﺐﱢﻛر
2
AR-7
ﻲﺑﺮﻋ
ﺔﻘﻓﺮﳌا تاراﻮﺴﺴﻛﻹا
•ﻲﻣﺎﻣأ ﺔﺳﺪﻋ ءﺎﻄﻏ
•ﻲﻔﻠﺧ ﺔﺳﺪﻋ ءﺎﻄﻏ
•ﺔﺳﺪﻌﻟا ﺔﺒﻴﻘﺣ
•موﺰﻟا عارذ
•ﻢﻋد ةﺪﻋﺎﻗ
ﺔﺳﺪﻌﻟا ﺐﻴﻛﺮﺗ
ﺔﻟازإو ﺐﻴﻛﺮﺗ لﻮﺣ تﺎﻣﻮﻠﻌﻣ ﲆﻋ لﻮﺼﺤﻠﻟ اﻣﺎﻜﻟا ﻞﻴﻟد ﻊﺟار
.تﺎﺳﺪﻌﻟا
Q ﺎﻬﻣاﺪﺨﺘﺳا ﻦﻜ ﻻو FUJIFILM G ﺖﻴﺒﺜﺗ ﺪﻋاﻮﻗ ﻊﻣ ﺎ
ً
ﻳﴫﺣ ماﺪﺨﺘﺳﻼﻟ ﺔﺼﺼﺨﻣ ﺔﺳﺪﻌﻟا هﺬﻫ
.
X ﺖﻴﺒﺜﺗ ﺪﻋاﻮﻗ ﻊﻣ
ءﺎﻄﻐﻟا ﺔﻟازإ
.ﺢﺿﻮﻣ ﻮﻫ ﻛ ءﺎﻄﻐﻟا لزأ
ﺒﻜﺘﻟا عارذ ﺐﻴﻛﺮﺗ
AR-6
ﻲﺑﺮﻋ
ﺔﺳﺪﻌﻟا ءاﺰﺟأ
Q لاﺪﺒﺘﺳا ﻦﻜ .ءﺎﳌاو رﺎﺒﻐﻠﻟ ﺔﻣوﺎﻘﻣ ﺔﺳﺪﻌﻟا ﻞﻈﺗ نأ نﻀﻟ ﺔﻴﻃﺎﻄﻣ ﺔﻘﻠﺣ ﺔﺳﺪﻌﻟا ةﺪﻋﺎﻗ ﻞﻤﺸﺗ
.Fujilm ﺔﻣﺪﺧ ﺰﻛﺮﻣ يأ ﰲ مﻮﺳر ﻞﺑﺎﻘﻣ ﺔﻘﻠﺤﻟا
ﺰﻴﻛﱰﻟا ﺔﻘﻠﺣ
A
رﻲﺒﻜﺘﻟا ﺔﻘﻠﺣ
B
(ﺔﺳﺪﻌﻟا) ﺔﺤﺘﻓ ﺔﻘﻠﺣ
C
رﻲﺒﻜﺘﻟا عارذ ﺲﺒﻘﻣ ﺔﺤﺘﻓ
D
موﺰﻟا عارذ
E
ﺐﻴﻛﱰﻟا تﺎﻣﻼﻋ
F
ﻢﻋد ةﺪﻋﺎﻗ
G
ﺔﺳﺪﻌﻟا ةرﺎﺷإ ﻞﻴﺻﻮﺗ فاﺮﻃأ
H
(يﴫﺒﻟا ةرﻮﺼﻟا تﺎﺒﺛ) O.I.S.I حﺎﺘﻔﻣ
I
موﺰﻟا عارذ
J
ﺒﻜﺘﻟا ﻊﺿو حﺎﺘﻔﻣ
K
يرﺆﺒﻟا ﺰﻴﻛﱰﻟا ﻊﺿو حﺎﺘﻔﻣ
L
(ﺔﺳﺪﻌﻟا) ﺔﺤﺘﻓ ﺔﻘﻠﺣ ﻞﻔﻗ حﺎﺘﻔﻣ
M
ﻲﻔﻠﺧ ﺔﺳﺪﻋ ءﺎﻄﻏ
N
ﻲﻣﺎﻣأ ﺔﺳﺪﻋ ءﺎﻄﻏ
O
AR-5
ﻲﺑﺮﻋ
• ءاﺰﺟأ ﺺﺤﻓا ، ًﻼﺜﻣ ﻲﺟرﺎﺧ كﺮﺤﻤﻛ ،تﺎﻘﺤﻠﻣ ﺐﻴﻛﺮﺗ ﺪﻨﻋ
يأ وأ ﻞﻜﺸﻟا ﰲ ﺔﻴﻌﻴﺒﻃ ﻏ رﻮﻣأ يأ ﻦﻋ ﺎ
ً
ﺜﺤﺑ ﺔﻗﺪﺑ ﻞﻴﺻﻮﺘﻟا
ﰲو .ةدﻮﺟﻮﻣ ﺔﺒﻳﺮﻏ مﺎﺴﺟأ يأ ﺔﻟازإ ﲆﻋ صﺮﺣا .ﺔﺒﻳﺮﻏ مﺎﺴﺟأ
ةرﺎﺸﺘﺳﺎﺑ ﻚﻴﻠﻋ ،ﻞﻜﺸﻟا ﰲ ﺔﻴﻌﻴﺒﻃ ﻏ رﻮﻣأ يأ ﺔﻈﺣﻼﻣ لﺎﺣ
.ﻞﻴﻛﻮﻟا
• بﺎﺒﺿ رﻮﻬﻇ ﱃإ ةراﺮﺤﻟا تﺎﺟرد ﰲ ﺔﺌﺟﺎﻔﳌا تاﻐﺘﻟا يدﺆﺗ ﺪﻗ
هﺬﻫ ﻞﺜﻣ ثوﺪﺣ ﺔﻟﺎﺣ ﰲ .ﺔﺳﺪﻌﻟا ﺢﻄﺳ ﲆﻋ ﻒﺛﺎﻜﺗ وأ
ﻦﻣ ﻒﺛﺎﻜﺘﻟا وأ بﺎﺒﻀﻟا ﻲﻔﺘﺨﻳ ﻰﺘﺣ ﺔﺳﺪﻌﻟا كﺮﺗا ،ﺮﻫاﻮﻈﻟا
ﻊﻣ ﺔﺳﺪﻌﻟا ماﺪﺨﺘﺳا نأ ﺔﻈﺣﻼﻣ ﻰﺟﺮﻳ .ﺎﻬﻣاﺪﺨﺘﺳا ﻞﺒﻗ ﺎﻬﻴﻠﻋ
.ﻞﻤﻌﻟا ﻦﻋ ﺎﻬﻠﻄﻌﺗ ﱃإ يدﺆﻳ ﺪﻗ ﺎﻬﻴﻠﻋ ﻒﺛﺎﻜﺗ دﻮﺟو
ﺔﺻﺎﺨﻟا لزﺎﻨﳌا ﰲ ﺔﻴﺑﺮﻬﻜﻟاو ﺔﻴﻧوﱰﻜﻟﻹا تاودﻷا ﻦﻣ ﺺﻠﺨﺘﻟا
AR-4
ﻲﺑﺮﻋ
ﺞﺘﻨﳌا اﺬﻫ ماﺪﺨﺘﺳا ﻞﺒﻗ
تﺎﺳﺪﻌﻟا ﻊﻣ ﺎﻳاﺰﳌا ﺾﻌﺑ حﺎﺘﺗ ﻻ ﺪﻗو ﻊﻗﻮﺘﳌﺎﻛ ﺔﺳﺪﻌﻟا يدﺆﺗ ﻻ ﺪﻗ
ﺔﺳﺪﻌﻟا ﺚﻳﺪﺤﺗ ﲆﻋ صﺮﺣا .اﻣﺎﻜﻠﻟ ﺔﺘﺑﺎﺜﻟا ﺞﻣاﱪﻟا وأ ﺔﺪﻘﻟا
راﺪﺻإ ثﺪﺣأ ﻦﻋ تﺎﻣﻮﻠﻌﻣ ﺮﻓﻮﺘﺗ .راﺪﺻإ ثﺪﺣأ ﱃإ اﻣﺎﻜﻟا وأ
:ﱄﺎﺘﻟا ﻊﻗﻮﳌا ﻦﻣ ﺚﻳﺪﺤﺘﻠﻟو ةﺪﻫﺎﺸﻤﻠﻟ
http://www.fujifilm.com/support/digital_cameras/
software/#firmware
ﲆﻋ لﻮﺼﺤﻟا ﻚﻨﻜ ﻪﻧﺈﻓ ،ﺐﺳﺎﺤﻟا ةﺰﻬﺟأ ﺪﺣﺄﺑ ﻼﺼﺘﻣ ﻏ ﺖﻨﻛ اذإ
ةﴩ ﻧ ﰲ ا
ً
رﻮﻛﺬﻣ هﺪﺠﺘﺳ يﺬﻟاو ﻚﺑ صﺎﺨﻟا ﲇﺤﳌا عزﻮﳌا ﻦﻣ ﻢﻋﺪﻟا
(ﺔﻴﳌﺎﻌﻟا Fujilm ﺔﻜﺒﺷ) "FUJIFILM Worldwide Network"
.اﻣﺎﻜﻟا ﻊﻣ ﺔﻘﻓﺮﳌا
ﺞﺘﻨﳌﺎﺑ ﺔﻳﺎﻨﻌﻟا
• اﻣﺎﻜﻟا ﻚﺴ وأ ﻂﻘﺘﻠﺗ ﻻ ،ﺔﺳﺪﻋ ﺔﻴﻗاو ماﺪﺨﺘﺳا ﺔﻟﺎﺣ ﰲ
.ﻂﻘﻓ ﺔﻴﻗاﻮﻟا ماﺪﺨﺘﺳﺎﺑ
•.ﺔﺳﺪﻌﻟا ةرﺎﺷإ ﻞﻴﺻﻮﺗ فاﺮﻃأ ﺔﻓﺎﻈﻧ ﲆﻋ ﻆﻓﺎﺣ
• ﺢﻄﺳأ ﲆﻋ ﻦﻣ ﺔﻟﺎﺴﻨﻟاو ﺔﺑﺮﺗﻷا ﻦﻣ ﺺﻠﺨﺘﻠﻟ ءاﻮﻫ خﺎﻔﻨﻣ مﺪﺨﺘﺳا
ﻒﺿأ ،ﻊﺑﺎﺻﻷا تﺼﺑو ﻊﻘﺒﻟا ﻦﻣ ﺺﻠﺨﺘﻠﻟ .ﱰﻠﻔﻟا وأ ﺔﺳﺪﻌﻟا
ﺔﻤﻋﺎﻧ ﺔﻴﻨﻄﻗ شﻗ ﺔﻌﻄﻗ ﱃإ ﺔﺳﺪﻌﻟا ﻒﻈﻨﻣ ﻦﻣ ًﻼﻴﻠﻗ ا
ً
راﺪﻘﻣ
ﺰﻛﺮﳌا ﻦﻣ ﺔﺳﺪﻌﻟا ﻒﻈﻧو ﺔﺳﺪﻋ ﻒﻴﻈﻨﺗ ﻞﻳﺪﻨﻣ ﱃإ وأ ﺔﻔﻴﻈﻧو
ﺲﳌ وأ تﺎﺨﻄﻟ كﺮﺗ مﺪﻌﻟ هﺎﺒﺘﻧﻻا ﻊﻣ ،ﺔﻳﺮﺋاد ﺔﻛﺮﺣ ﰲ جرﺎﺨﻟا ﻮﺤﻧ
.ﻚﻌﺑﺎﺻﺄﺑ جﺎﺟﺰﻟا
• ﻦﻳﺰﻨﺒﻟا وأ نﺎﻫﺪﻟا ﻒﻔﺨﻣ ﻞﺜﻣ يﻮﻀﻋ ﺐﻳﺬﻣ
ً
اﺪﺑأ مﺪﺨﺘﺴﺗ ﻻ
.ﺔﺳﺪﻌﻟا ﻒﻴﻈﻨﺗ ضﺮﻐﺑ
•.ﺔﺳﺪﻌﻟا ماﺪﺨﺘﺳا مﺪﻋ ﺔﻟﺎﺣ ﰲ ﻲﻔﻠﺨﻟاو ﻲﻣﺎﻣﻷا ءﺎﻄﻐﻟا مﺪﺨﺘﺳا
• ﻦﻔﻌﺘﻟا ﻊﻨﳌ ﺔﻓﺎﺟو ةدرﺎﺑ ﻦﻛﺎﻣأ ﰲ ﱰﻠﻔﻟاو ﺔﺳﺪﻌﻟﺎﺑ ﻆﻔﺘﺣ
تاﺮﻛ وأ ﺎﺘﻓﺎﻧ ﻊﻣ وأ ﴍﺎﺒﳌا ﺲﻤﺸﻟا ءﻮﺿ ﰲ ﺎﻬﻧﺰﺨﺗ ﻻ .أﺪﺼﻟاو
.ﺔﺜﻌﻟا رﻮﻓﺎﻛ
• ﻦﻜ ﻻ ﻒﻠﺗ عﻮﻗو ﰲ أﺪﺼﻟا ﺐﺒﺴﺘﻳ ﺪﻗ .ﺔﻓﺎﺟ ﺔﺳﺪﻌﻟا ﲇﻋ ﻆﻓﺎﺣ
.ءﺎﳌاو ﺮﻄﳌا تاﺮﻄﻗ ﺢﺴﻣا .ﻪﺣﻼﺻإ
• وأ ﺎﻬﻔﻠﺗ ﰲ ﺔﻳﺎﻐﻠﻟ ةرﺎﺣ ﻖﻃﺎﻨﻣ ﰲ ﺔﺳﺪﻌﻟا كﺮﺗ ﺐﺒﺴﺘﻳ ﺪﻗ
.ﺎﻬﻫﻮﺸﺗ
• ﺪﻗ ،ﻞﺟرﻻا ﻼﺛ ﻞﻣﺎﺤﻟاو اﻣﺎﻜﻟا عﺎﺿوأ ﺐﺴﺣ ﲆﻋ ﻪﻧأ ﻆﺣﻻ
قﻮﻃ مﺪﻗ وأ ﻞﺟرﻻا ﻼﺛ ﻞﻣﺎﺤﻟﺎﺑ اﻣﺎﻜﻟا ﻚﺴ ﻲﺘﻟا ﺪﻴﻟا ﻚﺘﺤﺗ
.اﻣﺎﻜﻟا ﺮﻳوﺪﺗ ﺪﻨﻋ ﻞﺟرﻻا ﻼﺛ ﻞﻣﺎﺤﻟا
AR-3
ﻲﺑﺮﻋ
ﺔﺻﺎﺨﻟا لزﺎﻨﳌا ﰲ ﺔﻴﺑﺮﻬﻜﻟاو ﺔﻴﻧوﱰﻜﻟﻹا تاودﻷا ﻦﻣ ﺺﻠﺨﺘﻟا
ﺔﺻﺎﺨﻟا لزﺎﻨﳌا ﰲ ﺔﻴﺑﺮﻬﻜﻟاو ﺔﻴﻧوﱰﻜﻟﻹا تاودﻷا ﻦﻣ ﺺﻠﺨﺘﻟا
دﻮﺟﻮﳌا ﺰﻣﺮﻟا اﺬﻫ ﺸﻳ :ﻦﻳﺎﺘﺸﻨﺘﺨﻟو ةﺪﻨﻠﺴﻳأو ﺞﻳوﻟاو وروﻷا دﺎﺤﺗﻻا ﰲ
ﺐﺠﻳ ﻪﻧأ ﱃإ ةﻮﺒﻌﻟا ﲆﻋ وأ/و ،نﻀﻟا ﰲ وأ مﺪﺨﺘﺴﳌا ﺐﻴﺘﻛ ﰲ وأ ،ﺞﺘﻨﳌا ﲆﻋ
ﻊﻴﻤﺠﺗ ﺔﻄﻘﻧ ﱃإ ﻪﺑ ﻪﺟﻮﺘﻟا ﺐﺠﻳ .ﺔﻴﻟﺰﻨﻣ تﺎﻔﻠﺨﻤﻛ ﺞﺘﻨﳌا اﺬﻫ ﻊﻣ ﻞﻣﺎﻌﺘﻟا مﺪﻋ
.ﺔﻴﺑﺮﻬﻜﻟاو ﺔﻴﻧوﱰﻜﻟﻹا تاودﻷا ﺮﻳوﺪﺗ ةدﺎﻋﺈﺑ ﺔﺻﺎﺧ ﺔﺒﺳﺎﻨﻣ
ﺔﻌﻗﻮﺘﳌا ﺔﻴﺒﻠﺴﻟا ﺐﻗاﻮﻌﻟا ﺐﻨﺠﺗ ﲆﻋ ﺪﻋﺎﺴﺘﺳ ،ﺞﺘﻨﳌا اﺬﻫ ﻦﻣ ﺢﻴﺤﺼﻟا ﺺﻠﺨﺘﻟا ﻦﻣ ﺪﻛﺄﺘﻟﺎﺑ
.ﺐﺳﺎﻨﻣ ﻏ ﻞﻜﺸﺑ ﺞﺘﻨﳌا ﻦﻣ ﺺﻠﺨﺘﻟا ﺔﺠﻴﺘﻧ نﻮﻜﺗ ﺪﻗ ﻲﺘﻟاو ،نﺎﺴﻧﻹا ﺔﺤﺻو ﺔﺌﻴﺒﻟﺎﺑ ةرﺎﻀﻟا
لﻮﺣ تﺎﻣﻮﻠﻌﳌا ﻦﻣ ﺪﻳﺰﳌ .ﺔﻴﻌﻴﺒﻄﻟا دراﻮﳌا ﻓﻮﺗو ظﺎﻔﺤﻟا ﲆﻋ مﺎﺨﻟا داﻮﳌا ﺮﻳوﺪﺗ ﺪﻋﺎﺴﻴﺳ
تﺎﻔﻠﺨﳌا ﻦﻣ ﺺﻠﺨﺘﻟا ﺔﻣﺪﺧ وأ ﻚﺑ صﺎﺨﻟا ﲇﺤﳌا ﺐﺘﻜﳌﺎﺑ لﺎﺼﺗﻻا ءﺎﺟﺮﺑ ،ﺞﺘﻨﳌا اﺬﻫ ﺮﻳوﺪﺗ
.ﺞﺘﻨﳌا ﻪﻨﻣ ﺖﻳﱰﺷا يﺬﻟا ﺮﺠﺘﳌا وأ ﺔﻴﻟﺰﻨﳌا
ﻦﻣ ﺺﻠﺨﺘﻟا ﺪﻳﺮﺗ ﺖﻨﻛ اذإ :ﻦﻳﺎﺘﺸﻨﺘﺨﻟو ةﺪﻨﻠﺴﻳأو ﺞﻳوﻟاو وروﻷا دﺎﺤﺗﻻا جرﺎﺧ لوﺪﻟا ﰲ
ﻦﻋ لﺄﺳاو ﺔﻴﻠﺤﳌا تﺎﻬﺠﻟﺎﺑ لﺎﺼﺗﻻا ءﺎﺟﺮﺑ ،تﺎﻔﺜﻜﳌا وأ تﺎﻳرﺎﻄﺒﻟا ﻚﻟذ ﰲ ﺎ ،ﺞﺘﻨﳌا اﺬﻫ
.ﺔﺤﻴﺤﺼﻟا ﺔﻘﻳﺮﻄﻟا
ﺮﻳﺬﺤﺗ
AR-2
ﻲﺑﺮﻋ
ﺮﻳﺬﺤﺗ
ﺮﻳﺬﺤﺗ
.ﺔﺑﺎﺻﻹا ﺎ
ً
ﺒﺒﺴﻣ ﺞﺘﻨﳌا ﻂﻘﺴﻳ ﺪﻘﻓ .ةﺮﻘﺘﺴﻣ ﻏ ﺢﻄﺳأ ﲆﻋ ﺎﻬﻌﻀﺗ ﻻ
مﺪﻋ .اﻣﺎﻜﻟا وأ ﺔﺳﺪﻌﻟﺎﺑ ﺔﺻﺎﺨﻟا ﺮﻈﻨﳌا تﺎﻨﻴﻌﻣ ﱪﻋ ﺲﻤﺸﻟا ﱃإ ﺮﻈﻨﺗ ﻻ
.ﺎﻬﻧ ﻞﻜﺸﺑ رﺎﺼﺑﻹا ﺔﺳﺎﺣ ناﺪﻘﻓ ﰲ ﺐﺒﺴﺘﻳ ﺪﻗ تﻴﻠﻌﺘﻟا هﺬﻫ عﺎﺒﺗا
ءﺎﻨﺛأ ﻚﻟذ ﰲ ﺎ ،لﺎﻔﻃﻷا لوﺎﻨﺘﻣ ﻦﻋ ا
ً
ﺪﻴﻌﺑ ﻒﻴﻠﻐﺘﻟا ﺲﻴﻜﺑ ﻆﻔﺘﺣا
.لﺎﻔﻃﻸﻟ قﺎﻨﺘﺧا ثوﺪﺣ ﺮﻄﺧ رﺪﺼﻣ ﺲﻴﻜﻟا ﻞ
ّ
ﻜﺸﻳ .ﻪﻨﻣ ﺺﻠﺨﺘﻟا
ﻪﻴﺒﻨﺗ
ﻪﻴﺒﻨﺗ
ﻖﻃﺎﻨﳌا وأ نﺎﺧﺪﻟا وأ رﺎﺨﺒﻠﻟ ﺔﺿﺮﻌﳌا ﻖﻃﺎﻨﳌا ﰲ مﺪﺨﺘﺴﺗ وأ نﺰﺨﺗ ﻻ
ﰲ ﺐﺒﺴﺘﻳ ﺪﻗ ﺮﻳﺬﺤﺘﻟا اﺬﻫ عﺎﺒﺗا مﺪﻋ .ﺔﺑﺮﺗﻷﺎﺑ ﺔﺌﻴﻠﳌا وأ ﺔﺑﻮﻃﺮﻟا ةﺪﻳﺪﺷ
.ﺔﻴﺑﺮﻬﻛ ﺔﻣﺪﺻ وأ ﻖﻳﺮﺣ بﻮﺸﻧ
ةراﺮﺤﻟا تﺎﺟرﺪﻟ ﺔﺿﺮﻌﳌا ﻖﻃﺎﻨﳌا ﰲ وأ ﴍﺎﺒﳌا ﺲﻤﺸﻟا ءﻮﺿ ﰲ ﺎﻬﻛﱰﺗ ﻻ
ﺮﻳﺬﺤﺘﻟا اﺬﻫ عﺎﺒﺗا مﺪﻋ .ﺲﻤﺸﻣ مﻮﻳ ﰲ ﺔﻘﻠﻐﻣ ةرﺎﻴﺴﻛ عﺎﻔﺗرﻻا ةﺪﻳﺪﺷ
.ﻖﻳﺮﺣ بﻮﺸﻧ ﰲ ﺐﺒﺴﺘﻳ ﺪﻗ
لﺎﻔﻃﻷا ﺔﺑﺎﺻإ ﰲ ﺞﺘﻨﳌا اﺬﻫ ﺐﺒﺴﺘﻳ ﺪﻗ .لﺎﻔﻃﻷا لوﺎﻨﺘﻣ ﻦﻋ ﺪﻴﻌﺑ ﻆﻔﺤﺗ
.ﻢﻬﻟوﺎﻨﺘﻣ ﰲ كﺮﺗ اذإ ىذﻷﺎﺑ
ثوﺪﺣ ﰲ ﺐﺒﺴﺘﻳ ﺪﻗ ﺮﻳﺬﺤﺘﻟا اﺬﻫ عﺎﺒﺗا مﺪﻋ .ﺔﻠﺘﺒﻣ ﻚﻳﺪﻳو ﻪﺑ ﻚﺴ ﻻ
.ﺔﻴﺑﺮﻬﻛ ﺔﻣﺪﺻ
.ﺔﻴﻔﻠﺨﻟا ةءﺎﺿﻹا تاذ فاﺪﻫﻷا ﺮﻳﻮﺼﺗ ﺪﻨﻋ رﺎﻃﻹا جرﺎﺧ ﺲﻤﺸﻟا ﻞﻌﺟا
ﺰﻴﻛﺮﺗ ﺐﺒﺴﺘﻳ ﺪﻘﻓ رﺎﻃﻹا ﻦﻣ ﺔﺑﺮﻘﻣ ﲆﻋ وأ ﻞﺧاد ﺲﻤﺸﻟا ﺖﻧﺎﻛ اذإ
.قوﺮﺤﺑ ﺔﺑﺎﺻﻹا وأ ﻖﻳﺮﺣ بﻮﺸﻧ ﰲ اﻣﺎﻜﻟا ﰲ ﺎﻬﺋﻮﺿ
ﻪﻴﺒﻨﺗ
ﻪﻴﺒﻨﺗ
ﻪﻧﺰﺧو ﺔﺳﺪﻌﻟا ءﺎﻄﻏ لﺪﺒﺘﺳا ،ماﺪﺨﺘﺳﻻا ﺪﻴﻗ ﺞﺘﻨﳌا نﻮﻜﻳ ﻻ ﺎﻣﺪﻨﻋ
ﺔﻄﺳاﻮﺑ ﺲﻤﺸﻟا ءﻮﺿ ﺰﻴﻛﺮﺗ ﺐﺒﺴﺘﻳ ﺪﻘﻓ .ﴍﺎﺒﳌا ﺲﻤﺸﻟا ءﻮﺿ ﻦﻋ ا
ً
ﺪﻴﻌﺑ
.قوﺮﺤﺑ ﺔﺑﺎﺻﻹا وأ ﻖﻳﺮﺣ بﻮﺸﻧ ﰲ ﺔﺳﺪﻌﻟا
.ﻢﺋاﻮﻘﻟا ﻼﺛ ﻞﻣﺎﺣ ﲆﻋ ﺘﺒﺜﻣ اﻮﻧﺎﻛ اذإ ﺔﺳﺪﻌﻟا وأ اﻣﺎﻜﻟا ﻞﻤﺤﺗ ﻻ
.ﺔﺑﺎﺻﻹا ﺎ
ً
ﺒﺒﺴﻣ ىﺮﺧأ ءﺎﻴﺷﺄﺑ مﺪﻄﺼﻳ وأ ﺞﺘﻨﳌا ﻂﻘﺴﻳ ﺪﻘﻓ
ةﺎﻋاﺮﻣ مﺪﻋ يدﺆﻳ ﺪﻗ .ﻢﻋﺪﻟا ﺎﺼﻋ ﰲ مﺎﻜﺣﺈﺑ ﺔﺳﺪﻌﻟا ﺐﻴﻛﺮﺗ ﻦﻣ ﺪﻛﺄﺗ
وأ/و ﺔﺳﺪﻌﻟا طﻮﻘﺳ ﺐﺒﺴﺘﻳ ﺪﻗو .اﻣﺎﻜﻟا وأ ﺔﺳﺪﻌﻟا طﻮﻘﺳ ﱃإ ﻚﻟذ
.ﻄﺧ ثدﺎﺣ عﻮﻗو ﰲ ،عﺎﻔﺗرا ﲆﻋ ﺎﻬﻣاﺪﺨﺘﺳا ﺪﻨﻋ
ً
ﺔﺻﺎﺧ ،اﻣﺎﻜﻟا
AR-1
ﻲﺑﺮﻋ
ﻚﺘﻣﻼﺳ ﻞﺟأ ﻦﻣ
لﻌﺘﺳﻻا ﻞﺒﻗ تﻴﻠﻌﺘﻟا هﺬﻫ ةءاﺮﻗ ﲆﻋ صﺮﺣا
ﺔﻣﻼﺴﻟا تﻴﻠﻌﺗ
ﻊﺋﺎﺒﺑ لﺎﺼﺗﻻا ﻰﺟﺮﻳ حﻼﺻﻹاو ﺔﻧﺎﻴﺼﻟاو ﲇﺧاﺪﻟا ﺺﺤﻔﻠﻟ .ﺞﺘﻨﳌا اﺬﻫ ﻚﺋاﴩﻟ
ً
اﺮ ﻜﺷ
.ﻚﺑ صﺎﺨﻟا Fujilm
• ﻚﻟﺎﳌا ﻞﻴﻟدو هﺬﻫ ﺔﻣﻼﺴﻟا تﻴﻠﻌﺗ أﺮﻗا .ﺢﻴﺤﺼﻟا ﻞﻜﺸﻟﺎﺑ ﺔﺳﺪﻌﻠﻟ ﻚﻟﻌﺘﺳا ﻦﻣ ﺪﻛﺄﺗ
.لﻌﺘﺳﻻا ﻞﺒﻗ اﻣﺎﻜﻟﺎﺑ صﺎﺨﻟا
•.ﻦﻣآ نﺎﻜﻣ ﰲ ﺎﻬﺑ ﻆﻔﺘﺣا ،ﺔﻣﻼﺴﻟا تﻴﻠﻌﺗ ةءاﺮﻗ ﻦﻣ ءﺎﻬﺘﻧﻻا ﺪﻌﺑ
زﻮﻣﺮﻟا لﻮﺣ
ﻒﻠﺘﻟا وأ ﺔﺑﺎﺻﻹا ةرﻮﻄﺧ ﱃإ ﺸﺘﻟ ﺪﻨﺘﺴﳌا اﺬﻫ ﰲ ﻞﻔﺳﻷﺎﺑ ﺔﺤﺿﻮﳌا زﻮﻣﺮﻟا ماﺪﺨﺘﺳا ﻢﺘﻳ
لﻌﺘﺳا ﻚﻟذ ﻦﻋ ﺞﺘﻧو ﺰﻣﺮﻟا ﺎﻬﻴﻟإ ﺸﻳ ﻲﺘﻟا تﺎﻣﻮﻠﻌﳌا ﻞﻫﺎﺠﺗ لﺎﺣ ﰲ ﺞﺘﻨﻳ ﺪﻗ يﺬﻟا
.ﺢﻴﺤﺻ ﻏ ﻞﻜﺸﺑ ﺞﺘﻨﳌا
ﺮﻳﺬﺤﺗ
ﰲ ﺔﺟﺮﺤﻟا ﺔﺑﺎﺻﻹا وأ ةﺎﻓﻮﻠﻟ ضﺮﻌﺘﻟا لﺘﺣا ﲆﻋ ﺰﻣﺮﻟا اﺬﻫ لﺪﻳ
.تﺎﻣﻮﻠﻌﳌا ﻞﻫﺎﺠﺗ لﺎﺣ
ﻪﻴﺒﻨﺗ
عﻮﻗو وأ ﺔﻴﺼﺨﺸﻟا ﺔﺑﺎﺻﻺﻟ ضﺮﻌﺘﻟا لﺘﺣا ﲆﻋ ﺰﻣﺮﻟا اﺬﻫ لﺪﻳ
.تﺎﻣﻮﻠﻌﳌا ﻞﻫﺎﺠﺗ لﺎﺣ ﰲ ﺔﻴﻨﻴﻋ تﺎﻴﻔﻠﺗ
.ﺎﻬﺗﺎﻋاﺮﻣ ﺐﺠﻳ ﻲﺘﻟا تﻴﻠﻌﺘﻟا ﺔﻌﻴﺒﻃ ﱃإ ةرﺎﺷﻺﻟ ﻞﻔﺳﻷﺎﺑ ﺔﺤﺿﻮﳌا زﻮﻣﺮﻟا ماﺪﺨﺘﺳا ﻢﺘﻳ
.("ﺔﻣﺎﻫ") ﻚﻫﺎﺒﺘﻧا ﺐﻠﻄﺘﺗ تﺎﻣﻮﻠﻌﳌا هﺬﻫ نأ ﺔﺜﻠﺜﳌا زﻮﻣﺮﻟا ﺸﺗ
عﻮﻨﻤﻣ ﻪﻴﻟإ رﺎﺸﳌا ﻞﻌﻔﻟا نأ ﻞﺋﺎﻣ ﻂﺧ ﺎﻬﻄﺳﻮﺘﻳ ﻲﺘﻟا ﺔﻳﺮﺋاﺪﻟا زﻮﻣﺮﻟا ﺸﺗ
.("عﻮﻨﻤﻣ")
ﻪﺑ مﺎﻴﻘﻟا ﺐﺠﻳ ﻞﻌﻓ ﱃإ ﺐﺠﻌﺗ ﺔﻣﻼﻋ ﺎﻬﻄﺳﻮﺘﺗ ﻲﺘﻟا ﺔﺘﻤﺼﳌا ﺮﺋاوﺪﻟا ﺸﺗ
.("بﻮﻠﻄﻣ")
ﺮﻳﺬﺤﺗ
ﺮﻳﺬﺤﺗ
وأ مﺤﻟا ﰲ مﺪﺨ
َ
ﺘﺴُﺗ ﻻ
مﺤﺘﺳﻻا ﺪﻨﻋ
ﰲ ﺐﺒﺴﺘﻳ ﺪﻗ ﺮﻳﺬﺤﺘﻟا اﺬﻫ عﺎﺒﺗا مﺪﻋ .ﻪﻟ ﺎﻬﺿﺮﻌﺗ وأ ءﺎﳌﺎﺑ ﺎﻫﺮﻤﻐﺗ ﻻ
.ﺔﻴﺑﺮﻬﻛ ﺔﻣﺪﺻ وأ ﻖﻳﺮﺣ بﻮﺸﻧ
ﺎﻬﻜﻜﻔﺗ ﻻ
ﺔﻣﺪﺻ وأ ﻖﻳﺮﺣ بﻮﺸﻧ ﰲ ﺐﺒﺴﺘﻳ ﺪﻗ ﺮﻳﺬﺤﺘﻟا اﺬﻫ عﺎﺒﺗا مﺪﻋ .ﺎﻬﻜﻜﻔﺗ ﻻ
.ﺞﺘﻨﳌﺎﺑ ﻞﻠﺧ ثوﺪﺣ ﺐﺒﺴﺑ ﺔﻴﺑﺮﻬﻛ
ﺔﻴﻠﺧاﺪﻟا ءاﺰﺟﻷا ﺲﻤﻠﺗ ﻻ
ﺲﻤﻠﺗ ﻻ ،ﺮﺧأ ثدﺎﺤﻟ وأ طﻮﻘﺴﻟ ﺔﺠﻴﺘﻧ ﻲﺟرﺎﺨﻟا ءﺎﻄﻐﻟا ﴪﻛ ﺔﻟﺎﺣ ﰲ
ﰲ ﺐﺒﺴﺘﻳ ﺪﻗ ﺮﻳﺬﺤﺘﻟا اﺬﻫ عﺎﺒﺗا مﺪﻋ .ﺔﻓﻮﺸﻜﳌا ﺔﻴﻠﺧاﺪﻟا ءاﺰﺟﻷا
عﺰﻧا .ﺔﻤﻄﺤﺘﳌا ءاﺰﺟﻷا ﺲﻤﻠﻟ ﺔﺠﻴﺘﻧ ﺔﺑﺎﺻإ وأ ﺔﻴﺑﺮﻬﻛ ﺔﻣﺪﺼﻟ ضﺮﻌﺘﻟا
ﺔﻣﺪﺼﻟ وأ ﺔﺑﺎﺻﻺﻟ ضﺮﻌﺘﻟا يدﺎﻔﺘﻟ هﺎﺒﺘﻧﻻا ﻊﻣ ،ا
ً
رﻮﻓ اﻣﺎﻜﻟا ﺔﻳرﺎﻄﺑ
.ةرﺎﺸﺘﺳﻼﻟ ءاﴩﻟا ﺔﻄﻘﻧ ﱃإ ﺞﺘﻨﳌﺎﺑ ﻪﺟﻮﺗو ،ﺔﻴﺑﺮﻬﻛ
〒
107-0052
東京都港区赤坂
9
丁目
7
番
3
号
7-3, AKASAKA 9-CHOME, MINATO-KU, TOKYO
107-0052, JAPAN
