For English Version
See page 2
Version française
Voir page 23
Versión en español
Ver la página 43
IMPORTANT
Read Before Using
IMPORTANT
Lire avant usage
IMPORTANTE
Leer antes de usar
Operating / Safety Instructions
Consignes d’utilisation / de sécurité
Instrucciones de funcionamiento y seguridad
Call Toll Free for Consumer Information & Service Locations
Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y ubicaciones de servicio
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
GDR18V-1950C
1605A002J3 GDR18V-1950C 202404.indd 1 4/15/24 8:48 AM
2
Safety Symbols
The definitions below describe the level of severity for each signal word.
Please read the manual and pay attention to these symbols.
This is the safety alert symbol. It is used to alert you to potential
personal injury hazards. Obey all safety messages that follow this
symbol to avoid possible injury or death.
DANGER indicates a hazardous situation which, if not avoided,
will result in death or serious injury.
WARNING indicates a hazardous situation which, if not avoided,
could result in death or serious injury.
CAUTION indicates a hazardous situation which, if not avoided,
could result in minor or moderate injury.
SAVE THESE INSTRUCTIONS
Table of Contents
General Power Tool Safety Warnings ......3
Safety Rules for Cordless Impact Driver ...5
Additional Safety Warnings .............5
FCC Caution ........................7
Industry Canada .....................7
Intended Use ........................7
Specifications .......................8

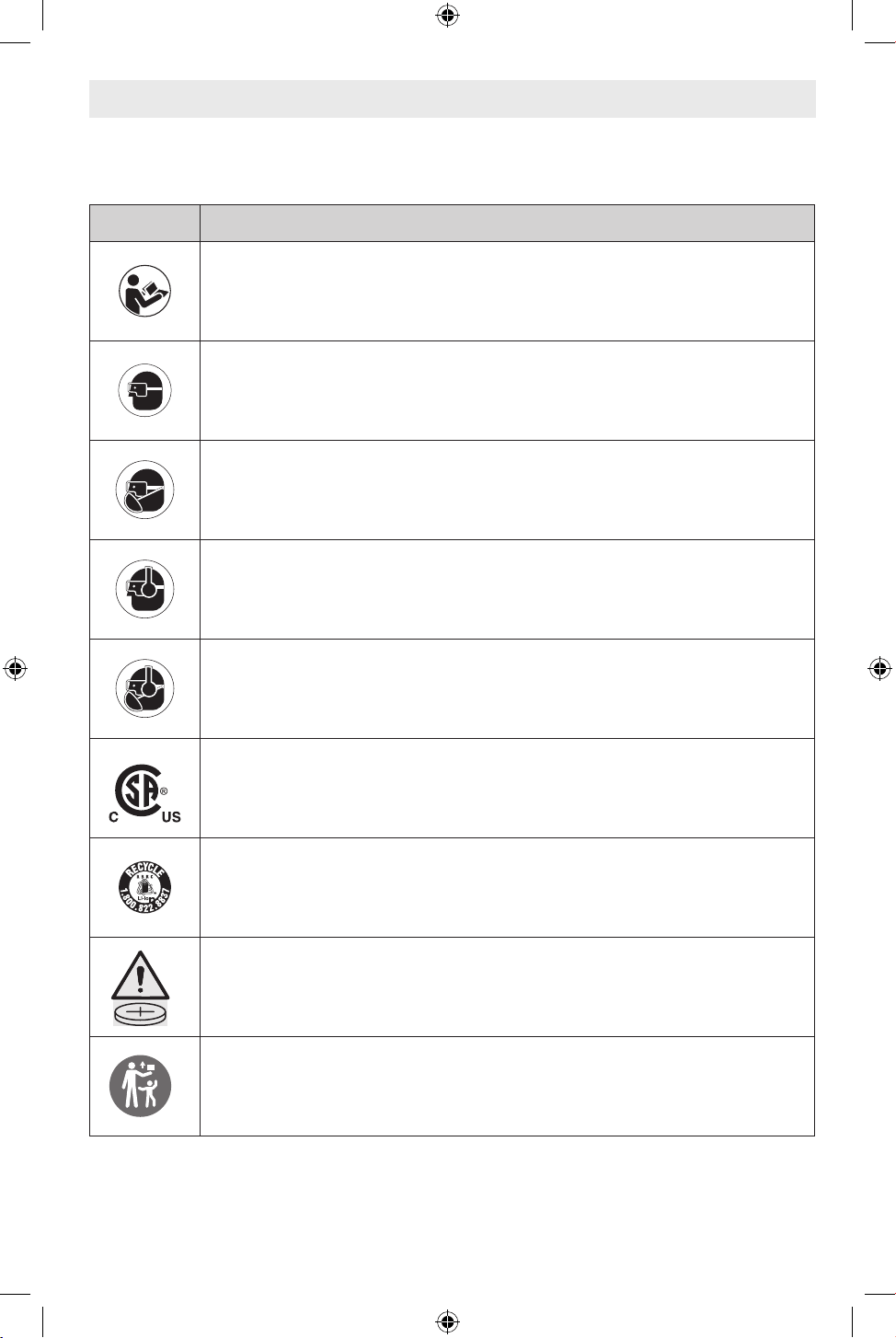

Symbols ............................9

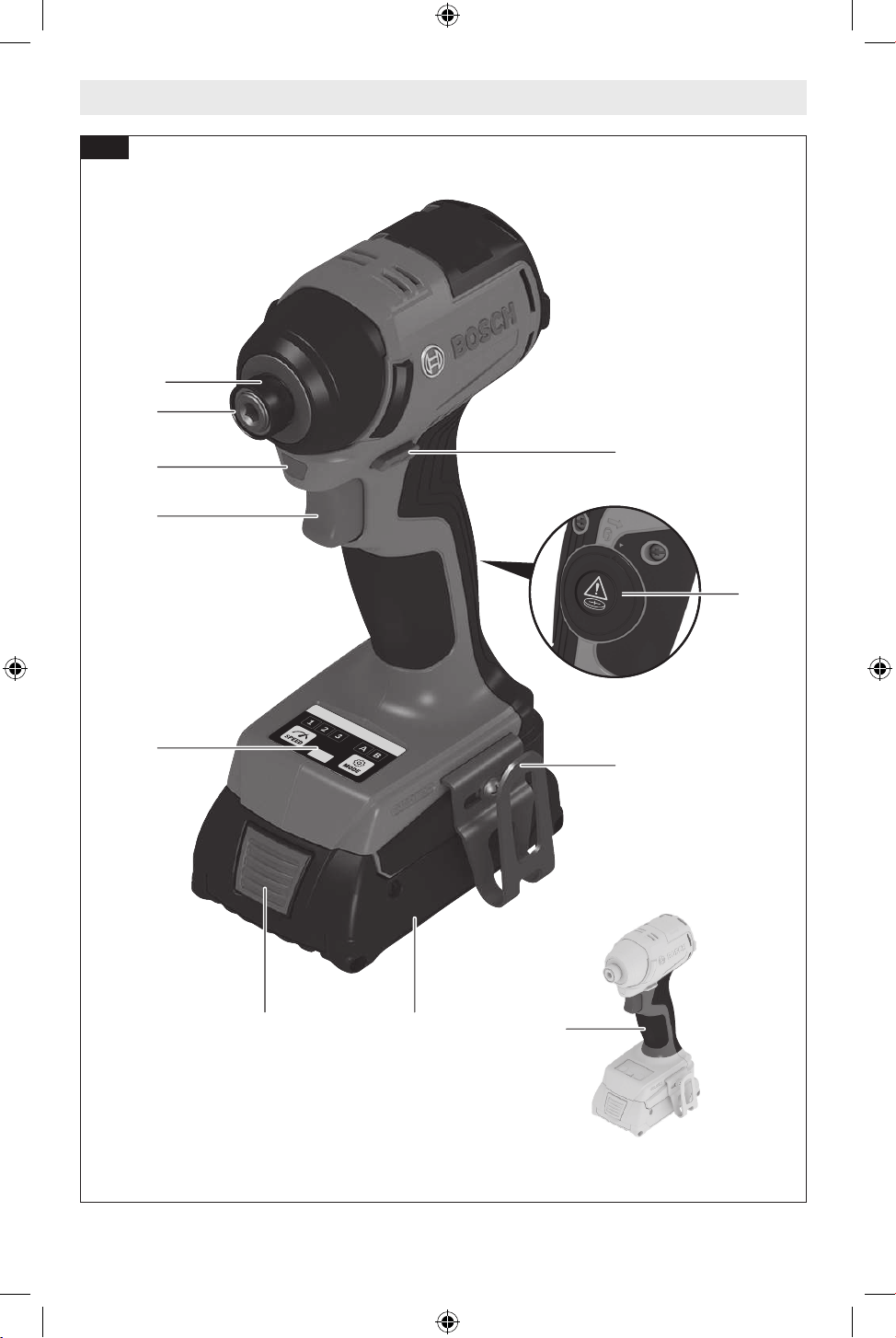

Getting to Know Your Product ..........11
Assembly ..........................13

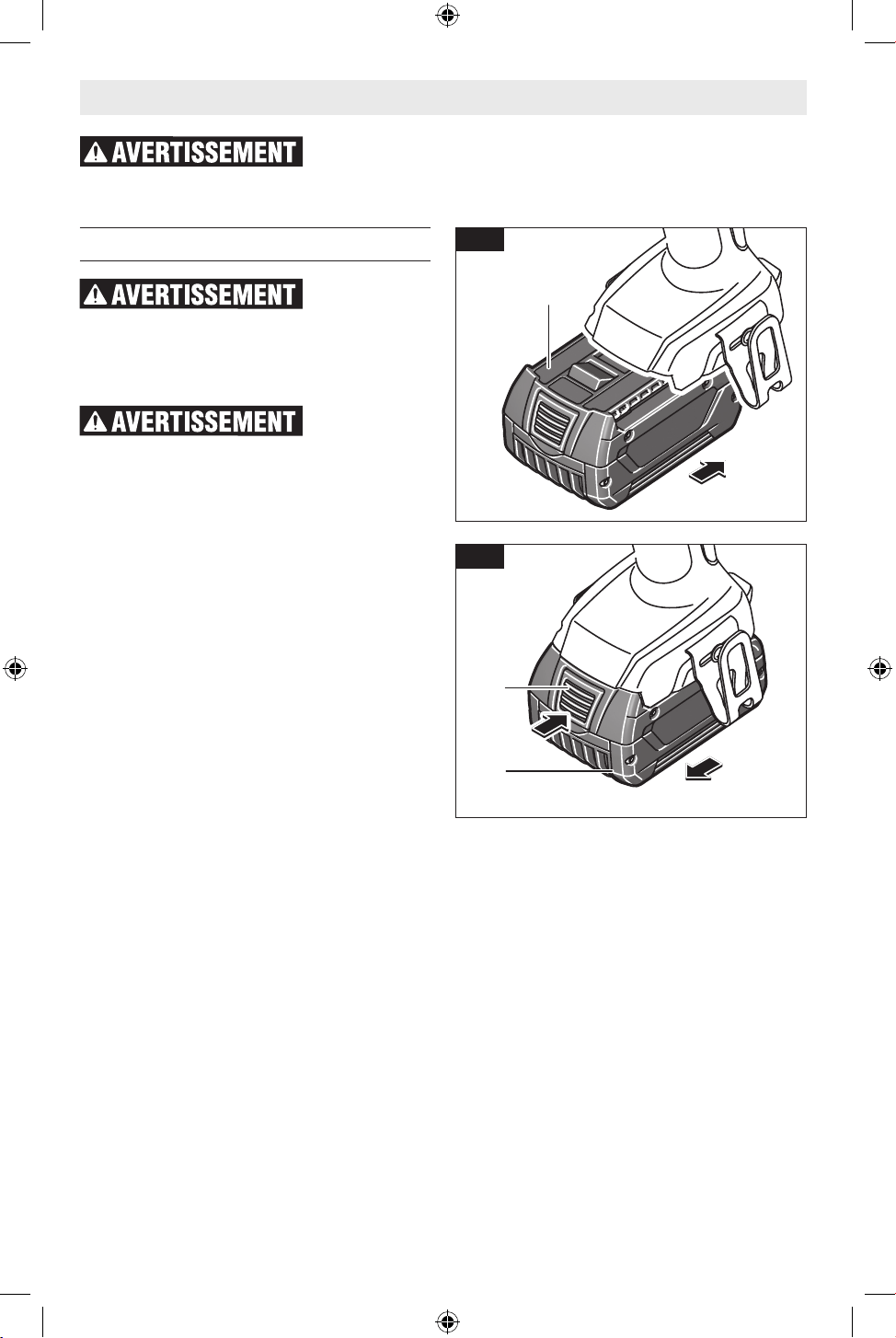

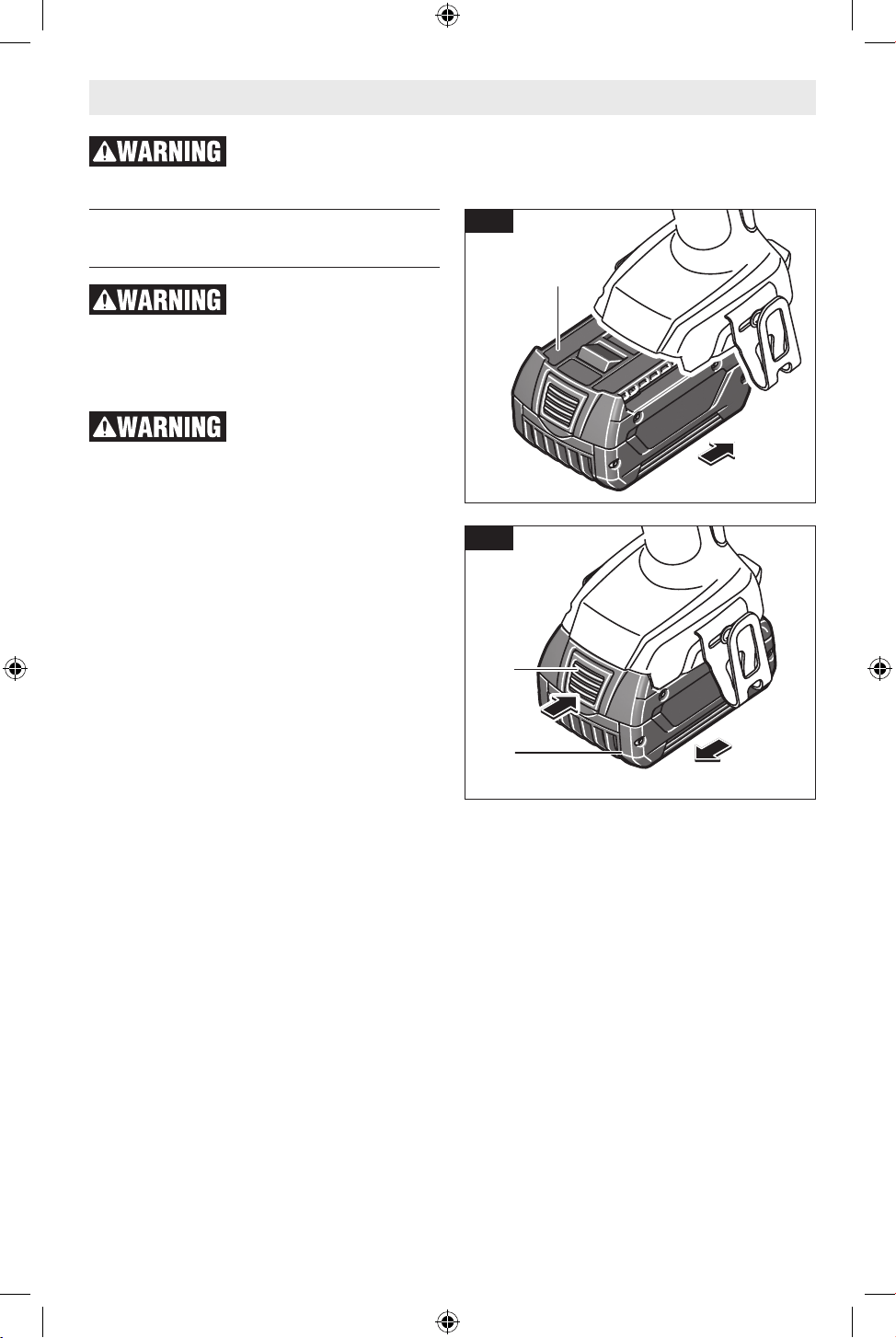

Inserting and Removing
the Battery Pack ...................13

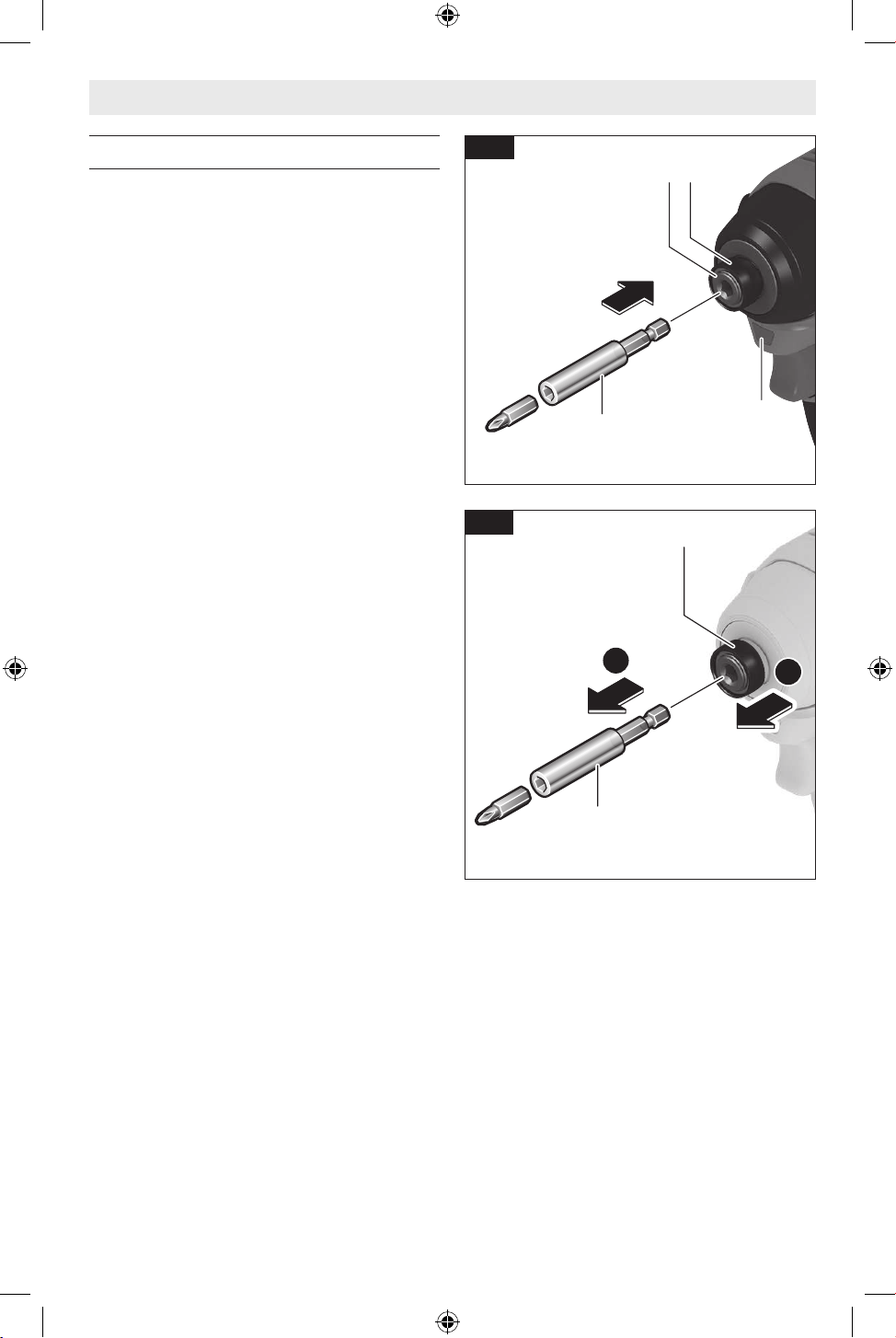

Inserting and Removing
Accessories .......................14

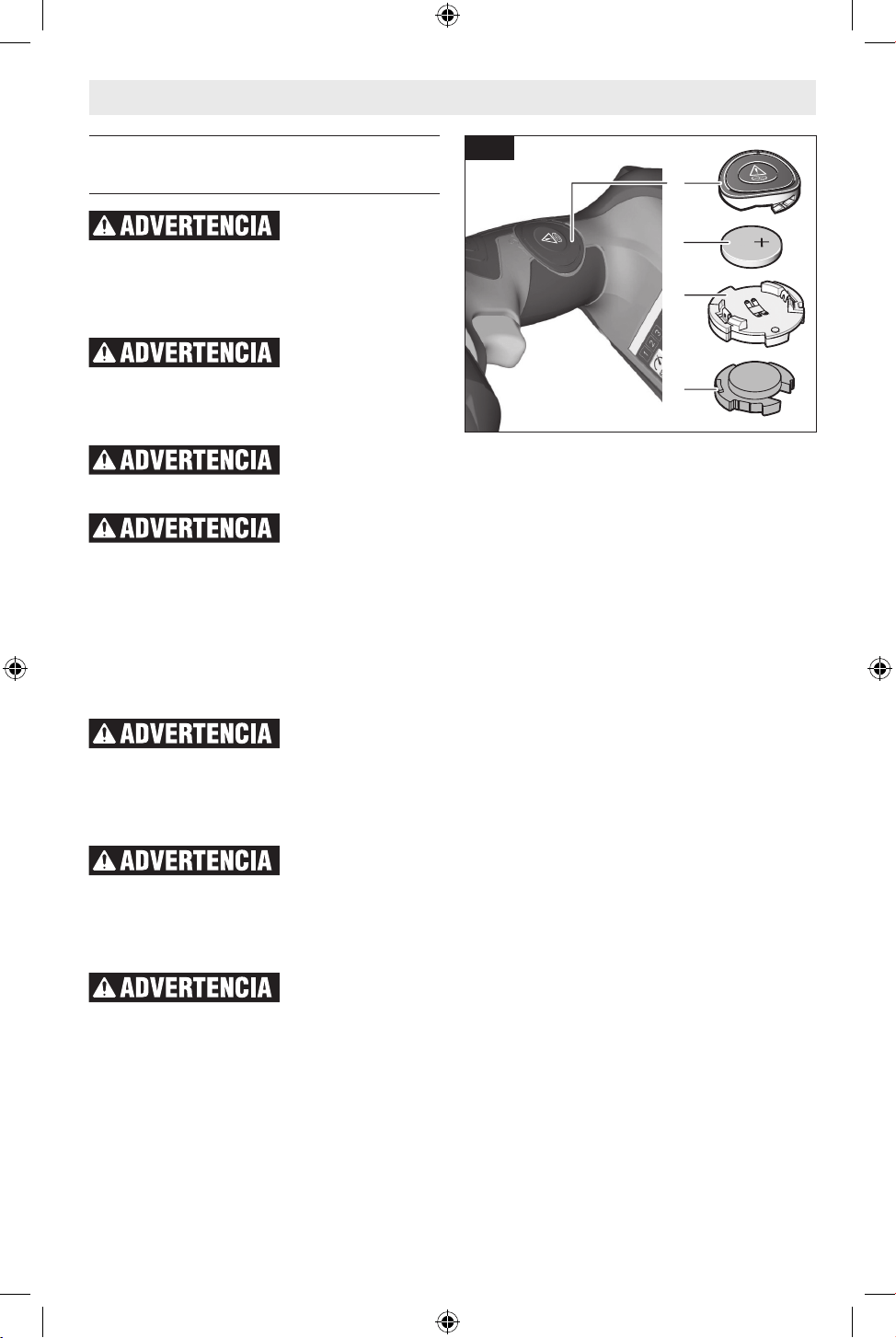

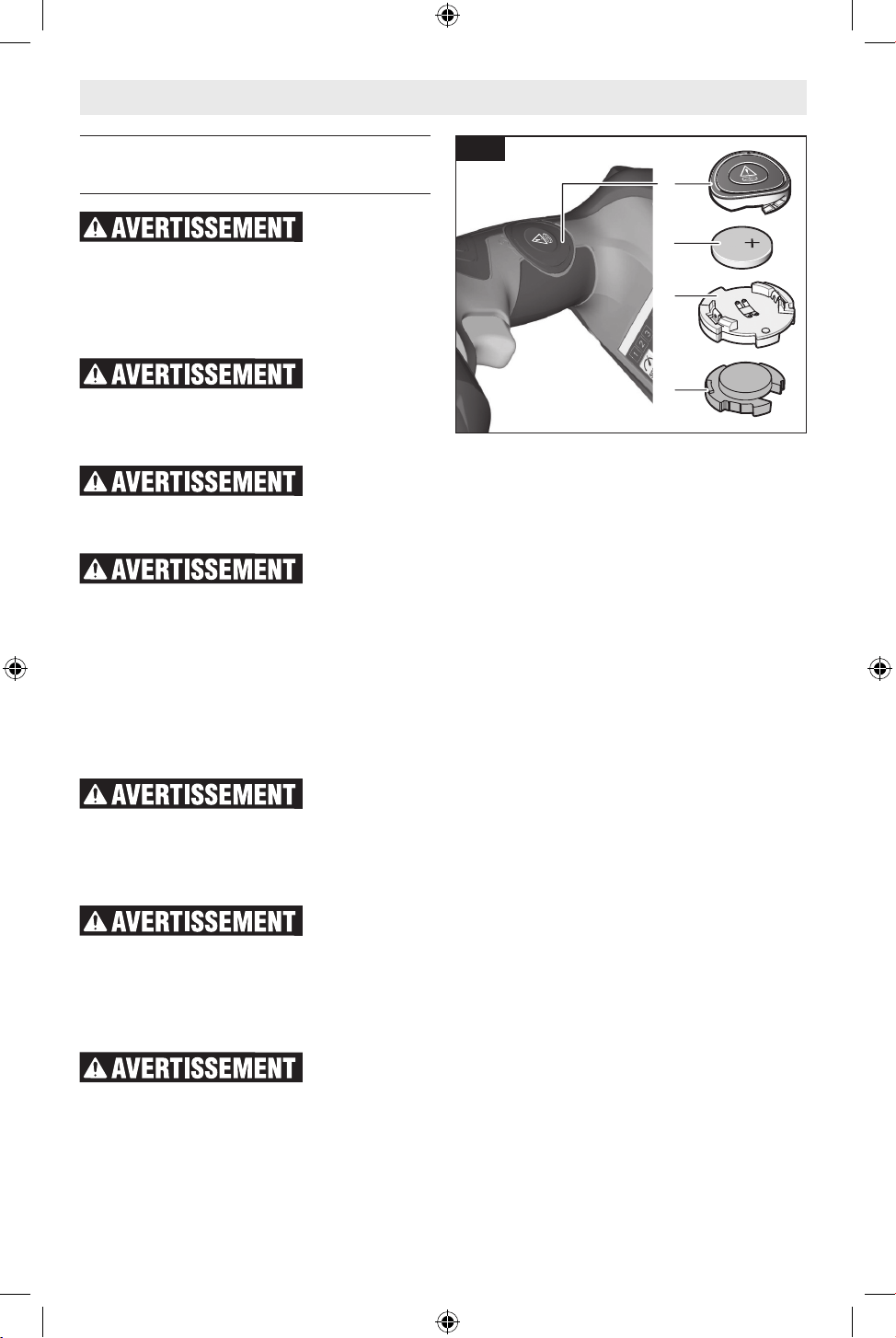

GCY42 Connectivity Module
Installation ........................15
Connectivity ........................16
Bluetooth® ........................16
Think Safety .......................16

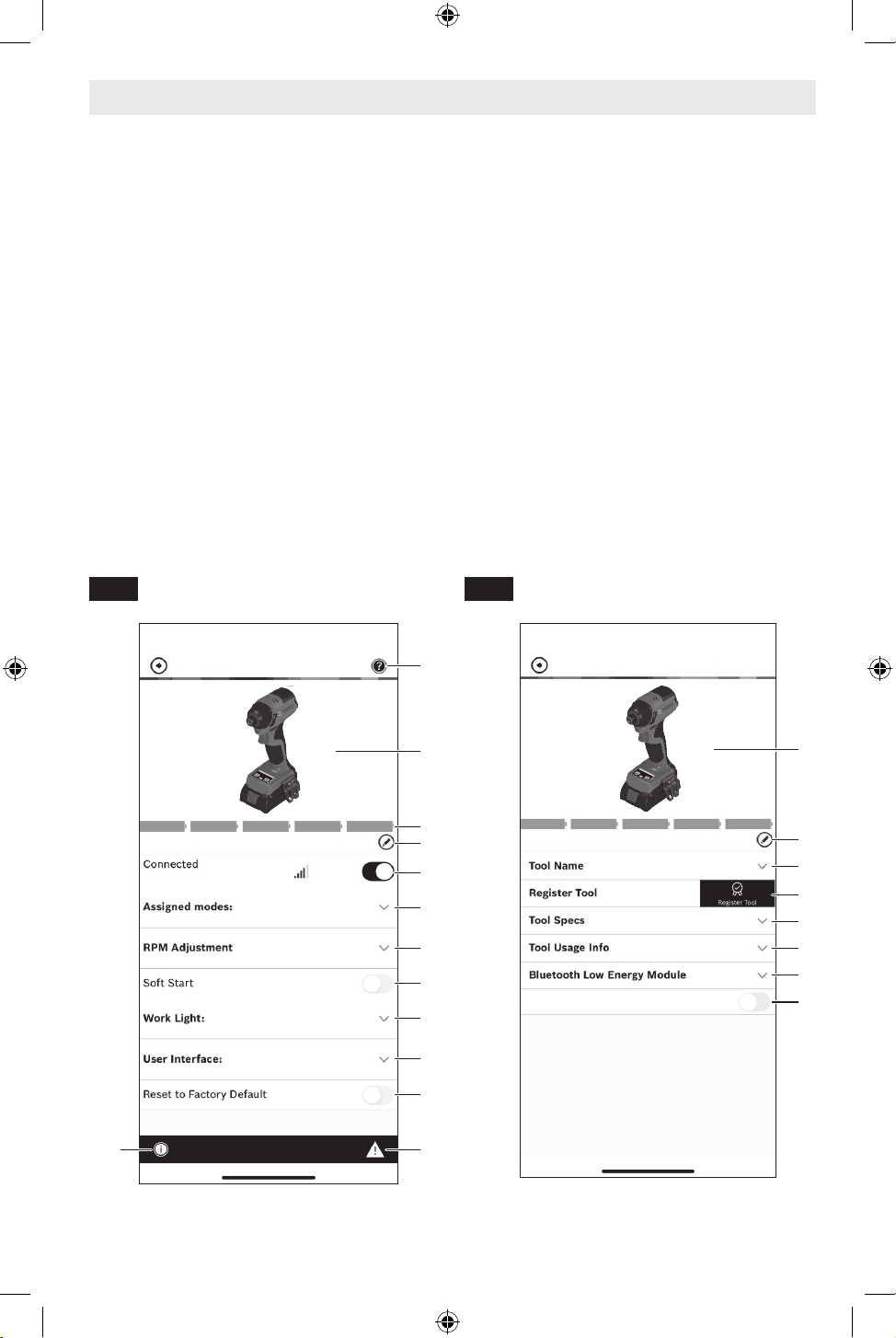

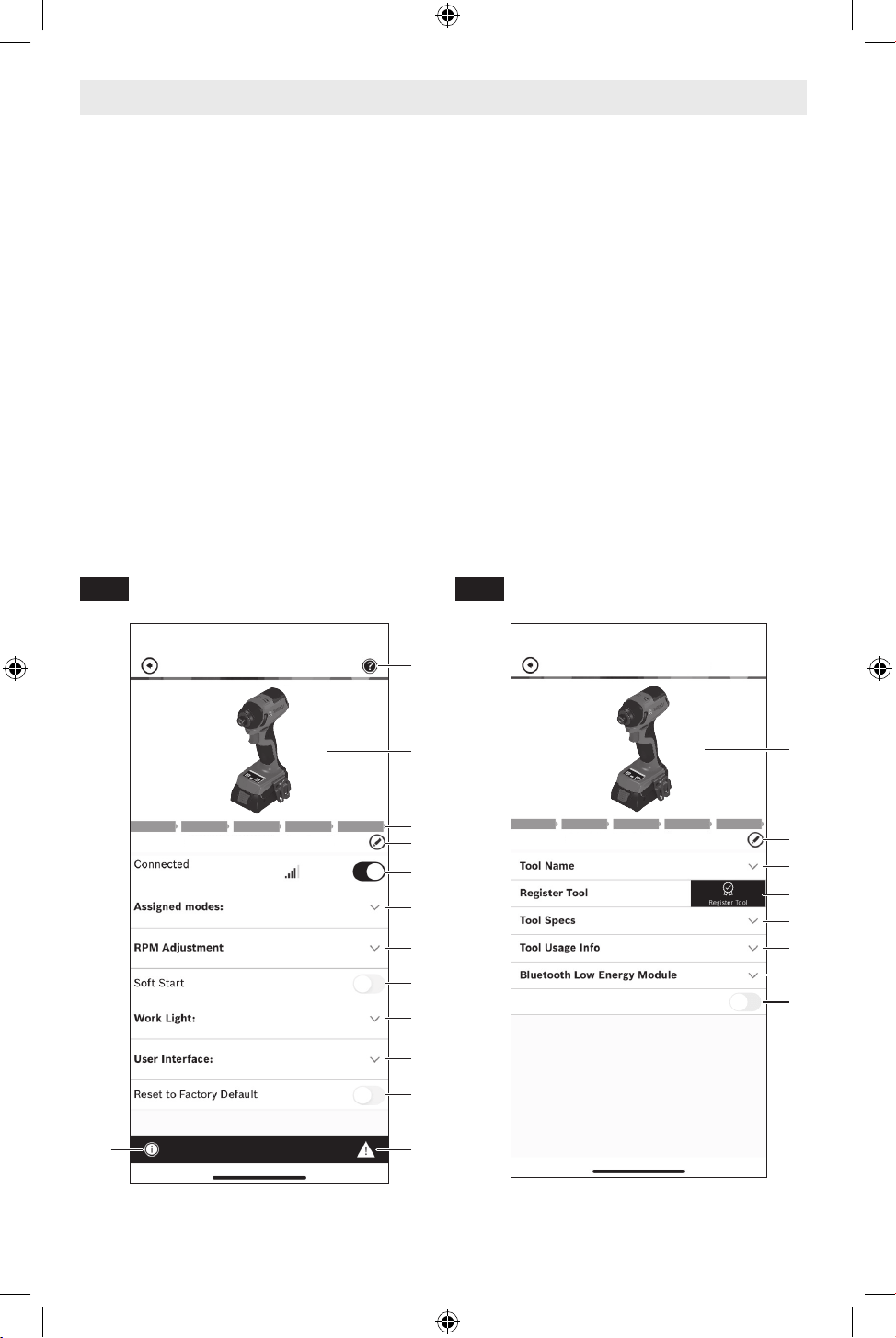

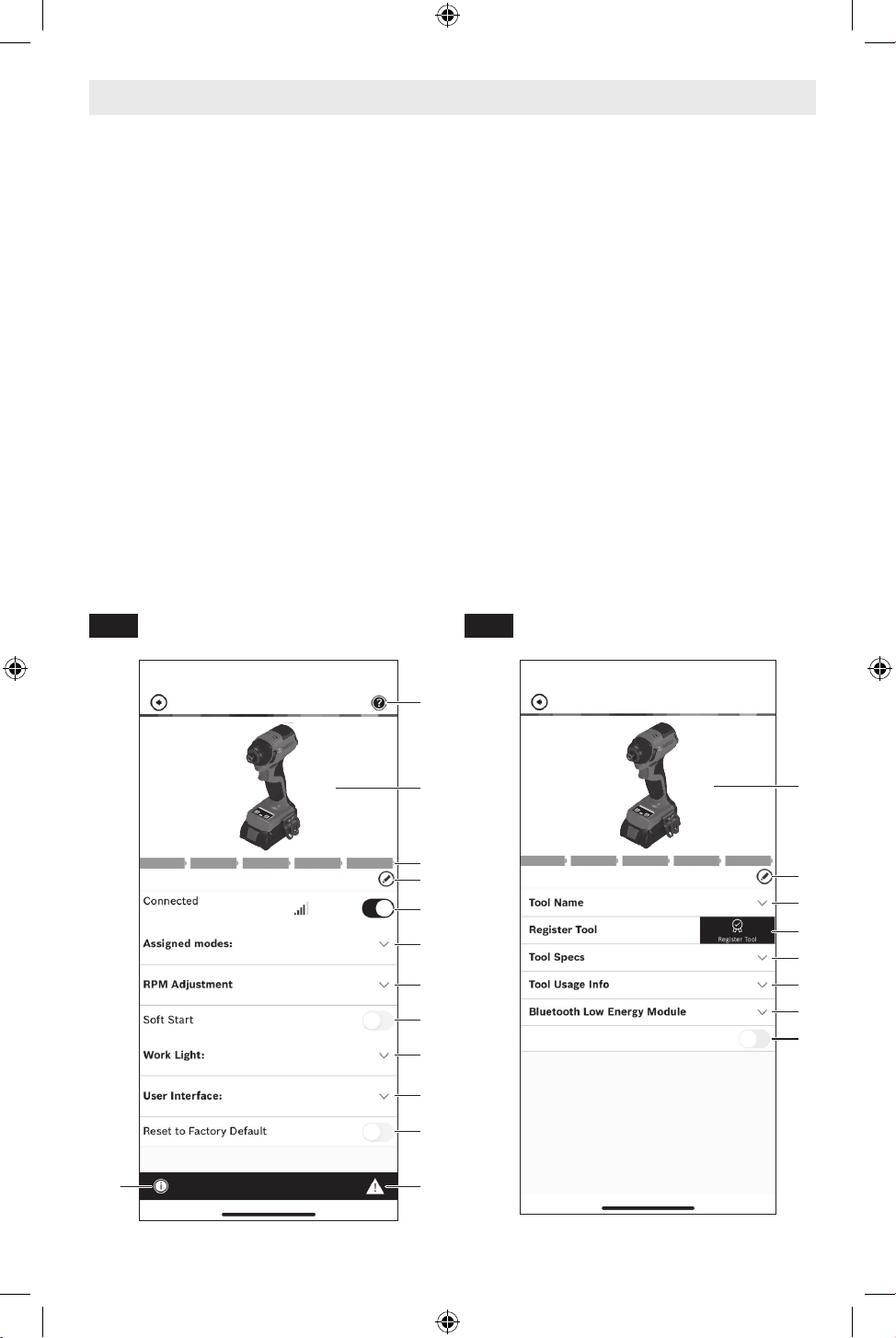

Using “Bosch Toolbox” App ...........16
Operating Instructions ................18
Variable Speed Controlled
Trigger Switch .....................18
Brake ............................18

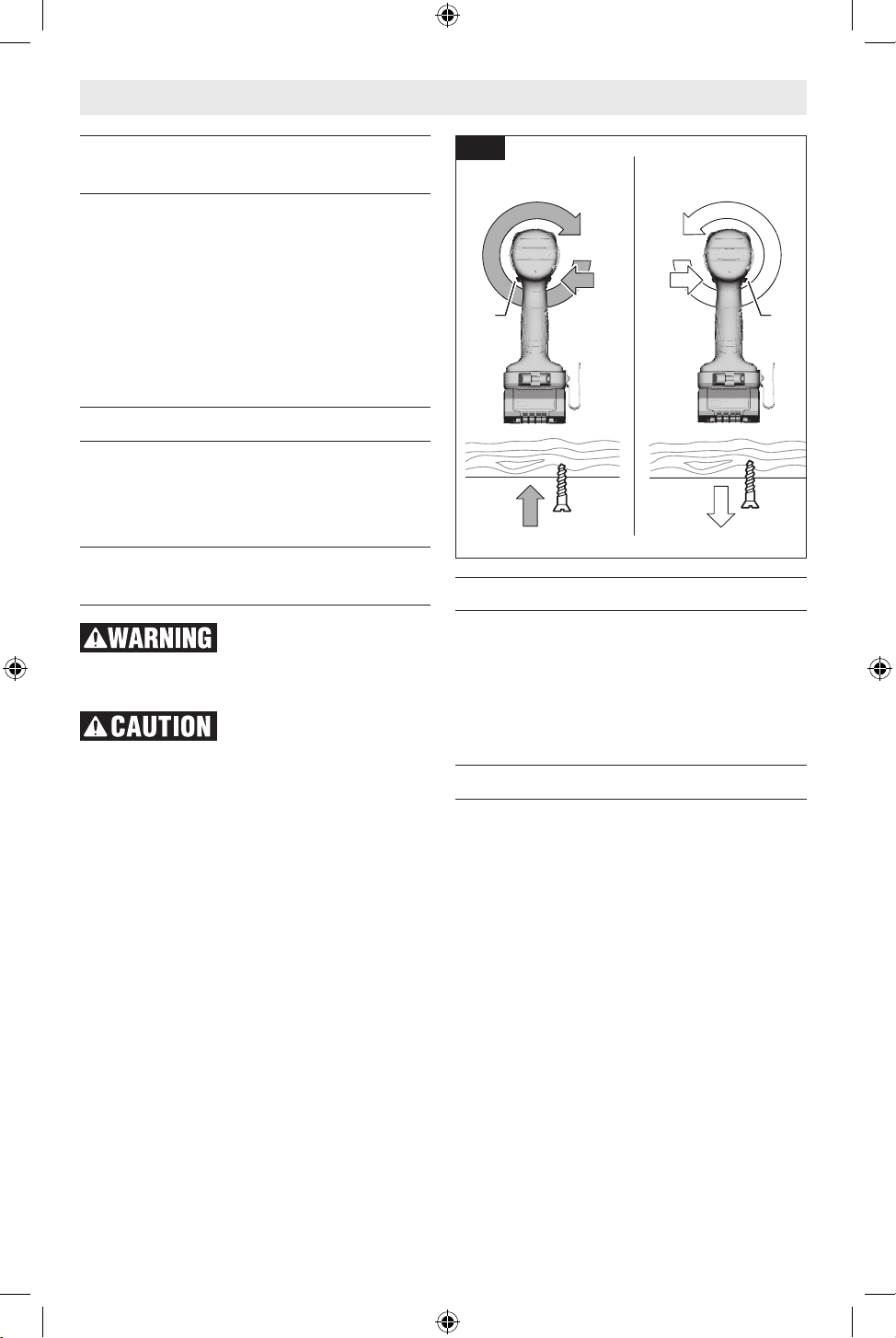

Forward/Reversing Lever and
Trigger Lock .......................18
Built-In Work Light ..................18

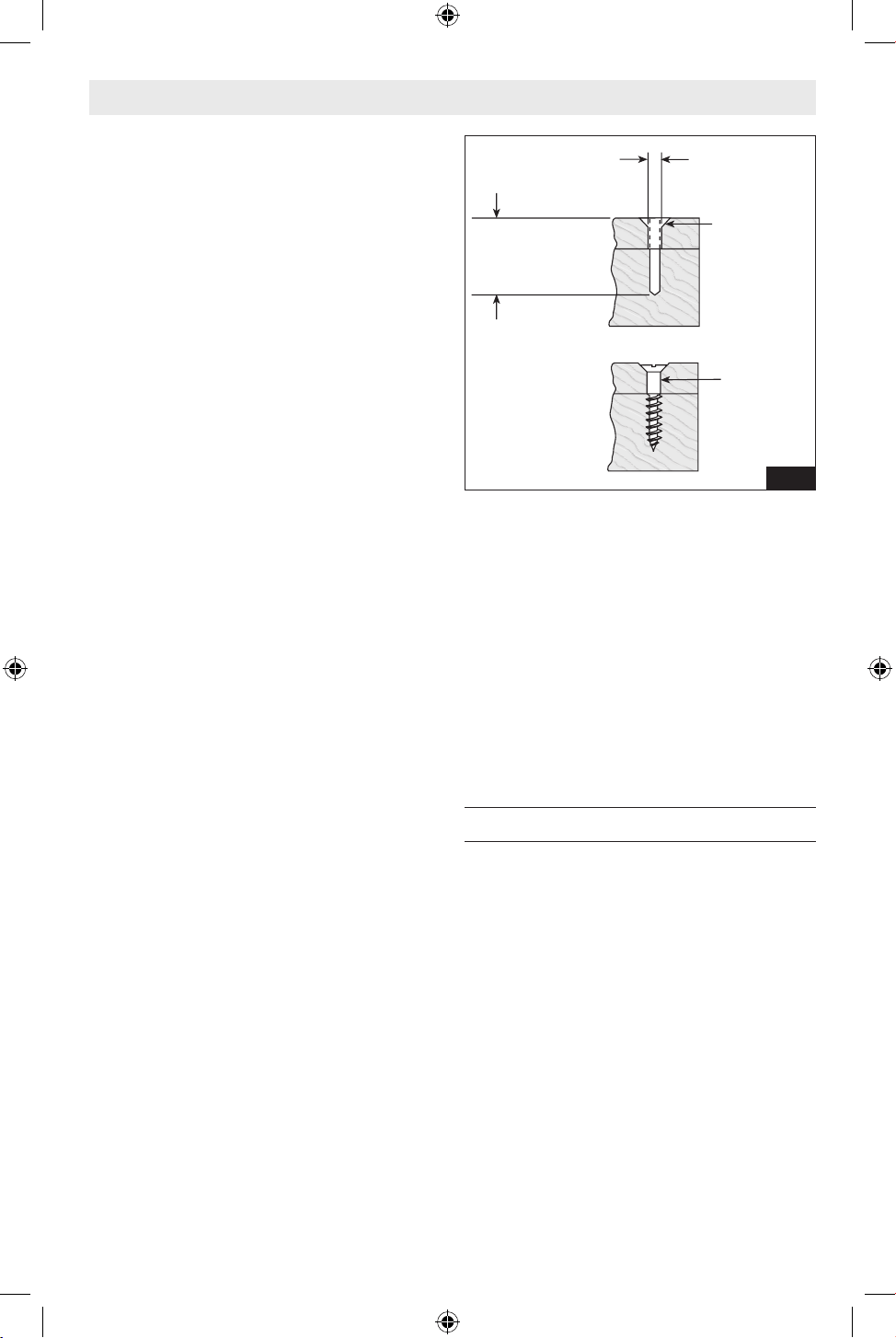

Operating Tips .....................18

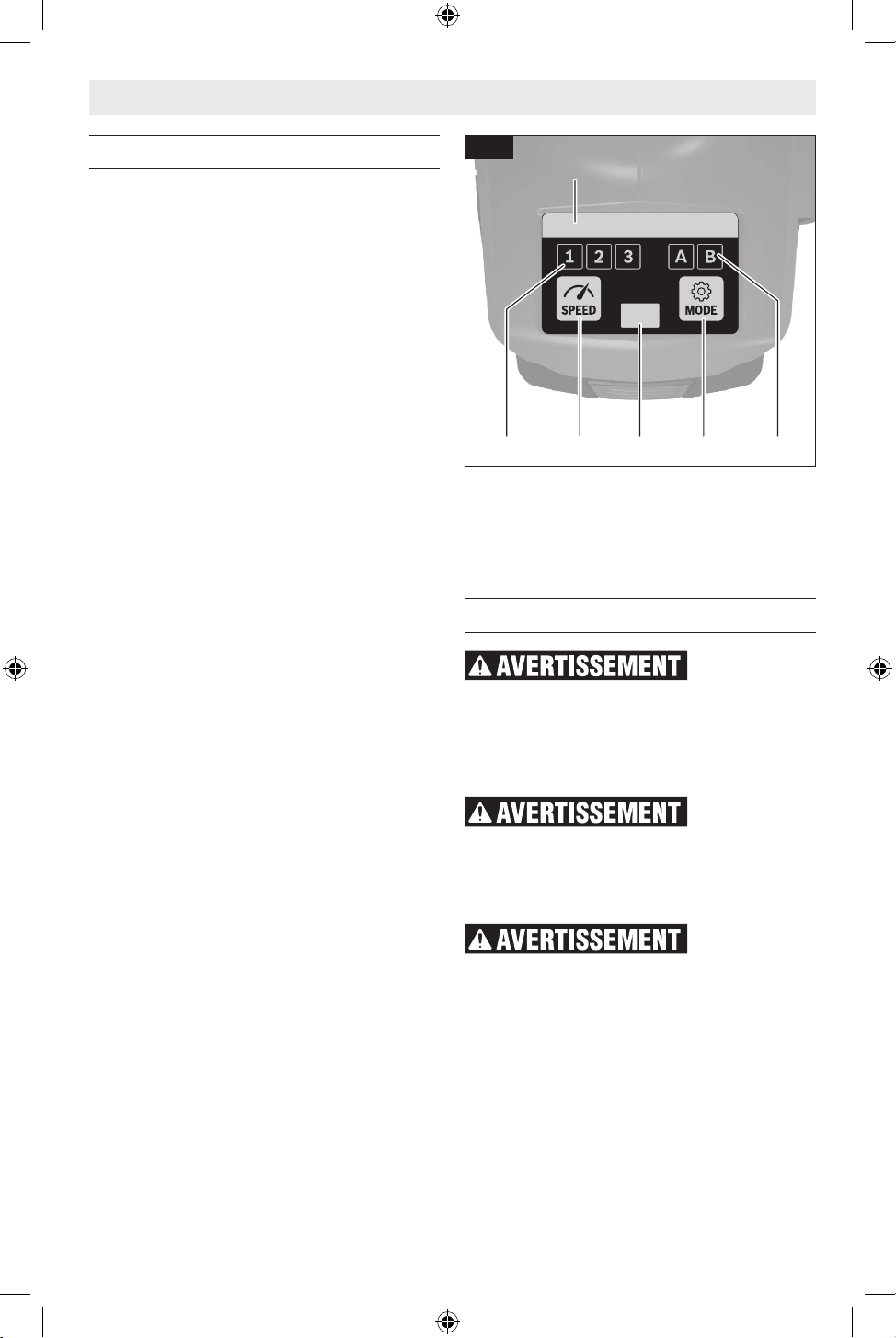

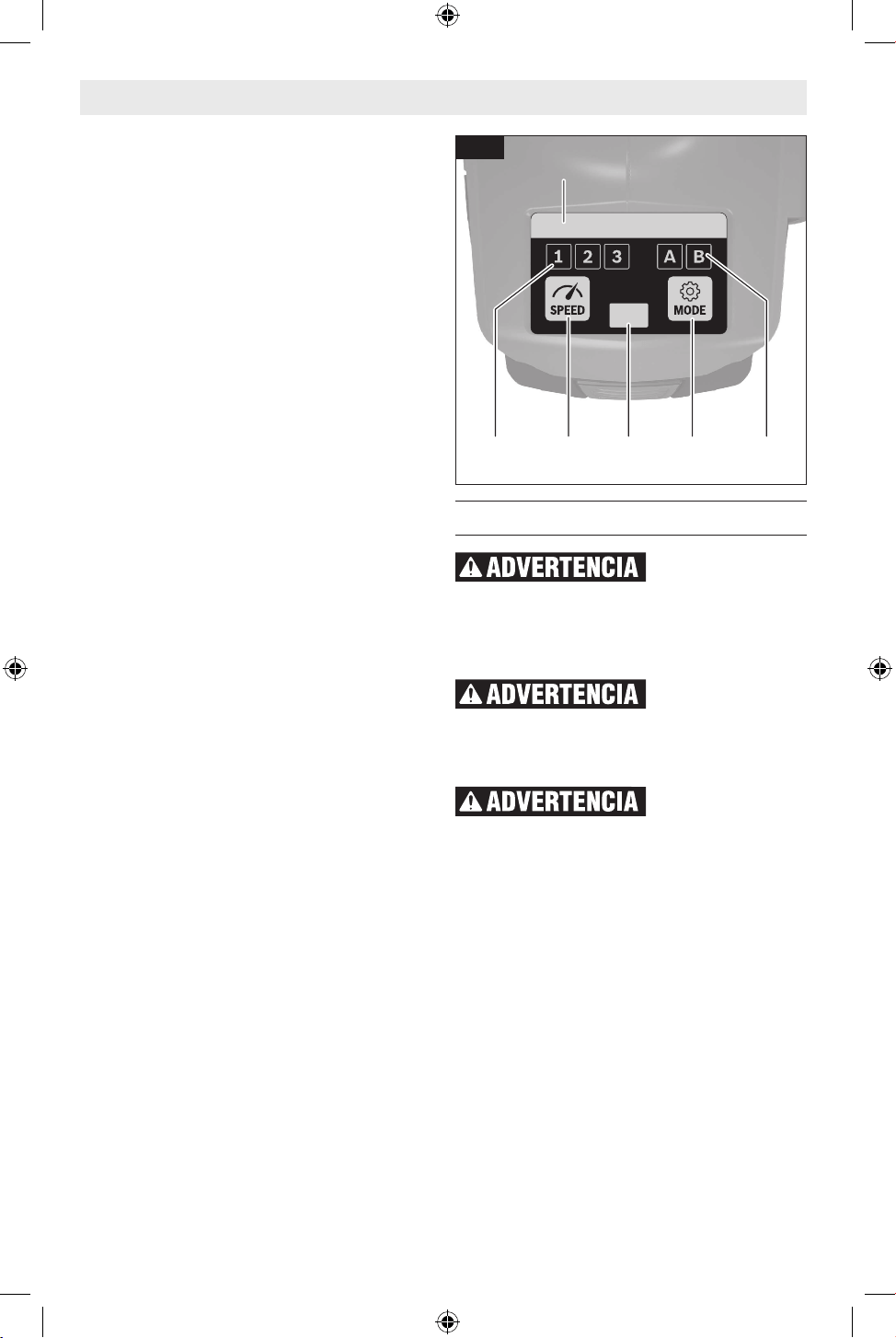

User Interface .....................20
Belt Clip ..........................21
Maintenance .......................22
Service ...........................22
Batteries .........................22
Tool Lubrication ....................22
Motors ...........................22
Cleaning ..........................22
Accessories ........................22
1605A002J3 GDR18V-1950C 202404.indd 2 4/15/24 8:48 AM
page heading
3
General Power Tool Safety Warnings
Read all safety warnings, instructions, illustrations and specifications
provided with this power tool. Failure to follow all instructions listed be-
low may result in electric shock, fire and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
1. Work area safety
a. Keep work area clean and well lit. Clut-
tered or dark areas invite accidents.
b. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the
dust or fumes.
c. Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
2. Electrical safety
a. Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodified
plugs and matching outlets will reduce risk
of electric shock.
b. Avoid body contact with earthed or
grounded surfaces, such as pipes, radia-
tors, ranges and refrigerators. There is
an increased risk of electric shock if your
body is earthed or grounded.
c. Do not expose power tools to rain or wet
conditions. Water entering a power tool
will increase the risk of electric shock.
d. Do not abuse the cord. Never use the
cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the
risk of electric shock.
e. When operating a power tool outdoors,
use an extension cord suitable for out-
door use. Use of a cord suitable for out-
door use reduces the risk of electric shock.
f. If operating a power tool in a damp loca-
tion is unavoidable, use a Ground Fault
Circuit Interrupter (GFCI) protected sup-
ply. Use of an GFCI reduces the risk of
electric shock.
3. Personal safety
a. Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment
of inattention while operating power tools
may result in serious personal injury.
b. Use personal protective equipment. Al-
ways wear eye protection. Protective
equipment such as a dust mask, non-skid
safety shoes, hard hat, or hearing protec-
tion used for appropriate conditions will
reduce personal injuries.
c. Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and / or bat-
tery pack, picking up or carrying the tool.
Carrying power tools with your finger on
the switch or energizing power tools that
have the switch on invites accidents.
d. Remove any adjusting key or wrench be-
fore turning the power tool on. A wrench
or a key left attached to a rotating part of
the power tool may result in personal in-
jury.
e. Do not overreach. Keep proper footing
and balance at all times. This enables bet-
ter control of the power tool in unexpected
situations.
f. Dress properly. Do not wear loose cloth-
ing or jewelry. Keep your hair and cloth-
ing away from moving parts. Loose
clothes, jewelry or long hair can be caught
in moving parts.
g. If devices are provided for the connec-
tion of dust extraction and collection fa-
cilities, ensure these are connected and
properly used. Use of dust collection can
reduce dust-related hazards.
h. Do not let familiarity gained from fre-
quent use of tools allow you to become
complacent and ignore tool safety prin-
SAVE THESE INSTRUCTIONS
1605A002J3 GDR18V-1950C 202404.indd 3 4/15/24 8:48 AM
page heading
4
General Power Tool Safety Warnings
ciples. A careless action can cause severe
injury within a fraction of a second.
4. Power tool use and care
a. Do not force the power tool. Use the cor-
rect power tool for your application. The
correct power tool will do the job better
and safer at the rate for which it was de-
signed.
b. Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch
is dangerous and must be repaired.
c. Disconnect the plug from the power
source and/or remove the battery pack,
if detachable, from the power tool before
making any adjustments, changing acces-
sories, or storing power tools. Such pre-
ventive safety measures reduce the risk of
starting the power tool accidentally.
d. Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e. Maintain power tools and accessories.
Check for misalignment or binding of
moving parts, breakage of parts and any
other condition that may affect the pow-
er tool’s operation. If damaged, have the
power tool repaired before use. Many ac-
cidents are caused by poorly maintained
power tools.
f. Keep cutting tools sharp and clean. Prop-
erly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
g. Use the power tool, accessories and tool
bits etc. in accordance with these instruc-
tions, taking into account the working
conditions and the work to be performed.
Use of the power tool for operations differ-
ent from those intended could result in a
hazardous situation.
h. Keep handles and grasping surfaces dry,
clean and free from oil and grease. Slip-
pery handles and grasping surfaces do not
allow for safe handling and control of the
tool in unexpected situations.
5. Battery tool use and care
a. Recharge only with the charger specified
by the manufacturer. A charger that is
suitable for one type of battery pack may
create a risk of fire when used with anoth-
er battery pack.
b. Use power tools only with specifically
designated battery packs. Use of any oth-
er battery packs may create a risk of injury
and fire.
c. When battery pack is not in use, keep it
away from other metal objects like paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a con-
nection from one terminal to another.
Shorting the battery terminals together
may cause burns or a fire.
d. Under abusive conditions, liquid may be
ejected from the battery; avoid contact.
If contact accidentally occurs, flush with
water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the
battery may cause irritation or burns.
e. Do not use a battery pack or tool that
is damaged or modified. Damaged or
modified batteries may exhibit unpredict-
able behaviour resulting in fire, explosion
or risk of injury.
f. Do not expose a battery pack or tool to
fire or excessive temperature. Exposure
to fire or temperature above 265 °F may
cause explosion.
g. Follow all charging instructions and do
not charge the battery pack or tool out-
side the temperature range specified in
the instructions. Charging improperly or at
temperatures outside the specified range
may damage the battery and increase the
risk of fire.
6. Service
a. Have your power tool serviced by a quali-
fied repair person using only identical re-
placement parts. This will ensure that the
safety of the power tool is maintained.
b. Never service damaged battery packs.
Service of battery packs should only be
performed by the manufacturer or autho-
rized service providers.
SAVE THESE INSTRUCTIONS
1605A002J3 GDR18V-1950C 202404.indd 4 4/15/24 8:48 AM
page heading
5
SAVE THESE INSTRUCTIONS
a. Hold the power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden
wiring. Fasteners contacting a “live” wire
may make exposed metal parts of the pow-
er tool “live” and could give the operator
an electric shock.
b. Use clamps or another practical way to
secure and support the workpiece to a
stable platform. Holding the work by hand
or against your body leaves it unstable and
may lead to loss of control.
c. Do not drive fasteners into existing walls
or other blind areas where electrical wir-
ing may exist. If this situation is unavoid-
able, disconnect all fuses or circuit break-
ers feeding this worksite.
d. Remove battery pack before changing ac-
cessories. Accidental starting may occur
because battery appliances with a battery
inserted are in the operative condition.
e. Do not run the tool while carrying it at
your side. The rotating drive could become
entangled with clothing and injury may re-
sult.
f. Place the tool onto the fastener only
when the tool is switched off. Rotating
driver tools can slide off the fastener.
g. Ensure trigger lock is engaged before in-
serting battery pack. Inserting the battery
pack into power tools that have the switch
on invites accidents.
Safety Rules for Cordless Impact Driver
Additional Safety Warnings
GFCI and personal protection devices like
electrician’s rubber gloves and footwear will
further enhance your personal safety.
Do not use AC only rated tools with a DC
power supply. While the tool may appear to
work, the electrical components of the AC
rated tool are likely to fail and create a hazard
to the operator.
Keep handles dry, clean and free from oil
and grease. Slippery hands cannot safely
control the power tool.
Develop a periodic maintenance schedule
for your tool. When cleaning a tool be care-
ful not to disassemble any portion of the
tool since internal wires may be misplaced
or pinched or safety guard return springs
may be improperly mounted. Certain clean-
ing agents such as gasoline, carbon tetra-
chloride, ammonia, etc. may damage plastic
parts.
Some dust created by
power sanding, sawing,
grinding, drilling, and other construction ac-
tivities contains chemicals known to cause
cancer, birth defects or other reproductive
harm. Some examples of these chemicals
are:
•Leadfromlead-basedpaints,
•Crystalline silica from bricks and cement
and other masonry products, and
•Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies, de-
pending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area,
and work with approved safety equipment,
such as those dust masks that are specially
designed to filter out microscopic particles.
1605A002J3 GDR18V-1950C 202404.indd 5 4/15/24 8:48 AM
page heading
6
Additional Safety Warnings

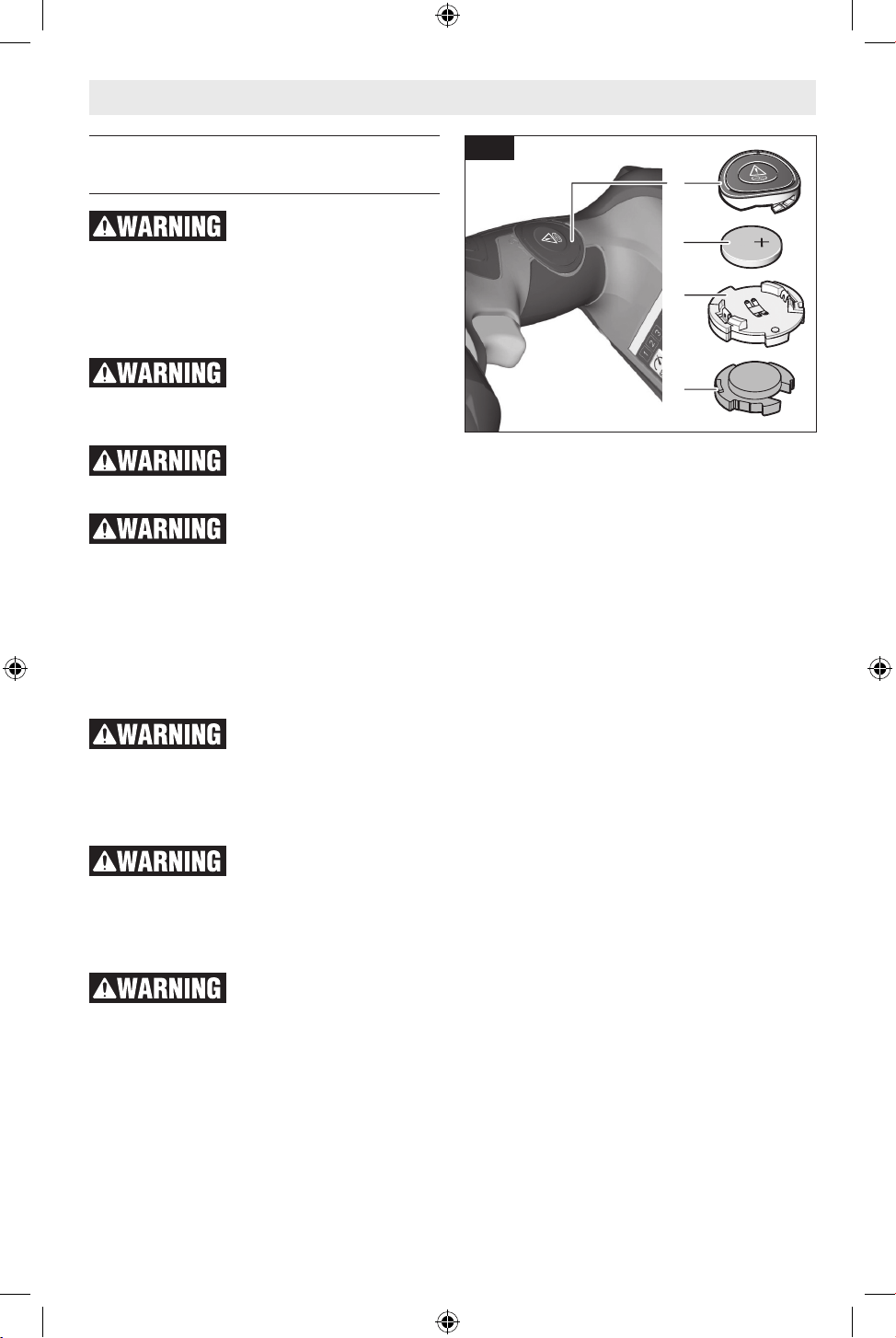

• INGESTION HAZARD: This product contains a button cell or coin battery.
• DEATH or serious injury can occur if ingested.
• A swallowed button cell or coin battery can cause Internal Chemical
Burns in as little as 2 hours.
• KEEP new and used batteries OUT OF REACH of CHILDREN.
• Seek immediate medical attention if a battery is suspected to be
swallowed or inserted inside any part of the body.
WARNING
Remove and immediately recycle or dispose
of used batteries according to local regula-
tions and keep away from children. Do NOT
dispose of batteries in household trash or
incinerate.
Even used batteries may cause severe injury
or death.
Call a local poison control center for treat-
ment information.
This product is compatible with CR2032 bat-
teries with a nominal battery voltage of 3V.
Non-rechargeable batteries are not to be re-
charged.
Do not force discharge, recharge, disassem-
ble, heat above (manufacturer’s specified
temperature rating) or incinerate. Doing so
may result in injury due to venting, leakage or
explosion resulting in chemical burns.
Ensure the batteries are installed correctly
according to polarity (+ and -).
Do not mix old and new batteries, different
brands or types of batteries, such as alkaline,
carbon-zinc, or rechargeable batteries.
Remove and immediately recycle or dispose
of batteries from equipment not used for an
extended period of time according to local
regulations.
Always completely secure the battery com-
partment. If the battery compartment does
not close securely, stop using the product,
remove the batteries, and keep them away
from children.
1605A002J3 GDR18V-1950C 202404.indd 6 4/15/24 8:48 AM
page heading
7
FCC Caution
The manufacturer is not responsible for radio
interference caused by unauthorized modi-
fications to this equipment. Such modifica-
tions could void the user’s authority to oper-
ate the equipment.
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions:
1) This device may not cause harmful interfer-
ence, and
2) This device must accept any interference
received, including interference that may
cause undesired operation.
NOTE! This equipment has been tested and
found to comply with the limits for a Class
B digital devices, pursuant to Part 15 of the
FCC rules. These limits are designed to pro-
vide reasonable protection against harmful
interference in a residential installation. This
equipment generates, uses and can radiate
radio frequency energy and, if not installed
and used in accordance with the instructions,
may cause harmful interference to radio com-
munications. However, there is no guarantee
that interference will not occur in a particu-
lar installation. If this equipment does cause
harmful interference to radio or television re-
ception, which can be determined by turning
the equipment off and on, the user is encour-
aged to try to correct the interference by one
or more of the following measures:
•Reorientorrelocatethereceivingantenna.
•Increasetheseparationbetweentheequip-
ment and receiver.
•Connecttheequipmentintoanoutletona
circuit different from that to which the re-
ceiver is connected.
•Consultthedealeroranexperiencedradio/
TV technician for help.
“Exposure to Radio Frequency (RF) Signals:
The wireless device is a radio transmitter and
receiver. It is designed and manufactured not
to exceed the emission limit for exposure to
radio frequency (RF) energy set by the Minis-
try of Health (Canada), Safety Code 6. These
limits are part of comprehensive guidelines
and established permitted levels of RF en-
ergy for the general population.
These guidelines are based on the safety
standards previously set by international
standard bodies. These standards include a
substantial safety margin designed to assure
the safety of all persons, regardless of age
and health.
This device and its antenna must not be co-
located or operating in conjunction with any
other antenna or transmitter.
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions:
Industry Canada
This tool is intended for the driving, tightening, and loosening of bolts,
nuts and various threaded fasteners. This tool is not intended for use as
a drill.
Intended Use
(1) this device may not cause interference,
and
(2) this device must accept any interference,
including interference that may cause un-
desired operation of the device.
SAVE THESE INSTRUCTIONS
1605A002J3 GDR18V-1950C 202404.indd 7 4/15/24 8:48 AM
page heading
8
A The mobile terminal devices must be compatible with Bluetooth® Low Energy devices (ver-
sion 4.1) and support the Generic Access Profile (GAP).
B The signal range may vary greatly depending on external conditions. The Bluetooth® range
may be significantly weaker inside closed rooms and through metallic barriers (e.g. walls,
shelving units, cases, etc.).
Battery Packs / Chargers:
Please refer to the battery/charger list, included with your tool.
NOTE: For tool specifications refer to the nameplate on your tool.
Specifications
Model Number GDR18V-1950C
Voltage rating 18 V
No load speed
— Setting 1
— Setting 2
— Setting 3
0—800 RPM
0—2300 RPM
0—3400 RPM
Impact rate
— Setting 1
— Setting 2
— Setting 3
0—1500 IPM
0—3400 IPM
0—4000 IPM
Maximum torque
— Setting 1
— Setting 2
— Setting 3
890 In-lbs
1240 In-lbs
1950 In-lbs
Output drive 1/4” hex-shank with power groove
Permitted ambient temperature
during operation and storage
-4…+122°F (-20…+50°C)
Data Transmission (GCY42 installed)
Bluetooth® Bluetooth® 4.1 (Low Energy)
A
Signal interval, approx. 8 s
Signal range maximum 98ft
B
1605A002J3 GDR18V-1950C 202404.indd 8 4/15/24 8:48 AM
page heading
9

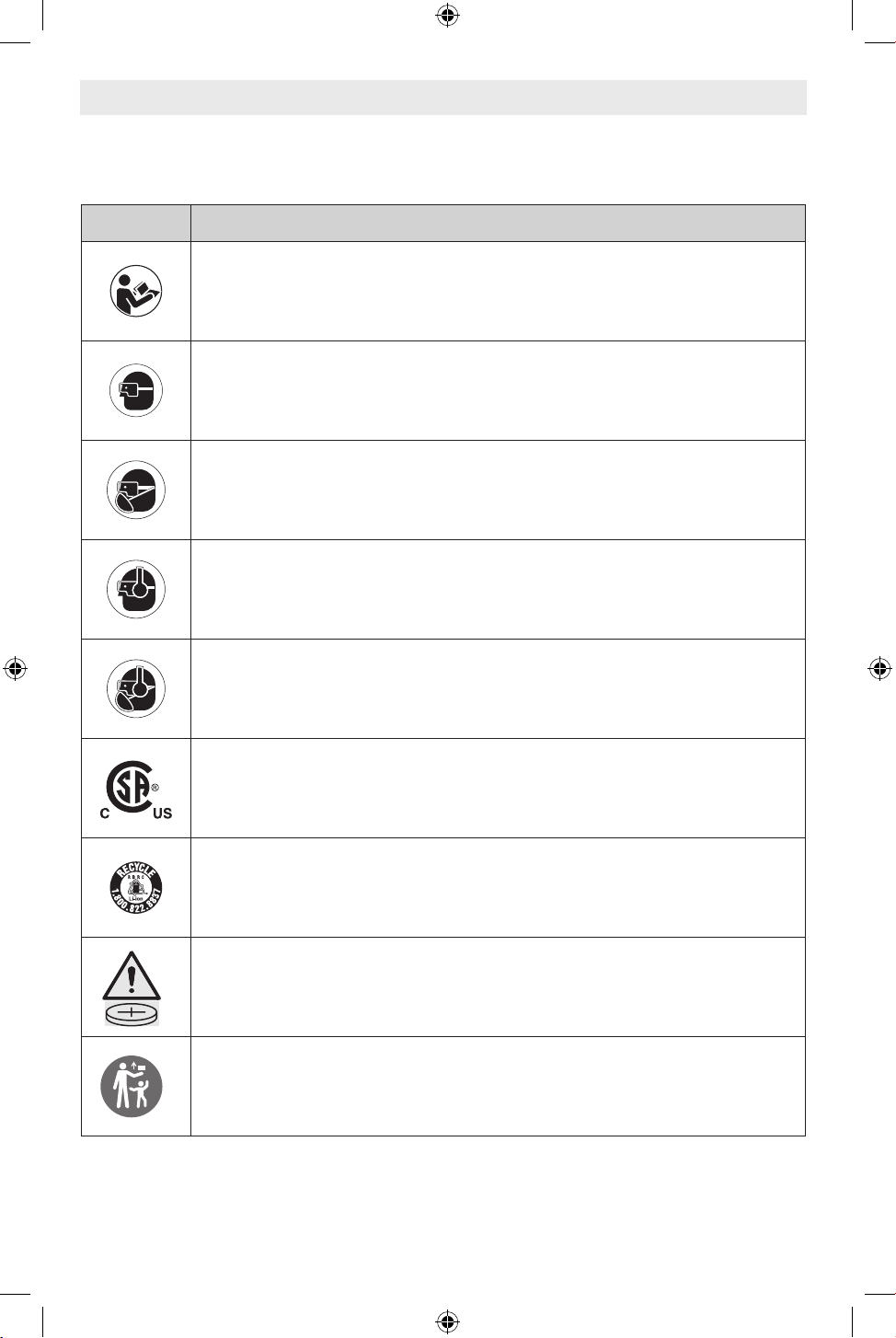

Symbols
Important: Some of the following symbols may be used on your tool. Please study them and
learn their meaning. Proper interpretation of these symbols will allow you to operate the tool
better and safer.
Symbol Designation/Explanation
V Volts (voltage)
A Amperes (current)
Hz Hertz (frequency, cycles per second)
W Watt (power)
kg Kilograms (weight)
min Minutes (time)
s Seconds (time)
⌀
Diameter (size of drill bits, grinding wheels, etc.)
n
0
No load speed (rotational speed, at no load)
n Rated speed (Maximum attainable speed)
.../min
Revolutions or reciprocation per minute (revolutions, strokes, surface speed,
orbits etc. per minute)
0 Off position (zero speed, zero torque...)
1, 2, 3, ...
I, II, III,
Selector settings (speed, torque or position settings. Higher number means
greater speed)
Infinitely variable selector with off (speed is increasing from 0 setting)
Arrow (action in the direction of arrow)
Type or a characteristic of current
Type or a characteristic of current
Type or a characteristic of current
Designates Double Insulated Construction tools
Grounding terminal
1605A002J3 GDR18V-1950C 202404.indd 9 4/15/24 8:48 AM
page heading
10
Symbols
Important: Some of the following symbols may be used on your tool. Please study them and
learn their meaning. Proper interpretation of these symbols will allow you to operate the tool
better and safer.
Symbol Designation/Explanation
Alerts user to read manual.
Alerts user to wear eye protection.
Alerts user to wear respiratory protection.
Alerts user to wear hearing protection.
Alerts user to wear eye, respiratory, and hearing protection.
This symbol designates that this tool is listed by the Canadian Standards
Association, to United States and Canadian Standards.
Designates Li-ion battery recycling program.
This WARNING symbol indicates CONTAINS COIN BATTERY. This product
contains a button cell or coin battery.
This WARNING symbol indicates INGESTION HAZARD. This product contains
a button cell or coin battery.
1605A002J3 GDR18V-1950C 202404.indd 10 4/15/24 8:48 AM
page heading
11

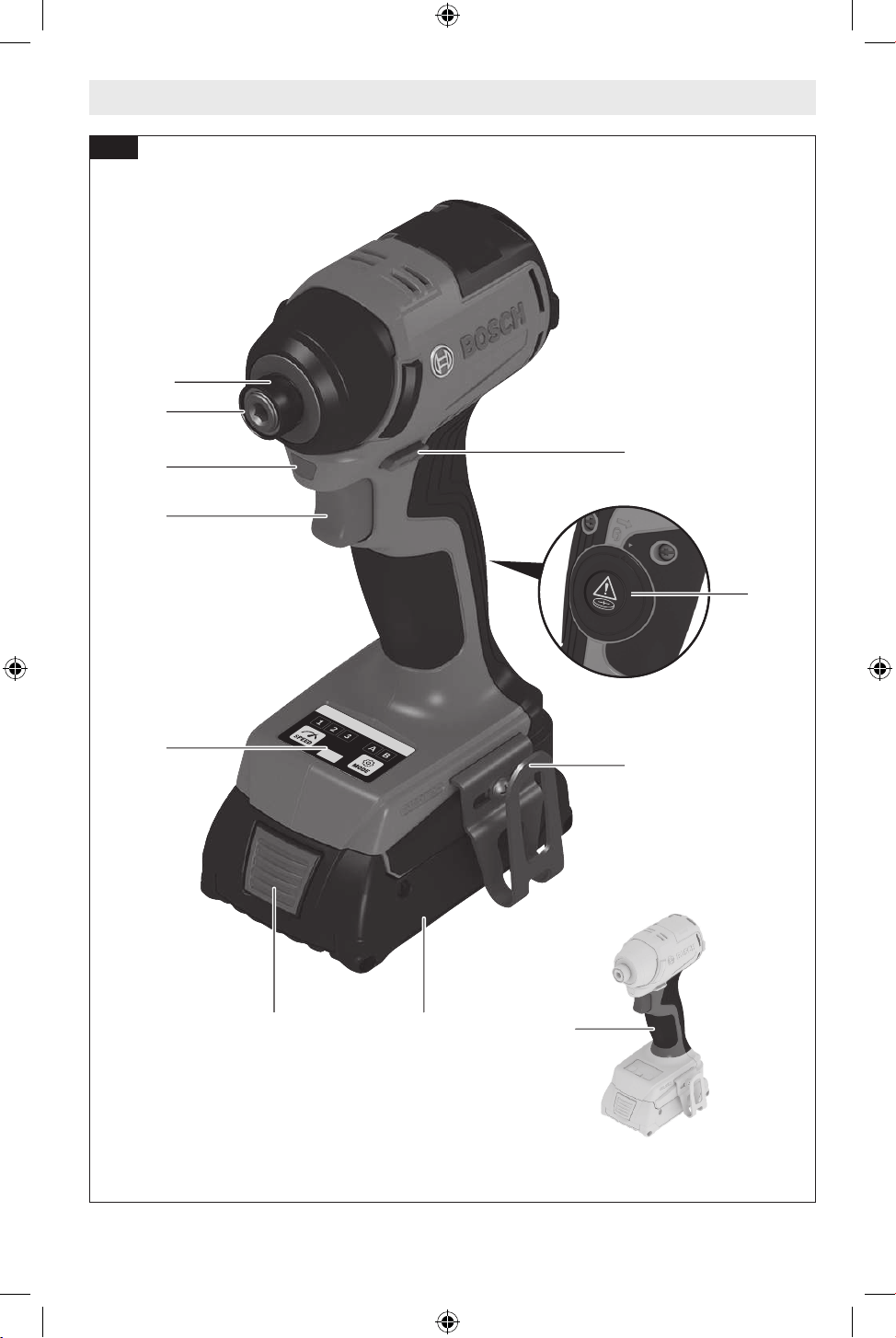

Getting to Know Your Product
(8)
(9)
(7)
(6)
(5)
(11)
(4)
(3)
(1)
(2)
(10)
Fig. 1
Cordless Impact Driver GDR18V-1950C
1605A002J3 GDR18V-1950C 202404.indd 11 4/15/24 8:48 AM
page heading
12
Getting to Know Your Product
1 Hex Drive
2 Locking Sleeve
3 Forward/Reversing Lever and
Trigger Lock
4 Connectivity Module Compartment
5 Belt Clip
6 Battery Pack*
7 Battery Pack Release Button*
8 User Interface
9 Variable Speed Trigger Switch
10 Worklight
11 Handle (insulated gripping surface)

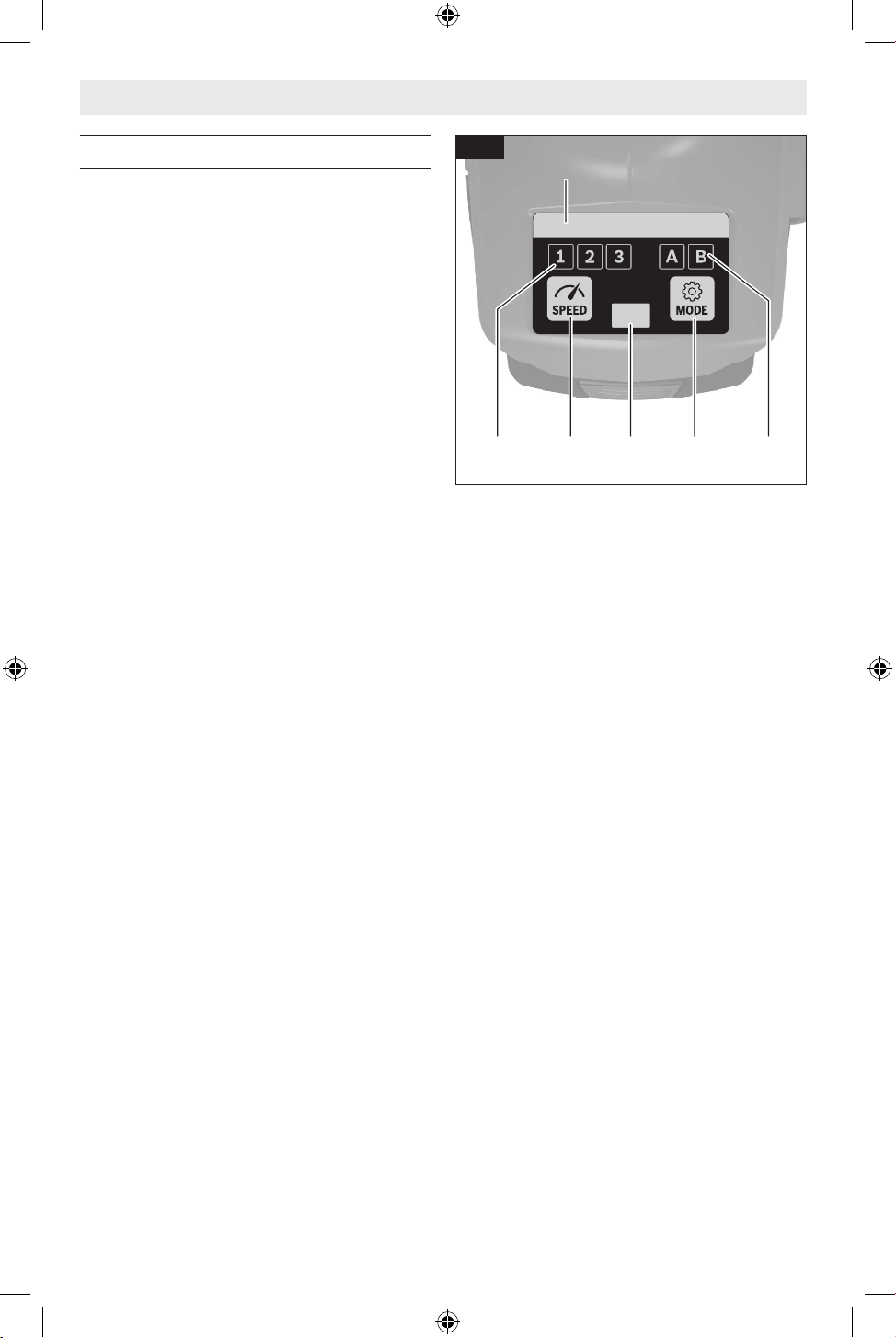

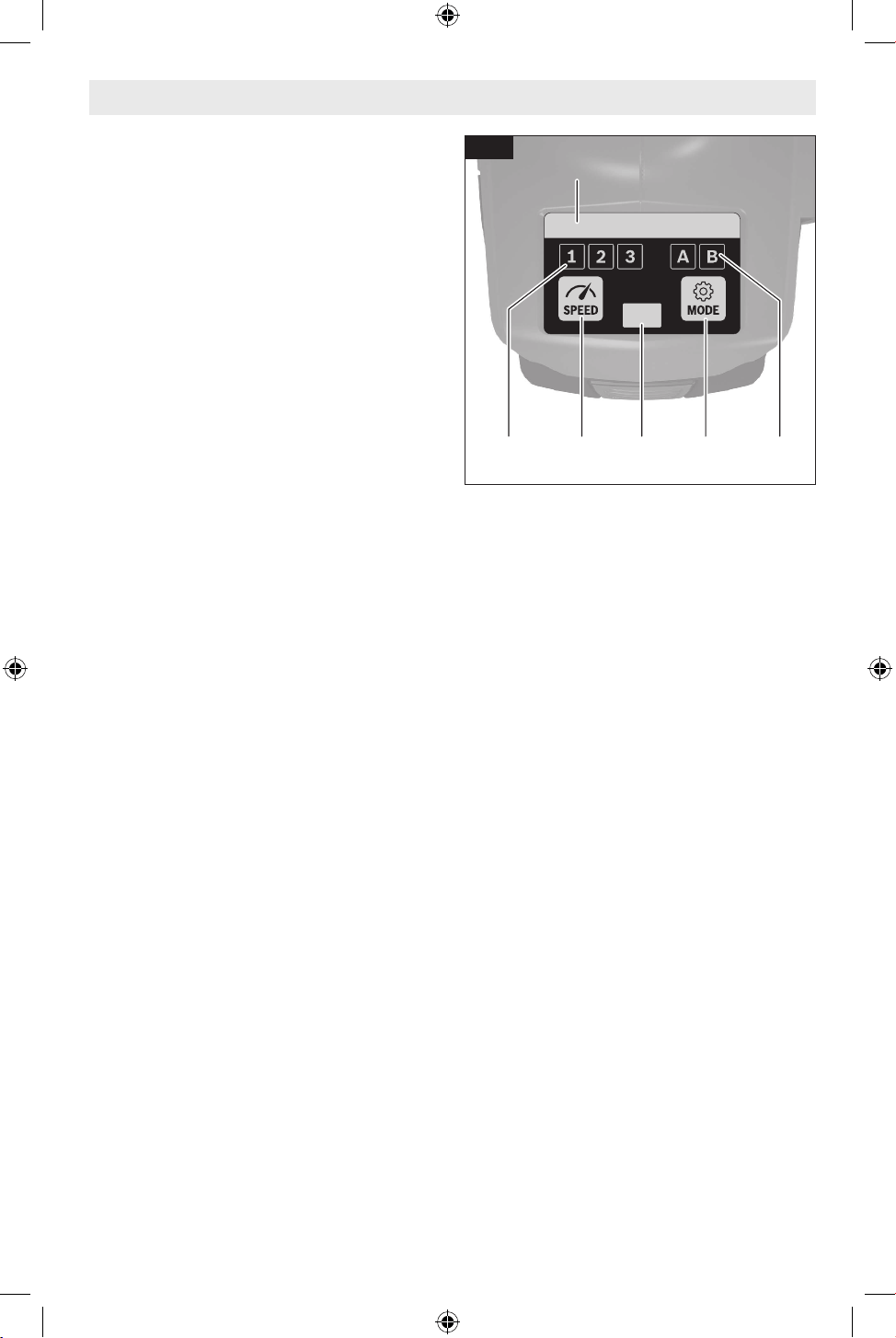

User Interface
12 Status Indicator LED
13 Mode Selection Indicator
14 Mode Button
15 Worklight
16 Speed Preselection Button
17 Speed Preselection Level Indicator
*Accessories shown or described are not in-
cluded with the product as standard. You can
find the complete selection of accessories in
our accessories range.
(12)
(13)(14)(16)(17) (15)
Fig. 2
1605A002J3 GDR18V-1950C 202404.indd 12 4/15/24 8:48 AM
page heading
13
Assembly
Inserting and Removing
the Battery Pack
Use only Bosch or AMP-
Share batteries recom-
mended in the battery/charger list, included
with your tool. Use of any other types of bat-
teries may result in personal injury or property
damage.
Ensure the switch is in
the off position before in-
serting battery pack. Inserting the battery
pack into power tools that have the switch on
invites accidents.

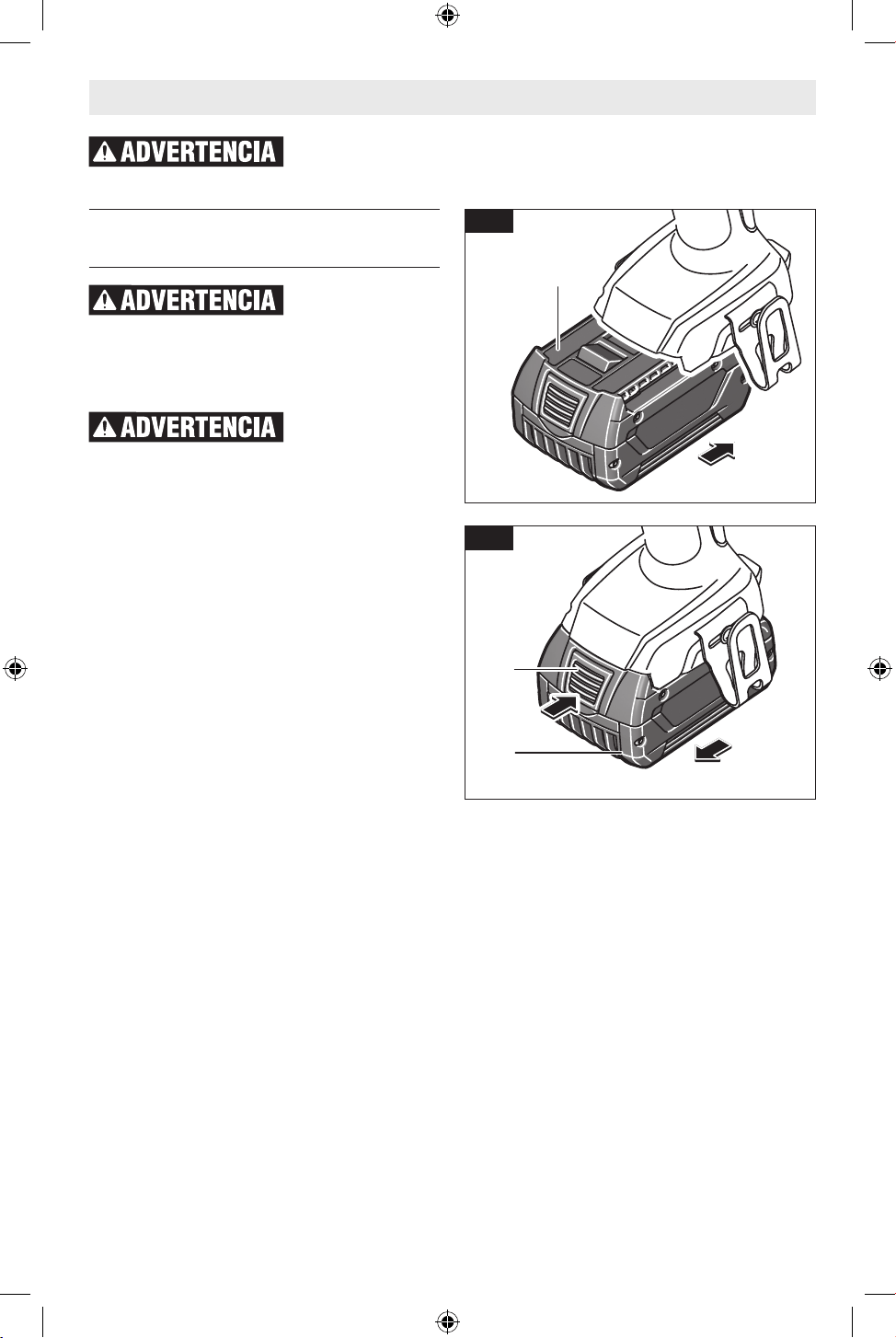

To Insert the Battery Pack
(Fig. 3)
1. Set Trigger Lock 3 to the locked position.
2. Slide charged Battery Pack 6 into the
housing until the battery pack locks into
position.
Your tool is equipped with a secondary lock-
ing latch to prevent the battery pack from
completely falling out of the handle, should
it become loose due to vibration.
To Remove the Battery Pack
(Fig. 4)
1. Press the Battery Pack Release Button
7 and slide the Battery Pack 6 from the
housing.
2. Press the Battery Pack Release Button 7
again and slide the Battery Pack 6 com-
pletely out of tool housing.
Disconnect battery pack from tool before making any assembly, adjust-
ments or changing accessories. Such preventive safety measures reduce
the risk of starting the tool accidentally.
6
Fig. 3
7
6
Fig. 4
1605A002J3 GDR18V-1950C 202404.indd 13 4/15/24 8:48 AM
page heading
14
Assembly
(1)(2)
(18)
(10)
Fig. 5
2
1
(18)
(2)
Fig. 6

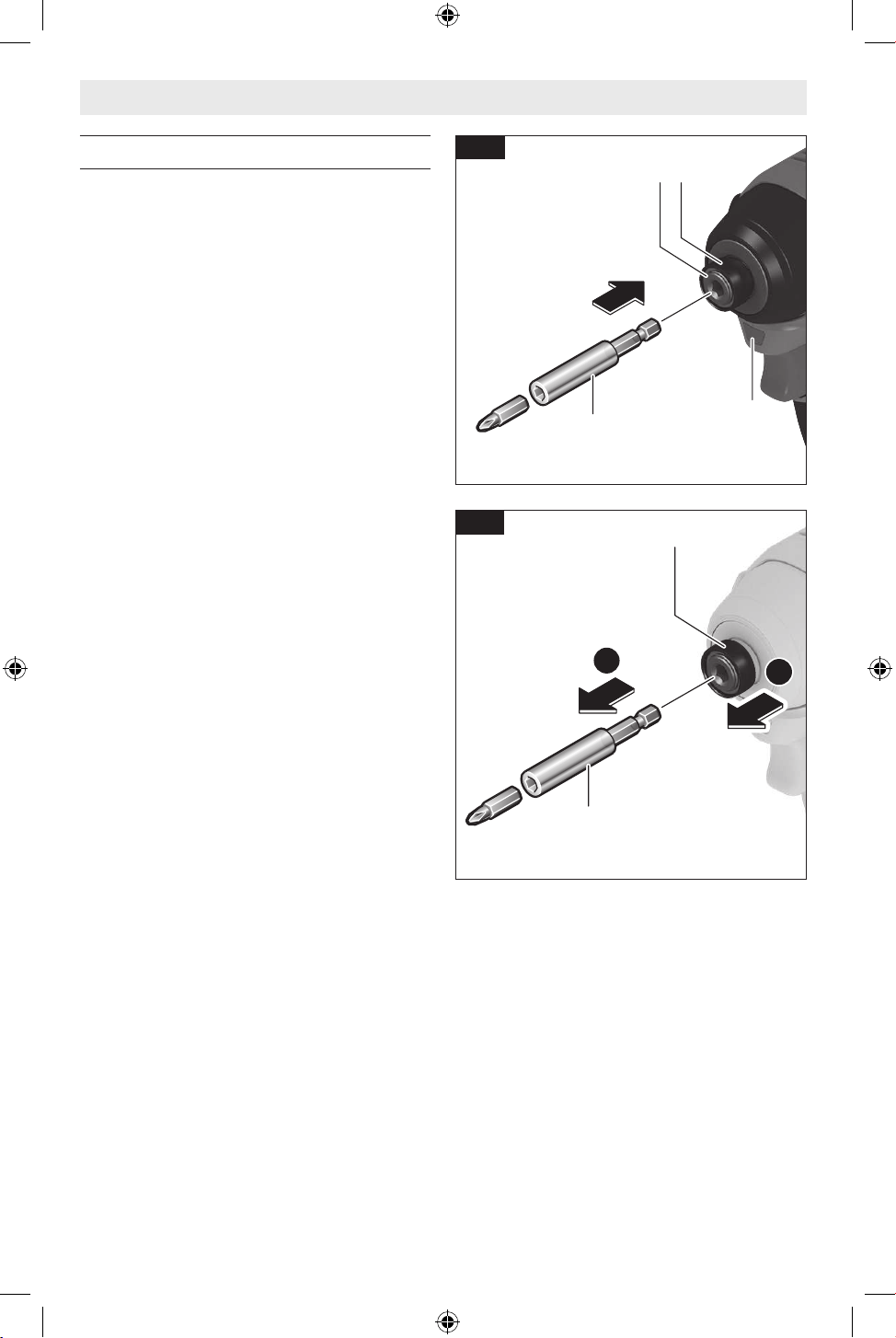

Inserting and Removing
Accessories
(Fig. 5, 6)
Attach only high quality impact ready acces-
sories with the proper size hex drive and
power groove designed for use with impact
drivers.
To install an accessory:
Simply push the accessory 18 completely
into output drive 1.
To remove an accessory:
Pull Locking Sleeve 2 forward and remove
the accessory 18.
1605A002J3 GDR18V-1950C 202404.indd 14 4/15/24 8:48 AM
15
Assembly
GCY42 Connectivity Module
Installation
To reduce the risk of in-
jury read the operating
instructions included with Bosch GCY42
connectivity module. Operating instructions
for GCY42 connectivity module include im-
portant information not covered in this man-
ual.
Only use Button/coin cell
3V lithium CR2032 bat-
tery. Do not use any other button/coin cells
or other forms of electrical power supply.
Ensure that battery re-
placement is carried out
properly. There is a risk of explosion.
Chemical Burn Hazard.
Keep batteries away from
children. This product contains a lithium but-
ton/coin cell battery. If a new or used lithium
button/coin cell battery is swallowed or en-
ters the body, it can cause severe internal
burns and can lead to death in as little as 2
hours. If you think a battery might have been
swallowed or placed inside any part of the
body, seek immediate medical attention.
Always completely se-
cure the connectivity
module compartment. If the connectivity
module compartment does not close secure-
ly, stop using the product, remove the bat-
tery, and keep it away from children.
When discarding batter-
ies, insulate the ‘+’ and
‘–’ terminals with insulating tape. When dis-
posed of improperly, lithium batteries may
short, causing them to become hot, burst or
ignite.
Never dispose of the bat-
teries in a fire or expose
to high heat. The batteries may explode.
If GCY42 connectivity module is not pur-
chased with the tool, or if the replacement of
the module or the battery becomes necessary,
please follow this procedure (See Fig. 7):
— Push down and rotate counterclockwise,
using two fingers or thumbs, and remove
the cover (A) from the side of the handle.
— If the tool is already equipped with the
connectivity module, remove the battery
(B), but do not remove the connectivity
module (C).
— If the connectivity module is installed for
the first time, remove the plastic place-
holder (D) from the connectivity module
compartment, and place the connectivity
module (C) in the compartment observing
correct orientation. Note: Store the place-
holder (D) in a safe place. Reinsert the
placeholder again if the communications
module is removed.
— Next place new battery (B) on the top of
the connectivity module with the “+” polar-
ity facing up.
— Place the cover (A) over the battery, and
push down and rotate clockwise, using
two fingers or thumbs, until the arrow on
the cover is aligned with the arrow on the
tool housing.
D
B
C
A
Fig. 7
1605A002J3 GDR18V-1950C 202404.indd 15 4/15/24 8:48 AM
page heading
16
Connectivity
To reduce the risk of injury read the operating instructions included with
Bosch GCY42 connectivity module. Operating instructions for GCY42 con-
nectivity module include important information not covered in this manual.
Bluetooth®
Do not use the power
tool with Bluetooth® in
the vicinity of gas stations, chemical plants,
areas where there is danger of explosion
and areas subject to blasting. Do not use
the power tool with Bluetooth® in airplanes.
Do not use the power tool with Bluetooth®
in the vicinity of medical devices. Avoid op-
eration in the direct vicinity of the human
body over longer periods of time. When us-
ing the power tool with Bluetooth®, interfer-
ence with other devices and systems, air-
planes and medical devices (e.g., cardiac
pacemakers, hearing aids) may occur. The
Bluetooth® word mark and logos are regis-
tered trademarks owned by Bluetooth SIG,
Inc. and any use of such marks by Robert
Bosch Tool Corporation is under license.
Follow all instructions
and warnings provided
by your Bluetooth® device manufacturer.
Failure to follow recommended procedures
could result in personal injury or property
damage.
Exercise extreme caution
when using Bluetooth®
devices to control or change power tool
functions. Operation of the device may be in
a different area than the paired power tool.
Paired devices may have functionality which
allows timed event programming, including
automatically powering on (e.g. flood light).
Depending upon the power tool, these unat-
tended operations or function changes with-
out direct line of sight to the paired tool
could result in personal injury or property
damage.
Always check tool settings
before use. Settings may
be different than when the tool was last
used. The connectivity module enables trans-
fer of data and settings based on Bluetooth®
wireless technology. With module installed,
select tool settings may be changed remotely
by a paired Bluetooth® device and user in-
stalled app.
The connectivity module
GCY42 is equipped with a
radio interface. Local operating restrictions,
e.g. in military sites or hospitals, are to be
observed. Transmitters have demonstrated
an ability to unintentionally interfere with
other devices.
Think Safety
SAFETY IS A COMBINATION OF OPERATOR
COMMON SENSE AND ALERTNESS AT ALL
TIMES WHEN THE TOOL IS BEING USED.
Using “Bosch Toolbox” App
After pairing your tool with a mobile device
you can adjust certain functions or check the
status of the power tool using Bosch Toolbox
app (Fig. 8 and Fig. 8).
Every time you change any setting, the tool
will confirm the changes by flashing the Sta-
tus indicator LED 12 blue.
A. Help button – Tapping this button will
bring up help screen.
B. Tool photo – Tapping the photo will let
you customize the photograph of the tool.
C. Power tool battery charge status – The
number of battery icons in green indi-
cates the estimated charge level of the
battery pack. Note: Number of battery
icons may not be equal to the number of
LEDs on the battery fuel gauge.
D. Power tool nickname – Tapping the “pen-
cil” icon will let you customize the tool
nickname. You can also do it when chang-
ing the tool photo.
E. Connection status bar – The connection
(signal) strength is indicated by vertical
bars. You can use the toggle switch to dis-
connect the tool from your mobile device.
F. Assigned modes – Allows you to define
two modes of operation (A and B), speci-
fying options such as Auto Shut Off, Auto
Slow Down, and the direction of rotation
for each mode.
G. RPM Adjustment – Allows you to select
the rotation speed.
1605A002J3 GDR18V-1950C 202404.indd 16 4/15/24 8:48 AM
17
Connectivity
H. Soft Start – Allows speed ramp-up of the
tool.
I. Work Light – Allows you to set the work
light’s brightness and afterglow.
J. User Interface – Allows you to set the
brightness and afterglow of the user in-
terface.
K. Reset to Factory Default – Returns the
tool to its original settings.
L. Tool alerts – Tapping the alerts triangle
will display any alerts received from the
tool.
M. Info button – Displays tool information
and specifications.
N. Tool Name – Tapping this displays the
tool’s model, serial number, manufactur-
ing date, and baretool number.
O. Register Tool – Tapping this registers the
tool.
P. Tool Specs – Tapping this displays the
tool’s voltage, maximum torque, no load
speed, impact rate, drive/bit holder type,
head length, and weight (excluding bat-
tery).
Q. Tool Usage Info – Tapping this displays
the tool’s run time.
R. Bluetooth Low Energy Module – Tap-
ping this displays the Bluetooth module’s
name, firmware version, and whether the
firmware is up to date.
S. Lock User Interface – locks the User In-
terface to avoid accidental changes.
Note: Refer to the in-app Help screen (A) for
more information on connectivity features,
modes, and settings.
GDR18V-1950C
GDR18V-1950C
C
B
A
D
E
F
G
H
I
J
K
LM
g. 8
GDR18V-1950C
GDR18V-1950C
C
B
N
O
P
Q
R
S
Lock User Interface
Fig. 8 Fig. 9
1605A002J3 GDR18V-1950C 202404.indd 17 4/15/24 8:48 AM
18
Operating Instructions
Variable Speed Controlled
Trigger Switch
(Fig. 1)
Your tool is equipped with a variable speed
trigger switch. The tool can be turned “ON”
or “OFF” by squeezing or releasing the trig-
ger. The speed can be adjusted from the
minimum to maximum nameplate RPM by the
pressure you apply to the trigger. Apply more
pressure to increase the speed and release
pressure to decrease speed.
Brake
When the trigger switch is released it acti-
vates the brake to stop the chuck quickly.
This is especially useful in the repetitive driv-
ing and removal of screws.
Forward/Reversing Lever and
Trigger Lock
After tool use, lock trig-
ger in “OFF” position to
help prevent accidental starts and acciden-
tal discharge.
Do not change direction
of rotation until the tool
comes to a complete stop. Shifting during
rotation of the chuck can cause damage to
the tool.

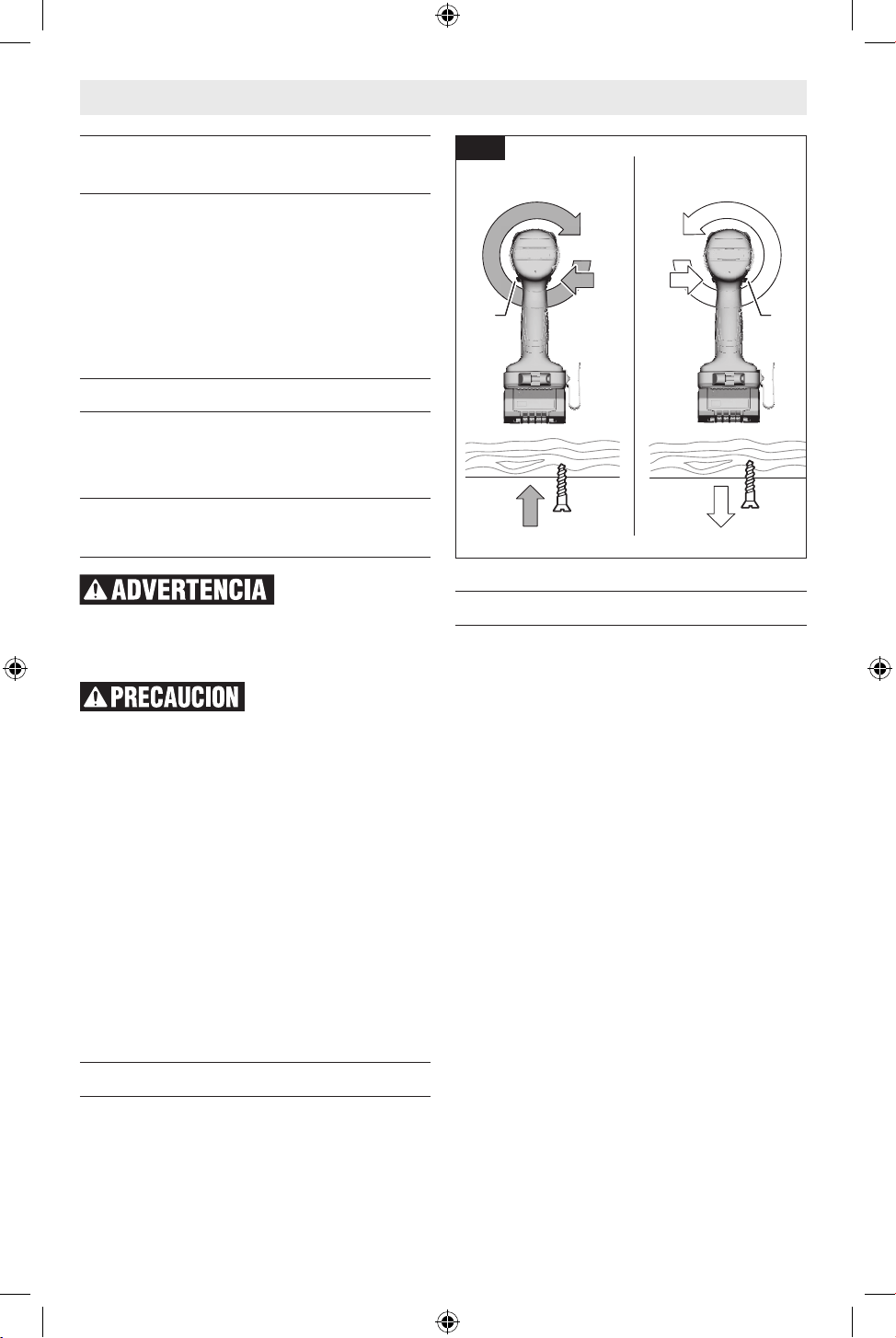

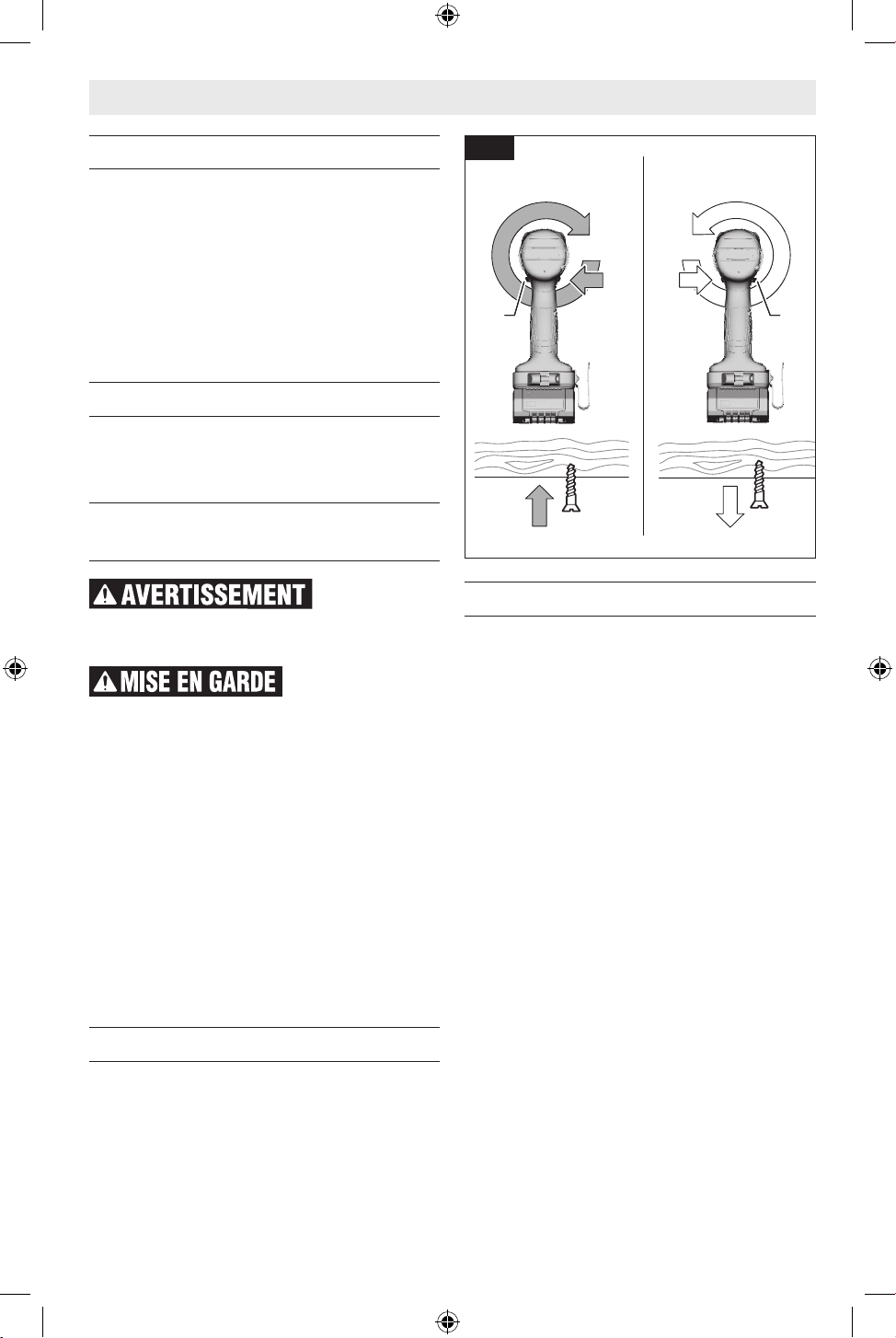

(Fig. 10)
Your tool is equipped with a Forward/Revers-
ing Lever and Trigger Lock 3 located above
the trigger. This lever was designed for
changing rotation of the socket, and for lock-
ing the trigger in an “OFF” position.
To lock the trigger, move the lever to the cen-
ter.
For forward rotation, (with chuck pointed
away from you) move the lever to the far left.
For reverse rotation move the lever to the far
right. To activate trigger lock move lever to
the center off position.
(3)
(3)
Fig. 10
Built-In Work Light
Your tool is equipped with an LED light 10, 15
for better visibility when using the tool.
After the trigger 9 is activated, the LED will
then stay on for 10 seconds. The length of
time for afterglow can be changed in ‘Bosch
ToolBox’ app setting (if connected).
Operating Tips
You will extend the life of your bits and do
neater work if you always put the bit in con-
tact with the work before pulling the trigger.
During the operation, hold the tool firmly and
exert light, steady pressure. Too much pres-
sure at low speed will stall the tool. This can
be damaging to both tool and bit.
Driving with Variable Speed
The technique is to start slowly, increasing
the speed as the screw runs down. Set the
screw snugly by slowing to a stop. Prior to
driving screws, pilot and clearance holes
should be drilled.
Always hold the tool straight on the bolt to
be tightened.
The best method to determine the right im-
pacting/tightening duration is by means of a
trial. For small screws, the right impacting/
1605A002J3 GDR18V-1950C 202404.indd 18 4/15/24 8:48 AM
19
Operating Instructions
tightening duration can be reached in less
than 0.5 Sec. Therefore, work with low RPM
and switch the tool off immediately when the
screw is tight and the impacting sound can
be heard.
For screwing larger, longer wood screws into
hard material, pre-drilling is the best method.
Tightening Torque
The tightening torque depends on the dura-
tion of the impacting/tightening action.
The largest tightening torque is achieved af-
ter approx. 6 to 10 Sec. impacting/tightening
action.
The torque build-up depends on the follow-
ing factors:
• Hardness of the bolts/nuts.
• Type of washer (disk washer, spring wash-
er, seal).
• Hardness of the material to be joined.
• Lubricating effect at the surfaces of the
junction.
This leads to the following application cases:
Hard joining application: The joining of met-
al to metal with a disk washer. The maximum
torque is reached after a relative short im-
pacting/tightening action.
Medium joining application: The joining of
metal to metal when using spring ring wash-
er, disk spring washer, stud bolts or bolts/
nuts with conical seats.
Soft joining application: The joining of e.g.
metal to wood or insulation material.
For middle or soft joining cases, the maxi-
mum tightening torque is less than for hard
cases. Therefore, a longer impacting/tighten-
ing action is necessary to arrive at the maxi-
mum tightening torque.

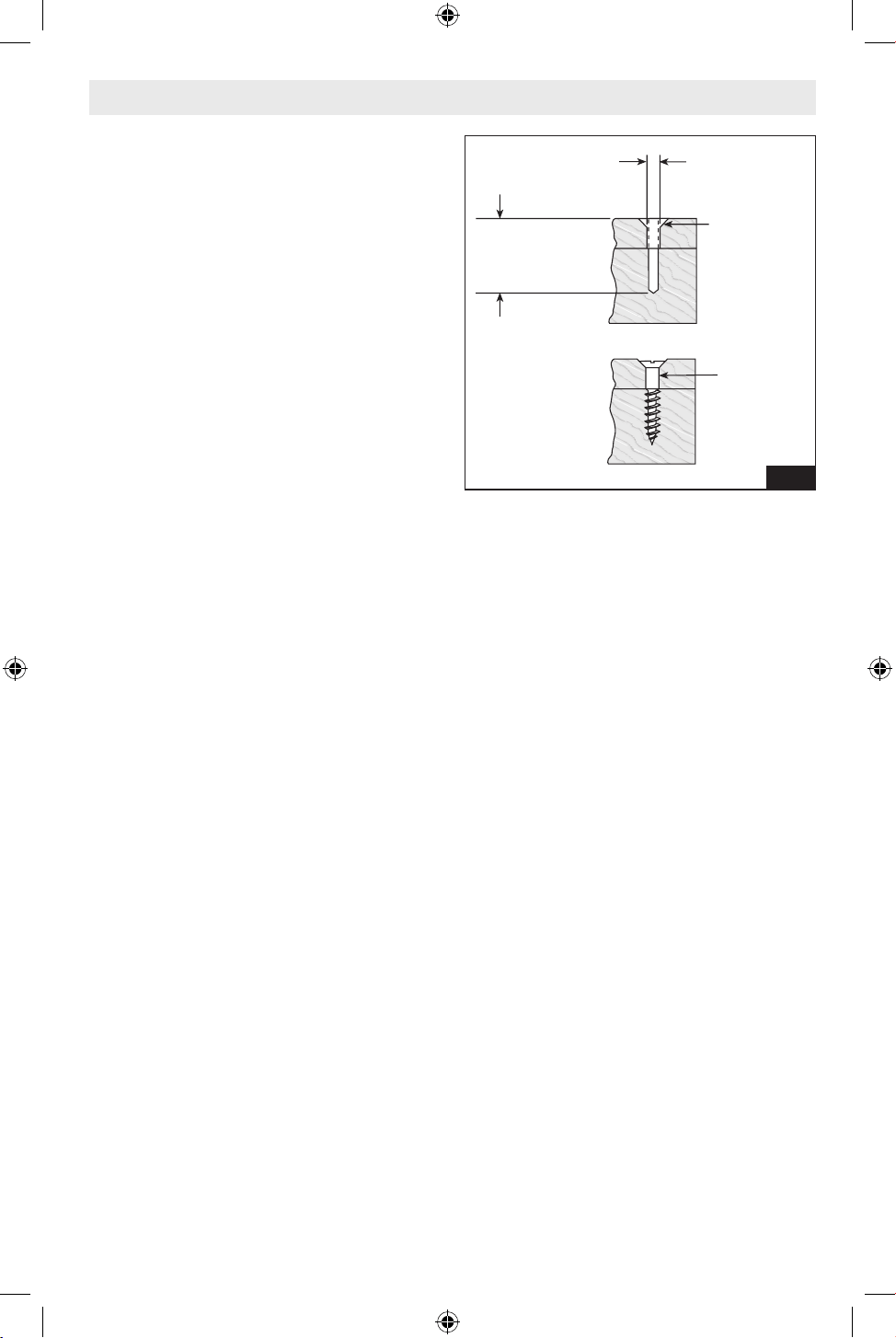

Fastening with Screws
(Fig. 11)
The procedure shown in (Fig. 11) will help to
fasten materials together with your tool and
will reduce the possibility of stripping, split-
ting or separating the material.
First, clamp the pieces together and drill the
first hole 2/3 the diameter of the screw. If
the material is soft, drill only 2/3 the proper
length. If it is hard, drill the entire length.
Second, unclamp the pieces and drill the
second hole the same diameter as the screw
shank in the first or top piece of wood.
Third, if flat head screw is used, countersink
the hole to make the screw flush with the sur-
face. Then, simply apply even pressure when
driving the screw. The screw shank clearance
hole in the first piece allows the screw head
to pull the pieces tightly together.
Driving Nuts and Bolts
Use variable speed control with caution for
driving nuts and bolts with socket attach-
ments. The technique is to start slowly, in-
creasing speed as the nut or bolt runs down.
The nut or bolt is set when the socked comes
to a stop.
Note: Ensure that no metal particles enter
the power tool. After working at a low speed
for an extended period, you should operate
the power tool at the maximum speed for
approximately three minutes without load to
cool it down.
Cold Weather Use (32°F)
Due to the lubrication used in the impacting
mechanism, the tool should be run for three
minutes at no load prior to actual usage. This
will warm the lubricant and provide better
performance.
2. Drill same
diameter as
screw shank.
3. Countersink
same diameter
as screw head.
1. Drill 2/3 diameter and
2/3 of screw length for
soft materials, full
length for hard
materials.
Screw
Apply a slight
even pressure
when driving
screws.
FASTENING
WITH SCREWS
Fig. 11
1605A002J3 GDR18V-1950C 202404.indd 19 4/15/24 8:48 AM
20
Operating Instructions
User Interface
(Fig. 12)
Status Indicator LED
The LED bar at the top of the user interface
illuminates in various colors to help the user
identify the status of the tool. When the Sta-
tus Indicator LED 12 is green, the tool and
battery pack are operating normally and tem-
peratures are ok. If the indicator changes
to yellow, it means that the tool or battery
temperatures have risen to a high level, and
the use of the tool must stop to allow the
tool to cool off. It is best to back off the load
and give the tool chance to cool down. If the
indicator turns red, the tool will shut off to
protect itself and/or the battery pack from an
overheating situation.
The Status Indicator LED 12 will also blink
blue when the Speed 16 or Mode 14 buttons
are held for 7 seconds. This will reset the tool
settings to factory default.
The Bosch Toolbox app offers an option to
allow the user interface to be locked and
unlocked on the tool. When the “(Un-)Lock
from tool” function in the Bosch Toolbox app
is selected, holding the Speed 16 and Mode
14 buttons for 5 seconds will lock or unlock
the user interface.
Note: If the “Lock User Interface” function is
activated, the reset to factory settings option
on the power tool is deactivated.
Selecting the Speed
The power tool has three preset speed levels.
Press the Speed Preselection Button 16 to
select the desired speed. The selected speed
will be displayed on the Preselection Level
Indicator 17. For speed and impact ratings
for each preset level, see section “Functional
Description and Specifications”.
Selecting the Working Mode
The power tool has two preset working
modes: A and B. You can adjust settings with-
in the existing A and B modes or program
custom working modes for specific applica-
tions via the Bosch Toolbox app.
Press the Mode button 14 to switch between
working modes A and B. The selected mode
will be displayed on the Mode Selection In-
dicator 13.
• Default mode A has two features that are
designed for metal bolts: Shut-off After
Time in the forward direction and Auto-
Bolt Release in the reverse direction. Shut-
off After Time will stop the power tool after
1 second of fastening. Auto-Bolt Release
will stop the power tool once a sudden
decrease in resistance is detected while
loosening.
• Default mode B is designed for wood
screws: the feature Auto Shutoff is activat-
ed in the forward direction. Auto Shutoff
will stop the power tool once added resis-
tance is detected while fastening.
Note: only one speed setting or mode can
be active on the tool at a time: 1, 2, 3, A,
or B. The Bosch Toolbox app can be used to
combine specific working mode features and
speeds.
(12)
(13)(14)(16)(17) (15)
Fig. 12
1605A002J3 GDR18V-1950C 202404.indd 20 4/15/24 8:48 AM
21
Operating Instructions
Belt Clip
When using the belt clip
always be aware that the
accessory is exposed. Always hang the tool
in an area where yourself and bystanders
cannot accidently make contact with the ac-
cessory.
To reduce the risk of in-
jury, do not use the belt
clip if it appears damaged or deformed. This
could result in unstable hanging and the tool
unexpectedly falling.
To reduce the risk of in-
jury, use care in selecting
the location for hanging the tool.
(Fig. 1)
The optional belt clip accessory will allow
you to conveniently attach your tool to your
belt. This feature will allow you to have both
hands free when climbing a ladder or moving
to another work area.
The Belt Clip 5 can be attached to either side
of the tool by securing it with a mounting
screw. Always make sure you securely tighten
the mounting screw before use (Fig. 1).
To use clip, turn tool upside down and attach
to your belt.
1605A002J3 GDR18V-1950C 202404.indd 21 4/15/24 8:48 AM
page heading
22
Maintenance
To avoid accidents, always disconnect the battery pack from tool before
servicing or cleaning.
Service
NO USER SERVICEABLE
PARTS INSIDE. Preven-
tive maintenance performed by unauthor-
ized personnel may result in misplacing of
internal wires and components which could
cause serious hazard. We recommend that
all tool service be performed by a Bosch Fac-
tory Service Center or Authorized Bosch Ser-
vice Station.
Batteries
Be alert for battery packs that are nearing
their end of life. If you notice decreased tool
performance or significantly shorter running
time between charges then it is time to re-
place the battery pack. Failure to do so can
cause the tool to operate improperly or dam-
age the charger.
Tool Lubrication
Your Bosch tool has been properly lubricated
and is ready for use.
Motors
The motor in your tool has been engineered
for many hours of dependable service. To
maintain peak efficiency of the motor, we
recommend it be examined every six months.
Only a genuine Bosch replacement motor
specially designed for your tool should be
used.
Cleaning
Certain cleaning agents
and solvents damage
plastic parts. Some of these are: gasoline,
car bon tetrachloride, chlorinated cleaning
solvents, ammonia and household detergents
that contain ammonia.
Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not attempt to clean by inserting pointed ob-
jects through opening.
Accessories
The use of any other attachments or accessories not specified in this
manual may create a hazard.
Store accessories in a dry and temperate environment to avoid corrosion
and deterioration.
Included Accessories Available Separately
- Belt clip - Carrying case
- GCY42 Connectivity Module
1605A002J3 GDR18V-1950C 202404.indd 22 4/15/24 8:48 AM
23
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme concernant des précautions à prendre.
Veuillez lire le mode d’emploi et lire la signification de ces symboles.
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de
l’existence possible d’un risque de blessure. Obéissez à tous les messages
relatifs à la sécurité qui suivent ce symbole pour éviter tout risque de blessure ou
même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas évitée,
causera la mort d’une personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas
évitée, pourrait causer la mort d’une personne ou une blessure grave.
MISE EN GARDE indique une situation dangereuse qui, si elle n’est pas
évitée, pourrait causer une blessure légère ou modérée.
CONSERVER CES INSTRUCTIONS
Avertissements généraux concernant la
sécurité des outils lectroportatifs .......24
Consignes de sécurité pour les clés
à chocs sans fil .....................26
Avertissements supplémentaires
concernant la sécurité ................26
Mise en garde de la FCC ..............28
Industrie Canada ....................28
Utilisation prévue ....................28
Spécifications ......................29
Symboles ..........................30
Familiarisez-vous avec votre produit .....32
Assemblage ........................34
Insertion et retrait du bloc-piles .......34
Insertion et retrait des accessoires .....35
Installation du module de
connectivité GCY42 .................36
Connectivité ........................37
Bluetooth® ........................37
La sécurité avant tout ...............37
Utilisation de l’appli
« Bosch Toolbox » ..................37
Consignes de fonctionnement ..........39
Gâchette de commande à vitesse
variable ..........................39
Frein .............................39
Levier de marche avant/arrière et
verrouillage de gâchette. . . . . . . . . . . . . .39
Éclairage d’appoint intégré ...........39
Conseils de fonctionnement ..........39
Interface utilisateur .................41
Agrafe de ceinture ..................41
Entretien ..........................42
Service ...........................42
Piles .............................42
Graissage de l’outil .................42
Moteurs ..........................42
Nettoyage .........................42
Accessoires ........................42
Table des matières
1605A002J3 GDR18V-1950C 202404.indd 23 4/15/24 8:48 AM
page heading
24
Lisez toutes les consignes de sécurité, instructions, illustrations et spécifica-
tions fournies avec cet outil électrique. Le non-respect de toutes les instruc-
tions figurant ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à
votre outil alimenté par piles (sans fil).
1. Sécurité du lieu de travail
a. Maintenez le lieu de travail propre et bien éclairé.
Les risques d’accident sont plus élevés quand on tra-
vaille dans un endroit encombré ou sombre.
b. N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides in-
flammables. Les outils électroportatifs produisent
des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.
c. Éloignez les enfants et les visiteurs quand vous
vous servez d’un outil électroportatif. Vous risquez
une perte de contrôle si on vous distrait.
2. Sécurité électrique
a. Les fiches des outils électroportatifs doivent corre-
spondre à la prise. Il ne faut absolument jamais modi-
fier la fiche. N’utilisez pas d’adaptateur de prise avec
des outils électroportatifs munis d’une fiche de terre.
Le risque de choc électrique est moindre si on utilise
une fiche non modifiée sur une prise qui lui correspond.
b. Évitez tout contact du corps avec des surfaces
reliées à la terre tels que tuyaux, radiateurs,
gazinières ou réfrigérateurs. Le risque de choc élec-
trique augmente si votre corps est relié à la terre.
c. N’exposez pas les outils électroportatifs à la pluie
ou à l’humidité. Si de l’eau pénètre dans un outil élec-
troportatif, le risque de choc électrique augmente.
d. Ne maltraitez pas le cordon. Ne vous en servez jamais
pour transporter l’outil électroportatif, pour le tirer ou
pour le débrancher. Éloignez le cordon de la chaleur,
des huiles, des arêtes coupantes ou des pièces mo-
biles. Les cordons abîmés ou emmêlés augmentent les
risques de choc électrique.
e. Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le ris-
que de choc électrique.
f. S’il est absolument nécessaire d’utiliser l’outil élec-
troportatif dans un endroit humide, utilisez une ali-
mentation protégée par un disjoncteur de fuite de
terre (GFCI). L’utilisation d’un disjoncteur GFCI réduit
les risques de choc électrique.
3. Sécurité personnelle
a. Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque
vous utilisez un outil électroportatif. N’employez
pas d’outils électroportatifs quand vous êtes fatigué
ou sous l’emprise de drogues, d’alcool ou de médica-
ments. Quand on utilise des outils électroportatifs, il
suffit d’un moment d’inattention pour causer des bles-
sures corporelles graves.
b. Utilisez des équipements de sécurité person-
nelle. Portez toujours une protection oculaire. Le
port d’équipements de sécurité tels que des masques
antipoussières, des chaussures de sécurité antidéra-
pantes, des casques de chantier et des protecteurs
d’oreilles dans des conditions appropriées réduira le
risque de blessure corporelle.
c. Évitez les démarrages intempestifs. Assurez-vous
que l’interrupteur est dans la position arrêt (Off) avant
de brancher l’outil dans une prise de courant et/ou
un bloc-piles, de le ramasser ou de le transporter.
Le transport d’un outil électroportatif avec le doigt
sur la gâchette ou le branchement de cet outil quand
l’interrupteur est en position de marche (ON) est une
invite aux accidents.
d. Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé
sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.
e. Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situa-
tions inattendues.
f. Habillez-vous de manière appropriée. Ne portez
pas de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les vête-
ments ou les gants des pièces en mouvement. Les
vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
g. Si l’outil est muni de dispositifs permettant le rac-
cordement d’un système d’aspiration et de collecte
des poussières, assurez-vous que ces dispositifs
sont raccordés et utilisés correctement. L’utilisation
d’un dépoussiéreur peut réduire les dangers associés à
l’accumulation de poussière.
Avertissements généraux concernant la sécurité des outils lectroportatifs
CONSERVER CES INSTRUCTIONS
1605A002J3 GDR18V-1950C 202404.indd 24 4/15/24 8:48 AM
page heading
25
Avertissements généraux concernant la sécurité des outils lectroportatifs
h. Ne laissez pas la familiarité résultant de l’utilisation
fréquente des outils vous inciter à devenir
complaisant(e) et à ignorer les principes de sécu-
rité des outils. Une action négligente pourrait causer
des blessures graves en une fraction de seconde.
4. Utilisation et entretien des outils
électroportatifs
a. Ne forcez pas sur l’outil électroportatif. Utilisez
l’outil électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait un meilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.
b. Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche
ou à l’arrêter. Tout outil électroportatif qui ne peut pas
être commandé par son interrupteur est dangereux et
doit être réparé.
c. Débranchez la fiche de la prise secteur et/ou retirez
le bloc-piles de l’outil électrique (s’il est amov-
ible) avant d’y apporter de quelconques modifica-
tions, de changer d’accessoire ou de ranger l’outil
électrique. De telles mesures de sécurité préventive
réduisent le risque de démarrage intempestif de l’outil
électroportatif.
d. Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne per-
mettez pas à des personnes qui ne connaissent pas
l’outil électroportatif ou qui ignorent ces consignes
de s’en servir. Les outils électroportatifs sont dan-
gereux dans les mains d’utilisateurs inexpérimentés.
e. Entretenez de façon appropriée les outils élec-
triques et les accessoires. Assurez-vous que les
pièces en mouvement sont bien alignées et qu’elles ne
se coincent pas, qu’il n’y a pas de pièces cassées ou
qu’il n’existe aucune situation pouvant affecter le fonc-
tionnement de l’outil électrique. Si l’outil est abîmé,
faites-le réparer avant de l’utiliser. De nombreux ac-
cidents sont causés par des outils électroportatifs mal
entretenus.
f. Maintenez les outils coupants affûtés et propres.
Les outils coupants entretenus correctement et
dotés de bords tranchants affûtés sont moins sus-
ceptibles de coincer et sont plus faciles à maîtriser.
g. Utilisez l’outil électroportatif, les accessoires et les
embouts d’outil, etc. conformément à ces instruc-
tions, en tenant compte des conditions de travail et des
travaux à réaliser. L’emploi d’outils électroportatifs pour
des tâches différentes de celles pour lesquelles ils ont
été prévus peut résulter en une situation dangereuse.
h. Gardez les poignées et les surfaces de préhension
propres, sèches et exemptes de toute trace d’huile
ou de graisse. Les poignées et les surfaces de préhen-
sion glissantes ne permettent pas une manipulation
et un contrôle sûrs de l’outil dans des situations inat-
tendues.
5. Utilisation et entretien des outils à piles
a. Rechargez les piles uniquement avec le chargeur
spécifié par le fabriquant. Un chargeur qui con-
vient à un type de bloc-piles peut entraîner un risque
d’incendie quand il est utilisé avec un autre bloc-piles.
b. Utilisez des outils électroportatifs uniquement
avec les bloc-piles spécifiquement désignés pour
eux. L’utilisation de tout autre bloc-piles peut créer un
risque de blessures et d’incendie.
c. Lorsque le bloc-piles n’est pas utilisé, gardez-le à
distances d’autres objets métalliques tels que des
trombones, des pièces de monnaie, des clés, des
clous, des vis ou de tout autre objet métallique
pouvant faire une connexion entre une borne et une
autre. Court-circuiter les bornes des piles peut causer
des brûlures ou un incendie.
d. Dans des conditions abusives, du liquide peut être
éjecté de la pile ; dans un tel cas, évitez tout contact
avec ce liquide. Si un contact se produit accidentelle-
ment, rincez avec de l’eau. Si le liquide entre en contact
avec les yeux, consultez un médecin. Du liquide éjecté
de la pile peut causer des irritations ou des brûlures.
e. N’utilisez pas un bloc-piles ou un outil qui est en-
dommagé ou a été modifié. Des piles endommagées
ou modifiées peuvent se comporter de façon imprévis-
ible et causer un incendie ou une explosion, ou en-
traîner des blessures.
f. N’exposez pas un bloc-piles ou un outil à un incend-
ie ou à une température excessive. L’exposition à un
incendie ou à une température supérieure à 265° F
(130° C) pourrait causer une explosion.
g. Suivez toutes les instructions relatives à la charge
et ne chargez pas le bloc-piles ou l’outil en dehors
de la plage de température indiquée dans les in-
structions. Une charge dans des conditions appro-
priées ou à des températures en dehors de la plage
spécifiée pourrait endommager les piles et augmenter
le risque d’incendie.
6. Entretien
a. Faites réparer votre outil électroportatif par un
agent de service qualifié n’utilisant que des pièces
de rechange identiques. Ceci assure que la sécurité
de l’outil électroportatif est préservée.
b. Ne tentez jamais de réparer des blocs-piles endom-
magés. La réparation de blocs-piles ne doit être effec-
tuée que par le fabricant ou un prestataire de services
agréé.
CONSERVER CES INSTRUCTIONS
1605A002J3 GDR18V-1950C 202404.indd 25 4/15/24 8:48 AM
page heading
26
Consignes de sécurité pour les clés à chocs sans fil
a. Tenez l’outil électroportatif par ses surfaces de
préhension isolées lorsque vous effectuez une
opération à l’occasion de laquelle l’outil de fixation
risque d’entrer en contact avec un fil caché. Tout
contact d’un outil de fixation avec un fil sous tension
risque de mettre aussi sous tension les parties métal-
liques exposées de l’outil électroportatif, ce qui pour-
rait causer un choc électrique pour l’opérateur.
b. Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est
instable et risque de résulter en une perte de contrôle.
c. N‘enfoncez pas d’éléments de fixation dans des
murs existants ou dans d’autres zones sans visi-
bilité où des fils électriques peuvent se trouver. Si
cette situation est inévitable, débranchez tous les fus-
ibles ou les disjoncteurs alimentant ce site.
d. Retirez le bloc-piles avant de changer d’accessoire.
Un démarrage accidentel peut se produire avec les ap-
pareils à piles dont le bloc-piles est introduit alors qu’il
est sur marche.
e. Ne faites pas fonctionner l’outil lorsque vous le
portez sur le côté. Le mécanisme d’entraînement ro-
tatif pourrait accrocher des vêtements et causer ainsi
des blessures.
f. Ne placez l’outil sur l’élément de fixation que quand
l’outil est hors tension. Les visseuses tournantes peu-
vent glisser de la visserie.
g. Assurez-vous que le mécanisme de verrouillage
de l’interrupteur à gâchette est enclenché avant
d’insérer le bloc-piles. L’insertion d’un bloc-piles dans
un outil électroportatif dont l’interrupteur est dans la
position de marche est une invite aux accidents.
CONSERVER CES INSTRUCTIONS
Avertissements supplémentaires concernant la sécurité
L’emploi d’un GFCI et de dispositifs de protection person-
nelle tels que gants et chaussures d’électricien en caou-
tchouc améliorent votre sécurité personnelle.
N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble fonc-
tionner, les composants électriques d’un outil prévu pour
le C.A. tomberont probablement en panne et risquent de
créer un danger pour l’utilisateur.
Maintenez les poignées sèches et exemptes d’huile et
de graisse. On ne pas maîtriser un outil électroportatif en
toute sécurité quand on a les mains glissantes.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours pos-
sible de mal remonter ou de pincer les fils internes ou
de remonter incorrectement les ressorts de rappel des
capots de protection. Certains agents de nettoyage tels
que l’essence, le tétrachlorure de carbone, l’ammoniaque,
etc. risquent d’abîmer les plastiques.
Veillez à ce que l’interrupteur soit dans la position de
fermeture avant d’insérer le bloc-piles. L’insertion d’un
bloc-piles dans un outil électroportatif dont l’interrupteur
est dans la position de marche est une invite aux acci-
dents.
Les travaux à la
machine tel que
ponçage, sciage, meulage, perçage et autres travaux
du bâtiment peuvent créer des poussières contenant
des produits chimiques qui sont des causes reconnues
de cancer, de malformation congénitale ou d’autres
problèmes reproductifs. Ces produits chimiques sont,
par exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du ci-
ment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités chi-
miquement.
Le niveau de risque dû à cette exposition varie avec
la fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler dans
un lieu bien ventilé et porter un équipement de sécurité
approprié tel que certains masques à poussière conçus
spécialement pour filtrer les particules microscopiques.
1605A002J3 GDR18V-1950C 202404.indd 26 4/15/24 8:48 AM
27
Avertissements supplémentaires concernant la sécurité
• RISQUE D’INGESTION : Ce produit contient une pile bouton ou une pile
en forme de pièce de monnaie.
• L’ingestion de ce produit peut entraîner la MORT ou des blessures graves.
• Si elle est avalée, une pile bouton ou une pile en forme de pièce de
monnaie peut provoquer des brûlures chimiques internes en seulement
deux heures.
• TENEZ les piles neuves et usagées HORS DE PORTÉE DES ENFANTS.
• Consultez immédiatement un médecin si vous soupçonnez qu’une pile
a été avalée ou insérée à l’intérieur d’une partie quelconque du corps.
AVERTISSEMENT
Retirez et recyclez ou jetez immédiatement les piles usa-
gées conformément aux règlements locaux, et gardez-les
hors de portée des enfants. Ne jetez PAS les piles dans les
ordures ménagères et ne les incinérez PAS.
Les piles, même usagées, peuvent provoquer des bles-
sures graves, voire mortelles.
Appelez un centre antipoison local pour obtenir des infor-
mations sur le traitement.
This product is compatible with CR2032 batteries with a
nominal battery voltage of 3V. (translation needed)
Les piles non rechargeables ne doivent pas être rechar-
gées.
Ne déchargez pas de force, ne rechargez pas, ne démon-
tez pas, ne chauffez pas au-delà de la température nomi-
nale spécifiée par le fabricant et n’incinérez pas. Vous
risqueriez de vous blesser en cas de ventilation, de fuite
ou d’explosion entraînant des brûlures chimiques.
Assurez-vous que les piles sont installées correctement
en respectant la polarité (+ et -).
Ne mélangez pas des piles usagées avec des piles neuves,
des marques ou des types de piles différents, tels que des
piles alcalines, des piles au carbone-zinc ou des piles re-
chargeables.
Retirez et recyclez ou mettez au rebut immédiatement les
piles des équipements non utilisés pendant une période
prolongée, conformément aux réglementations locales.
Sécurisez toujours complètement le compartiment des
piles. Si le compartiment des piles n’est pas correctement
sécurisé, cessez d’utiliser le produit, retirez-en les piles et
tenez-les hors de portée des enfants.
1605A002J3 GDR18V-1950C 202404.indd 27 4/15/24 8:48 AM
page heading
28
Mise en garde de la FCC
Le fabricant n’est pas responsable de toute interférence
radio à cause de modifications non autorisées apportées
à ce matériel. De telles modifications pourraient annuler
l’autorisation accordée à l’utilisateur pour utiliser ce ma-
tériel.
Cet appareil est conforme à la partie 15 des Règlements
de la FCC. Son utilisation est autorisée moyennant le re-
spect des deux conditions suivantes :
1) Cet appareil ne doit pas causer d’interférences nuisi-
bles ; et
2) Cet appareil doit accepter toute interférence reçue,
y compris les interférences qui risquent de causer un
fonctionnement indésirable.
REMARQUE ! Cet équipement a été testé et jugé conforme
aux limites pour un équipement numérique de Classe B en
vertu de la Partie 15 des Règlements de la FCC. Ces lim-
ites sont conçues pour assurer une protection raisonnable
contre les interférences nuisibles dans une installation ré-
sidentielle. Cet équipement émet, utilise et peut rayonner
de l’énergie de fréquence radio et, s’il n’est pas installé et
utilisé conformément aux instructions, il pourrait causer
des interférences nuisibles aux communications radio.
Cependant, il n’existe aucune garantie qu’aucune inter-
férence ne se produira dans une installation particulière.
Si cet équipement cause des interférences nuisibles pour
la réception de programmes à la radio ou à la télévision,
ce qui peut être déterminé en allumant et en éteignant à
plusieurs reprises l’équipement en question, l’utilisateur
est encouragé à corriger l’interférence en prenant une ou
plusieurs des mesures suivantes :
• Réorienter ou déplacer l’antenne de réception.
• Augmenter la distance entre l’équipement et le ré-
cepteur.
• Connecter l’équipement à une prise de courant raccor-
dée à un circuit différent de celui auquel le récepteur est
connecté.
• Consulter le détaillant ou un technicien radio ou télévi-
sion expérimenté pour lui demander conseil.
« Exposition à des signaux de radio fréquence (RF) :
Le dispositif sans fil est un émetteur et récepteur ra-
dio. Il est conçu et fabriqué pour ne pas dépasser la
limite d’émission pour l’exposition à l’énergie de radio
fréquence (RF) fixée par le Ministère de la Santé (Cana-
da), Code de sécurité 6. Ces limites font partie des direc-
tives globales et des niveaux permis établis d’énergie RF
pour l’ensemble de la population.
Ces directives sont basées sur les normes de sécurité
fixées antérieurement par les organismes internationaux
de normalisation. Ces normes comprennent une marge
de sécurité substantielle conçue pour assurer la sécurité
de tout le monde, quels que soient l’âge et l’état de santé.
Ce dispositif et son antenne ne doivent pas être placés à
proximité d’une autre antenne ou d’un autre émetteur, et
ils ne doivent pas fonctionner conjointement avec eux.
CONSERVER CES INSTRUCTIONS
Este dispositivo cumple con el estándar o los estándares
RSS exentos de licencia de Industry Canada. Su uti-
lización está sujeta a las dos condiciones siguientes:
Industrie Canada
Cet outil est destiné à l’enfoncement, au serrage et au desserrage de boulons,
d’écrous et de divers éléments de fixation filetés. Cet outil n’est pas conçu pour
être utilisé comme une perceuse.
Utilisation prévue
(1) este dispositivo no podrá causar interferencia y
(2) este dispositivo debe aceptar cualquier interferencia,
incluyendo interferencia que pueda causar un funciona-
miento no deseado del dispositivo.
1605A002J3 GDR18V-1950C 202404.indd 28 4/15/24 8:48 AM
page heading
29
Spécifications
A Les terminaux mobiles doivent être compatibles avec les dispositifs Bluetooth® à faible consommation d’énergie (ver-
sion 4.1) et prendre en charge le Generic Access Profile (GAP).
B La plage des signaux peut varier considérablement en fonction des conditions extérieures. La plage Bluetooth® peut
être substantiellement plus faible à l’intérieur de salles closes et à travers des barrières métalliques (p. ex., murs,
étagères, coffres, etc.).
Bloc-piles/chargeurs
Veuillez vous reporter au mode d’emploi de votre pile / chargeur qui accompagne votre outil.
REMARQUE : Pour spécifications de l’outil, reportez-vous à la plaque signalétique de votre outil.
Numéro de modèle GDR18V-1950C
Tension nominale 18 V
Régime à vide
– Paramètre de réglage 1
– Paramètre de réglage 2
– Paramètre de réglage 3
0—800 RPM
0—2300 RPM
0—3400 RPM
Taux de percussion
– Paramètre de réglage 1
– Paramètre de réglage 2
– Paramètre de réglage 3
0—1500 IPM
0—3400 IPM
0—4000 IPM
Couple maximum
– Paramètre de réglage 1
– Paramètre de réglage 2
– Paramètre de réglage 3
890 Ft-lbs
1420 Ft-lbs
1950 Ft-lbs
Raccord de sortie
Tige hexagonale avec rainure d’alimentation
électrique de 1/4 po
Température ambiante admissible pendant
le fonctionnement et le stockage
-4…+122°F (-20…+50°C)
Transmission des données (GCY42 installé)
Bluetooth® Bluetooth® 4.1 (faible consommation d’énergie)
A
Intervalle entre signaux, approx. 8 s
Plage des signaux maximum 98ft
B
1605A002J3 GDR18V-1950C 202404.indd 29 4/15/24 8:48 AM
page heading
30
Symboles
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. Une interprétation appropriée de ces symboles vous permettra d’utiliser l’outil de façon plus efficace et
plus sûre.
Symbole Désignation / Explication
V Volts (voltage)
A Ampéres (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
kg Kilogrammes (poids)
min Minutes (temps)
s Seconds (temps)
⌀
Diamétre (taille des mèches de perceuse, meules, etc.)
n
0
Vitesse à vide (vitesse de rotation, à vide)
n Vitesse nominale (vitesse maximum pouvant être atteinte)
.../min
Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par
minute)
0 Position d’arrêt (vitesse zéro, couple zéro ...)
1, 2, 3, ...
I, II, III,
Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus
élevé signifie une vitesse plus grande)
Sélecteur variable à l’infini avec arrêt (La vitesse augmente depuis le réglage 0)
Flèche (action dans la direction de la flèche)
Courant alternatif (type ou caractéristique du courant)
Courant continu (type ou caractéristique du courant)
Courant alternatif ou continu (type ou caractéristique du courant)
Construction classe II (désigne des outils construits avec double isolation)
Borne de terre (borne de mise à la terre)
1605A002J3 GDR18V-1950C 202404.indd 30 4/15/24 8:48 AM
page heading
31
Symboles
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. Une interprétation appropriée de ces symboles vous permettra d’utiliser l’outil de façon plus efficace et
plus sûre.
Symbole Désignation / Explication
Alerte l’utilisateur pour lire le mode d’emploi.
Alerte l’utilisateur pour porter des lunettes de sécurité.
Alerte l’utilisateur pour porter une protection respiratoire.
Alerte l’utilisateur pour porter des protecteurs d’oreilles.
Fait savoir à l’utilisateur qu’il doit porter des protections oculaires, respiratoires et auditives.
Ce symbole signifie que cet outil est approuvé par l’Association canadienne de normalisation selon
les normes des États-Unis et du Canada.
Désigne le programme de recyclage des piles Li-ion.
Ce symbole d’AVERTISSEMENT indique la présence d’une PILE EN FORME DE PIÈCE DE MONNAIE.
Ces symboles d’AVERTISSEMENT indiquent un DANGER D’INGESTION.
1605A002J3 GDR18V-1950C 202404.indd 31 4/15/24 8:48 AM
page heading
32
(8)
(9)
(7)
(6)
(5)
(11)
(4)
(3)
(1)
(2)
(10)
Fig. 1
Clé à chocs sans fil GDR18V-1950C
Familiarisez-vous avec votre produit
1605A002J3 GDR18V-1950C 202404.indd 32 4/15/24 8:48 AM
page heading
33
Familiarisez-vous avec votre produit
1 Orifice d’entraînement hexagonal
2 Bague de verrouillage
3 Levier de marche avant/arrière et
verrouillage de gâchette
4 Compartiment du module de connectivité
5 Attache à la ceinture
6 Pile*
7 Bouton d’éjection de la pile*
8 Interface utilisateur
9 Commutateur à gâchette à vitesse variable
10 Lampe de travail
11 Poignée (surface de préhension isolée)
Interface utilisateur
12 Voyant d’indication de fonctionnement
à DEL
13 Indicateur de sélection de mode
14 Bouton de mode
15 Lampe de travail
16 Bouton de présélection de la vitesse
17 Indicateur de niveau de présélection de
la vitesse
* Les accessoires montrés ou décrits ne sont pas inclus
avec le produit de façon standard. Vous pouvez trouver
la sélection complète des accessoires dans notre gamme
d’accessoires.
(12)
(13)(14)(16)(17) (15)
Fig. 2
1605A002J3 GDR18V-1950C 202404.indd 33 4/15/24 8:48 AM
page heading
34
Assemblage
Insertion et retrait du bloc-piles
Utilisez seulement
des piles Bosch ou
AMPShare recommandées sur la liste des piles/
chargeurs accompagnant votre outil. L’utilisation
d’autres types de piles pourrait causer des blessures ou
des dommages matériels.
Assurez-vous que
l’interrupteur est
en position d’arrêt avant d’insérer la batterie.
L’insertion de la batterie dans des outils électriques dont
l’interrupteur est activé invite les accidents.
Pour insérer le bloc-piles
(Fig. 3)
1. Mettez le levier de sélection de marche avant/arrière
et le verrou de la gâchette 3 en position verrouillée.
2. Faites glisser le bloc-piles chargé 6 dans le bâti
jusqu’à ce que le bloc-piles se bloque en position.
Votre outil est muni d’un loquet de verrouillage secondaire
qui empêche le bloc-piles de se séparer complètement de
la poignée et de tomber au cas où il viendrait à se décro-
cher à cause des vibrations.
Pour retirer le bloc-piles
(Fig. 4)
1. Appuyez sur le bouton de déclenchement du bloc-piles
7 et faites glisser le bloc-piles vers l’avant.
2. Appuyez une fois de plus sur le bouton de déclenche-
ment du bloc-piles 7 et faites glisser le bloc-piles
jusqu’à ce qu’il sorte complètement du bâti de l’outil.
Déconnectez le bloc-piles de l’outil ou mettez l’interrupteur dans la position
de verrouillage ou d’arrêt avant de réaliser un montage, un réglage ou un
changement d’accessoires. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de
l’outil.
6
Fig. 3
7
6
Fig. 4
1605A002J3 GDR18V-1950C 202404.indd 34 4/15/24 8:48 AM
35
Assemblage
Insertion et retrait des accessoires
(Fig. 5, 6)
Attachez uniquement des accessoires prêts à l’impact de
haute qualité avec un entraînement hexagonal de taille ap-
propriée et une rainure d’alimentation électrique conçue
pour être utilisée avec des visseuses à percussion.
Installation d’un accessoire :
Il suffit de pousser pour enfoncer complètement
l’accessoire 18 dans le raccord de sortie 1.
Retrait d’un accessoire :
Tirez le manchon de verrouillage 2 vers l’avant et retirer
l’accessoire 18.
(1)(2)
(18)
(10)
Fig. 5
2
1
(18)
(2)
Fig. 6
1605A002J3 GDR18V-1950C 202404.indd 35 4/15/24 8:48 AM
page heading
36
Assemblage
Installation du module de
connectivité GCY42
Pour réduire le
risque de bles-
sure, lisez les instructions d’utilisation incluses dans
le module de connectivité GCY42. Les instructions
d’utilisation pour le module de connectivité GCY42 com-
prennent des informations importantes qui ne sont pas
couvertes dans ce manuel.
N ’utilisez que des
piles CR2032 au
lithium de 3 V en forme de bouton/pièce de monnaie.
N’utilisez pas d’autres piles en forme de bouton/pièce de
monnaie ou d’autres types d’alimentation électrique.
Assurez-vous que
les piles sont rem-
placées de façon appropriée. Il existe un risque
d’explosion.
Risque de brûlure
chimique. Gardez
les piles hors de la portée des enfants. Ce produit con-
tient une pile au lithium en forme de bouton/pièce de
monnaie. Si une pile au lithium en forme de bouton/pièce
de monnaie neuve ou usagée est avalée ou entre dans le
corps, elle risque de causer de graves brûlures internes et
de causer la mort en deux heures seulement. Si vous pen-
sez que des piles ont pu avoir été avalées ou placées dans
une partie quelconque du corps, consultez immédiate-
ment un membre du corps médical.
Sécurisez tou-
jours complète-
ment le compartiment du module de connectivité. Si le
compartiment du module de connectivité ne ferme pas
bien, cessez d’utiliser le produit, retirez-en les piles et gar-
dez hors de la portée des enfants.
Lorsque vous
mettez des piles
au rebut, isolez les bornes « + » et « - » avec un ruban
isolant. Si elles sont mises au rebut de façon inappro-
priée, les piles au lithium risquent de se courtcircuiter, ce
qui élèvera leur température et risque de les faire éclater
ou de causer leur inflammation.
Ne jetez jamais de
piles dans un feu
et ne les exposez pas à une chaleur élevée. Les piles
pourraient exploser.
Si le module de connectivité GCY42 n’est pas acheté avec
l’outil, ou si le remplacement du module ou des piles devi-
ent nécessaire, veuillez suivre cette procédure (voir Fig. 7) :
— Poussez vers le bas et faites tourner dans le sens in-
verse des aiguilles d’une montre, en utilisant deux
doigts ou les pouces, et retirez le cache A du côté de
la poignée.
— Si l’outil est déjà muni du module de connectivité, re-
tirez la pile B mais pas le module de connectivité C.
— Si le module de connectivité est installé pour la pre-
mière fois, retirez le support de mise en place en plas-
tique D du compartiment du module de connectivité et
placez le module de connectivité C dans le comparti-
ment en respectant l’orientation correcte.
Remarque : Rangez le support de mise en place D en
lieu sûr. Réinsérez le support de mise en place si le
module de communications est retiré.
— Puis placez la nouvelle pile B sur le module de connec-
tivité avec la polarité « + » orientée vers le haut.
— Placez le cache A sur la pile, poussez-le vers le bas et
tournez-le dans le sens des aiguilles d’une montre, en
utilisant deux doigts ou les pouces, jusqu’à ce que la
flèche du cache soit alignée sur la flèche du boîtier de
l’outil.
D
B
C
A
Fig. 7
1605A002J3 GDR18V-1950C 202404.indd 36 4/15/24 8:48 AM
37
Connectivité
Pour réduire le risque de blessure, lisez les instructions d’utilisation incluses
dans le module de connectivité GCY42. Les instructions d’utilisation pour le
module de connectivité GCY42 comprennent des informations importantes qui ne sont pas couvertes dans ce manuel.
Bluetooth®
N’utilisez pas
l’outil électrique
avec Bluetooth® à proximité de postes de distribution
d’essence, d’usines de produits chimiques, d’endroits
où il existe un risque d’explosion et d’autres endroits
exposés. N’utilisez pas l’outil électrique avec Bluetooth®
dans des avions. N’utilisez pas l’outil électrique avec Blue-
tooth® à proximité de dispositifs médicaux. Évitez toute
utilisation à proximité immédiate du corps humain pen-
dant des périodes prolongées. Lorsque vous utilisez l’outil
électrique avec Bluetooth®, des interférences avec
d’autres dispositifs et systèmes, des avions et des dis-
positifs médicaux (p. ex., stimulateurs cardiaques, pro-
thèses auditives) peuvent se produire. La marque du mot
Bluetooth® et les logos correspondants sont des marques
déposées appartenant à Bluetooth SIG, Inc., et toute utili-
sation de ces marques par Robert Bosch Tool Corpora-
tion est effectuée sous licence.
Suivez toutes les
instructions et
tous les avertissements fournis par votre fabricant de
dispositif Bluetooth®. Le non-respect des procédures
recommandées pourrait causer des blessures ou des
dommages matériels.
Faites preuve
d’une grande pru-
dence lorsque vous utilisez des dispositifs Bluetooth®
pour contrôler ou changer des fonctions de l’outil élec-
trique. Le dispositif peut fonctionner à un endroit dif-
férent de celui où se trouve l’outil électrique apparié. Les
dispositifs appariés peuvent avoir une fonctionnalité per-
mettant la programmation d’événements ponctuels, y
compris la mise en marche automatique (p. ex., lumière
diffuse). En fonction de l’outil électrique, ces opérations
non surveillées ou ces changements de fonction sans
ligne de vision permettant de voir l’outil apparié pour-
raient causer des blessures ou des dommages matériels.
Contrôlez toujours le ré-
glage des paramètres de
l’outil avant de vous en servir. Ce réglage peut être dif-
férent de la dernière fois que l’outil a été utilisé. Le module
de connectivité permet le transfert de données et de
paramètres grâce à la technologie sans fil Bluetooth®.
Après avoir installé le module, certains paramètres de ré-
glage de l’outil peuvent être changés à distance par un
dispositif Bluetooth® apparié, avec l’appli installée de
l’utilisateur.
Le module de connec-
tivité GCY42 est pourvu
d’une interface radio. Il faut observer les restrictions
d’utilisation locales, p. ex., dans les établissements mili-
taires ou les hôpitaux. Les émetteurs ont démontré une
capacité d’interférence non intentionnelle avec d’autres
dispositifs.
La sécurité avant tout
POUR ASSURER SA SÉCURITÉ, L’UTILISATEUR DOIT
FAIRE PREUVE DE BON SENS ET DE VIGILANCE PEN-
DANT TOUT LE TEMPS DURANT LEQUEL IL SE SERT DE
L’OUTIL.
Utilisation de l’appli « Bosch Toolbox »
Après avoir apparié votre outil avec un dispositif mobile,
vous pouvez ajuster certaines fonctions ou vérifier le stat-
ut de l’outil électrique en utilisant l’appli Bosch Toolbox
(Fig. 8 et Fig. 9).
Chaque fois que vous changez un paramètre, l’outil con-
firmera les changements en faisant clignoter la lampe
d’indication d’état à DEL 12 bleu.
A. Bouton d’aide – appuyez sur ce bouton pour afficher
l’écran d’aide.
B. Photo de l’outil – appuyez sur la photo pour person-
naliser la photographie de l’outil.
C. Statut de charge des piles de l’outil électrique – le
nombre de « piles » vertes indique le niveau de charge
estimé pour le bloc-piles. Remarque : Le nombre
d’icônes de piles peut ne pas être égal au nombre de
DEL sur la jauge de charge du bloc-piles.
D. Surnom de l’outil électrique – appuyez sur l’icône de
crayon pour personnaliser le surnom de l’outil. Vous
pouvez faire la même chose lorsque vous changez la
photo de l’outil.
E. Barre de statut de connexion – Ici vous pouvez voir la
force de la connexion (signal) indiquée par des barres
verticales. Vous pouvez utiliser l’interrupteur à bascule
pour déconnecter l’outil de votre dispositif mobile.
F. Modes assignés – Permet de définir deux modes de
fonctionnement (A et B), en spécifiant des options
telles que l’arrêt automatique, le ralentissement au-
tomatique et le sens de rotation pour chaque mode.
G. Réglage du régime (RPM) – Permet de sélectionner
la vitesse de rotation.
1605A002J3 GDR18V-1950C 202404.indd 37 4/15/24 8:48 AM
38
Connectivité
H. Soft Start (Démarrage en douceur) – Permet
d’accélérer progressivement la vitesse de l’outil.
I. Lampe de travail – Permet de régler la luminosité et la
rémanence de la lampe de travail.
J. Interface utilisateur – Permet de régler la luminosité
et la rémanence de l’interface utilisateur.
K. Réinitialisation aux paramètres par défaut fixés en
usine – Remet l’outil dans ses paramètres d’origine.
L. Alertes relatives à l’outil – Appuyez sur « triangle
d’alertes » pour afficher toutes les alertes reçues par
l’outil.
M. Bouton Info – Affiche les informations et spécifica-
tions de l’outil.
N. Nom de l’outil – En appuyant sur ce bouton, vous af-
fichez le modèle, le numéro de série, la date de fabrica-
tion et le numéro Baretool de l’outil.
O. Enregistrer l’outil – Appuyez sur cette touche pour
enregistrer l’outil.
P. Spécifications de l’outil – En appuyant sur ce bouton,
on peut voir la tension de l’outil, le couple maximal, la
vitesse à vide, le taux d’impact, le type d’entraînement/
de porte-embout, la longueur de la tête et le poids
(sans la pile).
Q. Informations sur l’utilisation de l’outil – En ap-
puyant sur ce bouton, vous affichez la durée de fonc-
tionnement de l’outil.
R. Module Bluetooth à faible énergie – Appuyez sur ce
bouton pour afficher le nom du module Bluetooth, pour
afficher la version du micrologiciel et pour savoir si le
micrologiciel est à jour.
S. Verrouiller l’interface utilisateur – verrouille
l’interface utilisateur pour éviter les modifications ac-
cidentelles.
Remarque : Consultez l’écran d’aide intégré à l’application
(A) pour plus d’informations sur les fonctions, modes et
paramètres de connectivité.
GDR18V-1950C
GDR18V-1950C
C
B
A
D
E
F
G
H
I
J
K
LM
g. 8
GDR18V-1950C
GDR18V-1950C
C
B
N
O
P
Q
R
S
Lock User Interface
Fig. 8 Fig. 9
1605A002J3 GDR18V-1950C 202404.indd 38 4/15/24 8:48 AM
page heading
39
Consignes de fonctionnement
Gâchette de commande à vitesse variable
(Fig. 1)
Votre outil est équipé d’une gâchette de commande à
vitesse variable. Vous pouvez mettre le tournevis en
marche ou à l’arrêt en appuyant sur la gâchette ou en la
relâchant, suivant le cas. En fonction de la pression ex-
ercée sur la gâchette, il est possible de régler la vitesse
dans les limites minimale et maximale spécifiées sur la
plaquette emblématique. Exercez plus de pression pour
augmenter la vitesse et moins pour la diminuer.
Frein
Le relâchement de la gâchette active le frein qui immobil-
ise le mandrin en rapidité, ce qui est surtout pratique pour
l’enfoncement et l’enlèvement répétitifs des vis.
Levier de marche avant/arrière et
verrouillage de gâchette
Après avoir utilisé
l’outil, verrouillez
la gâchette en position d’arrêt pour éviter les risques
de démarrage accidentel et de décharge accidentelle.
Ne changez pas le sens
de rotation avant que
l’outil ne se soit complètement immobilisé. Un change-
ment durant la rotation du mandrin pourrait endommager
l’outil.
Votre outil est équipé d’un levier de marche avant/arrière
et d’un verrouillage de gâchette 3 se trouvant au-dessus
de la gâchette (Fig. 10). Ce levier a été conçu pour chang-
er la rotation de la douille et pour verrouiller la gâchette
dans une position d’arrêt (« OFF »).
Pour verrouiller la gâchette, déplacez le levier vers le centre.
Pour la rotation avant (le mandrin étant dirigé en sens op-
posé à vous), déplacez le levier à l’extrême gauche.
Pour la rotation inverse, déplacez le levier à l’extrême
droite. Pour ac tionner le verrouillage de gâchette, dé-
placez le levier à la position centrale (arrêt).
Éclairage d’appoint intégré
Votre outil est muni d’un dispositif d’éclairage à DEL 10,
15 pour améliorer la visibilité lorsque vous utilisez l’outil.
Après que la gâchette 9 aura été activée, la DEL restera
allumée pendant 10 secondes. La durée de la lumines-
cence résiduelle peut être changée dans le paramètre de
l’appli « Bosch ToolBox » (si vous êtes connecté(e)).
Conseils de fonctionnement
Vous prolongerez la durée de vos embouts et accomplirez
un travail plus net si vous mettez toujours le embout en
contact avec le matériau avant d’appuyer sur la gâchette.
Durant le fonc tionnement, tenez l’outil fermement et ex-
ercez une pres sion légère et constante. Une trop grande
pression à basse vitesse bloquera l’outil. Une pression in-
suffisante em pêchera l’embout de couper et causera une
friction excessive en glis sant par-dessus la surface. L’outil
et l’embout peuvent ainsi être abîmés.
Enfoncement à vitesse variable
La technique consiste à commencer lente ment, puis à
augmenter la vitesse à mesure que la vis s’enfonce. Posez
la vis de manière à obtenir un ajustement doux en ralen-
tissant jusqu’à l’arrêt. Avant d’enfoncer des vis, il faut
percer des trous de positionnement et de dégagement.
Tenez toujours l’outil droit sur le boulon qui doit être serré.
Il est préférable de procéder à un essai pour déterminer
la durée appropriée de percussion/serrage. Pour les pe-
tites vis, la durée appropriée de percussion/serrage peut
être atteinte en moins de 0,5 seconde. Par conséquent,
travaillez à faible régime et éteignez l’outil immédiatement
lorsque la vis est serrée et lorsque le bruit de l’impact peut
être entendu.
Pour enfoncer des vis à bois plus grosses et plus longues
dans des matériaux durs, il est préférable de prépercer.
(3)
(3)
Fig. 10
1605A002J3 GDR18V-1950C 202404.indd 39 4/15/24 8:48 AM
page heading
40
Serrage des écrous et des boulons
Utilisez la commande à vitesse variable avec prudence
pour enfoncer des écrous et des boulons avec des dou-
illes. La technique consiste à commencer lentement et à
augmenter la vitesse dès que l’écrou ou le boulon com-
mence à s’enfoncer. L’écrou ou le boulon est réglé lorsque
l’outil s’arrête.
Utilisation par temps froid (0° C / 32° F)
En raison de la lubrification utilisée dans le mécanisme
de production d’un impact, il faut faire fonctionner l’outil
à vide pendant trois minutes avant de s’en servir réelle-
ment. Ceci chauffera le lubrifiant et produira une meil-
leure performance.
Consignes de fonctionnement
Couple de serrage
Le couple de serrage dépend de la durée de l’action de
percussion/serrage. Le couple de serrage le plus élevé est
obtenu après environ 6 à 10 secondes d’action de percus-
sion/serrage.
L’augmentation du couple dépend des facteurs suivants:
• Dureté des boulons/écrous
• Type de rondelle (rondelle à disque, rondelle frein,
joint)
• Dureté du matériau à réunir
• Effet de lubrification sur les surfaces de la jonction
Ceci nous amène aux cas d’application suivants :
Application d’assemblage dur : Jonction métal-métal à
l’aide d’une rondelle à disque. Le couple maximum est at-
teint après une action relativement brève de percussion/
serrage.
Application d’assemblage intermédiaire : Assemblage
de métal sur métal lors de l’utilisation d’une rondelle élas-
tique à ressort, d’une rondelle à ressort à disque, ou de
goujons ou de boulons/écrous avec des sièges coniques.
Application d’assemblage doux : Jonction de métal à du
bois ou à un matériau d’isolation, par exemple.
Pour les cas moyens ou doux de jonction, le couple de ser-
rage maximal est inférieur à celui des cas durs. Par con-
séquent, une action plus longue de percussion/serrage
est nécessaire pour obtenir le couple de serrage maximal.
Fixation à l’aide de vis
La procédure illustrée à la (Fig. 11) vous permettra de
fixer des matériaux ensemble à l’aide de votre outil sans
dénuder, fendre ni séparer le matériau.
Fixez d’abord les pièces ensemble à l’aide d’une bride,
et percez le premier trou aux 2/3 du diamètre de la vis.
Si le matériau est tendre, percez uniquement les 2/3 de
la longueur voulue. Si le matériau est dur, percez toute la
longueur.
Détachez ensuite les pièces et percez le deuxième trou du
même diamètre que la tige de la vis dans la première pièce
ou la pièce supérieure de bois.
En troisième lieu, si une vis à tête plate est employée, frai-
sez le trou pour mettre la vis de niveau avec la surface.
Puis, exercez tout simplement une pression uniforme en
enfonçant la vis. Le trou de dégagement de la tige de la vis
dans la première pièce per met à la tête de la vis de tirer les
pièces fermement ensemble.
2. Percez le même
diamètre que la
tige de la vis.
3. Fraise du
même
diamètre que
la tête de vis.
1. Foret 2/3 de diamètre
et 2/3 de longueur de
vis pour les matériaux
souples, pleine
longueur pour les
Vis
Appliquez une
légère pression
uniforme lors de
l'enfoncement
des vis.
FIXATION A
L’AIDE DE VIS
matériaux durs.
Fig. 11
1605A002J3 GDR18V-1950C 202404.indd 40 4/15/24 8:48 AM
page heading
41
Remarque : Un seul mode ou réglage de la vitesse peut
être activé sur l’outil à un moment donné : 1, 2, 3, A ou
B. L’application Bosch Toolbox peut être utilisée pour
combiner des caractéristiques et des vitesses de travail
spécifiques.
Agrafe de ceinture
Lorsque vous utili-
sez l’agrafe de
ceinture, n’oubliez jamais que l’accessoire est exposé.
Suspendez toujours l’outil à un endroit où vous ne risquez
pas, et où de quelconques autres personnes présentes ne
risquent pas, d’entrer accidentellement en contact avec
l’accessoire.
Pour réduire le
risque de bles-
sure, n’utilisez pas l’agrafe de ceinture si elle semble
endommagée ou déformée. Ceci risquerait de produire
une suspension instable qui pourrait causer la chute acci-
dentelle de l’outil.
Pour réduire le
risque de bles-
sure, faites très attention quand vous sélectionnez
l’endroit où vous suspendez l’outil.
(Fig. 1)
L’accessoire en option d’agrafe de ceinture est un moyen
pratique d’attacher votre outil à la ceinture. Ce dispositif
vous permet d’avoir les deux mains libres pour monter sur
une échelle ou changer de lieu de travail.
L’agrafe de ceinture 5 peut être fixée de n’importe quel
côté de l’outil en la fixant avec une vis de montage. Veillez
toujours à bien serrer la vis de montage avant l’utilisation
(Fig. 1).
Pour utiliser l’agrafe, retournez l’outil et fixez-le à la cein-
ture.
Consignes de fonctionnement
Interface utilisateur
(Fig. 12)
Del d’indication d’état
La barre de DEL située en haut de l’interface utilisateur
s’illumine de différentes couleurs pour aider l’utilisateur
à identifier l’état de marche de l’outil. Lorsque le voyant
indicateur d’état à DEL 12 est vert, l’outil et le bloc-piles
fonctionnent normalement, et les températures sont cor-
rectes. Si l’indicateur passe au jaune, cela signifie que les
températures de l’outil ou de la pile ont atteint un niveau
élevé, et que l’utilisation de l’outil doit cesser pour per-
mettre à l’outil de refroidir. Il est préférable de réduire
la charge et de laisser à l’outil le temps de refroidir. Si
l’indicateur devient rouge, l’outil s’éteint pour se protéger
et/ou protéger le bloc-piles d’une situation de surchauffe.
Le voyant indicateur d’état à DEL 12 clignote également
en bleu lorsque les boutons de réglage de La vitesse 16
ou de sélection du mode 14 sont maintenus enfoncés
pendant 7 secondes. Ceci réinitialisera les paramètres de
l’outil aux valeurs d’usine par défaut.
Sélection de la vitesse
L’outil électrique dispose de trois niveaux de vitesse
préréglés. Appuyez sur le bouton de présélection de la
vitesse 16 pour sélectionner la vitesse souhaitée. La vi-
tesse sélectionnée s’affichera sur l’indicateur de niveau de
présélection 17. Pour les indices de vitesse et d’impact
correspondant à chaque niveau de préréglage, voir la sec-
tion « Description fonctionnelle et spécifications ».
Sélection du mode de travail
L’outil électrique dispose de deux modes de travail pré-
définis : A et B. Vous pouvez ajuster les paramètres dans
les modes A et B existants ou programmer des modes de
travail différents pour des applications spécifiques via
l’application Bosch Toolbox.
Appuyez sur le bouton de mode 14 pour alterner entre les
modes de travail A et B. Le mode sélectionné s’affichera
alors sur l’indicateur de sélection de mode 13.
• Le mode par défaut A comporte deux caractéristiques
conçues pour les boulons métalliques : Arrêt après un cer-
tain temps indiqué dans le sens vers l’avant et déblocage
automatique du boulon dans le sens inverse. L’arrêt après
le temps indiqué arrêtera l’outil électrique après une sec-
onde de serrage. Le déblocage automatique du boulon ar-
rête l’outil électrique lorsqu’une diminution soudaine de la
résistance est détectée pendant le desserrage.
• Le mode par défaut B est conçu pour les vis à bois : la
fonction d’arrêt automatique est activée dans le sens
vers l’avant. L’arrêt automatique arrête l’outil électrique
lorsqu’une résistance supplémentaire est détectée pen-
dant la fixation.
(12)
(13)(14)(16)(17) (15)
Fig. 12
1605A002J3 GDR18V-1950C 202404.indd 41 4/15/24 8:48 AM
page heading
42
Entretien
Pour éviter les accidents, débranchez toujours l’outil et/ou le chargeur de la
source de courant avant de nettoyer.
Service
IL N’EXISTE À L ’ I
N T É R I E U R AU-
CUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE PAR
L’UTILISATEUR. L’entretien préventif exécuté par des
personnes non autorisés peut entraîner un posi-
tionnement erroné des composants et des fils in-
ternes, ce qui peut présenter de graves dangers. Nous
recommandons de confier toute intervention d’entretien
sur l’outil à un centre de service-usine Bosch ou à un cen-
tre de service après-vente Bosch agréé.
Piles
Faire attention aux blocs-piles qui approchent la fin de
leur vie. Si vous remarquez une diminution dans les per-
formances de votre outil ou une durée de fonctionnement
réduite de manière significative entre charges, il est
temps de remplacer le bloc-piles. S’il n’est pas remplacé,
il se peut qu’il endommage le chargeur ou que l’outil fonc-
tionne incorrectement.
Graissage de l’outil
Votre outil Bosch a été graissé de manière appropriée et
il est prêt à l’usage.
Moteurs
Le moteur de votre outil a été conçu pour de nombreuses
heures d’utilisation fiable. Pour maintenir l’efficacité maxi-
male du moteur, nous recommandons de l’examiner tous
les six mois. Seul un moteur de remplacement Bosch au-
thentique, conçu spécialement pour votre outil, doit être
utilisé.
Nettoyage
Certains agents de
nettoyages et certains
dissolvants abîment les pièces en plastique. Parmi
ceux-ci se trouvent: l’essence, le tétrachlorure de car-
bone, les dissolvants de nettoyage chlorés, l’ammoniaque
ainsi que les détergents domestiques qui en contiennent.
Les prises d’air et les leviers de commutation doivent être
gardés propres et exempts de corps étrangers. Ne tentez
pas de nettoyer en insérant des objets pointus à travers
l’ouverture.
Accessoires
L’utilisation d’autres accessoires non spécifiés dans ce mode d’emploi pour-
rait être dangereuse.
Ranger les accessoires dans un environnement sec et tempéré pour éviter
les risques de corrosion et de détérioration.
Accessoires inclus Disponibles séparément
- Attache pour solive - Mallette de transport
- Module de connectivité GCY42
1605A002J3 GDR18V-1950C 202404.indd 42 4/15/24 8:48 AM
page heading
43
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad.
Por favor, lea el manual y preste atención a estos símbolos.
Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles
peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan
a este símbolo para evitar posibles lesiones o muerte.
PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o
lesiones graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la
muerte o lesiones graves.
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar
lesiones leves o moderadas.
GUARDA ESTAS INSTRUCCIONES
Advertencias generales de seguridad
para herramientas mecánicas ..........44
Normas de seguridad para llaves de
impacto inalámbricas .................46
Advertencias de seguridad adicionales ...46
Precaución de la FCC ................47
Industry Canada ....................47
Uso previsto ........................47
Especificaciones ....................48
Símbolos ..........................49
Conociendo su producto ..............51
Ensamblaje ........................53
Introducción y suelta de paquete
de baterías ........................53
Inserción y desinserción de los
accesorios ........................54
Instalación del módulo de
conectividad GCY42 .................55
Conectividad .......................56
Bluetooth® ........................56
Piense en la seguridad ...............56
Utilización de la aplicación
“Bosch Toolbox” ...................56
Instrucciones de funcionamiento .......58
Interruptor gatillo de velocidad
variable controlada .................58
Freno ............................58
Palanca de avance/inversión y
cierre del gatillo ....................58
Luz de trabajo incorporada ...........58
Consejos de funcionamiento ..........58
Interfaz del usuario .................59
Clip de cinturón ....................60
Mantenimiento ......................61
Servicio ..........................61
Baterías ..........................61
Lubricacion de las herramientas .......61
Motores ..........................61
Limpieza ..........................61
Accesorios .........................61
Tabla de contenido
1605A002J3 GDR18V-1950C 202404.indd 43 4/15/24 8:48 AM
page heading
44
Advertencias generales de seguridad para herramientas mecánicas
Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especifi-
caciones suministradas con esta herramienta eléctrica. Si no se siguen todas las
instrucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio y/o lesiones
graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA
La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red
eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).
1. Seguridad del área de trabajo
a. Mantenga el área de trabajo limpia y bien ilumina-
da. Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.
b. No utilice herramientas mecánicas en atmósferas
explosivas, como por ejemplo en presencia de líqui-
dos, gases o polvos inflamables. Las herramientas
mecánicas generan chispas que pueden incendiar el
polvo o los vapores.
c. Mantenga alejados a los niños y a las personas que
estén presentes mientras esté utilizando una herra-
mienta mecánica. Las distracciones pueden hacerle
perder el control de la herramienta.
2. Seguridad eléctrica
a. Los enchufes de las herramientas mecánicas deben
coincidir con el tomacorriente. No modifique nunca
el enchufe de ningún modo. No use enchufes adap-
tadores con herramientas mecánicas conectadas a
tierra (puestas a tierra). Los enchufes no modifica-
dos y los tomacorrientes coincidentes reducirán el
riesgo de sacudidas eléctricas.
b. Evite el contacto del cuerpo con las superficies co-
nectadas o puestas a tierra, tales como tuberías, ra-
diadores, estufas y refrigeradores. Hay un aumento
del riesgo de sacudidas eléctricas si el cuerpo del op-
erador se conecta o pone a tierra.
c. No exponga las herramientas mecánicas a la lluvia
o a condiciones mojadas. La entrada de agua en una
herramienta mecánica aumentará el riesgo de que se
produzcan sacudidas eléctricas.
d. No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica,
tirar de ella o desenchufarla. Mantenga el cordón
alejado del calor, el aceite, los bordes afilados o las
piezas móviles. Los cordones dañados o engancha-
dos aumentan el riesgo de que se produzcan sacudidas
eléctricas.
e. Cuando utilice una herramienta mecánica en el ex-
terior, use un cordón de extensión adecuado para
uso a la intemperie. La utilización de un cordón adec-
uado para uso a la intemperie reduce el riesgo de que
se produzcan sacudidas eléctricas.
f. Si es inevitable utilizar una herramienta mecánica
en un lugar húmedo, utilice una fuente de energía
protegida por un interruptor de circuito accionado
por corriente de pérdida a tierra (GFCI). El uso de
un GFCI reduce el riesgo de sacudidas eléctricas.
3. Seguridad personal
a. Manténgase alerta, fíjese en lo que está haciendo
y use el sentido común cuando esté utilizando una
herramienta mecánica. No use una herramienta
mecánica cuando esté cansado o bajo la influencia
de drogas, alcohol o medicamentos. Un momento
de distracción mientras esté utilizando herramientas
mecánicas podría causar lesiones corporales graves.
b. Use equipo de protección personal. Use siempre
protección de los ojos. El equipo de protección,
como por ejemplo una máscara antipolvo, calzado de
seguridad antideslizante, casco o protección de oídos,
utilizado para las condiciones apropiadas, reducirá las
lesiones corporales.
c. Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
conectar la herramienta a la fuente de energía y /
o al paquete de batería, levantar la herramienta o
transportarla. Transportar herramientas mecánicas
con un dedo en el interruptor o encender herramientas
mecánicas que tengan el interruptor en la posición de
encendido invita a que se produzcan accidentes.
d. Quite todas las llaves de ajuste o de tuerca antes
de encender la herramienta mecánica. Una llave de
tuerca o de ajuste que se deje colocada en una pieza
giratoria de la herramienta mecánica podría causar le-
siones corporales.
e. No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio apropiados en todo
momento. Esto permite controlar mejor la herramien-
ta mecánica en situaciones inesperadas.
f. Vístase adecuadamente. No use ropa holgada ni
alhajas holgadas. Mantenga el pelo y la ropa de las
piezas móviles. La ropa holgada, las alhajas holgadas
o el pelo largo pueden quedar atrapados en las piezas
móviles.
g. Si se proporcionan dispositivos para la conexión
de instalaciones de extracción y recolección de
1605A002J3 GDR18V-1950C 202404.indd 44 4/15/24 8:48 AM
page heading
45
Advertencias generales de seguridad para herramientas mecánicas
polvo, asegúrese de que dichas instalaciones es-
tén conectadas y se usen correctamente. El uso de
dispositivos de recolección de polvo puede reducir los
peligros relacionados con el polvo.
4. Uso y cuidado de las herramientas
mecánicas
a. No fuerce la herramienta mecánica. Use la herra-
mienta mecánica correcta para la aplicación que
desee realizar. La herramienta mecánica correcta
hará el trabajo mejor y con más seguridad a la capaci-
dad nominal para la que fue diseñada.
b. No use la herramienta mecánica si el interruptor no
la enciende y apaga. Toda herramienta mecánica que
no se pueda controlar con el interruptor es peligrosa y
debe ser reparada.
c. Desconecte el enchufe de la fuente de alimentación
y/o retire el paquete de batería de la herramienta
eléctrica antes de hacer cualquier ajuste, cambiar
accesorios o almacenar herramientas eléctricas.
Dichas medidas preventivas de seguridad reducen el
riesgo de arrancar accidentalmente la herramienta
mecánica.
d. Guarde las herramientas que no esté usando fuera
del alcance de los niños y no deje que personas
que no estén familiarizadas con la herramienta
mecánica o con estas instrucciones utilicen la her-
ramienta. Las herramientas mecánicas son peligrosas
en manos de usuarios que no hayan recibido capacit-
ación.
e. Mantenga las herramientas eléctricas y sus ac-
cesorios. Compruebe si hay piezas móviles desa-
lineadas o atoradas, si hay piezas rotas y cualquier
otra situación que pueda afectar al funcionamiento
de la herramienta eléctrica. Si la herramienta eléc-
trica está dañada, haga que sea reparada antes de
utilizarla. Muchos accidentes son causados por herra-
mientas mecánicas mantenidas deficientemente.
f. Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas de
corte mantenidas apropiadamente, con bordes de
corte afilados, se atoren, y dichas herramientas son
más fáciles de controlar.
g. Utilice la herramienta mecánica, los accesorios,
las brocas de la herramienta, etc., de acuerdo con
estas instrucciones, teniendo en cuenta las condi-
ciones de trabajo y el trabajo que se vaya a realizar.
El uso de la herramienta mecánica para operaciones
distintas a aquéllas para las que fue diseñada podría
causar una situación peligrosa.
5. Uso y cuidado de las herramientas
alimentadas por baterías
a. Recargue las baterías solamente con el cargador
especificado por el fabricante. Un cargador que es
adecuado para un tipo de paquete de batería puede
crear un riesgo de incendio cuando se utiliza con otro
paquete de batería.
b. Utilice las herramientas mecánicas solamente con
paquetes de batería designados específicamente.
El uso de cualquier otro paquete de batería puede
crear un riesgo de lesiones e incendio.
c. Cuando el paquete de batería no se esté usando,
manténgalo alejado de otros objetos metálicos,
tales como sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños que
pueden hacer una conexión de un terminal a otro. Si
se cortocircuitan los terminales de la batería uno con
otro, se pueden causar quemaduras o un incendio.
d. En condiciones abusivas, es posible que se eyecte
líquido de la batería. Evite el contacto. Si se pro-
duce un contacto accidental, enjuáguese con agua.
Si el líquido entra en contacto con los ojos, obtenga
además ayuda médica. El líquido que salga eyectado
de la batería puede causar irritación o quemaduras.
e. No utilice un paquete de batería o una herramienta
que hayan sido dañados o modificados. Es posible
que las baterías dañadas o modificadas exhiban un
comportamiento impredecible que cause un incendio,
una explosión o riesgo de lesiones.
f. No exponga un paquete de batería o una herra-
mienta a un fuego o una temperatura excesiva. Es
posible que la exposición a un fuego o una temperatura
superior a 265 °F cause una explosión.
g. Siga todas las instrucciones de carga y no cargue el
paquete de batería ni la herramienta fuera del in-
tervalo de temperatura especificado en las instruc-
ciones. Es posible que realizar una carga incorrecta-
mente o a temperaturas que estén fuera del intervalo
especificado dañe la batería y aumente el riesgo de
incendio.
6. Servicio de ajustes y reparaciones
a. Haga que su herramienta mecánica reciba servicio
de un técnico de reparaciones calificado, utilizando
únicamente piezas de repuesto idénticas. Esto ase-
gurará que se mantenga la seguridad de la herramienta
mecánica.
b. No haga nunca servicio de ajustes y reparaciones
de paquetes de batería dañados. El servicio de
ajustes y reparaciones de los paquetes de batería de-
berá ser realizado únicamente por el fabricante o por
proveedores de servicio autorizados.
GUARDA ESTAS INSTRUCCIONES
1605A002J3 GDR18V-1950C 202404.indd 45 4/15/24 8:48 AM
46
a. Agarre la herramienta eléctrica por las superfi-
cies de agarre con aislamiento cuando realice una
operación en la que el sujetador pueda entrar en
contacto con cables ocultos. Es posible que los su-
jetadores que entren en contacto con un cable con cor-
riente hagan que las partes metálicas de la herramien-
ta eléctrica que están al descubierto lleven corriente y
podrían causar una descarga eléctrica al operador.
b. Use abrazaderas u otro modo práctico de sujetar
y soportar la pieza de trabajo en una plataforma
estable. Si se sujeta la pieza de trabajo con la mano
o contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.
c. No apriete elementos de sujeción en paredes ex-
istentes u otras áreas ciegas en las que es posible
que haya cables eléctricos. Si esta situación es in-
evitable, desconecte todos los fusibles o cortacircuitos
que alimentan este sitio de trabajo.
d. Quite el paquete de baterías antes de cambiar ac-
cesorios. Puede producirse un arranque accidental
debido a que los electrodomésticos accionados por
baterías que tengan una batería introducida estén en
la situación operativa.
e. No haga funcionar la herramienta mientras la lleva
a su lado. El accionador que rota podría engancharse
con la ropa y es posible que el resultado sea lesiones.
f. Coloque la herramienta sobre el elemento de su-
jeción solo cuando esté apagada. Las herramientas
destornilladoras que giran pueden deslizarse separán-
dose del elemento de sujeción.
g. Asegúrese de que el cierre del gatillo esté acoplado
antes de insertar el paquete de batería. Si se intro-
duce el paquete de batería en herramientas mecánicas
que tengan el interruptor en la posición de encendido,
se invita a que se produzcan accidentes.
Normas de seguridad para llaves de impacto inalámbricas
GUARDA ESTAS INSTRUCCIONES
Advertencias de seguridad adicionales
Un GFCI y los dispositivos de protección personal, como
guantes de goma y calzado de goma de electricista, mejo-
rarán más su seguridad personal.
No use herramientas mecánicas con capacidad nomi-
nal solamente para CA con una fuente de energía de
CC. Aunque pueda parecer que la herramienta funciona
correctamente, es probable que los componentes eléc-
tricos de la herramienta con capacidad nominal para CA
fallen y creen un peligro para el operador.
Mantenga los mangos secos, limpios y libres de aceite
y grasa. Las manos resbalosas no pueden controlar de
modo seguro la herramienta mecánica.
Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de sus partes,
ya que los cables internos podrían reubicarse incor-
rectamente o pellizcarse, o los resortes de retorno
de los protectores de seguridad podrían montarse
incorrectamente. Ciertos agentes de limpieza, tales
como gasolina, tetracloruro de carbono, amoníaco, etc.,
podrían dañar las piezas de plástico.
Asegúrese de que el interruptor esté en la posición
de apagado antes de introducir el paquete de batería.
Si se introduce el paquete de batería en herramientas
mecánicas que tengan el interruptor en la posición de en-
cendido, se invita a que se produzcan accidentes.
Cierto polvo generado
por el lijado, aserrado,
amolado y taladrado mecánicos, y por otras activi-
dades de construcción, contiene agentes químicos
que se sabe que causan cáncer, defectos de nacimien-
to u otros daños sobre la reproducción. Algunos ejem-
plos de estos agentes químicos son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros produc-
tos de mampostería, y
• Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía, dependi-
endo de con cuánta frecuencia realice este tipo de traba-
jo. Para reducir su exposición a estos agentes químicos:
trabaje en un área bien ventilada y trabaje con equipo de
seguridad aprobado, como por ejemplo máscaras anti-
polvo que estén diseñadas especialmente para impedir
mediante filtración el paso de partículas microscópicas.
1605A002J3 GDR18V-1950C 202404.indd 46 4/15/24 8:48 AM
page heading
47
Precaución de la FCC
El fabricante no es responsable de la interferencia ra-
dioeléctrica causada por modificaciones no autorizadas
a este equipo. Dichas modificaciones podrían anular la
autoridad del usuario para utilizar el equipo.
Este dispositivo cumple con la Parte 15 de las Reglas de la
FCC. Su funcionamiento está sujeto a las dos condiciones
siguientes:
1) Este dispositivo no podrá causar interferencia perju-
dicial y
2) Este dispositivo debe aceptar cualquier interferencia
recibida, incluyendo interferencia que pueda causar
un funcionamiento no deseado.
¡NOTA! Este equipo ha sido sometido a pruebas y se ha
comprobado que cumple con los límites para dispositivos
digitales de Clase B, conforme a la Parte 15 de las reglas
de la FCC. Estos límites están diseñados para propor-
cionar una protección razonable contra la interferencia
perjudicial en una instalación residencial. Este equipo
genera, utiliza y puede emitir energía de radiofrecuencia
y, si no se instala y utiliza de acuerdo con las instruccio-
nes, es posible que cause interferencia perjudicial para
las radiocomunicaciones. Sin embargo, no hay garantía
de que no vaya a ocurrir interferencia en una instalación
específica. Si este equipo causa interferencia perjudicial
para la recepción de radio o televisión, lo cual se puede
determinar apagando y encendiendo el equipo, se insta al
usuario a intentar corregir la interferencia mediante una o
más de las siguientes medidas:
• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en un tomacorriente de un circuito
distinto al circuito al cual el receptor está conectado.
• Consulte al distribuidor o a un técnico de radio/TV que
tenga experiencia para obtener ayuda.
“Exposición a señales de radiofrecuencia (RF): El disposi-
tivo inalámbrico es un radiotransmisor y radiorreceptor.
Está diseñado y fabricado para no exceder el límite de
emisiones para la exposición a energía de radiofrecuen-
cia (RF) establecido por el Ministerio de Salud (Canadá),
Código de Seguridad 6. Estos límites son parte de las
directrices exhaustivas y los niveles de energía de RF per-
mitidos que se han establecido para la población general.
Estas directrices se basan en los estándares de seguri-
dad establecidos previamente por los organismos de
estándares internacionales. Estos estándares incluyen un
margen de seguridad sustancial diseñado para garantizar
la seguridad de todas las personas, independientemente
de su edad o salud.
Este dispositivo y su antena no deben estar coubicados
ni funcionando en combinación con ninguna otra antena
o transmisor.
Este dispositivo cumple con el estándar o los estándares
RSS exentos de licencia de Industry Canada. Su uti-
lización está sujeta a las dos condiciones siguientes:
(1) este dispositivo no podrá causar interferencia y
Industry Canada
Esta herramienta está diseñada para enroscar, apretar y aflojar pernos, tuercas y di-
versos sujetadores roscados. Esta herramienta no está diseñada para utilizarse como
taladro.
Uso previsto
(2) este dispositivo debe aceptar cualquier interferencia,
incluyendo interferencia que pueda causar un funcio-
namiento no deseado del dispositivo.
GUARDA ESTAS INSTRUCCIONES
1605A002J3 GDR18V-1950C 202404.indd 47 4/15/24 8:48 AM
page heading
48
A Los dispositivos de terminal móvil deben ser compatibles con los dispositivos de baja energía Bluetooth® (versión
4.1) y admitir el perfil de acceso genérico (PAG).
B El alcance de la señal podrá variar enormemente dependiendo de las condiciones externas. El alcance de Bluetooth®
podrá ser significa tivamente más débil dentro de cuartos cerrados y a través de barreras metálicas (p. ej., paredes,
estanterías, librerías, etc.).
Paquetes de batería/Cargadores de baterías
Sírvase consultar el Manual de la batería/cargador que se incluye con su herramienta.
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herra-
mienta.
Especificaciones
Número de modelo GDS18V-1950C
Tensión nominal 18 V
Velocidad sin carga
— Ajuste 1
— Ajuste 2
— Ajuste 3
0—800 RPM
0—2300 RPM
0—3400 RPM
Frecuencia de impactos
— Ajuste 1
— Ajuste 2
— Ajuste 3
0—1500 IPM
0—3400 IPM
0—4000 IPM
Par motor máximo
— Ajuste 1
— Ajuste 2
— Ajuste 3
710 Ft-lbs
1420 Ft-lbs
1950 Ft-lbs
Accionador de salida
Vástago hexagonal de 1/4 de pulgada con
ranura de sujeción fuerte
Temperatura ambiente permitida durante
la utilización y el almacenamiento
-4…+122°F (-20…+50°C)
Transmisión de datos (GCY42 instalado)
Bluetooth® Bluetooth® 4.1 (Low Energy)
A
Intervalo de señal, aprox. 8 s
Alcance de la señal 98 pies máximo
B
1605A002J3 GDR18V-1950C 202404.indd 48 4/15/24 8:48 AM
page heading
49
Símbolos
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y
aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con
más seguridad.
Símbolo Désignación / Explicación
V Volt (tensión)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos por segundo)
W Watt (potencia)
kg Kilogramo (peso)
min Minuto (tiempo)
s Segundo (tiempo)
⌀
Diámetro (tamaño de las brocas taladradoras, muelas, etc)
n
0
Velocidad sin carga (velocidad rotacional sin carga)
n Velocidad nominal (máxima velocidad obtenible)
.../min
Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie,
órbitas, etc., por minuto)
0 Posición “off” (velocidad cero, par motor cero...)
1, 2, 3, ...
I, II, III,
Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número
más alto significa mayor velocidad)
Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)
Flecha (Acción en la dirección de la flecha)
Corriente alterna (tipo o una característica de corriente)
Corriente continua (tipo o una característica de corriente)
Corriente alterna o continua (tipo o una característica de corriente)
Construcción de clase II (designa las herramientas de construcción con aislamiento doble)
Terminal de toma de tierra (terminal de conexión a tierra)
1605A002J3 GDR18V-1950C 202404.indd 49 4/15/24 8:48 AM
page heading
50
Símbolos
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y
aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con
más seguridad.
Símbolo Désignación / Explicación
Alerta al usuario para que lea el manual.
Alerta al usuario para que use protección de los ojos.
Alerta al usuario para que use protección respiratoria.
Alerta al usuario para que use protección de la audición.
Alerta al usuario para que use protección de los ojos, respiratoria y de la audición.
Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
Designa el programa de reciclaje de baterías de Li-ion.
Este símbolo de ADVERTENCIA indica que CONTIENE UNA BATERÍA TIPO MONEDA.
Estos símbolos de ADVERTENCIA indican un PELIGRO DE INGESTIÓN.
1605A002J3 GDR18V-1950C 202404.indd 50 4/15/24 8:48 AM
page heading
51
Conociendo su producto
(8)
(9)
(7)
(6)
(5)
(11)
(4)
(3)
(1)
(2)
(10)
Fig. 1
Llave de impacto inalámbrica GDR18V-1950C
1605A002J3 GDR18V-1950C 202404.indd 51 4/15/24 8:48 AM
page heading
52
Conociendo su producto
1 Accionador hexagonal
2 Manguito de fijación
3 Palanca de avance/inversión y cierre del
gatillo
4 Compartimiento del módulo de
conectividad
5 Clip de cinturón
6 Batería*
7 Botón de liberación de la batería*
8 Interfaz del usuario
9 Interruptor gatillo de velocidad variable
10 Luz de trabajo
11 Mango (superficie de agarre con
aislamiento)
Interfaz del usuario
12 Luz LED indicadora de estado
13 Indicador de selección de modo
14 Botón de modo (Mode)
15 Luz de trabajo
16 Botón de preselección de velocidad
17 Indicador del nivel de preselección
de velocidad
* Los accesorios mostrados o descritos no se incluyen con
el producto como estándar. Puede encontrar la selección
completa de accesorios en nuestra gama de accesorios.
(12)
(13)(14)(16)(17) (15)
Fig. 2
1605A002J3 GDR18V-1950C 202404.indd 52 4/15/24 8:48 AM
page heading
53
Ensamblaje
Desconecte el paquete de batería de la herramienta antes de realizar cualquier
ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de seguri-
dad reducen el riesgo de arrancar la herramienta accidentalmente.
Introducción y suelta de paquete de
baterías
Utilice solo las baterías
Bosch o AMPShare re-
comendadas en la lista de baterías/cargadores incluida
con su herramienta. Es posible que el uso de cualquier
otro tipo de baterías tenga como resultado lesiones corpo-
rales o daños materiales.
Asegúrese de que el in-
terruptor esté en la
posición de apagado antes de insertar el paquete de
baterías. Insertar el paquete de baterías en herramientas
eléctricas que tienen el interruptor encendido invita a los
accidentes.
Para insertar la batería
(Fig. 2)
1. Ponga la palanca de avance/inversión y el cierre del
gatillo 3 en la posición de bloqueo.
2. Deslice el paquete de baterías cargado 5 al interior
de la carcasa hasta que dicho paquete se acople en
su sitio.
La herramienta está equipado con un pestillo de fijación
secundario para impedir que dicho paquete se caiga y
salga completamente del mango, en caso de que se afloje
debido a la vibración.
Para quitar el paquete de baterías
(Fig. 3)
1. Oprima el botón de liberación del paquete de baterías
6 y deslice dicho paquete hacia delante.
2. Oprima de nuevo el botón de liberación del paquete
de baterías 6 y deslice dicho paquete completa-
mente hacia afuera hasta sacarlo de la carcasa de la
herramienta.
6
Fig. 3
7
6
Fig. 4
1605A002J3 GDR18V-1950C 202404.indd 53 4/15/24 8:48 AM
page heading
54
Ensamblaje
Inserción y desinserción de los accesorios
(Fig. 5, 6)
Inserte solo accesorios de alta calidad listos para impac-
tos con el accionador hexagonal de tamaño adecuado y la
ranura de sujeción fuerte, diseñados para utilizarse con
atornilladores de impacto.
Para instalar un accesorio:
Simplemente empuje el accesorio 18 completamente ha-
cia el interior del accionador de salida 1.
Para desinstalar un accesorio:
Jale el manguito de fijación 2 hacia delante y desinstale
el accesorio 18.
(1)(2)
(18)
(10)
Fig. 5
2
1
(18)
(2)
Fig. 6
1605A002J3 GDR18V-1950C 202404.indd 54 4/15/24 8:48 AM
55
Ensamblaje
Instalación del módulo de
conectividad GCY42
Para reducir el riesgo
de lesiones, lea las in-
strucciones de utilización incluidas con el módulo de
conectividad Bosch GCY42. Las instrucciones de uti-
lización del módulo de conectividad GCY30-4 incluyen
información importante que no se cubre en este manual.
Utilice únicamente una
batería de litio de 3 V
tipo botón/moneda CR2032. No use ninguna otra bat-
ería tipo botón/moneda ni otras formas de alimentación
eléctrica.
Asegúrese de que el
reemplazo de la batería
se realice correctamente. Hay un riesgo de explosión.
Peligro de quema duras
químicas. Mantenga
las baterías alejadas de los niños. Este producto con-
tiene una batería de litio tipo botón/moneda. Si una bat-
ería de litio tipo botón/moneda nueva o usada se traga o
entra en el cuerpo, puede causar quemaduras internas
graves y puede provocar la muerte en tan poco tiempo
como 2 horas. Si cree que es posible que alguien haya
tragado o puesto dentro de cualquier parte del cuerpo una
batería, obtenga atención médica de inmediato.
Cierre siempre firme-
mente el compar-
timiento del módulo de conectividad. Si el compar-
timiento del módulo de conectividad no se cierra
firmemente, deje de usar el producto, retire la batería y
manténgala alejada de los niños.
Cuando deseche bat-
erías, aísle los termina-
les “+” y “–” con cinta aislante. Cuando las baterías de
litio se desechan incorrectamente, es posible que corto-
circuiten, lo cual hará que se calienten, revienten o se
prendan fuego.
No deseche nunca las
baterías en un fuego ni
las exponga a calor elevado. Es posible que las baterías
exploten.
Si el módulo de conectividad GCY42 no se compra con la
herramienta, o si se hace necesario reemplazar el módulo o
la batería, por favor, siga este procedimiento (vea la Fig. 7):
• Empuje hacia abajo y rote en sentido contrario al de las
agujas del reloj, usando dos dedos o los pulgares, y re-
tire la cubierta (A) del lado de la empuñadura.
• Si la herramienta ya está equipada con el módulo de
conectividad, retire la batería (B), pero no retire el
módulo de conectividad (C).
• Si el módulo de conectividad se instala por primera
vez, retire el marcador de posición de plástico (D) del
compartimiento del módulo de conectividad y coloque
el módulo de conectividad (C) en el compartimiento,
prestando atención a la orientación correcta. Nota:
Guarde el marcador de posición (D) en un lugar se-
guro. Reinserte de nuevo el marcador de posición si se
retira el módulo de comunicaciones.
• Seguidamente, coloque la batería nueva (B) en la parte
de arriba del módulo de conectividad con la polaridad
“+” orientada hacia arriba.
• Coloque la cubierta (A) sobre la batería. empuje hacia
abajo y rote en el sentido de las agujas de reloj, usando
dos dedos o los pulgares, hasta que la flecha ubicada
en la cubierta esté alineada con la flecha ubicada en la
carcasa de la herramienta.
D
B
C
A
Fig. 7
1605A002J3 GDR18V-1950C 202404.indd 55 4/15/24 8:48 AM
56
Conectividad
Para reducir el riesgo de lesiones, lea las instrucciones de utilización incluidas
con el módulo de conectividad Bosch GCY42. Las instrucciones de utilización del
módulo de conectividad GCY30-4 incluyen información importante que no está cubierta en este manual.
Bluetooth®
No utilice la herra-
mienta eléctrica con
Bluetooth® en las proximidades de estaciones de gas-
olina, plantas químicas, áreas en las que exista peligro
de explosión y áreas sujetas a voladuras. No utilice la
herramienta eléctrica con Bluetooth® en aviones. No
utilice la herramienta eléctrica con Bluetooth® en las
inmediaciones de dispositivos médicos. Evite utilizar-
la en las inmediaciones directas del cuerpo humano
durante períodos de tiempo prolongados. Cuando uti-
lice la herramienta eléctrica con Bluetooth®, es posible
que ocurra interferencia con otros dispositivos y siste-
mas, aviones y dispositivos médicos (p. ej., marcapasos
cardíacos o audífonos).
La marca denominativa y los logotipos de Bluetooth® son
marcas registradas pertenecientes a Bluetooth SIG, Inc.,
y cualquier uso de dichas marcas por Robert Bosch Tool
Corporation es bajo licencia.
Siga todas las instruc-
ciones y advertencias
suministradas por el fabricante de su dispositivo Blue-
tooth®. Si no se siguen los procedimientos recomenda-
dos, el resultado podría ser lesiones corporales o daños
materiales.
Tenga precaución ex-
trema cuando esté uti-
lizando dispositivos Bluetooth® para controlar o cam-
biar las funciones de la herramienta eléctrica. Es
posible que la utilización del dispositivo sea en un área
distinta a la de la herramienta eléctrica apareada. Puede
que los dispositivos apareados tengan funcionalidad que
permita la programación de eventos temporizados, in-
cluyendo encendido automático (p. ej., un reflector). De-
pendiendo de la herramienta eléctrica, estas operaciones
o cambios de función desatendidos sin línea de visión di-
recta a la herramienta eléctrica apareada podrían causar
lesiones corporales o daños materiales.
Compruebe siempre la con-
figuración de la herramienta
antes de utilizarla. Es posible que la configuración sea
distinta que cuando la herramienta se utilizó por última
vez. El módulo de conectividad permite transferir los da-
tos y la configuración basándose en la tecnología inalám-
brica Bluetooth®. Con el módulo instalado, ciertos ajustes
selectos de la herramienta podrán ser cambiados remota-
mente por un dispositivo Bluetooth® apareado y una apli-
cación instalada por el usuario.
El módulo de conectividad
GCY42 está equipado con
una interfaz de radio. Se deberán acatar las restricciones
de utilización locales, p. ej., bases militares u hospitales.
Los transmisores han demostrado capacidad para inter-
ferir accidentalmente con otros dispositivos.
Piense en la seguridad
LA SEGURIDAD ES UNA COMBINACIÓN DE SENTIDO
COMÚN Y ALERTA POR PARTE DEL OPERADOR EN
TODO MOMENTO CUANDO SE ESTÉ USANDO LA HER-
RAMIENTA.
Utilización de la aplicación
“Bosch Toolbox”
Después de aparear su herramienta con un dispositivo
móvil, puede ajustar ciertas funciones o comprobar el
estado de la herramienta eléctrica utilizando la aplicación
Bosch Toolbox.
Cada vez que cambie cualquier ajuste, la herramienta
confirmará los cambios mediante el parpadeo de la luz
LED indicadora de estado 12 azul.
A. Botón de ayuda: Al presionar suavemente este botón
aparecerá la pantalla de ayuda.
B. Foto de la herramienta: Al presionar suavemente en
la foto usted podrá personalizar la fotografía de la her-
ramienta.
C. Estado de carga de la batería de la herramienta
eléctrica: El número de “baterías” verdes indica el
nivel de carga estimado del paquete de batería. Nota:
Es posible que el número de “baterías” del indicador no
sea igual al número de luces LED del indicador de carga
de la batería.
D. Apodo de la herramienta eléctrica: Al golpear suave-
mente en el ícono de “lápiz” se le permitirá personali-
zar el apodo de la herramienta. También podrá hacerlo
cuando cambie la foto de la herramienta.
E. Barra de estado de conexión: Aquí usted puede ver
la fuerza de (la señal de) conexión indicada por barras
verticales. Puede usar el interruptor basculante para
desconectar la herramienta de su dispositivo móvil.
F. Modos asignados: Le permiten a usted definir dos
modos de funcionamiento (A y B), especificando op-
ciones tales como apagado automático, reducción
automática de la velocidad y sentido de rotación para
cada modo.
1605A002J3 GDR18V-1950C 202404.indd 56 4/15/24 8:48 AM
57
Conectividad
G. Ajuste de las RPM: Le permite a usted seleccionar la
velocidad de rotación.
H. Arranque suave: Permite aumentar gradualmente la
velocidad de la herramienta.
I. Luz de trabajo: Le permite a usted ajustar la intensi-
dad y la luminosidad remanente de la luz de trabajo.
J. Interfaz del usuario: Le permite a usted ajustar el
brillo y la luminosidad remanente de la interfaz del
usuario.
K. Restablecer valores de fábrica: Devuelve la herra-
mienta a su configuración original.
L. Alertas de la herramienta: Al presionar suavemente
el “triángulo de alertas” se mostrará cualquier alerta
recibida de la herramienta.
M. Botón de información: Muestra la información y las
especificaciones de la herramienta.
N. Nombre de la herramienta: Al presionar esto suave-
mente se muestran el modelo de la herramienta, su
número de serie, su fecha de fabricación y el número
de la herramienta básica.
O. Registre la herramienta: Al presionar esto suave-
mente se registra la herramienta.
P. Especificaciones de la herramienta: Al presionar
esto suavemente se muestran la tensión de la her-
ramienta, su fuerza de torsión máxima, su velocidad
sin carga, su frecuencia de impacto, su tipo de accio-
nador/portabroca, la longitud de su cabeza y su peso
(excluyendo la batería).
Q. Información sobre el uso de la herramienta: Al pre-
sionar esto suavemente se muestra el tiempo de func-
ionamiento de la herramienta.
R. Módulo de baja energía Bluetooth: Al presionar esto
suavemente se muestran el nombre del módulo Blue-
tooth, la versión de firmware y si el
S. Bloquear interfaz de usuario: bloquea la interfaz de
usuario para evitar cambios accidentales.
Nota: Consulte la pantalla de Ayuda de la app (A) para ob-
tener más información sobre las funciones, los modos y
los ajustes de conectividad.
GDR18V-1950C
GDR18V-1950C
C
B
A
D
E
F
G
H
I
J
K
LM
g. 8
GDR18V-1950C
GDR18V-1950C
C
B
N
O
P
Q
R
S
Lock User Interface
Fig. 8 Fig. 9
1605A002J3 GDR18V-1950C 202404.indd 57 4/15/24 8:48 AM
58
Instrucciones de funcionamiento
Interruptor gatillo de velocidad
variable controlada
La herramienta está provista de un interruptor gatillo de
velocidad variable. La herramienta se puede encender
(posición “ON”) o apagar (posición “OFF”) al apretar
o soltar el gatillo. La velocidad se puede ajustar desde
el valor mínimo hasta el máximo de las RPM nominales
mediante la presión ejercida sobre el gatillo. Ejercer más
presión para aumentar la velocidad y disminuir la presión
para reducir la velocidad (Fig. 1).
Freno
Cuando se suelta el interruptor gatillo, éste activa el freno
para detener el mandril rápidamente. Esto es especial-
mente útil para apretar y remover tornillos repetidamente.
Palanca de avance/inversión y
cierre del gatillo
Después de utilizar la
herra mienta, fije el ga-
tillo en la posición de apagado (“OFF”) para ayudar a
evitar los arranques accidentales y la descarga acci-
dental de las baterías.
No cambie el sentido de
giro hasta que la herra-
mienta se haya detenido por completo. El cambio du-
rante el giro del mandril puede causar daños a la herra-
mienta.
La herramienta está equipada con una palanca de avance/
inversión y un cierre del gatillo 3 con ubicación encima del
gatillo (Fig. 10). Esta palanca fue diseñada para cambiar
la rotación de la bocallave y para bloquear el gatillo en la
posición de “APAGADO”.
Para bloquear el gatillo, mueva la palanca hasta el centro.
Para la rotación de “Avance” (con el man dril orientado
en sentido opuesto a usted), mueva la palanca com ple-
tamente hacia la izquierda.
Para la rotación inversa, mueva la palanca completamente
hacia la derecha. Para activar el cierre del gatillo, mueva la
palanca hasta la posición central “OFF”.
Luz de trabajo incorporada
Su herramienta está equipada con una luz LED 10, 15
para brindar mejor visibilidad cuando se utiliza la herra-
mienta.
Después de activar el gatillo 9, la luz LED permanecerá
encendida durante 10 segundos. El período de tiempo de
luminosidad remanente se puede cambiar en la configura-
ción de la aplicación “Bosch ToolBox” (si está conectada).
Consejos de funcionamiento
Usted prolongará la vida de las brocas y realizará un traba-
jo mejor ejecutado si siempre pone la broca en contacto
con la pieza de trabajo antes de apretar el gatillo. Durante
el funcionamiento, sujete firmemente la herramienta y
ejerza una presión ligera y uniforme. Una presión excesiva
a baja velocidad hará que la herramienta se detenga. Una
presión demasiado pequeña no permitirá que la broca
corte y producirá un exceso de fricción al patinar sobre
la superficie. Esto puede ser perjudicial tanto para la her-
ramienta como para la broca.
Apriete de tornillos con velocidad variable
La técnica consiste en empezar des pacio, aumentando
la velocidad a medida que el tornillo avan za. Coloque el
tornillo de manera que ajuste perfecta mente mediante
la disminución de la velocidad hasta dete nerse. Antes de
apretar los tornillos, se deben taladrar agujeros piloto y
de paso.
Agarre siempre la herramienta en línea recta sobre el
perno que se vaya a apretar.
Sujete siempre la maquina en posición vertical sobre el
perno que se va a apretar.
El mejor método para determinar la duración adecuada de
percusión/apriete es medi ante una prueba. Para tornillos
pequeños, la duración adecuada de percusión/apriete se
puede alcanzar en menos de 0.5 segundos. Por lo tanto,
trabaje con RPM bajas y apague inmediatamente la her-
ramienta cuando el tornillo esté apretado y se pueda es-
cuchar el sonido de los impactos.
(3)
(3)
Fig. 10
1605A002J3 GDR18V-1950C 202404.indd 58 4/15/24 8:48 AM
59
Instrucciones de funcionamiento
Para atornillar tornillos para madera más grandes y largos
en material duro, el mejor método consiste en hacer un
agujero con antelación.
Par motor de apriete
El par motor de apriete depende de la duración de la ac-
ción de percusión/apriete. El mayor par motor de apriete
se alcanza después de aproximadamente 6 a 10 segun-
dos de acción de percusión/apriete.
El aumento de par motor depende de los siguientes fac-
tores:
• Dureza de los pernos/tuercas.
• Tipo de arandela (arandela de disco, arandela elástica,
junta de estanqueidad).
• Dureza del material que se va a unir.
• Efecto de la lubricación en las superficies de la unión.
Esto lleva a los siguientes casos de aplicación:
Aplicación de unión dura: La unión de metal a metal con
una arandela de disco. El par motor máximo se alcanza
después de una acción de percusión/apriete relativa-
mente corta.
Aplicación de unión mediana: La unión de metal con
metal cuando se utiliza una arandela elástica tipo anillo,
una arandela elástica tipo disco, pernos prisioneros o per-
nos/tuercas con asientos cónicos.
Aplicación de unión suave: La unión de por ejemplo
metal a madera o a material aislante.
Para casos de unión mediana o blanda, el par motor de
apriete máximo es menos que para los casos duros. Por
lo tanto, se necesita una acción de percusión/apriete más
prolongada para alcanzar el par motor de apriete máximo.
Sujecion con tornillos
El procedimiento mostrado en la (Fig. 11) le permitirá
a usted sujetar unos materiales a otros usando la herra-
mienta sin desforrar, rajar ni separar el material.
Primero, fije las piezas una a otra y taladre el primer agu-
jero con 2/3 del diámetro del tornillo. Si el material es
blando, taladre únicamente 2/3 de la longitud correspon-
diente. Si es duro, taladre la longitud completa.
Segundo, suelte las piezas y taladre el segundo agujero
con el mismo diámetro que el cuerpo del tornillo en la
primera pieza, o pieza superior, de madera.
Tercero, si se utiliza un tornillo de cabeza plana, avellane
el agujero para hacer que el tornillo quede al ras con la su-
perficie. Luego, simplemente ejerza una presión uniforme
cuando apriete el tornillo. El agujero de paso del cuerpo
del tornillo en la primera pieza permite que la cabeza del
tornillo mantenga las piezas unidas firmemente.
Apriete de tuercas y pernos
Utilice el control de velocidad variable con precaución
para apretar tuercas y pernos con aditamentos de bocal-
lave. La técnica consiste en comenzar lentamente, au-
mentando la velocidad a medida que la tuerca o el perno
se vaya apretando. La tuerca o el perno está ajustado cu-
ando la bocallave se detiene.
Utilización en tiempo frío (32° F)
Debido a la lubricación utilizada en el mecanismo de per-
cusión, se deberá tener la herramienta en funcionamiento
durante tres minutos sin carga antes de su utilización real.
Esto calentará el lubricante y proporcionará un mejor ren-
dimiento.
Interfaz del usuario
Luz led indicadora de estado
La barra LED ubicada en la parte superior de la interfaz del
usuario se ilumina en varios colores para ayudar al usuario
a identificar el estado de la herramienta. Cuando la luz
LED indicadora de estado 12 está verde, la herramienta
y el paquete de batería están funcionando normalmente
y las temperaturas son adecuadas. Si el indicador cambia
a amarillo, eso significa que las temperaturas de la herra-
mienta o de la batería han aumentado hasta un nivel alto y
se debe dejar de utilizar la herramienta para permitir que
esta se enfríe. Lo mejor es eliminar la carga y dar a la her-
ramienta la oportunidad de enfriarse. Si el indicador se
pone rojo, la herramienta se apagará para autoprotegerse
y/o proteger al paquete de batería contra una situación de
sobrecalentamiento.
La luz LED indicadora de estado 12 también parpadeará
en azul cuando los botones de velocidad 16 o modo 14
2. Taladre el
mismo diámetro
que el vástago
del tornillo.
3. Avellane el
mismo
diámetro que
la cabeza del
tornillo.
1. Taladre 2/3 del
diámetro y 2/3 de la
longitud del tornillo
para materiales
blandos, y la longitud
Tornillo
Aplique una
presión ligera
y uniforme
cuando apriete
tornillos.
SUJECIÓN CON
TORNILLOS
completa para
materiales
duros.
Fig. 11
1605A002J3 GDR18V-1950C 202404.indd 59 4/15/24 8:48 AM
60
Instrucciones de funcionamiento
se mantengan presionados durante 7 segundos. Esto
reajustará la configuración de la herramienta a los valores
preestablecidos en la fábrica.
Selección de la velocidad
La herramienta eléctrica tiene tres niveles de velocidad
preajustados. Presione el botón de preselección de ve-
locidad 16 para seleccionar la velocidad deseada. La
velocidad deseada se mostrará en el indicador del nivel
de preselección 17. Para obtener las tasas de velocidad e
impacto para cada nivel preajustado, consulte la sección
“Descripción funcional y especificaciones”.
Selección del modo de trabajo
La herramienta eléctrica tiene dos modos de trabajo
preajustados: A y B. Usted puede ajustar las configura-
ciones dentro de los modos A y B existentes o programar
modos de trabajo personalizados para aplicaciones espe-
cíficas a través de la app Bosch Toolbox.
Presione el botón de modo 14 para cambiar entre los mo-
dos de trabajo A y B. El modo seleccionado se mostrará en
el indicador de selección de modo 13.
• El modo A preestablecido tiene dos funciones que
están diseñadas para pernos metálicos: Apagado
después de un tiempo en el sentido de avance y lib-
erador automático de pernos en el sentido inverso.
El apagado después de un tiempo detendrá la herra-
mienta eléctrica después de 1 segundo de terminar de
apretar el sujetador. El liberador automático de pernos
detendrá la herramienta eléctrica una vez que se de-
tecte una reducción repentina de la resistencia mien-
tras se esté aflojando un sujetador.
• El modo B preestablecido está diseñado para tornillos
para madera: la función de apagado automático se ac-
tiva en sentido hacia delante. El apagado automático
detendrá la herramienta eléctrica una vez que se de-
tecte resistencia adicional mientras se esté apretando
un sujetador.
Nota: solo puede haber un ajuste o modo de velocidad
activo en la herramienta a la vez: 1, 2, 3, A o B. La app
Bosch Toolbox se puede utilizar para combinar funciones
y velocidades específicas del modo de trabajo.
Clip de cinturón
Cuando utilice el clip
de cinturón, tenga
siempre presente que el accesorio está al descubierto.
Cuelgue siempre la herramienta en un área en la que usted
y las personas presentes no puedan hacer contacto acci-
dentalmente con el accesorio.
Para reducir el riesgo
de lesiones, no utilice
el clip de cinturón si parece estar dañado o deforma-
do. Esto podría tener como resultado una suspensión in-
estable y que la herramienta se caiga inesperadamente.
Para reducir el riesgo
de lesiones, tenga cui-
dado al seleccionar la ubicación para colgar la herra-
mienta.
(Fig. 1)
El clip de cinturón opcional accesorio le permitirá sujetar
convenientemente la herramienta a su cinturón. Este dis-
positivo le permitirá tener libres las dos manos cuando
suba a una escalera de mano o se traslade a otra área de
trabajo.
El clip de cinturón 5 se puede sujetar a cualquiera de los
dos lados de la herramienta fijándolo con un tornillo de
montaje. Asegúrese siempre de apretar firmemente el
tornillo de montaje antes de usar la herramienta (Fig. 1).
Para usar el clip, ponga la herramienta en posición inver-
tida y sujétela a su cinturón.
(12)
(13)(14)(16)(17) (15)
Fig. 12
1605A002J3 GDR18V-1950C 202404.indd 60 4/15/24 8:48 AM
61
Mantenimiento
Para evitar accidentes, desconecte siempre el paquete de batería de la herra-
mienta antes de realizar servicio de ajustes y reparaciones o limpieza.
Servicio
NO HAY PIEZAS EN EL
INTERIOR QUE PU-
EDAN SER AJUSTADAS O REPA RA DAS POR EL USU-
ARIO. El mantenimiento preventivo realizado por per-
sonal no autorizado pude dar lugar a la colocación
inco rrec ta de cables y componentes internos que po-
dría constituir un peligro serio. Recomendamos que
todo el servicio de las herramientas sea realizado en un
Centro de servicio de fábrica Bosch o en una Estación de
servicio Bosch autorizada.
Baterías
Esté alerta a los paquetes de baterías que estén aprox-
imándose al final de su vida útil. Si observa una dis-
minución del rendimiento de la herramienta o un tiempo
de funcionamiento significativamente más corto entre
cargas, entonces ha llegado el momento de cambiar el pa-
quete de baterías. Si no se hace esto, el resultado puede
ser que la herramienta funcione incorrectamente o que el
cargador se dañe.
Accesorios
Es posible que el uso de cualquier otro accesorio no especificado en este manual
cree un peligro.
Almacene los accesorios en un ambiente seco y templado para evitar la corrosión
y el deterioro.
Accesorios incluidos Disponibles por separado
- Colgador para vigas - Maletín de transporte
- Módulo de conectividad GCY42
Lubricacion de las herramientas
Su herramienta Bosch ha sido lubricada adecuadamente
y está lista para la utilización.
Motores
El motor de la herramienta ha sido diseñado para muchas
horas de servicio fiable. Para mantener un rendimiento
óptimo del mo tor, recomendamos que éste sea exami-
nado cada seis me ses. Sólo se debe usar un motor de
repuesto Bosch genuino diseñado especialmente para la
herramienta.
Limpieza
Ciertos agentes de limpie-
za y disol ventes dañan las
piezas de plástico. Algunos de es tos son: gasolina, tetra-
cloruro de carbono, disolventes de limpie za clorados,
amoníaco y detergentes domésticos que contienen
amoníaco.
Las aberturas de ventilación y las palancas de interruptor
deben mantenerse limpias y libres de materias extrañas.
No intente lim piar introduciendo objetos puntiagudos a
través de las aberturas.
1605A002J3 GDR18V-1950C 202404.indd 61 4/15/24 8:48 AM
page heading
62
BSD-3-Clause
Infineon TLE987x Series Device Support, v1.5.0
Copyright (c) 2015, Infineon Technologies AG
All rights reserved.
Redistribution and use in source and binary forms, with or without modification,are permitted provided that the following condi-
tions are met:
- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in
the documentation and/or other materials provided with the distribution.
- Neither the name of the copyright holders nor the names of its contributors may be used to endorse or promote products derived
from this software without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED
WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE FOR
ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED
TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)
HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY,OR TORT (INCLUDING NEG-
LIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY
OF SUCH DAMAGE.
BSD-3-Clause
ARM BSD3 Clause license, v2.1.1
Copyright (c) 2009 - 2013 ARM LIMITED
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following condi-
tions are met:
- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in
the documentation and/or other materials provided with the distribution.
- Neither the name of ARM nor the names of its contributors may be used to endorse or promote products derived from this soft-
ware without specific prior written permission.
*
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS AS IS AND ANY EXPRESS OR IMPLIED WAR-
RANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICU-
LAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS BE LIABLE FOR ANY DIRECT,
INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCURE-
MENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER
CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE
OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.
BSD-3-Clause
ARM CMSIS Cortex-M Core, v3.2.0
Copyright (c) 2009 - 2013 ARM LIMITED
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following condi-
tions are met:
- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in
the documentation and/or other materials provided with the distribution.
- Neither the name of ARM nor the names of its contributors may be used to endorse or promote products derived from this soft-
ware without specific prior written permission.
*
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS AS IS AND ANY EXPRESS OR IMPLIED WAR-
RANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICU-
LAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS BE LIABLE FOR ANY DIRECT,
INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCURE-
MENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER
Licenses
1605A002J3 GDR18V-1950C 202404.indd 62 4/15/24 8:48 AM
page heading
63
CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE
OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.
BSD-3-Clause
ARM CMSIS DSP, v1.4.1
Copyright (c) 2010-2013 ARM Limited. All rights reserved.
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following condi-
tions are met:
- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in
the documentation and/or other materials provided with the distribution.
- Neither the name of ARM nor the names of its contributors may be used to endorse or promote products derived from this soft-
ware without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS AS IS AND ANY EXPRESS OR IMPLIED WAR-
RANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICU-
LAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS BE LIABLE FOR ANY DIRECT,
INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCURE-
MENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER
CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE
OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.
BSD-3-Clause
ARM CMSIS Cortex-M Core, v3.20
Copyright (c) 2009 - 2013 ARM LIMITED. All rights reserved.
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following condi-
tions are met:
- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in
the documentation and/or other materials provided with the distribution.
- Neither the name of ARM nor the names of its contributors may be used to endorse or promote products derived from this soft-
ware without specific prior written permission.
THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS AS IS AND ANY EXPRESS OR IMPLIED WAR-
RANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICU-
LAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS BE LIABLE FOR ANY DIRECT,
INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCURE-
MENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER
CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE
OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGE.
Apache-2.0
ARM CMSIS Cortex-M Core, v5
Copyright (c) 2009-2019 Arm Limited
Licensed under the Apache License, Version 2.0 (the “License”);you may not use this file except in compliance with the License.
You may obtain a copy of the License at http://www.apache.org/licenses/LICENSE-2.0
Unless required by applicable law or agreed to in writing, software distributed under the License is distributed on an “AS IS”
BASIS, WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
See the License for the specific language governing permissions and limitations under the License.
Licenses
1605A002J3 GDR18V-1950C 202404.indd 63 4/15/24 8:48 AM
page heading
64
Apache License
Version 2.0, January 2004
http://www.apache.org/licenses/
TERMS AND CONDITIONS FOR USE, REPRODUCTION, AND DISTRIBUTION
1. Definitions.
“License” shall mean the terms and conditions for use, reproduction, and distribution as defined by Sections 1 through 9 of this
document.
“Licensor” shall mean the copyright owner or entity authorized by the copyright owner that is granting the License.
“Legal Entity” shall mean the union of the acting entity and all other entities that control, are controlled by, or are under common
control with that entity. For the purposes of this definition, “control” means (i) the power, direct or indirect, to cause the direction
or management of such entity, whether by contract or otherwise, or (ii) ownership of fifty percent (50%) or more of the outstand-
ing shares, or (iii) beneficial ownership of such entity.
“You” (or “Your”) shall mean an individual or Legal Entity exercising permissions granted by this License.
“Source” form shall mean the preferred form for making modifications, including but not limited to software source code, docu-
mentation source, and configuration files.
“Object” form shall mean any form resulting from mechanical transformation or translation of a Source form, including but not
limited to compiled object code, generated documentation, and conversions to other media types.
“Work” shall mean the work of authorship, whether in Source or Object form, made available under the License, as indicated by a
copyright notice that is included in or attached to the work (an example is provided in the Appendix below).
“Derivative Works” shall mean any work, whether in Source or Object form, that is based on (or derived from) the Work and for
which the editorial revisions, annotations, elaborations, or other modifications represent, as a whole, an original work of author-
ship. For the purposes of this License, Derivative Works shall not include works that remain separable from, or merely link (or bind
by name) to the interfaces of, the Work and Derivative Works thereof.
“Contribution” shall mean any work of authorship, including the original version of the Work and any modifications or additions
to that Work or Derivative Works thereof, that is intentionally submitted to Licensor for inclusion in the Work by the copyright
owner or by an individual or Legal Entity authorized to submit on behalf of the copyright owner. For the purposes of this definition,
“submitted” means any form of electronic, verbal, or written communication sent to the Licensor or its representatives, including
but not limited to communication on electronic mailing lists, source code control systems, and issue tracking systems that are
managed by, or on behalf of, the Licensor for the purpose of discussing and improving the Work, but excluding communication
that is conspicuously marked or otherwise designated in writing by the copyright owner as “Not a Contribution.”
“Contributor” shall mean Licensor and any individual or Legal Entity on behalf of whom a Contribution has been received by Licen-
sor and subsequently incorporated within the Work.
2. Grant of Copyright License. Subject to the terms and conditions of this License, each Contributor hereby grants to You a per-
petual, worldwide, non-exclusive, no-charge, royalty-free, irrevocable copyright license to reproduce, prepare Derivative Works
of, publicly display, publicly perform, sublicense, and distribute the Work and such Derivative Works in Source or Object form.
3. Grant of Patent License. Subject to the terms and conditions of this License, each Contributor hereby grants to You a per-
petual, worldwide, non-exclusive, no-charge, royalty-free, irrevocable (except as stated in this section) patent license to make,
have made, use, offer to sell, sell, import, and otherwise transfer the Work, where such license applies only to those patent
claims licensable by such Contributor that are necessarily infringed by their Contribution(s) alone or by combination of their
Contribution(s) with the Work to which such Contribution(s) was submitted. If You institute patent litigation against any entity
(including a cross-claim or counterclaim in a lawsuit) alleging that the Work or a Contribution incorporated within the Work con-
stitutes direct or contributory patent infringement, then any patent licenses granted to You under this License for that Work shall
terminate as of the date such litigation is filed.
4. Redistribution. You may reproduce and distribute copies of the Work or Derivative Works thereof in any medium, with or with-
out modifications, and in Source or Object form, provided that You meet the following conditions:
You must give any other recipients of the Work or Derivative Works a copy of this License; and
You must cause any modified files to carry prominent notices stating that You changed the files; and
You must retain, in the Source form of any Derivative Works that You distribute, all copyright, patent, trademark, and attribution
notices from the Source form of the Work, excluding those notices that do not pertain to any part of the Derivative Works; and
If the Work includes a “NOTICE” text file as part of its distribution, then any Derivative Works that You distribute must include a
readable copy of the attribution notices contained within such NOTICE file, excluding those notices that do not pertain to any
part of the Derivative Works, in at least one of the following places: within a NOTICE text file distributed as part of the Derivative
Works; within the Source form or documentation, if provided along with the Derivative Works; or, within a display generated by the
Derivative Works, if and wherever such third-party notices normally appear. The contents of the NOTICE file are for informational
purposes only and do not modify the License. You may add Your own attribution notices within Derivative Works that You distrib-
ute, alongside or as an addendum to the NOTICE text from the Work, provided that such additional attribution notices cannot be
construed as modifying the License.
Licenses
1605A002J3 GDR18V-1950C 202404.indd 64 4/15/24 8:48 AM
page heading
65
You may add Your own copyright statement to Your modifications and may provide additional or different license terms and condi-
tions for use, reproduction, or distribution of Your modifications, or for any such Derivative Works as a whole, provided Your use,
reproduction, and distribution of the Work otherwise complies with the conditions stated in this License.
5. Submission of Contributions. Unless You explicitly state otherwise, any Contribution intentionally submitted for inclusion in the
Work by You to the Licensor shall be under the terms and conditions of this License, without any additional terms or conditions.
Notwithstanding the above, nothing herein shall supersede or modify the terms of any separate license agreement you may have
executed with Licensor regarding such Contributions.
6. Trademarks. This License does not grant permission to use the trade names, trademarks, service marks, or product names
of the Licensor, except as required for reasonable and customary use in describing the origin of the Work and reproducing the
content of the NOTICE file.
7. Disclaimer of Warranty. Unless required by applicable law or agreed to in writing, Licensor provides the Work (and each Con-
tributor provides its Contributions) on an “AS IS” BASIS, WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express
or implied, including, without limitation, any warranties or conditions of TITLE, NON-INFRINGEMENT, MERCHANTABILITY, or FIT-
NESS FOR A PARTICULAR PURPOSE. You are solely responsible for determining the appropriateness of using or redistributing the
Work and assume any risks associated with Your exercise of permissions under this License.
8. Limitation of Liability. In no event and under no legal theory, whether in tort (including negligence), contract, or otherwise,
unless required by applicable law (such as deliberate and grossly negligent acts) or agreed to in writing, shall any Contributor be
liable to You for damages, including any direct, indirect, special, incidental, or consequential damages of any character arising as
a result of this License or out of the use or inability to use the Work (including but not limited to damages for loss of goodwill, work
stoppage, computer failure or malfunction, or any and all other commercial damages or losses), even if such Contributor has been
advised of the possibility of such damages.
9. Accepting Warranty or Additional Liability. While redistributing the Work or Derivative Works thereof, You may choose to offer,
and charge a fee for, acceptance of support, warranty, indemnity, or other liability obligations and/or rights consistent with this Li-
cense. However, in accepting such obligations, You may act only on Your own behalf and on Your sole responsibility, not on behalf
of any other Contributor, and only if You agree to indemnify, defend, and hold each Contributor harmless for any liability incurred
by, or claims asserted against, such Contributor by reason of your accepting any such warranty or additional liability.
END OF TERMS AND CONDITIONS
Zlib
NanoPb, v0.3.9.2
Copyright (c) 2011 Petteri Aimonen <jpa at nanopb.mail.kapsi.fi>
This software is provided ‘as-is’, without any express or implied warranty. In no event will the authors be held liable for any dam-
ages arising from the use of this software.
Permission is granted to anyone to use this software for any purpose, including commercial applications, and to alter it and redis-
tribute it freely, subject to the following restrictions:
1. The origin of this software must not be misrepresented; you must not claim that you wrote the original software. If you use this
software in a product, an acknowledgment in the product documentation would be appreciated but is not required.
2. Altered source versions must be plainly marked as such, and must not be misrepresented as being the original software.
3. This notice may not be removed or altered from any source distribution.
Zlib
NanoPb, v0.3.9.9
Copyright (c) 2011 Petteri Aimonen <jpa at nanopb.mail.kapsi.fi>
This software is provided ‘as-is’, without any express or implied warranty. In no event will the authors be held liable for any dam-
ages arising from the use of this software.
Permission is granted to anyone to use this software for any purpose, including commercial applications, and to alter it and redis-
tribute it freely, subject to the following restrictions:
1. The origin of this software must not be misrepresented; you must not claim that you wrote the original software. If you use this
software in a product, an acknowledgment in the product documentation would be appreciated but is not required.
2. Altered source versions must be plainly marked as such, and must not be misrepresented as being the original software.
3. This notice may not be removed or altered from any source distribution.
Licenses
1605A002J3 GDR18V-1950C 202404.indd 65 4/15/24 8:48 AM
page heading
66
None
ST Product license, vV2
COPYRIGHT 2014 STMicroelectronics
Under STMicroelectronics’ intellectual property rights, the redistribution, reproduction and use in source and binary forms of the
software or any part thereof, with or without modification, are permitted provided that the following conditions are met:
1. Redistribution of source code (modified or not) must retain any copyright notice, this list of conditions and the disclaimer set
forth below as items 10 and 11.
2. Redistributions in binary form, except as embedded into microcontroller or microprocessor device manufactured by or for
STMicroelectronics or a software update for such device, must reproduce any copyright notice provided with the binary code,
this list of conditions, and the disclaimer set forth below as items 10 and 11, in documentation and/or other materials provided
with the distribution.
3. Neither the name of STMicroelectronics nor the names of other contributors to this software may be used to endorse or pro-
mote products derived from this software or part thereof without specific written permission.
4. This software or any part thereof, including modifications and/or derivative works of this software, must be used and execute
solely and exclusively on or in combination with a microcontroller or microprocessor device manufactured by or for STMicroelec-
tronics.
5. No use, reproduction or redistribution of this software partially or totally may be done in any manner that would subject this
software to any Open Source Terms. “Open Source Terms” shall mean any open source license which requires as part of distribu-
tion of software that the source code of such software is distributed therewith or otherwise made available, or open source license
that substantially complies with the Open Source definition specified at www.opensource.org and any other comparable open
source license such as for example GNU General Public License (GPL), Eclipse Public License (EPL), Apache Software License,
BSD license or MIT license.
6. STMicroelectronics has no obligation to provide any maintenance, support or updates for the software.
7. The software is and will remain the exclusive property of STMicroelectronics and its licensors. The recipient will not take any
action that jeopardizes STMicroelectronics and its licensors’ proprietary rights or acquire any rights in the software, except the
limited rights specified hereunder.
8. The recipient shall comply with all applicable laws and regulations affecting the use of the software or any part thereof including
any applicable export control law or regulation.
9. Redistribution and use of this software or any part thereof other than as permitted under this license is void and will automati-
cally terminate your rights under this license.
10. THIS SOFTWARE IS PROVIDED BY STMICROELECTRONICS AND CONTRIBUTORS AS IS AND ANY EXPRESS, IMPLIED OR
STATUTORY WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS
FOR A PARTICULAR PURPOSE AND NON-INFRINGEMENT OF THIRD PARTY INTELLECTUAL PROPERTY RIGHTS, WHICH ARE DIS-
CLAIMED TO THE FULLEST EXTENT PERMITTED BY LAW. IN NO EVENT SHALL STMICROELECTRONICS OR CONTRIBUTORS BE
LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT
NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS
INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT
(INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF
THE POSSIBILITY OF SUCH DAMAGE.
11. EXCEPT AS EXPRESSLY PERMITTED HEREUNDER, NO LICENSE OR OTHER RIGHTS, WHETHER EXPRESS OR IMPLIED, ARE
GRANTED UNDER ANY PATENT OR OTHER INTELLECTUAL PROPERTY RIGHTS OF STMICROELECTRONICS OR ANY THIRD PARTY.
WARRANTY DISCLAIMER
This product contains Open Source Software components which underlie Open Source Software Licenses. Please note that Open
Source Licenses contain disclaimer clauses. The text of the Open Source Licenses that apply are included in this manual under
“Legal Information and Licenses”.
Licenses
1605A002J3 GDR18V-1950C 202404.indd 66 4/15/24 8:48 AM
page heading
67
Notes / Remarques / Notas
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco
1605A002J3 GDR18V-1950C 202404.indd 67 4/15/24 8:48 AM
1605A002J3 04/2024
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
!1605A002J3!
LIMITED WARRANTY
For details on the terms of the limited warranty for this product, go to
https://rb-pt.io/PowerToolWarranty or call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limitée pour ce produit, allez sur le site
https://rb-pt.io/PowerToolWarranty ou téléphonez au 1-877-BOSCH99
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía limitada de este producto,
visite https://rb-pt.io/PowerToolWarranty o llame al 1-877-BOSCH99
1605A002J3 GDR18V-1950C 202404.indd 68 4/15/24 8:48 AM
