Bosch PS42 12-Volt Brushless Cordless 1/4" Impact Driver Kit User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

For English Version Version française Versión en español

See page 2 Voir page 13 Ver la página 24

Operating/Safety Instructions

Consignes de sécurité/d’utilisation

Instrucciones de funcionamiento y seguridad

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informa-

tions et les adresses de nos

centres de

service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

PS42

PS82

2610034966.indd 1 10/1/15 10:14 AM

Read all safety warnings and all instructions. Failure to follow the warn-

ings and instructions may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power

tool or battery-operated (cordless) power tool.

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical safety

Power tool plugs must match the out-

let. Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of elec-

tric shock.

Avoid body contact with earthed or

grounded surfaces such as pipes, radia-

tors, ranges and refrigerators. There is an

increased risk of electric shock if your body is

earthed or grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a pow-

er tool. Do not use a power tool while you

are tired or under the influence of drugs,

alcohol or medication. A moment of inatten-

tion while operating power tools may result in

serious personal injury.

Use personal protective equipment. Al-

ways wear eye protection. Protective equip-

ment such as dust mask, non-skid safety

shoes, hard hat, or hearing protection used

for appropriate conditions will reduce personal

injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before con-

necting to power source and / or battery

pack, picking up or carrying the tool. Carry-

ing power tools with your finger on the switch

or energizing power tools that have the switch

on invites accidents.

Remove any adjusting key or wrench be-

fore turning the power tool on. A wrench

or a key left attached to a rotating part of the

power tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better con-

trol of the power tool in unexpected situations.

Dress properly. Do not wear loose cloth-

ing or jewelry. Keep your hair, clothing

and gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

Do not force the power tool. Use the cor-

rect power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

General Power Tool Safety Warnings

2610034966.indd 2 10/1/15 10:14 AM

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfa-

miliar with the power tool or these instruc-

tions to operate the power tool. Power tools

are dangerous in the hands of untrained us-

ers.

Maintain power tools. Check for misalign-

ment or binding of moving parts, breakage

of parts and any other condition that may

affect the power tool’s operation. If dam-

aged, have the power tool repaired before

use. Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Prop-

erly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instruc-

tions, taking into account the working con-

ditions and the work to be performed. Use

of the power tool for operations different from

those intended could result in a hazardous

situation.

Battery tool use and care

Recharge only with the charger specified

by the manufacturer. A charger that is suit-

able for one type of battery pack may create

a risk of fire when used with another battery

pack.

Use power tools only with specifically des-

ignated battery packs. Use of any other bat-

tery packs may create a risk of injury and fire.

When battery pack is not in use, keep it

away from other metal objects like paper

clips, coins, keys, nails, screws, or other

small metal objects, that can make a con-

nection from one terminal to another.

Shorting the battery terminals together may

cause burns or a fire.

Under abusive conditions, liquid may be

ejected from the battery; avoid contact.

If contact accidentally occurs, flush with

water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the

battery may cause irritation or burns.

Service

Have your power tool serviced by a quali-

fied repair person using only identical re-

placement parts. This will ensure that the

safety of the power tool is maintained.

Safety Rules for Cordless Impact Drivers

Hold power tool by insulated gripping

surfaces, when performing an operation

where the fastener may contact hidden

wiring or its own cord. Fasteners contacting

a “live” wire may make exposed metal parts of

the power tool “live” and could give the opera-

tor an electric shock.

Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by hand or

against your body leaves it unstable and may

lead to loss of control.

Do not drill, fasten or break into existing

walls or other blind areas where electrical

wiring may exist. If this situation is unavoid-

able, disconnect all fuses or circuit breakers

feeding this worksite.

Always wear safety goggles or eye protec-

tion when using this tool.

Wear ear protectors when using the tool

for extended periods. Prolonged exposure to

high intensity noise can cause hearing loss.

Use thick cushioned gloves and limit the

exposure time by taking frequent rest peri-

ods. Vibration caused by hammer-drill action

may be harmful to your hands and arms.

Secure the material being fastened. Never

hold it in your hand or across your legs.

Unstable support can cause loss of control

and injury.

Avoid accidental starting. Be sure the for-

ward/reverse switch is in the off position

before inserting battery pack. Carrying ap-

pliances with your finger on the switch or in-

serting the battery pack into an appliance with

the switch on invites accidents.

Remove battery pack before changing ac-

cessories. Accidental starting may occur

because battery appliances with a battery in-

serted are in the operative condition.

Be prepared for a reaction torque when

2610034966.indd 3 10/1/15 10:14 AM

“seating” or removing a fastener. The

screwdriver housing may tend to twist in the

opposite direction of bit rotation when “seat-

ing” or removing a fastener depending on the

torque setting of the tool.

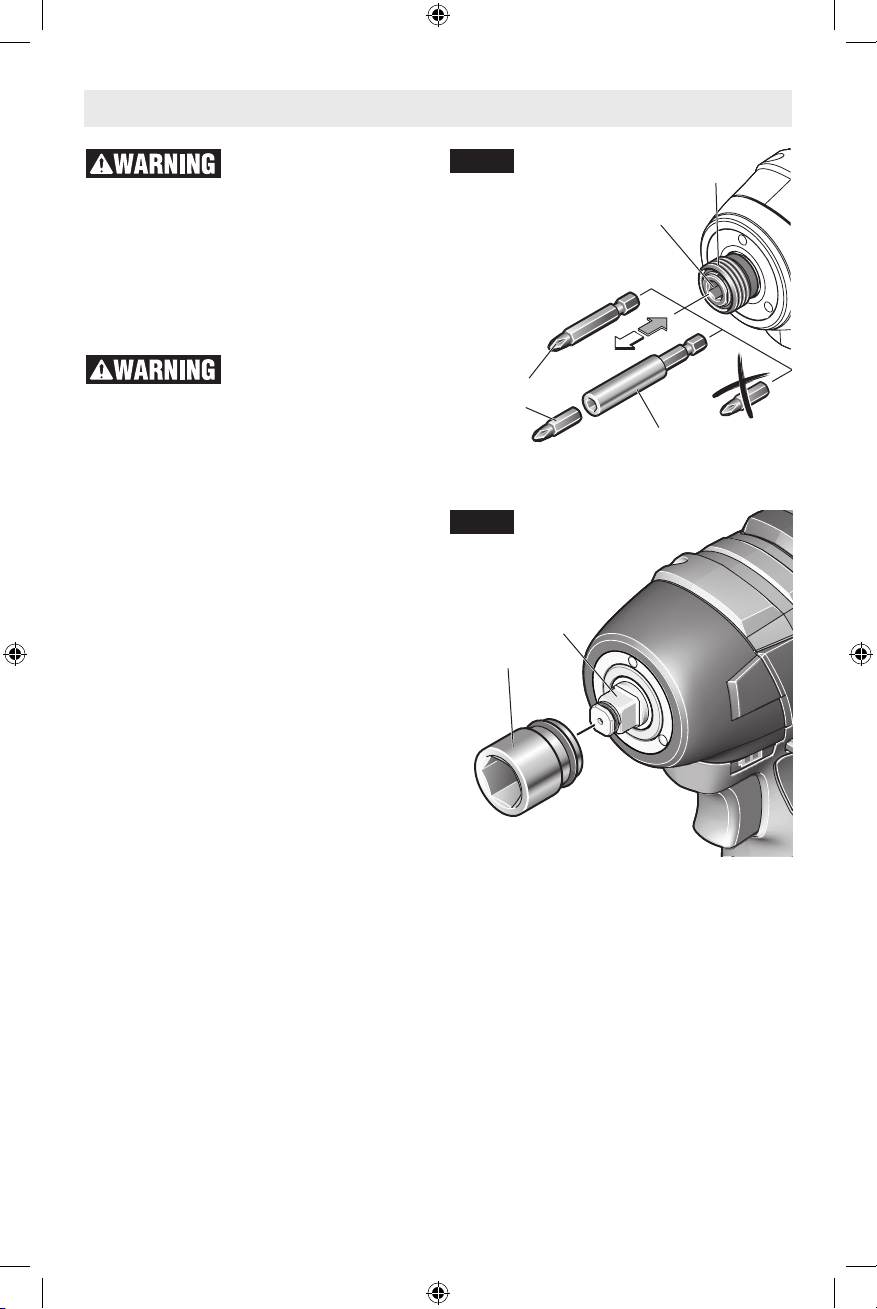

Do not use dull or damaged bits and ac-

cessories. When installing an accessory, in-

sert the shank of the bit well within the chuck.

Be sure the chuck has locked onto the bit cor-

rectly.

Do not run the tool while carrying it at your

side. A spinning bit could become entangled

with clothing and injury may result.

Place the tool onto the fastener only when

the screwdriver is switched off. Rotating

driver tools can slide off the fastener.

Do not use this tool as a drill. Tools equipped

with shut-off clutches are not designed for

drilling applications. The clutch can shut off

automatically and without warning.

Be careful when driving long screws –

there is a risk of sliding off the fastener

head depending on type of socket or bit

used. First test the run-down of a fastener and

pay attention during the screw driving process

to ensure you do not injure yourself if the tool

bit or socket slides off of the fastener.

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be care-

ful not to disassemble any portion of the

tool since internal wires may be misplaced

or pinched or safety guard return springs

may be improperly mounted. Certain clean-

ing agents such as gasoline, carbon tetrachlo-

ride, ammonia, etc. may damage plastic parts.

Ensure the switch is in the off position

before inserting battery pack. Inserting the

battery pack into power tools that have the

switch on invites accidents.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other repro-

ductive harm. Some examples of these

chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies, de-

pending on how often you do this type of work.

To reduce your exposure to these chemicals:

work in a well ventilated area, and work with

approved safety equipment, such as those

dust masks that are specially designed to filter

out microscopic particles.

2610034966.indd 4 10/1/15 10:14 AM

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them and

learn their meaning. Proper interpretation of these symbols will allow you to operate the tool

better and safer.

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

s Seconds Time

⌀

Diameter Size of drill bits, grinding wheels, etc.

No load speed Rotational speed, at no load

n Rated speed Maximum attainable speed

.../min Revolutions or reciprocation per min-

ute

Revolutions, strokes, surface speed, or-

bits etc. per minute

0 Off position Zero speed, zero torque...

1, 2, 3, ...

I, II, III,

Selector settings Speed, torque or position settings. Higher

number means greater speed

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II construction Designates Double Insulated Construc-

tion tools.

Earthing terminal Grounding terminal

Warning symbol Alerts user to warning messages

Li-ion RBRC seal Designates Li-ion battery recycling pro-

gram

Ni-Cad RBRC seal Designates Ni-Cad battery recycling pro-

gram

Read manual symbol Alerts user to read manual

Wear eye protection symbol Alerts user to wear eye protection

2610034966.indd 5 10/1/15 10:14 AM

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study them and

learn their meaning. Proper interpretation of these symbols will allow you to operate the tool

better and safer.

This symbol designates that this tool is listed by Under-

writers Laboratories.

This symbol designates that this component is recog-

nized by Underwriters Laboratories.

This symbol designates that this tool is listed by Un-

derwriters Laboratories, to United States and Canadian

Standards.

This symbol designates that this tool is listed by the Cana-

dian Standards Association.

This symbol designates that this tool is listed by the Ca-

nadian Standards Association, to United States and Ca-

nadian Standards.

This symbol designates that this tool is listed by the In-

tertek Testing Services, to United States and Canadian

Standards.

This symbol designates that this tool complies to NOM

Mexican Standards.

2610034966.indd 6 10/1/15 10:14 AM

Functional Description and Specifications

Disconnect battery pack from tool before making any assembly, ad-

justments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

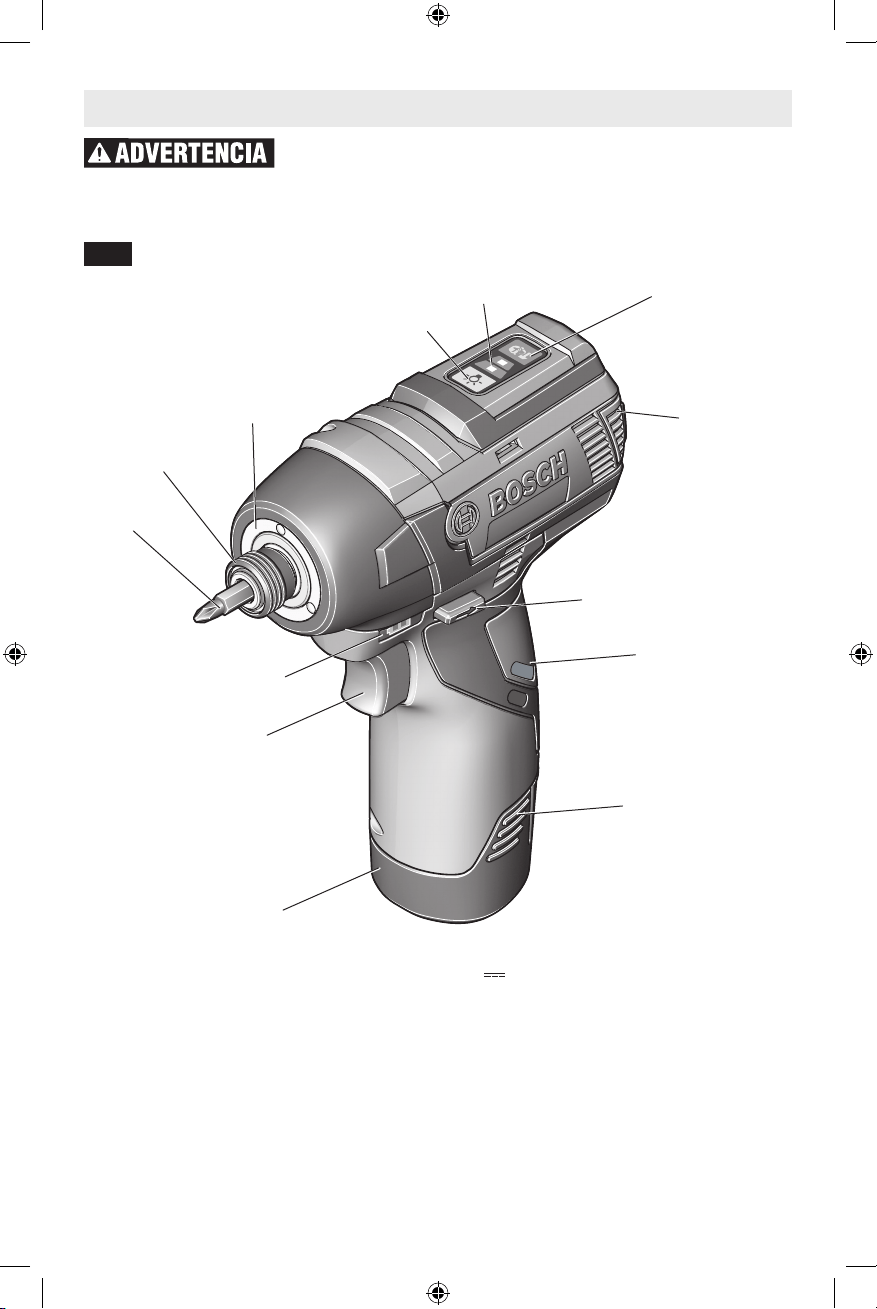

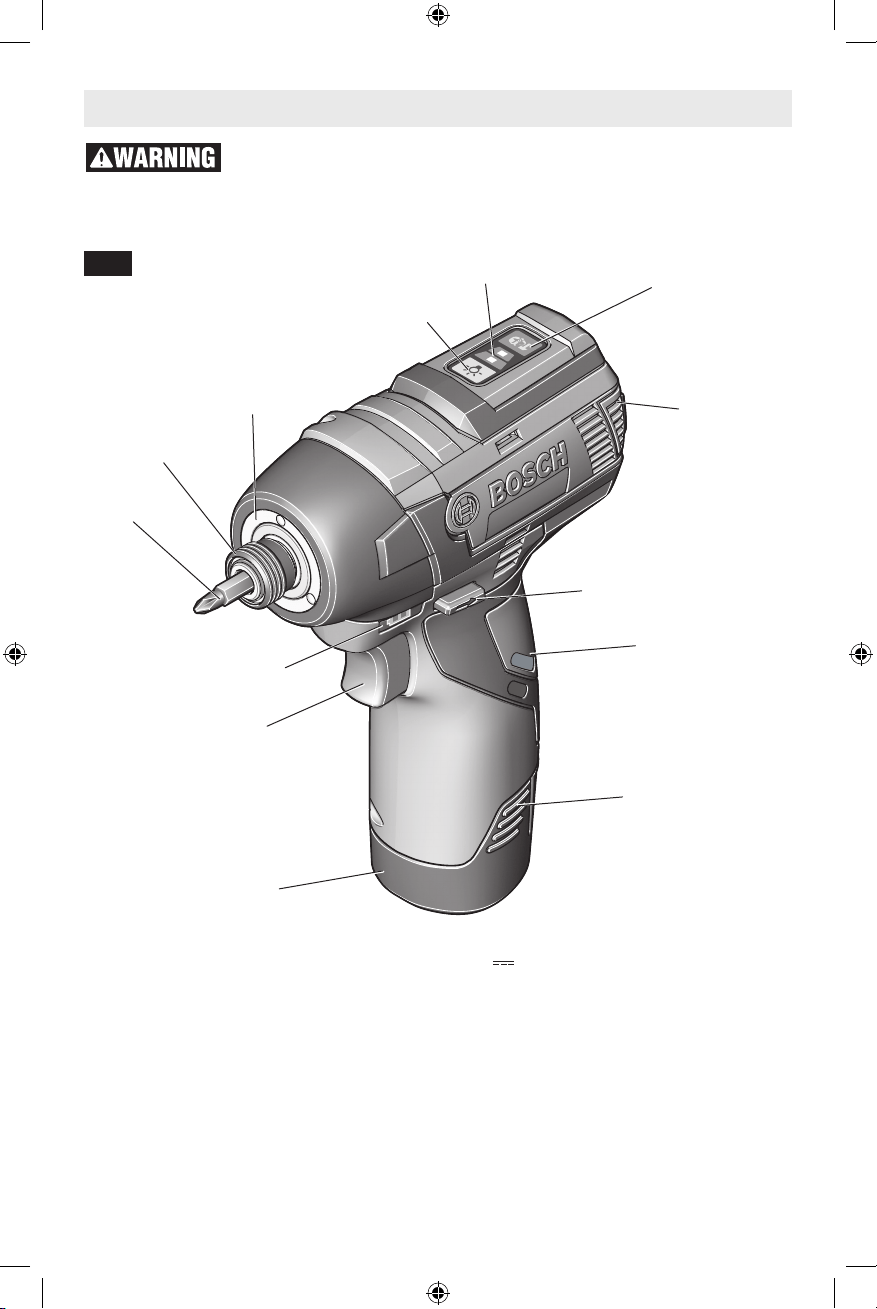

Cordless Impact Driver

Fig. 1

VENTILATION

OPENINGS

VARIABLE SPEED

CONTROL INDICATOR

BUILT IN

WORK LIGHT

BATTERY CHARGE

STATUS INDICATOR

LIGHTS

VARIABLE SPEED

TRIGGER SWITCH

BATTERY PACK

BATTERY

RELEASE

TABS

RUBBERIZED

GRIP

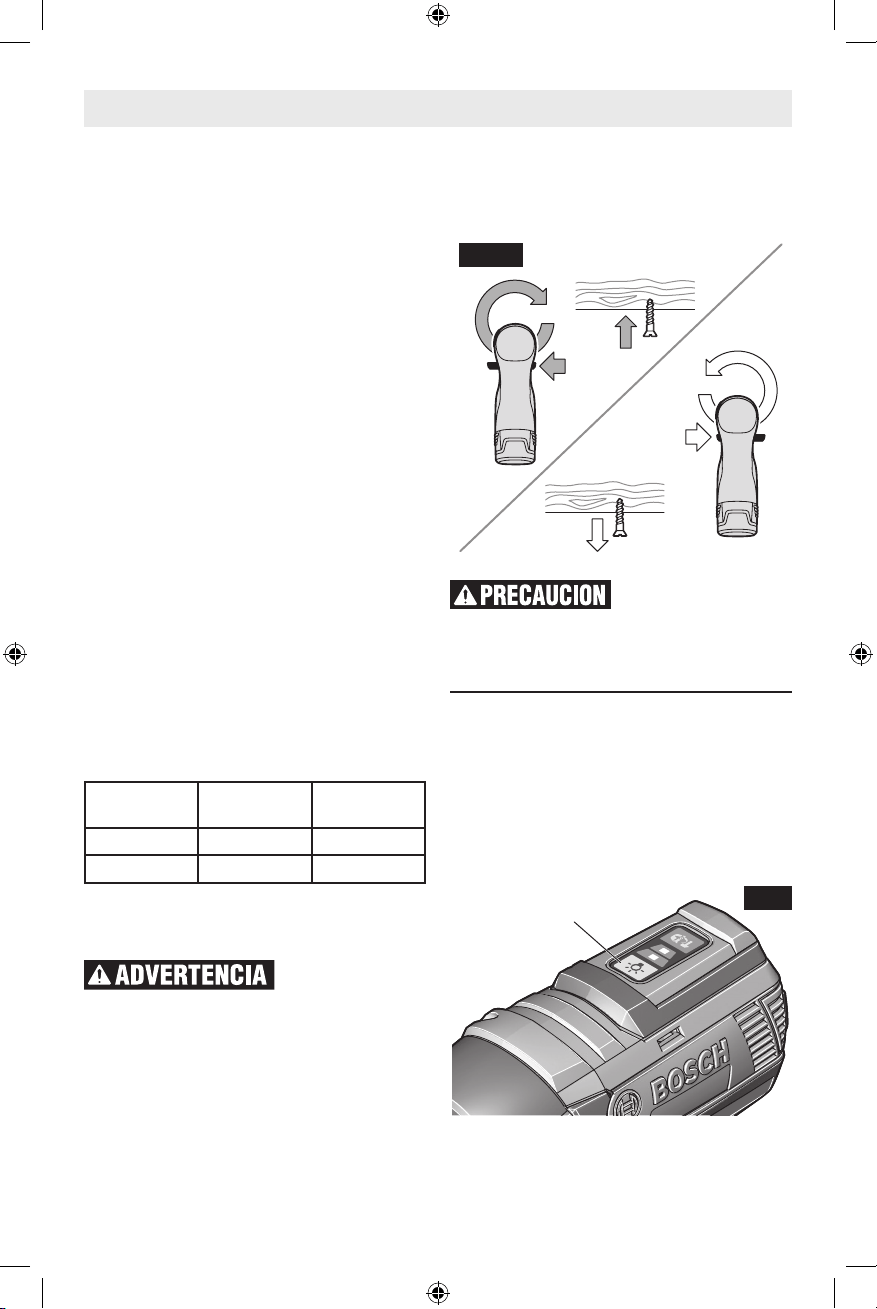

FORWARD/REVERSING

LEVER & TRIGGER LOCK

WORK LIGHT ON/

OFF BUTTON

LOCKING

SLEEVE

BIT

VARIABLE SPEED

SELECTOR

Model number PS42

Voltage rating 10.8V/12V

MAX

No load speed n

0-1,200 / 0-2,600/min

Impact rate 0-3,100/min

Maximum Capacities:

Chuck size 1/4" Hex-shank with power groove

Battery Packs/Chargers

Please refer to the Charger Manual included with your tool.

NOTE: For tool specifications refer to the nameplate on your tool.

2610034966.indd 7 10/1/15 10:14 AM

Functional Description and Specifications

Disconnect battery pack from tool before making any assembly, ad-

justments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

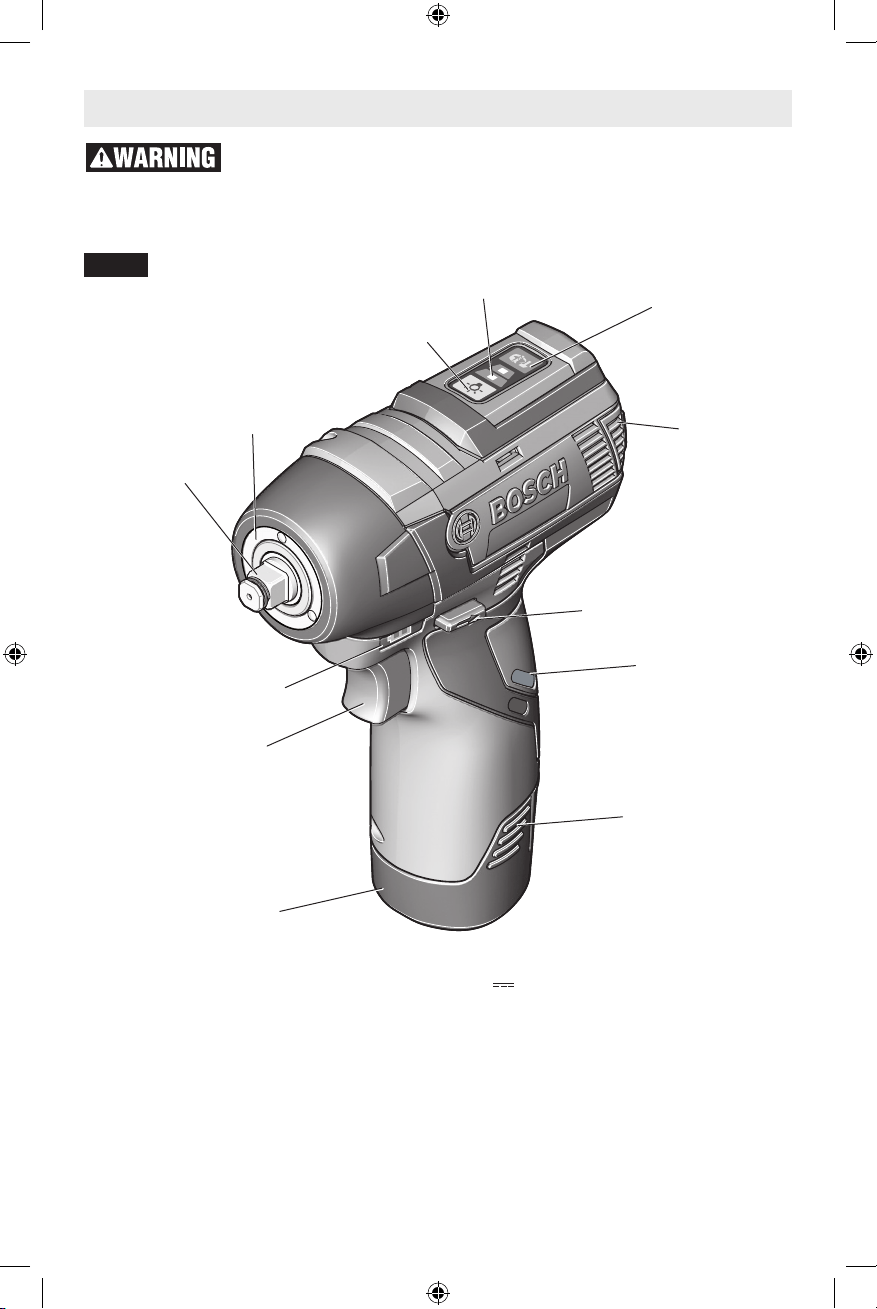

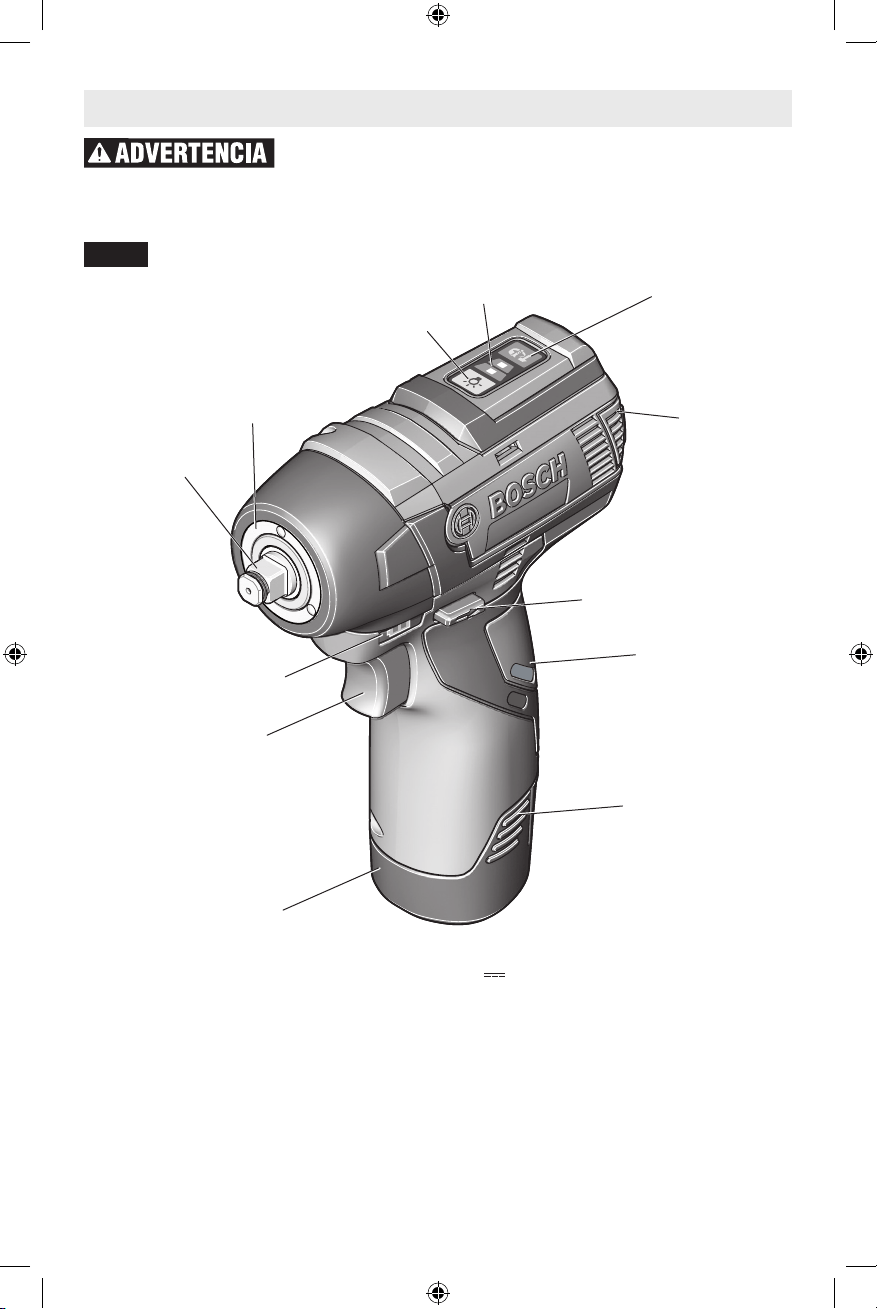

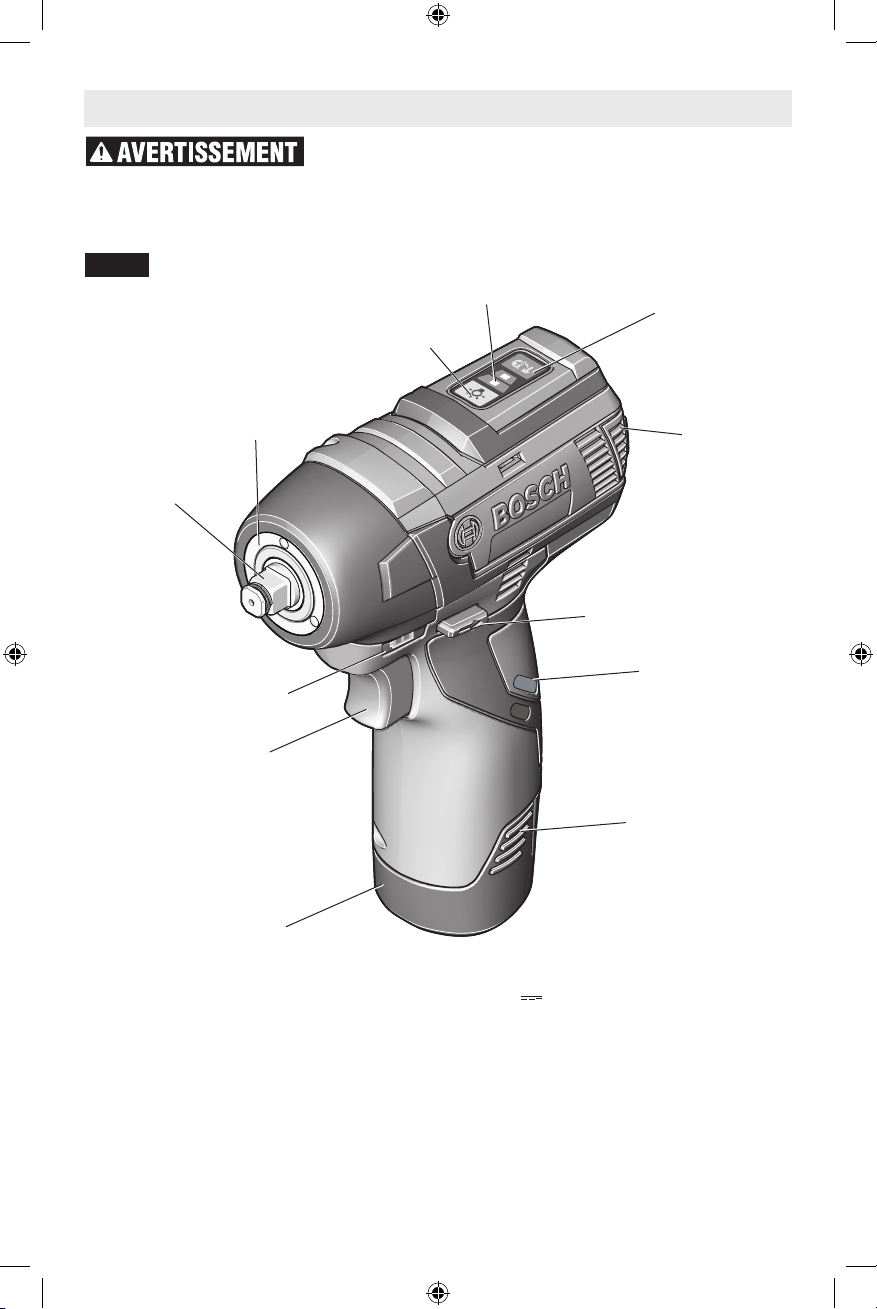

Cordless Impact Wrench

Fig. 1a

VENTILATION

OPENINGS

VARIABLE SPEED

CONTROL INDICATOR

BUILT IN

WORK LIGHT

BATTERY CHARGE

STATUS INDICATOR

LIGHTS

VARIABLE SPEED

TRIGGER SWITCH

BATTERY PACK

BATTERY

RELEASE

TABS

RUBBERIZED

GRIP

FORWARD/REVERSING

LEVER & TRIGGER LOCK

WORK LIGHT ON/

OFF BUTTON

OUTPUT

DRIVE

VARIABLE SPEED

SELECTOR

Model number PS82

Voltage rating 10.8V/12V

MAX

No load speed n

0-1,200 / 0-2,600/min

Impact rate 0-3,100/min

Maximum Capacities:

Output drive 3/8" Square drive

Battery Packs/Chargers

Please refer to the Charger Manual included with your tool.

NOTE: For tool specifications refer to the nameplate on your tool.

2610034966.indd 8 10/1/15 10:14 AM

Disconnect battery pack

from tool before making

any assembly, adjustments or changing

accessories. Such preventive safety mea-

sures reduce the risk of starting the tool acci-

dentally.

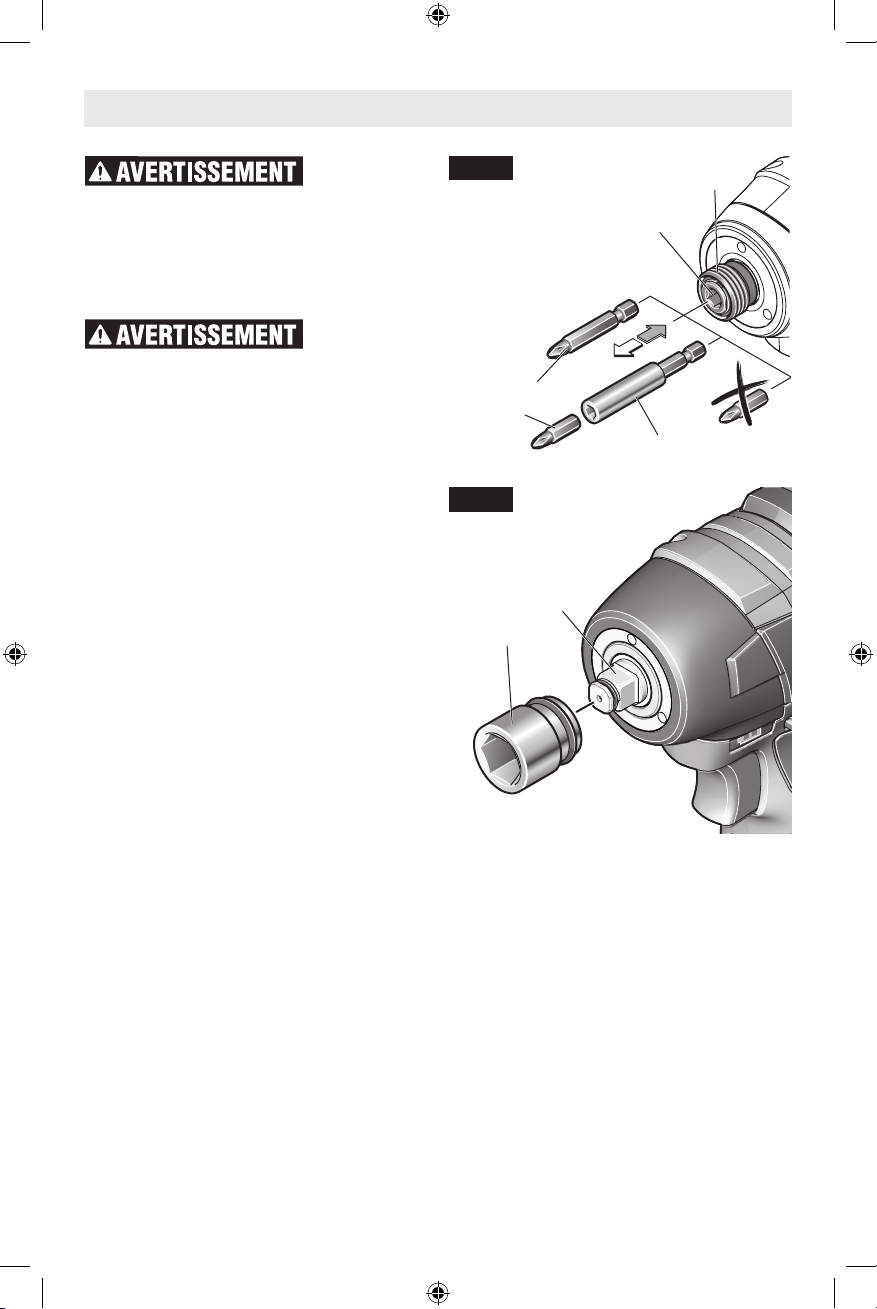

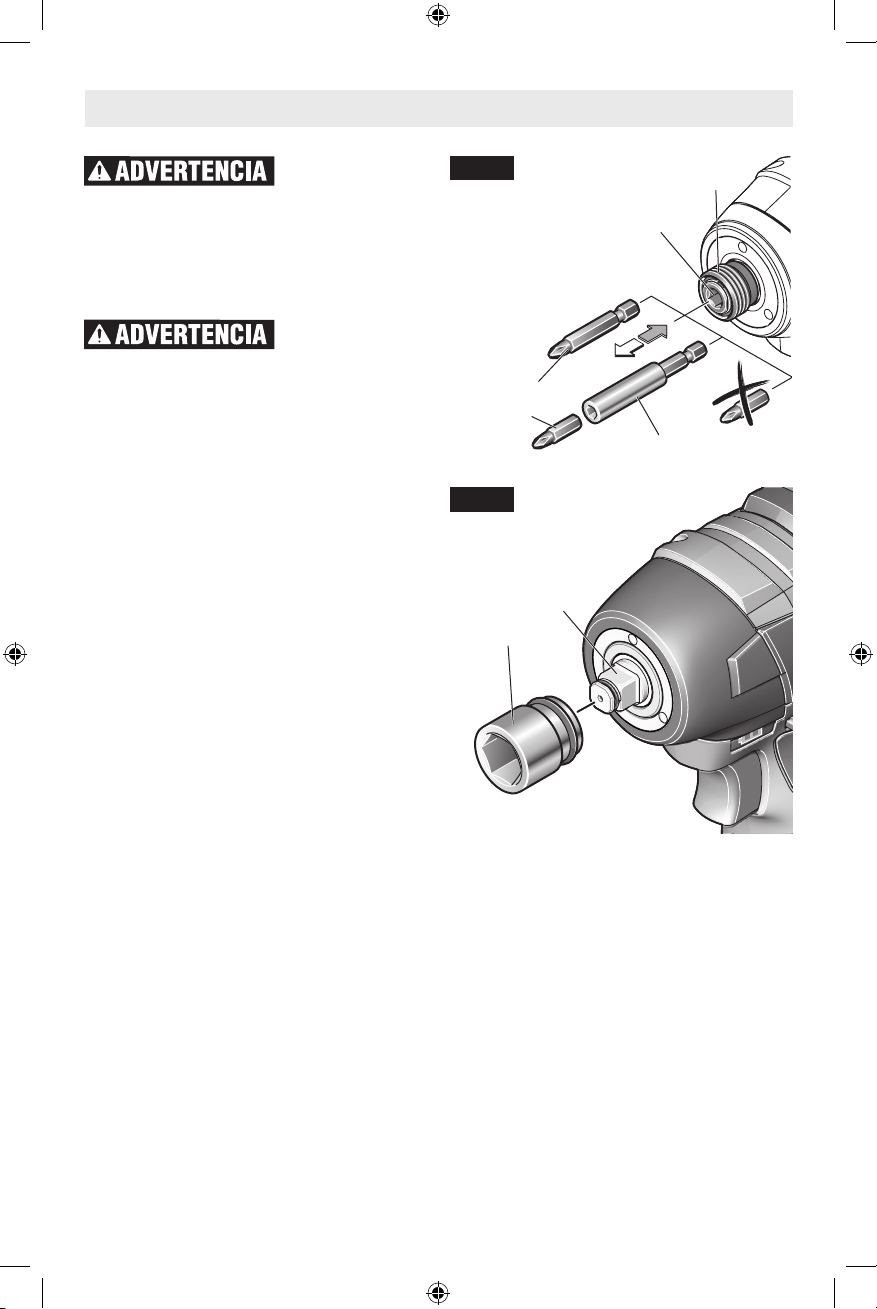

INSERTING AND REMOVING

ACCESSORIES

(Model PS42 only)

To avoid loss of control,

ensure bit is locked in

chuck by pulling on bit after it has been insert-

ed. The chuck accepts only standard 1/4”

hexagonal shank accessories with power

groove.

Your tool is equipped with a quick release

chuck. To insert an accessory, simply pull

locking sleeve forward, insert desired acces-

sory into chuck and release locking sleeve

(Fig. 2).

To remove an accessory, pull locking sleeve

forward and simply remove it from the chuck.

Do not use this tool as a drill. Tools equipped

with shut-off clutches are not designed for

drilling applications. The clutch can shut off

automatically and without warning. Attempt-

ing to restart drilling after shut-off has been

reached can cause the tool to twist out of your

hand until the clutch again reaches shut-off.

Do not attempt to insert quick-change type

drill bits into this chuck.

(Model PS82 only)

When using the 3/8” square drive, attach only

high quality impact ready accessories with the

proper size square drive designed for use with

impact wrenches. To install a socket, simply

push completely onto output drive (Fig. 3).

LOCKING

SLEEVE

OUTPUT

DRIVE

SOCKET

CHUCK

SCREWDRIVER

BIT

BIT HOLDER

Assembly

Fig. 2

Fig. 3

2610034966.indd 9 10/1/15 10:14 AM

INTENDED USE

This tool is intended for the fastening and

loosening of bolts, nuts and various threaded

fasteners. This tool is not intended for use as

a drill.

VARIABLE SPEED CONTROLLED

TRIGGER SWITCH

Your tool is equipped with a variable speed

trigger switch. The tool can be turned “ON” or

“OFF” by squeezing or releasing the trigger.

The speed can be adjusted from the minimum

to maximum nameplate RPM by the pressure

you apply to the trigger. Apply more pressure

to increase the speed and release pressure to

decrease speed (Fig. 1).

BRAKE

When the trigger switch is released it activates

the brake to stop the chuck quickly. This is es-

pecially useful in the repetitive driving and re-

moval of screws.

VARIABLE SPEED CONTROL

SELECTOR

The speed of the power tool can be adjusted

by toggling the variable speed control on the

top of the impact driver/wrench. The speed of

the impact driver/wrench is indicated by the

indicator lights on the top of the impact driver/

wrench located next to the variable speed

control selector button. The lowest speed set-

ting is indicated by one green LED light turned

and the hightest setting is indicated by both

green LED lights turning on (Fig. 1).

No-Load

Speed

Impact Rate

Setting 1 0-1200/min 0-2700/min

Setting 2 0-2600/min 0-3100/min

FORWARD/REVERSING

LEVER & TRIGGER LOCK

After tool use, lock trigger

in “OFF” position to help

prevent accidental starts and accidental dis-

charge.

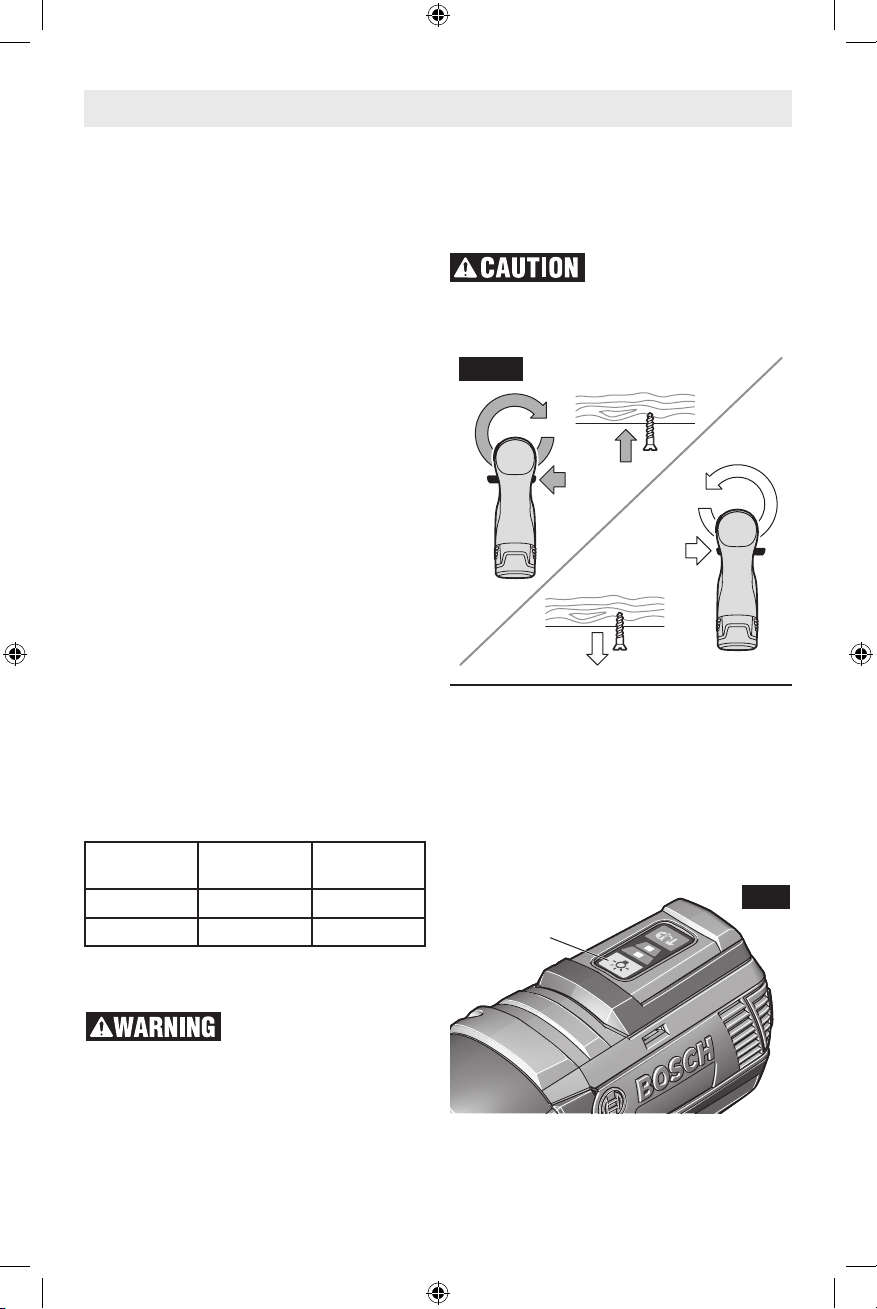

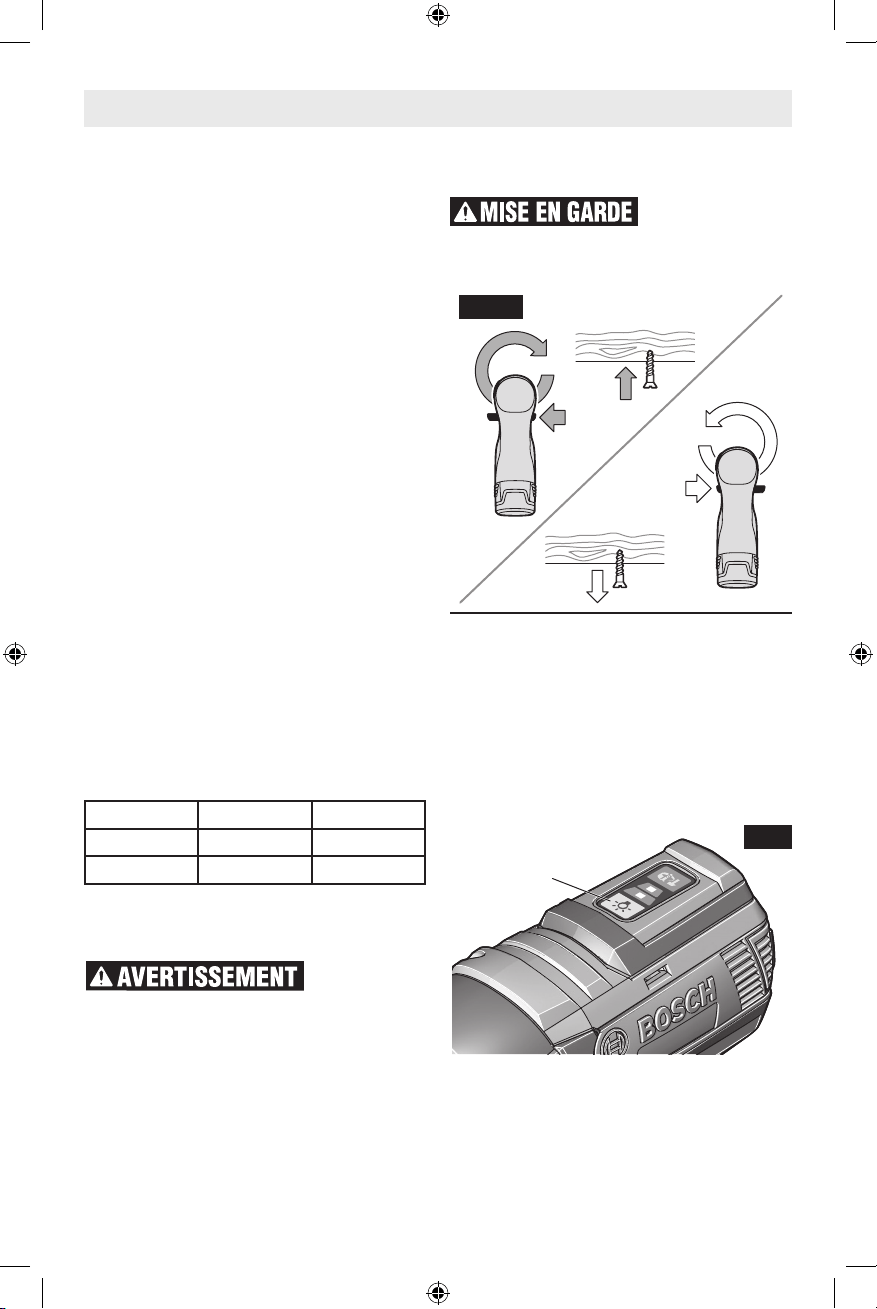

Your tool is equipped with a forward/reversing

lever and trigger lock located above the trigger

(Fig. 4). This lever was designed for changing

rotation of the bit, and for locking the trigger in

an “OFF” position.

For forward rotation, (with chuck pointed away

from you) move the lever to the far left.

For reverse rotation move the lever to the far

right. To activate trigger lock move lever to the

center off position.

Do not change direction

of rotation until the tool

comes to a complete stop. Shifting during

rotation of the chuck can cause damage to the

tool.

BUILT IN WORK LIGHT

Your tool is also equipped with three work

lights for better visibility when driving. The

lights turn on when the trigger is pulled or

when the light button on the top of the drill is

activated. The light will automatically turn off

within 10 seconds after releasing the trigger

or may be turned off manually by pressing the

light button on the top of the drill (Fig. 5).

Operating Instructions

Fig. 4

WORK LIGHT ON/

OFF BUTTON

Fig. 5

2610034966.indd 10 10/1/15 10:14 AM

BATTERY CHARGE STATUS INDI-

CATOR LIGHTS

Your tool is equipped with charge status indi-

cator lights (Fig. 1). The indicator lights shows

the charge status of the battery for a few sec-

onds when the On/Off trigger is pressed half-

way or fully.

LED Capacity

Continuous lighting 3 x green > 2/3

Continuous lighting 2 x green > 1/3

Continuous lighting 1 x green < 1/3

Flashing light 1 x green reserve

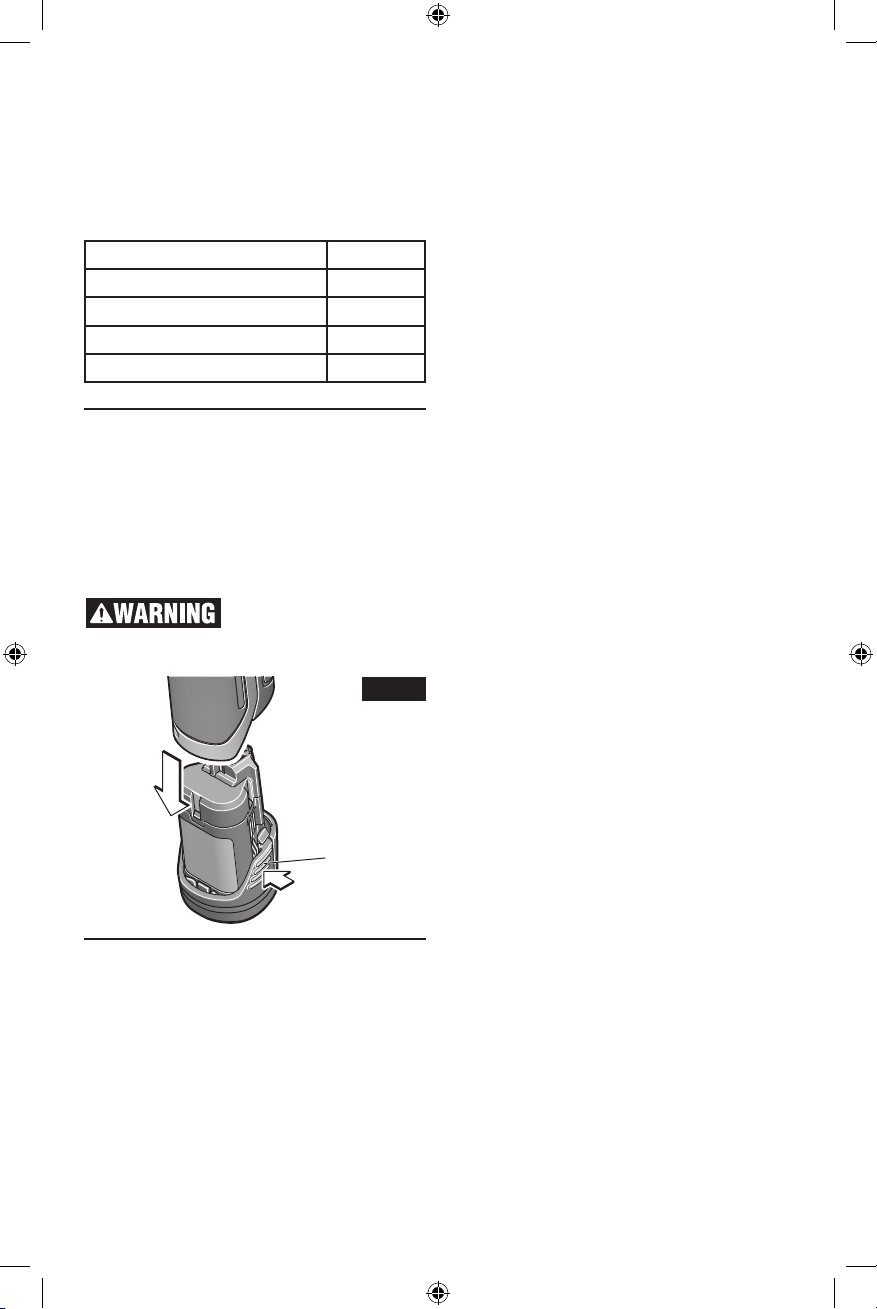

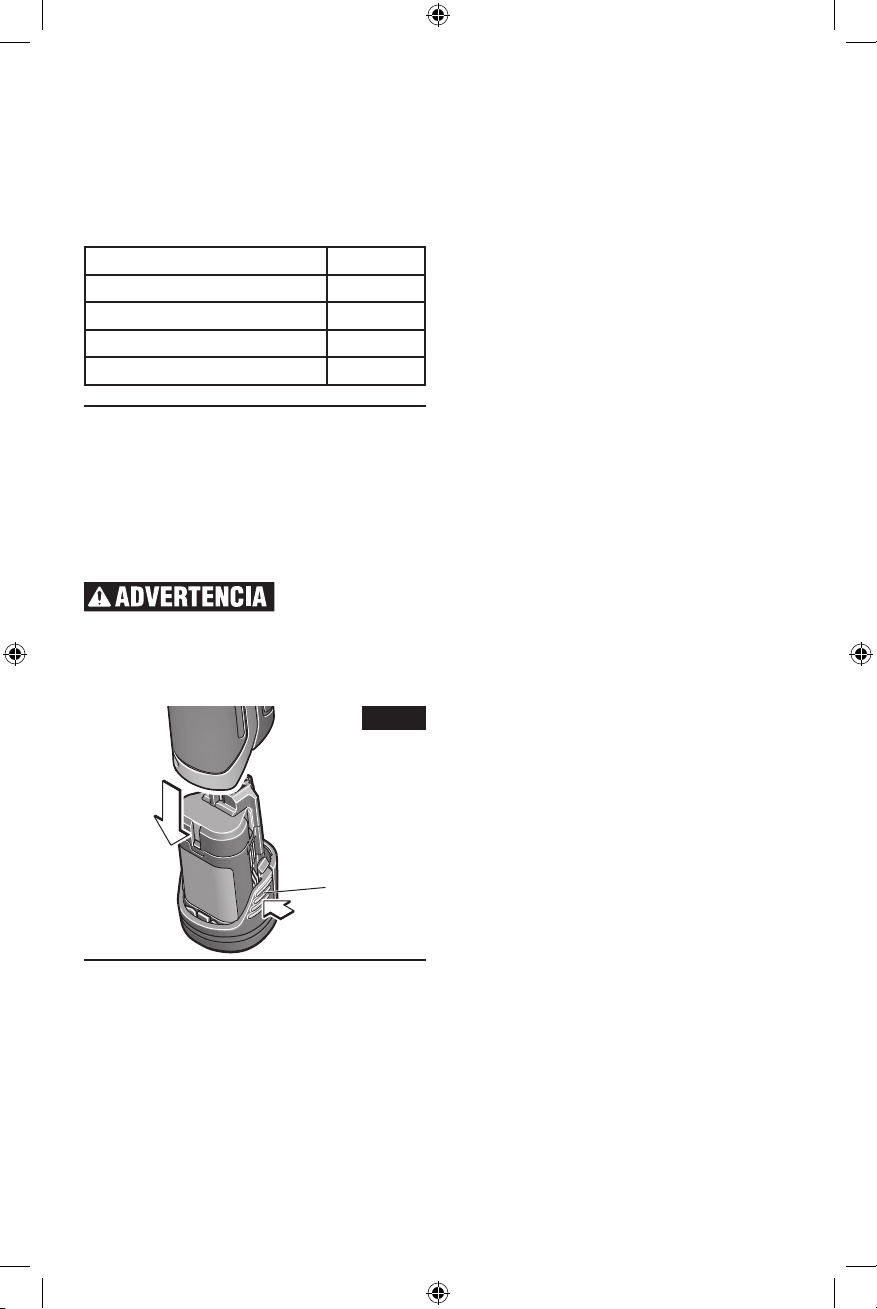

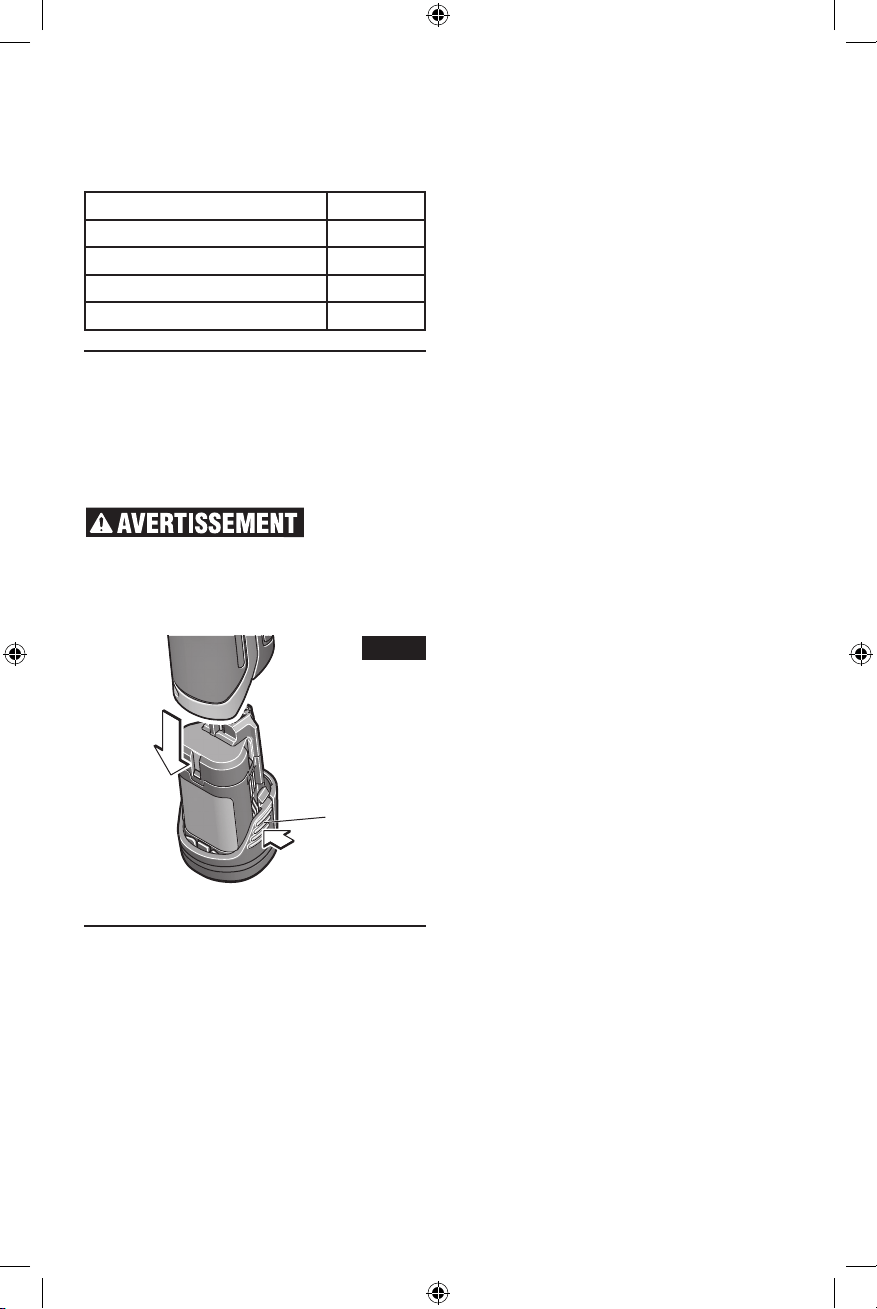

INSERTING AND RELEASING

BATTERY PACK

Release battery pack from tool by pressing on

both sides of the battery release tabs and pull

downward (Fig. 6).

To insert battery, align battery and slide bat-

tery pack into tool until it locks into position.

Do not force.

If battery release tabs

are cracked or otherwise

damaged, do not insert into tool. Battery

can fall out during operation.

OPERATING TIPS

You will extend the life of your bits and do

neater work if you always put the bit in contact

with the work before pulling the trigger. Dur-

ing the oper a tion, hold the tool firmly and exert

light, steady pressure. Too much pressure at

low speed will stall the tool. Too little pressure

will keep the bit from cutting and cause excess

friction by sliding over the surface. This can be

damaging to both tool and bit.

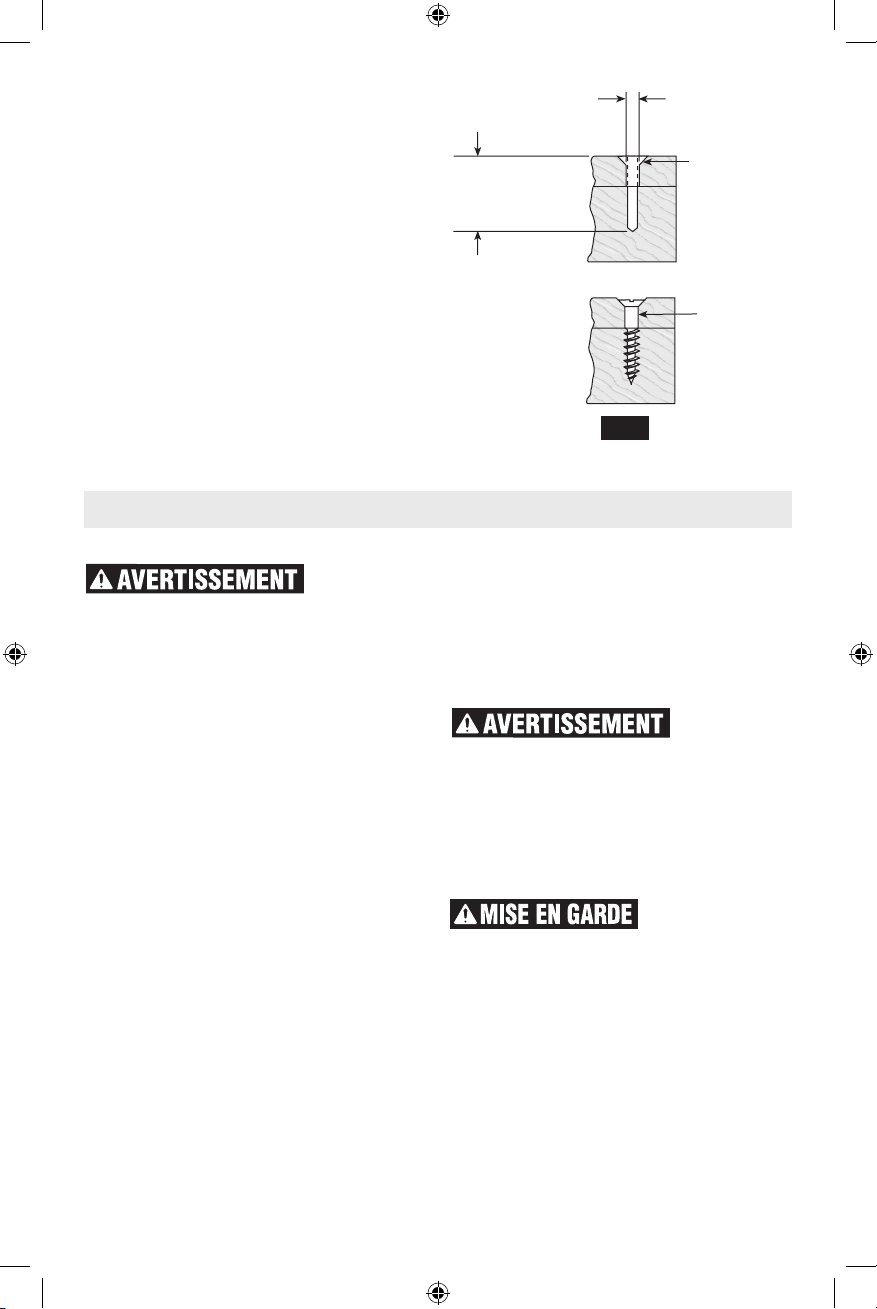

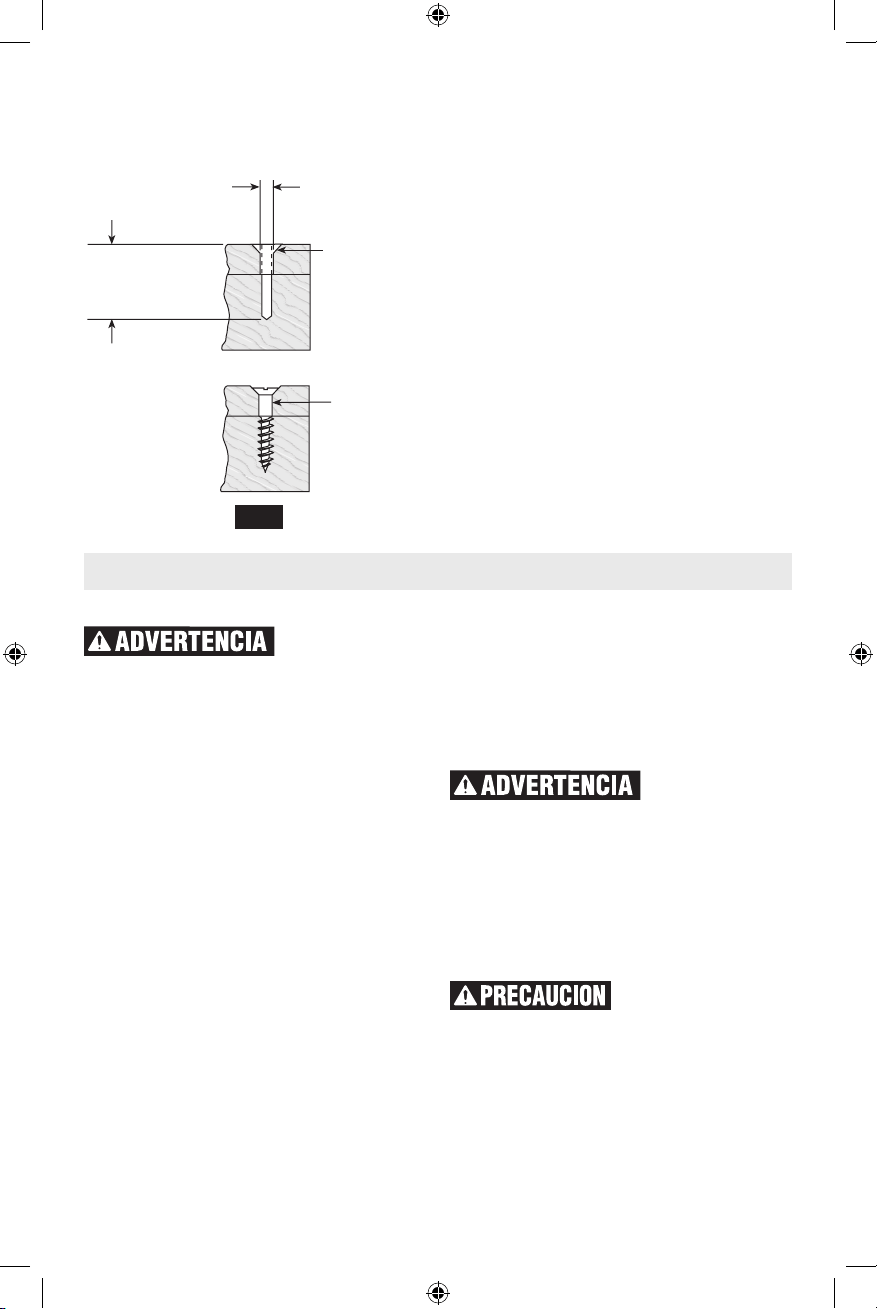

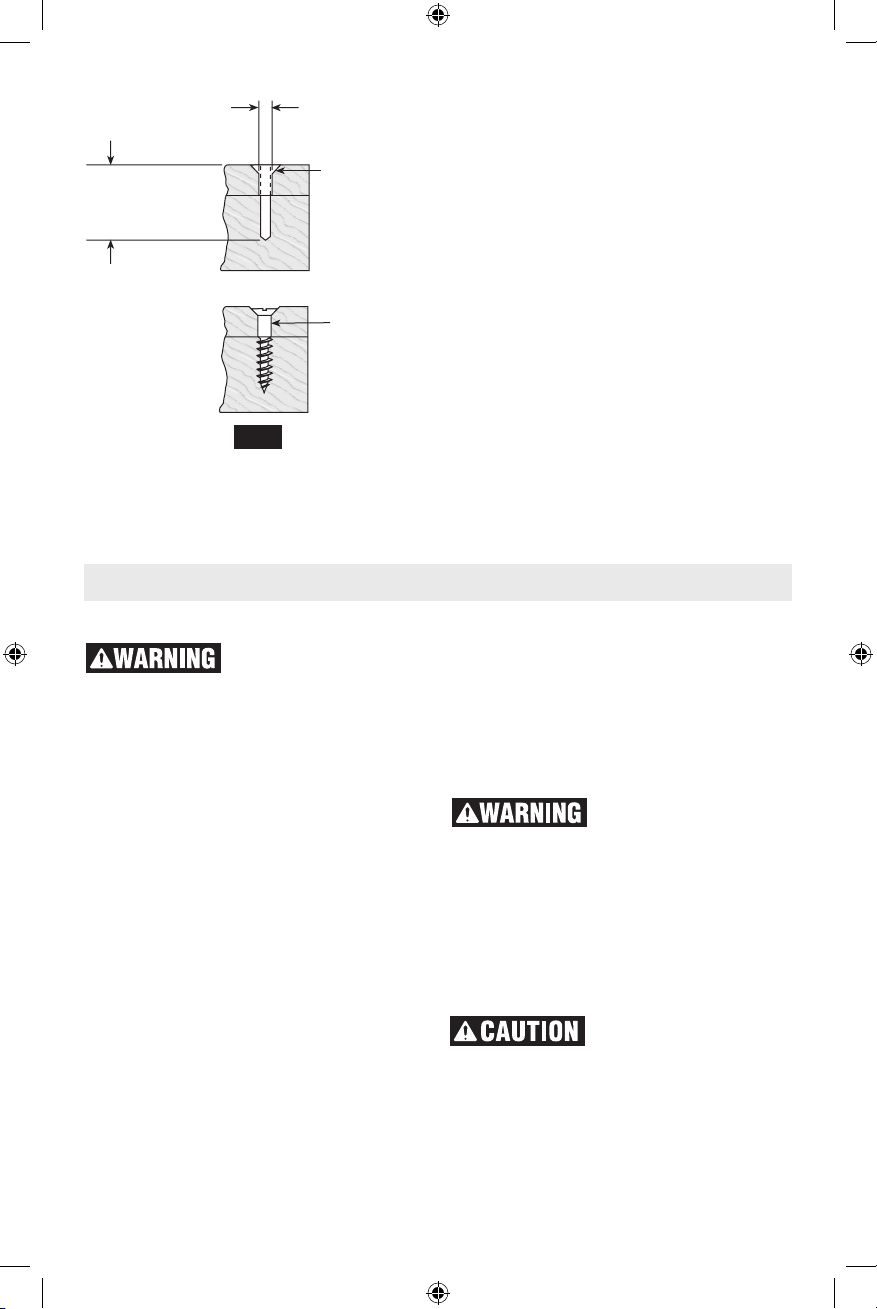

DRIVING WITH VARIABLE SPEED

The technique is to start slowly, increasing the

speed as the screw runs down. Set the screw

snug ly by slowing to a stop. Prior to driving

screws, pilot and clearance holes should be

drilled.

Always hold the machine straight on the bolt

to be tightened.

The best method to determine the right im-

pacting/tightening duration is by means of a

trial. For small screws, the right impacting/

tightening duration can be reached in less

then 0.5 Sec. Therefore, work with low RPM

and switch the machine off immediately when

the screw is tight and the impacting sound can

be heard.

For screwing larger, longer wood screws into

hard material, pre-drilling is the best method.

TIGHTENING TORQUE

The tightening torque depends on the dura-

tion of the impacting/tightening action. The

largest tightening torque is achieved after ap-

proximately 6 to 10 Sec. impacting/tightening

action.

The torque build-up depends on the fol-

lowing factors:

• Hardness of the bolts/nuts.

• Type of washer (disk washer, spring wash-

er, seal).

• Hardness of the material to be joined.

• Lubricating effect at the surfaces of the

junction.

This leads to the following application cases:

Hard case: The joining of metal to metal

with a disk washer. The maximum torque is

reached after a relative short impacting/

tightening action.

Medium case: The joining of metal to metal

where spring ring washer, disk spring washer,

stud bolts or bolts/nuts with conical seats are

used.

Soft case: The joining of e.g. metal to wood or

insulation material.

For middle or soft joining cases, the maximum

tightening torque is less than for hard cases.

Therefore, a longer impacting/tightening ac-

tion is necessary to arrive at the maximum

tightening torque.

FASTENING WITH SCREWS

This procedure shown in (Fig. 7) will enable

you to fasten ma terials together with your tool

BATTERY

RELEASE

TABS

Fig. 6

2610034966.indd 11 10/1/15 10:14 AM

without stripping, splitting or separating the

material.

First, clamp the pieces together and drill the

first hole 2/3 the diam eter of the screw. If the

material is soft, drill only 2/3 the proper length.

If it is hard, drill the entire length.

Second, unclamp the pieces and drill the

second hole the same diameter as the screw

shank in the first or top piece of wood.

Third, if flat head screw is used, countersink

the hole to make the screw flush with the sur-

face. Then, simply apply even pressure when

driving the screw. The screw shank clearance

hole in the first piece allows the screw head to

pull the pieces tightly together.

RUNNING NUTS AND BOLTS

Variable speed control must be used with cau-

tion for driving nuts and bolts with socket set

attach ments. The technique is to start slowly,

increasing speed as the nut or bolt runs down.

Set the nut or bolt snugly by slowing the tool

to a stop. If this procedure is not followed, the

tool will have a tendency to torque or twist in

your hands when the nut or bolt seats.

1. Drill 2/3 diameter

and 2/3 of screw

length for soft ma-

terials, full length

for hard materials.

Apply a slight even

pressure when driv-

ing screws.

2. Drill same

diameter as

screw shank.

3. Countersink

same diam-

eter as screw

head.

Screw

FASTENING WITH

SCREWS

Fig. 7

Maintenance

SERVICE

NO USER SERVICE-

ABLE PARTS INSIDE.

Preventive maintenance performed by un-

au thorized personnel may result in mis-

placing of internal wires and components

which could cause serious hazard. We

recom mend that all tool service be performed

by a Bosch Factory Service Center or Autho-

rized Bosch Service Station. SERVICE MEN:

Disconnect tool and/or charger from power

source before servicing.

BATTERIES

Be alert for battery packs that are near-

ing their end of life. If you notice decreased

tool performance or significantly shorter run-

ning time between charges then it is time to

replace the battery pack. Failure to do so can

cause the tool to operate improperly or dam-

age the charger.

TOOL LUBRICATION

Your Bosch tool has been properly lubricated

and is ready for use.

MOTORS

The motor in your tool has been engineered for

many hours of dependable service. To main-

tain peak efficiency of the motor, we recom-

mend it be examined every six months. Only

a genuine Bosch replacement motor specially

designed for your tool should be used.

CLEANING

To avoid accidents, al-

ways disconnect the

tool and/or charger from the power supply

before cleaning. The tool may be cleaned

most effectively with com pressed dry air. Al-

ways wear safety goggles when cleaning

tools with compressed air.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not attempt to clean by inserting pointed ob-

jects through opening.

Certain cleaning agents

and solvents damage

plastic parts. Some of these are: gasoline,

car bon tetrachloride, chlorinated cleaning sol-

vents, ammonia and household detergents

that contain ammonia.

2610034966.indd 12 10/1/15 10:14 AM

Veuillez lire tous les avertissements et toutes les consignes de sécurité.

Si l’on n’observe pas ces avertissements et ces consignes de sécurité, il ex-

iste un risque de choc électrique, d’incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE

FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil)

ou à votre outil alimenté par piles (sans fil).

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on tra-

vaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides in-

ammables. Les outils électroportatifs produisent des

étincelles qui risquent d’enflammer les poussières ou

les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les ches des outils électroportatifs doivent cor-

respondre à la prise. Il ne faut absolument jamais

modier la che. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une che de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui cor-

respond.

Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou

à l’humidité. Si de l’eau pénètre dans un outil électro-

portatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez ja-

mais pour transporter l’outil électroportatif, pour le

tirer ou pour le débrancher. Éloignez le cordon de

la chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le ris-

que de choc électrique.

S’il est absolument nécessaire d’utiliser l’outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L’utilisation d’un disjoncteur GFCI réduit

les risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque vous

utilisez un outil électroportatif. N’employez pas

d’outils électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de médica-

ments. Quand on utilise des outils électroportatifs, il

suffit d’un moment d’inattention pour causer des bles-

sures corporelles graves.

Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d’équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité antidéra-

pantes, des casques de chantier et des protecteurs

d’oreilles dans des conditions appropriées réduira le

risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous

que l’interrupteur est dans la position arrêt (Off)

avant de brancher l’outil dans une prise de courant

et/ou un bloc-piles, de le ramasser ou de le trans-

porter. Le transport d’un outil électroportatif avec le

doigt sur la gâchette ou le branchement de cet outil

quand l’interrupteur est en position de marche (ON) est

une invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situa-

tions inattendues.

Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le rac-

cordement d’un système d’aspiration et de collecte

des poussières, assurez-vous que ces dispositifs

sont raccordés et utilisés correctement. L’utilisation

d’un dépoussiéreur peut réduire les dangers associés

à l’accumulation de poussière.

Avertissements généraux concernant la sécurité des outils électroportatifs

2610034966.indd 13 10/1/15 10:14 AM

Utilisation et entretien des outils électropor-

tatifs

Ne forcez pas sur l’outil électroportatif. Utilisez

l’outil électroportatif qui convient à la tâche à ef-

fectuer. L’outil qui convient à la tâche fait un meilleur

travail et est plus sûr à la vitesse pour lequel il a été

conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche

ou à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

Débranchez la che de la prise ou enlevez le bloc-

pile de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité préven-

tive réduisent le risque de démarrage intempestif de

l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne per-

mettez pas à des personnes qui ne connaissent pas

l’outil électroportatif ou qui ignorent ces consignes

de s’en servir. Les outils électroportatifs sont dan-

gereux dans les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vériez que

les pièces mobiles sont alignées correctement et ne

coincent pas. Vériez qu’il n’y a pas de pièces cas-

sées ou d’autre circonstance qui risquent d’affecter

le fonctionnement de l’outil électroportatif. Si l’outil

est abîmé, faites-le réparer avant de l’utiliser. De

nombreux accidents sont causés par des outils élec-

troportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres.

Les outils coupants entretenus correctement et dotés

de bords tranchants affûtés sont moins susceptibles

de coincer et sont plus faciles à maîtriser.

Utilisez l’outil électroportatif, les accessoires et les

embouts d’outil, etc. conformément à ces instruc-

tions, en tenant compte des conditions de travail

et des travaux à réaliser. L’emploi d’outils électro-

portatifs pour des tâches différentes de celles pour

lesquelles ils ont été prévus peut résulter en une situ-

ation dangereuse.

Utilisation et entretien des outils à piles

Rechargez les piles uniquement avec le chargeur

spécié par le fabriquant. Un chargeur qui con-

vient à un type de bloc-piles peut entraîner un risque

d’incendie quand il est utilisé avec un autre bloc-piles.

Utilisez des outils électroportatifs uniquement avec

les bloc-piles spéciquement désignés pour eux.

L’utilisation de tout autre bloc-piles peut créer un ris-

que de blessures et d’incendie.

Lorsque le bloc-piles n’est pas utilisé, gardez-le à

distances d’autres objets métalliques tels que des

trombones, des pièces de monnaie, des clés, des

clous, des vis ou de tout autre objet métallique

pouvant faire une connexion entre une borne et une

autre. Court-circuiter les bornes des piles peut causer

des brûlures ou un incendie.

Dans des conditions abusives, du liquide peut être

éjecté de la pile ; dans un tel cas, évitez tout contact

avec ce liquide. Si un contact se produit accidentel-

lement, rincez avec de l’eau. Si le liquide entre en

contact avec les yeux, consultez un médecin. Du

liquide éjecté de la pile peut causer des irritations ou

des brûlures.

Entretien

Faites réparer votre outil électroportatif par un

agent de service qualié n’utilisant que des pièces

de rechange identiques. Ceci assure que la sécurité

de l’outil électroportatif est préservée.

Consignes de sécurité pour les visseuses à percussion sans l

Tenez l’outil électroportatif par ses surfaces de

préhension isolées lorsque vous effectuez une

opération à l’occasion de laquelle l’outil de xa-

tion risque d’entrer en contact avec un l caché ou

avec son propre cordon d’alimentation. Tout contact

d’un outil de fixation avec un fil sous tension risque de

mettre aussi sous tension les parties métalliques expo-

sées de l’outil électroportatif, ce qui pourrait causer un

choc électrique pour l’opérateur.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Ne percez, xez et ne rentrez pas dans des murs

existants ou autres endroits aveugles pouvant abriter

des ls électriques. Si cette situation est inévitable,

débranchez tous les fusibles ou les disjoncteurs ali-

mentant ce site.

Portez toujours des lunettes de sécurité ou une pro-

tection des yeux lors de l’utilisation de cet outil.

Portez un serre-tête antibruit lorsque vous utilisez

l’outil pendant des périodes prolongées. L’exposition

prolongée à un bruit de haute intensité peut causer une

perte auditive.

Utilisez des gants rembourrés épais et limitez le

temps d’exposition en prenant des pauses fréquen-

tes. Les vibrations causées par l’action du marteau-

perceuse peuvent être nocives pour vos mains et vos

bras.

Immobilisez le matériel vissé. Ne le tenez jamais

dans la main ou sur les jambes. Un support instable

peut provoquer une perte de contrôle et des blessures.

Évitez une mise en marche accidentelle. Veillez à

mettre le contacteur de marche avant/marche arri-

ère sur arrêt avant d’introduire le bloc-piles. Le fait

de porter des appareils avec le doigt sur le contacteur

ou l’introduction du bloc-piles dans l’appareil avec le

2610034966.indd 14 10/1/15 10:14 AM

contacteur sur marche est propice aux accidents.

Retirez le bloc-piles avant de changer d’accessoire.

Un démarrage accidentel peut se produire avec les ap-

pareils à piles dont le bloc-piles est introduit alors qu’il

est sur marche.

Prévoyez un couple de réaction lors de la « mise

en place » ou le retrait de visserie. Le carter de la

visseuse peut avoir tendance à tourner dans le sens

inverse à la rotation de l’embout lors de la « mise en

place » ou du retrait de la visserie en fonction du cou-

ple réglé de l’outil.

N’utilisez pas d’embouts ou d’accessoires émoussés

ou endommagés. Lors de l’installation d’un acces-

soire, introduisez bien la queue de l’embout dans le

mandrin. Assurez-vous que le mandrin est correcte-

ment verrouillé sur l’embout.

Ne faites pas fonctionner l’outil lorsque vous le

portez sur le côté. Un embout tournant peut se pren-

dre dans les vêtements et provoquer des blessures.

Placez l’outil sur la visserie seulement lorsque la

visseuse est arrêtée. Les visseuses tournantes peu-

vent glisser de la visserie.

N’utilisez pas cet outil en tant que perceuse. Les

outils équipés de débrayage ne sont pas conçus pour

le perçage. Le débrayage peut se déclencher automa-

tiquement et sans avertissement.

Faites preuve de prudence lors du vissage de longues

vis, il y a un risque de dérapage de la tête de la vis

selon le type de douille ou d’embout utilisé. Essayez

d’abord la longueur d’arrêt de la vis et faites attention

pendant le vissage afin de vous assurer de ne pas vous

blesser si l’embout ou la douille dérape de la vis.

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de protection per-

sonnelle tels que gants et chaussures d’électricien en

caoutchouc améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil

prévu pour le C.A. tomberont probablement en panne

et risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile

et de graisse. On ne pas maîtriser un outil électropor-

tatif en toute sécurité quand on a les mains glissantes.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les ls in-

ternes ou de remonter incorrectement les ressorts

de rappel des capots de protection. Certains agents

de nettoyage tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent d’abîmer les

plastiques.

Veillez à ce que l’interrupteur soit dans la position

de fermeture avant d’insérer le bloc-piles. L’insertion

d’un bloc-piles dans un outil électroportatif dont

l’interrupteur est dans la position de marche est une

invite aux accidents.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres

travaux du bâtiment peuvent créer des poussières

contenant des produits chimiques qui sont des

causes reconnues de cancer, de malformation con-

génitale ou d’autres problèmes reproductifs. Ces

produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités chi-

miquement.

Le niveau de risque dû à cette exposition varie avec

la fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler

dans un lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à pous-

sière conçus spécialement pour filtrer les particules

microscopiques.

2610034966.indd 15 10/1/15 10:14 AM

Symboles

IMPORTANT: Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d’utiliser l’outil de façon plus

efficace et plus sûre.

Symbol Name Designation/Explanation

Volts Tension (potentielle)

Ampères Courant

Hertz Fréquence (cycles par seconde)

Watt Puissance

Kilogrammes Poids

min

Minutes Temps

Secondes Temps

⌀

Diamètre Taille des mèches de perceuse, meules, etc.

Vitesse à vide Vitesse de rotation, à vide

Vitesse nominale Vitesse maximum pouvant être atteinte

.../min

Tours ou mouvement alternatif par minute Tours, coups, vitesse en surface, orbites, etc., par

minute

Position d'arrêt Vitesse zéro, couple zéro ...

1, 2, 3, ...

I, II, III,

Réglages du sélecteur Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande

Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0

Flèche Action dans la direction de la flèche

Courant alternatif Type ou caractéristique du courant

Courant continu Type ou caractéristique du courant

Courant alternatif ou continu Type ou caractéristique du courant

Construction classe II Désigne des outils construits avec double isola-

tion

Borne de terre Borne de mise à la terre

Symbole d'avertissement Alerte l'utilisateur aux messages d’avertissement.

Sceau Li-ion RBRC Désigne le programme de recyclage des piles Li-

ion.

Sceau Ni-Cad RBRC Désigne le programme de recyclage des piles Ni-

Cad.

Symbole de lecture du mode d’emploi Alerte l’utilisateur pour lire le mode d’emploi

Symbole de port de lunettes de sécurité Alerte l’utilisateur pour porter des lunettes de sé-

curité

2610034966.indd 16 10/1/15 10:14 AM

Symboles (suite)

IMPORTANT: Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d’utiliser l’outil de façon plus

efficace et plus sûre.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories.

Ce symbole indique que ce composant est reconnu par Underwriters

Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l’Association ca-

nadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l’Association ca-

nadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexic-

aines NOM.

2610034966.indd 17 10/1/15 10:14 AM

Description fonctionnelle et spécications

Débranchez le bloc-piles de l’outil avant d’effectuer tout assemblage ou

réglage, ou de changer des accessoires. Ces mesures de sécurité préven-

tives réduisent le risque d’une mise en marche accidentelle de l’outil.

Visseuses à percussion sans l

Fig. 1

OUVERTURES

DE VENTILA-

TION

INDICATEUR DE

LA COMMANDE DE

VITESSE VARIABLE

ÉCLAIRAGE

D’APPOINT

INTÉGRÉ

TÉMOINS D’ÉTAT DE

CHARGE DES PILES

GÂCHETTE DE

COMMANDE À

VITESSE VARIABLE

BLOC-PILES

TOUCHES DE

DÉVERROUILLAGE

DES PILES

POIGNÉE CAOU-

TCHOUTÉE

LEVIER DE MARCHE

AVANT/ARRIÈRE ET

VERROUILLAGE DE

GÂCHETTE

BOUTON DE

MARCHE/ARRÊT

DE L’ÉCLAIRAGE

D’APPOINT

BAGUE DE VER-

ROUILLAGE

EMBOUT

SÉLECTEUR DE LA

VITESSE VARIABLE

Numéro de modèle PS42

Tension nominale 10.8V/12V

MAX

Vitesse à vide n

0-1 200 / 0-2 600/min

Taux d’impact 0-3 100/min

Capacités maximales :

Dimension de mandrin Queue hexagonale de 1/4 po avec gorge de blocage

Bloc-piles/chargeurs

Veuillez vous reporter au mode d’emploi de votre pile / chargeur qui accompagne votre outil.

REMARQUE : Pour spécifications de l’outil, reportez-vous à la plaque signalétique de votre outil.

2610034966.indd 18 10/1/15 10:14 AM

Description fonctionnelle et spécications

Débranchez le bloc-piles de l’outil avant d’effectuer tout assemblage ou

réglage, ou de changer des accessoires. Ces mesures de sécurité préven-

tives réduisent le risque d’une mise en marche accidentelle de l’outil.

Clés à chocs à percussion sans l

Fig. 1a

OUVERTURES

DE VENTILA-

TION

INDICATEUR DE

LA COMMANDE DE

VITESSE VARIABLE

ÉCLAIRAGE

D’APPOINT

INTÉGRÉ

TÉMOINS D’ÉTAT DE

CHARGE DES PILES

GÂCHETTE DE

COMMANDE À

VITESSE VARIABLE

BLOC-PILES

TOUCHES DE

DÉVERROUILLAGE

DES PILES

POIGNÉE CAOU-

TCHOUTÉE

LEVIER DE MARCHE

AVANT/ARRIÈRE ET

VERROUILLAGE DE

GÂCHETTE

BOUTON DE

MARCHE/ARRÊT

DE L’ÉCLAIRAGE

D’APPOINT

ENTRAÎNEMENT

DE SORTIE

SÉLECTEUR DE LA

VITESSE VARIABLE

Numéro de modèle PS82

Tension nominale 10.8V/12V

MAX

Vitesse à vide n

0-1 200 / 0-2 600/min

Taux d’impact 0-3 100/min

Capacités maximales :

Entraînement de sortie Carré d’entraînement de 3/8 po

Bloc-piles/chargeurs

Veuillez vous reporter au mode d’emploi de votre pile / chargeur qui accompagne votre outil.

REMARQUE : Pour spécifications de l’outil, reportez-vous à la plaque signalétique de votre outil.

2610034966.indd 19 10/1/15 10:14 AM

Assemblage

Débranchez le

bloc-piles de

l’outil avant d’effectuer tout assemblage ou réglage,

ou de changer des accessoires. Ces mesures de sé-

curité préventives réduisent le risque d’une mise en

marche accidentelle de l’outil.

INSERTION ET RETRAIT DES ACCESSOIRES

(modèle PS42 seulement)

Pour éviter de

perdre le contrôle

de l’embout, assurez-vous qu’il est bien verrouillé dans

le mandrin en tirant dessus après l’avoir inséré. Le

mandrin n’accepte que des queues hexagonales

standard de 1/4 de po avec gorge de blocage.

Votre outil est muni d’un mandrin à ouverture rapide.

Pour insérer un accessoire, il suffit de tirer la bague de

verrouillage vers l’avant, d’insérer l’accessoire dans le

mandrin et d’ouvrir la bague (Fig. 2).

Pour retirer un embout ou un accessoire, tirez la bague

de verrouillage vers l’avant et retirez-la simplement du

mandrin.

N’utilisez pas cet outil comme une perceuse. Les outils

équipés d’un débrayage ne sont pas conçus pour le

perçage. Le débrayage peut se déclencher automa-

tiquement et sans avertissement. Une tentative de

reprise du perçage après atteinte de l’arrêt après un

débrayage peut provoquer une torsion de l’outil hors

de votre main jusqu’à ce que le débrayage atteigne une

nouvelle fois l’arrêt. Ne tentez pas d’introduire des em-

bouts à changement rapide dans ce mandrin.

(Modèle PS82 seulement)

Lorsque vous utilisez le dispositif d’entraînement de

sortie carré de 3/8 po, attachez seulement des acces-

soires pour outils à percussion de qualité élevée avec

un entraînement carré de la taille appropriée conçu

pour emploi avec des clés à impact. Pour installer une

douille, enfoncez-la simplement complètement sur le

dispositif d’entraînement de sortie (Fig. 3).

BAGUE DE VER-

ROUILLAGE

ENTRAÎNEMENT

DE SORTIE

DOUILLE

MANDRIN

EMBOUT DE

TOURNEVIS

PORTE-

MÈCHE

Fig. 2

Fig. 3

2610034966.indd 20 10/1/15 10:14 AM

Consignes de fonctionnement

USAGE PRÉVU

Cet outil est prévu pour le vissage et dévissage des vis,

écrous et de la visserie filetée. Cet outil n’est pas prévu

pour être utilisé comme une perceuse.

GÂCHETTE DE COMMANDE À

VITESSE VARIABLE

Votre outil est équipé d’une gâchette de commande à

vitesse variable. Vous pouvez mettre le tournevis en

marche ou à l’arrêt en appuyant sur la gâchette ou en la

relâchant, suivant le cas. En fonction de la pression ex-

ercée sur la gâchette, il est possible de régler la vitesse

dans les limites minimale et maximale spécifiées sur

la plaquette emblématique. Exercez plus de pression

pour augmenter la vitesse et moins pour la diminuer

(Fig. 1).

FREIN

Le relâchement de la gâchette active le frein qui immo-

bilise le mandrin en rapidité, ce qui est surtout pratique

pour l’enfoncement et l’enlèvement répétitifs des vis.

SÉLECTEUR DE CONTRÔLE DE LA

VITESSE VARIABLE

La vitesse de l’outil électrique peut être ajustée en fai-

sant basculer la commande de vitesse variable en haut

de la visseuse à percussion/clé à chocs. La vitesse de

la visseuse à percussion/clé à chocs est indiquée par

les voyants en haut de la visseuse à percussion/clé à

chocs située à côté du bouton du sélecteur de com-

mande de vitesse variable. Le réglage correspondant à

la vitesse la plus basse est indiqué par une DEL verte

allumée et le réglage correspondant à la vitesse la plus

élevée est indiqué par deux DEL vertes allumées (Fig.

1).

Vitesse à vide Taux d’impact

Réglage 1 0 - 1 200 /min 0 - 2 700 /min

Réglage 2 0 - 2 600 /min 0 - 3 100 /min

LEVIER DE MARCHE AVANT/ARRIÈRE ET

VERROUILLAGE DE GÂCHETTE

Après avoir utilisé

l’outil, verrouillez

la gâchette en position d’arrêt pour éviter les risques

de démarrage accidentel et de décharge accidentelle.

Votre outil est équipé d’un levier de marche avant/ar-

rière et d’un verrouillage de gâchette se trouvant au-

dessus de la gâchette (Fig. 4). Ce levier a été conçu de

manière à changer la rotation de l’embout et verrouiller

la gâchette en position d’arrêt.

Pour la rotation avant (le mandrin étant dirigé en sens

opposé à vous), déplacez le levier à l’extrême gauche.

Pour la rotation inverse, déplacez le levier à l’extrême

droite. Pour ac tionner le verrouillage de gâchette, dé-

placez le levier à la position centrale (arrêt).

Ne changez pas le

sens de rotation avant

que l’outil ne se soit complètement immobilisé. Un

changement durant la rotation du mandrin pourrait en-

dommager l’outil.

ÉCLAIRAGE D’APPOINT INTÉGRÉ

Votre outil est également muni de trois lampes

d’éclairage intégré pour assurer une meilleure visibilité

lors de l’utilisation de l’outil. Les lumières s’allument

quand on tire sur la gâchette ou quand on active le

bouton de commande de l’éclairage en haut de la per-

ceuse. La lumière s’éteindra automatiquement 10 sec-

ondes après avoir relâché la gâchette ou elle peut être

éteinte à la main en appuyant sur le bouton de com-

mande de l’éclairage en haut de la perceuse (Fig. 5).

Fig. 4

BOUTON DE

MARCHE/ARRÊT

DE L’ÉCLAIRAGE

D’APPOINT

Fig. 5

2610034966.indd 21 10/1/15 10:14 AM

TÉMOINS D’ÉTAT DE CHARGE DES PILES

Votre outil est muni de témoins d’état de charge (Fig.

1). Les témoins montrent l’état de charge des piles

pendant quelques secondes quand on appuie à moitié

ou à fond sur la gâchette de marche/arrêt.

DEL Capacité

Illumination continue 3 x vert > 2/3

Illumination continue 2 x vert > 1/3

Illumination continue 1 x vert < 1/3

Illumination clignotante 1 x vert réserve

INSERTION ET RETRAIT DU BLOC-PILES

Enlevez le bloc-piles de l’outil en pinçant les deux cô-

tés à la hauteur des touches de déverrouillage et en le

tirant vers le bas (Fig. 6).

Pour remettre le bloc dans l’outil, glissez-le dans

l’ouverture jusqu’à ce qu’il se verrouille en place. Ne

forcez pas outre mesure.

Si les touches de

déverrouillage

du bloc-piles sont ssurées ou endommagées d’une

quelconque autre façon, n’insérez pas le bloc-piles

dans l’outil. Le bloc-piles risquerait de tomber pen-

dant l’utilisation.

CONSIGNES DE FONCTIONNEMENT

Vous prolongerez la durée de vos embouts et accom-

plirez un travail plus net si vous mettez toujours le

embout en contact avec le matériau avant d’appuyer

sur la gâchette. Durant le fonc tionnement, tenez l’outil

fermement et exercez une pres sion légère et constan-

te. Une trop grande pression à basse vitesse bloquera

l’outil. Une pression insuffisante em pêchera le embout

de couper et causera une friction excessive en glis sant

par-dessus la surface. L’outil et le embout peuvent

ainsi être abîmés.

ENFONCEMENT À VITESSE VARIABLE

La technique consiste à commencer lente ment, puis à

augmenter la vitesse à mesure que la vis s’enfonce.

Posez la vis de manière à obtenir un ajustement doux

en ralentissant jusqu’à l’arrêt. Avant d’enfoncer des

vis, il faut percer des trous de positionnement et de

dégagement.

Tenez toujours la machine droite sur le boulon à serrer.

Il est préférable de procéder à un essai pour détermin-

er la durée appropriée de percussion/serrage. Pour les

petites vis, la durée appropriée de percussion/serrage

peut être atteinte en moins de 0,5 seconde. Par con-

séquent, travaillez à bas régime et mettez immédiate-

ment la machine à l’arrêt lorsque la vis est serrée et

que le son de percussion se fait entendre.

Pour enfoncer des vis à bois plus grosses et plus

longues dans des matériaux durs, il est préférable de

prépercer.

COUPLE DE SERRAGE

Le couple de serrage dépend de la durée de l’action de

percussion/serrage. Le couple de serrage le plus élevé

est obtenu après environ 6 à 10 secondes d’action de

percussion/serrage.

L’augmentation du couple dépend des facteurs suiv-

ants:

• Dureté des boulons/écrous

• Type de rondelle (rondelle à disque, rondelle frein,

joint)

• Dureté du matériau à réunir

• Effet de lubrification sur les surfaces de la jonction

Ceci nous amène aux cas d’application suivants :

Cas dur : Jonction métal-métal à l’aide d’une rondelle

à disque. Le couple maximum est atteint après une ac-

tion relativement brève de percussion/serrage.

Cas moyen : Jonction métal-métal où une rondelle

frein annulaire, une rondelle frein à disque, des bou-

lons d’ancrage ou des boulons/écrous avec cales co-

niques sont employés.

Cas doux : Jonction de métal à du bois ou à un maté-

riau d’isolation, par exemple.

Pour les cas d’application de jonction moyens ou doux,

le couple de serrage maximum est inférieur aux cas

d’application de jonction durs. Par conséquent, une

action plus longue de percussion/serrage est néces-

saire pour obtenir le couple de serrage maximal.

FIXATION À L’AIDE DE VIS

La procédure illustrée à la (Fig. 7) vous permettra de

fixer des matériaux ensemble à l’aide de votre outil

sans dénuder, fendre ni séparer le matériau.

Fixez d’abord les pièces ensemble à l’aide d’une bride,

et percez le premier trou aux 2/3 du diamètre de la vis.

Si le matériau est tendre, percez uniquement les 2/3 de

la longueur voulue. Si le matériau est dur, percez toute

la longueur.

TOUCHES DE

DÉVERROUIL-

LAGE DES

PILES

Fig. 6

2610034966.indd 22 10/1/15 10:14 AM

Détachez ensuite les pièces et percez le deuxième trou

du même diamètre que la tige de la vis dans la pre-

mière pièce ou la pièce supérieure de bois.

En troisième lieu, si une vis à tête plate est employée,

fraisez le trou pour mettre la vis de niveau avec la sur-

face. Puis, exercez tout simplement une pression uni-

forme en enfonçant la vis. Le trou de dégagement de la

tige de la vis dans la première pièce per met à la tête de

la vis de tirer les pièces fermement ensemble.

POSE DES ÉCROUS ET DES BOULONS

La commande à vitesse variable doit être utilisée soi-

gneusement pour poser des écrous et des boulons

avec des accessoires de douille. La technique consiste

à commencer lentement, puis à augmenter la vitesse

à mesure que l’écrou ou le boulon s’enfonce. Posez

l’écrou ou le boulon de ma ni ère à obtenir un ajuste-

ment doux en ralentissant la outil jusqu’à l’arrêt. Si

cette technique n’est pas suivie, l’outil aura tendance

à tordre dans vos mains lorsque l’écrou ou le boulon

se calera.

1. Percez les 2/3 du diamètre

et les 2/3 de la longueur de

la vis pour les matériaux ten-

dres, la longueur complète

pour les matériaux durs.

Exercez une légère pres-

sion uniforme en enfon-

çant les vis.

2. Percez le même

diamètre que la tige

de la vis.

3. Fraisez le même

diamètre que la tête

de la vis.

Vis

FIXATION À L’AIDE

DE VIS

Fig. 7

Entretien

SERVICE

IL N’EXISTE À

L’INTÉRIEUR AU-

CUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE

PAR L’UTILISATEUR. L’entretien préventif exécuté

par des personnes non autorisés peut entraîner un

positionnement erroné des composants et des ls

internes, ce qui peut présenter de graves dangers.

Nous recommandons de confier toute intervention

d’entretien sur l’outil à un centre de service-usine

Bosch ou à un centre de service après-vente Bosch

agréé. TECHNI CIENS : Débranchez l’outil et/ou le

chargeur de la source de courant avant d’entretenir.

PILES

Faire attention aux blocs-piles qui approchent la

n de leur vie. Si vous remarquez une diminution

dans les performances de votre outil ou une durée de

fonctionnement réduite de manière significative entre

charges, il est temps de remplacer le bloc-piles. S’il

n’est pas remplacé, il se peut qu’il endommage le

chargeur ou que l’outil fonctionne incorrectement.

GRAISSAGE DE L’OUTIL

Votre outil Bosch a été graissé de manière appropriée

et il est prêt à l’usage.

MOTEURS

Le moteur de votre outil a été conçu pour de nom-

breuses heures d’utilisation fiable. Pour maintenir

l’efficacité maximale du moteur, nous recommandons

de l’examiner tous les six mois. Seul un moteur de

remplacement Bosch authentique, conçu spécialement

pour votre outil, doit être utilisé.

NETTOYAGE

Pour éviter les

accidents, dé-

branchez toujours l’outil et/ou le chargeur de la

source de courant avant de nettoyer. La façon la plus

efficace de nettoyer l’outil est à l’aide d’air sec com-

primé. Portez toujours des lunettes de sécurité en

nettoyant les outils à l’air comprimé.

Gardez les prises d’air et les interrupteurs propres et

libres de débris. N’essayez pas de les nettoyer en in-

troduisant des objets pointus dans leurs ouvertures.

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de car-

bone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques

qui en contiennent.

2610034966.indd 23 10/1/15 10:14 AM

Advertencias generales de seguridad para herramientas mecánicas

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien ilumina-

da. Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de líqui-

dos, gases o polvos inamables. Las herramientas

mecánicas generan chispas que pueden incendiar el

polvo o los vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una herra-

mienta mecánica. Las distracciones pueden hacerle

perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modique nunca

el enchufe de ningún modo. No use enchufes adap-

tadores con herramientas mecánicas conectadas a

tierra (puestas a tierra). Los enchufes no modificados

y los tomacorrientes coincidentes reducirán el riesgo

de sacudidas eléctricas.

Evite el contacto del cuerpo con las supercies co-

nectadas o puestas a tierra, tales como tuberías, ra-

diadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del op-

erador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia

o a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes alados o las

piezas móviles. Los cordones dañados o engancha-

dos aumentan el riesgo de que se produzcan sacudidas

eléctricas.

Cuando utilice una herramienta mecánica en el exte-

rior, use un cordón de extensión adecuado para uso

a la intemperie. La utilización de un cordón adecuado

para uso a la intemperie reduce el riesgo de que se

produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica

en un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado

por corriente de pérdida a tierra (GFCI). El uso de un

GFCI reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo

y use el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la inuencia

de drogas, alcohol o medicamentos. Un momento

de distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de se-

guridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y /

o al paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes

de encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar le-

siones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, asegúrese de que dichas instalaciones es-

tén conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

Uso y cuidado de las herramientas mecánicas

No fuerce la herramienta mecánica. Use la her-

ramienta mecánica correcta para la aplicación que

desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad

nominal para la que fue diseñada.

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se

siguen las advertencias e instrucciones, el resultado podría ser sacudidas eléctri-

cas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

a expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

2610034966.indd 24 10/1/15 10:14 AM

Normas de seguridad para atornilladores de percusión inalámbricos

No use la herramienta mecánica si el interruptor no

la enciende y apaga. Toda herramienta mecánica que

no se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica an-

tes de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta mecáni-

ca o con estas instrucciones utilicen la herramienta.

Las herramientas mecánicas son peligrosas en manos

de usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe

si hay piezas móviles desalineadas o que se atoran,

si hay piezas rotas y si existe cualquier otra situ-

ación que podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte aladas y lim-

pias. Es menos probable que las herramientas de corte

mantenidas apropiadamente, con bordes de corte afi-

lados, se atoren, y dichas herramientas son más fáciles

de controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de

la herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Uso y cuidado de las herramientas alimenta-

das por baterías

Recargue las baterías solamente con el cargador

especicado por el fabricante. Un cargador que es

adecuado para un tipo de paquete de batería puede

crear un riesgo de incendio cuando se utiliza con otro

paquete de batería.

Utilice las herramientas mecánicas solamente con

paquetes de batería designados especícamente. El

uso de cualquier otro paquete de batería puede crear

un riesgo de lesiones e incendio.

Cuando el paquete de batería no se esté usando,

manténgalo alejado de otros objetos metálicos,

tales como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que pu-

eden hacer una conexión de un terminal a otro. Si

se cortocircuitan los terminales de la batería uno con

otro, se pueden causar quemaduras o un incendio.

En condiciones abusivas, es posible que se eyecte

líquido de la batería. Evite el contacto. Si se pro-

duce un contacto accidental, enjuáguese con agua.

Si el líquido entra en contacto con los ojos, obtenga

además ayuda médica. El líquido que salga eyectado

de la batería puede causar irritación o quemaduras.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio

de un técnico de reparaciones calicado, utilizando

únicamente piezas de repuesto idénticas. Esto ase-

gurará que se mantenga la seguridad de la herramienta

mecánica.

Agarre la herramienta eléctrica por las supercies

de agarre con aislamiento cuando realice una oper-

ación en la que el elemento de sujeción pueda entrar

en contacto con cables ocultos o con su propio cable

de alimentación. Los elementos de sujeción que en-

tren en contacto con un cable que tenga corriente pu-

eden hacer que las partes metálicas de la herramienta

que estén al descubierto tengan corriente y podrían

causar una descarga eléctrica al operador.

Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma es-

table. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que

podría causar pérdida de control.

No taladre, rompa, ni haga trabajo de sujeción en

paredes existentes ni en otras áreas ciegas donde

pueda haber cables eléctricos. Si esta situación es in-

evitable, desconecte todos los fusibles o cortacircuitos

que alimentan este sitio de trabajo.

Use siempre anteojos de seguridad o protección de

los ojos cuando utilice esta herramienta.

Use protectores de oídos cuando utilice la herra-

mienta durante períodos prolongados. La exposición

prolongada a ruido de alta intensidad puede causar

pérdida de audición.

Use guantes con almohadillado grueso y limite el

tiempo de exposición tomando frecuentes períodos

de descanso. La vibración causada por la acción de

percusión y taladrado puede ser perjudicial para las

manos y los brazos.

Sujete el material que se esté jando con elementos

de sujeción. Nunca lo tenga en la mano ni sobre las

piernas. Un soporte inestable puede causar pérdida de

control y lesiones.

Evite el arranque accidental. Asegúrese de que el

interruptor de avance/inversión esté en la posición

de apagado antes de introducir el paquete de bat-

erías. Transportar electrodomésticos con el dedo en

el interruptor o introducir el paquete de baterías en un

electrodoméstico con el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite el paquete de baterías antes de cambiar ac-

2610034966.indd 25 10/1/15 10:14 AM

cesorios. Puede producirse un arranque accidental

debido a que los electrodomésticos accionados por

baterías que tengan una batería introducida estén en

la situación operativa.

Esté preparado para un par de torsión de reacción

cuando “asiente” o quite un elemento de sujeción.

La carcasa del destornillador mecánico puede tender a

torcerse en sentido contrario al de rotación de la broca

cuando se esté “asentando” o quitando un elemento

de sujeción, dependiendo del ajuste de par de torsión

de la herramienta.

No utilice brocas ni accesorios desalados o daña-

dos. Cuando instale un accesorio, introduzca el cuerpo

de la broca a fondo en el mandril. Asegúrese de que el

mandril se haya cerrado correctamente sobre la broca.

No haga funcionar la herramienta mientras la lleva a

su lado. Una broca que gira podría engancharse con la

ropa y el resultado podría ser lesiones.

Coloque la herramienta sobre el elemento de su-

jeción solamente cuando el destornillador mecánico

esté apagado. Las herramientas destornilladoras que

giran pueden deslizarse separándose del elemento de

sujeción.

No utilice esta herramienta como un taladro. Las

herramientas equipadas con embragues de apagado

no están diseñadas para realizar operaciones de tal-

adrado. El embrague puede apagarse automáticamente

y sin aviso.

Tenga cuidado cuando apriete tornillos largos: existe

un riesgo de deslizamiento separándose de la cabe-

za del elemento de sujeción, dependiendo del tipo

de casquillo o broca que se utilice. Pruebe primero

el avance de un elemento de sujeción y preste atención

durante el proceso de apriete del tornillo para asegu-

rarse de no sufrir lesiones si la broca o el casquillo de

la herramienta se desliza separándose del elemento de

sujeción.

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal,

como guantes de goma y calzado de goma de electri-

cista, mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad nom-

inal solamente para CA con una fuente de energía

de CC. Aunque pueda parecer que la herramienta fun-

ciona correctamente, es probable que los componen-

tes eléctricos de la herramienta con capacidad nominal

para CA fallen y creen un peligro para el operador.

Mantenga los mangos secos, limpios y libres de

aceite y grasa. Las manos resbalosas no pueden con-

trolar de modo seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus par-

tes, ya que los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes de re-

torno de los protectores de seguridad podrían mon-

tarse incorrectamente. Ciertos agentes de limpieza,

tales como gasolina, tetracloruro de carbono, amonía-

co, etc., podrían dañar las piezas de plástico.

Asegúrese de que el interruptor esté en la posición

de apagado antes de introducir el paquete de bat-

ería. Si se introduce el paquete de batería en her-

ramientas mecánicas que tengan el interruptor en la

posición de encendido, se invita a que se produzcan

accidentes.

Cierto polvo generado

por el lijado, aserra-

do, amolado y taladrado mecánicos, y por otras ac-

tividades de construcción, contiene agentes quími-

cos que se sabe que causan cáncer, defectos de

nacimiento u otros daños sobre la reproducción. Al-

gunos ejemplos de estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros produc-

tos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía, de-

pendiendo de con cuánta frecuencia realice este tipo

de trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje

con equipo de seguridad aprobado, como por ejem-

plo máscaras antipolvo que estén diseñadas espe-

cialmente para impedir mediante filtración el paso de

partículas microscópicas.

2610034966.indd 26 10/1/15 10:14 AM

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, es-

túdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herra-

mienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación

Volt Tensión (potencial)

Ampere Corriente

Hertz Frecuencia (ciclos por segundo)

Watt Potencia

Kilogramo Peso

min

Minuto Tiempo

Segundo Tiempo

⌀

Diámetro Tamaño de las brocas taladradoras, muelas, etc

Velocidad sin carga Velocidad rotacional sin carga

Velocidad nominal Máxima velocidad obtenible

.../min

Revoluciones o alternación por minuto Revoluciones, golpes, velocidad de superficie, ór-

bitas, etc., por minuto

Posición "off" (apagado) Velocidad cero, par motor cero...

1, 2, 3, ...

I, II, III,

Graduaciones del selector Graduaciones de velocidad, par motor o posición.

Un número más alto significa mayor velocidad

Selector infinitamente variable con apagado La velocidad aumenta desde la graduación de 0

Flecha Acción en la dirección de la flecha

Corriente alterna Tipo o una característica de corriente

Corriente continua Tipo o una característica de corriente

Corriente alterna o continua Tipo o una característica de corriente

Construcción de clase II Designa las herramientas de construcción con

aislamiento doble.

Terminal de toma de tierra Terminal de conexión a tierra

Símbolo de advertencia Alerta al usuario sobre mensajes de advertencia

Sello RBRC de Li-ion Designa el programa de reciclaje de baterías de

Li-ion

Sello RBRC de Ni-Cd Designa el programa de reciclaje de baterías de

Ni-Cd

Símbolo de lectura del manual Alerta al usuario para que lea el manual

Símbolo de uso de protección de los ojos Alerta al usuario para que use protección de los

ojos

2610034966.indd 27 10/1/15 10:14 AM

Símbolos (continuación)

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, es-

túdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herra-

mienta mejor y con más seguridad.

Este símbolo indica que esta herramienta está catalogada por Un-

derwritersLaboratories.

Este símbolo indica que este componente está reconocido por Un-

derwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado

esta herramienta indicando que cumple con las normas estadoun-

idenses y canadienses.

Este símbolo indica que esta herramienta está catalogada por la Ca-

nadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha cata-

logado esta herramienta indicando que cumple con las normas es-

tadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses

y canadienses.

Este símbolo indica que esta herramienta cumple con la norma

mexicana oficial (NOM).

2610034966.indd 28 10/1/15 10:14 AM

Descripción funcional y especicaciones

Desconecte el paquete de batería de la herramienta antes de realizar cu-

alquier ensamblaje, ajuste o cambio de accesorios. Dichas medidas pre-

ventivas de seguridad reducen el riesgo de arrancar la herramienta accidentalmente.

Atornilladores de percusión inalámbricos

Fig. 1

ABERTURAS DE

VENTILACIÓN

INDICADOR DEL CON-

TROL DE VELOCIDAD

VARIABLE

LUZ DE

TRABAJO IN-

CORPORADA

LUCES INDICADORAS

DEL ESTADO DE CARGA

DE LA BATERÍA

INTERRUPTOR GATILLO

DE VELOCIDAD VARIABLE

CONTROLADA

PAQUETE DE

BATERÍAS

LENGÜETAS DE

LIBERACIÓN DE

LAS BATERÍAS

EMPUÑADURA

CAUCHUTADA

PALANCA DE AVANCE/

INVERSIÓN Y CIERRE

DEL GATILLO

BOTÓN DE

ENCENDIDO Y

APAGADO DE LA

LUZ DE TRABAJO

MANGUITO DE

FIJACIÓN

BROCA

SELECTOR DE VELO-

CIDAD VARIABLE

Número de modelo PS42

Tensión nominal 10.8V/12V

MAX

Velocidad sin carga n

0-1 200 / 0-2 600/min

Frecuencia de impactos 0-3 100/min

Capacidades máximas

Tamaño de mandril Cuerpo hexagonal de 1/4" con ranura de fijación

Paquetes de batería/Cargadores de baterías

Sírvase consultar el Manual de la batería/cargador que se incluye con su herramienta.

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

2610034966.indd 29 10/1/15 10:14 AM

Descripción funcional y especicaciones

Desconecte el paquete de batería de la herramienta antes de realizar cu-

alquier ensamblaje, ajuste o cambio de accesorios. Dichas medidas pre-

ventivas de seguridad reducen el riesgo de arrancar la herramienta accidentalmente.

Aprietatuercas de percusión inalámbrico

Fig. 1a

ABERTURAS DE

VENTILACIÓN

INDICADOR DEL CON-

TROL DE VELOCIDAD

VARIABLE

LUZ DE

TRABAJO IN-

CORPORADA

LUCES INDICADORAS

DEL ESTADO DE CARGA

DE LA BATERÍA

INTERRUPTOR GATILLO

DE VELOCIDAD VARIABLE

CONTROLADA

PAQUETE DE

BATERÍAS

LENGÜETAS DE

LIBERACIÓN DE

LAS BATERÍAS

EMPUÑADURA

CAUCHUTADA

PALANCA DE AVANCE/

INVERSIÓN Y CIERRE

DEL GATILLO

BOTÓN DE

ENCENDIDO Y

APAGADO DE LA

LUZ DE TRABAJO

ACCIONADOR

DE SALIDA

SELECTOR DE VELO-

CIDAD VARIABLE

Número de modelo PS82

Tensión nominal 10.8V/12V

MAX

Velocidad sin carga n

0-1 200 / 0-2 600/min

Frecuencia de impactos 0-3 100/min

Capacidades máximas

Accionador de salida Accionador cuadrado de 3/8”

Paquetes de batería/Cargadores de baterías

Sírvase consultar el Manual de la batería/cargador que se incluye con su herramienta.

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

2610034966.indd 30 10/1/15 10:14 AM

Ensamblaje

Desconecte el pa-

quete de batería de la

herramienta antes de realizar cualquier ensamblaje,

ajuste o cambio de accesorios. Dichas medidas pre-

ventivas de seguridad reducen el riesgo de arrancar la

herramienta accidentalmente.

INSERCIÓN Y REMOCIÓN DE ACCESORIOS

(Modelo PS42 solamente)

Para evitar la pérdida

de control, asegúrese

de que la broca esté fija en el mandril, tirando de ella

después de haberla introducido. El mandril acepta

solamente accesorios de cuerpo hexagonal de 1/4”

estándar con ranura de jación.

La herramienta está equipada con un mandril de suelta

rápida. Para introducir un accesorio, simplemente tire

hacia delante del manguito de fijación, introduzca el

accesorio deseado en el mandril y suelte el manguito

de fijación (Fig. 2).

Para quitar un accesorio, tire hacia delante del man-

guito de fijación y simplemente retírelo del mandril.

No utilice esta herramienta como un taladro. Las herra-

mientas equipadas con embragues de apagado no es-

tán diseñadas para realizar aplicaciones de taladrado.

El embrague puede apagarse automáticamente y sin

avisar. Intentar reiniciar el taladrado después de que se

haya alcanzado el valor de apagado puede hacer que la

herramienta se tuerza y se le escape de la mano hasta

que el embrague alcance de nuevo el valor de apagado.

No intente introducir brocas taladradoras de tipo de

cambio rápido en este mandril.

(Modelo PS82 solamente)

Cuando utilice el accionador cuadrado de 3/8 pulgada,

instale en la herramienta únicamente accesorios de

alta calidad listos para impactos con el accionador

cuadrado de tamaño apropiado diseñado para utili-

zarse con llaves de impacto. Para instalar una bocal-

lave, simplemente empújela completamente sobre el

accionador de salida (Fig. 3).

MANGUITO DE

FIJACIÓN

ACCIONADOR

DE SALIDA

CASQUILLO

MANDRIL

BROCA DESTOR-

NILLADORA

PORTA-

BROCA

Fig. 2

Fig. 3

2610034966.indd 31 10/1/15 10:14 AM

Instrucciones de funcionamiento

USO PREVISTO

Esta herramienta está diseñada para apretar y aflo-

jar pernos, tuercas y diversos elementos de sujeción

roscados. Esta herramienta no está diseñada para uti-

lizarse como un taladro.

INTERRUPTOR GATILLO DE VELOCIDAD

VARIABLE CONTROLADA

La herramienta está provista de un interruptor gatillo

de velocidad variable. La herramienta se puede en-

cender (posición “ON”) o apagar (posición “OFF”) al

apretar o soltar el gatillo. La velocidad se puede ajustar

desde el valor mínimo hasta el máximo de las RPM

nominales mediante la presión ejercida sobre el gatillo.

Ejercer más presión para aumentar la velocidad y dis-

minuir la presión para reducir la velocidad (Fig. 1).

FRENO

Cuando se suelta el interruptor gatillo, éste activa el

freno para detener el mandril rápidamente. Esto es

especialmente útil para apretar y remover tornillos

repetidamente.

SELECTOR DEL CONTROL DE

VELOCIDAD VARIABLE

La velocidad de la herramienta eléctrica se puede

ajustar basculando el control de velocidad variable

ubicado en la parte superior del atornillador/llave de

impacto. La velocidad del atornillador/llave de impacto

es indicada por las luces indicadoras ubicadas en su

parte superior, que se encuentran junto al botón se-

lector del control de velocidad variable. El ajuste de

velocidad más bajo es indicado por una luz LED verde

encendida y el ajuste más alto es indicado por ambas

luces LED verdes encendidas (Fig. 1).

Velocidad sin

carga

Frecuencia de

impactos

Ajuste 1: 0 - 1 200 /min 0 - 2 700 /min

Ajuste 2: 0 - 2 600 /min 0 - 3 100 /min

PALANCA DE AVANCE/INVERSIÓN Y CIERRE

DEL GATILLO

Después de utilizar la

herramienta, fije el ga-

tillo en la posición de apagado (“OFF”) para ayudar a

evitar los arranques accidentales y la descarga acci-

dental de las baterías.

La herramienta está equipada con una palanca de

avance/inversión y un cierre del gatillo con ubicación

encima del gatillo (Fig. 4). Esta palanca fue diseñada

para invertir el sentido de rotación de la broca y para

fijar el gatillo en la posición de apagado.

Para la rotación de “Avance” (con el man dril orientado

en sentido opuesto a usted), mueva la palanca com ple-

tamente hacia la izquierda.

Para la rotación inversa, mueva la palanca completa-

mente hacia la derecha. Para activar el cierre del ga-

tillo, mueva la palanca hasta la posición central “OFF”.

No cambie el sentido de

giro hasta que la herra-

mienta se haya detenido por completo. El cambio

durante el giro del mandril puede causar daños a la

herramienta.

LUZ DE TRABAJO INCORPORADA

La herramienta también está equipada con tres luces

de trabajo para brindar una mejor visibilidad al taladrar.

Las luces se encienden al apretar el gatillo o al activar

el botón de luz ubicado en la parte superior del taladro.

La luz se apagará automáticamente dentro del plazo

de 10 segundos después de soltar el gatillo o se pu-

ede apagar manualmente presionando el botón de luz

ubicado en la parte superior del taladro (Fig. 5).

Fig. 4

BOTÓN DE

ENCENDIDO Y

APAGADO DE LA

LUZ DE TRABAJO

Fig. 5

2610034966.indd 32 10/1/15 10:14 AM

LUCES INDICADORAS DEL ESTADO DE CARGA

DE LA BATERÍA

Su herramienta está equipada con luces indicadoras

del estado de carga (Fig. 1). Las luces indicadoras

muestran el estado de carga de la batería durante

unos segundos al presionar el gatillo de encendido y

apagado hasta la mitad de su recorrido o al presionarlo

completamente.

LUCES LED Capacidad

Iluminación continua 3 x verde > 2/3

Iluminación continua 2 x verde > 1/3

Iluminación continua 1 x verde < 1/3

Luz parpadeante 1 x verde reserva

INTRODUCCIÓN Y SUELTA DEL PAQUETE

DE BATERÍAS

Saque el paquete de baterías de la herramienta pre-

sionando sobre ambos lados de las lengüetas de liber-

ación de las baterías y tire hacia abajo (Fig. 4).

Para introducir la batería, alinee la batería e introduzca

el paquete de baterías en la herramienta hasta que

quede fijo en su posición. No lo fuerce.

Si las lengüetas de

liberación de la bat-

ería están agrietadas o dañadas de alguna otra

manera, no inserte la batería en la herramienta. La

batería se podría caer durante la utilización.

CONSEJOS DE FUNCIONAMIENTO

Usted prolongará la vida de las brocas y realizará un

trabajo mejor ejecutado si siempre pone la broca en

contacto con la pieza de trabajo antes de apretar el

gatillo. Durante el fun cion a miento, sujete firmemente

la herramienta y ejerza una presión ligera y uniforme.

Una presión excesiva a baja ve locidad hará que la her-

ramienta se detenga. Una presión demasiado pequeña

no permitirá que la broca corte y pro ducirá un exceso

de fricción al patinar sobre la superficie. Esto puede

ser perjudicial tanto para la herramienta como para la

broca.

APRIETE DE TORNILLOS CON VELOCIDAD

VARIABLE

La técnica consiste en empezar des pacio, aumentando

la velocidad a medida que el tornillo avan za. Coloque el

tornillo de manera que ajuste perfecta mente mediante

la disminución de la velocidad hasta dete nerse. Antes

de apretar los tornillos, se deben taladrar agujeros pi-

loto y de paso.

Sujete siempre la maquina en posición vertical sobre el

perno que se va a apretar.

El mejor método para determinar la duración adec-

uada de percusión/apriete es mediante una prueba.

Para tornillos pequeños, la duración adecuada de per-

cusión/apriete se puede alcanzar en menos de 0.5 se-

gundos. Por lo tanto, trabaje con RPM bajas y apague

la máquina inmediatamente cuando el tornillo esté

apretado y el sonido de percusión se pueda oír.

Para atornillar tornillos para madera más grandes y

largos en material duro, el mejor método consiste en

hacer un agujero con antelación.

PAR MOTOR DE APRIETE

El par motor de apriete depende de la duración de la

acción de percusión/apriete. El mayor par motor de

apriete se alcanza después de aproximadamente 6 a 10

segundos de acción de percusión/apriete.

El aumento de par motor depende de los siguientes

factores:

• Dureza de los pernos/tuercas.

• Tipo de arandela (arandela de disco, arandela elásti-

ca, junta de estanqueidad).

• Dureza del material que se va a unir.

• Efecto de la lubricación en las superficies de la

unión.

Esto lleva a los siguientes casos de aplicación:

Caso duro: La unión de metal a metal con una arandela

de disco. El par motor máximo se alcanza después de

una acción de percusión/apriete relativamente corta.

Caso mediano: La unión de metal a metal cuando

se usan una arandela elástica redonda, una arandela

elástica de disco, pernos prisioneros o pernos/tuercas

con asentamientos cónicos.

Caso blando: La unión de por ejemplo metal a madera

o a material aislante.

Para casos de unión mediana o blanda, el máximo par

motor de apriete es menor que para casos de unión

dura. Por lo tanto, se necesita una acción de per-

cusión/apriete más prolongada para alcanzar el par

motor de apriete máximo.

SUJECION CON TORNILLOS

El procedimiento mostrado en la (Fig. 7) le permitirá a

usted sujetar unos materiales a otros usando el herra-

mienta sin desforrar, rajar ni separar el material.

Primero, fije las piezas una a otra y taladre el primer

agujero con 2/3 del diámetro del tornillo. Si el material

es blando, taladre únicamente 2/3 de la longitud cor-

LENGÜETAS

DE LIBER-

ACIÓN DE LAS

BATERÍAS

Fig. 6

2610034966.indd 33 10/1/15 10:14 AM

respondiente. Si es duro, taladre la longitud completa.

Segundo, suelte las piezas y taladre el segundo agujero

con el mismo diámetro que el cuerpo del tornillo en la

primera pieza, o pieza superior, de madera.

Tercero, si se utiliza un tornillo de cabeza plana, avel-

lane el agujero para hacer que el tornillo quede al ras

con la superficie. Luego, simplemente ejerza una pre-

sión uniforme cuando apriete el tornillo. El agujero de

paso del cuerpo del tornillo en la primera pieza permite

que la cabeza del tornillo mantenga las piezas unidas

firmemente.

APRIETE DE TUERCAS Y PERNOS

El control de velocidad variable se debe utilizar con

pre caución para apretar tuercas y pernos con acceso-

rios del juego de tubos. La técnica consiste en empe-

zar despacio, aumentando la velocidad a medida que la

tuerca o el perno avanza. Coloque la tuerca o el perno

de manera que encaje perfectamente mediante la dis-

minución de la velocidad del herramienta hasta que

éste se detenga. Si no se sigue este proce dimiento, la

herramienta tendrá tendencia a experimentar un par

motor o a torcerse en las manos cuando la tuerca o el

perno se asiente en su sitio.

1. Taladre 2/3 del diámetro y

2/3 de la longitud del tornillo

para materiales blandos y la

longitud completa para ma-

teriales duros.

Ejerza una presión lig-

era y uniforme cuando

apriete tornillos.

2. Taladre el mismo

diámetro que el cu-

erpo del tornillo.

3. Avellane el mis-

mo diámetro que la

cabeza del tornillo.

Tornillo

SUJECION CON

TORNILLOS

Fig. 7

Mantenimiento

SERVICIO

NO HAY PIEZAS EN EL

INTERIOR QUE PU-

EDAN SER AJUSTADAS O REPA RA DAS POR EL USU-

ARIO. El mantenimiento preventivo realizado por

personal no autorizado pude dar lugar a la colo-

cación inco rrec ta de cables y componentes internos

que podría constituir un peligro serio. Recomenda-

mos que todo el servicio de las herramientas sea real-

izado en un Centro de servicio de fábrica Bosch o en

una Estación de servicio Bosch autorizada. TECNICOS

DE REPARACIONES: Desconecten la herramienta y/o el

cargador de la fuente de energía antes de realizar ser-

vicio de ajustes y reparaciones.

BATERÍAS

Esté alerta a los paquetes de baterías que estén

aproximándose al nal de su vida útil. Si observa

una disminución del rendimiento de la herramienta o

un tiempo de funcionamiento significativamente más

corto entre cargas, entonces ha llegado el momento de

cambiar el paquete de baterías. Si no se hace esto, el

resultado puede ser que la herramienta funcione incor-

rectamente o que el cargador se dañe.

LUBRICACION DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada adecuada-

mente y está lista para la utilización.

MOTORES

El motor de la herramienta ha sido diseñado para mu-

chas horas de servicio fiable. Para mantener un ren-

dimiento óptimo del mo tor, recomendamos que éste

sea examinado cada seis me ses. Sólo se debe usar un

motor de repuesto Bosch genuino diseñado especial-

mente para la herramienta.

LIMPIEZA

Para evitar acciden-

tes, desconecte siem-

pre la herramienta y/o el cargador de la fuente de

energía antes de la limpieza. La herramienta se pu-

ede limpiar más eficazmente con aire comprimido

seco. Use gafas de se gu ridad siempre que limpie

herramientas con aire comprimido.

Las aberturas de ventilación y las palancas de inter-

ruptor deben mantenerse limpias y libres de materias

extrañas. No intente lim piar introduciendo objetos

puntiagudos a través de las aberturas.

Ciertos agentes de limpie-

za y disolventes dañan las

piezas de plástico. Algunos de es tos son: gasolina,

tetracloruro de carbono, disolventes de limpie za clora-

dos, amoníaco y detergentes domésticos que con-

tienen amoníaco.

2610034966.indd 34 10/1/15 10:14 AM

Notes / Remarques / Notas

2610034966.indd 35 10/1/15 10:14 AM

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects

in material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SAND-

ING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN PRO V-

INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLU-

SION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S.,

PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D’ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l’acheteur initial seulement que tous les outils électriques portatifs et d’établi BOSCH seront exempts

de vices de matériaux ou d’exécution pendant une période d’un an depuis la date d’achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE

L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation

de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas at-

tribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter

une réclamation en vertu de cette garantie limitée, vous devez renvoyer l’outil électrique portatif ou d’établi complet, port payé, à tout centre de service agréé

ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES,

LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES PROV-

INCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS

CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT

PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANA-

DIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL EST POSSIBLE QUE LES

LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIF-

FÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE QU’AUX OUTILS ÉLECTRIQUES PORTATIFS ET D’ÉTABLI VENDUS AUX ÉTATS-UNIS D’AMÉRIQUE, AU CANADA ET

AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR

BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation (“el Vendedor”) garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición

implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utiliza-

das inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada.

Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de

banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas

de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BRO-

CAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU.

Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE ES POSIBLE

QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABI-

LIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO. ALGUNOS ESTADOS

DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR

LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS

UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CON-

TACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona

Industrial, Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

!2610034966!

2610034966 10/15

2610034966.indd 36 10/1/15 10:14 AM
