W11795971B
GAS STACKED LAUNDRY CENTER OWNER'S
MANUAL
GUIDE D’UTILISATION DE L’ENSEMBLE DE
BUANDERIE SUPERPOSÉ
Table of Contents/Table des matières
STACKED LAUNDRY CENTER SAFETY.............................. 2
Stacked Laundry Center Safety ......................................... 2
Internet Connectivity Guide for Connected Appliances Only..... 5
CHOOSING THE RIGHT DETERGENT................................. 6
Adding Laundry Products ................................................. 6
STACKED LAUNDRY CENTER MAINTENANCE AND
CARE
............................................................................. 6
Washer Water Inlet Hoses................................................ 6
Washer Care ................................................................. 7
Dryer Care.................................................................... 7
Non-Use and Vacation Care ............................................. 8
Winter Storage Care ....................................................... 8
Transporting Your Stacked Laundry Center .......................... 8
Reinstalling/Using the Stacked Laundry Center Again ............ 8
INSTALLATION INSTRUCTIONS ........................................ 9
REQUIREMENTS ............................................................. 9

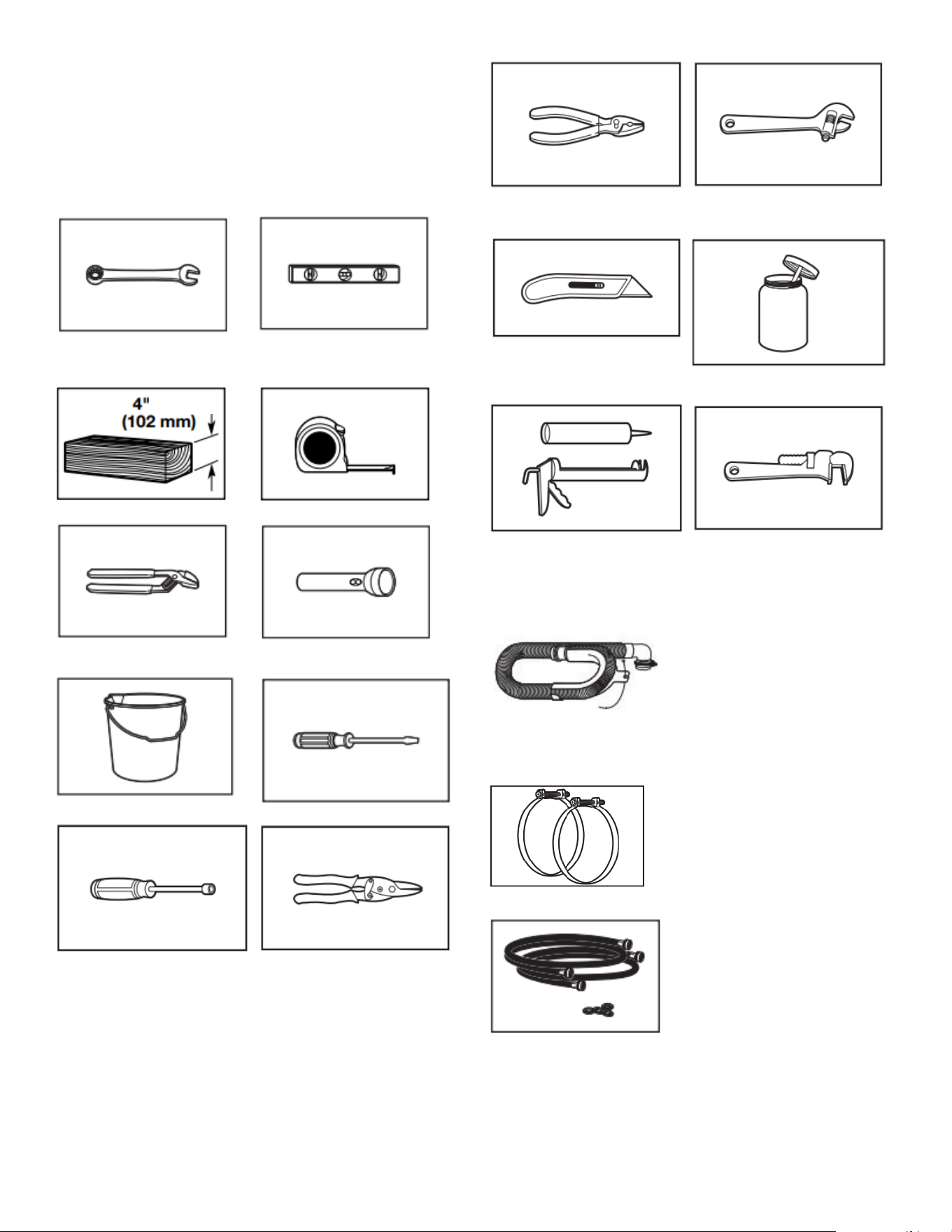

Tools and Parts .............................................................. 9
Location Requirements...................................................10
Drain System................................................................11
Home Venting Requirements ...........................................12
Plan Vent System ..........................................................12
Install Vent System ........................................................14
Washer Electrical Requirements.......................................14
Gas Dryer Power Hookup................................................14
Gas Supply Requirements...............................................15
INSTALLATION...............................................................16
Unpacking ...................................................................16
Connect Drain Hose.......................................................16
Connect Inlet Hoses.......................................................17
Connect Vent ...............................................................18
Level the Stacked Laundry Center ....................................19
Make Gas Connection ....................................................20
Complete Installation Checklist.........................................21
SÉCURITÉ DE L’ENSEMBLE DE BUANDERIE
SUPERPOSÉ
.................................................................22
Sécurité de l’ensemble de buanderie Gaz superposé ............22
Guide de connexion Internet pour les appareils connectés
uniquement
..................................................................25
CHOIX DU DÉTERGENT APPROPRIÉ ................................26
Ajout de produits de lessive .............................................26
ENTRETIEN ET RÉPARATION DE L’ENSEMBLE DE
BUANDERIE SUPERPOSÉ
...............................................27
Tuyaux d’arrivée d’eau de la laveuse .................................27
Entretien de la laveuse ...................................................27
Entretien de la sécheuse.................................................27
Non-utilisation et entretien en période de vacances ..............28
Entretien pour entreposage hivernal ..................................29
Transport de votre appareil de buanderie superposé.............29
Réinstallation/réutilisation de l’ensemble de buanderie
superposé
...................................................................29
INSTRUCTIONS D’INSTALLATION ....................................29
SPÉCIFICATIONS ...........................................................29

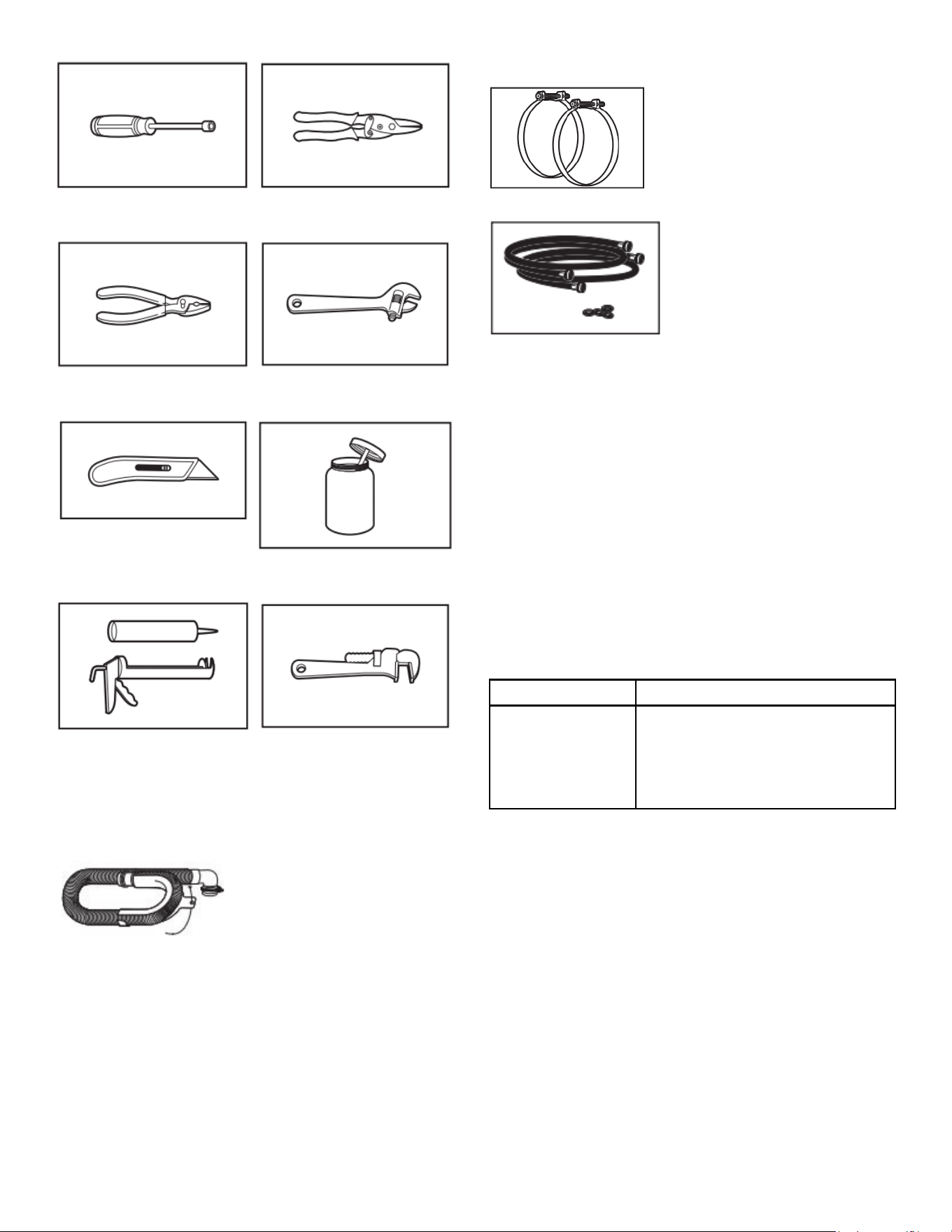

Outils et pièces .............................................................29
Exigences D’emplacement ..............................................31
Système de vidange ......................................................32
Critères d'évacuation pour une maison ..............................33
Planification des circuits de conduits..................................34
Installation du conduit d’évacuation ...................................35
Spécifications électriques de la laveuse .............................35
Raccordement électrique de la sécheuse au gaz..................36
Spécifications de l’alimentation en gaz ...............................36
INSTALLATION...............................................................38
Déballage ....................................................................38
Raccordement du tuyau de vidange ..................................38
Raccordement des tuyaux d’alimentation ...........................39
Raccordement du conduit d’évacuation..............................41
Mise à niveau de l’ensemble de buanderie superposé ...........41
Raccordement au gaz ....................................................43
Liste de vérification pour installation terminée......................44
2
STACKED LAUNDRY CENTER SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These
words mean:
DANGER
You can be killed or seriously injured if you don't
immediately follow instructions.
WARNING
You can be killed or seriously injured if you don’t follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions,
including the following:
� Read all instructions before using the appliance.
� Do not wash articles that have been previously cleaned in,
washed in, soaked in, or spotted with gasoline, dry-cleaning
solvents, or other flammable or explosive substances, as
they give off vapors that could ignite or explode.
� Do not add gasoline, dry-cleaning solvents, or other
flammable or explosive substances to the wash water.
These substances give off vapors that could ignite or
explode.
� Under certain conditions, hydrogen gas may be produced
in a hot-water system that has not been used for 2 weeks or
more. HYDROGEN GAS IS EXPLOSIVE. If the hot-water
system has not been used for such a period, before using a
washing machine, turn on all hot-water faucets and let the
water flow from each for several minutes. This will release
any accumulated hydrogen gas. As the gas is flammable,
do not smoke or use an open flame during this time.
� Do not allow children to play on or in the appliance. Close
supervision of children is necessary when the appliance is
used near children.
� Before the appliance is removed from service or discarded,
remove the door.
� Do not reach into the appliance if the tub or agitator is
moving.
� Do not install or store this appliance where it will be
exposed to the weather.
� Do not tamper with controls.
� Do not repair or replace any part of the appliance or attempt
any servicing unless specifically recommended in the user-
maintenance instructions or in published user-repair
instructions that you understand and have the skills to carry
out.
� Do not use replacement parts that have not been
recommended by the manufacturer (e.g. parts made at
home using a 3D printer).
� See the Installation Instructions for grounding requirements
and installation.
� This appliance uses an ultraviolet (UV) source and must be
used in compliance with its markings and instructions to
prevent the user's eye and bare skin from exposure to
harmful UV radiation.
� Do not dry articles that have been previously cleaned in,
washed in, soaked in, or spotted with gasoline, dry-cleaning
solvents, or other flammable or explosive substances, as
they give off vapors that could ignite or explode.
� Risk of Suffocation and Injury from Entrapment: Do not
allow children to play on or in the appliance. Close
supervision of children is necessary when the appliance is
used near children.
� Do not reach into the appliance if the drum is moving.
� Do not use fabric softeners or products to eliminate static
unless recommended by the manufacturer of the fabric
softener or product.
� Do not use heat to dry articles containing foam rubber or
similarly textured rubber-like materials.
� Clean lint screen before or after each load.
SAVE THESE INSTRUCTIONS
3
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions,
including the following:
� Keep area around the exhaust opening and adjacent
surrounding areas free from the accumulation of lint, dust,
and dirt.
� The interior of the appliance and exhaust duct should be
cleaned periodically by qualified service personnel.
� Do not place items exposed to cooking oils in your dryer.
Items contaminated with cooking oils may contribute to a
chemical reaction that could cause a load to catch fire. To
reduce the risk of fire due to contaminated loads, the final
part of a tumble dryer cycle occurs without heat (cool down
period). Avoid stopping a tumble dryer before the end of the
drying cycle unless all items are quickly removed and
spread out so that the heat is dissipated.
� Do not install a booster fan in the exhaust duct.
NOTE: The booster fan warning does not apply to clothes
dryers intended to be installed in a multiple clothes dryer
system, with an engineered exhaust duct system that is
installed per the clothes dryer manufacturer's guidelines.
SAVE THESE INSTRUCTIONS
This product conforms to the applicable provisions of the United States Code of Federal Regulations, Title 21, Chapter 1,
Sub-chapter J, Radiological Health.
WARNING
Certain internal parts are intentionally not grounded and may present a risk of electric shock only during servicing.
Service Personnel – Do not contact any component that is not an integral part of the frame or metal cabinet.
WARNING — “Risk of Fire”
− Clothes dryer installation must be performed by a qualified installer.
− Install the clothes dryer according to the manufacturer's instructions and local codes.
− Do not install a clothes dryer with flexible plastic venting materials or flexible metal (foil type) duct. If flexible metal duct
is installed, it must be of a specific type identified by the appliance manufacturer as suitable for use with clothes dryers.
Flexible venting materials are known to collapse, be easily crushed, and trap lint. These conditions will obstruct clothes
dryer airflow and increase the risk of fire.
− To reduce the risk of severe injury or death, follow all installation instructions.
− Save these instructions.
WARNING
FIRE HAZARD
Failure to follow safety warnings exactly could result in serious injury, death, or property damage.
Do not install a booster fan in the exhaust duct.
Install all clothes dryers in accordance with the installation instructions of the manufacturer of the dryer.
4
WARNING:
FIRE OR EXPLOSION HAZARD
Failure to follow safety warnings exactly could result in serious injury, death, or property damage.
− Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.
− WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not use any phone in your building.
• Clear the room, building, or area of all occupants.
• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.
• If you cannot reach your gas supplier, call the fire department.
− Installation and service must be performed by a qualified installer, service agency, or the gas supplier.
WARNING: Gas leaks cannot always be detected by smell.
Gas suppliers recommend that you use a gas detector approved by UL or CSA.
For more information, contact your gas supplier.
If a gas leak is detected, follow the “What to do if you smell gas” instructions.
IMPORTANT: The gas installation must conform with local codes, or in the absence of local codes, with the National Fuel Gas Code,
ANSI Z223.1/NFPA 54, or the National Gas and Propane Installation Code, CSA B149.1.
The dryer must be electrically grounded in accordance with local codes, or in the absence of local codes, with the National Electrical
Code, ANSI/NFPA 70, or the Canadian Electrical Code, Part 1, CSA C22.1.
In the State of Massachusetts, the following installation instructions apply:
� Installation and repairs must be performed by a qualified or licensed contractor, plumber, or gas fitter qualified or licensed by the
State of Massachusetts.
� Acceptable Shut-off Devices: Gas Cocks and Ball Valves installed for use shall be listed.
� A flexible gas connector, when used, must not exceed 4 feet (121.9 cm).
IMPORTANT SAFETY INSTRUCTIONS
WHEN DISCARDING OR STORING YOUR OLD CLOTHES DRYER, REMOVE THE DOOR.
SAVE THESE INSTRUCTIONS
5
Internet Connectivity Guide for Connected Appliances Only
IMPORTANT: Proper installation of your appliance prior to use is your responsibility. Be sure to read and follow the installation
instructions that came with your appliance.
Connectivity requires Wi-Fi and account creation. App features and functionality are subject to change. Data rates may apply. Once
installed, launch the app. You will be guided through the steps to set up a user account and to connect your appliance.
You Will Need:
� A home wireless router supporting Wi-Fi, 2.4 Ghz with WPA2 security. If you are unsure of your router’s capabilities, refer to the router
manufacturer’s instructions.
� The router to be on and have a live internet connection.
� The 10–character SAID code for your appliance. The SAID code is either printed on a label on the appliance or found on the LCD
screen.
Federal Communications Commission (FCC) Compliance Notice
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause undesired operation.
Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the
equipment.
Industry Canada (IC) Compliance Notice
This Device complies with Industry Canada License-exempt RSS standard(s). Operation is subject to the following two conditions:
1. This device may not cause interference.
2. This device must accept any interference, including interference that may cause undesired operation of the device.
Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain
approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain
should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful
communication.
To comply with FCC and Industry Canada RF radiation exposure limits for general population, antenna(s) used for this transmitter must
be installed such that a minimum separation distance of 20 cm is maintained between the radiator (antenna) and all persons at all times
and must not be co-located or operating in conjunction with any other antenna or transmitter.
If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one of the following measures:
� Reorient or relocate the receiving antenna.
� Increase the separation between the equipment and receiver.
� Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
� Consult the dealer or an experienced radio/TV technician for
help.
6
CHOOSING THE RIGHT DETERGENT
Use only High Efficiency detergents. The package will be marked
“HE” or “High Efficiency.” Low-water washing creates excessive
sudsing with a non-HE detergent. Using non-HE detergent will
likely result in longer cycle times and reduced rinsing performance.
It may also result in component failure and, over time, buildup of
mold or mildew. HE detergents should be low-sudsing and quick-
dispersing to produce the right amount of suds for the best
performance. They should hold soil in suspension so it is not
redeposited onto clean clothes. Not all detergents labeled as High
Efficiency are identical in formulation and their ability to reduce
suds. For example, natural, organic, or homemade HE detergents
may generate a high level of suds. If you use one of these and see
an “Sd” or “Sud” error code appear in the display, consider using a
different HE detergent. Always follow the detergent manufacturer’s
instructions to determine the amount of detergent to use. Do not go
over the Max line on the dispenser.

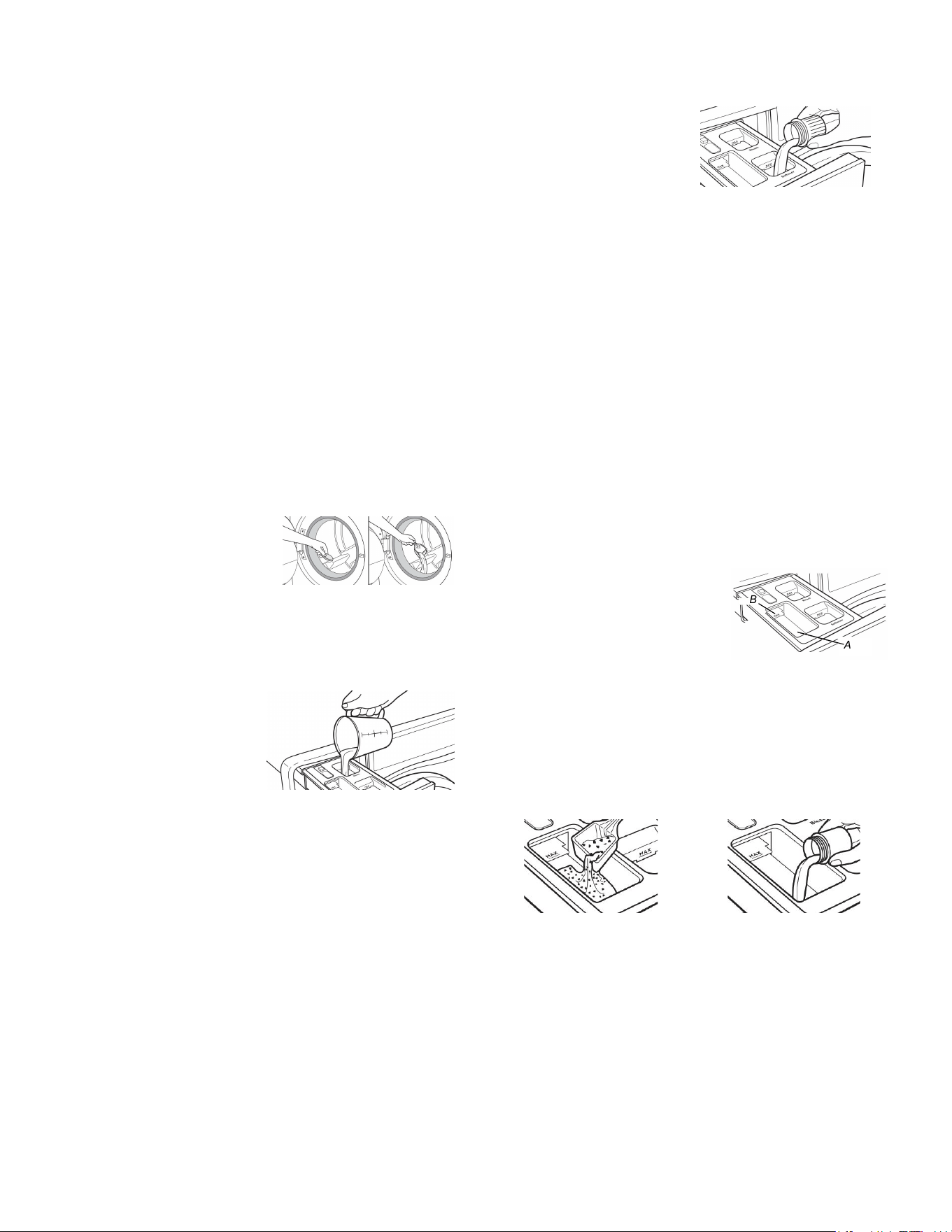

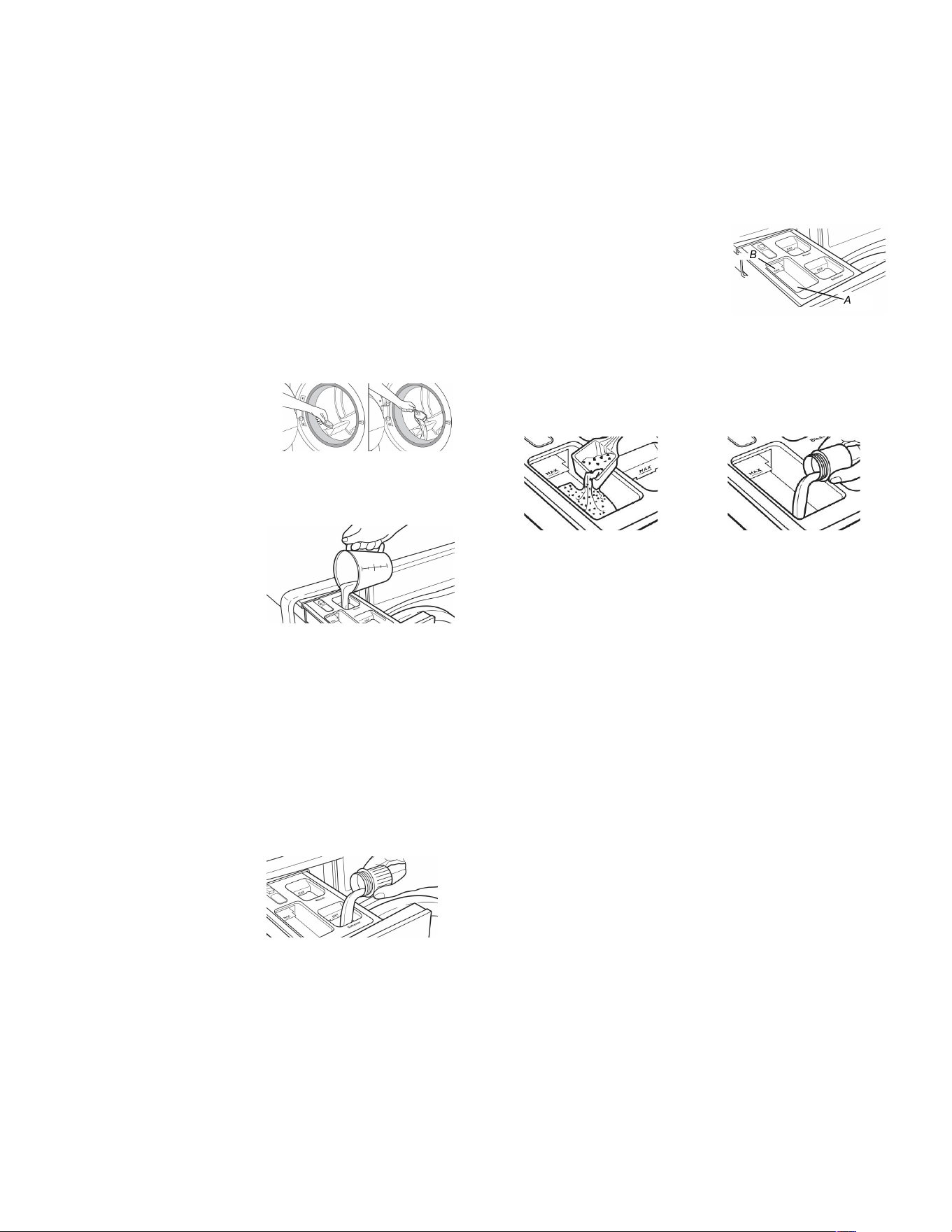

Adding Laundry Products
Adding HE detergent to basket:
Single-dose laundry packets,
Oxi-type boosters, color-safe
bleach, or scented crystals can be
added to the drum prior to adding
laundry.
NOTE: Follow the manufacturer’s instructions to determine the
amount of laundry products to use.
Adding liquid chlorine bleach to single-load dispenser:
Add liquid chlorine bleach to
the bleach compartment. Do
not overfill, dilute, or use more
than 2/3 cup (165 mL). Do not
use color-safe bleach or Oxi in
the same cycle with liquid
chlorine bleach.
IMPORTANT:
� Always measure liquid chlorine bleach. Use a measuring cup
with a pour spout; do not guess.
� Do not fill beyond the “MAX” line. Overfilling could cause
garment damage.
� Do not use thickened, easy-pour, or no-splash bleach when
running the Clean Washer with
✝
affresh
®
cycle, as excess suds
may occur.
� Slowly close dispenser drawers. Make sure the drawers are
closed completely.
Adding liquid fabric softener to single-load dispenser:
Pour a measured amount of
liquid fabric softener into liquid
fabric softener compartment.
Always follow manufacturer’s
directions for correct amount
of fabric softener, based on
your load size.
Fabric softener is always dispensed in the last rinse, even if
Extra Rinse is selected.
IMPORTANT: Do not overfill, dilute, or use more than the
manufacturer-recommended quantity of fabric softener. Do not fill
past the “MAX” line. Overfilling dispenser will cause fabric softener
to immediately dispense into washer.
� Do not spill or drip any fabric softener onto the clothes.
� Do not use liquid fabric softener dispenser balls in this washer.
They will not dispense correctly.
� Do not use fabric softener sheets, as they can stain the load.
Adding HE detergent to single-load dispenser:
Pour a measured amount of HE
detergent into detergent compartment
(A). For powdered detergent, lift the
selector to the high position. For liquid
detergent, push down the selector (B)
to the low position.
A
B
Do not overfill; adding too much detergent may cause detergent
to be dispensed into the washer too early.
IMPORTANT:
� Do not add single-dose laundry packet to dispenser drawer.
Powdered detergent: Liquid detergent:
Lift the selector to the high
position. Add directly to the
compartment.
Push down the selector to the
low position. Add directly to
the compartment.
STACKED LAUNDRY CENTER
MAINTENANCE AND CARE
Washer Water Inlet Hoses
If you live in a hard water area, use of a water softener is
recommended to control the buildup of scale through the water
system in the washer. Over time, the buildup of lime scale may
clog different parts of the water system, which will reduce product
performance. Excessive scale buildup may lead to the need for
certain part replacement or repair.
Replace inlet hoses after 5 years of use to reduce the risk of hose
failure. Periodically inspect and replace inlet hoses if bulges, kinks,
cuts, wear, or leaks are found.

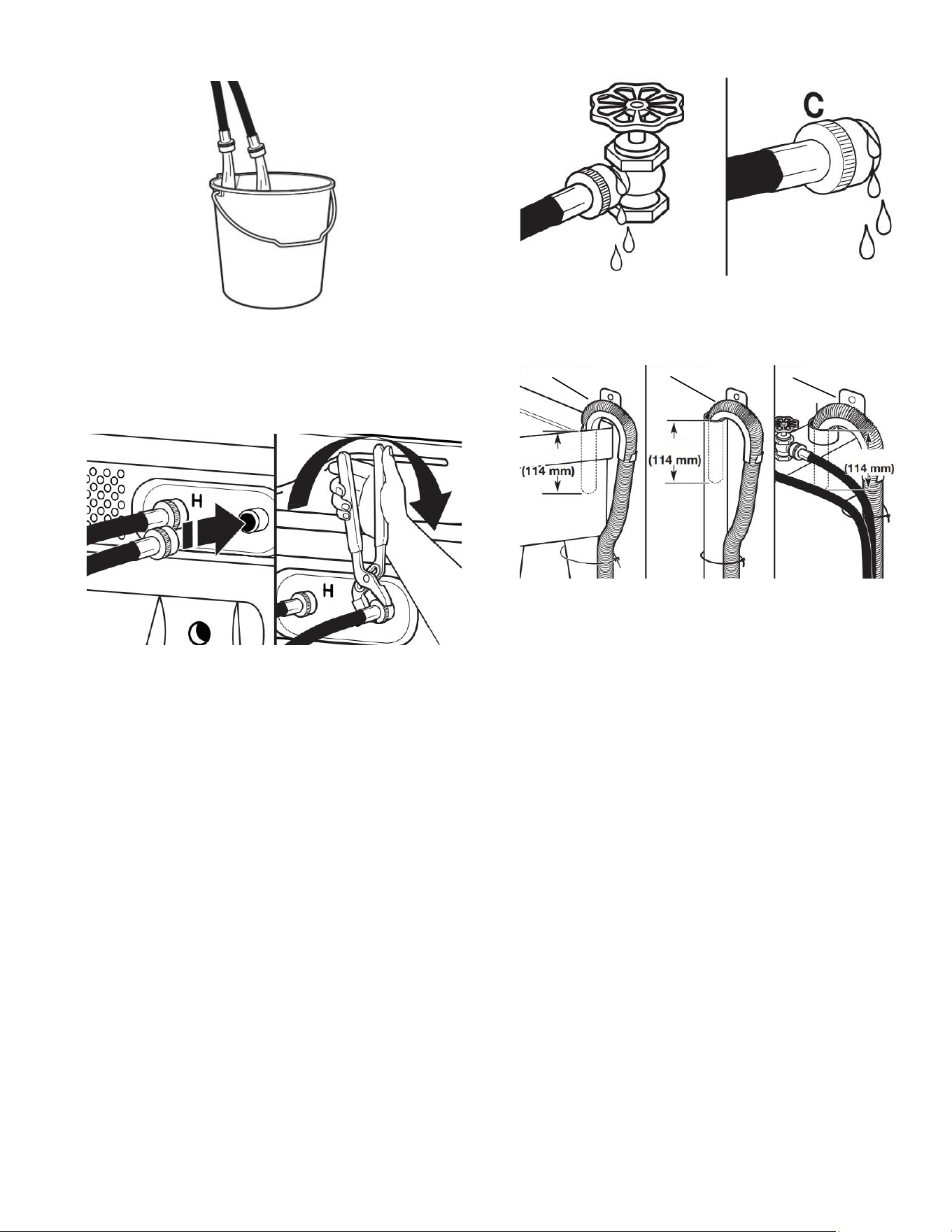

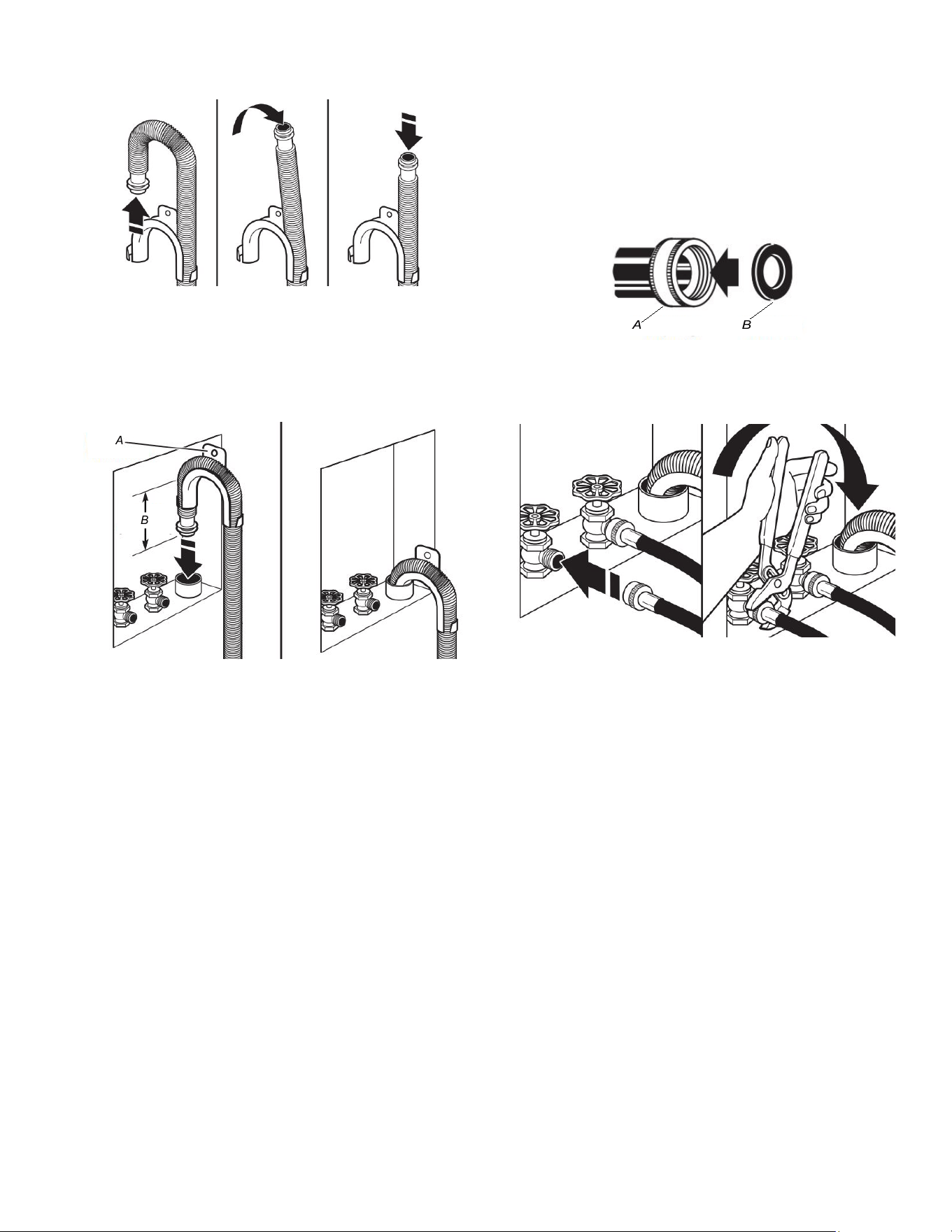

When replacing your inlet hoses:
� Mark the date of replacement on the label with a permanent
marker.
� Check that the old washers are not stuck on the washer inlet
valves.
� Use new washers in the new inlet hoses to ensure a proper
seal.
NOTE: Do not use old hoses. Property damage can result. This
appliance may not include inlet hoses.
✝affresh
®
is a registered trademark of Whirlpool, U.S.A.
7
Washer Care
Recommendations to Help Keep Your Washer Clean and
Performing at its Best:
1. Always use High Efficiency (HE) detergents and follow the HE
detergent manufacturer’s instructions regarding the amount of
HE detergent to use. Do not use more than the recommended
amount because that may increase the rate at which
detergent and soil residue accumulate inside your washer,
which in turn may result in undesirable odor.
2. Use warm and hot wash water settings sometimes (not
exclusively cold water washes), because they do a better job
of controlling the rate at which soils and detergent accumulate.
3. Always leave the washer lid/door open between uses to help
dry out the washer and avoid the buildup of odor-causing
residue.
4. Periodically clean residue from all interior surfaces of the
window. For better care, wipe the entire inside of the door with
a damp cloth.
5. Always follow door seal maintenance instructions to clean the
door seal. Go online for complete instructions.
Dryer Care
Cleaning the Dryer Location
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as gasoline,
away from dryer.
Do not dry anything that has ever had anything
flammable on it (even after washing).
Failure to follow these instructions can result in death,
explosion, or fire.
Keep dryer area clear and free from items that would block the
airflow for proper dryer operation. This includes clearing piles of
laundry in front of the dryer.
Cleaning the Dryer Interior
To clean dryer drum:
1. Use either a mild dish detergent mixed at low concentration or
a nonflammable cleaner and very warm water. Rub with a soft
cloth.
� Rinse well with a wet sponge or towel.
� Tumble a load of clean clothes or towels to dry drum.
2. Use a micro fiber cloth and very warm water in a spray bottle
to clean the drum and a second microfiber towel to dry.
NOTE: Garments that contain unstable dyes, such as denim blue
jeans or brightly colored cotton items, may discolor the rear of the
dryer interior. These stains are not harmful to your dryer and will
not stain future loads of clothes. Dry unstable dye items inside out
to avoid transfer of dye.
Removing Accumulated Lint
From inside the dryer cabinet:
Lint should be removed every 2 years, or more often, depending
on dryer usage. Cleaning should be done by a qualified appliance
service or ventilation system cleaner.
From the exhaust vent:
Lint should be removed every 2 years, or more often, depending
on dryer usage.

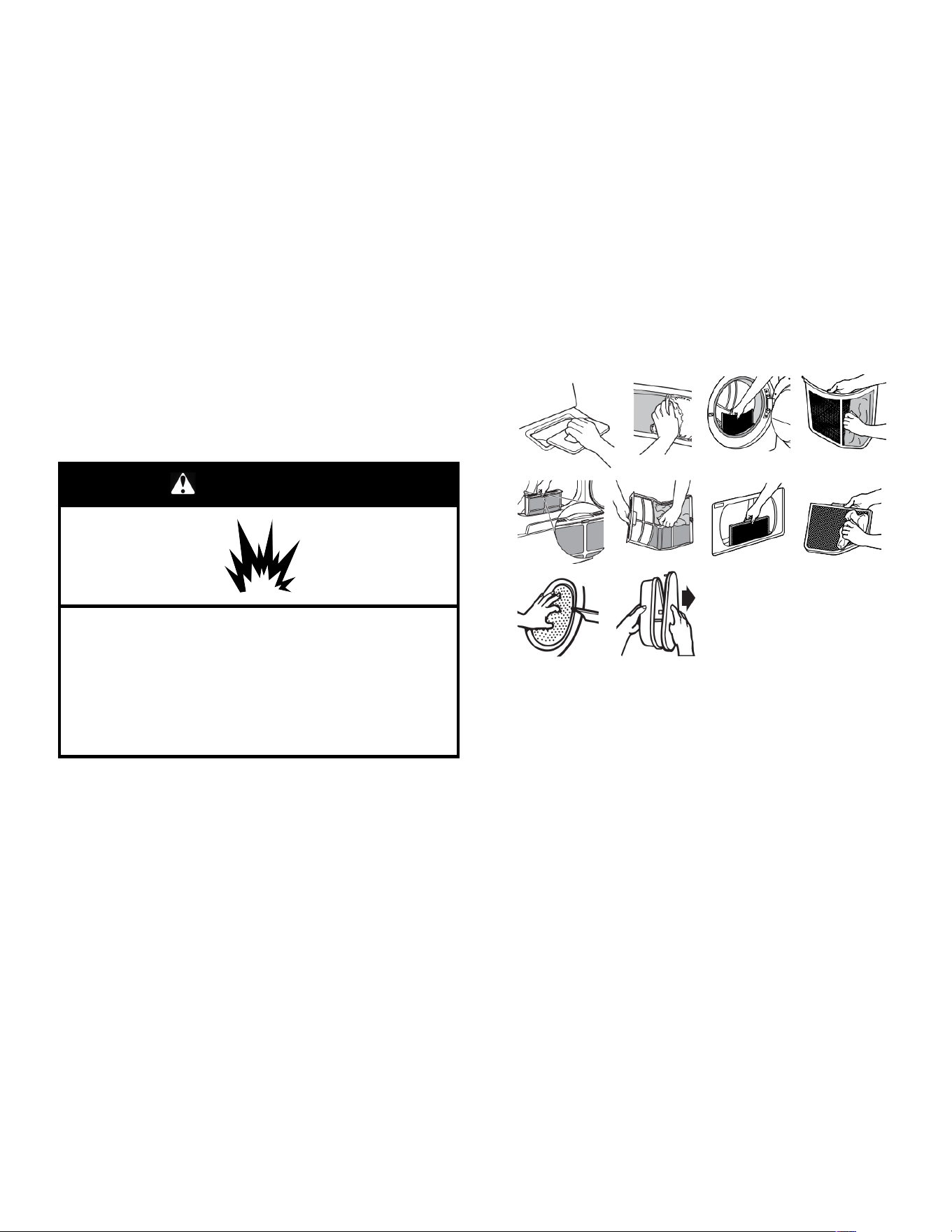

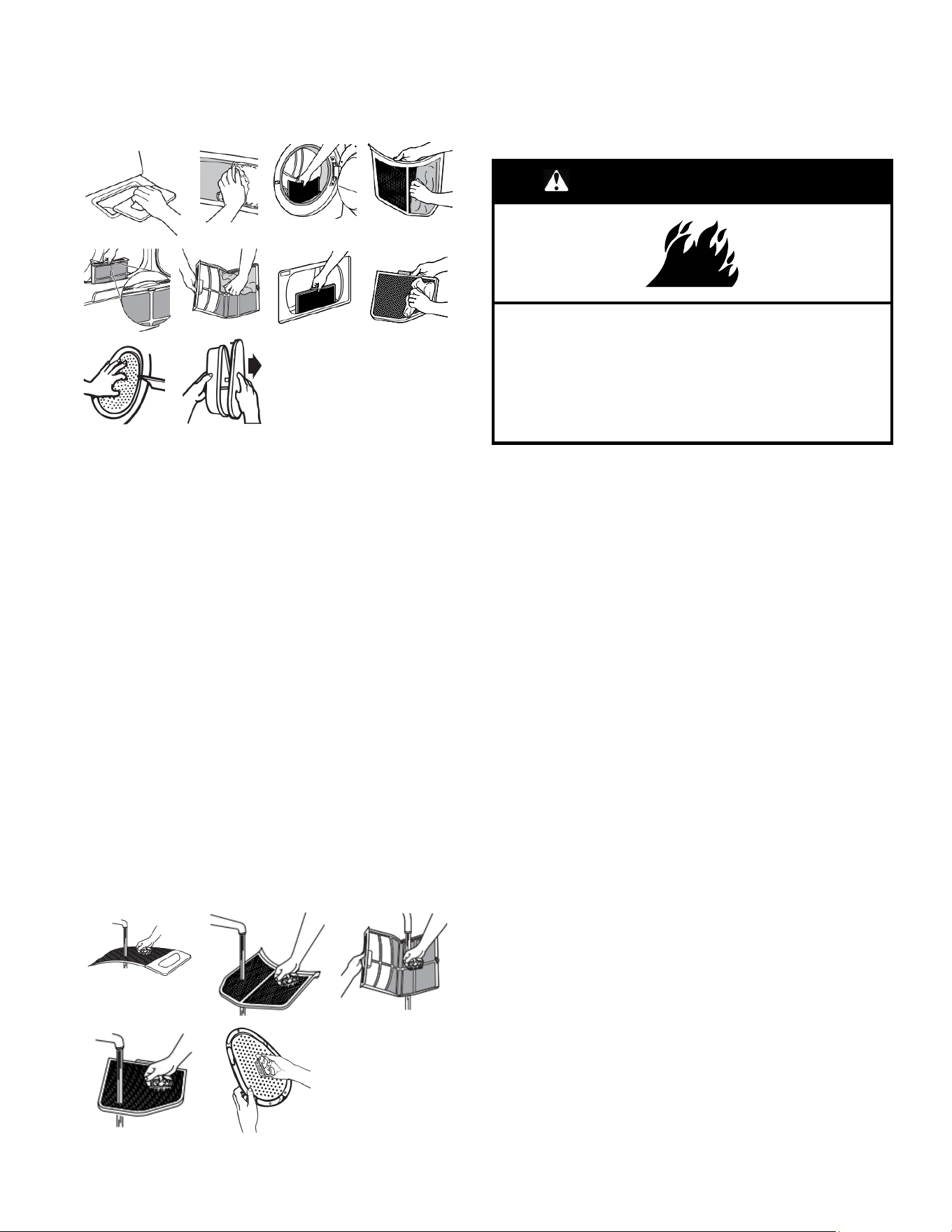

Cleaning the Lint Screen
Every load cleaning:
The lint screen may be located either in the door opening or the
top of the dryer depending on model. A screen blocked by lint can
increase drying time.
To clean:
1. Remove the lint screen. If necessary, press the tab to release
and open the lint screen. Roll lint off the screen with your
fingers. Do not rinse or wash screen to remove lint. Wet lint is
hard to remove.
2. Push the lint screen firmly back into place.
IMPORTANT:
� Do not run the dryer with the lint screen loose, damaged,
blocked, or missing. Doing so can cause overheating and
damage to both the dryer and fabrics.
� If lint falls off the screen into the dryer during removal, check
the exhaust hood and remove the lint. See “Venting
Requirements” in the Installation Instructions.
� Clean space where lint screen is located, as needed. Using a
vacuum, gently remove any lint that has accumulated outside
of the lint screen.

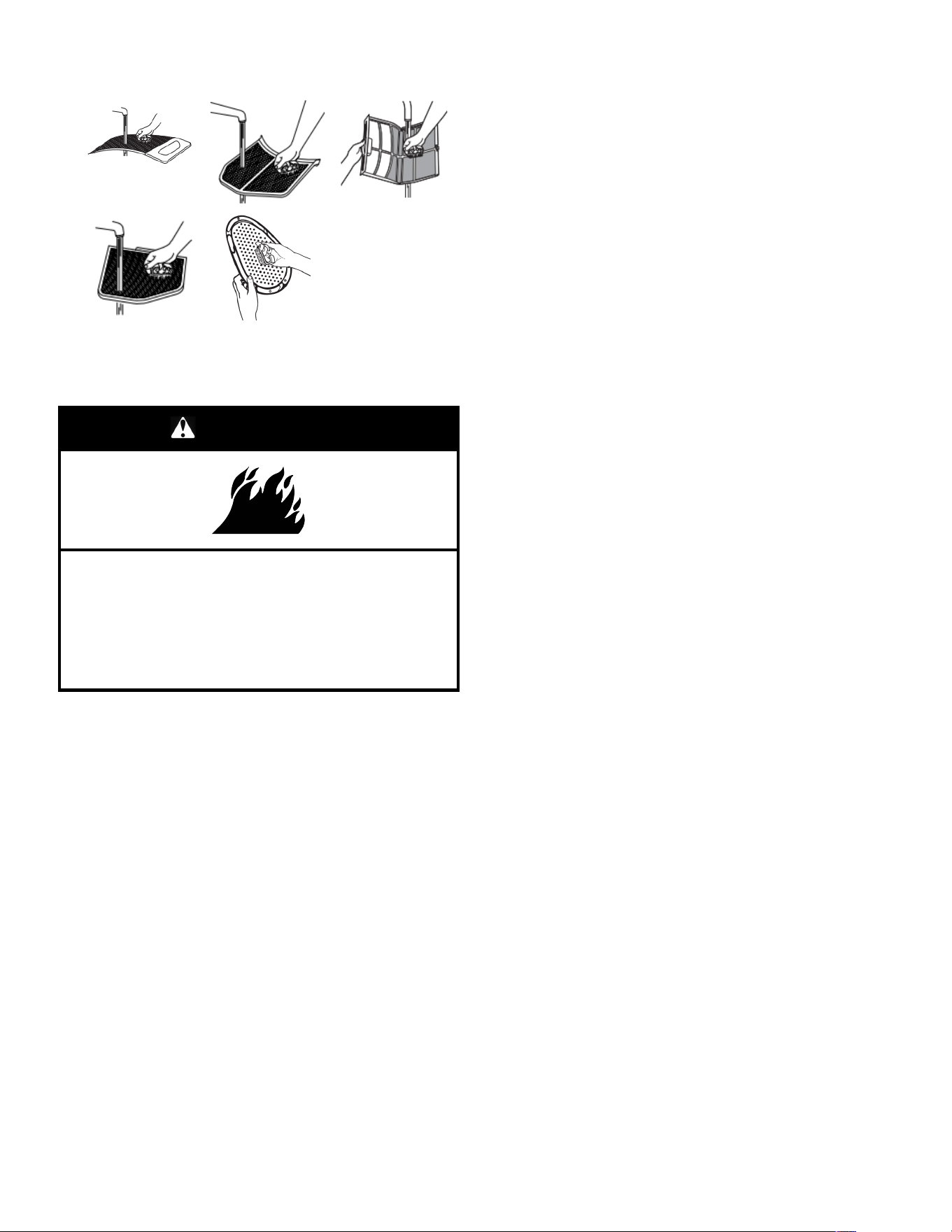

As-needed cleaning:
Laundry detergent and fabric softener residue can build up on the
lint screen. This buildup can cause longer drying times for your
clothes, or cause the dryer to stop before your load is completely
dry. The screen is probably clogged if lint falls off while the screen
is in the dryer. Clean the lint screen with a nylon brush every
6 months, or more frequently, if it becomes clogged due to a
residue buildup.
To wash:
1. Roll lint off the screen with your fingers.
2. Wet both sides of lint screen with hot water.
8
3. Wet a nylon brush with hot water and liquid detergent. Scrub
lint screen with the brush to remove residue buildup.
4. Rinse screen with hot water.
5. Thoroughly dry lint screen with a clean towel. Reinstall screen
in dryer.

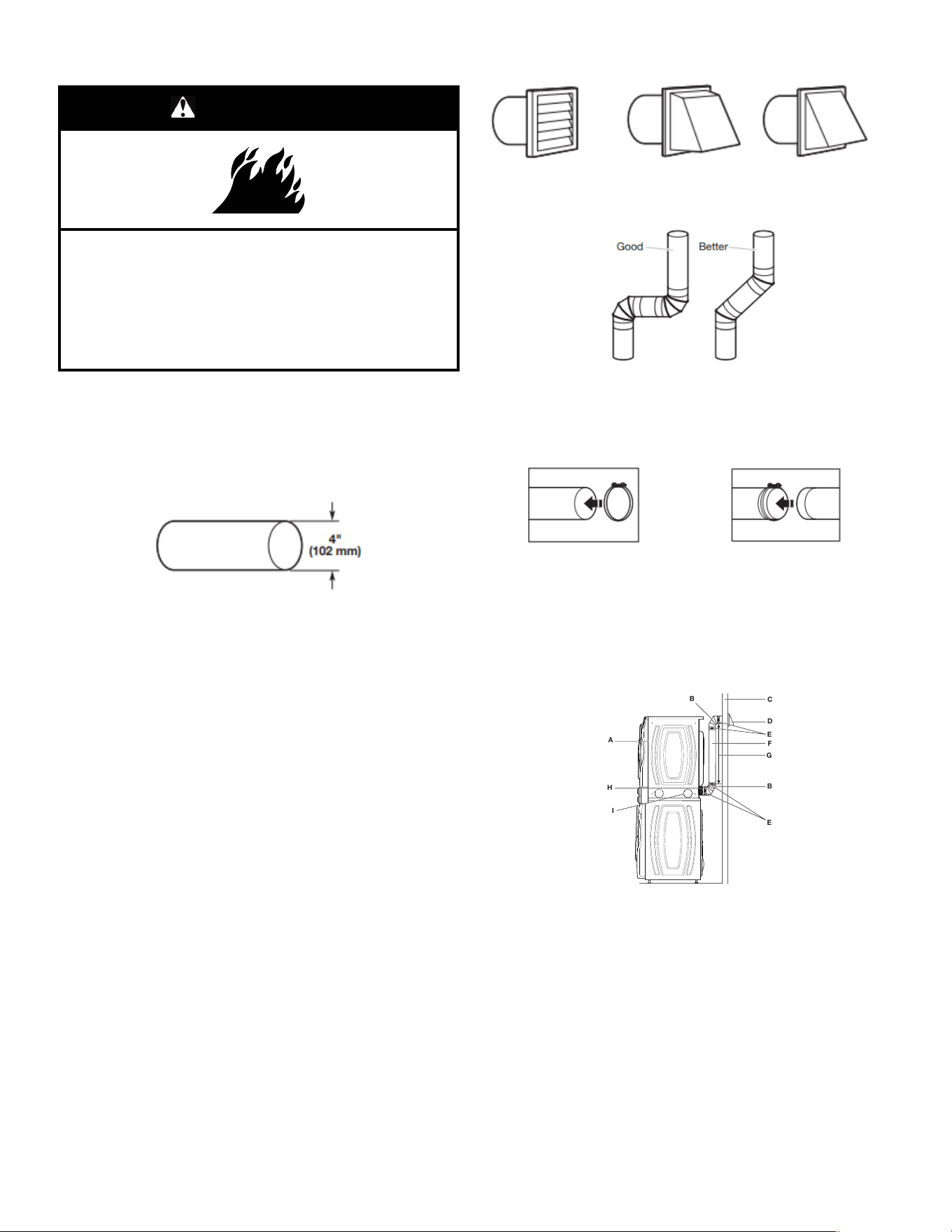

Check Your Vent System for Good Airflow
WARNING
Fire Hazard
Use a heavy metal vent.
Do not use a plastic vent.
Do not use a metal foil vent.
Failure to follow these instructions can result in death or
fire.
Good Airflow
Along with heat, dryers require good airflow to efficiently dry
laundry. Proper venting will reduce your drying times and improve
your energy savings. See Installation Instructions.
The venting system attached to the dryer plays a big role in good
airflow. Blocked or crushed vents as well as improper venting
installation will reduce air flow and dryer performance.
Service calls caused by improper venting are not covered by the
warranty and will be paid by the customer, regardless of who
installed the dryer. To clean or repair venting, contact a venting
specialist.
Non-Use and Vacation Care
Operate your stacked laundry center only when you are home.
If moving, or not using your stacked laundry center for a
period of time, follow these steps:
1. Unplug or disconnect power to the washer and dryer.
2. Turn off the water supply to the washer, to avoid flooding due
to water pressure surge.
HELPFUL TIP: Attach a reminder note to the washer to turn
the water back on before washer’s next use.
3. Clean the Dispensers. Not all models are equipped with
dispensers. If your model has dispensers, refer to the
Cleaning Dispensers section located in the Product Guide
online.
4. Clean lint screen. See “Cleaning the Lint Screen.”
Winter Storage Care
IMPORTANT: To avoid damage, install and store the stacked
laundry center where it will not freeze. Because some water may
stay in hoses, freezing can damage the washer. If storing or
moving during freezing weather, winterize your washer.
To winterize washer:
1. Shut off both water faucets; disconnect and drain water inlet
hoses.
HELPFUL TIP: Attach a reminder note to the washer to turn
the water back on before washer’s next use.
2. Put 1 quart (1 L) of R.V. type antifreeze in basket and run
washer on Drain/Spin cycle for about 30 seconds to mix
antifreeze and remaining water.
3. Unplug the washer and dryer.

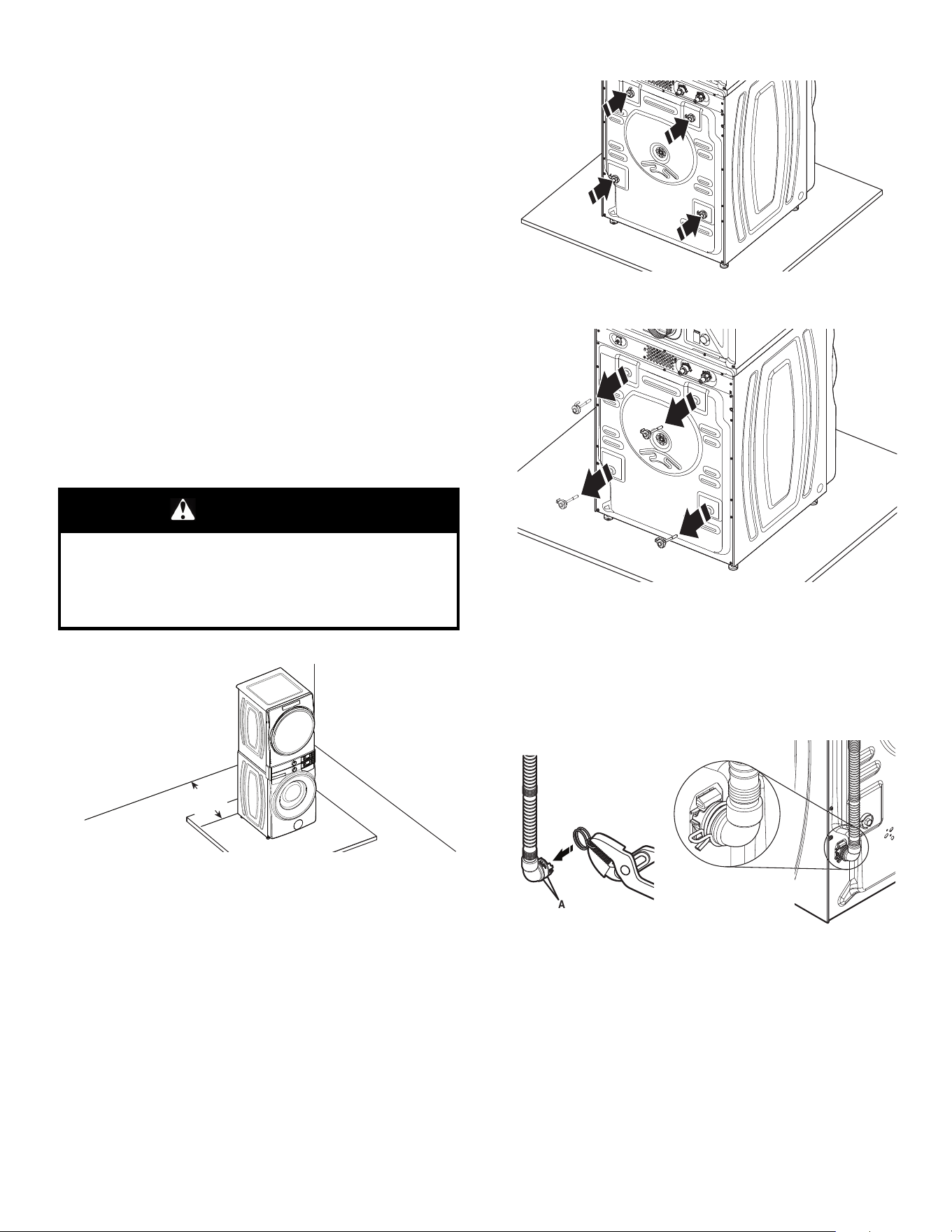

Transporting Your Stacked Laundry
Center
1. Shut off both water faucets. Disconnect and drain water inlet
hoses.
2. If the stacked laundry center will be moved during freezing
weather, follow “Winter Storage Care” directions before
moving.
3. Disconnect drain hose from drain system and from back of
washer.
4. Unplug the power cords on washer and dryer.
5. Place inlet hoses and drain hose inside washer basket.
6. Bundle the power cords with a rubber band or cable tie to
keep them from hanging to the ground.
7. Make sure leveling legs are secure in washer base.
8. Use tape to secure doors.
IMPORTANT: Call for service to install new transport bolts. Do
not reuse transport bolts. The stacked laundry center must be
transported in the upright position. To avoid structural damage
to your stacked laundry center, it must be properly set up for
relocation by a certified technician.
Reinstalling/Using the Stacked
Laundry Center Again
To reinstall the stacked laundry center after non-use, vacation,
winter storage, or moving:
1. Follow the Installation Instructions to Install, level and connect
the stacked laundry center.
2. Before using again, run washer through the following
recommended procedure:
To use the stacked laundry center again:
1. Flush water pipes and hoses. Reconnect water inlet hoses.
Turn on both water faucets.
2. Plug in the washer and dryer.
3. Run the washer through a full cycle (Clean Washer cycle if
preferred, if equipped) to clean washer and remove antifreeze,
if used. Use only HE (High Efficiency) detergent. Use 1/2 the
manufacturer’s recommended amount for a medium-size load.
9
INSTALLATION INSTRUCTIONS
REQUIREMENTS

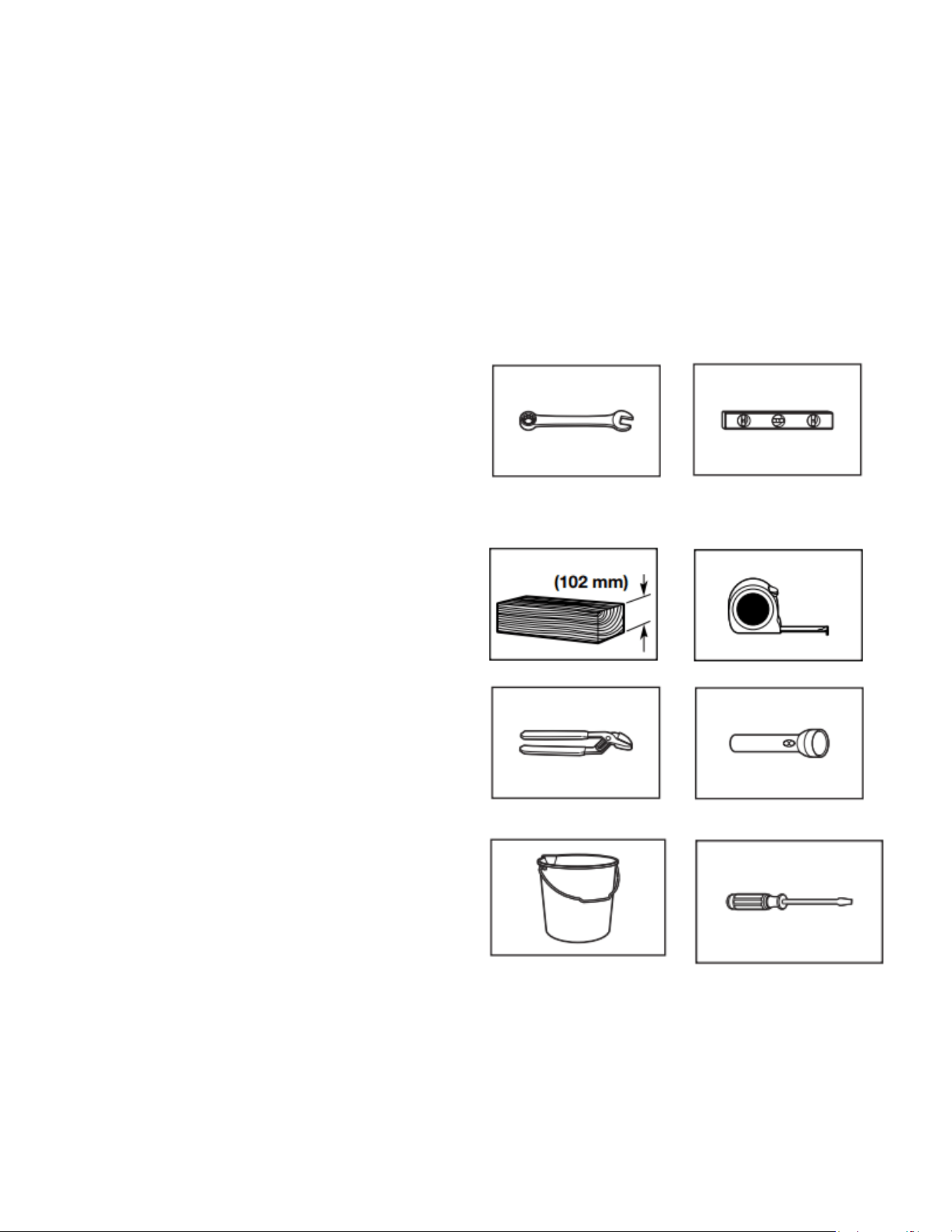

Tools and Parts
Gather required tools and parts before starting installation. Read
and follow the instructions provided with any tools listed here.
Tools Needed:
Adjustable or open end
wrenches 1/2" (13 mm), 5/8"
(16 mm), and 9/16" (14.3 mm)
Level
Wood block
Ruler or measuring tape
Adjustable pliers that
open to 1
9
/
16
" (39.7 mm)
Flashlight
Bucket
Flat-blade screwdriver
1/4" Nut driver
Tin snips (new vent
installations)
Pliers or slip-joint pliers
Adjustable wrench that opens
to 1" (25 mm) or hex-head
socket wrench
Utility knife
Pipe-joint compound resistant
to propane gas
Caulking gun and compound
(new vent installations)
8" (203 mm) or 10" (254 mm)
pipe wrench
Parts Supplied:
NOTE: All parts supplied for installations are in the washer.
Drain hose with clamp, and if
supplied: U-form with cable tie
Parts Needed: (if not supplied)
Vent Clamps, elbows, and vent
work
Inlet hoses with flat washers
NOTE: Various inlet hose
options are available; check
your Quick Start Guide for
ordering information.
minimum
10
Additional parts may be required, depending on your installation.
Check local codes. Check existing electrical supply and venting.
See “Electrical Requirements” and “Venting Requirements” before
purchasing parts.
Mobile home installations require metal exhaust system hardware
available for purchase from the dealer from whom you purchased
your Stacked Laundry Center. For further information, please refer
to the Quick Start Guide for service contact information.
Available Accessories:
Accessories and replacement parts are available for your model.
For ordering and contact information, please reference your Quick
Start Guide.
Alternate Parts (not supplied)
Your installation may require additional parts. To order, please
refer to contact information on your Quick Start Guide.
If you have: You will need:
Overhead sewer
Standard 20 gallons (76 L) 39"
(991 mm) tall drain tub or utility sink,
sump pump, and connectors (available
from local plumbing suppliers)
Location Requirements
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as gasoline,
away from dryer.
Do not dry anything that has ever had anything
flammable on it (even after washing).
Failure to follow these instructions can result in death,
explosion, or fire.
Check code requirements. Some codes limit, or do not permit,
installation of the dryer in garages, closets, mobile homes, or
sleeping quarters. Contact your local building inspector.
IMPORTANT: Do not install, store or operate the stacked laundry
center where it will be exposed to weather or in temperatures
below 45°F (7°C). Lower temperatures may cause dryer not to
shut off at end of automatic sensor cycles, resulting in longer
drying times and water remaining in washer after use may cause
damage in low temperatures. See the “Stacked Laundry Center
Maintenance and Care” for winterizing information.
Select proper location for your stacked laundry center to improve
performance and minimize noise. Install your stacked laundry
center in a basement, laundry room, closet or recessed area.
Proper installation is your responsibility.
You will need
� A water heater set to 120°F (49°C).
� A grounded electrical outlet located within 2 ft (610 mm) of
power cord on back of washer and dryer.
� Hot and cold water faucets located within 4 feet (1.2 m) of hot
and cold water fill valves on washer, and water pressure of
20-100 psi (137.9-689.6 kPa).
� A level floor with maximum slope of 1" (25 mm), under entire
stacked laundry center. Installing on carpet or surfaces with
foam backing is not recommended.
� If the slope is greater than 1" (25 mm), install Extended Feet
Kit. If not level, clothes may not wash or tumble properly and
automatic sensor cycles may not operate correctly.
� Floor must support the stacked laundry center's total weight
(with water and load) of 400 pounds (181.4 kg).
� A location allowing for proper exhaust installation. See
“Venting Requirements.”
� A separate 15 A or 20 A circuit for gas dryers.
� For garage installation, place the stacked laundry center at
least 18" (460 mm) above the floor.
� The stacked laundry center must not be installed or stored in
an area where it will be exposed to water and/or weather.
IMPORTANT: Do not operate the stacked laundry center at
temperatures below 45°F (7°C). Lower temperatures may cause
dryer not to shut off at end of automatic sensor cycles, resulting in
longer drying times.

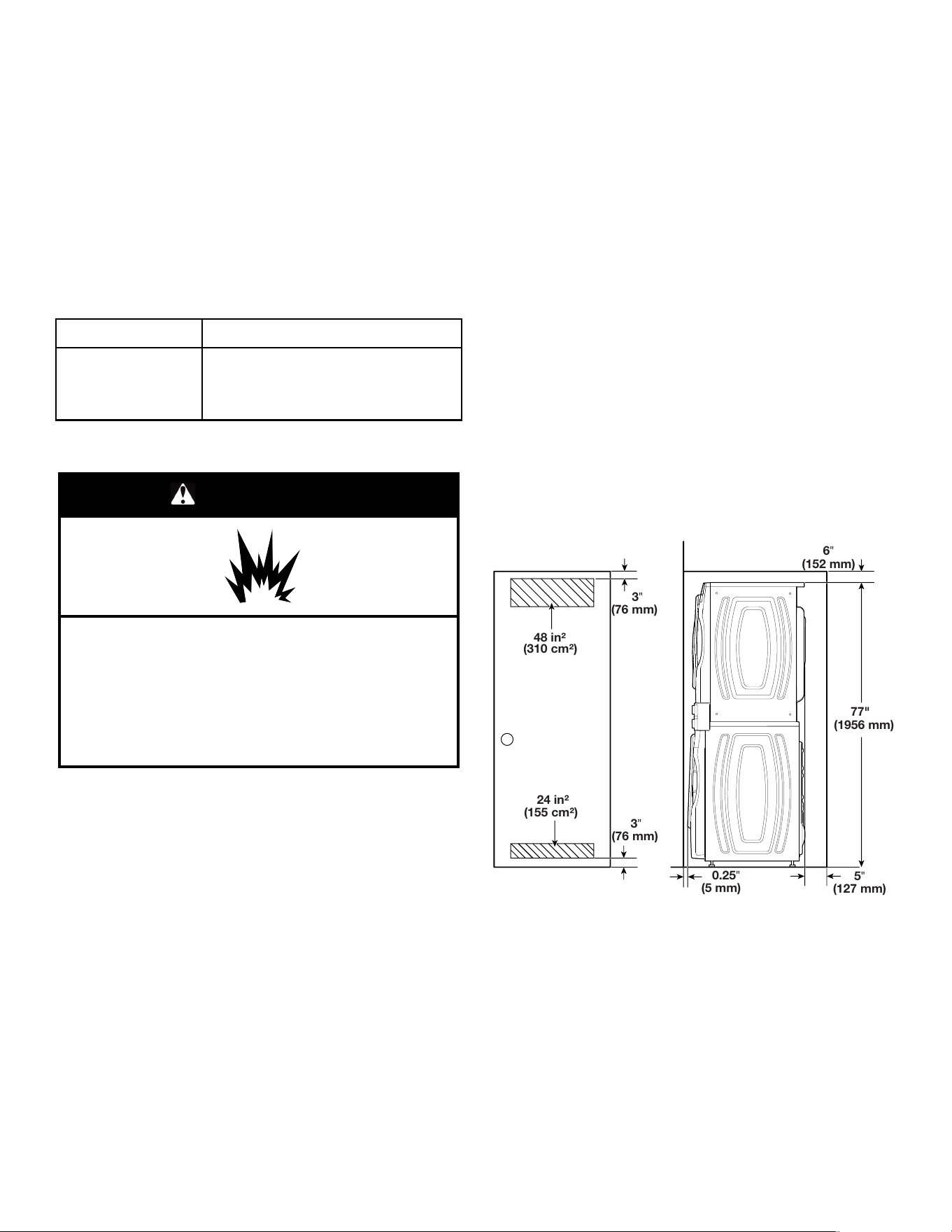

All dimensions show minimum spacing allowed. For each
arrangement, consider allowing more space for ease of
installation and servicing, and spacing for companion appliances
and clearances for walls, doors, and floor moldings. Space must
be large enough to allow door to fully open. Add spacing of
1" (25 mm) on all sides of the stacked laundry center to reduce
noise transfer. If a closet door is used, top air openings are
required. Doors must be louvered or equivalent and have at least
24 in
2
(155 cm
2
) bottom and 48 in
2
(310 cm
2
) top open area.
Recessed area or
closet installation
48 in²
(310 cm²)
3"
(76 mm)
24 in²
(155 cm²)
3"
(76 mm)
0.25"
(5 mm)
5"
(127 mm)
6"
(152 mm)
7
7"
(1956 mm)
Mobile Home – Additional installation
requirements
This dryer is suitable for mobile home installations. The
installation must conform to the Manufactured Home Construction
and Safety Standard, Title 24 CFR, Part 3280 (formerly the
Federal Standard for Mobile Home Construction and Safety, Title
24, HUD Part 280) or the Standard for Mobile Homes, CAN/CSA-
Z240 MH.
11
Mobile home installations require:
� Metal exhaust system hardware, which is available for
purchase from your dealer.
� Mobile Home Installation Hold-Down Kit.
� Special provisions must be made in mobile homes to introduce
outside air into the dryer. The opening (such as a nearby
window) should be at least twice as large as the dryer exhaust
opening.
Drain System
It is the responsibility of the installer to install and secure the drain
hose in to the provided plumbing/drain in a manner that will avoid
the drain hose coming out of or leaking from the plumbing/drain.

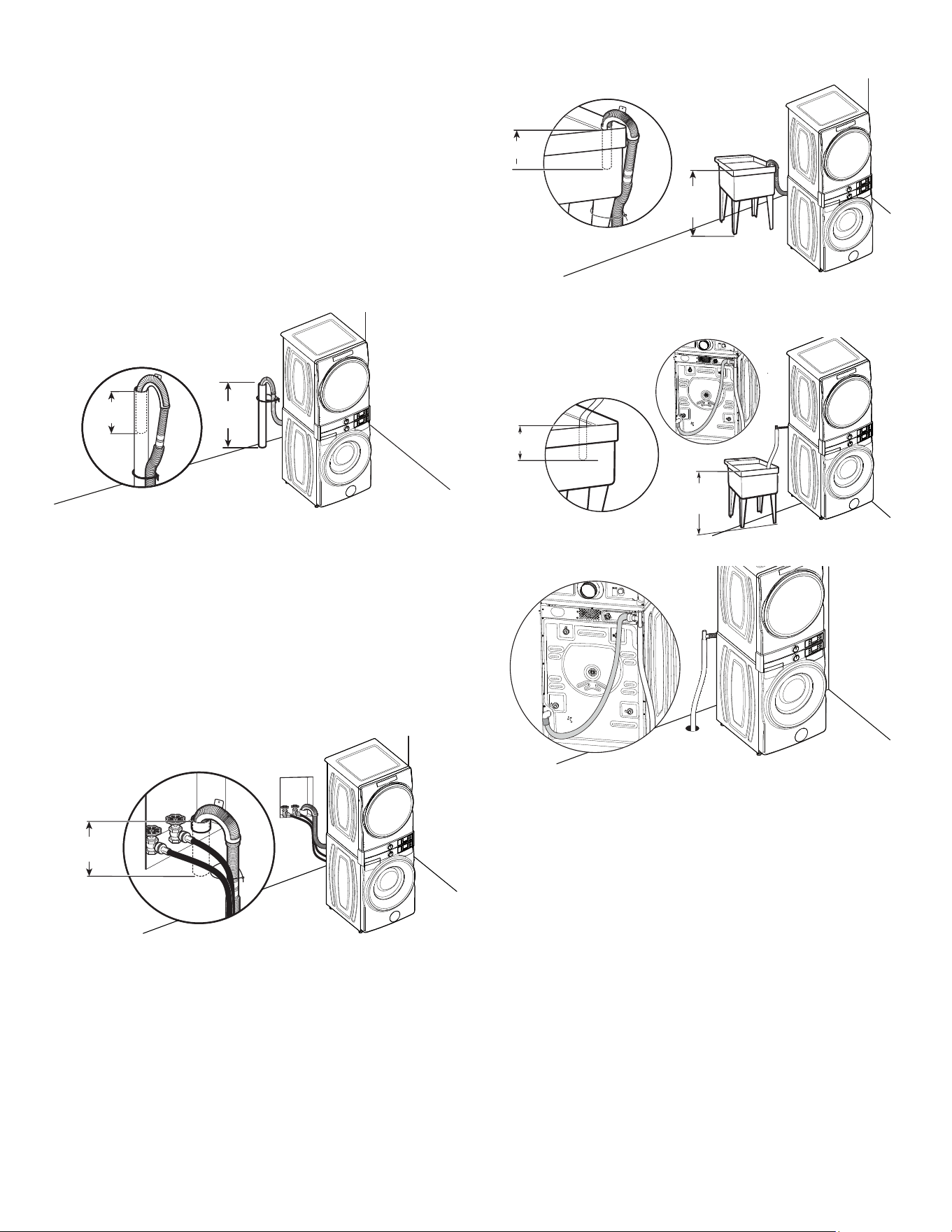

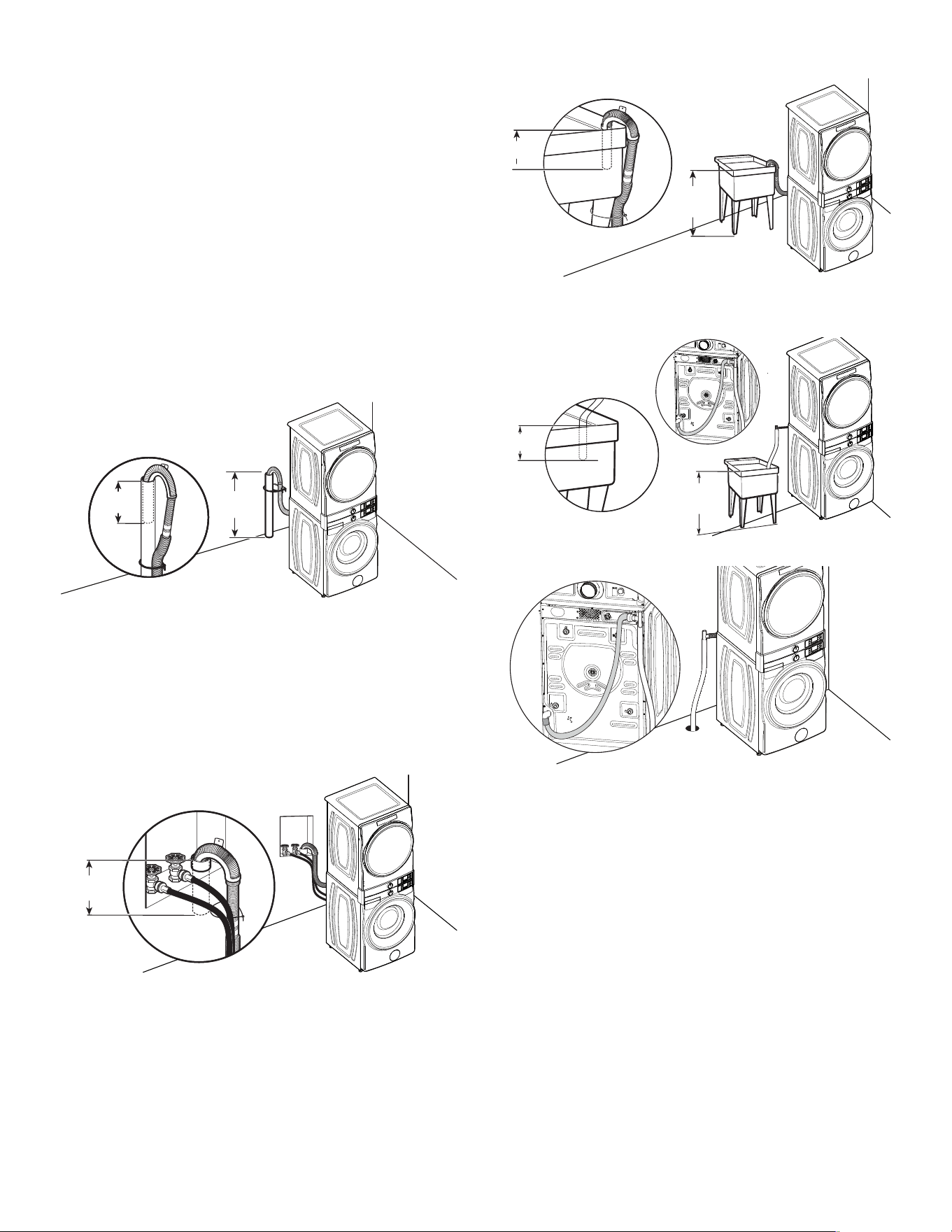

Drain system can be installed using a floor drain, wall standpipe,
floor standpipe, or laundry tub. Select the method you need.

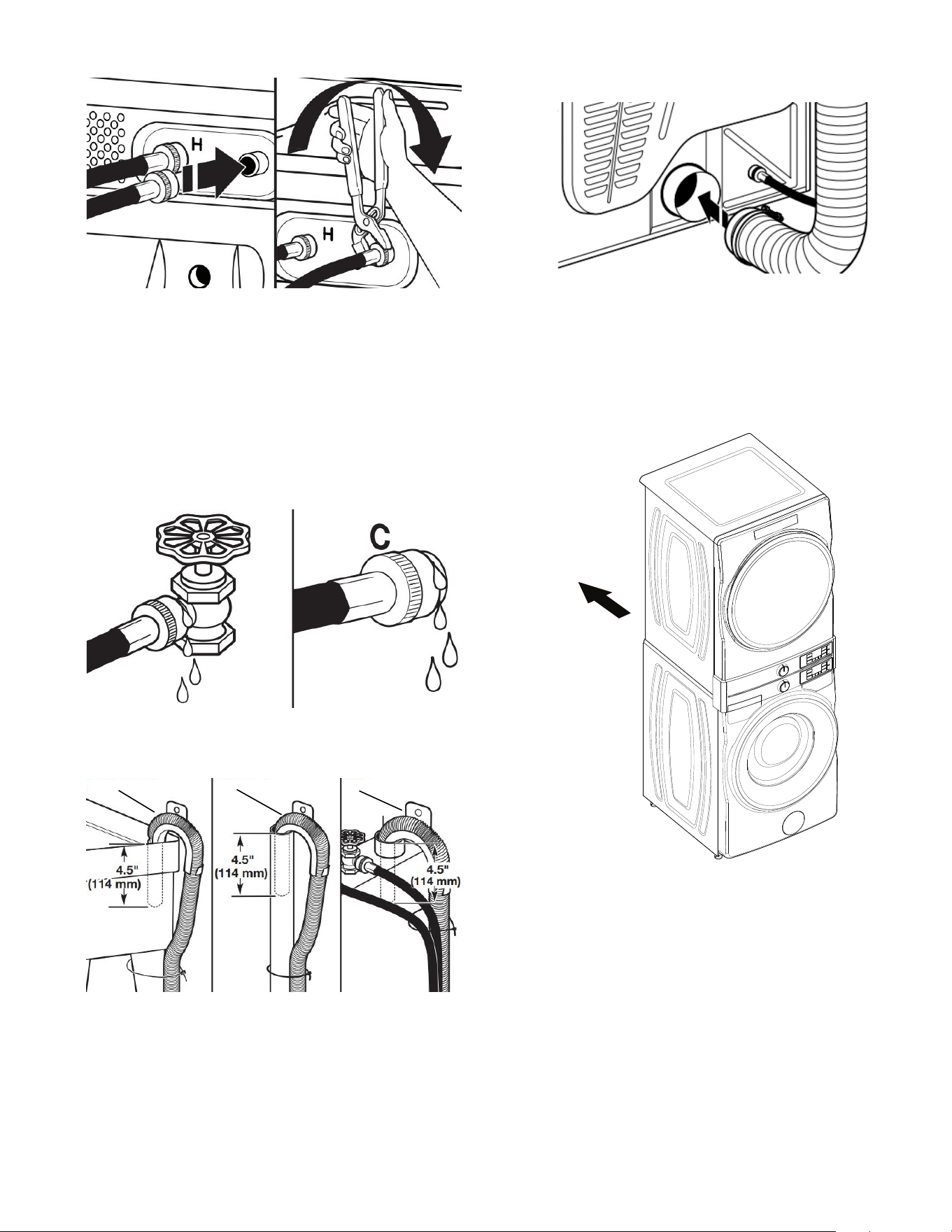

IMPORTANT: To avoid siphoning, only 4.5" (114 mm) of drain
hose should be inside standpipe. Always secure drain hose with
cable tie.
Floor standpipe drain system
Minimum diameter for a standpipe drain: 2" (51 mm). Minimum
carry-away capacity: 17 gallons (64 L) per minute. A 1/4" (6 mm)
diameter to 1" (25 mm) diameter Standpipe Adapter Kit is
available; refer to the Quick Start Guide for online ordering
information. Top of standpipe must be at least 39" (991 mm) high;
install no higher than 48" (1.2 m) from bottom of washer. If you
have an overhead sewer and need to pump higher than
48" (1.2 m), a sump pump and associated hardware are needed.
See “Alternate Parts.”
Wall standpipe drain system
See requirements in “Floor standpipe drain system.”
Laundry tub drain system
Minimum capacity: 20 gallons (76 L). Top of laundry tub must be
at least 39" (991 mm) from the floor; install no higher than
48" (1.2 m) from bottom of washer.
Floor drain system
Floor drain system requires a Siphon Break Kit, 2 Connector Kits,
and an Extension Drain Hose that may be purchased separately;
refer to the Quick Start Guide for online ordering information.
Minimum siphon break height: 28" (710 mm) from bottom of
washer. (Additional hoses may be needed.)
4.5"
(114 mm)
39"
(991 mm)
4.5"
(114 mm)
39
"
(991 mm)
minimum
4.5"
(114 mm)
39"
(991 mm)
minimum
4.5"
(114 mm)
12
Home Venting Requirements
WARNING
Fire Hazard
Use a heavy metal vent.
Do not use a plastic vent.
Do not use a metal foil vent.
Failure to follow these instructions can result in death or
fire.
WARNING: To reduce the risk of fire, this dryer MUST BE
EXHAUSTED OUTDOORS.
IMPORTANT: Observe all governing codes and ordinances. Dryer
exhaust must not be connected into any gas vent, chimney, wall,
ceiling, attic, crawlspace, or a concealed space of a building. Only
rigid or flexible metal vent shall be used for exhausting. Do not
use plastic or metal foil vent.
� Only a 4" (102 mm) heavy metal exhaust vent and clamps may
be used.
� Do not use plastic or metal foil vent.
Rigid metal vent:
� Recommended for best drying performance and to avoid
crushing and kinking.
Flexible metal vent (acceptable only if accessible to clean):
� Must be fully extended and supported in final dryer location.
� Remove excess to avoid sagging and kinking that may result
in reduced airflow and poor performance.
� Do not install in enclosed walls, ceilings, or floors.
� The total length should not exceed 7
3
/
4
ft (2.4 m).
� The length of flexible metal vent used must be included in the
overall vent system design as shown in the “Vent System
Chart.”
Home Venting System:
� If using an existing home vent system, clean lint from the entire
length of the system before installing the dryer.
� Make sure external exhaust hoods outside of the home is not
plugged with lint or other outside debris.
� Replace plastic or metal foil vents with rigid metal or flexible
metal vents. Review “Vent System Chart” and, if necessary,
modify existing home vent system to achieve best drying
performance.
Exhaust hoods:
� An exhaust hood should cap the vent to keep rodents and
insects from entering the home.
� Must be at least 12" (305 mm) from ground or any object that
may obstruct exhaust (such as flowers, rocks, bushes, or
snow).
� Do not use an exhaust hood with a magnetic latch.

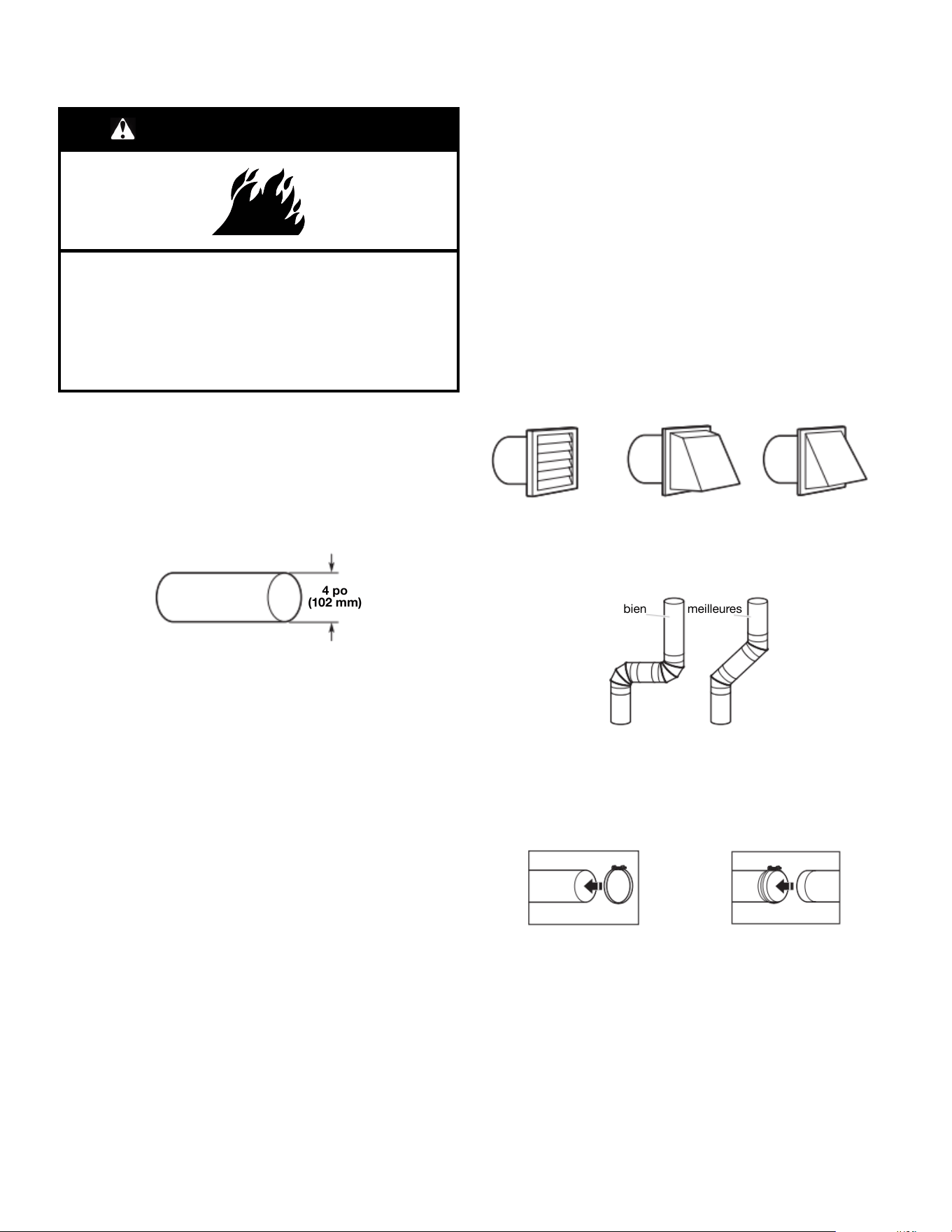

Recommended Styles: Acceptable Style:
Louvered Hood Box Hood Angled Hood
Elbows:
� 45° elbows provide better airflow than 90° elbows.
Clamps:
� Use clamps to seal all joints.
� Exhaust vent must not be connected or secured with screws or
other fastening devices that extend into interior of duct and
catch lint. Do not use duct tape.
Vent products can be purchased from your dealer. For contact and
ordering information, refer to your Quick Start Guide.
Plan Vent System

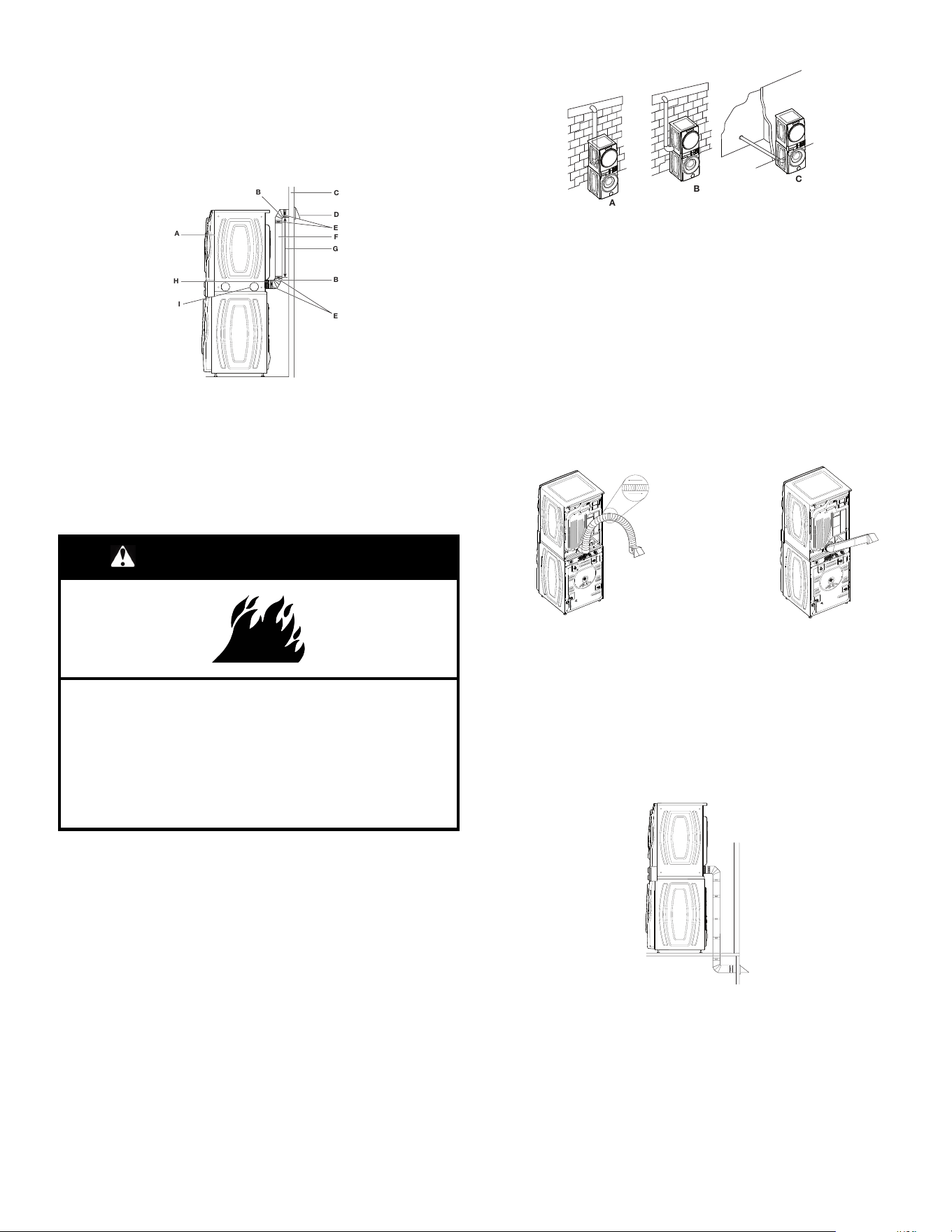

Recommended exhaust installations:
Typical installations vent the dryer from the rear of the dryer. Other
installations are possible.
A
B
C
D
E
F
G
B
E
I
H
A. Dryer
B. Elbow
C. Wall
D. Exhaust hood
E. Clamps
F. Rigid metal or flexible metal vent
G. Vent length necessary to connect
elbows
H. Exhaust outlet
I. Optional side exhaust outlet
13

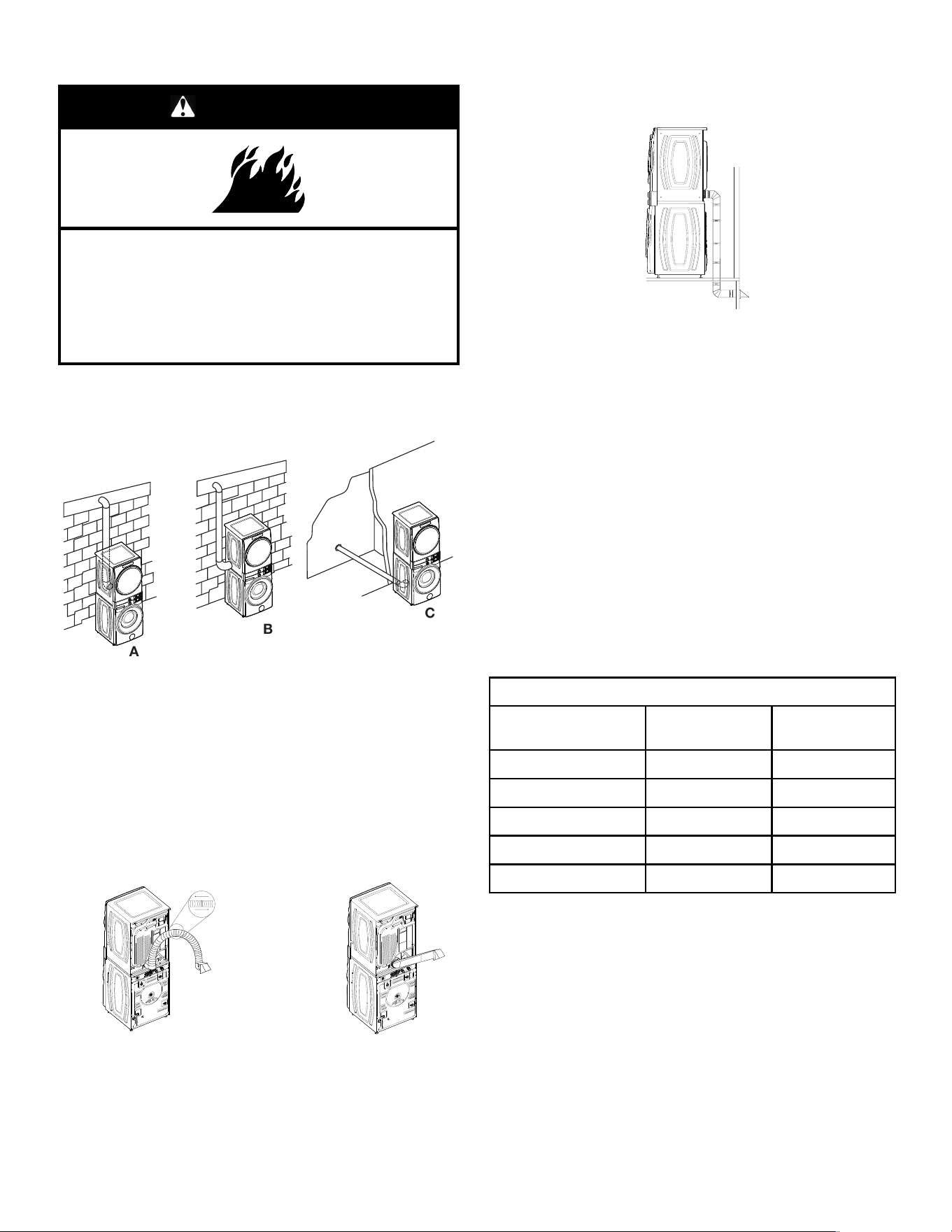

Optional exhaust installations:
WARNING
Fire Hazard
Cover unused exhaust holes with a manufacturer’s
exhaust cover kit.
Contact your local dealer.
Failure to follow these instructions can result in death,
fire, electrical shock, or serious injury.
Some models can be converted to exhaust out the right side, left
side, or through the bottom. If you prefer, you may contact your
local dealer to have the dryer converted.
A
B
C
A. Standard rear offset exhaust installation
B. Left or right side exhaust installation (available only on
select 27" wide models).
C. Bottom exhaust installation (available only on select 27"
wide models).
Alternate installations for close clearances
Venting systems come in many varieties. Select the type best for
your installation. Two close-clearance installations are shown.
NOTE: The following kits for close-clearance alternate
installations are available for purchase. Refer to Quick Start Guide
for contact information.
Over-The-Top installation (also
available with one offset elbow). Semi
rigid venting used in this example.
Periscope installation
Special provisions for mobile home installations:
Exhaust vent must be securely fastened to a noncombustible
portion of the mobile home and must not terminate beneath the
mobile home. Terminate exhaust vent outside.
Determine vent path:
� Select route that will provide straightest and most direct path
outdoors.
� Plan installation to use fewest number of elbows and turns.
� When using elbows or making turns, allow as much room as
possible.
� Bend vent gradually to avoid kinking.
� Use as few 90° turns as possible.
Determine vent length and elbows needed for best
drying performance:
� Use the following “Vent System Chart” to determine the type of
vent material and hood combinations acceptable to use.
NOTE: Do not use vent that runs longer than those specified in
the “Vent System Chart.” Exhaust systems longer than those
specified will:
� Shorten life of dryer.
� Reduce performance, resulting in longer drying times and
increased energy usage.
The “Vent System Charts” provide venting requirements that will
help achieve best drying performance.
Vent System Chart
Number of 90°
elbows
Type of vent Box/louvered or
Angled hoods
0 Rigid metal 64 ft (20 m)
1 Rigid metal 54 ft (16.5 m)
2 Rigid metal 44 ft (13.4 m)
3 Rigid metal 35 ft (10.7 m)
4 Rigid metal 27 ft (8.2 m)
NOTE: Side and bottom exhaust installations have a 90º turn
inside the dryer. To determine maximum exhaust length, add one
90º turn to the chart.
14
Install Vent System

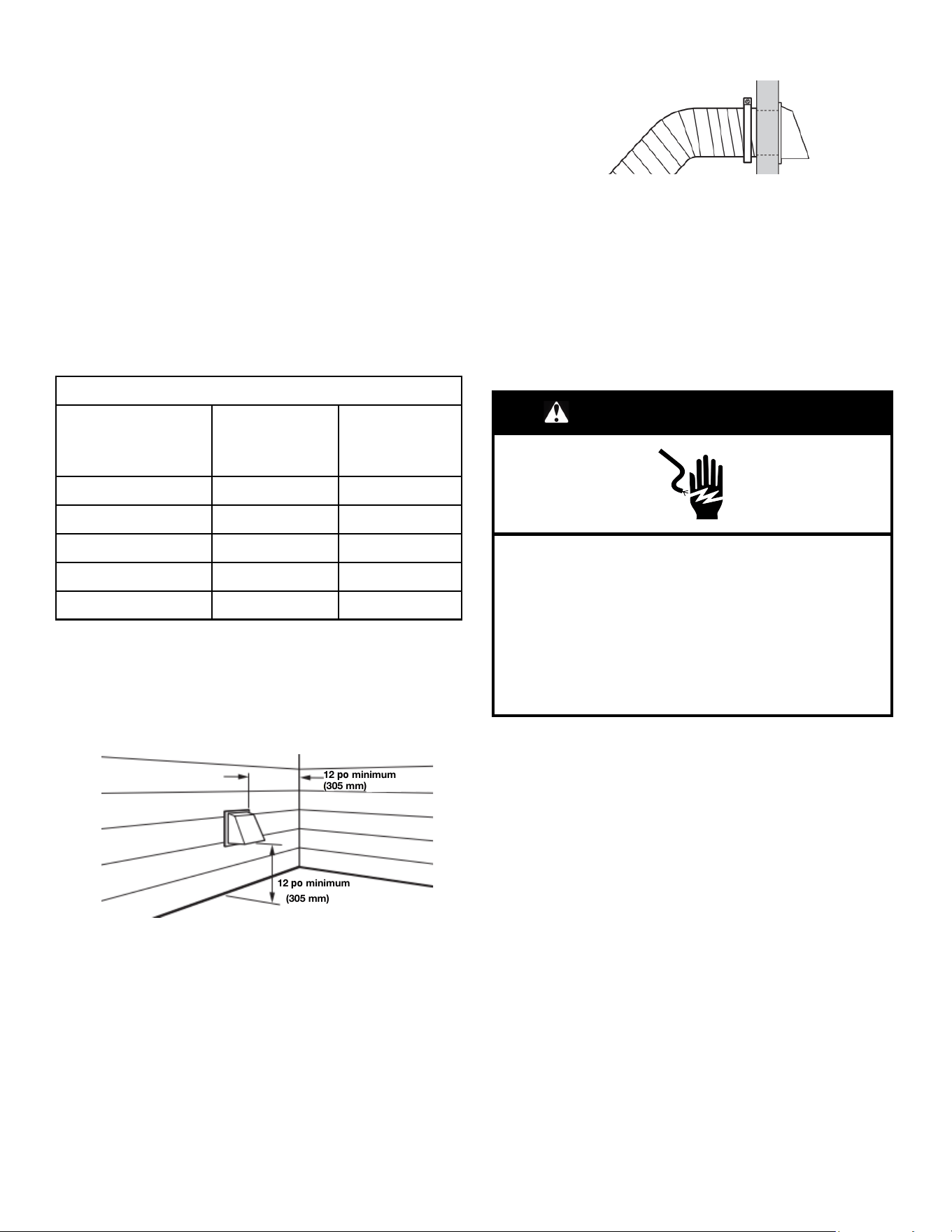

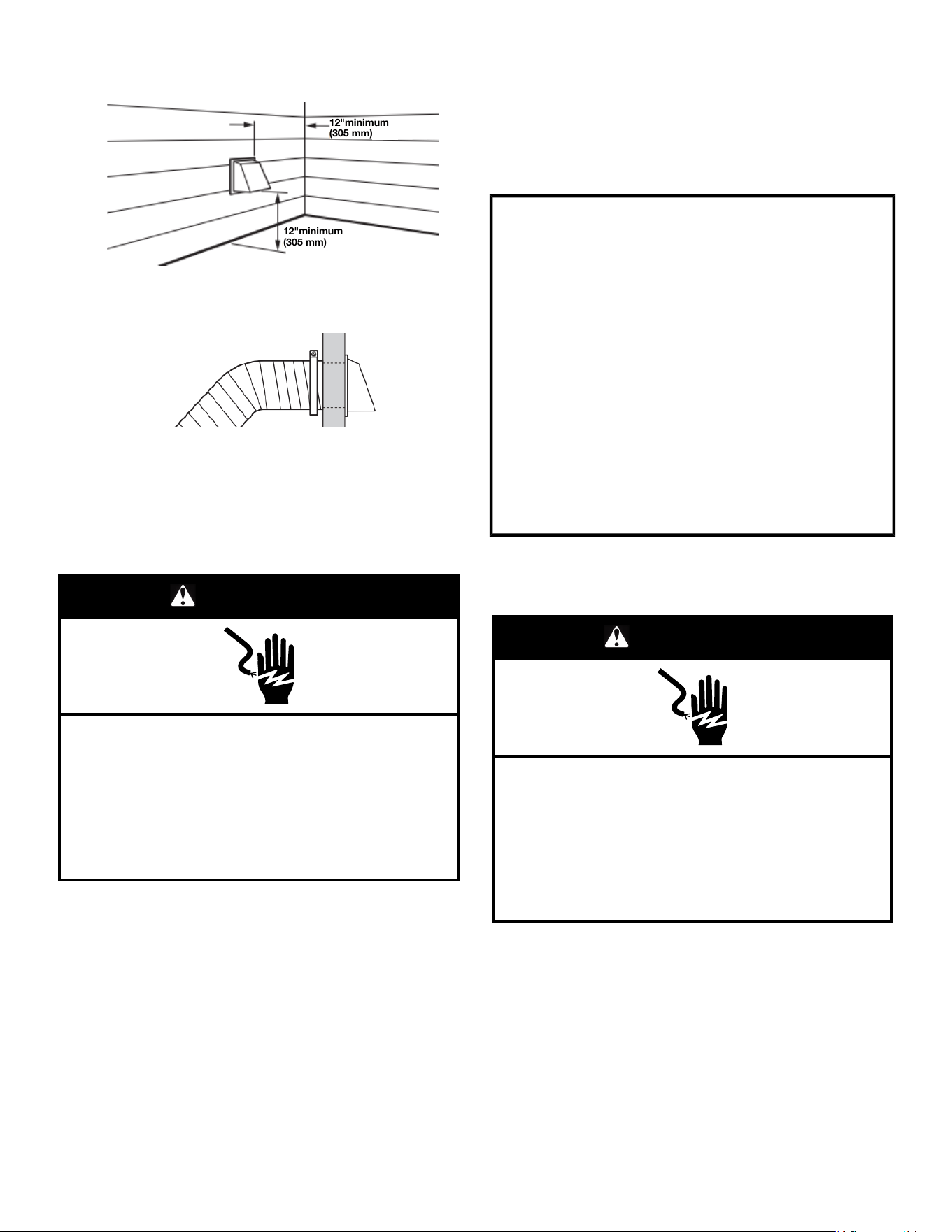

1. Install exhaust hood
12"minimum
(305 mm)
12"minimum
(305 mm)
Install exhaust hood and use caulking compound to seal
exterior wall opening around exhaust hood.
2. Connect vent to exhaust hood
Vent must fit over the exhaust hood. Secure vent to exhaust
hood with 4" (102 mm) clamp. Run vent to dryer location
using straightest path possible. Avoid 90° turns. Use clamps
to seal all joints. Do not use duct tape, screws, or other
fastening devices that extend into interior of vent to secure
vent, because they can catch lint.
Washer Electrical Requirements
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
� A 120 V, 60 Hz AC only, 15 or 20 A, fused electrical supply is
required. A time-delay fuse or circuit breaker is recommended.
It is recommended that a separate circuit breaker serving only
this appliance be provided.
� This washer is equipped with a power supply cord having a
3-prong grounding plug.
� To minimize possible shock, the cords must be plugged into a
mating, 3-prong, grounding-type outlet, grounded in
accordance with local codes and ordinances. If a mating outlet
is not available, it is the personal responsibility and obligation
of the customer to have the properly grounded outlet installed
by a qualified electrician.
� If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.
� Do not ground to a gas pipe.
� Check with a qualified electrician if you are not sure the
stacked laundry center is properly grounded.
� Do not have a fuse in the neutral or ground circuit.
� This appliance is provided with two power-supply connections
to the power supply. Each appliance shall be connected to an
individual branch circuit. The washer and dryer must be on
individual circuits.
GROUNDING INSTRUCTIONS
For a grounded, cord-connected appliance:
This appliance must be grounded. In the event of a
malfunction or breakdown, grounding will reduce the risk of
electric shock by providing a path of least resistance for
electric current. This appliance is equipped with a cord having
an equipment-grounding conductor and a grounding plug.
The plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local
codes and ordinances.
WARNING: Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in
doubt as to whether the appliance is properly grounded. Do
not modify the plug provided with the appliance: If it will not fit
the outlet, have a proper outlet installed by a qualified
electrician.
SAVE THESE INSTRUCTIONS
Gas Dryer Power Hookup
Electrical Requirements
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
120 V, 60 Hz AC only, 15 A or 20 A fused electrical supply is
required. A time-delay fuse or circuit breaker is recommended. It
is also recommended that a separate circuit serving only this dryer
be provided. Do not use an extension cord.
15
GROUNDING INSTRUCTIONS
For a grounded, cord-connected appliance:
This appliance must be grounded. In the event of a
malfunction or breakdown, grounding will reduce the risk of
electric shock by providing a path of least resistance for
electric current. This appliance is equipped with a cord having
an equipment-grounding conductor and a grounding plug.
The plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local
codes and ordinances.
WARNING: Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in
doubt as to whether the appliance is properly grounded. Do
not modify the plug provided with the appliance: if it will not fit
the outlet, have a proper outlet installed by a qualified
electrician.
SAVE THESE INSTRUCTIONS
Gas Supply Requirements
WARNING
Explosion Hazard
Use a new CSA International approved gas supply line.
Install a shut-off valve.
Securely tighten all gas connections.
If connected to propane, have a qualified person make
sure gas pressure does not exceed 13" (33 cm) water
column.
Examples of a qualified person include: licensed heating
personnel, authorized gas company personnel, and
authorized service personnel.
Failure to do so can result in death, explosion, or fire.
Gas Type
Natural Gas:
This dryer is equipped for use with natural gas. It is certified by UL
for use with propane gas with appropriate conversion.
� Your dryer must have the correct burner for the type of gas in
your home. Burner information is located on the rating plate in
the door well of your dryer. If this information does not agree
with the type of gas available, contact your dealer or reference
the contact information listed on your Quick Start Guide.
Propane Gas Conversion:
IMPORTANT: Conversion must be made by a qualified technician.
No attempt shall be made to convert the appliance from the gas
specified on the model/serial rating plate for use with a different
gas without consulting your gas company.
Gas Supply Line
Option 1 (Recommended Method)
Flexible stainless steel gas connector:
� If local codes permit, use a new flexible stainless steel gas
connector (Design-Certified by the American Gas Association
or CSA International) to connect your dryer to the rigid gas
supply line. Use an elbow and a 3/8" flare x 3/8" NPT adapter
fitting between the stainless steel gas connector and the dryer
gas pipe, as needed, to prevent kinking.
Option 2 (Alternate Method)
Approved aluminum or copper tubing:
� Must include 1/8" NPT minimum plugged tapping accessible
for test gauge connection, immediately upstream of the gas
connection to the dryer.
� 1/2" IPS pipe is recommended.
� 3/8" approved aluminum or copper tubing is acceptable for
lengths under 20 ft (6.1 m) if local codes and gas supplier
permit.
� If you are using natural gas, do not use copper tubing.
� Lengths over 20 ft (6.1 m) should use larger tubing and a
different size adapter fitting.
� If your dryer has been converted to use propane gas, 3/8"
propane-compatible copper tubing can be used. If the total
length of the supply line is more than 20 ft (6.1 m), use larger
pipe.
NOTE: Pipe-joint compounds that resist the action of propane
gas must be used. Do not use PTFE plumber’s tape.
� Must include shutoff valve.
In the U.S.A.:
An individual manual shutoff valve must be installed within six
(6) ft (1.8 m) of the dryer in accordance with the National Fuel Gas
Code, ANSI Z223.1. The location should be easy to reach for
opening and closing.
In Canada:
An individual manual shutoff valve must be installed in
accordance with the B149.1, Natural Gas and Propane Installation
Code. It is recommended that an individual manual shutoff valve
be installed within six (6) ft (1.8 m) of the dryer. The location
should be easy to reach for opening and closing.

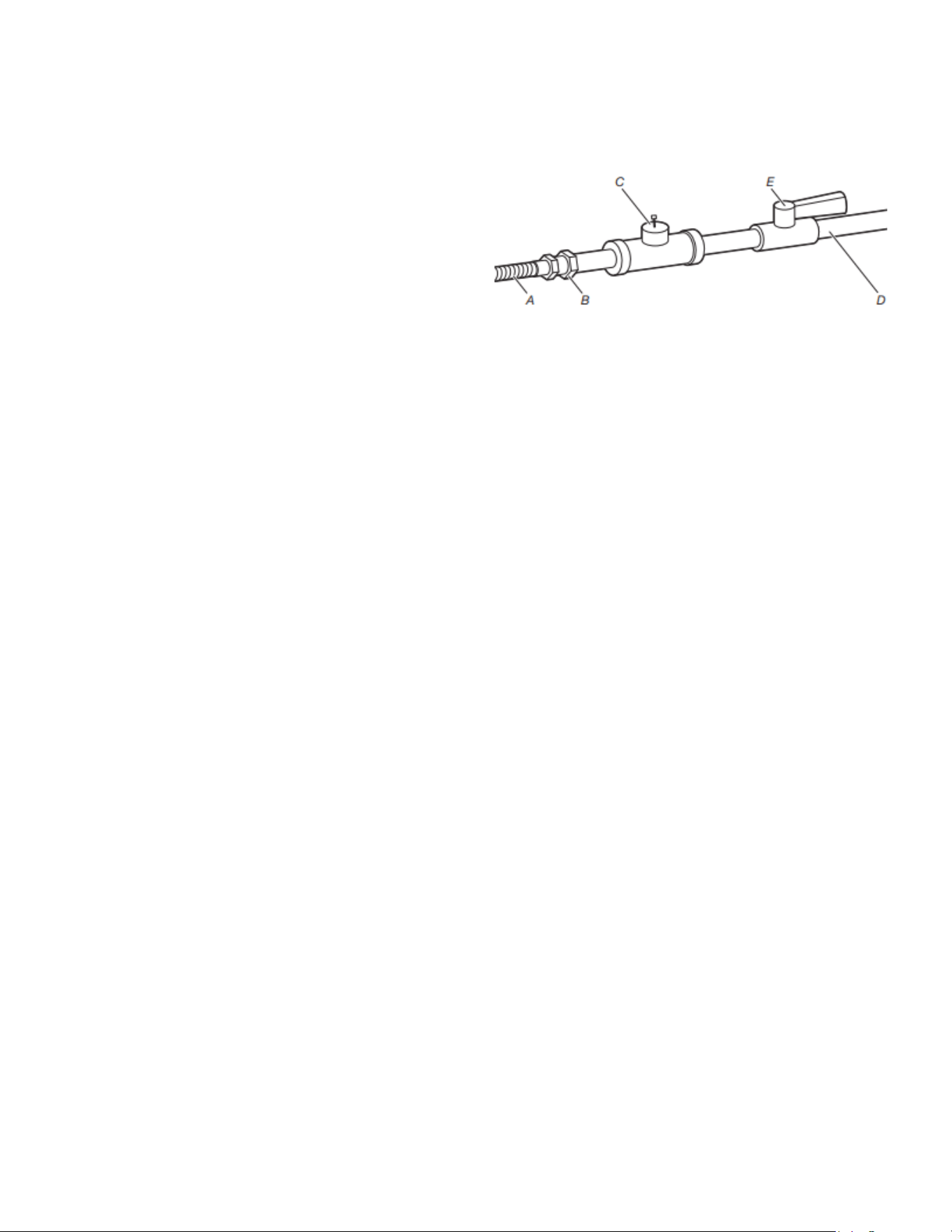

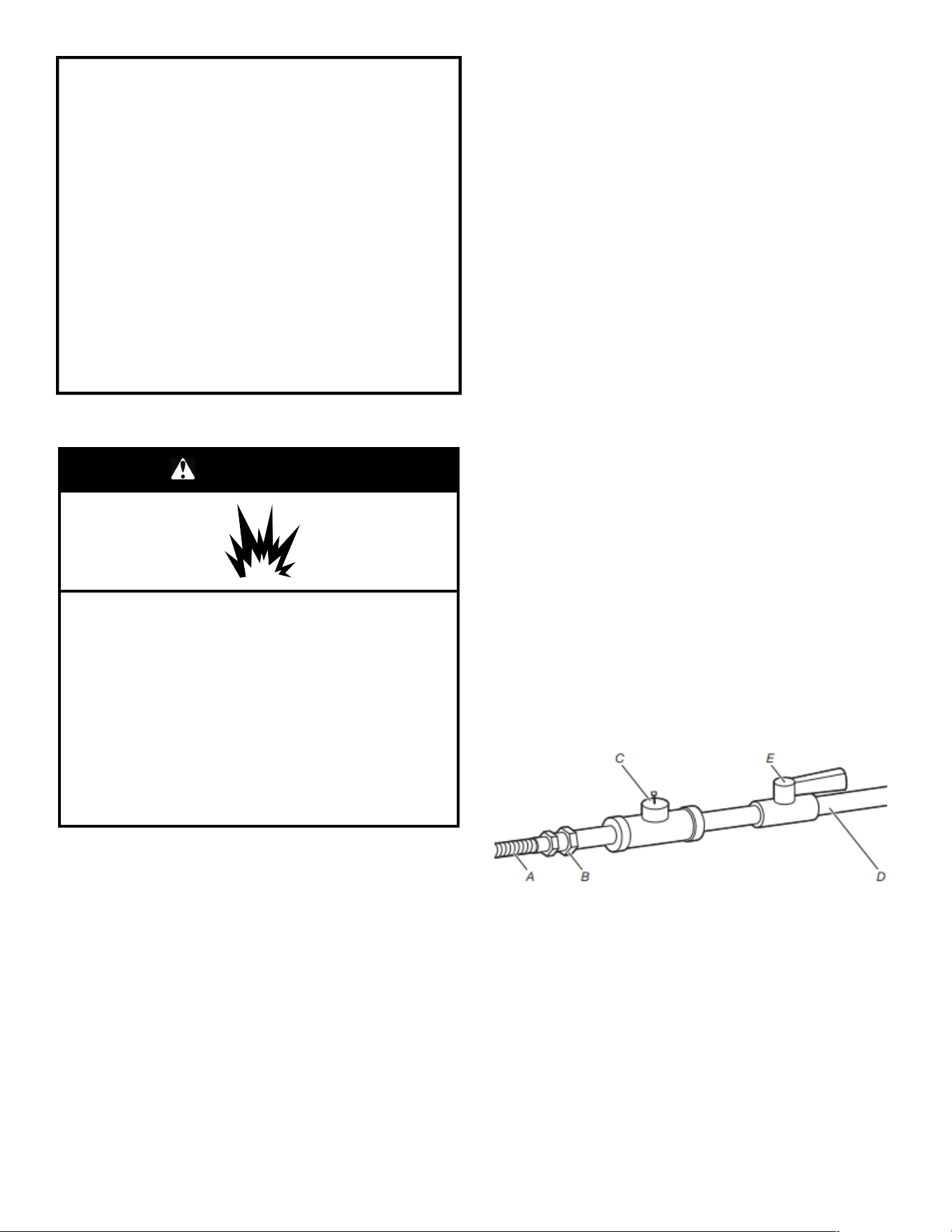

A. 3/8" flexible gas connector
B. 3/8" pipe-to-flare adapter fitting
C. 1/8" NPT minimum plugged tapping
D. 1/2" NPT gas supply line
E. Gas shutoff valve
16

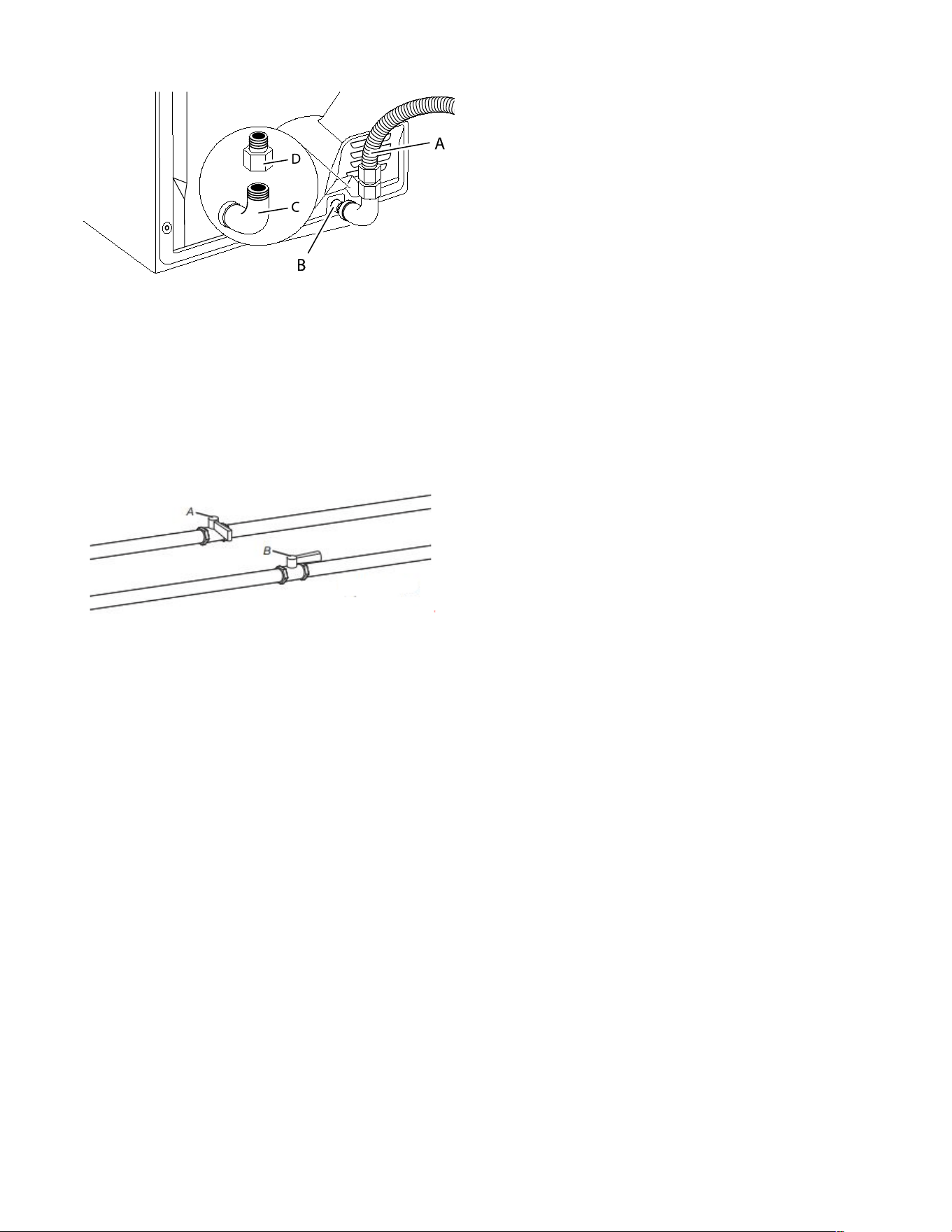

Gas Supply Connection Requirements

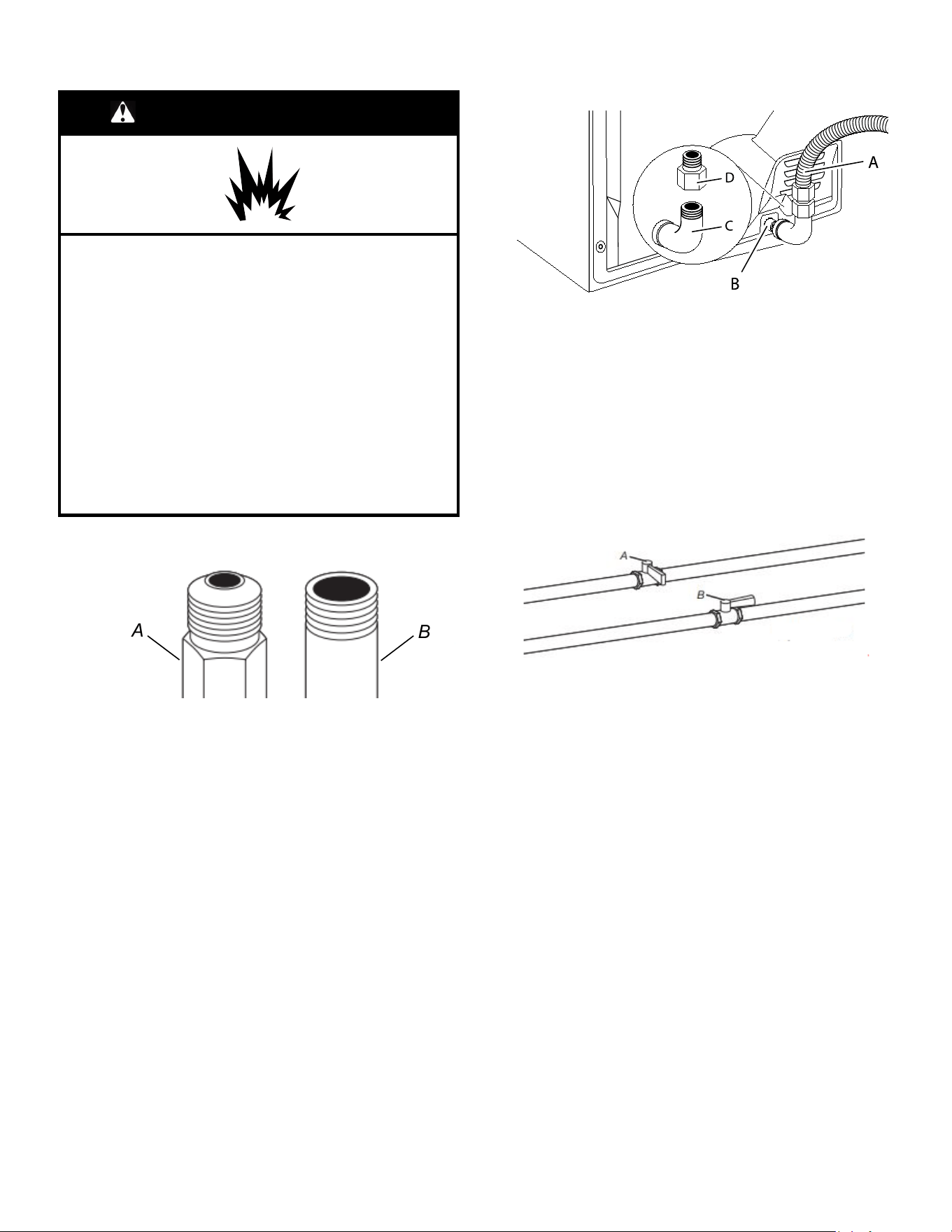

� The gas pipe that comes out through the rear of your dryer has
a 3/8" male pipe thread.
� Use an elbow and a 3/8" flare x 3/8" NPT adapter fitting
between the flexible gas connector and the dryer gas pipe, as
needed to avoid kinking.
� Use only pipe-joint compound. Do not use PTFE plumber’s
tape.
� This dryer must be connected to the gas supply line with a
listed flexible gas connector that complies with the standard for
connectors for gas appliances, ANSI Z21.24 or CSA 6.10.
Burner Input Requirements
Elevations above 2,000 ft (610 m)
� When installed above 2,000 ft (610 m), a 4% reduction of the
burner BTU rating shown on the model/serial number plate is
required for each 1,000 ft (305 m) increase in elevation.
Gas supply pressure testing
� The dryer must be disconnected from the gas supply piping
system during pressure testing at pressures greater than
1/2 psi (3.45 kPa).
INSTALLATION
Unpacking
WARNING
Excessive Weight Hazard
Use two or more people to move and install or uninstall
appliance.
Failure to do so can result in back or other injury.

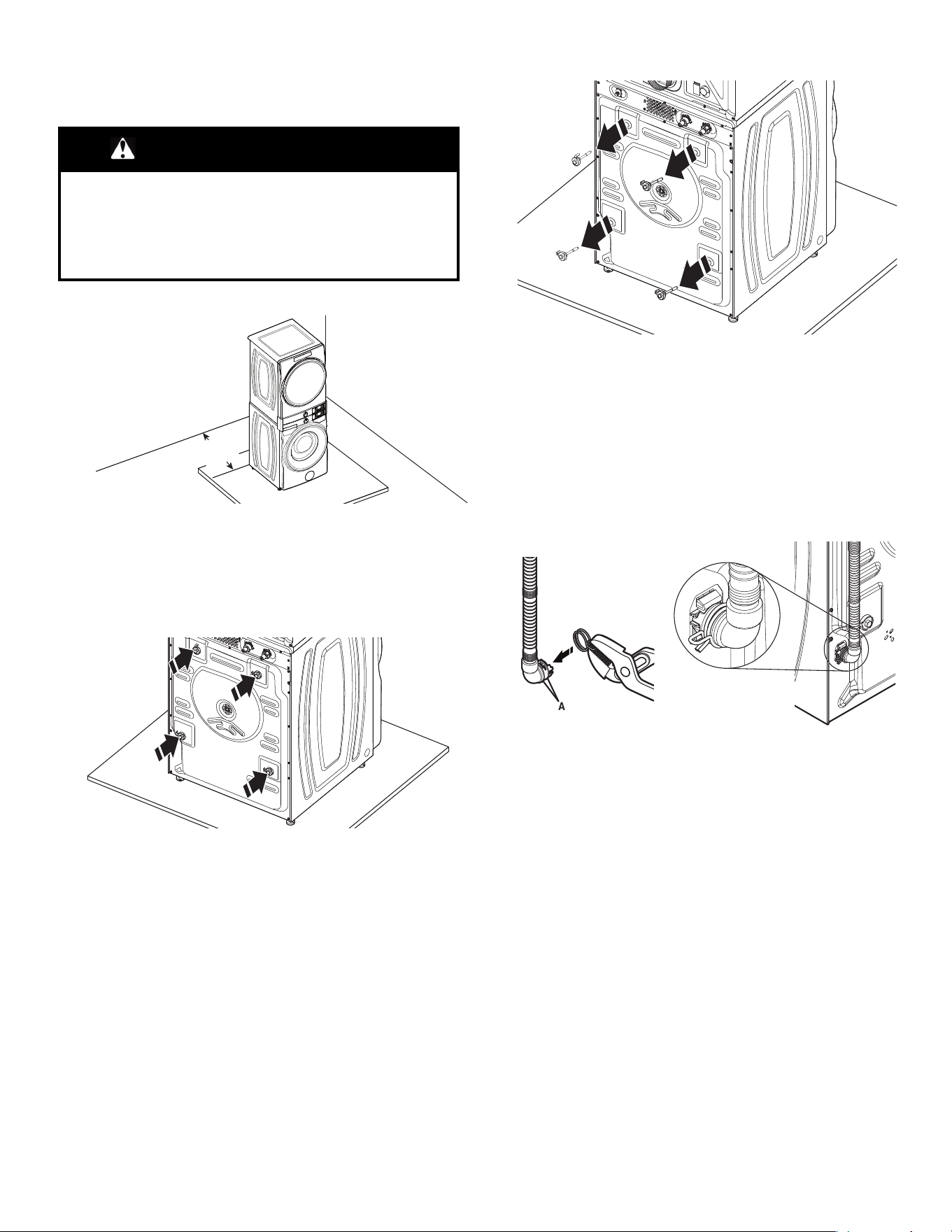

1. Move the stacked laundry center
It is necessary to remove all shipping materials for proper
operation and to avoid excessive noise from the stacked
laundry center.
Move the stacked laundry center to within 4 ft (1.2 m) of its
final location. It must be in a fully upright position.
2. Locate transport bolts
Locate four transport bolts on rear of washer.
3. Remove transport bolts from washer
Loosen bolts with a 5/8" (16 mm) wrench. Slide each bolt and
spacer to center of hole. Pull bolts and plastic spacers from
back of washer. Discard bolts and spacers.
IMPORTANT: Do not plug washer in until installation has
been completed.
Connect Drain Hose
4. Attach drain hose to drain port
A
A. Ribs
If clamp is not already in place on elbow end of drain hose,
squeeze clamp with pliers and slide it over end of hose,
centering it between the ribs, as shown. Squeeze clamp with
pliers and slide elbow end of drain hose onto drain port and
secure with clamp.
48"
(1.2 m)
17
For a laundry tub or standpipe drain, go to step 6.
For a floor drain, remove the preinstalled drain hose form as
shown in step 5. You may need additional parts with separate
directions. See “Alternate Parts.”
It is the responsibility of the installer to install and secure the
drain hose into the provided plumbing/drain in a manner that
will avoid the drain hose coming out of or leaking from the
plumbing/drain.

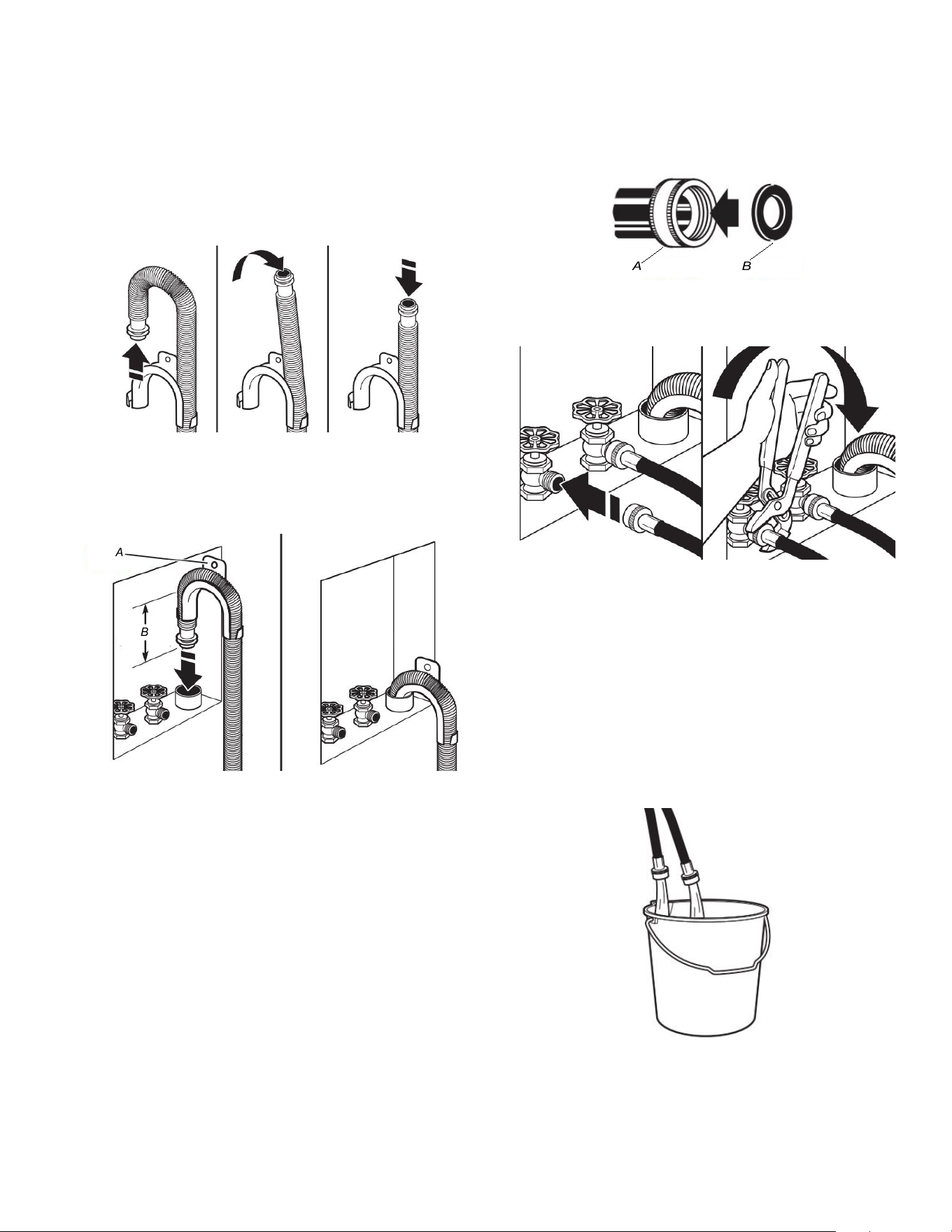

5. Remove drain hose form (floor drain
installations only)
For floor drain installations, you will need to remove the drain
hose form from the end of the drain hose. You may need
additional parts with separate directions; refer to the Quick
Start Guide.
6. Place drain hose in standpipe
A
B
A. Drain hose form
B. 4.5" (114 mm)
Place hose into standpipe (shown in picture) or over side of
laundry tub.
IMPORTANT: 4.5" (114 mm) of drain hose should be inside
standpipe; do not force excess hose into standpipe or lay on
bottom of laundry tub. Drain hose form must be used.
Connect Inlet Hoses
IMPORTANT: To avoid leaks, check that your water inlet hoses
have flat washers at both ends. Washer must be connected to
water faucets with new inlet hoses with flat washers (not provided).
Do not use old hoses. Do not use hoses without washers.
7. Insert new flat washers
A B
A. Coupling
B. Washer
8. Connect inlet hoses to water faucets
IMPORTANT: Do not overtighten or use tape or sealants on
valve when attaching to faucets or washer. Damage can
result.
Attach the hose labeled hot to hot water faucet. Screw on
coupling by hand until it is seated on washer. Use adjustable
pliers to tighten couplings an additional two-thirds turn.
Repeat this step with the hose labeled cold for the cold water
faucet. Both hoses must be connected for washer to work
properly.
HELPFUL TIP: Make note of which hose is connected to hot
water to help in attaching hoses to washer correctly. In most
standard configurations, hoses will cross over each other
when attached correctly.
9. Clear water lines
Run water for a few seconds through hoses into a laundry tub,
drainpipe, or bucket to avoid clogs. Water should run until
clear.
18
10. Connect inlet hoses to washer
IMPORTANT: To reduce risk of hose failure, replace the
hoses every 5 years. Record hose installation or replacement
dates for future reference.
� Do not overtighten hose or use tape or sealants on the
valve. Damage to the valves can result.
� Periodically inspect and replace hoses if bulges, kinks,
cuts, wear, or leaks are found.
Attach hot water hose to hot water inlet valve. Screw
coupling by hand until it is snug. Use adjustable pliers to
tighten couplings an additional two-thirds turn. Repeat with
cold water inlet valve.
11. Check for leaks
Slowly turn on water faucets to check for leaks. A small
amount of water may enter washer. It will drain later.
12. Secure drain hose
A. Laundry Tub
B. Standpipe
C. Wall
Secure drain hose to laundry tub leg, drain standpipe, or inlet
hoses for wall standpipe with cable tie or beaded tie strap.
It is the responsibility of the installer to install and secure the
drain hose in to the provided plumbing/drain in a manner that
will avoid the drain hose coming out of or leaking from the
plumbing/drain.
Connect Vent

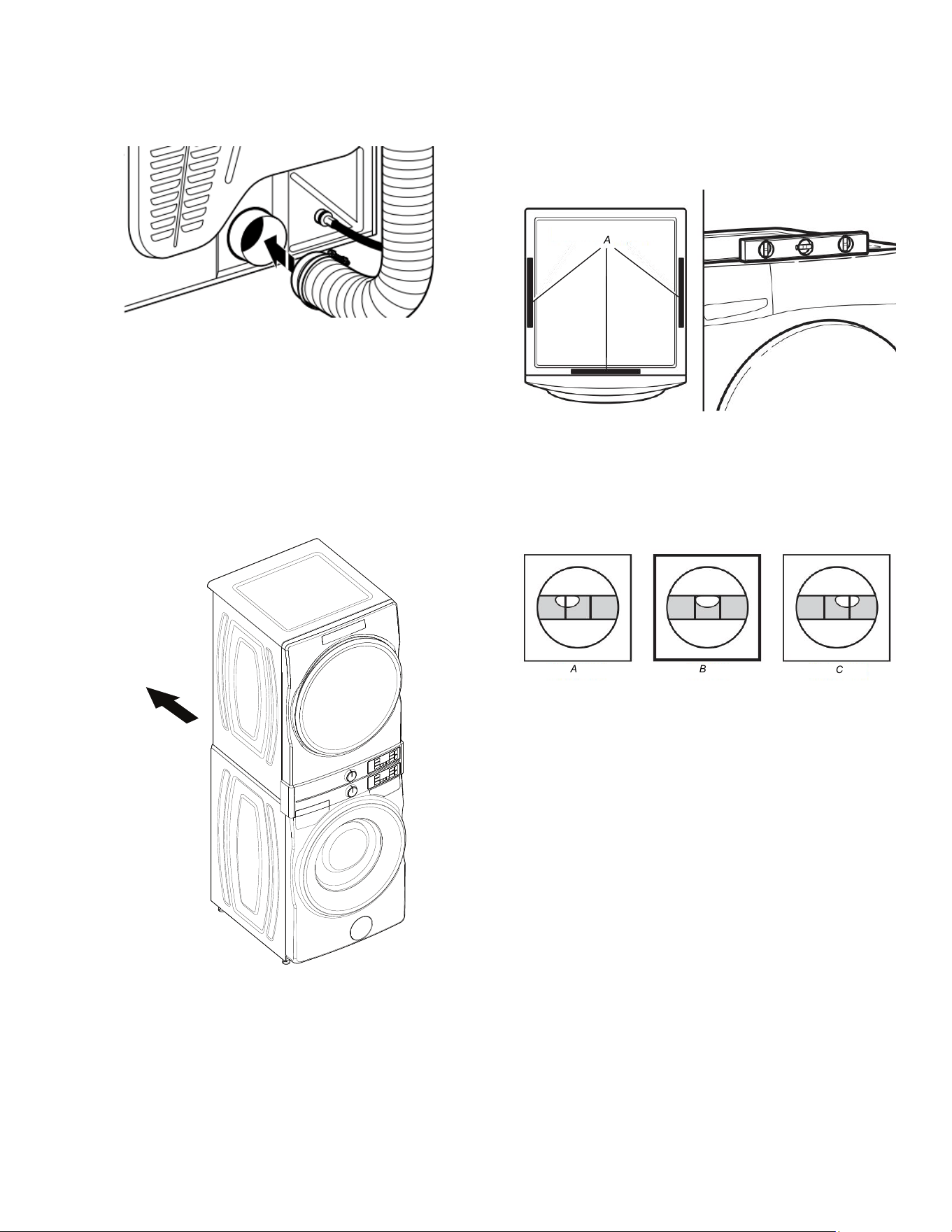

13. Connect vent to exhaust outlet
Using a 4" (102 mm) clamp, connect the vent to exhaust
outlet in the dryer. If connecting to existing vent, make sure
vent is clean. Dryer vent must fit over dryer exhaust outlet
and inside exhaust hood. Check that vent is secured to
exhaust hood with a 4" (102 mm) clamp.
14. Move dryer to final location
Move dryer to final location. Avoid crushing or kinking vent.
After dryer is in place, remove corner posts and cardboard
from under dryer.
A B C
19
Level the Stacked Laundry Center
IMPORTANT: Leveling your stacked laundry center properly
reduces excess noise and vibration.

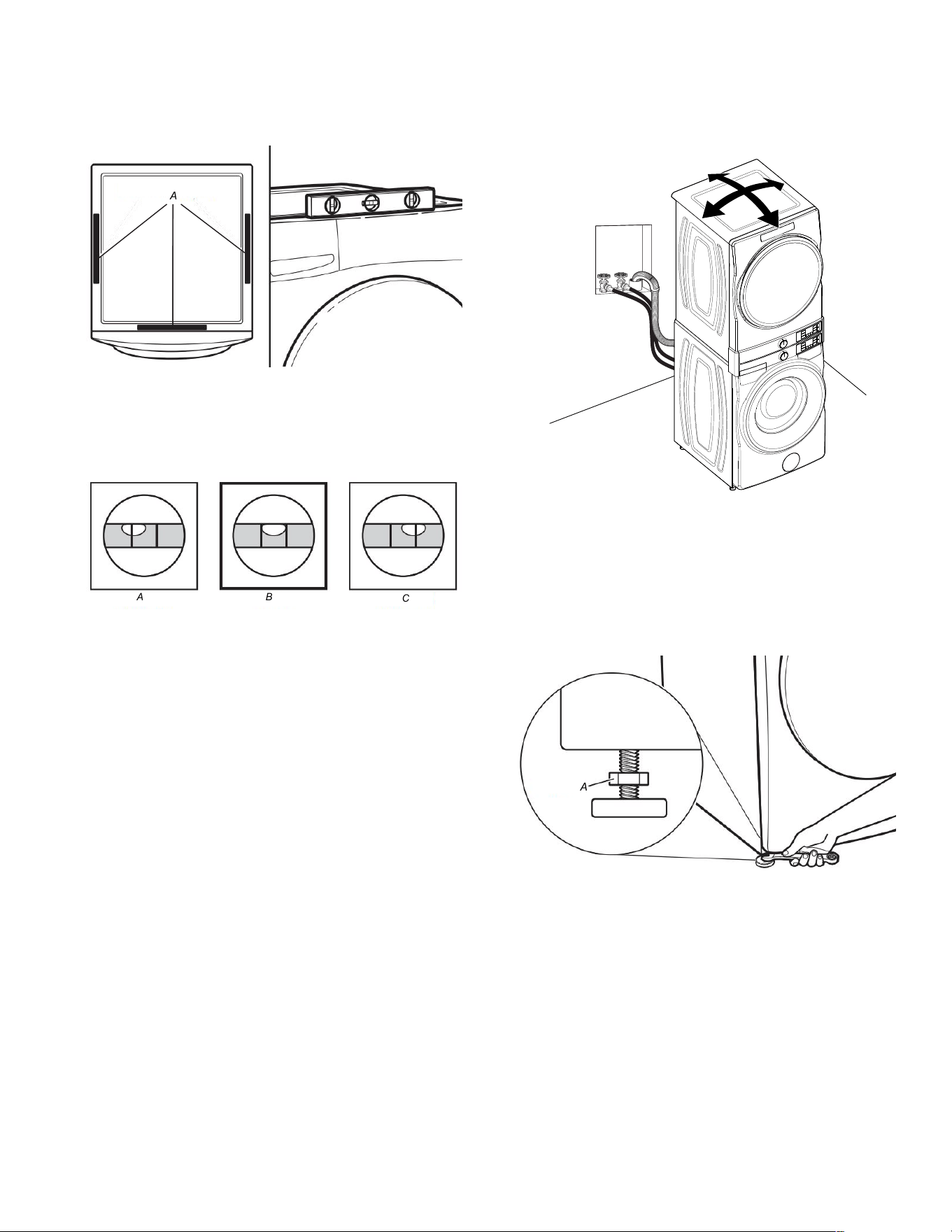

15. Check levelness of the stacked laundry center
A
A. Place level here
Remove cardboard from beneath the stacked laundry center.
Place a level on top edges of the stacked laundry center,
checking each side and front. If not level, tip the stacked
laundry center and adjust feet up or down as shown in steps
15 and 16, repeating as necessary.
A B
C
A. Not level
B. LEVEL
C. Not level

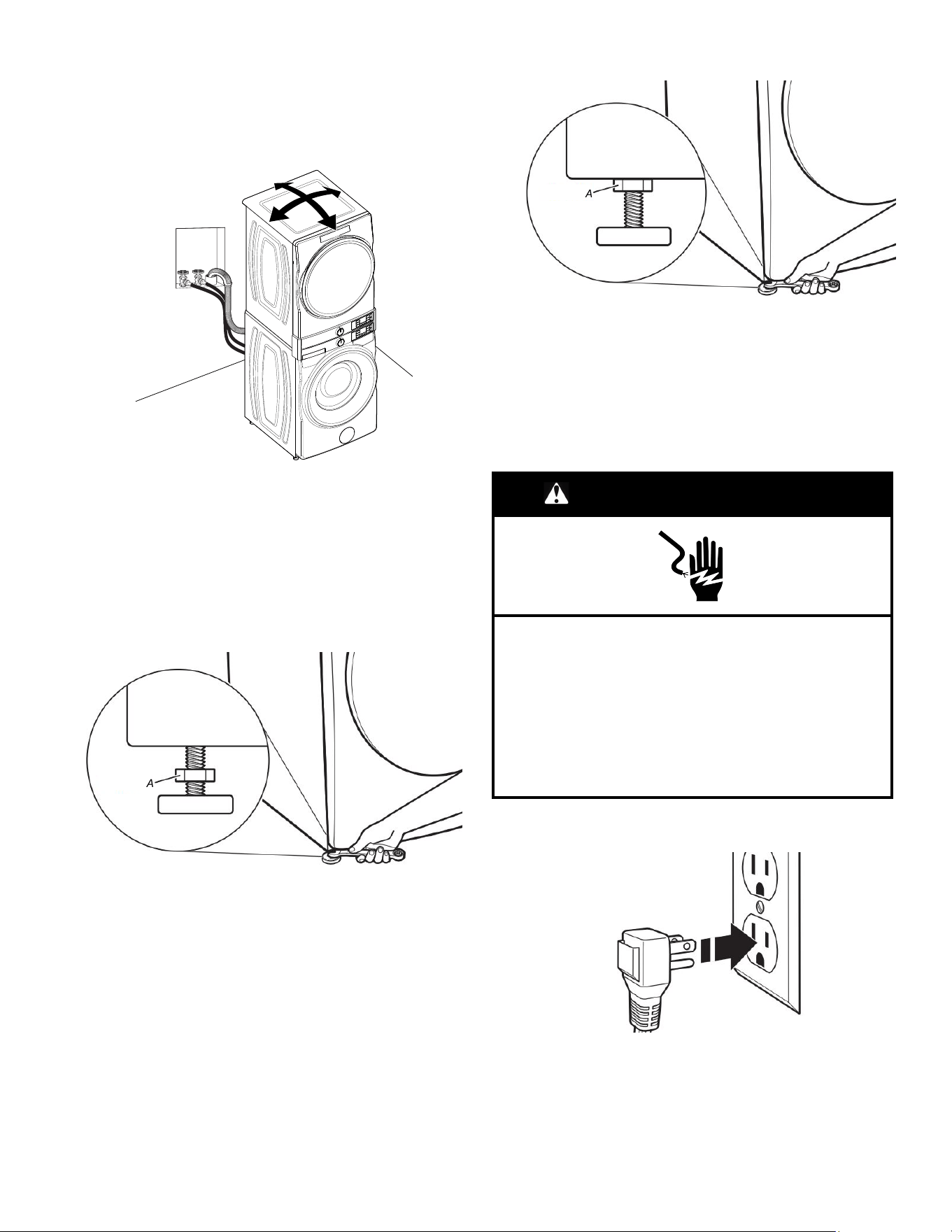

16. Rock the stacked laundry center to test foot
contact
Grip the stacked laundry center from top and rock back and
forth, making sure all four feet are firmly on floor. Repeat,
rocking the stacked laundry center from side to side. If the
stacked laundry center rocks, go to step 15 and adjust
leveling feet. If all four feet are in firm contact with floor, go to
step 16.
17. Adjust leveling feet
A
A. Jam nut
If the stacked laundry center is not level, use a 9/16"
(14.3 mm) open-end or adjustable wrench to turn jam nuts
clockwise on feet until they are about 1/2" (13 mm) from the
stacked laundry center cabinet. Then turn the leveling foot
clockwise to lower the stacked laundry center or
counterclockwise to raise the stacked laundry center. Do not
exceed 2" (50 mm) from bottom of foot to bottom of cabinet.
Recheck levelness of the stacked laundry center and that all
four feet are firmly in contact with the floor. Repeat as
needed.
HELPFUL TIP: You may want to prop up front of the stacked
laundry center about 4" (102 mm) with a wood block or
similar object that will support weight of the stacked laundry
center.
20

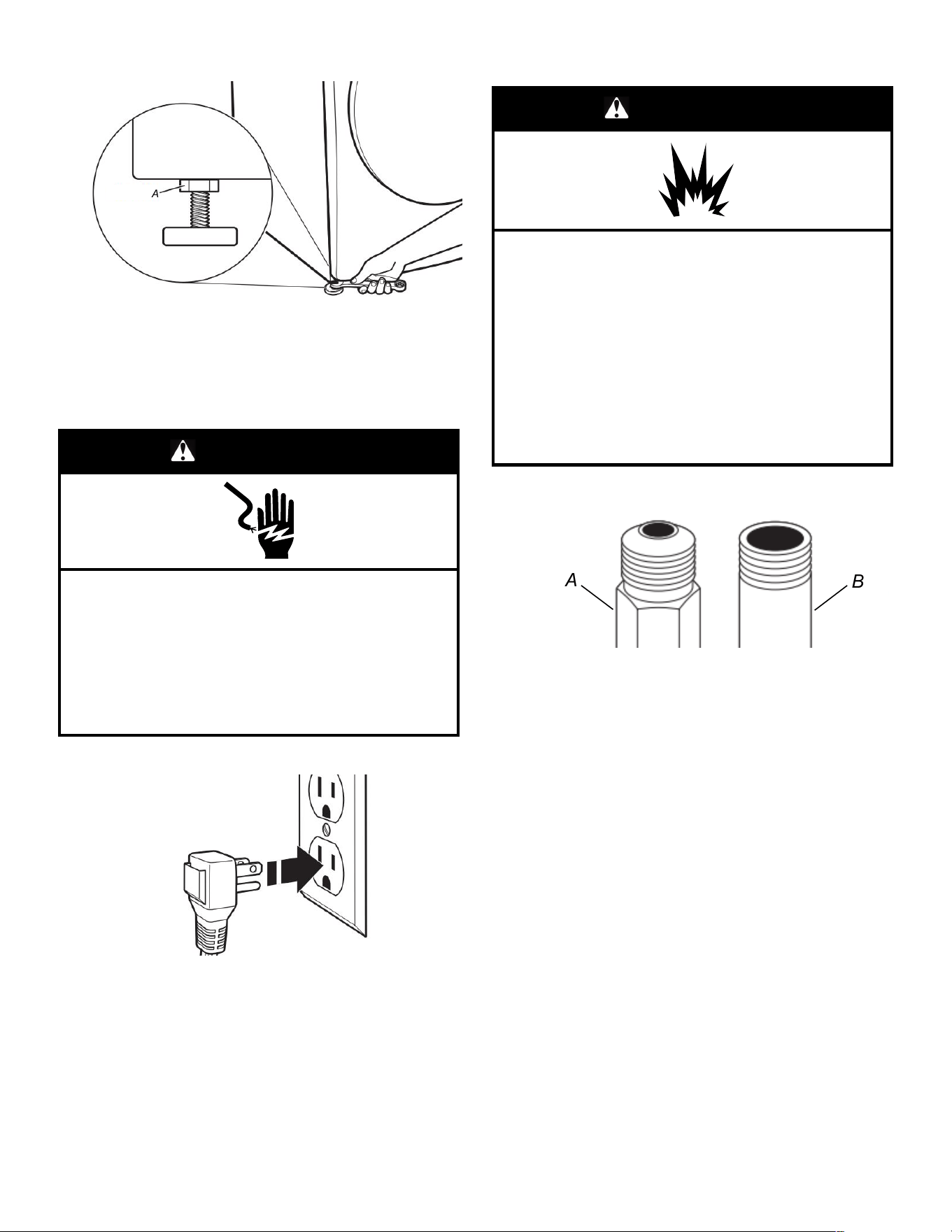

18. Tighten leveling feet
A
A. Jam nut
When the stacked laundry center is level and all four feet are
firmly in contact with the floor, use a 9/16" (14.3 mm) open-
end or adjustable wrench to turn jam nuts counterclockwise
on leveling feet tightly against washer cabinet.
HELPFUL TIP: You may want to prop the stacked laundry
center again with a wooden block.
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
19. Plug into a grounded 3 prong outlet
Make Gas Connection
WARNING
Explosion Hazard
Use a new CSA International approved gas supply line.
Install a shut-off valve.
Securely tighten all gas connections.
If connected to propane, have a qualified person make
sure gas pressure does not exceed 13" (33 cm) water
column.
Examples of a qualified person include: licensed heating
personnel, authorized gas company personnel, and
authorized service personnel.
Failure to do so can result in death, explosion, or fire.
1. Connect gas supply to dryer
A
B
A. Flared male fitting
B. Non-flared male fitting
Remove red cap from gas pipe. Using a wrench to tighten,
connect gas supply to dryer. Use pipe-joint compound on
threads of all non-flared male fittings. If flexible metal tubing is
used, be sure there are no kinks.
NOTE: For propane gas connections, you must use pipe-joint
compound resistant to action of propane gas. Do not use
PTFE plumber’s tape.
21
2. Plan pipe fitting connection
A. 3/8" (9.5 mm)
flexible gas
connector
B. 3/8" (9.5 mm)
dryer pipe
C. 3/8" to 3/8" pipe elbow
D. 3/8" pipe-to-flare adapter
fitting
A combination of pipe fittings must be used to connect dryer
to existing gas line. Recommended connection is shown.
Your connection may be different, according to supply line
type, size, and location.
3. Open shutoff valve
A. Closed valve
B. Open valve
Open shutoff valve in supply line; valve is open when handle
is parallel to gas pipe. Then, test all connections by brushing
on an approved noncorrosive leak-detection solution.
Bubbles will show a leak. Correct any leaks found.
Complete Installation Checklist
� Check electrical requirements. Be sure you have correct
electrical supply and recommended grounding method.
� Check that all parts are now installed. If there is an extra part,
go back through steps to see what was skipped.
� Check that you have all of your tools.
� Check that shipping materials were completely removed from
stacked laundry center.
� Check that the stacked laundry center is level.
� Check that water faucets are on.
� Check for leaks around faucets and inlet hoses.
� Check the stacked laundry center’s final location. Be sure
dryer vent is not crushed or kinked.
� Remove protective film from the consoles and any tape
remaining on stacked laundry center.
� Check that stacked laundry center is plugged into a grounded
3 prong outlet.
� Dispose of/recycle all packaging materials.
� Read the “Stacked Laundry Center Maintenance and Care”
section.
� Wipe dryer drum interior thoroughly with a damp cloth to
remove any dust.
� Check that gas supply is on.
� Check that the flexible gas line is not crushed or kinked.
� To change the door swing from a right-side opening to a left-
side opening, see online Product Guide for details.
� To test and clean your washer, press Power and choose the
Quick cycle and run it without clothes. Use only HE detergent.
Use 1/2 the manufacturer’s recommended amount for a
medium-size load.
� To test the dryer, set a heat cycle for 20 minutes, and start
dryer. Do not select Air Only temperature setting.
If the dryer will not start, check the following:
� Controls are set in a running or “On” position.
� Start button has been pushed firmly.
� Dryer is plugged into an outlet.
� Household fuse is intact and tight, or circuit breaker has not
tripped.
� Dryer door is closed.
� When the dryer has been running for 5 minutes, open the dryer
door and feel for heat. If you feel heat, cancel cycle and close
the door.
If you do not feel heat, turn the dryer off and check to see
whether gas supply shutoff valve is open.
� If the gas supply shutoff valve is closed, open it and then
repeat the 5 minute test as outlined above.
� If the gas supply line shutoff valve is open, contact a qualified
technician.
NOTE: You may notice an odor when dryer is first heated. This
odor is common when heating element is first used. The odor
will go away. If your Airflow screen reads “Check Vent,” your
dryer vent may be crushed or blocked.
22
SÉCURITÉ DE L’ENSEMBLE DE BUANDERIE GAZ SUPERPOSÉ
Votre sécurité et celle des autres sont très importantes.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire
tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou
« AVERTISSEMENT ». Ces mots signifient :
DANGER
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se
produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,
il convient d’observer certaines précautions fondamentales, notamment :
� Lire toutes les instructions avant d’utiliser l’appareil.
� Ne pas laver d’articles qui ont été précédemment nettoyés,
lavés, trempés ou tachés avec de l’essence, des solvants
pour nettoyage à sec ou d’autres substances inflammables
ou explosives; ces substances dégagent des vapeurs qui
pourraient s’enflammer ou exploser.
� Ne pas ajouter d’essence, de solvants pour nettoyage à
sec ou d’autres substances inflammables ou explosives à
l’eau de lavage. Ces substances dégagent des vapeurs qui
pourraient s’enflammer ou exploser.
� Dans certaines conditions, un système d’eau chaude qui
n’a pas été utilisé depuis 2 semaines ou plus peut produire
de l’hydrogène. L’HYDROGÈNE EST UN GAZ EXPLOSIF.
Si le système d’eau chaude est resté inutilisé pendant une
telle période, ouvrir tous les robinets d’eau chaude et
laisser l’eau s’y écouler pendant plusieurs minutes avant
d’utiliser la laveuse. Ceci libérera toute accumulation
d’hydrogène. Le gaz est inflammable : ne pas fumer ou
utiliser une flamme nue durant cette période.
� Ne pas laisser des enfants jouer sur l’appareil ou à
l’intérieur de celui-ci. Une surveillance étroite des enfants
est nécessaire lorsque l’appareil est utilisé à proximité
d’enfants.
� Retirer la porte de l’appareil avant de le retirer du service
ou de le mettre au rebut.
� Ne pas accéder à l’intérieur de l’appareil si le tambour ou
l’agitateur sont en mouvement.
� Ne pas installer ou entreposer cet appareil dans un endroit
où il serait exposé aux intempéries.
� Ne pas effectuer d’intervention non autorisée sur les
commandes.
� Ne pas réparer ou remplacer une quelconque pièce de
l’appareil ou effectuer un entretien qui ne serait pas
expressément recommandé dans les instructions
d’entretien de l’utilisateur ou dans les instructions de
réparation par l’utilisateur et s’assurer de bien comprendre
ces instructions et d’être capable de les exécuter.
� Ne pas utiliser de pièces de remplacement qui n’ont pas
été recommandées par le fabricant (c.-à-d., des pièces
fabriquées à la maison à l’aide d’une imprimante 3D).
� Voir les instructions d’installation pour les exigences de
mise à la terre et l’installation.
� Cet appareil utilise une source ultraviolette (UV) et doit être
utilisé conformément à ses marquages et instructions afin
d’éviter que les yeux et la peau nue de l’utilisateur ne soient
exposés à un rayonnement UV nocif.
� Ne pas sécher d’articles qui ont été précédemment
nettoyés, lavés, trempés ou tachés avec de l’essence, des
solvants pour nettoyage à sec ou d’autres substances
inflammables ou explosives; ces substances dégagent des
vapeurs qui pourraient s’enflammer ou exploser.
� Risque de suffocation et de blessure par coincement : Ne
pas laisser des enfants jouer sur l’appareil ou à l’intérieur
de celui-ci. Une surveillance étroite des enfants est
nécessaire lorsque l’appareil est utilisé à proximité
d’enfants.
� Ne pas accéder à l’intérieur de l’appareil pendant le
fonctionnement du tambour.
� Ne pas utiliser d’assouplissant ou de produits pour éliminer
l’électricité statique à moins que cela ne soit recommandé
par le fabricant de l’assouplissant ou du produit.
CONSERVER CES INSTRUCTIONS
23
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,
il convient d’observer certaines précautions fondamentales, notamment :
� Ne pas sécher à la chaleur des articles contenant du
caoutchouc mousse ou des matières similaires.
� Nettoyer le filtre à charpie avant ou après chaque charge.
� La zone située autour de l’ouverture d’évacuation et les
zones adjacentes doivent être propres, exemptes de
peluches et poussières.
� L’intérieur de l’appareil et le conduit d’évacuation doivent
être nettoyés régulièrement par un personnel d’entretien
qualifié.
� Ne pas placer d’articles tâchés d’huile de cuisson dans la
sécheuse. Les articles couverts d’huile de cuisson peuvent
provoquer une réaction chimique et enflammer la charge
de vêtements. Pour réduire le risque d’incendie dû à des
charges contaminées, la partie finale du programme de
séchage par culbutage a lieu sans chaleur (période de
refroidissement). Éviter d’arrêter une sécheuse en phase
de culbutage avant la fin du programme de séchage, à
moins de retirer et d’étendre rapidement tous les articles
afin que la chaleur se dissipe.
� Ne pas installer de ventilateur secondaire dans le conduit
d’évacuation
REMARQUE : L’avertissement de ventilateur secondaire
ne s’applique pas aux sécheuses conçues pour être
installées dans un système où il y a plusieurs sécheuses,
avec un système de conduit d’évacuation conçu sur
mesure et installé selon les directives du fabricant de la
sécheuse.
CONSERVER CES INSTRUCTIONS
Ce produit est conforme aux dispositions applicables du « Code of Federal Regulations » des États-Unis, titre 21, chapitre 1,
sous-chapitre J, Radiological Health.
AVERTISSEMENT
Certaines pièces internes sont intentionnellement non reliées à la terre et peuvent présenter un risque de décharge
électrique seulement lors d’une intervention de dépannage.
Personnel d’entretien – Ne pas toucher les composants qui ne font pas partie intégrante du châssis ou de la caisse
métallique.
AVERTISSEMENT –« Risque d’incendie »
− L’installation de la sécheuse doit être effectuée par un installateur qualifié.
− Installer la sécheuse conformément aux instructions du fabricant et aux codes.
− Ne pas installer la sécheuse avec des matériaux d’évacuation en plastique flexible ou un conduit métallique flexible
(type aluminium). Si un conduit métallique souple est installé, celui-ci doit être d’un type spécifique identifié par le
fabricant de l’appareil et convenir à une utilisation avec les sécheuses à linge. Les matériaux d’évacuation souples sont
connus pour s’affaisser, être facilement écrasés et piéger la charpie. Ces situations obstrueront le débit d’air de la
sécheuse et augmenteront le risque d’incendie.
− Pour réduire le risque de blessure grave ou de décès, suivre toutes les instructions d’installation.
− Conserver ces instructions.
24
AVERTISSEMENT
RISQUE D’INCENDIE
Le non-respect de cet avertissement peut causer des blessures graves, des dommages à la propriété ou le décès.
Ne pas installer de ventilateur secondaire dans le conduit d’évacuation.
Installer toutes les sécheuses en respectant les instructions d’installation du fabricant de la sécheuse.
AVERTISSEMENT :
RISQUE D’INCENDIE OU D’EXPLOSION
Le non-respect de cet avertissement peut causer des blessures graves, des dommages à la propriété ou le décès.
− Ne pas entreposer ou utiliser d’essence ou tout autre liquide ou gaz inflammable à proximité de cet appareil ou de tout
autre appareil.
− QUE FAIRE EN CAS DE DÉTECTION D’UNE ODEUR DE GAZ :
• Ne mettre en marche aucun appareil.
• Ne pas entrer en contact avec un interrupteur électrique; ne pas utiliser un quelconque téléphone à l’intérieur du
bâtiment.
• Faire évacuer la pièce, l’immeuble ou la zone de tous les occupants.
• Appeler immédiatement le fournisseur de gaz à partir du téléphone d’un voisin. Suivre les instructions du fournisseur
de gaz.
• Si le fournisseur de gaz n’est pas joignable, appeler les pompiers.
− L’installation et la réparation doivent être effectuées par un installateur ou une entreprise de réparation ayant les
qualifications requises ou par le fournisseur de gaz.
AVERTISSEMENT: Les fuites de gaz ne peuvent pas toujours être détectées à l’odorat.
Les fournisseurs de gaz recommandent d’utiliser un détecteur de gaz approuvé UL ou CSA.
Pour plus d’informations, contacter votre fournisseur de gaz.
Si une fuite de gaz est détectée, suivre les instructions de la section « Que faire en cas de détection d’une odeur de gaz ».
IMPORTANT: L’installation au gaz doit être conforme aux codes locaux, ou en l’absence de codes locaux, au Code National
d’alimentation au gaz, à la norme ANSI Z223.1/NFPA 54 ou au Code des installations au gaz naturel et au propane, CSA-B149.1.
La sécheuse doit être correctement reliée à la terre en conformité avec les codes locaux en vigueur, ou en l’absence de tels codes,
avec le National Electrical Code, ANSI/NFPA 70 ou le Code canadien des installations électriques, CSA C22.1 partie 1.
Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :
� Les travaux d’installation et réparation doivent être exécutés par un plombier ou monteur d’installations au gaz qualifié ou licencié,
ou par le personnel qualifié d’une entreprise licenciée par l’État du Massachusetts.
� Dispositifs de fermeture acceptables : Les robinets de gaz et robinets à bille installés pour l’utilisation doivent être indiqués.
� Si un raccord flexible de gaz est utilisé, il ne doit pas dépasser 4 pi (121,9 cm).
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
POUR METTRE L’ANCIENNE SÉCHEUSE AUX REBUTS OU POUR LA REMISER, ENLEVER LA PORTE.
CONSERVER CES INSTRUCTIONS
25
Guide de connexion Internet pour les appareils connectés uniquement
IMPORTANT : Il est de la responsabilité de l’utilisateur de bien installer l’appareil avant de l’utiliser. Bien lire et suivre le guide
d’installation qui accompagne l’appareil.
La connectabilité nécessite un réseau Wi-Fi et la création d’un compte. Les fonctions de l’application peuvent changer. Des frais de
transfert de données peuvent s’appliquer. Une fois installée, lancer l’application. Suivre les étapes de configuration du compte
d’utilisateur et de connexion de l’appareil.
Il faut :
� Un routeur sans fil compatible Wi-Fi à 2,4 GHz avec sécurité WPA2. Pour vérifier les capacités du routeur, consulter le manuel
d’instructions du fabricant du routeur.
� Le routeur devra être en marche et connecté à Internet.
� Le numéro SAID à 10 caractères de votre appareil. Le numéro SAID est imprimé sur une étiquette collée sur l’appareil ou affiché à
l’écran ACL.
Déclaration de conformité de la Commission fédérale des communications (FCC)
Cet appareil est conforme à la norme FCC, partie 15. Le bon fonctionnement de l’appareil est fonction de deux conditions :
1. Cet appareil ne doit pas produire de brouillage dommageable et
2. Cet appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le
fonctionnement.
Tous changements ou toutes modifications n’ayant pas été expressément approuvés par la partie responsable de la conformité
pourraient annuler l’autorité de l’utilisateur à utiliser l’appareil.
Avis de conformité d’Industrie Canada (IC)
Cet appareil satisfait aux prescriptions des documents CNR/RSS d’Industrie Canada (utilisation sans licence). Le bon fonctionnement de
l’appareil est fonction de deux conditions :
1. Cet appareil ne doit pas produire de brouillage.
2. Cet appareil doit être compatible avec n’importe quelle interférence, y compris des interférences causées par l’utilisation involontaire
de l’appareil.
En vertu des règlements d’Industrie Canada, cet émetteur radio ne peut fonctionner qu’à l’aide d’une antenne d’un type et de gain
maximum (ou moins) approuvé pour l’émetteur par Industrie Canada. Pour réduire les interférences radio potentielles pour les autres
utilisateurs, le type d’antenne et son gain doivent être choisis de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne
dépasse pas ce qui est nécessaire pour une communication réussie.
Pour satisfaire aux exigences de la FCC et d’Industrie Canada sur les l’exposition aux radiations de radiodiffusion, les antennes utilisées
avec cet émetteur doivent être installées de telle sorte qu’il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne)
et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu’une autre antenne ou qu’un émetteur.
Si cet appareil cause des interférences nuisibles à la réception radio ou télévision, pouvant être déterminées par le fait d’allumer et
d’éteindre l’appareil, l’utilisateur est encouragé à essayer de corriger les interférences en suivant l’un des conseils suivants :
� Réorienter ou déplacer l’antenne de réception.
� Augmenter la distance séparant l’appareil du récepteur.
� Brancher l’appareil sur un circuit différent de celui où le
récepteur est branché.
� Prendre contact avec un revendeur ou un technicien radio/
télévision qualifié pour obtenir de l’aide.
26
CHOIX DU DÉTERGENT
APPROPRIÉ
Utiliser uniquement des détergents haute efficacité. L’emballage
portera la mention « HE » ou « High Efficiency » (haute efficacité).
Un lavage avec faible consommation d’eau produit un excès de
mousse avec un détergent non HE. Il est probable que l’utilisation
d’un détergent autre que HE prolonge la durée des programmes
et réduise la performance de rinçage. Ceci peut aussi entraîner
des défaillances des composants et, avec le temps, une
accumulation de moisissure. Les détergents HE devraient
produire peu de mousse et se dissoudre rapidement et créer une
quantité de mousse idéale pour une performance optimale. Ils
devraient retenir les particules de saleté en suspension afin
qu’elles ne se déposent pas de nouveau sur les vêtements
propres. Les détergents identifiés HE ne sont pas tous identiques
et ne produisent pas tous la même quantité de mousse. Par
exemple, les détergents HE, naturels, organiques et faits maison
peuvent produire une plus grande quantité de mousse. Si l’un de
ces produits est utilisé et que le code d’erreur « Sd » ou « Sud »
s’affiche sur l’afficheur, l’utilisation d’un autre détergent HE est
conseillée. Toujours suivre les recommandations du fabricant de
détergent pour déterminer la quantité de détergent à utiliser. Ne
pas remplir au-delà de la ligne MAX sur le distributeur.
Ajout de produits de lessive
Verser de l’assouplissant de tissu liquide dans le distributeur
pour charge unique :
Verser une mesure de
l’assouplissant de tissu liquide
dans le compartiment
d’assouplissant de tissu
liquide. Toujours suivre les
instructions du fabricant pour
connaître la quantité
d’assouplissant de tissu
adéquate en fonction de la
taille de la charge.
L’assouplissant de tissu est toujours distribué lors du rinçage
final, même si l’on a sélectionné Extra Rinse (Rinçage
supplémentaire).
IMPORTANT : Ne pas remplir excessivement le distributeur, diluer
le produit ou utiliser plus de la quantité d’assouplissant
recommandée par le fabricant. Ne pas remplir au-delà du niveau
« MAX ». Si l’on remplit excessivement le distributeur,
l’assouplissant de tissu sera distribué dans la laveuse
immédiatement.
� Ne pas renverser ou faire couler d’assouplissant de tissu sur
les vêtements.
� Ne pas utiliser de boules distributrices d’assouplissant de tissu
dans cette laveuse. Ces produits ne se dissoudront pas
correctement.
� Ne pas utiliser de feuilles d’assouplissant, car elles peuvent
tacher la charge.
Ajouter du détergent HE au distributeur pour charge unique :
Verser une mesure de détergent HE
dans le compartiment à détergent (A).
Pour du détergent en poudre,
soulever le sélecteur vers la position
supérieure. Pour le détergent liquide,
abaisser le sélecteur (B) jusqu’en
position inférieure.
A
B
Ne pas faire remplir excessivement le distributeur — le fait
d’ajouter trop de détergent peut entraîner sa distribution
prématurée dans la laveuse.
IMPORTANT :
� Ne pas ajouter de sachet de lessive à dose unique dans le
tiroir distributeur.
Détergent en poudre : Détergent liquide :
Soulever le sélecteur en
position élevée. Ajouter
directement dans le
compartiment.
Appuyer sur le sélecteur pour
le placer en position basse.
Ajouter directement dans le
compartiment.
✝affresh
®
est une marque déposée de Whirlpool, É.-U.
Ajouter du détergent HE au panier :
On peut ajouter des sachets de
lessive à dose unique, des
activateurs de lessive de type Oxi,
de javellisant non décolorant ou
des cristaux parfumés dans le
tambour avant d’ajouter le linge.
REMARQUE : Suivre les instructions du fabricant pour déterminer
la quantité de produits de lessive à utiliser.
Verser de l’eau de Javel dans le distributeur pour charge
unique :
Verser l’eau de Javel dans le
compartiment pour eau de
Javel. Ne pas remplir
excessivement le distributeur,
diluer le produit ou utiliser plus
de 2/3 tasse (165 ml). Ne pas
utiliser de javellisant non
décolorant ni de produit Oxi
avec un programme utilisant
de l’eau de Javel.
IMPORTANT :
� Toujours mesurer la quantité d’eau de Javel. Utiliser une tasse
à mesurer avec un bec verseur; ne pas utiliser une quantité
approximative.
� Ne pas remplir au-delà du niveau « MAX ». Un remplissage
excessif pourrait endommager les vêtements.
� Ne pas utiliser de l’eau de Javel épaisse, facile à verser ou
anti-éclaboussure lorsque le programme Clean Washer with
†
affresh
®
(nettoyage de la laveuse avec affresh
®
) est en cours,
car cela peut entraîner une surproduction de mousse.
� Fermer lentement les tiroirs distributeurs. S’assurer que les
tiroirs sont fermés complètement.
27
ENTRETIEN ET RÉPARATION DE
L’ENSEMBLE DE BUANDERIE
SUPERPOSÉ
Tuyaux d’arrivée d’eau de la laveuse
Si l’on réside dans une région où l’eau est dure, l’emploi d’un
adoucisseur d’eau est recommandé pour contrôler l’accumulation
de tartre dans le circuit d’eau de la laveuse. Avec le temps,
l’accumulation de tartre peut obstruer différentes parties du circuit
d’eau, ce qui réduira la performance du produit. Une accumulation
excessive de tartre peut entraîner la nécessité de remplacer ou de
réparer certains composants.
Remplacer les tuyaux d’arrivée d’eau après 5 ans d’utilisation
pour réduire le risque de défaillance intempestive. Inspecter
périodiquement les tuyaux; les remplacer en cas de renflement,
de déformation, de coupure et d’usure ou de fuite.
Lors du remplacement de vos tuyaux d’arrivée d’eau :
� Noter la date de remplacement au marqueur indélébile sur
l’étiquette.
� Vérifier que les vieilles rondelles ne sont pas coincées dans
les valves d’arrivée d’eau de la laveuse.
� Utiliser de nouvelles rondelles avec les nouveaux tuyaux
d’entrée pour assurer une bonne étanchéité.
REMARQUE : Ne pas utiliser de tuyaux usagés. La propriété
pourrait être endommagée. Cet appareil peut ne pas comprendre
de tuyaux d’arrivée d’eau.
Entretien de la laveuse
Recommandations pour une laveuse propre et pour un niveau de
performance optimal :
1. Utiliser toujours un détergent HE (haute efficacité) et employer
la quantité de détergent recommandée par le fabricant du
détergent HE. Ne pas utiliser plus que la quantité
recommandée de détergent, car ceci peut augmenter le taux
d’accumulation de résidus de détergent et de souillures à
l’intérieur de la laveuse, ce qui pourrait entraîner la formation
d’odeurs indésirables.
2. Exécuter périodiquement des lavages avec de l’eau tiède ou
chaude (et non pas exclusivement des lavages à l’eau froide),
car l’eau chaude permet de contrôler plus efficacement la
vitesse à laquelle les saletés et les résidus de détergent
s’accumulent.
3. Veiller à toujours laisser la porte/le couvercle de la laveuse
ouvert entre deux utilisations pour qu’elle puisse sécher, et
pour éviter l’accumulation de résidus générateurs d’odeurs.
4. Nettoyer périodiquement les résidus s’accumulant sur les
surfaces intérieures du hublot. Pour un meilleur entretien,
passer un linge humide sur toute la partie intérieure de la
porte.
5. Toujours suivre les instructions d’entretien du joint de porte
pour le nettoyer. Les instructions complètes sont accessibles
en ligne.
Entretien de la sécheuse
Nettoyage de l’emplacement de la sécheuse
AVERTISSEMENT
Risque d’explosion
Garder les matières et les vapeurs inflammables, telles
que l’essence, à l’écart de la sécheuse.
Ne pas faire sécher un article qui a déjà été touché par
un produit inflammable (même après un lavage).
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
Éviter de laisser autour de la sécheuse des éléments qui
pourraient obstruer la circulation de l’air et empêcher le bon
fonctionnement de la sécheuse. Ceci implique de dégager
également les éventuelles piles de vêtements placées devant la
sécheuse.
Nettoyage de l’intérieur de la sécheuse
Nettoyage du tambour de la sécheuse :
1. Utilisez un mélange de détergent à vaisselle doux en faible
concentration ou un produit de nettoyage ininflammable et de
l’eau très chaude. Frotter avec un chiffon doux.
� Rincer soigneusement avec une éponge ou une serviette
mouillée.
� Faire culbuter une charge de linge ou de serviettes
propres pour sécher le tambour.
2. Utiliser un chiffon en microfibre et de l’eau très chaude dans
un flacon de vaporisation pour nettoyer le tambour et une
deuxième serviette en microfibre pour le séchage.
REMARQUE : Les vêtements contenant des teintures instables,
tels les jeans en denim bleu ou articles en coton de couleur vive,
peuvent décolorer l’intérieur de la sécheuse. Ces taches ne sont
pas nocives pour votre sécheuse et ne tacheront pas les
vêtements des charges futures. Faire sécher les articles à teinture
instable sur l’envers pour éviter le transfert de la teinture.
Retrait de la charpie accumulée
À l’intérieur de la caisse de la sécheuse :
Retirer la charpie tous les 2 ans, ou plus souvent, selon
l’utilisation de la sécheuse. Le nettoyage doit être effectué par un
réparateur qualifié ou un nettoyeur de systèmes de ventilation.
De l’intérieur du conduit d’évacuation :
Retirer la charpie tous les 2 ans, ou plus souvent, selon
l’utilisation de la sécheuse.
Nettoyage du filtre à charpie
Nettoyage avant chaque charge :
Le filtre à charpie peut être situé dans l’ouverture de la porte ou
sur le dessus de la sécheuse selon le modèle. Un filtre obstrué de
charpie peut augmenter la durée de séchage.
28
1. Retirer le filtre à charpie. Si nécessaire, appuyer sur la
languette pour libérer et ouvrir le filtre à charpie. Retirer la
charpie du filtre en la roulant avec les doigts. Ne pas rincer ni
laver le filtre pour enlever la charpie. La charpie mouillée
s’enlève difficilement.
2. Remettre le filtre à charpie fermement en place en l’enfonçant.
IMPORTANT :
� Ne pas faire fonctionner la sécheuse avec un filtre à charpie
déplacé, endommagé, bloqué ou manquant. Une telle action
peut causer une surchauffe ou des dommages à la sécheuse
et aux tissus.
� Si de la charpie tombe dans la sécheuse au moment du retrait
du filtre, vérifier le conduit d’évacuation et retirer la charpie.
Voir la section « Critères d'évacuation » dans les Instructions
d’installation.
� Au besoin, nettoyer l’espace où se trouve la charpie. À l’aide
d’un aspirateur, enlever doucement toute charpie qui s’est
accumulée à l’extérieur du filtre à charpie.
Nettoyage au besoin :
Des résidus de détergent ou d’assouplisseur de tissu peuvent
s’accumuler sur le filtre à charpie. Cette accumulation peut
entraîner des temps de séchage plus longs, ou l’arrêt de la
sécheuse avant que la charge ne soit complètement sèche. Si de
la charpie tombe du filtre alors qu’il est dans la sécheuse, il est
probablement obstrué. Nettoyer le filtre à charpie avec une brosse
en nylon tous les 6 mois ou plus fréquemment s’il devient obstrué
par suite d’une accumulation de résidus.
Nettoyage :
1. Retirer la charpie du filtre en la roulant avec les doigts.
2. Mouiller les deux côtés du filtre à charpie avec de l’eau
chaude.
3. Mouiller une brosse en nylon avec de l’eau chaude et du
détergent liquide. Frotter le filtre à charpie avec la brosse pour
enlever l’accumulation de résidus.
4. Rincer le filtre à l’eau chaude.
5. Bien sécher le filtre à charpie avec une serviette propre.
Réinstaller le filtre dans la sécheuse.
Vérification d’une circulation d’air adéquate pour
le système d’évacuation
AVERTISSEMENT
Risque d’incendie
Utiliser un conduit d’évacuation en métal lourd.
Ne pas utiliser de conduit d’évacuation en plastique.
Ne pas utiliser de conduit d’évacuation en aluminium.
Le non-respect de ces instructions peut causer un
décès ou un incendie.
Bonne circulation d’air
Une sécheuse a besoin de chaleur et d’une circulation d’air
adéquate pour sécher efficacement les vêtements. Une ventilation
adéquate réduit les durées de séchage et accroît les économies
d’énergie. Consulter les Instructions d’installation.
Le système d’évacuation fixé à la sécheuse joue un rôle important
dans la circulation de l’air. Des conduits d’évacuation bloqués ou
écrasés, ainsi qu’une installation inadéquate de l’évacuation,
diminuent la circulation d’air et les performances de la sécheuse.
Les interventions de dépannage causées par une ventilation
incorrecte ne sont pas couvertes par la garantie et seront à la
charge du client, quel que soit l’installateur de la sécheuse. Pour
nettoyer ou réparer l’évacuation d’air, contacter un technicien
qualifié dans l’évacuation d’air.
Non-utilisation et entretien en
période de vacances
Faire fonctionner l’ensemble de buanderie superpose
seulement lorsqu’on est présent. Lors d’un déménagement
ou lorsque l’ensemble de buanderie superposé n’est pas
utilisé pendant longtemps, suivre les étapes suivantes :
1. Débrancher ou déconnecter la source de courant électrique
de la laveuse et de la sécheuse.
2. Fermer l’alimentation en eau à la laveuse pour éviter toute
inondation due à une surpression.
CONSEIL UTILE : Fixer une note de rappel à la laveuse
d’ouvrir le robinet d’eau avant de l’utiliser à nouveau.
3. Nettoyer les distributeurs. Tous les modèles ne sont pas
équipés de distributeurs. Si votre modèle est équipé de
distributeurs, voir la section Nettoyage des distributeurs dans
le Guide du produit en ligne.
4. Nettoyer le filtre à charpie. Voir la section « Nettoyage du filtre
à charpie ».
Nettoyage :
29
Entretien pour entreposage hivernal
IMPORTANT : Pour éviter tout dommage, installer et remiser
l’ensemble de buanderie superposé à l’abri du gel. L’eau qui peut
rester dans les tuyaux risque d’abîmer la laveuse en temps de gel.
Si la laveuse doit faire l’objet d’un déménagement ou d’un
entreposage au cours d’une période de gel, hivériser la laveuse.
Hivérisation de la laveuse :
1. Fermer les deux robinets d’eau; déconnecter et vidanger les
tuyaux d’arrivée d’eau.
CONSEIL UTILE : Fixer une note de rappel à la laveuse
d’ouvrir le robinet d’eau avant de l’utiliser à nouveau.
2. Placer 1 pinte (1 L) d’antigel pour véhicule récréatif dans le
panier et faire fonctionner la laveuse sur le programme
Drain/Spin (vidange et essorage) pendant environ
30 secondes pour mélanger l’antigel et l’eau restante.
3. Débrancher la laveuse et la sécheuse.
Transport de votre appareil de
buanderie superposé
1. Fermer les deux robinets d’eau. Débrancher et vidanger les
tuyaux d’arrivée d’eau.
2. Pour déplacer l’ensemble de buanderie superposé pendant
une période de gel, suivre les instructions de la section
« Entretien pour entreposage hivernal » avant le déplacement.
3. Déconnecter le tuyau d’évacuation du système d’évacuation
et de l’arrière de la laveuse.
4. Débrancher les cordons d’alimentation électrique de la
laveuse et de la sécheuse.
5. Placer les tuyaux d’arrivée d’eau et le tuyau d’évacuation
dans le panier de la laveuse.
6. Enrouler le cordon d’alimentation et l’attacher avec un
élastique ou avec un attache-câbles pour l’empêcher de
traîner sur le plancher.
7. S’assurer que les pieds de nivellement sont solidement fixés à
la base de la laveuse.
8. Utiliser du ruban adhésif pour fixer les portes.
IMPORTANT : Demander une intervention de dépannage si
l’on doit installer de nouveaux boulons de transport. Ne pas
réutiliser les boulons de transport. L’ensemble de buanderie
superposé doit être transporté en position verticale. Afin
d’éviter d’endommager la structure de l’ensemble de
buanderie superpose, celui-ci doit être correctement installé
pour pouvoir être déplacé par un technicien autorisé.
Réinstallation/réutilisation de
l’ensemble de buanderie superposé
Pour réinstaller l’ensemble de buanderie superposé après une
période de non-utilisation, de vacances, de remisage pour l’hiver
ou après un déménagement :
1. Suivre les instructions d’installation pour installer, mettre à
niveau et raccorder l’ensemble de buanderie superposé.
2. Avant de réutiliser la laveuse, exécuter la procédure
recommandée suivante :
Pour utiliser de nouveau l’ensemble de buanderie
superposé :
1. Vidanger les canalisations d’eau et les tuyaux. Reconnecter
les tuyaux d’arrivée d’eau. Ouvrir les deux robinets d’eau.
2. Brancher la laveuse et la sécheuse.
3. Faire fonctionner la laveuse pendant un programme complet
(le programme Clean Washer [programme de nettoyage de la
laveuse] est recommandé, le cas échéant) pour nettoyer la
laveuse et éliminer l’antigel, si utilisé. Utiliser seulement du
détergent HE (haute efficacité). Utiliser la moitié de la quantité
recommandée par le fabricant pour une charge de taille
moyenne.
INSTRUCTIONS D’INSTALLATION
SPÉCIFICATIONS
Outils et pièces
Rassembler les outils et composants nécessaires avant
d’entreprendre le processus d’installation. Lire et observer les
instructions fournies avec chacun des outils de la liste suivante.
Outils requis :
Clés plates ou clés
à molette de 1/2 po (13 mm),
5/8 po (16 mm) et 9/16 po
(14,3 mm)
Niveau
Cale en bois
Règle ou mètre ruban
Pince — ouverture
jusqu’à 1
9
/
16
po (39,7 mm)
Lampe de poche
Seau
Tournevis à tête plate
4 po minimum
30
Tourne-écrou de 1/4 po
Cisaille de ferblantier (pour
l’installation d’un nouveau
conduit)
Pince ou pince à joint
coulissant
Clé à molette avec ouverture
jusqu’à 1 po (25 mm) ou clé à
douille hexagonale
Couteau utilitaire
Composé d’étanchéité des
raccords filetés résistant au
gaz propane
Pistolet à calfeutrage et
composé de calfeutrage
(nouveau circuit d’évacuation)
Clé à tuyau de 8 po (203 mm)
ou 10 po (254 mm)
Pièces fournies :
REMARQUE : Toutes les pièces fournies pour l’installation se
trouvent dans la laveuse.
Tuyau d’évacuation avec bride,
et si compris : Bride en U avec
serre-câbles
Pièces nécessaires : (si non fourni)
Brides de conduit, coudes et
conduits d’évacuation
Tuyaux d’arrivée d’eau avec
rondelles plates.
REMARQUE : Différentes
options de tuyau d’arrivée
d’eau sont offertes; consulter le
guide de démarrage rapide
pour les informations de
commande.
Des pièces supplémentaires seront peut-être nécessaires, selon
l’installation. Consulter les codes locaux. Vérifier l’alimentation
électrique et le circuit d’évacuation existants. Voir « Installations
électriques » et « Critères d'évacuation » avant d’acheter les
pièces.
Les installations pour maison mobile nécessitent un système
d’évacuation en métal disponible chez le marchand chez qui
l’ensemble de buanderie superposé a été acheté. Pour plus
d’informations, consulter le Guide de démarrage rapide pour se
renseigner des coordonnées du service.
Accessoires offerts :
Des accessoires et pièces de remplacement sont offerts pour
votre modèle. Pour les coordonnées et les renseignements de
commande, consulter le guide de démarrage rapide.
Pièces supplémentaires (non fournies)
Il se peut que l’installation nécessite des pièces supplémentaires.
Pour commander, consulter les coordonnées dans le guide de
démarrage rapide.
Si vous avez : Il vous faudra :
Égout surélevé
Tuyau rigide d’évacuation standard de
20 gal (76 L) de 39 po (991 mm) de
haut ou évier de décharge, pompe de
puisard et connecteurs (offerts chez les
vendeurs de matériel de plomberie
locaux)
31
Exigences D’emplacement
AVERTISSEMENT
Risque d’explosion
Garder les matières et les vapeurs inflammables, telles
que l’essence, à l’écart de la sécheuse.
Ne pas faire sécher un article qui a déjà été touché par
un produit inflammable (même après un lavage).
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
Vérifier les spécifications des codes. Certains Codes limitent ou
interdisent l’installation des sécheuses dans un garage, un
placard, une résidence mobile ou une chambre à coucher.
Contacter l’inspecteur en bâtiments local.
IMPORTANT : Ne pas installer, remiser ou faire fonctionner
l’ensemble de buanderie superposé à un emplacement où il sera
exposé aux intempéries ou à des températures inférieures à
45 °F (7 °C). À des températures inférieures, la sécheuse pourrait
ne pas s’arrêter à la fin des programmes de détection
automatique, ce qui entraînerait le prolongement de la durée de
séchage. De plus, l’eau qui reste dans la laveuse après
l’utilisation pourrait causer des dommages à basse température.
Voir la section « Entretien et nettoyage de l’ensemble de
buanderie superposé » pour obtenir des renseignements sur la
préparation pour l’hiver.
Le choix d’un emplacement approprié pour l’ensemble de
buanderie superposé en améliore le rendement et réduit au
minimum le bruit. L’ensemble de buanderie superposé peut être
installé dans un sous-sol, une salle de buanderie, un placard ou
être encastré.
C’est à l’utilisateur qu’incombe la responsabilité de réaliser une
installation correcte.
Il vous faudra
� Un chauffe-eau réglé à 120 °F (49 °C).
� Une prise électrique reliée à la terre et située à moins de 2 pi
(610 mm) du cordon d’alimentation à l’arrière de la laveuse et
de la sécheuse.
� Des robinets d’eau chaude et d’eau froide situés à moins de
4 pi (1,2 m) des électrovannes de remplissage d’eau chaude
et d’eau froide sur la laveuse, et une pression d’eau de
20 à 100 lb/po² (137,9 à 689,6 kPa).
� Un plancher de niveau avec une pente maximale de
1 po (25 mm) , sous l’ensemble de buanderie superposé. Il
n’est pas recommandé de l’installer sur un tapis, de la
moquette ou des surfaces avec endos en mousse.
� Si la pente est supérieure à 1 po (25 mm), installer la trousse
de pieds longs. Si l’ensemble de buanderie n’est pas de
niveau, les vêtements peuvent ne pas se laver ou culbuter
convenablement et les programmes de détection
automatiques peuvent ne pas fonctionner correctement.
� Un plancher capable de supporter le poids total de 400 lb
(181,4 kg) de l’ensemble de buanderie superposé, de l’eau et
de la charge compris).
� Un emplacement permettant une évacuation appropriée. Voir
la section « Critères d'évacuation ».
� Un circuit distinct de 15 A ou 20 A pour les sécheuses au gaz.
� Pour une installation dans un garage, placer l’ensemble de
buanderie superposé au moins 18 po (460 mm) au-dessus du
plancher.
� L’ensemble de buanderie superposé doit être installé ou
remisé dans un endroit où il ne sera pas exposé à l’eau ou aux
intempéries.
IMPORTANT : Ne pas faire fonctionner l’ensemble de buanderie
superposé à des températures inférieures à 45 °F (7 °C). À des
températures inférieures, la sécheuse pourrait ne pas s’arrêter à
la fin des programmes de détection automatique, ce qui
entraînerait le prolongement du temps de séchage.
Les dimensions indiquées correspondent à l’espacement minimal
permis. Pour chaque type de configuration, prévoir davantage de
dégagement pour faciliter l’installation et l’entretien et laisser
suffisamment de dégagement pour les appareils ménagers
voisins et pour les murs, les portes et les plinthes. L’espacement
doit être assez grand pour permettre d’ouvrir complètement la
porte. Ajouter un espace supplémentaire de 1 po (25 mm) de tous
les côtés de l’ensemble de buanderie superposé et pour réduire le
transfert de bruit. Si l’on utilise une porte de placard, des
ouvertures d’aération au sommet de la porte sont nécessaires.
Les portes doivent être à persiennes ou l’équivalent, et avoir une
surface ouverte d’au moins 24 po2 (155 cm) en bas et
48 po2 (310 cm) en haut.

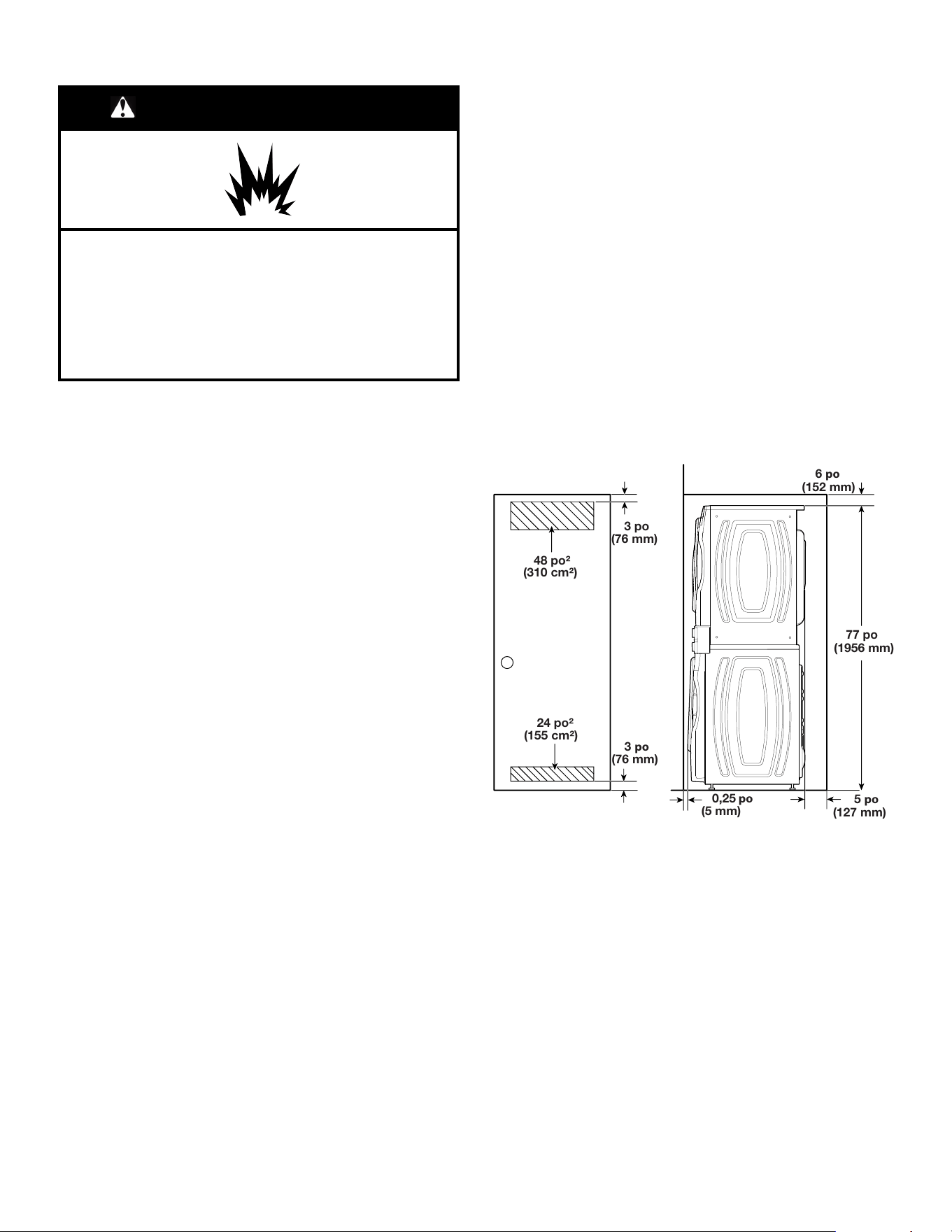

Installation dans un encastrement ou une armoire
48 po²
(310 cm²)
3 po
(76 mm)
24 po²
(155 cm²)
3 po
(76 mm)
0,25 po
(5 mm)
5 po
(127 mm)
6 po
(152 mm)
77 po
(1956 mm)
Installation dans une résidence mobile –
Exigences supplémentaires
Cette sécheuse peut être installée dans une maison mobile.
L’installation doit satisfaire les critères de la Manufactured Home
Construction and Safety Standard, Titre 24 CFR, partie 3280
(anciennement Federal Standard for Mobile Home Construction
and Safety, Titre 24 HUD, partie 280) ou de la Norme CAN/CSA-
Z240MH pour les maisons mobiles.
Critères à respecter pour une installation dans une maison
mobile :
� Un système d’évacuation en métal qui peut être acheté chez
votre marchand.
� Ensemble d’ancrage au sol pour installation en maison mobile.
� Il faut prendre des dispositions spéciales dans les maisons
mobiles pour l’apport d’air de l’extérieur dans la sécheuse.
L’ouverture (telle qu’une fenêtre à proximité) devrait être au
moins deux fois plus grande que l’ouverture de décharge de la
sécheuse.
32
Système de vidange
Il incombe à l’installateur d’installer et de fixer solidement le tuyau
de vidange à la canalisation d’évacuation de manière que le tuyau
de vidange ne puisse sortir et causer d’éventuelles fuites de la
canalisation d’évacuation.
Le système de vidange peut être installé à l’aide d’un conduit
d’évacuation au plancher, un tuyau rigide de rejet à l’égout mural,
un tuyau rigide de rejet à l’égout au plancher ou un évier de
buanderie. Sélectionner la méthode à utiliser.
IMPORTANT : Pour éviter un effet de siphon, pas plus de 4,5 po
(114 mm) de tuyau de vidange ne devrait être inséré à l’intérieur
de la canalisation d’évacuation.
Système de vidange avec tuyau de rejet à l’égout
au plancher
Diamètre minimum pour un tuyau de rejet à l’égout : 2 po (51 mm).
Capacité minimale d’acheminement : 17 gallons (64 L) par minute.
Un adaptateur de 1/4 po (6 mm) à 1 po (25 mm) de diamètre est
offert pour le tuyau de rejet à l’égout; consulter le guide de
démarrage rapide pour les renseignements de commande en
ligne. Le sommet du tuyau de rejet à l’égout doit avoir une hauteur
d’au moins 39 po (991 mm); ne pas l’installer à plus de 48 po
(1,2 m) du bas de la laveuse. Si la canalisation de vidange est
au dessus de la tête et que l’eau doit être pompée à plus de 48 po
(1,2 m), une pompe de puisard et sa quincaillerie seront
nécessaires. Voir la section « Pièces supplémentaires ».
Système de vidange avec tuyau de rejet à l’égout
mural
Voir les exigences pour le « Système de vidange avec tuyau de
rejet à l’égout au plancher ».
Système de vidange dans un évier de buanderie
Capacité minimale : 20 gallons (76 L). Le haut de l’évier de
buanderie doit être à au moins 39 po (991 mm) du sol, mais pas à
plus de 48 po (1,2 m) du bas de la laveuse.
Système de vidange au sol
Le système de vidange au plancher nécessite un ensemble
brise siphon, deux ensembles de raccordement et une rallonge de
tuyau de vidange qui peuvent être achetés séparément; consulter
le guide de démarrage rapide pour les renseignements de
commande en ligne. Hauteur minimale du brise-siphon : 28 po
(710 mm) à partir du fond de la laveuse. (Des tuyaux
supplémentaires peuvent être requis.)
4,5 po
(114 mm)
39 po
(991 mm)
39 po
(991 mm)
minimum
4,5 po
(114 mm)
39
po
(991 mm)
minimum
4,5 po
(114 mm)
4,5 po
(114 mm)
33
Critères d'évacuation pour une
maison
AVERTISSEMENT
Risque d’incendie
Utiliser un conduit d’évacuation en métal lourd.
Ne pas utiliser de conduit d’évacuation en plastique.
Ne pas utiliser de conduit d’évacuation en aluminium.
Le non-respect de ces instructions peut causer un
décès ou un incendie.
AVERTISSEMENT: Pour réduire le risque d’incendie, cette
sécheuse doit ÉVACUER L’AIR À L’EXTÉRIEUR.
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur. Le conduit d’évacuation de la sécheuse ne
doit pas être raccordé à une évacuation de gaz, une cheminée, un
mur, un plafond, un grenier, un vide sanitaire ou un vide de
construction. Seul un conduit d’évacuation métallique rigide ou
flexible doit être utilisé pour le système d’évacuation. Ne pas
utiliser de conduit de plastique ou de métal très mince.
4 po
(102 mm)
� Utiliser uniquement un conduit d’évacuation en métal lourd de
4 po (102 mm) et des brides de serrage.
� Ne pas utiliser de conduit de plastique ou de métal très mince.
Conduit métallique rigide :
� Recommandé pour une performance de séchage idéale afin
d’éviter tout écrasement ou déformation.
Conduit métallique flexible (acceptable seulement dans la
mesure où il est accessible en vue du nettoyage) :
� Doit être entièrement déployé et soutenu à l’emplacement
d’installation final de la sécheuse.
� Enlever tout excès de conduit flexible pour éviter tout
affaissement et déformation susceptible de réduire la capacité
d’évacuation et le rendement.
� Ne pas installer le conduit métallique flexible dans des cavités
fermées de murs, plafonds ou planchers.
� La longueur totale ne doit pas dépasser 7
3
/
4
pi (2,4 m).
� La longueur du conduit métallique d’évacuation souple utilisé
doit être prise en compte lors de la conception de l’ensemble
du système d’évacuation, comme indiqué dans le « Tableau
des systèmes d’évacuation ».
Système d’évacuation domestique :
� Si l’on utilise un système d’évacuation domestique existant,
nettoyer les charpies sur toute la longueur du système avant
d’installer la sécheuse.
� S’assurer que les évents d’évacuation externes à l’extérieur de
la maison ne sont pas obstrués par des charpies ou d’autres
débris extérieurs.
� Remplacer tout conduit de plastique ou en aluminium par un
conduit métallique rigide ou souple. Consulter à nouveau le
« Tableau des systèmes d’évacuations » et modifier le système
d’évacuation domestique existant au besoin pour obtenir un
meilleur séchage.
Évents pour conduit d’évacuation :
� Terminer le conduit d’évacuation par un clapet de décharge
pour empêcher les rongeurs et les insectes d’entrer dans la
maison.
� Doit se trouver à au moins 12 po (305 mm) du plancher ou de
tout objet susceptible d’obstruer l’ouverture d’évacuation
(comme des fleurs, des pierres, des buissons ou de la neige).
� Ne pas utiliser un clapet d’évacuation à fermeture magnétique.
Styles recommandés : Style acceptable :
Clapet à persiennes Clapet de type boîte Hotte d’évacuation
inclinée
Coudes :
� Les coudes à 45° permettent une meilleure circulation de l’air
que les coudes à 90°.
bien meilleures
Brides de fixation :
� Utiliser des brides pour sceller tous les joints.
� Le conduit d’évacuation ne doit pas être raccordé ou fixé avec
des vis ou tout autre dispositif de serrage qui se prolongerait à
l’intérieur du conduit et retiendrait la charpie. Ne pas utiliser de
ruban adhésif pour conduit.
Le matériel d’évacuation peut être acheté auprès de votre
revendeur. Pour obtenir les coordonnées et les informations de
commande, consulter le guide de démarrage rapide.
34
Planification des circuits de
conduits
Installations d’évacuation recommandées :
Les installations typiques consistent à acheminer le conduit
d’évacuation à l’arrière de la sécheuse. D’autres installations sont
possibles.
A
B
C
D
E
F
G
B
E
I
H
A. Sécheuse
B. Coude
C. Mur
D. Évents pour
conduit
d’évacuation
E. Brides de
fixation
F. Conduit d’évacuation métallique
rigide ou flexible
G. Longueur de conduit d’évacuation
nécessaire pour le raccordement
des coudes
H. Bouche de décharge
I. Bouche d’évacuation latérale
facultative
Installations d’évacuation facultatives :
AVERTISSEMENT
Risque d’incendie
Couvrir les trous d’évacuation inutilisés en utilisant la
trousse d’obturation du fabricant.
Contacter votre marchand local.
Le non-respect de ces instructions peut causer un
décès, un incendie, une décharge électrique ou une
blessure grave.
Certains modèles peuvent être convertis pour évacuer par le côté
droit, le côté gauche ou par le bas. L’on peut, de préférence,
contacter le détaillant local pour convertir la sécheuse.
A
B
C
A. Installation avec acheminement standard du conduit
d’évacuation par l’arrière
B. Installation avec évacuation par la gauche ou par la
droite offert seulement sur certains modèles de 27 po de
largeur).
C. Installation avec évacuation par le bas (offert seulement
sur certains modèles de 27 po de largeur).
Autres installations avec dégagement réduit
Il existe de nombreux systèmes d’évacuation. Choisir le système
qui convient le mieux à l’installation. Deux installations à
dégagement réduit sont illustrées.
REMARQUE : On peut acheter les trousses suivantes pour les
installations où le dégagement est réduit. Consulter le guide de
démarrage rapide pour les coordonnées.
Installation au-dessus de l’ensemble
(aussi disponible avec un coude
décalé) L’exemple suivant présente
un système d’extraction semi-rigide.
Installation en périscope
Dispositions spéciales pour les installations dans
une maison mobile :
Le système d’évacuation doit être solidement fixé à une section
non combustible de la structure de la résidence mobile et ne doit
pas se terminer en dessous de la résidence mobile. Acheminer le
conduit d’évacuation vers l’extérieur.
Déterminer l’itinéraire d’acheminement du
conduit :
� Choisir l’itinéraire d’acheminement vers l’extérieur qui sera le
plus direct et le plus rectiligne.
� Planifier l’installation de façon à introduire un nombre minimal
de coudes et de changements de direction.
� Si des coudes ou changements de direction sont utilisés,
prévoir autant d’espace que possible.
35
� Plier le conduit graduellement pour éviter de le déformer.
� Utiliser le moins possible de changements de direction à 90°.
Déterminer la longueur du conduit et les coudes
nécessaires pour la meilleure performance de
séchage :
� Utiliser le « Tableau des systèmes d’évacuation » suivant pour
déterminer le type de matériel d’évacuation et les
combinaisons de hotte acceptables.
REMARQUE : Ne pas utiliser un conduit de longueur supérieure à
la valeur spécifiée dans le « Tableau des systèmes d’évacuation ».
Si la longueur du circuit est supérieure à la valeur spécifiée dans
le tableau, on observera :
� Un cycle de vie réduit de la sécheuse.
� Une réduction du rendement, avec des durées de séchage
plus longues et une plus grande consommation d’énergie.
Les « Tableaux des systèmes d’évacuation » indiquent les critères
d’évacuation qui vous aideront à obtenir une performance de
séchage idéale.
Tableau des systèmes d’évacuation
Nombre de coudes à
90°
Type de conduit
d’évacuation
Clapets de type
boîte, à
persiennes ou
inclinés
0 Métallique rigide 64 pi (20 m)
1 Métallique rigide 54 pi (16,5 m)
2 Métallique rigide 44 pi (13,4 m)
3 Métallique rigide 35 pi (10,7 m)
4 Métallique rigide 27 pi (8,2 m)
REMARQUE : Les installations d’évacuation du conduit par le
côté ou par le bas comportent un changement de direction à 90º à
l’intérieur de la sécheuse. Pour établir la longueur maximale du
conduit, ajouter un changement de direction à 90º au tableau.
Installation du conduit d’évacuation
1. Installer le clapet d’évacuation
12 po minimum
(305 mm)
12 po minimum
(305 mm)
Installer le clapet d’évacuation et utiliser un composé de
calfeutrage pour calfeutrer le côté extérieur de l’ouverture
murale autour du clapet d’évacuation.
2. Raccorder le conduit d’évacuation au clapet
Le conduit doit être placé par-dessus le clapet d’évacuation.
Fixer ensemble le conduit et le clapet avec une bride de 4 po
(102 mm). Acheminer le conduit jusqu’à l’emplacement de la
sécheuse en utilisant le chemin le plus rectiligne possible.
Éviter les changements de direction à 90°. Utiliser des brides
pour sceller tous les joints. Ne pas utiliser de ruban adhésif
pour conduit, de vis ou autres dispositifs de fixation qui se
prolongeraient à l’intérieur du conduit pour fixer le conduit
d’évacuation; ceux-ci pourraient retenir la charpie.
Spécifications électriques de la
laveuse
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
� Une source d’alimentation de 120 V CA à 60 Hz uniquement et
protégée par fusible de 15 ou 20 A est nécessaire. On
recommande d’utiliser un fusible ou un disjoncteur temporisé.
Il est recommandé de raccorder l’appareil sur un circuit distinct
exclusif à cet appareil.
� Cette laveuse comporte un cordon d’alimentation électrique à
trois broches pour liaison à la terre.
� Pour réduire le risque de décharge électrique, on doit brancher
le cordon sur une prise de courant de configuration
correspondante, à 3 alvéoles, reliée à la terre et installée
conformément aux codes et règlements locaux. Si une prise
de courant de configuration correspondante n’est pas
accessible, le client a la responsabilité et l’obligation de faire
installer par un électricien qualifié une prise de courant
correctement reliée à la terre.
� Si les codes le permettent et si on utilise un conducteur distinct
de mise à la terre, il est recommandé qu’un électricien qualifié
vérifie la qualité de la mise à la terre.
� Ne pas utiliser une tuyauterie de gaz pour le raccordement à la
terre.
� En cas de doute quant à la qualité de la mise à la terre de
l’ensemble de buanderie superposé, consulter un électricien
qualifié.
� Ne pas installer un fusible dans le conducteur neutre ou le
circuit de mise à la terre.
36
� Cet appareil possède deux raccordements pour l’alimentation
électrique. Chaque appareil doit être raccordé à un circuit
protégé de façon individuelle. La laveuse et la sécheuse
doivent être branchées sur des circuits individuels.
INSTRUCTIONS DE LIAISON À LA TERRE
Pour un appareil avec liaison à la terre et cordon
d’alimentation :
Cet appareil doit être relié à la terre. En cas d’anomalie de
fonctionnement ou de panne, la liaison à la terre réduira le
risque de décharge électrique en offrant au courant électrique
un itinéraire d’évacuation de moindre résistance. L’appareil
est doté d’un cordon électrique comportant un conducteur de
mise à la terre d’équipement et une fiche de branchement de
liaison à la terre. La fiche doit être branchée sur une prise de
courant appropriée qui soit bien installée et reliée à la terre
conformément à tous les codes et règlements locaux.
AVERTISSEMENT: Un raccordement inapproprié du
conducteur de mise à la terre de l’équipement peut causer un
risque de décharge électrique. En cas de doute quant à la
qualité de la mise à la terre de l’appareil, consulter un
électricien ou un technicien d’entretien qualifié. Ne pas
modifier la fiche fournie avec cet appareil : Si elle ne
correspond pas à la prise de sortie, faire installer une fiche
appropriée par un électricien qualifié.
CONSERVER CES INSTRUCTIONS
Raccordement électrique de la
sécheuse au gaz
Spécifications électriques
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
Une source d’alimentation de 120 V CA à 60 Hz uniquement et
protégée par fusible de 15 A ou 20 A est nécessaire. On
recommande d’utiliser un fusible ou un disjoncteur temporisé. Il
est également recommandé de raccorder l’appareil sur un circuit
distinct exclusif à cet appareil. Ne pas utiliser de câble de rallonge.
INSTRUCTIONS DE LIAISON À LA TERRE
Pour un appareil avec liaison à la terre et cordon
d’alimentation :
Cet appareil doit être relié à la terre. En cas d’anomalie de
fonctionnement ou de panne, la liaison à la terre réduira le
risque de décharge électrique en offrant au courant électrique
un itinéraire d’évacuation de moindre résistance. L’appareil
est doté d’un cordon électrique comportant un conducteur de
mise à la terre d’équipement et une fiche de branchement de
liaison à la terre. La fiche doit être branchée sur une prise de
courant appropriée qui soit bien installée et reliée à la terre
conformément à tous les codes et règlements locaux.
AVERTISSEMENT: Un raccordement inapproprié du
conducteur de mise à la terre de l’équipement peut causer un
risque de décharge électrique. En cas de doute quant à la
qualité de la mise à la terre de l’appareil, consulter un
électricien ou un technicien d’entretien qualifié. Ne pas
modifier la fiche fournie avec cet appareil; si elle ne
correspond pas à la prise de sortie, faire installer une prise
appropriée par un électricien qualifié.
CONSERVER CES INSTRUCTIONS
Spécifications de l’alimentation en
gaz
AVERTISSEMENT
Risque d’explosion
Utiliser une canalisation neuve d’arrivée de gaz
approuvée par la CSA International.
Installer un robinet d’arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s’assurer que la pression de gaz
ne dépasse pas 13 po (33 cm) dans la colonne d’eau.
Par personnel qualifié, on entend : personnel agréé de
chauffage, personnel agréé d’une compagnie de gaz, et
personnel d’entretien agréé.
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
Type de gaz
Gaz naturel :
Cette sécheuse est équipée pour une alimentation au gaz naturel.
Elle est homologuée par UL pour l’alimentation au gaz propane
après conversion appropriée.
37
� Cette sécheuse doit être équipée du brûleur convenable,
correspondant au gaz spécifique qui alimente l’habitation.
L’information sur le brûleur se trouve sur la plaque signalétique
dans le logement de la porte de la sécheuse. Si ces
renseignements ne correspondent pas au type de gaz
accessible, contacter votre revendeur ou utiliser les
coordonnées indiquées dans le guide de démarrage rapide.
Conversion pour l’alimentation au propane :
IMPORTANT : Un technicien qualifié doit effectuer la conversion.
Ne pas entreprendre de convertir l’appareil dans le cas d’une
utilisation avec un gaz différent de celui indiqué sur la plaque
signalétique sans d’abord consulter la compagnie de gaz.
Canalisation d’alimentation en gaz
Option 1 (méthode recommandée)
Raccord à gaz en acier inoxydable flexible :
� Si les codes locaux le permettent, utiliser un raccord neuf en
acier inoxydable souple (conception homologuée par
l’American Gas Association ou par CSA International) pour
raccorder la sécheuse à la canalisation rigide d’alimentation
en gaz. Selon le besoin, utiliser un coude et un adaptateur de
3/8 po x tuyau NPT de 3/8 po entre le raccord de gaz flexible
et la canalisation de gaz de la sécheuse, pour éviter toute
déformation.
Option 2 (méthode alternative)
Conduit d’aluminium ou de cuivre approuvé :
� La canalisation doit comprendre un connecteur obturé (filetage
NPT de 1/8 po ou plus) accessible pour le raccordement de
l’instrument de mesure immédiatement en amont de la
connexion d’alimentation en gaz de la sécheuse.
� On recommande un tuyau IPS de 1/2 po.
� Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser
des tuyaux approuvés en aluminium ou en cuivre de 3/8 po
dans la mesure où les codes locaux et le fournisseur de gaz
l’autorisent.
� Pour le gaz naturel, ne pas utiliser de conduits en cuivre.
� Pour les longueurs supérieures à 20 pi (6,1 m), on peut utiliser
des tuyaux plus gros et un adaptateur de calibre différent.
� Si la sécheuse a été convertie pour une utilisation au propane,
on peut utiliser un tuyau en cuivre pour propane compatible de
3/8 po. Si la longueur totale de la canalisation d’alimentation
en gaz est supérieure à 20 pi (6,1 m), utiliser un conduit de
taille supérieure.
REMARQUE : On doit utiliser un composé d’étanchéité pour
tuyauteries résistant à l’action du gaz propane. Ne pas utiliser
de ruban PTFE de plomberie.
� Un robinet d’arrêt manuel est nécessaire.
Aux États-Unis :
Un robinet d’arrêt individuel doit être installé à six
(6) pieds (1,8 m) de la sécheuse conformément au Code national
d’alimentation en gaz, ANSI Z223.1. L’emplacement doit être
facilement accessible pour l’ouverture et la fermeture.
Au Canada :
Un robinet d’arrêt individuel doit être installé conformément au
Code B149.1 relatif à l’installation du gaz naturel et du propane. Il
est recommandé d’installer un robinet d’arrêt individuel manuel à
six (6) pieds (1,8 m) maximum de la sécheuse. L’emplacement
doit être facilement accessible pour l’ouverture et la fermeture.
A. Raccord flexible de gaz de 3/8 po
B. Adaptateur entre le conduit et le joint conique de 3/8 po
C. Connecteur obturé (filetage NPT de 1/8 po ou plus)
D. Canalisation d’alimentation en gaz (filetage NPT de
1/2 po)
E. Robinet d’arrêt du gaz
Spécifications du raccordement de l’alimentation
en gaz
� La canalisation d’arrivée de gaz sortant depuis l’arrière de la
sécheuse est dotée d’un filetage mâle de 3/8 po.
� Utiliser un coude et un adaptateur NPT de 3/8 po x 3/8 po
entre le connecteur de gaz flexible et la conduite de gaz de la
sécheuse, pour éviter le pincement.
� Utiliser uniquement un composé d’étanchéité des tuyauteries.
Ne pas utiliser de ruban PTFE de plomberie.
� Cette sécheuse doit être raccordée à la canalisation
d’alimentation en gaz à l’aide d’un connecteur de gaz flexible
homologué qui respecte les normes applicables aux
connecteurs utilisés avec des appareils ménagers à gaz,
ANSI Z21.24 ou CSA 6.10.
Caractéristiques d’alimentation du brûleur
Altitudes supérieures à 2 000 pi (610 m)
� Si la laveuse/sécheuse doit être utilisée à une altitude
supérieure à 2 000 pi (610 m), on doit réduire le débit
thermique du brûleur indiqué sur la plaque signalétique de 4 %
pour chaque tranche de 1 000 pi (305 m) d’augmentation de
l’altitude.
Épreuve sous pression de l’alimentation en gaz
� La sécheuse doit être déconnectée du système de
canalisations d’alimentation en gaz lors de tout test de
pression à des pressions plus élevées que
1/2 lb/po² (3,45 kPa).
38
INSTALLATION
Déballage
AVERTISSEMENT
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer
l’appareil.
Le non-respect de cette instruction peut causer une
blessure au dos ou d’autres blessures.
1. Déplacer l’ensemble de buanderie superposé
Il est nécessaire de retirer tout le matériel d’expédition pour
un bon fonctionnement et pour éviter que l’ensemble de
buanderie superposé et ne fasse trop de bruit.
Approcher l’ensemble de buanderie superposé jusqu’à
environ 4 pi (1,2 m) de son emplacement d’installation final. Il
doit être en position debout.
2. Localiser les boulons de transport
Repérer les quatre boulons de transport à l’arrière de la
laveuse.
3. Retirer les boulons de transport de la laveuse
Desserrer les boulons avec une clé à molette de 5/8 po
(16 mm). Glisser chaque boulon et cale au centre du trou.
Retirer les boulons et cales d’espacement en plastique de
l’arrière de la laveuse. Jeter les boulons et cales
d’espacement.
IMPORTANT : Ne pas brancher la laveuse avant la fin de
l’installation.
Raccordement du tuyau de vidange
4. Fixation du tuyau de vidange à l’orifice de
vidange
A
A. Côtes
Si la bride n’est pas déjà installée sur l’extrémité coudée du
tuyau de vidange, serrer la bride avec une pince et faire
glisser la bride sur l’extrémité du tuyau en la centrant entre
les rainures comme illustré. Serrer la bride avec une pince et
faire glisser l’extrémité coudée du tuyau de vidange sur
l’orifice de vidange de la laveuse, puis fixer avec la bride.
Pour un évier de buanderie ou un tuyau de rejet à l’égout
rigide, passer à l’étape 6.
Pour une vidange au plancher, retirer la bride retenue pour
tuyau de vidange préinstallée, comme indiqué à l’étape 5.
Des pièces supplémentaires avec des directives distinctes
seront peut-être nécessaires. Voir la section « Pièces
supplémentaires ».
Il incombe à l’installateur d’installer et de fixer solidement le
tuyau de vidange à la canalisation d’évacuation de manière
que le tuyau de vidange ne puisse sortir et causer
d’éventuelles fuites de la canalisation d’évacuation.
48
po
(1,2 m)
39
5. Retirer le tuyau de vidange (installation avec
vidange au plancher uniquement)
Pour les installations avec vidange au plancher, il faut retirer
la bride de retenue pour tuyau de vidange de l’extrémité du
tuyau de vidange. Des pièces supplémentaires avec des
directives distinctes seront peut-être nécessaires; consulter
le Guide de démarrage rapide.
6. Placer le tuyau de vidange dans le tuyau de
rejet à l’égout
A
B
A. Bride de retenue pour tuyau de vidange
B. 4,5 po (114 mm)
Placer le tuyau dans le tuyau de rejet à l’égout (illustré à
l’image) ou par-dessus le côté de l’évier de buanderie.
IMPORTANT : 4,5 po (114 mm) de tuyau de vidange soit se
trouver à l’intérieur du tuyau de rejet à l’égout; ne pas forcer
l’excédent de tuyau dans le tuyau de rejet à l’égout ni le
placer dans l’évier de buanderie. On doit utiliser la bride de
retenue pour tuyau de vidange.
Raccordement des tuyaux
d’alimentation
IMPORTANT : Afin d’éviter toute fuite, vérifier que les tuyaux
d’arrivée d’eau comportent des rondelles d’étanchéité plates aux
deux extrémités. La laveuse doit être raccordée aux robinets
d’eau à l’aide des tuyaux d’arrivée d’eau et des rondelles neufs
(non compris). Ne pas utiliser de tuyaux usagés. Ne pas utiliser
de tuyaux sans installer de rondelles d’étanchéité.
7. Insérer les rondelles plates neuves
A B
A. Raccord
B. Rondelle
8. Connecter les tuyaux d’arrivée d’eau aux
robinets
IMPORTANT : Ne pas serrer excessivement ni utiliser de
ruban adhésif ou de dispositifs d’étanchéité lors de la fixation
des robinets ou de la machine. Cela pourrait entraîner des
dommages.
Fixer le tuyau dont l’étiquette porte la mention « hot » (chaud)
au robinet d’eau chaude. Visser le raccord à la main pour qu’il
repose sur la rondelle. Serrer les raccords de deux tiers de
tour supplémentaires à l’aide d’une pince. Répéter cette
étape avec le tuyau portant la mention « cold » (froide) pour
le robinet d’eau froide. Les deux tuyaux doivent être
raccordés pour que la laveuse fonctionne correctement.
CONSEIL UTILE : Repérer quel tuyau est raccordé à l’eau
chaude pour permettre une fixation correcte des tuyaux à la
machine. Dans la plupart des configurations standard, les
tuyaux se croisent lorsque fixés correctement.
40
9. Purger les canalisations d’eau
Faire couler de l’eau dans les tuyaux de l’évier de buanderie,
le tuyau rigide de rejet à l’égout ou le seau pendant quelques
secondes pour éviter toute obstruction. On doit laisser couler
l’eau jusqu’à ce qu’elle soit limpide.
10. Connecter les tuyaux d’arrivée d’eau à la
laveuse
IMPORTANT : Pour réduire le risque de défaillance des
tuyaux, remplacer les tuyaux tous les 5 ans. Inscrire la date
d’installation ou de remplacement des tuyaux pour référence
ultérieure.
� Ne pas serrer excessivement le tuyau ou utiliser du ruban
adhésif ou un calfeutrant sur le robinet. Les robinets
risquent d’être endommagés.
� Inspecter périodiquement les tuyaux et les remplacer en
cas de renflement, de déformation, de coupure, d’usure
ou de fuite.
Fixer le tuyau d’eau chaude au robinet d’arrivée d’eau
chaude. Visser le raccord à la main jusqu’à ce qu’il soit bien
serré. Serrer les raccords de deux tiers de tour
supplémentaires à l’aide d’une pince réglable. Répéter pour
le robinet d’eau froide.
11. Recherche de fuites
Ouvrir doucement les robinets d’eau pour vérifier qu’il n’y a
pas de fuites. Une petite quantité d’eau peut entrer dans la
laveuse. Elle s’évacuera plus tard.
12. Immobiliser le tuyau de vidange
A. Évier de buanderie
B. Tuyau rigide de rejet à l’égout
C. Mur
Fixer le tuyau de vidange avec le serre-câbles ou la fixation
perlée au pied de l’évier de buanderie, au tuyau rigide de
rejet à l’égout ou aux tuyaux d’arrivée d’eau pour le tuyau de
rejet à l’égout mural rigide.
Il incombe à l’installateur d’installer et de fixer solidement le
tuyau de vidange à la canalisation d’évacuation de manière
que le tuyau de vidange ne puisse sortir et causer
d’éventuelles fuites de la canalisation d’évacuation.
A B C
4,5 po
4,5 po
4,5 po
41
Raccordement du conduit
d’évacuation
13. Raccorder le conduit d’évacuation au clapet
d’évacuation
À l’aide d’une bride de fixation de 4 po (102 mm), relier la
conduit d’évacuation à la bouche d’évacuation de la
sécheuse. Si l’on réalise le raccordement au conduit
d’évacuation existant, s’assurer que celui-ci est propre. Le
conduit d’évacuation doit être fixé par-dessus la bouche
d’évacuation de la sécheuse et à l’intérieur du clapet
d’évacuation. S’assurer que le conduit d’évacuation est fixé
au clapet d’évacuation à l’aide d’une bride de fixation de 4 po
(102 mm).
14. Placer la sécheuse à son emplacement final
Placer la sécheuse à son emplacement final. Éviter d’écraser
ou de déformer le conduit d’évacuation.
Une fois la sécheuse en place, retirer les cornières et le
carton sous la sécheuse.
Mise à niveau de l’ensemble de
buanderie superposé
IMPORTANT : Le nivellement de l’ensemble de buanderie
superposé permet de réduire le bruit et les vibrations excessifs.
15. Vérifier l’aplomb de l’ensemble de buanderie
superposé
A
A. Placer le niveau à cet endroit
Enlever le carton placé sous l’ensemble de buanderie
superposé. Placer un niveau sur les bords supérieurs de
l’ensemble de buanderie superposé et vérifier chaque côté et
l’avant. S’il n’est pas d’aplomb, faire basculer l’ensemble de
buanderie superposé et ajuster les pieds vers le haut ou vers
le bas comme indiqué dans les étapes 15 et 16,
recommencer si nécessaire.
A B
C
A. Pas de niveau
B. DE NIVEAU
C. Pas de niveau
42
16. Faire basculer l’ensemble de buanderie
superposé pour tester le contact des pieds
avec le sol
Saisir l’ensemble de buanderie superposé par le dessus et la
faire basculer d’avant en arrière tout en s’assurant que les
quatre pieds sont en contact ferme avec le sol. Faire de
nouveau basculer l’ensemble de buanderie d’un côté à
l’autre. Si l’ensemble de buanderie superposé bascule,
passer à l’étape 15 et ajuster les pieds de nivellement. Si les
quatre pieds sont en contact ferme avec le sol, passer à
l’étape 16.
17. Ajuster les pieds de nivellement
A
A. Contre-écrou
Si l’ensemble de buanderie superposé n’est pas d’aplomb,
utiliser une clé plate de 9/16 po (14,3 mm) ou une clé à
molette pour tourner les contre-écrous dans le sens horaire
sur les pieds jusqu’à ce qu’ils se trouvent à environ 1/2 po
(13 mm) de la caisse de l’ensemble de buanderie superposé.
Tourner ensuite le pied de nivellement dans le sens horaire
pour abaisser l’ensemble de buanderie superposé ou
antihoraire pour le soulever. Ne pas dépasser 2 po (50 mm)
du bas du pied au bas de l’armoire. Contrôler à nouveau
l’aplomb de l’ensemble de buanderie superposé et vérifier
que les quatre pieds sont en contact ferme avec le sol.
Répéter si nécessaire.
CONSEIL UTILE : Il serait judicieux de soulever l’avant de
l’ensemble de buanderie superposé d’environ 4 po (102 mm)
à l’aide d’une cale en bois ou d’un objet similaire qui
soutiendra le poids de l’ensemble de buanderie superposé.
18. Serrer les pieds de nivellement
A
A. Contre-écrou
Une fois l’ensemble de buanderie d’aplomb et les quatre
pieds en contact ferme avec le sol, tourner les contre-écrous
dans le sens antihoraire sur les pieds de nivellement à l’aide
d’une clé à fourche ou d’une clé à molette de 9/16 po
(14,3 mm) jusqu’à ce qu’ils soient bien serrés contre la
caisse de la laveuse.
CONSEIL UTILE : On devra peut-être de nouveau soulever
légèrement l’ensemble de buanderie superposé à l’aide
d’une cale de bois.
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
19. Brancher l’appareil dans une prise à 3
alvéoles reliée à la terre
43
Raccordement au gaz
AVERTISSEMENT
Risque d’explosion
Utiliser une canalisation neuve d’arrivée de gaz
approuvée par la CSA International.
Installer un robinet d’arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s’assurer que la pression de gaz
ne dépasse pas 13 po (33 cm) dans la colonne d’eau.
Par personnel qualifié, on entend : personnel agréé de
chauffage, personnel agréé d’une compagnie de gaz, et
personnel d’entretien agréé.
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
1. Connecter l’alimentation en gaz à la sécheuse
A
B
A. Raccord mâle conique
B. Raccord mâle non conique
Retirer le capuchon rouge de la canalisation de gaz. À l’aide
d’une clé pour serrer, raccorder l’alimentation en gaz à la
sécheuse. Utiliser un composé d’étanchéité des tuyauteries
sur tous les filetages des raccords mâles non coniques. Si on
utilise un conduit métallique souple, veiller à ce qu’il ne soit
pas pincé.
REMARQUE : Pour les raccordements au propane, on doit
utiliser un composé d’étanchéité résistant à l’action du
propane. Ne pas utiliser de ruban PTFE de plomberie.
2. Planifier la connexion des raccords de
tuyauterie
A. Raccord flexible
de gaz de
3/8 po (9,5 mm)
B. Tuyau de
sécheuse de
3/8 po (9,5 mm)
C. Coude de 3/8 po (9,5 mm)
par 3/8 po (9,5 mm)
D. Adaptateur entre le conduit
et le joint conique de 3/8 po
(9,5 mm)
On doit utiliser une combinaison de raccords de tuyauterie
pour raccorder la sécheuse à l’alimentation en gaz existante.
L’illustration présente un raccordement recommandé. Le
raccordement peut varier selon le type, la taille et
l’emplacement de la canalisation d’alimentation.
3. Ouvrir le robinet d’arrêt
A. Robinet fermé
B. Robinet ouvert
Ouvrir le robinet d’arrêt de la canalisation d’alimentation; le
robinet est ouvert lorsque la manette est parallèle à la
canalisation de gaz. Vérifier ensuite tous les raccordements
en les badigeonnant d’une solution de détection des fuites
non corrosive approuvée. La formation de bulles indique la
présence d’une fuite. Éliminer toute fuite détectée.
Liste de vérification pour installation
terminée
� Consulter les spécifications électriques. S’assurer de disposer
d’une source d’électricité appropriée, et d’une liaison à la terre
conforme à la méthode recommandée.
� Vérifier que toutes les pièces sont maintenant installées. S’il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
� Vérifier la présence de tous les outils.
� Vérifier que tout le matériel d’expédition a été retiré de
l’ensemble de buanderie superposé.
� Vérifier que l’ensemble de buanderie superposé est d’aplomb.
� Vérifier que les robinets d’eau sont ouverts.
� Vérifier qu’il n’y a pas de fuite autour des robinets et des
tuyaux d’arrivée d’eau.
� Vérifier l’emplacement final de l’ensemble de buanderie
superposé. S’assurer que le conduit d’évacuation de la
sécheuse n’est pas écrasé ou déformé.
� Ôter la pellicule protectrice des consoles et tout ruban adhésif
resté sur ensemble de buanderie superposé.
� Vérifier que l’ensemble de buanderie superposé est branché
sur une prise de courant à 3 alvéoles reliée à la terre.
� Éliminer/recycler tous les matériaux d’emballage.
� Lire la section « Entretien et réparation de l’ensemble de
buanderie superposé ».
� Essuyer soigneusement l’intérieur du tambour de la sécheuse
avec un chiffon humide pour éliminer toute trace de poussière.
� S’assurer que l’alimentation en gaz est ouverte.
� Vérifier que la canalisation de gaz souple n’est pas écrasée ou
déformée.
� Pour changer le sens d’ouverture de la porte du côté droit au
côté gauche, voir le Guide du produit en ligne.
� Pour tester et nettoyer votre laveuse, appuyer sur Power (Mise
sous tension), et choisir le programme Quick (Rapide) et la
faire fonctionner sans vêtements. Utiliser uniquement du
détergent HE. Utiliser la moitié de la quantité recommandée
par le fabricant pour une charge de taille moyenne.
� Pour tester la sécheuse, utiliser un programme avec chaleur
de 20 minutes , puis mettre la sécheuse en marche. Ne pas
sélectionner le réglage de température Air Only (Air
seulement).
Si la sécheuse ne démarre pas, vérifier ce qui suit :
� Les commandes sont réglées à la position de marche ou
« On » (Activé).
� On a appuyé fermement sur le bouton Start (Mise en
marche).
� La sécheuse est branchée sur une prise électrique.
� Le fusible domestique est intact et bien visé ou le
disjoncteur n’est pas ouvert.
� La porte de la sécheuse est fermée.
� Après 5 minutes de fonctionnement, ouvrir la porte de la
sécheuse et voir s’il y a de la chaleur. Si de la chaleur est
détectée, annuler le programme et fermer la porte.
Si on ne sent aucune chaleur, éteindre la sécheuse et vérifier
si le robinet d’arrêt de la canalisation de gaz est ouvert.
� Si le robinet d’arrêt de la canalisation de gaz est fermé, l’ouvrir,
puis répéter le test de 5 minutes décrit ci-dessus.
� Si le robinet d’arrêt de la canalisation de gaz est ouvert,
contacter un technicien qualifié.
REMARQUE : Il est possible que la sécheuse dégage une
certaine odeur lorsqu’elle chauffe pour la première fois. Cette
odeur est normale lorsque l’élément chauffant est utilisé pour
la première fois. L’odeur disparaîtra. Si l’écran de circulation
d’air affiche « Check Vent » (Vérifier le conduit d’évacuation), il
est possible que le conduit d’évacuation de la sécheuse soit
écrasé ou bloqué.
44
NOTES
45
NOTES
46
NOTES
47
