We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We
strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for
your home improvement needs. Thank you for choosing Home Decorators Collection!
THANK YOU
USE AND CARE GUIDE
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m.- 6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
1008590275
1008590994
1008590282
1008590997
N381A-CB+MWH N381A-MWH
N381A-MBK+V8
N381A-MBK
Item #1008590986
1008590992
Model # N381A-BN
N381A-CB+MBK
52 IN. EASTON
INDOOR/COVERED OUTDOOR CEILING FAN
Scan the QR code for a step-by-step installation video.
Table of Contents ..................................
Safety Information .................................
Warranty .........................................
Pre-installation ....................................
Installation .......................................
Assembly ........................................
Operation ........................................
Care and Cleaning .................................
Troubleshooting ...................................
2
Table of Contents
2
2
3
3
6
7
12
16
16
READ AND SAVE THESE INSTRUCTIONS
Safety Information
To reduce the risk of electric shock, ensure electricity has been
turned off at the circuit breaker or fuse box before beginning.
All wiring must be in accordance with the National Electrical
Code “ANSI/NFPA 70” and local electrical codes. Electrical
installation should be performed by a qualified licensed
electrician.
The outlet box and support structure must be securely mounted
and capable of reliably supporting a minimum of 35 lb (15.9 kg)
or less. Use only UL Listed outlet boxes marked “FOR FAN
SUPPORT.”
The fan must be mounted with a minimum of 7 ft (2.1 m)
clearance from the trailing edge of the blades to the floor.
Avoid placing objects in the path of the blades.
To avoid personal injury or damage to the fan and other items,
be cautious when working around or cleaning the fan.
Do not use water or detergents when cleaning the fan or fan
blades. A dry dust cloth or lightly dampened cloth will be
suitable for most cleaning.
After making electrical connections, spliced conductors should
be turned upward and pushed carefully up into the outlet box.
The wires should be spread apart with the grounded conductor
and the equipment-grounding conductor on one side of the
outlet box and ungrounded conductor on the other side of the
outlet box.
All set screws must be checked and retightened where
necessary before installation.
Suitable for use with solid-state speed control (JY1156H-F-F1
only).
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
WARNING: To reduce the risk of personal injury, do not bend
the blade arms (also referred to as flanges), when installing
the brackets, balancing the blades or cleaning the fan.
WARNING: Do not insert foreign objects between rotating
fan blades.
WARNING: To reduce the risk of fire, electric shock or
personal injury, mount the fan to an outlet box marked
acceptable for fan support with the screws provided with the
outlet box.
CAUTION: To reduce the risk of personal injury, use only
the screws provided with the outlet box.
WARNING: To reduce the risk of electric shock, this fan
must be installed with an isolating wall control/switch.
The following responsible party designated in FCC §2.909 is
responsible for this declaration:
Model Number: N381A-BN, N381A-CB+MBK, N381A-CB+MWH,
N381A-MBK, N381A-MBK+V8, N381A-MWH
Company Name: TAL INTERNATIONAL CORPORATION
Company Address: 2919 E. Philadelphia St., Ontario, CA 91761, U.S.A.
Telephone Number: (909) 923-2888 Fax: (909) 923-8337
NOTE: Suitable for use in damp locations.

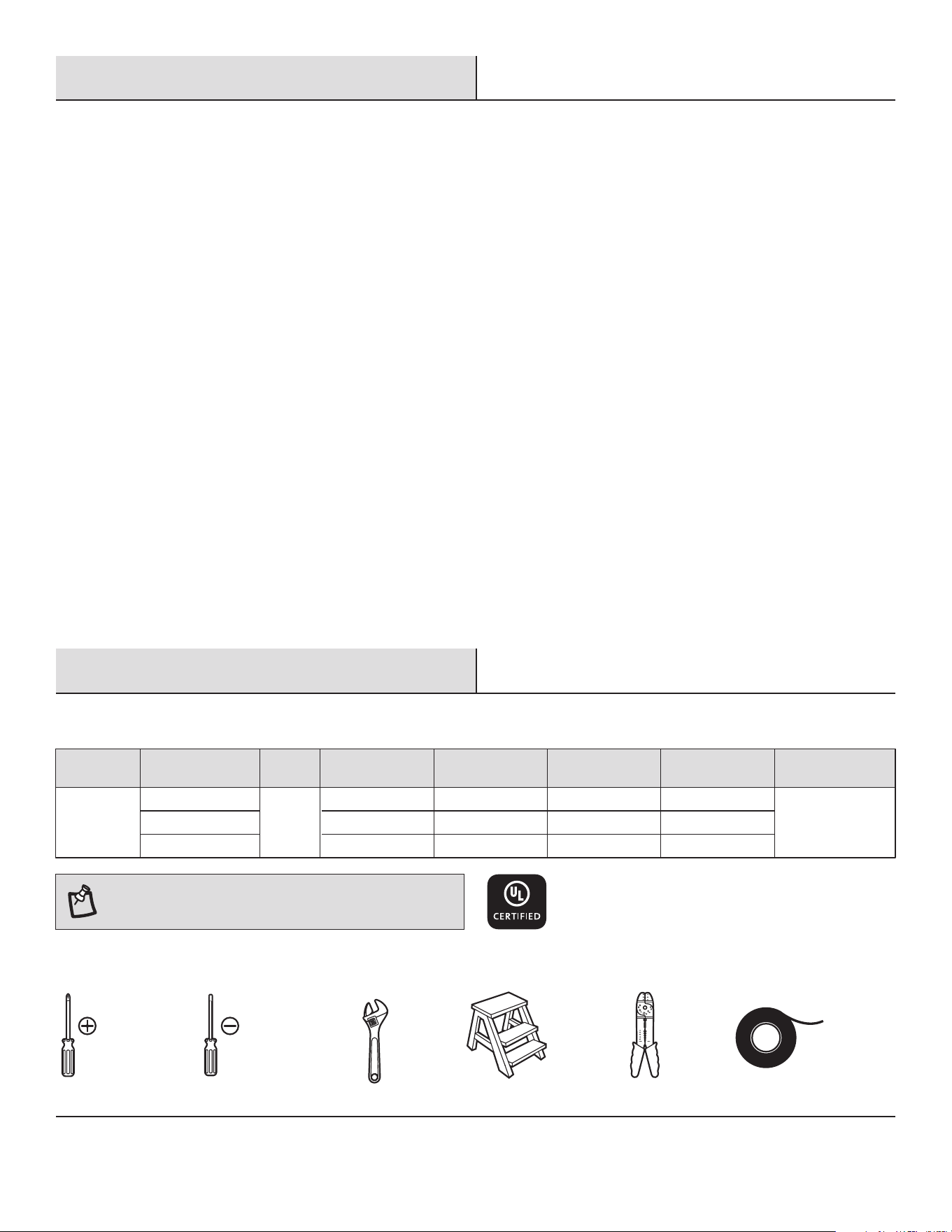

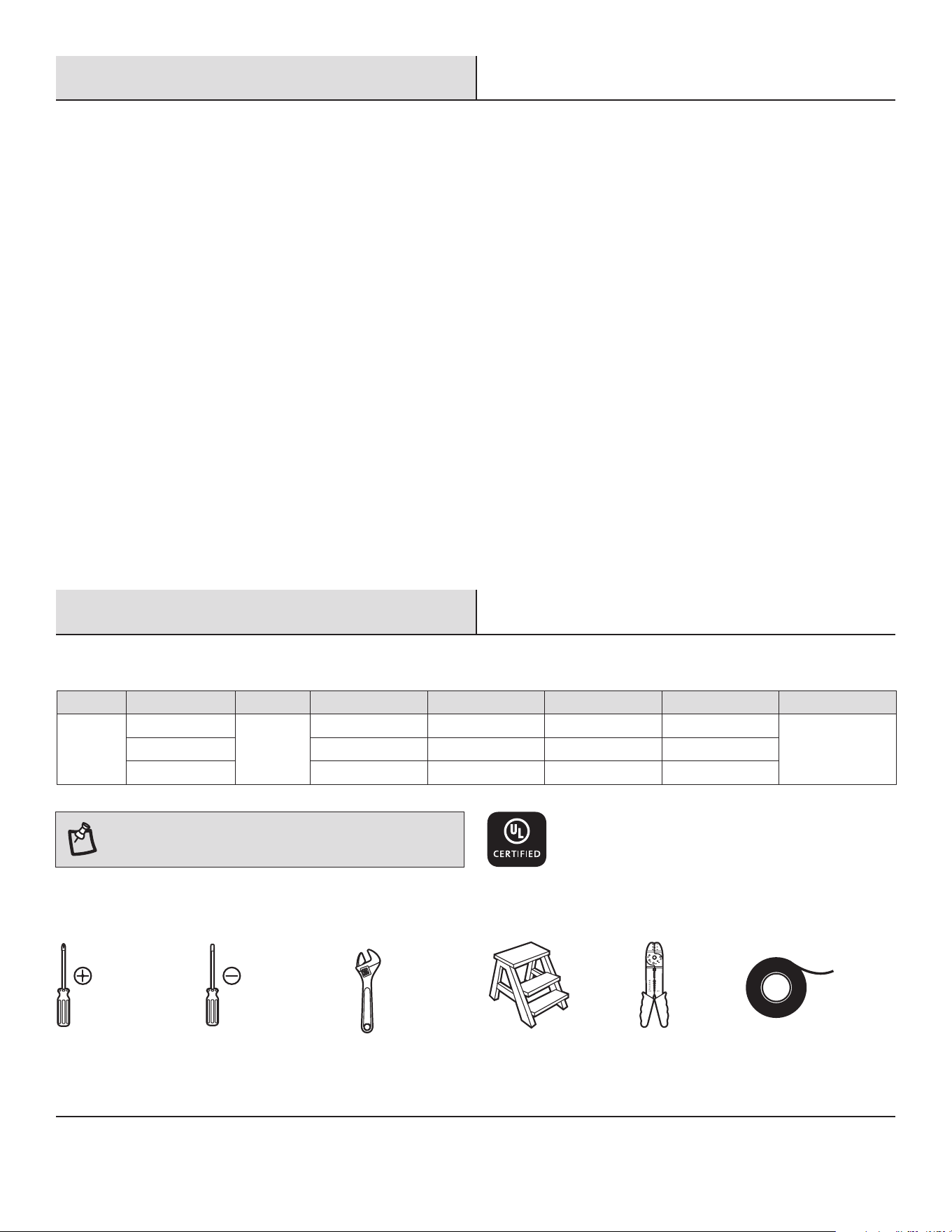

Pre-Installation
SPECIFICATIONS
TOOLS REQUIRED
Warranty
Phillips
screwdriver
Flat blade
screwdriver
Step
ladder
Wire
stripper
Electrical
tape
Adjustable
wrench
NOTE: These are approximate measures. They do not
include amps and wattage used by the light kit.
3
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
The manufacturer warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the
factory for a period of lifetime after the date of purchase by the original purchaser. The manufacturer warrants the light kit (excluding any
glass), to be free from defects in workmanship and material present at time of shipment from the factory for a period of five years after
the date of purchase by the original purchaser. The manufacturer also warrants that all other fan parts, excluding any glass or acrylic
blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the
date of purchase by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or
superior model if the product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All
costs of removing and reinstalling the product are your responsibility. Damage to any part such as by accident, misuse, improper
installation or by affixing any accessories, is not covered by this warranty. Because of varying climatic conditions this warranty does not
cover any changes in brass finish, including rusting, pitting, corroding, tarnishing or peeling. Brass finishes of this type give the longest
useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered a
defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. We hereby
disclaim any and all warranties, including but not limited to those of merchantability and fitness for a particular purpose to the extent
permitted by law. The duration of any implied warranty which cannot be disclaimed is limited to the time period as specified in the
express warranty. Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to
you. The retailer shall not be liable for incidental, consequential, or special damages arising out of or in connection with product use or
performance except as may otherwise be accorded by law. Some states do not allow the exclusion of incidental or consequential
damages, so the above exclusion or limitation may not apply to you. This warranty gives specific legal rights, and you may also have other
rights which vary from state to state. This warranty supersedes all prior warranties. Shipping costs for any return of product as part of a
claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HOMEDEPOT.COM/HOMEDECORATORS
52 in.
Low
(Speed 1)
Medium (Speed 4)
High (Speed 6)
120
Fan size Watts RPM CFMSpeed Volts Amps N.W.
5.00 kg
(11.00 lb)
0.05
0.14
0.33
1.96
7.80
24.70
50
104
140
1966
3914
5335
4
NOTE: Hardware not shown to actual size.
HARDWARE INCLUDED
Pre-Installation (continued)
AA BB CC
DD
AA
BB
CC
DD
Plastic wire nut
Blade attachment screw and lock washer (additional)
1.5V AAA battery
3-pin extension cord
Part Description
3
1
2
1
Quantity
5
Part
H
I
J
G 3
Description
Blade
Receiver
Remote control
Blade support plate with screws
and lock washers
Quantity
3
1
1
Part
A
B
C
D
E
F
Quantity
1
1
1
1
1
1
Description
Mounting bracket
Canopy
Canopy bottom cover (preassembled)
Hanger ball/downrod assembly
Coupling cover
Fan motor assembly

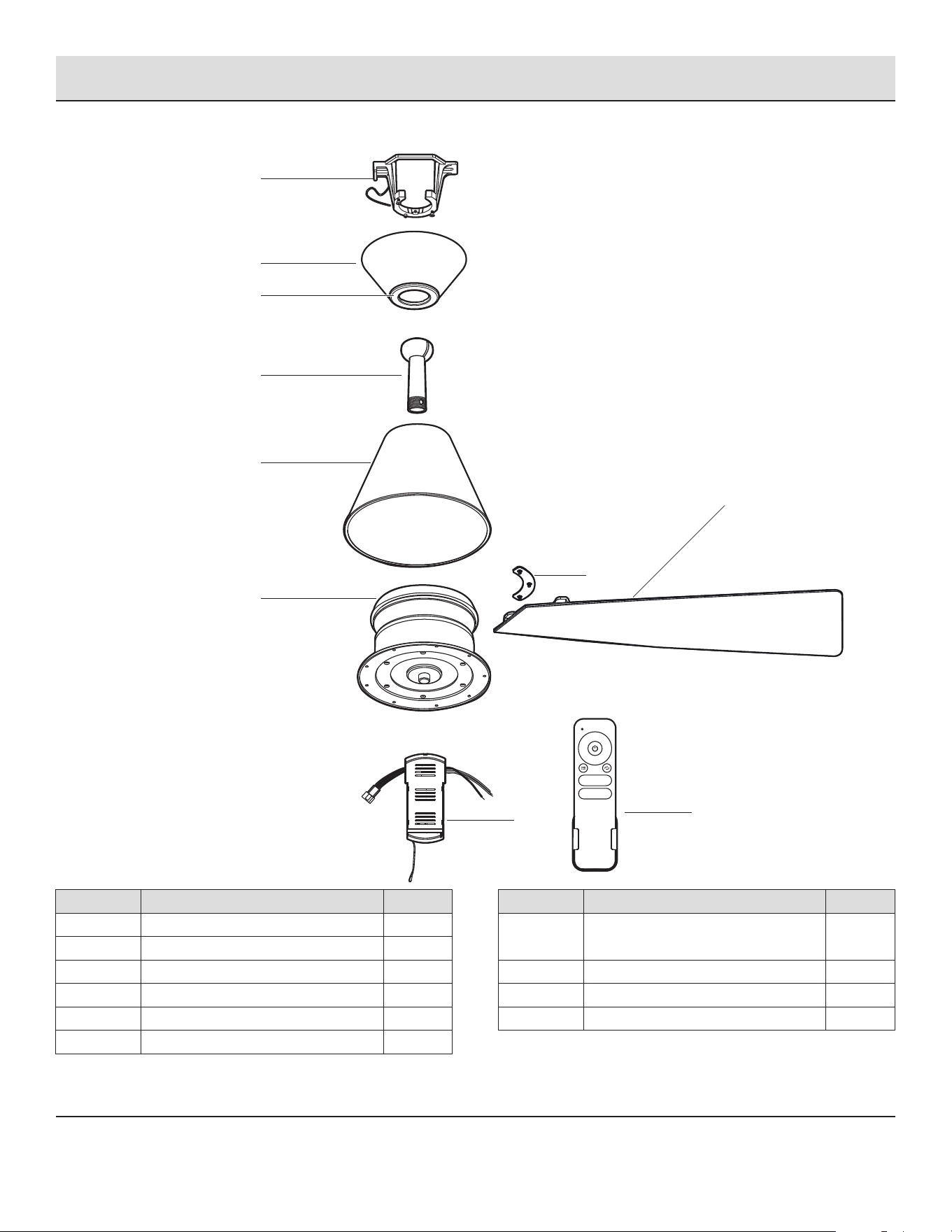

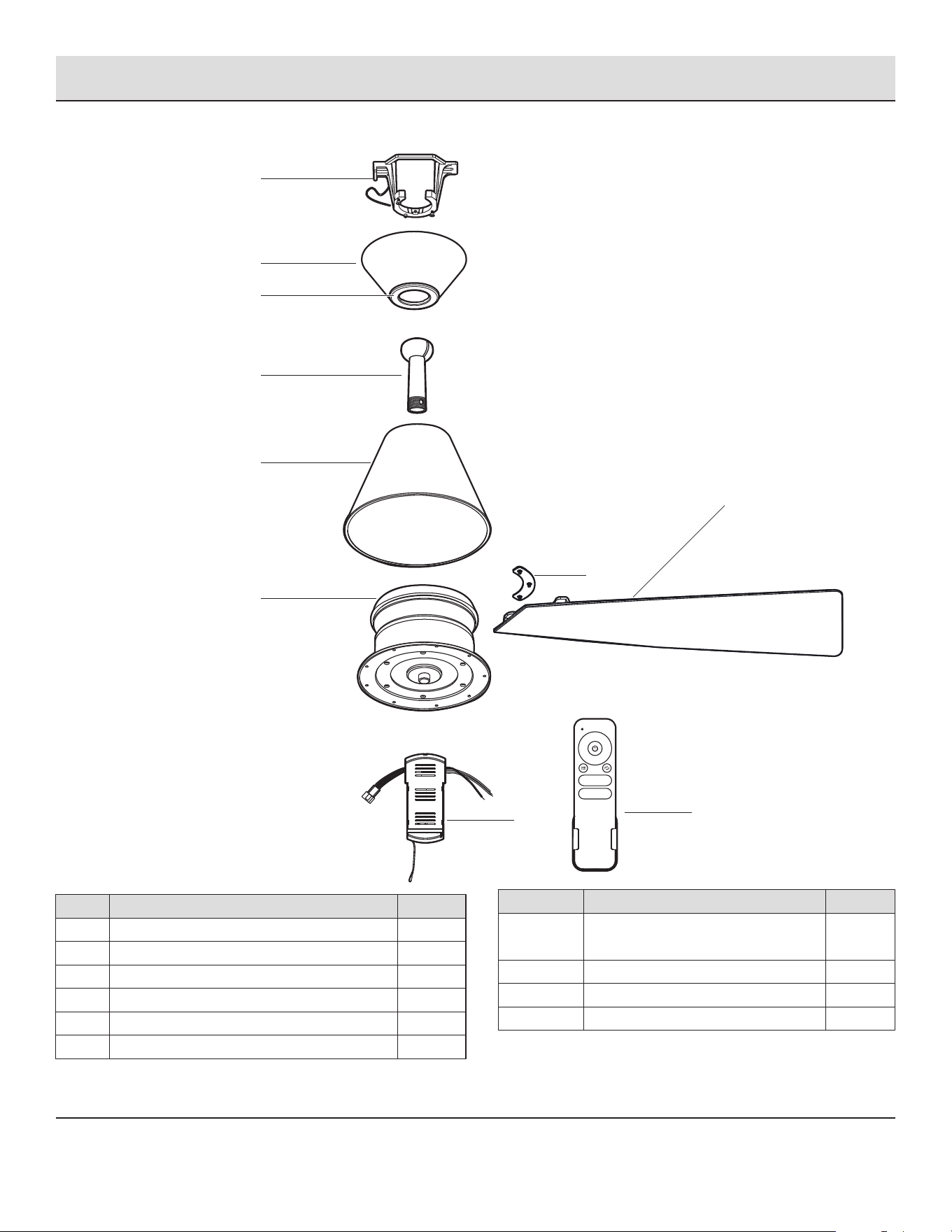

PACKAGE CONTENTS
Pre-Installation (continued)
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
G
H
I
J
A
B
D
E
F
C
1
2
3
4
5
6
1H 3 6H H
6
If your ceiling fan does not have an existing UL Listed mounting
box, then install one using the following instructions:
Disconnect the power by removing the fuses or turning off
the circuit breakers.
Secure the outlet box (not included) directly to the building
structure. Use appropriate fasteners and materials (not
included). The outlet box and its bracing must be able to fully
support the weight of the moving fan (at least 35 lb.). Do not
use a plastic outlet box.

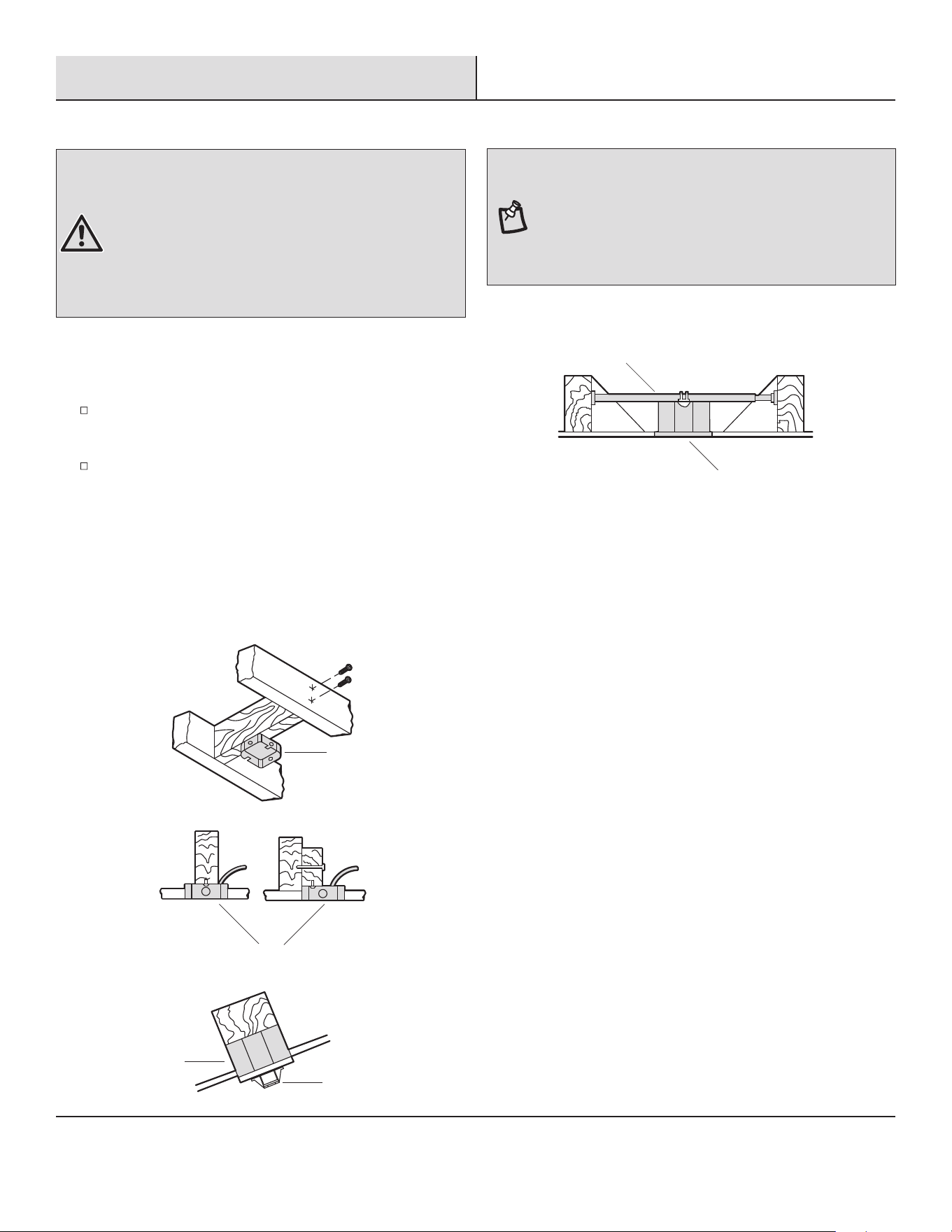

The illustrations below show three different ways to mount the
outlet box (not included).
To hang your fan where there is an existing fixture but no ceiling
joist, you may need an installation hanger bar (not included) as
shown above.
Outlet Box
Outlet Box
Hanger Bar
Outlet Box
Recessed
Outlet
Box
A
MOUNTING OPTIONS
Installation
NOTE: You may need a longer downrod to maintain proper
blade clearance when installing on a steep, sloped ceiling.
The maximum angle allowable is 18° away from horizontal. If
the canopy (B) touches the hanger ball/downrod assembly (D),
remove the decorative canopy bottom cover (C) and turn the
canopy (B) 180° before attaching the canopy (B) to the
mounting bracket (A).
WARNING: To reduce the risk of fire, electric shock, or
personal injury, mount the fan to an outlet box marked
acceptable for fan support using the screws provided with the
outlet box. An outlet box commonly used for the support of
lighting fixtures may not be acceptable for fan support and
may need to be replaced. If in doubt, consult a qualified
electrician.
7

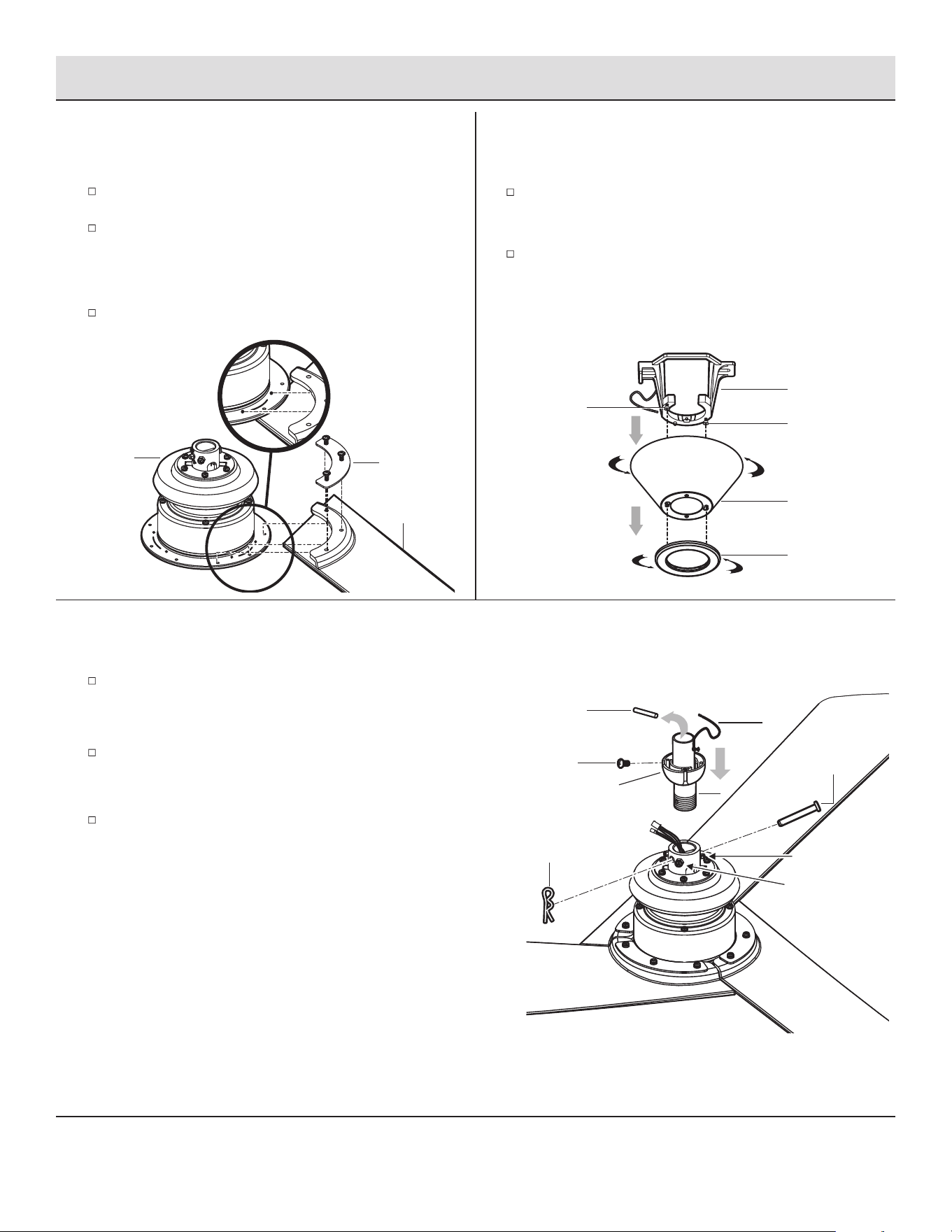

Assembly — Attaching the Fan Blades
1
Attaching the fan blades
3
Preparing the motor
Preparing the canopy
2
Remove the canopy bottom cover (C) from the canopy (B) by
turning the canopy bottom cover (C) counterclockwise.
Remove the mounting bracket (A) from the canopy (B) by
loosening canopy mounting screws (EE) a half turn from the
screw head. Next, turn the canopy (B) counterclockwise to
remove the mounting bracket (A) from the canopy (B).
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
Align the blade notches with the motor posts.
Attach the blade (H) to the fan motor assembly (F). Align the
holes on the blade support plate (G), the blade (H), and the
fan motor assembly (F) and secure with the blade
attachment screws and lock washers.
Repeat this procedure with the remaining blades (H).
FF
JJ
D
KK
II
LL
HH
HH
GG
Remove the cotter pin (FF) and clevis pin (GG), and loosen
the two collar set screws (HH) from the motor collar.
Take out the set screw (II) located in the hanger ball (JJ),
lower the hanger ball (JJ) and remove the cross pin (KK).
Remove the hanger ball (JJ) from the hanger ball/downrod
assembly (D).
Remove the ground lead (LL) from the downrod assembly (D).
A
EE
B
C
EE
H
F
G
8
4

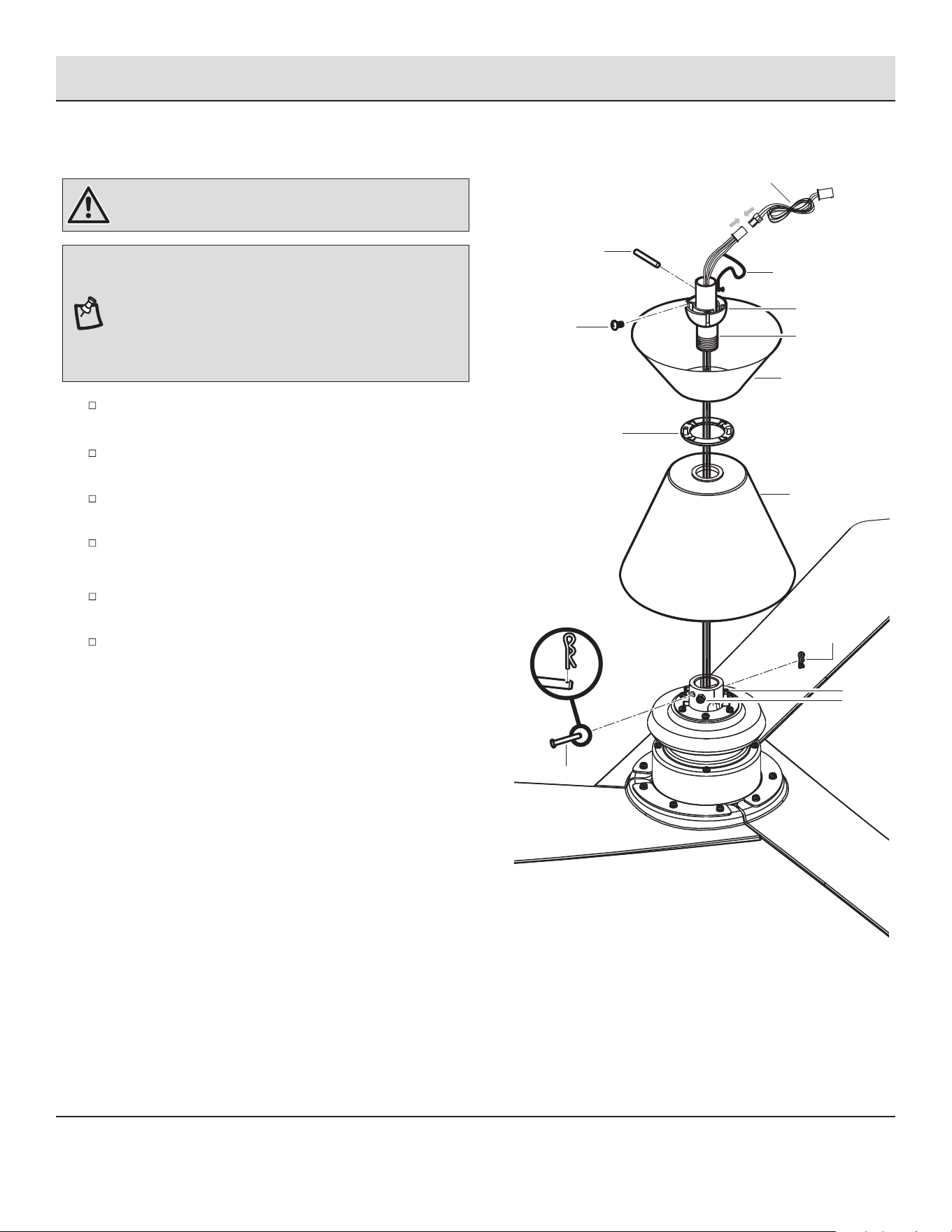

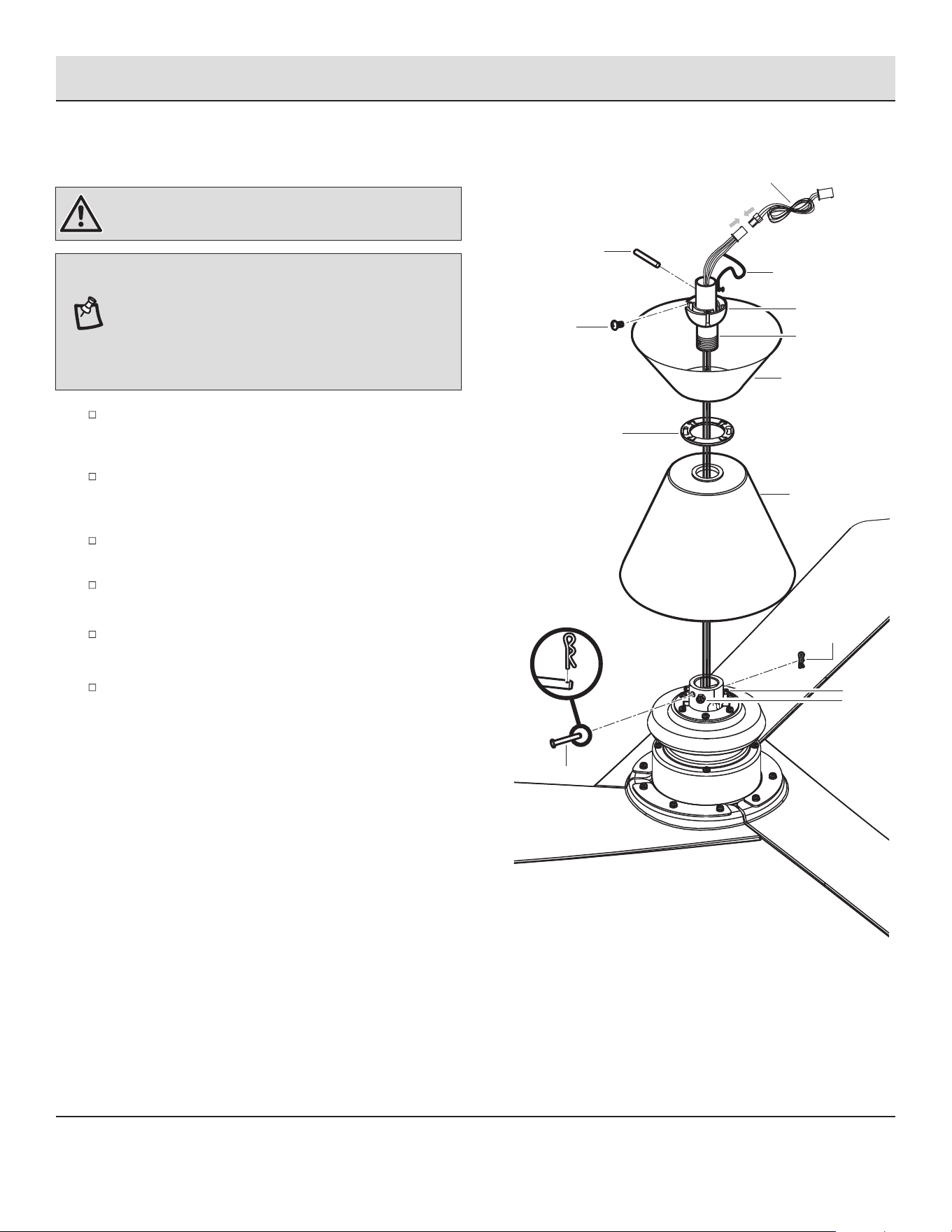

Assembly — Hanging the Fan
Assembling the fan
HH
HH
B
II
KK
MM
LL
JJ
E
GG
C
FF
DD
WARNING: Failure to properly install the cotter pin (FF) could
result in the fan loosening and possibly falling.
Carefully feed the motor wires up through the downrod (MM).
Thread the downrod (MM) into the collar.
Align the holes and replace the clevis pin (GG) and cotter pin
(FF). Tighten the two collar set screws (HH).
Slip the coupling cover (E), the canopy bottom cover (C), and
the canopy (B) onto the downrod (MM).
Carefully reinstall the hanger ball (JJ) and the ground lead
(LL) onto the downrod (MM).
Replace the cross pin (KK) and make sure it is in the correct
position.
Tighten the set screw (II) and make sure wires are not twisted.
NOTE: If a longer downrod (not included) is needed, take out
the screw located in the hanger ball (JJ), lower the hanger ball
(JJ) and remove the pin (KK). Remove all three pieces from the
downrod and assemble them onto the new longer downrod before
proceeding to the downrod installation. Be sure to snap together
the 3-pin connectors, the male plugs from the fan and female
plugs from the extension cord (DD).
9
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS

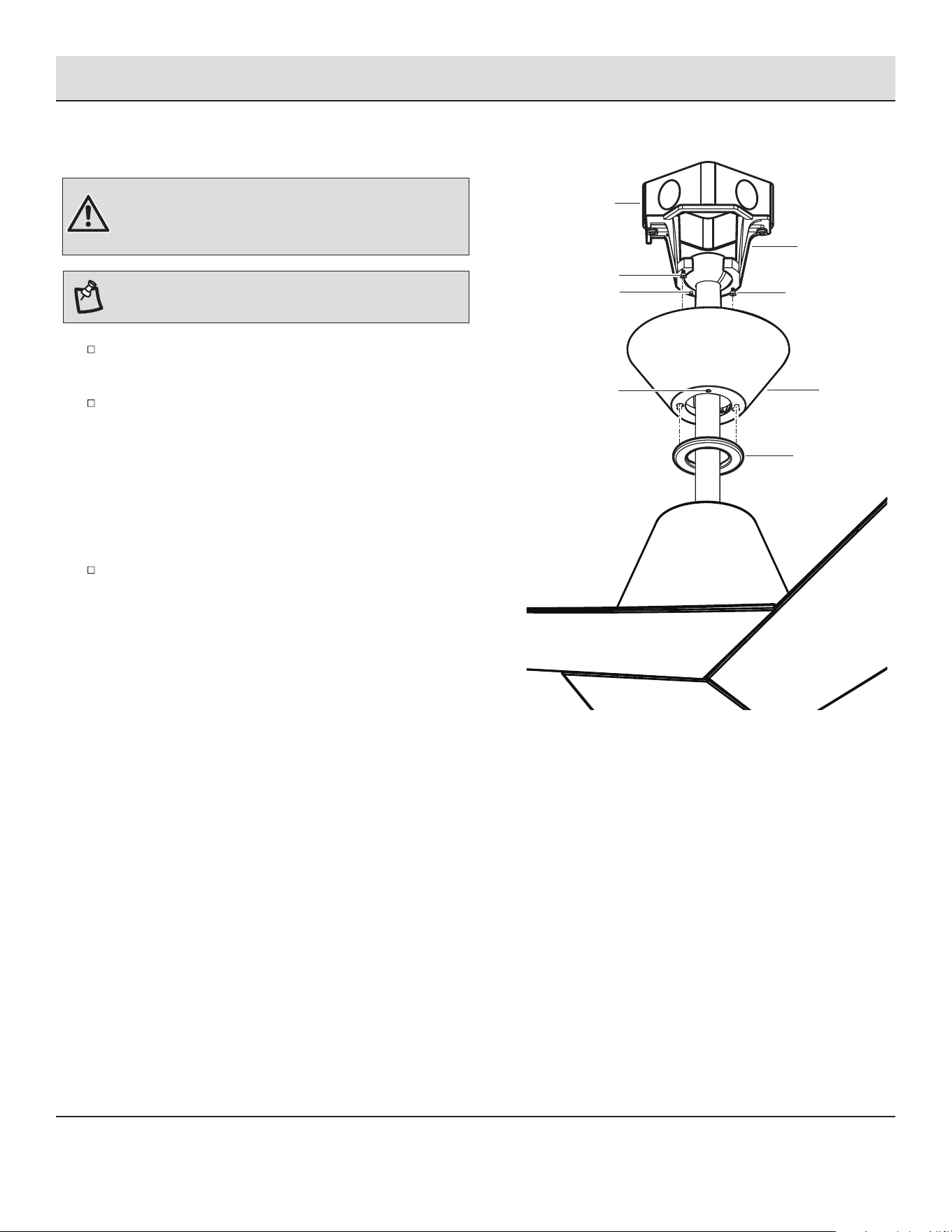

Assembly — Hanging the Fan (continued)

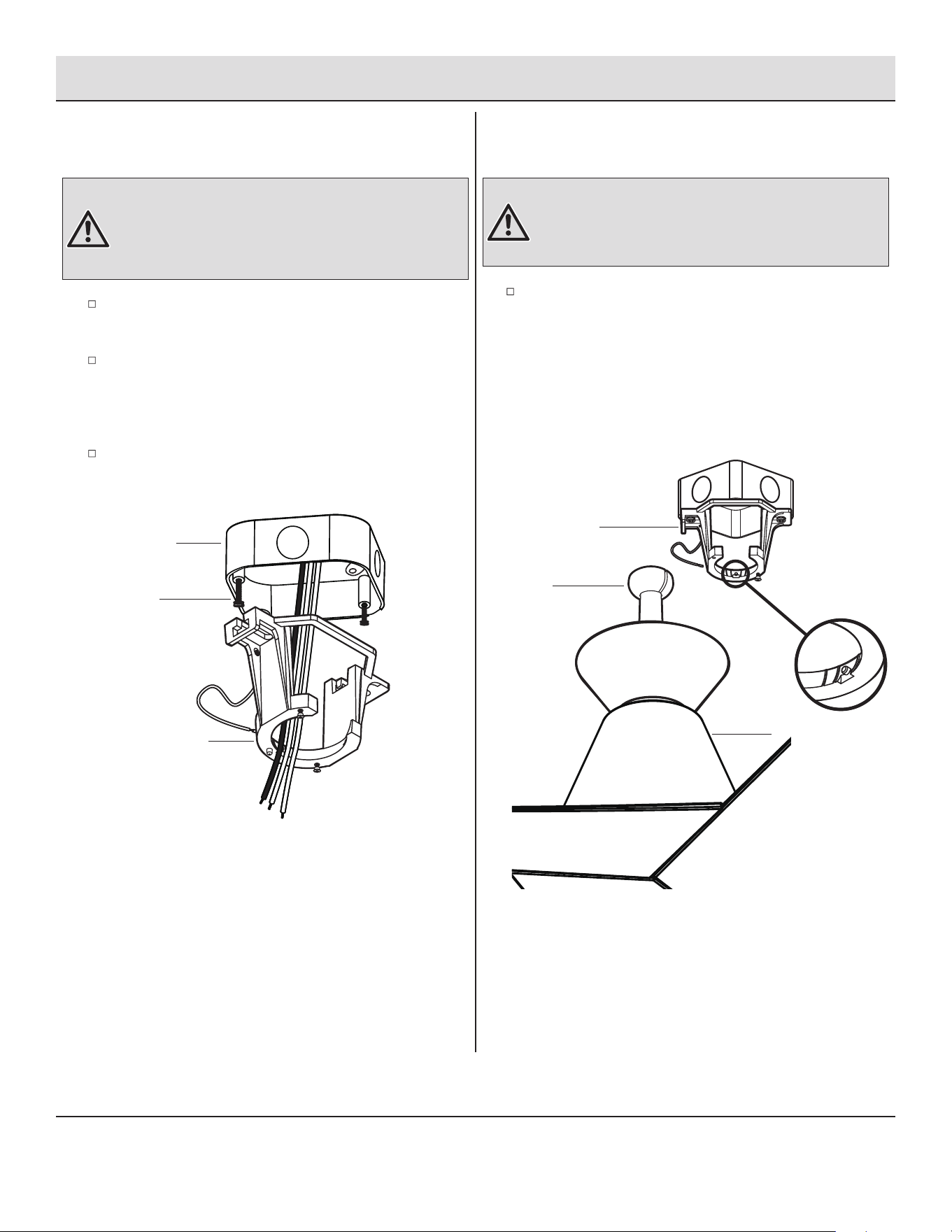

5

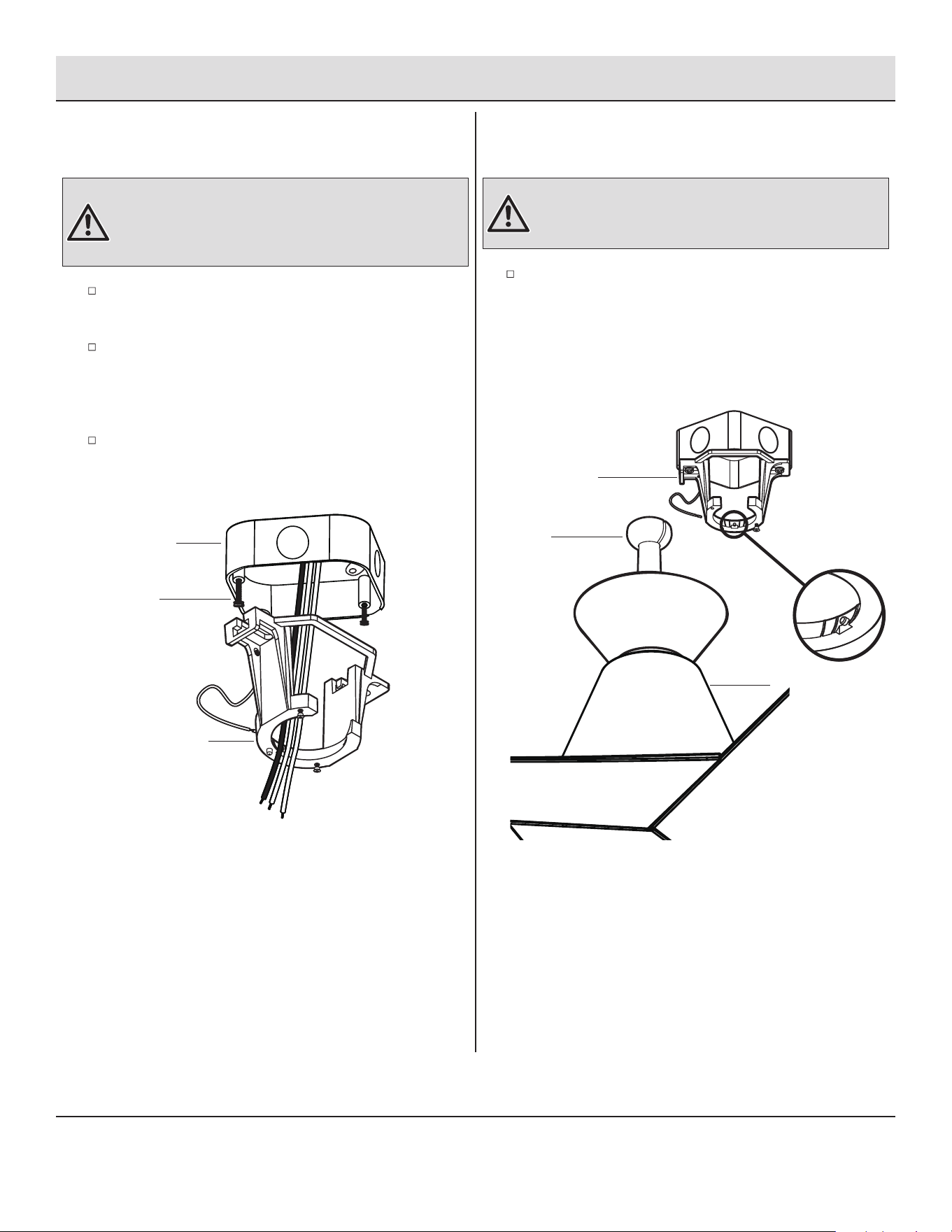

Attaching the mounting bracket to the
electrical box
Hanging the fan on the mounting
bracket
6
Pass the 120-volt supply wires through the center hole in
the mounting bracket (A).
Attach the mounting bracket (A) on the outlet box by sliding
the mounting bracket (A) over the screws provided with the
outlet box. Note that the flat side of the mounting bracket
(A) is toward the outlet box.
Securely tighten the two mounting screws.
Carefully lift the fan motor assembly (F) up to the mounting
bracket (A) and seat the hanger ball/downrod assembly (D)
in the mounting bracket (A) socket. Make sure the tab on the
mounting bracket (A) socket is properly seated in the groove
in the hanger ball/downrod assembly (D). This will help to
balance the ceiling fan.
WARNING: To reduce the risk of fire, electric shock or other
personal injury, mount the fan only to an outlet box or supporting
system marked acceptable for fan support and use the mounting
screws provided with the outlet box.
WARNING: The tab in the ring must rest in the groove of
the hanger ball/downrod assembly (D). Failure to properly
seat the tab in the groove could cause damage to the wiring.
A
Outlet box
EE
D
F
A
10
Assembly — Hanging the Fan (continued)
7

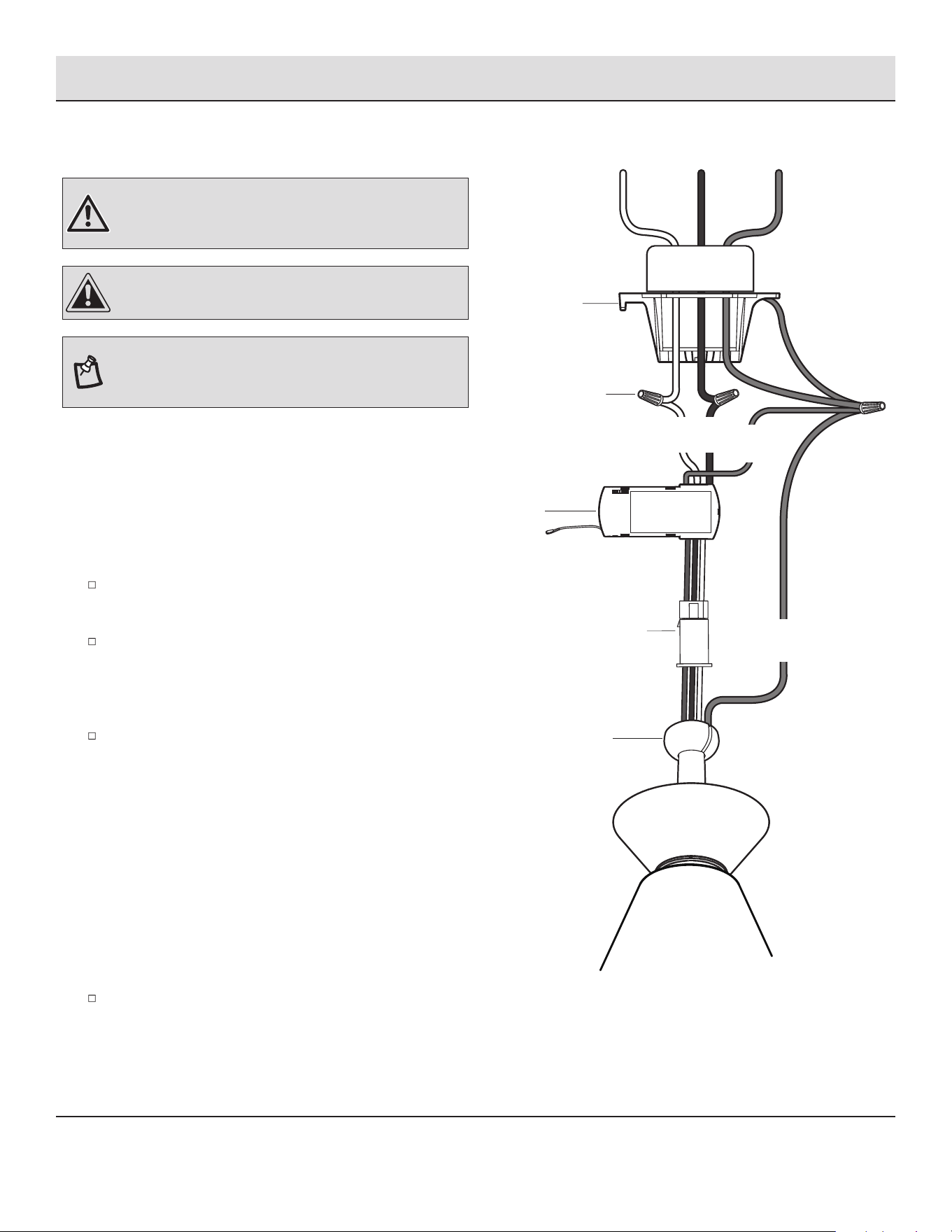

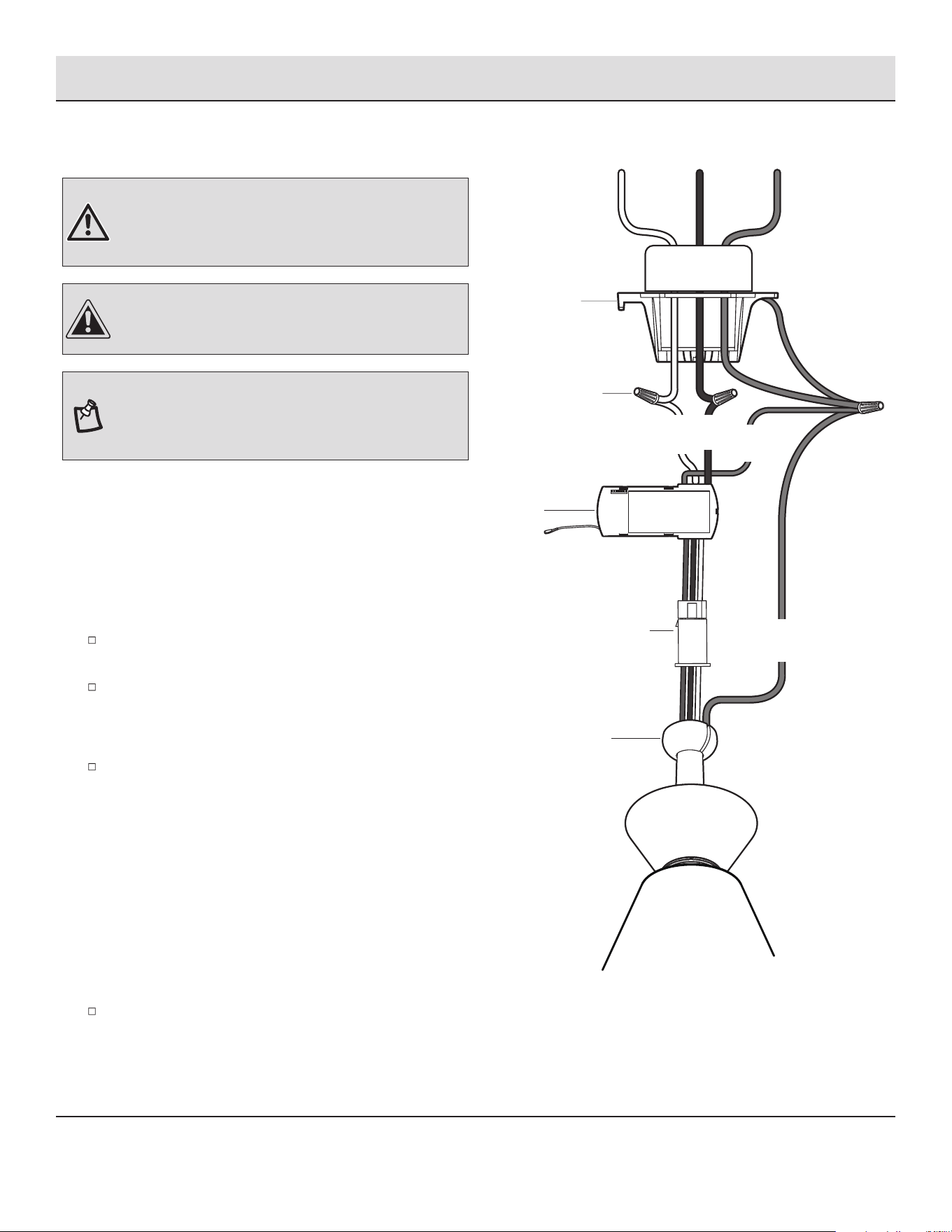

Making the electrical connections
NOTE: The fan must be installed at a maximum distance of
20 ft. from the remote control for proper signal transmission
between the remote control and the fan's receiving unit.
WARNING: Check to see that all connections are tight,
including ground, and that no bare wire is visible at the wire
nuts (except for the ground wire).
If you feel you do not have enough electrical wiring knowledge
or experience, have your fan installed by a licensed electrician.
Follow the steps below to connect the fan to your household
wiring. Use the plastic wire nuts (AA) with your fan. Secure the
plastic wire nuts (AA) with electrical tape. Make sure there are
no loose strands or connections.
CAUTION: To reduce the risk of electric shock, this fan must
be installed with an isolating wall control/switch.
Insert the receiver (I) into the mounting bracket (A) with the
flat side of the receiver (I) facing the ceiling.
Make wire connections from the fan to the receiver (I).
From fan To receiver
3-pin connector--------------- 3-pin connector
Make wire connections from the receiver (I) and fan to the
outlet box as follows, using the wire nuts (AA).
From receiver To outlet box
Black wire "AC in L" --------- Black wire (Hot)
White wire "AC in N" --------- White wire (Neutral)
From fan and receiver To outlet box
Green wires* ----------------- Green or bare wire (Ground)
* There are three green grounding leads: one from the mounting
bracket (A), one from the hanger ball/downrod assembly (D) and
one from the receiver (I).
Turn the wire nut connections upward, spreading them apart
so the green (ground) and white wires will be on one side of
the outlet box and the black wire will be on the other side.
Carefully tuck the connections up into the outlet box.
AA
3-pin
connectors
I
White
Green
Black
Black
Ground
White
conductor
Green
Outlet Box
D
A
11
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
8

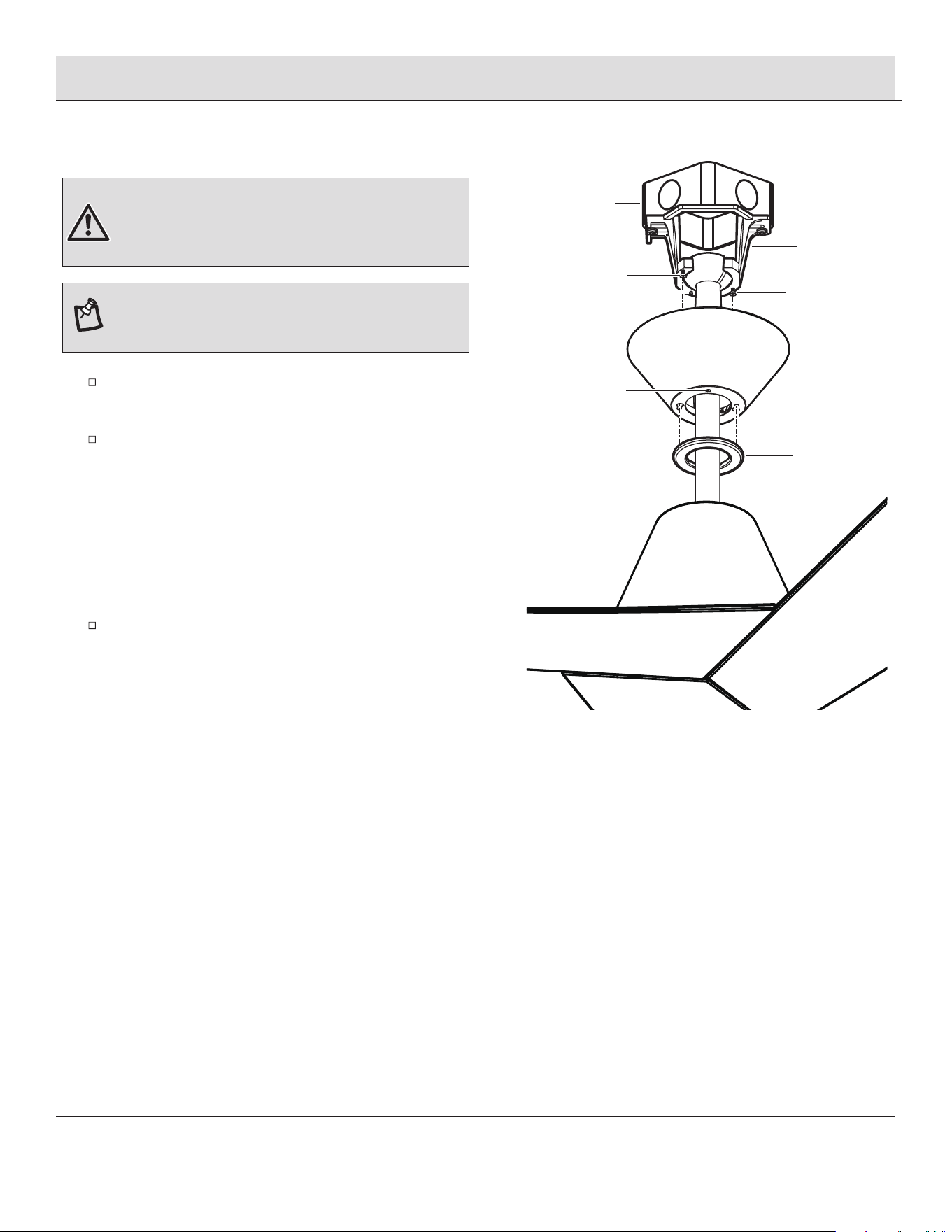

Finishing the fan installation
Assembly — Hanging the Fan (continued)
NOTE: Adjust the canopy mounting screws as necessary
until the canopy and canopy bottom cover are snug.
WARNING: Make sure the tab on the mounting bracket
properly sits in the groove in the hanger ball before attaching
the canopy to the bracket by turning the housing until it drops
into place.
Make sure connections are neatly tucked into the ceiling
outlet box.
Slide the canopy (B) up to the mounting bracket (A) and
place the key holes on the canopy over the loose canopy
mounting screws (EE) on the mounting bracket (A). Turn the
canopy clockwise until it locks in place at the narrow
section of the key holes. Make sure the positioning pin (NN)
on the mounting bracket falls into one of two holes (OO) on
the canopy, and then tighten the two canopy mounting
screws (EE).
Attach the canopy bottom cover (C) to the canopy (B) by
inserting the screw heads into the key slots in the canopy
bottom cover (C) and rotating it clockwise.
Outlet Box
C
A
EE
EE
B
NN
OO
12
Operation
SETTING UP THE TRANSMITTER
NOTE: Batteries will weaken with age and should be replaced
before leaking takes place as this will damage the remote
control. Dispose of used batteries properly and keep them out
of the reach of children.
LEARNING PROCESS
NOTE: If installing multiple fans on separate remotes, only
the fan being programmed should have AC power turned ON.
All other fans, even if they have already been programmed,
should have AC power OFF so they do not memorize other
remotes during the learning process. Separate the fan power
switches by approximately 2 meters.
CC
J
J

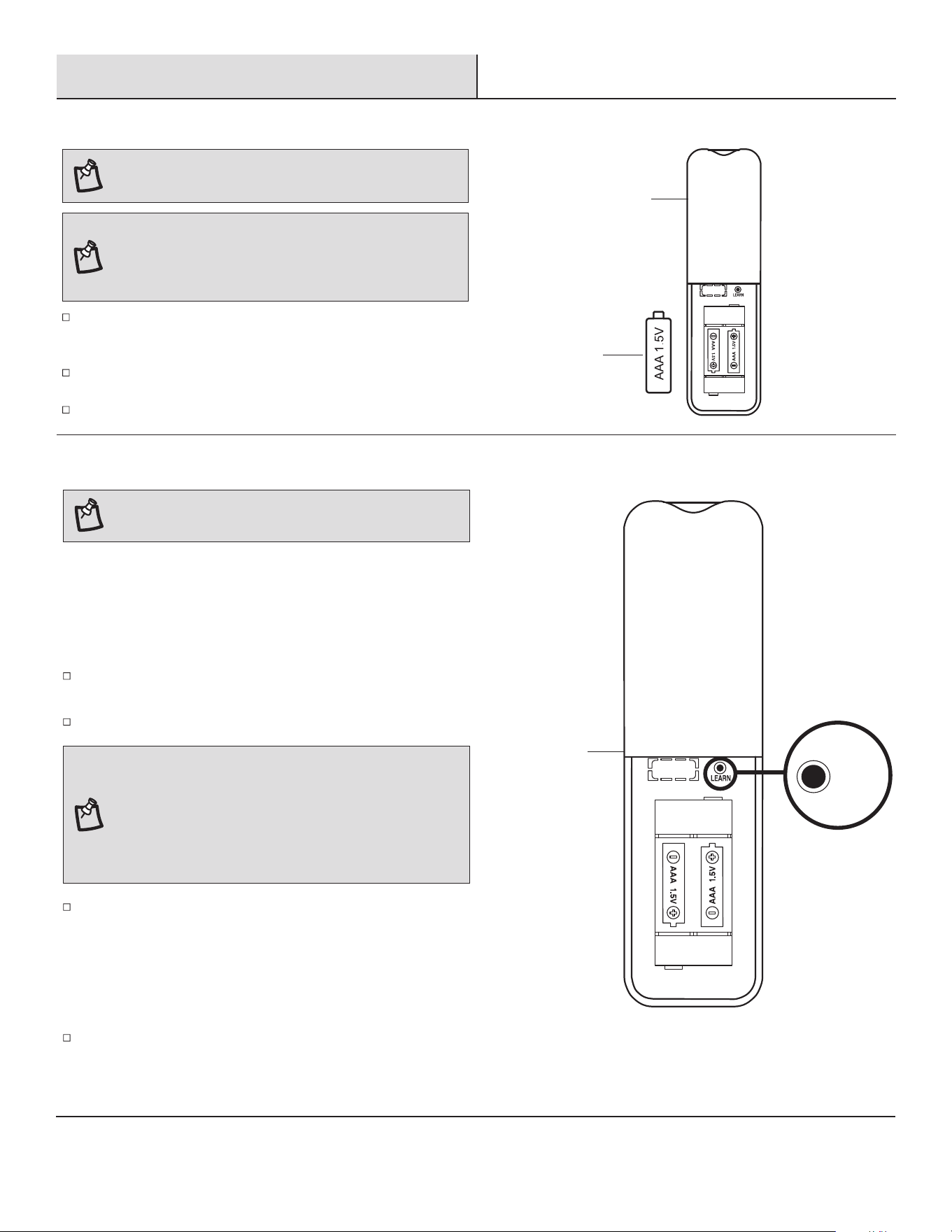

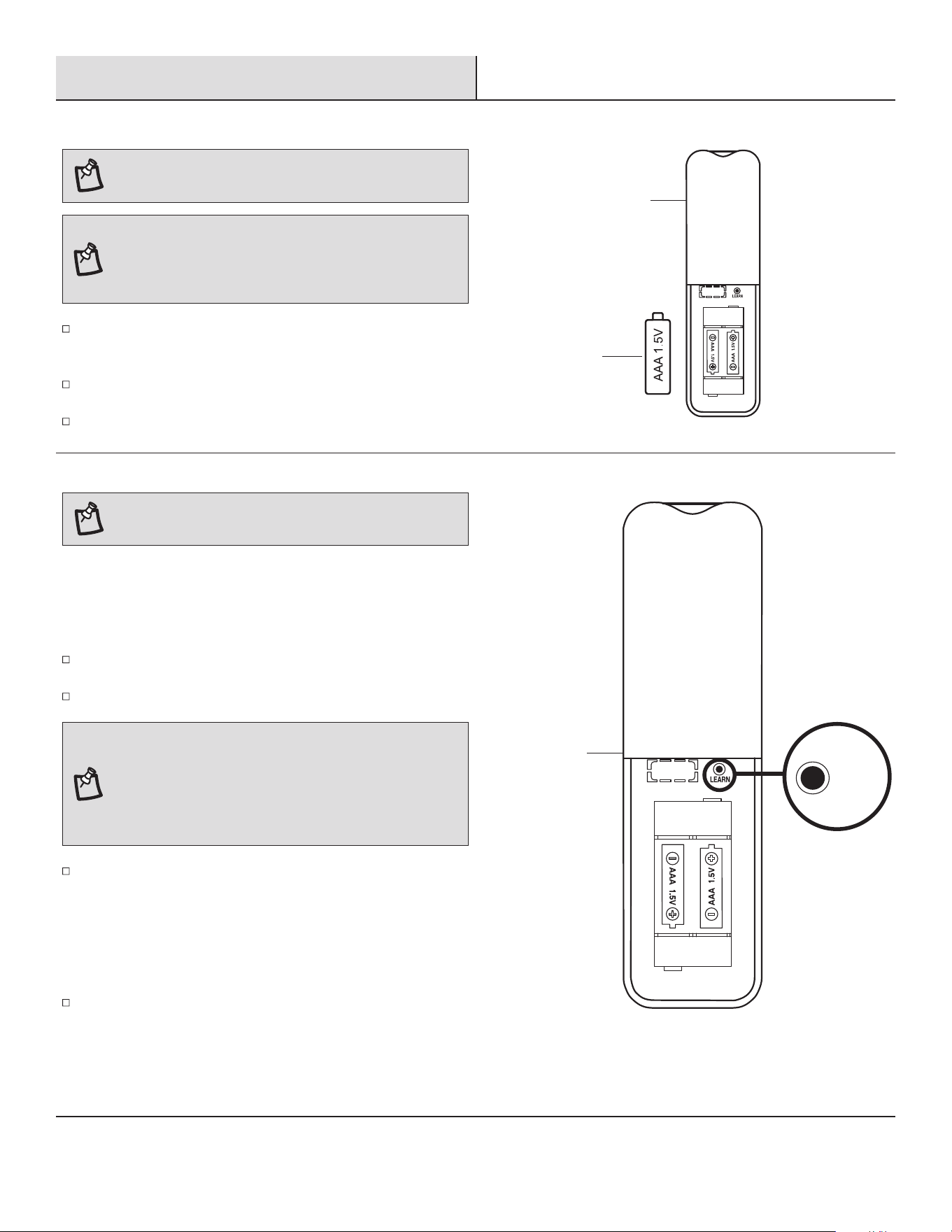

Remove the battery cover by pressing firmly on the arrow and
sliding the cover off.
Install two 1.5V AAA batteries (CC) (included).
Replace the battery cover on the remote control (J).
Within 60 seconds of turning AC power on, press and hold the
"LEARN" button located in the remote's battery compartment to
enter the learning function. Once the fan has detected the
remote control’s frequency, the down light of your fan, if
applicable, will blink, and the fan blades will start to spin. When
this occurs, release the "LEARN" button.
The fan will now accept commands from the added remote.
Ensure AC power to the fan is OFF to begin the learning process.
Turn the fan’s AC power ON.
The learning process causes any installed fan within range to
memorize a remote control. Fans can learn five remotes.
To add a remote to your fan’s memory, use the steps below:
LEARN
NOTE: If you have two or more fans, please follow steps
below to control each fan independently.
NOTE: The remote has been pre-paired in the factory for your
convenience.
13
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS

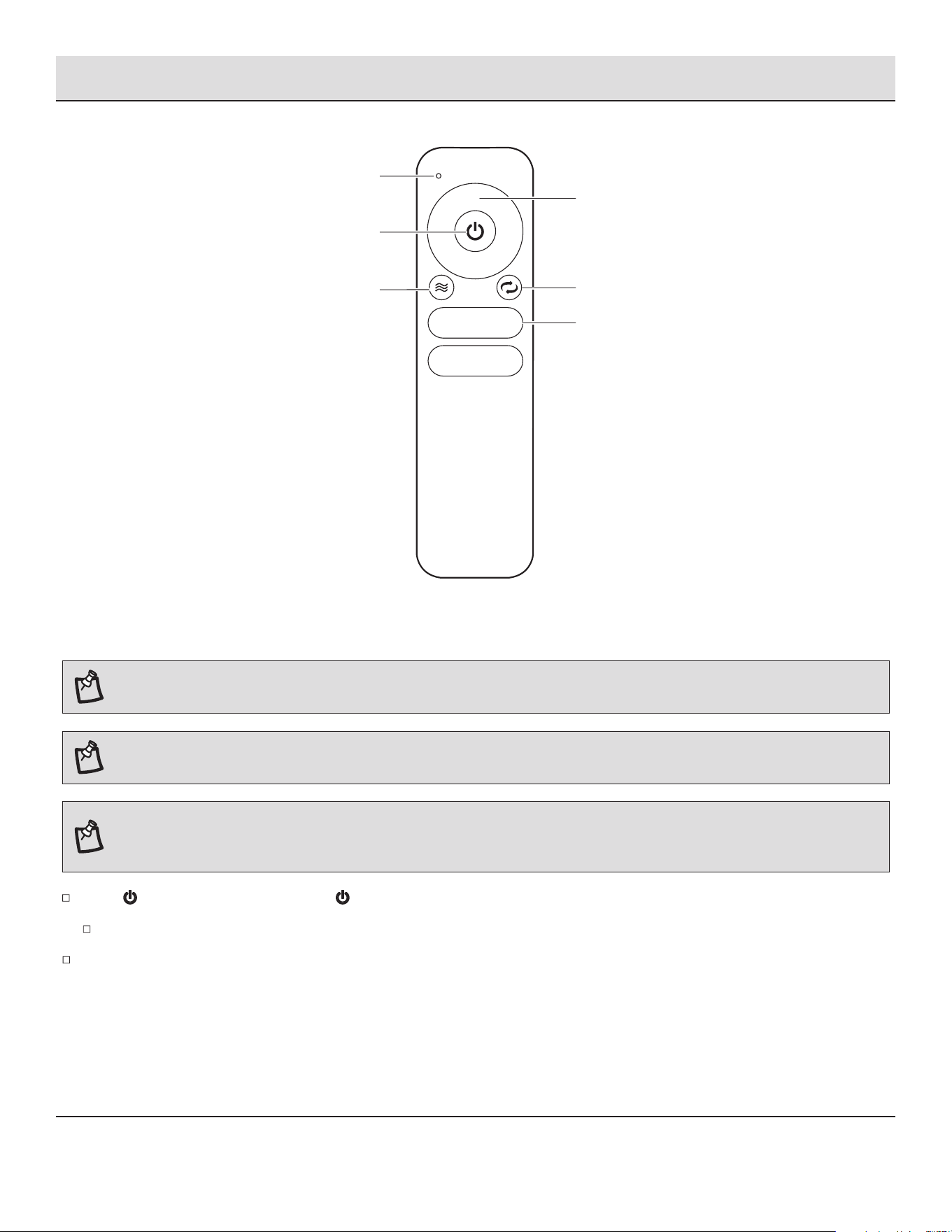

Operation (continued)
1
2
3
4
5
6

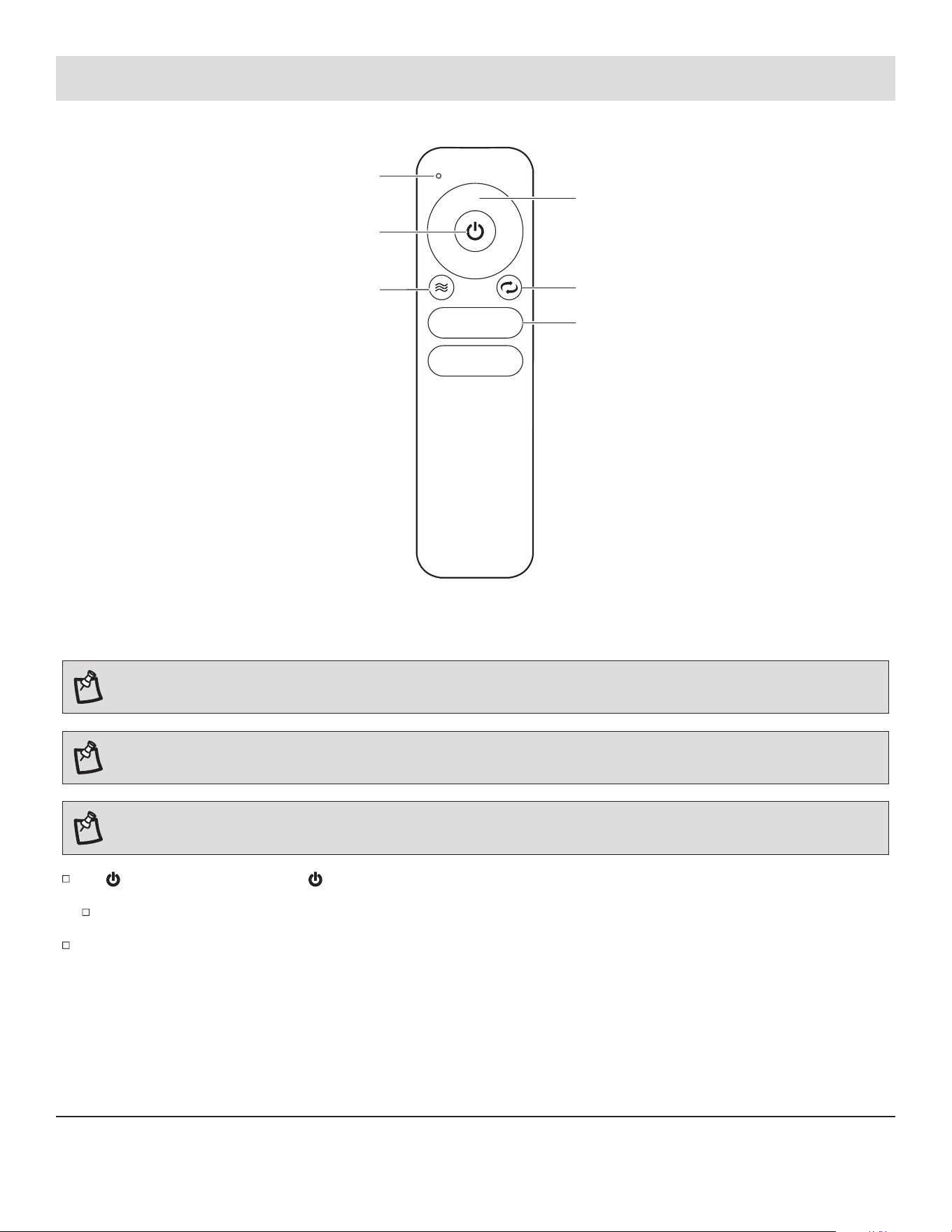

1H 3 6H H
Signal light
Comfort Breeze
TM
Timer
Fan reverse
Fan speed
Power on/off
NOTE: The fan will store the last used speed setting for the next time it is turned on.
NOTE: You must turn the fan on prior to using the speed or time functions.
NOTE: On each start up of your ceiling fan, the fan blades will oscillate back and forth. This is a NORMAL OPERATION for DC motor ceiling
fans as they go through a calibration cycle. The fan is NOT DEFECTIVE.
OPERATING YOUR FAN AND REMOTE CONTROL
Fan button - Press and release the button to turn the fan on or off.
When turned on, the fan will begin spinning using its last speed settings.
Speed functions
1 = Low speed
2 = Medium low speed
3 = Medium speed
4 = Medium high speed
5 = High speed
6 = Extra high speed
14
Operation (continued)
Pressing the button will activate the Comfort Breeze
TM
mode. If you are using Comfort Breeze
TM
mode, pressing the button or
the fan speed buttons will cancel Comfort Breeze
TM
mode and resume normal fan operation.
Controls fan direction.
Timer
Pressing the timer button will automatically turn fan off after 1, 3, or 6 hours.
1H 3 6H H
Comfort Breeze
TM
Fan reverse button (Must be pushed when the fan is in operation)
15
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
Operation (continued)

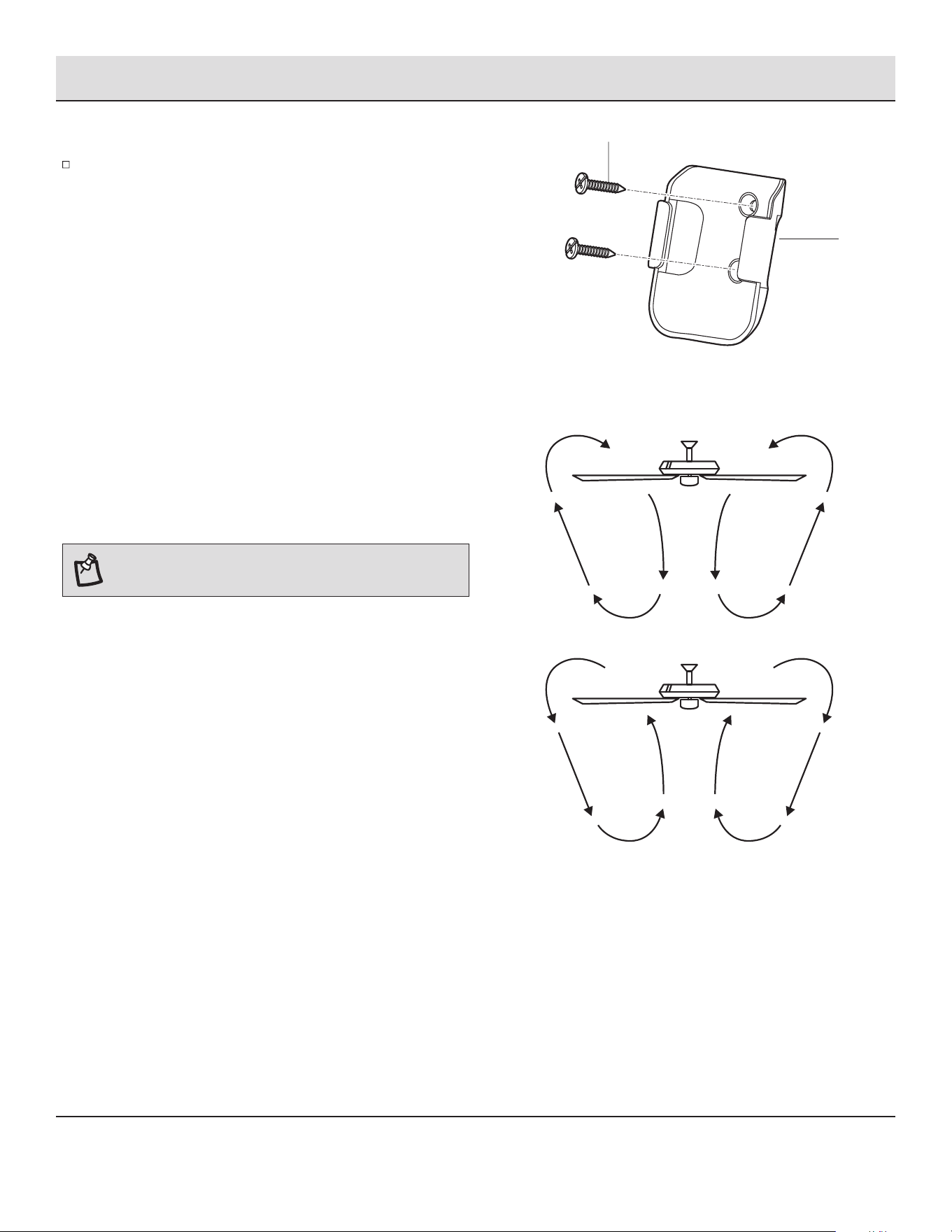

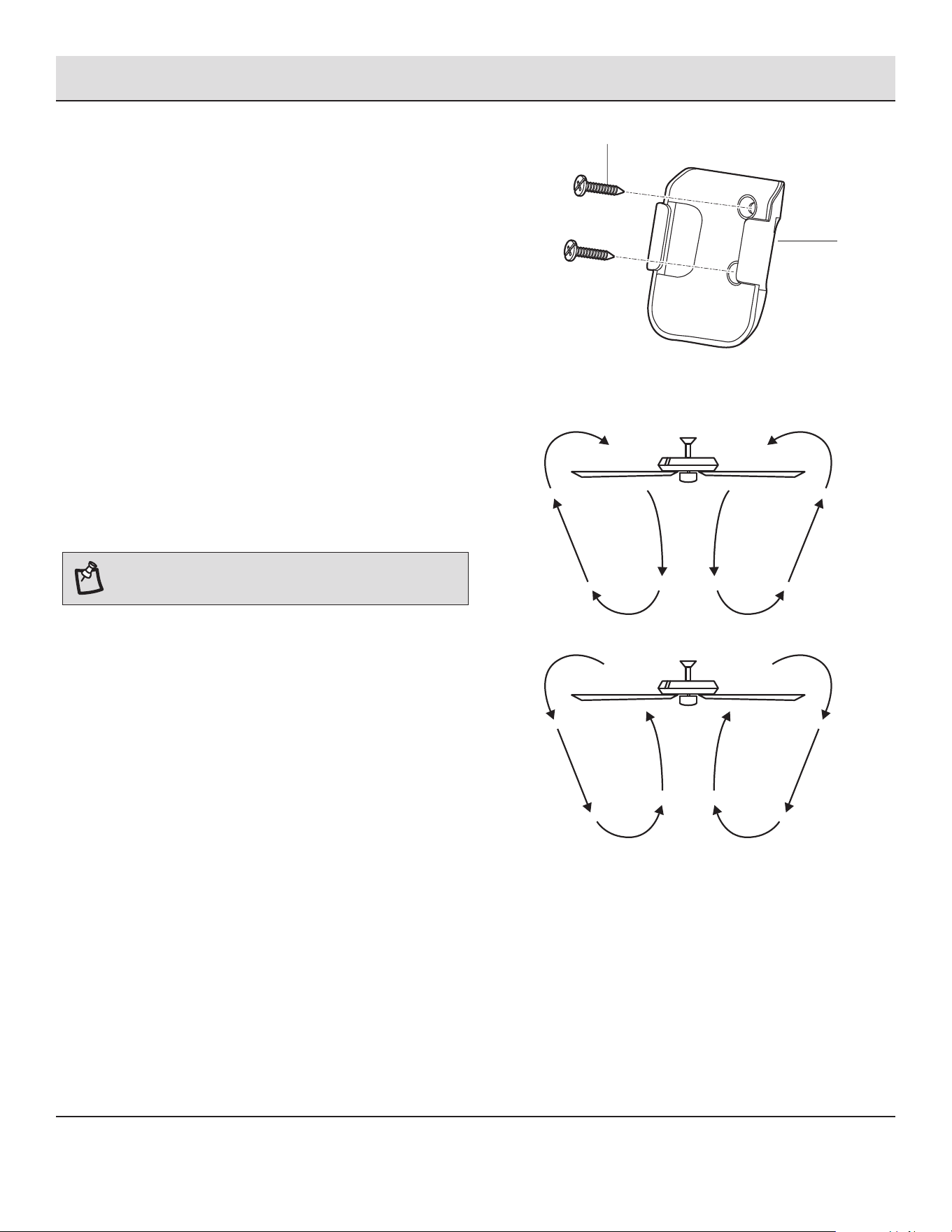

WARM/COOL WEATHER OPERATING
INSTRUCTIONS
NOTE: The fan reverse buttons must be pressed while the
fan is running.
Speed settings for warm or cool weather depend on factors such as
the room size, ceiling height, numbers of fans.
Warm weather - (Counterclockwise Direction) A downward air flow
creates a cooling effect. This allows you to set your air conditioner
on a warmer setting without affecting your comfort.
Cool weather - (Clockwise Direction) An upward air flow moves warm
air off the ceiling. This allows you to set your heating unit on a cooler
setting without affecting your comfort.
Attach the remote control holder (PP) with the two remote control
holder mounting screws (QQ).
INSTALLING THE REMOTE CONTROL HOLDER
QQ
PP
16
Troubleshooting
Problem Solution
The fan will not start.
Check the main and branch circuit fuses or breakers.
Check the line wire connections to the fan and switch wire connections in the switch housing.
Check to make sure the frequency switches from the remote control and receiver are set to the same
frequency.
Turn the AC power off, and turn the AC power on after 10 seconds.
Reset the transmitter by going through the transmitter “LEARNING PROCESS”.
The fan sounds noisy.
Make sure all motor housing screws are snug.
Make sure the screws that attach the fan blade to the motor hub are tight.
Make sure the wire nut connections are not rattling against each other or the interior wall of the switch
housing.
Allow a 24-hour "breaking-in" period. Most noises associated with a new fan disappear during this time.
If using the ceiling light kit, make sure the glassware is secured tightly.
Make sure there is a short distance from the ceiling to the canopy. It should not touch the ceiling.
Make sure your ceiling box is secure and that rubber isolator pads are used between the mounting
bracket and outlet box.
The remote control is
not working.
Do not connect the fan with wall mounted variable speed control(s).
Make sure the frequency switches are set correctly.
Reset the transmitter by going through the transmitter “LEARNING PROCESS”.
The fan wobbles.
Fan moves backwards and
forwards when turned on.
This is normal start-up procedure for DC motor fans. The partial movement during start-up is the result
of the DC motor aligning the internal magnetic poles for proper motor operation. This design saves
electricity and allows the fan to operate much quieter than standard AC motor fans.
Check the support connections, brackets, and blade attachments twice a year. Make sure they are secure. Because of the fan’s
natural movement, some connections may become loose over time. It is not necessary to remove the fan from the ceiling.
Clean your fan periodically. Use only a soft brush or lint-free cloth to avoid scratching the finish. The plating is sealed with a lacquer to
minimize discoloration or tarnishing.
(Optional) Apply a light coat of furniture polish to the wood blades.
(Optional) Cover small scratches with a light application of shoe polish.
Do
Care and Cleaning
Use water when cleaning. Water could damage the motor, or the wood, or possibly cause an electrical shock.
Apply oil to your fan or motor. The motor has permanently-lubricated sealed ball bearings.
Do not
Verify that all blades and blade bracket screws are secure (most fan wobble problems are caused by
loose parts). Once the fan is properly installed, run the ceiling fan for 10 minutes to let the fan self-adjust.
If wobble occurs after running the fan for 10 minutes, verify blade level using the following process:
Select a point on the ceiling above the tip of one of the blades, then select any fan blade and
measurefrom the center of the selected blade to the point on the ceiling. Rotate the fan until the next
blade ispositioned and repeat the measurement using the same point from the ceiling for every blade.
Measurement deviations should be within 1/8 in.
If all deviations are less than 1/8 in. and the fan continues to wobble, please call Customer Service
(1-800-986-3460) to order a complimentary blade balancing kit.
If deviation is greater than 1/8 in., please call Customer Service (1-800-986-3460) to order
complimentary replacements of your brackets.
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
WARNING: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user's
authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help.
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m.- 6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
V2
GUÍA DE USO Y MANTENIMIENTO
Apreciamos la confianza que has depositado en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos para
continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa
de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!
GRACIAS POR TU COMPRA
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al
Servicio al Cliente de Home Decorators Collection
De lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).
1008590275
1008590282
N381A-CB+MWH
N381A-MBK
Artículo Núm.
1008590986
1008590992
1008590994
1008590997
Modelo Núm. N381A-BN
N381A-CB+MBK
N381A-MBK+V8
N381A-MWH
1.32 m EASTON
VENTILADOR DE TECHO PARA
INTERIORES Y EXTERIORES CUBIERTOS
Escanee el código QR para ver un vídeo de instalación paso a paso.
2
Índice
Índice . .........................................
Información de Seguridad ...........................
Garantía ..........................................
Pre-Instalación ....................................
Instalación .......................................
Ensamblado ......................................
Funcionamiento ...................................
Mantenimiento y Limpieza ...........................
Solución de Problemas ..............................
2
2
3
3
6
7
12
16
16
LEA Y MANTENER ESTAS INSTRUCCIONES
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Información de Seguridad
Para disminuir el riesgo de descarga eléctrica, asegúrate de
que la electricidad ha sido apagada en el cortacircuitos o la
caja de fusibles antes de comenzar la instalación.
Todo el cableado debe cumplir con el Código Nacional de
Electricidad "ANSI/NFPA 70" y con los códigos locales de
electricidad. La instalación eléctrica debe ser hecha por un
electricista certificado y calificado.
La caja eléctrica y estructura de soporte deben montarse de
forma segura y tener capacidad para sostener de manera
confiable un mínimo de 35 libras (15,9 kg). Usa solamente
cajas eléctricas aprobadas por UL marcadas como “PARA
SOPORTE DE VENTILADOR”.
El ventilador debe ir montado con un mínimo de 7 pies (2,1 m)
de separación entre el borde trasero de las aspas y el piso.
Evita colocar objetos en la trayectoria de las aspas.
Para evitar lesiones físicas o daños al ventilador y otros
artículos, ten cuidado al limpiar o trabajar cerca del ventilador.
No usar agua o detergentes al limpiar el ventilador o las aspas.
Para la limpieza, será adecuado un paño seco para quitar el
polvo o ligeramente humedecido.
Después de concluir con las conexiones eléctricas, debes
voltear los conductores empalmados hacia arriba y empujarlos
con cuidado hacia dentro de la caja eléctrica. Los cables deben
estar separados, con el cable a tierra y el conductor a tierra del
equipo hacia uno de los lados de la caja eléctrica y el conductor
sin conexión a tierra hacia el lado opuesto.
Todos los tornillos colocados se deben verificar y ajustar donde
sea necesario antes de la instalación.
Adecuado para uso con control de velocidad de estado sólido
(JY1156H-F-F1 solamente).
PRECAUCIÓN: Para reducir el riesgo de lesiones físicas,
usa sólo los tornillos incluidos con la caja eléctrica.
ADVERTENCIA: Para disminuir el riesgo de incendio,
descarga eléctrica o lesiones personales, monta el ventilador
sobre la caja eléctrica marcada como “aprobada como
soporte de ventilador” y usa los tornillos de montaje que
vienen con la misma.
ADVERTENCIA: No insertes objetos extraños entre las
aspas en funcionamiento.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no dobles los brazos de las aspas (también
llamados “rebordes”) durante la instalación de los soportes,
compensación de las aspas o limpieza del ventilador.
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, este ventilador debe instalarse con un
control/ interruptor de pared de aislamiento.
La siguiente parte responsable designada en FCC §2.909 es
responsable de esta declaración:
Modelo Número: N381A-BN, N381A-CB+MBK, N381A-CB+MWH,
N381A-MBK, N381A-MBK+V8, N381A-MWH
Nombre de empresa: TAL INTERNATIONAL CORPORATION
Dirección de la empresa: 2919 E. Philadelphia St., Ontario, CA 91761, U.S.A.
Número de teléfono: (909) 923-2888 Fax: (909) 923-8337
NOTA: Adecuado para su uso en lugares humedos.
Pre-Instalación
ESPECIFICACIONES
NOTA: Estas medidas son aproximadas. No incluyen ni el
amperaje ni el vataje consumido por el kit de luces.
Garantía
HERRAMIENTAS NECESARIAS
Destornillador
Phillips
Destornillador de
aspa plana
Escalera de
tijera
Pelacables
Cinta de
electricista
Llave
ajustable
3
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
El fabricante garantiza de por vida, a partir de la fecha en que el comprador original lo adquiere, que el motor del ventilador no presenta
defectos de fabricación ni de material al momento en que es enviado desde la fábrica. El fabricante garantiza, por un período de cinco
años a partir de la fecha de compra por el comprador original, el kit de luces, sin incluir ningun de vidrio, no presentarán ningún defecto
de fabricación o de material desde el momento de su salida de la fábrica. El fabricante también garantiza, por un período de dos años a
partir de la fecha de compra por el comprador original, que todas las demás piezas del ventilador, sin incluir ningún aspa de vidrio o
acrílico, no presentarán ningún defecto de fabricación o de material desde el momento de su salida de la fábrica. Acordamos reparar
todos los defectos del tipo antes mencionado, sin cargo alguno o, a nuestra discreción, reemplazar el producto por un modelo de igual
calidad o superior si el producto es devuelto. Para obtener un servicio de garantía, debe presentar una copia del recibo como
comprobante de compra. Todos los costos de retiro y reinstalación del producto son su responsabilidad. Los daños a cualquiera de las
piezas como resultado de accidentes, uso inadecuado, instalación inadecuada, o debidos a la instalación de cualquier accesorio, no están
cubiertos bajo esta garantía. Debido a que las condiciones climáticas pueden variar, esta garantía no cubre ningún cambio en el acabado
en bronce, incluyendo óxido, perforación, corrosión, manchas o descascaramiento. Los acabados en bronce de este tipo tienen una vida
útil más prolongada cuando se protegen de las condiciones climáticas cambiantes. Es normal cierta “oscilación” y no se considerará una
falla. Cualquier servicio técnico realizado por personas no autorizadas invalidará la garantía. No hay ninguna otra garantía expresa.
Mediante la presente, nos eximimos de cualquier garantía, incluyendo pero sin limitarnos a aquellas de comercialización e idoneidad para
un finparticular, de acuerdo a lo contemplado por la ley. La duración de cualquier garantía implícita de la cual no se pueda eximir está
limitada al período de tiempo especificado en la garantía explícita. Algunos estados no permiten limitaciones a la duración de la
garantía,por consiguiente la limitación anterior puede no aplicarse a su caso. El minorista no será responsable por daños directos,
indirectos o especiales que resulten o deriven del uso o rendimiento del producto excepto en casos en que lo estipule la ley. Algunos
estados no permiten la exclusión o limitación de daños directos o indirectos, por lo que la limitación o exclusión anterior podría no
aplicarse a su caso. Esta garantía le otorga derechos legales específicos y es posible que también tenga otros derechos que varían de un
estado a otro. Eta garantía sustituye todas las garantías anteriores. Los costos de envío de cualquier devolución de productos hecha como
parte de una reclamación de garantía están a cargo del cliente.
Comuníquese con el Equipo de Servicio al Cliente al 1-800-986-3460 o visite www.HOMEDEPOT.COM/HOMEDECORATORS
52”
(1.32 m)
Baja
(Velocidad 1)
Media (Velocidad 4)
Alta (Velocidad 6)
120
Tamaño del
ventilador
Vatios RPMVelocidad Voltios Amperios PESO NETO
PIES
3
/ MIN.
5.00 kg
(11.00 lb)
0.05
0.14
0.33
1.96
7.80
24.70
50
104
140
1966
3914
5335
4
NOTA: El hardware no se muestra en tamaño real.
Pre-Instalación (continuación)
HERRAJES INCLUIDOS
AA
BB
CC
DD
Tuerca de conexión de cables de plástico
Tornillo de fijación de aspas y arandela de seguridad (adicional)
Batería AAA de 1.5V
Cable de extensión de 3-pine
Pieza Descripción
3
1
2
1
Cantidad
AA BB CC
DD
5
Pieza
A
B
C
D
E
F
Cantidad
1
1
1
1
1
1
Descripción
Soporte de montaje
Cubierta
Tapa del fondo de la cubierta (preensamblado)
Ensamblado de tubo bajante/bola de soporte
Tapa de acoplamiento
Ensamblaje del motor del ventilador
CONTENIDO DEL PAQUETE
Pre-Instalación (continuación)
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
Pieza
H
I
J
G 3
Descripción
Aspa
Receptor
Control remoto
Placas de soporte de cuchillas con
tornillos y arandelas de seguridad
Cantidad
3
1
1
G
H
J
A
B
D
E
F
C
I
1
2
3
4
5
6
1H 3 6H H
6
Si tu ventilador de techo no posee una caja de montaje aprobada
por UL, instala una siguiendo las instrucciones a continuación:
Desconecta la energía retirando los fusibles o apagando los
cortacircuitos.
Fija la caja eléctrica (no provistas) directamente a la estructura
del edificio. Usa sujetadores y materiales (no provistas)
apropiados. La caja eléctrica y su soporte deben sostener
completamente el peso en movimiento del ventilador (al
menos 35 libras). No uses una caja eléctrica de plástico.
Las ilustraciones a continuación muestran tres formas diferentes
de montar la caja eléctrica (no provistas).
Para colgar el ventilador donde ya haya una lámpara pero
ninguna viga de techo, tal vez necesites una barra de instalación
colgante (no provistas) como se muestra arriba.
Caja Eléctrica
Caja Eléctrica
Barra Para Colgar
Caja Eléctrica
Caja Eléctrica
Empotrada
A
ADVERTENCIA: Para disminuir el riesgo de incendio,
descarga eléctrica o lesiones personales, monta el ventilador
sobre una caja eléctrica marcada como “aprobada como
soporte de ventilador” y usa los tornillos de montaje que
vienen con la misma. Las cajas eléctricas utilizadas
comúnmente para el soporte de artículos de iluminación
pueden no servir como soporte de ventilador, y tal vez deban
reemplazarse. En caso de duda, consulta a un electricista
calificado.
OPCIONES DE MONTAJE
Instalación
NOTA: Tal vez necesites un tubo bajante más largo para
mantener la altura mínima adecuada de las aspas al instalar
el ventilador en un techo inclinado. El ángulo máximo permitido
es de 18º de la posición horizontal. Si la cubierta (B) toca el
ensamblado de tubo bajante/bola de soporte (D), retira la tapa
inferior decorativa de la cubierta (C) y gira la cubierta (B) 180º
antes de fijarla (B) al soporte de montaje (A).
7
Ensamblado — Cómo Montar las Aspas del Ventilador
1
Cómo montar las aspas del ventilador
3
Cómo ensamblar el ventilador
Cómo preparar la cubierta
2
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
Alinee las muescas de las aspas con los postes del motor.
Fije la hoja al motor (F). Alinee los orificios en la placa de
soporte de la aspa (G), el aspa (H) y el motor (F) del ventilador
y asegúrelos con los tornillos de fijación de la aspa y las
arandelas de seguridad.
Repite este procedimiento con las aspas (H) restantes.
Retira la tapa del fondo de la cubierta (C) de la cubierta (B),
girando la cubierta del fondo de la cubierta (C) hacia la
izquierda.
Retire el soporte de montaje (A) de la cubierta (B) aflojando
los tornillos de montaje de la cubierta (EE) media vuelta
desde la cabeza del tornillo. Luego, gira la cubierta (B) hacia
la izquierda para retirar el soporte de montaje (A) de la
cubierta (B).
Retira el pasador de chaveta (FF) y pasador tipo horquilla (GG),
y afloja los dos tornillos de ajuste de collarín (HH) del collarín
del motor.
Retira el tornillo de fijación (II) de la bola de soporte (JJ), bájala y
retira el pasador transversal (KK). Quita la bola de soporte
(JJ) del ensamblaje del tubo bajante/bola de soporte (D).
Retira la cable de tierra (LL) del ensamblaje del tubo de
soporte (D).
A
EE
B
C
EE
FF
JJ
D
KK
II
LL
HH
HH
GG
H
F
G
8
Ensamblado — Cómo Colgar el Ventilador
4
Cómo ensamblar el ventilador
ADVERTENCIA: Si no instalas correctamente el pasador de
chaveta (FF) es posible que el ventilador se afloje y caiga.
NOTA: Si necesita una bajante más larga (no incluida), retire
el tornillo de bola de sorporte (JJ), bájelo y retire el pasador
(KK). Retire las tres piezas de la bajante y únalas en una nueva
bajada más larga antes de continuar con la instalación de la
bajada. Asegúrese de unir los conectores de 3-pine, los dos
enchufes macho del ventilador y el enchufes hembra del
cables de extensión (DD).
Con cuidado, introduce los cables del motor hacia arriba a
través del tubo bajante (MM). Enrosca el tubo bajante (MM)
en el collarín.
A continuación, alinea los orificios y reemplaza el pasador
tipo horquilla (GG) y el pasador de chaveta (FF). Ajusta los
dos tornillos de fijación del collarín (HH).
Desliza la cubierta del acoplamiento (E), el base de la cubierta
(C) y la cubierta (B) hacia el tubo bajante (MM).
Con cuidado, vuelve a colocar la bola de soporte (JJ ) y la
cable de tierra (LL) sobre el tubo bajante (MM).
Reemplaza el pasador transversal (KK) y asegúrate de que
esté en la posición correcta.
Ajusta el tornillo de fijación (II) y asegúrate los cables no
estén torcidos.
HH
HH
B
II
KK
MM
LL
JJ
E
GG
C
FF
DD
9
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
Ensamblado — Cómo Colgar el Ventilador (continuación)
5
Cómo instalar el soporte de montaje
en la caja eléctrica
Cómo colgar el ventilador al soporte
de montaje
6
Pasa los cables de suministro de 120 voltios a través del
orificio central en el soporte de montaje (A).
Monta el soporte de montaje (A) sobre la caja eléctrica
deslizando el soporte de montaje (A) sobre los tornillos
suministrados con la caja eléctrica. Fíjate que el lado plano
del soporte de montaje (A) esté hacia la caja eléctrica.
Ajusta firmemente los dos tornillos de montaje.
Levante con cuidado el ensamblaje del motor (F) hacia el soporte
de montaje (A) y encaja la ensamblado de tubo bajante/bola
de soporte (D) en el socket del soporte de montaje (A). Asegúrate
de que la pestaña sobre el socket de soporte de montaje (A)
encaje bien dentro de la ranura del ensamblado de tubo
bajante/bola de soporte (D). Esto ayudará a compensar el
ventilador de techo.
ADVERTENCIA: La pestaña en el anillo debe encajar en la
ranura de la ensamblado de tubo bajante/bola de soporte (D).
Si la pestaña no se asienta correctamente en la ranura, se
puede dañar el cableado.
ADVERTENCIA: Para disminuir los riesgos de incendio,
descarga eléctrica o lesiones personales. Monta el ventilador
sólo sobre una caja eléctrica o sistema de soporte marcado
como “aprobada como soporte de ventilador” y usa los tornillos
de montaje que vienen con la caja eléctrica.
A
Caja Eléctrica
EE
D
F
A
10
Ensamblado — Cómo Colgar el Ventilador (continuación)
NOTA: El ventilador debe instalarse a una distancia máxima
de 6,1 m de la unidad transmisora para obtener una señal de
transmisión apropiada entre la unidad transmisora y la unidad
receptora del ventilador.
ADVERTENCIA: Verifica que todas las conexiones estén
bien ajustadas, incluida la conexión a tierra, y que no haya
ningún cable pelado visible en las tuercas para cable (excepto
el de tierra).
Si crees que no tienes suficiente experiencia o conocimientos
en cableado eléctrico, contrata a un electricista con licencia para
que instale el ventilador.
Sigue estos pasos para conectar tu ventilador a tu circuito
doméstico. Usa las tuercas de plástico para cable (AA) con tu
ventilador. Asegura las tuercas de cables (AA) con cinta de
electricista. Asegúrate de que no haya conexiones o cables sueltos.
Inserta el receptor (I) dentro del soporte de montaje (A) con
el lado plano del receptor (I) mirando hacia el techo.
Haga las conexiones de cables desde el ventilador al receptor (J).
Del ventilador Al receptor
Conector de 3-pine --------------- Conector de 3-pine
Haga las conexiones de cables desde el receptor (I) y el
ventilador a la caja de eléctrica de la siguiente manera,
utilizando las tuercas para cables (AA).
Del receptor A la caja de eléctrica
Cable negro "CA en L" ----------- Cable negro (caliente)
Cable blanco "CA en N" ---------- Cable blanco (neutro)
Del ventilador y receptor A la caja de eléctrica
Cables verdes* ------------------ Cable verde o desnudo
(tierra)
* Hay tres cables de conexion a tierra verdes: uno del soporte de
montaje (A), otro del conjunto de bola de suspension/varilla (D) y
uno del receptor (I).
Gire las conexiones de la tuerca del cable hacia arriba,
separándolas de modo que el cable verde (tierra) y el cable
blanco estén en un lado de la caja de eléctrica y el cable
negro en el otro lado. Introduzca con cuidado las conexiones
en la caja eléctrica.
7
Cómo hacer las conexiones eléctricas
PRECAUCIÓN: Para reducir el riesgo de incendio o descarga
eléctrica, este ventilador debe instalarse con un control/interruptor
de pared de aislamiento.
AA
Conectores de
3-pine
I
Verde
Verde
Caja Eléctrica
D
Negro
Conductor
a tierraBlanco
A
Blanco
Negro
11
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
8
Cómo montar las aspas del ventilador
Ensamblado — Cómo Colgar el Ventilador (continuación)
NOTA: Ajuste los tornillos de montaje de la capota según
sea necesario hasta que la capota y la cubierta inferior de la
capota estén ajustadas.
ADVERTENCIA: Asegurarse de que la lengueta localizada
en la parte inferior del soporte de suspensión esté asentada
correctamente en la ranura de bola de suspensión antes de
fijar el escudete al soporte. el no ajustar correctamente la
lengueta en la ranura podría causar daño al cableado eléctrico.
Coloca todas las conexiones apropiadamente en la caja
eléctrica del techo.
Desliza la cubierta (B) hacia el soporte de montaje (A) y
coloca el orificio tipo ojo de la cerradura en la cubierta (B)
sobre el tornillos de montaje de la cubierta (EE) suelto en el
soporte de montaje (A). Gira la cubierta (B) hacia la derecha
hasta que caiga en su lugar en la parte estrecha de los
orificios tipo ojo de la cerradura. Asegúrese de que el
pasador de posicionamiento (NN) del soporte de montaje
cae en uno de los dos agujeros (OO) de la cubierta (EE), y
luego apriete los dos tornillos de montaje de la cubierta (EE).
Sujeta la tapa inferior de la cubierta (C) a la cubierta (B)
insertando las cabezas de tornillos en las ranuras en forma de
cerradura en la tapa inferior de la cubierta (C) y rotándola
hacia la derecha.
Caja Eléctrica
C
A
EE
EE
B
NN
OO
12
Funcionamiento
PROCESO DE RECONOCIMIENTO
NOTA: Si tiene dos o más ventiladores, siga los pasos siguientes
para controlar cada ventilador de forma independiente.
NOTA: Si se instalan varios ventiladores con mandos a distancia
separados, sólo el ventilador que se está programando debe
tener la alimentación de CA encendida. El resto de ventiladores,
incluso si ya han sido programados, deben tener la alimentación
de CA apagada para que no memoricen otros mandos durante
el proceso de reconocimiento. Separe los interruptores de
alimentación de los ventiladores aproximadamente 2 metros.
En los 60 segundos siguientes al encendido, mantenga pulsado
el botónel botón «LEARN» situado en el compartimento de la
pilapara acceder a la función de aprendizaje. Una vez que el
ventilador hayadetectado la frecuencia del mando a distancia, la
luz de bajada de suparpadeará y las aspas del ventilador
comenzarán a girar.a girar. Cuando esto ocurra, suelte el botón
«LEARN».
El ventilador ahora aceptará los comentarios del control remoto
añadido.
El proceso de reconocimiento hace que cualquier ventilador instalado
dentro del alcance memorice un mando a distancia. Los ventiladores
pueden reconocer a cinco mandos.
Para agregar un mando a la memoria de su ventilador, siga estos
pasos:
CC
J
J
LEARN
Asegúrese de que la alimentación de CA del ventilador esté
desactivada para comenzar el proceso de reconocimiento.
Encienda la alimentación de CA del ventilador.
CONFIGURAR EL TRANSMISOR
NOTA: Las pilas se debilitarán con el tiempo y deben
reemplazarse antes de que se produzca una fuga, ya que esto
dañará el mando a distancia. Deseche las pilas usadas
adecuadamente y manténgalas fuera del alcance de los niños.
Quita la cubierta de la batería presionando con firmeza en la
flecha y deslizando la cubierta hasta soltarla.
Instala 2 baterías AAA de 1.5 V (CC) (incluidas).
Coloca de nuevo la cubierta en el control remoto (J).
NOTA: El control remotal se ha emparejado previamente en la
fábrica para su comodidad.
13
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
Funcionamiento (continuación)
Comfort Breeze
TM
Temporizador
Encendido/apagado
1
2
3
4
5
6
1H 3 6H H
Luz de señal
Ventilador inverso
Velocidad del ventilador
CÓMO USAR TU VENTILADOR Y EL CONTROL REMOTO
NOTA: El ventilador almacenará el último ajuste de velocidad utilizado para la próxima vez que se encienda.
NOTA: Debe encender el ventilador antes de utilizar las funciones de velocidad o tiempo.
NOTA: En cada puesta en marcha el ventilador de techo que las aspas oscilarán de ida y vuelta. Esta es una operación normal de los
ventiladores de techo para motor de corriente continua a medida que avanzan a través de un ciclo de calibración. El ventilador NO ESTÁ
DEFECTUOSO.
Botón del ventilador. Oprime y suelta el botón para encender o apagar el ventilador.
Cuando se encienda, el ventilador comenzará a girar usando su último ajuste de velocidad.
Funciones de velocidad
1 = Baja velocidad
2 = Velocidad media baja
3 = Velocidad media
4 = Velocidad media alta
5 = Alta velocidad
6 = Velocidad muy alta
14
Funcionamiento (continuación)
Botón de reversa del ventilador (Debe ser oprimido cuando el ventilador esté funcionando)
Controla la dirección del ventilador.
Temporizador
Al presionar el botón del temporizador, el ventilador se apagarán automáticamente después de 1, 3 u 6 horas.
Al presionar el botón , se activará el modo Comfort Breeze
TM
. Si está utilizando el modo Comfort Breeze
TM
, al presionar el botón
o los botones de velocidad del ventilador se cancelará el modo Comfort Breeze
TM
y se reanudará el funcionamiento normal del
ventilador.
Comfort Breeze
TM
1H 3 6H H
15
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
QQ
PP
Funcionamiento (continuación)
CÓMO INSTALAR EL SOPORTE DEL CONTROL
REMOTO
□ Sujeta el soporte del control remoto (PP) con los dos tornillos
de montaje (QQ) del soporte del control remoto.
NOTA: Los botones de inversión del ventilador deben ser
presionados mientras el ventilador está funcionando.
Clima cálido - (Hacia la izquierda) Un flujo de aire hacia abajo crea
un efecto refrescante. Esto te permite fijar tu aire acondicionado
en una configuración más alta sin afectar tu comodidad.
Clima frío - (Hacia la derecha) Un flujo de aire hacia arriba mueve
el aire cálido lejos del techo. Esto te permite fijar tu unidad de
calefacción en una configuración más baja sin afectar tu comodidad.
Los ajustes de velocidad para clima cálido o frío dependen de
factores como el tamaño de la habitación, la altura del techo, la
cantidad de ventiladores.
INSTRUCCIONES DE OPERACIÓN DE TIEMPO
CÁLIDO/FRÍO
16
Revisa las conexiones de soporte, soportes y accesorios de aspas dos veces al año. Verifica que estén seguros. Debido al movimiento
natural del ventilador, algunas conexiones pueden aflojarse con el tiempo. No es necesario desmontar el ventilador del techo.
Limpia tu ventilador con frecuencia. Usa solamente un cepillo suave o un paño sin pelusas para evitar arañar el acabado. El revestimiento
está sellado con laca para minimizar la decoloración u opacidad.
(Opcional) Aplica una fina capa de pulimento para muebles a la madera de las aspas.
(Opcional) Cubre los arañazos pequeños con una leve aplicación de lustrador para calzado.
Hacer
Mantenimiento y Limpieza
Uses agua al limpiarlo. El agua puede dañar el motor o la madera, o causar descargas eléctricas.
Apliques lubricador al ventilador o al motor. El motor tiene cojinetes de bola sellados permanentemente lubricados.
No hacer
Solución de Problemas
Problema Solución
El ventilador no enciende.
Verifica fusibles o disyuntores principales y secundarios.
Verifica conexiones de cables en línea al ventilador y conexiones de cables del interruptor en la caja del
interruptor.
Revisa para asegurarte de que los interruptores de frecuencia del control remoto y del receptor estén
configurados en la misma frecuencia.
Apague la alimentación de CA, y encienda la alimentación de CA después 10 segundos.
Restablezca el transmisor pasando por el “PROCESO DE RECONOCIMIENTO” del transmisor.
Asegúrate de que los tornillos de la carcasa del motor estén ajustados.
Asegúrate de que los tornillos que unen el brazo del aspa del ventilador al cuerpo del motor están bien
ajustados.
Asegúrate de que las conexiones de tuerca de cable no choquen unas con otras o con la pared interior de
la caja del interruptor.
Permite un período de 24 horas de “adaptación”. La mayoría de los ruidos asociados con un nuevo ventilador
desaparecen en ese período.
Si usas el kit de luces de techo, asegúrate de que los tornillos sujetadores estén bien ajustados. Verifica
que la bombilla también esté bien asegurada.
Asegúrate de que la cubierta esté a corta distancia del techo. No debería tocar el techo.
Asegúrate de que tu caja del techo esté bien segura y las almohadillas aislantes de goma se hayan instalado
entre el soporte de montaje y la caja eléctrica.
El ventilador hace ruido.
No conecte el ventilador con un control en la pared de velocidad variable(s).
Asegúrate de que los interruptores de frecuencia estén configurados correctamente.
Restablezca el transmisor pasando por el “PROCESO DE RECONOCIMIENTO” del transmisor.
El control remoto no
funciona.
El ventilador oscila.
Este es el procedimiento de arranque normal para los ventiladores de motor de CC. El movimiento parcial
durante el arranque es el resultado del motor de CC alineando los polos magnéticos internos para el
funcionamiento correcto del motor. Este diseño ahorra electricidad y permite que el ventilador funcione
mucho más silencioso que los ventiladores del motor de CA standard.
El ventilador mueve hacia
atrás y adelante cuando se
enciende.
Verifica que todas las aspas y los tornillos de los soportes de aspas estén seguros (la mayoría de los
problemas de oscilación del ventilador se deben a piezas sueltas). Una vez que el ventilador ha sido instalado
correctamente, enciéndelo durante 10 minutos para que se autoajuste.
Si luego de 10 minutos de estar encendido el ventilador aún oscilara, verifica el nivel de las aspas utilizando
el siguiente procedimiento:
Ubica un punto en el techo sobre la punta de una de las aspas, luego elige cualquier aspa del ventilador
y mide desde el centro del aspa seleccionada hasta el punto en el techo. Rota el ventilador hasta que
la siguiente aspa esté posicionada y repite la medición utilizando el mismo punto en el techo para cada
aspa. Las desviaciones de la medición deben estar dentro de 3.2 mm.
Si todas las desviaciones son menores a 3.2 mm y el ventilador continúa oscilando, llama al servicio
al cliente al (1-800-986-3460) para ordenar sin costo alguno un kit de compensación de aspas.
Si la desviación es mayor a 3.2 mm, llama al servicio al cliente al (1-800-986-3460) para ordenar sin
costo alguno los reemplazos de los soportes.
Este equipo cumple con lo establecido en la parte 15 de la Normativa FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:
(1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las interferencias
que puedan provocar un funcionamiento no deseado.
ADVERTENCIA: Los cambios o modificaciones en esta unidad no aprobados expresamente por la parte responsable del cumplimiento
podrían anular la autoridad del usuario para utilizar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites establecidos para dispositivos digitales de clase B, según el apartado 15 de
las Normas de la FCC. Dichos límites han sido definidos para proporcionar una protección razonable frente a interferencias perjudiciales en
una instalación residencial. Este equipo genera, utiliza y puede desprender energía de radiofrecuencia y, si no se instala y se utiliza según
las instrucciones, puede causar interferencias dañinas a la radiocomunicación.
Sin embargo, no es posible garantizar que el equipo no provoque interferencias en una instalación particular. Si este equipo provoca
interferencias perjudiciales a la recepción de radio o televisión, lo que puede determinarse encendiéndolo y apagándolo, es recomendable
intentar corregir dichas interferencias mediante una o varias de las siguientes medidas:
- Vuelva a orientar o cambie de lugar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo en una toma de corriente en un circuito diferente al que el receptor está conectado.
- Consulte con el distribuidor o con un técnico especialista en radio/televisión para más ayuda.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para referencias futuras.
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al
Servicio al Cliente de Home Decorators Collection
De lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).
V2
