THANK YOU
We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
Item #1008 271 600
Model #56235
UL Model #52-MAKN
USE AND CARE GUIDE
MAKENNA 52-INCH CEILING FAN
To view an instructional video on how to install this product:
1. Go to www.homedepot.com and enter either the Item or Model number, found in the top
right corner of the cover of this instruction manual, in the search eld.
2. Click on your product from the list of search results and click on the video link in the
“Product Overview” section.
Questions, problems, missing parts? Before returning to the store,
call Hubspace Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
1-877-592-5233
HOMEDEPOT.COM/HUBSPACE
2
Table of Contents ................................................................2
Safety Information ...............................................................2
Warranty ............................................................................... 3
Pre-Installation ....................................................................3
Installation ............................................................................6
Assembly ..............................................................................7
Operation ...........................................................................13
Care and Cleaning ............................................................. 17
Troubleshooting .................................................................17
1. To reduce the risk of electric shock, ensure the electricity has been
turned off at the circuit breaker or fuse box before you begin.
2. All wiring must be in accordance with the National Electrical Code
ANSI/NFPA 70 and local electrical codes. Electrical installation should
be performed by a qualied licensed electrician.
3. The outlet box and support structure must be securely mounted and
capable of reliably supporting a minimum of 35 lb (15.9 kg). Use
only UL Listed outlet boxes marked “Acceptable for Fan Support of
35 lb (15.9 kg) or less.”
4. Do not place objects in the path of the blades.
5. To avoid personal injury or damage to the fan and other items, use
caution when working around or cleaning the fan.
6. After making electrical connections, spliced conductors should be
turned upward and pushed carefully up into the outlet box. The
wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on one side of the outlet box.
7. All set screws must be checked and retightened where
necessary before installation.
WARNING: To reduce the risk of personal injury, do
not bend the blade brackets (also referred to as
anges) during assembly or after installation. Do
not insert objects in the path of the blades.
WARNING: Electrical diagrams are for reference
only. If you are using a light kit, refer to the light kit
instructions manual to make the electrical
connections. Optional use of any light kit shall be
UL Listed and marked suitable for use with this fan.
WARNING: To avoid possible electrical shock, turn
the electricity off at the main fuse box before
wiring. If you feel you do not have enough electrical
wiring knowledge or experience, contact a licensed
electrician.
Safety Information
Table of Contents
CAUTION: To reduce the risk of personal injury,
use only the screws provided with the outlet box.
WARNING: To reduce the risk of re, electric shock
or personal injury, mount to outlet box marked
“Acceptable for fan support of 35 lb (15.9 kg) or
less”, and use screws provided with the outlet box.
READ AND SAVE THESE INSTRUCTIONS.
WARNING: To reduce the risk of re or electric
shock, this fan should only be used with fan speed
control part no. MR225A, manufactured by Chungear
Industrial Co., Ltd.
CAUTION: Do NOT use this fan with a dimmer switch
or wall control. Using a dimmer switch or wall
control will damage the fan.
CAUTION: Changes or modications not expressly
approved by the party responsible for compliance
could void the user’s authority to operate the
equipment.
WARNING: To reduce the risk of re or electric
shock, do not use this fan with any solid-state
speed control device.
CAUTION: The fan must be mounted with a minimum
of 7 ft. (2.1 m) of clearance from the trailing edge of
the blades to the oor.
3
HOMEDEPOT.COM/HUBSPACE
Please contact 1-877-592-5233 for further assistance.
Pre-Installation
Warranty

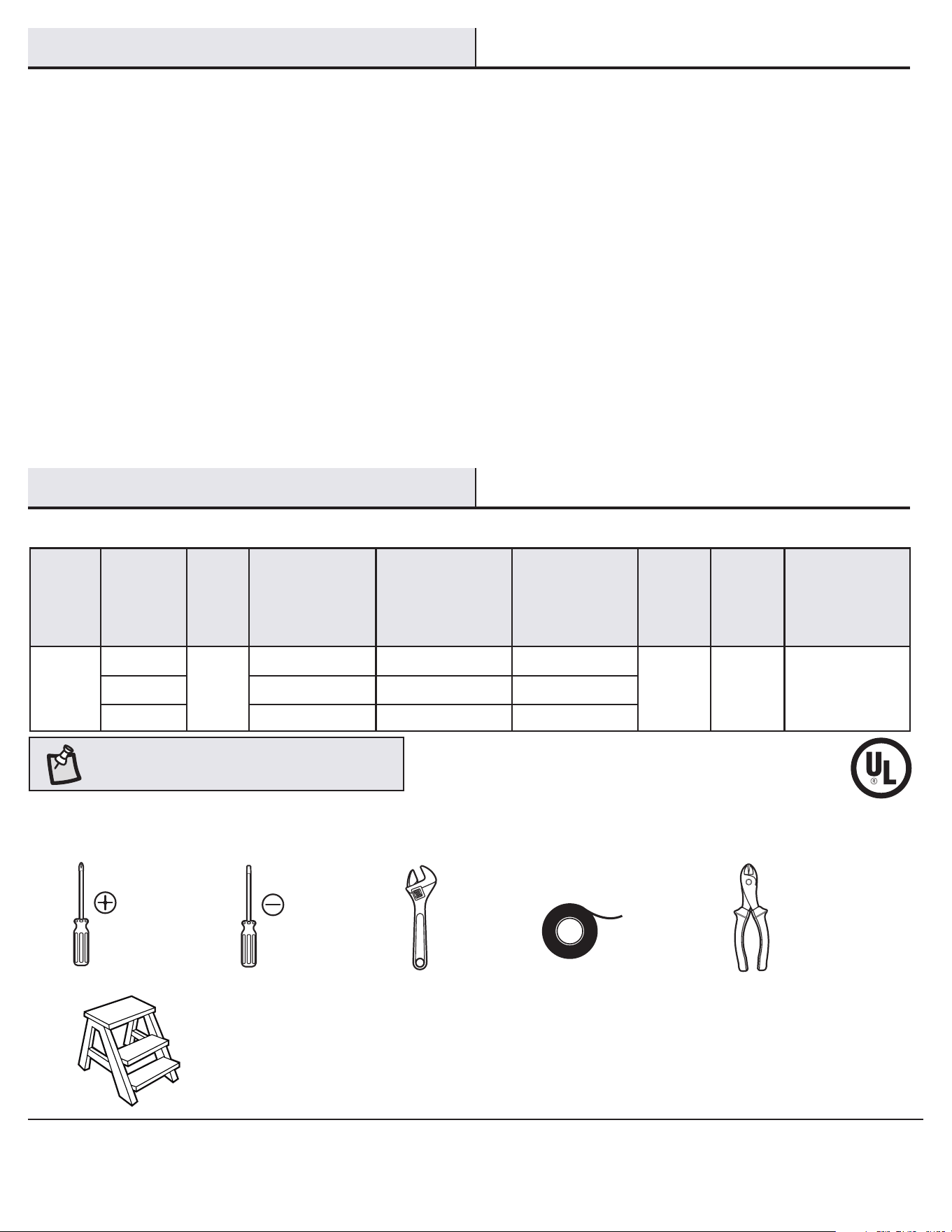

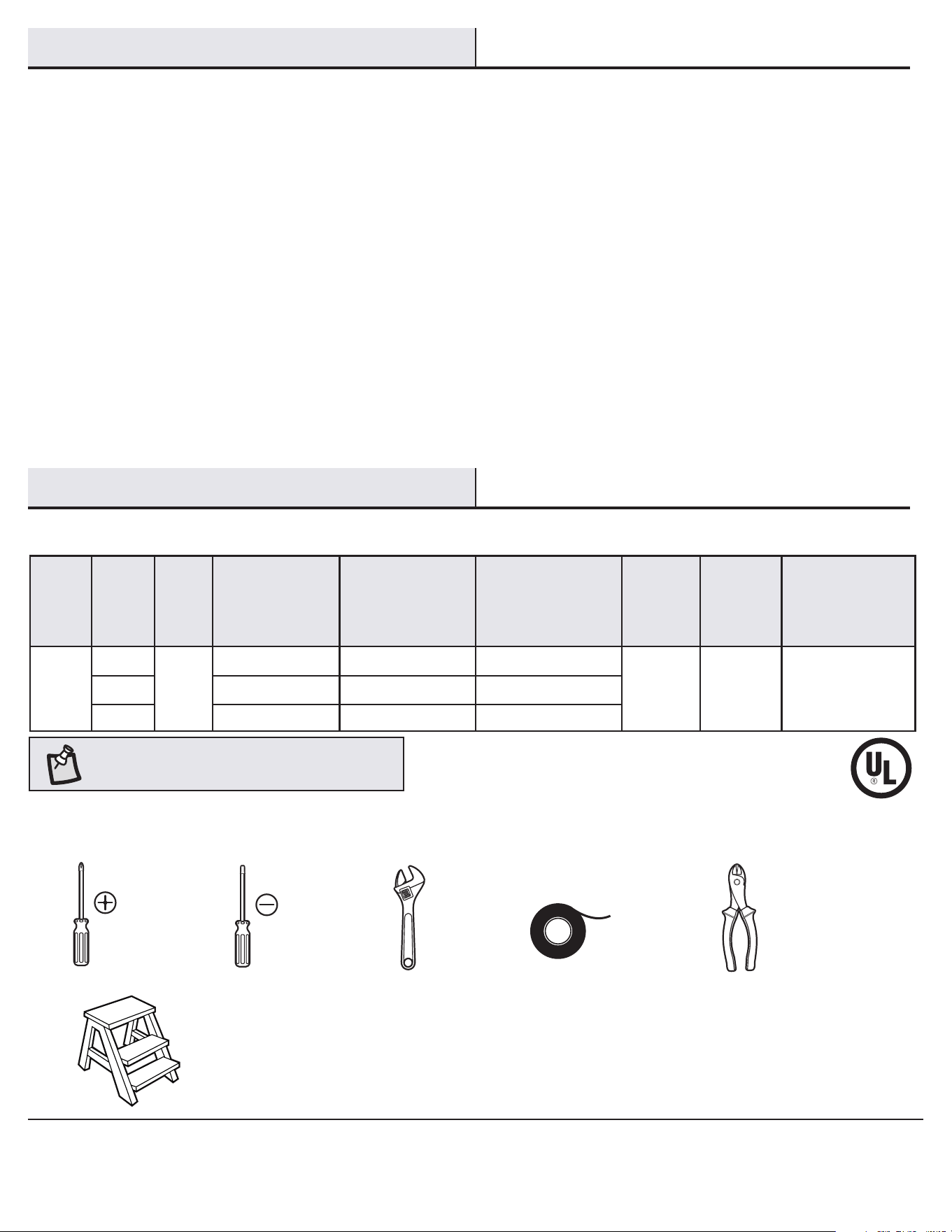

SPECIFICATIONS
NOTE: These are approximate measures. They do not
include the amps and wattage used by the light kit.
Size Speed Volts
Fan Power
Consumption
(without lights)
WATT
Airow
CFM
Airow Efciency
(higher is better)
CFM/WATT
Net
Weight
Gross
Weight
Cubic Feet
52 in.
Low
120
9 1431 159
20.28 lb
(9.2 kg)
26.39 lb
(11.97 kg)
2.0 cu. ft.
Medium 30 2887 96
High 61 4521 74
TOOLS REQUIRED
Phillips
screwdriver
Flat blade
screwdriver
Adjustable
wrench
Electrical
tape
Wire
cutter/
stripper
Step ladder
The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a
lifetime after the date of purchase by the original purchaser. The supplier warrants that the light kit, excluding any glass, to be free from defects in
workmanship and material at the time of shipment from the factory for a period of ve years after the date of purchase by the original purchaser.
The supplier also warrants that all other fan parts, excluding any glass or acrylic blades, to be free from defects in workmanship and material at the
time of shipment from the factory for a period of two years after the date of purchase by the original purchaser. We agree to correct such defects
without charge or at our option replace with a comparable or superior model if the product is returned. To obtain warranty service, you must present
a copy of the receipt as proof of purchase. All costs of removing and reinstalling the product are your responsibility. Damage to any part, such as by
accident, misuse, improper installation, or by afxing any accessories, is not covered by this warranty. Because of varying climatic conditions this
warranty does not cover any changes in brass nish, including rusting, pitting, corroding, tarnishing, or peeling. Brass nishes of this type give their
longest useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered a defect.
Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. Interline hereby disclaims any
and all warranties, including but not limited to those of merchantability and tness for a particular purpose to the extent permitted by law. The
duration of any implied warranty which cannot be disclaimed is limited to the time period as specied in the express warranty. Some states do not
allow a limitation on how long an implied warranty lasts, so the above limitation may not apply to you. The retailer shall not be liable for incidental,
consequential, or special damages arising out of or in connection with product use or performance except as may otherwise be accorded by law.
Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion or limitation may not apply to you. This
warranty gives specic legal rights, and you may also have other rights which vary from state to state. This warranty supersedes all prior warranties.
Shipping costs for any return of product as part of a claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-877-592-5233 or visit www.HomeDepot.com/hubspace.
4
Part Description Quantity
AA Blade attachment screws 19
BB Plastic wire connecting nut 3
CC Blade arm screws 13
DD Decorative frame screws 13
EE Frame brace screws 7
Pre-Installation (continued)

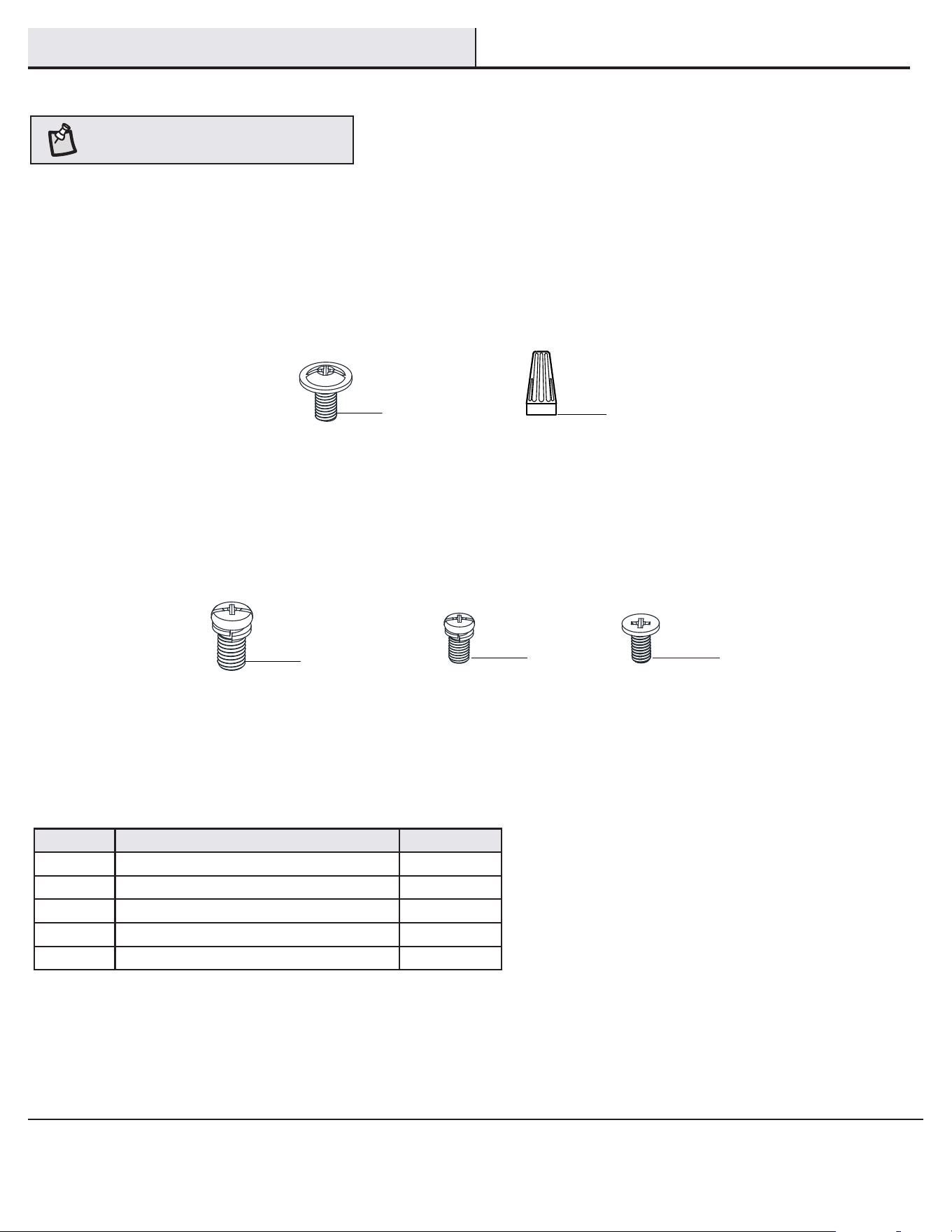

HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA
BB
EE
DD
CC
5
HOMEDEPOT.COM/HUBSPACE
Please contact 1-877-592-5233 for further assistance.
Part Description Quantity
A Mounting plate 1
B Trim ring 1
C Fan motor assembly 1
D Blade arm 6
E Blade 6
F Blade arm bracket 6
Part Description Quantity
G Decorative frame piece 6
H Light kit pan 1
I Light kit assembly 1
J Light shade 1
K Receiver 1
L Remote control 1
M Battery 2
IMPORTANT: This product and/or components are governed by
one or more of the following U.S. Patents: 5,947,436; 5,988,580;
6,010,110; 6,046,416; 6,210,117 and other patents pending.
Pre-Installation (continued)

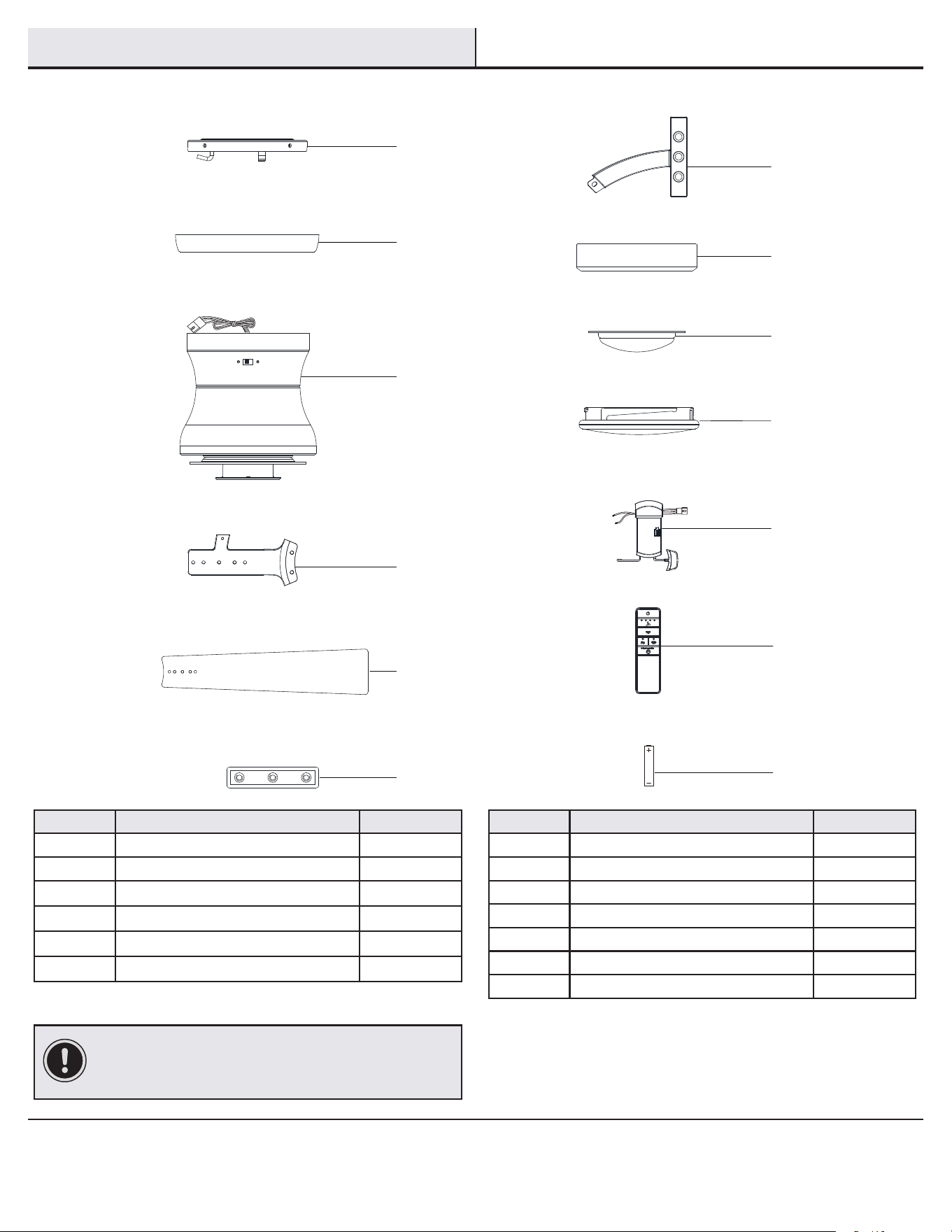

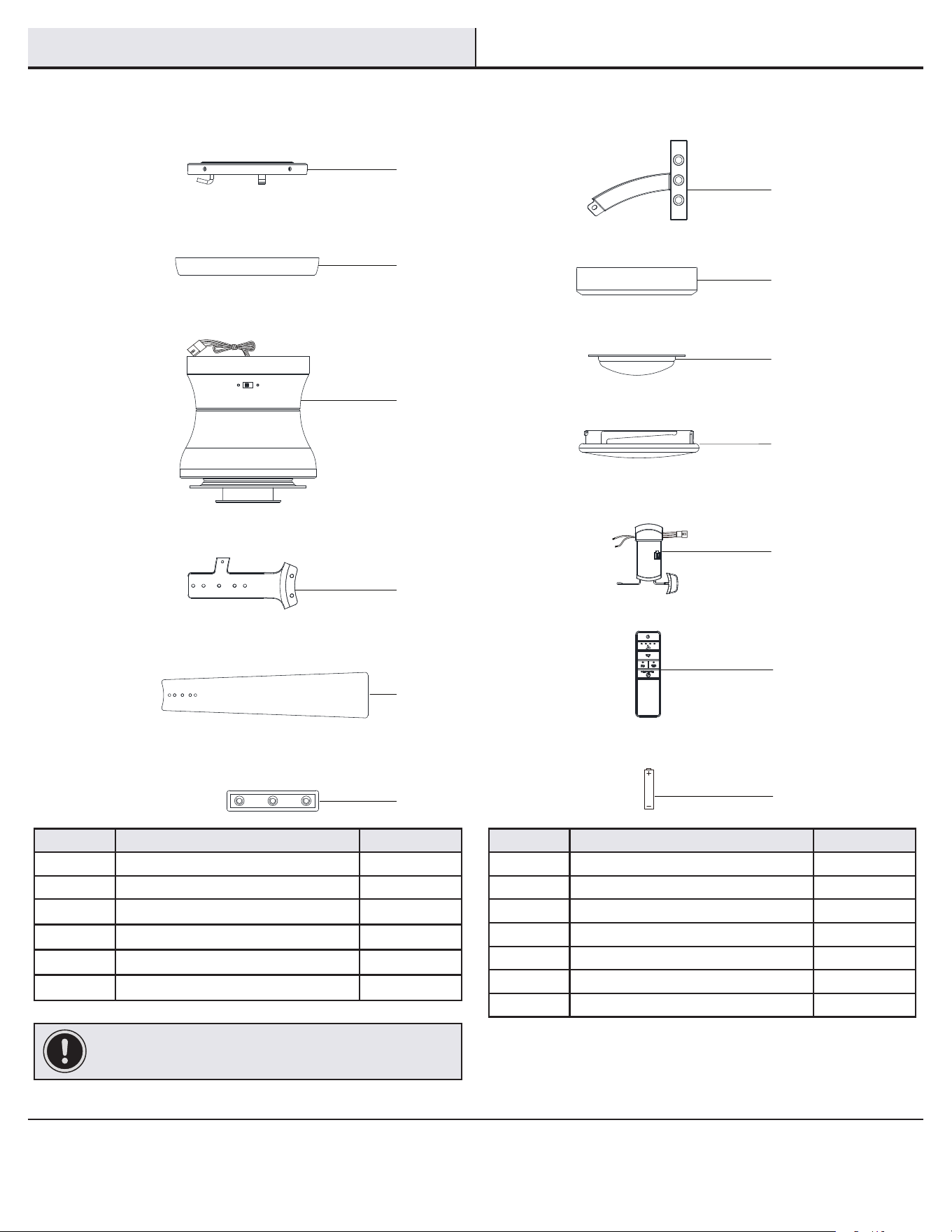

PACKAGE CONTENTS
A
B
C
E
G
F
D
H
J
K
L
M
I
1 2
3
4
O
N
DIP
6
Installation
MOUNTING OPTIONS
WARNING: To reduce the risk of re, electric shock or
personal injury, mount to outlet box marked “Acceptable
for fan support of 35 lb (15.9 kg) or less”, and use
screws provided with the outlet box. An outlet box
commonly used for the support of lighting xtures may
not be acceptable for fan support and may need to be
replaced. If in doubt, consult a qualied electrician.
If your ceiling fan does not have an existing UL Listed mounting
box, then install one using the following instructions:
□ Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box directly to the building structure. Use
the appropriate fasteners and materials. The outlet box and
support structure must be securely mounted and capable of
reliably supporting a minimum of 35 lb (15.9 kg). Use only UL
Listed outlet boxes marked “Acceptable for fan support of
35 lb (15.9 kg) or less.” Do not use a plastic outlet box.

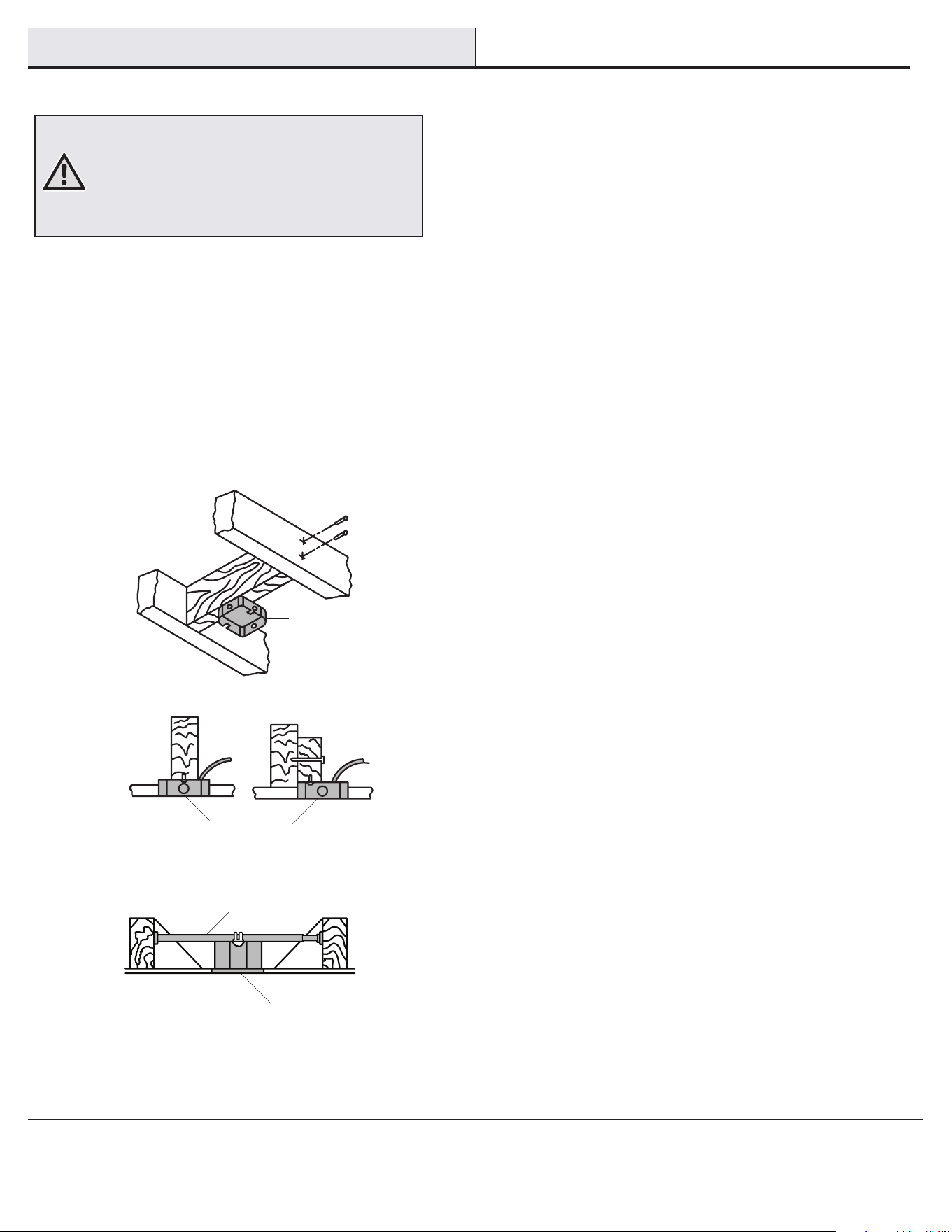

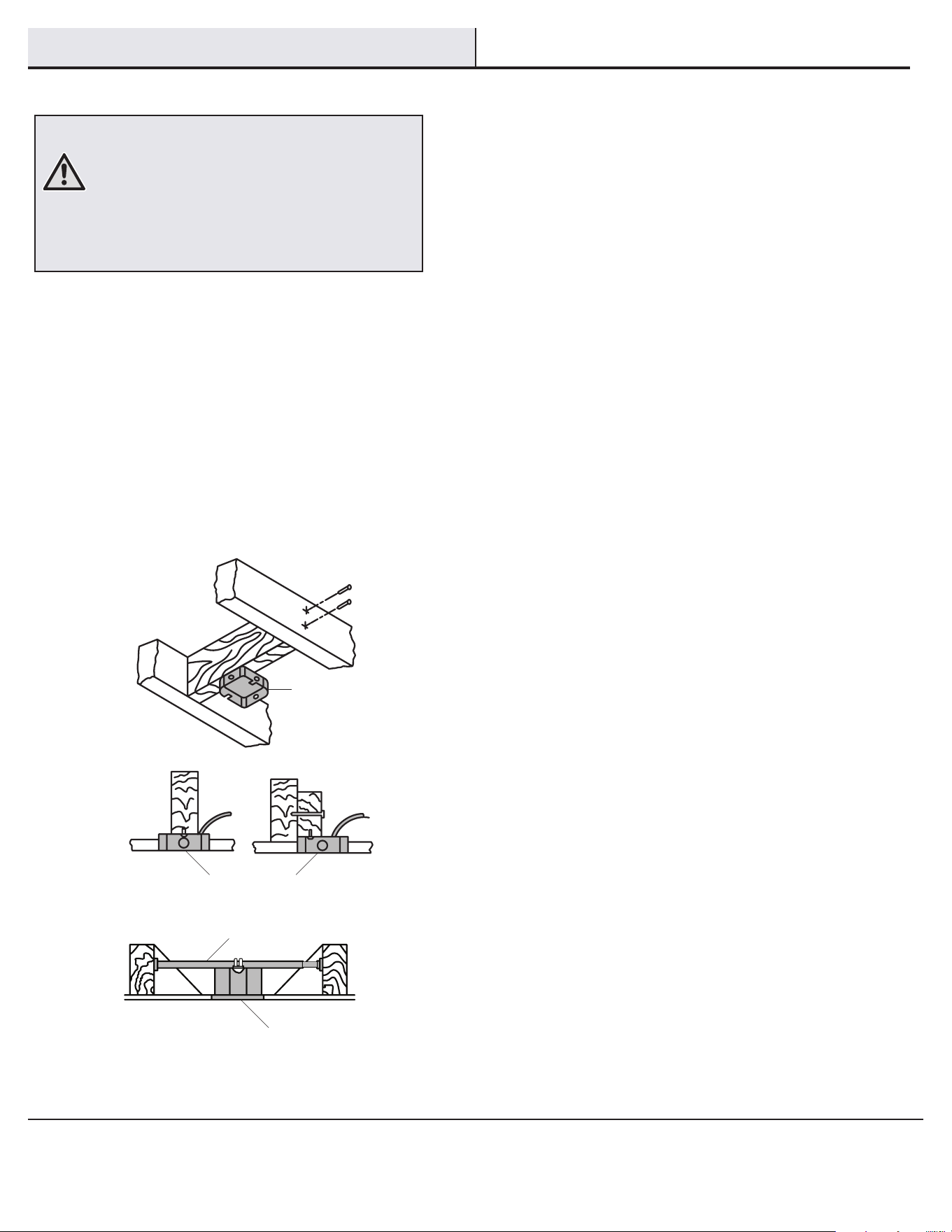

The illustrations below show three different ways to mount the
outlet box.
To hang your fan where there is an existing xture but no ceiling joist,
you may need an installation hanger bar as shown above (available at
any Home Depot store).
Outlet Box
Outlet Box
Outlet Box
Hanger Bar
7
HOMEDEPOT.COM/HUBSPACE
Please contact 1-877-592-5233 for further assistance.

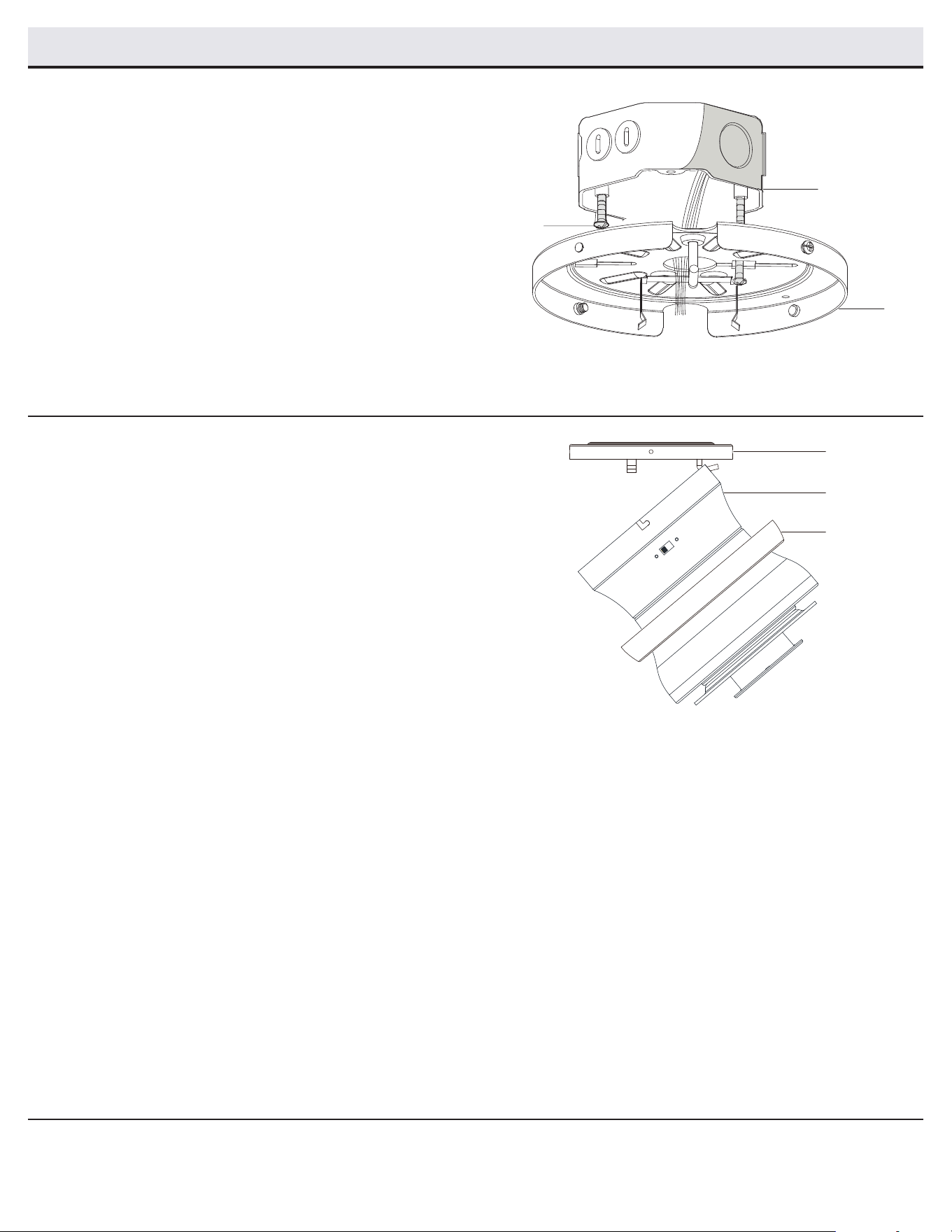

Assembly - Hanging the Fan

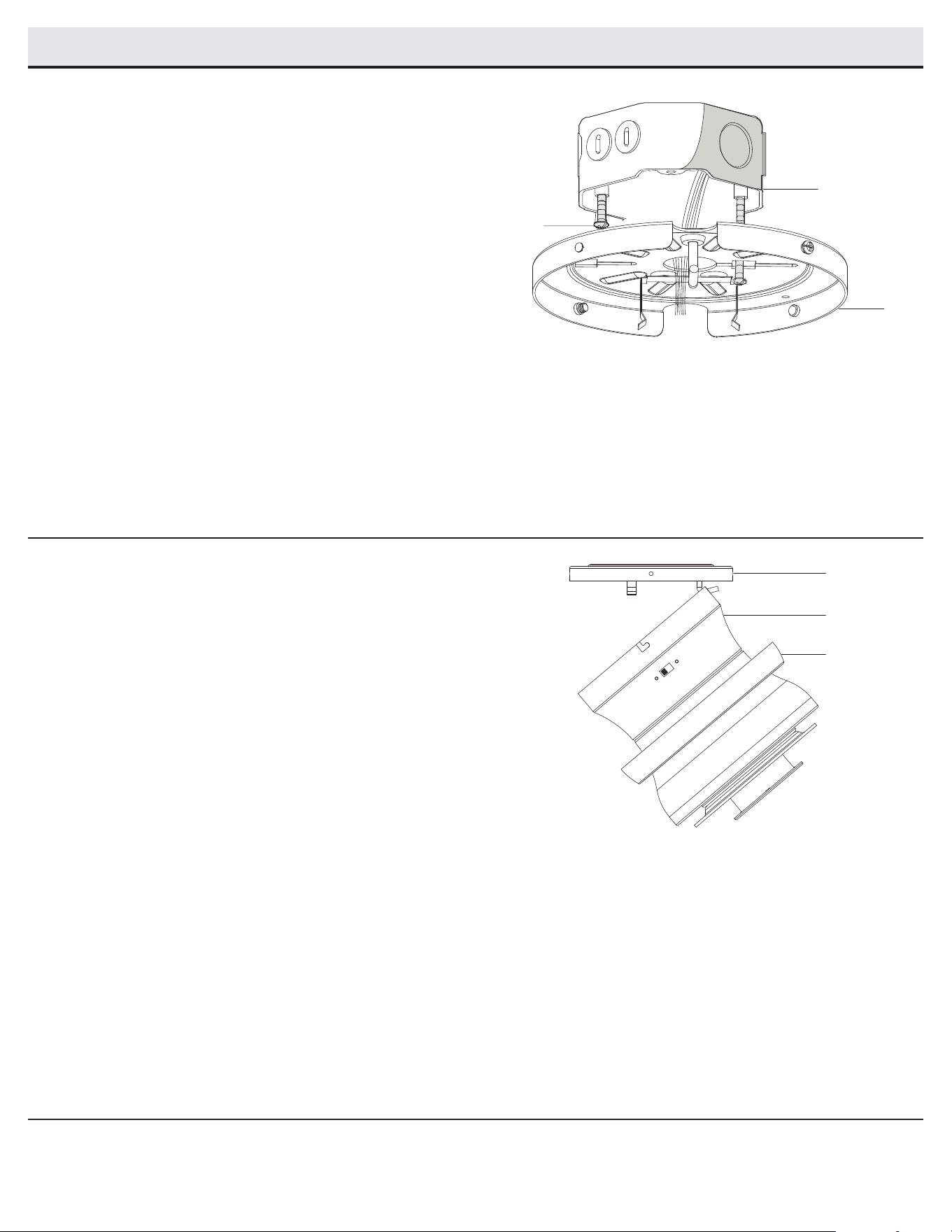

Attaching the fan to the electrical box
1
□ Turn the power off.
□ Loosen the two mounting screws (GG) supplied with the outlet
box, but do not remove the screws.
□ Securely attach the mounting plate (A) to the outlet box by
sliding the mounting plate (A) over the two mounting screws
(GG) supplied with the outlet box.
□ Pull the 120-volt supply wires (the black, white and ground
wires) out of the outlet box (FF) and through the hole in the
mounting plate (A) and lay them to the side.
Hanging the fan motor assembly
2
□ Attach the trim ring (B) to the fan motor assembly (C) at the
opening of the motor housing. Make sure the slots of trim ring
(B) are on top.
□ Carefully lift the fan motor assembly (C) and hang the fan motor
assembly (C) on the hook of the mounting plate (A) by utilizing
one of the holes at the outer rim of the motor housing so that it
is securely suspended.
□ Connect the wiring to your fan according to step 3 “Making the
Electrical Connections”.
GG
FF
A
A
C
B
8
Assembly - Hanging the Fan (continued)

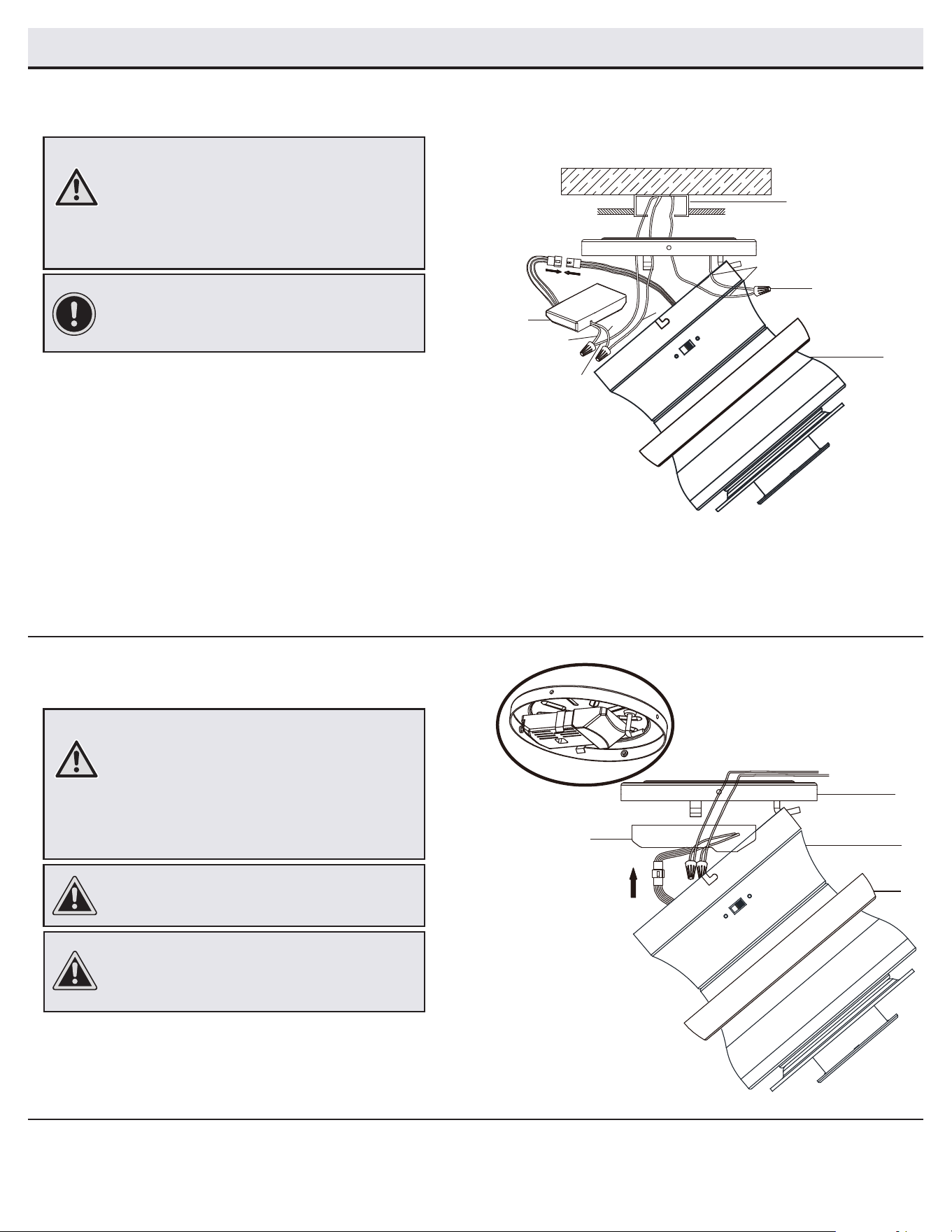

Installing the receiver

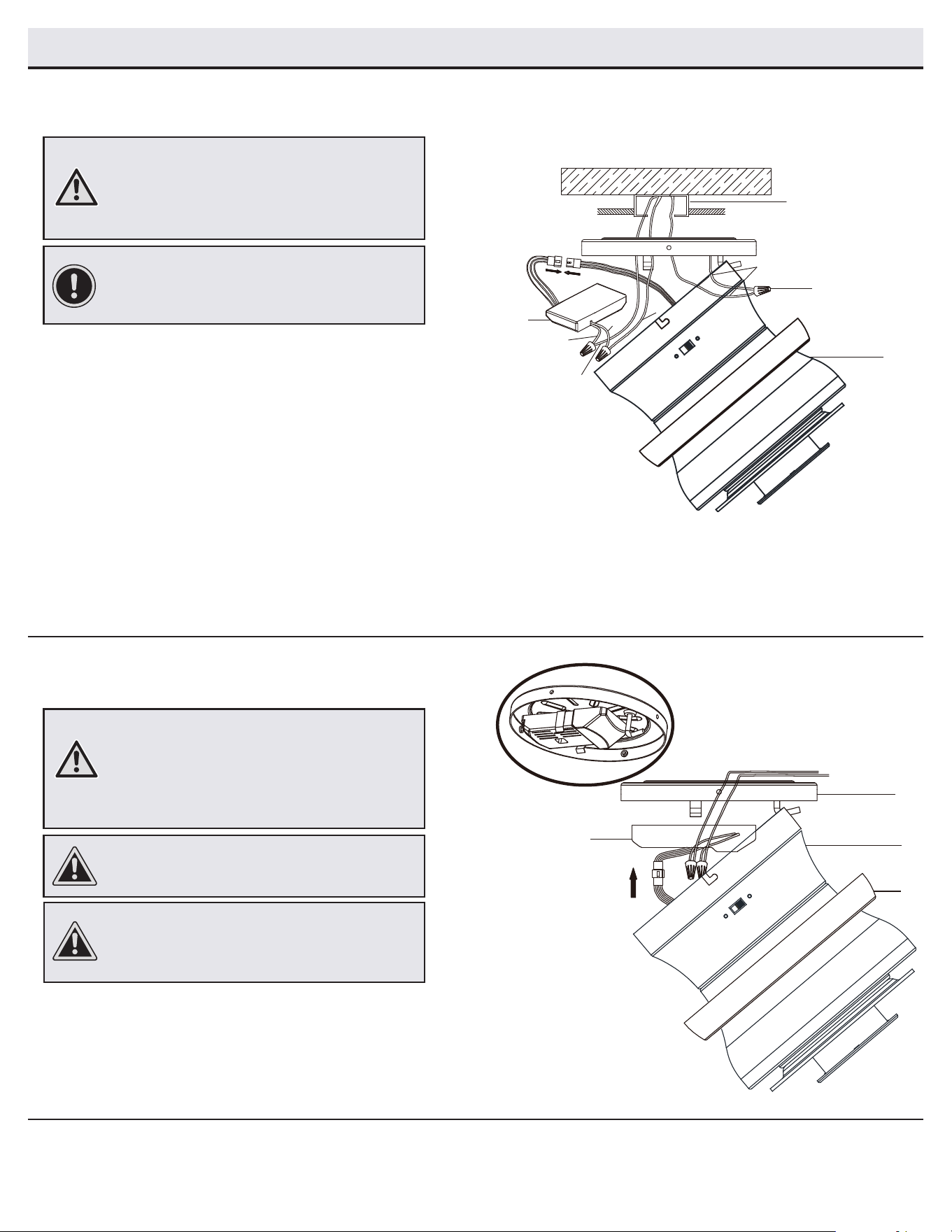

Making the electrical connections
□ Spread the wires apart so that the green and whites are one
side of the outlet box and the black wire is on the other side.
□ Connect the green fan wires to the household ground wire (this
may be a green or bare wire) using a wire connecting nut (BB).
□ Connect the receiver (K) red or black wire to the household
black (hot) wire using a wire connecting nut (BB).
□ Connect the receiver (K) white wire to the household white
(neutral) wire using a wire connecting nut (BB).
□ Secure each wire connecting nut using electrical tape.
□ Wire the receiver (K) to the fan wires by connecting the molded
adaptor plug from receiver (K) with molded adaptor of the fan
motor assembly (C) together.
□ Push the receiver (K) into the bracket on the mounting plate (A)
as shown, at side towards the ceiling.
4
3
WARNING: Each wire nut supplied with this fan is
designed to accept up to one 12-gauge house wire
and two wires from the fan. If you have larger than
12-gauge house wiring or more than one house wire
to connect to the fan wiring, consult an electrician for
the proper size wire nuts to use.
IMPORTANT: Use the wire connecting nuts (BB)
supplied with your fan. Secure the connectors with
electrical tape and ensure there are no loose strands or
connections.
WARNING: To reduce the risk of re or electrical
shock, remember to disconnect power. The electrical
wiring must meet all local and national electrical code
requirements. The electrical source and fan must
be 110/120 volt, 60HZ. Do not use this product in
conjunction with any variable wall control. Incorrect
wire connection can damage this receiver.
CAUTION: If other fan wires are different color, have this
unit installed by a licensed electrician.
CAUTION: Do not install the receiver (K) in a damp
location or immerse in water. For indoor use only. Do
not pull on or cut the receiver leads shorter. Do not
drop or bump the unit.
Outlet box
Green or bare wire
K
C
Red or
Black
Black
White
White
BB
A
C
K
B
9
HOMEDEPOT.COM/HUBSPACE
Please contact 1-877-592-5233 for further assistance.

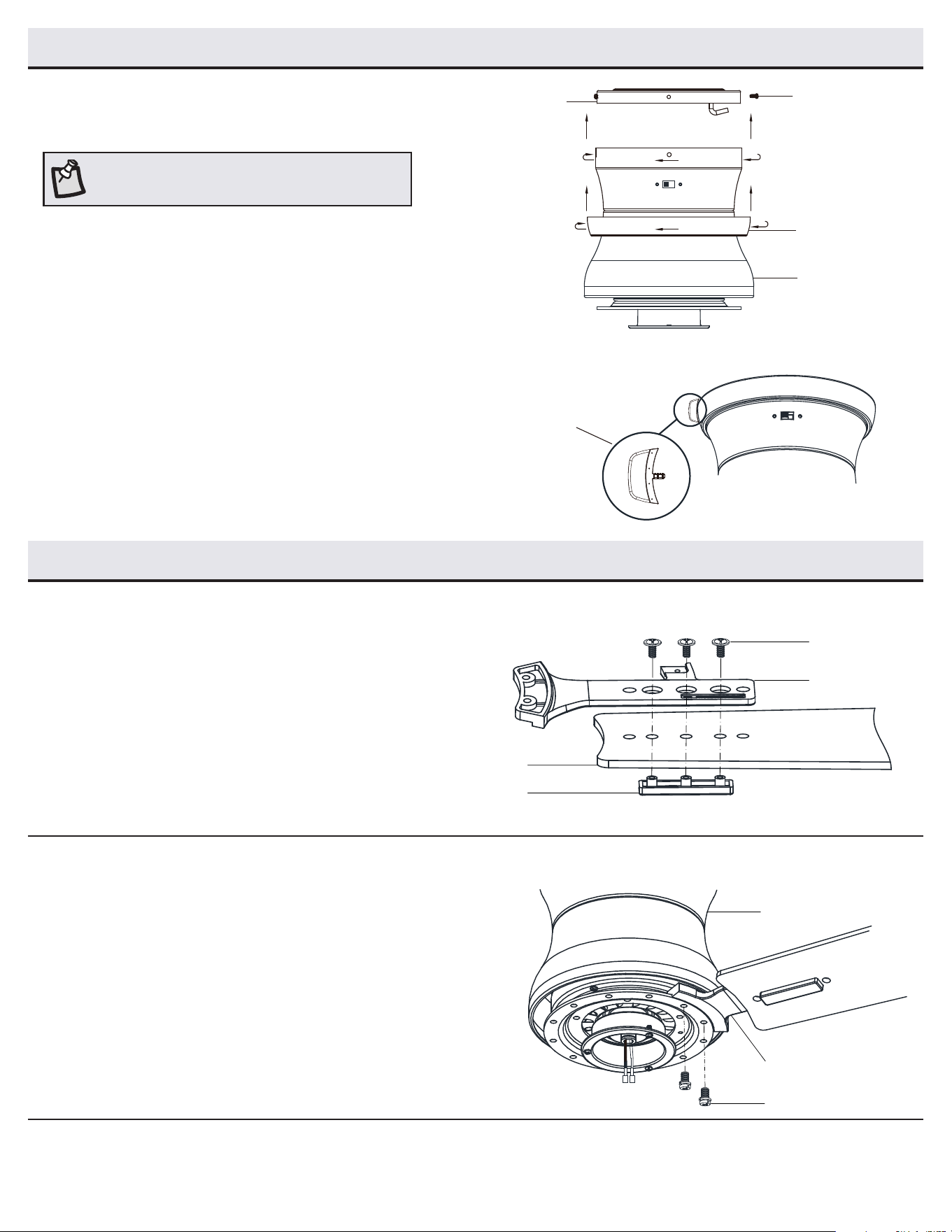

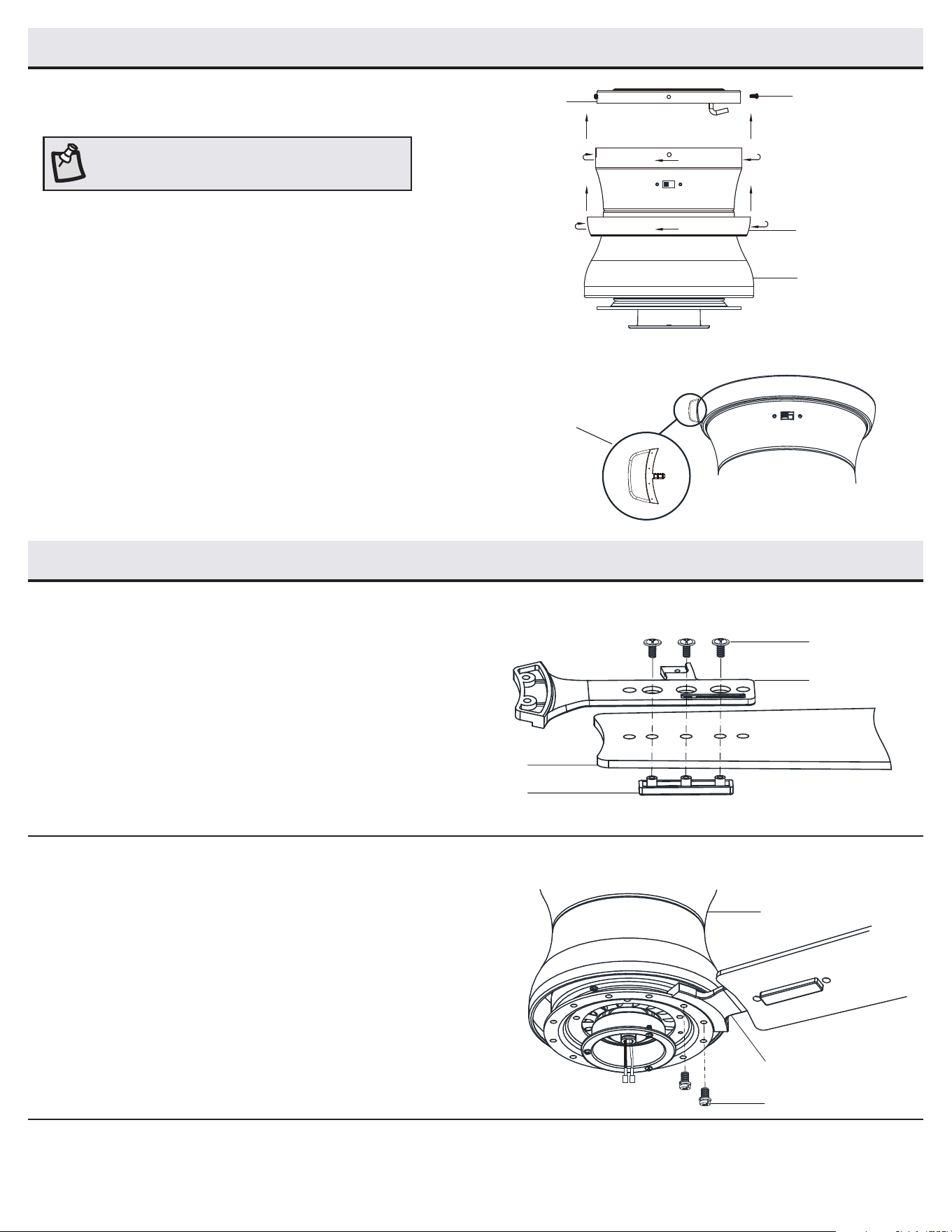

Assembly - Hanging the Fan (continued)
Installing the motor assembly
□ Remove two of the four screws (located diagonally from each
other) (NN) from the top of the mounting plate (A) and loosen
the other two screws (NN).
□ Align the two key slots in the top of the fan motor assembly (C)
with the two loosened screws (NN) on the mounting plate (A).
Push the fan motor assembly (C) up and turn it clockwise to
lock in the mounting plate (A). Tighten the two screws.
□ Install the two screws that were removed at the beginning
of this step into the remaining two holes and tighten the four
screws rmly.
□ Install the trim ring (B) by aligning the ring’s slots with the
screws on the mounting plate (A). Rotate the ring clockwise to
lock in place.
5
NOTE: For better performance with the WiFi system, the
WiFi antenna must be mounted to the ceiling outside of
the fan’s ceiling housing.
Assembly - Attaching the Blades
Attaching the blades to
the blade arm
□ Attach a blade (E) to the blade arm (D) by aligning the holes
on the blade arm bracket (F) with the holes on blades (E) and
blade arms (D), inserting the screws (AA) into the holes in the
blade arm (D) and through the blade (E), blade arm (D) and
blade arm bracket (F).
□ Tighten each screw to secure the blade (E).
□ Repeat this step for each blade (E), blade arm (D) and blade
arm bracket (F).
1
Attaching the blade assemblies
to the motor
□ Attach the blade assembly to the motor assembly (C) by aligning
the screw holes on the blade arm (D) with the screw holes on the
bottom of the fan motor assembly (C).
□ Insert the screws (CC) into the holes on the blade arm (D) and
through the holes on the bottom of the fan motor assembly (C).
Do not completely tighten these screws. The blade arms should
be slightly loose when attaching the decorative frames.
□ Repeat this process for remaining blade assemblies.
2
F
AA
D
E
C
D
CC
A
C
B
NN
WiFi antenna mount
outside of the housing
View after installation
10

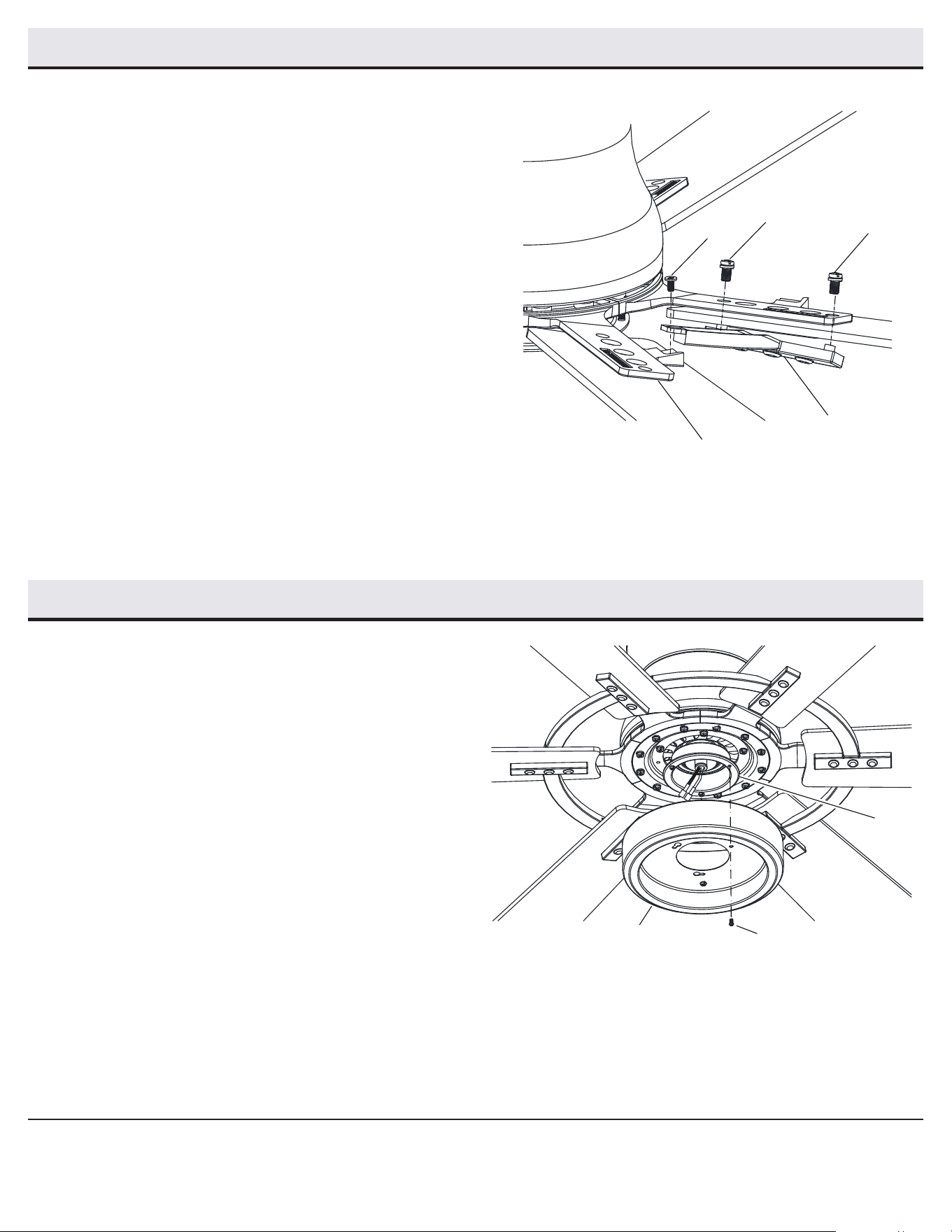

Assembly - Attaching the Blades (continued)
Assembling the decorative frame
□ Attach the decorative frame (G) to the blade assembly by
aligning the two posts of the decorative frame with the two
holes in the blade. Secure the decorative frame to the blade
using the decorative frame screws (DD). Insert the decorative
frame screws (DD) through the two holes in the blade arm (D)
and screw them into the posts of the decorative frame (G).
Align the hole in the tab at the end of the decorative frame (G)
with the frame brace on the side edge of the blade arm (D) and
secure using a frame brace screw (EE). Make sure all screws
are completely tightened.
□ Repeat this process for the remaining decorative frame
pieces (G).
□ Once all of the decorative frame pieces are installed,
completely tighten all of the blade arm screws (CC) to secure
the blade assemblies to the fan.
3
Assembly - Attaching the Light Kit
Installing the light kit pan
□ Remove one screw (HH) from the black bracket below the fan
motor assembly (C), and loosen but do not remove the other
two screws.
□ Push the light kit pan (H) up to the fan motor assembly (C) so
that the two loosened screw heads t into the keyhole slots.
Turn the light kit pan (H) clockwise.
□ Re-install the screw (HH) that was removed in the rst step.
□ Make sure all the screws are rmly tightened.
1
DD
DD
EE
D
G
H
HH
C
11
HOMEDEPOT.COM/HUBSPACE
Please contact 1-877-592-5233 for further assistance.

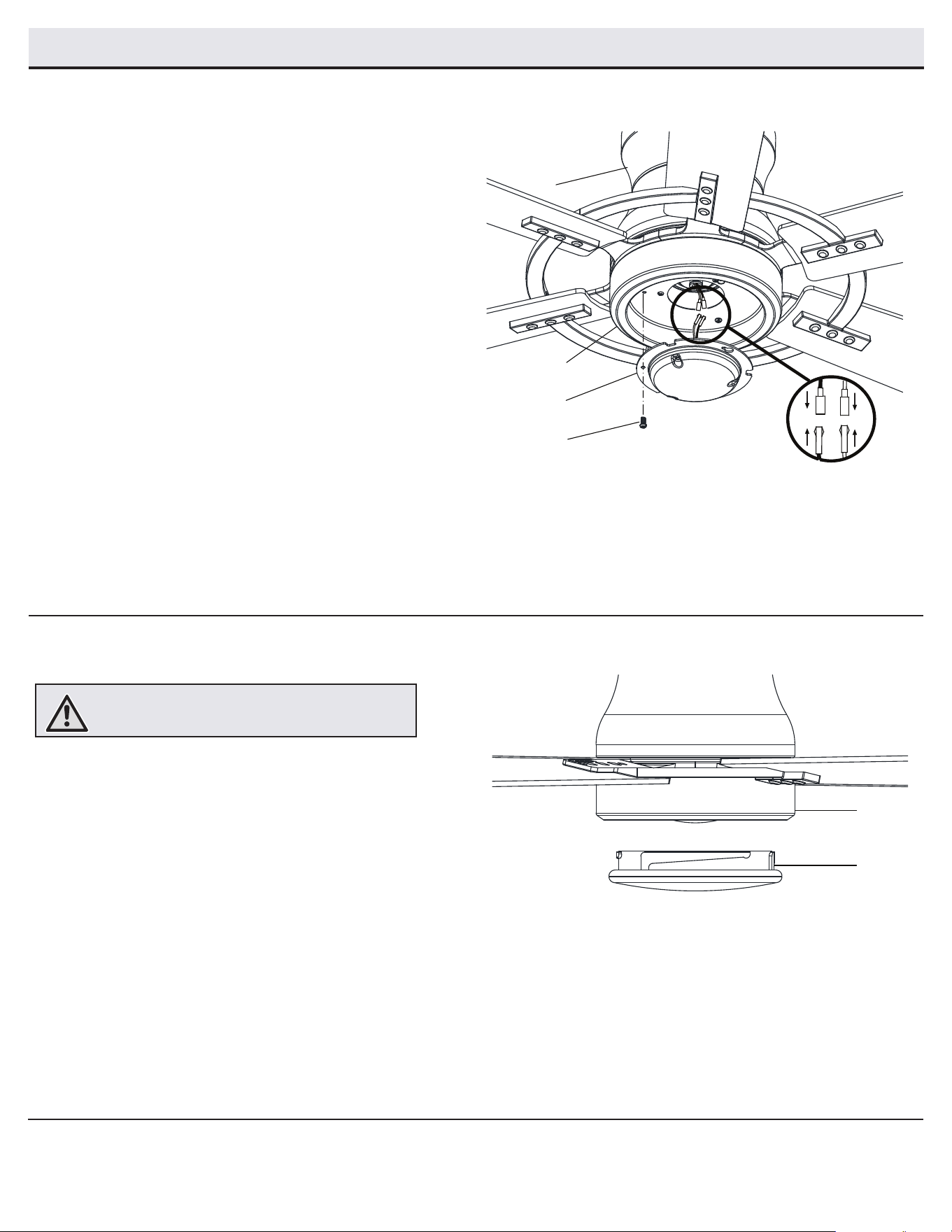

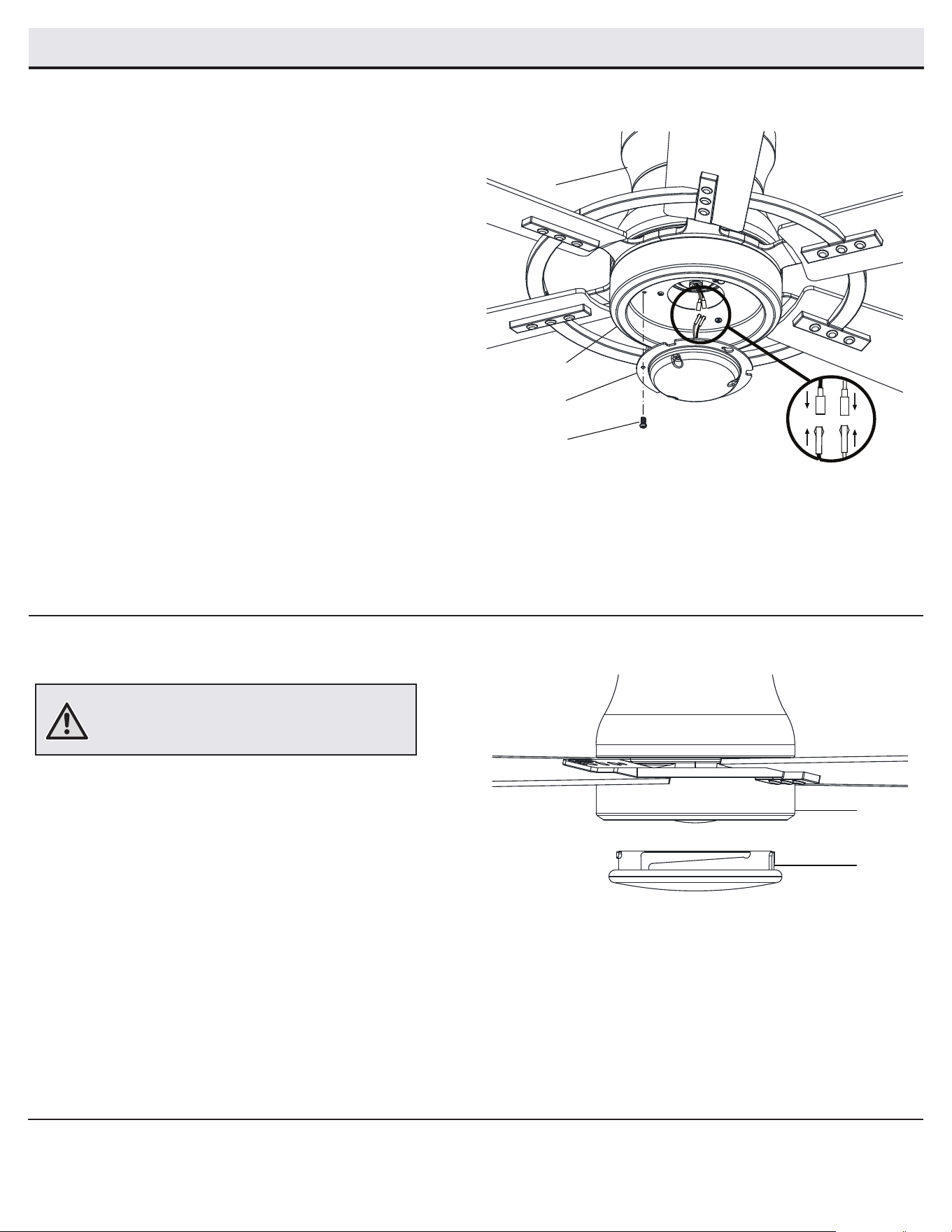

Installing the light shade
3
□ Place the light shade (J) into the light kit pan (H), aligning the
three at areas on the top of the ange of the light shade (J)
with the three raised dimples in the light kit pan (H). Turn the
light shade (J) clockwise until it stops.
Assembly - Attaching the Light Kit (continued)
Attaching the light kit tter assembly
□ Remove one screw (TT) from the light kit pan (H) and loosen,
but do not remove, the other two screws.
□ Connect the wires from the light kit tter assembly (I) to the
wires from the fan motor assembly (C) by connecting the
molded adaptor plugs together. Carefully tuck all wires and
splices into the switch cup.
□ Push the light kit tter assembly (I) up to the light kit pan (H)
so that the two loosened screw heads t into the keyhole slots.
Turn the light kit tter assembly (I) clockwise to secure.
□ Re-install the screw that was removed in the rst step.
□ Make sure all the screws are rmly tightened.
2
WARNING: Do not overtighten when installing the light
shade into the light kit. Allow the light shade to cool
completely before removing.
H
I
TT
C
H
J
12

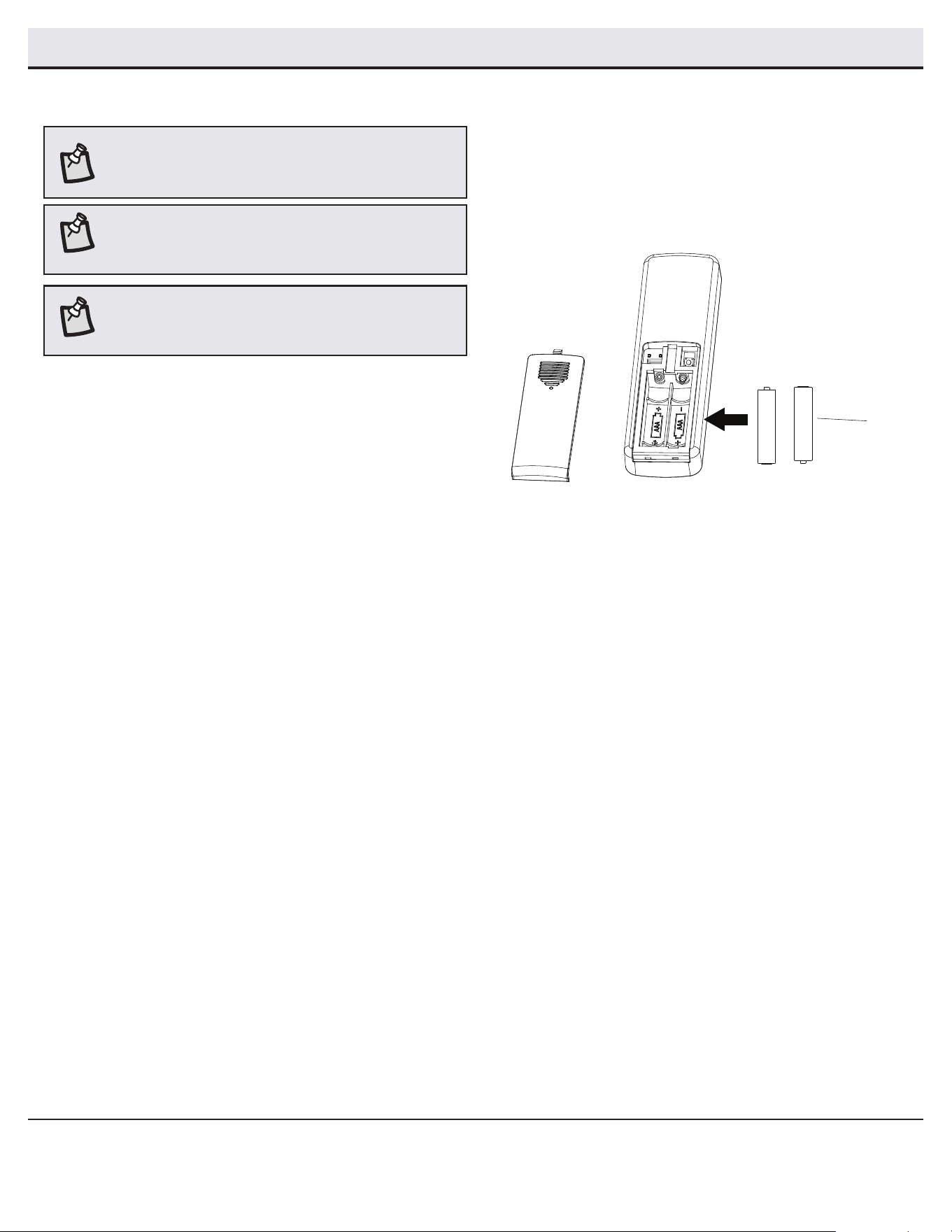

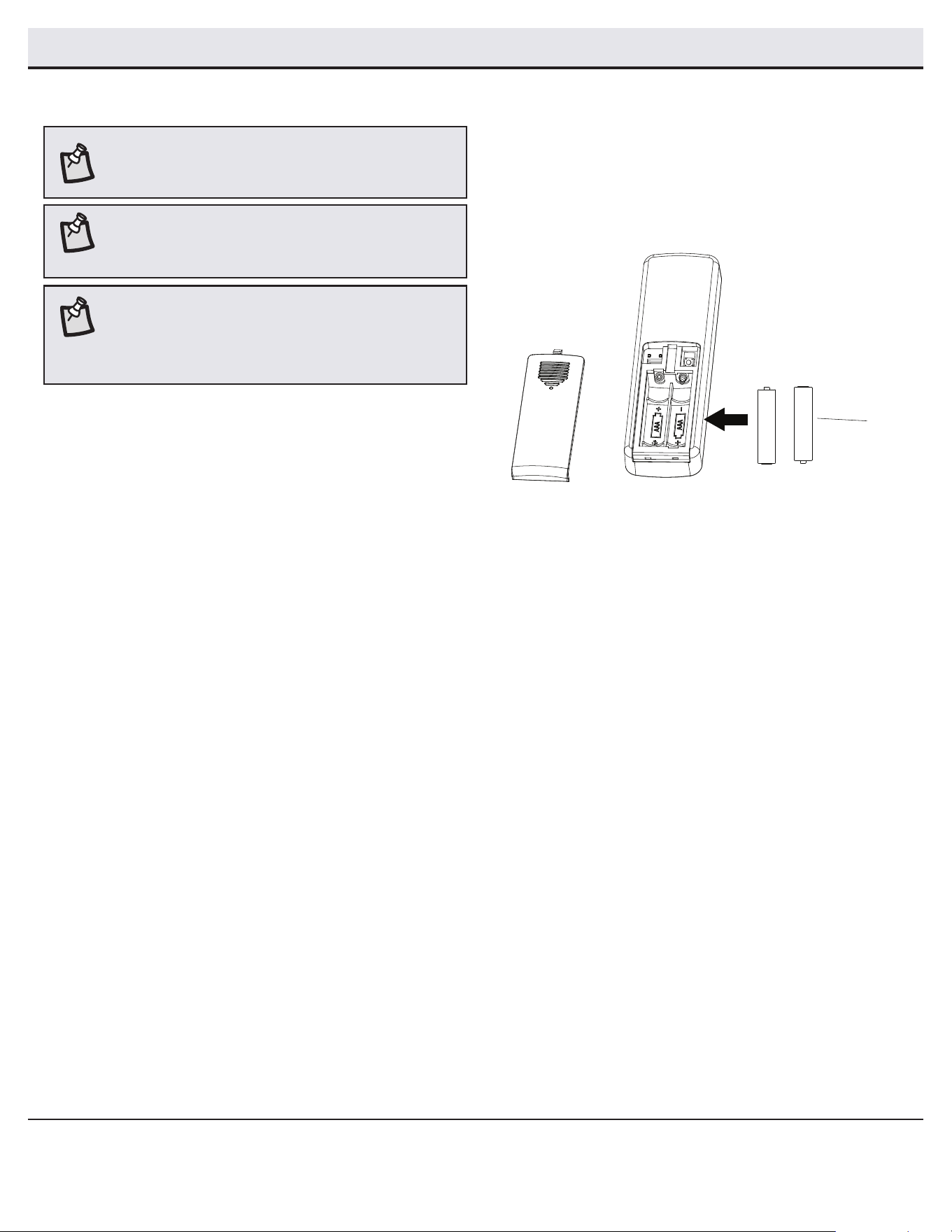

Preparing the remote control
NOTE: The remote control has already been paired to the ceiling
fan for your convenience. If you have two of the same model fans
in your home, please follow the steps below to control each fan
independently.
NOTE: The remote control battery will weaken with age and
should be replaced before leaking takes place, as this will damage
the remote control. Dispose of used battery properly and keep the
battery out of the reach of children.
Preparing the Remote Control
□ Conrm that the power to the fan is off at either the wall switch or
breaker box.
□ Remove the battery cover by pressing rmly on the arrow and
sliding the cover off.
□ Install two 1.5V AAA batteries (M).
□ Return power to the fan at the wall switch or breaker box.
□ If the remote control doesn’t work as normal, press then release
the “Learn” button for 1-2 seconds (located in the remote’s battery
compartment) within 30 seconds of turning on the power.
□ If pairing is successful, the fan’s light kit will ash and the blades
will begin to spin.
□ Replace the battery cover on the remote control.
1 to 3 mode
□
To use more than one remote control for your fan, press the “Learn”
button for 10 seconds and release within 30 seconds of turning on the
power. Once pairing is successful, the fan’s light kit will ash and the
blades will begin to spin.
□
Repeat the above process for the remote controls you want to work
with this fan.
□
The fan can be only controlled by 3 remote controls maximum at the
same time after “Learning”. If you use a fourth remote control to handle
the fan, the rst remote control will be replaced.
1 to 1 mode
□
To use only one remote control for your fan, press and release the
“Learn” button for 1-2 seconds within 30 seconds of turning on the
power. The “1 to 3” mode will be cleared and returned back to “1 to
1” mode.
NOTE: The switch marked “D/O” controls the dimming function
of the lights. If you wish to use the dimming function or
Hubspace app, keep the switch in the “D” position. To disable the
dimming function, set the switch to the “O” position.
LEARN
K7
M
13
HOMEDEPOT.COM/HUBSPACE
Please contact 1-877-592-5233 for further assistance.

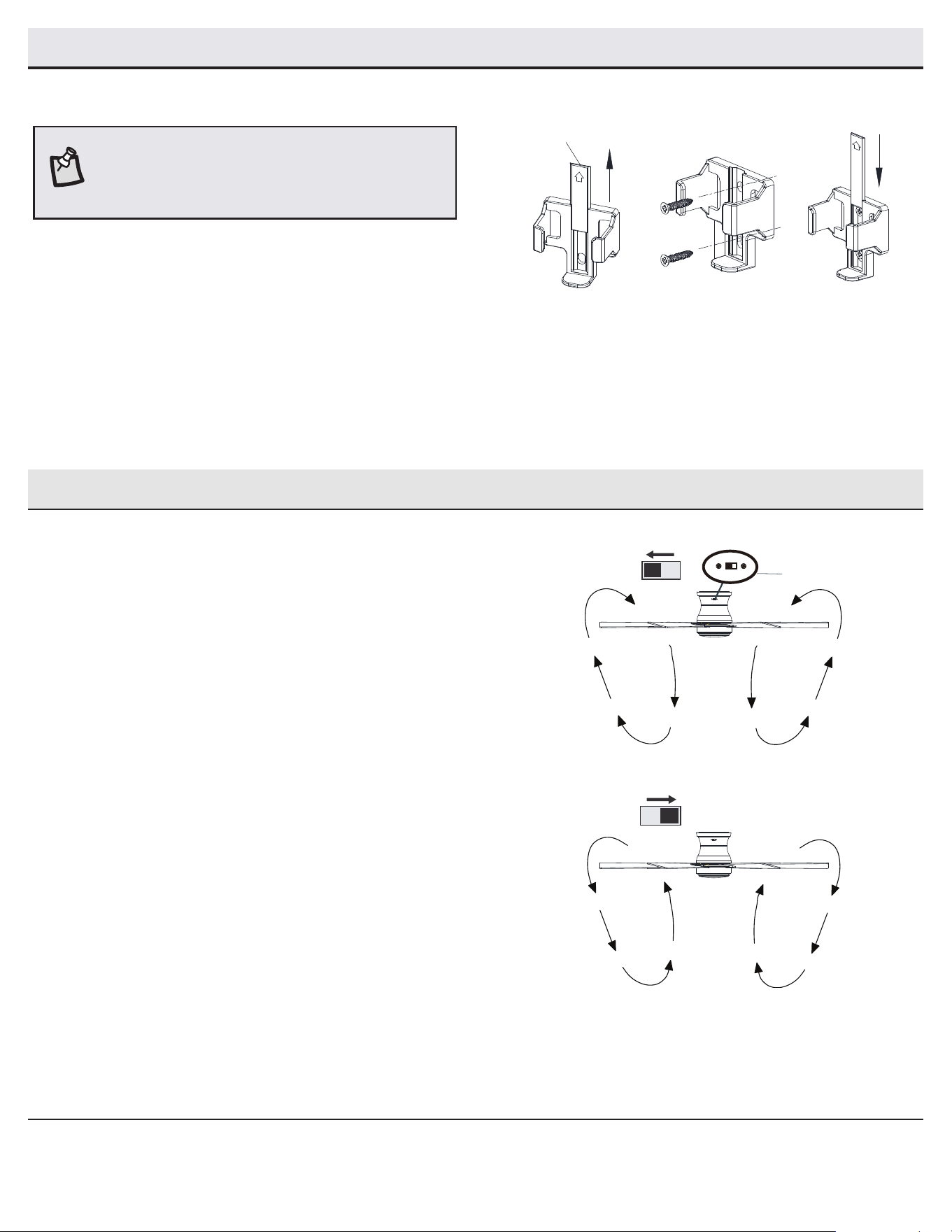

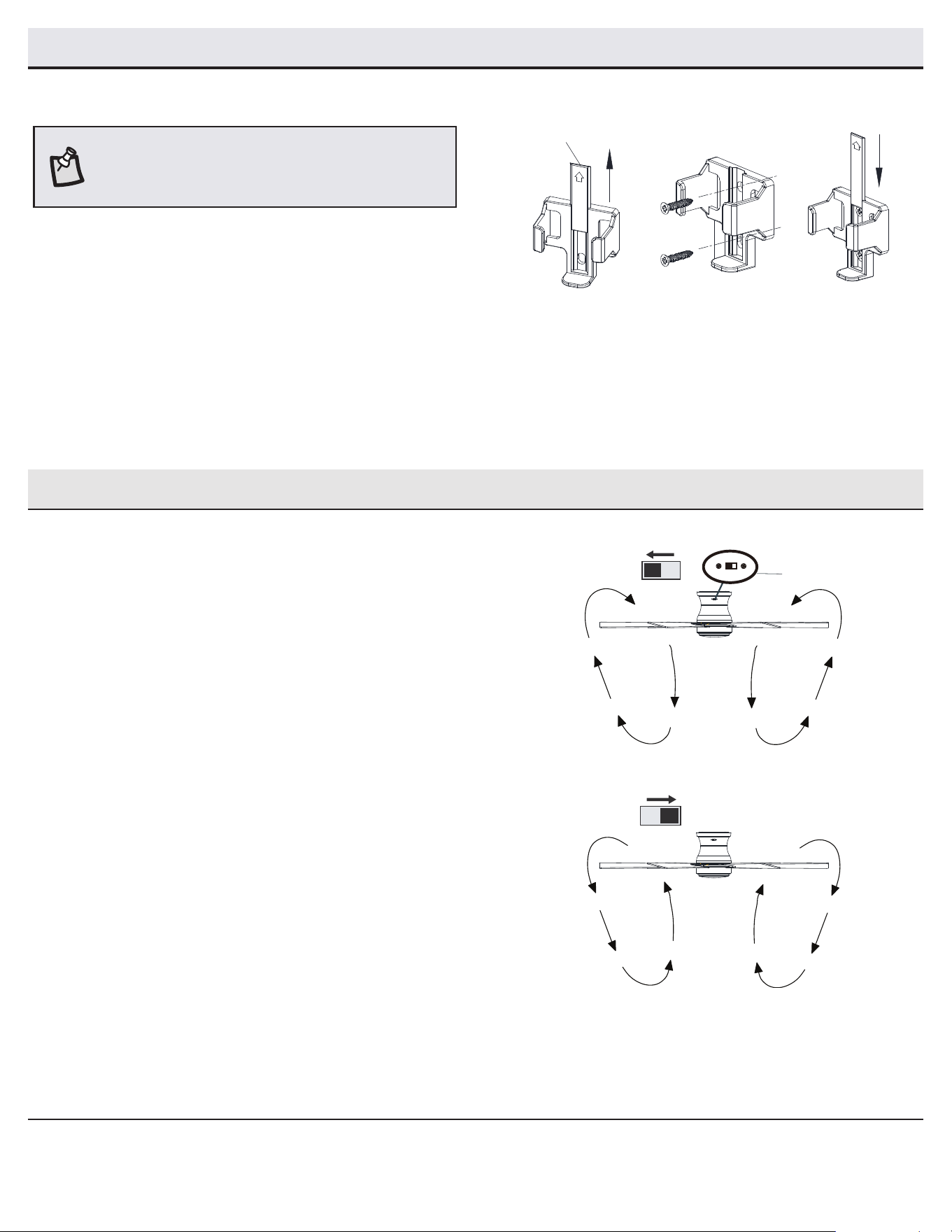

Assembly - Attaching the Accessories
Mounting the remote control holder
□ Slide the screw cover plate up to remove it from the wall
cradle.
□ Position the wall cradle in the desired position and attach it to
the wall using the included wall cradle screws.
□ Slide the screw cover plate back onto the wall cradle to
conceal the screws.
Screw cover plate
NOTE: Screw wall anchors are included for extra support. The
included screws are designed to screw easily into the wall. If
you would like a more permanent or secure hold, install the wall
anchors prior to attaching the wall cradle to the wall.
Operating - Your Fan and Remote Control
□ Remote Control - Your fan is equipped with a remote control to
operate the speed and lights of your new ceiling fan.
□ Speed setting for warm or cool weather depends on factors such
as the room size, ceiling height, number of fans and so on.
□ The fan is shipped from the factory with the reversing switch (YY)
positioned to circulate air downward. If airow is desired in the
opposite direction, turn your fan off and wait for the blades to stop
turning, then slide the reversing switch (located on the fan motor
assembly (C)) to the opposite position, and turn the fan on again.
The fan blades will turn in the opposite direction and reverse
airow.
Warm weather - (Forward) A downward airow creates a cooling effect.
This allows you to set your air conditioner on a higher setting without
affecting your comfort.
Cool weather - (Reverse) An upward airow moves warm air off of
the ceiling. This allows you to set your heating unit on a lower setting
without affecting your comfort.
Warm weather
Cool weather
YY
14

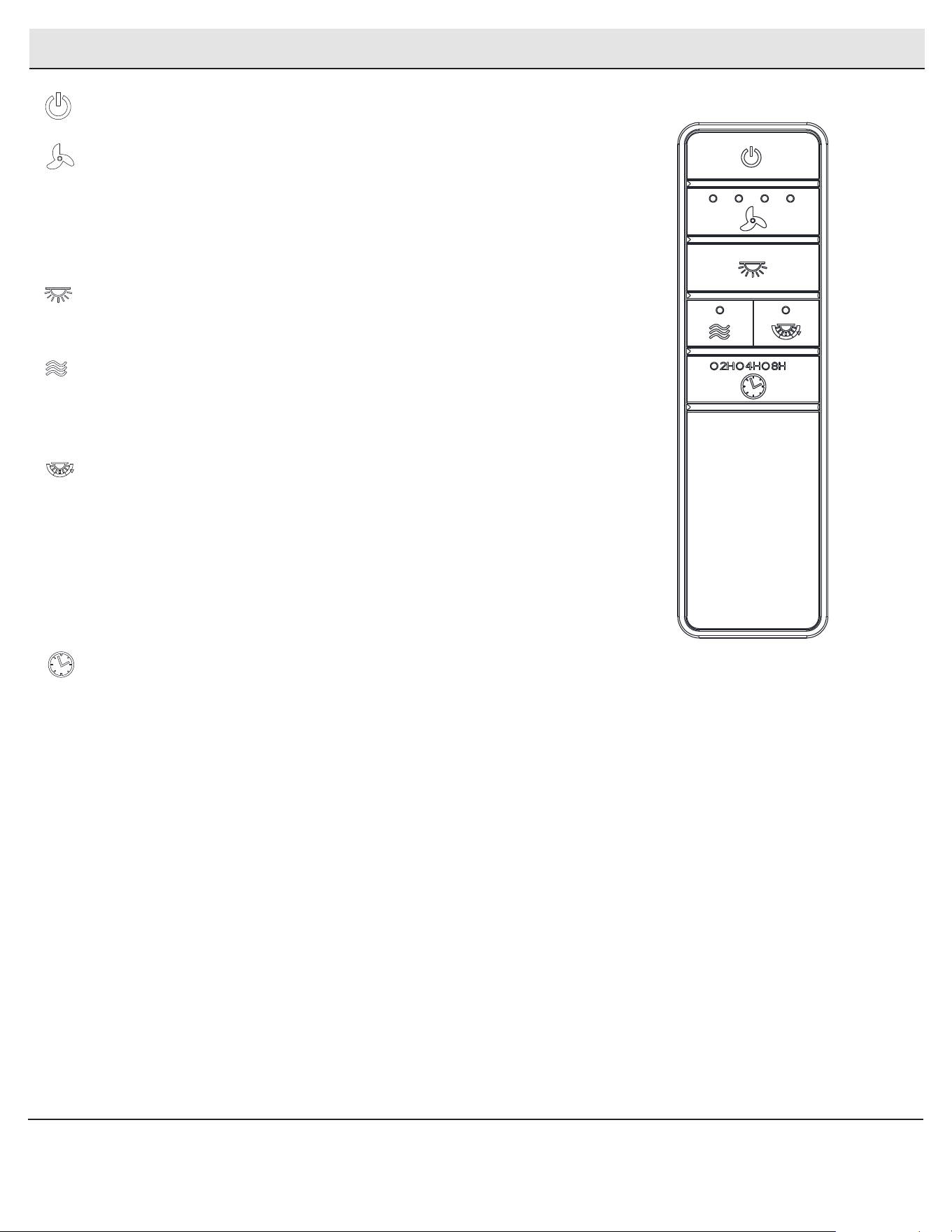

Power ON/OFF: Press and release the power button to turn the fan and light on or off.
Fan speed: LEDs on the fan speed button will illuminate to the corresponding speed.
Press and release 1 time: turns the fan speed to 4.
Press and release 2 times: turns the fan speed to 3.
Press and release 3 times: turns the fan speed to 2.
Press and release 4 times: turns the fan speed to 1.
Press and release 5 times: turns the fan off.
Light ON/OFF:
Press and release the button to turn the light on or off.
Press and hold the button to activate the dimmer function.
Comfort Breeze:
Press the button to enable Comfort Breeze; this will change your fan randomly,
simulating a relaxing breeze.
To cancel this feature press fan speed button or power button.
Correlated Color Temperature (CCT) changing: Push and release the button to cycle
through the six color temperature options.
Option 1: 2700K (Warm White).
Option 2: 3000K (Soft White).
Option 3: 3500K (Neutral White).
Option 4: 4000K (Bright White).
Option 5: 5000K (Daylight).
Option 6: 6500K (Daylight Deluxe).
Timer:
While the fan is on, press 1 time: turns on a 2-hour run timer.
While the fan is on, press 2 times: turns on a 4-hour run timer.
While the fan is on, press 3 times: turns on a 8-hour run timer.
Operating - Your Fan and Remote Control (continued)
15
HOMEDEPOT.COM/HUBSPACE
Please contact 1-877-592-5233 for further assistance.

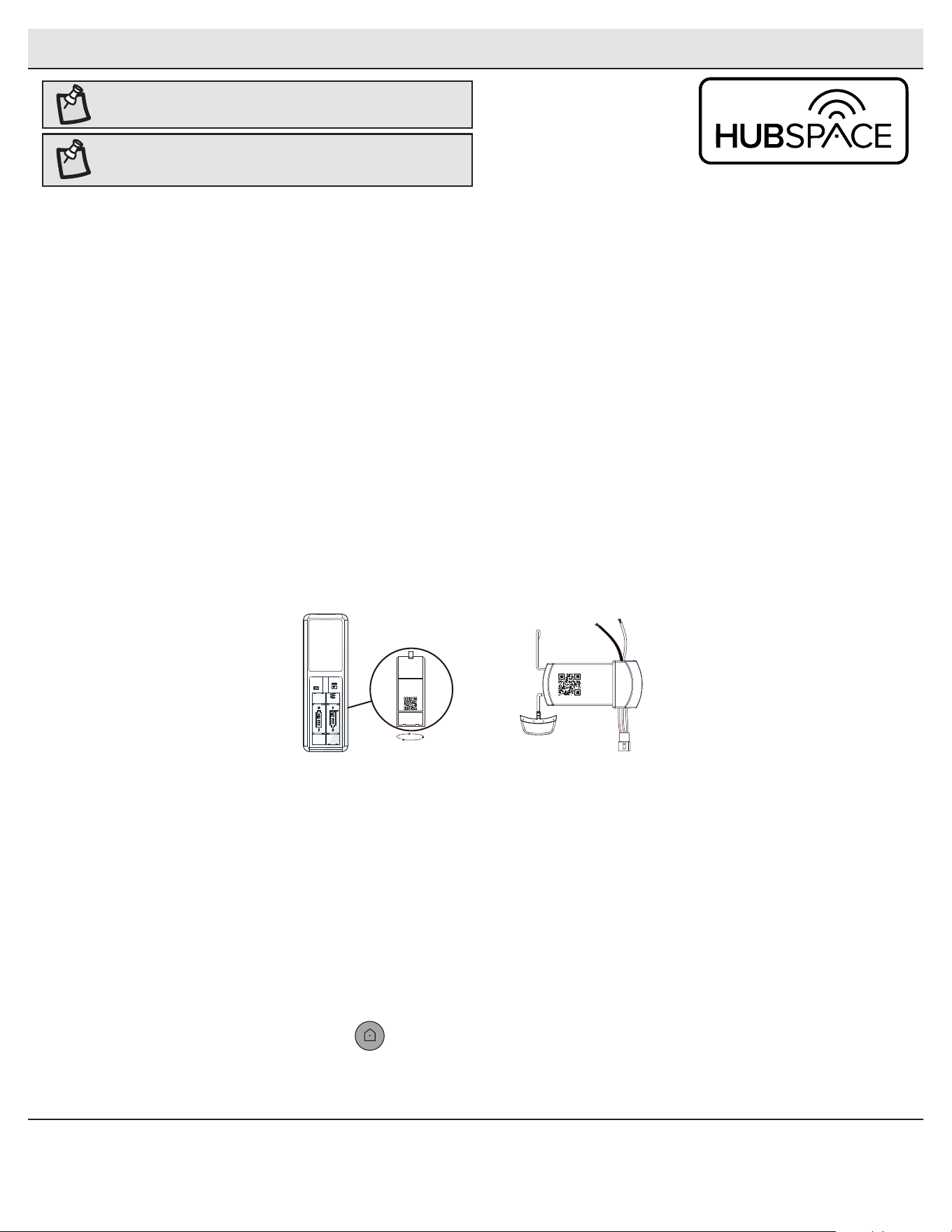

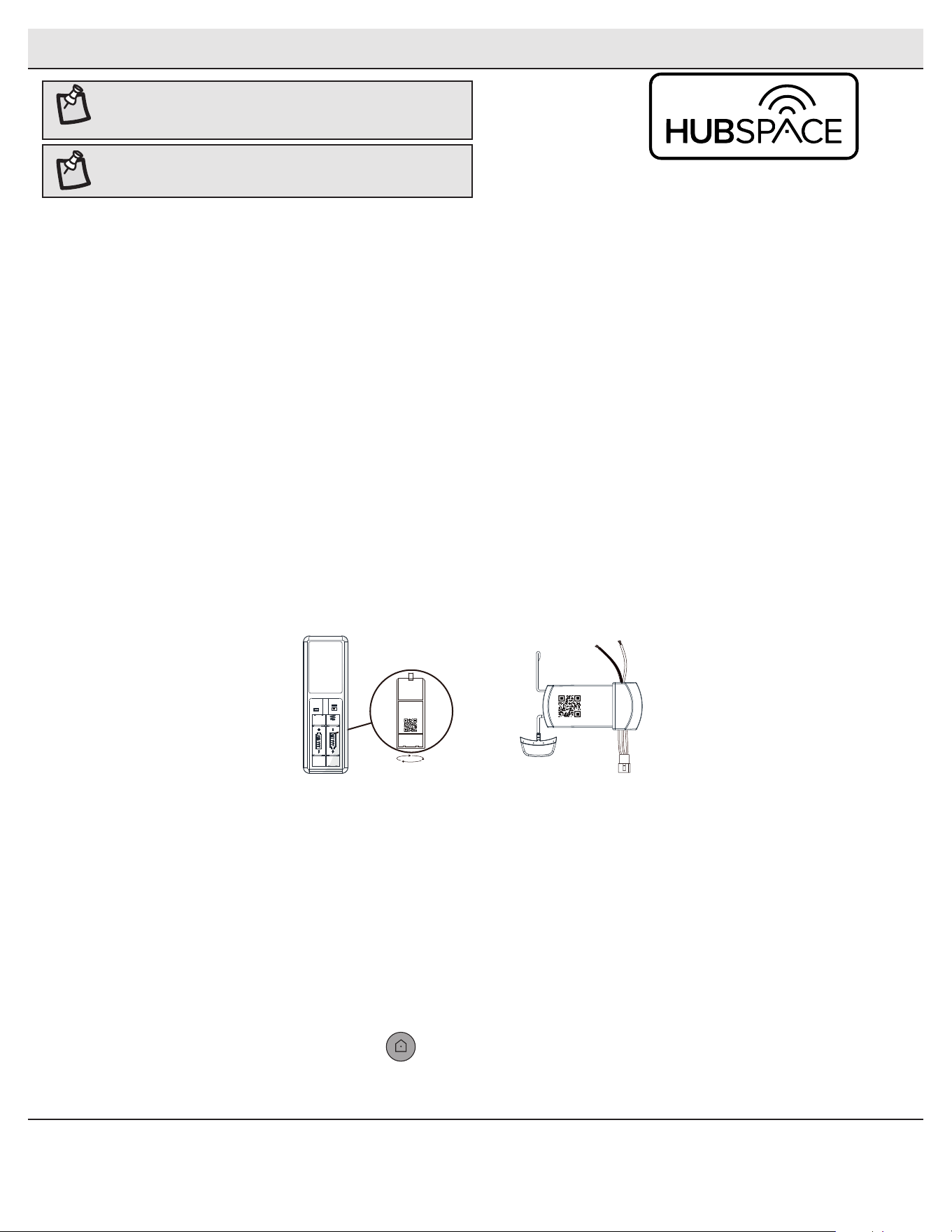

Application Set-Up
NOTE: For more information on smart remote set up, please refer
to the quick start guide located in the remote pack.
NOTE: To use Alexa to change the color temperature of the light,
please make sure the light is turned on rst.
Questions, problems missing parts?
Please call Hubspace Customer service
8 a.m. - 7 p.m. EST, Monday - Friday;
9 a.m. - 6 p.m., EST, Saturday
(877) 592-5233
□ Download the Hubspace™ app from the App Store or the Google Play Store to your mobile device.
□ Launch the app.
□ To register, enter your email address and a password. Or, login if you already have an account.
□ Bluetooth access is required for device setup.
Getting started
1
□ Hubspace only shows WiFi networks that your device can use. Check your network only if an option does not appear during set up.
□ This Hubspace device requires a 2.4GHz Wi-Fi channel.
□ Most routers provide a 2.4 GHz WiFi channel.
□ If you do not see your Wi-Fi network name when you attempt to connect your device, please check your router settings.
Verify your network
2
□ In the Hubspace app, tap the plus sign in the upper right corner.
□ Scan your product’s QR code. You can nd the QR code on the remote receiver, inside the battery
compartment cover of the remote, and on the Quick Start Guide paper included with the fan.
Add a device
3
If you are unable to access the QR code for your light, you can put it into discovery mode with the following sequence:
□ Switch the device off and on 5 times. The light will pulse to show that it can now be discovered.
□ In the Hubspace app, tap the plus sign in the upper right corner and follow the instructions to discover devices. More than one device can be
added at a time using this method.
Set up your voice assistant
4
□ In the Hubspace app, tap the Hubspace button.
□ Select the Integrations tab, choose your voice assistant and follow the instructions.
For problems connecting to Hubspace device, see the Troubleshooting section on page 17.
Scan problem?
□ If the QR code cannot be scanned for some reason, you can enter the code manually. Tap Enter Code and follow the instructions.
□ Connect your device to power and follow the instructions on screen.
(For lighting and fan products only)
D O
16
Voice Commands
When you want to... Ask Alexa to...
Turn on the fan only. … turn on <device name> fan power.
Turn off the fan only. … turn off <device name> fan power.
Turn on the light only. … turn on <device name> light power.
Turn off the light only. … turn off <device name> light power.
Change the brightness. ... Set <device name> brightness to 75%.
… Set <device name> light to 25%.
… Make <device name> dimmer.
… Make <device name> brighter.
… Dim <device name>.
… Brighten <device name>.
… Dim <group name>.
… Brighten <group name>.
Change the color temperature. … Change <device name> to Cool White.
… Change <device name> to Warm White.
… Change <device name> to Daylight White.
… Change <device name> to White.
Change the fan speed. … Set <device name> speed to fastest.
… Set <device name> speed to fast.
… Set <device name> speed to medium.
… Set <device name> speed to slow.
… Increase <device name> speed.
… Decrease <device name> speed.
Turn on Comfort Breeze. … Turn on Comfort Breeze on <device name>.
Alexa
When you want to... Ask Google to...
Turn on the fan only. … turn on <device name> fan power.
Turn off the fan only. … turn off <device name> fan power.
Turn on the light only. … turn on <device name> light power.
Turn off the light only. … turn off <device name> light power.
Change the brightness. ... Set <device name> brightness to 75%.
… Set <device name> light to 25%.
… Brighten <device name>.
… Dim <device name>.
… Brighten <room name>.
… Dim <room name>.
Change the color temperature. … Change <device name> to Ivory.
… Change <device name> to Daylight.
… Change <device name> to Cool White.
… Change <device name> to Warm White.
... Change <device name> to Incandescent.
Change the fan speed. … Set <device name> speed to fastest.
… Set <device name> speed to fast.
… Set <device name> speed to medium.
… Set <device name> speed to slow.
… Increase <device name> speed.
… Decrease <device name> speed.
Turn on Comfort Breeze. … Turn on Comfort Breeze on <device name>.
Google
The Makenna 52 in. ceiling fan works with Alexa and Google Assistant.
This section lists some of the voice commands you can use. To view these and other commands, go to http://hubspaceconnect.com/.
17
HOMEDEPOT.COM/HUBSPACE
Please contact 1-877-592-5233 for further assistance.
Troubleshooting
Problem Solution
The fan will not start. □ Check the main and branch circuit fuses or breakers.
□ Check to make sure the wall switch is in the on position if applicable.
□ Check the line wire connections to the fan and switch wire connections in the switch housing.
□ Check the battery in the remote control.
□ Ensure you are in the normal range of 10-20 feet.
□ Ensure the dip switch settings are the same on the remote control and receiver.
□ Remember to turn off the power supply before checking the dip switch settings.
The fan is noisy. □ Ensure all motor housing screws are snug.
□ Ensure the screws that attach the fan blade bracket to the motor hub are tight.
□ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing.
□ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.
□ If you are using the ceiling fan light kit, ensure the screws securing the glassware are tight. Check that the light bulbs are also secure.
□ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.
□ Ensure your outlet box is secure and rubber isolator pads were used between the mounting plate and outlet box.
The fan wobbles. □ Check that all blade and blade arm screws are secure.
□ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling above the tip
of one of the blades. Measure from a point on the center of each blade to the point on the ceiling. Rotate the fan until the next blade is
positioned for measurement. Repeat for each blade. Any measurement deviation should be within 1/8”. Run the fan for ten minutes. If
the fan continues to wobble please contact Customer Service and a balancing kit will be sent to you at no charge.
Hubspace
TM
Troubleshooting
My hubspace device is not
connecting to Wi-Fi.
□ Make sure your device is connected to a power source.
□ Your Internet connection or Wi-Fi network may be down.
My device cannot nd any Wi-Fi
networks.
□ Make sure you have a 2.4GHz capable Wi-Fi network within range of the device you are trying to add.
My device is in a location that does
not have Wi-Fi. Can I still use it with
the Hubspace app?
Yes:
□ Use the app on a phone with an Internet connection like LTE.
□ The phone must be within Bluetooth range of your Hubspace device.
I cannot nd the QR code. □ Look for it where other stickers are on the product. A copy of the QR code is also included in your device’s documentation.
The QR code has become damaged.
How do I add the device?
□ Under the QR code are numbers. You can enter those in manually instead of scanning the code.
How do I reset the device? □ Remove the device from your account, then add it back. Devices also reset when they transfer to a new account.
A device is on another account.
How do I transfer it?
□ Scan the QR code and it will transfer to your account.
My device is ofine for long periods
of time.
□ Make sure your Wi-Fi signal strength is sufcient. You may need to move your router, use mesh Wi-Fi, or Wi-Fi extenders.
The device is on and I scanned
the QR code, but the app cannot
connect to it.
□ Turn off Bluetooth on your phone and turn it back on. Then, scan the QR code.
Can I scan the same QR code to add
multiple products?
□ No. Each product has a unique QR code.
□ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.
□ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage
the motor or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish. The
plating is sealed with a lacquer to minimize discoloration or tarnishing.
□ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a
light application of shoe polish.
□ You do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.
WARNING: Make sure the power is off before cleaning
your fan.
Care and Cleaning
Questions, problems, missing parts? Before returning to the store,
call Hubspace Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
1-877-592-5233
HOMEDEPOT.COM/HUBSPACE
Retain this manual for future use.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
--Reorient or relocate the receiving antenna.
--Increase the separation between the equipment and receiver.
--Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
--Consult the dealer or an experienced radio/TV technician for help.
CAUTION:
Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause undesired operation.
Responsible Party - U.S. Contact Information: King of Fans, Inc 1951 NW 22nd Street, Fort Lauderdale, FL 33311, (954) 484-7500
GRACIAS
Apreciamos la plena conanza depositada en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos en crear
continuamente productos de calidad diseñados para mejoras del hogar. Visítanos por Internet para ver nuestra línea completa de productos
disponibles a n de satisfacer la necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!
Artículo Núm. 1008 271 600
Modelo Núm. 56235
Modelo aprobado por
UL núm. 52-MAKN
GUÍA DE USO Y MANTENIMIENTO
VENTILADOR DE TECHO MAKENNA, DE 1.32 M (52 PLG)
Para ver un video instructivo sobre cómo instalar este producto:
1.
Visita www.homedepot.com e ingresa en el campo de búsqueda el número del modelo o artículo,
que aparece en la esquina superior derecha de la portada de este manual de instrucciones.
2. Haz clic sobre tu producto en la lista de resultados de la búsqueda y sobre el enlace de video
en la sección “Product Overview” [Información general del producto].
¿Preguntas, problemas, piezas faltantes? Antes de regresar a la tienda,
llama al Servicio de Atención al Cliente de Hubspace de 8:00 a. m. a 7:00 p. m.,
Hora Estándar del Este, de lunes a viernes, de 9:00 a. m. a 6:00 p. m.
1-877-592-5233
HOMEDEPOT.COM/HUBSPACE
2
Tabla de contenido .............................................................. 2
Información de seguridad...................................................2
Garantía ................................................................................3
Preinstalación ......................................................................3
Instalación ............................................................................6
Ensamblaje ...........................................................................7
Funcionamiento .................................................................13
Mantenimiento y limpieza .................................................17
Solución de problemas .....................................................17
1. Para disminuir el riesgo de descarga eléctrica, asegúrate de
interrumpir la electricidad en el cortacircuitos o en la caja de
fusibles antes de comenzar.
2. Todo el cableado tiene que cumplir con el Código Nacional de
Electricidad ANSI/NFPA 70 y con los códigos eléctricos locales. La
instalación eléctrica debe hacerse por un electricista calicado con
licencia.
3. La caja eléctrica y la estructura de soporte tienen que montarse de
forma segura para poder sostener con conanza y como mínimo 35
lb (15.9 kg). Usa solo cajas eléctricas aprobadas por UL y marcadas
como “Apropiada para sostener ventiladores de 35 lb (15.9 kg) o
menos”.
4. No coloques objetos en la trayectoria de las aspas.
5. Para evitar lesiones físicas o daños al ventilador y otros artículos,
ten cuidado al limpiarlo o al trabajar cerca de él.
6. Después de concluir las conexiones eléctricas, debes voltear los
conductores empalmados hacia arriba y meterlos con cuidado en
la caja eléctrica. Los cables deben estar separados con el cable
a tierra y el conductor a tierra del equipo a un lado de la caja
eléctrica.
7. Antes de la instalación, todos los tornillos de fijación tienen
que comprobarse y reajustarse donde sea necesario.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no dobles los soportes de las aspas
(también llamados “bridas”) durante o después de
la instalación. No colocar objetos en la trayectoria
de las aspas.
ADVERTENCIA: Los diagramas eléctricos son sólo
para referencia. Si usas un kit de luces, consulta
el manual de instrucciones del kit de luces para
hacer las conexiones eléctricas. El uso opcional de
cualquier kit de luces debe estar aprobado por UL y
estar marcado como adecuado para ser usado con
este ventilador.
ADVERTENCIA: Para evitar posible descarga eléctrica,
desconecta la electricidad en la caja principal de
fusibles antes de cablear. En caso de no tener
suciente conocimiento o experiencia sobre cableado
eléctrico, contactar a un electricista certicado.
Información de seguridad
Tabla de contenido
PRECAUCIÓN: Para reducir el riesgo de lesiones
personales hay que usar sólo los tornillos incluidos
con la caja eléctrica.
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesiones personales, instala
solo en una caja eléctrica clasicada como
“apropiada para sostener ventiladores de 35 lb (15.9
kg) o menos” y usa los tornillos que vienen con ella.
LEE Y GUARDA ESTAS INSTRUCCIONES.
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica este ventilador sólo debe usar
la pieza núm. MR225A de control de velocidad
fabricada por Chungear Industrial Co., Ltd.
PRECAUCIÓN: NO usar este ventilador con control
de pared ni con interruptor provisto de regulador de
intensidad luminosa. Usar un control de pared o un
interruptor con regulador de intensidad luminosa
dañará este ventilador.
PRECAUCIÓN: Los cambios o modicaciones sin
previa aprobación expresa de la parte responsable
de su cumplimiento podrían anular el derecho del
usuario a operar el equipo.
ADVERTENCIA: Para disminuir el riesgo de incendio o
descarga eléctrica, no utilices este ventilador con
ningún dispositivo de control de velocidad de estado
sólido.
PRECAUCIÓN: El ventilador debe ir montado a un
mínimo de 7 pies (2.1 m) de separación entre el borde
trasero de las aspas y el piso.
3
HOMEDEPOT.COM/HUBSPACE
Para obtener asistencia, llama al 1-877-592-5233.
Preinstalación
Garantía
ESPECIFICACIONES
NOTA: Estas medidas son aproximadas. No incluyen el
amperaje ni el vataje consumido por el kit de luces.
Tamaño Velocidad Voltios
Consumo de
energía del
ventilador
(sin luces)
VATIOS
Flujo de aire en
pies cúbicos por
minuto (CFM)
Eciencia de
ujo de aire
(Mientras más
alta, mejor)
CFM/W
Peso
neto
Peso
bruto
Pies
cúbicos
1.32 m
Baja
120
9 1431 159
20.28 lb
(9.2 kg)
26.39 lb
(11.97 kg)
2.0 pies³
Media 30 2887 96
Alta 61 4521 74
HERRAMIENTAS NECESARIAS
Destornillador
Phillips
Destornillador
plano
Llave
ajustable
Cinta de
electricista
Pelacables/
cortacables
Escalera de tijera
El proveedor garantiza de por vida, a partir de la fecha de adquisición por el comprador original, que el motor del ventilador no presenta defectos de
fabricación ni de materiales al momento del envío desde la fábrica. El proveedor garantiza que el kit de luces, excluyendo cualquier vidrio, no tendrá
defectos de fabricación ni de material en el momento del envío desde la fábrica por un período de cinco años después de la fecha de compra por
parte del comprador original. El proveedor también garantiza, por dos años a partir de la fecha de adquisición por el comprador original, que todas
las demás piezas del ventilador, excepto las aspas de vidrio o acrílicas, no presentarán ningún defecto de fabricación ni de material al momento
del envío desde la fábrica. Si el producto es devuelto, aceptamos reparar tales defectos sin cargo alguno o, a nuestra discreción, reemplazarlo
por un modelo similar o superior. Para obtener servicio de garantía tiene que presentar una copia del recibo como comprobante de compra. Todos
los costos de retiro y reinstalación del producto correrán por cuenta del cliente. Los daños a cualquier pieza por accidente, instalación o uso
inadecuado, o por montar cualquier accesorio, no están cubiertos por esta garantía. Puesto que las condiciones climáticas pueden variar, esta
garantía no cubre ningún cambio del acabado en latón, como óxido, perforación, corrosión, manchas o descascaramiento. Este tipo de acabados
en latón tiene una la vida útil prolongada si se lo protege contra las condiciones climáticas cambiantes. Cierta “oscilación” es normal y no debe
considerase un defecto. Cualquier servicio prestado por personal no autorizado invalidará la garantía. No hay ninguna otra garantía expresa. Por
este medio Interline se exime de toda garantía, incluyendo, pero sin limitarse a, aquellas de comercialización e idoneidad para un n particular, en
el alcance permitido por la ley. La duración de cualquier garantía implícita que no pueda exonerarse se limita al período especicado en la garantía
explícita. Algunos estados no permiten limitaciones sobre la duración de las garantías implícitas, así que es posible que la limitación anterior no
se aplique en su caso. El minorista no será responsable por daños incidentales, emergentes ni especiales derivados del uso o funcionamiento del
producto, excepto en los casos en los que la ley así lo disponga. Algunos estados no permiten excluir ni limitar daños directos o indirectos, así que
es posible que la limitación o exclusión anterior no se aplique en este caso. Esta garantía otorga derechos legales especiales al cliente y es posible
que también goce de otros derechos que pueden variar según el estado. Esta garantía sustituye a todas las garantías anteriores. Los costos de envío
en cualquier devolución de productos como parte de un reclamo de garantía corren por cuenta del cliente.
Comuníquese con el Equipo de Servicio al Cliente al teléfono 1-877-592-5233 o visite www.HomeDepot.com/hubspace.
4
Pieza Descripción Cantidad
AA Tornillos para montaje de aspas 19
BB Tuerca de plástico para conectar cables 3
CC Tornillos del brazo de aspa 13
DD Tornillos para armazón decorativa 13
EE Tornillos para soporte de armazón 7
Preinstalación (continuación)
HERRAJES INCLUIDOS
NOTA: Los herrajes no se muestran en
tamaño real.
AA
BB
EE
DD
CC
5
HOMEDEPOT.COM/HUBSPACE
Para obtener asistencia, llama al 1-877-592-5233.
Pieza Descripción Cantidad
A Placa de montaje 1
B Aro de la moldura 1
C Conjunto del motor del ventilador 1
D Brazo del aspa 6
E Aspa 6
F Soporte de brazo de aspa 6
Pieza Descripción Cantidad
G Pieza de armazón decorativa 6
H Carcasa del kit de luces 1
I Ensamblaje del kit de luces 1
J Pantalla de la lámpara 1
K Receptor 1
L Control remoto 1
M Batería 2
IMPORTANTE: Este producto y/o sus componentes están
protegidos por una o más de las siguientes patentes en EE. UU.:
5,947,436; 5,988,580; 6,010,110; 6,046,416; 6,210,117, así como
otras patentes pendientes.
Preinstalación (continuación)
CONTENIDO DEL PAQUETE
A
B
C
E
G
F
D
H
J
K
L
M
I
1 2
3
4
O
N
DIP
6
Instalación
OPCIONES DE MONTAJE
ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesiones personales, instala solo
en una caja eléctrica clasicada como “apropiada para
sostener ventiladores de 35 lb (15.9 kg) o menos” y usa
los tornillos que vienen con ella. Las cajas eléctricas
utilizadas comúnmente para el soporte de lámparas
pueden no servir como soporte de ventilador y tal vez
deban reemplazarse. En caso de duda, consulta a un
electricista calicado.
Si tu ventilador de techo no tiene una caja de montaje aprobada
por UL, instálala siguiendo las instrucciones a continuación:
□ Desconecta la energía retirando los fusibles o apagando los
cortacircuitos.
□ Asegura la caja eléctrica directamente a la estructura de la
edicación. Usa los sujetadores y materiales apropiados. La
caja eléctrica y la estructura de soporte tienen que montarse
de forma segura para poder sostener con conanza y como
mínimo 35 lb (15.9 kg). Usa solo cajas eléctricas aprobadas
por UL y marcadas como “Apropiada para sostener
ventiladores de 35 lb (15.9 kg) o menos” No usar una caja
eléctrica de plástico.
Las ilustraciones a continuación muestran tres formas distintas
de montar la caja eléctrica.
Para colgar el ventilador donde ya haya una lámpara pero ninguna viga
de techo, tal vez necesites una barra para instalación colgante como se
muestra arriba (disponible en cualquier tienda de The Home Depot).
Caja
eléctrica
Caja eléctrica
Caja eléctrica
Barra para colgar
7
HOMEDEPOT.COM/HUBSPACE
Para obtener asistencia, llama al 1-877-592-5233.
Ensamblaje - Cómo colgar el ventilador
Cómo jar el ventilador a la caja eléctrica
1
□ Corta la electricidad.
□ Aoja, sin quitarlos, los dos tornillos de montaje (GG)
suministrados con la caja eléctrica.
□ Fija con seguridad la placa de montaje (A) a la caja
eléctrica deslizando aquella (A) sobre los dos tornillos (GG)
suministrados con la caja eléctrica.
□ Saca los cables de alimentación de 120 V (negro, blanco y a
tierra) fuera de la caja eléctrica (FF) y a través del oricio en
la placa de montaje (A); colócalos a un costado.
Cómo colgar el ensamblaje del motor
del ventilador
2
□ Fija el aro de la moldura (B) al conjunto del motor del ventilador
(C) en la abertura de la carcasa del motor. Asegura que las
ranuras del aro de la moldura (B) queden en la parte superior.
□ Levanta con cuidado el conjunto del motor del ventilador (C) y
cuélgalo del gancho de la placa de montaje (A) utilizando uno de
los oricios de la moldura exterior de la carcasa del motor para
dejarlo suspendido de forma segura.
□ Conecta el cableado a tu ventilador como indica el paso 3
"Cómo hacer las conexiones eléctricas".
GG
FF
A
A
C
B
8
Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo instalar el receptor
Cómo hacer las conexiones eléctricas
□ Separa los cables de manera que los cables verde y blanco queden
de un lado de la caja eléctrica y el cable negro, del otro lado.
□ Conecta los cables verdes del ventilador al cable con conexión a
tierra de la casa (este puede ser verde o pelado) con una tuerca de
conexión de cables (BB).
□ Conecta el cable rojo o negro del receptor (K) al cable negro
(positivo) del hogar usando una tuerca de conexión de cables (BB).
□ Conecta el cable blanco del receptor (K) al cable blanco del hogar
(neutro), usando una tuerca de conexión de cables (BB).
□ Asegura cada tuerca de conexión de cables con cinta de electricista.
□ Conecta los cables del receptor (K) con los del ventilador uniendo el
enchufe del adaptador moldeado del receptor (K) con el adaptador
moldeado del conjunto del motor del ventilador (C).
□ Empuja el receptor (K) dentro del soporte sobre la placa de
montaje (A) tal como se muestra: el lado plano apuntando
al cielo raso.
4
3
ADVERTENCIA: Cada tuerca para cable suministrada
con este ventilador está diseñada para aceptar un
cable doméstico de calibre 12 o menos y dos cables
del ventilador. Si tu cableado doméstico tiene calibre
mayor de 12 o más de un cable para conectar al
cableado del ventilador, consulta a un electricista
para saber el tamaño adecuado de las tuercas a usar
para los cables.
IMPORTANTE: Usa las tuercas de conexión de cables
(BB) que vienen con tu ventilador. Sujeta los conectores
con cinta de electricista y asegúrate de que no haya
conexiones ni cables sueltos.
ADVERTENCIA: Para disminuir el riesgo de descarga
eléctrica e incendios, recuerda desconectar la
electricidad. El cableado eléctrico tiene que cumplir
todos los requisitos de los códigos eléctricos
nacionales y locales. La fuente de electricidad y el
ventilador tienen que ser de 110/120 V y 60 HZ. No
utilizar este producto con ningún control variable de
pared. Conectar el cableado de manera incorrecta
dañará este receptor.
PRECAUCIÓN: Si otros cables del ventilador son de
color diferente, esta unidad tiene que instalarse por un
electricista con licencia.
PRECAUCIÓN: No instales el receptor (K) en lugares
húmedos ni lo sumerjas en agua. Sólo para usar en
interiores. No hales ni recortes los cables terminales
del receptor. No dejes caer ni golpees la unidad.
Caja eléctrica
Cable verde o pelado
K
C
Rojo o
negro
Negro
Blanco
Blanco
BB
A
C
K
B
9
HOMEDEPOT.COM/HUBSPACE
Para obtener asistencia, llama al 1-877-592-5233.
Ensamblaje - Cómo colgar el ventilador (continuación)
Cómo instalar el conjunto ensamblado
del motor
□ Quita dos de los cuatro tornillos (ubicados en diagonal uno
de otro) (NN) de la parte superior de la placa de montaje (A) y
aoja los otros dos (NN).
□ Alinea las dos ranuras tipo ojo de cerradura en la parte
superior del conjunto motor-ventilador (C) con los dos tornillos
sueltos (NN) en la placa de montaje (A). Empuja el conjunto
motor-ventilador (C) hacia arriba y girarlo hacia la derecha
para jarlo en la placa de montaje (A). Aprieta los dos tornillos.
□ Instala los dos tornillos retirados en el inicio de este paso en
los dos oricios libres y aprieta rmemente los cuatro tornillos.
□ Instala el aro de la moldura (B) alineando las ranuras del aro
con los tornillos en la placa de montaje (A). Gira el aro hacia la
derecha para jarlo en su lugar.
5
NOTA: Para mejor rendimiento con el sistema WiFi, la
antena WiFi tiene que montarse al cielo raso fuera de la
carcasa del ventilador de techo.
Ensamblaje — Cómo montar las aspas
Cómo conectar las aspas a
los brazos de aspas
□ Fija el aspa (E) al brazo del aspa (D) alineando los oricios del
soporte del brazo del aspa (F) con los oricios de las aspas (E)
y los brazos del aspa (D), insertando los tornillos (AA) en los
oricios del brazo del aspa (D) y a través del aspa (E), el brazo
del aspa (D) y el soporte del brazo del aspa (F).
□ Aprieta cada tornillo para asegurar el aspa (E).
□ Repite este paso para cada aspa (E), brazo del aspa (D) y
soporte del brazo del aspa (F).
1
Cómo conectar los ensamblajes
de las aspas al motor
□ Fija el aspa ensamblada al motor (C) alineando los oricios de
tornillo en el brazo del aspa (D) con los oricios de tornillo en la
parte inferior del conjunto del motor del ventilador (C).
□ Inserta los tornillos (CC) en los oricios del brazo del aspa (D) y a
través de los oricios en la parte inferior del conjunto del motor
del ventilador (C). No aprietes por completo estos tornillos. Los
brazos de las aspas deben estar ligeramente sueltos al colocar
las armazones decorativas.
□ Repite este proceso para los ensamblajes de aspas restantes.
2
F
AA
D
E
C
D
CC
A
C
B
NN
Antena WIFI montada
fuera de la carcasa
Vista después de la instalación
10
Ensamblaje — Cómo montar las aspas (continuación)
Cómo ensamblar la armazón decorativa
□ Fija la armazón decorativa (G) al ensamblaje de aspa alineando
los dos postes de la armazón decorativa con los dos oricios
del aspa. Asegura la armazón decorativa al aspa con los
tornillos para armazón decorativa (DD). Inserta los tornillos
para armazón decorativa (DD) a través de los dos oricios del
brazo del aspa (D) y atorníllalos en los postes de la armazón
decorativa (G). Alinea el oricio de la pestaña al nal de la
armazón decorativa (G) con la abrazadera de la armazón en el
borde lateral del brazo del aspa (D) y asegúrala con un tornillo
para soporte de armazón (EE). Comprueba si los tornillos están
completamente apretados.
□ Repite este proceso para las piezas de armazón decorativa
restantes (G).
□ Una vez instaladas todas las piezas de la armazón decorativa,
aprieta completamente todos los tornillos del brazo del aspa
(CC) para asegurar los ensamblajes de las aspas al ventilador.
3
Ensamblaje - Cómo instalar el kit de luces
Cómo instalar la carcasa del kit
de luces
□ Quita un tornillo (HH) del soporte negro bajo el conjunto del
motor del ventilador (C) y aoja los otros dos tornillos, pero
sin quitarlos.
□ Empuja la carcasa del kit de luces (H) hacia el conjunto del
motor del ventilador (C) de manera que los dos tornillos
aojados encajen en los oricios tipo ojo de cerradura.
Gira la carcasa del kit de luces (H) hacia la derecha.
□ Vuelve a instalar el tornillo (HH) que retiraste en el primer
paso.
□ Comprueba que todos los tornillos estén rmemente
apretados.
1
DD
DD
EE
D
G
H
HH
C
11
HOMEDEPOT.COM/HUBSPACE
Para obtener asistencia, llama al 1-877-592-5233.
Cómo instalar la pantalla de la lámpara
3
□ Coloca la pantalla de la lámpara (J) en la carcasa del kit
de luces (H), alineando las tres áreas planas en el reborde
superior de la pantalla de la lámpara (J) con las tres muescas
salientes de la carcasa del kit de luces (H). Gira la pantalla de
la lámpara (J) hacia la derecha hasta que se detenga.
Ensamblaje - Cómo instalar el kit de luces (continuación)
Cómo instalar el conjunto del soporte
del kit de luces
□ Quita un tornillo (TT) de la carcasa del kit de luces (H) y aoja
los otros dos tornillos, pero sin quitarlos.
□ Conecta los cables del conjunto del soporte del kit de luces
(I) a los cables del conjunto del motor del ventilador (C),
conectando juntos los enchufes del adaptador moldeado.
Coloca con cuidado todos los cables y empalmes dentro de la
caja del interruptor.
□ Empuja el conjunto del soporte del kit de luces (I) hacia la
carcasa del kit (H) de manera que los dos tornillos aojados
encajen en las ranuras tipo ojo de cerradura. Gira el conjunto
del soporte del kit de luces (I) en el sentido de las manecillas
del reloj para asegurarlo.
□ Vuelve a instalar el tornillo retirado en el primer paso.
□ Comprueba que todos los tornillos estén rmemente
apretados.
2
ADVERTENCIA: No aprietes demasiado al instalar la
pantalla de la lámpara en el kit de luces. Deja que la
pantalla de la lámpara se enfríe completamente antes
de retirarla.
H
I
TT
C
H
J
12
Cómo preparar el control remoto
NOTA: El control remoto ya ha sido congurado con el ventilador
de techo para tu conveniencia. Si tienes dos ventiladores del
mismo modelo en tu hogar, sigue los pasos de abajo para controlar
cada ventilador por separado.
NOTA: La batería del control remoto se debilitará con el tiempo y
deberá ser reemplazada antes de que se produzca alguna fuga,
ya que esto dañará el control remoto. Mantén la batería fuera del
alcance de los niños y deséchala adecuadamente tras agotarse.
Cómo preparar el control remoto
□ Conrma que la electricidad del ventilador está cortada en el
interruptor de pared o en la caja del cortacircuitos.
□ Quita la cubierta de la batería presionando con rmeza sobre la
echa y deslizando la cubierta hasta liberarla.
□ Instala dos baterías AAA de 1.5 V (M).
□ Conecta la electricidad al ventilador usando el interruptor de pared
o la caja del cortacircuitos.
□ Si el control remoto no funciona normalmente, presiona y luego
suelta el botón “Learn" durante 1-2 segundos, ubicado en el
compartimiento de la batería del control remoto, dentro de los 30
segundos posteriores al encendido.
□ Si la conguración es exitosa, el kit de luces del ventilador
parpadeará y las aspas comenzarán a girar.
□ Coloca de nuevo la cubierta en el control remoto.
Modo 1 a 3
□
Para usar más de un control remoto para tu ventilador, presiona el
botón “Learn" durante 10 segundos y suéltalo a los 30 segundos de
encender la electricidad. Si la conguración es exitosa, el kit de luces
del ventilador parpadeará y las aspas comenzarán a girar.
□
Repite el proceso anterior para los controles remotos que deseas que
funcionen con este ventilador.
□
El ventilador solo se puede controlar con un máximo de 3 controles
remotos al mismo tiempo después del usar el botón “Learn”. Si utilizas
un cuarto de control remoto para manejar el ventilador, el primer
control remoto será reemplazado.
Modo 1 a 1
□
Para usar solo un control remoto para tu ventilador, presiona y suelta
el botón “Learn" durante 1-2 segundos a los 30 segundos de encender
la electricidad.. El modo “1 a 3” se borrará y volverá al modo “1 a 1”
NOTA: El interruptor marcado con “D/O” controla la función de
regulación de la intensidad de las luces. Si deseas utilizar la
función de regulación de intensidad o la aplicación Hubspace,
mantén el interruptor en la posición "D". Para inhabilitar la
función de regulación de intensidad, coloca el interruptor en la
posición "O".
LEARN
K7
M
13
HOMEDEPOT.COM/HUBSPACE
Para obtener asistencia, llama al 1-877-592-5233.
Ensamblaje — Cómo montar los accesorios
Cómo instalar el soporte del control remoto
□ Desliza la placa de la cubierta de los tornillos hacia arriba
para quitarla del soporte de pared.
□ Coloca el soporte de pared en la posición deseada y fíjalo a la
pared con los tornillos del soporte de pared incluidos.
□ Desliza la placa de la cubierta de los tornillos nuevamente
sobre el soporte de pared para ocultar los tornillos.
Placa de cubierta de los tornillos
NOTA: Se incluyen anclajes de pared con tornillos para
soporte adicional. Los tornillos incluidos están diseñados para
atornillarse fácilmente en la pared. Si deseas una sujeción más
permanente o segura, instala los anclajes de pared antes de
jar el soporte de pared a la pared.
Cómo usar tu ventilador y el control remoto
□ Control remoto - Tu ventilador está equipado con un control
remoto que controla la velocidad y las luces.
□ Las conguraciones de velocidad para clima cálido o frío
dependen de factores tales como tamaño de la habitación, altura
del techo, cantidad de ventiladores y otros.
□ El ventilador se envía desde la fábrica con el interruptor de
reversa (YY) colocado para hacer circular el aire hacia abajo.
Si deseas dirigir la corriente de aire en la dirección contraria,
apaga el ventilador y espera que las aspas se detengan, luego
desliza el interruptor de reversa [ubicado en el conjunto del motor
del ventilador (C)] hacia la dirección opuesta y vuelve a encender
el ventilador. Las aspas del ventilador girarán en sentido contrario
e invertirán el ujo del aire.
Clima cálido (Hacia adelante): Un ujo de aire descendente surte un
efecto refrescante. Esto permite jar tu aire acondicionado en una
conguración más alta sin afectar tu comodidad.
Clima frío (Reversa): Un ujo de aire ascendente mueve el aire cálido
del techo. Esto permite jar tu unidad de calefacción en conguración
más baja sin afectar tu comodidad.
Clima cálido
Clima frío
YY
14
ENCENDIDO/APAGADO: Presiona y suelta el botón para encender o apagar el
ventilador y la luz.
Velocidad del ventilador: Las luces LED en el botón de velocidad del ventilador
indicarán la velocidad correspondiente.
Presionar y soltar 1 vez: convierte la velocidad del ventilador a 4.
Presionar y soltar 2 veces: convierte la velocidad del ventilador a 3.
Presionar y soltar 3 veces: convierte la velocidad del ventilador a 2.
Presionar y soltar 4 veces: convierte la velocidad del ventilador a 1.
Presionar y soltar 5 veces: para apagar el ventilador.
Encendido y apagado de luces (ON/OFF)
Presiona y suelta el botón para encender o apagar la luz.
Presiona y mantén presionado el botón para activar la función de regulación de
intensidad luminosa.
Comfort Breeze:
Presiona el botón para activar la función Comfort Breeze; esto hará que la velocidad
del ventilador cambie aleatoriamente, imitando una brisa relajante.
Para cancelar esta función, presiona el botón de velocidad del ventilador o el botón
de encendido.
Cómo cambiar la temperatura de color correlacionada (CCT) Presiona y suelta el
botón para pasar por las tres opciones de color según la temperatura.
Opción 1: 2700K (Blanca cálida)
Opción 2: 3000K (Blanca suave)
Opción 3: 3500 K (Blanco neutro).
Opción 4: 4000K (Blanco brillante)
Opción 5: 5000K (Luz natural).
Opción 6: 6500K (Luz natural Deluxe).
Temporizador:
Con el ventilador encendido, oprime 1 vez:
activa el temporizador con 2 horas de funcionamiento.
Con el ventilador encendido, oprime 2 veces:
activa el temporizador con 4 horas de funcionamiento.
Con el ventilador encendido, oprime 3 veces:
activa el temporizador con 8 horas de funcionamiento.
Cómo usar el ventilador y el control remoto (continuación)
15
HOMEDEPOT.COM/HUBSPACE
Para obtener asistencia, llama al 1-877-592-5233.
Cómo usar el ventilador y el control remoto (continuación)
Conguración de la aplicación
NOTA: Para obtener más información sobre la conguración del
control remoto inteligente, consulta la guía de inicio rápido que
se encuentra en el paquete del control remoto.
NOTA: Para usar Alexa para cambiar la temperatura del color de la
luz, asegúrate de que la luz esté encendida primero.
¿Preguntas, problemas o piezas faltantes?
Llama al Servicio al Cliente de Hubspace entre 8:00 a. m. y
7:00 p. m. (hora del Este) de lunes a viernes, y los sábados
de 9:00 a. m. a 6:00 p. m. (hora del Este).
(877) 592-5233
□ Descarga gratis la aplicación gratuita Hubspace™ en la tienda de apps de Apple o Google Play a tu dispositivo móvil.
□ Inicia la aplicación.
□ Para registrarte, ingresa tu dirección de correo electrónico y una contraseña. O inicia sesión si ya tienes una cuenta.
□ Se requiere acceso a Bluetooth para congurar el dispositivo.
Comencemos
1
□ Hubspace solo muestra las redes WiFi que su dispositivo puede usar. Verica tu red solo si una opción no aparece durante la conguración.
□ Este dispositivo Hubspace requiere un canal Wi-Fi de 2.4 GHz.
□ La mayoría de los routers proporcionan un canal WiFi de 2.4 GHz.
□ Si no ves el nombre de tu red Wi-Fi cuando intentes conectar tu dispositivo, verica la conguración de tu router.
Verica tu red
2
□ En la aplicación Hubspace, toca el signo “más” (+) en la esquina superior derecha.
□ Escanea el código QR de tu producto. Puedes encontrar el código QR en el receptor remoto,
dentro de la tapa del compartimento de la batería del control remoto y en el papel de la Guía de
inicio rápido que se incluye con el ventilador.
Añade un dispositivo
3
Si no puedes acceder al código QR de tu luz, puedes ponerlo en modo de descubrimiento con la siguiente secuencia:
□ Apaga y enciende el dispositivo 5 veces. La luz parpadeará para mostrar que ahora se puede descubrir.
□ En la aplicación Hubspace, toca el signo “más” (+) en la esquina superior derecha y sigue las instrucciones para descubrir los dispositivos.
Se puede agregar más de un dispositivo a la vez usando este método.
Congura tu asistente de voz
4
□ En la aplicación Hubspace, toca el botón Hubspace.
□ Selecciona la pestaña Integrations (Integraciones), elige tu asistente de voz y sigue las instrucciones.
Para problemas de conexión al dispositivo Hubspace, consulta “Solución de Problemas” en la página 17.
¿Problema de escaneo?
□ Si el código QR no se puede escanear por alguna razón, puedes ingresar el código manualmente. Toca Ingresar código y sigue las instrucciones.
□ Conecta tu dispositivo a la corriente y sigue las instrucciones en la pantalla.
(Solo para productos de iluminación y ventiladores)
D O
16
Comandos de voz
Cuando quieras… Pídele a Alexa…
Encender solo el ventilador. ... enciende el ventilador <nombre del dispositivo>.
Apagar solo el ventilador. ... apaga el ventilador <nombre del dispositivo>.
Encender sola la luz. ... enciende la luz de <nombre del dispositivo>.
Apagar solo la luz. ... apaga la luz de <nombre del dispositivo>.
Cambiar la luminosidad. ... Congura la intensidad luminosa de
<nombre del dispositivo> al 75%.
… Congura la luz de
<nombre del dispositivo> al 25%.
… Reduce la intensidad de luz de
<nombre del dispositivo>.
… Aumenta la intensidad de luz de
<nombre del dispositivo>.
… Reduce la intensidad de luz de
<nombre del dispositivo>.
… Aumenta la intensidad de luz de
<nombre del dispositivo>.
… Reduce la intensidad de luz de
<nombre del grupo>.
… Aumenta la intensidad de luz de
<nombre del grupo>.
Cambiar la
temperatura de color.
… Cambia <nombre del dispositivo> a blanca fría.
… Cambia <nombre del dispositivo> a blanca cálida.
… Cambia <nombre del dispositivo> a luz natural blanca.
… Cambia <nombre del dispositivo> a blanca.
Cambiar la velocidad
del ventilador.
… Congura la velocidad de
<nombre del dispositivo> a la más rápida.
… Congura la velocidad de
<nombre del dispositivo> a rápida.
… Congura la velocidad de
<nombre del dispositivo> a media.
… Congura la velocidad de
<nombre del dispositivo> a baja.
… Aumenta la velocidad de <nombre del dispositivo>.
… Disminuye la velocidad de <nombre del dispositivo>.
Encender Comfort Breeze. … Enciende Comfort Breeze en
<nombre del dispositivo>.
Alexa
Cuando quieras… Pídele a Google...
Encender solo el ventilador. ... enciende el ventilador <nombre del dispositivo>.
Apagar solo el ventilador. ... apaga el ventilador <nombre del dispositivo>.
Encender sola la luz. ... enciende la luz de <nombre del dispositivo>.
Apagar solo la luz. ... apaga la luz de <nombre del dispositivo>.
Cambiar la luminosidad. ... Congura la intensidad luminosa de
<nombre del dispositivo> al 75%.
... Congura la luz de
<nombre del dispositivo> al 25%.
… Aumenta la intensidad de luz de
<nombre del dispositivo>.
… Reduce la intensidad de luz de
<nombre del dispositivo>.
… Aumenta la intensidad de luz de
<nombre de habitación>.
… Reduce la intensidad de luz de
<nombre de habitación>.
Cambiar la
temperatura de color.
… Cambia <nombre del dispositivo> a marl.
… Cambia <nombre del dispositivo> a luz natural blanca.
… Cambia <nombre del dispositivo> a blanca fría.
… Cambia <nombre del dispositivo> a blanca cálida.
… Cambia <nombre del dispositivo> a incandescente.
Cambiar la velocidad
del ventilador.
… Congura la velocidad de
<nombre del dispositivo> a la más rápida.
… Congura la velocidad de
<nombre del dispositivo> a rápida.
… Congura la velocidad de
<nombre del dispositivo> a media.
… Congura la velocidad de
<nombre del dispositivo> a baja.
… Aumenta la velocidad de <nombre del dispositivo>.
… Disminuye la velocidad de <nombre del dispositivo>.
Encender Comfort Breeze. … Enciende Comfort Breeze en
<nombre del dispositivo>.
Google
El ventilador de techo Makenna de 1.32 m (52 plg) funciona con Alexa y el Asistente de Google.
Esta sección enumera algunos de los comandos de voz que puedes utilizar. Para ver estos y otros comandos, visita http: //hubspaceconnect.com/.
17
HOMEDEPOT.COM/HUBSPACE
Para obtener asistencia, llama al 1-877-592-5233.
Solución de problemas
Problema Solución
El ventilador no enciende. □ Verica los fusibles o cortacircuitos principales y secundarios.
□ Asegúrate de que el interruptor de pared esté en posición de encendido (ON), si corresponde.
□ Verica las conexiones de cables en línea al ventilador y las conexiones de cables del interruptor en la caja correspondiente.
□ Revisa la batería del control remoto.
□ Asegúrate de que estén en el rango normal de 10 a 20 pies.
□ Asegúrate de que las conguraciones del interruptor en línea sean las mismas para el control remoto y el receptor.
□ Recuerda desconectar la electricidad antes de vericar las conguraciones del interruptor.
El ventilador hace ruido. □ Asegúrate de que todos los tornillos de la carcasa del motor estén ajustados.
□ Verica que los tornillos que unen el soporte de aspa al cubo del motor estén bien apretados.
□ Asegura que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja del interruptor.
□ Deja que transcurra un período de “adaptación” de 24 horas. La mayoría de los ruidos asociados con un ventilador nuevo desaparecen en ese período.
□ Si usas el kit de luces de ventilador de techo, asegura que los tornillos que sujetan el vidrio estén bien ajustados. Verica que las
bombillas estén bien apretadas.
□ Controla que la cubierta quede a corta distancia del techo. No debe tocar el techo.
□ Asegúrate de que la caja eléctrica quede bien ajustada y se hayan instalado almohadillas aislantes de goma entre la placa de montaje y la caja eléctrica.
El ventilador oscila. □ Verica que todas las aspas y los tornillos de sus brazos estén bien ajustados.
□ La mayoría de los problemas de oscilación del ventilador se debe a que las aspas no están al mismo nivel. Verica este nivel
seleccionando un punto en el techo sobre la punta de una de las aspas. Mide desde un punto en el centro de cada aspa al punto en
el techo. Gira el ventilador hasta que la siguiente aspa quede en posición para medir. Repite el procedimiento para cada aspa. Las
desviaciones de la medición no deben pasar de 1/8”. Deja que el ventilador funcione durante diez minutos. Si el ventilador continúa
oscilando, comunícate con el servicio al cliente y te enviarán un kit de compensación de aspas, sin costo alguno.
Hubspace
TM
Solución de problemas
Mi dispositivo hubspace no se
conecta a Wi-Fi.
□ Asegúrate de que tu dispositivo esté conectado a una fuente de alimentación.
□ Tu conexión a Internet o red Wi-Fi puede estar inactiva.
Mi dispositivo no puede encontrar
ninguna red Wi-Fi.
□ Asegúrate de tener una red Wi-Fi con capacidad de 2.4 GHz dentro del alcance del dispositivo que está intentando agregar.
Mi dispositivo está en una ubicación
que no tiene Wi-Fi. ¿Puedo seguir
usándolo con la aplicación Hubspace?
Sí:
□ Usa la aplicación en un teléfono con conexión a Internet como LTE.
□ El teléfono debe estar dentro del alcance de Bluetooth de tu dispositivo Hubspace.
No encuentro el código QR.
□ Búscalo donde haya otras etiquetas adhesivas en el producto. También se incluye una copia del código QR en la documentación de tu dispositivo.
El código QR se ha dañado. ¿Cómo
añado el dispositivo?
□ Debajo del código QR hay números. Puedes ingresarlos manualmente en lugar de escanear el código.
¿Cómo reinicio el dispositivo?
□ Elimina el dispositivo de tu cuenta y luego vuelve a agregarlo. Los dispositivos también se restablecen cuando se transeren a una nueva cuenta.
Un dispositivo está en otra cuenta.
¿Cómo lo transero?
□ Escanea el código QR y se transferirá a tu cuenta.
Mi dispositivo está desconectado
durante largos períodos de tiempo.
□ Asegúrate de que la intensidad de la señal de tu Wi-Fi sea suciente. Es posible que debas mover tu router, usar Wi-Fi de red o
extensores de Wi-Fi.
El dispositivo está encendido y
escaneé el código QR, pero la
aplicación no se puede conectar.
□ Apaga el Bluetooth en tu teléfono y vuelve a encenderlo. Luego, escanea el código QR.
¿Puedo escanear el mismo código
QR para agregar varios productos?
□ No. Cada producto tiene un código QR único.
□ Debido al movimiento natural del ventilador, algunas conexiones pueden aojarse. Revisa dos veces al año las conexiones de soporte,
los soportes y los accesorios de las aspas. Comprueba que estén seguros. No es necesario desmontar el ventilador del techo.
□ Limpia el ventilador con frecuencia para que luzca como nuevo con el paso de los años. No uses agua al limpiar, esto puede dañar el
motor o la madera, o causar descargas eléctricas. Usa solo un cepillo suave o un paño sin pelusas para evitar rayar el acabado.
El revestimiento está sellado con laca para minimizar la decoloración u opacidad.
□ Puedes aplicar a la madera una na capa de pulimento para muebles y dar así más protección y belleza. Cubre los rayones diminutos
con una ligera aplicación de lustrador para calzado.
□ No necesitas lubricar tu ventilador. El motor tiene cojinetes de bola sellados y permanentemente lubricados.
ADVERTENCIA: Asegúrate de que la corriente esté
apagada antes de limpiar el ventilador.
Mantenimiento y limpieza
¿Preguntas, problemas, piezas faltantes? Antes de regresar a la tienda, llama
al Servicio de Atención al Cliente de Hubspace de 8:00 a. m. a 7:00 p. m.,
Hora Estándar del Este, de lunes a viernes, de 9:00 a. m. a 6:00 p. m.
1-877-592-5233
HOMEDEPOT.COM/HUBSPACE
Conserva este manual para uso futuro.
Este equipo fue sometido a prueba y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B según la Parte 15 de las Normas FCC. Estos límites fueron
establecidos para dar protección razonable contra la interferencia dañina en uso residencial. Este equipo genera, consume y puede irradiar energía de radiofrecuencia; si no se instala y
usa de acuerdo con las instrucciones, puede causar interferencia nociva a comunicaciones radiales. Sin embargo, no hay garantía de que no ocurrirá interferencia en cierta instalación
particular. Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, que puede determinarse encendiendo y apagando el equipo, se recomienda al usuario tratar
de corregir la interferencia con una o más de las siguientes medidas:
– Reorientar o reubicar la antena receptora.
– Incrementar la distancia entre los equipos y el receptor.
– Conectar el equipo a un tomacorriente en circuito distinto del receptor.
– Pedir asistencia al concesionario o a un técnico de radio/TV con experiencia.
PRECAUCIÓN:
Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo.
Este dispositivo cumple con la Parte 15 de las Normas FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar interferencia dañina y (2)
tiene que aceptar cualquier interferencia recibida, incluyendo aquella que pudiera afectar su funcionamiento.
Parte responsable - Información de contacto en EE. UU.: King of Fans, Inc 1951 NW 22nd Street, Fort Lauderdale, FL 33311, (954) 484-7500
