T535i XP
®
RO Instrucţiuni de utilizare 2-33
CUPRINS
Introducere......................................................................2
Siguranţă........................................................................ 4
Asamblarea...................................................................13
Funcţionarea.................................................................14
Întreținerea....................................................................19
Depanarea.................................................................... 27
Transportul, depozitarea şi eliminarea..........................28
Date tehnice..................................................................30
Accesorii....................................................................... 31
Declarație de conformitate............................................33
Introducere
Descrierea produsului
Acest produs este un model de motoferăstrău cu motor
electric.
Se depun eforturi constant pentru a vă spori
siguranța și eficiența în timpul funcționării. Adresați-
vă reprezentantului de service pentru informații
suplimentare.
Domeniul de utilizare
Acest produs este destinat întreținerii profesionale a
copacilor, cum ar fi toaletarea și tăierea secțiunilor de
copaci.
Nota: Reglementările la nivel național pot stabili limite
ale funcționării produsului.

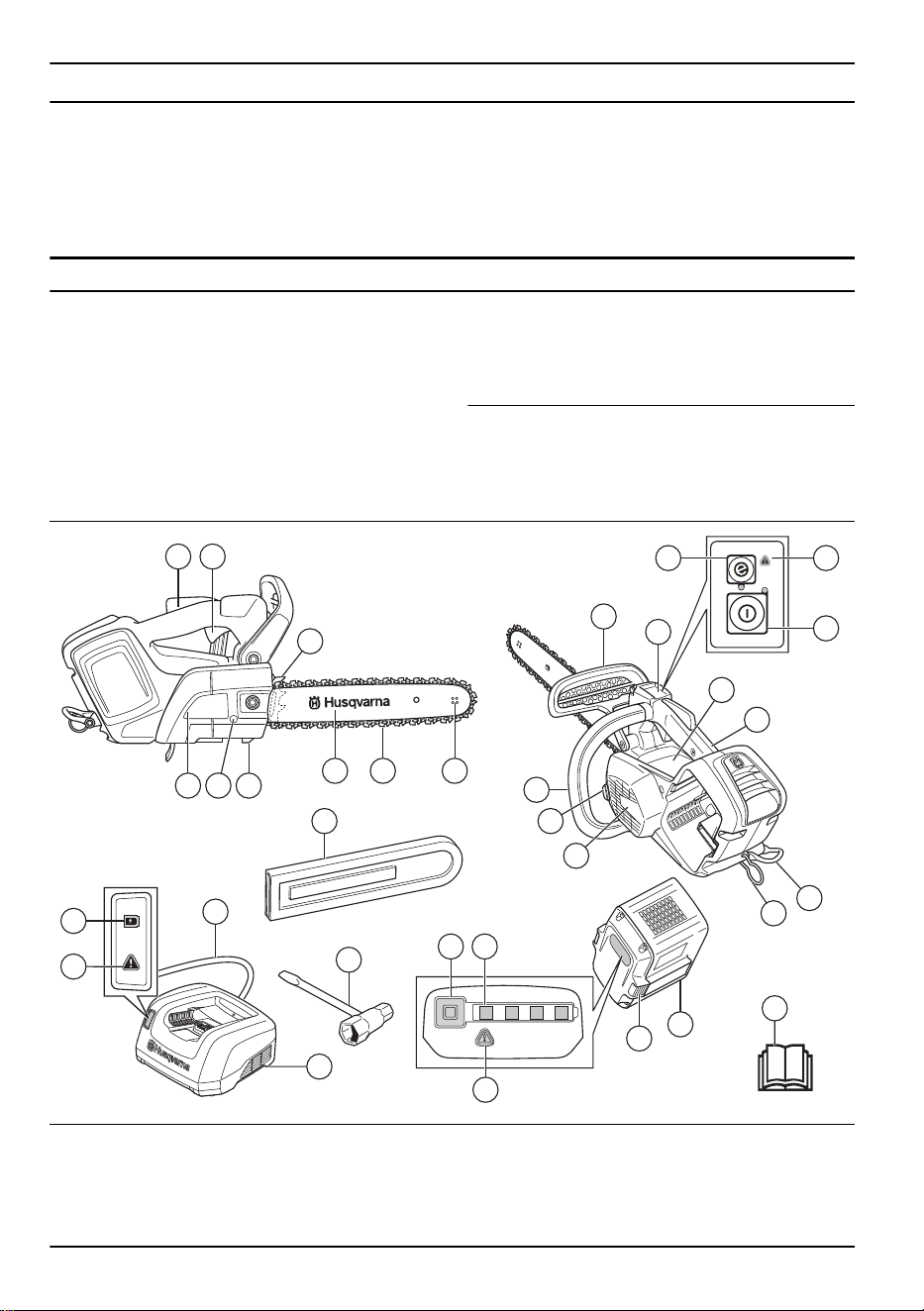

Prezentarea generală a produsului
7
6
2
1
15
1413
21 20 19
18 17 16
12
11
10
9
8
33
32
31
30
2928
27
26
25
24
23
22
3 4
5
1. Apărătoarea de mână din față
2. Tastatură
3. Butonul SavE (economisire)
4. Indicator de avertisment
5. Buton de pornire și de oprire
6. Autocolant de avertisment și cu informații
7. Mâner superior
8. Orificiul curelei
2 959 - 011 - 07.06.2024
9. Orificiul frânghiei
10. Carcasă ventilator
11. Rezervor de ulei pentru lanț
12. Mâner frontal
13. Dispozitiv de blocare întrerupător
14. Întrerupător
15. Bară de protecție
16. Roata de lanț de la vârful șinei
17. Lanț de ferăstrău
18. Șină de ghidaj
19. Opritor de lanț
20. Șurub de tensionare a lanțului
21. Capac roată de antrenare
22. Capac șină de ghidaj
23. LED de încărcare
24. Indicator de avertisment
25. Fir de alimentare
26. Încărcător pentru acumulator
27. Cheie combinată
28. Buton, stare baterie
29. Starea bateriei
30. Indicator de avertisment
31. Buton de eliberare a bateriei
32. Bateria
33. Manualul operatorului

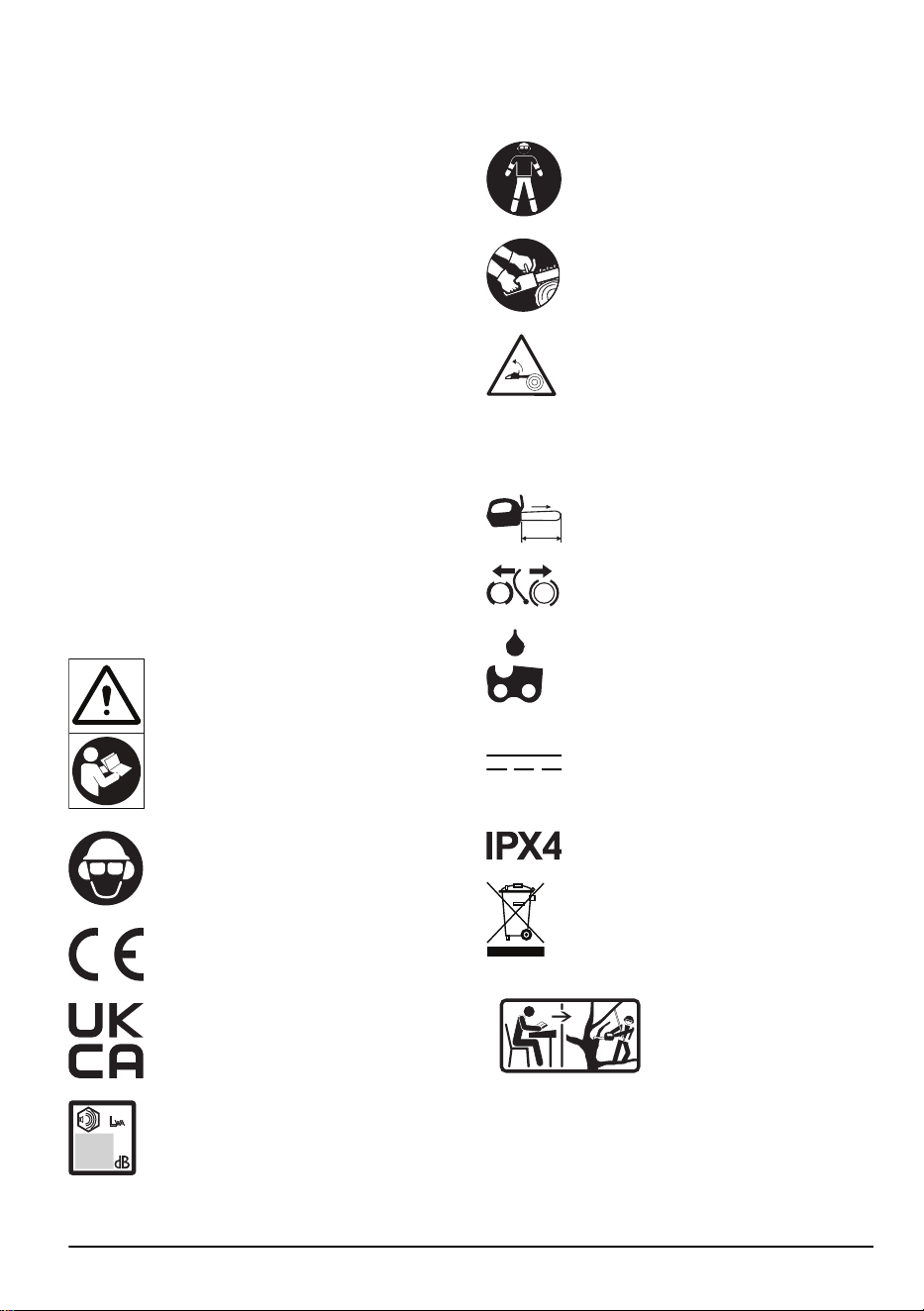

Simbolurile de pe produs
Risc de vătămări corporale grave sau
de deces al operatorului sau al altor
persoane. Aveți grijă să utilizați corect
produsul. Citiți manualul operatorului cu
atenție și înțelegeți instrucțiunile înainte de
a utiliza produsul.
Folosiți cască de protecție și echipamente
de protecție aprobate pentru ochi și auz.
Acest produs respectă Directivele CE
aplicabile.
Acest produs este în conformitate cu
reglementările aplicabile din Regatul Unit.
Etichetă privind emisiile de zgomot
în mediu, conform directivelor și
reglementărilor din UE și Regatul Unit
și legislației din New South Wales
„Regulamentul privind măsurile de
protecție a mediului (controlul zgomotului)
din 2017”. Nivelul de putere sonoră
garantat al produsului este specificat în
Date tehnice la pagina 30
și pe etichetă.
Utilizați protecție aprobată pentru picioare,
mâini și brațe.
Folosiți ambele mâini atunci când acționați
produsul.
Avertisment! Poate apărea fenomenul de
recul atunci când vârful șinei de ghidaj
atinge un obiect. Acest lucru determină
proiectarea șinei de ghidaj în direcția
operatorului. Risc de vătămări corporale
grave sau deces.
L-Max
XX mm / XX"
Direcția de rotație a lanțului de ferăstrău și
lungimea maximă a șinei de ghidaj.
Frână de lanț, cuplată (dreapta). Frână de
lanț, decuplată (stânga).
Ulei pentru lanț.
Curent continuu.
Protejat împotriva stropilor de apă.
Marcaj privind mediului înconjurător.
Nici produsul și nici ambalajul său nu
sunt deșeuri menajere. Reciclați-l la o
unitate de eliminare autorizată pentru
echipamente electrice și electronice.
Acest ferăstrău trebuie
utilizat numai de către
persoane special instruite
pentru lucrări de întreține-
re a copacilor. Consultați
manualul operatorului!
yyyywwxxxxx
Plăcuța de identificare in-
dică seria. aaaa este anul
fabricației, ss este săptă-
mâna fabricației.
959 - 011 - 07.06.2024 3
Nota: Celelalte simboluri/autocolante de pe produs se
referă la cerințele de certificare pentru unele piețe.
Simbolurile de pe baterie și/sau de pe
încărcătorul acesteia
Reciclați acest produs la un
centru de reciclare pentru
echipamente electrice și elec-
tronice. (Este valabilă numai
pentru Europa)
Transformator autoprotejat.
Utilizați și păstrați încărcătorul de baterie
numai în interior.
Izolație dublă.
Siguranţă
Definiţii privind siguranţa
Definiţiile de mai jos indică nivelul de gravitate pentru
fiecare cuvânt de semnalizare.
AVERTISMENT: Vătămări corporale.
ATENŢIE: Deteriorarea produsului.
Nota: Aceste informaţii facilitează utilizarea
produsului.
Instrucțiuni generale de siguranță
pentru utilaje
AVERTISMENT: Citiți toate
instrucțiunile de siguranță și instrucțiunile
de utilizare, ilustrațiile și specificațiile
furnizate cu acest utilaj. Nerespectarea
instrucțiunilor enumerate mai jos poate avea
ca rezultat electrocutare, incendii și/sau
vătămări corporale grave.
• Păstrați toate avertismentele și instrucțiunile pentru
consultare ulterioară. Noțiunea de „utilaj” folosită în
instrucțiunile de siguranță se referă atât la utilajul
alimentat de la rețea (cu cablu), cât și la utilajul cu
acumulator (fără cablu).
Siguranța zonei de lucru
• Păstrați zona de lucru curată și bine iluminată.
Zonele dezordonate sau întunecoase provoacă
accidente.
• Nu utilizați utilajele în locuri cu atmosferă explozivă,
de exemplu, în prezența lichidelor, a gazelor sau
prafurilor inflamabile.Mașinile creează scântei care
pot aprinde praful sau vaporii.
• În timpul folosiții utilajului țineți la distanță copii și
orice alte persoane. Distragerea atenției poate cauza
pierderea controlului.
Siguranța privind echipamentele electrice
• Mufa de conectare a utilajului trebuie să se
potrivească la priză. Este interzisă modificarea de
orice fel a fișei. Nu utilizați adaptoare de ștecăr
cu utilajele cu împământare (legate la masă).
Fișele nemodificare și prizele potrivite reduc pericolul
electrocutării.
• Evitați contactul cu corpul a suprafețelor de
împământare sau legate la masă, cum ar fi țevi,
radiatoare, plite și răcitoare. Există un pericol sporit
de electrocutare dacă împământarea sau legarea la
masă se face prin corpul dvs.
• Nu expuneți utilajele la ploaie și la condiții de
umiditate. Pătrunderea apei în utilaj mărește riscul
de electrocutare.
• Nu folosiți cablul în mod abuziv. Nu utilizați niciodată
cablul la transportarea, tragerea sau deconectarea
utilajului. Feriți cablul de căldură, ulei, muchii
ascuțite sau părțile în mișcare ale aparatului.
Cablurile deteriorate sau încurcate cresc riscul
electrocutării.
• Când lucrați cu utilajul afară, folosiți un cablu
prelungitor potrivit pentru utilizarea la exterior.
4
959 - 011 - 07.06.2024
Folosirea unui cablu adecvat pentru utilizarea la
exterior reduce riscul de electrocutare.
• Dacă întrebuințarea unui utilaj într-un loc cu
umiditate mare nu poate fi evitată, utilizați o sursă cu
dispozitiv de protecție împotriva curentului rezidual
(RCD). Folosirea unui RCD reduce pericolul de
electrocutare.
Siguranţa personală
• Fiți mereu atent, uitați-vă la ce faceți și dați
dovadă de simț practic când utilizați utilajul.
Nu folosiți utilajul dacă sunteți obosit sau sub
influența drogurilor, alcoolului sau medicamentelor.
Un moment de neatenție în timpul folosirii utilajului
poate duce la leziuni grave.
• Utilizați echipament individual de protecție.
Purtaţi întotdeauna ochelari de protecţie. Purtarea
echipamentelor de protecţie individuală, cum ar fi
masca împotriva prafului, încălţămintea de protecţie
antiderapantă, casca de protecţie sau căştile de
protecţie auditivă, corespunzător tipului şi utilizării
sculei electrice, reduce riscul rănirilor.
• Evitați pornirea accidentală. Înainte de ridicarea sau
transportul sculei electrice, conectarea la sursa de
curent şi / sau conectarea bateriei asiguraţi-vă că
scula electrică este oprită. Transportul utilajelor cu
degetul pe comutator sau conectarea la priză a
utilajelor pornite poate duce la accidente.
• Îndepărtați toate cheile de reglare sau cheile fixe
înainte de a porni utilajul. O cheie fixă care a rămas
prinsă la o piesă rotativă a utilajului poate duce la
răniri.
• Nu vă întindeți prea mult. Să aveţi întotdeauna o
poziţie stabilă şi păstraţi-vă întotdeauna echilibrul.
Acest lucru permite un control mai bun al utilajului în
situații neașteptate.
• Îmbrăcați-vă corespunzător. Nu purtaţi haine largi
sau bijuterii. Țineți părul și îmbrăcămintea la distanță
de piesele în mișcare. Hainele lejere, bijuteriile sau
părul lung pot fi prinse de piesele aflate în mişcare.
• Dacă este posibilă montarea dispozitivelor de
aspirare şi colectare a prafului, asiguraţi-vă că
acestea sunt conectate şi utilizate corespunzător.
Folosirea dispozitivelor de aspirare a prafului poate
reduce pericolele legate de praf.
• Nu vă încredeți în familiaritatea dobândită din
utilizarea frecventă a uneltelor; prin urmare, nu
ignorați principiile de siguranță ale uneltelor.
Comportamentul neglijent poate cauza accidentări
grave în doar câteva fracţiuni de secundă.
Utilizarea și întreținerea utilajului
• Nu suprasolicitați utilajul. Folosiți utilajul potrivit
pentru munca pe care o efectuați. Utilajul potrivit va
efectua lucrarea mai rapid și în condiții de siguranță
mai bune la viteza de lucru pentru care a fost
proiectat.
• Nu utilizați utilajul în cazul în care nu poate fi pornit
sau oprit de la comutator. Orice utilaj imposibil de
controlat cu ajutorul comutatorului este periculos
și
trebuie reparat.
• Deconectați ștecărul de la sursa de alimentare
și/sau scoateți acumulatorul, dacă este detașabil, de
la utilaj înainte de a face reglaje, de a schimba
accesoriile sau de a depozita utilajul. Aceste măsuri
de prevenție împiedică pornirea accidentală a
utilajului.
• Nu lăsați utilajele nefolosite la îndemâna copiilor și
nu permiteți persoanelor care nu sunt familiarizate
cu ele sau cu instrucțiunile acestora să le
folosească. În mâinile unei persoane fără experiență
aceste utilaje pot fi periculoase.
• Întrețineți utilajele și accesoriile. Verificați centrarea
sau legarea incorectă a pieselor în mișcare,
ruperea pieselor și orice alte stări care pot
afecta funcționarea utilajelor. Dacă este avariat,
duceți utilajul la reparat înainte de a-l folosi.
Multe accidente sunt provocate de utilajele prost
întreținute.
• Păstrați uneltele de tăiere ascuțite și curate. Este
mai puțin probabil ca uneltele de tăiere cu tăișuri
ascuțite întreținute corespunzător să se blocheze și
sunt mai ușor de controlat.
• Folosiți utilajul, accesoriile și uneltele etc. în
conformitate cu aceste instrucțiuni, luând în
considerare condițiile de lucru și activitatea care
urmează să fie efectuată. Folosirea utilajului pentru
operații diferite de cele pentru care este destinat
poate duce la apariția unor situații periculoase.
• Mențineți mânerele și suprafețele de prindere
uscate, curate, fără ulei și unsoare. Mânerele
și suprafețele de prindere alunecoase nu permit
manipularea și controlul în siguranță al uneltei în
situații neprevăzute.
Utilizarea și întreținerea uneltei cu baterie
• Reîncărcați numai cu încărcătorul specificat de
producător. Un încărcător adecvat pentru un tip de
baterie poate constitui pericol de incendiu atunci
când este utilizat cu un alt tip de baterie.
• Folosiți utilajele numai cu acumulatorii special
indicați. Utilizarea unui alt tip de acumulatori poate
constitui pericol de vătămări corporale și de incendiu.
• Când acumulatorul nu este utilizat, păstrați-l departe
de alte obiecte metalice, precum agrafe de birou,
monede, chei, cuie, șuruburi sau alte obiecte mici
de metal, care pot crea o conexiune între borne.
Scurtcircuitarea bornelor bateriei poate cauza arsuri
sau incendii.
• În condiții de utilizare neadecvată, din baterie pot ieși
stropi de lichid; evitați contactul. Totuși, dacă intrați
accidental în contact cu lichidul respectiv, spălați cu
apă. Dacă lichidul intră în contact cu ochii, consultați
un medic. Lichidul care se scurge din baterie poate
cauza iritații sau arsuri.
• Nu utilizați acumulatori sau unelte deteriorate sau
modificate. Bateriile deteriorate sau modificate pot
prezenta un comportament impredictibil, care poate
959 - 011 - 07.06.2024
5
duce la incendii, explozii sau pericol de vătămări
corporale.
• Nu expuneți acumulatorii sau uneltele la flăcări
sau temperaturi excesive. Expunerea la flăcări sau
la temperaturi de peste 130°C/265°F poate cauza
explozii.
• Urmați toate instrucțiunile de încărcare și nu
încărcați acumulatorul sau unealta în afara
intervalului de temperatură specificat în instrucțiuni.
Încărcarea incorectă sau la temperaturi în afara
intervalului specificat poate duce la deteriorarea
bateriei și crește pericolul de incendiu.
Service
• Cereți ca utilajul să fie reparat numai de un tehnician
de reparații calificat, care să folosească numai
piese de schimb identice. În acest fel se asigură
menținerea securității utilajului.
• Nu reparați niciodată acumulatori deteriorați.
Repararea acumulatorilor trebuie efectuată numai de
către producător sau de către furnizorii de servicii
autorizați.
Avertismente generale de siguranță privind
motoferăstrăul
• Feriți toate părțile corpului de lanțul ferăstrăului
atunci când motoferăstrăul este în funcțiune. Înainte
de a porni motoferăstrăul, asigurați-vă că lanțul
acestuia nu atinge niciun obiect. Un moment de
neatenție în timpul operării motoferăstraielor poate
conduce la prinderea hainelor sau a părților corpului
în lanțul ferăstrăului.
• Prindeți întotdeauna motoferăstrăul cu mâna dreaptă
de mânerul superior și cu mâna stângă de
mânerul frontal. Dacă țineți motoferăstrăul cu mâinile
poziționate invers, sporește pericolul de vătămări
corporale; prin urmare, nu inversați niciodată
mâinile.
• Țineți motoferăstrăul numai de suprafețele de
prindere izolate, deoarece lanțul ferăstrăului poate
atinge cabluri ascunse. Lanțurile de ferăstrău care
intră în contact cu un fir sub tensiune pot face ca
părțile metalice ale motoferăstrăului să intre sub
tensiune și să electrocuteze operatorul.
• Purtați ochelari de protecție. Se recomandă
echipament de protecție suplimentar pentru urechi,
cap, mâini și picioare. Echipamentul de protecție
adecvat reduce vătămările corporale provocate de
resturile expulzate sau de contactul accidental cu
lanțul ferăstrăului.
• Nu acționați un motoferăstrău pe o scară, de pe
un acoperiș sau orice suport instabil. Acționarea
unui motoferăstrău în acest mod ar putea duce la
vătămări corporale grave.
• Când tăiați o creangă întinsă, fiți atenți la recul.
Când tensiunea din fibrele de lemn este eliberată,
creanga aflată sub tensiune elastică poate lovi
operatorul și/sau poate face ca motoferăstrăul să se
miște necontrolat.
•
1Transportați motoferăstrăul de mânerul frontal,
oprit și îndepărtat de corp. Când transportați
sau depozitați motoferăstrăul, montați întotdeauna
capacul șinei de ghidare. Manevrarea
corespunzătoare a motoferăstrăului reduce
posibilitatea de contact accidental cu lanțul mobil al
ferăstrăului.
• Urmați instrucțiunile pentru ungerea, tensionarea
lanțului și schimbarea șinei și a lanțului. Un lanț
tensionat sau uns necorespunzător se poate rupe
sau poate mări pericolul de recul.
• Tăiați numai lemn. Nu utilizați motoferăstrăul pentru
alte scopuri. De exemplu: nu utilizați motoferăstrăul
pentru a tăia metal, plastic, zidărie sau alte materiale
de construcție decât cele din lemn. Utilizarea
motoferăstrăului pentru alte operații decât cele
pentru care a fost proiectat poate conduce la o
situație periculoasă.
• Acest motoferăstrău nu este destinat doborârii
copacilor. Utilizarea motoferăstrăului pentru alte
operații decât cele pentru care a fost proiectat poate
cauza vătămarea corporală gravă a operatorului sau
persoanelor din apropiere.
• Respectați toate instrucțiunile atunci când eliminați
materialul blocat, depozitați sau efectuați lucrări
de service asupra motoferăstrăului. Asigurați-vă că
comutatorul este oprit și acumulatorul este scos din
produs. Acționarea accidentală a motoferăstrăului
în timpul eliminării materialului blocat sau efectuării
lucrărilor de service poate cauza vătămări corporale
grave.

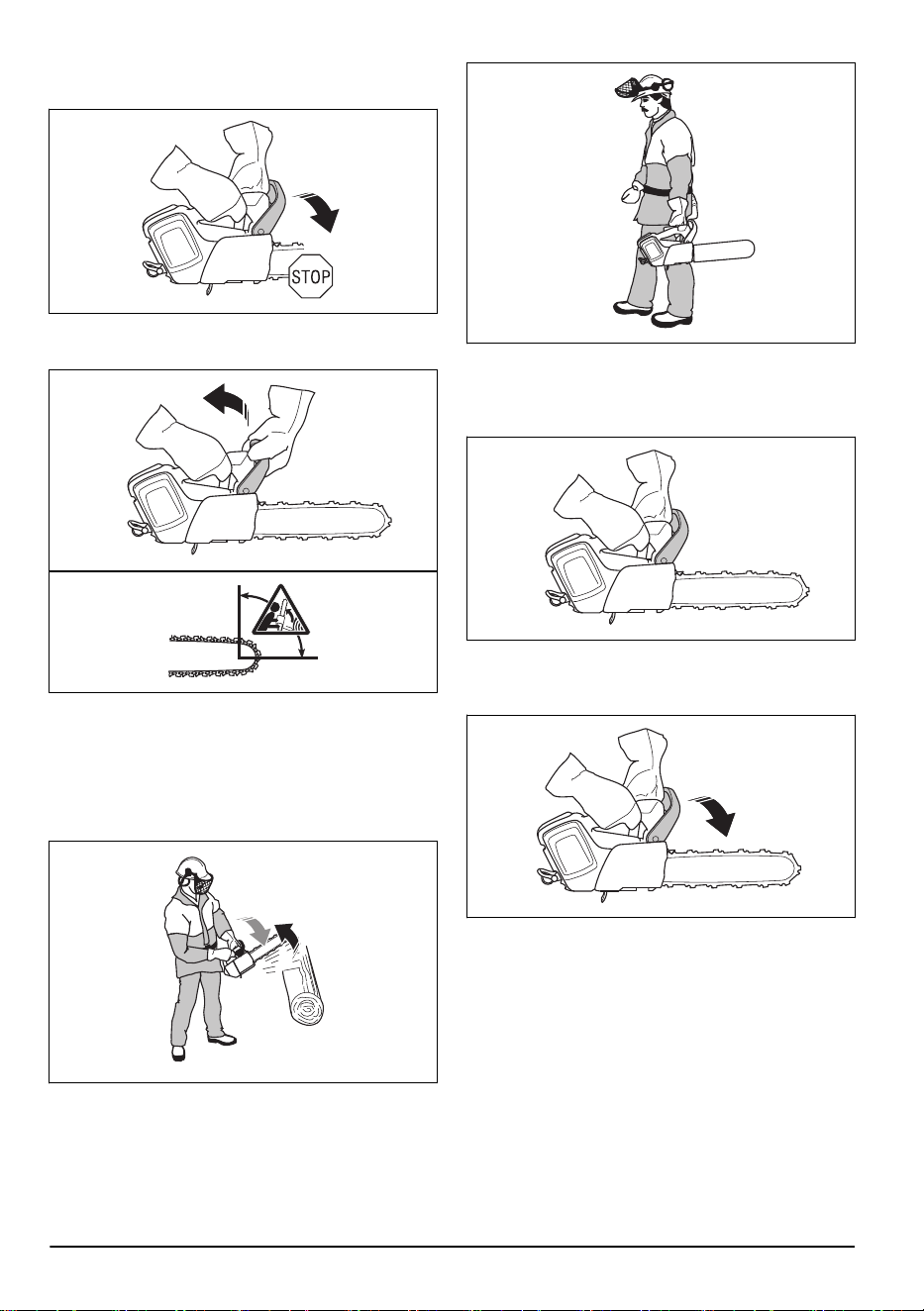

Cauzele reculului și măsurile de prevenire
luate de operator
Reculul poate apărea când ciocul sau vârful șinei de
ghidare atinge un obiect sau când creanga din lemn
revine în poziția inițială prinzând lanțul ferăstrăului în
tăietură. În anumite cazuri, contactul cu vârful poate
cauza o reacție inversă bruscă, aruncând șina de
ghidare în sus și înapoi, spre operator. Prin prinderea
lanțului de ferăstrău de-a lungul părții superioare a
șinei de ghidaj, aceasta poate fi împinsă rapid înapoi,
spre operator. Oricare dintre aceste reacții vă poate
face să pierdeți controlul ferăstrăului, ceea ce ar
putea conduce la vătămări corporale grave. Nu vă
bazați numai pe dispozitivele de protecție cu care este
prevăzut ferăstrăul dvs. Ca utilizator de motoferăstrău,
trebuie să luați anumite măsuri pentru ca în timpul
lucrărilor de tăiere să nu se producă accidente sau
vătămări. Reculul este rezultatul utilizării incorecte a
dispozitivului de tăiere a crengilor și/sau a procedurilor
sau condițiilor necorespunzătoare de operare și poate
fi evitat prin luarea măsurilor adecvate de precauție,
conform indicațiilor de mai jos:
• Mențineți o priză fermă, cu policarii și degetele
înconjurând mânerele motoferăstrăului, cu ambele
mâini pe ferăstrău și poziționați-vă corpul și brațul
astfel încât să puteți rezista forțelor de recul. Forțele
de recul pot fi controlate de operator dacă sunt
6
959 - 011 - 07.06.2024
luate măsurile de prevedere adecvate. Nu lăsați
motoferăstrăul din mâini.
• Nu vă întindeți excesiv și nu tăiați niciodată mai
sus de înălțimea umărului. În acest mod se previne
contactul neintenționat cu vârful și se permite un
control mai bun asupra motoferăstrăului în situații
neașteptate.
• Utilizați numai șinele de ghidare și lanțurile de
ferăstrău de schimb specificate de producător. Șinele
de ghidare și lanțurile de schimb incorecte pot cauza
ruperea lanțului și/sau reculul.

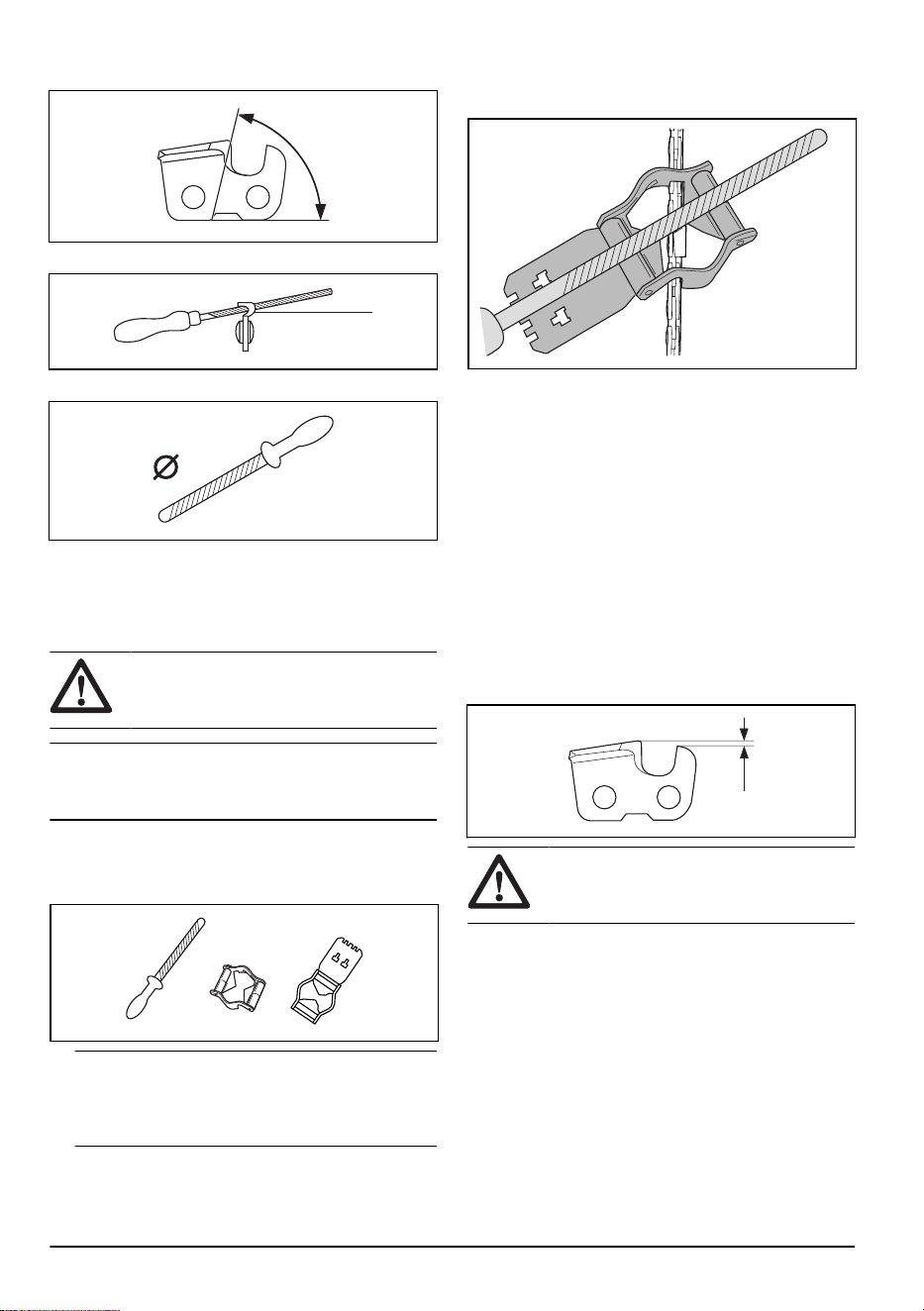

• Respectați instrucțiunile producătorului cu privire
la ascuțirea și întreținerea lanțului de ferăstrău.
Reducerea înălțimii pentru calibrarea adâncimii
poate conduce la sporirea reculului.
PĂSTRAȚI ACESTE INSTRUCȚIUNI.
Instrucțiuni generale de siguranță
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Acest produs este o unealtă periculoasă dacă nu
sunteți atent sau dacă utilizați produsul incorect.
Acest produs poate cauza vătămări corporale grave
sau decesul operatorului sau al altor persoane. Este
foarte important să citiți și să înțelegeți conținutul
acestui manual de utilizare.
• Nu modificați produsul fără aprobare de la
producător. Nu folosiți un produs care a fost
schimbat de alte persoane și folosiți întotdeauna
accesorii originale. Modificările care nu sunt
aprobate de producător pot provoca vătămări
corporale grave sau decesul operatorului sau al altor
persoane.
• Inhalarea pe termen lung a vaporilor de ulei pentru
lanț și a rumegușului poate cauza probleme de
sănătate.
• În timpul funcționării, acest produs produce un
câmp electromagnetic. În anumite condiții, acest
câmp poate interfera cu implanturile medicale
active sau pasive. Pentru a scădea riscul de
vătămări corporale grave sau deces, recomandăm
persoanelor cu implanturi medicale să consulte
medicul și producătorul implantului medical înainte
de a utiliza produsul.
Instrucțiuni de siguranță pentru utilizare
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Informațiile din acest manual al operatorului nu
reprezintă o alternativă pentru cunoștințele și
experiența profesională. Dacă nu sunteți sigur de
modul de funcționare a acestui produs, apelați la o
persoană cu cunoștințe profesionale și experiență.
• Apela
ți la reprezentantul de service sau Husqvarna
dacă aveți întrebări despre funcționarea produsului.
Vă putem oferi informații despre utilizarea produsului
în mod eficient și în siguranță. Mergeți la un curs de
instruire privind utilizarea motoferăstrăului, dacă este
posibil. Reprezentantul dvs. de service, facultatea de
silvicultură sau biblioteca dvs. vă pot oferi informații
despre materialele și cursurile de instruire care sunt
disponibile.

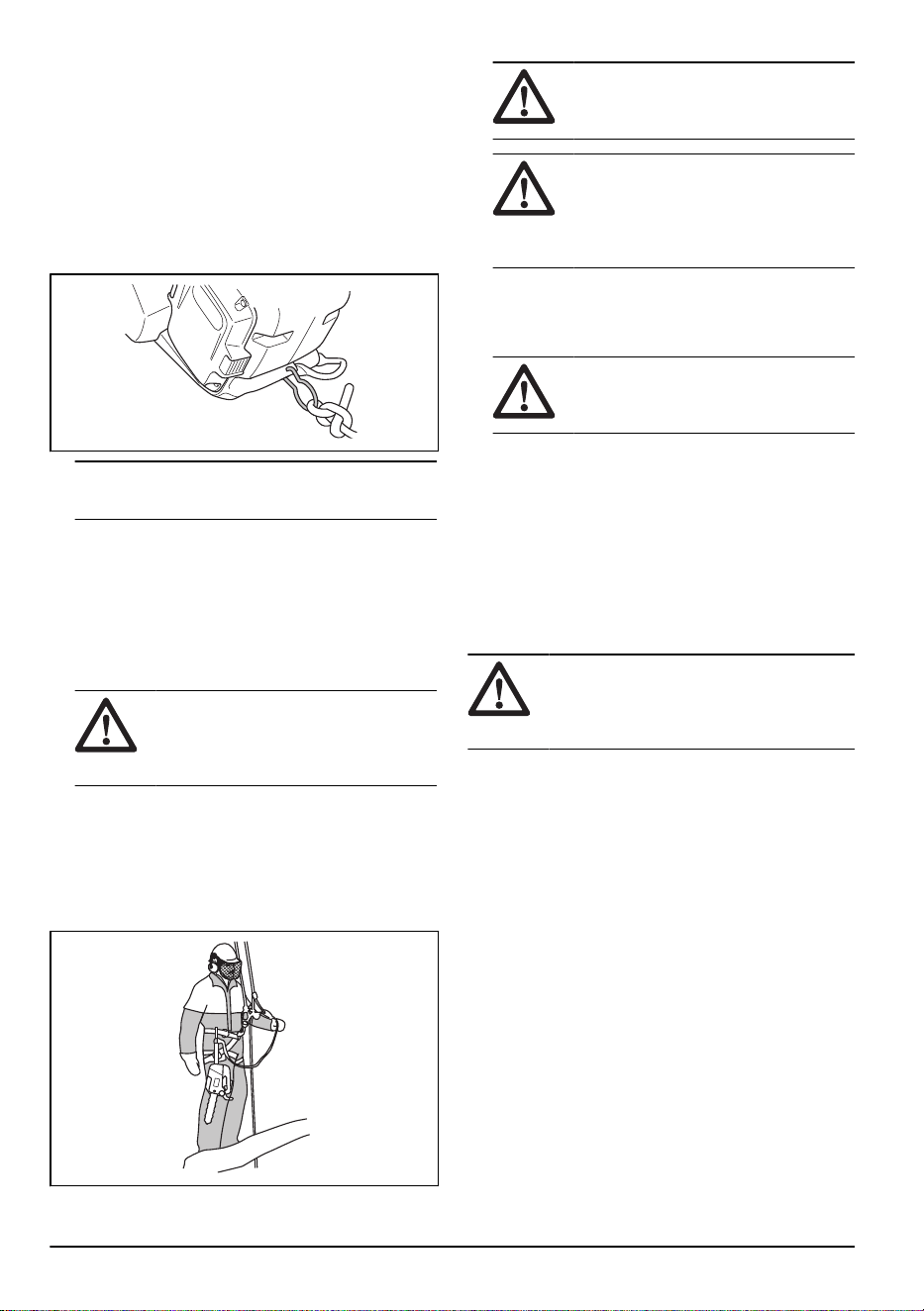

• Acest produs prezintă un risc sporit de pierdere a
controlului. Numai persoanele care au o pregătire
specială în domeniul tehnicii de tăiere și de lucru
trebuie să utilizeze acest produs pe un copac.
Operatorul trebuie să aibă echipament de siguranță
cum ar fi un ascensor, frânghii și ham de siguranță.
Motoferăstraiele obișnuite sunt recomandate pentru
orice lucrare la nivelul solului.

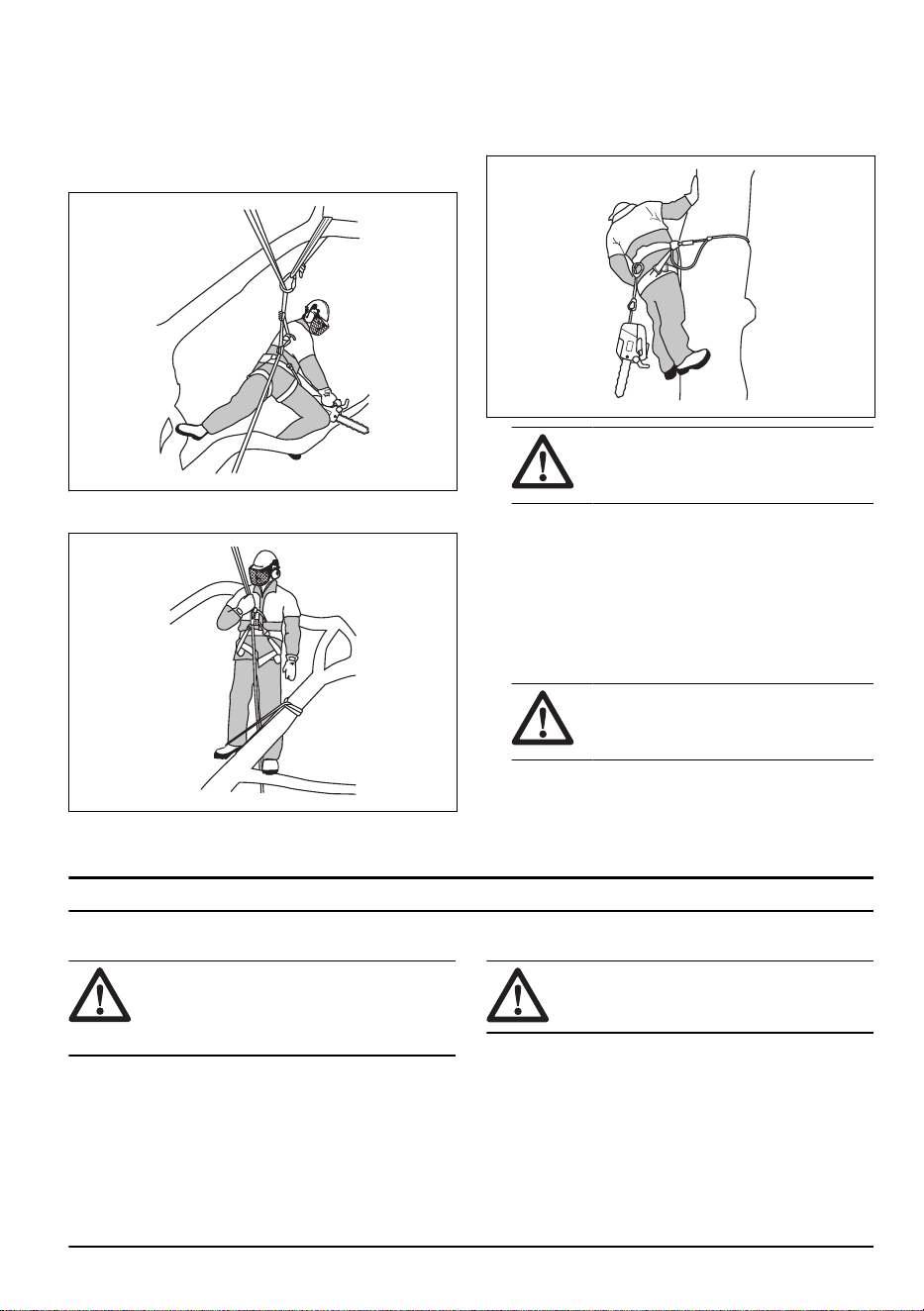

• Urmați instrucțiunile referitoare la tehnicile de tăiere
și de lucru speciale pentru a reduce pericolul de
vătămări corporale. Nu lucrați într-un copac decât
dacă aveți formare profesională pentru astfel de
lucrări. Această formare include tehnici de urcare în
siguranță și poziții de lucru sigure. Trebuie să învățați
cum să utilizați echipamente cum ar fi hamuri,
frânghii, chingi, gheare de picior și carabine.
• Nu tăiați cu zona de recul pe vârful șinei de ghidaj.
• Nu atingeți un lanț de ferăstrău în rotație. Acesta
poate provoca vătămări corporale grave sau deces.
• Nu încercați să prindeți secțiuni care cad sau să
efectuați tăieri dacă operatorul este atașat numai cu
o frânghie. Utilizați întotdeauna două frânghii sigure.
• În timpul operaților de doborâre, ridicați protecția
de auz imediat după finalizarea tăierii cu ferăstrăul.
Este important să auziți sunetele și semnalele de
avertisment.
• Trebuie să înțelegeți efectele reculului și modul
de prevenire al acestuia înainte de a utiliza acest
produs. Consultați
Informa
ț
ii despre recul la pagina
15
și
Întrebări comune despre recul la pagina 15
pentru instrucțiuni.
• Nu utilizați un produs, un acumulator sau un
încărcător de acumulatori care sunt deteriorate sau
care nu funcționează corect.
• Nu utilizați produsul dacă sunteți obosit, bolnav
sau sub influența alcoolului, drogurilor sau
medicamentelor. Nu utilizați produsul dacă vă aflați
într-o condiție care poate avea un efect negativ
asupra vederii, vigilenței, coordonării sau judecății.
Riscul de a fi obosit crește înainte de sfârșitul
perioadei de lucru.
• Nu porniți un produs decât dacă șina de ghidaj, lanțul
de ferăstrău și toate capacele sunt montate corect.
În caz contrar, roata de antrenare se poate slăbi,
provocând vătămări corporale grave. Consultați
Asamblarea la pagina 13
pentru instrucțiuni.
• Uneori, așchiile rămân blocate în capacul
ambreiajului, provocând blocarea lanțului de
ferăstrău. Opriți întotdeauna motorul înainte de
curățare.
959 - 011 - 07.06.2024
7
• Asigurați-vă că nu există riscul ca persoane sau
animale să atingă sau să vă influențeze controlul
asupra produsului.
• Dacă nu sunteți atent(ă), riscul de recul crește.
Poate apărea reculul dacă zona de recul a șinei de
ghidaj atinge accidental o ramură, un copac sau alte
obiecte.

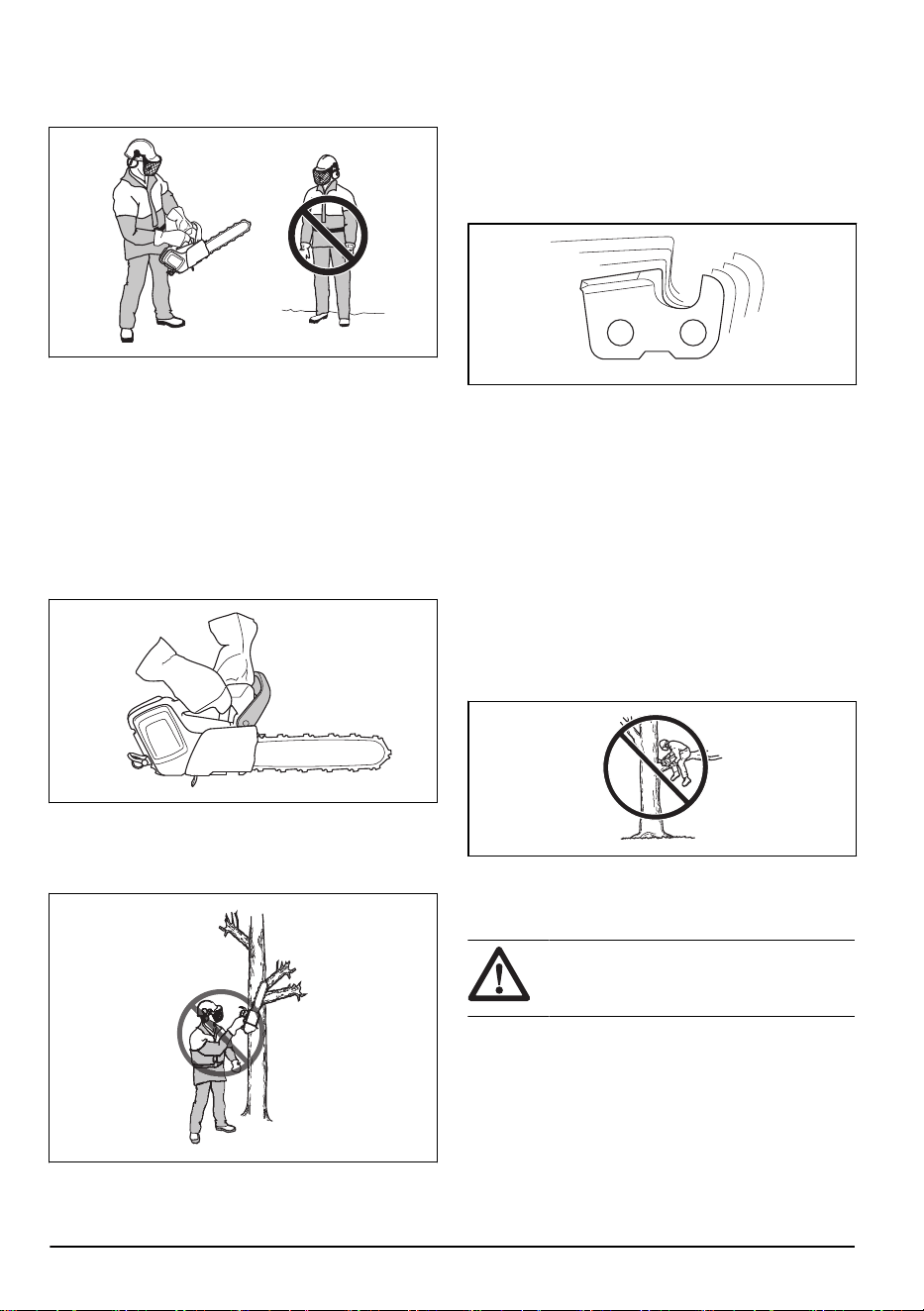

• Nu țineți produsul cu o singură mână. Acest produs
nu este controlat în siguranță cu o mână.
• Prindeți întotdeauna produsul cu fermitate, cu mâna
dreaptă pe mânerul superior și cu mâna stângă pe
mânerul frontal. Prindeți mânerele cu degetele și
policele. Acest lucru reduce efectul de recul și vă
permite să mențineți controlul asupra produsului. Nu
dați drumul mânerelor!
• Asigurați-vă că aveți stabilitate pe picioare și că
lanțul de ferăstrău nu atinge un obiect.
• Nu utilizați produsul peste înălțimea umărului și nu
încercați să tăiați cu vârful șinei de ghidaj.
• Nu încerca
ți operații de elagaj sau de curățare a
trunchiului de ramuri dacă nu ați primit instruire
specială.
• Nivelul vibrațiilor crește dacă tăiați cu echipament
de tăiere incorect sau ascuțit incorect. Tăierea
lemnului de esență tare, precum foioasele, provoacă
mai multe vibrații decât tăierea lemnului de esență
moale, precum coniferele.
• Expunerea prelungită la vibrații poate duce la
afecțiuni circulatorii sau la deteriorarea nervilor la
persoanele cu circulație defectuoasă. Discutați cu
medicul dacă prezentați simptome de expunere
prelungită la vibrații. Astfel de simptome includ
amorțeală, pierderea sensibilității tactile, gâdilături,
ciupituri, durere, pierderea forței, modificări în
culoarea sau în starea pielii. Aceste simptome apar
de obicei la degete, mâini sau încheieturi și cresc la
temperaturi scăzute.
• Evitați situațiile pe care le considerați dincolo de
capacitatea dvs.
• Nu pot fi incluse toate situațiile posibile cu care
vă puteți confrunta atunci când utilizați acest
produs. Procedați întotdeauna cu atenție și folosiți-vă
judecata.
• Utilizați bateria la temperaturi între -10 °C (14 °F) și
40 °C (104 °F).
Echipament de protecție personală
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
8 959 - 011 - 07.06.2024

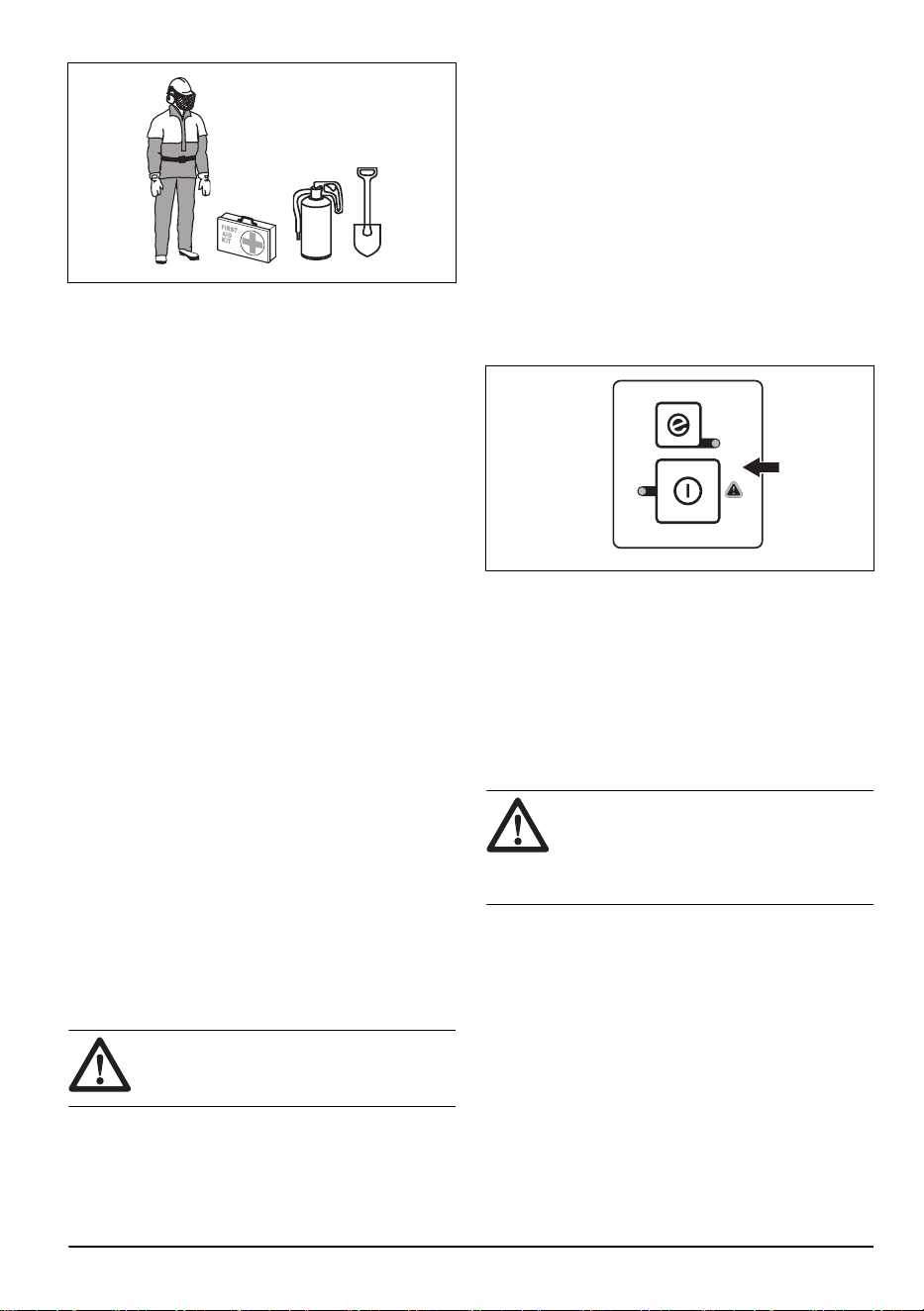

• Majoritatea accidentelor legate de motoferăstraie
apar atunci când lanțul de ferăstrău atinge
operatorul. Trebuie să utilizați echipament de
protecție personală aprobat în timpul funcționării.
Echipamentul individual de protecție nu vă poate
proteja complet de riscul de rănire, însă poate
reduce gravitatea rănilor în cazul unui accident.
Adresați-vă reprezentantului de service pentru
recomandări despre echipamentul care trebuie
utilizat.
• Hainele dvs. trebuie să fie strânse pe corp, dar să
nu vă limiteze mișcările. Efectuați în mod regulat
un control al stării echipamentului de protecție
personală.
• Purtați o cască de protecție omologată.
• Utilizați un sistem omologat de protecție a auzului.
Expunerea pe termen lung la zgomot poate avea ca
rezultat deteriorarea ireversibilă a auzului.
• Utilizați ochelari de protecție sau un vizor de
protecție pentru față autorizate pentru a reduce
pericolul de vătămări corporale cauzate de obiectele
proiectate. Produsul poate proiecta obiecte precum
așchii, bucăți mici de lemn etc., cu o forță
considerabilă. Acestea pot cauza vătămări corporale
grave, în special vătămări ale ochilor.
• Purtați mănuși pentru protecție împotriva
ferăstraielor.
• Purtați pantaloni pentru protecție împotriva
ferăstraielor.
• Purtați încălțăminte pentru protecție împotriva
ferăstraielor, cu vârf din oțel și talpă anti-aderentă.
• Trebuie să aveți întotdeauna la dispoziție o trusă de
prim ajutor.
• Risc de scântei. Păstrați în apropiere instrumente de
stingere a incendiilor și o lopată pentru a preveni
incendiile forestiere.
Dispozitivele de siguranță de pe produs
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Nu utilizați un produs cu dispozitive de siguranță
care sunt deteriorate sau care nu funcționează
corect.
• Verifica
ți regulat dispozitivele de siguranță.
Consultați
Între
ț
inerea
ș
i controalele dispozitivelor de
siguran
ț
ă de pe produs la pagina 20
.
• În cazul în care dispozitivele de siguranță sunt
deteriorate sau nu funcționează corect , adresați-vă
Husqvarna agentului de service.

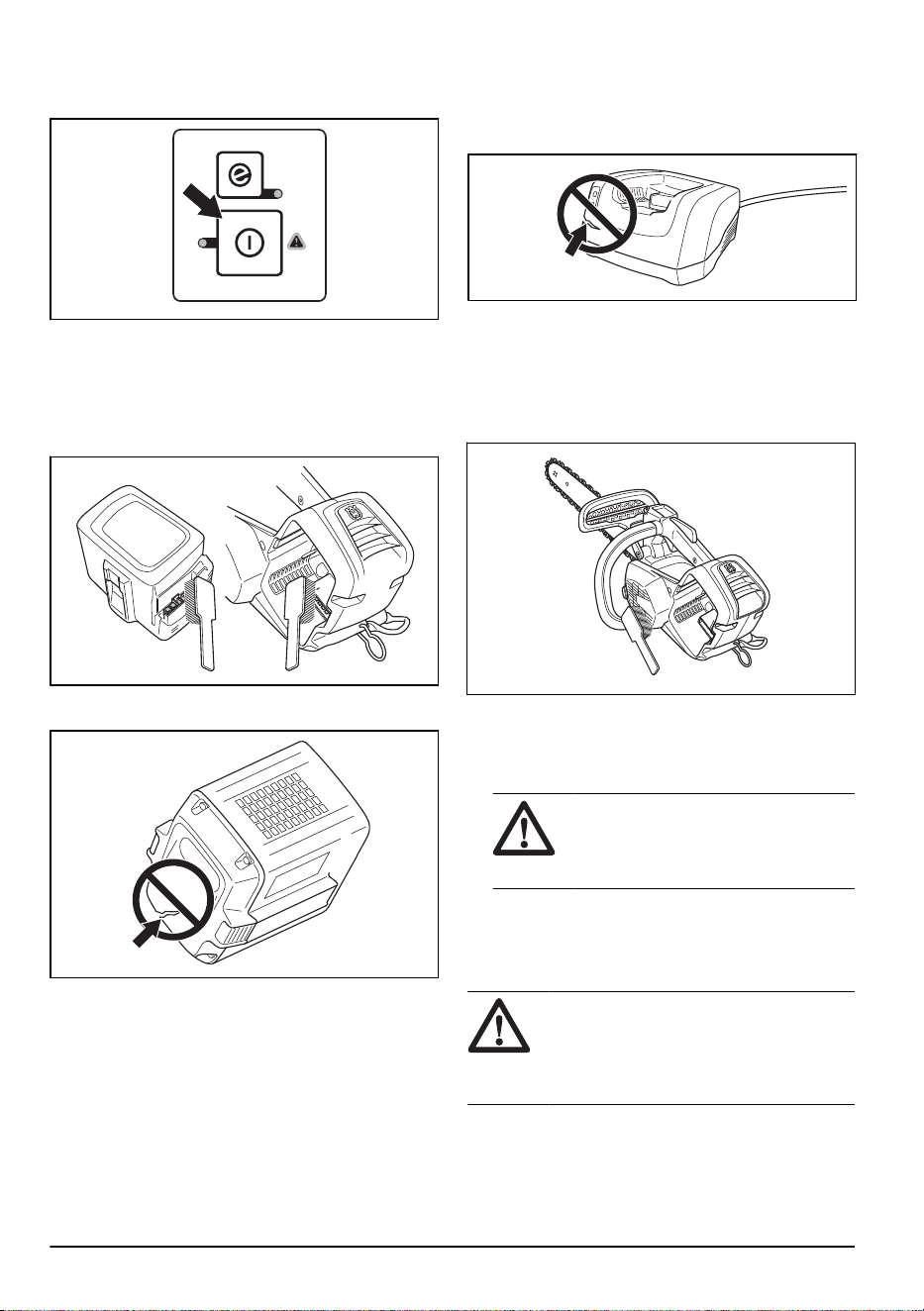

Tastatură
Indicatorul de avertisment se aprinde intermitent dacă
frâna de lanț este cuplată sau dacă există pericolul
de suprasolicitare. Protecția la suprasolicitare oprește
temporar produsul și nu îl puteți utiliza până când
temperatura nu se restaurează. Dacă indicatorul
luminează continuu, apelați la reprezentantul dvs. de
service.
Funcția de oprire automată
Produsul are o funcție de oprire automată care oprește
produsul dacă nu îl folosiți timp de 3 minute.

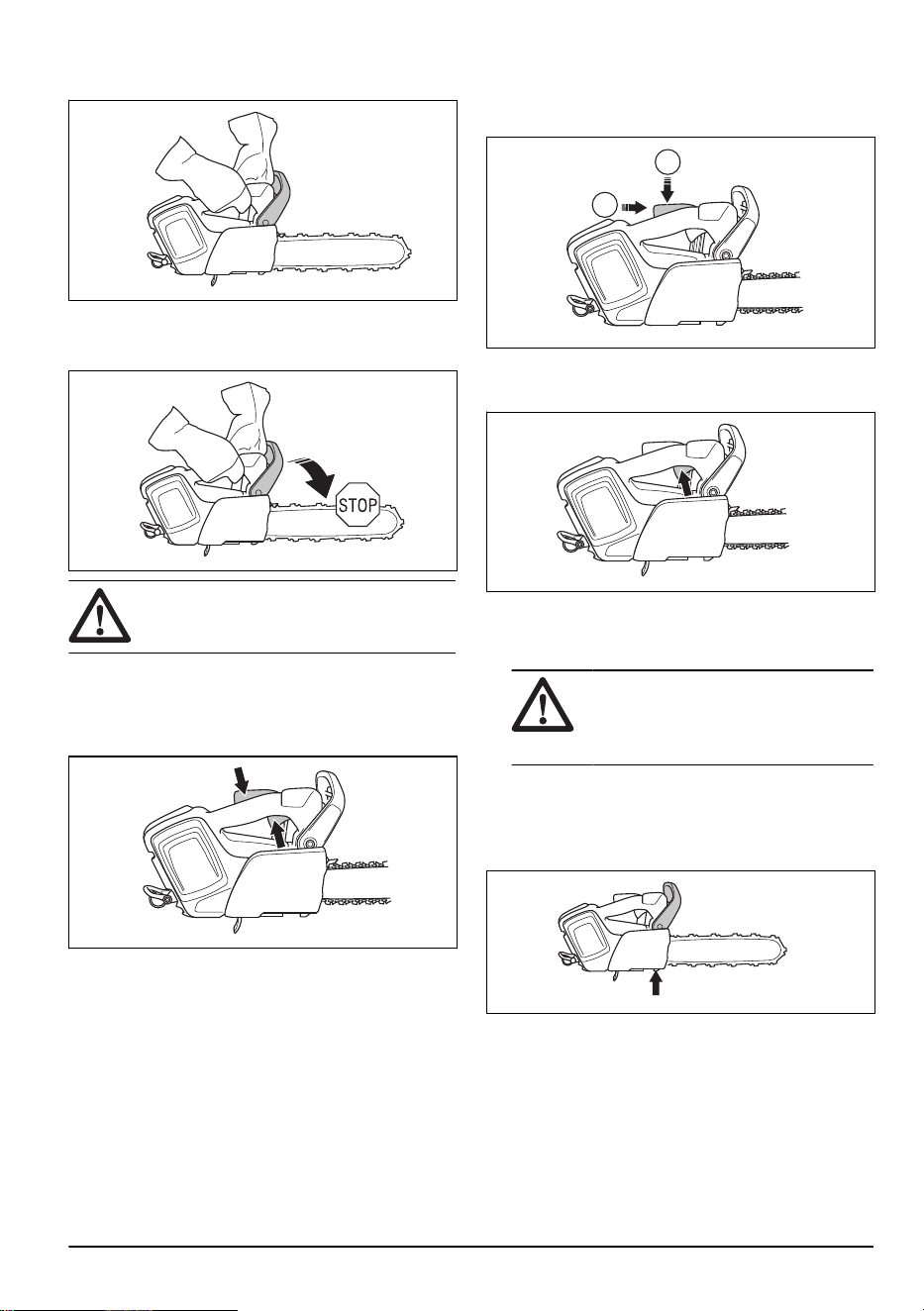

Frână de lanț și apărătoare de mână din față
Produsul dvs. are o frână de lanț care oprește lanțul
de ferăstrău dacă are loc un recul. Frâna de lanț
reduce pericolul de accidente, însă numai dvs. le puteți
preîntâmpina.
AVERTISMENT:
Nu cuplați în situații
în care există pericol de recul. Aveți grijă
când utilizați produsul și asigurați-vă că zona
de recul a șinei de ghidaj nu atinge un
obiect.
Frâna de lanț se cuplează manual cu mâna stângă sau
automat de către mecanismul de deblocare din inerție.
Împingeți apărătoarea de mână din față spre înainte
pentru a cupla frâna de lanț manual. Această mișcare
959 - 011 - 07.06.2024
9
activează un mecanism cu arc care oprește roata de
antrenare.
Trageți apărătoarea de mână din față spre înapoi pentru
a decupla frâna de lanț.
Modul de activare a frânei de lanț este legat de forța
reculului și de poziția produsului. Dacă obțineți un recul
puternic în timp ce zona de recul este mai departe
de dvs., frâna de lanț este cuplată de mecanismul de
deblocare din inerție. Dacă reculul este mic sau zona
de recul este mai aproape de dvs., frâna de lanț se
cuplează manual cu mâna stângă.
Utilizați frâna de lanț ca frână de parcare când porniți
produsul și când vă deplasați pe distanțe scurte. Acest
lucru scade riscul ca dvs. sau o persoană din apropierea
dvs. să atingă lanțul de ferăstrău.
Reculul poate fi foarte brusc
și puternic. Majoritatea
reculurilor sunt mici și nu cuplează întotdeauna frâna de
lanț. Dacă are loc un recul când utilizați produsul, țineți
strâns mânerele și nu desprindeți mâinile de pe ele.
Apărătoarea de mână din față reduce, de asemenea,
riscul de a atinge lanțul de ferăstrău dacă desprindeți
mâna de pe mânerul frontal.
În poziția de doborâre nu puteți cupla manual frâna de
lanț. Frâna de lanț poate fi cuplată în această poziție
numai de mecanismul de deblocare din inerție.

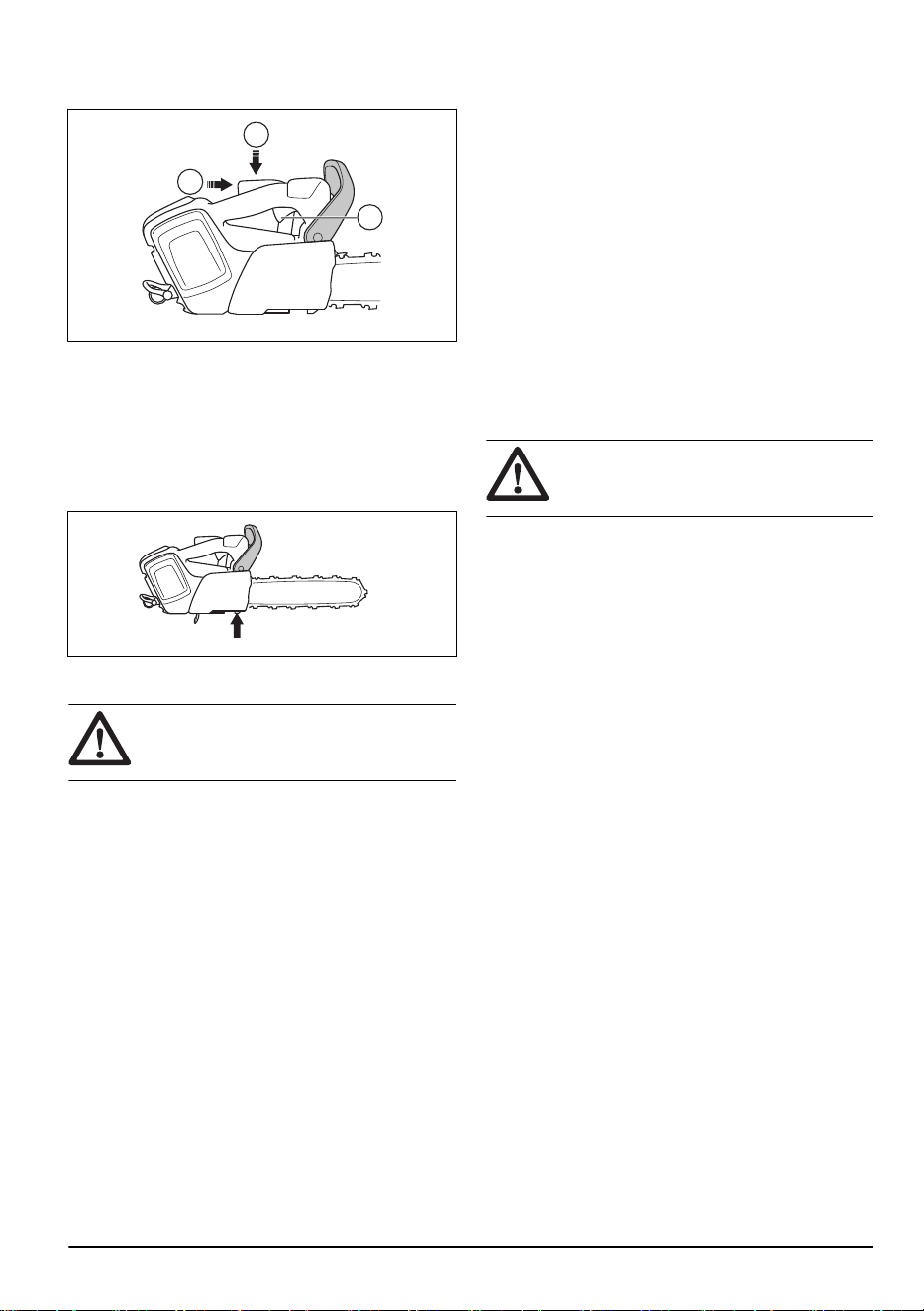

Opritorul întrerupătorului
Opritorul întrerupătorului este conceput pentru
prevenirea operării accidentale a întrerupătorului
respectiv. Dacă apăsați dispozitivul de blocare a
întrerupătorului înainte (A) și apoi apăsați pe dispozitivul
de blocare spre mânerul (B), întrerupătorul (C) este
eliberat. Dacă eliberați mânerul, întrerupătorul și
10
959 - 011 - 07.06.2024
opritorul întrerupătorului se deplasează înapoi în pozițiile
lor inițiale.
A
B
C
Opritor de lanț
Opritorul de lanț prinde lanțul de ferăstrău dacă acesta
se rupe sau se slăbește. Dacă lanțul este întins corect,
riscul scade. Riscul se reduce, de asemenea, dacă
întrețineți corect șina de ghidaj și lanțul de ferăstrău.
Consultați
Asamblarea la pagina 13
și
Între
ț
inerea la
pagina 19
pentru instrucțiuni.
Siguranța bateriei
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Utilizați numai bateriile BLi pe care le recomandăm
pentru produsul dvs. Consultați
Baterii aprobate
pentru produs la pagina 32
. Bateriile sunt criptate
prin software.
• Utilizați bateriile reîncărcabile BLi ca sursă de
alimentare numai pentru produsele Husqvarna
asociate. Consultați
Baterii aprobate pentru produs
la pagina 32
. Pentru a evita rănirea, nu
folosiți bateria ca sursă de alimentare pentru alte
dispozitive.
• Risc de electrocutare. Nu conectați bornele bateriei
la chei, șuruburi sau alte metale. Aceasta poate
cauza scurtcircuitarea bateriei.
• Nu utilizați baterii care nu sunt reîncărcabile.
• Nu puneți obiecte în fantele de aerisire a bateriei.
• Feriți bateria de lumina solară, de căldură sau de
flăcări deschise. Bateria poate provoca arsuri și/sau
arsuri chimice.
• Feriți bateria de ploaie și de condiții de umezeală.
• Feriți bateria de microunde și de înaltă presiune.
• Nu încercați să demontați sau să spargeți bateria.
• Nu lăsa
ți acidul din baterie să vă atingă pielea.
Acidul din baterie provoacă leziuni ale pielii,
coroziune și arsuri. Dacă acidul din baterie pătrunde
în ochi, nu frecați, ci spălați-vă cu multă apă timp de
cel puțin 15 minute. Dacă acidul din baterie a intrat
în contact cu pielea, trebuie să o curățați cu apă și
săpun din belșug. Solicitați ajutor medical.
• Utilizați bateria la temperaturi între -10 °C (14 °F) și
40 °C (104 °F).
• Nu curățați niciodată cu apă bateria sau încărcătorul
de baterii. Consultați
Verificarea bateriei
ș
i a
suportului de baterie la pagina 22
.
• Nu folosiți baterii deteriorate sau care nu
funcționează corect.
• Depozitați bateriile la distanță de obiecte de metal,
de exemplu cuie, șuruburi sau bijuterii.
• Nu lăsați bateria la îndemâna copiilor.
Siguranța încărcătorului de baterii
AVERTISMENT: Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Există riscul de electrocutare sau de scurtcircuit
dacă nu sunt respectate instrucțiunile de siguranță.
• Folosiți o priză cu împământare aprobată care nu
este deteriorată.
• Nu utilizați alte încărcătoare de baterii decât cel
furnizate pentru produsul dvs. Utilizați exclusiv
încărcătoare QC Husqvarna când încărcați baterii de
schimb Husqvarna BLi.
• Nu încercați să dezasamblați încărcătorul de baterii.
• Nu utilizați un încărcător deteriorat sau care nu
funcționează corect.
• Nu ridicați încărcătorul de baterii ținând de cablul
de alimentare. Pentru a deconecta încărcătorul de
baterii de la priza de perete, trageți de ștecăr. Nu
trageți de cablul de alimentare.
• Feriți toate cablurile și prelungitoarele de apă, ulei și
muchii ascuțite. Asigurați-vă că acest cablu nu este
prins între uși, garduri sau în alte locuri similare.
• Nu utilizați încărcătorul de baterii în apropiere de
materiale inflamabile sau materiale care pot cauza
coroziune. Asigurați-vă că încărcătorul de baterii
nu este acoperit. În caz de fum sau de incendiu,
scoateți ștecărul încărcătorului de baterii.
• Încărcați bateria numai în interior, într-un loc cu
aerisire adecvată și departe de lumina soarelui. Nu
încărcați bateria în exterior. Nu încărcați bateria în
medii umede.
• Utilizați încărcătorul de baterii la temperaturi între 5
°C (41 °F) și 40 °C (104 °F). Utilizați încărcătorul
într-un mediu foarte bine ventilat, uscat și fără praf.
• Nu puneți obiecte în fantele de răcire a încărcătorului
de baterii.
• Nu atingeți niciodată bornele încărcătorului de
baterii cu obiecte metalice, deoarece se pot crea
scurtcircuite.
959 - 011 - 07.06.2024
11
• Utilizați prize de perete aprobate care nu sunt
deteriorate.
Instrucțiuni de siguranță pentru
întreținere
AVERTISMENT: Înainte de a efectua
lucrări de întreținere asupra produsului, citiți
instrucțiunile de avertisment de mai jos.
• Scoateți bateria înainte de a efectua întreținerea,
alte verificări sau de a asambla produsul.
• Operatorul trebuie să efectueze numai operațiile
de întreținere și service indicate în acest manual
al operatorului. Apelați la reprezentantul de service
pentru întreținerea și service-ul de mai mare
amploare.
• Nu curățați niciodată bateria sau încărcătorul cu apă.
Detergentul puternic poate deteriora plasticul.
• Dacă nu efectuați operații de întreținere, durata de
viață a produsului scade, iar pericolul de accidente
crește.
• Este necesară instruirea profesională specială
pentru toate lucrările de service și reparații, mai ales
pentru dispozitivele de siguranță de pe produs. Dacă
nu toate verificările din acest manual al operatorului
sunt aprobate; după ce ați efectuat operațiile de
întreținere, apelați la reprezentantul de service. Vă
garantăm că există servicii profesionale de reparații
și service disponibile pentru produsul dvs.
• Utilizați doar piese de schimb originale.
Instrucțiuni de siguranță pentru echipamentele
de tăiere
AVERTISMENT:
Înainte de a utiliza
produsul, citiți instrucțiunile de avertizare de
mai jos.
• Utilizați numai combinații de șină de ghidaj/
lanț de ferăstrău și echipamente de ascuțire
aprobate. Consultați
Accesorii la pagina 31
pentru
instrucțiuni.

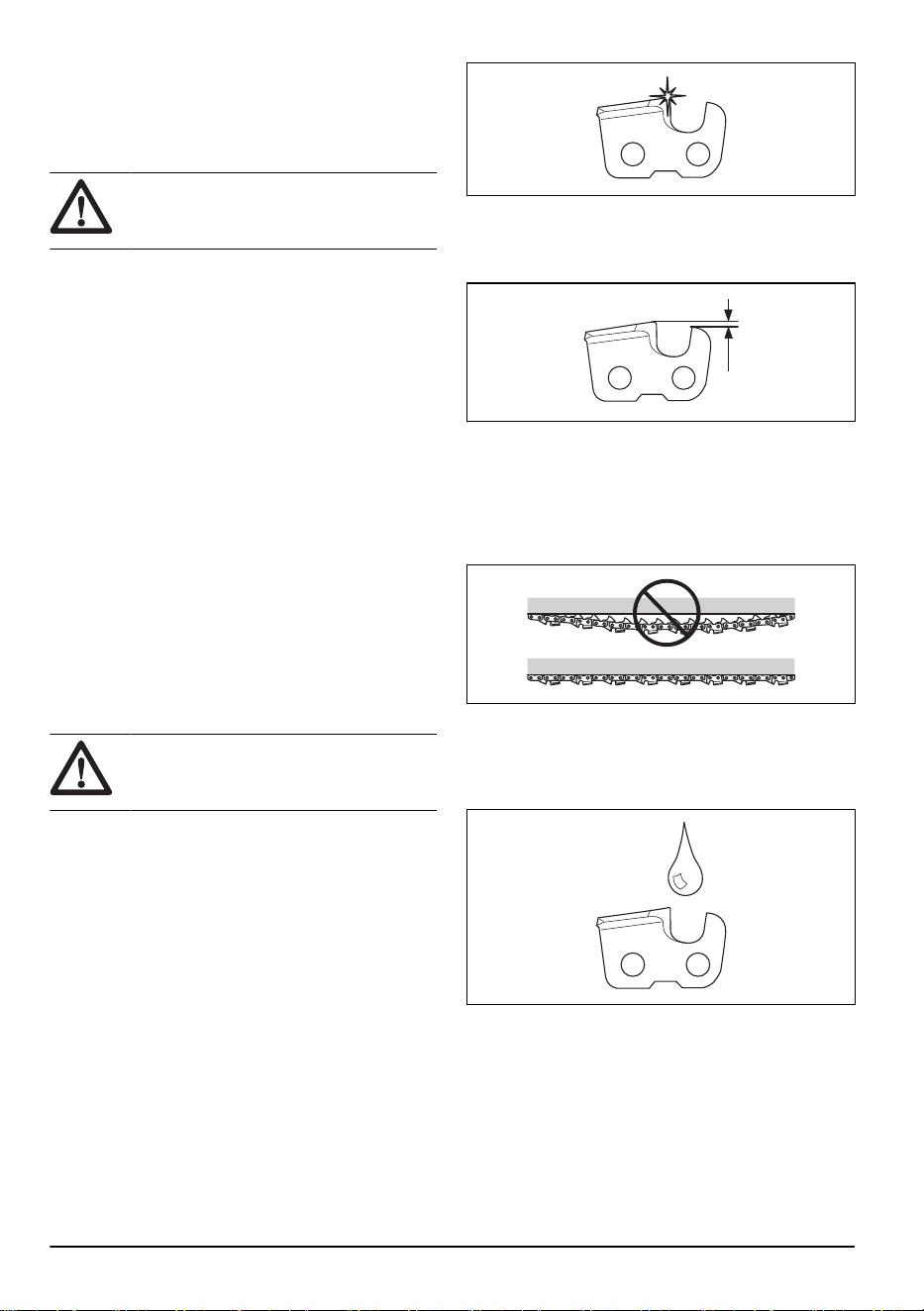

• Purtați mănuși de protecție atunci când utilizați sau
efectuați întreținerea lanțului de ferăstrău. Un lanț
de ferăstrău care nu se mișcă poate provoca de
asemenea leziuni.
• Păstrați dinții ascuțiți corespunzător. Respectați
instrucțiunile și utilizați matrița recomandată. Un lanț
de ferăstrău care este deteriorat sau incorect ascuțit
crește pericolul de accidente.
• Păstra
ți setarea corectă a calibrării adâncimii.
Respectați instrucțiunile și utilizați setarea
recomandată a calibrării adâncimii. O setare prea
mare a calibrării adâncimii crește pericolul de recul.
• Asigurați-vă că lanțul de ferăstrău are întinderea
corectă. Dacă lanțul de ferăstrău nu este strâns pe
șina de ghidare, lanțul de ferăstrău poate sări de
pe șină. O întindere incorectă a lanțului de ferăstrău
crește uzura șinei de ghidare, a lanțului de ferăstrău
și a roții de antrenare a lanțului. Consultați
Pentru
reglarea întinderii lan
ț
ului de ferăstrău la pagina 25
.
• Efectuați regulat întreținerea echipamentului de
tăiere și păstrați-l corect lubrifiat. Dacă lanțul de
ferăstrău nu este uns corect, crește riscul de uzură
a șinei de ghidare, a lanțului de ferăstrău și a roții de
antrenare a lanțului.
12
959 - 011 - 07.06.2024

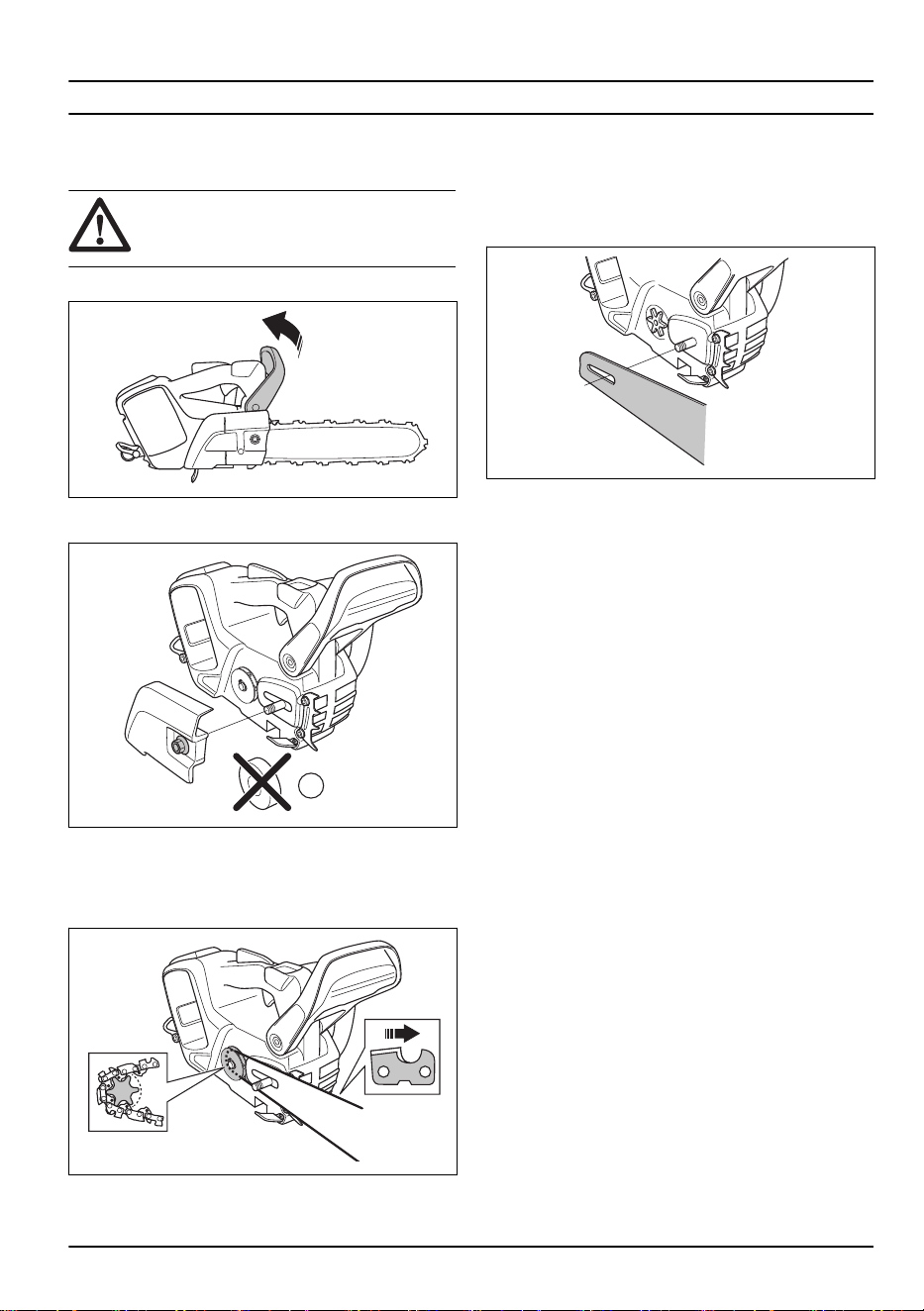

Asamblarea
Asamblarea șinei de ghidaj și a lanțului
de ferăstrău
AVERTISMENT: Scoateți
întotdeauna bateria înainte de a monta sau
a efectua întreținerea produsului.
1. Decuplați frâna de lanț.
2. Îndepărtați piulița șinei, capacul roții de antrenare și
inelul de transport (A).
A
3. Puneți șina de ghidaj peste bolțul de șină. Deplasați
șina de ghidaj în ultima poziție din spate. Ridicați
lanțul de ferăstrău deasupra roții de antrenare și
cuplați-l în canelura de pe șina de ghidaj. Începeți
de la marginea superioară a șinei de ghidaj.
4. Asigura
ți-vă că marginile conexiunilor de tăiere sunt
îndreptate spre față, pe marginea superioară a șinei
de ghidaj.
5. Asamblați capacul roții de antrenare și deplasați
pintenul întinzător al lanțului în orificiul din șina de
ghidaj.
6. Asigurați-vă că zalele de ghidare ale lanțului de
ferăstrău se fixează corect pe roata de antrenare.
7. Asigurați-vă că lanțul de ferăstrău este cuplat corect
în canelura din șina de ghidaj.
8. Strângeți manual piulița șinei.
9. Strângeți lanțul de ferăstrău. Consultați
Pentru
reglarea întinderii lan
ț
ului de ferăstrău la pagina 25
pentru instrucțiuni.
959 - 011 - 07.06.2024 13

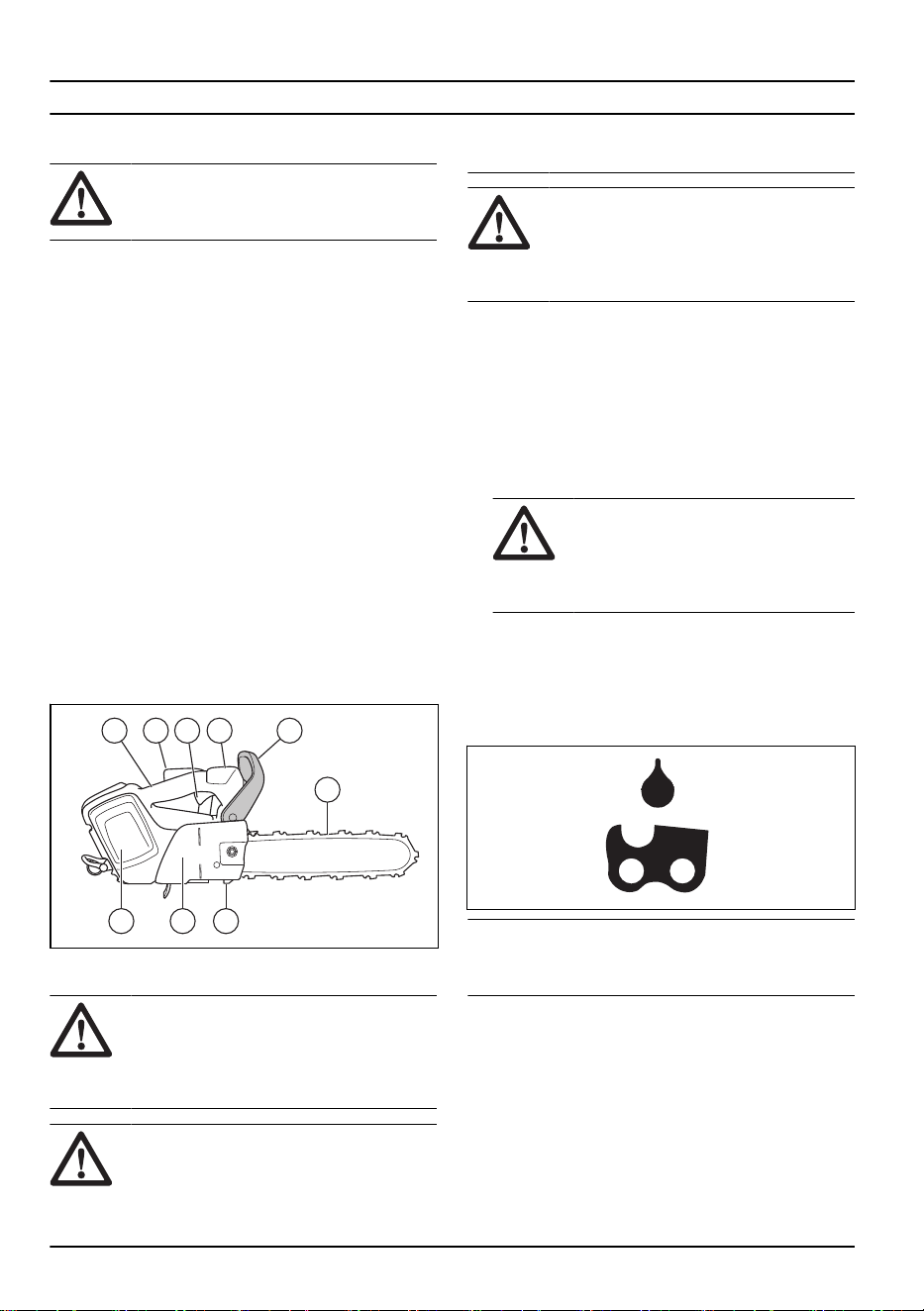

Funcţionarea
Introducere
AVERTISMENT: Citiți și înțelegeți
capitolul referitor la siguranță înainte de
utilizarea produsului.
Pentru verificarea funcționării înainte
de utilizarea produsului
1. Faceți un control al frânei de lanț pentru a vă asigura
că funcționează corect și că nu este deteriorat.
2. Faceți un control al dispozitivului de blocare a
întrerupătorului pentru a vă asigura că funcționează
corect și că nu este deteriorat.
3. Faceți un control al tastaturii pentru a vă asigura că
funcționează corect.
4. Asigurați-vă să nu existe ulei pe mânere.
5. Faceți un control pentru a vă asigura că toate
piesele sunt montate corect și nu sunt deteriorate
sau lipsesc.
6. Faceți un control al opritorului de lanț pentru a vă
asigura că este montat corect.
7. Verificați întinderea lanțului.
8. Încărcați bateria și asigurați-vă că este corect atașată
la produs.
9. Asigurați-vă că lanțul de ferăstrău se oprește când
eliberați întrerupătorul.
7
13924
8 5 6
Utilizarea uleiului corect pentru lanț
AVERTISMENT:
Nu folosiți ulei ars,
care vă poate provoca leziuni și poate
dăuna mediului. Uleiul ars cauzează, de
asemenea, deteriorarea pompei de ulei, a
șinei de ghidaj și a lanțului de ferăstrău.
AVERTISMENT: Lanțul de ferăstrău
se poate rupe dacă ungerea echipamentului
de tăiere nu este suficientă. Risc de
vătămări corporale grave sau de deces al
operatorului.
AVERTISMENT: Utilizați uleiul corect
pentru lanț pentru ca această funcție să
opereze corect. Adresați-vă reprezentantului
dvs. de service când alegeți uleiul pentru
lanț.
• Folosiți uleiul pentru lanț Husqvarna pentru durata
maximă de viață a lanțului de ferăstrău și pentru
a preveni efectele negative asupra mediului. Dacă
uleiul pentru lanț Husqvarna nu este disponibil, vă
recomandăm să utilizați ulei standard pentru lanț.
• Folosiți un ulei pentru lanț cu o bună aderență pe
lanțul de ferăstrău.
• Folosiți un ulei pentru lanț cu grad de viscozitate
corect, în conformitate cu temperatura aerului.
ATENŢIE: La temperaturi mai mici
de 0°C/32°F, unele uleiuri pentru lanț
devin prea dense, ceea ce poate
duce la poate duce la deteriorarea
componentelor pompei de ulei.
• Utilizați echipamentul de tăiere recomandat.
Consultați
Accesorii la pagina 31
.
• Scoateți capacul rezervorului de ulei pentru lanț.
• Umpleți rezervorul de ulei pentru lanț cu ulei pentru
lanț.
• Atașați capacul cu grijă.
Nota:
Pentru a vedea unde se află rezervorul de
ulei pentru lanț pe produsul dvs., consultați
Prezentarea
generală a produsului la pagina 2
.

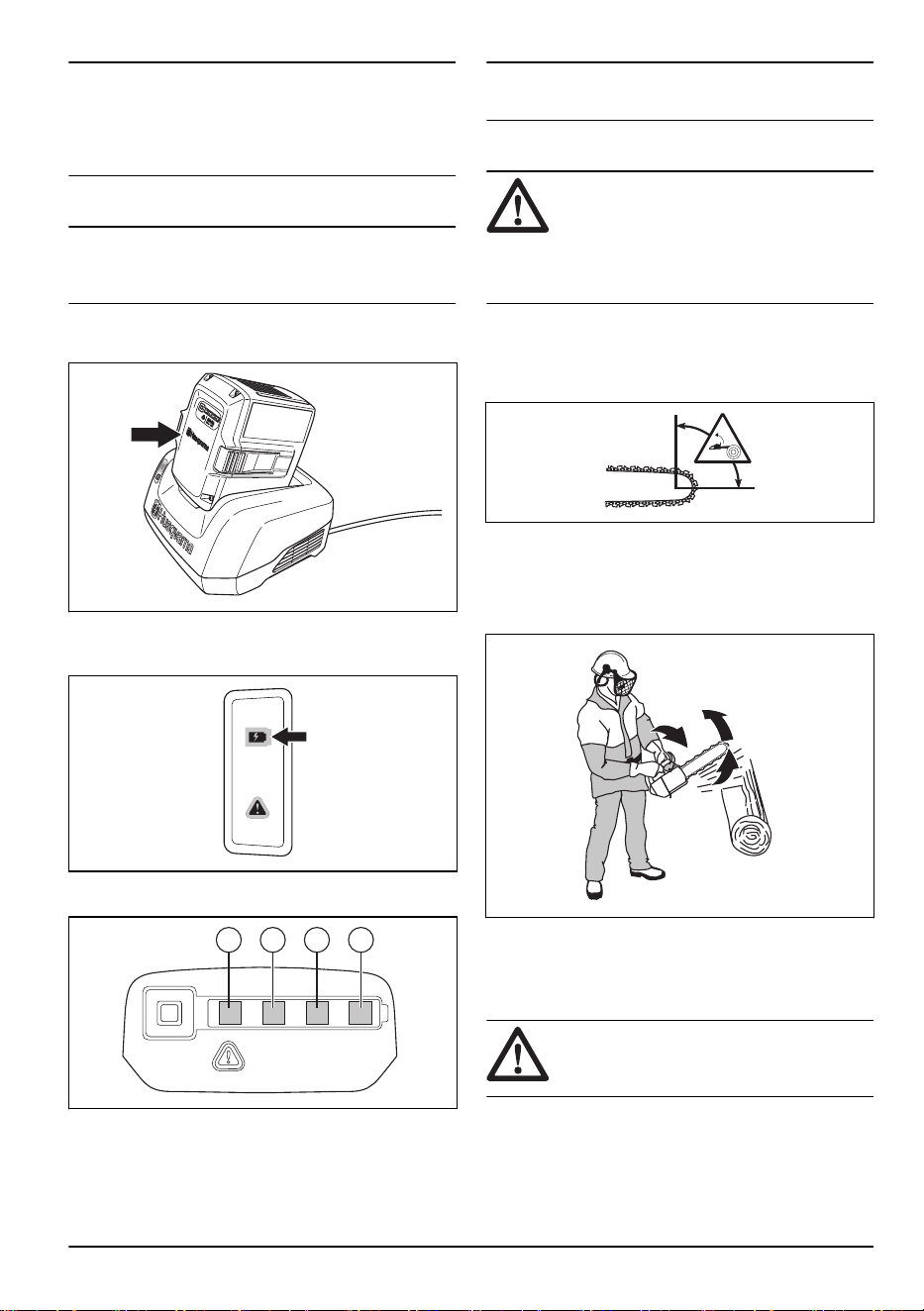

Pentru conectarea încărcătorului de
baterii
1. Conectați încărcătorul de baterii la tensiunea și la
frecvența specificate pe plăcuța de identificare.
2. Introduceți ștecherul în priza cu împământare. LED-
ul încărcătorului de baterii se aprinde o singură dată,
în culoarea verde.
14
959 - 011 - 07.06.2024
Nota: Bateria nu se va încărca dacă temperatura
bateriei este mai mare de 50 °C/122 °F. Dacă
temperatura este mai mare de 50 °C/122 °F,
încărcătorul de baterii va răci bateria înainte ca bateria
să se încarce.

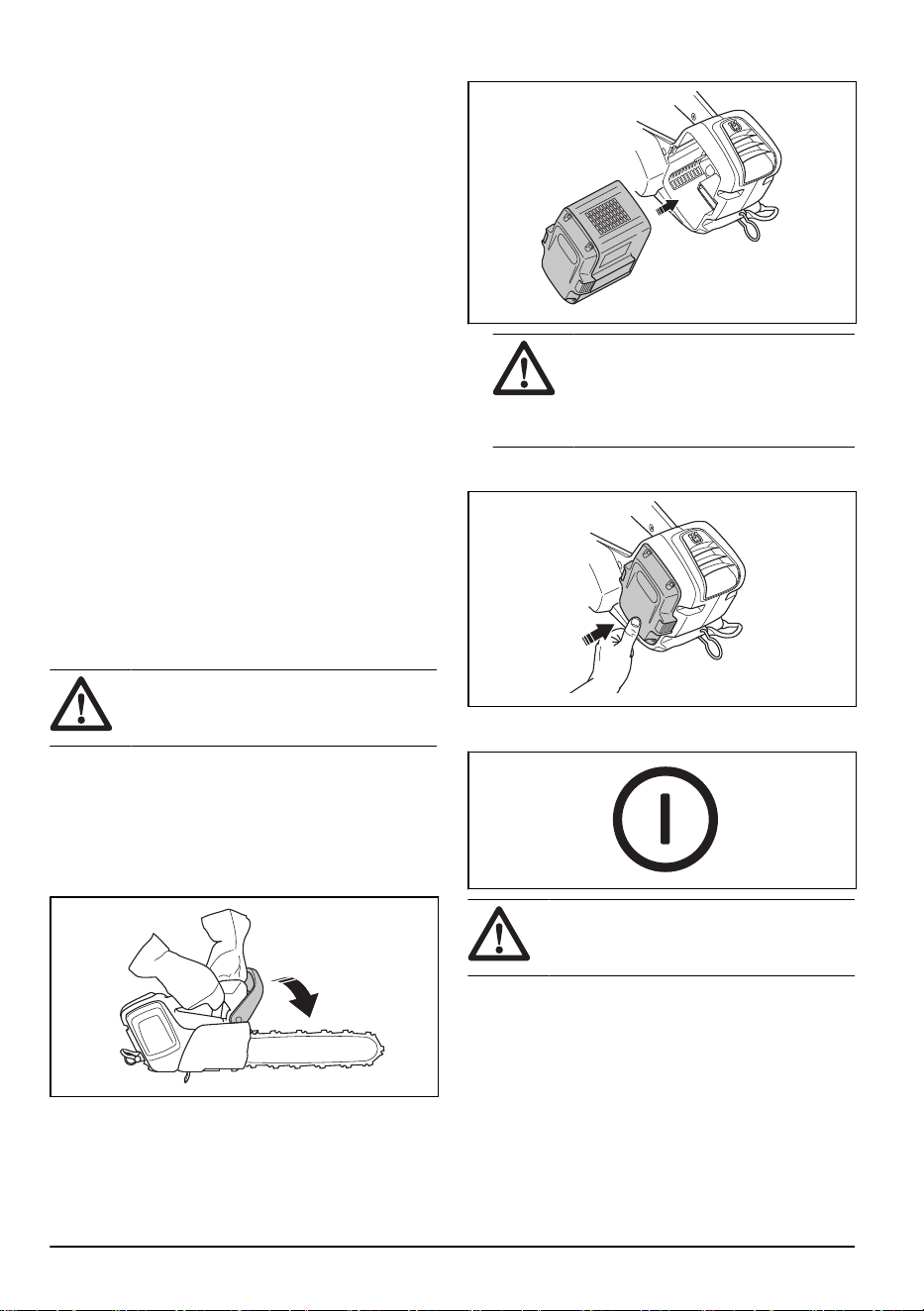

Pentru a conecta bateria la încărcător
Nota: Încărcați bateria dacă este prima dată când o
folosiți. O baterie nouă este încărcată doar până la 30
%.
1. Asigurați-vă că bateria este uscată.
2. Introduceți bateria în încărcătorul aferent.
3. Asigurați-vă că lumina verde de încărcare de pe
încărcător se aprinde. Acest lucru înseamnă că
bateria este conectată corect la încărcător.
4. Atunci când toate LED-urile de pe baterie sunt
aprinse, bateria este încărcată complet.
A B C D
5. Pentru a deconecta încărcătorul de baterii de la priza
de perete, trageți de ștecăr. Nu trageți de cablu.
6. Scoateți bateria din încărcător.
Nota:
Consultați manualele bateriei și încărcătorului
pentru mai multe informații.

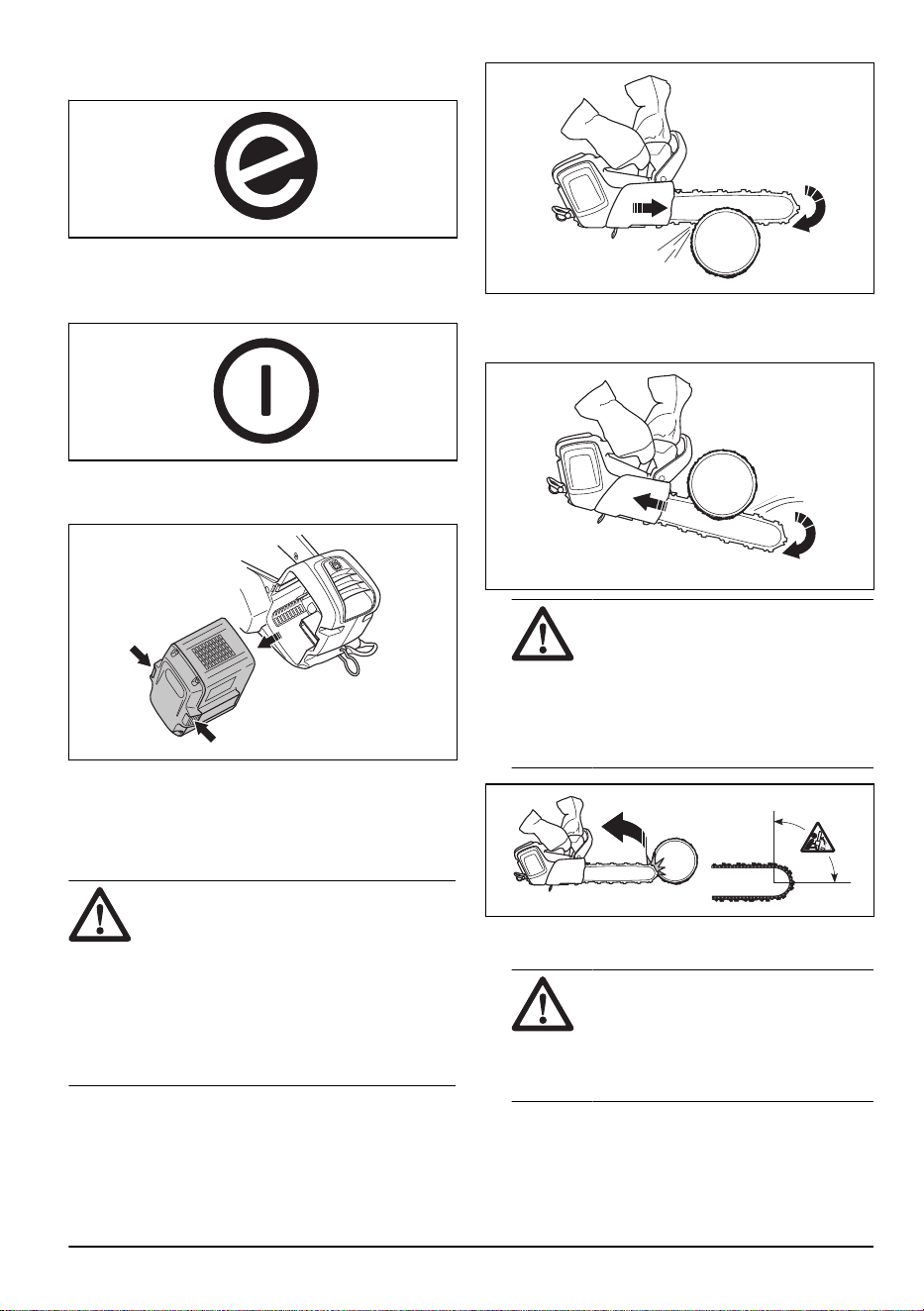

Informații despre recul
AVERTISMENT: Un recul poate
cauza vătămări corporale grave sau decesul
operatorului sau al altor persoane. Pentru
a reduce pericolul, trebuie să cunoașteți
cauzele reculului și modul de prevenire a
acestora.
Un recul apare numai dacă zona de recul a șinei de
ghidaj atinge un obiect. Un recul poate apărea brusc și
cu forță ridicată, care proiectează produsul în direcția
operatorului.
Reculul apare întotdeauna în planul de tăiere al șinei
de ghidaj. De obicei, produsul este proiectat asupra
operatorului, dar se poate deplasa și într-o altă direcție.
Direcția de deplasare este cauzată de modul în care
utilizați produsul când apare reculul.
O rază mai mică a vârfului șinei reduce forța reculului.
Utilizați un lanț de fierăstrău cu recul redus pentru a
reduce efectele reculului. Nu permiteți ca zona de recul
să atingă un obiect.
AVERTISMENT:
Niciun lanț de
ferăstrău nu previne complet reculul.
Respectați întotdeauna instrucțiunile.
Întrebări comune despre recul
• Mâna va cupla întotdeauna frâna de lanț în timpul
unui recul?
959 - 011 - 07.06.2024
15
Nu. Trebuie să folosiți forță pentru a împinge
apărătoarea de mână din față spre înainte. Dacă nu
folosiți forța necesară, frâna de lanț nu va fi cuplată.
De asemenea, trebuie să țineți mânerele produsului
ferm, cu două mâini în timpul lucrului. Dacă apare un
recul, este posibil ca frâna de lanț să nu oprească
lanțul de ferăstrău înainte de a vă atinge. Există, de
asemenea, unele poziții în care mâna dvs. nu poate
atinge apărătoarea de mână din față pentru a cupla
frâna de lanț.
• Mecanismul de deblocare din inerție va cupla
întotdeauna frâna de lanț în timpul unui recul?
Nu. În primul rând, frâna de lanț trebuie
să funcționeze corect. Consultați
Între
ț
inerea
ș
i
controalele dispozitivelor de siguran
ț
ă de pe produs
la pagina 20
pentru instrucțiuni despre modul de
verificare a frânei de lanț. Vă recomandăm să
efectuați verificarea de fiecare dată înainte de a
utiliza produsul. În al doilea rând, forța reculului
trebuie să fie ridicată pentru a cupla frâna de lanț.
Dacă frâna de lanț este prea sensibilă, aceasta se
poate cupla în timpul funcționării intense.
• Frâna de lanț mă va apăra întotdeauna împotriva
rănirii în timpul unui recul?
Nu. Frâna de lanț trebuie să funcționeze corect
pentru a oferi protecție. Frâna de lanț trebuie, de
asemenea, să fie cuplată în timpul unui recul pentru
a opri lanțul de ferăstrău. Dacă sunteți în apropierea
șinei de ghidare, este posibil ca frâna de lanț să nu
aibă timp să oprească lanțul de ferăstrău înainte de
a vă lovi.
AVERTISMENT:
Reculurile pot fi
prevenite numai de dvs. și de o tehnică de
lucru corectă.
Pornirea produsului
1. Faceți un control al întrerupătorului și al opritorului
întrerupătorului. Consultați
Verificarea opritorului
întrerupătorului la pagina 21
.
2. Împingeți apărătoarea de mână din față spre înainte
pentru a cupla frâna de lanț.
3. Introduce
ți bateria în suportul bateriei.
ATENŢIE: Asigurați-vă că bateria
este instalată corect în suportul de
baterie. Dacă bateria nu se deplasează
cu ușurință în suportul de baterie, poziția
nu este corectă.
4. Apăsați pe partea inferioară a bateriei până când
auziți un clic.
5. Apăsați și țineți apăsat butonul de pornire/oprire
până când se aprinde un LED verde.
AVERTISMENT:
Dacă porniți
produsul într-un copac, cuplați frâna de lanț
înainte de a atârna produsul de o chingă.
Utilizarea funcției SavE
Funcția SavE reduce turația lanțului și puterea
produsului.
1. Apăsați butonul SavE. LED-ul verde se aprinde.
16
959 - 011 - 07.06.2024
2. Apăsați din nou butonul SavE pentru a dezactiva
funcția. LED-ul verde se stinge.
Oprirea produsului
1. Apăsați și țineți apăsat butonul de pornire/oprire
până când LED-ul verde se stinge.
2. Apăsați butoanele de eliberare a bateriei și scoateți
bateria din suportul de baterie pentru a preveni
pornirea accidentală.
Informații generale despre tehnica de
lucru
Mai jos vă oferim câteva informații generale despre
modul de utilizare a acestui produs.
AVERTISMENT:
Informațiile legate
de tehnica de lucru din acest manual al
operatorului nu sunt considerate o instruire
corectă pentru a utiliza acest produs în
copaci. Acest produs trebuie utilizat numai
de către utilizatori în copaci cu formare
specială! Utilizarea fără instruire adecvată
poate duce la vătămări corporale grave. Nu
încercați nicio activitate asupra căreia vă
simțiți nesigur!
• Tăierea la mișcarea de tragere are loc când tăiați cu
partea de jos a șinei de ghidaj. Lanțul de ferăstrău
trece prin copac când tăiați. În această poziție, aveți
un control mai bun asupra produsului și poziției zonei
de recul.
• Tăierea la mișcarea de împingere are loc când
tăiați cu partea de sus a șinei de ghidaj. Lanțul de
ferăstrău împinge produsul în direcția operatorului.
AVERTISMENT: Aveți grijă când
tăiați la mișcarea de împingere. Dacă
lanțul de ferăstrău se blochează în
trunchi, produsul poate fi împins către
dvs. Trebuie să preveniți această forță
sau există riscul ca zona de recul din
șina de ghidaj să atingă copacul. Acest
lucru va duce la recul.
• Folosiți puterea maximă când tăiați.
• Eliberați declanșatorul după fiecare tăiere.
ATENŢIE:
Poate avea loc
deteriorarea motorului dacă acesta
funcționează prea mult timp la putere
maximă fără sarcină. Un exemplu este
dacă tăiați fără rezistență de la lanțul
ferăstrăului.
959 - 011 - 07.06.2024 17
Pentru pregătirea produsului pentru a fi
utilizat în copac
Operatorul de la sol
Ca operator de la sol, efectuați pașii care urmează.
1. Examinați produsul.
2. Încărcați bateria.
3. Atașați capătul unei chingi de siguranță aprobate de
inelul de prindere a frânghiei.
Nota: O chingă de siguranță asigură faptul că
produsul nu lovește solul în cazul în care ar cădea.
4. Asigurați-vă că există o carabinieră la celălalt capăt
al chingii de siguranță.
5. Porniți produsul.
6. Opriți produsul.
7. Cuplați frâna de lanț.
8. Ridicați produsul până la operatorul din copac.
Utilizați instrumente de urcare.
AVERTISMENT:
Asigurați-vă că
produsul este atașat în siguranță atunci
când îl ridicați până la operatorul din
copac.
Operator de copac
Ca operator de copac, urmați instrucțiunile de mai jos.
1. Înainte de a deconecta cureaua de siguranță de
la instrumentele de ascensiune, trebuie să atașați
produsul la ham. Atașați produsul la ham prin inelul
de curea sau un inel din oțel pe banda de siguranță.
AVERTISMENT:
Atașați cureaua
de siguranță la unul dintre punctele de
conexiune de pe ham.
AVERTISMENT: Dacă utilizați
numai cureaua de siguranță pentru a
atașa produsul la ham, coborâți complet
produsul cu cureaua de siguranță. Nu
dați drumul produsului de la înălțime.
2. Utilizați carabiniere aprobate pentru a atașa capătul
liber al curelei de siguranță la unul dintre punctele
de conexiune de pe ham. Acesta este punctul dvs.
principal de conexiune.
ATENŢIE: Cureaua de siguranță
trebuie să fie atașată numai la orificiul
frânghiei.
3. Asigurați-vă că sunteți într-o poziție stabilă și sigură
pentru a efectua tăierea.
4. Eliberați produsul din punctul secundar de
conexiune, porniți produsul și efectuați tăierea.
5. Cuplați direct frâna de lanț după ce ați terminat
tăierea.
6. Opriți produsul și așezați-l în punctul său secundar
de conexiune.
Utilizarea produsului într-un copac
AVERTISMENT: Majoritatea
accidentelor au loc atunci când operatorul
nu are control deplin asupra produsului sau
poziției de lucru.
• Mențineți o poziție sigură de lucru.
• Tăiați secțiuni orizontale la nivelul șoldului și secțiuni
verticale la nivelul plexului solar.
• Țineți produsul cu 2 mâini.
18
959 - 011 - 07.06.2024
• Asigurați-vă că aveți stabilitate pe picioare și că
mențineți o forță laterală scăzută atunci când
tăiați crengi verticale. Deplasați cablul de siguranță
printr-un alt punct de conexiune pentru a elimina
sau preveni creșterea forțelor laterale. Puteți, de
asemenea, să utilizați o chingă reglabilă direct între
ham și un alt punct de conexiune.
• Utilizați o buclă de picior pentru a menține o poziție
sigură de lucru.
• Verificați hamul, cureaua și frânghiile la intervale
regulate.
• Dacă trebuie să urca
ți împreună cu produsul, atașați
produsul la punctul de conexiune din spate de pe
ham. Punctul de conexiune spate previne urcarea
produsului pe cabluri și asigură faptul că greutatea
dispune de un suport central pe spatele dvs.
AVERTISMENT: Trebuie să
cuplați frâna de lanț înainte să lăsați
produsul să atârne de o chingă.
Pentru a elimina un produs blocat
1. Opriți produsul.
2. Atașați produsul în siguranță spre interiorul
copacului, spre partea trunchiului, în raport cu
tăietura sau cu un alt cablu pentru unelte.
3. Trageți cu grijă ferăstrăul la distanță de fantă, în timp
ce ridicați ramura, după cum este necesar.
AVERTISMENT:
Nu încercați să
eliberați produsul. Pericol de vătămări
corporale grave.
4. Dacă este necesar, folosiți un ferăstrău de mână sau
un al doilea motoferăstrău pentru a elibera produsul.
Tăiați creanga la minimum 30 cm/12 in de produsul
blocat. Efectuați tăierea pe capătul exterior de unde
este blocat produsul.
Întreținerea
Introducere
AVERTISMENT: Citiți și înțelegeți
capitolul privind siguranța înainte de a
efectua operații de întreținere asupra
produsului.
Program de întreținere
AVERTISMENT: Scoateți bateria
înainte de a efectua operații de întreținere.
În continuare prezentăm o listă de pași de întreținere
care trebuie efectuați asupra aparatului. Consultați
Între
ț
inerea la pagina 19
pentru mai multe informații.
959 - 011 - 07.06.2024 19

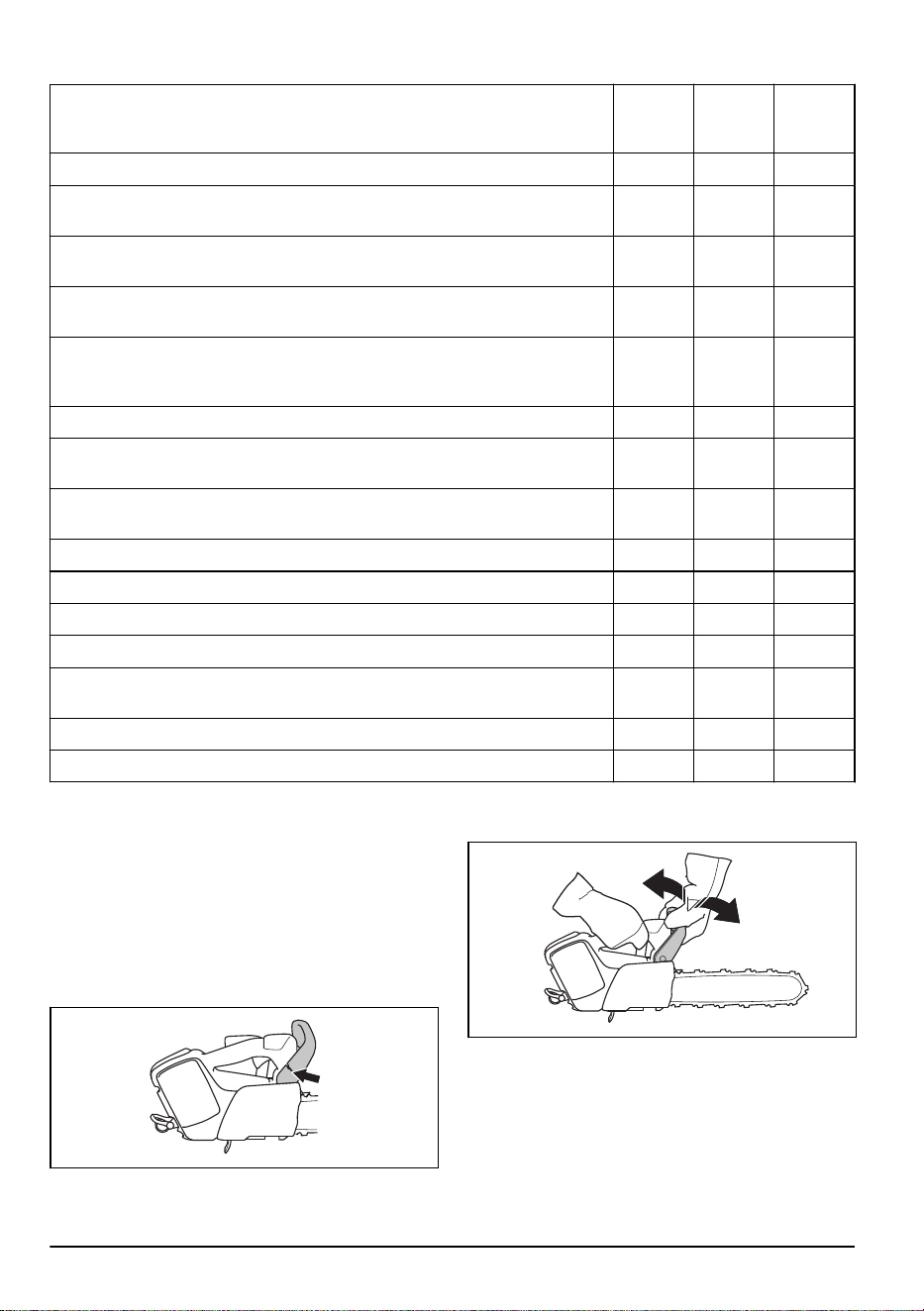

Întreținere Înainte
de utiliza-
re
Săptă-
mânal
Lunar
Curățați componentele externe ale produsului. X
Asigurați-vă că întrerupătorul și opritorul întrerupătorului funcționează corect din
punct de vedere al siguranței.
X
Curățați frâna de lanț și asigurați-vă că funcționează în siguranță. Asigurați-vă că
opritorul de lanț nu este deteriorat. Înlocuiți-l, dacă este necesar.
X
Rotiți șina de ghidaj pentru o uzură mai uniformă. Asigurați-vă că orificiul de
ungere din șina de ghidaj nu este înfundat. Curățați canelura șinei.
X
Asigurați-vă că freza și apărătoarea frezei nu au fisuri și că nu sunt deteriorate.
Înlocuiți freza sau apărătoarea frezei dacă au fisuri sau dacă au fost expuse la
impact.
X
Asigurați-vă că șina de ghidaj și lanțul de ferăstrău au suficient ulei. X
Verificați lanțul de ferăstrău. Căutați fisuri și asigurați-vă că lanțul de ferăstrău nu
este rigid sau neobișnuit de uzat. Înlocuiți dacă este necesar.
X
Ascuțiți lanțul de ferăstrău. Verificați întinderea și starea acestuia. Verificați dacă
există uzură pe roata de antrenare și înlocuiți-o, dacă este necesar.
X
Curățați admisia de aer a produsului. X
Asigurați-vă că șuruburile și piulițele sunt strânse. X
Asigurați-vă că interfața utilizatorului funcționează corect și nu este deteriorată. X
Folosiți o pilă pentru a îndepărta bavurile de pe marginile șinei de ghidaj. X
Verificați legăturile dintre baterie și produs. Verificați legăturile dintre baterie și
încărcătorul bateriei.
X
Goliți și curățați rezervorul de ulei. X
Suflați ușor aer comprimat prin fantele de răcire ale produsului și ale bateriei. X
Întreținerea și controalele dispozitivelor
de siguranță de pe produs
Pentru a verifica apărătoarea de mână din
față
Efectuați o verificare frecventă a apărătorii de mână din
față.
1. Asigurați-vă că apărătoarea de mână din față nu
prezintă deteriorări, cum ar fi crăpături.
2. Asigurați-vă că apărătoarea de mână din față se
mișcă liber și că este atașată în siguranță la produs.
Pentru a verifica declanșatorul de frână
1. Porniți produsul și asigurați-vă că lanțul de ferăstrău
nu atinge solul sau un obiect. Consultați
Pornirea
produsului la pagina 16
pentru instrucțiuni.
20 959 - 011 - 07.06.2024
2. Țineți produsul strâns. Puneți mâinile în jurul
mânerelor.
3. Aplicați putere maximă și îndoiți încheietura mâinii
stângi în față pentru a cupla frâna de lanț.
4. Asigurați-vă că lanțul de ferăstrău se oprește direct.
AVERTISMENT: Nu desprindeți
mâna de pe mânerul frontal!
Verificarea opritorului întrerupătorului
1. Asigurați-vă că întrerupătorul și opritorul
întrerupătorului se mișcă liber și dacă arcul de rapel
funcționează corect.
2. Împinge
ți dispozitivul de blocare a întrerupătorului
înainte (A) și în jos (B). Țineți apăsat dispozitivul de
blocare a întrerupătorului pe mâner și asigurați-vă că
revine la poziția inițială atunci când îl eliberați.
B
A
3. Asigurați-vă că întrerupătorul este blocat în poziția
de repaus când opritorul întrerupătorului este
eliberat.
4. Porniți produsul și aplicați putere maximă.
5. Eliberați întrerupătorul și asigurați-vă că lanțul de
ferăstrău se oprește și rămâne staționar.
AVERTISMENT:
Dacă lanțul de
ferăstrău se rotește când întrerupătorul
este în poziția de repaus, adresați-vă
reprezentatului de service.
Pentru a verifica opritorul de lanț
1. Asigurați-vă că opritorul de lanț nu este deteriorat.
2. Asigurați-vă că opritorul de lanț este stabil și fixat pe
corpul produsului.
Pentru verificarea tastaturii
1. Porniți produsul. Consultați
Pornirea produsului la
pagina 16
2. Apăsați din nou butonul de pornire/oprire.
959 - 011 - 07.06.2024
21
3. Asigurați-vă că produsul se oprește atunci când
apăsați și țineți apăsat butonul. LED-ul verde se va
stinge.
Verificarea bateriei și a suportului de
baterie
1. Curățați bateria și suportul de baterie cu o perie
moale.
2. Curățați fantele de răcire și conectorii bateriei.
3. Asigurați-vă că acumulatorul nu prezintă fisuri sau
semne de deteriorare.
Verificarea încărcătorului de baterii
1. Asigurați-vă că încărcătorul de baterii și cablul de
alimentare nu sunt deteriorate. Căutați fisuri și alte
defecte.
Pentru a curăța sistemul de răcire
Produsul are un sistem de răcire care menține
temperatura produsului cât mai joasă posibil.
Sistemul de răcire include o priză de aer în partea
stângă a produsului și un ventilator pe motor.
1. Curățați sistemul de răcire cu o perie o dată pe
săptămână sau mai des, dacă este necesar.
2. Asigurați-vă că sistemul de răcire nu este murdar
sau blocat.
ATENŢIE:
Un sistem de răcire
murdar sau blocat poate cauza
încălzirea produsului. Acest lucru duce la
deteriorarea pistonului și a cilindrului.
Pentru ascuţirea lanţului de ferăstrău
Informații despre șina de ghidaj și lanțul de
ferăstrău
AVERTISMENT:
Purtați mănuși de
protecție atunci când utilizați sau efectuați
întreținerea lanțului de ferăstrău. Un lanț de
ferăstrău care nu se mișcă poate provoca de
asemenea leziuni.
Înlocuiți o șină de ghidare sau un lanț de ferăstrău uzat
sau deteriorat cu combinația de șină de ghidare sau lanț
de ferăstrău recomandată de Husqvarna. Acest lucru
este necesar pentru a menține funcțiile de siguranță a
produsului. Consultați
Accesorii la pagina 31
pentru o
22
959 - 011 - 07.06.2024
listă de combinații de șină și lanț de schimb pe care vi le
recomandăm.

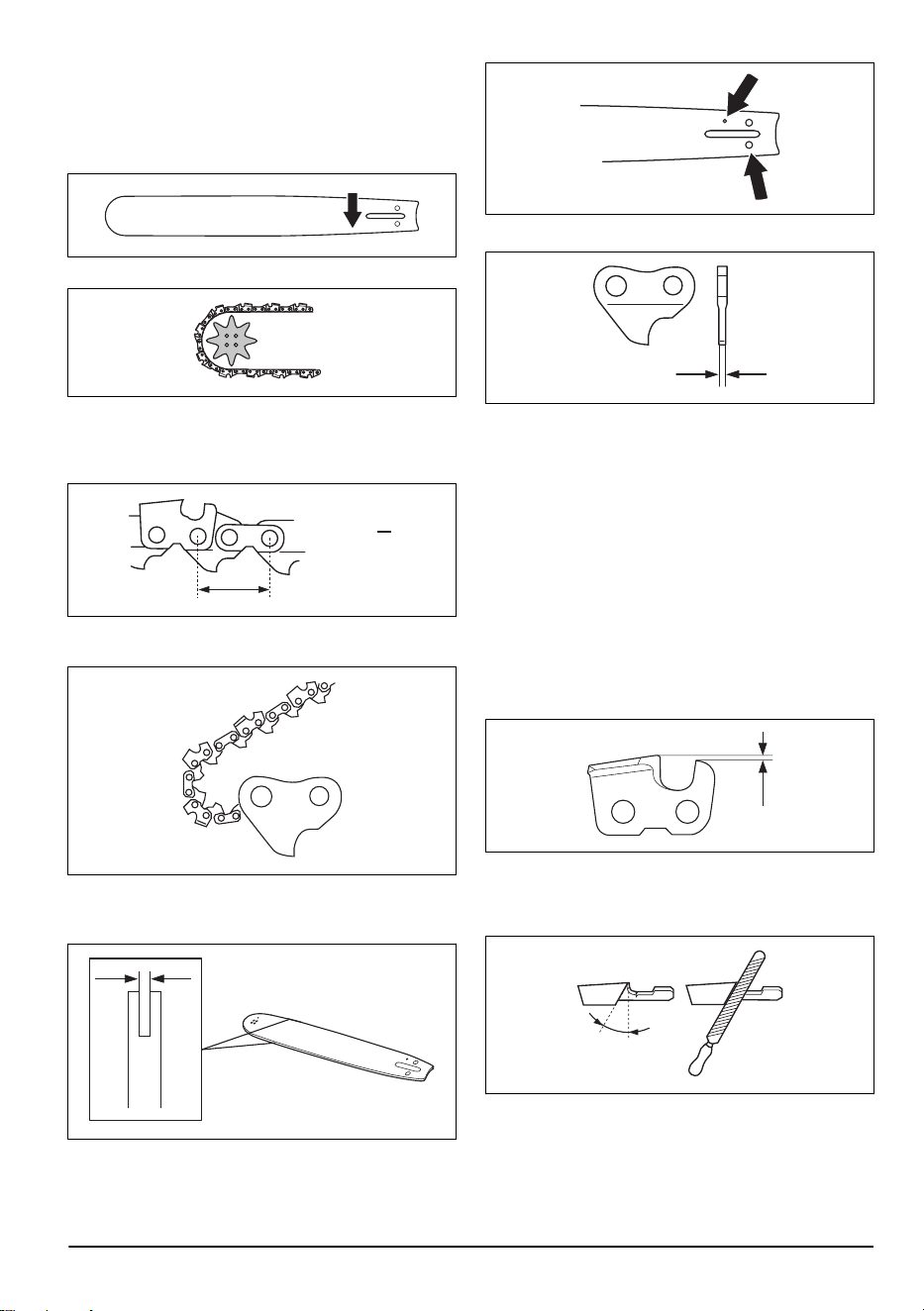

• Lungimea șinei de ghidare, in/cm. Informații despre
lungimea șinei de ghidare se regăsesc de obicei pe
capătul din spate al șinei de ghidare.
• Număr de dinți pe roata de lanț de la vârful șinei (T).
• Pasul lanțului, in. Distanța dintre zalelor de ghidare
ale lanțului de ferăstrău trebuie să corespundă
distanței dinților de pe roata de lanț de la vârful șinei
și de pe roata de antrenare.
PITCH =
D
D
2
• Numărul de zale de ghidare. Numărul de zale de
ghidare este stabilit de tipul șinei de ghidare.
• Lățimea canelurii șinei, in/mm. Lățimea canelurii din
șina de ghidare trebuie să fie identică cu lățimea
zalelor de ghidare ale lanțului.
• Orificiul uleiului pentru lanț și orificiul pentru
întinzătorul de lanț. Șina de ghidaj trebuie să
corespundă produsului.
• Lățimea zalei de ghidare, mm/in.
Informații generale despre modul de ascuțire
a frezelor
Nu utilizați un lanț de ferăstrău tocit. Dacă lanțul
de ferăstrău este tocit, trebuie să aplicați mai multă
presiune pentru a împinge șina de ghidaj prin lemn.
Dacă lanțul de ferăstrău este foarte tocit, nu vor exista
așchii de lemn, ci doar dar rumeguș.
Un lanț de ferăstrău ascuțit pătrunde în lemn, iar așchiile
de lemn devin lungi și groase.
Dintele de tăiere (A) și limitatorul de adâncime (B)
formează împreună partea de tăiere a lanțului de
ferăstrău, dintele tăietor. Diferența de înălțime dintre cei
doi indică adâncimea de tăiere (setarea limitatorului de
adâncime).
A
B
Când ascuțiți dintele tăietor, luați în considerare
următoarele:
• Unghiul de ascuțire.
959 - 011 - 07.06.2024
23
• Unghiul de tăiere.
• Poziția pilei.
• Diametrul pilei rotunde.
Este dificil să ascuțiți corect un lanț de ferăstrău
fără echipamentul corespunzător. Utilizați un șablonul
recomandat Husqvarna. Acest lucru vă va ajuta să
păstrați performanța de tăiere maximă și riscul de recul
la minimum.
AVERTISMENT: Forța reculului
crește foarte mult dacă nu respectați
instrucțiunile de ascuțire.
Nota: Consultați
Pentru ascu
ț
irea frezelor la pagina
24
pentru informații despre ascuțirea lanțului de
ferăstrău.
Pentru ascuțirea frezelor
1. Utilizați o pilă rotundă și un șablon pentru a ascuți
dinții.
Nota:
Consultați
Echipamente de ascu
ț
ire
ș
i
unghiuri de ascu
ț
ire la pagina 31
informații despre
pila și calibrorul filei pe care vi le recomandă
Husqvarna pentru lanțul dvs. de ferăstrău.
2. Aplicați matrița corect pe freză. Consultați
instrucțiunea furnizată împreună cu matrița.
3. Deplasa
ți pila din partea interioară a dinților de tăiere
și în exterior. Reduceți presiunea la mișcarea de
tragere.
4. Îndepărtați materialul de pe o latură a tuturor dinților.
5. Întoarceți produsul invers și îndepărtați materialul de
pe cealaltă latură.
6. Asigurați-vă că toți dinții au aceeași lungime.
Informații generale despre modul de fixare a
setării calibrorului de adâncime
Setarea calibrorului de adâncime (C) scade atunci
când ascuțiți dintele de tăiere (A). Pentru a menține
performanța de tăiere maximă trebuie să îndepărtați
pilitura de pe calibrorul de adâncime (B) pentru a
primi setarea recomandată a calibrorului de adâncime.
Consultați
Echipamente de ascu
ț
ire
ș
i unghiuri de
ascu
ț
ire la pagina 31
pentru instrucțiuni despre cum să
primiți setarea corectă a calibrorului de adâncime pentru
lanțul dvs. de ferăstrău.
A
B
C
AVERTISMENT:
Pericolul de recul
crește în cazul în care calibrarea adâncimii
este prea mare!
Reglarea setării limitatorului de adâncime
Înainte de a calibra adâncimea sau de a ascuți dinții de
tăiere, consultați
Pentru ascu
ț
irea frezelor la pagina 24
,
pentru instrucțiuni. Vă recomandăm să reglați setarea
24
959 - 011 - 07.06.2024
limitatorului de adâncime după fiecare a treia operație în
care ascuțiți dinții de tăiere.
Vă recomandăm să utilizați dispozitivul nostru de
calibrare a adâncimii pentru a primi setarea și angrenajul
corecte pentru limitatorul de adâncime.

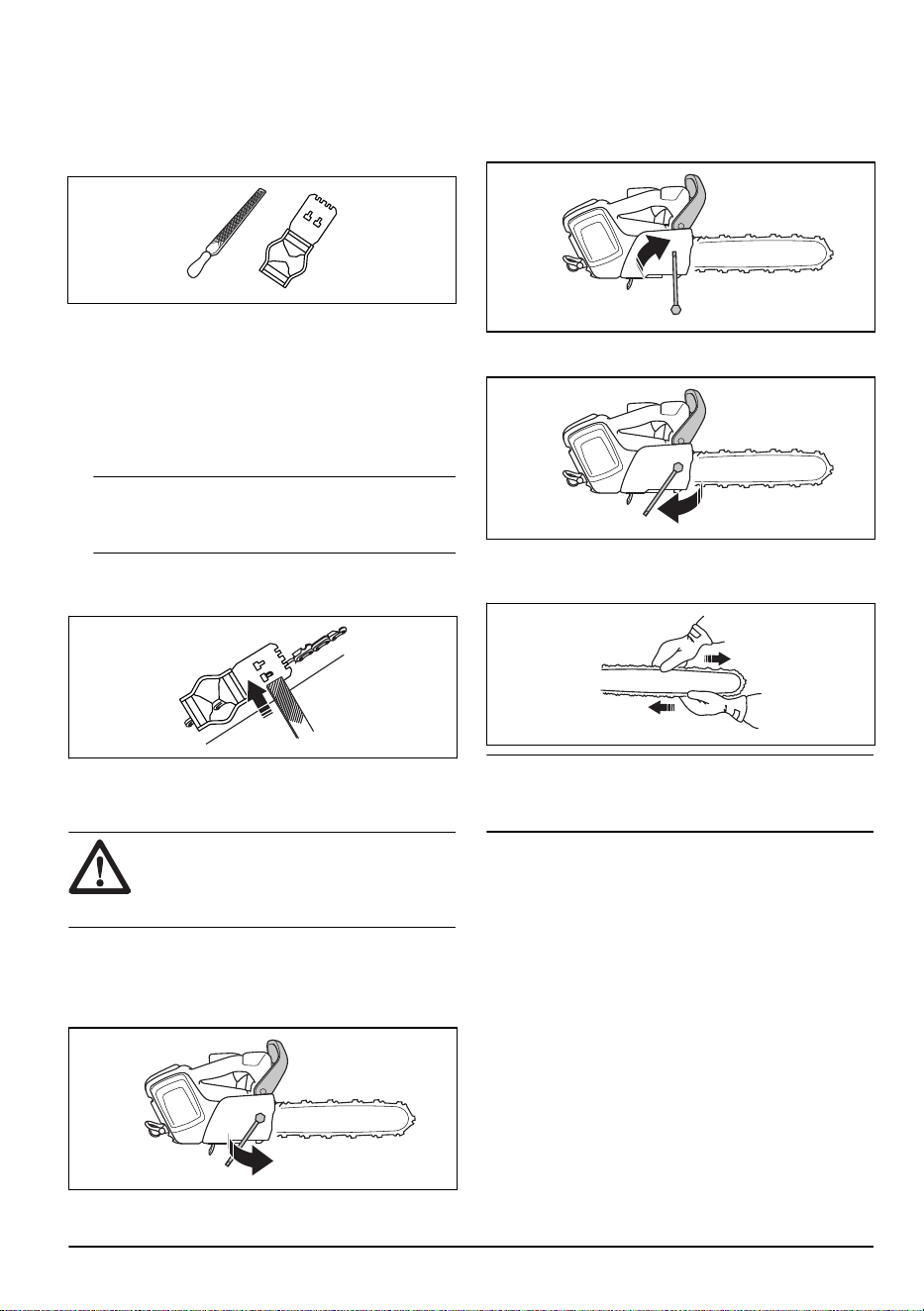

1. Utilizați o pilă plată și un dispozitiv de calibrare
a adâncimii pentru a regla setarea limitatorului de
adâncime. Utilizați numai un dispozitiv de calibrare
a adâncimii recomandat Husqvarna pentru a obține
setarea și angrenajul corecte pentru calibrarea
adâncimii.
2. Puneți dispozitivul de calibrare a adâncimii pe lanțul
de ferăstrău.
Nota: Consultați ambalajul dispozitivului de
calibrare a adâncimii pentru mai multe informații
despre cum se utilizează.
3. Folosiți pila plată pentru a îndepărta partea
limitatorului de adâncime care se extinde prin
dispozitivul de calibrare a adâncimii.
Pentru reglarea întinderii lanțului de
ferăstrău
AVERTISMENT:
Un lanț de ferăstrău
cu o întindere incorectă se poate desprinde
de pe șina de ghidare și poate cauza
vătămări corporale grave sau deces.
Un lanț de ferăstrău devine mai lung când îl utilizați.
Reglați periodic lanțul de ferăstrău.
1. Slăbiți piulița șinei care fixează capacul roții de
antrenare și frâna de lanț. Utilizați cheia combinată.
2. Ridica
ți partea din față a șinei de ghidaj și rotiți
șurubul de tensionare a lanțului. Utilizați cheia
combinată.
3. Strângeți lanțul de ferăstrău până când este strâns
pe șina de ghidaj.
4. Strângeți piulița șinei cu cheia combinată și în același
timp ridicați partea din față a șinei de ghidaj.
5. Asigurați-vă că puteți trage de lanțul de ferăstrău
liber cu mâna și că acesta nu atârnă de șina de
ghidaj.
Nota: Consultați
Prezentarea generală a produsului la
pagina 2
pentru poziția șurubului de tensionare a lanțului
de pe produsul dvs.

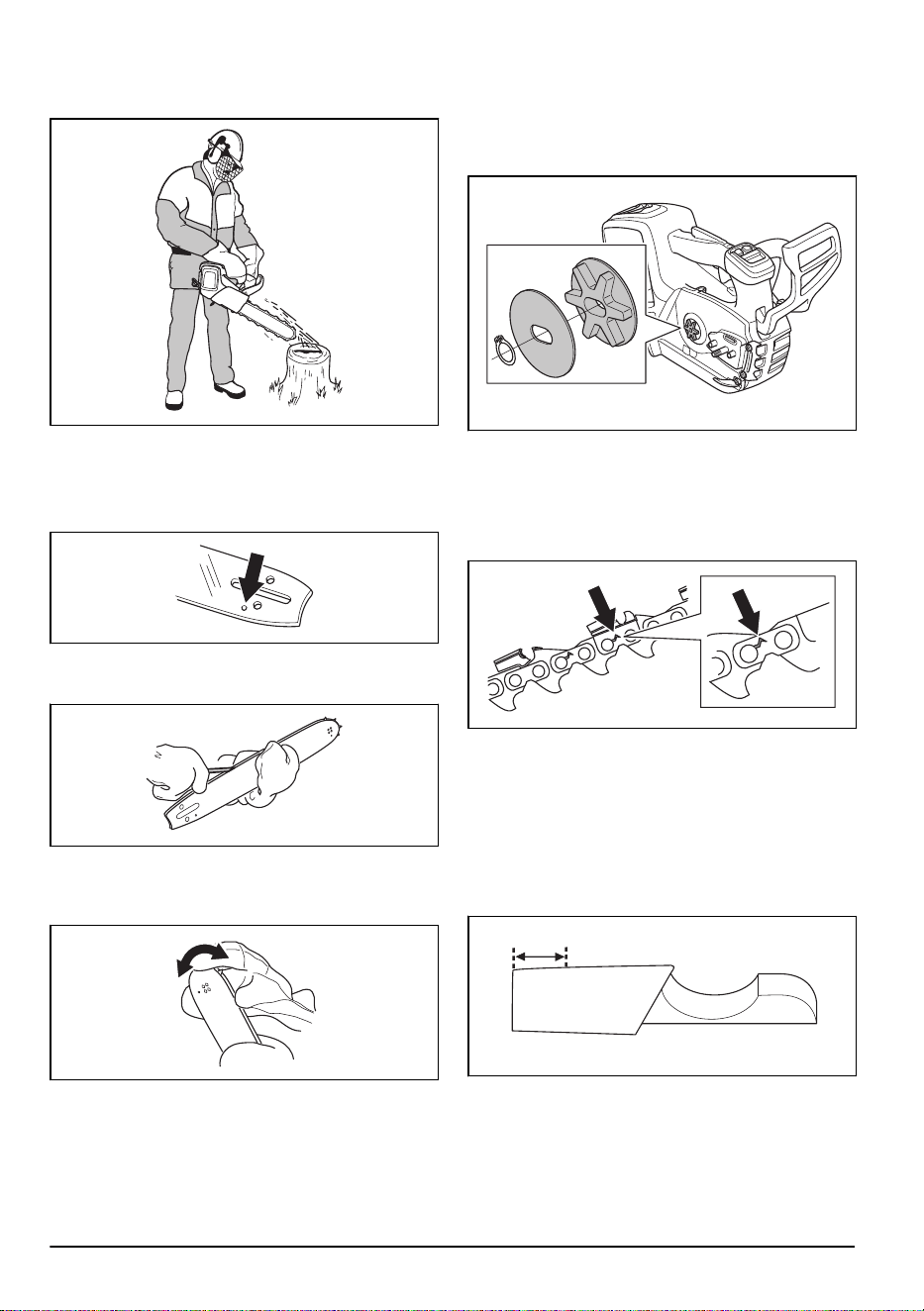

Pentru a verifica ungerea lanțului de
ferăstrău
Verificați ungerea lanțului de ferăstrău la fiecare a treia
încărcare a bateriei.
1. Porniți produsul și lăsați-l să ruleze la turație
maximă. Țineți șina la aproximativ 20 cm deasupra
unei suprafețe de culoare deschisă.
959 - 011 - 07.06.2024
25
2. Dacă lanțul de ferăstrău este uns corect, veți vedea
o linie transparentă de ulei pe suprafață în mai puțin
de 1 minut.
3. Dacă lanțul de ferăstrău este uns corect, efectuați
următoarele controale.
a) Verificați canalul de ulei din șina de ghidaj pentru
a vă asigura că nu este blocat. Dacă este
necesar, curățați-l.
b) Verificați canelura de pe marginea șinei de ghidaj
pentru a vă asigura că este curată. Dacă este
necesar, curățați-l.
c) Asigurați-vă că roata de lanț de la vârful șinei se
rotește liber și că orificiul de ungere din roata de
lanț de la vârful șinei de ghidaj nu este blocată.
Curățați și lubrifiați dacă este necesar.
4. Dacă ungerea lanțului de ferăstrău nu funcționează
după ce ați urmat pașii de mai sus, agresați-vă
reprezentantului de service.
Verificarea roții de antrenare a lanțului
• Examinați uzura roții de antrenare a lanțului. Înlocuiți
roata de antrenare a lanțului dacă este necesar.
• Înlocuiți roata de antrenare a lanțului de fiecare dată
când înlocuiți lanțul de ferăstrău.
Pentru a examina echipamentul de
tăiere
1. Asigurați-vă că nu există crăpături în nituri și zale
și că nu există nituri slăbite. Înlocuiți dacă este
necesar.
2. Asigurați-vă că lanțul de ferăstrău se îndoaie ușor.
Înlocuiți lanțul de ferăstrău, dacă este rigid.
3. Comparați lanțul de ferăstrău cu un lanț de ferăstrău
nou pentru a examina dacă niturile și zalele sunt
uzate.
4. Înlocuiți lanțul de ferăstrău când partea cea mai
lungă a dintelui de tăiere este mai mică de 4 mm/
0,16 in. De asemenea, înlocuiți lanțul de ferăstrău
dacă există crăpături pe freze.
26
959 - 011 - 07.06.2024

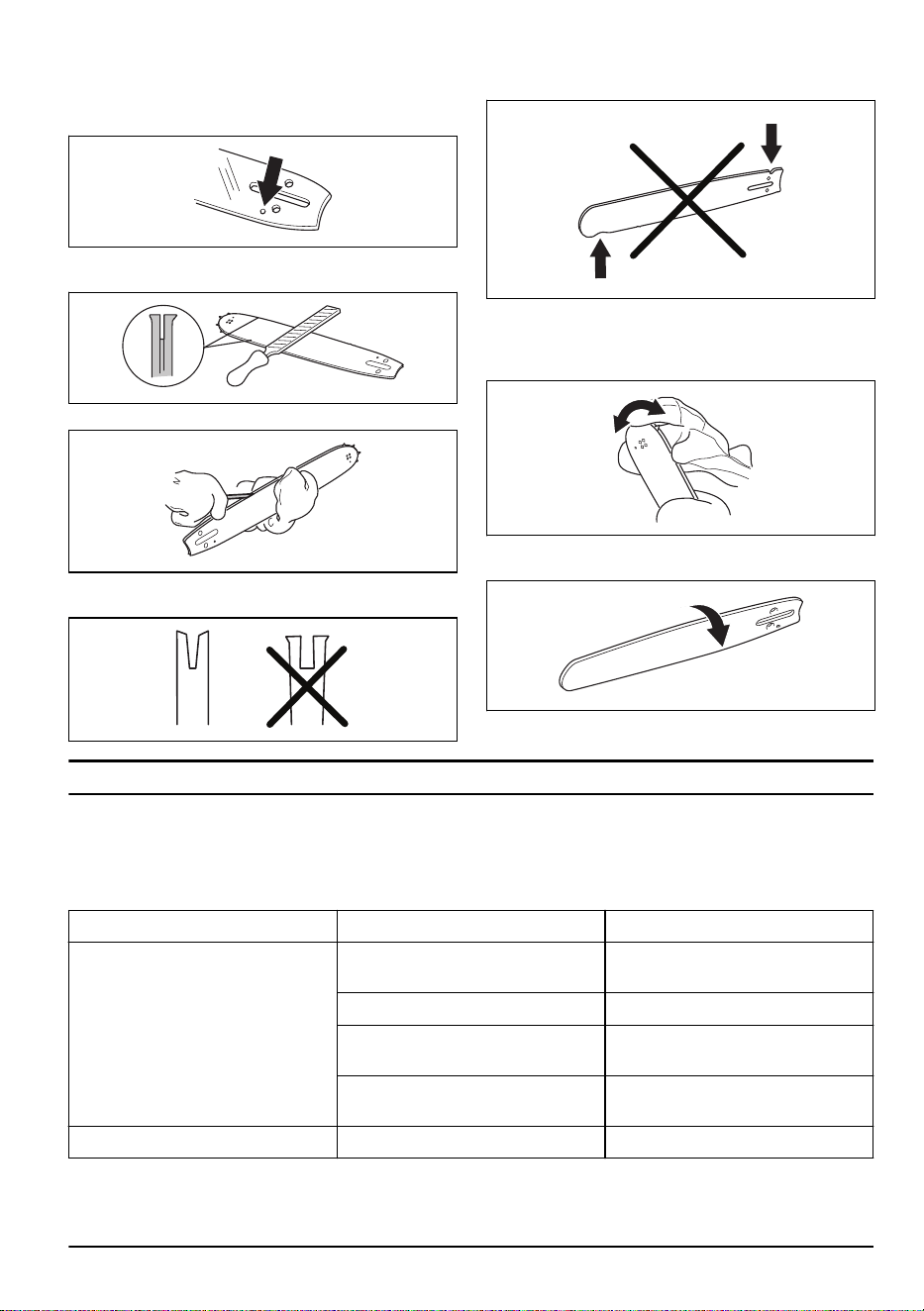

Pentru a verifica șina de ghidaj
1. Asigurați-vă că nu este blocat canalul de ulei.
Curățați dacă este necesar.
2. Verificați dacă există bavuri pe marginile șinei de
ghidaj. Îndepărtați bavurile utilizând o pilă.
3. Curățați canelura din șina de ghidare.
4. Verificați dacă există uzură pe canelura din șina de
ghidaj. Înlocuiți șina de ghidare, dacă este necesar.
5. Verificați dacă vârful șinei de ghidaj este rugos sau
foarte uzat.
6. Asigurați-vă că roata de lanț de la vârful șinei se
rotește liber și că orificiul de ungere din roata de lanț
de la vârful șinei nu este blocat. Curățați și ungeți,
dacă este necesar.
7. Rotiți șina de ghidaj zilnic pentru a extinde ciclul său
de viață.
Depanarea
Tastatură
Coduri de defect posibile pe tastatură produsului.
Afișaj LED Erori posibile Acțiune posibilă
Indicatorul de avertisment se aprinde
intermitent.
Frâna de lanț este cuplată. Trageți înapoi apărătoarea de mână
din față pentru a elibera frâna de lanț.
Deviație de temperatură. Permiteți produsului să se răcească.
Suprasolicitare. Accesoriul de tăiere
blocat.
Accesoriul de tăiere este blocat. Eli-
berați accesoriul de tăiere.
Întrerupătorul și butonul de activare
sunt apăsate simultan.
Eliberați întrerupătorul și produsul se
activează.
LED-ul verde clipește intermitent. Tensiune joasă a bateriei. Încărcați bateria.
959 - 011 - 07.06.2024 27
Afișaj LED Erori posibile Acțiune posibilă
Indicatorul de avertisment este
aprins.
Service. Apelați la reprezentantul dvs. de ser-
vice.
Bateria
Problemă Erori posibile Soluție posibilă
LED-ul verde se aprinde intermi-
tent.
Tensiune joasă a bateriei. Încărcați bateria.
LED-ul roșu de eroare luminează
intermitent.
Bateria este descărcată. Încărcați bateria.
Deviație de temperatură. Utilizați bateria la temperaturi între -10°C
(14°F) și 40°C (104°F).
Supratensiune. Scoateți bateria din încărcător.
LED-ul roșu de eroare se aprin-
de.
Diferența este prea mare între
baterii (1 V).
Adresați-vă reprezentatului de service.
Încărcător pentru acumulator
Afișaj LED
Erori posibile Acțiune posibilă
Indicatorul de avertisment se aprinde
intermitent.
Deviație de temperatură. Utilizați bateria în medii cu tempera-
turi între 5 °C/41 °F și 40 °C/104 °F.
Indicatorul de avertisment este
aprins.
Apelați la reprezentantul dvs. de ser-
vice.
Transportul, depozitarea şi eliminarea
Transportul și depozitarea
• Bateriile cu ioni de litiu furnizate respectă cerințele
legislației privind bunurile periculoase.
• Respectați cerințele speciale de pe ambalaj și
etichete privind transportul comercial, inclusiv cele
emise de către terțe părți și companiile de expediție.
• Discutați cu o persoană care a beneficiat de instruire
specială privind materialele periculoase înainte de
a trimite produsul. Respectați toate reglementările
naționale aplicabile.
• Aplicați bandă adezivă pe contactele expuse atunci
când introduceți bateria într-un pachet. Bateria
trebuie ambalată astfel încât să nu se poată deplasa
în interiorul pachetului.
• La depozitare și la transport, scoateți întotdeauna
bateria.
• Puneți bateria și încărcătorul de baterii într-un spațiu
uscat și ferit de umezeală și îngheț.
• Nu păstrați bateria într-un loc în care poate apărea
electricitate statică. Nu depozitați bateria într-o cutie
metalică.
• Depozitați bateria la temperaturi între 5°C (41°F)
și 25°C (77°F), într-un loc ferit de radiațiile solare
directe.
• Depozitați încărcătorul de baterii la temperaturi între
5 °C (41 °F) și 45 °C (113 °F), într-un loc ferit de
lumină solară directă.
• Utilizați încărcătorul de baterii numai la temperaturi
ambiante cuprinse între 5°C/41°F și 40°C/104°F.
• Încărcați bateria în proporție de 30-50% înainte de a
o depozita pe o perioadă lungă.
• Depozitați încărcătorul de baterii într-un spațiu închis
și uscat.
28 959 - 011 - 07.06.2024
• Nu depozitați bateria lângă încărcătorul bateriei. Nu
lăsați copiii și alte persoane neautorizate să atingă
echipamentul. Păstrați echipamentul într-un spațiu
pe care îl puteți încuia.
• Curățați produsul și efectuați un service complet
înainte de a depozita produsul pentru o perioadă
lungă de timp.
• Utilizați apărătoarea de transport pe produs pentru a
preveni accidentarea sau deteriorarea produsului în
timpul transportului și depozitării.
• Fixați foarte bine produsul în timpul transportului.
Eliminarea bateriei, încărcătorului
acesteia și a produsului
Simbolul de mai jos înseamnă că produsul nu poate
fi tratat ca reziduu menajer. Reciclați la un centru de
reciclare pentru echipamente electrice și electronice.
Această măsură ajută la protejarea mediului și a
oamenilor.
Contactați autoritățile locale, centrul de colectare a
reziduurilor menajere sau distribuitorul pentru mai multe
informații.
Nota: Simbolul apare pe produs sau pe ambalajul
produsului.
959 - 011 - 07.06.2024 29
Date tehnice
Date tehnice
T535i XP
Motor
Tip BLDC (fără perii) de 36 V
Funcții
Mod energie redusă savE
Sistem de ungere
Tipul pompei de ulei Automată
Capacitatea rezervorului de ulei, litri/cm
2
0,20/200
Greutate
Motoferăstrău fără baterie, șină de ghidaj, lanț de ferăstrău și rezervor de ulei
gol, kg
2,5
Nivel de protecție împotriva apei
IPX4 Da
Emisii de zgomot
1
Nivel de putere acustică, măsurat dB(A) 104
Nivel de putere acustică, garantat L
WA
dB(A) 106
Niveluri de zgomot
2
Nivelul de presiune echivalentă a sunetului la urechea operatorului, dB(A) 93
Niveluri de vibrații
3
Mânerul frontal m/s
2
2,3
Mânerul spate m/s
2
3,2
Nivelul de vibrații echivalent
4
Mânerul frontal m/s
2
1,9
Mânerul spate m/s
2
2,7
1
Emisiile de zgomot în mediu măsurate ca putere acustică (L
WA
) în conformitate cu directiva CE 2000/14/CE.
2
Nivelul echivalent de presiune a sunetului, conform ISO 22868, este calculat ca totalul energiei măsurate în
timpul unei ore pentru diferite niveluri de presiune a sunetului în diferite condiții de lucru. Dispersia statistică
tipică pentru nivelul echivalent de presiune a zgomotului este reprezentată printr-o deviere standard de 1 dB
(A).
3
Nivelul de vibrații, conform EN 62841-4-1. Datele raportate pentru nivelul de vibrații prezintă o dispersie
statistică tipică (abatere standard) de 1 m/s
2
. Datele declarate privind vibrațiile sunt determinate în urma
măsurătorilor, când aparatul este echipat cu lungimea șinei și tipul de lanț recomandate. Dacă aparatul este
prevăzut cu o altă lungime a șinei, nivelul de vibrații poate varia cu max. ± 1,5 m/s
2
.
4
Nivelul de vibrații echivalent este măsurat și calculat la fel ca în cazul motoferăstraielor acționate de motoare
cu combustie. Aceste date sunt furnizate pentru a putea compara datele privind vibrațiile, indiferent de tipul
motorului, în conformitate cu ISO 22867:2011.
30 959 - 011 - 07.06.2024
T535i XP
Lanț de ferăstrău/șină de ghidaj
Lungimi recomandate ale șinei, inch/cm 10-14/25-35
Lungimea de tăiere utilizabilă, inch/cm 9-13/23-33
Tipul de roată de antrenare/număr de dinți Spur/7
Viteza maximă a lanțului/(savE), m/s 20 (15)
Accesorii
Combinații de șină de ghidaj și lanț de
ferăstrău
Următoarele accesorii de tăiere sunt aprobate pentru
Husqvarna T535i XP.
Șină de ghidaj Lanț de ferăstrău
Lungime, in Pasul lanțului, in Șablon, mm Raza maximă la
vârf
Tip Lungime, zale de
ghidaj (nr.)
10 0,325 mini 1,1 8T Husqvarna
SP21G
46
12 51
14 59
10 1/4 mini 1,1 8T SP11G 60
12 68
Informații despre recul
Raza vârfului șinei de ghidaj este determinată fie de
numărul maxim de dinți al pinionului din vârful șinei de
ghidaj, fie de raza maximă corespunzătoare a vârfului
unei șine solide.
Cât timp este în curs listarea razei maxime a vârfului
șinei de ghidaj, puteți folosi o șină de ghidaj cu rază
mai mică a vârfului decât cea prevăzută în lista noastră.
Pentru șinele de ghidaj de aceeași lungime, toate șinele
de ghidaj cu pinion-vârf cu același pas și având același
număr de dinți ai pinionului pot fi considerate ca având
energii de recul echivalente.
Pentru modelele Husqvarna T535i XP este aprobat
următorul echipament de tăiere.
Echipamente de ascuțire și unghiuri de
ascuțire
Cu ajutorul matriței Husqvarna veți obține unghiurile
de ascuțire corecte. Vă recomandăm să utilizați
întotdeauna o matriță Husqvarna pentru a reascuți lanțul
de ferăstrău. Numerele de catalog sunt indicate în
tabelul de mai jos.
Dacă nu știți cu ce lanț de ferăstrău este dotat produsul
dvs., apelați la reprezentantul dvs. de service.
959 - 011 - 07.06.2024 31

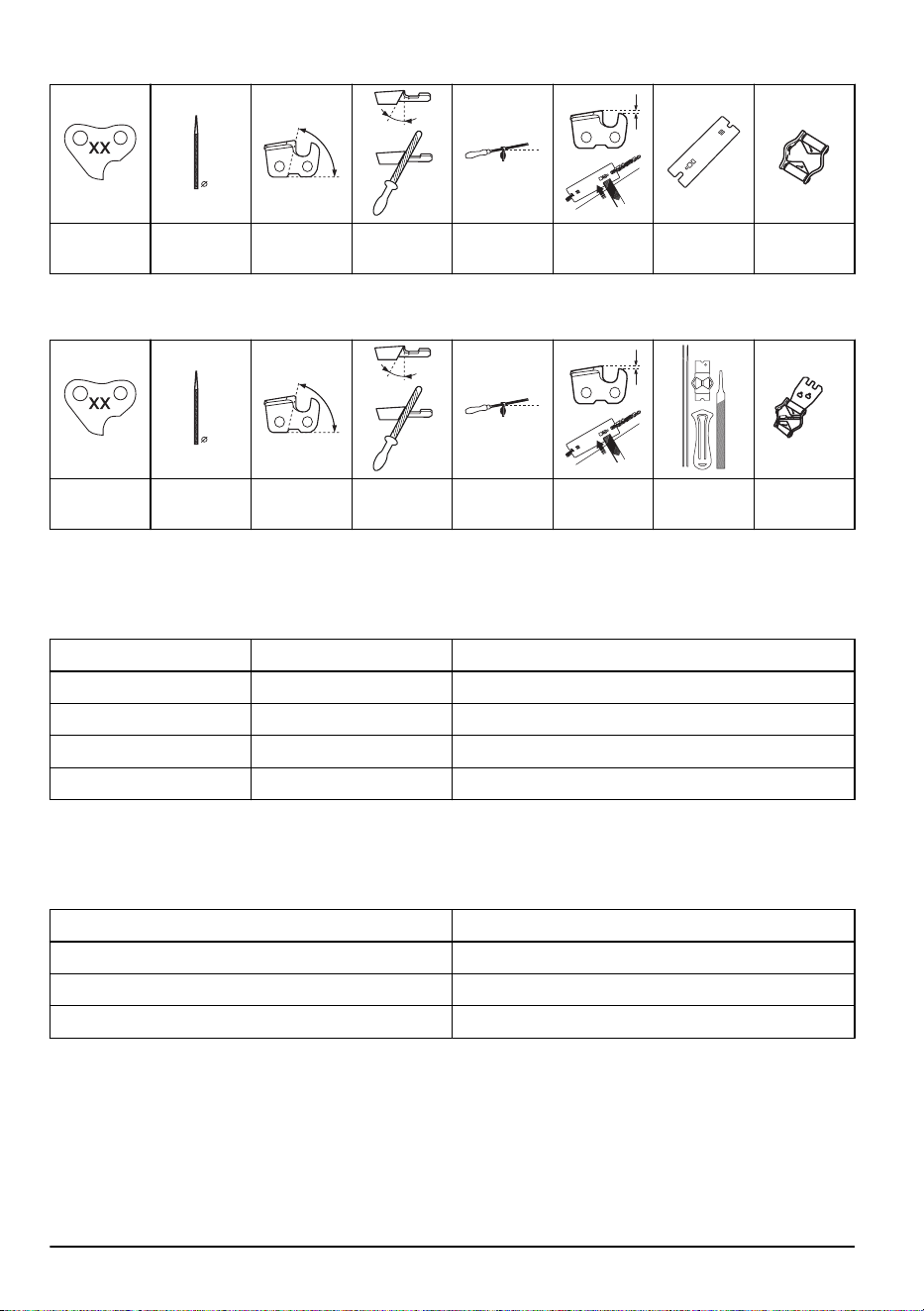

SP11G
9/64 in/3,5
mm
60° 30° 0°
0,016 in /
0,4 mm
5299371-01 5299371-01
SP21G
5/32 in / 4
mm
60° 30° 0°
0,025 in /
0,65 mm
5950046-01 5950047-01
Baterii aprobate pentru produs
Baterie
BLi200 40-B220X
Tip Litiu-ion Litiu-ion
Capacitate baterie, Ah 5,2 6,0
Tensiune nominală, V 36 36
Greutate, kg 1,3 1,4
Încărcătoare de baterii omologate
Încărcător de baterii
QC330
Tensiune de intrare, V 100-240
Frecvență, Hz 50-60
Putere, W 330
32 959 - 011 - 07.06.2024
Declarație de conformitate
Declarație de conformitate UE
Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.:
+46-36-146500, declarăm pe propria răspundere, că
produsul:
Descriere Motoferăstrău cu acumulator fără fir pentru servicii de întreținere a copacilor
Marcă
Husqvarna
Tip/Model
T535i XP
Identificare Numerele de serie începând cu 2022
respectă în totalitate următoarele directive și
reglementări UE:
Reglementare Descriere
2006/42/CE „privind echipamentele tehnice”
2014/30/UE „privind compatibilitatea electromagnetică”
2011/65/UE „privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și
electronice”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
și că au fost aplicate următoarele standarde
și/sau specificații tehnice: IEC 62841-1:2014, EN
ISO 11681-2:2011/A1:2017, EN 62000-6-1:2007,
EN 61000-6-3:2007+A1:2011, EN 63000:2018,
55014-1:2017.
Numere certificate: 0404/19/2523, 01/162/003
Organismul notificat 0404: RISE SMP, Svensk
Maskinprovning AB, Box 4053, SE-904 03 Umeå,
Sweden a efectuat teste de tip CE în conformitate
cu articolul 12, punctul 3b din Directiva privind
echipamentele tehnice (2006/42/CE).
În plus, 0404, RISE SMP, Svensk Maskinprovning
AB, Box 4053, SE-904 03 Umeå, Sweden a certificat
conformitatea cu directiva 2000/14/CE a Consiliului,
procedura de evaluare a conformității: Anexa V.
Pentru informații privind emisiile de zgomot, consultați
Date tehnice la pagina 30
.
Huskvarna, 2022-12-28
Stefan Holmberg, Director de cercetare și dezvoltare,
Departamentul de gestionare a tehnologiei, Husqvarna
AB
Responsabil pentru documentația tehnică
959 - 011 - 07.06.2024 33
34 959 - 011 - 07.06.2024
959 - 011 - 07.06.2024 35
www.husqvarna.com
Instrucţiuni iniţiale
1144064-62
2024-06-11
