PRODUCT SAFETY

WARNING: Some dust created by power

sanding, sawing, grinding, drilling and other

construction activities contains chemicals

known to the State of California to cause

cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement

and other masonry products;

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type

of work. To reduce your exposure to these

chemicals work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed to

ﬁlter out microscopic particles.

WARNING: This product can expose you

to chemicals including lead and Di(2-

ethylhexyl)phthalate (DEHP) which are known to

the State of California to cause cancer and birth

defects or other reproductive harm. For more

information go to www.P65Warnings.ca.gov.

GENERAL POWER TOOL

SAFETY WARNINGS

WARNING: Read all safety warnings,

instructions, illustrations and

speciﬁcations provided with this power tool.

Failure to follow all instructions listed below may

result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future

reference.

The term power tool in the warnings refers to your

electric (corded) power tool or battery-operated

(cordless) power tool.

1. WORK AREA SAFETY

a) Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

ﬂammable liquids, gases or dust. Power

tools create sparks which may ignite the dust or

fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2. ELECTRICAL SAFETY

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with grounded

power tools. Unmodiﬁed plugs and matching

outlets will reduce risk of electric shock.

b) Avoid body contact with grounded

surfaces such as pipes, radiators, ranges

and refrigerators. There is an increased risk of

electric shock if your body is grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat,

oil, sharp edges or moving parts.Damaged

or entangled cords increase the risk of electric

shock.

e) When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces

the risk of electric shock.

f) If operating a power tool in a damp

location is unavoidable, use a residual

current device (RCD) protected supply. Use

of an RCD reduces the risk of electric shock.

3. PERSONAL SAFETY

a) Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the inﬂuence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid safety

shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal

injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before

connecting to power source and/or battery

pack, picking up or carrying the tool.

Carrying power tools with your ﬁnger on the

switch or energizing power tools that have the

switch on invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A wrench

or a key left attached to a rotating part of the

power tool may result in personal injury.

e) Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in unexpected

situations.

f) Dress properly. Do not wear loose clothing

or jewelry. Keep your hair and clothing

away from moving parts. Loose clothes,

jewelry or long hair can be caught in moving

parts.

g) If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

h) Do not let familiarity gained from frequent

use of tools allow you to become

complacent and ignore tool safety

principles. A careless action can cause severe

Compact Circular Saw EN

injury within a fraction of a second.

4. POWER TOOL USE AND CARE

a) Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job better and

safer at the rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or remove the battery pack,

if detachable, from the power tool before

making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools and accessories.

Check for misalignment or binding of

moving parts, breakage of parts and

any other condition that may affect the

power tools operation. If damaged, have

the power tool repaired before use. Many

accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control.

g) Use the power tool, accessories and

tool bits etc., in accordance with these

instructions and in the manner intended for

the particular type of power tool, taking

into account the working conditions and

the work to be performed. Use of the power

tool for operations different from those intended

could result in a hazardous situation.

h) Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow

for safe handling and control of the tool in

unexpected situations.

5. SERVICE

a) Have your power tool serviced by a

qualiﬁed repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

SAFETY INSTRUCTIONS

FOR ALL SAWS

Cutting procedures

a) DANGER: Keep hands away from

cutting area and the blade. If both hands

are holding the saw, they cannot be cut by the

blade.

b) Do not reach underneath the workpiece. The

guard cannot protect you from the blade below

the workpiece.

c) Adjust the cutting depth to the thickness

of the workpiece. Less than a full tooth of the

blade teeth should be visible below the workpiece.

d) Never hold workpiece in your hands or

across your leg while cutting. Secure the

workpiece to a stable platform. It is important

to support the work properly to minimise body

exposure, blade binding, or loss of control.

e) Hold power tool by insulated gripping

surfaces when performing an operation

where the cutting tool may contact hidden

wiring or its own cord. Contact with a “live”

wire will also make exposed metal parts of the

power tool “live” and shock the operator.

f) When ripping always use a rip fence or

straight edge guide. This improves the accuracy

of cut and reduces the chance of blade binding.

g) Always use blades with correct size and

shape (diamond versus round) of arbor

holes. Blades that do not match the mounting

hardware of the saw will run off-centre, causing

loss of control.

h) Never use damaged or incorrect blade

washers or bolt. The blade washers and

bolt were specially designed for your saw, for

optimum performance and safety of operation.

FURTHER SAFETY

INSTRUCTIONS FOR ALL

SAWS

Kickback causes and related warnings

— kickback is a sudden reaction to a pinched,

jammed or misaligned saw blade, causing

an uncontrolled saw to lift up and out of the

workpiece toward the operator;

— when the blade is pinched or jammed tightly by

the kerf closing down, the blade stalls and the

motor reaction drives the unit rapidly back toward

the operator;

— if the blade becomes twisted or misaligned in the

cut, the teeth at the back edge of the blade can dig

into the top surface of the wood causing the blade

to climb out of the kerf and jump back toward the

operator.

Kickback is the result of saw misuse and/or incorrect

operating procedures or conditions and can be

avoided by taking proper precautions as given below.

a) Maintain a ﬁrm grip on the saw and position

your arms to resist kickback forces.

Position your body to either side of the

blade, but not in line with the blade. Kickback

could cause the saw to jump backwards, but

kickback forces can be controlled by the operator,

if proper precautions are taken.

b) When blade is binding, or when interrupting

a cut for any reason, release the trigger and

hold the saw motionless in the material until

Compact Circular Saw EN

the blade comes to a complete stop. Never

attempt to remove the saw from the work

or pull the saw backward while the blade is

in motion or kickback may occur. Investigate

and take corrective actions to eliminate the cause

of blade binding.

c) When restarting a saw in the workpiece,

centre the saw blade in the kerf so that the

saw teeth are not engaged into the material.

If a saw blade binds, it may walk up or kickback

from the workpiece as the saw is restarted.

d) Support large panels to minimise the risk

of blade pinching and kickback. Large panels

tend to sag under their own weight. Supports

must be placed under the panel on both sides,

near the line of cut and near the edge of the panel.

e) Do not use dull or damaged blades.

Unsharpened or improperly set blades produce

narrow kerf causing excessive friction, blade

binding and kickback.

f) Blade depth and bevel adjusting locking

levers must be tight and secure before

making the cut. If blade adjustment shifts while

cutting, it may cause binding and kickback.

g) Use extra caution when sawing into existing

walls or other blind areas. The protruding

blade may cut objects that can cause kickback.

SAFETY INSTRUCTIONS

FOR SAWS (CIRCULAR SAW

WITH INNER PENDULUM

GUARD)

Lower Guard Function

a) Check lower guard for proper closing

before each use. Do not operate the saw

if lower guard does not move freely and

close instantly. Never clamp or tie the

lower guard into the open position. If saw is

accidentally dropped, lower guard may be bent.

Raise the lower guard with the retracting handle

and make sure it moves freely and does not touch

the blade or any other part, in all angles and

depths of cut.

b) Check the operation of the lower guard

spring. If the guard and the spring are not

operating properly, they must be serviced

before use. Lower guard may operate sluggishly

due to damaged parts, gummy deposits, or a

build-up of debris.

c) Lower guard may be retracted manually

only for special cuts such as “plunge cuts”

and “compound cuts.” Raise lower guard by

retracting handle and as soon as blade enters the

material, the lower guard must be released. For

all other sawing, the lower guard should operate

automatically.

d) Always observe that the lower guard is

covering the blade before placing saw

down on bench or ﬂoor. An unprotected,

coasting blade will cause the saw to walk

backwards, cutting whatever is in its path. Be

aware of the time it takes for the blade to stop

after switch is released.

ADDITIONAL SAFETY

RULES FOR YOUR

CIRCULAR SAW

1. Only use saw blades recommended in the

speciﬁcation.

2. Do not use any abrasive wheels.

3. Use only blade diameter(s) in accordance with the

markings.

4. Identify the correct saw blade to be used for the

material to be cut.

5. Use only saw blades that are marked with a speed

equal or higher than the speed marked on the

tool.

CUT-OFF MACHINE SAFETY

WARNINGS

a) The guard provided with the tool must

be securely attached to the power tool

and positioned for maximum safety, so

the least amount of wheel is exposed

towards the operator. Position yourself

and bystanders away from the plane of

the rotating wheel. The guard helps to protect

operator from broken wheel fragments and

accidental contact with wheel.

b) Use only bonded reinforced or diamond

cut-off wheels for your power tool. Just

because an accessory can be attached to your

power tool, it does not assure safe operation.

c) The rated speed of the accessory must

be at least equal to the maximum speed

marked on the power tool. Accessories

running faster than their rated speed can break

and ﬂy apart.

d) Wheels must be used only for

recommended applications. For example:

do not grind with the side of cut-off

wheel. Abrasive cut-off wheels are intended for

peripheral grinding, side forces applied to these

wheels may cause them to shatter.

e) Always use undamaged wheel ﬂanges that

are of correct diameter for your selected

wheel. Proper wheel ﬂanges support the wheel

thus reducing the possibility of wheel breakage.

f) Do not use worn down reinforced wheels

from larger power tools. Wheels intended for

a larger power tool are not suitable for the higher

speed of a smaller tool and may burst.

g) The outside diameter and the thickness

of your accessory must be within the

capacity rating of your power tool.

Incorrectly sized accessories cannot be adequately

guarded or controlled.

h) The arbour size of wheels and ﬂanges must

properly ﬁt the spindle of the power tool.

Wheels and ﬂanges with arbour holes that do not

match the mounting hardware of the power tool

Compact Circular Saw EN

will run out of balance, vibrate excessively and

may cause loss of control.

i) Do not use damaged wheels. Before each

use, inspect the wheels for chips and

cracks. If power tool or wheel is dropped,

inspect for damage or install an undamaged

wheel. After inspecting and installing the

wheel, position yourself and bystanders

away from the plane of the rotating wheel

and run the power tool at maximum no

load speed for one minute. Damaged wheels

will normally break apart during this test time.

j) Wear personal protective equipment.

Depending on application, use face

shield, safety goggles or safety glasses.

As appropriate, wear dust mask, hearing

protectors, gloves and shop apron capable

of stopping small abrasive or workpiece

fragments. The eye protection must be capable

of stopping ﬂying debris generated by various

operations. The dust mask or respirator must be

capable of ﬁltrating particles generated by your

operation. Prolonged exposure to high intensity

noise may cause hearing loss.

k) Keep bystanders a safe distance away from

work area. Anyone entering the work area

must wear personal protective equipment.

Fragments of workpiece or of a broken wheel may

ﬂy away and cause injury beyond immediate area

of operation.

l) Hold the power tool by insulated gripping

surfaces only, when performing an

operation where the cutting accessory

may contact hidden wiring or its own cord.

Cutting accessory contacting a “live” wire may

make exposed metal parts of the power tool “live”

and could give the operator an electric shock.

m) Position the cord clear of the spinning

accessory. If you lose control, the cord may be

cut or snagged and your hand or arm may be

pulled into the spinning wheel.

n) Never lay the power tool down until the

accessory has come to a complete stop.

The spinning wheel may grab the surface and pull

the power tool out of your control.

o) Do not run the power tool while carrying

it at your side. Accidental contact with the

spinning accessory could snag your clothing,

pulling the accessory into your body.

p) Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside the

housing and excessive accumulation of powdered

metal may cause electrical hazards.

q) Do not operate the power tool near

ﬂammable materials. Sparks could ignite these

materials.

r) Do not use accessories that require liquid

coolants. Using water or other liquid coolants

may result in electrocution or shock.

FURTHER SAFETY

INSTRUCTIONS FOR

ABRASIVE CUTTING-OFF

OPERATIONS

Kickback and related warnings

Kickback is a sudden reaction to a pinched or

snagged rotating wheel. Pinching or snagging causes

rapid stalling of the rotating wheel which in turn

causes the uncontrolled power tool to be forced in

the direction opposite of the wheel’s rotation at the

point of the binding.

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel

that is entering into the pinch point can dig into the

surface of the material causing the wheel to climb

out or kick out. The wheel may either jump toward

or away from the operator, depending on direction

of the wheel’s movement at the point of pinching.

Abrasive wheels may also break under these

conditions.

Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and can

be avoided by taking proper precautions as given

below.

a) Maintain a ﬁrm grip on the power tool

and position your body and arm to allow

you to resist kickback forces. Always use

auxiliary handle, if provided, for maximum

control over kickback or torque reaction

during start-up. The operator can control torque

reactions or kickback forces, if proper precautions

are taken.

b) Never place your hand near the rotating

accessory. Accessory may kickback over your

hand.

c) Do not position your body in line with the

rotating wheel. Kickback will propel the tool in

direction opposite to the wheel’s movement at the

point of snagging.

d) Use special care when working corners,

sharp edges etc. Avoid bouncing and

snagging the accessory. Corners, sharp edges

or bouncing have a tendency to snag the rotating

accessory and cause loss of control or kickback.

e) Do not attach a saw chain, woodcarving

blade, segmented diamond wheel with

a peripheral gap greater than 10 mm or

toothed saw blade. Such blades create frequent

kickback and loss of control.

f) Do not “jam” the wheel or apply excessive

pressure. Do not attempt to make an

excessive depth of cut. Overstressing the

wheel increases the loading and susceptibility to

twisting or binding of the wheel in the cut and the

possibility of kickback or wheel breakage.

g) When wheel is binding or when

interrupting a cut for any reason, switch

off the power tool and hold the power tool

motionless until the wheel comes to a

complete stop. Never attempt to remove

Compact Circular Saw EN

the wheel from the cut while the wheel is

in motion otherwise kickback may occur.

Investigate and take corrective action to eliminate

the cause of wheel binding.

h) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed

and carefully re-enter the cut. The wheel

may bind, walk up or kickback if the power tool is

restarted in the workpiece.

i) Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed under

the workpiece near the line of cut and near the

edge of the workpiece on both sides of the wheel.

j) Use extra caution when making a “pocket

cut” into existing walls or other blind

areas. The protruding wheel may cut gas or water

pipes, electrical wiring or objects that can cause

kickback.

ADDITIONAL SAFETY

RULES:

1. Always wear a dust mask.

SAFETY WARNING FOR

YOUR LASER

Warning for class II laser

CAUTION--Laser radiation when open. DO NOT STARE

INTO BEAM

CAUTION--Laser radiation when open and interlock

defeated. DO NOT STARE INTO BEAM

LASER RADIATION--DO NOT STARE INTO BEAM

ADDITIONAL SAFETY

WARNING

Do not stare directly at the laser beam. A hazard may

exist if you deliberately stare into the beam, please

observe all safety rules as follows:

1. The laser shall be used and maintained in

accordance with the manufacturer’s instructions.

2. Never aim the beam at any person or an object

other than the work piece.

3. Always ensure the laser beam is aimed at a

sturdy work piece without reﬂective surfaces,

e.g. wood or rough-coated surfaces are

acceptable. Bright shiny reﬂective sheet steel or

similar is not suitable for laser applications as

the reﬂective surface may direct the laser beam

back at the operator.

4. Do not change the laser device with a different

type. The manufacturer or an authorized agent

must carry out repairs.

5. CAUTION: Use of controls or adjustments

other than those speciﬁed herein may result in

hazardous radiation exposure.

6. CAUTION--The use of optical instruments with

this product will increase eye hazard.

SAVE THESE INSTRUCTIONS

SYMBOLS

To reduce the risk of injury, user must

read instruction manual

Double insulation

Warning

Wear ear protection

Wear eye protection

Wear dust mask

Do not stare into beam

Laser radiation

Incorrect

Compact Circular Saw EN

8 1 2

20 21

7126

Compact Circular Saw EN

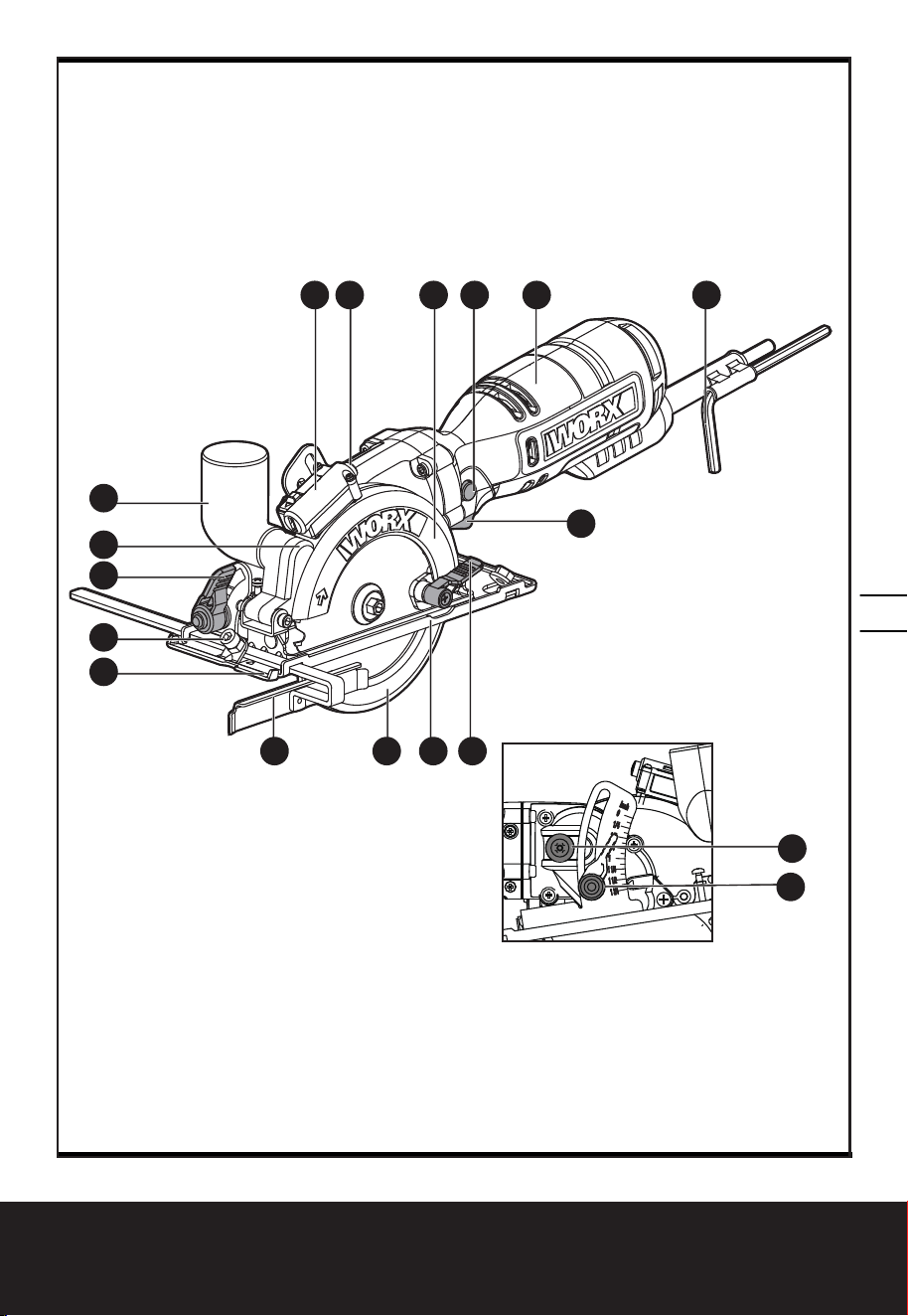

COMPONENT LIST

1. LOCK OFF BUTTON

2. SOFT GRIP HANDLE

3. HEX KEY

4. ON/OFF SWITCH

5. SPINDLE LOCK BUTTON

6. LOWER BLADE GUARD

7. LOWER GUARD LEVER

8. FIXED UPPER GUARD

9. DUST EXTRACTION OUTLET

10. VACUUM ADAPTER

11. DEPTH ADJUSTMENT LEVER

12. BASE PLATE

13. SAW BLADE (SEE FIG. A)

14. INNER FLANGE (SEE FIG. A)

15. BLADE BOLT (SEE FIG. A)

16. PARALLEL GUIDE

17. PARALLEL GUIDE CLAMPING FIXTURE

18. BEVEL ADJUSTMENT LEVER

19. OUTER FLANGE (SEE FIG. A)

20. LASER GUIDE

21. LASER ON-OFF SWITCH

22. LASER BATTERIES (TWO) (SEE FIG. G2)

23. BLADE ALIGNMENT INDICATOR

Not all the accessories illustrated or described are included in standard delivery.

Compact Circular Saw EN

TECHNICAL DATA

Type Designation WX427L (4-designation of machinery, representative of Saw)

Voltage 120 V ~ 60 Hz

Rated current 6A

Rated speed 4000/min

No load speed 3500/min

Blade size

TCT blade 24T 4-1/2˝ (115 mm) X 3/8˝ (9.5 mm) X 24T

4-1/2" 60T HCS Blade 4-1/2”(115mm) X 3/8”(9.5mm) X 60T

4-1/2" Abrasive cutting blade 4-1/2” (115mm) X 3/8”(9.5mm)

Cutting capacity

Cutting Depth at 90° 1-11/16˝ (43 mm)

Cutting Depth at 45° 1-1/8˝ (29 mm)

Bevel capacity 0-45°

Arbor Size 3/8˝ (9.5 mm)

Recommended maximum

material thickness

Wood 1-11/16˝ (43 mm)

Protection class

/ll

Bare tool weight 5 lbs

Laser battery model no. LR44 1.5V

ACCESSORIES

24T TCT blade WA5043 2PC

60T HCS blade WA8302 2PC

60G abrasive blade WA5048 2PC

Parallel Guide 1 PC

Vacuum Adaptor 1 PC

Hex Key 1 PC

We recommend that you purchase your accessories listed in the above list from the same store that sold you

the tool. Refer to the accessory packaging for further details. Store personnel can assist you and offer advice.

Compact Circular Saw EN

14 13

G2 G3

Compact Circular Saw EN

14 13

G2 G3

Compact Circular Saw EN

14 13

G2 G3

Compact Circular Saw EN

OPERATING INSTRUCTIONS

NOTE: Before using the tool, read the

instruction book carefully.

INTENDED USE:

The tool is intended for ripping and cross-cutting

wood and other materials in straight cutting lines,

while resting ﬁrmly on the work piece.

1. SAFETY ON/OFF

Your switch is locked off to prevent accidental

starting. Depress lock off button (1) then on/off switch

(4) and release lock off button (1). Your switch is now

on. To switch off just release the on/off switch.

Note: Keep the dust adapter connected to dust

collecting device when using the tool.

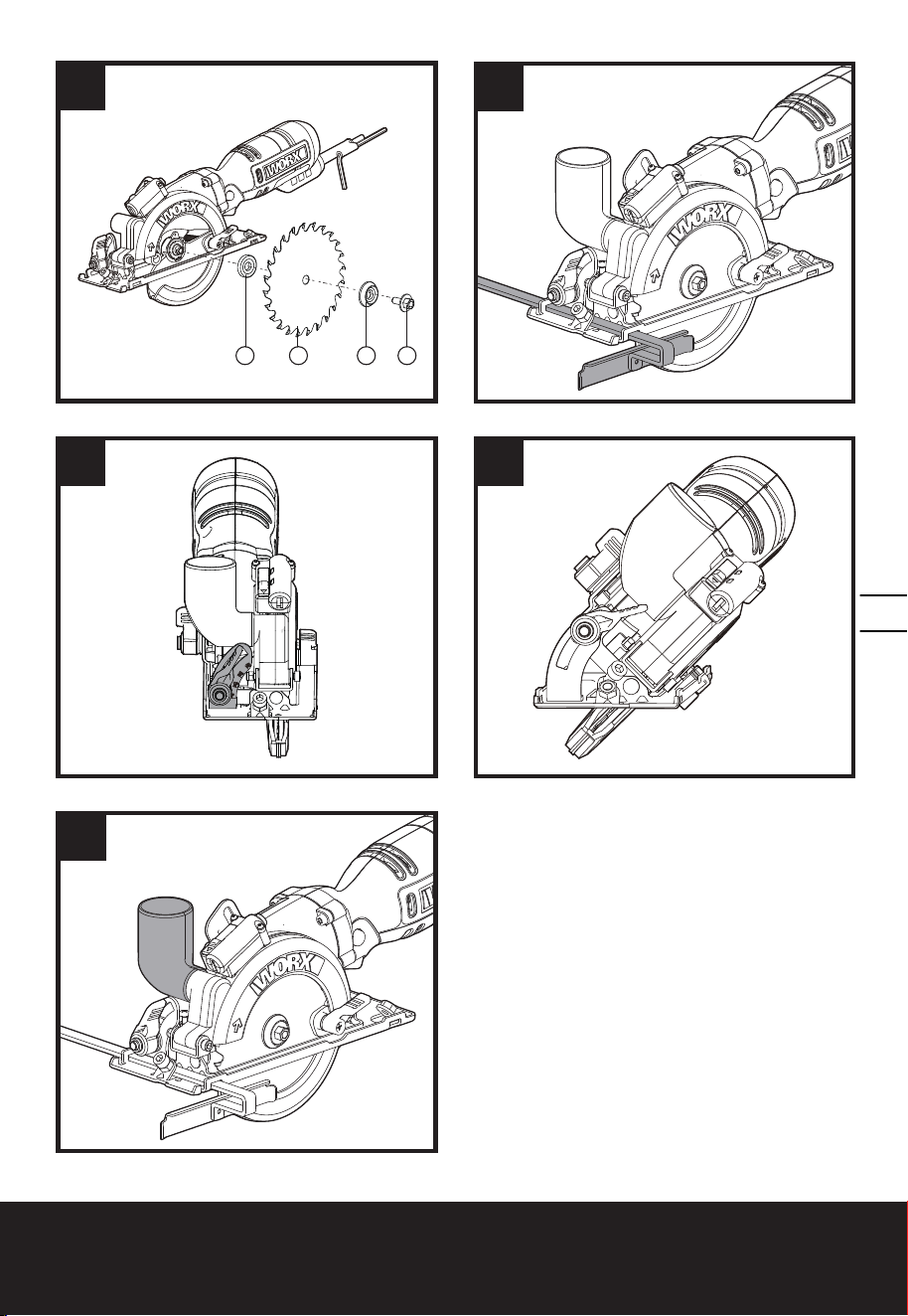

CHANGING THE SAW BLADE (See Fig. A)

• Before any changes are made to the tool

itself, unplug the saw.

• Wear protective gloves when mounting

the saw blade. Danger of injury exists when

touching the saw blade.

• Only use saw blades that correspond

with the characteristic data given in the

operating instructions.

• Do not under any circumstances use

grinding discs as the cutting tool.

REMOVING THE BLADE

Press the spindle lock button (5) and keep it

depressed.

Manually rotate the blade until the spindle lock

“clicks” into place and keeps the blade from spinning

freely.

Loosen the blade bolt (15) with the Hex Key (3) by

turning it clockwise. Remove the outer ﬂange (19).

Manually retract back the lower blade guard (6) and

hold it ﬁrmly with the lower guard lever (7). Remove

the saw blade (13).

MOUNTING THE BLADE

Check to make sure the blade surface and ﬂanges are

clean before reinstalling.

Place the blade onto the inner ﬂange and spindle

making sure the arrow on the blade matches the

arrow direction on the ﬁxed upper guard (8).

Depress the spindle lock button (5).

Insert the outer ﬂange (19) over the spindle and

tighten the bolt (turning counter-clockwise) with 1/4

turn more than ﬁnger tight using the hex key (3).

Check that the blade is securely fastened by

continuing to hold down the spindle lock button

(5) and attempting to manually rotate the blade. If

installed correctly, the blade should not spin.

For best cutting results, use a saw blade suited to the

material and cut quality desired.

3. ADJUSTING THE CUTTING DEPTH

- Release the Depth Adjustment Lever (11) by lifting

it up.

- Manually push the base plate (12) up or down to

the desired depth on the scale.

- Push the Depth Adjustment Lever (11) back down

to lock the base plate at the desired depth.

- Always add 1/8” (3 mm) to the depth of cut to

ensure the blade has enough clearance to cut

completely through the material.

4. PARALLEL GUIDE (See Fig. B)

The parallel guide is used for making long, straight

rip cuts.

Slide the parallel guide (16) through the parallel

guide clamping ﬁxture (17) to the desired cutting

distance and tighten the clamping screw to lock into

position. Do not over tighten. It can be used from

either side of the base plate (12).

5. ADJUSTING THE CUTTING ANGLE (See Fig.

C1, C2)

Release the Bevel Adjustment Lever (18) by pushing

it in the counter-clockwise direction.

-Manually tilt the base plate (12) up or down to the

desired depth on the scale.

-Secure the Bevel Adjustment Lever (18) by pushing

it back down (clockwise) to lock the base plate at the

desired depth.

NOTE: The location of the blade cut-line will change

depending on the bevel angle that is being used. The

blade cut-line location when cutting at 90 degrees or

45 degrees is marked with a notch on the front of the

base plate (12).

The base plate (12) must always be held ﬁrmly

against the material being cut to reduce saw

vibration, blade jumping, or blade breakage.

6. SAWDUST REMOVAL (See Fig. D)

Your saw includes a vacuum adapter (10) that

attaches to the dust extraction outlet (9) on the

saw. This adapter port can be attached to a vacuum

cleaner (sold separately). The use of the vacuum

is strongly recommended as it keeps the work

area clean, dramatically increases cut visibility and

reduces airborne dust. It also keeps dust out of the

working elements of the guard.

If your power tool becomes too hot, please run your

circular saw no load for 2-3 minutes to cool the

motor. Avoid prolonged usage at very low speeds.

Protect saw blades against impact and shock. Cutting

with extreme force can signiﬁcantly reduces the

performance capability of the tool and reduces the

service life of the saw blade. Sawing performance

and cutting quality depend essentially on the

condition and the tooth count of the saw blade.

Therefore, use only sharp saw blades that are suited

for the material being cut.

Choice of blades: 24 teeth for general work, approx.

40 teeth for ﬁner cuts, more than 40 teeth for very

ﬁne cuts into delicate surfaces, diamond for tile,

cement board, etc.

1. MAKING CROSS CUTS AND RIP CUTS

WARNING: To avoid sudden kick-back, never

start with the stationary blade in contact with

the work.

Compact Circular Saw EN

Always start the saw and allow it to reach full speed

before plunging into work material.

a) ALWAYS use your saw with your hands positioned

correctly.

WARNING: Always maintain proper control

of the saw to make sawing safer and easier.

Loss of control of the saw could cause an accident

resulting in possible serious injury.

b) When making cross or rip cuts, align your line of

cut with the center of the “V” notch located on the

front of the saw’s base.

c) Since the thickness of blades varies, make a trial

cut in scrap material along the guideline to determine

how much, if any, you should offset the blade from

the guideline to allow for the blade thickness to get

an accurate cut.

MAKING RIP CUTS

Always use a guide when making long rip cuts with

your saw. You can use any suitable straight edge

clamped to the work or the parallel guide that is

included with your saw.

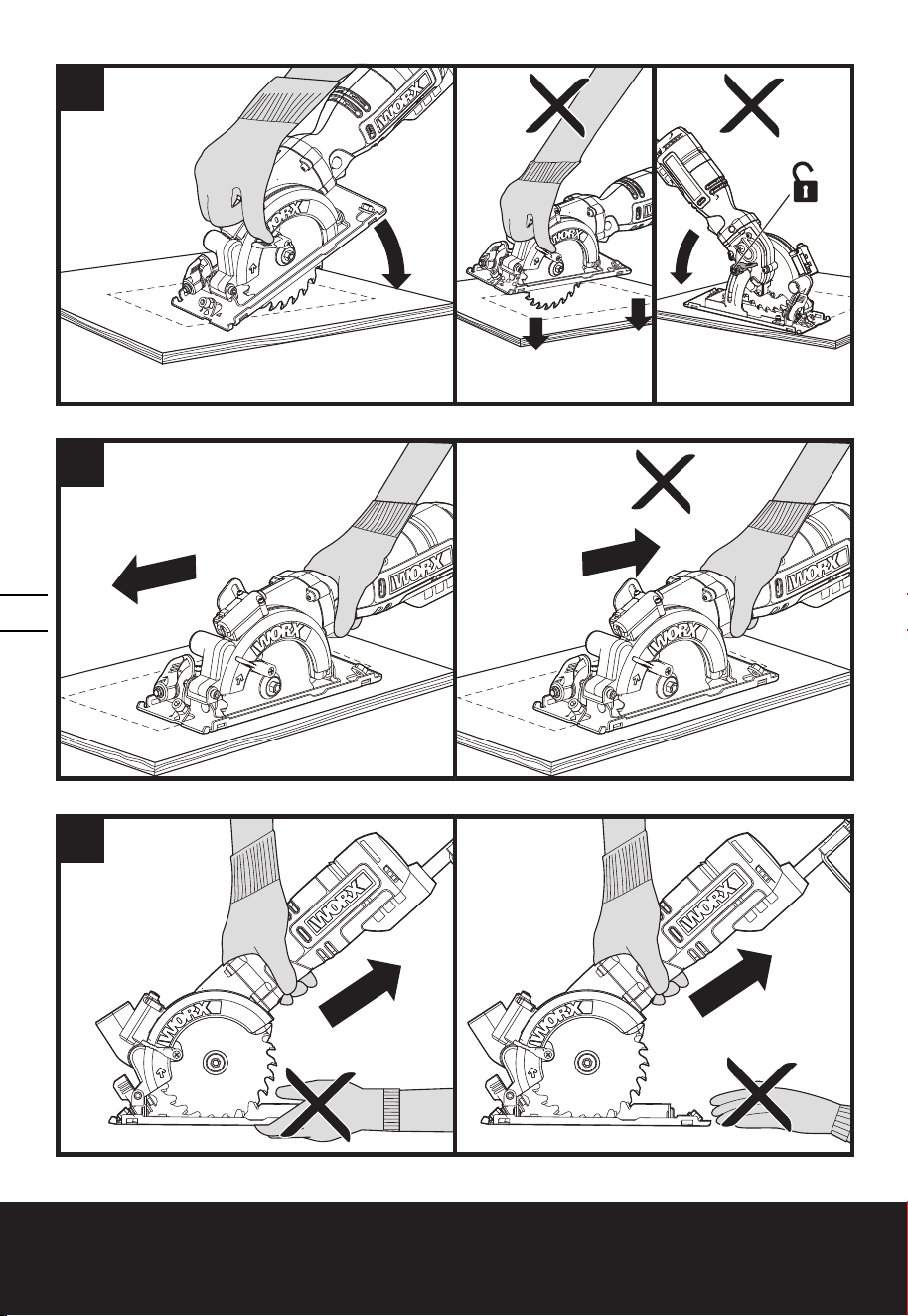

2. POCKET CUTTING (SOFT MATERIALS ONLY)

(See Fig. E1, E2, E3)

This operation requires much skill with a saw and

must only be carried out by a qualiﬁed person.

WARNING: The blade teeth are exposed during

this operation so proceed with extreme caution.

Clearly mark the area to be cut. Set the depth of cut

on the saw. Position the saw over the marked area

with the front edge of the base plate resting on the

work surface and cutting guide aligned with marked

line on workpiece.

Ensure the blade is not touching but is close to the

work surface. The moving lower guard must be

rotated open by using lever. Switch the saw on and

gently swing the blade down into the material but

maintain a pivoting force on the front edge of the

base. The moving lower guard can now be released

for normal action of the guard.

DO NOT bind the blade in the cut; push the saw

blade forward at a rate where the blade is not

laboring.

When the cut is complete, release the trigger safety

release and switch and let the blade come to a

complete stop. DO NOT REMOVE the saw and

blade from the workpiece while the blade is moving.

This could damage your cut (kerf), cause kickback and

loss of control, resulting in injury.

WARNING: To avoid cutting injury from the

sharp blade, please don’t put your hands around

the base plate.

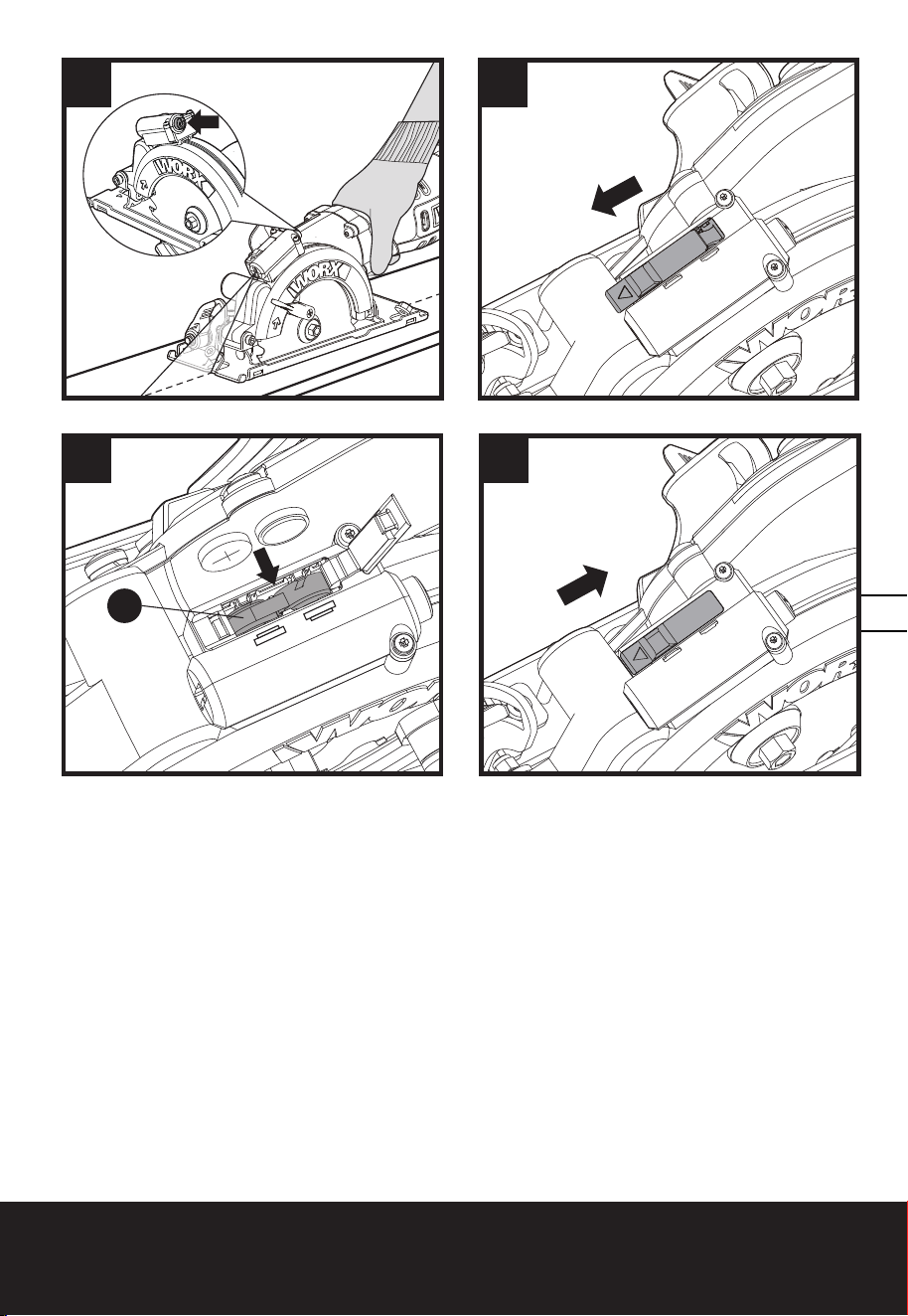

Using the laser light feature (See Fig. F)

NOTE: Clean the laser generator periodically.

WARNING: Never stare directly into the laser

beam and never point the beam at anybody. The

laser beam energy is extremely harmful to human

eyes.

WARNING: When not in use, always turn the

laser off to save the battery capacity.

Replacing laser batteries (See Fig. G1-G3)

To ﬁt new batteries, adjust the position of the cord

and insert two batteries in place. Make sure two

batteries are pressed on the cord. To remove the

batteries, just slowly pull the end of the cord.

NOTE: Pay attention that “+/-” of the batteries are the

same as the illustration on the machine.

MAINTAIN TOOLS WITH

CARE

Remove the plug from the socket before

carrying out any adjustment, servicing or

maintenance.

Keep tools sharp and clean for better and safer

performance. Follow instructions for lubricating and

changing accessories. Inspect tool cords periodically

and if damaged, have repaired by authorized service

facility. Your power tool requires no additional

lubrication or maintenance. There are no user

serviceable parts in your power tool. Never use water

or chemical cleaners to clean your power tool. Wipe

clean with a dry cloth. Always store your power tool

in a dry place. Keep the motor ventilation slots clean.

Keep all working controls free of dust.

If the supply cord is damaged, it must be replaced

by the manufacturer, its service agent or similarly

qualiﬁed persons in order to avoid a hazard.

Periodically clear dust and chips from guard and base

to ensure proper performance.

Compact Circular Saw EN

TROUBLESHOOTING

Symptom Possible Causes Possible Solution

Tool will not start when operating the

on/off switch.

Power cord not plugged in.

Power cord is broken.

Carbon brush has worn down.

Check to make sure power cord is

connected well into a working outlet.

Unplug the power cord. Replace it using

a qualiﬁed maintenance person.

Replace the carbon brush using a

qualiﬁed maintenance person.

Cutting depth is less than that is set.

Sawdust accumulated at the rear

of the base.

Shake out sawdust. Consider connecting

a vacuum for dust collection.

Blade spins or slips

Blade is not tightly engaged with

the spindle.

Remove the blade, and reassemble it as

described in INSTALL /CHANGE THE

BLADE section.

Blade will not cut a straight line.

Blade is dull.

Blade is not mounted properly.

Saw is not being guided properly.

Mount a new, sharp blade on the saw.

Check that blade is properly mounted.

Use a parallel guide.

Blade kicks back when beginning

a cut.

Blade is not spinning fast enough.

Allow the saw blade to reach full speed

prior to beginning a cut in the material.

Scie Circulaire Compacte

SÉCURITÉ DU PRODUIT

AVERTISSEMENT! Certaines des

poussières produites en utilisant des outils

électriques sont considérées par l’État de

Californie comme susceptibles de provoquer le

cancer, des anomalies congénitales et d’autres

problèmes de reproduction. Voici des exemples

de ces produits chimiques :

• plomb issu de peinture à base de plomb;

• silice crystalline issue de briques et du

ciment et autres produits de maçonnerie;

• arsenic et chrome issus de bois traité

chimiquement.

Votre risque de ces expositions varie en

fonction de la fréquence à laquelle vous

effectuez ce travail. Pour réduire votre

exposition à ces produits chimiques : travaillez

dans une zone bien ventilée; portez un

équipement de sécurité approuvé, tel que des

masques antipoussières spécialement conçus

pour éliminer les particules microscopiques par

ﬁltrage.

AVERTISSEMENT: Ce dispositif peut vous

exposer aux produits chimiques notamment

le plomb et le di-phtalate (de 2-éthylhexyle)

(DEHP) qui sont reconnus dans l’État de

Californie comme causant des cancers et des

anomalies congénitales ou d’autres anomalies

de la reproduction. Pour en savoir plus, veuillez

consulter le site www.P65Warnings.ca.gov.

AVERTISSEMENTS

GENERAUX CONCERNANT

LA SECURITE DES OUTILS

ELECTRIQUES

AVERTISSEMENT! Lisez et assimilez

toutes les instructions. Le non-respect des

instructions ci-après peut entraîner un risque de choc

électrique, d’incendie et/ou de blessures graves.

Conservez tous les avertissements et

instructions pour pouvoir les consulter

ultérieurement.

L’expression « outil électrique » dans tous les

avertissements énumérés ci-dessous se réfère

à votre outil électrique fonctionnant sur secteur

(branché) ou à batterie (sans-ﬁl).

1) AIRE DE TRAVAIL

a) Veillez à ce que l’aire de travail soit propre

et bien éclairée. Le désordre et le manque de

lumière favorisent les accidents.

b) N’utilisez pas d’outils électriques dans un

milieu présentant un risque d’explosion,

par exemple en présence de liquides,

de gaz ou de poussières inﬂammables.

Les outils électriques créent des étincelles qui

pourraient enﬂammer les poussières ou les

vapeurs.

c) Gardez à distance les curieux, les enfants

et les visiteurs lorsque vous travaillez

avec un outil électrique. Ils pourraient

vous distraire et vous faire faire une fausse

manoeuvre.

2) SÉCURITÉ ÉLECTRIQUE

a) Les ﬁches des outils électriques doivent

correspondre aux prises murales. Ne

jamais modiﬁer la ﬁche de quelque façon

que ce soit. Ne pas utiliser de ﬁches

d’adaptation avec des outils électriques

mis à la terre (mis à la masse). Des

ﬁches non modiﬁées et des prises qui leur

correspondent réduiront le risque de choc

électrique.

b) Évitez tout contact corporel avec des

surfaces mises à la terre (tuyauterie,

radiateurs, cuisinières, réfrigérateurs, etc.).

Le risque de choc électrique est plus grand si

votre corps est en contact avec la terre.

c) N’exposez pas les outils électriques à la

pluie ou à l’eau. La présence d’eau dans un

outil électrique augmente le risque de choc

électrique.

d) Ne maltraitez pas le cordon. Ne

transportez jamais l’outil par son cordon

et ne débranchez jamais la ﬁche en tirant

sur le cordon. N’exposez pas le cordon

à la chaleur, à des huiles, à des arrêtes

vives ou à des pièces en mouvement. Un

cordon endommagé augmente le risque de choc

électrique.

e) Lorsque vous utilisez un outil électrique à

l’extérieur, utilisez un prolongateur adapté

à une utilisation en extérieur. L’utilisation

d’un cordon adapté à une utilisation extérieure

réduit le risque de choc électrique.

f) Si vous devez utiliser un outil électrique

dans un endroit humide, utilisez un

dispositif de courant résiduel (RCD)

d’alimentation protégée. L’utilisation d’un

RCD réduit le risque de choc électrique.

3) SÉCURITÉ DES PERSONNES

a) Restez alerte, concentrez-vous sur

votre travail et faites preuve de bon

sens. N’utilisez pas un outil électrique si

vous êtes fatigué ou sous l’inﬂuence de

drogues, d’alcool ou de médicaments. Un

instant d’inattention lors de l’utilisation d’outils

électriques peut entraîner des blessures graves.

b) Utilisez des accessoires de sécurité.

Portez toujours une protection oculaire.

De l’équipement de sécurité tel que le masque

antipoussière, les chaussures de sécurité

antidérapantes, des casques durs ou des

protections antibruit utilisés dans des conditions

appropriées réduiront les blessures corporelles.

c) Évitez les démarrages accidentels. Avant

d’insérer la batterie dans l’outil, assurez-

vous que son interrupteur est en position

« OFF » (Arrêt) ou verrouillée. Le fait

Scie Circulaire Compacte

de transporter un outil avec le doigt sur la

détente/l’interrupteur ou d’insérer la batterie

dans un outil dont la détente est en position «

ON » (Marche) peut causer un accident.

d) Retirer les clés de réglage avant de mettre

l’outil sous tension. Une clé restée attachée

à une partie mobile de l’outil pourrait entraîner

des blessures corporelles.

e) Ne vous penchez pas trop en avant.

Maintenez un bon appui et restez en

équilibre en tout temps. Une bonne stabilité

vous permet de mieux réagir à une situation

inattendue.

f) Habillez-vous convenablement. Ne portez

ni vêtements ﬂottants ni bijoux. Gardez

les cheveux, les vêtements et les gants

éloignés des pièces en mouvement. Les

vêtements ﬂottants, les bijoux ou les cheveux

longs risquent d’être happés par des pièces en

mouvement.

g) Si un sac de récupération de la poussière

est fourni avec un connecteur pour

aspirateur, assurez vous qu’il est

correctement relié et utilisé de façon

appropriée. L’utilisation de ce système réduit

les dangers physiques et physiologiques liés à la

poussière.

h) Ne laissez pas les habitudes acquises par

une utilisation fréquente d’outils relâcher

notre vigilance et ignorer les principes de

sécurité des outils. Une utilisation négligente

peut causer des blessures graves en une fraction

de seconde.

4) UTILISATION ET ENTRETIEN DE L’OUTIL

a) Ne forcez pas l’outil. Utilisez l’outil

approprié à la tâche. L’outil approprié

fonctionne mieux et de façon plus sécuritaire.

Respectez aussi la vitesse de travail qui lui est

propre.

b) N’utilisez pas un outil si l’interrupteur ne le

met pas en marche ou ne peut l’arrêter. Un

outil qui ne peut être contrôlé par l’interrupteur

est dangereux et doit être réparé.

c) Débranchez la batterie de l’outil ou

mettez son interrupteur en position «

OFF » (Arrêt) ou « LOCKED » (Verrouillé)

avant d’effectuer un réglage, de changer

d’accessoire ou de ranger l’outil. De telles

mesures de sécurité préventive réduisent le

risque de démarrage accidentel de l’outil.

d) Rangez les outils hors de portée

des enfants et d’autres personnes

inexpérimentées. Les outils sont dangereux

dans les mains d’utilisateurs novices.

e) Prenez soin de bien entretenir les outils.

Soyez attentif à tout désalignement ou

coincement des pièces en mouvement,

à tout bris ou à toute autre condition

préjudiciable au bon fonctionnement de

l’outil. Si vous constatez qu’un outil est

endommagé, faites-le réparer avant de

vous en servir. De nombreux accidents sont

causés par des outils en mauvais état.

f) Les outils de coupe doivent être toujours

bien affûtés et propres. Des outils

bien entretenus, dont les arêtes sont bien

tranchantes, sont moins susceptibles de se

coincer et plus faciles à contrôler.

g) Utilisez l’outil électrique, les accessoires

et les forets etc., en conformité avec ces

instructions et de la manière conçue pour

le type particulier d’outil électrique, prend

en compte les conditions de travail et le

travail qui doit être accompli. L’emploi de

l’outil électrique pour des opérations différentes

de celles pour lesquelles il a été conçu pourrait

entraîner une situation dangereuse.

h) Maintenez les poignées et les surfaces de

prise sèches, propres et exemptes d’huile

et de graisse. Des poignées et surfaces

de prise glissantes ne permettent pas une

manipulation et un contrôle sécurisés de l’outil

dans des situations inattendues.

5) ENTRETIEN

a) Ayez votre outil électrique entretenu

par un réparateur agréé n’utilisant que

des pièces de rechange identiques. Cela

assurera que la sécurité de l’outil électrique est

maintenue.

MESURES DE SÉCURITÉ

POUR TOUT TYPE DE SCIE

Procédures de coupe

a) AVERTISSEMENT: Garder vos mains

éloignées de la zone de coupe et de la

lame. Si les deux mains tiennent la scie,

elles ne peuvent pas être coupées par la lame.

b) Ne vous abaisser pas en dessous de la

pièce à travailler. La protection ne vous protège

pas de la lame en dessous de la pièce à travailler.

c) Ajuster la profondeur de coupe à l’épaisseur

de la pièce à travailler. Moins d’une dent de la

lame devrait être visible sous la pièce de bois.

d) Ne jamais tenir une pièce qui est entrain

d’être coupée dans les mains ou sur

les genoux. Il est important de maintenir

correctement la pièce à travailler pour réduire les

risques d’exposition corporelle, de dérapage de la

lame ou de perte de contrôle.

e) Lors de l’exécution d’une opération au

cours de laquelle l’outil de coupe peut

venir en contact avec les ﬁls cachés ou son

propre cordon, tenez l’outil par ses surfaces

isolées de préhension. Le contact avec un

ﬁl sous tension rendra les pièces métalliques

exposées de l’outil sous tension et causera des

chocs à l’opérateur.

f) Toujours utiliser un guide à refendre ou

un guide à bord droit pour refendre. Cela

améliore la précision de la coupe et réduit les

risques de dérapage de la lame.

g) Toujours utiliser des lames à la bonne taille

et à la bonne forme de trou (diamant ou

Scie Circulaire Compacte

rond) s’adaptant sur l’arbre. Les lames qui ne

conviennent pas à la scie tourneront de manière

incontrôlée.

h) Ne jamais utiliser de boulon ou rondelles

endommagées ou incorrects. Les rondelles

et le boulon ont été spécialement conçus pour la

scie, pour une performance optimale et pour une

utilisation en toute sécurité.

MESURES DE SÉCURITÉ

SUPPLÉMENTAIRES POUR

TOUT TYPE DE SCIE

Causes et prévention des effets de rebond

- L’effet de rebond est une réaction soudaine d’une

lame de scie mal alignée, tordue ou grippée qui

dévie la scie de la pièce de bois vers l’utilisateur.

- Lorsque la lame est pincée ou grippée à

l’extrémité du trait de scie, la lame se bloque et

la réaction du moteur ramène très rapidement

l’unité en direction de l’utilisateur.

- Si la lame se tord ou s’aligne mal dans la coupe,

la dent de l’extrémité arrière de la lame peut

plonger dans la surface supérieure du bois et la

lame peut sortir du trait de scie pour être projetée

vers l’utilisateur.

L’effet de rebond est le résultat d’une mauvaise

utilisation de la scie et/ou de procédures ou de

conditions d’utilisation incorrectes et peut être évité en

suivant les instructions ci-dessous.

a) Maintenir fermement la scie et positionner

les bras pour résister aux forces de

l’effet de rebond. Positionner le corps de

chaque côté de la lame mais non dans le

prolongement de celle-ci. L’effet de rebond

pourrait faire sauter la scie en arrière mais ces

forces peuvent être contrôlées par l’utilisateur si

les mesures nécessaires sont prises.

b) Lorsque la lame se grippe ou lorsque la

coupe est interrompue pour quelques

raisons, relâcher l’interrupteur et maintenir

la scie dans la pièce de bois jusqu’à l’arrêt

complet de l’outil. Ne jamais essayer de

retirer la scie du travail ou de tirer la scie

en arrière lorsque la lame est en marche

ou un effet de rebond pourrait se produire.

Chercher la cause du grippage de la lame et

prendre les mesures correctives.

c) Lors du redémarrage de la scie dans la

pièce de bois, centrer la scie dans la ligne

de coupe et vériﬁer que les dents de la scie

ne sont pas engagées dans la pièce. Si la

lame de scie est grippée, elle pourrait sauter hors

de la pièce de bois lors du redémarrage de la scie.

d) Supporter les gros panneaux aﬁn de réduire

le risque de pincement ou de retour en

arrière de la lame. Les gros panneaux ont

tendance à ﬂéchir sous leur propre poids. Des

supports doivent être placés sous la planche de

chaque côté, près de la ligne de coupe et près du

bord de la planche.

e) Ne pas utiliser de lames émoussées ou

endommagées. Des lames non aiguisées ou

incorrectes produisent des lignes de coupe

étroites provoquant un frottement excessif, un

grippage de la lame ou un effet de rebond.

f) Les verrous de réglage de la profondeur

de la lame et de l’angle de chanfreinage

doivent être ﬁxés fermement et en toute

sécurité avant d’effectuer la coupe. Si les

leviers de serrage de la lame se desserraient

pendant la coupe, cela pourrait provoquer le

grippage de la lame ou un effet de rebond.

g) Être davantage prudent lors de la sciage sur

des murs existants ou sur d’autres surfaces

opaques. Si la saillie de lame entre en contact

avec d’autres objets en arrière de la surface ceci

pourrait provoquer un rebond de la scie.

INSTRUCTIONS DE

SÉCURITÉ DE TRAVAIL

AVEC VOTRE SCIE

CIRCULAIRE - EN

UTILISANT LE GARDE

INTERNE DE MOUVEMENT

PENDULAIRE

Fonction de garde inférieure

a. Avant chaque utilisation, vériﬁez que

le protecteur rétractable soit bien

refermé. Ne pas mettre la scie en

marche si le protecteur inférieur ne

bouge pas librement et ne se ferme

pas instantanément. Ne jamais bloquer

ou attacher le protecteur inférieur en

position ouverte. Si la scie est accidentellement

échappée, le protecteur inférieur peut se tordre.

Faites pivoter le protecteur inférieur par son levier

et assurez-vous qu’il bouge librement et ne touche

pas la lame ni aucune autre partie, dans tous les

angles et profondeurs de coupe.

b. Vériﬁer le bon fonctionnement du ressort

du protecteur inférieur. Si le protecteur

et le ressort ne fonctionnent pas

correctement, ils doivent être réparés

avant toute utilisation. Le protecteur inférieur

peut fonctionner lentement à cause de parties

endommagées, de dépôts gommeux ou d’un

amoncellement de débris.

c. Le protecteur inférieur doit être soulevé

manuellement uniquement pour des

coupes spéciales telles que « les coupes

en plongée » et les « coupes composées

». Soulevez le protecteur inférieur en

soulevant son levier de pivotement et

dès que la lame pénètre le matériau, le

protecteur inférieur doit être relâché.

Pour toutes les autres opérations de sciage,

le protecteur inférieur devrait être en fonction

automatique.

d. Toujours s’assurer que le protecteur

inférieur recouvre la lame avant de poser

la scie sur l’établi ou sur le sol. Une lame à

nue, non protégée qui n’a pas ﬁni de tourner fera

Scie Circulaire Compacte

reculer la scie qui tranchera tout ce qui se trouve

sur son passage. Prendre en compte le temps

nécessaire à la lame pour s’arrêter après que

l’interrupteur ait été relâché.

RÉGLES DE SÉCURITÉ

SUPPLÉMENTAIRES - POUR

LES SCIES CIRCULAIRES

1. Utilisez uniquement des lames recommandées dans

les spéciﬁcations

2. Ne pas utiliser de meules.

3. Utiliser uniquement des lames dont le diamètre

correspond aux marques.

4. Assurez-vous de sélectionner la lame appropriée à

utiliser pour le type matériau à découper

5. Utilisez uniquement des lames de scie spéciﬁées

pour une vitesse égale ou supérieure à la vitesse

indiquée sur l’outil.

CONSIGNES DE SÉCURITÉ

RELATIVES À LA

TRONÇONNEUSE

a) La garde fournie avec l’outil doit être

solidement ﬁxée à l’outil électrique et

positionnée de manière à garantir une

sécurité optimale, de façon à exposer

l’utilisateur au minimum de disques

possible. Les observateurs et vous,

devez être à distance du plan de la

meule rotative. La garde permet de protéger

l’utilisateur contre les fragments de la meule et

de tout contact accidentel avec celle-ci.

b) Utilisez uniquement des meules de

tronçonnage renforcées ou en diamant

pour votre outil électrique. Un accessoire

ﬁxé à votre outil électrique ne garantit pas la

manipulation sécurisée de cet outil.

c) La vitesse nominale de l’accessoire doit

être au moins égale à la vitesse maximale

indiquée sur l’outil électrique. Des

accessoires fonctionnant plus rapidement que

leur vitesse nominale risquent de voler en éclats.

d) Il faut utiliser les meules uniquement

aux ﬁns recommandées. Par exemple :

n’utilisez pas le côté de la meule comme

outil de broyage. Les meules de tronçonnage

abrasives sont destinées au meulage

périphérique, de fait, les forces appliquées à ces

meules peuvent les faire voler aux éclats.

e) Utilisez toujours des boudins de disque

en bon état et de diamètre approprié pour

vos meules. Les boudins de disque appropriés

supportent les meules et réduisent ainsi les

risques de cassure.

f) Évitez d’utiliser des meules renforcées

usées qui ont servies sur des outils

électriques plus larges. Les meules destinées

à un outil électrique plus large ne conviennent

pas à la vitesse élevée d’un outil plus petit, et

peuvent en conséquence éclater.

g) Le diamètre externe et l’épaisseur de

votre accessoire doivent correspondre

à la puissance nominale de votre outil

électrique. Des accessoires aux dimensions

inappropriées ne sont pas protégeables ou

contrôlables.

h) Les dimensions de la tonnelle des meules

et des boudins doivent correctement

s’emboîter aux broches de l’outil

électrique. Les accessoires comportant des

oriﬁces de tonnelle qui ne correspondent pas

au matériel de montage de l’outil électrique

seront déséquilibrés et subiront des vibrations

excessives, ce qui peut occasionner une perte de

contrôle.

i) N’utilisez pas des meules endommagées.

Avant chaque utilisation, vériﬁez que

la meule est exempte d’écornure ou de

ﬁssure. Si l’outil électrique ou la meule

tombe, vériﬁez tout dommage ou installez

une meule en bon état. Après la vériﬁcation

ou l’installation d’une nouvelle meule, les

observateurs et vous devez être à distance

du plan de la meule rotative et utilisez

l’outil électrique à la vitesse maximale sans

charge pendant une minute. Des meules

endommagées vont se disloquer pendant l’essai.

j) Portez un équipement de protection

personnelle. En fonction de l’application,

utilisez un écran facial ou des lunettes de

sécurité ou de protection. Si nécessaire,

portez un masque anti-poussières, des

protège-tympans, des gants et un tablier

d’atelier capable d’arrêter les petits

fragments abrasifs ou des morceaux de la

pièce ouvragée. Le masque antipoussières

doit pouvoir ﬁltrer les particules générées

par vos activités. Une exposition prolongée

à un bruit de forte intensité est susceptible

de causer des pertes auditives.

k) Gardez les spectateurs à une distance de

sécurité de la zone de travail. Quiconque

pénètre dans la zone de travail doit porter

un équipement de protection corporelle.

Des fragments des pièces à travailler ou d’un

accessoire cassé peuvent être projetés hors de

la zone de travail immédiate et entraîner des

blessures.

l) Ne tenez l’outil électrique que par ses

surfaces de poigne isolées lorsque vous

effectuez une opération au cours de

laquelle l’accessoire de découpe peut

entrer en contact avec des ﬁls dissimulés

ou avec le cordon de l’outil. Le contact avec

un ﬁl sous tension mettra les parties métalliques

exposées de l’outil sous tension, causant ainsi

un choc électrique chez l’utilisateur.

m) Positionnez le cordon à l’écart de

l’accessoire rotatif. Si vous perdez le

contrôle, le cordon peut être coupé ou

Scie Circulaire Compacte

accroché et l’accessoire rotatif risque

d’attraper votre main ou votre bras.

n) Ne déposez jamais l’outil électrique à

terre tant qu’il ne s’est pas complètement

arrêté. L’accessoire rotatif peut accrocher la

surface et vous risquez de perdre le contrôle de

l’outil électrique.

o) Ne faites pas tourner l’outil électrique

si vous le transportez à côté de vous.

Un contact accidentel avec l’accessoire rotatif

pourrait accrocher vos vêtements et attirer

l’accessoire vers votre corps.

p) Nettoyez régulièrement les aérations de

l’outil électrique. Le ventilateur du moteur

tirera la poussière à l’intérieur du logement

et une accumulation excessive de poudre

métallique peut entraîner des chocs électriques.

q) N’opérez pas l’outil électrique à proximité

de matériaux inﬂammables. Les étincelles

risquent d’enﬂammer ces matériaux.

r) N’utilisez pas d’accessoires qui nécessitent

des liquides de refroidissement. L’utilisation

d’eau ou de liquides de refroidissement

peut entraîner une électrocution ou un choc

électrique.

CONSIGNES DE SÉCURITÉS

SUPPLÉMENTAIRES

RELATIVES AUX

TRONÇONNAGE ABRASIF

REBONDS ET AVERTISSEMENT AFFÉRENTS

L’effet de retour est une réaction soudaine d’un

disque rotatif pincé ou accroché. Le pincement ou

l’accrochage entraîne le blocage de la meule rotative

qui en conséquence force la meule à tourner à

l’opposé de sa direction de rotation, vers le point

d’attache.

Par exemple, si une meule est accrochée ou pincée

par la pièce à travailler, le rebord de la meule qui

entrait dans le point de pincement peut creuser

dans la surface du matériau, ce qui peut faire sortir

la meule. La meule risque de sauter en direction de

l’opérateur ou dans la direction opposée, en fonction

du sens de rotation de la meule au niveau du point

de pincement.

Le rebond ou choc de retour est dû à une mauvaise

utilisation de l’outil ou à des procédures ou

conditions de travail inappropriées. Il peut être évité

en prenant les mesures appropriées, telles que celles

indiquées ci-dessous.

a) Maintenez une prise ferme sur l’outil

électrique et positionnez votre corps

et vos bras de façon à pouvoir résister

aux forces du choc de retour. Utilisez

toujours une poignée auxiliaire, s’il y a,

pour un contrôle maximal sur les rebonds

ou le couple de réaction au démarrage.

L’opérateur peut contrôler les couples de réaction

ou les forces du rebond s’il prend les précautions

nécessaires.

b) Ne placez jamais la main à proximité de

l’accessoire rotatif. L’accessoire risque de

rebondir sur votre main.

c) Ne positionnez pas votre corps dans la

zone où l’outil électrique se déplacera en

cas de rebond, le rebond propulsera l’outil

dans la direction opposée au mouvement de la

meule, au point d’accrochage.

d) Soyez particulièrement prudent lorsque

vous travaillez dans des recoins, sur des

rebords tranchants, etc. Evitez de faire

rebondir ou d’accrocher l’accessoire. Les

recoins, les rebords tranchants ou les rebonds

ont tendance à accrocher l’accessoire rotatif et à

provoquer une perte de contrôle ou un rebond.

e) Ne ﬁxez pas de lame de tronçonneuse ou

de lame de scie à dents. Ces lames sont

susceptibles de provoquer de fréquents rebonds

ou une perte de contrôle.

f) Ne coincez pas la meule ou n’appliquez

pas de pression excessive. Ne tentez pas

d’effectuer une découpe d’une profondeur

excessive. Une surcharge de la meule

augmente la charge et la susceptibilité aux

torsions ou coincements de la meule lors de la

découpe et la possibilité d’un rebond ou que la

meule se casse.

g) Quand la meule se coince ou lors de

l’interruption d’une découpe, quelle qu’en

soit la raison, éteignez l’outil électrique et

maintenez-le immobile jusqu’à ce que la

meule s’arrête complètement. Ne tentez

jamais de retirer la meule à tronçonner

de la coupe quand la meule est en

mouvement, sans quoi un rebond risque de

se produire. Identiﬁez la cause du coincement

de la lame et prenez les mesures correctives

pour éliminer ladite cause.

h) Ne redémarrez pas l’opération de découpe

dans la pièce ouvragée. Laissez la meule

atteindre sa vitesse pleine et rentrez à

nouveau dans la coupe avec prudence. La

meule peut se coincer, retourner en arrière ou

rebondir si l’outil électrique est redémarré dans

la pièce à travailler.

i) Soutenez les panneaux ou une pièce à

travailler de taille excessive pour minimiser

les risques de pincement et de rebond

de la meule. Les pièces à travailler de grande

dimension ont tendance à s’affaisser sous leur

propre poids. Il faut installer des dispositifs de

soutien sous la pièce à travailler, à proximité de

la ligne de coupe et des rebords de la pièce à

travailler, de chaque côté de la meule.

j) Soyez extrêmement prudent lorsque vous

effectuez une coupe en plongée dans un

mur ou toute autre surface derrière laquelle

peuvent se trouver des objets non visibles.

La meule en saillie peut couper des conduites de

gaz ou d’eau, des ﬁls électriques ou des objets

qui peuvent provoquer un rebond.

Scie Circulaire Compacte

RÈGLES

SUPPLÉMENTAIRES DE

SÉCURITÉ:

1. Portez toujours un masque antipoussière.

CONSIGNES DE SÉCURITÉ

POUR VOTRE LASER

Consignes relatives au laser de classe II

AVERTISSEMENT-- Rayonnement laser à l’ouverture.

NE VOUS EXPOSEZ PAS AU CONTACT DIRECT DU

LASER.

AVERTISSEMENT-- Rayonnement laser à l’ouverture et

en cas de verrouillage défectueux. NE VOUS EXPOSEZ

PAS AU CONTACT DIRECT DU LASER.

RAYONNEMENT LASER -- NE VOUS EXPOSEZ PAS AU

CONTACT DIRECT DU LASER.

CONSIGNES

SUPPLÉMENTAIRES DE

SÉCURITÉ

Ne vous exposez directement pas aux rayonnements

laser. Un danger peut survenir si vous regardez

expressément le faisceau laser, veuillez respecter

toutes les règles de sécurité :

1. Il convient d’utiliser et d’entretenir le laser aux

instructions du fabricant.

2. N’orientez jamais le faisceau laser vers une

personne ou un objet autre que la pièce de

travail.

3. Assurez-vous toujours que le faisceau laser

est orienté sur une pièce de travail solide sans

surfaces réﬂéchissantes, comme les surfaces

en bois ou à revêtement rugueux. Les tôles

d’acier brillantes, réﬂéchissantes, lumineuses

ou similaires ne sont pas adaptées pour les

applications laser car la surface réﬂéchissante

peut orienter le faisceau laser vers l’utilisateur.

4. Ne remplacez pas le dispositif laser par un autre.

Seuls le fabricant ou son représentant agréé sont

autorisés à effectuer les réparations.

5. ATTENTION : L’utilisation des commandes et

des réglages autres que ceux spéciﬁés ci-après

peut entraîner une exposition dangereuse aux

radiations.

6. ATTENTION : l’utilisation d’instruments

optiques avec ce produit va accroître les risques

d’endommagement des yeux!

CONSERVEZ CE MODE D’EMPLOI

SYMBOLS

Avertissement-Aﬁn de réduire les

risques de blessure, l’utilisateur doit lire

ce mode d’emploi.

Double isolation

Avertissement

Portez une protection auditive

Portez un protecteur oculaire

Portez un masque antipoussières

Ne pas regarder directement dans le

rayon

Radiation a laser

Incorrect

Scie Circulaire Compacte

8 1 2

20 21

7126

Scie Circulaire Compacte

LISTE DES ÉLÉMENTS

1. BOUTON DE VERROUILLAGE

2. POIGNÉE SOUPLE

3. CLÉ

4. INTERRUPTEUR MARCHE/ARRÊT

5. BOUTON POUR BLOCAGE DE L’ARBRE

6. PROTECTEUR DE LAME RÉTRACTABLE (INFÉRIEUR)

7. LEVIER DU PROTECTEUR DE LAME INFÉRIEUR

8. DISPOSITIF DE PROTECTION SUPÉRIEUR FIXE

9. SORTIE D’ÉJECTION DE BRAN DE SCIE

10. ADAPTATEUR D’ASPIRATION

11. LEVIER DE RÉGLAGE DE LA PROFONDEUR DE LA COUPE

12. SOCLE

13. LAME DE SCIE (VOIR FIG. A)

14. RONDELLE INTÉRIEURE (VOIR FIG. A)

15. ECROU DE SERRAGE DE LAME (VOIR FIG. A)

16. GUIDE PARALLÈLE

17. DISPOSITIF DE BLOCAGE DU GUIDE DE COUPE PARALLÈLE

18. LEVIER DE RÉGLAGE DE LA COUPE EN BISEAU

19. RONDELLE EXTÉRIEURE (VOIR FIG. A)

20. BOÎTIER DU LASER

21. INTERRUPTEUR MARCHE / ARRÊT DU LASER

22. BATTERIES DE LASER (DEUX) (VOIR FIG. G2)

23. INDICATEUR D'ALIGNEMENT DE LA LAME

Les accessoires illustrés ou décrits ne sont pas tous compris dans le cadre de la livraison standard.

Scie Circulaire Compacte

DONNÉES TECHNIQUES

Type WX427L (4- désignation de la machine, représentant de la scie circulaire)

Tension 120 V ~ 60 Hz

Ampérage nominal 6A

vitesse nominale 4000/min

Vitesse à vide 3500/min

Diamètre de lame

TCT 24T 4-1/2 po (115 mm) X 3/8 po (9.5 mm) X 24T

4-1/2 po Lame de coupe

métallique 60T HCS

4-1/2 po (115mm) X 3/8 po (9.5mm) X 60T

4-1/2 po Disque de coupe

abrasif

4-1/2 po (115mm) X 3/8 po (9.5mm)

Profondeur maximale de

coupe

à 90° 1-11/16 po (43 mm)

à 45° 1-1/8 po (29 mm)

Angle de chanfreinage 0-45°

Dimension de l’axe 3/8 po (9.5 mm)

Épaisseur de matériau

maximale recommandée

Bois 1-11/16˝ (43 mm)

Double isolation

/ll

Poids de l’outil seul 5 lbs(2.3kg)

Batteries de laser LR44 1.5V

ACCESSORIES

Lame à pointes de carbure de tungstène (TCT) :

24 dents pour bois WA5043

2PC

Lame 60T HCS WA8302 2PC

60G Disque de coupe abrasif WA5048 2PC

Guide parallèle 1 PC

Adaptateur d’aspiration 1 PC

Clé 1 PC

Nous vous recommandons d’acheter tous vos accessoires du même magasin qui vous a vendu l’outil. Pour de

plus amples renseignements, consultez l’emballage de l’accessoire. Le personnel du magasin peut également

vous conseiller.

Scie Circulaire Compacte

INSTRUCTIONS D’UTILISATION

REMARQUE: Avant d’utiliser cet outil,

assurez-vous de lire attentivement le manuel

d’utilisation.

Utilisation prévue

La machine est pour des coupes de bois dans la

longueur et croisée avec des lignes de coupe droites

tout en restant fermement sur la pièce à travailler.

1. INTERRUPTEUR MARCHE/ARRÉT DE

SÉCURITÉ

Aﬁn d’éviter les démarrages accidentels un système

de sécurité de l’interrupteur Marche – Arrêt est

installé sur cette scie circulaire. Pour démarrer

votre scie circulaire, appuyez sur le bouton de

sécurité (1) puis sur l’interrupteur Marche –

Arrêt (4). L’interrupteur Marche – Arrêt est alors

actif et vous pouvez relâcher la pression sur le

bouton de verrouillage (1). Lorsque vous relâchez

complètement l’interrupteur Marche – Arrêt votre

machine s’arrête et le système de sécurité de

l’interrupteur Marche – Arrêt se ré-active.

REMARQUE: Laissez l’adaptateur poussière

connecté au aspirateur de poussière lors de

l’utilisation de l’outil.

2. Changer la lame de scie (voir Fig. A)

• Avant de procéder à tout réglage de la scie elle-

même, débranchez le cordon d’alimentation.

• Portez des gants protecteurs lors du montage

de la lame de la scie . Danger de blessure quand

vous touchez la lame de scie.

• N’utilisez que des lames de scie qui

correspondent aux données des caractéristiques

indiquées dans les instructions d’opération.

• En aucune circonstance n’utilisez des disques de

meulage comme des outils de coupe.

DÉMONTAGE DE LA LAME

Appuyez sur le bouton de verrouillage de la bobine

(5) et maintenez-le appuyer.

Tournez manuellement la lame jusqu’à ce que la

goupille de verrouillage de l’axe « clique » en place

et empêche la lame de tourner librement.

Desserrez le boulon de la lame (15) au moyen de la

clé hexagonale (3) en tournant dans le sens horaire.

Retirez la ﬂasque extérieure (19). Pivotez vers l’arrière

la protection de la lame inférieure (6) et tenez-la

fermement avec le levier de protection inférieur (7).

Retirez la lame de scie (13).

INSTALLATION DE LA LAME

Vériﬁez que la surface et les rebords de la lame

soient propres avant l’installation.

Montez la lame sur la ﬂasque intérieur et la l’axe

vous assurant que la ﬂèche sur la lame corresponde

à la direction de la ﬂèche indiquée sur le dispositif de

protection supérieur (8).

Engagez la goupille de verrouillage de l’axe (5) pour

empêcher la lame de tourner librement.

Insérez la rondelle extérieure (19) sur l’axe et serrez le

boulon (direction antihoraire) 1/4 de tour de plus que

le serrage manuel au moyen de la clé hexagonale (3).

Vériﬁez que la lame soit montée de façon sécuritaire

en maintenant engagé la goupille de verrouillage de

l’axe (5) et en tentant de tourner manuellement la

lame. Si elle est installée correctement, la lame ne

devrait pas tourner.

Pour otenir de meilleurs résultats de coupe, vériﬁez

que vous utilisez une lame de scie qui convient au

matériau et à la qualité de coupe que vous souhaitez

obtenir.

3. RÉGLAGE DE LA PROFONDEUR DE COUPE

- Relâchez en le levant le levier de réglage de la

profondeur de coupe (11).

- Réglez manuellement la semelle (12) vers le bas

ou le haut pour obtenir la profondeur désirée sur

l’échelle.

- Poussez le levier de réglage de profondeur (11)

vers le bas pour verrouiller la plaque de base à la

profondeur désirée.

- Ajoutez toujours 3 mm (1/8 po) à la profondeur

désirée pour que la lame puisse traverser

l’épaisseur du matériel.

4. GUIDE PARALLÈLE (voir Fig. B)

Le guide de coupe parallèle est utilisé pour effectuer

des coupes longitudinales longues et droites.

Glissez le guide de coupe parallèle (16) dans son

dispositif de blocage (17) à la distance de coupe

désirée et serrez la vis de blocage pour le verrouiller

en place. Ne serrez pas trop. Le guide peut être

utilisé d’un côté ou de l’autre de la semelle (12).

5. Réglage de l’angle de coupe (voir Fig. C1,

C2)

Relâchez le levier de réglage de la coupe en biseau

(18) en le pressant dans la direction antihoraire.

- Réglez manuellement la semelle (12) vers le haut ou

le bas pour obtenir la profondeur de coupe désirée

sur l’échelle.

- Resserrez le levier de réglage de la coupe en biseau

(18) en le pressant vers le bas (direction horaire)

pour verrouiller la semelle à la profondeur désirée.

REMARQUE: La position de la ligne de coupe

changera en fonction de l’angle de coupe en biseau

utilisé. La position de la ligne de coupe pour les

coupes à 90° ou à 45° est marquée par une encoche à

l’avant de la semelle (12).

La Socle (12) de votre scie circulaire doit toujours

être maintenue fermement contre le matériau à

couper aﬁn de réduire : les vibrations de la scie, les

casses de lame.

6. ÉVACUATION DE LA SCIURE (voir Fig. D)

Votre scie comprend un adaptateur d’aspiration (10)

qui se ﬁxe sur le tuyau d’extraction de sciure (9)

sur la scie. Le port de cet adaptateur peut être ﬁxé

à un aspirateur (vendu séparément). L’utilisation

de l’aspirateur est fortement recommandée parce

qu’il maintient l’aire de travail propre, accroît

Scie Circulaire Compacte

considérablement la visibilité de coupe et réduit

la sciure en suspension. Il protège également les

éléments de travail de sécurité de la sciure.

CONSEILS D‘UTILISATION POUR VOTRE OUTIL

Si votre scie circulaire chauffe de manière excessive,

faites la fonctionner à vide pendant 2 à 3 minutes

aﬁn de refroidir le moteur. Évitez l’usage prolongé de

votre machine à très faible vitesse.

Protéger les lames de scie contre les chocs et

les coups. Une alimentation excessive réduit

signiﬁcativement la capacité de performance de

la machine et réduit la durée de vie des lames de

scie. La performance du sciage et la qualité de

coupe dépendent essentiellement de la condition

et de la forme des dents de la lame de scie. Par

conséquent n’utiliser que des lames de scie aiguisées

qui conviennent au matériel sur lequel vous devez

travailler.

Choix de lames: 24 dents pour le travail général,

approximativement. 40 dents pour des coupes plus

ﬁnes, plus de 40 dents pour des coupes très ﬁnes en

surfaces délicates.

1. COUPES TRANSVERSALES ET COUPES DE

REFENTE

AVERTISSEMENT:

Aﬁn d’éviter le recul, ne démarrez jamais avec la

lame stationnaire en contact avec l’ouvrage.

Démarrez toujours la scie et PERMETTEZ-LUI

D’ATTEINDRE SA PLEINE VITESSE avant

d’attaquer le matériau à couper.

a). Utilisez TOUJOURS votre scie en ayant vos

mains correctement positionnées.

AVERTISSEMENT : Maintenez toujours un bon

contrôle de la scie pour rendre le sciage plus

sûr et facile. Une perte de contrôle de la scie pourrait

provoquer un accident et une éventuelle blessure

grave.

b). Lors de coupes biaises ou longitudinales, alignez

votre trait de coupe sur le centre de l’encoche en « V

» située à l’avant de la semelle de la scie

c). Dans la mesure où l’épaisseur des lames varie,

procédez à une découpe d’essai sur un petit morceau

de matériel le long du trait indicateur aﬁn de

déterminer de combien, le cas échéant, vous devrez

écarter la lame du trait indicateur pour permettre à

l’épaisseur de la lame de réaliser une coupe précise.

COUPES DE REFENTE

Utilisez toujours un guide lorsque vous réalisez de

longues découpes longitudinales avec votre scie.

Vous pouvez utiliser tout rebord droit adapté ﬁxé à

l’ouvrage ou le guide parallèle qui est vendu avec

votre scie.

2. COUPE POCHETTTE (AU CENTRE D’UNE

SURFACE) (VOIR FIG.E1, E2,E3)

Cette opération exige de pouvoir bien manipuler la

scie (à effectuer que sur matériaux non durs) et ne

doit être effectuée que par une personne capable et

habile à ce faire.

AVERTISSEMENT: Lors de cette opération, les

dents de scie sont exposées, alors faites preuve

d’extrême prudence en appliquant cette procédure.

Avec un marqueur, délimitez clairement la surface

à ouvrir. Réglez la profondeur de coupe de la scie.

Positionnez la scie au dessus d’une limite de la

surface en plaçant de devant de la base sur la surface

et alignez le guide de coupe sur la marque. En

vous assurant que la lame ne touche pas la surface

(tout en étant près d’elle), pousser le levier du

protecteur de lame pour faire pivoter le protecteur

hors de prévenir la coupe. Faites démarrer la scie

et descendez lentement la lame sur le matériel en

maintenant une force sur le devant de la base pour

produire un mouvement de pivotement insérant la

lame dans le matériel. Lorsque la lame commence à

pénétrer dans surface, relâchez le protecteur inférieur

pour une protection normale de travail.

NE PAS forcer avec la lame dans la coupe ; poussez

la lame de la scie vers l’avant à un rythme où la lame

ne peine pas.

Lorsque la découpe est terminée, lâchez la manette

de sécurité et laissez la lame s’arrêter complètement.

N’ÔTEZ PAS la scie et la lame de l’ouvrage tant

que la lame bouge. Ceci pourrait endommager votre

coupe (kerf), provoquer un recul et une perte de

contrôle, aboutissant à une blessure.

AVERTISSEMENT: Pour éviter les possibles

blessures d’une lame tranchante, ne placez pas

vos mains autour de la plaque de base.

Utilisation de la fonctionnalité de lumière laser

(Voir Fig. F)

REMARQUE: Nettoyez régulièrement le générateur

de laser.

AVERTISSEMENT:Ne regardez jamais

directement dans le faisceau du laser et ne

visez jamais personne avec le faisceau. L’énergie du

faisceau du laser est extrêmement mauvaise pour les

yeux humains.

AVERTISSEMENT: Lorsqu’il n’est pas utilisé,

éteignez toujours le laser aﬁn d’économiser de

la capacité de batterie.

Remplacement des batteries laser(Voir Fig. G1-G3)

Aﬁn de placer de nouvelles batteries, ajustez la

position du cordon et insérez deux batteries de

remplacement. Assurez-vous que les deux batteries

sont enclenchées sur le cordon. Pour ôter les

batteries, tirer lentement sur l’extrémité du cordon.

Les deux batteries sortiront avec le cordon.

REMARQUE: Assurez-vous que les « +/- » des

batteries soient placés en respectant l’indication sur

la machine.

Scie Circulaire Compacte

PRENEZ SOIN DE VOS OUTILS ET ENTRETENEZ LES BIEN

Retirez la prise de l’alimentation avant une procédure d’ajustements, d’entretien ou de

maintenance.

En les gardant bien affûtés et propres, vous en obtiendrez le rendement maximum dans des conditions

optimales de sécurité. Suivez les instructions pour le graissage ou la pose et le démontage des accessoires.

Inspectez les cordons d’alimentation à intervalles réguliers et, s’ils sont endommagés, faites-les réparer à un

centre de service après-vente autorisé.

Votre outil ne nécessite aucune lubriﬁcation ou entretien supplémentaire. Il ne comporte aucune pièce à

réparer ou à entretenir par l’utilisateur. N’utilisez jamais de l’eau ou des nettoyants chimiques pour nettoyer

l’outil. Essuyez-le avec un chiffon sec. Rangez toujours votre outil dans un endroit sec. Gardez propres les

ouvertures de ventilation du moteur.

Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de réparation ou

d’autres personnes professionnelles aﬁn d’éviter tout danger.

Ôtez régulièrement la sciure et les copeaux de la sécurité et de la semelle aﬁn de garantir une performance

adéquate.

GUIDE DE DÉPANNAGE

symptôme Les causes possibles Solution possible

Outil ne démarre pas lorsque vous

utilisez l’interrupteur marche / arrêt.

Le cordon n’est pas branché po

Le cordon d’alimentation est

cassée.

Balai de charbon est usé

Assurez-vous que le cordon

d’alimentation est bien connecté à une

prise murale.

Débranchez le cordon d’alimentation.

Remplacez l’aide d’un préposé à

l’entretien qualiﬁé.

Remplacer la brosse de carbone à l’aide

d’un préposé à l’entretien qualiﬁé.

Profondeur de coupe est inférieure

qui est déﬁnie.

Sciure accumulée à l’arrière de

la base.

Secouez la sciure de bois. Envisager de

connecter un vide pour la collecte de la

poussière.

Rotation de la lame ou des

bordereaux

Lame n’est pas étroitement en

prise avec la broche.

Retirez la lame, et remonté comme décrit

dans Installer / changer la section

Blade.

Lame ne coupe pas une ligne droite.

Lame est émoussée.

Lame n’est pas monté

correctement.

Saw n’est pas guidé correctement.

Monter une nouvelle lame tranchante sur

la scie.

Assurez-vous que la lame est

correctement monté.

Utilisez un guide parallèle.

Lame coups de pied arrière lorsque

l’on commence une coupe

Lame ne tourne pas assez vite

Laisser la lame atteindre sa vitesse

maximale avant de commencer une

coupe dans le matériau

ESSierra Circular Compacta

SEGURIDAD DEL PRODUCTO

¡ADVERTENCIA! El polvo originado por la

utilización de herramientas motorizadas

contiene químicos que, según el Estado de

California, causan cáncer, defectos congénitos y

otros daños reproductivos. Algunos ejemplos de

esos productos químicos son:

• El plomo de las pinturas a base de plomo;

• La sílice cristalina de los ladrillos,

del cemento y de otros productos de

albañilería;

• El arsénico y el cromo de la madera tratada

químicamente.

El riesgo que se corre a causa del contacto

con esos productos varía según la frecuencia

con que usted realice este tipo de trabajos.

Con el ﬁn de reducir su exposición a esas

substancias químicas: trabaje en un área

bien ventilada; utilice un equipo de seguridad

adecuado, tal como una máscara contra el polvo

especialmente diseñada para ﬁltrar partículas

microscópicas.

ADVERTENCIA: Este producto puede

exponerlo a sustancias químicas, como

plomo y di (2-etilhexilo) ftalato (DEHP), que el

estado de California reconoce como causantes

de cáncer y defectos de nacimiento u otros

daños reproductivos. Para más información

visite www.P65Warnings.ca.gov.

ADVERTENCIAS DE

SEGURIDAD GENERALES

PARA LA HERRAMIENTA

MOTORIZADA

¡ADVERTENCIA! Lea y comprenda todas

las instrucciones. El no seguir todas las

instrucciones a continuación puede ocasionar

descargas eléctricas, incendios y/o heridas

graves.

Conserve todas las advertencias e

instrucciones para consulta futura.

El término “herramienta eléctrica” que ﬁgura en

todas las advertencias que aparecen a continuación

hace referencia a la herramienta que funciona

con la red de suministro eléctrico (con cable) o a

la herramienta eléctrica accionada a baterías (sin

cable).

1) ÁREA DE TRABAJO

a) Mantenga su lugar de trabajo limpio y bien

iluminado. Bancos de trabajo desordenados y

lugares oscuros invitan a los accidentes.

b) No utilice herramientas eléctricas en

atmósferas explosivas, como por ejemplo

en presencia de líquidos, inﬂamables, gases

o polvo. Las herramientas eléctricas crean

chispas que pueden encender el polvo o los

vapores.

c) Mantenga a los espectadores, niños y

visitantes a una distancia prudente cuando

esté utilizando una herramienta eléctrica.

Las distracciones pueden hacerle perder el

control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de las herramientas eléctricas

deben coincidir con el tomacorriente.

No modiﬁque de algún modo el enchufe.

No utilice enchufes adaptadores con

herramientas eléctricas conectadas a tierra.

Si no se modiﬁcan los enchufes y se utilizan los

tomacorrientes adecuados, se reducirá el riesgo

de una descarga eléctrica.

b) Evite el contacto del cuerpo con las

superﬁcies conectadas a tierra tales como

tuberías, radiadores, estufas de cocina y

refrigeradores. Existe mayor riesgo de que se

produzcan descargas eléctricas si su cuerpo está

conectado a tierra.

c) No exponga las herramientas eléctricas

a la lluvia ni a los ambientes húmedos. La

entrada de agua en una herramienta eléctrica

aumenta el riesgo de que se produzcan

descargas eléctricas.

d) No abuse del cable. Nunca use el cable para

transportar las herramientas ni para sacar el

enchufe de un tomacorriente. Mantenga el cable

alejado del calor, el aceite, los bordes aﬁlados o

las piezas móviles. Los cables dañados aumentan

el riesgo de que se produzcan descargas

eléctricas.

e) Cuando opere una herramienta eléctrica

en exteriores, use un cable de extensión

adecuado para uso en exteriores. El uso de

un cable adecuado para uso en exteriores

reduce el riesgo de descargas eléctricas.

f) Si operar una herramienta eléctrica en

un lugar húmedo es inevitable, use un

elemento protegido del dispositivo de

corriente residual (RCD). El uso de un RCD

reduce el riesgo de descargas eléctricas.

3) SEGURIDAD PERSONAL

a) Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando

utilice una herramienta eléctrica. No use

la herramienta cuando esté cansado o se

encuentre bajo la inﬂuencia de drogas,

alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas

puede dar lugar a lesiones personales graves.

b) Utilice equipo de seguridad. Use siempre

protección ocular. La utilización del equipo de

seguridad como mascara antipolvo, zapatos de

seguridad antideslizantaes, casco o protección

auditiva para condiciones adecuadas reducirá el

riego de lesiones personales.

c) Evite el arranque accidental. Asegúrese de

que el interruptor esté en la posición de

trabado o de apagado antes de instalar el

paquete de baterías. Transportar herramientas

Sierra Circular Compacta ES

con el dedo en el interruptor o instalar el paquete

de batería cuando el interruptor está encendido

invitan a los accidentes.

d) Retire las llaves o claves de ajuste antes

de encender la herramienta. Una llave o clave

de ajuste dejada en una parte giratoria de la

herramienta puede causar una lesión personal.

e) No intente alcanzar demasiado lejos.

Mantenga un apoyo de los pies y un

equilibrio adecuados en todo momento.

El apoyo de los pies y el equilibrio adecuados

permiten un mejor control de la herramienta en

situaciones inesperadas.

f) Vístase apropiadamente. No se ponga ropa

holgada ni joyas. Mantenga su cabello, ropa

y guantes alejados de las piezas móviles.

La ropa holgada, las joyas o el pelo largo pueden

quedar atrapados en las piezas móviles.

g) Si se proporcionan dispositivos para

la extracción y recolección de polvo,

asegúrese que estos estén conectados y

utilizados correctamente. El uso de estos

dispositivos puede reducir peligros relacionados

con el polvo.

h) No permita que la familiaridad obtenida

a partir del uso frecuente de otras

herramientas le permita volverse

complaciente e ignorar los principios de

seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en

una fracción de segundo.

4) USO Y CUIDADO DE LA HERRAMIENTA

a) No fuerce la herramienta. Emplee la

herramienta correcta para la aplicación

que desea. La herramienta correcta hará el

trabajo mejor y con más seguridad a la capacidad

nominal para la que está diseñada.

b) No utilice la herramienta si el interruptor no

la enciende o apaga. Toda herramienta que no

se pueda controlar con el interruptor es peligrosa

y debe ser reparada.

c) Desconecte la batería de la herramienta

o ponga el interruptor en la posición de

trabado o de apagado antes de hacer

cualquier ajuste, cambio de accesorios o

guardar la herramienta. Estas medidas de

seguridad preventivas reducen el riesgo de

encender la herramienta accidentalmente.

d) Guarde las herramientas que no esté

usando fuera del alcance de los niños

y otras personas no capacitadas. Las

herramientas son peligrosas en las manos de los

usuarios no capacitados.

e) Mantenga las herramientas con cuidado.

Compruebe la desalineación o el atasco de

las piezas móviles, la ruptura de piezas y

cualquier otra situación que pueda afectar

el funcionamiento de las herramientas.

Si la herramienta está dañada, hágala

arreglar antes de usarla. Muchos accidentes

son causados por herramientas mantenidas

deﬁcientemente.

f) Conserve las herramientas de corte aﬁladas

y limpias. Las herramientas mantenidas

adecuadamente, con bordes de corte aﬁlados,

tienen menos probabilidades de atascarse y son

más fáciles de controlar.

g) Utilice la herramienta eléctrica, accesorios,

brocas de la herramienta, etc. de acuerdo

con estas instrucciones y de la manera

adecuada para el tipo de herramienta

eléctrica, teniendo en cuenta las

condiciones de trabajo y el trabajo que

se realizará. La utilización de la herramienta

eléctrica para operaciones diferentes de aquellas

para las que se encuentra diseñada podría dar

lugar a una situación peligrosa.

h) Mantenga las manijas y las superﬁcies de

sujeción secas, limpias y libres de aceite

y grasa. Las manijas y superﬁcies de sujeción

resbaladizas no permiten el manejo y control

seguros de la herramienta en situaciones

inesperadas.

5) REPARACIÓN

a) La herramienta debe ser reparada por una

persona caliﬁcada de servicio técnico

y se deben utilizar partes de reemplazo

idénticas. Esto asegurará el mantenimiento de

la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE

SEGURIDAD PARA TODAS

LAS SIERRAS

Procedimientos de corte

a) ¡ADVERTENCIA: Mantenga las manos

alejadas del área de corte y la cuchilla.

Si utiliza ambas manos para sostener la

sierra, no podrá cortar con la cuchilla.

b) No utilice la herramienta sobre la pieza de

trabajo por la parte inferior. La protección no

le protegerá de la cuchilla bajo la pieza de trabajo.

c) Ajuste la profundidad de corte al grosor

de la pieza de trabajo. Menos de un diente

completo de la hoja debe ser visible por debajo de

la pieza de trabajo.

d) Nunca sostenga la pieza a cortar en sus

manos o sobre su pierna. Asegure la pieza

de trabajo sobre una plataforma estable.

Es importante apoyar correctamente la pieza de

trabajo para reducir al mínimo la exposición del

cuerpo, el atascamiento de la hoja o la pérdida de

control.

e) Sujete la herramienta por las superﬁcies

de agarre aisladas cuando realice una

operación en la que la herramienta de corte

pueda entrar en contacto con cables ocultos

o con su propio cable. El contacto con un

cable que tenga corriente hará que ésta pase a las

partes metálicas descubiertas de la herramienta y

que el operador reciba descargas eléctricas.

f) Cuando haga cortes longitudinales siempre

use una guía de corte o guía de borde recto.

ESSierra Circular Compacta

Esto mejora la exactitud del corte y reduce el

riesgo de atascamiento de la hoja.

g) Siempre utilice hojas con oriﬁcios de eje del

tamaño y forma correctos (diamante contra

redondo). Las hojas que no se corresponden con

los dispositivos de la caja, funcionarán de modo

excéntrico, causando pérdida de control.

h) Nunca emplee tornillos o arandelas de

hoja incorrectos o dañados. Las arandelas

y los tornillos de la hoja fueron diseñados

especialmente para su sierra, para funcionamiento

y seguridad óptimos de la operación.

MÁS INSTRUCCIONES DE

SEGURIDAD PARA TODAS

LAS SIERRAS

Causas y prevención del operador contra el

contragolpe

- El contragolpe es una reacción repentina a hojas

de sierra pellizcadas, atascadas o mal alineadas,

causando que una sierra sin control salte por

encima de la pieza de trabajo hacia el operador;

- Cuando la hoja es pellizcada o atascada

ﬁrmemente por la muesca, se atora y la reacción

del motor conduce la unidad rápidamente hacia el

operador;

- Si la hoja se tuerce o está mal alineada durante

el corte, los dientes del extremo trasero pueden

incrustarse en la superﬁcie superior de la madera

haciéndola saltar de la muesca y proyectarse

hacia el operador.

El contragolpe es el resultado del uso incorrecto

de la sierra y/o de procedimientos o condiciones

de funcionamiento incorrectos y puede ser evitado

tomando precauciones apropiadas según se describe

a continuación.

a) Mantenga una empuñadura ﬁrme sobre la

sierra y coloque sus brazos para resistir

las fuerzas del contragolpe. Coloque su

cuerpo a cualquier lado de la hoja, pero

no alineado con la hoja. El contragolpe

podría hacer que la sierra salte al revés, pero las

fuerzas del contragolpe pueden ser controladas

por el operador si se toman las precauciones

apropiadas.

b) Cuando la hoja se atasca o cuando se

interrumpe un corte por cualquier razón,

suelte el gatillo y sostenga la sierra en el

material sin moverla hasta que la hoja se

haya detenido completamente. Nunca trate

de sacar la sierra de la pieza de trabajo

o tire de la sierra al revés mientras la

hoja esté en movimiento, ya que podría

ocurrir un contragolpe. Investigue y tome

acciones correctivas para eliminar la causa del

atascamiento de la hoja.

c) Al reiniciar el trabajo sobre la pieza

correspondiente, centre la hoja de sierra en

la muesca y compruebe que los dientes de

la sierra no estén incrustados en el material.

Si la hoja de sierra está atascada, cuando se

enciende nuevamente la sierra puede saltar o

producir un contragolpe desde la pieza de trabajo.

d) Fije paneles grandes para reducir al

mínimo el riesgo de que la hoja pellizque

o provoque un contragolpe. Los paneles

grandes tienden a ceder bajo su propio

peso. Los soportes deben ser colocados debajo

del panel a ambos lados, cerca de la línea de corte

y del borde del panel.

e) No utilice hojas desaﬁladas o dañadas.

Las hojas con dientes desaﬁlados o colocados

incorrectamente producen una muesca estrecha

causando fricción excesiva, atascamiento de la

hoja y contragolpe.

f) Las palancas de traba de profundidad y de

inclinación de la hoja deben estar ajustadas

y aseguradas antes de efectuar un corte. Si

el ajuste de la hoja cambia durante el corte, puede

causar atascamiento y contragolpe.

g) Tenga cuidado adicional al hacer cortes

mediante paredes y otros lugares ciegos. La

hoja que sobresale puede cortar objetos capaces

de causar un contragolpe.

INSTRUCCIONES DE

SEGURIDAD PARA SU

SIERRA CIRCULAR CON

CUBIERTA INTERNA DEL

PÉNDULO

Función de la guarda inferior

a. Veriﬁque que la cubierta de seguridad

inferior cierre correctamente antes de cada

uso. No accione la sierra si la cubierta de

seguridad inferior no se mueve libremente

ni se cierra inmediatamente. Nunca ate o

ﬁje con abrazaderas la cubierta inferior

en la posición abierta. Si la sierra se cae

accidentalmente, la cubierta inferior puede

doblarse. Levántela con el mango retráctil y

cerciórese de que se mueva libremente y que no

toque la hoja u otras partes en todos los ángulos y

profundidades de corte.

b. Compruebe el funcionamiento del resorte

de la cubierta inferior. Si la cubierta

y el resorte no están funcionando

correctamente, deben ser reparados antes

del uso. La cubierta inferior puede funcionar

lentamente debido a piezas dañadas, depósitos

gomosos o acumulación de desechos.

c. La cubierta inferior debe ser retraída

manualmente solo en casos de cortes

especiales como cortes mediante

descenso vertical o cortes compuestos.

Levante la cubierta inferior por el mango

retráctil y cuando la hoja penetre en el

material suelte la cubierta. Para las demás

operaciones de corte, la cubierta inferior debe

funcionar automáticamente.

d. Siempre veriﬁque que la cubierta inferior

esté cubriendo la hoja antes de colocar

Sierra Circular Compacta ES

la sierra sobre el banco o el piso. Una hoja

desprotegida o que resbala hará que la sierra vaya

al revés, cortando lo que esté en su trayectoria.

Tome nota del tiempo que tarda la hoja en

detenerse una vez que suelte el gatillo.

REGLAS DE SEGURIDAD

ADICIONALES - PARA

SIERRAS CIRCULARES

1. Sólo use cuchillas de sierra recomendadas en la

especiﬁcación.

2. No utilice ningún tipo de ruedas abrasivas.

3. Utilice sólo el diámetro(s) de hoja según las

indicaciones.

4. Identiﬁque la cuchilla de sierra correcta a utilizarse

para el material a cortar.

5. Sólo use cuchillas de sierra que estén marcadas

con una velocidad igual o mayor a la velocidad

marcada en la herramienta.

ADVERTENCIAS DE

SEGURIDAD DE MÁQUINA

DE CORTE

a) La guarda proporcionada con la

herramienta debe acoplarse ﬁjamente a la

herramienta de potencia y colocarse para

máxima seguridad, para que se exponga la

menor cantidad de disco hacia el operador.

Colóquese usted y a los demás alejados del

plano del disco giratorio. La guarda ayuda

a proteger al operador de fragmentos de disco

roto y del contacto accidental con el disco.

b) Use discos de corte reforzado o de

diamante para su herramienta de potencia.

El hecho de que un accesorio se pueda acoplar

a su herramienta de potencia, no garantiza una

operación segura.

c) La velocidad especiﬁcada del accesorio

deberá ser al menos igual que la velocidad

máxima indicada en la herramienta

motorizada. Los accesorios que funcionen

a una velocidad más rápida que la velocidad

máxima de la herramienta motorizada podrían

desprenderse.

d) Los discos deben usarse únicamente

para las aplicaciones recomendadas. Por

ejemplo: no desbaste con el lado del

disco de corte. Los discos de corte abrasivos

están destinados para desbaste periférico, los

esfuerzos laterales aplicados a estos discos

pueden ocasionar que se despedacen.

e) Siempre use bridas de disco no dañadas

que sean del diámetro correcto para su

disco seleccionado. Las bridas de disco

adecuadas dan soporte al disco reduciendo así la

posibilidad de ruptura del disco.

f) No use discos reforzados desgastados de

herramientas de potencia más grandes.

Los discos destinados para herramientas de

potencia más grandes no son adecuados para

las velocidades más altas de una herramienta

más pequeña y pueden estallar.

g) El diámetro externo y el espesor del

accesorio deberán estar dentro de

la clasiﬁcación de capacidad de la

herramienta motorizada. No es posible

controlar de forma correcta los accesorios del

tamaño incorrecto.

h) El tamaño del eje de los discos y bridas

deben encajar correctamente en el

husillo de la herramienta de potencia.

Los accesorios con oriﬁcios de árbol que no

coincidan con el soporte de montaje de la

herramienta motorizada perderán estabilidad,

vibrarán de forma excesiva y podrían causar una

pérdida de control.

i) No use discos dañados. Antes de cada uso,

revise que los discos no estén astillados ni

con ﬁsuras. Si la herramienta de potencia

o disco cae al suelo, revise que no haya

daños o instale un disco que no esté

dañado. Después de revisar e instalar el

disco, colóquese usted y a los demás

alejados del plano del disco giratorio

y opere la herramienta de potencia a

velocidad máxima sin carga durante un

minuto. Los discos dañados generalmente se

despedazan durante este periodo de prueba.

j) Utilice un equipo de protección personal.

En función de la aplicación, utilice un

protector facial, guantes de seguridad

o anteojos de seguridad. Según sea

apropiado, utilice una máscara antipolvo,

protectores auditivos, guantes y un

delante capaz de detener a los fragmentos

abrasivos pequeños o fragmentos de

piezas de trabajo. La máscara antipolvo o la

máscara respiratoria debe ﬁltrar las partículas

generadas por las operaciones. La exposición

prolongada a sonidos de alta intensidad puede

causar una pérdida de la audición.

k) Mantenga a las personas que están

alrededor a una distancia segura del área

de trabajo. Cualquier persona que ingrese

en el área de trabajo deberá utilizar

el equipo de protección personal. Los

fragmentos de las piezas de trabajo o de los

accesorios dañados podrían expulsarse desde la

herramienta motorizada y causar una lesión más

allá del área cercana a la operación.

l) Sostenga la herramienta motorizada desde

las superﬁcies de empuñadora aisladas

sólo, cuando se realiza una operación en

la cual el accesorio de corte podría entrar

en contacto con un cable oculto o con el

propio cable de la herramienta motorizada.

El contacto del accesorio de corte con un

hilo “conductor” podría hacer que las partes

metálicas expuestas actúen como conductores y

causen una descarga eléctrica al operador.

ESSierra Circular Compacta

m) Coloque el cable alejado del accesorio

giratorio. Si pierde el control, el cable podría

cortarse o enredarse, y su mano o brazo podría

ser jalado hacia el accesorio giratorio.

n) Nunca apoye la herramienta motorizada

hasta que el accesorio no se haya detenido

por completo. El accesorio giratorio podría

entrar en contacto con la superﬁcie y causar una

pérdida de control de la herramienta motorizada.

o) No encienda la herramienta motorizada

mientras la transporta a su lado. Un contacto

accidental con el accesorio giratorio podría

causar un enredo en su ropa y jalar el accesorio

hacia su cuerpo.

p) Limpie periódicamente las ranuras de

ventilación de la herramienta motorizada. El

ventilador del motor absorberá el polvo hacia la

parte interna de la cubierta, y una acumulación

excesiva de metal con polvo podría causar

peligros eléctricos.

q) No utilice la herramienta motorizada cerca

de materiales inﬂamables. Las chipas podrían

incendiar dichos materiales.

r) No utilice accesorios que requieren

líquidos refrigerantes. La utilización de agua

u otros líquidos refrigerantes podría causar una

electrocución o descarga eléctrica.

INSTRUCCIONES DE

SEGURIDAD ADICIONALES

PARA OPERACIONES DE

CORTE ABRASIVO

Repulsiones y advertencias relacionadas

El contragolpe es una reacción repentina a un disco

giratorio apretado o atorado. El apriete o atoramiento

ocasiona una rápida pérdida de estabilidad del disco

giratorio la cual a su vez ocasiona que la herramienta

de potencia descontrolada sea empujada en la

dirección opuesta a la rotación del disco en el punto

de atoramiento.

Por ejemplo, si una rueda abrasiva está atorada

en la pieza de trabajo, el borde de la rueda que

está ingresando en el punto de atoramiento podría

atravesar la superﬁcie del material, lo que causará

una expulsión o repulsión de la rueda. La rueda

podría expulsarse hacia o lejos del operador, en

función del movimiento de la rueda en el momento

del atoramiento. Las ruedas abrasivas también

podrían desintegrarse en estas condiciones.

La repulsión es resultado de una utilización incorrecta

de la herramienta motorizada o de procedimientos

o condiciones de funcionamiento incorrectas.

Se pueden evitar estas situaciones tomando

las precauciones adecuadas que se describen a

continuación.

a) Mantenga una empuñadura ﬁrme de la

herramienta motorizada y coloque el

cuerpo y brazo para resistir las fuerzas de

las repulsiones. Utilice siempre el mango

auxiliar, si está disponible, para lograr el

máximo control de las repulsiones y de las

reacciones de torque durante el arranque.

El operador puede controlar las reacciones de

torque y las fuerzas de repulsión si se toman las

precauciones correctas.

b) Nunca coloque las manos cerca del

accesorio giratorio. El accesorio podría causar

una repulsión hacia las manos.

c) No coloque el cuerpo en el área donde se

moverá la herramienta motorizada si ocurre

una repulsión. La repulsión impulsará la

herramienta motorizada en la dirección opuesta

al movimiento de la rueda en el momento del

atascamiento.

d) Tenga especial cuidado al trabajar en

esquinas, bordes ﬁlosos, etcétera. Evite

hacer rebotar o atorar el accesorio. Las

esquinas, los bordes ﬁlosos y el rebote tienden

a atascar el accesorio y causar una pérdida de

control o repulsión.

e) No instale una hoja de labrado de madera

u hoja de sierra dentada en la sierra de

cadena. Dichas hojas crean fuerzas de retroceso

y pérdidas de control.

f) No “atore” la rueda de corte ni aplique

presión excesiva. No intente realizar un

corte de profundidad excesiva. Al forzar

en exceso la rueda, se aumenta la carga y la

posibilidad de que la rueda se atasque o tuerza

durante el corte. Además, podría ocurrir una

repulsión o daño de la rueda.

g) Cuando la rueda se atasca o cuando se

interrumpe un corte por alguna razón,

apague la herramienta y sosténgala sin

moverla hasta que la rueda se detenga

por completo. Nunca intente extraer una

rueda de corte desde el corte cuando la

rueda está en movimiento. De lo contrario,

ocurrirá una repulsión. Investigue y tome

las acciones para corregir el problema a ﬁn de

eliminar la causa del atascamiento de la rueda.

h) No vuelva a iniciar la operación de corte

sobre la pieza de trabajo. Espere a que

la rueda alcance su velocidad máxima

y luego vuelva a ingresar en el corte de

forma cuidadosa. La pueda podría atascarse,

elevarse o causar una repulsión si se vuelve a

iniciar la operación de corte con la herramienta

motorizada sobre la pieza de trabajo.

i) Coloque apoyos en los paneles o en

cualquier pieza de trabajo de gran tamaño

para minimizar el riesgo de un atoramiento

de la rueda o de una repulsión. Las piezas

de trabajo grandes tienden a doblarse bajo su

propio peso. Se deberán colocar apoyos debajo

de la pieza de trabajo cerca de la línea de corte y

cerca del borde de la pieza de trabajo en ambos

lados de la rueda.

j) Tenga sumo cuidado al realizar un “corte

de cavidad” en las paredes existentes o en

otras áreas ciegas. La rueda que sobresale

podría cortar tuberías de agua o gas, cables

Sierra Circular Compacta ES

eléctricos u objetos que podrían causar una

repulsión.

REGLAS DE SEGURIDAD

ADICIONALES:

1. Siempre use una máscara antipolvo.

ADVERTENCIA DE

SEGURIDAD PARA SU

LÁSER

Advertencia para láser clase II

PRECAUCIÓN: Irradiación láser al abrir. NO MIRE

FIJAMENTE EL HAZ.

PRECAUCIÓN: Irradiación láser al abrir e interconexión

neutralizada. NO MIRE FIJAMENTE EL HAZ.

IRRADIACIÓN LÁSER: NO MIRE FIJAMENTE EL HAZ.

ADVERTENCIA DE

SEGURIDAD ADICIONAL

No mire ﬁjamente el haz láser. Puede existir el riesgo

si mira deliberadamente el haz, obedezca todas

las reglas de seguridad conforme a lo siguiente:

1. El láser debe ser usado y mantenido de

conformidad con las instrucciones del fabricante.

2. Nunca apunte el haz a ninguna persona o a un

objeto distinto a la pieza de trabajo.

3. Siempre asegúrese de que el haz de láser apunte

a una pieza de trabajo maciza sin superﬁcies

reﬂejantes, por ejemplo, las superﬁcies de

madera o con recubrimiento áspero son

aceptables. La hojas de acero reﬂejantes y

brillantes o similares no son adecuadas para

aplicaciones láser, ya que la superﬁcie reﬂejante

puede dirigir el haz de láser de regreso al

operador.

4. No cambie el dispositivo láser con un tipo

diferente. El fabricante o un agente autorizado

debe llevar a cabo las reparaciones.

5. PRECAUCIÓN: El uso de controles o ajustes

distintos a los especiﬁcados aquí pueden resultar

en exposición a irradiación peligrosa.

6. PRECAUCIÓN: El uso de instrumentos ópticos

con este producto incrementarán el riesgo para

la vista.

CONSERVE ESTAS INSTRUCCIONES

SÍMBOLOS

Advertencia–Para reducir el riesgo

de lesiones, el usuario deberá leer el

manual de instrucciones

Doble aislamiento

Advertencia

Use protección auditiva

Use lentes de seguridad

Use máscara contra el polvo

No mirar ﬁjamente al rayo làser

Radiaciòn de Làser

Incorrecto

ESSierra Circular Compacta

8 1 2

20 21

7126

Sierra Circular Compacta ES

LISTA DE PARTES

1. INTERRUPTOR DE DESTRABADO

2. MANGO DE EMPUÑADURA BLANDA

3. LLAVE

4. INTERRUPTOR ENCENDIDO/APAGADO

5. BOTÓN DE BLOQUEO DEL EJE

6. PROTECCIÓN DE HOJA INFERIOR

7. PALANCA DE LA PROTECCIÓN INFERIOR

8. PROTECTOR SUPERIOR FIJO

9. ORIFICIO PARA EXTRACCIÓN DEL ASERRÍN

10. ADAPTADOR DE ASPIRADORA

11. PALANCA DE AJUSTE DE PROFUNDIDAD

12. BASE

13. HOJA DE SIERRA (VER FIG. A)

14. REBORDE INTERIOR (VER FIG. A)

15. TUERCA DE AJUSTE DE LA HOJA (VER FIG. A)

16. GUÍA PARALELA

17. ACCESORIO DE AGARRE GUÍA PARALELO

18. PALANCA DE AJUSTE DE BISEL

19. REBORDE EXTERIOR (VER FIG. A)

20. CAJA DEL LÁSER

21. BOTÓN DE ENCENDIDO/APAGADO DEL LÁSER

22. BATERÍA DE LÁSER (DOS) (VER FIG. G2)

23. INDICADOR DE ALINEACIÓN DE HOJA

No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar.

ESSierra Circular Compacta

DATOS TÉCNICOS

Tipo WX427L (4- designación de maquinaria, representante de sierra circular.)

Voltios 120 V ~ 60 Hz

Corriente nominal 6A

Velocidad nominal 4000/min

Velocidad sin Carga 3500/min

Diámetro de la Hoja

TCT blade 24T 4-1/2˝ (115 mm) X 3/8˝ (9.5 mm) X 24T

4-1/2” 60T HCS Blade 4-1/2”(115mm) X 3/8”(9.5mm) X 60T

4-1/2” Disco de corte

abrasivo

4-1/2” (115mm) X 3/8”(9.5mm)

Capacidad máxima de

Corte

90° 1-11/16˝ (43 mm)

45° 1-1/8˝ (29 mm)

Capacidad de biselado 0-45°

Tamaño del eje 3/8˝ (9.5 mm)

Densidad máx del

material recomendada

Madera 1-11/16˝ (43 mm)

Doble Aislamiento

/ll

Peso de herramienta desnuda 5 lbs

Batería de láser LR44 1.5V

ACCESORIOS

Hoja TCT: 24T WA5043 2PC

HCS Hoja: 60T WA8302 2PC

60G abrasivo Hoja WA5048 2PC

Guía paralela 1 PC

Adaptador de aspiradora 1 PC

Llave 1 PC

Le recomendamos que compre todos los accesorios en la tienda donde adquirió la herramienta. Consulte

el empaque de los accesorios para obtener más detalles. El personal de la tienda también puede ayudarle y

aconsejarle.

Sierra Circular Compacta ES

INSTRUCCIONES DE

FUNCIONAMIENTO

NOTA: Antes de usar la herramienta, lea

atentamente el manual de instrucciones.

Utilización prevista:

La herramienta se encuentra diseñada para cortes de

madera longitudinales y transversales con líneas de

corte rectas así como con apoyándose ﬁrmemente

sobre la pieza de trabajo.

1. LLAVE DE ENCENDIDO/APAGADO DE

SEGURIDAD

El gatillo está trabado para evitar el encendido

accidental. Presione el botón para destrabarlo (1)

luego el gatillo (4) y suelte el botón para destrabarlo

(1). La sierra se encenderá. Para apagarla, suelte el

gatillo.

NOTA: Mantenga el adaptador de la suciedad

conectada al dispositivo colector de suciedad

cuando se use la herramienta.

2. Cambio de la hoja de sierra (ver Fig. A)

• Antes de realizar cualquier cambio en la

herramienta misma, desconecte la sierra.

• Utilice guantes de protección cuando

coloque la hoja de sierra. Al tocar la hoja de

sierra, podría existir un riesgo de lesión.

• Sólo utilice hojas de sierra que coincidan

con los datos sobre características

proporcionados en las instrucciones de

funcionamiento.

• De ninguna manera, utilice discos de

esmerilado como herramienta de corte.

CÓMO QUITAR LA HOJA

Presione el botón de bloqueo del eje (5) y

manténgalo presionado.

Manualmente, gire la hoja hasta que el bloqueador

de husillo haga “clic” en el lugar y evite que la hoja

gire libremente.

Aﬂoje el perno de la hoja (15) con la llave hexagonal

(3) girándolo en sentido horario. Extraiga el reborde

exterior (19). Incline hacia atrás la protección de

la hoja inferior (6) y sosténgala ﬁrmemente con la

palanca de la protección inferior (7). Extraiga la hoja

de sierra (13).

MONTAJE DE LA HOJA

Veriﬁque para asegurarse de que la superﬁcie de la

hoja y las bridas estén limpias antes de reinstalar.

Coloque la hoja en el reborde interior y el husillo

asegurándose de que la ﬂecha en la hoja coincida

con la dirección de la ﬂecha en la protección superior

ﬁja (8).

Presione la tecla de bloqueo de husillo (5) para

bloquear la hoja y que no gire libremente.

Inserte la brida exterior (19) sobre el husillo y luego

ajuste el perno (gire en sentido antihorario) con un

cuarto de vuelta más que el ajuste manual, usando la

llave hexagonal (3).

Veriﬁque que la hoja esté bien ajustada, para esto

siga presionando la tecla de bloqueo de husillo (5)

e intentando girar manualmente la hoja. Si está

correctamente instalada, la hoja no debería girar.

Para obtener un mejor resultado de corte, utilice una

hoja de sierra adecuada para los materiales y tipo de

corte a realizar.

3. Ajuste de la profundidad de corte

- Libere la Palanca de ajuste de profundidad (11)

levantándola.

- Manualmente, empuje la placa base (12) hacia

arriba o abajo a la profundidad deseada en la

escala.

- Empuje la palanca de ajuste de profundidad

(11) hacia abajo para bloquear la placa base a la

profundidad deseada.

- Siempre agregue 1/8 “(3 mm) a la profundidad de

corte para que la hoja puede cortar a través del

material.

4. GUÍA PARALELA (ver Fig. B)

La guía paralela se usa para hacer cortes largos,

rectos de desgarro.

Deslice la guía paralela (16) a través del Accesorio

de agarre guía paralelo (17) a la distancia de corte

deseada y apriete el tornillo de sujeción para ﬁjarlo

en su posición. No apriete demasiado. Se puede

utilizar desde cualquiera de los lados de la placa de

base (12) .

5. Ajuste del ángulo de corte (ver Fig. C1, C2)

Libere la Palanca de ajuste de bisel (18)

presionándola en sentido antihorario.

-Manualmente, incline la placa base (12) hacia arriba

o abajo a la profundidad deseada en la escala.

-Asegure la Palanca de ajuste de bisel (18)

presionándola hacia atrás y abajo (en sentido

horario) para bloquear la placa base a la profundidad

deseada.

NOTA: La ubicación de la línea de corte de la hoja

cambiará según el ángulo de bisel que se use. El

lugar de la línea de corte de la hoja cuando se corta a

90 grados o 45 grados se marca con una ranura en la

parte delantera de la placa base (12).

La base (12) de su sierra circular debe mantenerse

siempre ﬁrmemente contra el material a cortar con

el ﬁn de reducir las vibraciones de la sierra circular o

las roturas de hoja

6. EXTRACCIÓN DEL ASERRÍN (ver Fig. D)

Su sierra incluye un adaptador de aspiradora (10)

que se coloca en la salida de extracción de polvo

(9) de la sierra. Es posible conectar el puerto de este

adaptador a una aspiradora (se vende por separado).

Se recomienda la utilización de la aspiradora debido

a que mantiene limpia el área de trabajo, aumenta

ampliamente la visibilidad en los cortes y reduce el

polvo suspendido en el aire. También evita que el

polvo llegue a los elementos de funcionamiento de

la guarda.

ESSierra Circular Compacta

CONSEJOS PARA TRABAJAR CON SU

HERRAMIENTA

Si su herramienta eléctrica se calienta demasiado,

hágala funcionar sin carga durante 2-3 minutos

para enfriar el motor. Evite el uso prolongado a

velocidades muy bajas.

Proteja las hojas de sierra contra los impactos

o golpes. La alimentación excesiva de material

reduce en forma signiﬁcativa el rendimiento de

la herramienta y la vida útil de la hoja de sierra.

El rendimiento de aserrado y la calidad de corte

dependen principalmente de la condición y forma de

los dientes de la hoja de sierra. Por lo tanto, utilice

sólo hojas de sierra aﬁladas que sean adecuadas

para el material con el que se trabajará.

Elección de las hojas de sierra: Hojas de sierra de

24 dientes para cortes normales, hojas de sierra de

aproximadamente 40 dientes para cortes más ﬁnos y

hojas de sierra de más de 40 dientes para cortes muy

ﬁnos en superﬁcies frágiles.

1. CORTES CRUZADOS Y CORTES AL HILO

FIJOS

ADVERTENCIA:

Para evitar un contragolpe repentino, nunca

inicie los cortes con la hoja ﬁja en contacto con la

pieza de trabajo.

Siempre encienda la sierra y deje que llegue a la

velocidad máxima antes de insertarla en el material

de trabajo.

a). Utilice SIEMPRE la sierra con las manos

colocadas de forma correcta.

ADVERTENCIA: Mantenga siempre un

control adecuado de la sierra para lograr que

el aserrado sea más seguro y sencillo. La pérdida de

control de la sierra podría causar un accidente que

derive en una posible lesión grave.

b). Al realizar cortes longitudinales y o cortes

transversales, alinee la línea de corte con el centro

de la muesca en “V” ubicada en la parte frontal de la

base de la sierra.

c). Debido a que el espesor de las hojas es diferente,

realice un corte de prueba en un material de recorte a

lo largo de la línea de guía para determinar cuánto, si

éste es el caso, debe desplazar la hoja de la línea de

guía para permitir que el espesor de la hoja logre un

corte preciso.

CORTES AL HILO FIJOS

Utilice siempre una guía al realizar cortes

longitudinales con la sierra. Puede utilizar cualquier

borde recto sujetado a la pieza de trabajo o la guía

paralela incluida con la sierra.

2. CORTE DE CAVIDAD (SÓLO PARA

MATERIALES BLANDOS) (VER FIG. E1, E2, E3)

Esta procedimiento requiere de mucha habilidad

con una sierra y sólo deberá ser realizado por una

persona competente.

ADVERTENCIA: Los dientes de la hoja quedan

expuestos durante esta operación, por lo tanto

debe tener mucho cuidado.

Marque claramente el área a cortar. Ajuste la

profundidad de corte en la sierra. Coloque la sierra

sobre el área marcada con el borde delantero de la

base apoyado en la superﬁcie de trabajo y con la guía

de corte alineada con la línea marcada en la pieza de

trabajo. Veriﬁque que la hoja no esté tocando, pero

que esté cerca de la pieza de trabajo. La cubierta de

seguridad inferior debe mantenerse abierta usando

la palanca. Encienda la sierra y mueva lentamente

la hoja hacia el material manteniendo un pivote en

el borde frontal de la base. Ahora puede soltar la

cubierta de seguridad inferior para que funcione

normalmente.

NO fuerce la hoja hacia el corte. Empuje la hoja de

la sierra hacia delante a una velocidad en la que la

hoja no realice un esfuerzo excesivo. Cuando se

complete el corte, suelte el interruptor y la liberación

de la seguridad del gatillo y espere a que la hoja se

detenga por completo. NO EXTRAIGA la sierra ni

la hoja de la pieza de trabajo cuando la hoja se esté

moviendo. Esto podría dañar el corte que realiza

la sierra en la madera y causar contragolpes y una

pérdida de control, lo que podría provocar lesiones.

ADVERTENCIA: Para evitar lesiones de corte a

partir de la hoja ﬁlosa, por favor no ponga sus

manos alrededor de la Placa base.

Uso de función de luz láser (Ver Fig. F)

NOTA: Limpie periódicamente el generador del láser.

ADVERTENCIA: Nunca mire ﬁjamente hacia

el haz del láser y nunca apunte el haz hacia

alguna persona. La energía del haz del láser es

extremadamente perjudicial para los ojos humanos.

ADVERTENCIA: Cuando no se lo utilice,

apague siempre el láser para ahorrar energía de

las pilas.

Reemplazo de baterías de láser(Ver Fig. G1-G3)

Para colocar las pilas nuevas, ajuste la posición de la

cuerda e inserte las dos pilas en su lugar. Asegúrese

de que las dos pilas queden apretadas contra la

cuerda. Para extraer las pilas, simplemente tire

suavemente del extremo de la cuerda.

NOTA: Preste atención que la polaridad “+/-” de las

pilas sea la misma que la que la de la ilustración que

aparece en la herramienta.

MANTENGA LAS

HERRAMIENTAS CON

CUIDADO

Extraiga el enchufe del tomacorriente antes

de realizar cualquier ajuste, reparación o

mantenimiento.

Conserve las herramientas aﬁladas y limpias para

que funcionen mejor y con más seguridad. Siga las

instrucciones para lubricar y cambiar los accesorios.

Inspeccione periódicamente los cables de las

herramientas y si están dañados hágalos reparar por

un centro de servicio autorizado. Su herramienta no

Sierra Circular Compacta ES

requiere lubricación ni mantenimiento adicional. No posee piezas en su interior que puedan ser reparadas por

el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño

seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor.

Si el cable de alimentación se encuentra dañado deberá ser reemplazado por el fabricante, su agente de

servicio o algún otro profesional igualmente cualiﬁcado para llevar a cabo dichas operaciones, con el ﬁn de

evitar riesgos.

De forma periódica, limpie el polvo y astillas de la guarda y base para garantizar un rendimiento correcto.

SOLUCIÓN DE PROBLEMAS

Problema Causa posible Solución posible

La herramienta no arranca al utilizar

el interruptor de encendido/apagado.

Cable de alimentación no

enchufado.

Cable de alimentación dañado.

El cepillo de carbono se encuentra

desgastado.

Asegúrese de que el cable de

alimentación se encuentre conectado

de forma correcta a un tomacorriente en

funcionamiento.

Desenchufe el cable de alimentación.

Solicite el reemplazo a una persona de

mantenimiento caliﬁcada.

Solicite el reemplazo del cepillo

de carbono a una persona de

mantenimiento caliﬁcada.

La profundidad de corte es inferior a

la establecida.

Aserrín acumulado en la parte

posterior de la base.

Extraiga el aserrín. Considere conectar

una aspiradora para realizar la

recolección del polvo.

La hoja da vueltas o se resbala.

La hoja no se encuentra acoplada

de forma estrecha en el eje.

Extraiga la hoja y vuelva a ensamblarla

tal como se describe en la sección

INSTALACIÓN/CAMBIO DE LA

HOJA.

La hoja no corta en línea recta.

La hoja se encuentra desaﬁlada.

La hoja no se encuentra colocada

de forma correcta.

No se está guiando correctamente

a la sierra.

Coloque una nueva hoja aﬁlada en la

sierra.

Compruebe que la hoja se encuentre

colocada de forma correcta.

Utilice una guía de borde.

La hoja realiza un contragolpe al

comenzar con un corte.

La hoja no está girando lo

suﬁcientemente rápido.

Espere a que la hoja de sierra alcance la

velocidad máxima antes de comenzar

con la realización de un corte.

AR01475800

Worx WX427L Saw XL 4.5" Compact Electric Circular Saw

Product's Documents

User Manual

Specifications

Worx WX427L Questions and Answers
